Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ．　１３台目修理記録

２０２０／３／６持込　　６／１５完成

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 若い頃に購入しましたアンプですが 先日、電源を入れた所、音が出ません。 Ｂ．　原因 釣った魚にもえさ を与えましょう。 各部経年劣化多数。 Ｃ．　修理状況 ＳＰ接続リレー交換。 電源投入リレー交換。 メインＡＭＰのバランス・バイアス半固定ＶＲ交換。 メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換。 ＥＱ−ＡＭＰのＦＥＴ（電界効果トランジスター）交換。 取り外し、各基板の半田不良を修理します、所謂、半田補正作業。 電解コンデンサー交換。 ＳＰ接続端子交換。　ＷＢＴ０７６５（ＷＢＴ０７３５互換）２組使用。 電源コードを取り、３Pインレット取付。 入出力ＲＣＡ端子交換。 Ｄ．　使用部品 バランス・バイアス半固定ＶＲ　１３ｍｍΦ高級品　　　　　　１２個。 メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）　　　　　　　２個。 ＥＱ−ＡＭＰのＦＥＴ（電界効果トランジスター）　　　　　　　　　　２個。 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 電源投入リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 電解コンデンサー（ミューズ使用）　　　　　　　　　　　　　　　８２個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　３個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 ＷＢＴ０７６５（ＷＢＴ０７３５互換）　　　　　　　　　　　　　　　　２組。 ３Pインレットに　　　　　　　　　　　　　　　　　　　　　　　　　　　１個、FURUTECH　FI-10(R) ロジウムメッキ。 テフロン絶縁ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　８組１６個。 Ｅ．　調整・測定 Ｆ．　調整費　　１５０，０００円　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　の仕様（マニアル・カタログより）

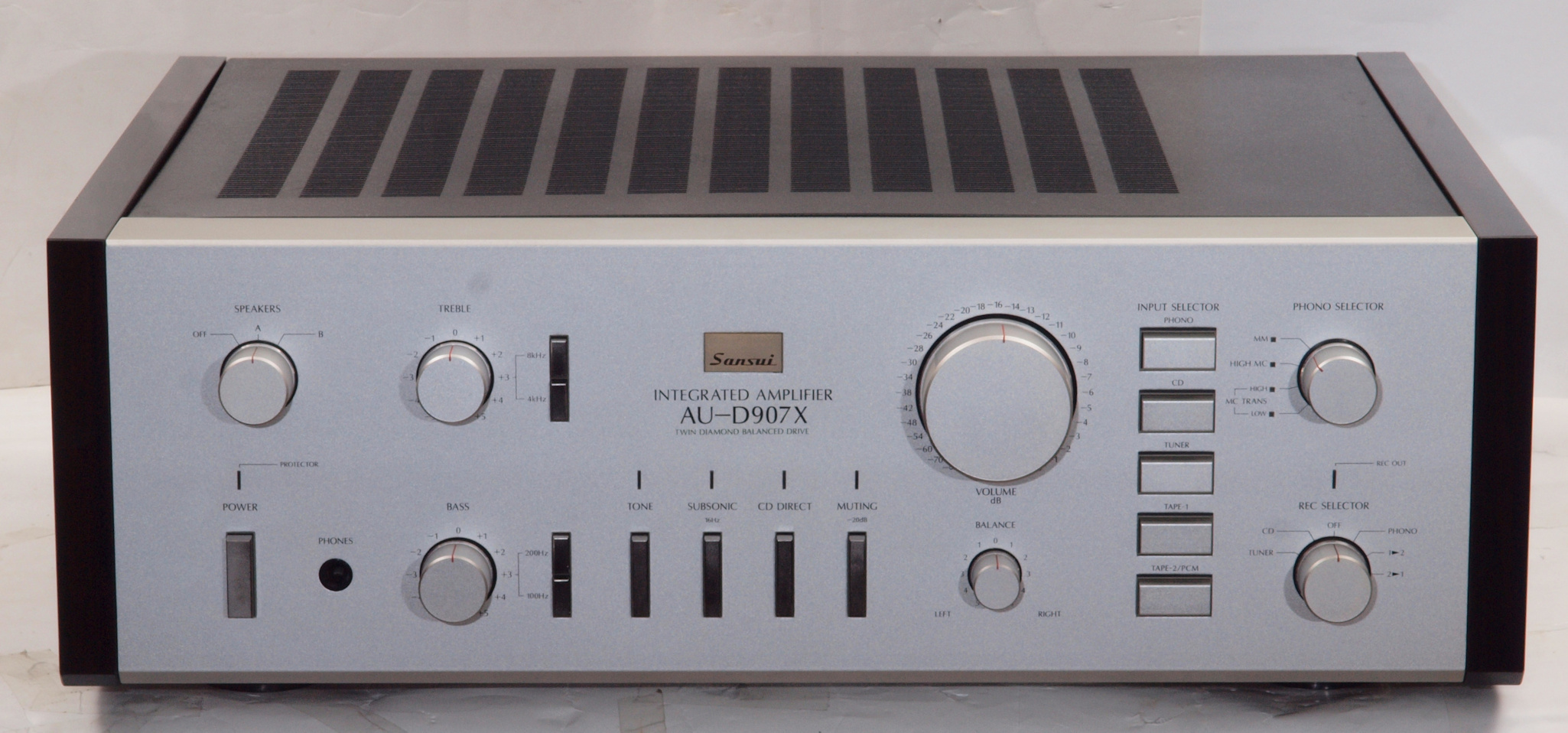

Ａ．　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。　ホワイトパネルの限定品。

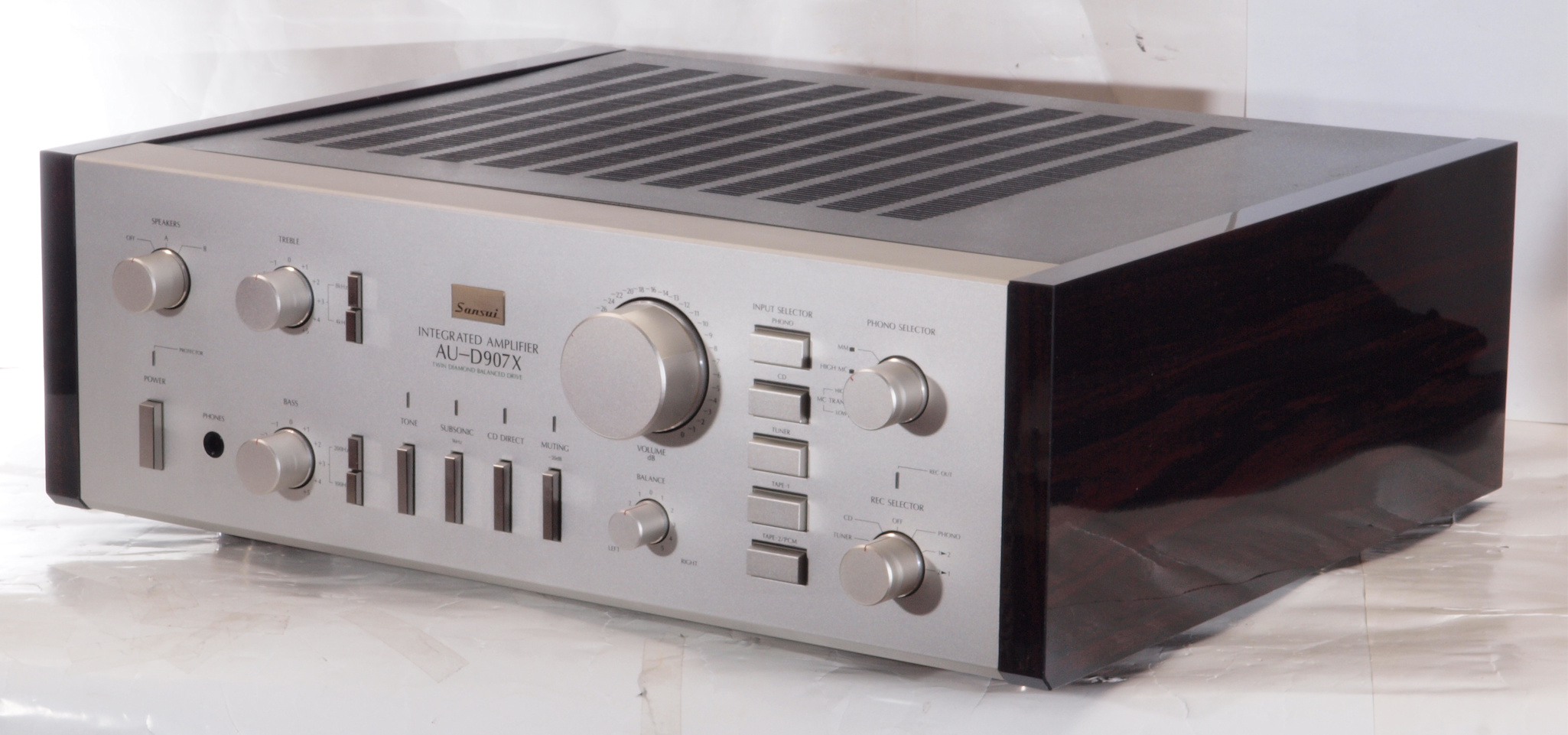

Ａ１２．　点検中　前右から見る

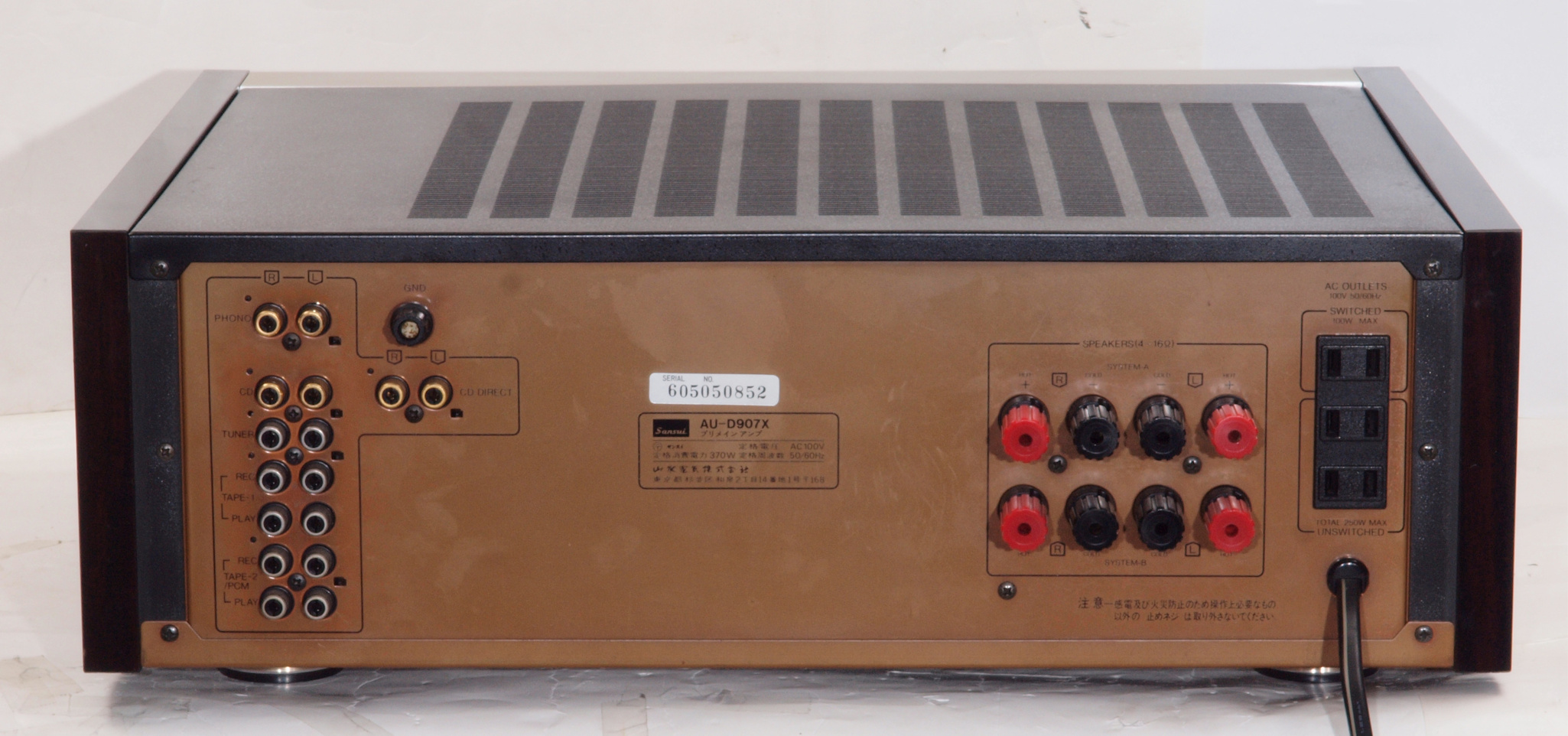

Ａ１３．　点検中　後から見る。　後ろパネルの銅メッキは綺麗に皮膜が出来ている。

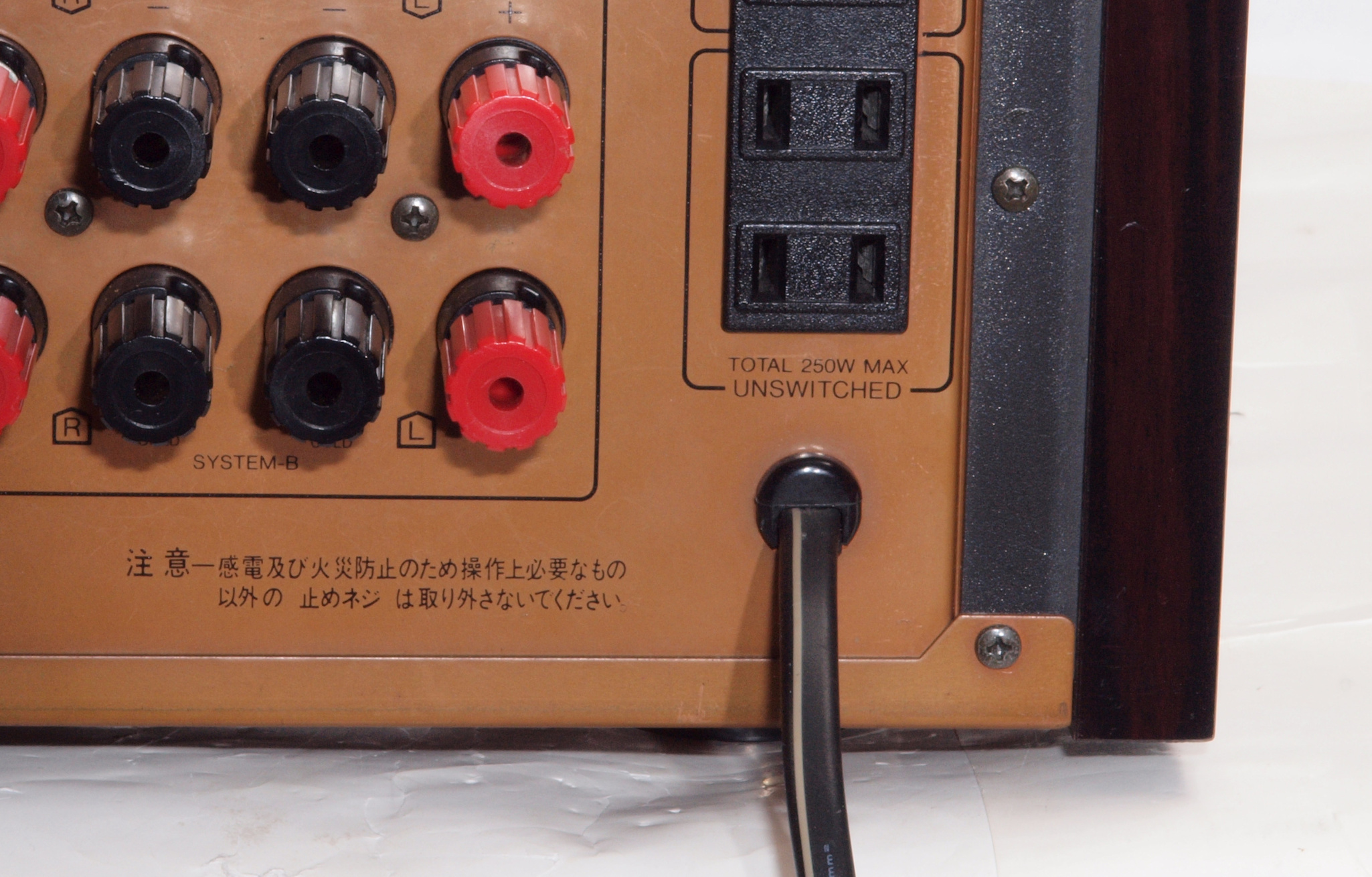

Ａ１４．　点検中　電源コード。

Ａ１５．　点検中　電源コード。　３Pインレットに交換。 　　　　　　　　　　　　　　　　　　　　　　FURUTECH　FI-10(R) ロジウムメッキ使用。

Ａ１６．　点検中　ＳＰ接続端子

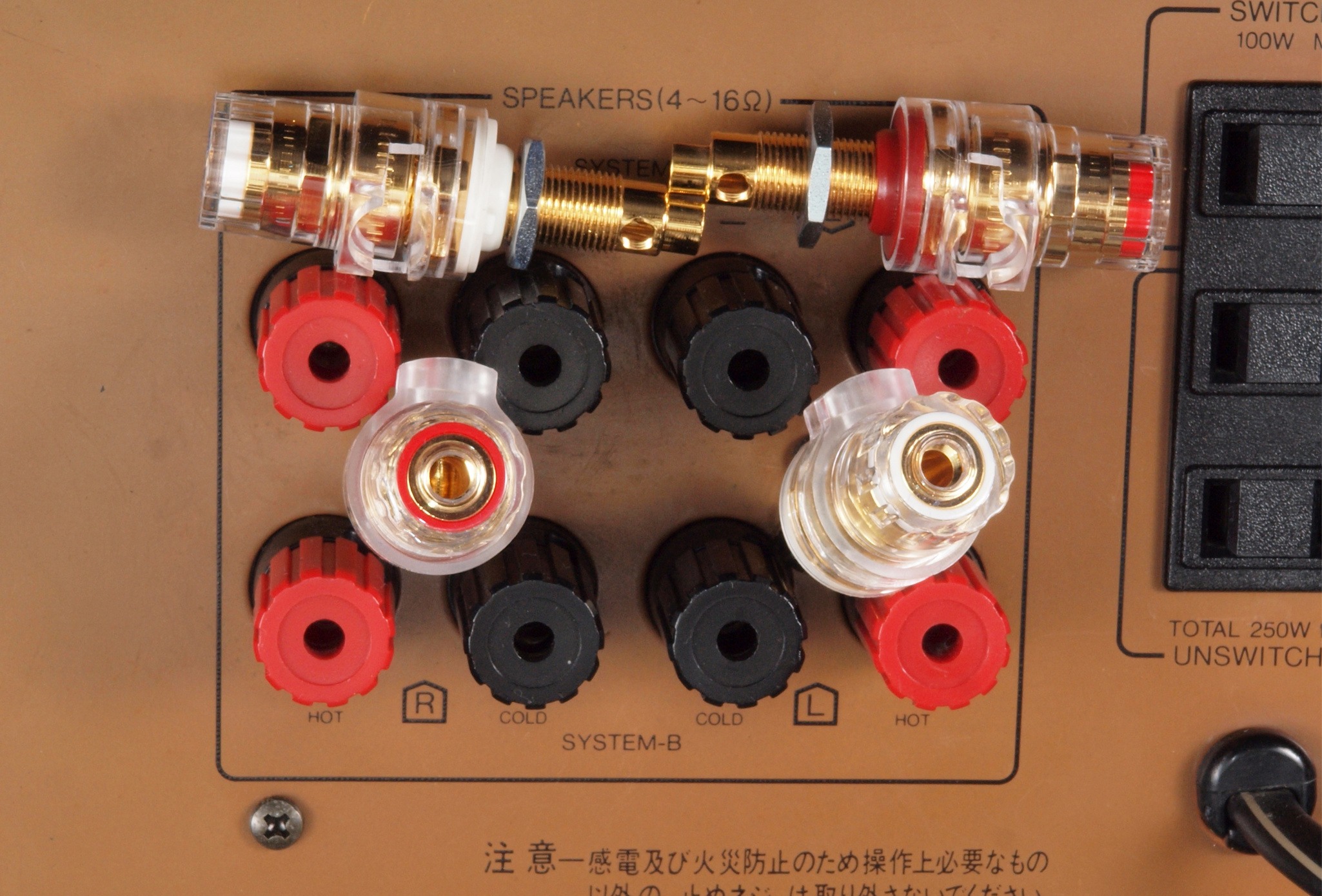

Ａ１７．　点検中　ＳＰ接続端子。　取付穴が大きいので、ＷＢＴ０７６５（ＷＢＴ０７３５互換）２組使用 　　　　　　　　　　　　　　　　　　　　ＷＢＴ−０７１０Ｃｕも使用可能。

Ａ１８．　点検中　入出力ＲＣＡ端子郡。

Ａ１９．　点検中　入出力ＲＣＡ端子郡。　テフロン絶縁ＲＣＡ端子に交換。　ＷＢＴ−０２０１は定価で工賃込み。

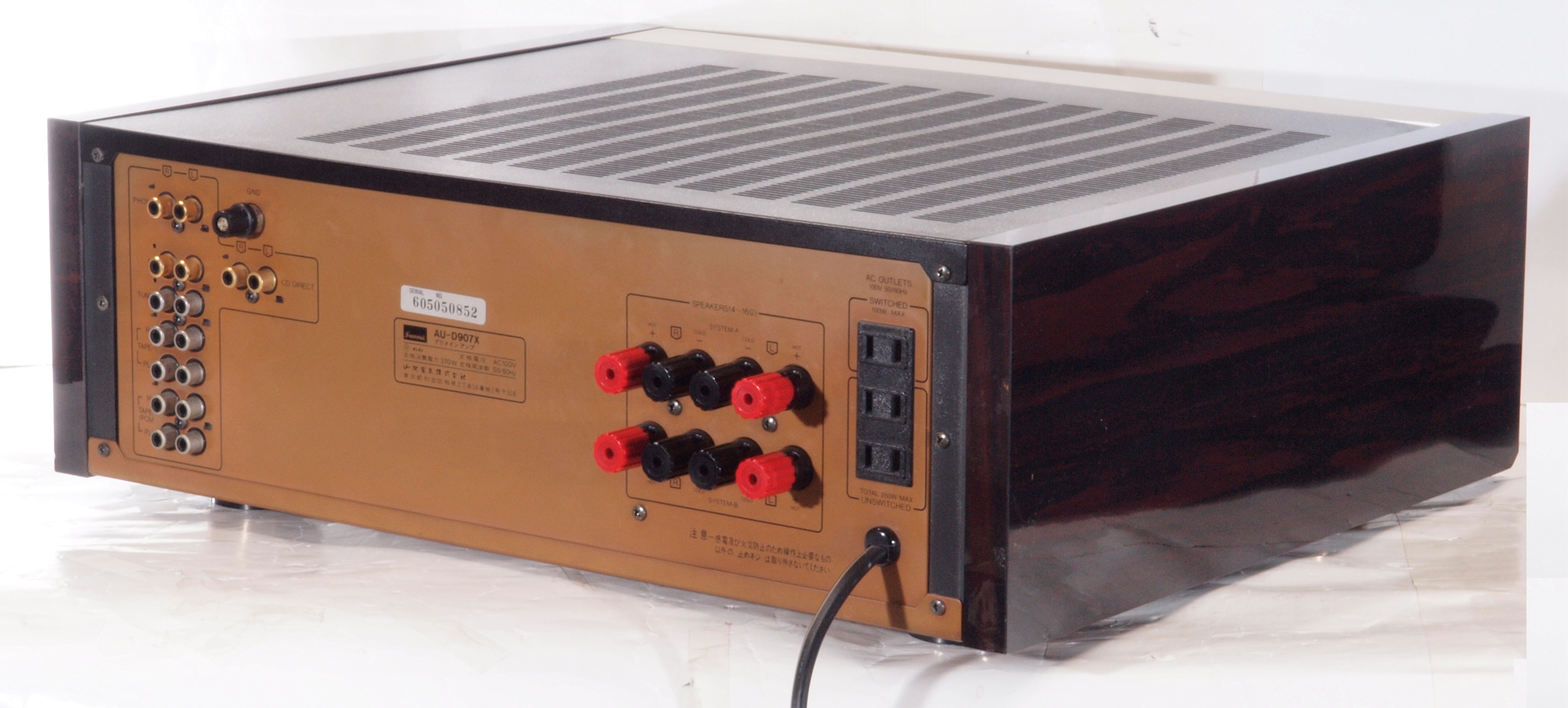

Ａ１Ａ．　点検中　後左から見る

Ａ１Ｂ．　点検中　上から見る

Ａ１Ｃ．　点検中　上蓋を外し、上から見る。シールドの銅メッキは綺麗に皮膜が出来ている。

Ａ１Ｄ．　点検中　上蓋・シールドを外し、上から見る。

Ａ１Ｅ．　点検中　電源ブロック電解コンデンサーの頭のビニール膨らみは無。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る　下蓋の銅メッキは綺麗に皮膜が出来ている。

Ａ２６．　点検中　下蓋を取り、下から見る

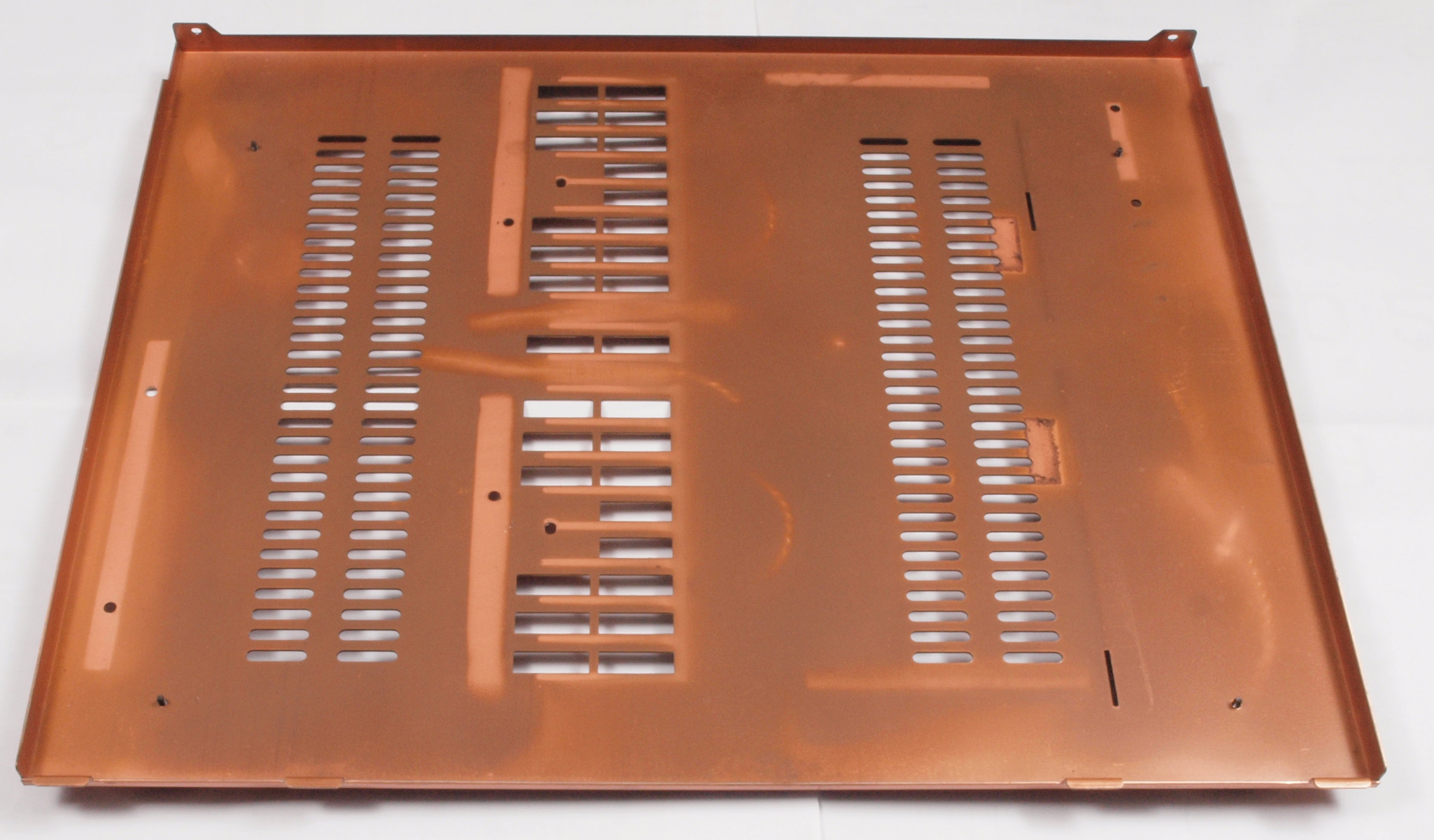

Ａ２７．　点検中　下蓋裏。　下蓋裏の銅メッキは綺麗に皮膜が出来ている。

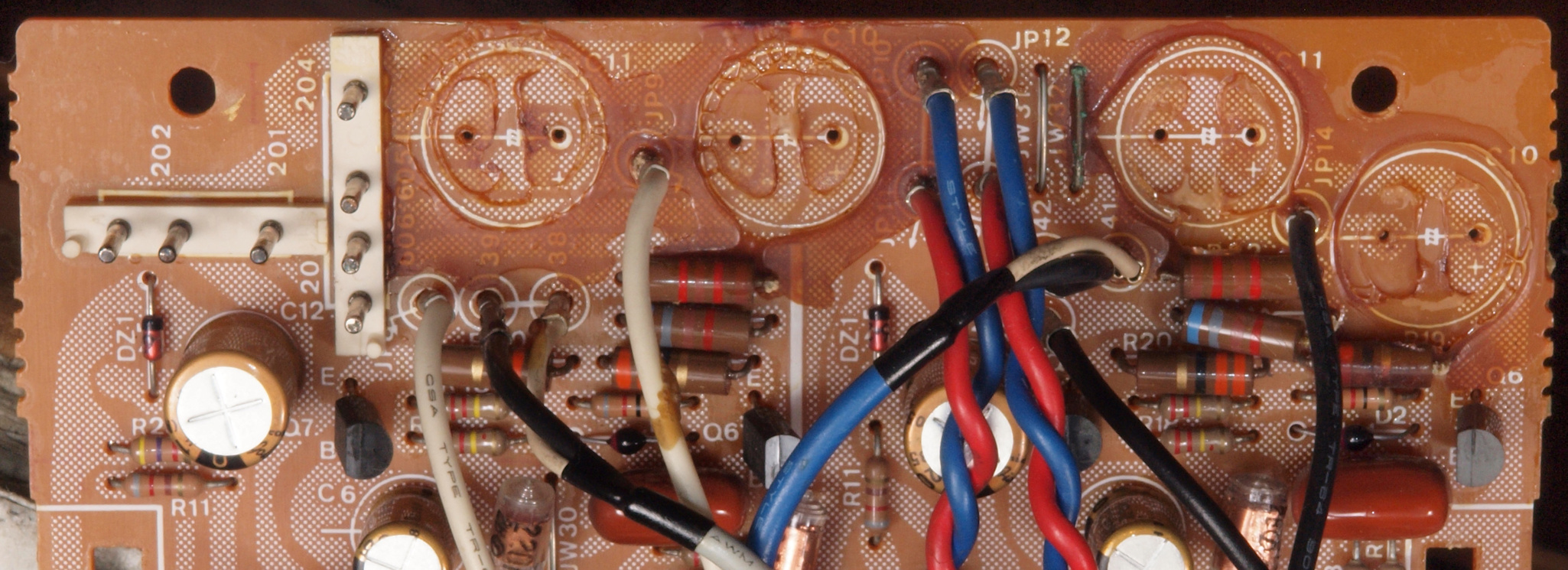

Ａ３１．　点検中　Ｒ側終段ＴＲ（トランジスター）への電源供給。銅箔を切り、電線で供給。

Ａ３２．　点検中　Ｌ側終段ＴＲ（トランジスター）への電源供給。銅箔を切り、電線で供給。

Ａ４．　点検中　ＳＰ接続リレー比較　左＝付いていた接点容量７Aのリレー、８Ω出力だと３９２Ｗ定格 　　　　　　　　　　　　　　　　　　　　　　右＝交換する接点容量１０Aのリレー、８Ω出力だと８００Ｗ定格

Ａ５．　点検中　交換するのは、原則オーディオ用電解コンデンサーを使用。

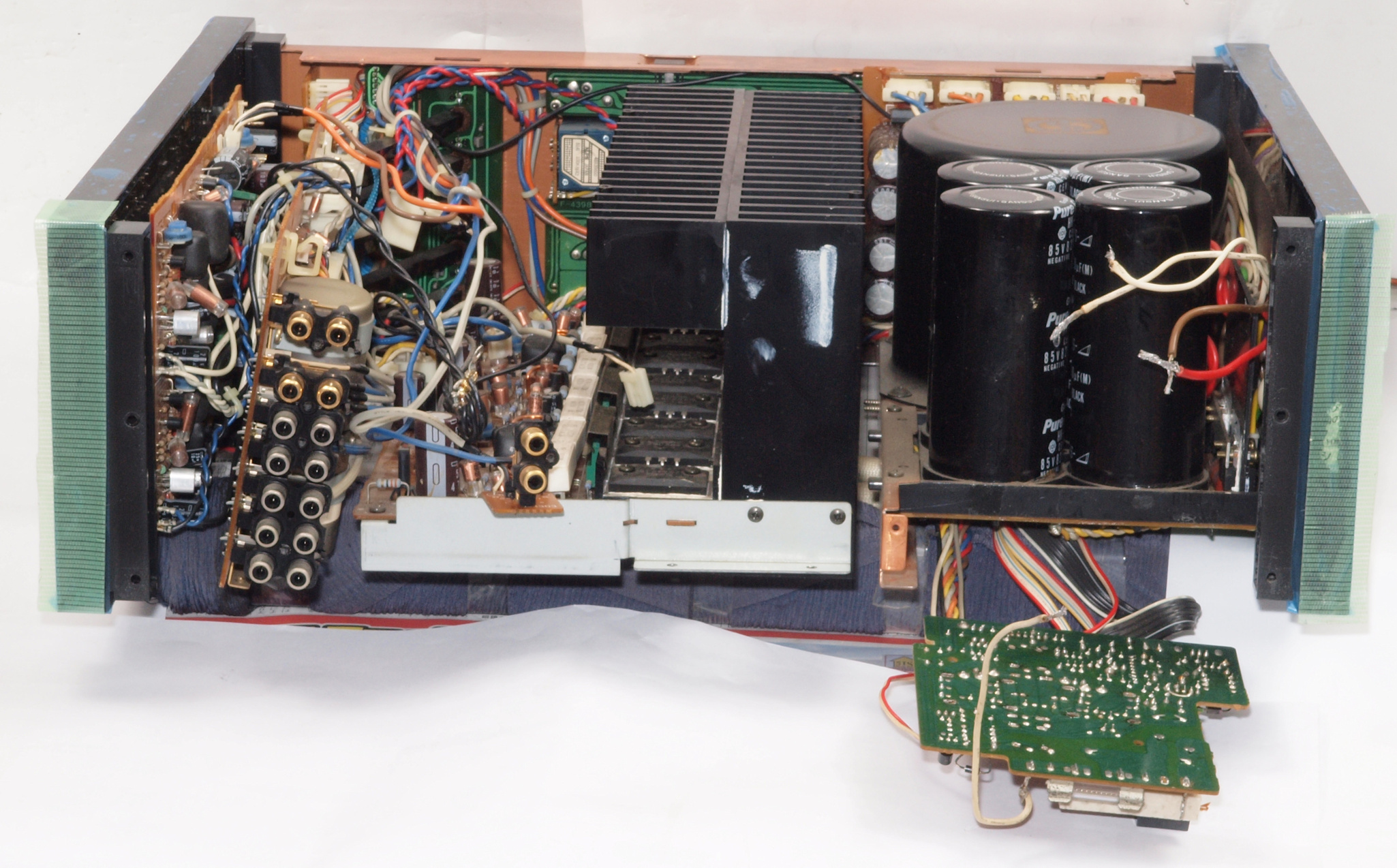

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．後パネルを外し、修理中

Ｃ１１．　修理前　ＳＰ接続リレー基板

Ｃ１２．　修理後　ＳＰ接続リレー基板。　ＳＰ接続リレー３個、電解コンデンサー個１２、フイルムコンデンサー２個交換

Ｃ１３．　修理前　ＳＰ接続リレー基板裏

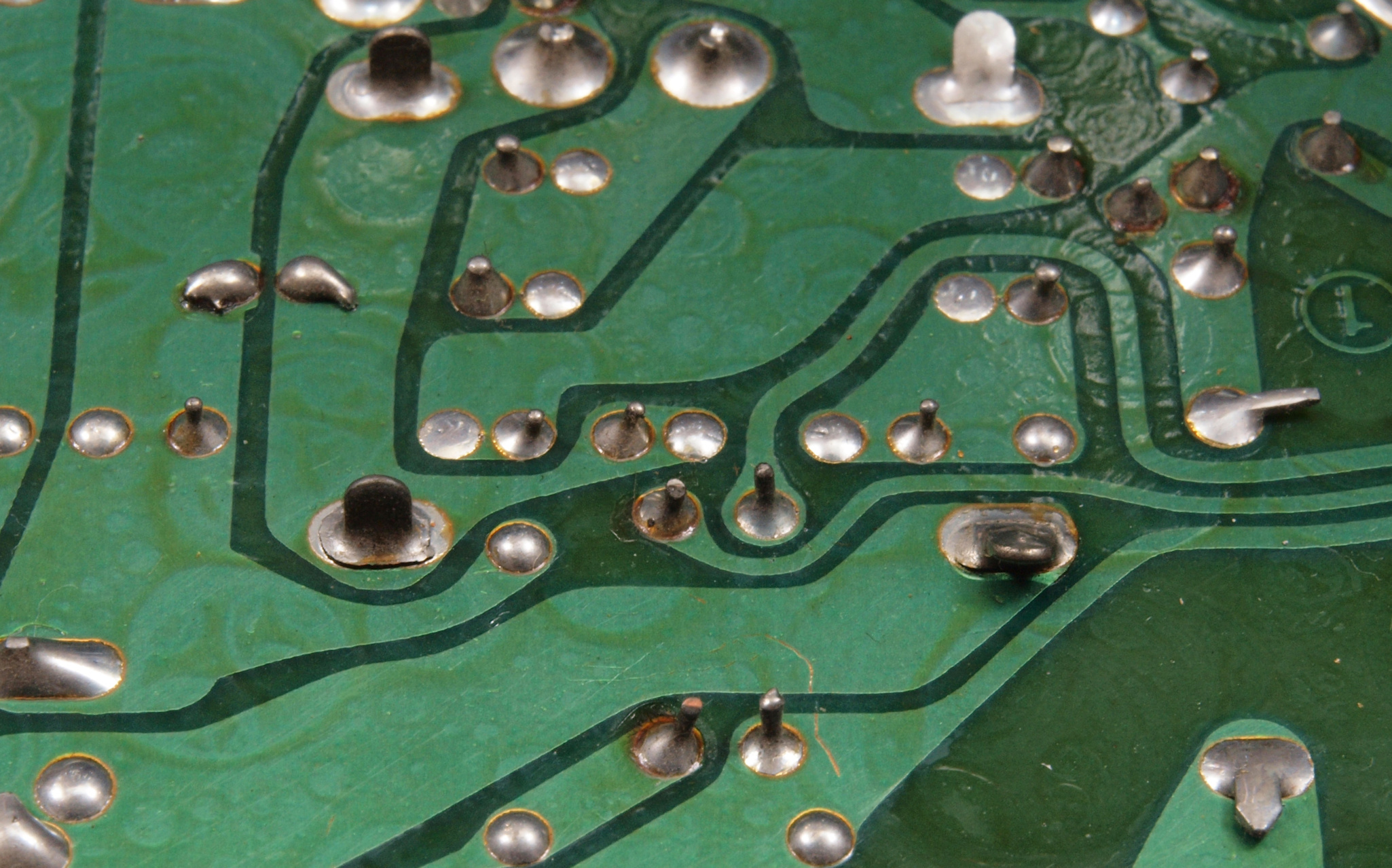

Ｃ１３２．　修理中　ＳＰ接続リレー基板裏、半田不良ケ所。

Ｃ１４．　修理（半田補正）後　ＳＰ接続リレー基板裏。　半田を全部やり直す。

Ｃ１５．　完成ＳＰ接続リレー基板裏、　洗浄後、コート液を塗布。

Ｃ２１．　修理前　ＲＬ初段ドライブＡＭＰ基板

Ｃ２２．　修理後　ＲＬ初段ドライブＡＭＰ基板。　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ４個、電解コンデンサー１２個交換

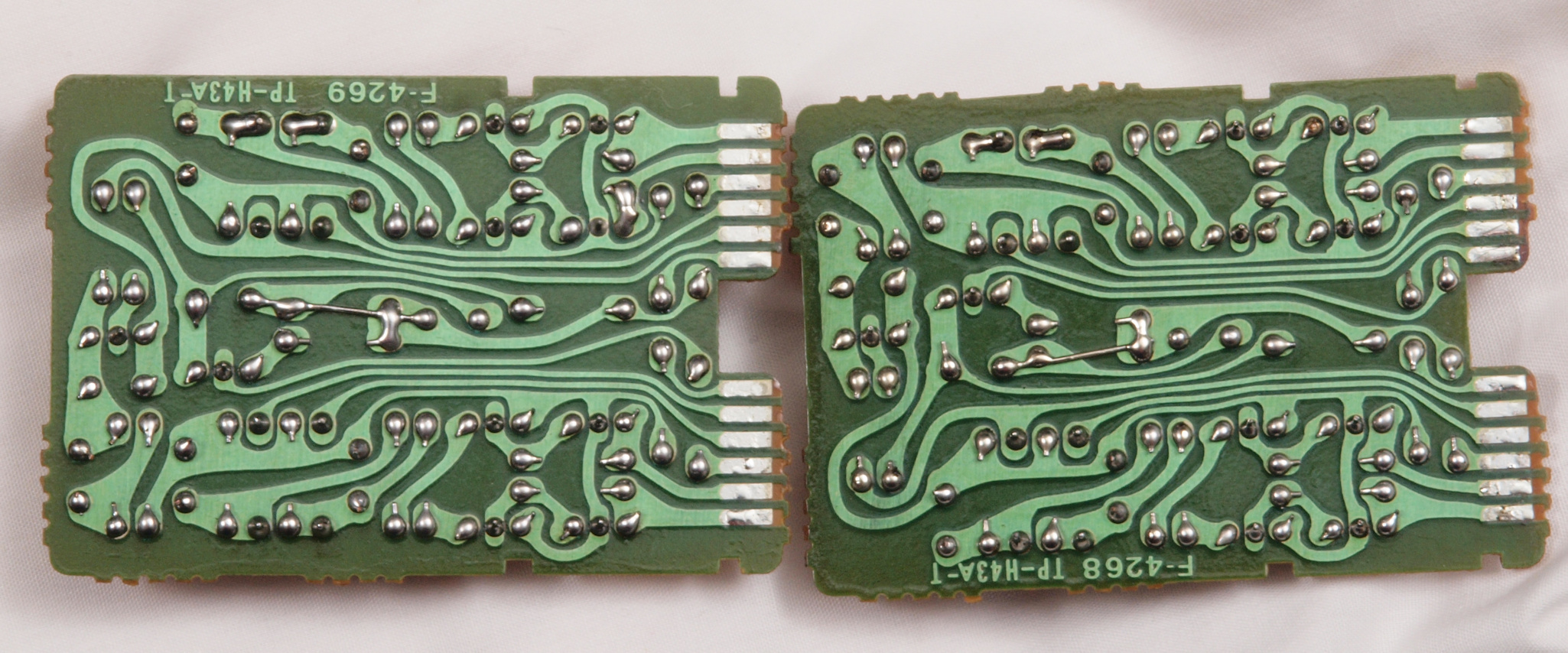

Ｃ２３．　修理前　ＲＬ初段ドライブＡＭＰ基板裏

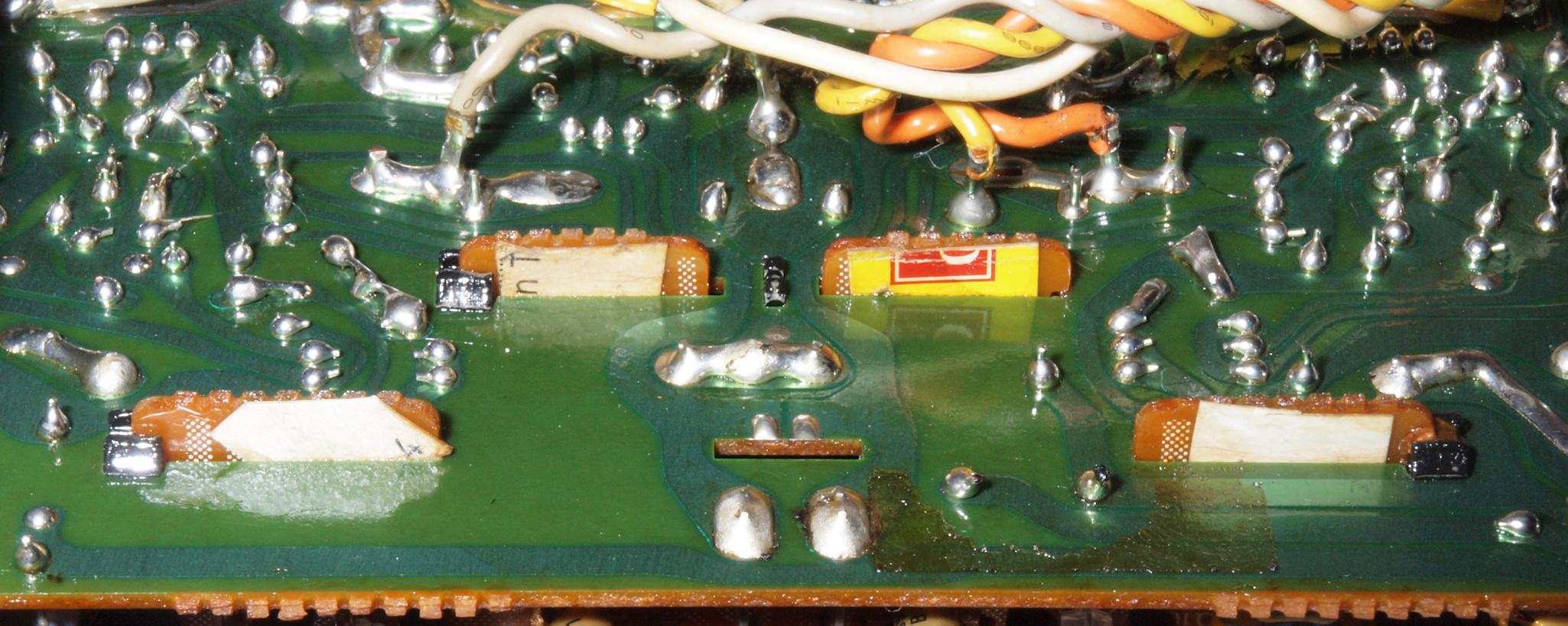

Ｃ２３２．　修理中　ＲＬ初段ドライブＡＭＰ基板裏。　コンデンサー固定するトルエン溶媒の接着剤、接着剤が銅箔を腐食。

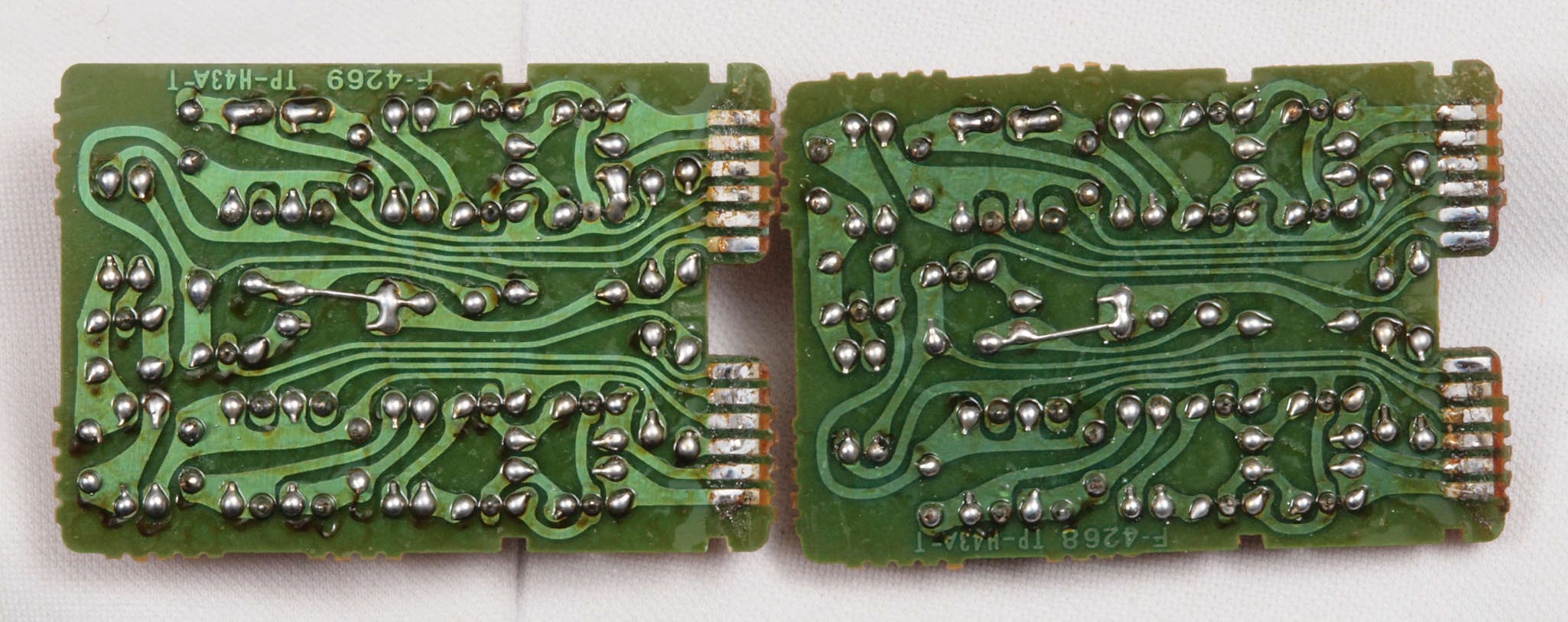

Ｃ２４．　修理（半田補正）後　ＲＬ初段ドライブＡＭＰ基板裏。　半田を全部やり直す。

Ｃ２５．　完成ＲＬ初段ドライブＡＭＰ基板裏、　洗浄後、コート液を塗布。

Ｃ３１．　修理前　ＲＬプロテクト基板。

Ｃ３２．　修理後　ＲＬプロテクト基板電解コンデンサー４個交換、高性能のＢＰを使用したので２個→１個

Ｃ３３．　修理前　ＲＬプロテクト基板裏

Ｃ３４．　修理（半田補正）後　ＲＬプロテクト基板裏。　半田を全部やり直す。

Ｃ３５．　完成ＲＬプロテクト基板裏、　洗浄後、コート液を塗布。

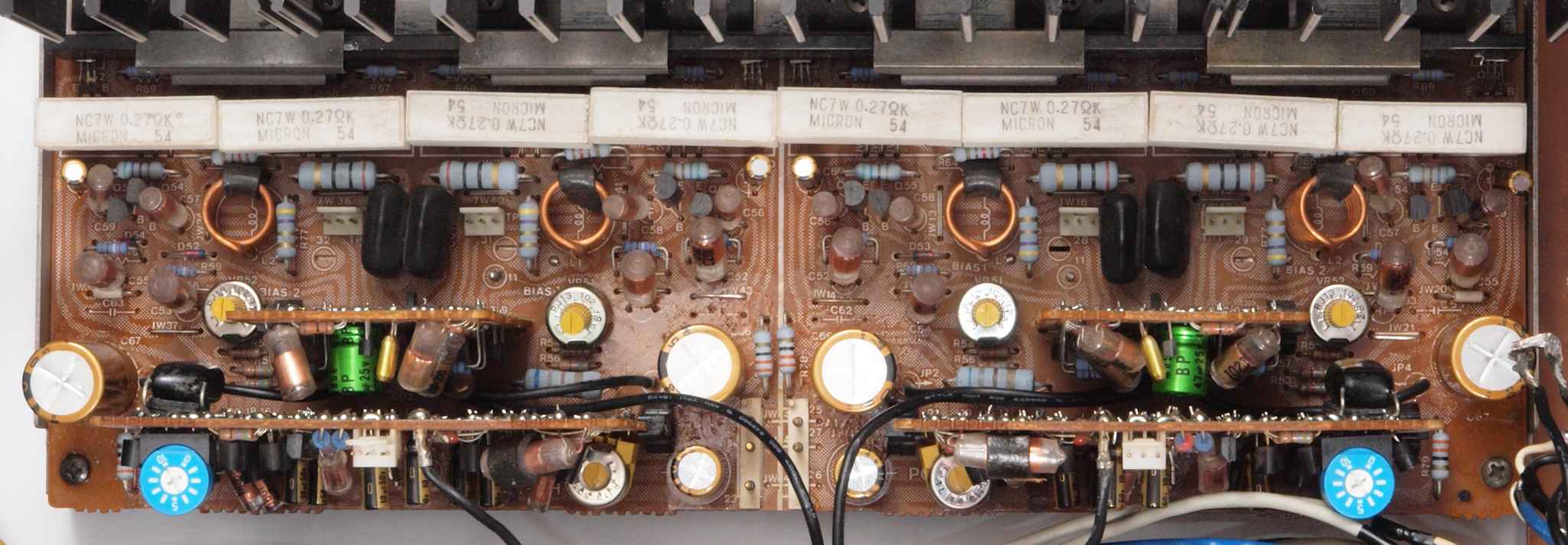

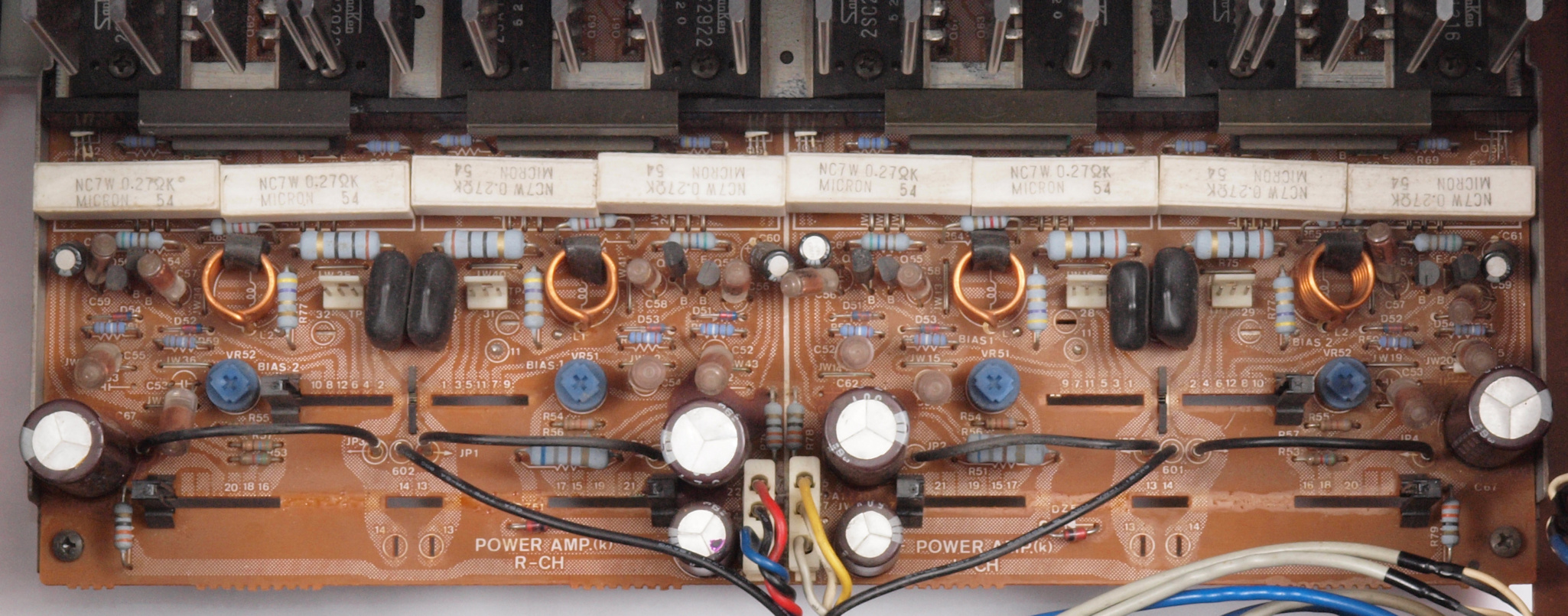

Ｃ４１．　修理前　メイン・ドライブＡＭＰ基板

Ｃ４２．　修理後　メイン・ドライブＡＭＰ基板　半固定ＶＲ４個、電解コンデンサー１０個交換

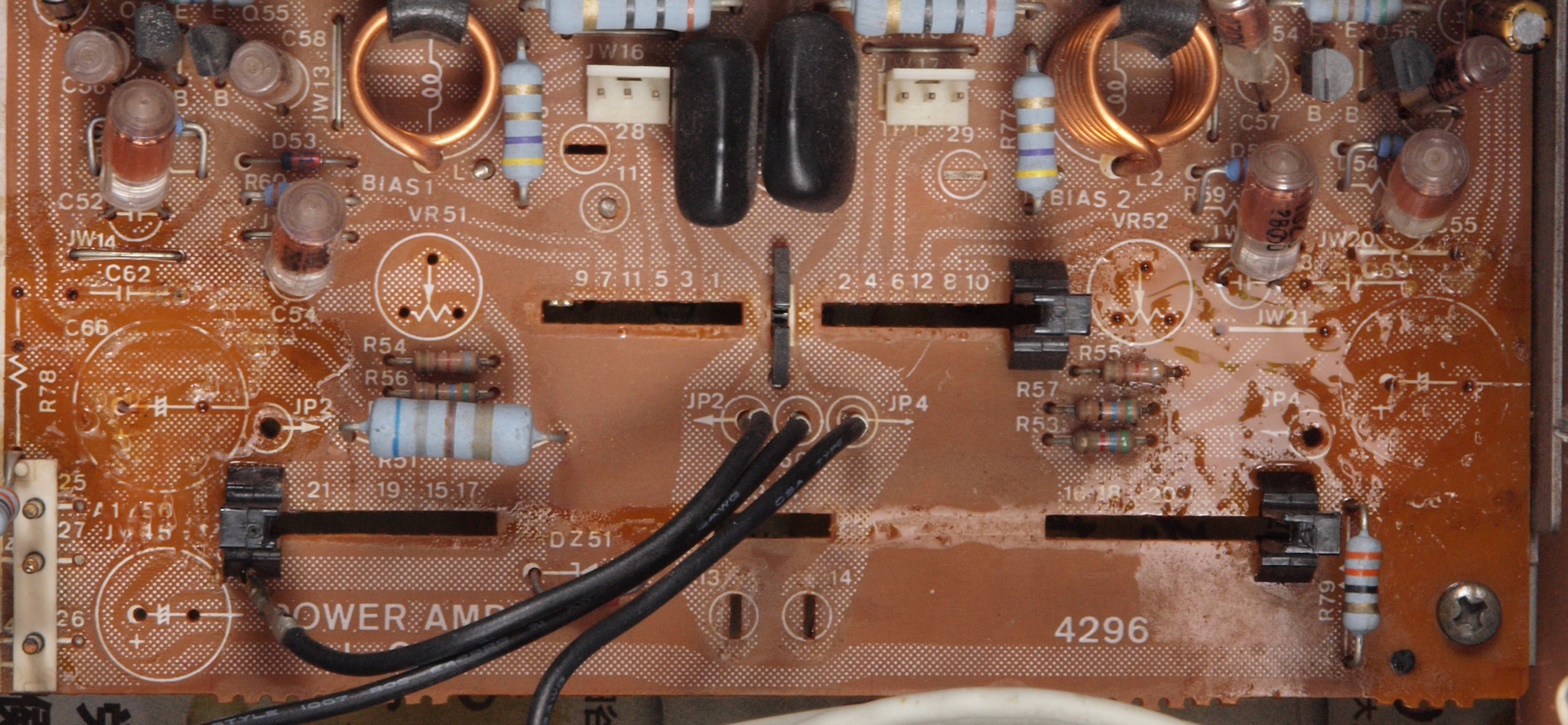

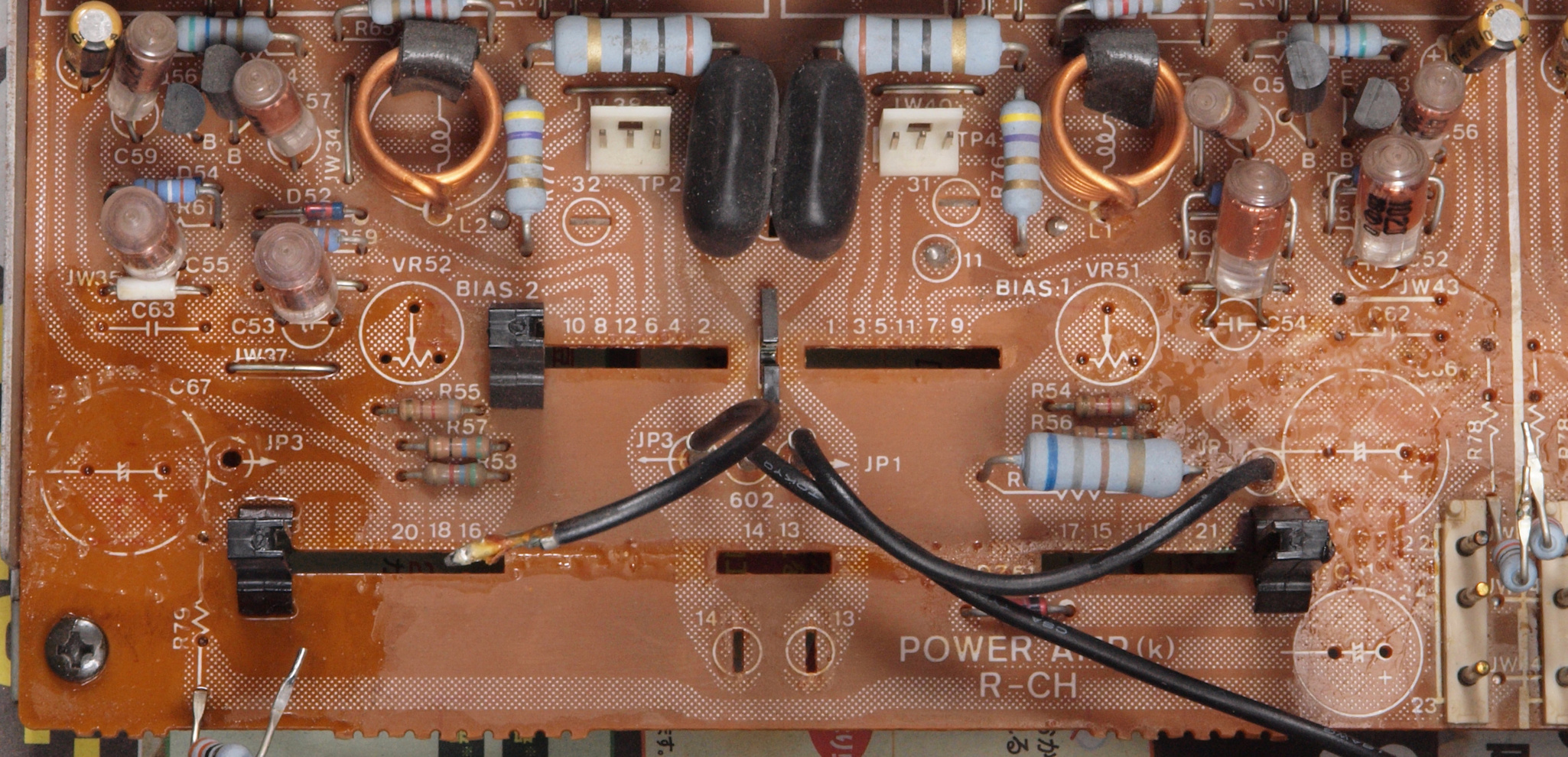

Ｃ４２２．　修理前　右メイン・ドライブＡＭＰ基板。　電解コンデンサー固定トルエン溶媒の接着剤。

Ｃ４２３．　修理後　右メイン・ドライブＡＭＰ基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ４２４．　修理前　左メイン・ドライブＡＭＰ基板。　電解コンデンサー固定トルエン溶媒の接着剤。

Ｃ４２５．　修理後　左メイン・ドライブＡＭＰ基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

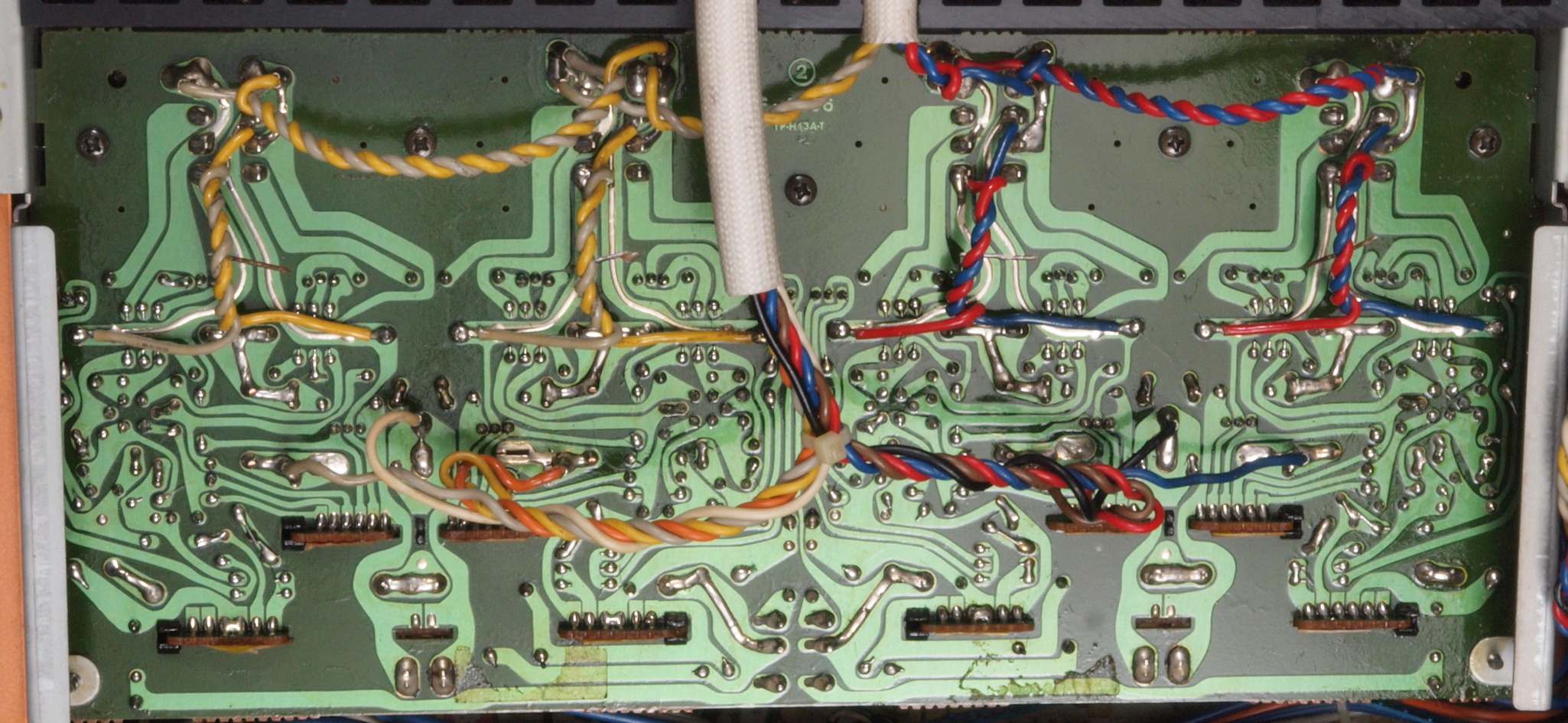

Ｃ４３．　修理前　メイン・ドライブＡＭＰ基板裏

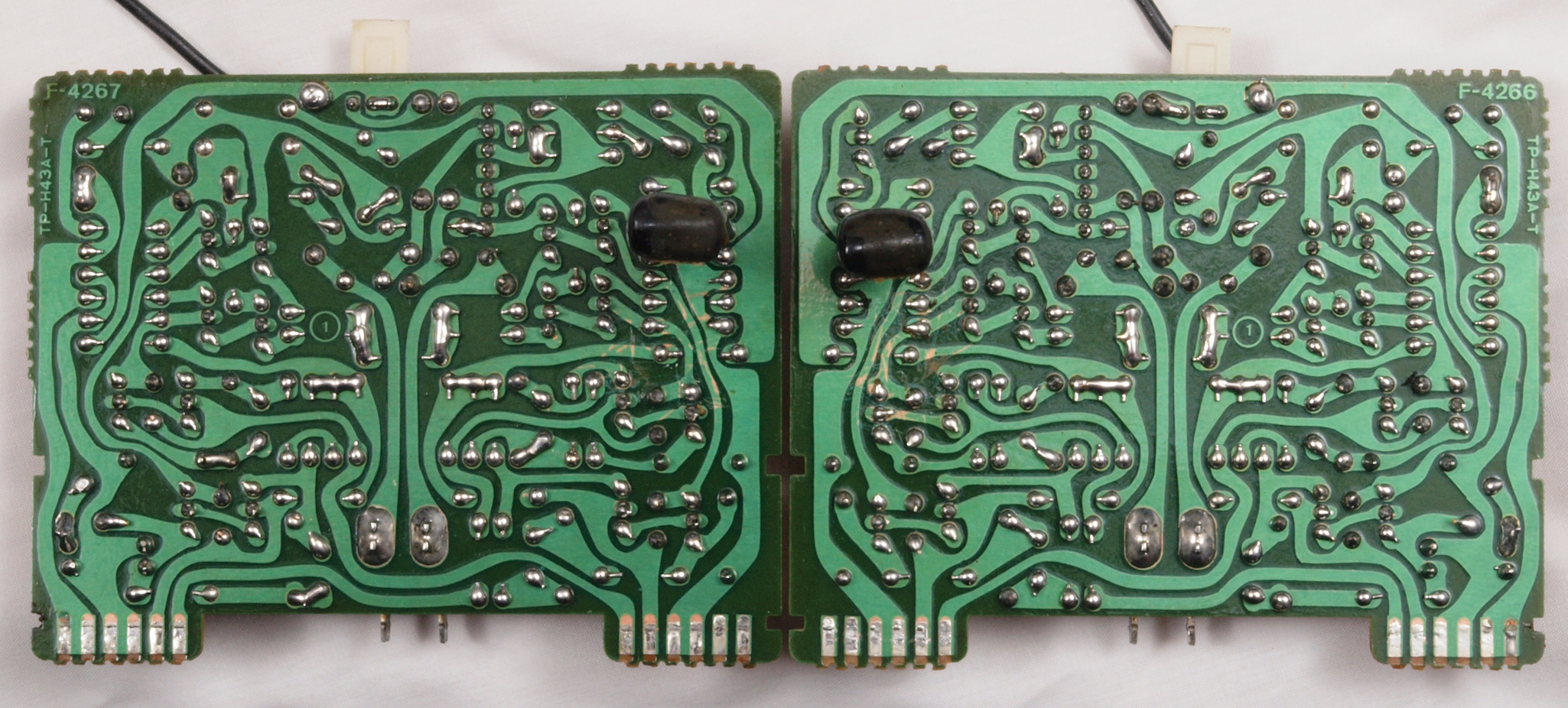

Ｃ４４．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏。　半田を全部やり直す。

Ｃ４５．　完成メイン・ドライブＡＭＰ基板裏、　洗浄後、コート液を塗布。

Ｃ４６．　修理後　メイン・ドライブＡＭＰ基板裏。　右側差込基板の半田端子にストレスを掛けない様に隙間に厚紙挿入。

Ｃ４７．　修理後　メイン・ドライブＡＭＰ基板裏。　左側差込基板の半田端子にストレスを掛けない様に隙間に厚紙挿入。

Ｃ５１．　修理前　定電圧基板

Ｃ５２．　修理後　定電圧基板　電解コンデンサー２２個増量交換

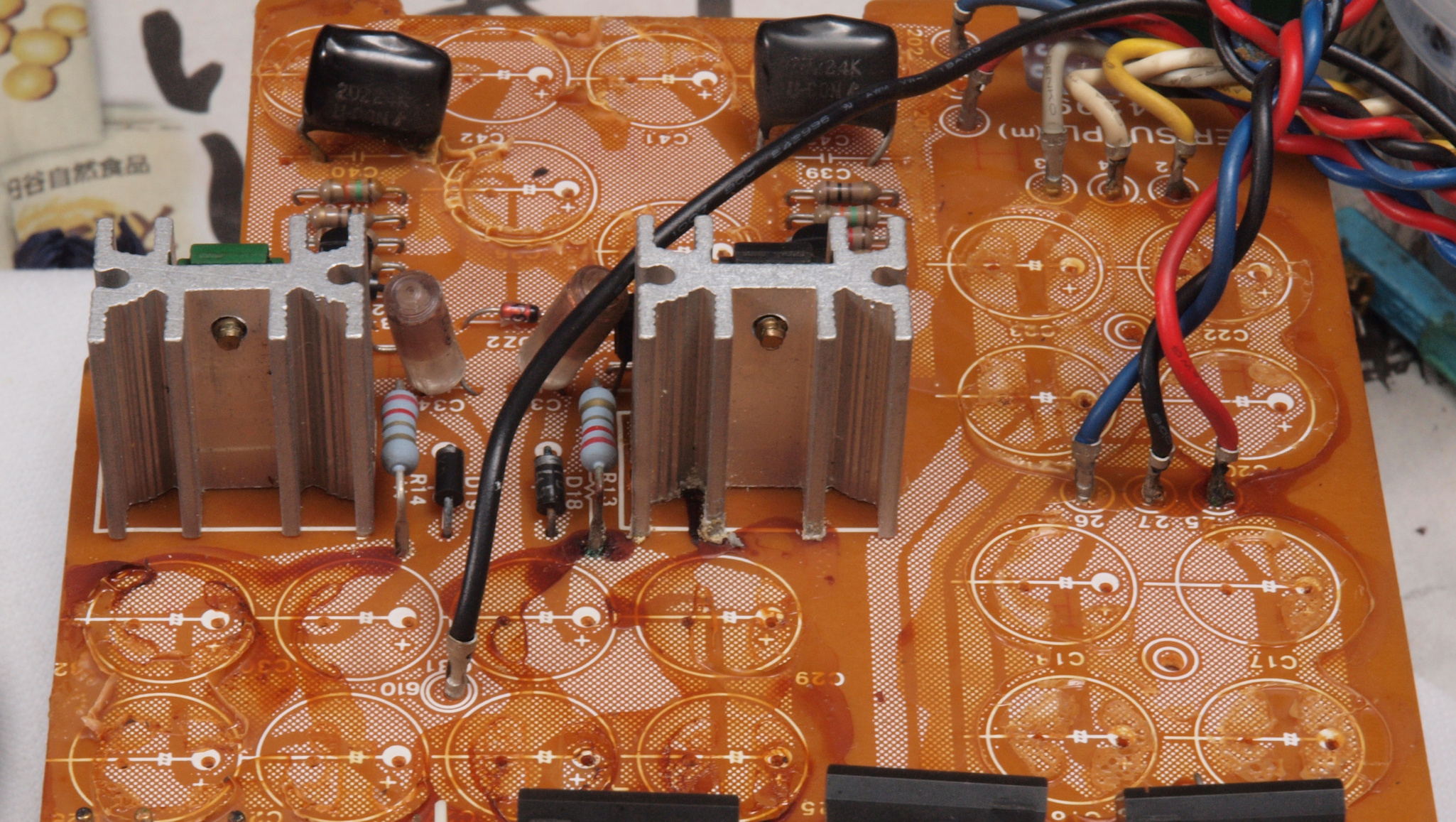

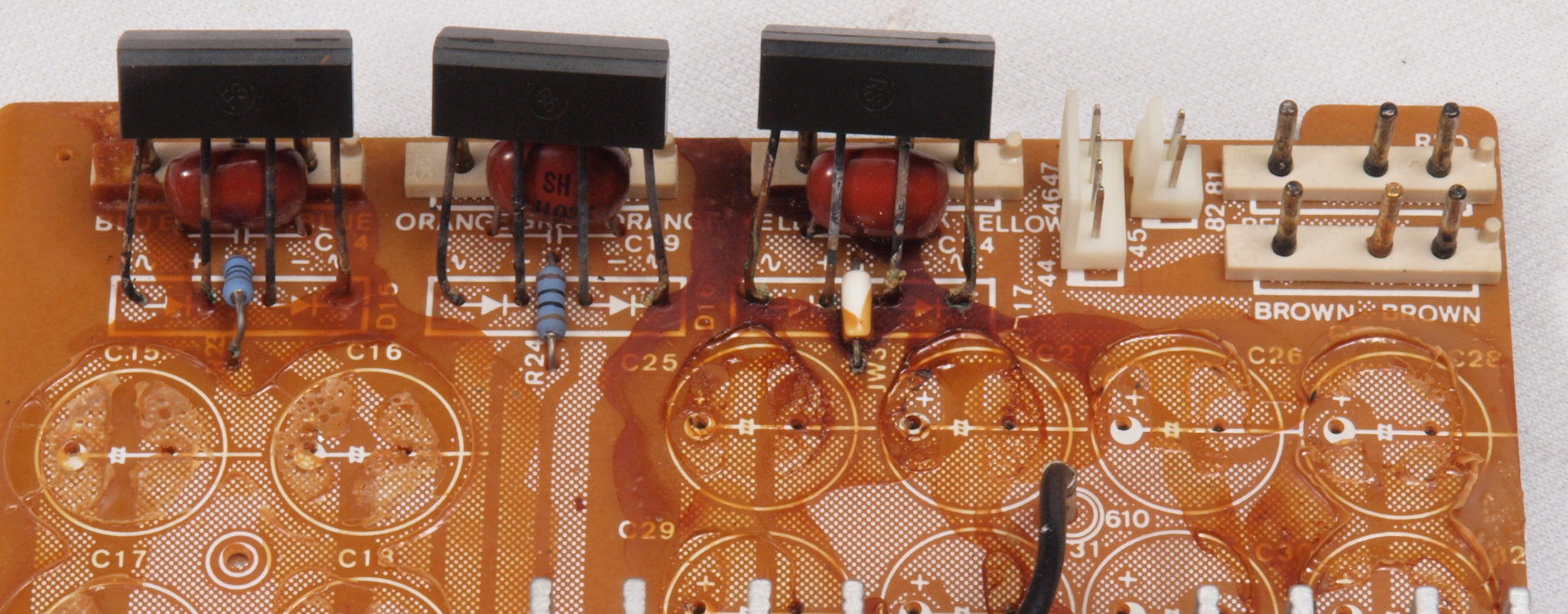

Ｃ５３．　修理中　定電圧基板。　電解コンデンサー固定トルエン溶媒の接着剤。

Ｃ５３２．　修理中　定電圧基板。　電解コンデンサー固定トルエン溶媒の接着剤、拡大。

Ｃ５３３．　修理中　定電圧基板。　電解コンデンサー固定トルエン溶媒の接着剤、拡大。

Ｃ５４．　修理中　定電圧基板。　電解コンデンサー固定トルエン溶媒の接着剤、更に部品を取る。

Ｃ５５．　修理後　定電圧基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ５６．　修理前　定電圧基板裏

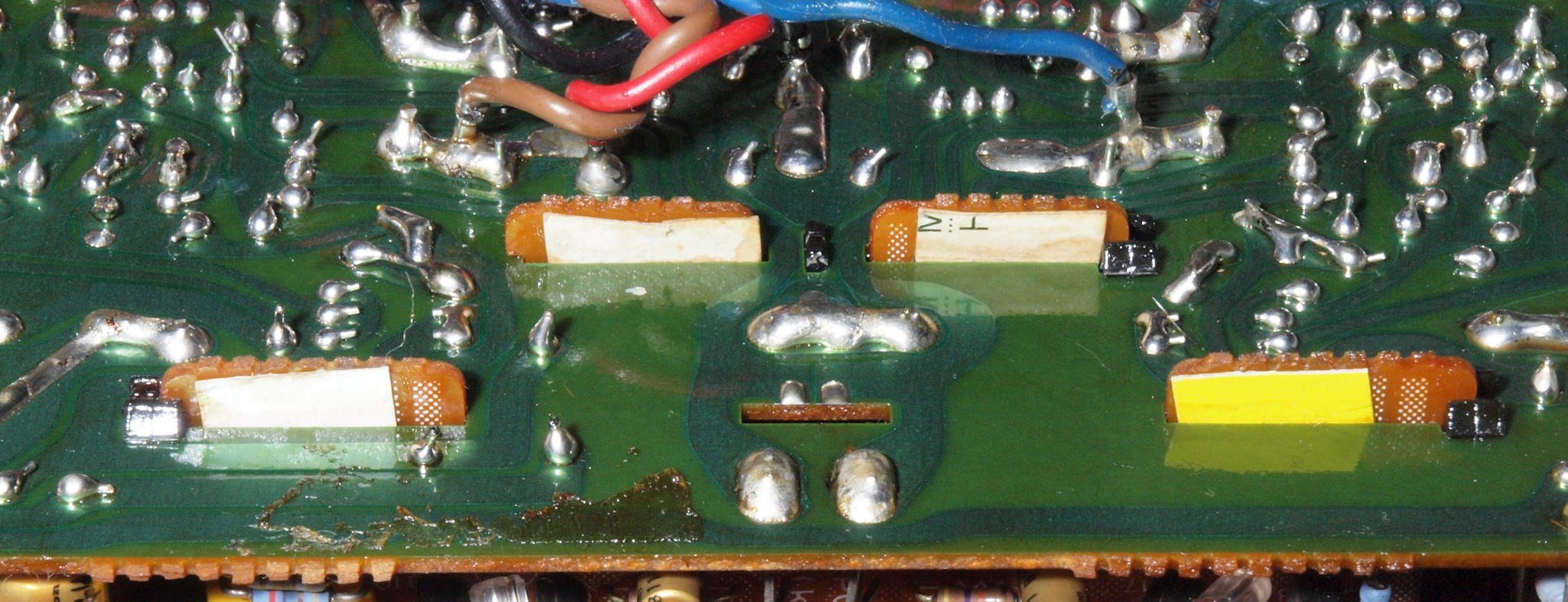

Ｃ５６２．　修理前　定電圧基板裏。　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

Ｃ５７．　修理（半田補正）後　定電圧基板裏。　半田を全部やり直す、セラミックコンデンサー８個追加。

Ｃ５８．　完成定電圧基板裏、　洗浄後、コート液を塗布。

Ｃ６．　前パネルを外し修理中

Ｃ６１．　修理前　コントロール基板

Ｃ６２．　修理後　コントロール基板　電解コンデンサー１４個交換　抵抗２個追加

Ｃ６３．　修理前　コントロール基板裏

Ｃ６３１．　修理中　コントロール基板裏　　ジャンパー線の曲げる方向を考えて欲しい

Ｃ６３２．　修理中　コントロール基板裏　曲げる方向を考えて欲しい

Ｃ６４．　修理（半田補正）後　コントロール基板裏。　半田を全部やり直す。

Ｃ６５．　完成コントロール基板裏、　洗浄後、コート液を塗布。

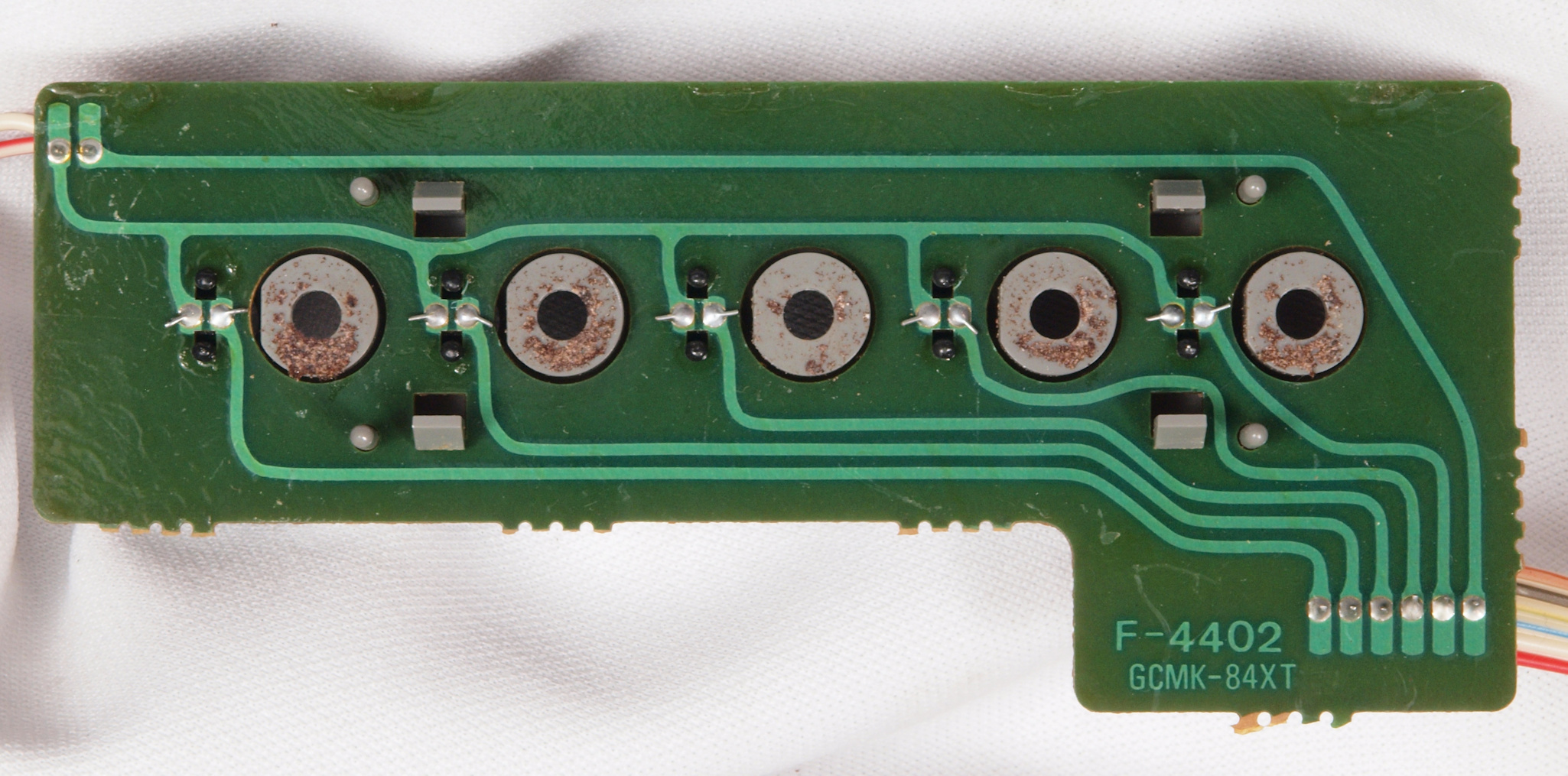

Ｃ７１．　修理前　ランプ基板

Ｃ７２．　修理前　ランプ基板裏

Ｃ７３．　修理（半田補正）後　ランプ基板裏。　半田を全部やり直す。

Ｃ７４．　完成ランプ基板裏、　洗浄後、コート液を塗布。

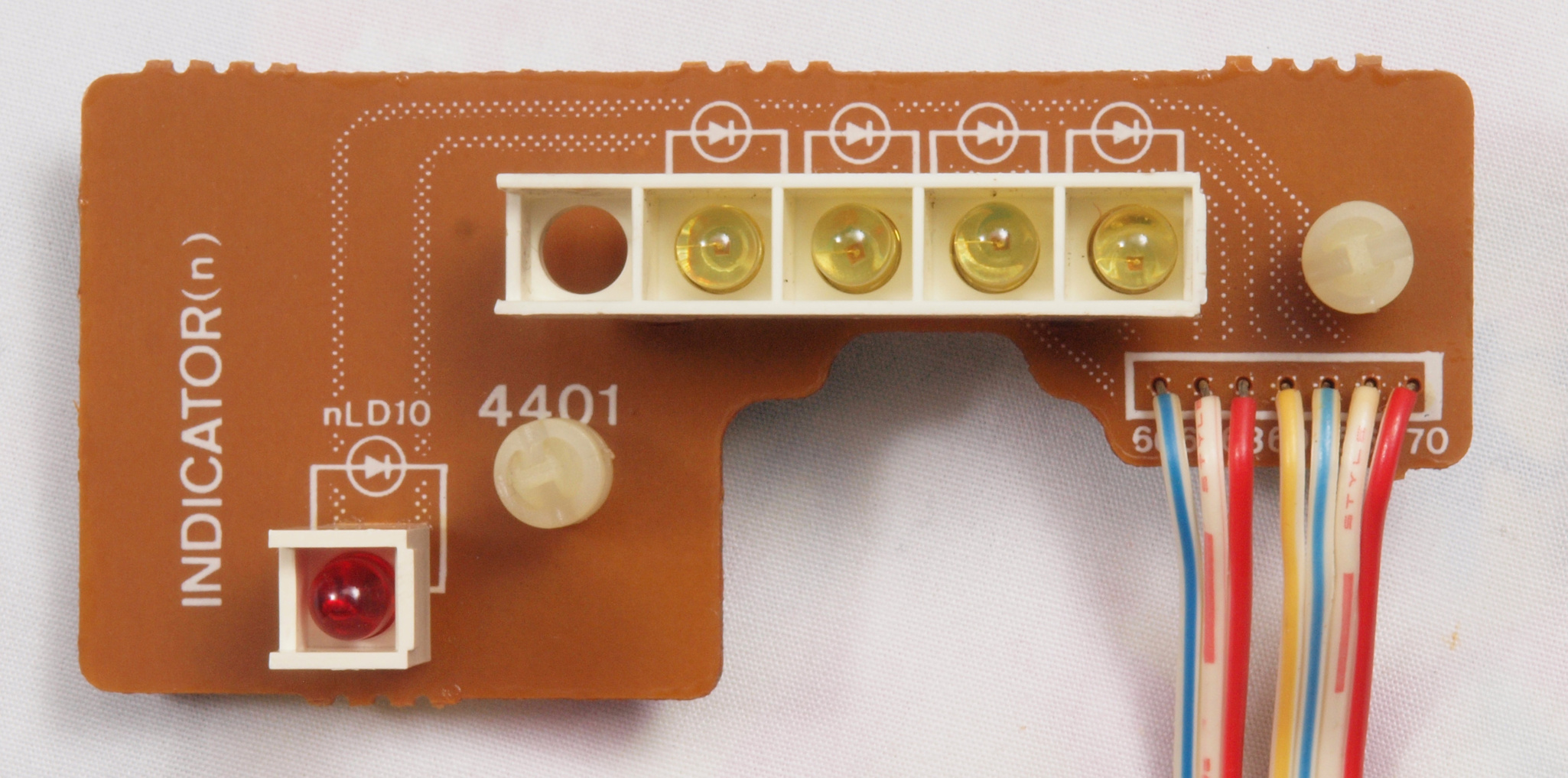

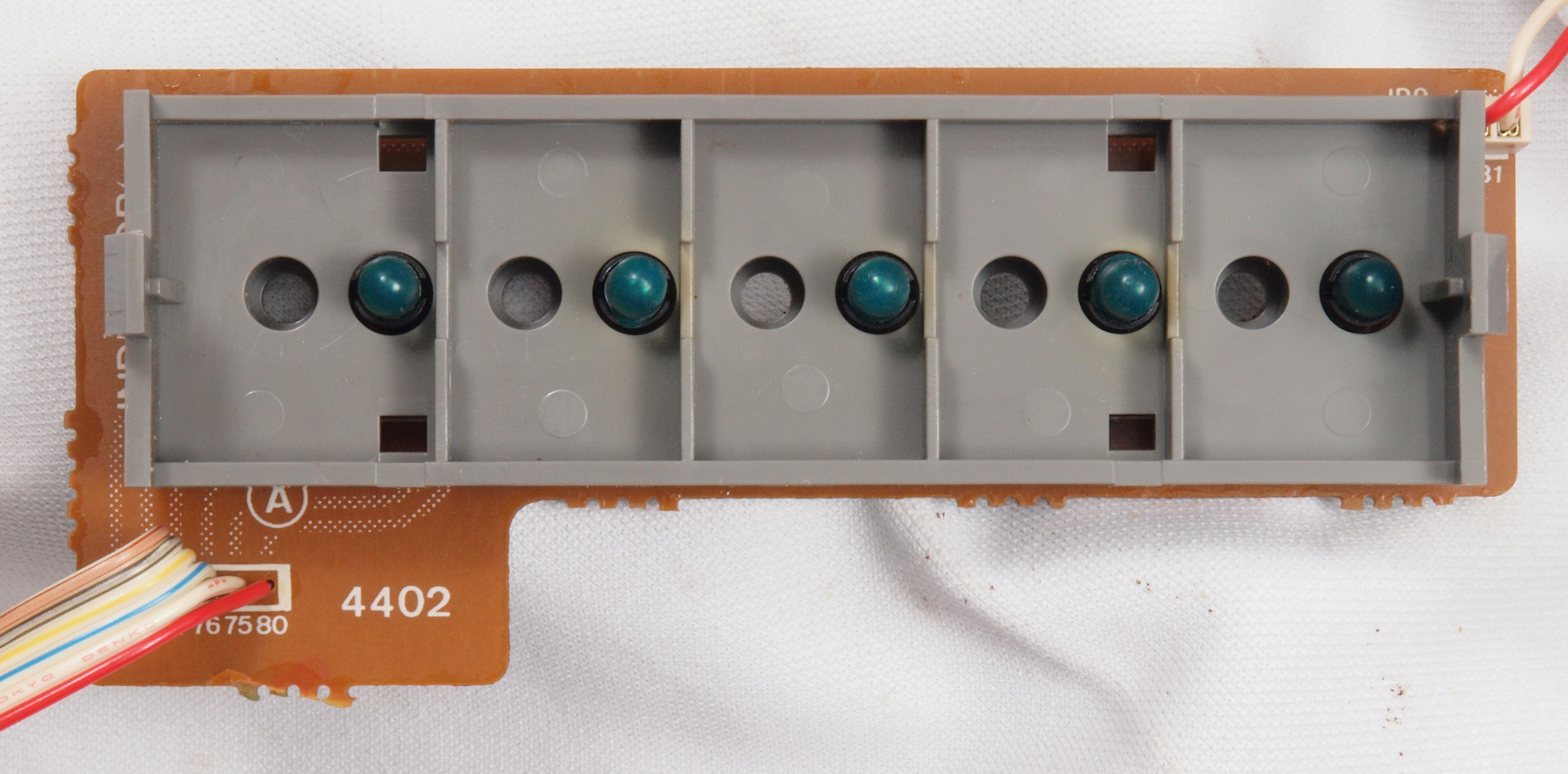

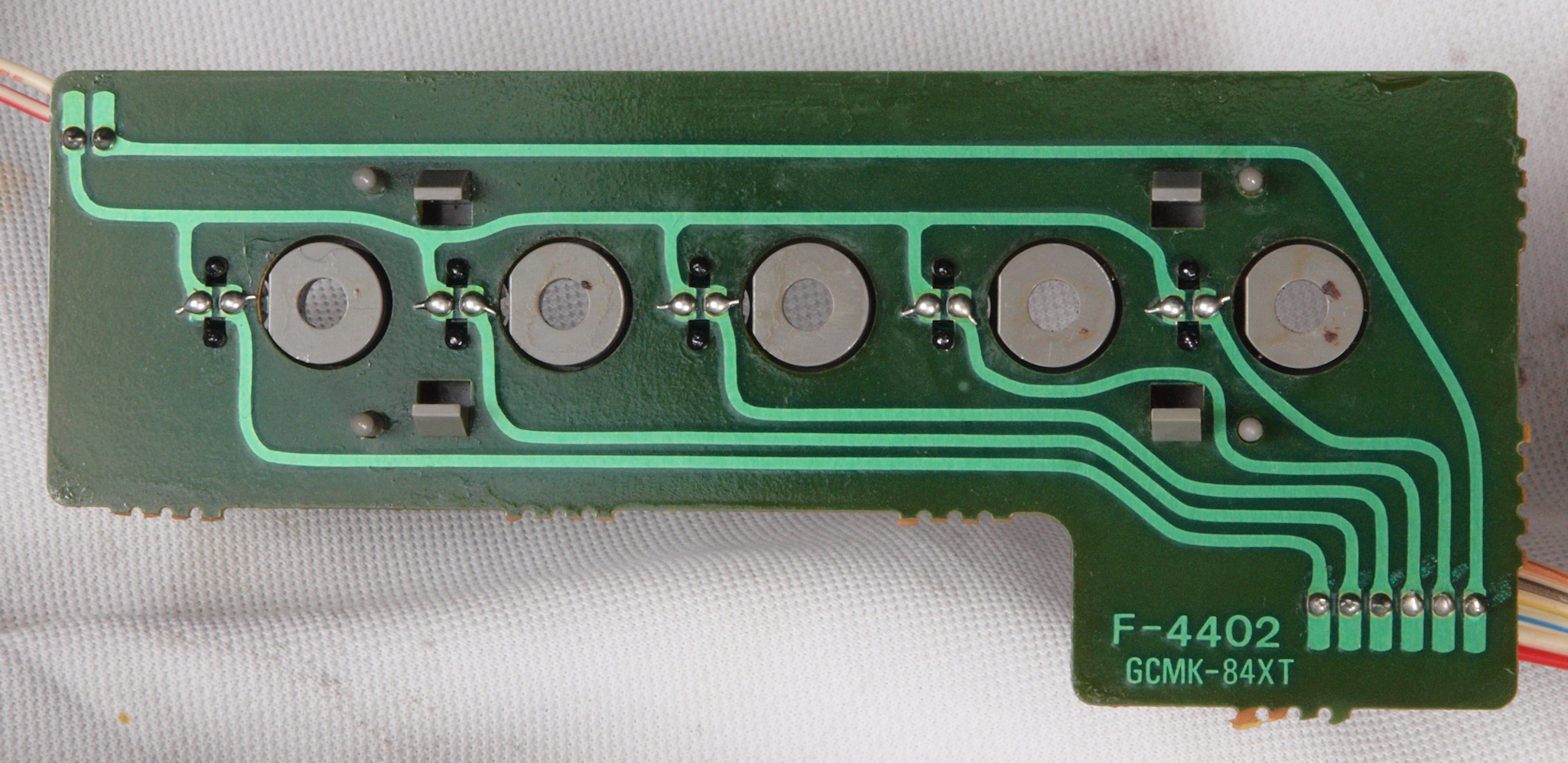

Ｃ８１．　修理前　ＬＥＤ表示基板

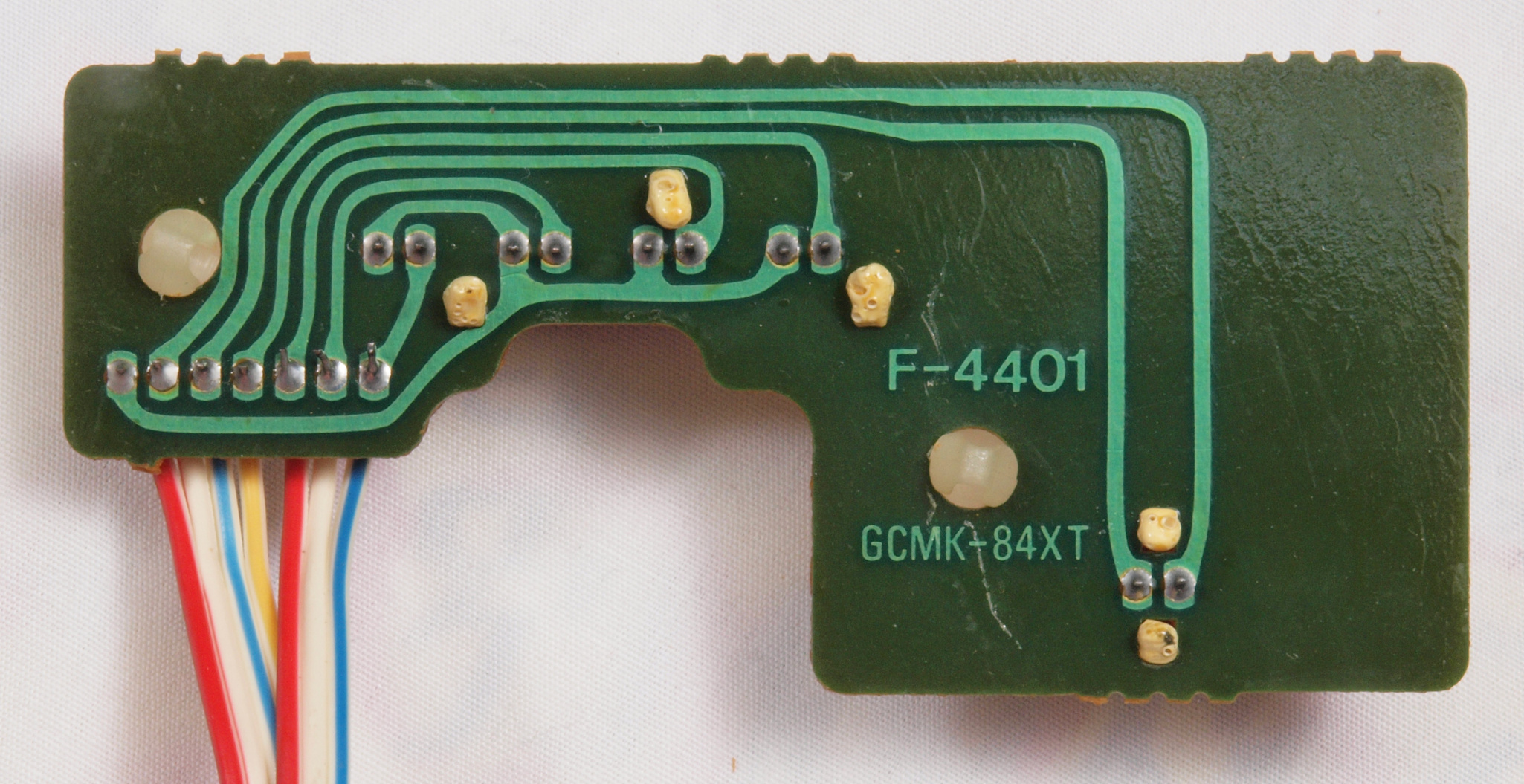

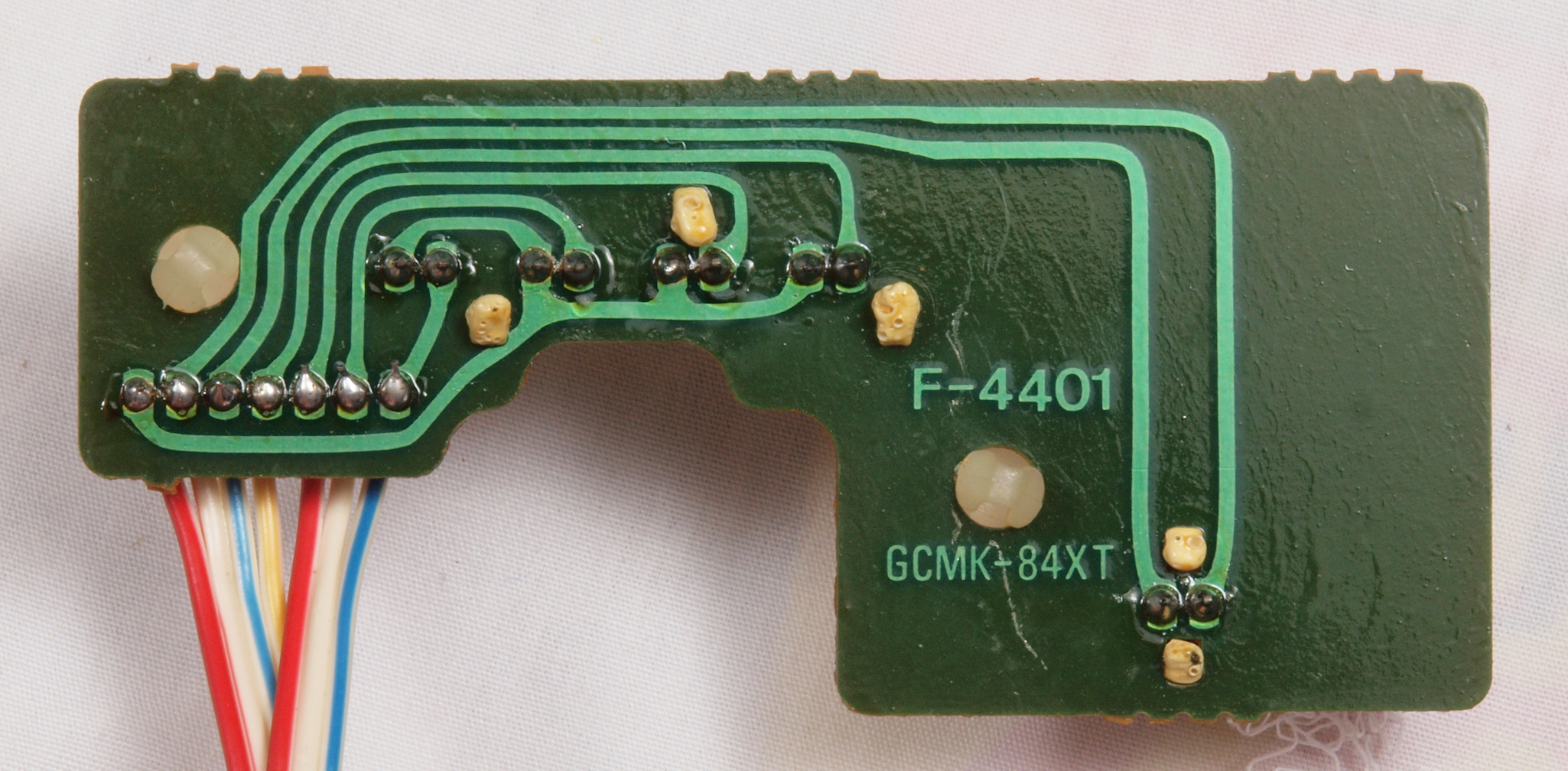

Ｃ８２．　修理前　ＬＥＤ表示基板裏

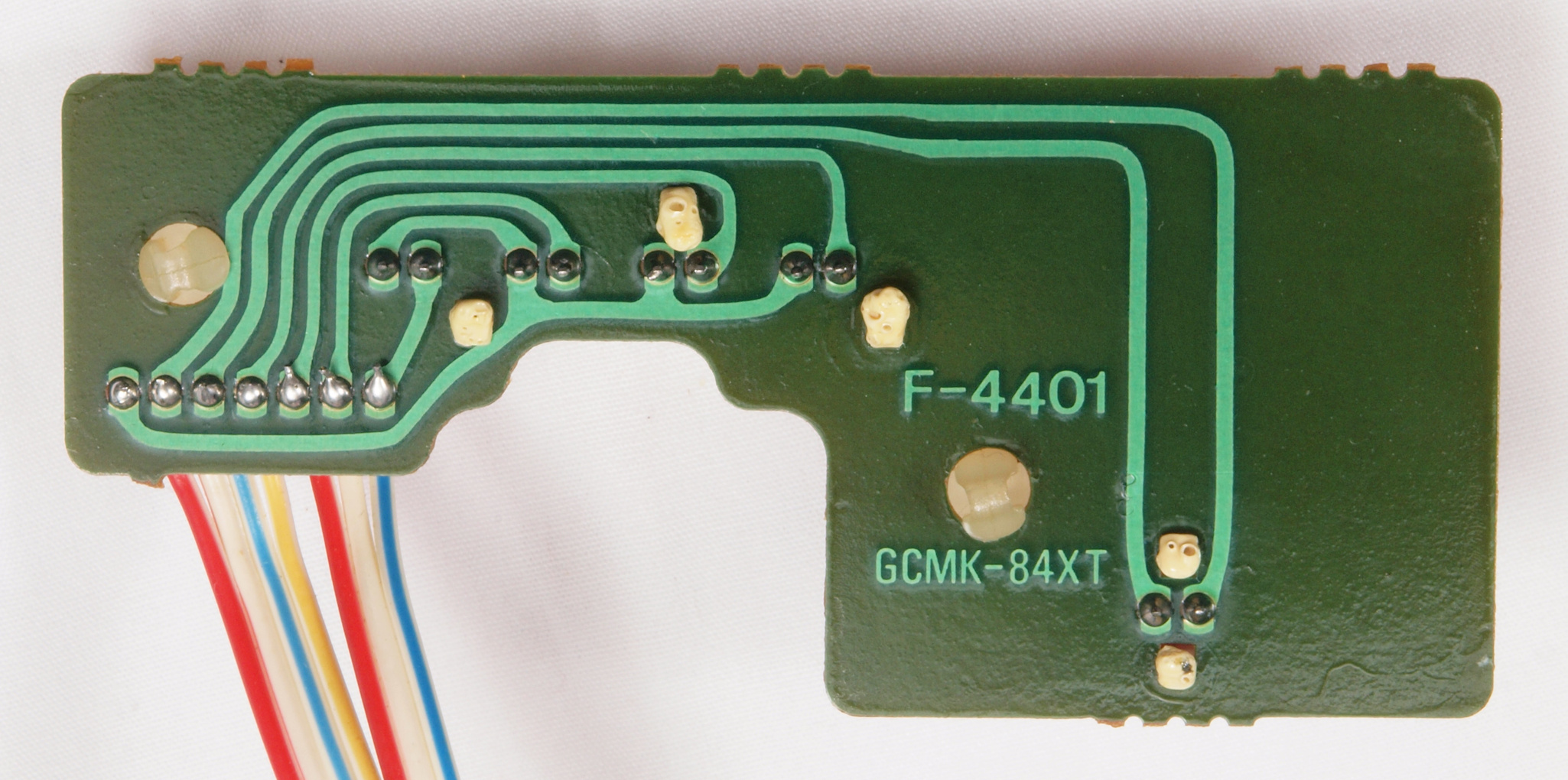

Ｃ８３．　修理（半田補正）後　ＬＥＤ表示基板裏。　半田を全部やり直す。

Ｃ８４．　完成ＬＥＤ表示基板裏、　洗浄後、コート液を塗布。

Ｃ９１．　修理前　モード切替基板

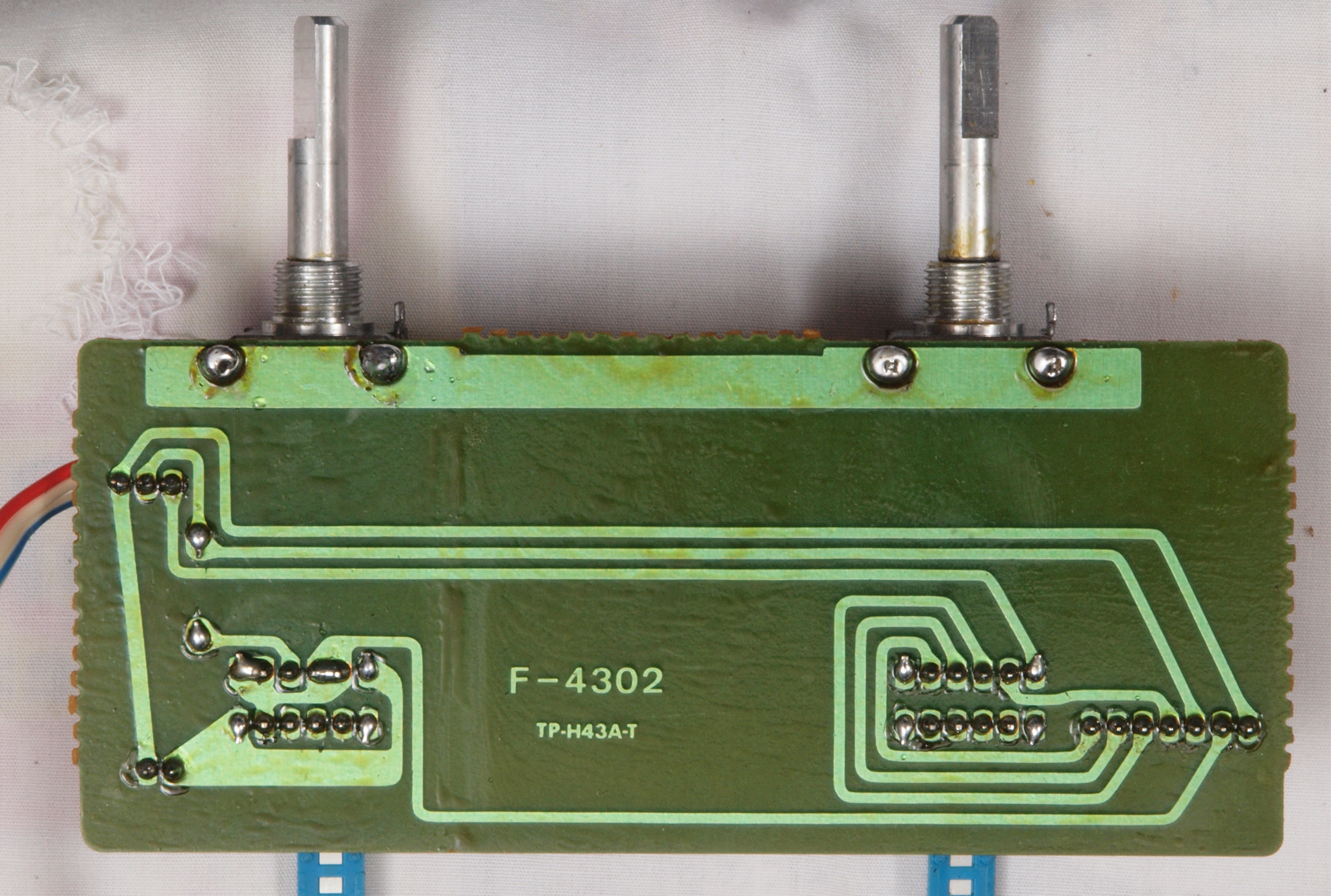

Ｃ９２．　修理前　モード切替基板裏

Ｃ９３．　修理（半田補正）後　モード切替基板裏。　半田を全部やり直す。

Ｃ９４．　完成モード切替基板裏、　洗浄後、コート液を塗布。

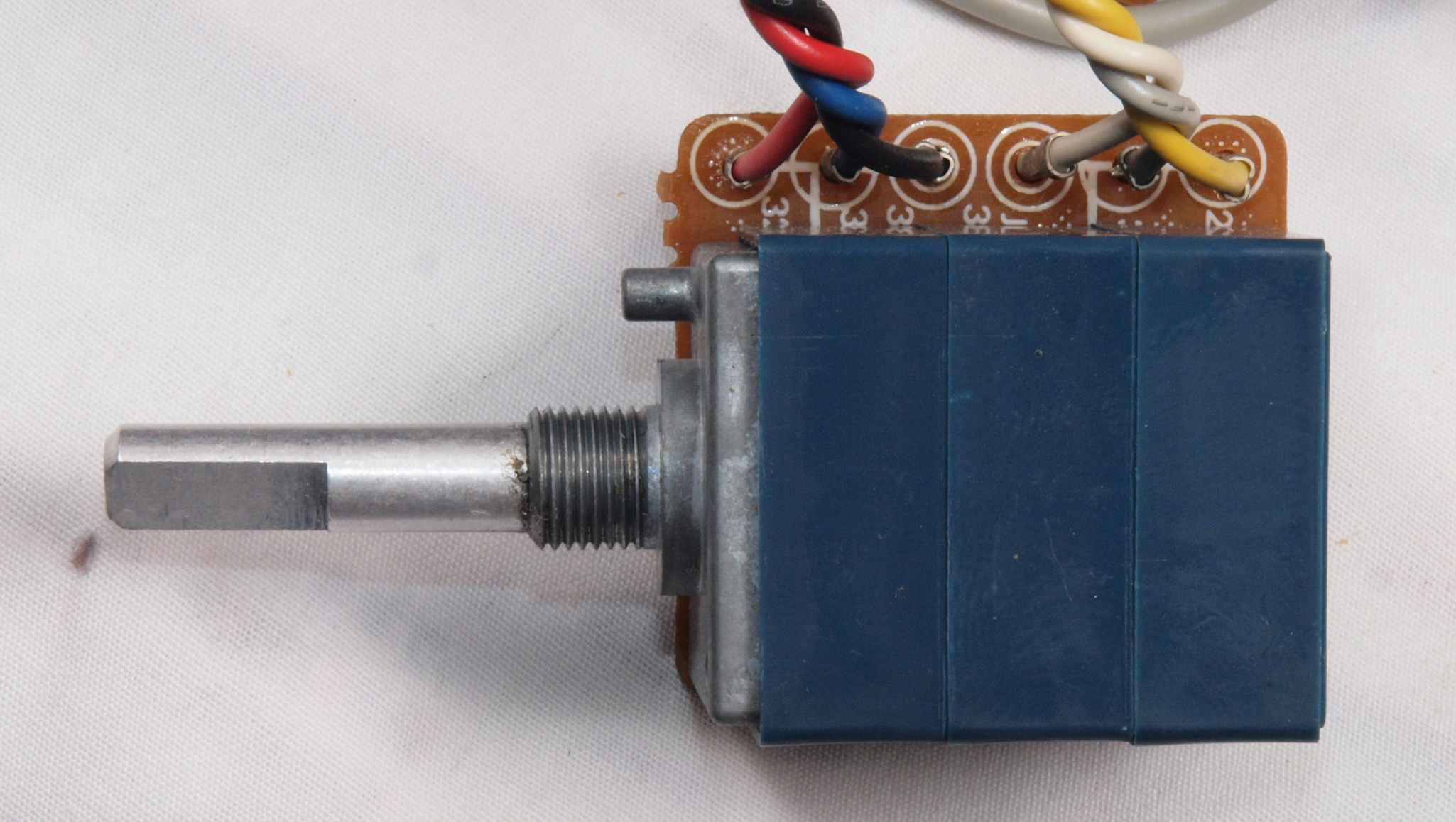

ＣＡ１．　修理前　メインＶＲ基板

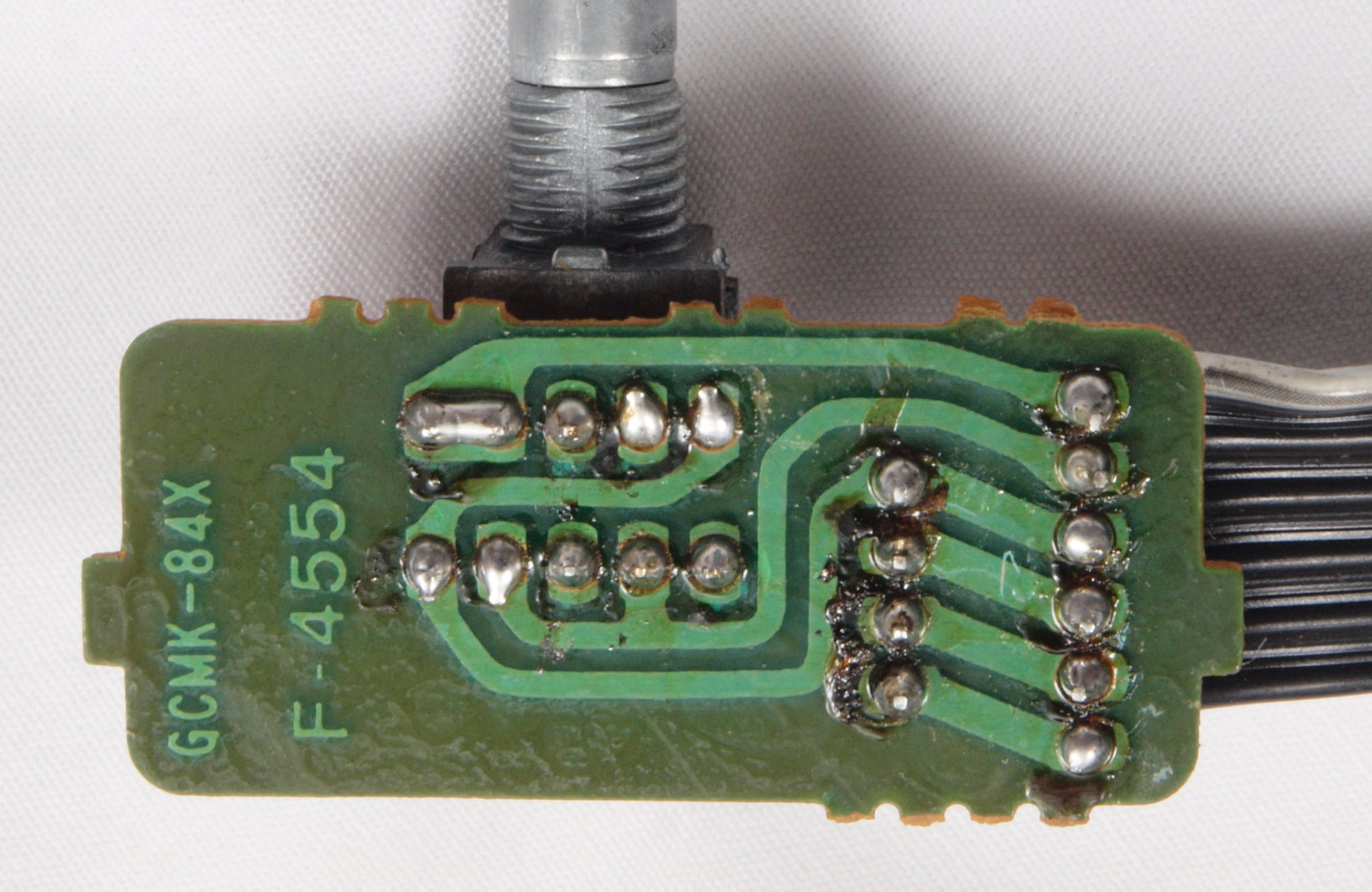

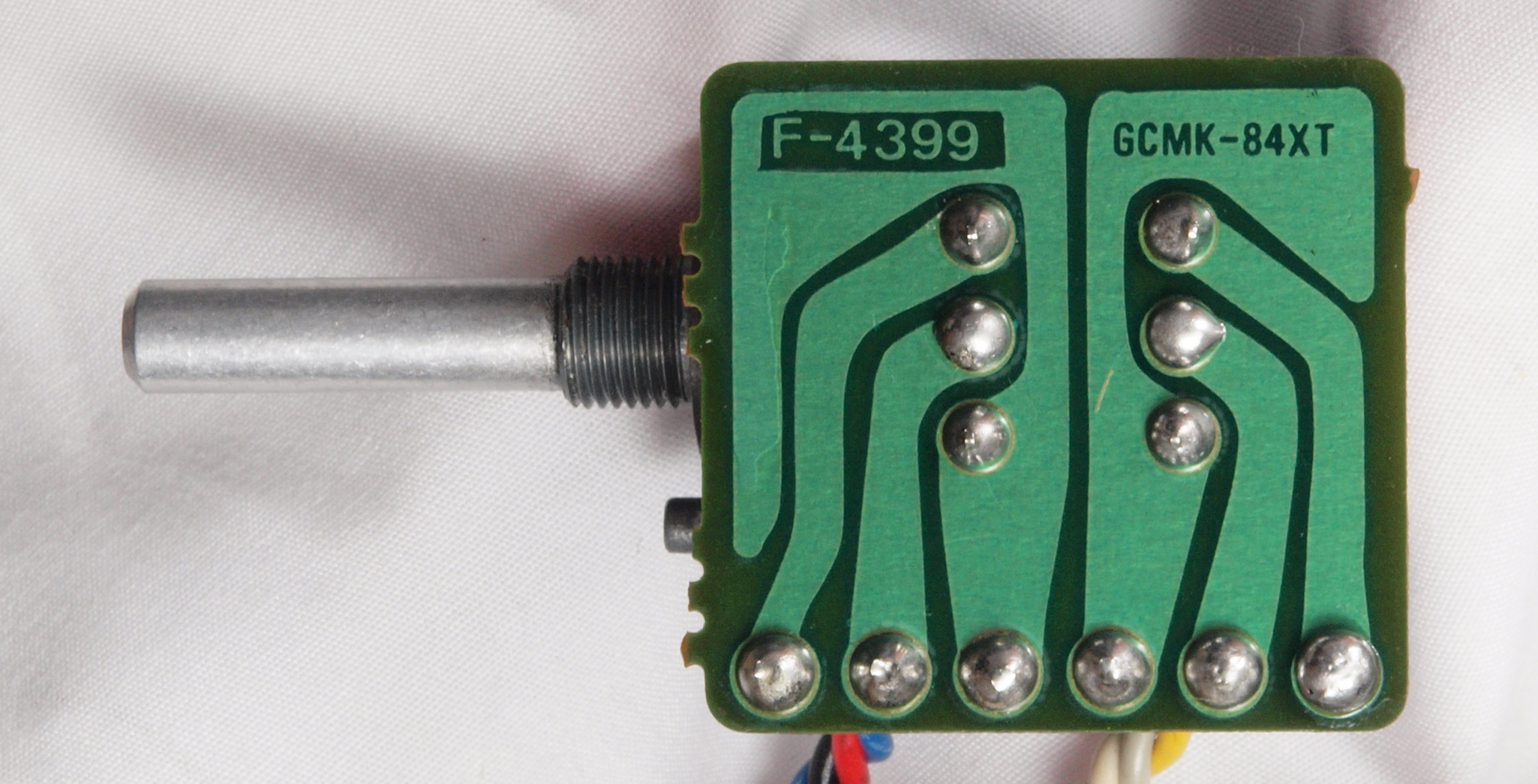

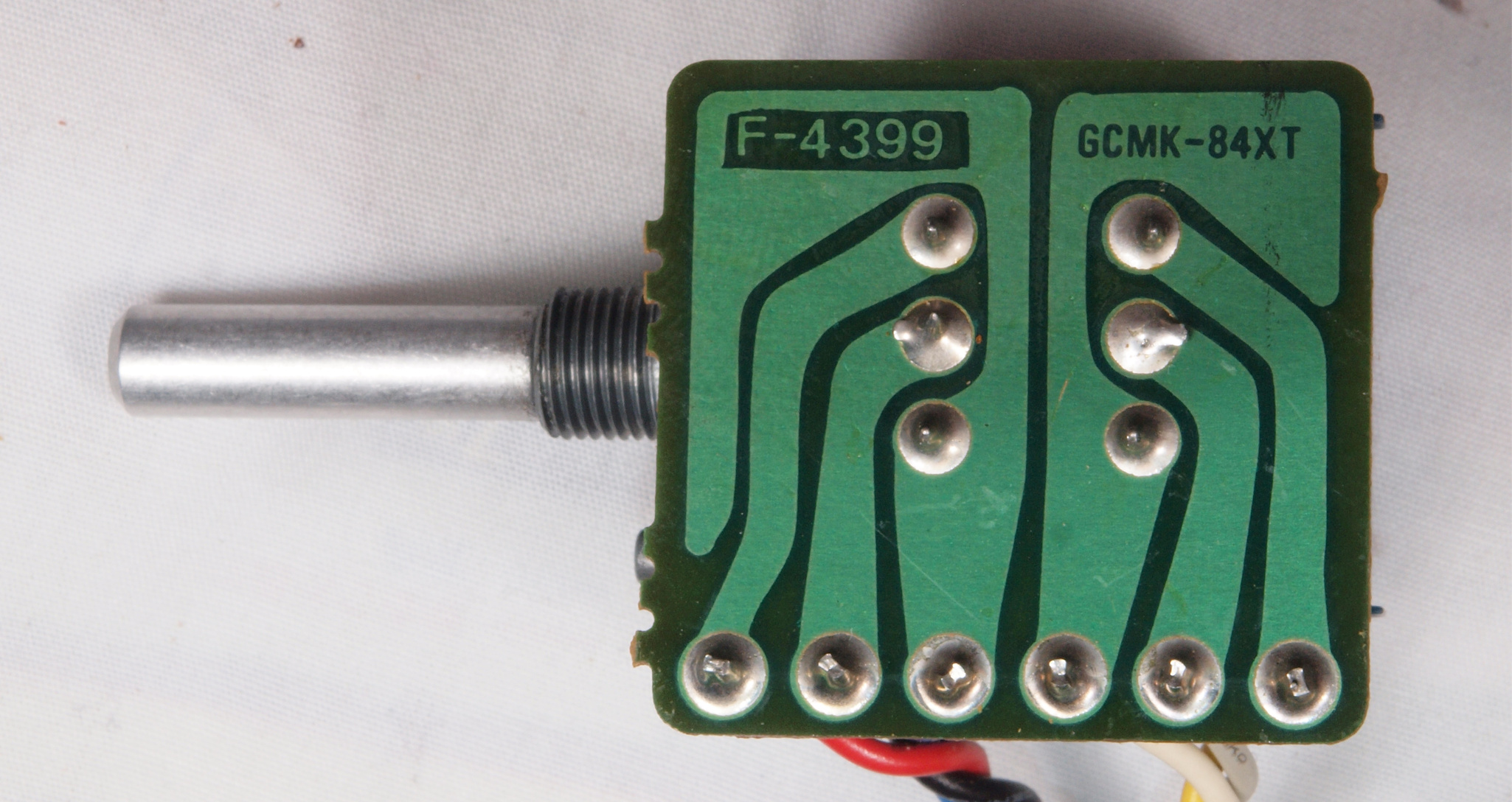

ＣＡ２．　修理前　メインＶＲ基板裏

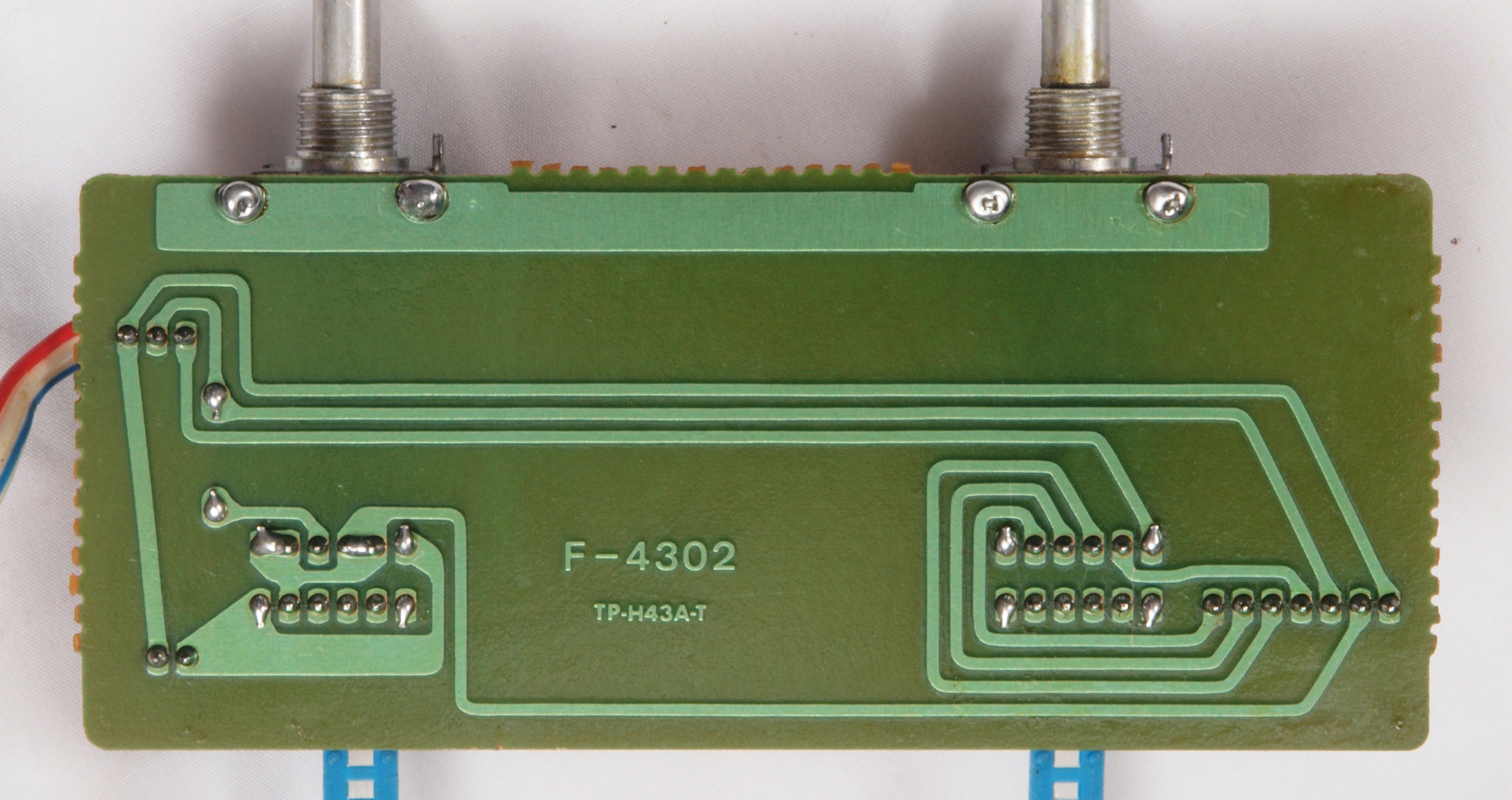

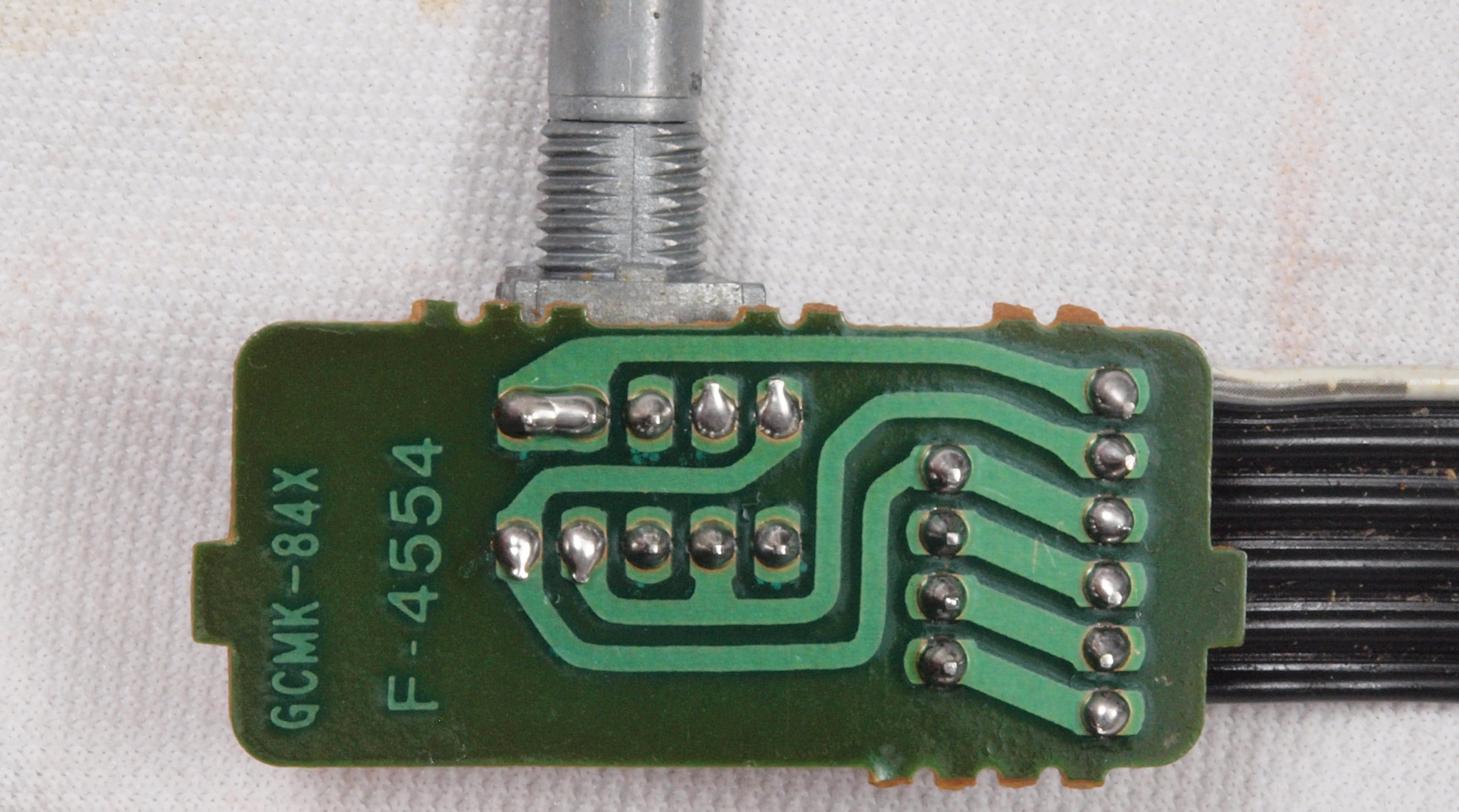

ＣＡ３．　修理（半田補正）後　メインＶＲ基板裏。　半田を全部やり直す。

ＣＡ４．　完成メインＶＲ基板裏、　洗浄後、コート液を塗布。

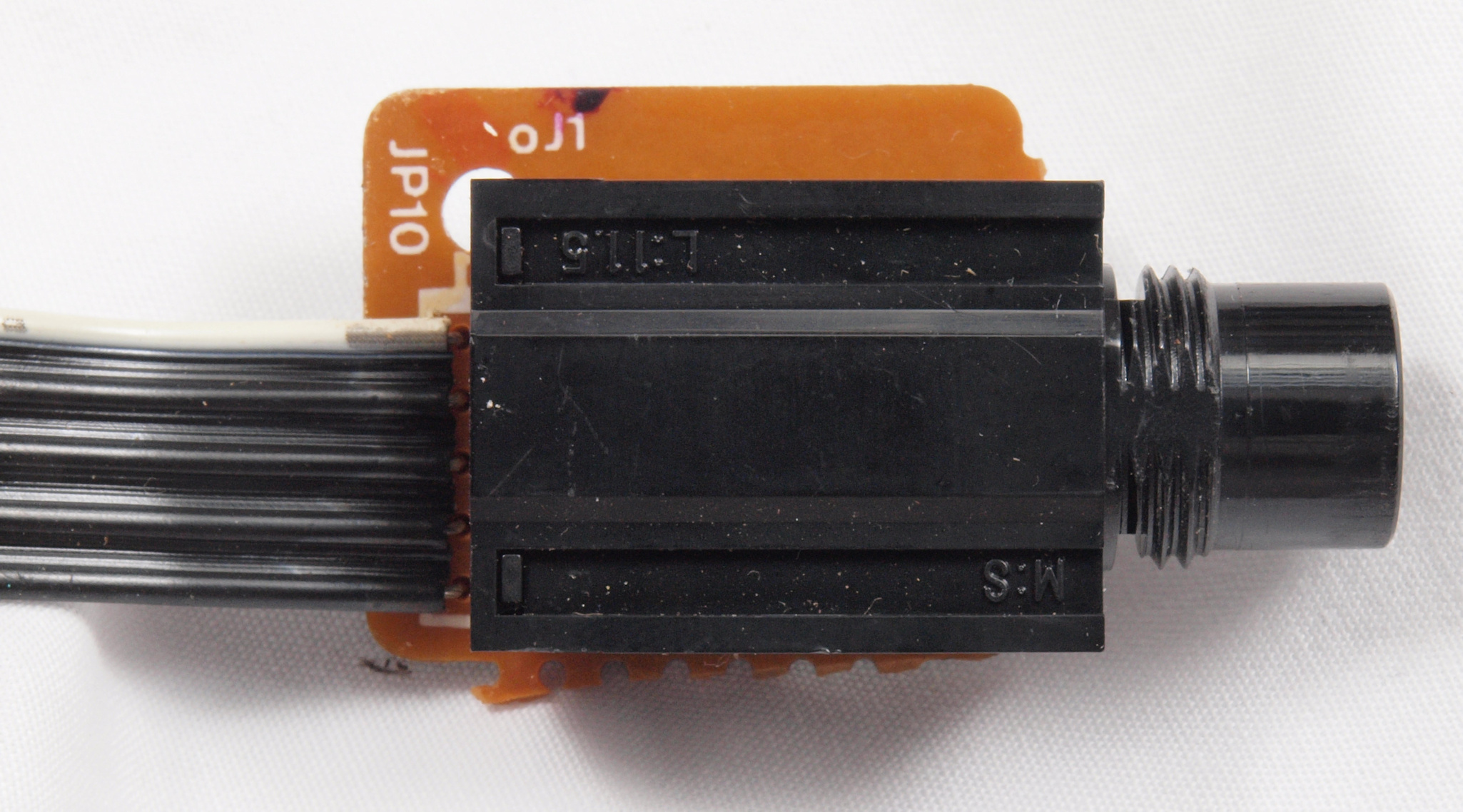

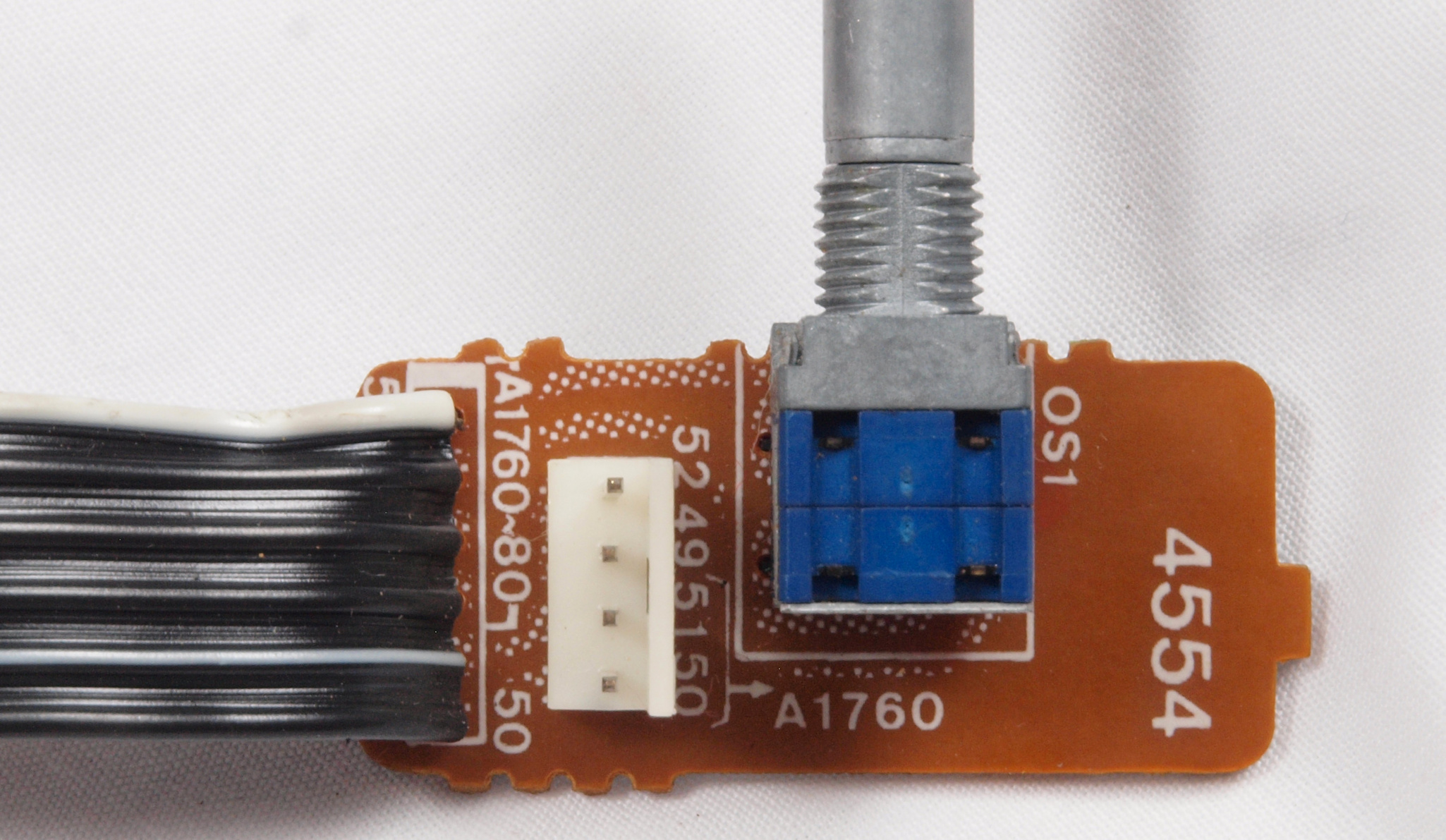

ＣＢ１．　修理前　ヘッドホーン基板

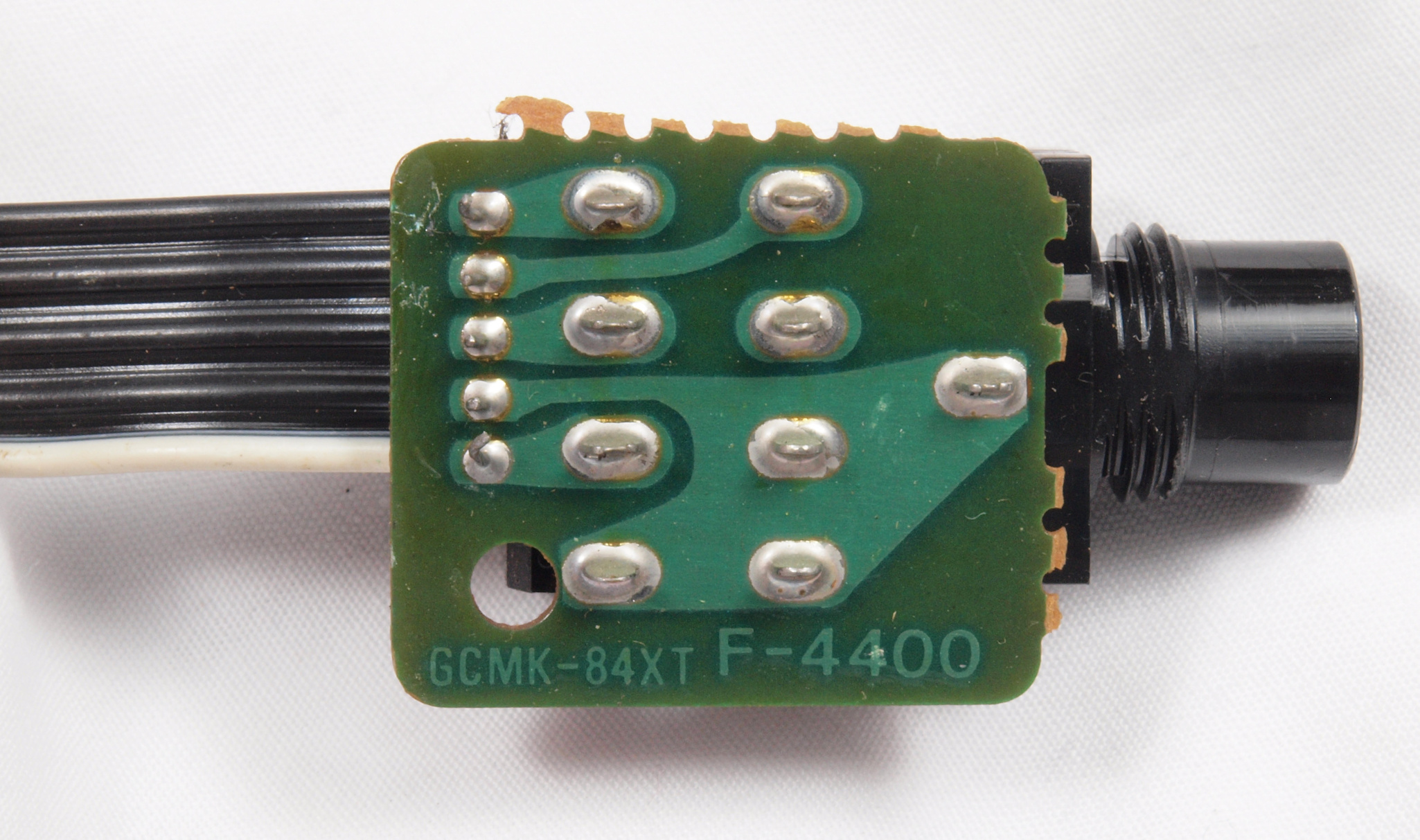

ＣＢ２．　修理前　ヘッドホーン基板裏

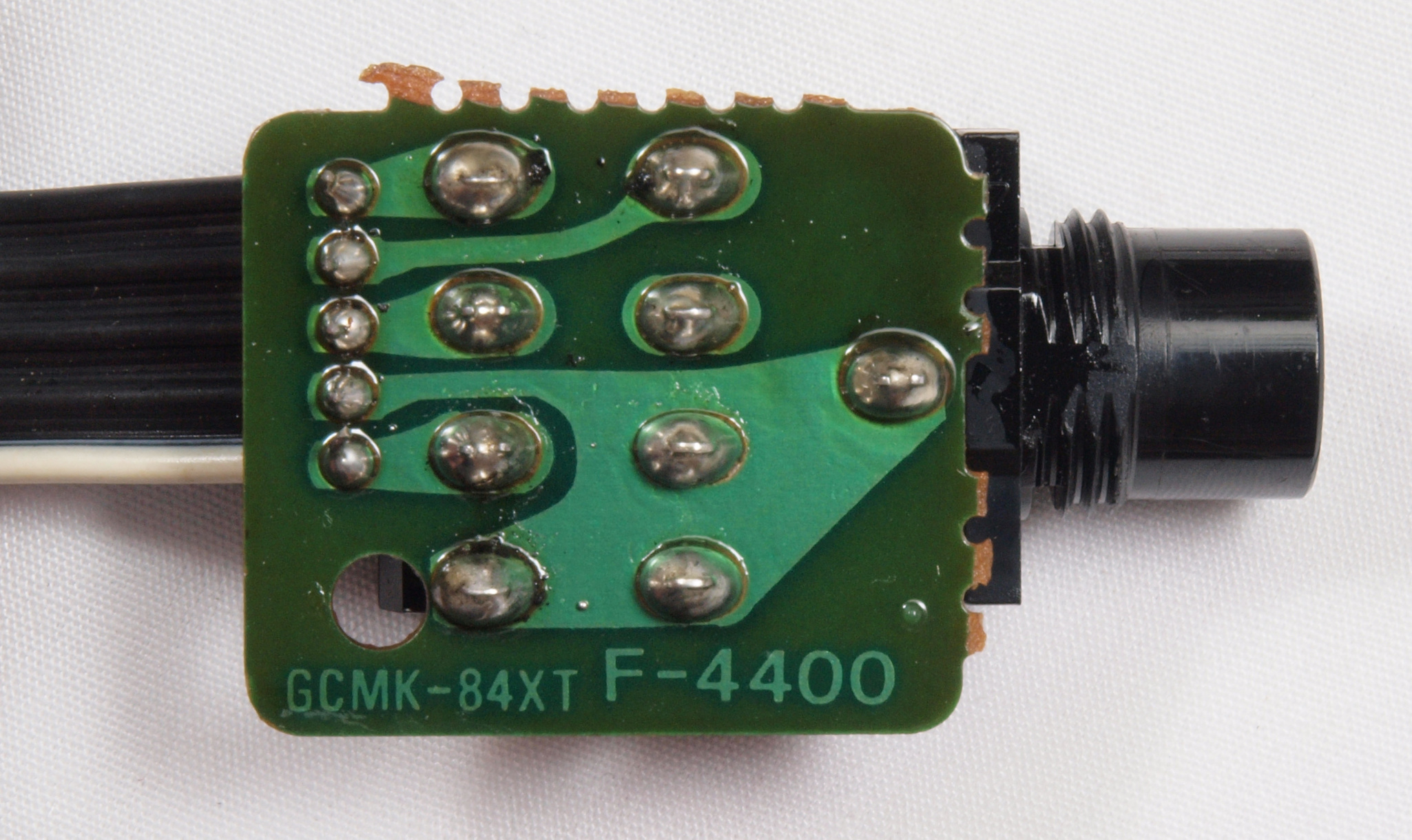

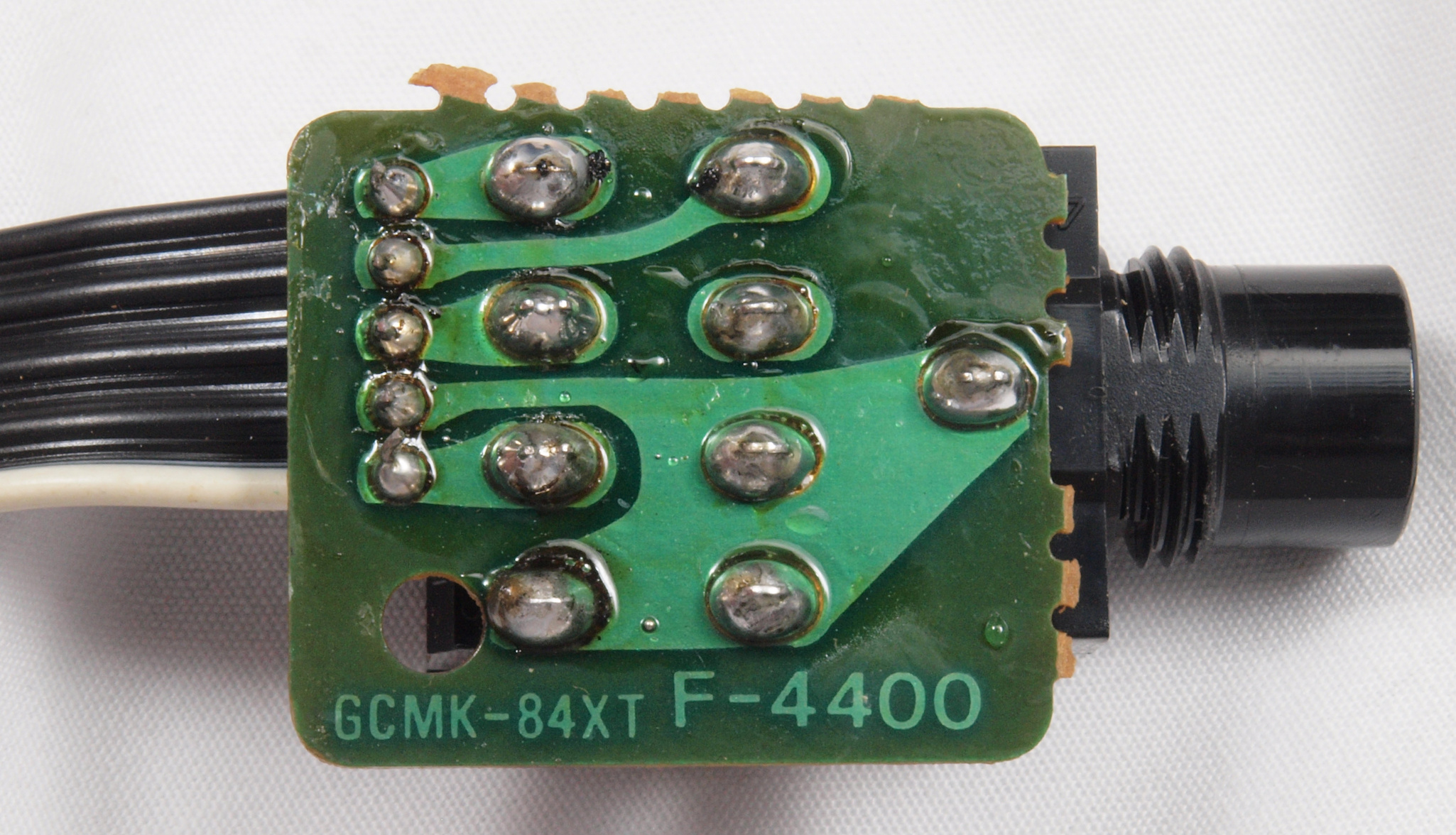

ＣＢ３．　修理（半田補正）後　ヘッドホーン基板裏。　半田を全部やり直す。

ＣＢ４．　完成ヘッドホーン基板裏、　洗浄後、コート液を塗布。

ＣＣ１．　修理前　ＳＰ切替ＳＷ基板

ＣＣ２．　修理前　ＳＰ切替ＳＷ基板裏

ＣＣ３．　修理（半田補正）後　ＳＰ切替ＳＷ基板裏。　半田を全部やり直す。

ＣＣ４．　完成ＳＰ切替ＳＷ基板裏。　洗浄後、コート液を塗布。

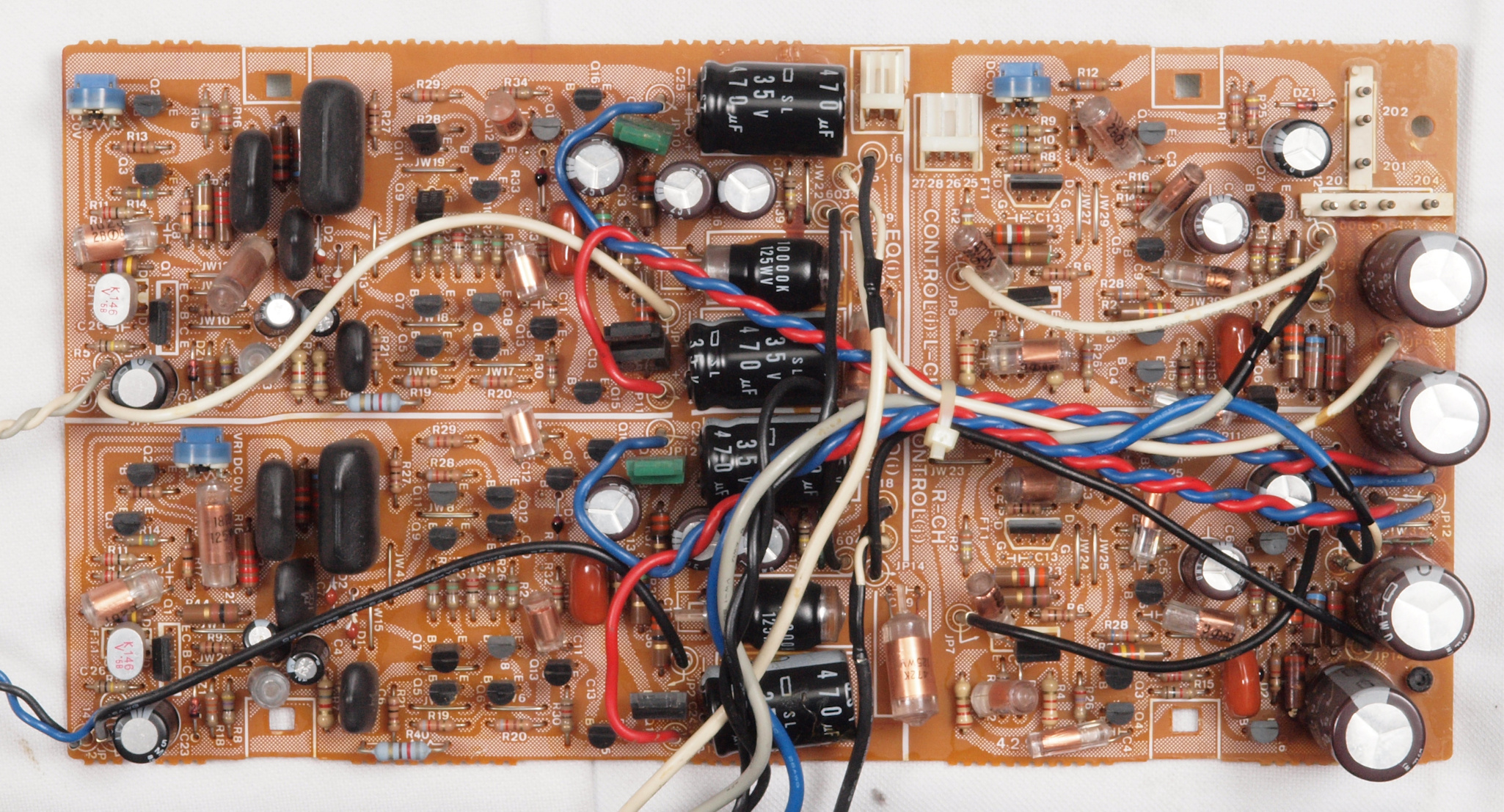

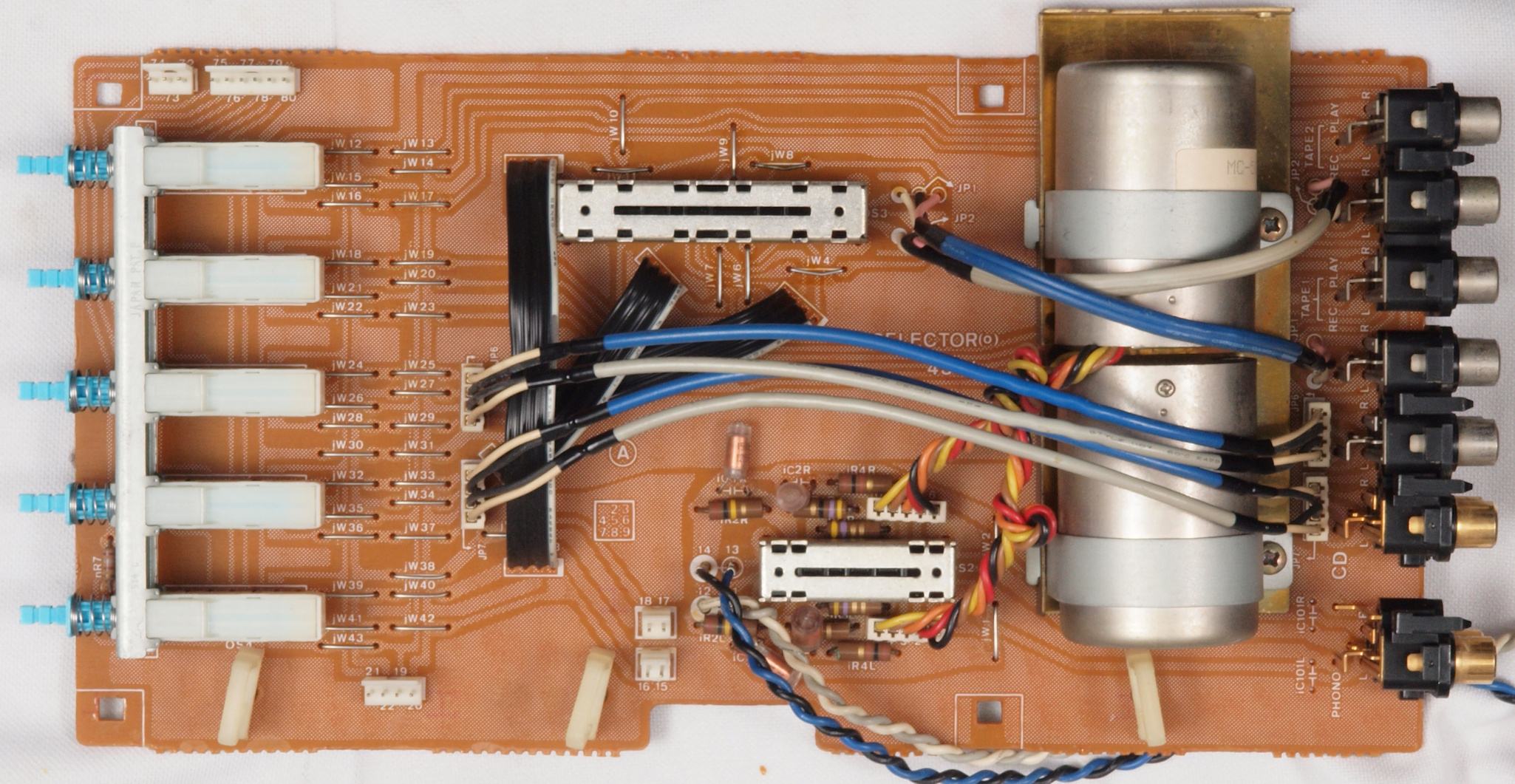

ＣＤ１．　修理前　ＥＱ基板

ＣＤ２．　修理後　ＥＱ基板。　半固定ＶＲ４個、電解コンデンサー２２個、抵抗２個、ジャンパー線４本交換

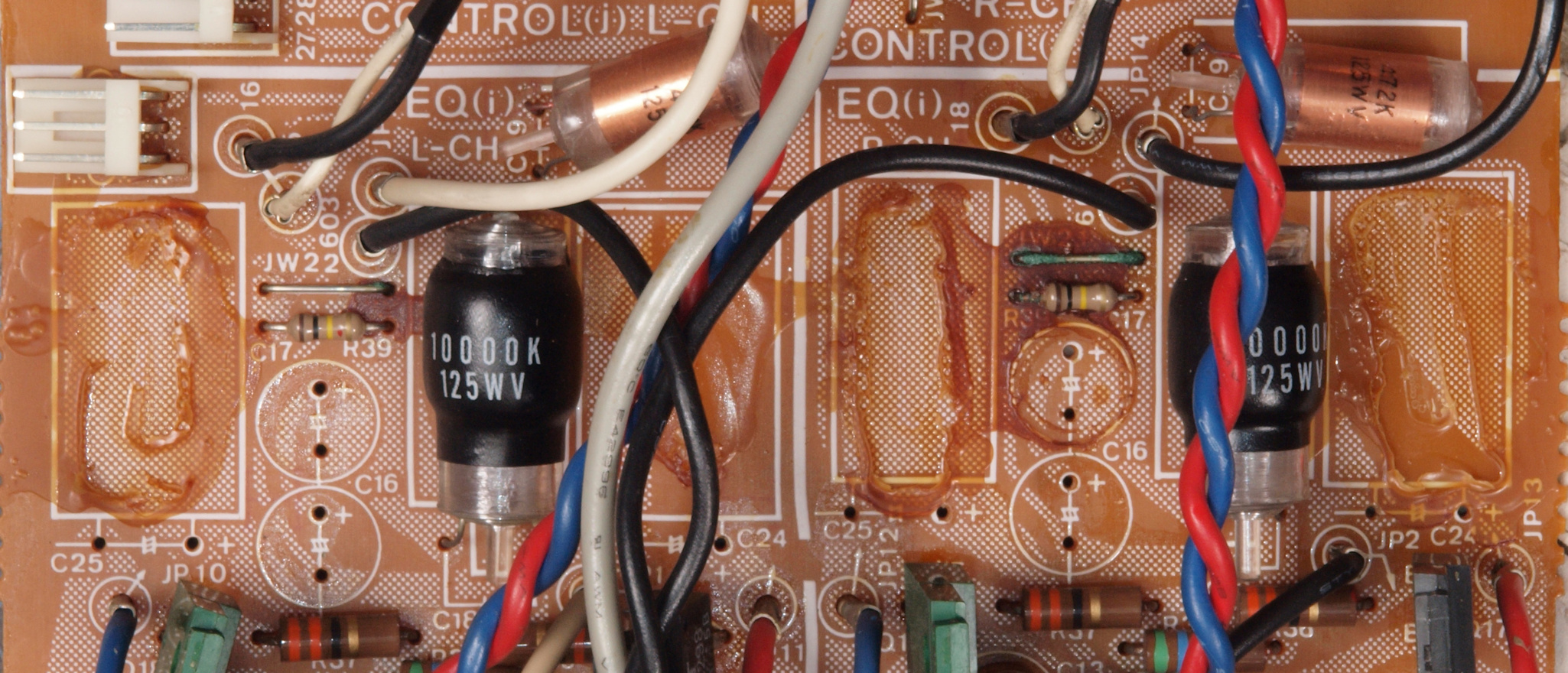

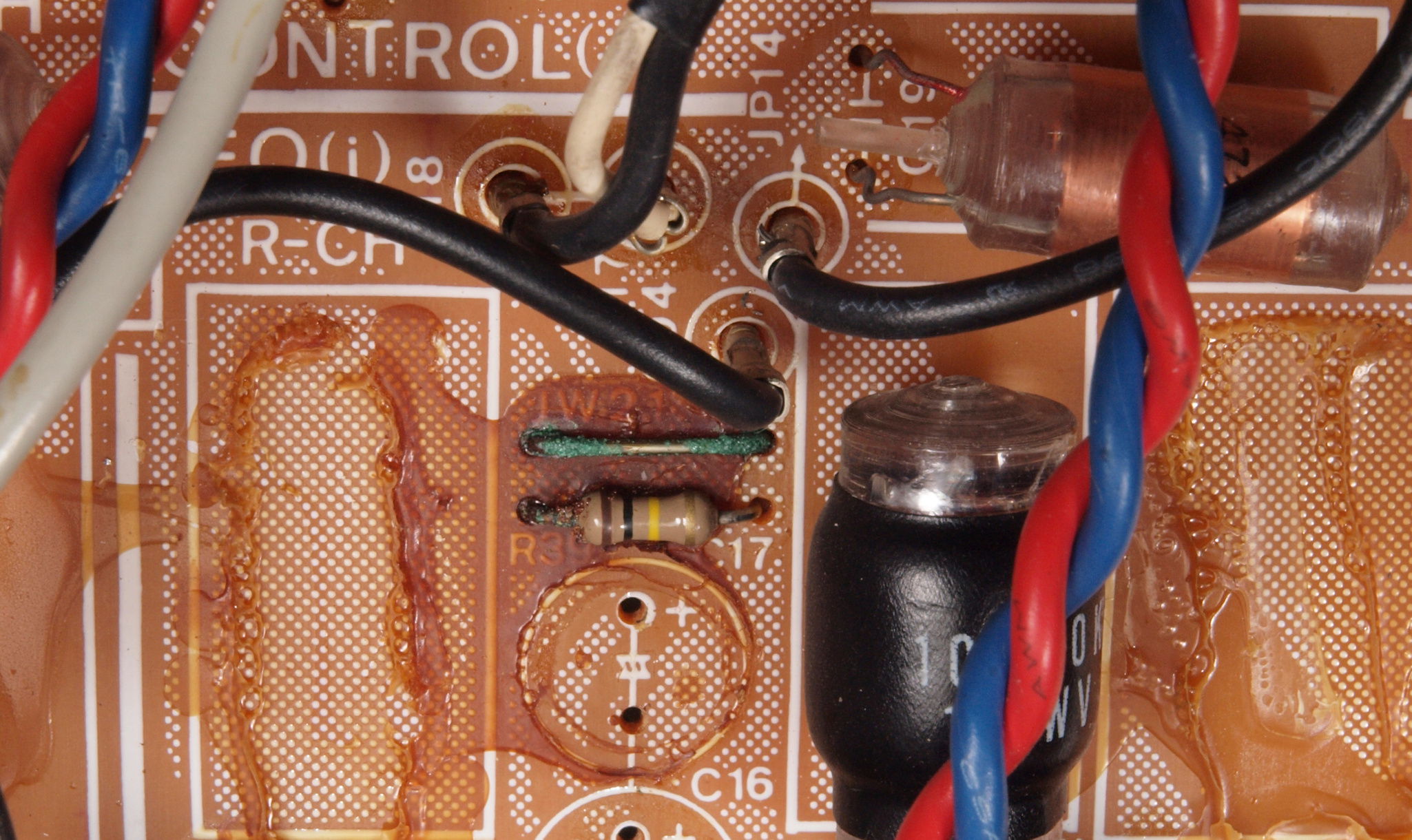

ＣＤ２２．　修理中　ＥＱ基板。　電解コンデンサー固定するトルエン溶媒の接着剤。

ＣＤ２３．　修理中　ＥＱ基板。　トルエン溶媒の接着剤が銅線を腐食。

ＣＤ２４．　修理後　ＥＱ基板。　トルエン溶媒の接着剤を取り、コート液を塗布。

ＣＤ２５．　修理中　ＥＱ基板。　電解コンデンサー固定するトルエン溶媒の接着剤２。

ＣＤ２６．　修理中　ＥＱ基板。　トルエン溶媒の接着剤が銅線を腐食２。

ＣＤ２７．　修理中　ＥＱ基板。　トルエン溶媒の接着剤が銅線を腐食３。

ＣＤ２８．　修理後　ＥＱ基板。　トルエン溶媒の接着剤２を取り、コート液を塗布。

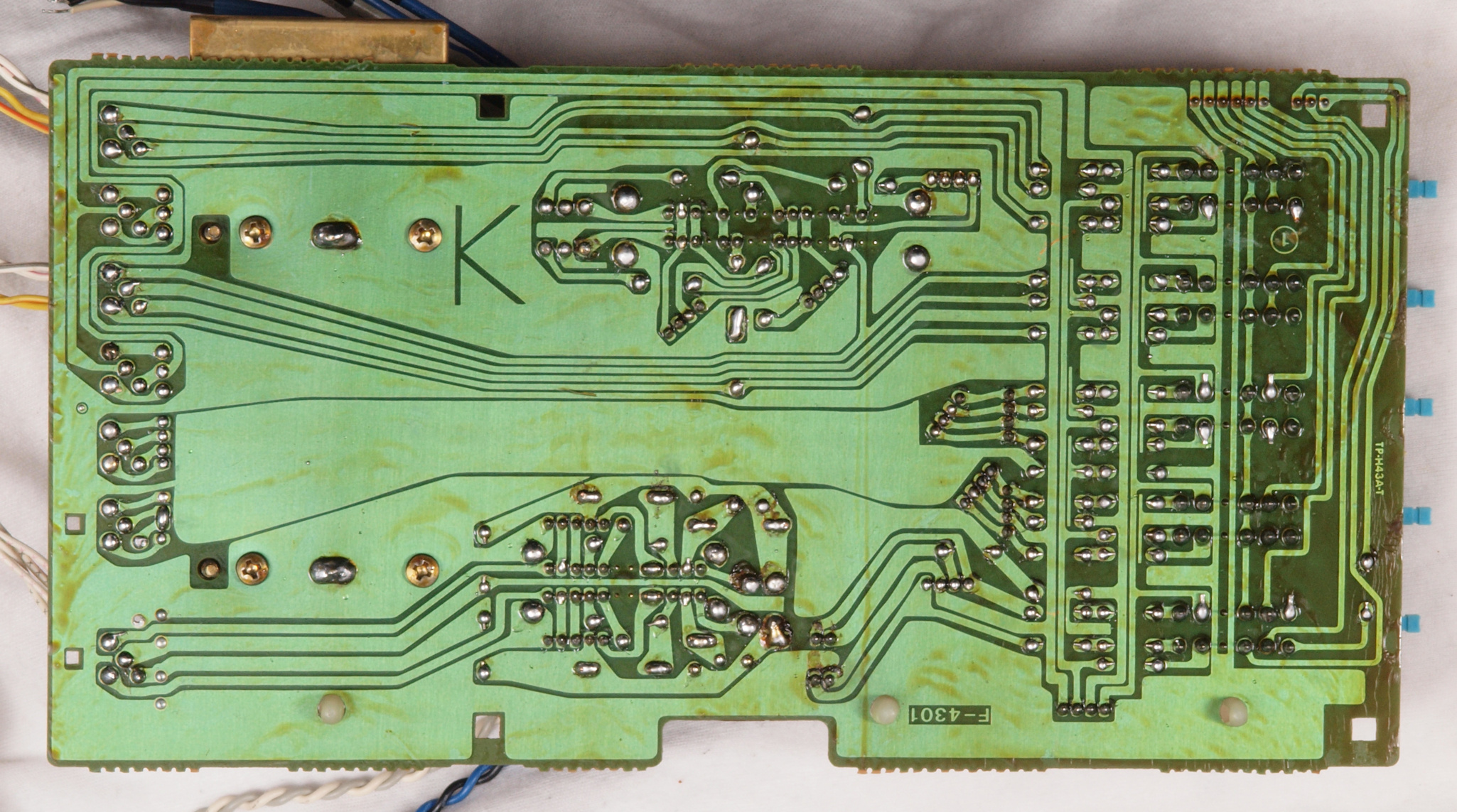

ＣＤ３．　修理前　ＥＱ基板裏

ＣＤ４．　修理（半田補正）後　ＥＱ基板裏。　半田を全部やり直す。　セラミックコンデンサー８個追加。

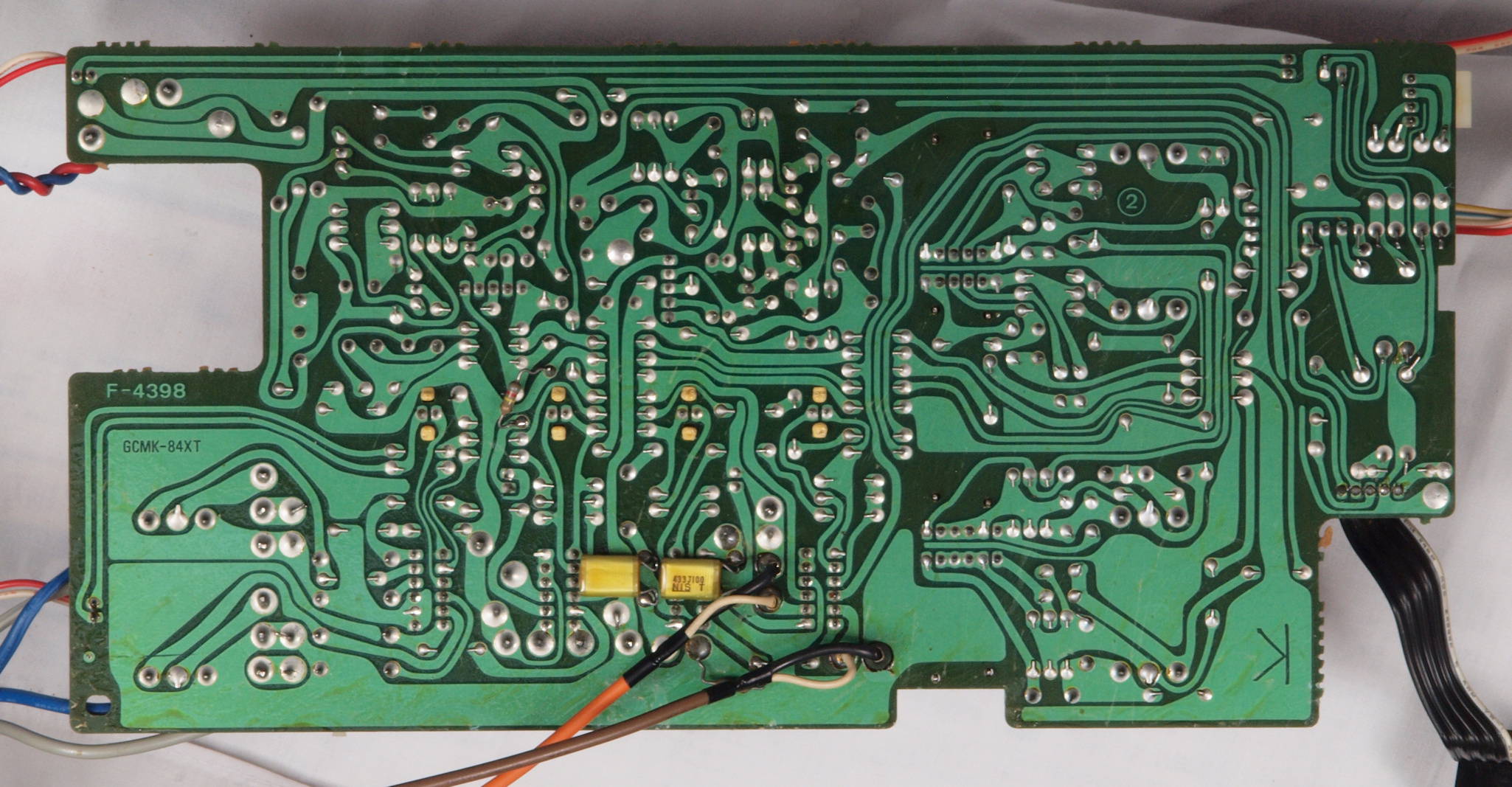

ＣＤ５．　完成ＥＱ基板裏、　洗浄後、コート液を塗布。

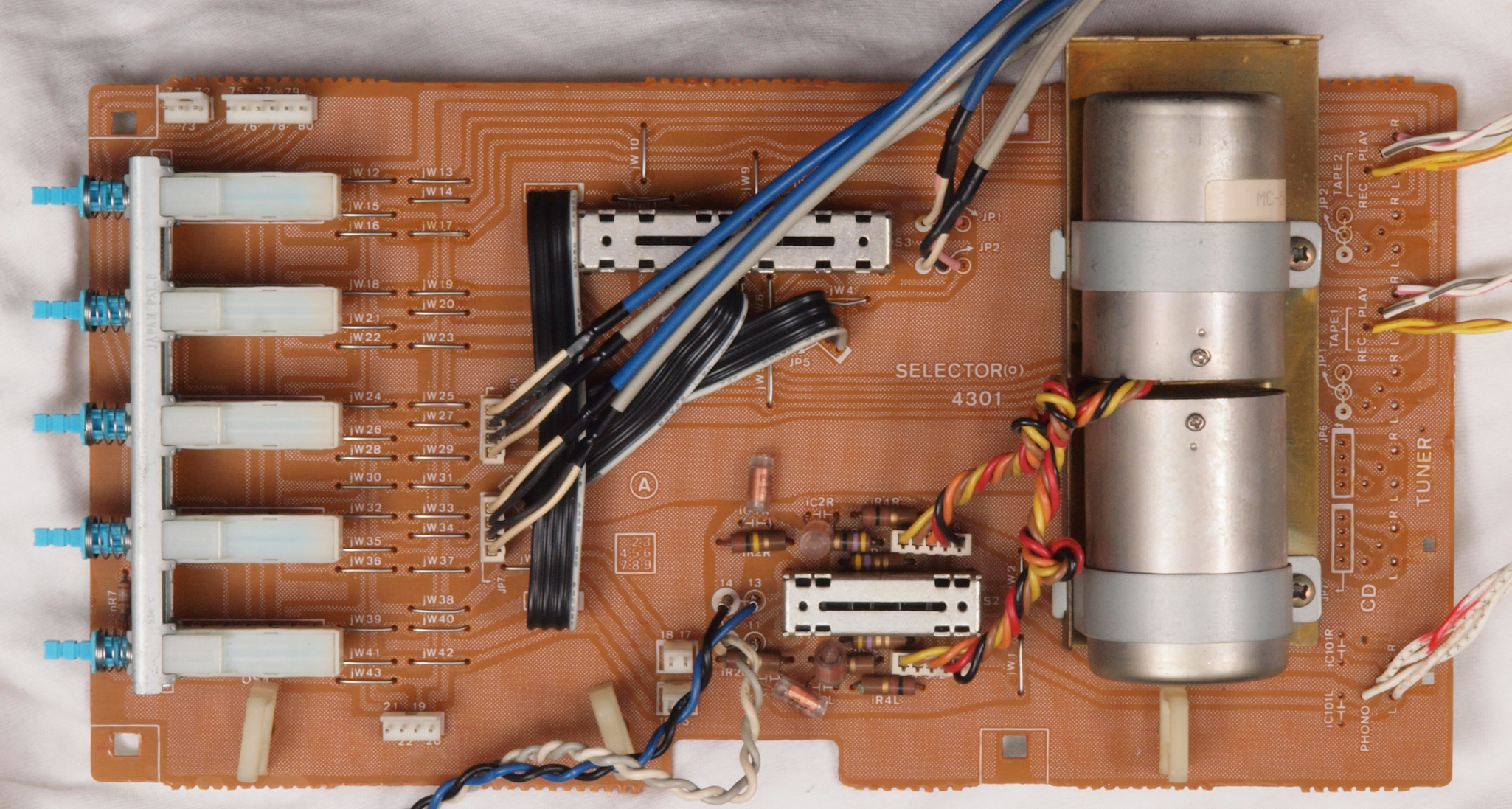

ＣＥ１．　修理前　ＳＷ基板

ＣＥ２．　修理後　ＳＷ基板

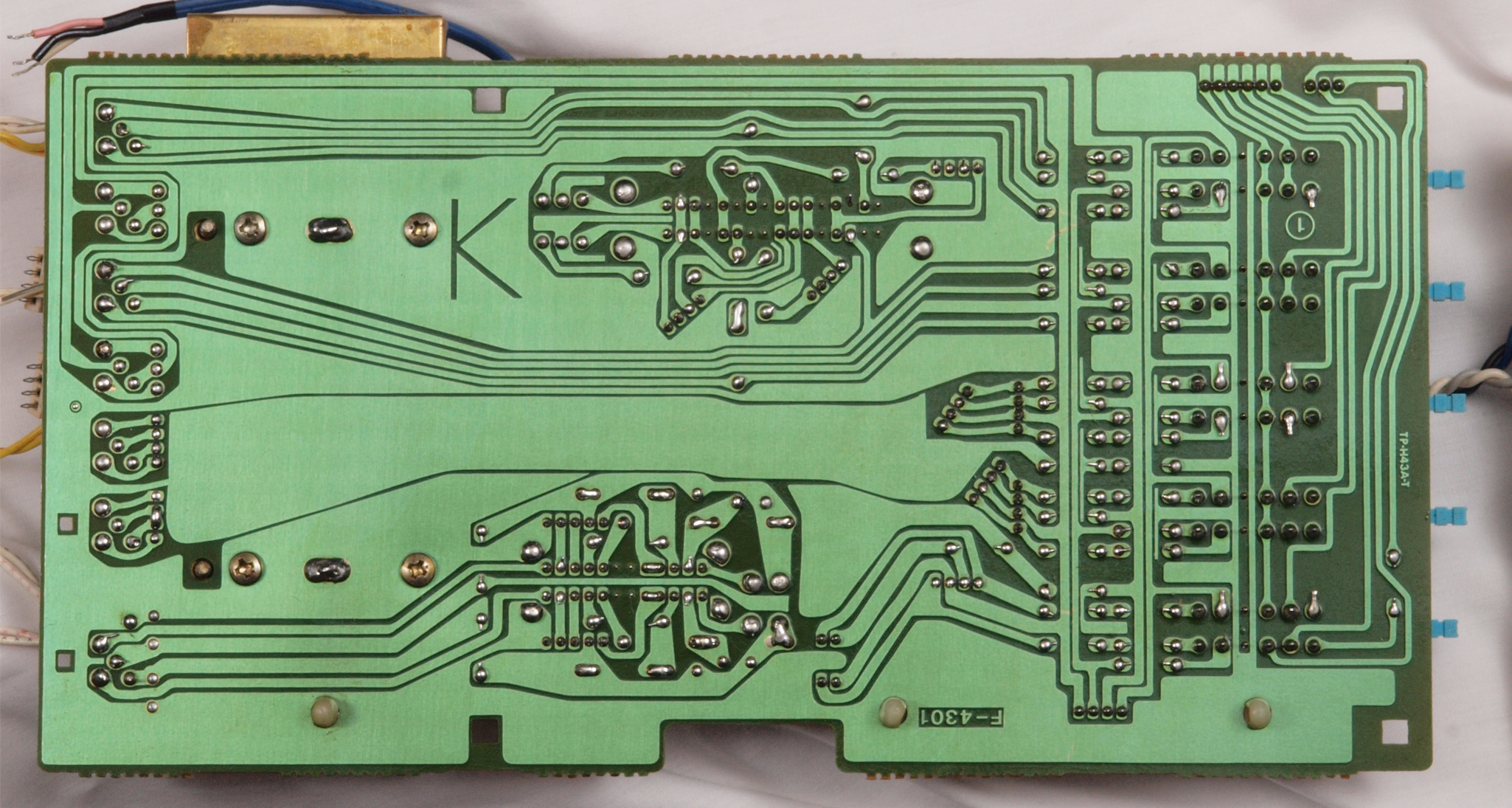

ＣＥ３．　修理前　ＳＷ基板裏

ＣＥ３２．　修理中　ＳＷ基板裏　ジャンパー線の曲げる方向を考えて欲しい

ＣＥ４．　修理（半田補正）後　ＳＷ基板裏。　半田を全部やり直す。

ＣＥ５．　完成ＳＷ基板裏、　洗浄後、コート液を塗布。

ＣＦ１．　修理前　電源基板裏

ＣＦ２．　修理（半田補正）後　電源基板裏。　半田を全部やり直す。　フイルムコンデンサー２個追加。

ＣＦ３．　完成電源基板裏、　洗浄後、コート液を塗布。

ＣＧ１．　修理前　入出力ＲＣＡ端子郡。

ＣＧ２．　修理（交換）後　入出力ＲＣＡ端子郡。　テフロン絶縁ＲＣＡ端子に交換。

ＣＨ１．　修理前　ＳＰ接続端子

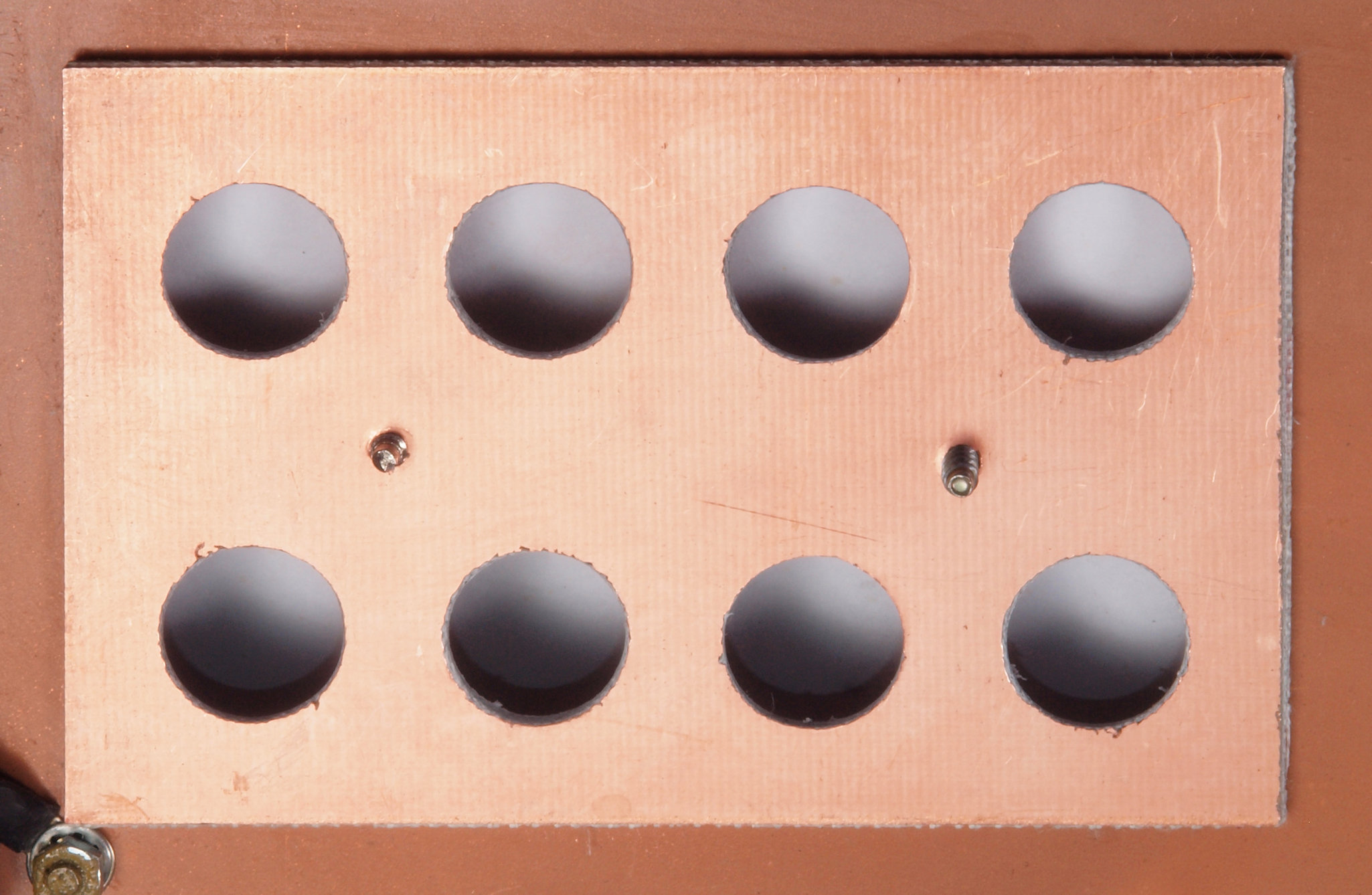

ＣＨ２．　修理中　ＳＰ接続端子。裏側に補強を接着する。

ＣＨ３．　修理（交換）後　ＳＰ接続端子。ＷＢＴ０７６５（ＷＢＴ０７３５互換）２組使用

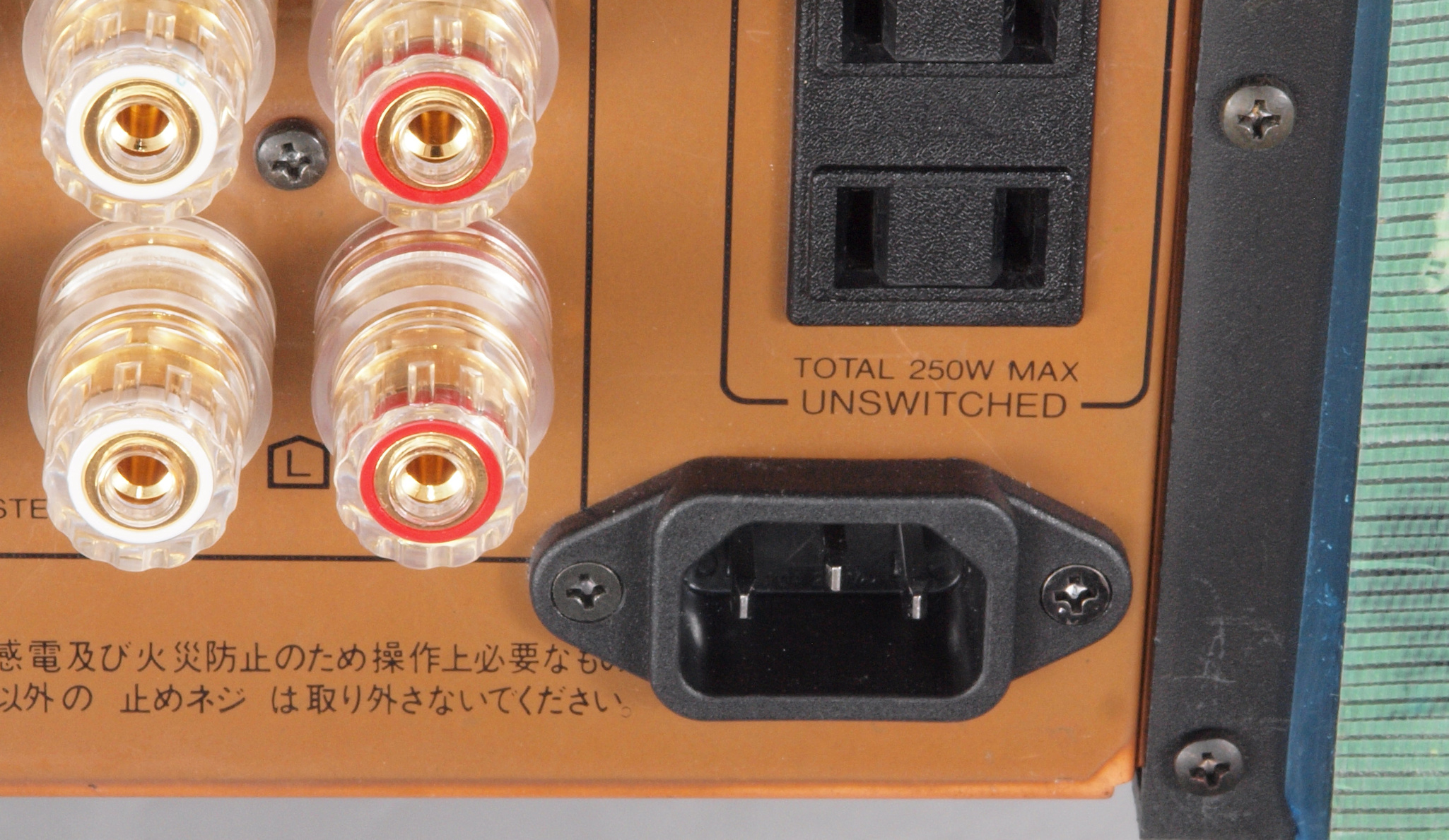

ＣＨ４．　修理（交換）後　３Pインレット裏配線、しっかりとアース取る。

ＣＩ１．　修理前　電源コード。

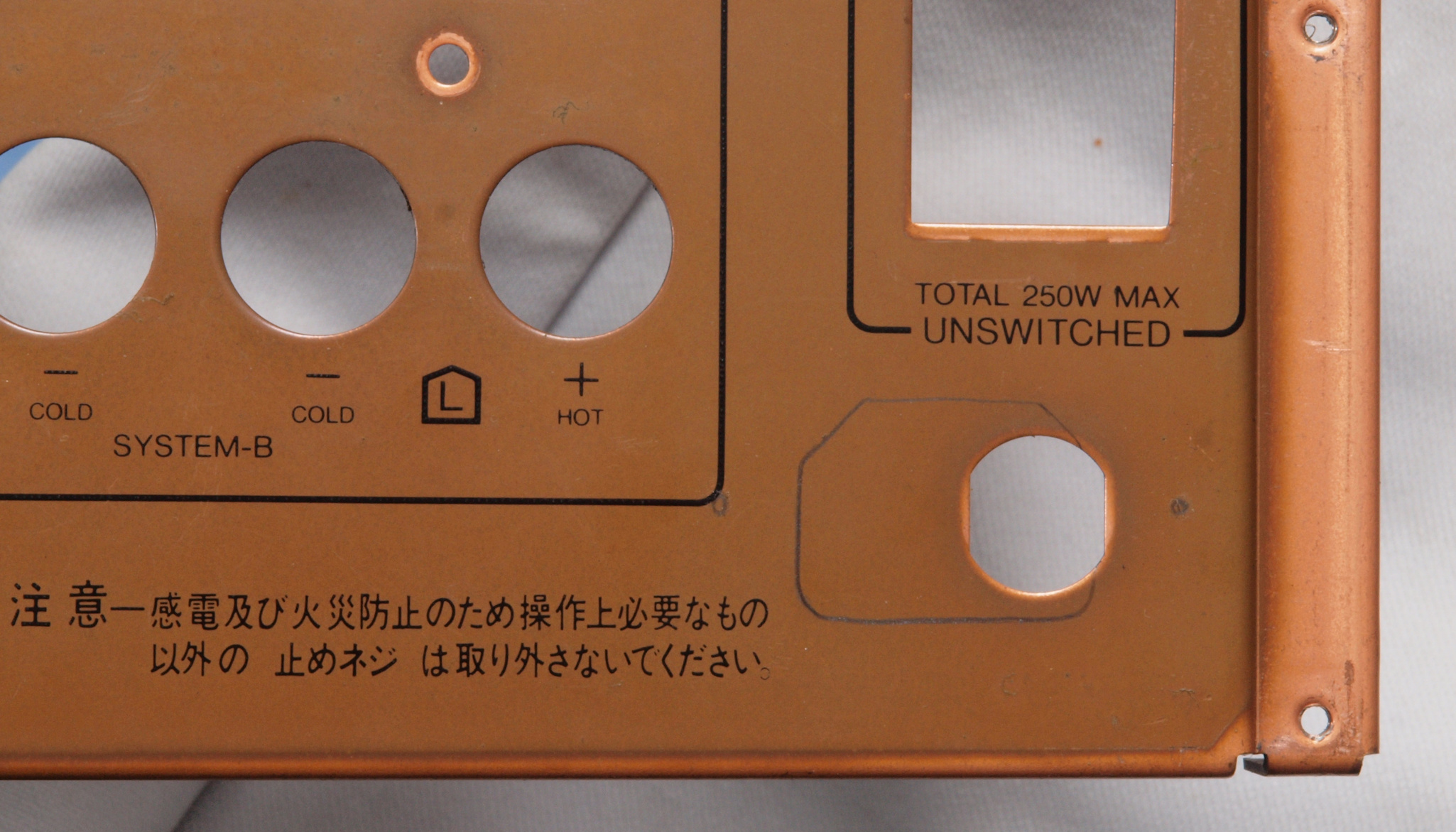

ＣＩ２．　修理中　３Pインレット取付穴加工。

ＣＩ３．　修理後　電源コードを３Pインレットに交換。 　　　　　　　　　　　　　　　　　　　　　　FURUTECH　FI-10(R) ロジウムメッキ使用。

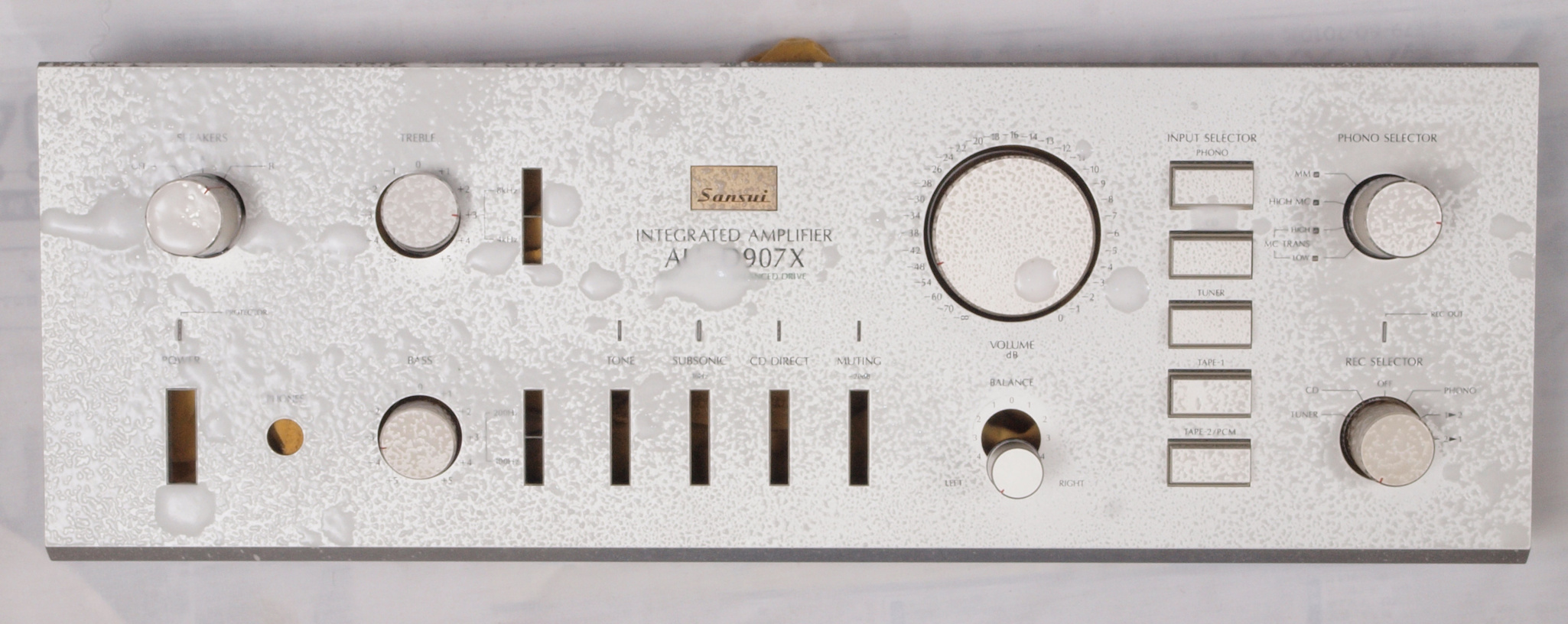

ＣＪ．　パネル清掃

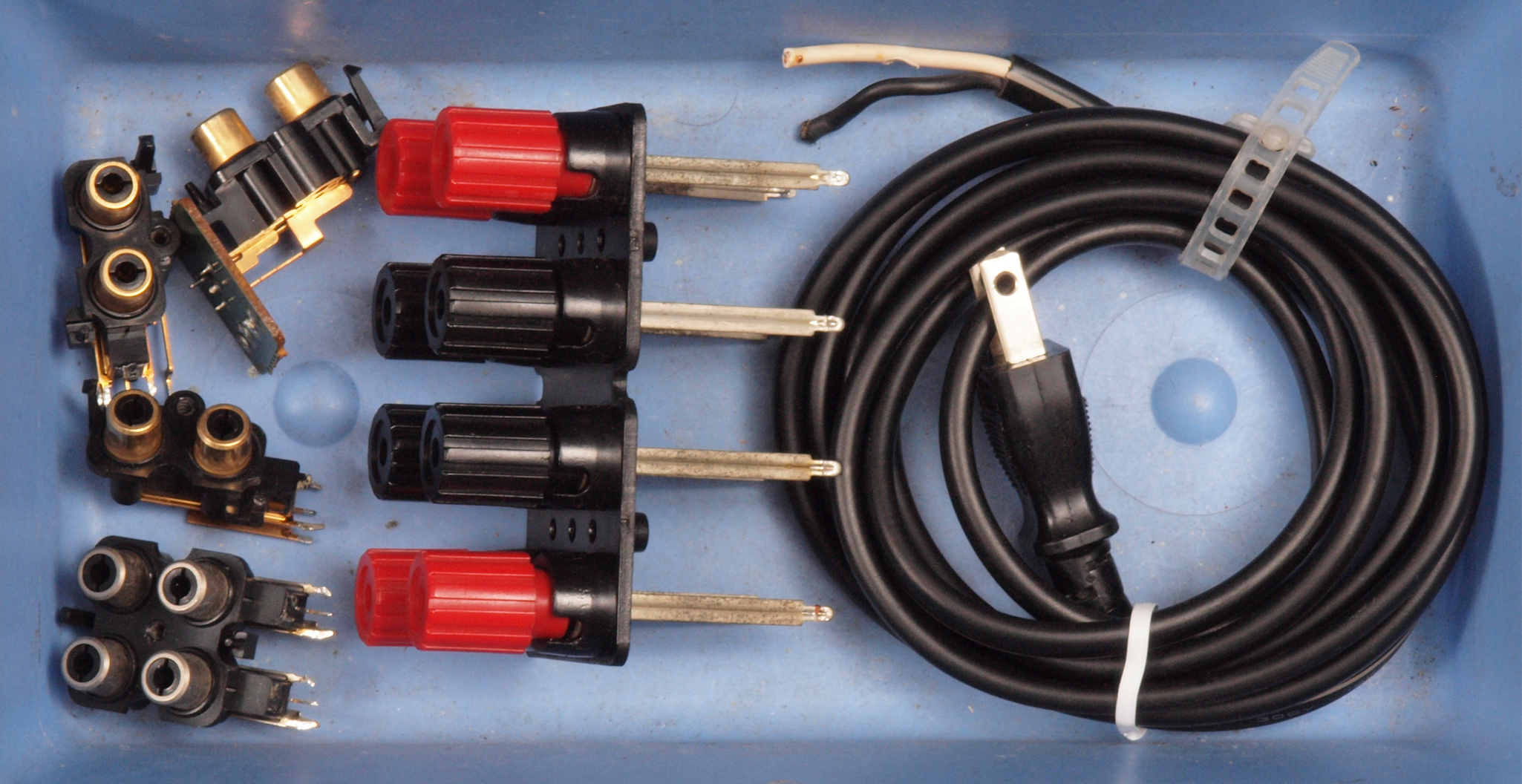

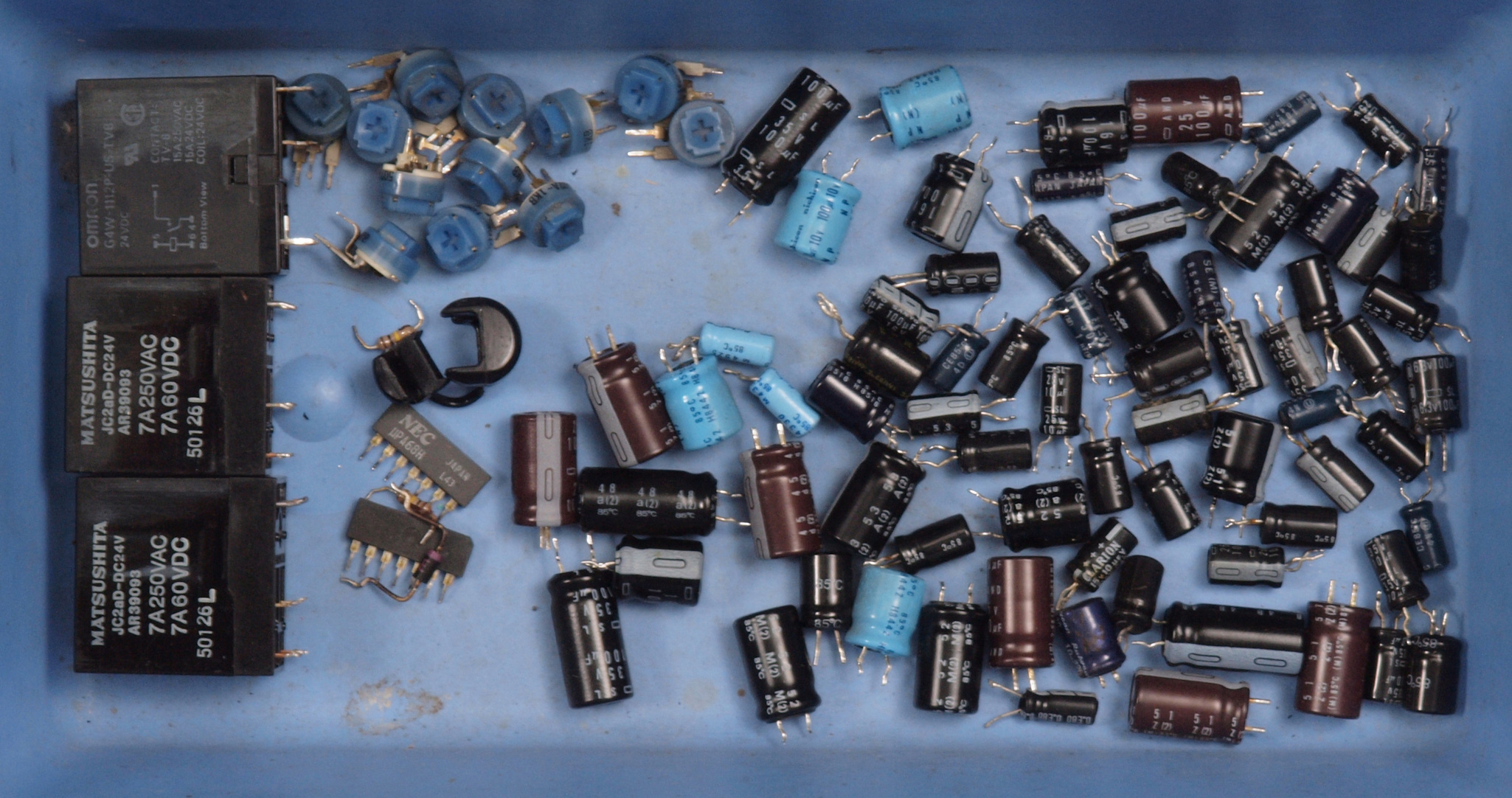

ＣＫ１．　交換部品。

ＣＫ２．　交換部品２。

ＣＫ３．　交換部品３。

ＣＬ１．　修理前　上から

ＣＬ２．　修理後　上から

ＣＬ３．　修理前　下から

ＣＬ４．　修理後　下から

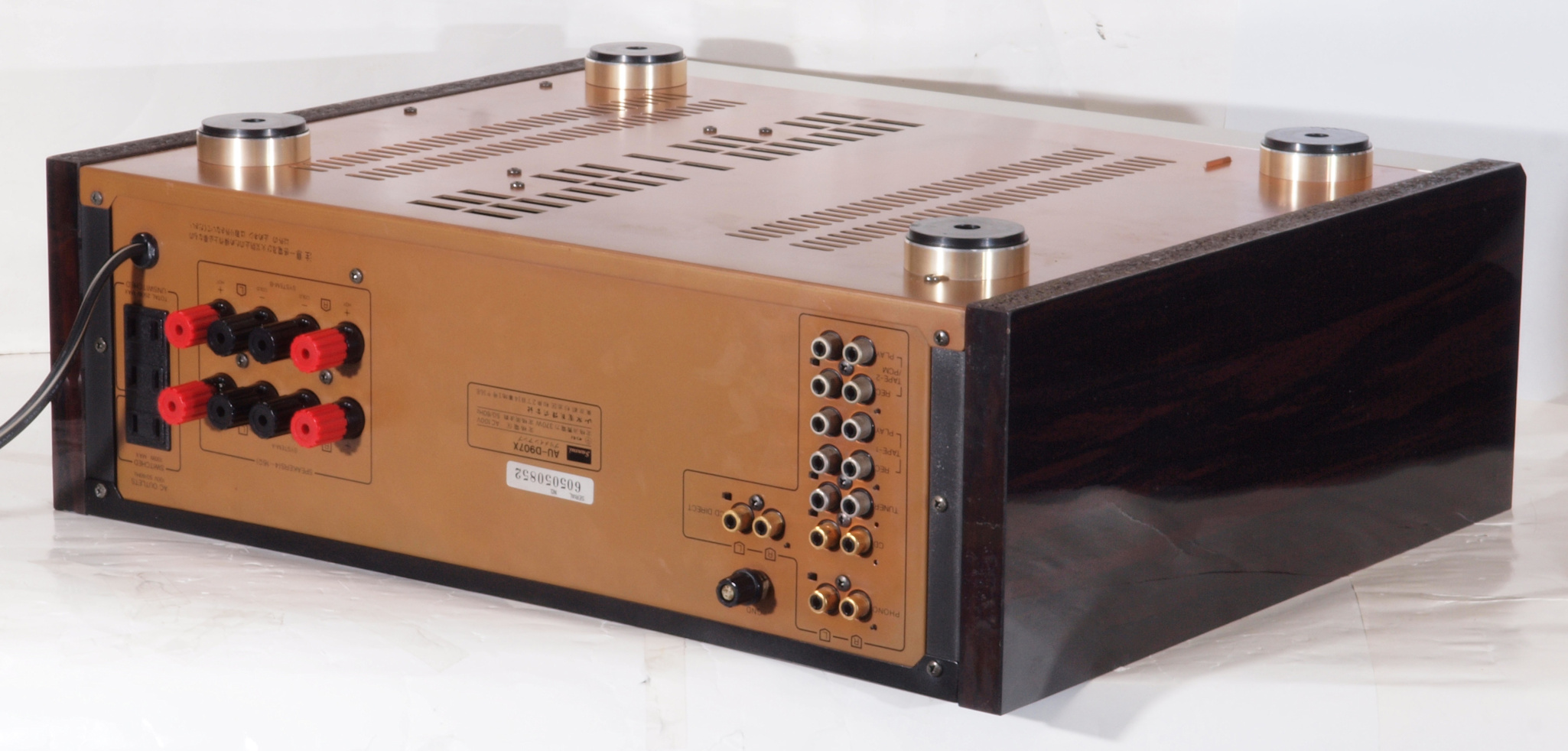

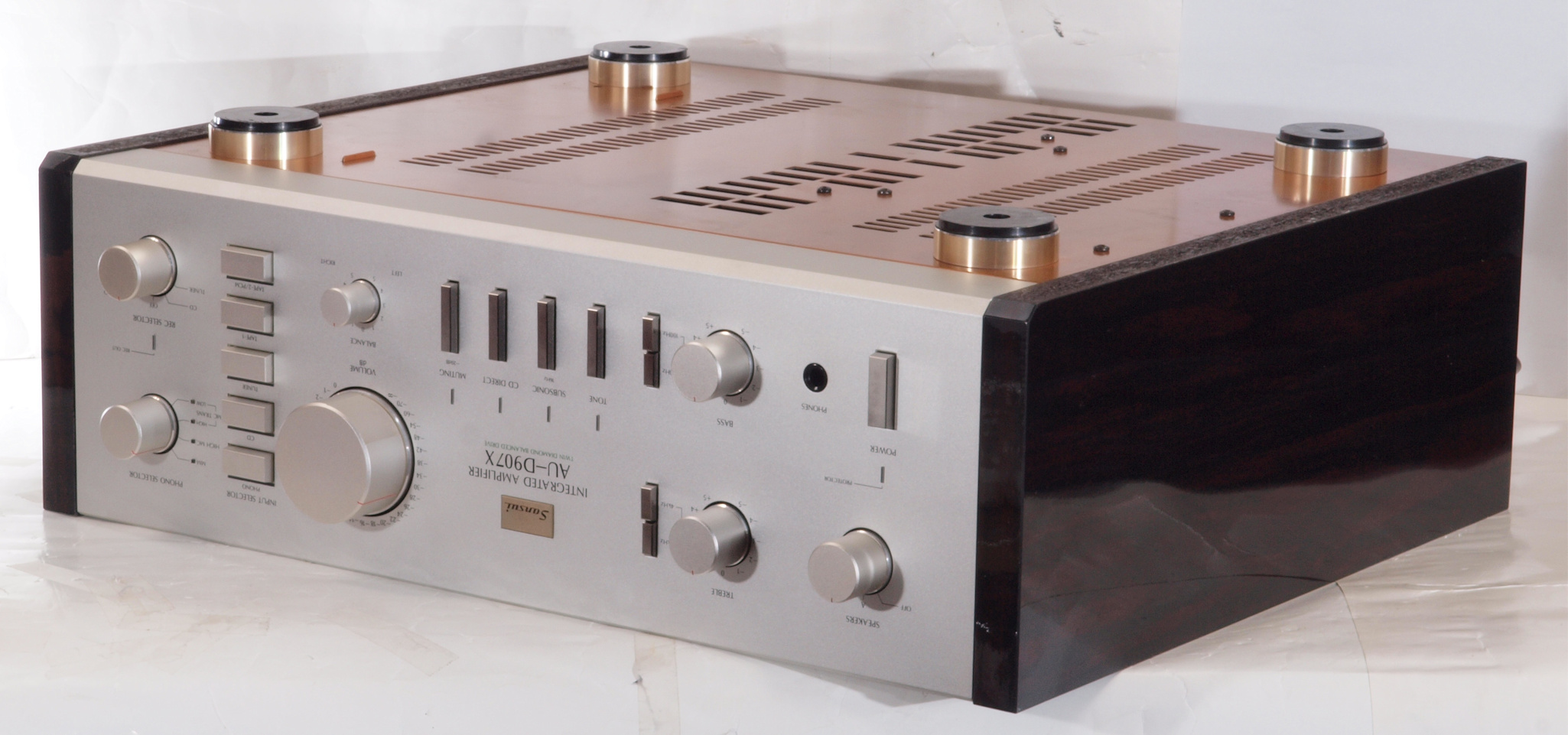

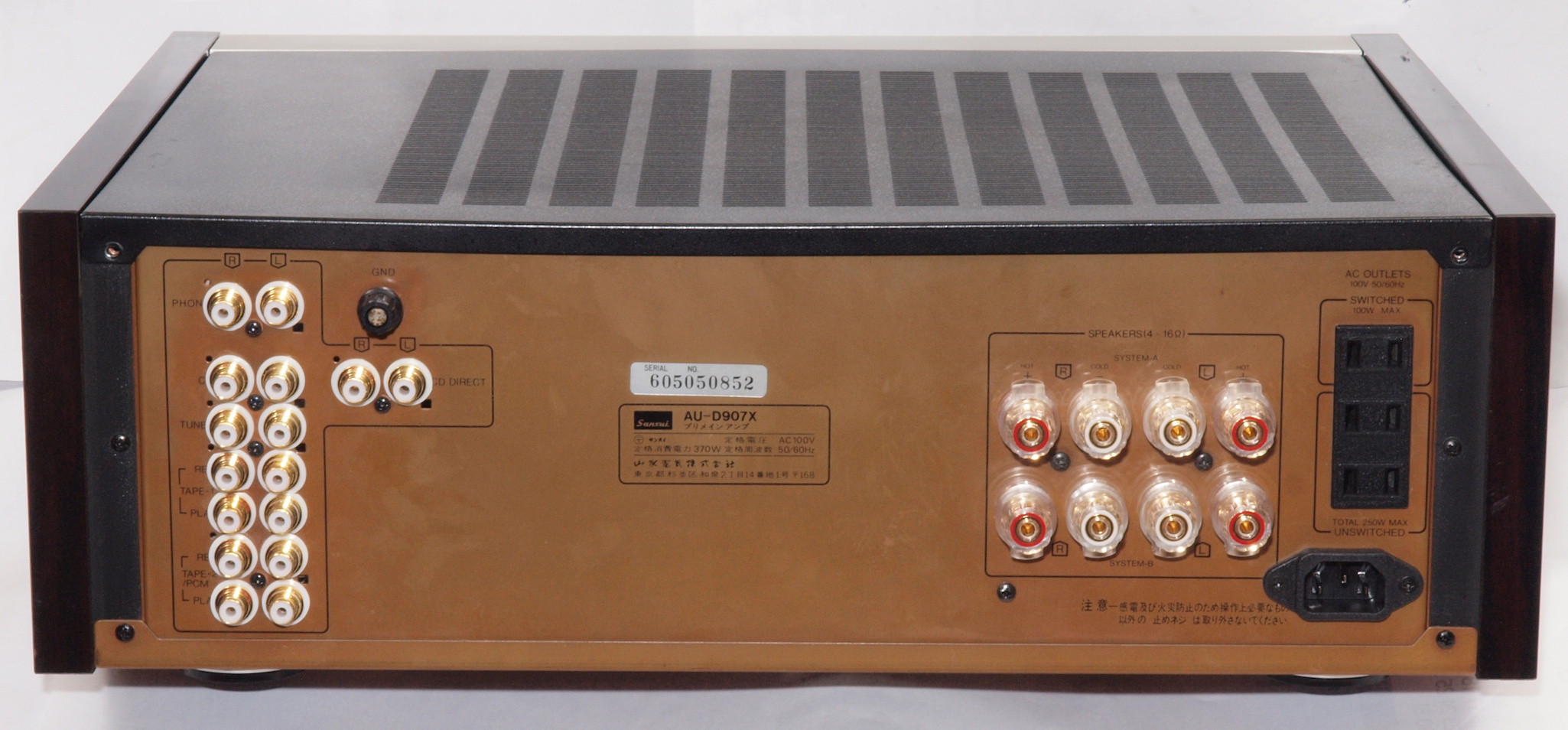

ＣＬ５．　完成。　綺麗なお尻で帰ります。

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

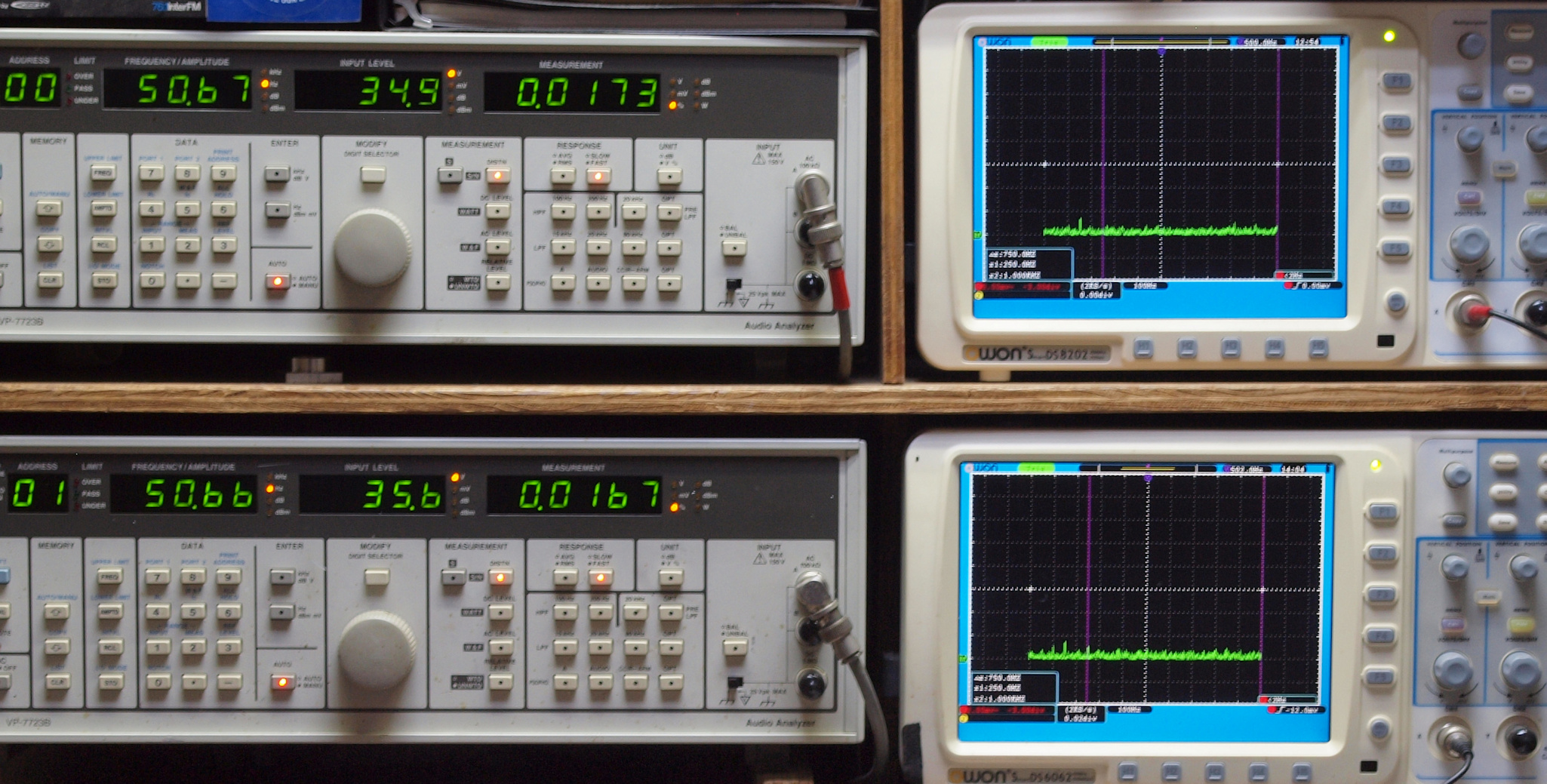

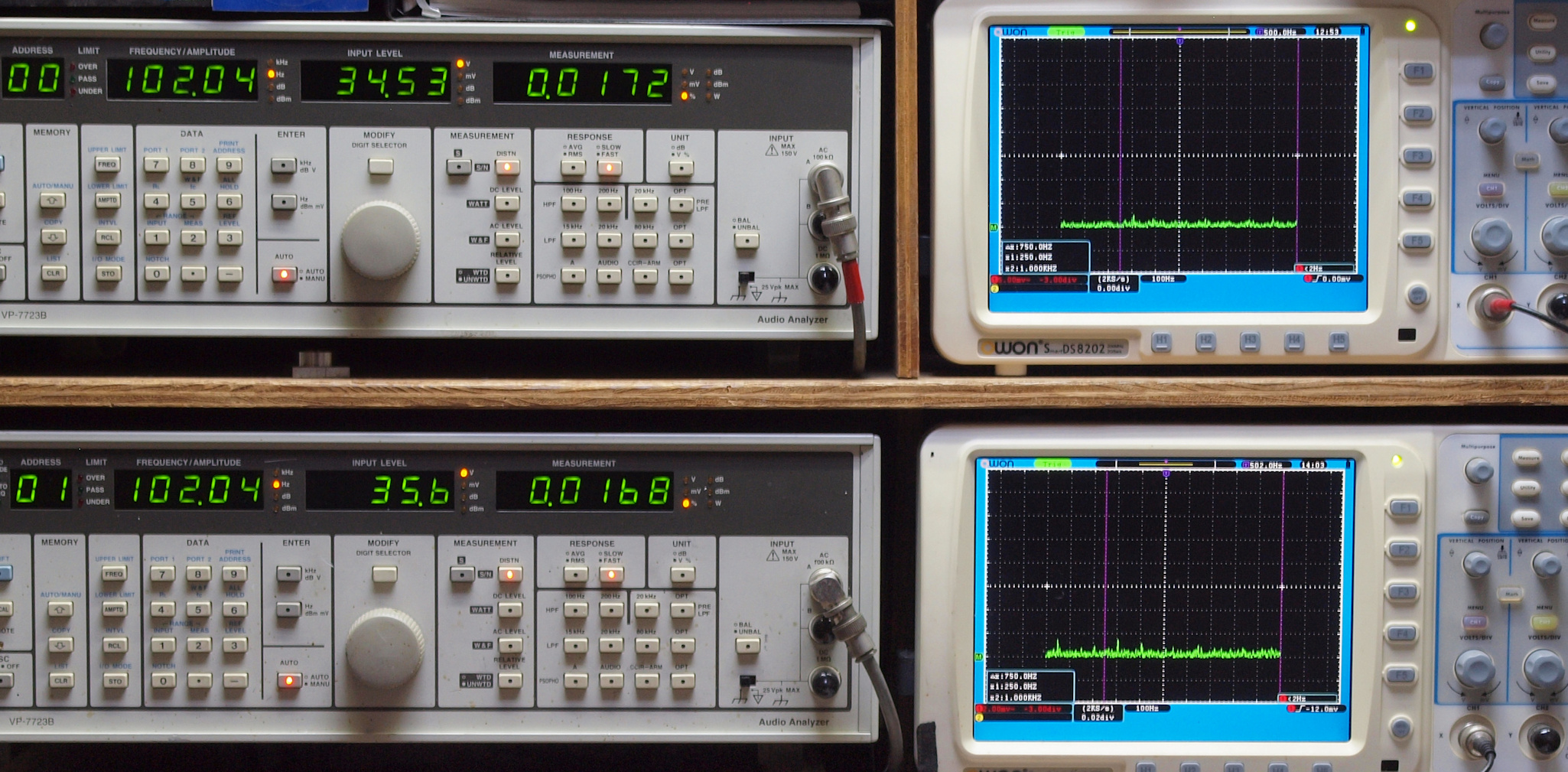

Ｅ１１．　ＣＤ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１７３％歪み。 　　　　　　　 　　　　　　　 　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１６７％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＣＤ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１７２％歪み。 　　　　　　　 　　　　　　　 　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１６８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

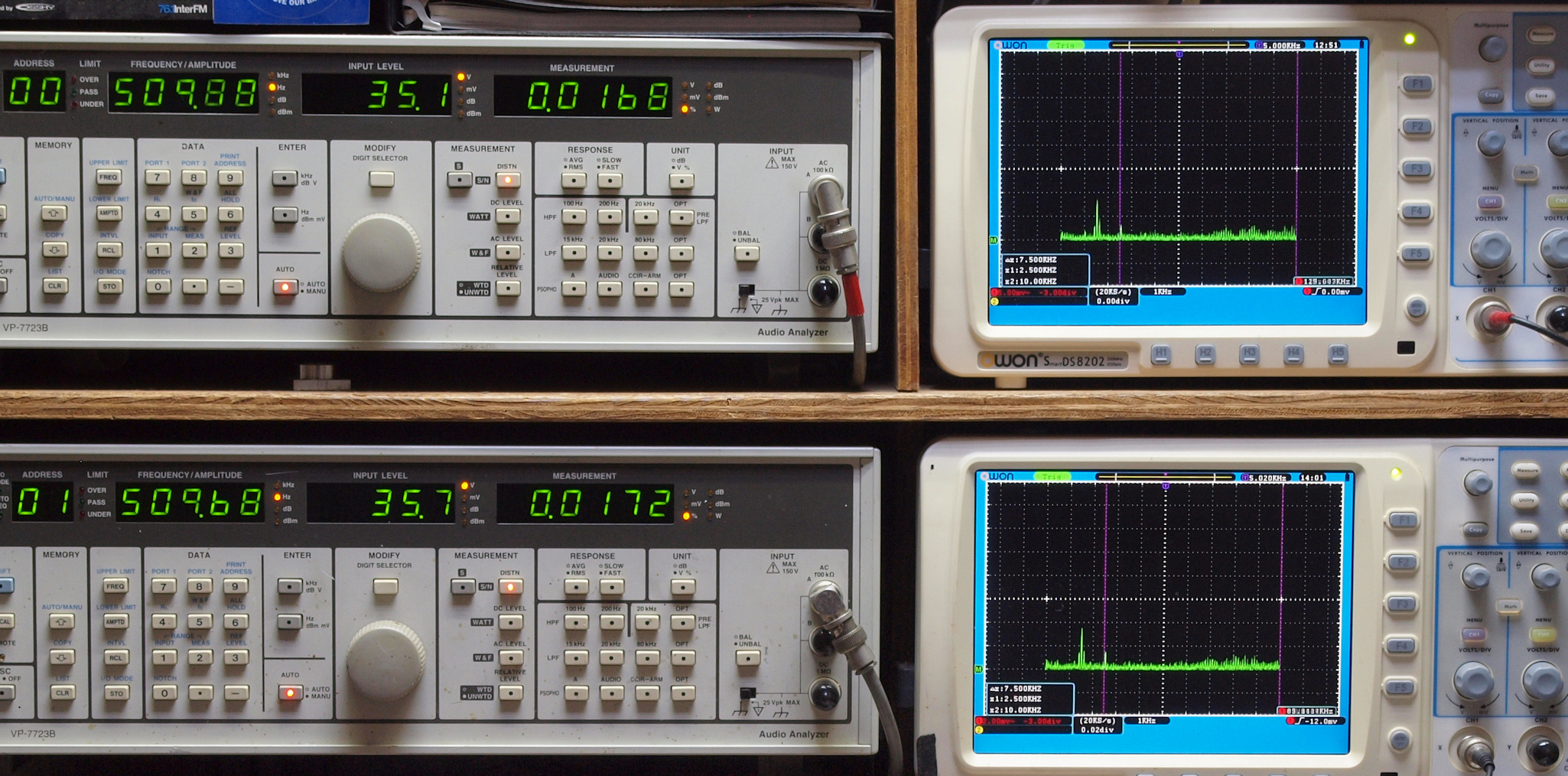

Ｅ１３．　ＣＤ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１６８歪み。 　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１７２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＣＤ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１７２％歪み。 　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１８２％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

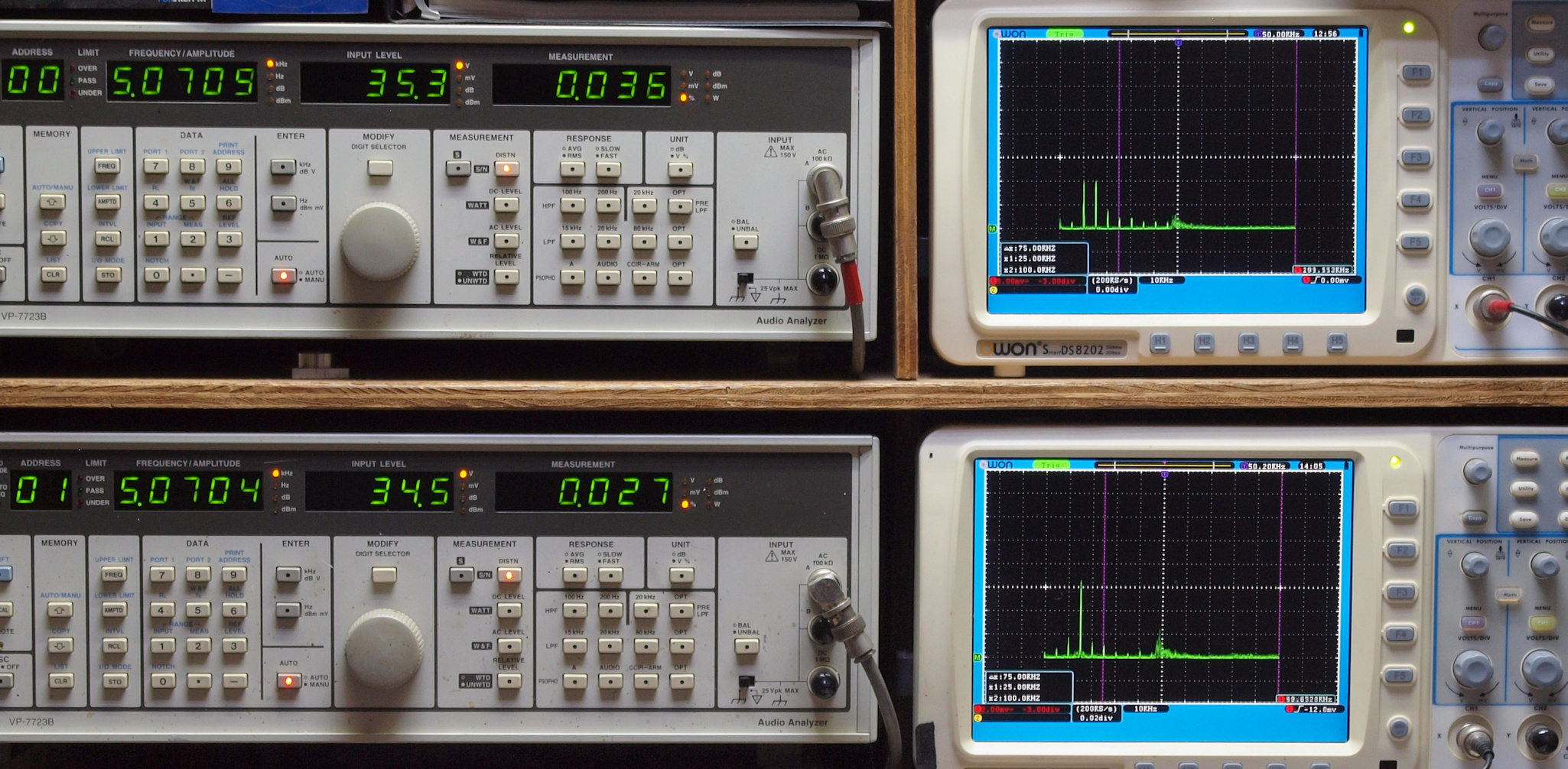

Ｅ１５．　ＣＤ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０３６％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０２７％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＣＤ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０４９％歪み。 　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０２８９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＣＤ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０４９％歪み。 　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０２４８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

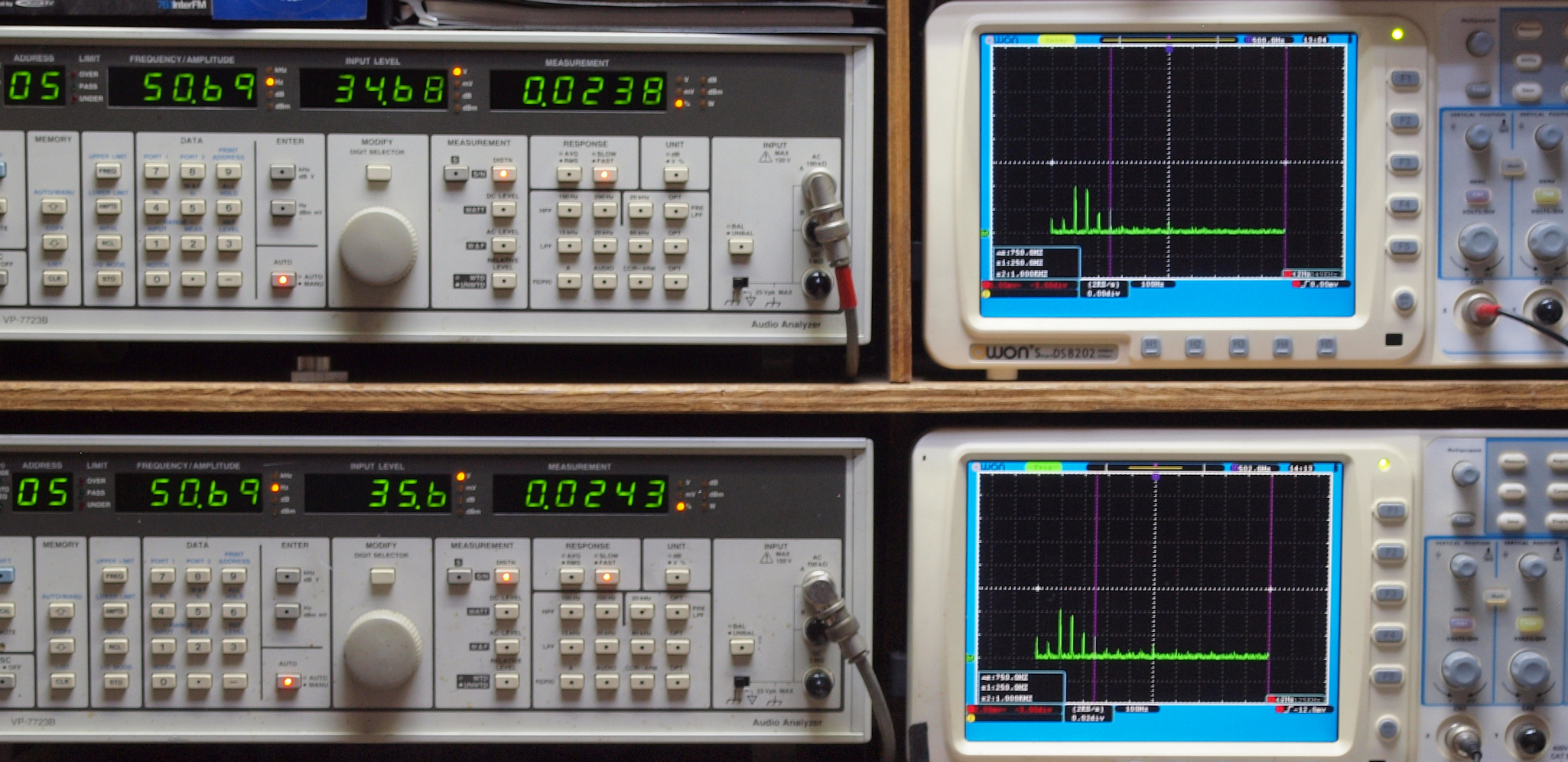

Ｅ２１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０２３８％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０２４３％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

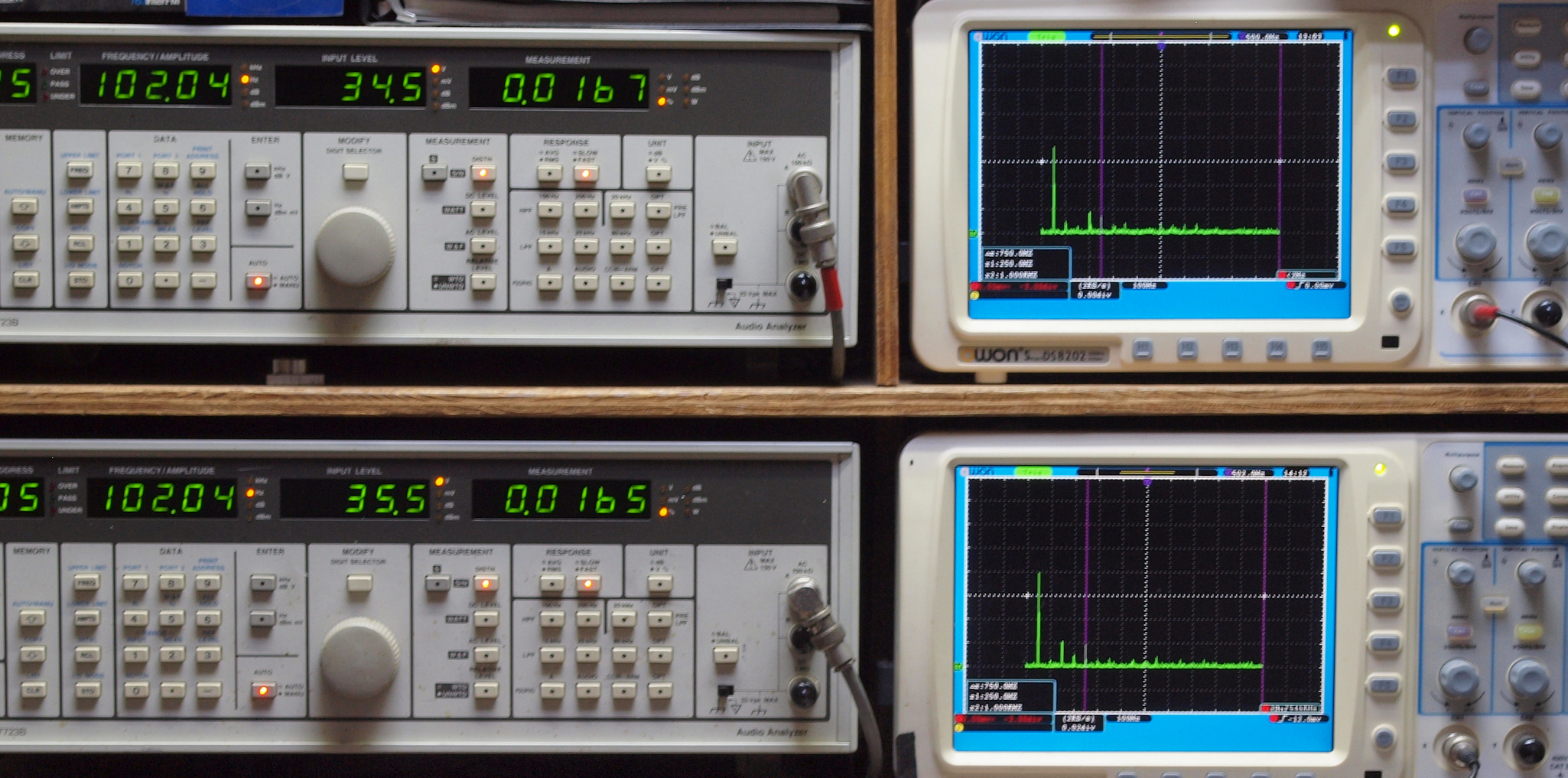

Ｅ２２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１６７％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１６５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

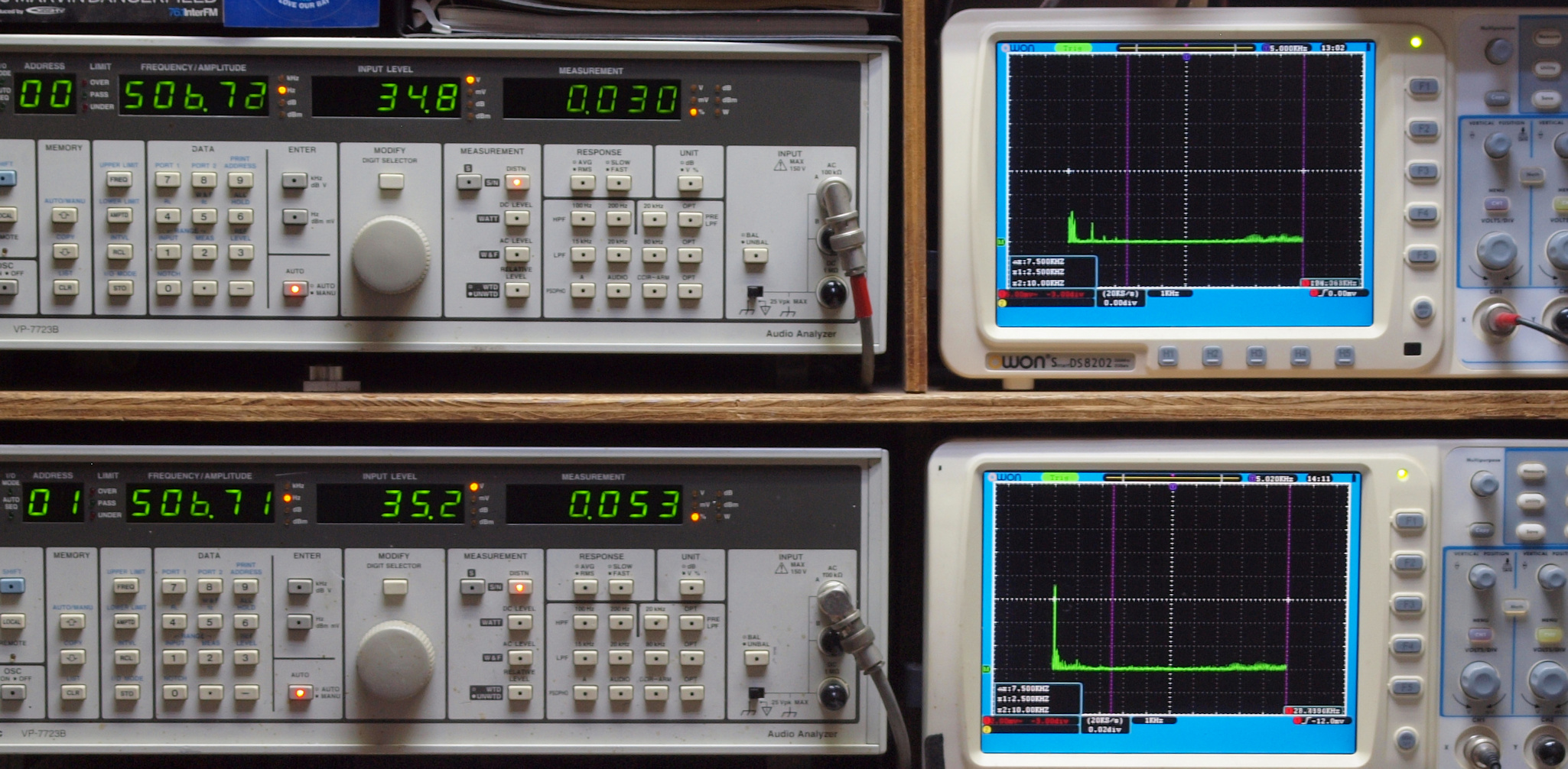

Ｅ２３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０３０％歪み。 　　　　　　　 　　 　　　　　　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０５３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０７９％歪み。 　　　　　　　 　　　　　　　 　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０７２％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

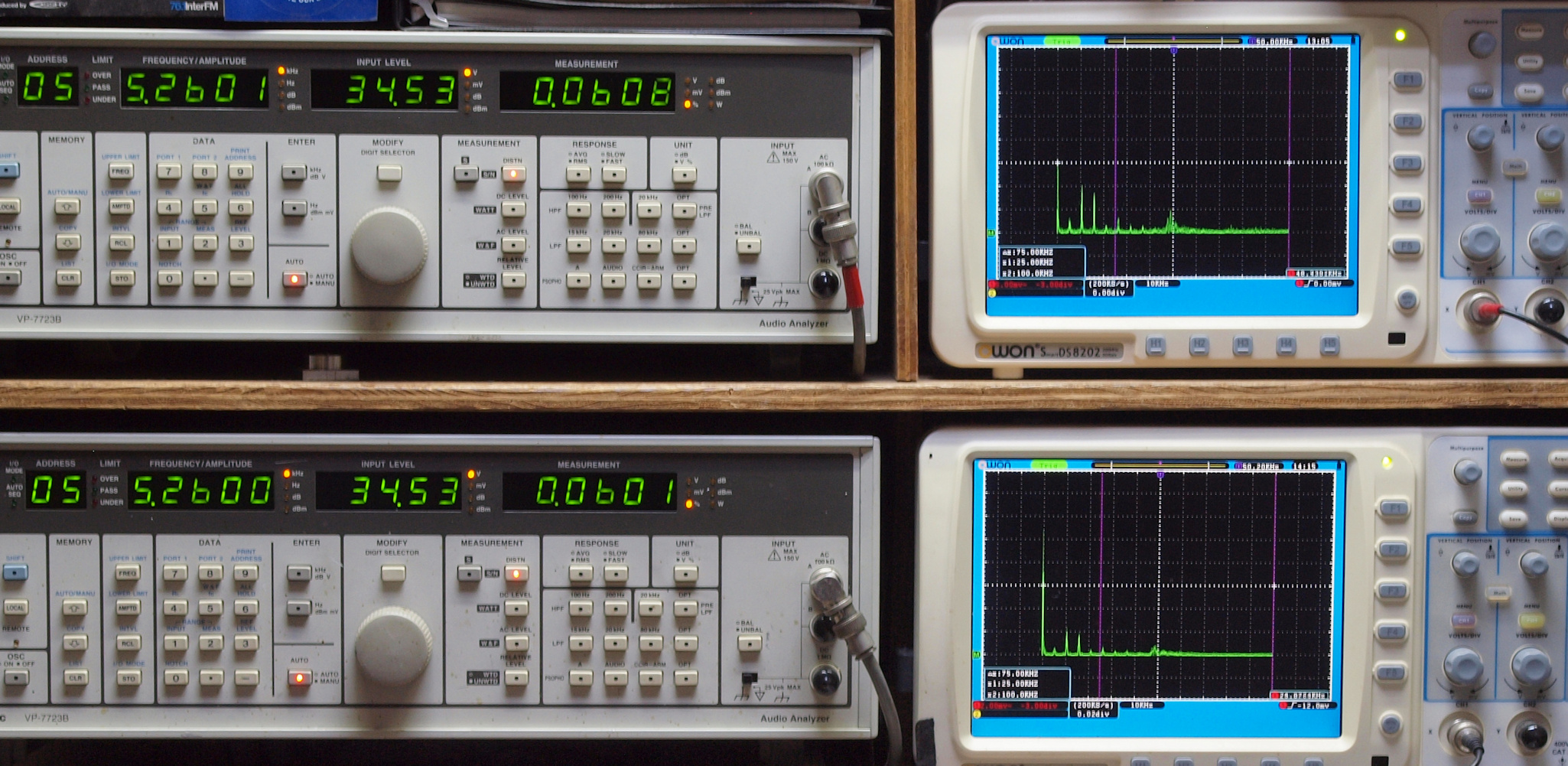

Ｅ３５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０６０８％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０６０１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０６６８％歪み。 　　　　　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０６７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

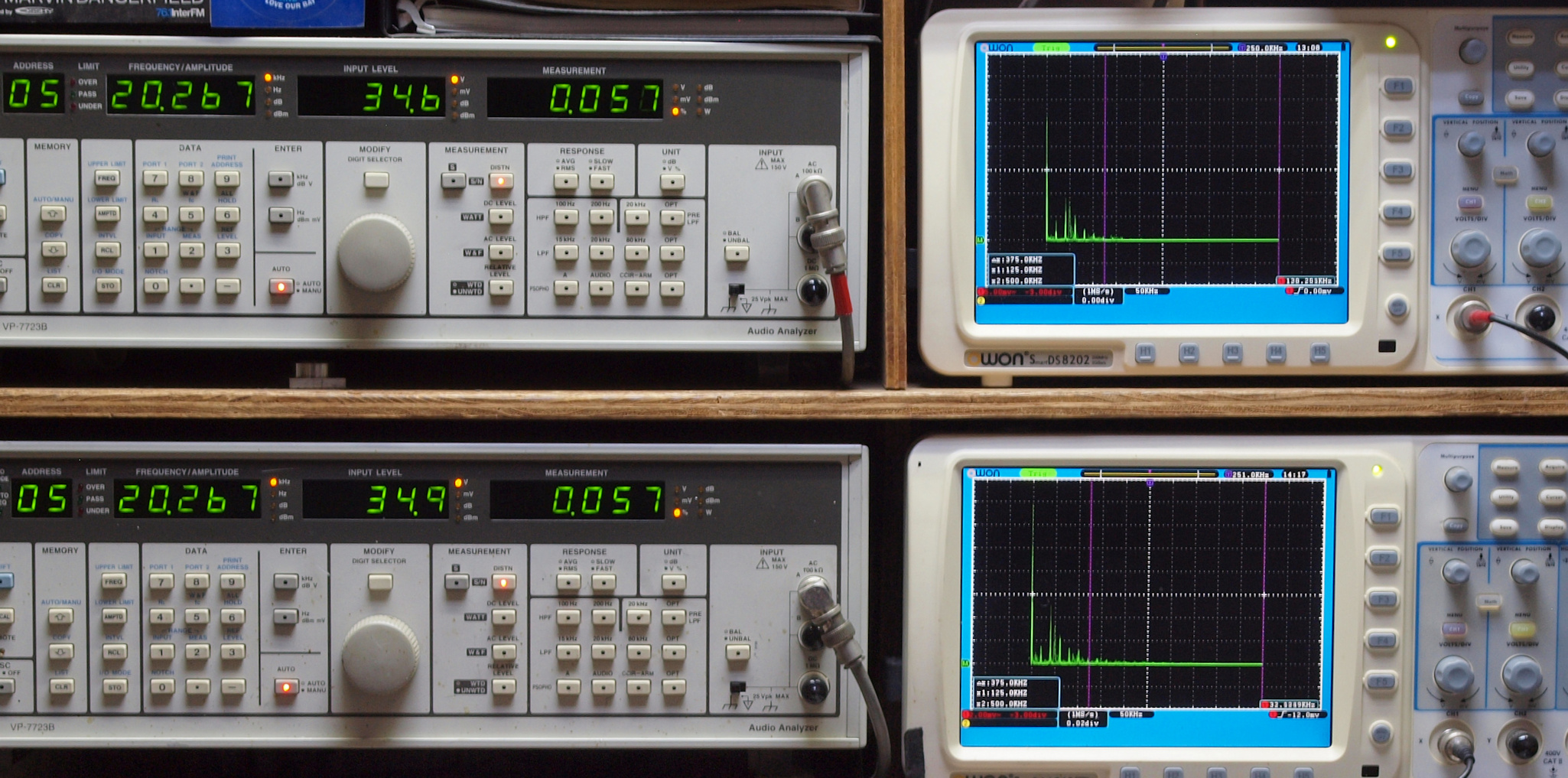

Ｅ２７．　MM_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０５７％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０５７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

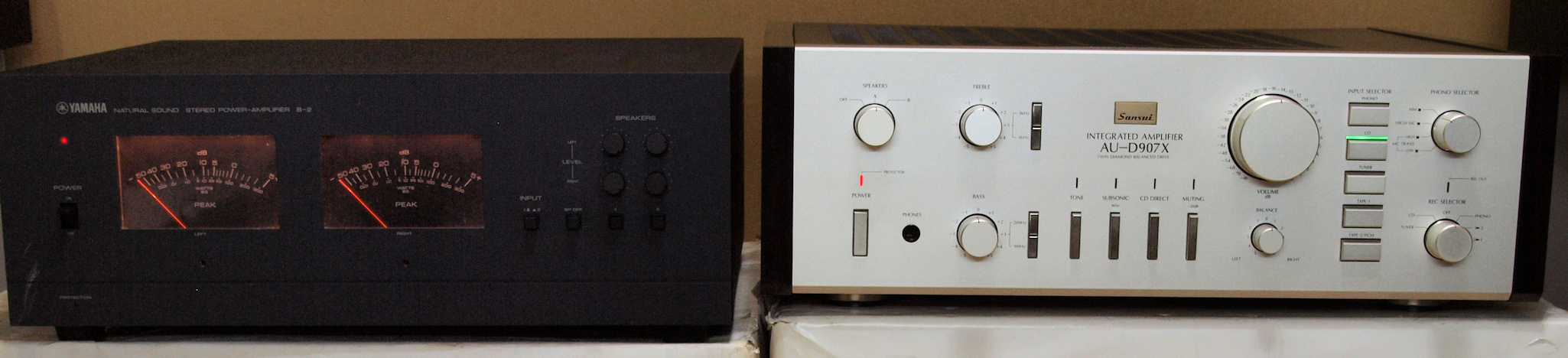

Ｅ４．　２４時間エージング。　左は　ＹＡＭＡＨＡ　Ｂ−２。

Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　の仕様（マニアル・カタログより）

型式 インテグレーテッドDCアンプ　AU-D907X パワーアンプ部 Xバランス・アンプ(Twin Diamond Balanced Drive Amp)方式 実効出力(両ch駆動) 180W+180W(6Ω、10Hz〜20kHz) 160W+160W(8Ω、10Hz〜20kHz) 250W+250W(4Ω、1kHz) 210W+210W(6Ω、1kHz) 180W+180W(8Ω、1kHz) 全高調波歪率 0.003%(8Ω、10Hz〜20kHz、実効出力時) 0.005%(6Ω、10Hz〜20kHz、1/2実効出力時) 混変調歪率(60Hz=7kHz＝4=1) 0.003%(8Ω、実効出力時) 出力帯域幅(IHF、両ch動作、THD0.03%) 5Hz〜80kHz ダンピングファクター(新IHF、20Hz〜20kHz) 100(6Ω) 周波数特性(1W) DC〜300kHz +0 -3dB エンベロープ歪 測定限界以下 TIM歪(Sawtooth法) 測定限界以下 スルーレイト ±300V/μsec(6Ω) ライズタイム 0.5μsec イコライザーアンプ部(Hi-Precisionイコライザー) 入力感度/入力インピーダンス(1kHz) Phono MM=2.5mV/47kΩ Phono High MC=2.5mV/100Ω Phono MC Low=100μV/3.2Ω(MCトランス採用) Phono MC High=300μV/40Ω(MCトランス採用) CD、Tuner、Tape1、2=150mV/47kΩ Phono最大許容入力(1kHz、THD 0.01%) MM=300mV High MC=300mV MC High=35mV(トランス方式) 出力レベル/インピーダンス Tape rec=150mV/600Ω RIAA偏差(MM、Rec out) 20Hz〜300kHz ±0.2dB SN比(Aネットワーク、ショートサーキット) Phono MM=90dB Phono MC=80dB以上(100μV) CD、Tuner、Tape=110dB トーンコントロール Bass最大変化量=±10dB(20Hz) Treble最大変化量=±10dB(20kHz) トーンセレクター Bass=100Hz、200Hz Treble=4kHz、8kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) オーディオミューティング -20dB 総合 定格消費電力(電気用品取締法) 370W 外形寸法 幅466x高さ161x奥行431mm 重量 20.5kg 価格 189,000(1984年発売)
