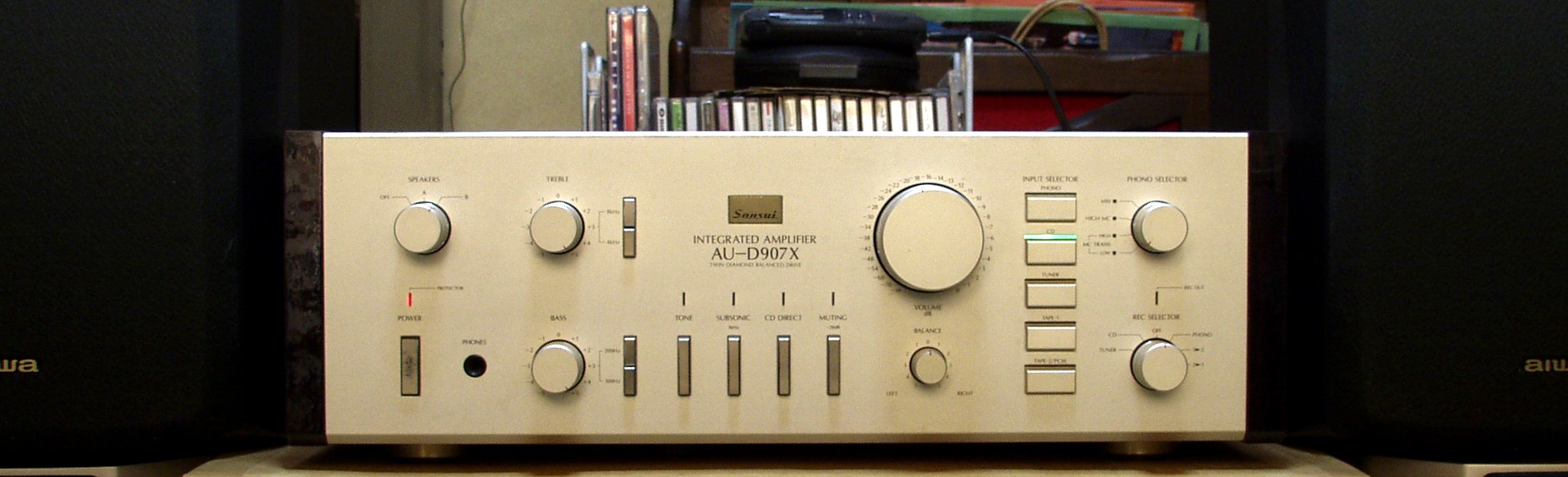

Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ．　　１１台目修理記録

平成１6年１2月4日持込　　平成１7年２月４日完成

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 ２０年程昔のことです。 仕事は大変忙しく、徹夜、休日出勤どころかトラブル対応で４７時間連続勤務（仮眠もなし）といった生活をしておりました。 また、その時は私的なトラブルも重なり、法律上の決着は見ておりましたが精神的には参っており、休日は自宅で音楽と読書 という生活をしておりました。 そんな時に出会ったのが９０７Ｘです。 徹夜あけの帰宅途中に型落ちして店先に山積みとなっていたものを衝動買いして持ち帰りました。 大変重かった事を覚えています。 最近は私が音楽を聞くよりもＰＳ２を接続した子供達がＤＶＤやゲームに使うことが多くなっておりました。 ホームシアター用のＡＶアンプ購入も考えましたが、それではダイアトーンのＤＳ２０００が泣きます。 妻はＤＳ２０００が邪魔でＡＶアンプと小型スピーカーの方が嬉しいようです。 でも、妻よりも長く一緒に生活してきた９０７Ｘを生き返らせて頂いて、あと２０年使いたいと思います。 ａｍｐ８様としては２０年は約束出来ないところと思います。 以下に過去の故障内容は、右チャネルから音が出なくなったものを１９９１か９２年くらいにサンスイのサービスセンターで修理しました 　　 現在の不具合 　　１．スピーカーＡの右チャネルの音が出ない 　　２．スビーカーＡが駄目になった後、スピーカーＢは音が出ていたのですがＢの音も出なくなりました 　　３．ＰＨＯＮＯ　ＳＥＬＥＣＴＯＲの切り替え不良 私が認識している不具合は以上です Ｂ．　原因 釣った魚にもえさ を与えましょう 経年劣化、ＥＱ−ＡＭＰ不良 Ｃ．　修理状況 SP接続リレー交換。 電源投入リレー交換。 メインＡＭＰのバランス・バイアス半固定ＶＲ交換。 メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換。 コントロールＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換。 取り外し、各基板の半田不良を修理します、所謂、半田補正作業。 電解コンデンサー交換。 表示ランプ交換。 Ｄ．　使用部品 バランス・バイアス半固定ＶＲ　１３ｍｍΦ高級品　　　　　　１２個。 メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）　　　　　　　２個。 ＥＱ−ＡＭＰの初段ＦＥＴ（電界効果トランジスター）　　　　　　４個。 SP接続リレ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 電源投入リレー 電解コンデンサー（ミューズ使用）　　　　　　　　　　　　　　　８２個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　３個。 表示ランプ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　５個。 Ｅ．　調整・測定 Ｆ．　調整費　　９５，０００円　　　　オーバーホール修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　の仕様（マニアル・カタログより）

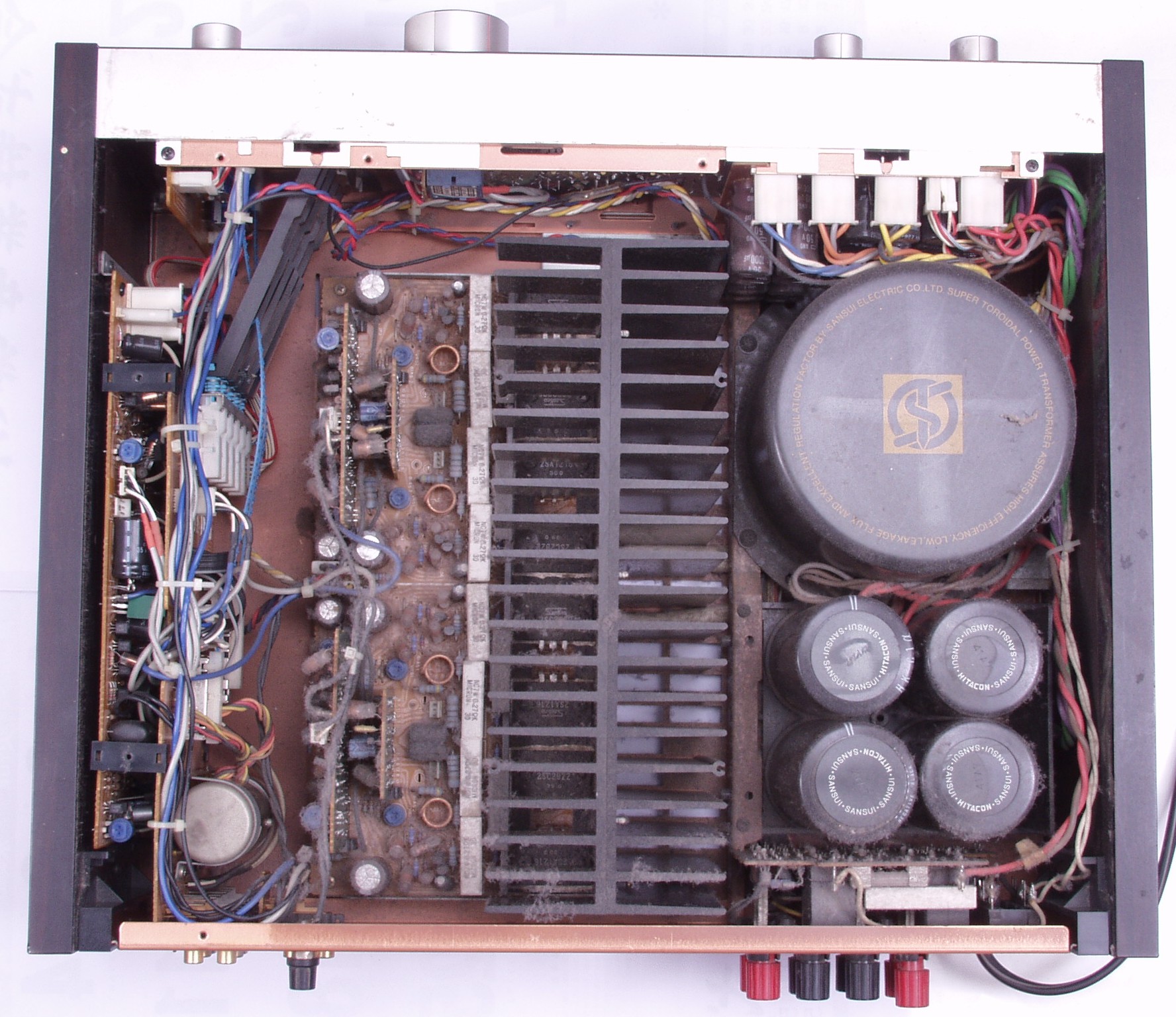

Ａ．　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１Ａ．　点検中　上から見る　すごい埃！！

Ａ１Ｂ．　点検中　掃除後下から見る

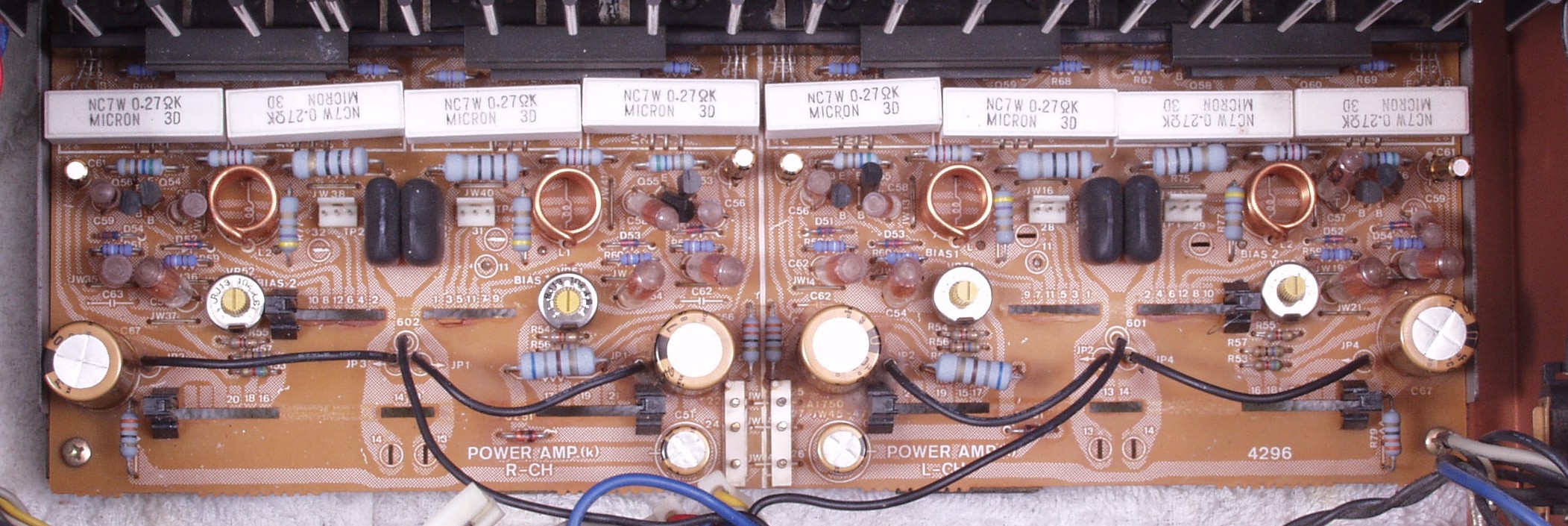

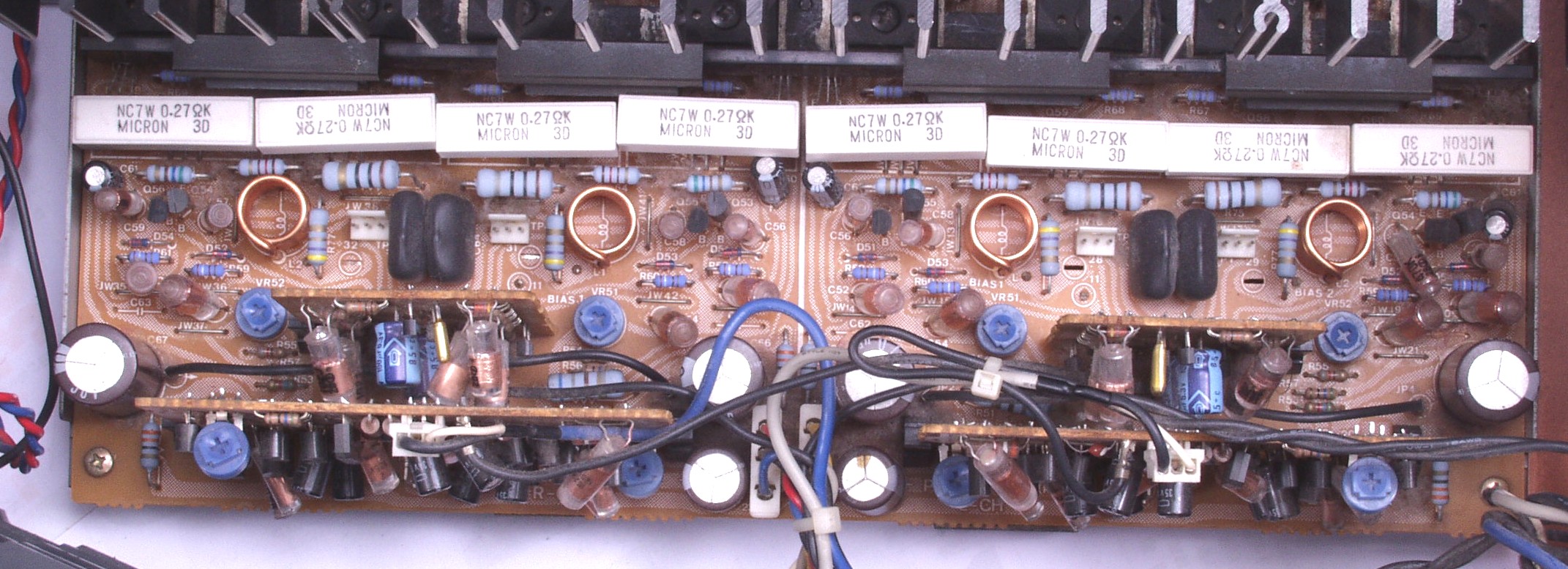

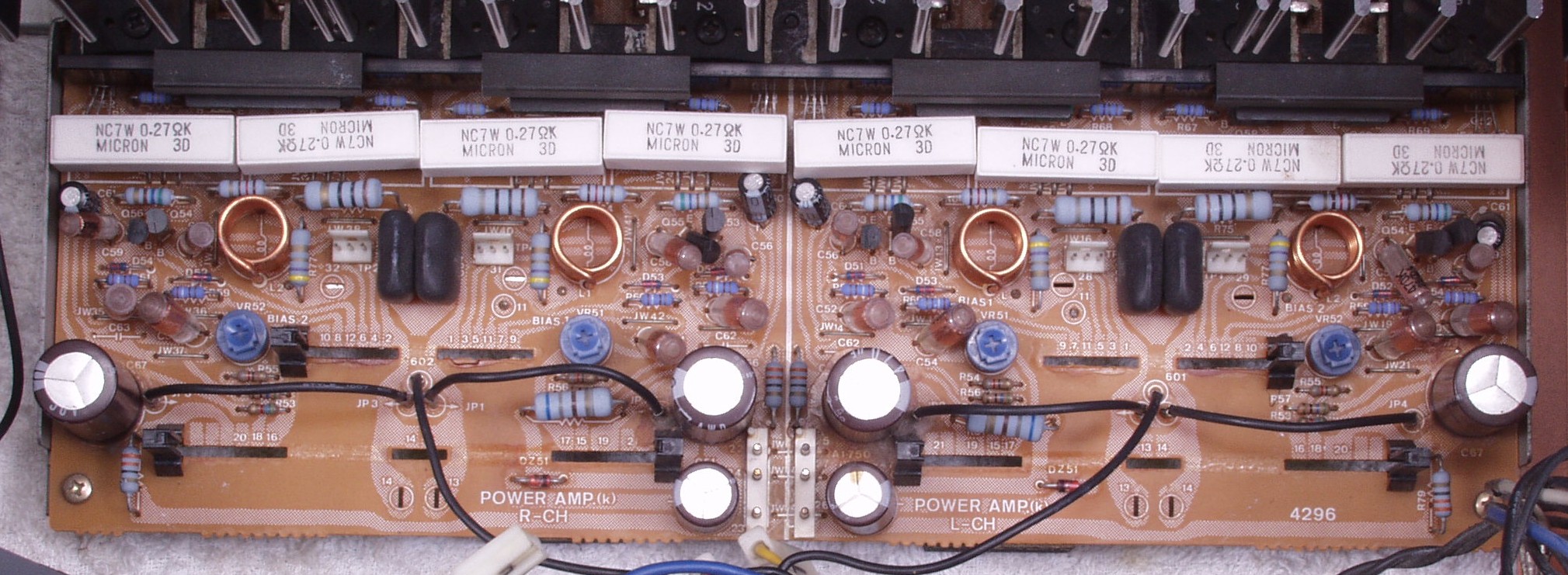

Ａ１Ｃ．　点検中　メインAMP基板

Ａ１Ｄ．　点検中　掃除後メインAMP基板

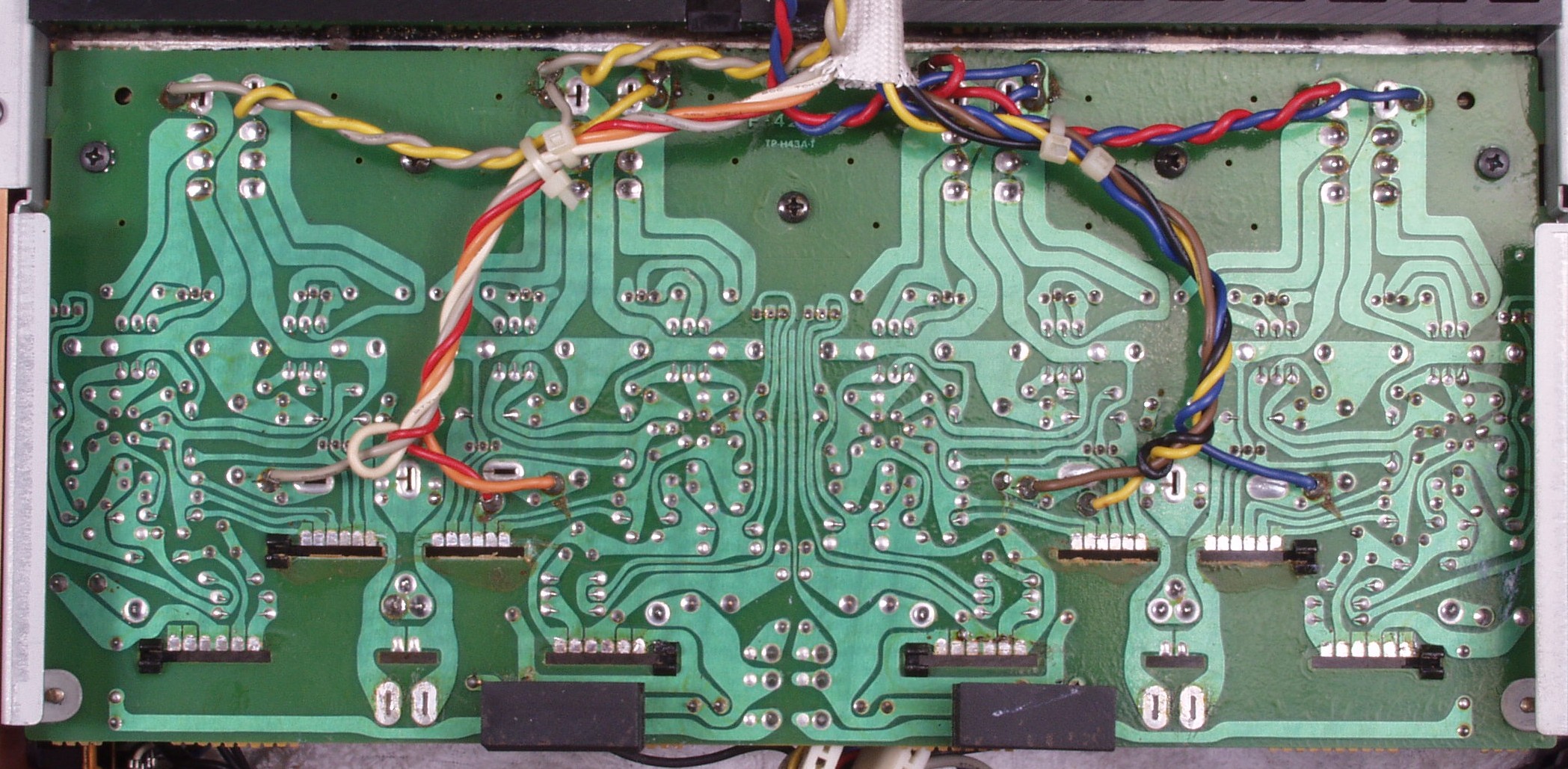

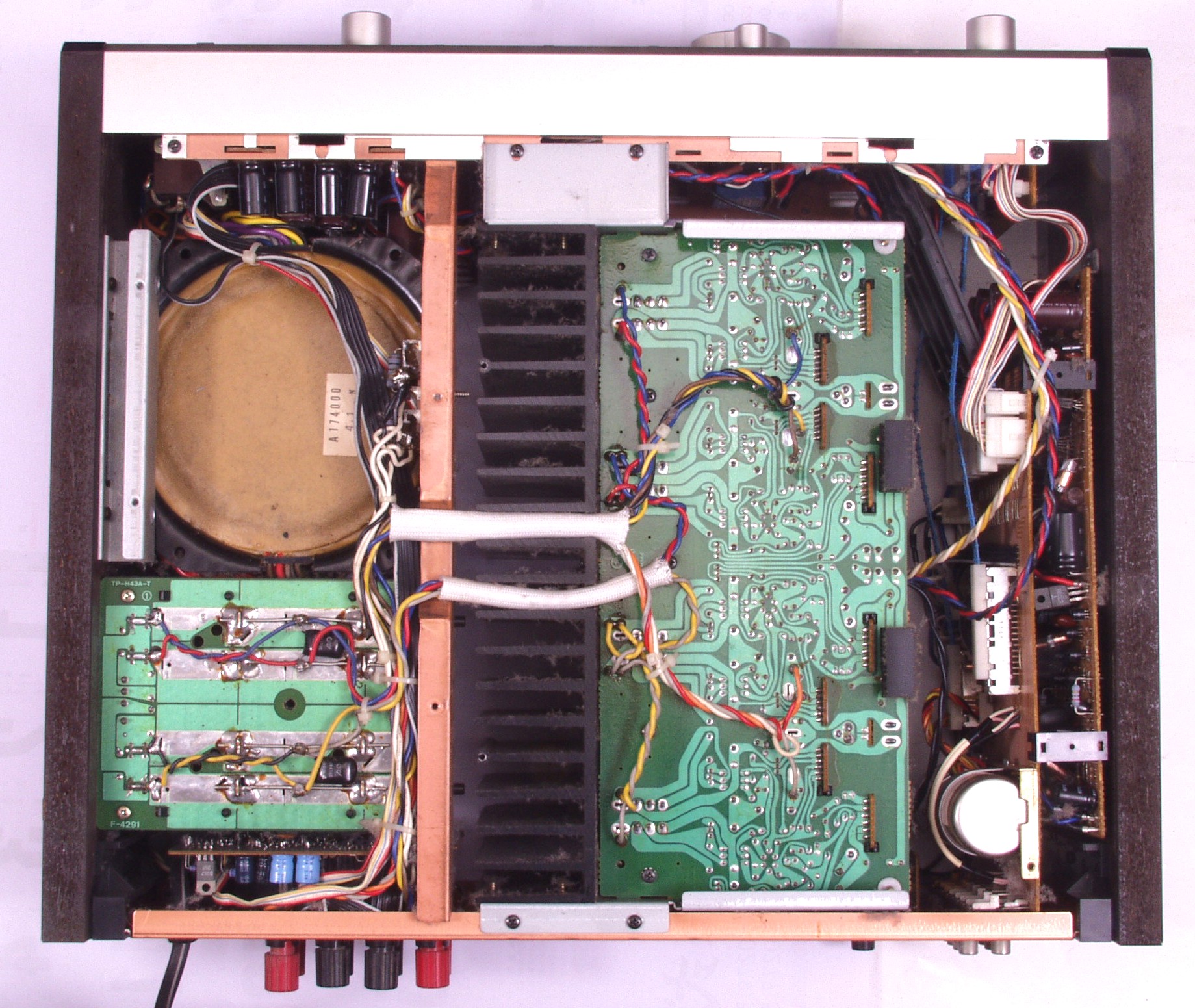

Ａ２Ａ．　点検中　下から見る

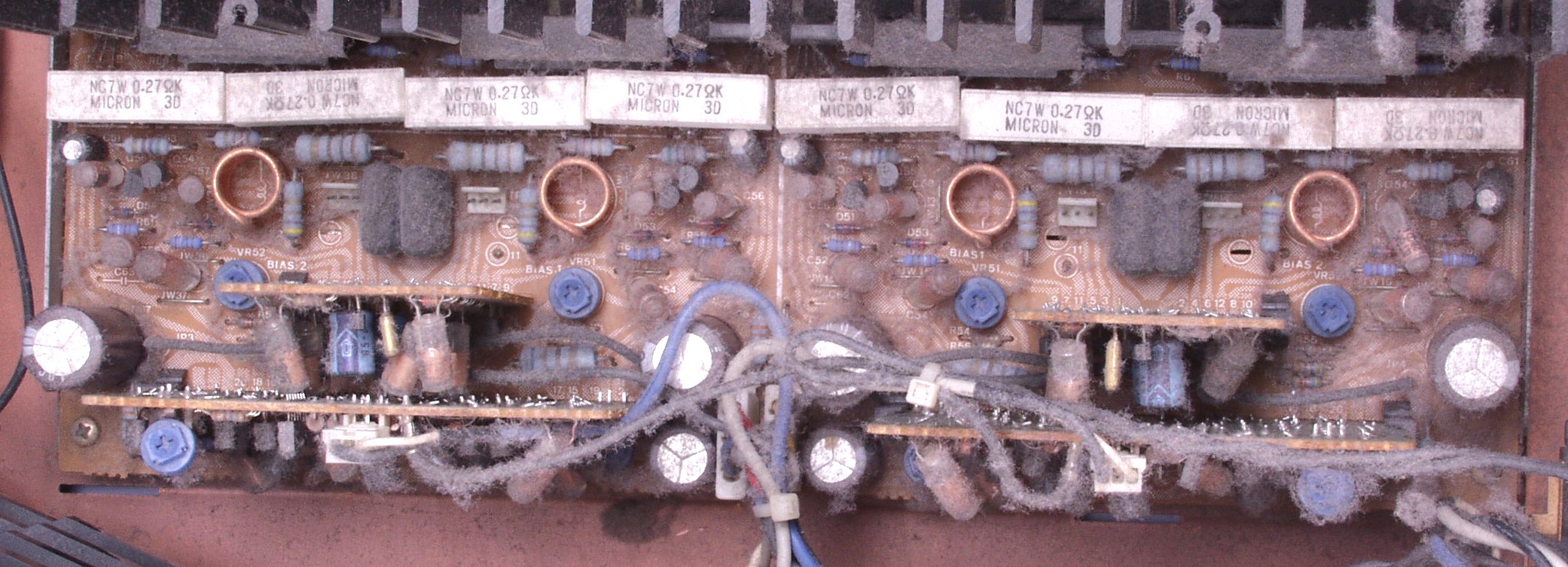

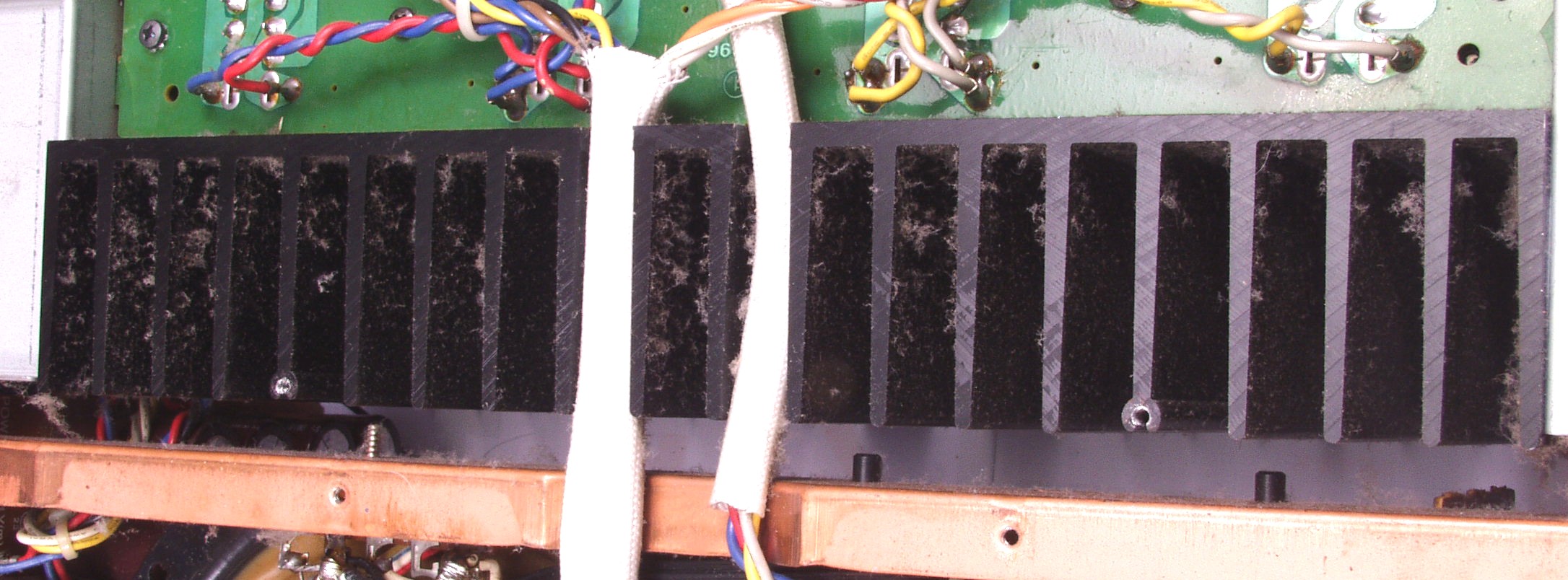

Ａ２Ｂ．　点検中　　ヒートシンクの埃

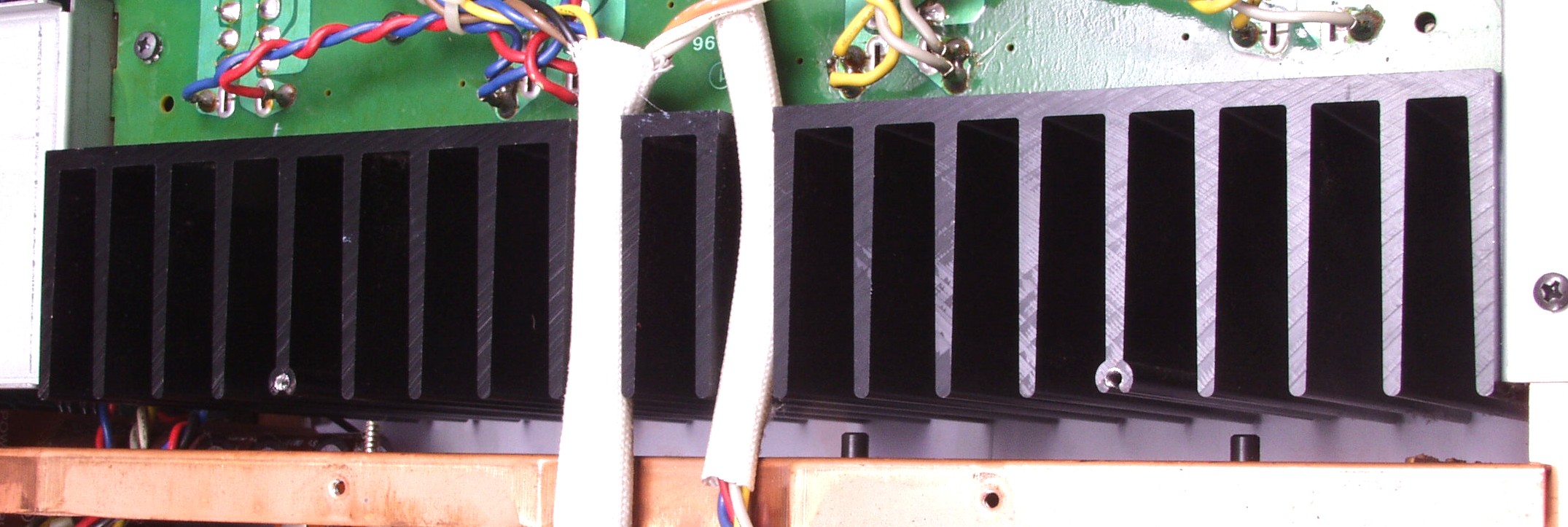

Ａ２Ｃ．　点検中　掃除後のヒートシンク

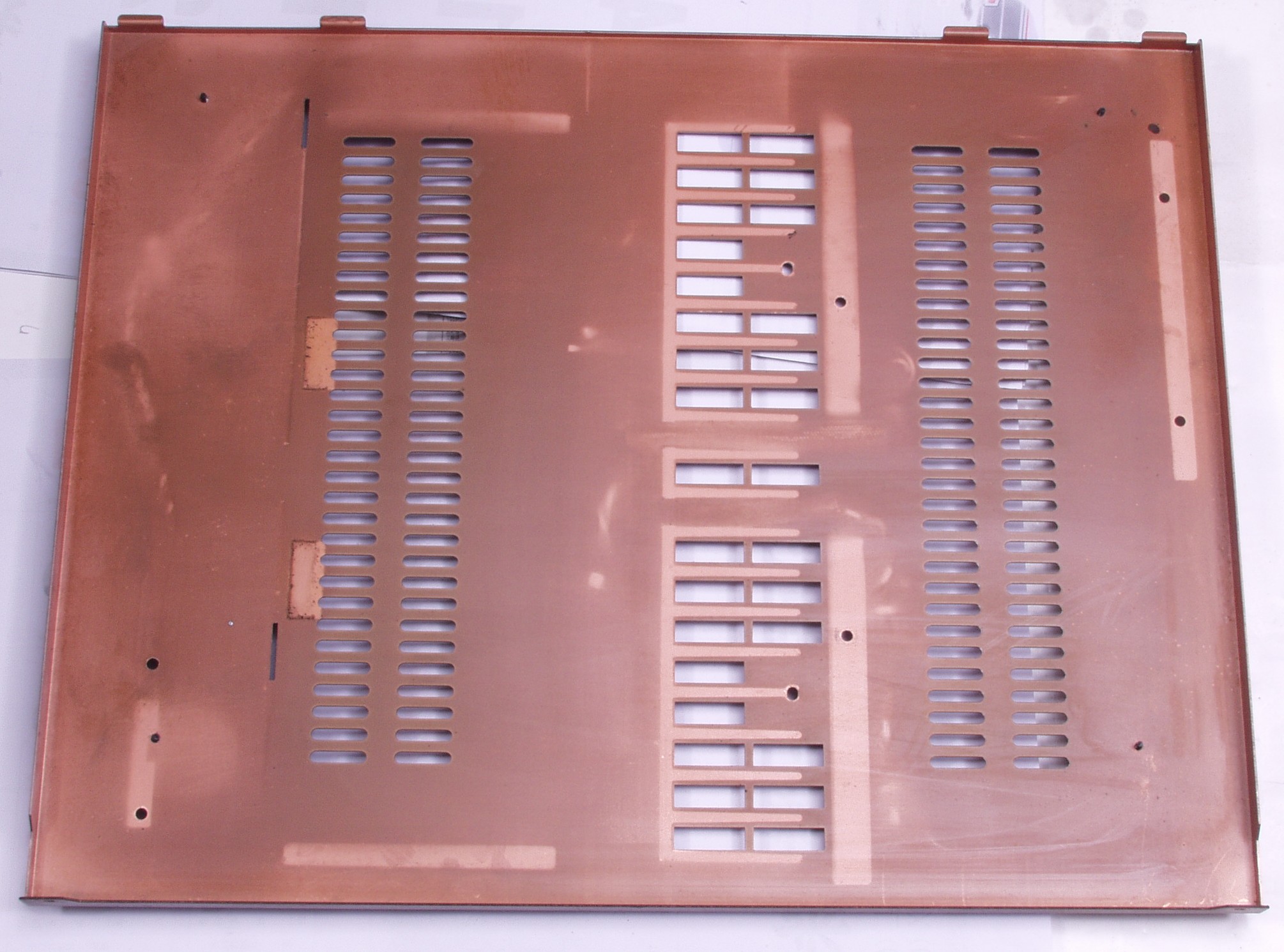

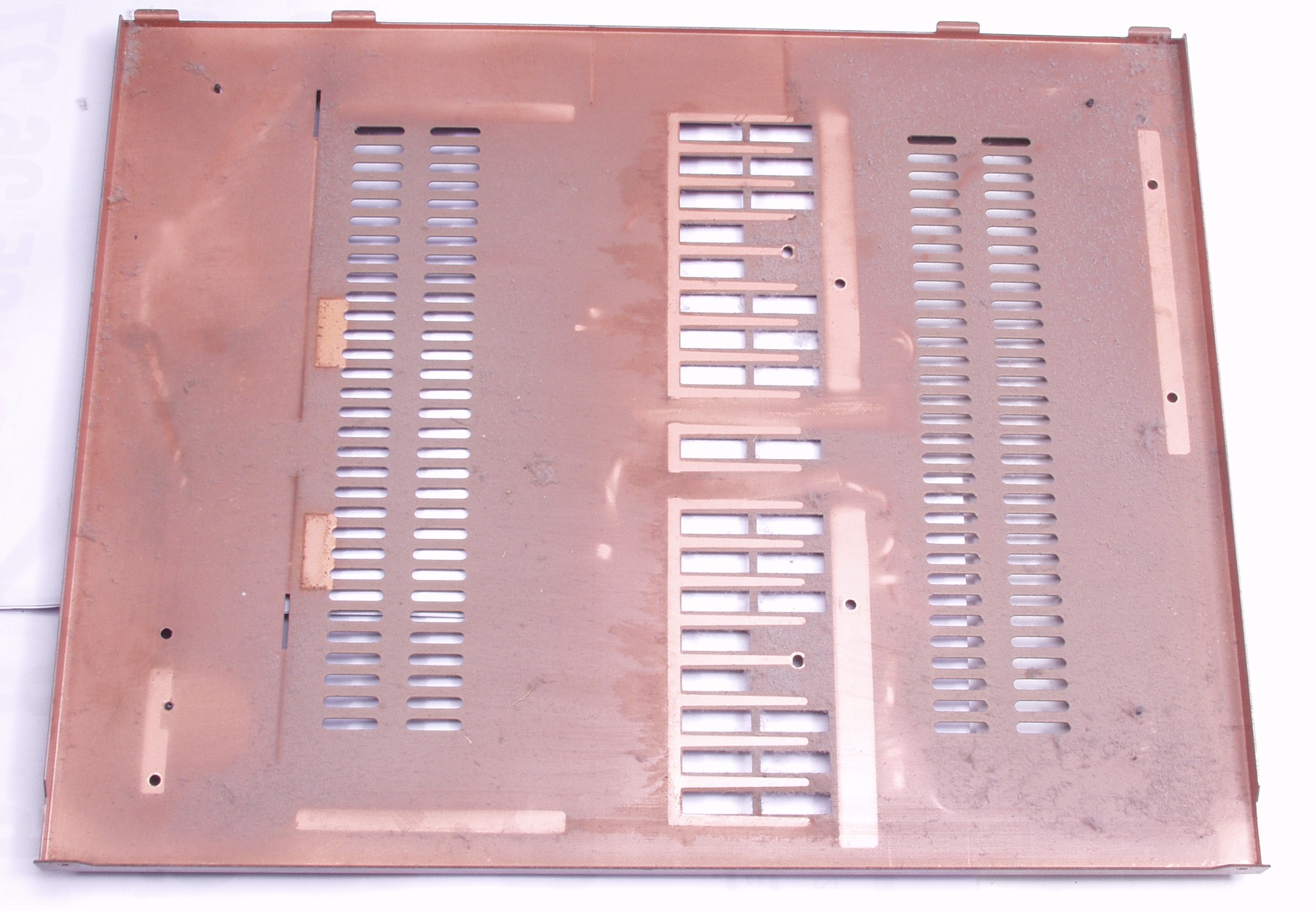

Ａ２Ｄ．　点検中　底板

Ａ２Ｅ．　点検中　掃除後底板

Ａ３．　点検中　SP接続リレー比較　左＝付いていた接点容量７A＝８Ω出力だと３９２Ｗ定格 　　　　　　　　　　　　　　　　　　　　　　　右＝交換する接点容量１０A＝８Ω出力だと８００Ｗ定格

Ａ４．　点検中　交換するオーディオ用電解コンデンサー

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　後パネルを外し、修理中

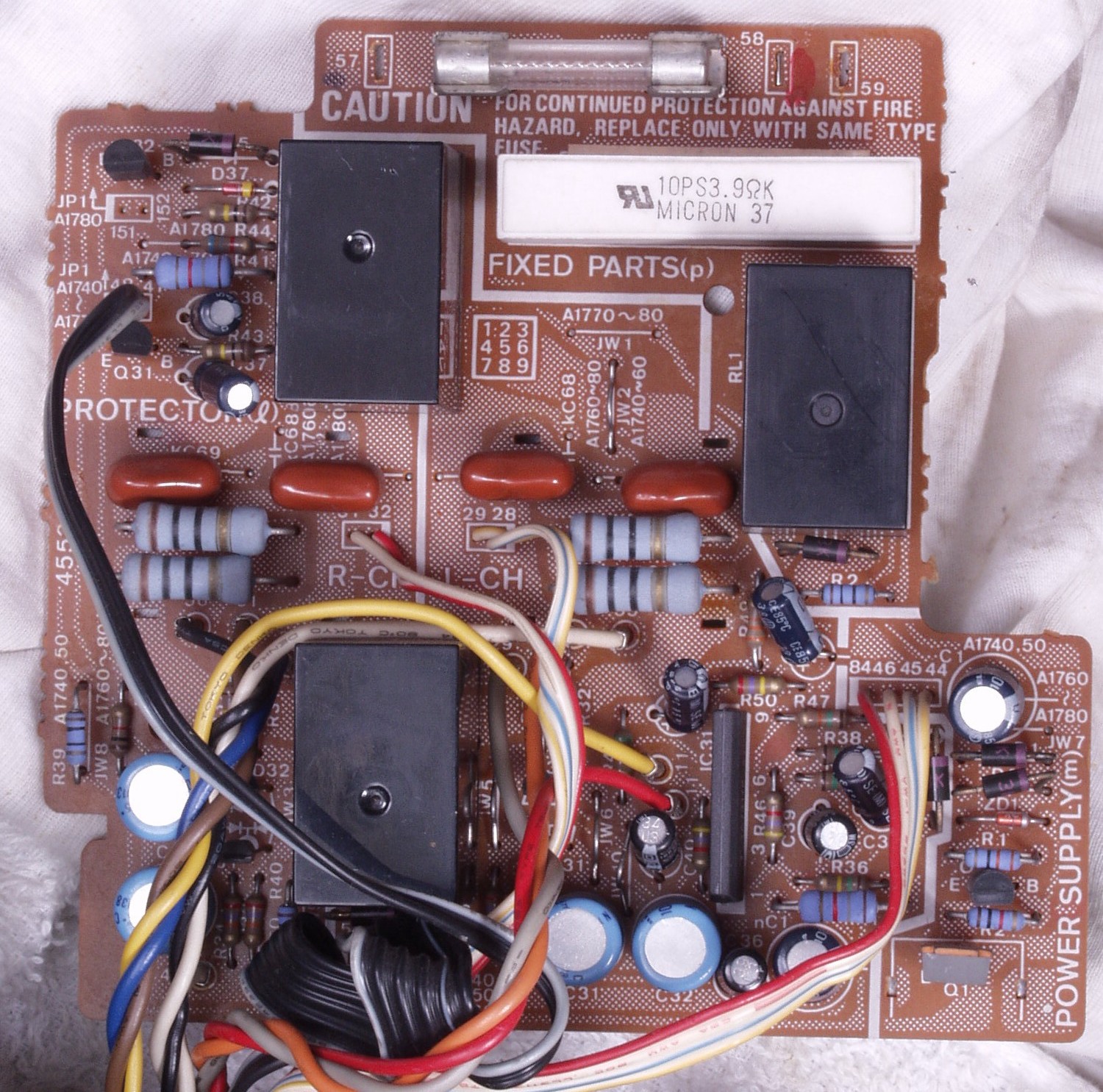

Ｃ１Ａ．　修理前　ＳＰ接続リレー基板

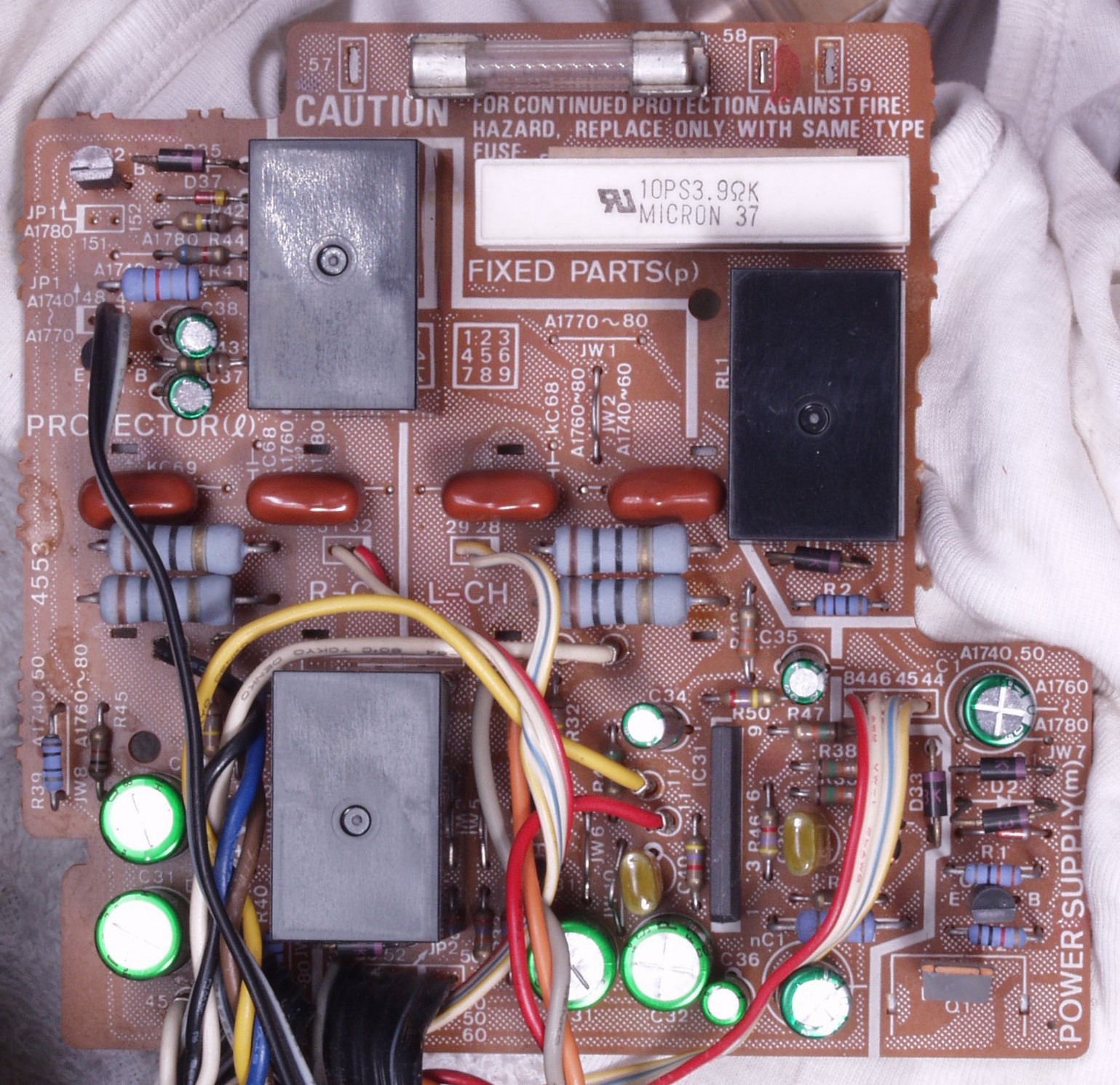

Ｃ１Ｂ．　修理後　ＳＰ接続リレー基板　SP接続リレー３個、電解コンデンサー個１２、フイルムコンデンサー２個交換

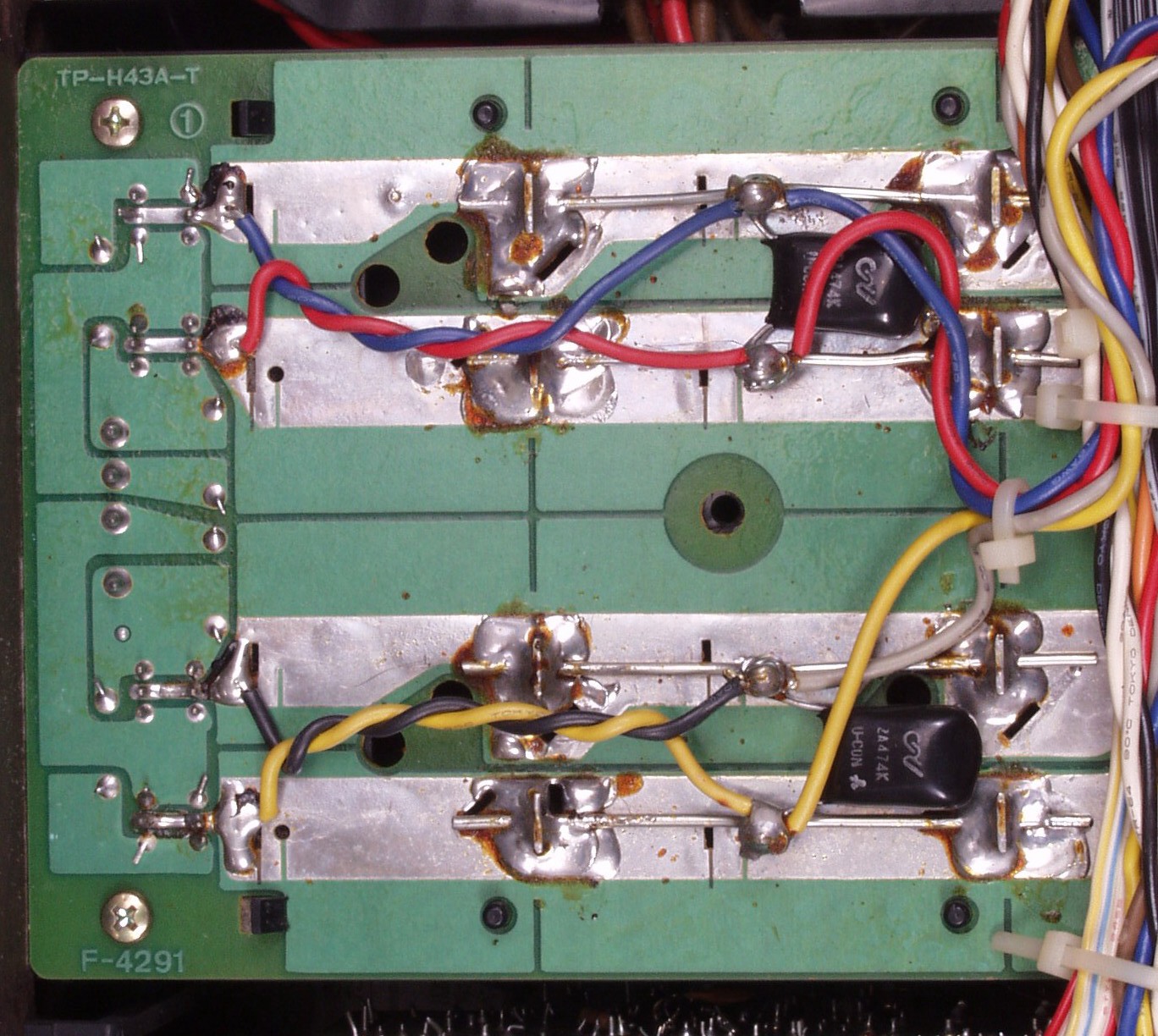

Ｃ１Ｃ．　修理前　ＳＰ接続リレー基板裏

Ｃ１Ｄ．　修理（半田補正）後　ＳＰ接続リレー基板裏

Ｃ１Ｅ．　完成ＳＰ接続リレー基板裏、　洗浄後、コート液を塗布。

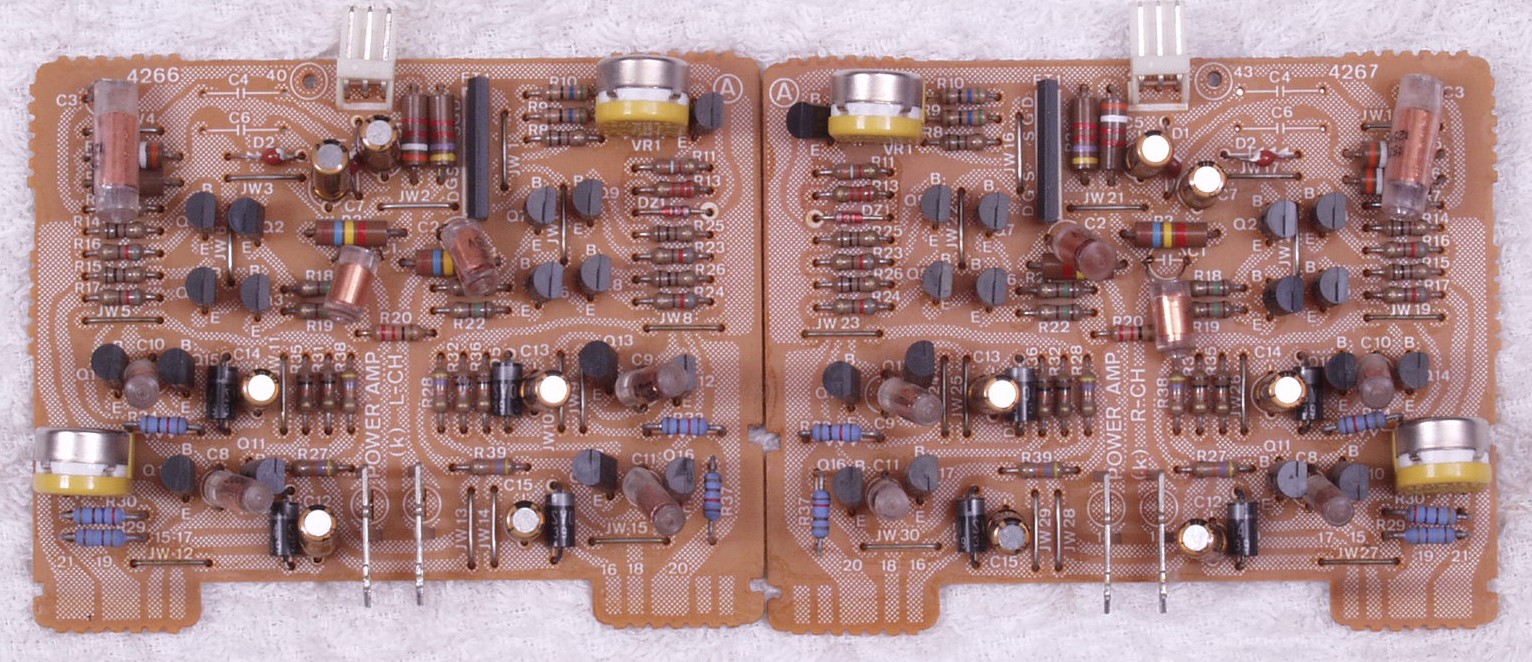

Ｃ２Ａ．　修理前　ＲＬ初段ドライブＡＭＰ基板

Ｃ２Ｂ．　修理後　ＲＬ初段ドライブＡＭＰ基板　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ４個、電解コンデンサー１２個交換

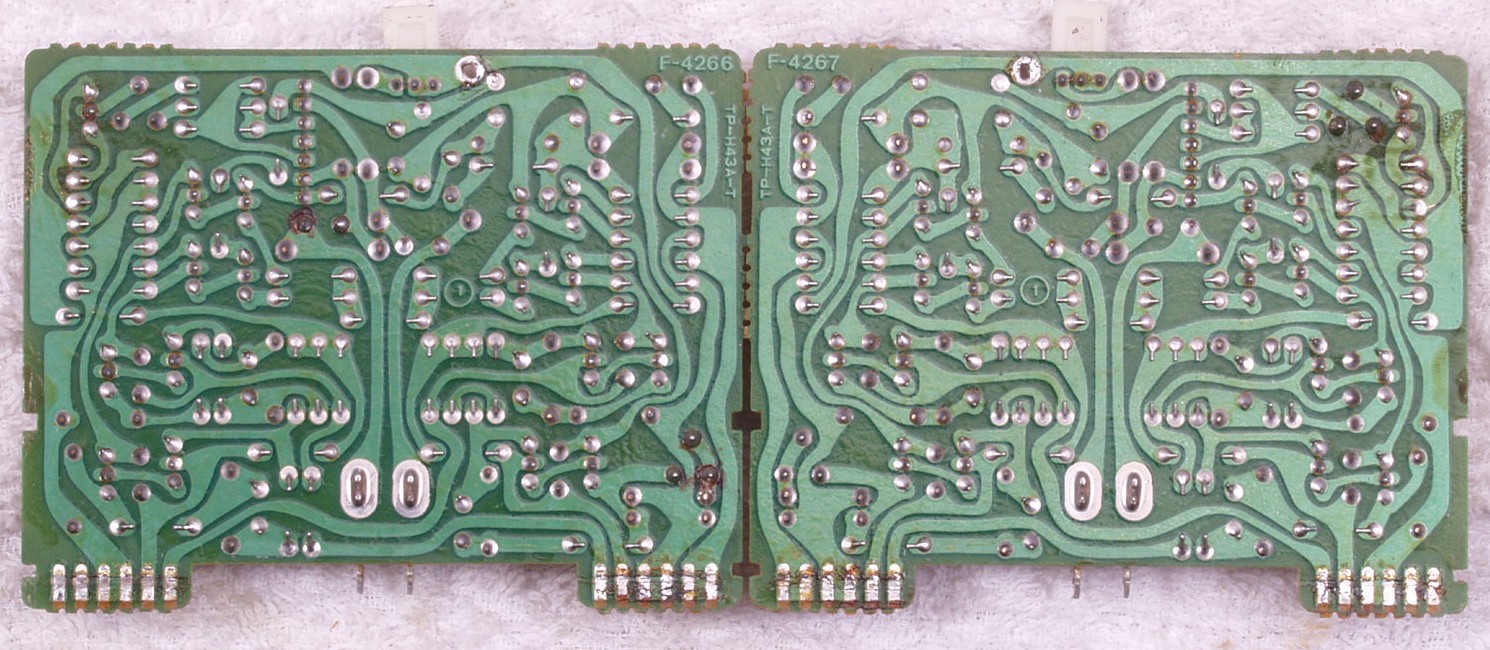

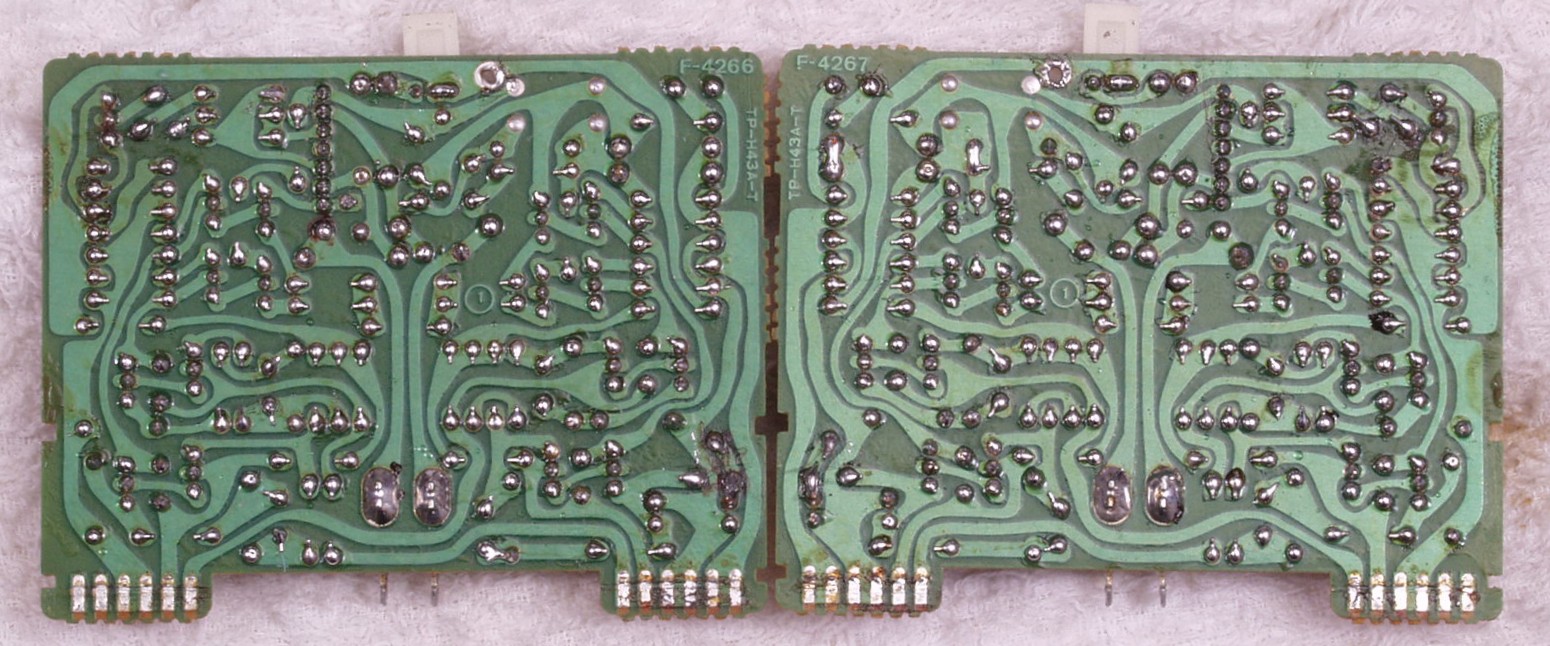

Ｃ２C．　修理前　ＲＬ初段ドライブＡＭＰ基板裏

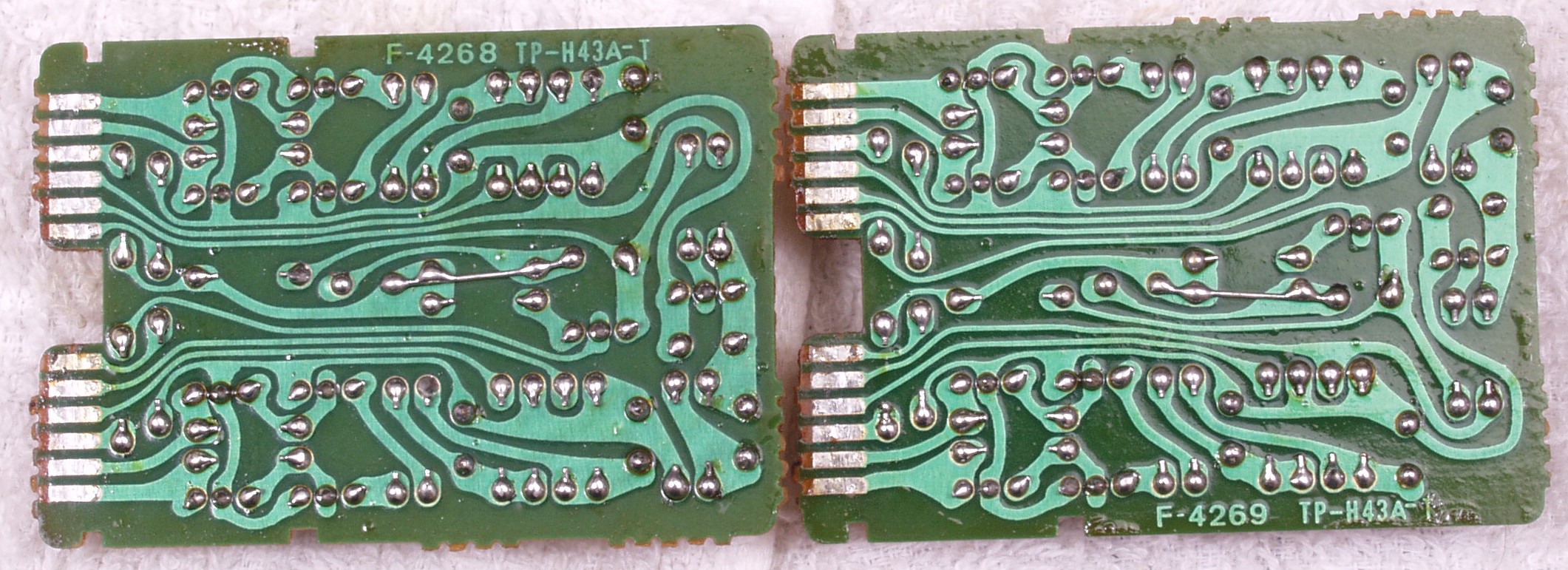

Ｃ２Ｄ．　修理（半田補正）後　ＲＬ初段ドライブＡＭＰ基板裏

Ｃ２Ｅ．　完成ＲＬ初段ドライブＡＭＰ基板裏、　洗浄後、コート液を塗布。

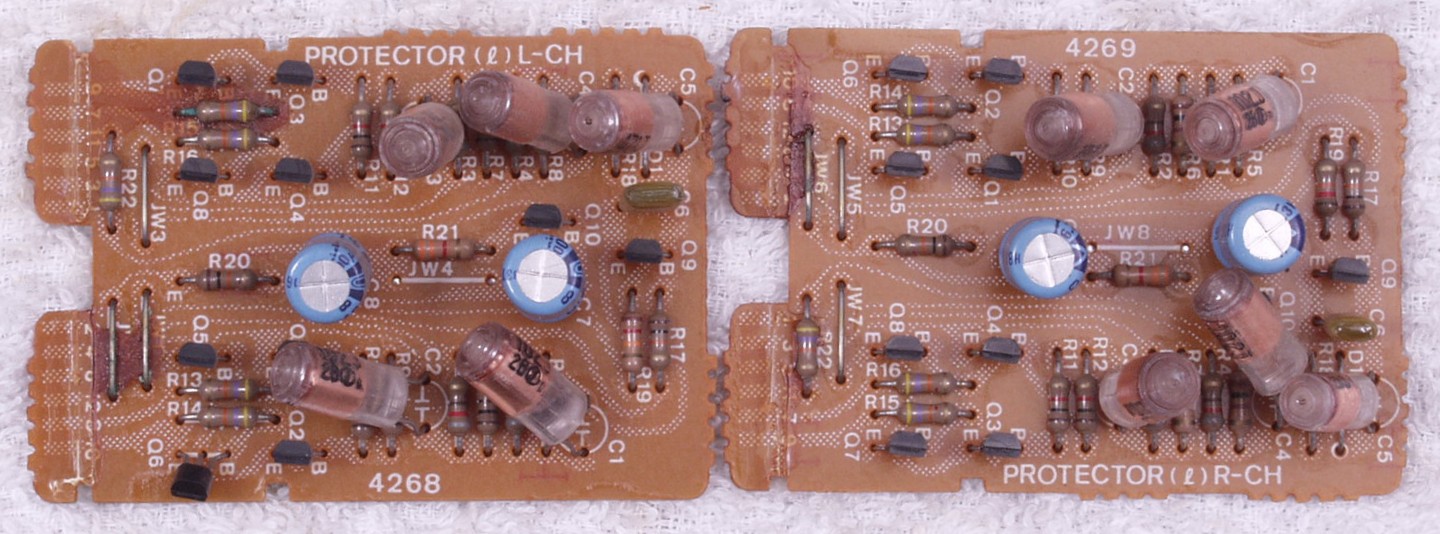

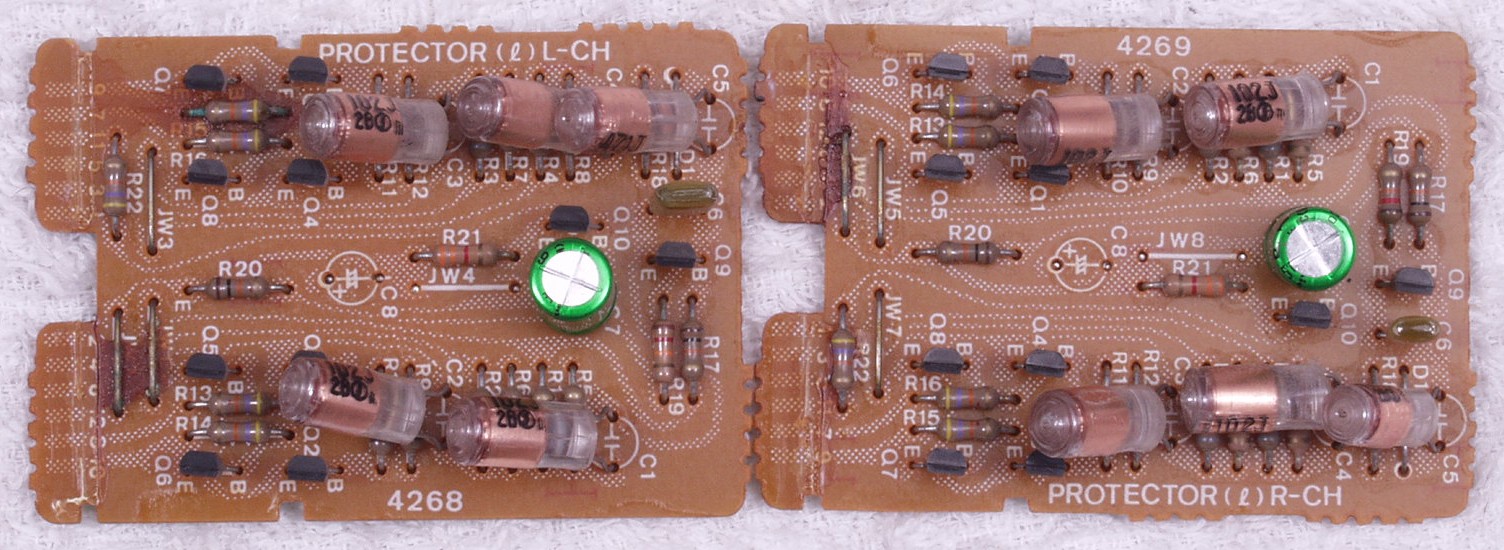

Ｃ３Ａ．　修理前　ＲＬプロテクト基板

Ｃ３Ｂ．　修理後　ＲＬプロテクト基板電解コンデンサー４個交換、高性能のＢＰを使用したので２個→１個

Ｃ３Ｃ．　修理前　ＲＬプロテクト基板裏

Ｃ３Ｄ．　修理（半田補正）後　ＲＬプロテクト基板裏

Ｃ３Ｅ．　完成ＲＬプロテクト基板裏、　洗浄後、コート液を塗布。

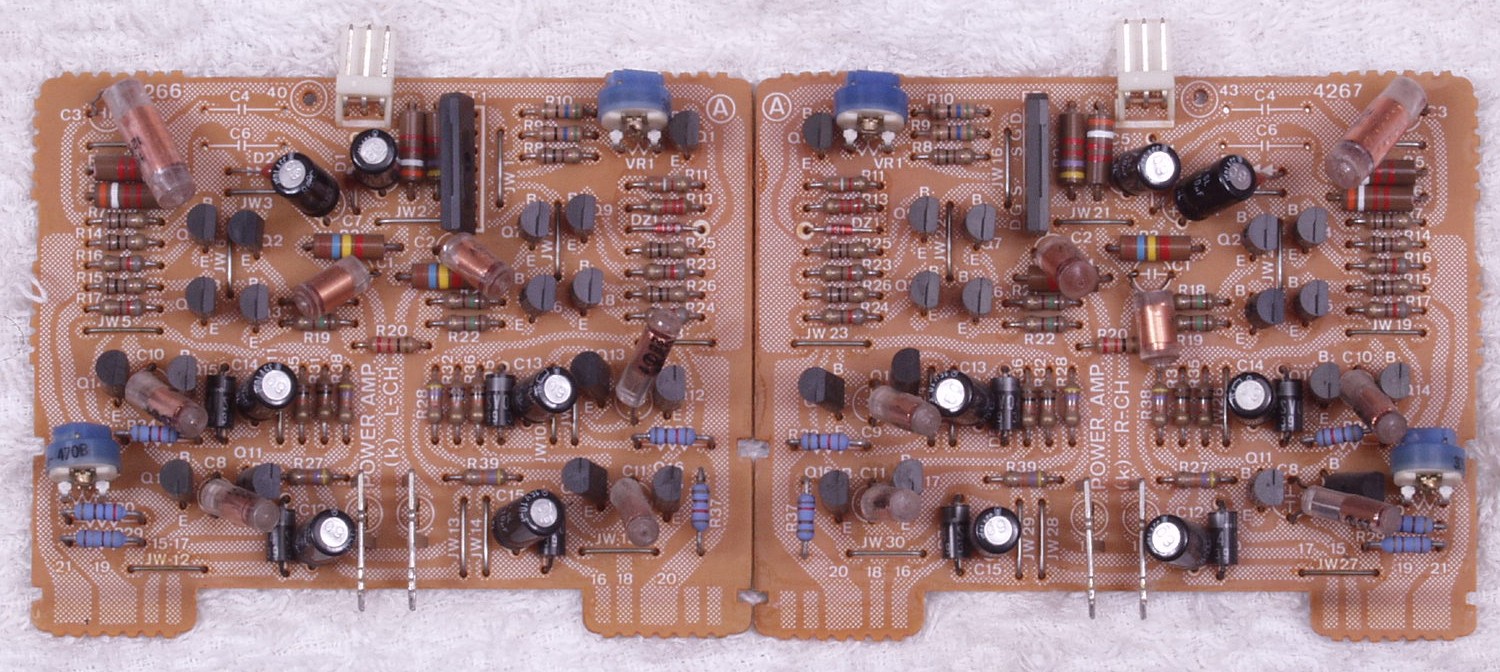

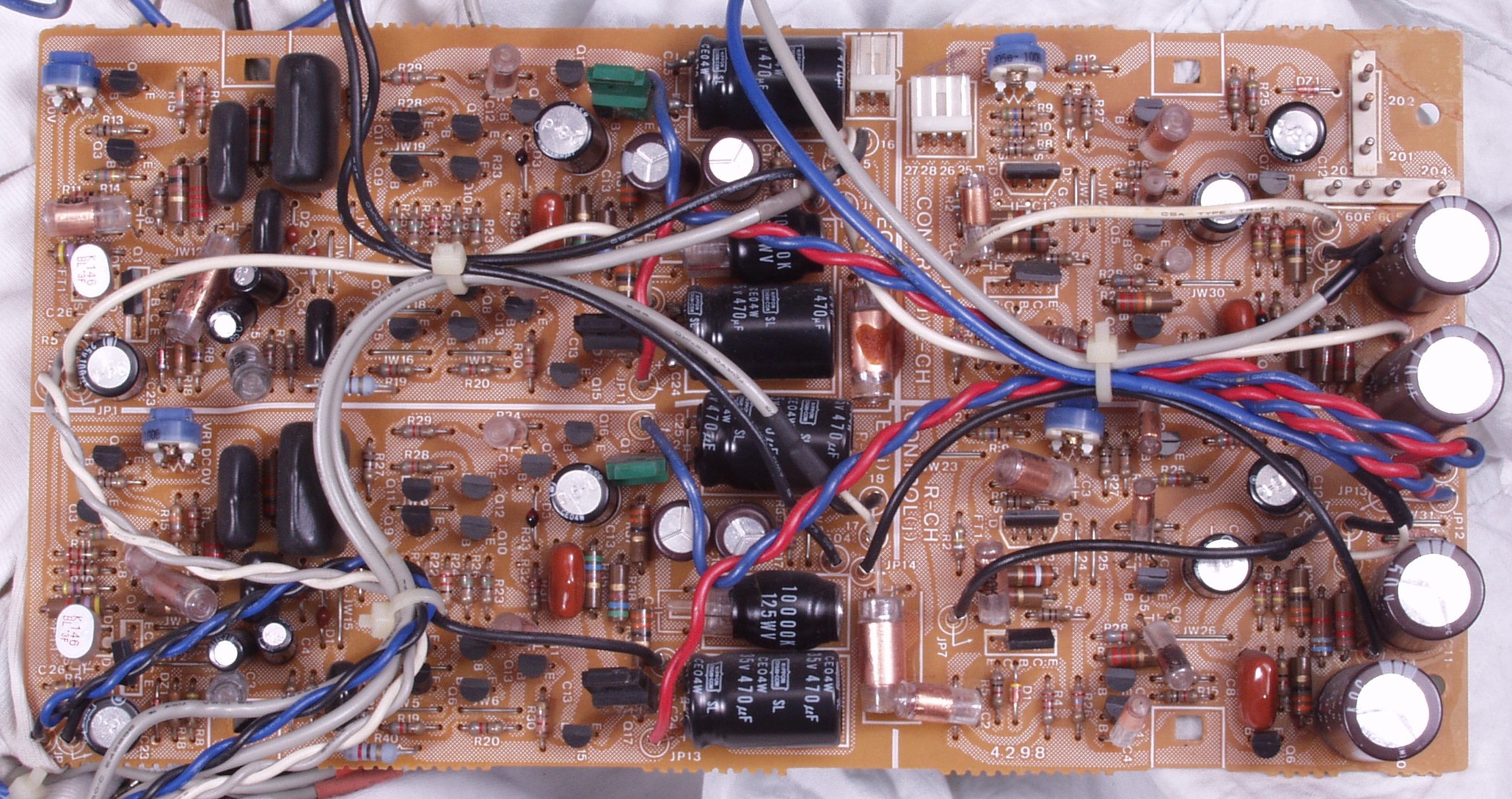

Ｃ４Ａ．　修理前　メイン・ドライブＡＭＰ基板

Ｃ４Ｂ．　修理後　メイン・ドライブＡＭＰ基板　半固定ＶＲ４個、電解コンデンサー１０個交換

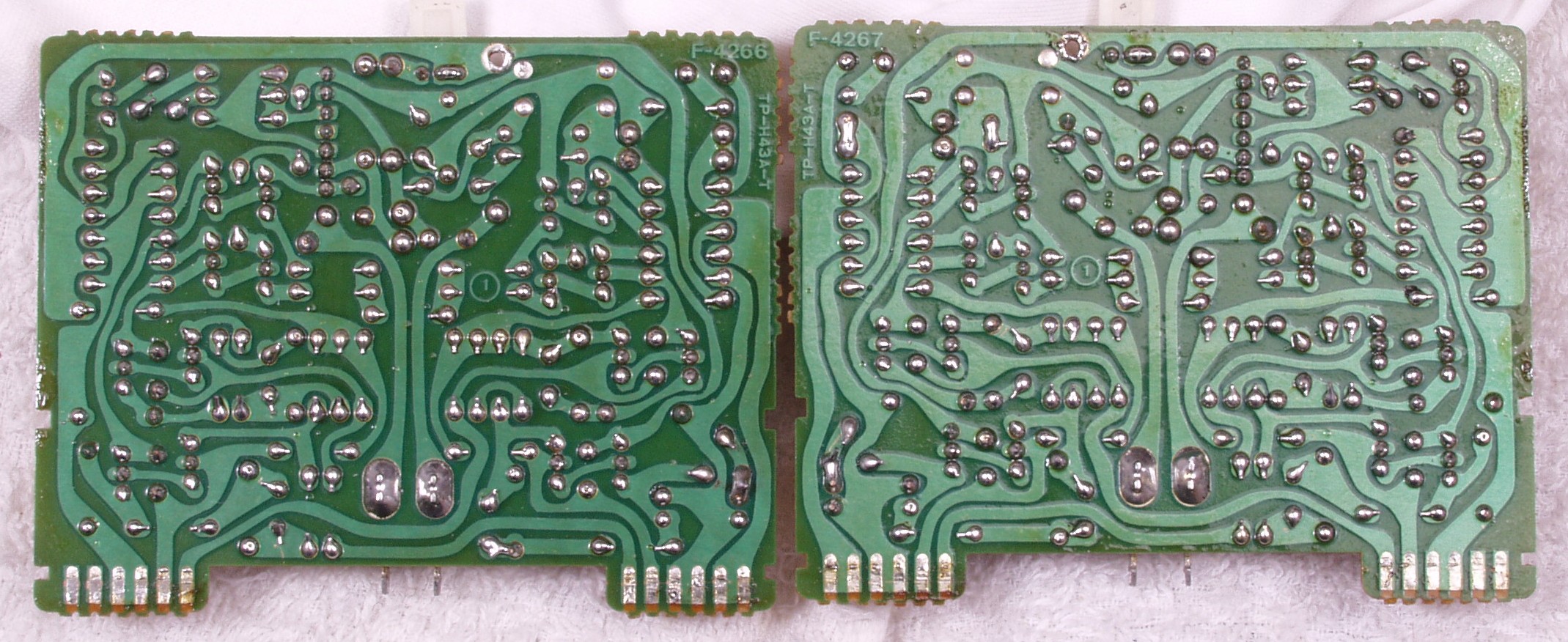

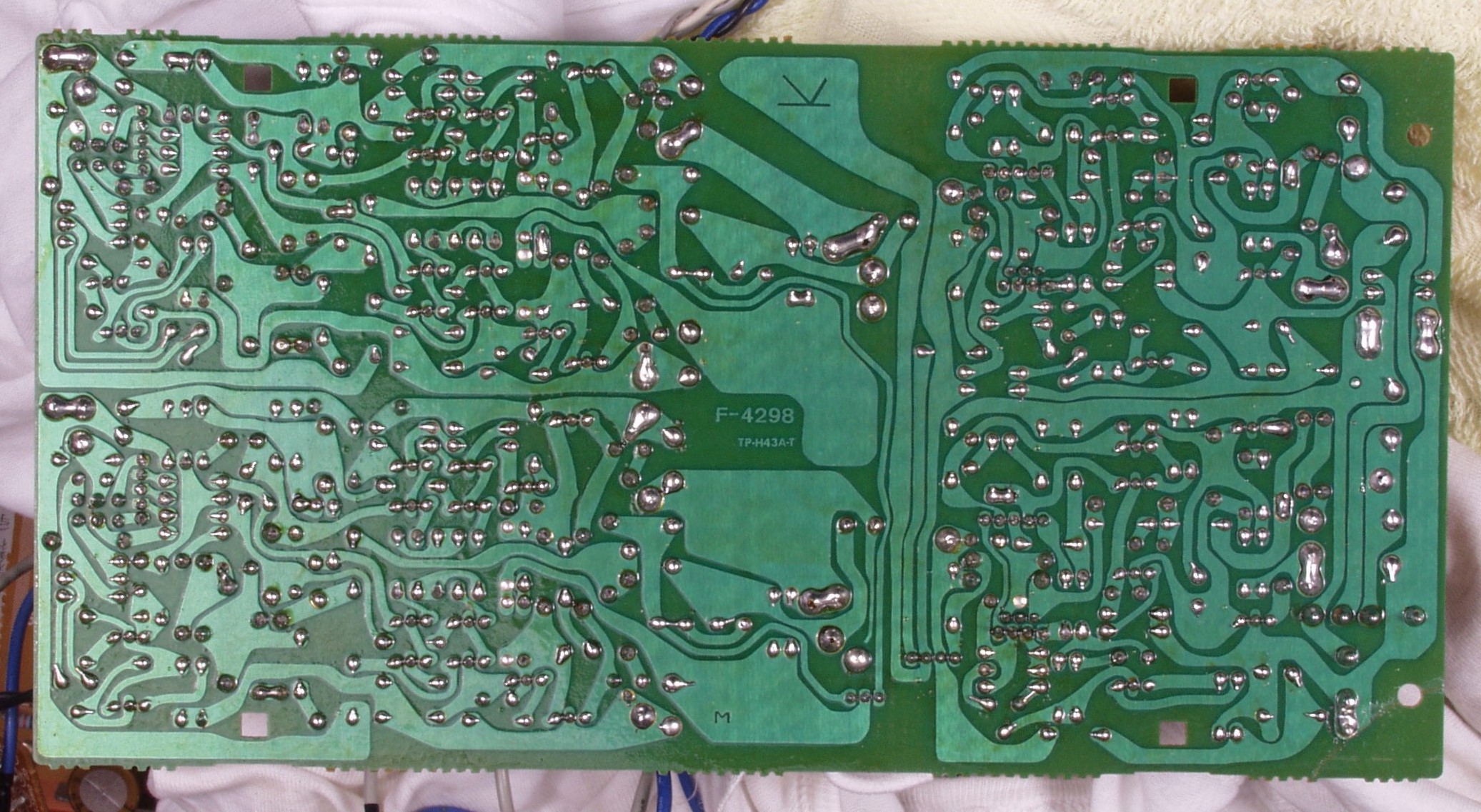

Ｃ４Ｃ．　修理前　メイン・ドライブＡＭＰ基板裏

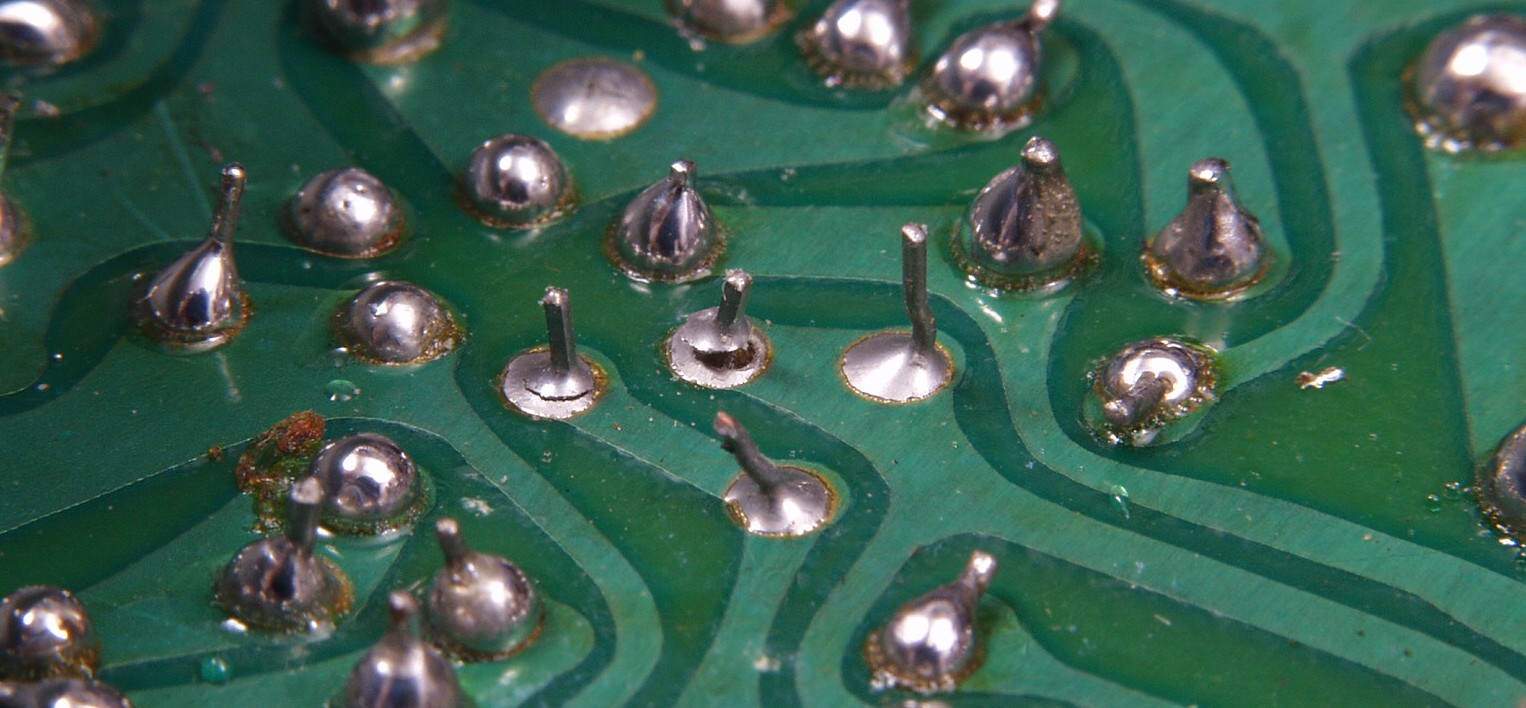

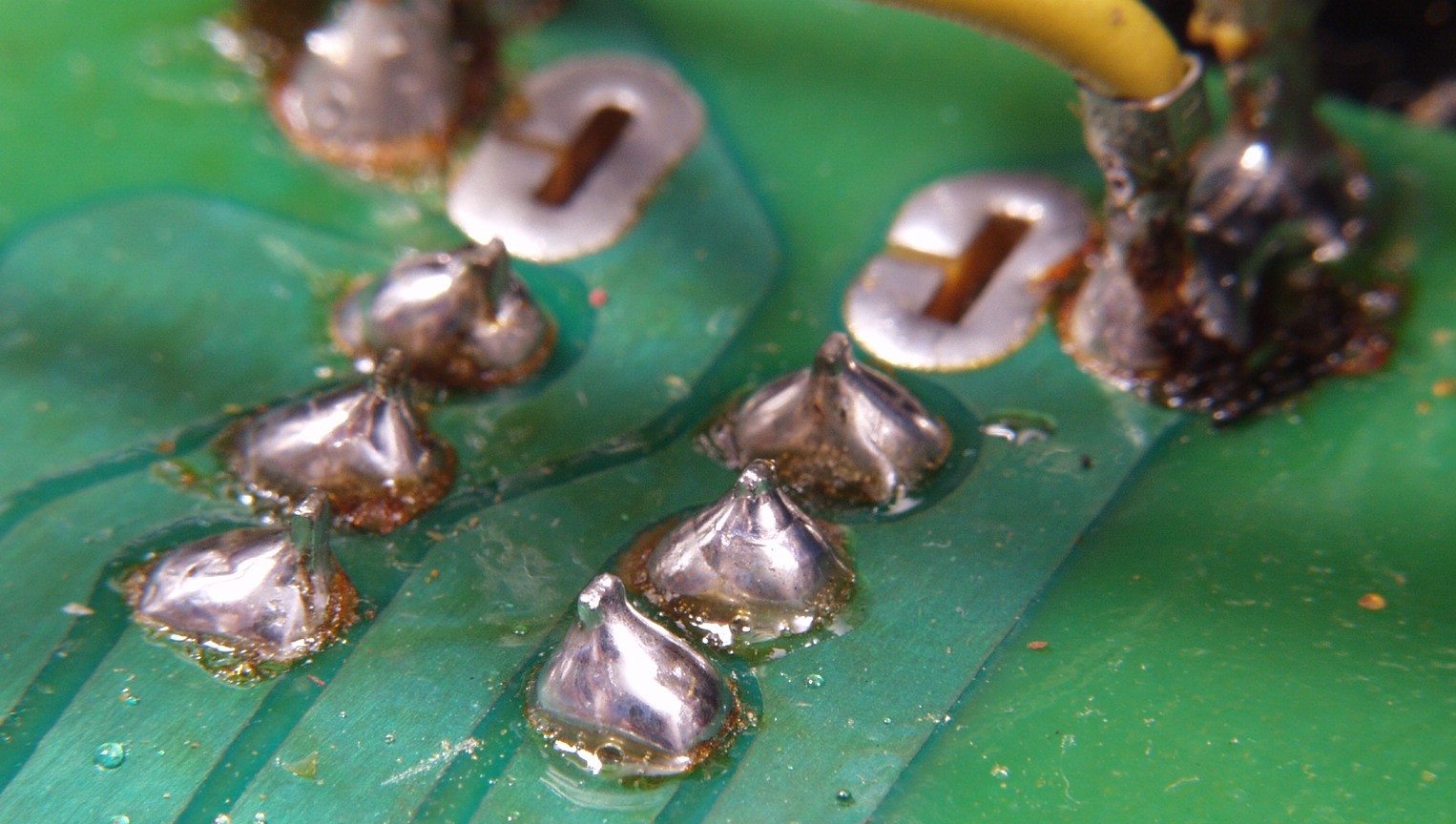

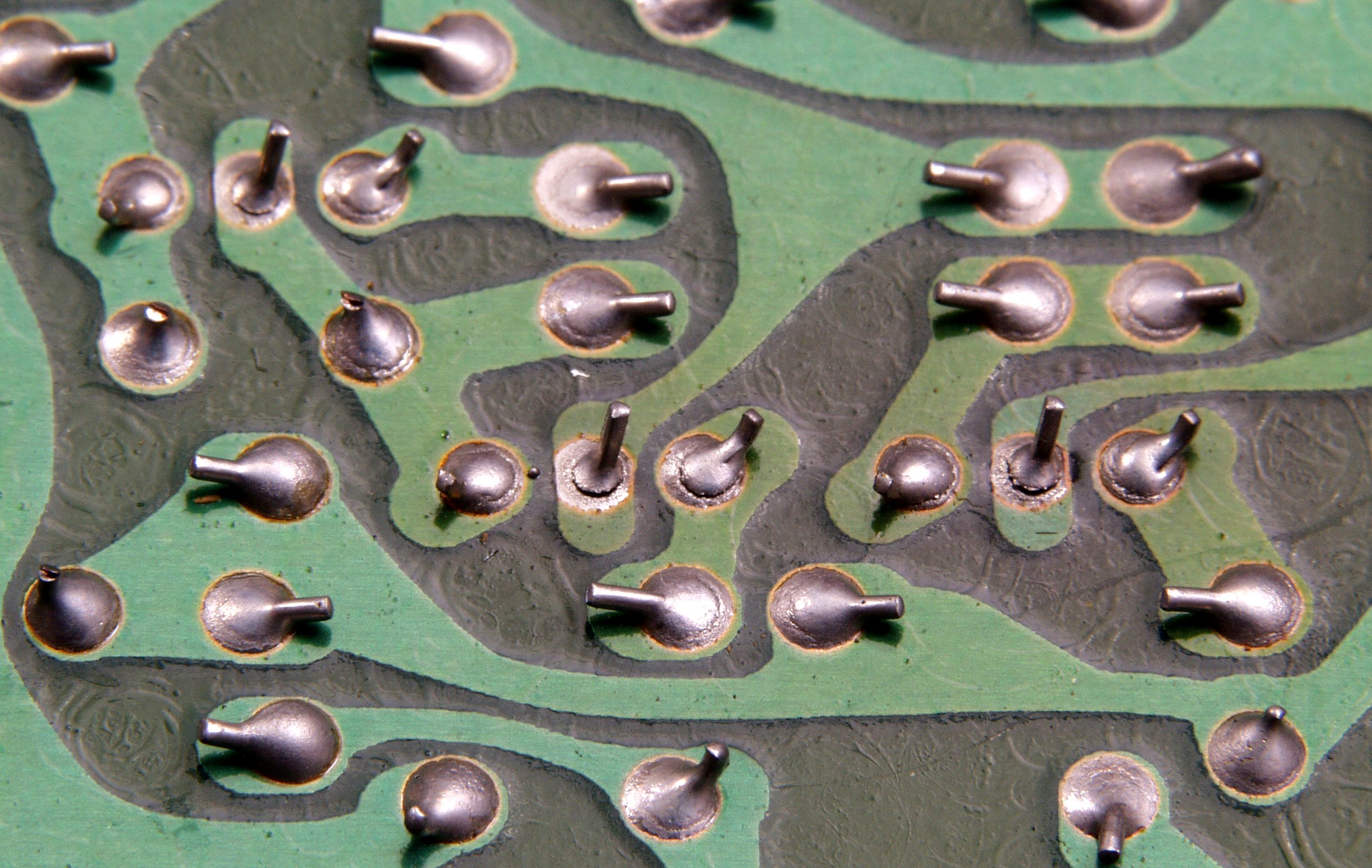

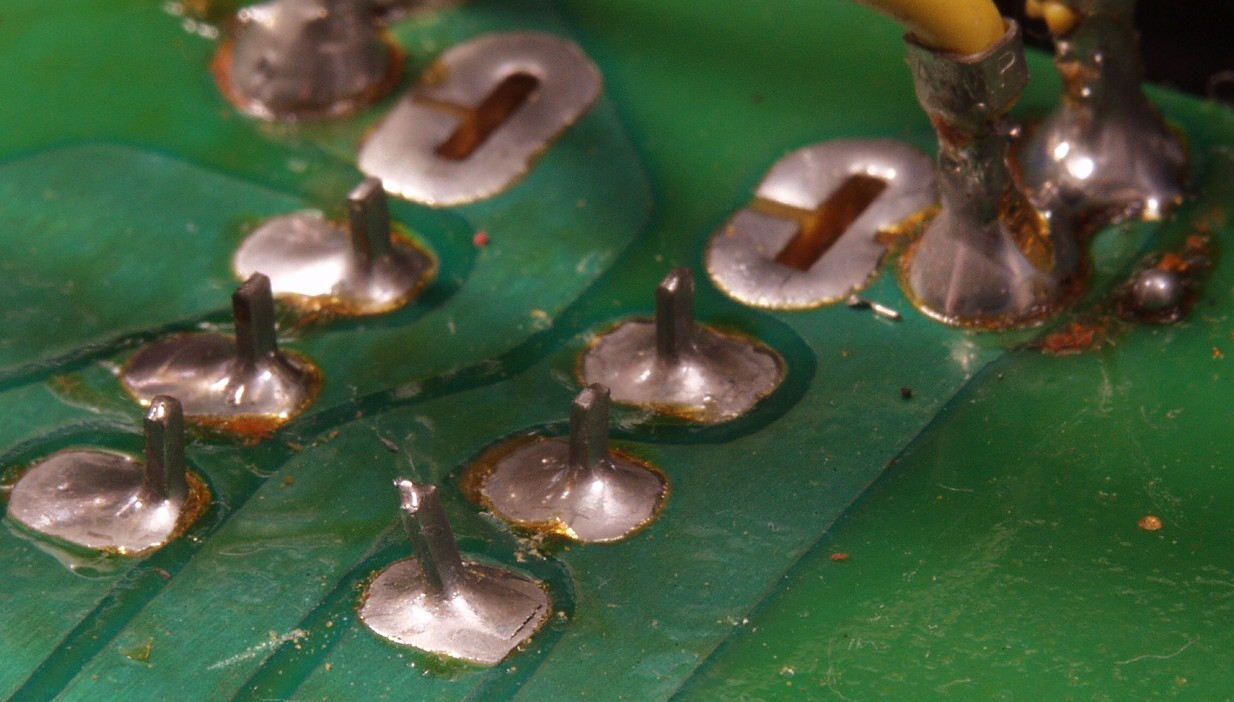

Ｃ４Ｃ１．　修理中　メイン・ドライブＡＭＰ基板裏　半田不良

Ｃ４Ｃ２．　修理後　メイン・ドライブＡＭＰ基板裏

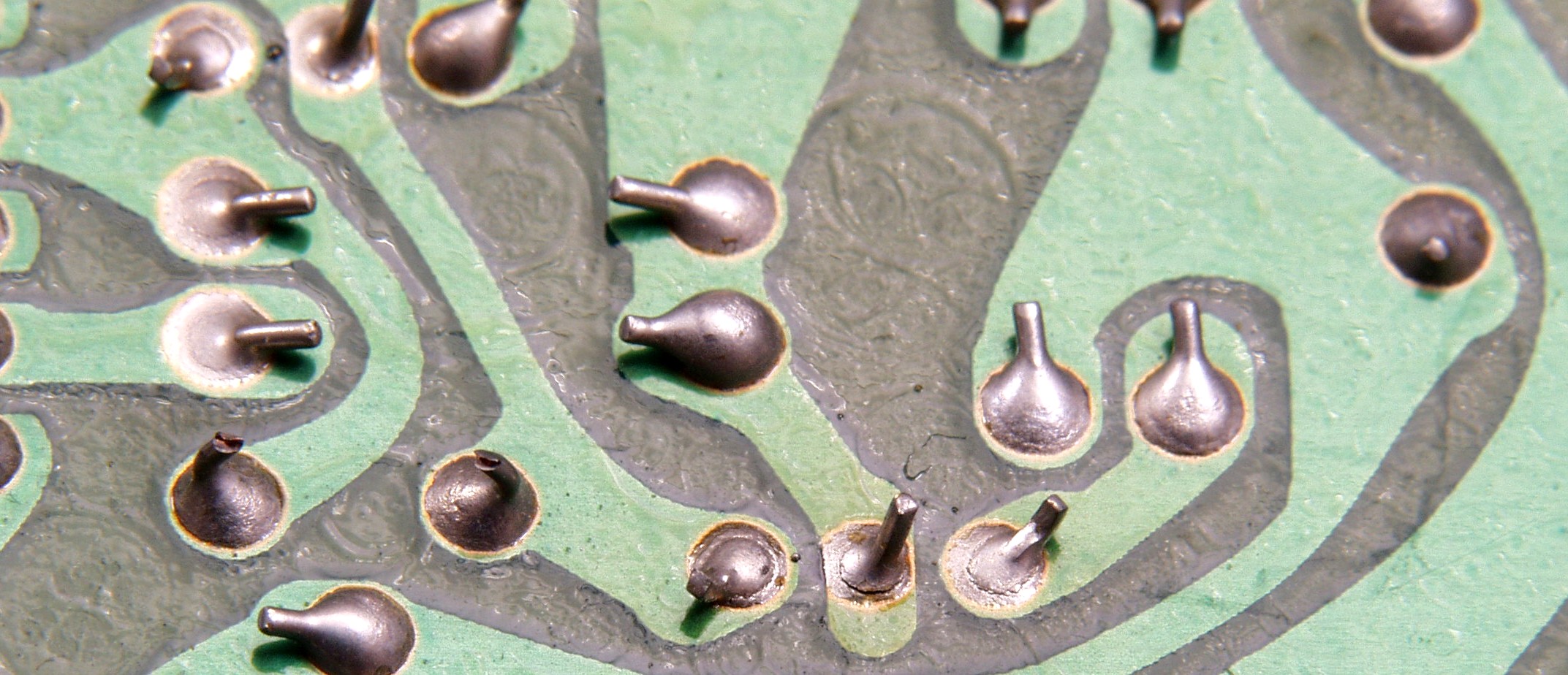

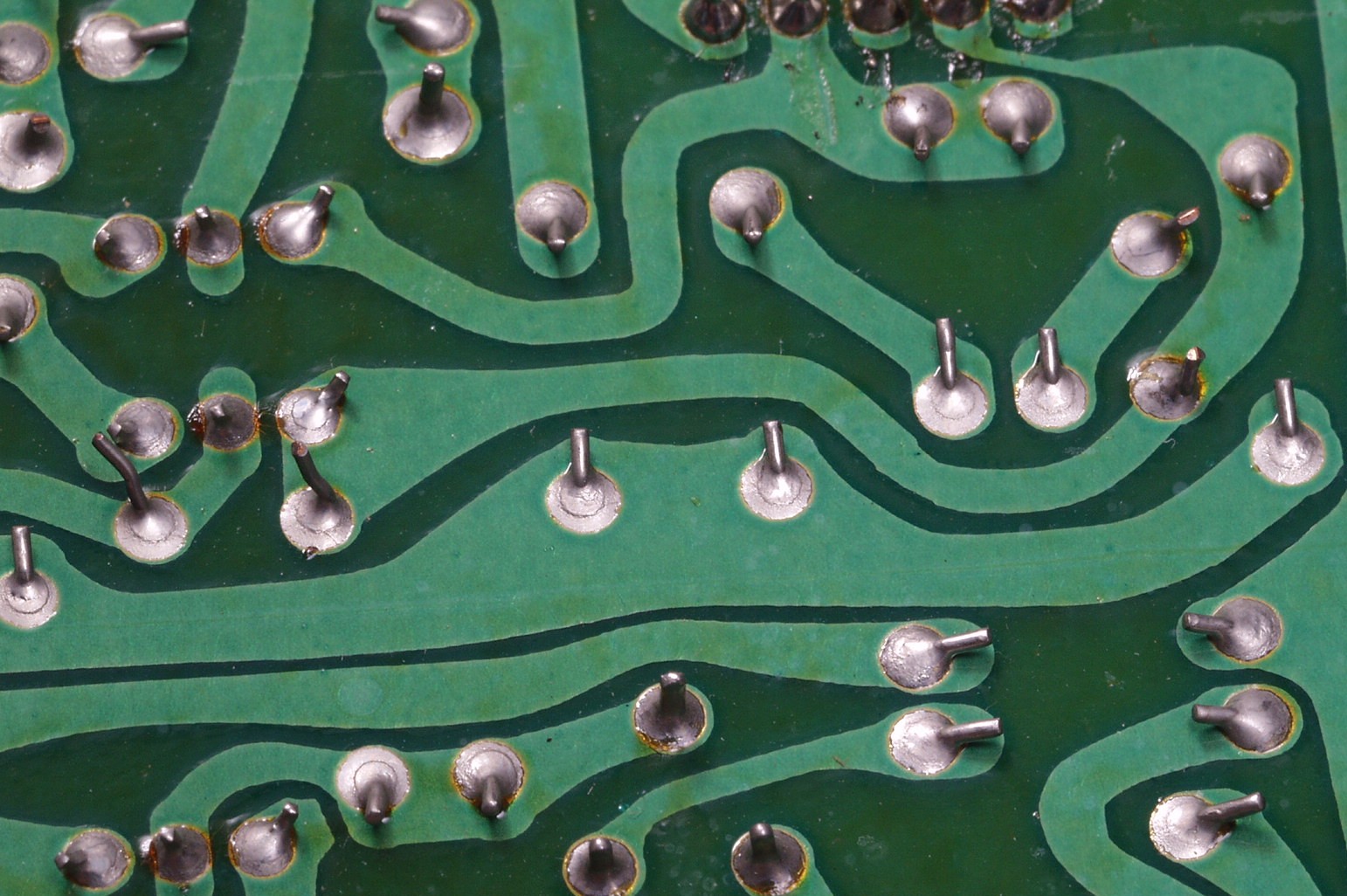

Ｃ４Ｃ３．　修理中　メイン・ドライブＡＭＰ基板裏　半田不良予備軍

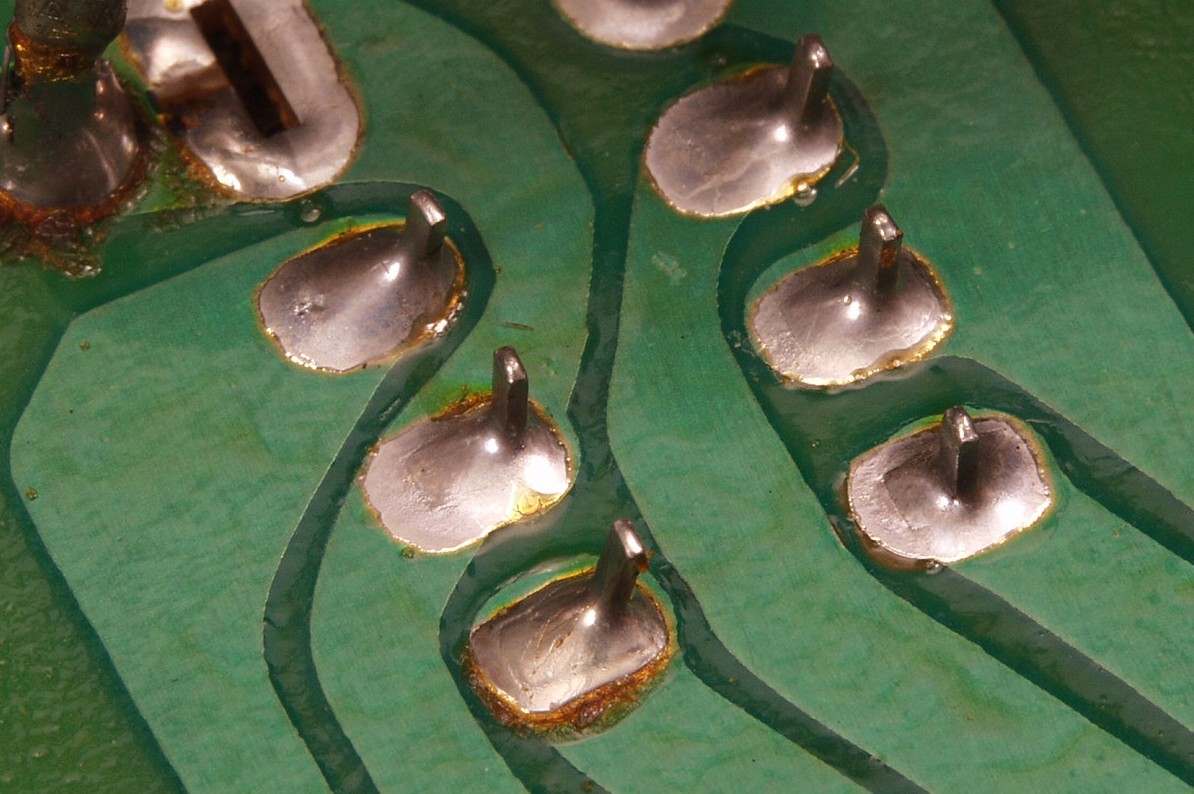

Ｃ４Ｃ４．　修理中　メイン・ドライブＡＭＰ基板裏　半田不良予備軍２

Ｃ４Ｃ４．　修理後　メイン・ドライブＡＭＰ基板裏

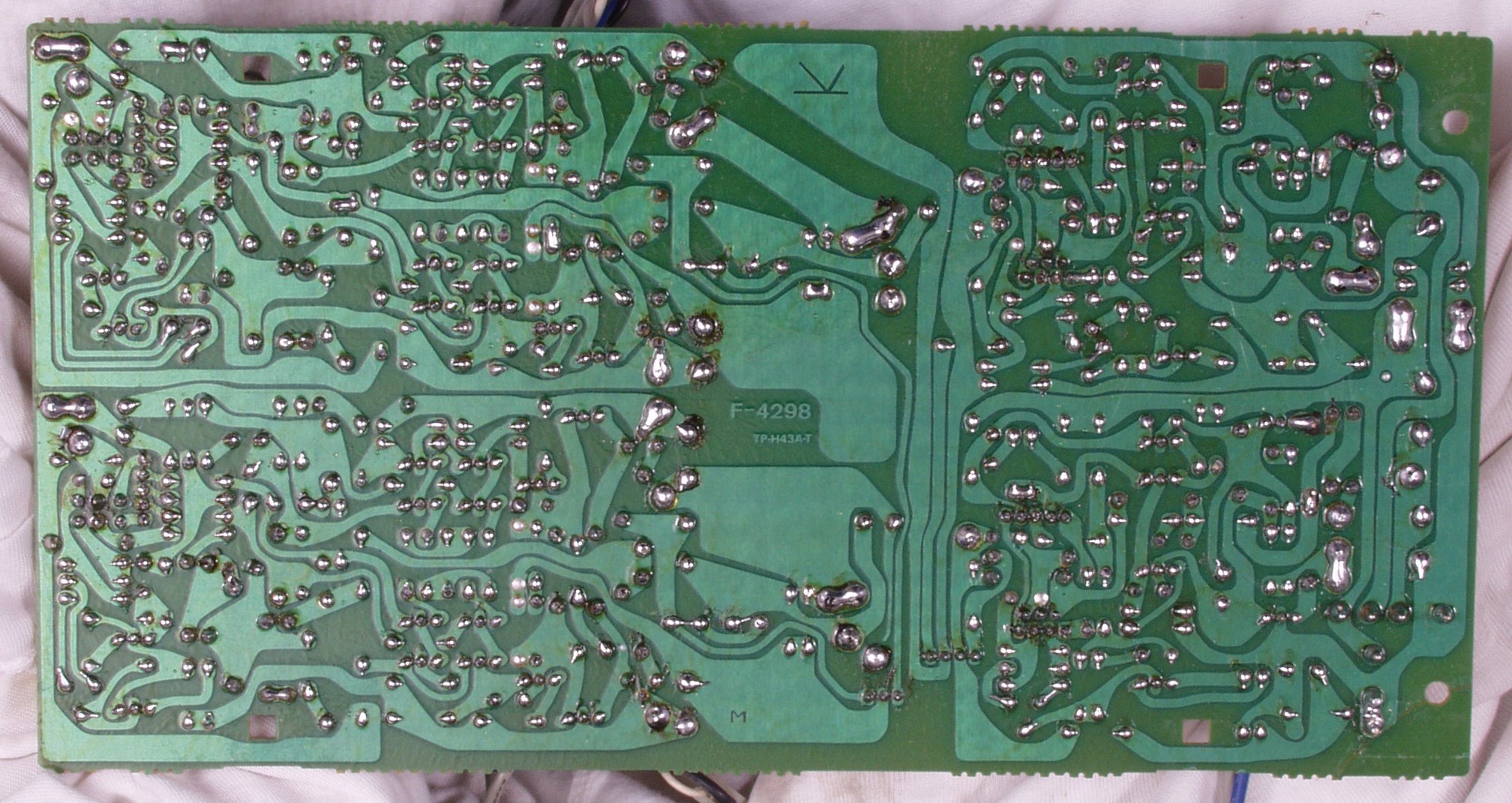

Ｃ４Ｄ．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏

Ｃ４Ｅ．　完成メイン・ドライブＡＭＰ基板裏、　洗浄後、コート液を塗布。

Ｃ５Ａ．　修理前　定電圧基板

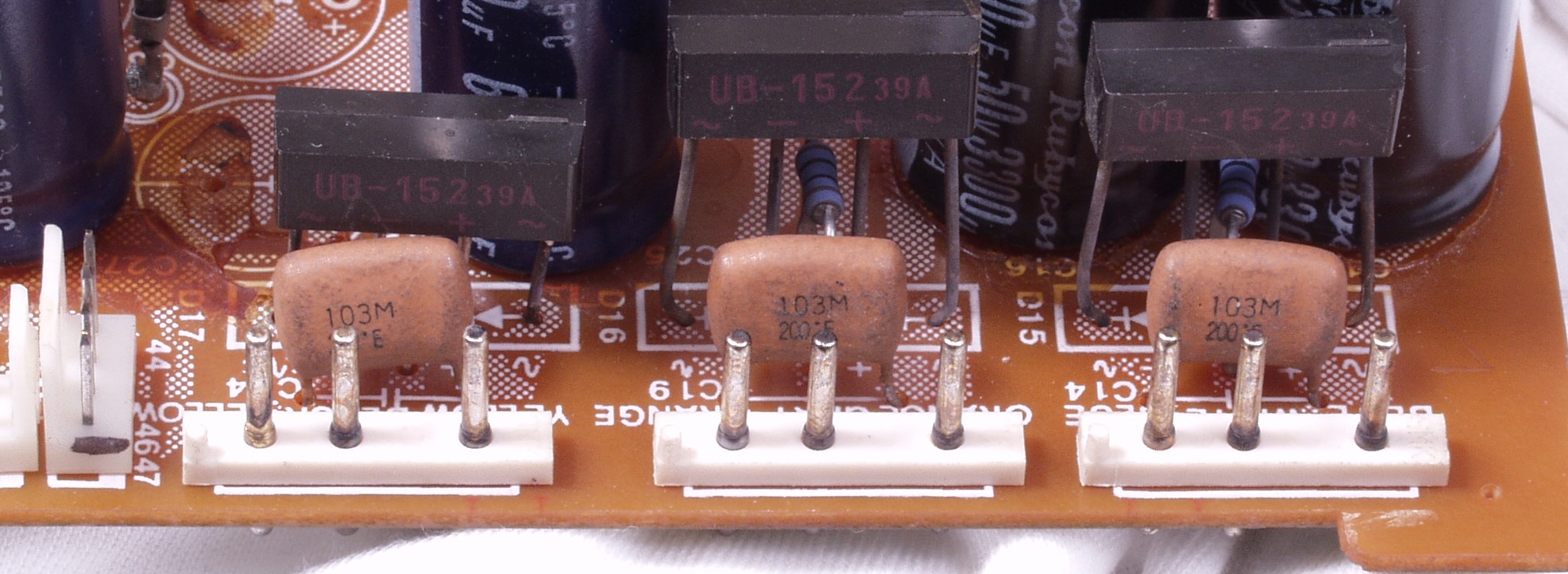

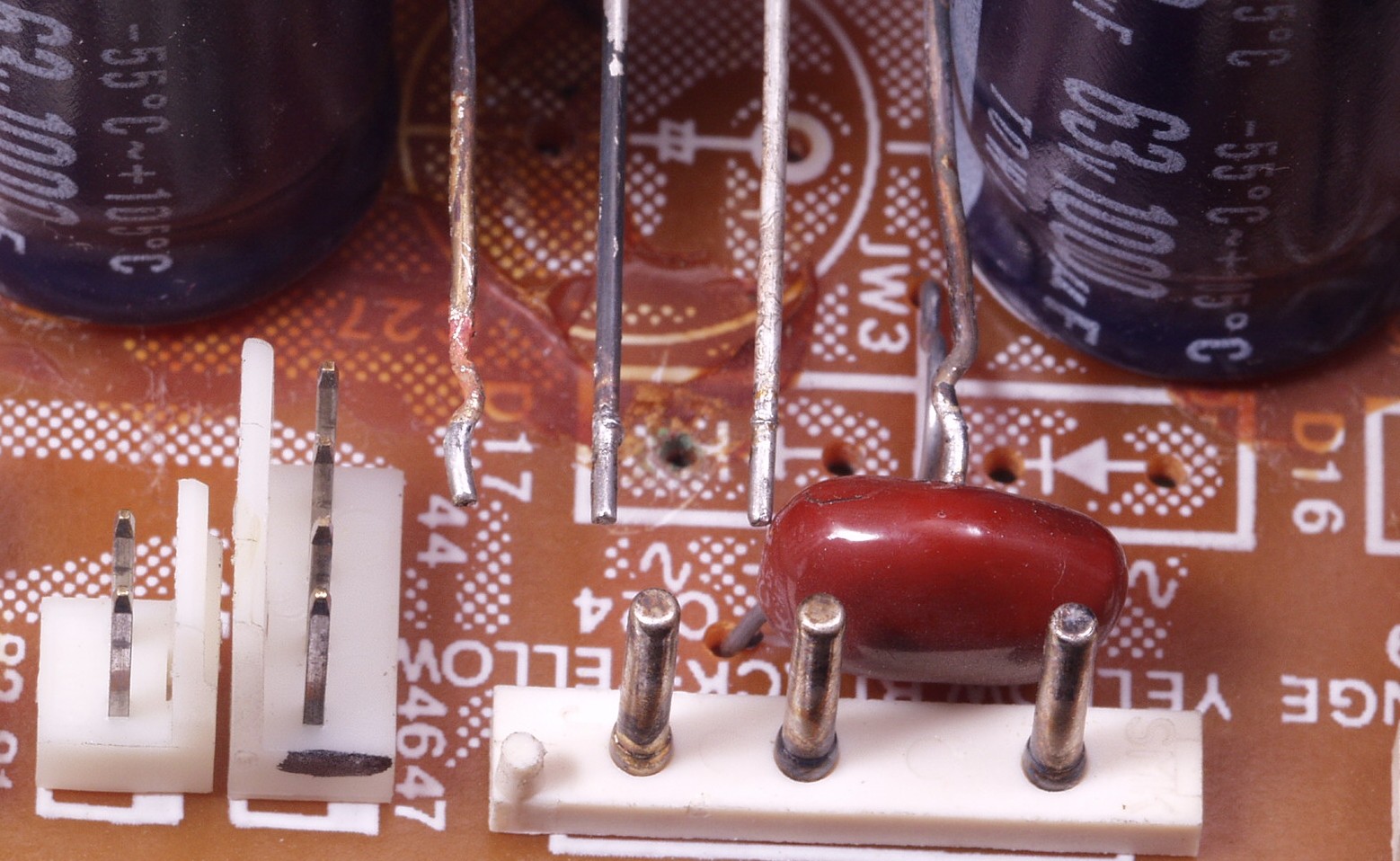

Ｃ５Ａ１．　修理中　定電圧基板　トルエンを使用した接着剤で腐食したダイオード

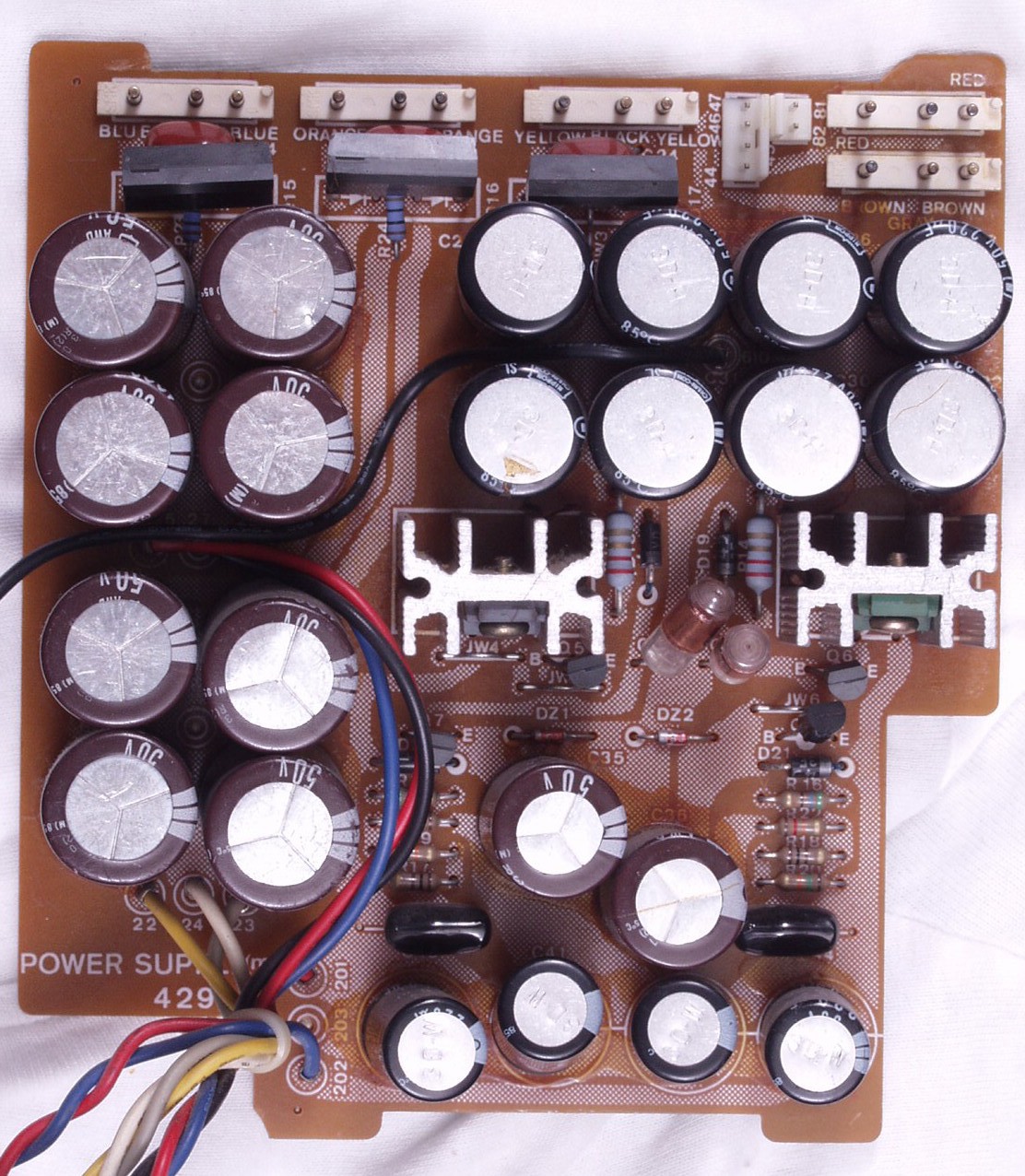

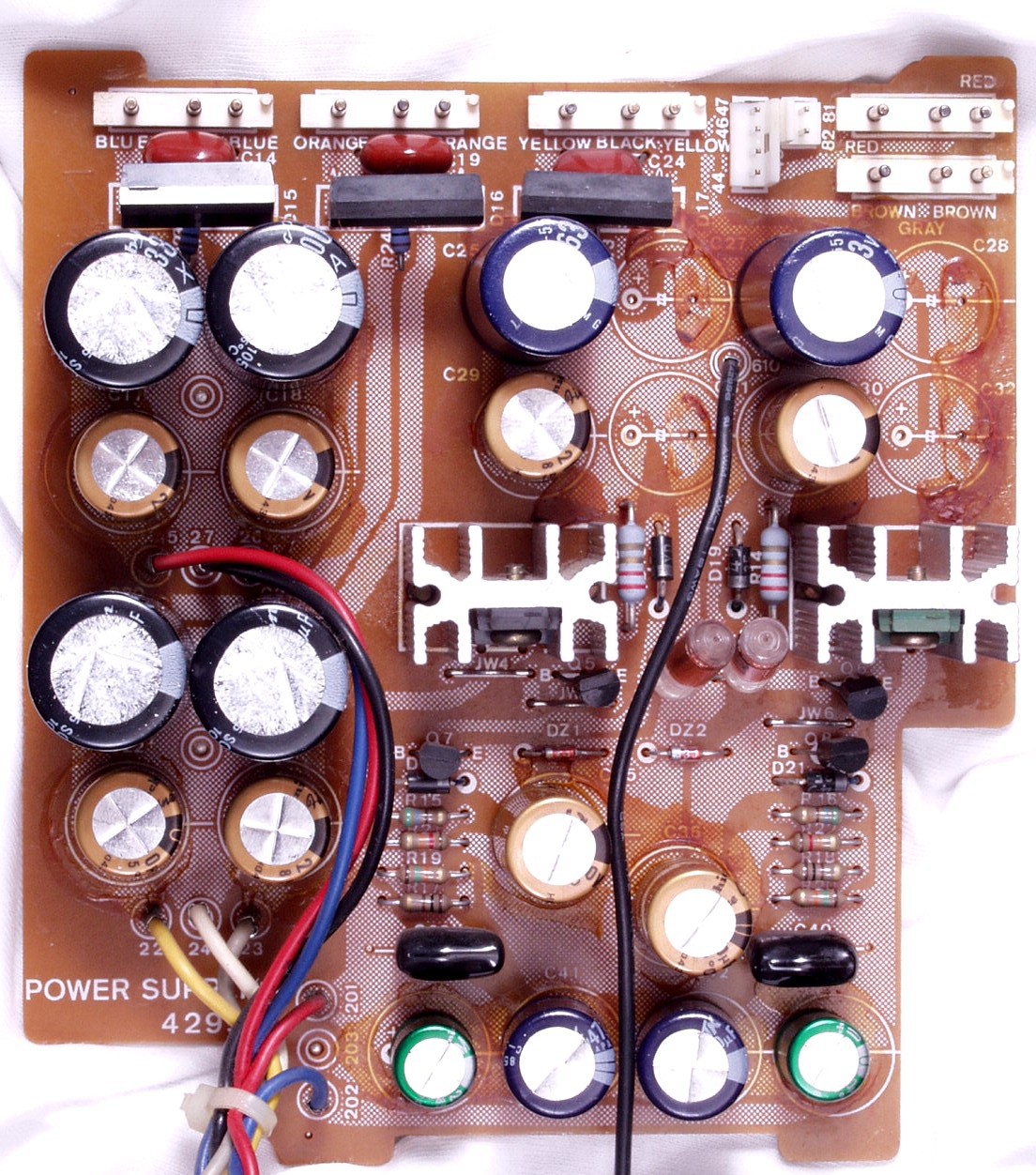

Ｃ５Ｂ．　修理後　定電圧基板　電解コンデンサー１８個増量交換

Ｃ５Ｂ−１．　修理後　定電圧基板　パスコン３個交換

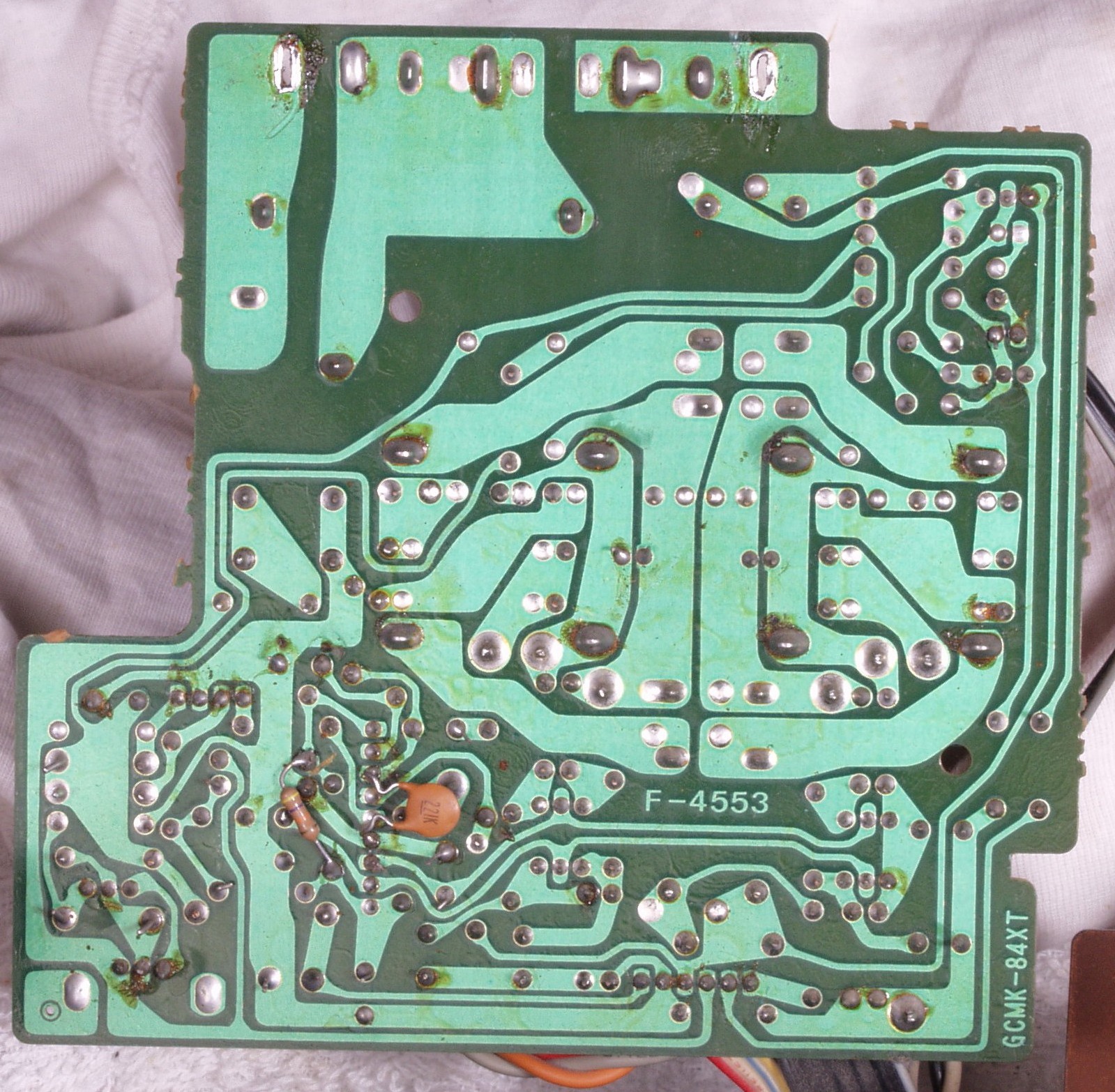

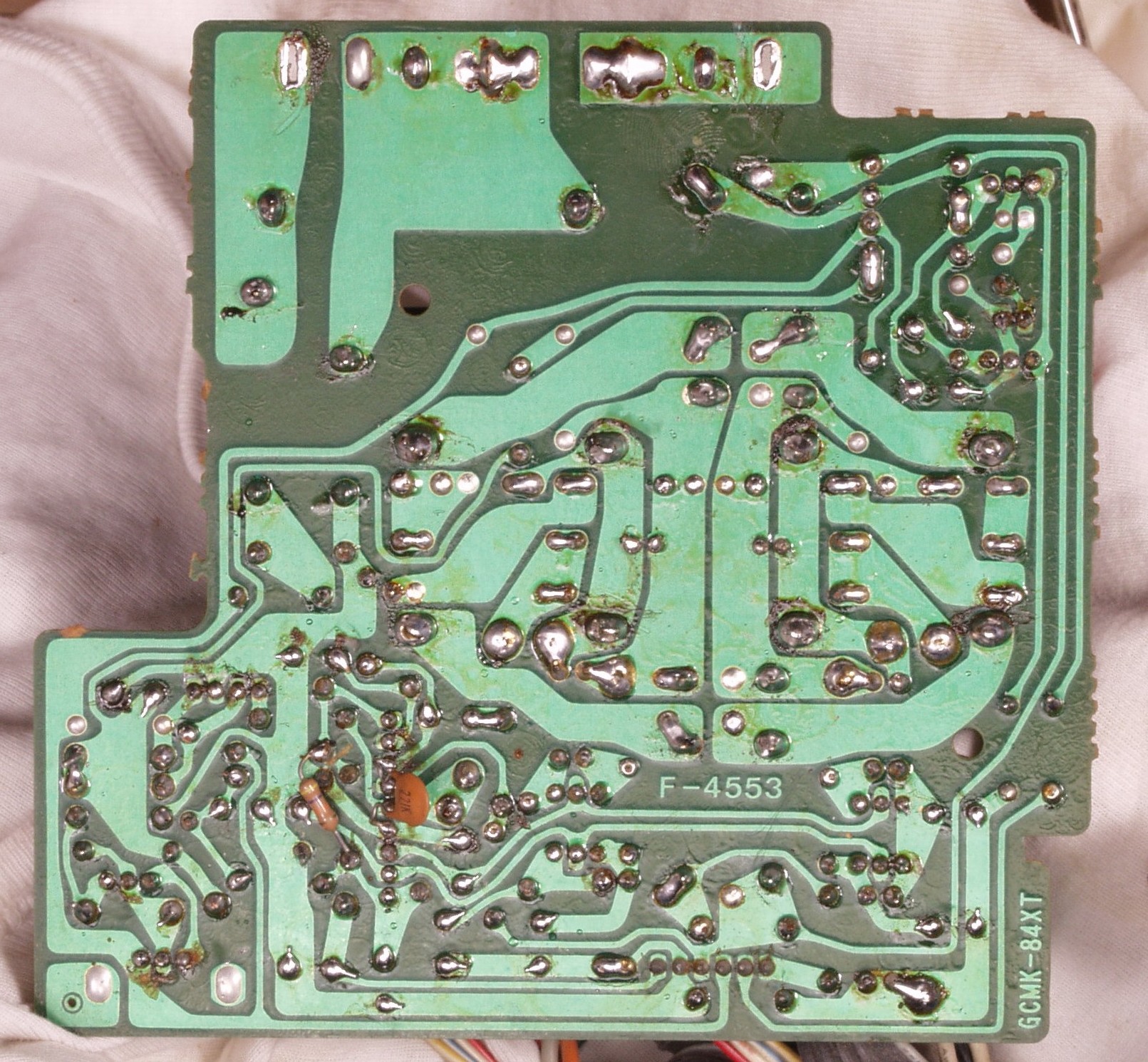

Ｃ５Ｃ．　修理前　定電圧基板裏

Ｃ５Ｃ１．　修理前　定電圧基板裏　前回の修理（サンスイのサービスセンターで修理？）で放熱器のネジが止めていない！

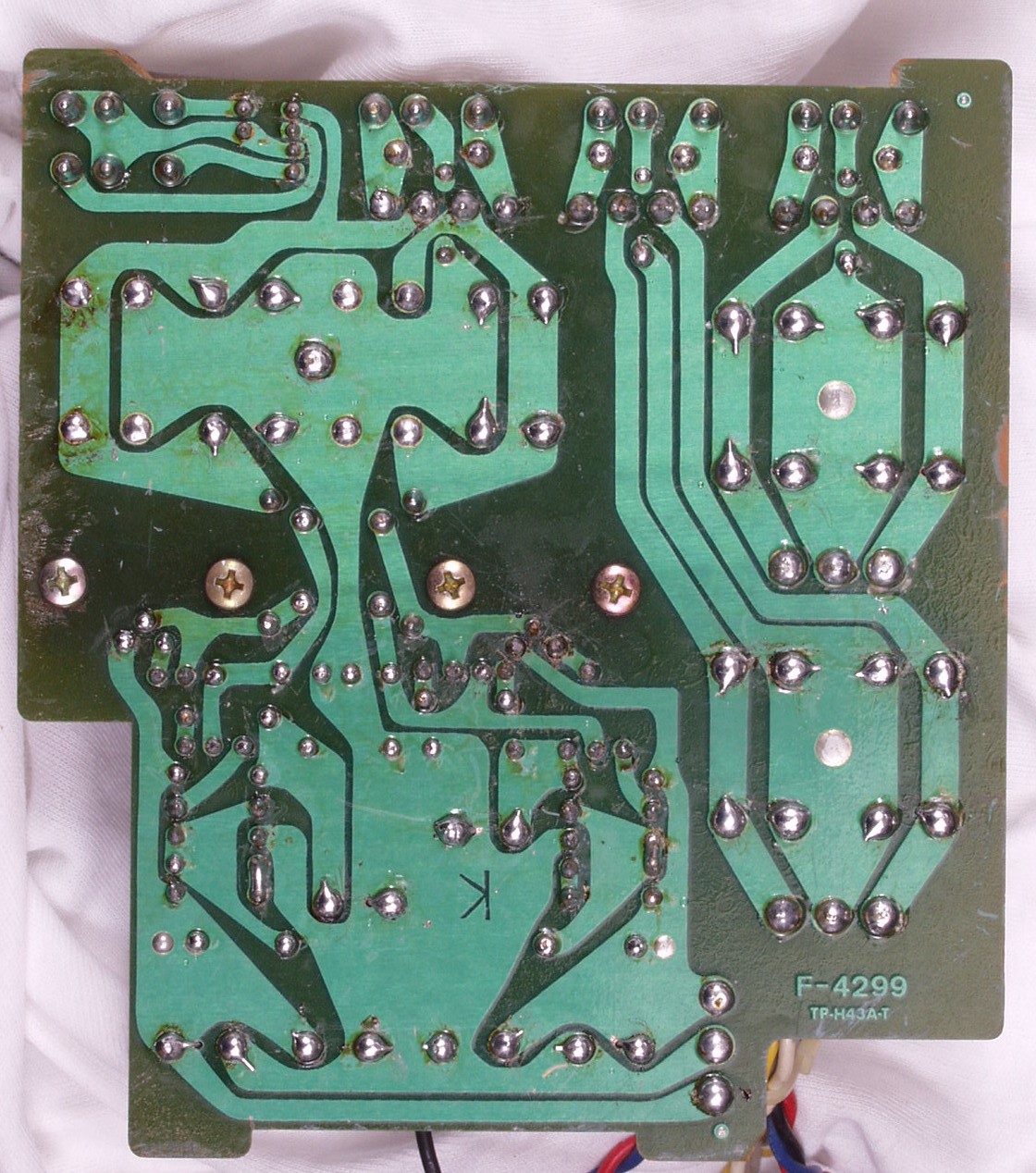

Ｃ５Ｄ．　修理（半田補正）後　定電圧基板裏

Ｃ５Ｅ．　完成定電圧基板裏、　洗浄後、コート液を塗布。

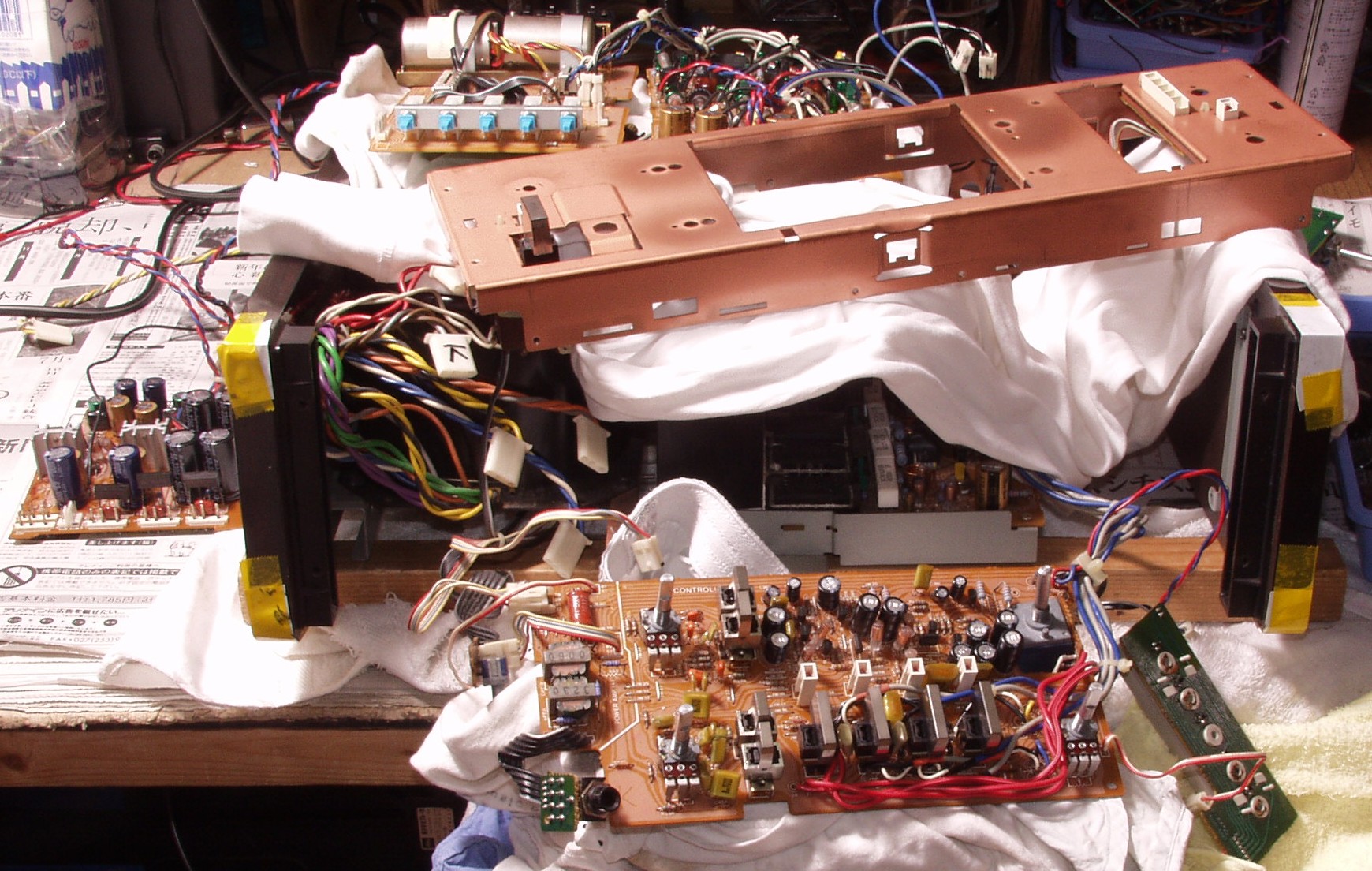

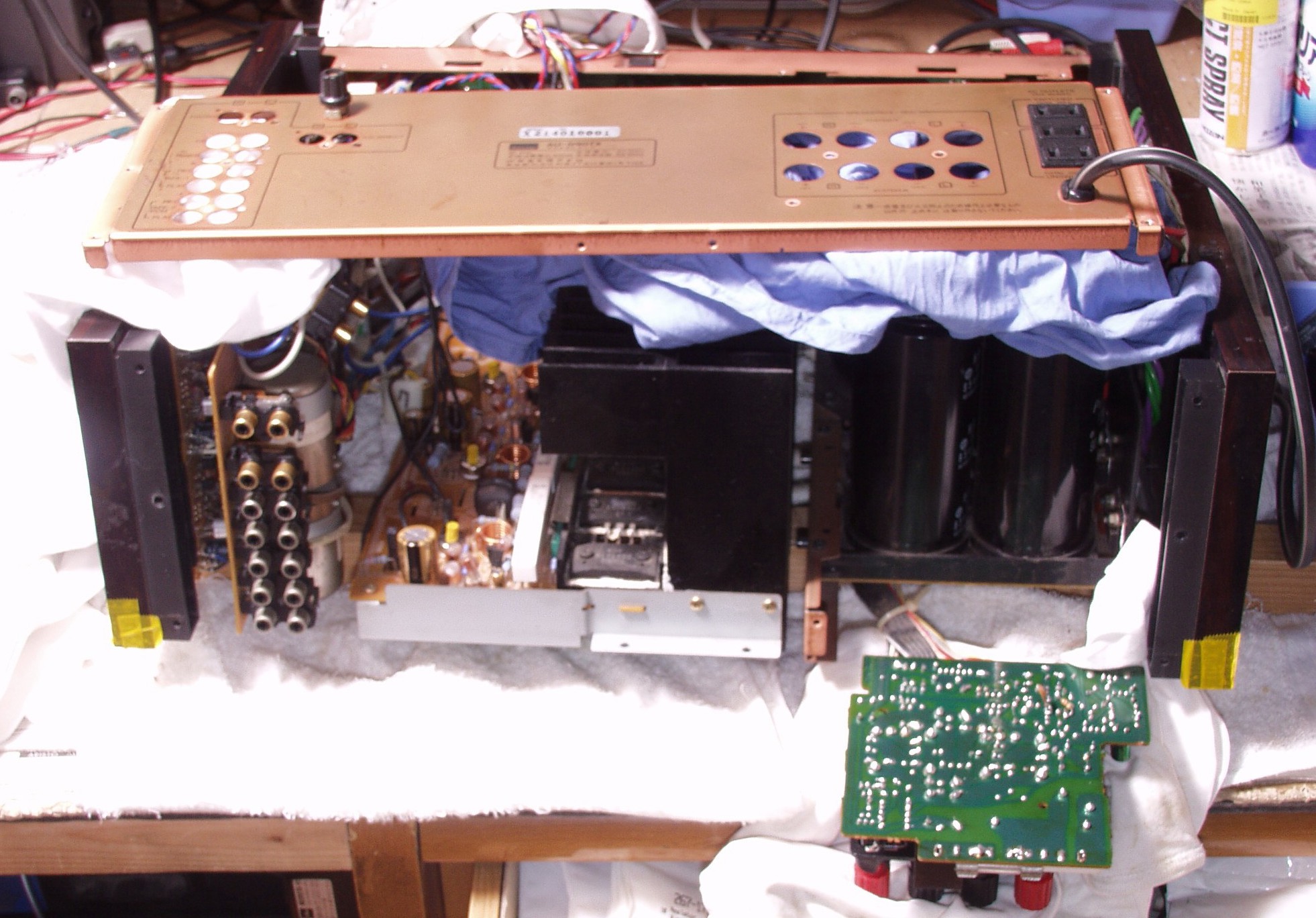

Ｃ６．　前パネルを外し修理中

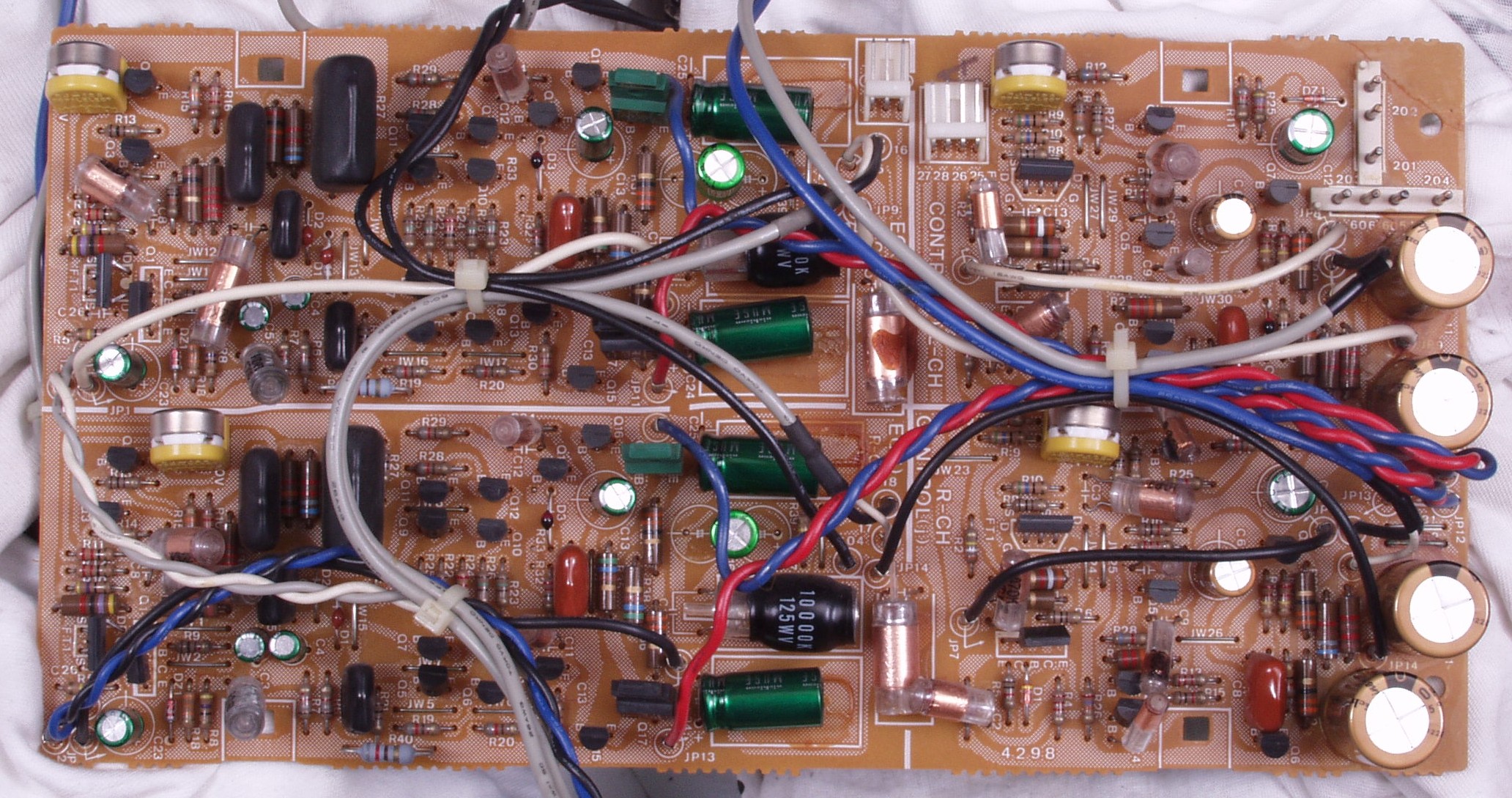

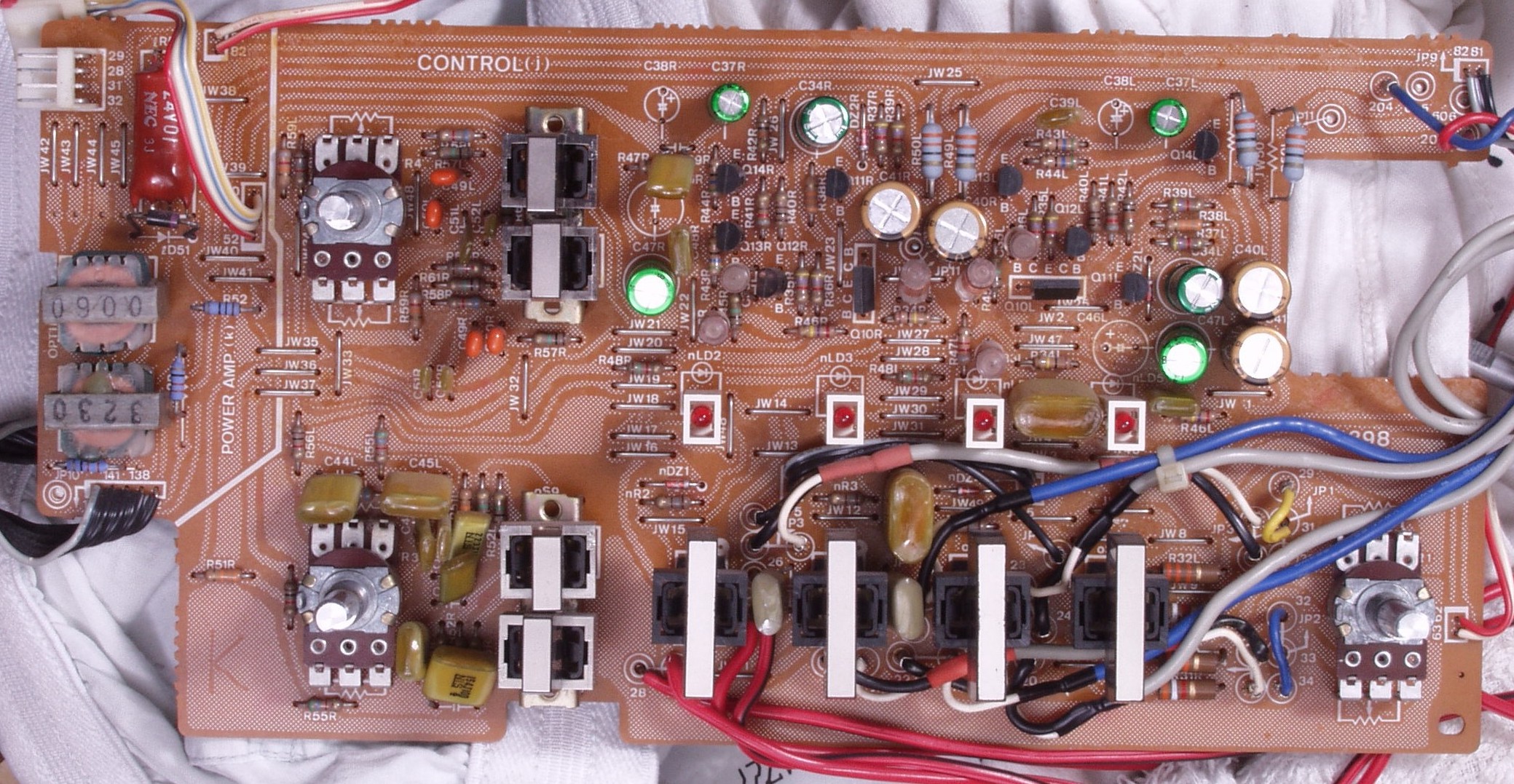

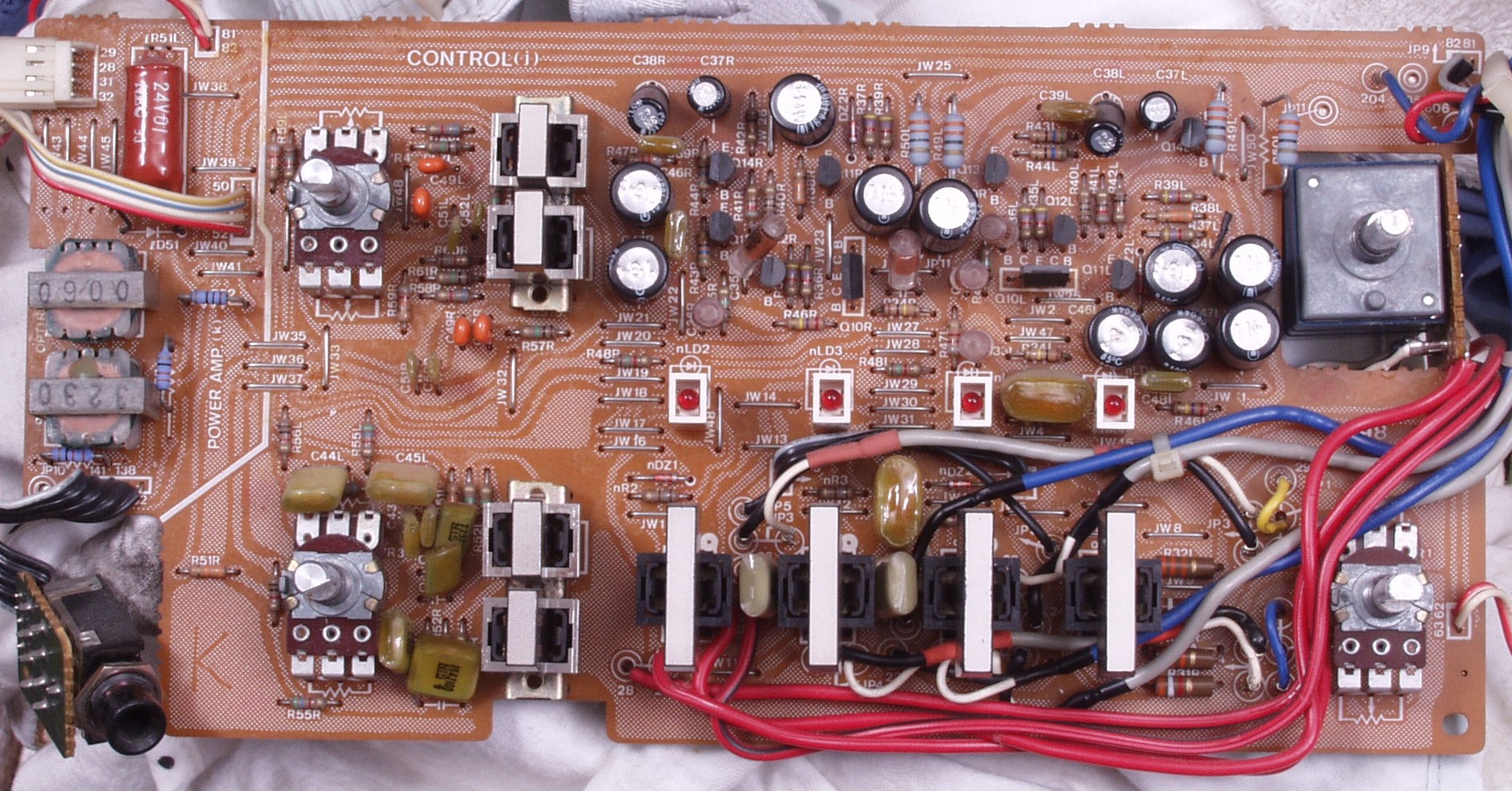

Ｃ６Ａ．　修理前　コントロール基板

Ｃ６Ｂ．　修理後　コントロール基板　電解コンデンサー１４個交換

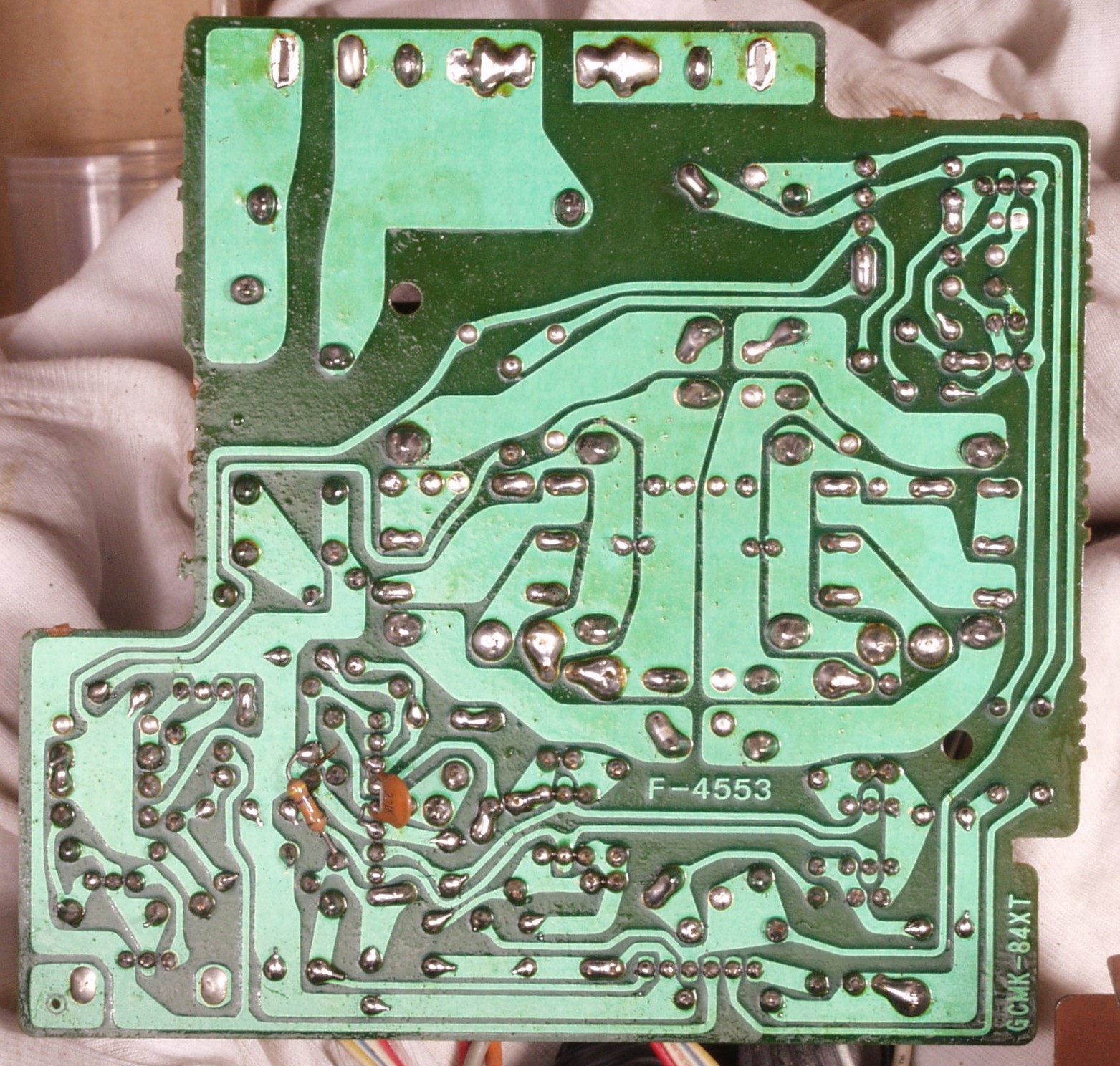

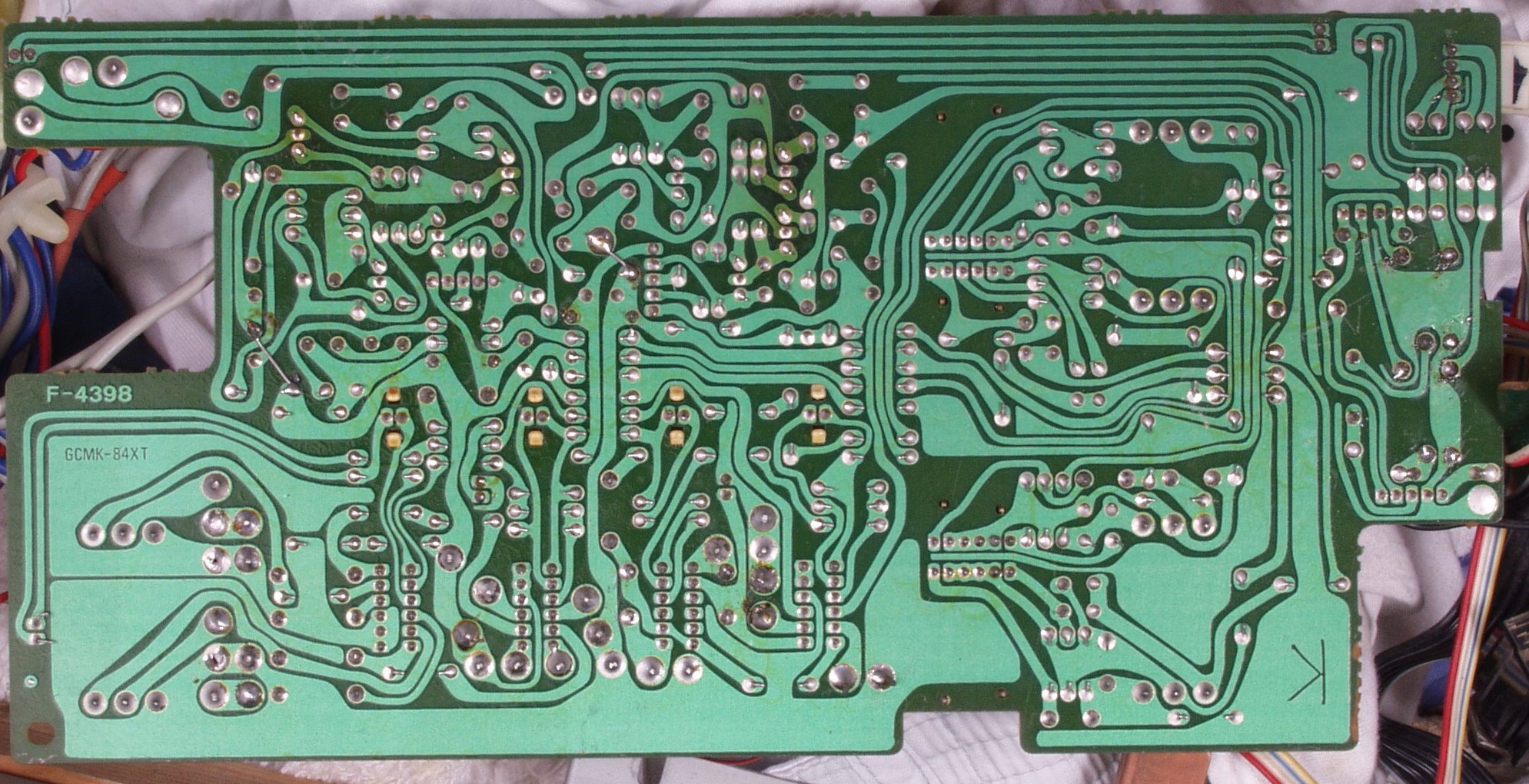

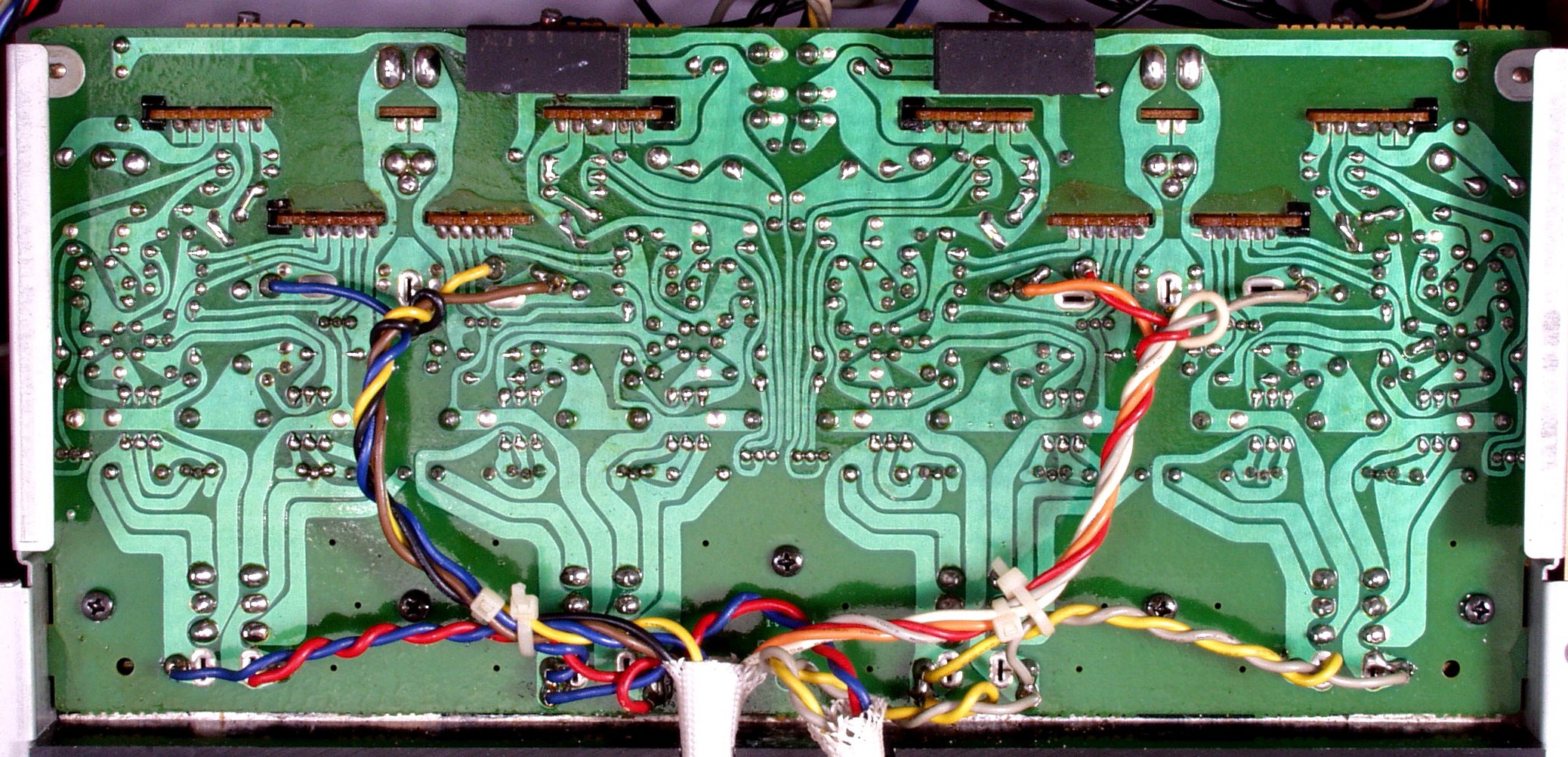

Ｃ６Ｃ．　修理前　コントロール基板裏

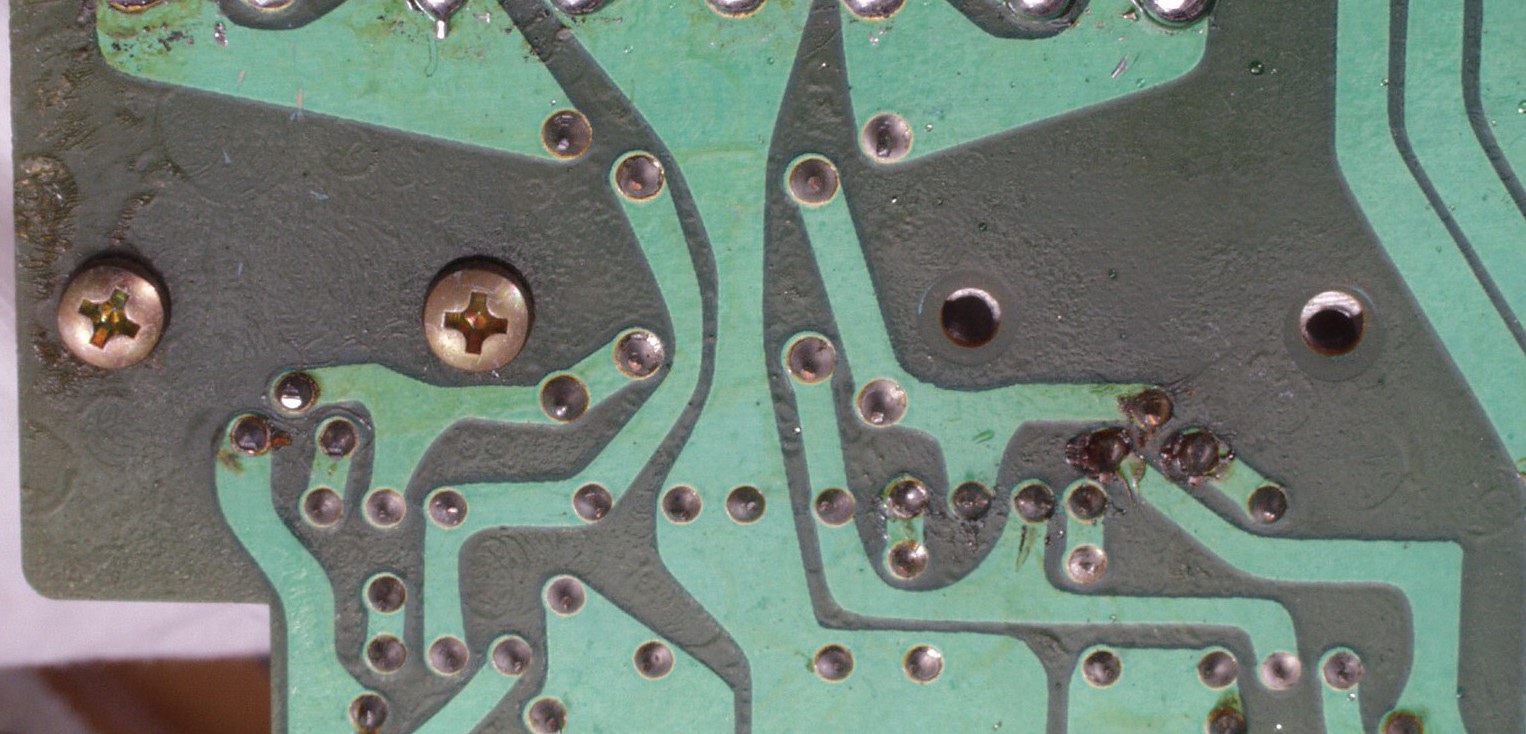

Ｃ６Ｃ１．　修理中　コントロール基板裏　半田不良１

Ｃ６Ｃ２．　修理中　コントロール基板裏　半田不良２

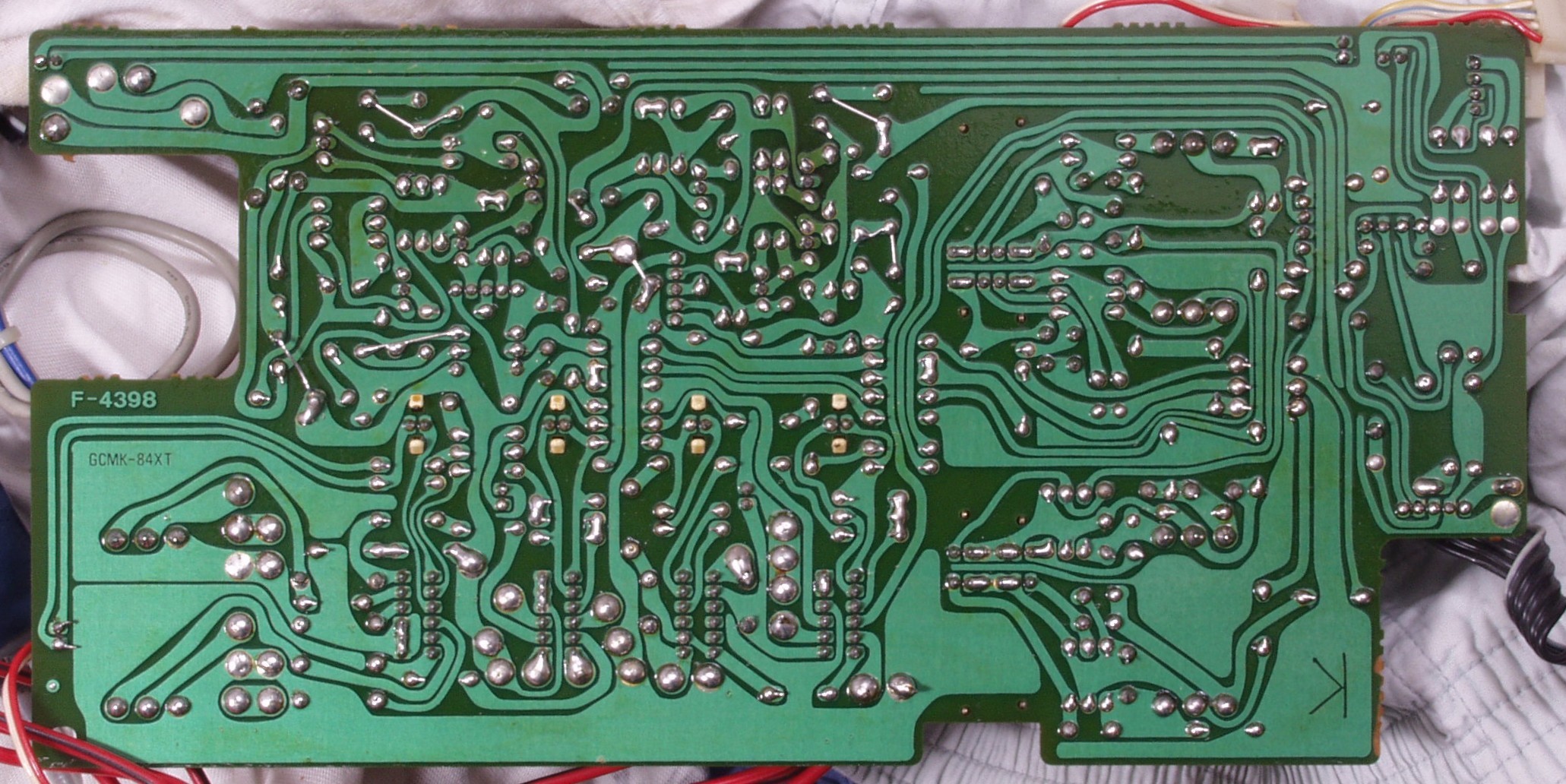

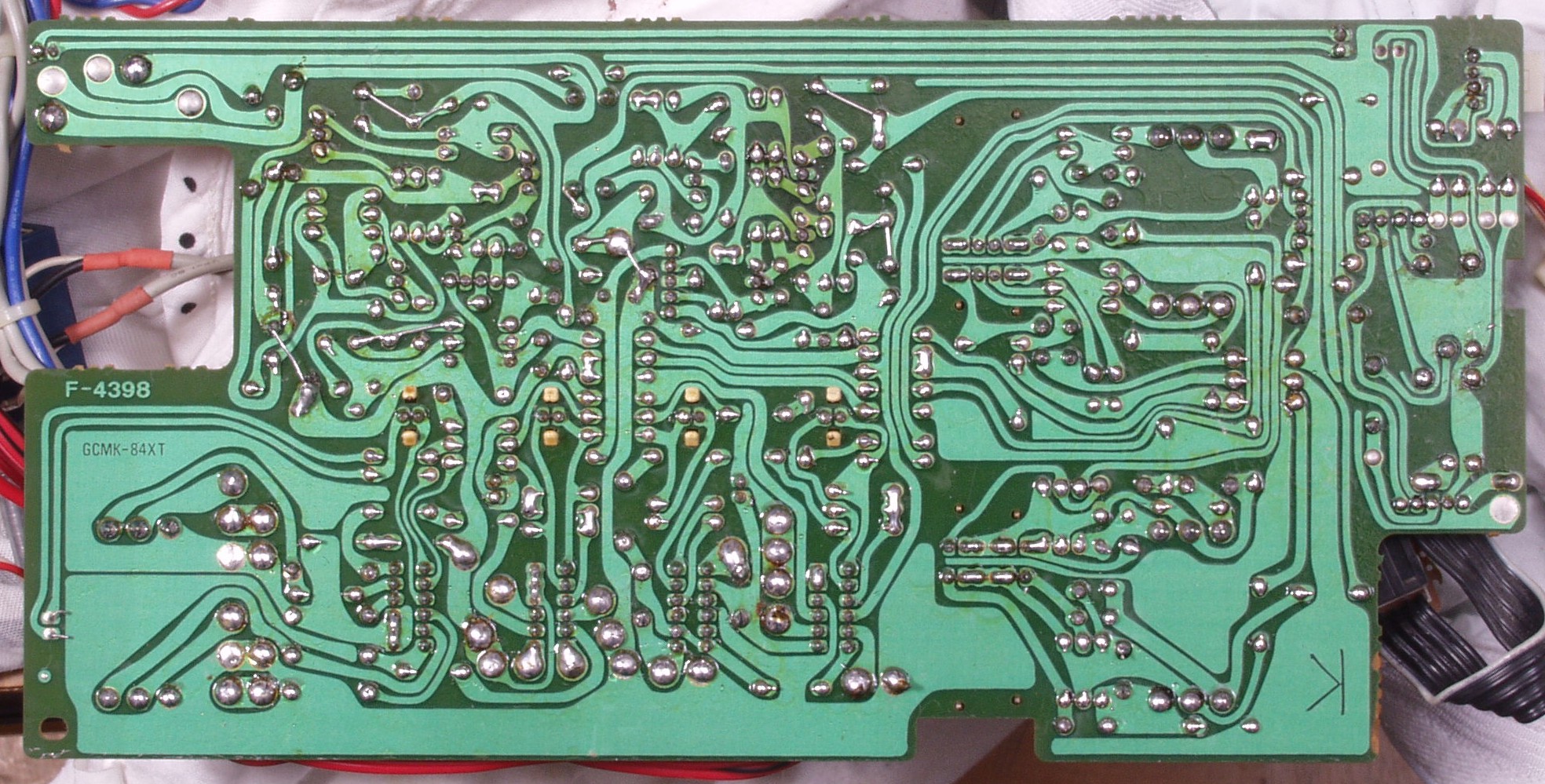

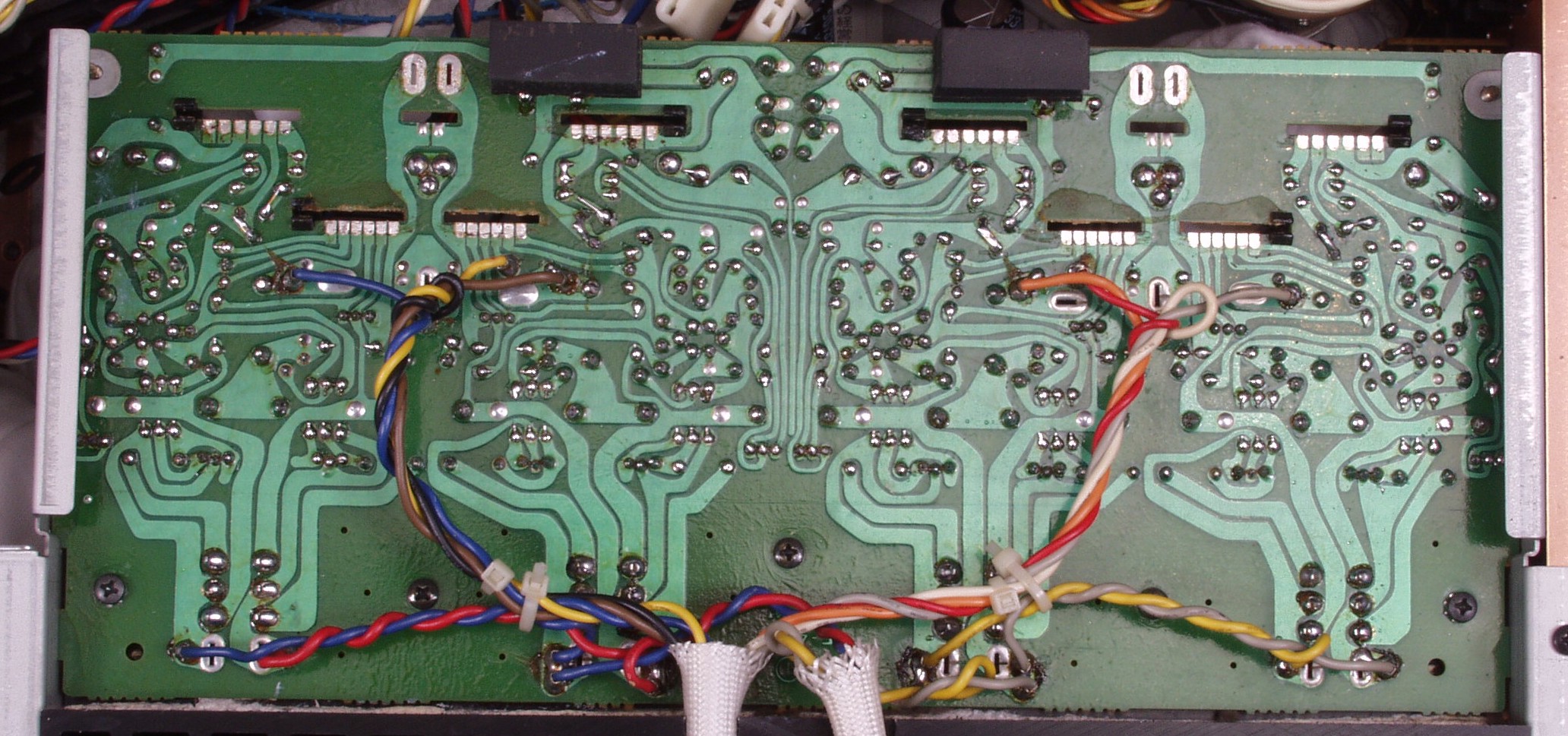

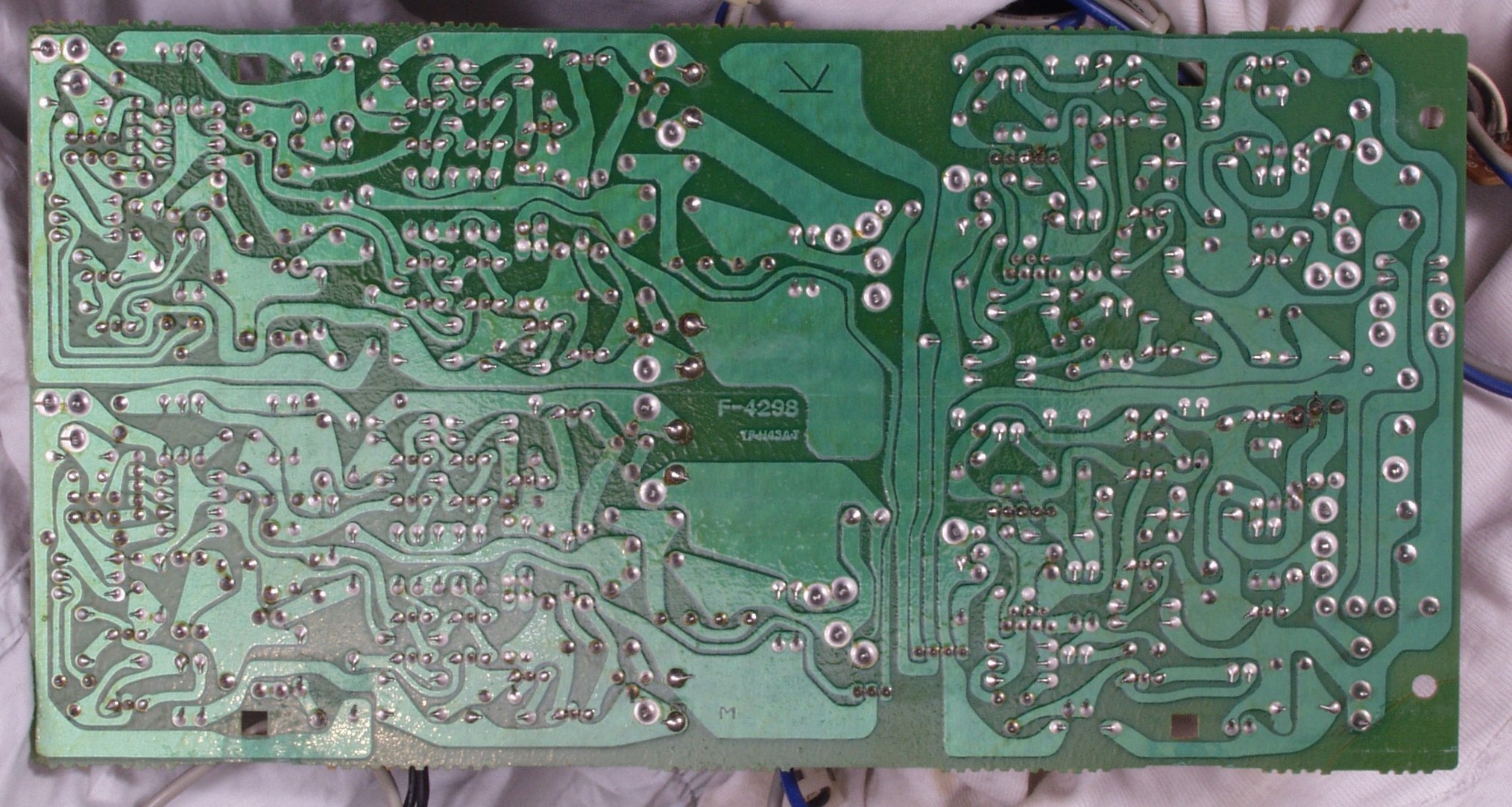

Ｃ６Ｄ．　修理（半田補正）後　コントロール基板裏

Ｃ６Ｅ．　完成コントロール基板裏、　洗浄後、コート液を塗布。

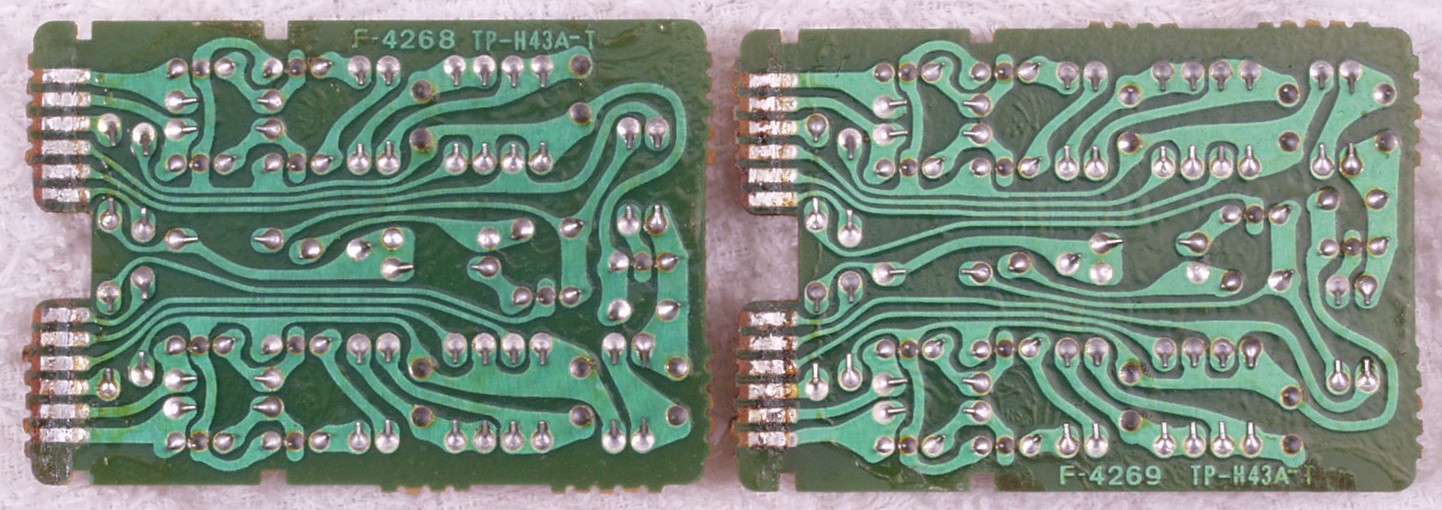

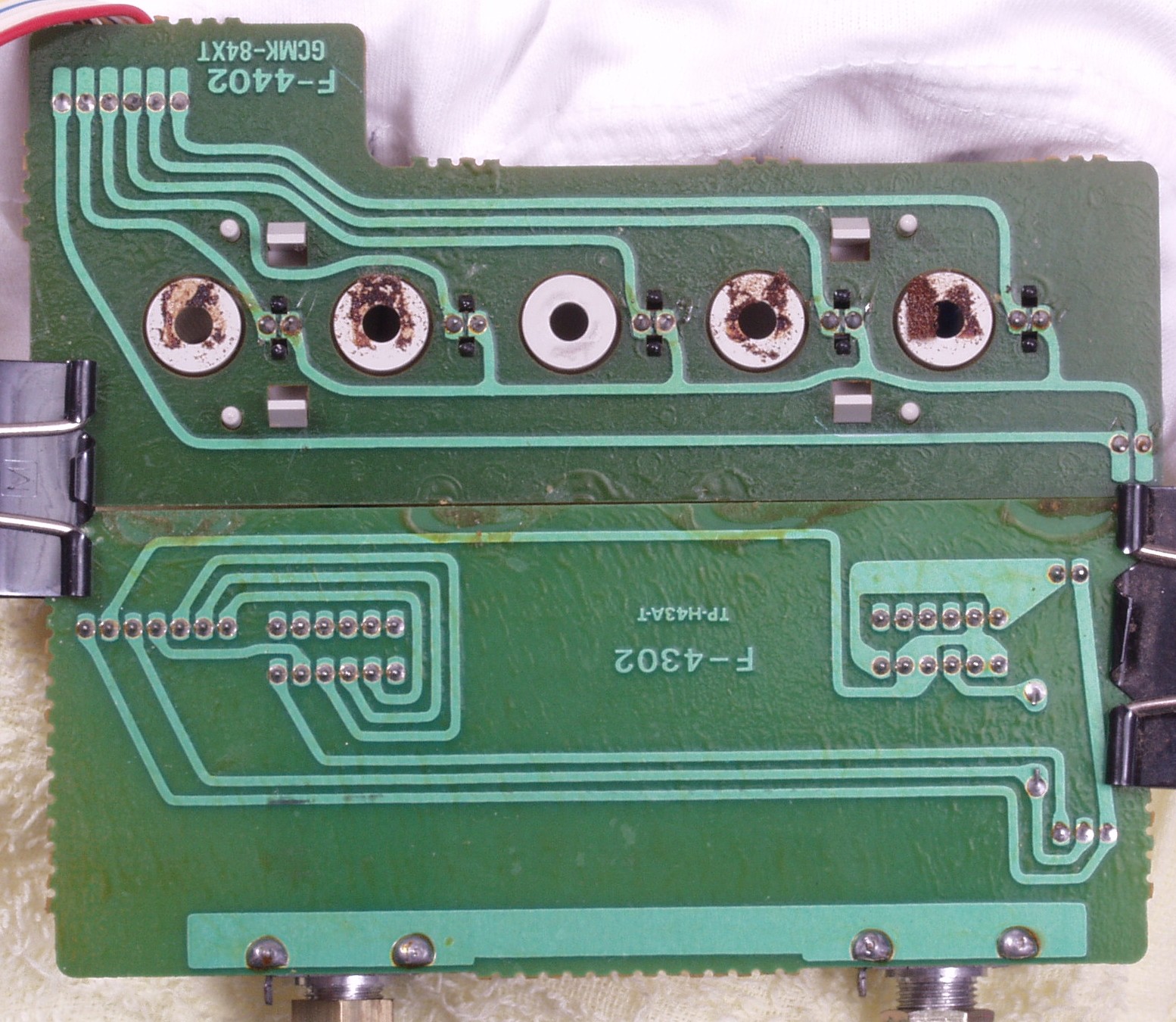

Ｃ７Ａ．　修理前　ランプ基板裏・モード切替基板裏

Ｃ７Ｂ．　修理（半田補正）後　ランプ基板裏・モード切替基板裏　ランプ５個交換

Ｃ７Ｃ．　完成ランプ基板裏・モード切替基板裏、　洗浄後、コート液を塗布。

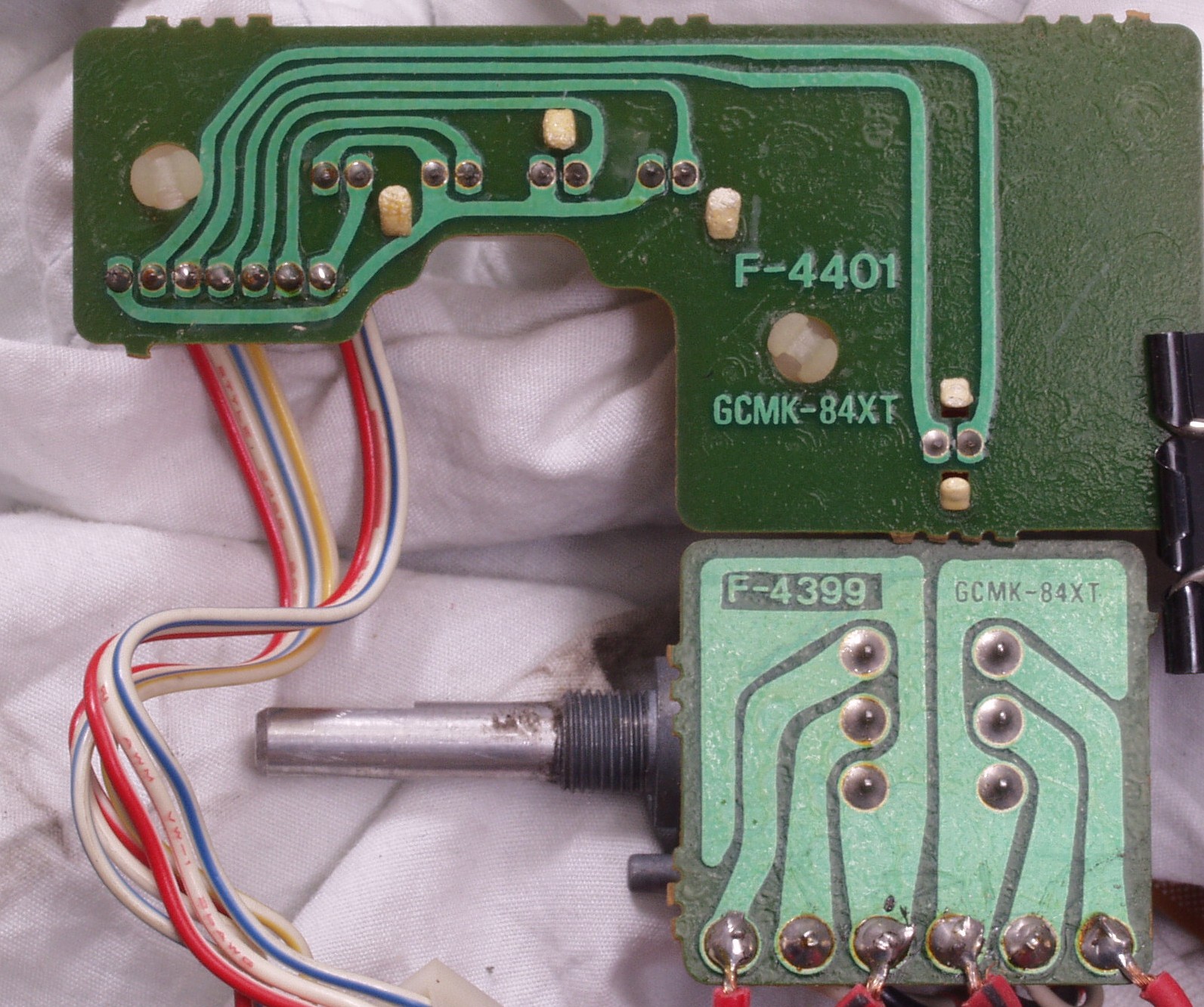

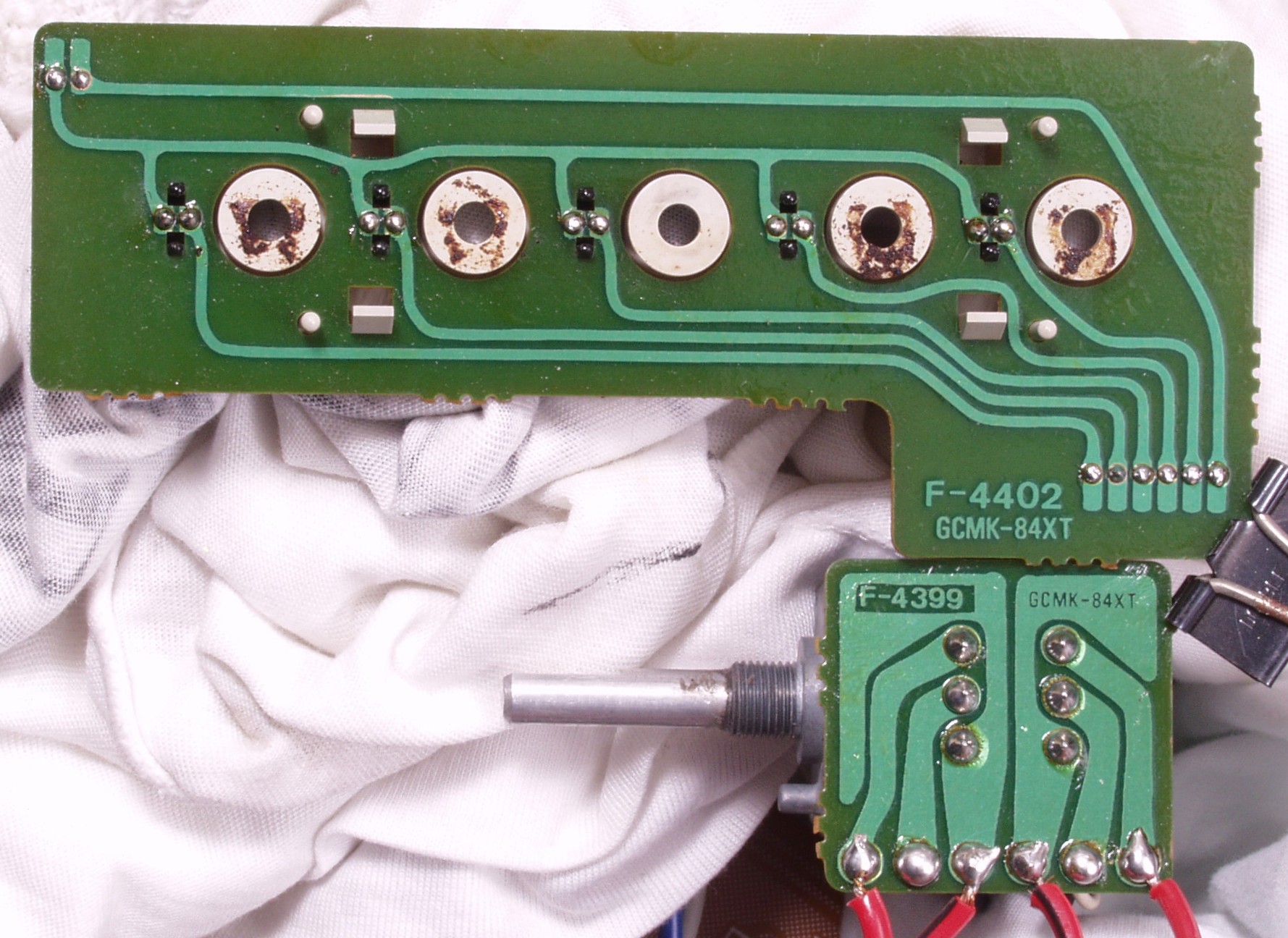

Ｃ７Ｄ．　修理前　メインＶＲ基板裏・ＬＥＤ表示基板裏

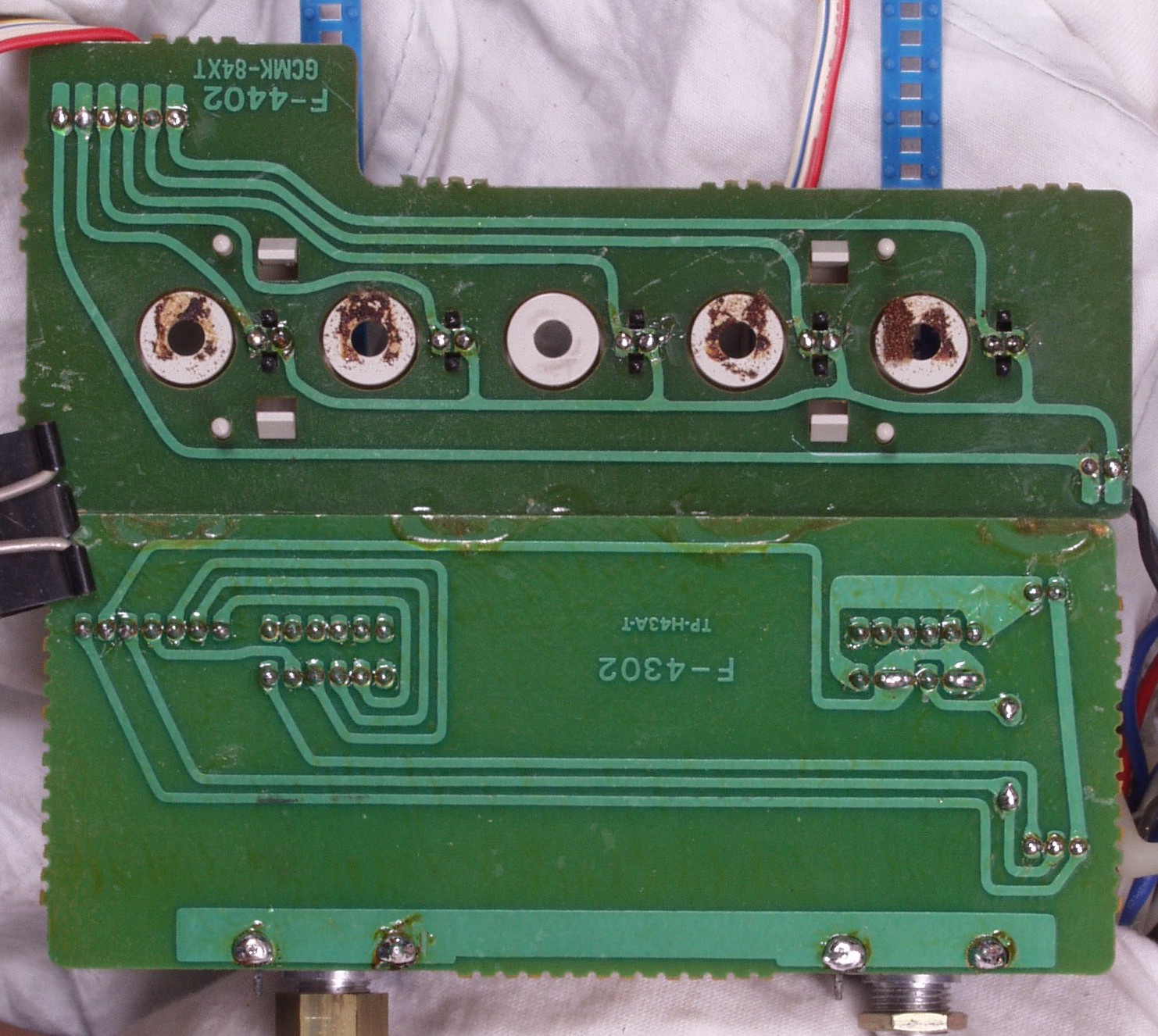

Ｃ７Ｅ．　修理（半田補正）後　メインＶＲ基板裏・ＬＥＤ表示基板裏

Ｃ７Ｆ．　完成メインＶＲ基板裏・ＬＥＤ表示基板裏、　洗浄後、コート液を塗布。

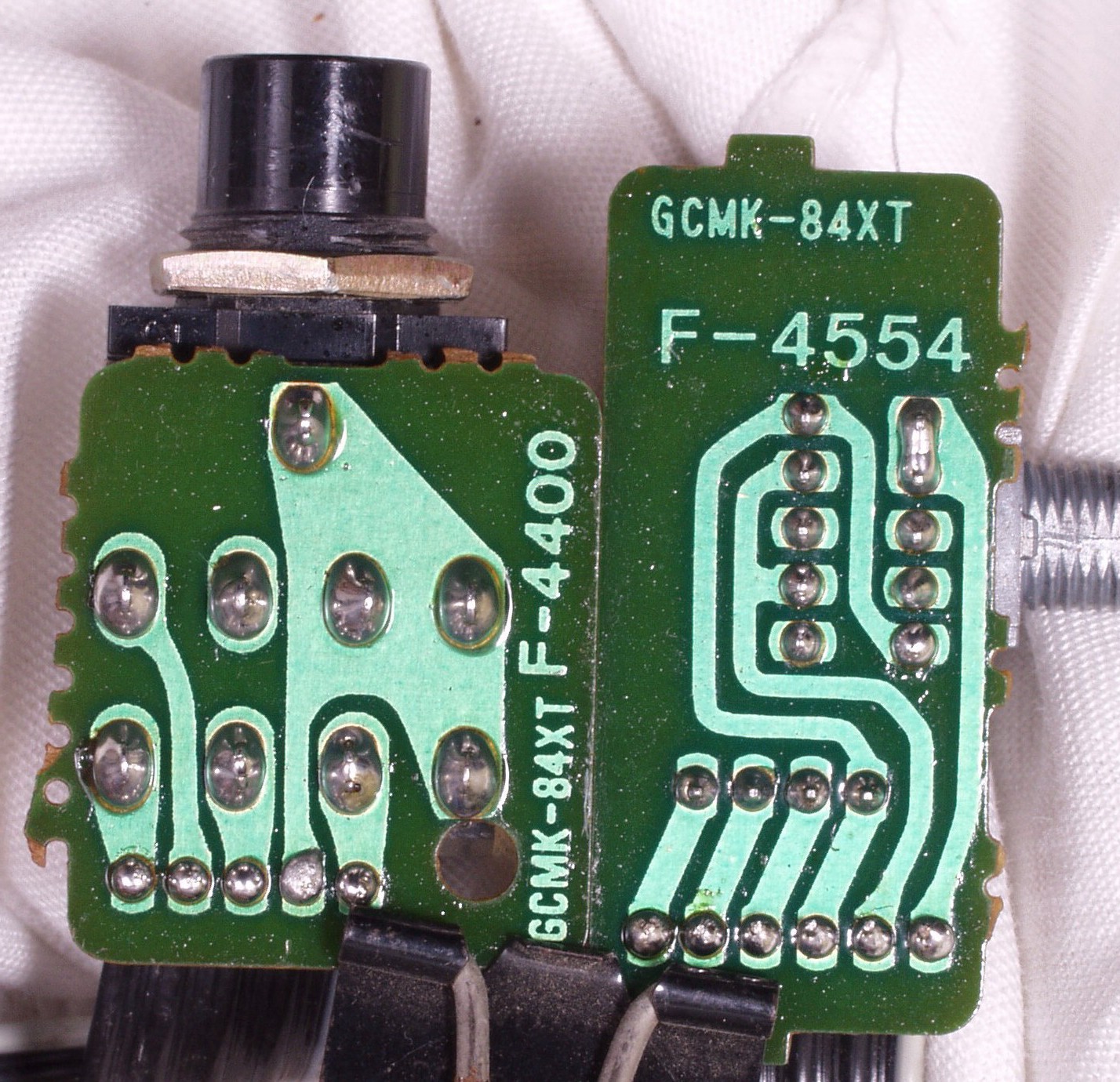

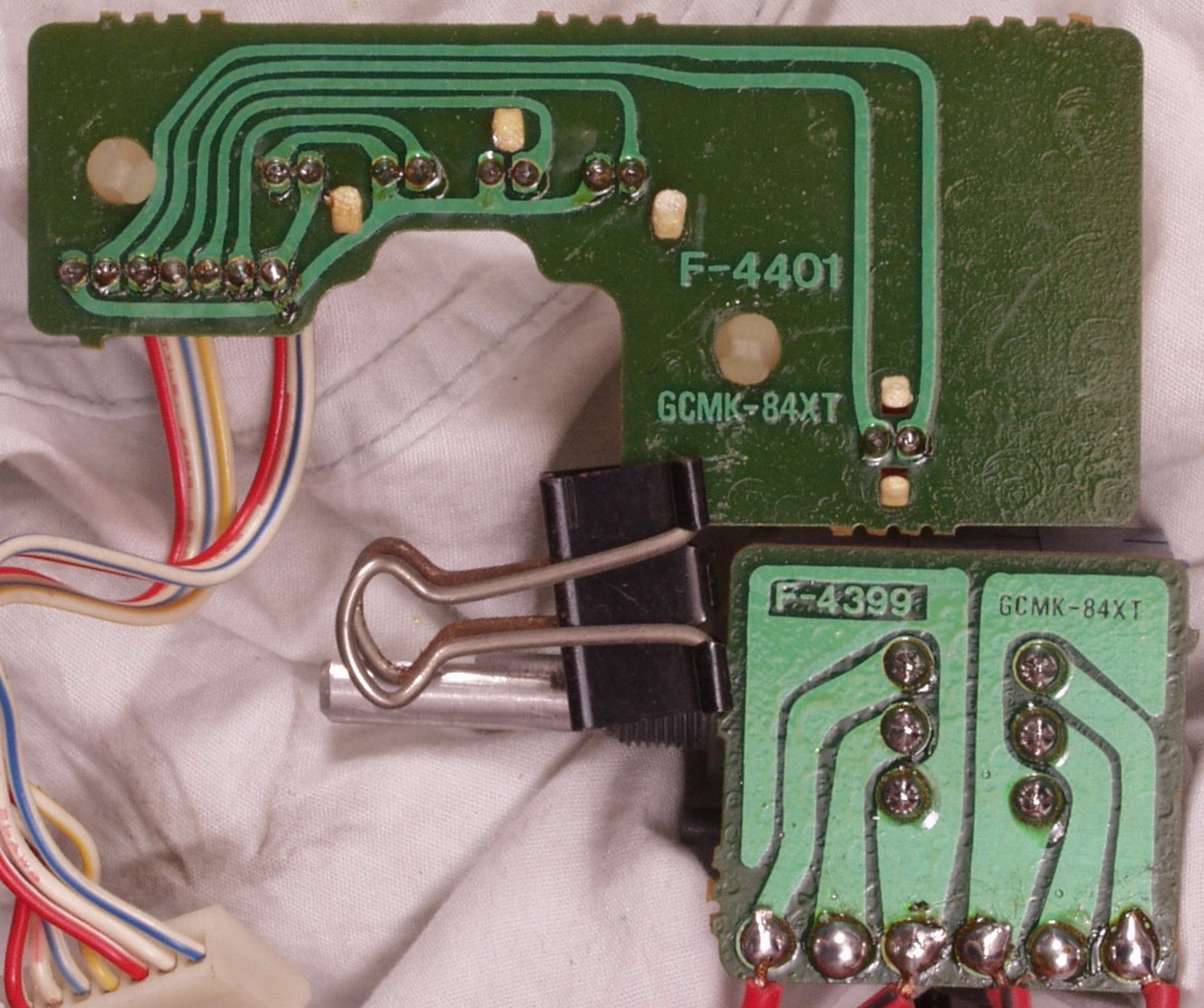

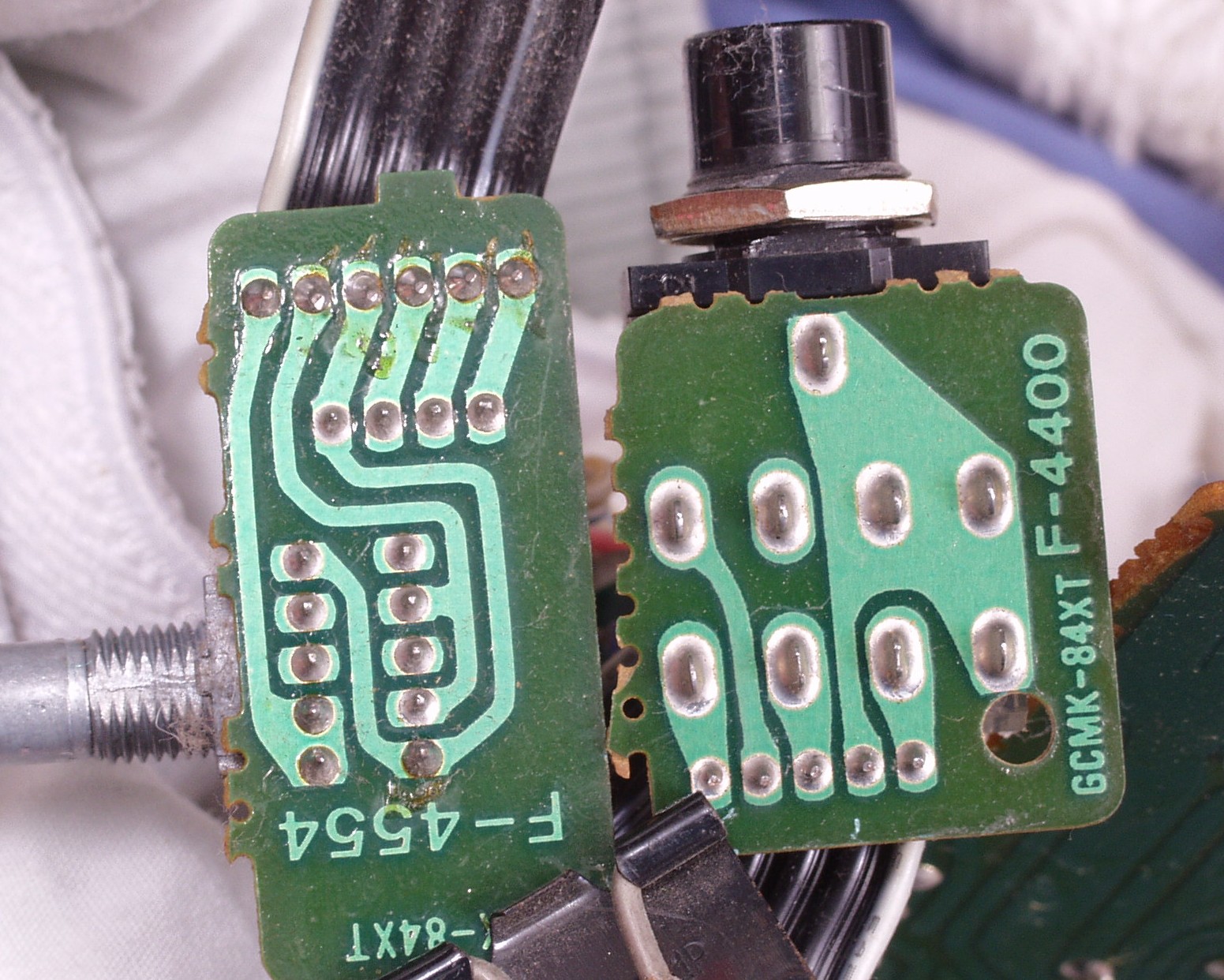

Ｃ７Ｇ．　修理前　ＳＰ切り替え基板裏・ヘッドホーン基板裏

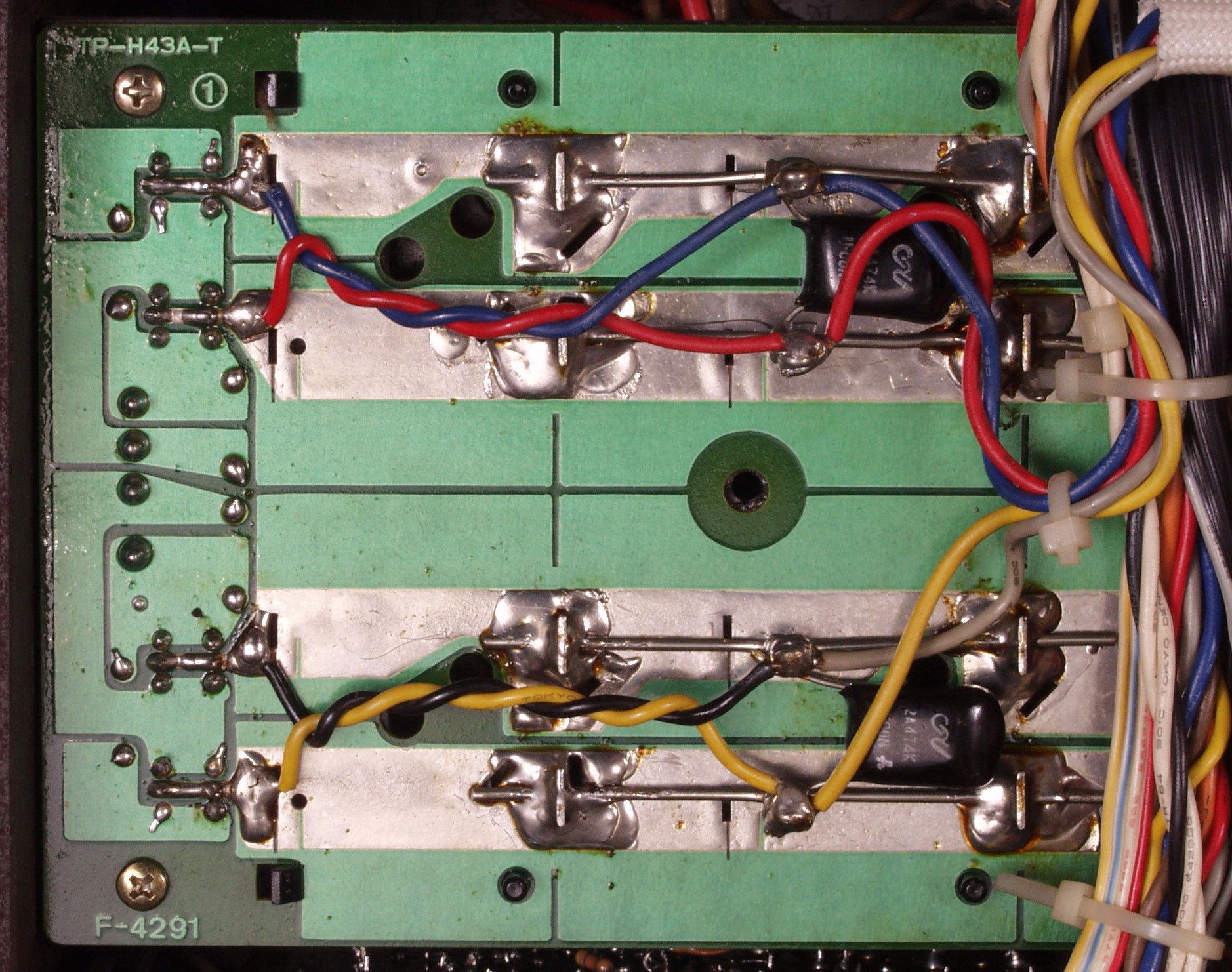

Ｃ７Ｈ．　修理（半田補正）後　ＳＰ切り替え基板裏・ヘッドホーン基板裏

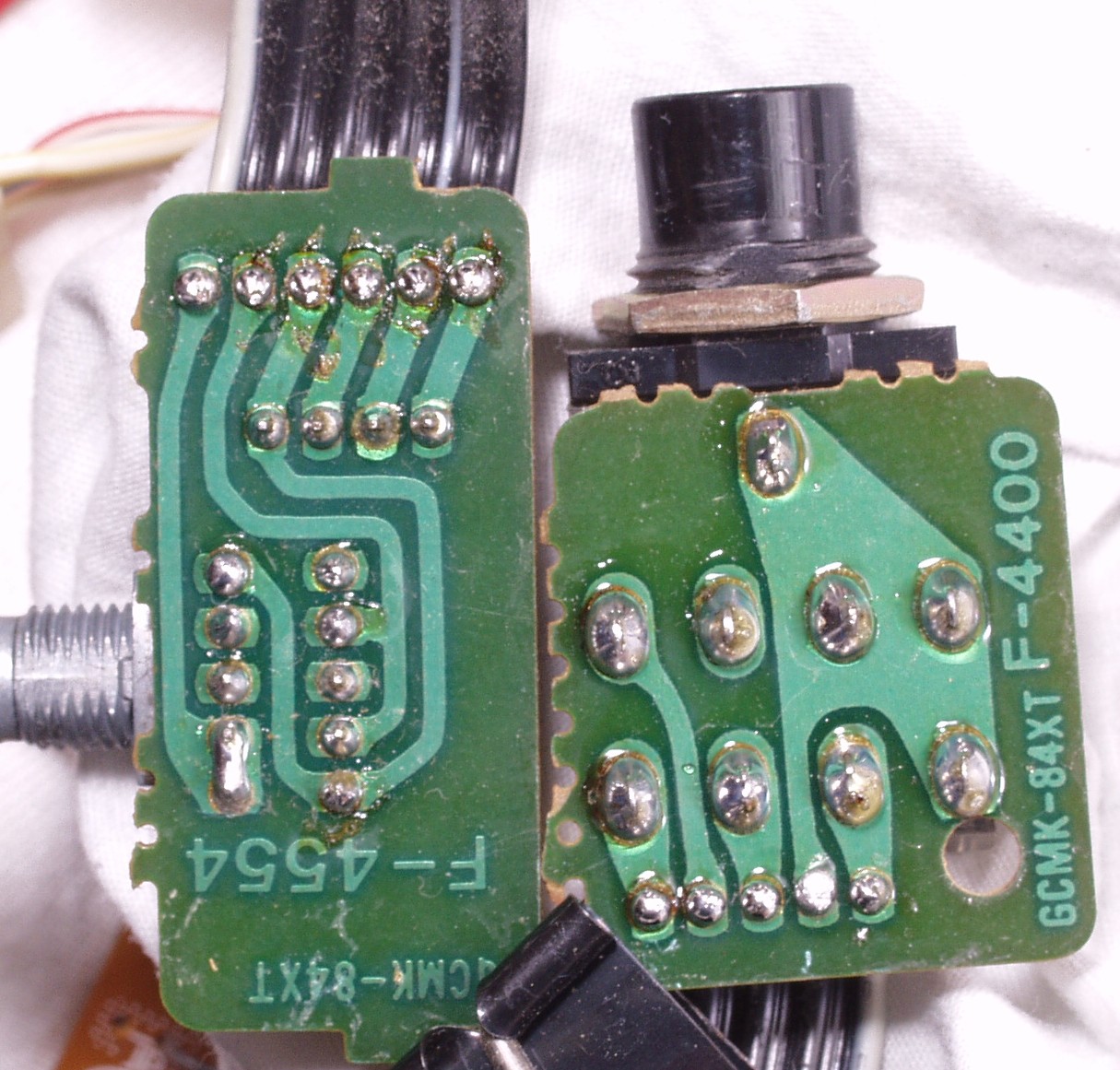

Ｃ７Ｉ．　完成ＳＰ切り替え基板裏・ヘッドホーン基板裏、　洗浄後、コート液を塗布。

Ｃ８Ａ．　修理前　ＥＱ基板

Ｃ８Ｂ．　修理後　ＥＱ基板　初段ＦＥＴ（電界効果トランジスター）４個、半固定ＶＲ４個、電解コンデンサー２０個交換

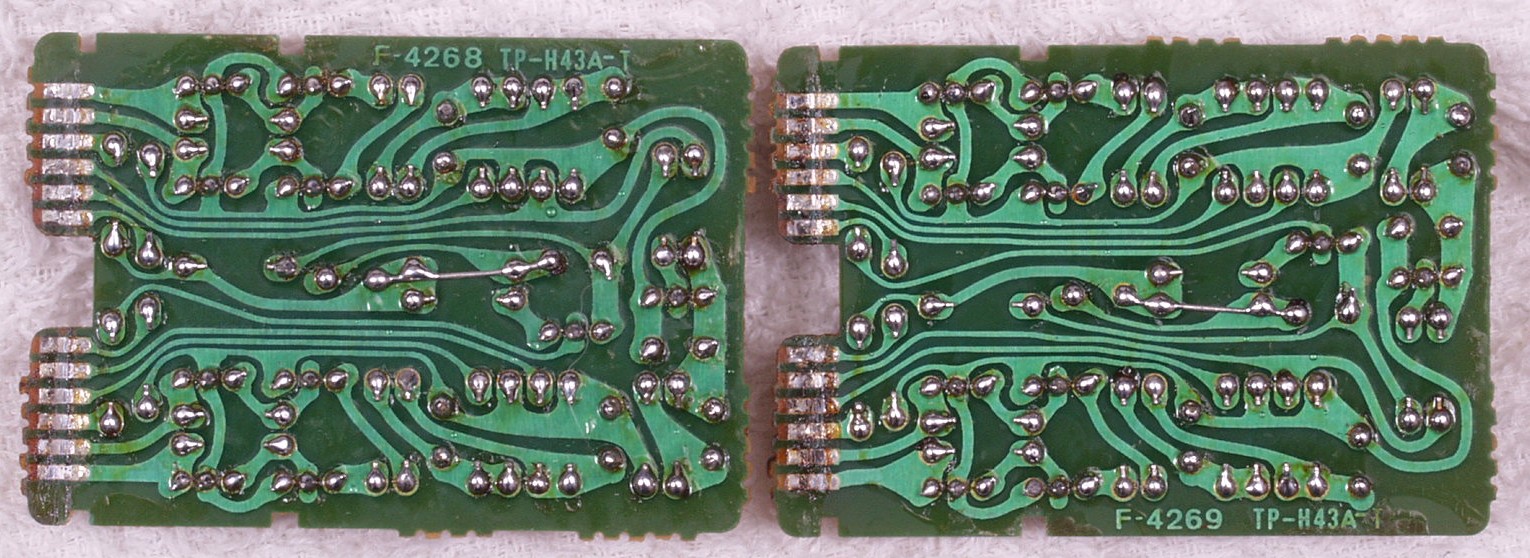

Ｃ８Ｃ．　修理前　ＥＱ基板裏

Ｃ８Ｃ１．　修理中　ＥＱ基板裏　半田不良け所

Ｃ８Ｄ．　修理（半田補正）後　ＥＱ基板裏

Ｃ８Ｅ．　完成ＥＱ基板裏、　洗浄後、コート液を塗布。

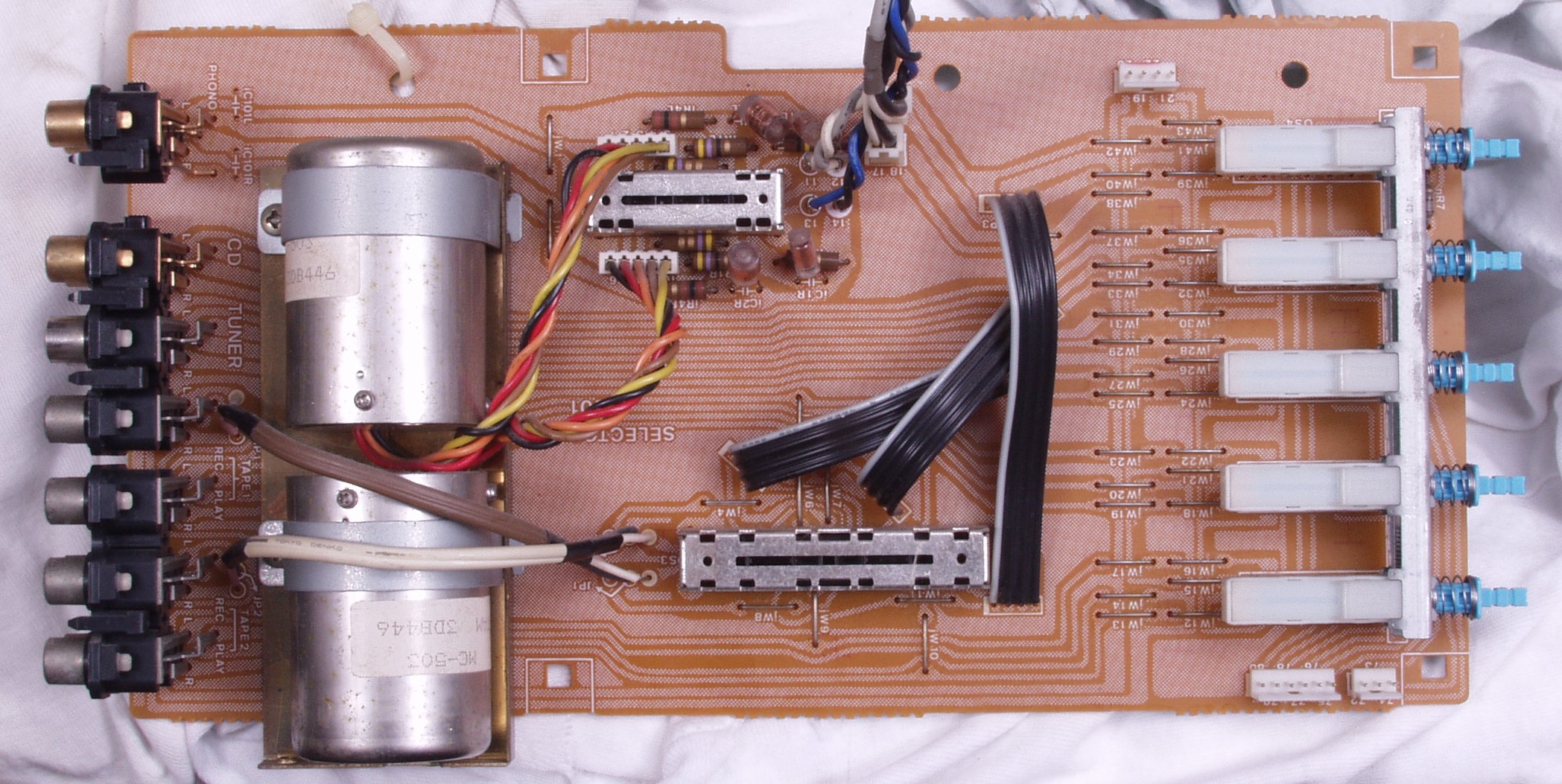

Ｃ９Ａ．　修理前　ＳＷ基板

Ｃ９Ａ１．　修理前　ＳＷ基板　ヒンジを外すときツメを折り補修した後がある（交換するのがメーカー修理では！）

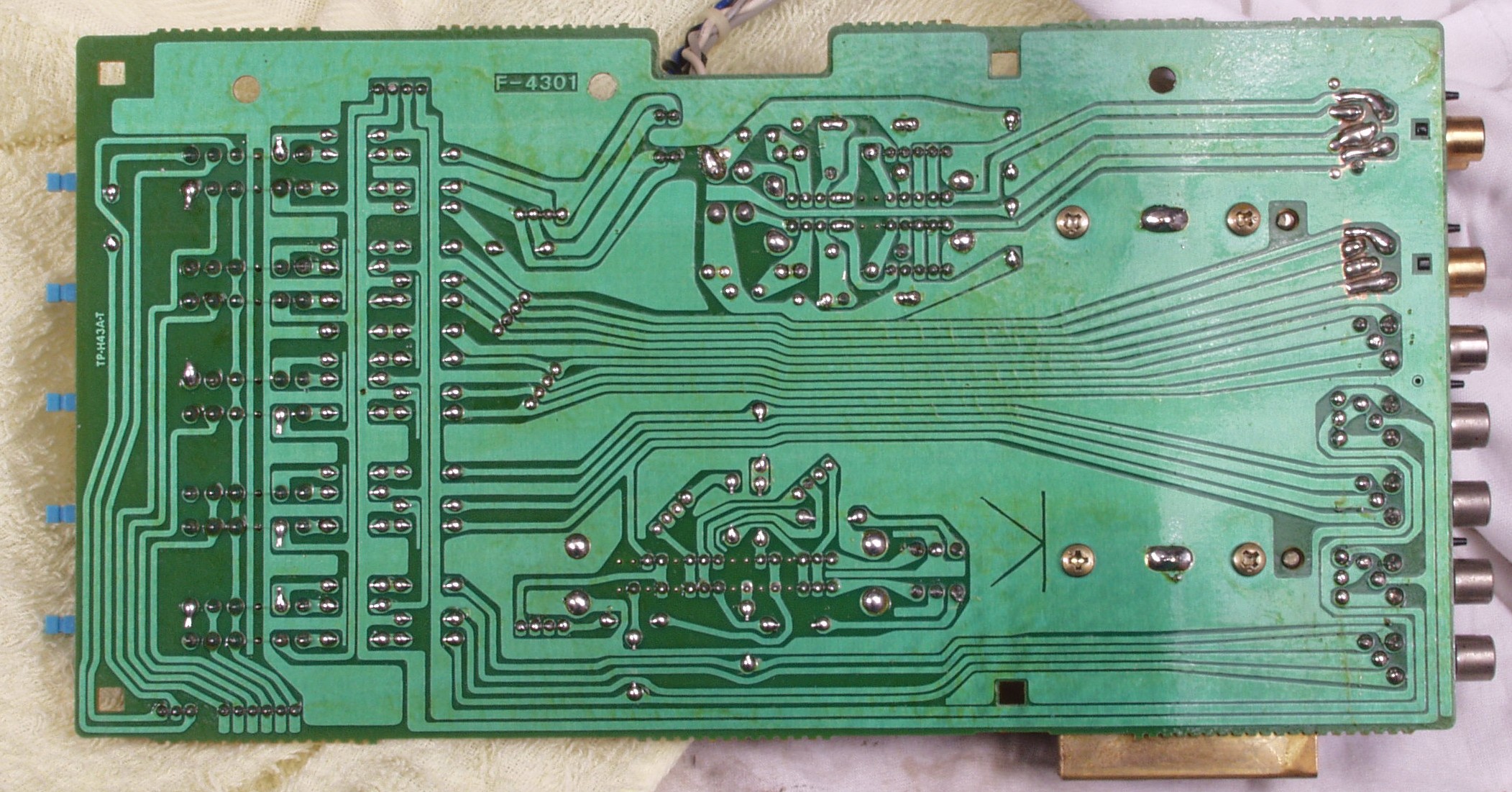

Ｃ９Ｂ．　修理前　ＳＷ基板裏

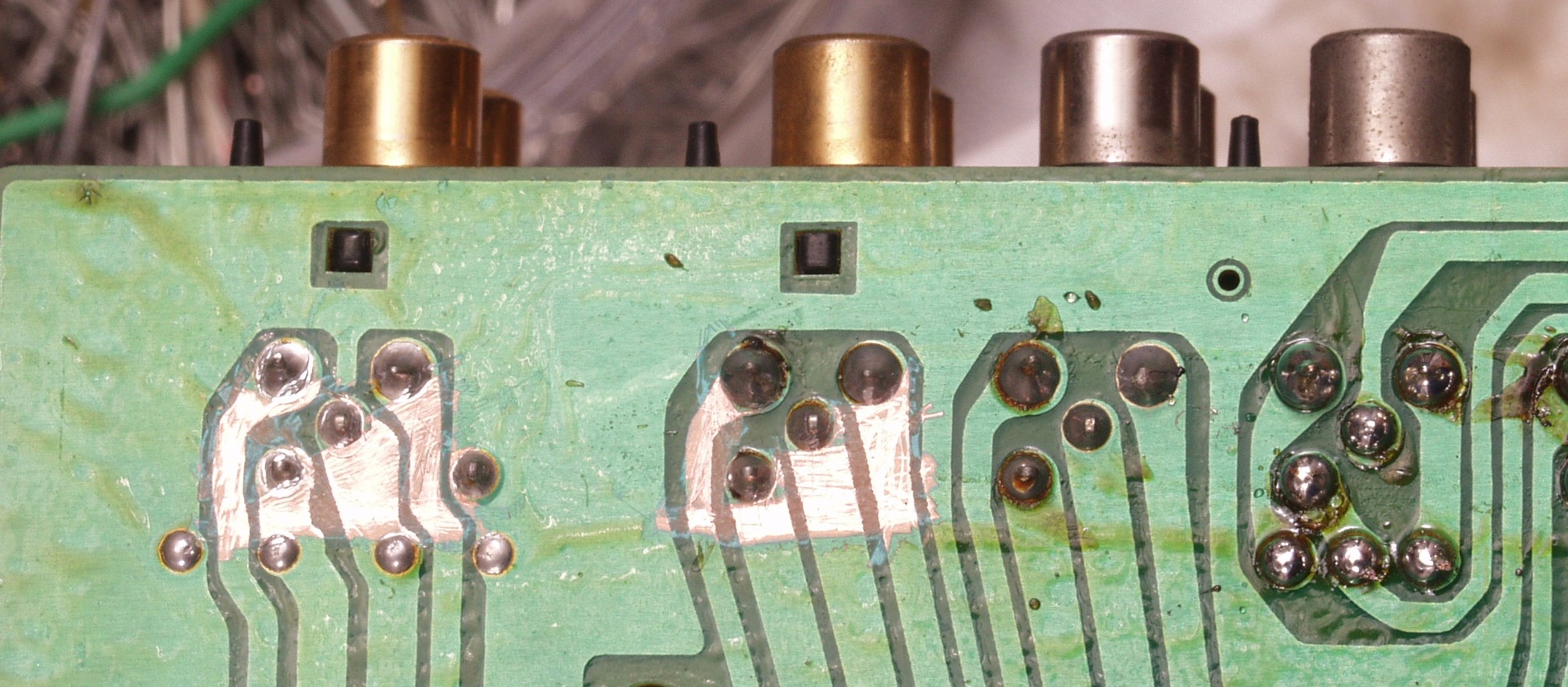

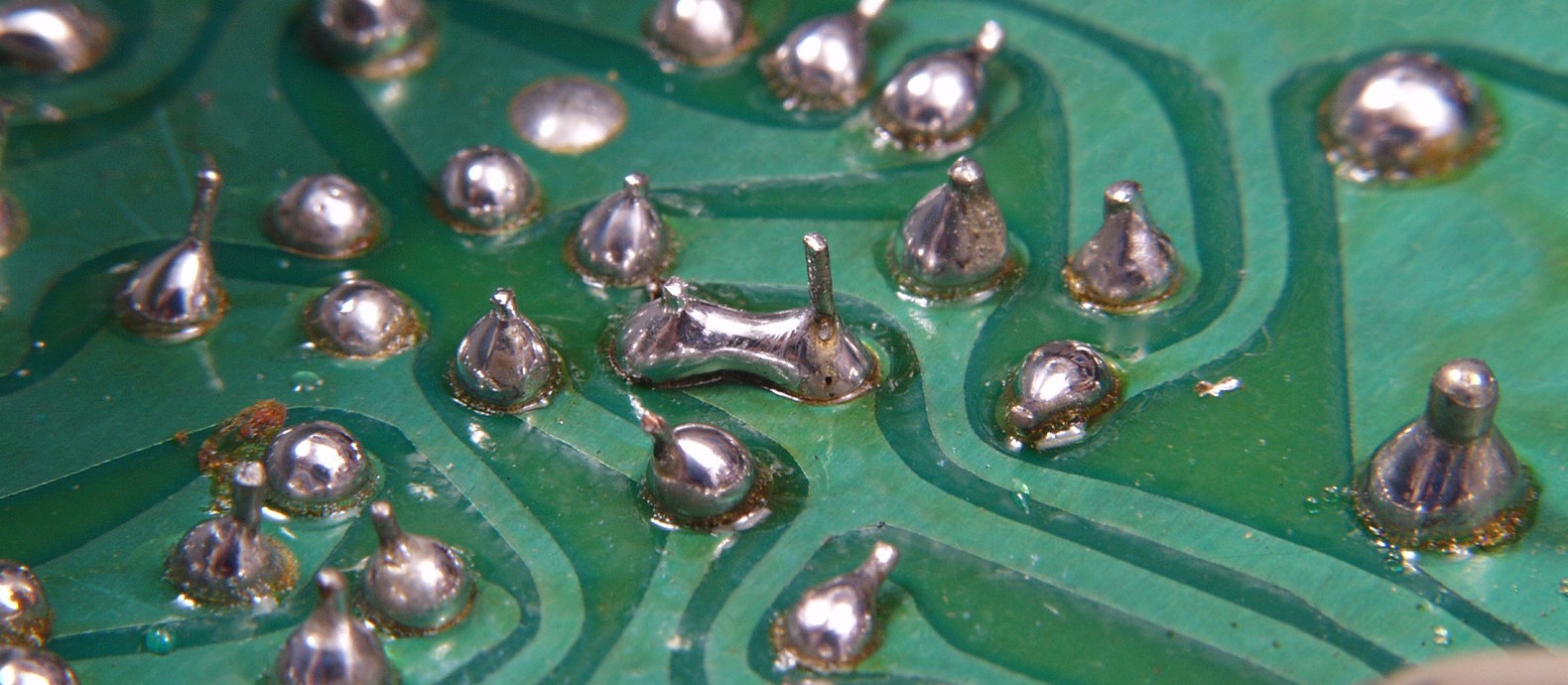

Ｃ９Ｂ−１．　修理中　ＳＷ基板裏ＲＣＡ端子半田　太く重いＲＣＡケーブルを使うので半田不良対策

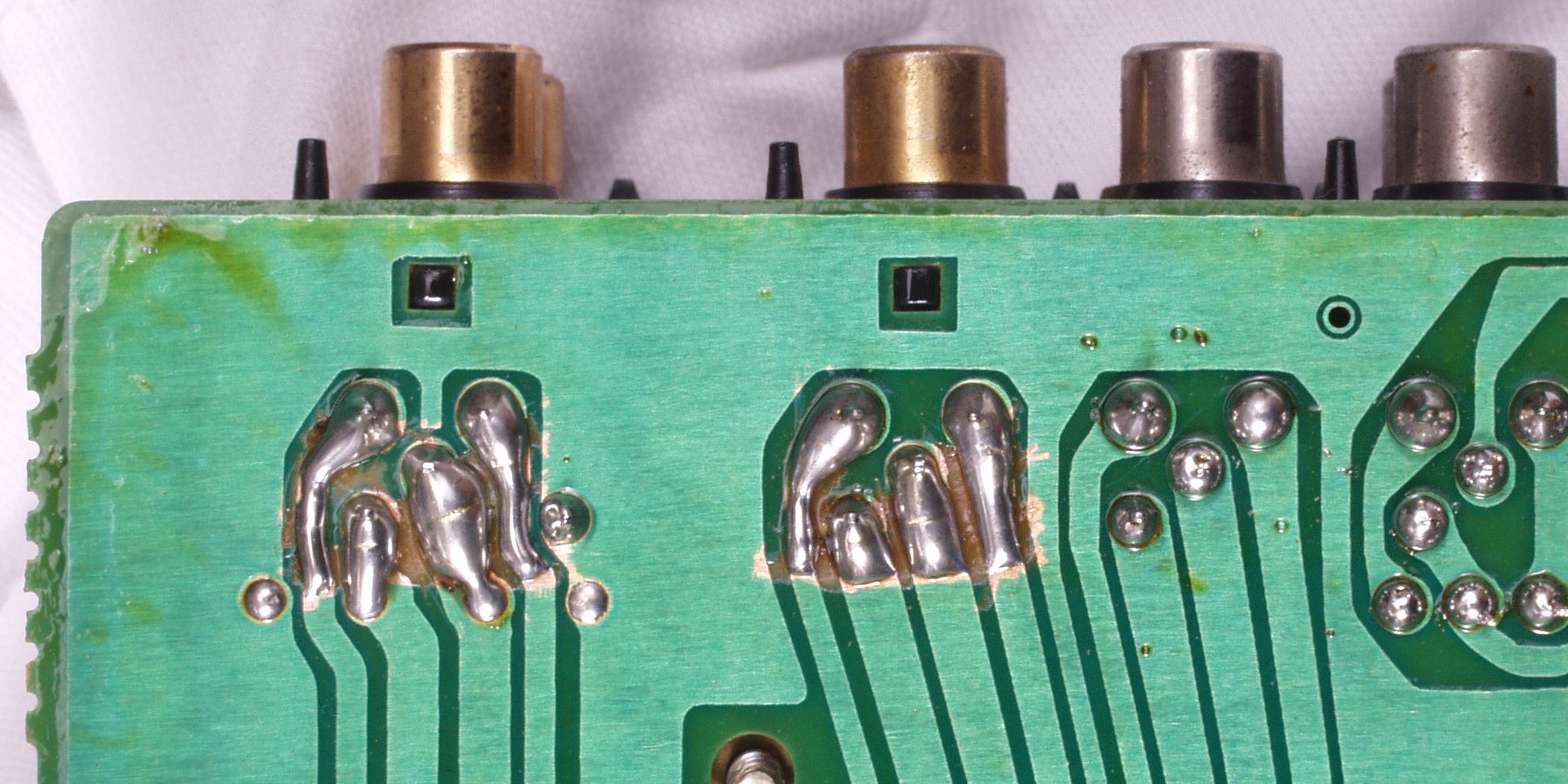

Ｃ９Ｂ−２．　修理後　ＳＷ基板裏ＲＣＡ端子半田　半田を十分盛る

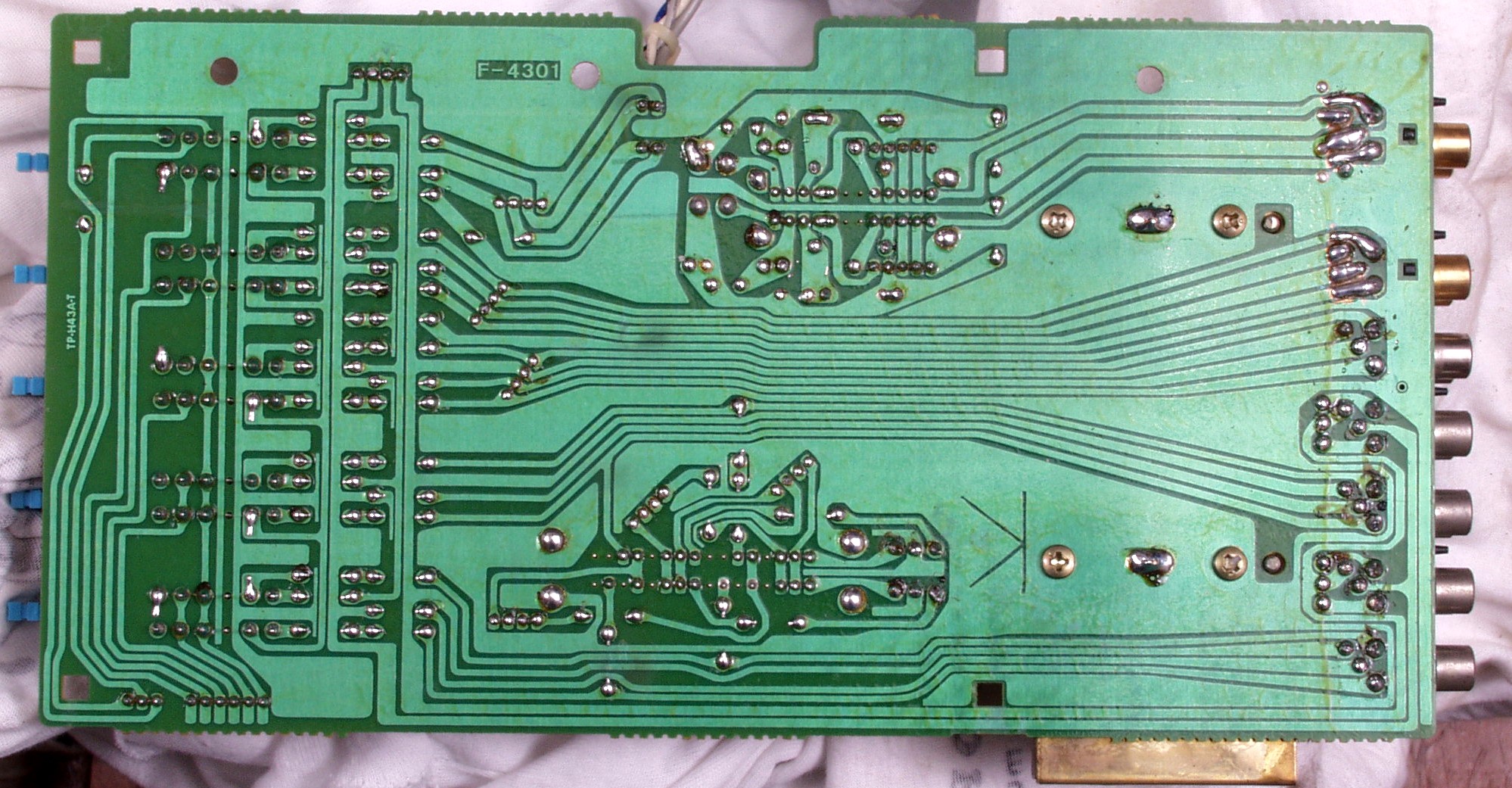

Ｃ９Ｃ．　修理（半田補正）後　ＳＷ基板裏

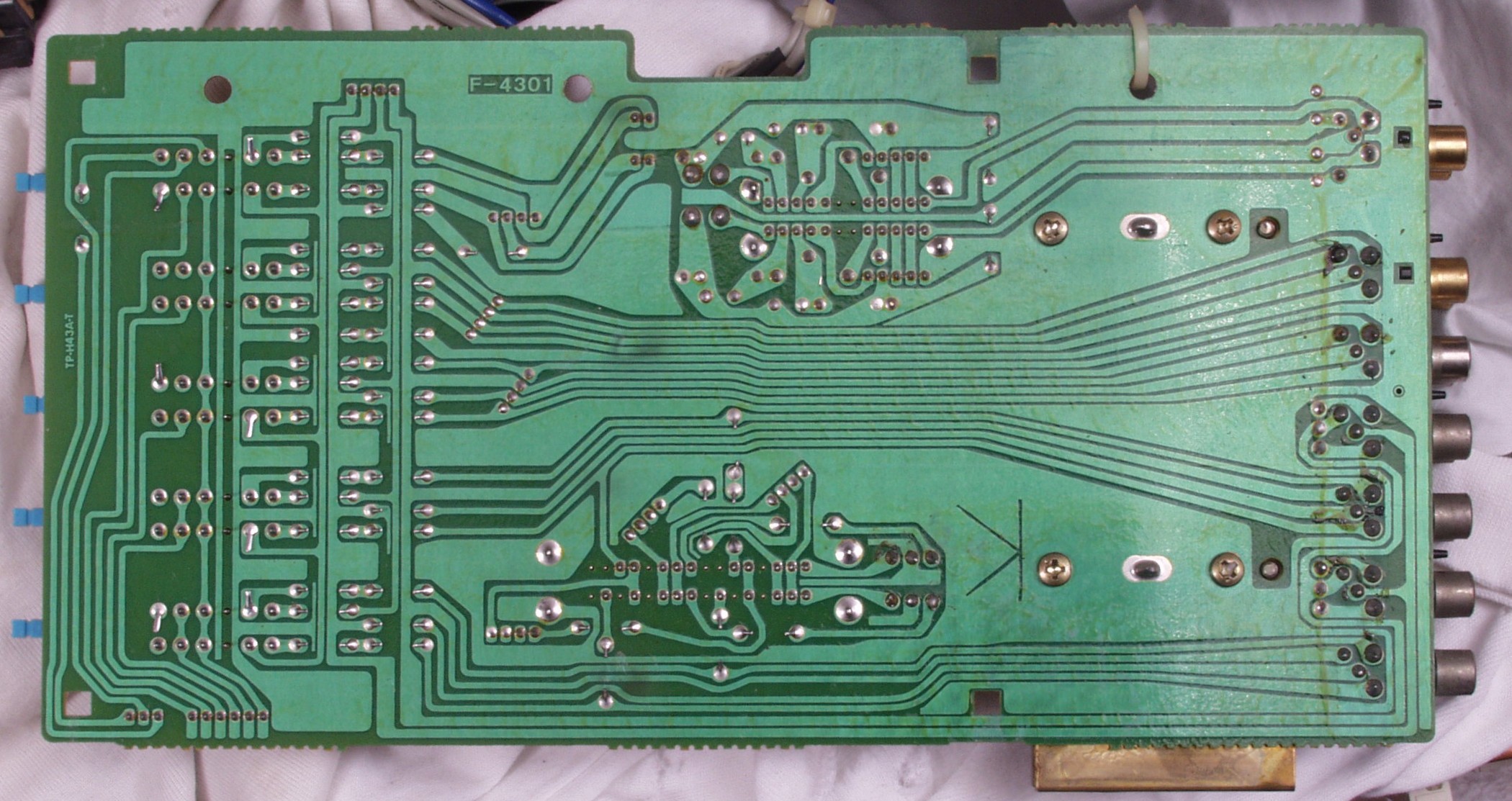

Ｃ９Ｄ．　完成ＳＷ基板裏、　洗浄後、コート液を塗布。

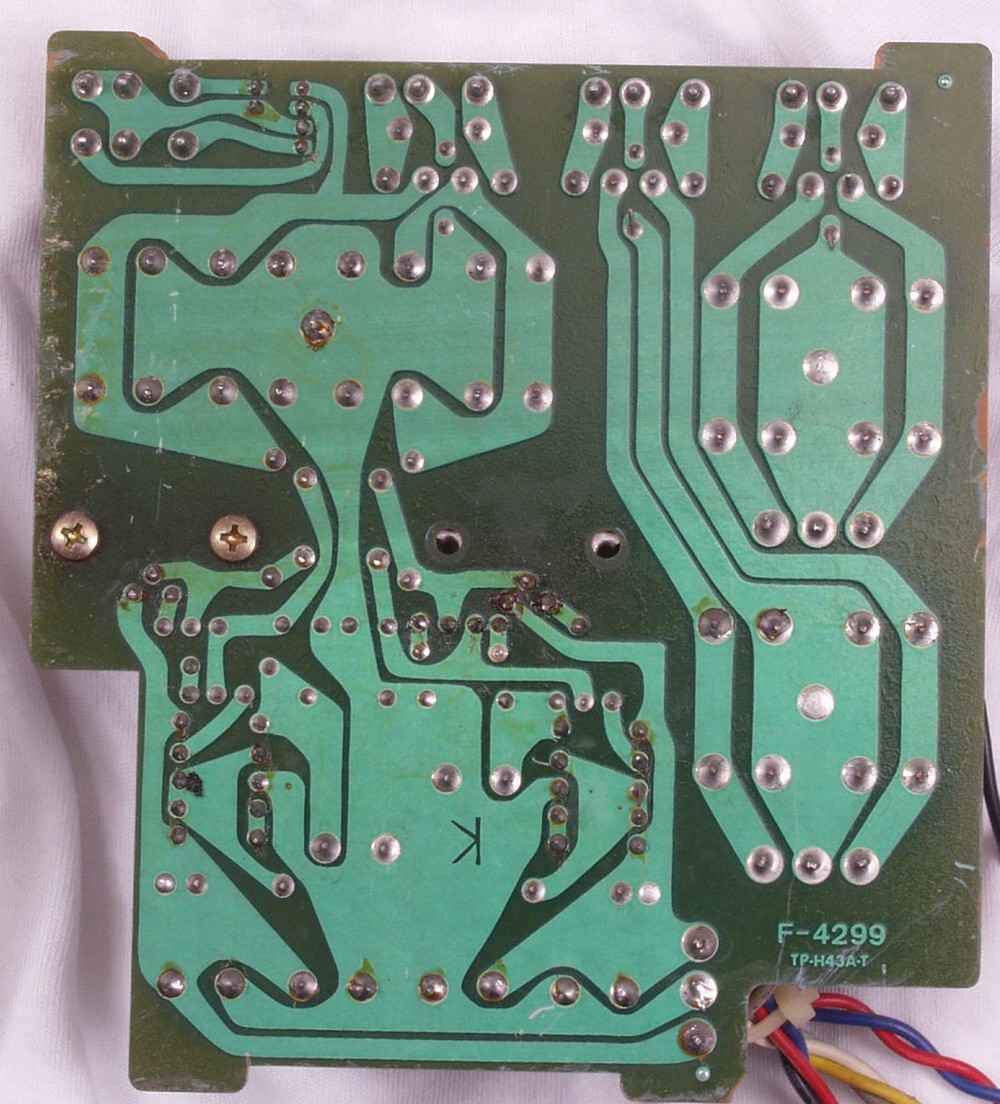

ＣＡＡ．　修理前　電源基板裏

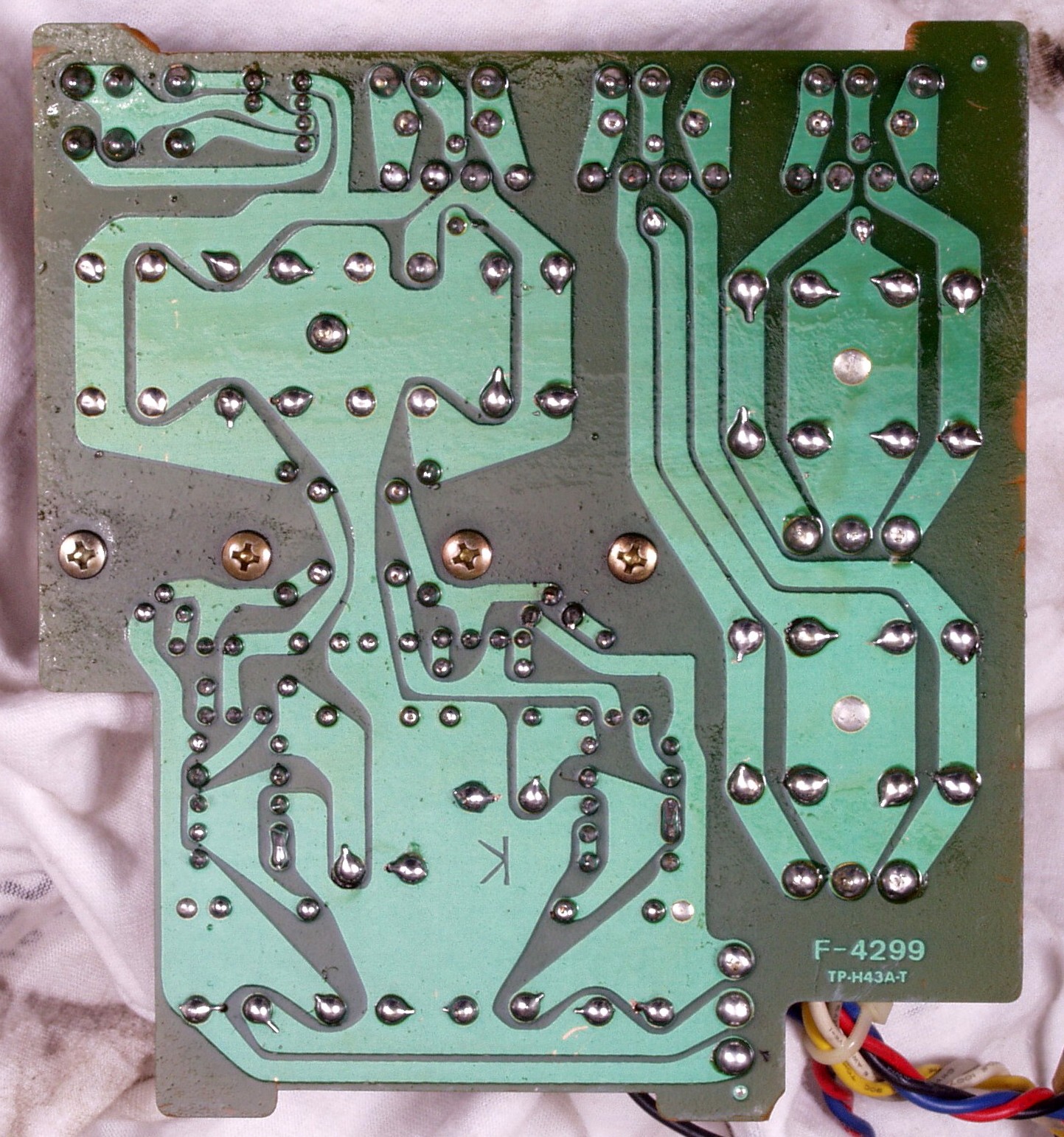

ＣＡＢ．　修理（半田補正）後　電源基板裏

写真紛失

Ｃ９Ｃ．　完成電源基板裏、　洗浄後、コート液を塗布。

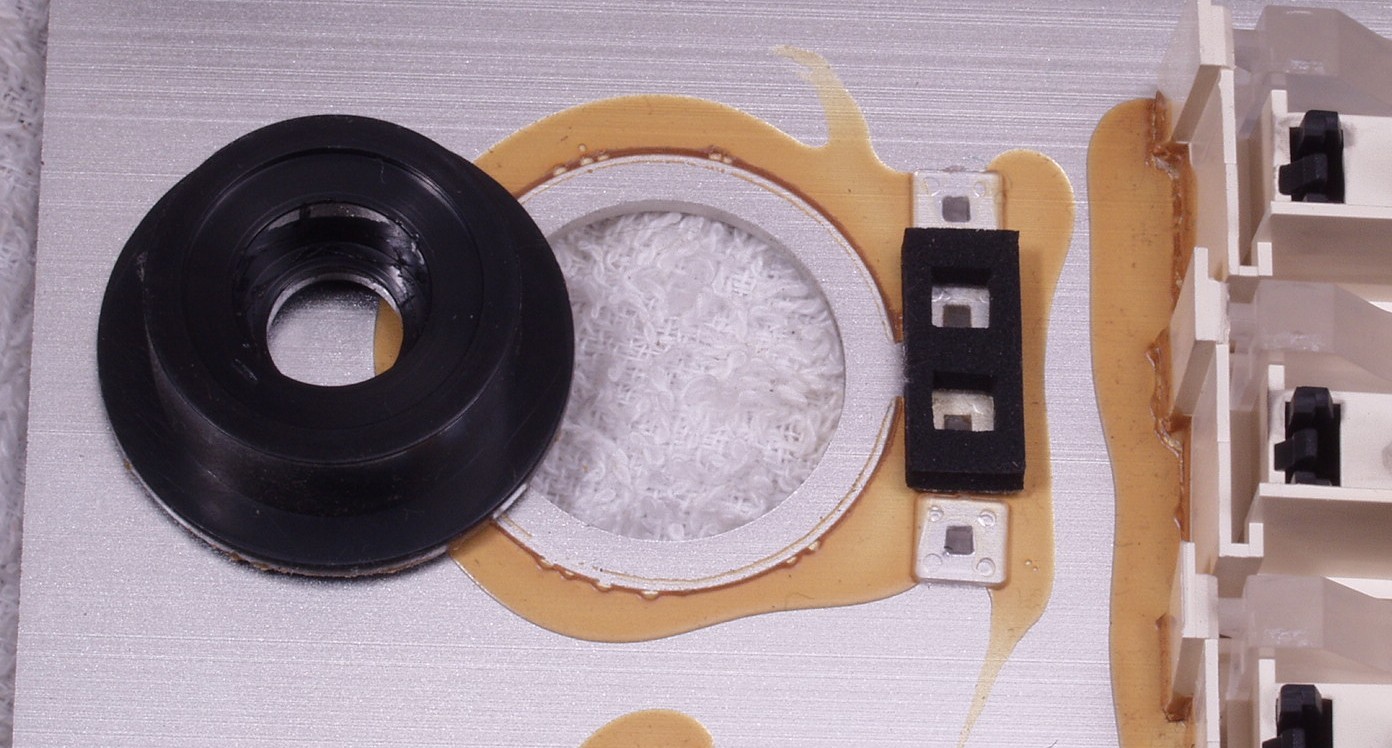

ＣＢＡ．　修理中　パネルのモールが取れている。

ＣＢＡ２．　修理中　パネルのモールが取れている２。

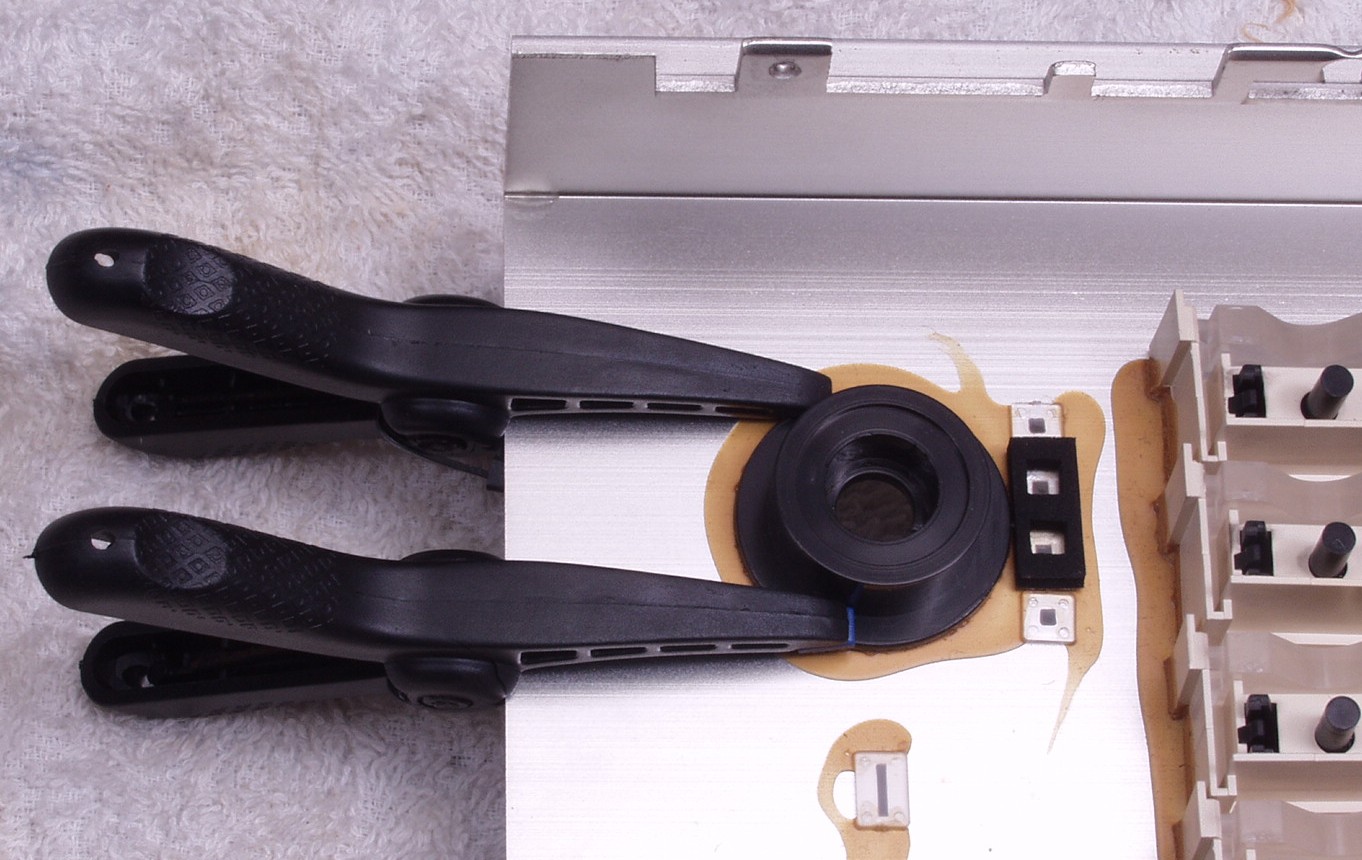

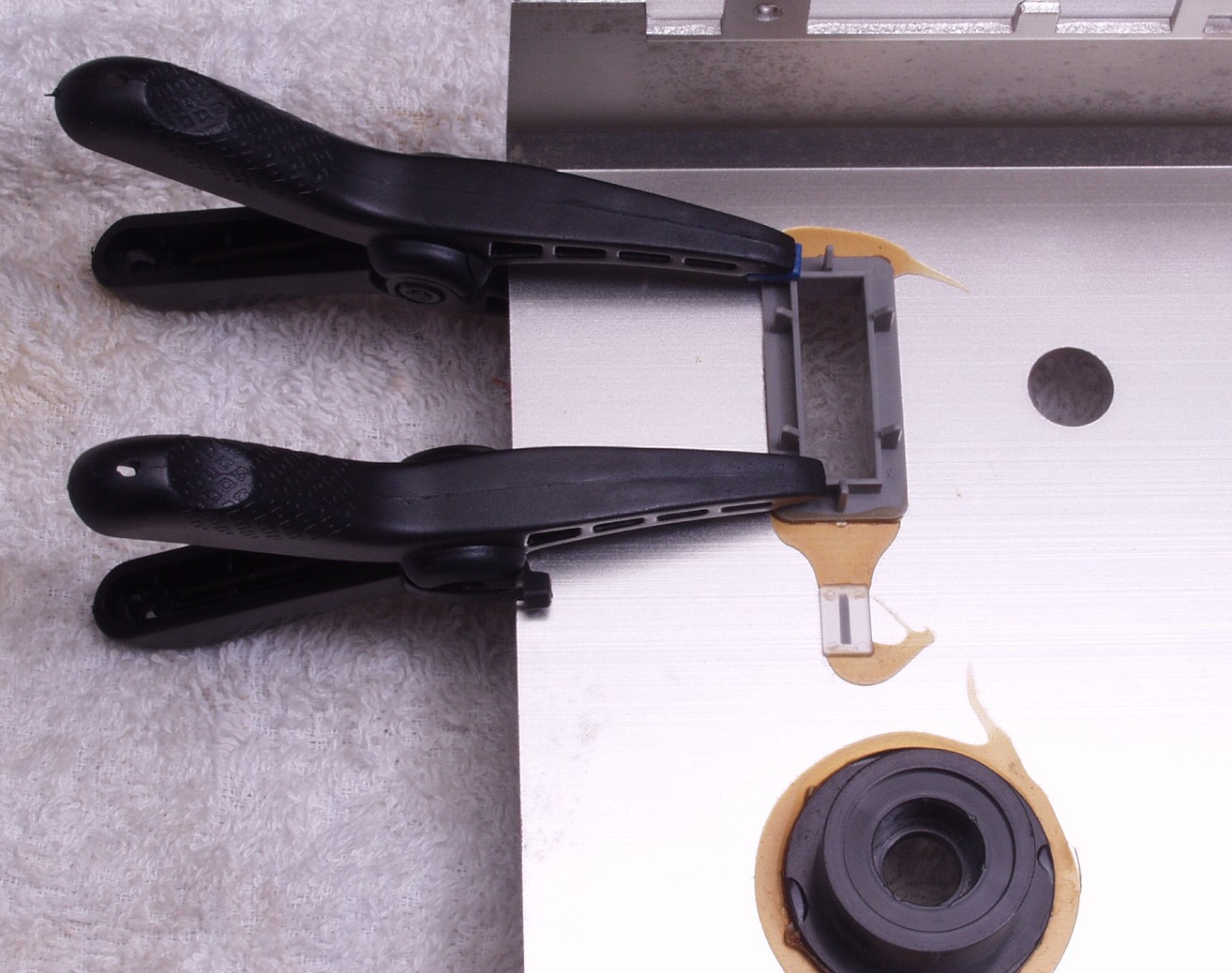

ＣＢＢ．　修理中　パネルのモール接着中。

ＣＢＢ２．　修理中　パネルのモール接着中２。

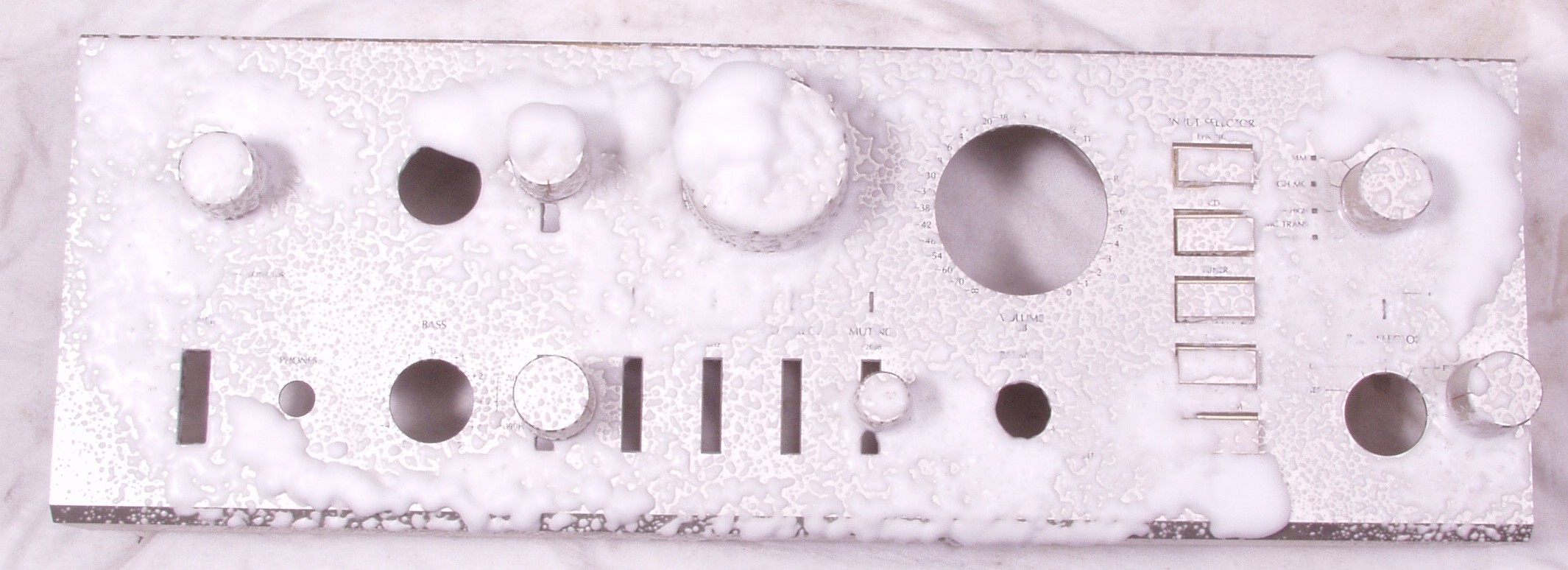

ＣＢＣ．　パネル清掃

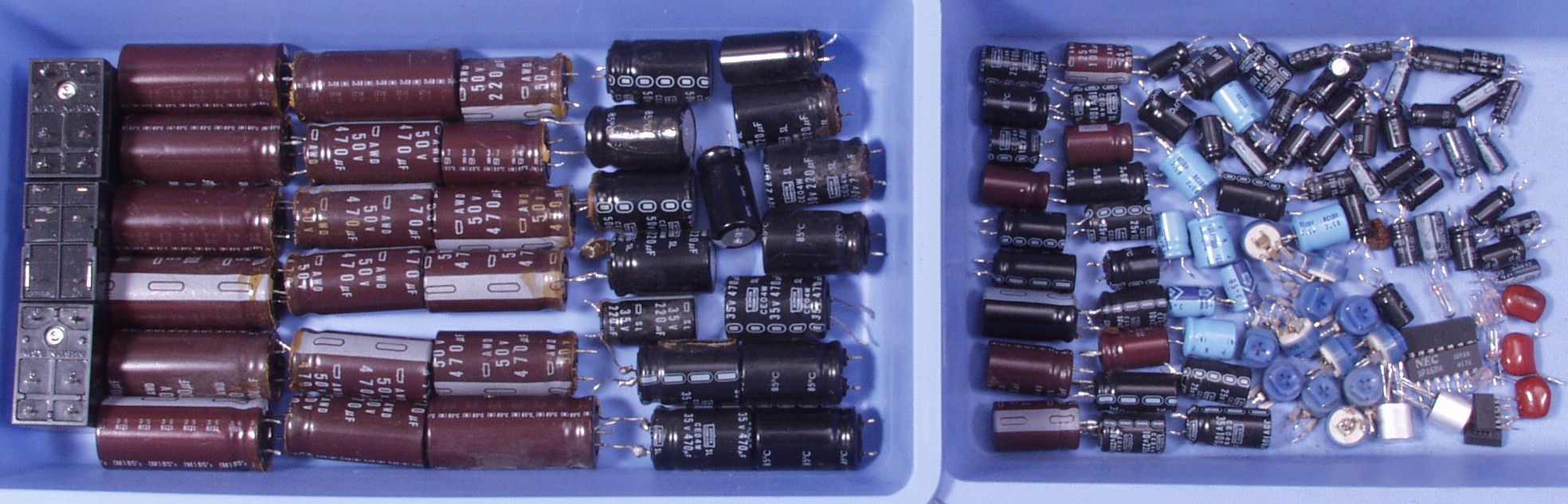

ＣＣＡ．　交換部品

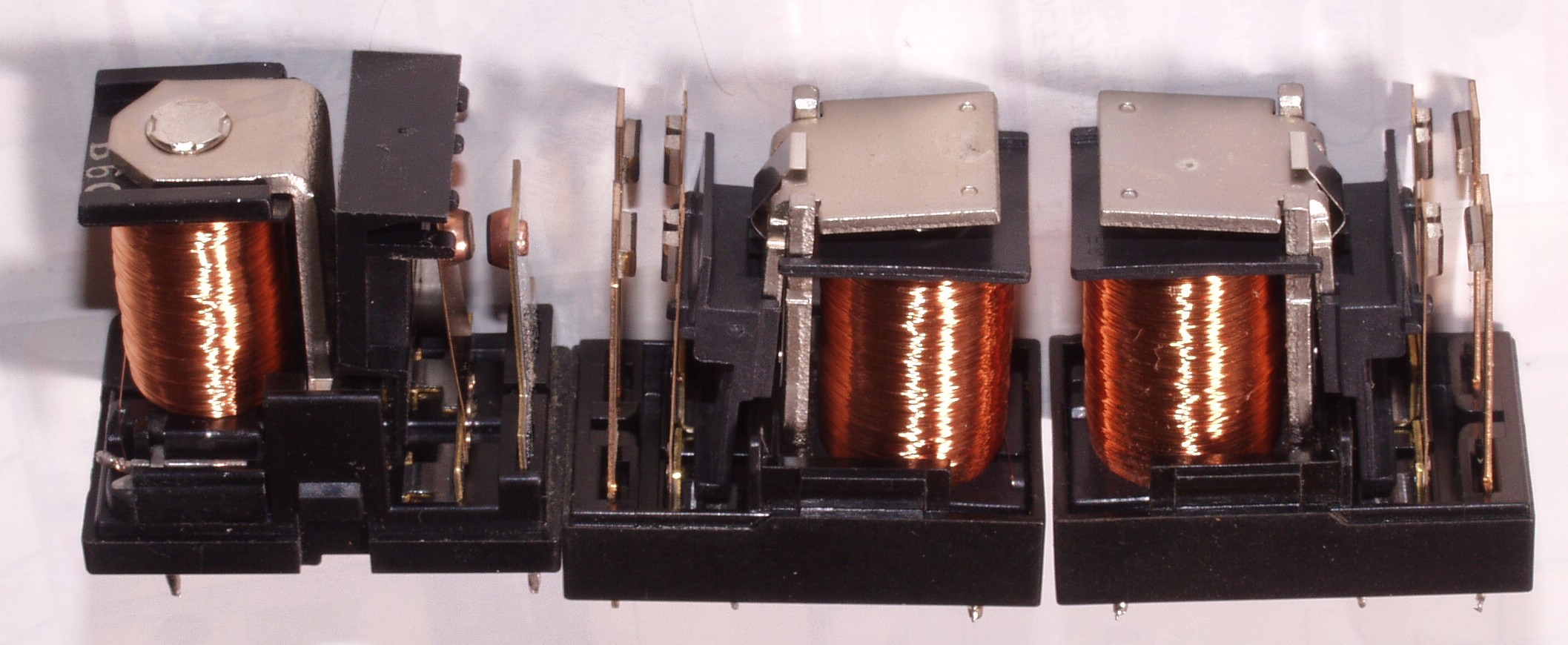

ＣＣＢ．　交換したリレーの接点

ＣＤＡ．　修理前　上から

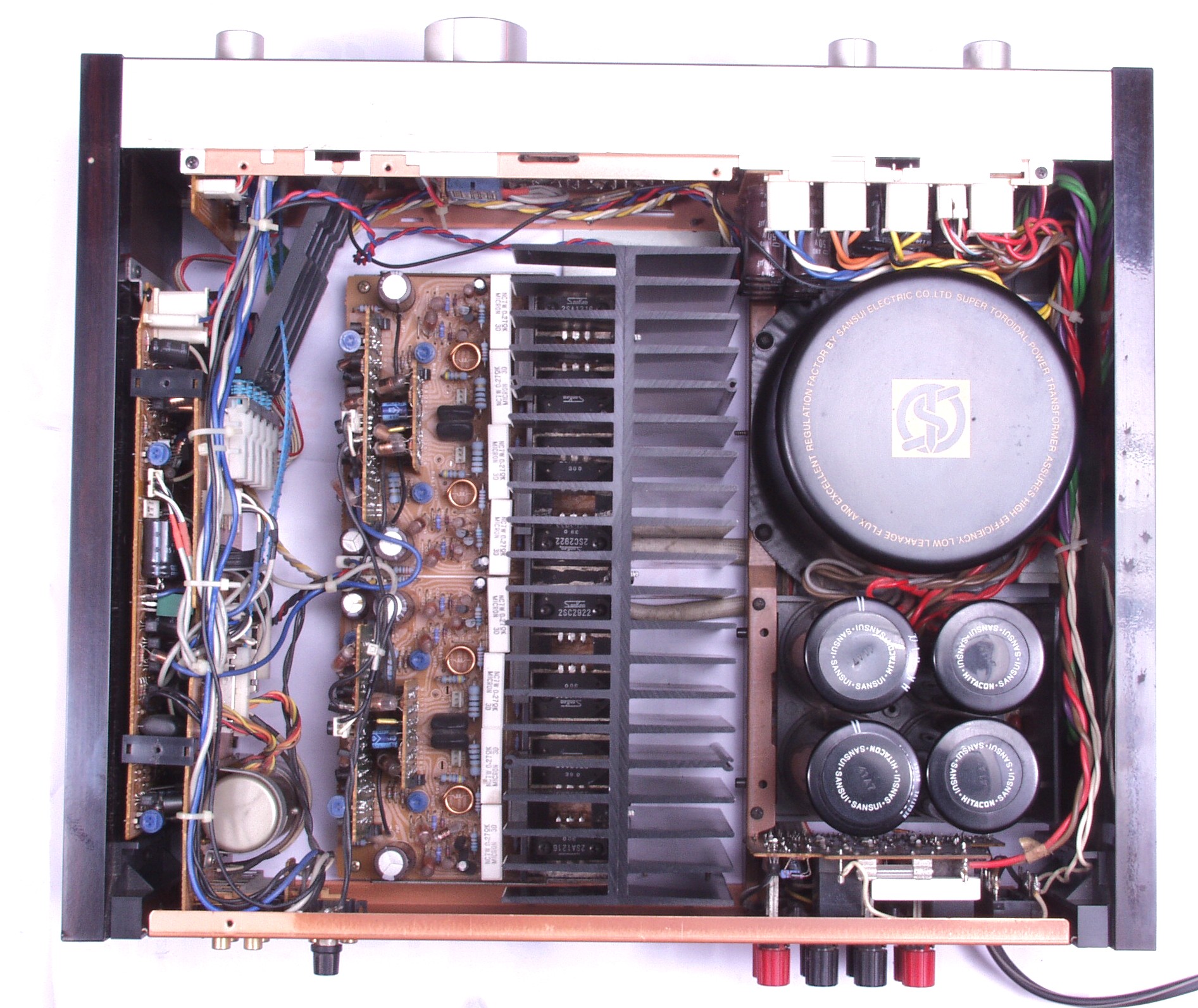

ＣＤＢ．　修理後　上から

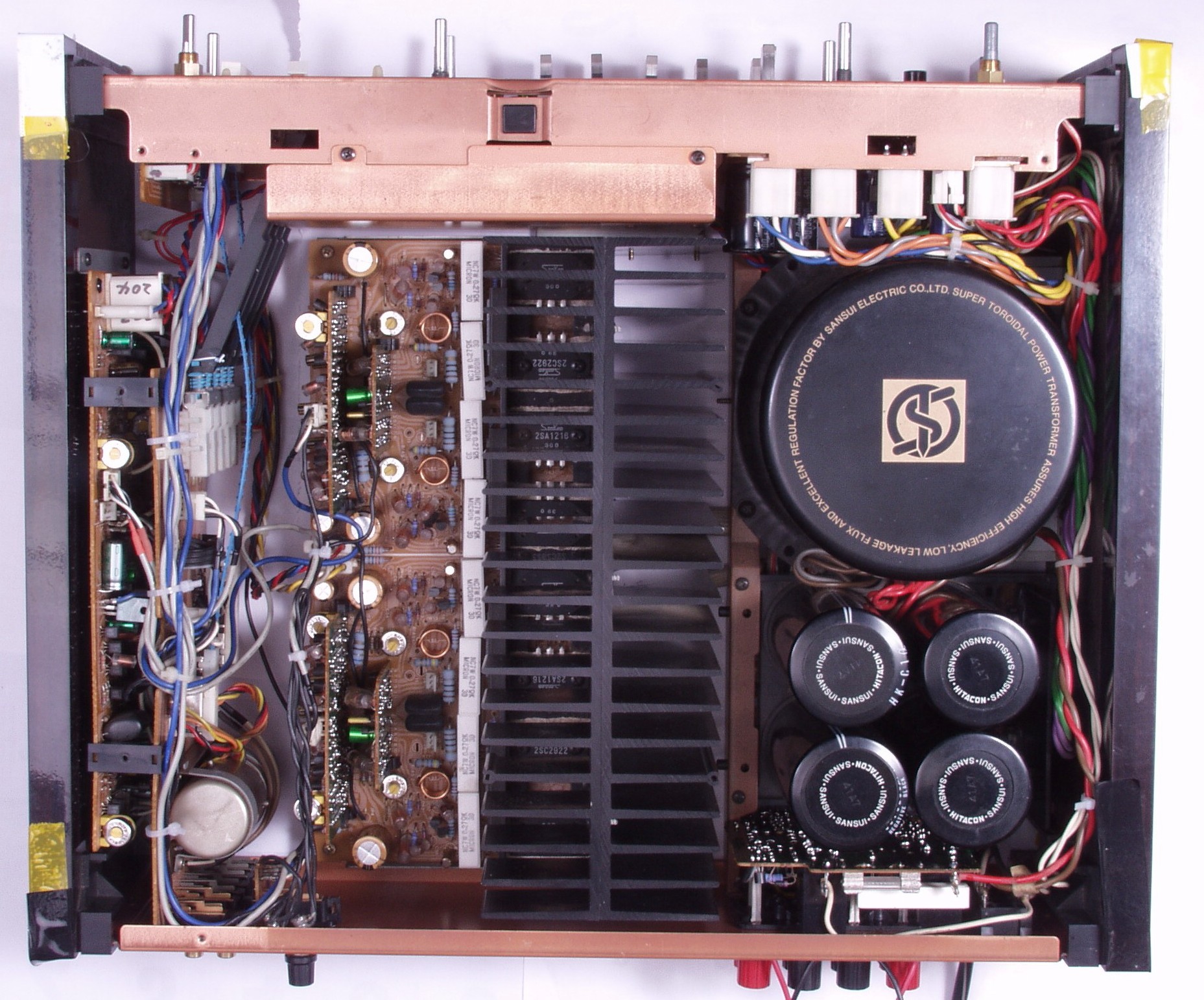

ＣＤＣ．　修理前　下から

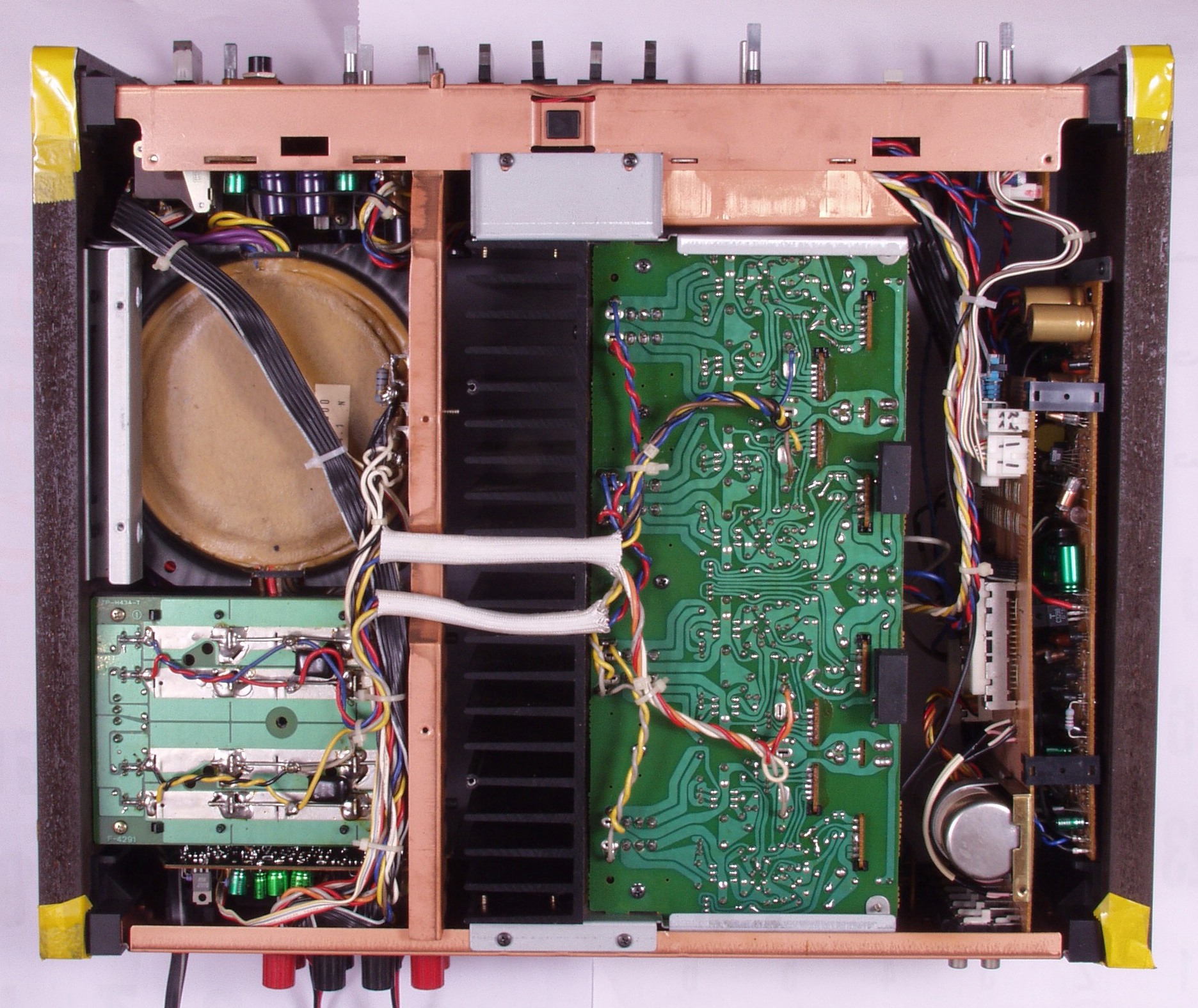

ＣＤＤ．　修理後　下から

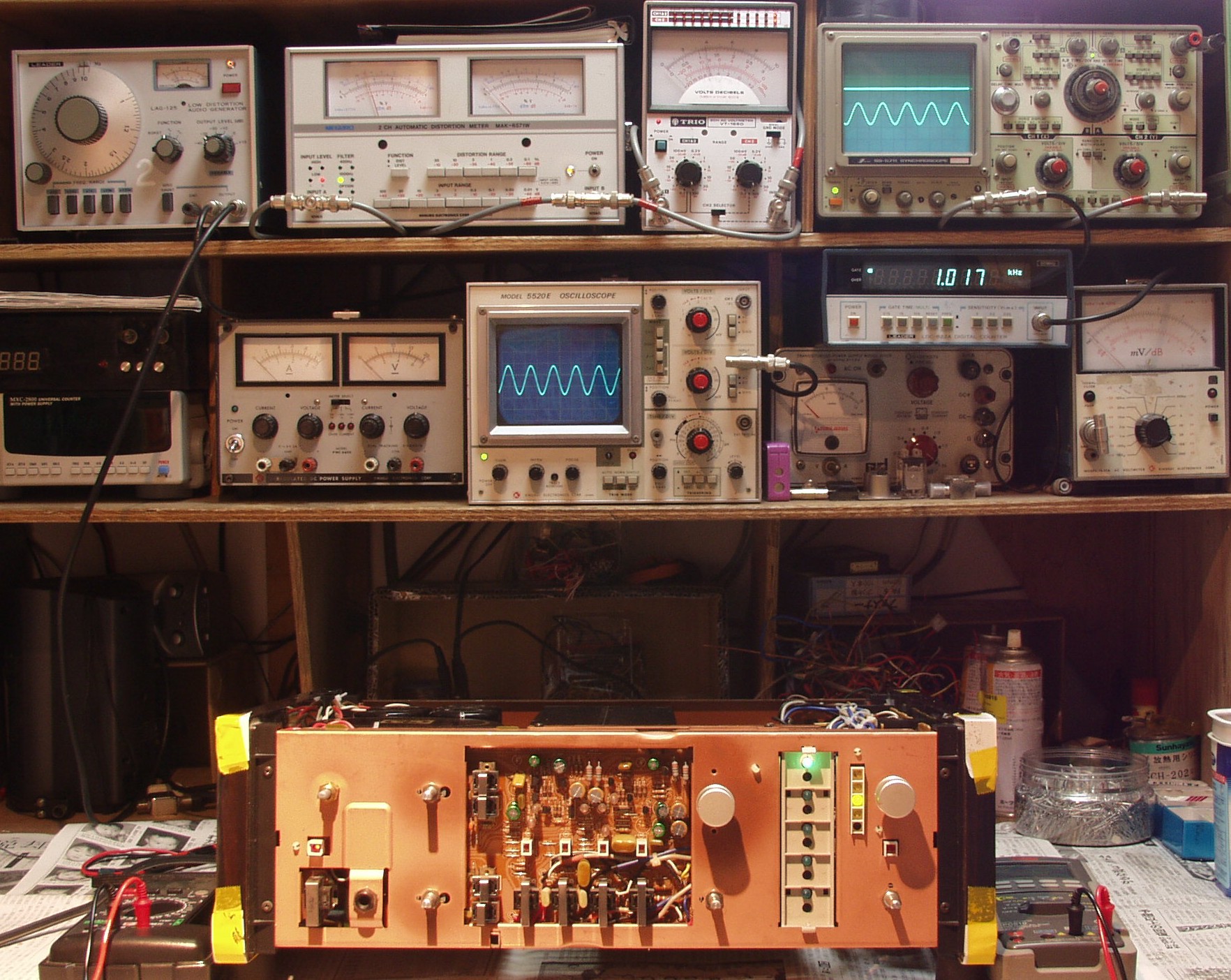

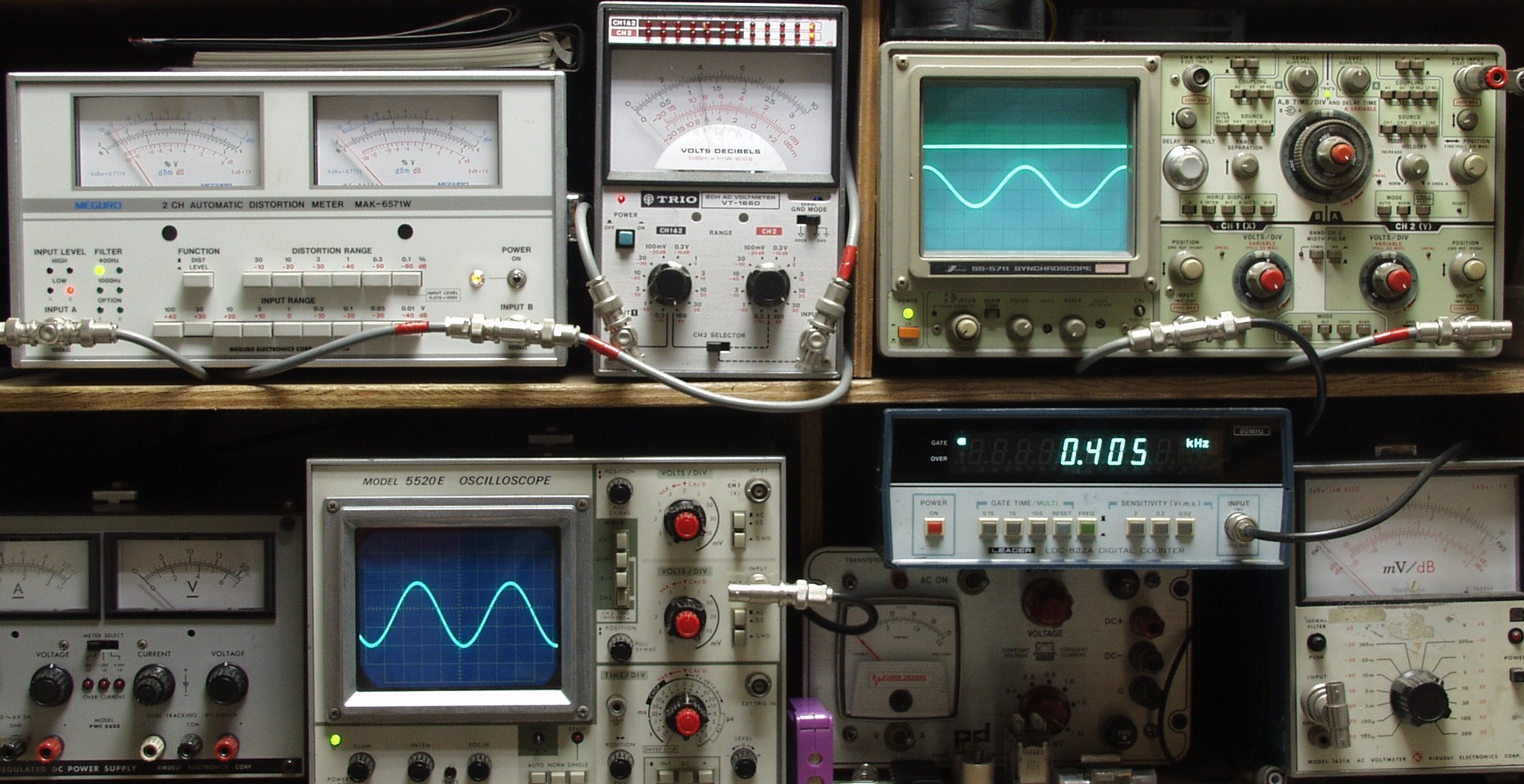

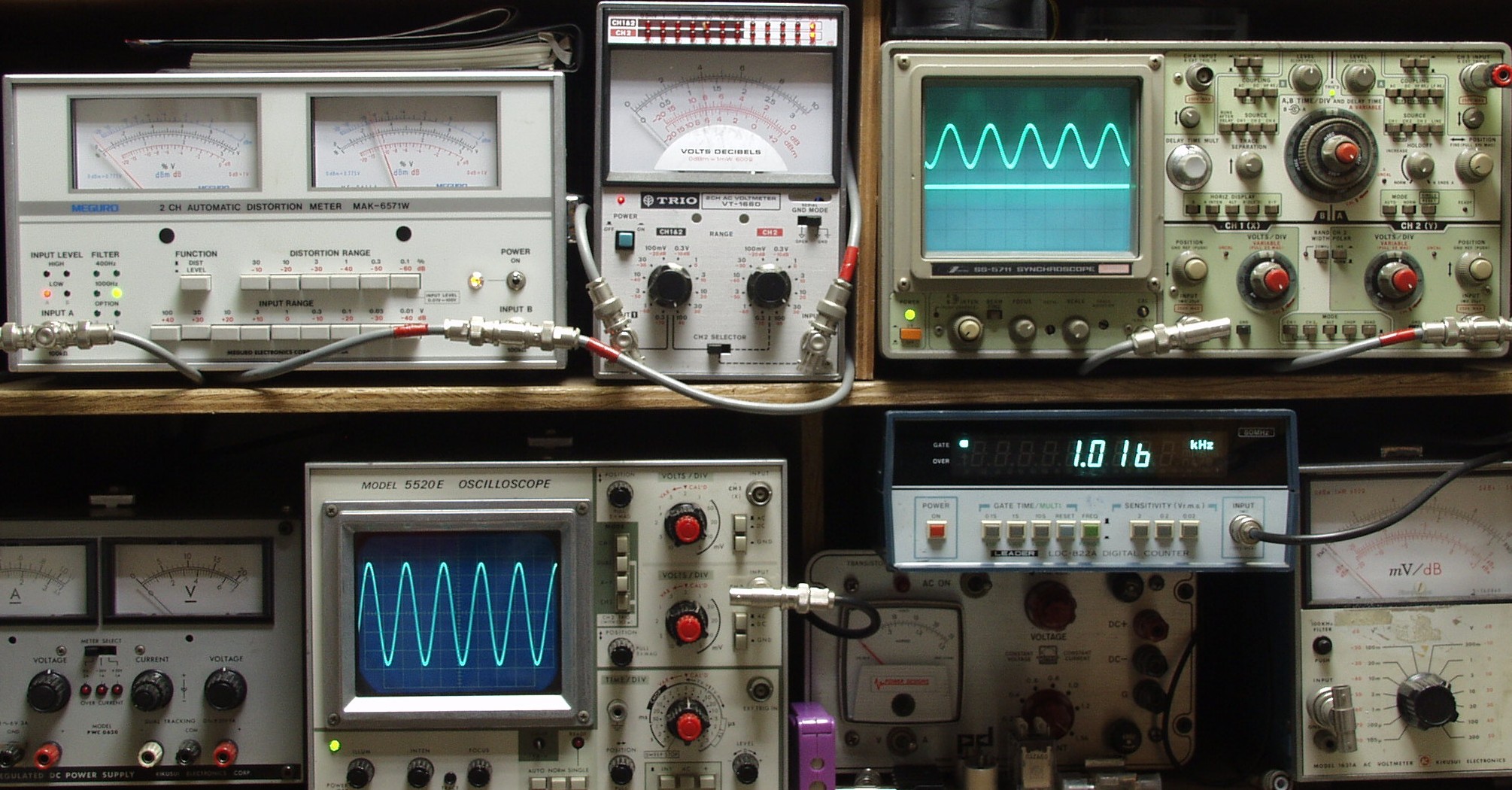

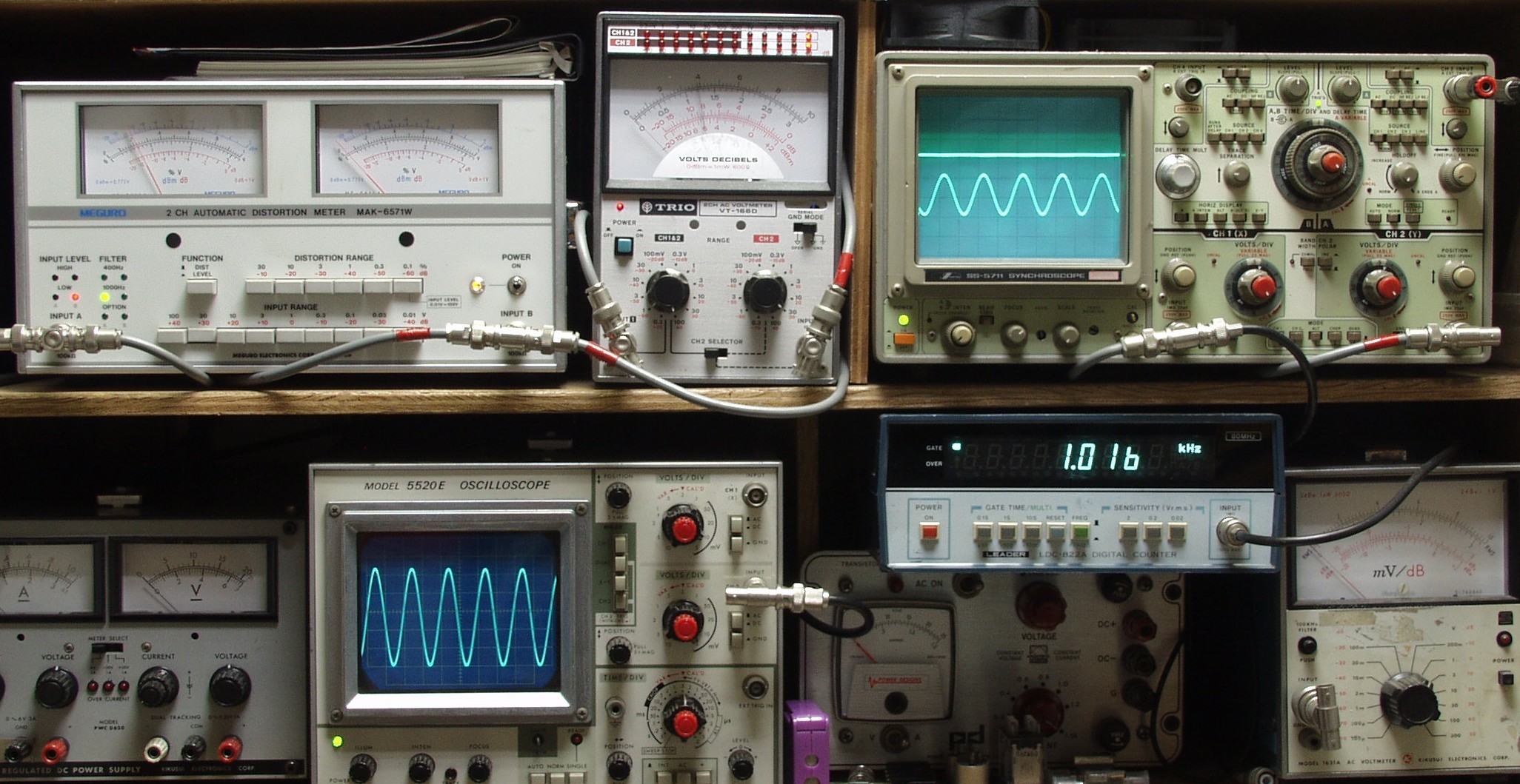

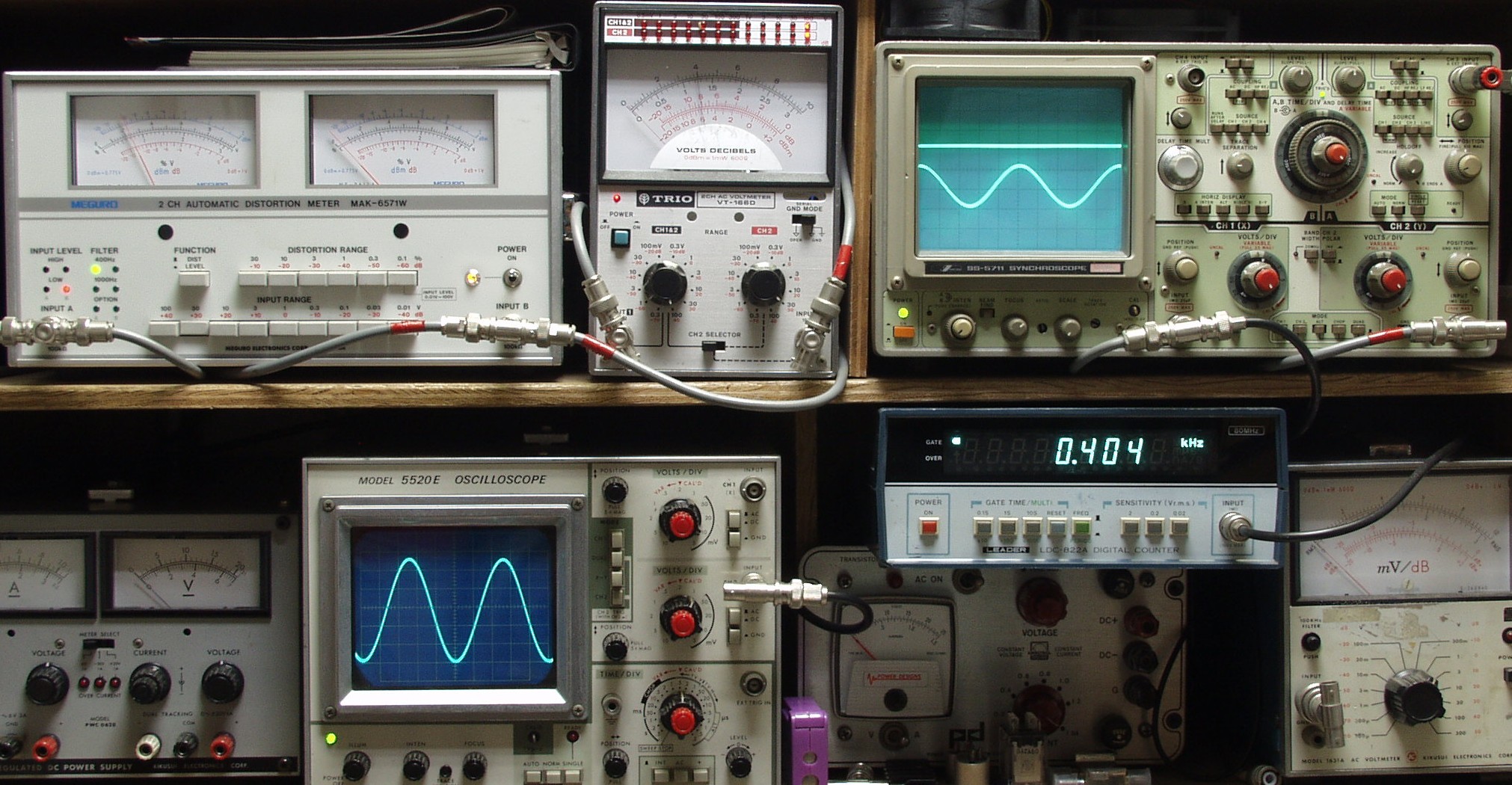

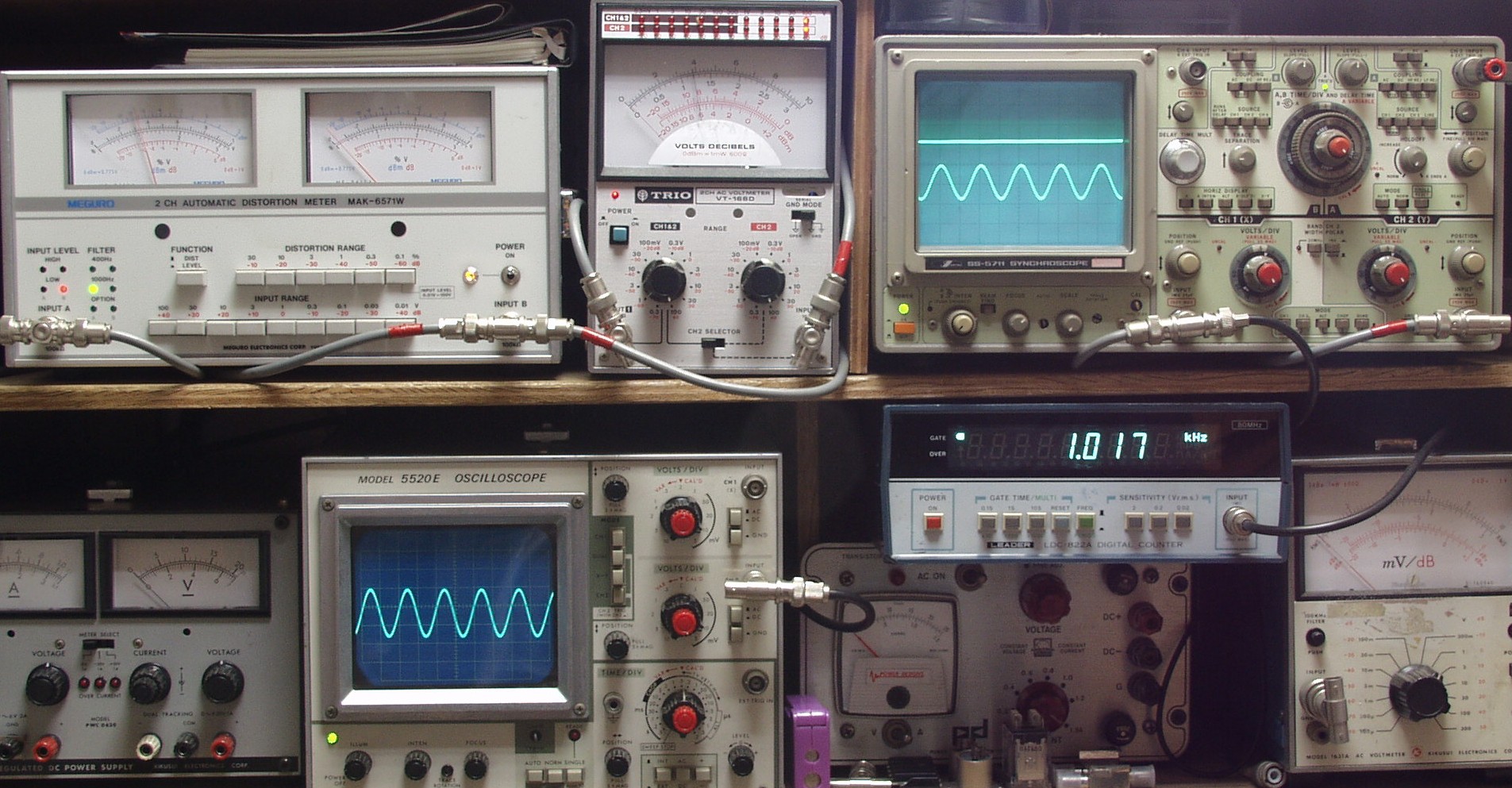

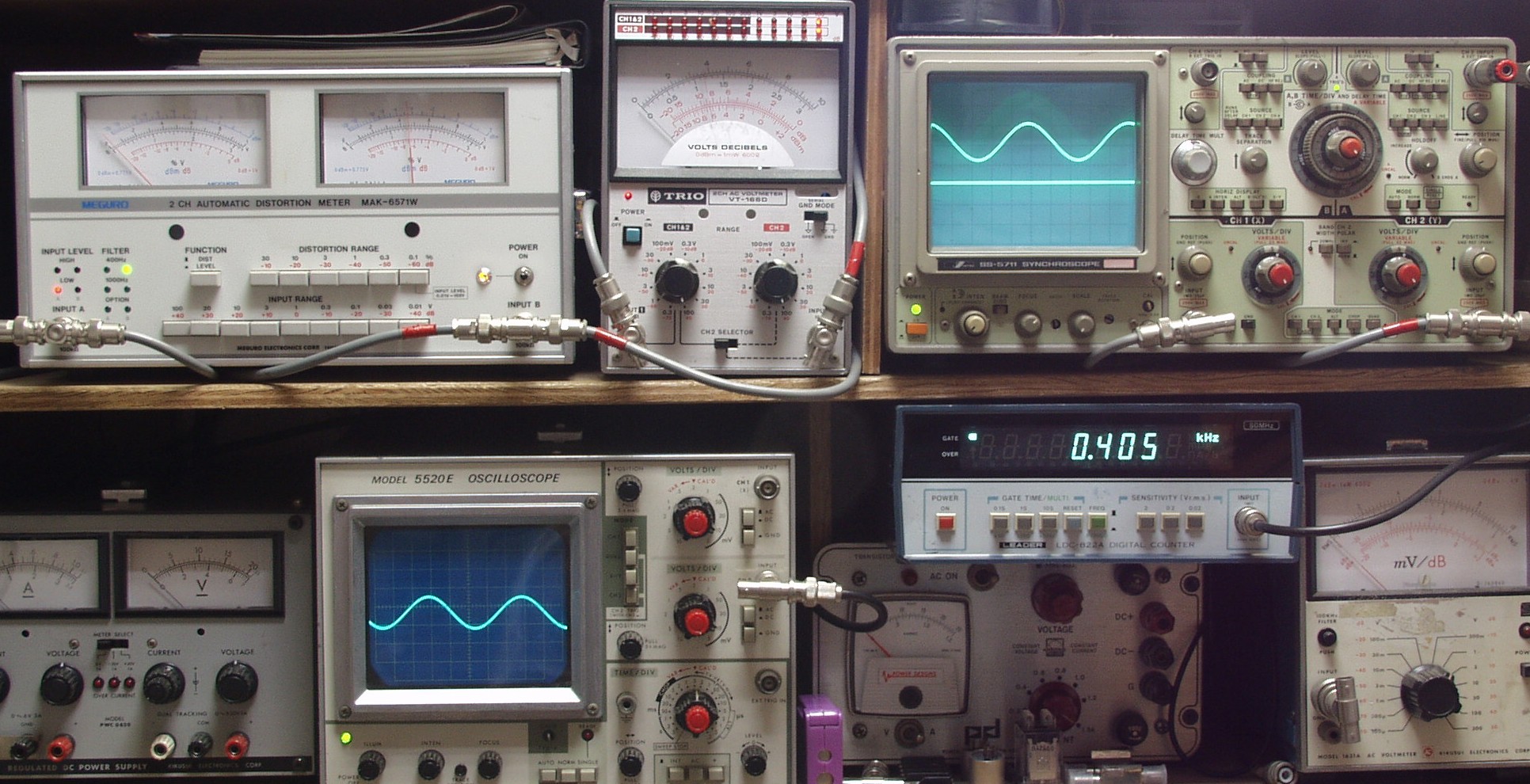

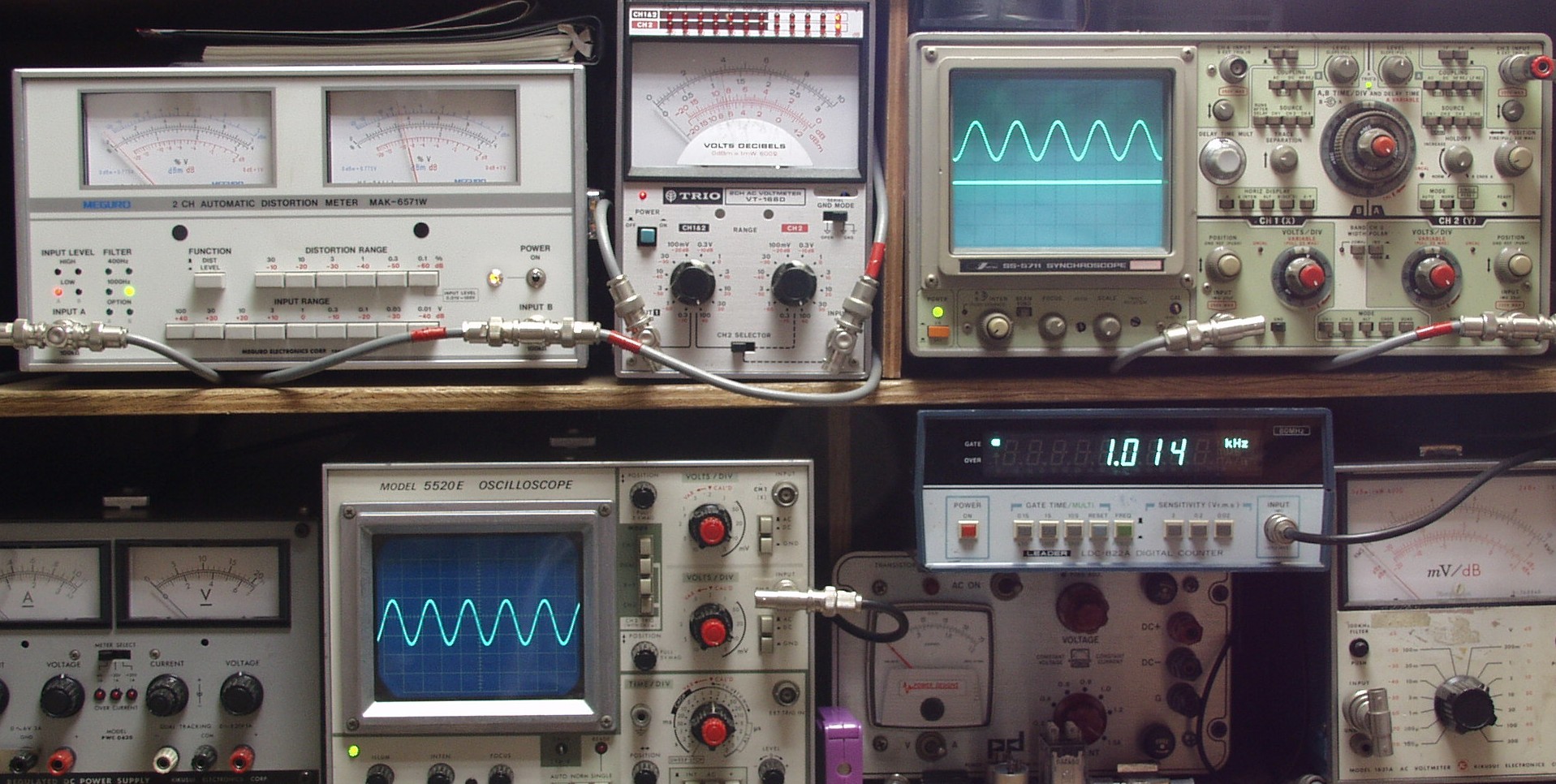

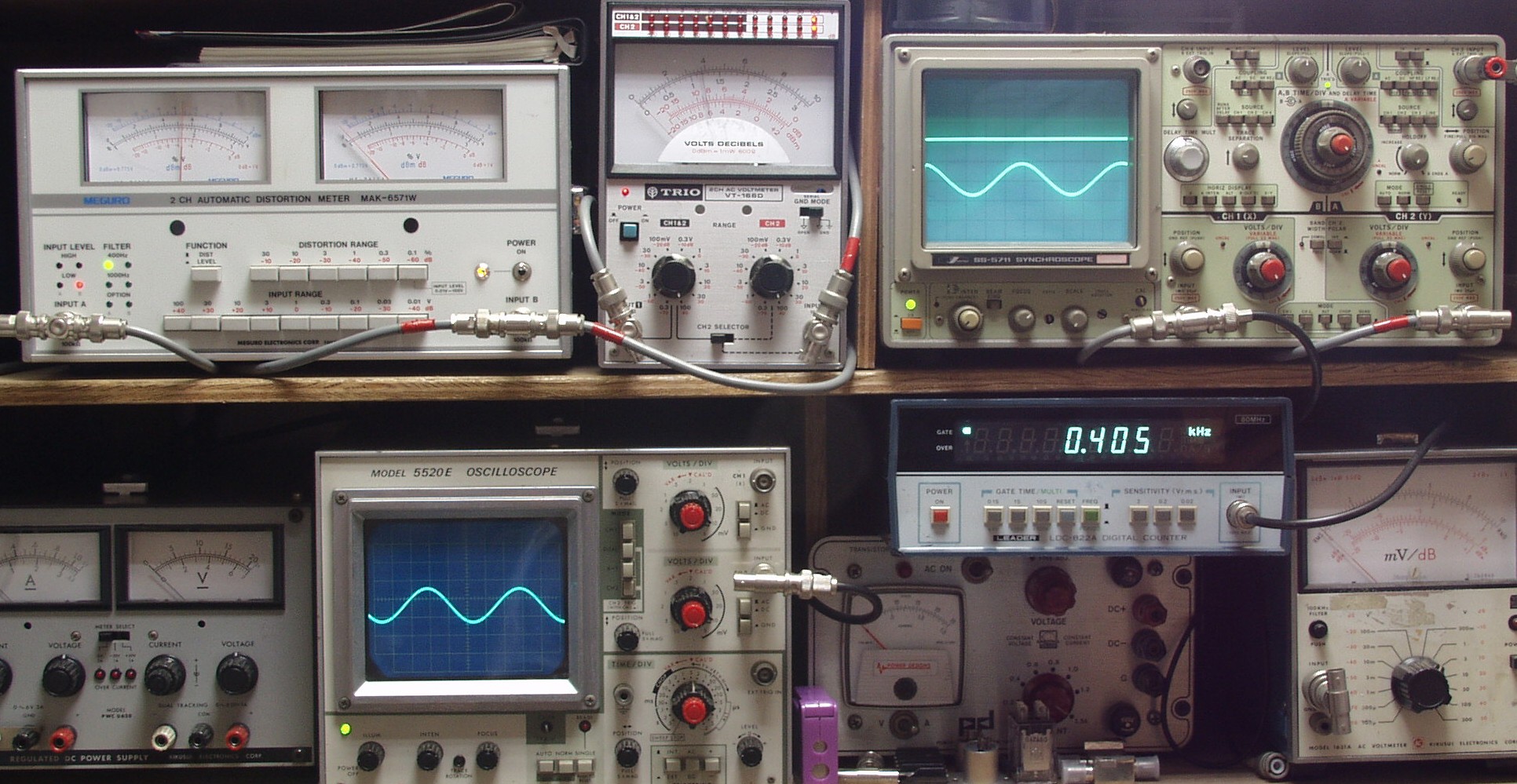

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力／歪み率確認・調整 　　　　　　　　　　ＭＣ／ＭＭの歪みが多いのは入出切り替えＳＷ（Ｃ９Ａ．ＳＷ基板の上の物）が多量の接点復活材の為 　　　　＜見方＞ 　　　　　上左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００５％） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

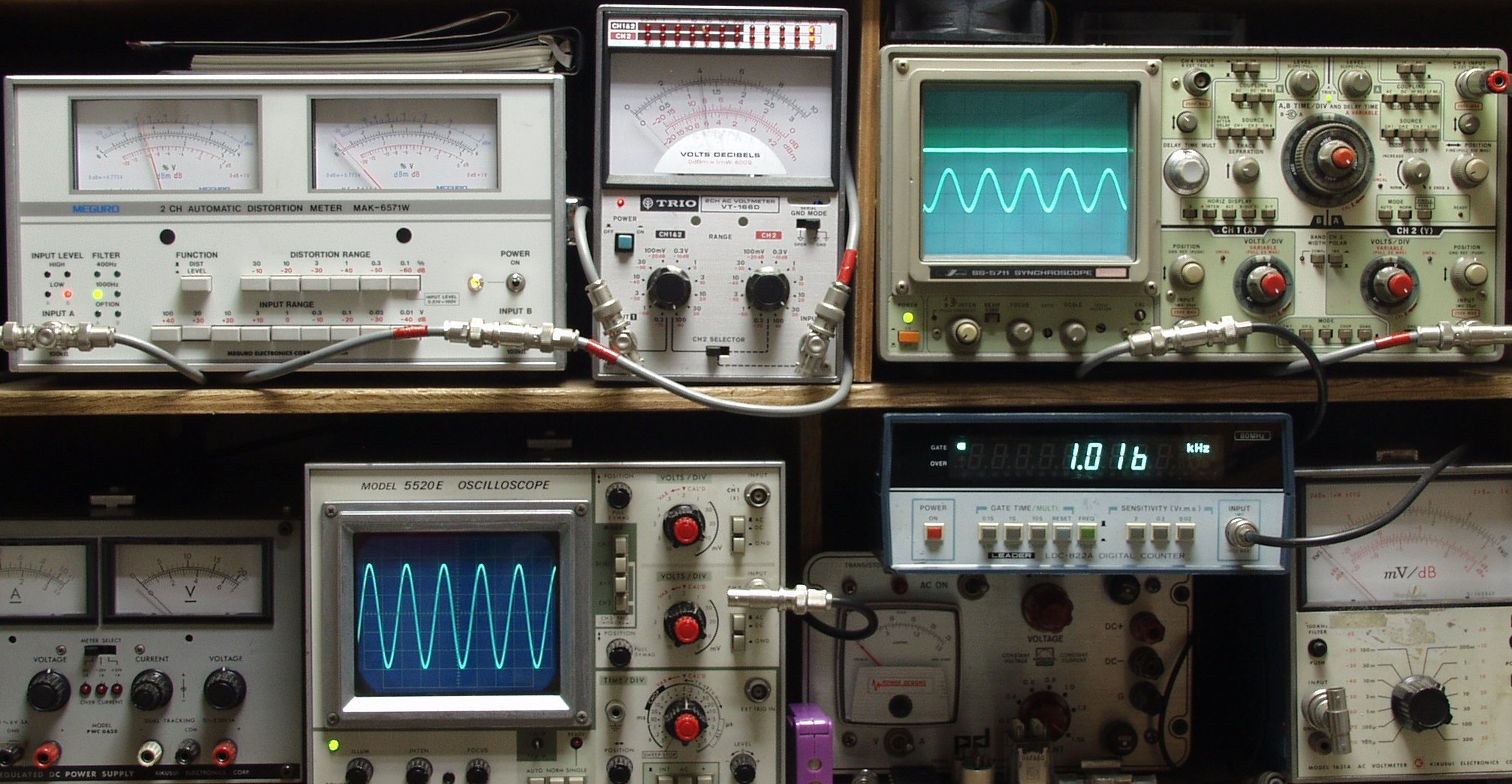

Ｅ２Ａ．　Ｒ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　１０００ＨＺ　ＡＵＸ入力

Ｅ２Ｂ．　Ｒ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　４００ＨＺ　ＡＵＸ入力

Ｅ２Ｃ．　Ｌ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　１０００ＨＺ　ＡＵＸ入力

Ｅ２Ｄ．　Ｌ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　４００ＨＺ　ＡＵＸ入力

Ｅ３Ａ．　Ｒ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　１０００ＨＺ　ＭＭ入力

Ｅ３Ｂ．　Ｒ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　４００ＨＺ　ＭＭ入力

Ｅ３Ｃ．　Ｌ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　１０００ＨＺ　ＭＭ入力

Ｅ３Ｄ．　Ｌ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　４００ＨＺ　ＭＭ入力

Ｅ４Ａ．　Ｒ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０４％　１０００ＨＺ　ＭＣ入力

Ｅ４Ｂ．　Ｒ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０５％　４００ＨＺ　ＭＣ入力

Ｅ４Ｃ．　Ｌ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０４％　１０００ＨＺ　ＭＣ入力

Ｅ４Ｄ．　Ｌ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０５％　４００ＨＺ　ＭＣ入力

Ｅ５．　完成、引き続き３０分の連続定格実働、２４時間エージングに入る。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　の仕様（マニアル・カタログより）

型式 インテグレーテッドDCアンプ　AU-D907X パワーアンプ部 Xバランス・アンプ(Twin Diamond Balanced Drive Amp)方式 実効出力(両ch駆動) 180W+180W(6Ω、10Hz〜20kHz) 160W+160W(8Ω、10Hz〜20kHz) 250W+250W(4Ω、1kHz) 210W+210W(6Ω、1kHz) 180W+180W(8Ω、1kHz) 全高調波歪率 0.003%(8Ω、10Hz〜20kHz、実効出力時) 0.005%(6Ω、10Hz〜20kHz、1/2実効出力時) 混変調歪率(60Hz=7kHz＝4=1) 0.003%(8Ω、実効出力時) 出力帯域幅(IHF、両ch動作、THD0.03%) 5Hz〜80kHz ダンピングファクター(新IHF、20Hz〜20kHz) 100(6Ω) 周波数特性(1W) DC〜300kHz +0 -3dB エンベロープ歪 測定限界以下 TIM歪(Sawtooth法) 測定限界以下 スルーレイト ±300V/μsec(6Ω) ライズタイム 0.5μsec イコライザーアンプ部(Hi-Precisionイコライザー) 入力感度/入力インピーダンス(1kHz) Phono MM=2.5mV/47kΩ Phono High MC=2.5mV/100Ω Phono MC Low=100μV/3.2Ω(MCトランス採用) Phono MC High=300μV/40Ω(MCトランス採用) CD、Tuner、Tape1、2=150mV/47kΩ Phono最大許容入力(1kHz、THD 0.01%) MM=300mV High MC=300mV MC High=35mV(トランス方式) 出力レベル/インピーダンス Tape rec=150mV/600Ω RIAA偏差(MM、Rec out) 20Hz〜300kHz ±0.2dB SN比(Aネットワーク、ショートサーキット) Phono MM=90dB Phono MC=80dB以上(100μV) CD、Tuner、Tape=110dB トーンコントロール Bass最大変化量=±10dB(20Hz) Treble最大変化量=±10dB(20kHz) トーンセレクター Bass=100Hz、200Hz Treble=4kHz、8kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) オーディオミューティング -20dB 総合 定格消費電力(電気用品取締法) 370W 外形寸法 幅466x高さ161x奥行431mm 重量 20.5kg 価格 189,000(1984年発売)
