Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ．　　７台目修理記録

使用上の注意　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　平成１４年７月８日持ち込み　７月２０日完成

修理前の状況 前面パネルのJumpスイッチをoffにしていると、ものすいごい「ガリガリ」というノイズ（R)　が出ます。 出ないときはまったく出ないので、忘れた頃にスイッチを入れて「お、今日はいけるな」と楽しむのですが、 運が良くても数時間後にはガリガリと鳴り出し、ひどい時はプロテクターが働き、LEDが点滅です。 Jumpスイッチをonにしますと、比較的ましに聴けますが、左右バランスが大きく右にずれbalnaceツマミを左に90度以上も廻すことがあります。 ノイズもやはりありますが、上述の「ガリガリ」のようなスピーカが壊れるのではと思うほどの音ではありません。 また、どうも歪の多い音に聴こえます。 Jump　on状態ではまだプロテクターが作動したことはありません。 セレクターは接触不良だらけ、根気良く繋がるまで廻して使ってます。 現在のアンプの状況です。 　　�@各セレクターガリ有り。 　　�Aバランスつまみガリ大（５年ほど触っていませんでした） 　　�B歪みっぽい気がする。（ソースによるかもしれません） 　　�Cほぼ毎日PM9〜10時頃電気を入れ翌朝切る　（寮で電気代が掛からないので寝るとき入れっぱなし） 　　�Dヴォリュームは電源を入れてプロテクタが外れてから左一杯の位置から上げていく。 　　　　電源を切るときは左一杯に回してから電源を切る。 　　�E置き場の関係で直接ＤＡＴ等を上に積んでおり、天板の上は20mmくらいしか明けていないため、一晩経つと 　　　　無音でもパネルが暖かくなる。　（ＨＰ拝見して50mm以上空けようと考えています。） 　　�Fメインで聞いているのはラジオの深夜放送の録音、たまに聞くのはＣＤやVIDEO 　　　　学生時代はレコード(MC/MM)を聞いていたが、現在４畳半でレコードは聴けない。 　　　　（３０過ぎで退寮となり、アパート住まいになるので、その時はレコードを聴きたい） 　　�G買ってから一度もプロテクタを効かせていない。 原因 各AMPの初段ＦＥＴ（電界効果トランジスター）／終段ＴＲ（トランジスター）の劣化 修理状況 　メインAMPの調整用　半固定ＶＲ交換 　メインAMPのＴＲ（トランジスタ-）／初段ＦＥＴ（電界効果トランジスター）交換 　コントロールAMPのＦＥＴ（電界効果トランジスター）交換、 　イコライザ−AMPのＦＥＴ（電界効果トランジスター） 交換 　ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用） 　結合コンデンサー交換 　配線手直し、補強 使用部品 　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 　バランス、バイアス調整用　半固定ＶＲ　　　　　　　　　　　　６個 　イコライザ−AMP　ＦＥＴ（電界効果トランジスター）　　　　　　　　２個 　コントロールＡMP　ＦＥＴ（電界効果トランジスター）　　　　　　　　２個 　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　２個 　フイルコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　６個 　抵抗　 　　　　 修理費　３８，０００円　　　　通常修理。 Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

１．ＳＰ接続リレーの交換

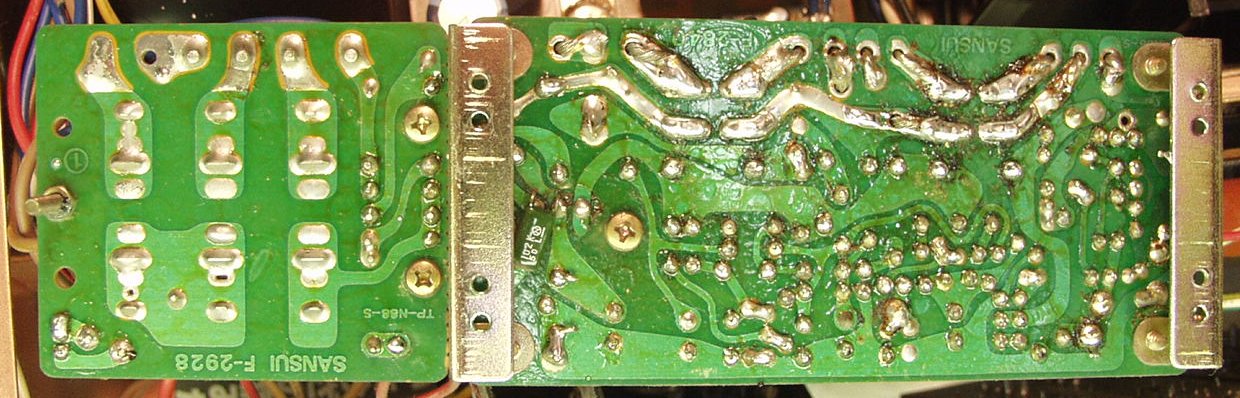

２．入力端子の半田補正

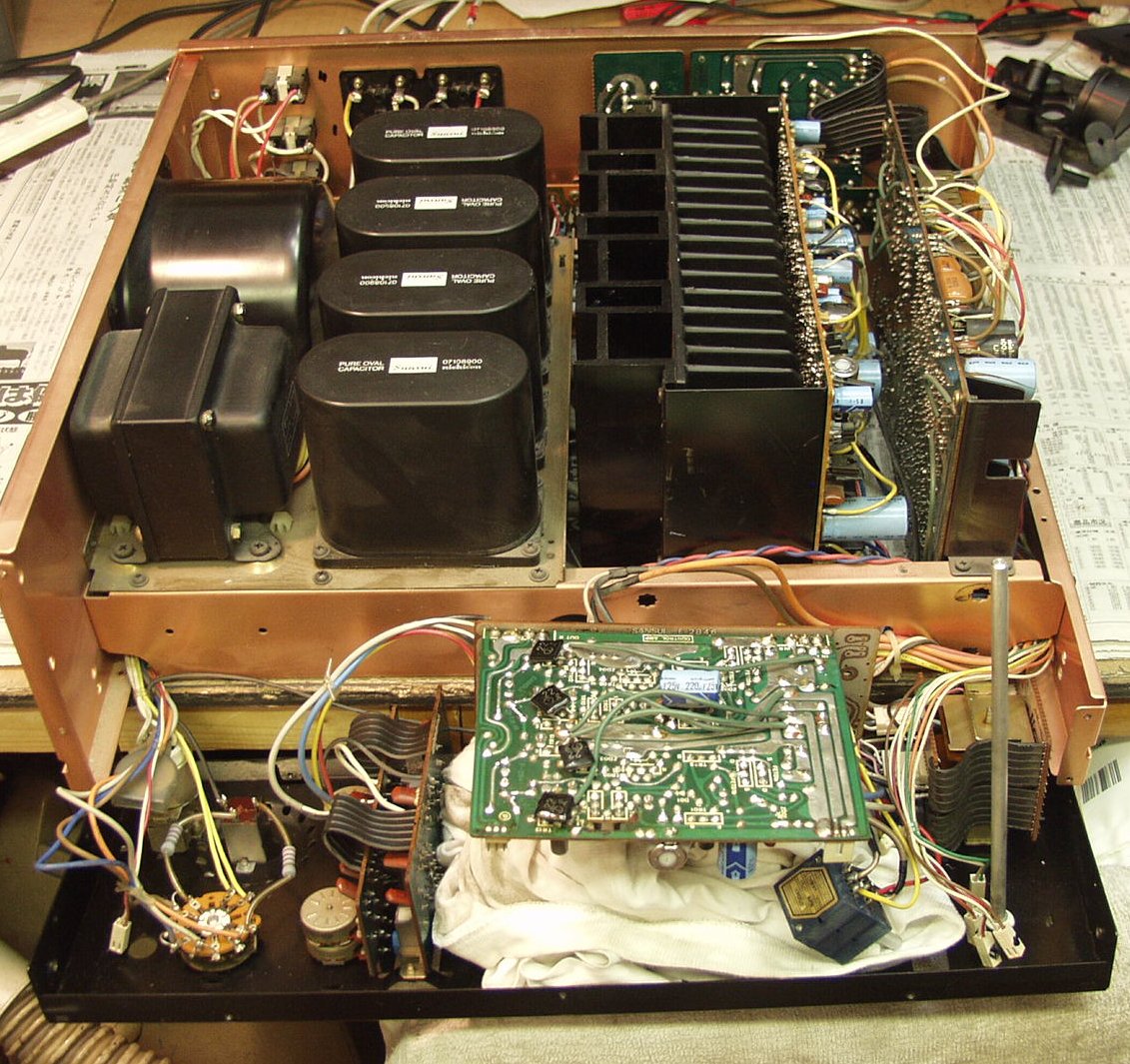

３．全面パネル取り外す

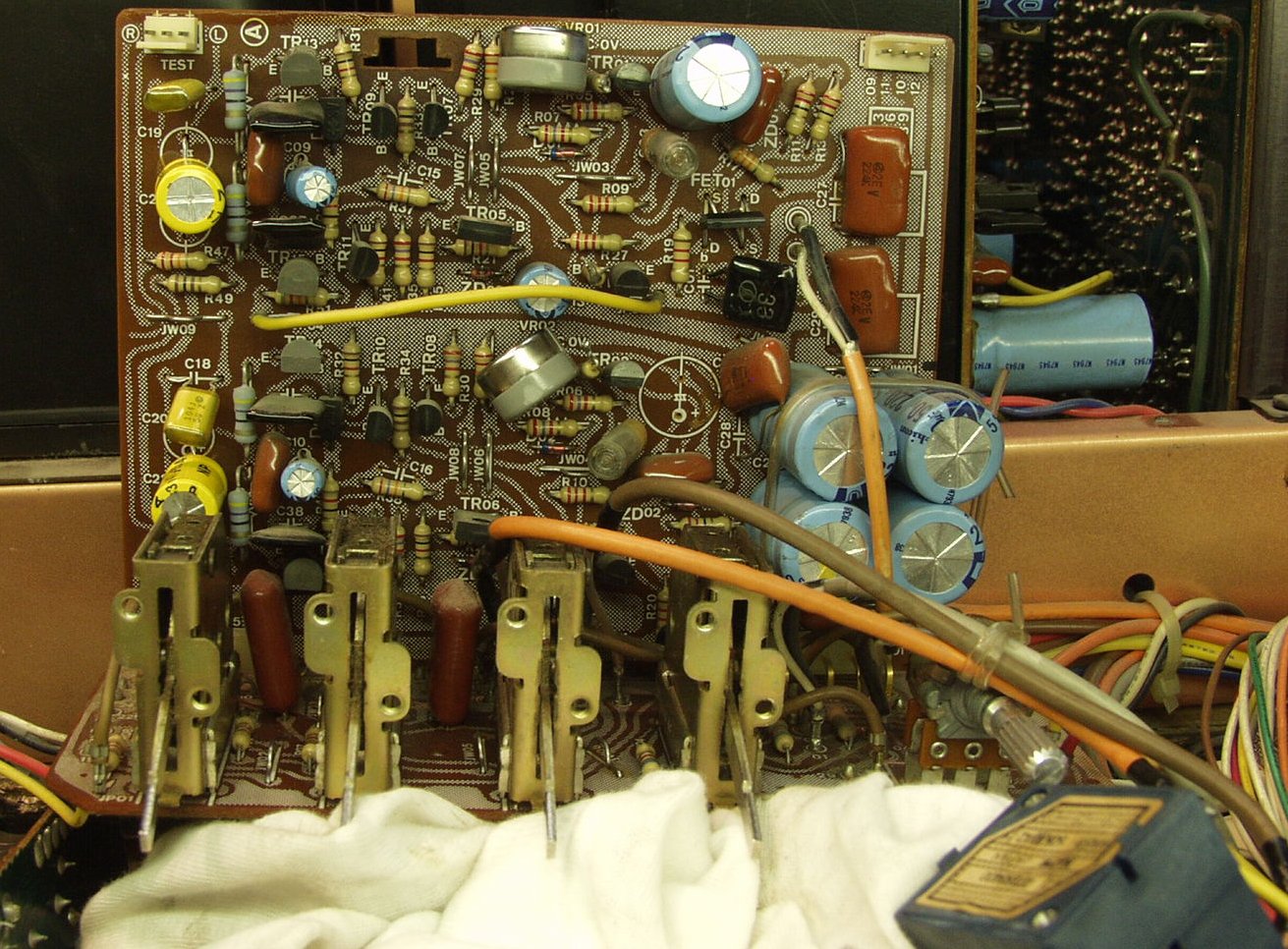

４．コントロールＡＭＰ　ＦＥＴ（電界効果トランジスター）／半固定ＶＲ／カップリング・コンデンサー交換

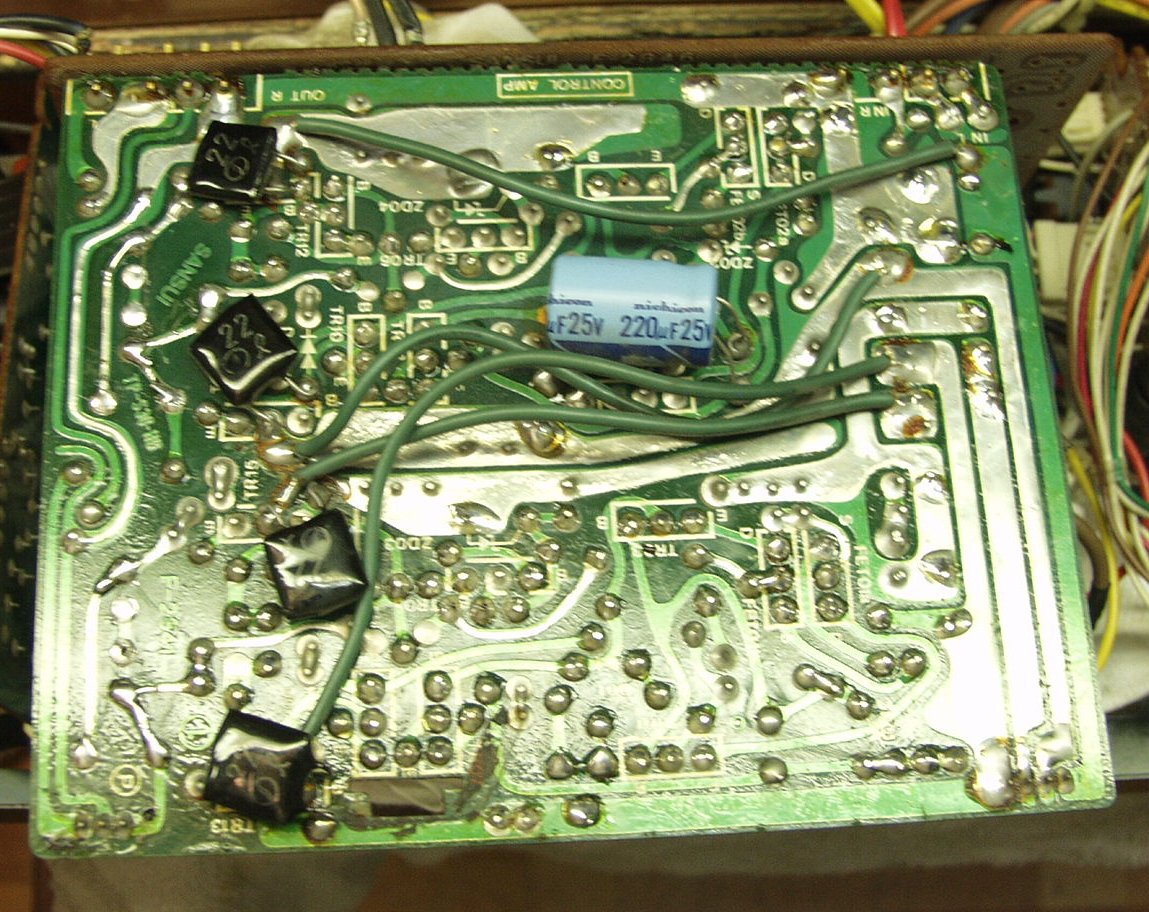

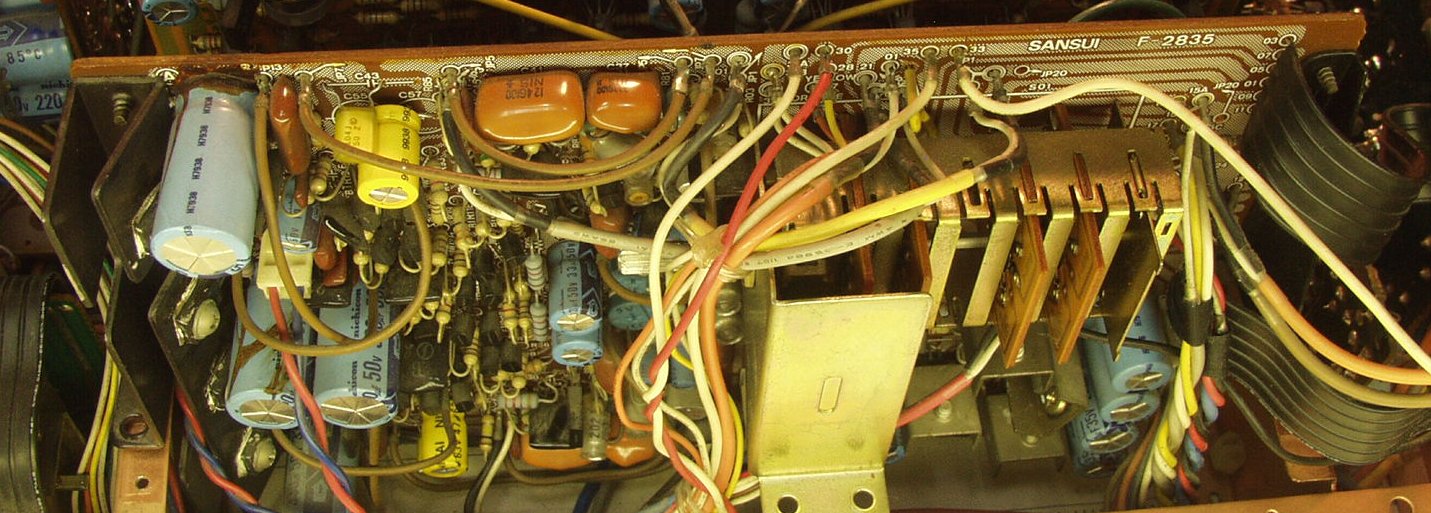

５．コントロールＡＭＰの半田補正

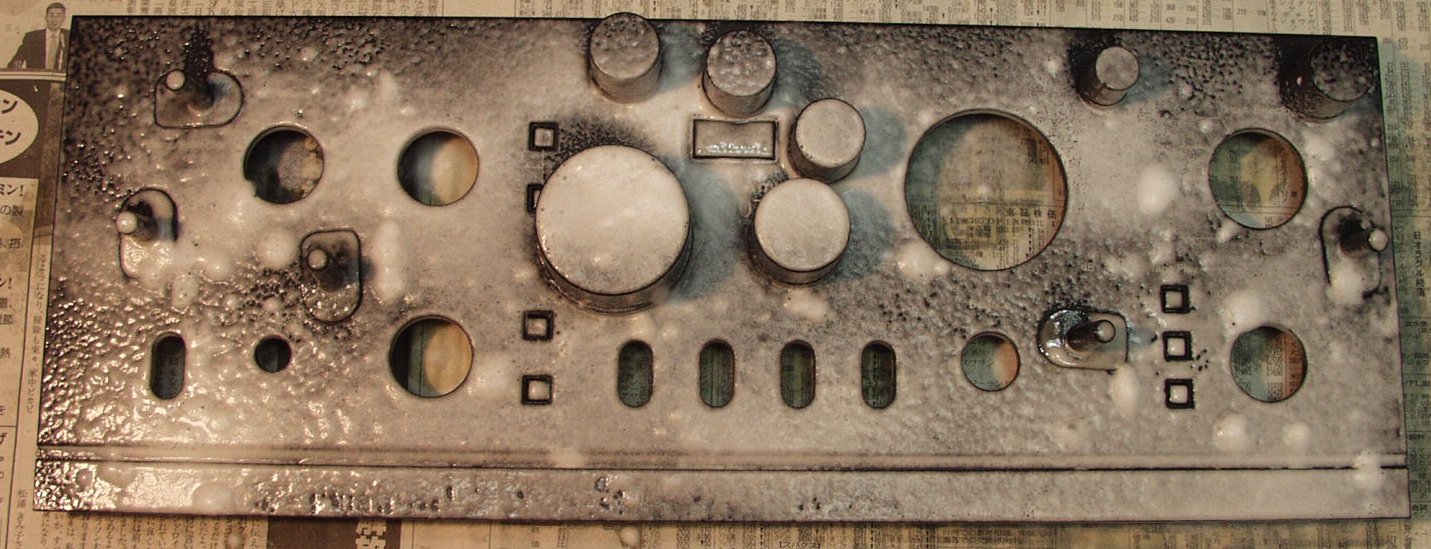

６．パネル・ツマミ清掃

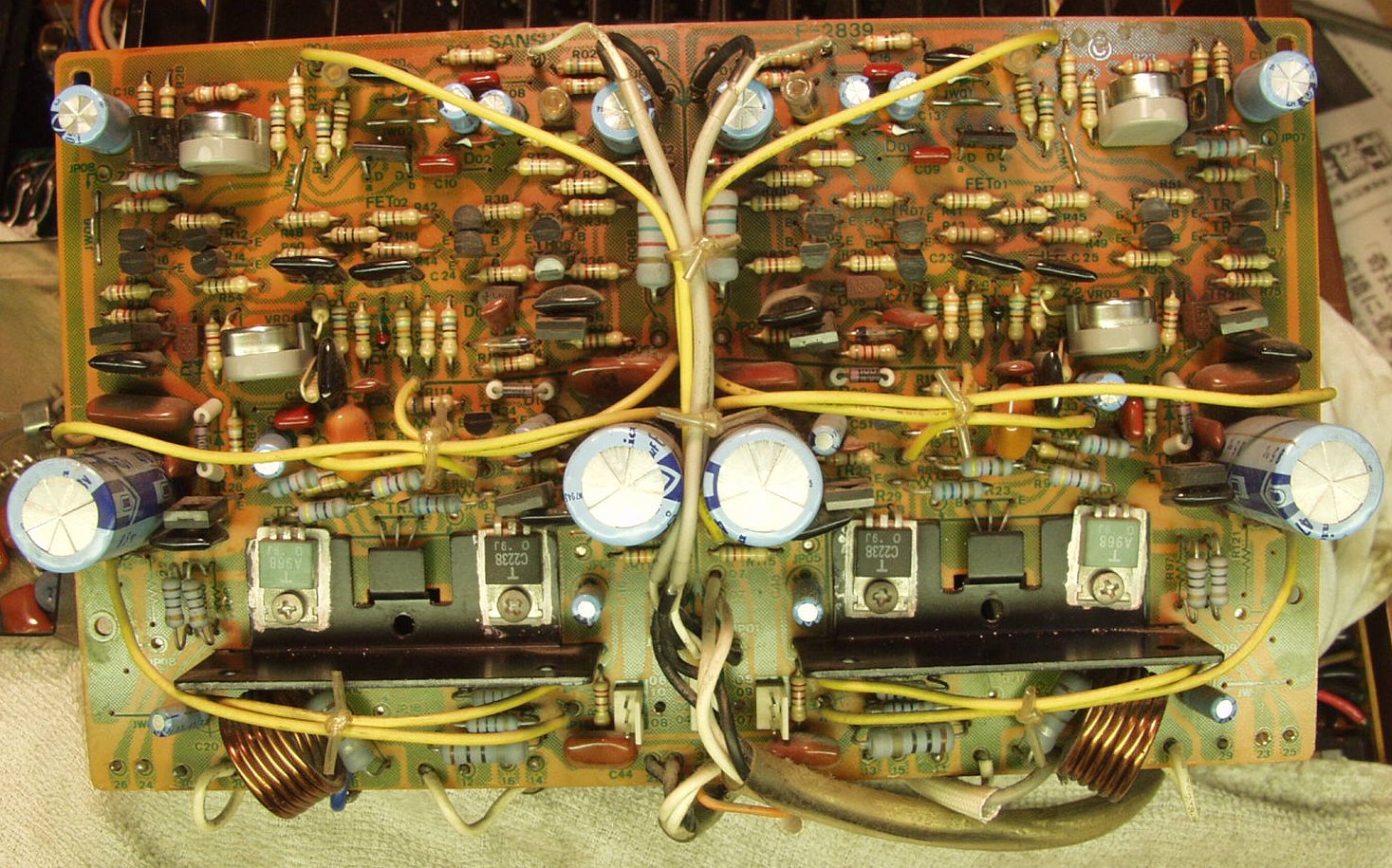

７．ドライブ基板修理後、交換部品は半固定ＶＲ＝４個、複合ＦＥＴ（電界効果トランジスター）＝２個 　　音質改善のため、ペーパー・コンデンサーをメタライズド・フイルムコンデンサーに交換

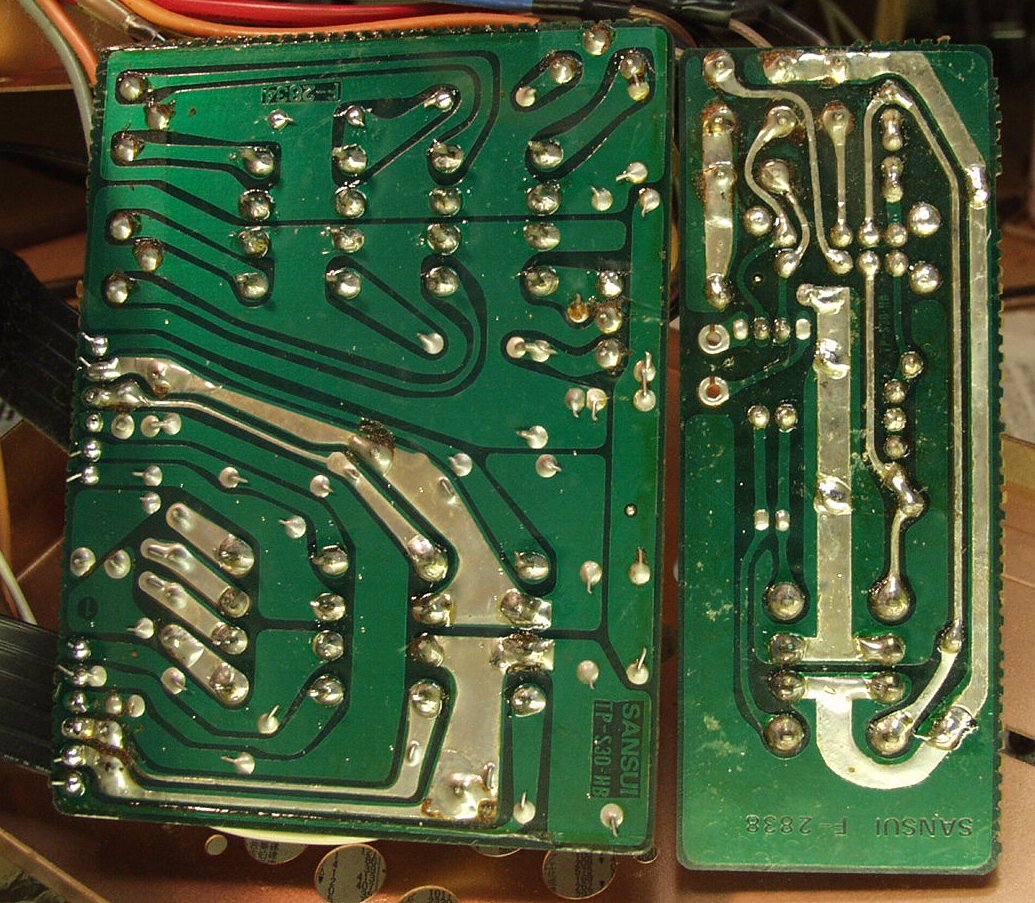

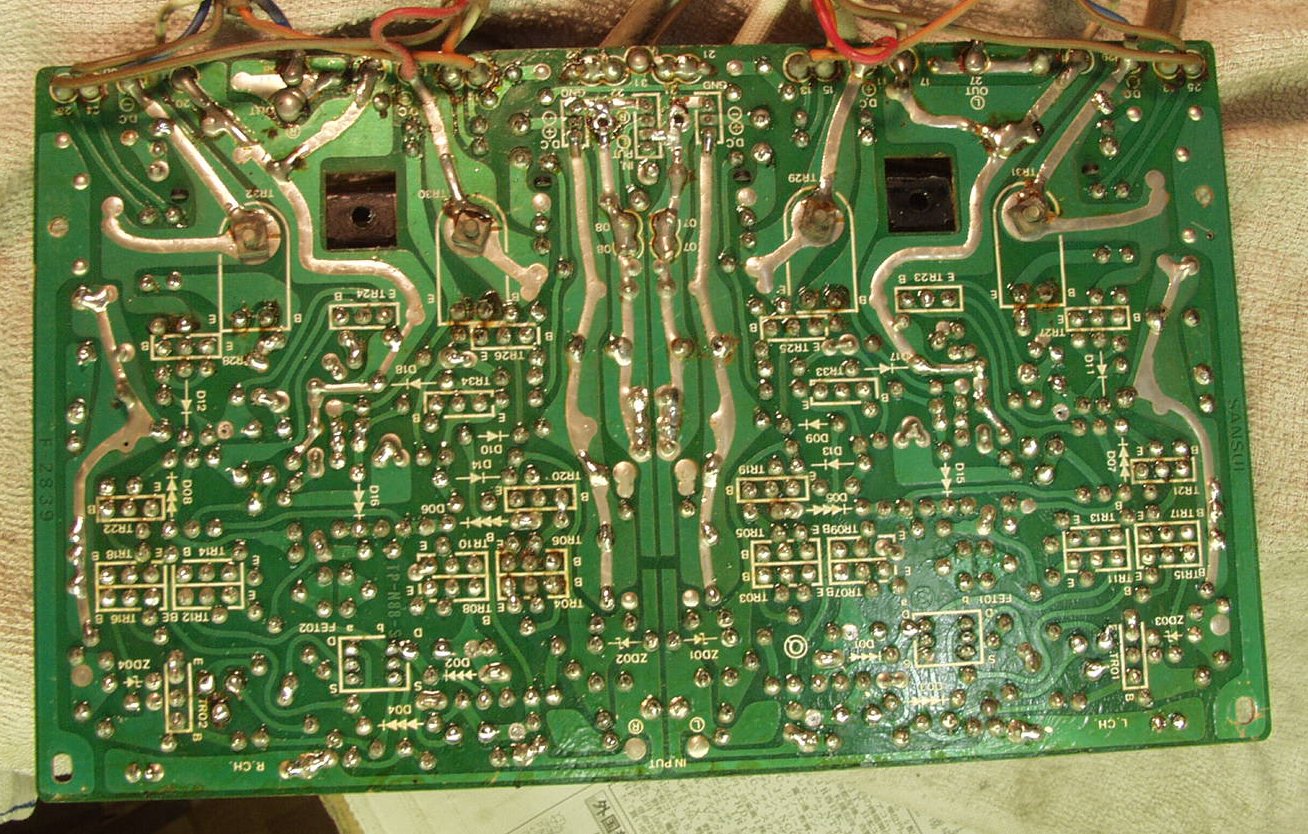

８．ドライブ基板裏の半田補正、光っている所。

９．メイン−ＡＭＰ交換部品

１０．ＥＱ−ＡＭＰ修理、カップリング・コンデンサー交換

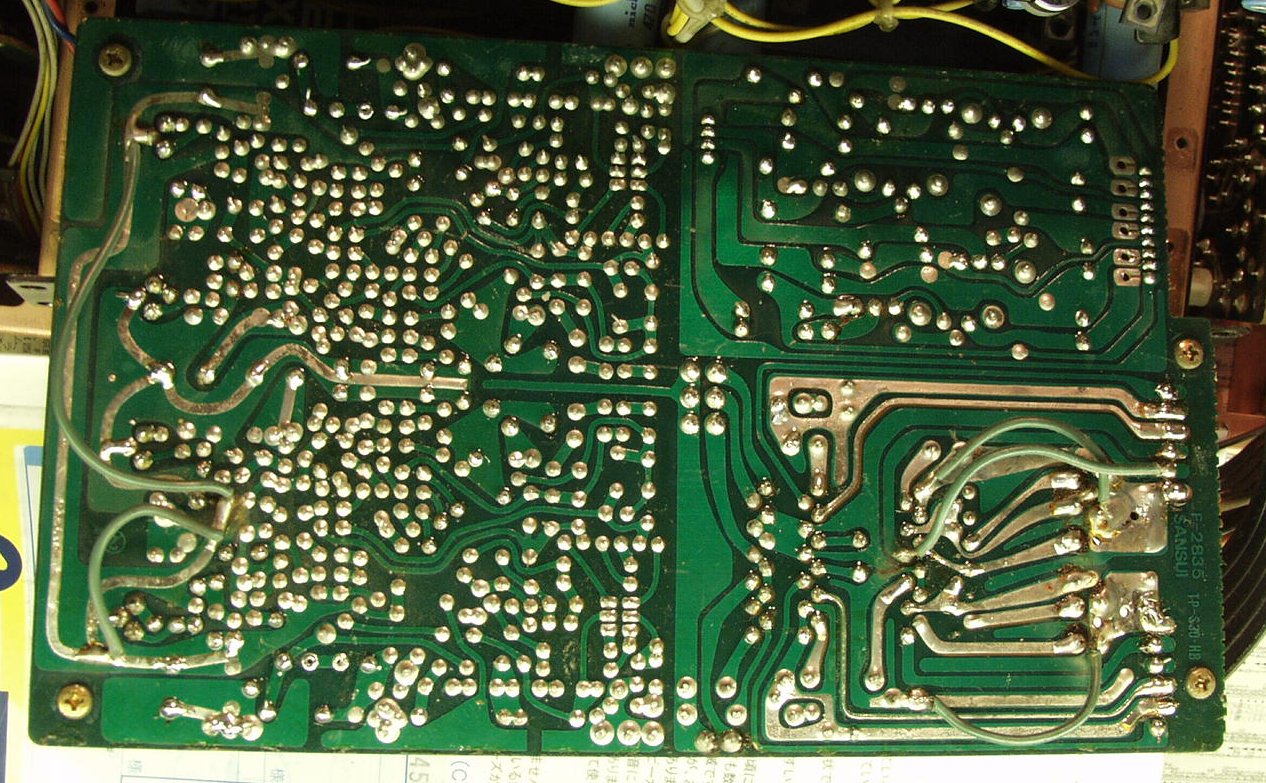

１１．ＥＱ−ＡＭＰ基盤半田補正

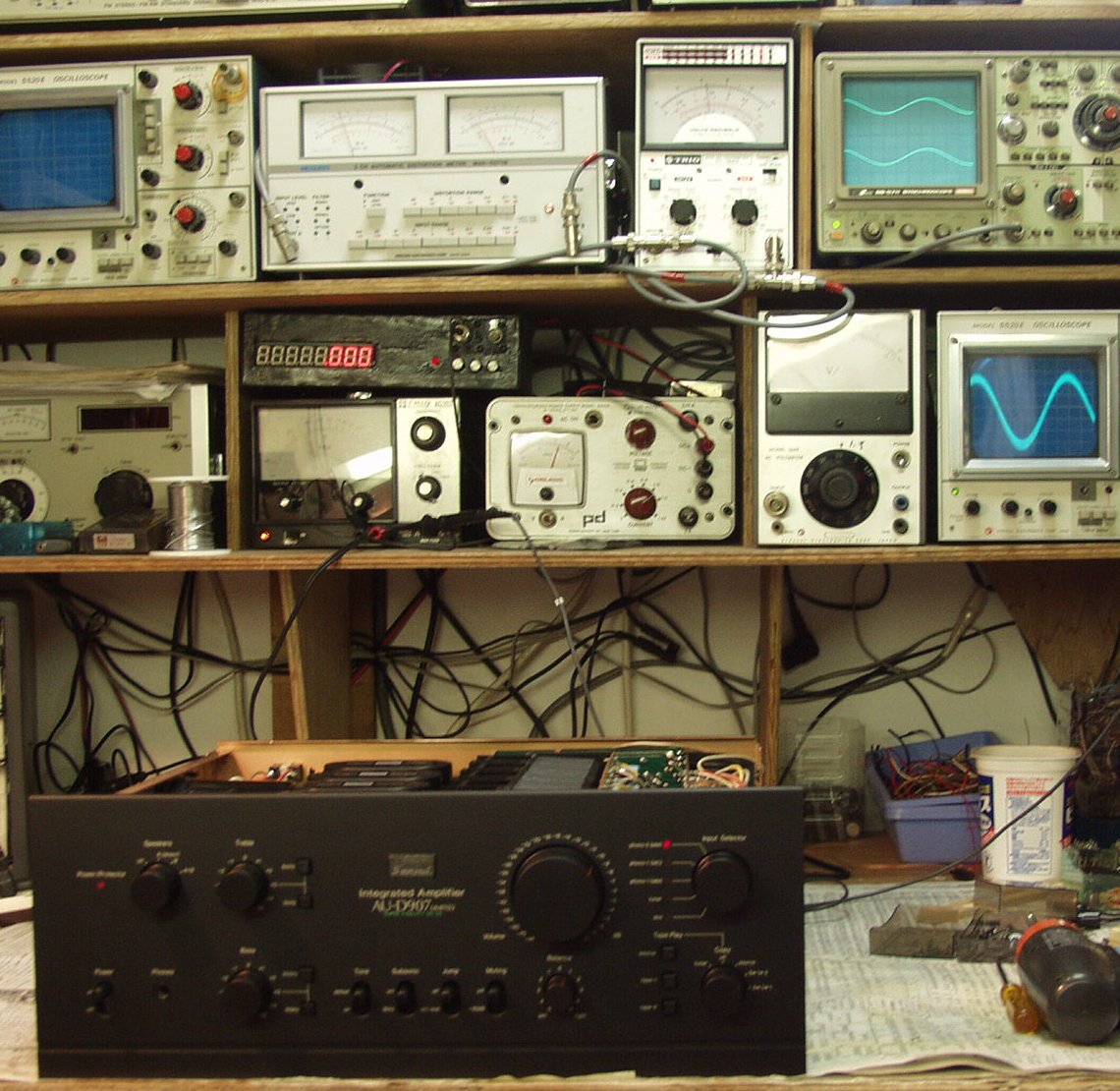

１２．出力／歪み測定・調整

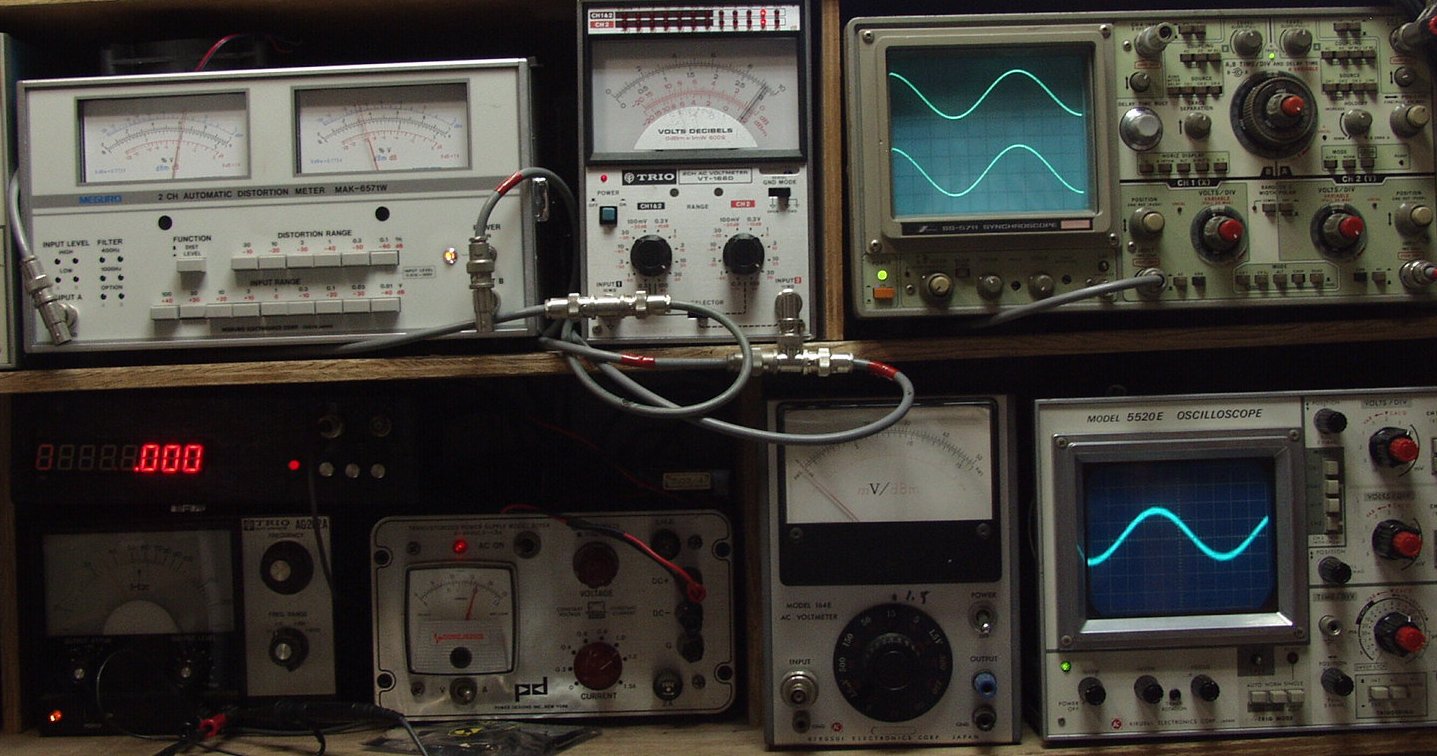

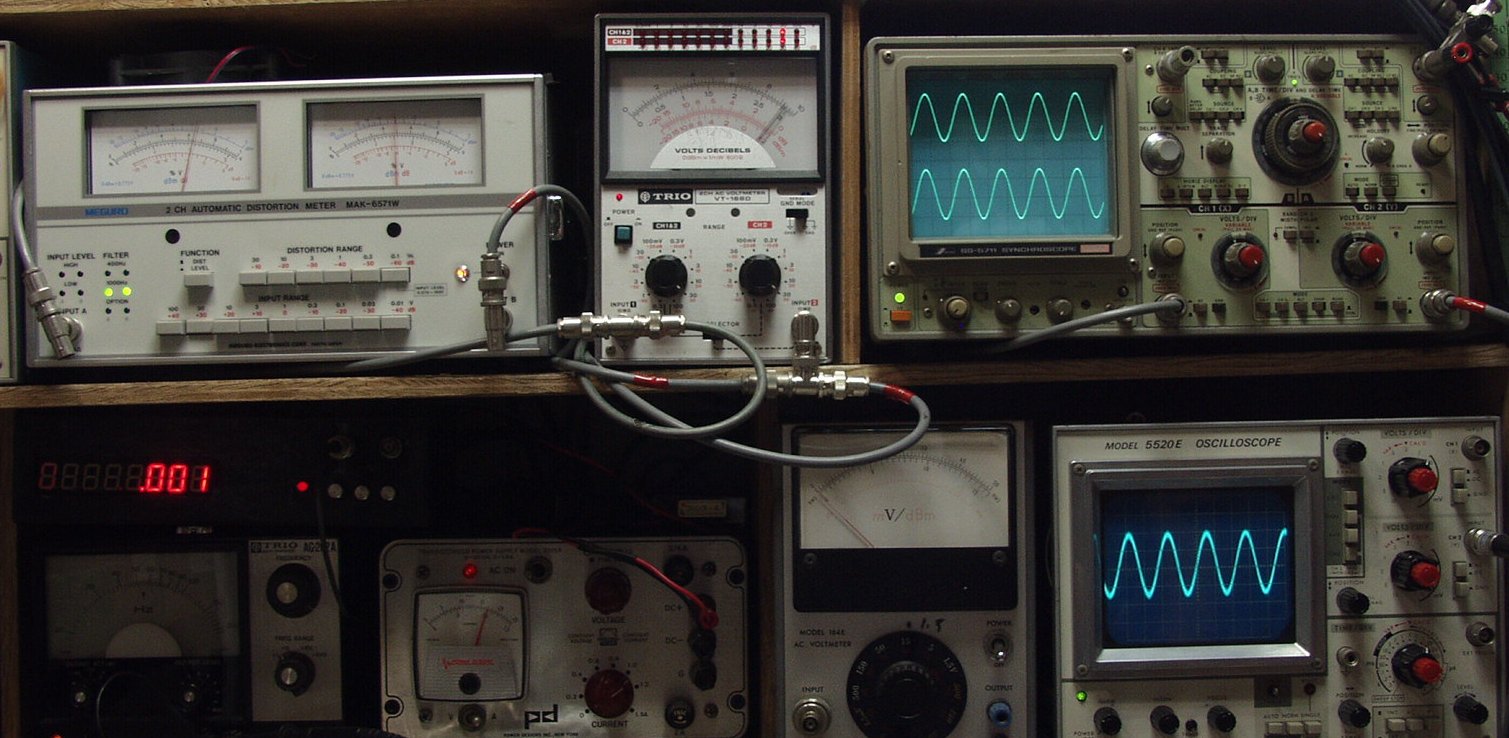

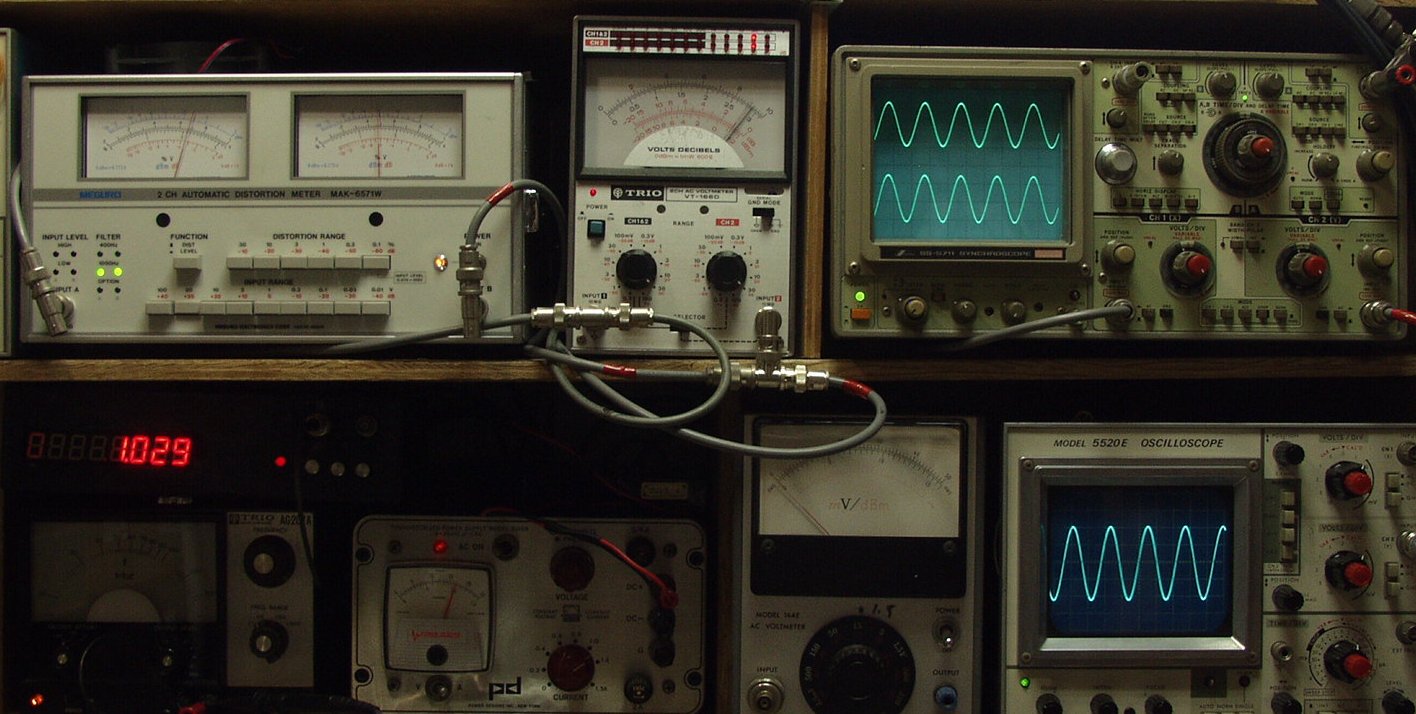

１３．　２９Ｖ＝１０５Ｗ／８Ω　歪み率＝０．０７％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力 　　　右＝赤針＝上、左＝黒針＝下、右下オシロ＝入力波形

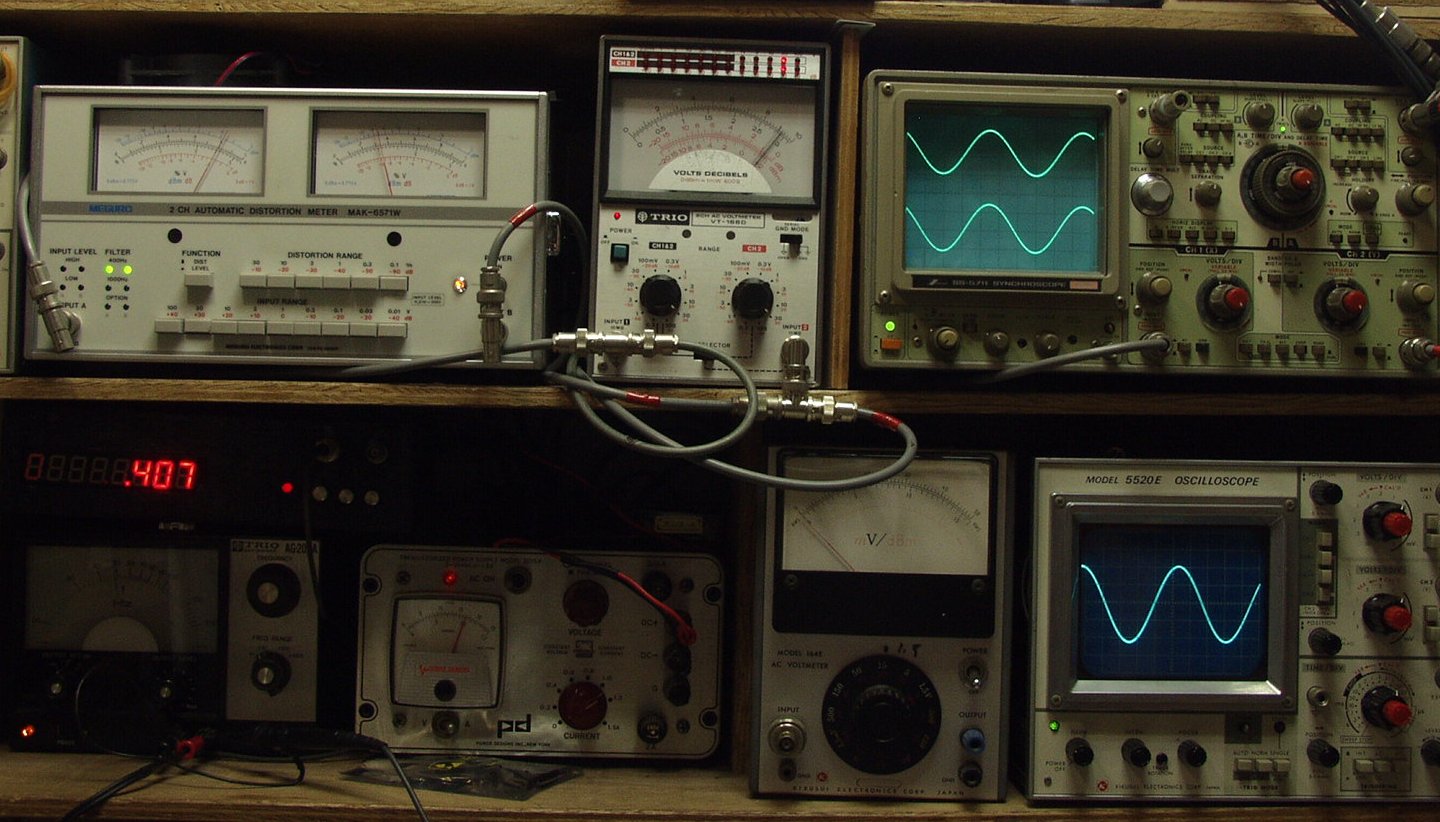

１４．　２９Ｖ＝１０５Ｗ／８Ω　歪み率＝０．０８％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力 　　　右＝赤針＝上、左＝黒針＝下、右下オシロ＝入力波形

１５．２９Ｖ＝１０５Ｗ／８Ω　歪み率＝０．０６％　ａｔ＝１０００ＨＺ　ＭＭ端子入力 　　　右＝赤針＝上、左＝黒針＝下、右下オシロ＝入力波形

１６．２９Ｖ＝１０５Ｗ／８Ω　歪み率＝０．０６％　ａｔ＝４００ＨＺ　ＭＭ端子入力 　　　右＝赤針＝上、左＝黒針＝下、右下オシロ＝入力波形

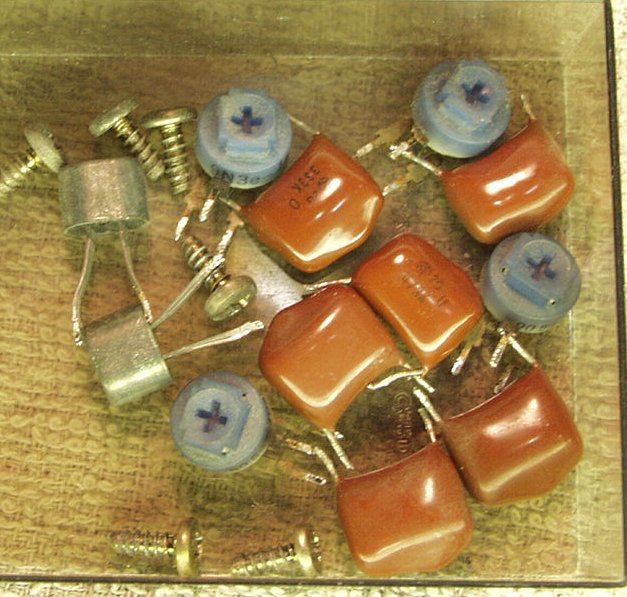

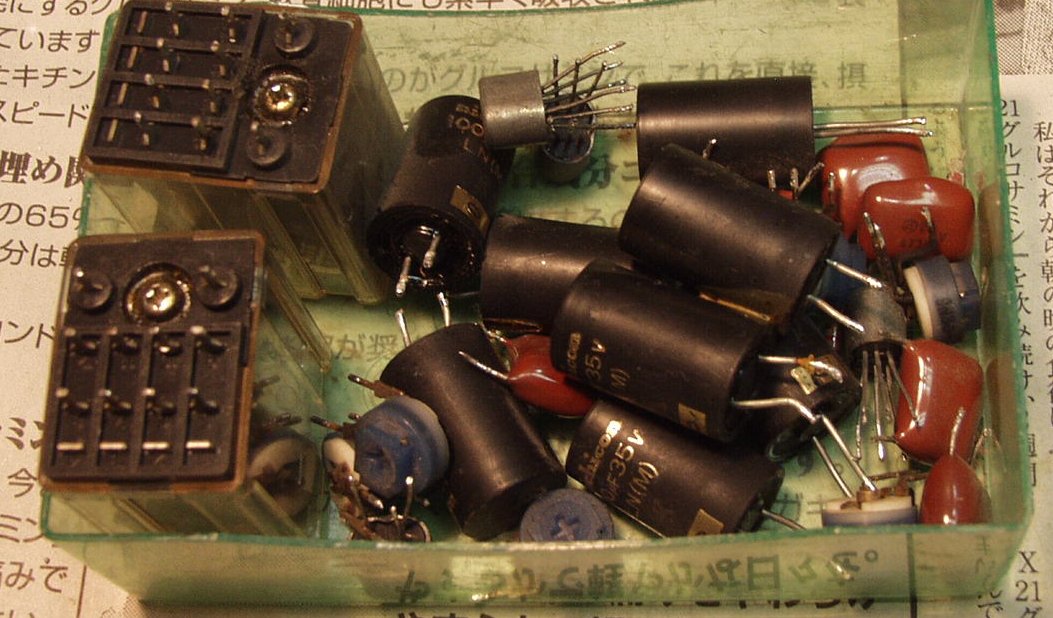

１７．交換部品

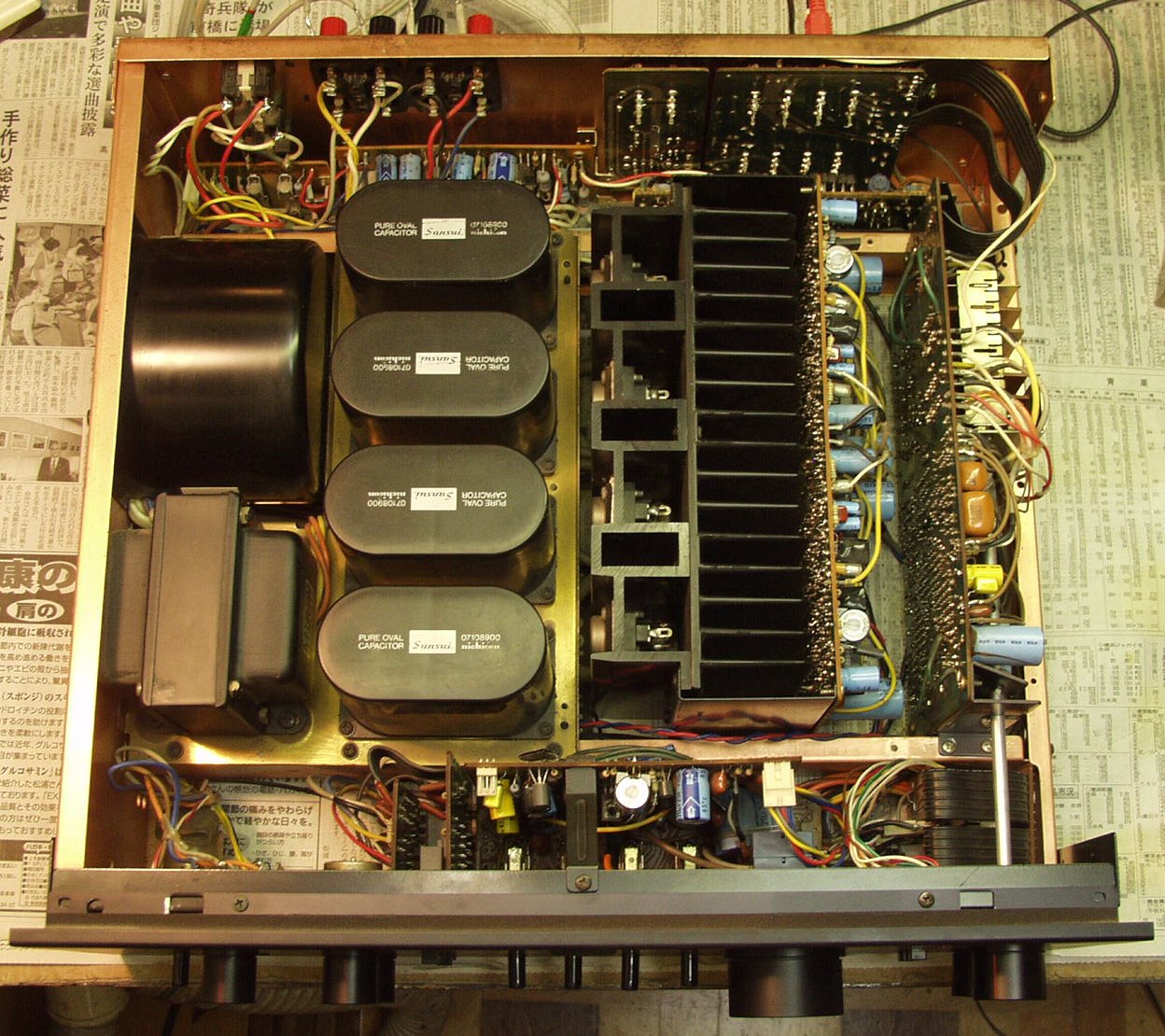

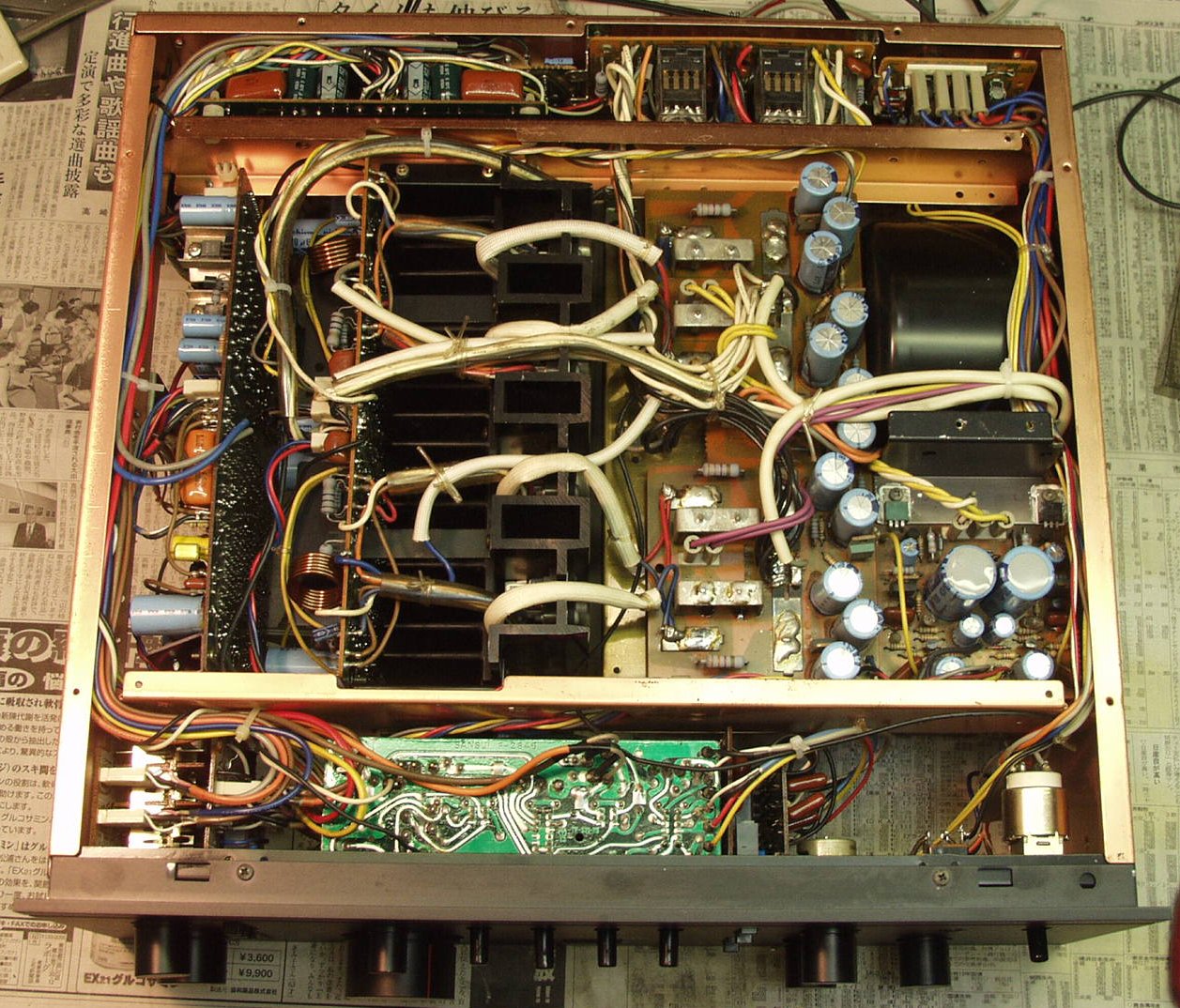

１８．完成上から

１９．完成下から

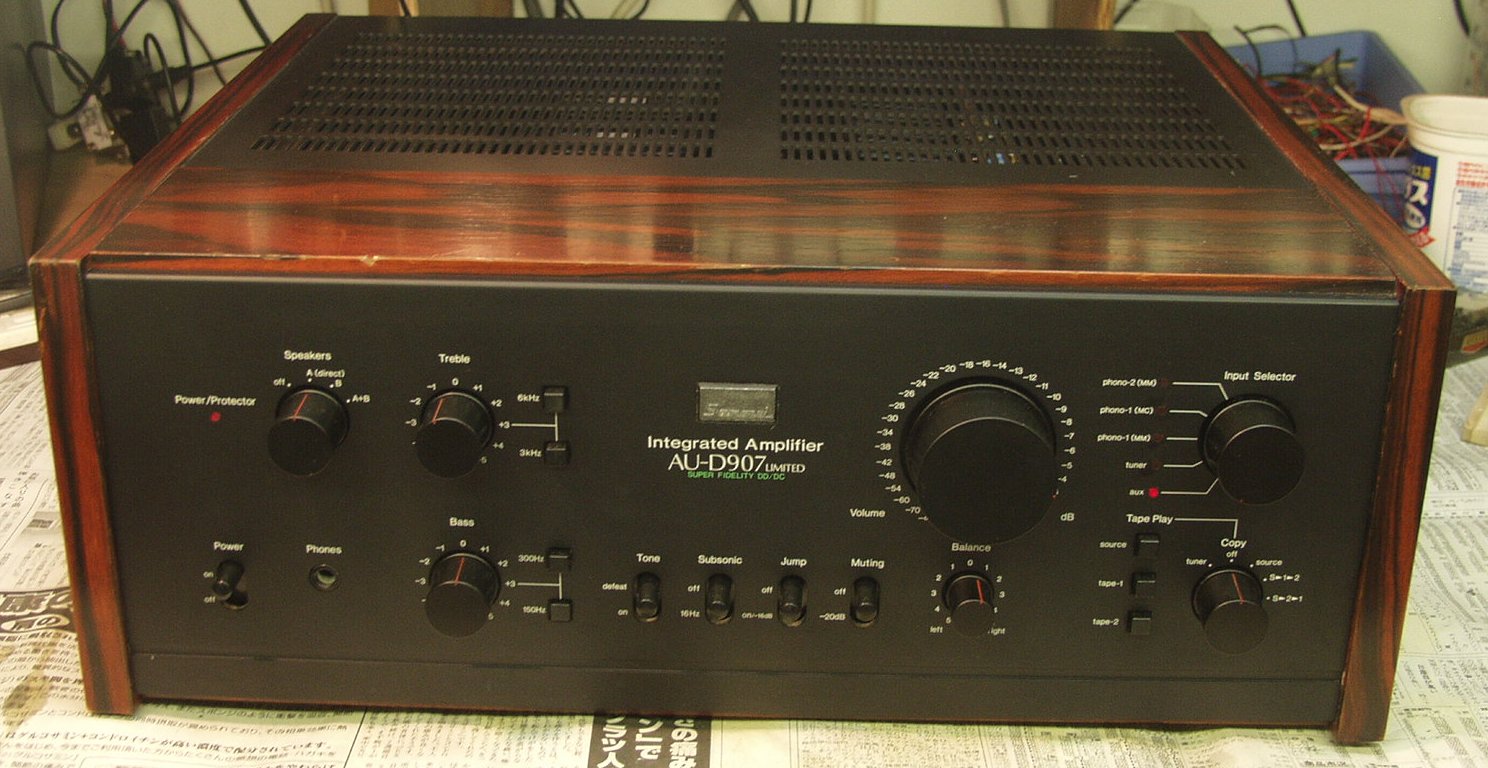

２０．　修理完成し、２４時間エージング中。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

型式 ワイドレンジＤＣプリメインアンプ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ パワーアンプ部 実効出力 100W+100W(8Ω、10Hz〜20kHz、THD 0.008%) 100W+100W(8Ω、1kHz、THD 0.003%) 全高調波歪率 0.008%以下(10Hz〜20kHz、実効出力時、8Ω) 混変調歪率(60Hz:7kHz＝4:1) 0.008%以下 出力帯域幅 3Hz〜70kHz(IHF、両ch動作、THD0.02%、8Ω) ダンピングファクター 100(IHF、両ch動作、1kHz、8Ω) 周波数特性(1W) DC〜500kHz +0 -3dB 入力感度/インピーダンス(1kHz) 1V/47kΩ SN比 125dB以上(IHF、Aネットワーク、ショートサーキット) チャンネルセパレーション 95dB以上(IHF、1kHz) ライズタイム 0.5μsec スルーレイト(8Ω) ±200V/μsec インサイドスルーレイト(8Ω) ±300V/μsec TIM歪(SAWTOOTH法、8Ω) 0.001%以下(LPF、100KHz) エンベロープ歪(8Ω) 0.001%以下 プリアンプ部 入力感度/インピーダンス(1kHz) Phono-1 MM=2.5mV/47kΩ Phono-1 MC=0.1mV/10Ω Phono-2 MM=2.5mV/47kΩ AUX、Tuner、Tape Play 1、2=150mV/30kΩ MC適合インピーダンス 100Ω以下 Phono最大許容入力(1kHz) Phono MM(THD 0.01%)=350mV Phono MC(THD 0.03%)=30mV 出力電圧(1kHz) Tape Rec 1、2(PIN)=150mV(47kΩ時) Pre Out=1V(47kΩ時) Max Pre Out(THD 0.05%)=4V(47kΩ時) 出力インピーダンス(1kHz) Tape Rec 1、2=600Ω以下 全高調波歪率 Phono MC(1kHz、6V)=0.005%以下 Phono MM(20Hz〜20kHz、6V)=0.005%以下 AUX、Tuner、Tape Play 1、2(20Hz〜20kHz、1V)=0.005%以下 混変調歪率(60Hz=7kHz＝4:1) AUX、Tuner、Tape Play 1、2(1V)=0.005%以下 周波数特性 RIAA偏差(Phono 1、2、20Hz〜20kHz)=±0.2dB AUX、Tuner、Tape Play 1、2=5Hz〜100kHz、+0 -1dB SN比(IHF、Aネットワーク、 ショートサーキット) Phono MC(入力換算)=-154dBV Phono MM=90dB以上 AUX、Tuner、Tape Play 1、2=100dB以上 チャンネルセパレーション (IHF、1kHz) Phono MC=70dB以上 Phono MM=75dB以上 AUX、Tuner、Tape Play 1、2=80dB以上 入力間セパレーション (入力ショート、1kHz) Tuner⇔Phono MM=90dB以上 Tape Play 1、2⇔Phono MM=90dB以上 Tuner⇔Tape Play 1、2=90dB以上 Tape Play 1⇔Tape Play 2=100dB以上 トーンコントロール Bass=±6dB(50Hz) トーンセレクター(ターンオーバー周波数)=300Hz、150Hz Treble=±6dB(15kHz) トーンセレクター(ターンオーバー周波数)=6kHz、3kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) オーディオミューティング -20dB ヘッドホン端子出力 120mW(8Ω) 総　合 負荷インピーダンス 4〜16Ω 定格消費電力(電気用品取締法) 260W 外形寸法 幅466x高さ182x奥行432mm 重量 20.0kg 価格 ￥175,000(1979年発売)
