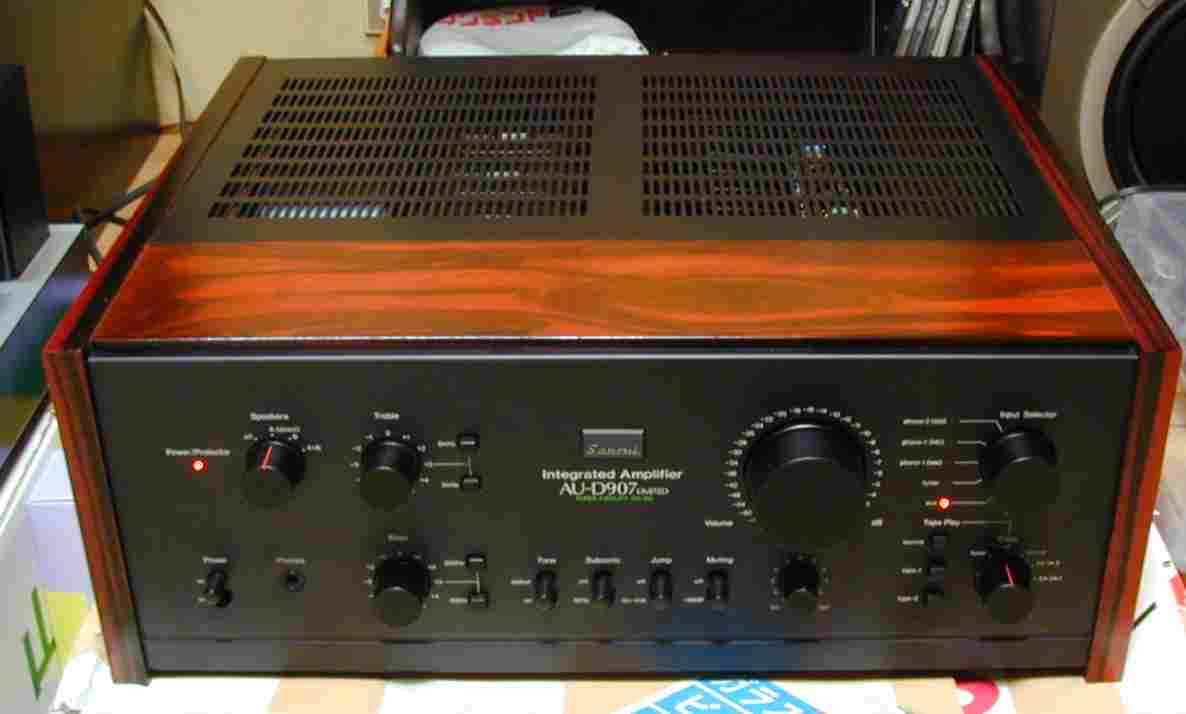

Ｓａｎｓｕｉ　ＡＵ−D９０７　Ｌｉｍｉｔｅｄ．　３台目　修理記録

使用上の注意　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　平成１３年１２月

A．　修理前の状況 　　　１：スピーカーターミナル劣化による破損 　　　２：イコライザー使用するとボツボツ音発生します。 　　　　　　MM、MC共に発生します。 　　　３：バランスVR他ガリが発生しております。 B．　原因 　　　AMPのＴＲ（トランジスター）劣化 Ｃ．　修理状況 　　　メインAMPの調整用　半固定ＶＲ交換 　　　メインAMPの終段ＴＲ（トランジスター）／初段ＦＥＴ（電界効果トランジスター）交換 　　　コントロールAMPのＦＥＴ（電界効果トランジスター）交換、 　　　イコライザーAMPのＦＥＴ（電界効果トランジスター） 交換 　　　ＭＣ＿ＡＭＰのＴＲ（トランジスター） 交換 　　　ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用） 　　　配線手直し、補強 Ｄ．　使用部品 　　　終段ＴＲ（トランジスター）山水よりのＵＰグレード品　　　８個 　　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　２個 　　　バランス、バイアス調整用　半固定ＶＲ　　　　　　　　　　４個 　　　ＭＣ＿AMPのＴＲ（トランジスタ-）　　　　　　　　　　　　　　　　４個 　　　イコライザーAMP　ＦＥＴ（電界効果トランジスター）　　　　　　２個 　　　コントロールＡMP　ＦＥＴ（電界効果トランジスター）　　　　　　２個 　　　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　４個 　　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　修理費　６５，０００円　　　　　　　　通常修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

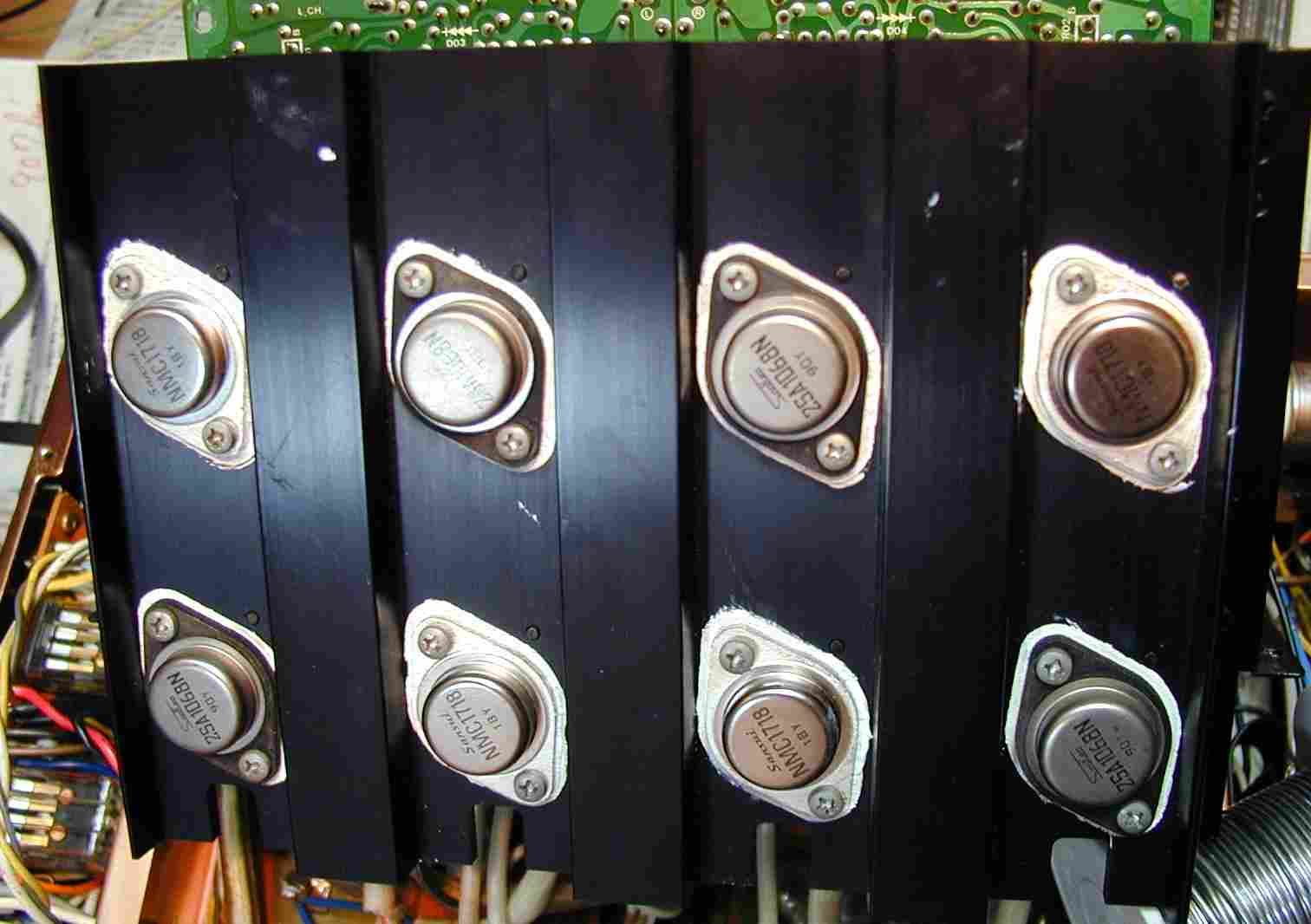

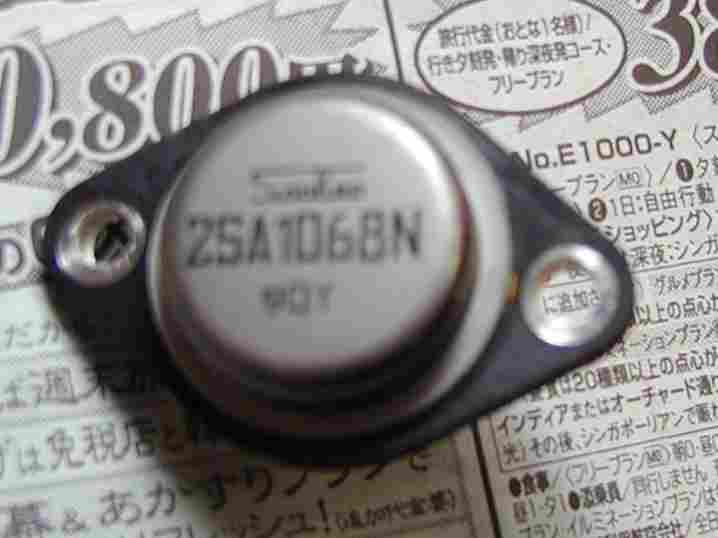

１．腐食している終段ＴＲ（トランジスター）。

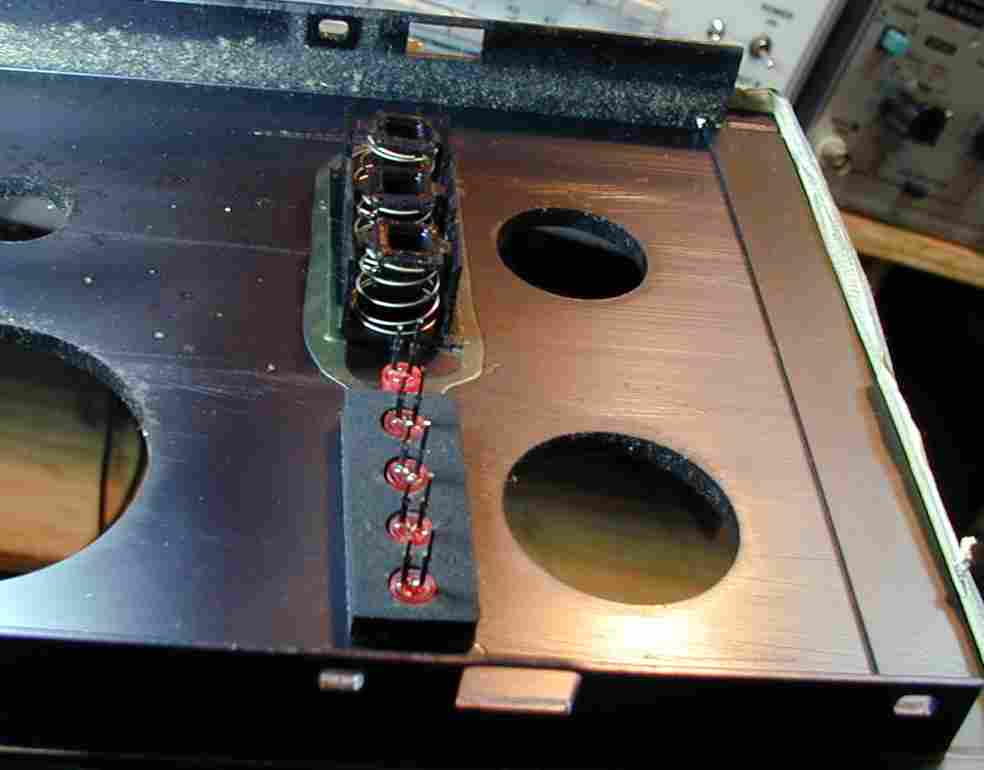

２．足が真っ黒のパネル裏のＬＥＤ。

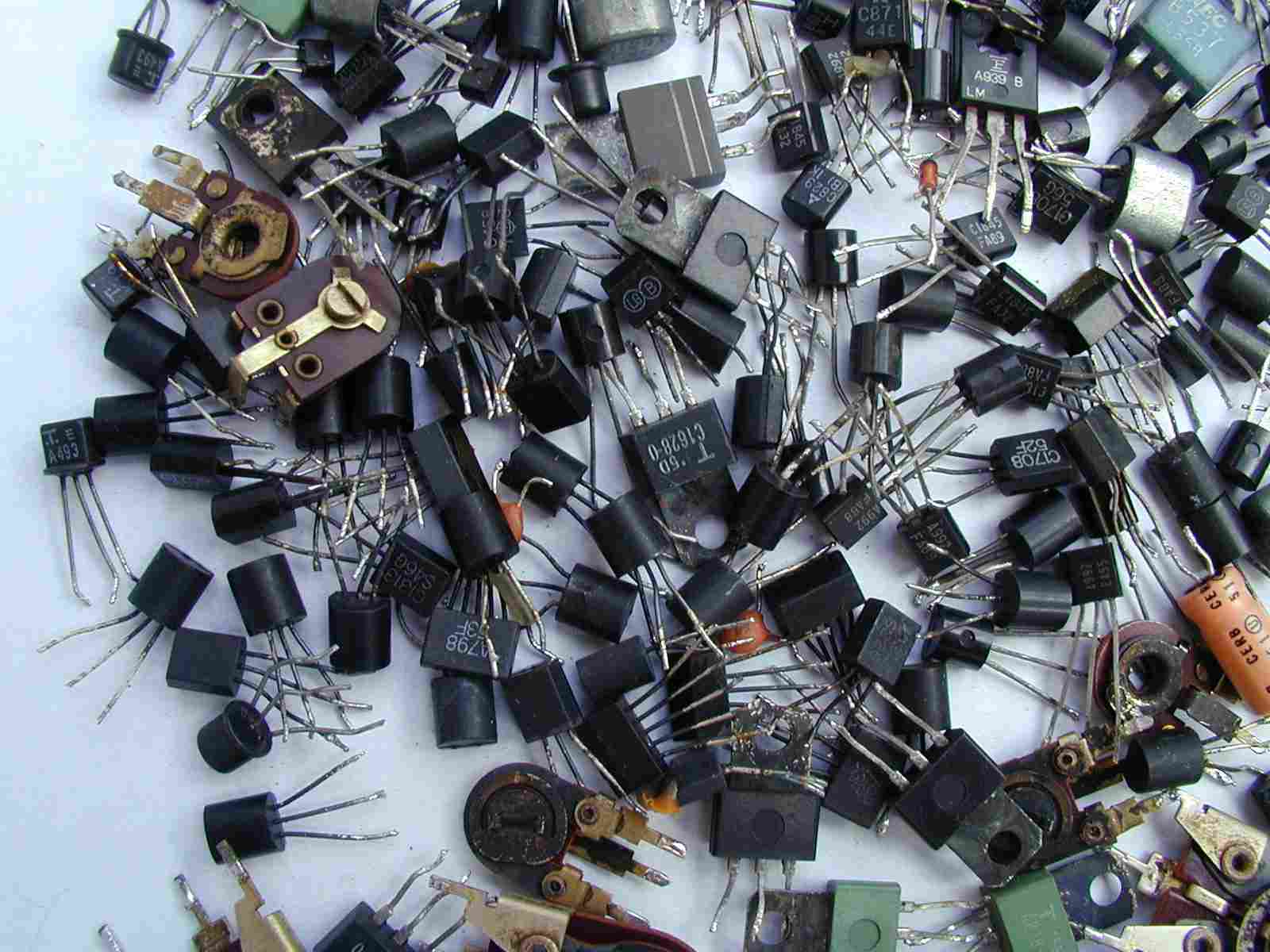

３．足が真っ黒のＴＲ（トランジスター）等、他の修理機種も一緒

４．半分、交換した終段ＴＲ（トランジスター）、無論この後全部交換。 　　スプリングワッシャが使用していないので緩んでいた、今回はスプリングワッシャを使用する。 　　勿論、通過電流を考慮して、隣銅製。

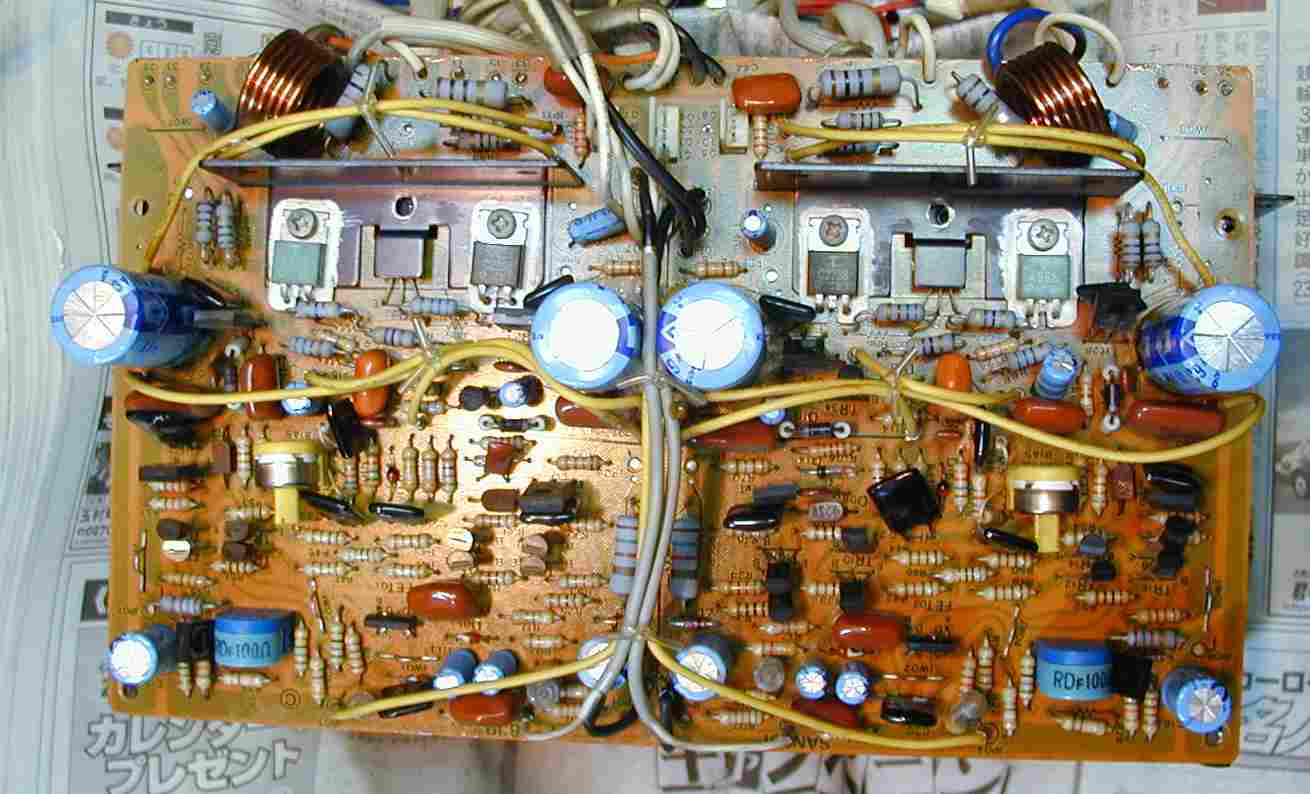

５．ドライブ基板修理後、交換部品は半固定ＶＲ＝４個、複合ＦＥＴ（電界効果トランジスター）＝２個

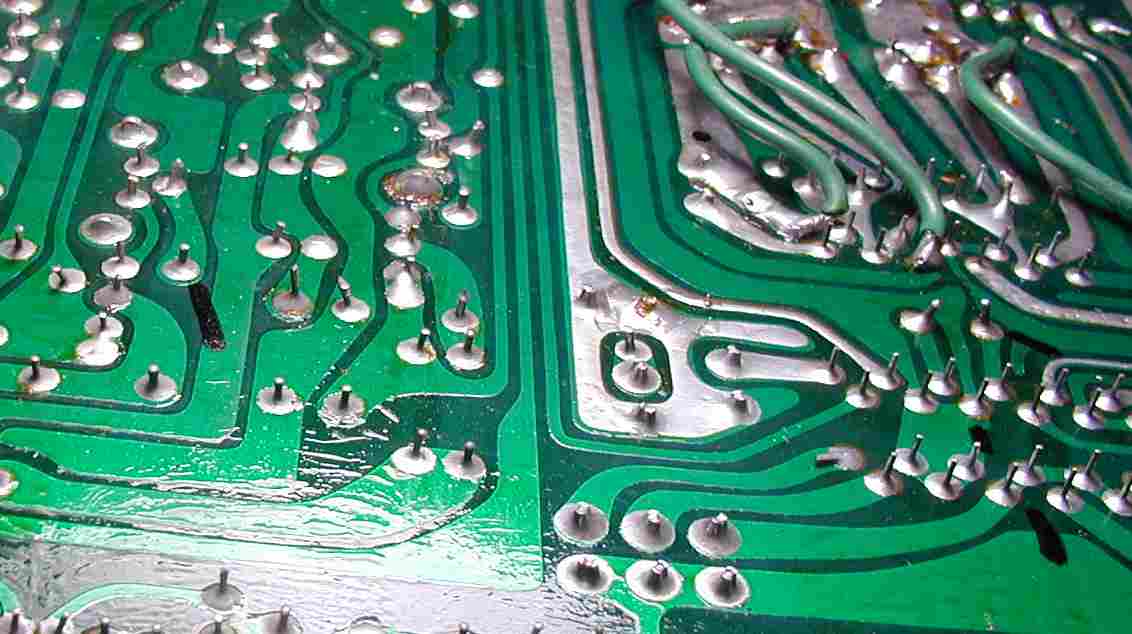

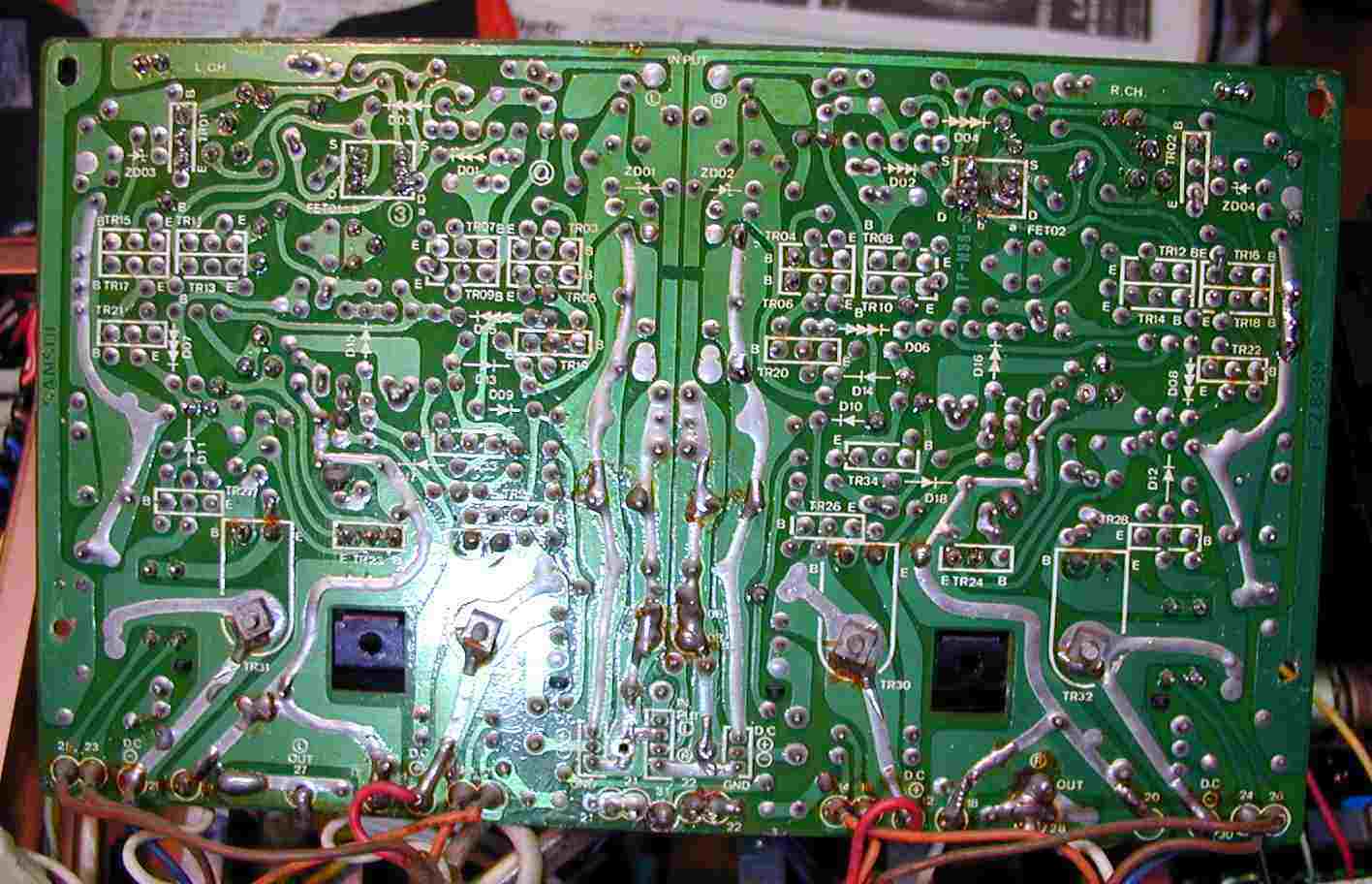

６．ドライブ基板裏の半田補正、光っている所。

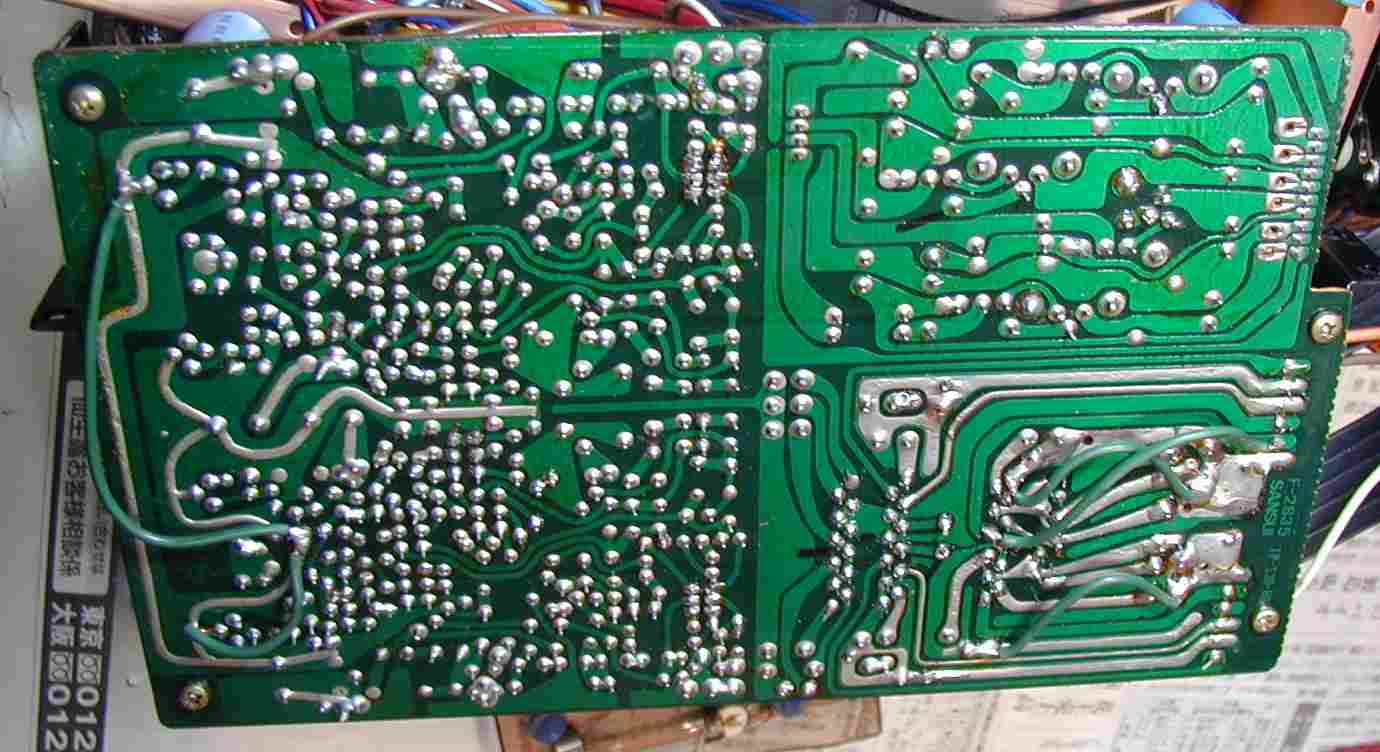

７．ＥＱ基板の半田が浮いている所＝黒印の上 　　是を瞬時に見分けるには、かなりの眼力と経験が必要。

８．修理後のＥＱ（イコライザー）基板、迷ったら鏝を当て補正する。 　　交換部品は複合ＦＥＴ（電界効果トランジスター）＝２個、ハムが出るので電解コンデンサー＝２個

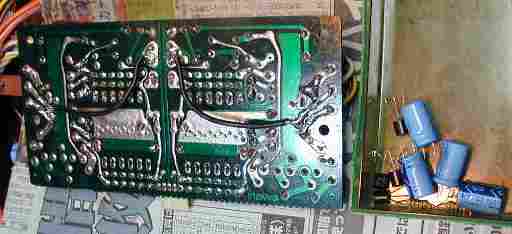

９．ＭＣ　ＡＭＰ基板修理、ハム対策で電源コンデンサー増量交換

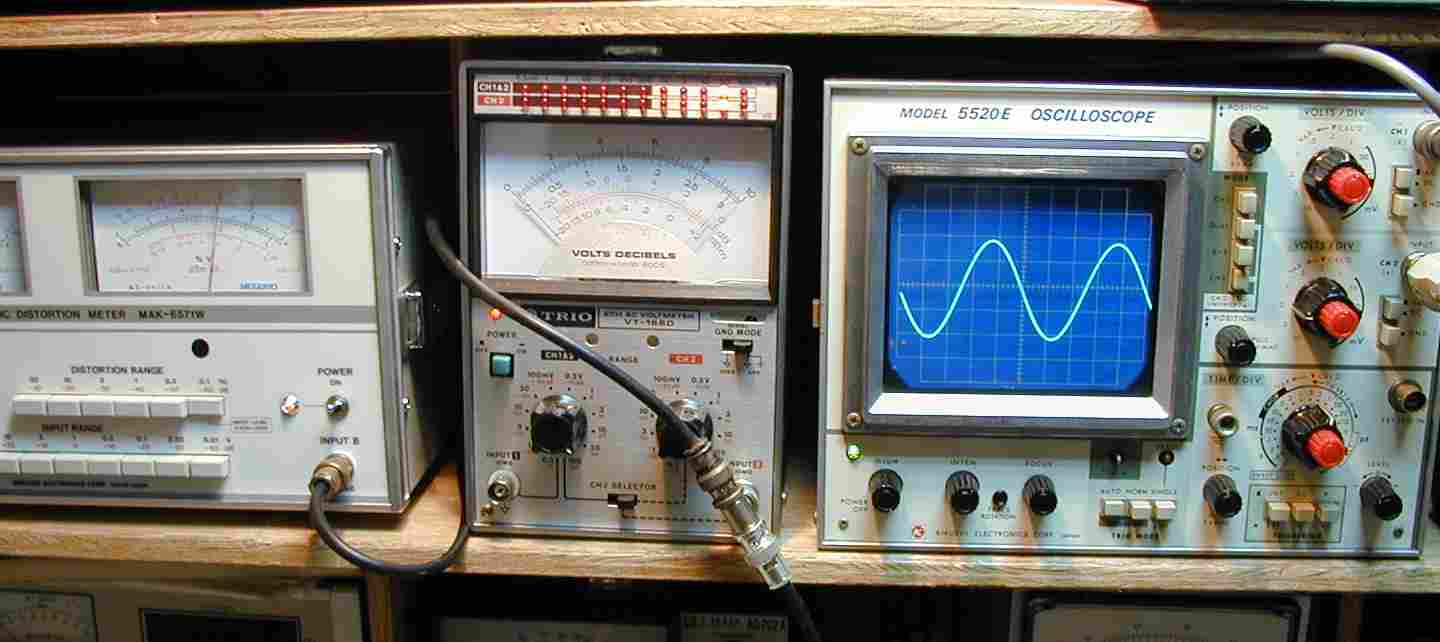

１０．出力測定、軽く３０Ｖ＝１１２．５Ｗ／８Ω。左歪み０．３％最大値。 　　　但し発信器が安いので直接入れても０．２％。

１１．修理完成し、２４時間エージング中。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

型式 ワイドレンジＤＣプリメインアンプ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ パワーアンプ部 実効出力 100W+100W(8Ω、10Hz〜20kHz、THD 0.008%) 100W+100W(8Ω、1kHz、THD 0.003%) 全高調波歪率 0.008%以下(10Hz〜20kHz、実効出力時、8Ω) 混変調歪率(60Hz:7kHz＝4:1) 0.008%以下 出力帯域幅 3Hz〜70kHz(IHF、両ch動作、THD0.02%、8Ω) ダンピングファクター 100(IHF、両ch動作、1kHz、8Ω) 周波数特性(1W) DC〜500kHz +0 -3dB 入力感度/インピーダンス(1kHz) 1V/47kΩ SN比 125dB以上(IHF、Aネットワーク、ショートサーキット) チャンネルセパレーション 95dB以上(IHF、1kHz) ライズタイム 0.5μsec スルーレイト(8Ω) ±200V/μsec インサイドスルーレイト(8Ω) ±300V/μsec TIM歪(SAWTOOTH法、8Ω) 0.001%以下(LPF、100KHz) エンベロープ歪(8Ω) 0.001%以下 プリアンプ部 入力感度/インピーダンス(1kHz) Phono-1 MM=2.5mV/47kΩ Phono-1 MC=0.1mV/10Ω Phono-2 MM=2.5mV/47kΩ AUX、Tuner、Tape Play 1、2=150mV/30kΩ MC適合インピーダンス 100Ω以下 Phono最大許容入力(1kHz) Phono MM(THD 0.01%)=350mV Phono MC(THD 0.03%)=30mV 出力電圧(1kHz) Tape Rec 1、2(PIN)=150mV(47kΩ時) Pre Out=1V(47kΩ時) Max Pre Out(THD 0.05%)=4V(47kΩ時) 出力インピーダンス(1kHz) Tape Rec 1、2=600Ω以下 全高調波歪率 Phono MC(1kHz、6V)=0.005%以下 Phono MM(20Hz〜20kHz、6V)=0.005%以下 AUX、Tuner、Tape Play 1、2(20Hz〜20kHz、1V)=0.005%以下 混変調歪率(60Hz=7kHz＝4:1) AUX、Tuner、Tape Play 1、2(1V)=0.005%以下 周波数特性 RIAA偏差(Phono 1、2、20Hz〜20kHz)=±0.2dB AUX、Tuner、Tape Play 1、2=5Hz〜100kHz、+0 -1dB SN比(IHF、Aネットワーク、 ショートサーキット) Phono MC(入力換算)=-154dBV Phono MM=90dB以上 AUX、Tuner、Tape Play 1、2=100dB以上 チャンネルセパレーション (IHF、1kHz) Phono MC=70dB以上 Phono MM=75dB以上 AUX、Tuner、Tape Play 1、2=80dB以上 入力間セパレーション (入力ショート、1kHz) Tuner⇔Phono MM=90dB以上 Tape Play 1、2⇔Phono MM=90dB以上 Tuner⇔Tape Play 1、2=90dB以上 Tape Play 1⇔Tape Play 2=100dB以上 トーンコントロール Bass=±6dB(50Hz) トーンセレクター(ターンオーバー周波数)=300Hz、150Hz Treble=±6dB(15kHz) トーンセレクター(ターンオーバー周波数)=6kHz、3kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) オーディオミューティング -20dB ヘッドホン端子出力 120mW(8Ω) 総　合 負荷インピーダンス 4〜16Ω 定格消費電力(電気用品取締法) 260W 外形寸法 幅466x高さ182x奥行432mm 重量 20.0kg 価格 ￥175,000(1979年発売)
