Ｓａｎｓｕｉ　ＡＵ−D７０７Ｘ　修理記録

平成１３年９月１２日

注意　このＡＭＰはＲＬ−ＳＰのア−ス側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャ−シにＳＰの線（ア−ス側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

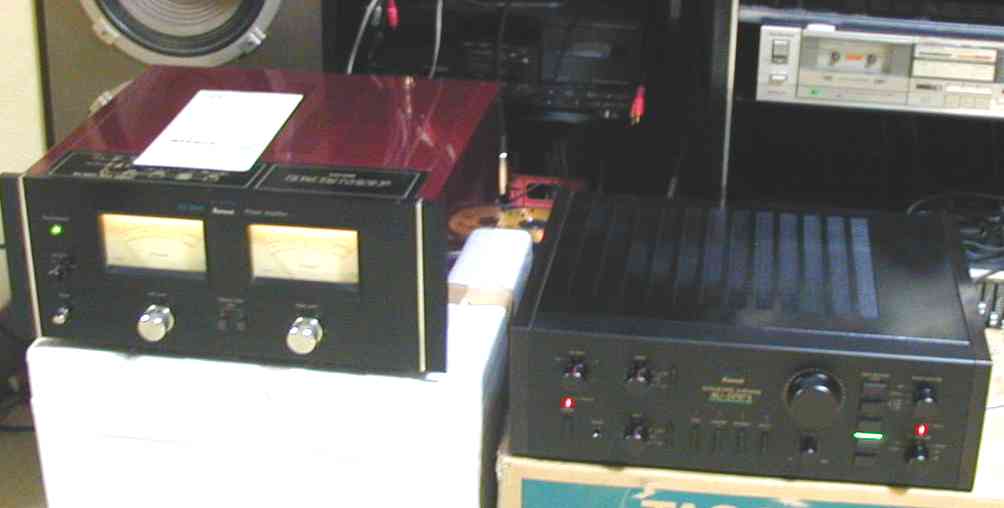

修理前の状況 　中古でサンスイのAU-D７０７Xというアンプを購入しました。 なにぶん、古いものなので、完動品といえどある程度の不具合は覚悟していましたが 今のところ、動作に問題はなく、音も出ています。 ヤフーオークションの「今使用中のＡＭＰを点検しましょうに書かれていた通りチェックしてみたところ、 スピーカーケーブルを抜き差しすると、確かにスピーカーから「ガリ」と音が鳴ります。 音は大して大きくありません。 原因 　メインAMPのＴＲ（トランジスター）劣化 　フラットAMP、イコライザーAMPのＴＲ（トランジスター）の劣化 修理状況 　メインAMPのバランス、バイアス調整用　半固定ＶＲ交換 　メインAMPのＴＲ（トランジスター）交換 　コントロールAMPのＴＲ（トランジスター）、ＦＥＴ（電界効果トランジスター）交換、 　イコライザーAMPのＴＲ（トランジスター）、ＦＥＴ（電界効果トランジスター）交換 　ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用） 　配線手直し、補強 　経年劣化による各部ハンダ補正 　電源トランスが、片方、取り付けていないので固定する 使用部品 　ＳＰ接続リレー 　バランス、バイアス調整用　半固定ＶＲ　　　　　　　４個 　メインAMPのＴＲ（トランジスター）　　　　　　　　　　　　　８個 　コントロールAMP　ＴＲ（トランジスター）　　　　１２個 　イコライザーAMP　ＴＲ（トランジスター）　　　　　６個 　コントロ−ルAMP　　ＦＥＴ（電界効果トランジスター）　４個 　イコライザーAMP　ＦＥＴ（電界効果トランジスター）　　４個 修理費　　１９，０００円　　　　通常修理。

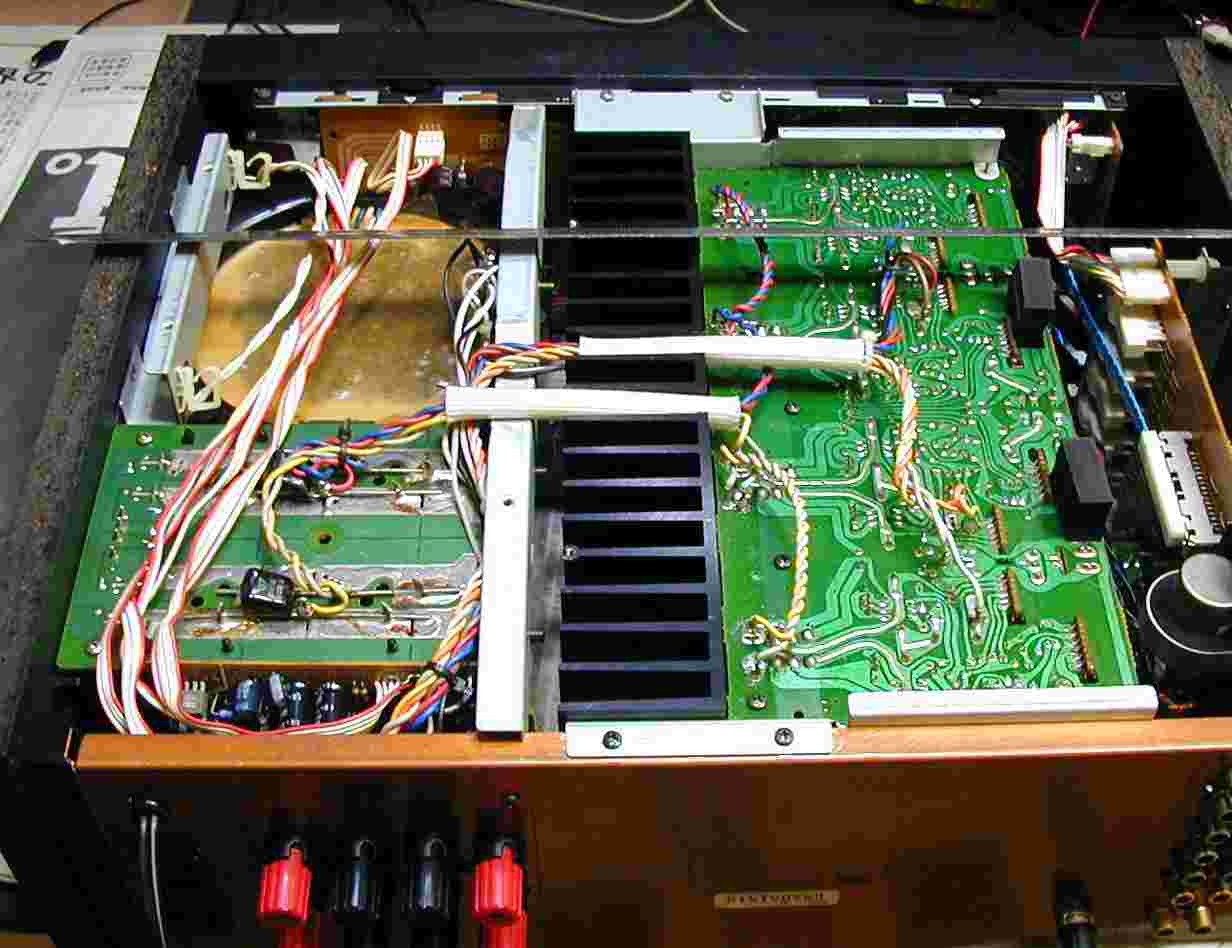

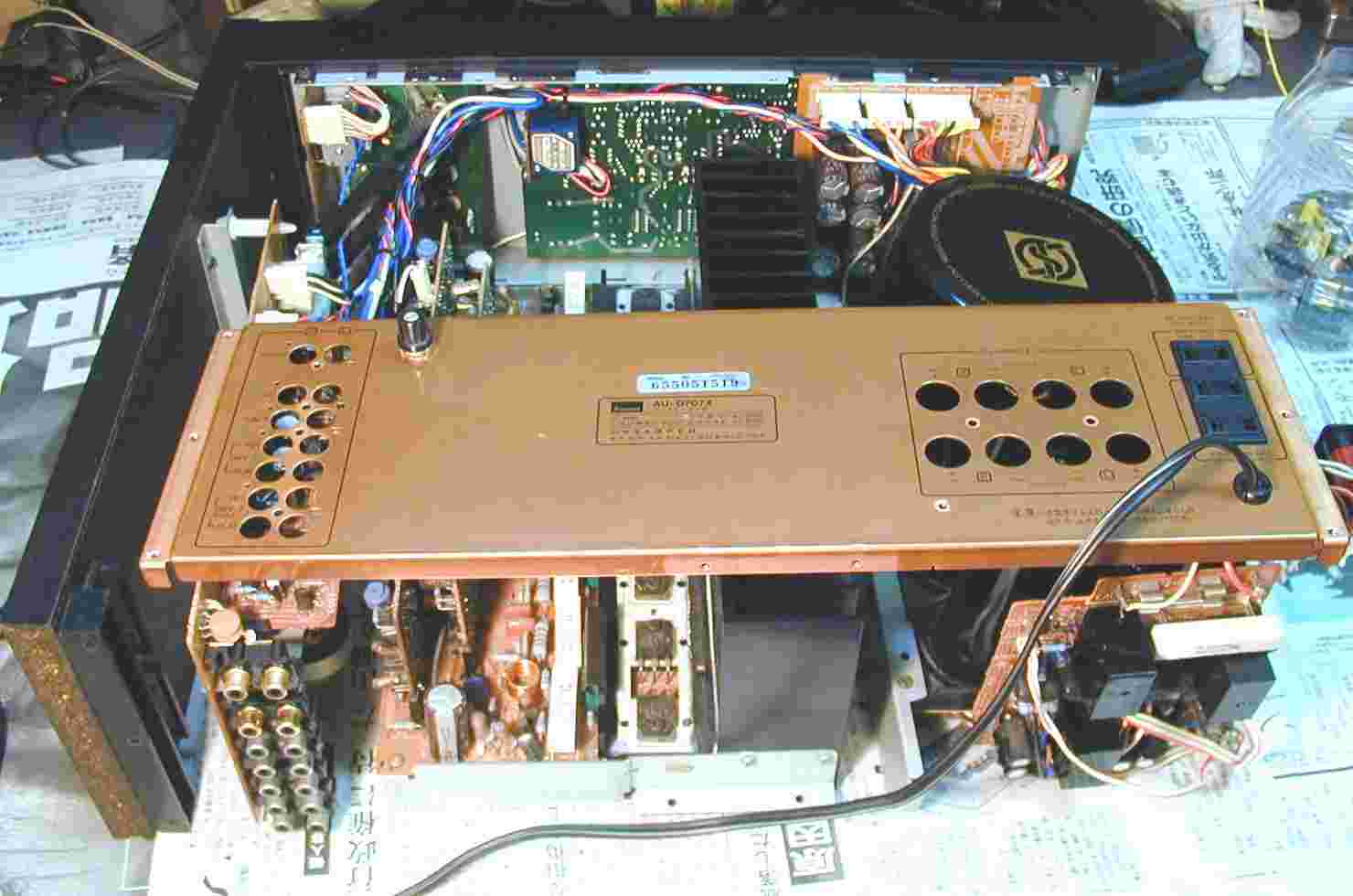

１．開けてビックリ、この重いトランスが固定されていない？？　 　　メンテナンス済みで安心して購入したそうですが！！ 　　この売り主は幅広く現在も行っています、バックに風呂敷を下げています、注意を

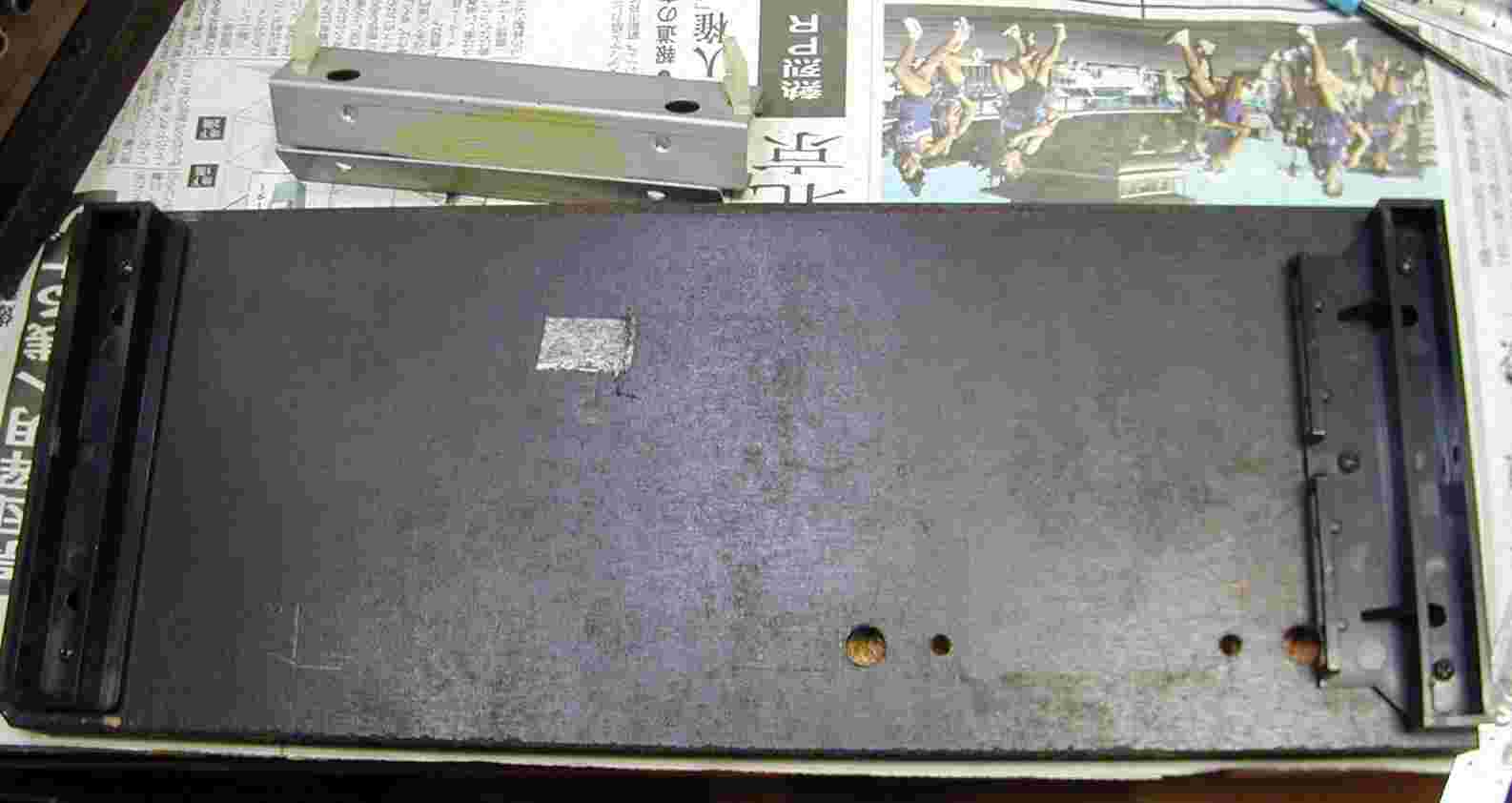

３．金具を側板に取り付け、トランスを固定する。穴は開いていない。 　　右の穴は基板固定用、左に取り付ける。

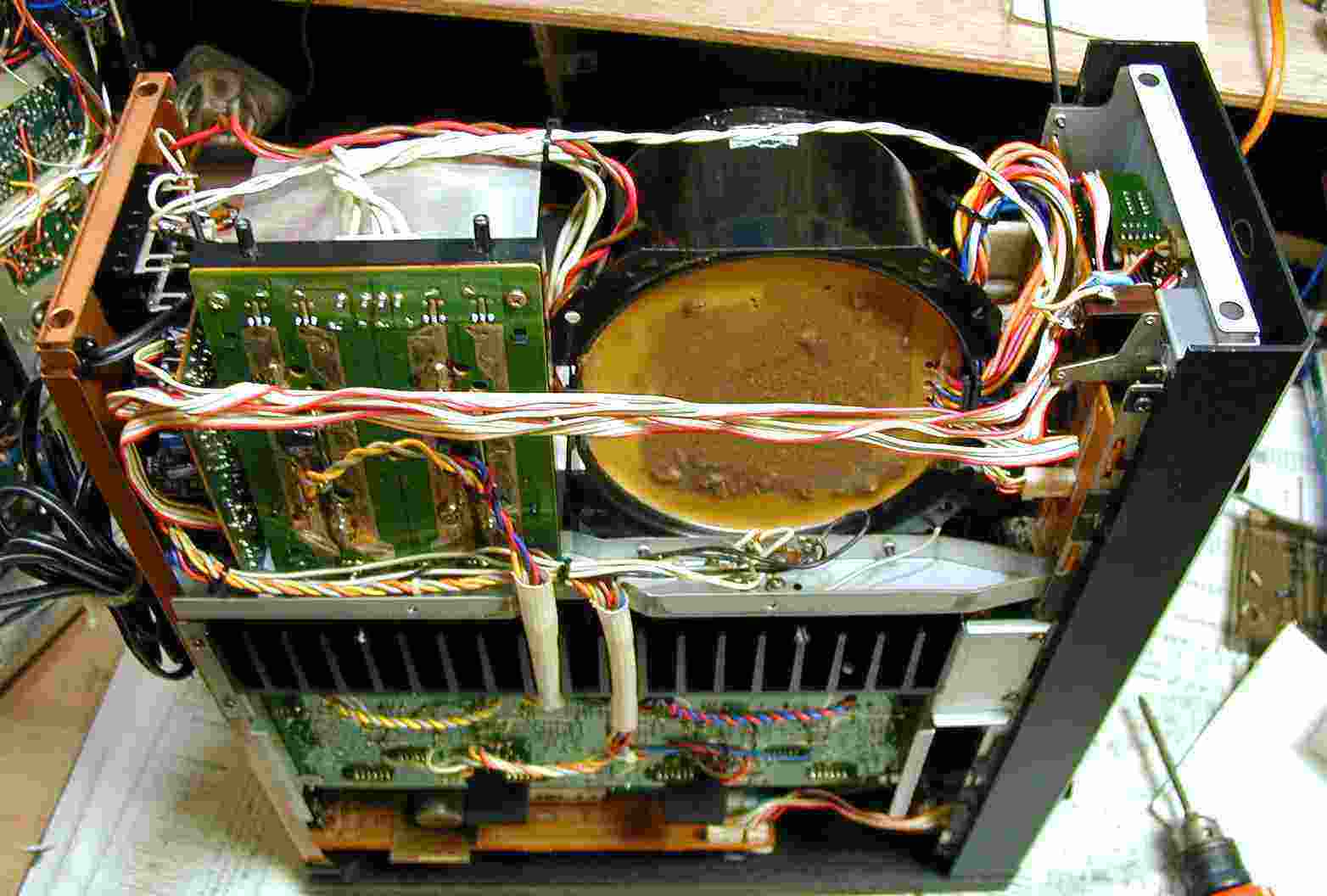

４．側板に、トランスを固定する。

５．２個のＳＰ接続用リレーの交換。

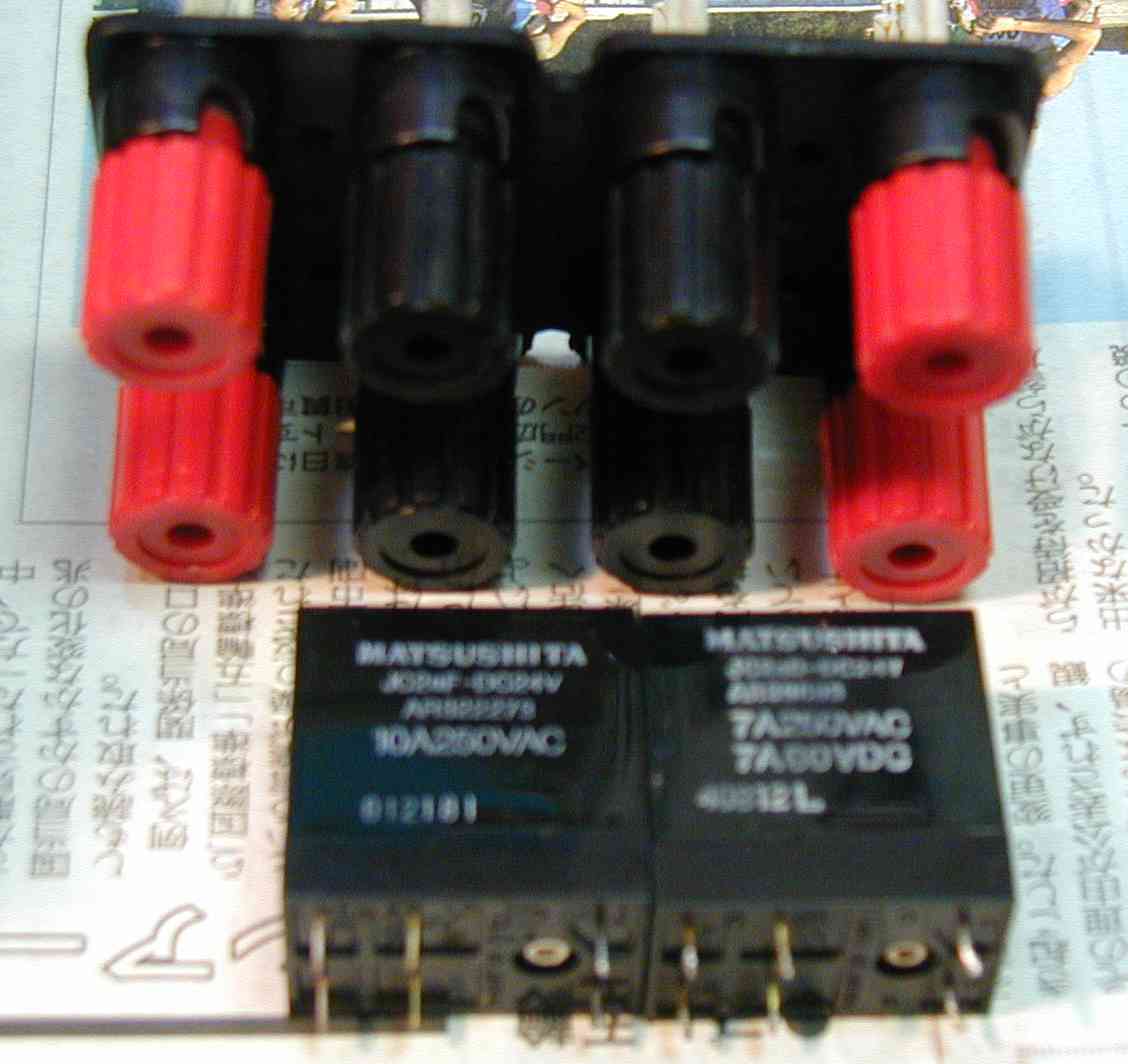

６．左が新しいリレー＝１０Ａの物、右が付いてたリレー＝７Ａの物。

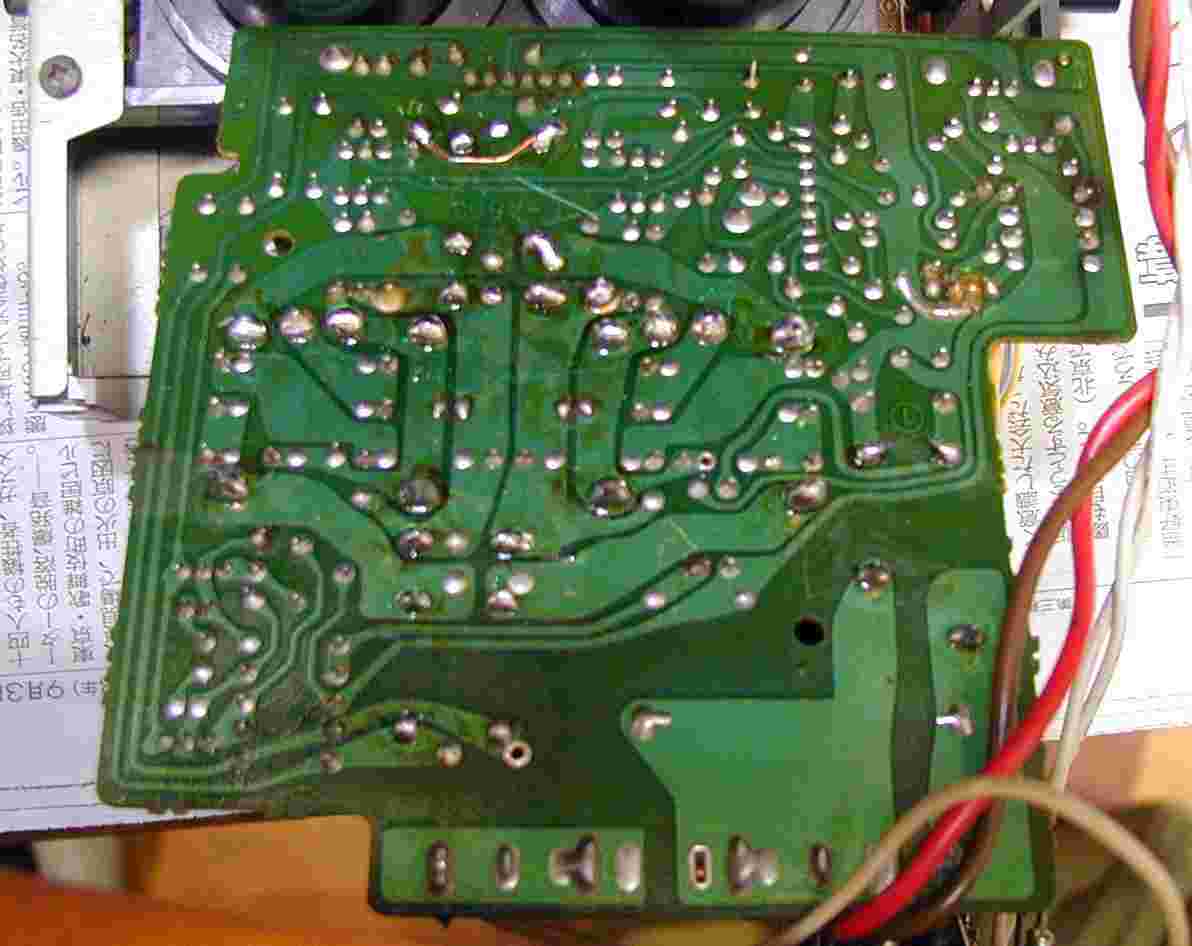

７．ＳＰ切り替え基板、十分にハンダ盛る。

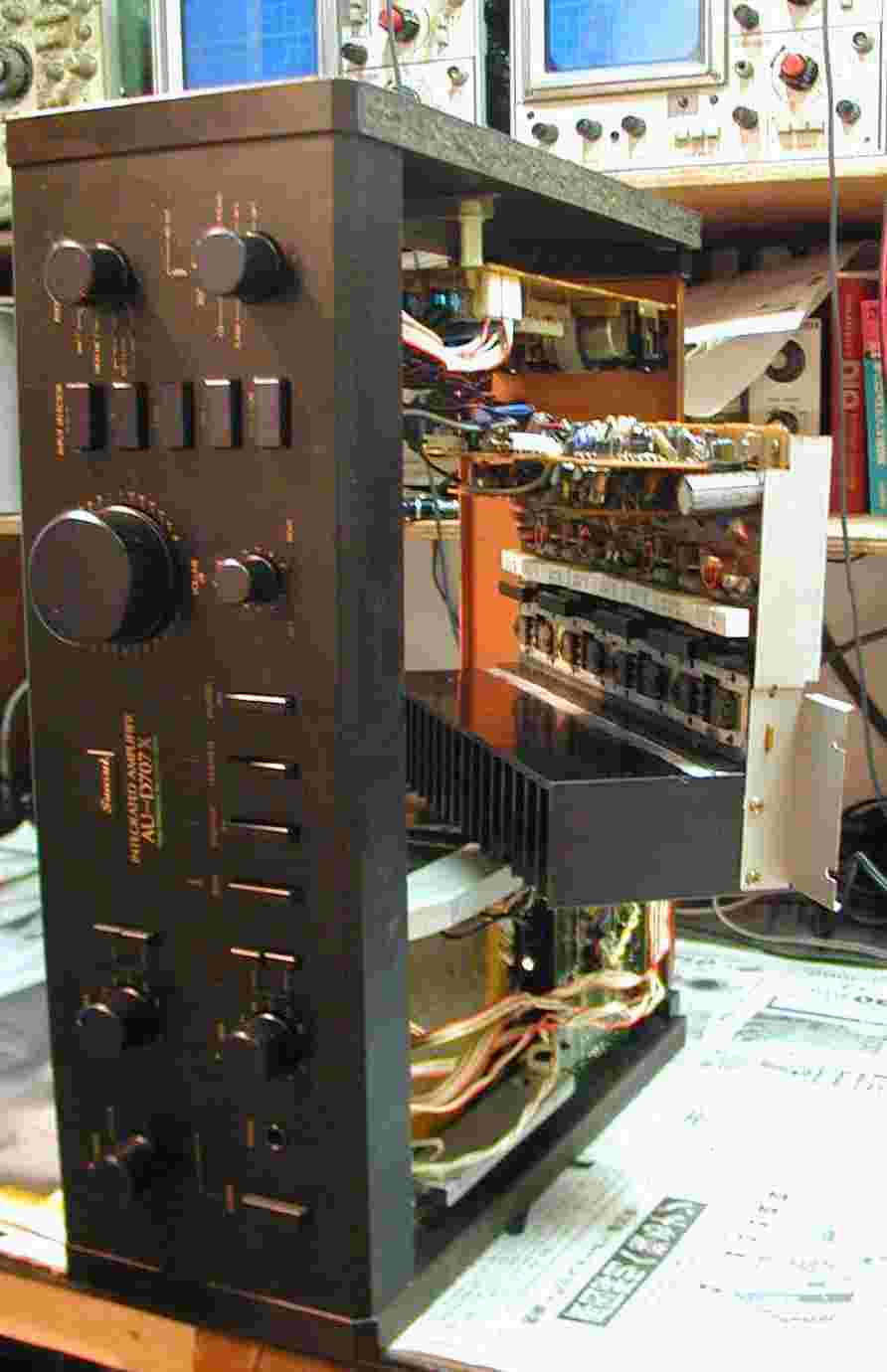

８．ドライブＡＭＰの修理。 　　半固定ＶＲ、ＴＲ（トランジスター）、FET（電界ＴＲトランジスター）交換。

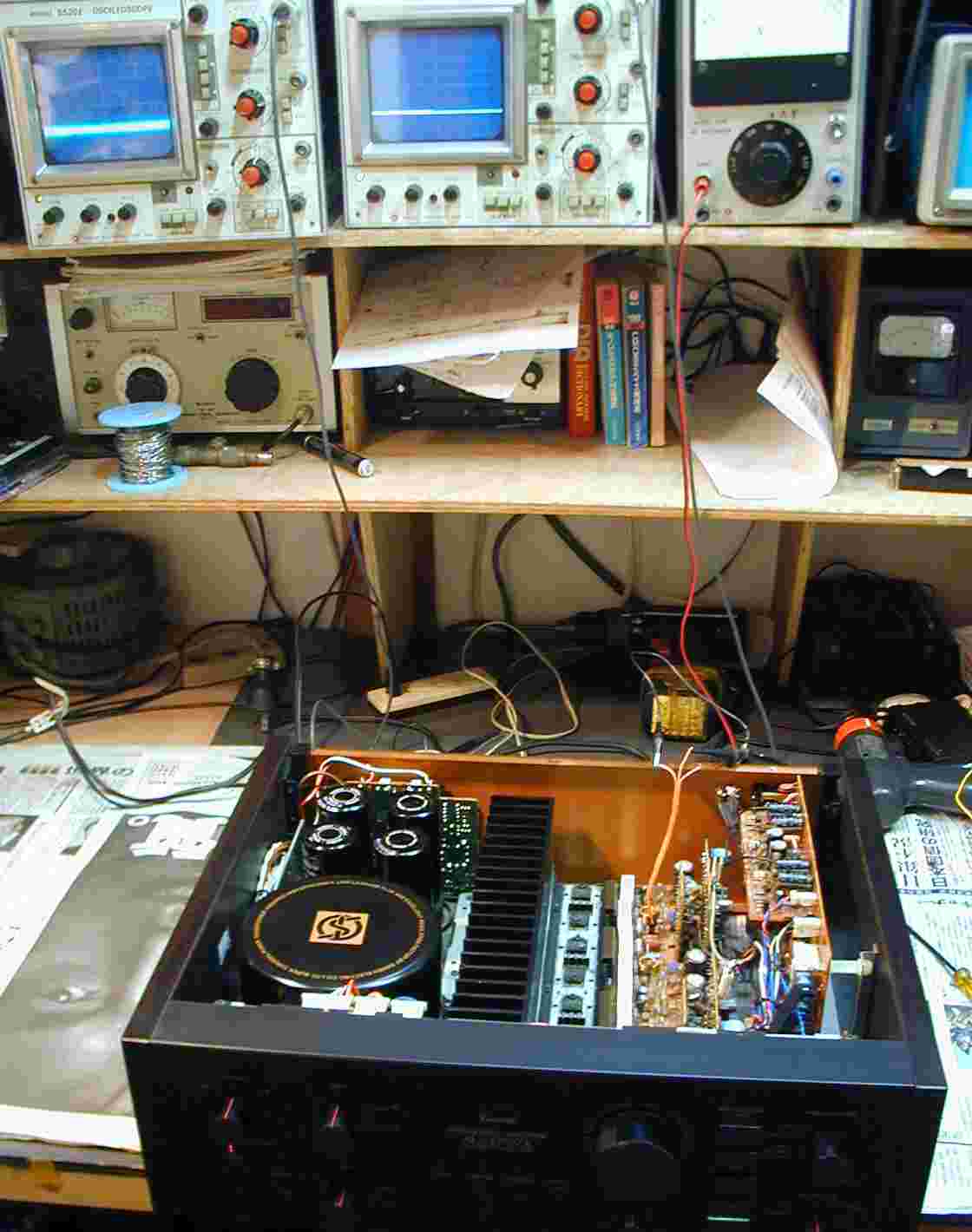

９．終段回路の、バイアス調整。

１０．終段ＴＲ（トランジスター）バランス調整。

１１．１２時間エージング
