| SHARP １Ｖ１ ラジオ 修理 |
| 平成１４年１０月８日到着 １０月１１日完成 |
| 寸評 真空管の構成 ２４Ｂ−２４Ｂ−４７Ｂ １２Ｂ 直熱菅なので、大容量コンデンサ−使用でも、ハムは残ります 高周波増幅付きでもＡＤＳＬの雑音が結構入る 「１Ｖ１」の意味 最初の１＝高周波増幅の数 Ｖ＝検波 最後の１＝低周波増幅の段数 |
|

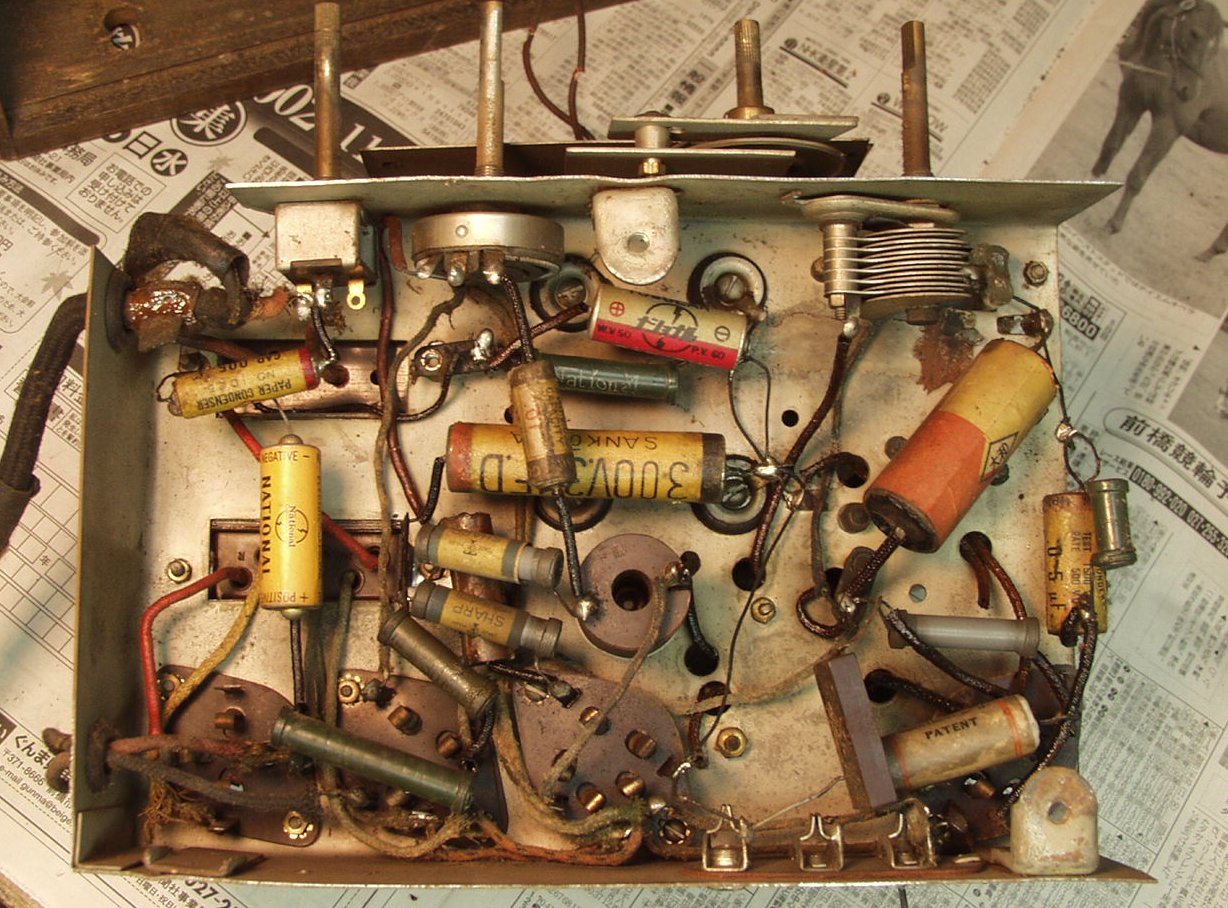

| Ａ．修理前の状況 Ａ−１．修理前 シャ−シ下から見る、コンデンサ−不良多し |
 |

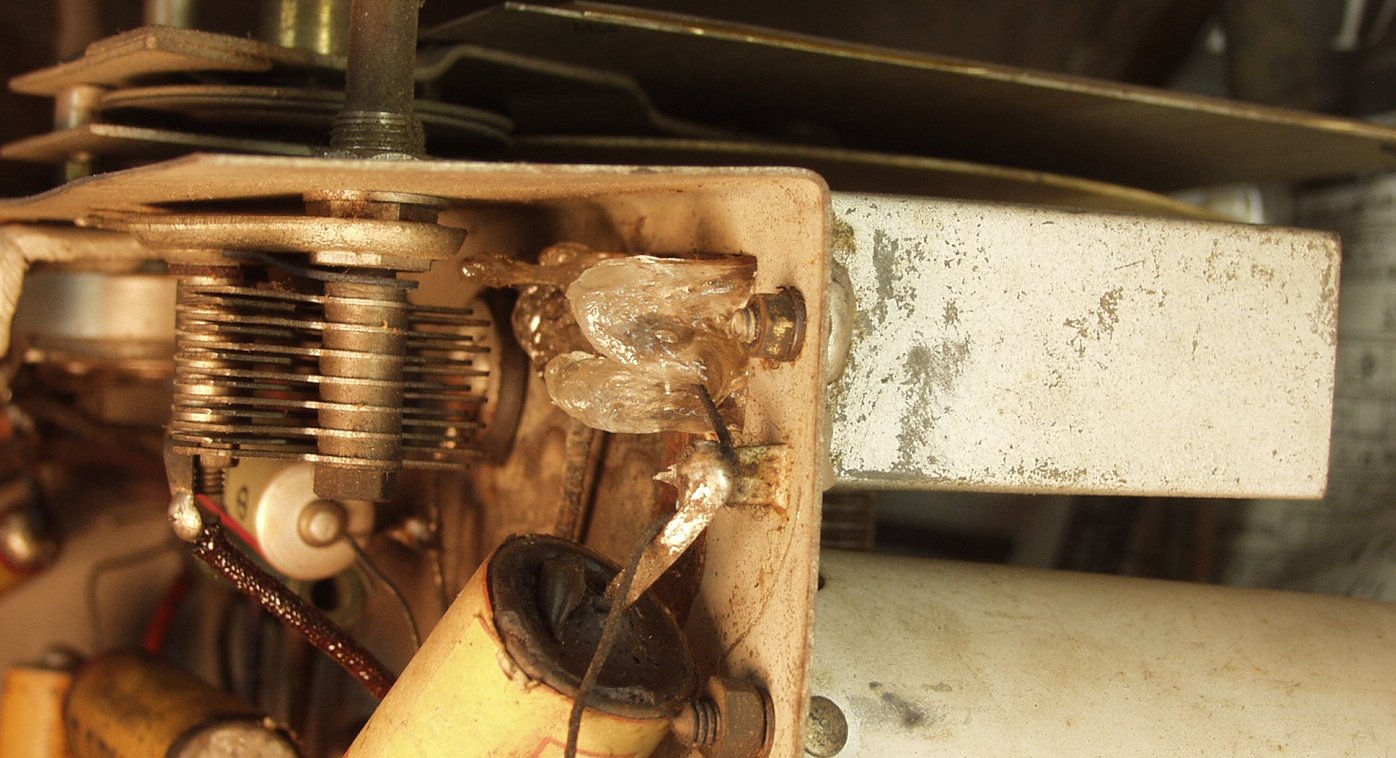

| Ａ−２．修理前 コンデンサ−の液漏れ |
 |

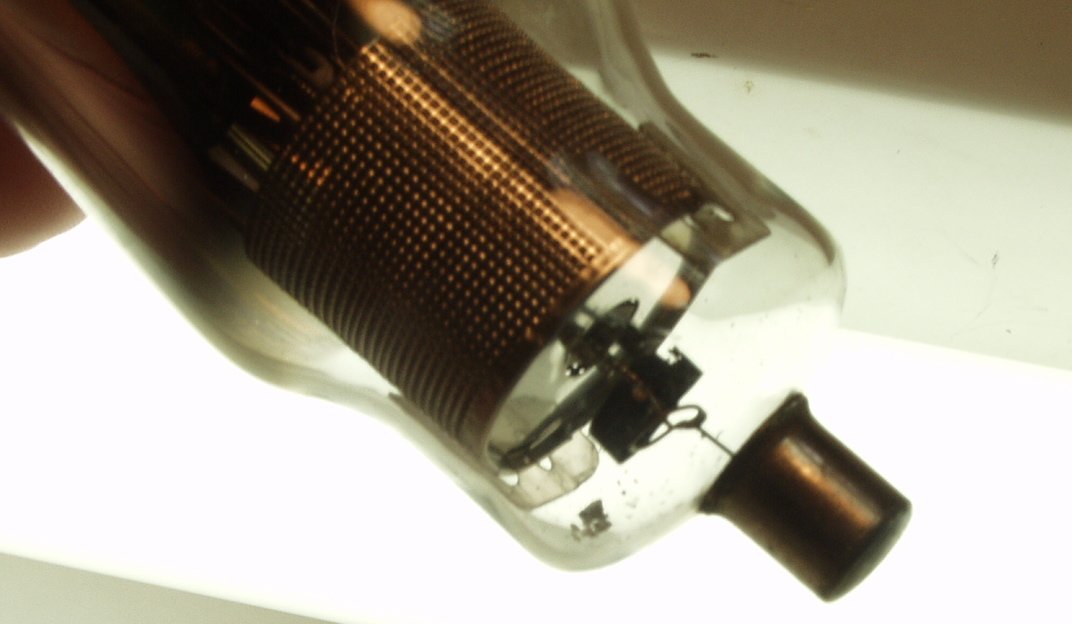

| Ａ−３．カソ−ドが落ちた真空管 ＵＹ−２４Ｂ |
 |

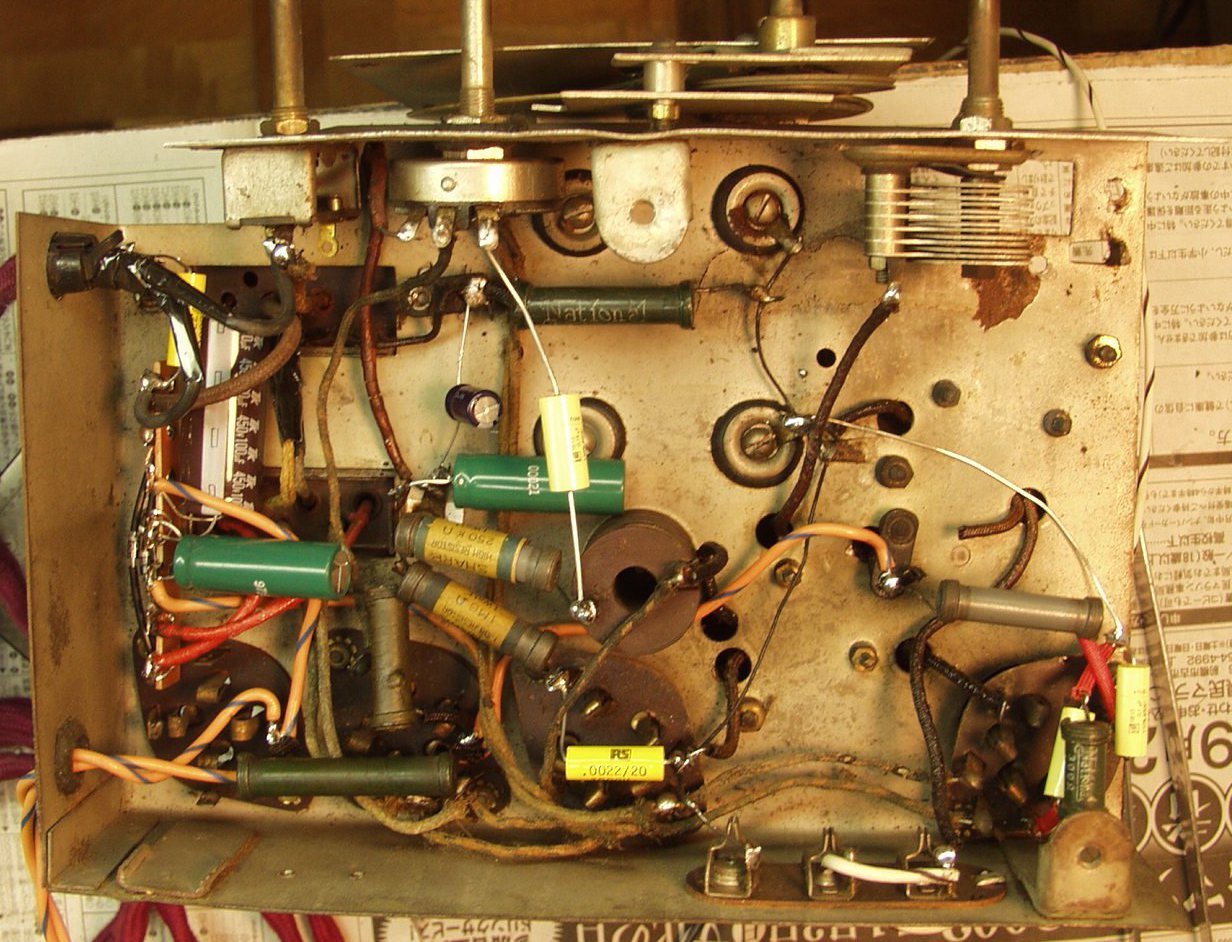

| Ｃ．修理状況 Ｃ−１．修理完成 コンデンサ−は全部交換する 整流管は、ダイオ−ドに置き換える。
|
 |

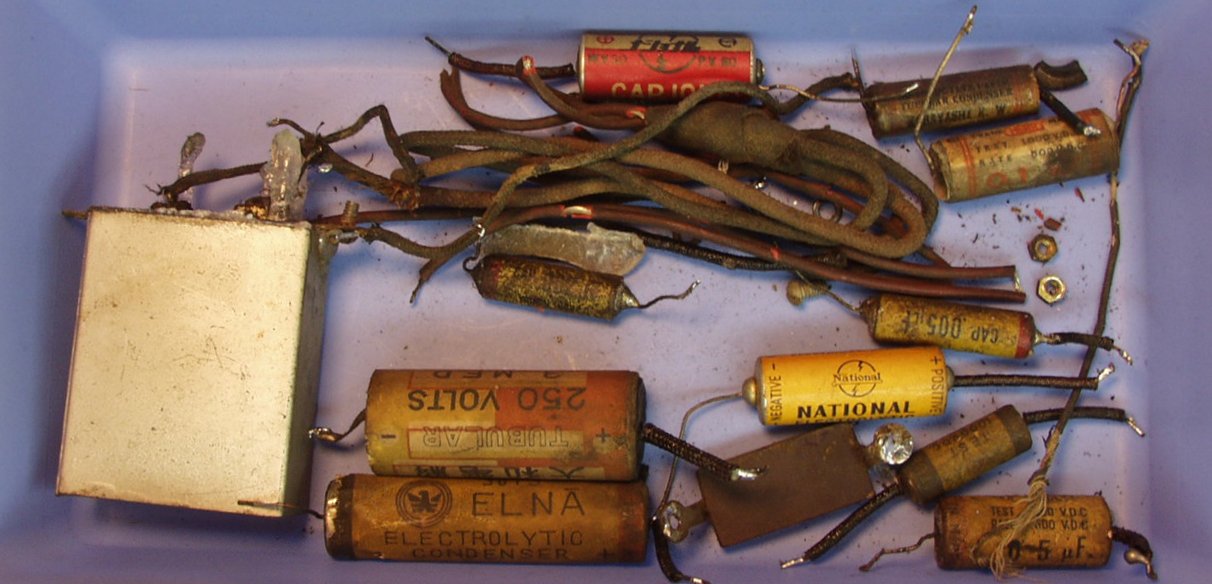

| Ｃ−２．交換部品 「ナショナル」「ＥＬＮＡ」「ＮＡＴＩＯＮＡＬ」「日本コンデンサ−」「大和電解」の名前が見える 「ＰＣＢ」が入っているかも！！ 手を良く洗いましょう |
 |

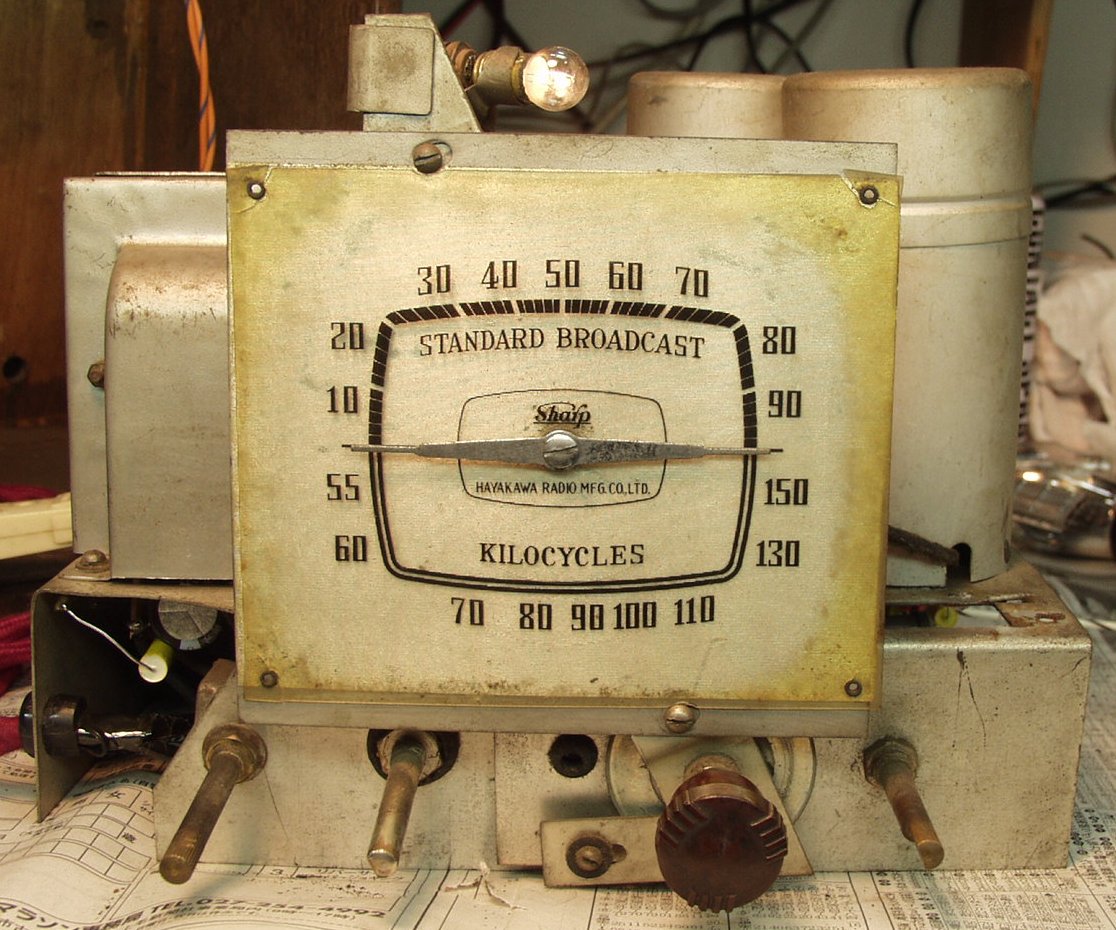

| Ｃ−３．調整終わり前から 早川ラジオ工業会社が見える |
 |

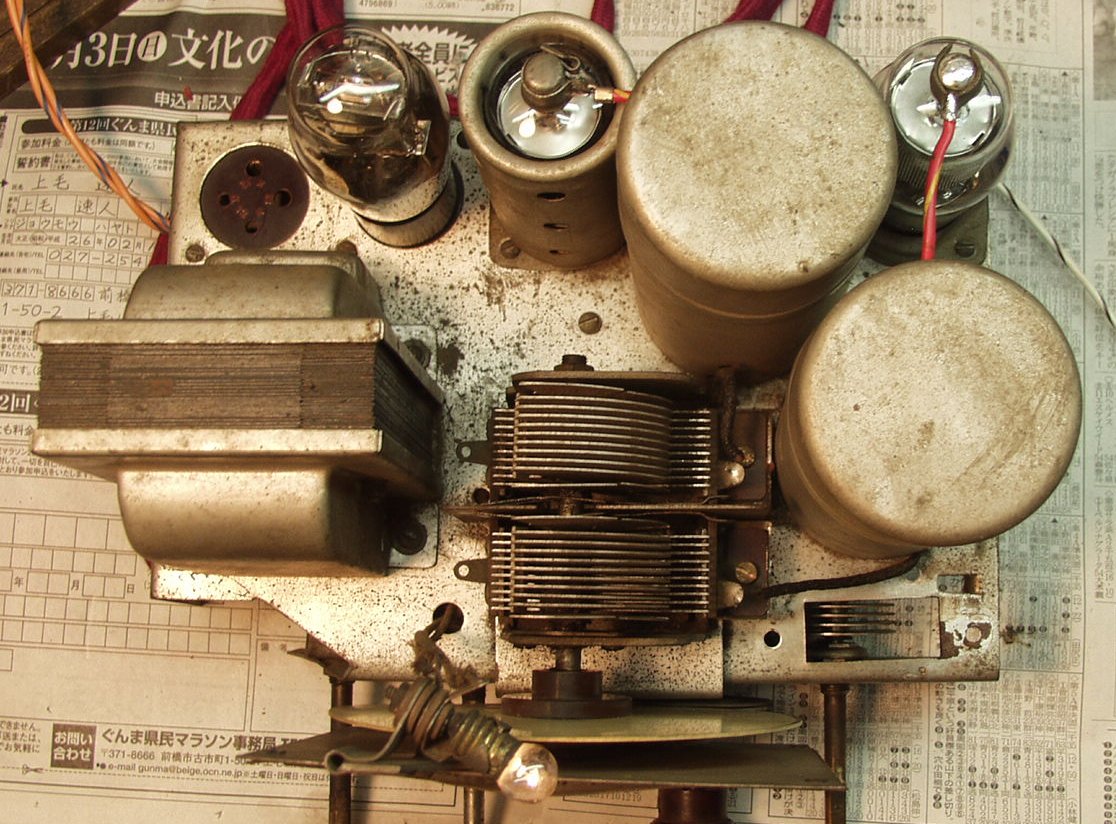

| C−４．完成 上から見る |
 |

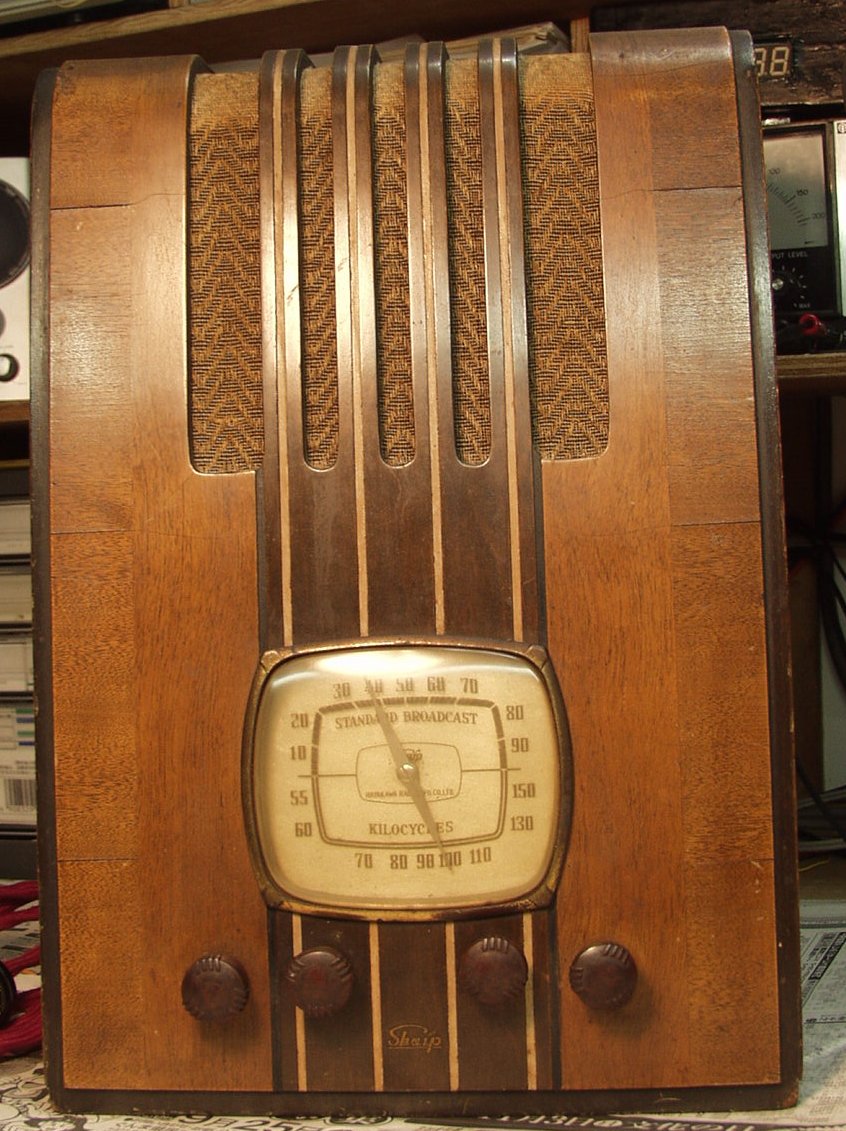

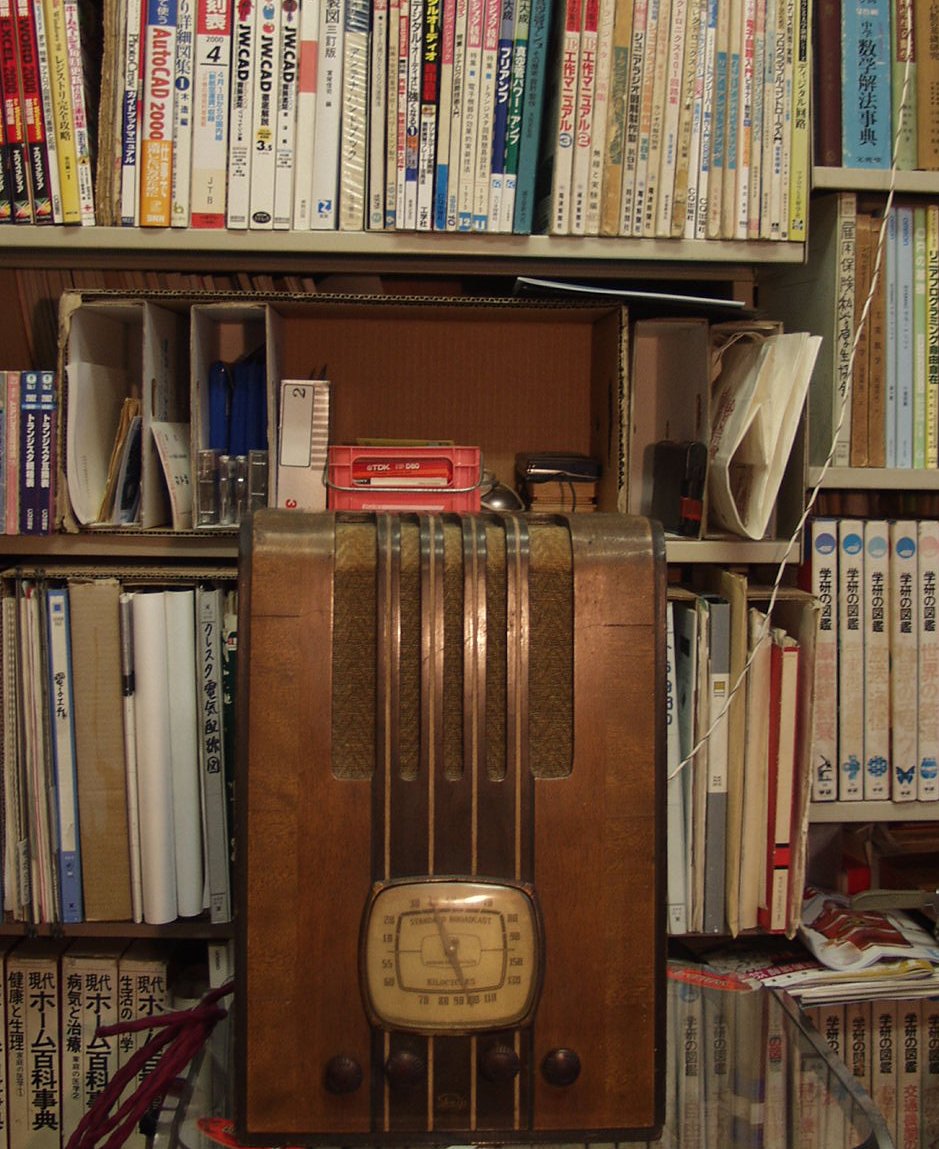

| C−５．完成 前から |
 |

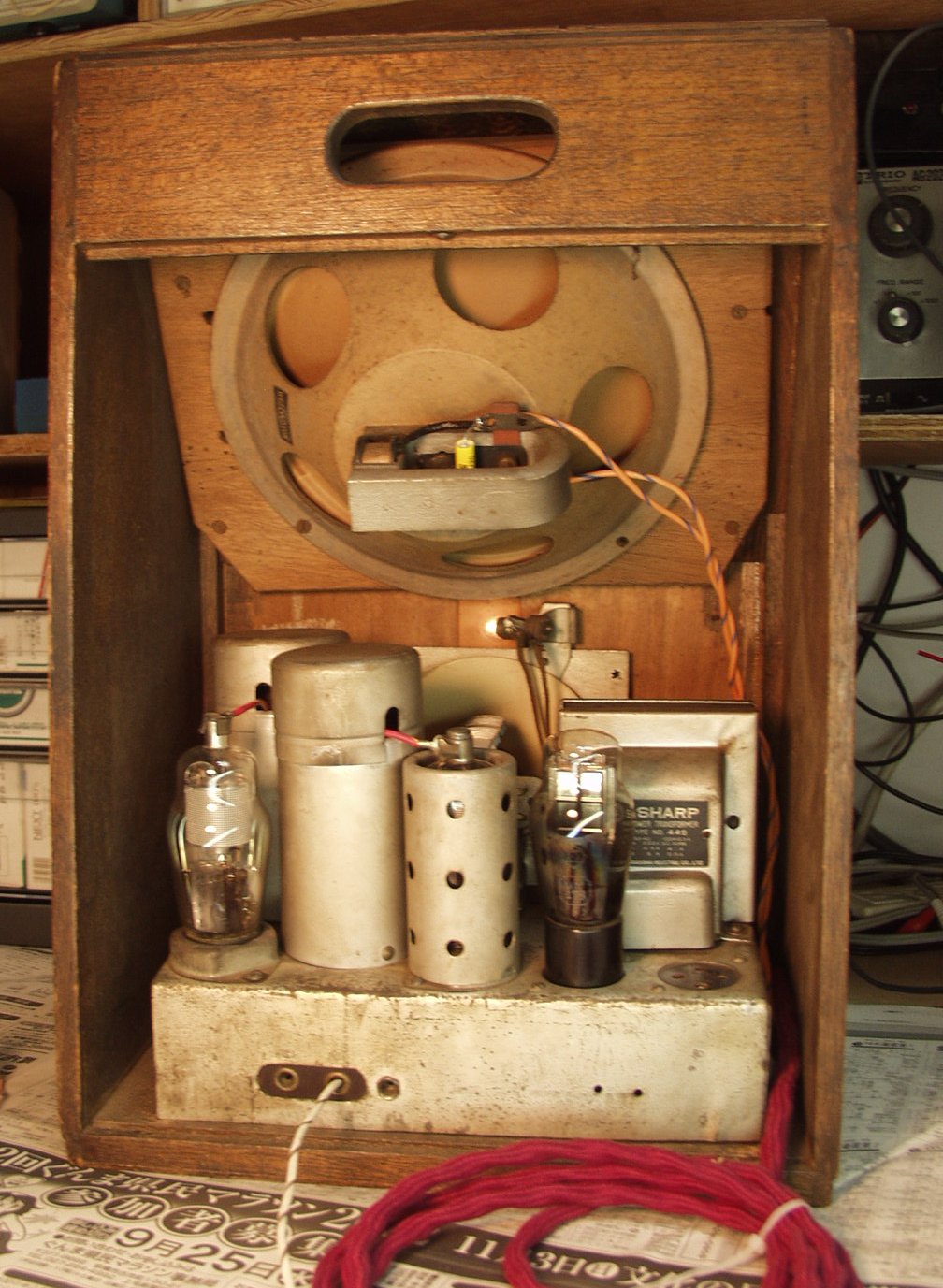

| C−６．完成 裏から |
 |
| Ｃ−７．２４時間エ−ジング。 ３ｍの室内ＡＮＴで、ＮＨＫ第一（５９４ＫＨＺ）、第二（６９３ＫＨＺ）、ＴＢＳラジオ（９５４ＫＨＺ）、文化放送（１１３４ＫＨＺ）、さすが１Ｖ１の威力 |
 |
