Ｎａｔｉｏｎａｌ製MT管使用６球スーパーラジオの修理

平成１３年８月

A．修理前の状況 　電源をいれるると、微かにNHK第一放送が聞こえる。 　ボリュ-ムを上げると、ハム（ブーンと言う音）が大きく出る。 B．原因 　周波数変換６ＢＥ６と中間増幅の６ＢＤ６のスクリンＧＤに供給される電圧が０Ｖ 　電源部の平滑コンデンサ-の劣化（容量抜け）。 　トラッキングがかなりずれている。 Ｃ．修理状況 　電源部の平滑コンデンサ-の増強１００μＦにする。 　スクリンＧＤに供給される電圧降下用抵抗の交換 　トラッキング調整。 　配線手直し、補強 　経年劣化による各部ハンダ補正 　各種ＶＲの接点復活剤による洗浄 　外部入力ピン端子付ケ−ブルの接続 Ｄ．使用部品 　固定抵抗　　　　２個 　電解コンデンサ-　　３ 　電源コード 　ANT、ア-ス線 　外部入力ピン端子付ケーブル Ｅ．修理費　　　１４０００円　　　＜＜通常修理＞＞

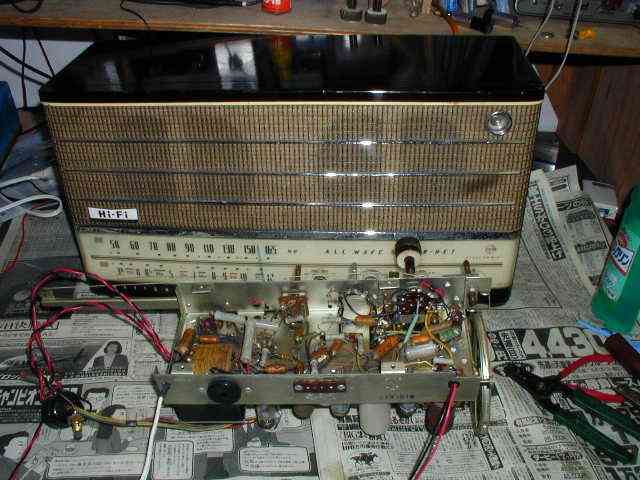

１．シャシを取り出した所（マジックアイ付）

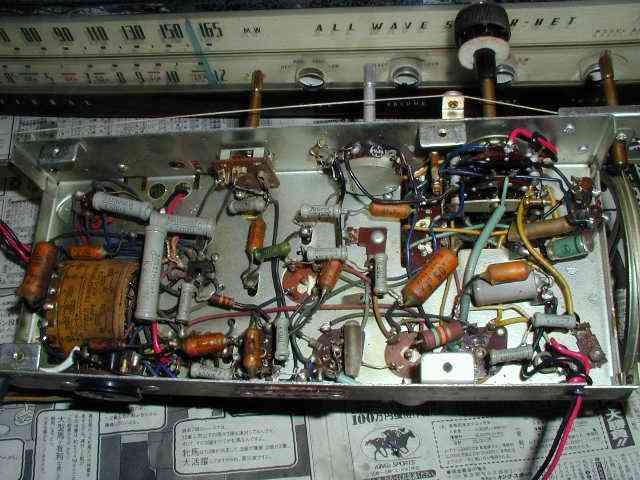

２．シャシ内部の拡大
