古い　０Ｖ２　ラジオの修理
平成１５年２月５日到着　　２月１０日返却
寸評
　　　真空管の構成　２７Ａ−２６Ｂ−２６Ｂ　１２Ａ　直熱菅なので、大容量コンデンサ−使用でも、ハムは残ります
　　　「０Ｖ２」の意味
　　　　　　　　最初の０＝高周波増幅の数　Ｖ＝検波　最後の２＝低周波増幅の段数
  1. 修理前の状況
    真空管が皆点灯しない

  2. 原因
    経年変化による、配線不良、部品欠落、真空管不良

  3. 修理状況
    真空管修理
    部品補強
    コンデンサ−交換
    電解コンデンサ−交換
    配線手直し、半田補正
    段間トランス交換

    　
  4. 使用部品
    電解コンデンサ−　　　　個
    コンデンサ−　　　　　　　個
    抵抗　　　　　　　　　　　　個
    段間トランス　　　　　　　２個

    　
  5. 修理費　　，０００円　　　＜＜通常修理＞＞
    　　　　　　　　　　　　　　　＜＜お馴染み特別価格＞＞＝修理に送られる機器が３台目から
    　　　　　　　　　　　　　　　　修理費は軽く４万円を超すので返却
Ａ．修理前の状況

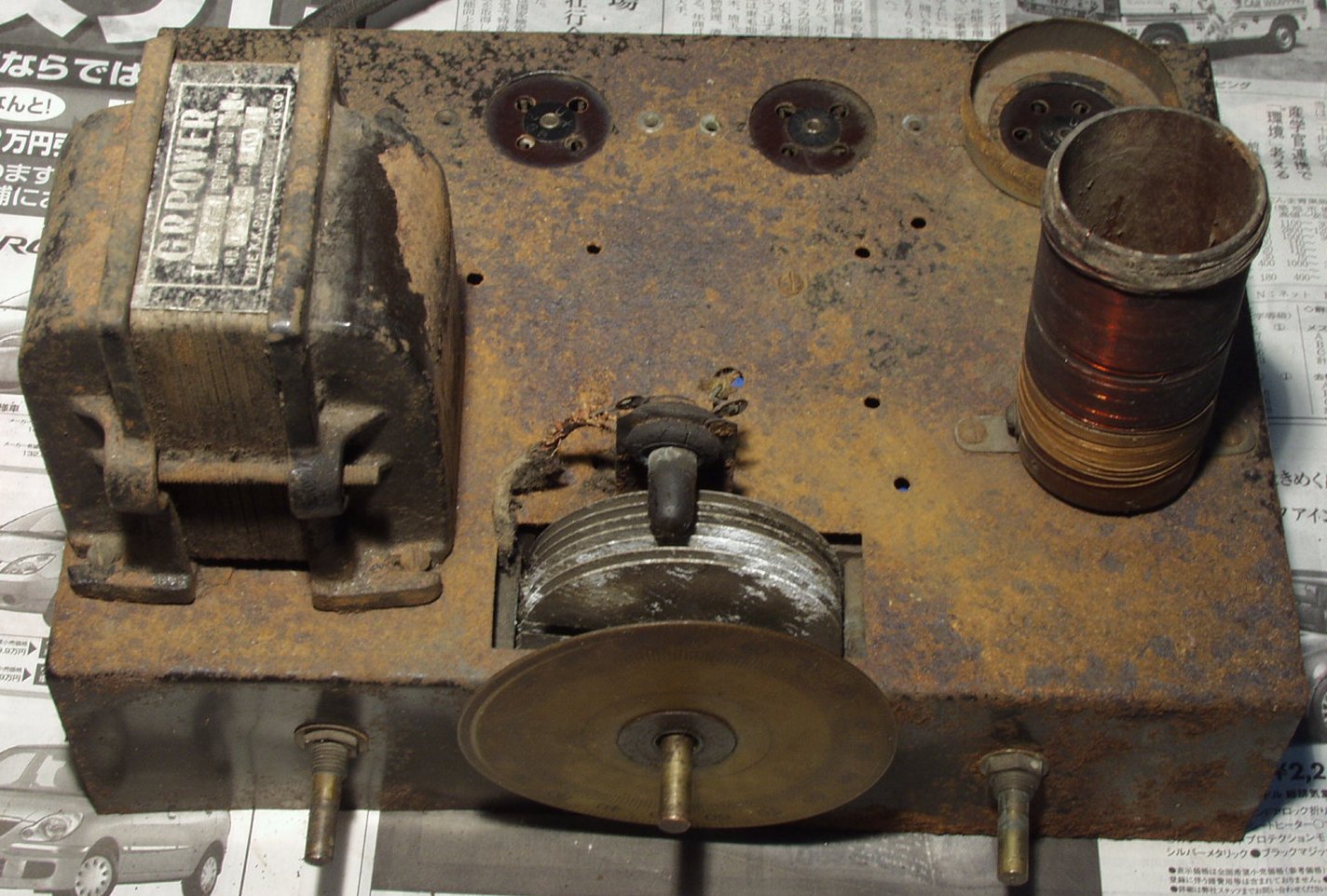

Ａ−１Ａ．修理前　前上から見る

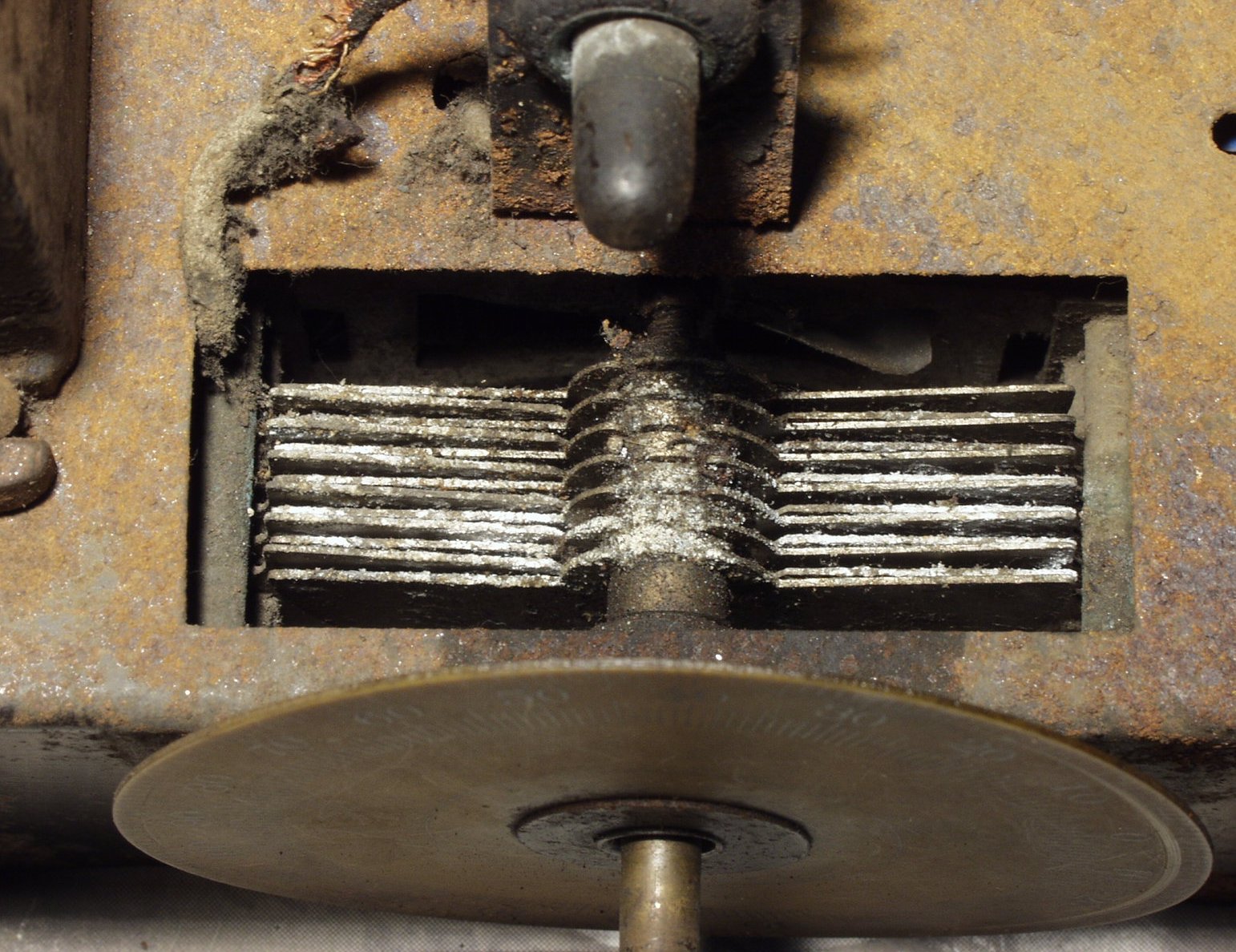

Ａ−１Ｂ．修理前　腐食して接触している、バリコン
　　　　　　　　　　　これを修理するには、全部バラシ、１枚１枚腐食を落とし、防腐処理をする必要あり
　　　　　　　　　　　（アルミの腐食はどんどんと深い所まで進む）＝この修理費だけで、半日１万円以上

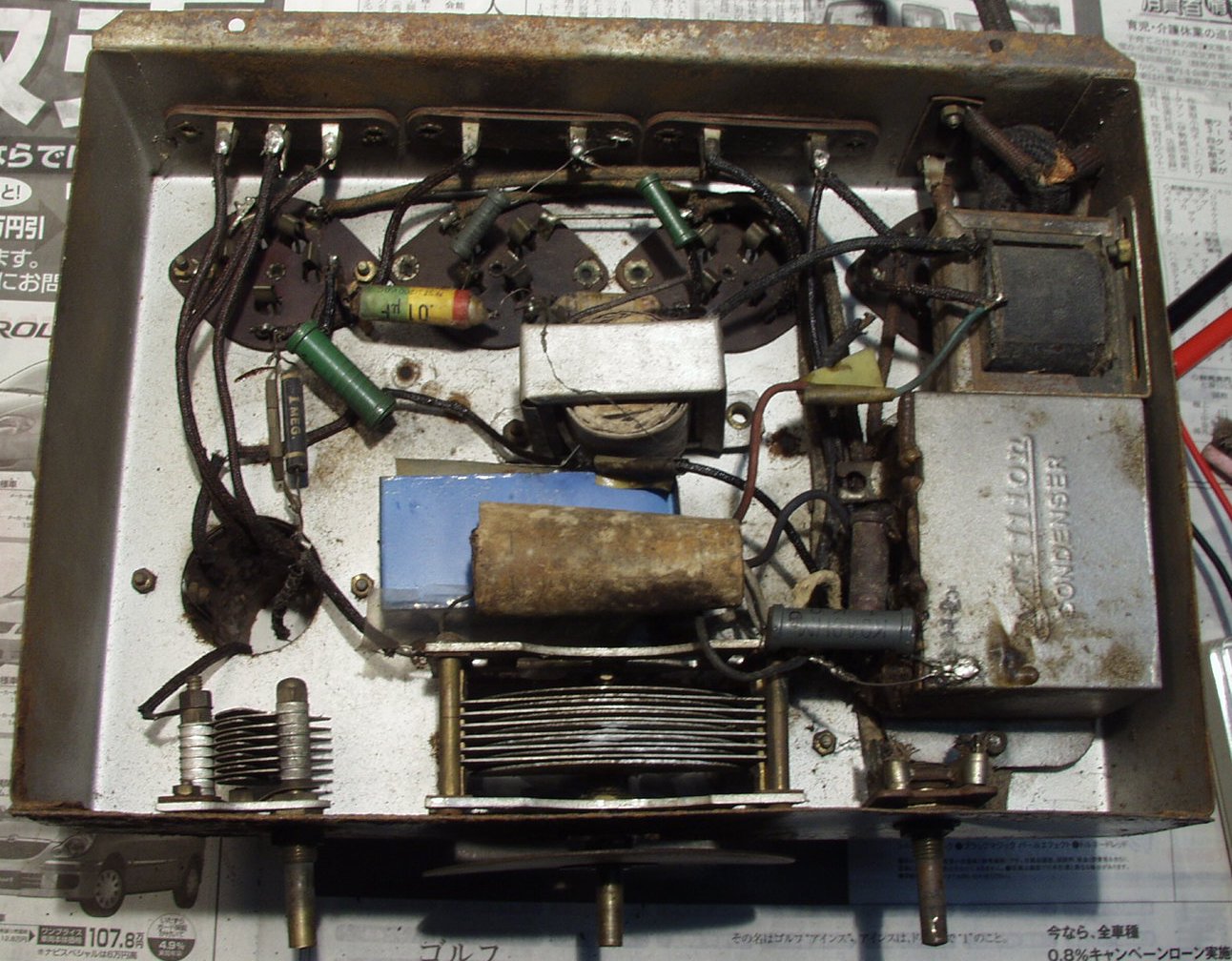

Ａ−１Ｃ．修理前　下から見る　トランス結合　トランス２個断線

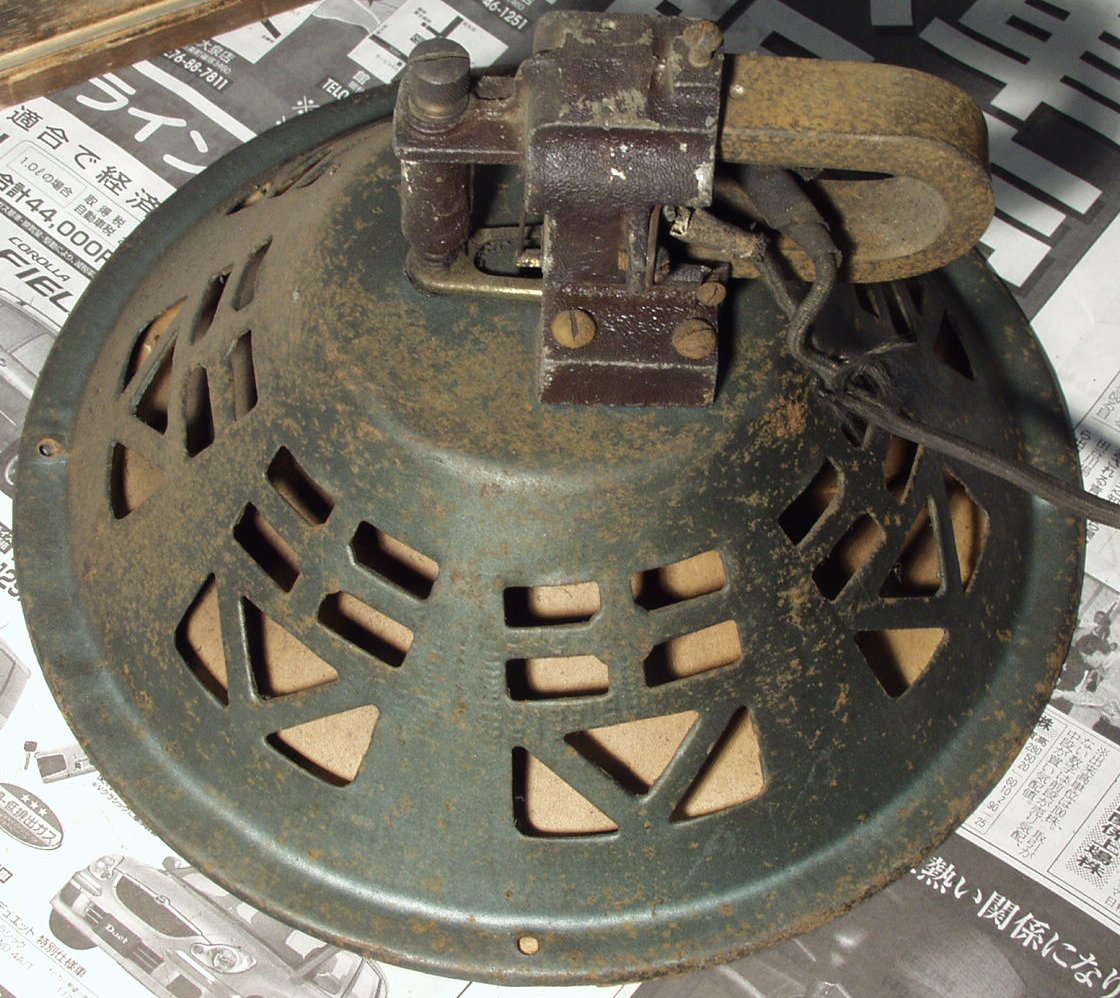

Ａ−２Ａ．修理前　ＳＰ　この馬蹄形の磁石も弱っているので、再磁気処理が必要＝費用１万円

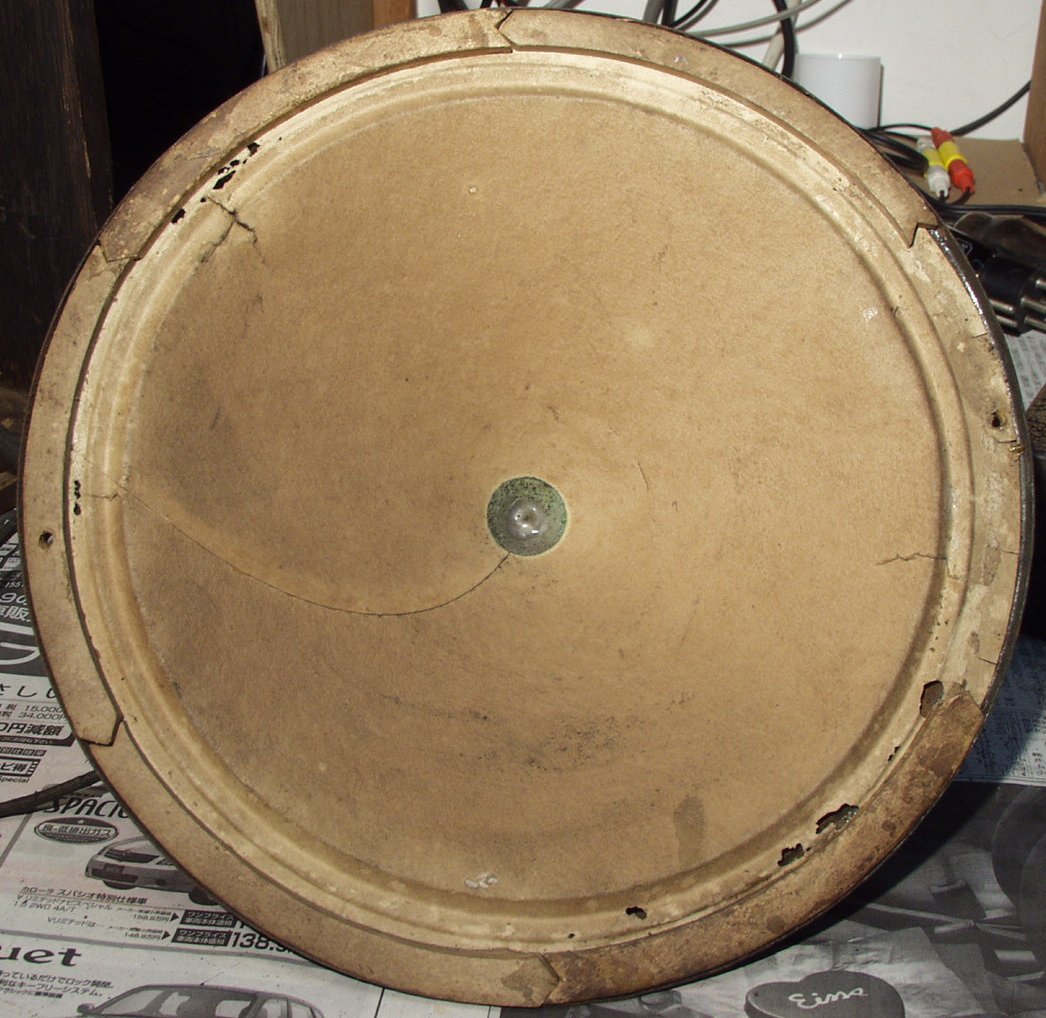

Ａ−２Ａ．修理前　ＳＰ　多分虫が食べた　コ−ン紙の補強が必要
　　　 　　　　　　　0v2-6-5
