「ＮＡＮＡＯＬＡ」　１Ｖ１　ラジオ　修理
平成１４年１２月１８日到着　　１月３１日完成
寸評
　　　真空管の構成　６Ｃ６−６Ｄ６−６ＺＰ１　１２Ｆ　やはり、直熱菅と異なり、大容量コンデンサ−使用で、ハムは皆無になった
　　　高周波増幅付きでもＡＤＳＬの雑音が結構入る
　　　「１Ｖ１」の意味
　　　　　　　　最初の１＝高周波増幅の数　Ｖ＝検波　最後の１＝低周波増幅の段数
  • Ａ．修理前の状況
    　突然音でない

  • Ｂ．原因
    　経年変化による、配線不良、部品不良
    　真空管不良＝６Ｄ６ヒ−タ−切れ

  • Ｃ．修理状況
    　真空管交換
    　部品補強
    　コンデンサ−交換
    　電解コンデンサ−交換
    　配線手直し、半田補正
    　電源コ−ド交換（コ−ド支給）
    　ケ−ス修理
    　
  • Ｄ．使用部品
    　電解コンデンサ−　　　　４個
    　コンデンサ−　　　　　　　８個
  • Ｅ．修理費　　２２，０００円　　　＜＜通常修理＞＞
    　　　　　　　　　　　　　　　　　　　　＜＜お馴染み特別価格＞＞＝修理に送られる機器が３台目から
Ａ．修理前の状況

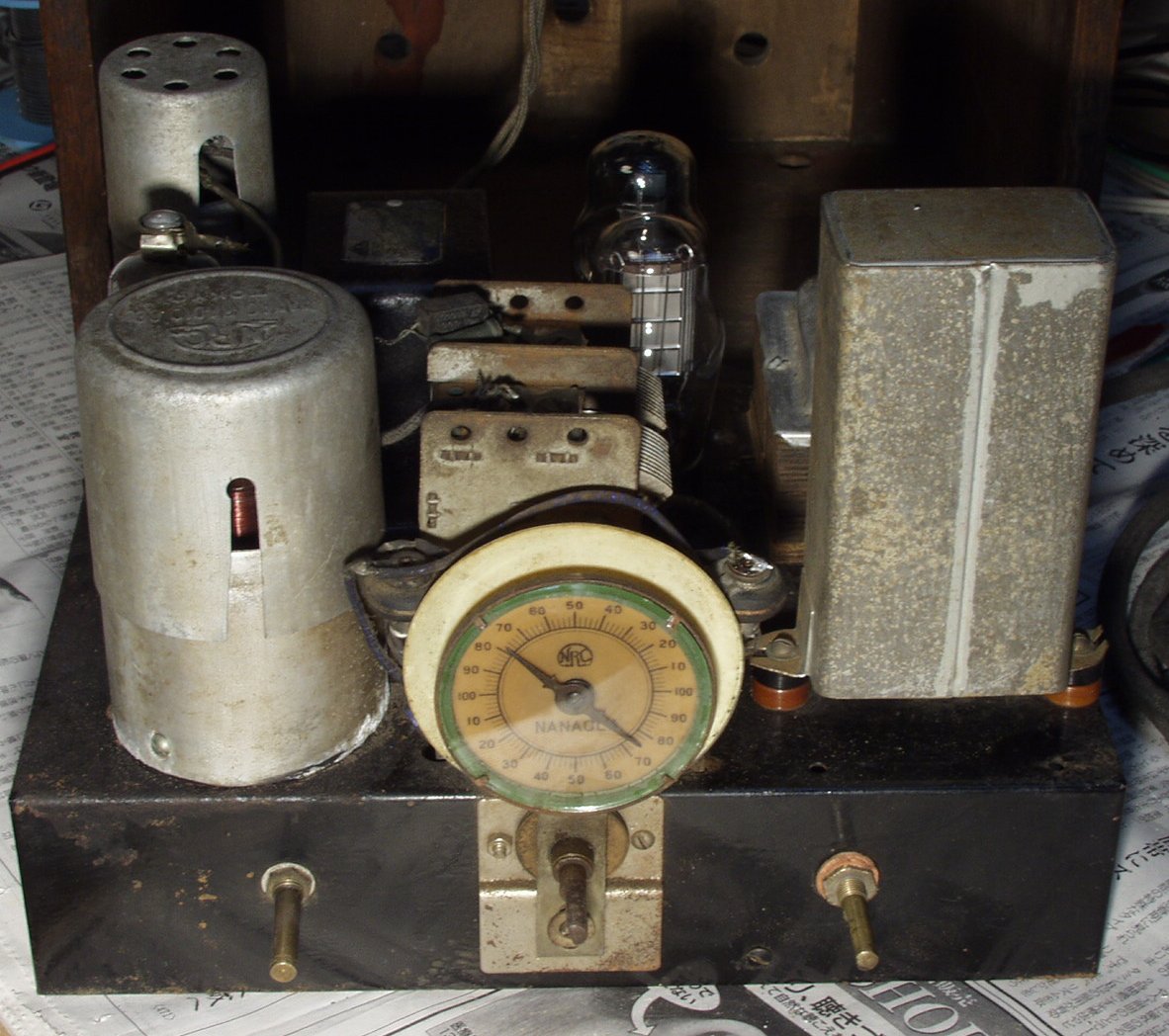

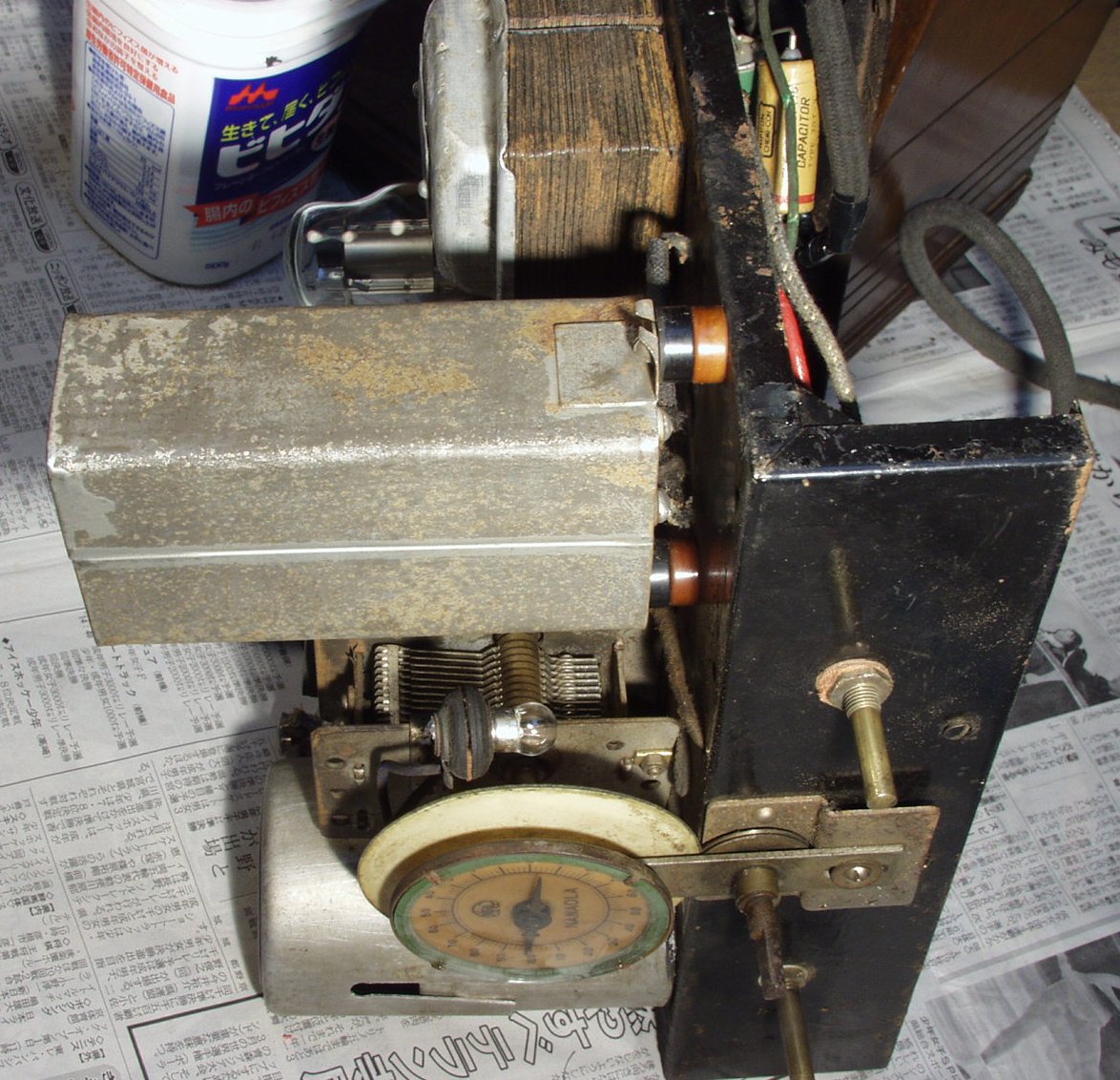

Ａ−１Ａ．修理前　シャ−シを前から　右のコンデンサ−は飾り！　若干バ−ニヤ部に引っかかりがある

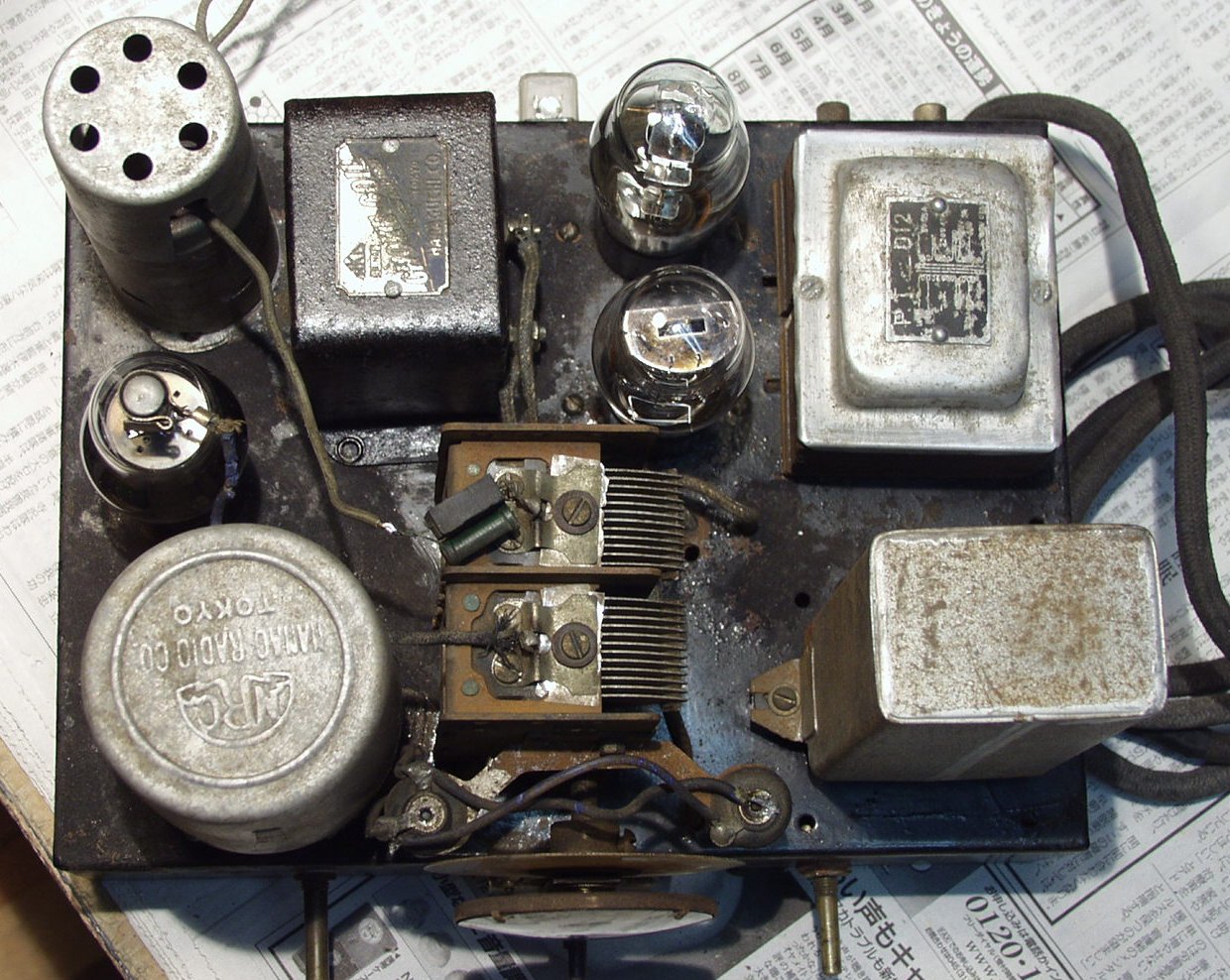

Ａ−１Ｂ．修理前　シャ−シ上から見る　左上のトランスはチョ−ク
Ａ−１Ｃ．修理前　接続されていない、コンデンサ−　飾り？　電源トランスは巻き替えした様子

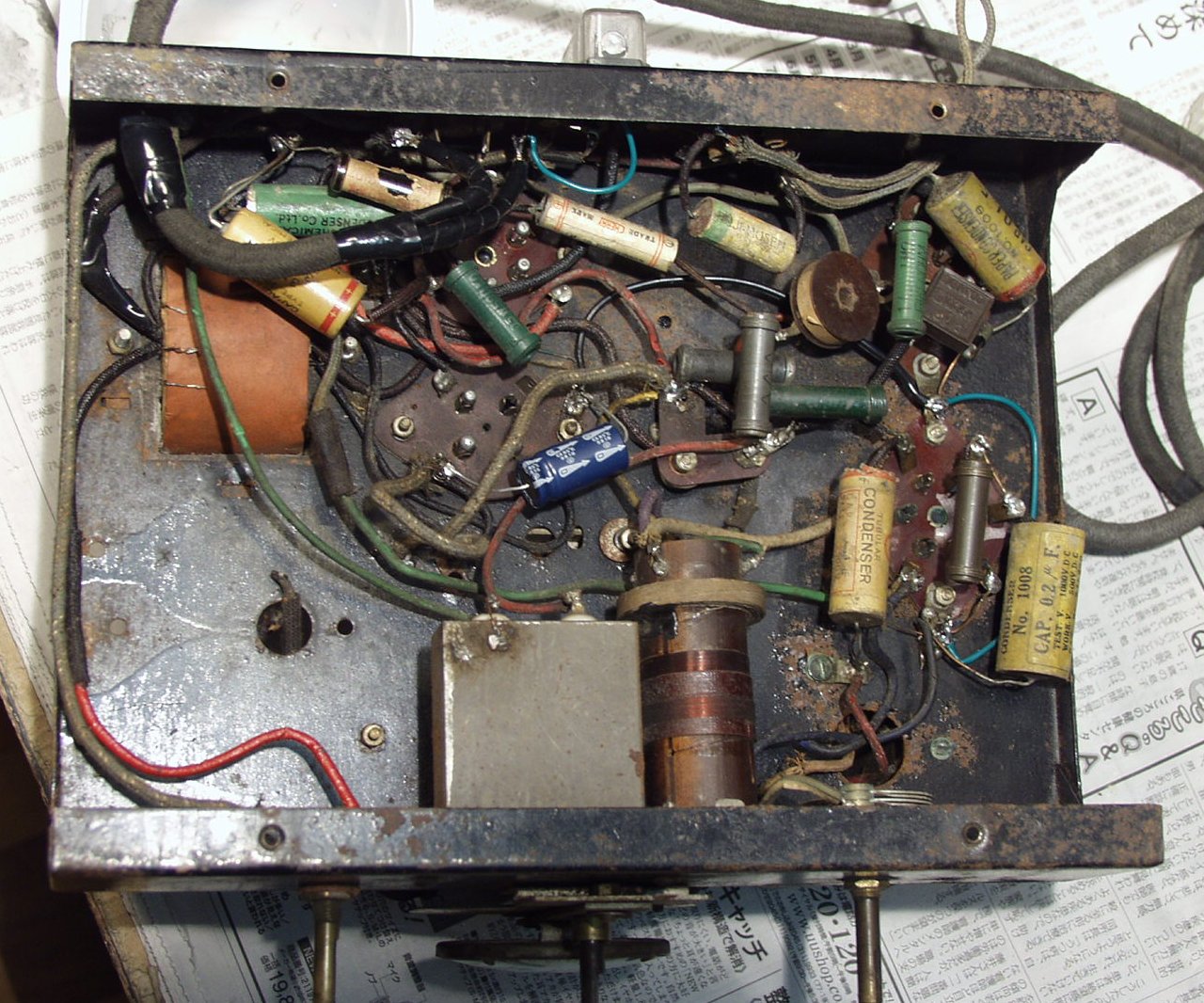

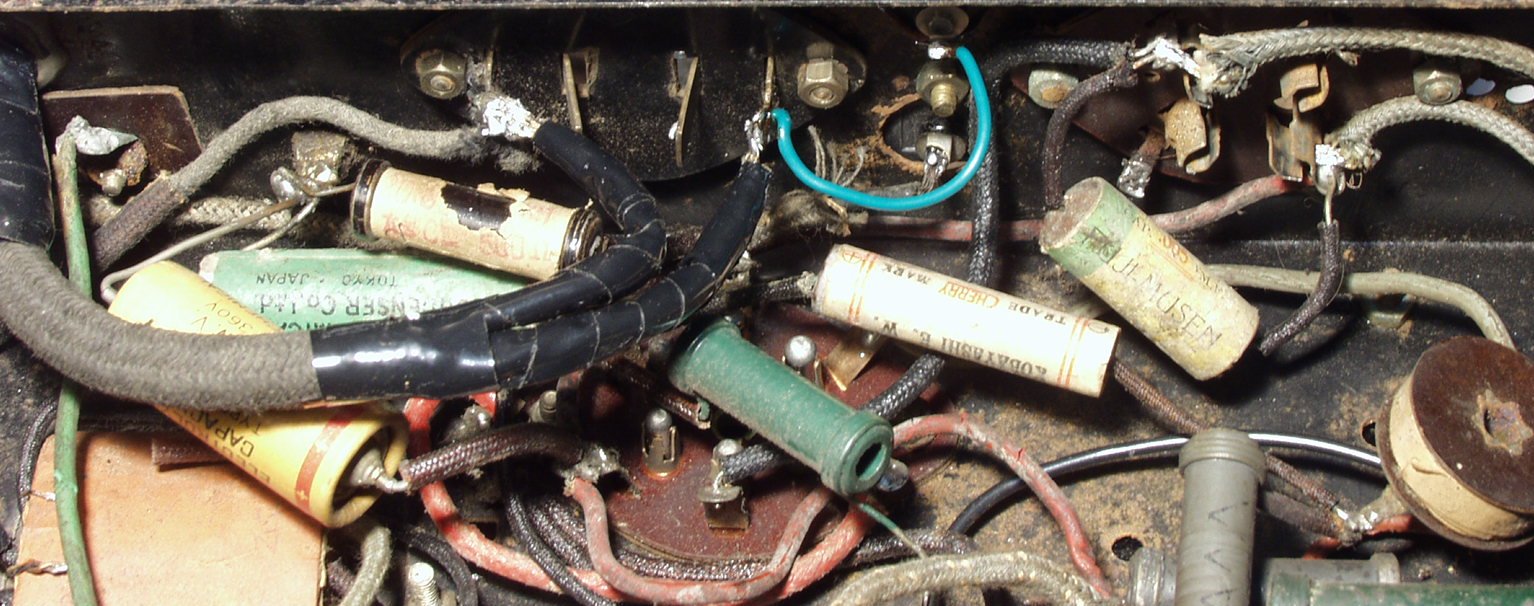

Ａ−２Ａ．修理前　シャ−シ下から見る、コンデンサ−は当時のまま　下手な修理の形跡あり

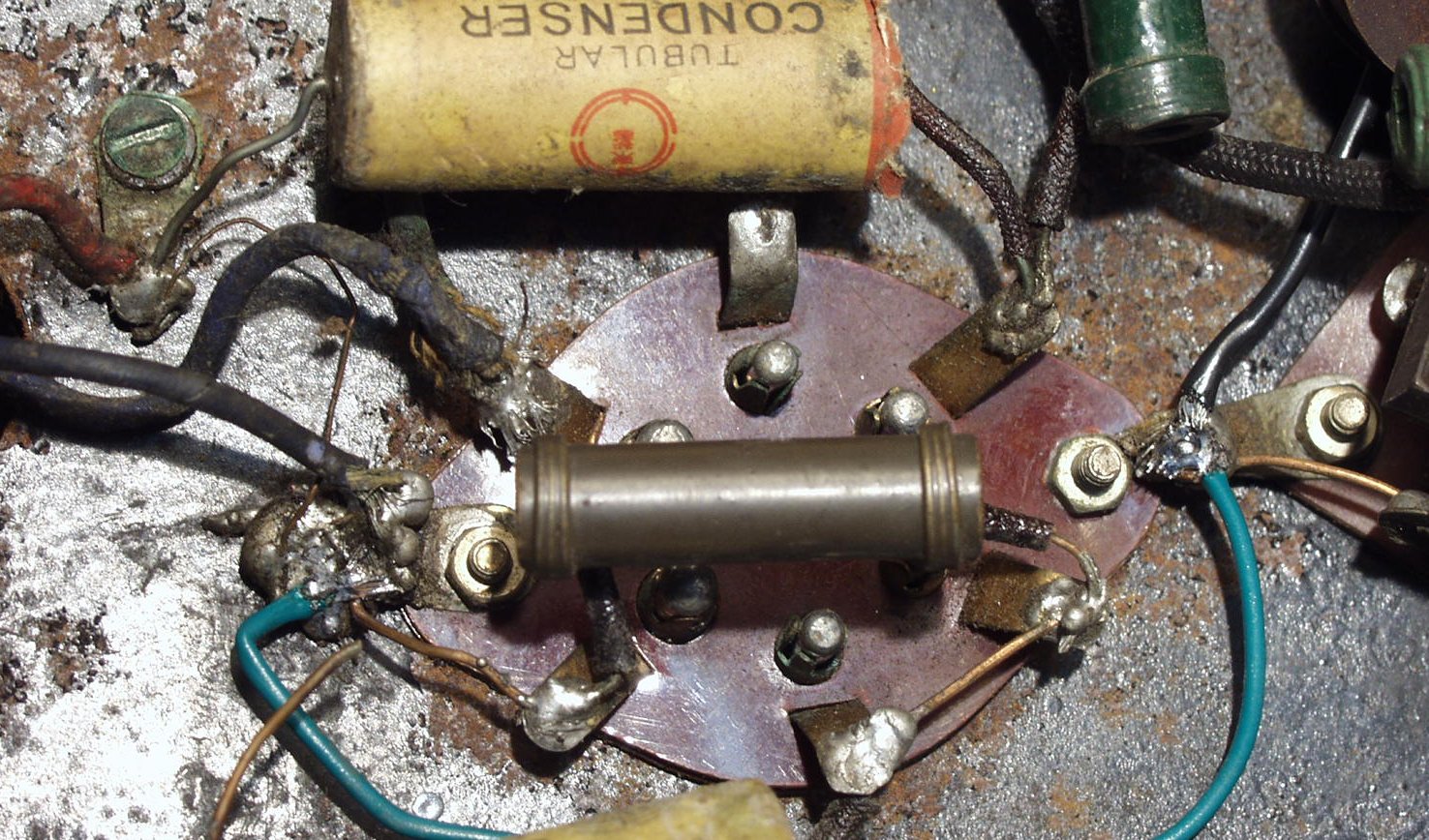

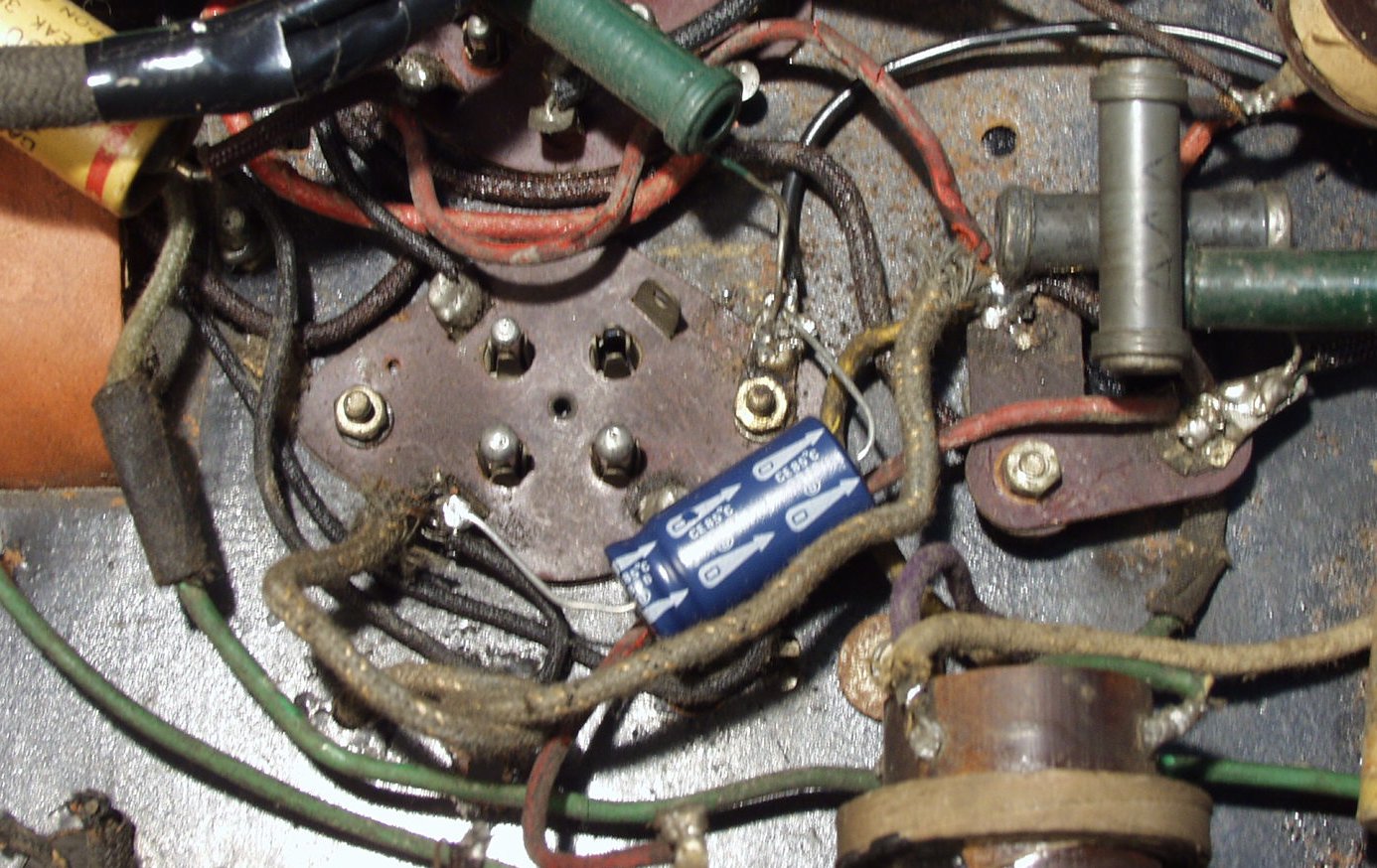

Ｃ−２Ｂ．修理前　いもハンダのオンパレ−ド　小学生の方がよほど上手い
Ｃ−２Ｃ．修理前　いもハンダのオンパレ−ド　小学生の方がよほど上手い
Ｃ−２Ｄ．修理前　いもハンダのオンパレ−ド　小学生の方がよほど上手い

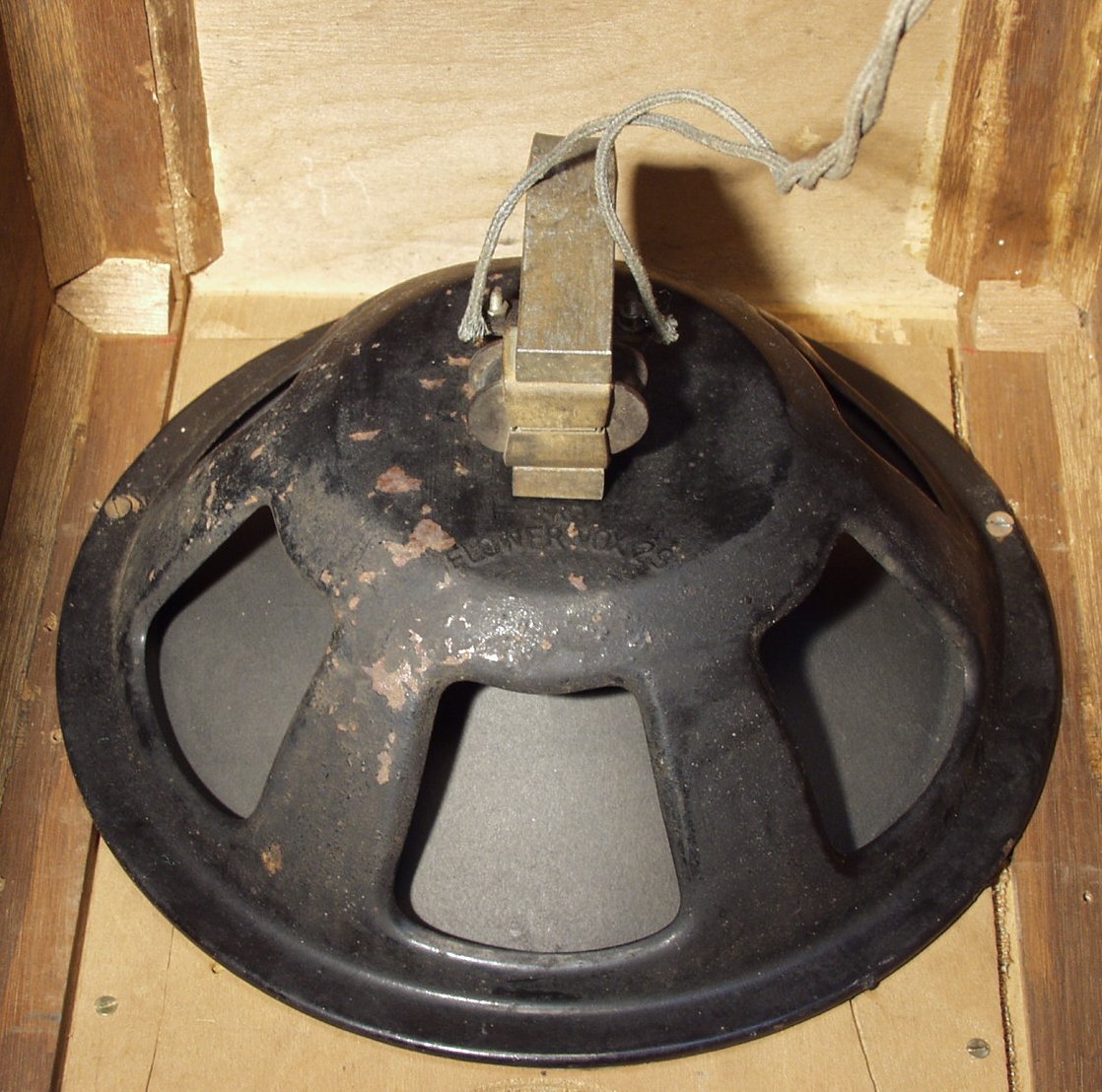

Ａ−３．修理前　ＳＰの取り付けもガタガタと動く

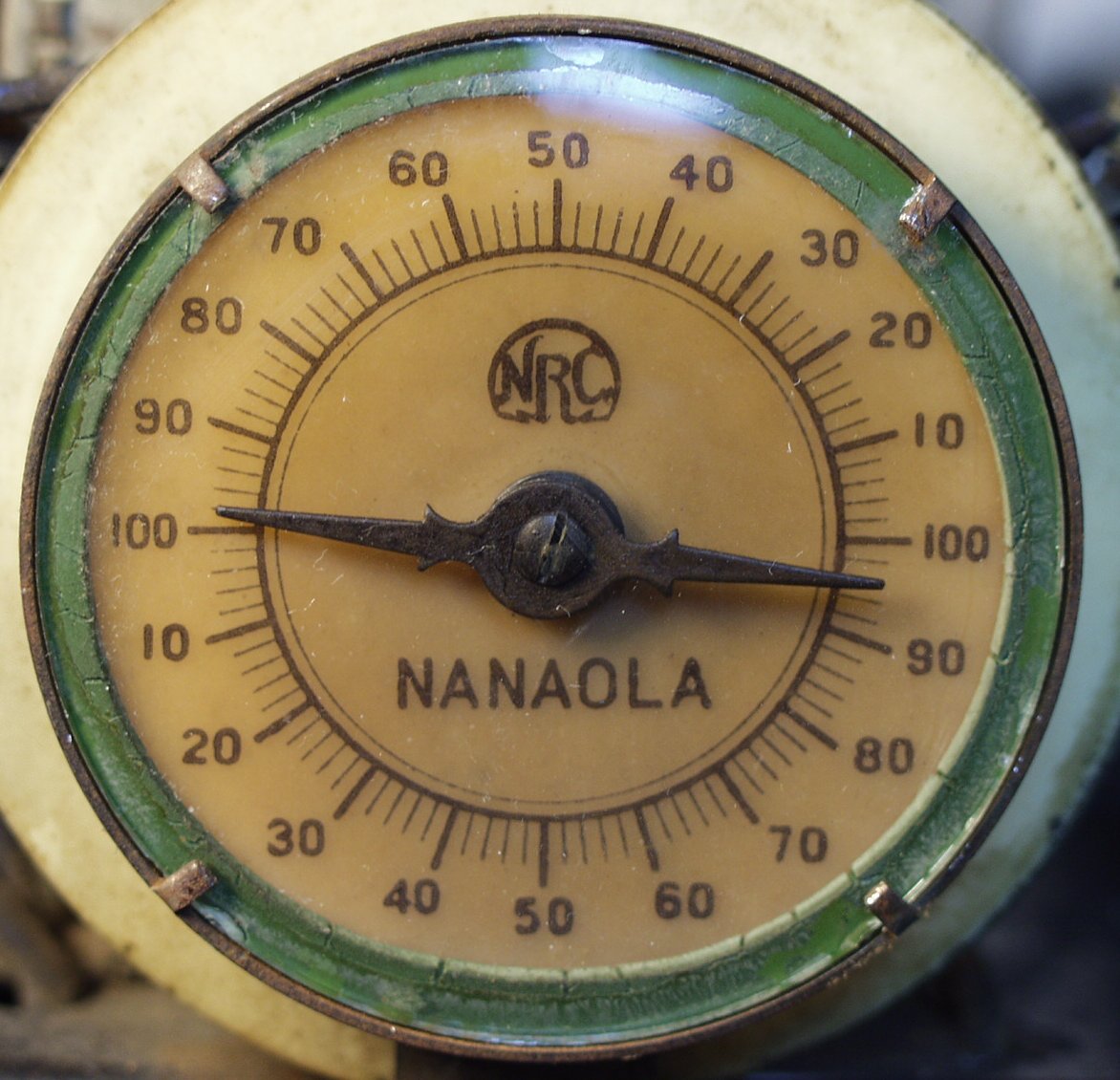

Ａ−２．修理前　ダイアルの中に銘板
Ｃ．修理状況

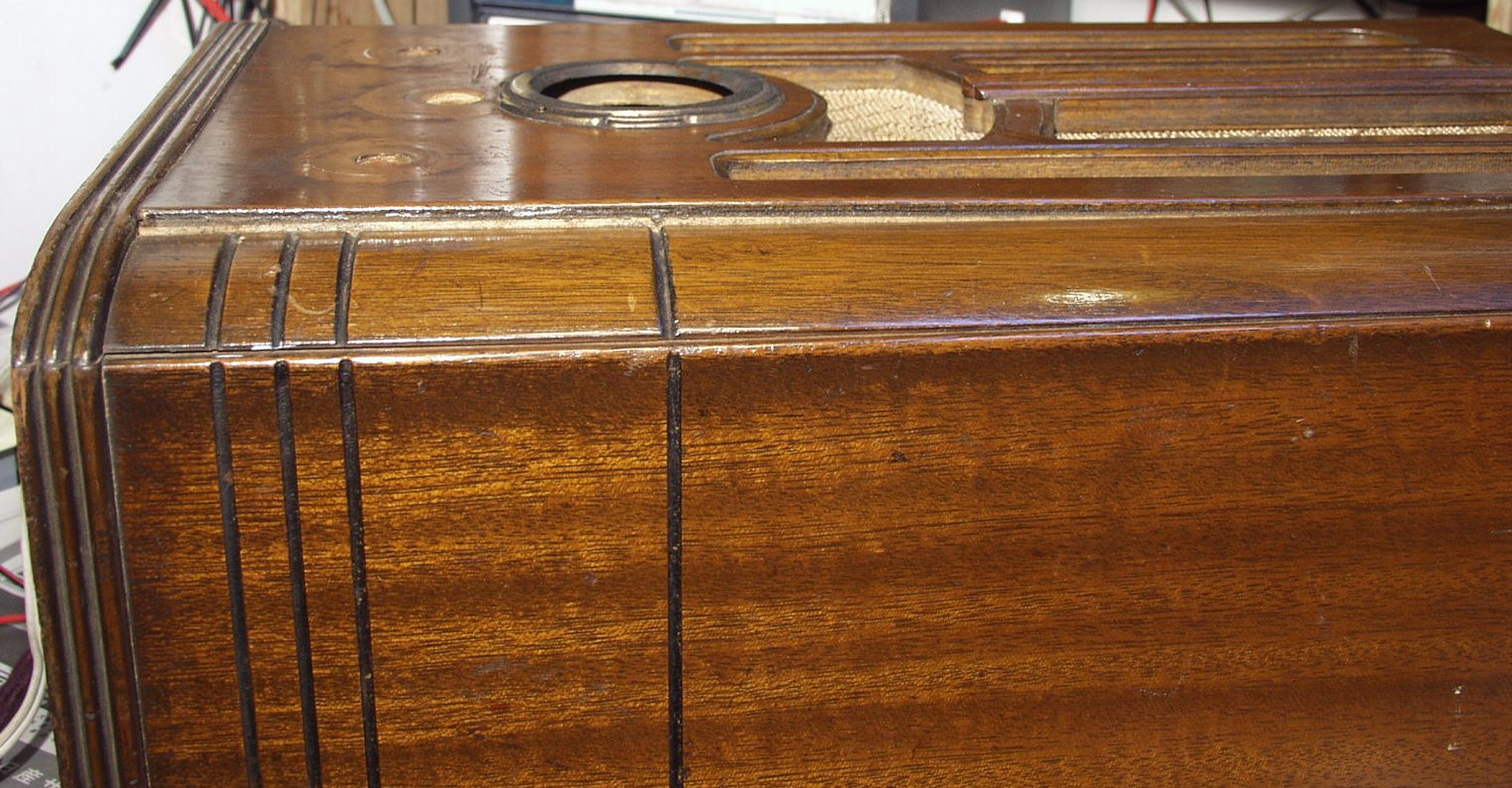

Ｃ−１Ａ．修理前　前のパネルが取れかかっている

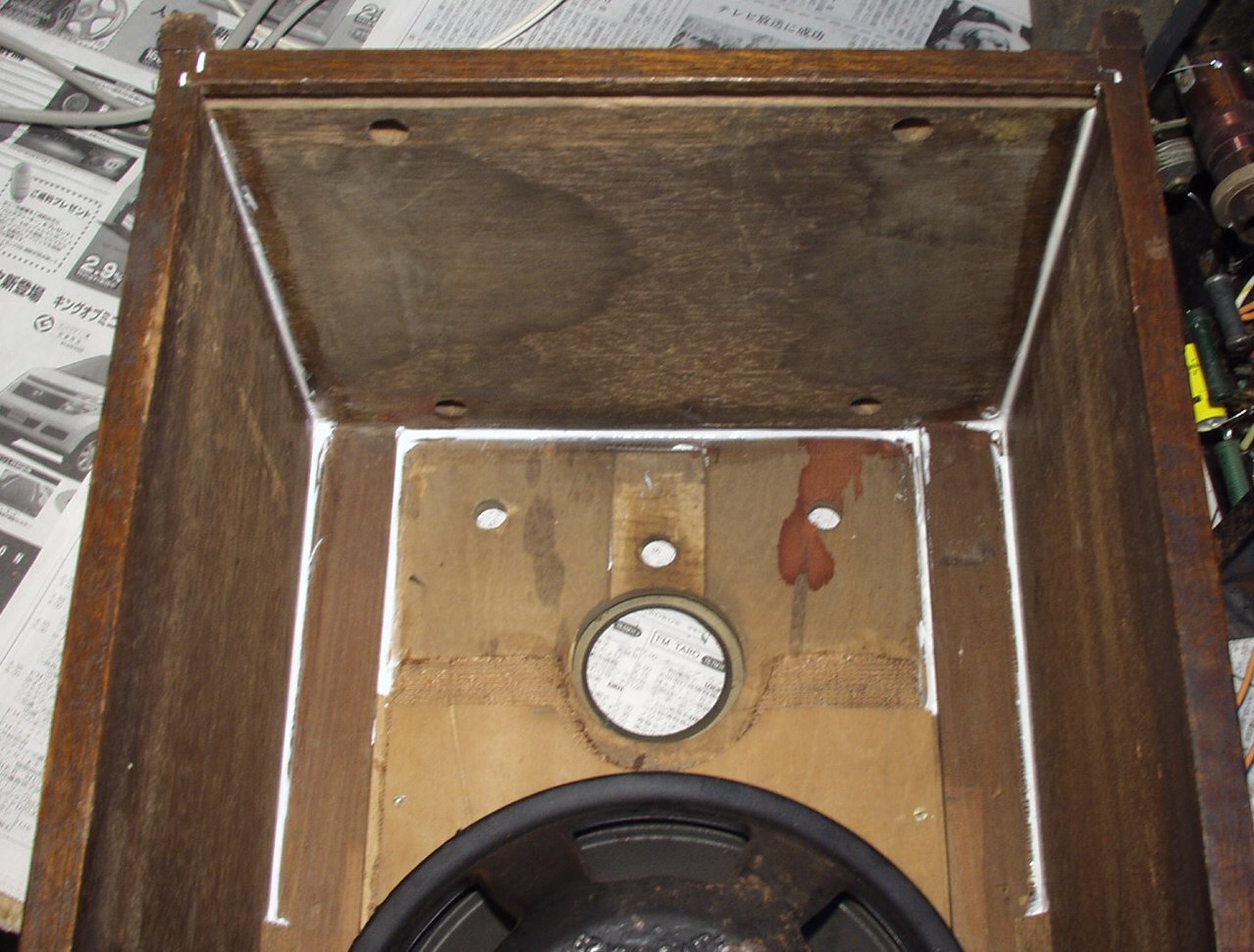

Ｃ−１Ｂ．修理後　内側からボンドを浸み込ませる　入りにくい時は水で薄めると良い

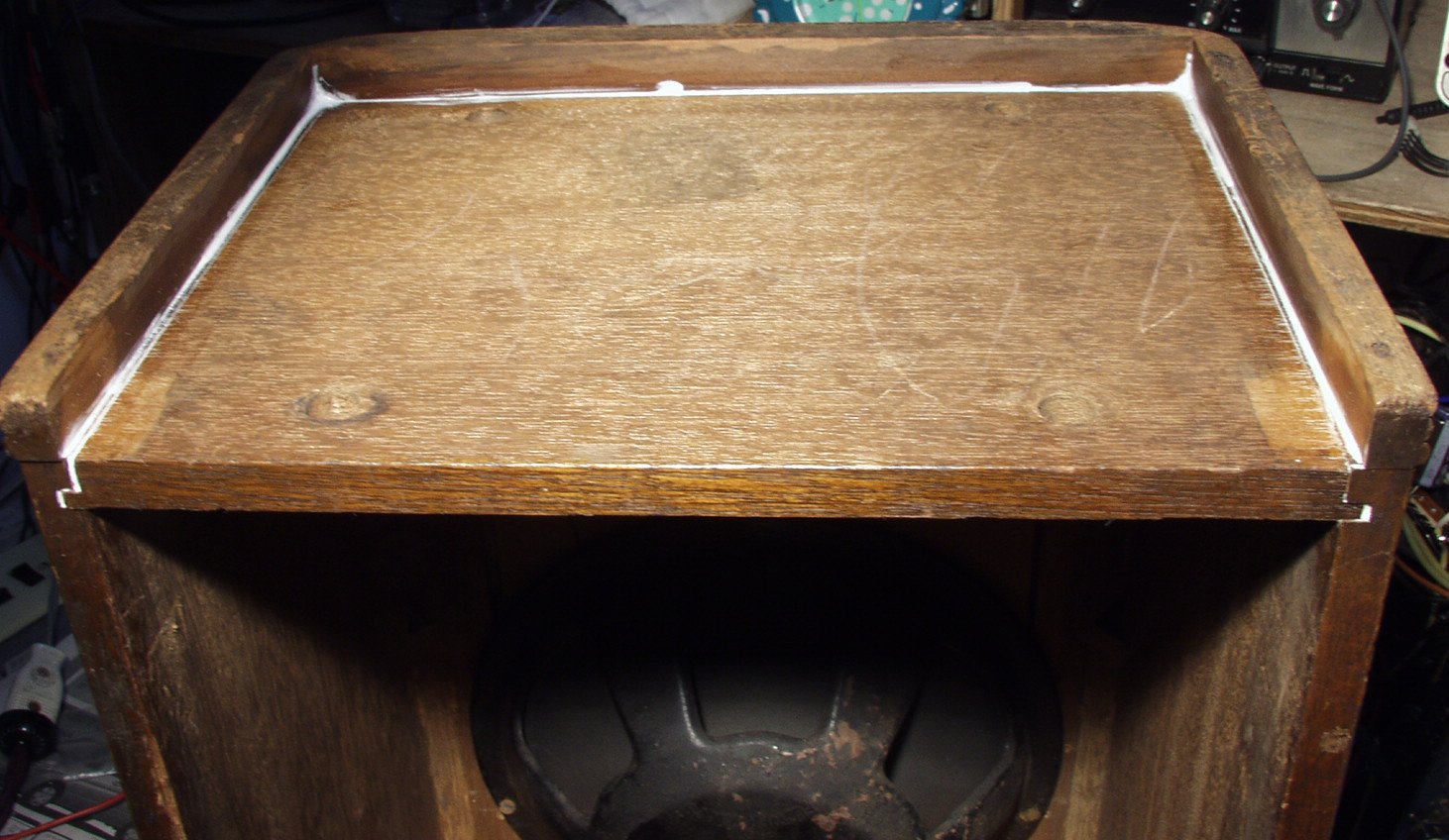

Ｃ−１Ｃ．修理後　下（底）からボンドを浸み込ませる
Ｃ−１Ｄ．修理後　重しをして一晩置く

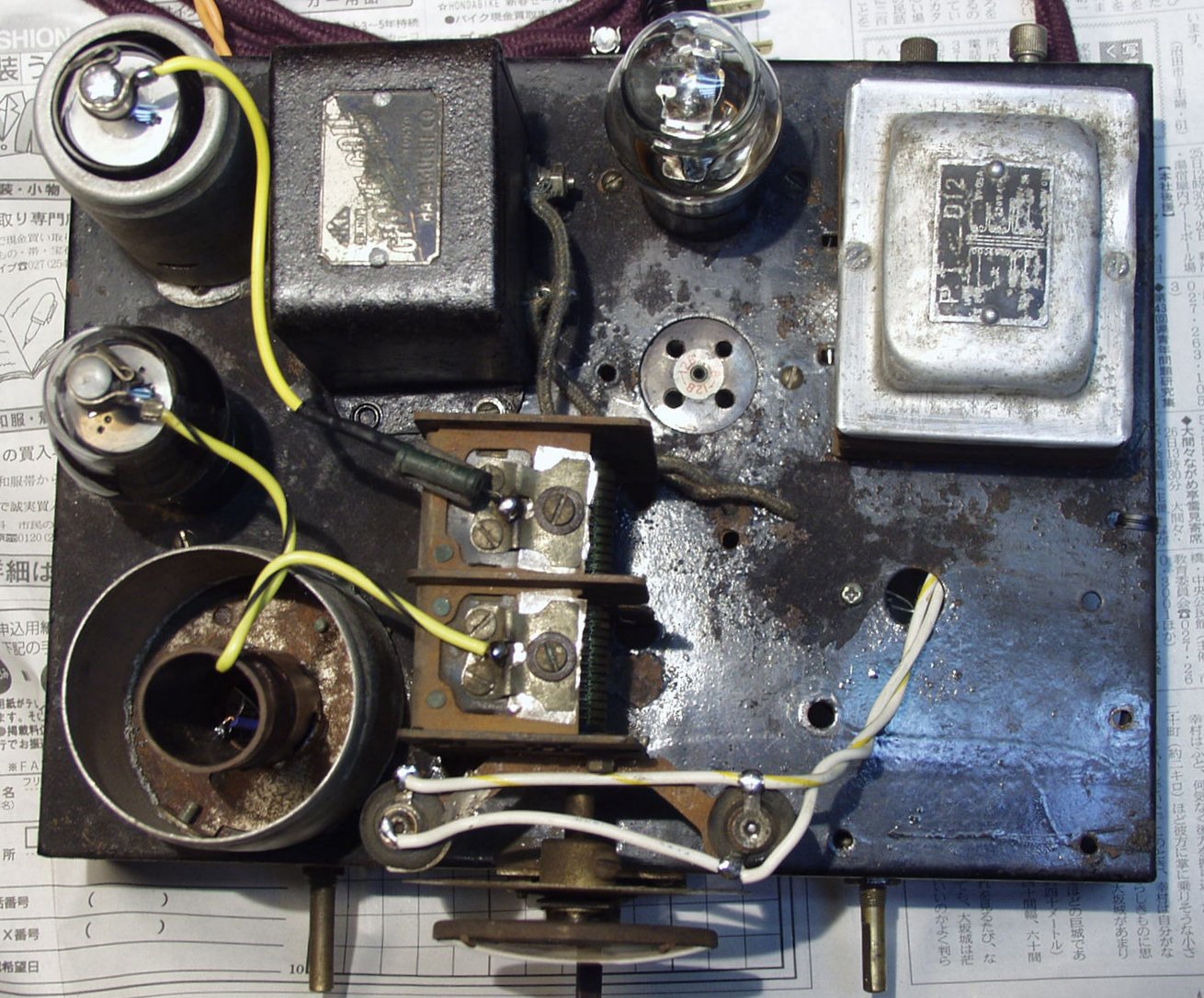

C−２Ａ．完成　上から見る　空いているコケットは整流管用

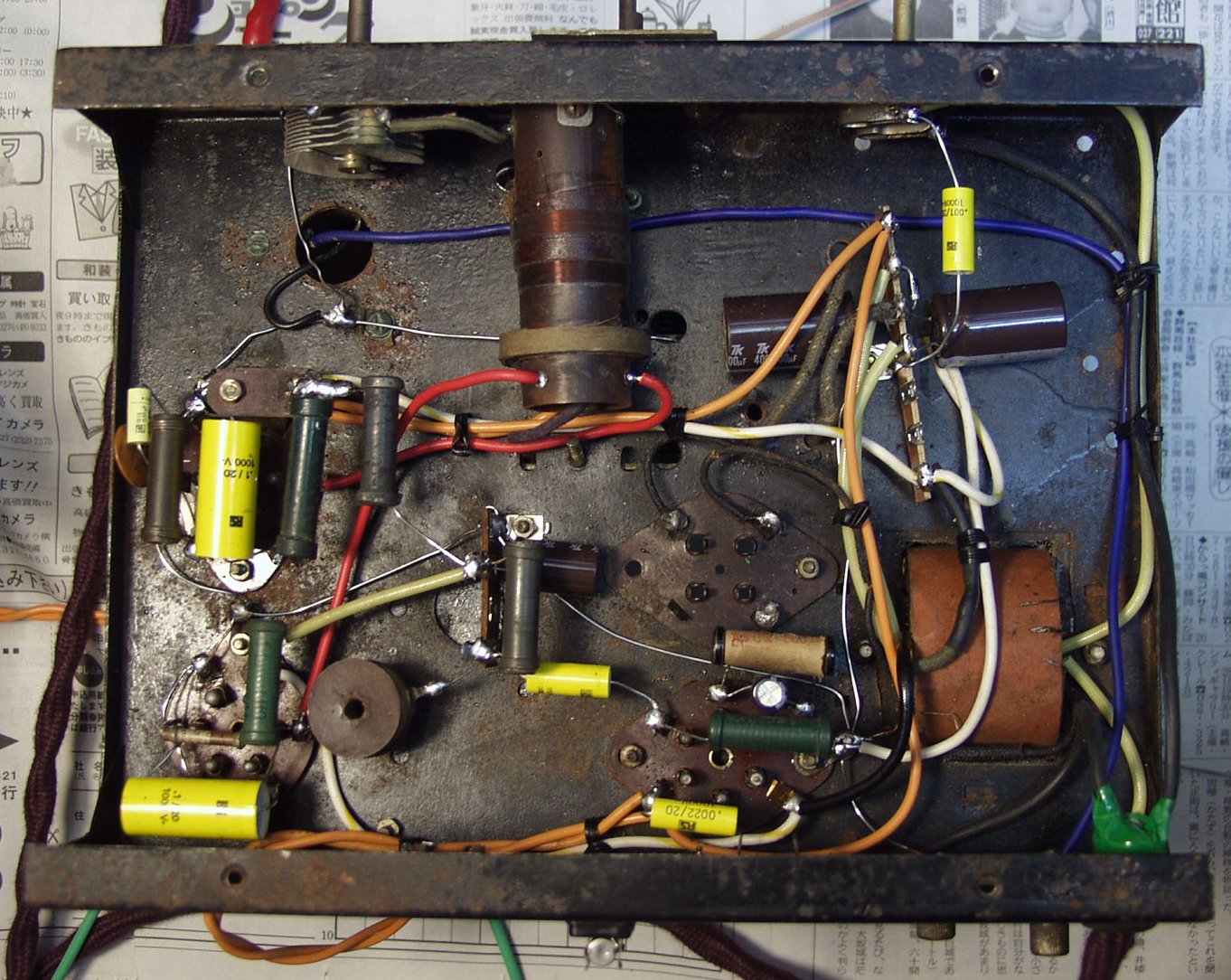

C−２Ｂ．完成　下から見る
　　　　　　　　　　全コンデンサ−交換　ア−スラインをしっかり取る

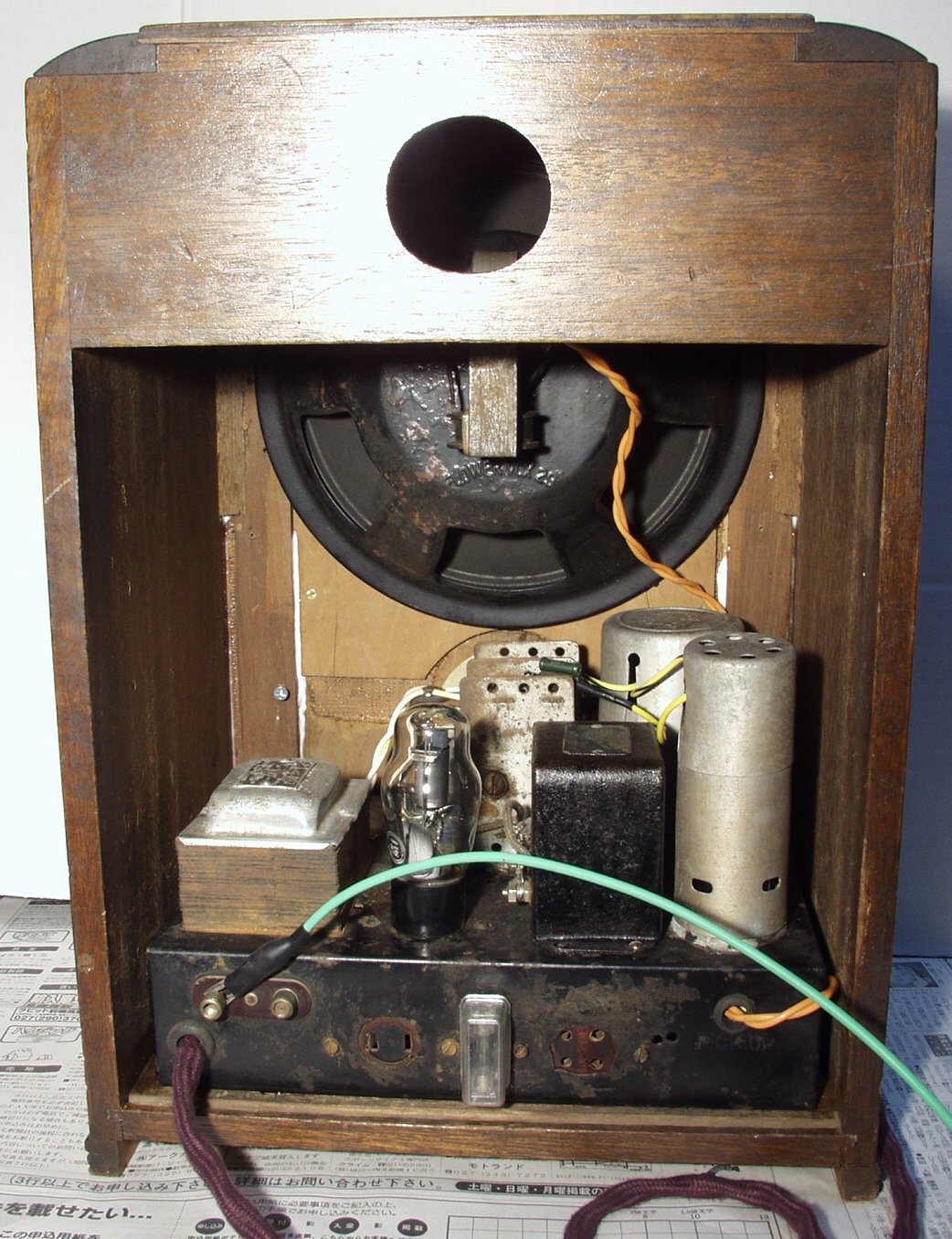

C−３Ａ．完成　裏から

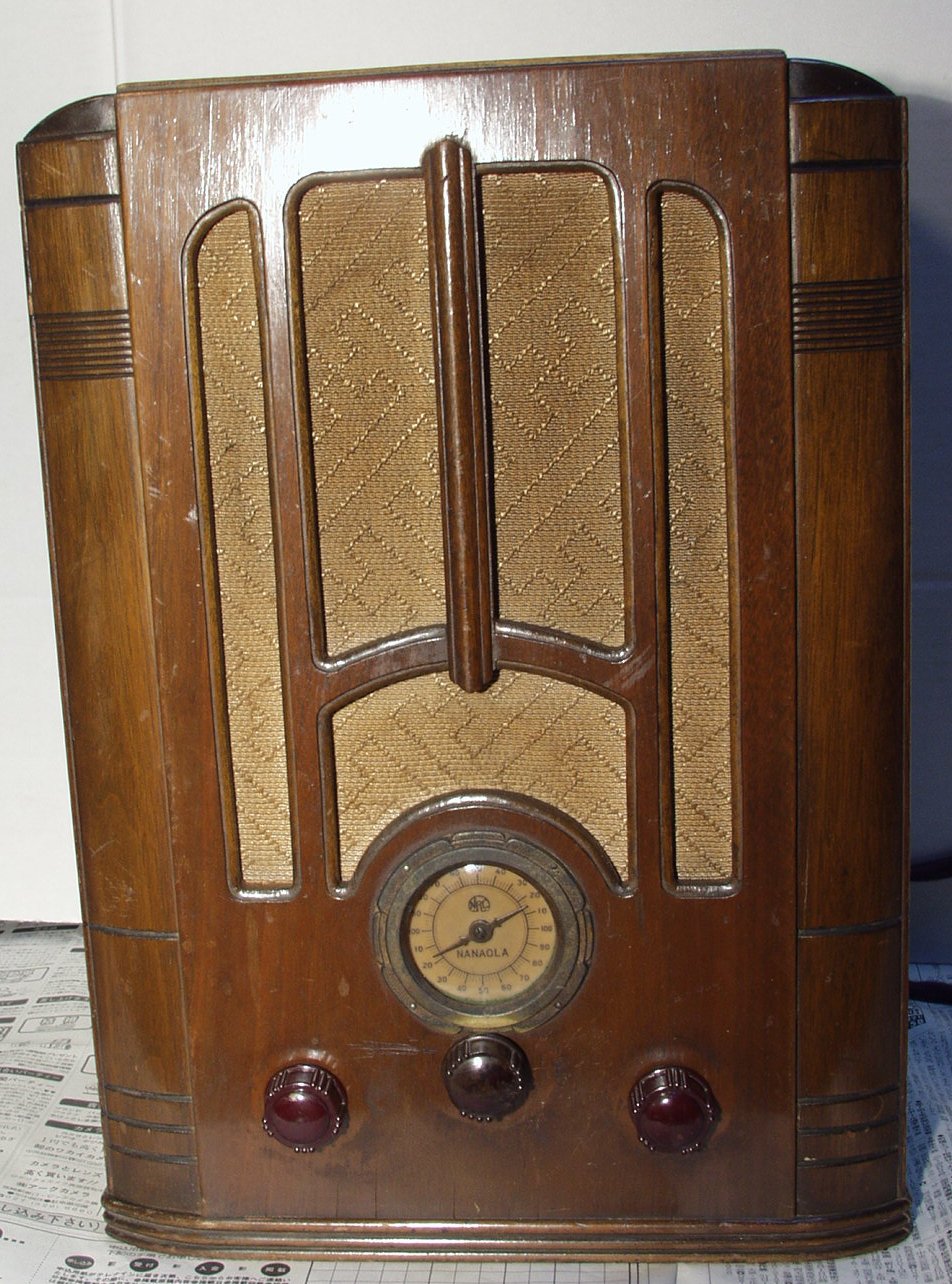

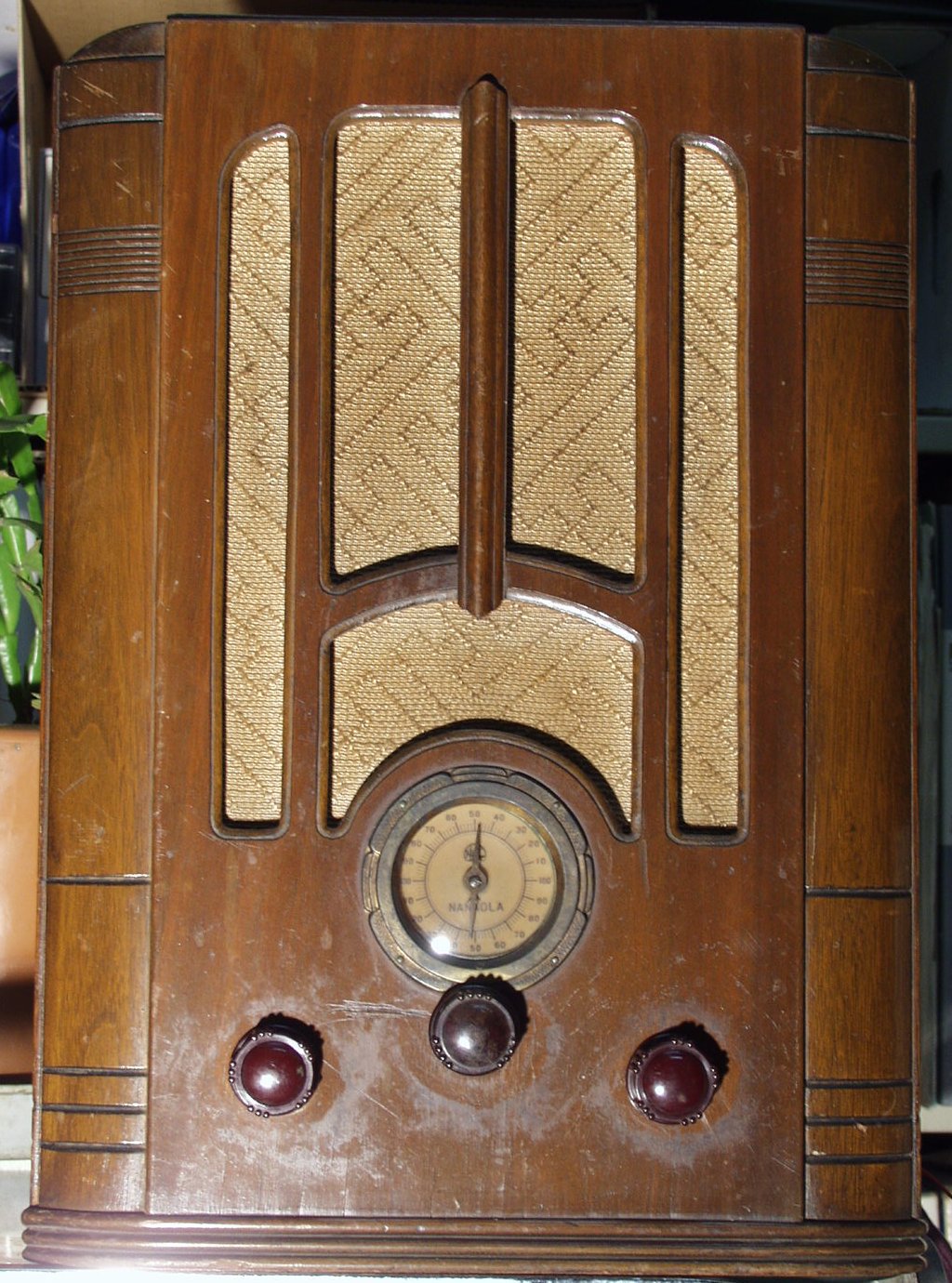

C−３Ｂ．完成　前から

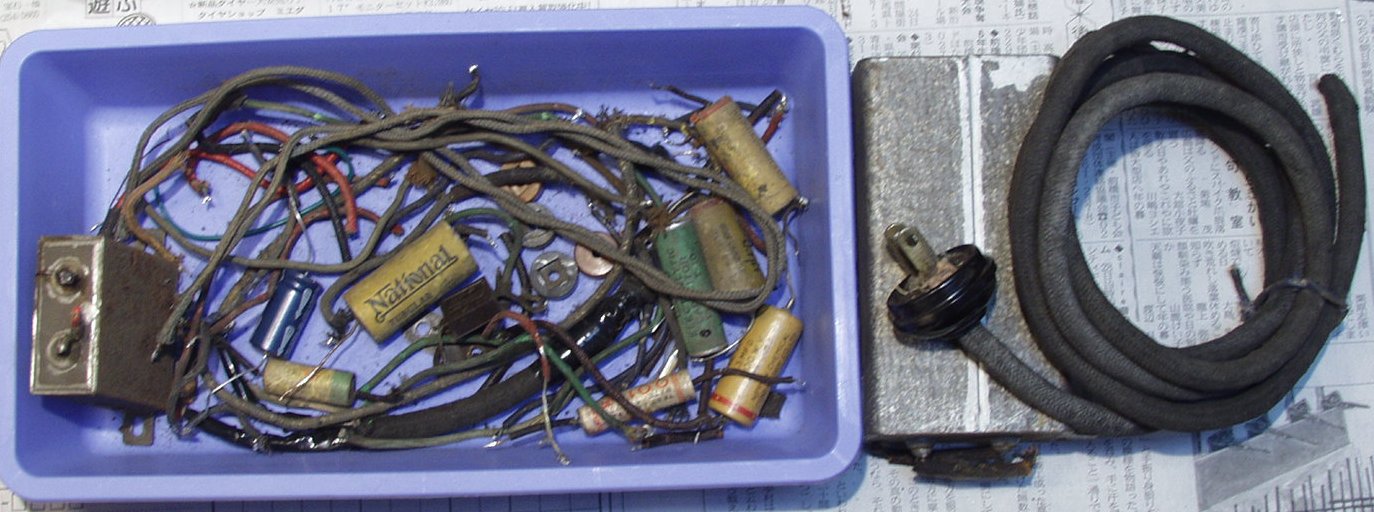

Ｃ−４．交換部品
Ｃ−７．２４時間エ−ジング。
　　３ｍの室内ＡＮＴで、ＮＨＫ第一（５９４ＫＨＺ）、第二（６９３ＫＨＺ）、ＴＢＳラジオ（９５４ＫＨＺ）、文化放送（１１３４ＫＨＺ）、さすが１Ｖ１の威力
