ＩＣＦ−６８００　８台目修理

平成１６年５月１１日到着

Ａ．修理前の状況 　　「感度測定、ランプ交換」のみの修理依頼 Ｂ．原因 　　ＶＦＯ周波数がずれており、ＳＳＢが受信出来ない（今回修理対象外） Ｃ．修理状況 　　感度測定、ランプ交換。 Ｄ．使用部品 　　非公開 Ｅ．調整・測定 Ｅ．修理費　　２０，０００円　　通常修理

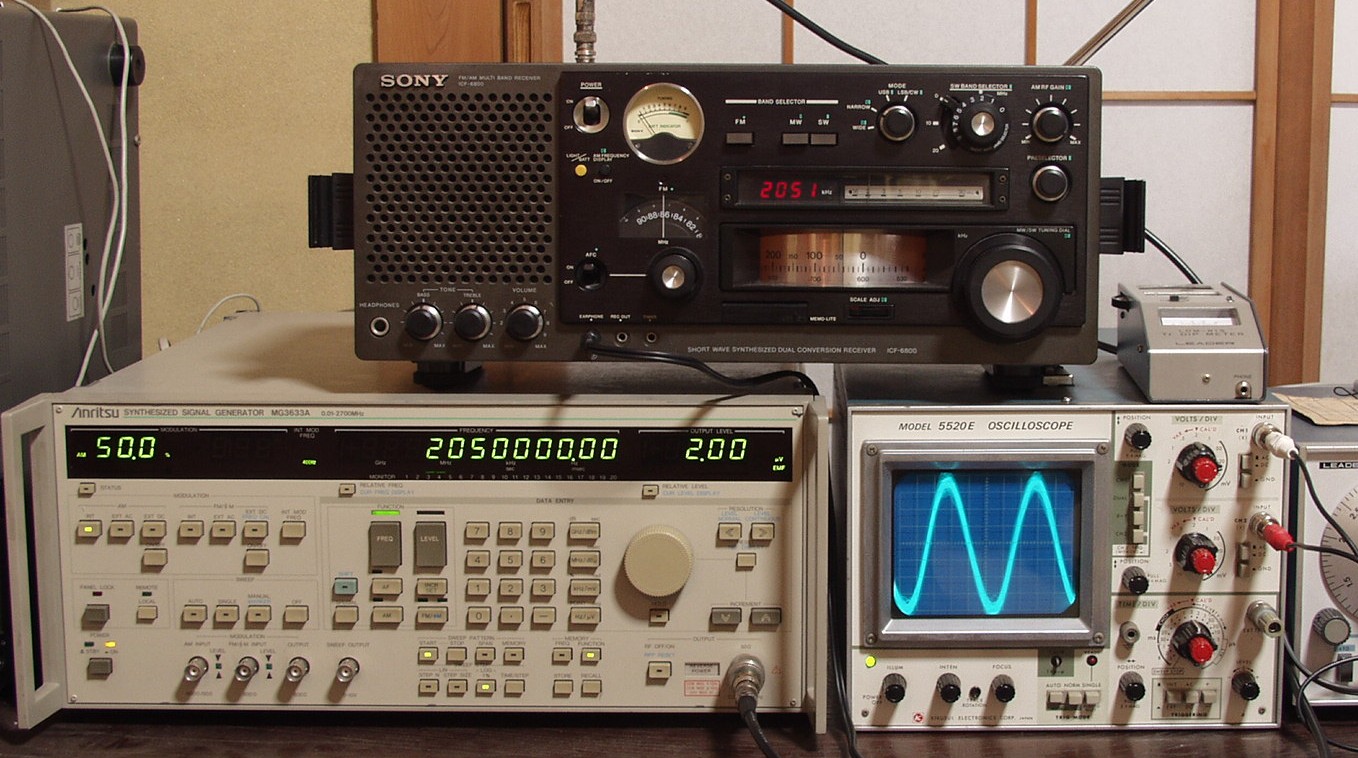

Ｅ．調整・測定 　　下のＳＳＧより２０．０５ＭＨＺのキャリヤに４００ＨＺを５０％変調かけて２μＶを受信　ＳＰ出力を左のオシロで見る 　　以下、SW測定は周波数の変更のみで測定 　　　　　　　　　プロの受信機測定は此方 　　アマチュア機器の測定は此方

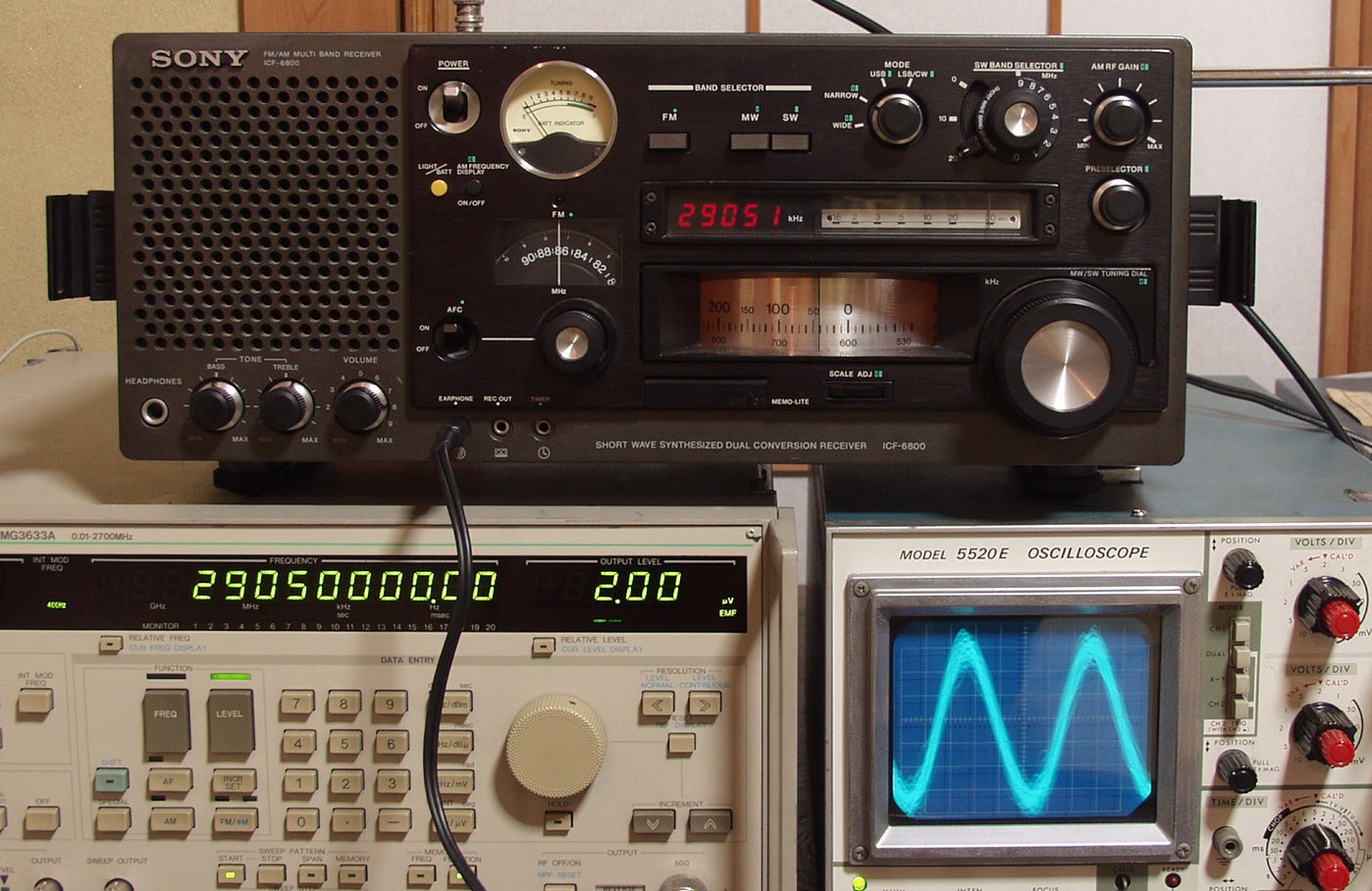

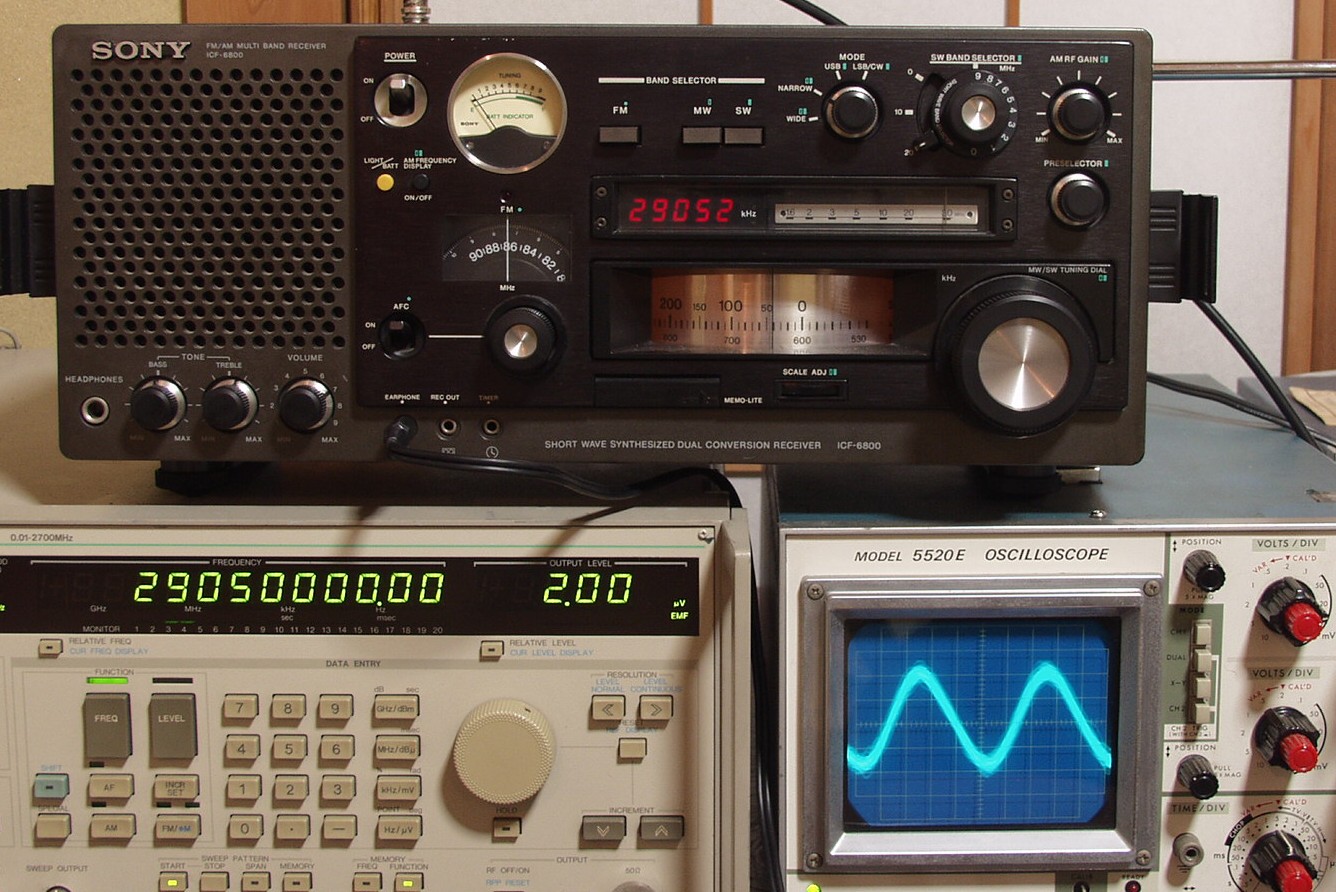

Ｅ−１Ａ．SWの測定　２９．０５ＭＨＺ受信

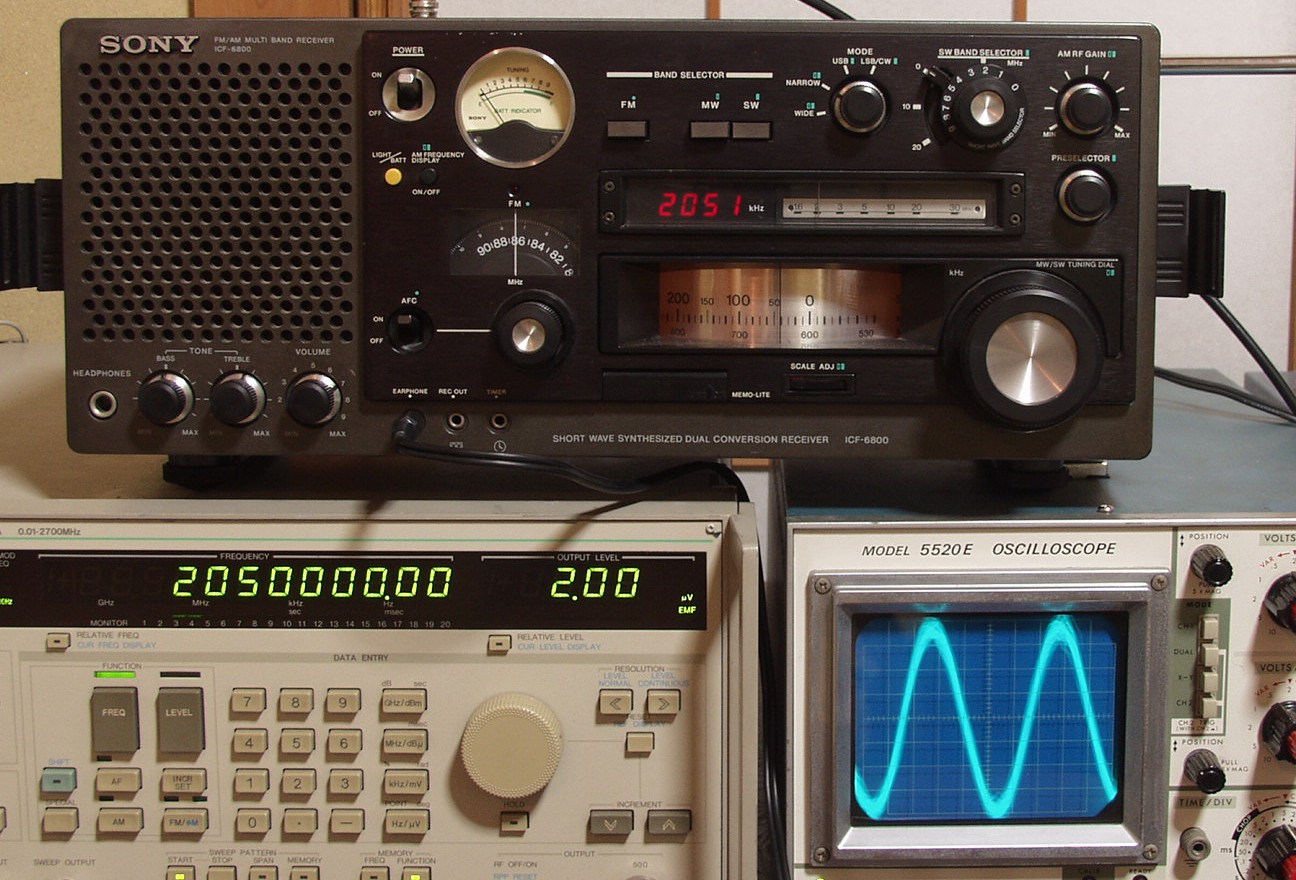

Ｅ−１Ｂ．SWの測定　２０．０５ＭＨＺ受信

Ｅ−１Ｃ．SWの測定　１９．５ＭＨＺ受信

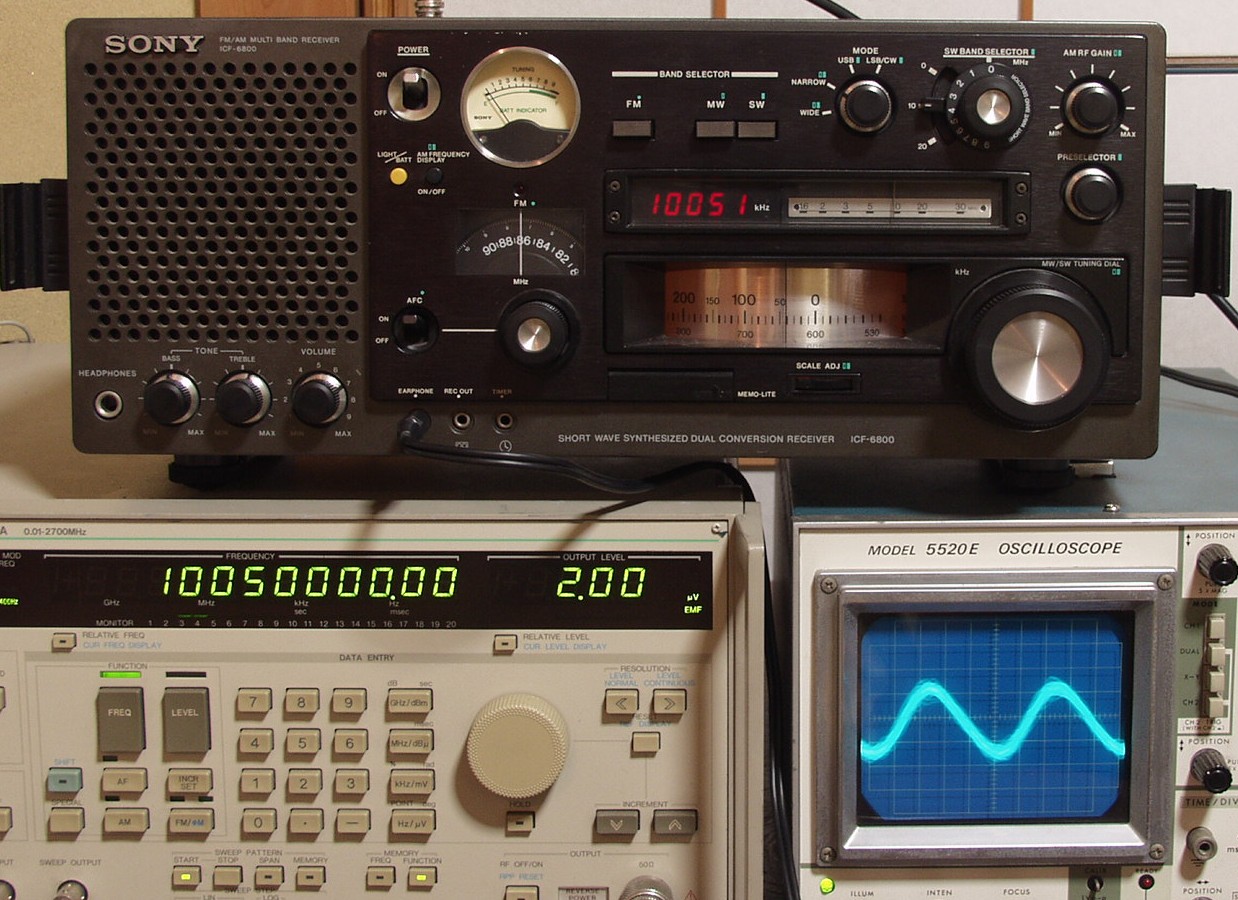

Ｅ−１Ｄ．SWの測定　１０．０５ＭＨＺ受信

Ｅ−１Ｅ．SWの測定　９．０５ＭＨＺ受信

Ｅ−１Ｆ．SWの測定　２．０５ＭＨＺ受信

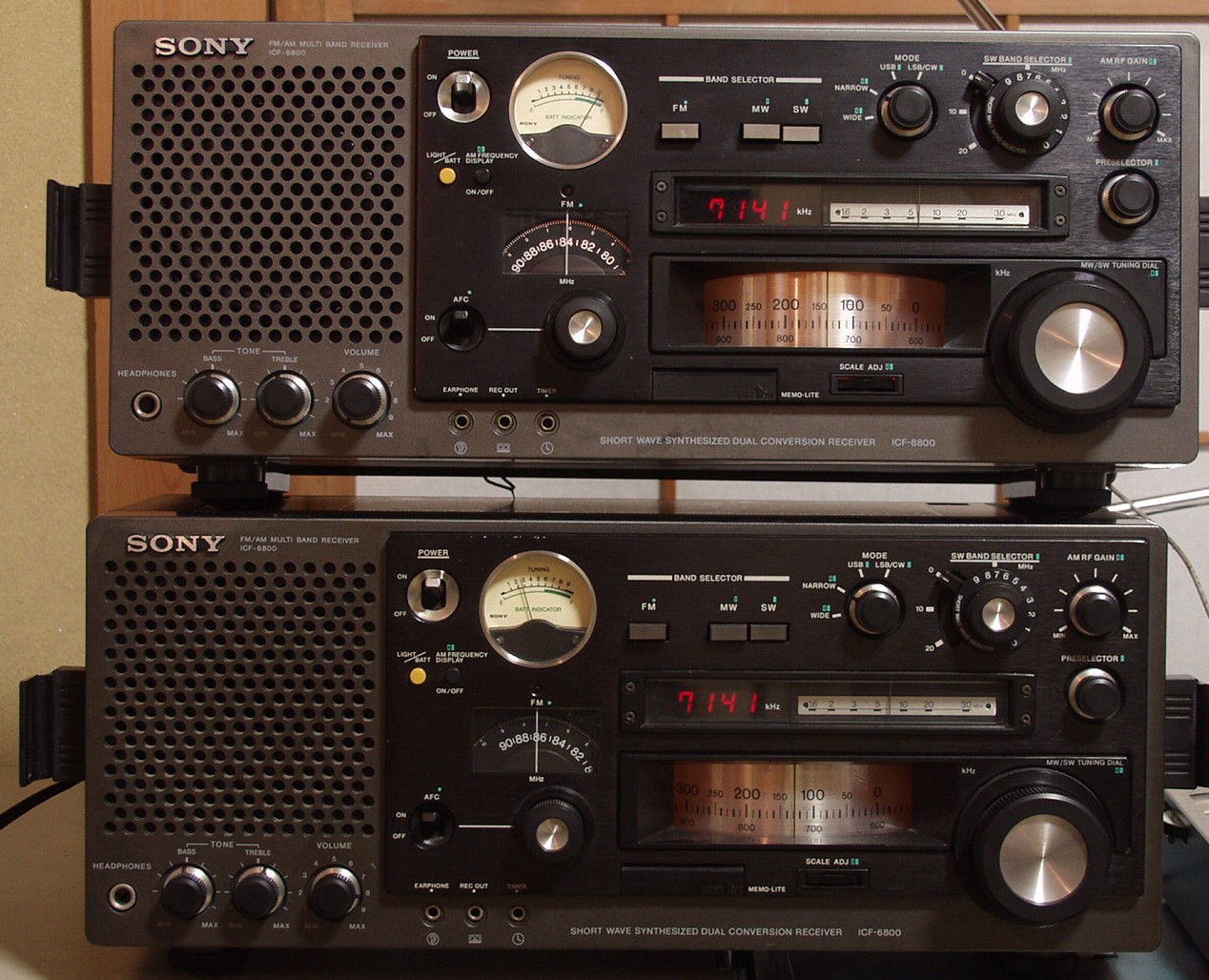

Ｅ−２．　当方の修理完成品（＝上）と　朝鮮放送（７１４１ＫＨＺ）を受信比較

6800-87
