ＳＡＮＳＵＩ　ＴＵ−９５００．　３台目修理

平成１８年７月２９日持込　　　８月１１日完成

Ａ．　修理前の状況 FMステレオ受信不能 　FM時、チューニングメーター振れません。 Ｂ．原因 各部経年劣化による・動作不良。 Ｃ．　修理状況 ＲＦ増幅、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。 ＡＭ回路調整。 半固定ＶＲ交換。 電解コンデンサーをオーディオ用に交換。 半田補正。 劣化ＴＲ（トランジスター）・ＦＥＴ（電解トランジスター）交換。 Ｄ．使用部品 電解コンデンサ−（ミューズ使用）　　　　　　　３６個。 フイルムコンデンサー　　　　　　　　　　　　　　　４個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　９個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　１２個。 ＦＥＴ（電解トランジスター）　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　修理費　　６５，０００円　　　　「オーバーホール修理」 Ｓ．　ＳＡＮＳＵＩ　ＴＵ−９５００　の仕様（マニアル・カタログより）

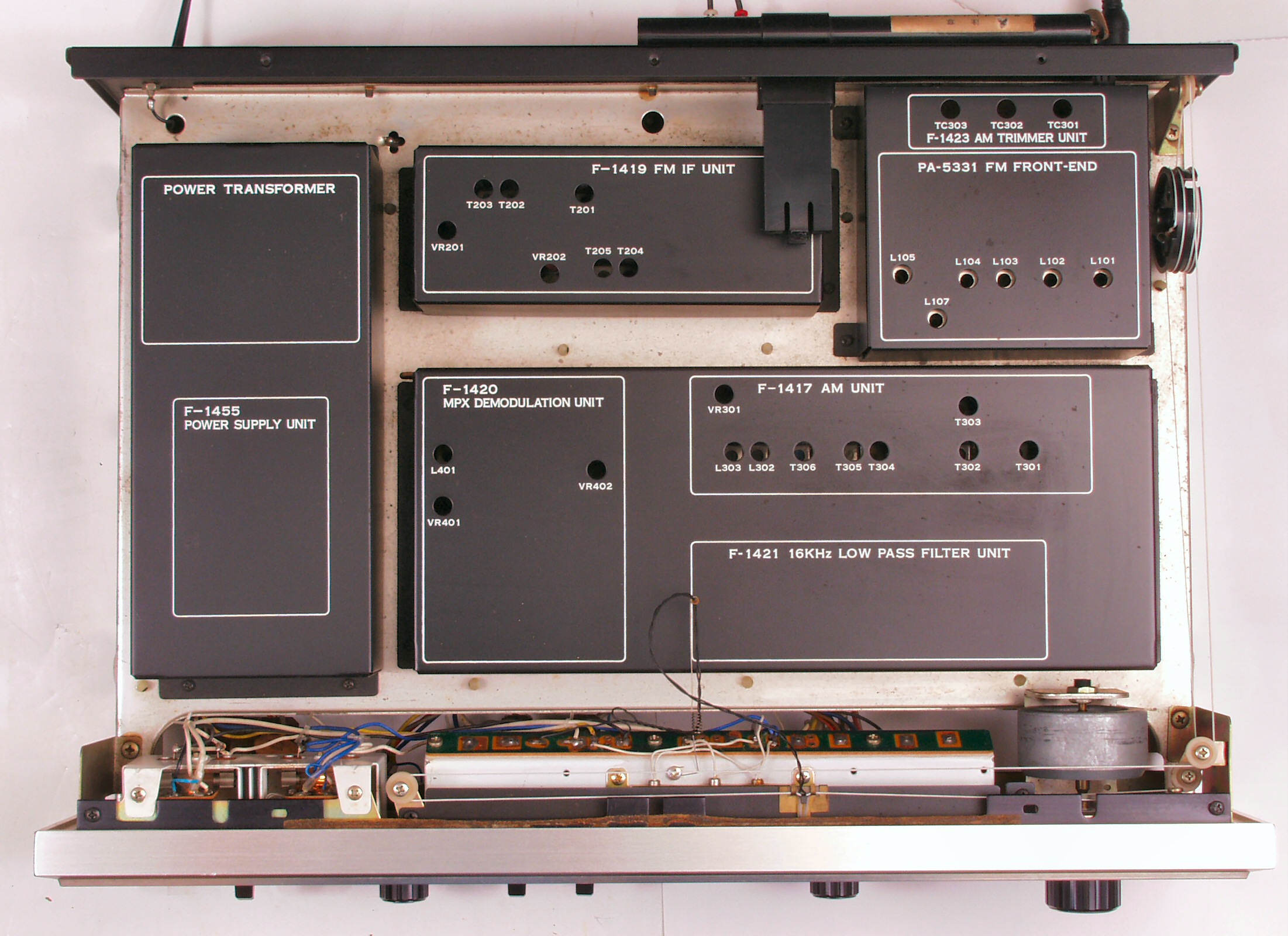

Ａ．　修理前の状況 Ａ１．　点検中　上蓋を取った所

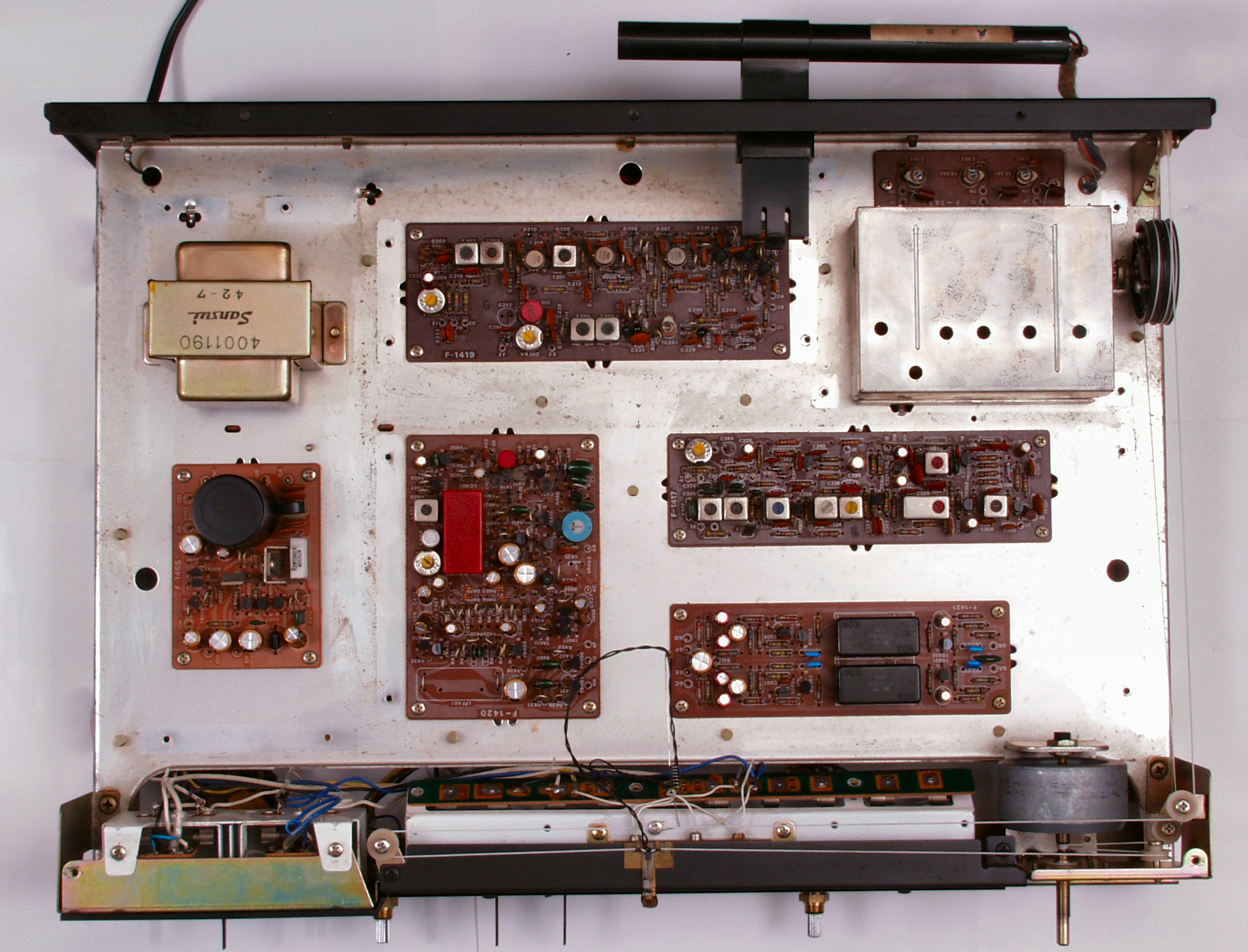

Ａ２．　点検中　上蓋を取り、シールドを外す

Ａ３．　点検中　下蓋を取る

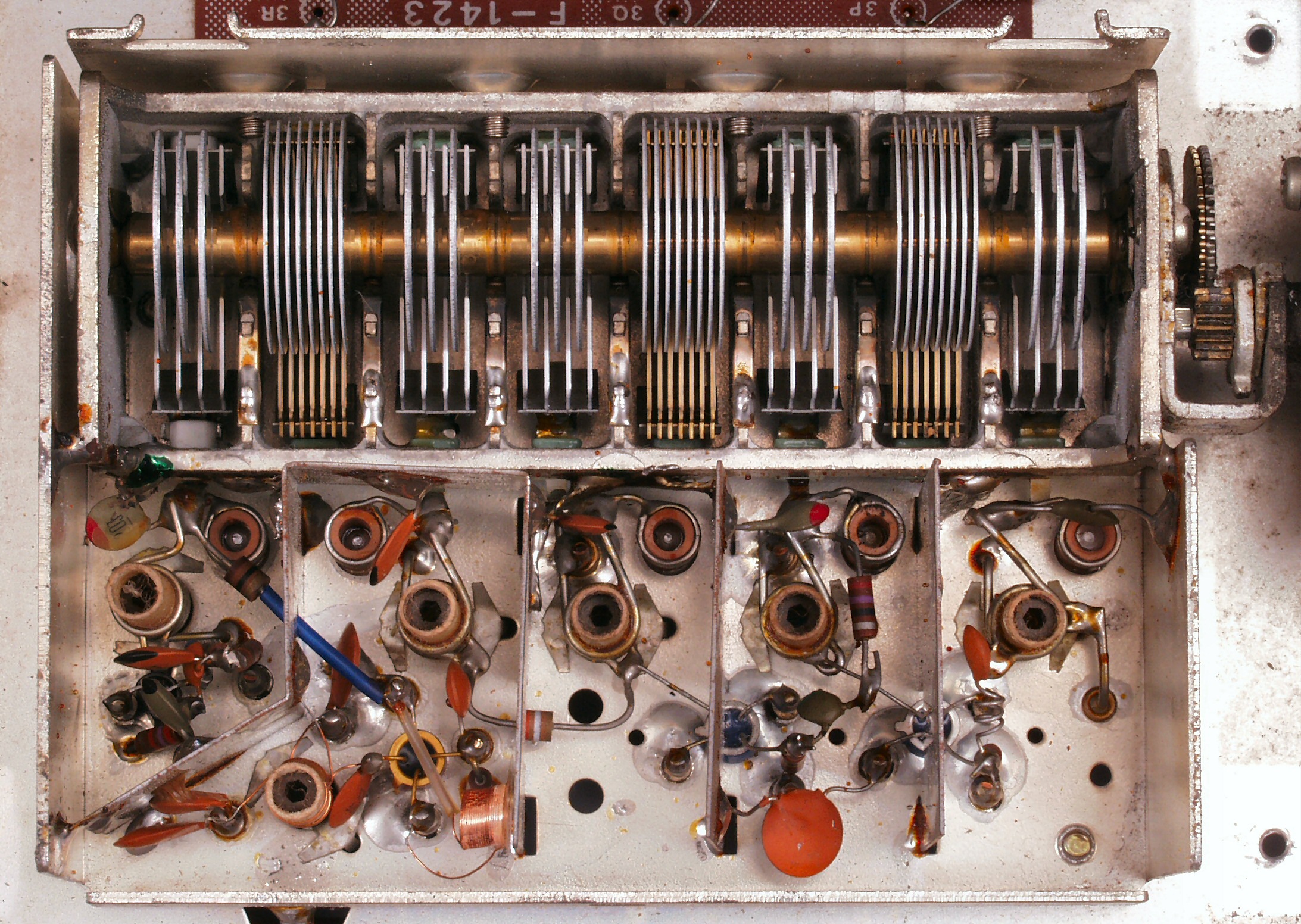

Ｃ．　修理状況 Ｃ１１．　修理前　フロント・エンド（ＲＦ、ＭＩＸ）　ＭＯＳ−ＦＥＴによるＲＦ２段増幅、ＭＯＳ−ＦＥＴ−ＭＩＸ

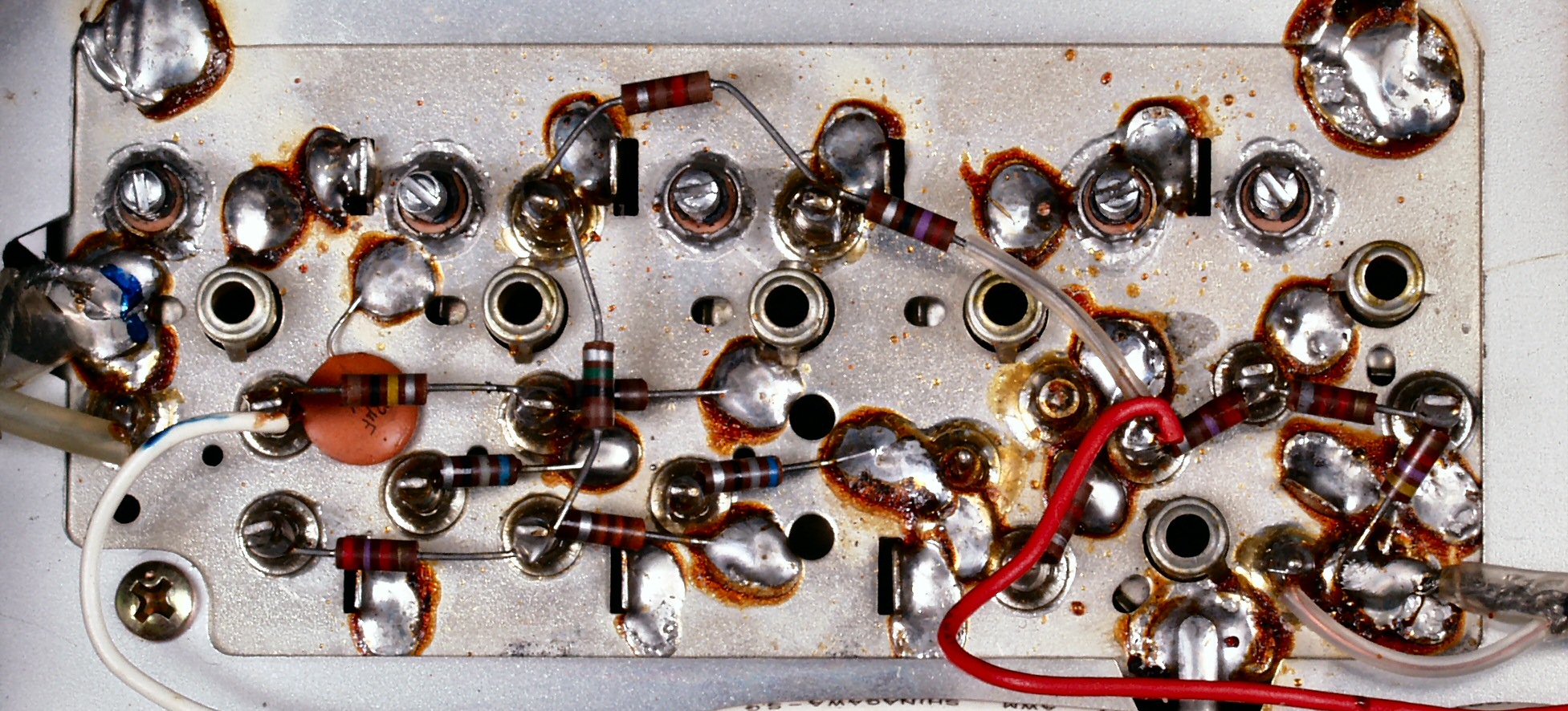

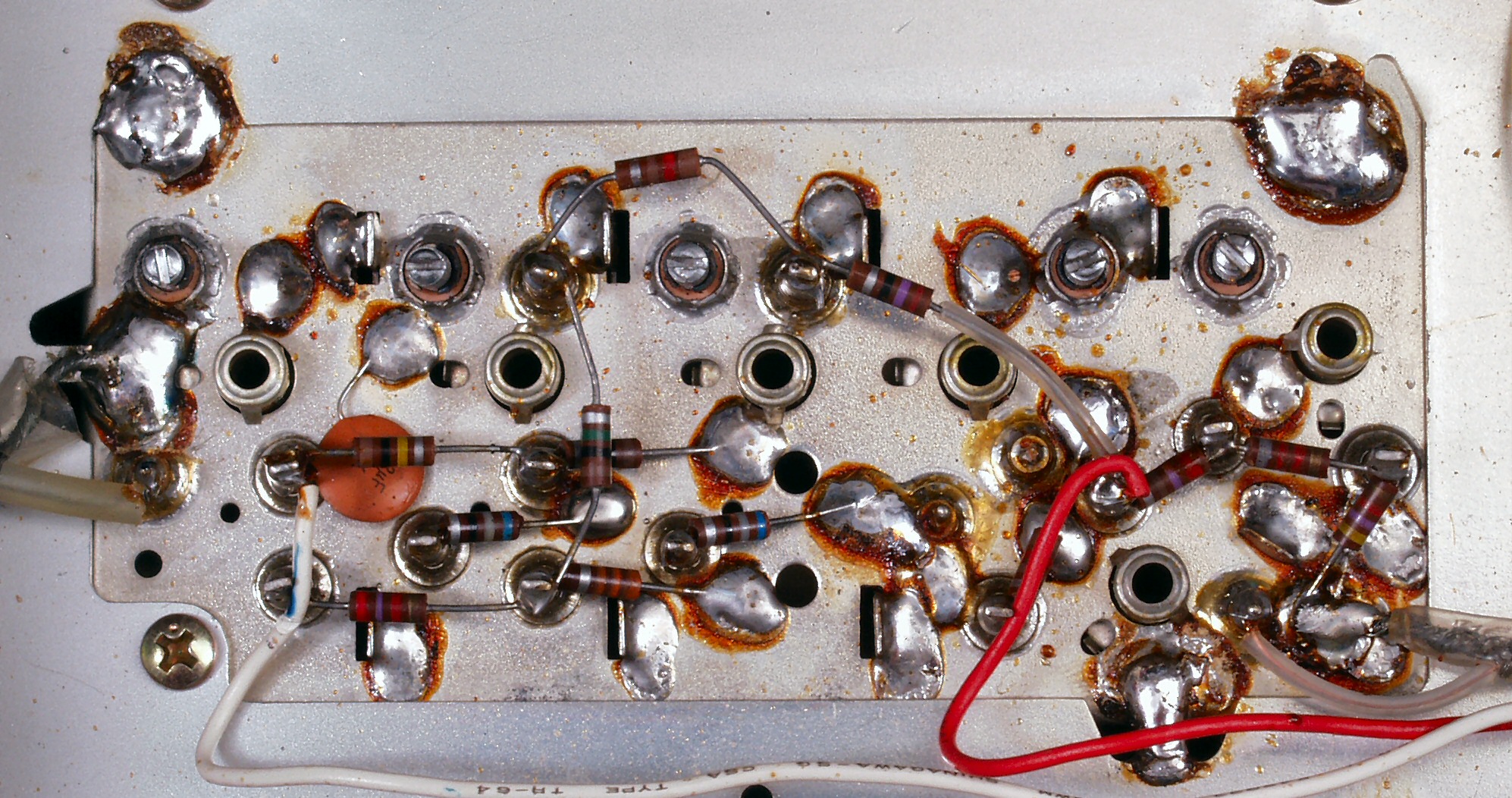

Ｃ１２．　修理前　フロント・エンド裏

Ｃ１３．　修理（半田補正）後　フロント・エンド裏

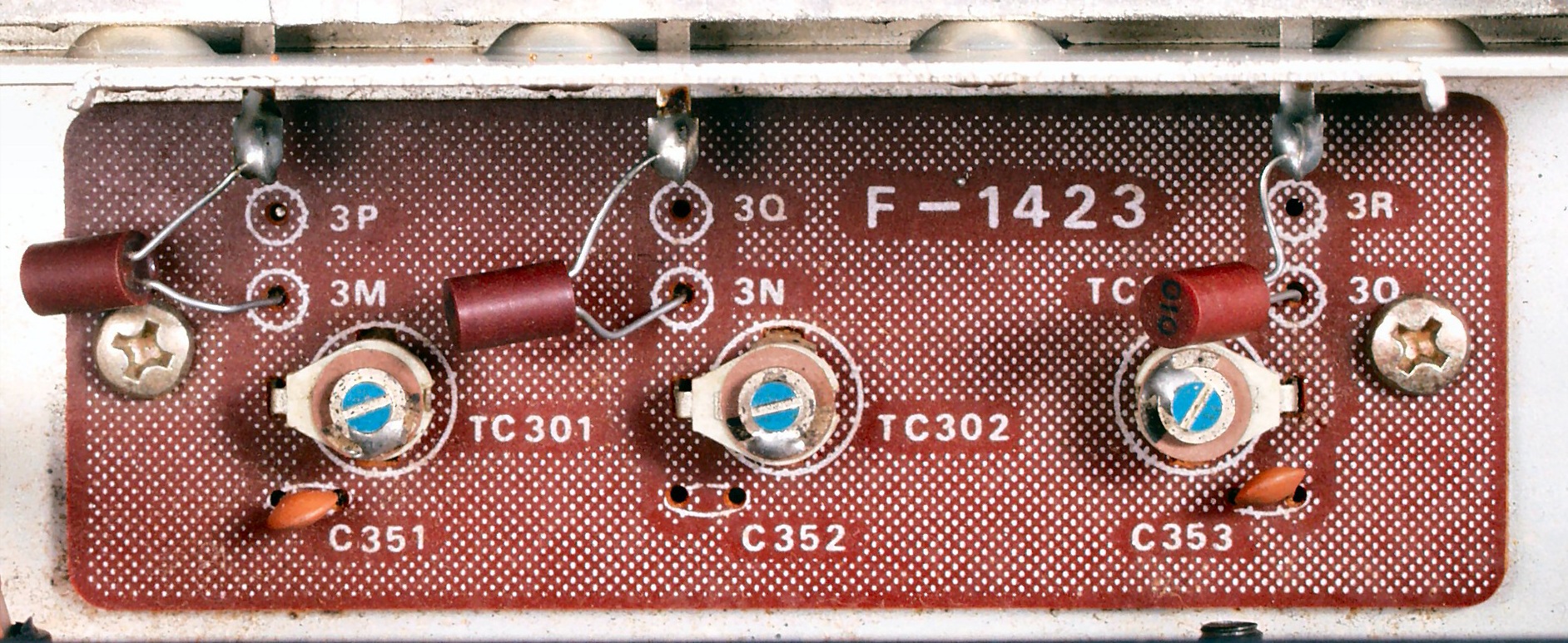

Ｃ１４．　修理前　ＡＭ−ＲＦトリマー

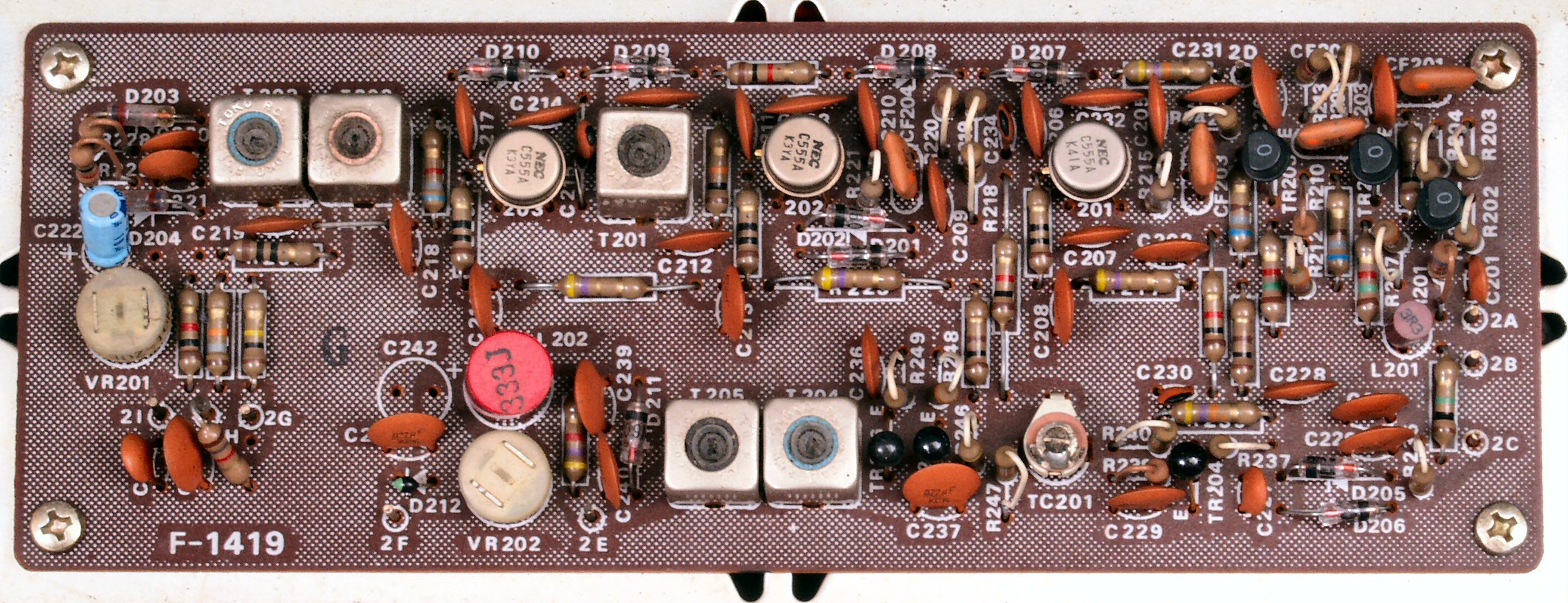

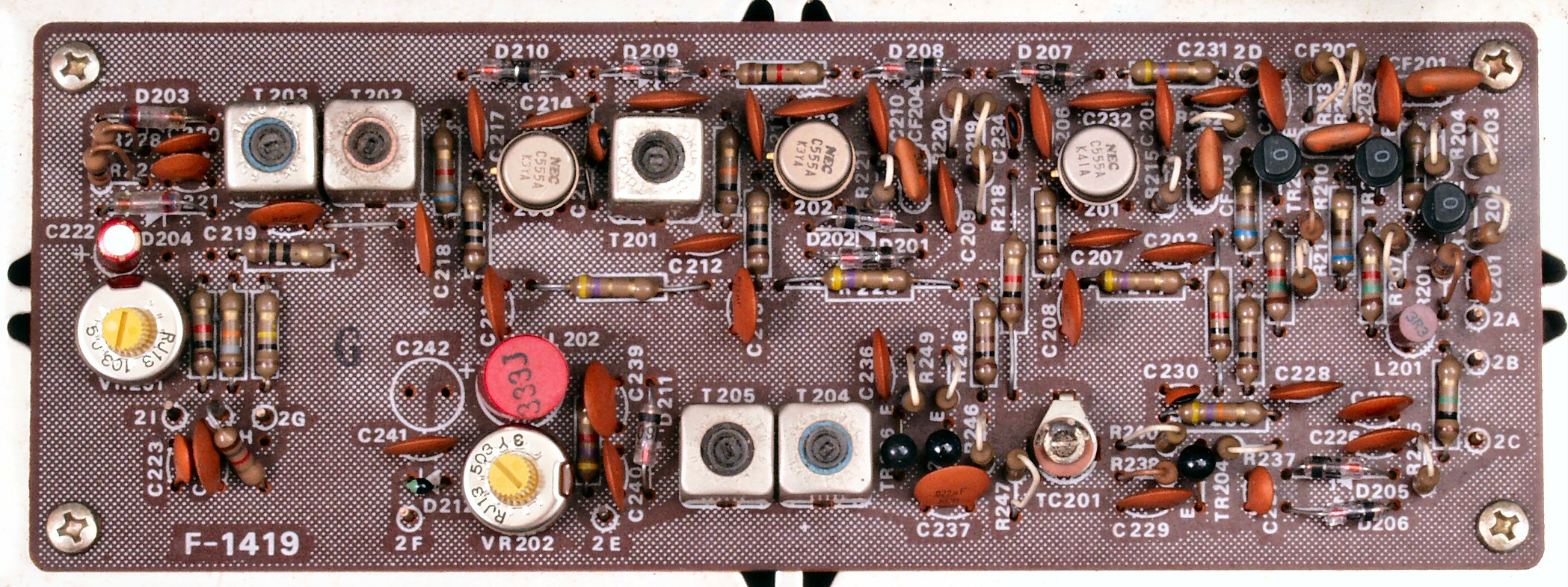

Ｃ２１．　修理前　ＦＭ−ＩＦ基板

Ｃ２２．　修理後　ＦＭ−ＩＦ基板　電解コンデンサー１個交換、半固定ＶＲ２個交換

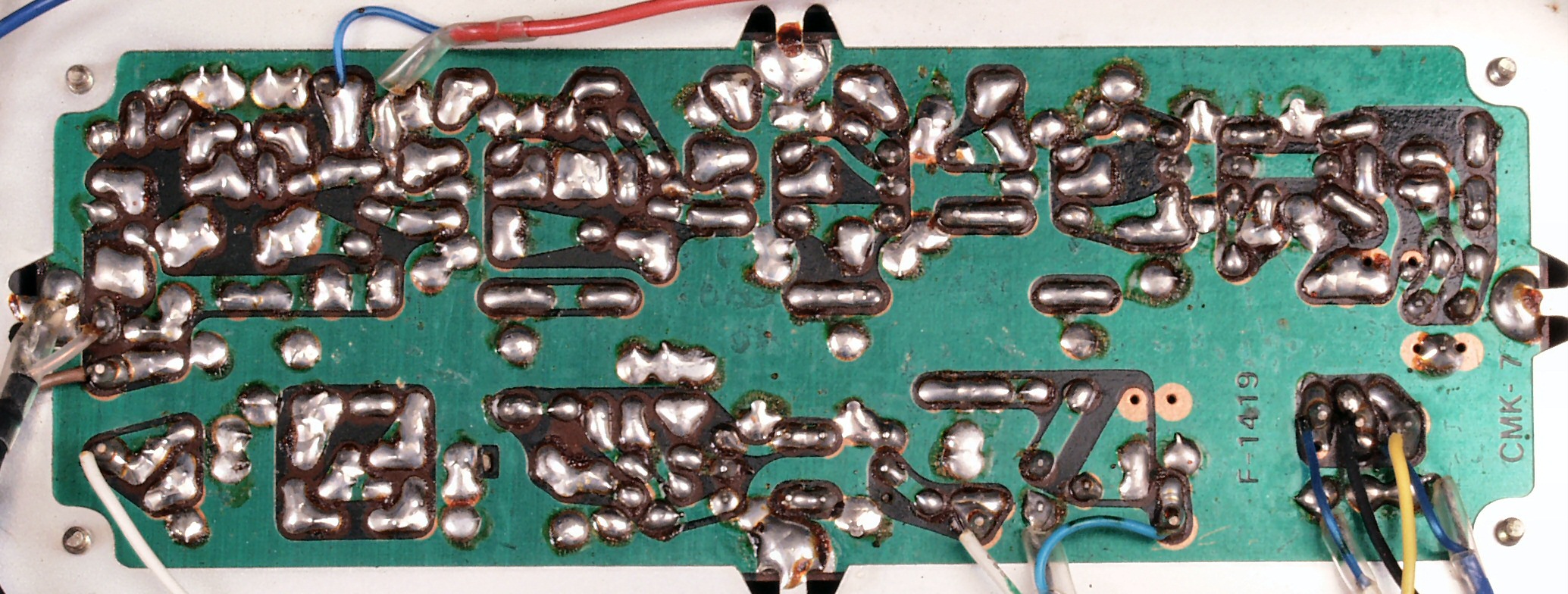

Ｃ２３．　修理前　ＦＭ−ＩＦ基板裏

Ｃ２４．　修理（半田補正）後　ＦＭ−ＩＦ基板裏

Ｃ２５．　完成ＦＭ−ＩＦ基板裏。余分なフラックスを落として、コート液を塗る。

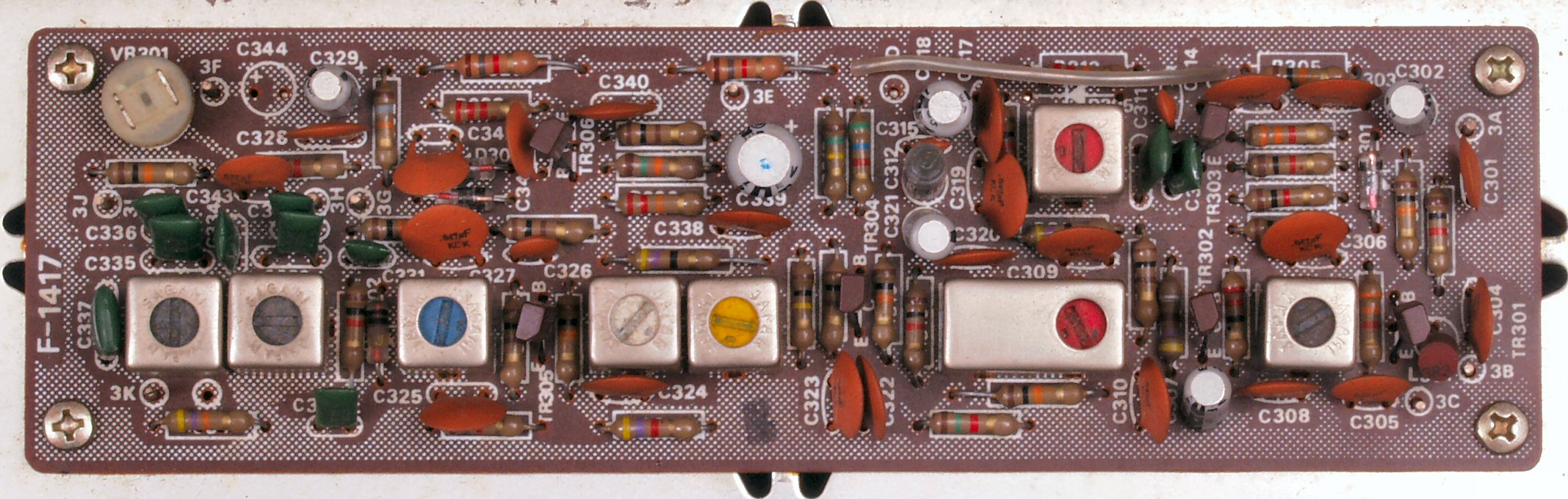

Ｃ３１．　修理前　ＡＭ基板

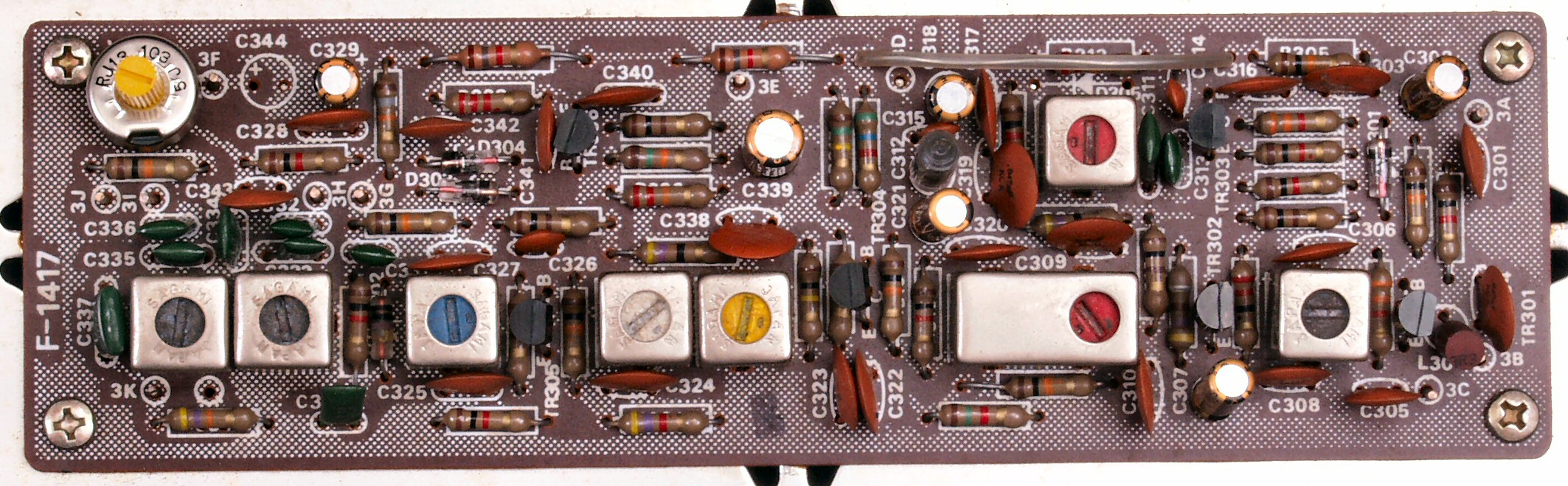

Ｃ３２．　修理後　ＡＭ基板　電解コンデンサー６個交換、半固定ＶＲ１個、ＴＲ（トランジスタ−）６個交換

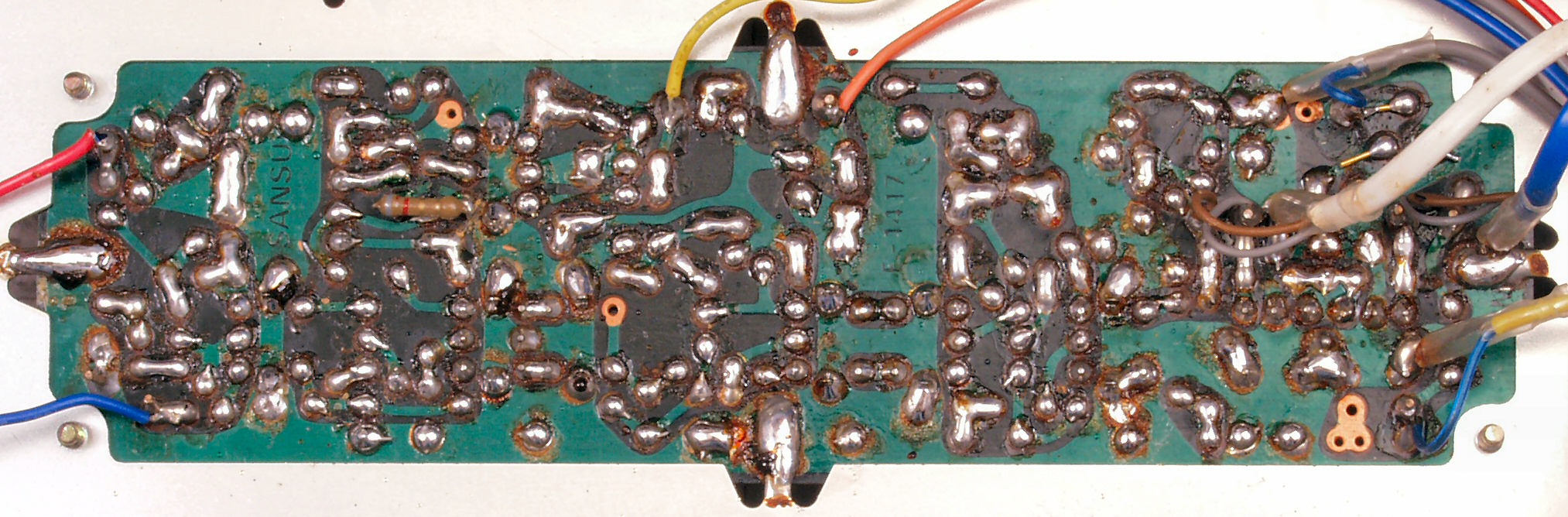

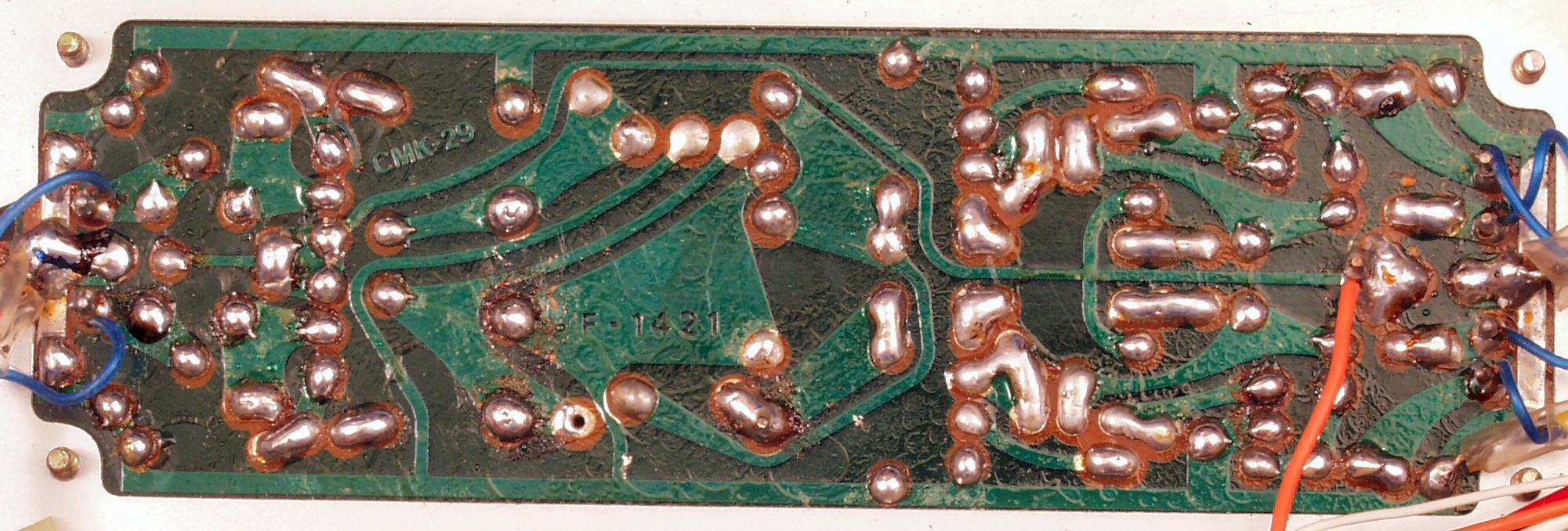

Ｃ３３．　修理前　ＡＭ基板裏

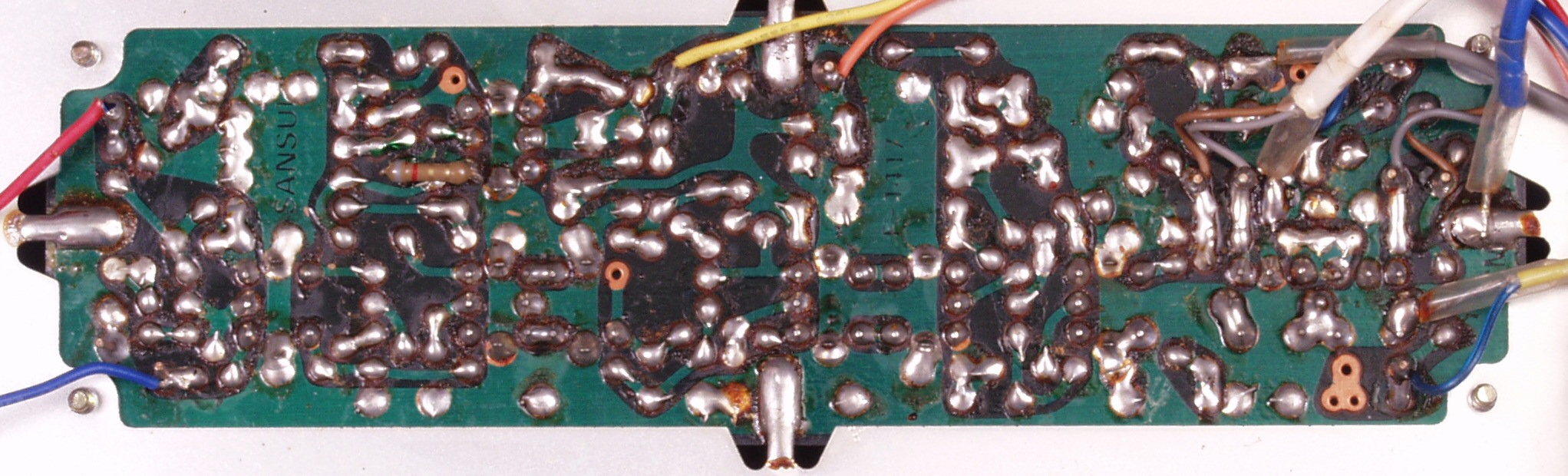

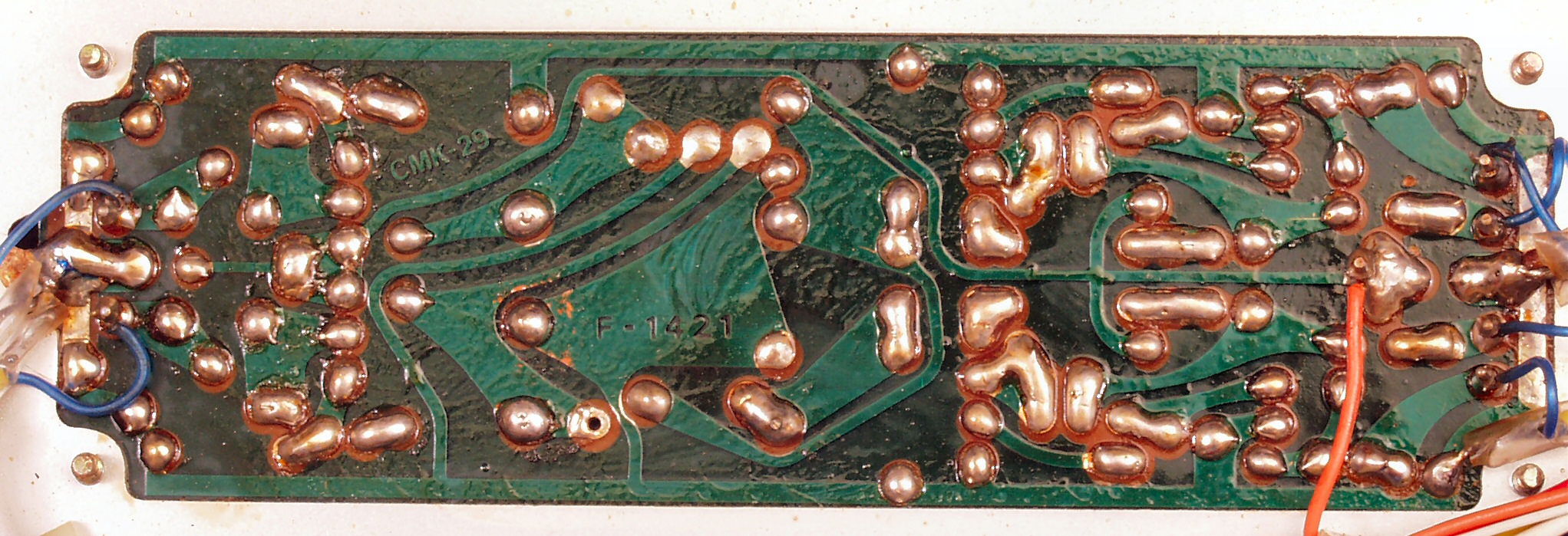

Ｃ３４．　修理（半田補正）後　ＡＭ基板裏

Ｃ３５．　完成ＡＭ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ４１．　修理前　ＭＰＸ基板

Ｃ４２．　修理後　ＭＰＸ基板　電解コンデンサー１３個交換、半固定ＶＲ２個、ＴＲ（トランジスタ−）６交換

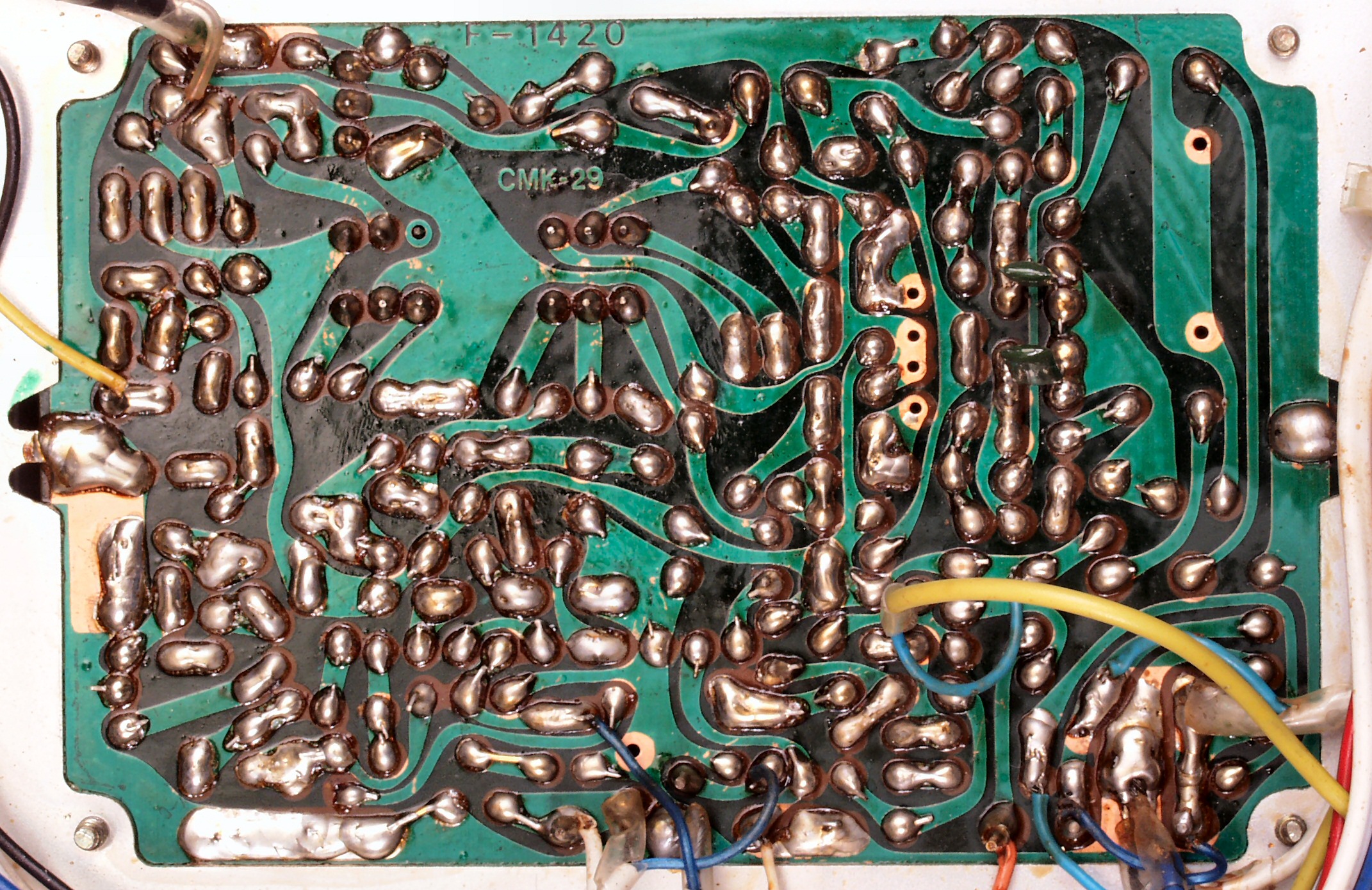

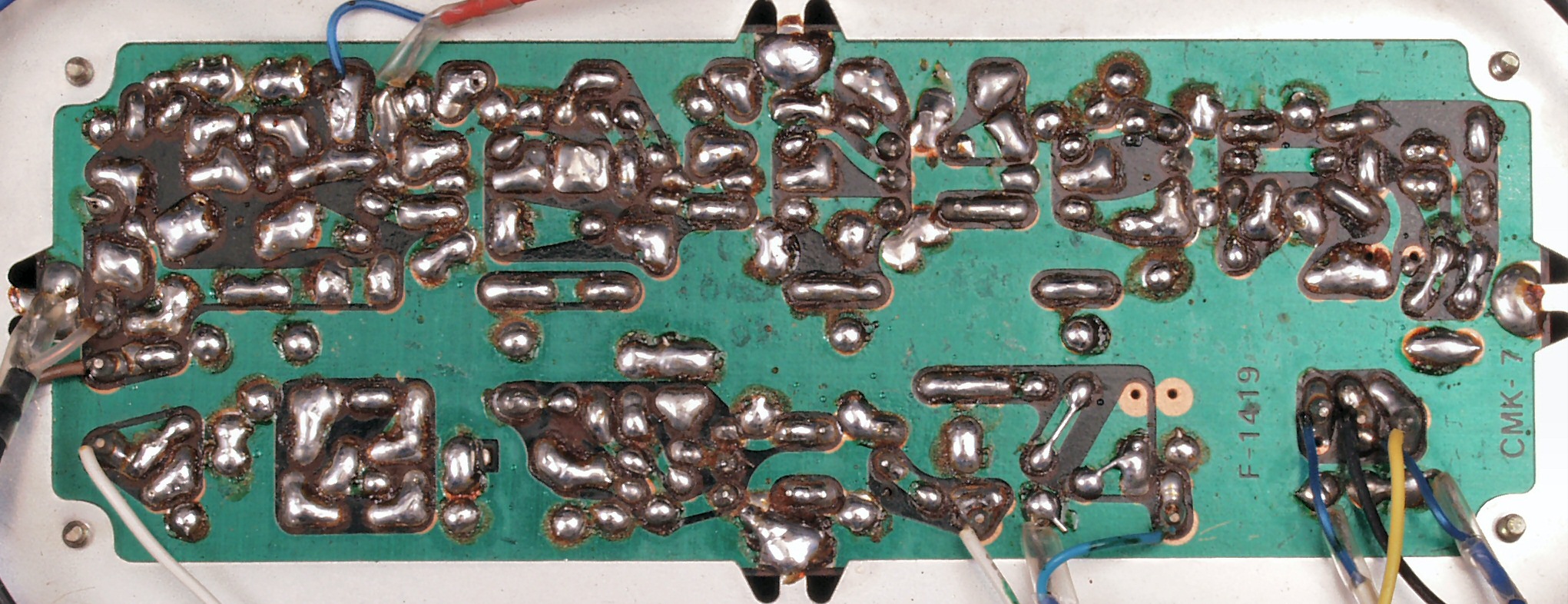

Ｃ４３．　修理前　ＭＰＸ基板裏

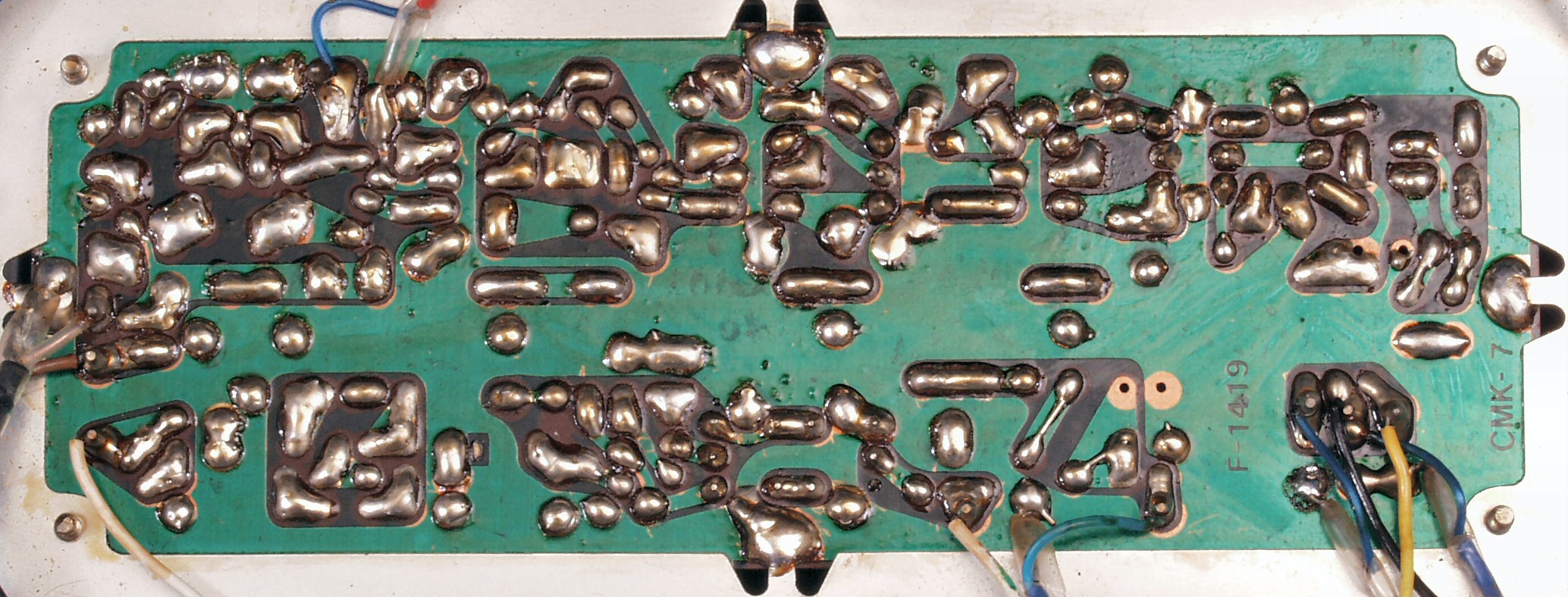

Ｃ４４．　修理（半田補正）後　ＭＰＸ基板裏

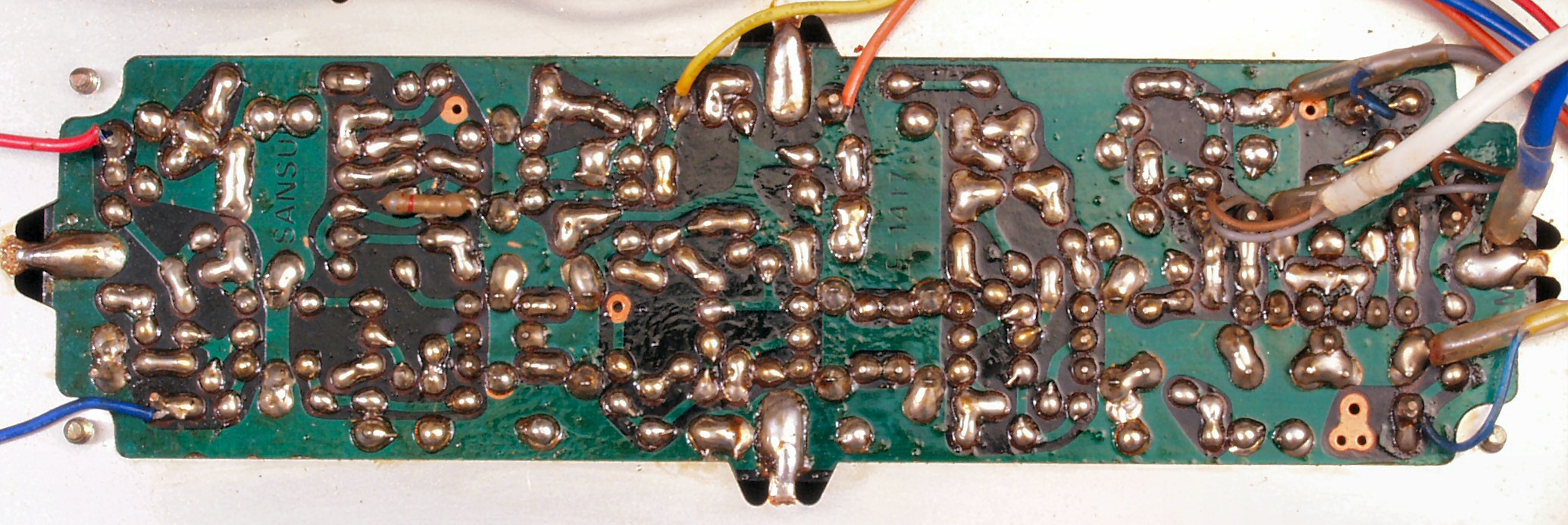

Ｃ４５．　完成ＭＰＸ基板裏。余分なフラックスを落として、コート液を塗る。

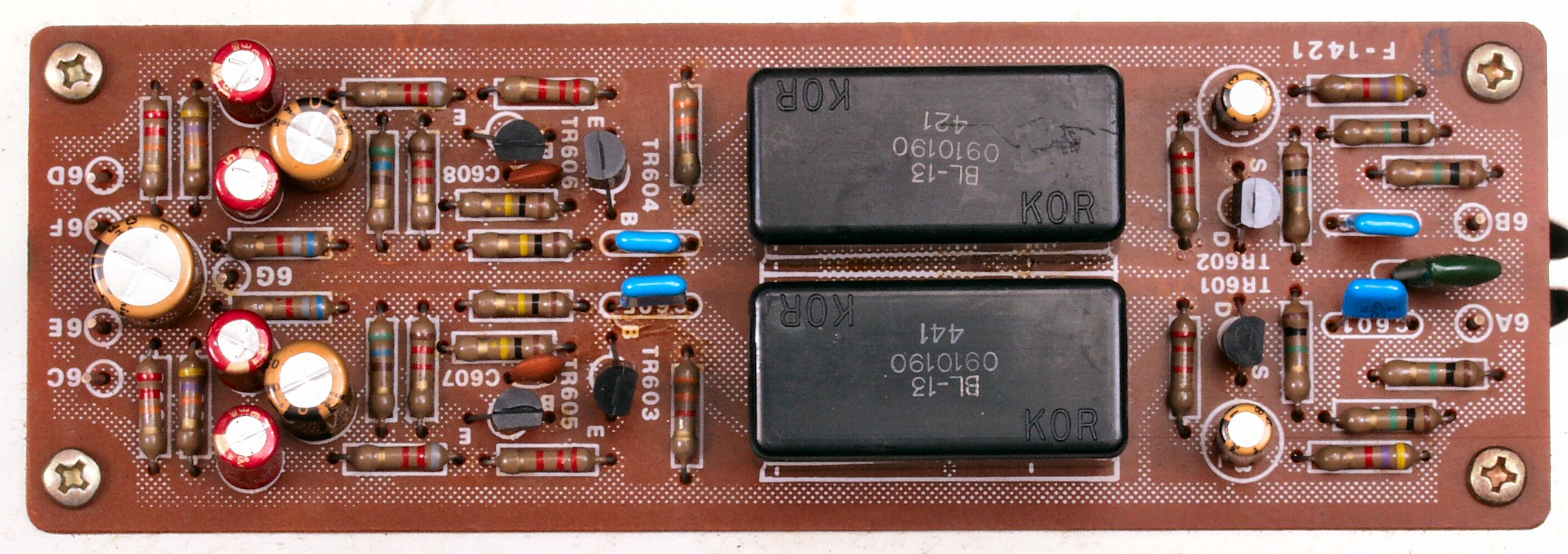

Ｃ５１．　修理前　フイルター・ＡＦ基板

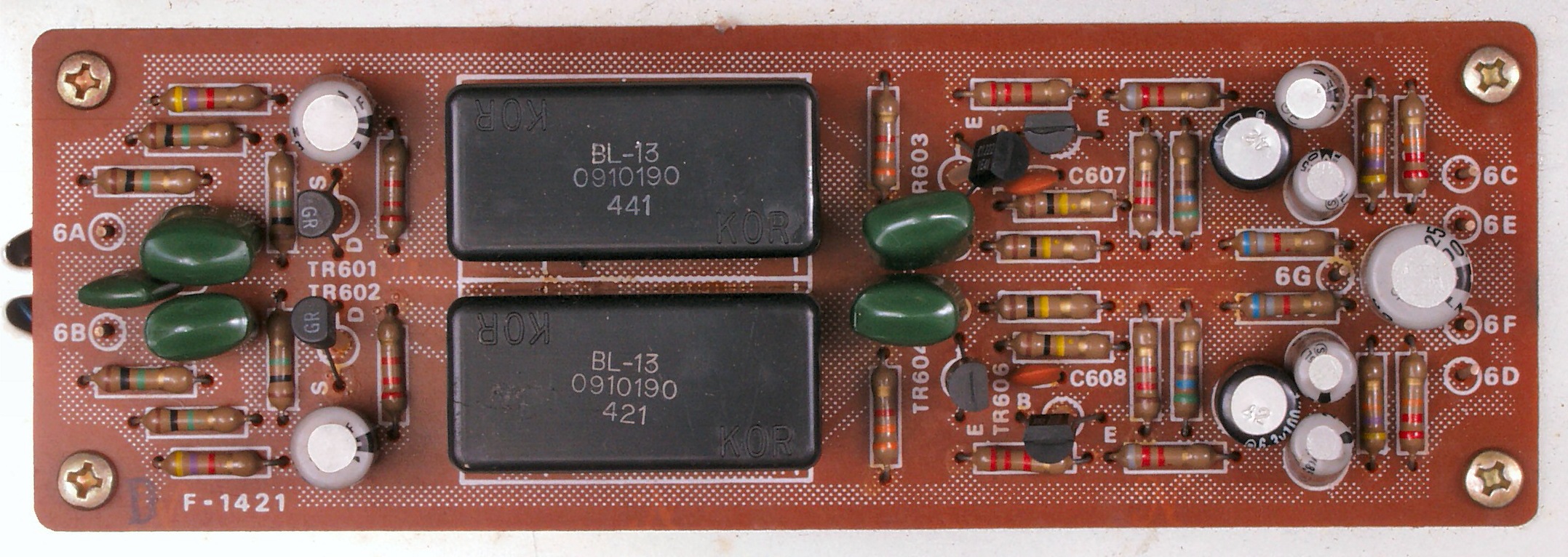

Ｃ５２．　修理後　フイルター・ＡＦ基板 　　　　　　　　　　　　　電解コンデンサー９個、ＴＲ（トランジスター）４、ＦＥＴ（電解トランジスター）２個、フイルムコンデンサー４個交換

Ｃ５３．　修理前　フイルター・ＡＦ基板裏

Ｃ５４．　修理（半田補正）後　フイルター・ＡＦ基板裏

Ｃ５５．　完成フイルター・ＡＭ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ６１．　修理前　電源基板

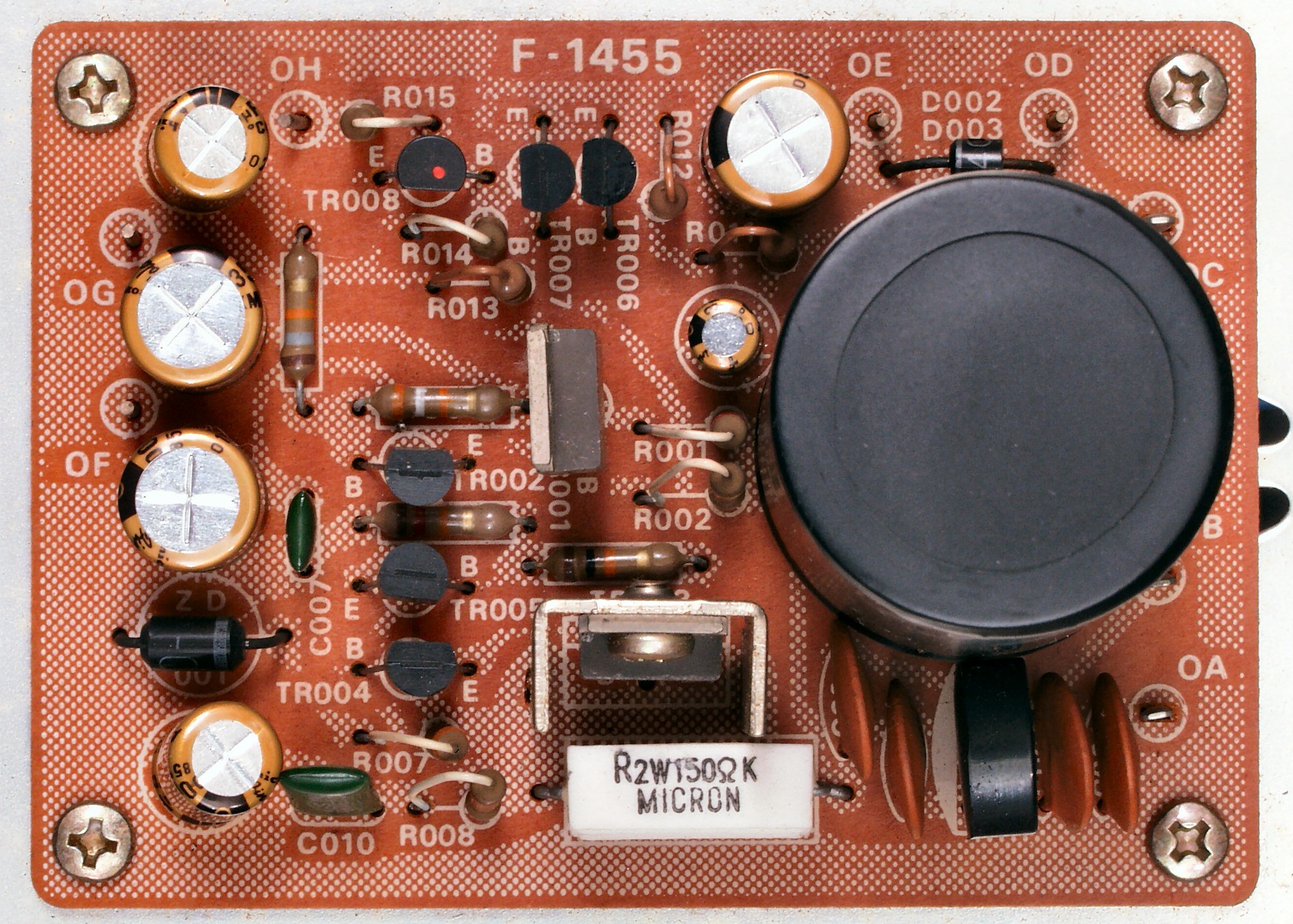

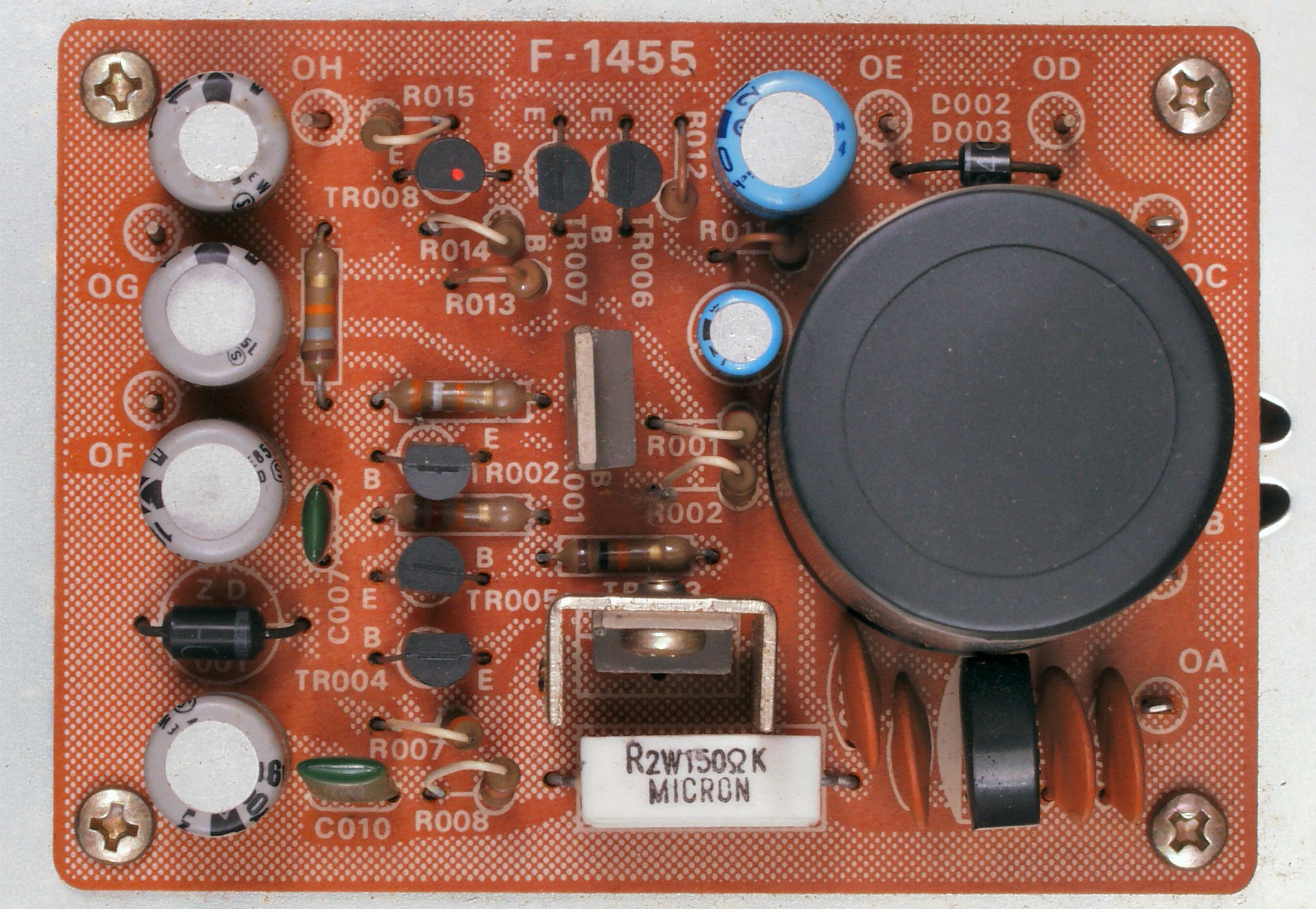

Ｃ６２．　修理後　電源基板　電解コンデンサー６個交換

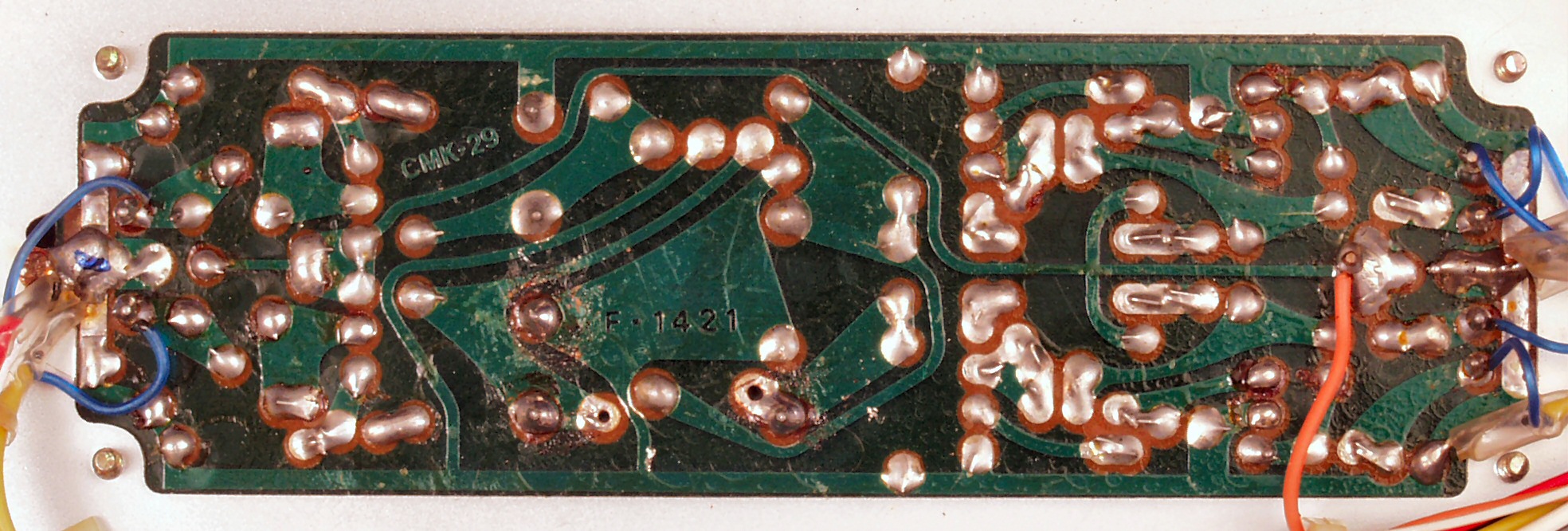

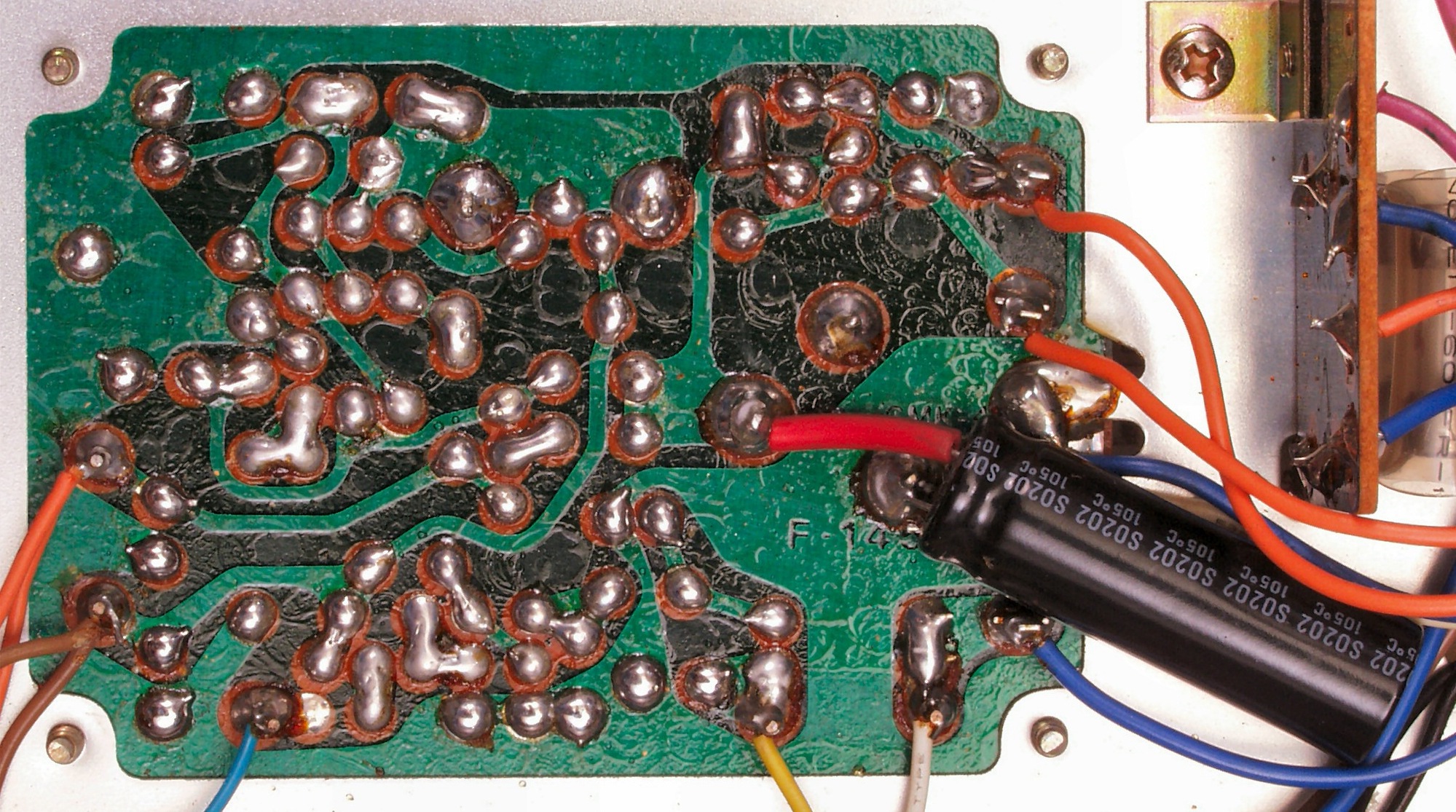

Ｃ６３．　修理前　電源基板裏

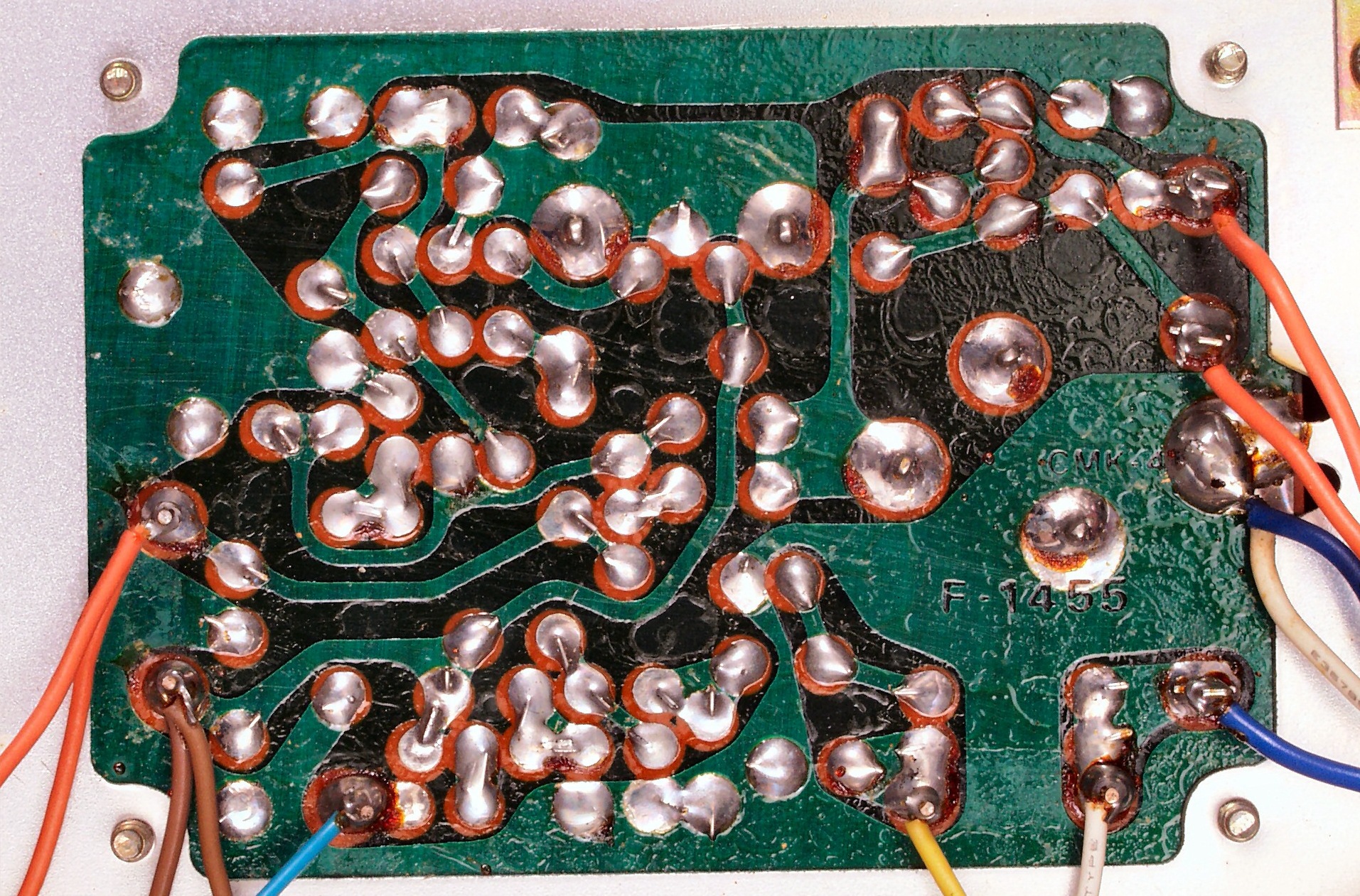

Ｃ６４．　修理（半田補正）後　電源基板裏

Ｃ６５．　完成電源基板裏。余分なフラックスを落として、コート液を塗る。

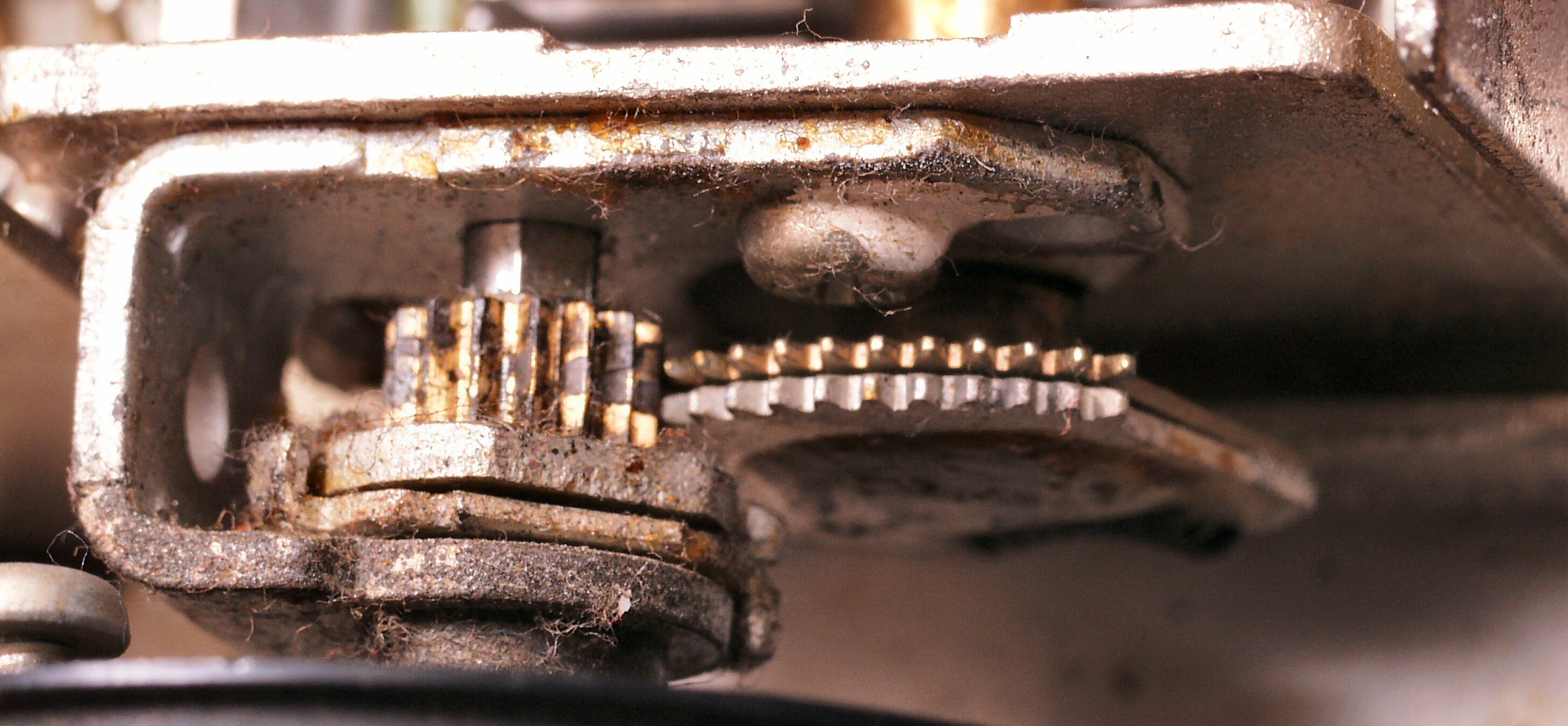

Ｃ７１．　修理前　バリコン歯車

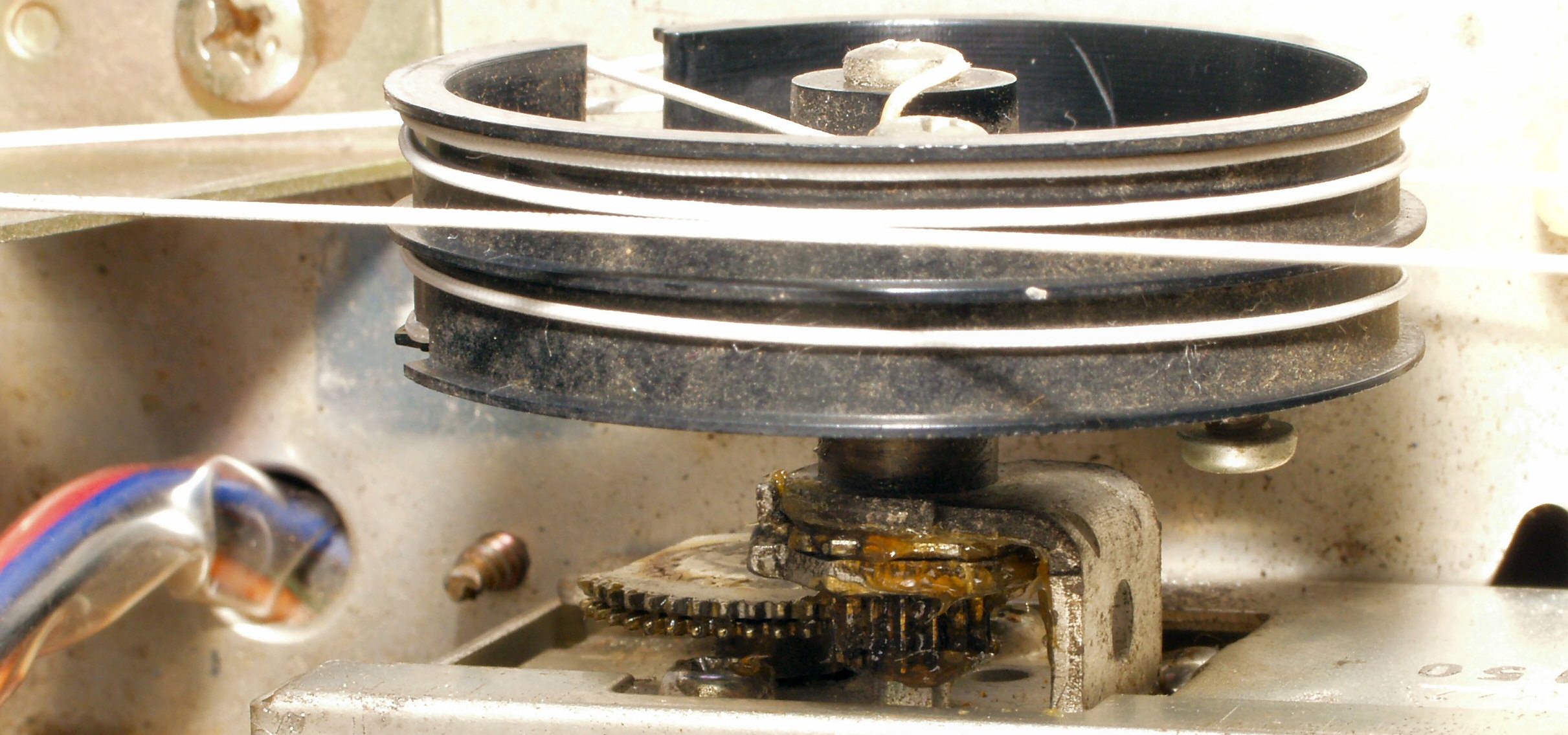

Ｃ７２．　修理後　バリコン歯車

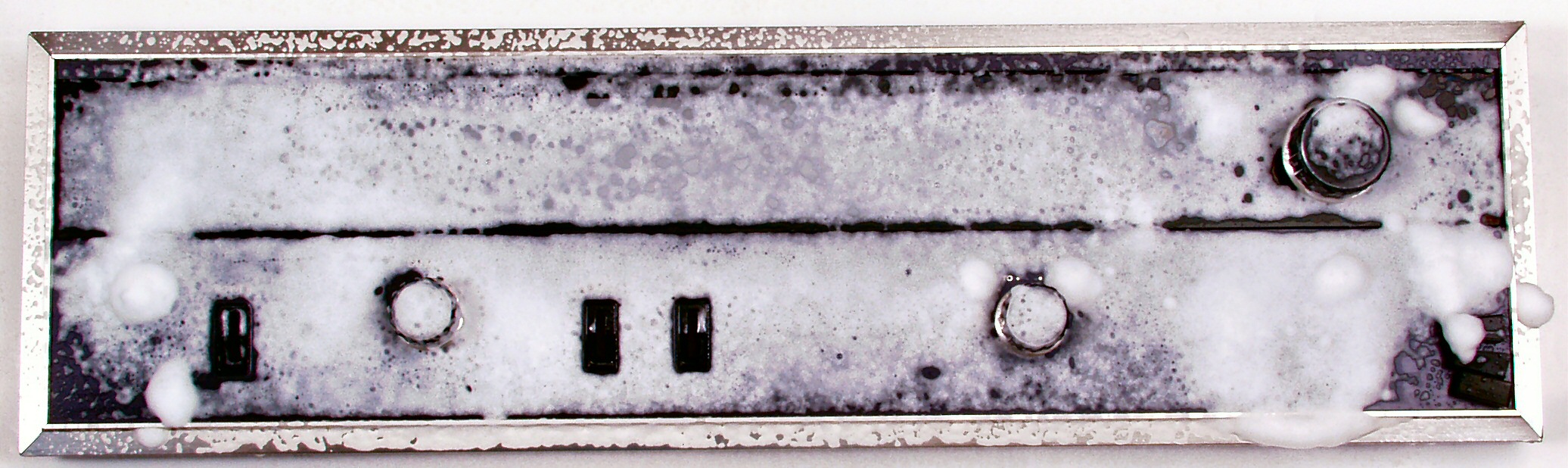

Ｃ８１．　修理中　パネル清掃

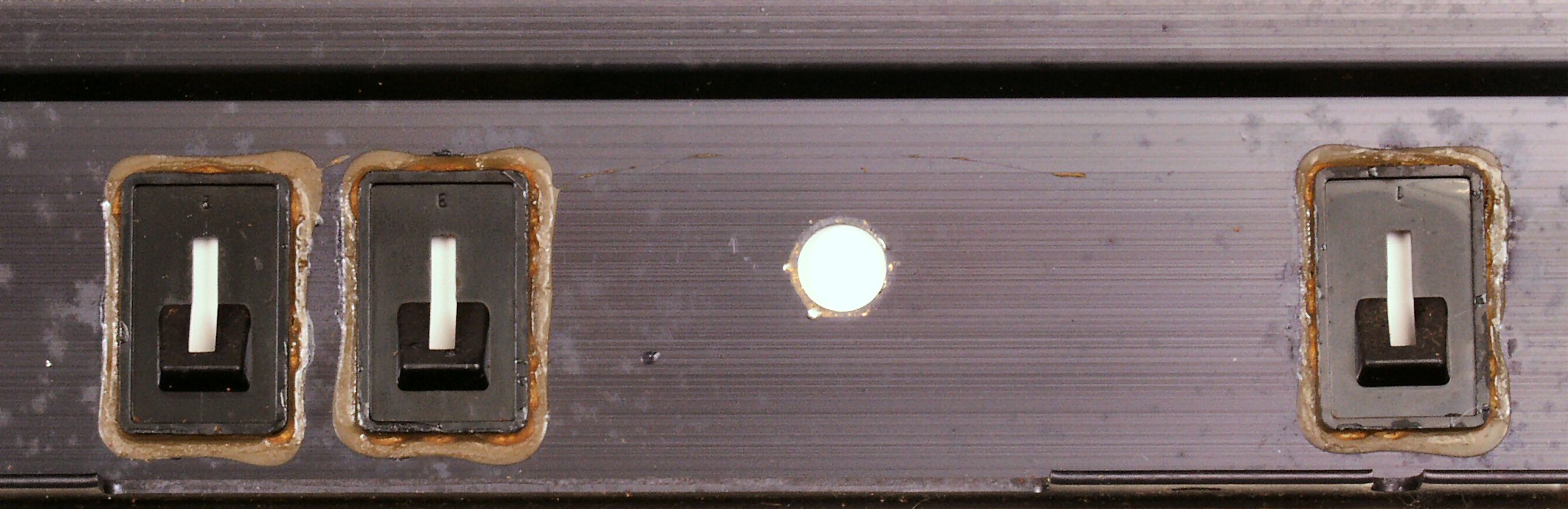

Ｃ８２．　修理中　パネル裏、接着材を流し込んで置く

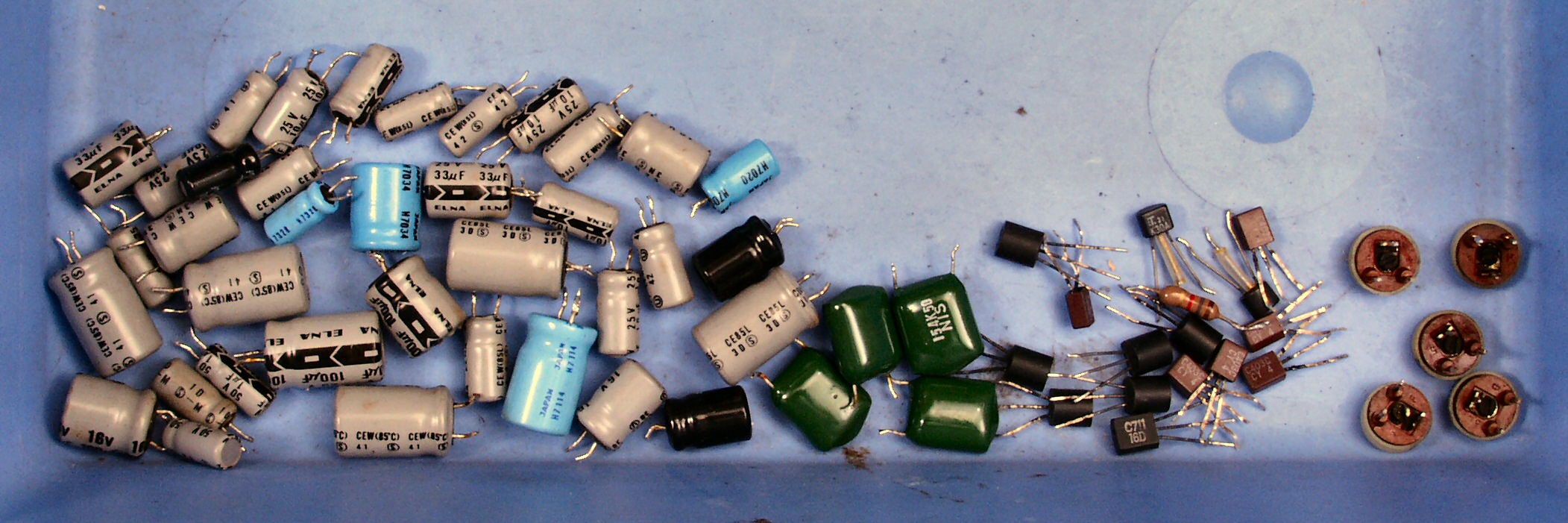

Ｃ９．　交換部品

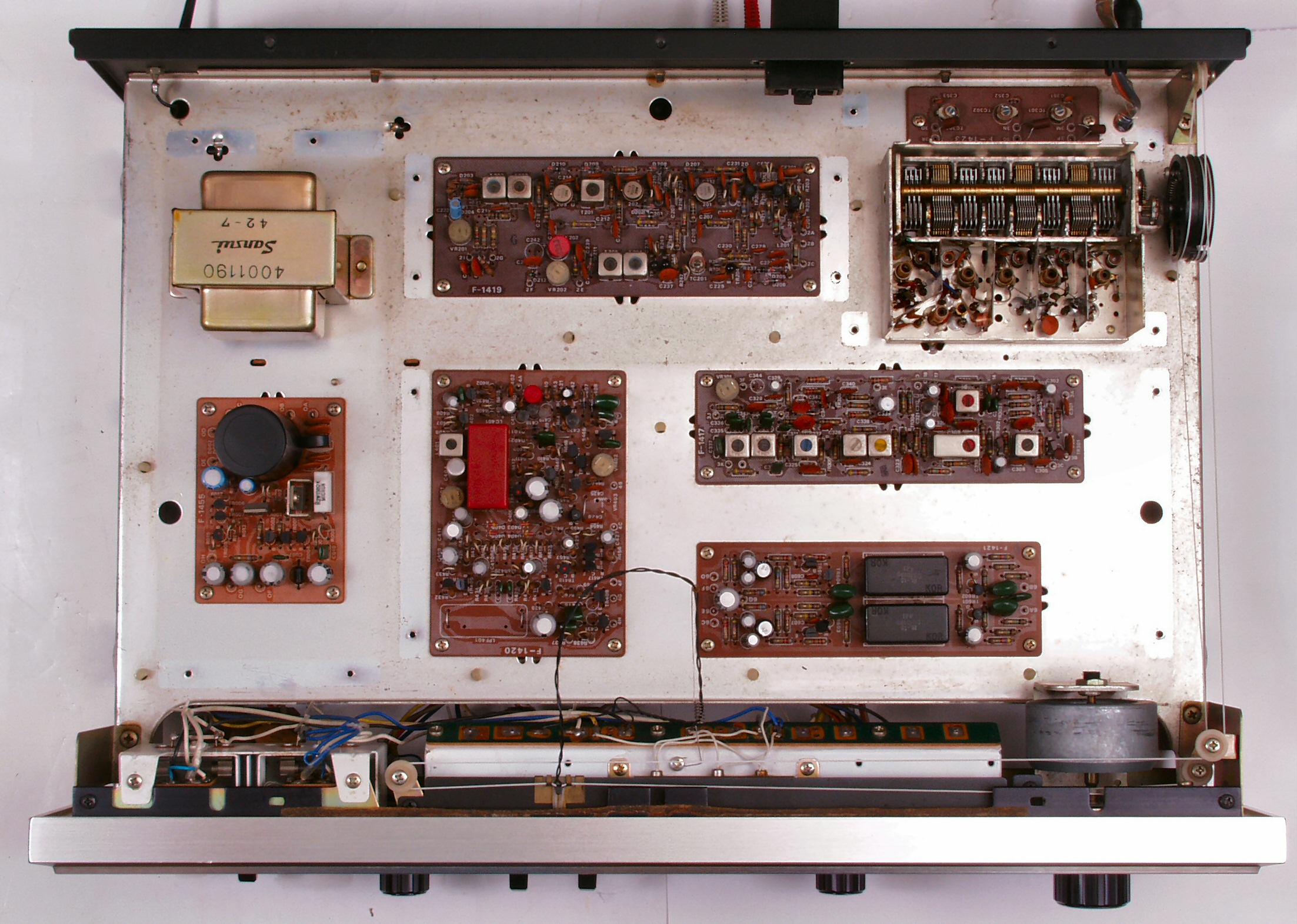

ＣＡ１．　修理前　上から

ＣＡ２．　修理後　上から

ＣＡ３．　修理前　下から

ＣＡ４．　修理後　下から

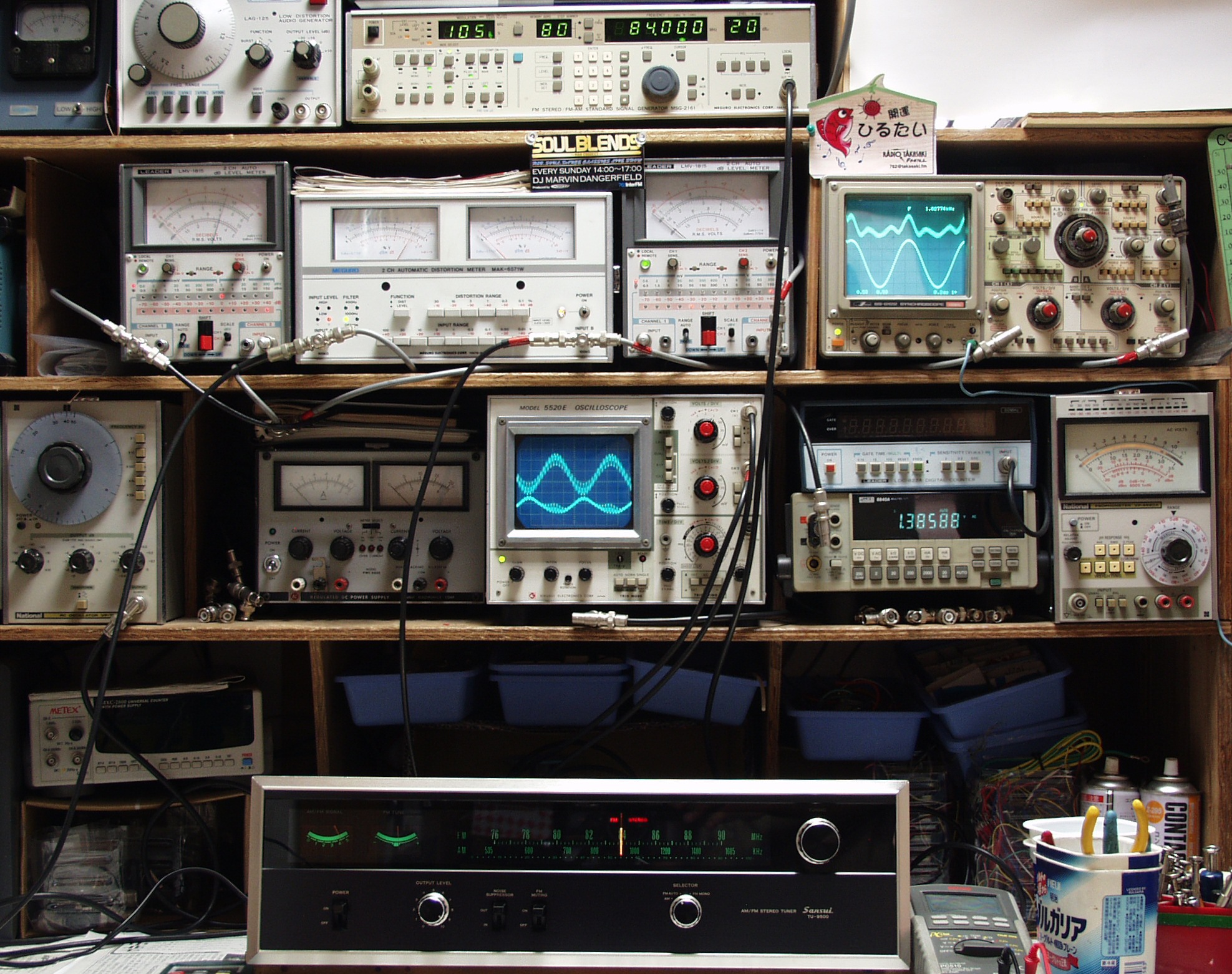

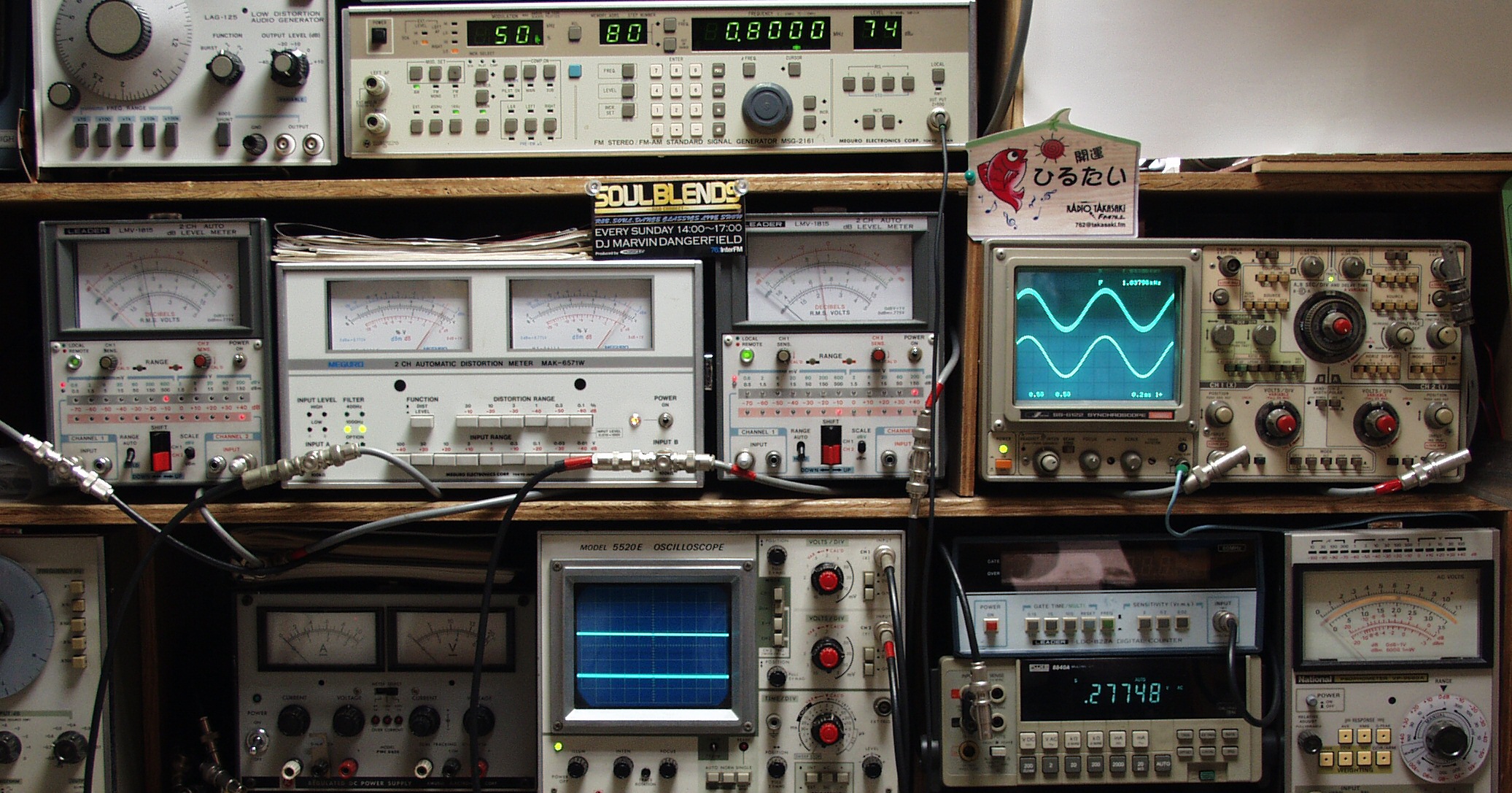

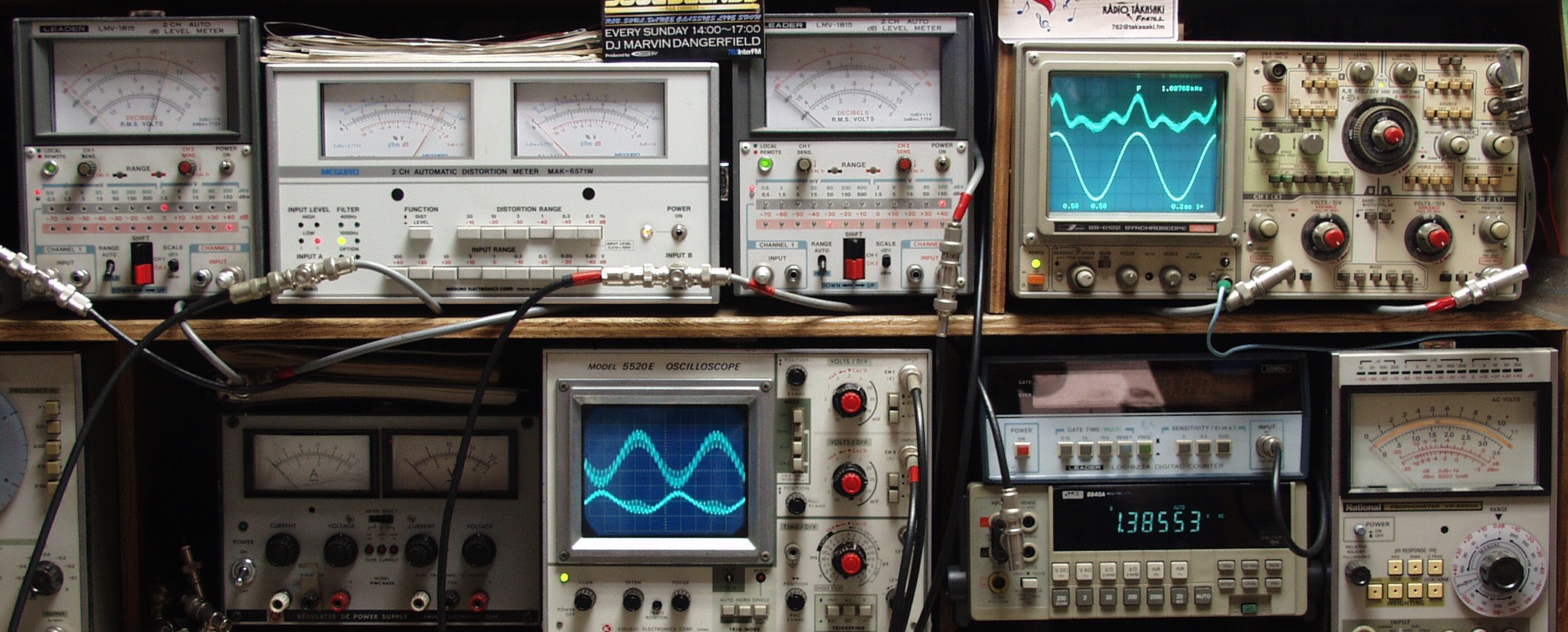

Ｅ．　調整・測定 Ｅ０．　感度測定調整 　　　　　＜見方＞ 　　　上右＝ＡＭ・ＦＭステレオ信号発信器 　　　中左端電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　中中左歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　中中右＝Ｒ側出力電圧測定、赤針のみ使用 　　　中右端オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

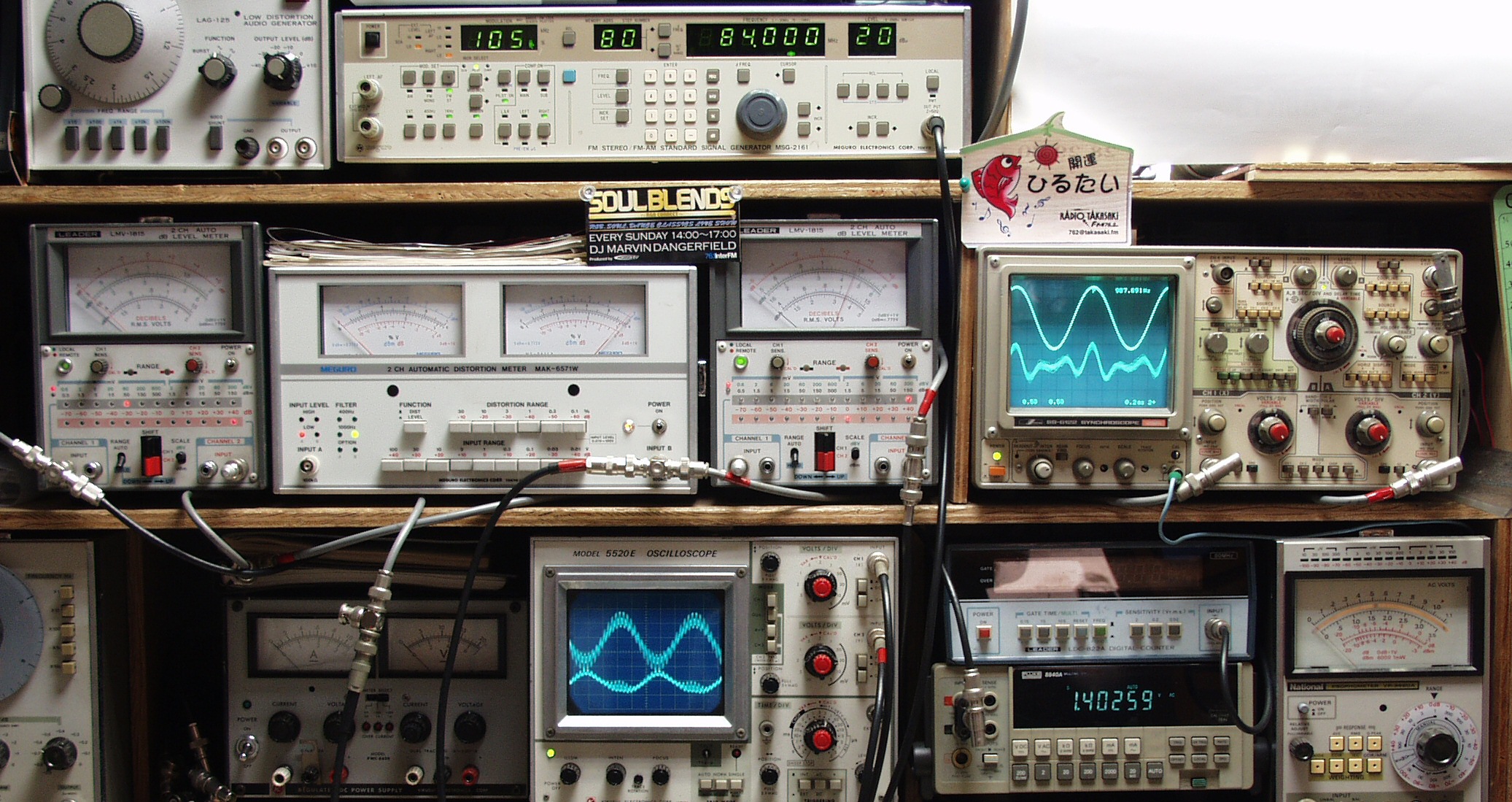

Ｅ１１．　ＦＭ受信感度、歪み、分離度測定調整。Ｌｏｇ１４００／５＝４８．９ｄＢ。 　　　　　　見方 　　　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１ＫＨＺの　変調信号を　２０ｄＢで出す 　　　　　これを受信し出力を測定する、変調はＲ側のみ 　　　　　Ｌ出力＝５ｍＶ（Ｍａｘ５０ｍＶレンジ）　　　　Ｒ出力＝１．４Ｖ（Ｍａｘ１．５Ｖレンジ） 　　　　　歪み率、Ｌ出力＝--％、右出力＝０．９％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ１２．　ＦＭ受信感度、歪み、分離度測定調整。Ｌｏｇ１４００／５＝４８．９ｄＢ。 　　　　　　見方 　　　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１ＫＨＺの　変調信号を　２０ｄＢで出す 　　　　　これを受信し出力を測定する、変調はＬ側のみ 　　　　　Ｌ出力＝１．４Ｖ（Ｍａｘ１．５Ｖレンジ）　　　　Ｒ出力＝５ｍＶ（Ｍａｘ５０ｍＶレンジ） 　　　　　歪み率、Ｌ出力＝０．９-％、右出力＝−％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ２．　ＡＭ　感度測定調整 　　　　見方 　　　　　上のＡＭ信号発信器より　８００ＫＨＺで　１ＫＨＺの　５０％変調信号を　７４ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　Ｌ出力＝０．２８Ｖ（Ｍａｘ０．５Ｖレンジ）　　　　Ｒ出力＝０．２８Ｖ（Ｍａｘ０．５Ｖレンジ） 　　　　　歪み率、Ｌ出力＝１％、右出力＝１％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ３．　　２４時間エージング。

Ｓ．　ＳＡＮＳＵＩ　ＴＵ−９５００　の仕様（マニアル・カタログより）

型式 FM/AMチューナー FMチューナー部 受信周波数 ７６〜９０ＭＨｚ クワイティングスロープ（入力傾斜特性） ４０dB：１．７μＶ，５０dB：３μＶ，６０dB：１０μＶ，７０dB：５０μＶ 感度(IHF) 1.7μV 全高調波歪率 mono:0.2%以下、　stereo:0.3%以下 SN比 75dB以上 選択度 80dB以上 キャプチャーレシオ(IHF) 1.5dB イメージ・フリクエンシー・リジェクション 100dB以上 IFリジェクション 100dB以上 スプリアスレスポンス・リジェクション 100dB以上 ステレオ・セパレーション 40dB以上(400Hz)，３０dB以上（１０ｋＨｚ） 不要輻射 34dB以上 周波数特性 30Hz〜15kHz +0.5 -2dB アンテナ入力インピーダンス 300Ω(平衡型)、　75Ω(不平衡型) AMチューナー部 受信周波数 ５３５〜１，６０５ｋＨｚ 感度(バーアンテナ) 46dB/m 選択度 25dB以上 イメージフリクエンシー・リジェクション 100dB/m以上(1MHz) IFリジェクション 100dB/m以上(1MHz) 総合 出力電圧 0V〜1V、　Tape rec出力:0.4V 消費電力 ２０Ｗ（最大２５ＶＡ） 外形寸法 幅500x高さ140x奥行347mm 重量 9.5kg 価格 ￥74,800(1973年頃) 特色 新開発ＦＭ/ＡＭ８連バリコン，位相特性にすぐれた ＩＦ段，Ｄ.Ｄ.Ｃ.採用のＭＰＸ部など最新の回路技術 を駆使 ０．３％以下（１ｋＨｚ）の 低歪率ステレオ受信を実現 歪率０．３％以下（１ｋＨｚ） 　きれいなステレオ受信ができます 位相補正を行い， 　歪を少なくした独特のＩＦ段 Ｄ.Ｄ.Ｃ.（差動復調回路）を採用して 　セパレーションや位相の乱れを大幅に改善 許容入力１３０dB・・・強電界地域での 　大入力にも美しい受信を約束します 感度，選択度，音質のすぐれたＡＭ受信 定電圧電源回路 ノイズ・サプレッサー・スイッチ 同調点が容易に得られる 　ワイド・リニアスケールと大型２メーター ミューティング・コントロールにより 　ＦＭミューティングの調整が可能 ディスクリミネーター出力端子 マルチパス観測端子 アンテナ入力の損失が少ない７５Ω同軸ケーブル専用Ｆ型コネクター アンプ用と録音用の２回路の出力端子 アンプ用出力レベル調整ツマミ ＦＭ，ＦＭ ＳＴＥＲＥＯ，ＡＭインジケーター ＡＣアウトレット（ＵＮＳＷＩＴＣＨＥＤ）

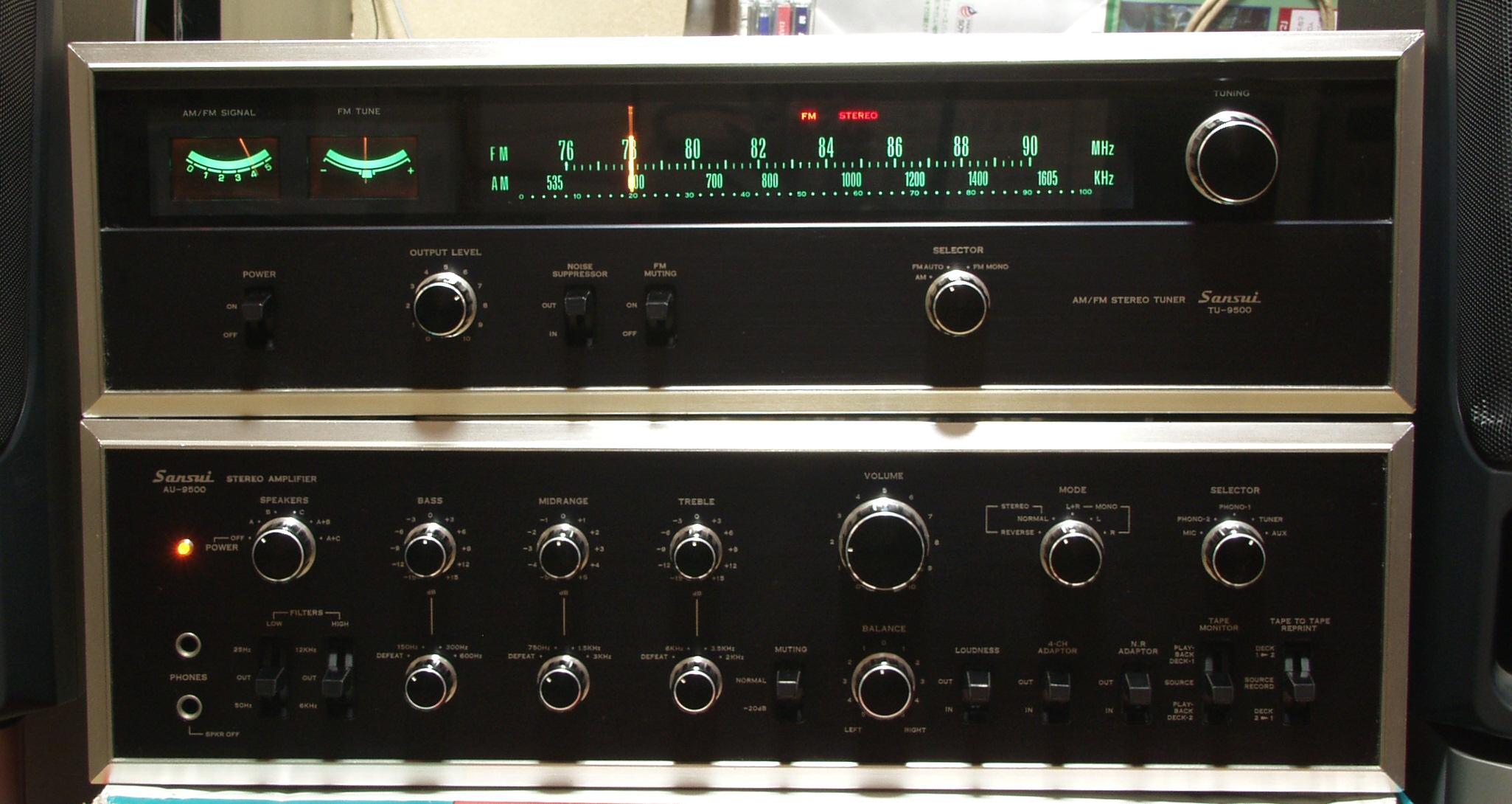

tu9500-318
