Ａｕｒｅｘ　ＳＴ－７２０　修理記録

平成２１年１月１２日到着　　　１月３０日完成

Ａ．　修理前の状況

１．オーバーホール依頼。
２．改造依頼（部品支給）。
　　　　　①ＲＣＡジャック交換（音声出力のみ）×２（赤、黒セット）
　　　　　②整流素子交換・・・SBD（31DF2相当品）×２（４本セット品）
　　　　　③電源・・・３Pコネクター化（ロジュームメッキもの）×１
　　　　　④内部音声線　　　　モガミ２４９７　=　２ｍ
　　　　　　　　　　　　　　　　　　モガミ２４７３　=　７０ｃｍ

Ｔ．　修理前点検測定

Ｂ．　原因

各部経年劣化。

Ｃ．　修理状況

ＲＦ増幅、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。
ＴＲ（トランジスター）交換。
配線手直し、補強。
半固定ＶＲ交換。
電解コンデンサー交換。
フイルムコンデンサー交換。
出力ＲＣＡ端子交換。
電源コードを取り、電源コネクター（３Ｐインレット）取付。
出力シールド線交換。
整流ダイオード交換。

Ｄ．　使用部品、支給品は除く。

電解コンデンサ－（オ－デオコンデンサ－使用）　３２個。
ＦＥＴ（電解トランジスタ－）　　　　　　　　　　　２個。
フイルムコンデンサ－　　　　　　　　　　　　　　　９個。
半固定ＶＲ　　　　　　　　　　　　　　　　　　　３個。
出力ＲＣＡ端子　　　　　　　　　　　　　　　　４個（支給）
電源コネクター（３Pインレット）　　　　　　１個（支給）
出力シールド線　　　　　　　　　　　　　　２組（支給）
整流ダイオード　　　　　　　　　　　　　　６本（支給）

Ｅ．　調整・測定

Ｆ．上位測定器による　調整・測定

Ｆ．　修理費　　１１５，０００円　　　　「オーバーホール修理」

Ｓ．　Ａｕｒｅｘ　ＳＴ－７２０　の仕様（マニアル・カタログより）

Ａ．　修理前の状況

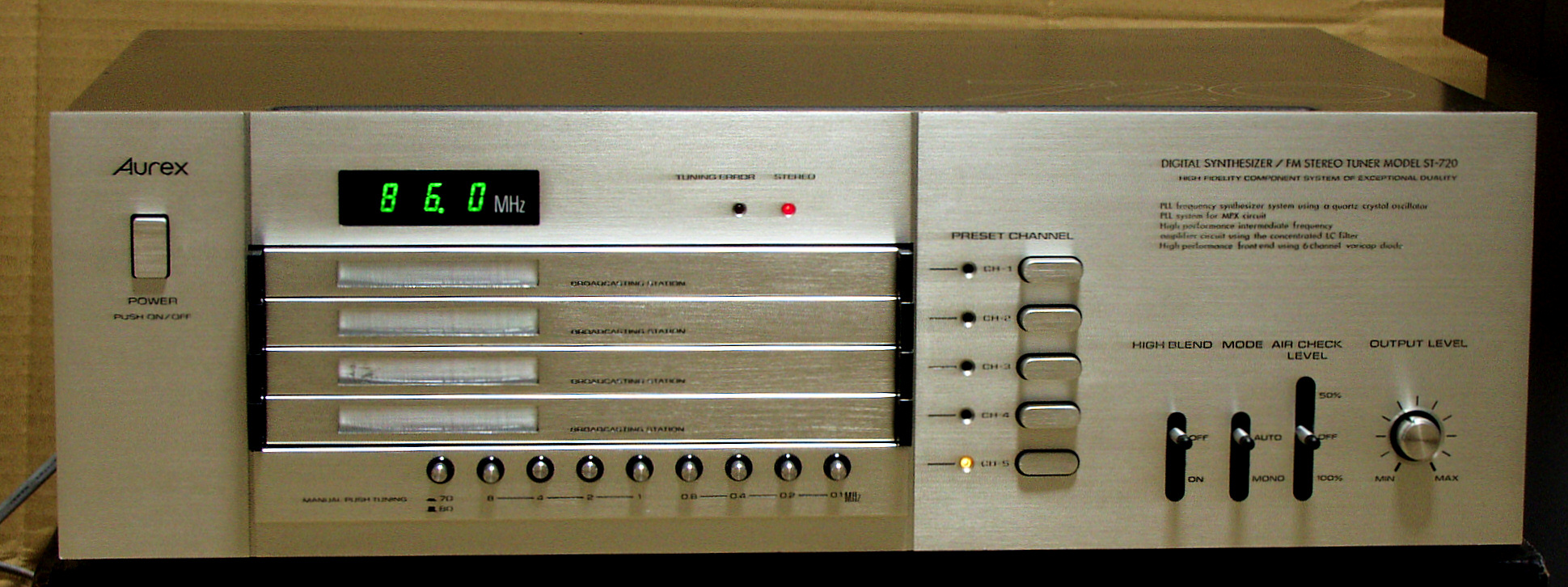

Ａ１Ａ．　前から見る。

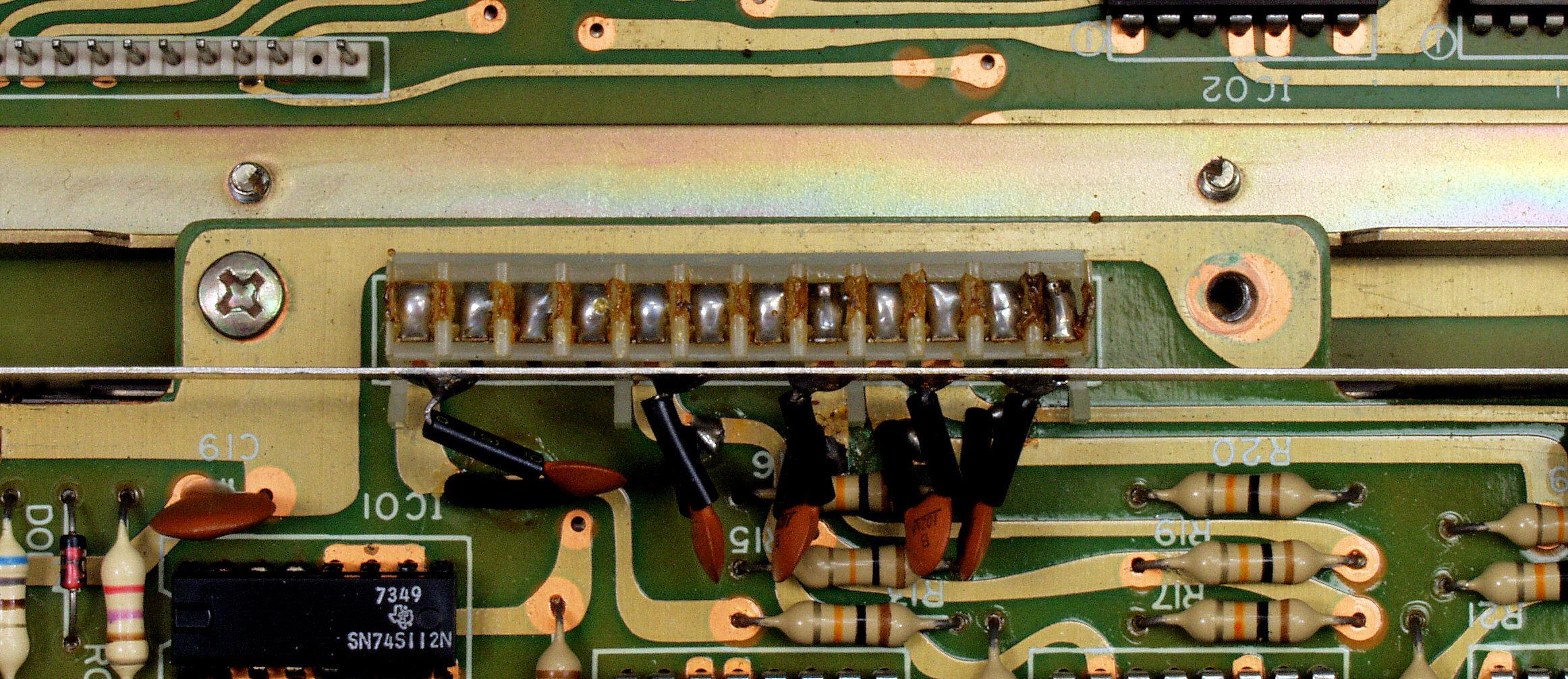

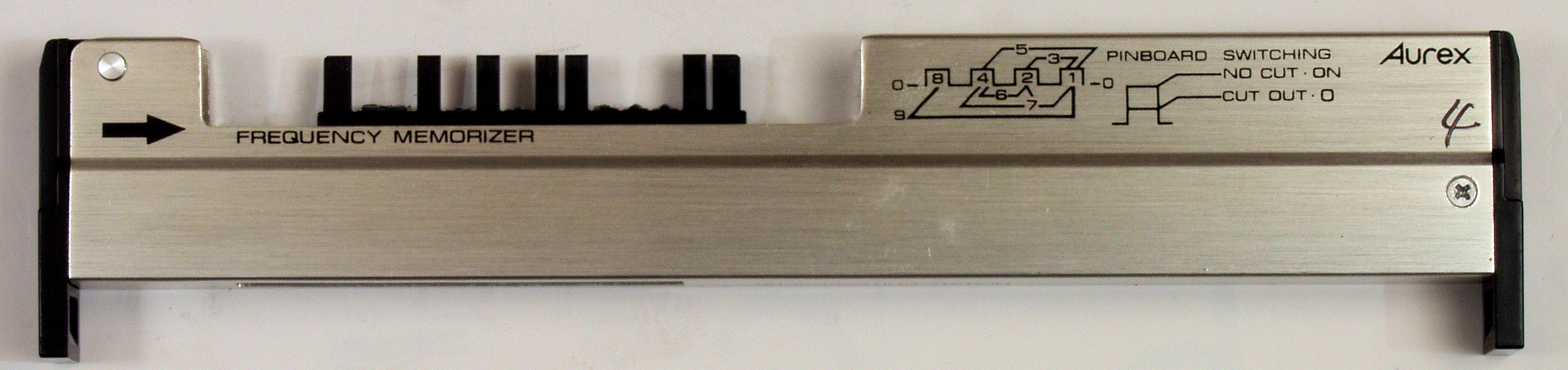

Ａ１Ａ１．　下＝FrequencyMemorizerUnit、　上＝FrequencyMemorizｉｎｇＰｉｎＢｏｒｄ

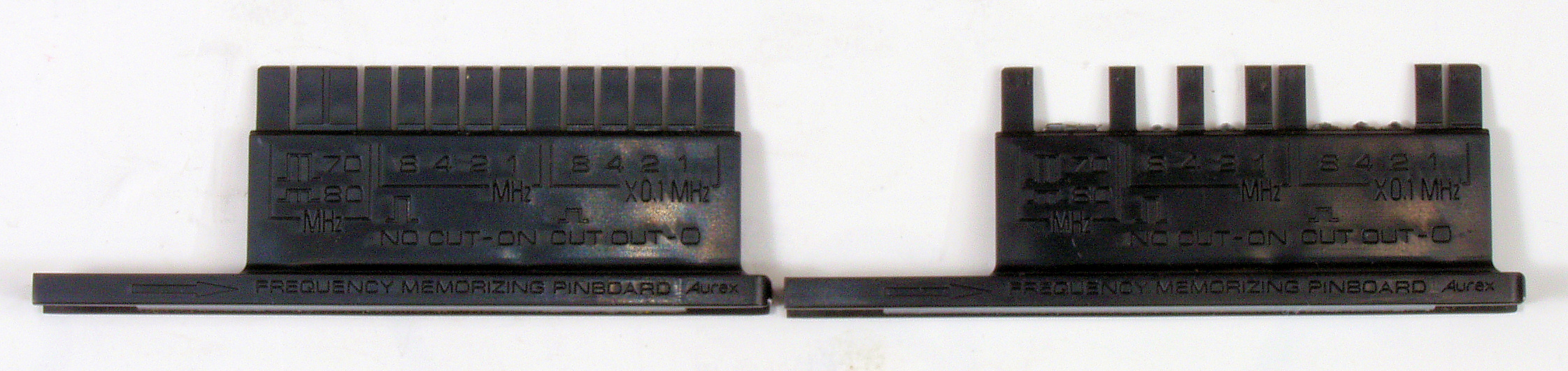

Ａ１Ａ２．　FrequencyMemorizｉｎｇＰｉｎＢｏｒｄが２個。左＝未設定、右＝８５．１MHZ設定。

Ａ１Ａ３．　FrequencyMemorizerUnit　に　FrequencyMemorizｉｎｇＰｉｎＢｏｒｄをセット。

Ａ１Ｂ．　後から見る。

Ａ１Ｃ．　上から見る。

Ａ１Ｄ．　下から見る。足１個は梱包箱の中に有り。

Ａ２Ａ．　上蓋を取った所。

Ａ２Ｂ．　上蓋とシールドを取った所。

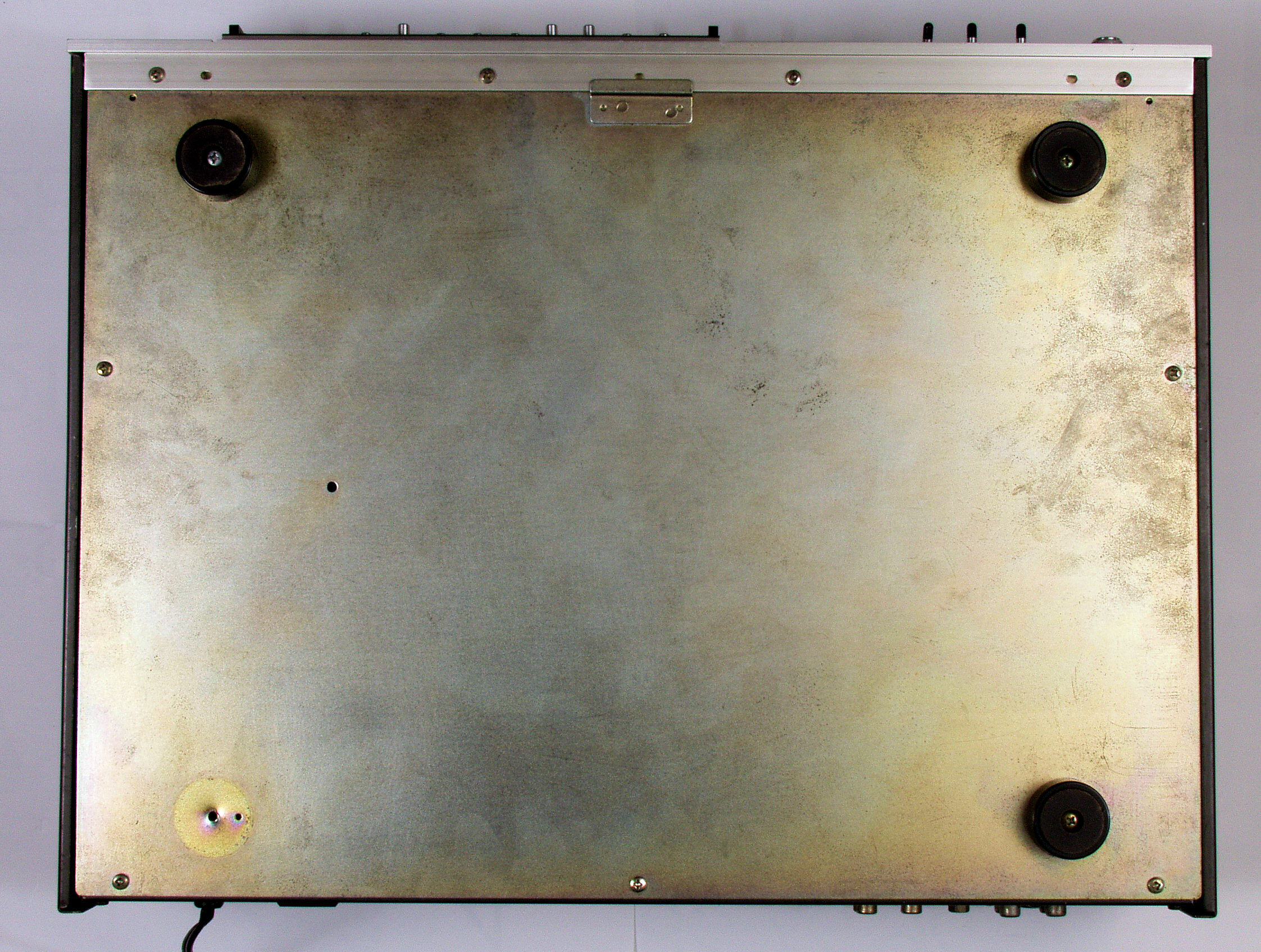

Ａ３．　下蓋を取った所。

Ａ４．　ＡＮＴ_ケーブルのジョイント？

Ａ５．　コネクターが半田付けされている！

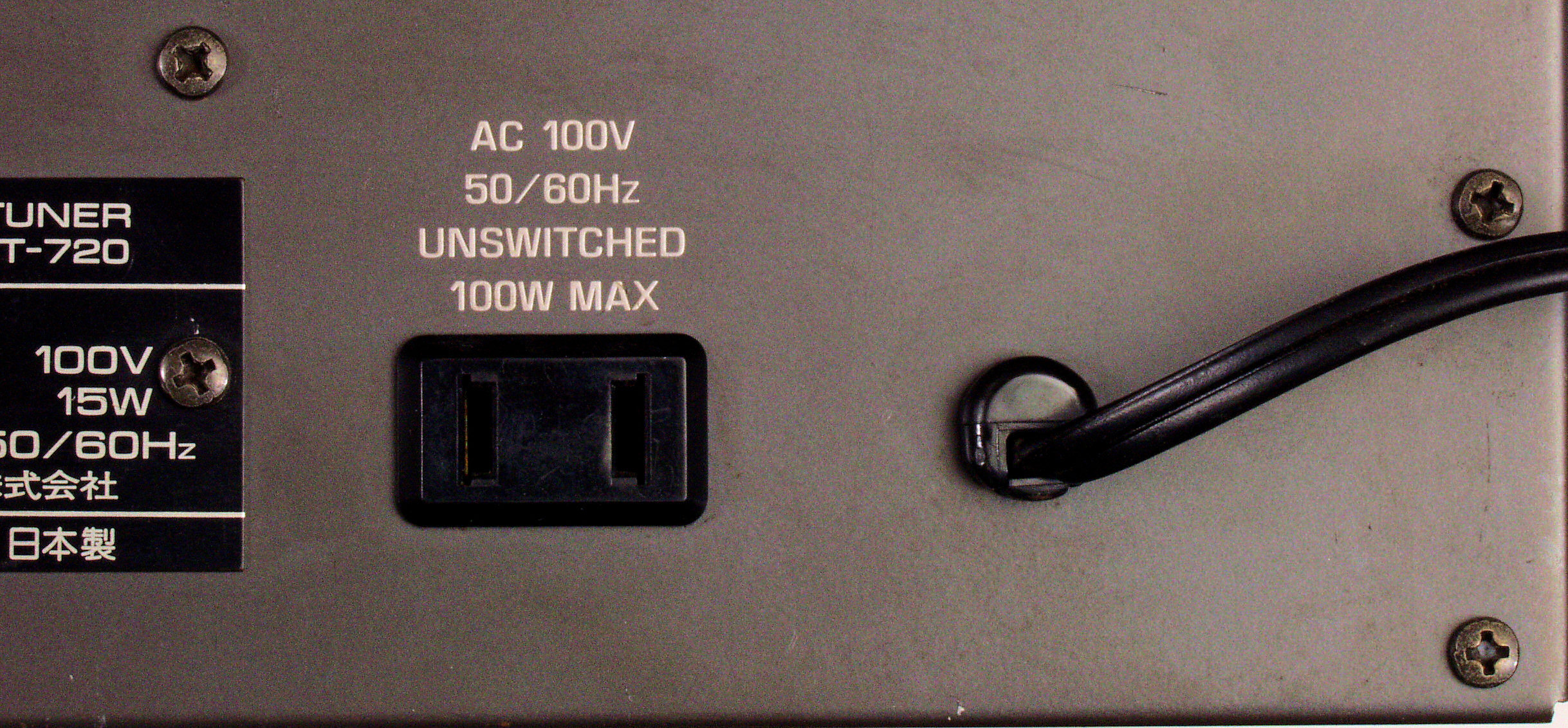

Ａ６Ａ．　改造依頼部分、電源ケーブル。

Ａ６Ｂ．　改造依頼部分、出力ＲＣＡ端子。

Ａ６Ｃ．　改造依頼部分、出力ケーブル。

Ａ７．　改造（交換）用の支給部品。

Ｔ．　修理前点検測定、　ＦＭ受信感度、ＲＬ分離測定

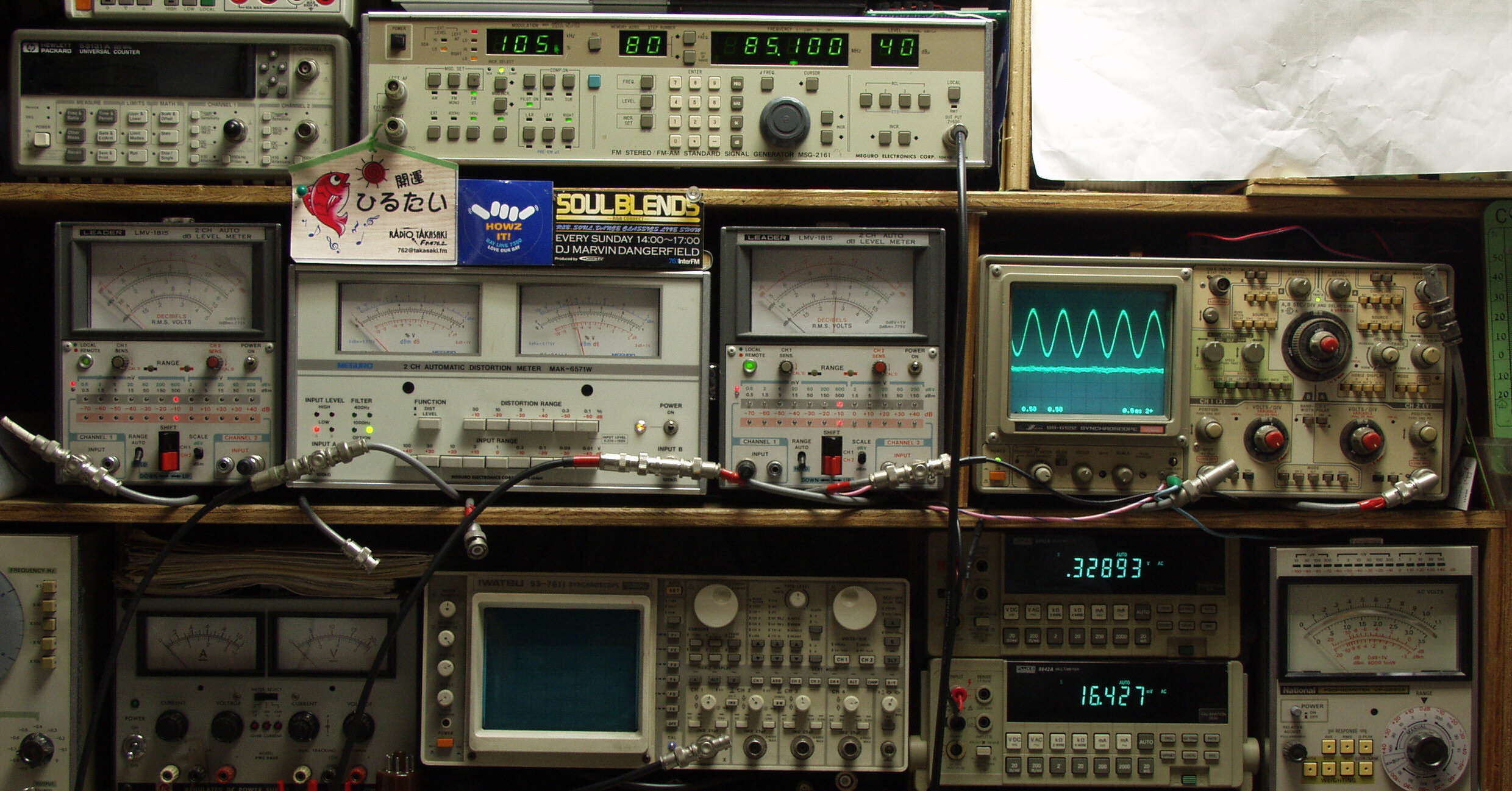

　　　　　＜見方＞
　　　　　最上段のＦＭステレオ信号発信器より、８５．１ＭＨＺで、４００ＨＺ（１ＫＨＺ）の変調信号を、４０ｄＢで出す。これを受信し出力を測定する
　　　　中段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　　中段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　　中段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　　中段右端　オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定
　　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

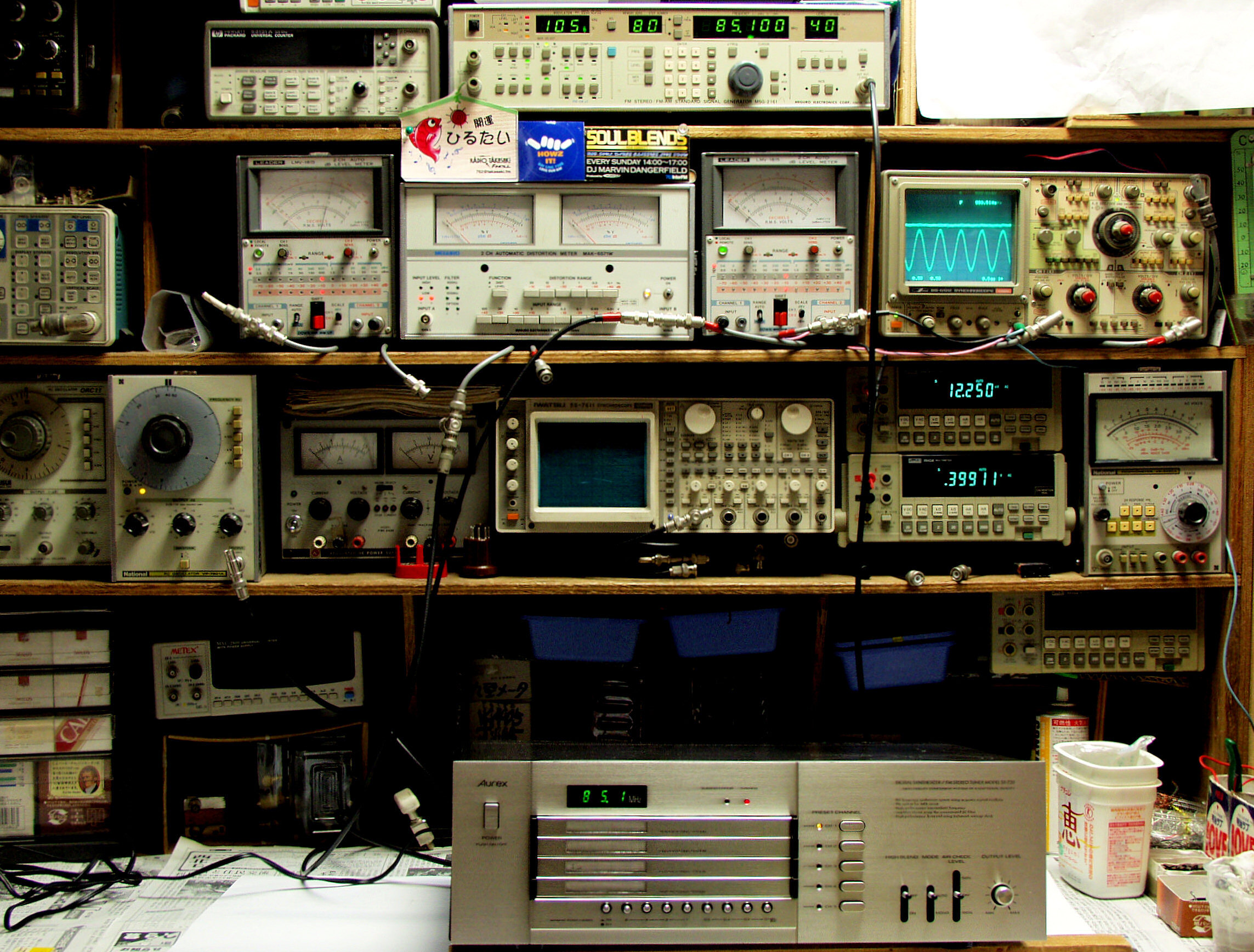

Ｔ２Ａ．　ＦＭ　感度、ＲＬ分離測定調整
　　　　　　　Ｒ側、１０００ＨＺ
　　　　　　　歪み率＝３％
　　　　　　　出力電圧＝０．３２Ｖ

Ｔ２Ｂ．　ＦＭ　感度、ＲＬ分離測定調整
　　　　　　　Ｌ側、１０００ＨＺ
　　　　　　　歪み率＝３％
　　　　　　　出力電圧＝０．３２Ｖ

Ｔ３Ａ．　ＦＭ　感度、ＲＬ分離測定調整
　　　　　　　Ｒ側、４００ＨＺ
　　　　　　　歪み率＝４％
　　　　　　　出力電圧＝０．３４Ｖ

Ｔ３Ｂ．　ＦＭ　感度、ＲＬ分離測定調整
　　　　　　　Ｌ側、４００ＨＺ
　　　　　　　歪み率＝４％
　　　　　　　出力電圧＝０．３３Ｖ

Ｃ．　修理状況

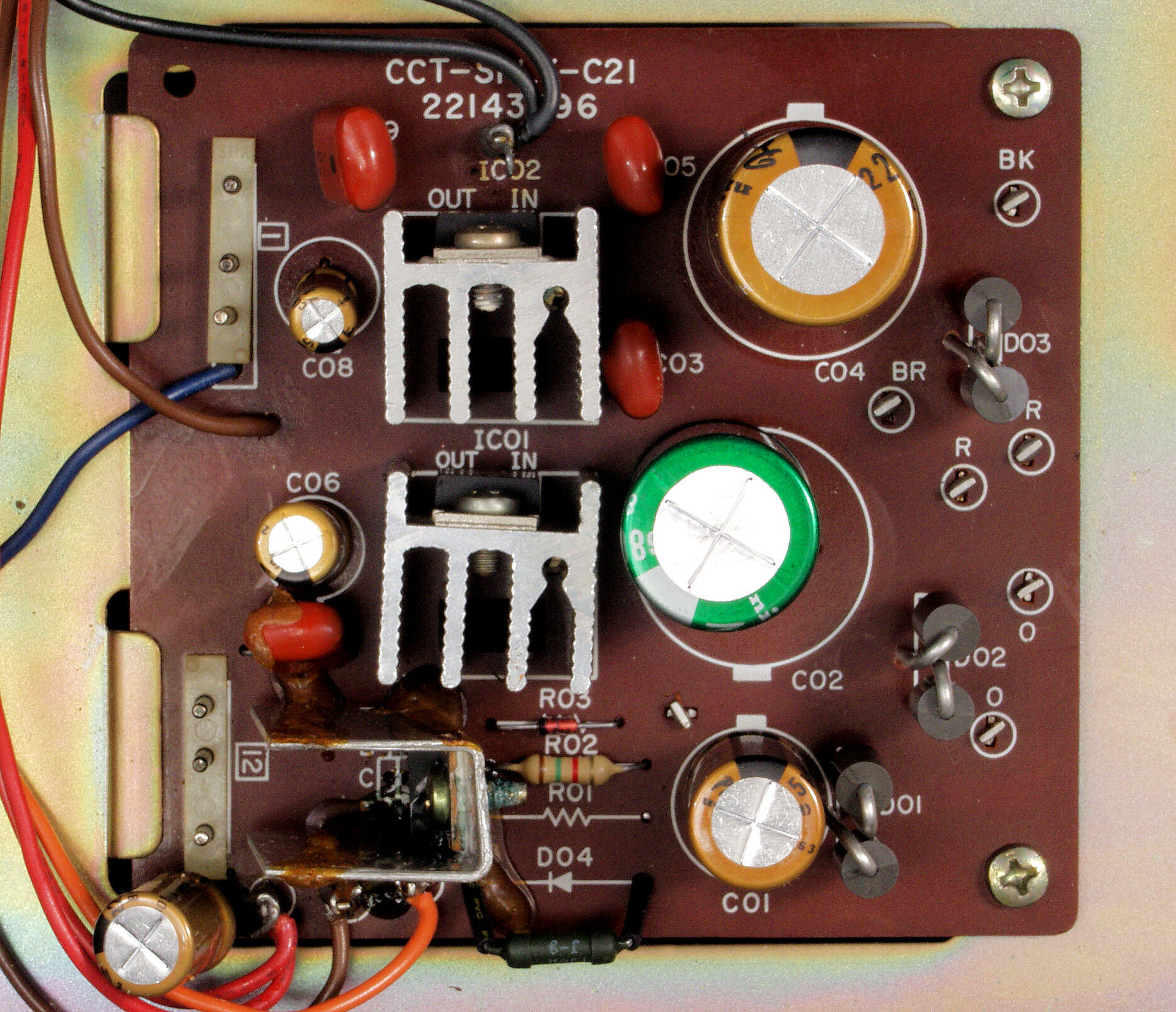

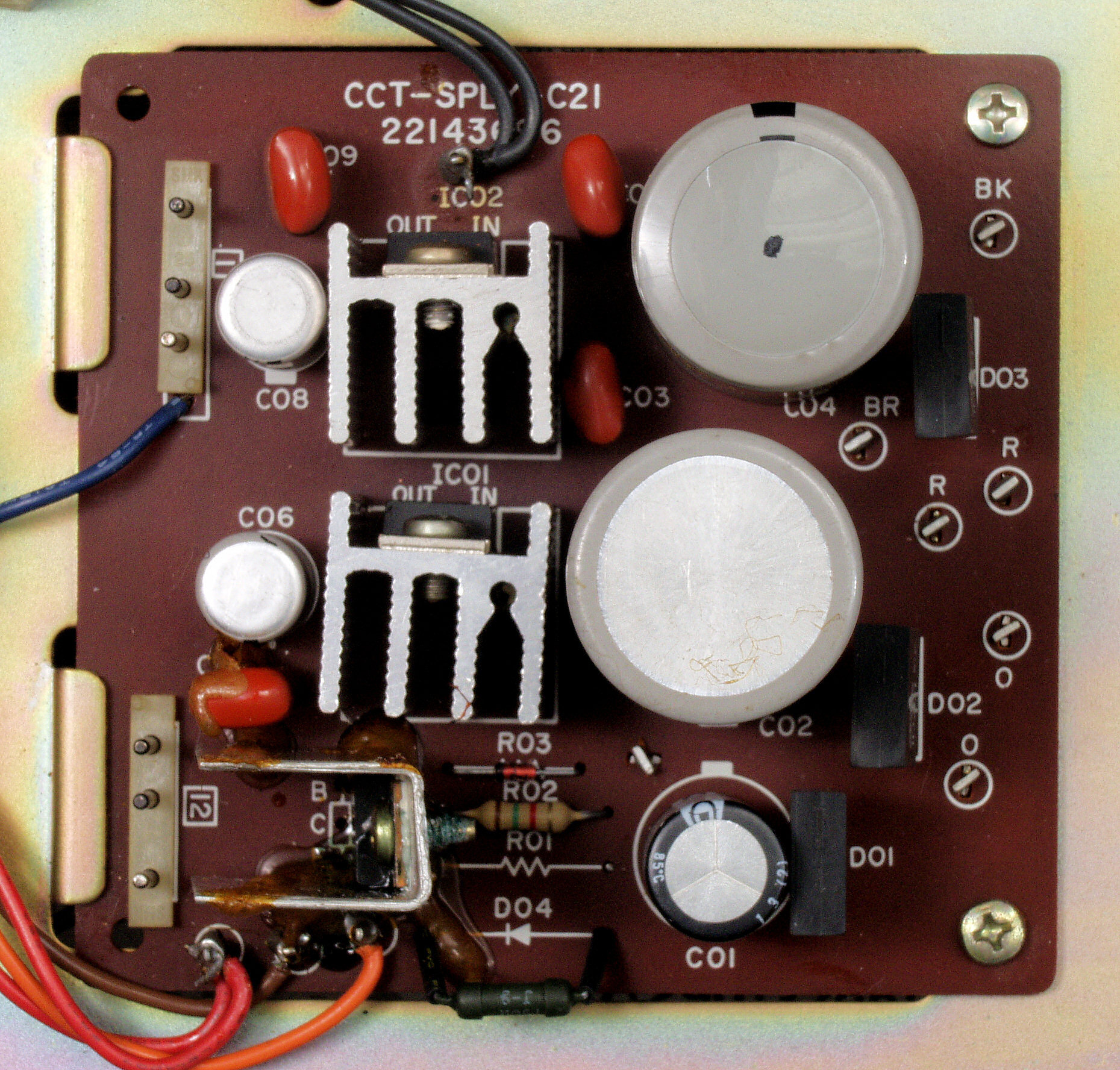

Ｃ１Ａ．　修理前　電源基板

Ｃ１Ｂ．　修理後　電源基板　　電解コンデンサー６個、整流ダイオード６個交換。

Ｃ１Ｃ．　修理前　電源基板裏

Ｃ１Ｄ．　修理（半田補正）後　電源基板裏、電解コンデンサーは表に移動。

Ｃ１Ｅ．　完成電源基板裏。余分なフラックスを落として、コート液を塗る。

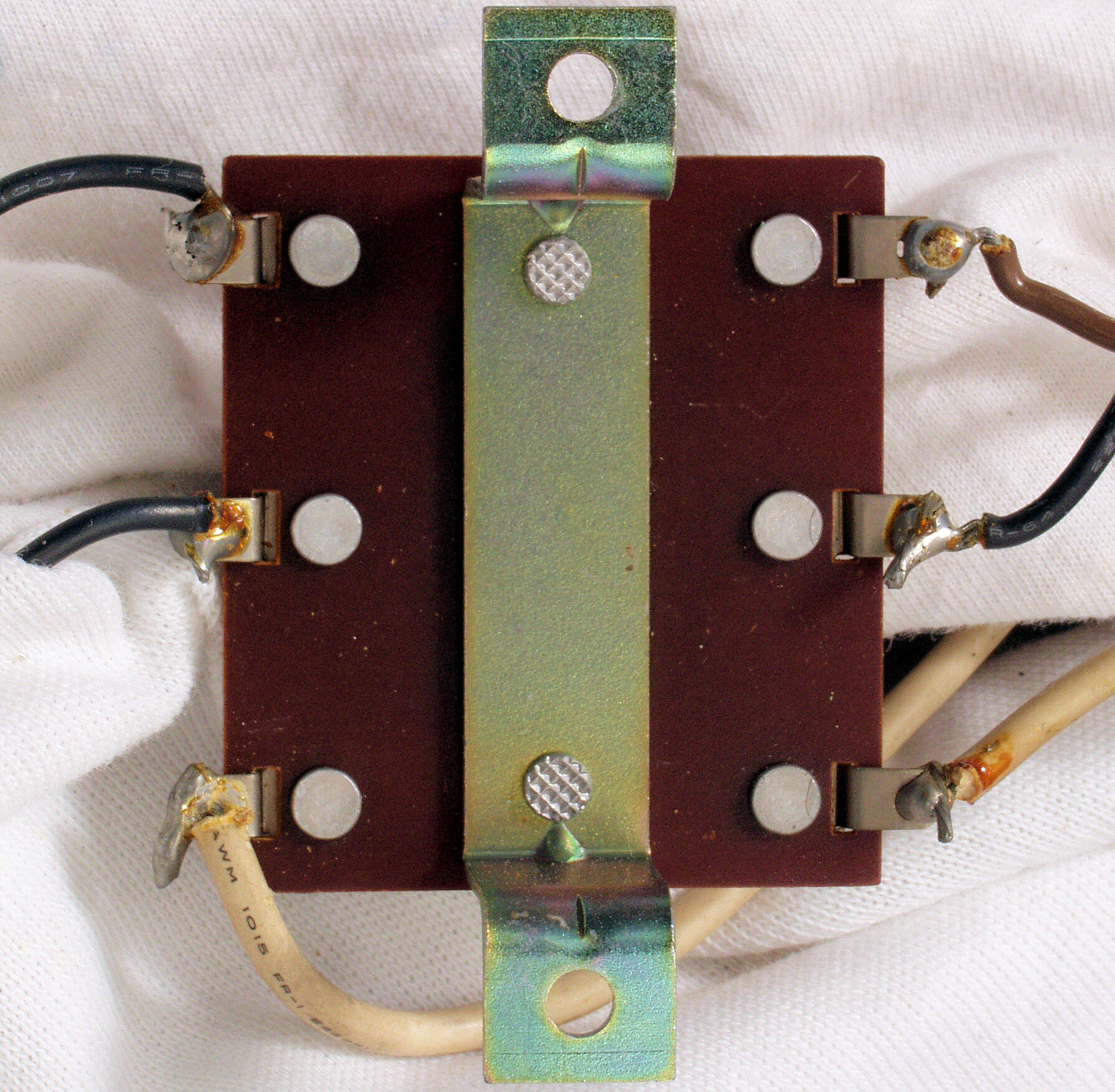

Ｃ２Ａ．　修理前　フューズ基板

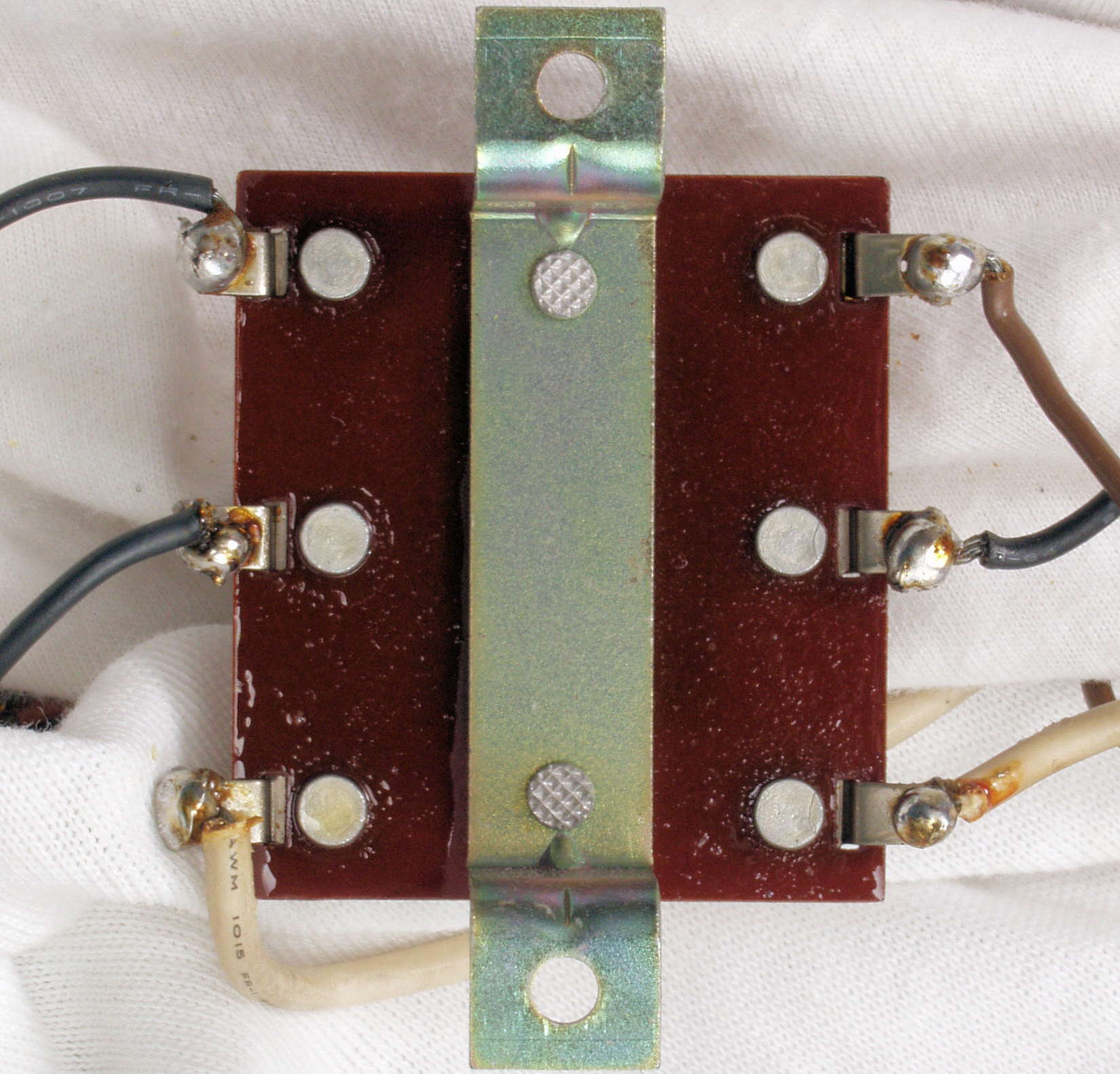

Ｃ２Ｃ．　修理前　フューズ基板裏　　

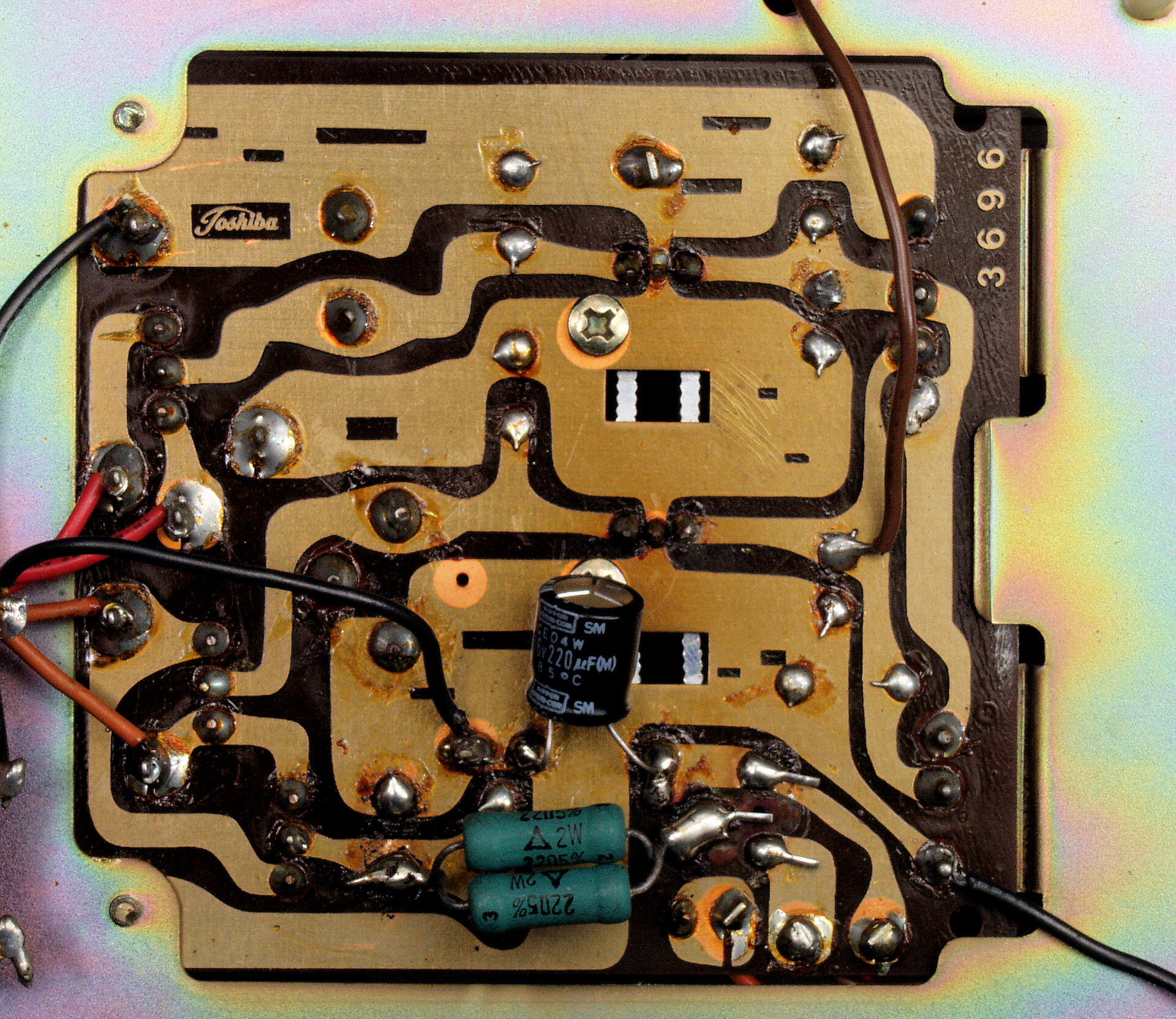

Ｃ２Ｄ．　修理（半田補正）後　フューズ基板裏　　

Ｃ２Ｅ．　完成フューズ基板裏。余分なフラックスを落として、コート液を塗る。

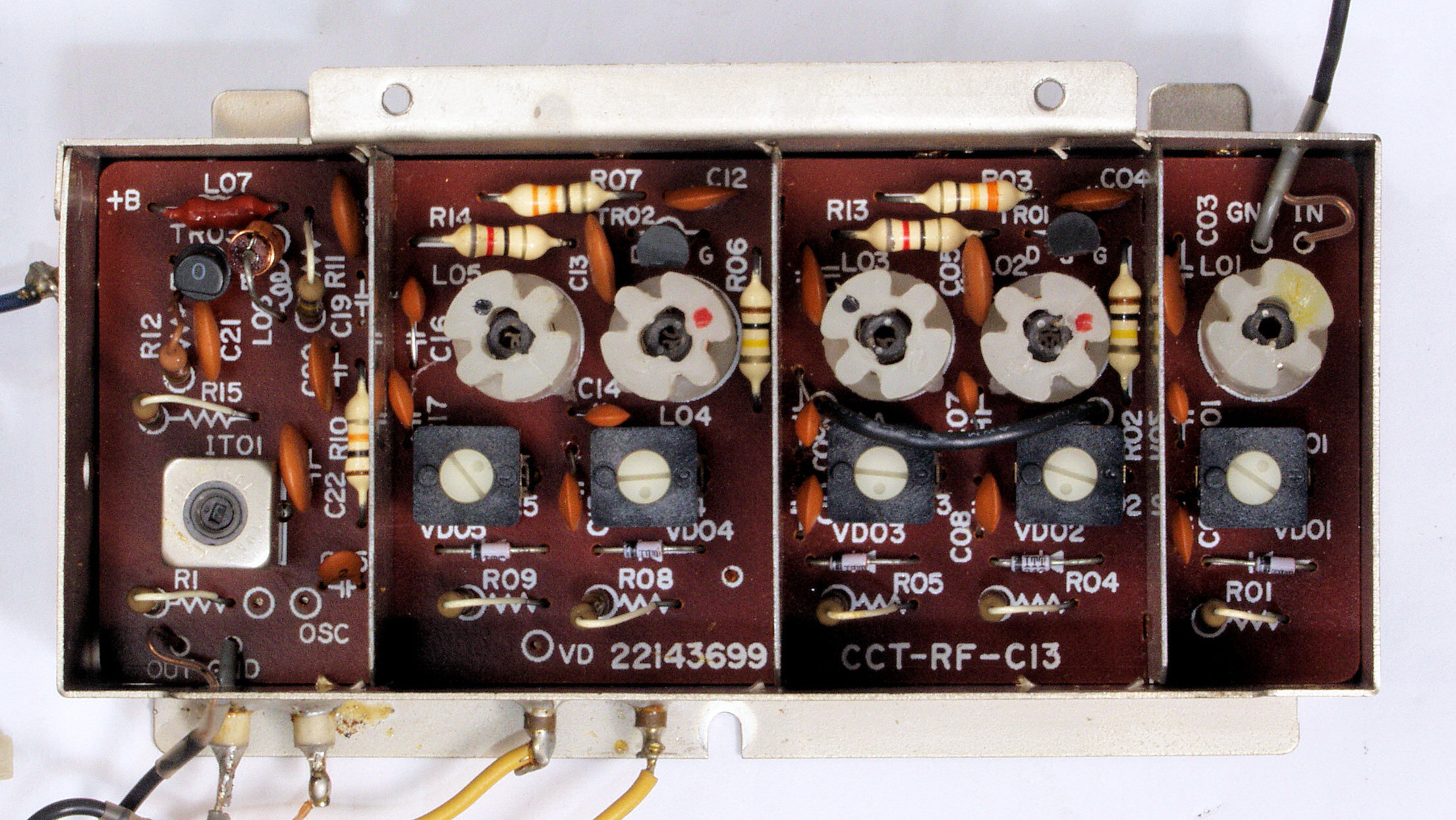

Ｃ３Ａ．　修理前　ＲＦ－ＭＩＸ基板

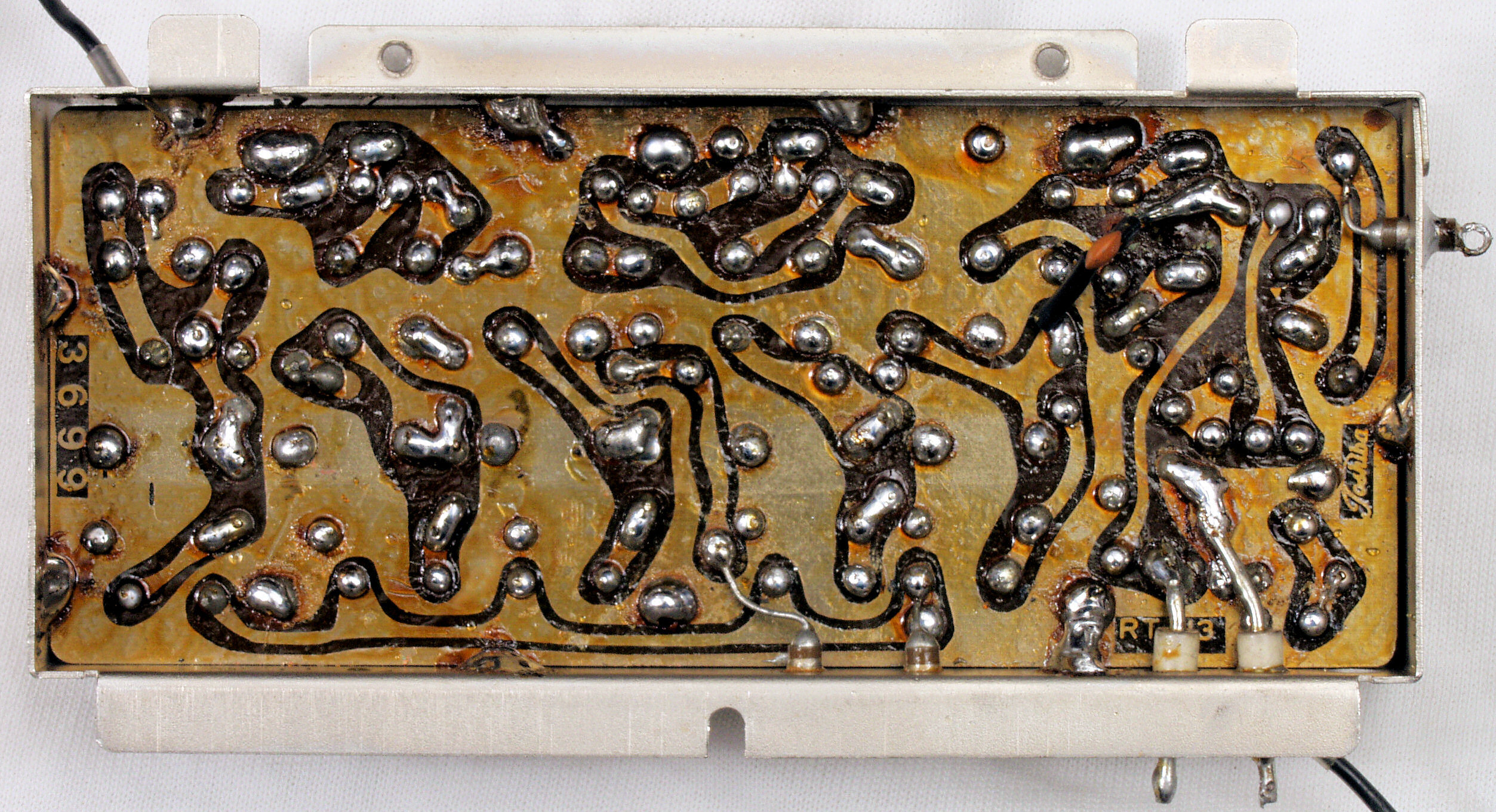

Ｃ３Ｃ．　修理前　ＲＦ－ＭＩＸ基板裏

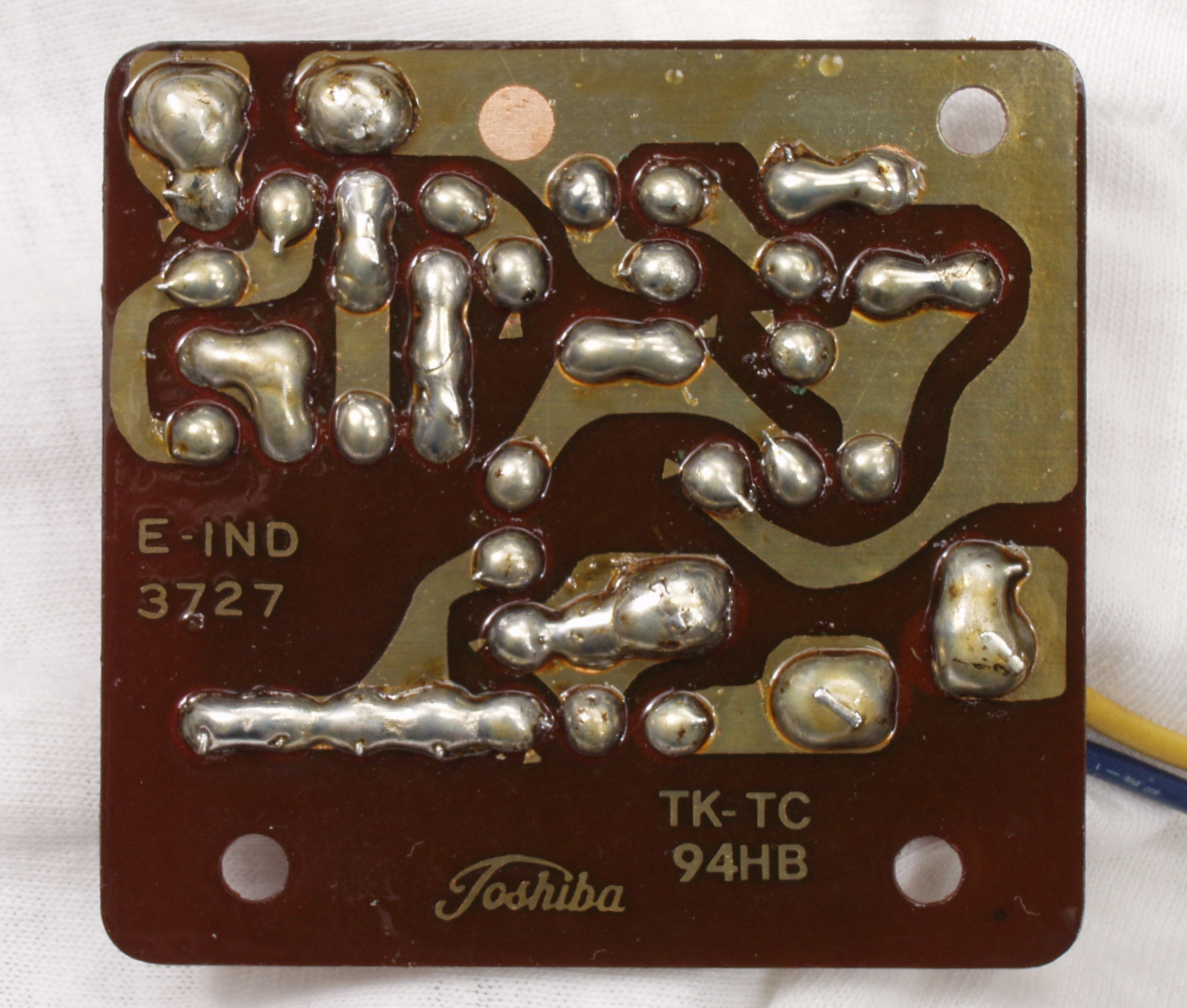

Ｃ３Ｃ１．　修理前　ＲＦ－ＭＩＸ基板裏、半田不良。

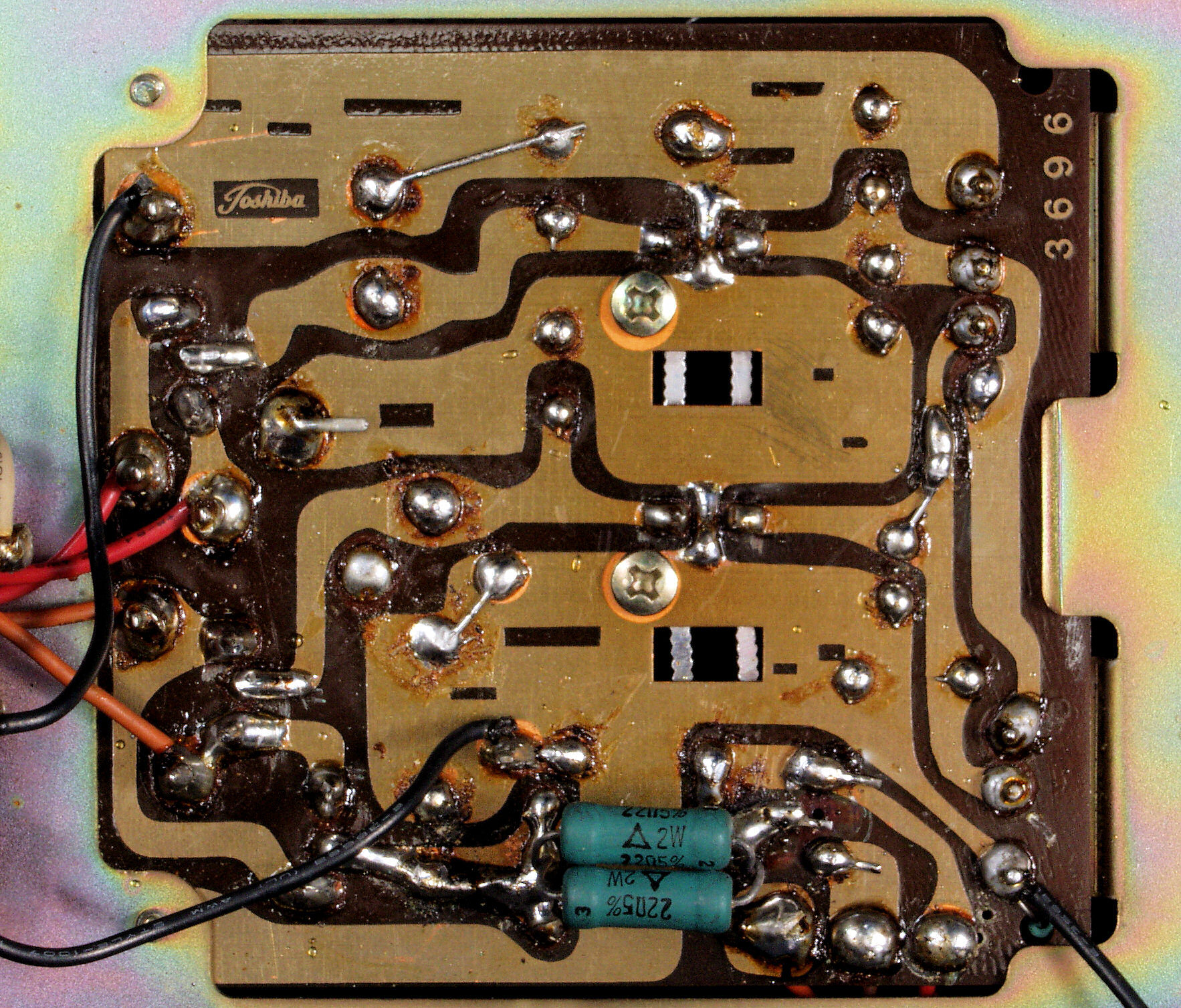

Ｃ３Ｄ．　修理（半田補正）後　ＲＦ－ＭＩＸ基板裏

Ｃ３Ｅ．　完成ＲＦ－ＭＩＸ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ４Ａ．　修理前　ＩＦ・ＭＰＸ基板

Ｃ４Ｂ．　修理後　ＩＦ・ＭＰＸ基板
　　　　　　　　　　　　　　　　　電解コンデンサー１６個、フイルムコンデンサー９個、ＦＥＴ（電解トランジスター）２個、半固定ＶＲ３個交換

Ｃ４Ｃ．　修理前　ＩＦ・ＭＰＸ基板裏

Ｃ４Ｄ．　修理（半田補正）後　ＩＦ・ＭＰＸ基板裏

Ｃ４Ｅ．　完成ＩＦ・ＭＰＸ基板裏。余分なフラックスを落として、コート液を塗る。

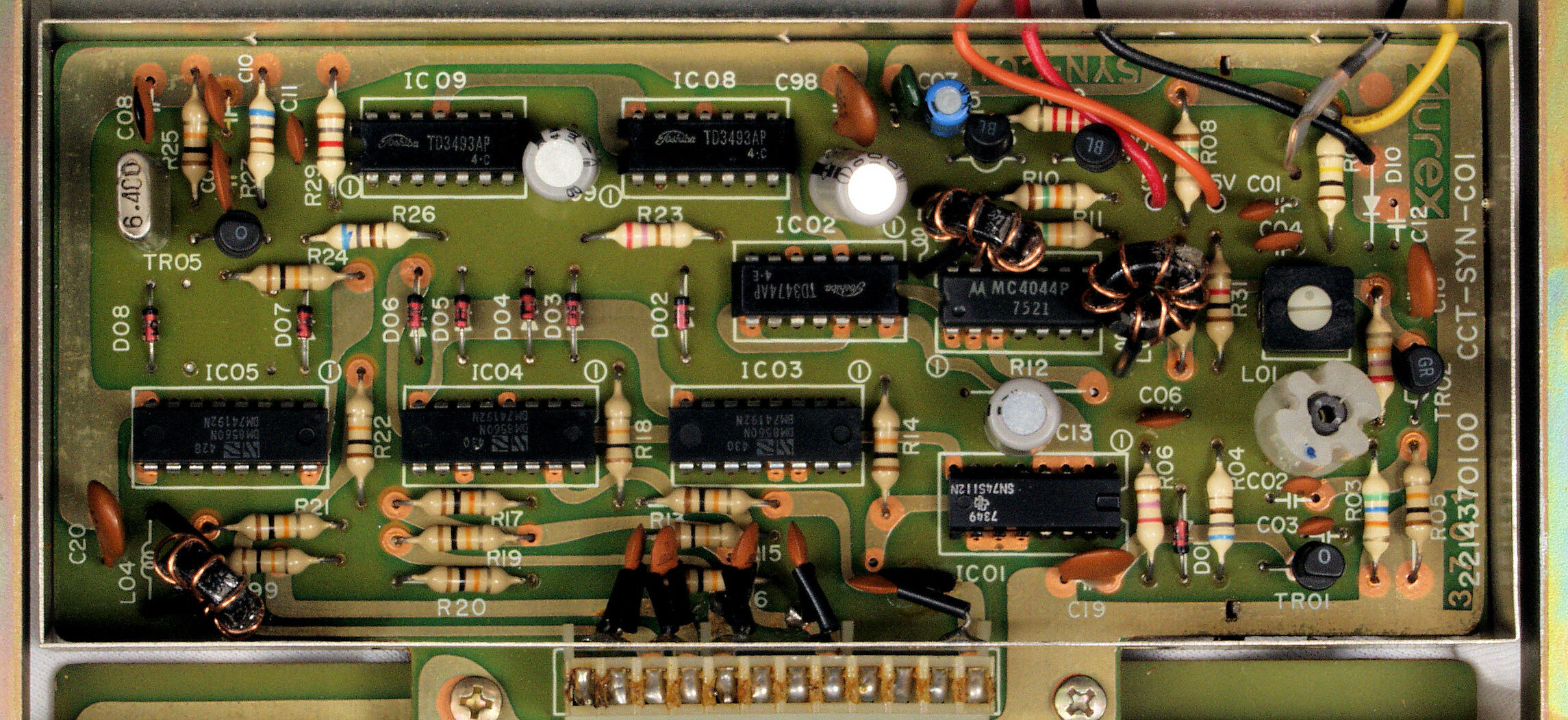

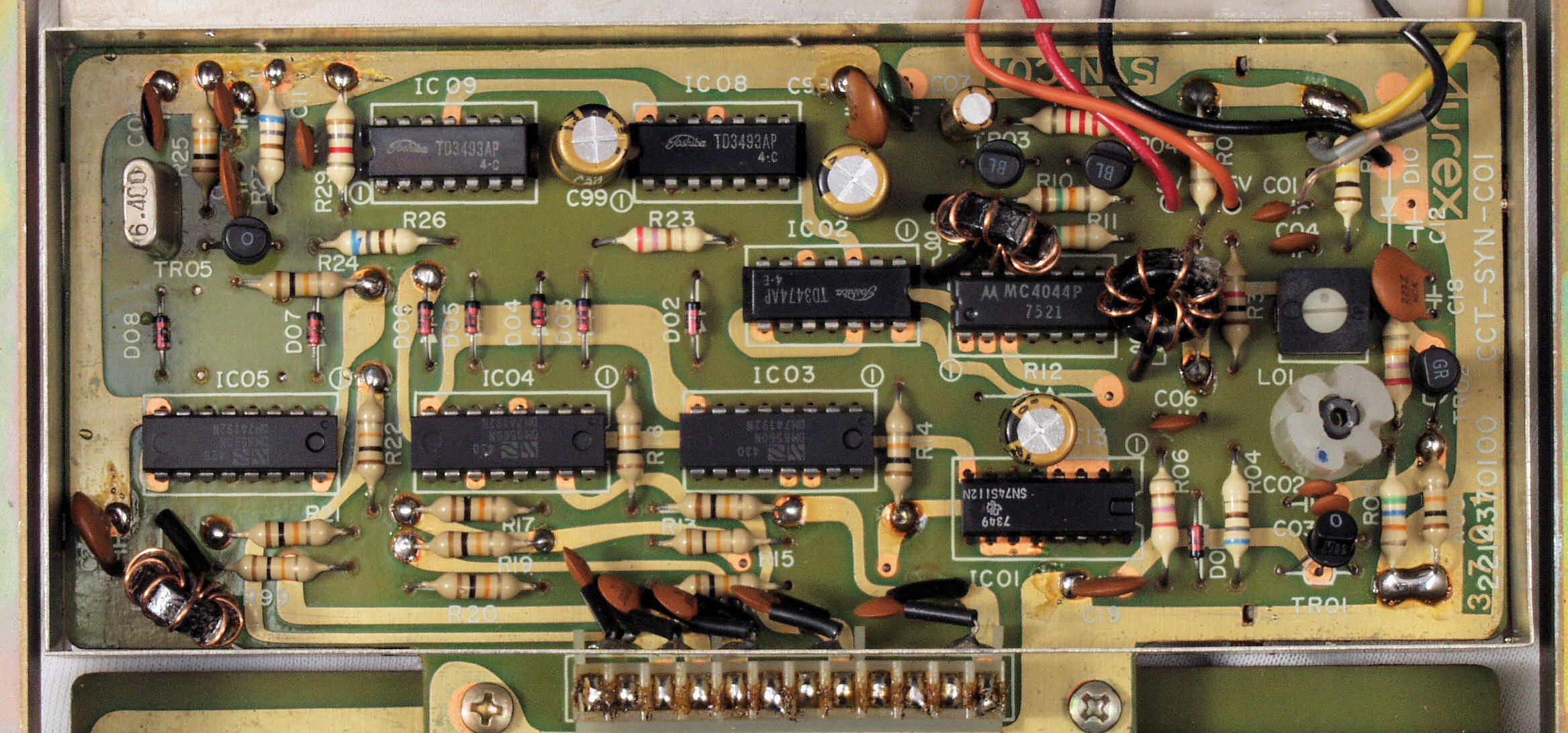

Ｃ５Ａ．　修理前　ＶＣＯ＋ロジック基板

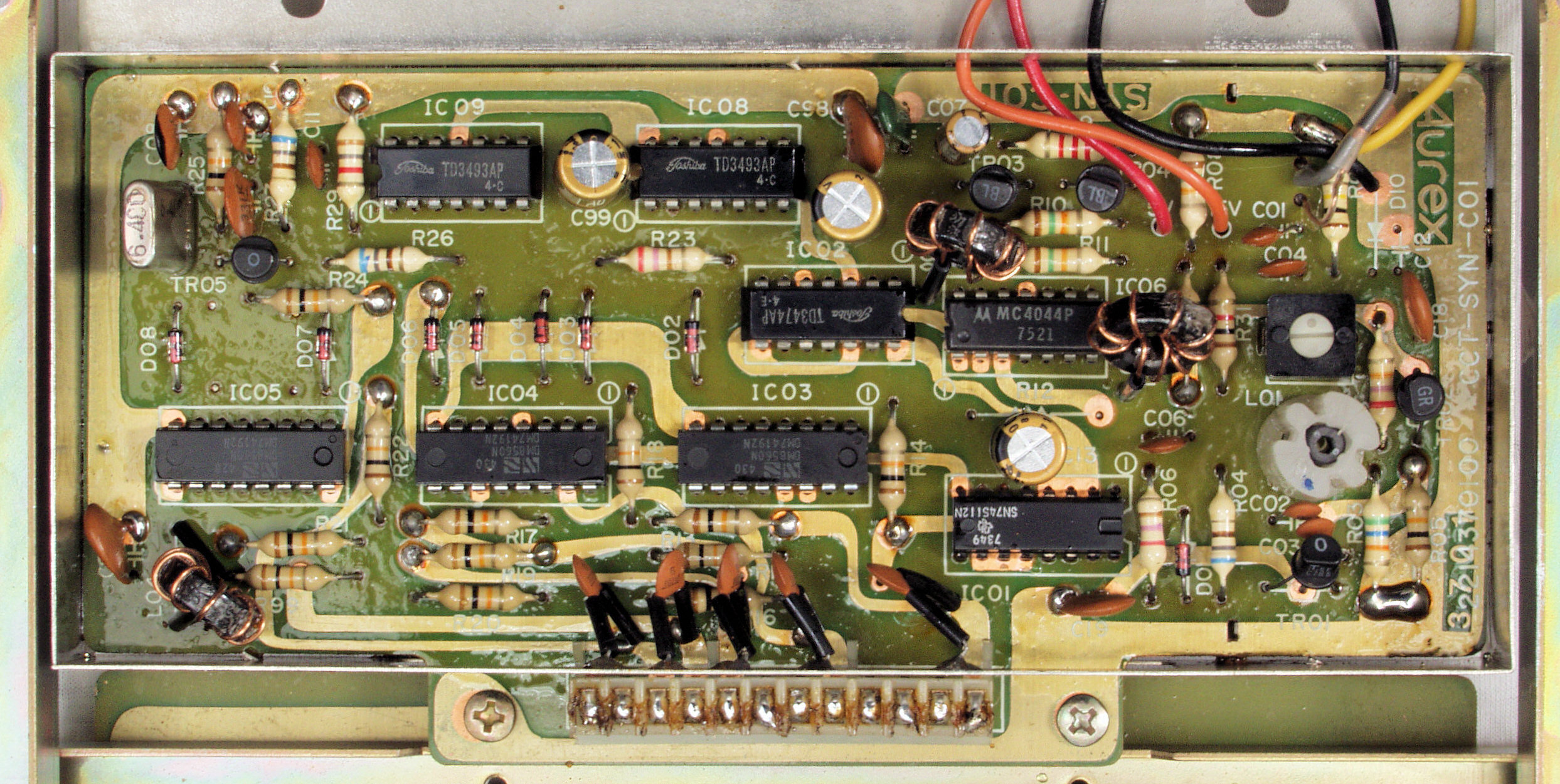

Ｃ５Ｂ．　修理後　ＶＣＯ＋ロジック基板

Ｃ５C．　完成ＶＣＯ＋ロジック基板

Ｃ５D．　修理前　ＶＣＯ＋ロジック基板裏

Ｃ５E．　修理（半田補正）後　ＶＣＯ＋ロジック基板裏

Ｃ５F．　完成ＶＣＯ＋ロジック基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ６Ａ．　修理前　ＶＣＯ基板

Ｃ６Ｂ．　修理後　ＶＣＯ基板　電解コンデンサー６個、半固定ＶＲ１個交換

Ｃ６Ｃ．　完成ＶＣＯ基板。余分なフラックスを落として、コート液を塗る。

Ｃ６Ｄ．　修理前　ＶＣＯ基板裏　　

Ｃ６Ｅ．　修理（半田補正）後　ＶＣＯ基板裏　　

Ｃ６Ｆ．　完成ＶＣＯ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ７Ａ．　修理前　ロジック基板

Ｃ７Ｂ．　修理後　ロジック基板　電解コンデンサー２個交換

Ｃ７Ｃ．　完成ロジック基板。余分なフラックスを落として、コート液を塗る。

Ｃ７Ｄ．　修理前　ロジック基板裏

Ｃ７Ｅ．　修理（半田補正）後　ロジック基板裏

Ｃ７Ｆ．　完成ロジック基板裏。余分なフラックスを落として、コート液を塗る。

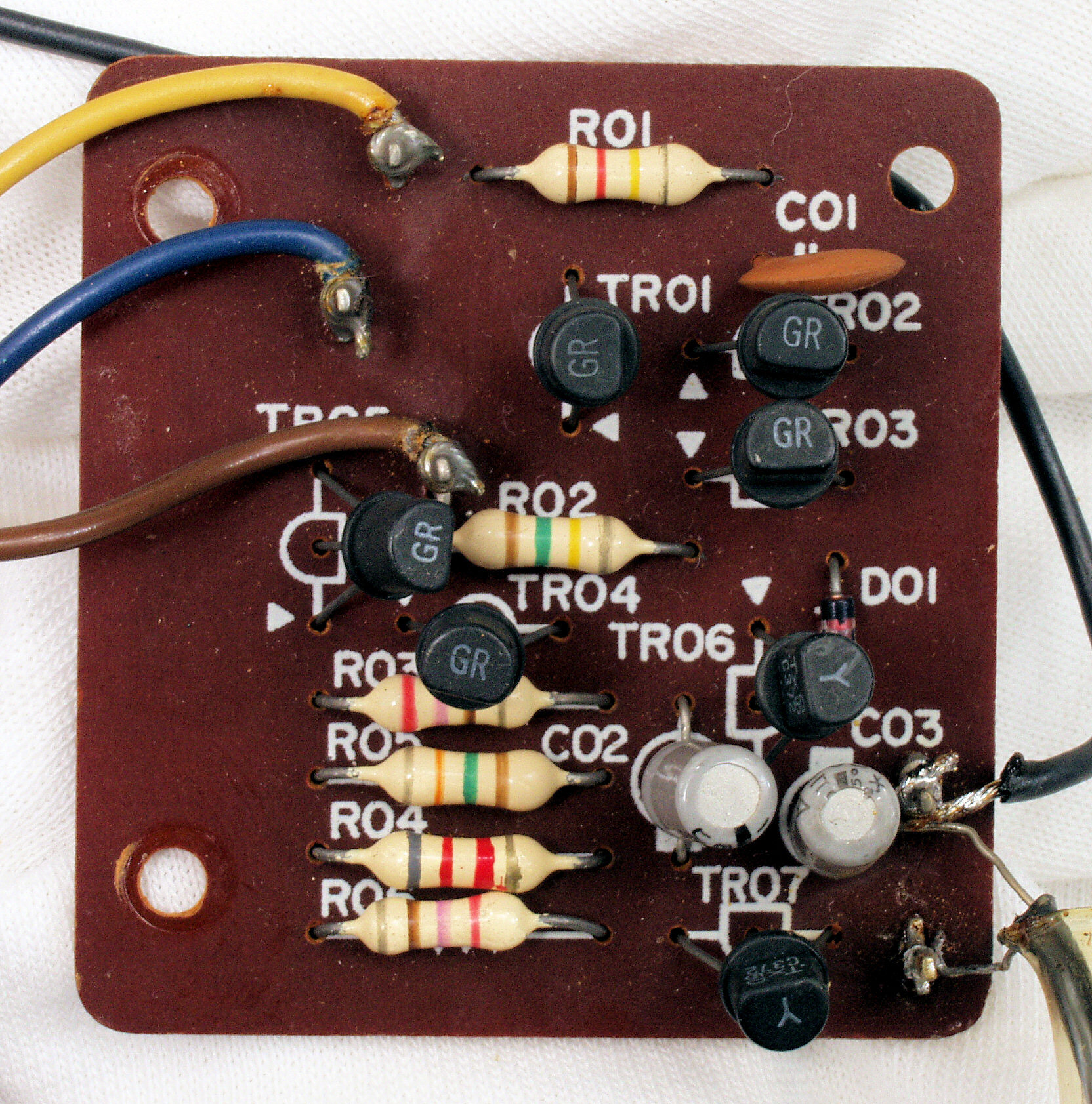

Ｃ８Ａ．　修理前　エラー表示基板

Ｃ８Ｂ．　修理後　エラー表示基板、電解コンデンサー２個交換

Ｃ８Ｃ．　修理前　エラー表示基板裏

Ｃ８Ｄ．　修理（半田補正）後　エラー表示基板裏

Ｃ８Ｅ．　完成エラー表示基板裏。余分なフラックスを落として、コート液を塗る。

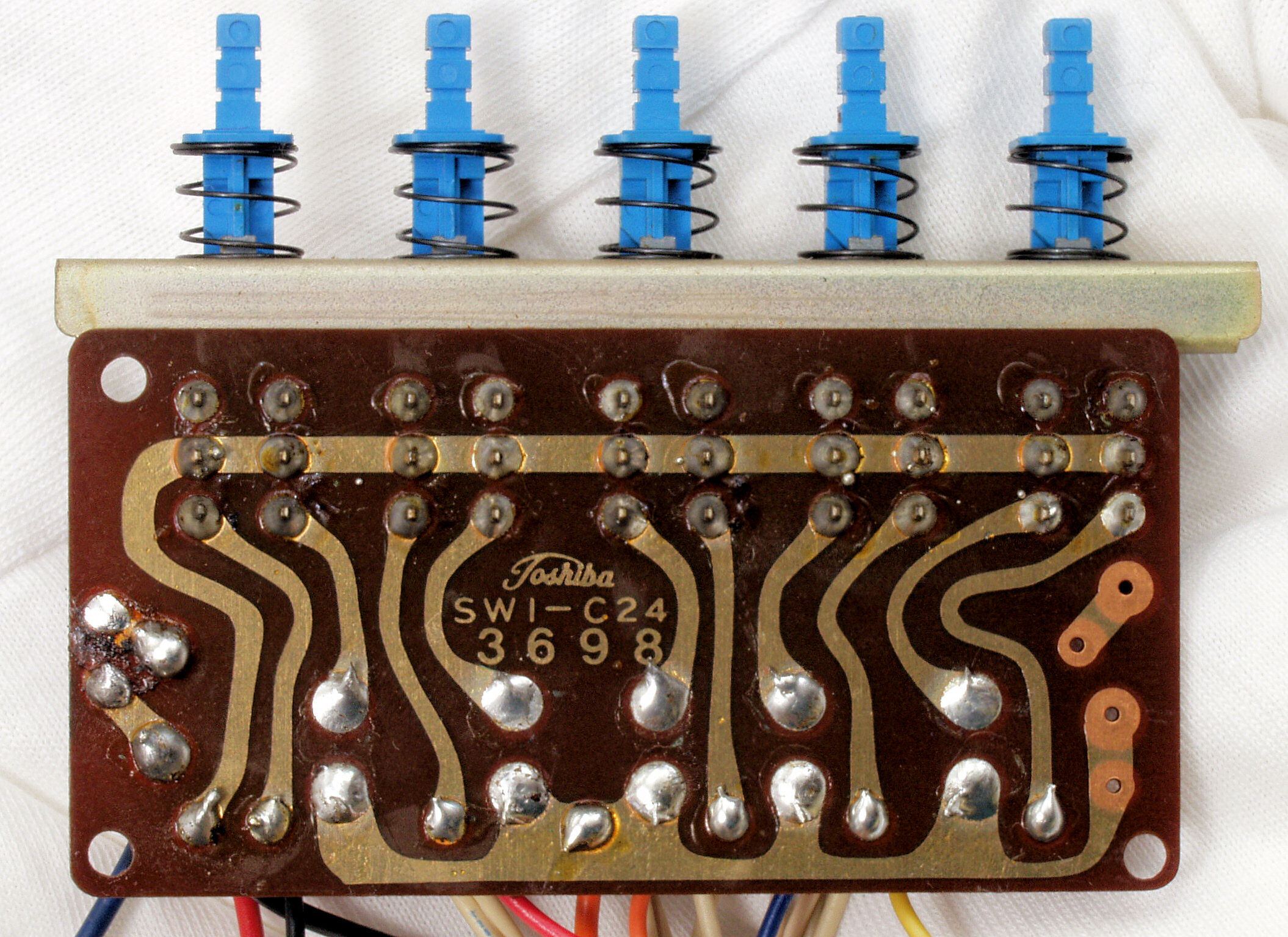

Ｃ９Ａ．　修理前　セレクターＳＷ基板

Ｃ９Ｃ．　修理前　セレクターＳＷ基板裏

Ｃ９Ｄ．　修理（半田補正）後　セレクターＳＷ基板裏

Ｃ９Ｅ．　完成セレクターＳＷ基板裏。余分なフラックスを落として、コート液を塗る。

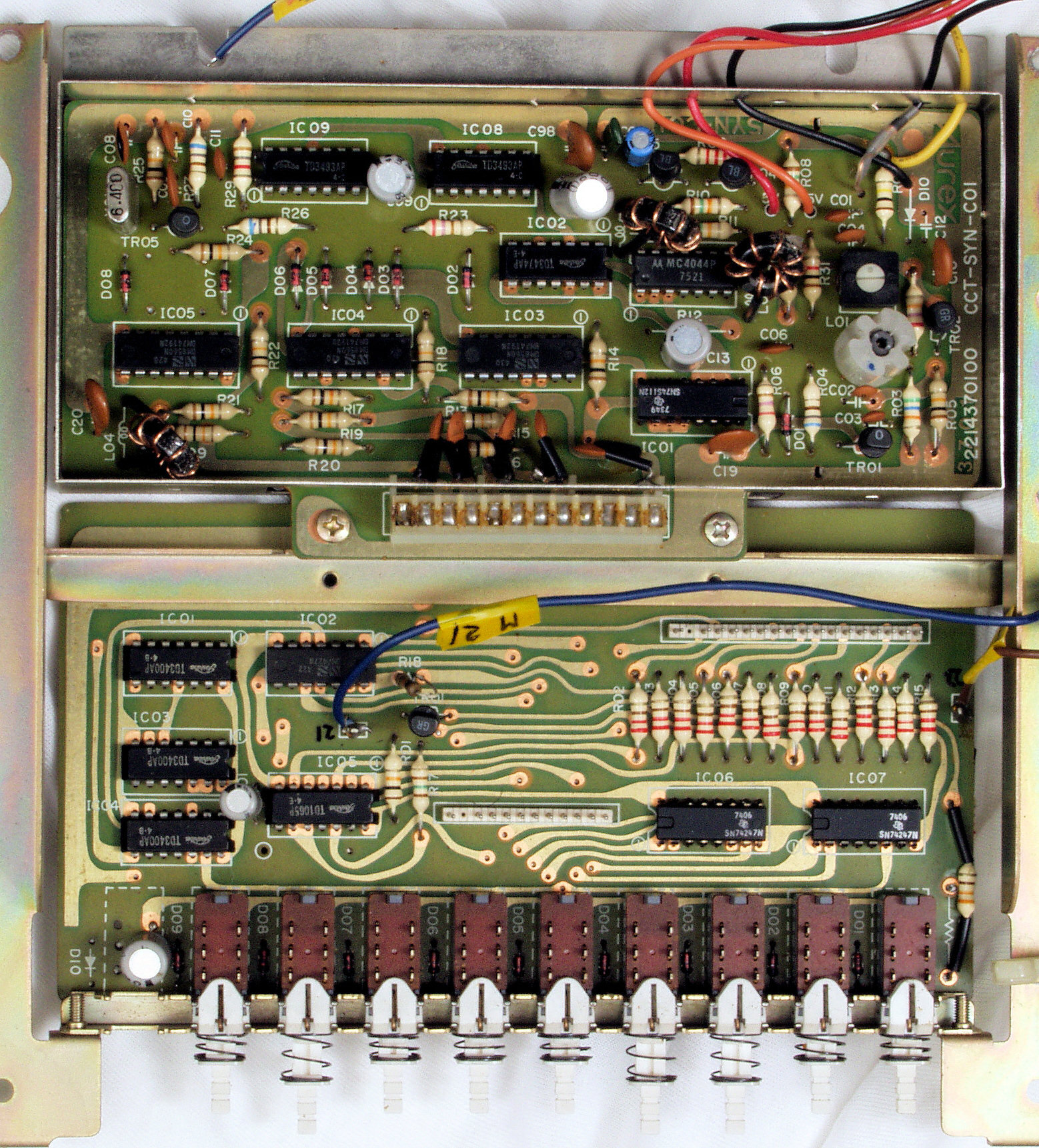

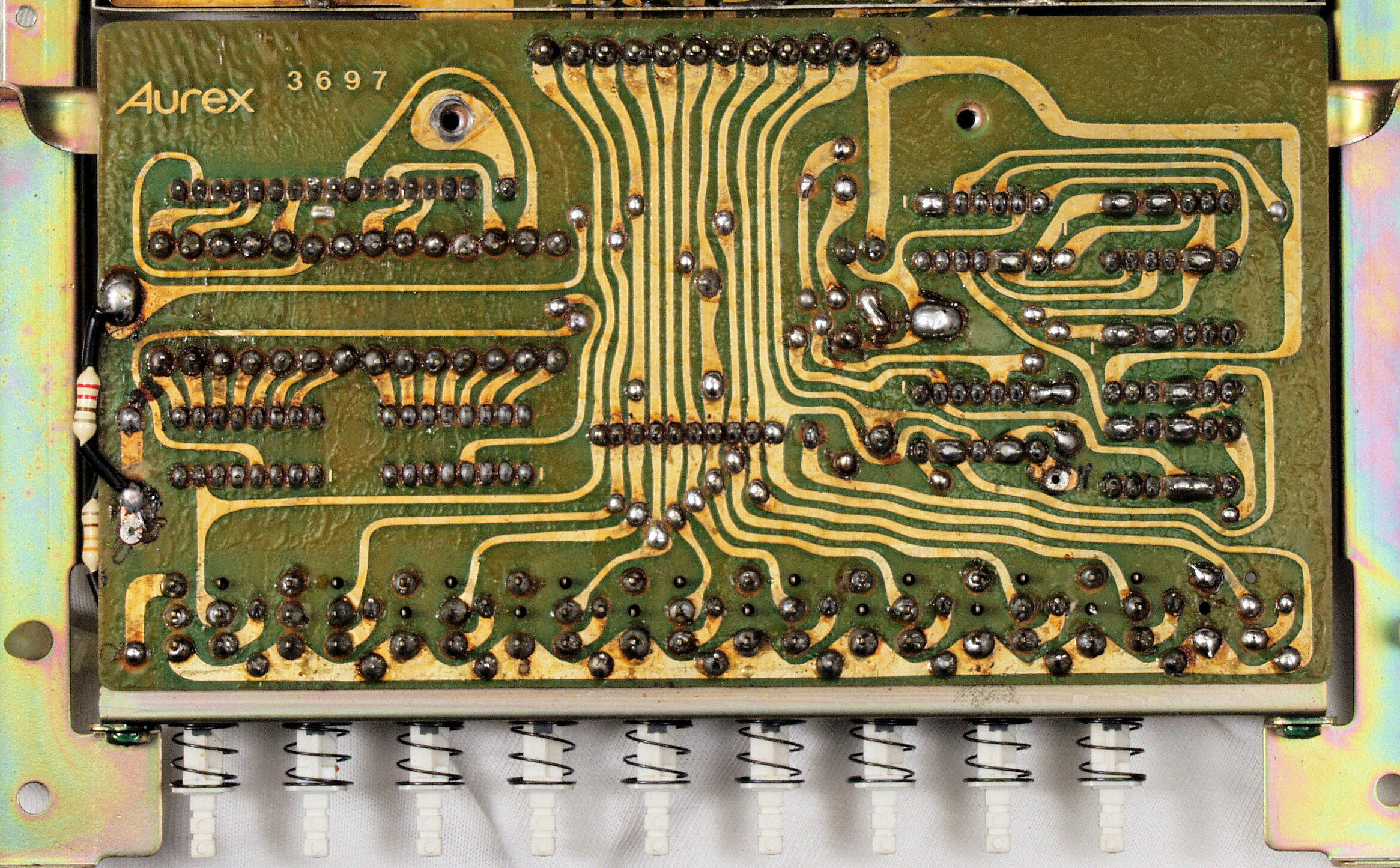

ＣＡＡ．　修理前　ピンボードメモリー基板

ＣＡＢ．　修理後　ピンボードメモリー基板

ＣＡＣ．　修理前　ピンボードメモリー基板裏

ＣＡＤ．　修理（半田補正）後　ピンボードメモリー基板裏

ＣＡＥ．　完成ピンボードメモリー基板裏。余分なフラックスを落として、コート液を塗る。

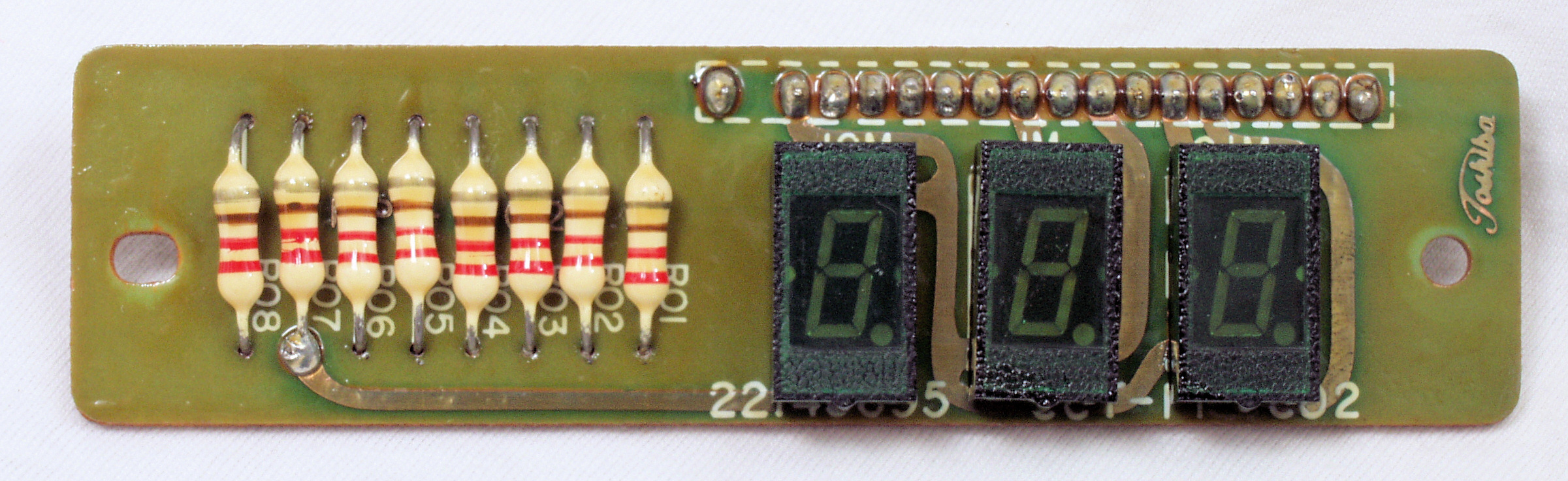

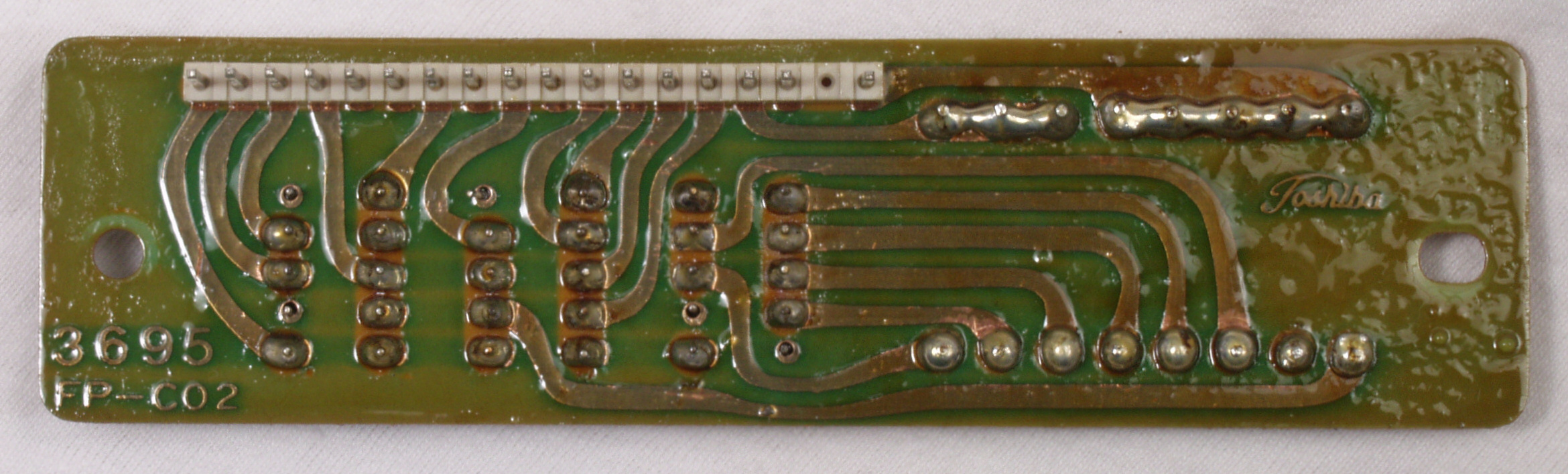

ＣＢＡ．　修理前　ＬＥＤ表示基板

ＣＢＢ．　修理（半田補正）後　ＬＥＤ表示基板

ＣＢＣ．　完成ＬＥＤ表示基板。余分なフラックスを落として、コート液を塗る。

ＣＢＤ．　修理前　ＬＥＤ表示基板裏

ＣＢＥ．　修理（半田補正）後　ＬＥＤ表示基板裏

ＣＢＦ．　完成ＬＥＤ表示基板裏

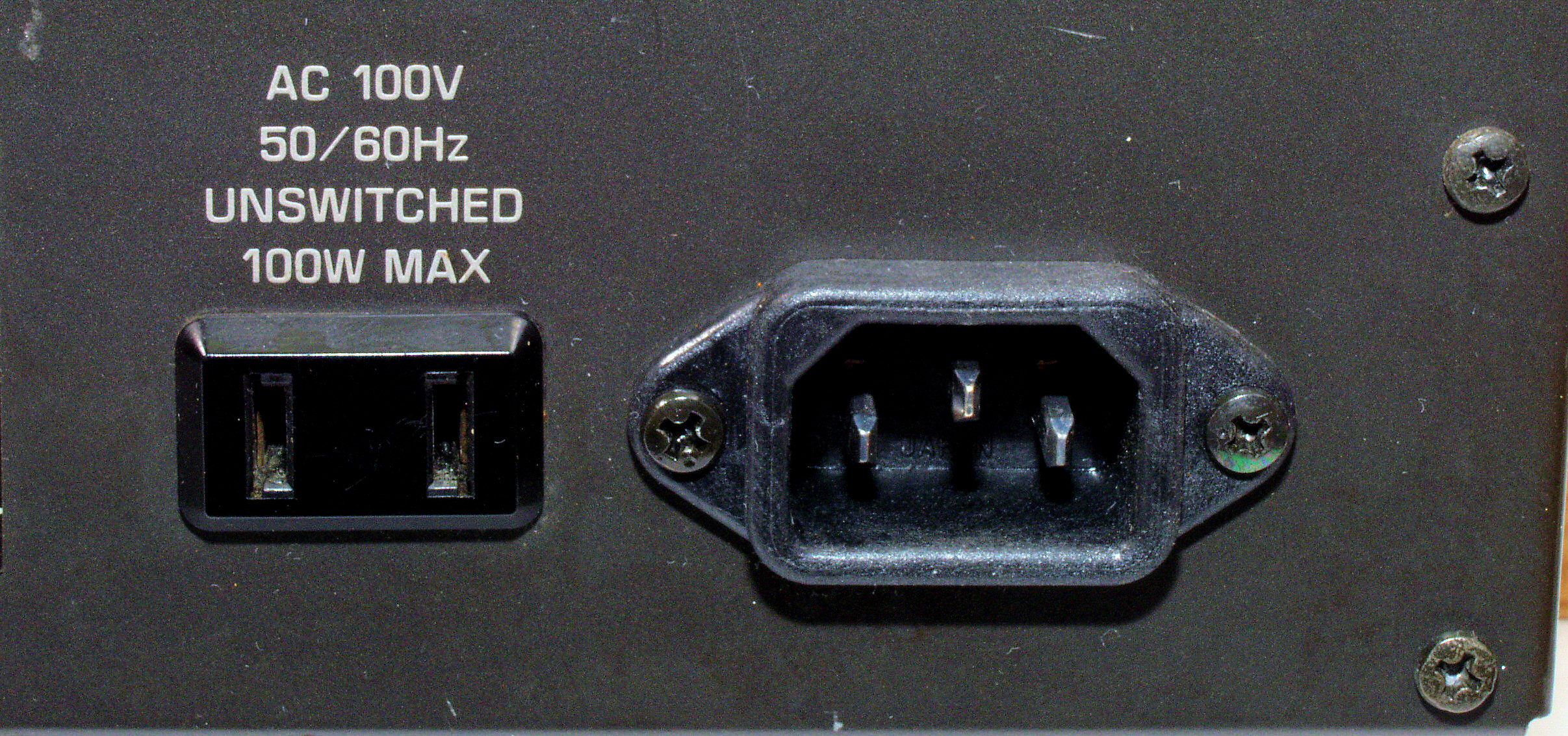

ＣＣＡ．　修理前　電源ケーブル。

ＣＣＢ．　修理中　３Ｐインレット取り付け加工中、ポンチを打つ。

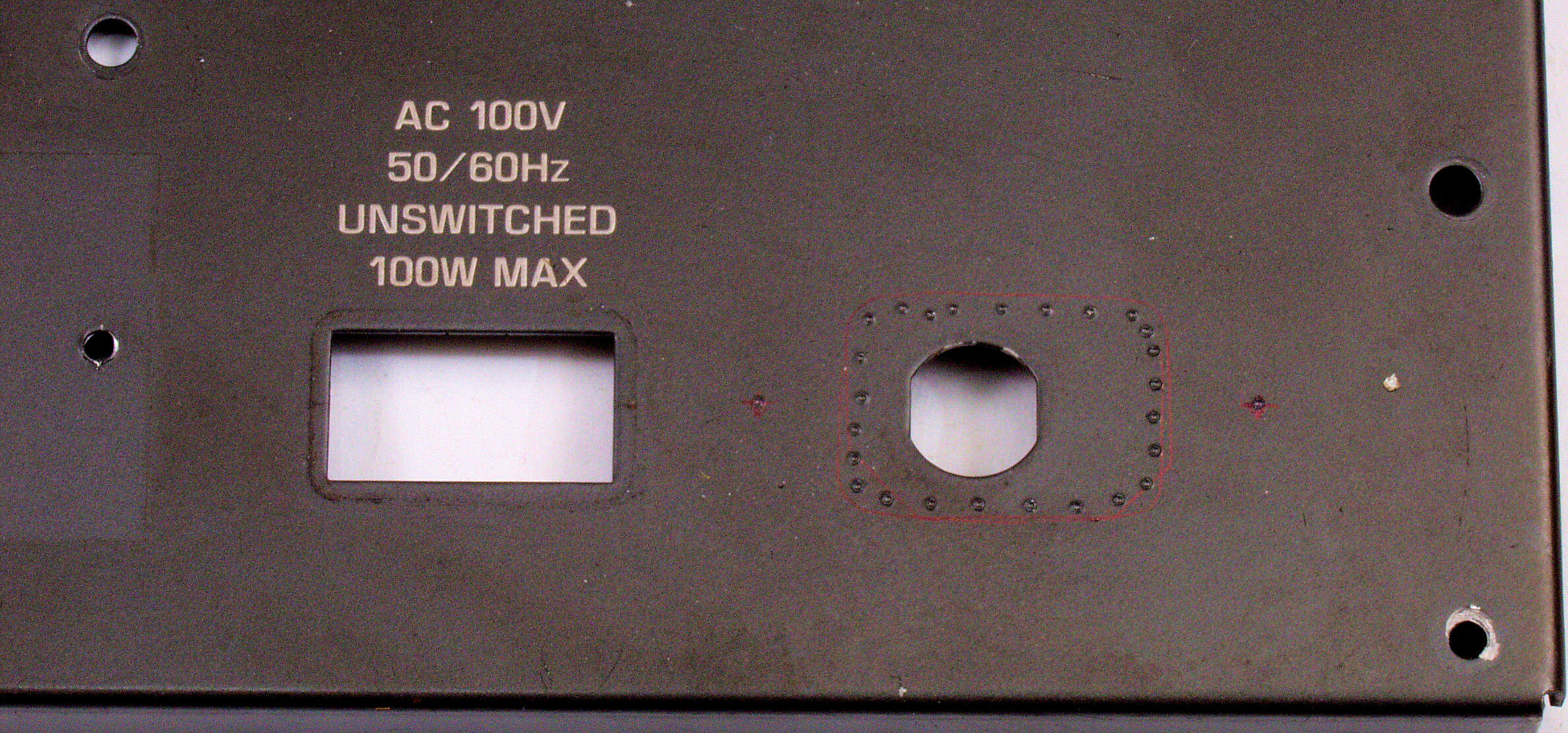

ＣＣＣ．　修理中　３Ｐインレット取り付け加工中、ドリルで穴あけ＋ヤスリで加工。

ＣＣＤ．　修理後　３Ｐインレット取り付け。

ＣＤＡ．　修理前　出力ＲＣＡ端子。

ＣＤＢ．　修理（交換）後　出力ＲＣＡ端子、太いケーブルを使用出来るよう、接着材を使用する。

ＣＥＡ．　修理中　出力ケーブル端末処理、シルド電極を出さない場合。

ＣＥＢ．　修理中　出力ケーブル端末処理、シルド電極を出す場合。

ＣＥＣ．　修理前　出力ケーブル配線

ＣＥＤ．　修理後　　出力ケーブル配線、太いのが＝モガミ２４９７。細いのが＝モガミ２４７３

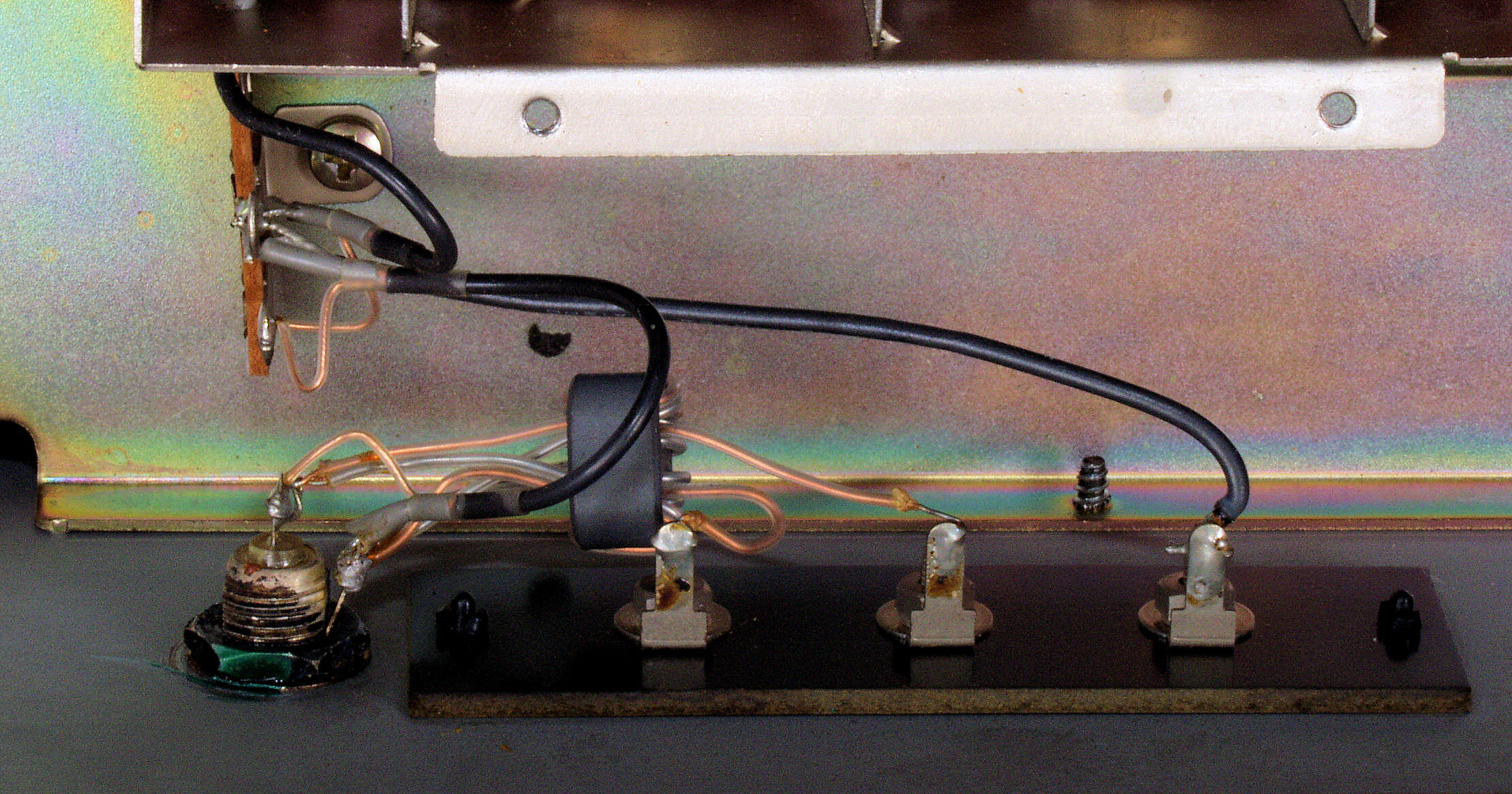

ＣＥＥ．　修理後　　ＲＣＡ端子への出力ケーブル配線

ＣＦＡ．　修理前　　ＡＮＴ_ケーブル配線

ＣＦＢ．　修理後　　ＡＮＴ_ケーブル配線

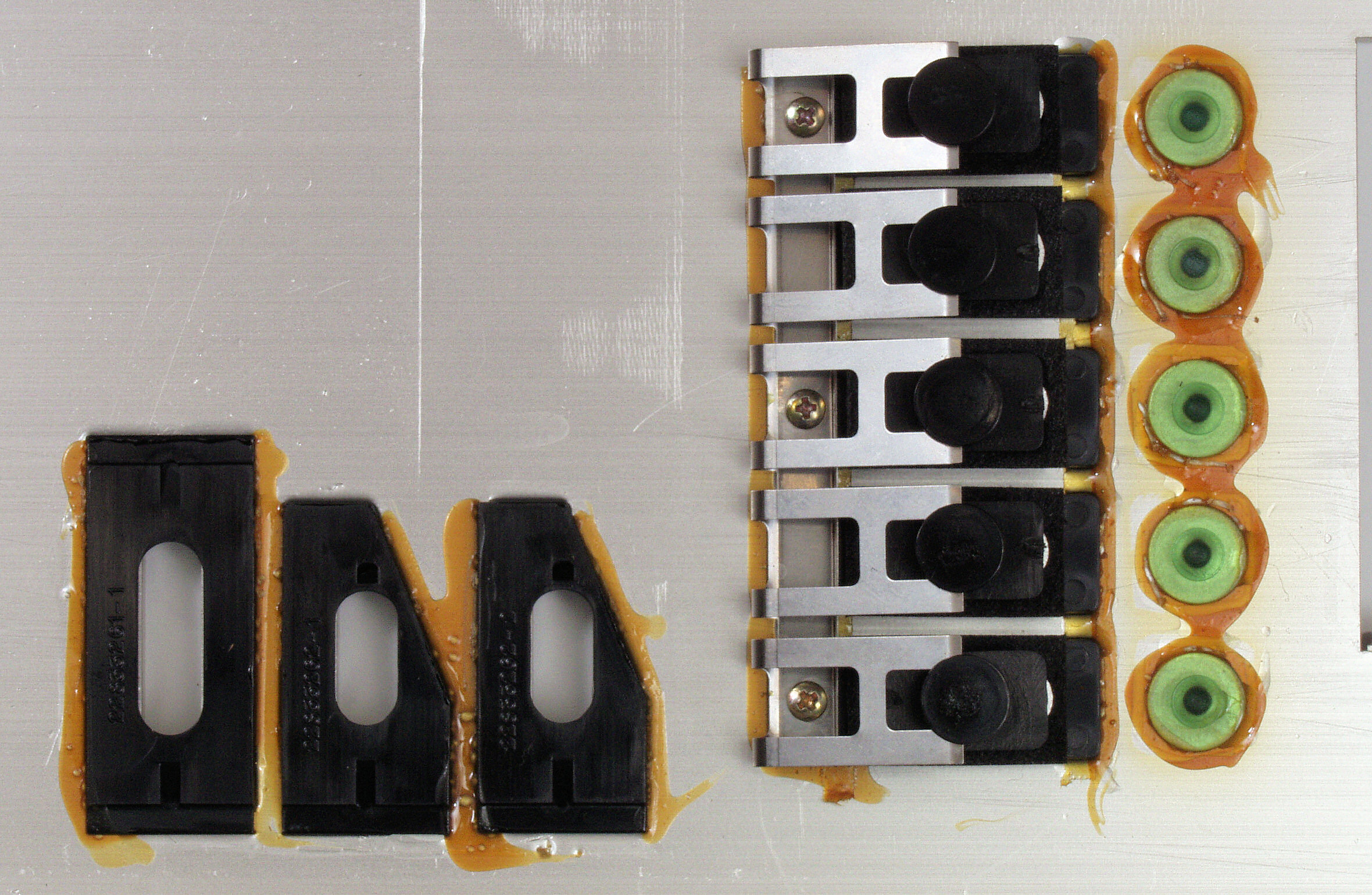

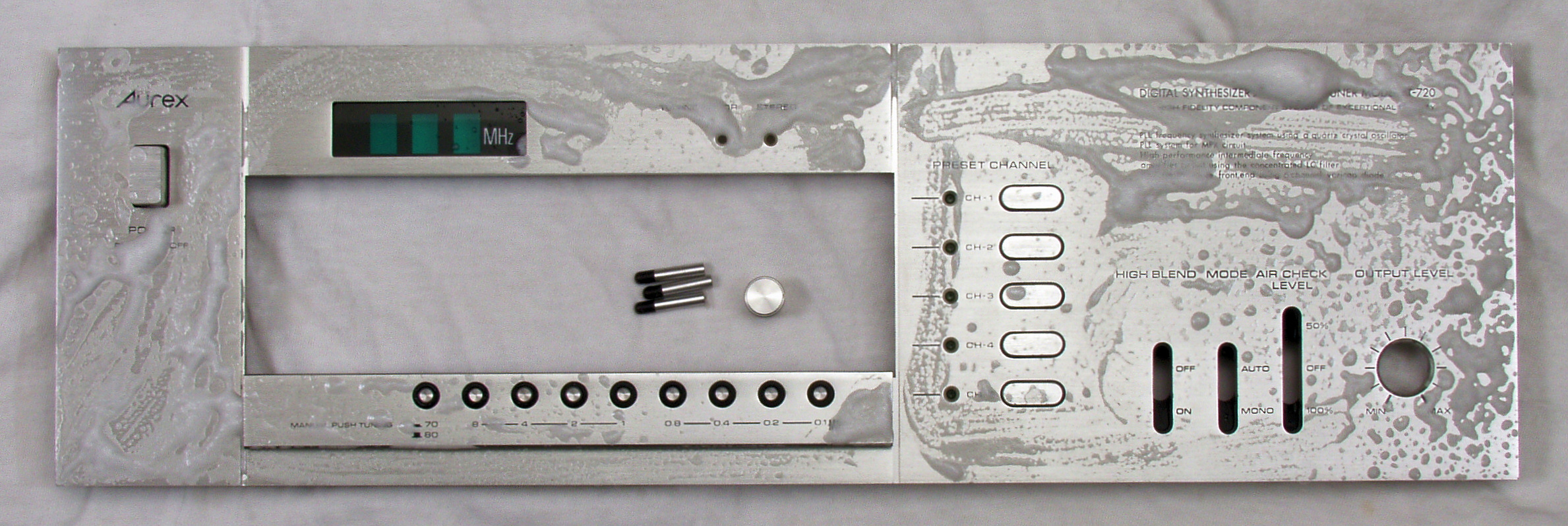

ＣＧＡ．　修理中　パネル清掃　

ＣＧＢ．　修理中　パネル裏接着材の補充

ＣＧＣ．　修理中　パネル裏接着材の補充２

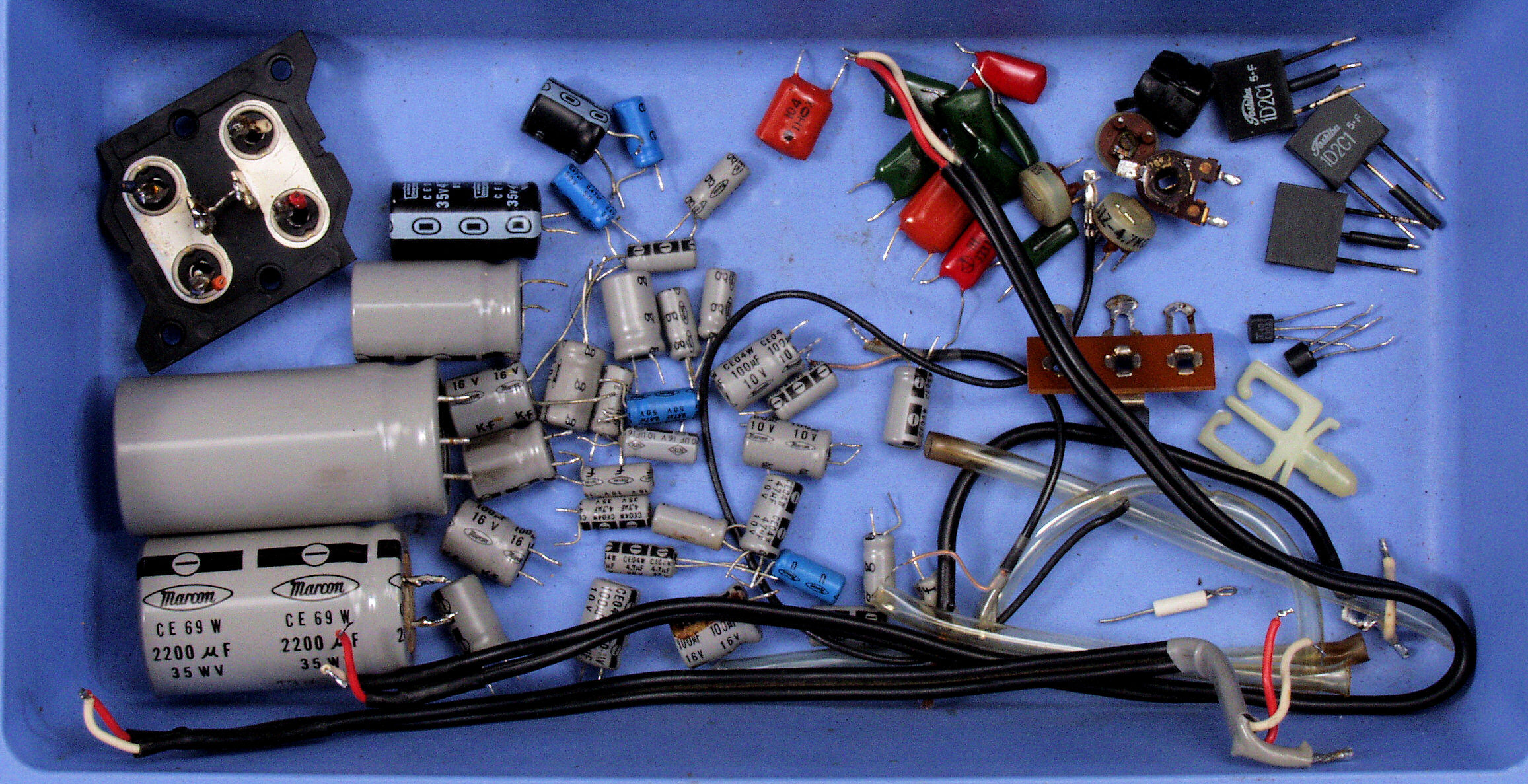

ＣＨ．　交換部品

ＣＪＡ．　修理前　上から

ＣＪＢ．　修理後　上から

ＣＪＣ．　修理後　シールド付けて上から

ＣＪＤ．　修理前　下から

ＣＪＥ．　修理後　下から

ＣＪＦ．　修理後　シールド付けて下から

Ｅ．　調整・測定　ＦＭ受信感度、ＲＬ分離測定調整

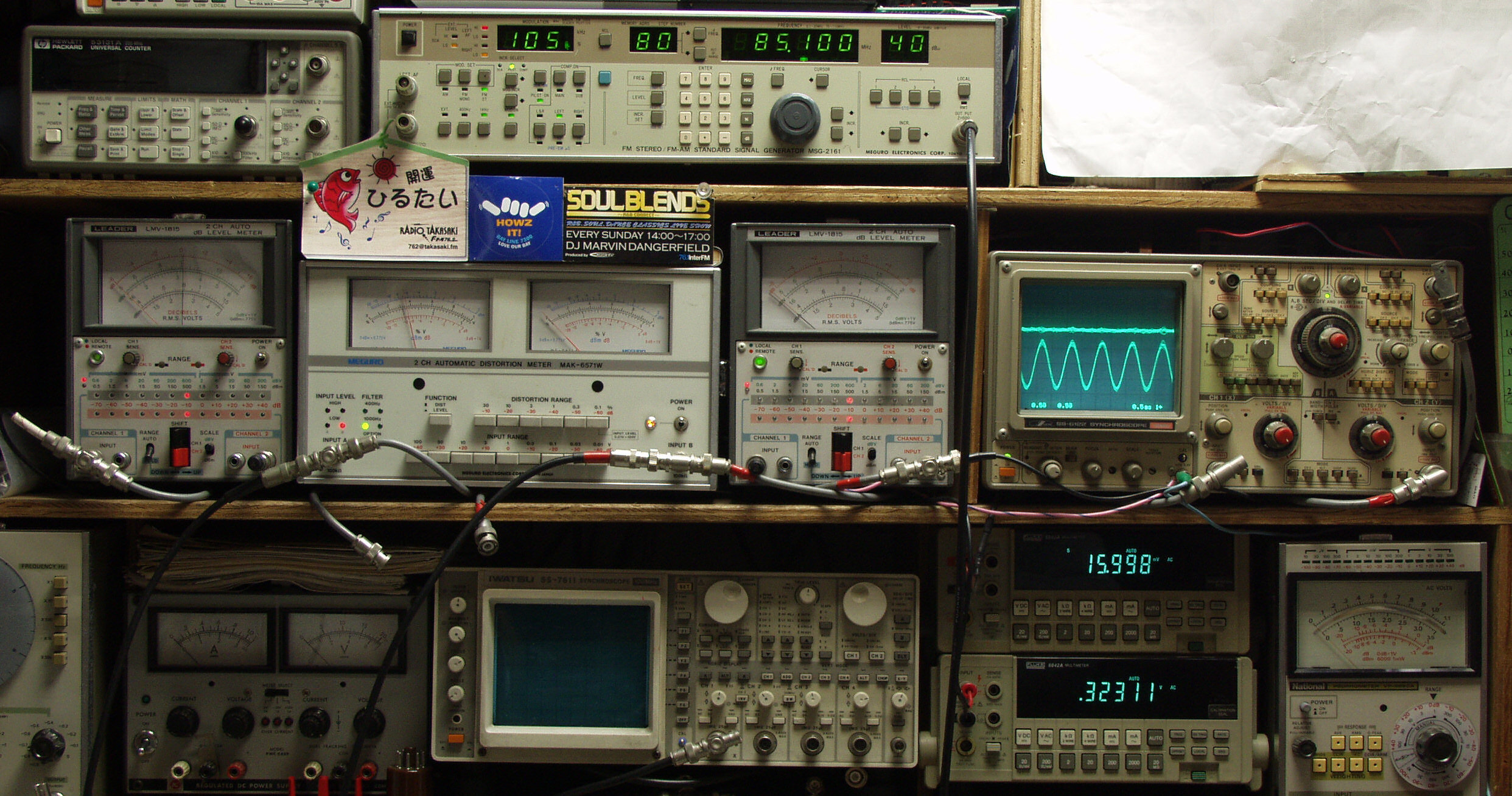

　　　　　＜見方＞
　　　　　最上段のＦＭステレオ信号発信器より、８５．１ＭＨＺで、４００ＨＺ（１ＫＨＺ）の変調信号を、４０ｄＢで出す。これを受信し出力を測定する
　　　　中段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　　中段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　　中段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　　中段右端　オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定
　　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２Ａ．　ＦＭ　感度、ＲＬ分離測定調整
　　　　　　　Ｒ側、１０００ＨＺ
　　　　　　　歪み率＝０．０２５％
　　　　　　　出力電圧＝１Ｖ

Ｅ２Ｂ．　ＦＭ　感度、ＲＬ分離測定調整
　　　　　　　Ｌ側、１０００ＨＺ
　　　　　　　歪み率＝０．０３％
　　　　　　　出力電圧＝１Ｖ

Ｅ３Ａ．　ＦＭ　感度、ＲＬ分離測定調整
　　　　　　　Ｒ側、４００ＨＺ
　　　　　　　歪み率＝０．０２４％
　　　　　　　出力電圧＝１Ｖ

Ｅ３Ｂ．　ＦＭ　感度、ＲＬ分離測定調整
　　　　　　　Ｌ側、４００ＨＺ
　　　　　　　歪み率＝０．０２５％
　　　　　　　出力電圧＝１Ｖ

Ｆ．　上位測定器による　調整・測定

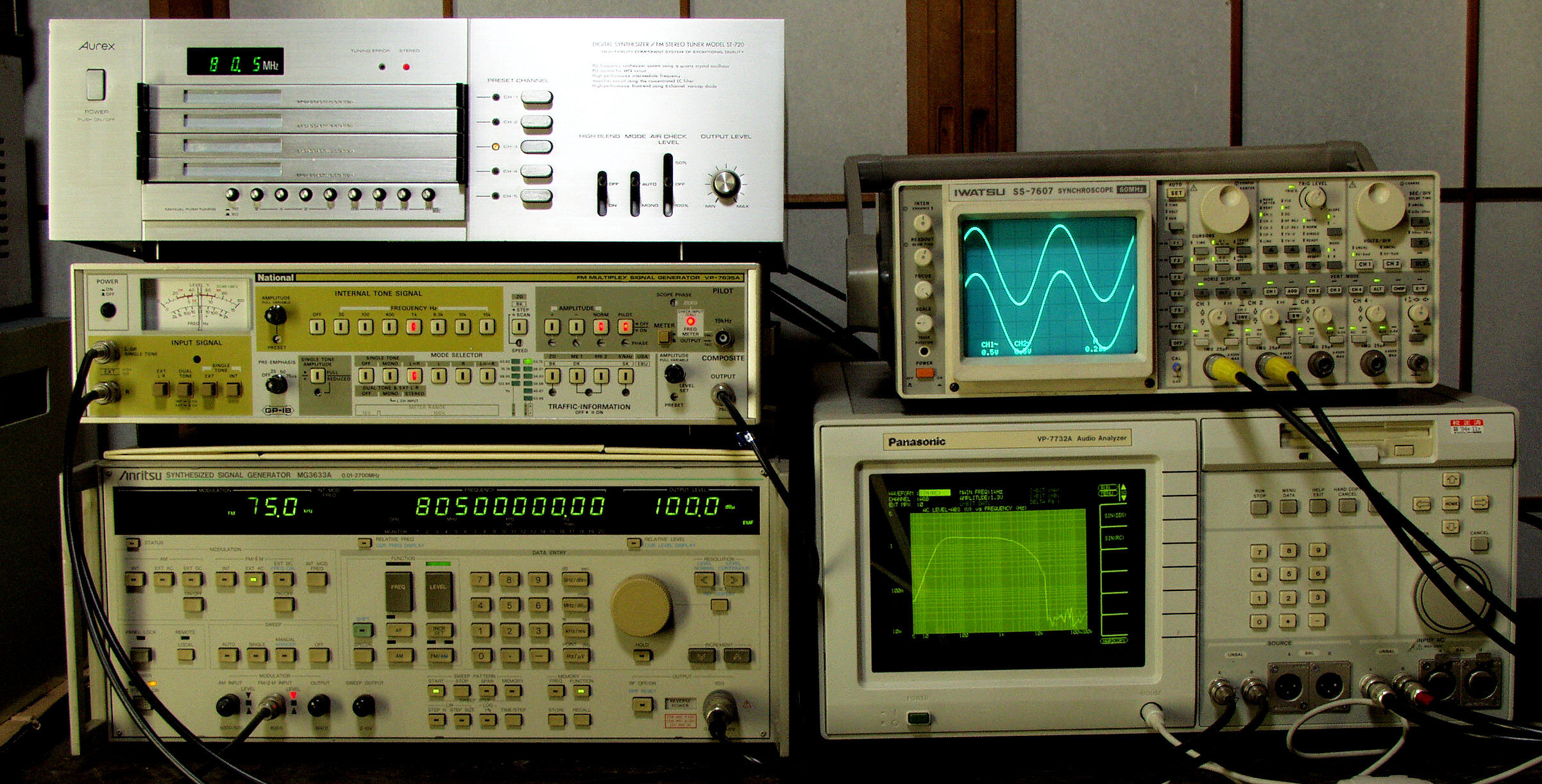

Ｆ１．　左下のSSGより信号を受信測定

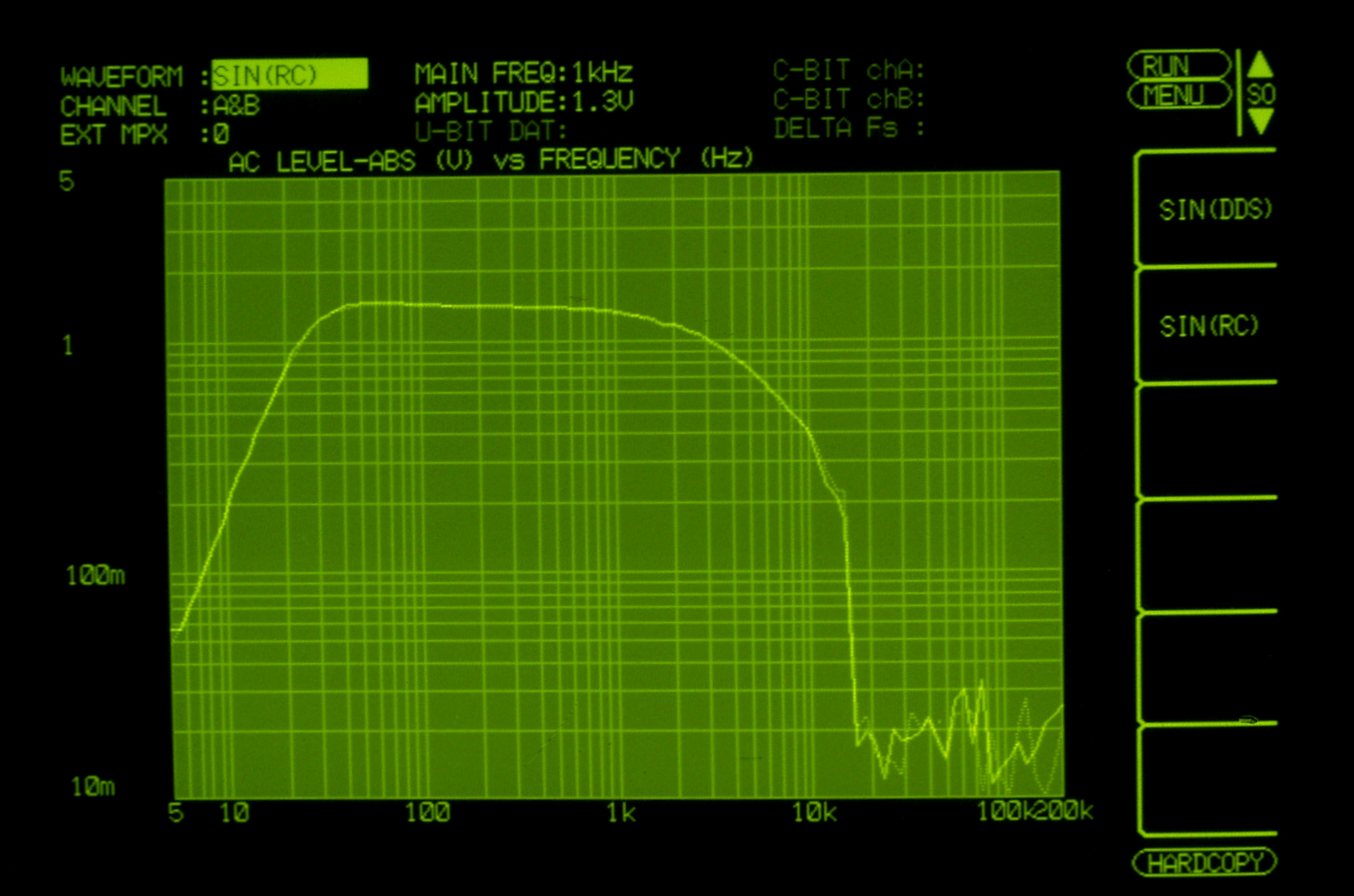

Ｆ３．　入出力特性測定、周波数＝８０．５MHZ、変調度（Deviation）＝１００％、信号強度＝１００ｄBμ
　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４．　２４時間エ－ジング。

Ｓ．　Ａｕｒｅｘ　ＳＴ－７２０　の仕様（マニアル・カタログより）

型式	FMステレオチューナー　ＳＴ－７２０
回路方式	水晶発振器使用PLL周波数シンセサイザー方式
受信周波数	76.0MHz～89.9MHz
実用感度	1.8μV（IHF）
高調波歪率（1kHz、100％）	stereo=0.15％、　mono=0.1％
SN比	stereo=68dB、　mono=75dB
周波数特性	20Hz～15kHz ±1dB
実効選択度	75dB（IHF）
イメージ妨害比	100dB
IF妨害比	100dB
キャプチャーレシオ	1.0dB（IHF）
スプリアス妨害比	100dB
AM抑圧比	65dB
ステレオセパレーション	48dB（1kHz）、　30dB以上（100Hz～10kHz）、　40dB以上（400Hz～4kHz）
定格出力	固定=380mV（400Hz、100％）、　可変=0～770mV（400Hz、100％）
出力インピーダンス	1kΩ（最大出力時）
アンテナ端子	300Ω平衡、　75Ω不平衡
受信周波数表示	7セグメントLED使用、デジタル表示
使用半導体	トランジスタ=22個、　FET=5個、　IC（リニア）=9個、　IC（デジタル)=16個ダイオード=80個、　LED=5個
電源電圧	AC100V、50Hz/60Hz
消費電力	15W
外形寸法	幅450×高さ148×奥行365mm
重量	8.3kg
価格	\105,000（1975年頃）
