Ａｃｃｕｐｈａｓｅｅ　Ｔ−１００　修理記録

平成１５年１０月２０日到着　　１１月２５日完成

A．　修理前の状況 ステレオ受信が出来なくなりました。という事は有りません。 先日まで普通に動作していましたが 本日電源を入れたところステレオ受信しない？といった状況です。 B．　原因 　ＭＰＸ及び１９ＫＨＺ・ＡＭＰ不良 Ｃ．　修理状況 ＲＦ増幅、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整 　ＡＭ回路調整 　半固定ＶＲ交換 　電解コンデンサーをオーディオ用に交換 　半田補正 　 Ｄ．　使用部品 電解コンデンサー（ミューズ使用）　　　　　　　２９個 　フイルムコンデンサー　　　　　　　　　　　　　　８個 　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　４個 　ＴＲ（トランジスター）　　　　　　　　　　　　　　　　１８個 　ＯＰ・ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　１個 　ＩＣ　　　　　　　　　　　　　　　　　　　　　　　　　　　１個 Ｅ．　調整・測定 Ｆ．　修理費　　６８，０００円　　　　オーバーホール修理

Ａ．　修理前の状況 Ａ１．　上から見る

Ａ２．　下から見る

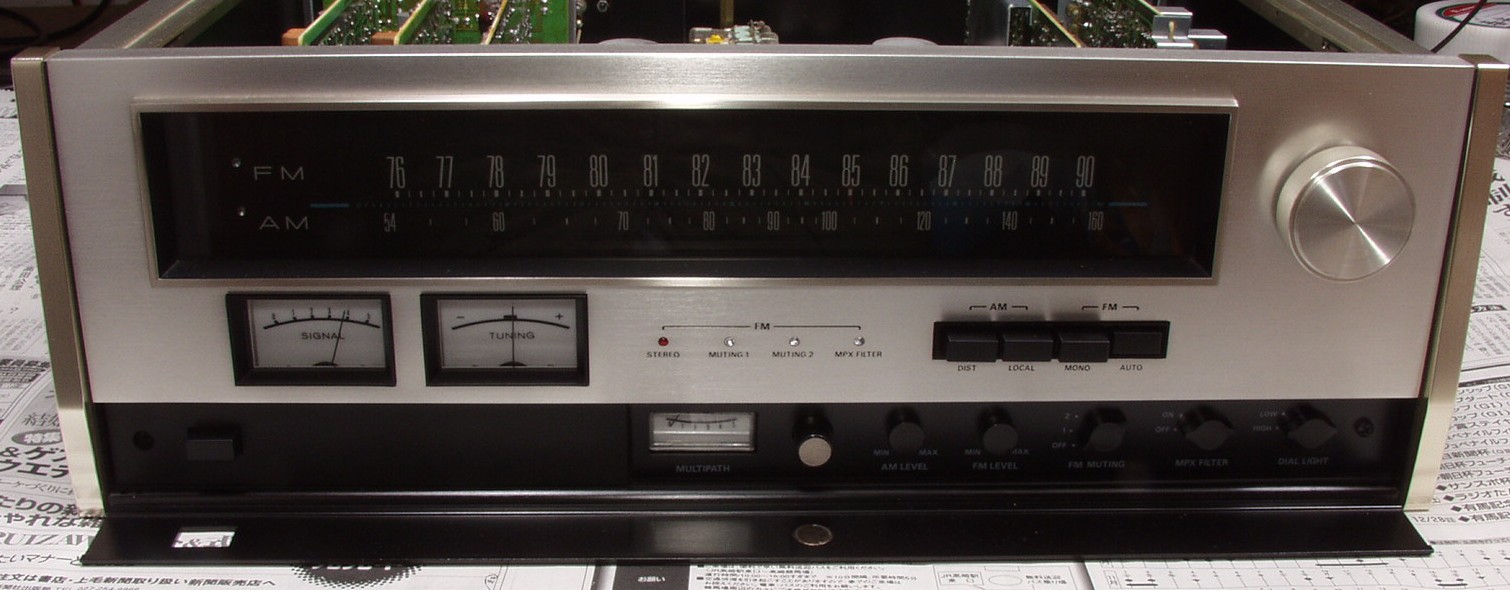

Ａ３．　前から見る

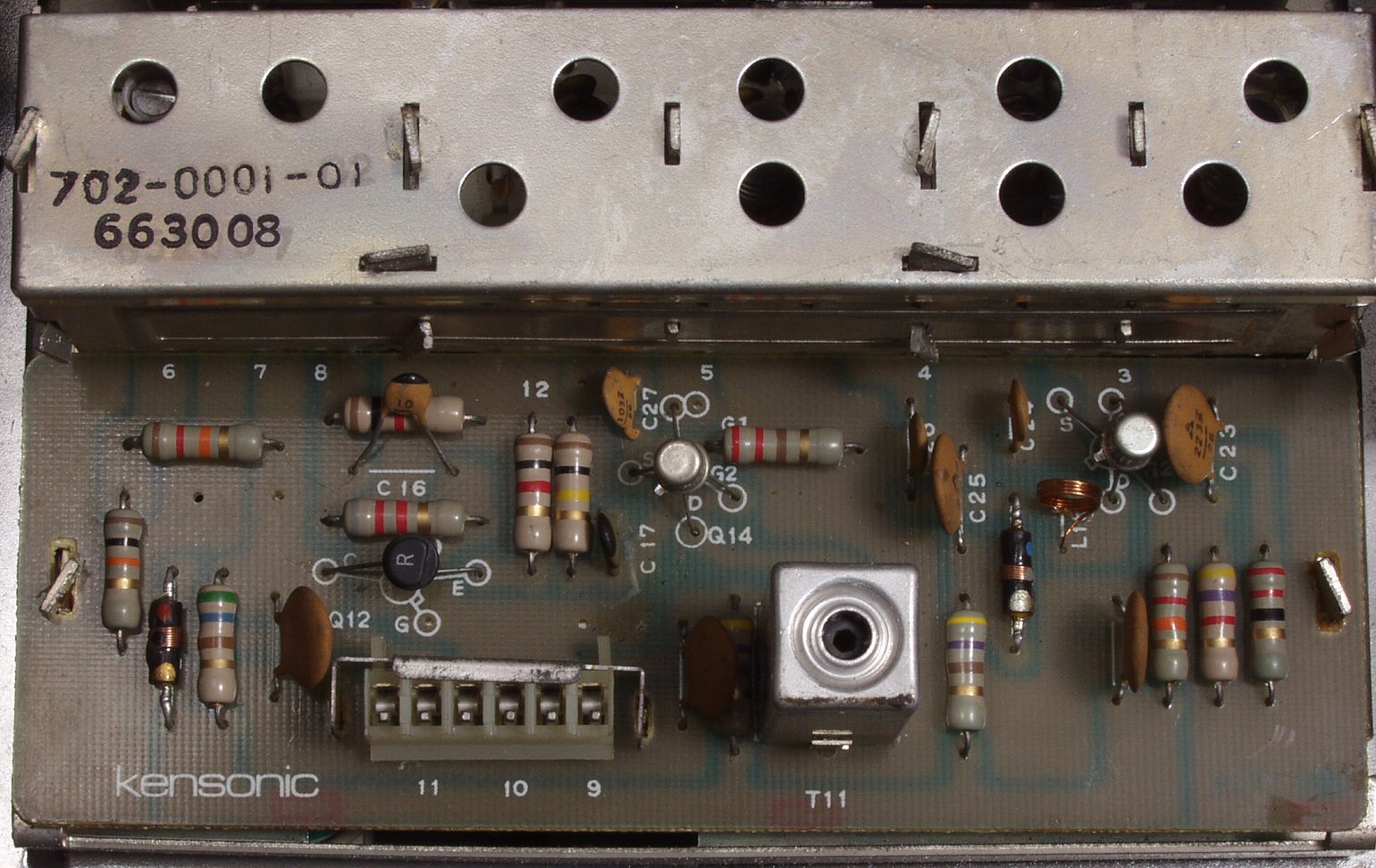

Ｃ．　修理状況 Ｃ１１．　修理前　フロント・エンド

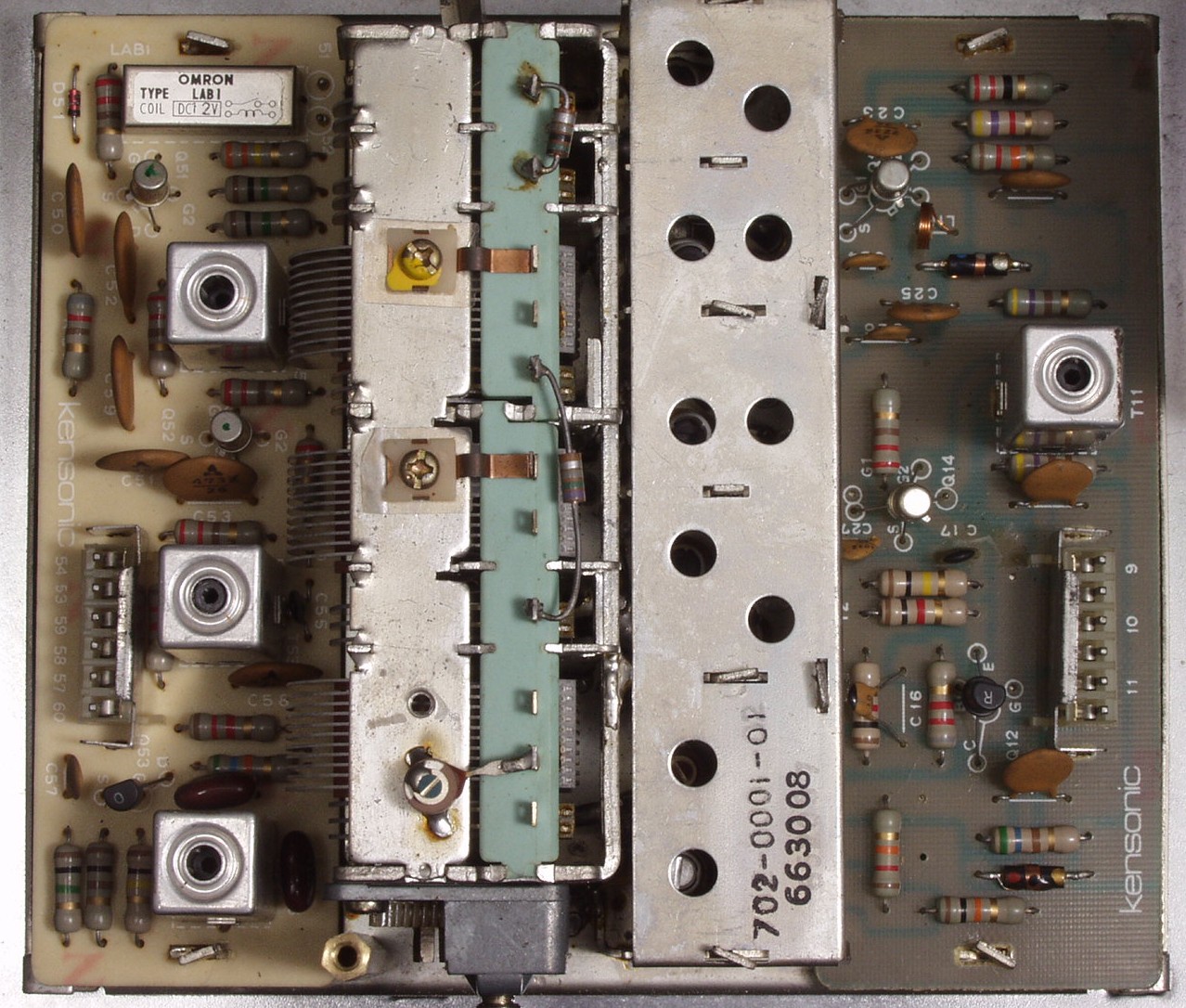

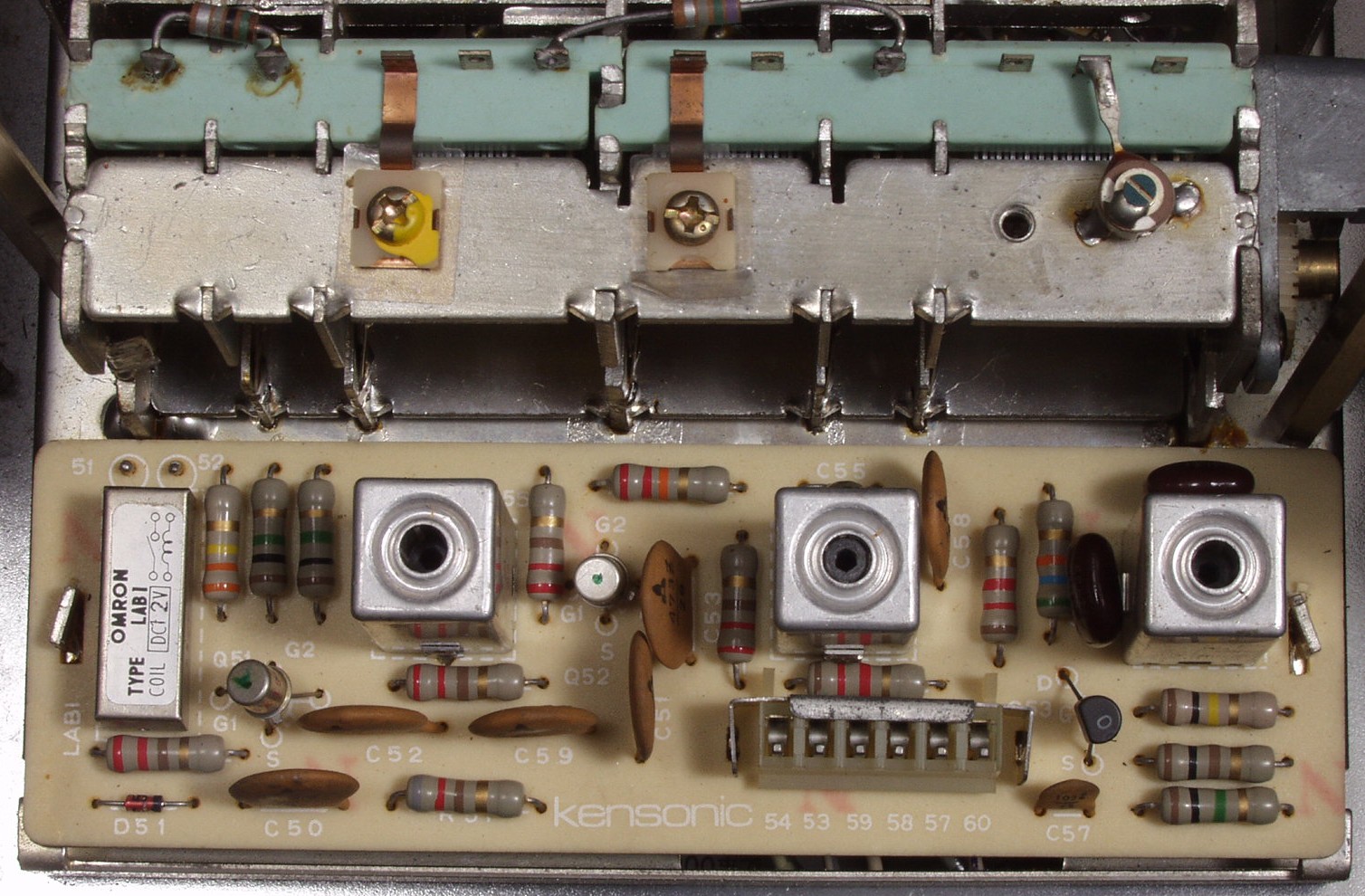

Ｃ１２．　修理前　フロント・エンド＝ＲＦ、ＭＩＸ、ＩＦ・ＯＵＴ基板

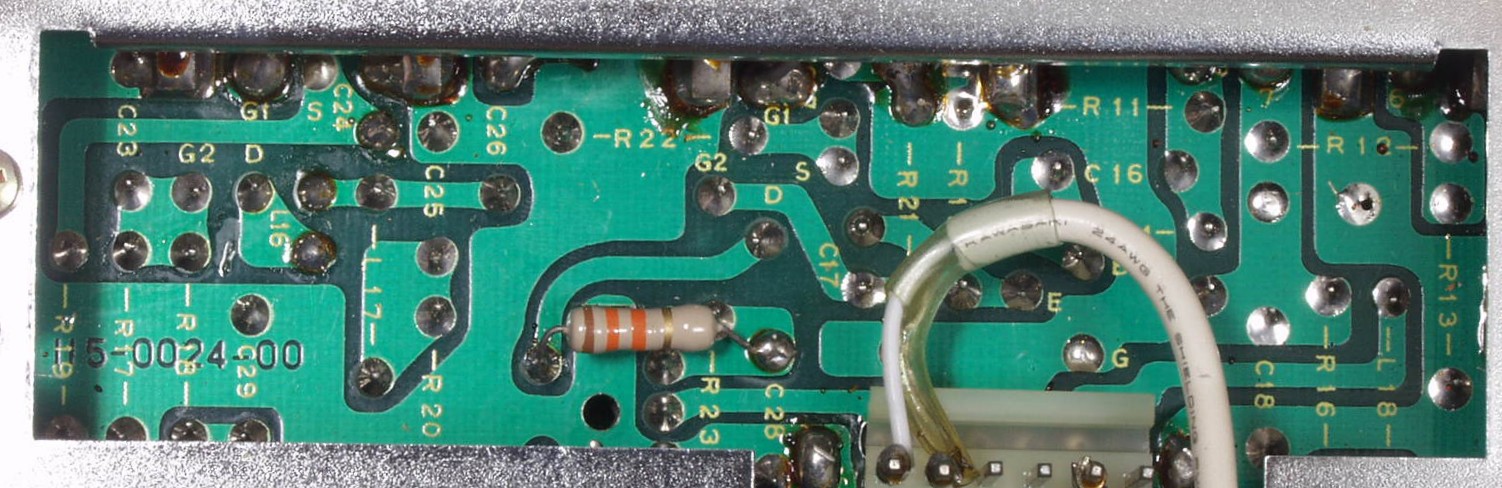

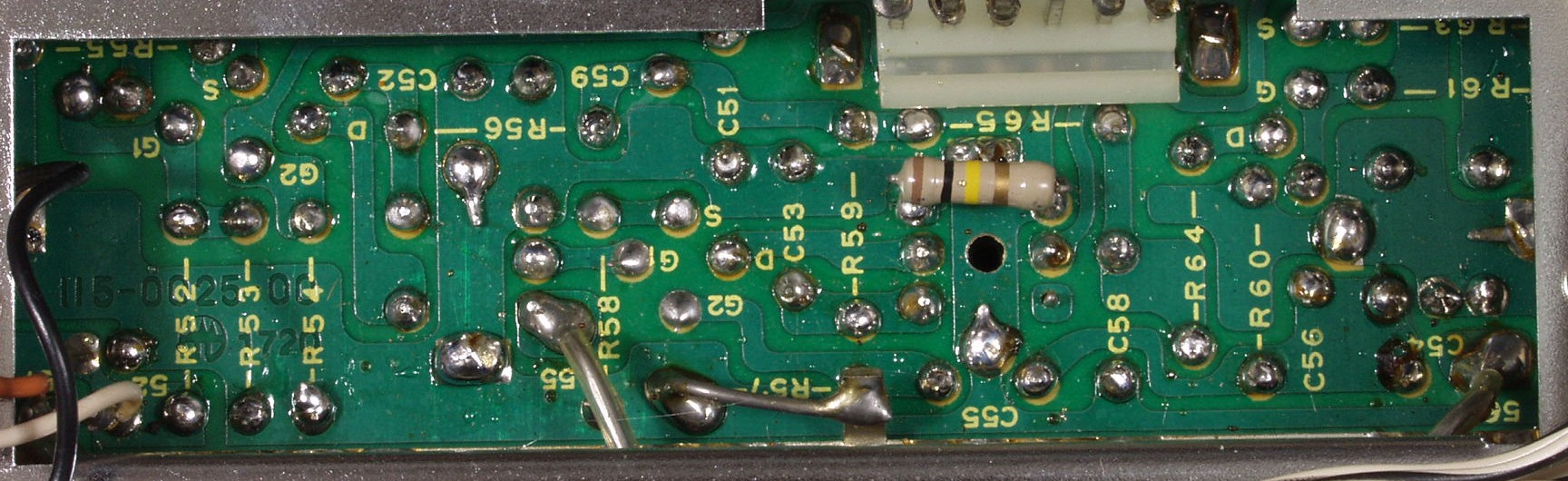

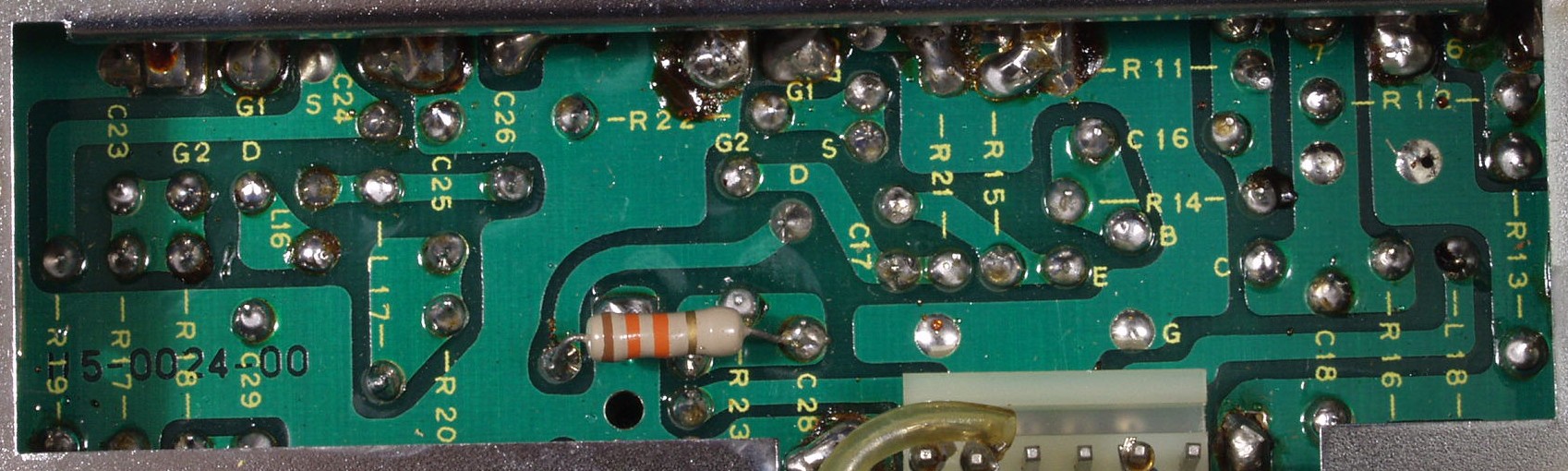

Ｃ１３．　修理前　フロント・エンド＝ＲＦ、ＭＩＸ、ＩＦ・ＯＵＴ基板　裏

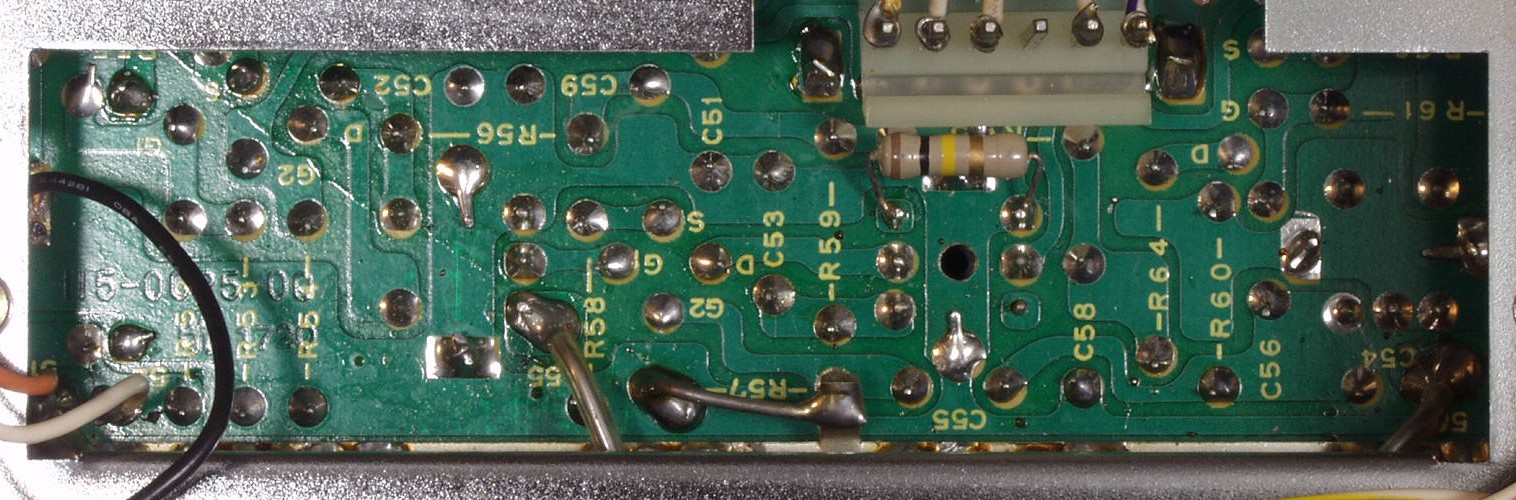

Ｃ１４．　修理（ハンダ補正）後　フロント・エンド＝ＲＦ、ＭＩＸ、ＩＦ・ＯＵＴ基板　裏

Ｃ２１．　修理前　ＡＭ部基板

Ｃ２２．　修理前　ＡＭ部基板裏

Ｃ２３．　修理（ハンダ補正）後　ＡＭ部基板裏

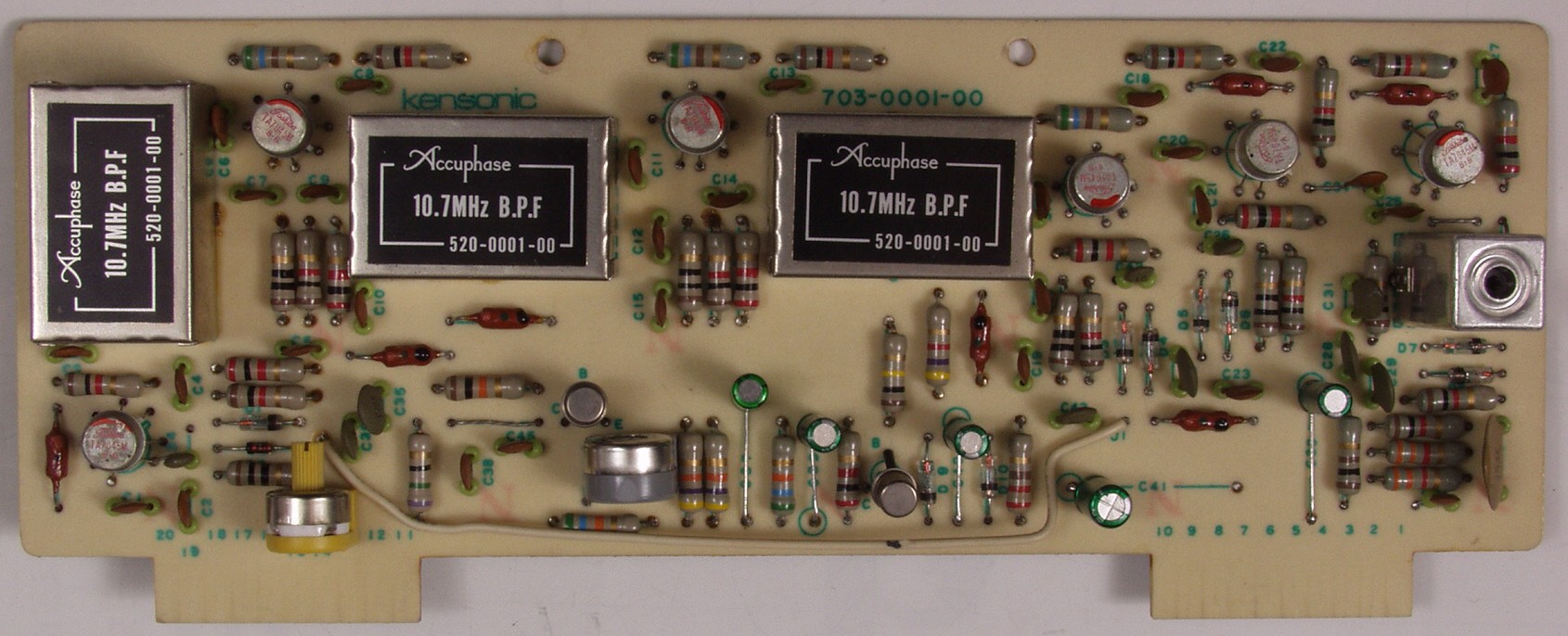

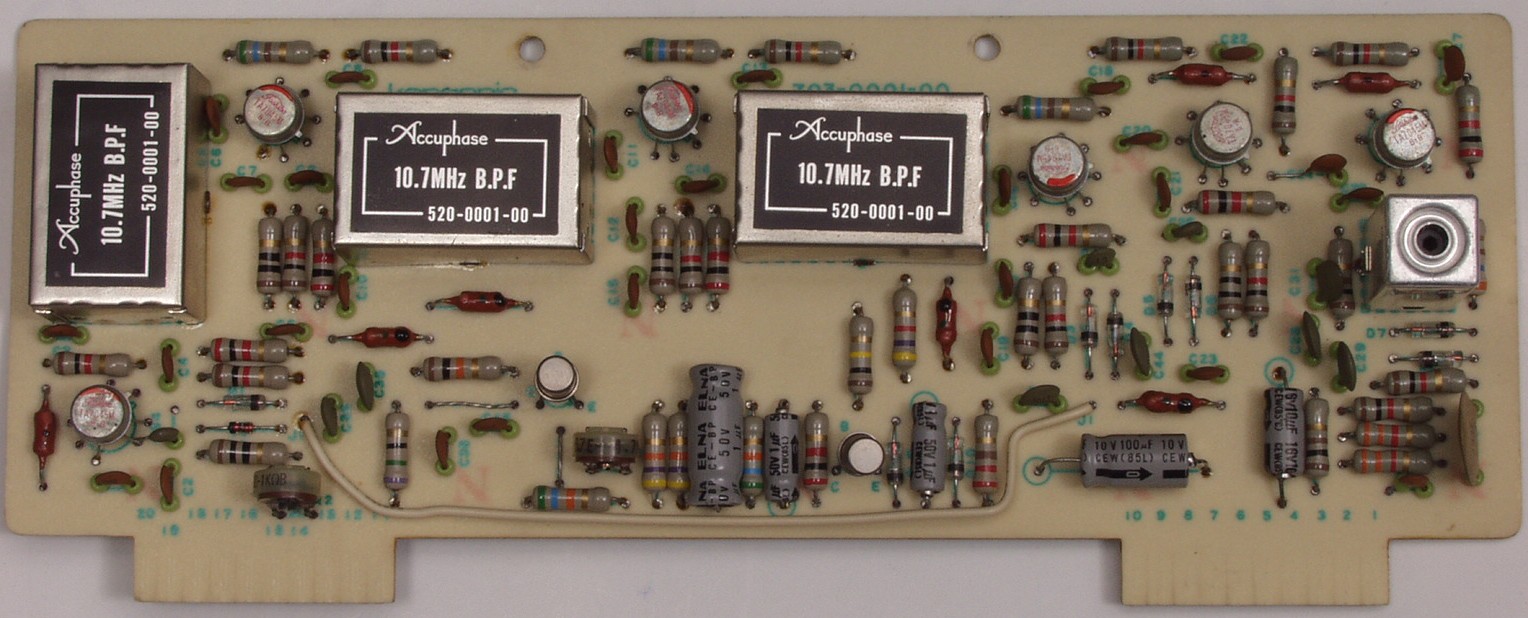

Ｃ３１．　修理前　ＦＭ−ＩＦ増幅基板

Ｃ３２．　修理後　ＩＦ増幅基板　電解コンデンサー５個、半固定ＶＲ１個交換

Ｃ３３．　修理前　ＩＦ増幅基板裏

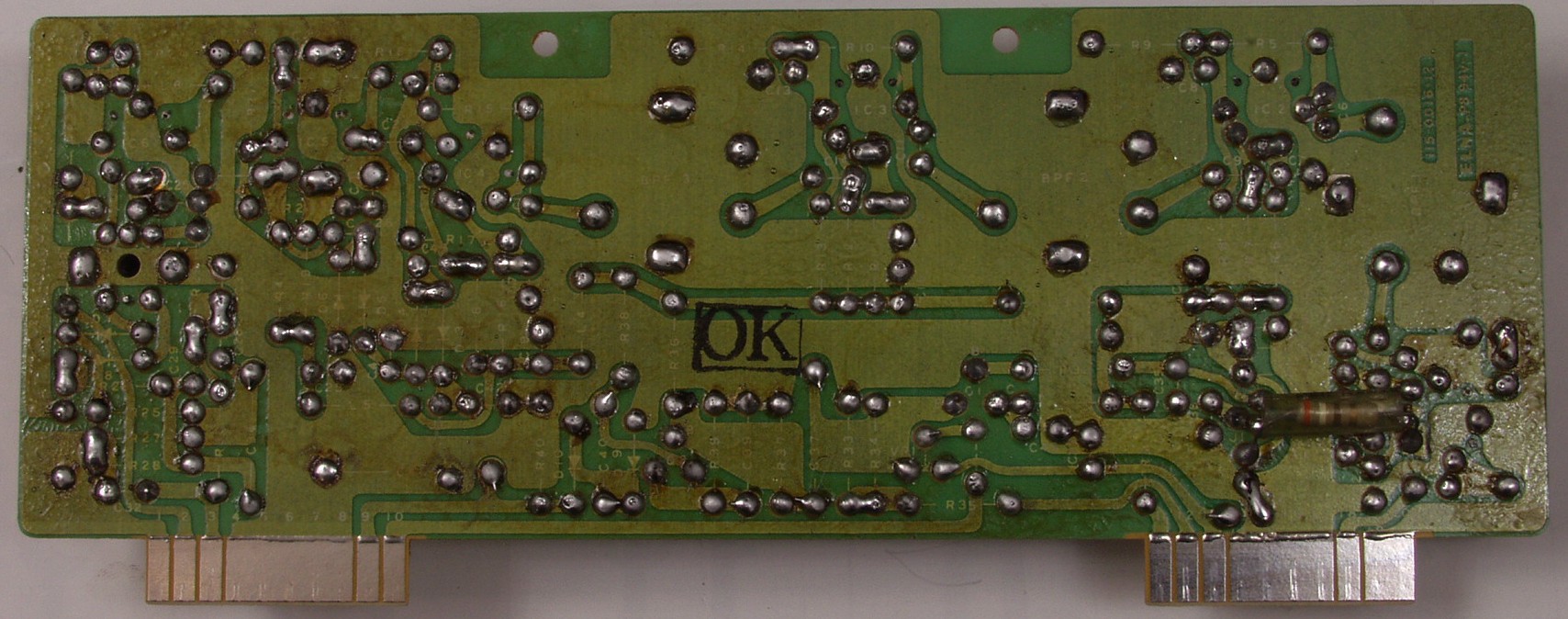

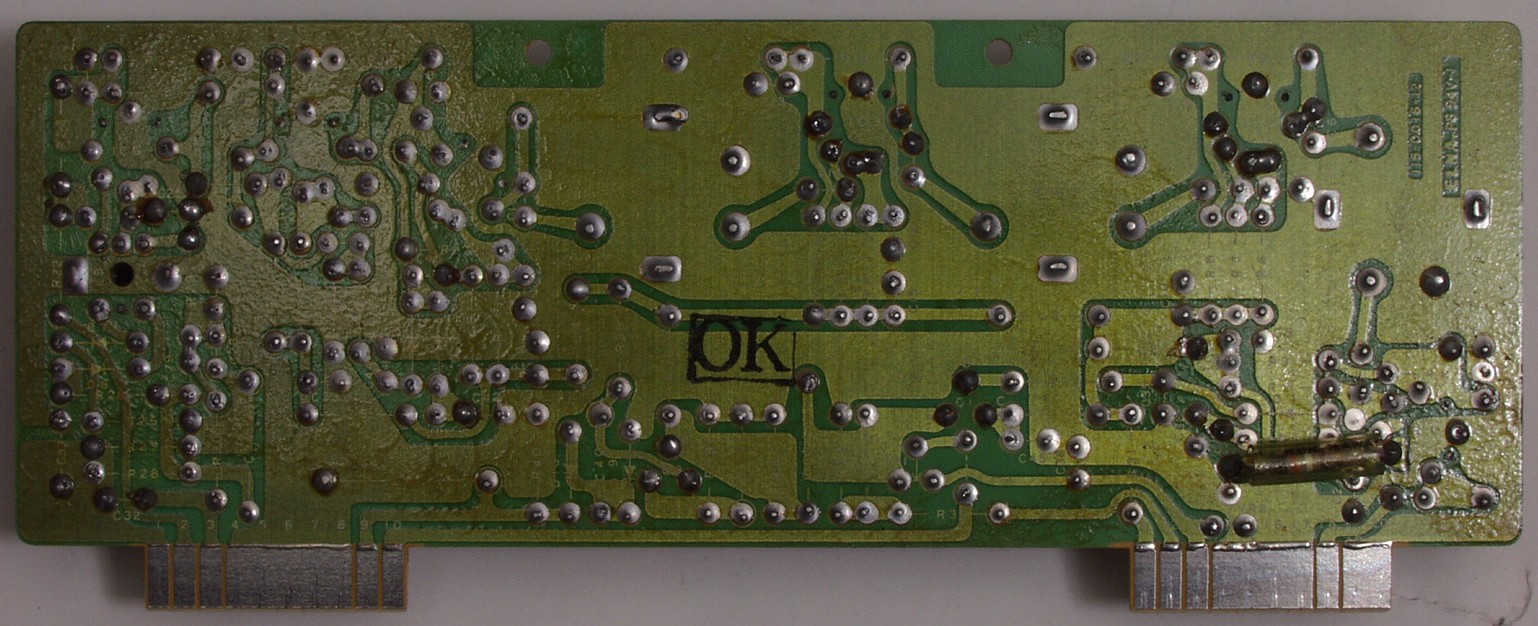

Ｃ３４．　修理（ハンダ補正）後　ＩＦ増幅基板裏　全ハンダやり直し

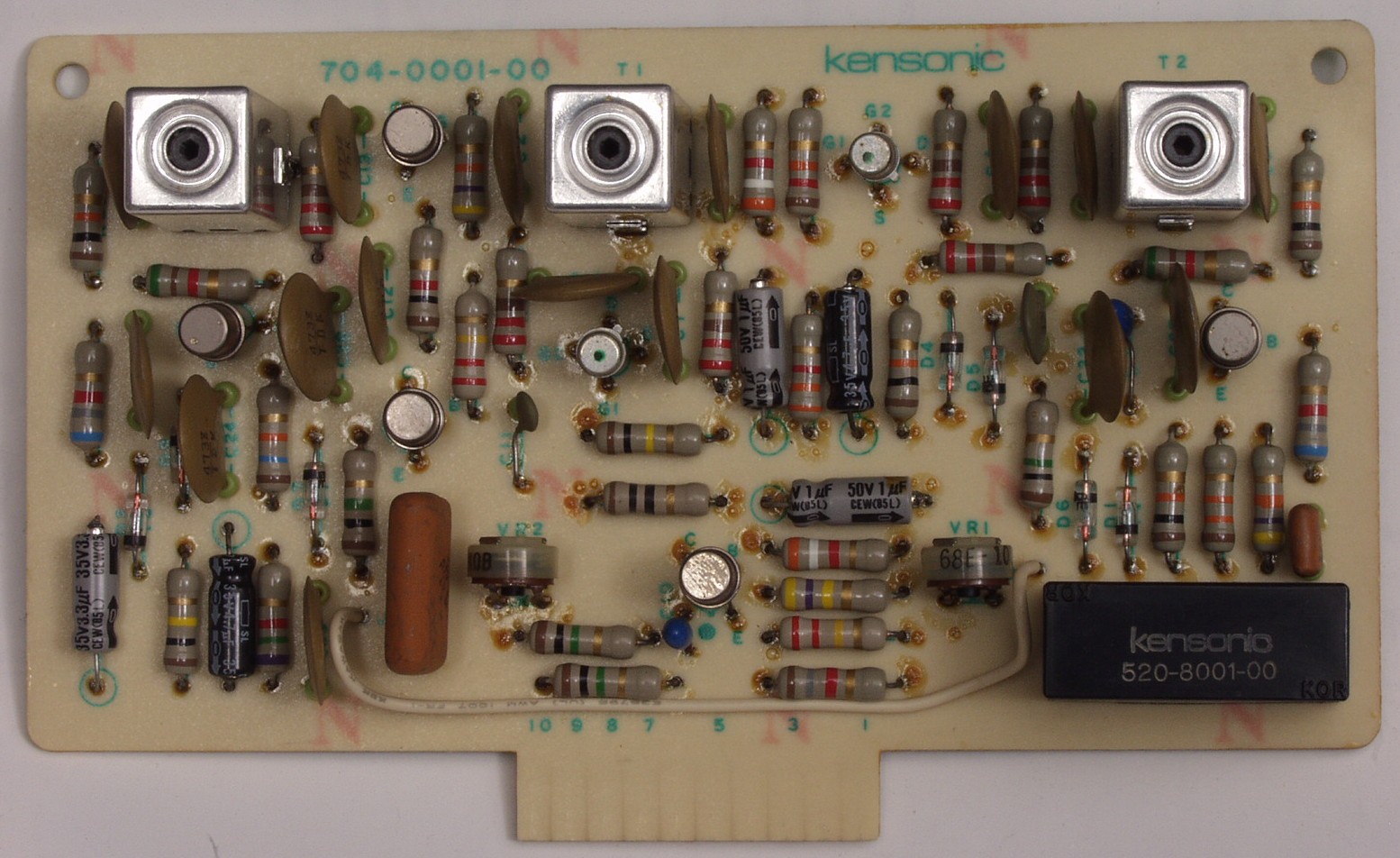

Ｃ４１．　修理前　ＡＭ−ＩＦ増幅・検波基板

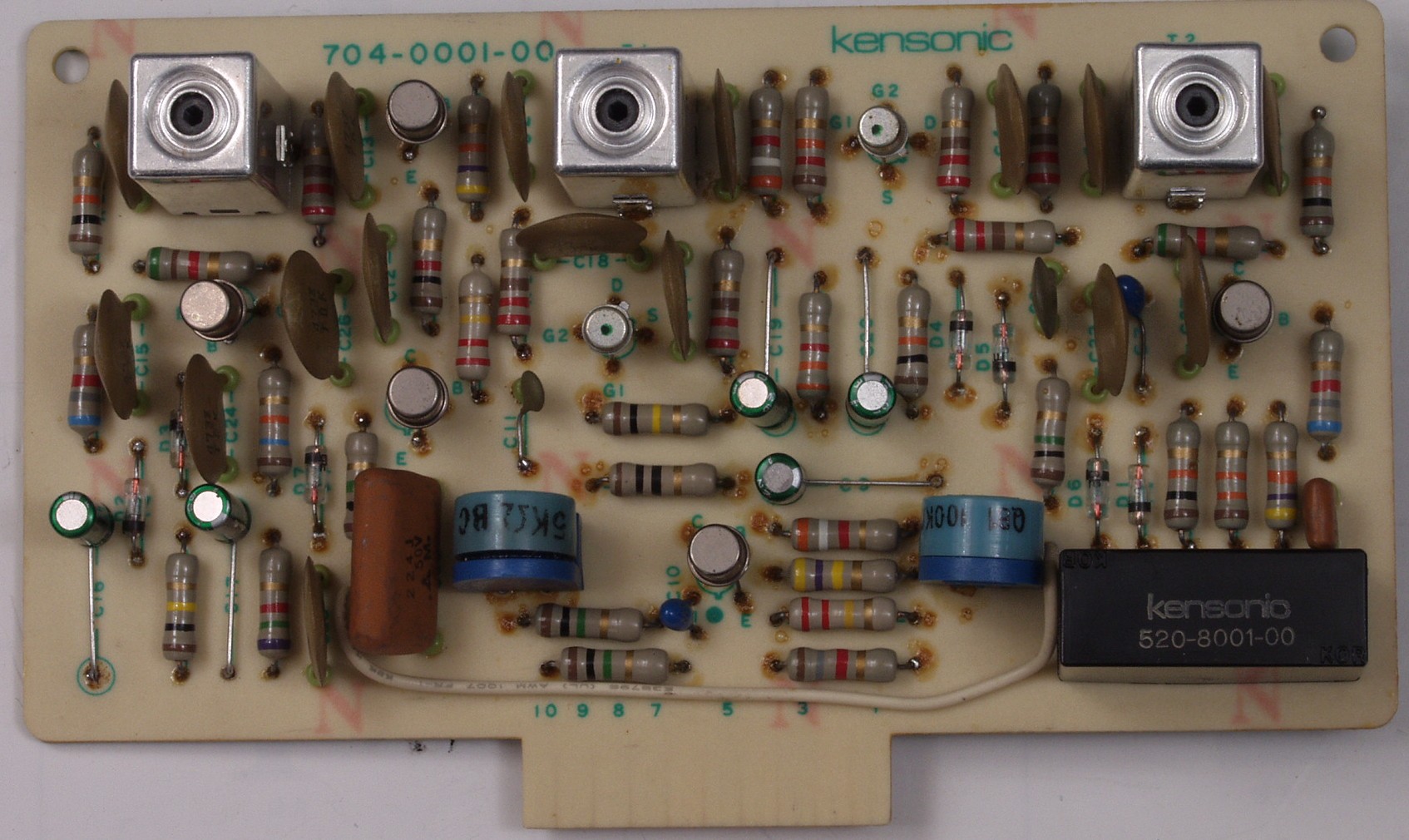

Ｃ４２．　修理後　ＡＭ−ＩＦ増幅・検波基板　電解コンデンサー５個交換、半固定ＶＲ２個交換

Ｃ４３．　修理前　ＡＭ−ＩＦ増幅・検波基板裏

Ｃ４４．　修理（ハンダ補正）後　ＡＭ−ＩＦ増幅・検波裏　全ハンダやり直し

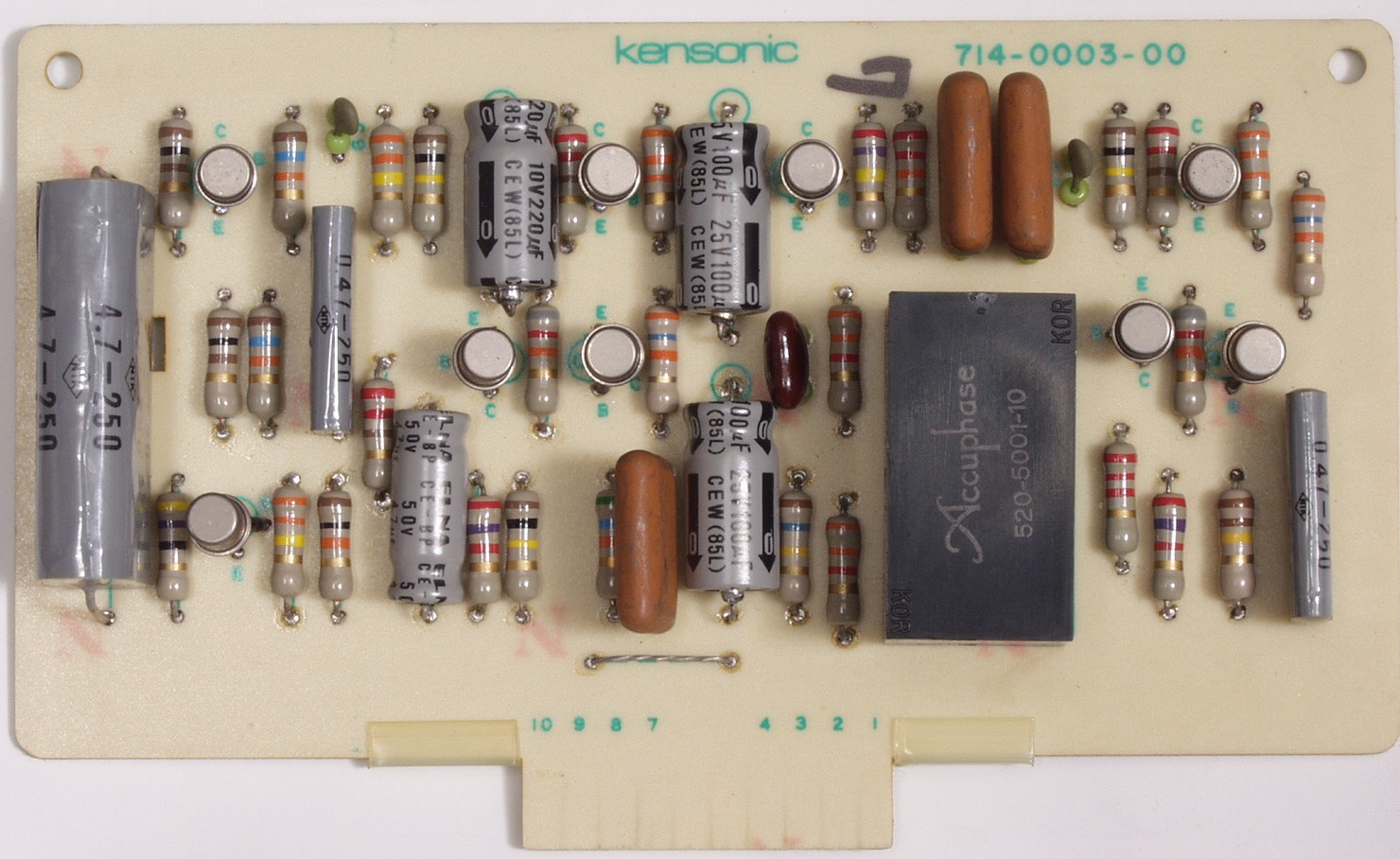

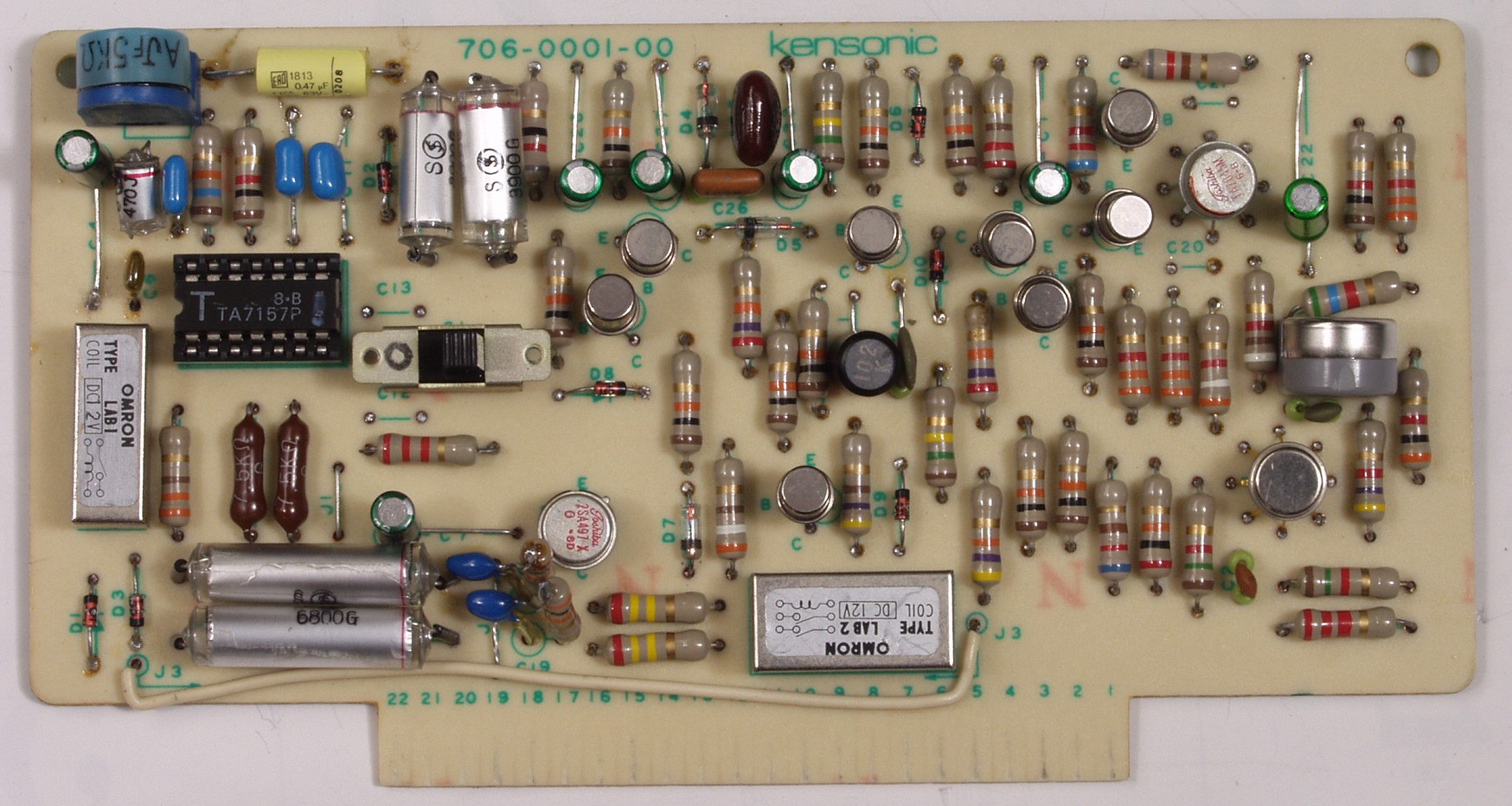

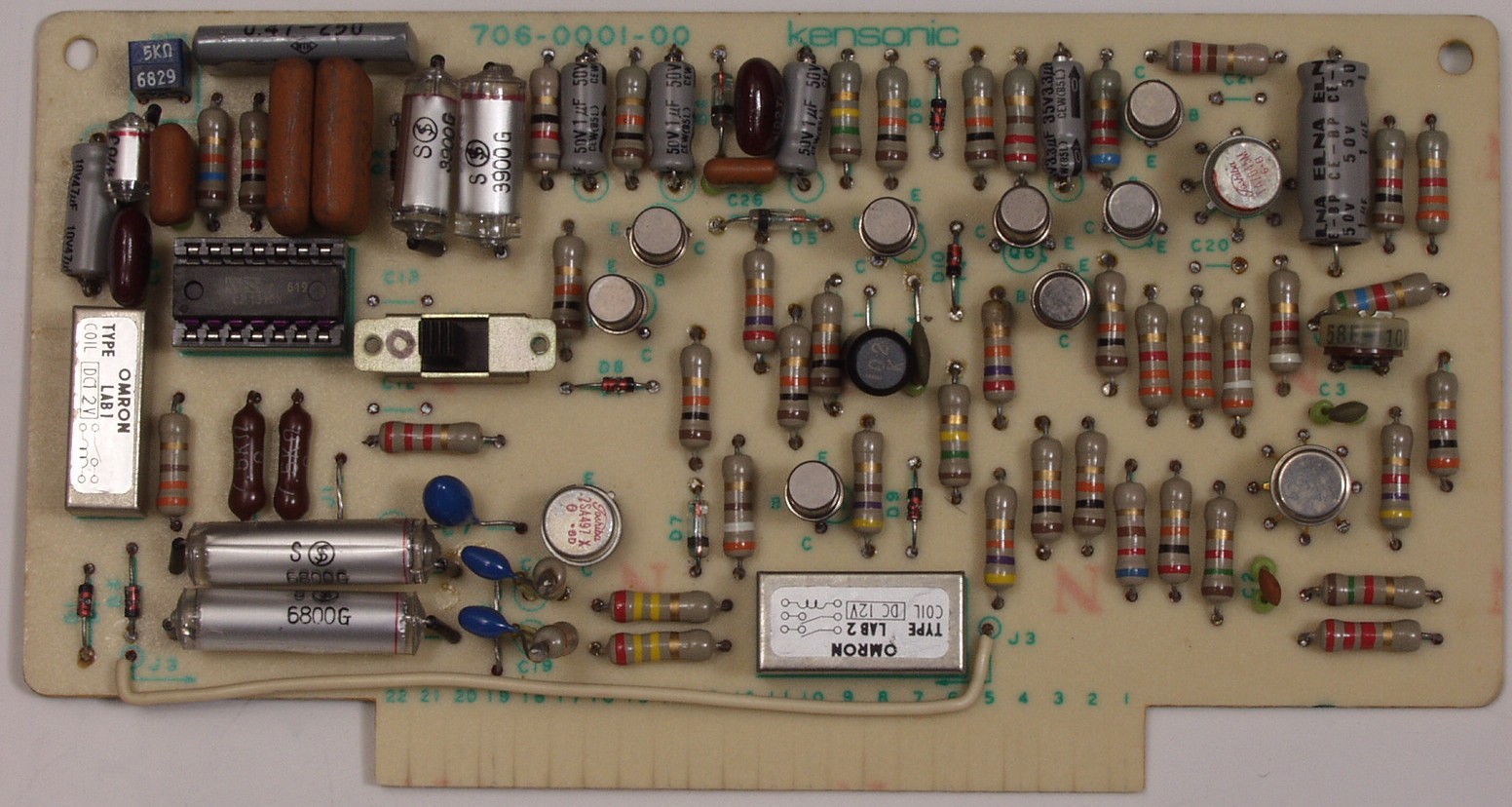

Ｃ５１．　修理前　ＭＰＸ基板

Ｃ５２．　修理後　ＭＰＸ基板　　電解コンデンサー７個交換、半固定ＶＲ２個、フイルムコンデンサー４個、ＩＣ１個、ＯＰ・ＡＭＰ１個交換

Ｃ５３．　修理前　ＭＰＸ基板裏

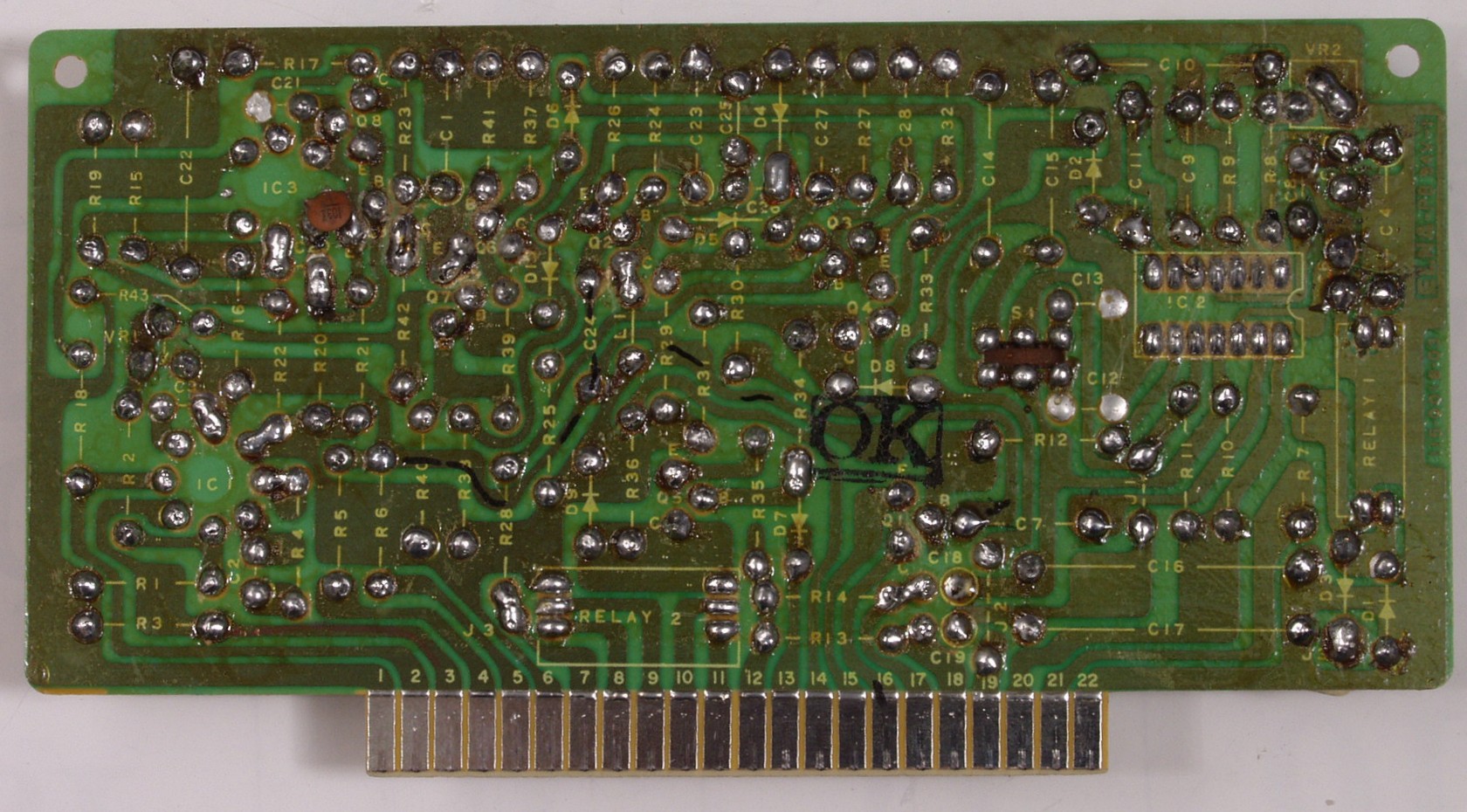

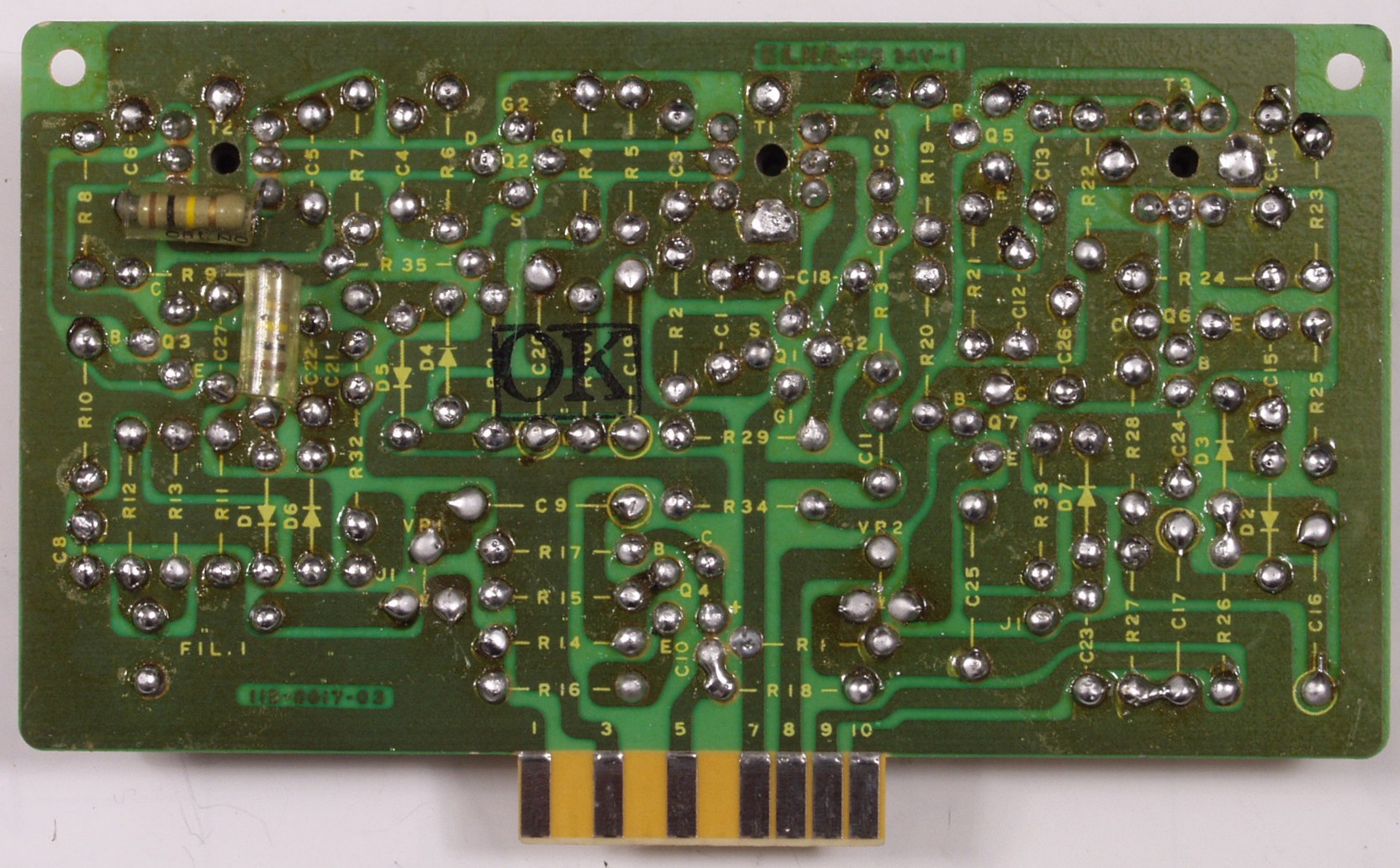

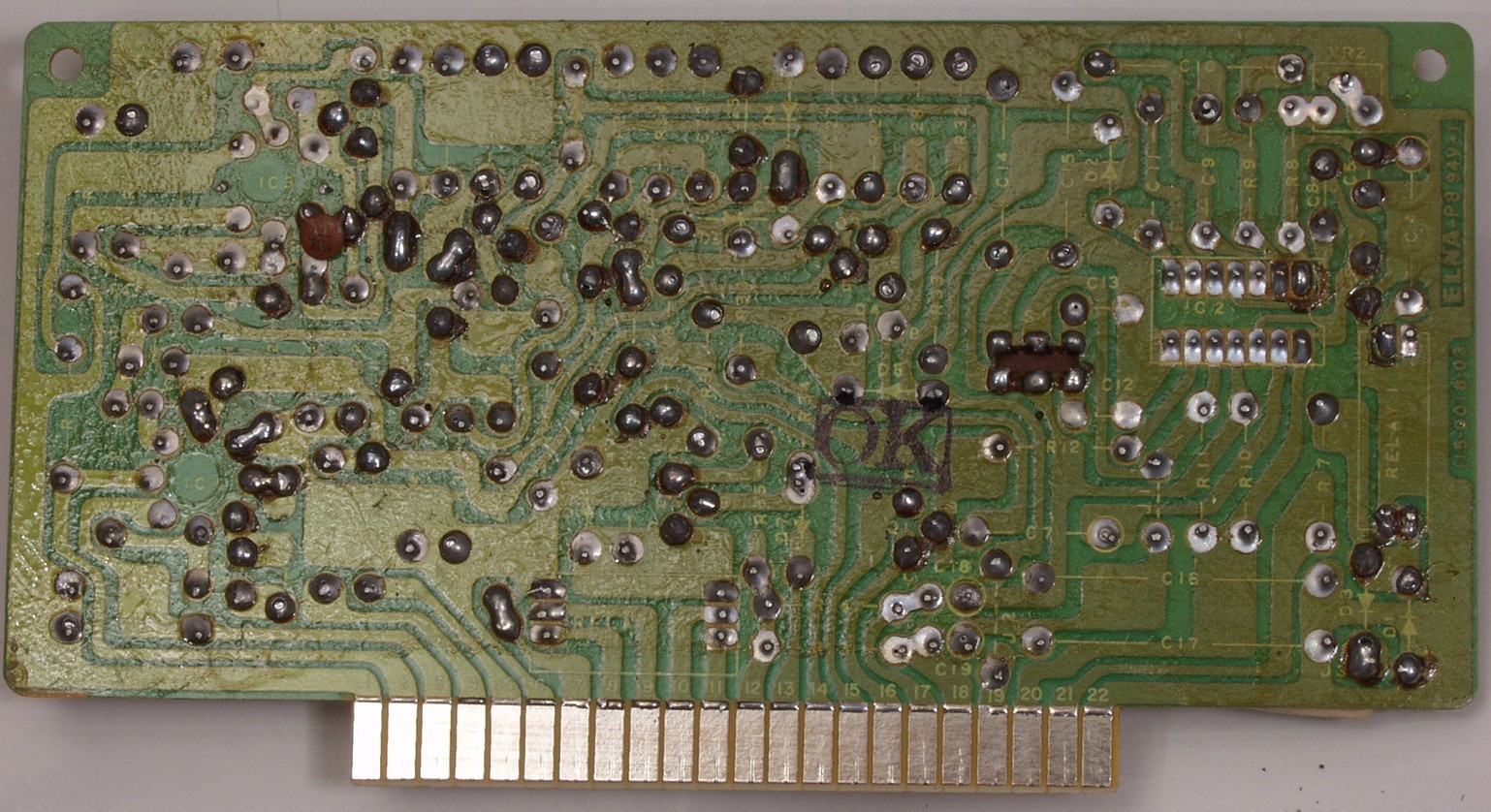

Ｃ５４．　修理（ハンダ補正）後　ＭＰＸ基板裏　全ハンダやり直し

Ｃ６１．　修理前　Ｌ出力ＡＭＰ基板

Ｃ６２．　修理後　Ｌ出力ＡＭＰ基板　　電解コンデンサー４個、フイルムコンデンサー４個、ＴＲ（トランジスタ−）９個交換

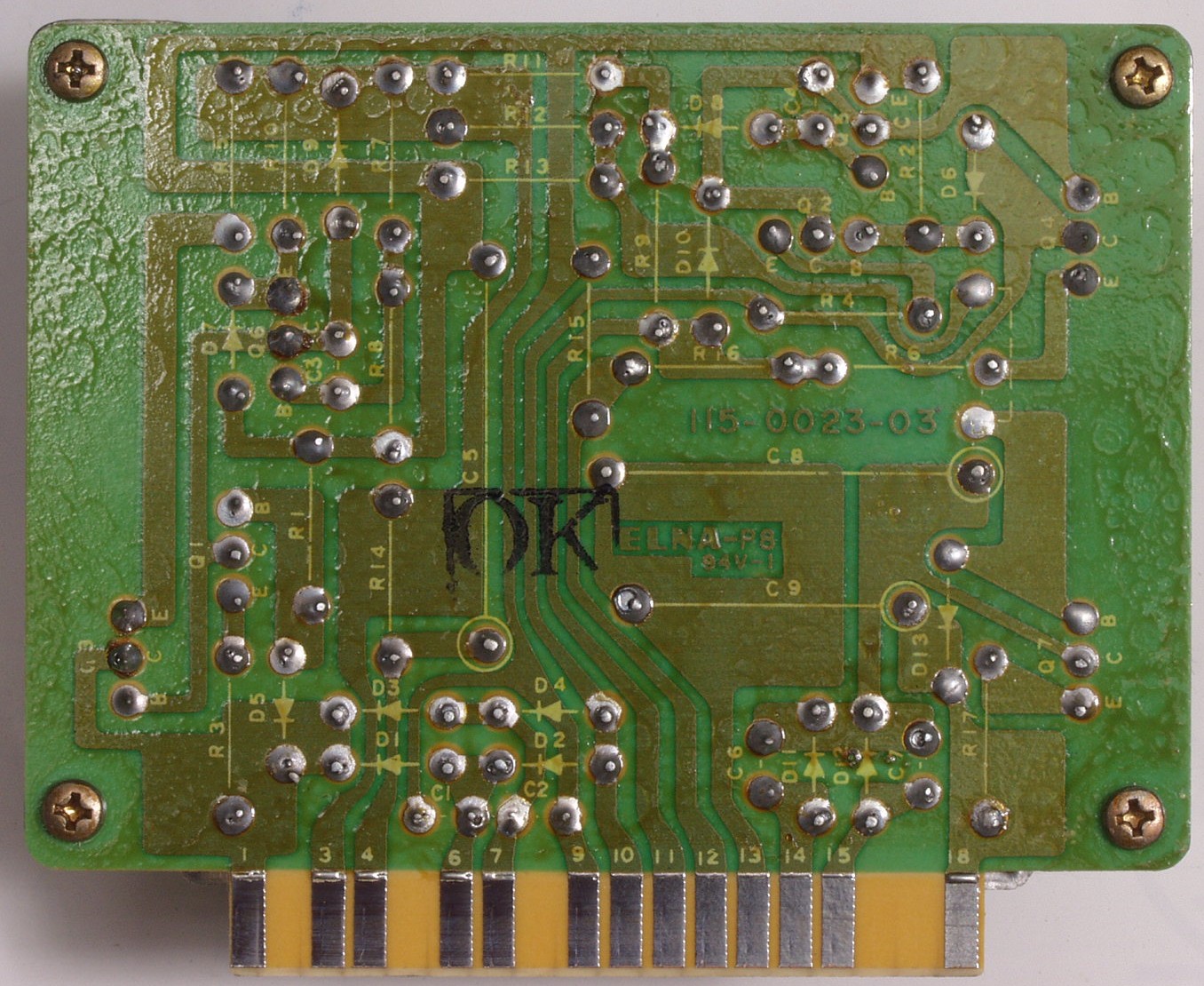

Ｃ６３．　修理前　Ｌ出力ＡＭＰ基板裏

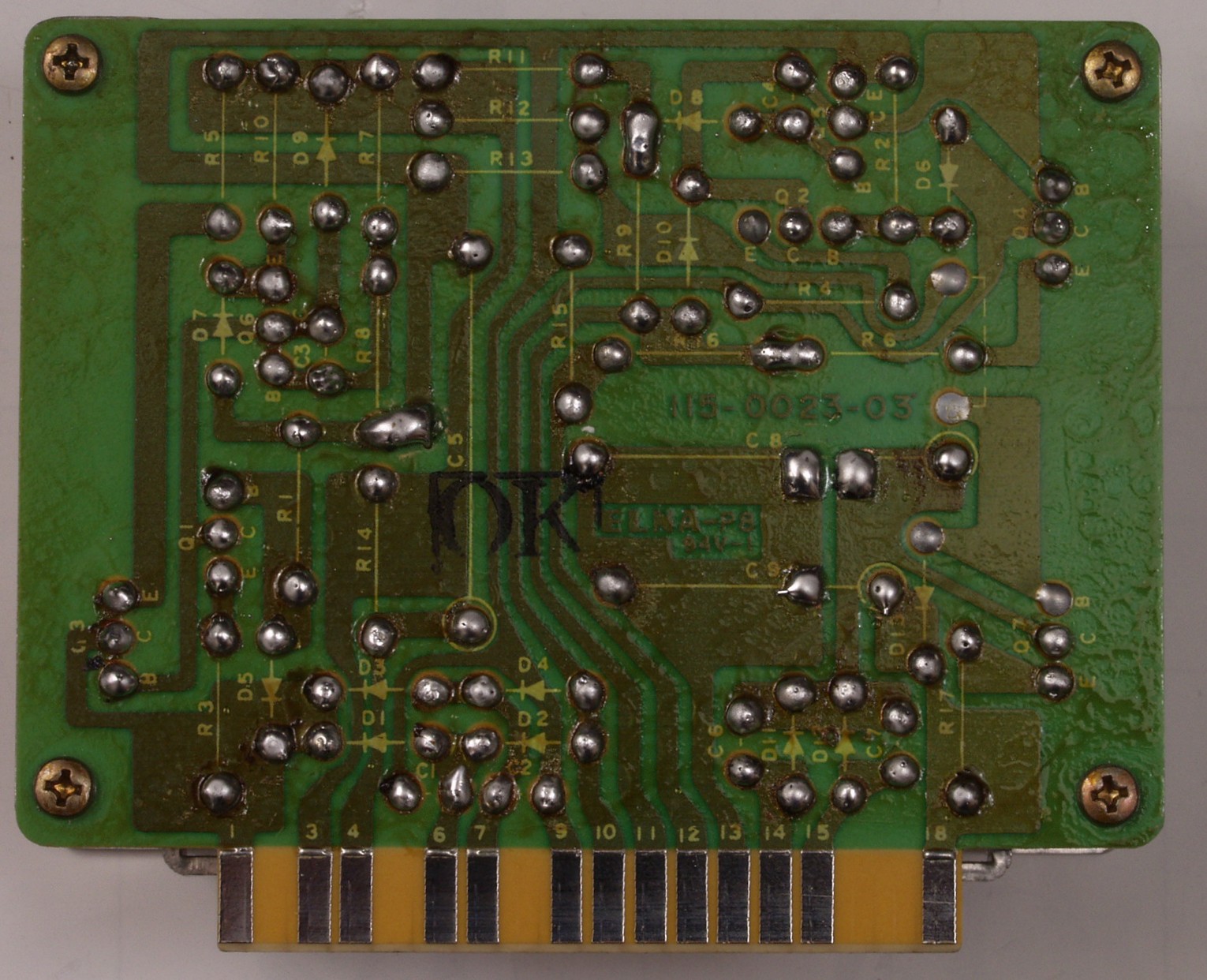

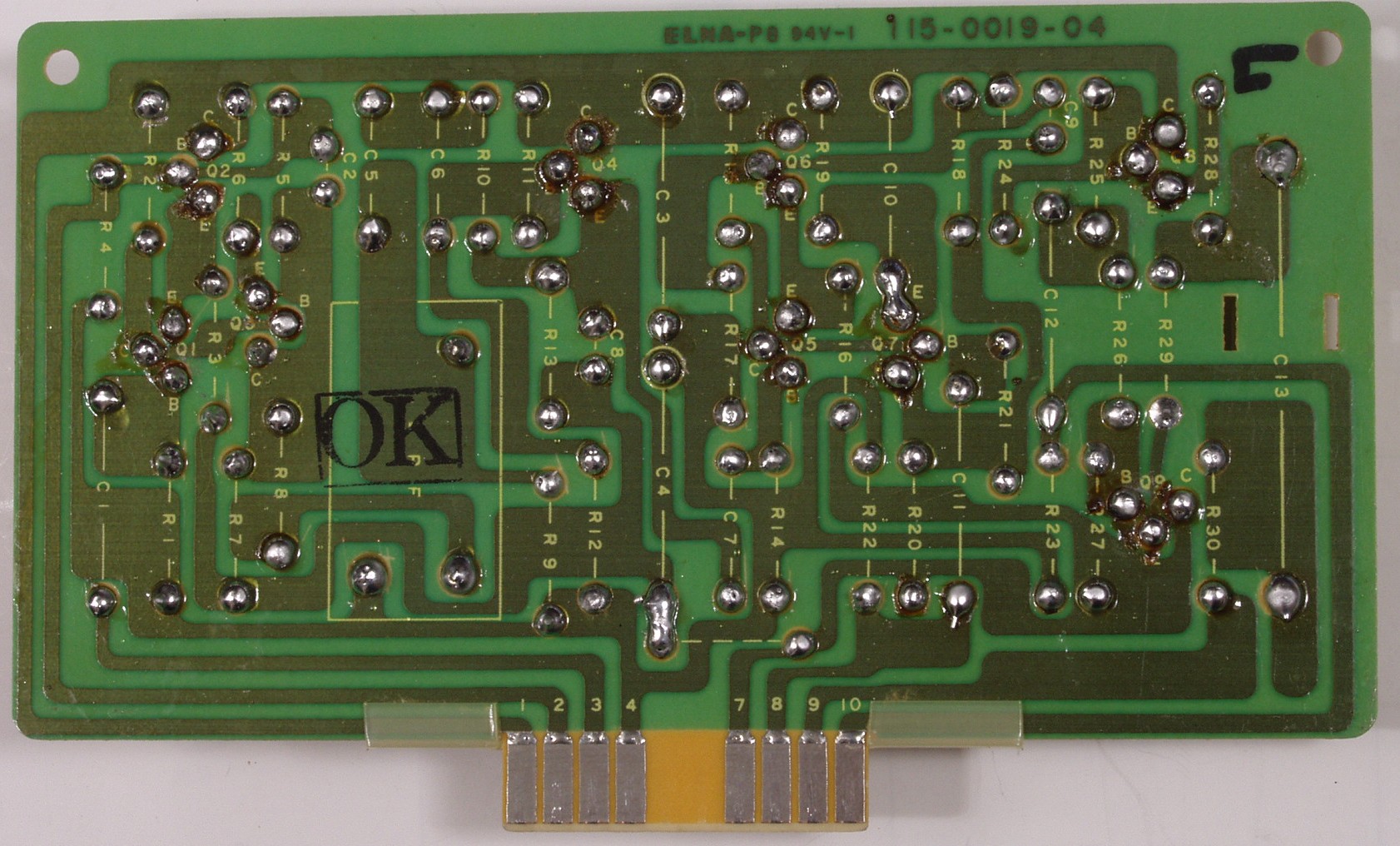

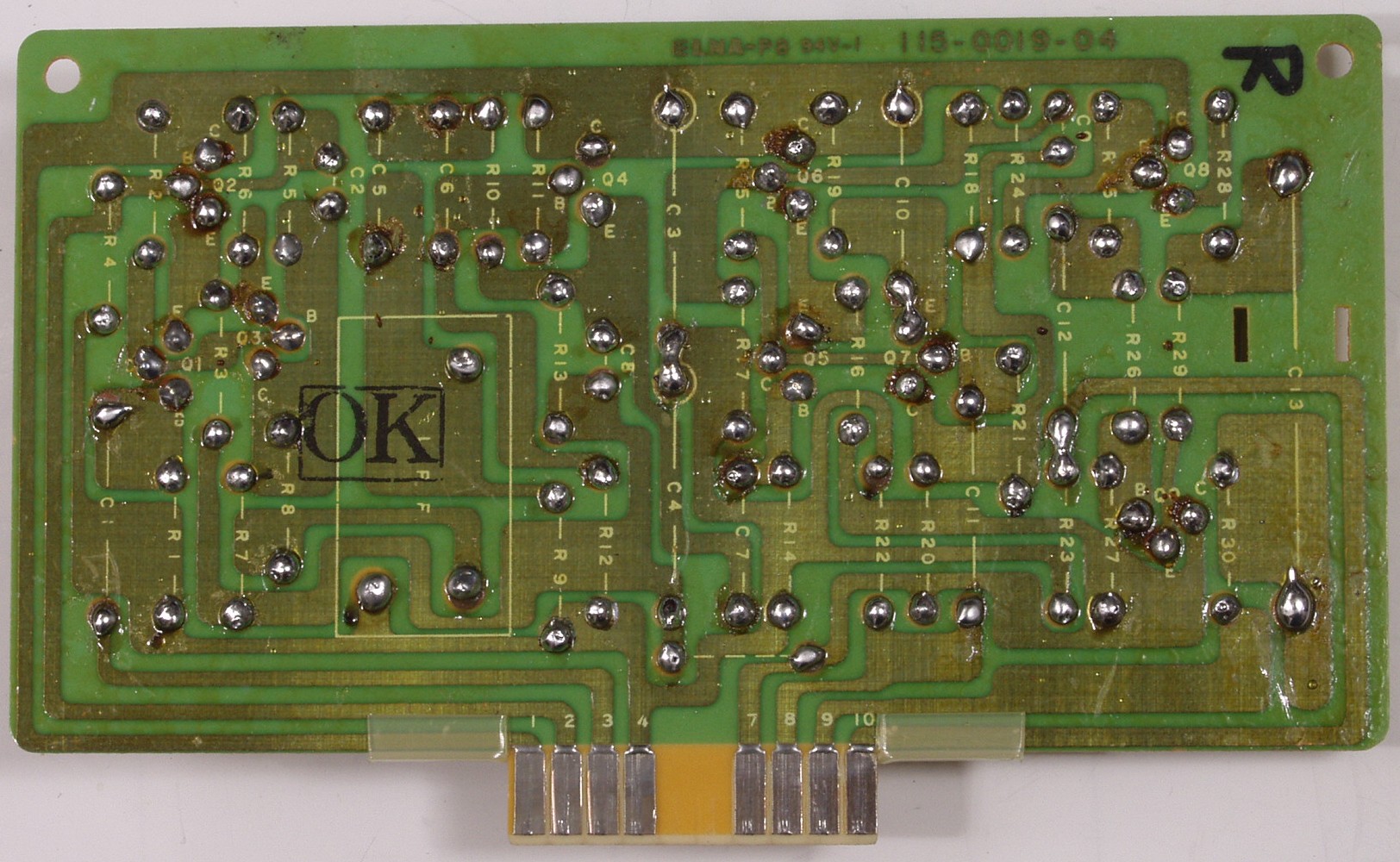

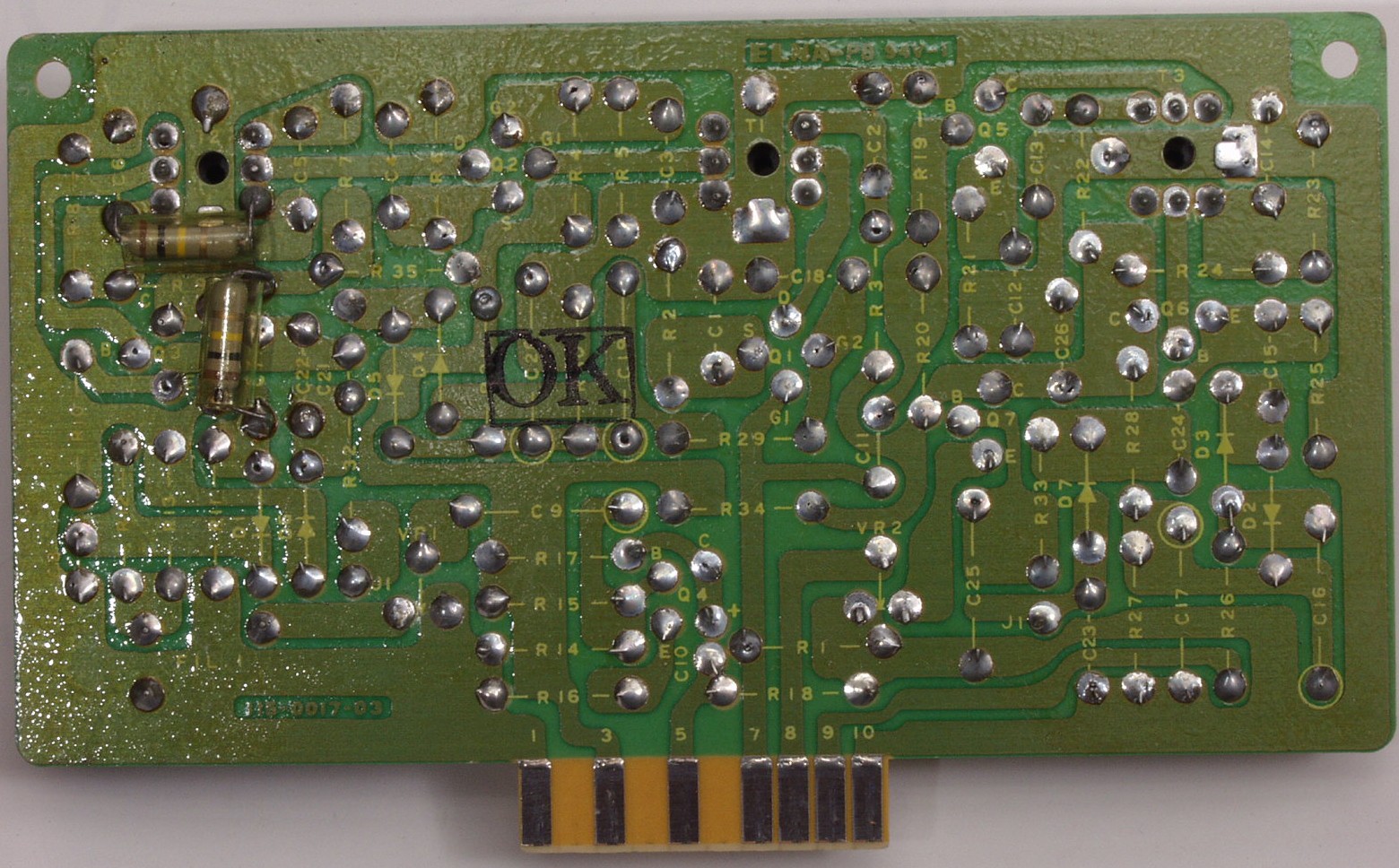

Ｃ６４．　修理（ハンダ補正）後　Ｌ出力ＡＭＰ基板裏　全ハンダやり直し

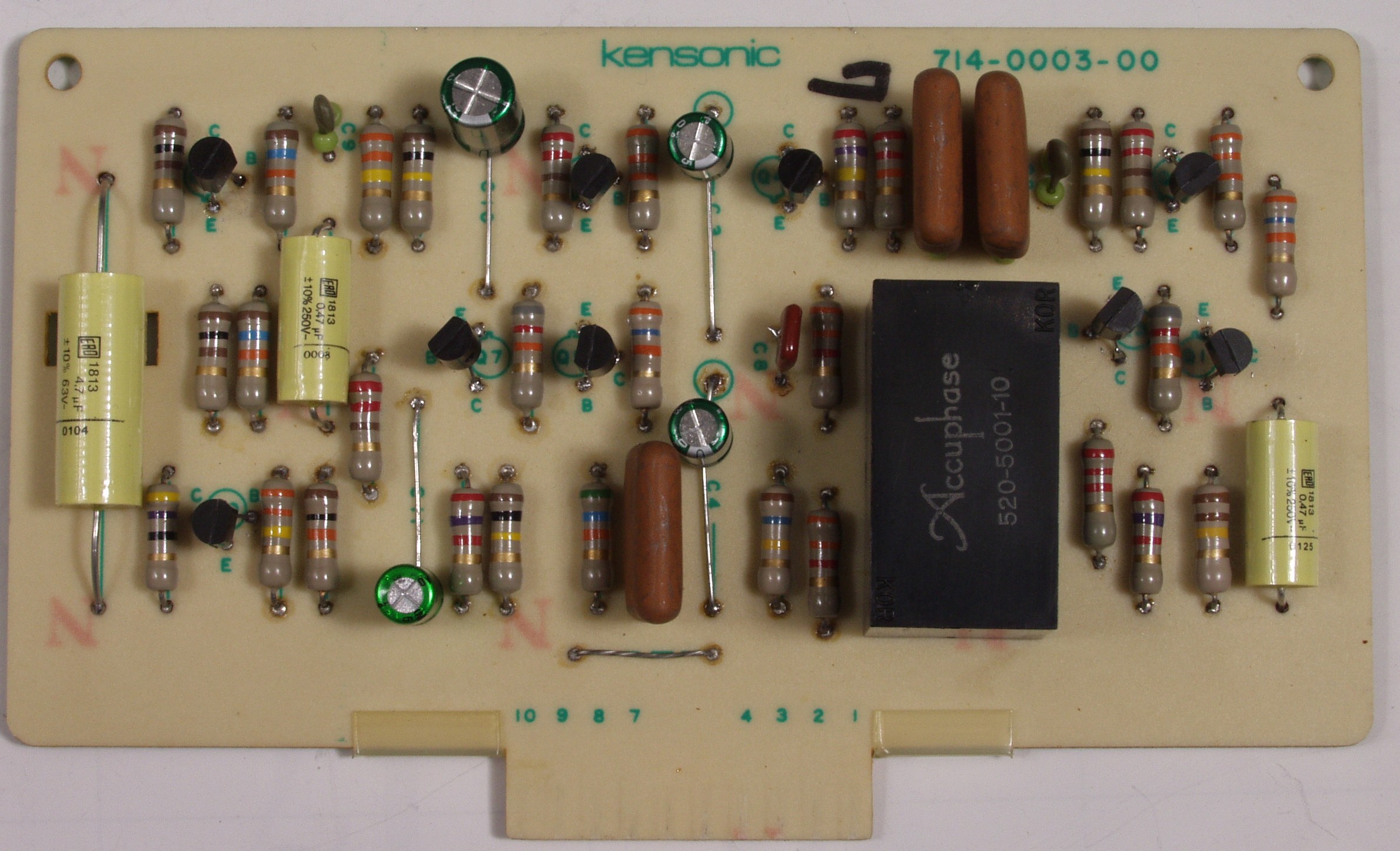

Ｃ７１．　修理前　Ｒ出力ＡＭＰ基板

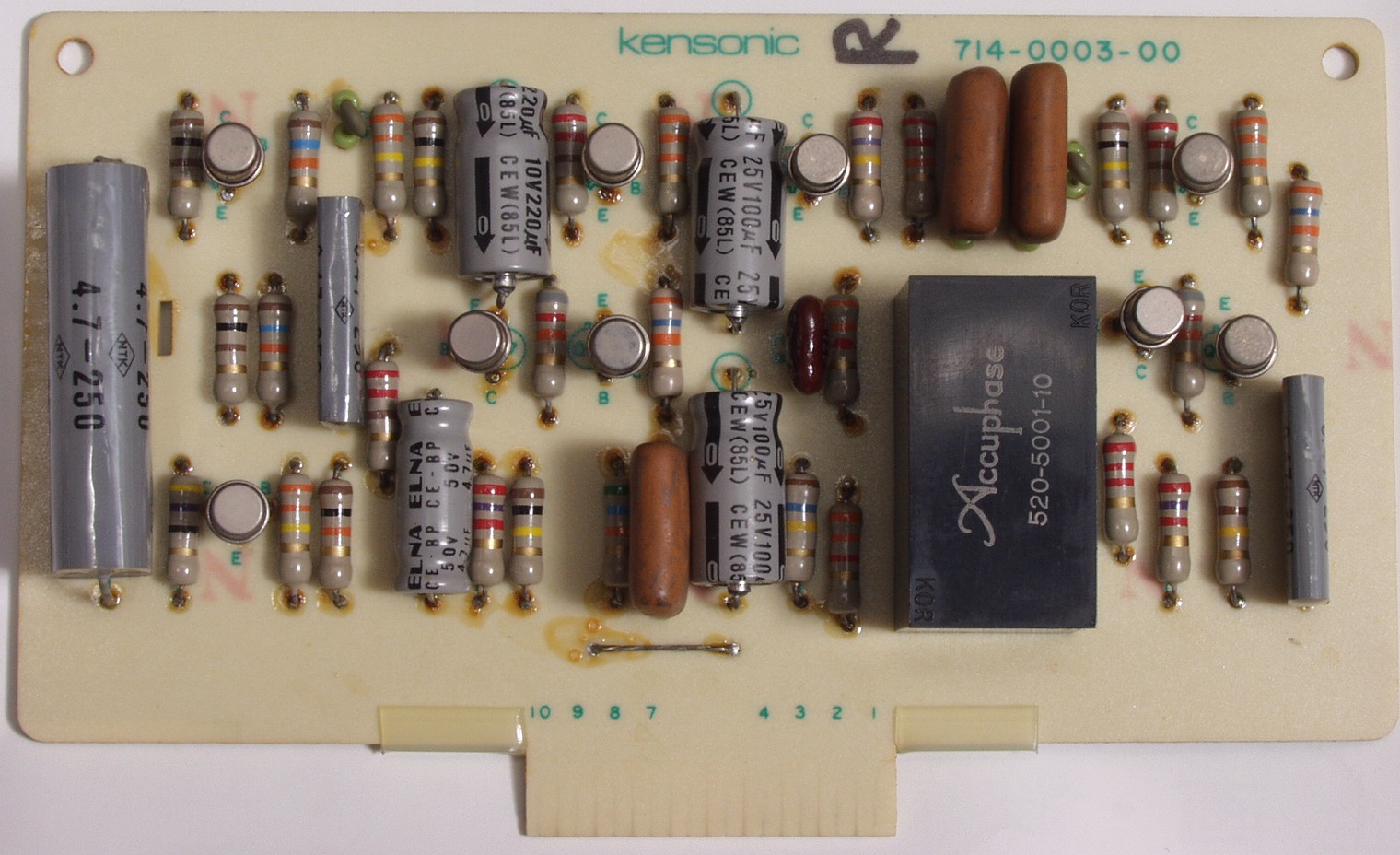

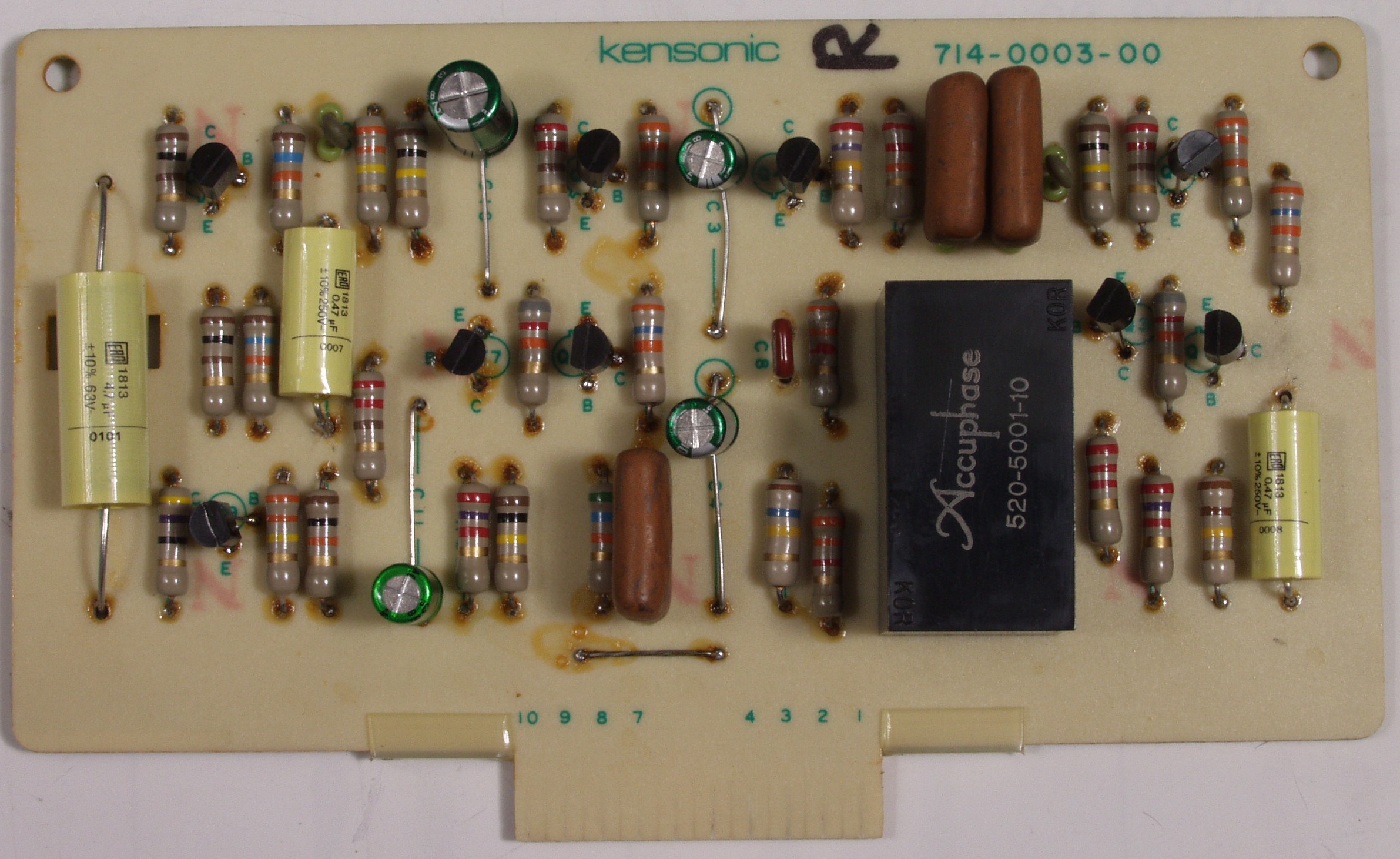

Ｃ７２．　修理後　Ｒ出力ＡＭＰ基板　　電解コンデンサー４個、フイルムコンデンサー４個、ＴＲ（トランジスタ−）９個交換

Ｃ７３．　修理前　Ｒ出力ＡＭＰ基板裏

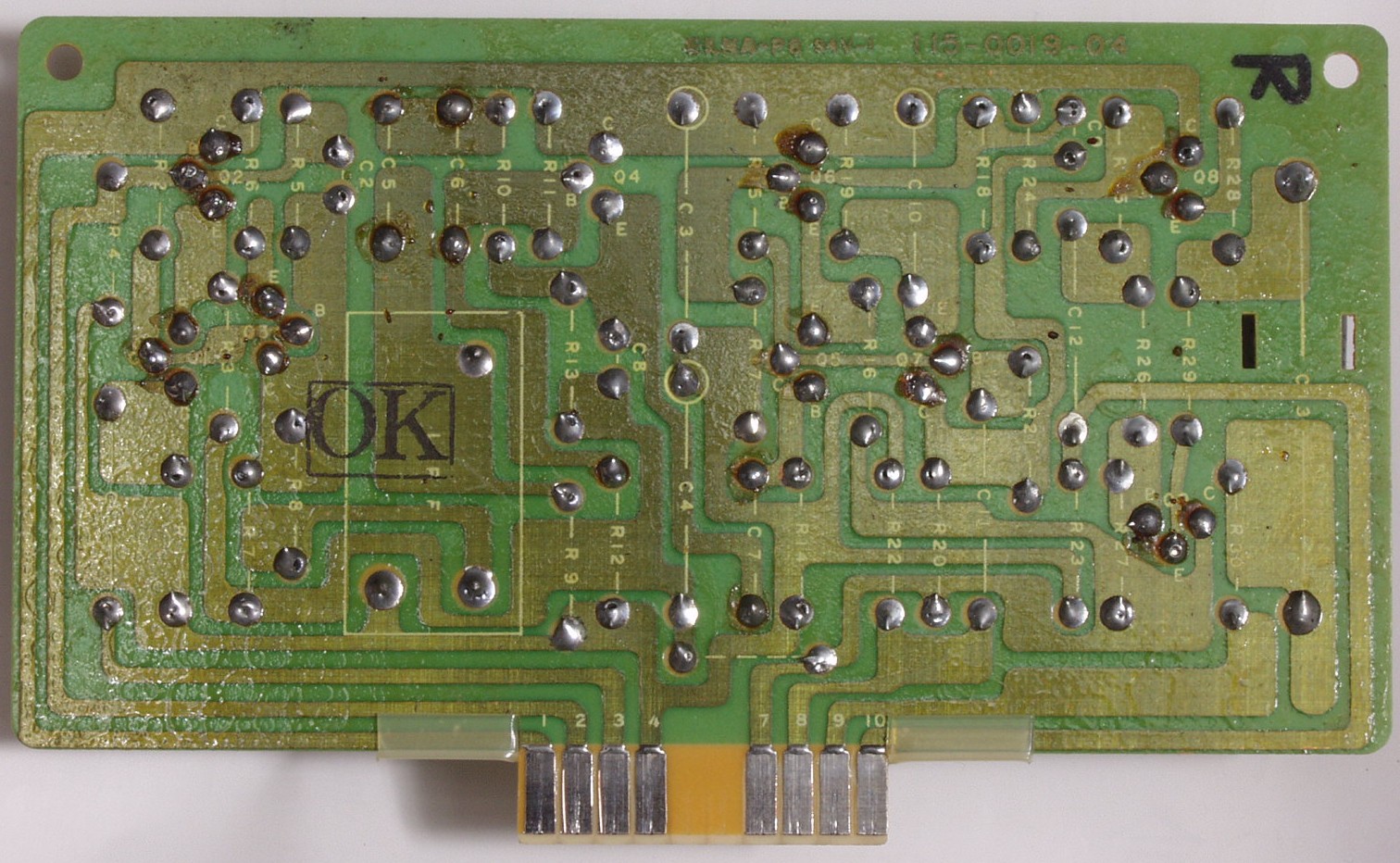

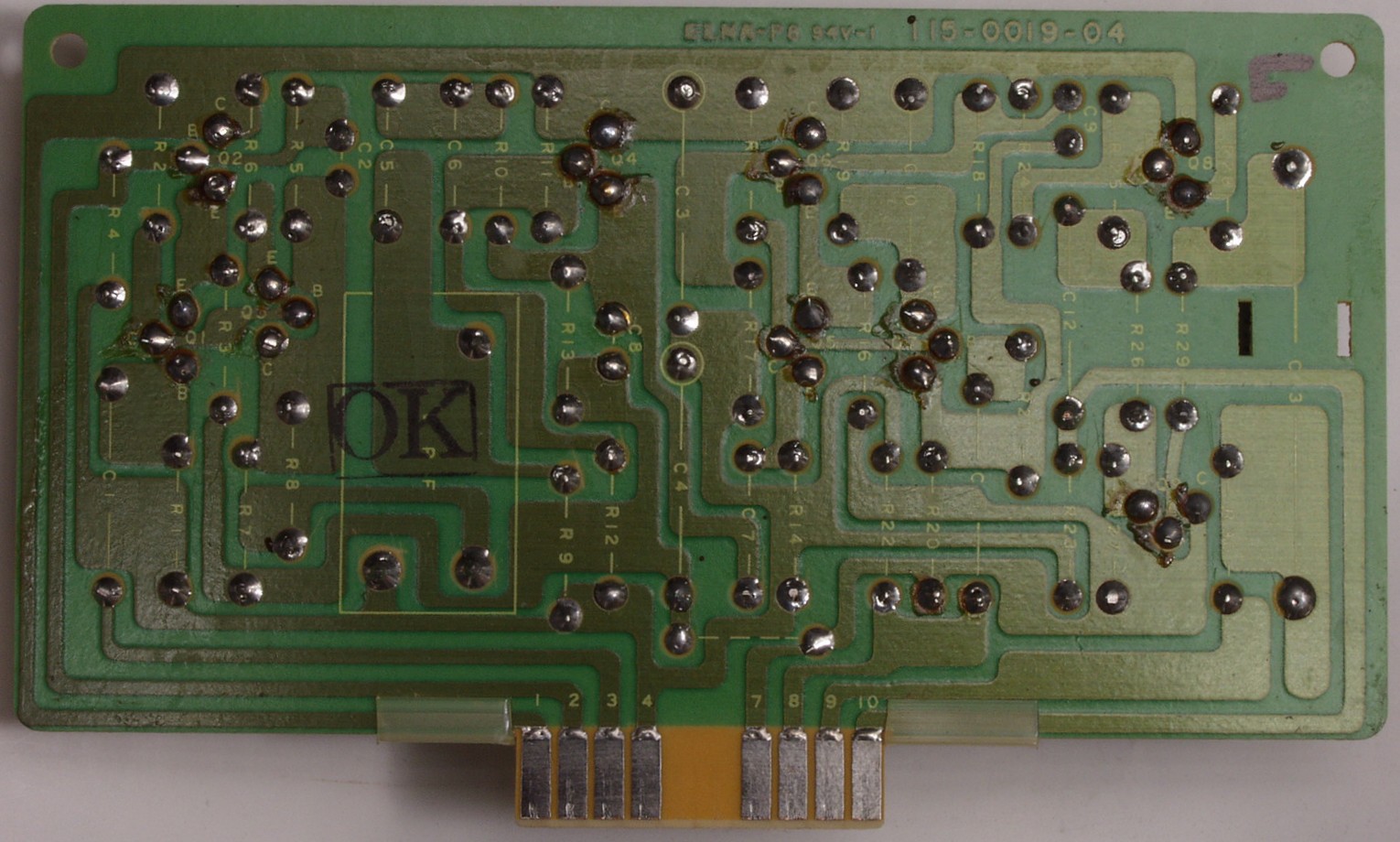

Ｃ７４．　修理（ハンダ補正）後　Ｒ出力ＡＭＰ基板裏　全ハンダやり直し

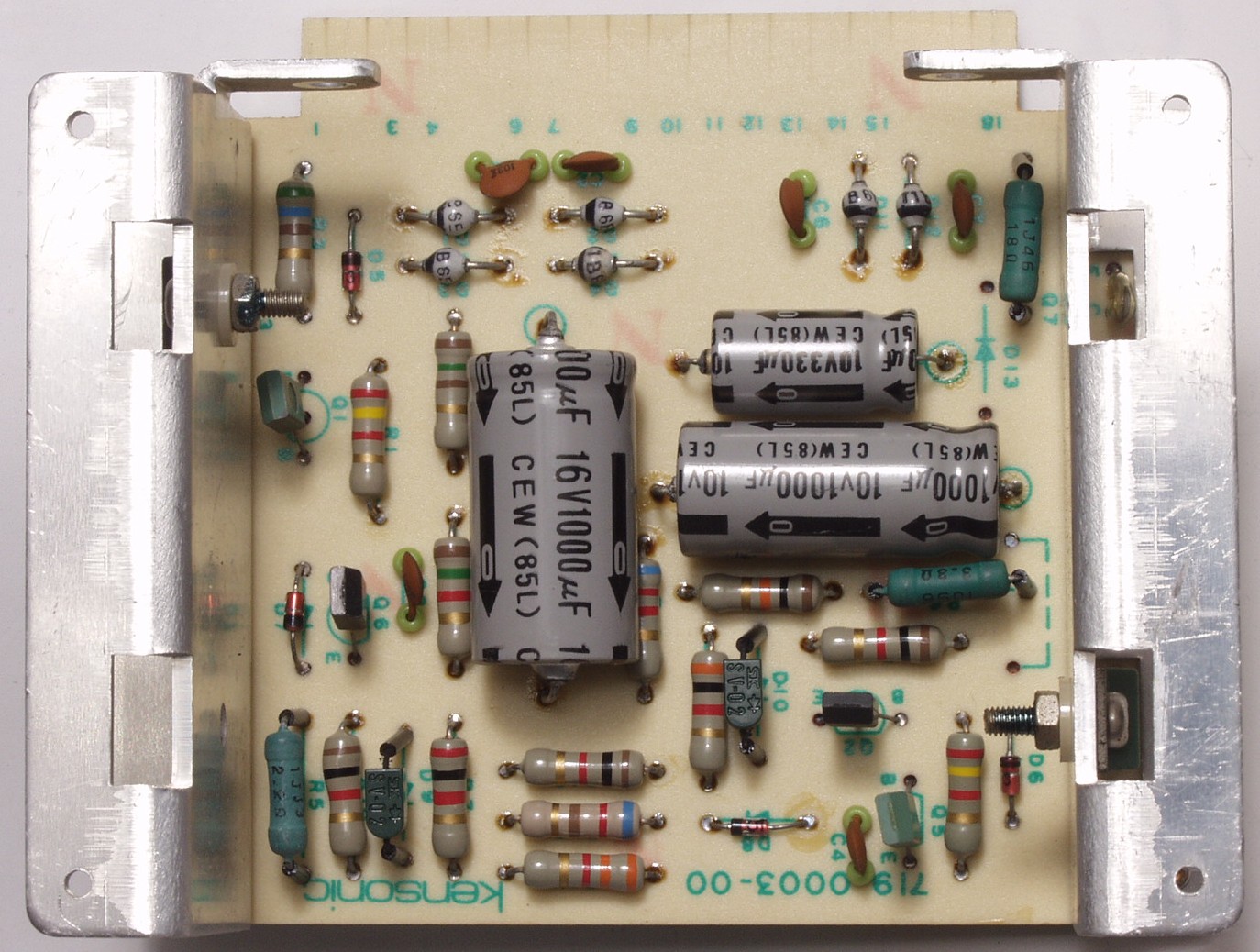

Ｃ８１．　修理前　電源基板

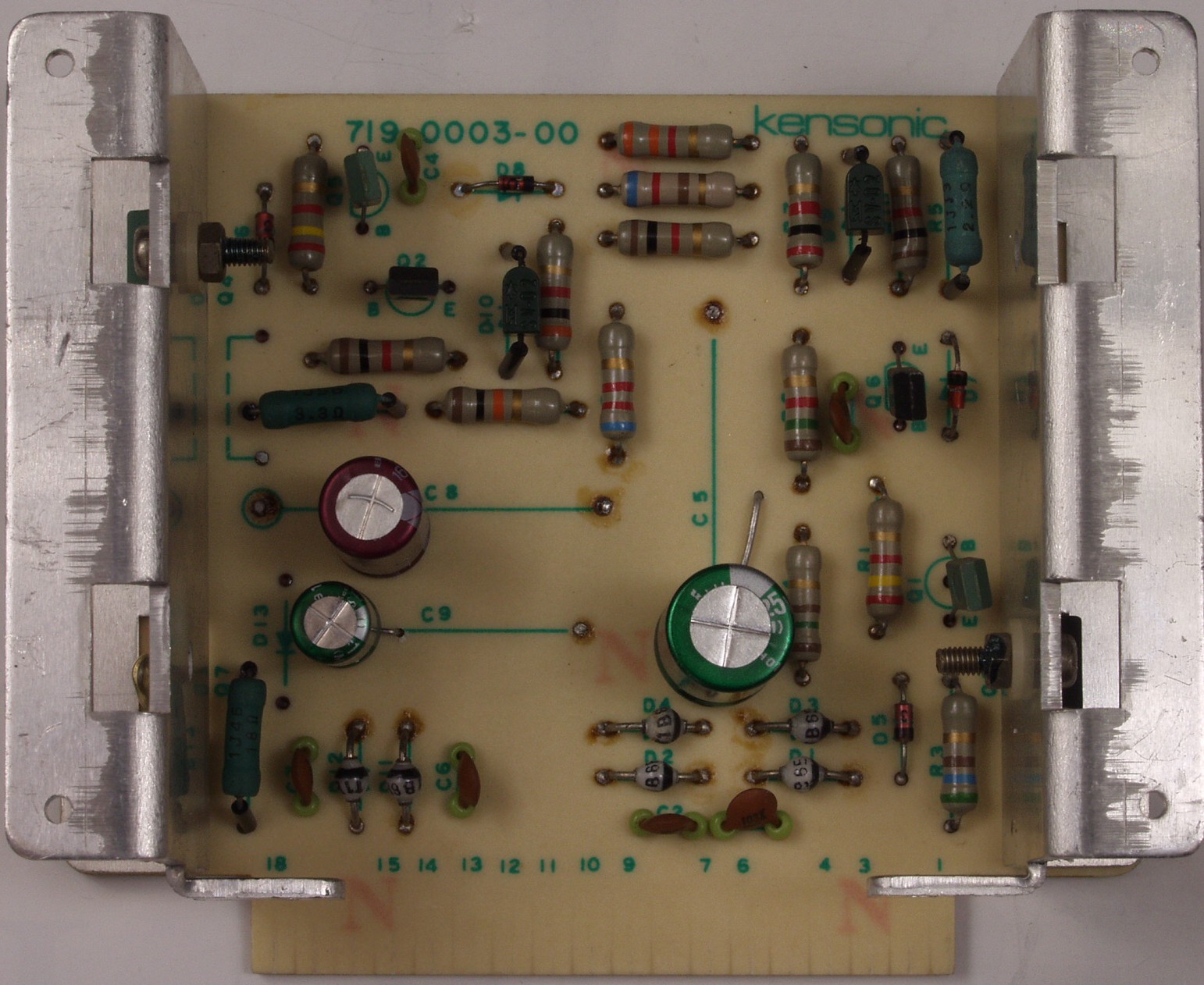

Ｃ８２．　修理後　電源基板　電解コンデンサー３個交換

Ｃ８３．　修理前　電源基板裏

Ｃ８４．　修理（ハンダ補正）後　電源基板裏　全ハンダやり直し

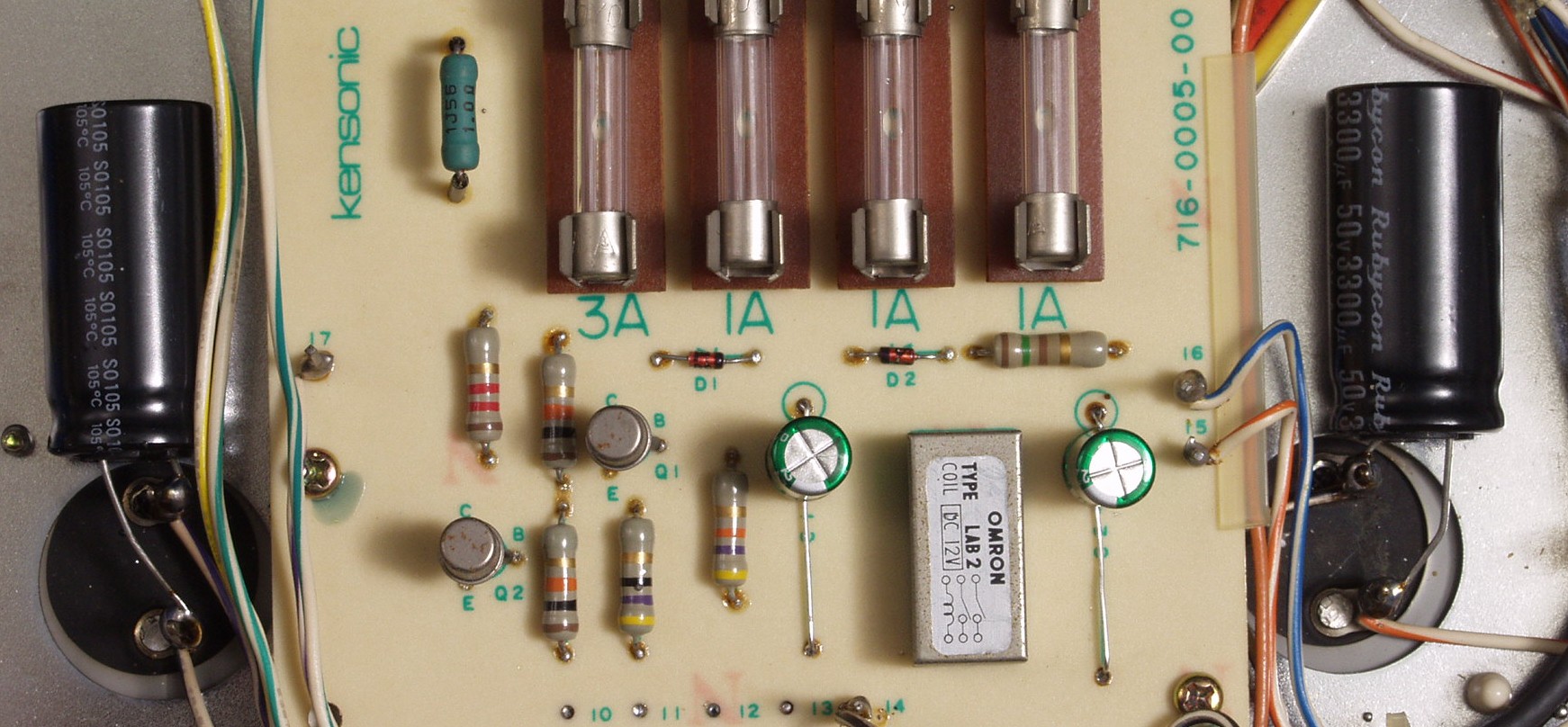

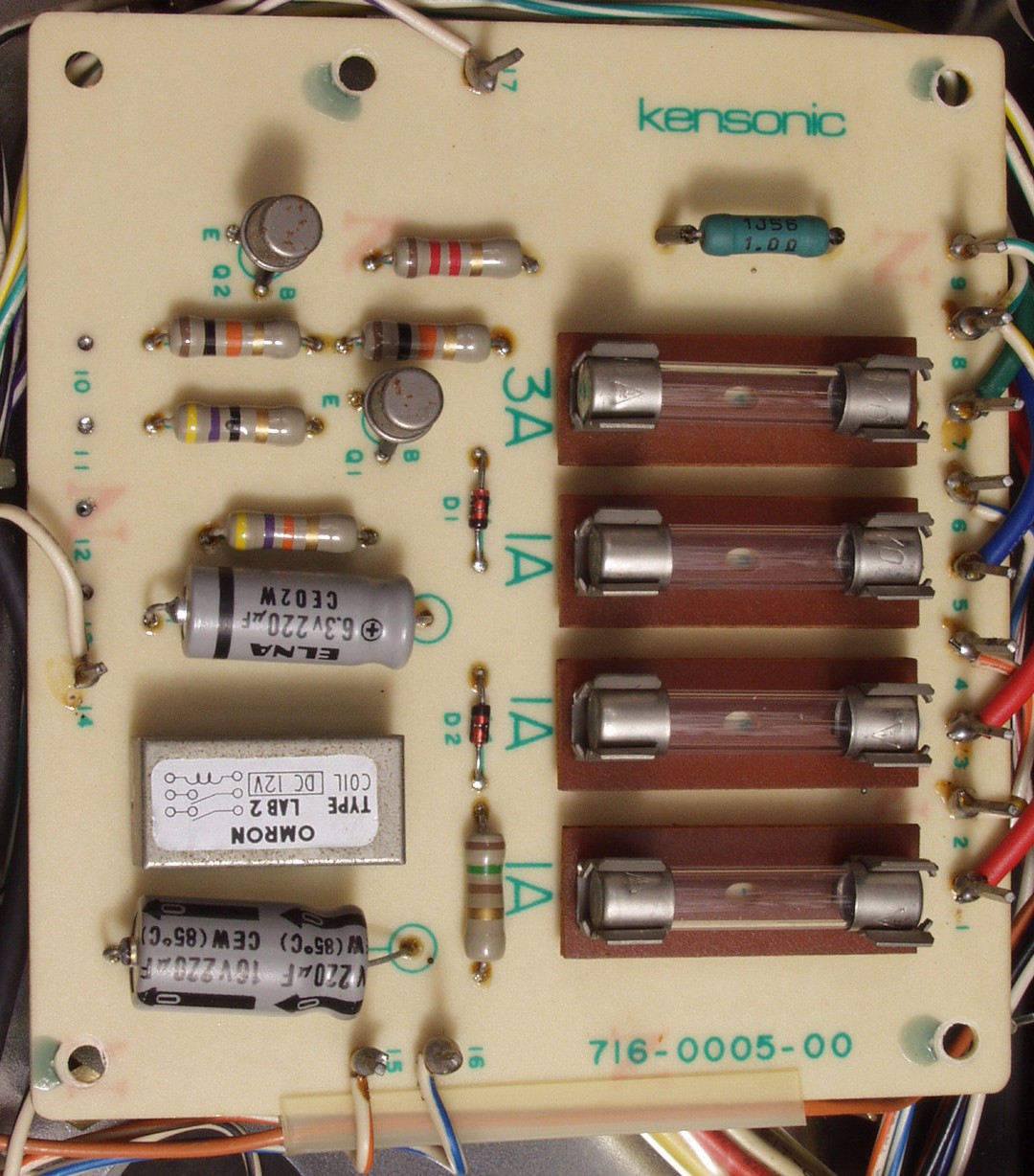

Ｃ９１．　修理前　フューズ基板

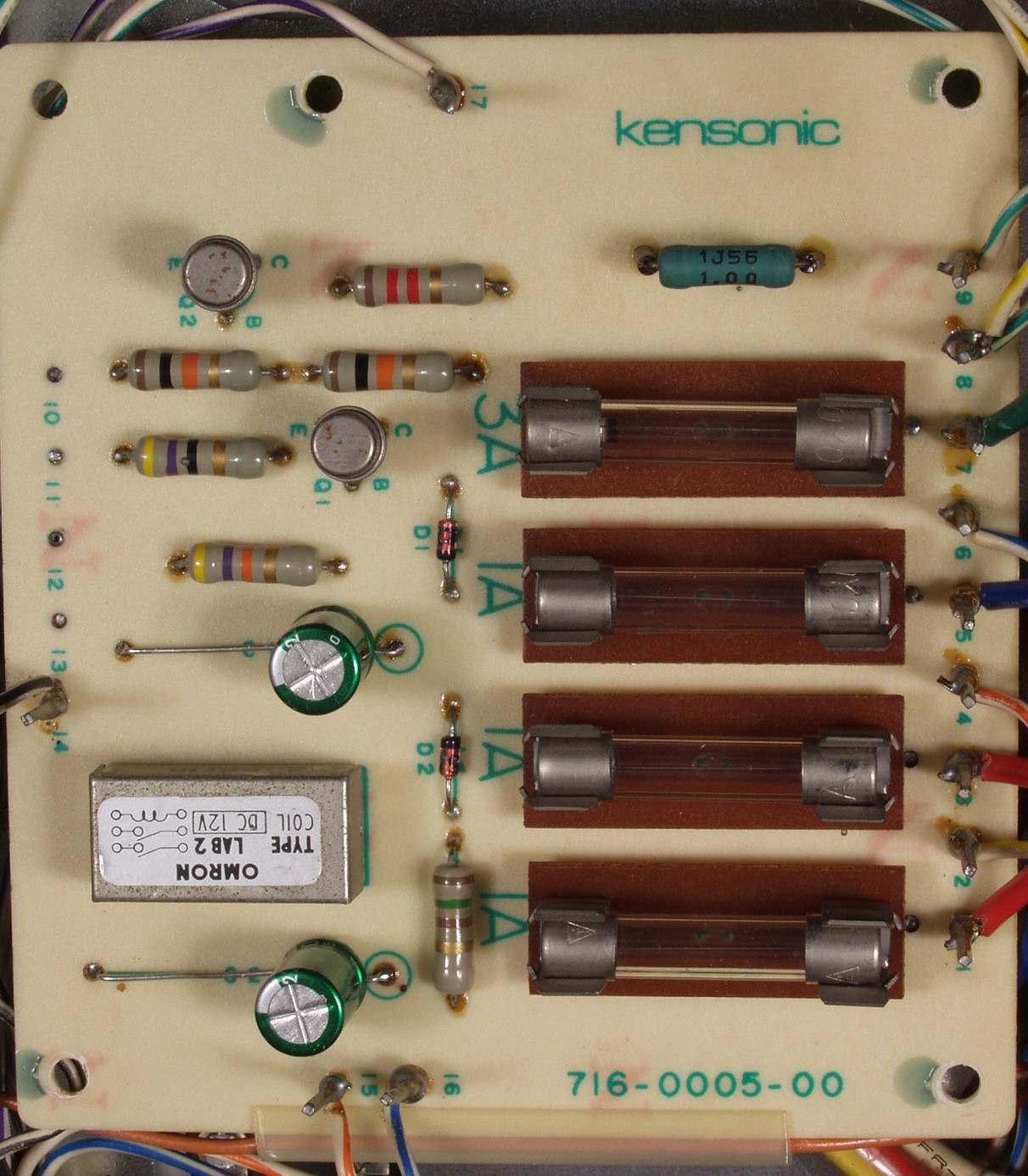

Ｃ９２．　修理後　フューズ基板　電解コンデンサー２個交換

Ｃ９３．　修理前　フューズ基板裏

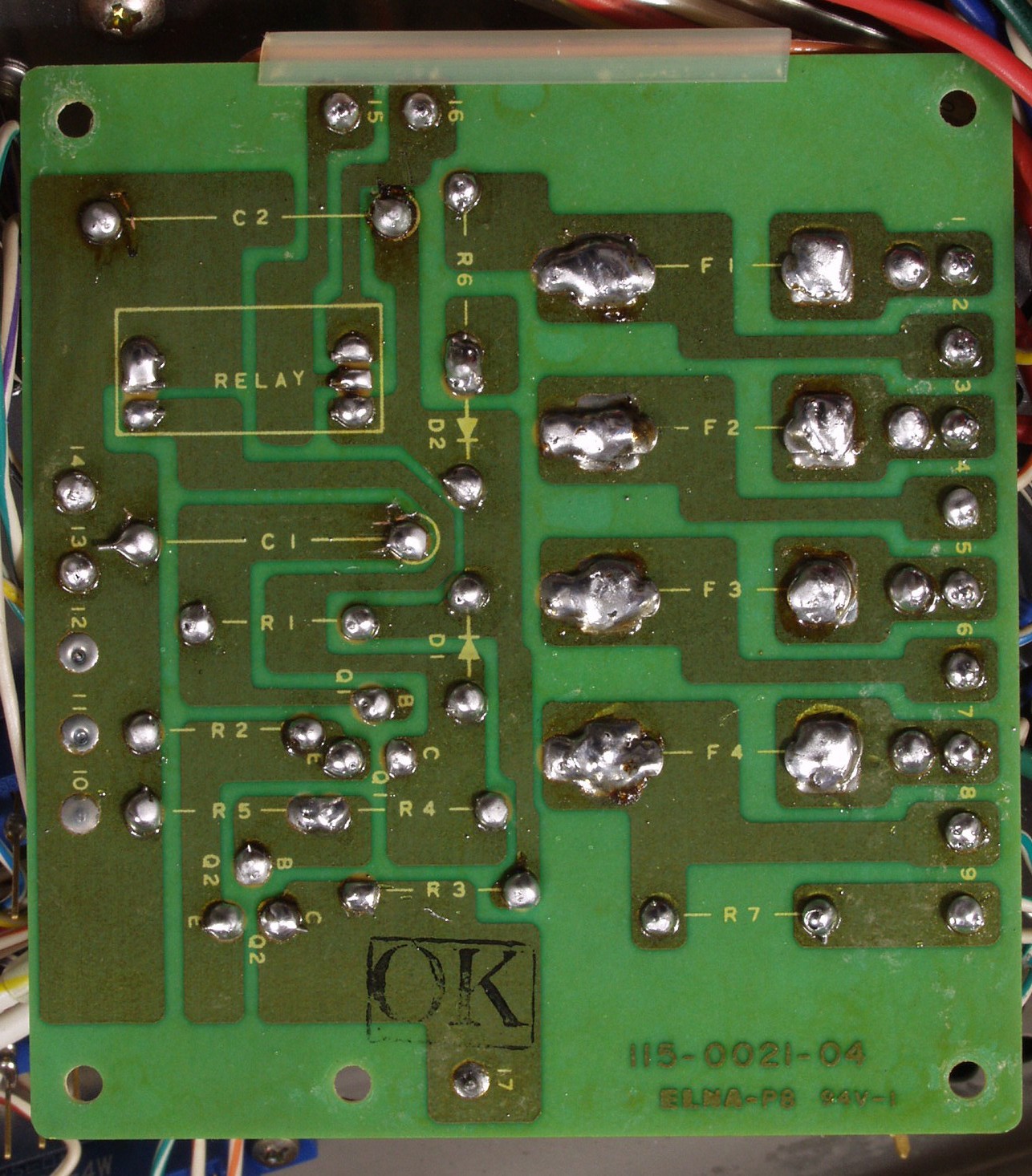

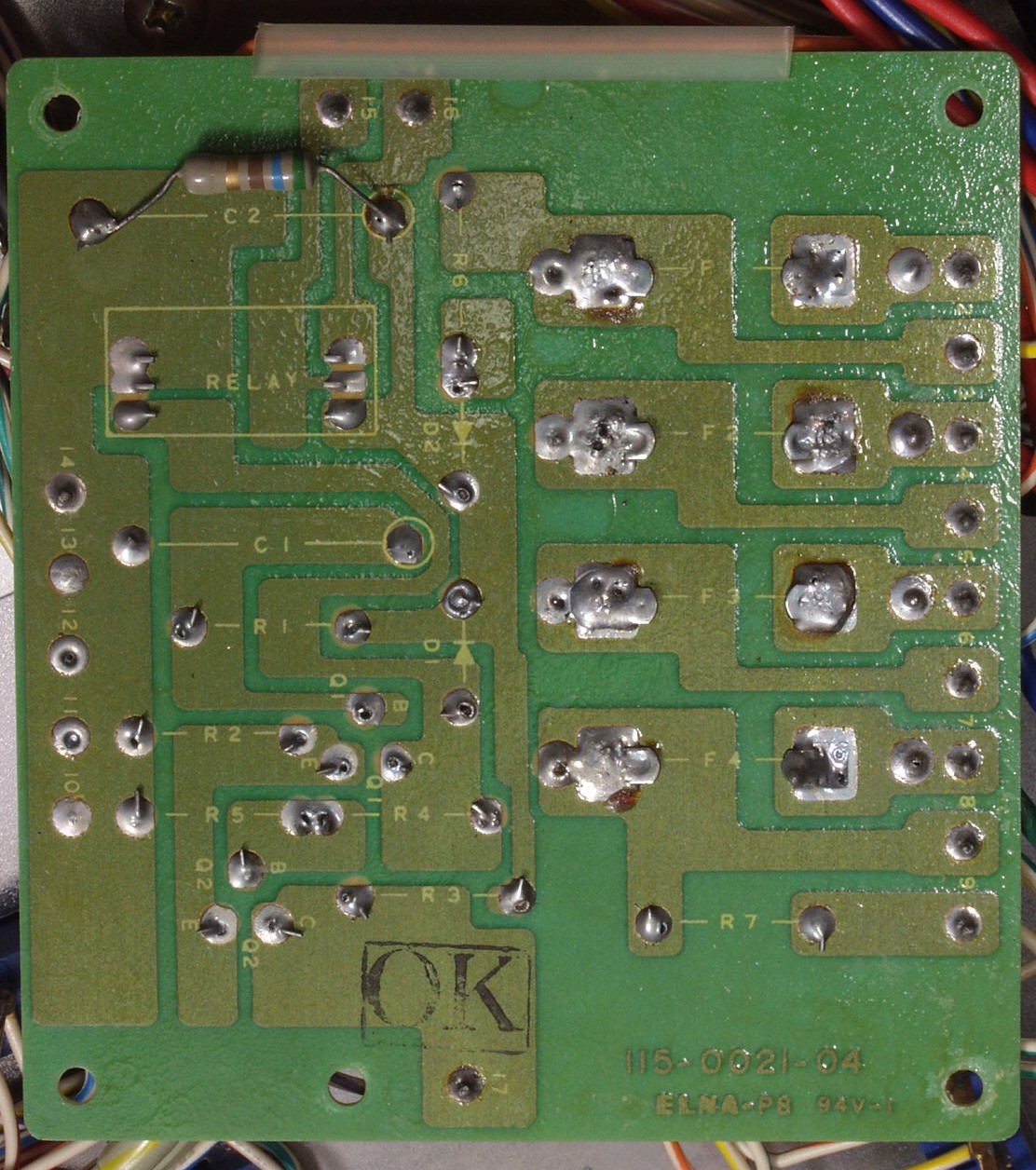

Ｃ９４．　修理（ハンダ補正）後　フューズ基板裏　全ハンダやり直し

ＣＡ．　修理後　追加した電解コンデンサー

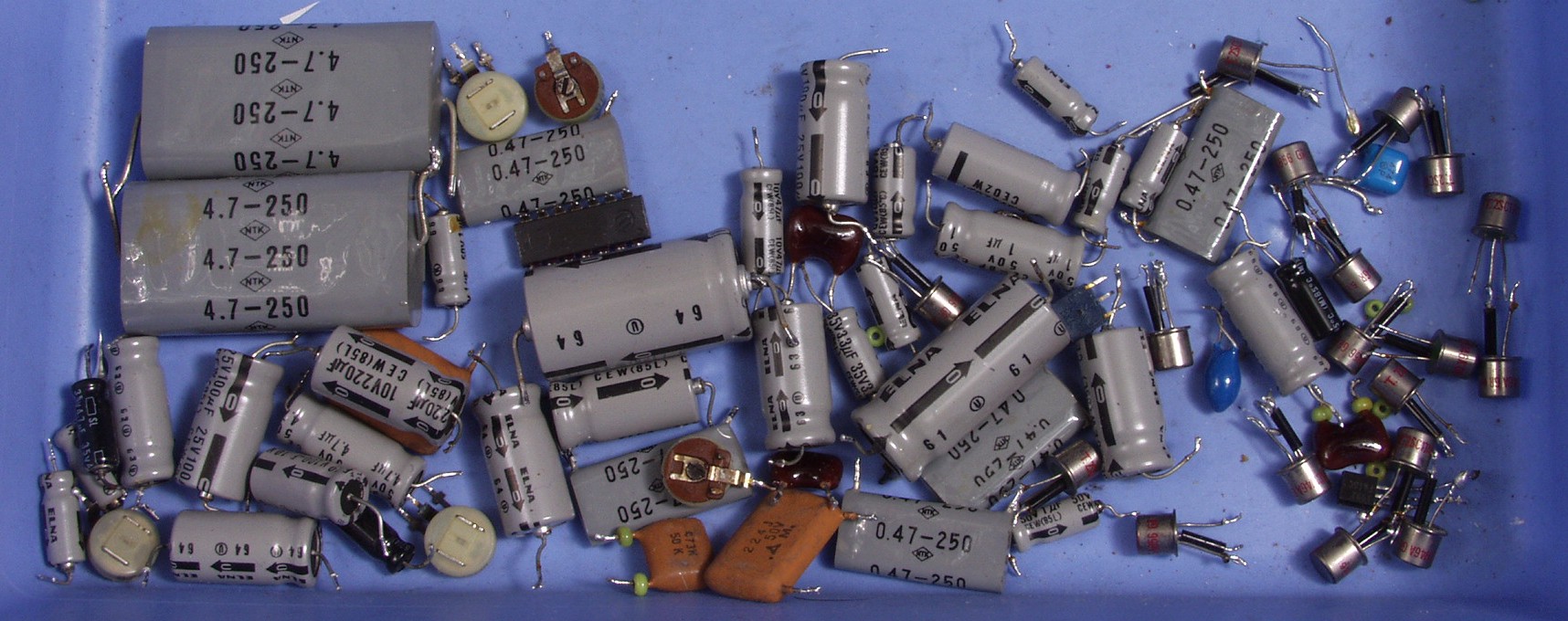

ＣＢ．　交換部品

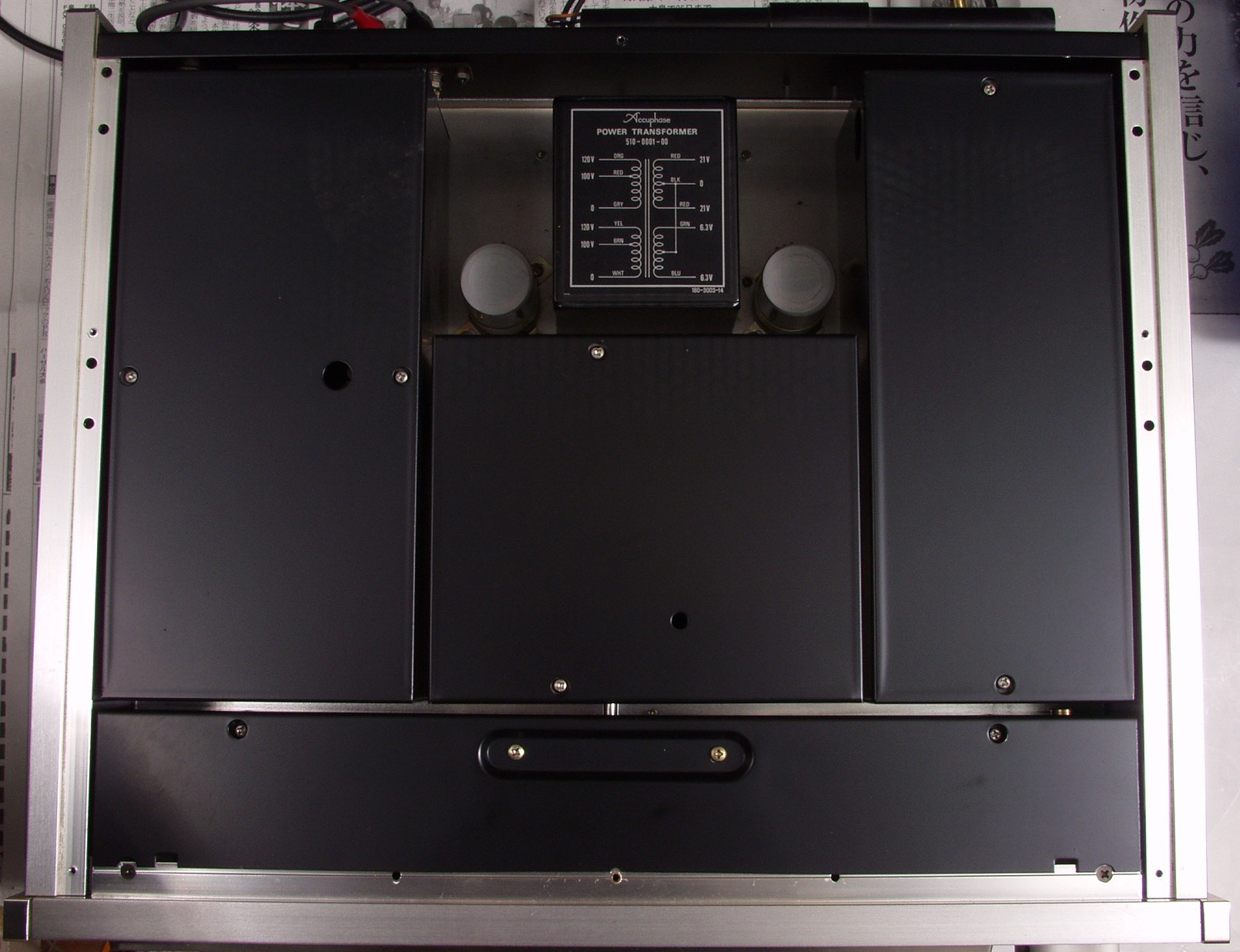

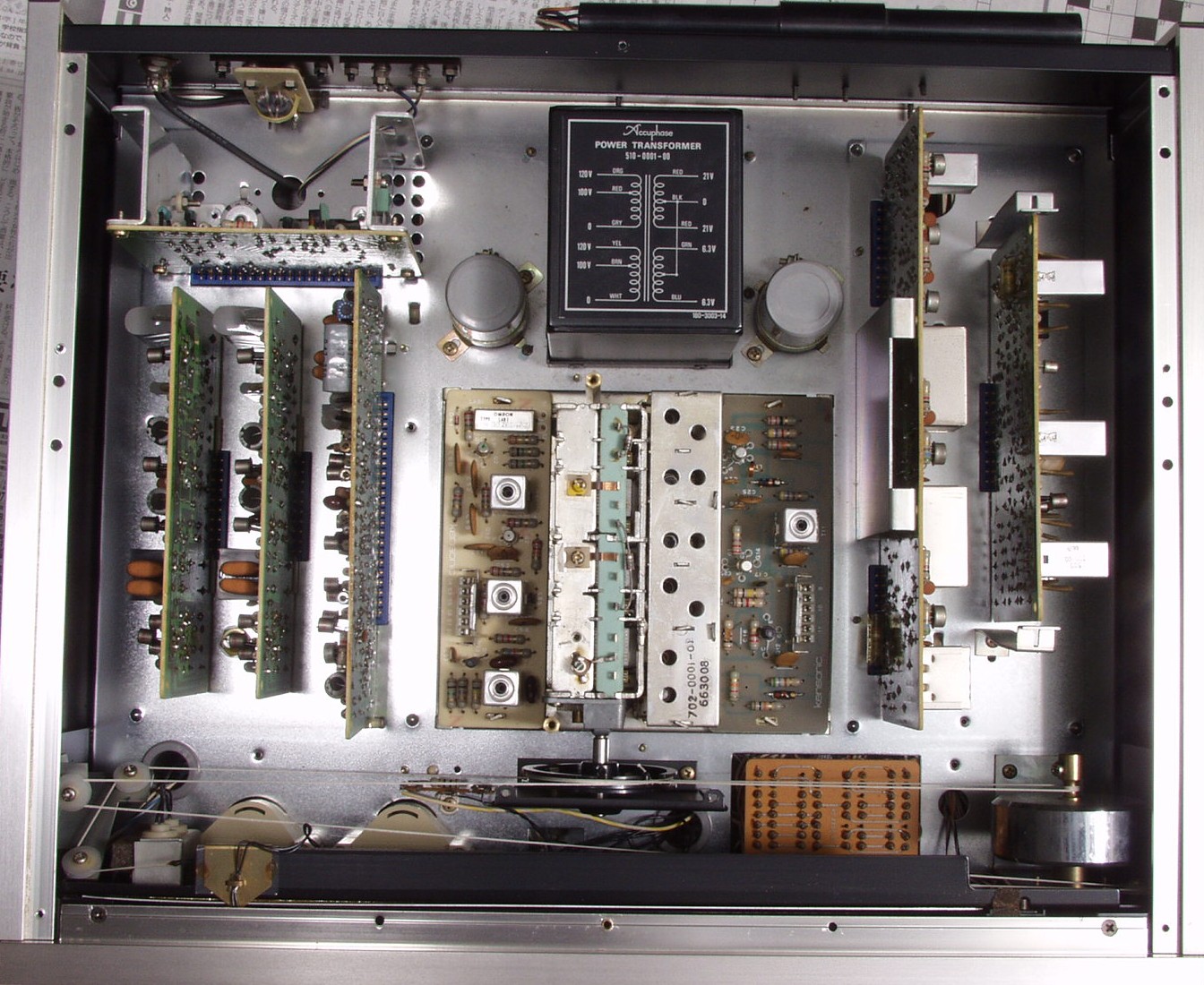

ＣＣ１．　修理前　上から見る

ＣＣ２．　修理後　上から見る

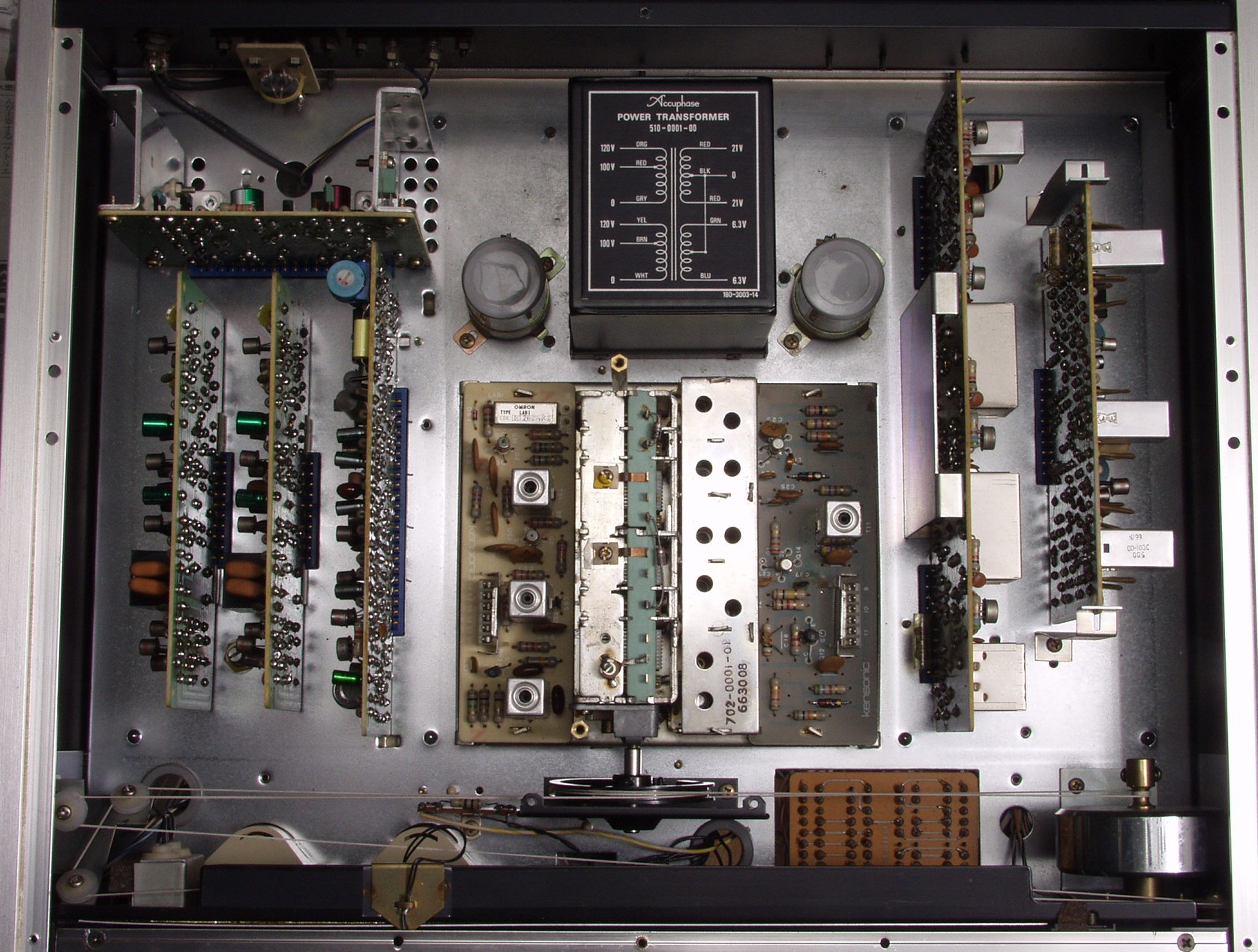

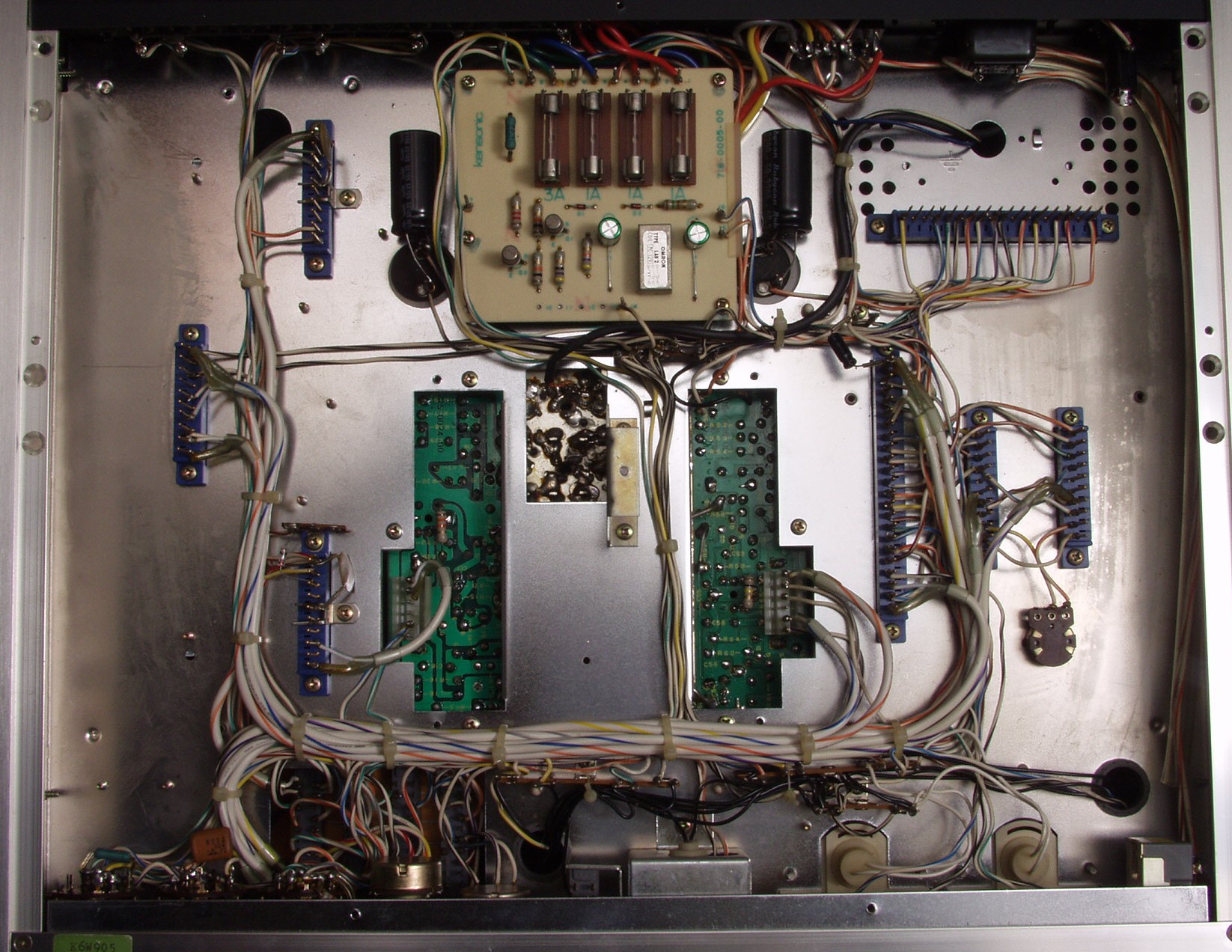

ＣＣ３．　修理前　下から見る

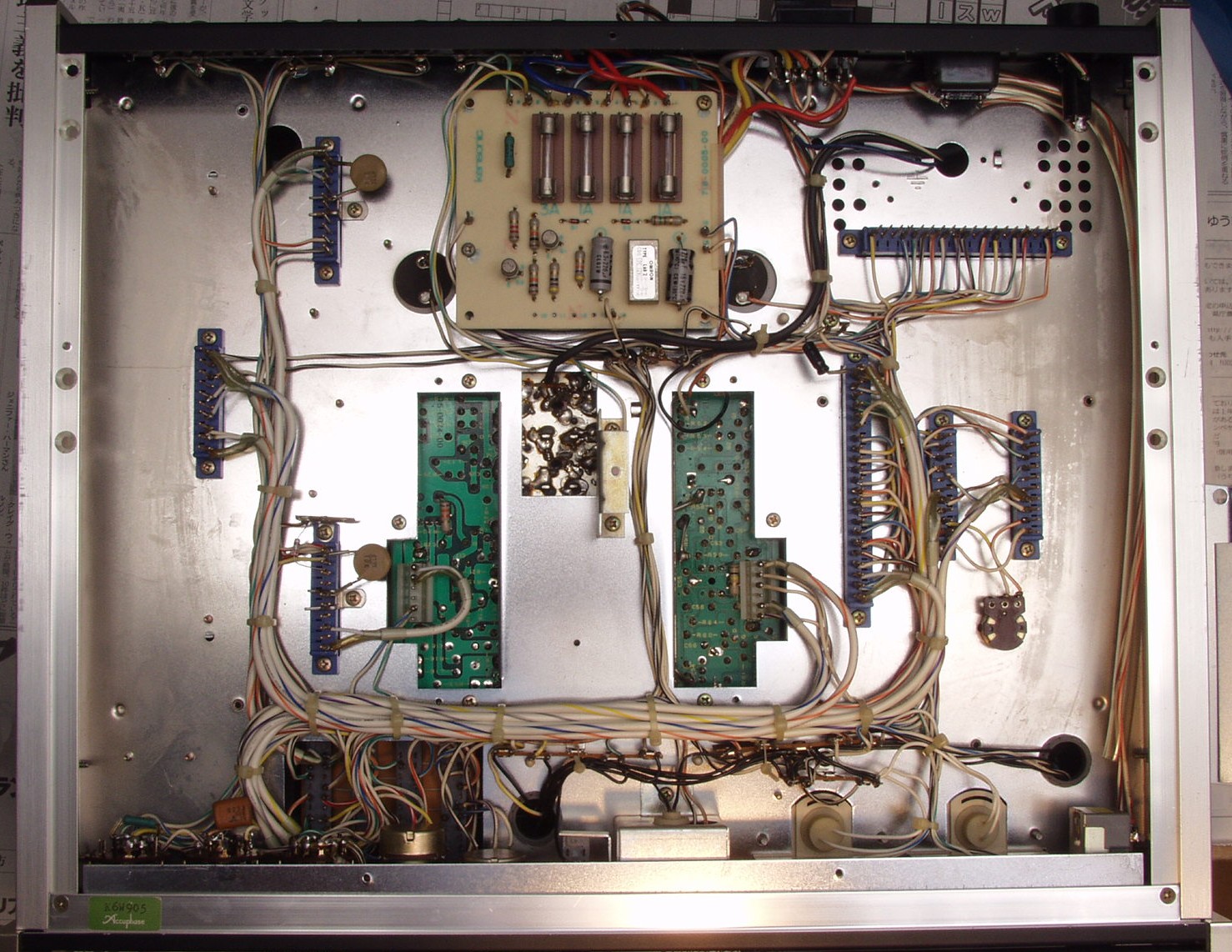

ＣＣ４．　修理後　下から見る

ＣＣ５．　完成

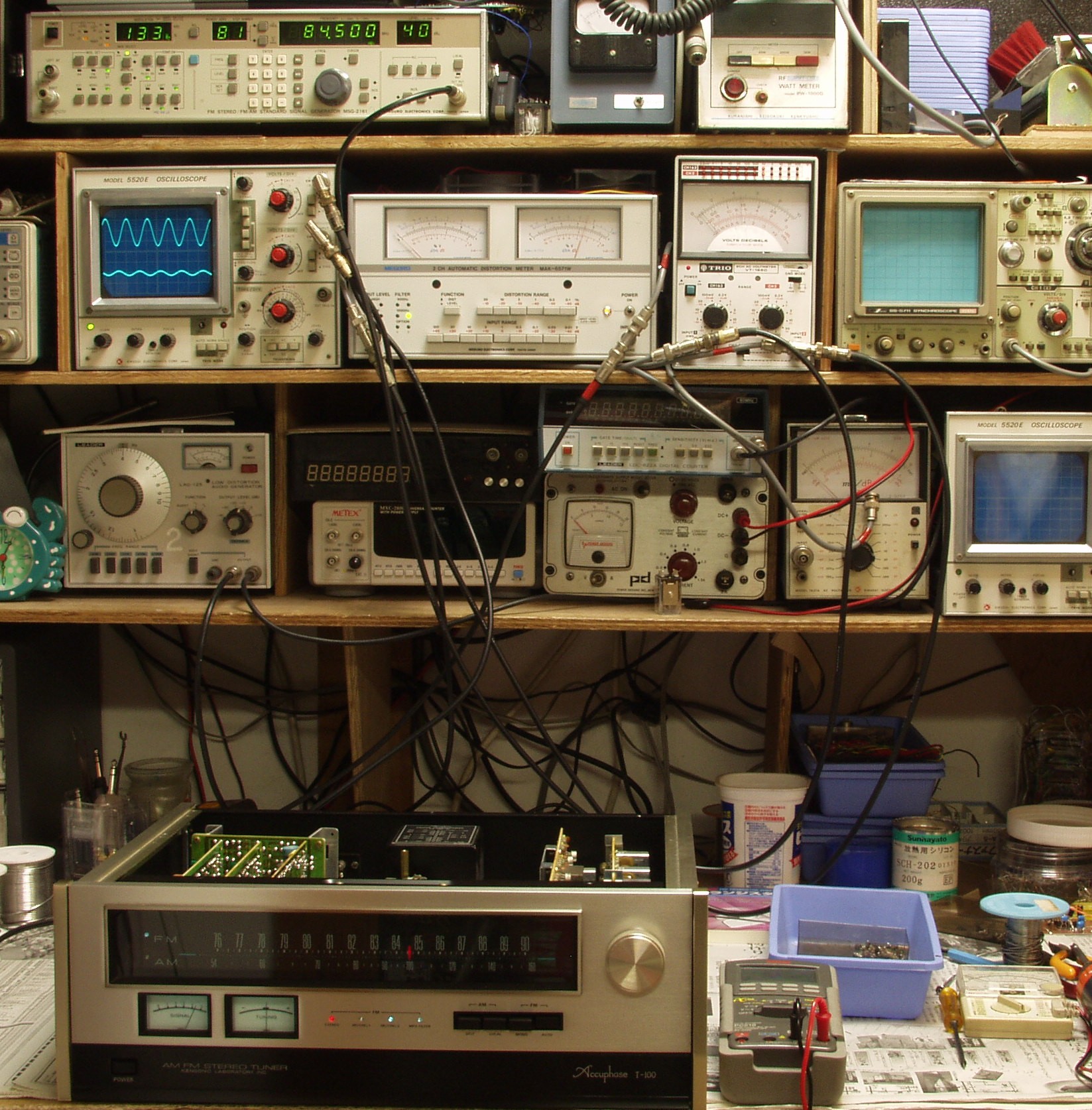

Ｅ．　調整・測定 Ｅ１．　調整・測定中

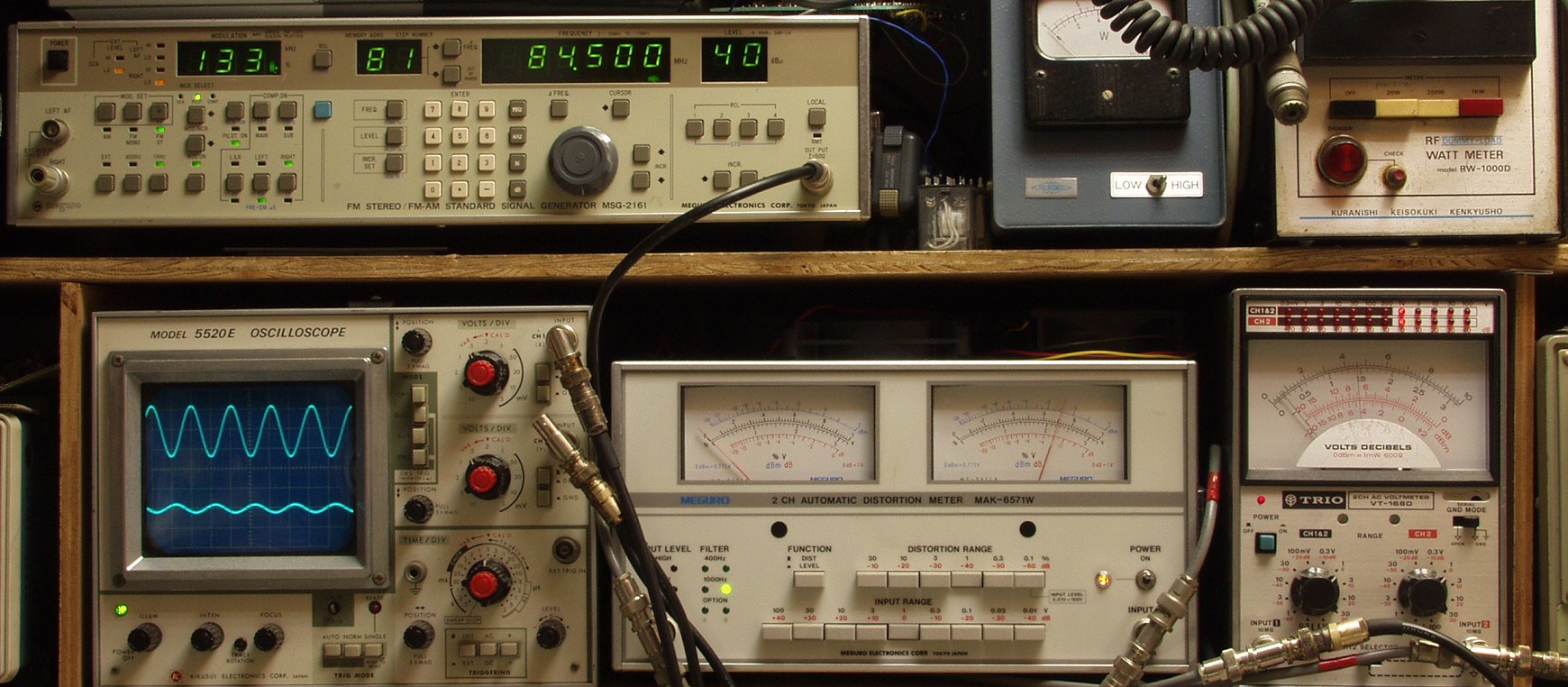

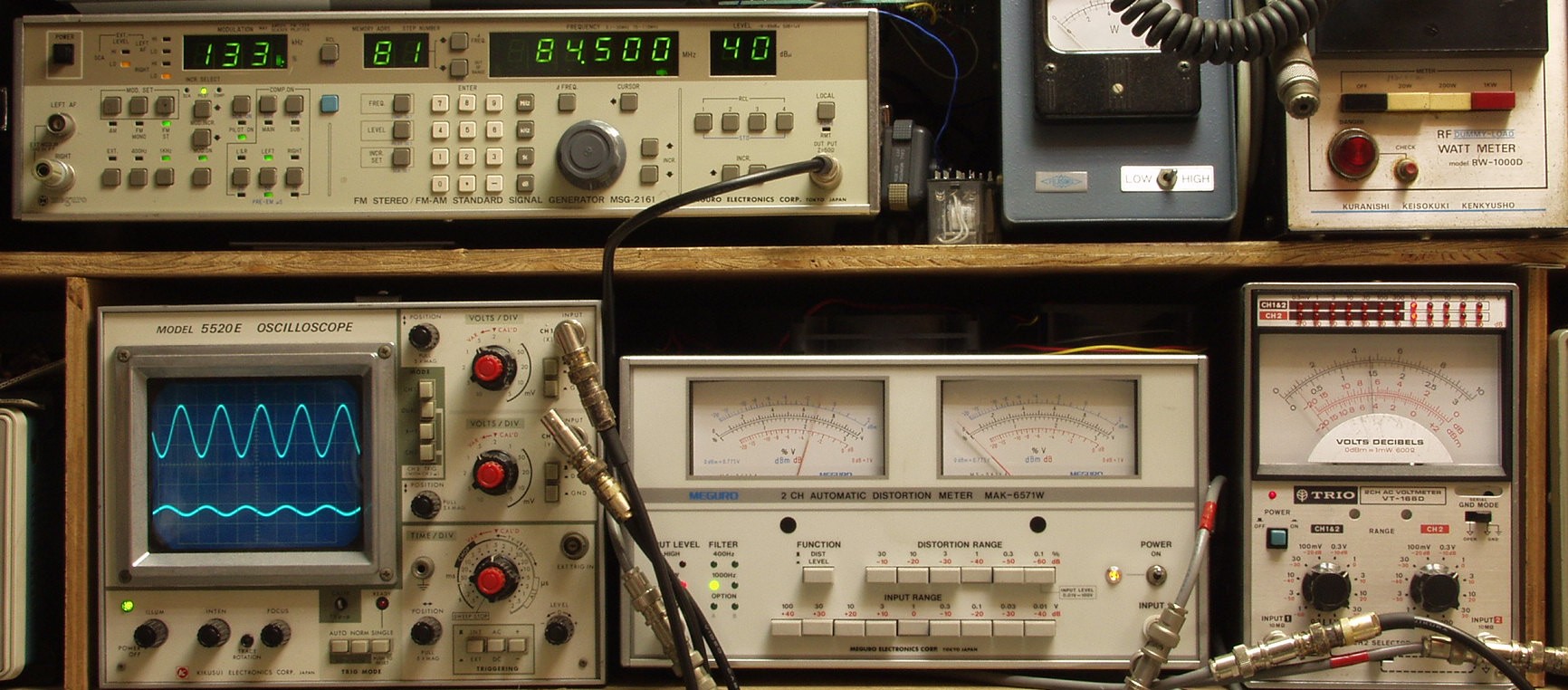

Ｅ２Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　見方 　　　　　上のＦＭステレオ信号発信器より　８４．５ＭＨＺで　１ＫＨＺの　Ｒのみ変調信号を　４０ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　下中＝歪み率計＝０．８％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　下右＝電圧測定器、赤針＝Ｒ出力＝０．４５Ｖ、黒針＝Ｌ出力（最大１Ｖレンジ） 　　　　　下左＝出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ２Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側

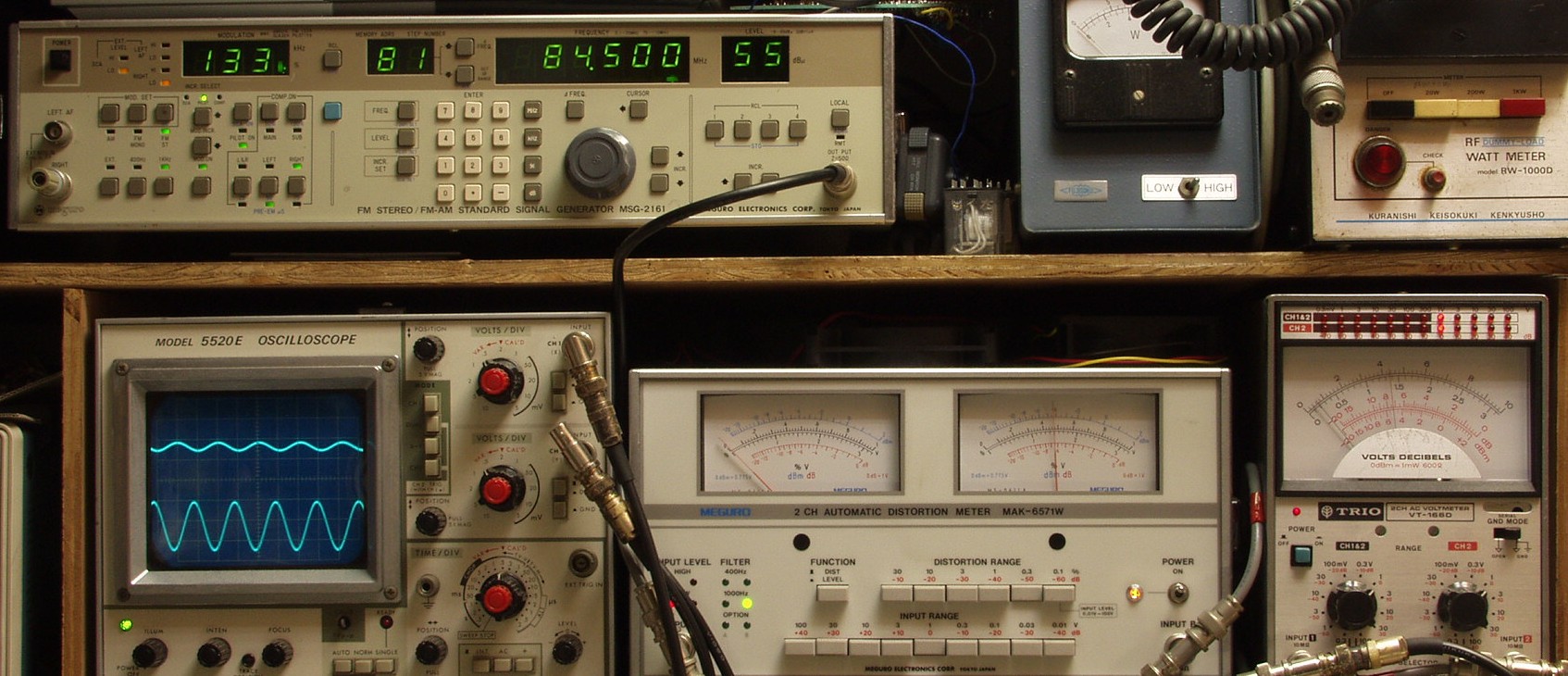

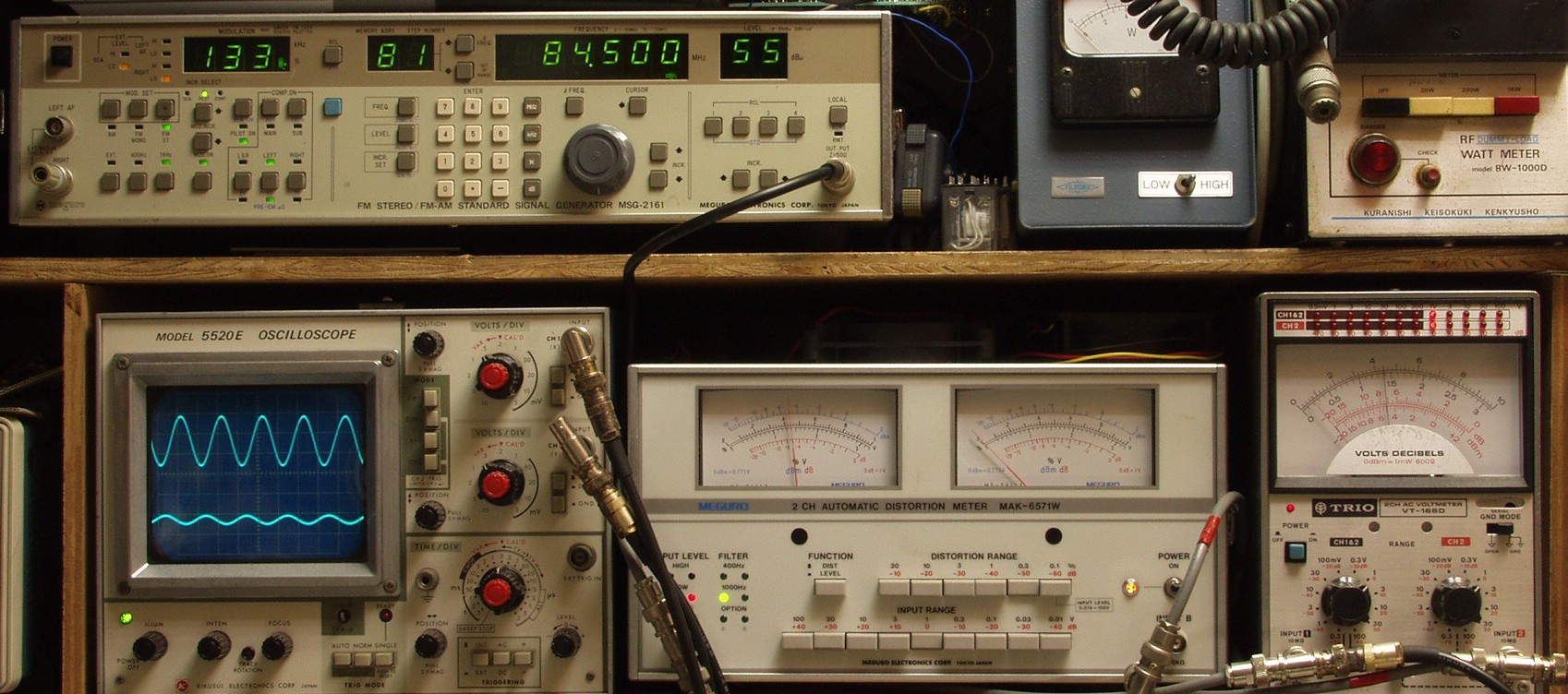

Ｅ３Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　見方 　　　　　上のＦＭステレオ信号発信器より　８４．５ＭＨＺで　１ＫＨＺの　Ｒのみ変調信号を　５５ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　下中＝歪み率計＝０．１５％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．３％レンジ） 　　　　　下右＝電圧測定器、赤針＝Ｒ出力＝０．４５Ｖ、黒針＝Ｌ出力（最大１Ｖレンジ） 　　　　　下左＝出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ３Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側

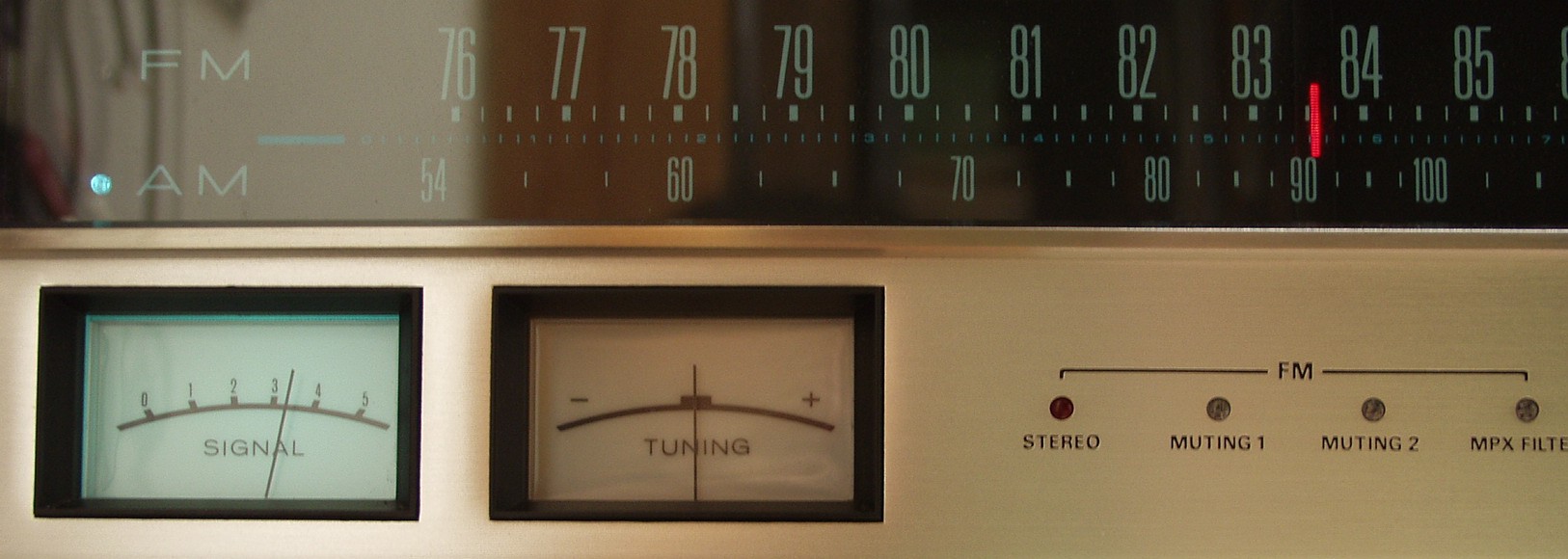

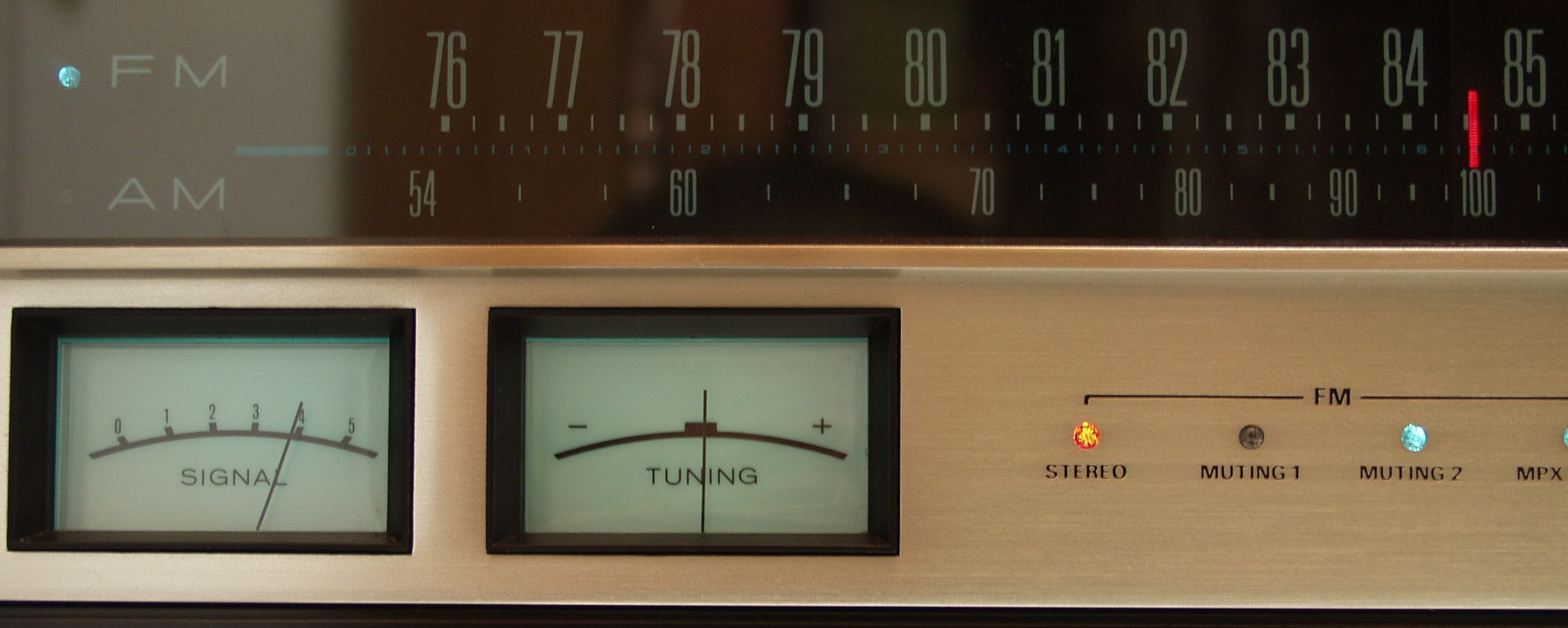

Ｅ３Ｃ．　その時の本体、メーター

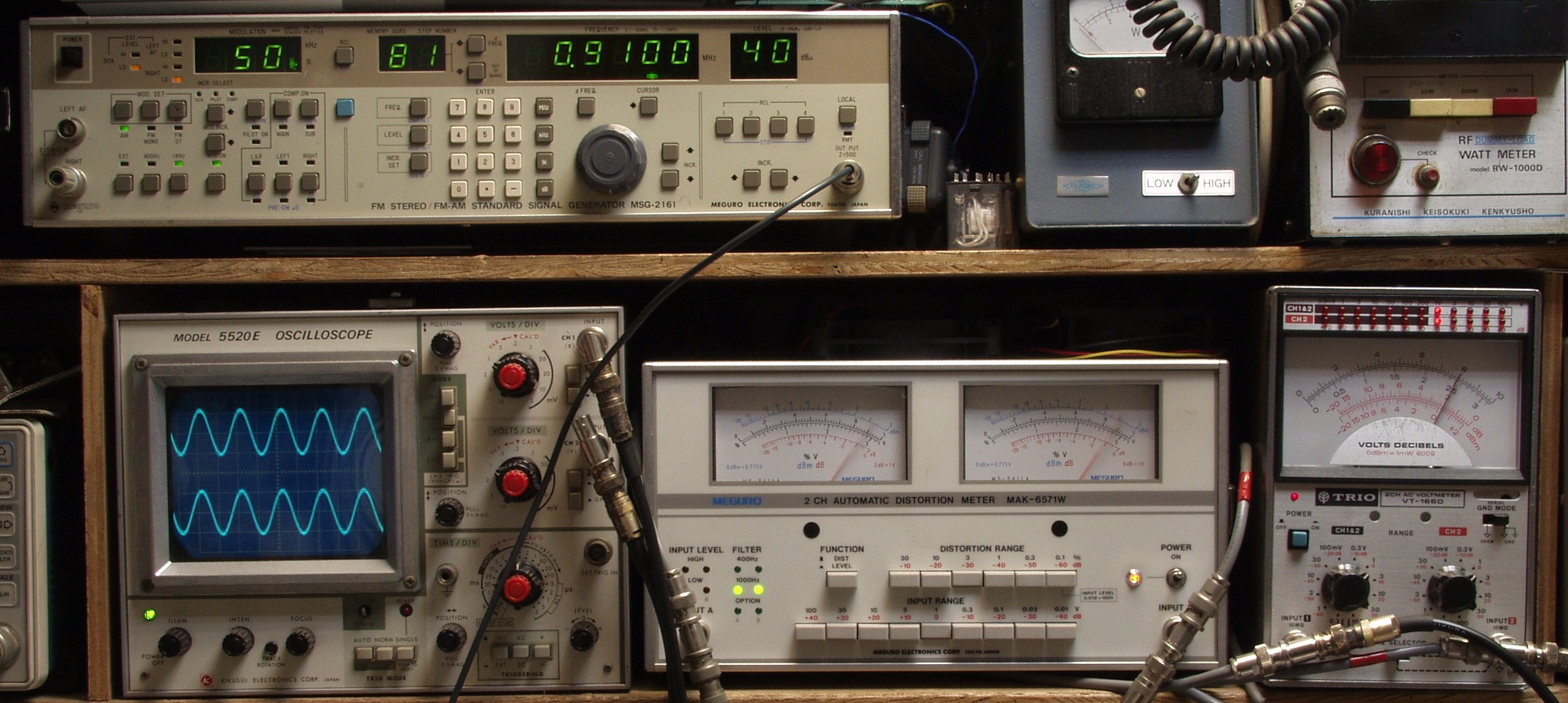

Ｅ４Ａ．　ＡＭ　感度測定調整 　　見方 　　　　　上のＡＭ信号発信器より　９１０ＫＨＺで　１ＫＨＺの　５０％変調信号を　４０ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　下中＝歪み率計＝３％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大３％レンジ） 　　　　　下右＝電圧測定器、赤針＝Ｒ出力＝０．８Ｖ、黒針＝Ｌ出力（最大１Ｖレンジ） 　　　　　下左＝出力波形　上＝Ｒ出力、下＝Ｌ出力。

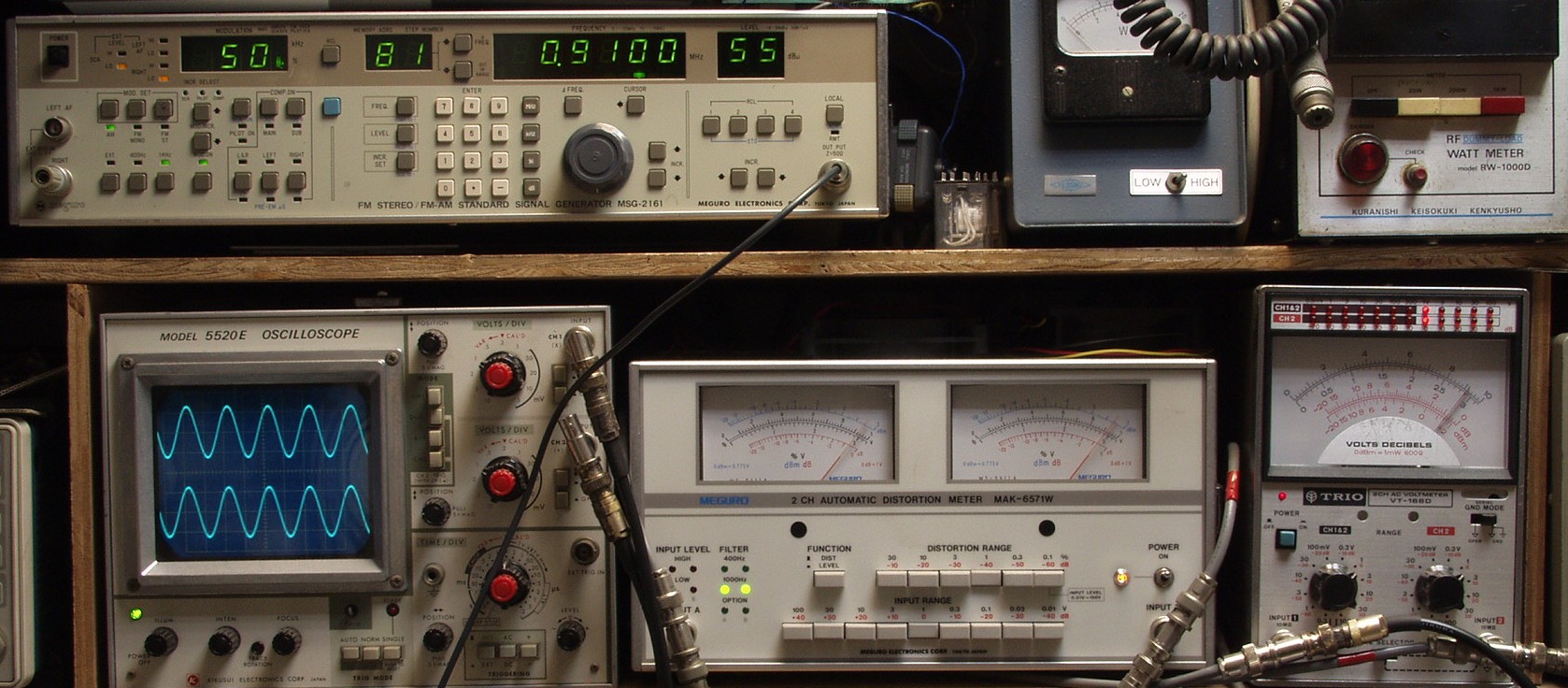

Ｅ４Ｂ．　ＡＭ　感度測定調整 　　見方 　　　　　上のＡＭ信号発信器より　９１０ＫＨＺで　１ＫＨＺの　５０％変調信号を　５５ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　下中＝歪み率計＝１％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　下右＝電圧測定器、赤針＝Ｒ出力＝１Ｖ、黒針＝Ｌ出力（最大１Ｖレンジ） 　　　　　下左＝出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ４Ｃ．　その時の本体、メーター

Ｅ５．　２４時間エージング。

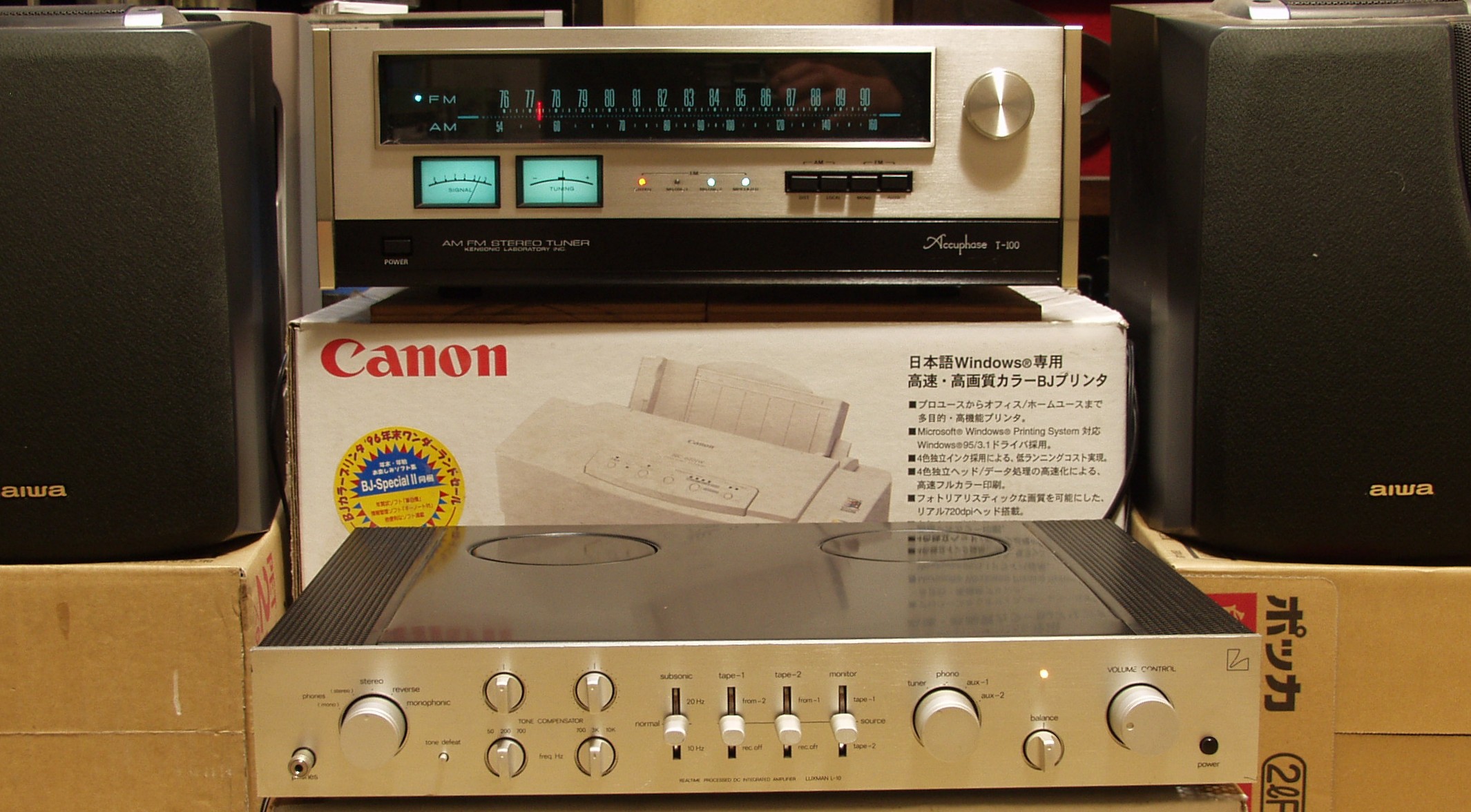

t-100-1g
