ＮＥＣ　ＣＱ−１１０　修理記録
平成１４年６月２１日到着　　平成１４年１１月５日返却
この時代の機器に使用されている、ソリッド抵抗が、殆ど全て抵抗値が増加している。
完璧な修理は、これを全て交換する必要が有ります。そうでないと、又直ぐに、違う場所が故障する事になります。
  1. 　修理前の状況
    現在の状態が　送受信ともに　不能です
    先月　メーカーに出したところ　修理不能で帰ってきました

  2. 　原因
    経年変化

  3. 　修理状況

    　
  4. 　使用部品

  5. 　修理費　　，０００円　　　　通常修理

  6. 　点検のみで返却

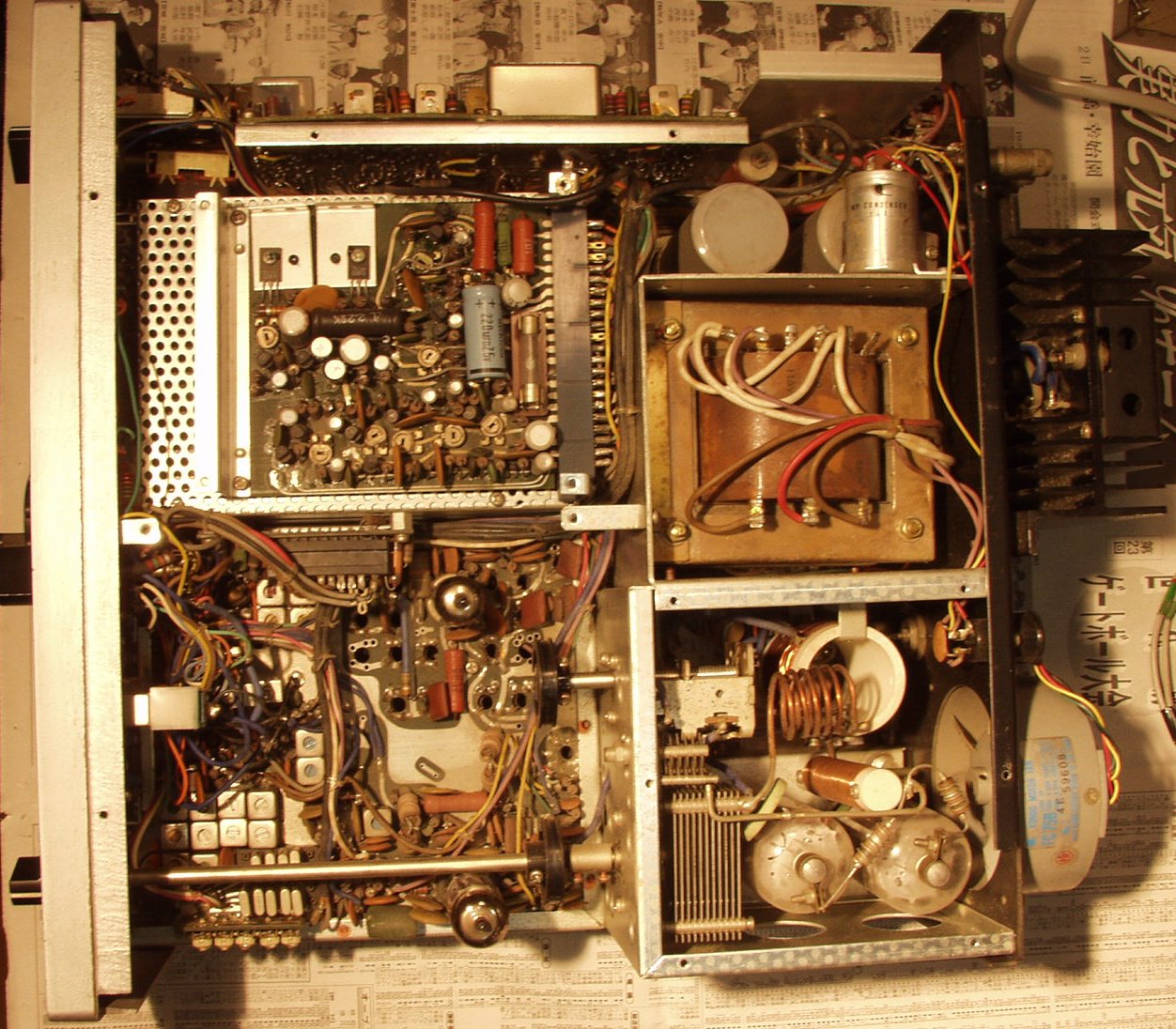

Ａ−１．　修理前　上から見る　

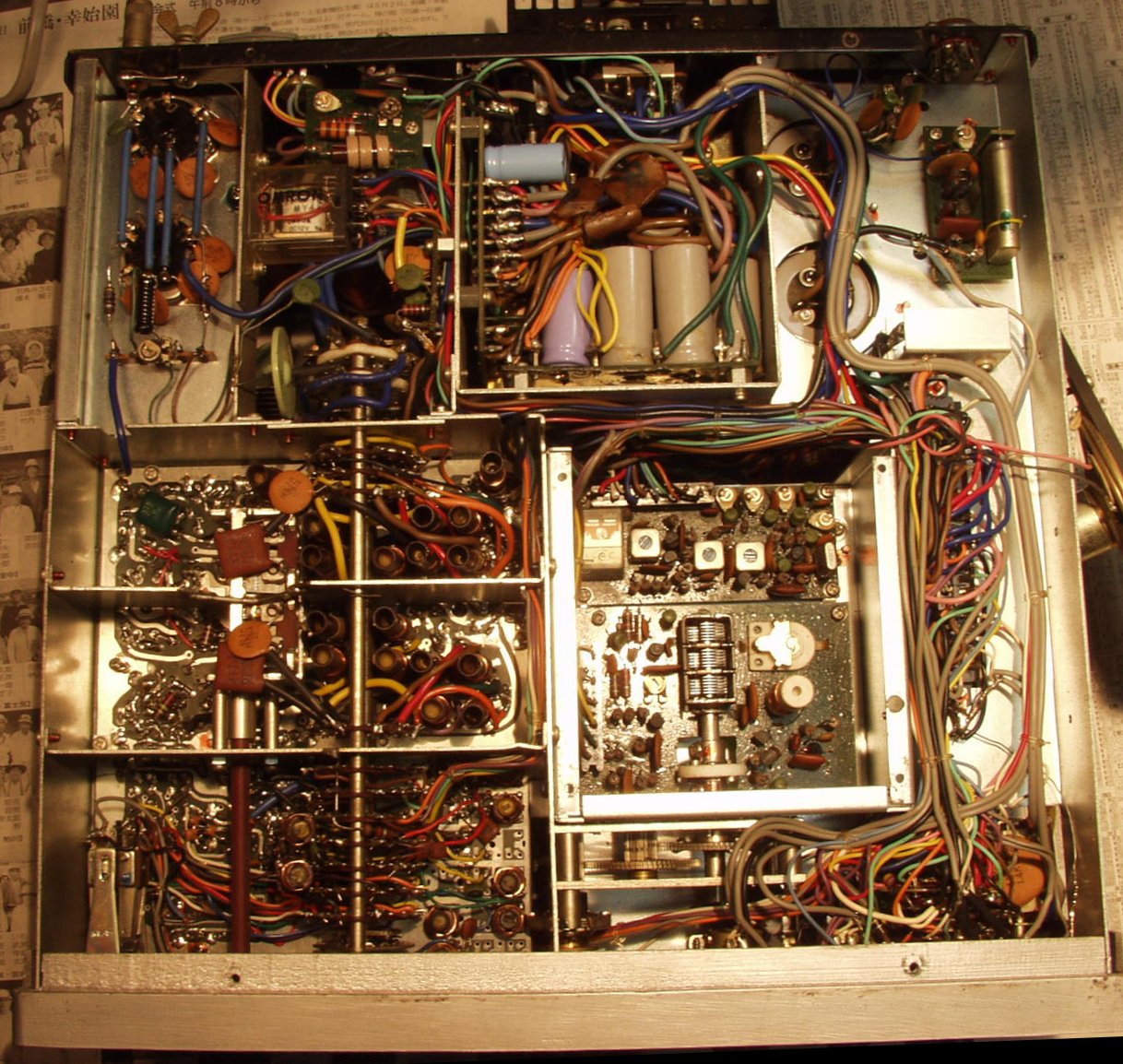

Ａ−２．　修理前　下から見る

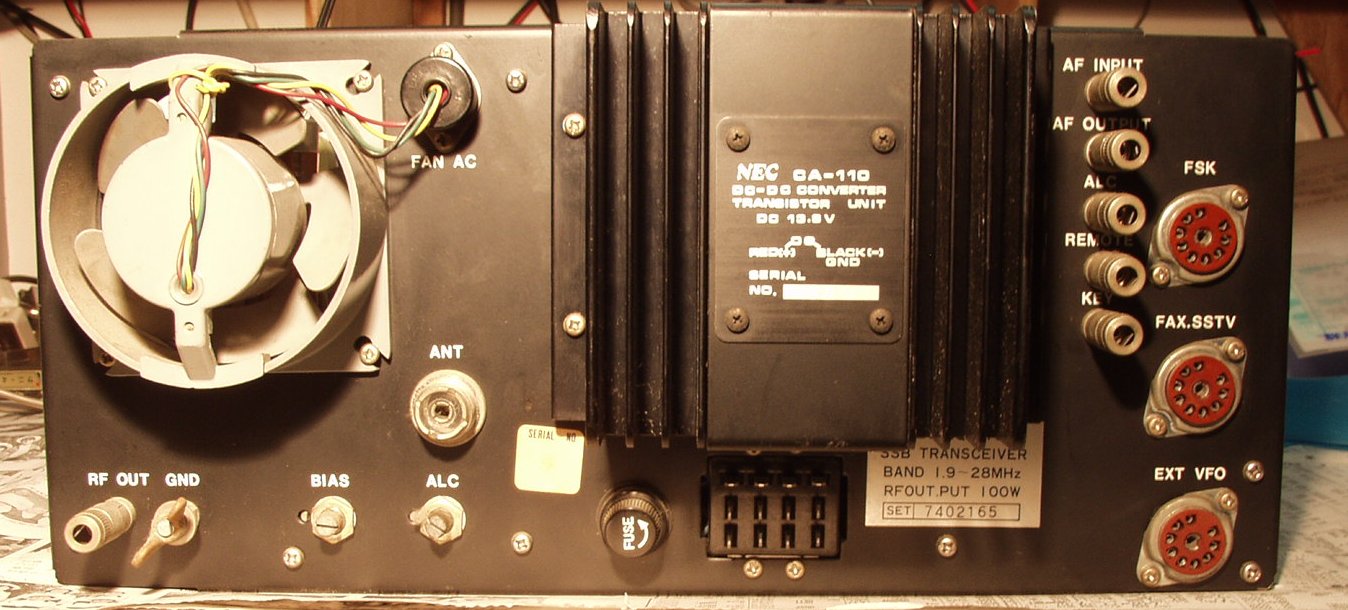

Ａ−３．　修理前　後ろから見る　冷却フアンは大きいのでうるさい

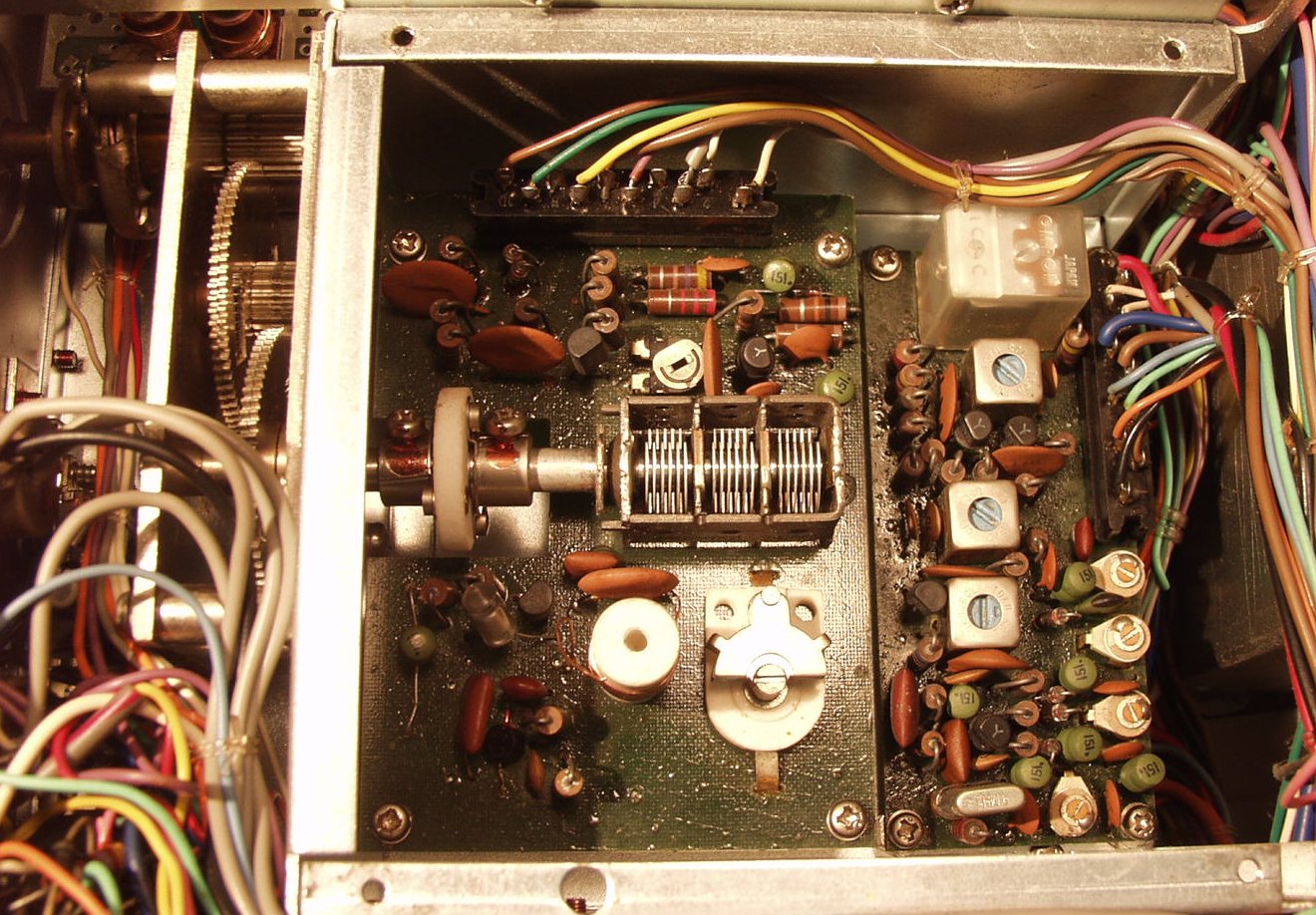

Ａ−４．　修理前　ＶＦＯ部、第１局発　　半固定ＶＲ、リレーの交換が必要

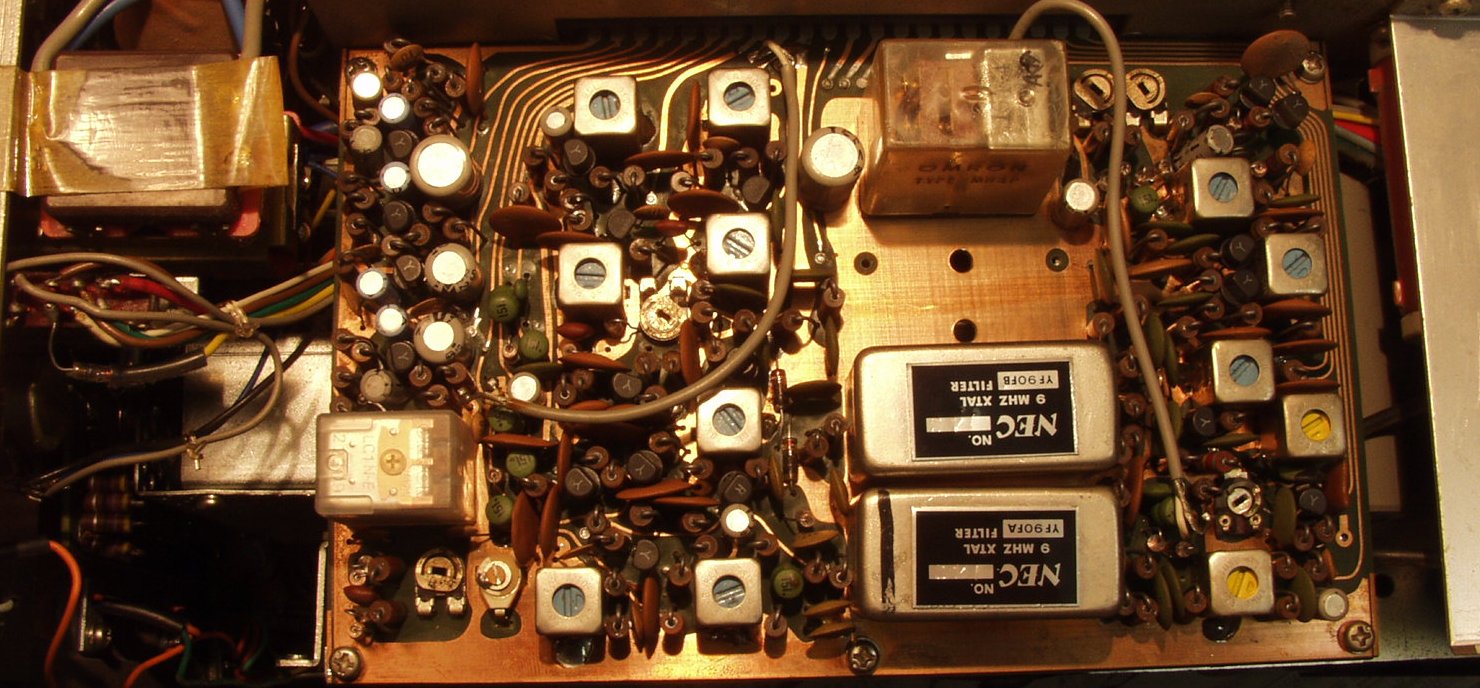

Ａ−５．　修理前　ＩＦ部　半固定ＶＲ、リレーの交換が必要

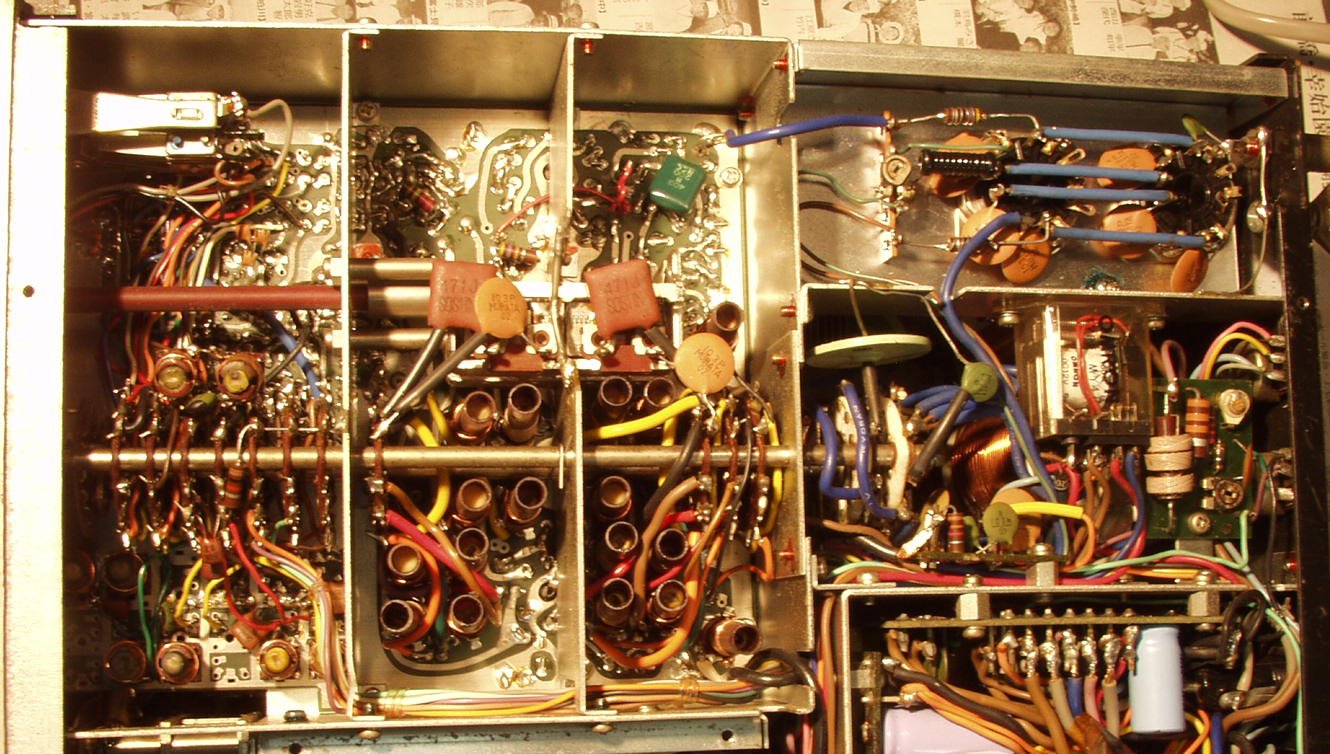

Ａ−６．　修理前　ＲＦ部　半固定ＶＲ、リレーの交換が必要
　　　　　　　　　　同調バリコンを横に配置してある

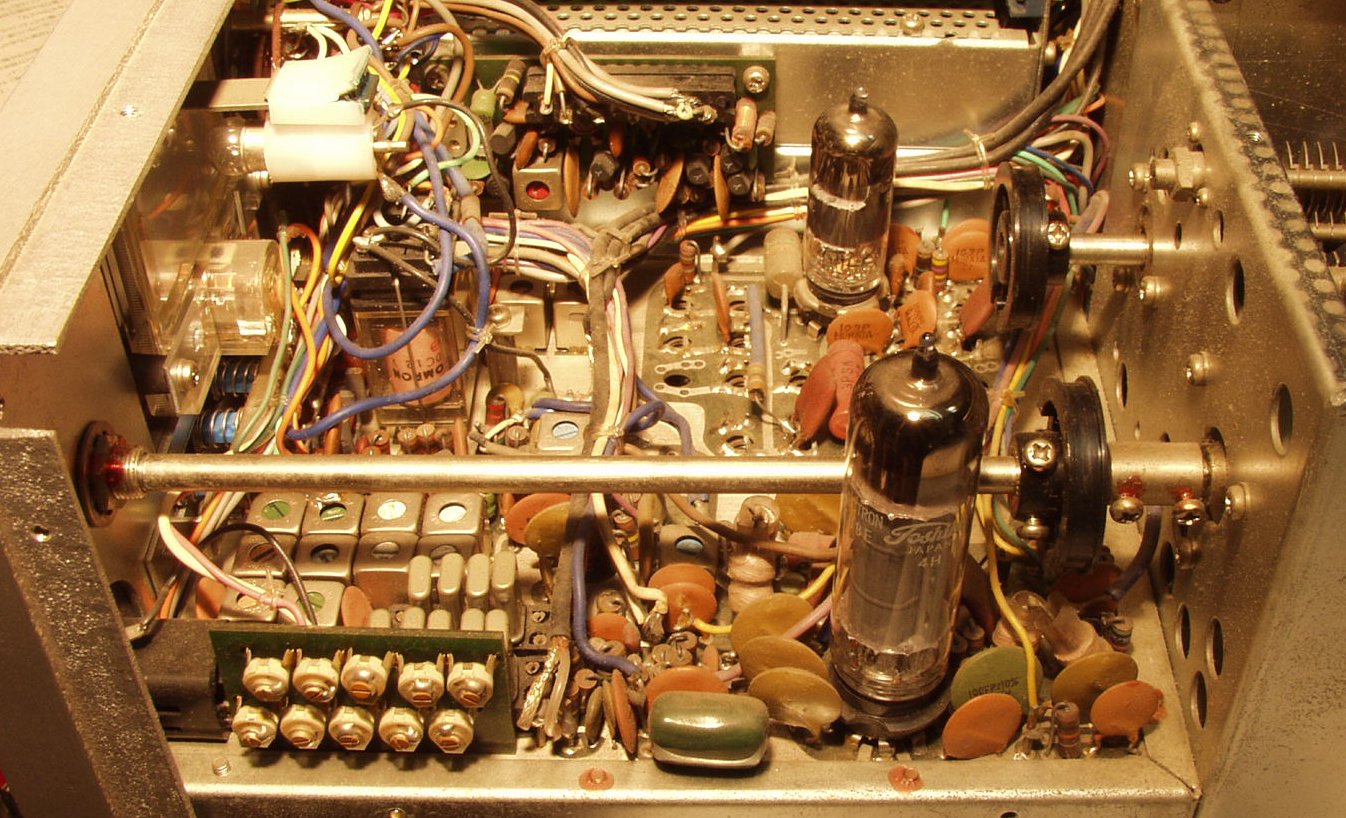

Ａ−７．　修理前　ＲＦ部　ドライブは６ＢＱを使用　受信ＲＦは６ＢＺ６使用

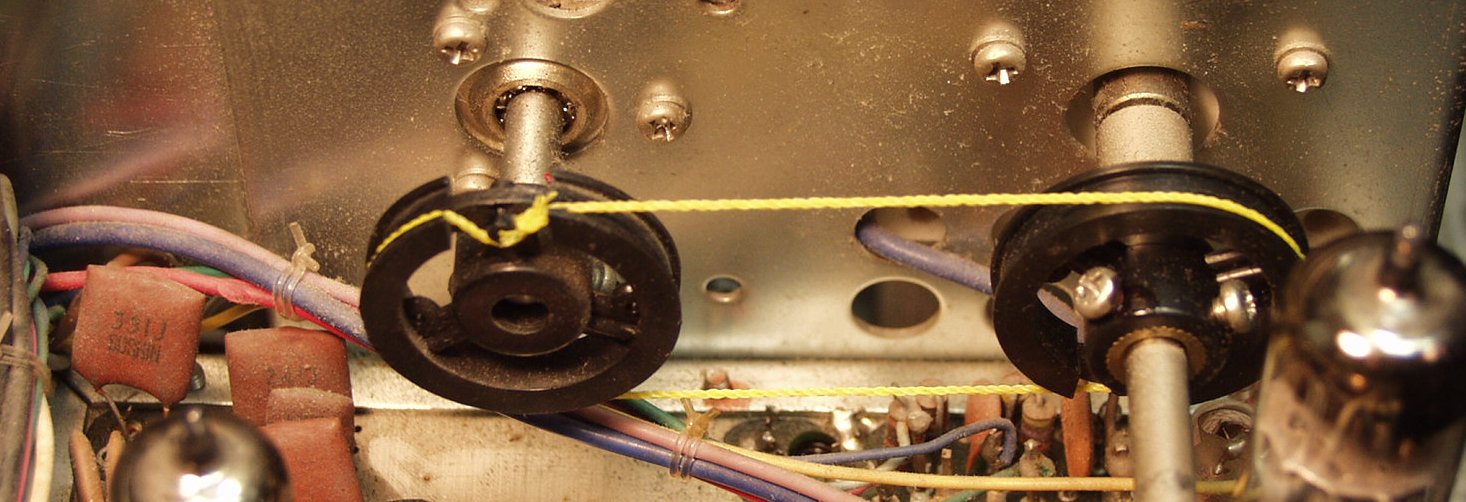

Ａ−８．　修理前　取り合えずバリコンにベルトを取り付ける

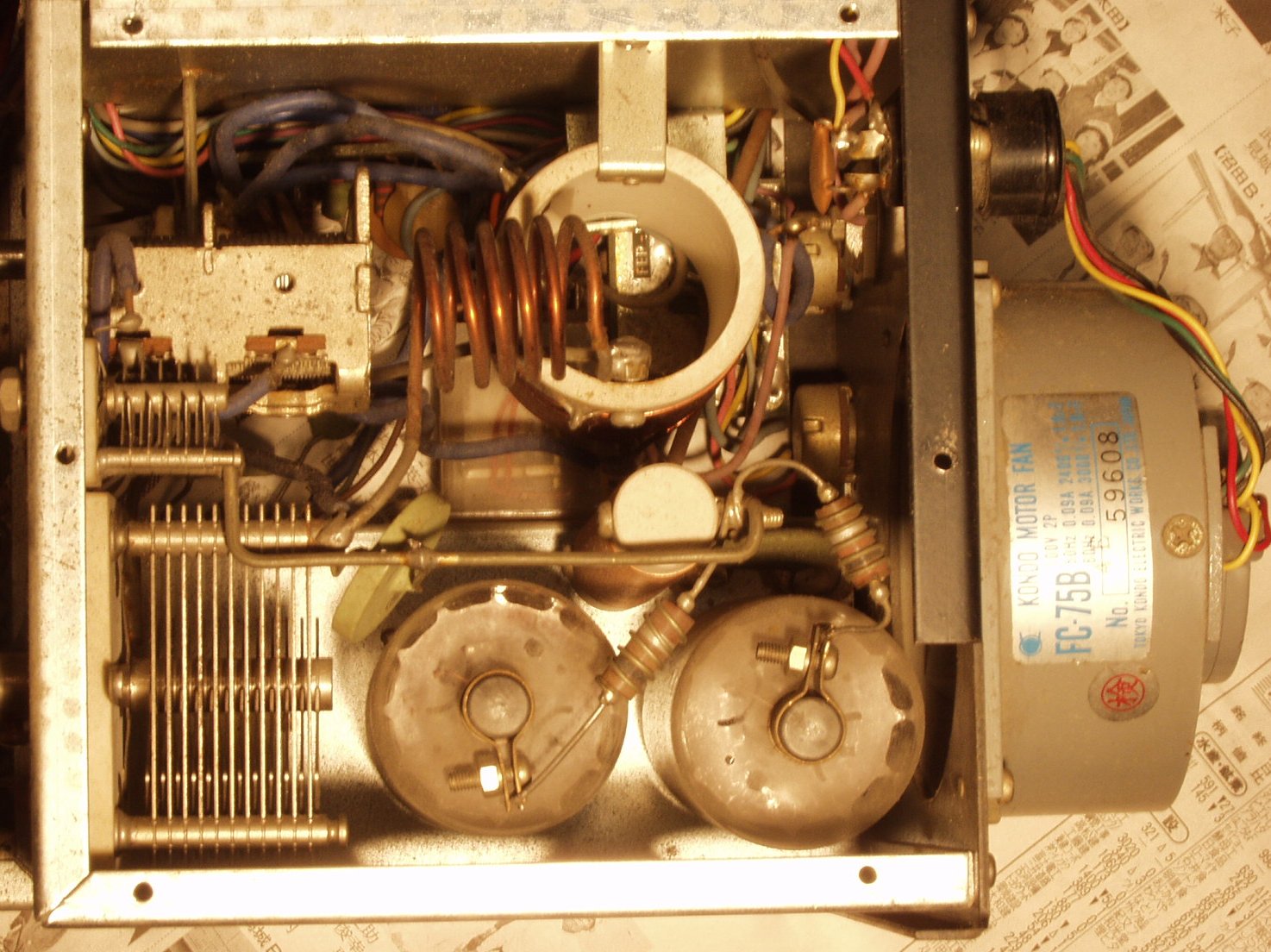

Ａ−９．　修理前　終段部は６ＪＳ６×２

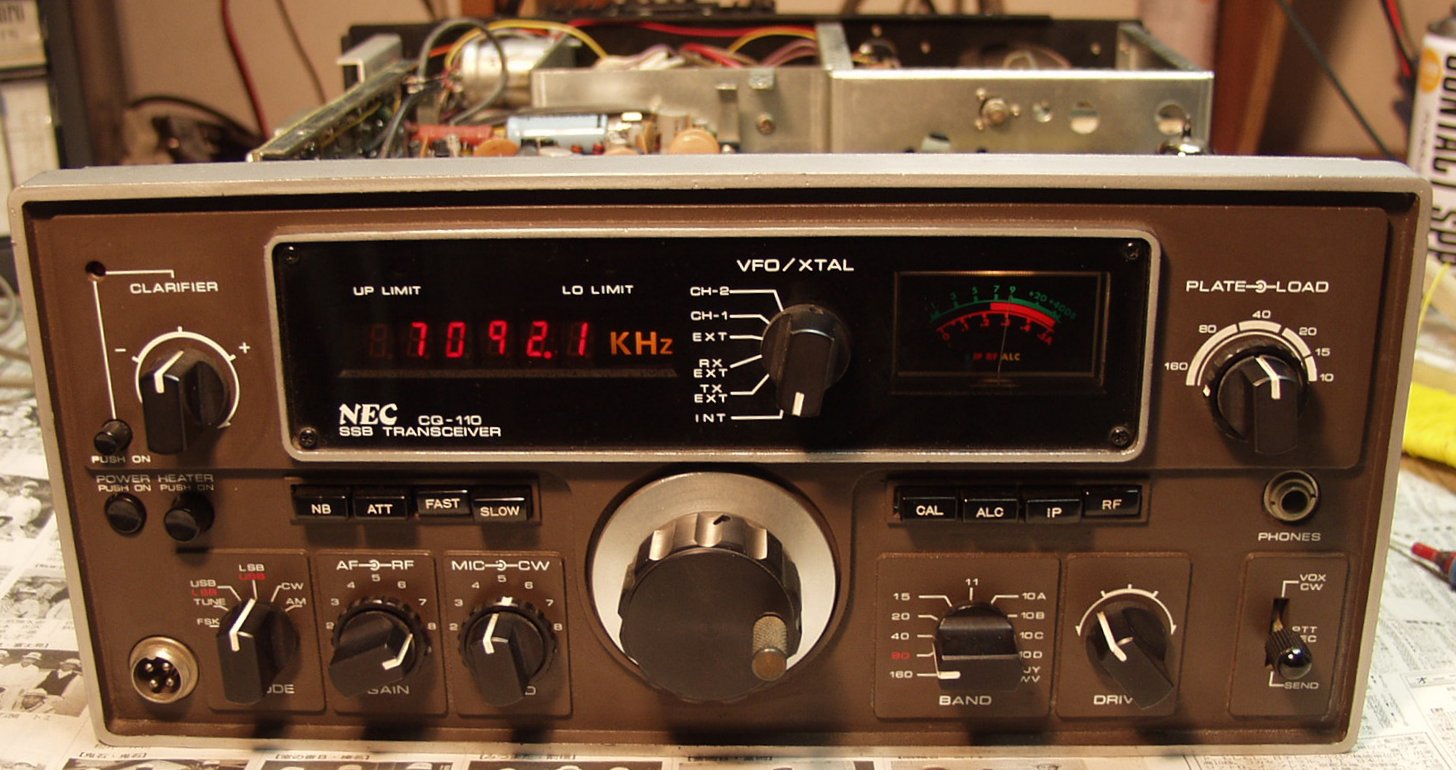

Ａ−１０．　バラック修理後　７ＭＨＺを受ける

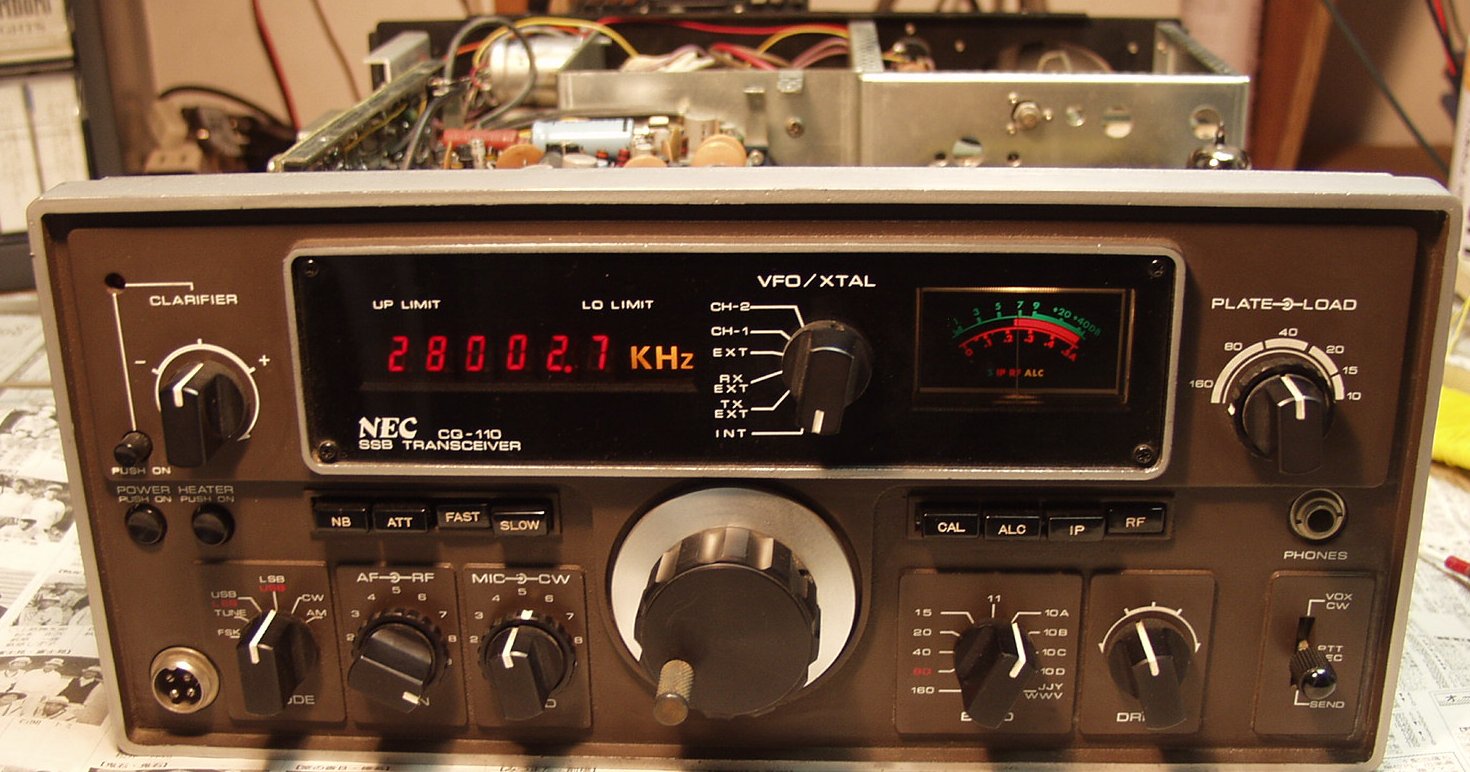

Ａ−１１．　バラック修理後　２８ＭＨＺを受ける、未調整なので感度は良くないが受信は出来る

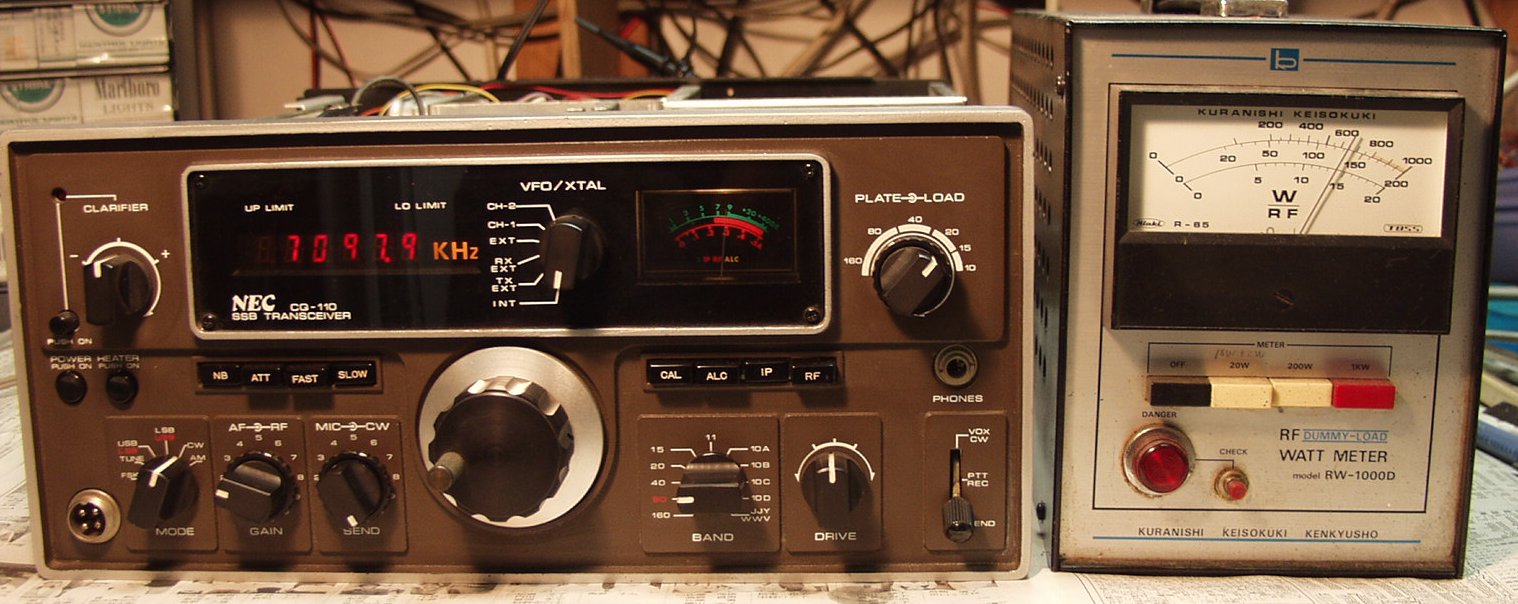

Ａ−１２．　バラック修理後　７ＭＨＺ　送信　１３０Ｗ！　さすが６ＢＱ５→６ＪＳ６パラ

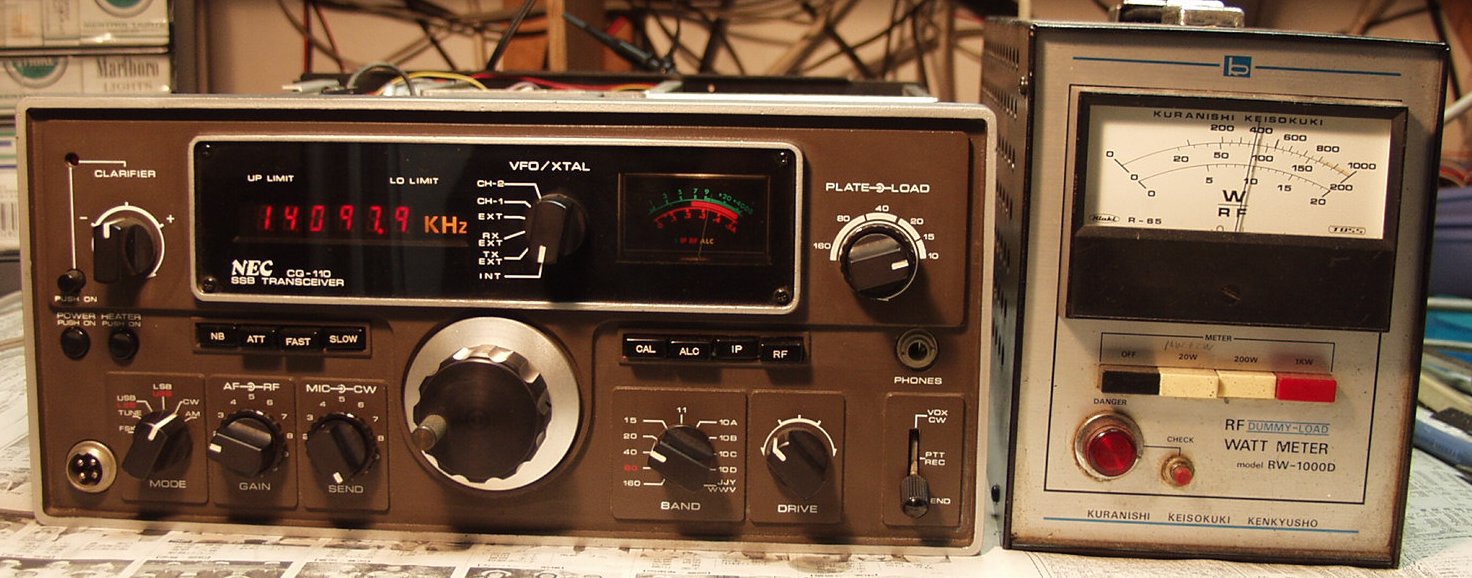

Ａ−１３．　バラック修理後　１４ＭＨＺ　送信　８０Ｗ！
Ａ−１４．　バラック修理後　２１ＭＨＺ　送信　６０Ｗ
Ａ−１５．　バラック修理後　７ＭＨＺ　送信　５０Ｗ
　　　　　　周波数に伴い出力が下がっているので６ＢＱ５、６ＪＳ６がくたびれている？
　　　　 　　 　　　　　　　　　　　　　　　　　　　cq-110-f
