横河電機　ＶＴＶ−１１２（ＪＩ−１７７Ｂ）．　２台目修理記録
Ａ．　修理前の状況。
  • １台修理するも、２台修理するも同じなので、平成２８年１１月、オークションで購入。
  • 電圧計断線、スクリーングリッド電圧（Ｅｓｇ）可変出来ず、コントロールグリッド電圧（Ｅｇ１）可変出来ず。
    ジャンク出品だったので、メーター動作（針が動く）を確認済みでしたが、断線していた。
    クレームを付けたが、ジャンク品で押し切られた！

Ｂ．　原因
  • スクリーングリッド電圧（Ｅｓｇ）可変ＶＲ断線。
  • コントロールグリッド電圧（Ｅｇ１）可変ＶＲ断線。
  • 電圧計断線

C．　修理状況。
  • EG1_VR交換
    ESG_VR交換
    電源コード交換
    プレート・グリッドキャップコード修理
    メータに保護ダイオード取り付け。
    電源表示ＬＥＤ取り付け。
    整流管５Ｙ３ＧＴ　をダイオードに交換する（但し、改造・調整が必要）
    ショートランプは「１２Ｖ１０Ｗ」が丁度良いので交換
    ７ピンMT、９ピンMT、８ピンUSソケットにアダプター取り付け。
    電圧計断線交換

ＣＣ．　寸評
  • 大型管の測定において、操作基準表から見ると、真空管メーカーの設定値とかなりの開きがある。
    　６Ｌ６　　　Ｅｐ＝１５０Ｖ､Ｅｓｇ＝１５０Ｖ　一般には　Ｅｐ＝Ｅｓｇ＝２５０Ｖ
    　６ＤＱ５　　Ｅｐ＝１７５Ｖ､Ｅｓｇ＝１２５Ｖ　一般には　Ｅｐ＝Ｅｓｇ＝２５０Ｖ
    　８０７　　　Ｅｐ＝１５０Ｖ､Ｅｓｇ＝１５０Ｖ　一般には　Ｅｐ＝Ｅｓｇ＝２５０Ｖ
    　６１４６　　Ｅｐ＝１２０Ｖ､Ｅｓｇ＝１２０Ｖ　一般には　Ｅｐ＝Ｅｓｇ＝２５０Ｖ
    これらは、プレート電流の制限（６０ｍA）による物なのか？

Ｅ．　測定。

ＥＥ．　Ｇｍ直読み最終校正・測定

ＥＦ．　高Ｇｍ管、高出力管のＧｍ測定

ＥＧ．　最近の真空管のＧｍ測定＋波形確認

Ｆ．　変更回路図


Ｓ．　横河電機　ＶＴＶ−１１２（ＪＩ−１７７Ｂ）　の仕様（カタログ・マニアルより）
Ａ．　修理前の状況。

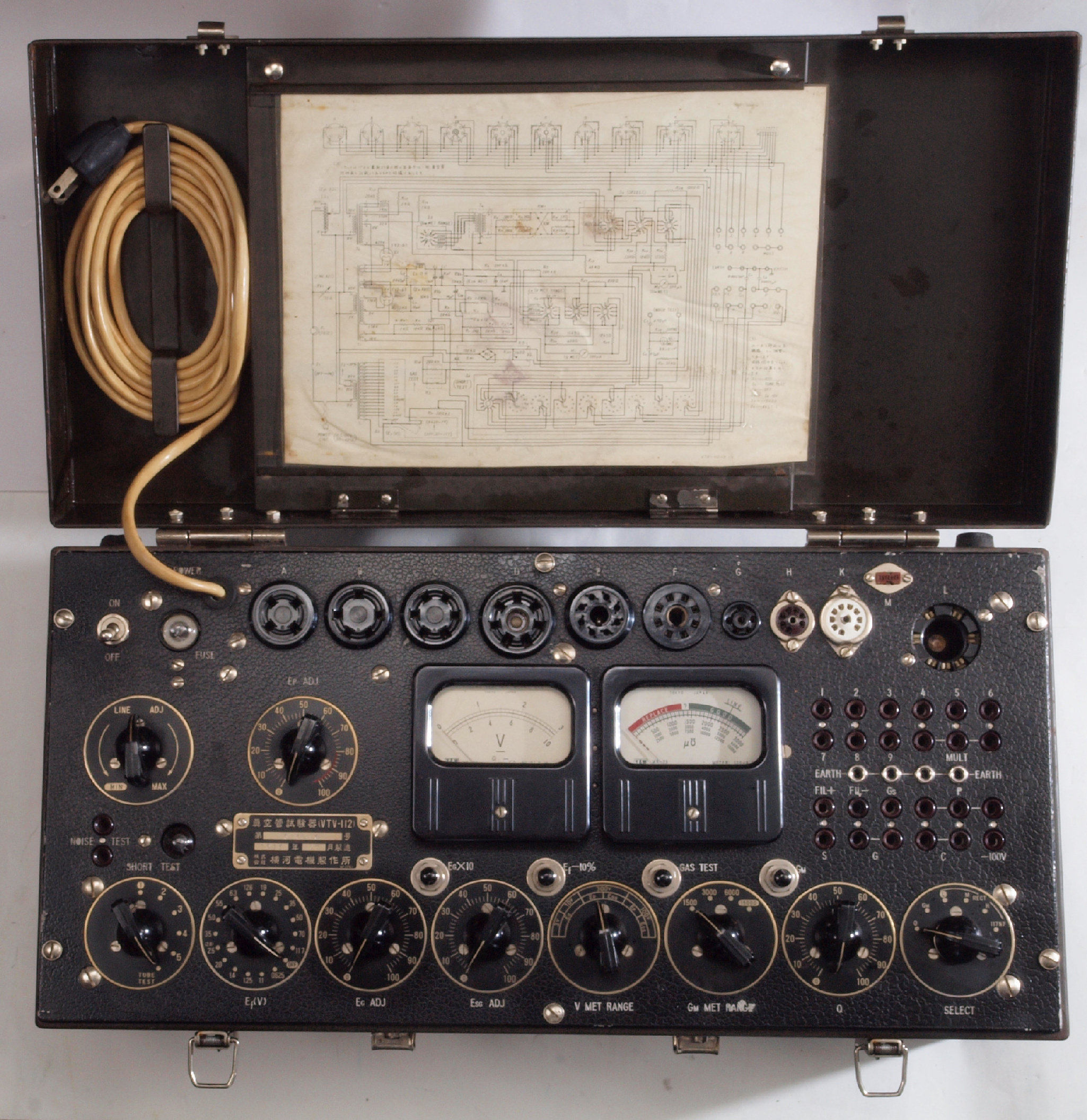

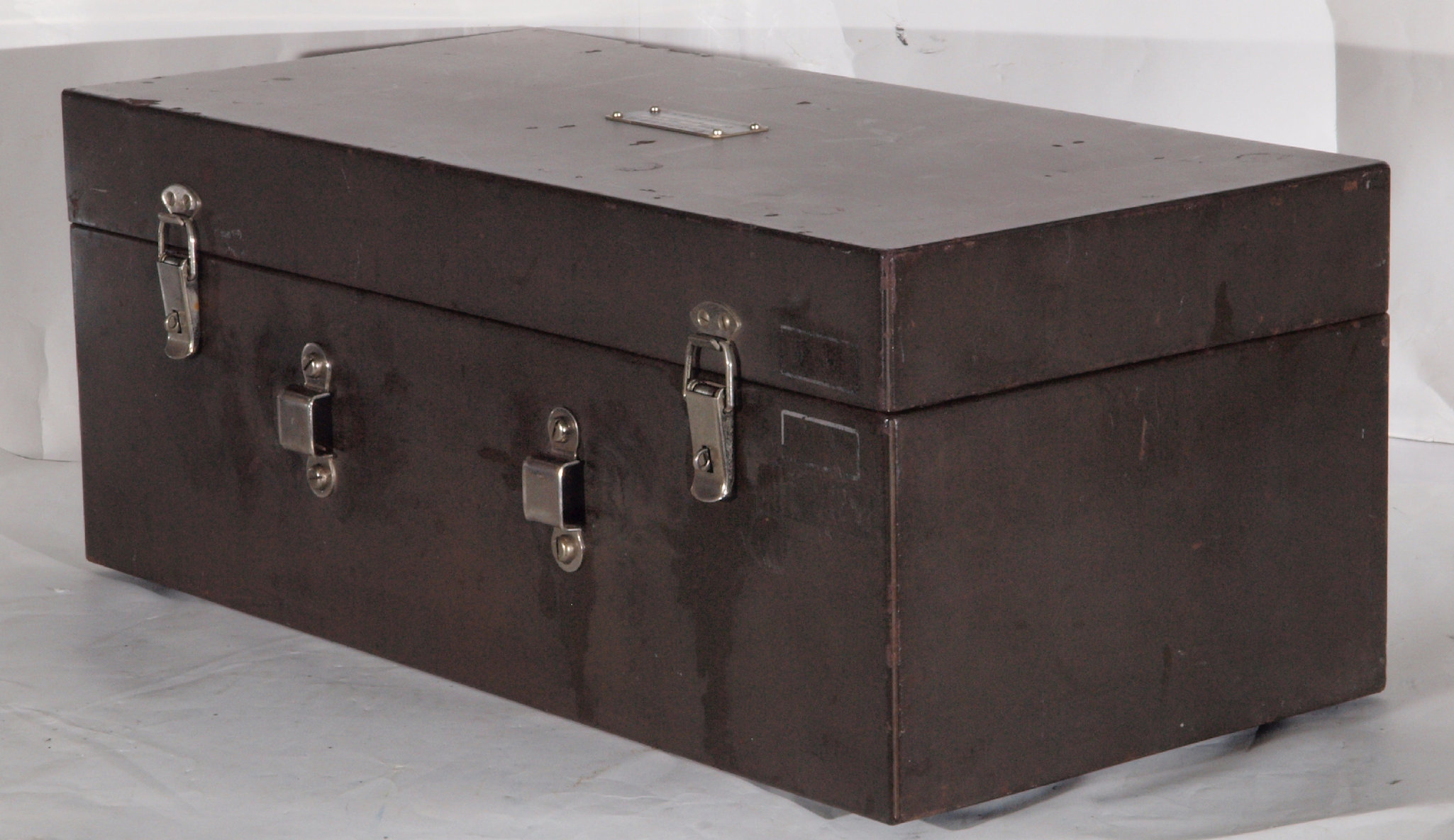

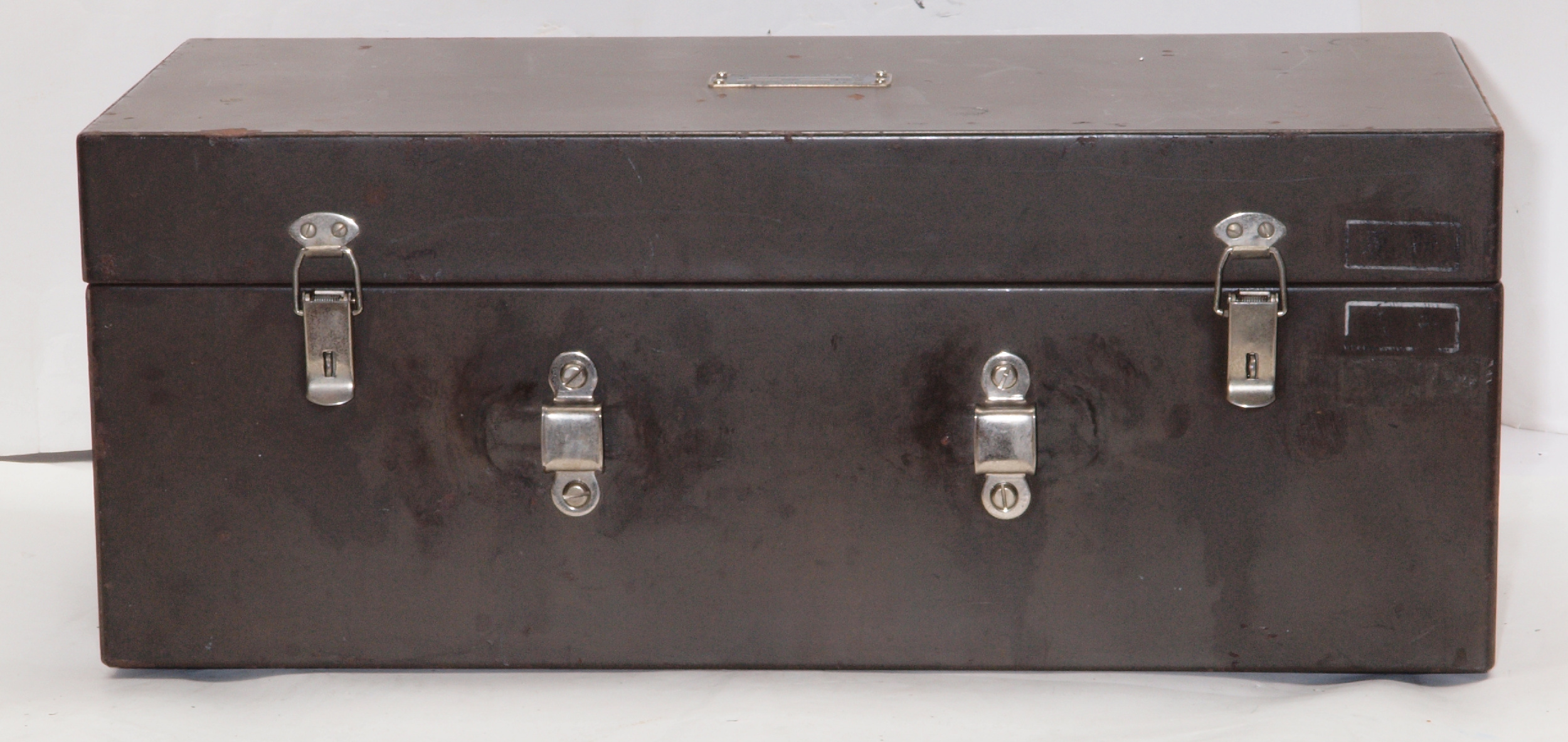

Ａ１１．　外観　前から見る。

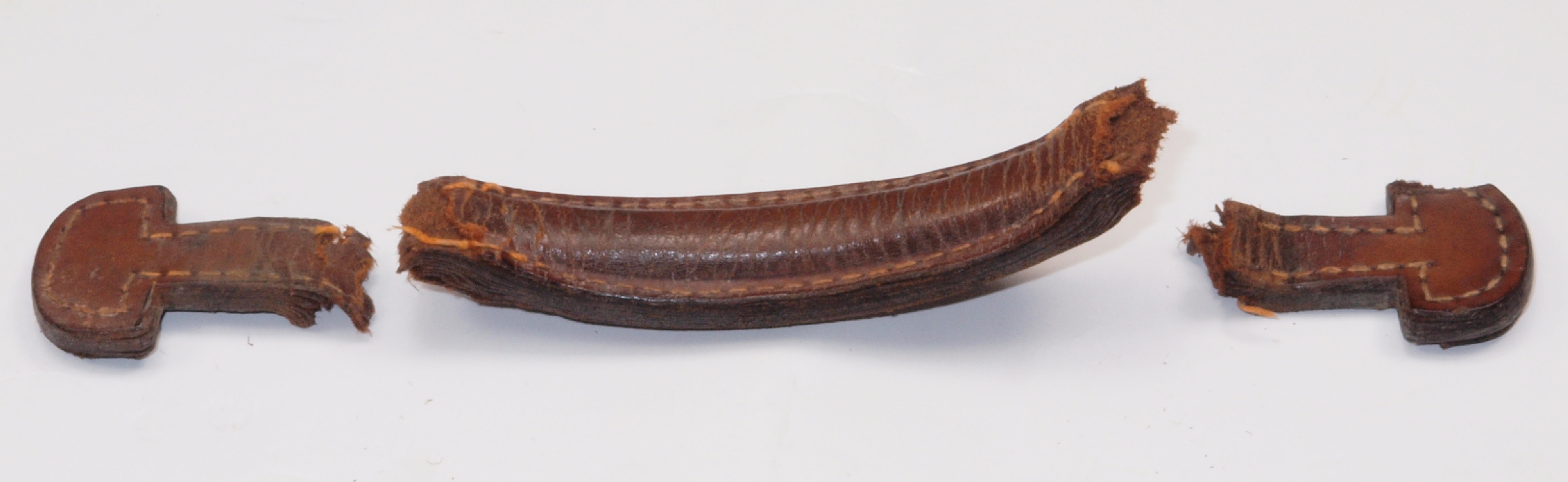

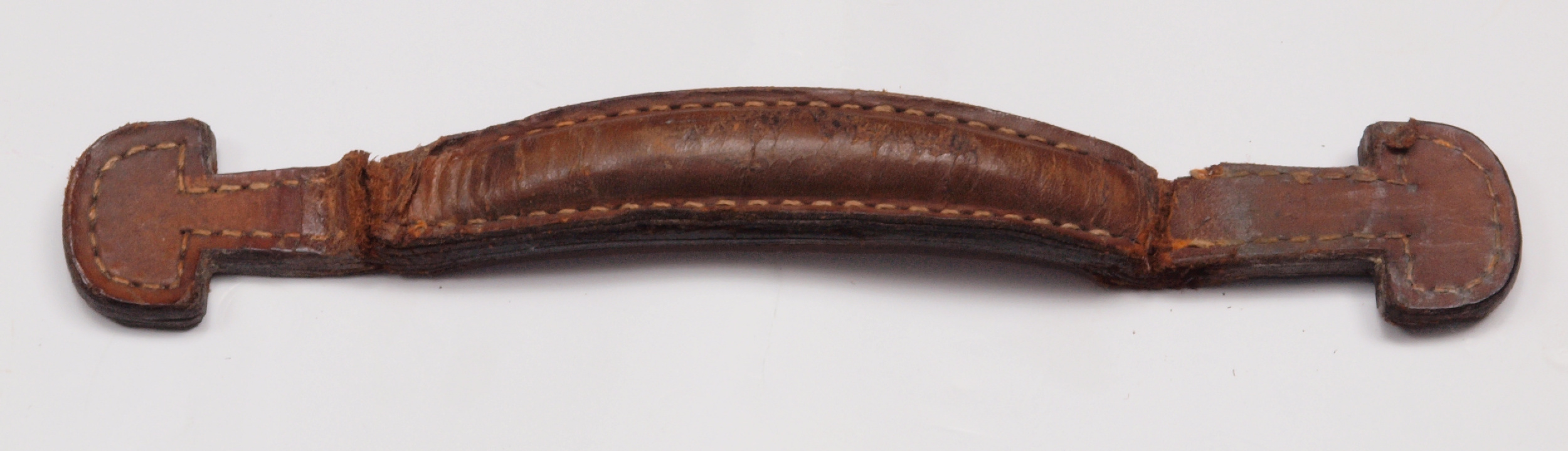

Ａ１１２．　外観　前から見る。切れた取っ手。
Ａ１１３．　外観　前から見る。切れた取っ手を接着材で接続するか、新規に製作するか？。

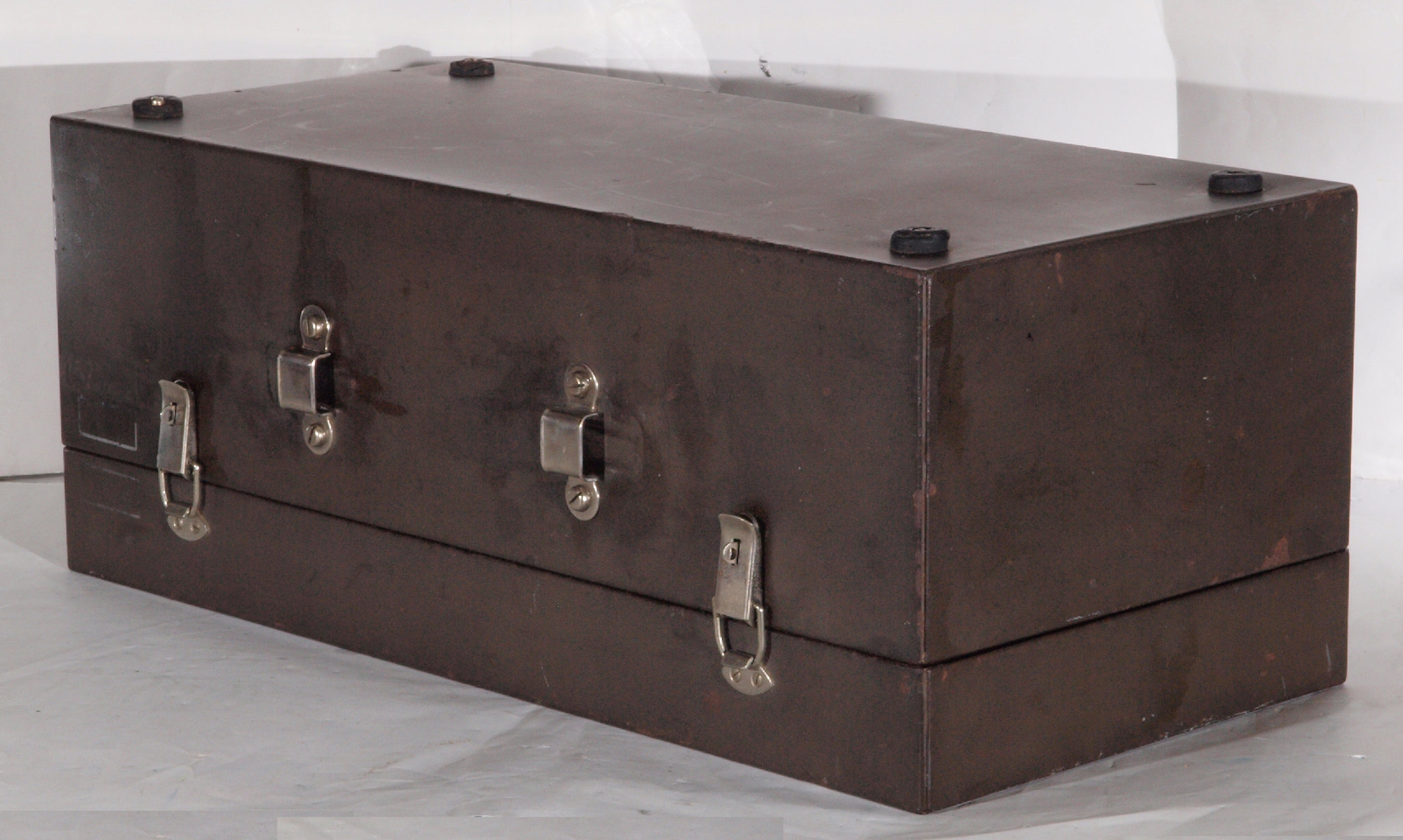

Ａ１２．　外観　前右から見る

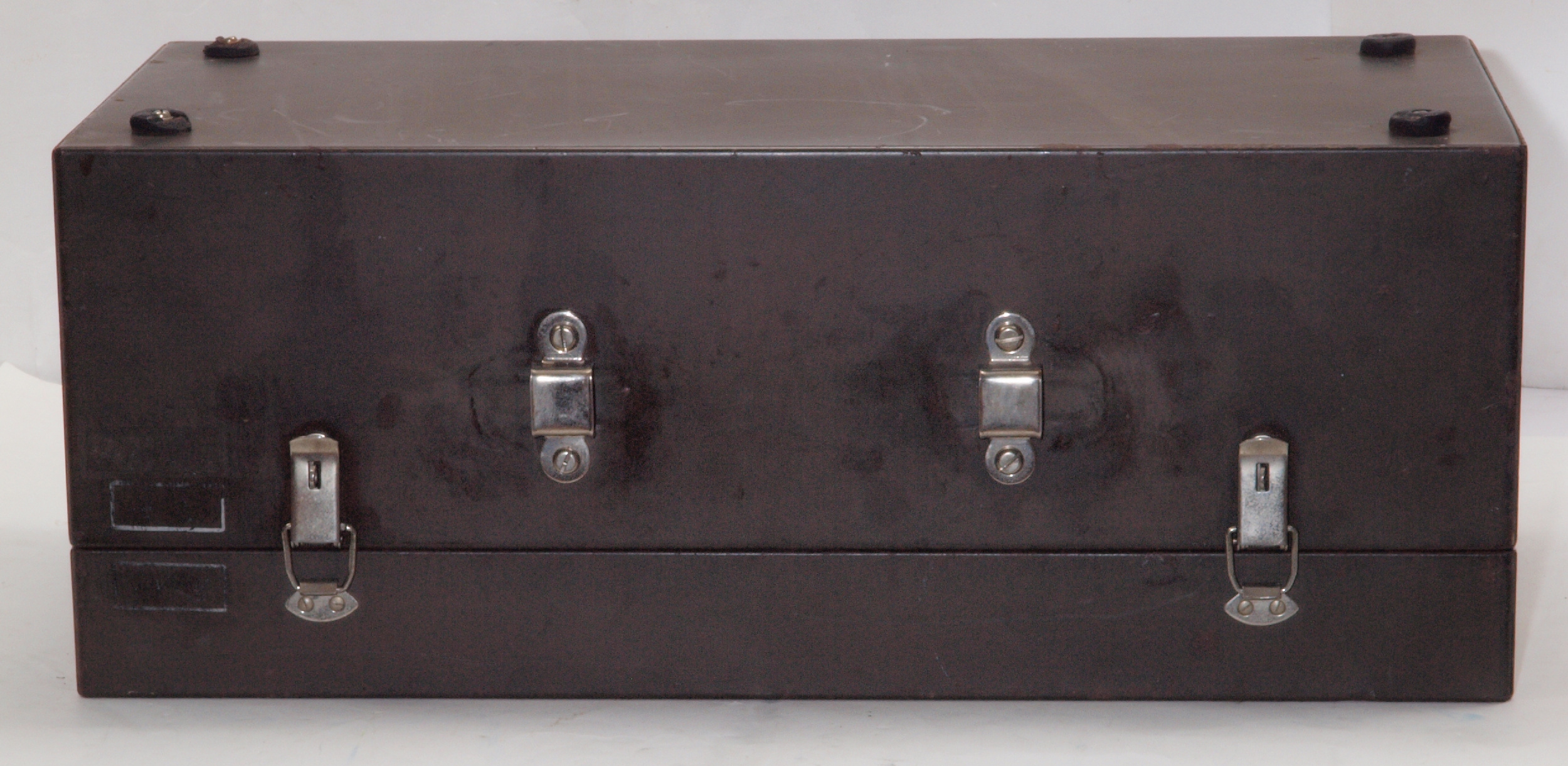

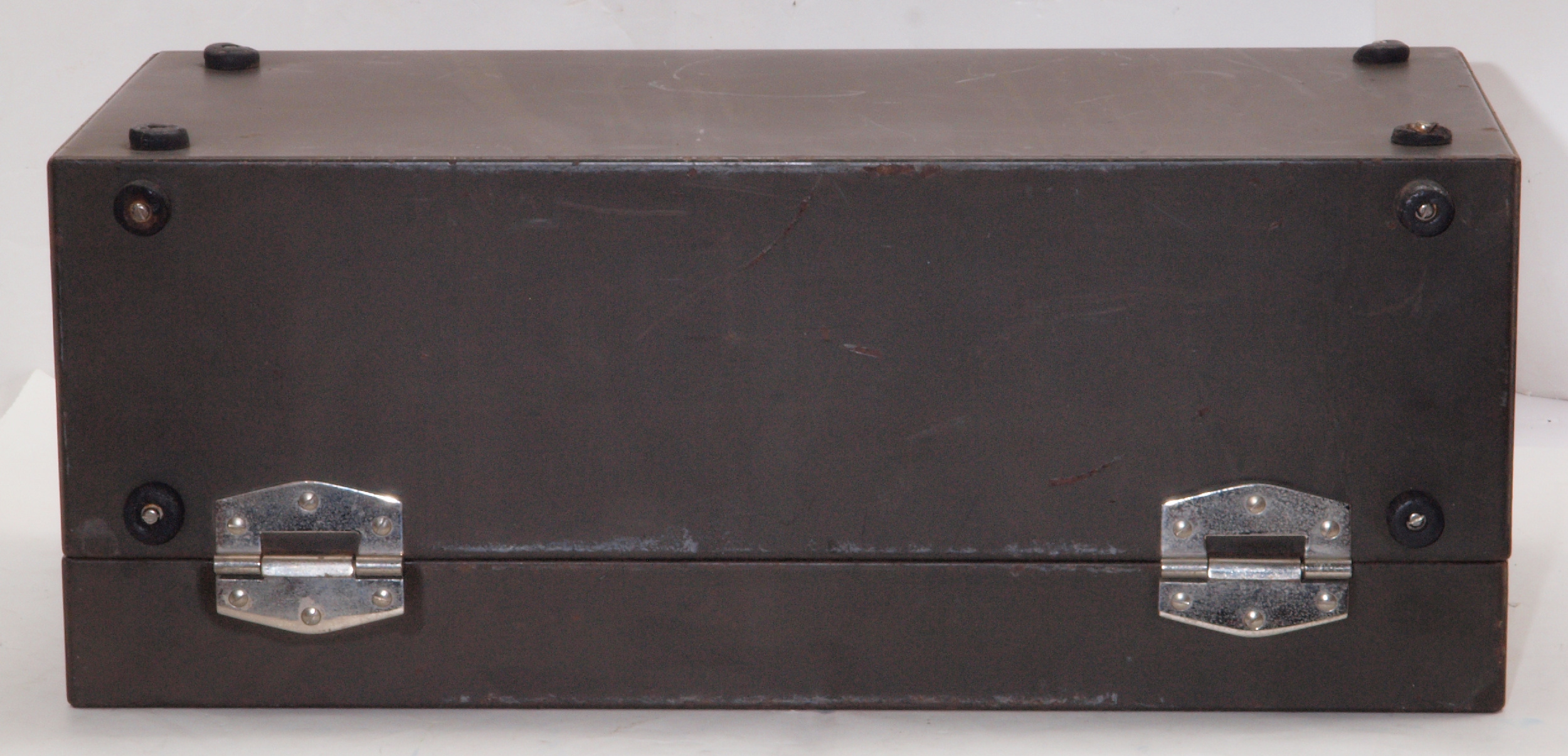

Ａ１３．　外観　後から見る
Ａ１４．　外観　後左から見る

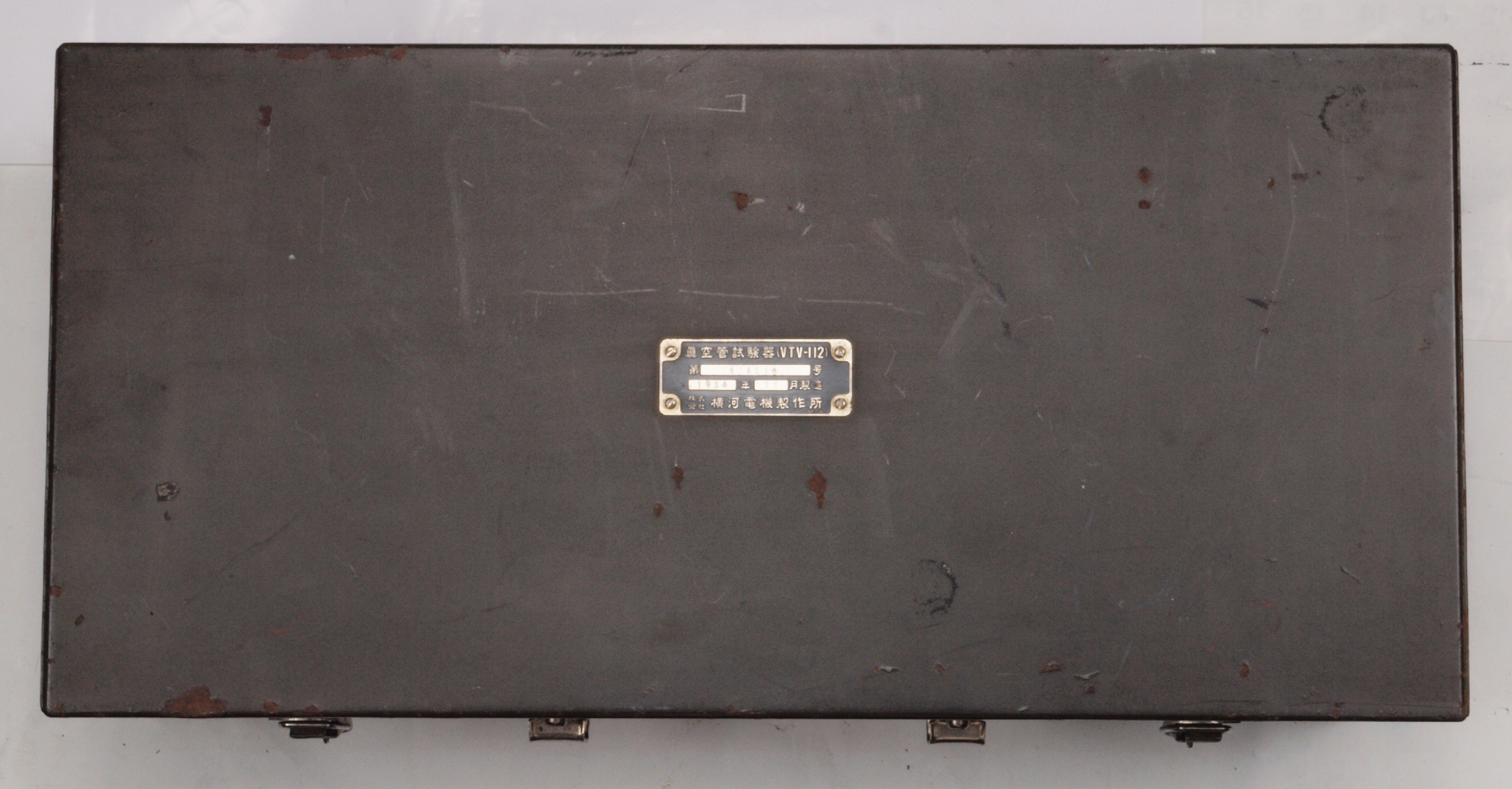

Ａ２１．　外観　上から見る。
Ａ２２．　外観　下から見る。
Ａ３１．　外観　下前から見る。
Ａ３２．　外観　下前左から見る
Ａ３３．　外観　下後から見る。
Ａ３４．　外観　下後右から見る

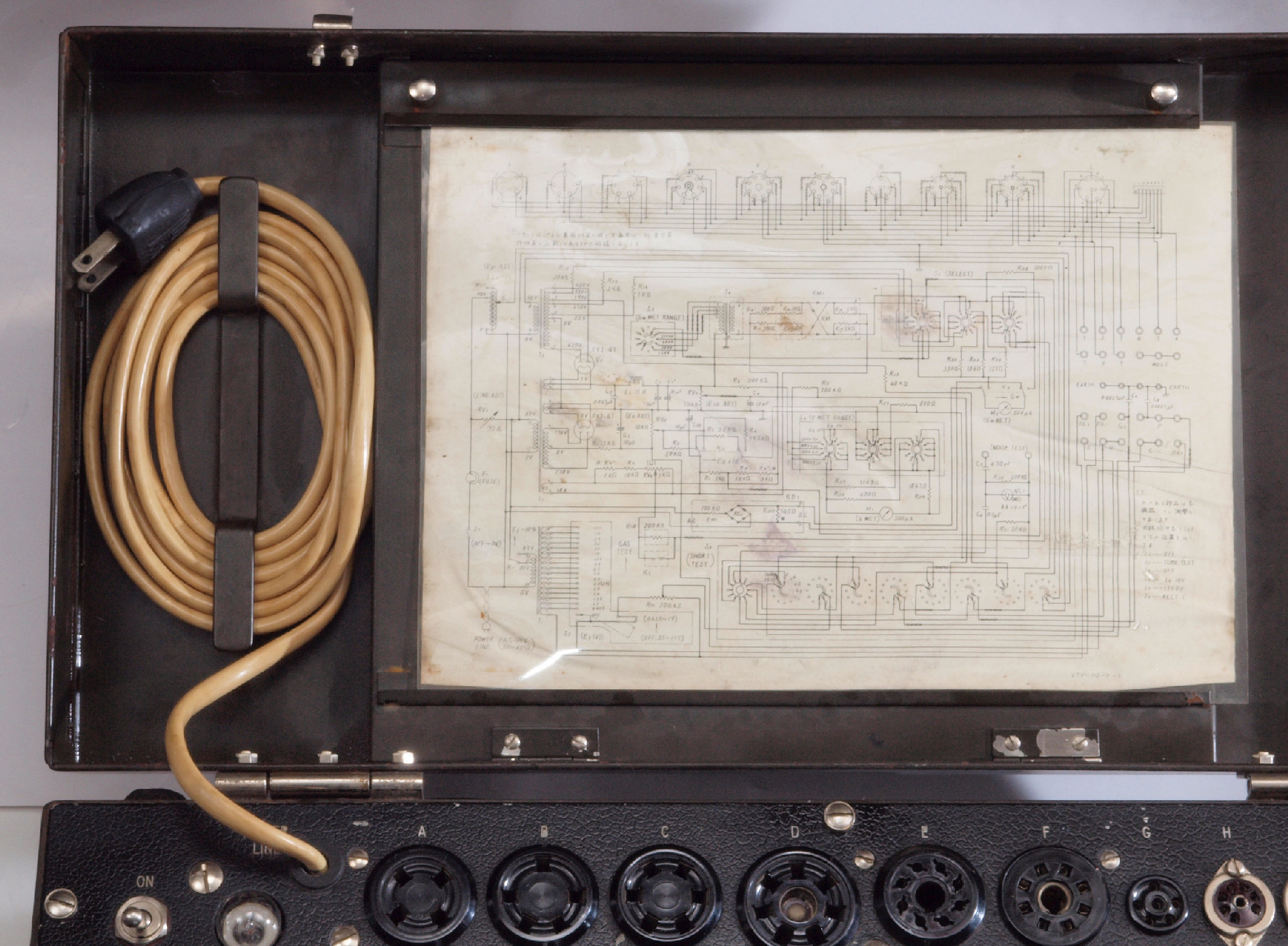

Ａ４１．　点検中　上蓋を開ける。

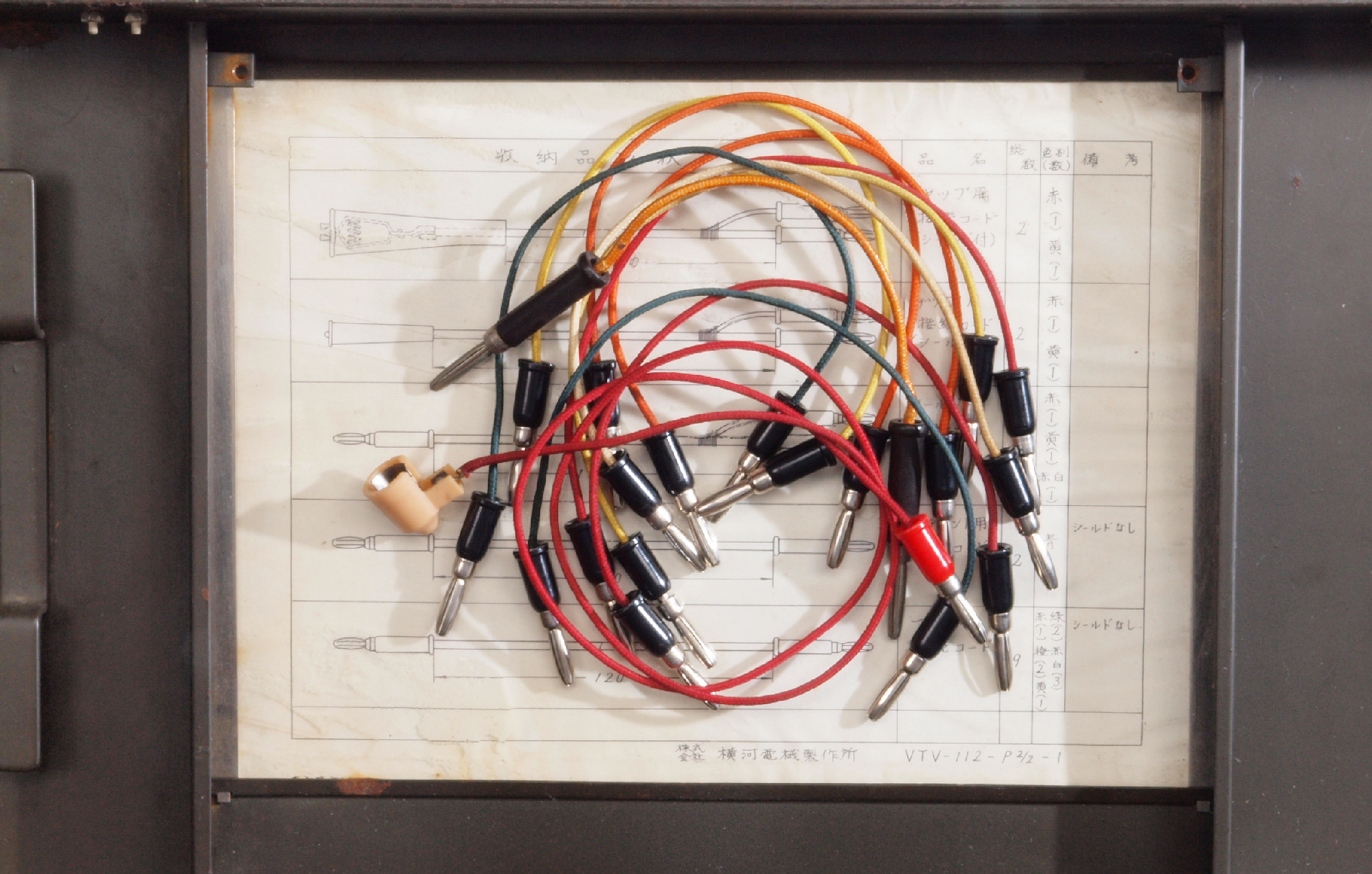

Ａ４２．　点検中　ジャンパー線。シールド付きジャンパー線が無。

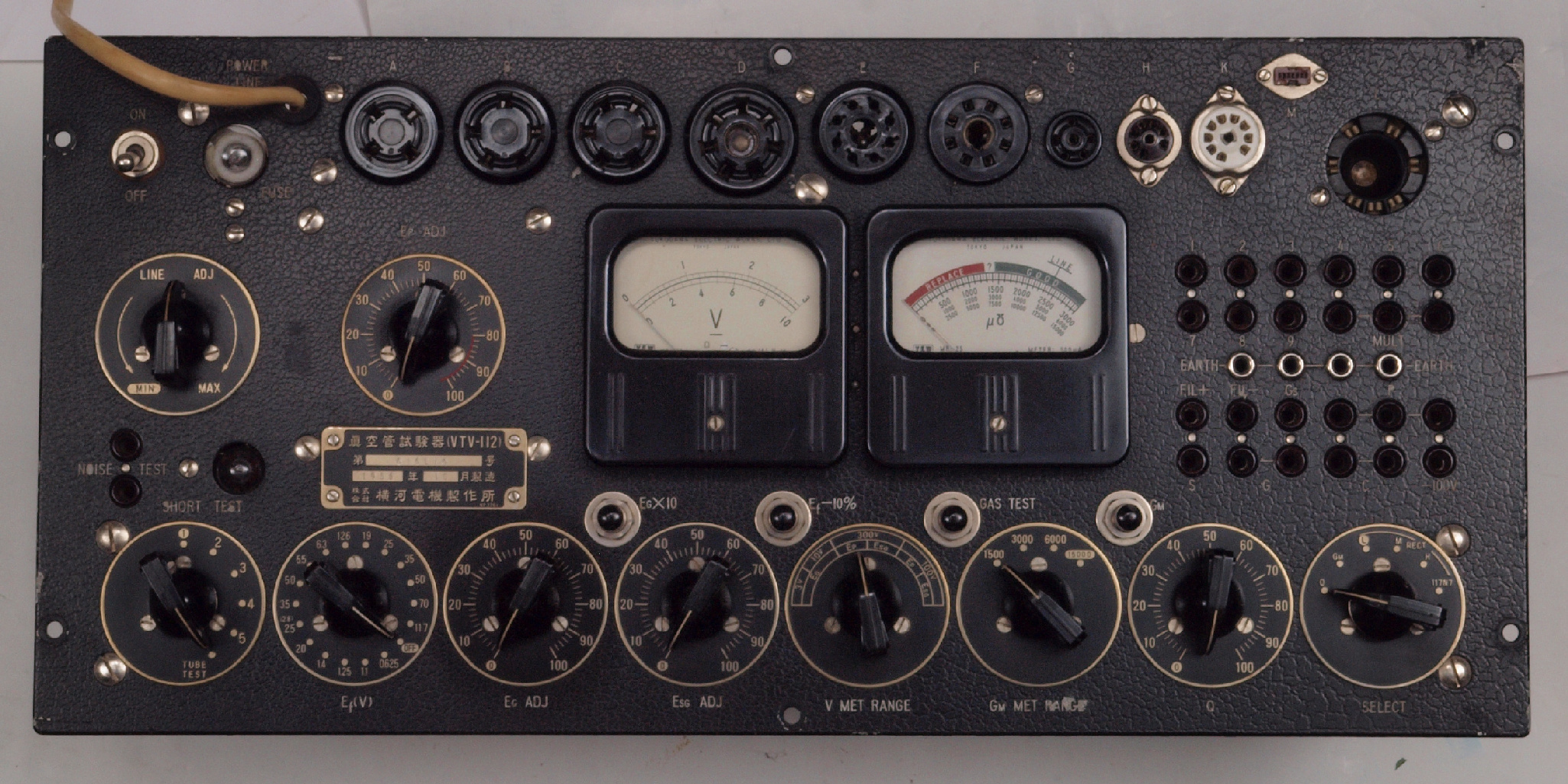

Ａ５１．　点検中　操作パネル表。

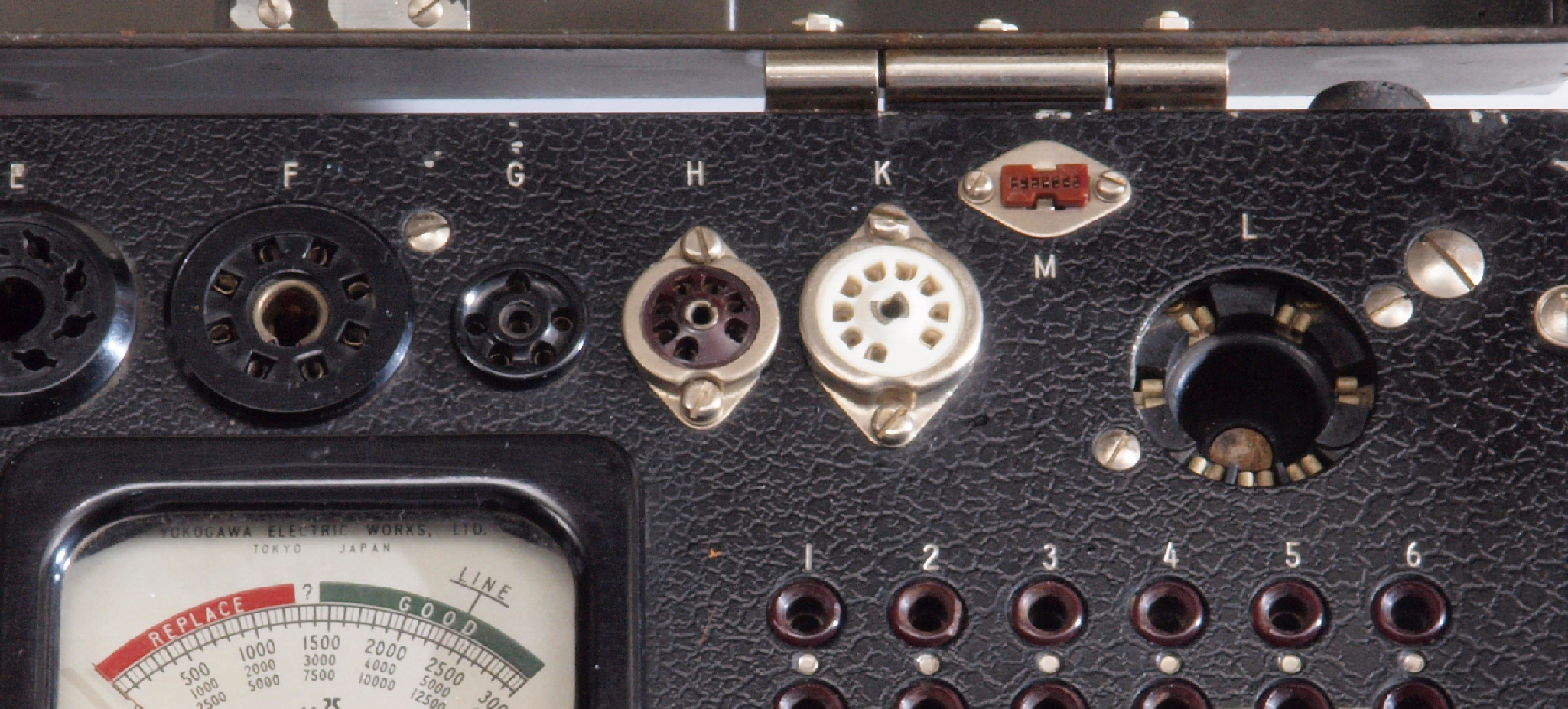

Ａ５１２．　点検中　操作パネル表。ＭＴ９ピンソケットが交換されてる。

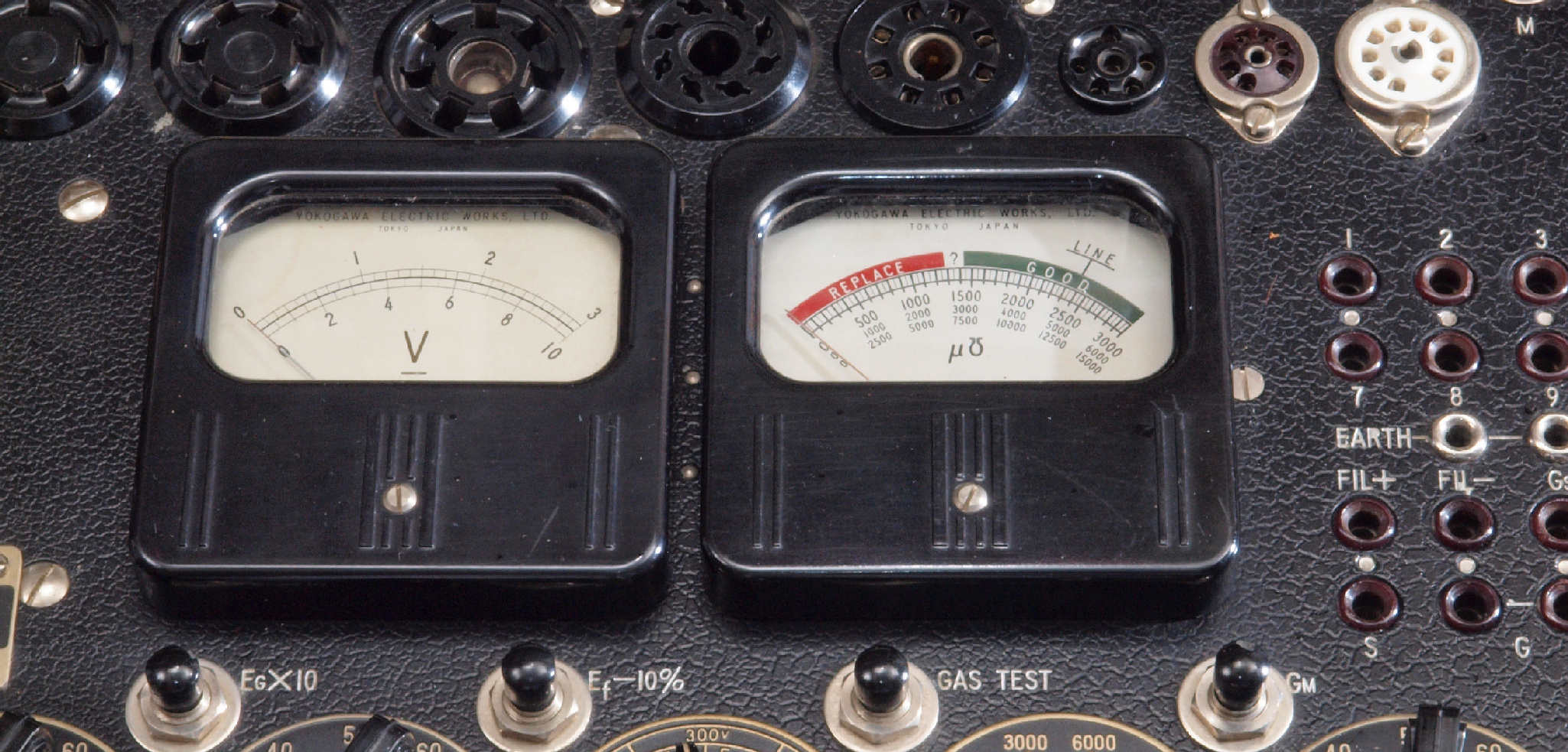

Ａ５１３．　点検中　操作パネル表。左側電圧計が断線している。
Ａ５２．　点検中　電源コードは経年変化で堅い。

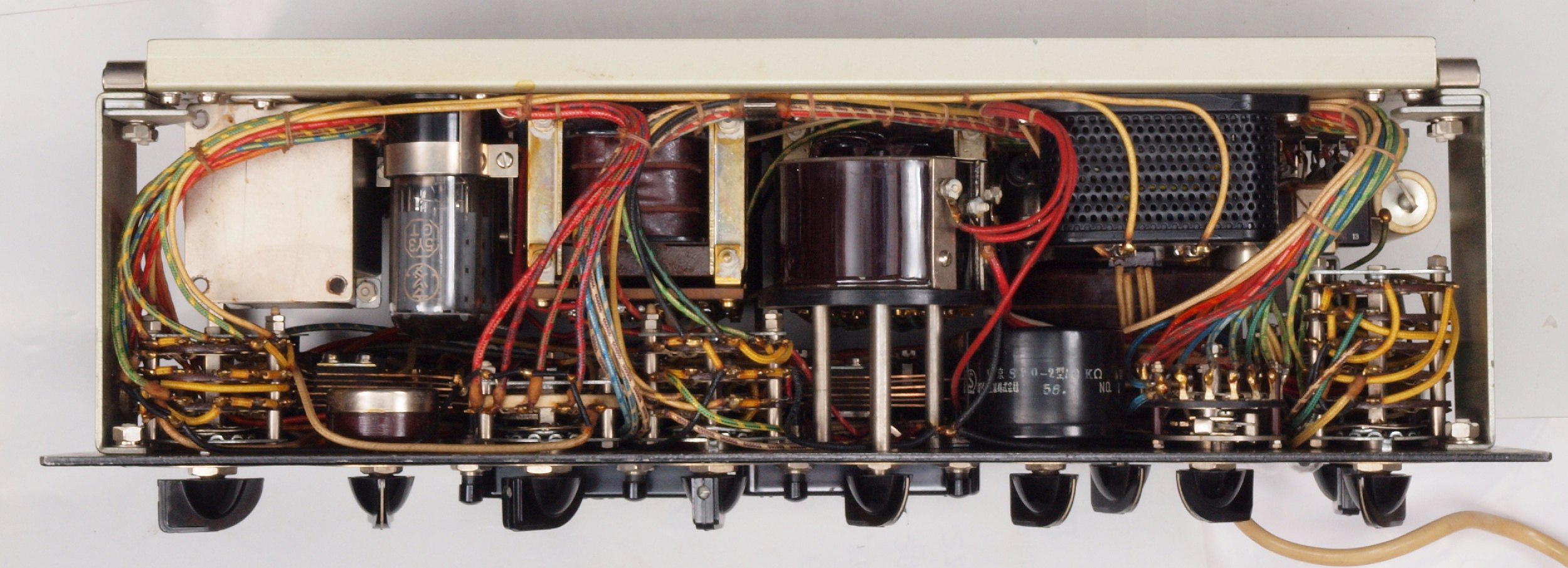

Ａ５３．　点検中　パネル裏。
Ａ５３２．　点検中　パネル裏。止めビスの回りが塗料が取られてある。

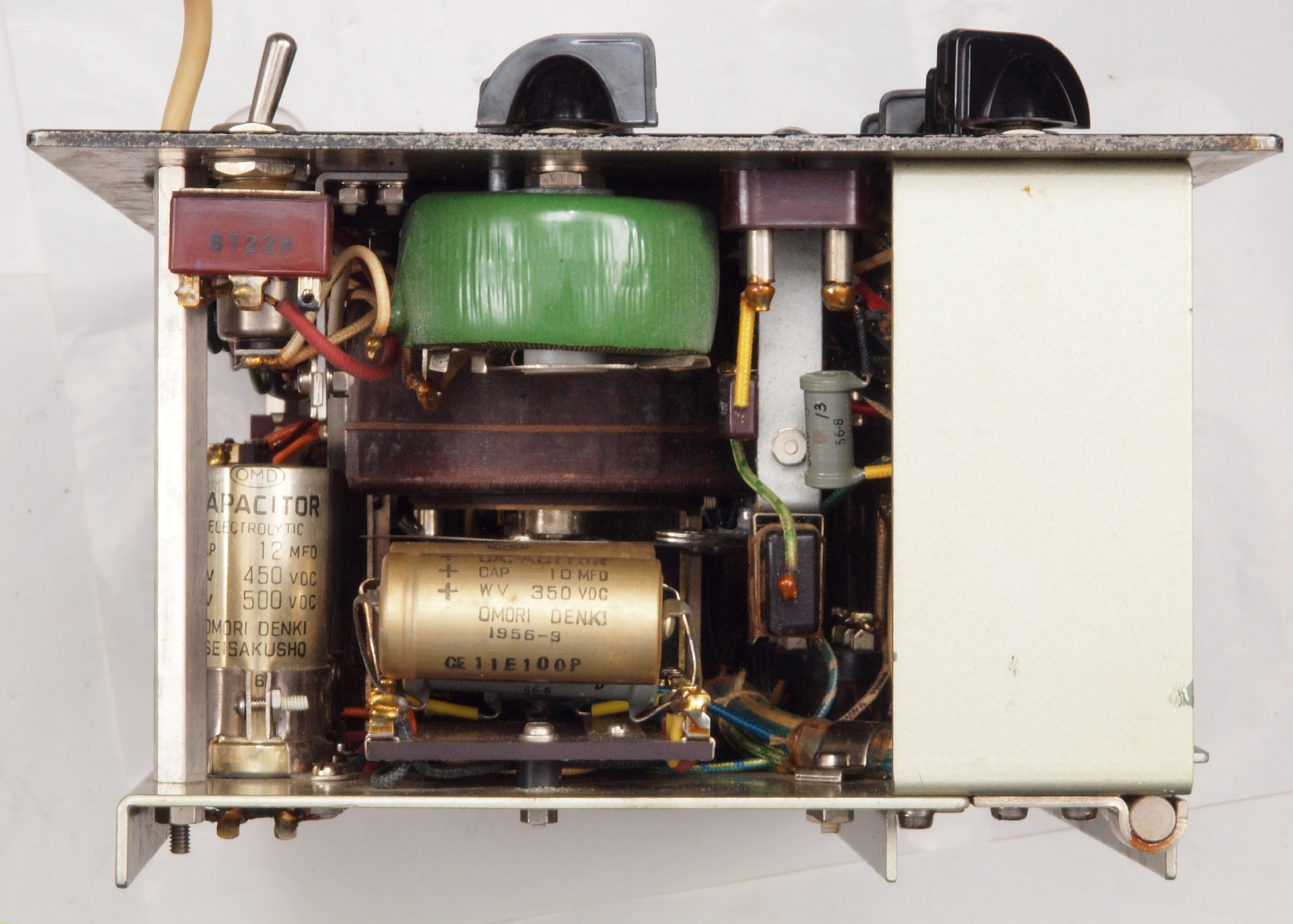

Ａ５４．　点検中　シャシ・パネル上から。

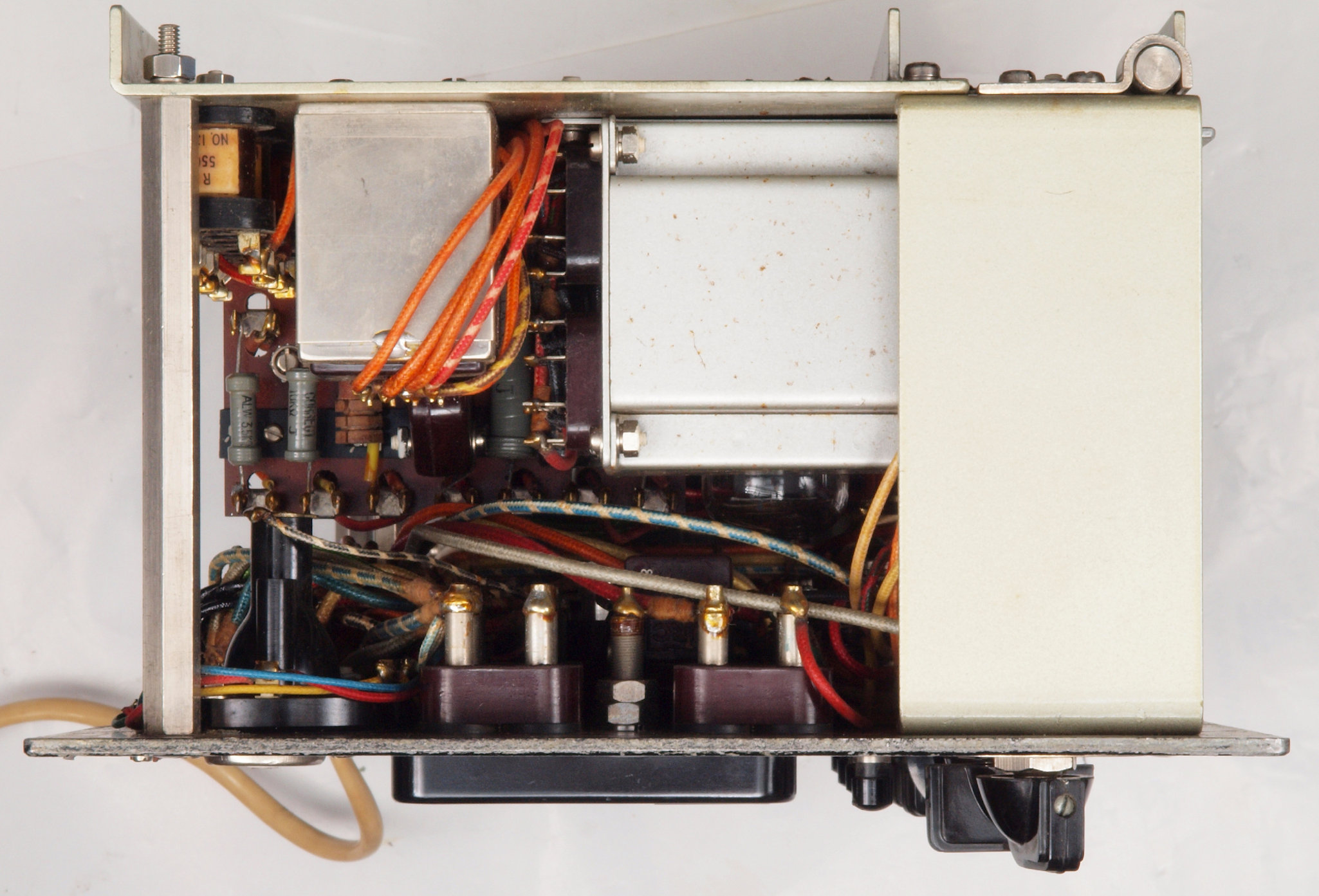

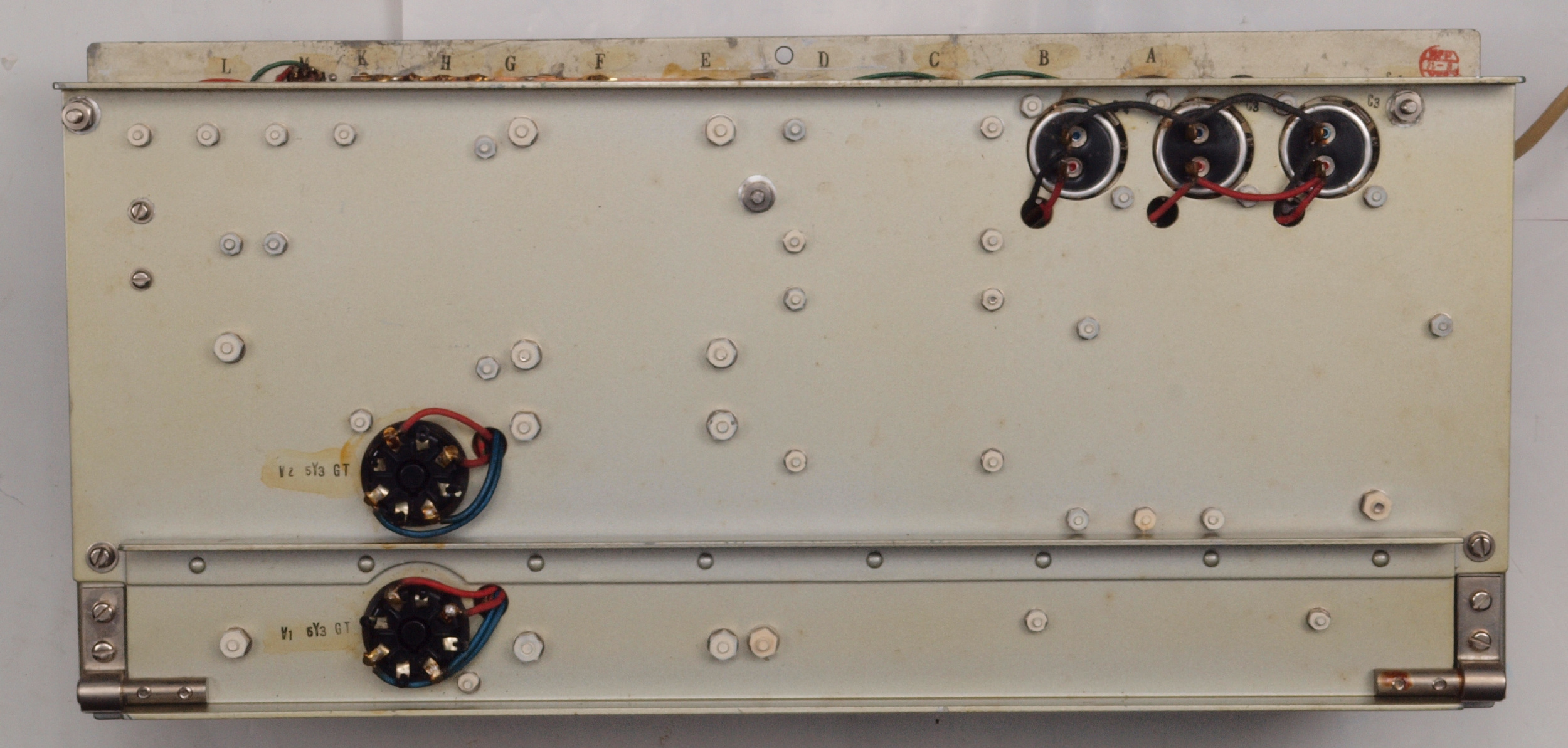

Ａ５５．　点検中　シャシ・パネル下から。
Ａ５６．　点検中　シャシ・パネル右から。
Ａ５７．　点検中　シャシ・パネル左から。

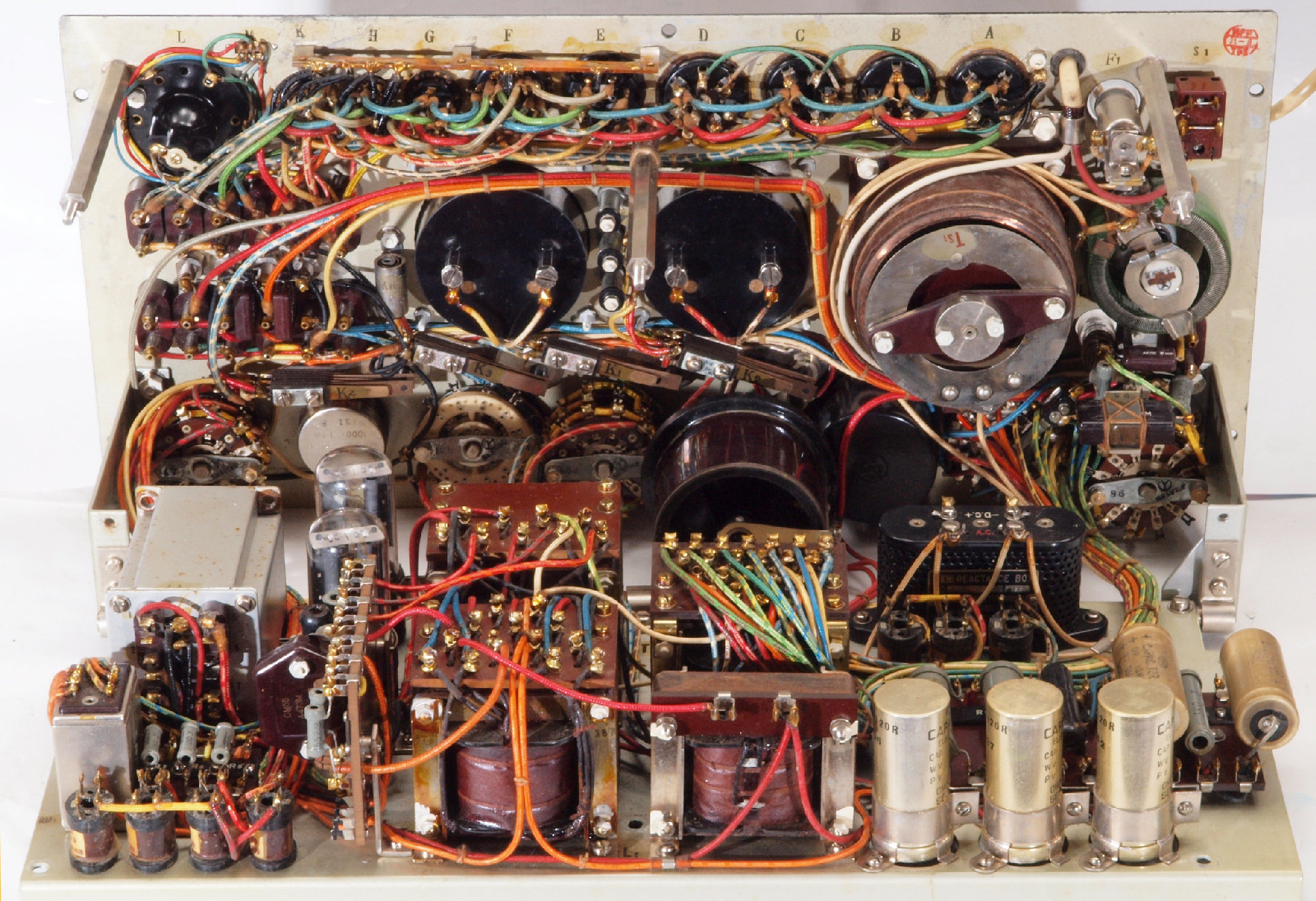

Ａ５８．　点検中　裏シャシ・パネルを倒す。

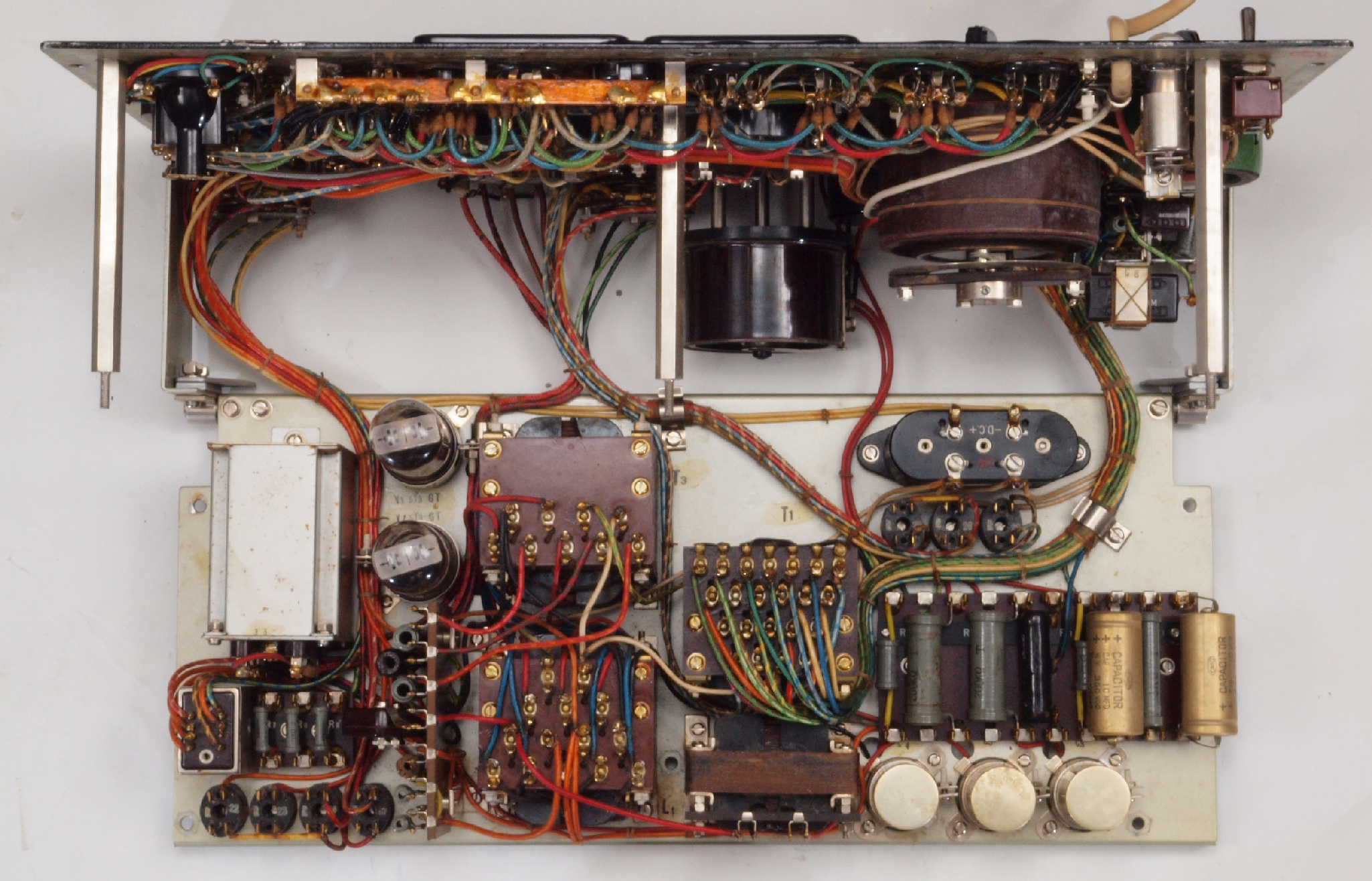

Ａ５９．　点検中　前シャシ・パネルと裏シャシ・パネルを倒す。

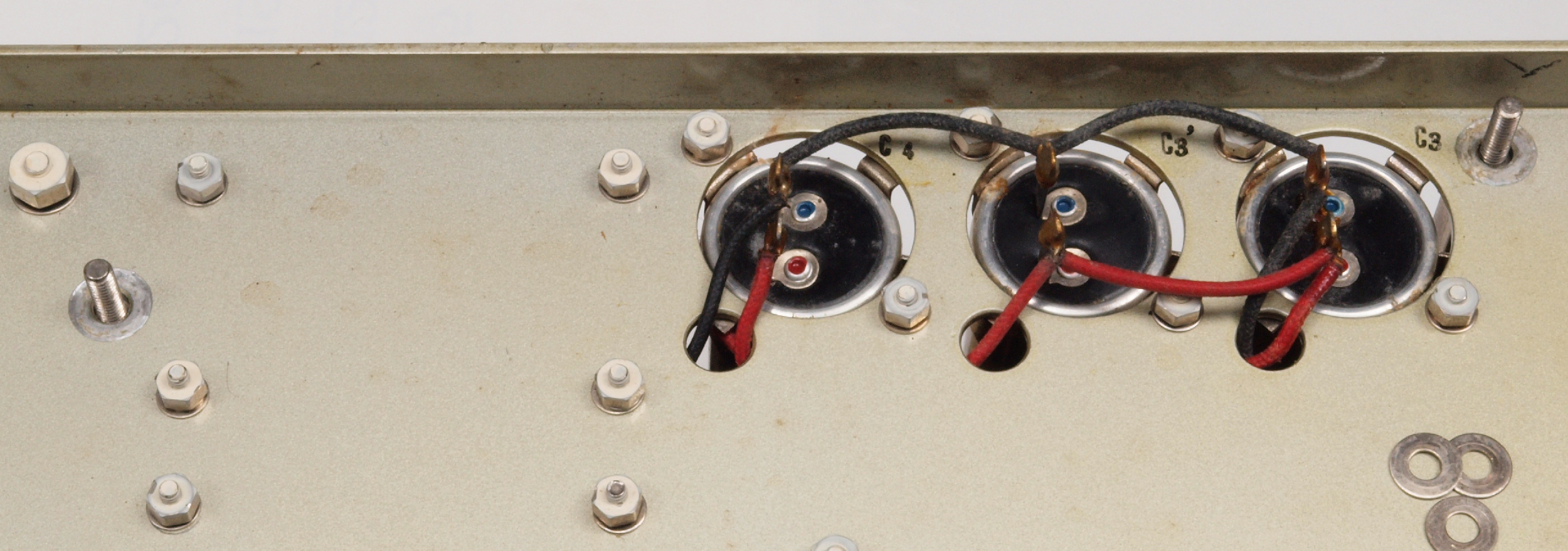

Ａ６１．　点検中　真空管への配線、シールドを施している。　TV-7やTV2の「フェライトビーズ」を挿入に相当。
C．　修理状況。
Ｃ０１．　修理中　取扱い説明書の入手。
Ｃ０２．　修理中　操作基準表（チャート）の入手。
Ｃ０３．　修理中　誤操作を防ぐ為、ジャンパー線を色別にする。赤＝プレート、黄色＝第１グリッド、白色＝ヒータ、等。
Ｃ１１．　修理中　E1GのVRを取り出す為、隣のEsgVRを緩める。　軸の作り精度が悪く軸受けが抜けない！
Ｃ１２．　修理中　取り出した、E1GのVR。
Ｃ１３．　修理中　取り出した、E1GのVR、密閉型なのですが？
Ｃ１４．　修理中　取り出した、E1GのVR、密閉型なのですが、逆に湿気が隠り、腐食した可能性が大きい。
　　　　　　　　　　　　　　　　　　　　　　　　　緑青が出ている所が断線ｹ所、８ヶ所断線！
Ｃ２１．　修理中　取り出した、EＳGのVR。
Ｃ２２．　修理中　取り出した、EＳGのVR、開放型なので、腐食した可能性が大きい。
　　　　　　　　　　　　　　　　　　　　　　　　　緑青は出ていないが断線ｹ所、１０ヶ所断線！
Ｃ−７C．　修理前　太く堅い電源コード。
Ｃ−７D．　修理（交換）後　柔らかいビニール電源コードを使用。
Ｃ−８Ａ．　修理中　メータに保護ダイオード取り付け。　電源表示にオクタルソケットの中心にＬＥＤ取り付け。
Ｃ−Ｅ．　交換した部品
Ｃ−Ｈ．　最終完成　
Ｃ−Ｉ．　カラーツマミを付けて、最終完成　
Ｅ．　測定。
Ｅ−１．　測定、６ＣＡ７（ＥＬ−３４）を測定。
Ｅ−２．　測定、５ＡＲ４を測定。
Ｅ−３．　測定、ＥＣＣ８３（１２ＡＸ７）を測定。
Ｅ５−２．　測定、　電力増幅管「６ＣＡ７（ＥＬ−３４）」。
　　　　　　　　　　　　　　　　　　　　　相互コンダクタンス＝９０００〜１１０００μmho（１９６０／１９６２ナショナル真空管ハンドブックより）
Ｅ５−３．　測定、　　水平偏向発振・垂直偏向発振・出力用　双３極管「１２ＢＨ７」。
　　　　　　　　　　　　　　　　　　　　　　　　　　　相互コンダクタンス＝３１００μmho（１９６０／１９６２ナショナル真空管ハンドブックより）
Ｅ５−４．　測定、　高周波増幅用　双３極管「１２ＡＴ７」。
　　　　　　　　　　　　　　　　　　　　　　相互コンダクタンス＝３７５０〜６７００μmho（１９６０／１９６２ナショナル真空管ハンドブックより）
Ｅ５−５．　測定、　高周波増幅５極管「６ＡＵ６」。
　　　　　　　　　　　　　　　　　　　　　　相互コンダクタンス＝３９００〜５２００μmho（１９６０／１９６２ナショナル真空管ハンドブックより）
Ｅ５−７．　調整を終え完成、　真空管のデーターも豊富で使いやすい。
ＥＥ．　Ｇｍ直読み最終校正・測定
　　　　　Ｈｉｃｋｏｋ　６００ＡはＥｐ＝１５０Ｖ、Ｅｓｇ＝１３０Ｖ、ｅｇ１＝２．５Ｖの固定で測定します。
　　　　　真空管メーカの規格表は６ＧＢ８やＫＴ８８等の大型の出力管はＥｐ、Ｅｓｇの電圧が高く、電流も多く流れる為、誤差がでます。
　　　　　ＴＶ球や後発の高Ｇｍ管は、ｅｇ１がもっと小さいので、誤差がでます。

ＥＥ−１Ａ．　３０００μmhoレンジでの「１２ＢＨ７」測定＝２６００μmho、この試験の為、少しぼけた３０００μmho以内のを使用する。
ＥＥ−１Ｂ．　　　６０００μmhoレンジでの「１２ＢＨ７」測定、　Gm＝２６００μmho
ＥＥ−１Ｃ．　　　１５０００μmhoレンジでの「１２ＢＨ７」測定、Gm＝２６００μmho
ＥＦ．　高Ｇｍ管、高出力管のＧｍ測定。

ＥＦ−１Ａ．　　１５０００μmhoレンジでの高Ｇｍ管「６ＤＪ８」測定、Gm＝＝１０２５０μmho。
　　　　　　　相互コンダクタンス＝１２５００μmho「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより）。
　　　　　　　相互コンダクタンス＝１２２５０μmho（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）。
　　　　　　　相互コンダクタンス＝１２５００μmho「Ｅｐ＝９０Ｖ、Ip＝１５ｍA、Ｅｇ１＝−１．３Ｖ、」（インプレス　オーディオ用真空管マニアルより）。
　　　　　　　２．５Ｖの信号電圧では大きすぎて、誤差大きい。
ＥＦ−１Ｂ．　　１５０００μmhoレンジでの高Ｇｍ管「６ＤＪ８−２本目」、Gm＝測定＝１２２５０μmho。
　　　　　　　相互コンダクタンス＝１２５００μmho「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより）。
　　　　　　　相互コンダクタンス＝１２２５０μmho（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）。
　　　　　　　相互コンダクタンス＝１２５００μmho「Ｅｐ＝９０Ｖ、Ip＝１５ｍA、Ｅｇ１＝−１．３Ｖ、」（インプレス　オーディオ用真空管マニアルより）。
　　　　　　　２．５Ｖの信号電圧では大きすぎて、誤差大きい。
ＥＦ−１Ｃ．　「６ＤＪ８−２本目」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧。
ＥＦ−１Ｄ．　　１５０００μmhoレンジでの高Ｇｍ管「６ＲＨＨ８」測定、Gm＝８２００μmho。
ＥＦ−１Ｅ．　「６ＲＨＨ８」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧。
ＥＦ−２．　　　１５０００μmhoレンジでの高Ｇｍ管「６ＢＱ５」測定、Gm＝７７２５０μmho。
　　　　　　　相互コンダクタンス＝１１３００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝４８ｍＡ、ｅｇ１＝−７．３Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより）。
　　　　　　　２．５Ｖの信号電圧では大きすぎて、誤差大きい。
ＥＦ−３Ａ．　１５０００μmhoレンジでの虎の子「６ＧＢ８」測定、Gm＝９２５０μmho。
　　　　　　　　コンダクタンス＝２００００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、ｅｇ１＝−８Ｖ」（誠文堂新光社　実用真空管ハンドブックより）。
　　　　　　　　　　　　　　電流容量が足りず、誤差大きい。
ＥＦ−３Ｂ．　　　１５０００μmhoレンジでの高出力管「６ＧＢ８」測定、「６ＧＢ８を挿入してから、Ｌｉｎｅ電圧を設定する」
ＥＦ−３Ｃ．　　　１５０００μmhoレンジでの高出力「６ＧＢ８」測定、Gm＝１４５００μmho。
　　　　　　　　コンダクタンス＝２００００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ」（誠文堂新光社　実用真空管ハンドブックより）。
　　　　　　　　かなり改善されましたが？
ＥＦ−４Ａ．　１５０００μmhoレンジでの高出力管「ＫＴ８８」測定、Gm＝８７００μmho。
　　　　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ」（インプレス　オーディオ用真空管マニアルより）。
　　　　　　　　電流容量が足りず、誤差大きい。
ＥＦ−４Ｂ．　　　１５０００μmhoレンジでの高出力管「ＫＴ８８」測定、「ＫＴ８８を挿入してから、Ｌｉｎｅ電圧を設定する」
ＥＦ−４Ｃ．　　　１５０００μmhoレンジでの高出力管「ＫＴ８８」測定＝１０５００μmho
　　　　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ」（インプレス　オーディオ用真空管マニアルより）
　　　　　　　　かなり改善されました。
ＥＦ−５Ａ．　１５０００μmhoレンジでの高出力管「６ＣＡ７」測定、「６ＣＡ７を挿入してから、Ｌｉｎｅ電圧を設定する」
ＥＦ−５Ｂ．　　　１５０００μmho高出力管「６ＣＡ７」測定、Gm＝８７５０μmho。
　　　　　　　　　　　　　　コンダクタンス＝１１０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７０ｍＡ、ｅｇ１＝−１４．５Ｖ」（誠文堂新光社　実用真空管ハンドブックより）。
　　　　　　　　　　　　　　誤差大きい。
ＥＧ．　最近の真空管のＧｍ測定＋波形確認。
ＥＧ−１．　右のデジタルオシロはデモで拝借。　　「ＹＯＫＯＧＡＷＡ　ＤＬＭ２０２４」
ＥＧ−２．　ＪＪ−ＥＣＣ９９、electro−harmonix１２ＢＨ７ＡＥＨ。　　「購入先はこちら」　
ＥＧ−２Ｂ．　６０００μmhoレンジでの「ＪＪ−ＥＣＣ９９」測定、Gm＝６０００μmho。
ＥＧ−２Ｃ．　「ＪＪ−ＥＣＣ９９」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧。
ＥＧ−２Ｄ．　６０００μmhoレンジでの「electro−harmonix１２ＢＨ７ＡＥＨ」測定、Gm＝３１００μmho。
ＥＧ−２Ｅ．　「electro−harmonix１２ＢＨ７ＡＥＨ」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧。
ＥＧ−３．　　JJ−ECC８１、electro−harmonix１２ＡＴ7ＥＨ。　「購入先はこちら」　
ＥＧ−３Ｂ．　６０００μmhoレンジでの「ＪＪ−ＥＣＣ８１」測定、Gm＝５５００μmho。
ＥＧ−３Ｃ．　「ＪＪ−ＥＣＣ８１」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧。
ＥＧ−２Ｄ．　６０００μmhoレンジでの「electro−harmonix１２ＡＴ７ＥＨ」測定、Gm＝４０００μmho。
ＥＧ−２Ｅ．　「electro−harmonix１２ＡＴ７ＥＨ」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧。
ＥＧ−３．　electro−harmonix１２ＡＸ7ＥＨ、ＳＯＶＴＥＣ１２ＡＸ７ＷＡ、JJ−ECC８３Ｓ。　「購入先はこちら」　
ＥＧ−３Ｂ．　３０００μmhoレンジでの「electro−harmonix１２ＡＸ7ＥＨ」測定、Gm＝１５５０μmho。
ＥＧ−３Ｃ．　「lectro−harmonix１２ＡＸ7ＥＨ」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧。
ＥＧ−３Ｄ．　３０００μmhoレンジでの「ＳＯＶＴＥＣ１２ＡＸ７ＷＡ」測定、Gm＝１６００μmho。
ＥＧ−３Ｅ．　「ＳＯＶＴＥＣ１２ＡＸ７ＷＡ」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧。
ＥＧ−３Ｆ．　３０００μmhoレンジでの「JJ−ECC８３Ｓ」測定＝１７５０μmho。
ＥＧ−３Ｇ．　「JJ−ECC８３Ｓ」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧。
Ｆ．　変更回路図。
Ｆ−１Ａ．　修理前　修理前　Ｅｍｉｓｓｏｎ　Ｍｅａｓｕｒｅｍｅｎｔ　Ｃｉｒｃｕｉｔ　「回路図は全て８３０Ｗより引用」
Ｆ−１Ｂ．　修理後　Ｅｍｉｓｓｏｎ　Ｍｅａｓｕｒｅｍｅｎｔ　Ｃｉｒｃｕｉｔ
Ｆ−２Ａ．　修理前　Ｐｌａｔｅ・Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ
Ｆ−２Ｂ．　修理後　Ｐｌａｔｅ・Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ。
　　　　　　　　　　　　プレート回路にゼナーダイオード挿入して、他の機種との同調の為、１５０Ｖ確定する。
Ｓ．　横河電機　ＶＴＶ−１１２（ＪＩ−１７７Ｂ）　の仕様（カタログ・マニアルより）　
型式 ＶＴＶ−１１２（ＪＩ−１７７Ｂ）
フィラメント電圧、フィラメント電流 0.65/1.1/1.25/1.4/2V...0.3A（30分定格3A）
2.5/3.5/5/6.3V......1A（30分定格3A）
12.6/19V...0.3A（30分定格1A）
25/35/50V...0.3A
70/117V...0.1A
プレート電圧 高＝250V±10%、中＝150V±10%、低＝100V±10%、
プレート電流 150mA
スクリーン電圧／スクリーン電流 20〜50Ｖ／2mA、50〜250Ｖ／15mA
グリッド電圧 -6Ｖレンジ＝0〜-6Ｖ、-30Ｖレンジ＝0〜-30Ｖ、+30Ｖレンジ＝0〜+30Ｖ
自己バイアス抵抗 0〜250Ω連続可変
測定範囲 ０．８ｍレンジ＝0.2〜0.8ｍ
１．６ｍレンジ＝0.6〜1.6ｍ
４ｍレンジ＝1.5〜4ｍ
８ｍレンジ＝2〜8ｍ
１６ｍレンジ＝6〜16ｍ
４０ｍレンジ＝15〜40ｍ
電源 AC85〜120V、50Hz〜400Hz
消費電力 W
外形寸法（脚含む） 幅×高さ×奥行mm
重量 kg
価格
