VacuumTubeTester Hickok TV-2B/Uで ＵＣＨ４２、ＵＬ４１　Ｇｍ　＆ Ｉｐ測定

TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる測定結果。 予備１本目　ＵＣＨ４２。Gm＝２６００μmho、Ｉｐ＝１０．３０ｍＡ。 予備２本目　ＵＣＨ４２。Gm＝３２００μmho、Ｉｐ＝１０．８７ｍＡ。 予備３本目　ＵＣＨ４２。Gm＝２６００μmho、Ｉｐ＝１０．６５ｍＡ。 予備４本目　ＵＣＨ４２。Gm＝？？μmho、　　Ｉｐ＝５６．４ｍＡ、不良品。 付属１本目　ＵＣＨ４２。Gm＝３０８０μmho、Ｉｐ＝９．６５ｍＡ。 予備１本目　ＵＬ４１。Gm＝７０００μmho、Ｉｐ＝３２．６２ｍＡ。 予備２本目　ＵＬ４１。Gm＝６７００μmho、Ｉｐ＝２２．９５ｍＡ。 予備３本目　ＵＬ４１。Gm＝７０００μmho、Ｉｐ＝２５．３７ｍＡ。 付属１本目　ＵＬ４１。Gm＝７０００μmho、Ｉｐ＝２６．４６ｍＡ。

Ｕ３．　予備真空管　ＵＣＨ４２。　左から１本目２本目．．４本目。変換コンダクタンスは測定不可。 　　　　　真空管ハンドブックの規格 　　　　　　三極部相互コンダクタンス＝２８００μmho「Ｅｐ＝１００Ｖ、ＩＰ＝１０ｍＡ、Ｅｇ１＝−０Ｖ」。

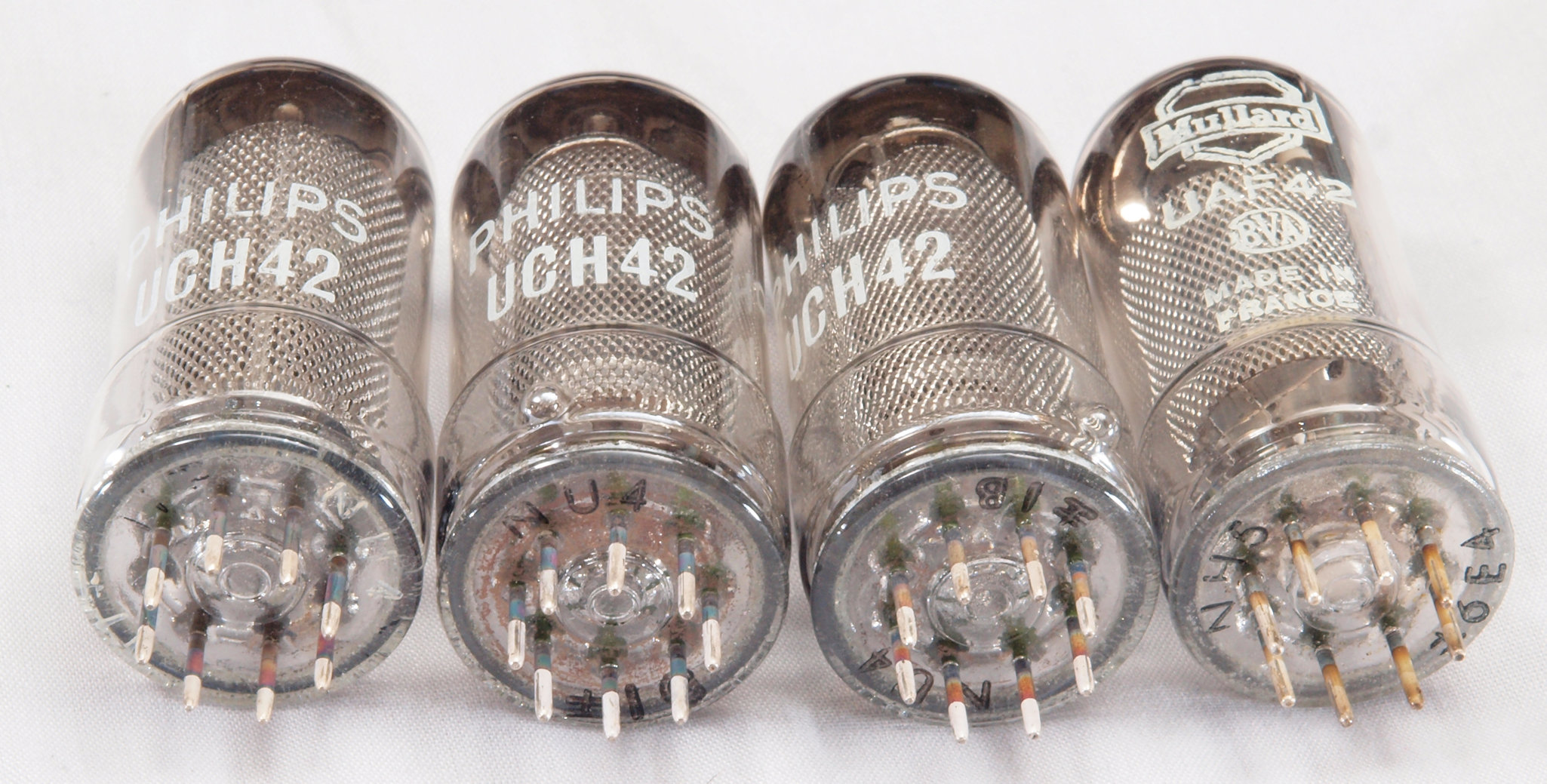

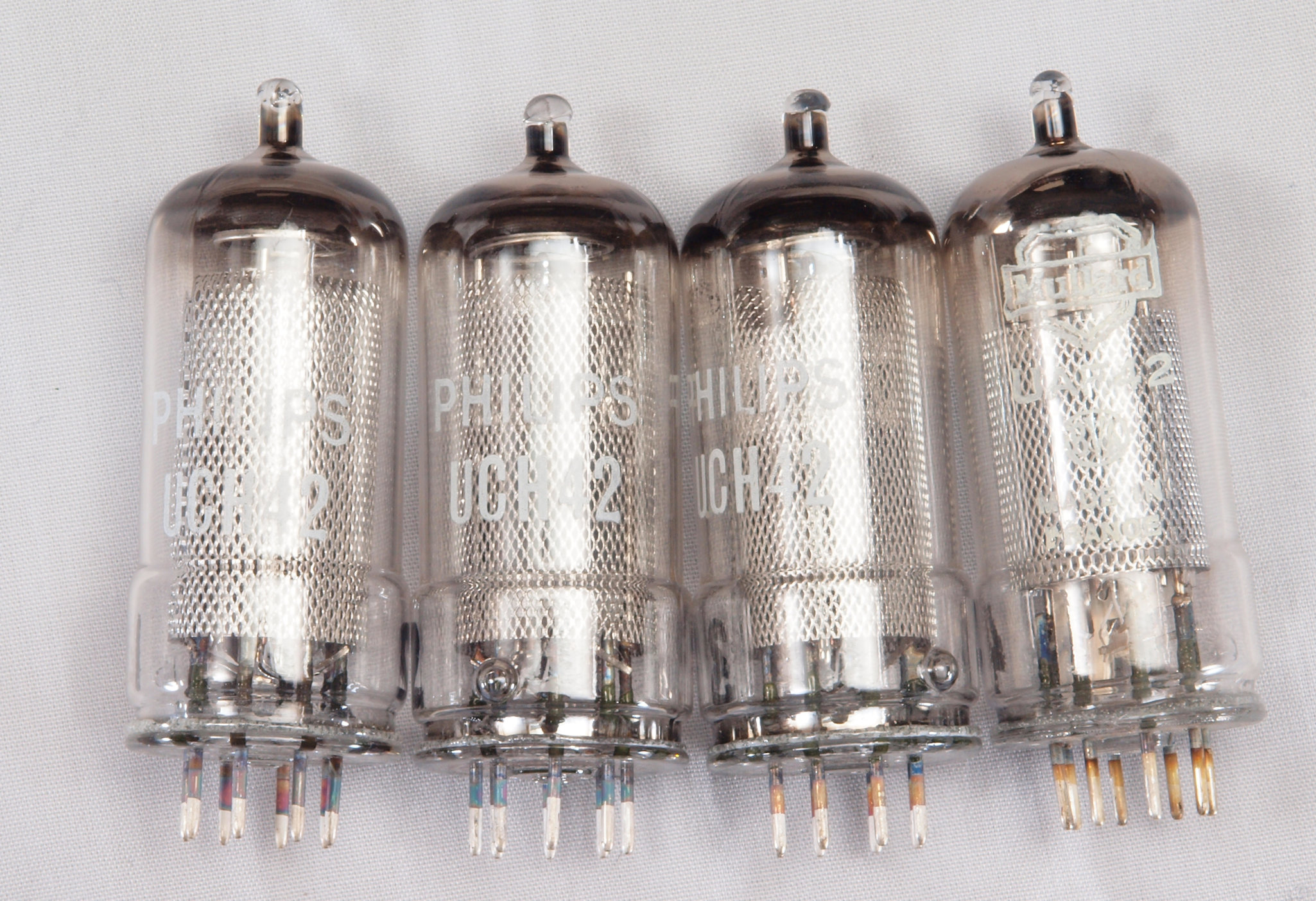

予備真空管　ＵＣＨ４２。　左から１本目２本目．．４本目。

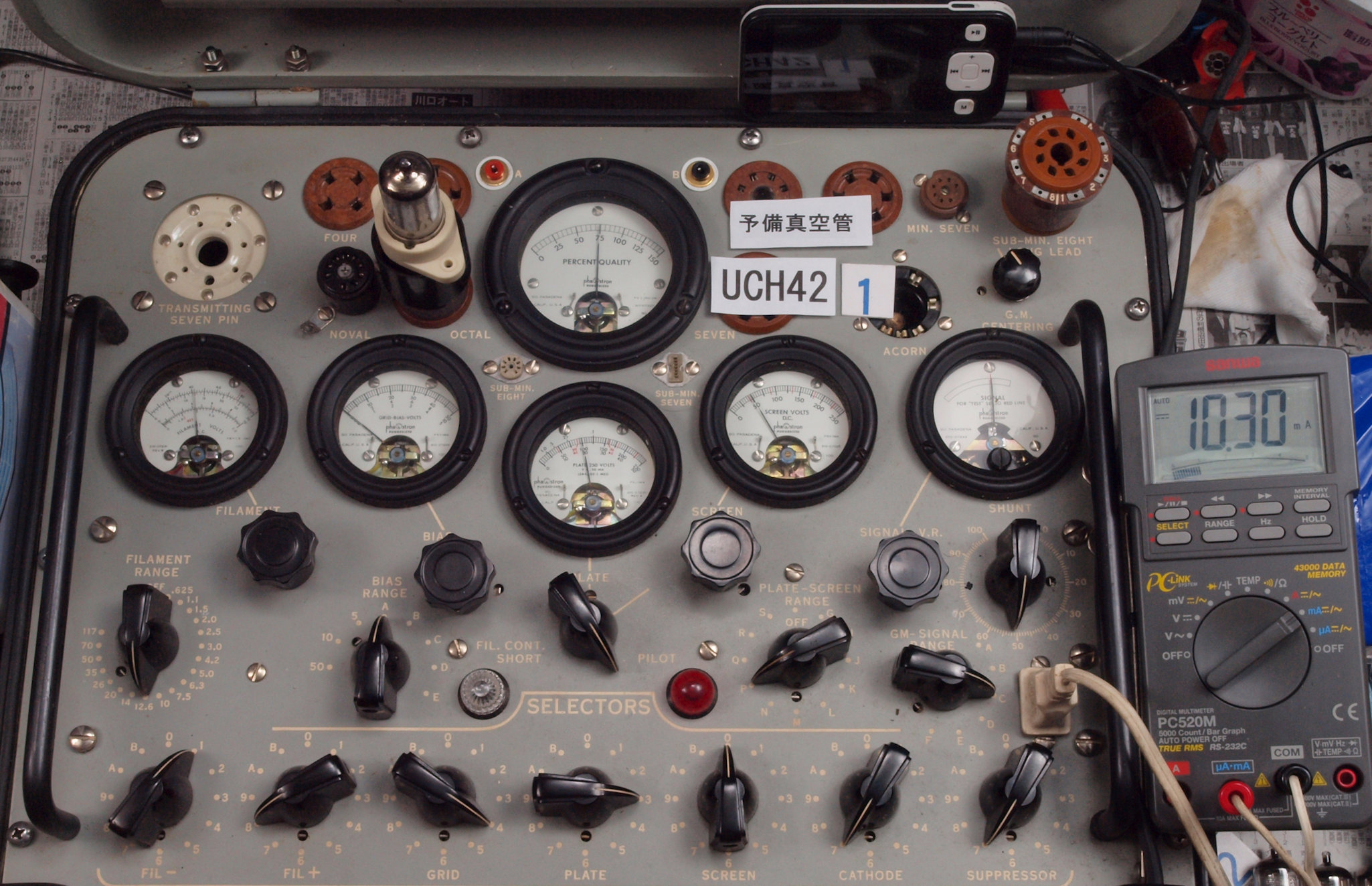

Ｕ３１．　予備１本目　ＵＣＨ４２。Gm測定＝２６００μmho、Ｉｐ＝１０．３０ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝１００Ｖ、ＩＰ＝１０ｍＡ、Ｅｇ１＝−０Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho

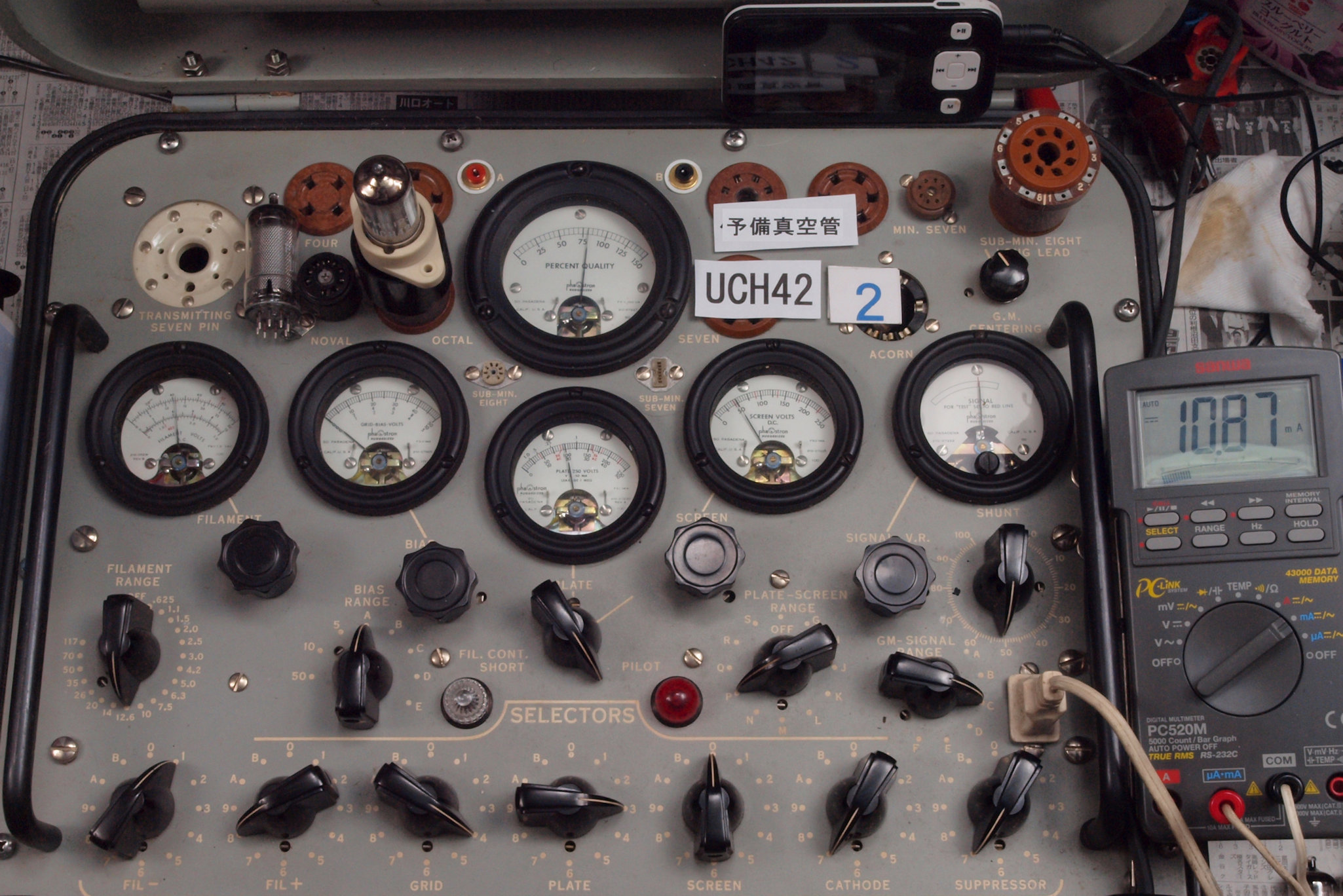

Ｕ３２．　予備２本目　ＵＣＨ４２。Gm測定＝３２００μmho、Ｉｐ＝１０．８７ｍＡ。

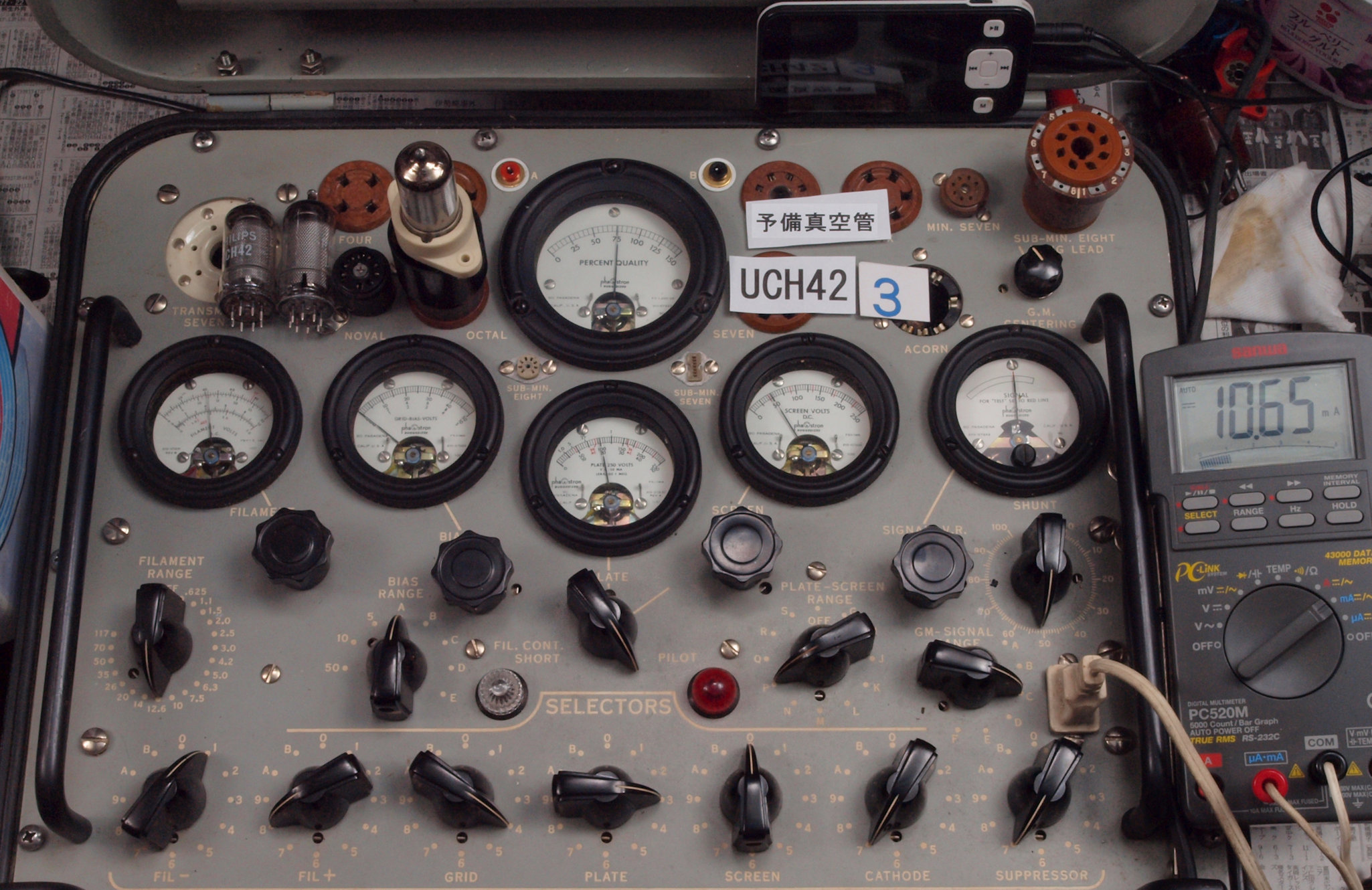

Ｕ３３．　予備３本目　ＵＣＨ４２。Gm測定＝２６００μmho、Ｉｐ＝１０．６５ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝１００Ｖ、ＩＰ＝１０ｍＡ、Ｅｇ１＝−０Ｖ」。

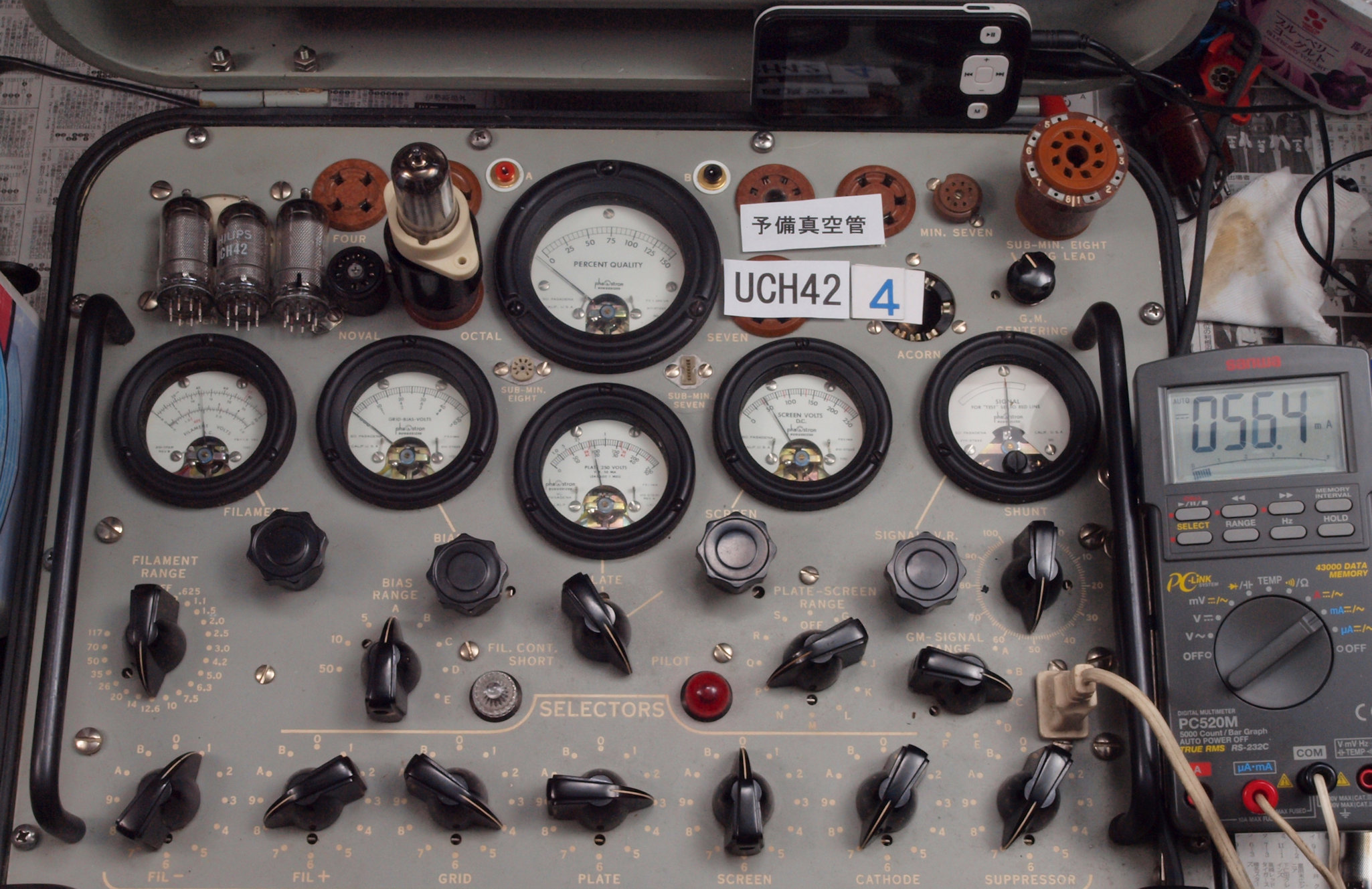

Ｕ３４．　予備４本目　ＵＣＨ４２。Gm測定＝？？μmho、Ｉｐ＝５６．４ｍＡ、不良品。

Ｕ４．　予備真空管　ＵＬ４１。　左から１本目２本目３本目。 　　　　　真空管ハンドブックの規格 　　　　　　相互コンダクタンス＝８０００μmho「Ｅｐ＝Ｅｓｇ＝１００Ｖ、ＩＰ＝２９ｍＡ、Ｅｇ１＝−５．７Ｖ」。

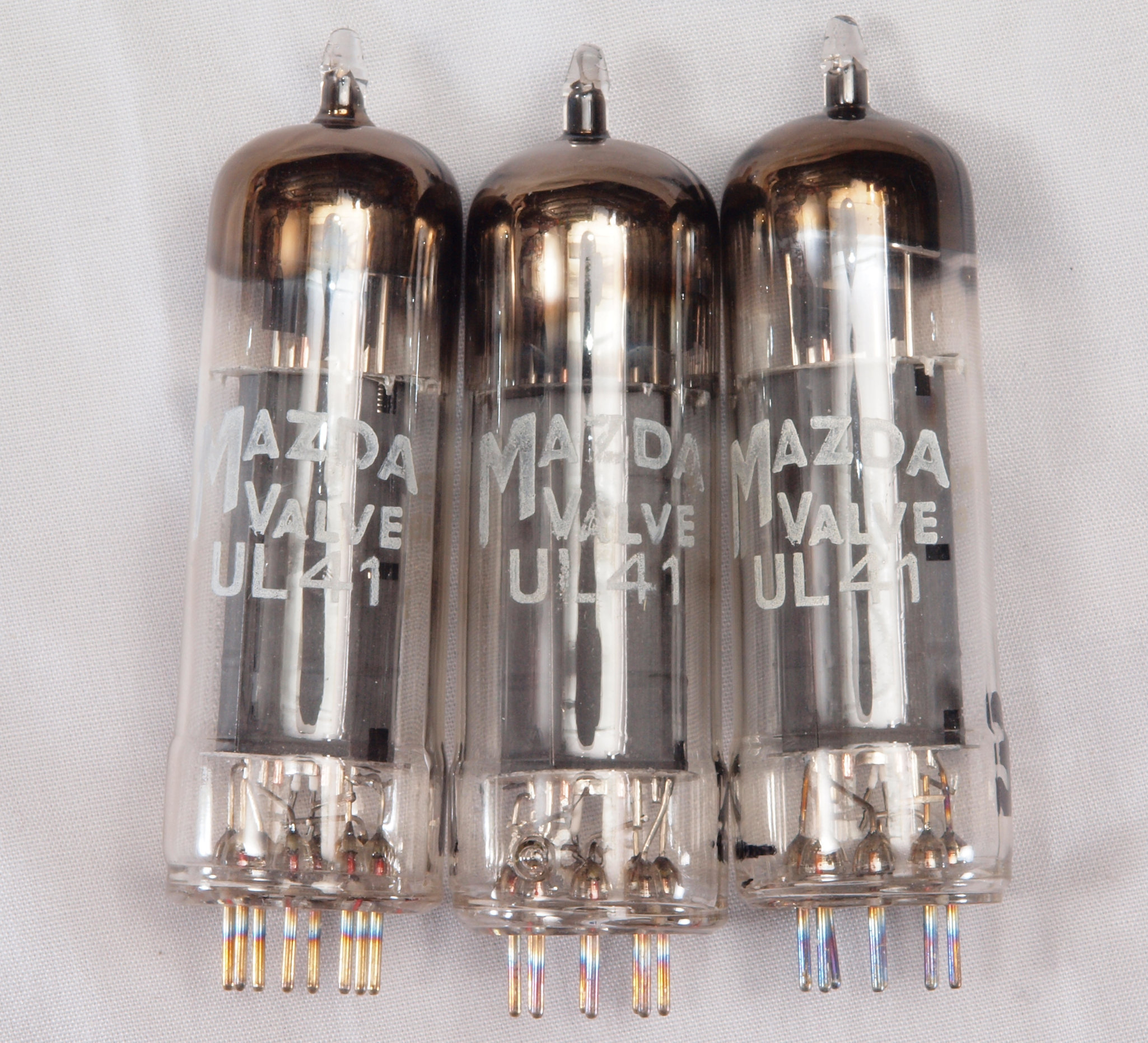

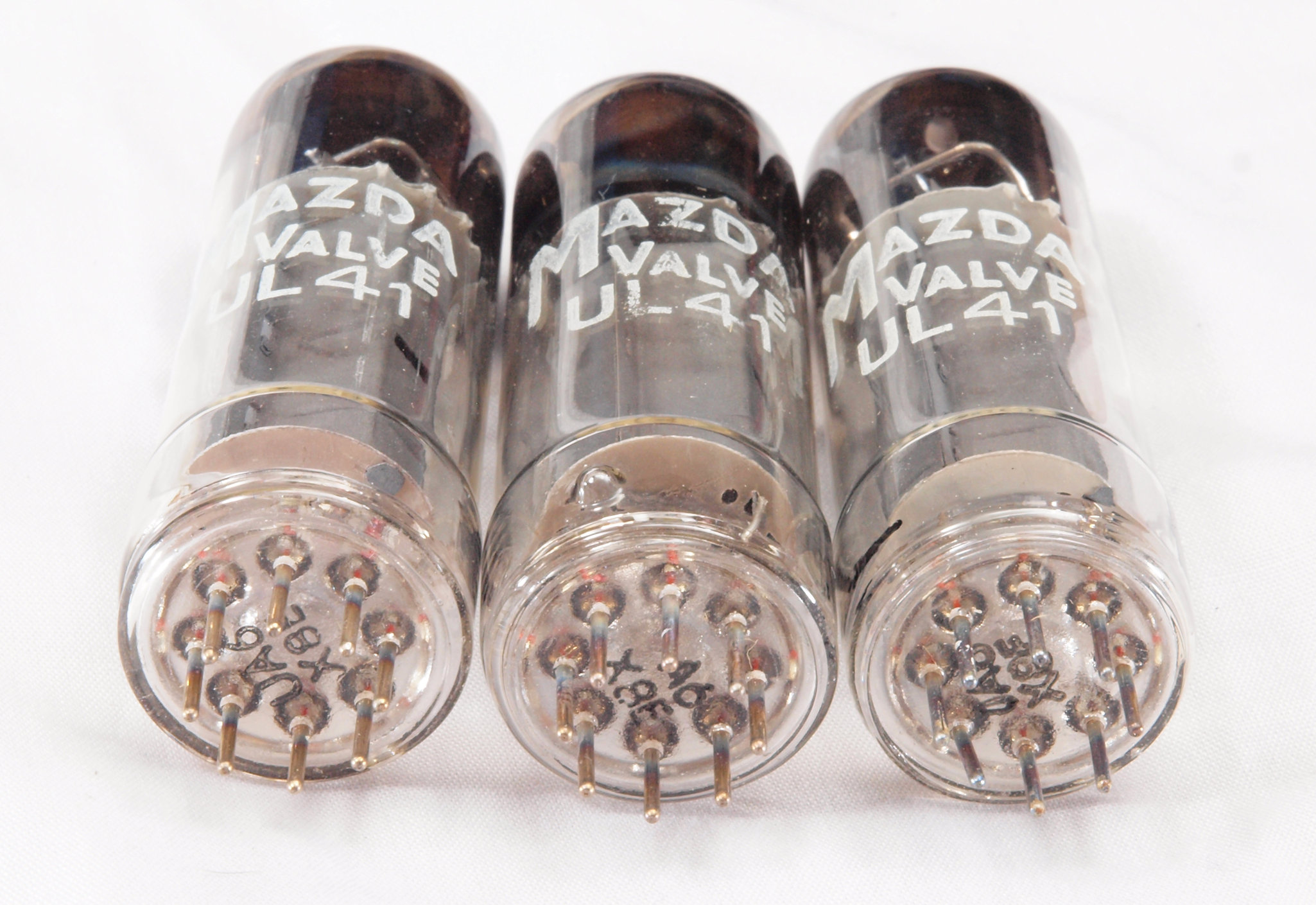

予備真空管　ＵＬ４１。　左から１本目２本目３本目。

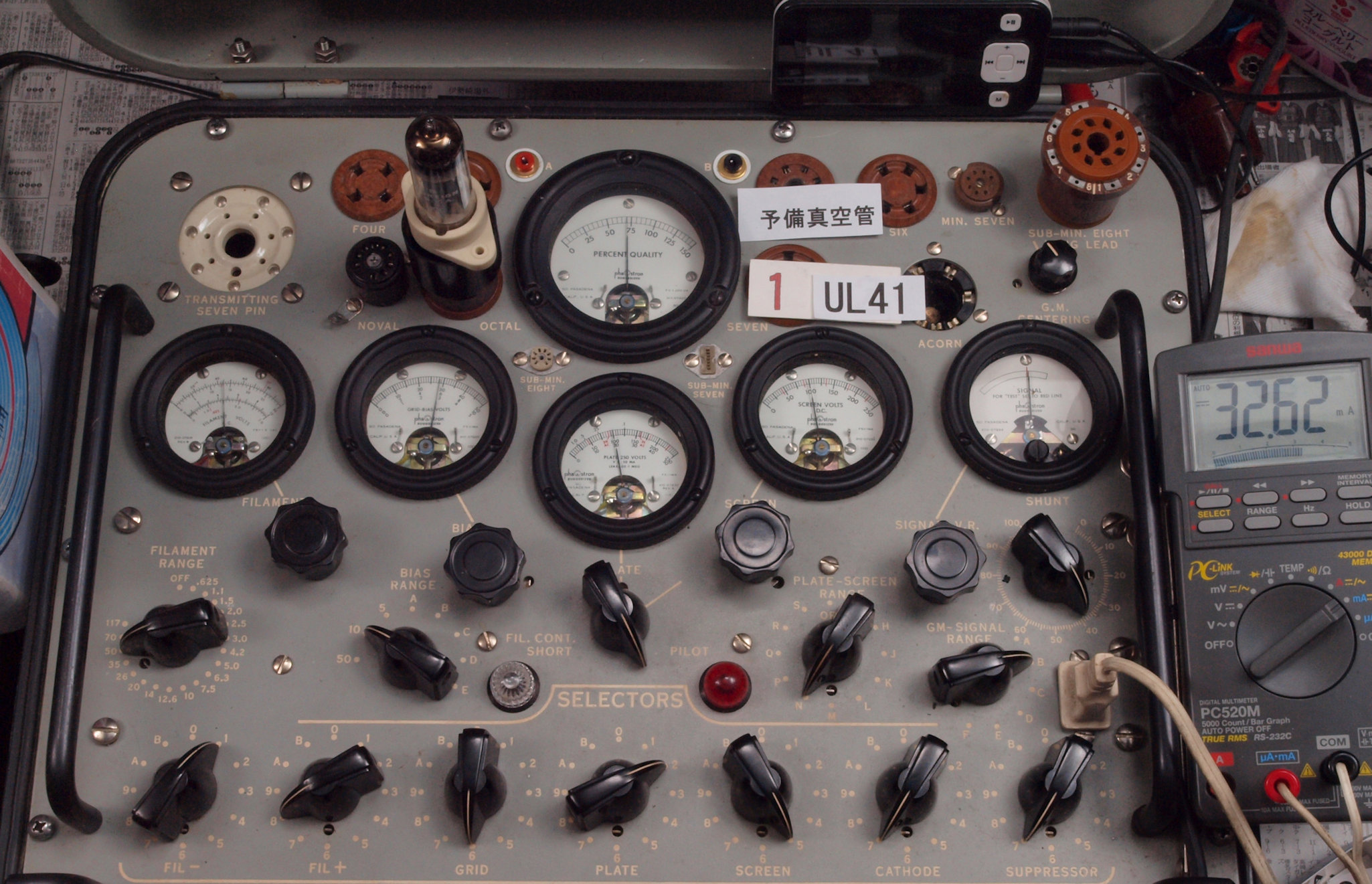

Ｕ４１．　予備１本目　ＵＬ４１。Gm測定＝７０００μmho、Ｉｐ＝３２．６２ｍＡ。 　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１００Ｖ、ＩＰ＝２９ｍＡ、Ｅｇ１＝−５．７Ｖ」。　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho

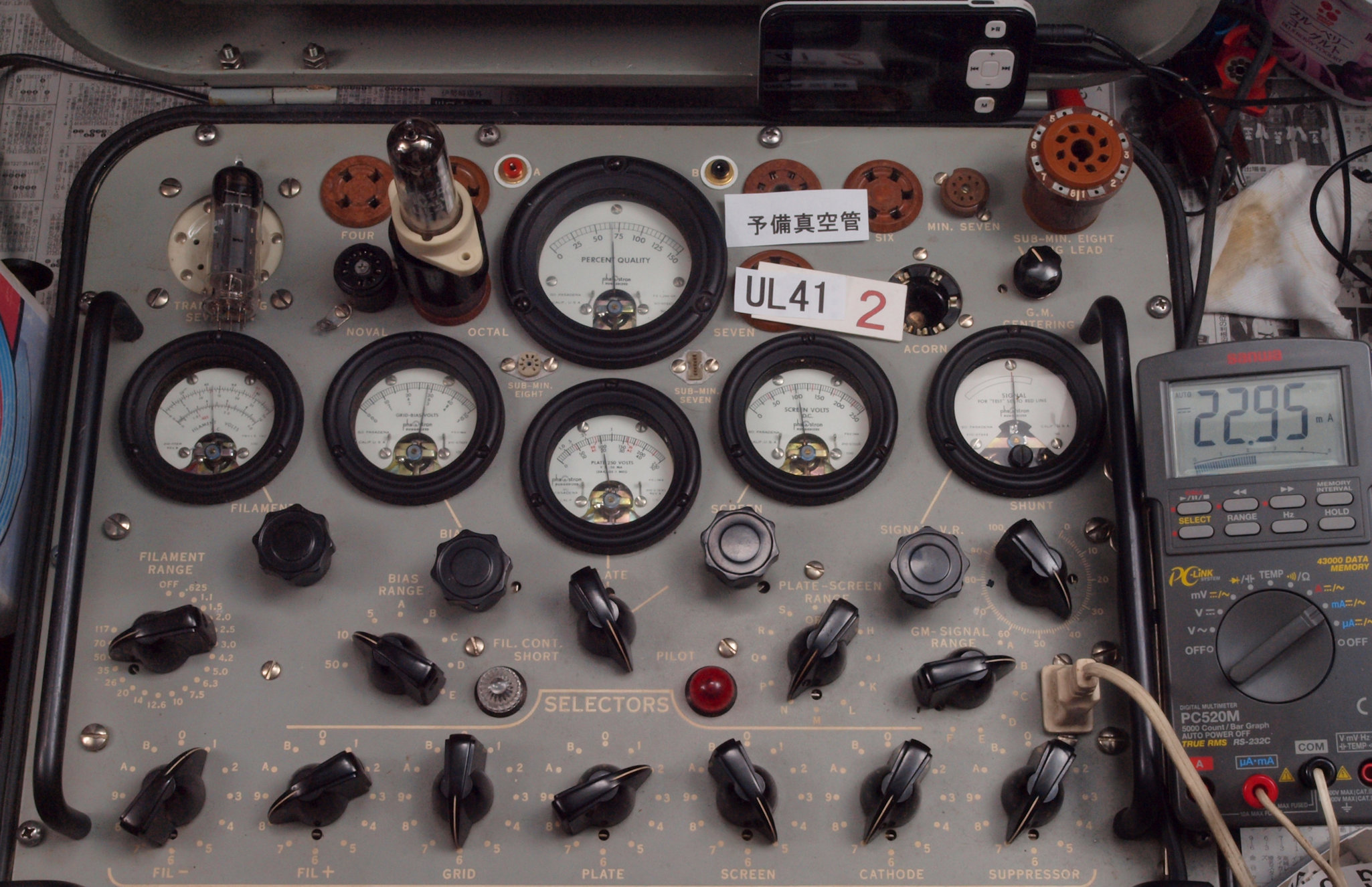

Ｕ４２．　予備２本目　ＵＬ４１。Gm測定＝６７００μmho、Ｉｐ＝２２．９５ｍＡ。

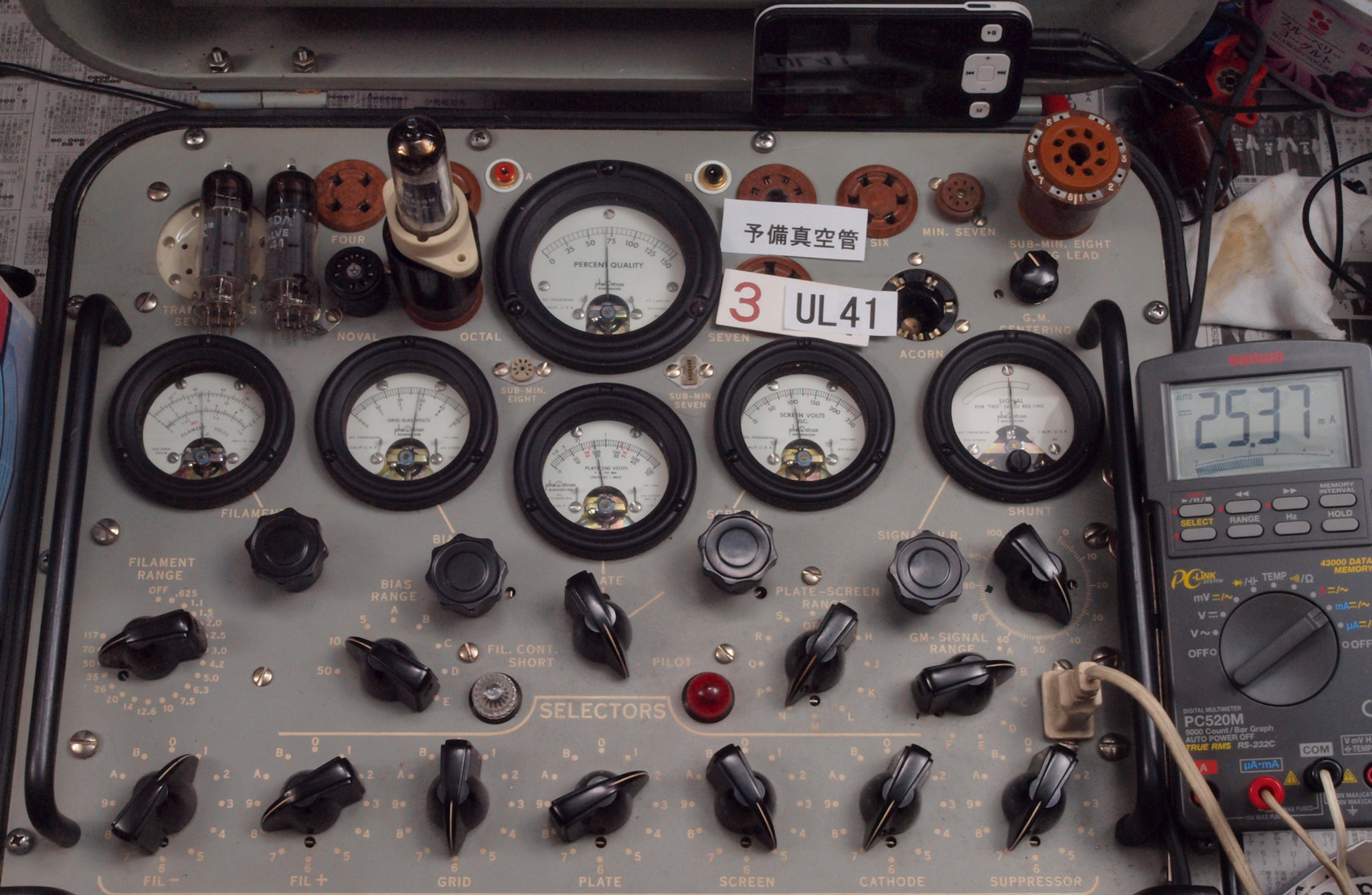

Ｕ４３．　予備３本目　ＵＬ４１。Gm測定＝７０００μmho、Ｉｐ＝２５．３７ｍＡ。 　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１００Ｖ、ＩＰ＝２９ｍＡ、Ｅｇ１＝−５．７Ｖ」。　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho

Ｕ６．　付属真空管　ＵＣＨ４２、　ＵＬ４１、ＵＹ４１。ＵＹ４１の測定データー無。

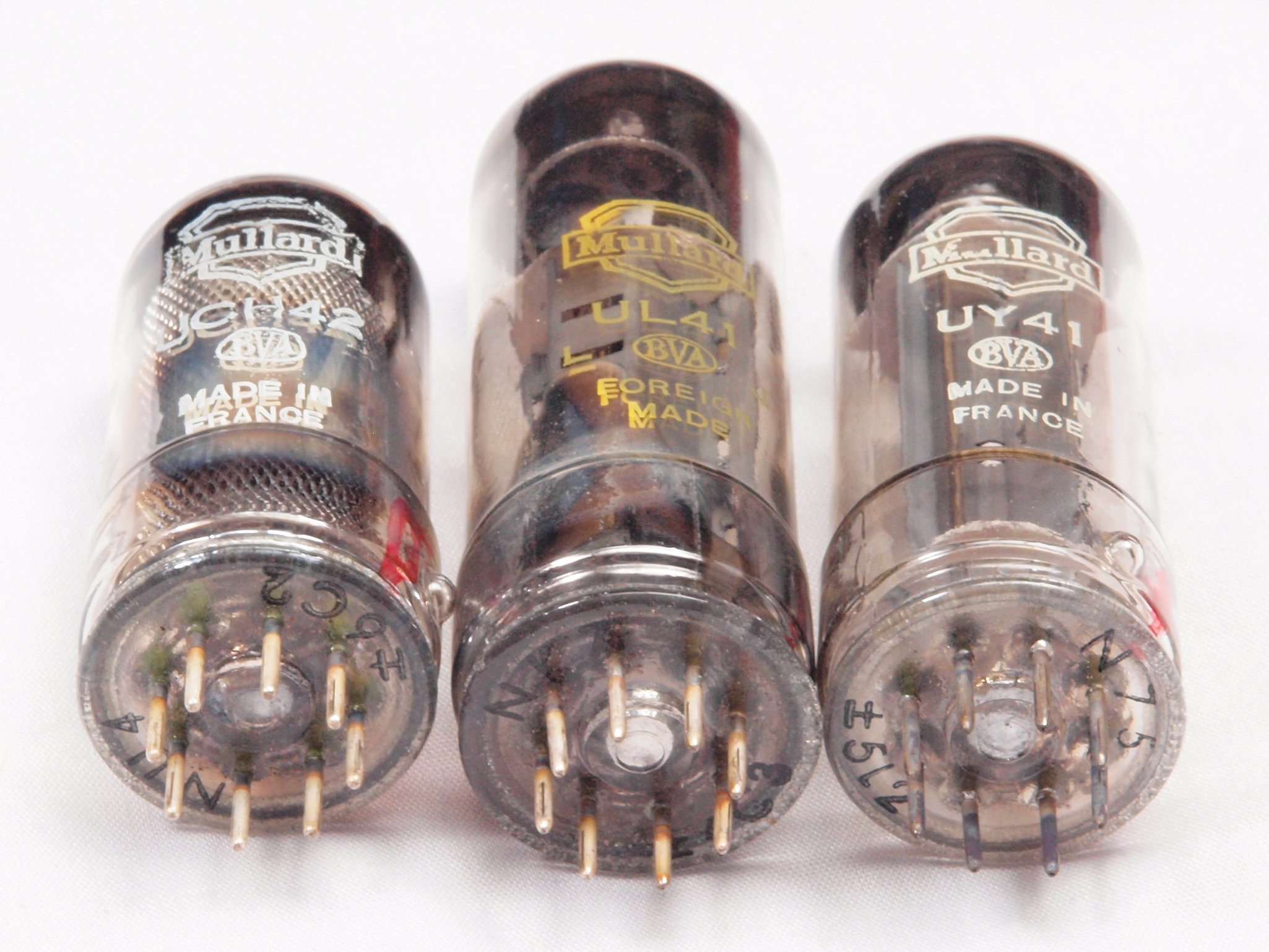

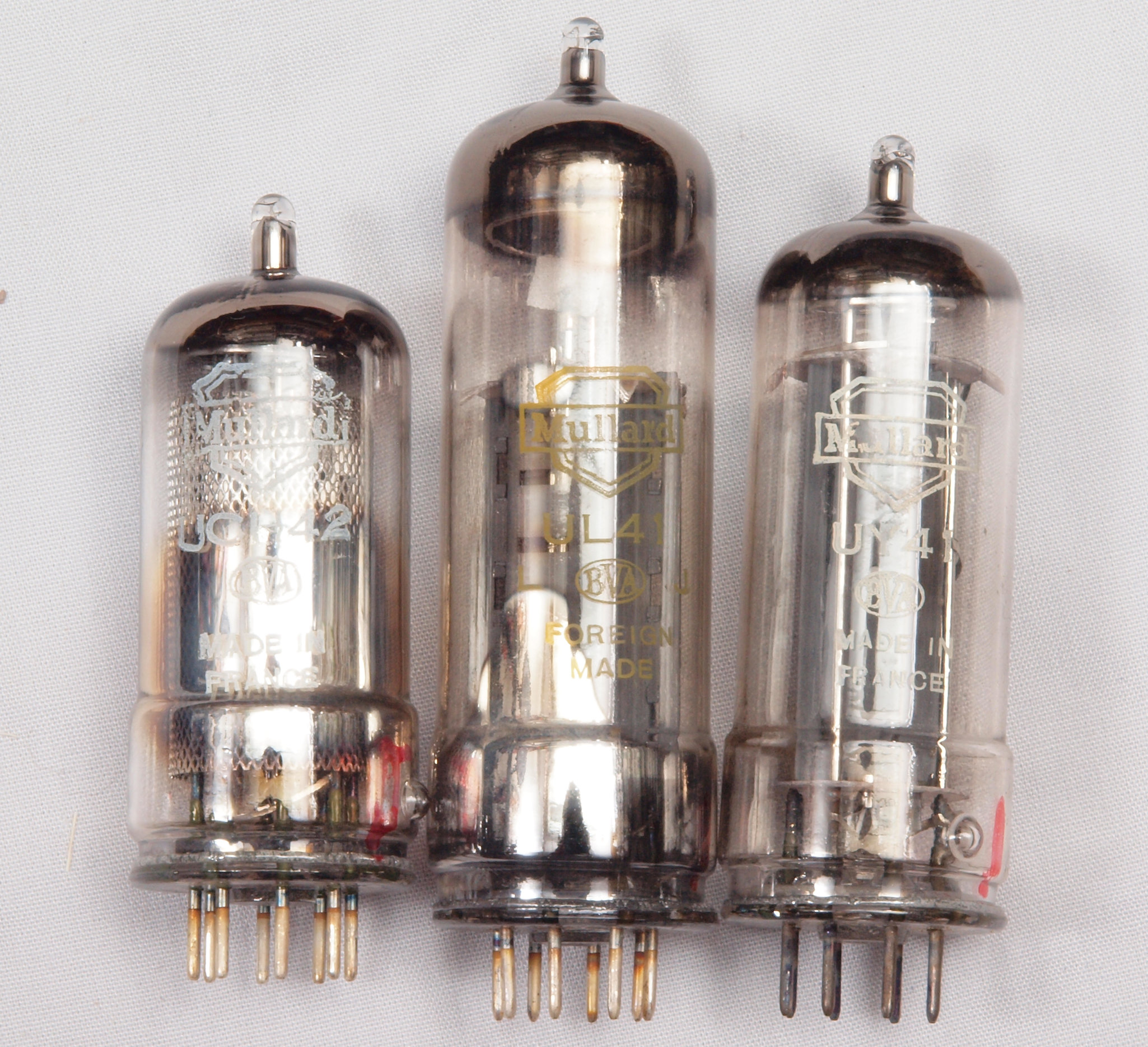

付属真空管　ＵＣＨ４２、　ＵＬ４１、ＵＹ４１。

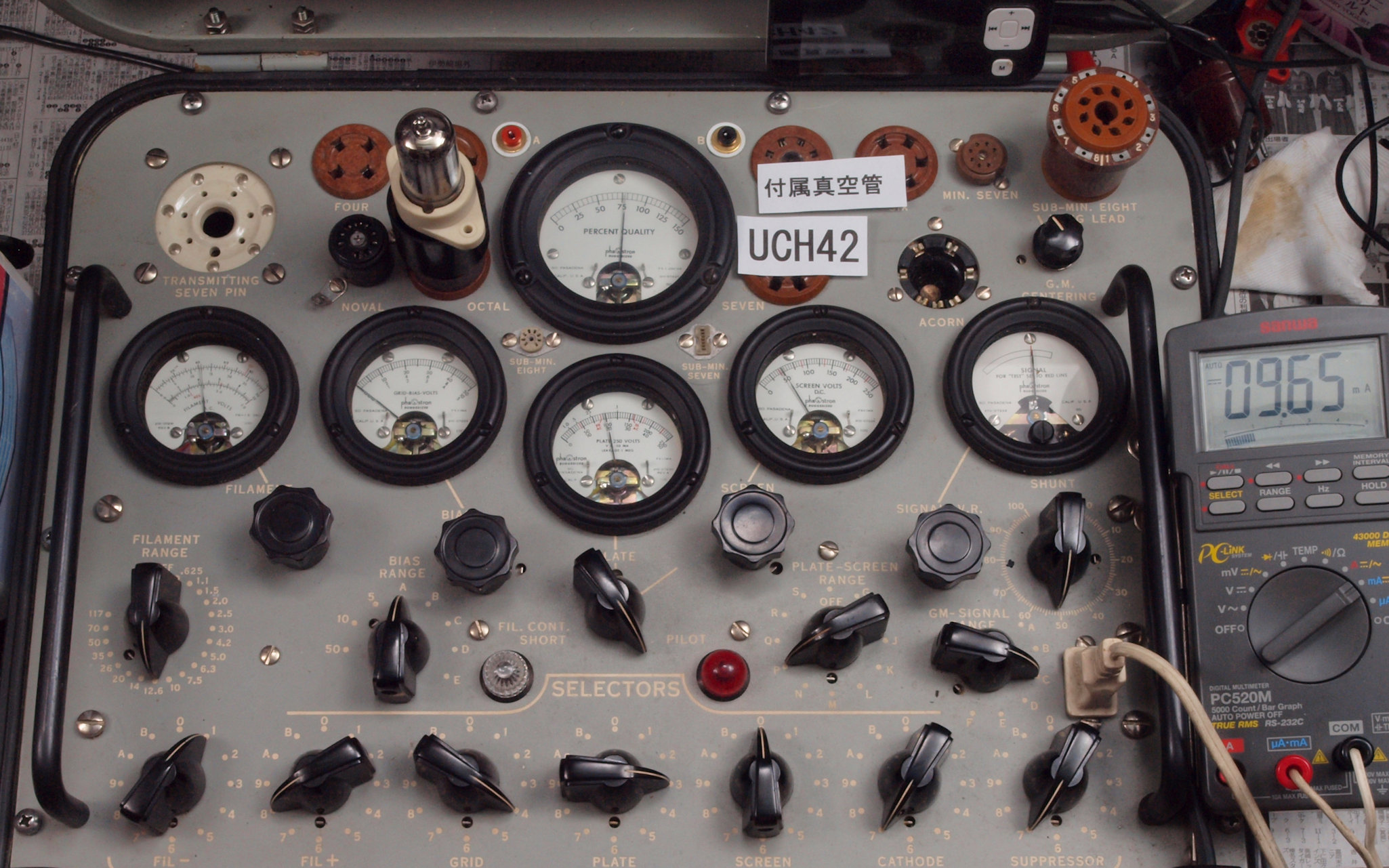

Ｕ６１．　付属１本目　ＵＣＨ４２。Gm測定＝３０８０μmho、Ｉｐ＝９．６５ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝１００Ｖ、ＩＰ＝１０ｍＡ、Ｅｇ１＝−０Ｖ」。ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho

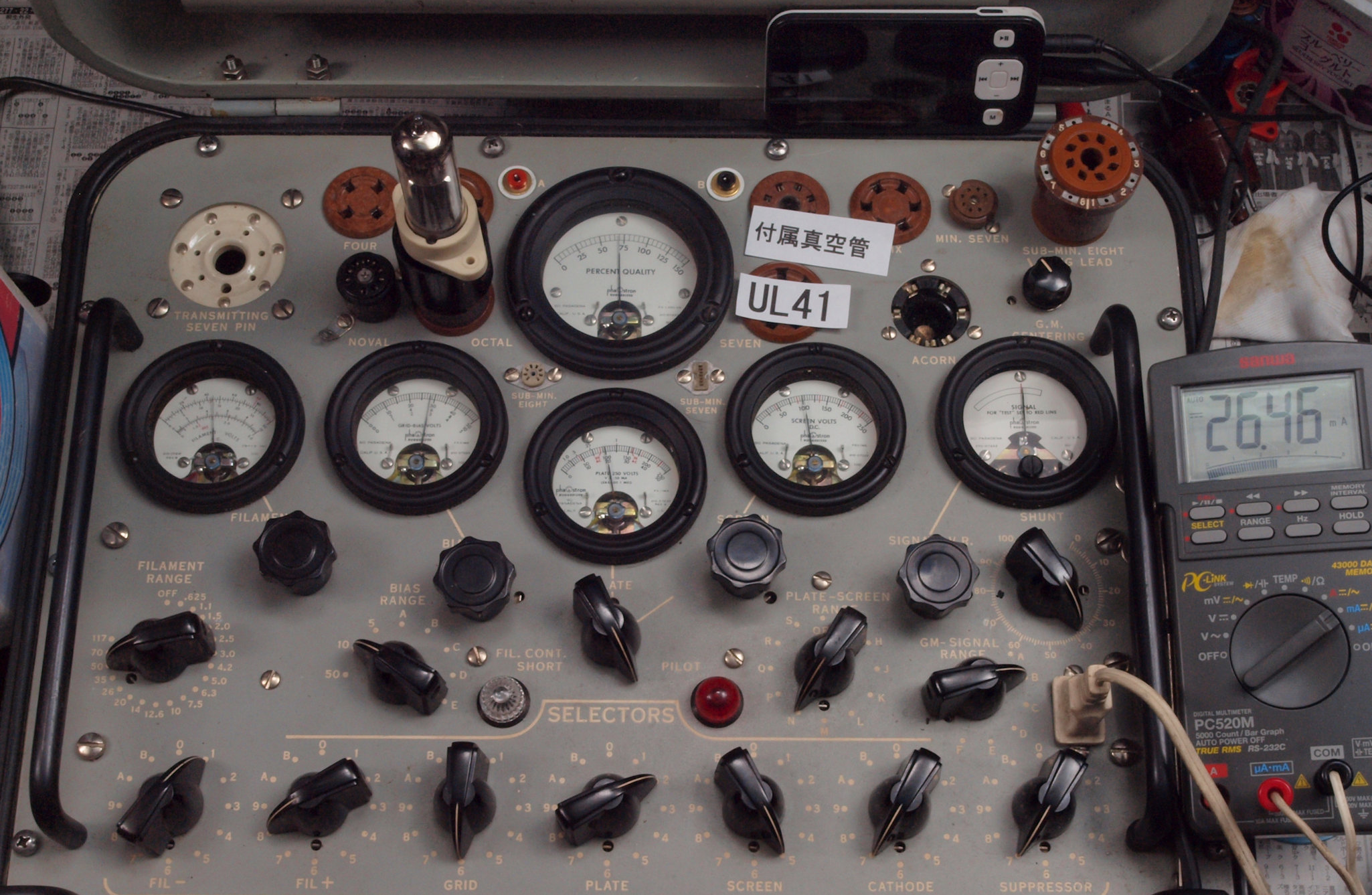

Ｕ６２．　付属１本目　ＵＬ４１。Gm測定＝７０００μmho、Ｉｐ＝２６．４６ｍＡ。 　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１００Ｖ、ＩＰ＝２９ｍＡ、Ｅｇ１＝−５．７Ｖ」。　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho

電源は安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

プレート（カソード電流）波形を観測しながら測定する。

測定の為、入手したリムロック　ソケット

ＵＳ８ピンに変換する。
