VacuumTubeTester Hickok TV-2B/Uで
ＵＡＦ４２　Ｇｍ　＆ Ｉｐ測定

TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる測定結果。
  • １本目　ＵＡＦ４２。Gm＝１８４０μmho、Ｉｐ＝２．１６ｍＡ。
    ２本目　ＵＡＦ４２。Gm＝１６８０μmho、Ｉｐ＝２．１２ｍＡ。
    ３本目　ＵＡＦ４２。Gm＝１７００μmho、Ｉｐ＝２．０８ｍＡ。
    ４本目　ＵＡＦ４２。Gm＝１６００μmho、Ｉｐ＝２．０２ｍＡ。
    ５本目　ＵＡＦ４２。Gm＝１７００μmho、Ｉｐ＝２．２７ｍＡ。
    ６本目　ＵＡＦ４２。Gm＝１７００μmho、Ｉｐ＝２．１０ｍＡ。
    ７本目　ＵＡＦ４２。Gm＝１６００μmho、Ｉｐ＝１．８８ｍＡ。
    ８本目　ＵＡＦ４２。Gm＝２０００μmho、Ｉｐ＝２．４８ｍＡ。
    ９本目　ＵＡＦ４２。Gm＝１６２０μmho、Ｉｐ＝１．９４ｍＡ。
    １０本目　ＵＡＦ４２。Gm＝１６００μmho、Ｉｐ＝１．８８ｍＡ。
    １１本目　ＵＡＦ４２。Gm＝１４８０μmho、Ｉｐ＝１．７６ｍＡ。
    １２本目　ＵＡＦ４２。Gm＝１６６０μmho、Ｉｐ＝２．０２ｍＡ。
  • 付属１本目　ＵＡＦ４２。Gm＝１６００μmho、Ｉｐ＝１．７７ｍＡ。
    付属２本目　ＵＡＦ４２。Gm＝１５９０μmho、Ｉｐ＝１．６４ｍＡ。
    付属３本目　ＵＡＦ４２。Gm＝１５９０μmho、Ｉｐ＝１．５８ｍＡ。
Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

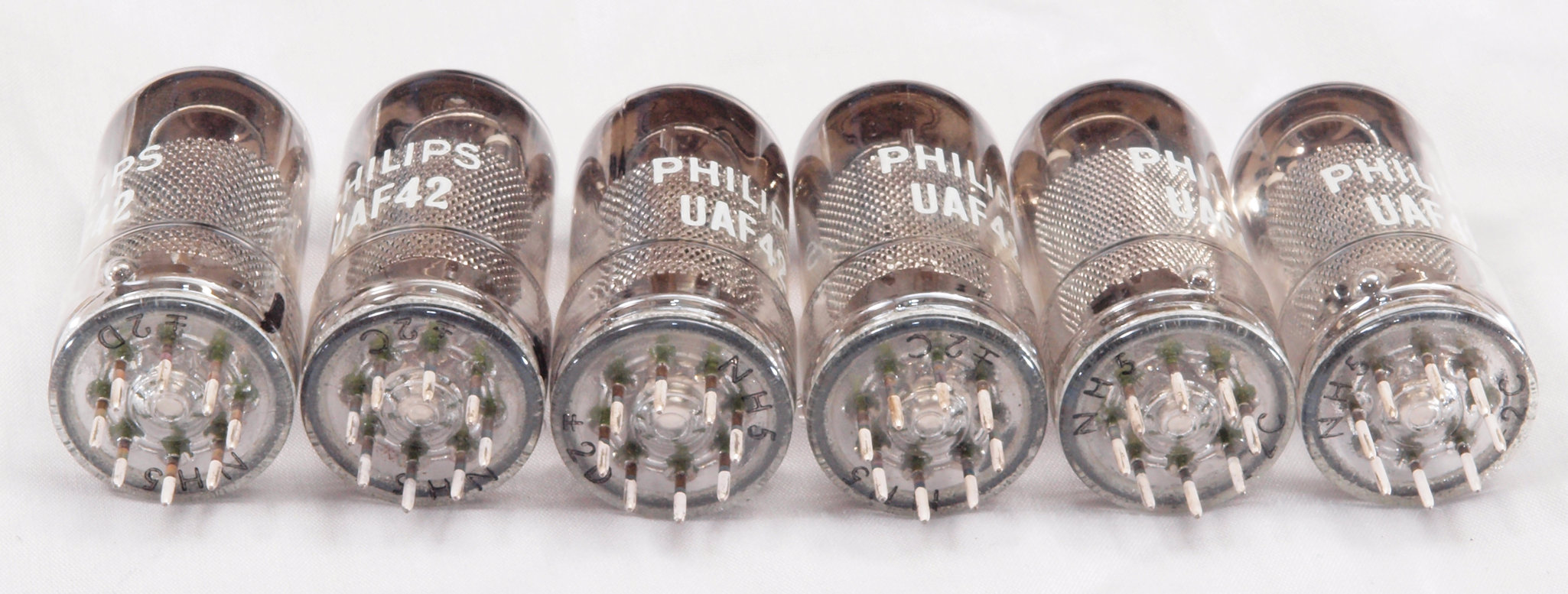

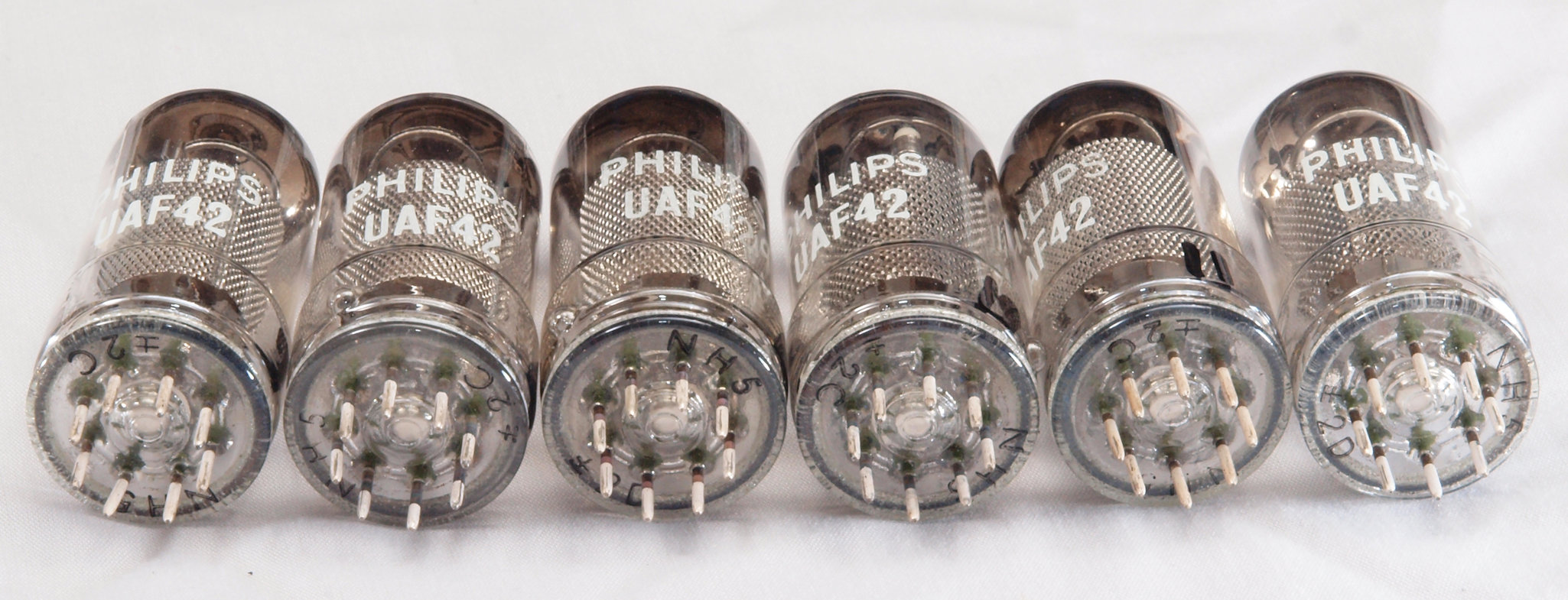

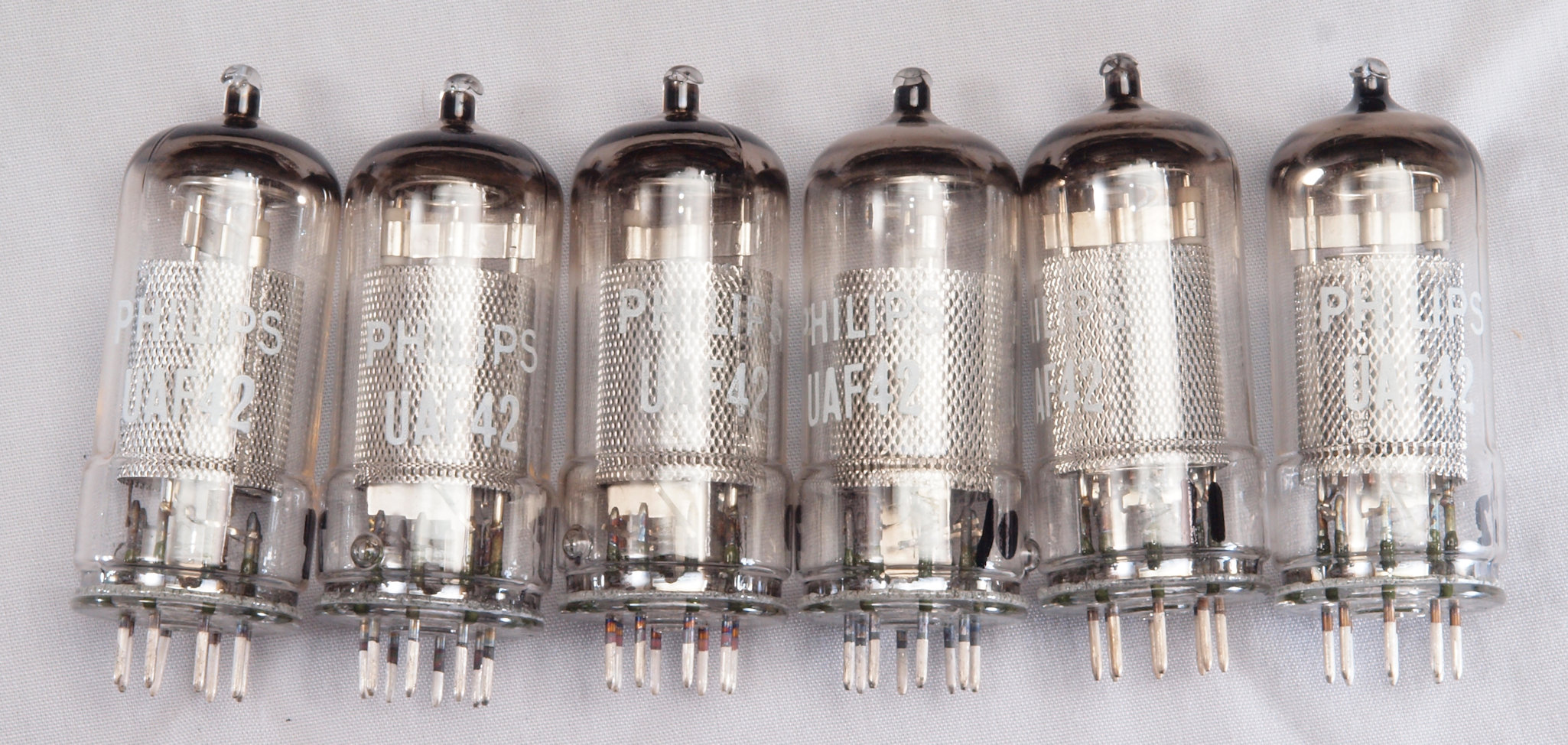

Ｕ１．　真空管　ＵＡＦ４２。　左から１本目．２本目．．．．６本目。
　　　　　真空管ハンドブックの規格
　　　　　相互コンダクタンス＝１７００μmho　「Ｅｐ＝１００Ｖ、Ｅｓｇ＝５０Ｖ、ＩＰ＝２．８ｍＡ、Ｅｇ１＝−１．２Ｖ」。
真空管　ＵＡＦ４２。　左から１本目．２本目．．．．６本目。

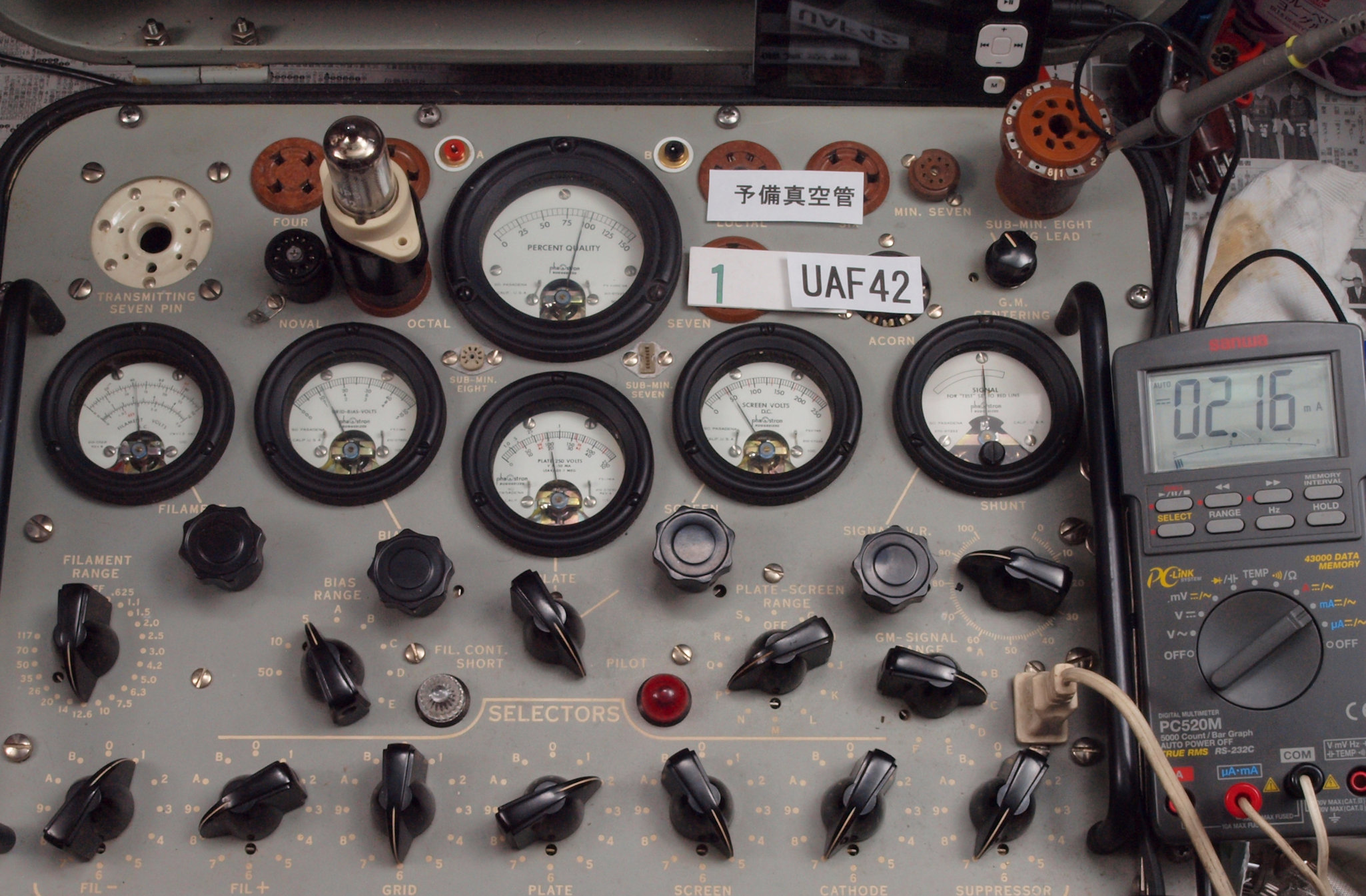

Ｕ１１．　１本目　ＵＡＦ４２。Gm測定＝１８４０μmho、Ｉｐ＝２．１６ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝１００Ｖ、Ｅｓｇ＝５０Ｖ、Ｅｇ１＝−１．２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

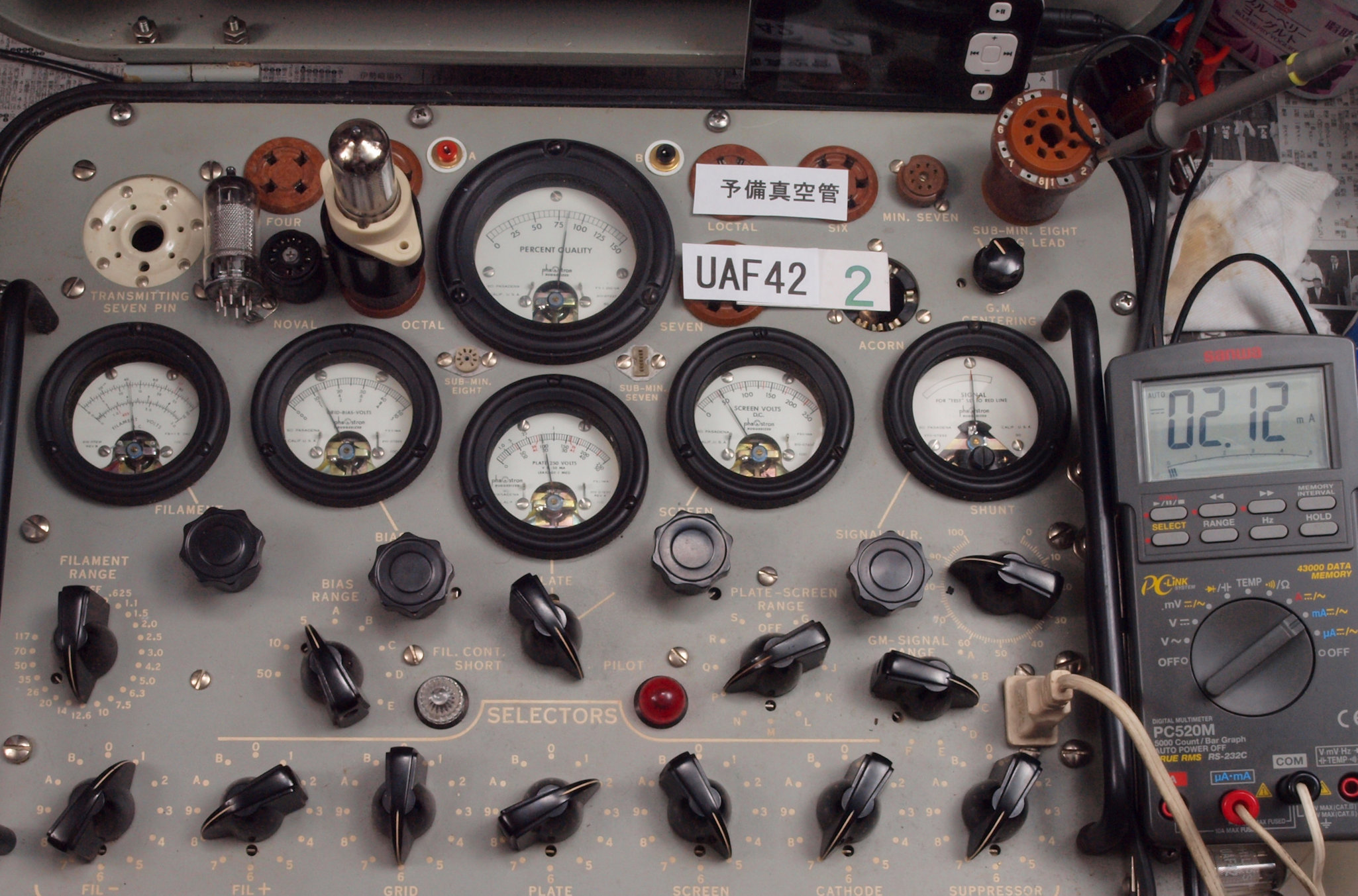

Ｕ１２．　２本目　ＵＡＦ４２。Gm測定＝１６８０μmho、Ｉｐ＝２．１２ｍＡ。

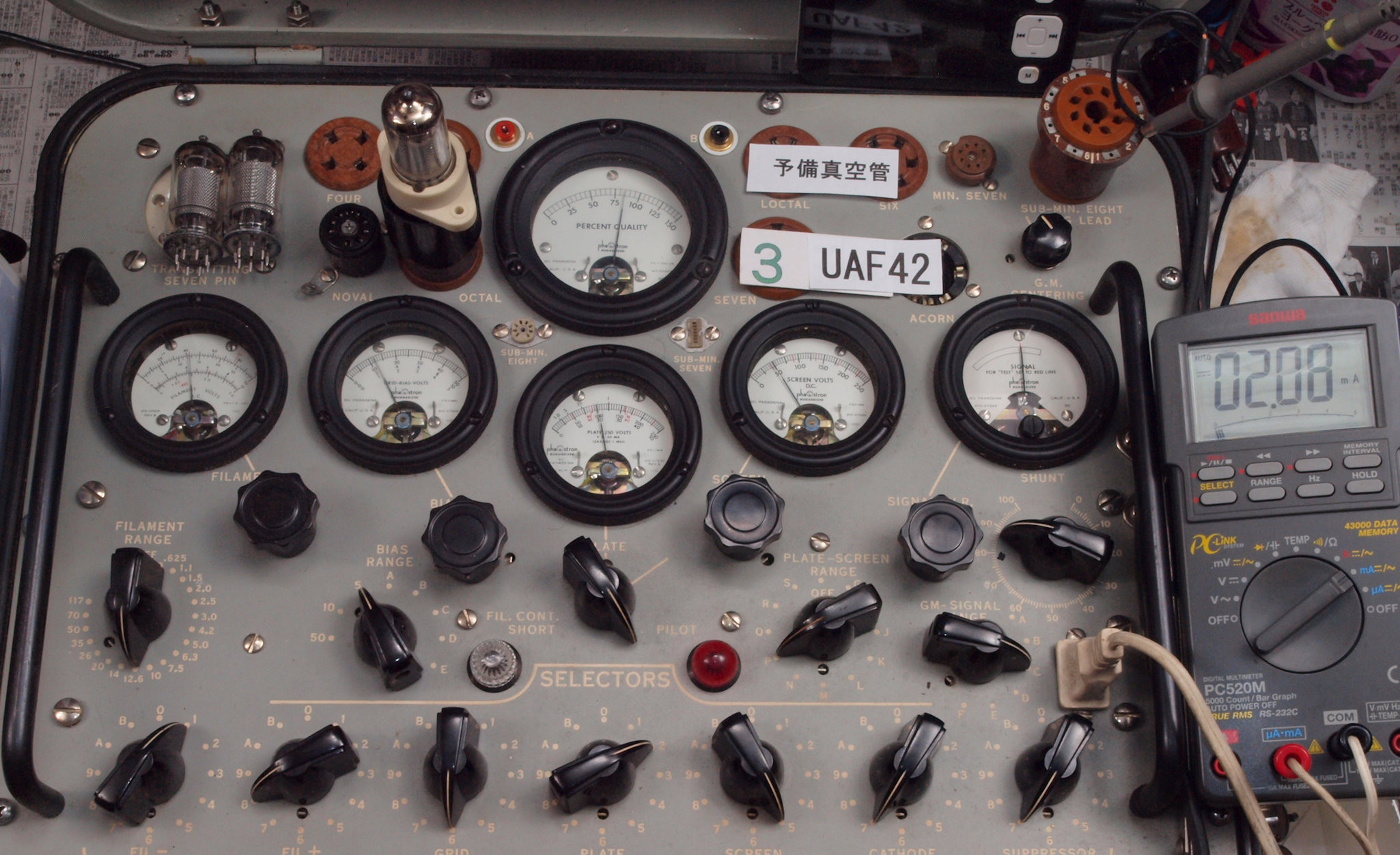

Ｕ１３．　３本目　ＵＡＦ４２。Gm測定＝１７００μmho、Ｉｐ＝２．０８ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝１００Ｖ、Ｅｓｇ＝５０Ｖ、Ｅｇ１＝−１．２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

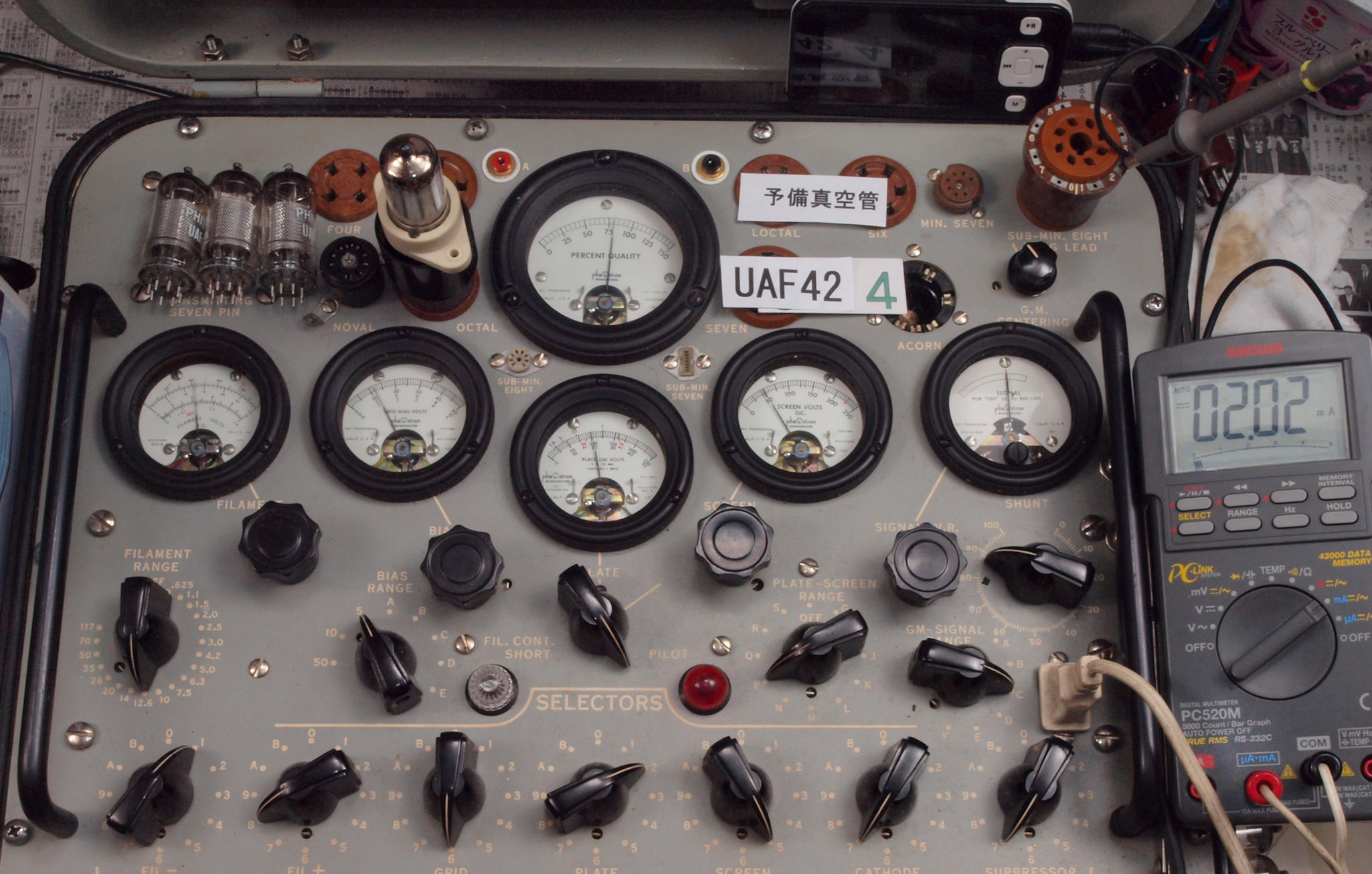

Ｕ１４．　４本目　ＵＡＦ４２。Gm測定＝１６００μmho、Ｉｐ＝２．０２ｍＡ。

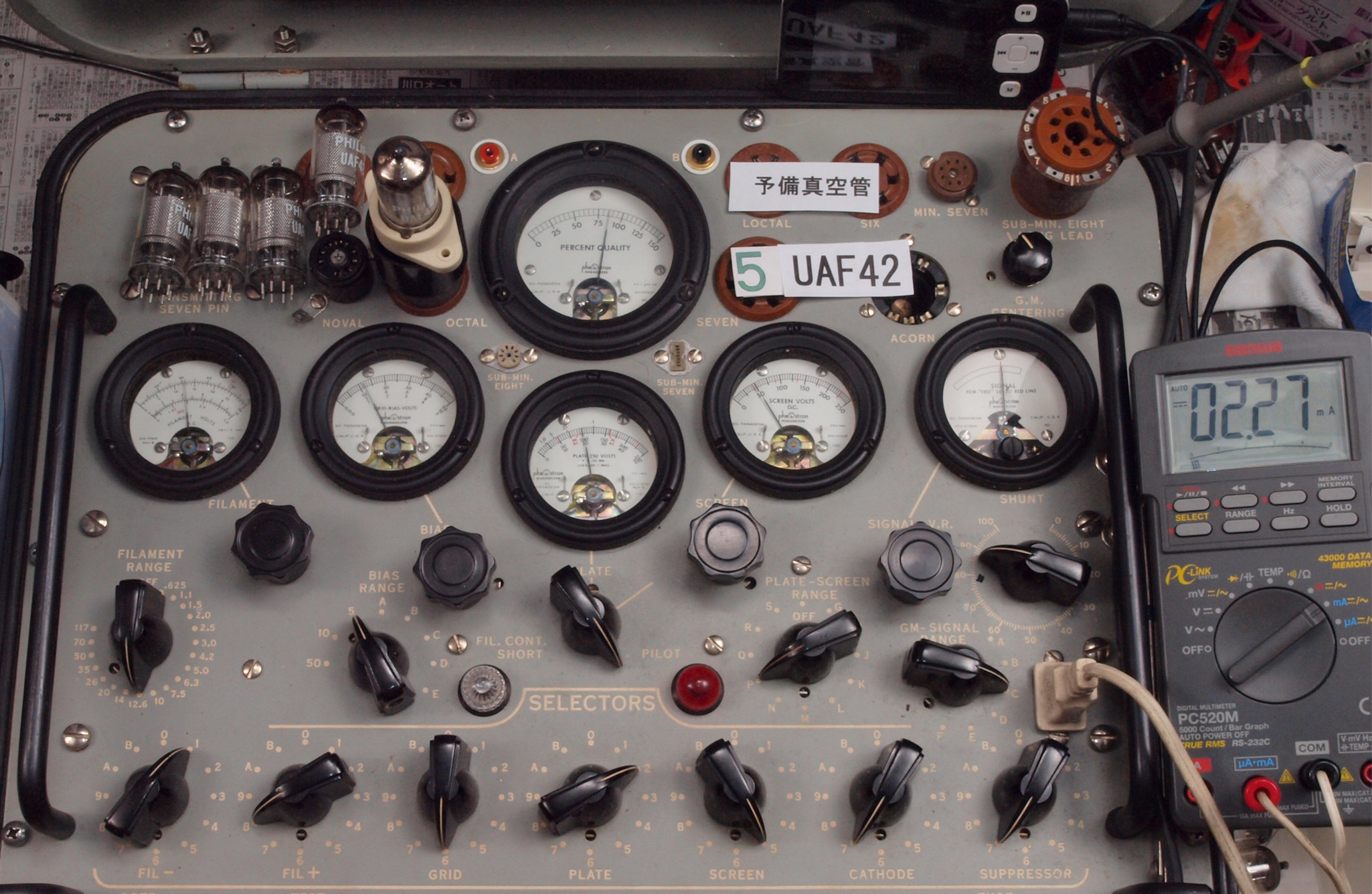

Ｕ１５．　５本目　ＵＡＦ４２。Gm測定＝１７００μmho、Ｉｐ＝２．２７ｍＡ。
　　　　　　　　　　測定条件、「Ｅｐ＝１００Ｖ、Ｅｓｇ＝５０Ｖ、Ｅｇ１＝−１．２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

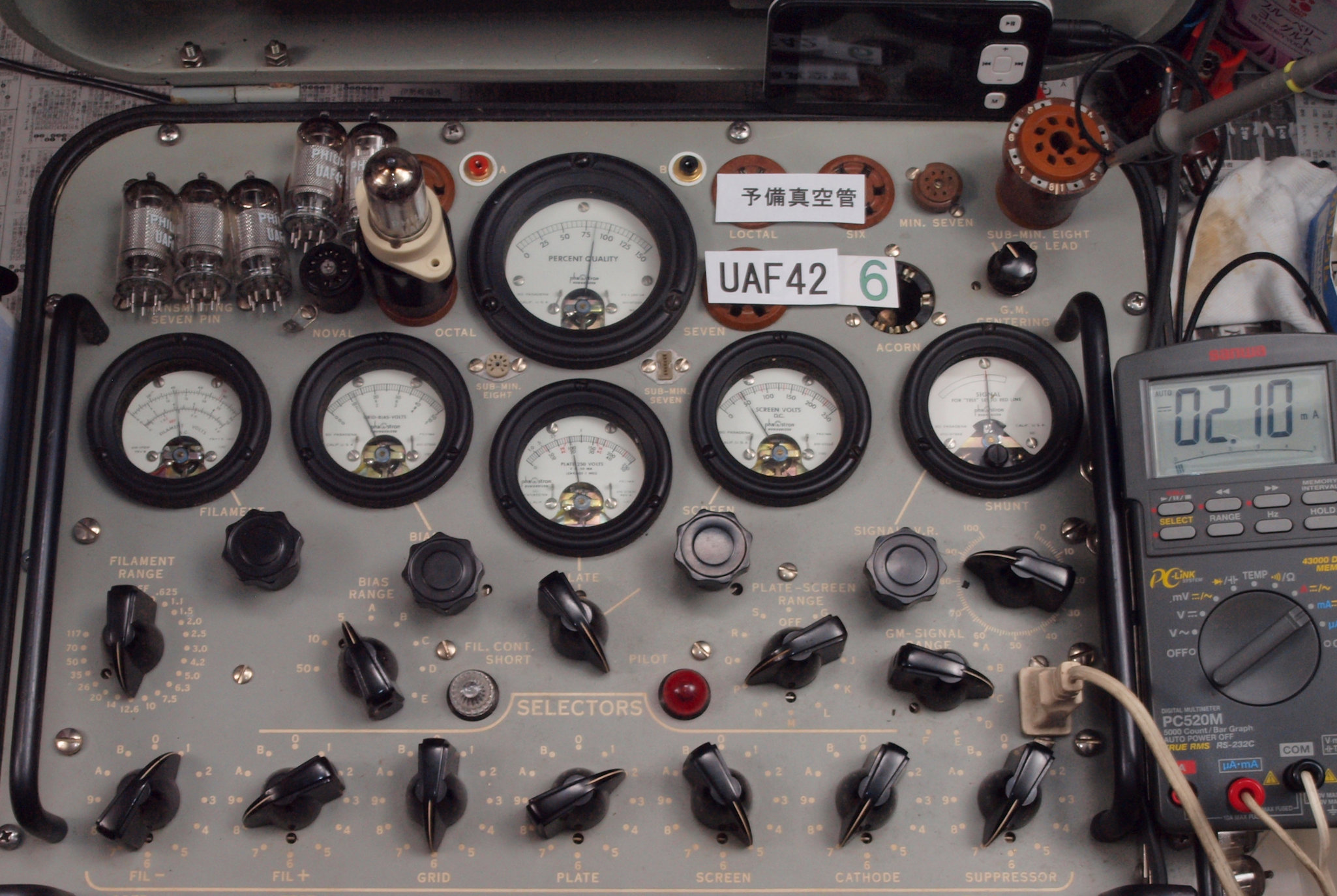

Ｕ１６．　６本目　ＵＡＦ４２。Gm測定＝１７００μmho、Ｉｐ＝２．１０ｍＡ。

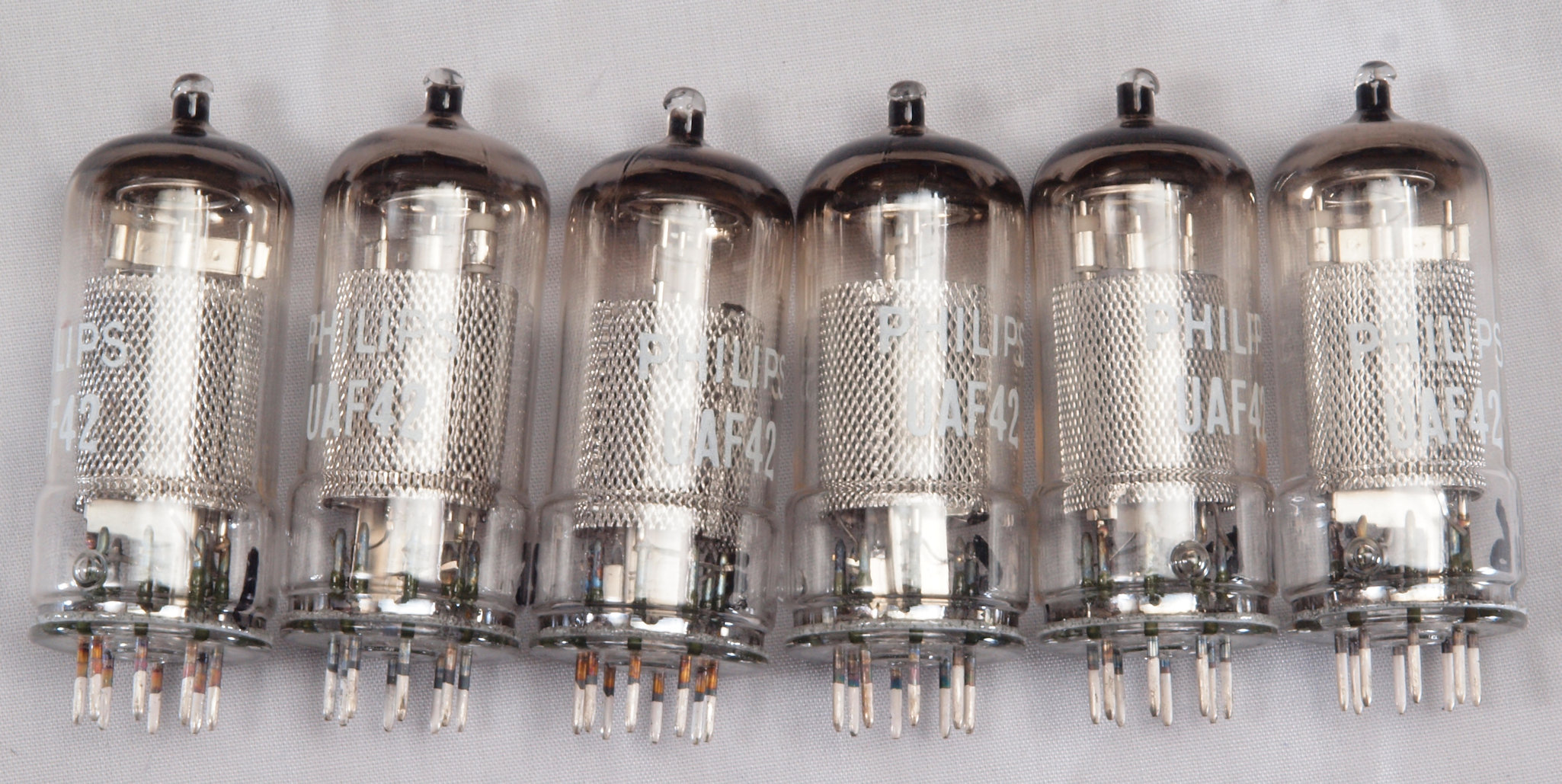

Ｕ２．　真空管　ＵＡＦ４２。　左から７本目．８本目．．．．１２本目。
　　　　　　相互コンダクタンス＝１６５０μmho「Ｅｐ＝１００Ｖ、Ｅｓｇ＝４３Ｖ、ＩＰ＝２．３ｍＡ、Ｅｇ１＝−１Ｖ」。
真空管　ＵＡＦ４２。　左から７本目．８本目．．．．１２本目。
Ｕ２１．　７本目　ＵＡＦ４２。Gm測定＝１６００μmho、Ｉｐ＝１．８８ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝１００Ｖ、Ｅｓｇ＝５０Ｖ、Ｅｇ１＝−１．２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

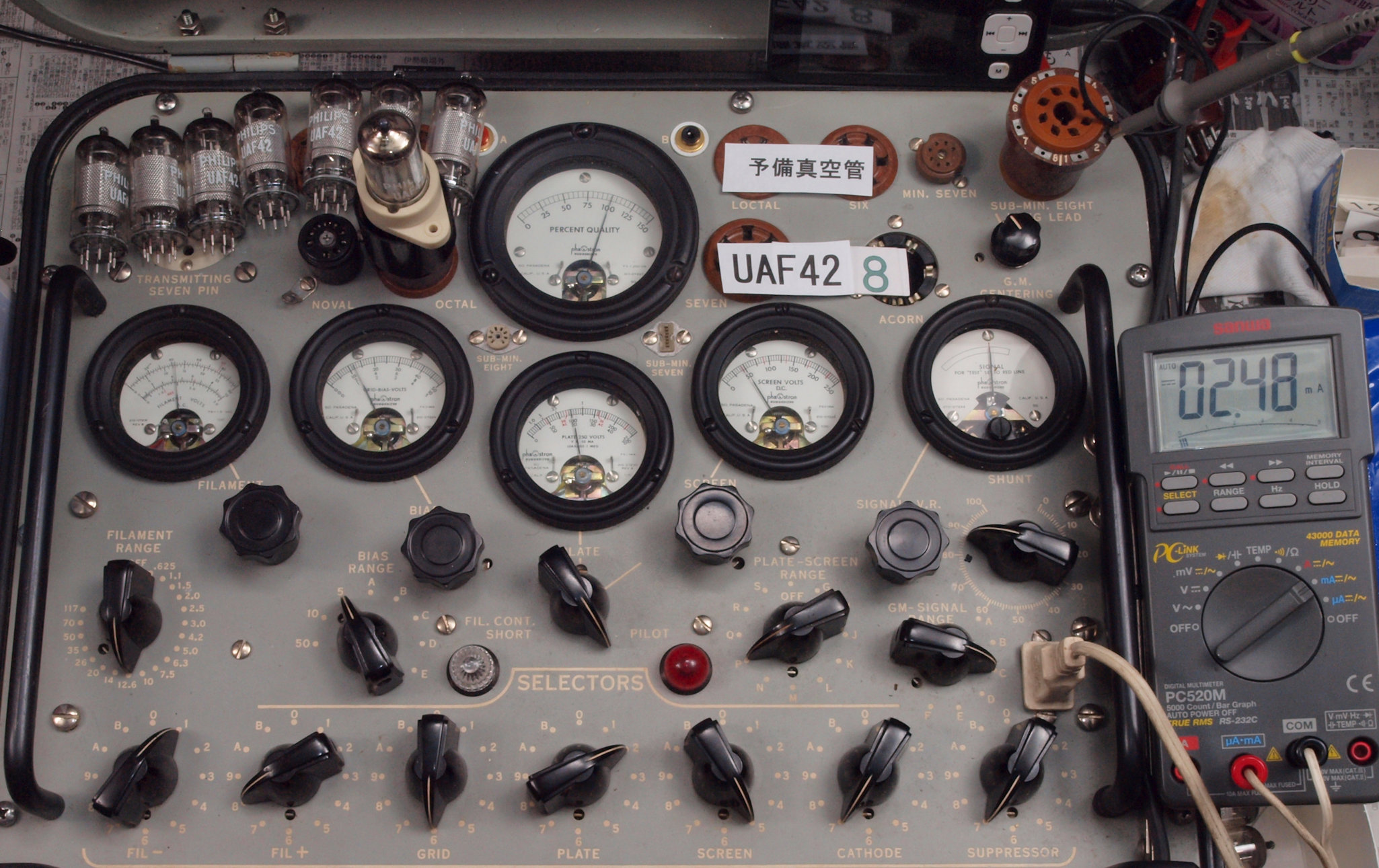

Ｕ２２．　８本目　ＵＡＦ４２。Gm測定＝２０００μmho、Ｉｐ＝２．４８ｍＡ。

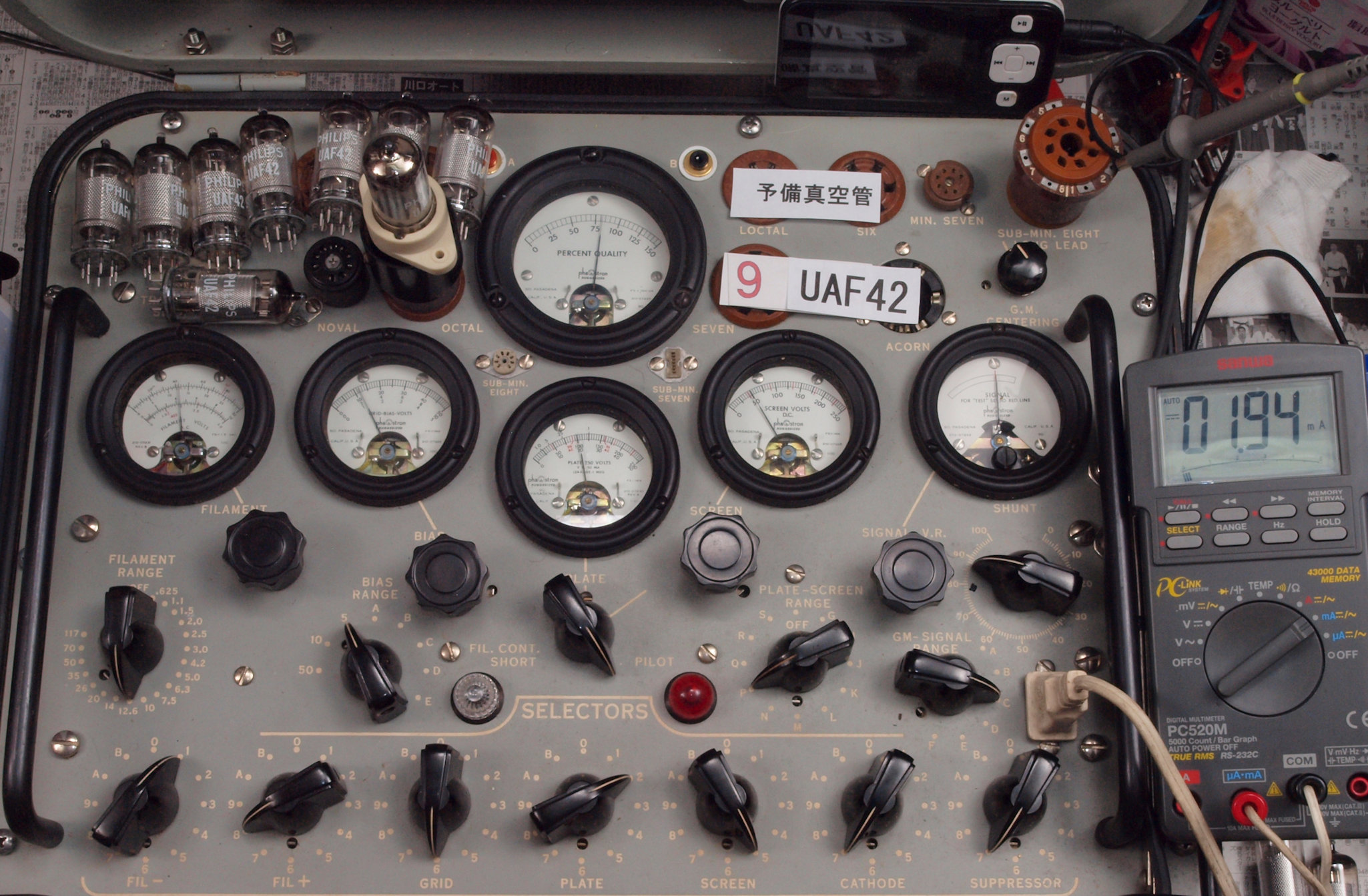

Ｕ２３．　９本目　ＵＡＦ４２。Gm測定＝１６２０μmho、Ｉｐ＝１．９４ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝１００Ｖ、Ｅｓｇ＝５０Ｖ、Ｅｇ１＝−１．２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

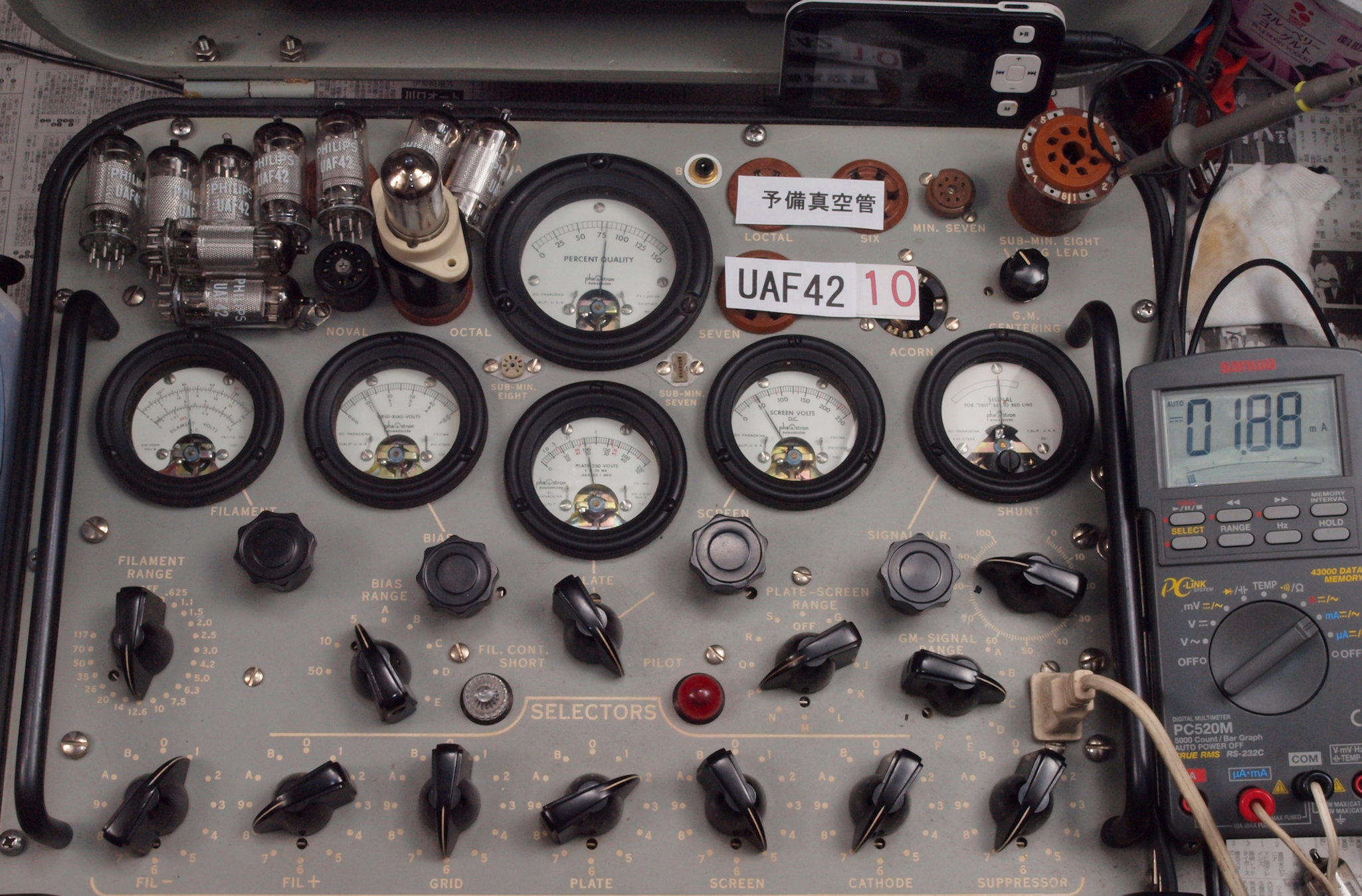

Ｕ２４．　１０本目　ＵＡＦ４２。Gm測定＝１６００μmho、Ｉｐ＝１．８８ｍＡ。

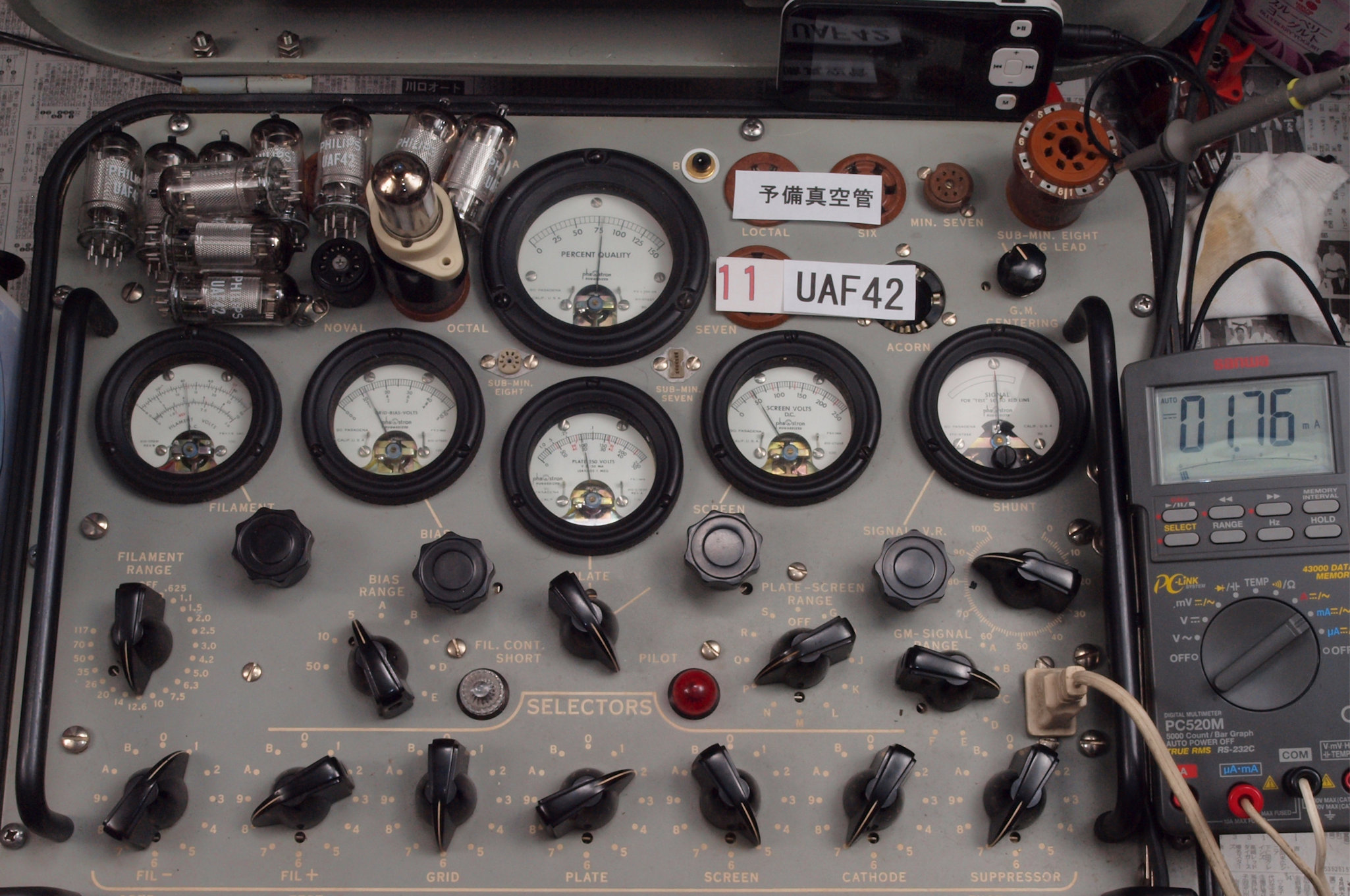

Ｕ２５．　１１本目　ＵＡＦ４２。Gm測定＝１４８０μmho、Ｉｐ＝１．７６ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝１００Ｖ、Ｅｓｇ＝５０Ｖ、Ｅｇ１＝−１．２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

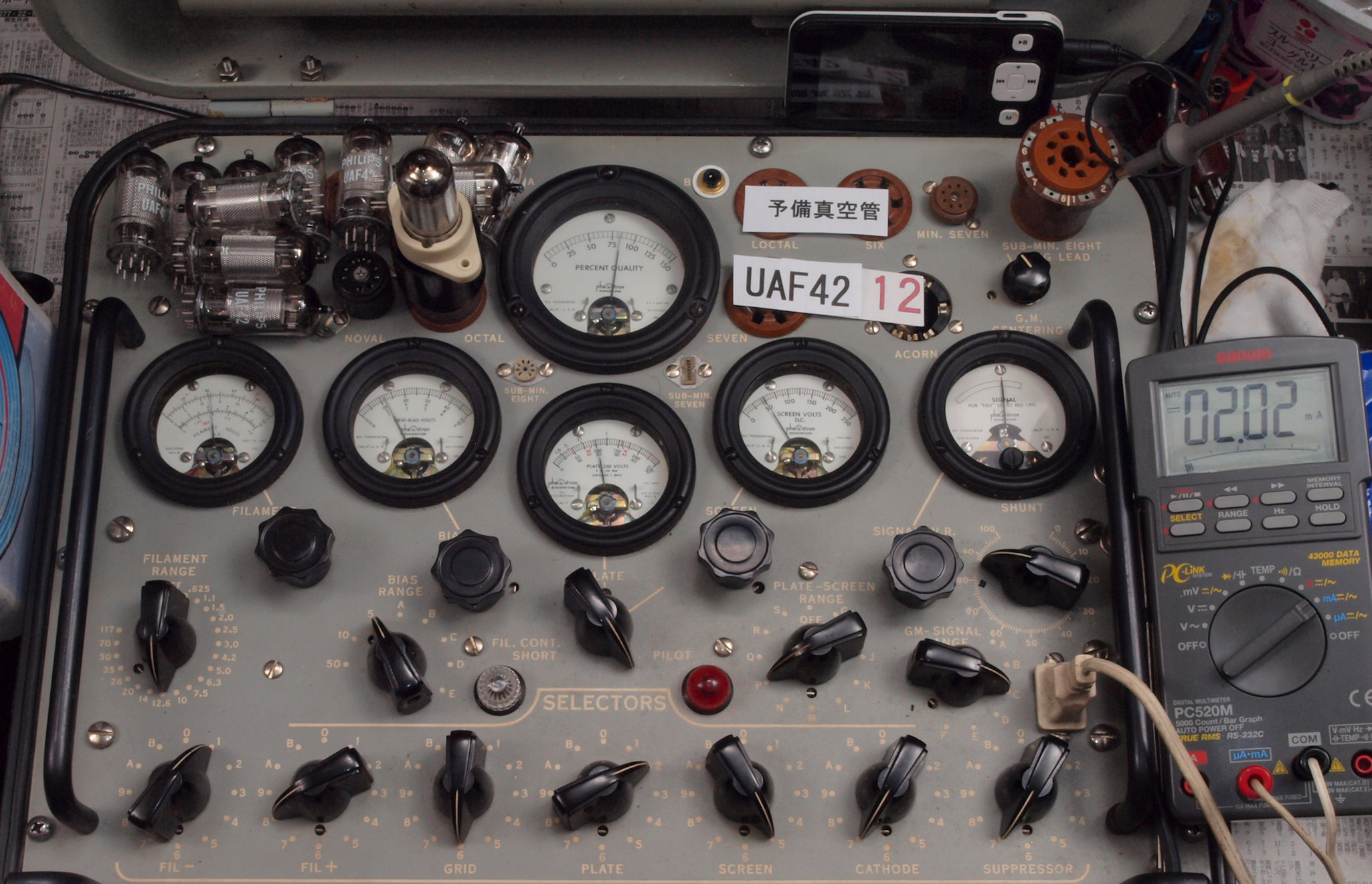

Ｕ２６．　１２本目　ＵＡＦ４２。Gm測定＝１６６０μmho、Ｉｐ＝２．０２ｍＡ。

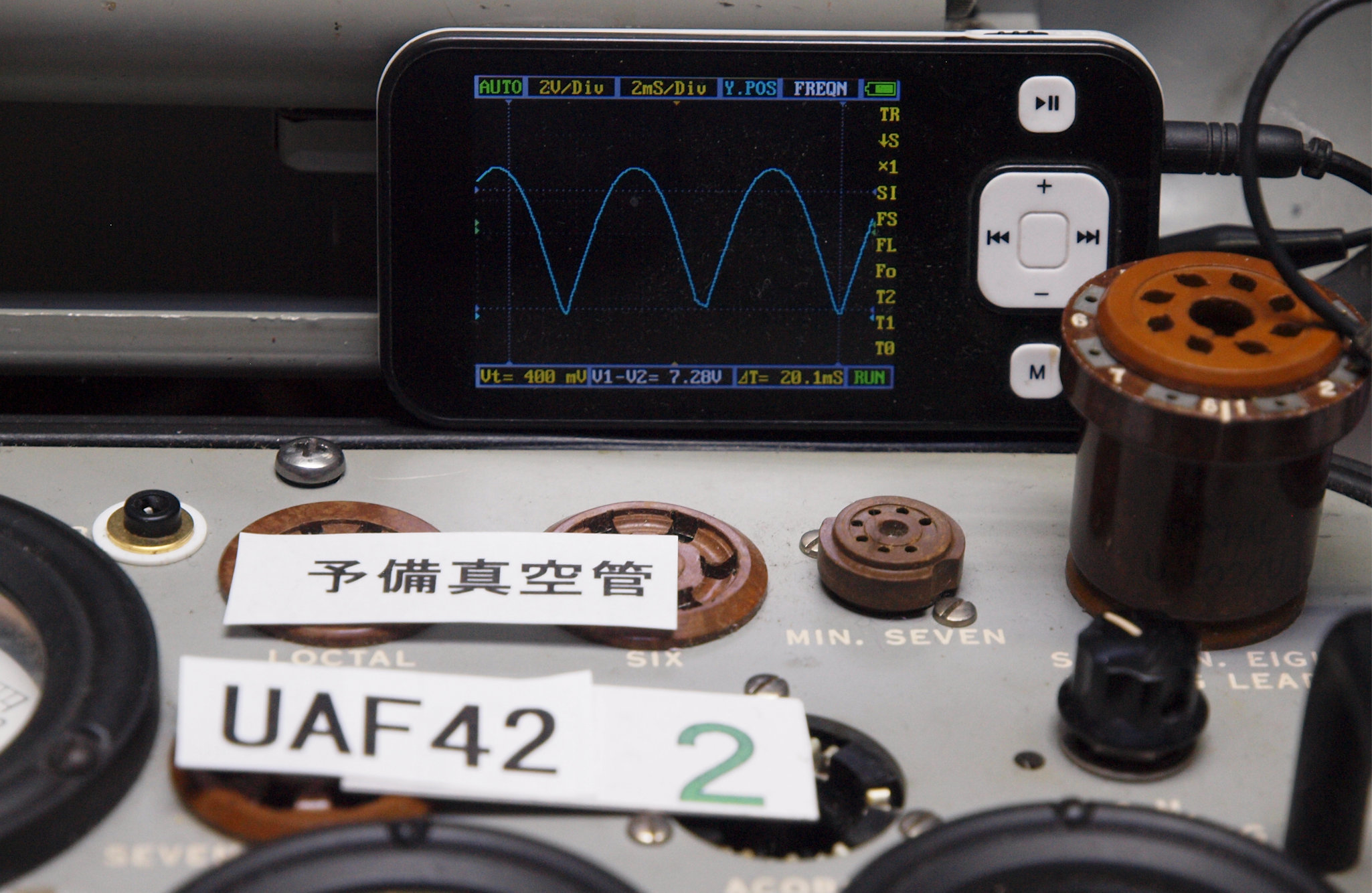

プレート（カソード電流）波形を観測しながら測定する。
Ｕ５．　付属真空管　ＵＡＦ４２。　左から１本目２本目３本目。
　　　　　真空管ハンドブックの規格
　　　　　相互コンダクタンス＝１７００μmho　「Ｅｐ＝１００Ｖ、Ｅｓｇ＝５０Ｖ、ＩＰ＝２．８ｍＡ、Ｅｇ１＝−１．２Ｖ」。
付属真空管　ＵＡＦ４２。　左から１本目２本目３本目。

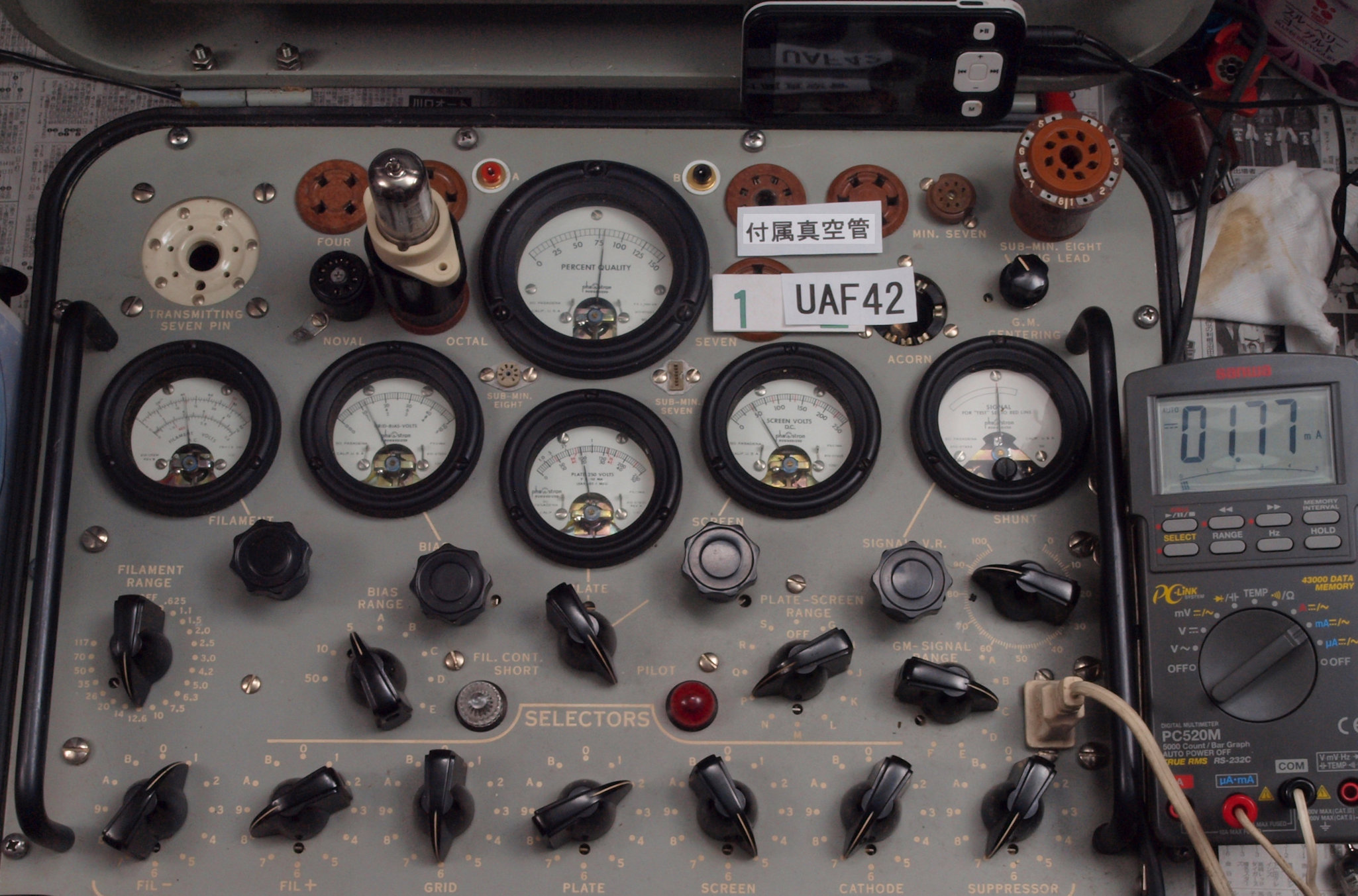

Ｕ５１．　付属１本目　ＵＡＦ４２。Gm測定＝１６００μmho、Ｉｐ＝１．７７ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝１００Ｖ、Ｅｓｇ＝５０Ｖ、Ｅｇ１＝−１．２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

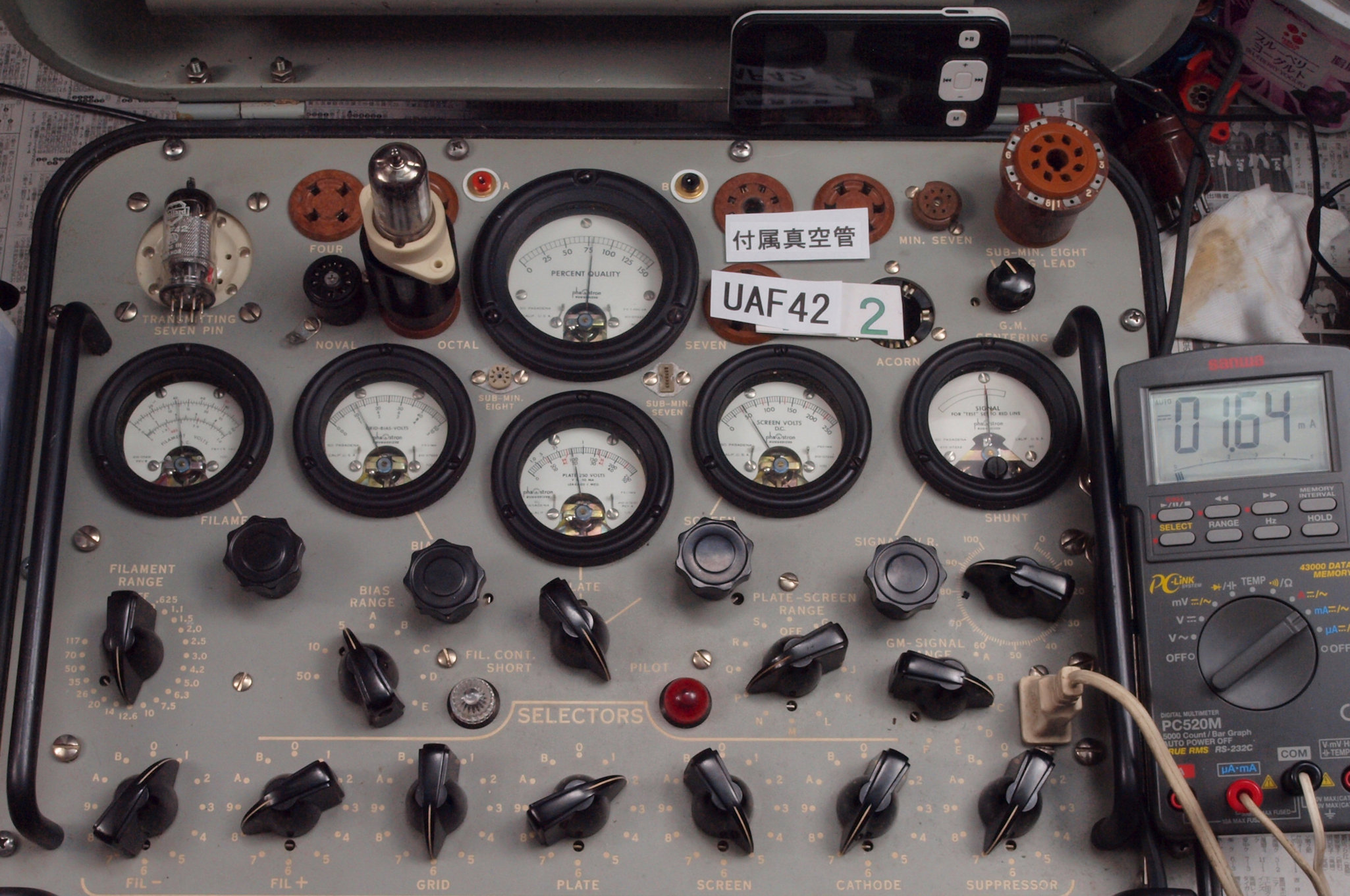

Ｕ５２．　付属２本目　ＵＡＦ４２。Gm測定＝１５９０μmho、Ｉｐ＝１．６４ｍＡ。

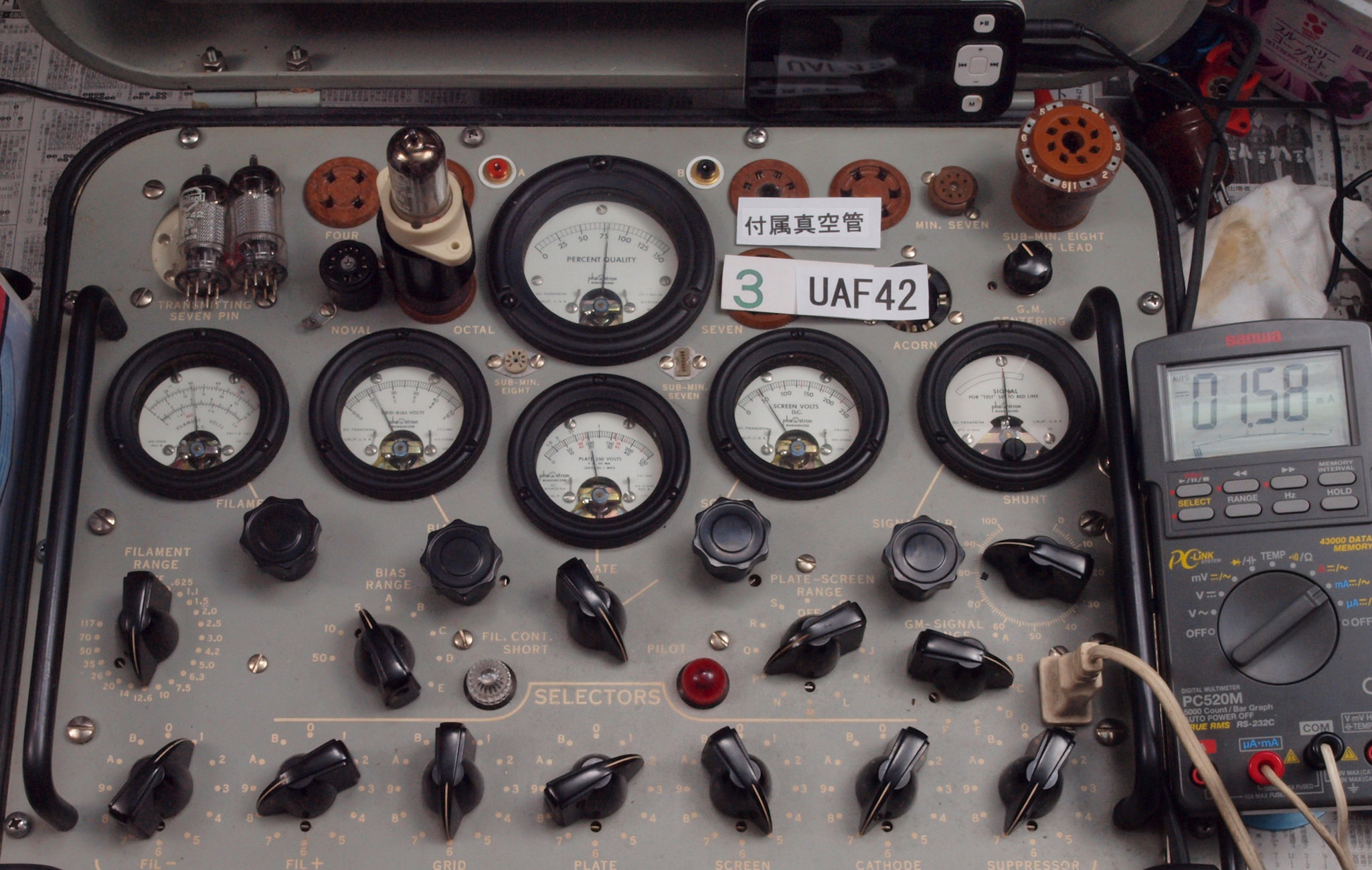

Ｕ５３．　付属３本目　ＵＡＦ４２。Gm測定＝１５９０μmho、Ｉｐ＝１．５８ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝１００Ｖ、Ｅｓｇ＝５０Ｖ、Ｅｇ１＝−１．２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

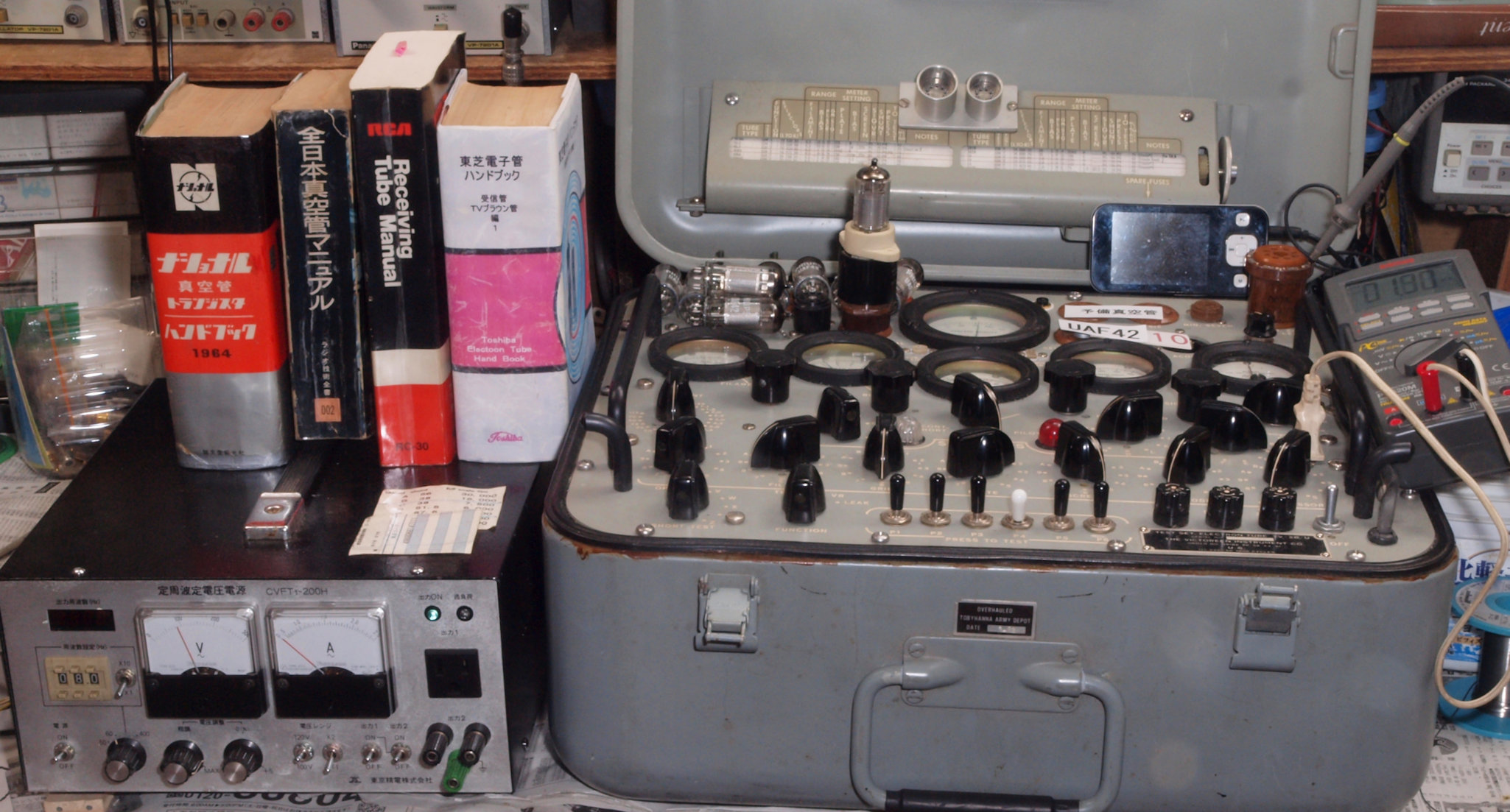

電源は安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

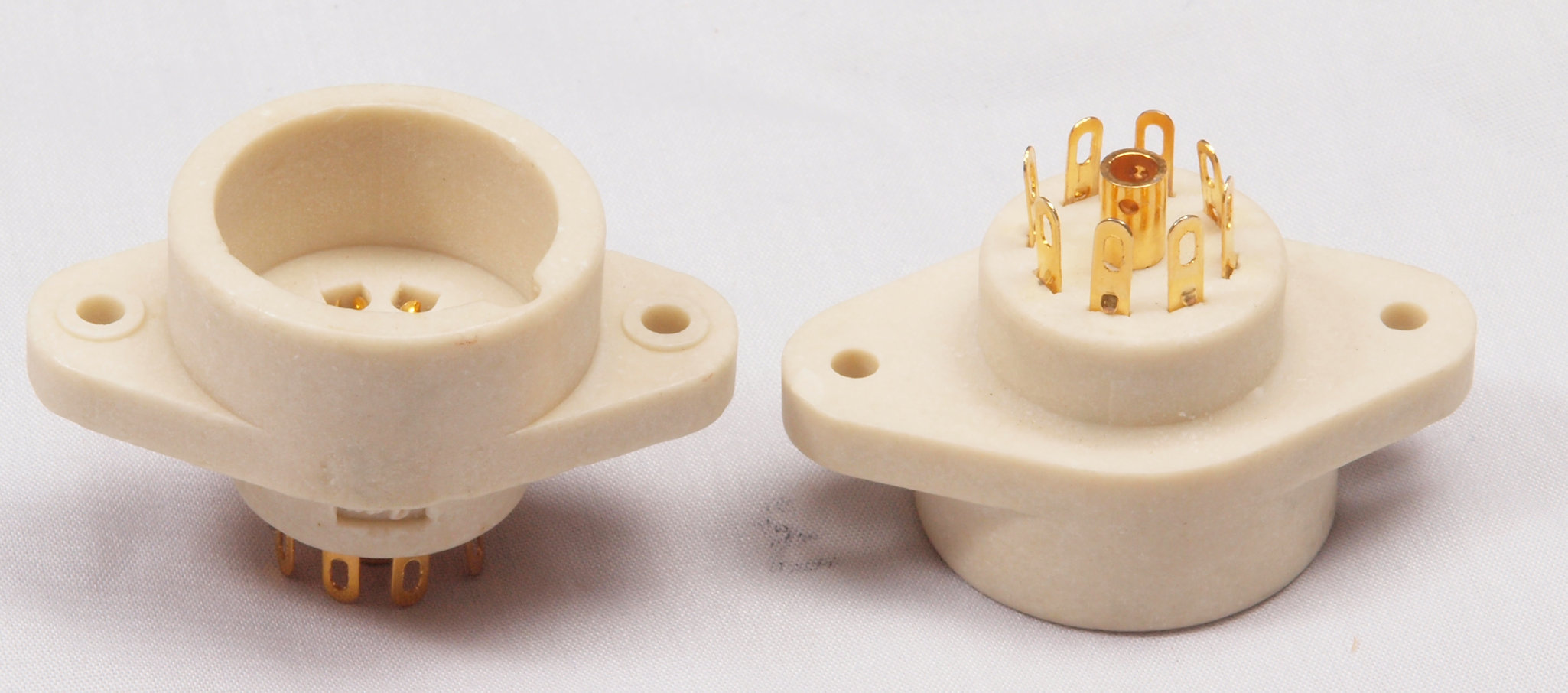

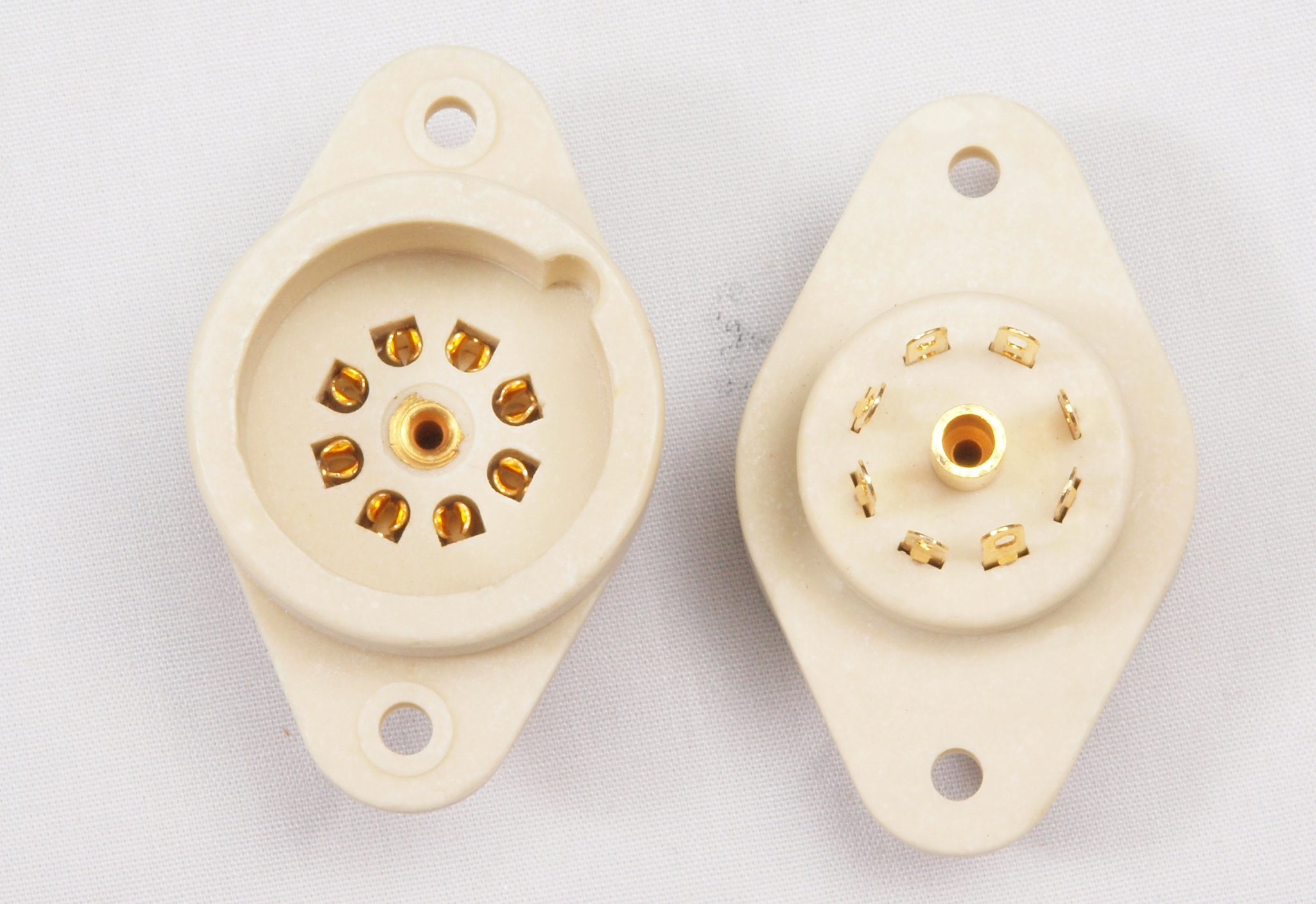

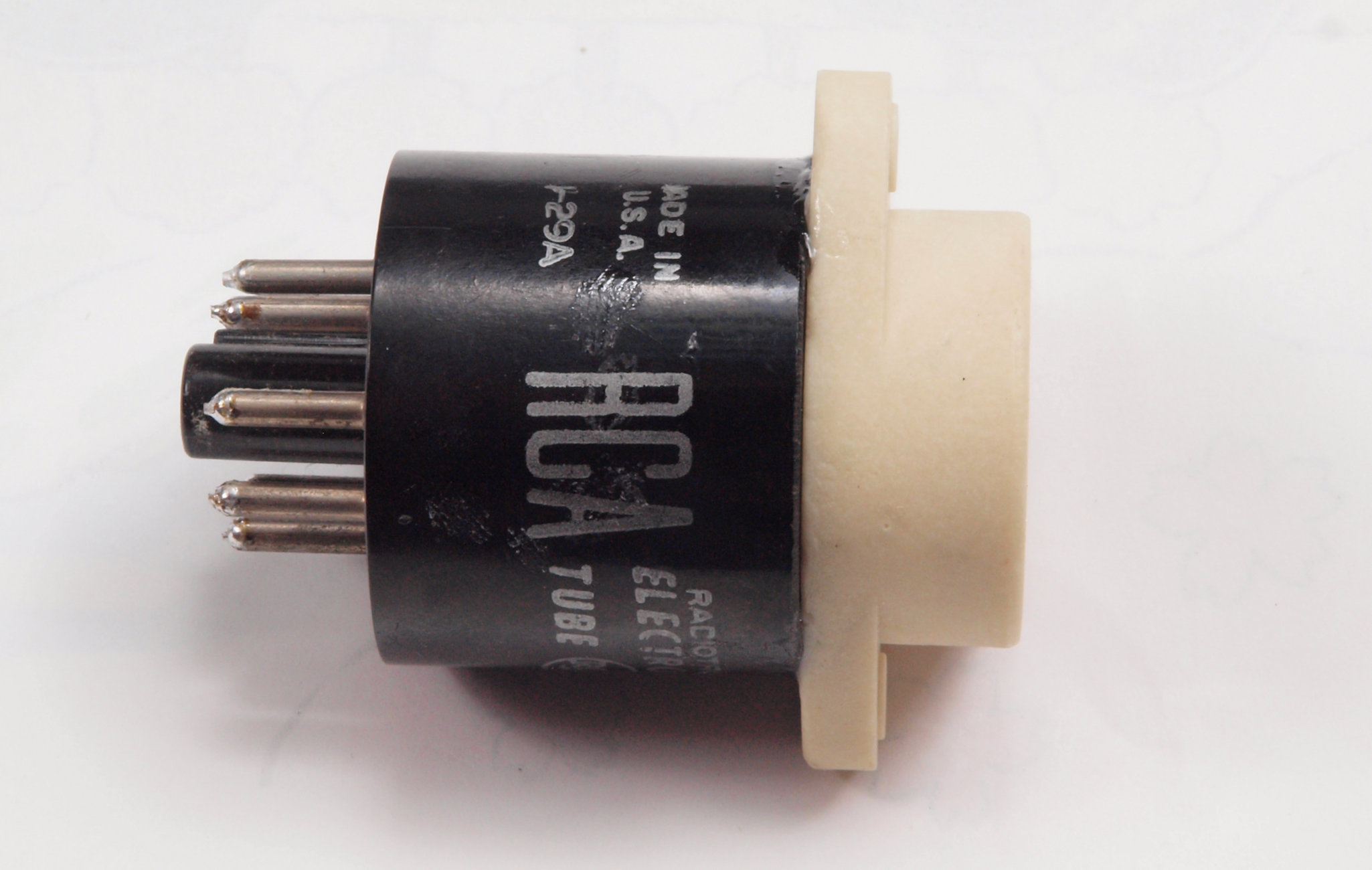

測定の為、入手したリムロック　ソケット
ＵＳ８ピンに変換する。
　　　 　　　
