Vacuum Tube Tester Hickok TV-2b/u 備品修理記録
「整流管８３」、「整流管５Ｙ３ＧＴ」をダイオードに単純に交換すると、電源が強化する事になり、相互コンダクタンスの測定には信頼性（精度）が増すことになります。　しかし、チャートのAver.Mut.Cond.とは誤差がでます。又、他の試験方法にも誤差がでます。よって、回路の変更、全体的な調整・校正が必要となります。
Ａ．　修理前の状況
Ｂ．　修理・調整前の測定

Ｋ．　ケース修理の状況

Ｃ．　改造・修理・清掃状況。
  • 電源コードを交換する。
    プレートキャップとグリッドキャップコードはコネクター式に変更。
    「整流管８３」と「整流管６Ｘ４」をダイオードに置き換える。
    トランス２個にそれぞれポリＳＷを取り付ける。（１．５Ａで遮断する）
    メータに、保護ダイオード取り付け。
    高Ｇｍ管測定時の、発振防止対策。
    プレート電流測定可能に改造。

Ｅ．　Ｇｍ直読み最終校正・測定

Ｆ．　高Ｇｍ管、高出力管のＧｍ測定

Ｇ．　最近の出力真空管　「Ｇｍ　＆　Ｉｐ」　測定

Ｊ．　YAHOOオークションで購入「６Ｇ−Ｂ８」１２本＋手持ち「６Ｇ−Ｂ８」１３本の「Ｇｍ　＆　Ｉｐ」測定

Ｈ．　変更回路図
Ａ．　修理前の状況。
Ａ１．　上蓋内側。
Ａ１２．　ロール（チャート）のハンドル・ホイールが逆付け。
Ａ２．　パネル。
Ａ２２．　メータ類は封印されている
Ａ３．　太く・堅い電源コード
Ａ３２．　電源コードの付け根の被服が剥けている
Ａ３３．　「プレートキャップコード」と「グリッドキャップコード」　はコネクター方式に変更する
Ａ４．　パネル裏。　スペア真空管は無い。
Ａ４２．　パネル裏。　下から見る
Ａ４３．　パネル裏。　上から見る、電解コンデンサーはピカピカ！
Ａ４４．　挟まっていた配線
Ａ４５．　挟まっていた配線のケースゴム上痕跡
Ａ５．　下ケース内側。　配線図は張って無い。
Ａ６．　１９６０年代の水銀たっぷり入った「整流管８３」、と　ヒーター絶縁型「整流管６Ｘ４Ｗ」
Ｂ．　修理・調整前の測定。
Ｂ１１．　ＦｉｌａｍｅｎｔＶｏｌｔ＝０．６２５Ｖ
Ｂ１２．　ＦｉｌａｍｅｎｔＶｏｌｔ＝２．５Ｖ
Ｂ１３．　ＦｉｌａｍｅｎｔＶｏｌｔ＝７．５Ｖ
Ｂ１４．　ＦｉｌａｍｅｎｔＶｏｌｔ＝２５Ｖ
Ｂ１５．　ＦｉｌａｍｅｎｔＶｏｌｔ＝７０Ｖ
Ｂ１６．　ＦｉｌａｍｅｎｔＶｏｌｔ＝１１７Ｖ
Ｂ２１．　ＰｌａｔｅＶｏｌｔ＝２５０Ｖ
Ｂ２２．　ＰｌａｔｅＶｏｌｔ＝１００Ｖ
Ｂ２３．　ＰｌａｔｅＶｏｌｔ＝ＡＣ３５Ｖ
Ｂ２４．　ＰｌａｔｅＶｏｌｔ＝ＡＣ２２Ｖ
Ｂ３１．　ＳｃｒｅｅｎＶｏｌｔ＝２５０Ｖ
Ｂ３２．　ＳｃｒｅｅｎＶｏｌｔ＝１５０Ｖ
Ｂ３３．　ＳｃｒｅｅｎＶｏｌｔ＝９０Ｖ
Ｂ４１．　ＢｉａｓＶｏｌｔ＝５０Ｖ
Ｂ４２．　ＢｉａｓＶｏｌｔ＝１０Ｖ
Ｂ４３．　ＢｉａｓＶｏｌｔ＝５Ｖ
Ｂ５１．　ＳｉｇｎａｌＶｏｌｔ＝０．２５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ａ、Ｂ，Ｃ）
Ｂ５２．　ＳｉｇｎａｌＶｏｌｔ＝０．５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ｄ）
Ｂ５３．　ＳｉｇｎａｌＶｏｌｔ＝２．５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ｅ）
Ｋ．　ケース修理の状況。
Ｋ１１．　修理前。　上から見る
Ｋ１２．　修理前。　上から見る
Ｋ１３．　修理後。　上から見る
Ｋ１４．　修理前。　前左上から見る
Ｋ１５．　修理後。　前左上から見る
Ｋ１６．　修理前。　後右上から見る
Ｋ１７．　修理後。　後右上から見る
Ｋ２１．　修理前。　下から見る
Ｋ２２．　修理後。　下から見る
Ｋ２３．　修理前。　後下から見る
Ｋ２４．　修理後。　後下から見る
Ｋ２５．　修理前。　後左下から見る
Ｋ２６．　修理後。　後左下から見る
Ｋ２７．　修理前。　前右下から見る
Ｋ２８．　修理後。　前右下から見る
Ｋ２９．　修理後。　取っ手も補強する。
Ｃ．　改造・修理・清掃状況。
Ｃ１１．　修理前。　太く・堅い電源コード。
Ｃ１２．　修理後。　太く・堅い電源コードを交換する。
Ｃ２１．　修理前。　「プレートキャップコード」と「グリッドキャップコード」。
Ｃ２２．　修理後。　「プレートキャップコード」と　「グリッドキャップコード」　はコネクター方式に変更。
Ｃ２３．　修理後。　アースラグ端子を取り付ける、何かと重宝！
Ｃ３１．　修理後。　「ＰｅｒｃｅｎｔＱｕａｌｉｔｙＭｅｔｅｒ」、　「ＰｌａｔｅＶｏｌｔＭｅｔｅｒ」に保護ダイオード挿入
Ｃ４１．　修理中。　メータはシ−ルされている
Ｃ４２．　修理中。　カウルの凹み修理
Ｃ４３．　修理中。　カウルの塗装
Ｃ４４。　修理中　ついでに、止めネジも塗装する
Ｃ４５．　修理中。　ついでに、パネル止めネジも塗装する
Ｃ５１．　修理後。　「整流管８３」、「整流管６Ｘ４」をダイオードに置き換える。
　　　　　　　　　　　　　これで、電源１００Ｖでもプレート電圧２５０Ｖに到達する。　但し、下記の様に改造・調整が必要です。
Ｃ６１．　修理後。　空いている（未使用）の多分ノイズ端子のソケット？　を利用して、プレート電流を測定する。
　　　　　　　　　　　　　シャント抵抗が５０Ωなので、５．０Ｖ＝１００ｍＡとなる
Ｃ６２．　修理中。　プレート安全抵抗は少し焼けていたが、４７Ωが３１Ωに変化していた！　５０Ωに交換する。
Ｃ６３．　修理中．　普通抵抗は焼けると増が？　これは「３１Ω」！
Ｃ７１．　修理中。　前面パネルの曲がり取り。　機器に衝撃を与えないように、万力で行う。
Ｃ８１．　修理後。　ＲｏｌｌＣｈａｒｔＨｏｕｓｉｎｇＡｓｓｅｍｂｌｙ分解・清掃・調整・給油する。
Ｃ８２．　修理後。　ＲｏｌｌＣｈａｒｔＨｏｕｓｉｎｇＡｓｓｅｍｂｌｙ分解・清掃・調整・給油する。
Ｃ９１．　修理前　取っ手。
Ｃ９２．　修理中　取っ手、　軸受けにテフロンライナーを取り付け。
Ｃ９３．　修理後　取っ手。
ＣＡ１．　「整流管８３」、「整流管６Ｘ４」をダイオードに交換しましたので以下の確認・調整が必要です。
　　　　　　　１．　Ｆｉｌａｍｅｎｔ　Ｖｏｌｔａｇｅ＝電圧の確認する。
　　　　　　　２．　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ＝　Ｇ・Ｈ・Ｊ＝２５０Ｖ、Ｋ・Ｌ・Ｍ＝１２５Ｖ、Ｎ＝Ｏ＝９０Ｖ，Ｑ＝６２．５Ｖ。
　　　　　　　　　　　　　　　　　　　　　　　　ＡＣ電圧は下記。
　　　　　　　３．　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ　Ｇ＝ＤＣ２５０Ｖ〜２２５Ｖ、Ｈ・Ｋ＝１８０Ｖ、Ｊ・Ｌ＝１３５Ｖ，Ｍ・Ｎ＝９０Ｖ、Ｐ＝４５Ｖ。
　　　　　　　４．　Ｇｒｉｄ　Ｂｉａｓ　Ｖｏｌｔａｇｅ　５０Ｖレンジ＝−５０Ｖmax、１０Ｖレンジ＝−１０Ｖmax、５Ｖレンジ＝−５Ｖmax　。
　　　　　　　５．　Ｇｒｉｄ　Ｓｉｇｎａｌ　Ｖｏｌｔａｇｅ　Ａ・Ｂ・Ｃ＝ＡＣ０．２５Ｖ、Ｄ＝ＡＣ０．５Ｖ、Ｅ＝ＡＣ２．５Ｖ。
　　　　　　　６ａ．　Ｒｅｃｔｉｆｉｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ　ＡＣ２０Ｖ＝以下の様にゼナーダイオード＋ダイオード挿入（下写真右下２個）
　　　　　　　６ｂ．　Ｒｅｃｔｉｆｉｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ　ＡＣ３５Ｖ＝以下の様にゼナーダイオード＋ダイオード挿入（下写真左上１個）
　　　　　　　　　　左下端の丸い黄色いのはポリＳＷで１．５Ａで遮断する。
　　　　　　　７．　Ｓｈｏｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ＝ＳｈｏｒｔＴｅｓｔ　ＳＷ　Ｓｅｃｔ４Ｒｅａｒ　Ｎo１１と抵抗「Ｒ３５」の間に抵抗を挿入して調整する。
　　　　　　　８．　その他改造場所。
　　　　　　　　a．　節電の為、Ｆｉｌａｍｅｎｔトランス１次に挿入してある１ＫΩをはずす。　但し、調整は真空管挿入後行う事。
　　　　　　　　b．　電圧調整範囲の拡大の為、Ｓｃｒｅｅｎ調整ＶＲ（Ｒ５４）と１０ＫΩ（Ｒ５５）を直列に接続する。
ＣＡ２．　ヒータトランスに挿入したポリＳＷで１．２Ａで遮断する。
Ｋ１．　完成。　　シャーシ裏を見る。　
　　　　戦争の道具として意に沿わず従軍した「労苦」を労い、「還暦」を迎えられるよう、アルミや鉄部に錆止めを塗布。
「労苦」＝It has had a hard time putting years though the fatigue of "Fatigue" is the same meaning as 'Hardship'.
Especially, when showing appreciation for pains for the elder etc. , it uses it.
「還暦」＝The sexagenary cycle (ten drying up twelve zodiacal signs) comes back, and it ..the 60th birthday (.. returns to year's sexagenary cycle that became a reckoning point again with [kanreki]).
Ｋ２．　完成。　　シャーシ裏を前から見る。
Ｋ３．　完成。　　シャーシ裏を右から見る。
Ｋ４．　完成。　　シャーシ裏を左から見る。
Ｋ５．　完成。　　シャーシ裏を後から見る。
Ｅ．　Ｇｍ直読み最終校正・測定。
使用出来る設定
Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR FullScale（読み倍率）
A ５５ ３０，０００μｍｈｏ（２００倍
Ｂ ３７．５ １５，０００μｍｈｏ（１００倍）
Ｃ ３７ ７，５００μｍｈｏ（５０倍）
Ｃ ５１ ６，０００μｍｈｏ（４０倍）
Ｃ ８６ ３，０００μｍｈｏ（２０倍）
Ｄ ５１ ３，０００μｍｈｏ（２０倍）
Ｄ ８６ １，５００μｍｈｏ（１０倍）
Ｅ ５１ ６００μｍｈｏ（４倍）
Ｅ ８６ ３００μｍｈｏ（２倍）
　　　　　　　　　　　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVRの設定は機種により、±１の誤差あり

Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ電圧の設定。
　絶縁トランスで５０Ｖ（７５V）を発生させる。　抵抗は「１０ＫΩ、２０ＫΩ、１００ＫΩ」を使用する。
Range Shunt FullScale　 FullScale(150) Scale＝100
Ａ ５５ ３０，０００μ(２００倍) 7.5mA-10KΩ/75V 5mA-10KΩ/50V
Ｂ ３７．５ １５，０００μ(１００倍) 3.75mA-20KΩ/75V 2.5mA-20KΩ/50V
Ｃ ８６ ３，０００μ(２０倍） 0.75mA-100KΩ/75V 0.5mA-100KΩ/50V
Ｄ ８６ １，５００μ(１０倍）
Ｅ ８６ ３００μ(２倍）
操作を誤ると殆ど入手不可のメータ（ＰｅｒｃｅｎｔＱｕａｌｉｔｙＭｅｔｅｒ）が死にます！　十二分に注意して下さい。
Ｅ２２．　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ.。
　　　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝「Ａ」。　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝５５＝３０，０００μｍｈｏ−FullScale（２００倍読）。
　　　　　　　　　　　　「7.5mA-10KΩ/75V」
Ｅ２３．　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ。
　　　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝「Ｂ」。　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝３８＝１５，０００μｍｈｏ−FullScale（１００倍読）。
　　　　　　　　　　　　「3.75mA-20KΩ/75V」
Ｅ２４．　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ。
　　　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝「Ｃ」。　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝８７．５＝３，０００μｍｈｏ−FullScale（２０倍読）。
　　　同時に、Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝「Ｄ」。　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝８７．５＝１，５００μｍｈｏ−FullScale（１０倍読）。
　　　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝「Ｅ」。　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ　ＳｈｕｎｔVR＝８７．５＝３００μｍｈｏ−FullScale（２倍読）。
　　　　　　　　「0.75mA-100KΩ/75V」
Ｆ．　高Ｇｍ管、高出力管のＧｍ測定。
Ｆ１１．　「６ＤＪ８（ＥＣＣ８８）」　の測定。
真空管ハンドブック（規格表）の相互コンダクタンス＝１２２５０μmho「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」
1960/1962ナショナル真空管ハンドブック、全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸ、RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより。
Ｆ１２．　ＲａｎｇｅSW＝Ｂ。
　　　　　　　　高Ｇｍ管「６ＤＪ８」測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝１．２９/５０＝２５．９ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３」
Ｆ１３．　ＲａｎｇｅSW＝Ａ。
　　　　　　　　高Ｇｍ管「６ＤＪ８　２本目」測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝１．２８/５０＝２５．６ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３」
Ｆ１４．　「６ＤＪ８−２本目」入出力波形測定。　下＝グリッド電圧、上＝プレート電圧。
Ｆ２１．　「６ＥＪ７（ＥＦ１８４）」　の測定
　　　　　真空管ハンドブック（規格表）の値。
　　　　　　　相互コンダクタンス＝１５０００μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」（1960/1962ナショナル真空管ハンドブックより）、（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）、（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）
　　　　　　　相互コンダクタンス＝１２２５０μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」（RC-26,RC-30 Receiving Tube Manualより）
Ｆ２２．　高Ｇｍ管「６ＥＪ７」測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝０．３３４/５０＝６．７ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５」
Ｆ２３．　高Ｇｍ管「６ＥＪ７　２本目」測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝０．２９/５０＝５．８ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５」
Ｆ２４．　高Ｇｍ管「６ＥＪ７　３本目」測定。　Ｇｍ＝９４００μmho、Ｉｐ＝２．０１９/５０＝４２．４ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５」
Ｆ２５．　「６ＥＪ７」測定の入出力波形。　下＝グリッド電圧、上＝プレート電圧。
Ｆ３１．　「６ＢＱ５（ＥＬ８４）」　の測定。
　　　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１１３００μmho
「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝４８ｍＡ、ｅｇ１＝−７．３Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｆ３２．　「６ＢＱ５」測定。　Ｇｍ＝９４００μmho、Ｉｐ＝１．９３/５０＝３８．６ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−７．３Ｖ」
Ｆ３３．　「６ＢＱ５−２本目」測定。　Ｇｍ＝９９００μmho、Ｉｐ＝２．２８５/５０＝４５．７ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−７．３Ｖ」
Ｆ３４．　「６ＢＱ５」測定の入出力波形。　下＝グリッド電圧、上＝プレート電圧。
Ｆ４１．　「６Ｇ−Ｂ８」　の測定。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
　　　　　　　　　下記２本は外観は、非常によく似ているが、測定結果は異なる。
Ｆ４２．　高出力管「６Ｇ−Ｂ８」測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１７６ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」
Ｆ４３．　高出力管「６Ｇ−Ｂ８　２本目」測定。　Ｇｍ＝１９０００μmho、Ｉｐ＝１２６ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」
Ｇ．　最近の出力真空管　Ｇｍ　＆　Ｉｐ　測定。
Ｇ１．　「electro−harmonix　６５５０ＥＨ」　４本（２ペア）。
　　　　Ｅｐ＝４２０Ｖ、Ｇ２＝４２０Ｖ、Ｅｇ１＝−４８Ｖ、Ｉｐ＝７０〜７２ｍＡ、Ｉｓｇ＝７．４〜９．２ｍＡの測定結果付き
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１１５００μmho
　　　　「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−１５Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｇ１１．　１本目electro−harmonix　６５５０ＥＨ。　　Ｇｍ＝１２０００μ、Ｉｐ＝１３０ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」
Ｇ１２．　２本目electro−harmonix　６５５０ＥＨ。　　Ｇｍ＝１０７００μ、Ｉｐ＝１２２．８ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」
Ｇ１３．　３本目electro−harmonix　６５５０ＥＨ。　　Ｇｍ＝１０８００μ、Ｉｐ＝１２１．３ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」　
Ｇ１４．　４本目electro−harmonix　６５５０ＥＨ。　　Ｇｍ＝１１０００μ、Ｉｐ＝１２１．９ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」
Ｇ２．　「Ｓｖｅｔｌａｎａ　ＫＴ８８」　４本（２ペア）。
　　　　Ｅｐ＝４５０Ｖ、Ｅｇ２＝４５０Ｖ、Ｅｇ１＝−４８Ｖ、Ｉｐ＝７９〜８０ｍＡ、Ｉｓｇ＝８．７〜８．９ｍＡの測定結果付き。
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１１５００μmho
　　　　「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−１５Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｇ２１．　１本目Ｓｖｅｔｌａｎａ　ＫＴ８８。　　Ｇｍ＝１０７００μ、Ｉｐ＝１１７．５ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」
Ｇ２２．　２本目Ｓｖｅｔｌａｎａ　ＫＴ８８。　　Ｇｍ＝１１２００μ、Ｉｐ＝１１４．７ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」
Ｇ２３．　３本目Ｓｖｅｔｌａｎａ　ＫＴ８８。　　Ｇｍ＝１２０００μ、Ｉｐ＝１１６ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」
Ｇ２４．　４本目Ｓｖｅｔｌａｎａ　ＫＴ８８。　　Ｇｍ＝８５００μ、Ｉｐ＝９９．７ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」
Ｇ３．　「ＳＯＶＴＥＣ　６Ｌ６ＷＸＴ」　４本（２ペア）。
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝６０００μmho
　　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７２ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｇ３１．　１本目ＳＯＶＴＥＣ　６Ｌ６ＷＸＴ。　　Ｇｍ＝５５００μ、Ｉｐ＝４２．５ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２３０Ｖ、Ｅｇ２＝２２５Ｖ、Ｅｇ１＝−１４Ｖ」
Ｇ３２．　２本目ＳＯＶＴＥＣ　６Ｌ６ＷＸＴ。　　Ｇｍ＝５５００μ、Ｉｐ＝４３．１ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２３０Ｖ、Ｅｇ２＝２２５Ｖ、Ｅｇ１＝−１４Ｖ」
Ｇ３３．　３本目ＳＯＶＴＥＣ　６Ｌ６ＷＸＴ。　　Ｇｍ＝５７００μ、Ｉｐ＝４６ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２３０Ｖ、Ｅｇ２＝２２５Ｖ、Ｅｇ１＝−１４Ｖ」
Ｇ３４．　４本目ＳＯＶＴＥＣ　６Ｌ６ＷＸＴ。　　Ｇｍ＝５９００μ、Ｉｐ＝４７．５ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２３０Ｖ、Ｅｇ２＝２２５Ｖ、Ｅｇ１＝−１４Ｖ」
Ｇ４．　「ＪＪ　ＥＬ３４」　４本（２ペア）。　
　　　　Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ、Ｉｐ＝７３〜７４ｍＡ、Ｉｓｇ＝９．７〜９．８ｍＡの測定結果付き。
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１１０００μmho
　　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７０ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｇ４１．　１本目ＪＪ　ＥＬ３４。　　Ｇｍ＝１０７００μ、Ｉｐ＝６２．９ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」
Ｇ４２．　２本目ＪＪ　ＥＬ３４。　　Ｇｍ＝１１０００μ、Ｉｐ＝６１．７ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」
Ｇ４３．　３本目ＪＪ　ＥＬ３４。　　Ｇｍ＝１０２００μ、Ｉｐ＝６１．９ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」
Ｇ４４．　４本目ＪＪ　ＥＬ３４。　　Ｇｍ＝１００００μ、Ｉｐ＝５９．５ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」
Ｇ５．　「ＪＪ　ＥＬ３４Ｌ」　４本（２ペア）。
　　　　　　３８/７５００　多分ＴＶ−７での測定？　「ＴＶ−７」での測定値３８＝９５００が正しい！
　　　　　　ＴＶ−７の測定条件「Ｅｐ＝１７０Ｖ、Ｅｇ２＝１５０Ｖ、Ｅｇ１＝？Ｖ」
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１１０００μmho
　　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７０ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｇ５１．　１本目ＪＪ　ＥＬ３４Ｌ。　　Ｇｍ＝１１７００μ、Ｉｐ＝６９．１ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」
Ｇ５２．　２本目ＪＪ　ＥＬ３４Ｌ。　　Ｇｍ＝１１８００μ、Ｉｐ＝７０．５ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」
Ｇ５３．　３本目ＪＪ　ＥＬ３４Ｌ。　　Ｇｍ＝１２２００μ、Ｉｐ＝７４．８ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」
Ｇ５４．　４本目ＪＪ　ＥＬ３４Ｌ。　　Ｇｍ＝１１９００μ、Ｉｐ＝６９．５ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、　　　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」
Ｈ．　変更回路図。

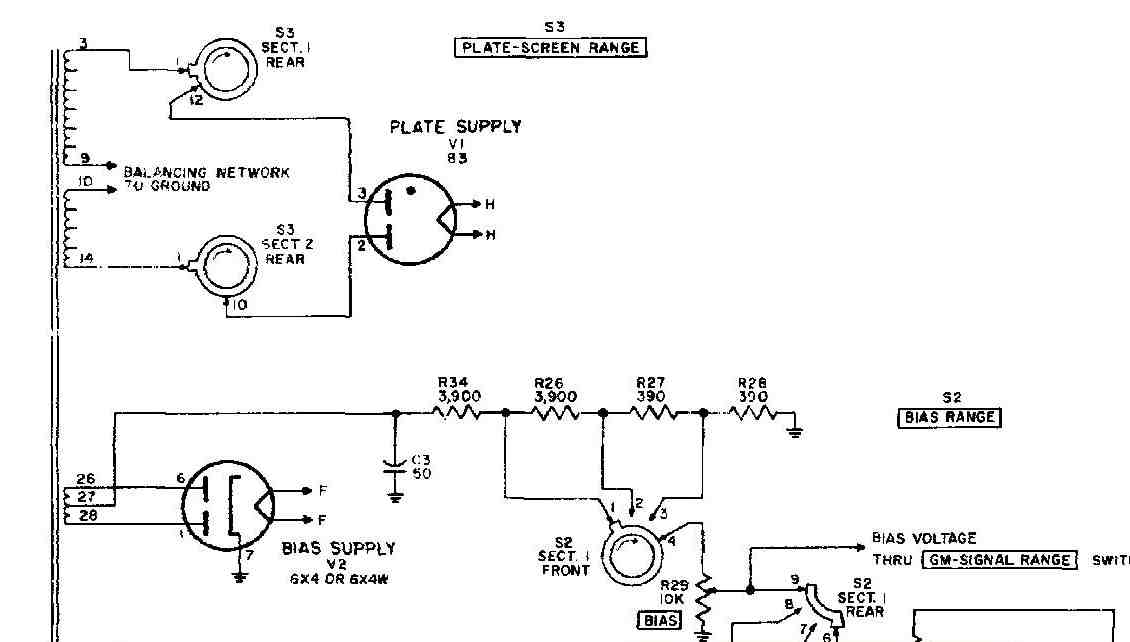

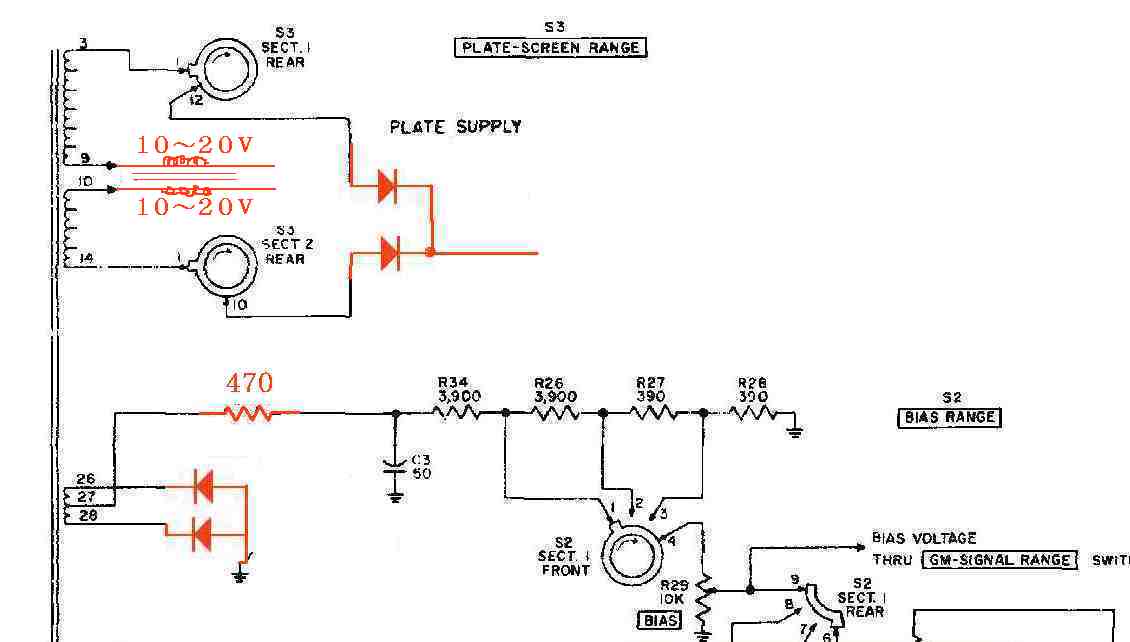

Ｈ１１．　修理前。　Ｐｌａｔｅ・Ｂａｉａｓ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ。　「回路図は全てＴＭ１１−６６２４７−３１６−３５より引用」
Ｈ１２．　修理後。　Ｐｌａｔｅ・Ｂａｉａｓ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ。
　　　　　　　　　　　　平滑回路の電解コンデンサー交換する

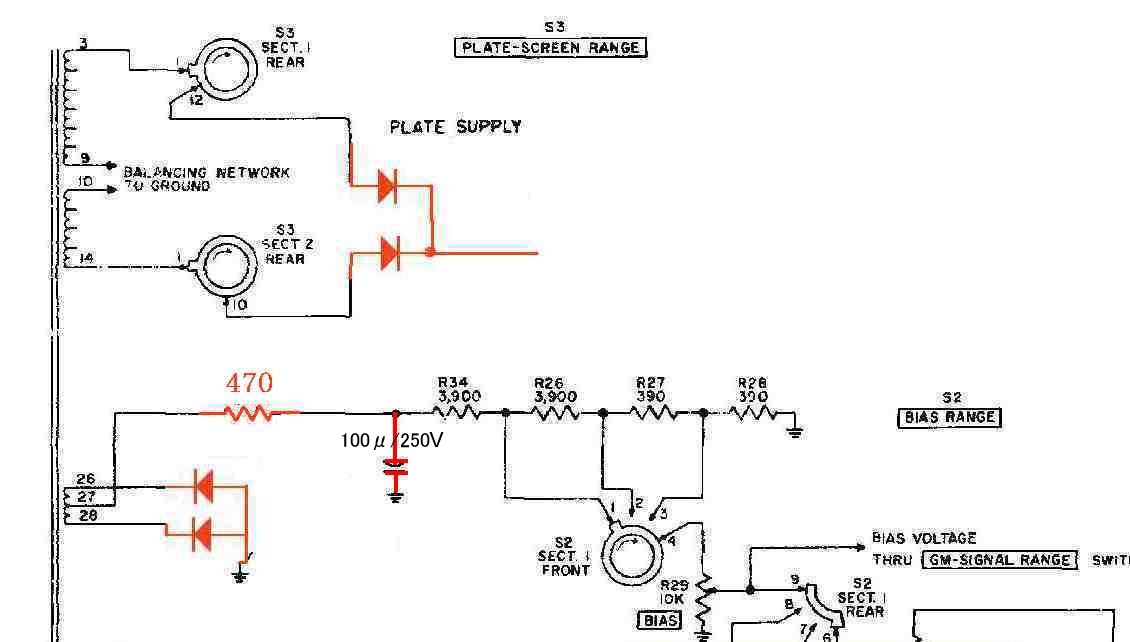

Ｈ１３．　計画中。　Ｐｌａｔｅ・Ｂａｉａｓ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ。　使用電圧１００Ｖで楽に２５０Ｖになる。

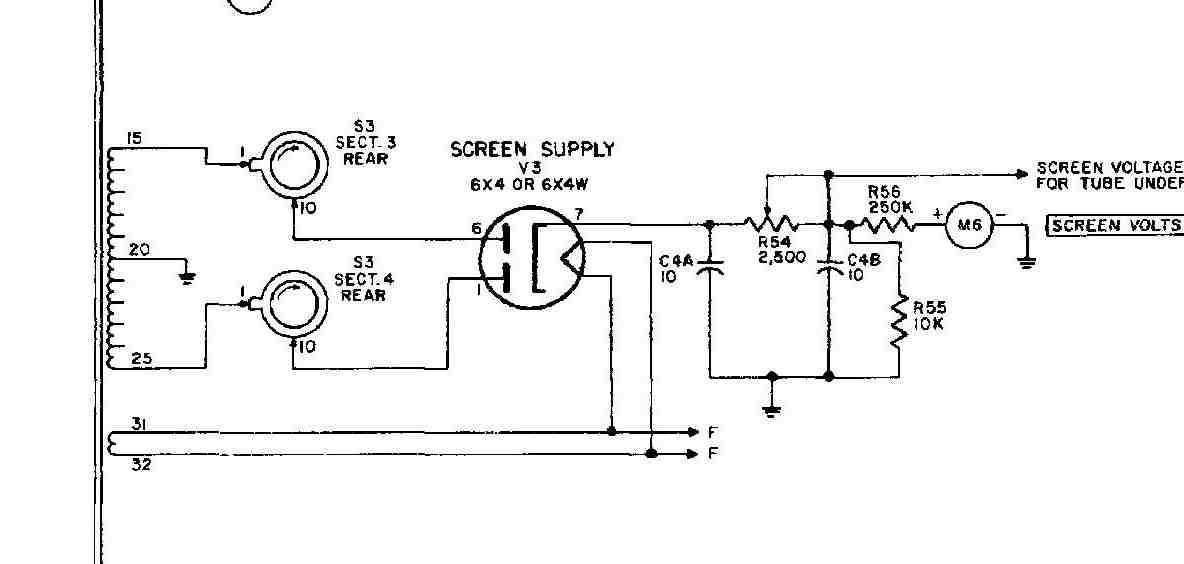

Ｈ２１．　修理前。　Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ。

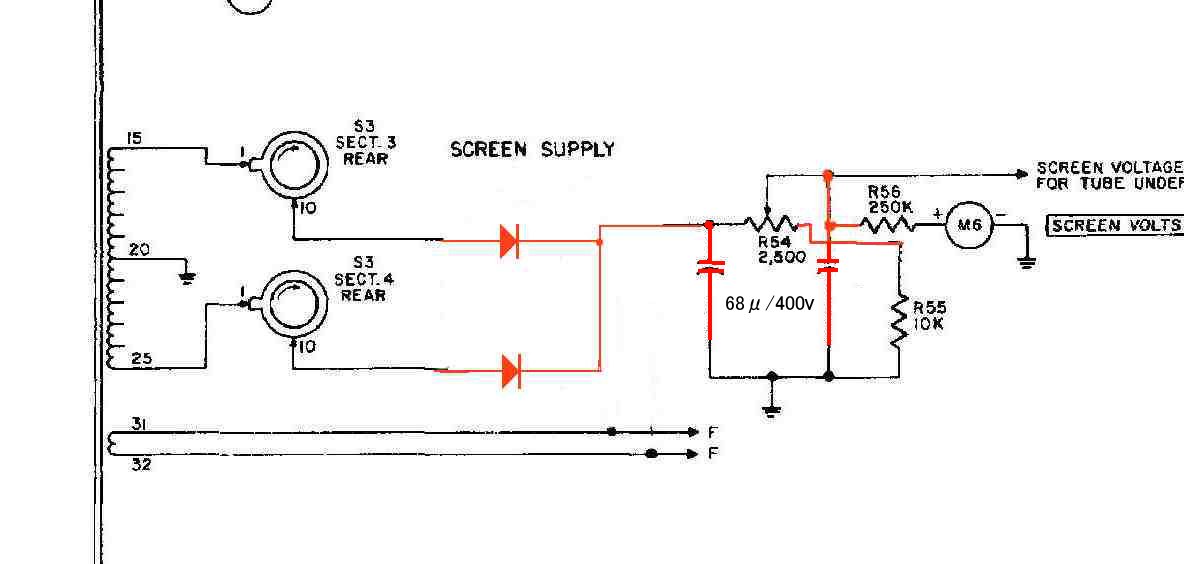

Ｈ２２．　修理後。　Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ、　調整電圧範囲が広まる。
　　　　　　　　　　　　平滑回路の電解コンデンサー交換する。

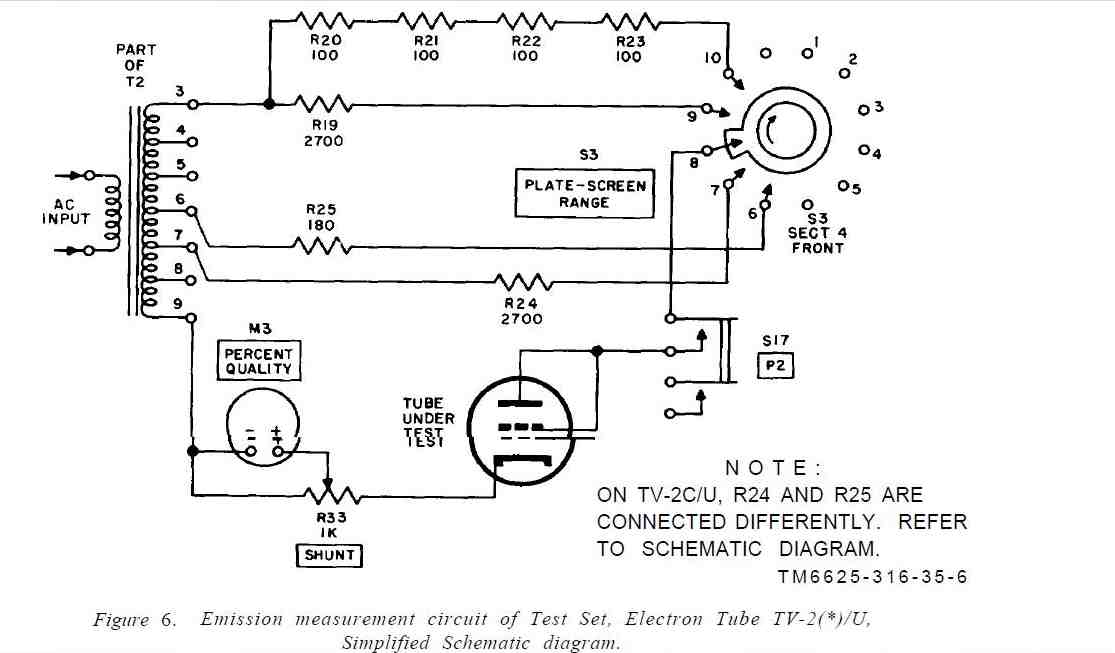

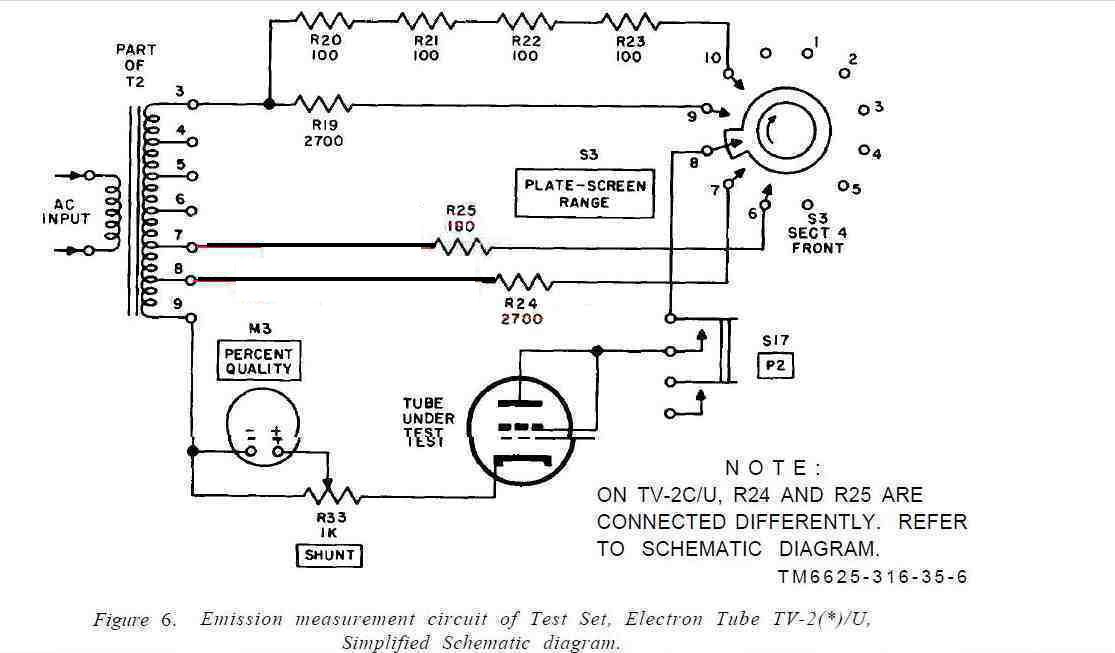

Ｈ３１．　修理前。　Ｅｍｉｓｓｏｎ　Ｍｅａｓｕｒｅｍｅｎｔ　Ｃｉｒｃｕｉｔ。
Ｈ３２．　修理後。　Ｅｍｉｓｓｏｎ　Ｍｅａｓｕｒｅｍｅｎｔ　Ｃｉｒｃｕｉｔ。
　　　　　　　　　　　　トランスも幾つかバジョンがあるので、タップ交換で、「AC２０V、AC35V」が供給できた。

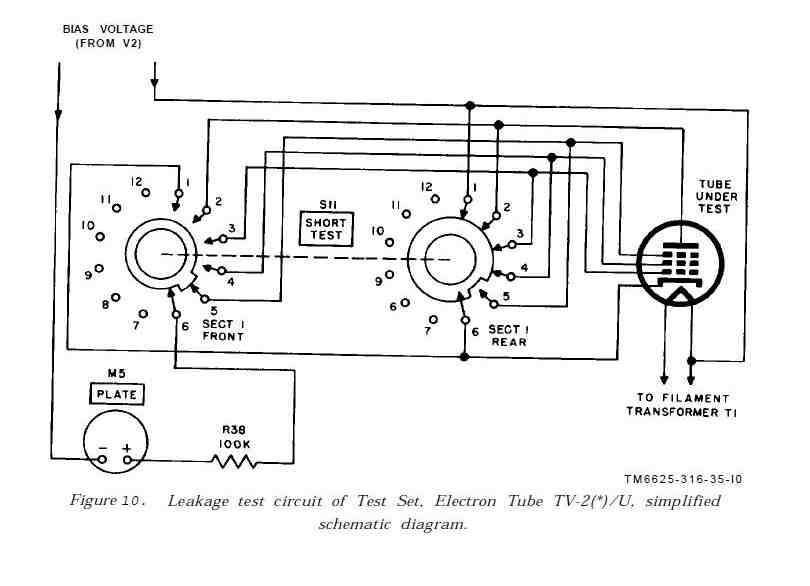

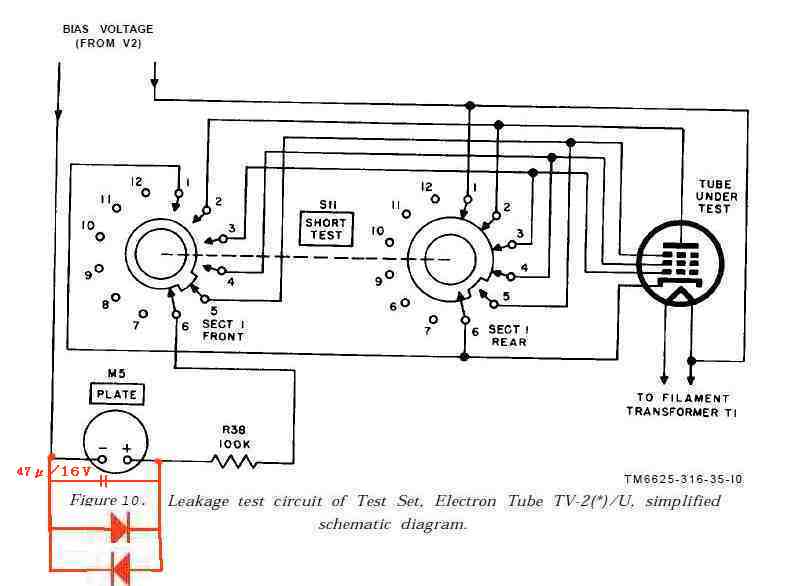

Ｈ４１．　修理前。　Ｌｅａｋａｇｅ　Ｔｅｓｔ　Ｃｉｒｃｕｉｔ。
Ｈ４２．　修理後。　Ｌｅａｋａｇｅ　Ｔｅｓｔ　Ｃｉｒｃｕｉｔ。

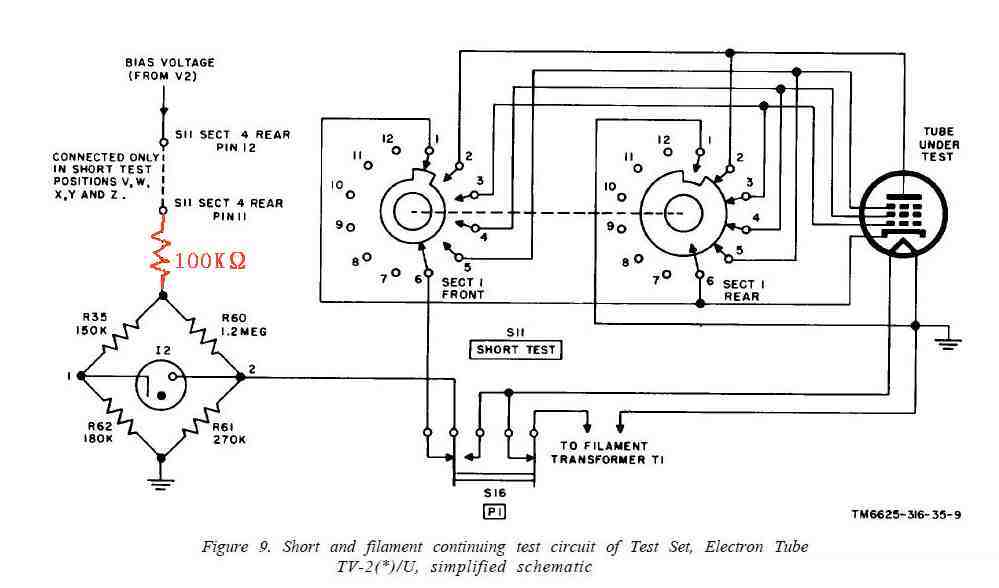

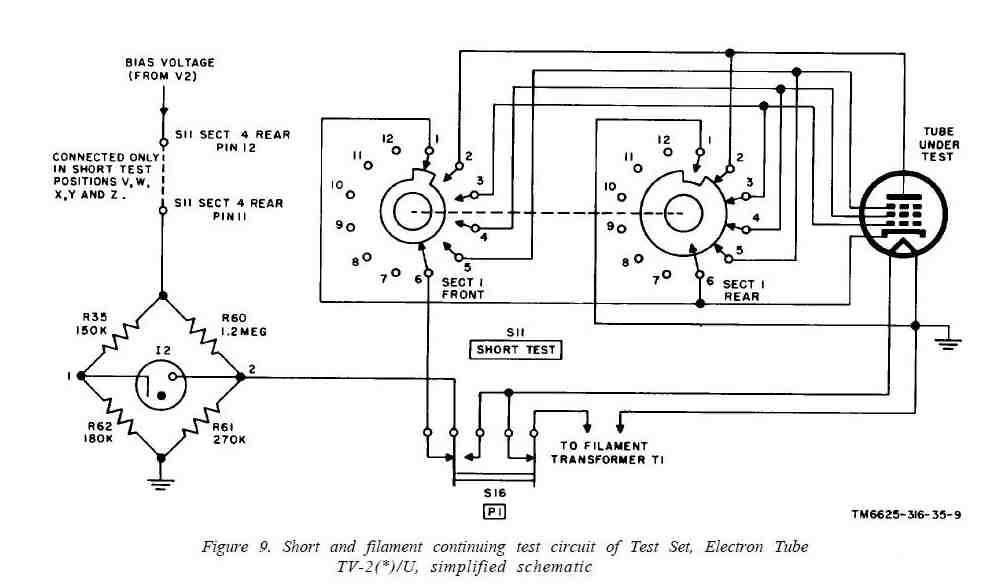

Ｈ５１．　修理前。　Ｓｈｏｒｔ　Ｔｅｓｔ　Ｃｉｒｃｕｉｔ。
Ｈ５２．　修理後。　Ｓｈｏｒｔ　Ｔｅｓｔ　Ｃｉｒｃｕｉｔ。

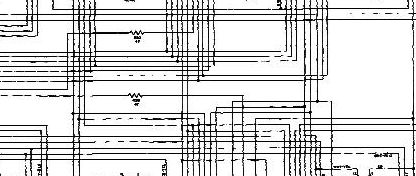

Ｈ６１．　修理前。　グリッド、プレート回路。

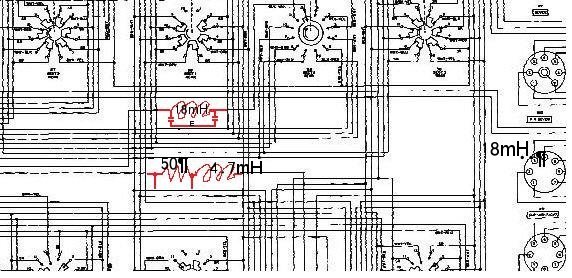

Ｈ６２．　修理後　発振防止対策、プレート電流測定設定
　　　 　　　　　　　　　　　　　　　　tv-2c-u41
