Vacuum Tube Tester Hickok TV-2B/Uで
ナショナル　１２ＡＸ７、ＪＪ　１２ＡＸ７　Ｇｍ　＆　Ｉｐ測定
Ａ．ナショナル　１２ＡＸ７ ６本測定。
  • 付属１本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．４９ｍＡ。
    付属１本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．５２ｍＡ。
    付属２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１６５０μmho、ＩＰ＝１．６８ｍＡ。
    付属２本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６９ｍＡ。
    付属３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．５３ｍＡ。
    付属３本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１７２０μmho、ＩＰ＝１．５４ｍＡ。
    付属４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１５２０μmho、ＩＰ＝１．４７ｍＡ。
    付属４本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１６００μmho、ＩＰ＝１．６２ｍＡ。
    付属５本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６１ｍＡ。
    付属５本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６８ｍＡ。
    付属６本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１１２０μmho、ＩＰ＝０．６６ｍＡ。
    付属６本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１２２０μmho、ＩＰ＝０．７６ｍＡ。
Ｂ．ＪＪ　ＥＣＣ８３Ｓ　６本測定。
  • 購入１本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８３ｍＡ。
    購入１本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．１４ｍＡ。
    購入２本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
    購入２本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．８７ｍＡ。
    購入３本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０７ｍＡ。
    購入３本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。
    購入４本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．９５ｍＡ。
    購入４本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２１２０μmho、ＩＰ＝２．０９ｍＡ。
    購入５本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
    購入５本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．１２ｍＡ。
    購入６本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。
    購入６本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０６ｍＡ。
Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定
Ｕ０．　付属真空管 ナショナル１２ＡＸ７。　右から１番目、２番目、、、、６番目。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。
付属真空管 ナショナル１２ＡＸ７。　右から１番目、２番目、、、、６番目。
  • 付属１本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．４９ｍＡ。
    付属１本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．５２ｍＡ。
    付属２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１６５０μmho、ＩＰ＝１．６８ｍＡ。
    付属２本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６９ｍＡ。
    付属３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．５３ｍＡ。
    付属３本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１７２０μmho、ＩＰ＝１．５４ｍＡ。
    付属４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１５２０μmho、ＩＰ＝１．４７ｍＡ。
    付属４本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１６００μmho、ＩＰ＝１．６２ｍＡ。
    付属５本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６１ｍＡ。
    付属５本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６８ｍＡ。
    付属６本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１１２０μmho、ＩＰ＝０．６６ｍＡ。
    付属６本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１２２０μmho、ＩＰ＝０．７６ｍＡ。
Ｕ１１．　付属１本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．４９ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｕ１２．　付属１本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．５２ｍＡ。
Ｕ２１．　付属２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１６５０μmho、ＩＰ＝１．６８ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｕ２２．　付属２本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６９ｍＡ。
Ｕ３１．　付属３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．５３ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｕ３２．　付属３本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１７２０μmho、ＩＰ＝１．５４ｍＡ。
Ｕ４１．　付属４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１５２０μmho、ＩＰ＝１．４７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｕ４２．　付属４本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１６００μmho、ＩＰ＝１．６２ｍＡ。
Ｕ５１．　付属５本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｕ５２．　付属５本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６８ｍＡ。
Ｕ６１．　付属６本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１１２０μmho、ＩＰ＝０．６６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｕ６２．　付属６本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１２２０μmho、ＩＰ＝０．７６ｍＡ。

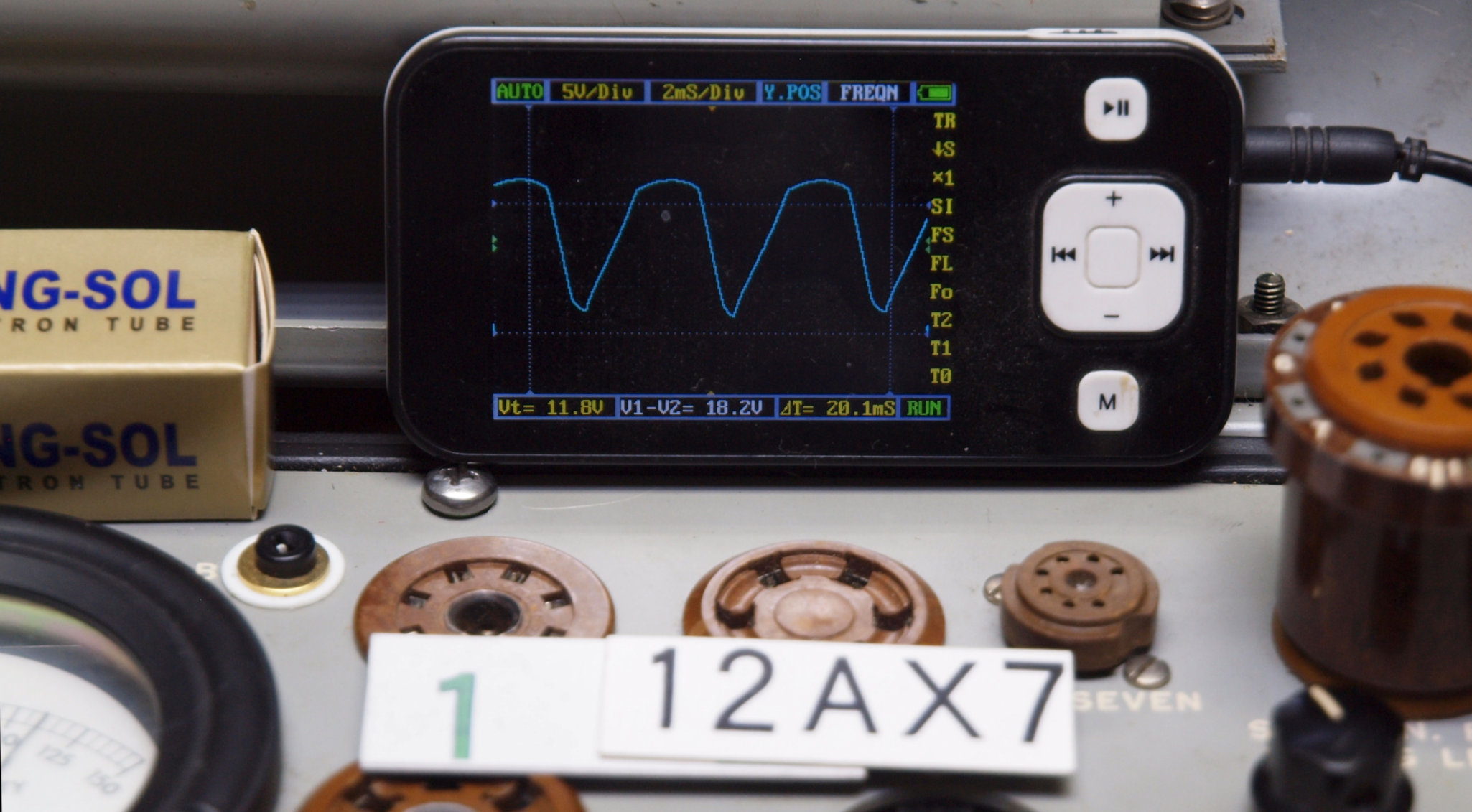

プレート波形を観測しながら測定する。
Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定　購入先 。
　　　　　　　　　　　　　　　　　　　　　　　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｖ０．　購入真空管 ＥＣＣ８３Ｓ。　右から１番目、２番目、、、、６番目。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。
購入真空管 ＥＣＣ８３Ｓ。　右から１番目、２番目、、、、６番目。
  • 購入１本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８３ｍＡ。
    購入１本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．１４ｍＡ。
    購入２本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
    購入２本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．８７ｍＡ。
    購入３本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０７ｍＡ。
    購入３本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。
    購入４本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．９５ｍＡ。
    購入４本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２１２０μmho、ＩＰ＝２．０９ｍＡ。
    購入５本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
    購入５本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．１２ｍＡ。
    購入６本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。
    購入６本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０６ｍＡ。
Ｖ１１．　購入１本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８３ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｖ１２．　購入１本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．１４ｍＡ。
Ｖ２１．　購入２本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｖ２２．　購入２本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．８７ｍＡ。
Ｖ３１．　購入３本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｖ３２．　購入３本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。
Ｖ４１．　購入４本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．９５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｖ４２．　購入４本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２１２０μmho、ＩＰ＝２．０９ｍＡ。
Ｖ５１．　購入５本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｖ５２．　購入５本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．１２ｍＡ。
Ｖ６１．　購入６本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｖ６２．　購入６本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０６ｍＡ。
測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
プレート波形を観測しながら測定する。
　　　 　　　　　 　　　　　
