Vacuum Tube Tester Hickok TV-2B/Uで
７０２７　Ｇｍ、Ip測定
ＹＡＨＯＯオークションで購入、　SOVTEK　７０２７　１６本。
  • １本目　７０２７　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６０．５ｍＡ。
    ２本目　７０２７　測定。　Ｇｍ＝６７００μmho、Ｉｐ＝５８．８ｍＡ。
    ３本目　７０２７　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝６０．９ｍＡ。
    ４本目　７０２７　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝７１．３ｍＡ。
    ５本目　７０２７　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝５９．６ｍＡ。
    ６本目　７０２７　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝６２．１ｍＡ。
    ７本目　７０２７　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝６８．３ｍＡ。
    ８本目　７０２７　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝７４．２ｍＡ。
    ９本目　７０２７　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６８．１ｍＡ。
    １０本目　７０２７　測定。　Ｇｍ＝６８００μmho、Ｉｐ＝７２．０ｍＡ。
    １１本目　７０２７　測定。　Ｇｍ＝６８００μmho、Ｉｐ＝７０．２ｍＡ。
    １２本目　７０２７　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７１．８ｍＡ。
    １３本目　７０２７　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７０．８ｍＡ。
    １４本目　７０２７　測定。　Ｇｍ＝６８００μmho、Ｉｐ＝６３．８ｍＡ。
    １５本目　７０２７　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝７３．６ｍＡ。
    １６本目　７０２７　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７４．０ｍＡ。
    　　
Ａ１．　ＹＡＨＯＯオークションで購入、ＳOVTEK　７０２７　８本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　真空管ハンドブック（規格表）の値。
　　　　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７２ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく（横幅2050ドット）表示されます。

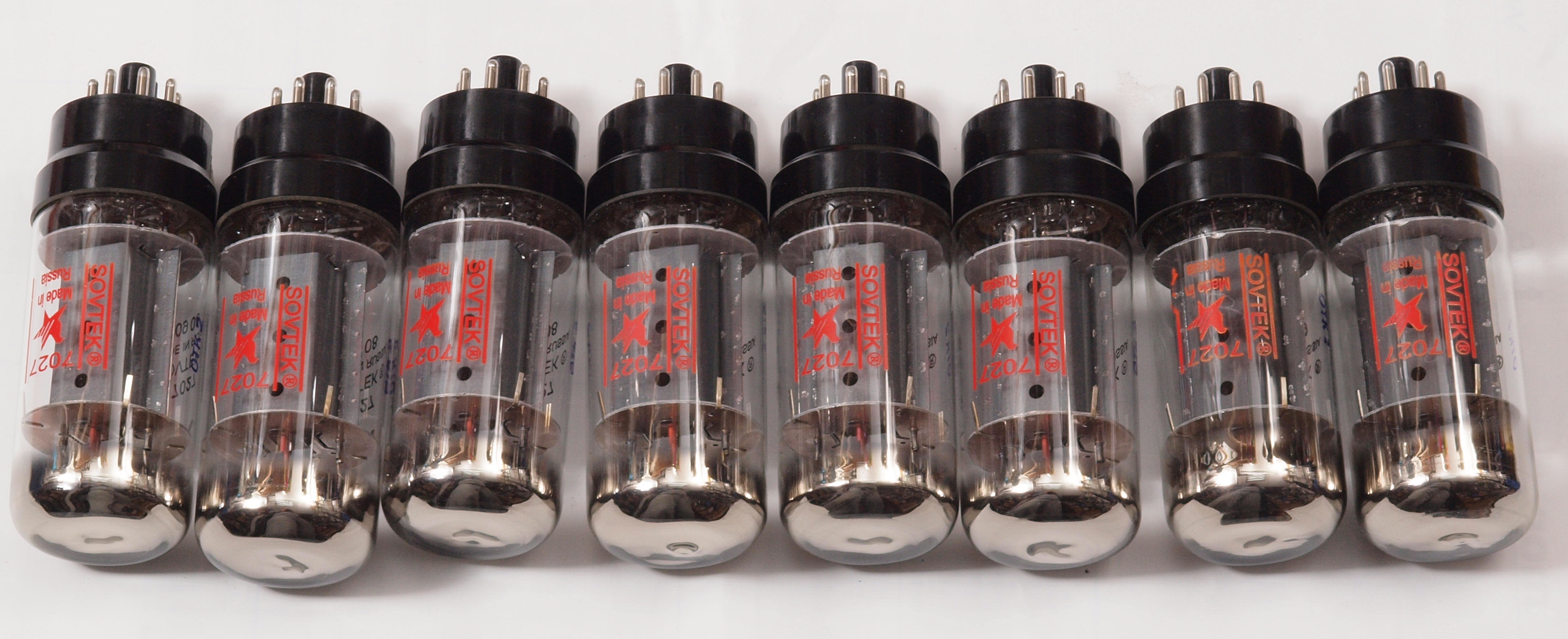

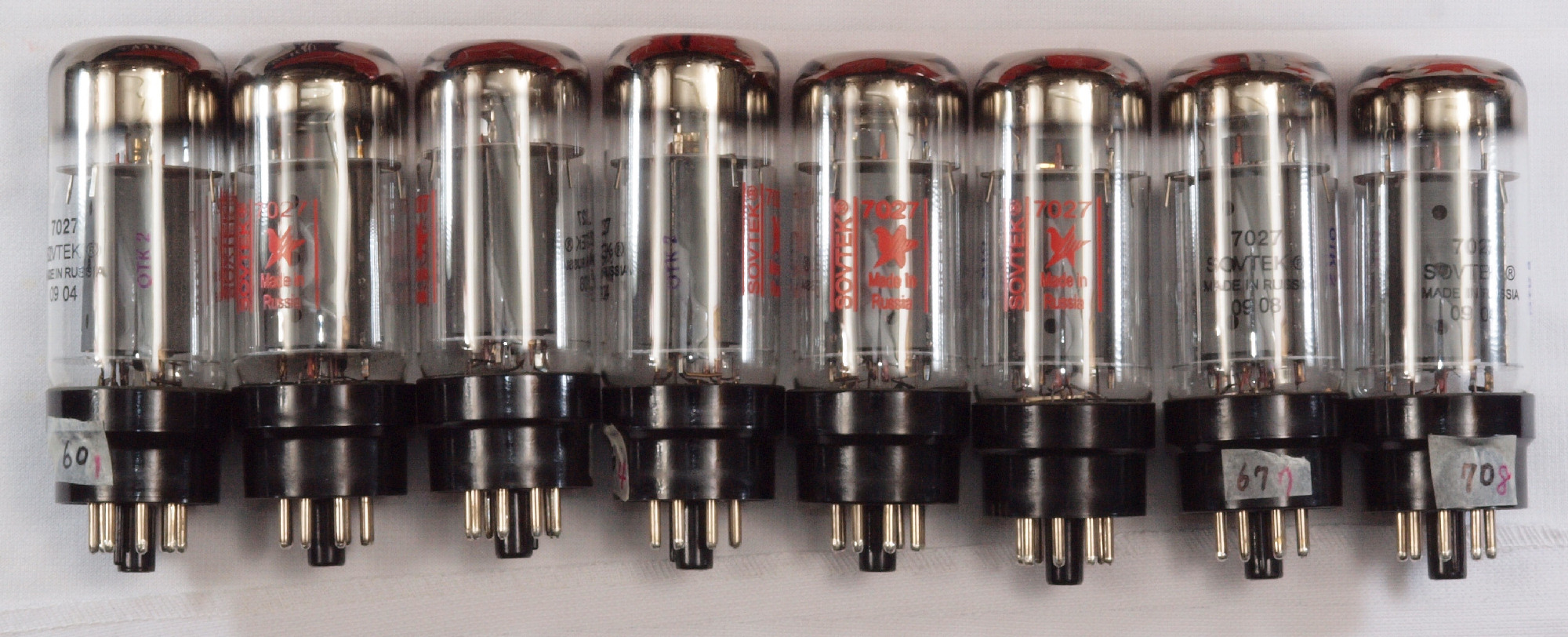

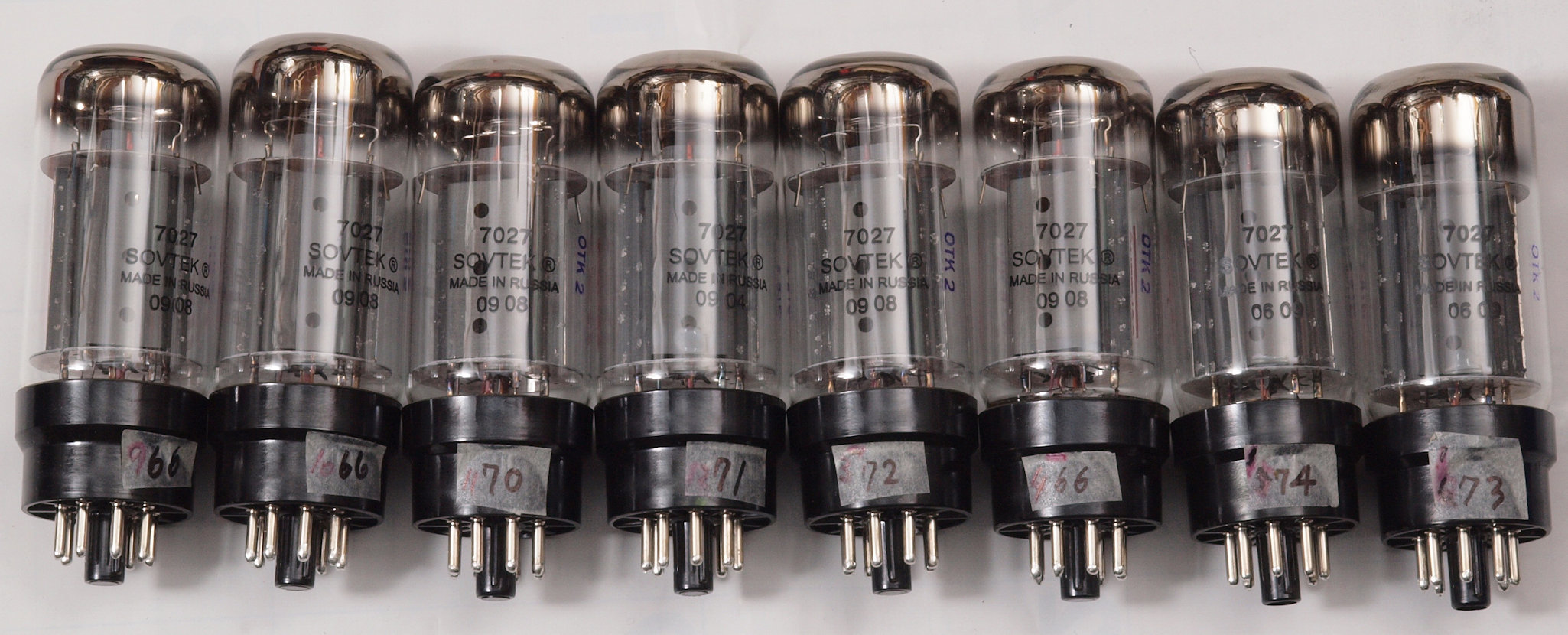

ＳOVTEK　７０２７　左から、
  • １本目　７０２７　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６０．５ｍＡ。
    ２本目　７０２７　測定。　Ｇｍ＝６７００μmho、Ｉｐ＝５８．８ｍＡ。
    ３本目　７０２７　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝６０．９ｍＡ。
    ４本目　７０２７　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝７１．３ｍＡ。
    ５本目　７０２７　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝５９．６ｍＡ。
    ６本目　７０２７　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝６２．１ｍＡ。
    ７本目　７０２７　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝６８．３ｍＡ。
    ８本目　７０２７　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝７４．２ｍＡ。

ソケットの黒い数字は、販売者のTV-7D/uでの測定値。
６０＝７５００μmho、６６＝８２５０μmho、７０＝８７５０μmho。
TV-7D/uでの測定条件　「Ｅｐ＝１８０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−３．２Ｖ」なので、上記値とはは異なる。

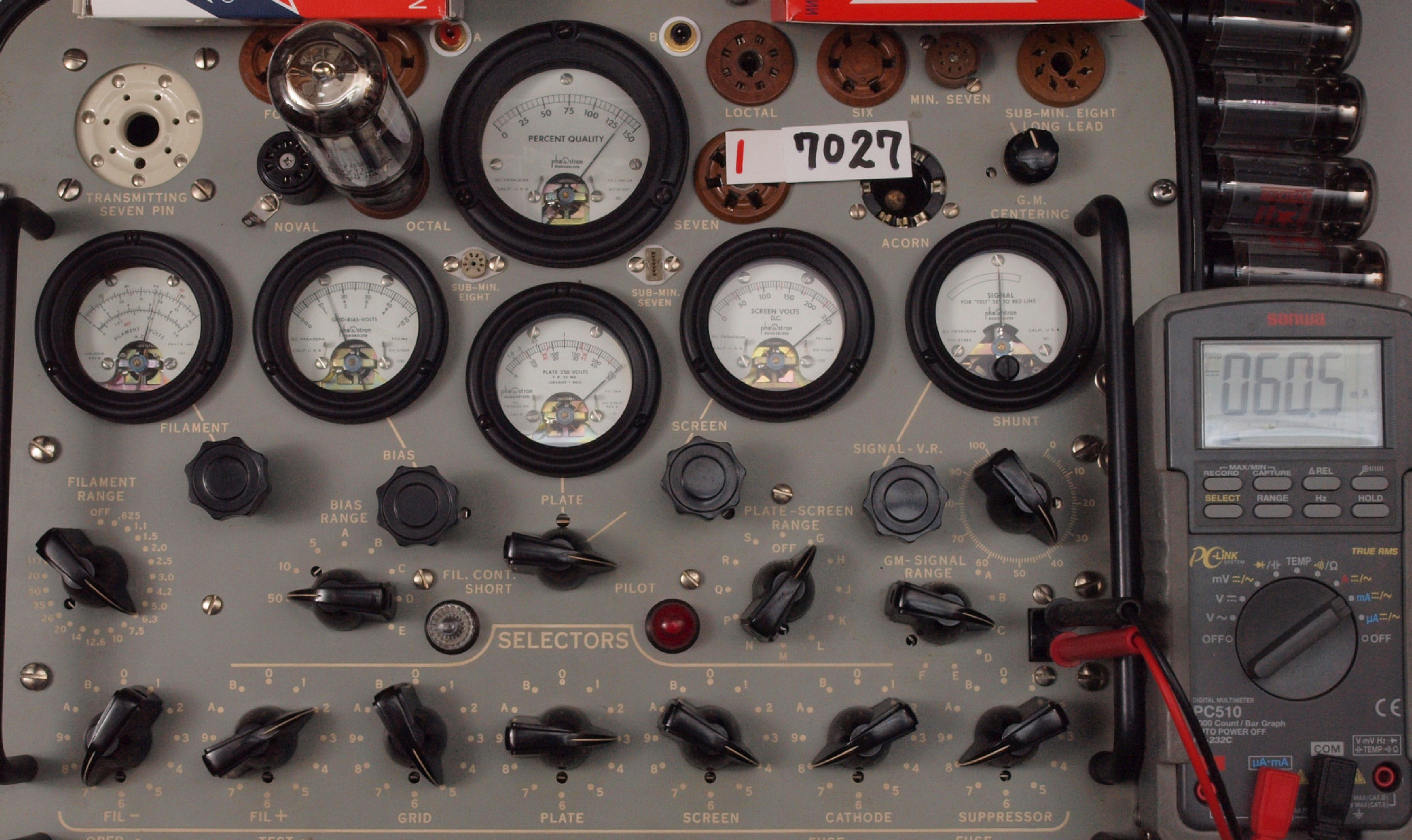

Ａ１１．　１本目　７０２７　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６０．５ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

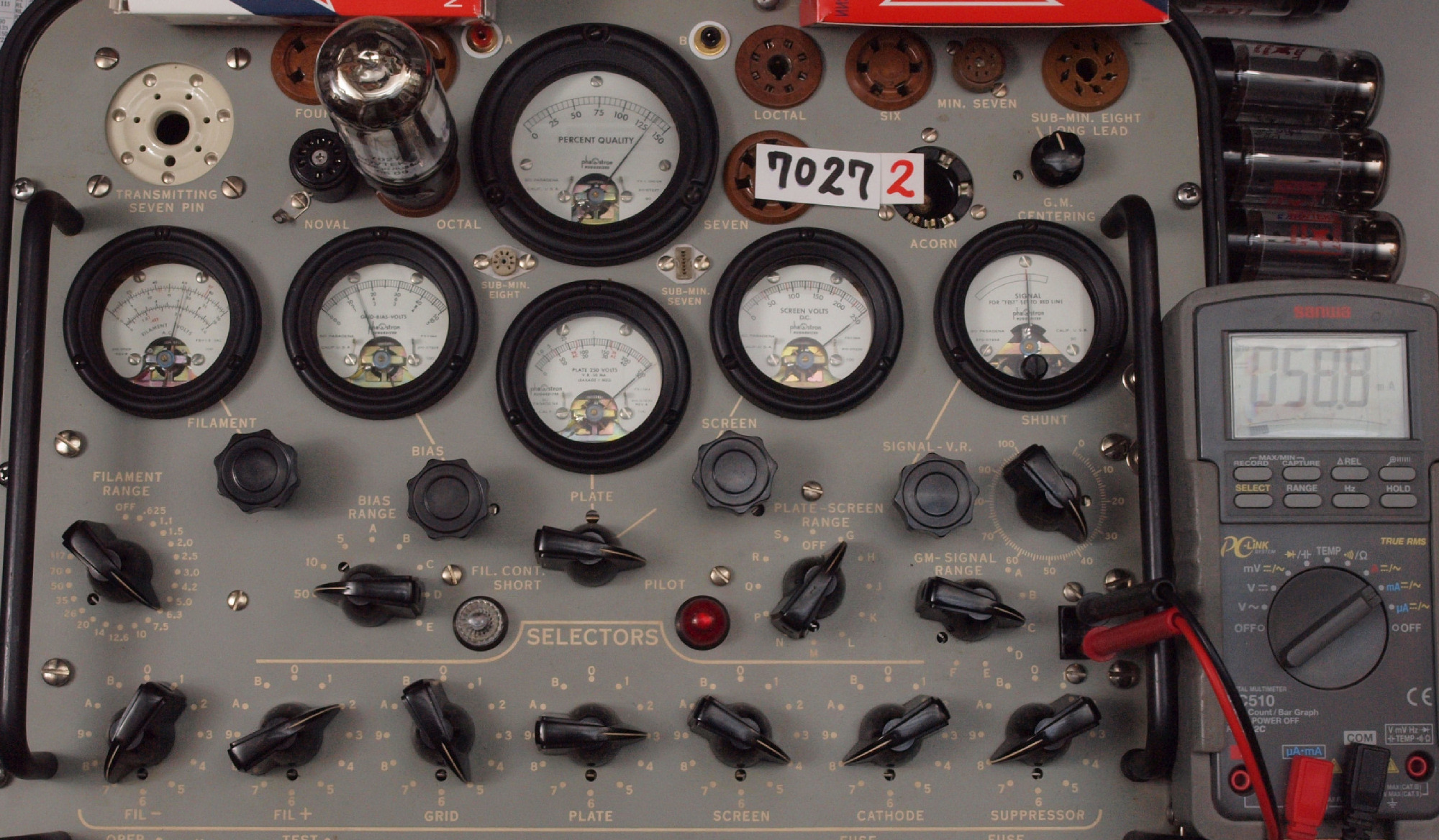

Ａ１２．　２本目　７０２７　測定。　Ｇｍ＝６７００μmho、Ｉｐ＝５８．８ｍＡ。
Ａ１３．　３本目　７０２７　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝６０．９ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

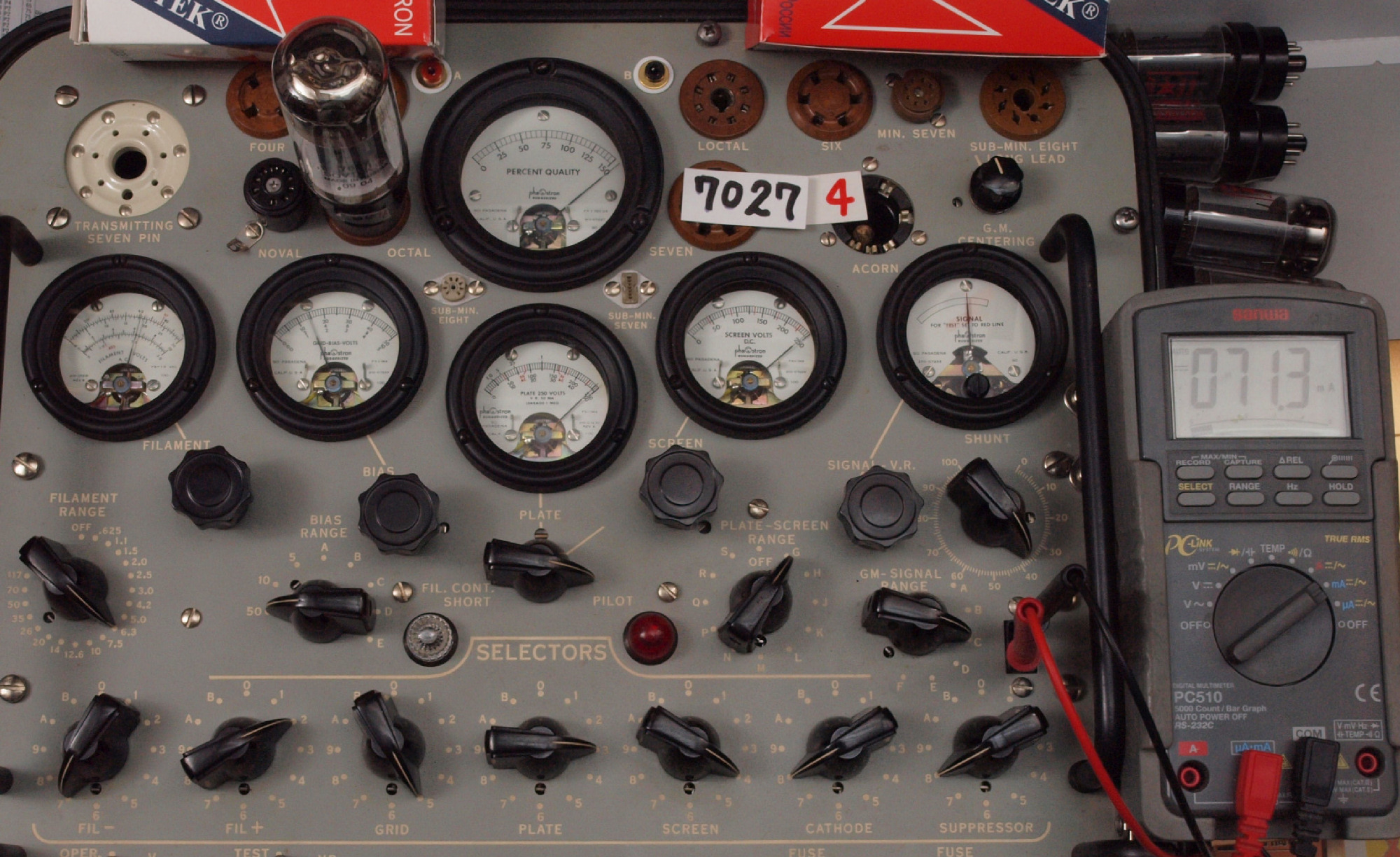

Ａ１４．　４本目　７０２７　測定。　Ｇｍ＝７５００＋μmho、Ｉｐ＝７１．３ｍＡ。
Ａ１５．　５本目　７０２７　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝５９．６ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ａ１６．　６本目　７０２７　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝６２．１ｍＡ。
Ａ１７．　７本目　７０２７　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝６８．３ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

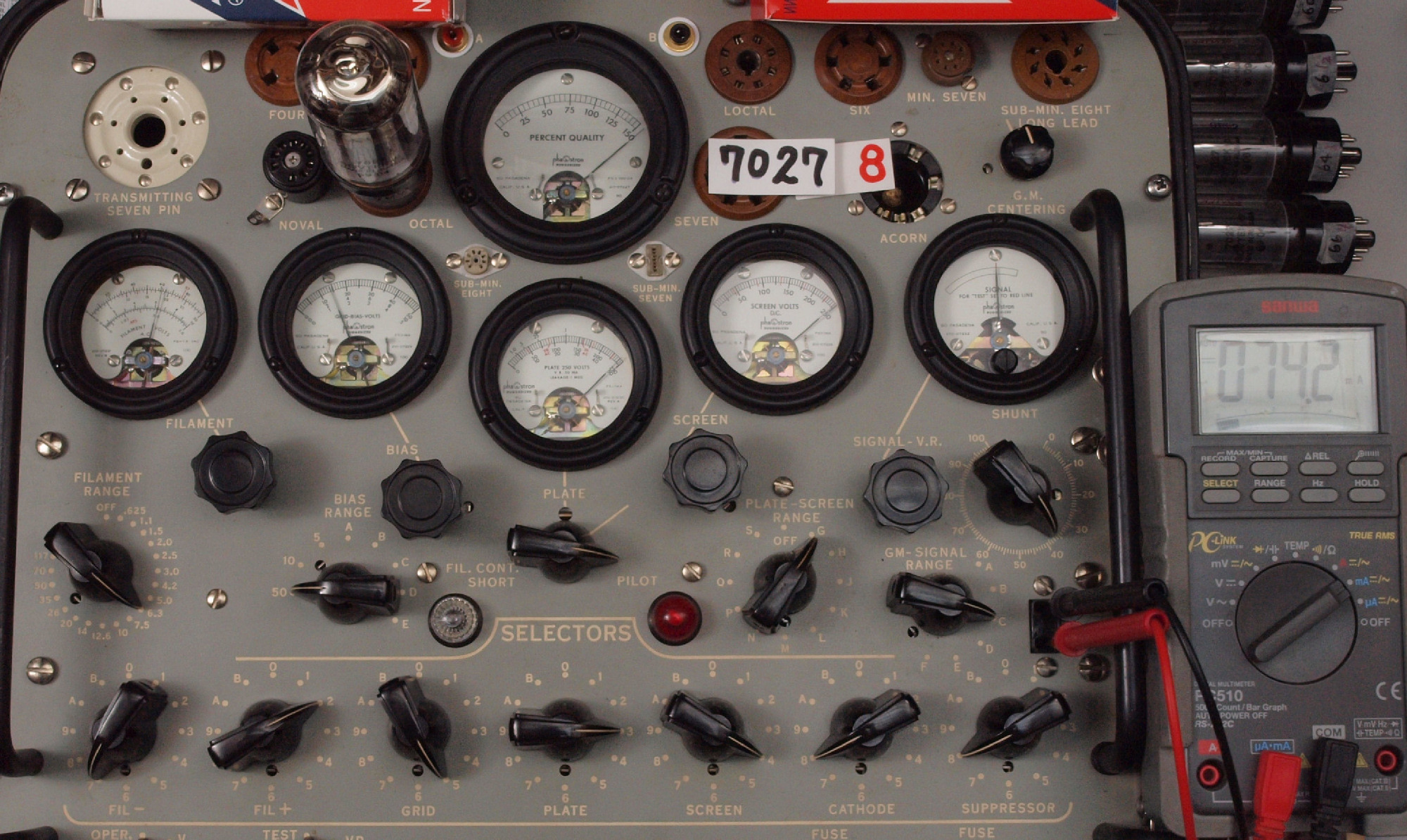

Ａ１８．　８本目　７０２７　測定。　Ｇｍ＝７５００＋μmho、Ｉｐ＝７４．２ｍＡ。
Ａ２．　ＹＡＨＯＯオークションで購入、ＳOVTEK　７０２７　８本本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　真空管ハンドブック（規格表）の値。
　　　　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７２ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

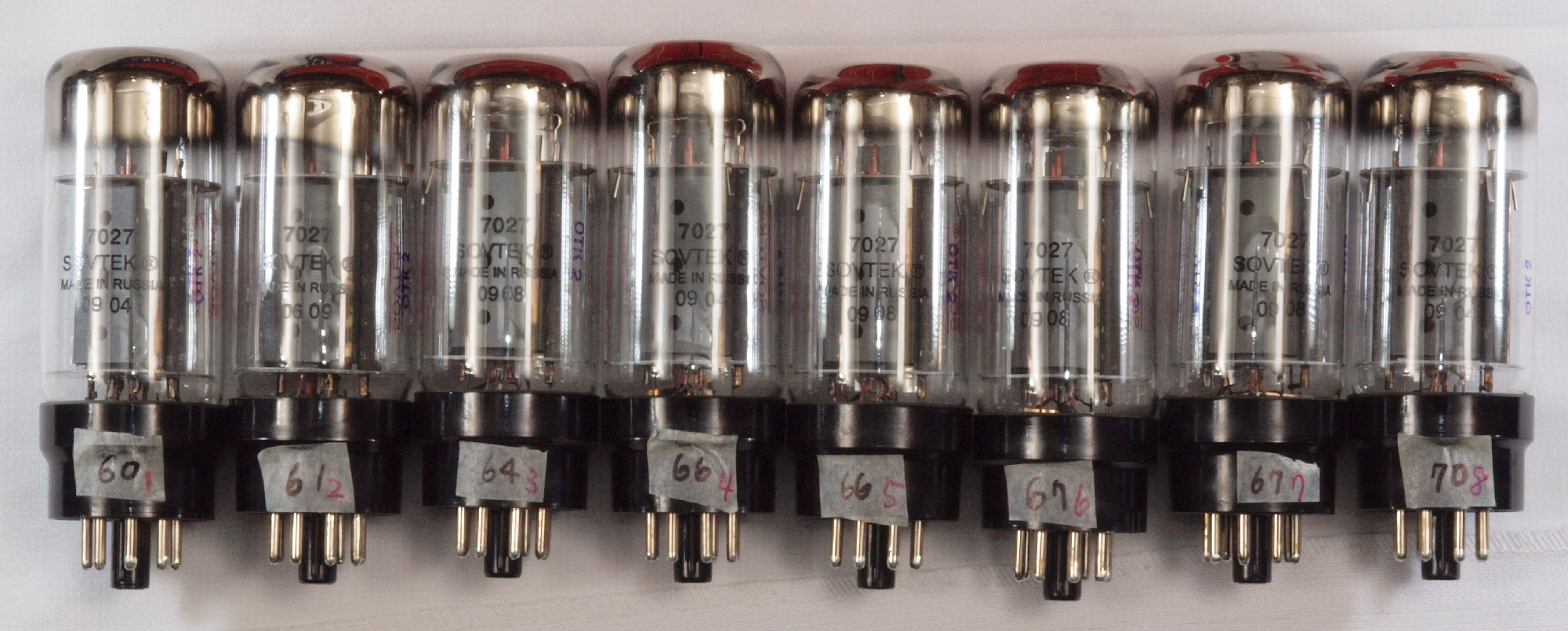

ＳOVTEK　７０２７　左から、
  • 　９本目　７０２７　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６８．１ｍＡ。
    １０本目　７０２７　測定。　Ｇｍ＝６８００μmho、Ｉｐ＝７２．０ｍＡ。
    １１本目　７０２７　測定。　Ｇｍ＝６８００μmho、Ｉｐ＝７０．２ｍＡ。
    １２本目　７０２７　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７１．８ｍＡ。
    １３本目　７０２７　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７０．８ｍＡ。
    １４本目　７０２７　測定。　Ｇｍ＝６８００μmho、Ｉｐ＝６３．８ｍＡ。
    １５本目　７０２７　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝７３．６ｍＡ。
    １６本目　７０２７　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７４．０ｍＡ。

ソケットの黒い数字は、販売者のTV-7D/uでの測定値。
６０＝７５００μmho、６６＝８２５０μmho、７０＝８７５０μmho、７５＝８８１２μmho。
TV-7D/uでの測定条件　「Ｅｐ＝１８０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−３．２Ｖ」なので、上記値とはは異なる。
画像をクリックすると、大きく（横幅2050ドット）表示されます。

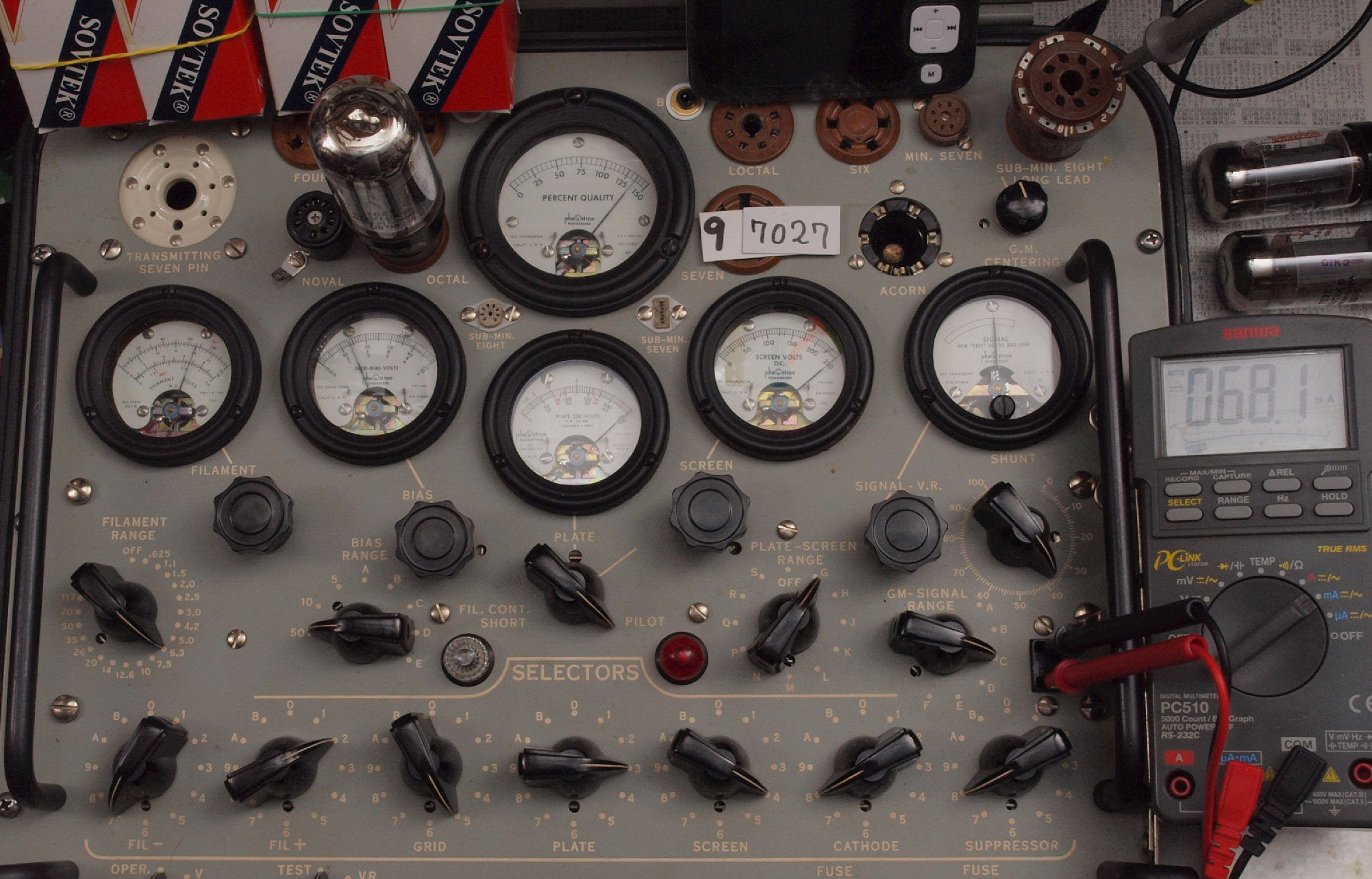

Ａ２１．　９本目　７０２７　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６８．１ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

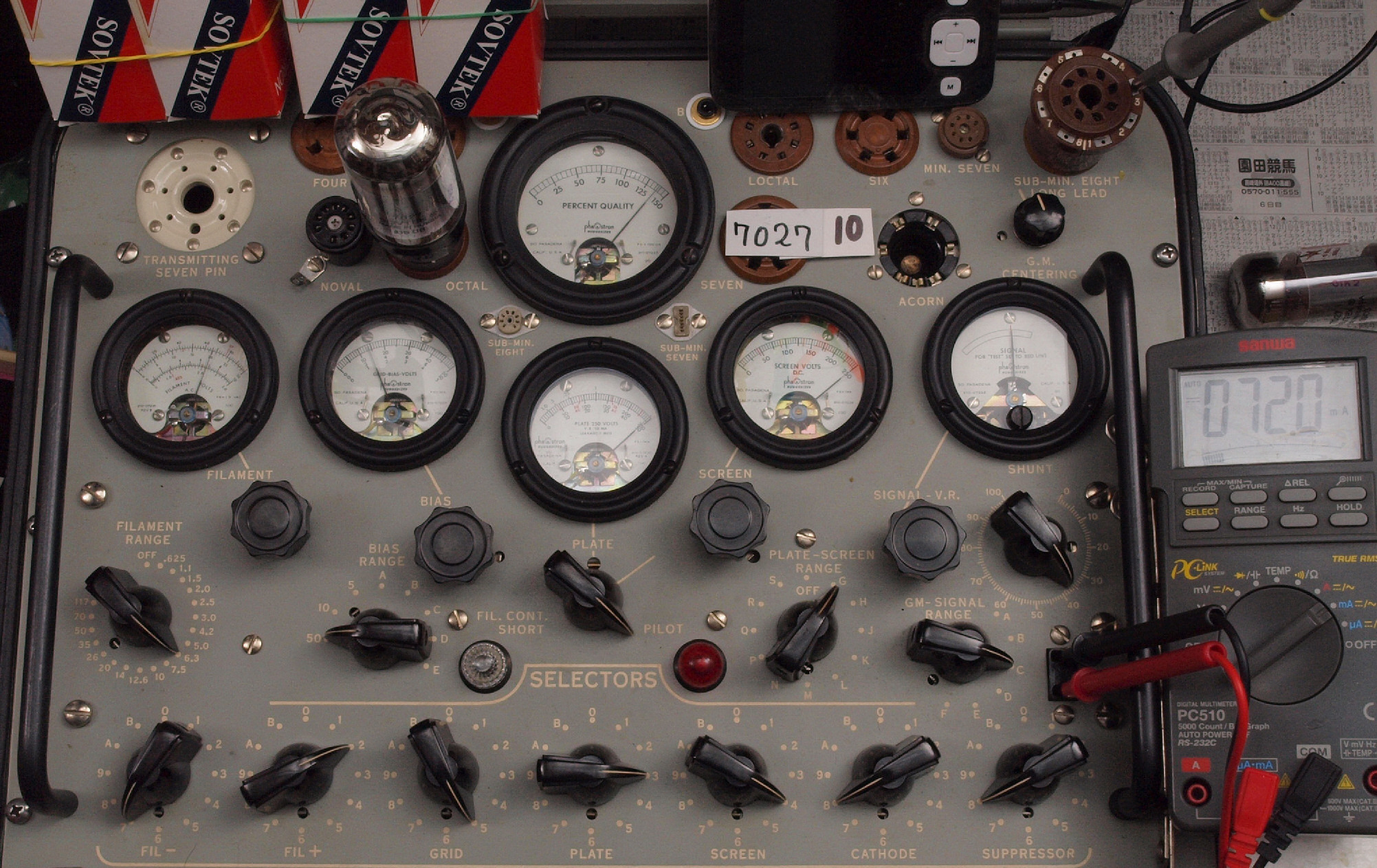

Ａ２２．　１０本目　７０２７　測定。　Ｇｍ＝６８００μmho、Ｉｐ＝７２．０ｍＡ。ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。

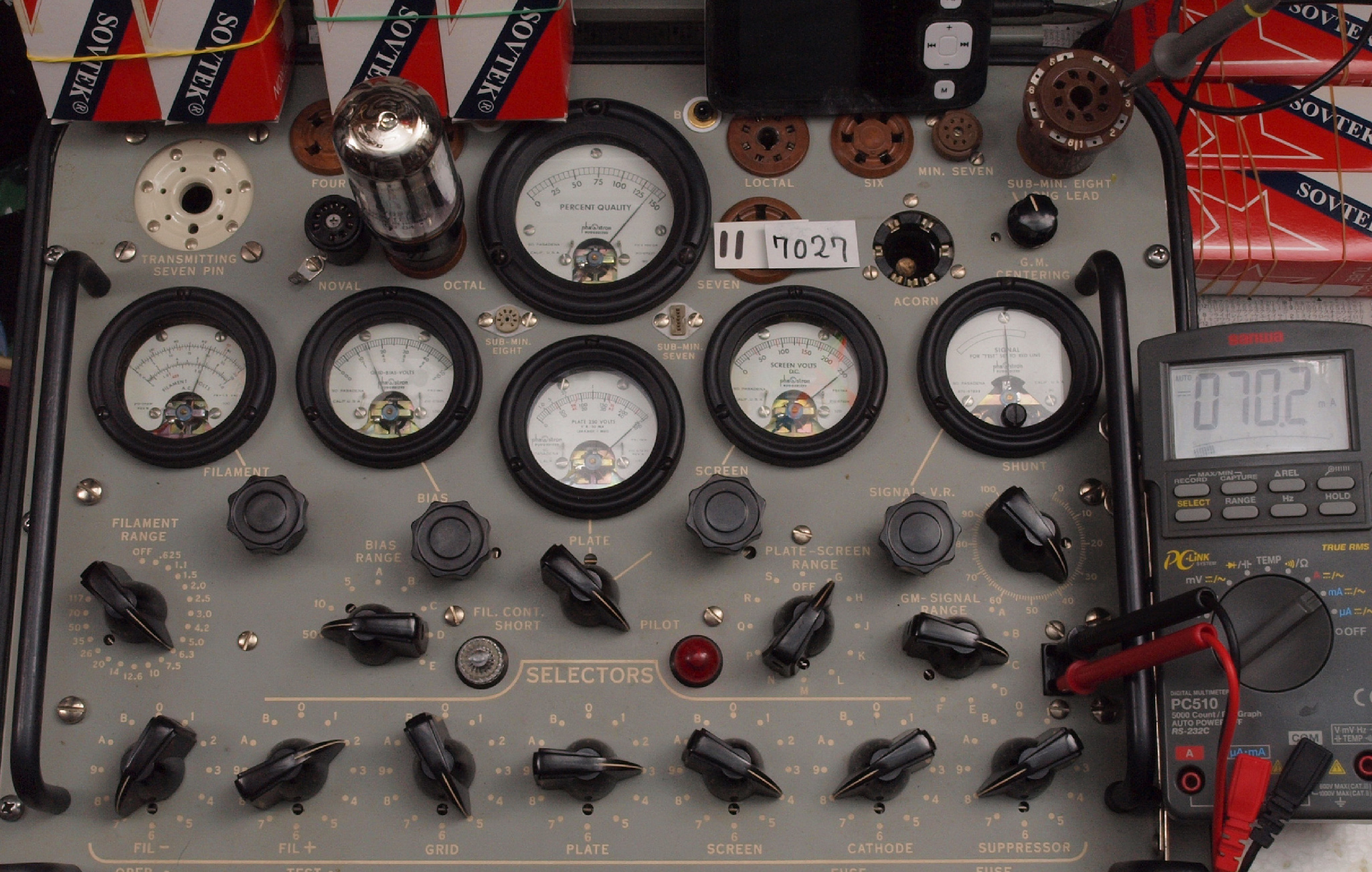

Ａ２３．　１１本目　７０２７　測定。　Ｇｍ＝６８００μmho、Ｉｐ＝７０．２ｍＡ。ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

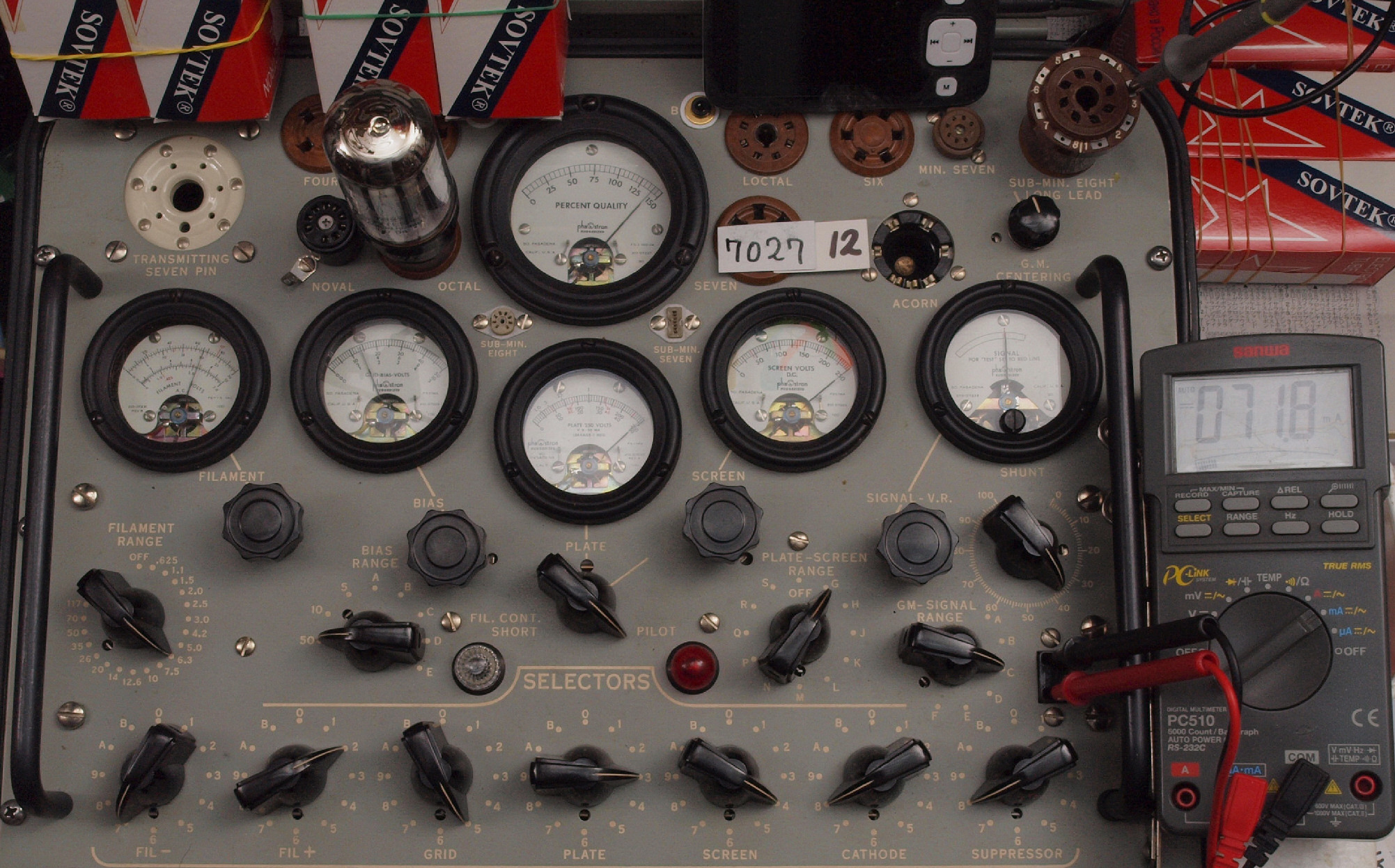

Ａ２４．　１２本目　７０２７　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７１．８ｍＡ。ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。

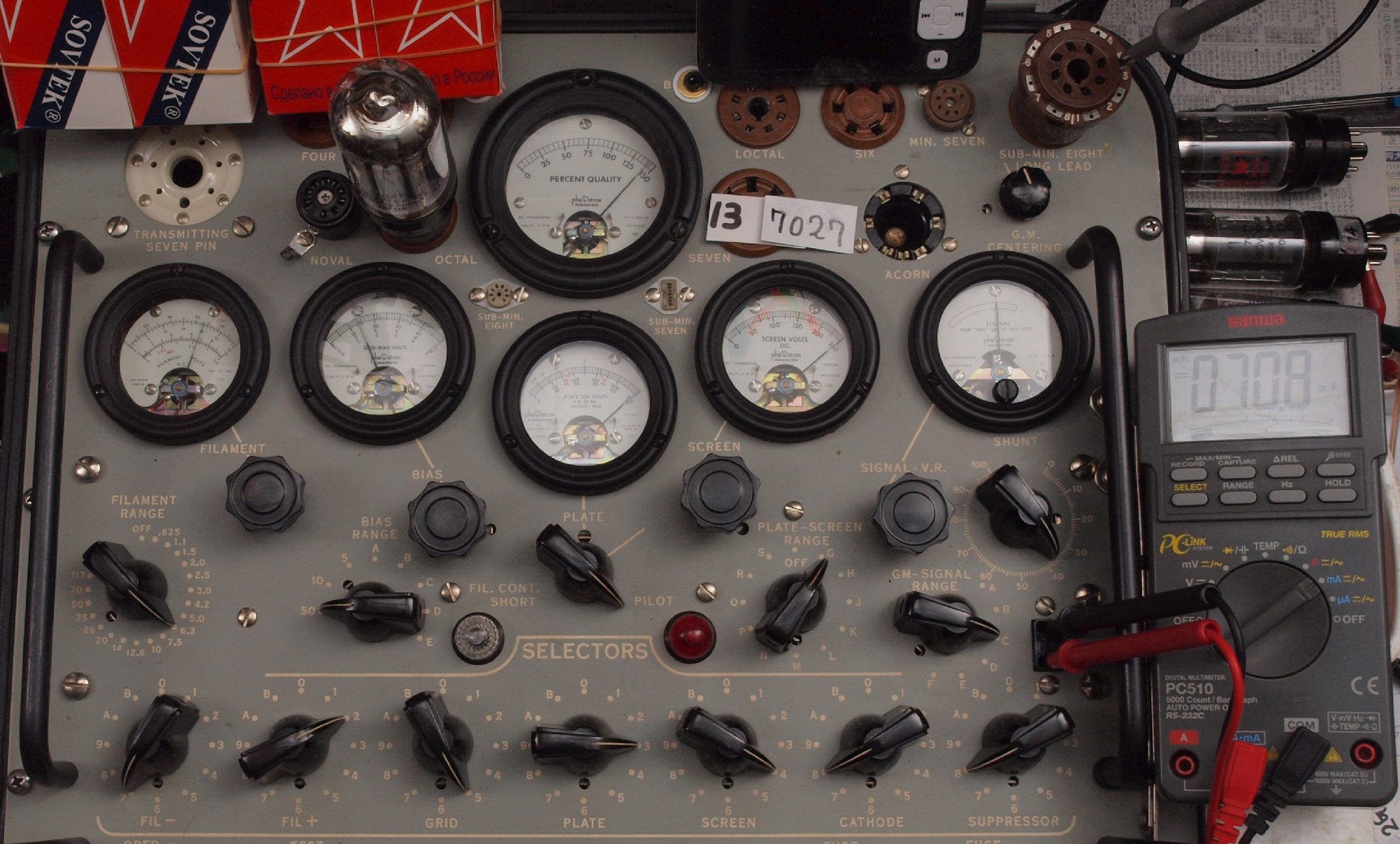

Ａ２５．　１３本目　７０２７　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７０．８ｍＡ。ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

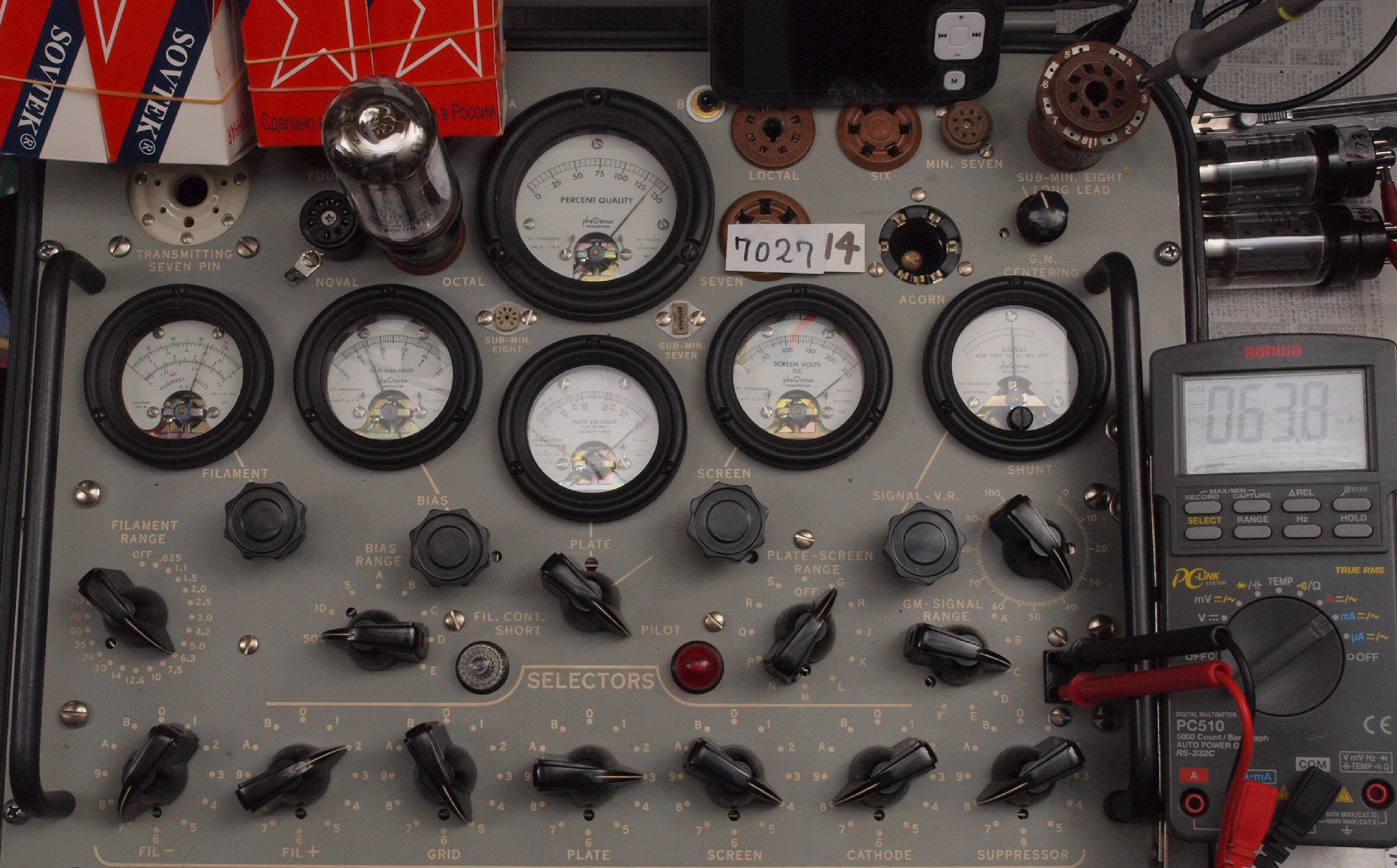

Ａ２６．　１４本目　７０２７　測定。　Ｇｍ＝６８００μmho、Ｉｐ＝６３．８ｍＡ。ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。

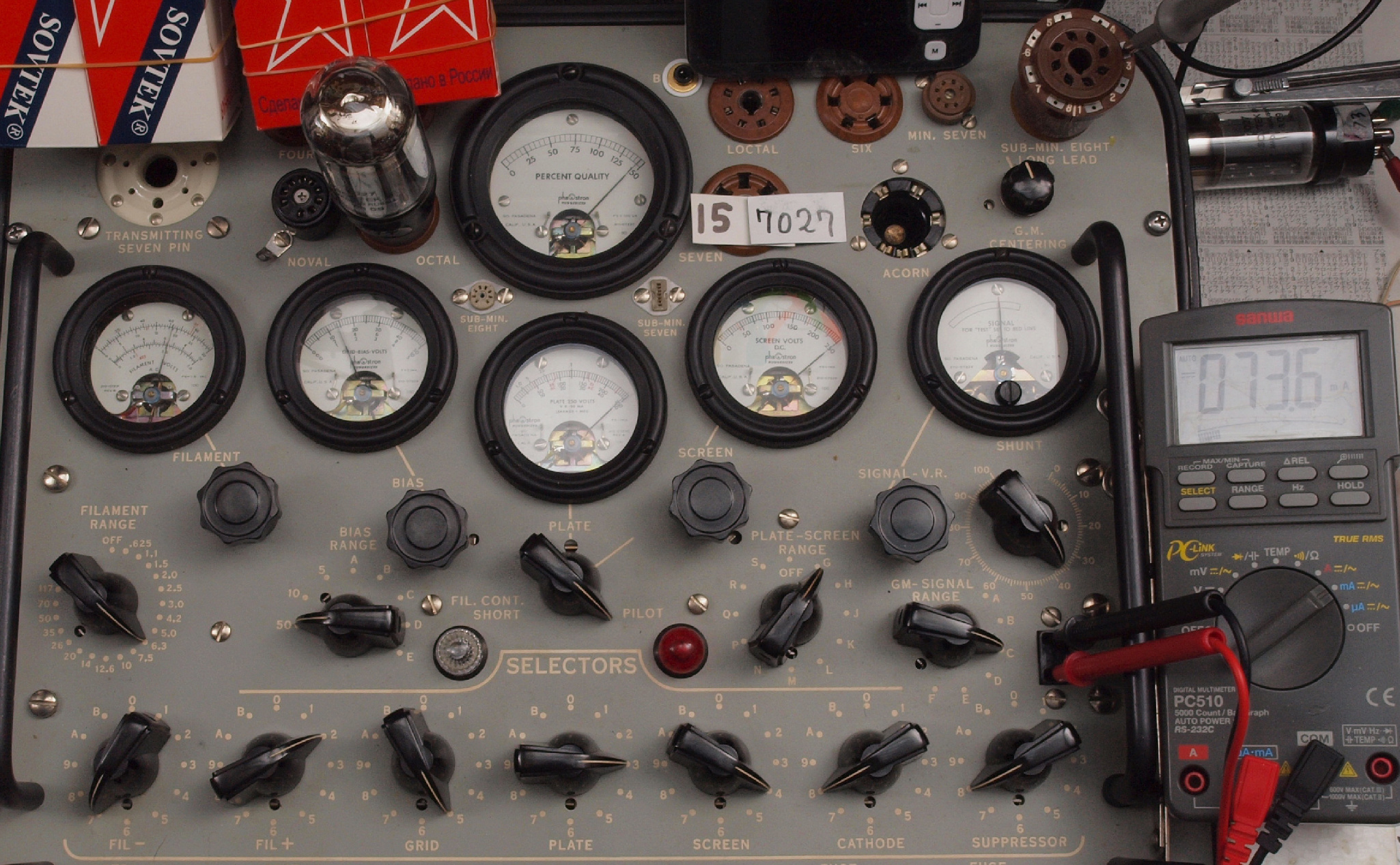

Ａ２７．　１５本目　７０２７　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝７３．６ｍＡ。ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

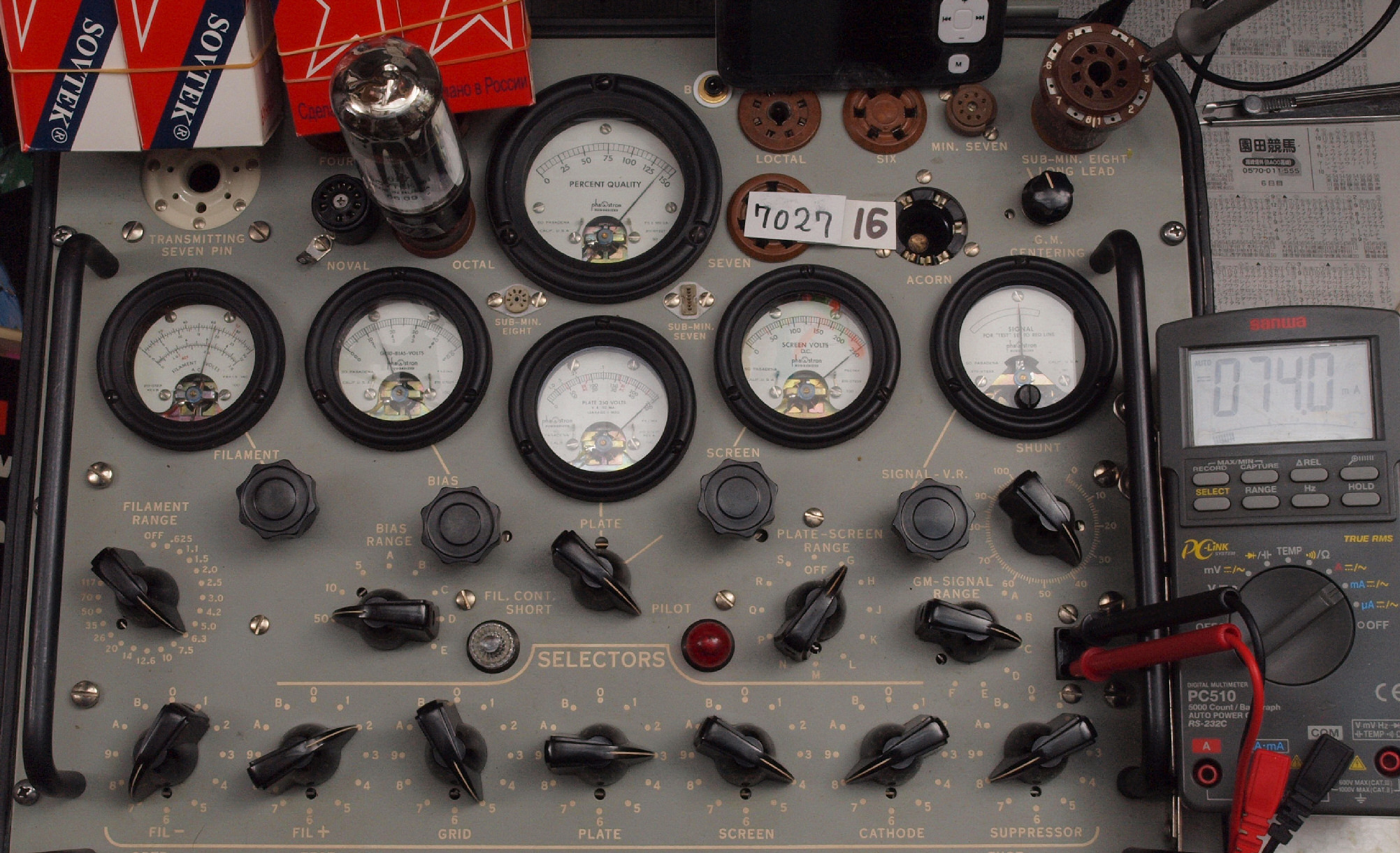

Ａ２８．　１６本目　７０２７　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７４．０ｍＡ。ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。

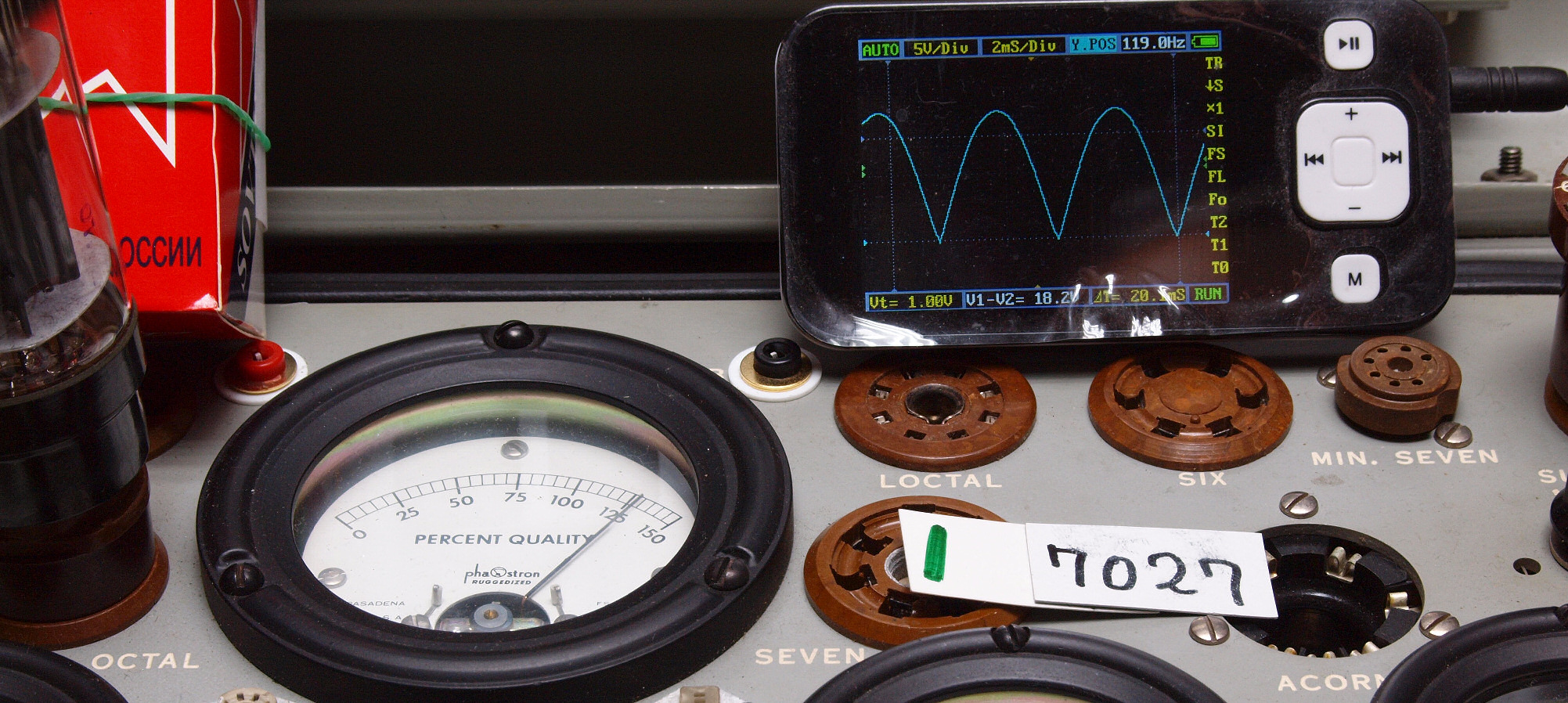

Ａ２９．　プレート電圧波形を観測しながら測定する。
測定に挿入する前に、十分ヒーターを暖めて置く。
電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

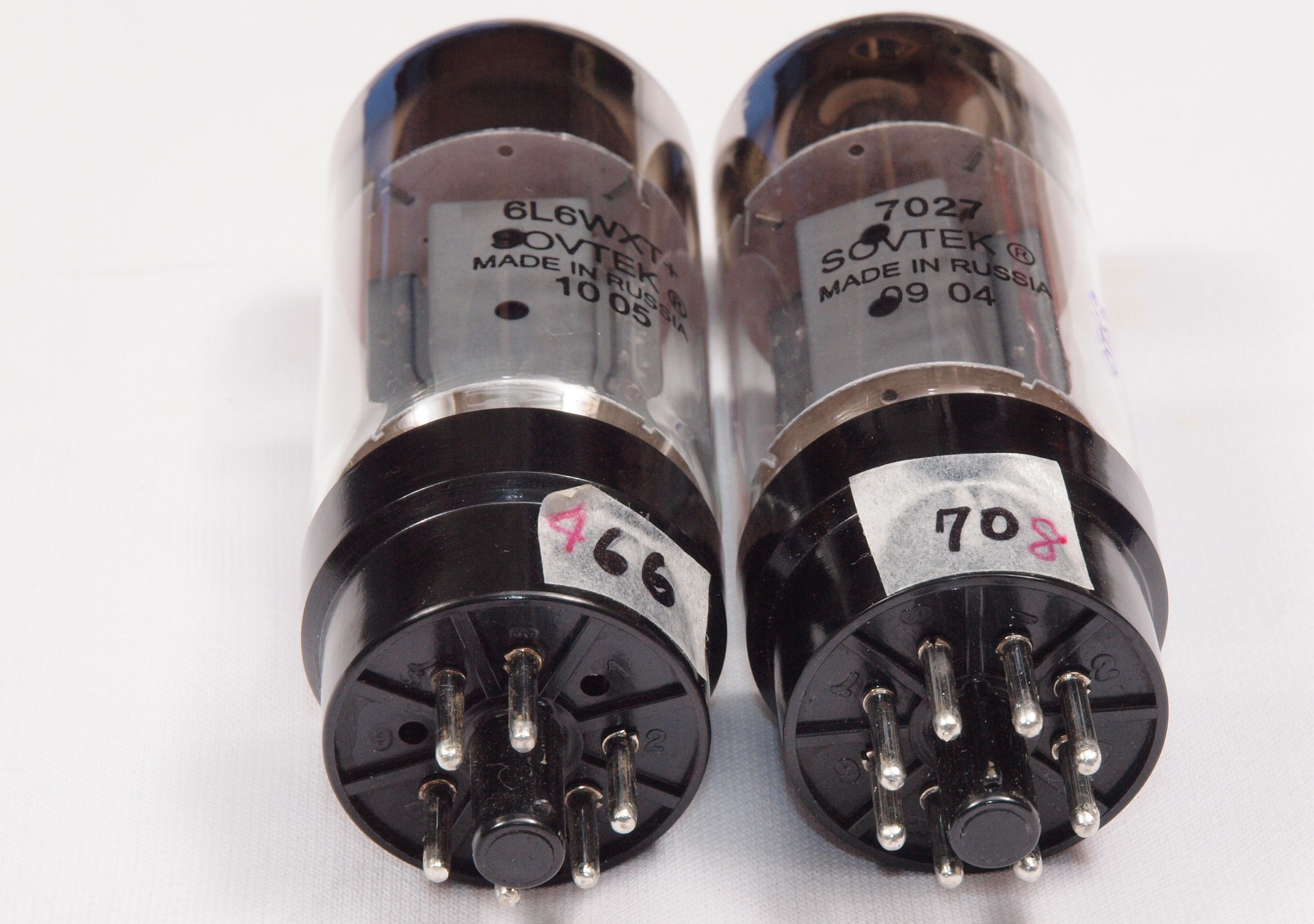

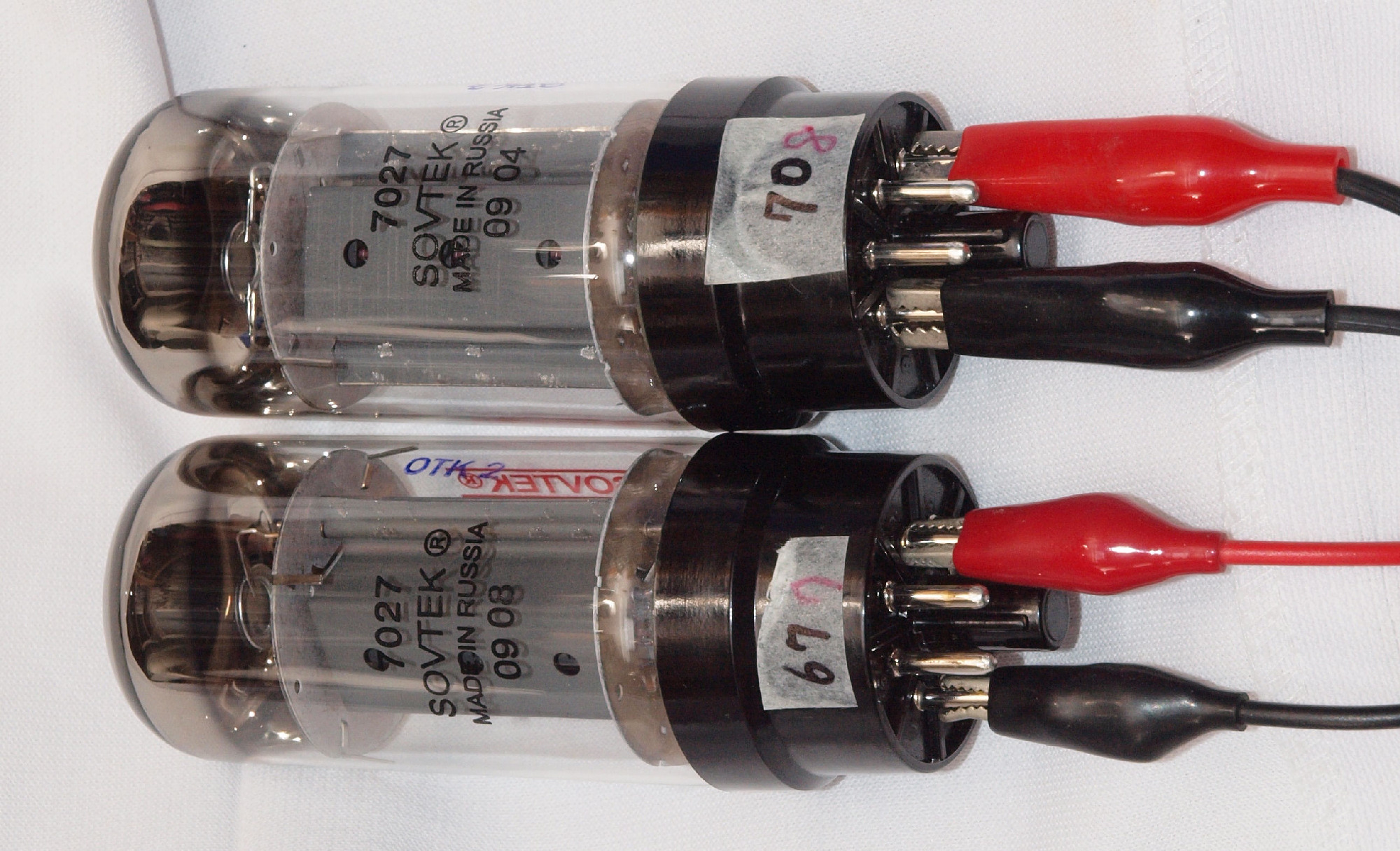

「６Ｌ６ＷＸＴ」と７０２７　比較。　６Ｌ６ＷＸＴの空き足は、７０２７では使用されているので、差し替えには注意！
