VacuumTubeTester Hickok TV-2B/Uで
６ＲＡ８　Ｇｍ、Ｉｐ測定
ＹＡＨＯＯオークションへ委託出品。
  • ＬＵＸ　Ａ−２５００の付属品。
    １本目　６ＲＡ８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝８７．９ｍＡ。
    ２本目　６ＲＡ８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝８９．３ｍＡ。
    ３本目　６ＲＡ８　測定。　Ｇｍ＝１０５００μmho、Ｉｐ＝８９．７ｍＡ。
    ４本目　６ＲＡ８　測定。　Ｇｍ＝１００００μmho、Ｉｐ＝９１．７ｍＡ。
  • ＬＵＸ　純正ストック品
    １本目　６ＲＡ８　測定。　Ｇｍ＝１００００μmho、Ｉｐ＝７４．６ｍＡ。
    ２本目　６ＲＡ８　測定。　Ｇｍ＝１０５００μmho、Ｉｐ＝８２．６ｍＡ。
    ３本目　６ＲＡ８　測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝８４．７ｍＡ。
    ４本目　６ＲＡ８　測定。　Ｇｍ＝１２０００μmho、Ｉｐ＝８８．０ｍＡ。
    ５本目　６ＲＡ８　測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝８６．９ｍＡ。
    ６本目　６ＲＡ８　測定。　Ｇｍ＝１２０００μmho、Ｉｐ＝８３．４ｍＡ。
    ７本目　６ＲＡ８　測定。　Ｇｍ＝１００００μmho、Ｉｐ＝８１．５ｍＡ。
    ８本目　６ＲＡ８　測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝８４．０ｍＡ。。
Ａ．　ＬＵＸ　Ａ−２５００の付属品　６ＲＡ８　４本の「Ｇｍ　＆　Ｉｐ」測定。
　　　真空管ハンドブック（規格表）による相互コンダクタンス＝１０５００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝６１ｍＡ、Ｅｇ１＝−１９Ｖ」
　　　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、世界の真空管ｶﾀﾛｸﾞより）。

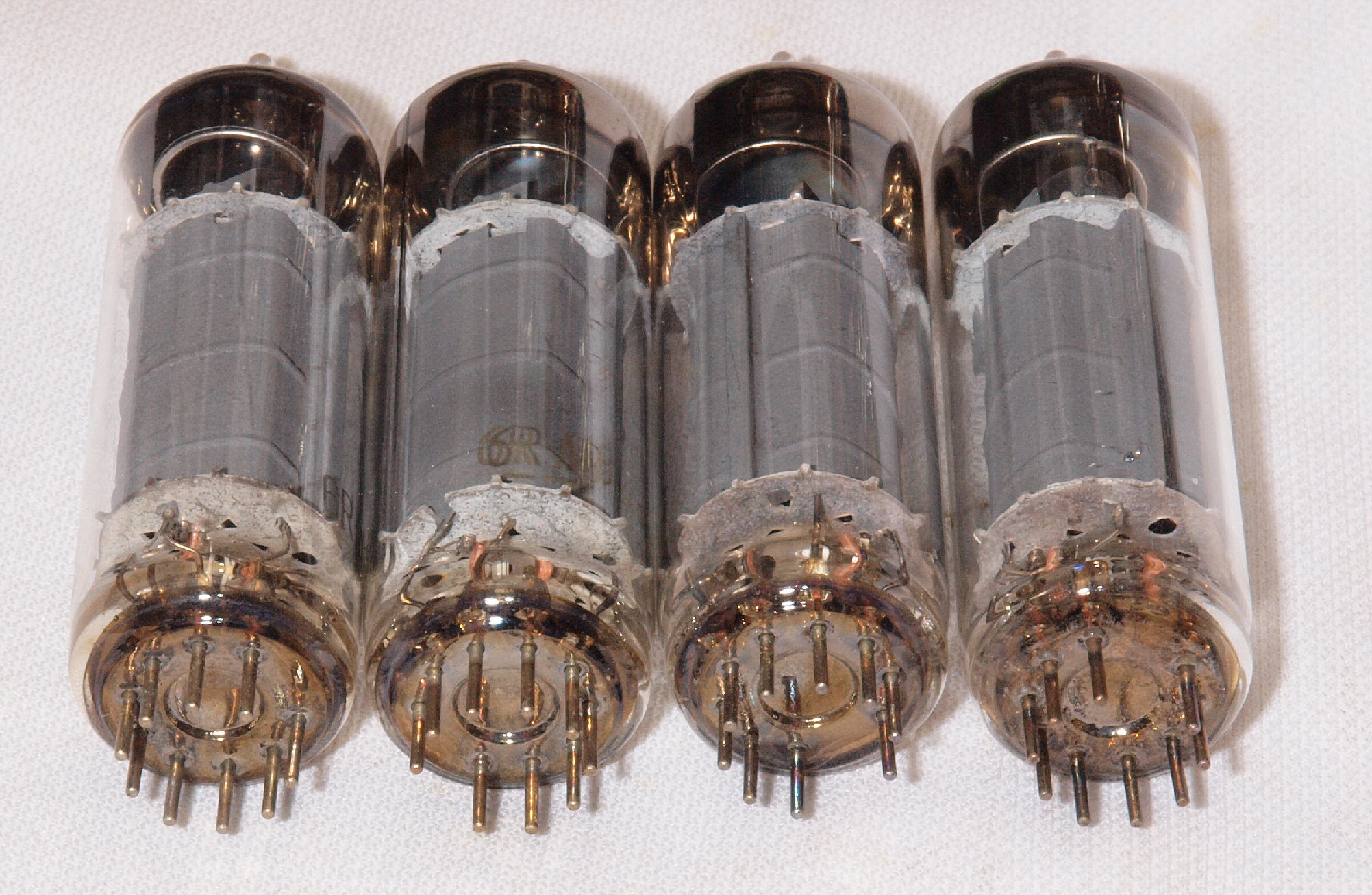

ＮＥＣ　６ＲＡ８　左から、１、２、３、４本目。
  • １本目　６ＲＡ８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝８７．９ｍＡ。
    ２本目　６ＲＡ８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝８９．３ｍＡ。
    ３本目　６ＲＡ８　測定。　Ｇｍ＝１０５００μmho、Ｉｐ＝８９．７ｍＡ。
    ４本目　６ＲＡ８　測定。　Ｇｍ＝１００００μmho、Ｉｐ＝９１．７ｍＡ。

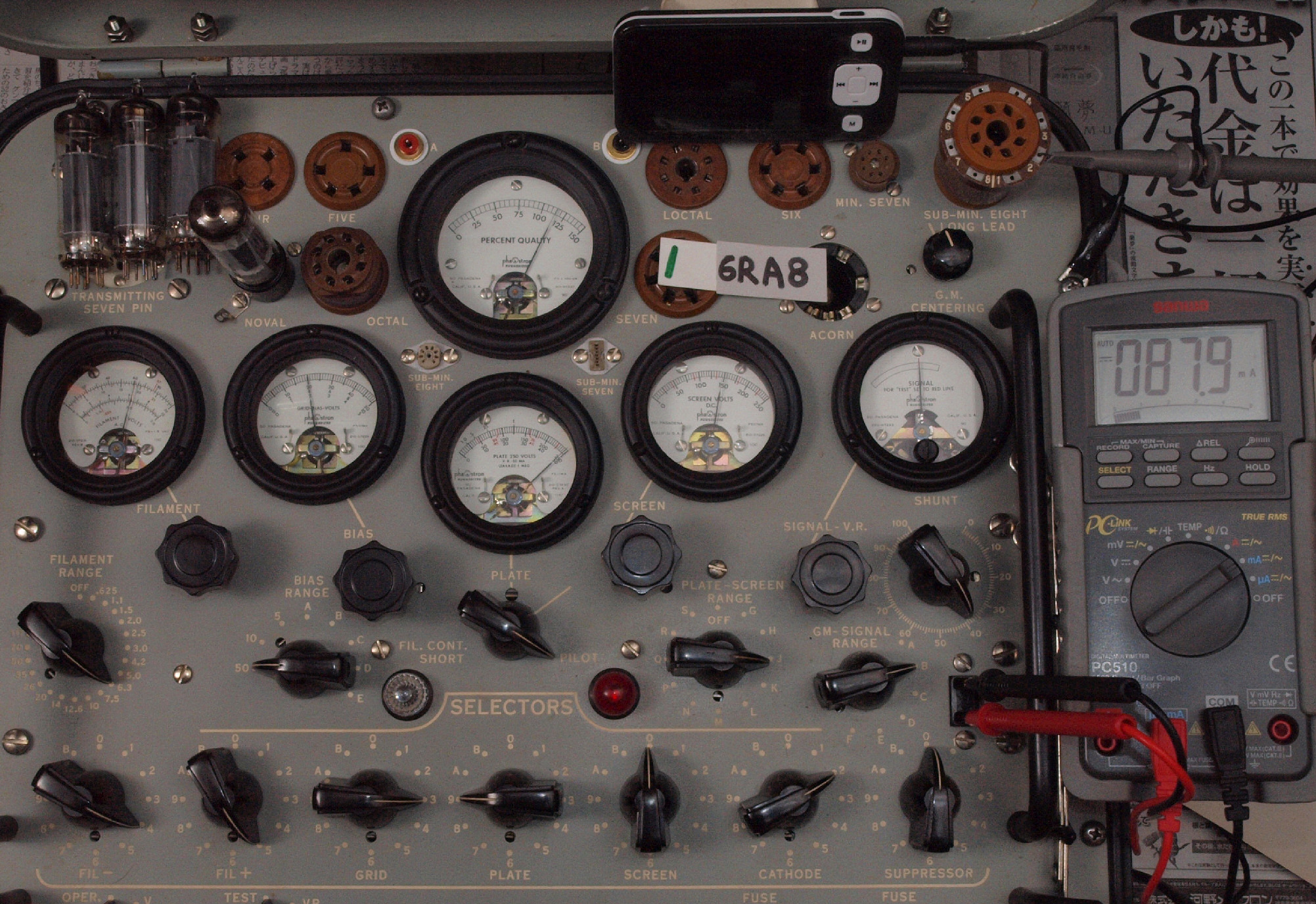

Ａ１．　１本目　６ＲＡ８　測定。Ｇｍ＝１１５００μmho、Ｉｐ＝８７．９ｍＡ。ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１９Ｖ」、

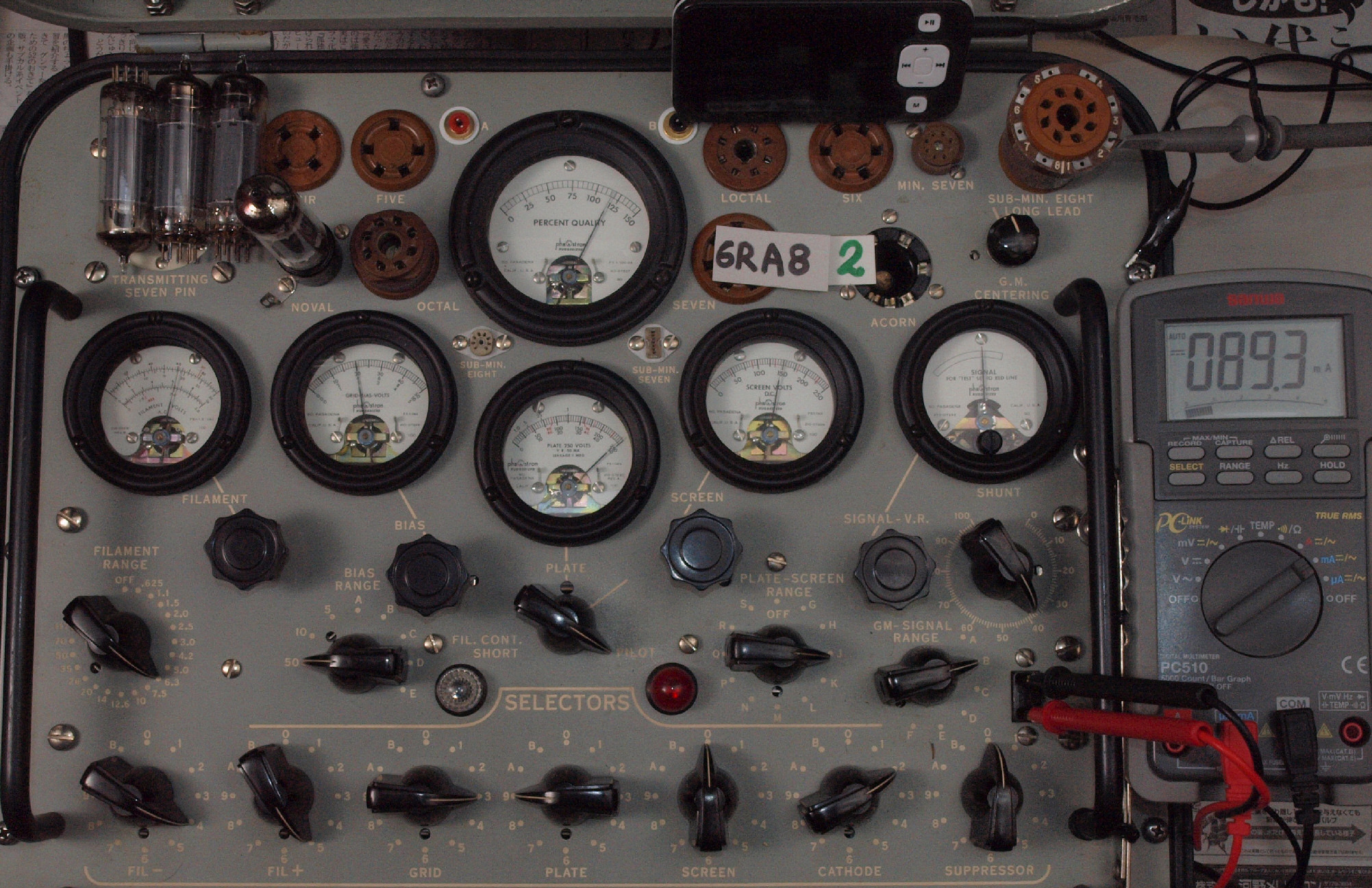

Ａ２．　２本目　６ＲＡ８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝８９．３ｍＡ。
Ａ３．　３本目　６ＲＡ８　測定。Ｇｍ＝１０５００μmho、Ｉｐ＝８９．７ｍＡ。ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１９Ｖ」
Ａ４．　４本目　６ＲＡ８　測定。　Ｇｍ＝１００００μmho、Ｉｐ＝９１．０ｍＡ。
Ｂ．　ＬＵＸ　純正ストック品、　６ＲＡ８　８本の「Ｇｍ　＆　Ｉｐ」測定。
　　　真空管ハンドブック（規格表）による相互コンダクタンス＝１０５００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝６１ｍＡ、Ｅｇ１＝−１９Ｖ」
　　　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、世界の真空管ｶﾀﾛｸﾞより）。

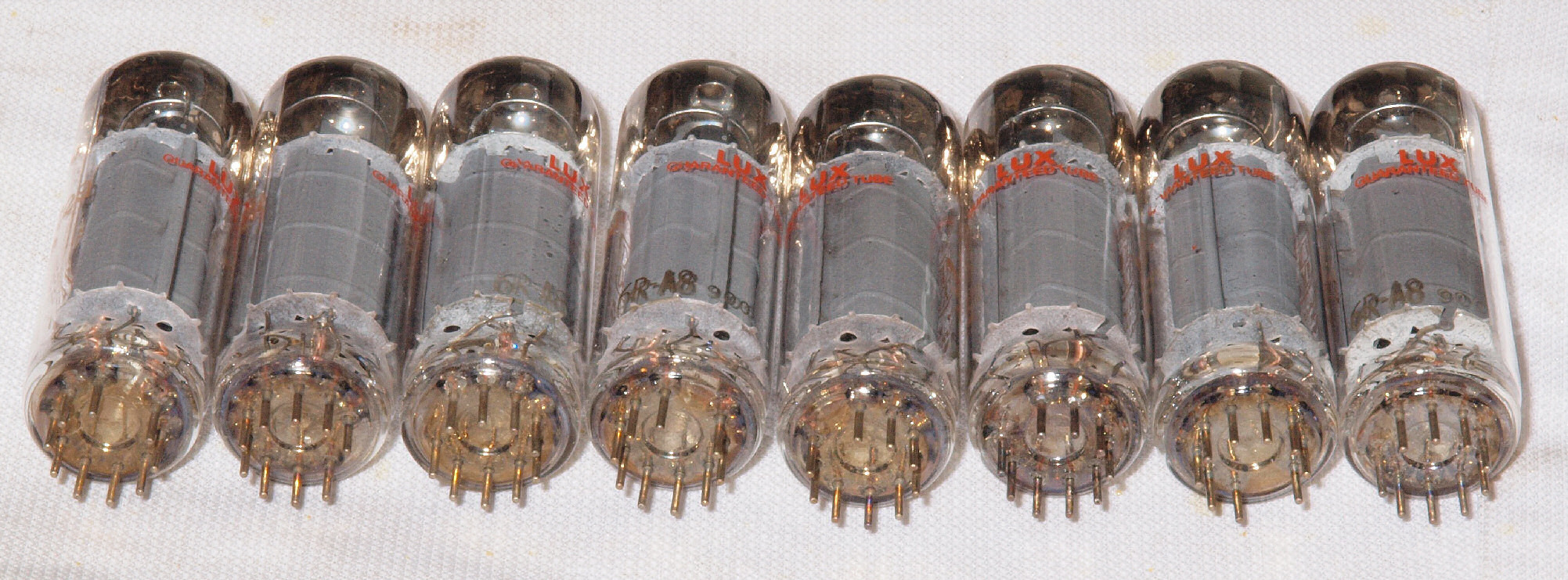

ＬＵＸ　純正品　６ＲＡ８　左から、１、２、３、、、、８本目。
  • １本目　６ＲＡ８　測定。　Ｇｍ＝１００００μmho、Ｉｐ＝７４．６ｍＡ。
    ２本目　６ＲＡ８　測定。　Ｇｍ＝１０５００μmho、Ｉｐ＝８２．６ｍＡ。
    ３本目　６ＲＡ８　測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝８４．７ｍＡ。
    ４本目　６ＲＡ８　測定。　Ｇｍ＝１２０００μmho、Ｉｐ＝８８．０ｍＡ。
    ５本目　６ＲＡ８　測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝８６．９ｍＡ。
    ６本目　６ＲＡ８　測定。　Ｇｍ＝１２０００μmho、Ｉｐ＝８３．４ｍＡ。
    ７本目　６ＲＡ８　測定。　Ｇｍ＝１００００μmho、Ｉｐ＝８１．５ｍＡ。
    ８本目　６ＲＡ８　測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝８４．０ｍＡ。

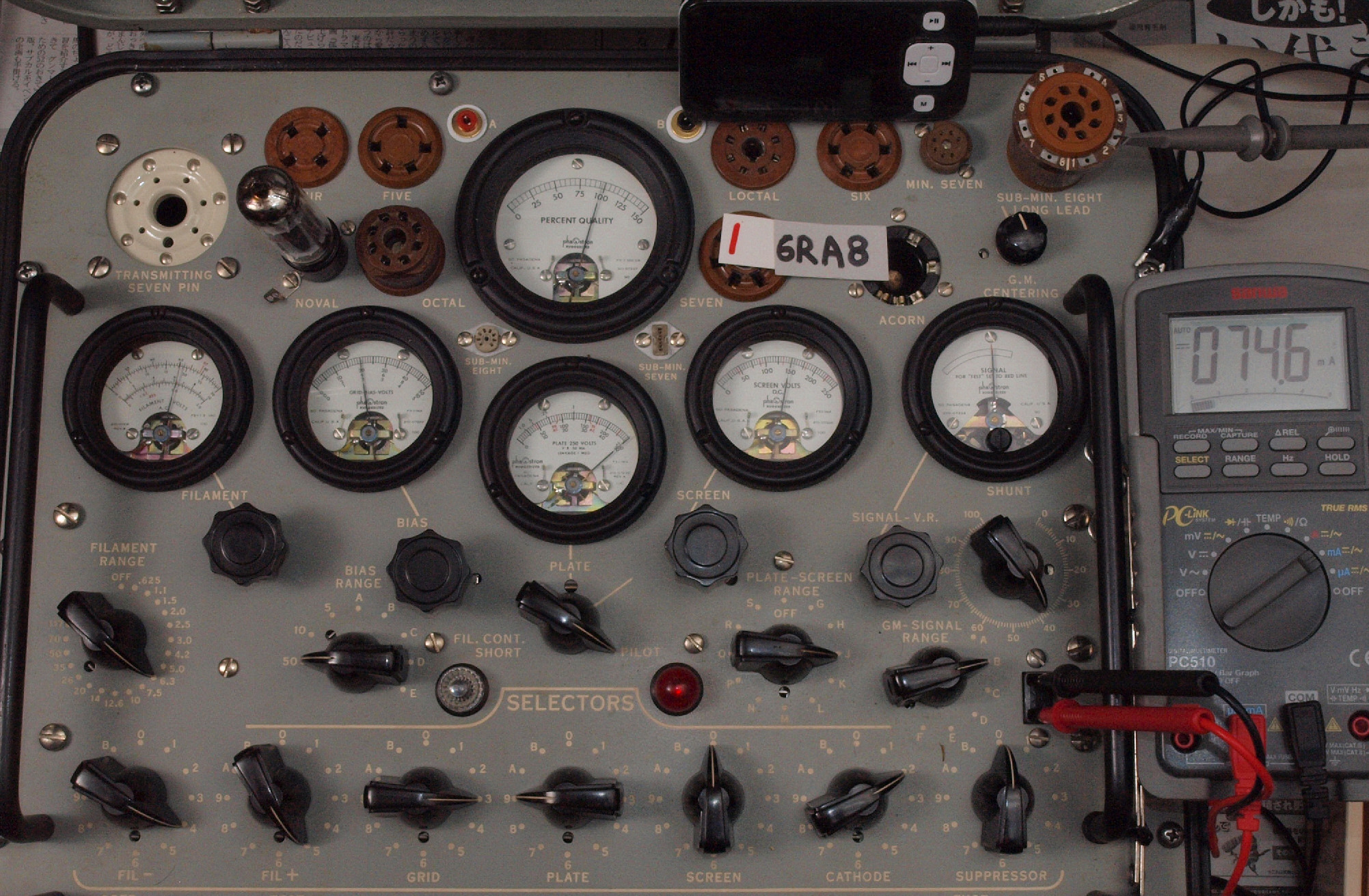

Ｂ１．　１本目　６ＲＡ８　測定。Ｇｍ＝１００００μmho、Ｉｐ＝７４．６ｍＡ。ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１９Ｖ」、

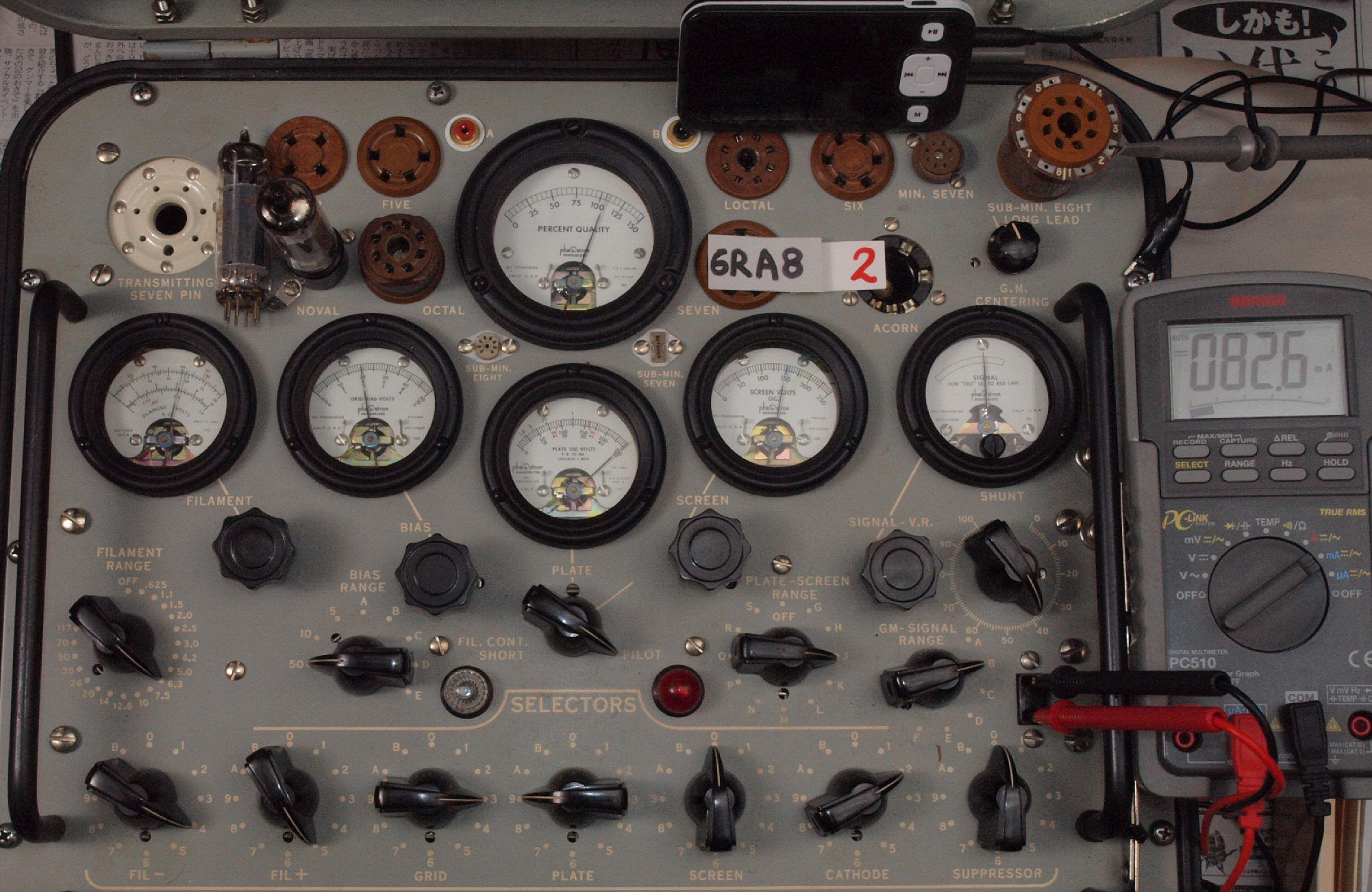

Ｂ２．　２本目　６ＲＡ８　測定。　Ｇｍ＝１０５００μmho、Ｉｐ＝８２．６ｍＡ。
Ｂ３．　３本目　６ＲＡ８　測定。Ｇｍ＝１１０００μmho、Ｉｐ＝８４．７ｍＡ。
Ｂ４．　４本目　６ＲＡ８　測定。　Ｇｍ＝１２０００μmho、Ｉｐ＝８８．０ｍＡ。

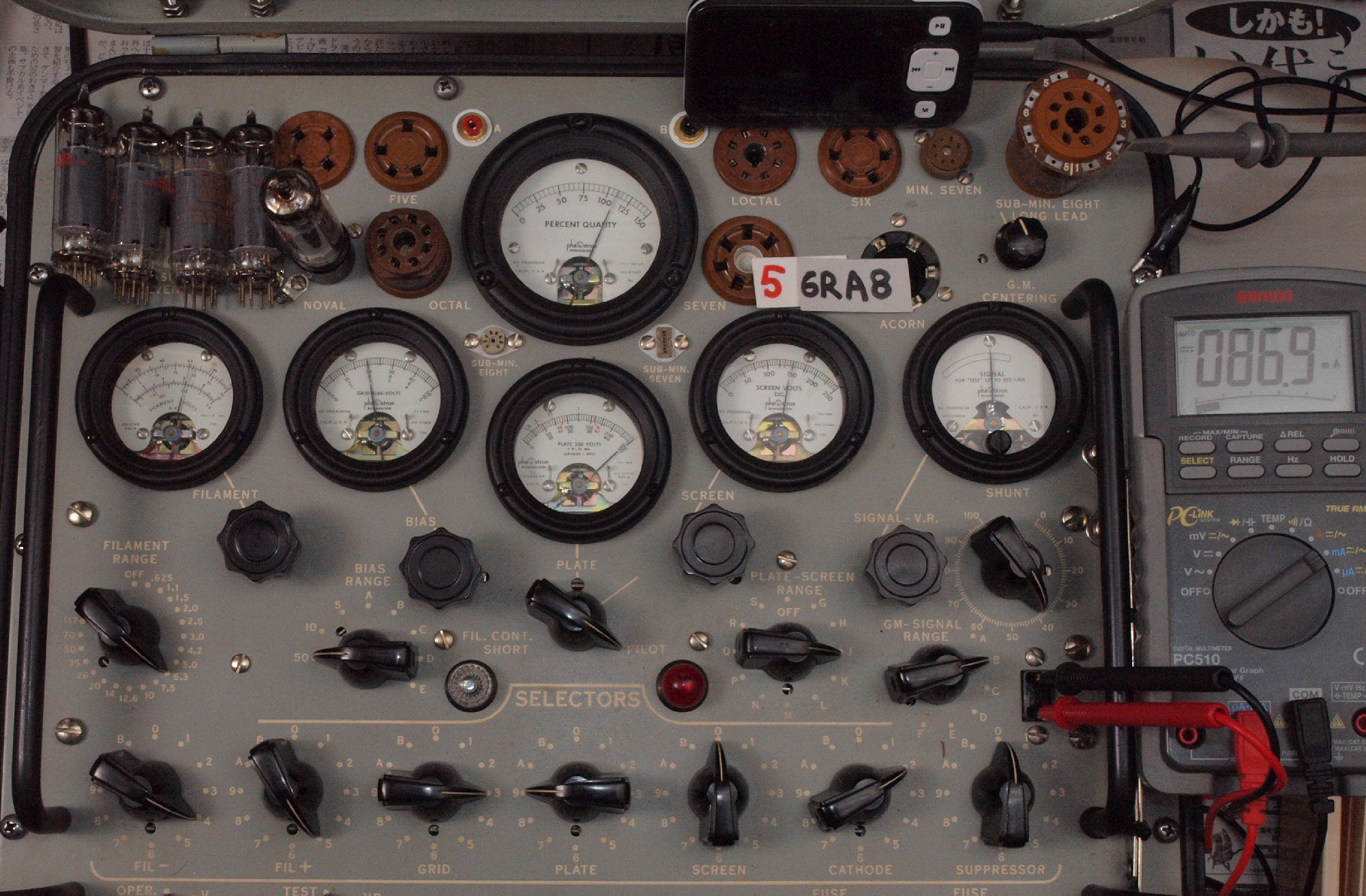

Ｂ５．　５本目　６ＲＡ８　測定。Ｇｍ＝１１０００μmho、Ｉｐ＝８６．９ｍＡ。ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１９Ｖ」、

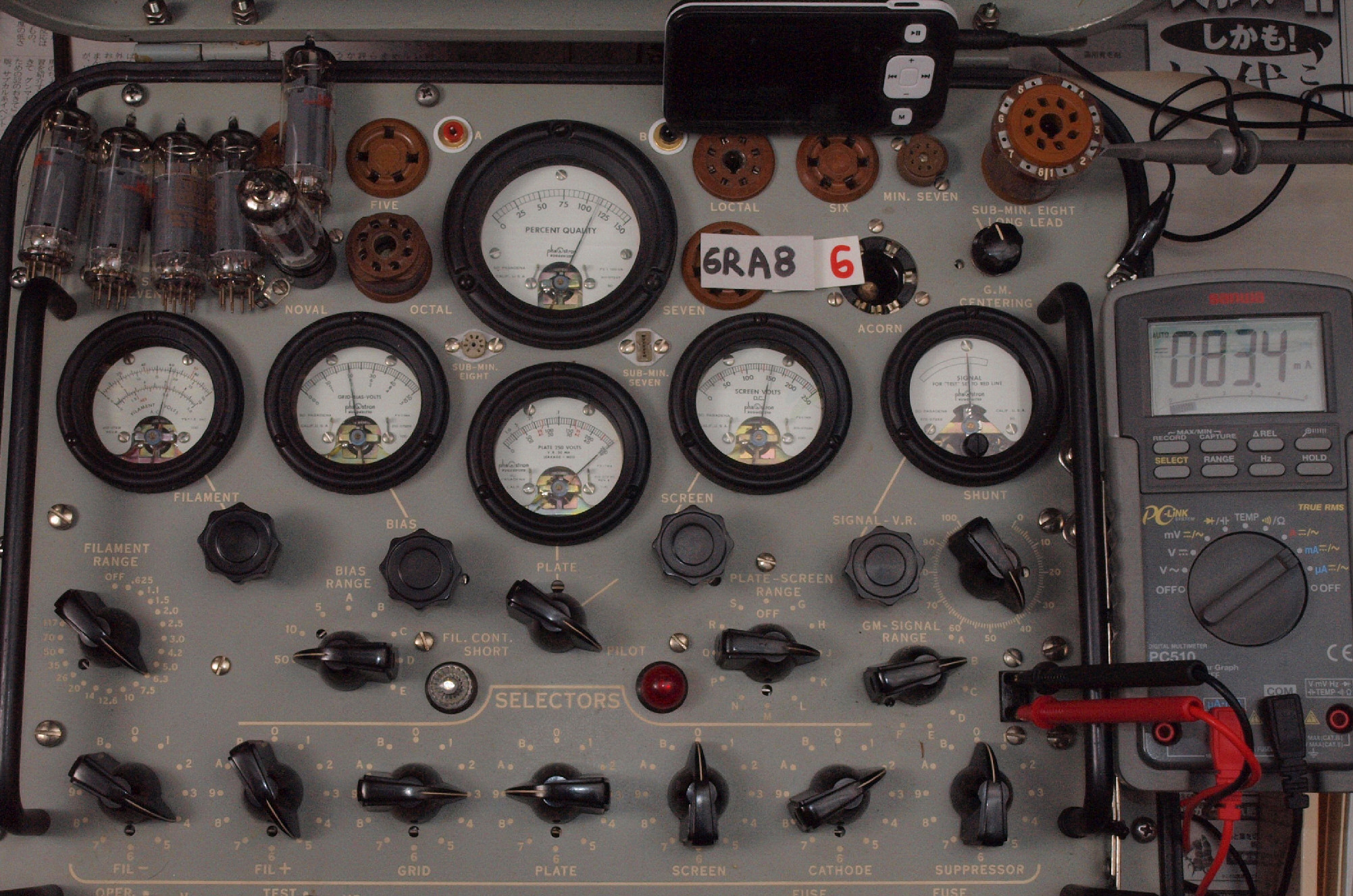

Ｂ６．　６本目　６ＲＡ８　測定。　Ｇｍ＝１２０００μmho、Ｉｐ＝８３．４ｍＡ。

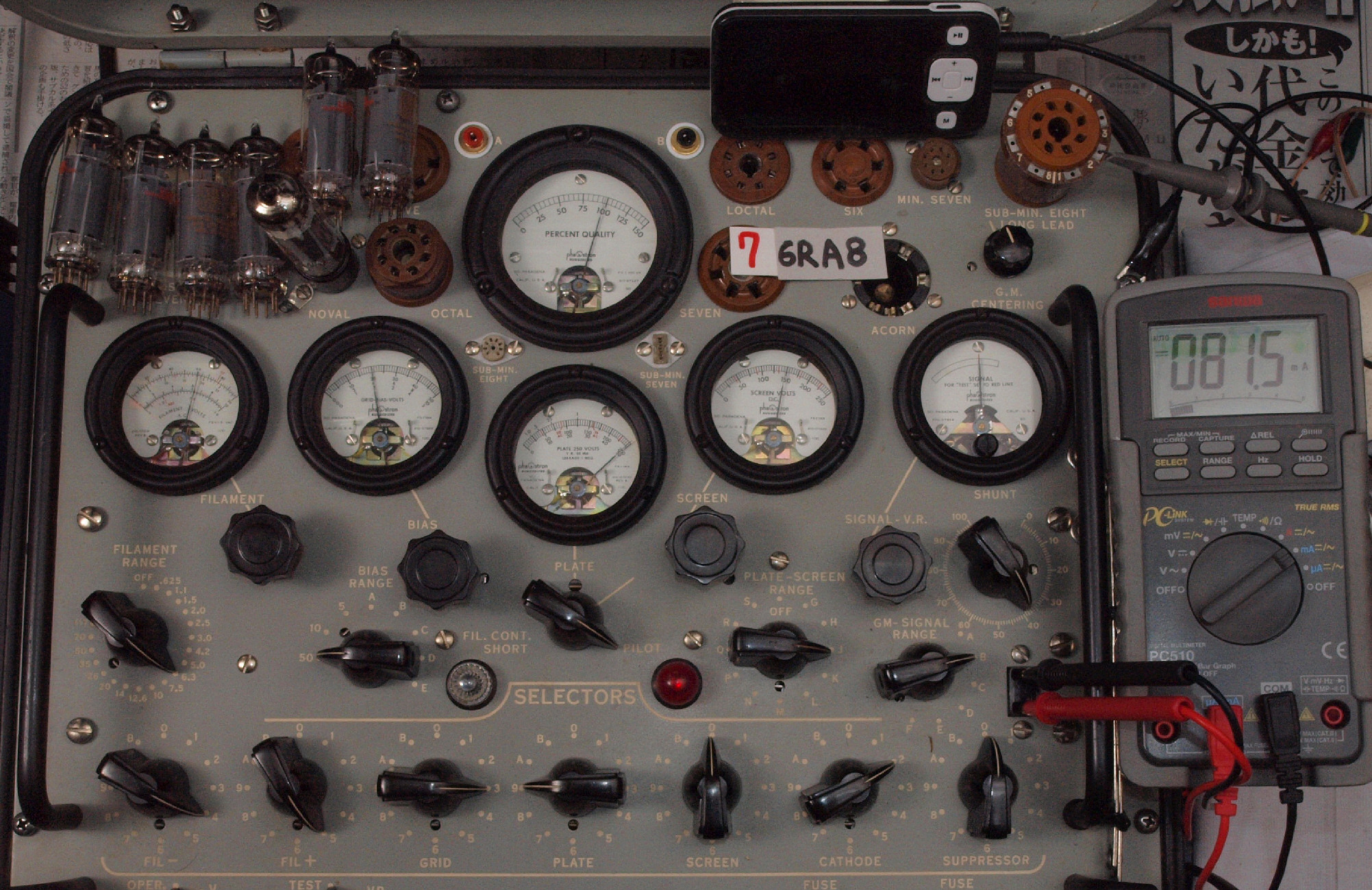

Ｂ７．　７本目　６ＲＡ８　測定。　Ｇｍ＝１００００μmho、Ｉｐ＝８１．５ｍＡ。

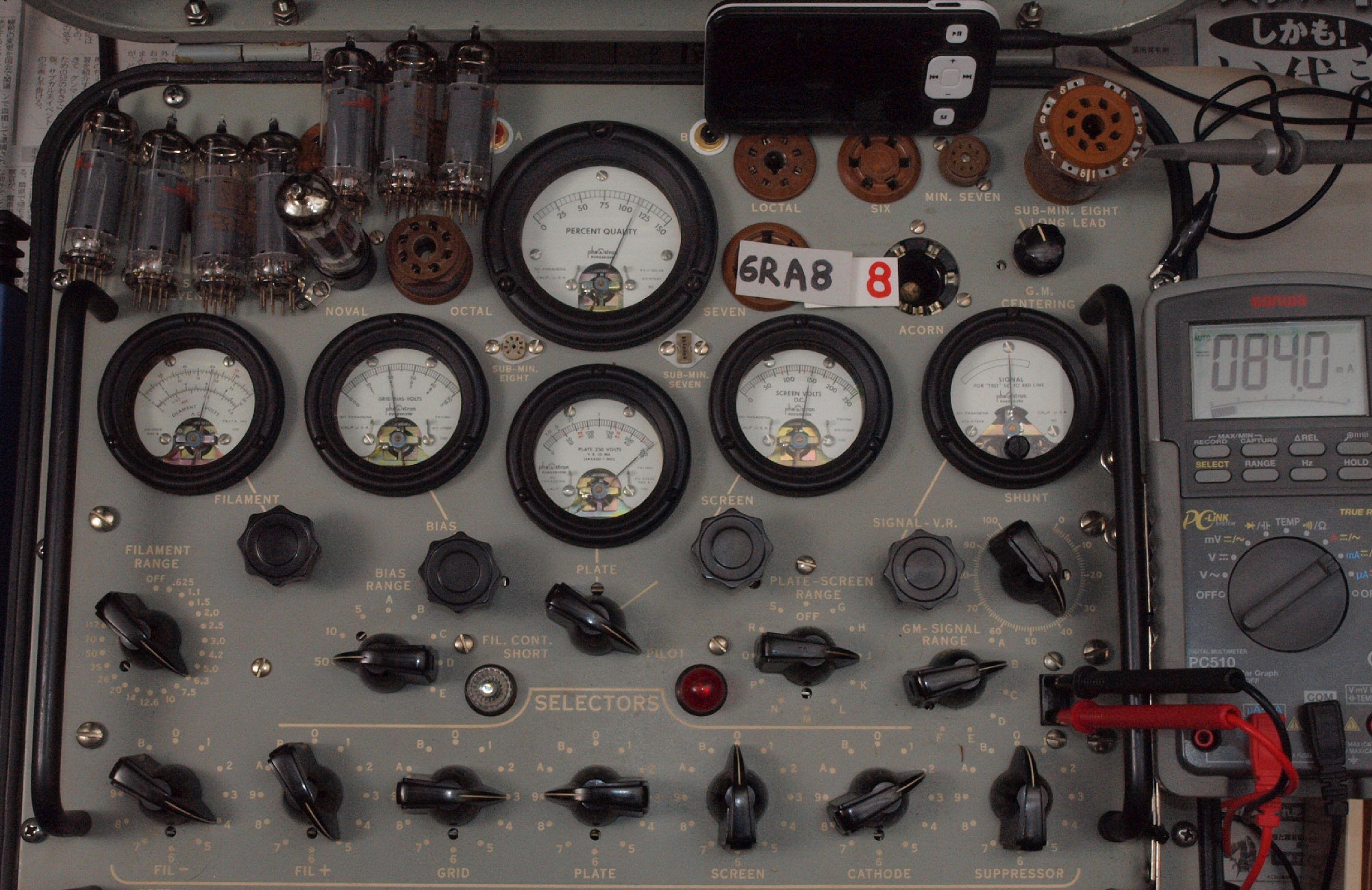

Ｂ８．　８本目　６ＲＡ８　測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝８４．０ｍＡ。
Ｃ１．　プレート電圧波形を観測しながら測定する。
電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
　　　 　　　　　 　　　　　　　　6ra8-g
