VacuumTubeTester Hickok TV-2B/Uで
６Ｌ６ＷＸＴ、６Ｌ６ＥＨ　Gm、Ｉｐ測定
ＹＡＨＯＯオークションで購入、　SOVTEK　６Ｌ６ＷＸＴ、ｅｌｅｃｔｒｏ−ｈａｒｍｏｎｉｘ　６Ｌ６ＥＨ。
  • １本目　６Ｌ６ＷＸＴ　測定　Ｇｍ＝６７００μmho、Ｉｐ＝６４．６ｍＡ。
    ２本目　６Ｌ６ＷＸＴ　測定　Ｇｍ＝６５００μmho、Ｉｐ＝６３．５ｍＡ。
    ３本目　６Ｌ６ＷＸＴ　測定　Ｇｍ＝７３００μmho、Ｉｐ＝７３．１ｍＡ。
    ４本目　６Ｌ６ＷＸＴ　測定　Ｇｍ＝６１００μmho、Ｉｐ＝６８．６ｍＡ。
  • １本目　６Ｌ６ＥＨ　測定　　Ｇｍ＝７７００μmho、Ｉｐ＝８０．７ｍＡ。
    ２本目　６Ｌ６ＥＨ　測定　　Ｇｍ＝７８００μmho、Ｉｐ＝８１．６ｍＡ。
    ３本目　６Ｌ６ＥＨ　測定　　Ｇｍ＝７８００μmho、Ｉｐ＝８２．０ｍＡ。
    ４本目　６Ｌ６ＥＨ　測定　　Ｇｍ＝８０００μmho、Ｉｐ＝８２．６ｍＡ。
Ａ１．　ＹＡＨＯＯオークションで購入、　SOVTEK　６Ｌ６ＷＸＴ　４本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝６０００μmho
　　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７２ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

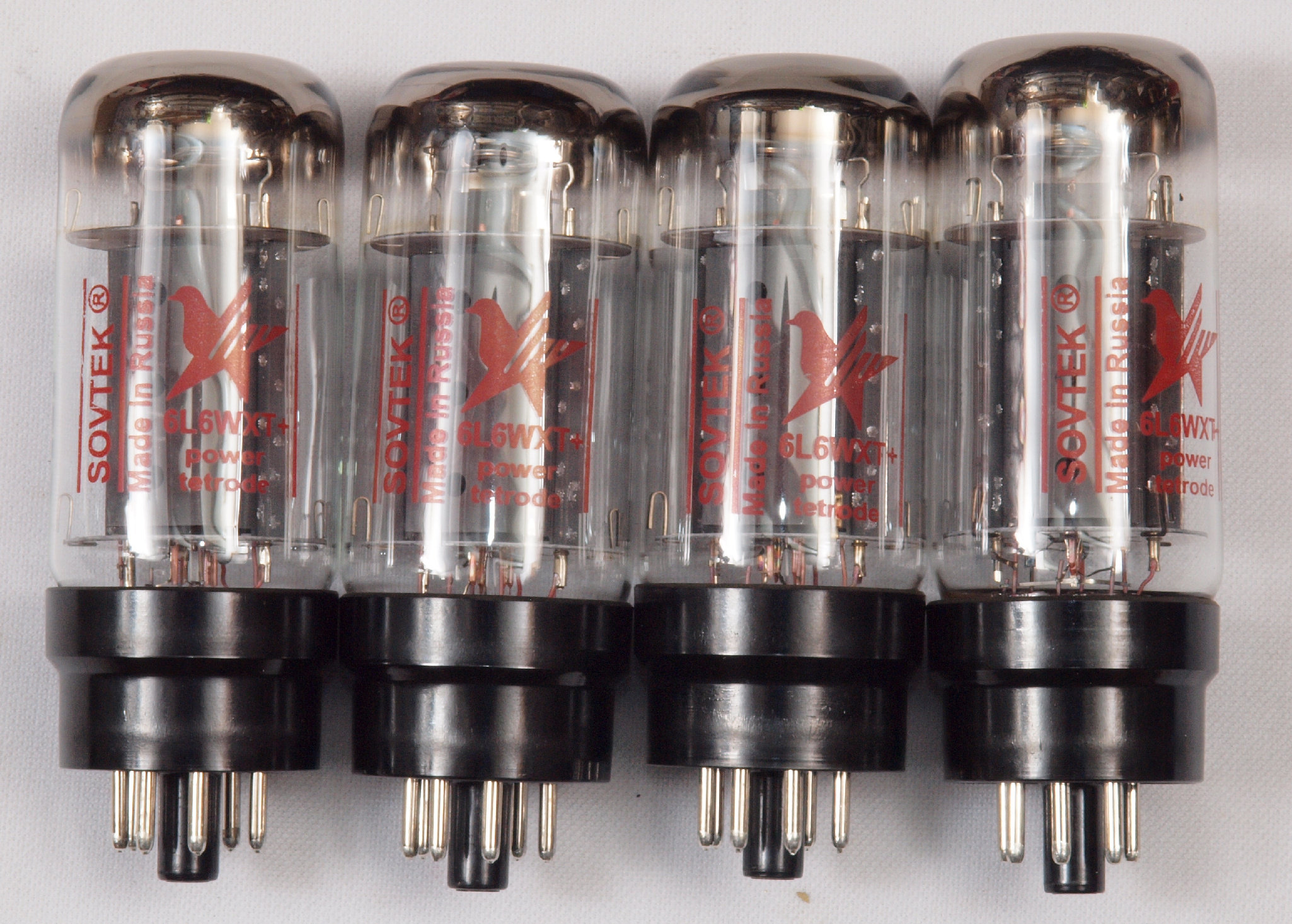

SOVTEK　６Ｌ６ＷＸＴ　４本　左から、
  • １本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝６７００μmho、Ｉｐ＝６４．６ｍＡ。
    ２本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６３．５ｍＡ。
    ３本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝７３００μmho、Ｉｐ＝７３．１ｍＡ。
    ４本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝６１００μmho、Ｉｐ＝６８．６ｍＡ。
Ａ１１．　１本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝６７００μmho、Ｉｐ＝６４．６ｍＡ。
　　　　　　　　ＲａｎｇｅSW＝B、FullScale＝１５０００μmho。測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ａ１２．　２本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６３．５ｍＡ。
Ａ１３．　３本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝７３００μmho、Ｉｐ＝７３．１ｍＡ。
　　　　　　　　ＲａｎｇｅSW＝B、FullScale＝１５０００μmho。測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ａ１４．　４本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝６１００μmho、Ｉｐ＝６８．６ｍＡ。
Ａ２．　ＹＡＨＯＯオークションで購入、ｅｌｅｃｔｒｏ−ｈａｒｍｏｎｉｘ　４本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝６０００μmho
　　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７２ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

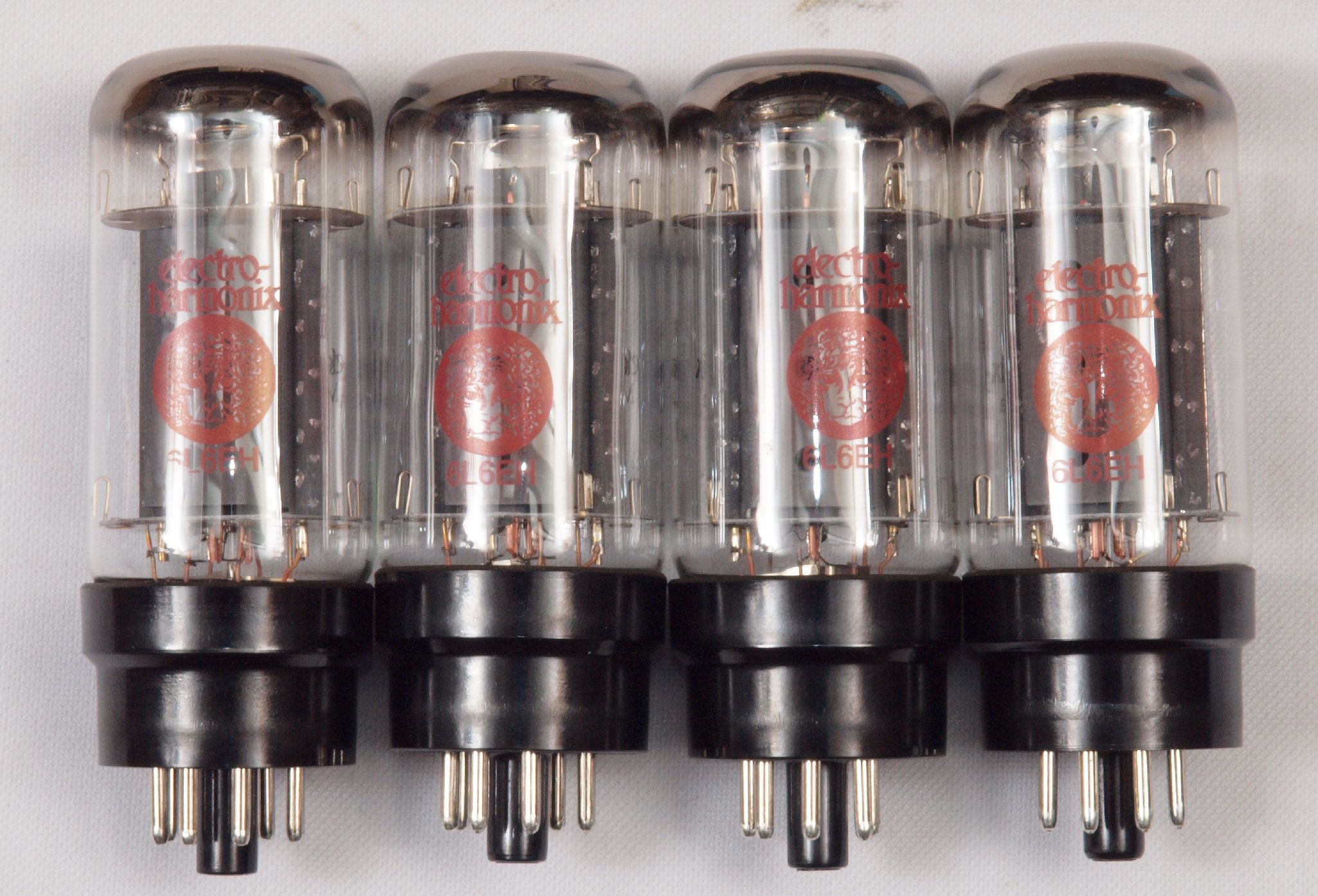

SOVTEK　６Ｌ６ＥＨ　４本　左から、
  • １本目　６Ｌ６ＥＨ　測定。　Ｇｍ＝７７００μmho、Ｉｐ＝８０．７ｍＡ。
    ２本目　６Ｌ６ＥＨ　測定。　Ｇｍ＝７８００μmho、Ｉｐ＝８１．６ｍＡ。
    ３本目　６Ｌ６ＥＨ　測定。　Ｇｍ＝７８００μmho、Ｉｐ＝８２．０ｍＡ。
    ４本目　６Ｌ６ＥＨ　測定。　Ｇｍ＝８０００μmho、Ｉｐ＝８２．６ｍＡ。
Ａ２１．　１本目　６Ｌ６ＥＨ　測定。　Ｇｍ＝７７００μmho、Ｉｐ＝８０．７ｍＡ。
　　　　　　　ＲａｎｇｅSW＝B、FullScale＝１５０００μmho。測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ａ２２．　２本目　６Ｌ６ＥＨ　測定。　Ｇｍ＝７８００μmho、Ｉｐ＝８１．６ｍＡ。
Ａ２３．　３本目　６Ｌ６ＥＨ　測定。　Ｇｍ＝７８００μmho、Ｉｐ＝８２．０ｍＡ。
　　　　　　　　ＲａｎｇｅSW＝B、FullScale＝１５０００μmho。測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ａ２４．　４本目　６Ｌ６ＥＨ　測定。　Ｇｍ＝８０００μmho、Ｉｐ＝８２．６ｍＡ。
プレート電圧波形を観測しながら測定する。
電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
　　　 　　　　　 　　　　　　　　　6l6eh_c
