Vacuum Tube Tester Hickok TV-2B/Uで
６Ｌ６Y／１６１４／１６２２　Ｇｍ ＆ Ｉｐ測定
Ａ．　ＹＡＨＯＯオークションで買た、RCA ６Ｌ６Ｙ　８本の「Ｇｍ　＆　Ｉｐ」測定。
  • １本目　６Ｌ６Ｙ測定。　Ｇｍ＝７５００μmho、Ｉｐ＝７０．５ｍＡ。
    ２本目　６Ｌ６Ｙ測定。　Ｇｍ＝７０００μmho、Ｉｐ＝６２．５ｍＡ。
    ３本目　６Ｌ６Ｙ測定。　Ｇｍ＝７４００μmho、Ｉｐ＝６９．４ｍＡ。
    ４本目　６Ｌ６Ｙ測定。　Ｇｍ＝７４００μmho、Ｉｐ＝６９．０ｍＡ。
    ５本目　６Ｌ６Ｙ測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６０．２ｍＡ。
    ６本目　６Ｌ６Ｙ測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６１．９ｍＡ。
    ７本目　６Ｌ６Ｙ測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６２．０ｍＡ。
    ８本目　６Ｌ６Ｙ測定。　Ｇｍ＝７０００μmho、Ｉｐ＝６３．５ｍＡ。
Ｂ．　ＹＡＨＯＯオークションで買た、ドイツ RSD製１６１４／１６２２各２本の「Ｇｍ　＆　Ｉｐ」測定。
  • １本目　１６１４測定。　Ｇｍ＝７１００μmho、Ｉｐ＝７４．３ｍＡ。
    ２本目　１６１４測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７２．２ｍＡ。
    １本目　１６２２測定。　Ｇｍ＝６２００μmho、Ｉｐ＝６０．２ｍＡ。
    ２本目　１６２２測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７１．６ｍＡ。




Ａ．　ＹＡＨＯＯオークションで買た、RCA ６Ｌ６Ｙ　８本の「Ｇｍ　＆　Ｉｐ」測定。
真空管ハンドブック（規格表）の相互コンダクタンス＝６０００μmho「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７２ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
１本目　６Ｌ６Ｙ測定。　Ｇｍ＝７５００μmho、Ｉｐ＝７０．５ｍＡ。
２本目　６Ｌ６Ｙ測定。　Ｇｍ＝７０００μmho、Ｉｐ＝６２．５ｍＡ。
３本目　６Ｌ６Ｙ測定。　Ｇｍ＝７４００μmho、Ｉｐ＝６９．４ｍＡ。
４本目　６Ｌ６Ｙ測定。　Ｇｍ＝７４００μmho、Ｉｐ＝６９．０ｍＡ。
５本目　６Ｌ６Ｙ測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６０．２ｍＡ。
６本目　６Ｌ６Ｙ測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６１．９ｍＡ。
７本目　６Ｌ６Ｙ測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６２．０ｍＡ。
８本目　６Ｌ６Ｙ測定。　Ｇｍ＝７０００μmho、Ｉｐ＝６３．５ｍＡ。

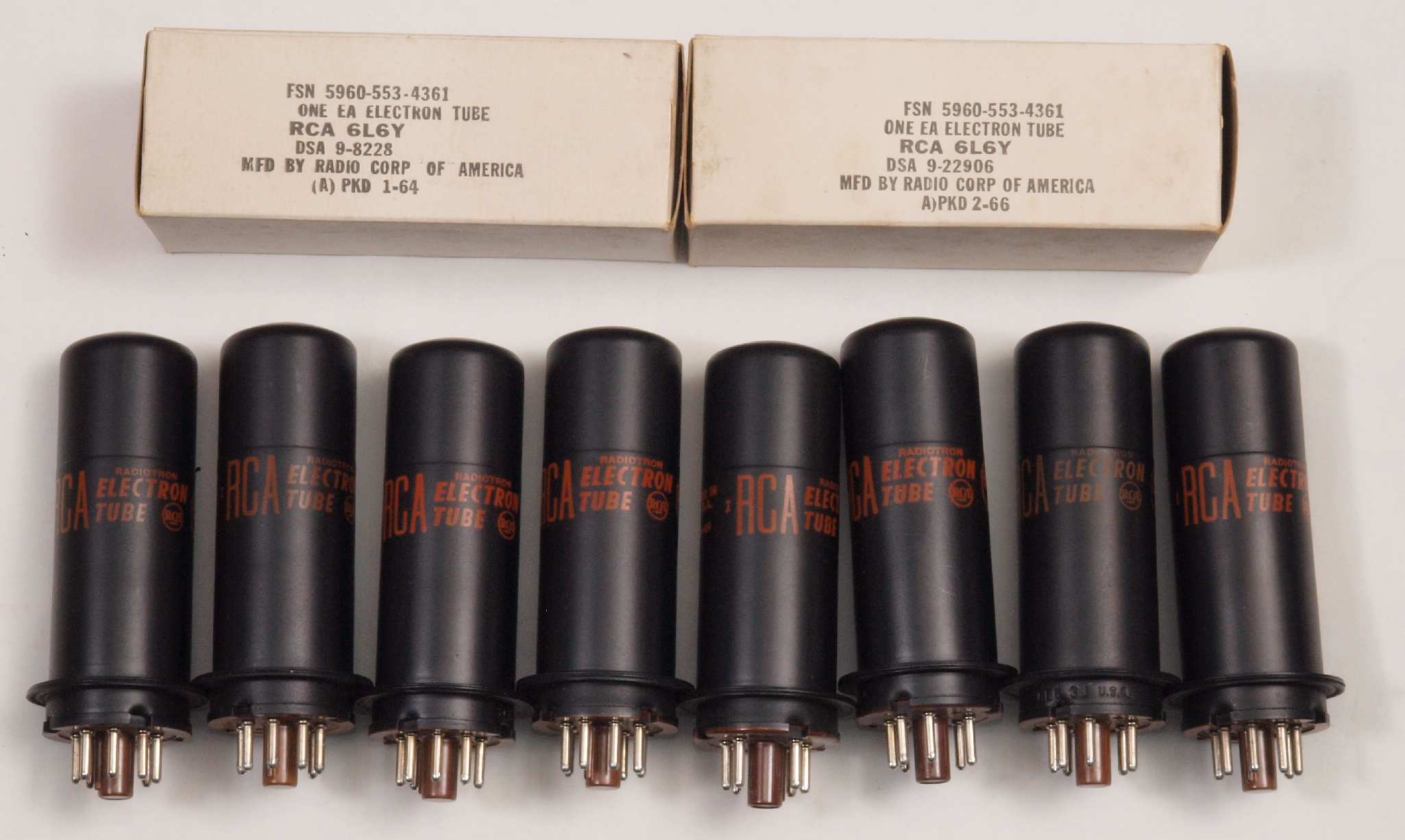

左から、１本目、　２本目、　．．．、８本目。
画像をクリックすると、大きく（横幅2050ドット）表示されます。

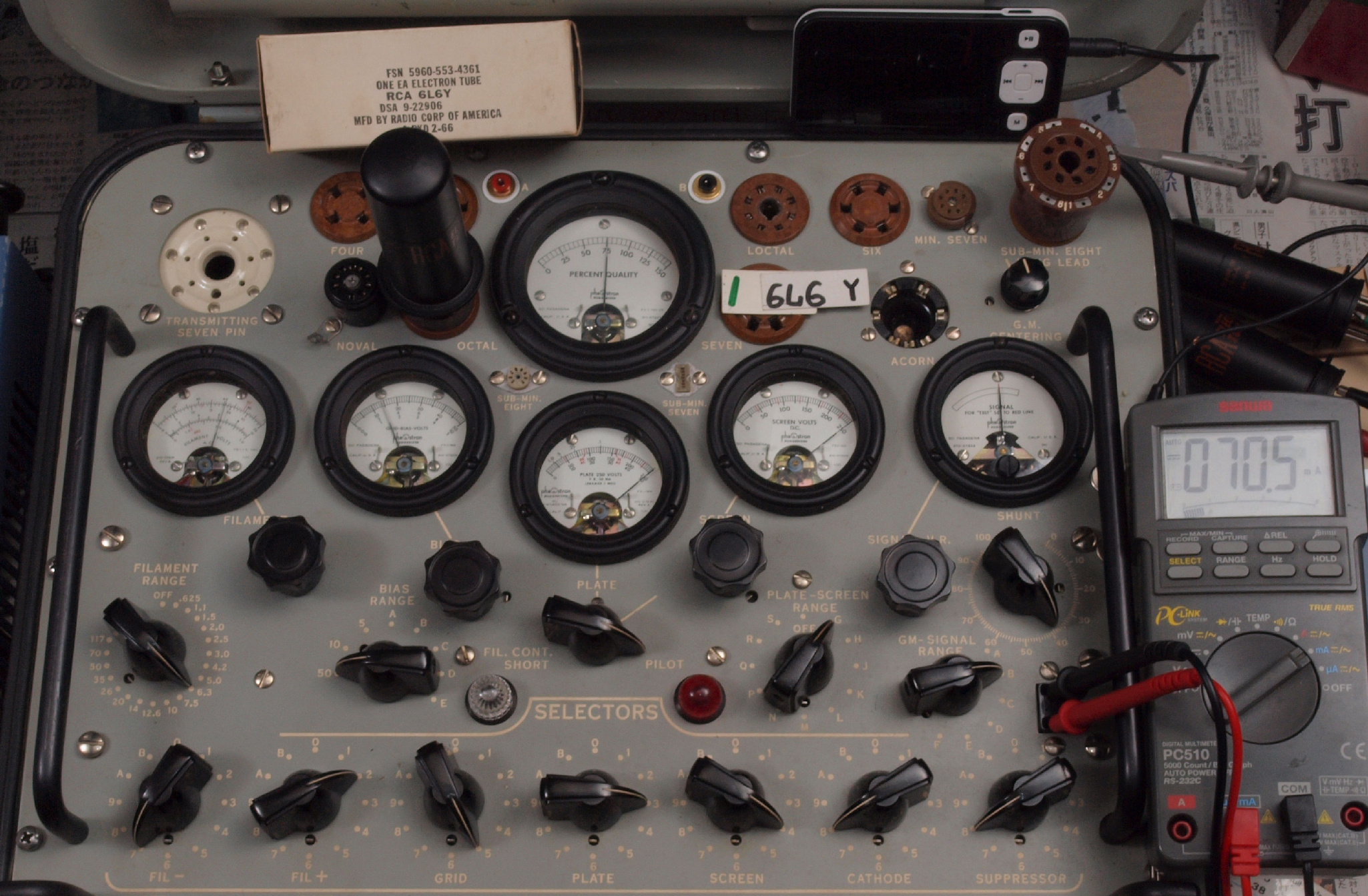

Ａ１．　１本目　６Ｌ６Ｙ測定。　Ｇｍ＝７５００μmho、Ｉｐ＝７０．５ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、
Ａ２．　２本目　６Ｌ６Ｙ測定。　Ｇｍ＝７０００μmho、Ｉｐ＝６２．５ｍＡ。
Ａ３．　３本目　６Ｌ６Ｙ測定。　Ｇｍ＝７４００μmho、Ｉｐ＝６９．４ｍＡ。

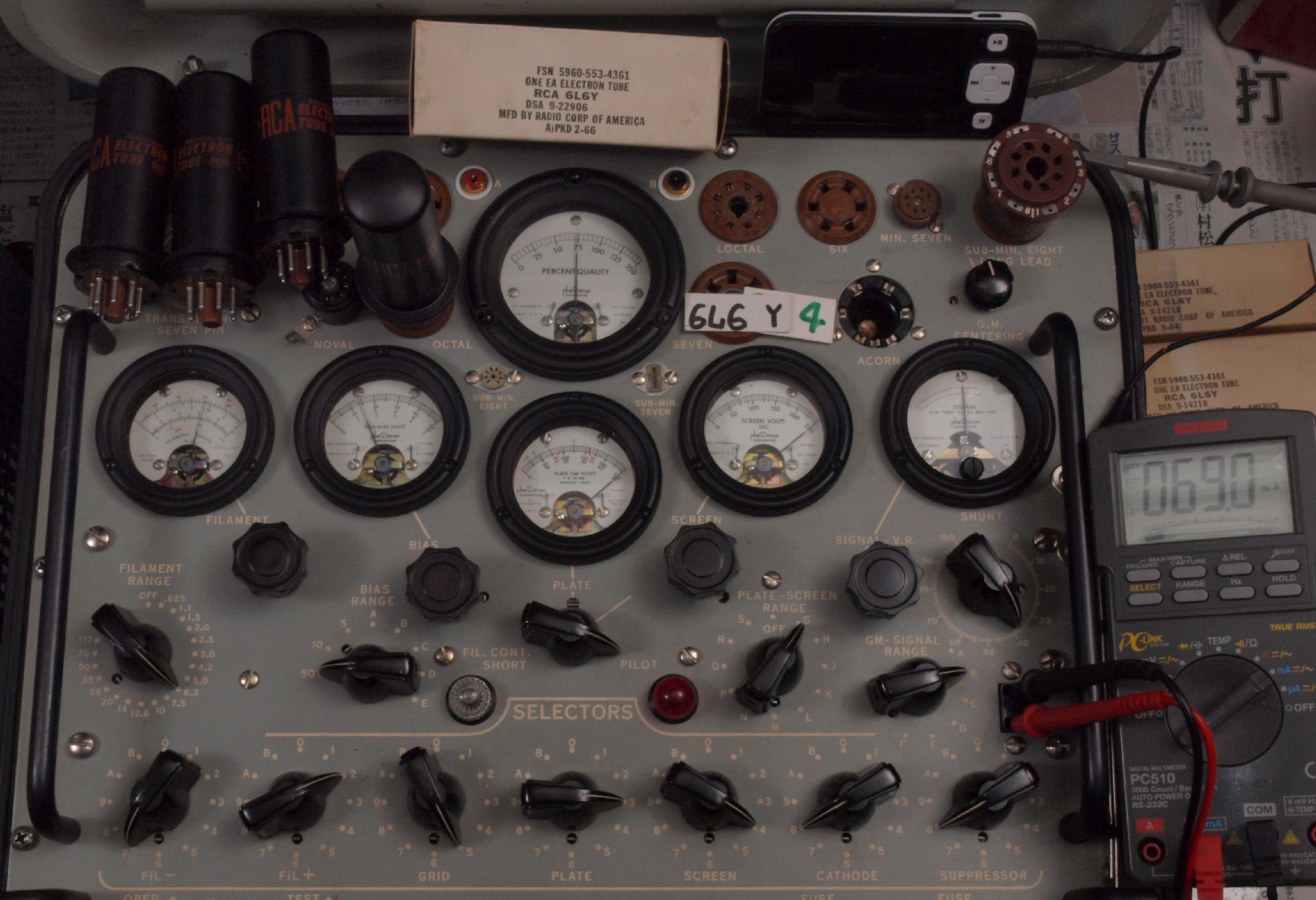

Ａ４．　４本目　６Ｌ６Ｙ測定。　Ｇｍ＝７４００μmho、Ｉｐ＝６９．０ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」。
Ａ５．　５本目　６Ｌ６Ｙ測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６０．２ｍＡ。
Ａ６．　６本目　６Ｌ６Ｙ測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６１．９ｍＡ。
Ａ７．　７本目　６Ｌ６Ｙ測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６２．０ｍＡ。
Ａ８．　８本目　６Ｌ６Ｙ測定。　Ｇｍ＝７０００μmho、Ｉｐ＝６３．５ｍＡ。
Ｂ．　ＹＡＨＯＯオークションで買た、ドイツ RSD製１６１４／１６２２各２本の「Ｇｍ　＆　Ｉｐ」測定。
真空管ハンドブック（規格表）の相互コンダクタンス＝６０００μmho「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７２ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
１本目　１６１４測定。　Ｇｍ＝７１００μmho、Ｉｐ＝７４．３ｍＡ。
２本目　１６１４測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７２．２ｍＡ。
１本目　１６２２測定。　Ｇｍ＝６２００μmho、Ｉｐ＝６０．２ｍＡ。
２本目　１６２２測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７１．６ｍＡ。

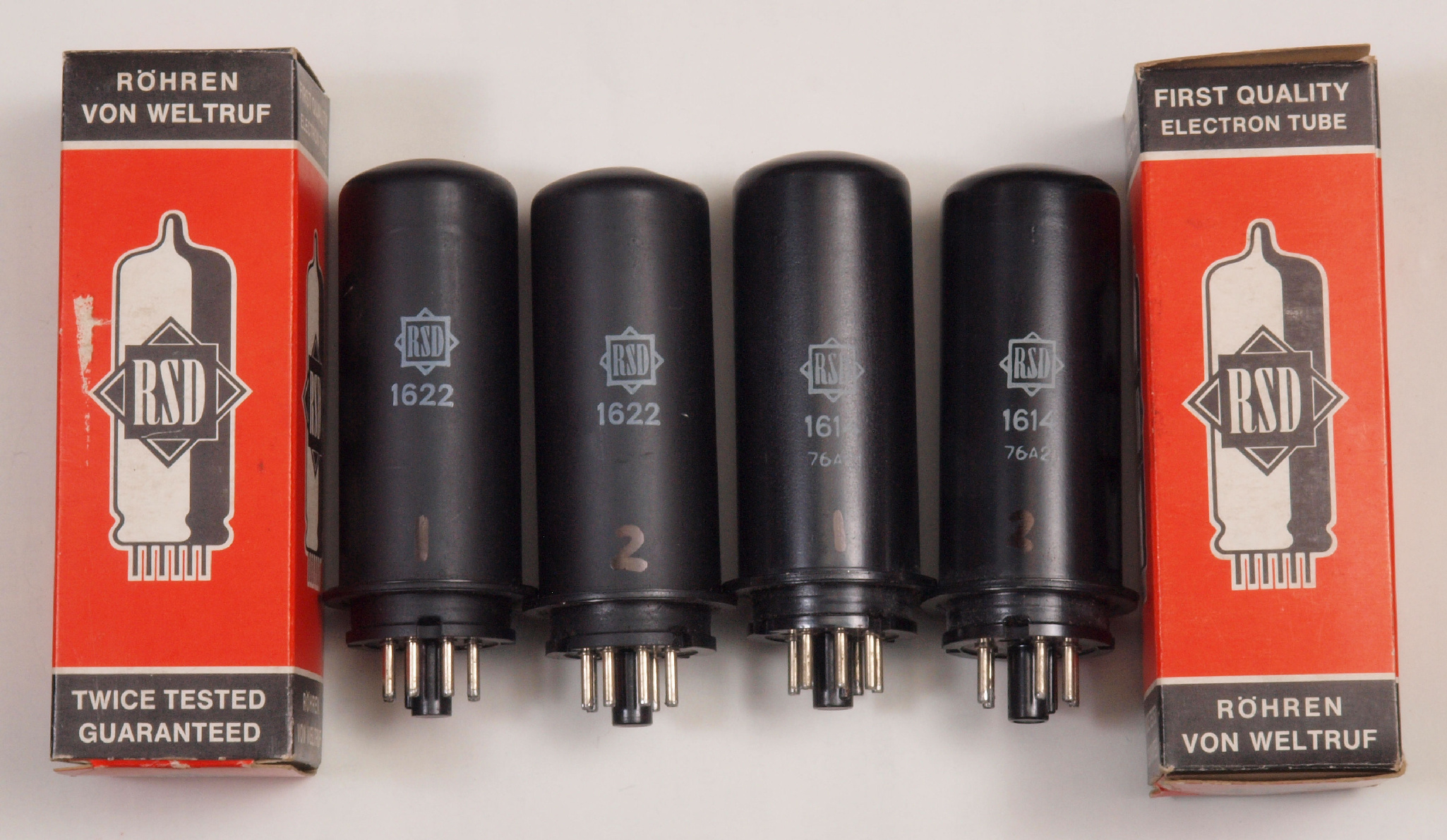

左から、１６２２　１本目、２本目、１６１４　１本目、２本目。
画像をクリックすると、大きく（横幅2050ドット）表示されます。

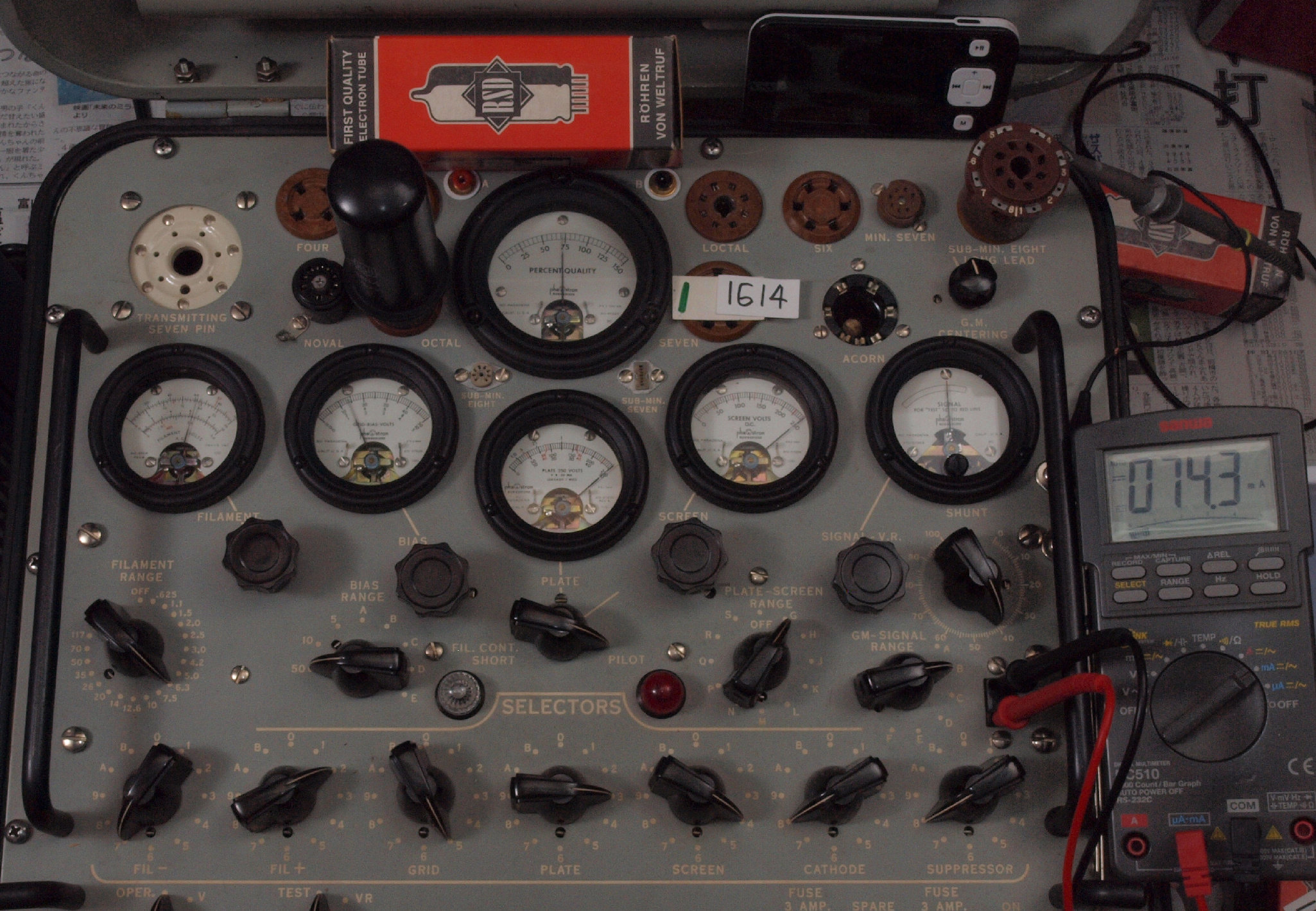

Ｂ１．　１本目　１６１４測定。　Ｇｍ＝７１００μmho、Ｉｐ＝７４．３ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、

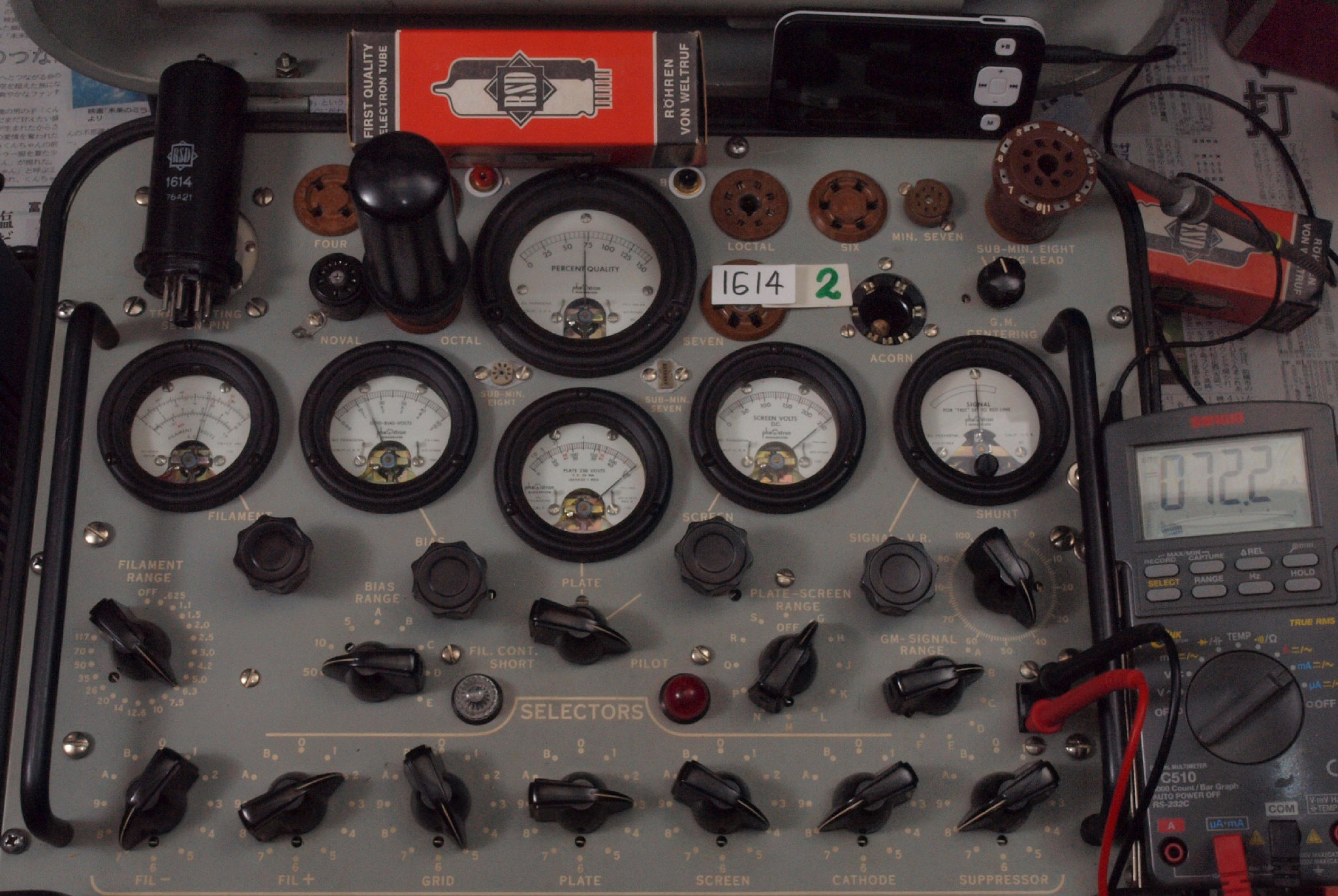

Ｂ２．　２本目　１６１４測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７２．２ｍＡ。

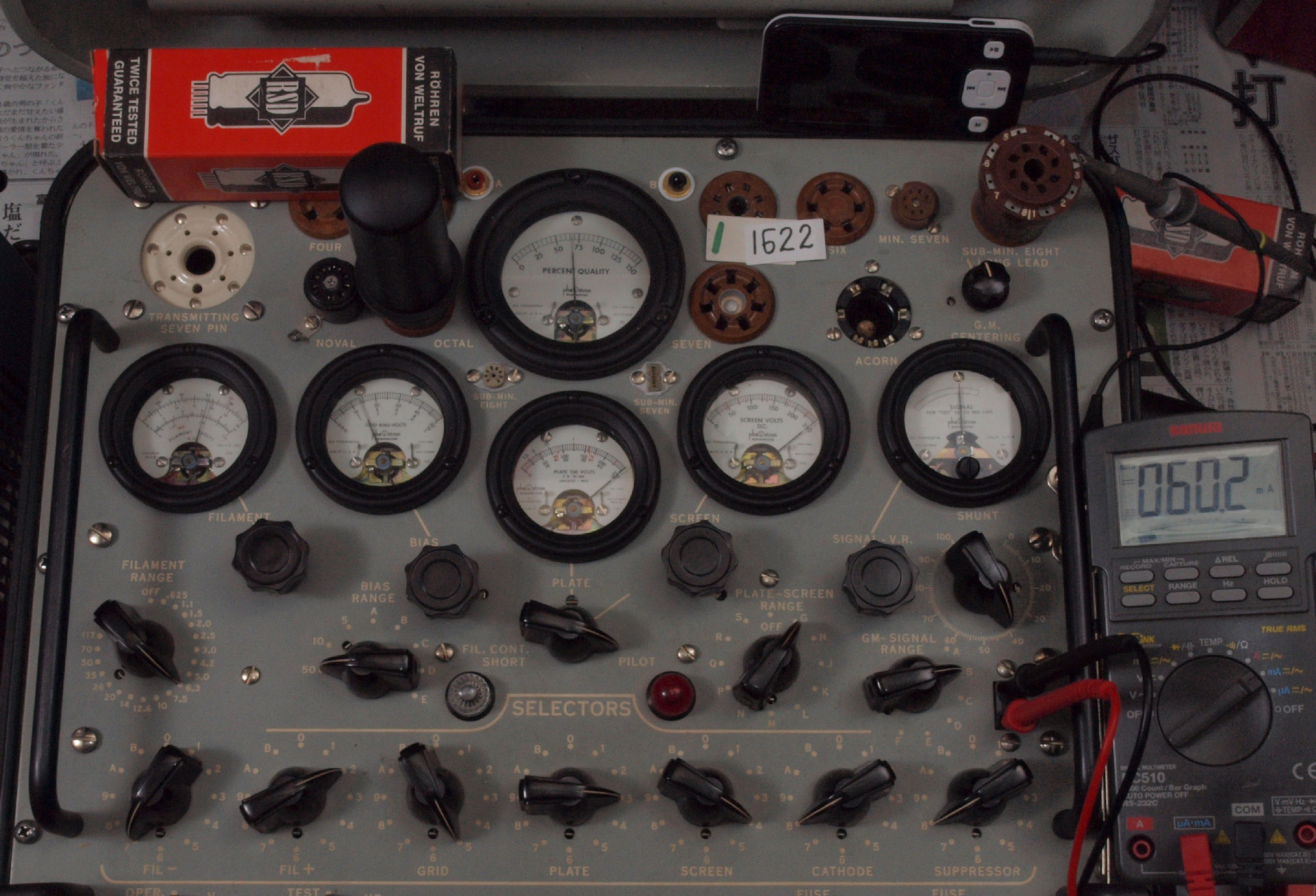

Ｂ３．　１本目　１６２２測定。　Ｇｍ＝６２００μmho、Ｉｐ＝６０．２ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

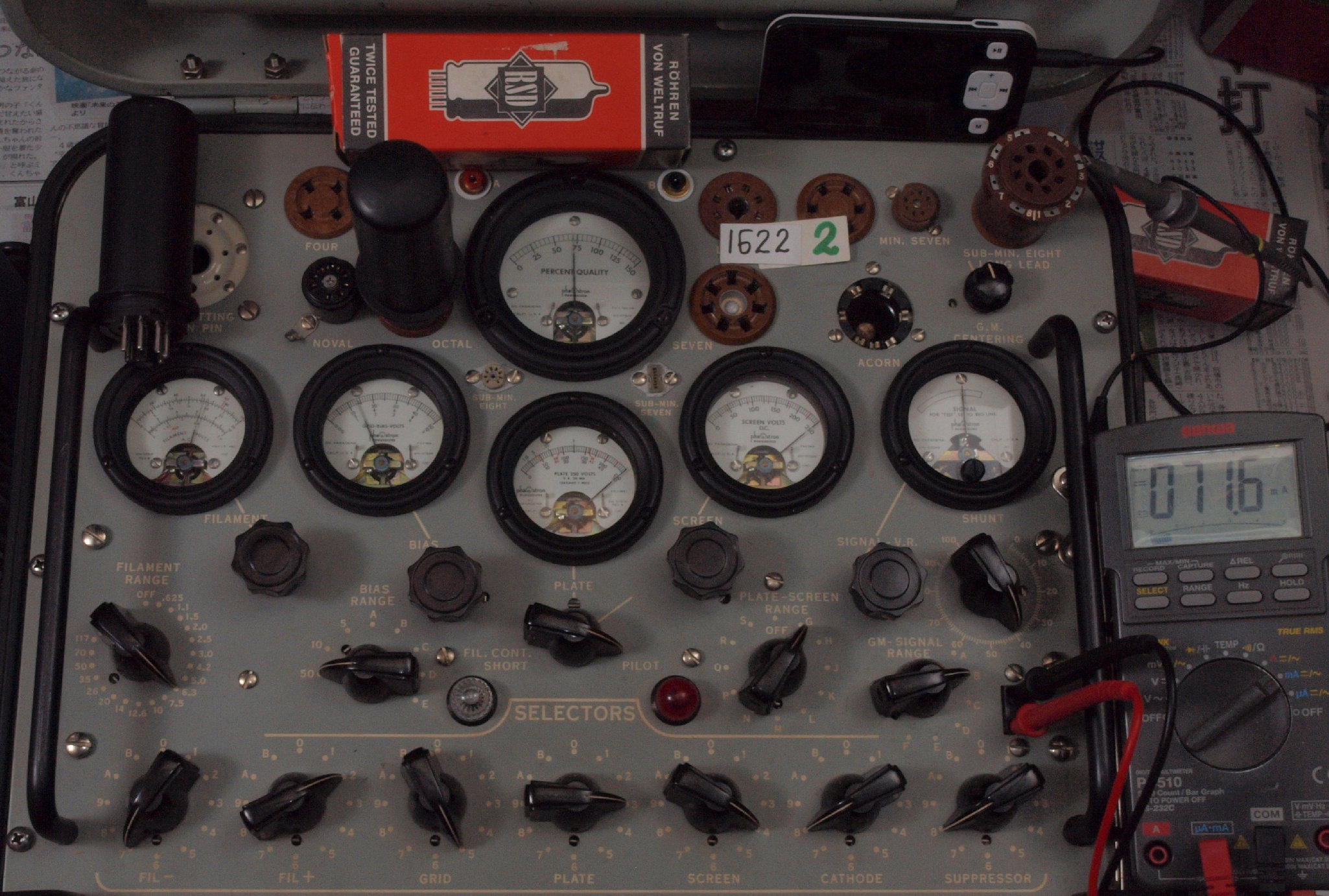

Ｂ４．　２本目　１６２２測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７１．６ｍＡ。

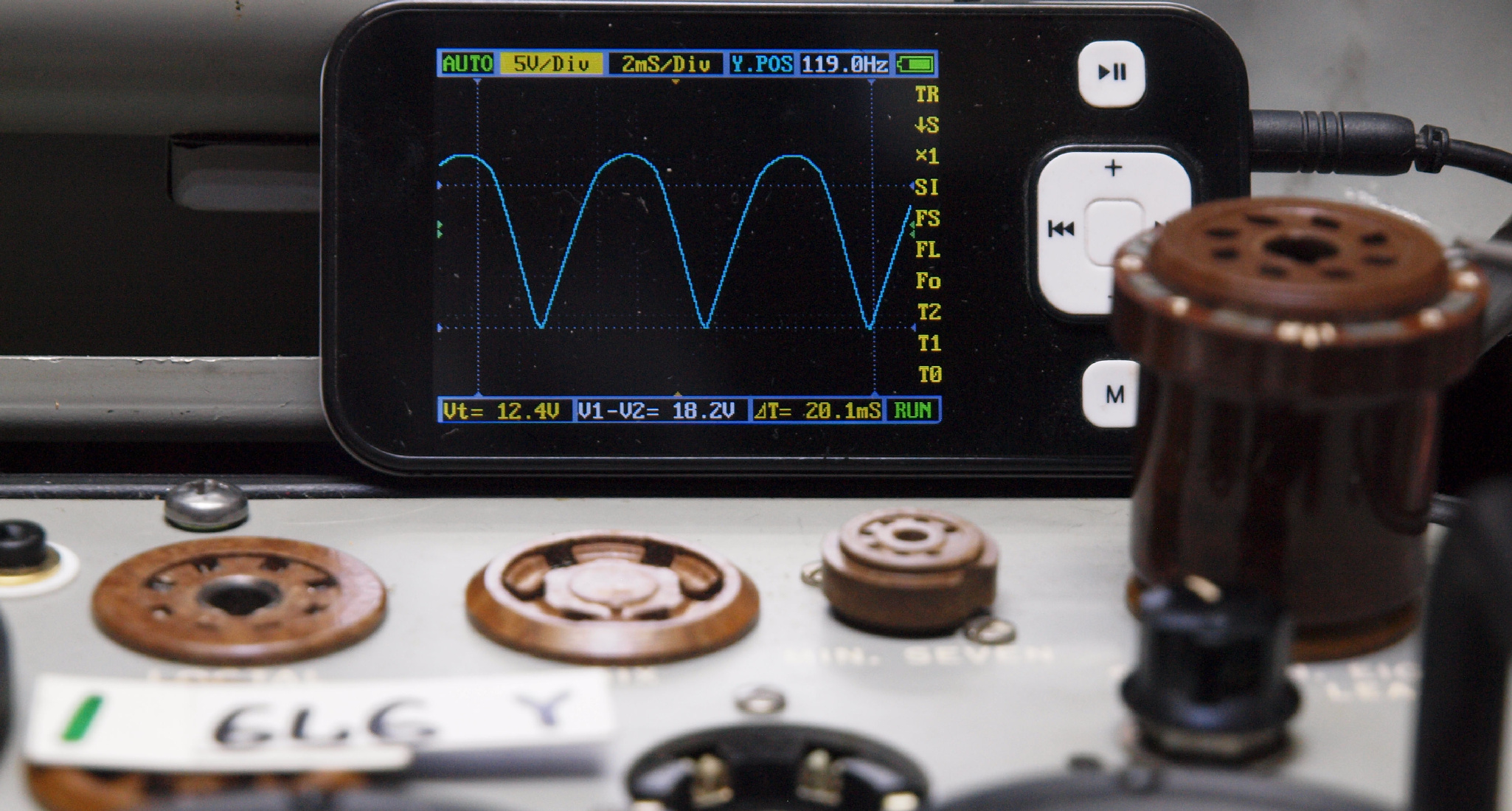

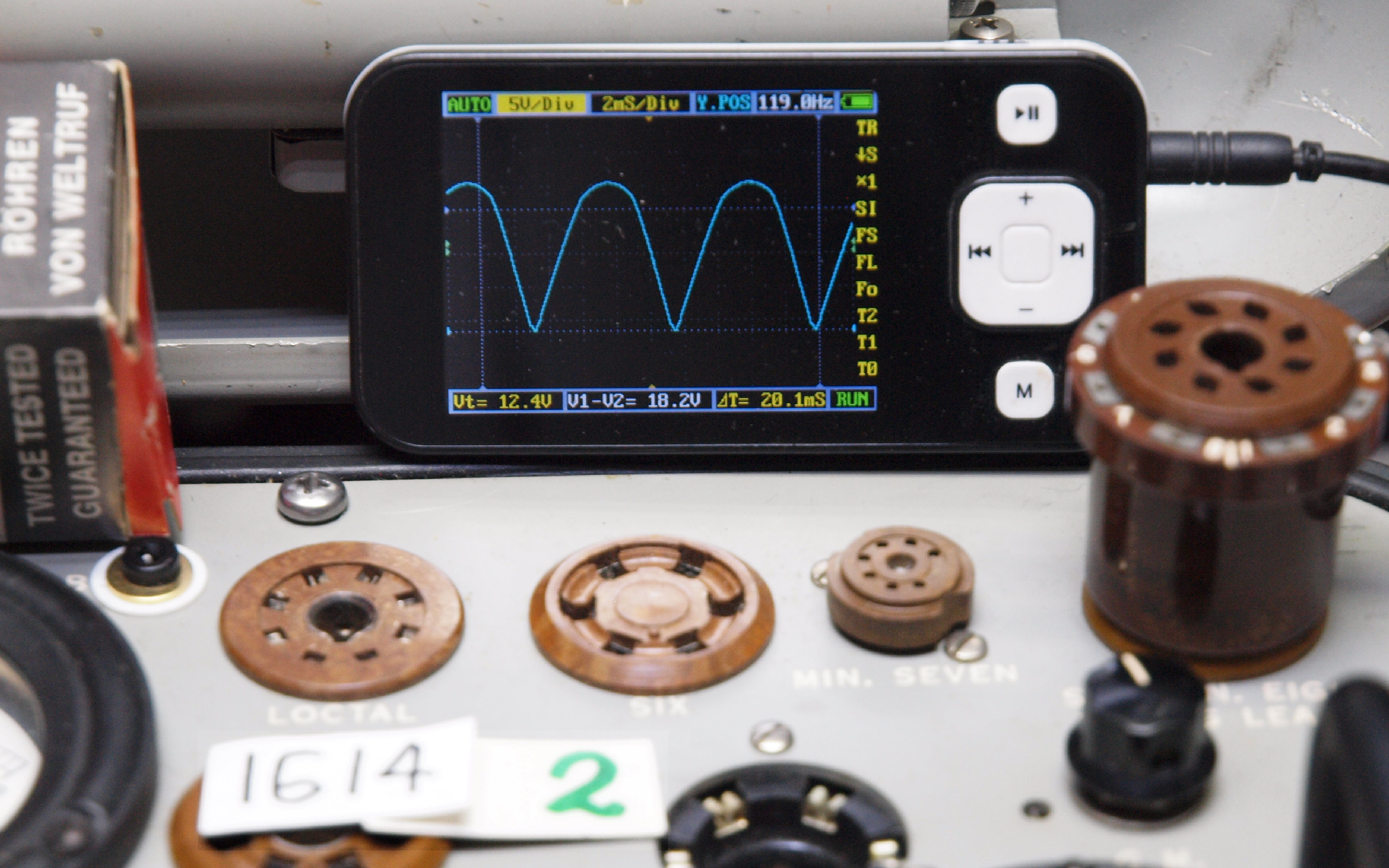

プレート電圧波形を観測しながら測定する。

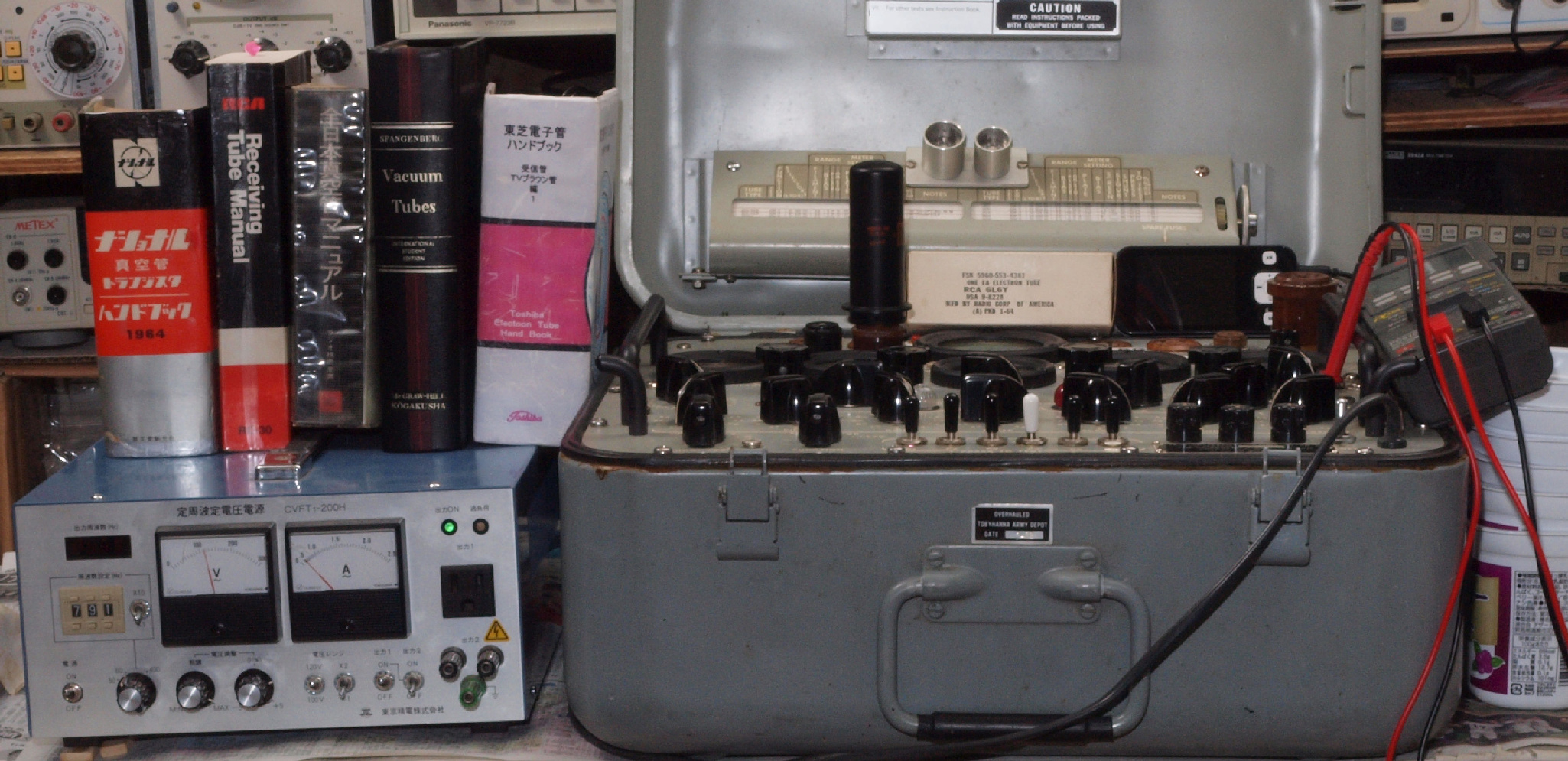

電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
　　　 　　　　　 　　　　　　6l6-y_b　 1614-3 　　1622-3
