| Hickok TV-2Ｂ/Uで Toshiba ６G-B８ Ｇｍ ＆ Ｉｐ測定 |

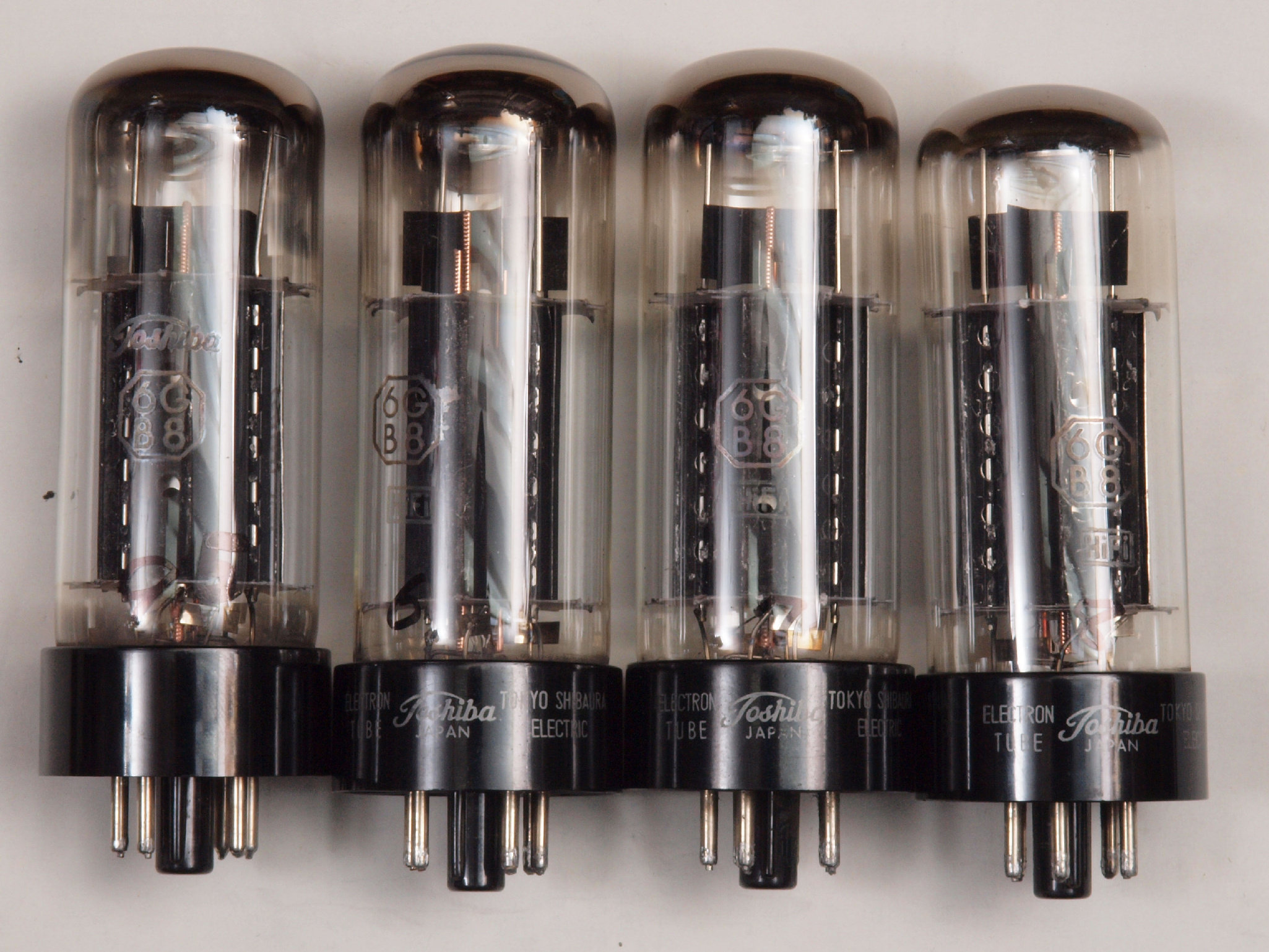

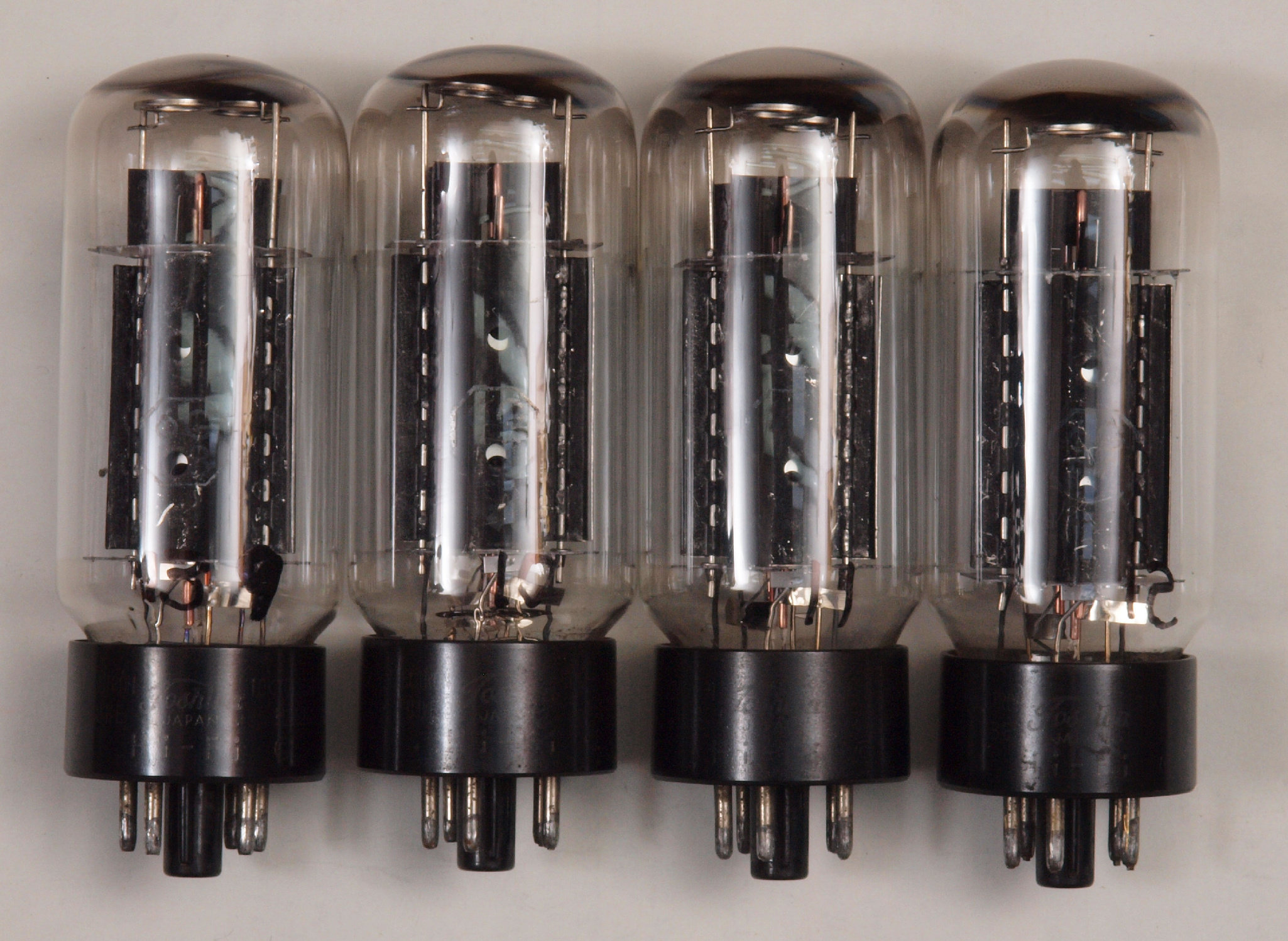

Ａ．YAHOOオークションで購入した ６Ｇ-Ｂ８ １２本の「Ｇｍ ＆ Ｉｐ」測定。
|
| 左から、 １本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１７０００μmho、Ｉｐ＝１２１．１ｍＡ。 ２本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１７０００μmho、Ｉｐ＝１１３．８ｍＡ。 ３本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝２１０００μmho、Ｉｐ＝１３４．２ｍＡ。 ４本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１９０００μmho、Ｉｐ＝１２７．９ｍＡ。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 |
 |
| Ａ１． １本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１７０００μmho、Ｉｐ＝１２１．１ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。 測定条件、 「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」 |
 |
| Ａ２． ２本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１７０００μmho、Ｉｐ＝１１３．８ｍＡ。 |
 |

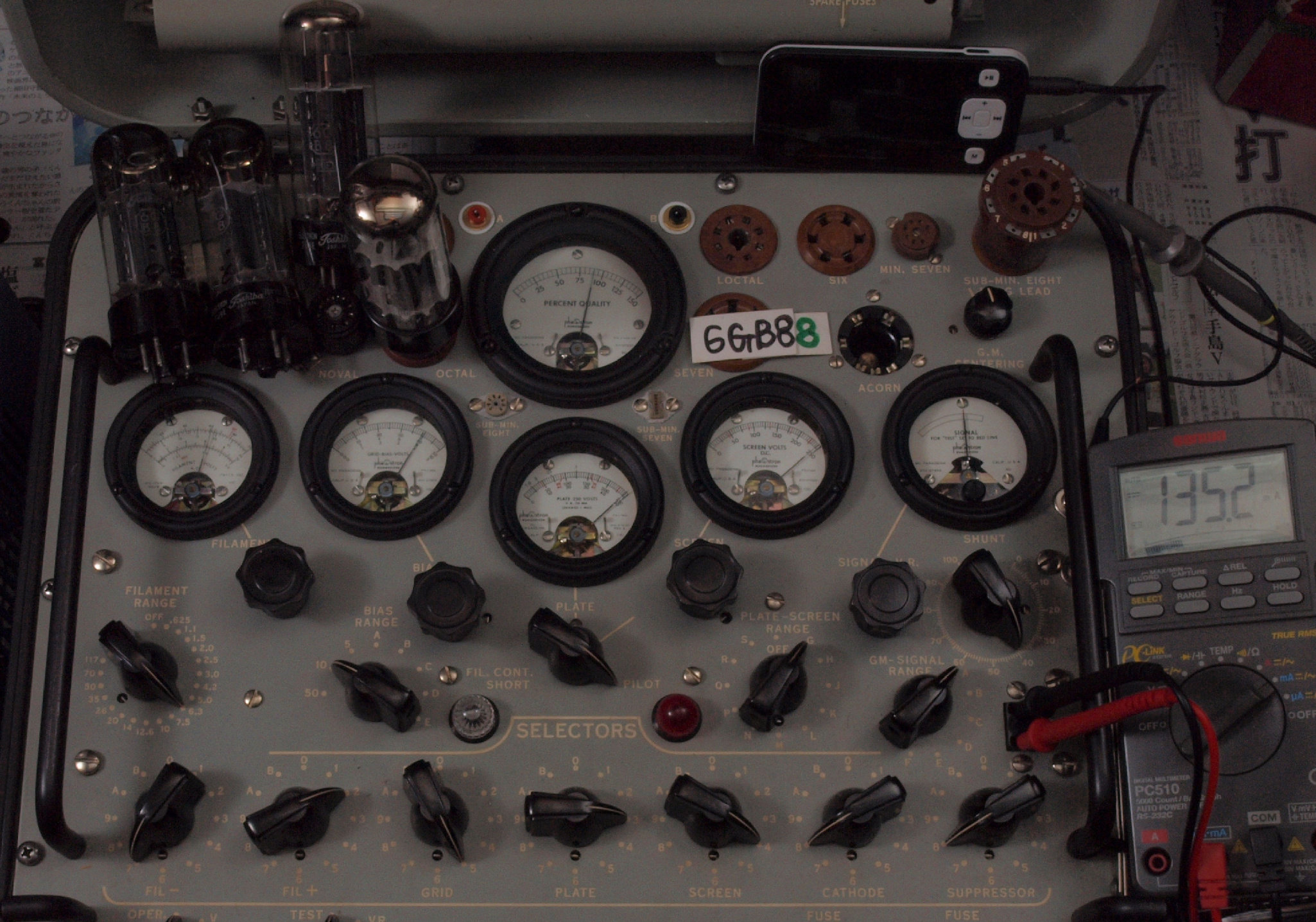

| Ａ３． ３本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝２１０００μmho、Ｉｐ＝１３４．２ｍＡ。 |
 |
| Ａ４． ４本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１９０００μmho、Ｉｐ＝１２７．９ｍＡ。 |
 |
| 左から、 ５本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１９０００μmho、Ｉｐ＝１２５．４ｍＡ。 ６本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１７２００μmho、Ｉｐ＝１２７．１ｍＡ。 ７本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１８０００μmho、Ｉｐ＝１３４．７ｍＡ。 ８本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１８０００μmho、Ｉｐ＝１３５．２ｍＡ。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 |
 |
| Ａ５． ５本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１９０００μmho、Ｉｐ＝１２５．４ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。 測定条件、 「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」 |
 |
| Ａ６． ６本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１７２００μmho、Ｉｐ＝１２７．１ｍＡ。 |
 |

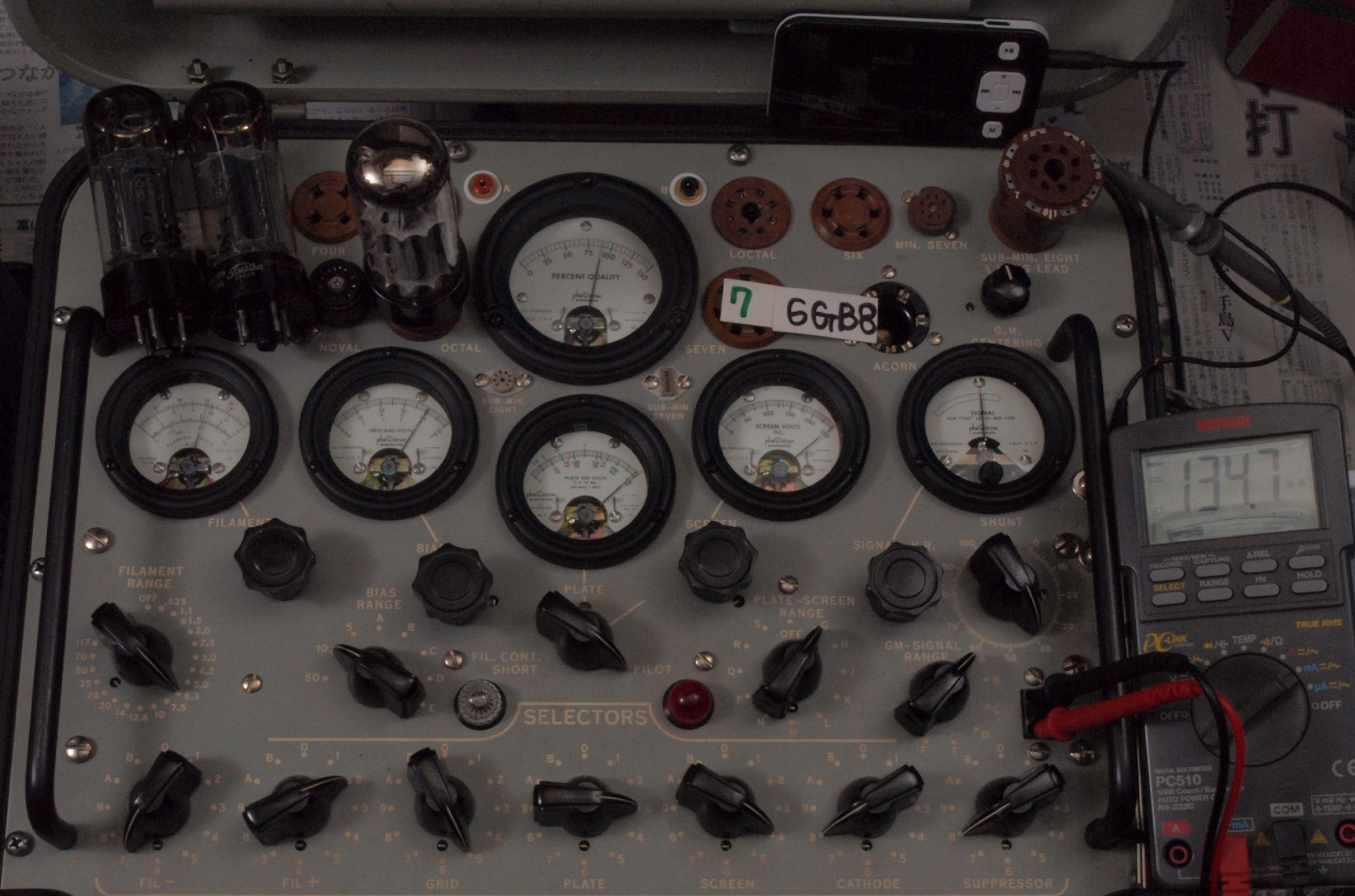

| Ａ７． ７本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１８０００μmho、Ｉｐ＝１３４．７ｍＡ。 |
 |
| Ａ８． ８本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１８０００μmho、Ｉｐ＝１３５．２ｍＡ。 |
 |

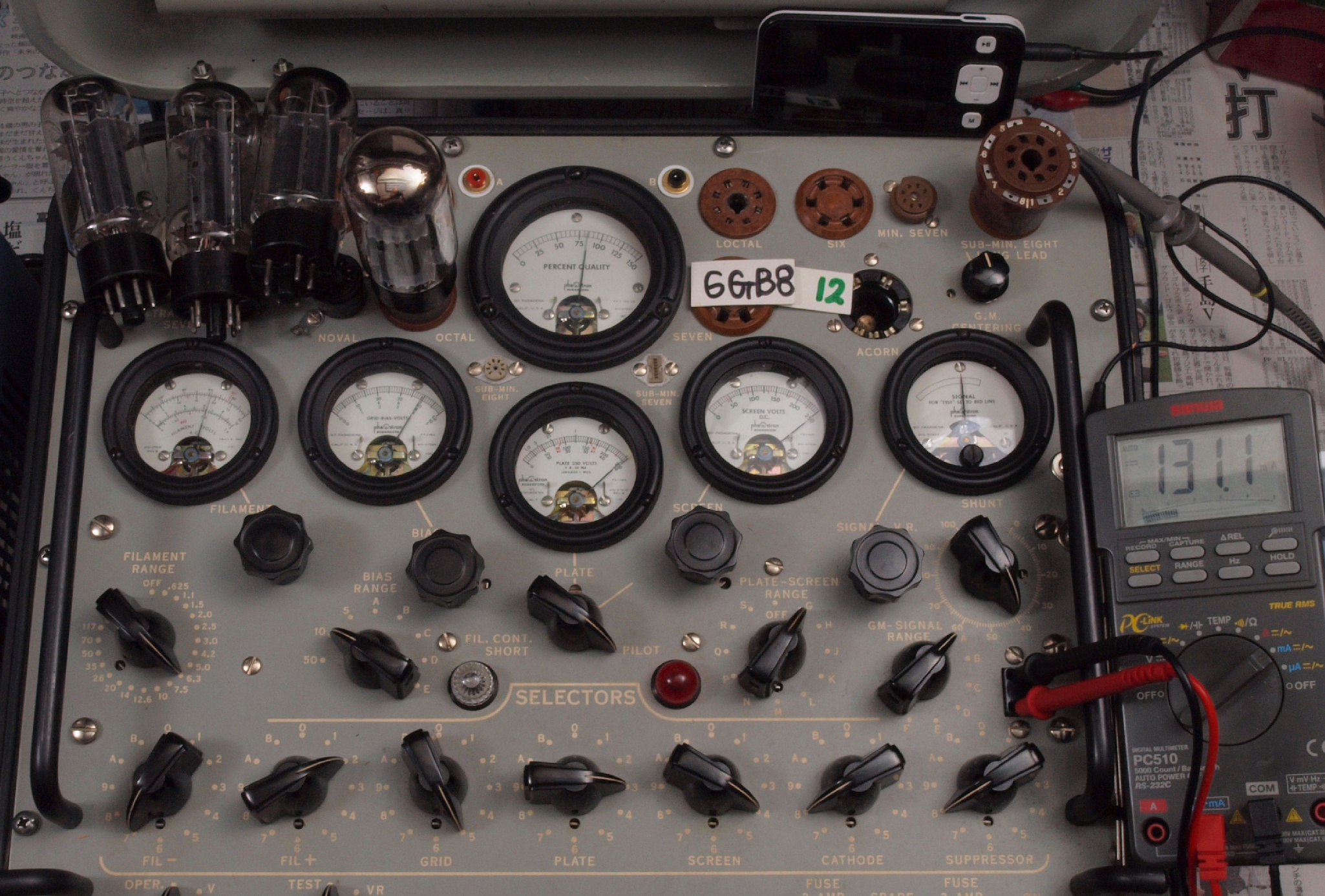

| 左から、 ９本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１６６００μmho、Ｉｐ＝１２６．１ｍＡ。 １０本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１６０００μmho、Ｉｐ＝１１４．２ｍＡ。 １１本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１７２００μmho、Ｉｐ＝１２７．４ｍＡ。 １２本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１７０００μmho、Ｉｐ＝１３１．１ｍＡ。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 |
 |
| Ａ９． ９本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１６６００μmho、Ｉｐ＝１２６．１ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。 測定条件、 「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」 |
 |
| Ａ１０． １０本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１６０００μmho、Ｉｐ＝１１４．２ｍＡ。 |
 |
| Ａ１１． １１本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１７２００μmho、Ｉｐ＝１２７．４ｍＡ。 |
 |
| Ａ１２． １２本目 ６Ｇ-Ｂ８ 測定。 Ｇｍ＝１７０００μmho、Ｉｐ＝１３１．１ｍＡ。 |
 |
| 電源は交流安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ ６０Ｈｚで行う。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 |
 |
| プレート電圧波形を観測しながら測定する。 |
 |
