Vacuum Tube Tester Hickok TV-2B/Uで
５８８１ＷＸＴ　Ｇｍ、Ｉｐ測定
Ａ．　ＹＡＨＯＯオークションで購入　SOVTEK　５８８１ＷＸＴ　８本。
  • １本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝８２．４ｍＡ。
    ２本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７１５０μmho、Ｉｐ＝８２．０ｍＡ。
    ３本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝８０．０ｍＡ。
    ４本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝７８．３ｍＡ。
    ５本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝７８．４ｍＡ。
    ６本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７６．０ｍＡ。
    ７本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝７５．５ｍＡ。
    ８本目　５８８１ＷＸＴ　測定。　Ｇｍ＝６３００μmho、Ｉｐ＝６７．５ｍＡ。

Ｂ．　SOVTEK　５８８１ＷＸＴ　１２本。ＭＥＳＡ　Ｅｎｇｉｎｅｅｒｉｎｇ　ＢＡＲＯＮ
  • １本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５７００μmho、Ｉｐ＝５０．２ｍＡ。
    ２本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５７００μmho、Ｉｐ＝４９．２ｍＡ。
    ３本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５７００μmho、Ｉｐ＝４８．７ｍＡ。
    ４本目　５８８１ＷＸＴ　測定。　Ｇｍ＝４５００μmho、Ｉｐ＝４１．９ｍＡ。
    ５本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５７００μmho、Ｉｐ＝４７．４ｍＡ。
    ６本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５５００μmho、Ｉｐ＝４６．６ｍＡ。
    ７本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５５００μmho、Ｉｐ＝４７．７ｍＡ。
    ８本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５７００μmho、Ｉｐ＝４９．６ｍＡ。
    ９本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５７００μmho、Ｉｐ＝４９．４ｍＡ。
    １０本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５５００μmho、Ｉｐ＝４７．５ｍＡ。
    １１本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５８００μmho、Ｉｐ＝４８．６ｍＡ。
    １２本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５５００μmho、Ｉｐ＝４８．９ｍＡ。
　　
Ａ．　ＹＡＨＯＯオークションで購入、ＳOVTEK　５８８１ＷＸＴ　８本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝６０００μmho
　　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７２ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

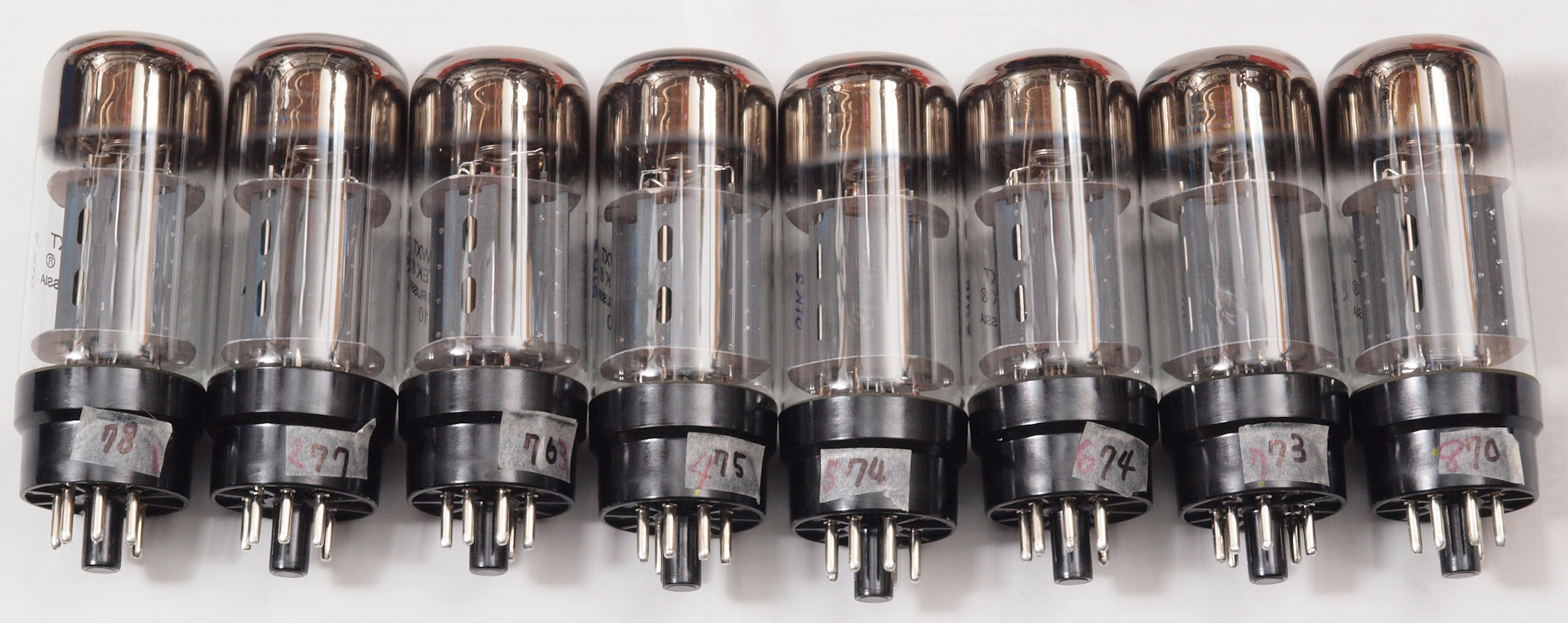

ＳOVTEK　５８８１ＷＸＴ　左から、
  • １本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝８２．４ｍＡ。
    ２本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７１５０μmho、Ｉｐ＝８２．０ｍＡ。
    ３本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝８０．０ｍＡ。
    ４本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝７８．３ｍＡ。
    ５本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝７８．４ｍＡ。
    ６本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７６．０ｍＡ。
    ７本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝７５．５ｍＡ。
    ８本目　５８８１ＷＸＴ　測定。　Ｇｍ＝６３００μmho、Ｉｐ＝６７．５ｍＡ。

ソケットの黒い数字は、販売者のTV-7D/uでの測定値。
７０＝８７５０μmho、７５＝８８１２μmho、８０＝１００００μmho、９０＝１１２５０μmho。
TV-7D/uでの測定条件　「Ｅｐ＝１８０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−３．２Ｖ」なので、上記値とはは異なる。

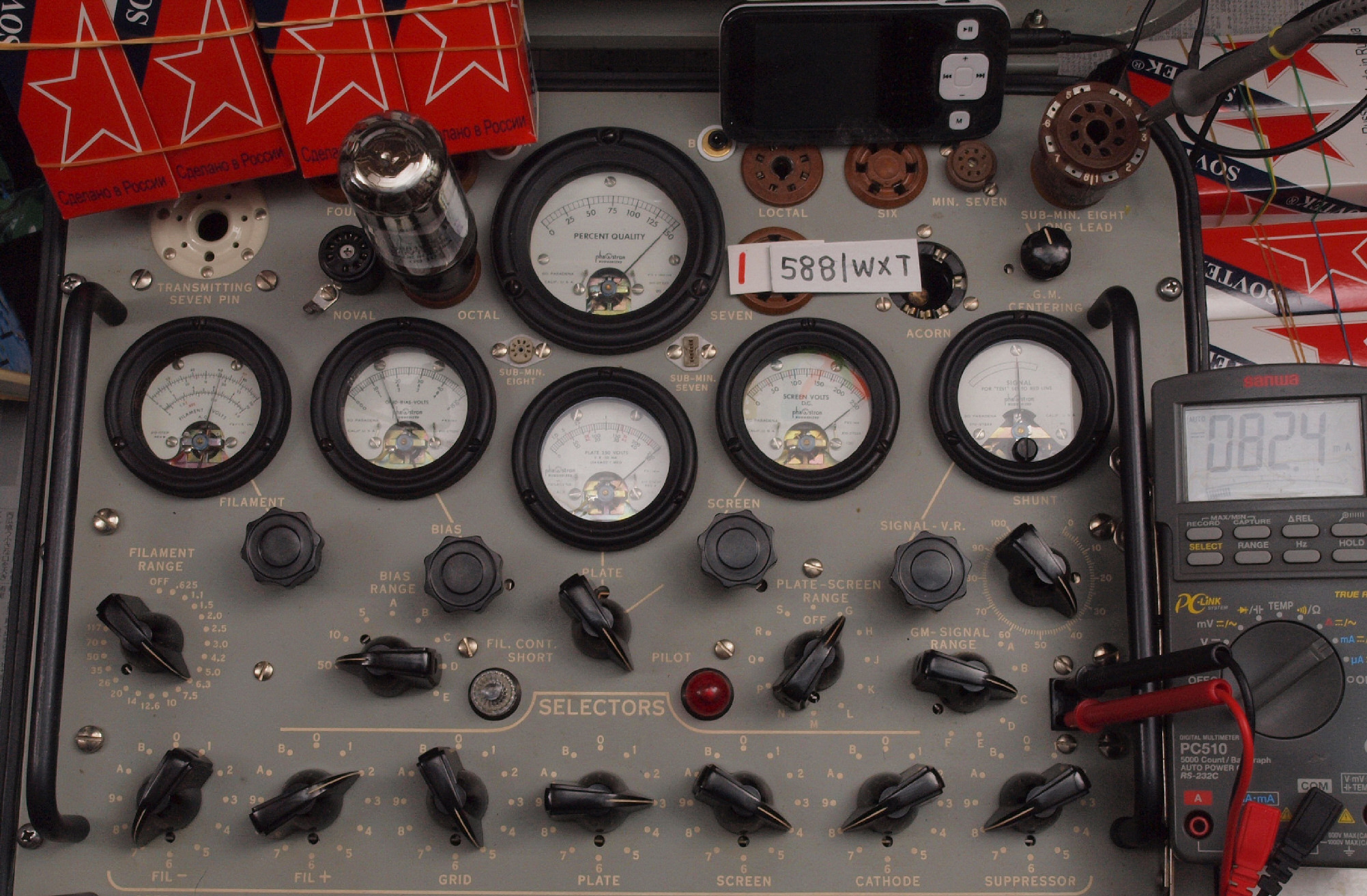

Ａ１．　１本目　５８８１ＷＸＴ　測定。Ｇｍ＝７２５０μmho、Ｉｐ＝８２．４ｍＡ。
　　　　　　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

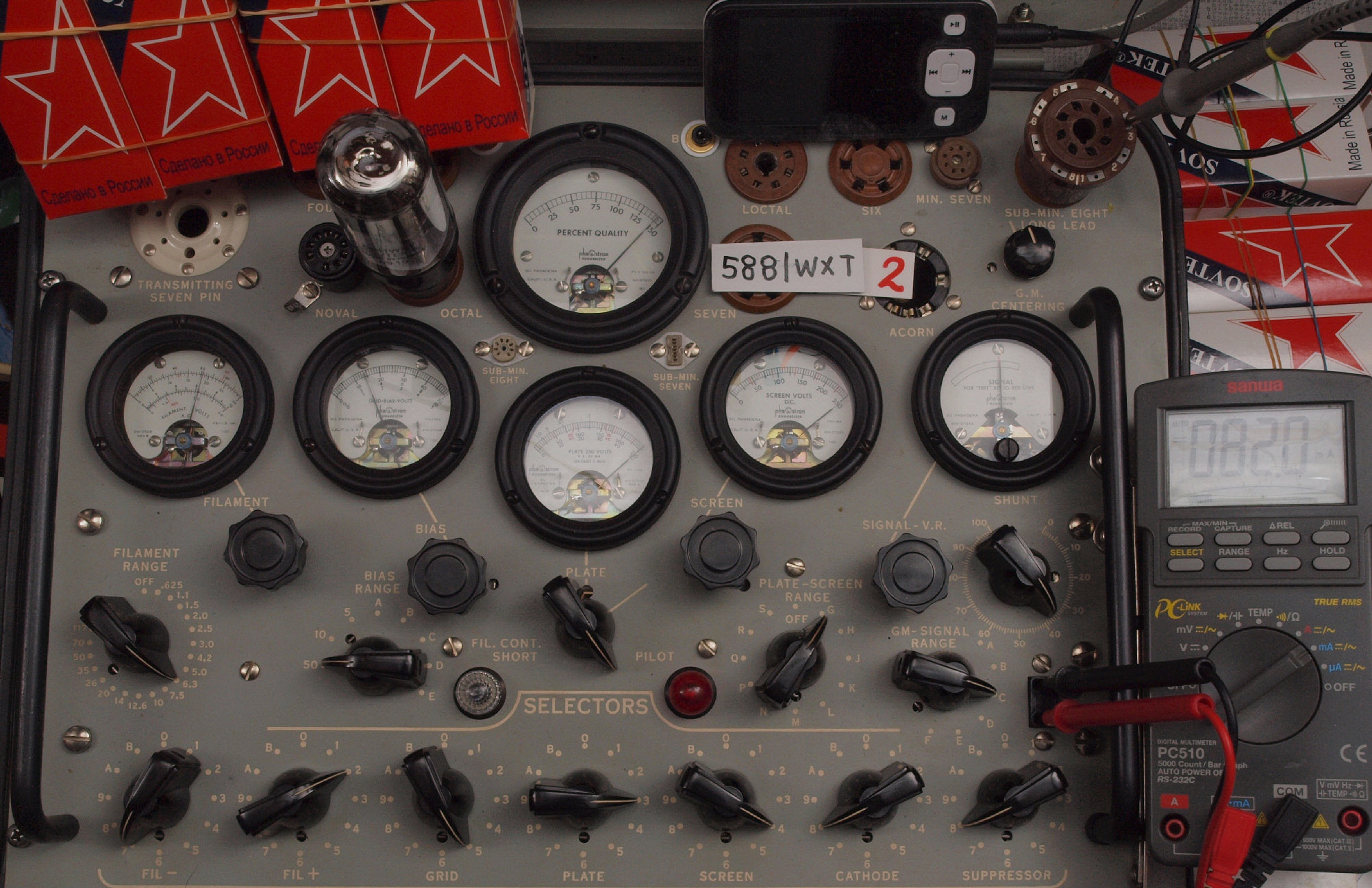

Ａ２．　２本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７１５０μmho、Ｉｐ＝８２．０ｍＡ。

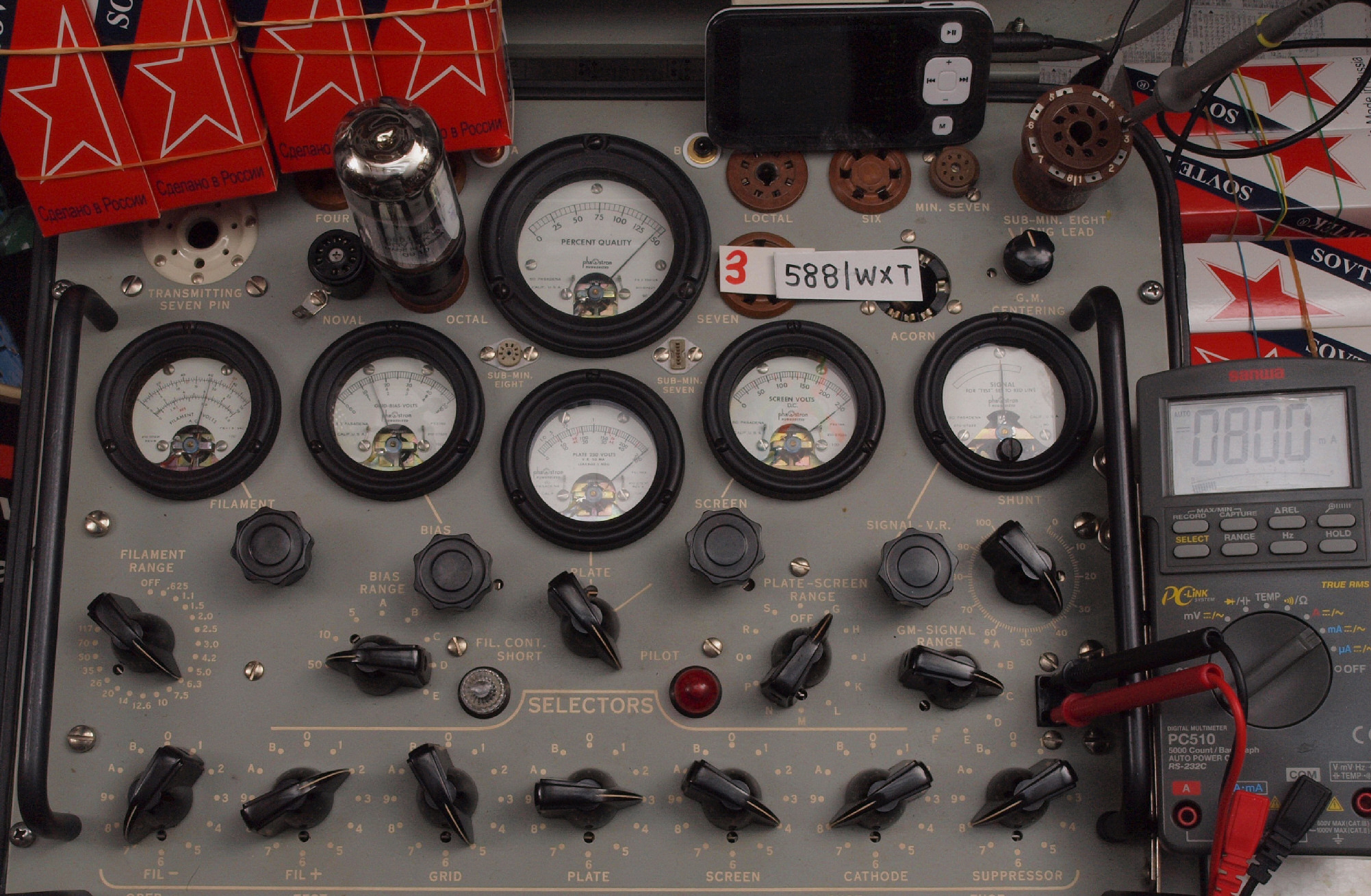

Ａ３．　３本目　５８８１ＷＸＴ　測定。Ｇｍ＝７２５０μmho、Ｉｐ＝８０．０ｍＡ。
　　　　　　　　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

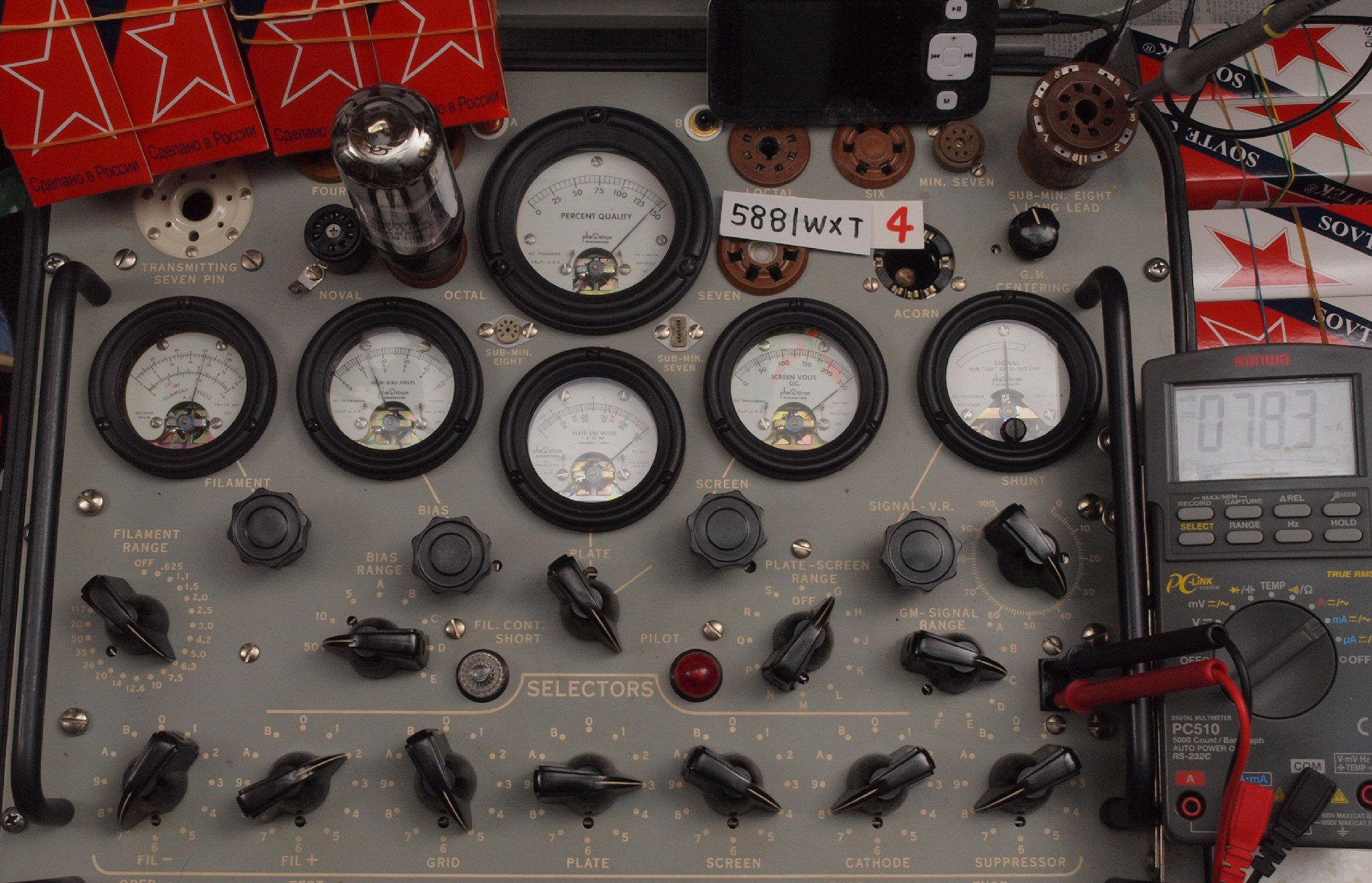

Ａ４．　４本目　「７５００」測定。　Ｇｍ＝７２５０＋μmho、Ｉｐ＝７８．３ｍＡ。

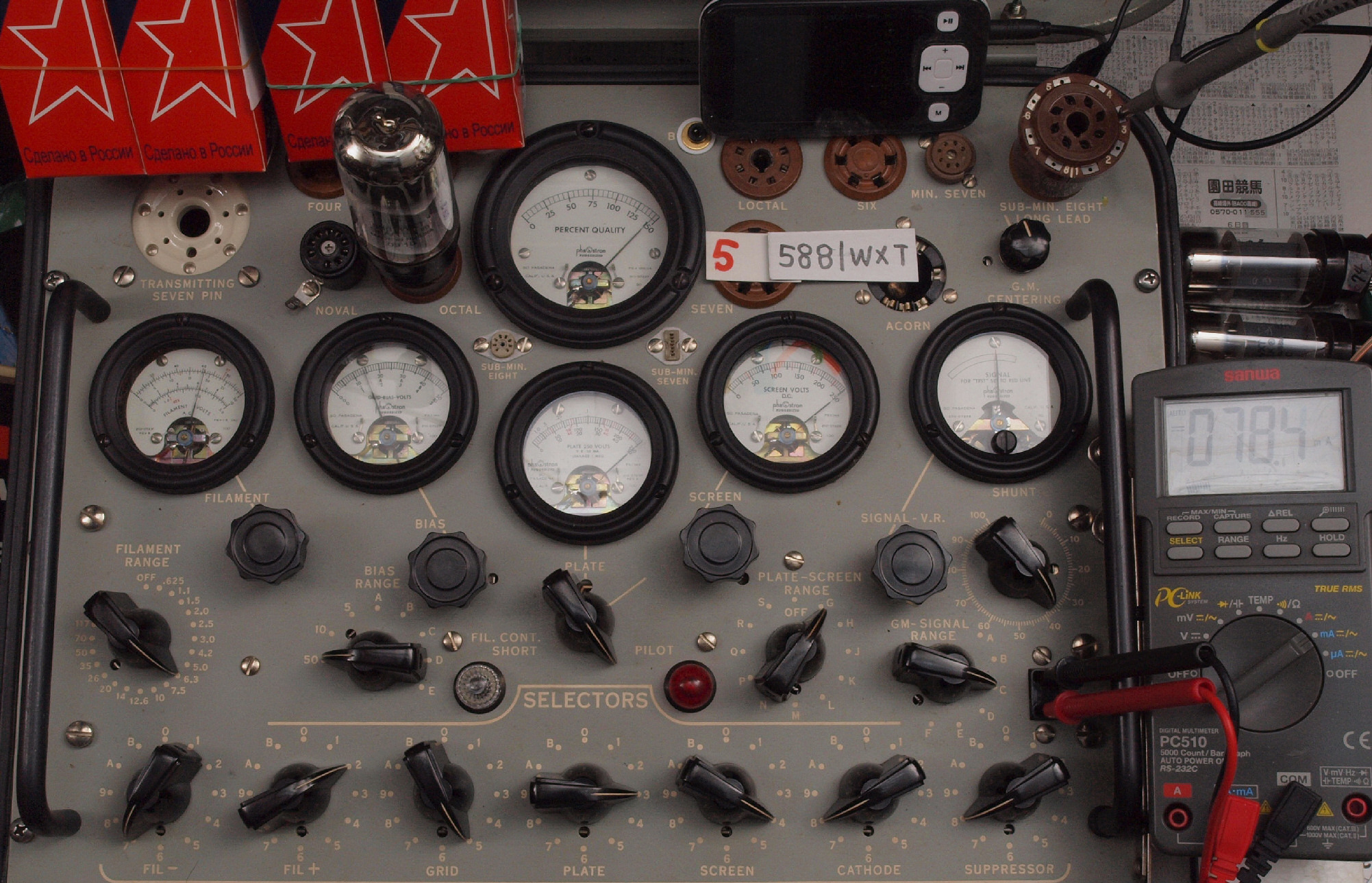

Ａ５．　５本目　５８８１ＷＸＴ　測定。Ｇｍ＝７２５０μmho、Ｉｐ＝７８．４ｍＡ。
　　　　　　　　　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

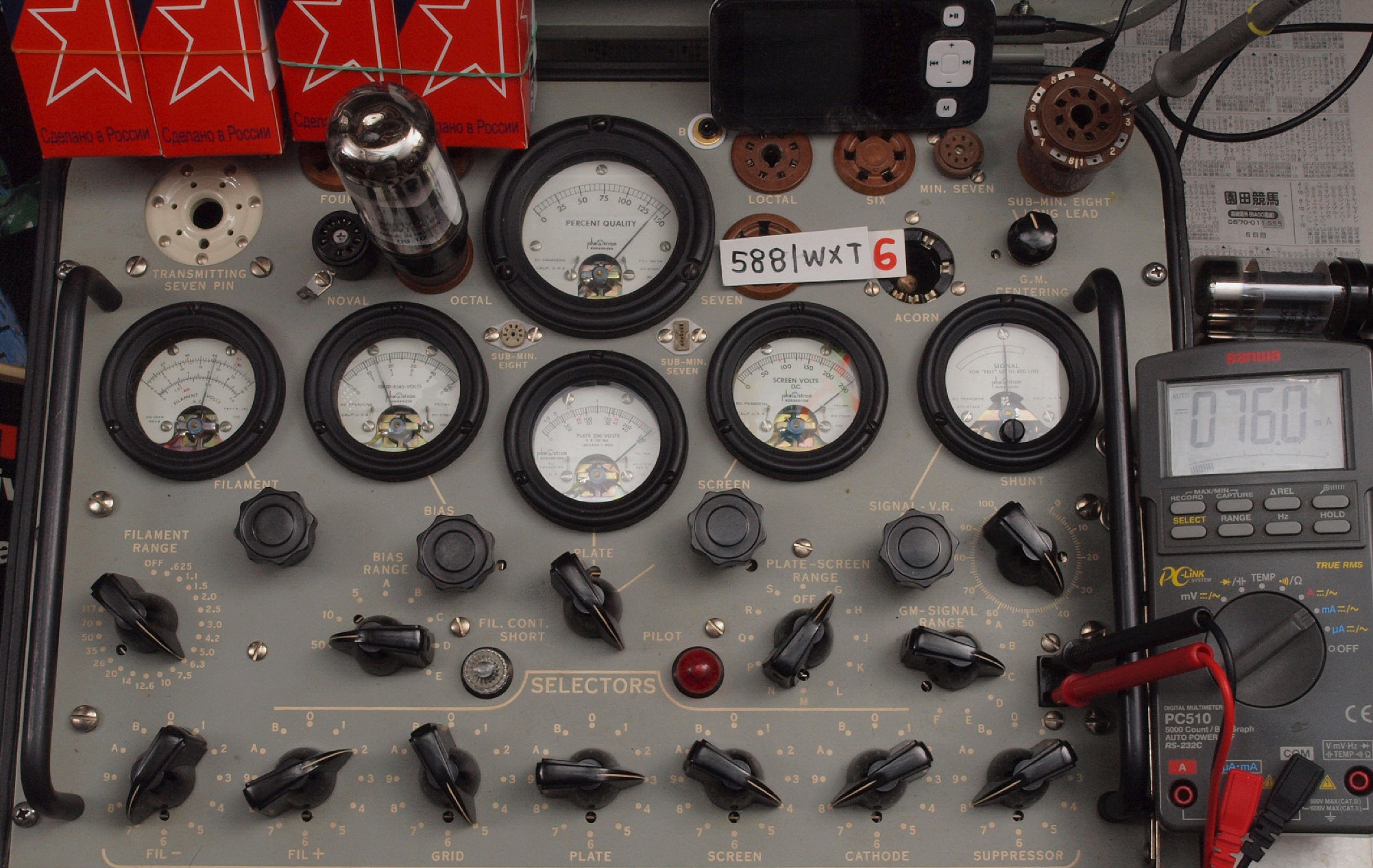

Ａ６．　６本目　５８８１ＷＸＴ　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７６．０ｍＡ。

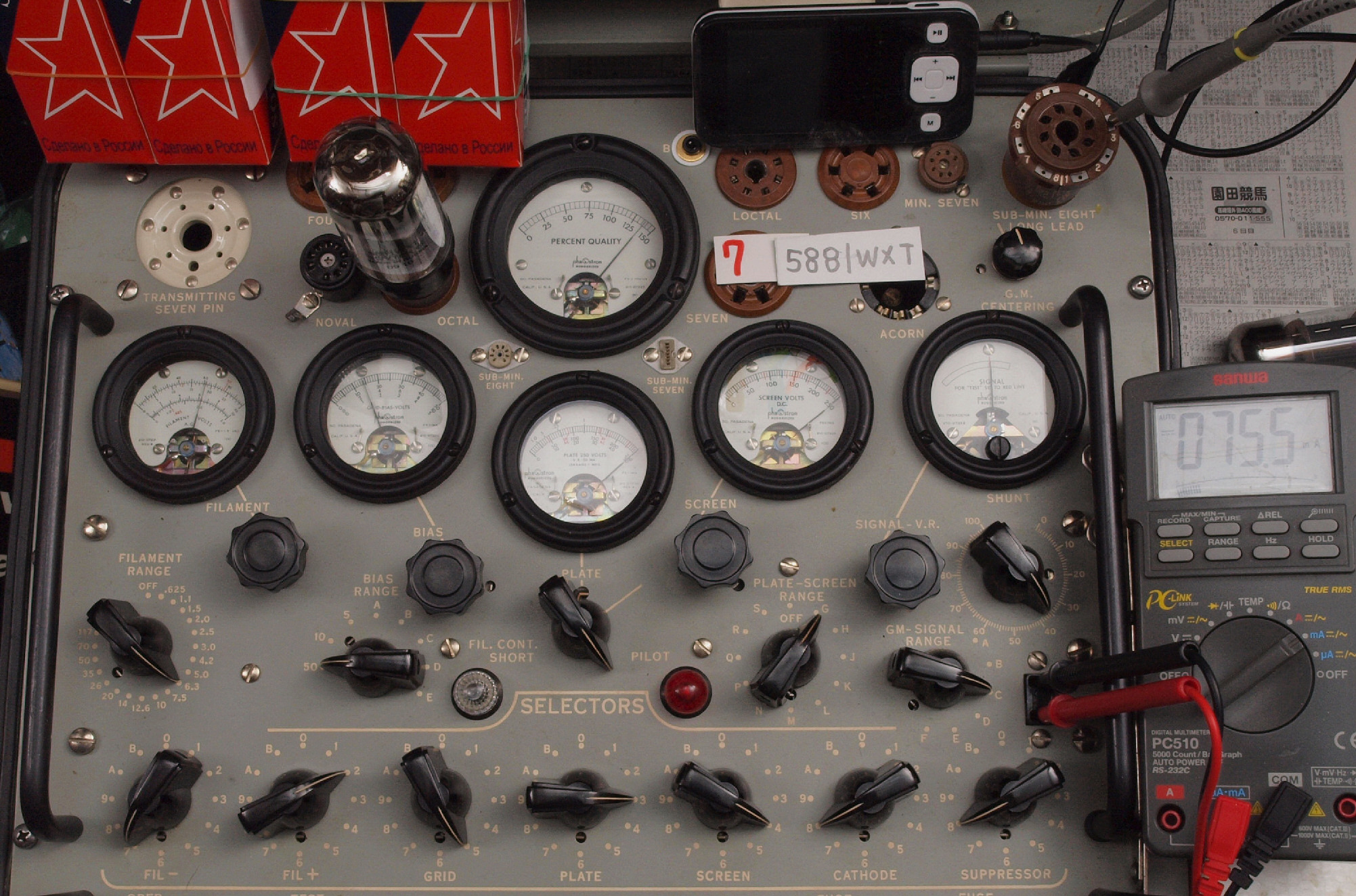

Ａ７．　７本目　５８８１ＷＸＴ　測定。Ｇｍ＝６８００μmho、Ｉｐ＝７５．５ｍＡ。
　　　　　　　　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

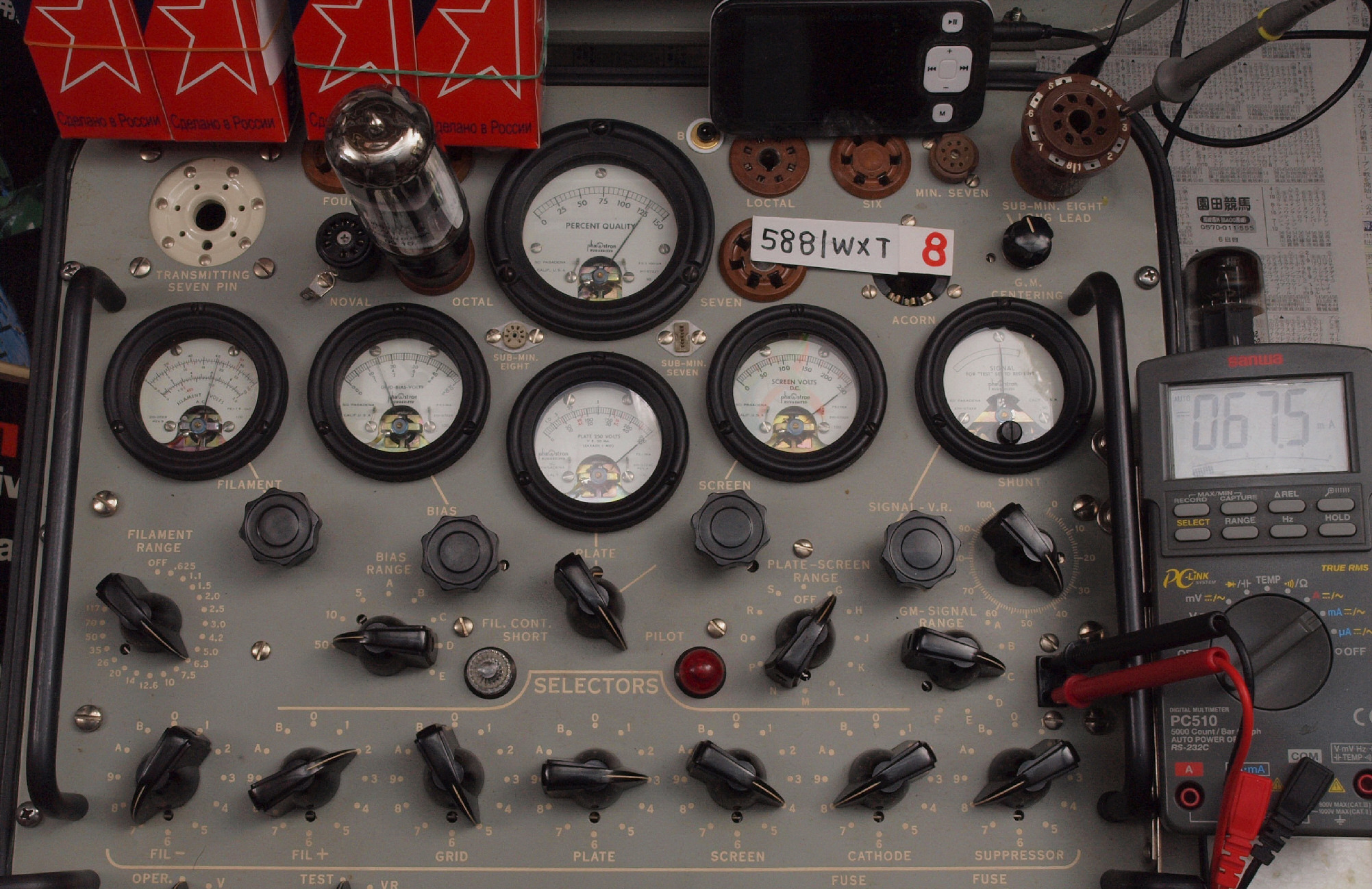

Ａ８．　８本目　５８８１ＷＸＴ　測定。　Ｇｍ＝６３００＋μmho、Ｉｐ＝６７．５ｍＡ。

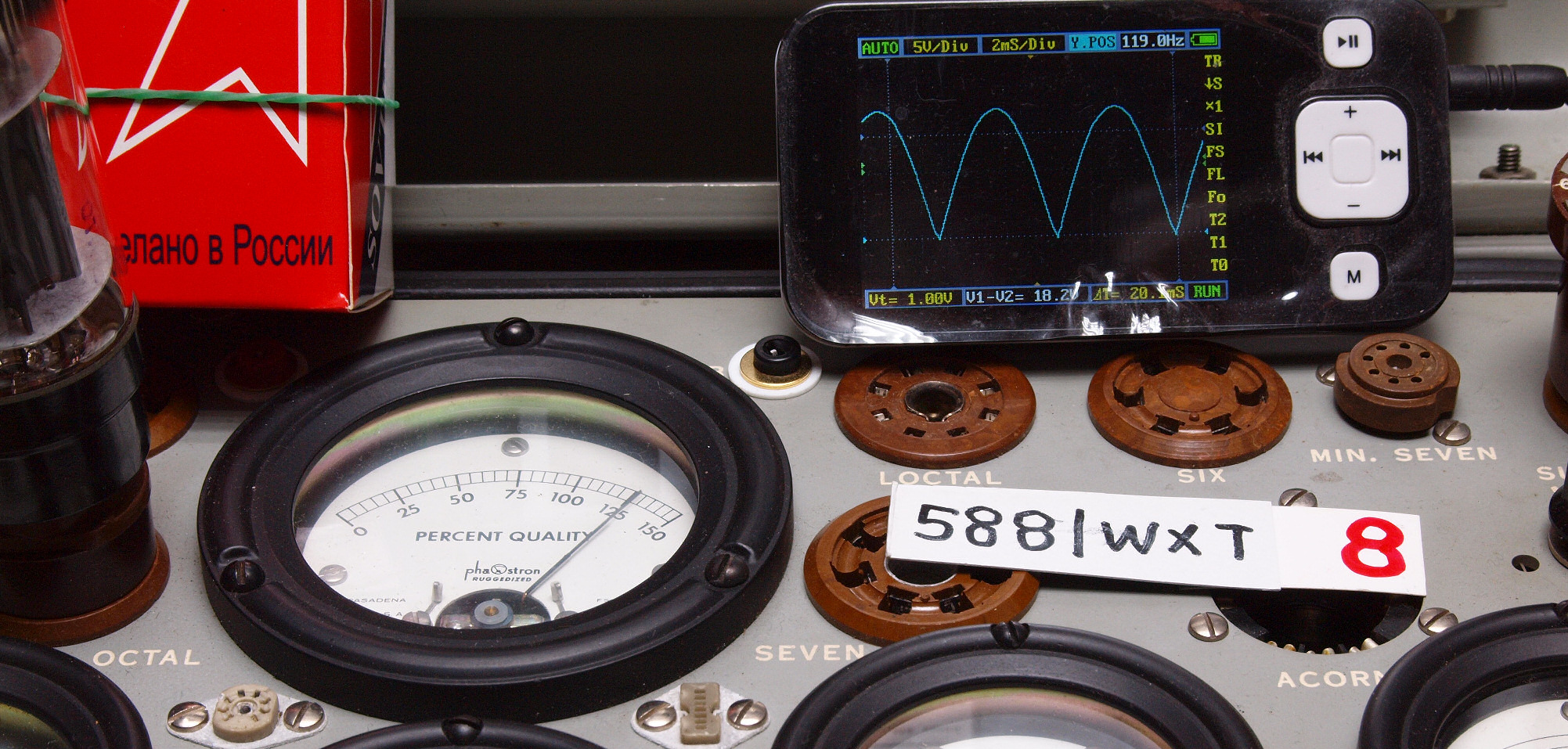

Ａ９．　プレート電圧波形を観測しながら測定する。

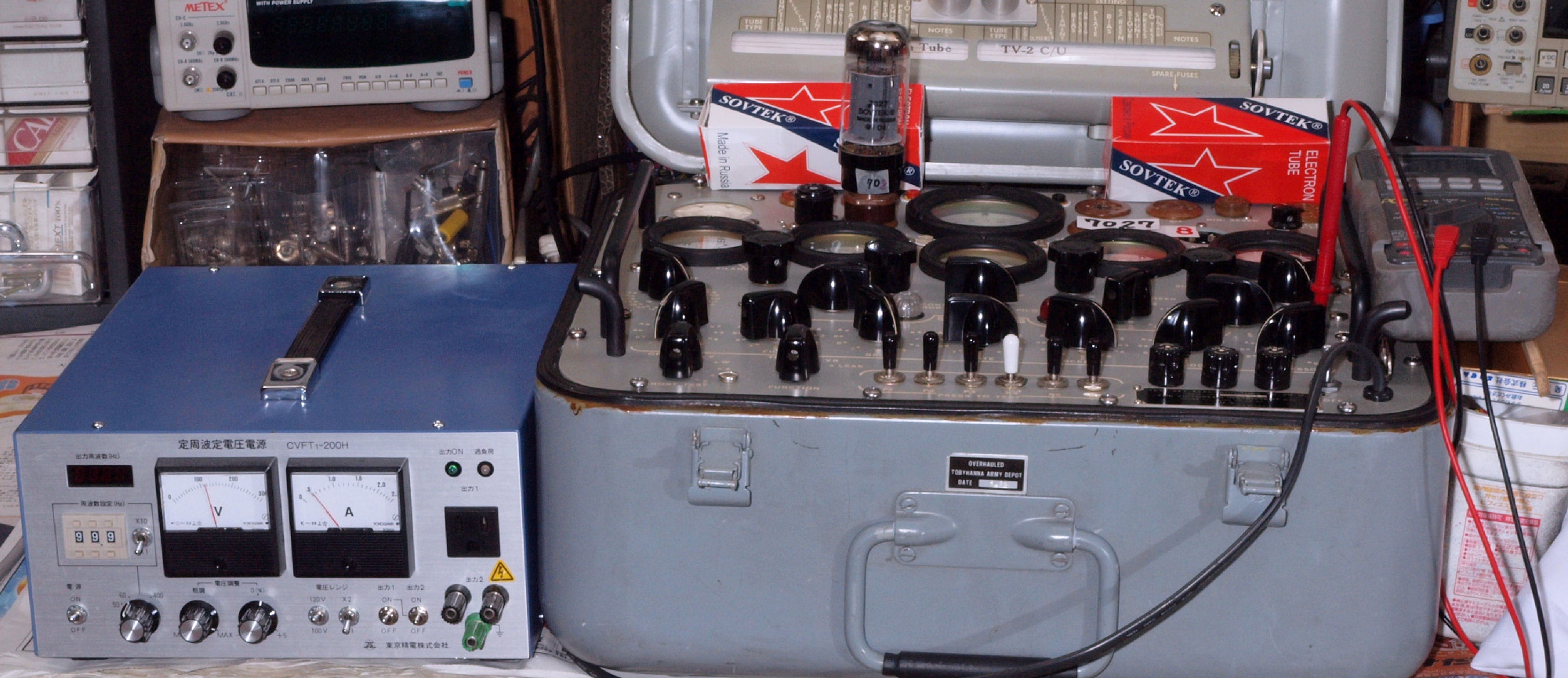

電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
Ｂ．　SOVTEK　５８８１ＷＸＴ　１２本。ＭＥＳＡ　Ｅｎｇｉｎｅｅｒｉｎｇ　ＢＡＲＯＮ
B０．　新品購入出力真空管SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」。
　　　　　　　真空管ハンドブック（規格表）の値。
　　　　　　　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝７２ｍＡ，Ｅｓｇ＝２５０Ｖ、ｅｇ１＝−１４Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより）
　　　　　　　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝７９ｍＡ，Ｅｓｇ＝２５０Ｖ、ｅｇ１＝−１４Ｖ」（ＲＣ−２６、ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）、（インプレス　オーディオ用真空管マニアルより）
　　　　　　　　　SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」。　左から１本目．．．．６本目。
  • １本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５７００μmho、Ｉｐ＝５０．２ｍＡ。
    ２本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５７００μmho、Ｉｐ＝４９．２ｍＡ。
    ３本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５７００μmho、Ｉｐ＝４８．７ｍＡ。
    ４本目　５８８１ＷＸＴ　測定。　Ｇｍ＝４５００μmho、Ｉｐ＝４１．９ｍＡ。
    ５本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５７００μmho、Ｉｐ＝４７．４ｍＡ。
    ６本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５５００μmho、Ｉｐ＝４６．６ｍＡ。
B０２．　新品購入出力真空管SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」。　左から７本目．．．．１２本目。
  • ７本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５５００μmho、Ｉｐ＝４７．７ｍＡ。
    ８本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５７００μmho、Ｉｐ＝４９．６ｍＡ。
    ９本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５７００μmho、Ｉｐ＝４９．４ｍＡ。
    １０本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５５００μmho、Ｉｐ＝４７．５ｍＡ。
    １１本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５８００μmho、Ｉｐ＝４８．６ｍＡ。
    １２本目　５８８１ＷＸＴ　測定。　Ｇｍ＝５５００μmho、Ｉｐ＝４８．９ｍＡ。

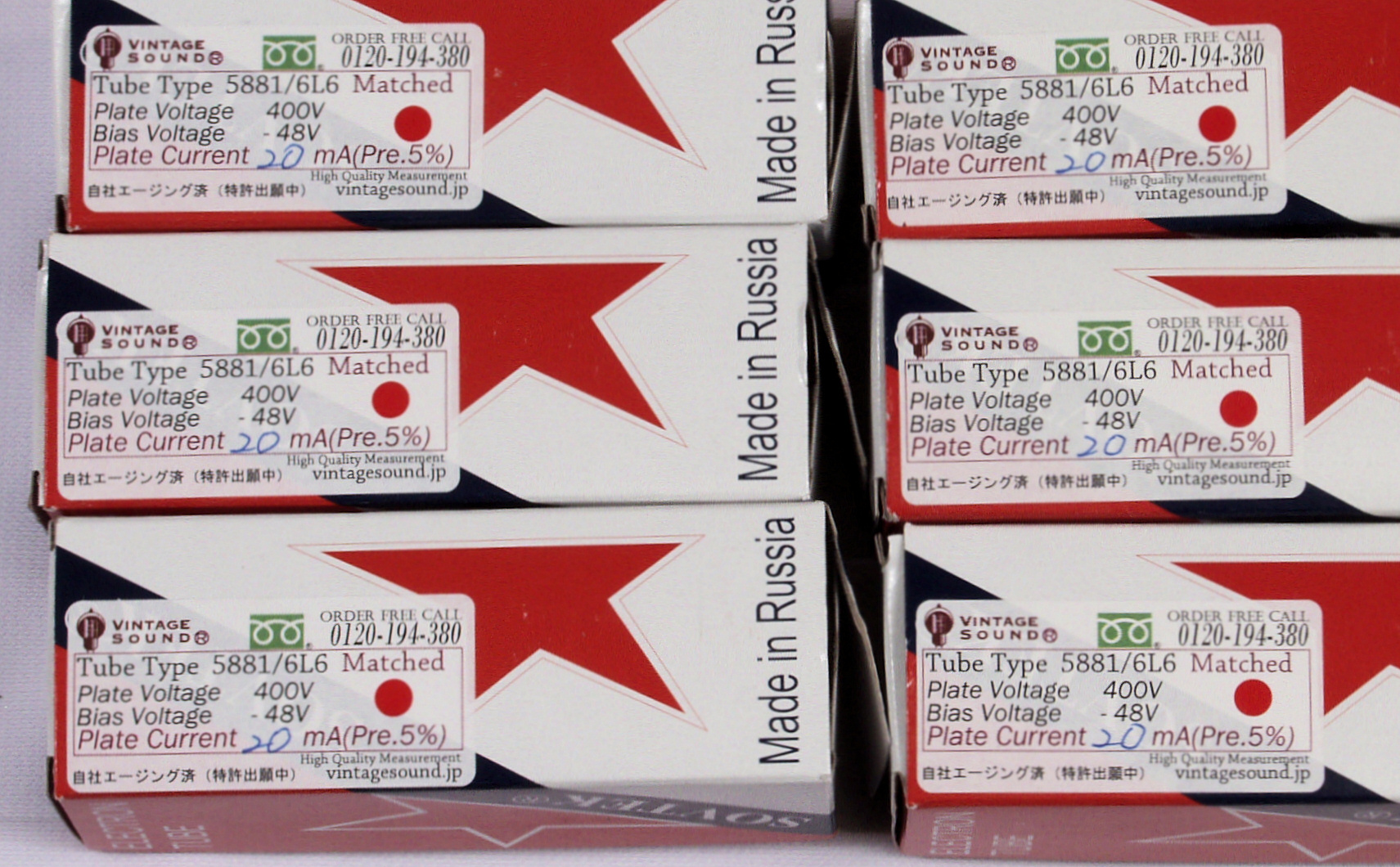

B０３．　新品購入出力真空管SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」。　左上から１本目．．．．６本目。
B０４．　新品購入出力真空管SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」。　左上から７本目．．．．１２本目。
B１．　SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」１本目。　　Ｇｍ＝５７００μ、Ｉｐ＝５０．２ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　「Ｅｐ＝２３０Ｖ、Ｅｇ２＝２２５Ｖ、Ｅｇ１＝−１４Ｖ」
B２．　SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」２本目。　　Ｇｍ＝５７００μ、Ｉｐ＝４９．２ｍＡ。
B３．　SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」３本目。　　Ｇｍ＝５７００μ、Ｉｐ＝４８．７ｍＡ。
B４．　SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」４本目。　　Ｇｍ＝４５００μ、Ｉｐ＝４１．９ｍＡ。
B５．　SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」５本目。　　Ｇｍ＝５７００μ、Ｉｐ＝４７．４ｍＡ。

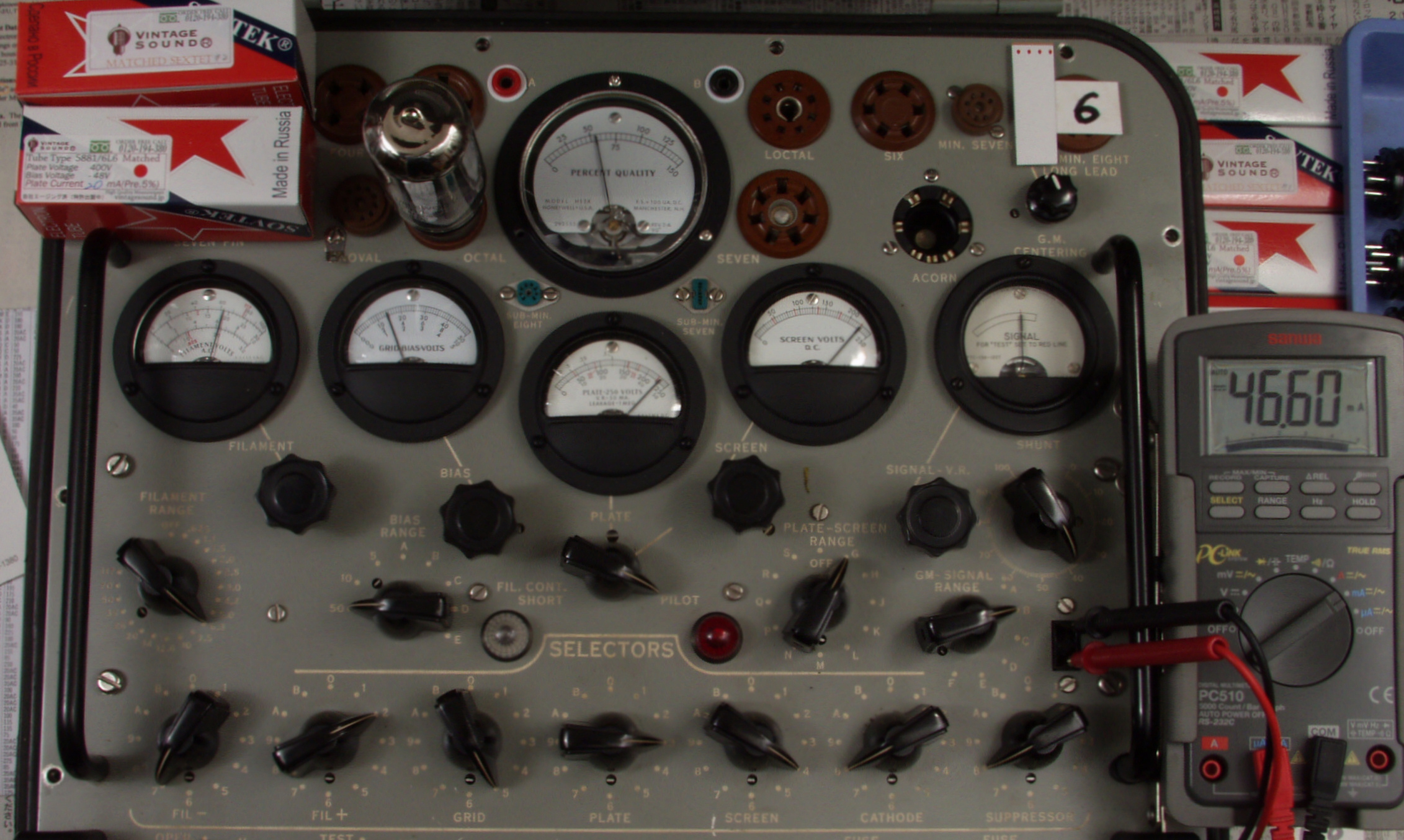

B６．　SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」６本目。　　Ｇｍ＝５５００μ、Ｉｐ＝４６．６ｍＡ。

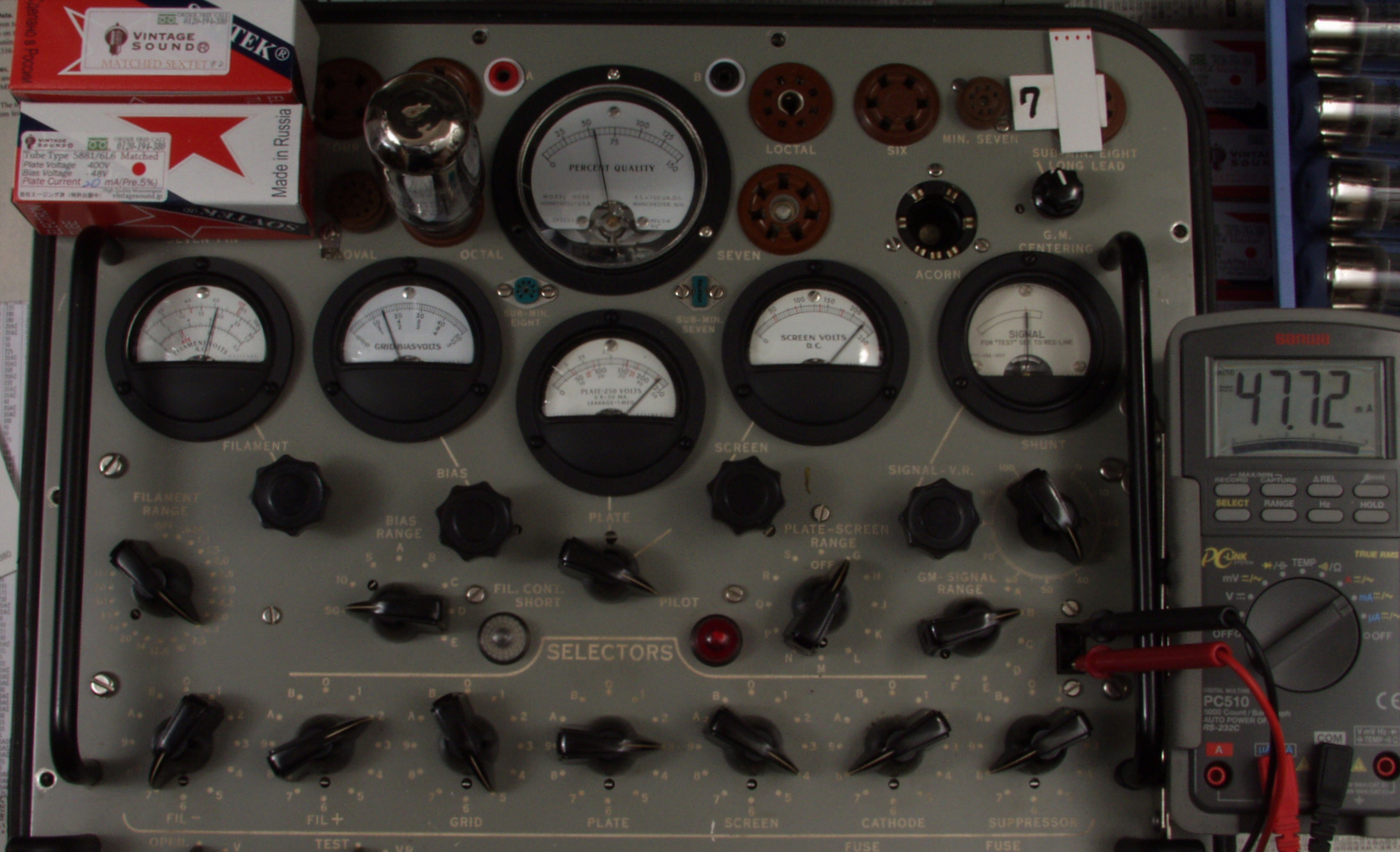

B７．　SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」７本目。　　Ｇｍ＝５５００μ、Ｉｐ＝４７．７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　「Ｅｐ＝２３０Ｖ、Ｅｇ２＝２２５Ｖ、Ｅｇ１＝−１４Ｖ」
B８．　SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」８本目。　　Ｇｍ＝５７００μ、Ｉｐ＝４９．６ｍＡ。

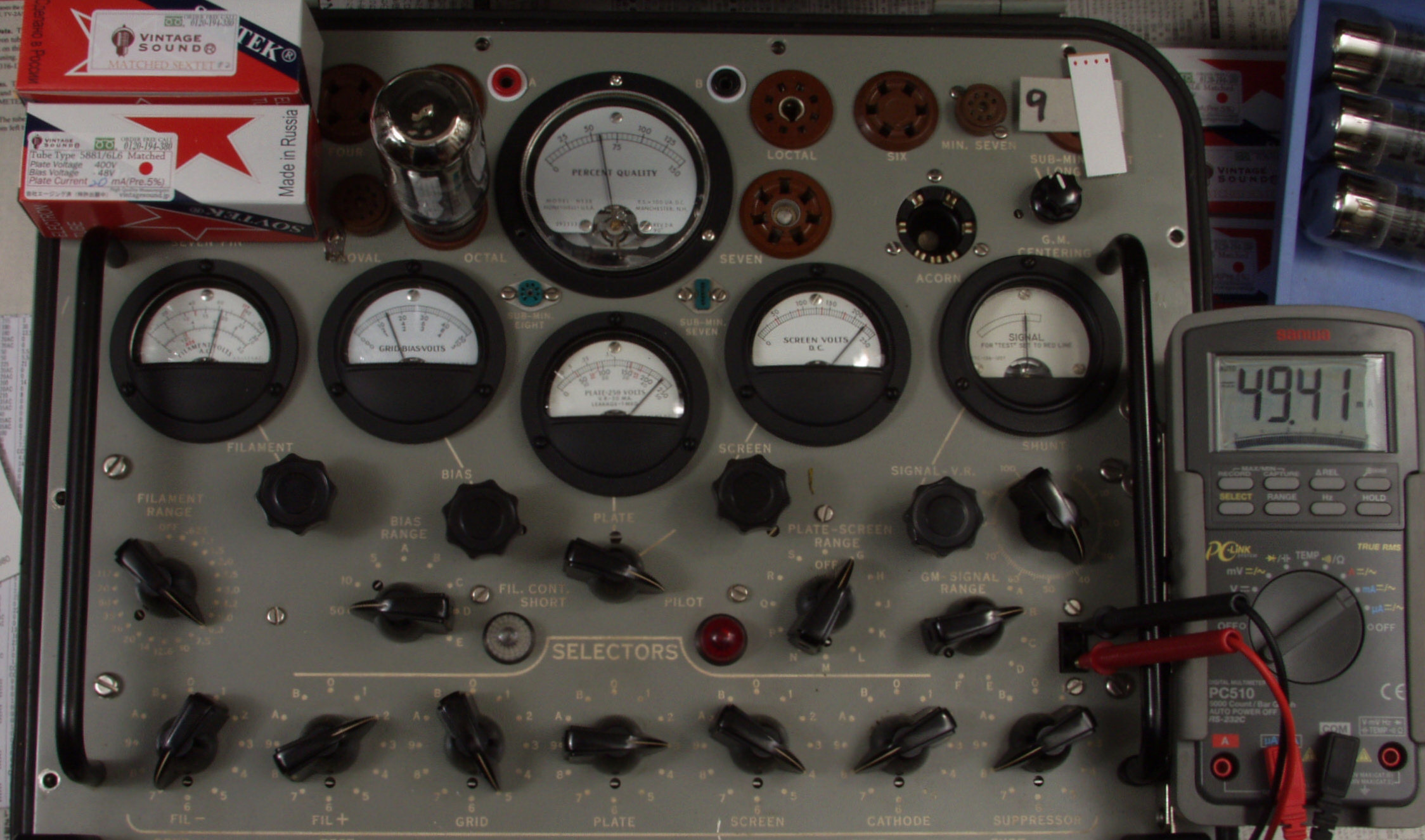

B９．　SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」９本目。　　Ｇｍ＝５７００μ、Ｉｐ＝４９．４ｍＡ。
B１０．　SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」１０本目。　　Ｇｍ＝５５００μ、Ｉｐ＝４７．５ｍＡ。
B１１．　SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」１１本目。　　Ｇｍ＝５８００μ、Ｉｐ＝４８．６ｍＡ。
B１２．　SOVTEC　「５８８１＝６Ｌ６ＷＧＣ」１２本目。　　Ｇｍ＝５５００μ、Ｉｐ＝４８．９ｍＡ。
　　　 　　　　　 　　　　　　　　5881wxt_b
