Vacuum Tube Tester Hickok TV-2B/Uで
１２ＡX７、ＥＣＣ８３、ＥＣＣ８３Ｓ　Ｇｍ　＆　Ｉｐ測定
Ａ．１２ＡＸ７ ６本測定。
  • １本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１７４０μmho、ＩＰ＝１．３１ｍＡ。
    　　　　　　　　　ユニット２。　Ｇｍ測定＝１９６０μmho、ＩＰ＝１．４９ｍＡ。
    ２本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．４５ｍＡ。
    　　　　　　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．５５ｍＡ。
    ３本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．４１ｍＡ。
    　　　　　　　　　ユニット２。　Ｇｍ測定＝１８４０μmho、ＩＰ＝１．４１ｍＡ。
    ４本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．４１ｍＡ。
    　　　　　　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．５３ｍＡ。
    ５本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．７０ｍＡ。
    　　　　　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．６４ｍＡ。
    ６本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．５０ｍＡ。
    　　　　　　　　　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．４９ｍＡ。

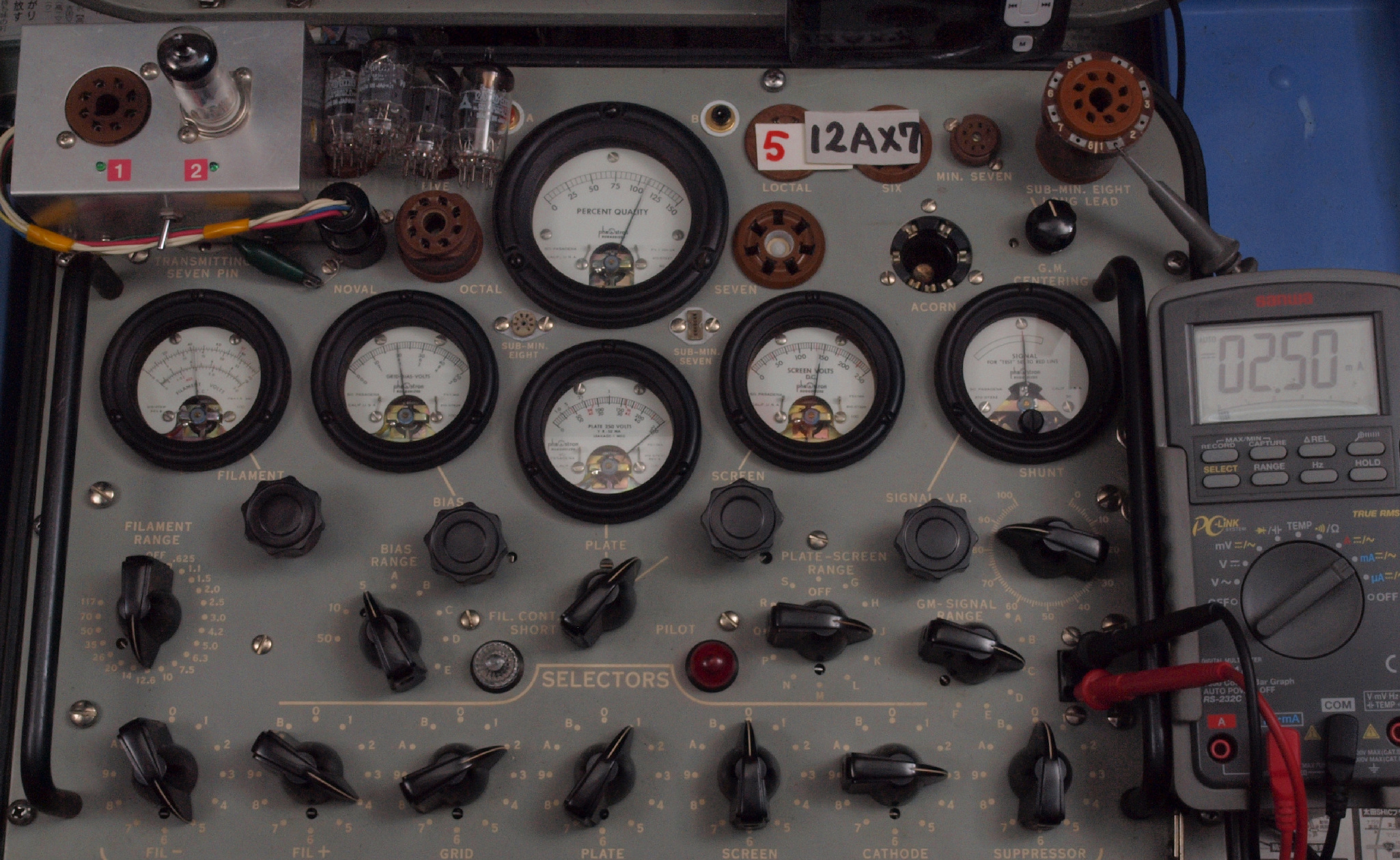

Ｂ．１２ＡＸ７　８本測定。
  • １本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４１ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４０ｍＡ。
    ２本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝３．２６ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５５ｍＡ。
    ３本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４０ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．６７ｍＡ。
    ４本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．７１ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５５ｍＡ。
    ５本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５０ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５９ｍＡ。

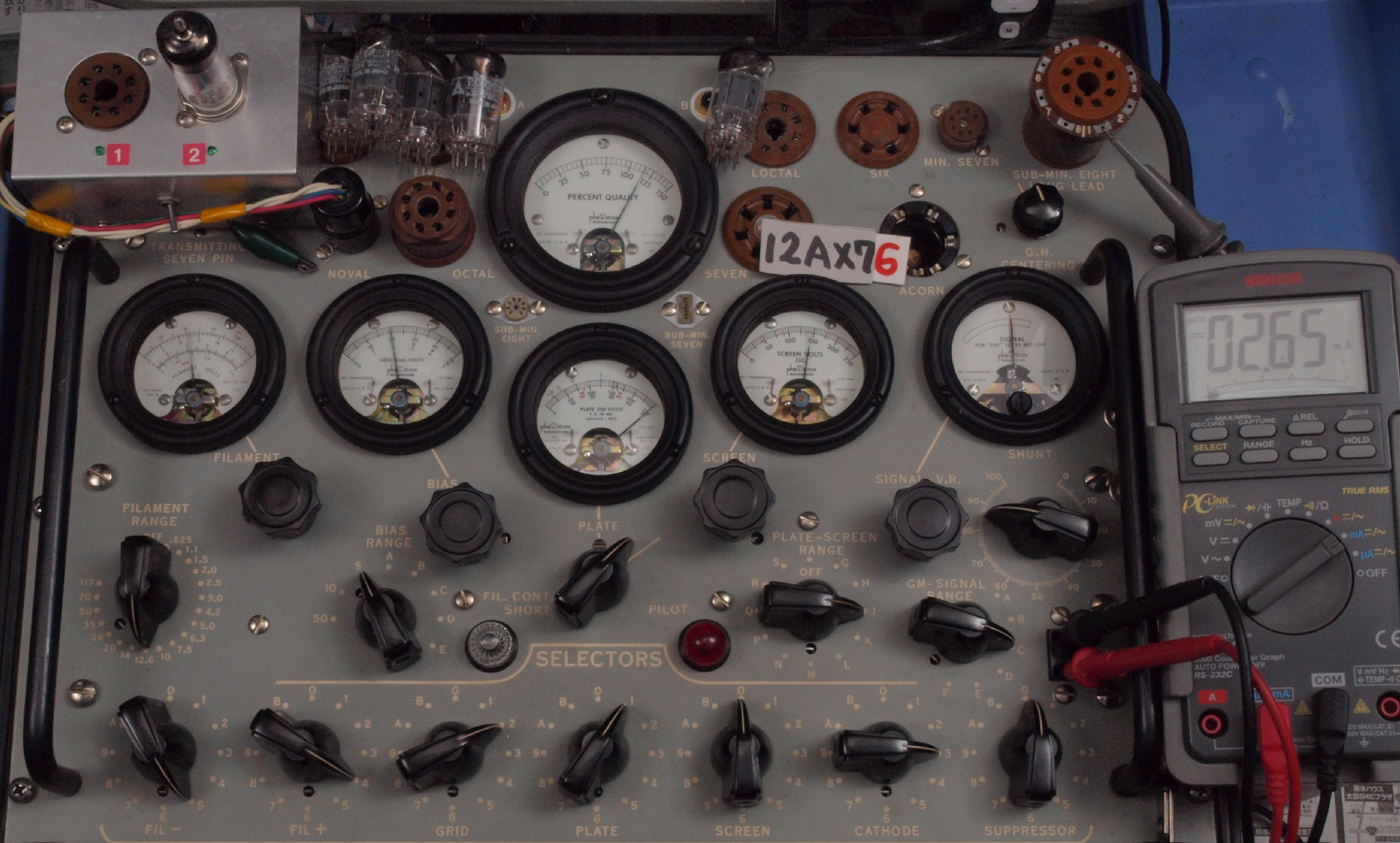

    ６本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．３８ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．６５ｍＡ。
    ７本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．３３ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４１ｍＡ。
    ８本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４５ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４２ｍＡ。
Ｃ．ＥＣＣ８３　６本測定。Ｍｃｉｎｔｏｓｈ　Ｃ２２．　９台目
  • １本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝２７６０μmho、ＩＰ＝２．２１ｍＡ。
    　 　　　 　　　　ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝１．７２ｍＡ。
    ２本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝１９４０μmho、ＩＰ＝１．６９ｍＡ。
    　 　　　 　　　　ユニット２。　Ｇｍ測定＝２０２０μmho、ＩＰ＝１．９８ｍＡ。
    ３本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝９００μmho、　ＩＰ＝０．４７ｍＡ。
    　 　　　 　　　　ユニット２。　Ｇｍ測定＝１２００μmho、ＩＰ＝０．７７ｍＡ。
    ４本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝１８６０μmho、ＩＰ＝１．６５ｍＡ。
    　 　　　 　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．７９ｍＡ。
    ５本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．８１ｍＡ。
    　 　　　 　　　　ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．８１ｍＡ。
    ６本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝１５４０μmho、ＩＰ＝１．５２ｍＡ。
    　 　　　 　　　　ユニット２。　Ｇｍ測定＝１５００μmho、ＩＰ＝１．５２ｍＡ。
Ｄ． ＪＪ　ＥＣＣ８３Ｓ　６本測定。 Ｍｃｉｎｔｏｓｈ　Ｃ２２．　９台目
  • １本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０４０μmho、ＩＰ＝１．７６ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．６６ｍＡ。
    ２本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝１．８０ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝１．７９ｍＡ。
    ３本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝１．９９ｍＡ。
    ４本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．６６ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．５３ｍＡ。
    ５本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．７７ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．７７ｍＡ。
    ６本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．５８ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．８２ｍＡ。
Ｅ．　１２ＡＸ７（ＥＣＣ８３）　７本測定。

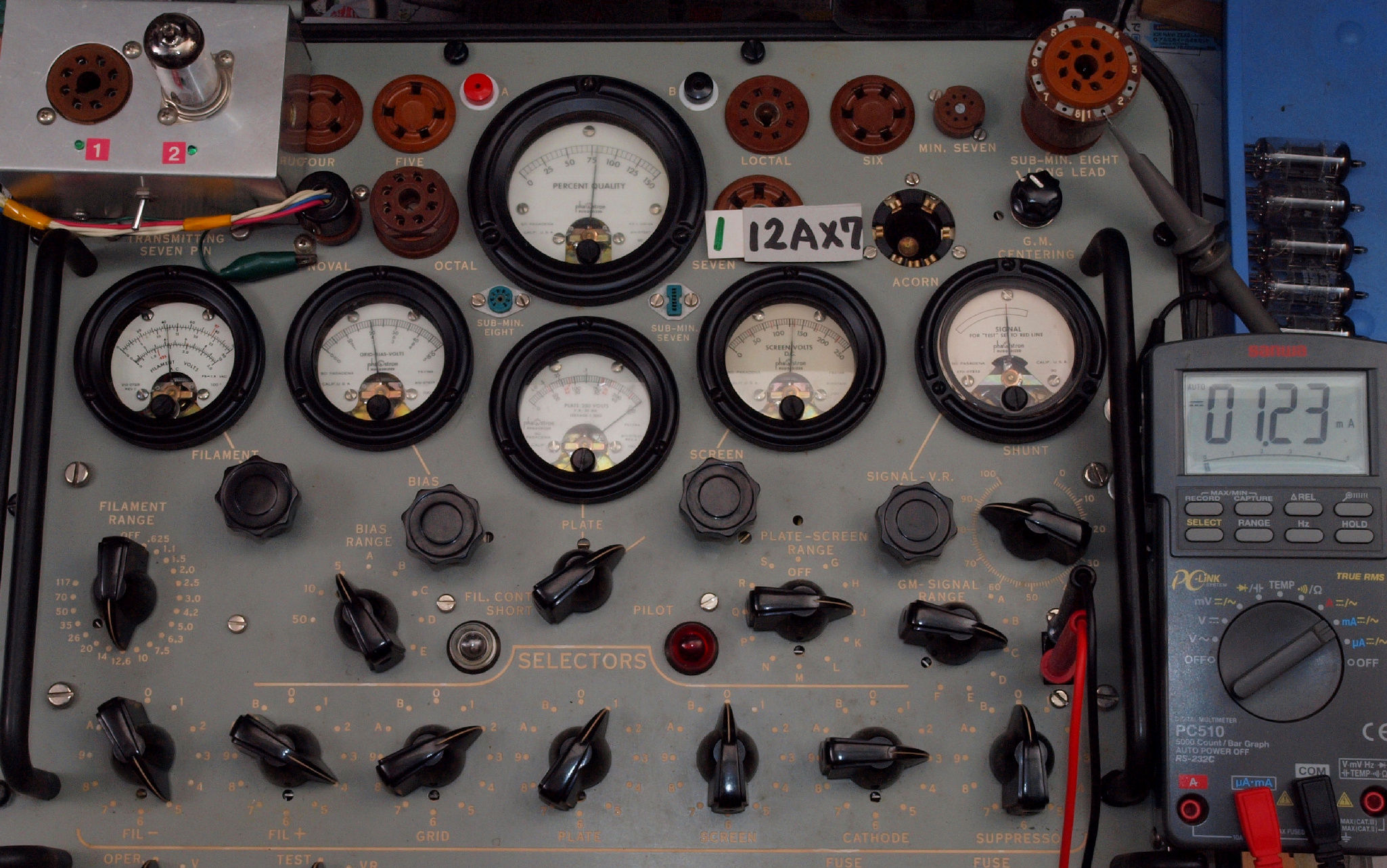

  • １本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝１６００μmho、ＩＰ＝１．２３ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝１８４０μmho、ＩＰ＝１．５５ｍＡ。

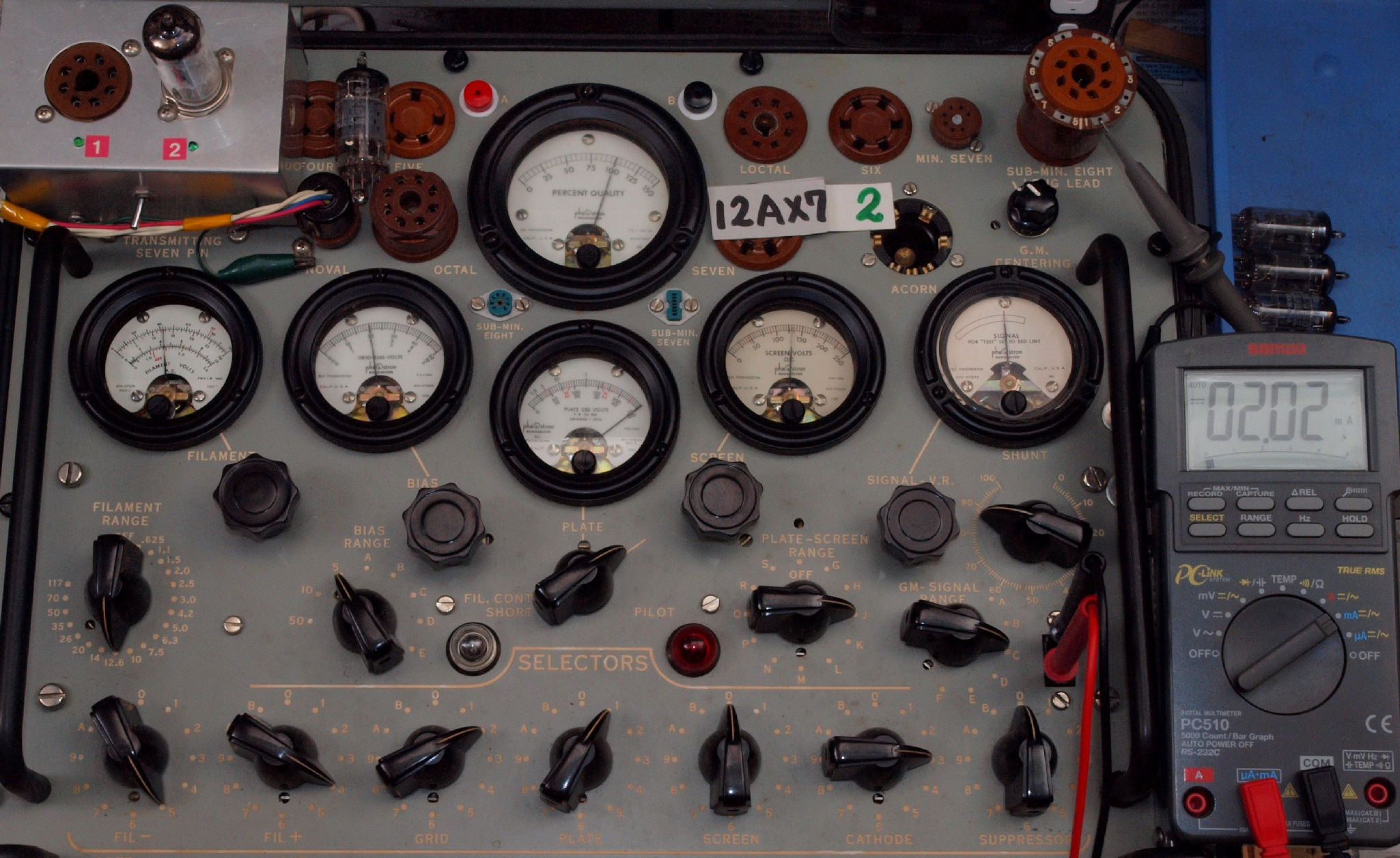

    ２本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．０２ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝２０２０μmho、ＩＰ＝２．０２ｍＡ。

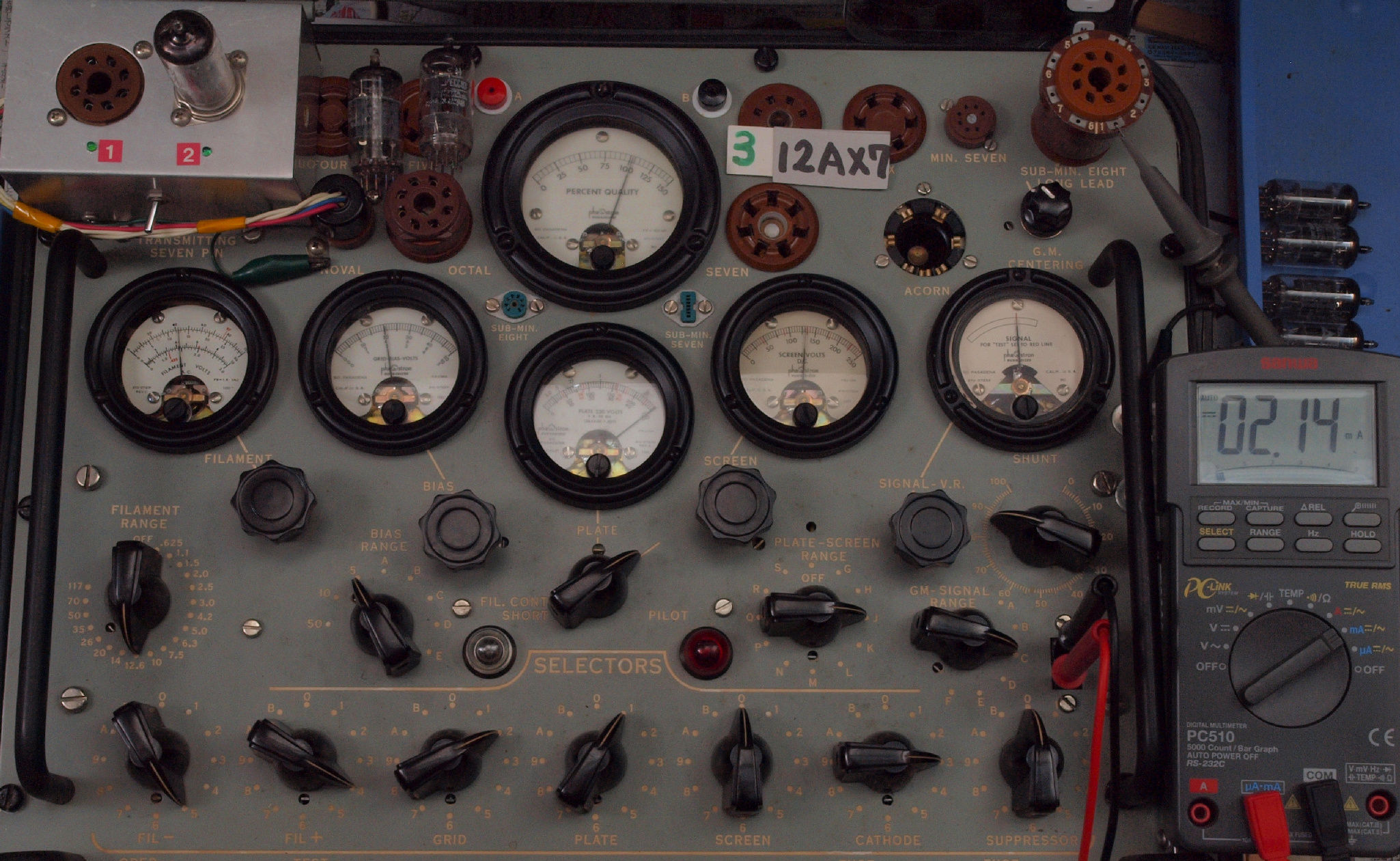

    ３本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２０４０μmho、ＩＰ＝２．１４ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．１１ｍＡ。

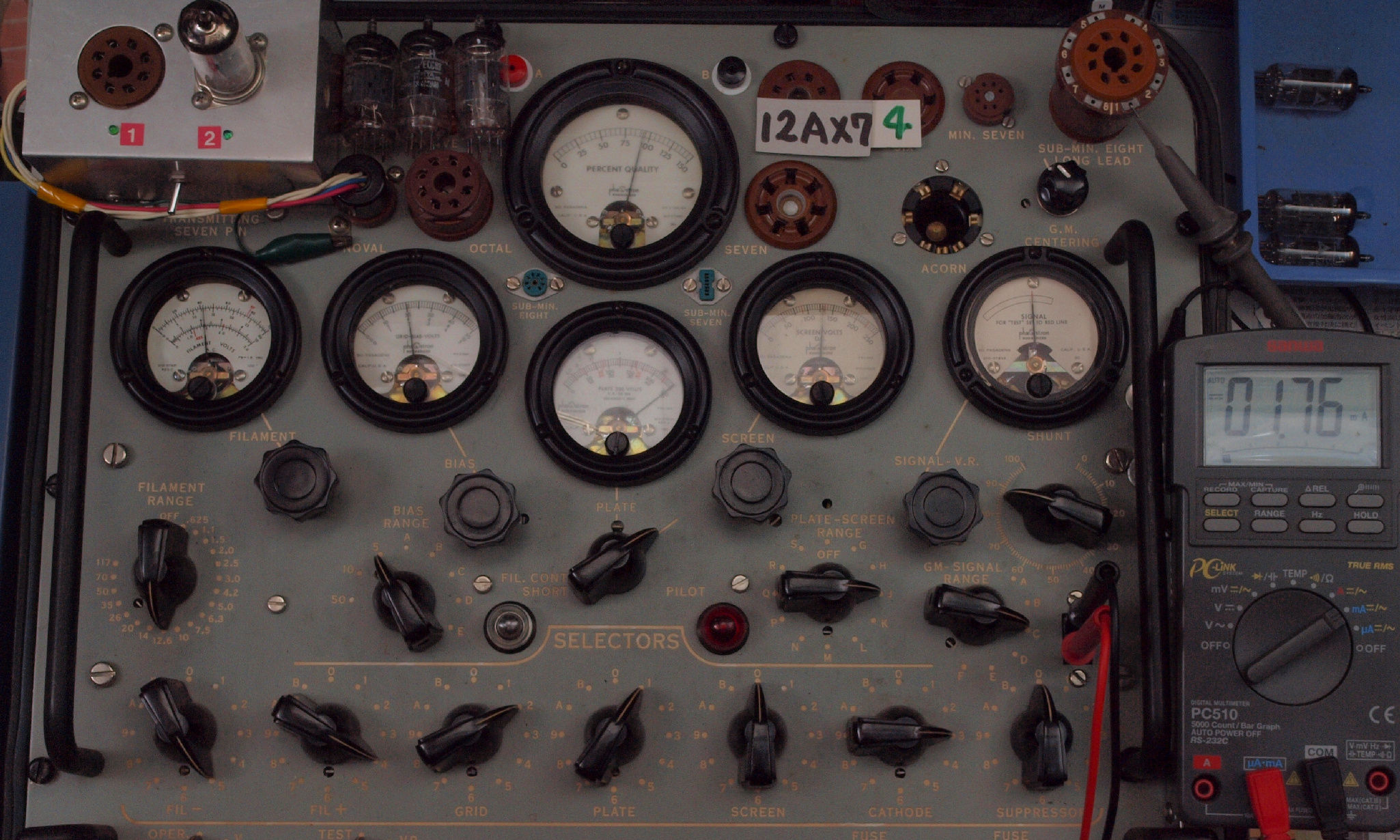

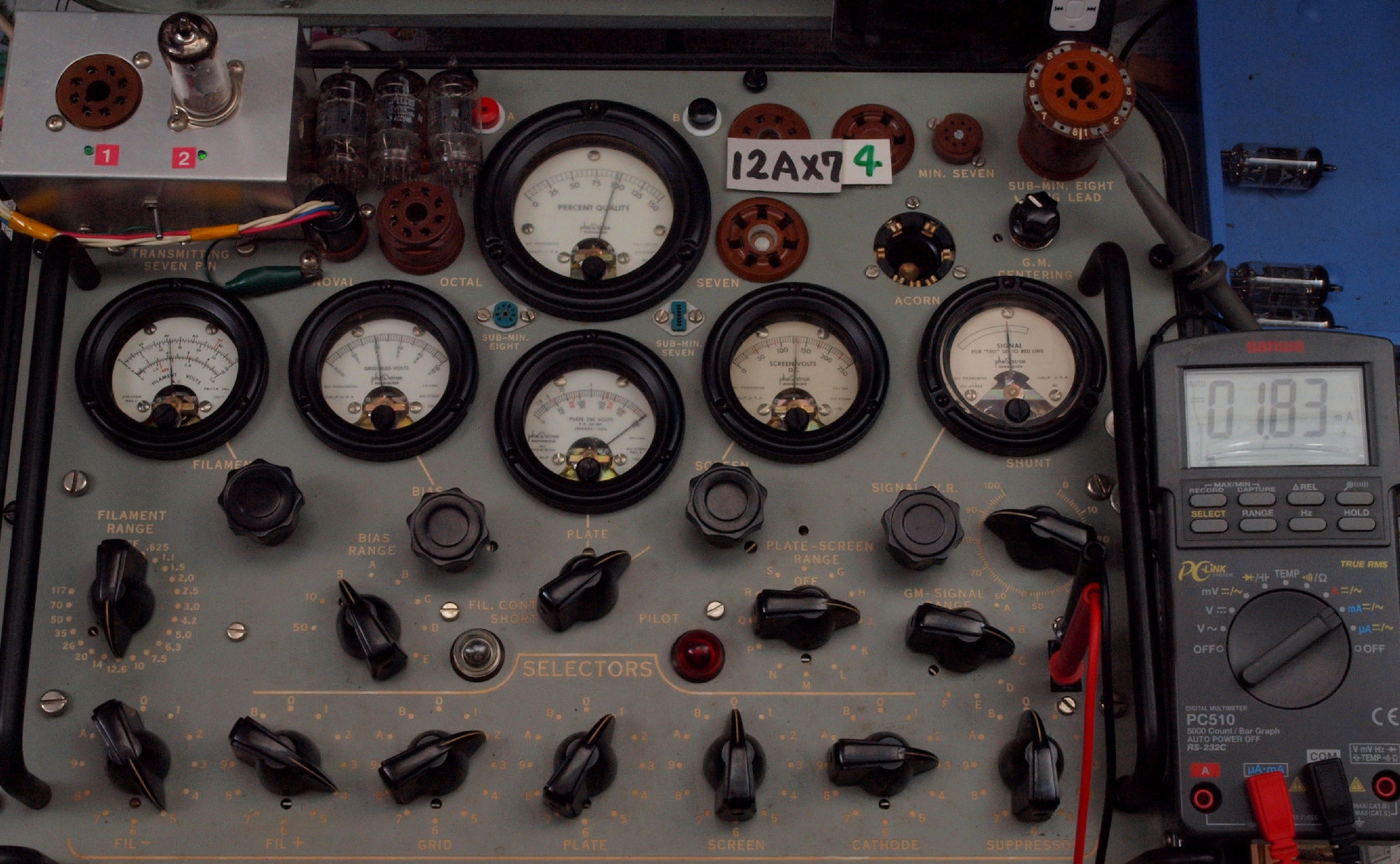

    ４本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝１８６０μmho、ＩＰ＝１．７６ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．８３ｍＡ。

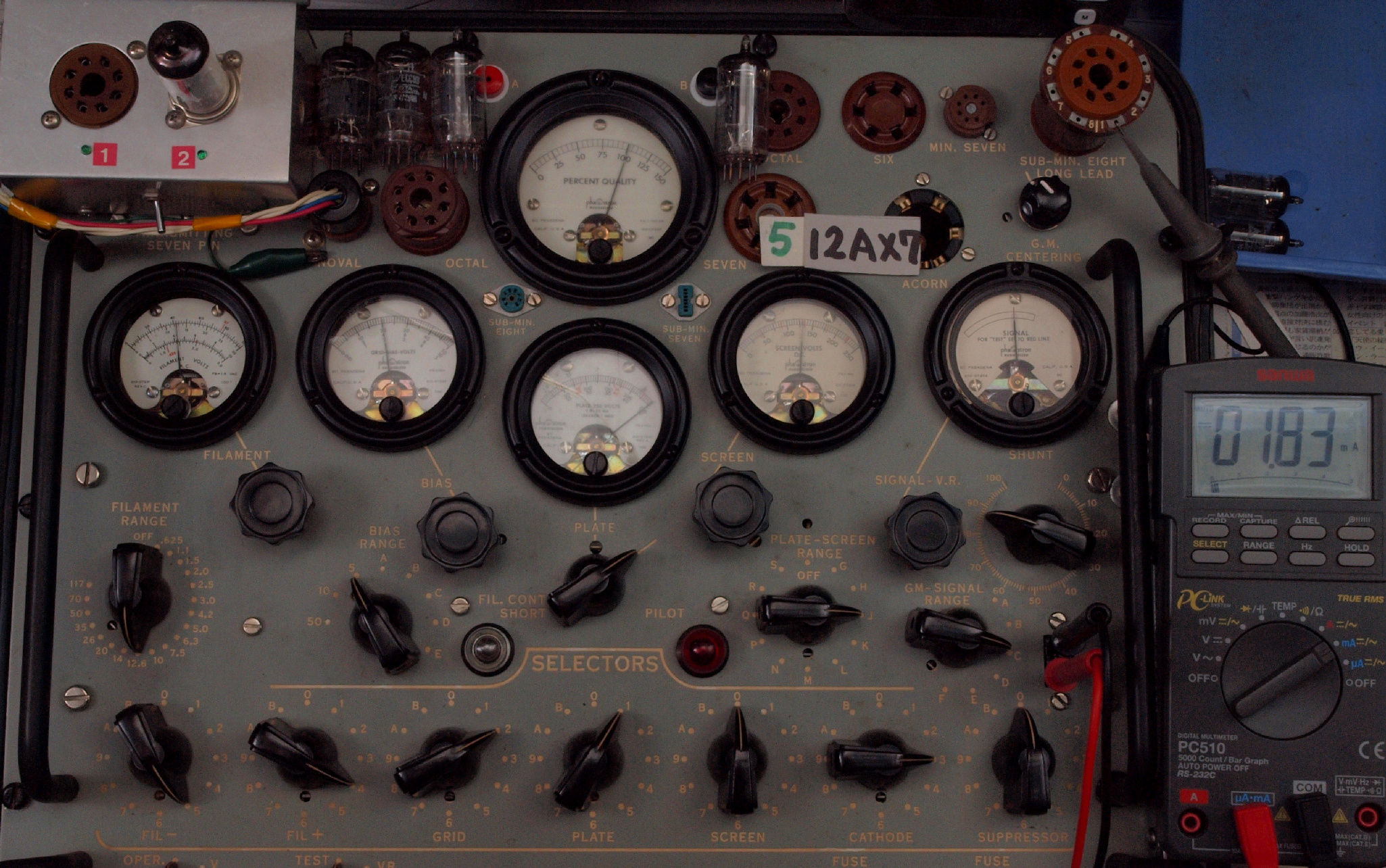

    ５本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．６８ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８３ｍＡ。

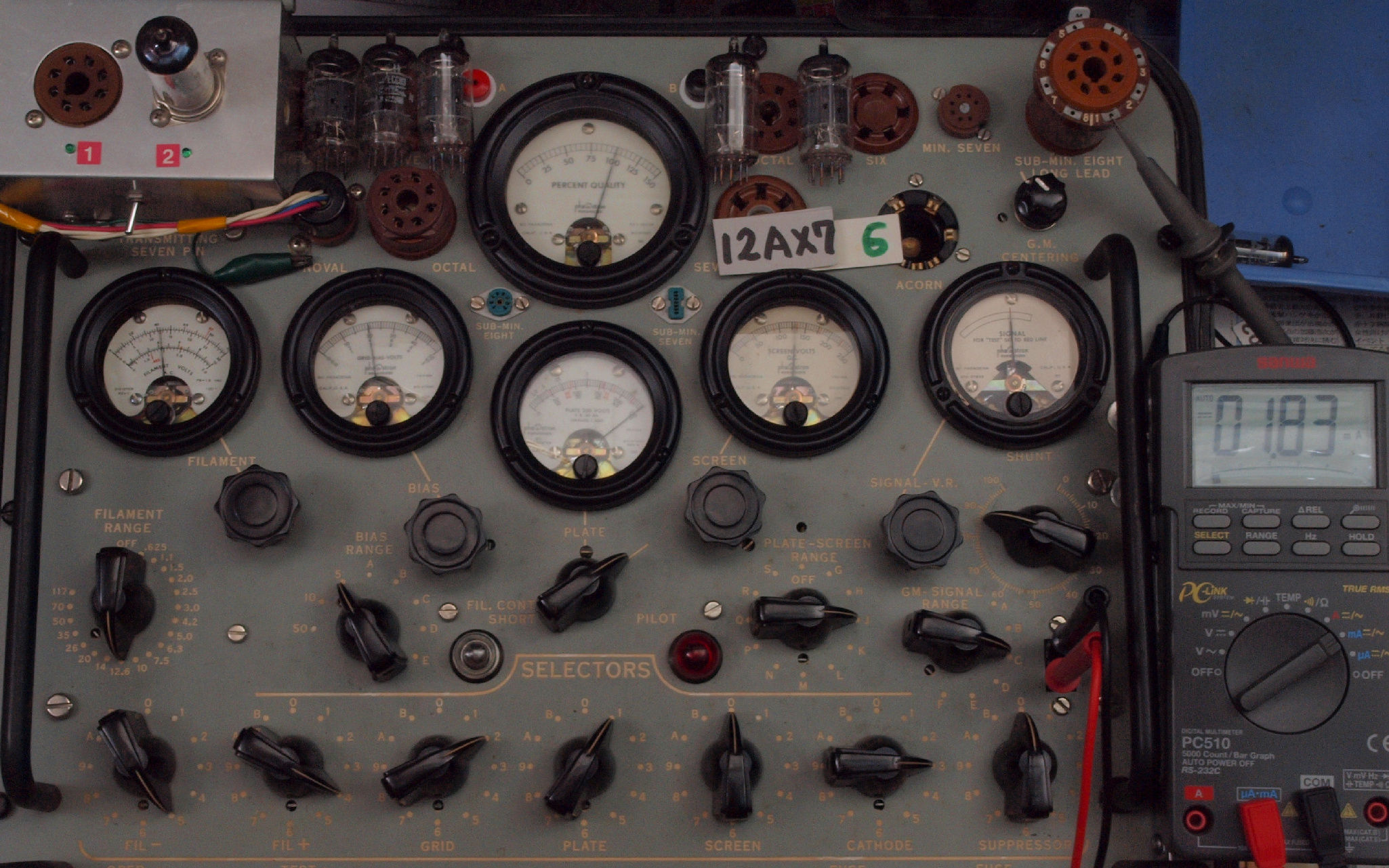

    ６本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８３ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．７３ｍＡ。

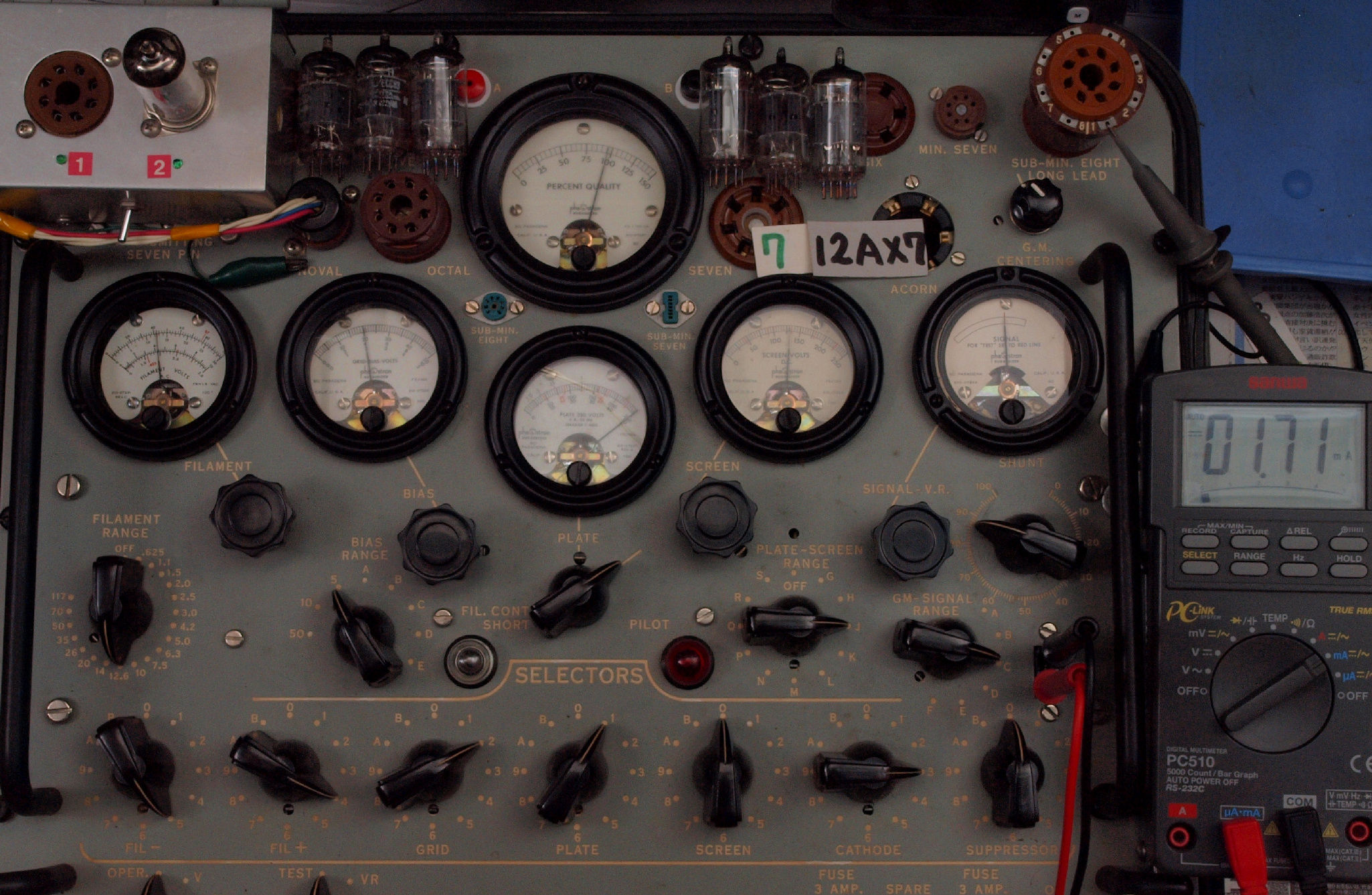

    ７本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．７１ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．６８ｍＡ。

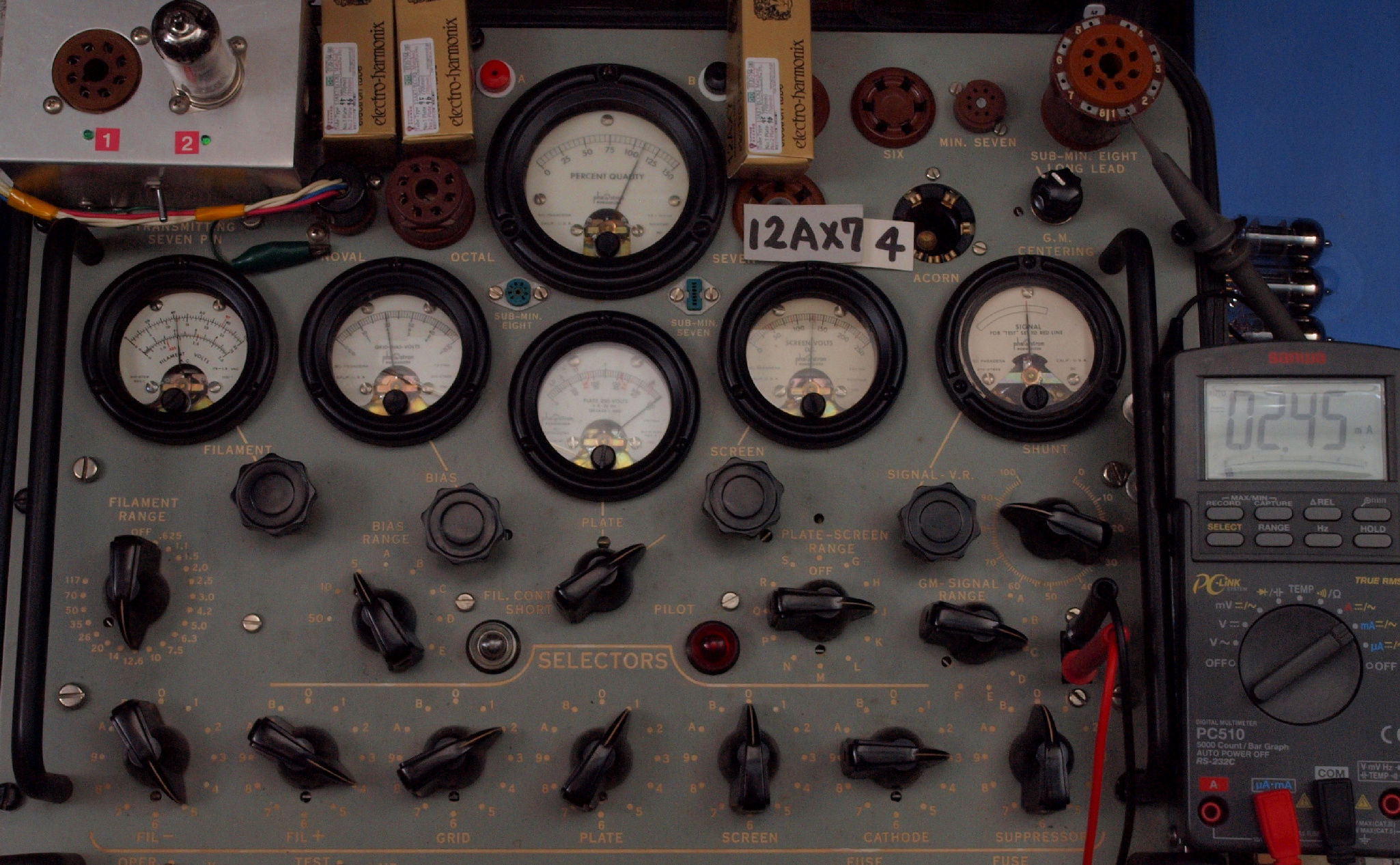

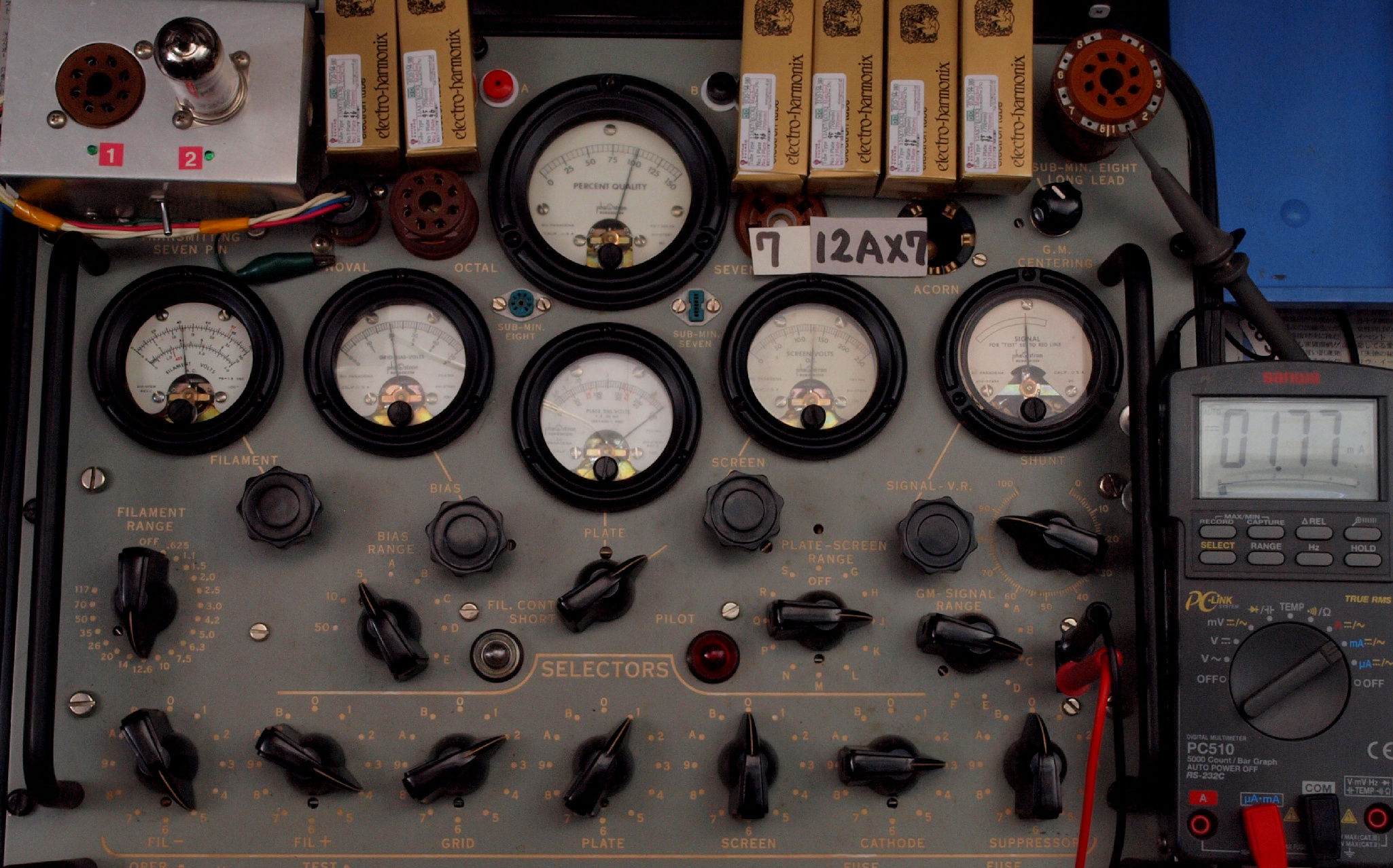

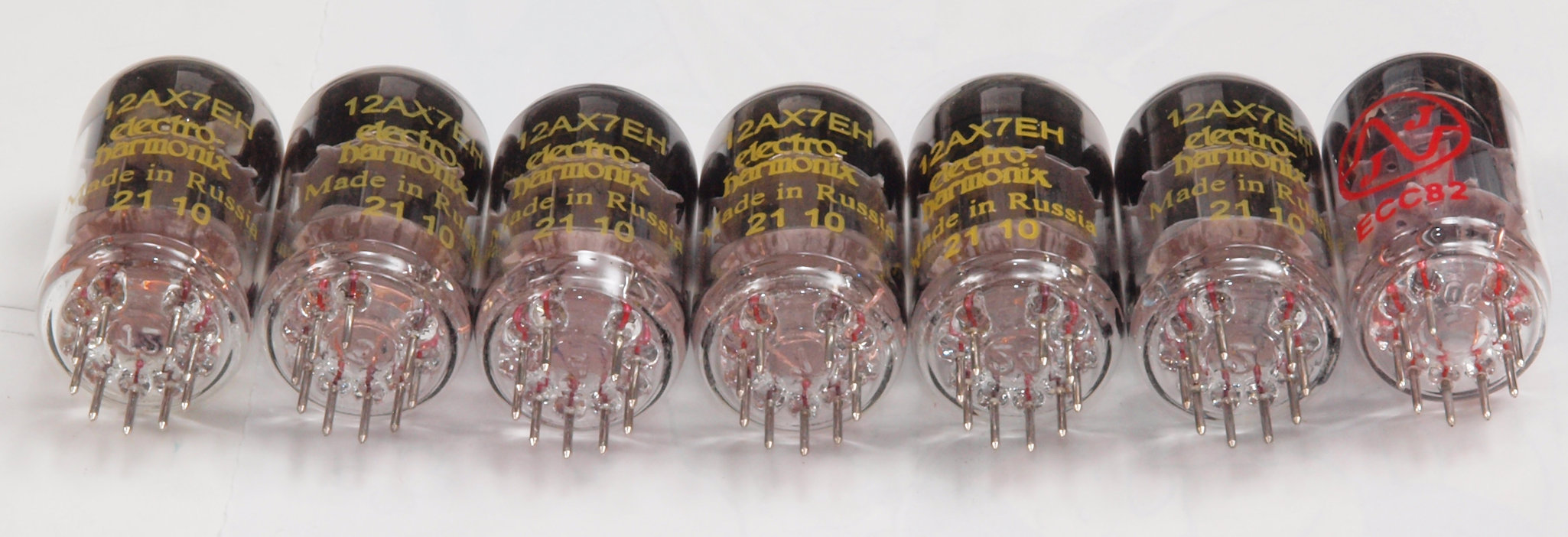

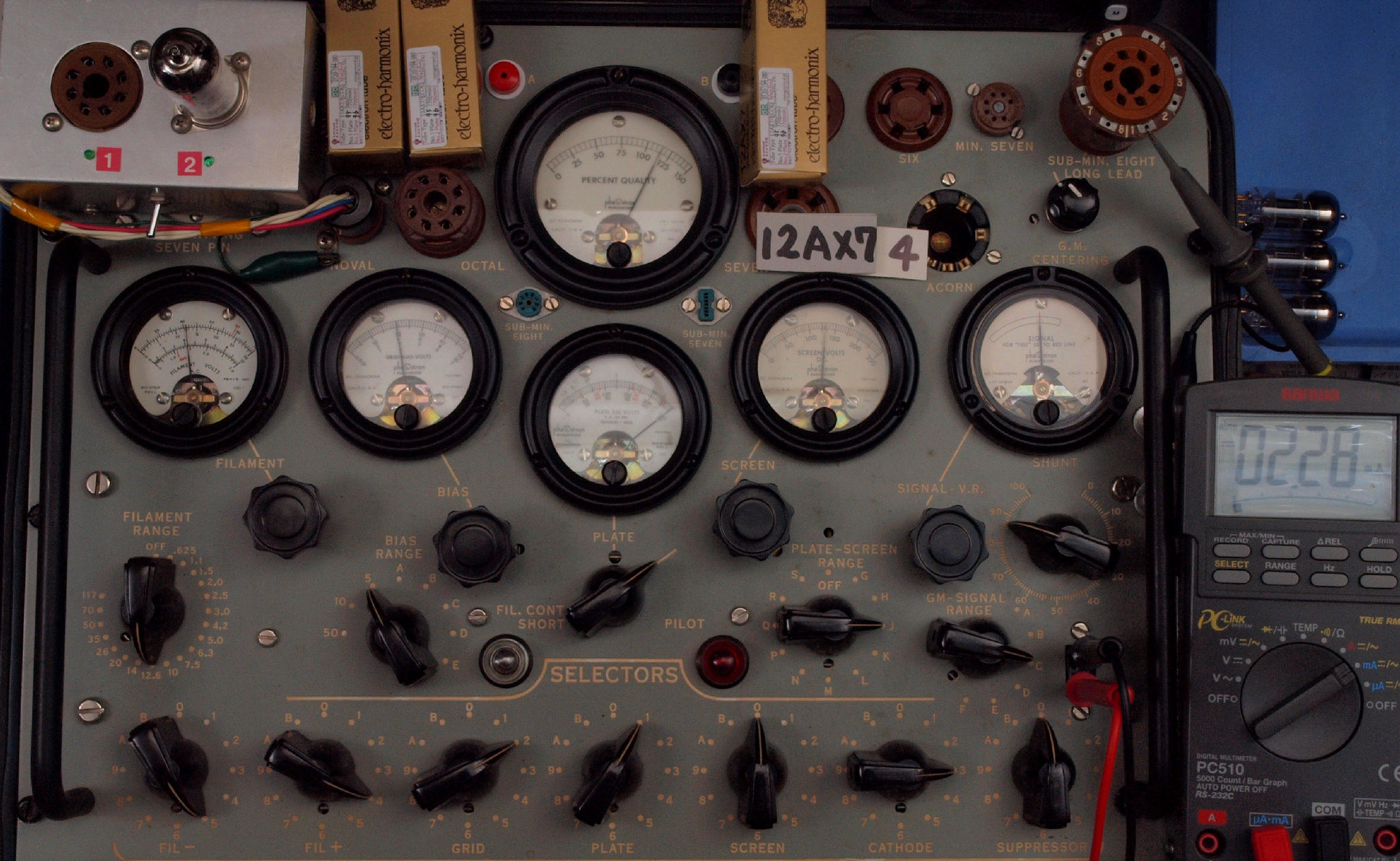

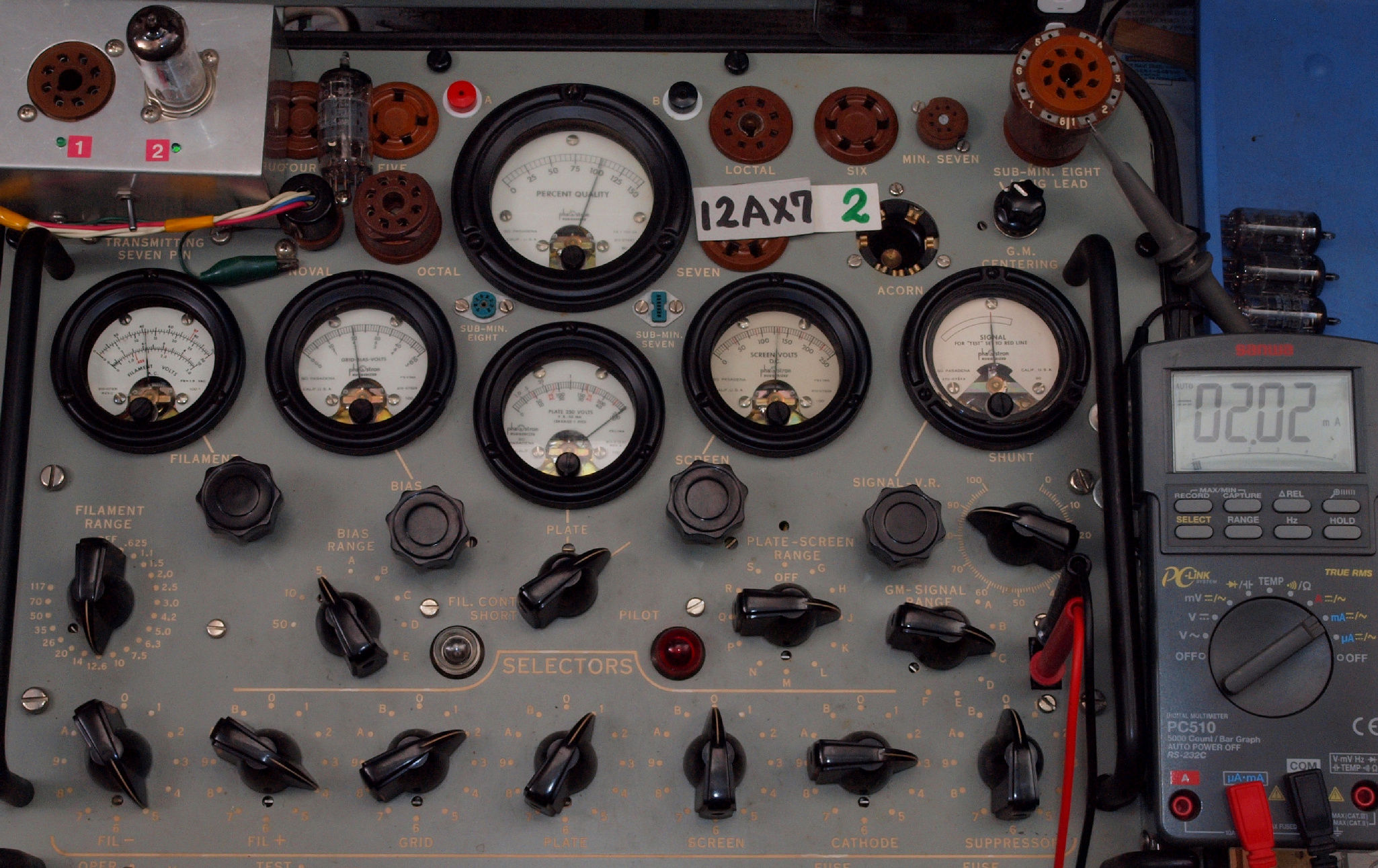

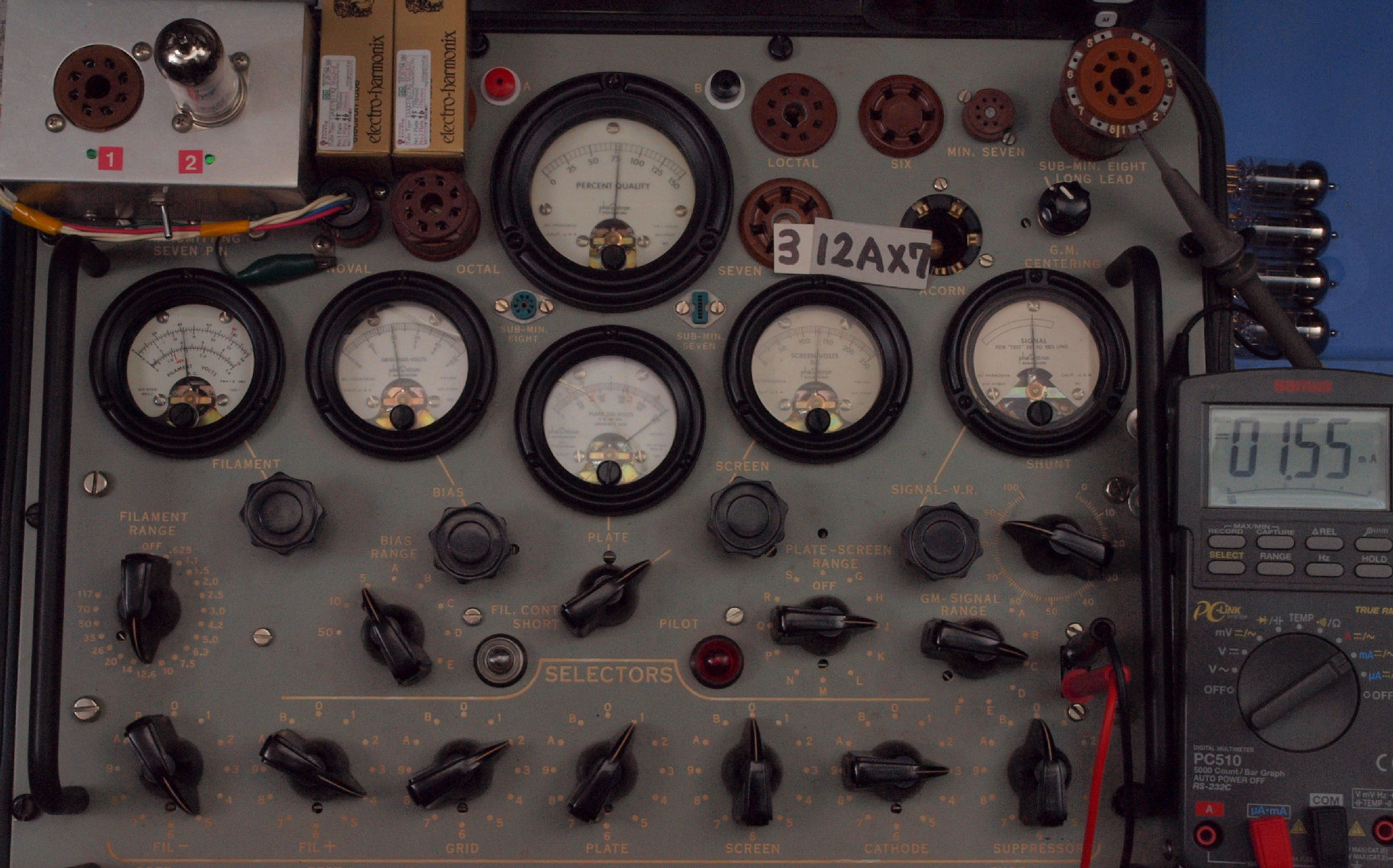

Ｆ．　Ｅｌｅｃｔｒｏ－Ｈａｒｍｏｎｉｘ　１２ＡＸ７（ＥＣＣ８３）　７本測定。

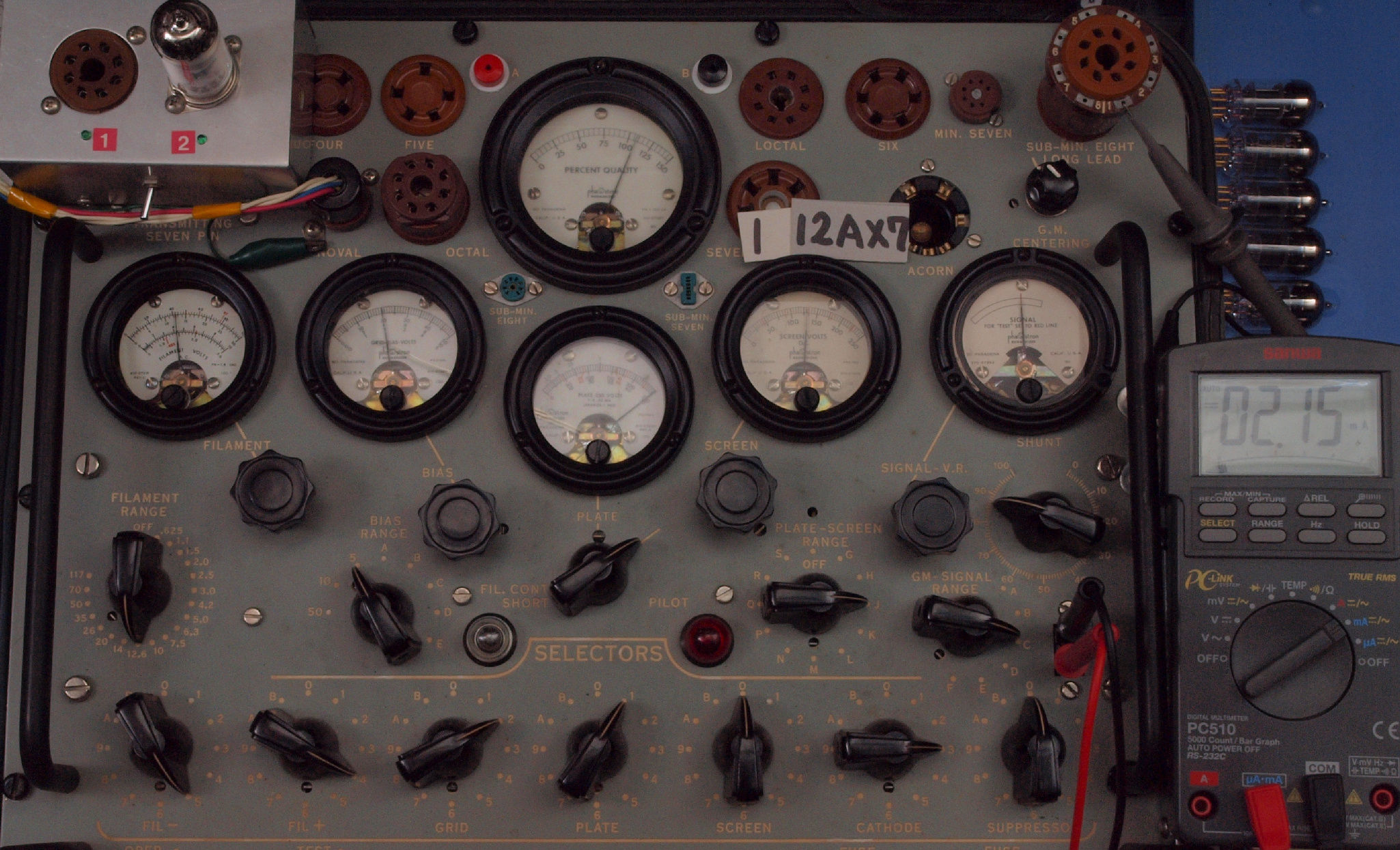

  • １本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝２．１５ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．９１ｍＡ。
    ２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．９５ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２１６０μmho、ＩＰ＝１．９５ｍＡ。

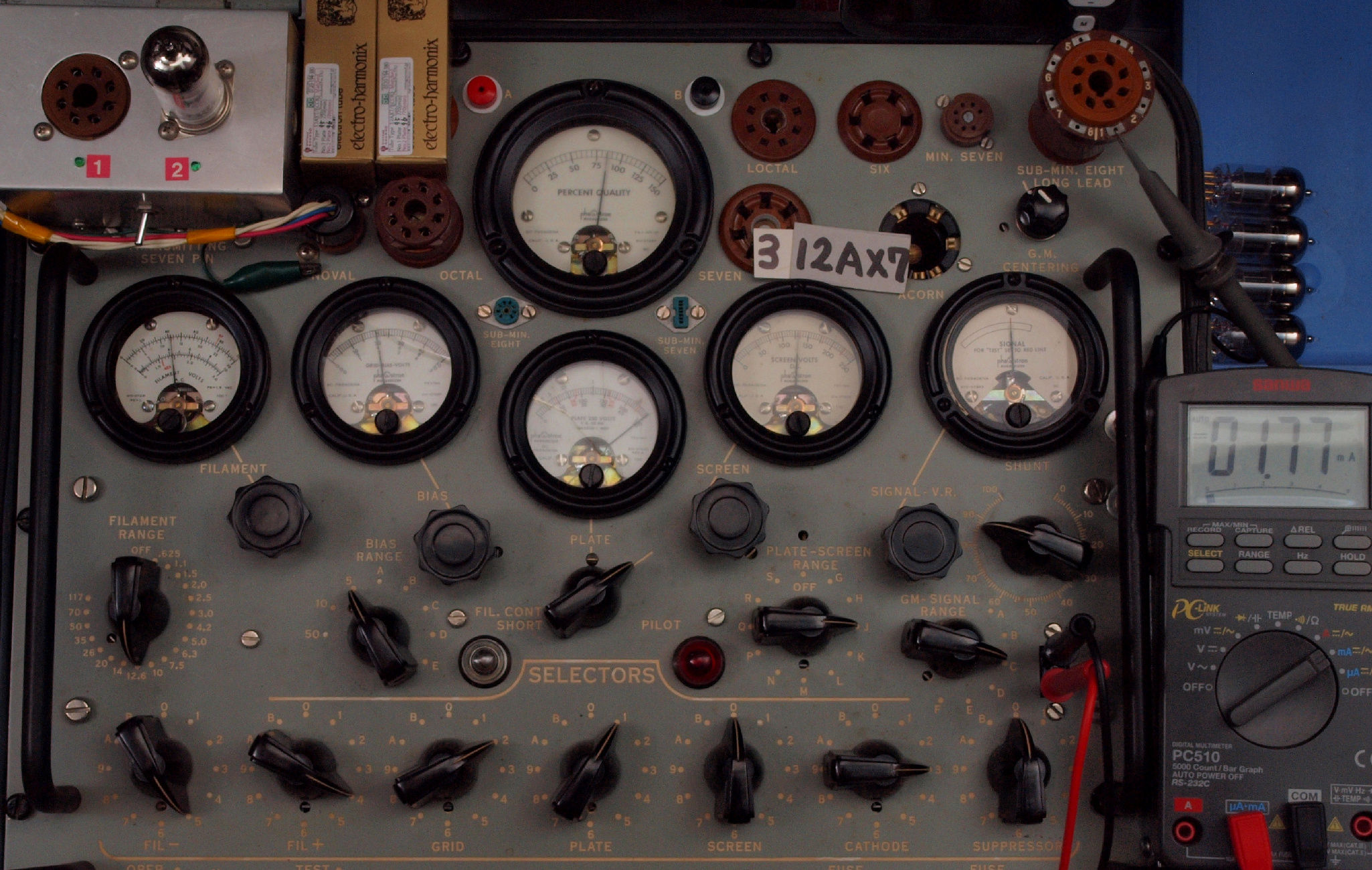

    ３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．７７ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝１４８０μmho、ＩＰ＝１．５５ｍＡ。
    ４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．２８ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．４５ｍＡ。

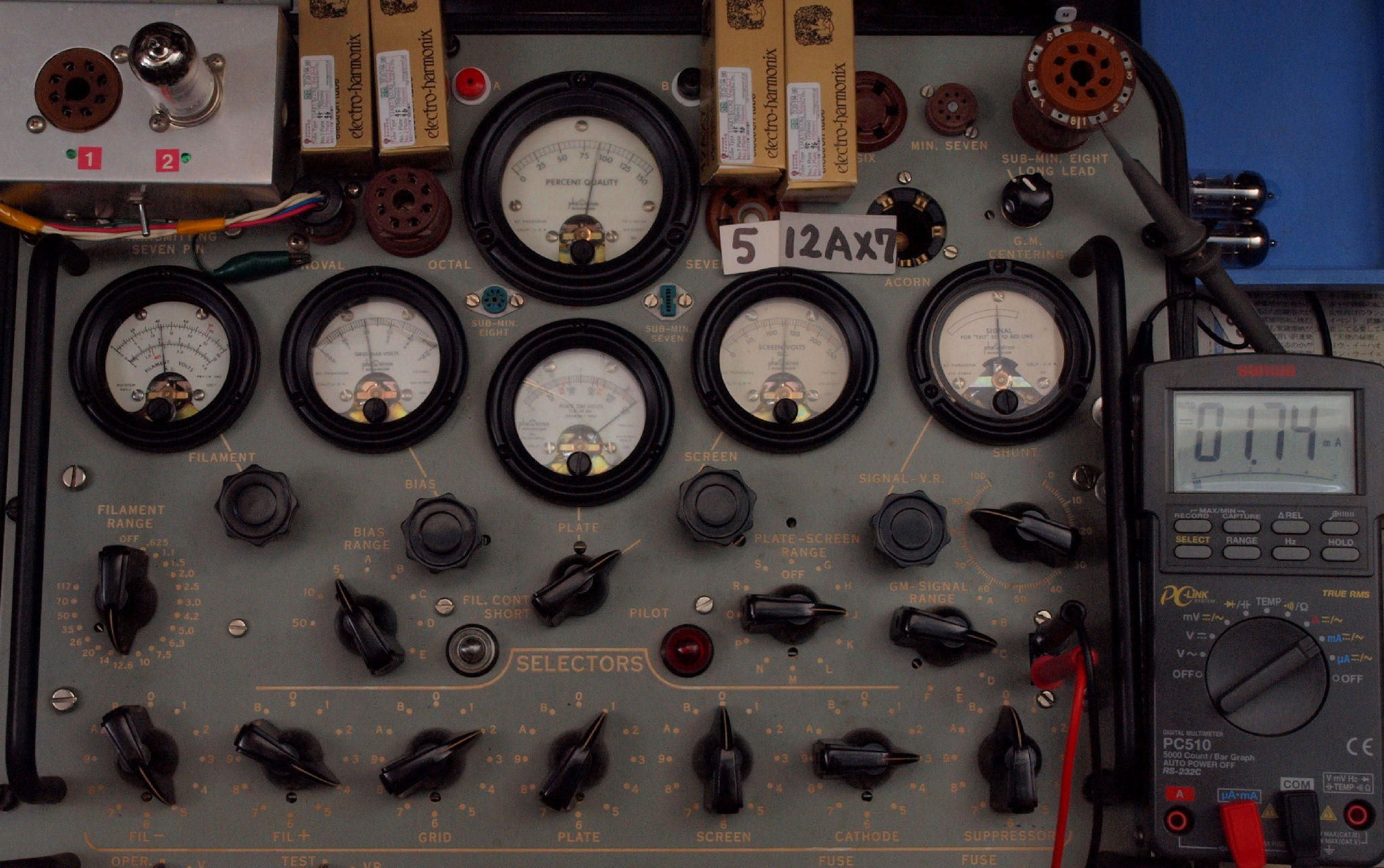

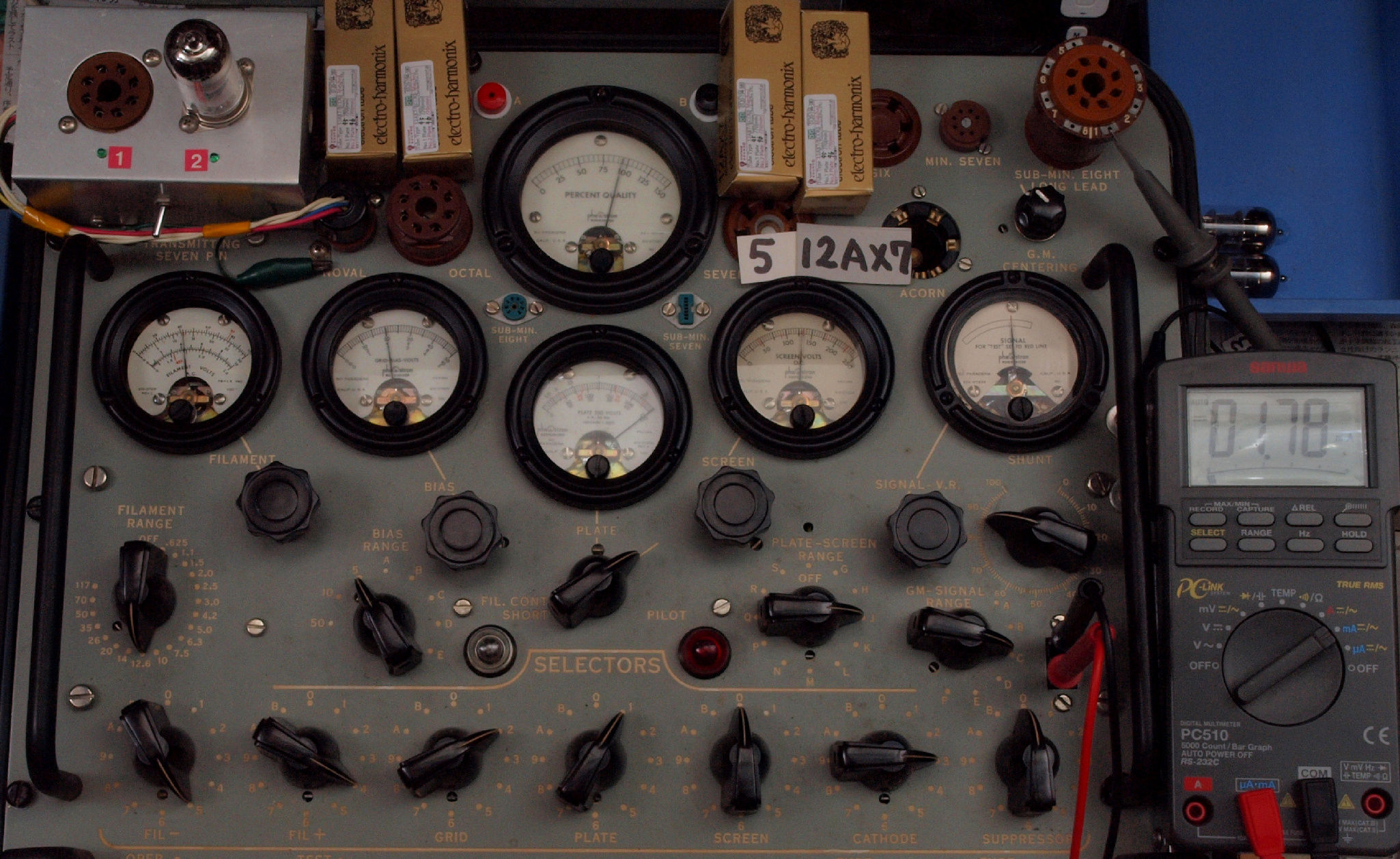

    ５本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．７８ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．７４ｍＡ。

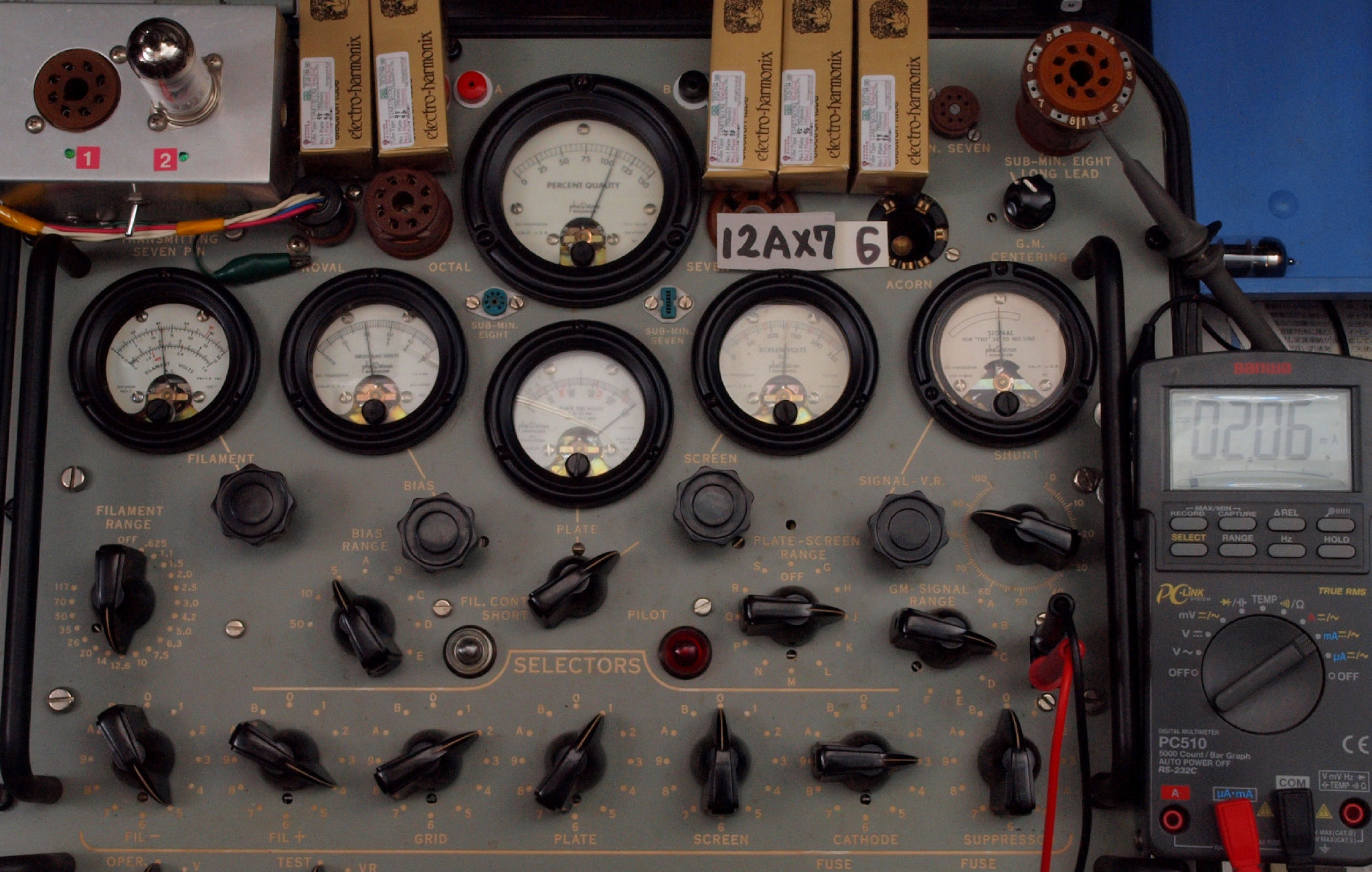

    ６本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０６ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２５００μmho、ＩＰ＝２．４２ｍＡ。

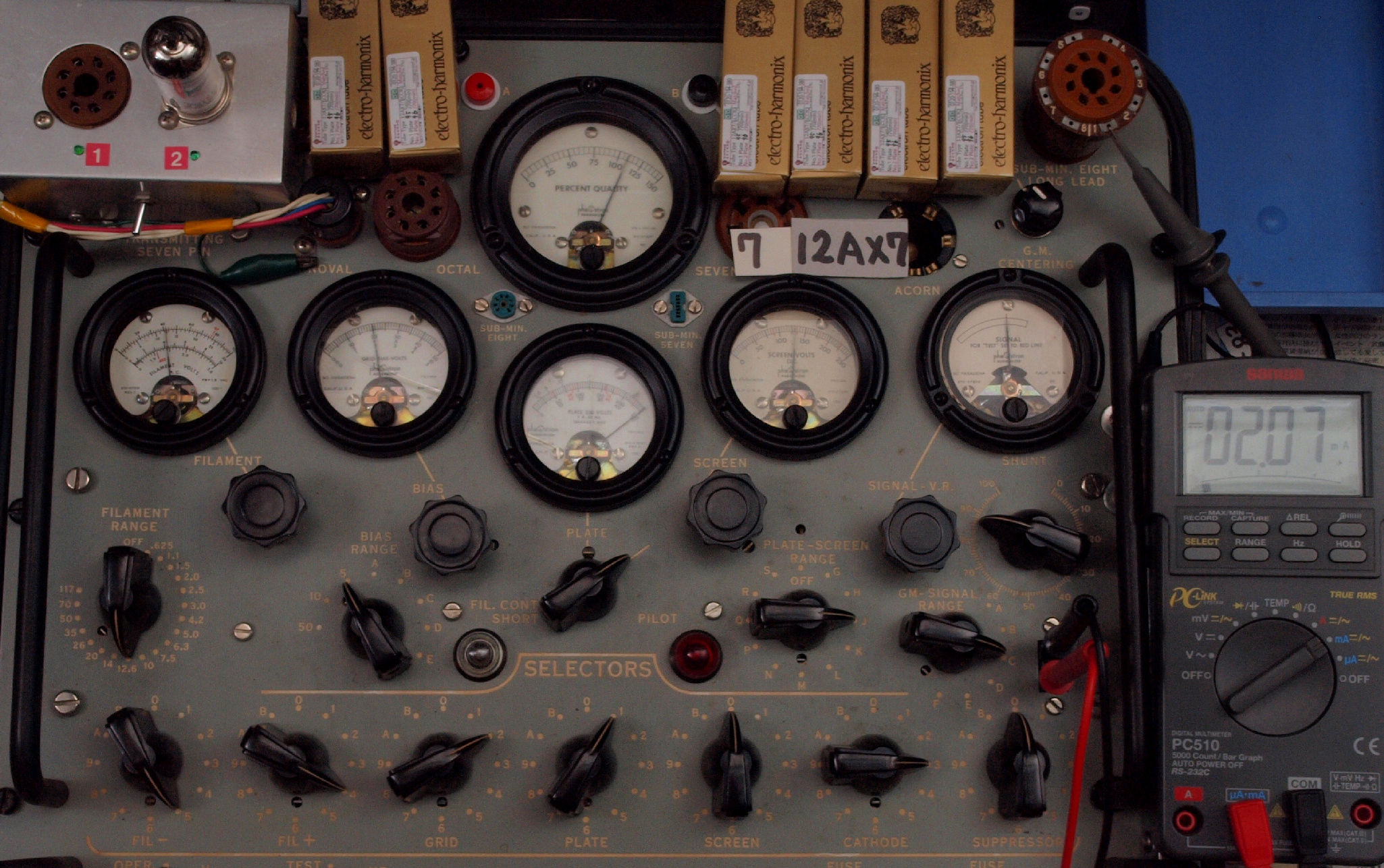

    ７本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．０７ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．７７ｍＡ。

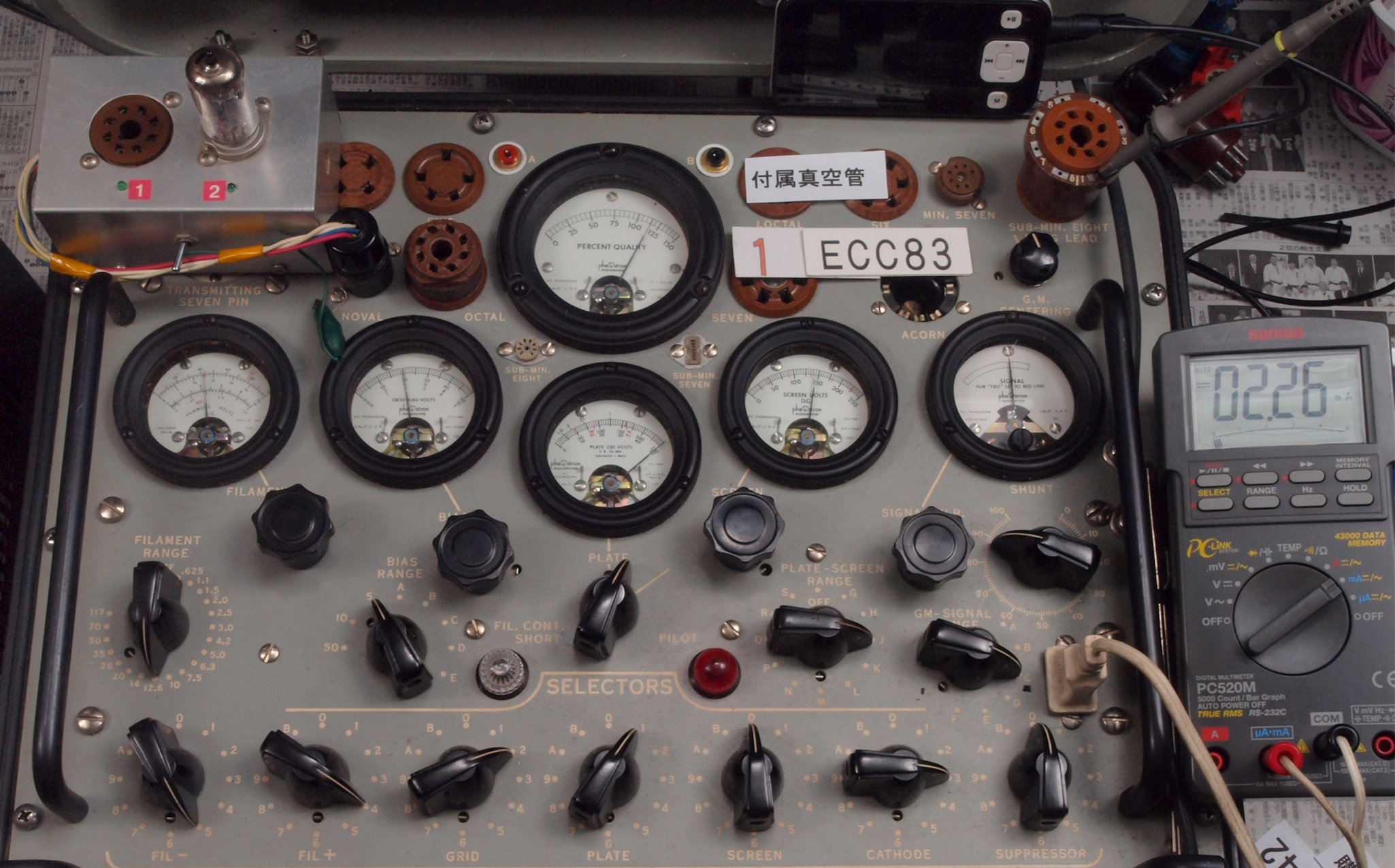

Ｇ．　ＬＵＸ　Ａ３４００．　２台目修理付属真空管測定。
  • １本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．２６ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２２４０μmho、ＩＰ＝２．４ｍＡ。

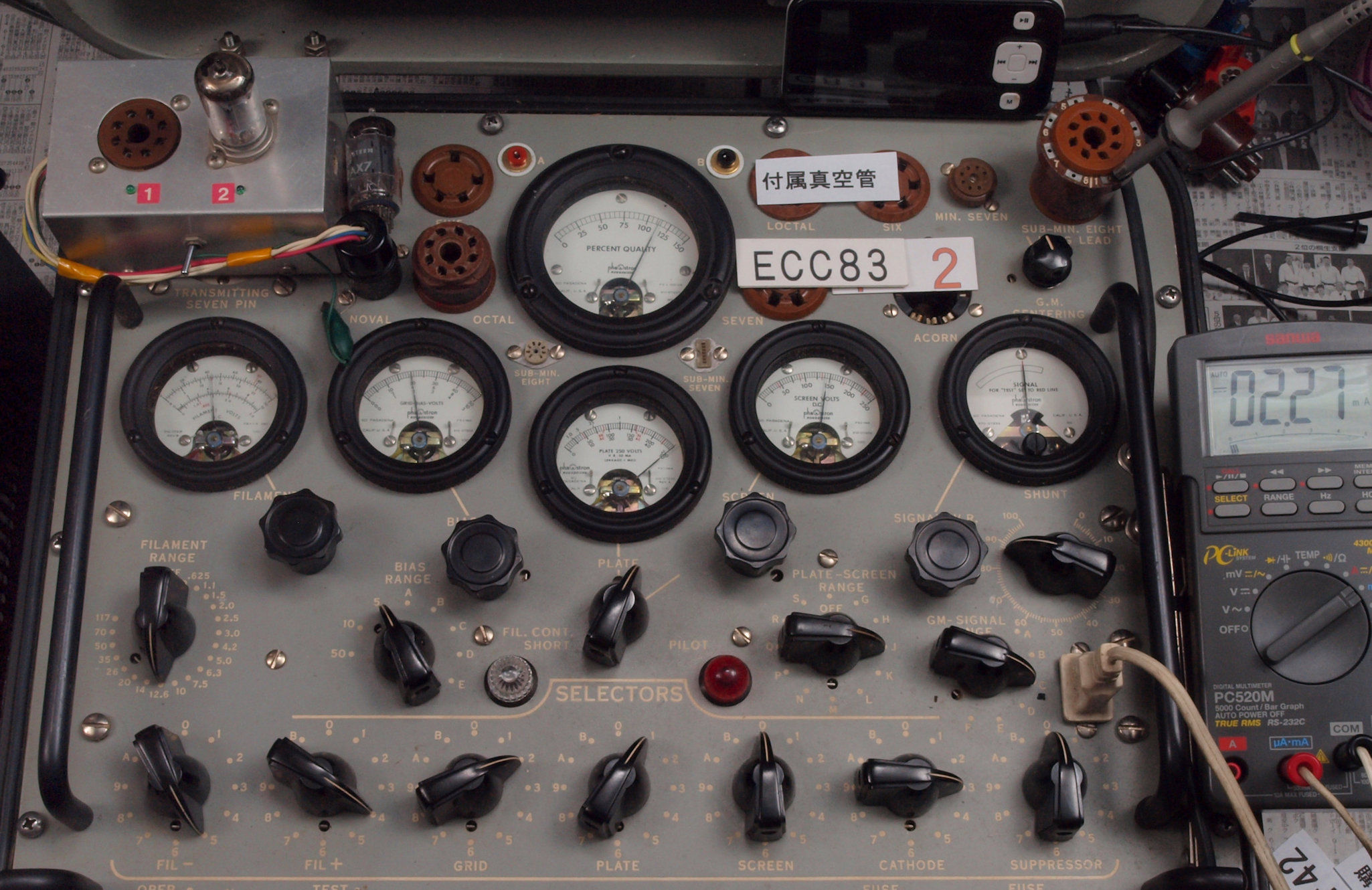

    ２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２２４０μmho、ＩＰ＝２．２７ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．５９ｍＡ。

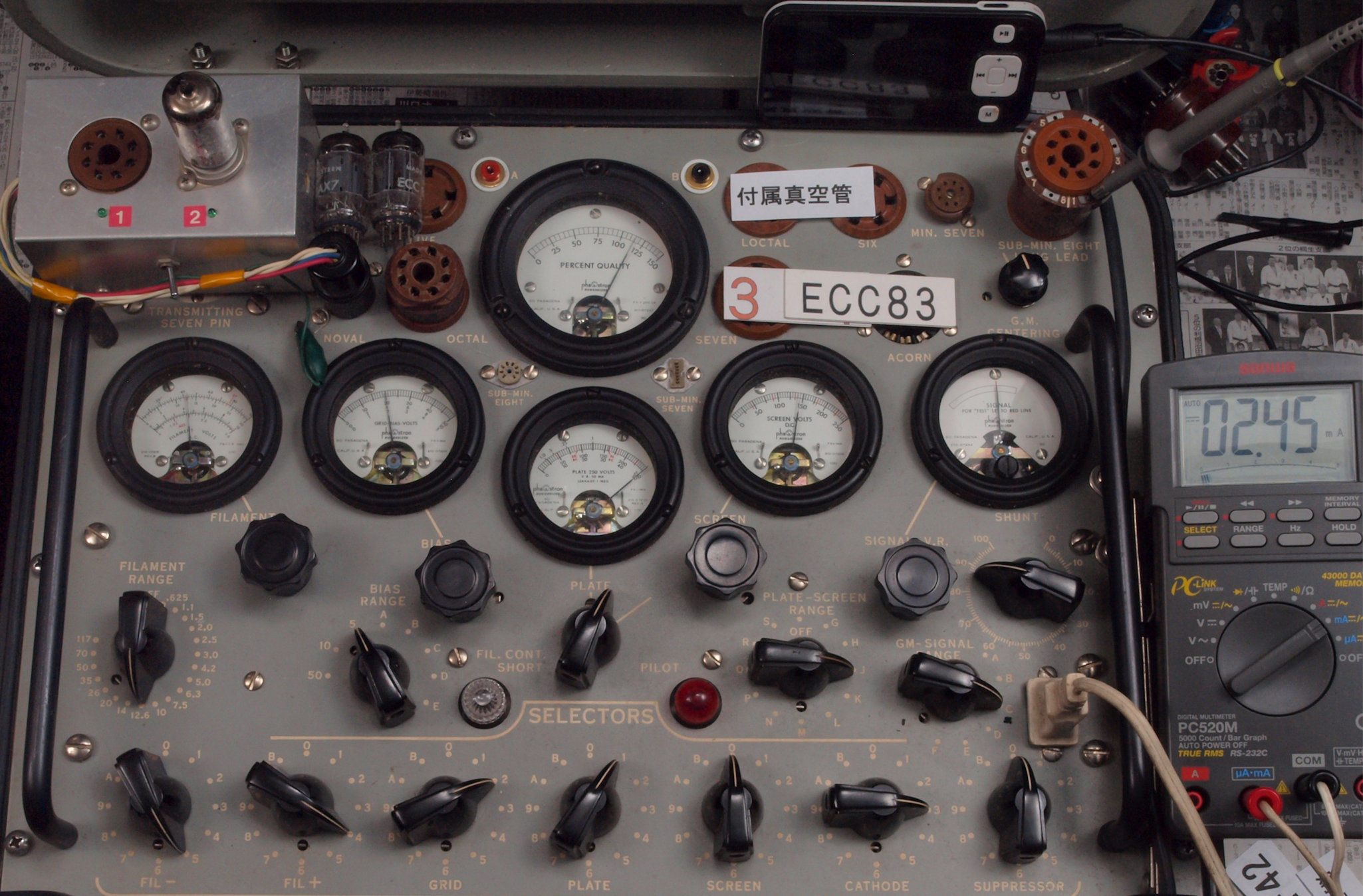

    ３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝２．１６ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．４５ｍＡ。
    ４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０９ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４５ｍＡ。

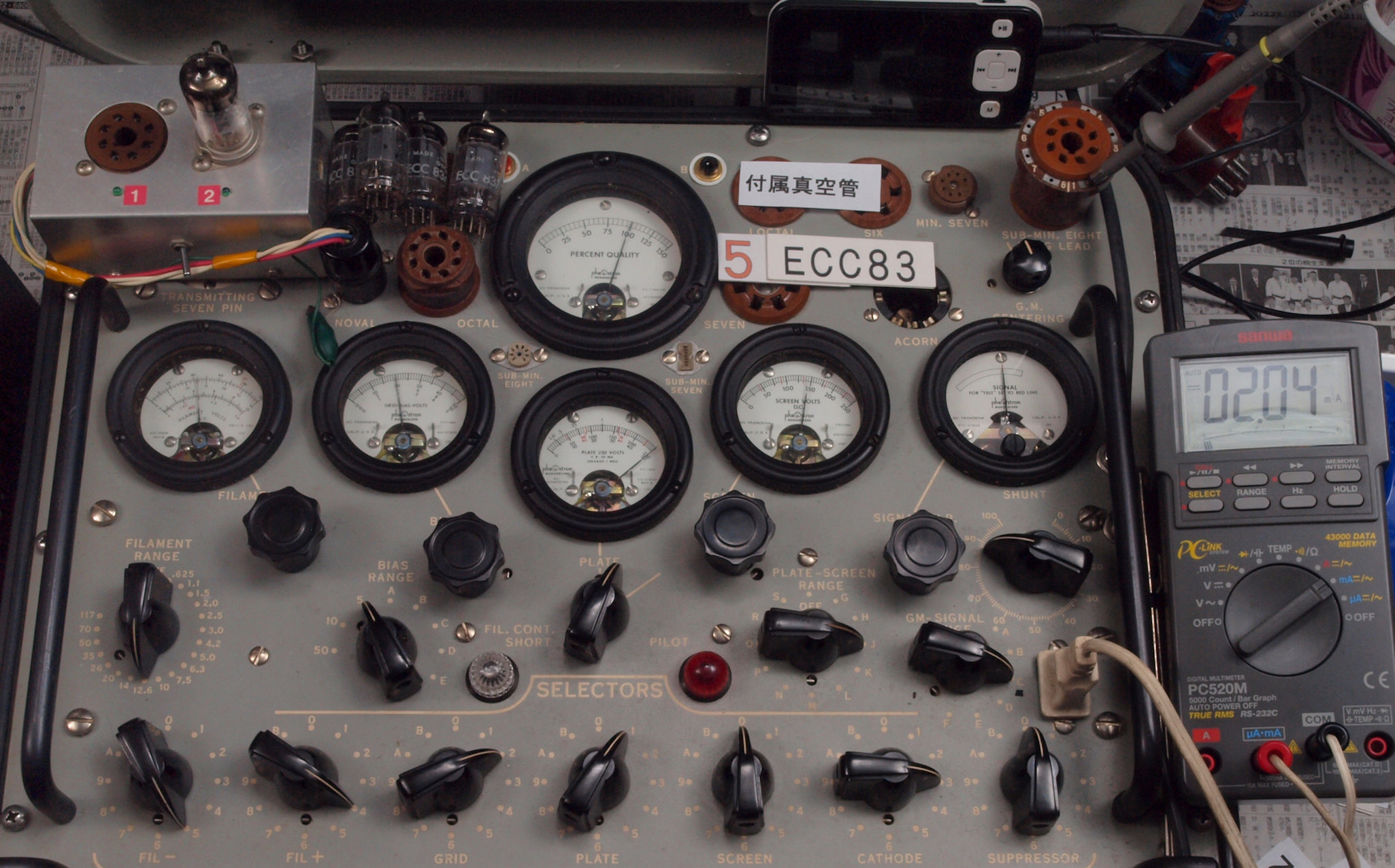

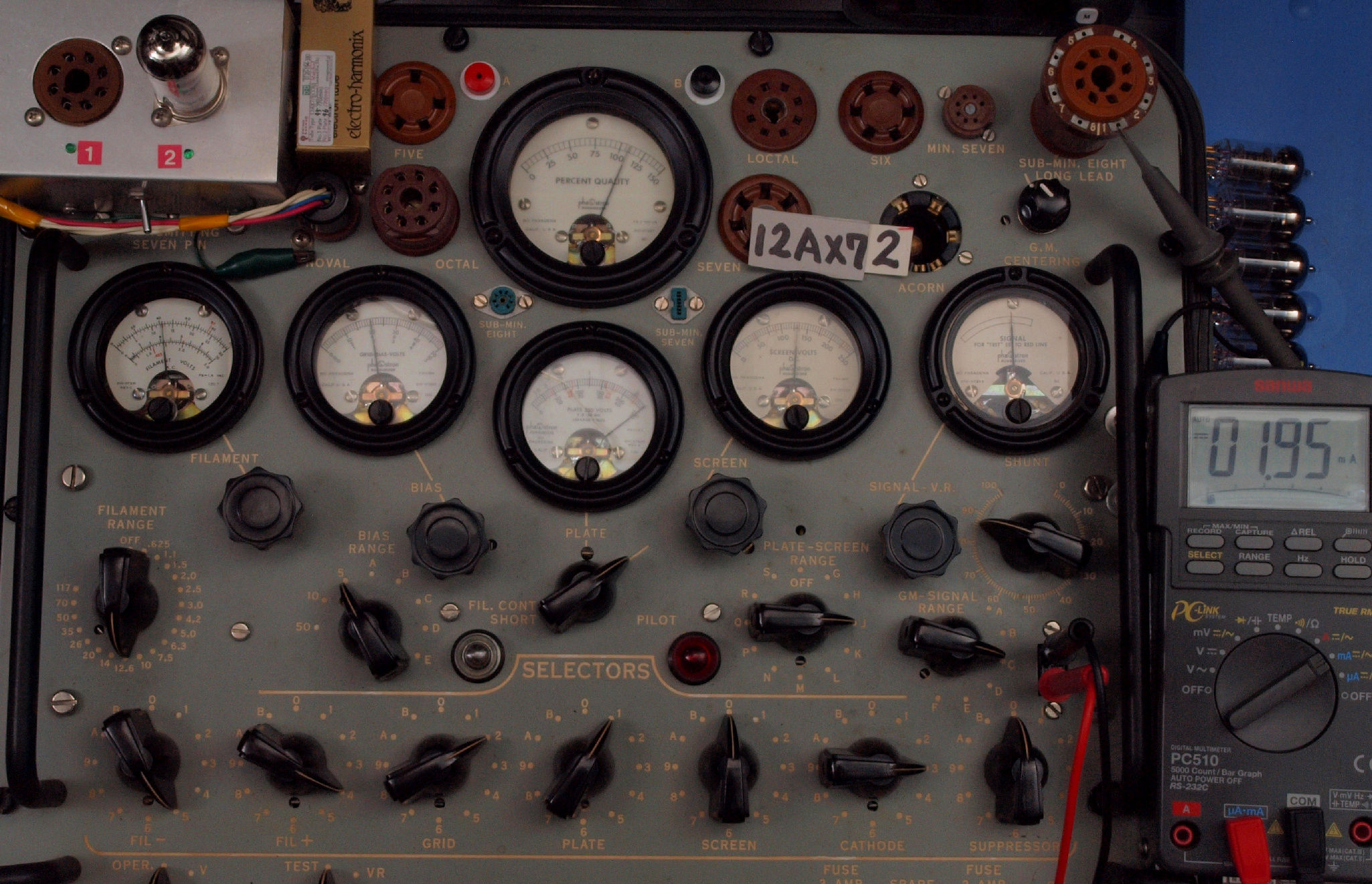

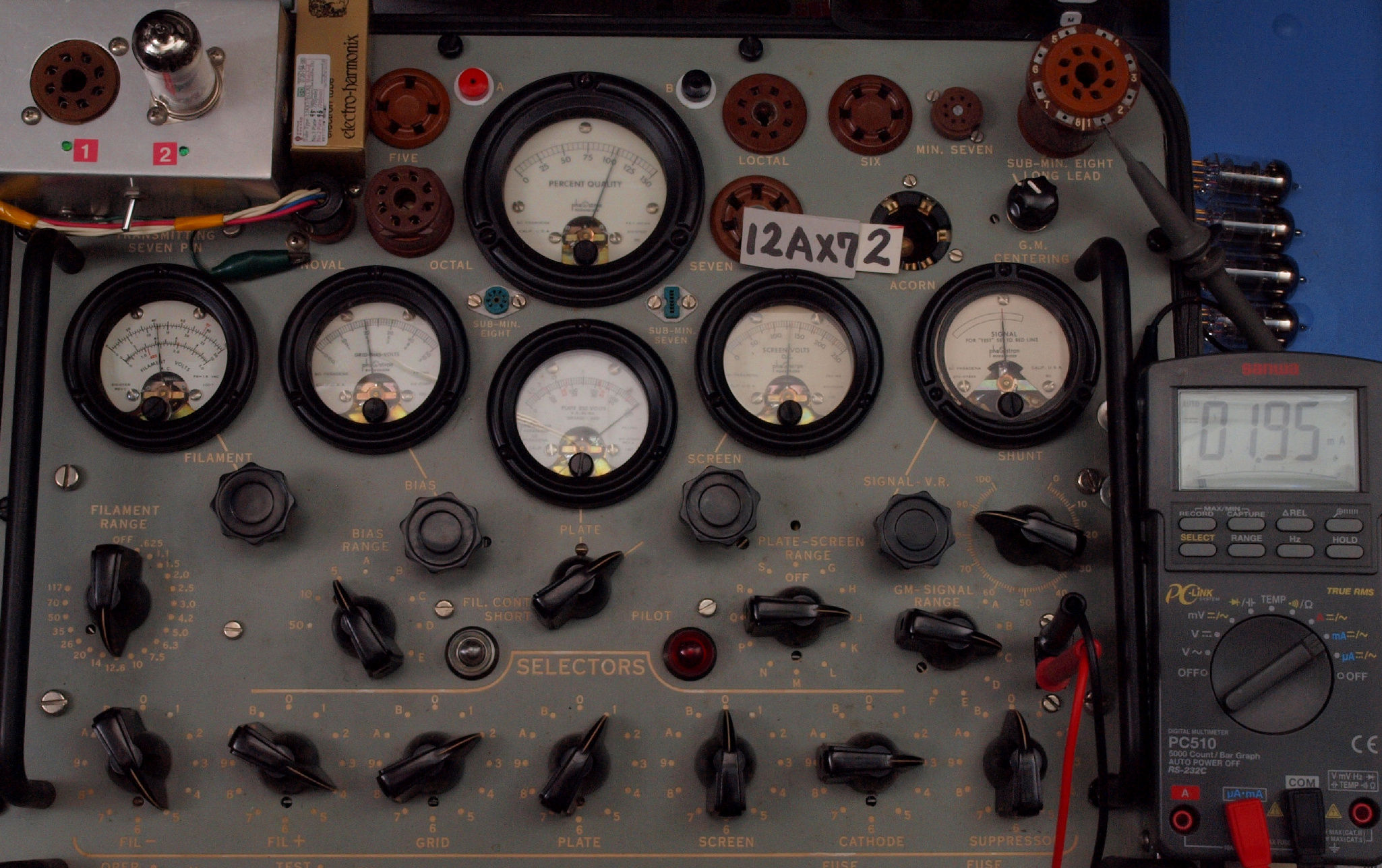

    ５本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．９５ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．０４ｍＡ。
    ６本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２０６０μmho、ＩＰ＝２．１６ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝１９６０μmho、ＩＰ＝２．０２ｍＡ。

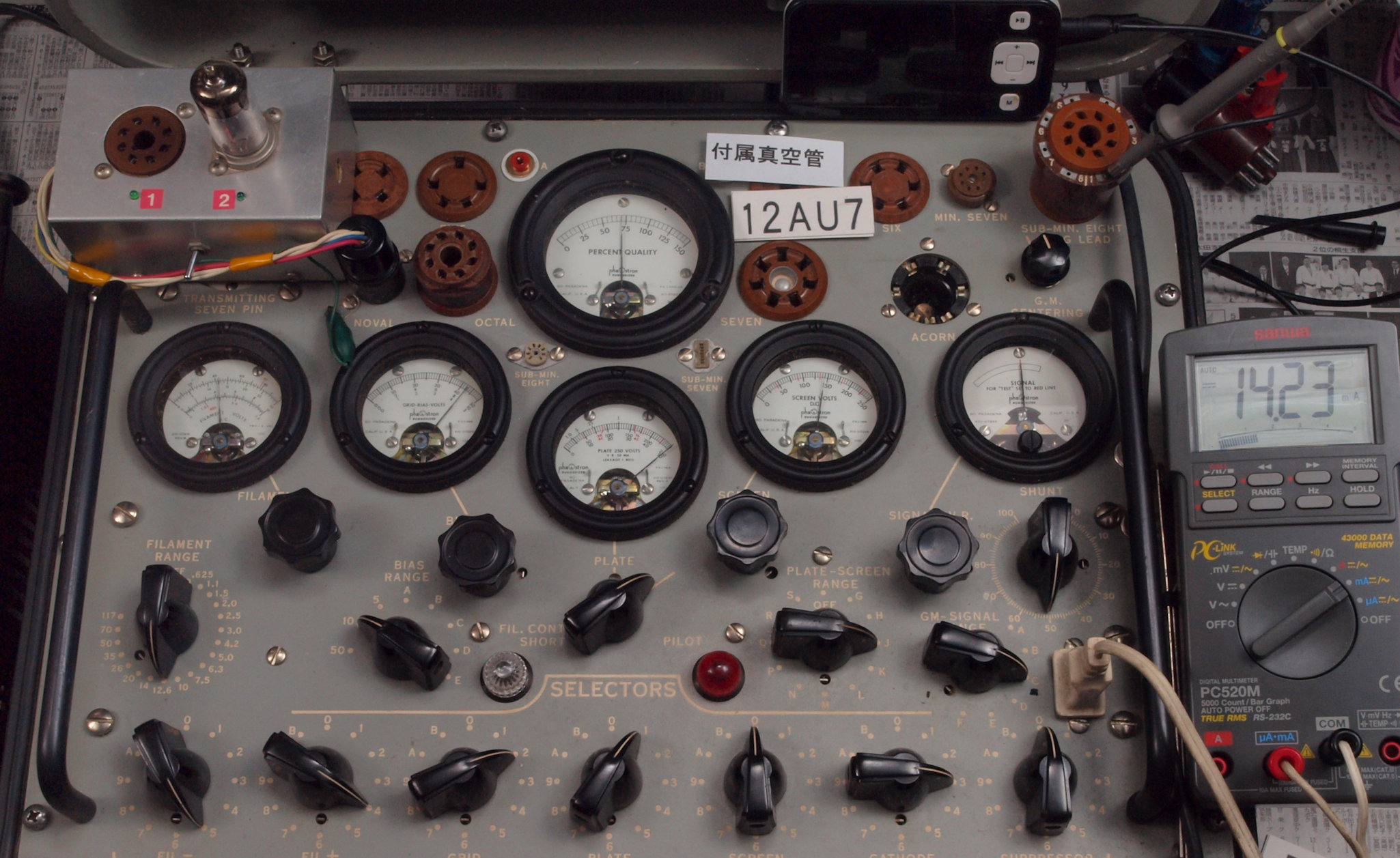

    ７本目 １２ＡＵ７ ユニット１。　Ｇｍ測定＝２８００μmho、ＩＰ＝１４．２３ｍＡ。

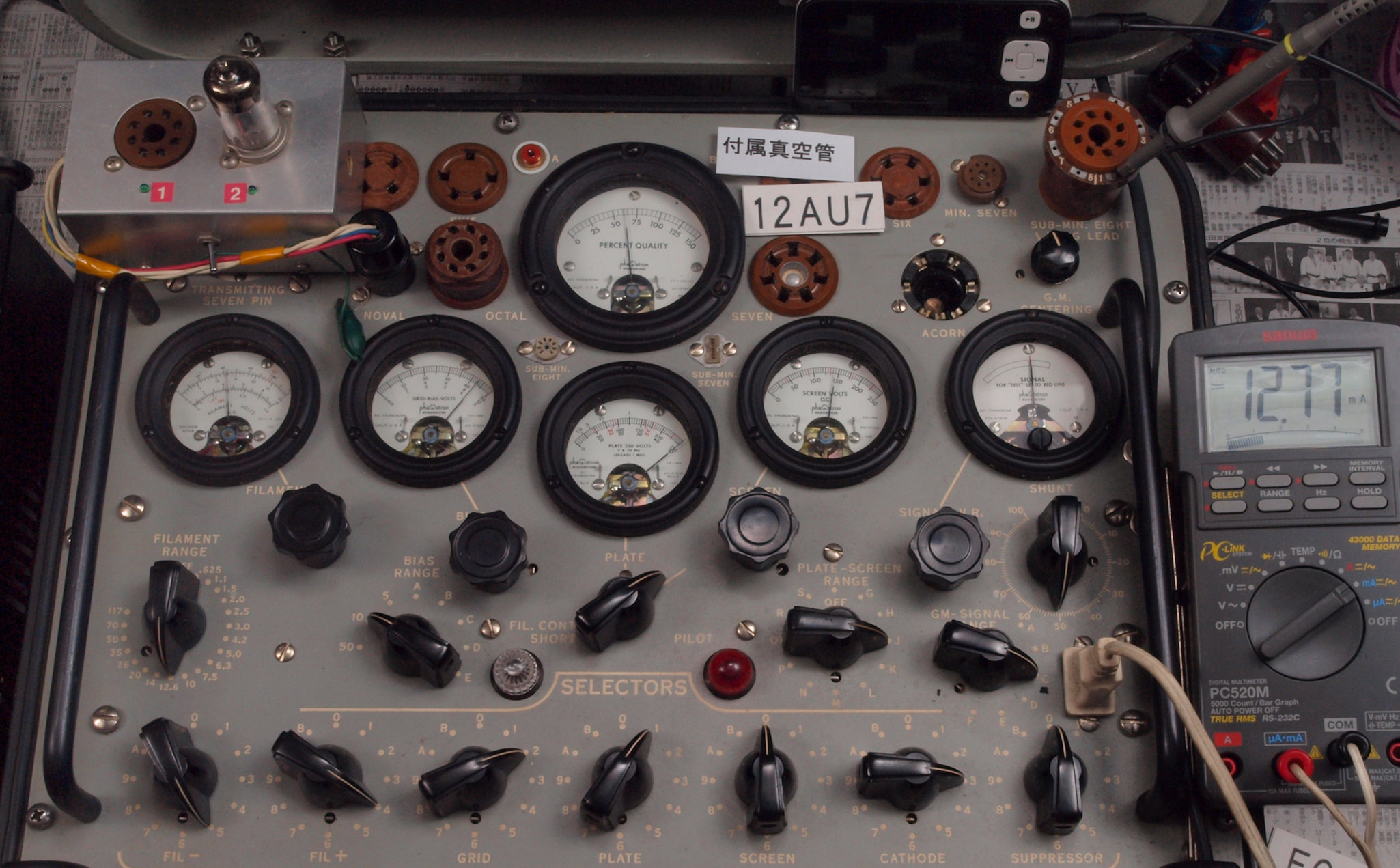

    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝１２．７７ｍＡ。

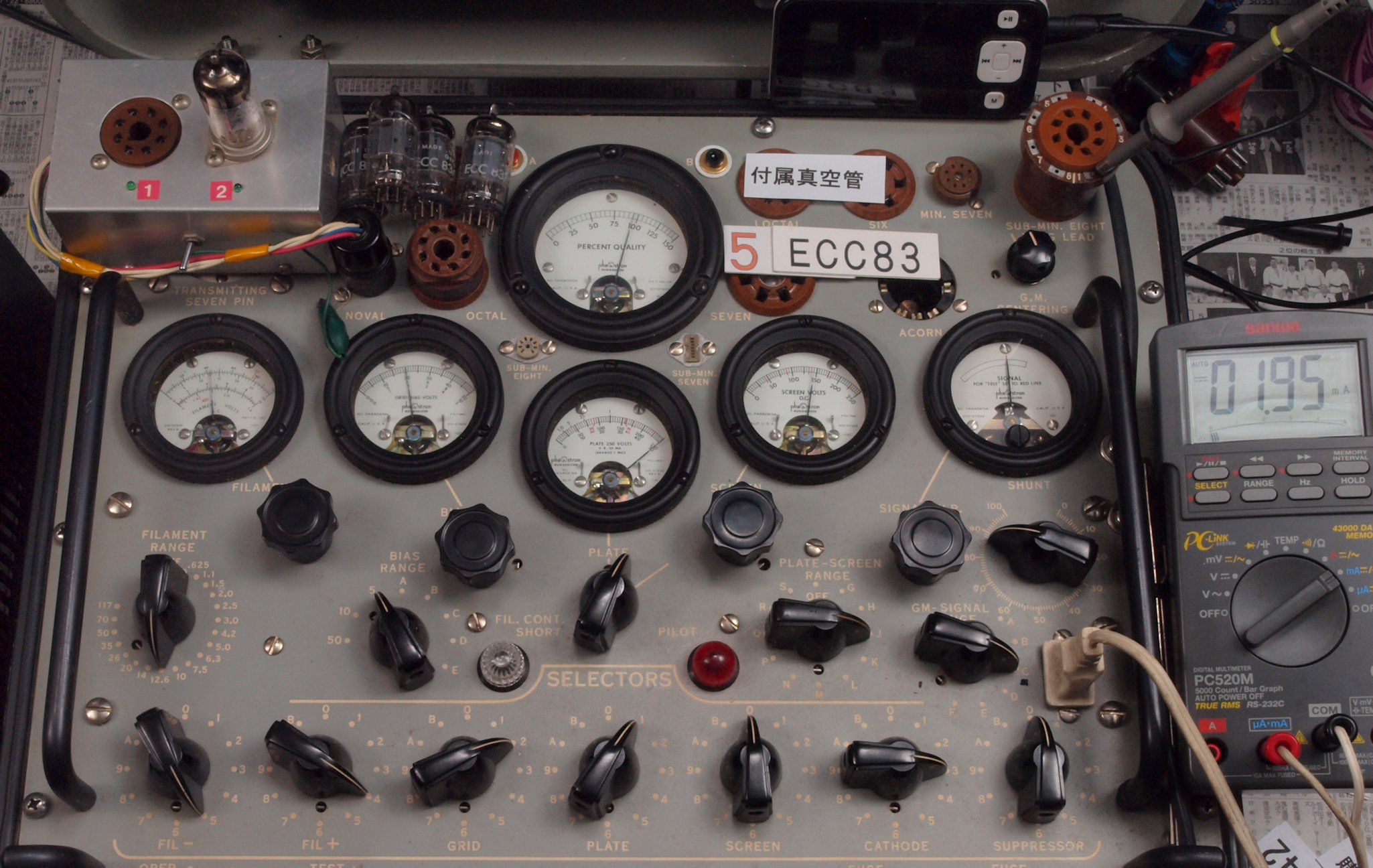

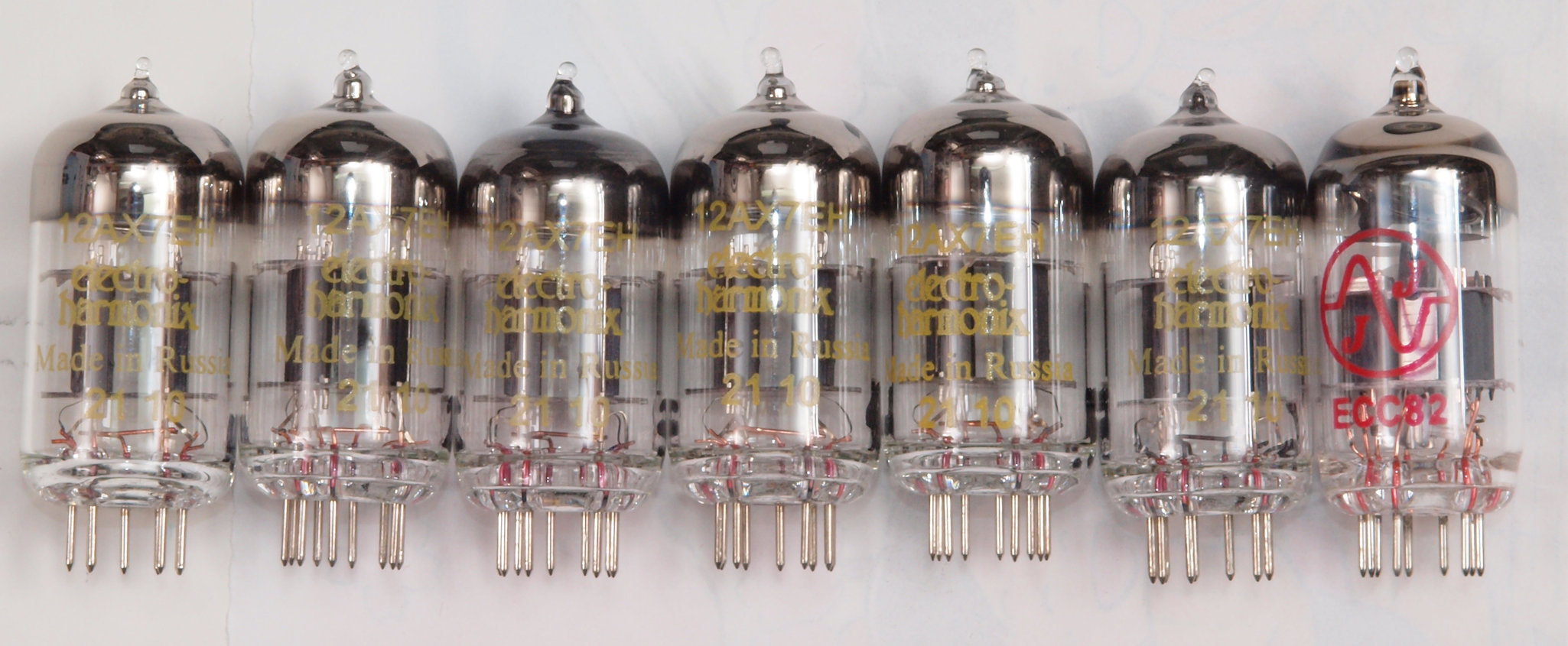

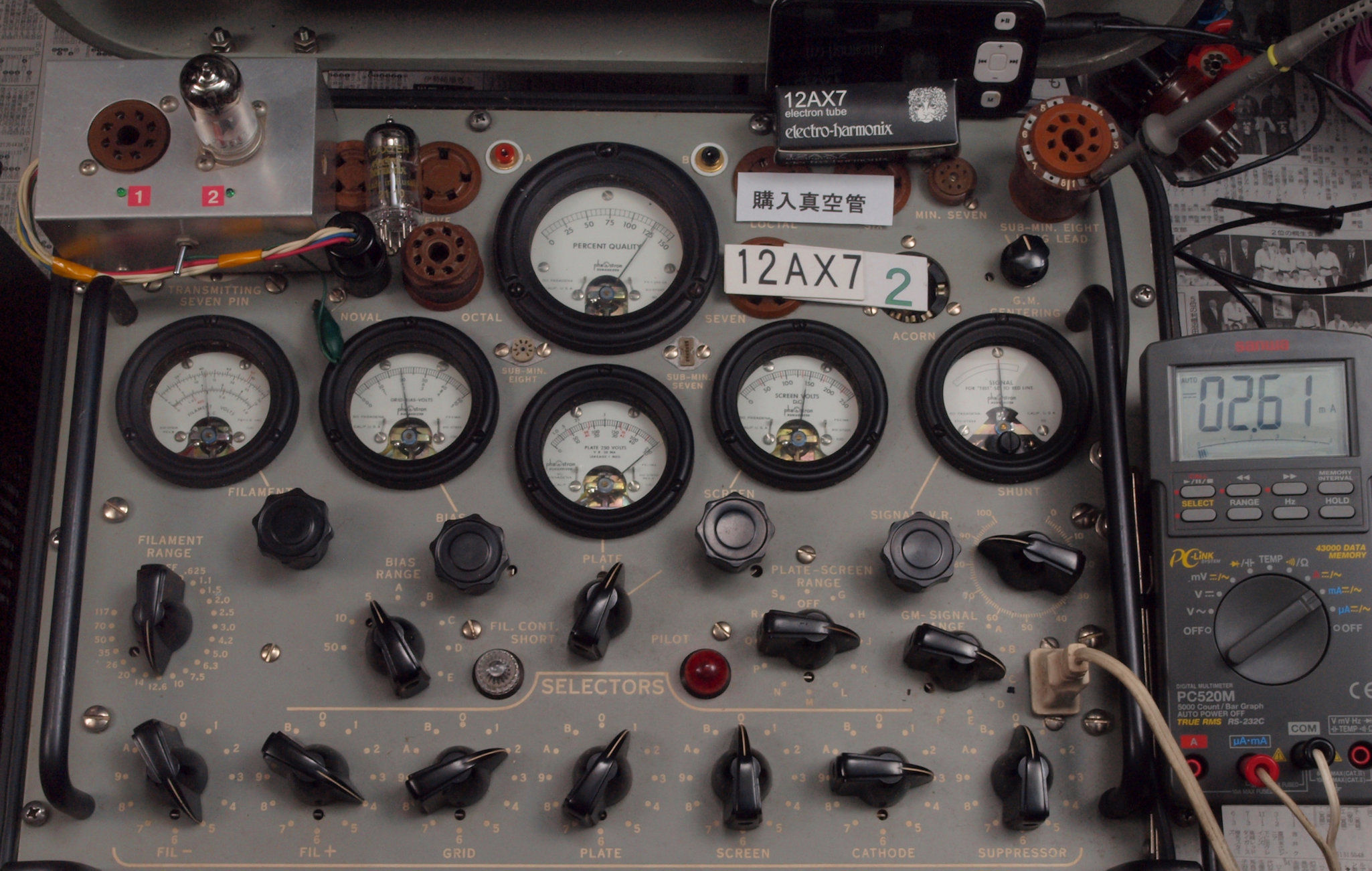

Ｈ．　ＬＵＸ　Ａ３４００．　２台目修理購入真空管測定。

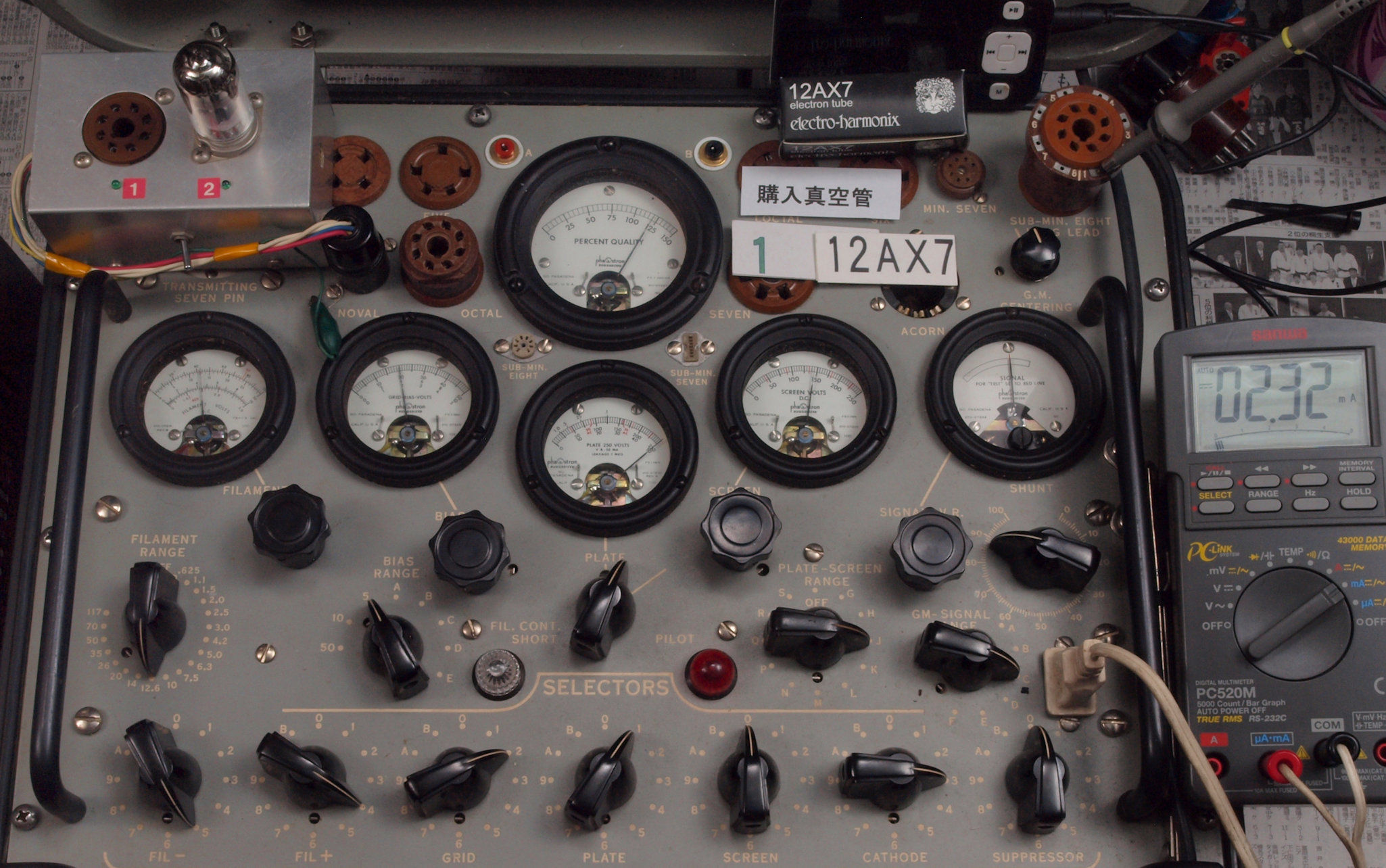

  • １本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２４４０μmho、ＩＰ＝２．４４ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．３２ｍＡ。
    ２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２５４０μmho、ＩＰ＝２．６１ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２３２０μmho、ＩＰ＝２．２５ｍＡ。

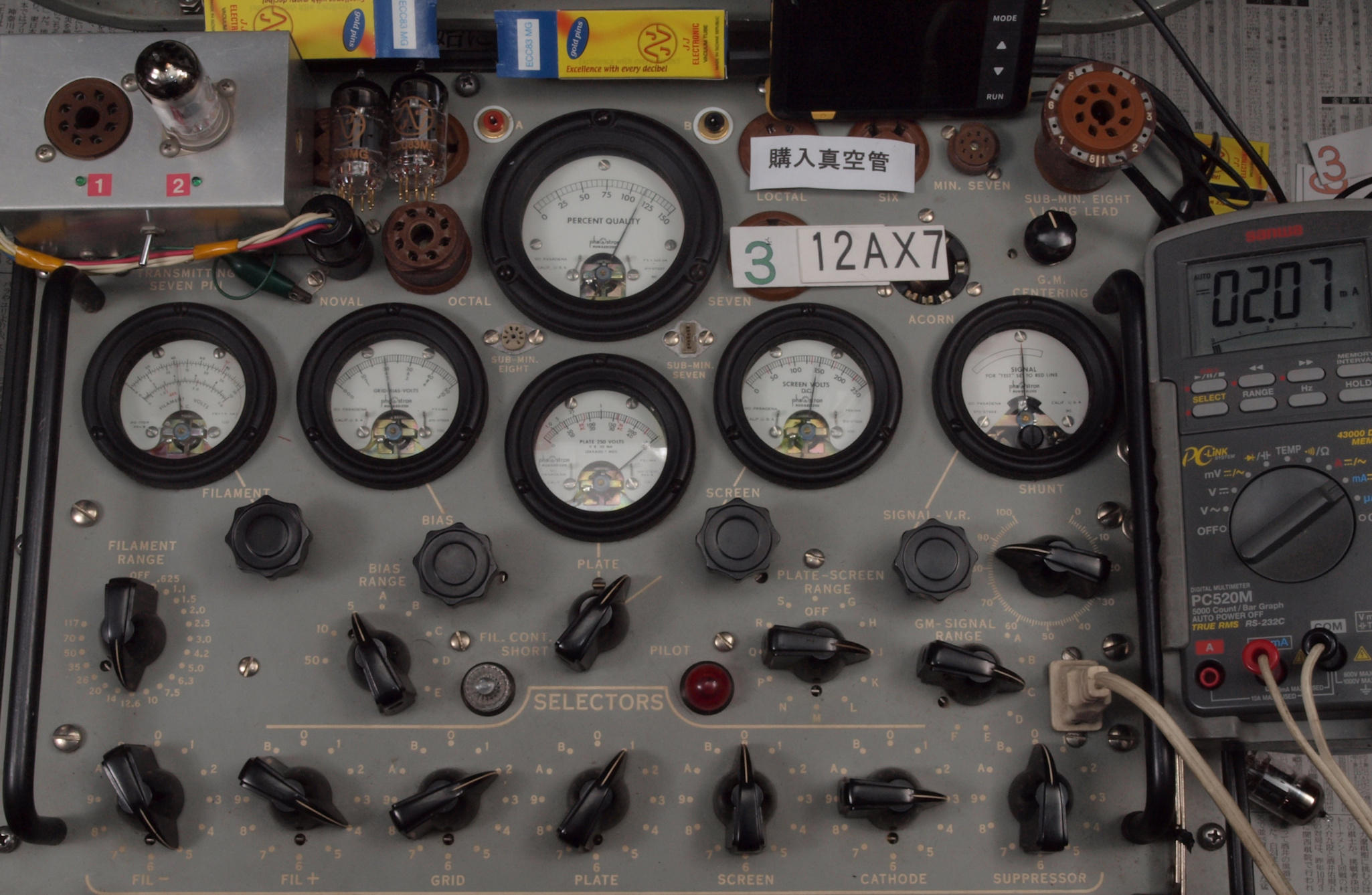

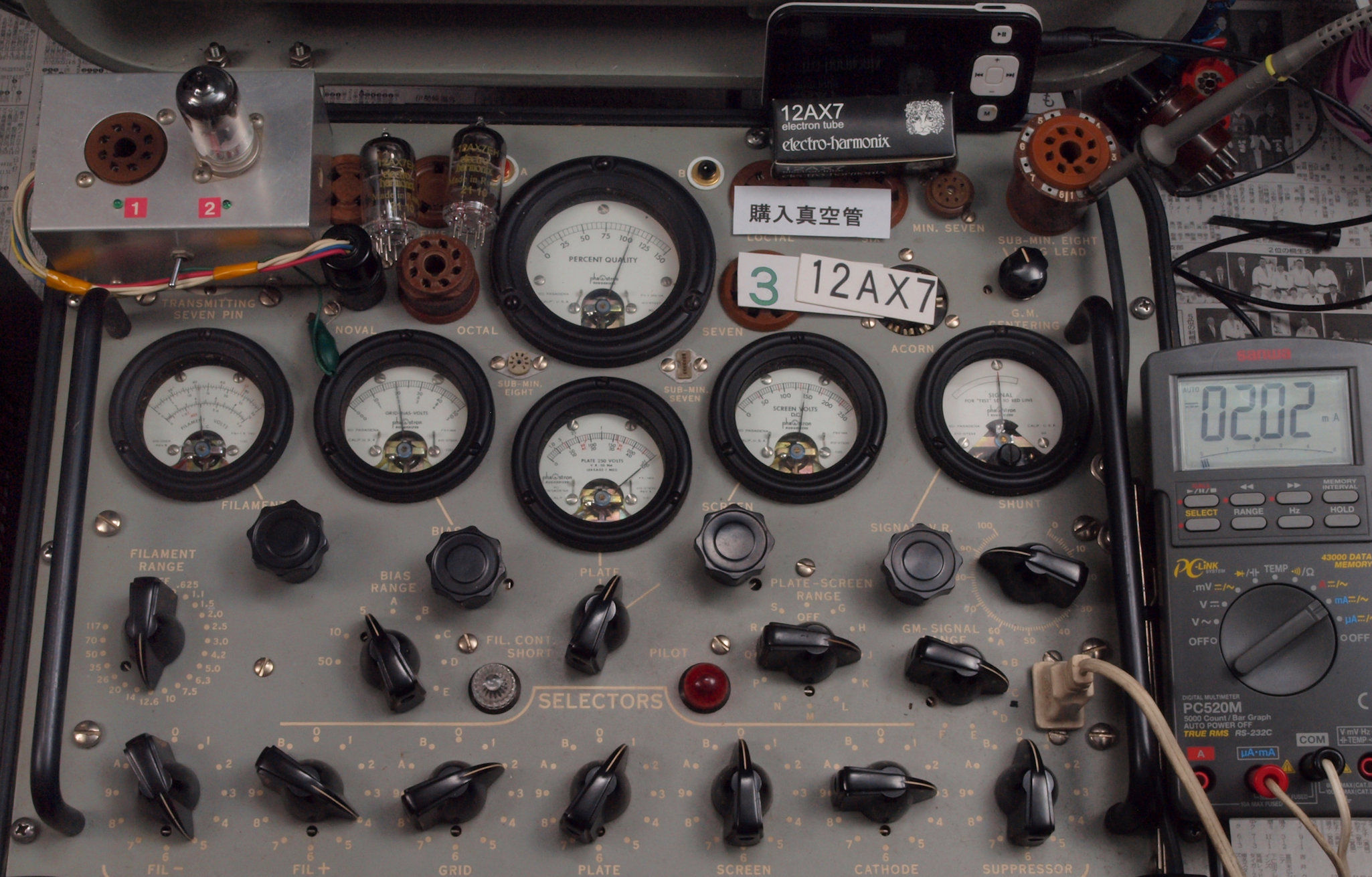

    ３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０２ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８２ｍＡ。

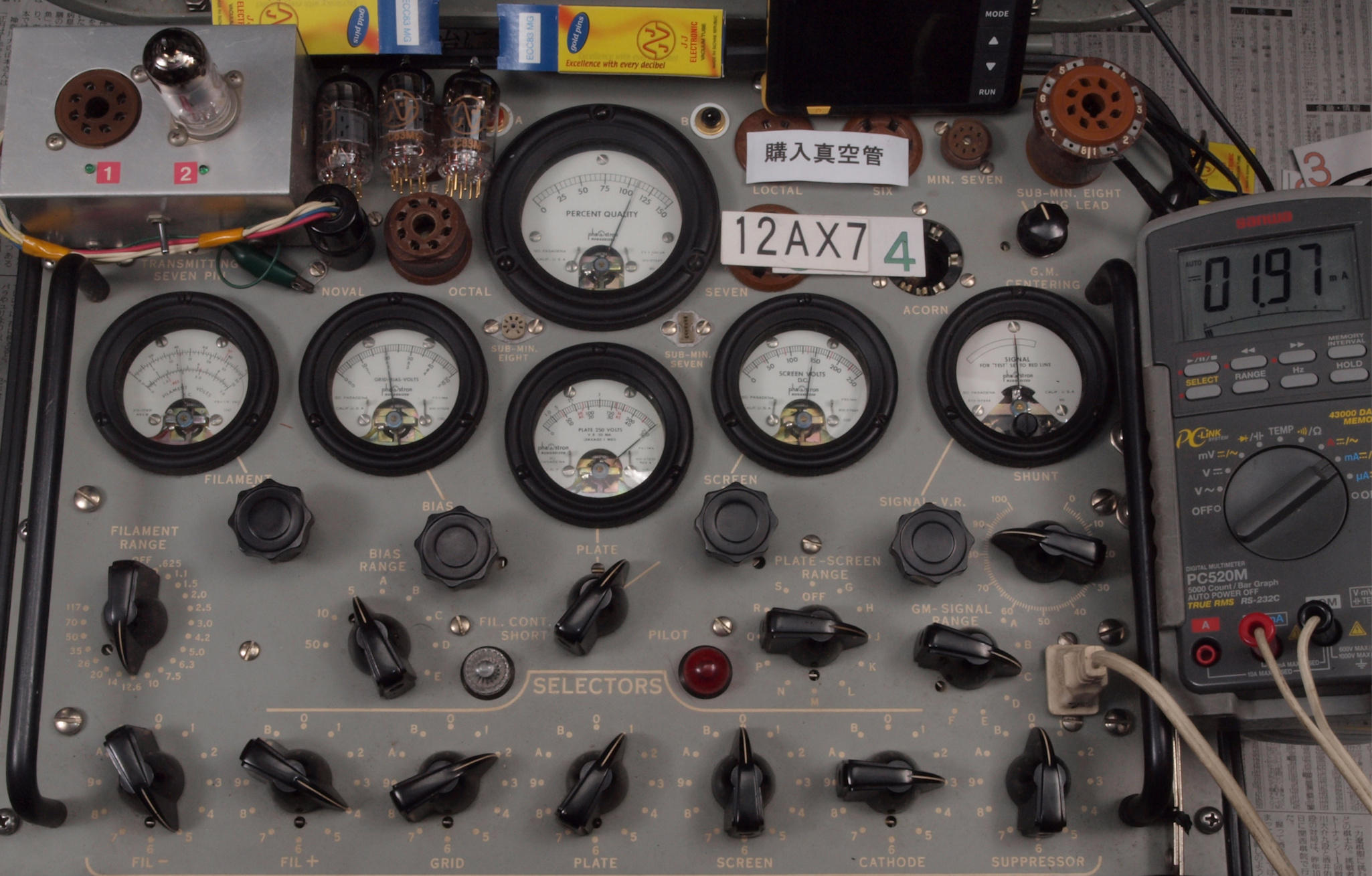

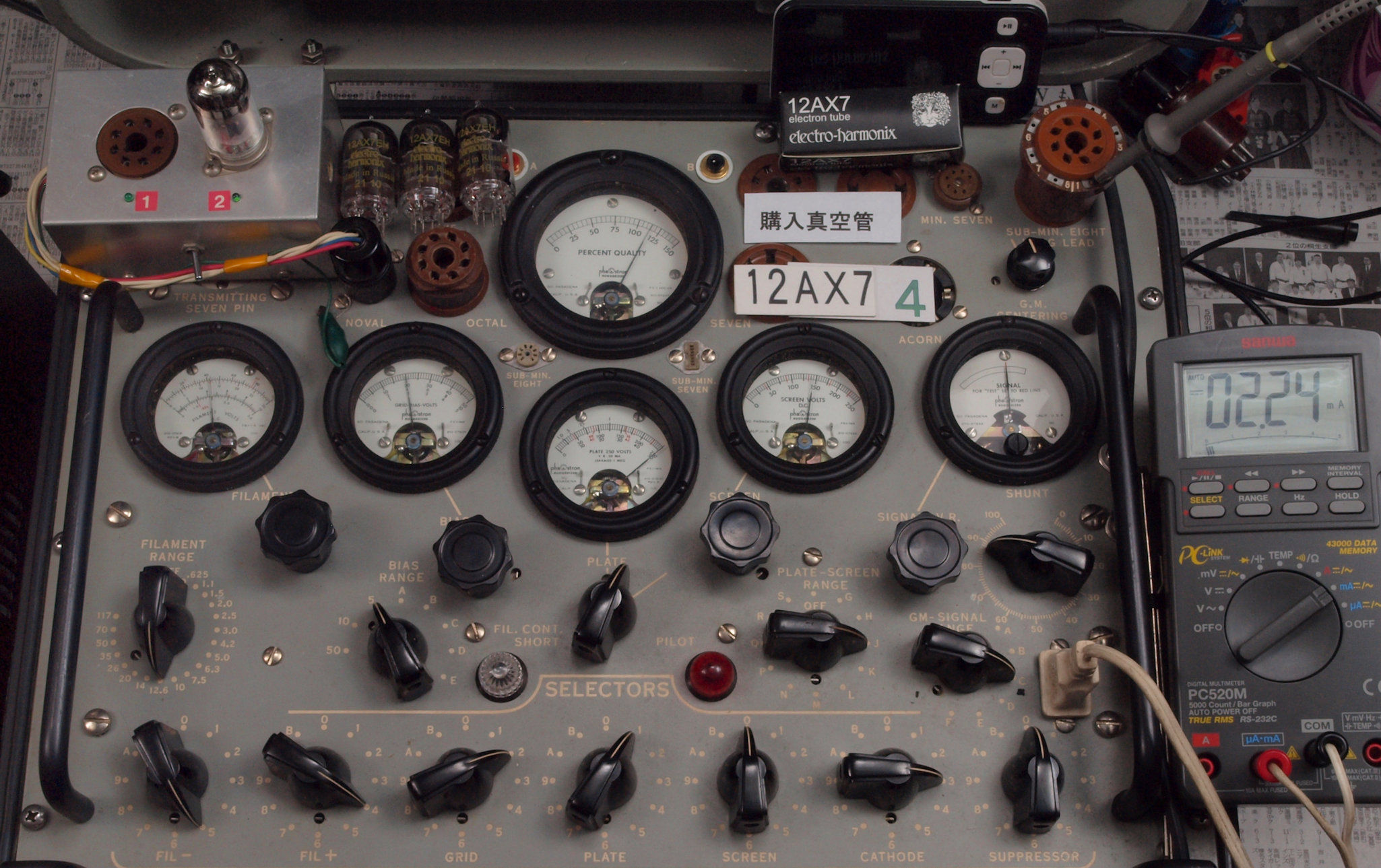

    ４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．３８ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．２４ｍＡ。

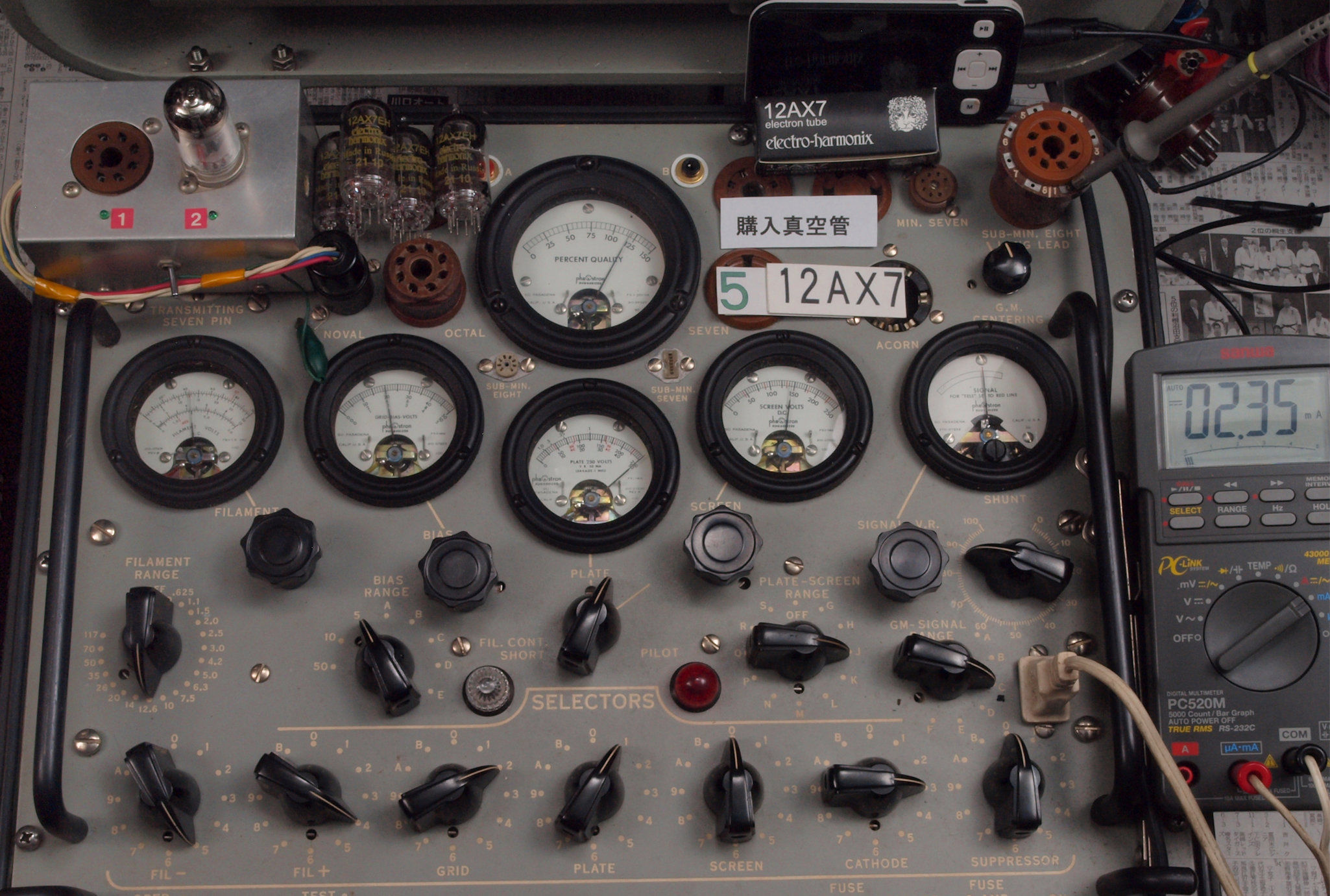

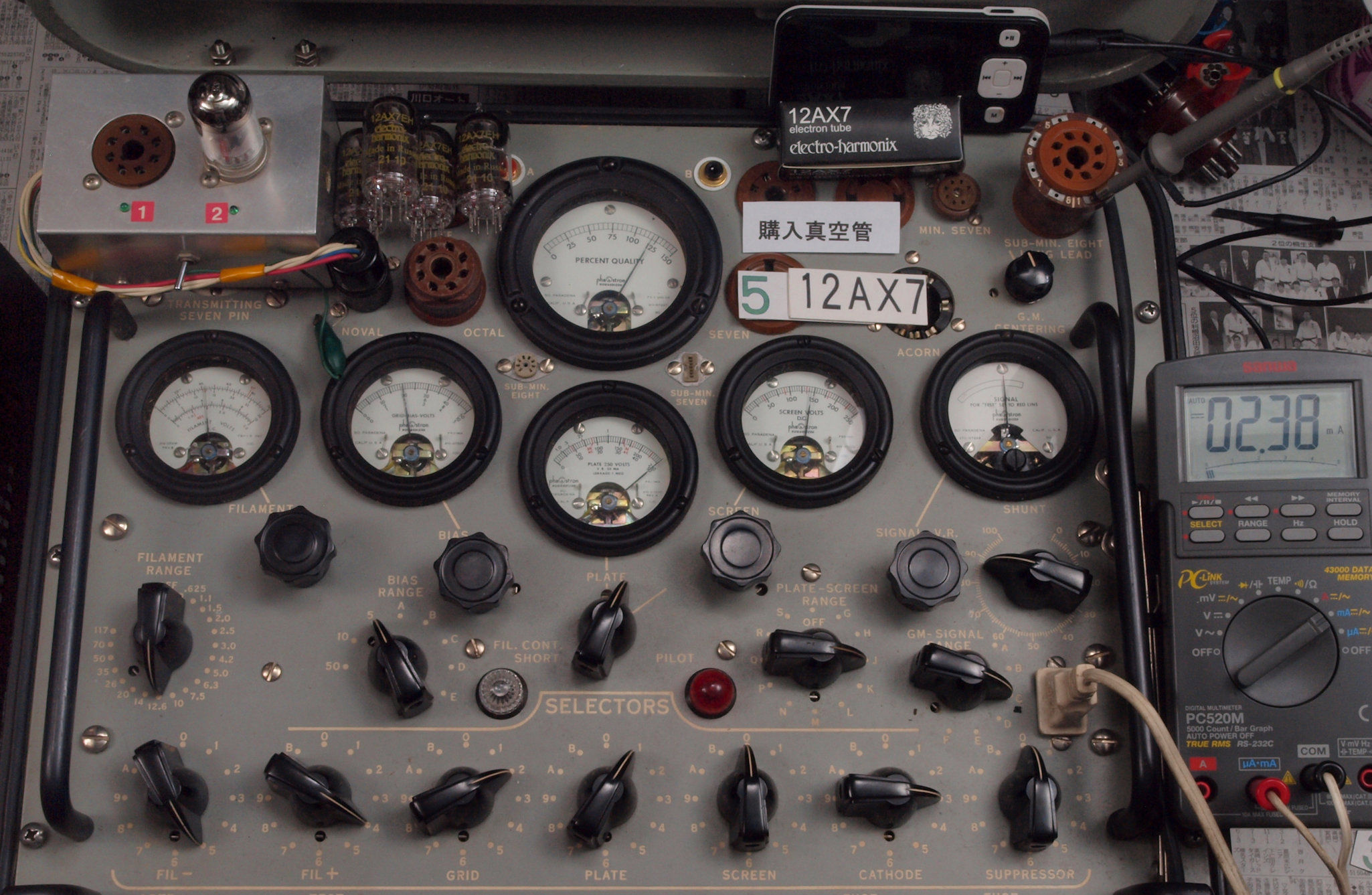

    ５本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．３８ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．３５ｍＡ。

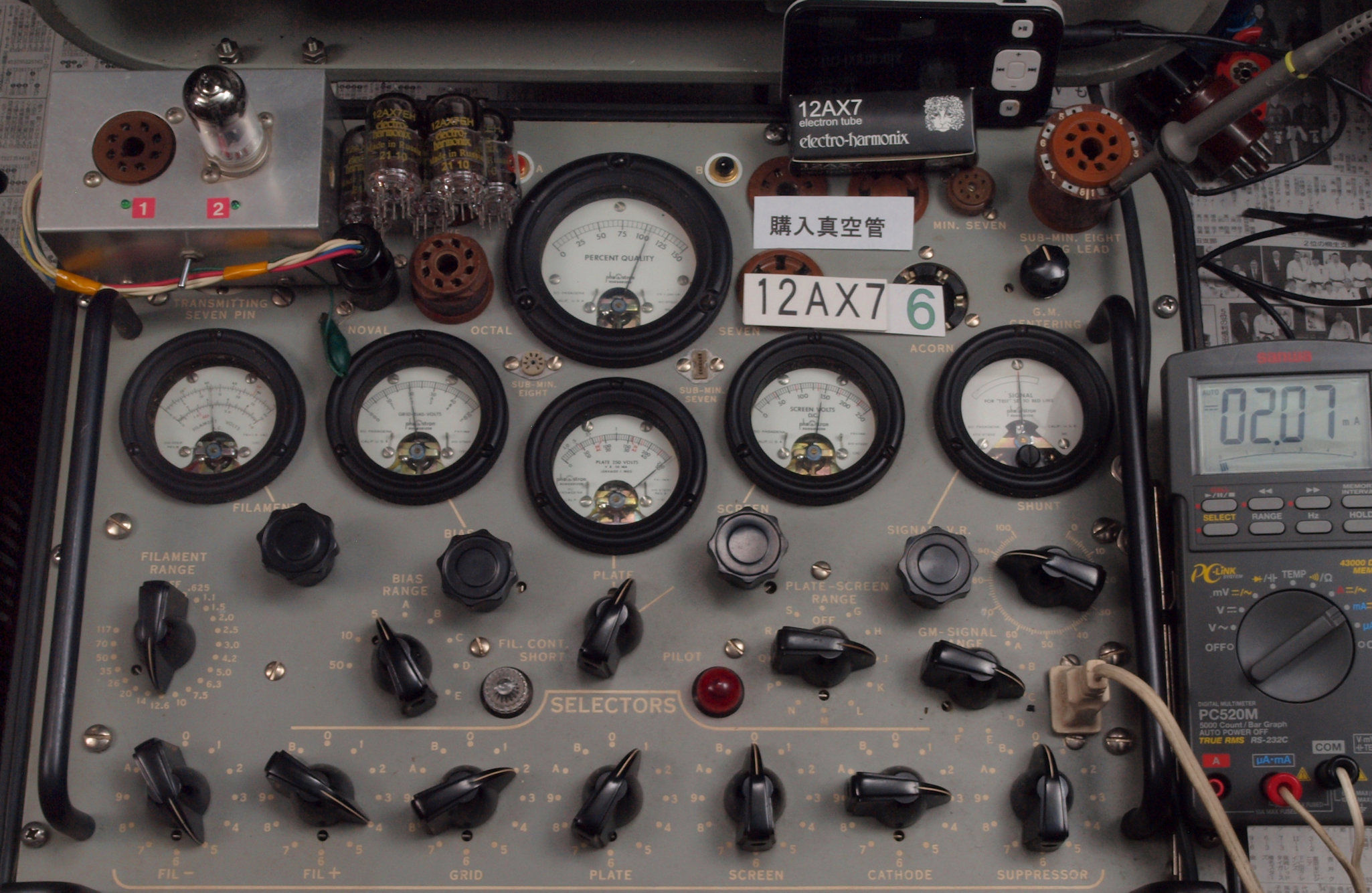

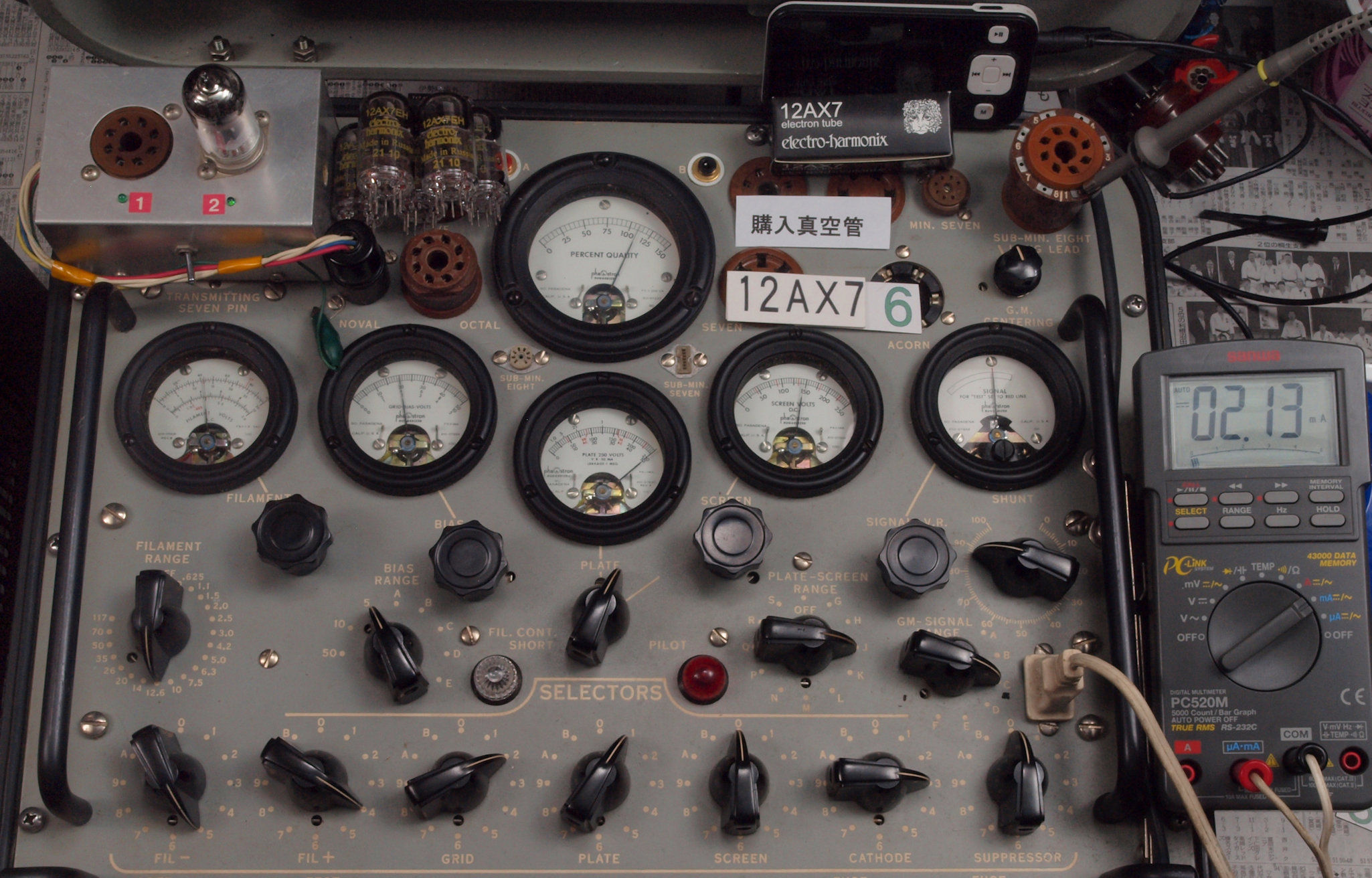

    ６本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０７ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．１３ｍＡ。

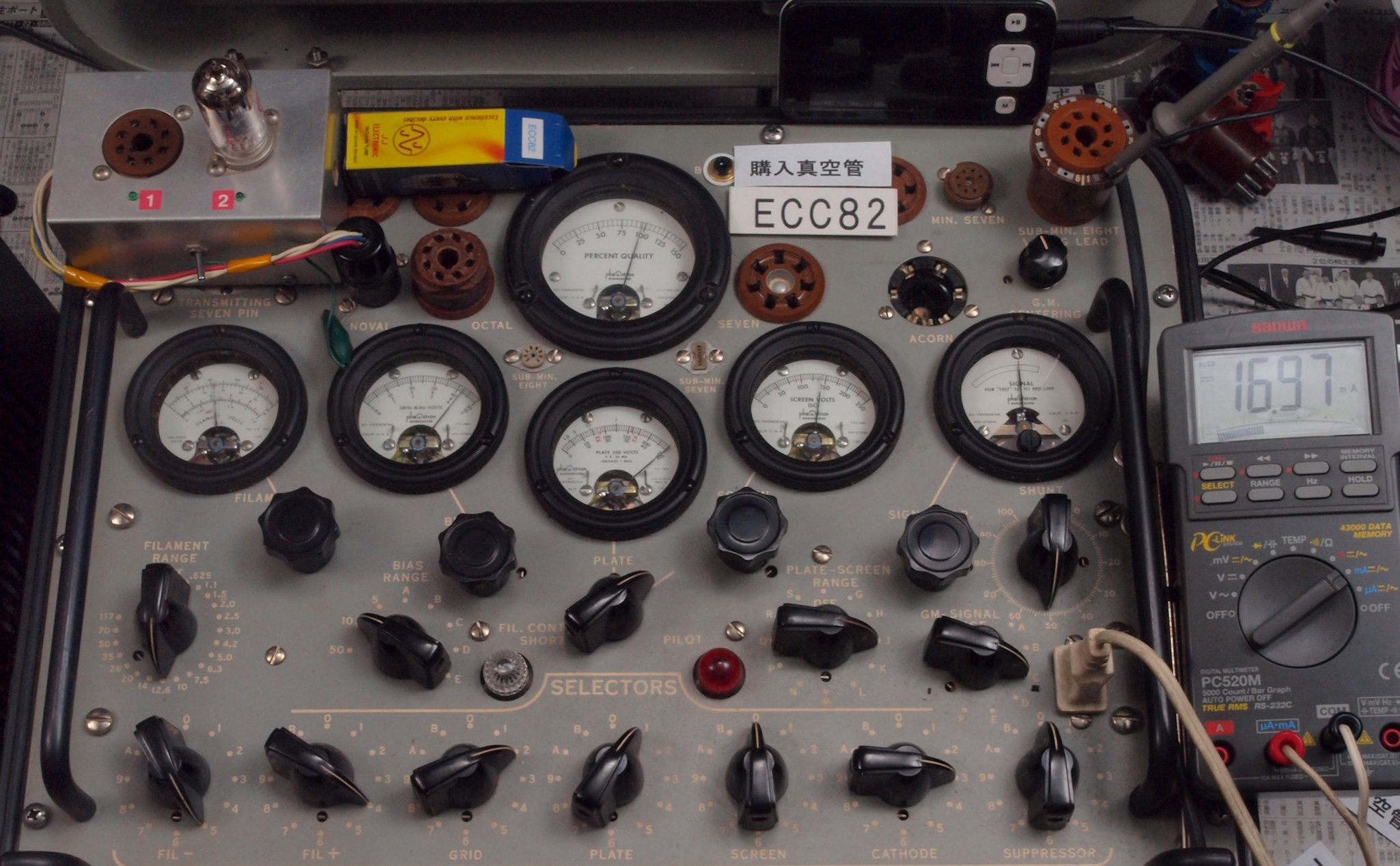

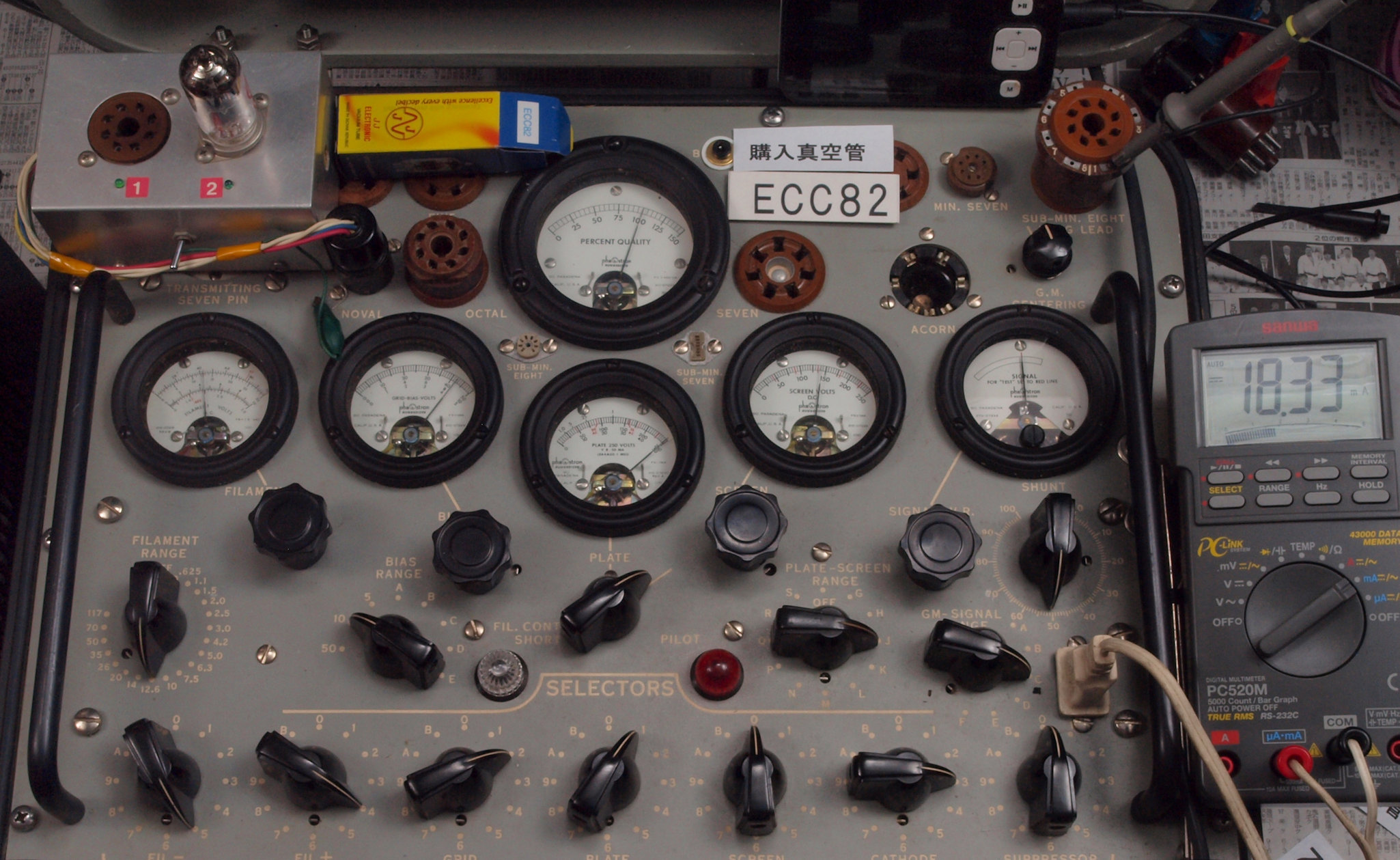

    ７本目 １２ＡＵ７ ユニット１。　Ｇｍ測定＝３８８０μmho、ＩＰ＝１８．３３ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝４０００μmho、ＩＰ＝１６．９７ｍＡ。

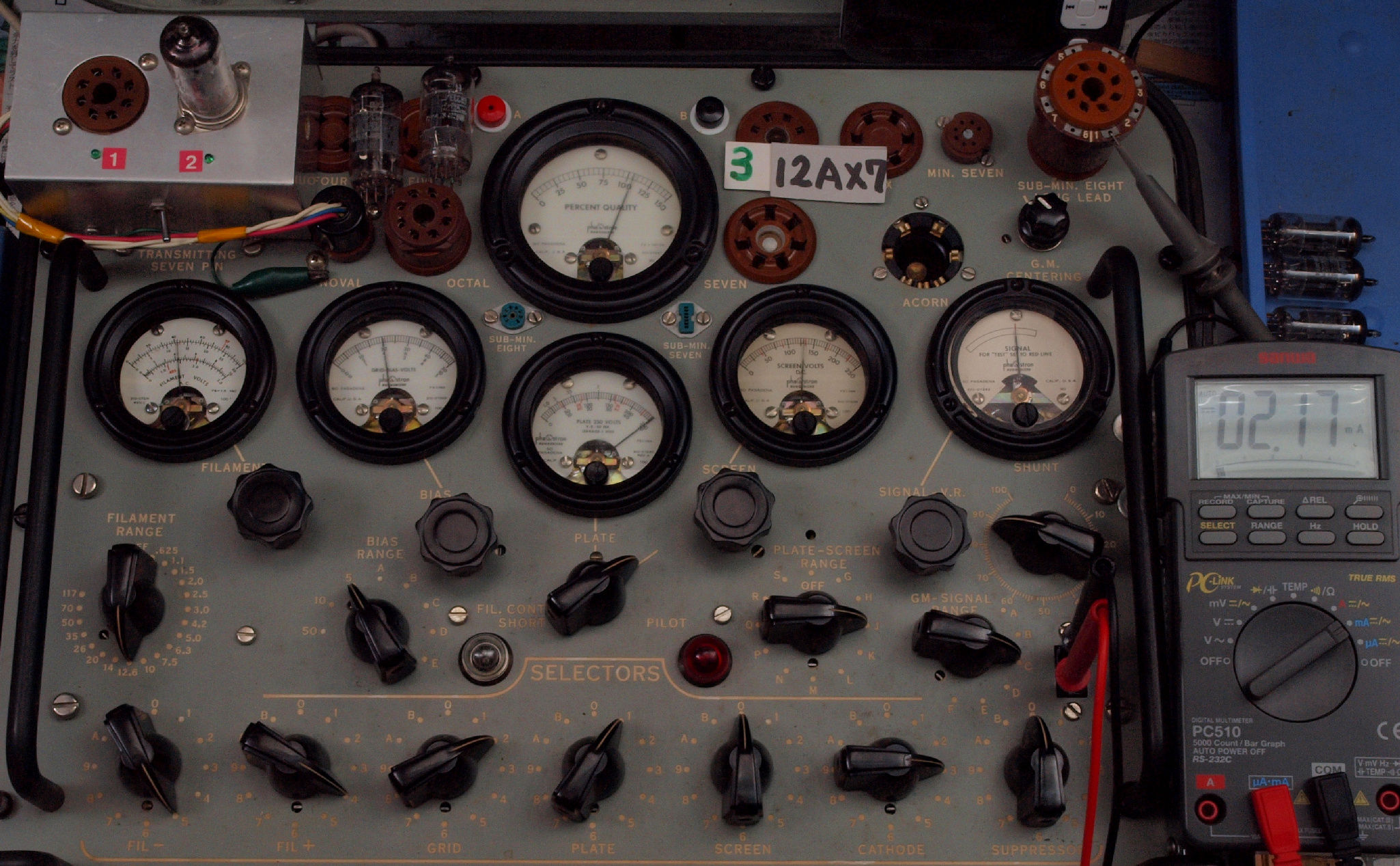

Ｉ．　ＬＵＸ　　ＣＬ３５ｍｋⅡ．　４台目真空管測定。

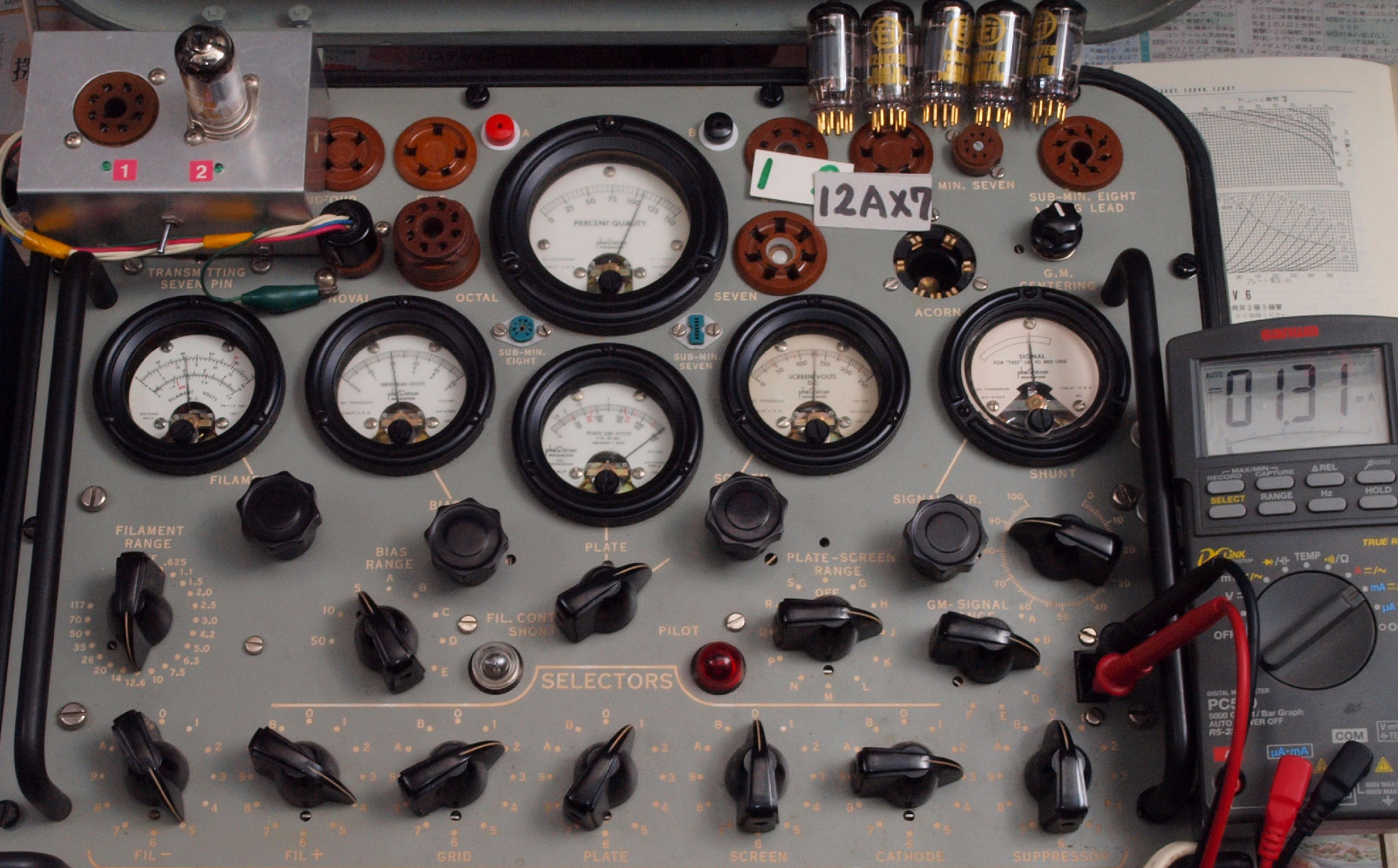

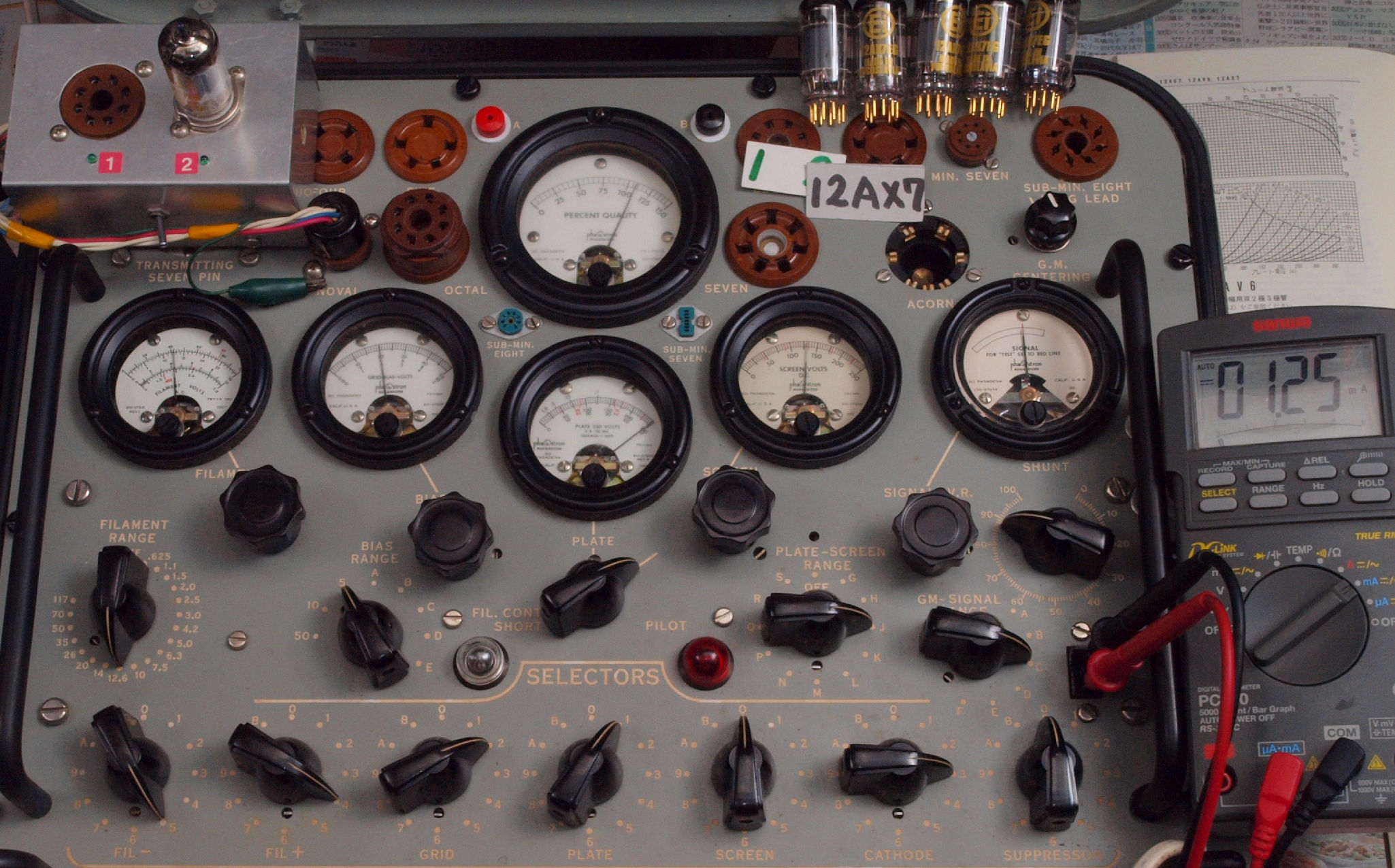

  • １本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２１２０μmho、ＩＰ＝１．３１ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２１６０μmho、ＩＰ＝１．２５ｍＡ。

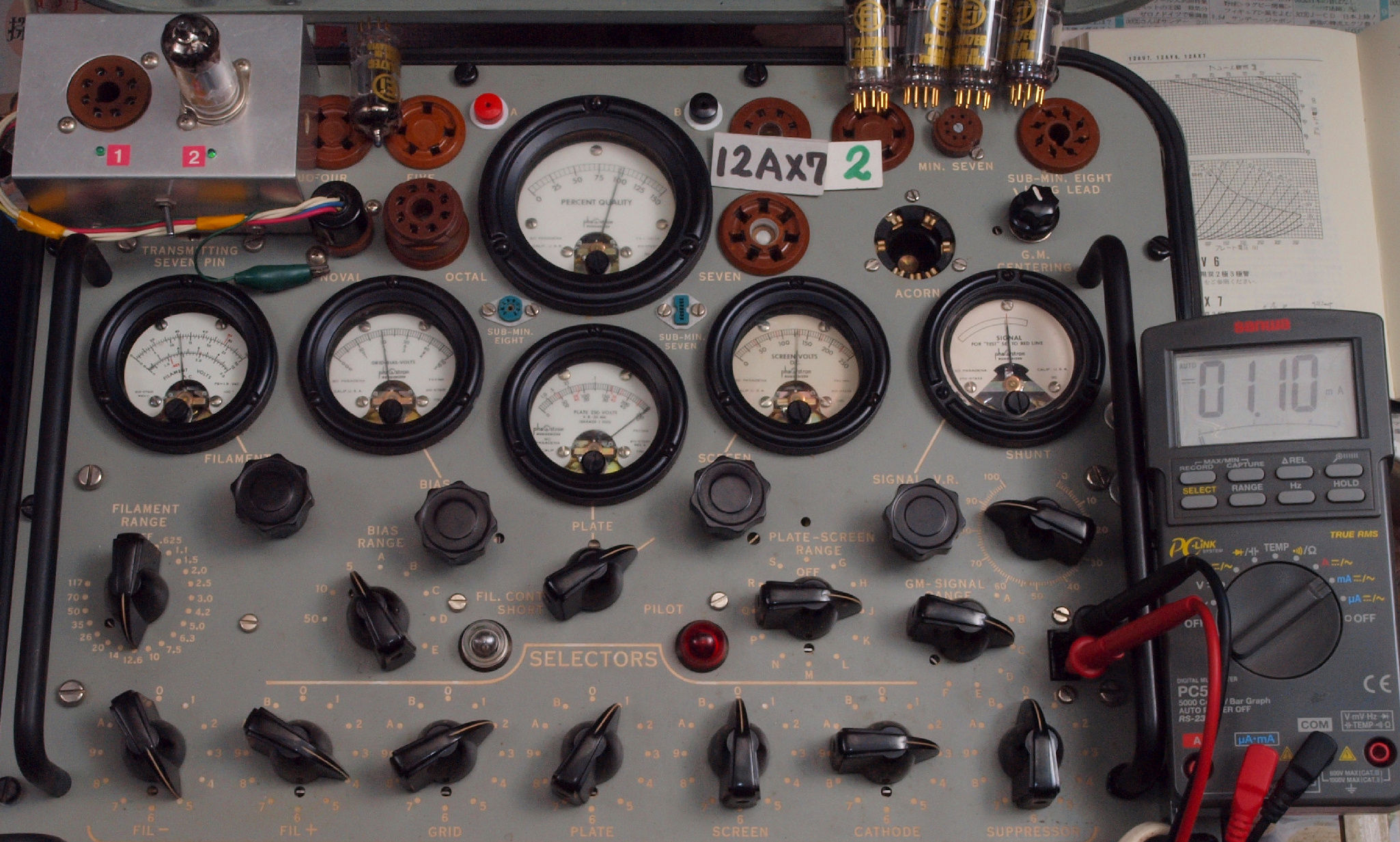

    ２本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１９２０μmho、ＩＰ＝１．０７ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝１９２０μmho、ＩＰ＝１．１０ｍＡ。

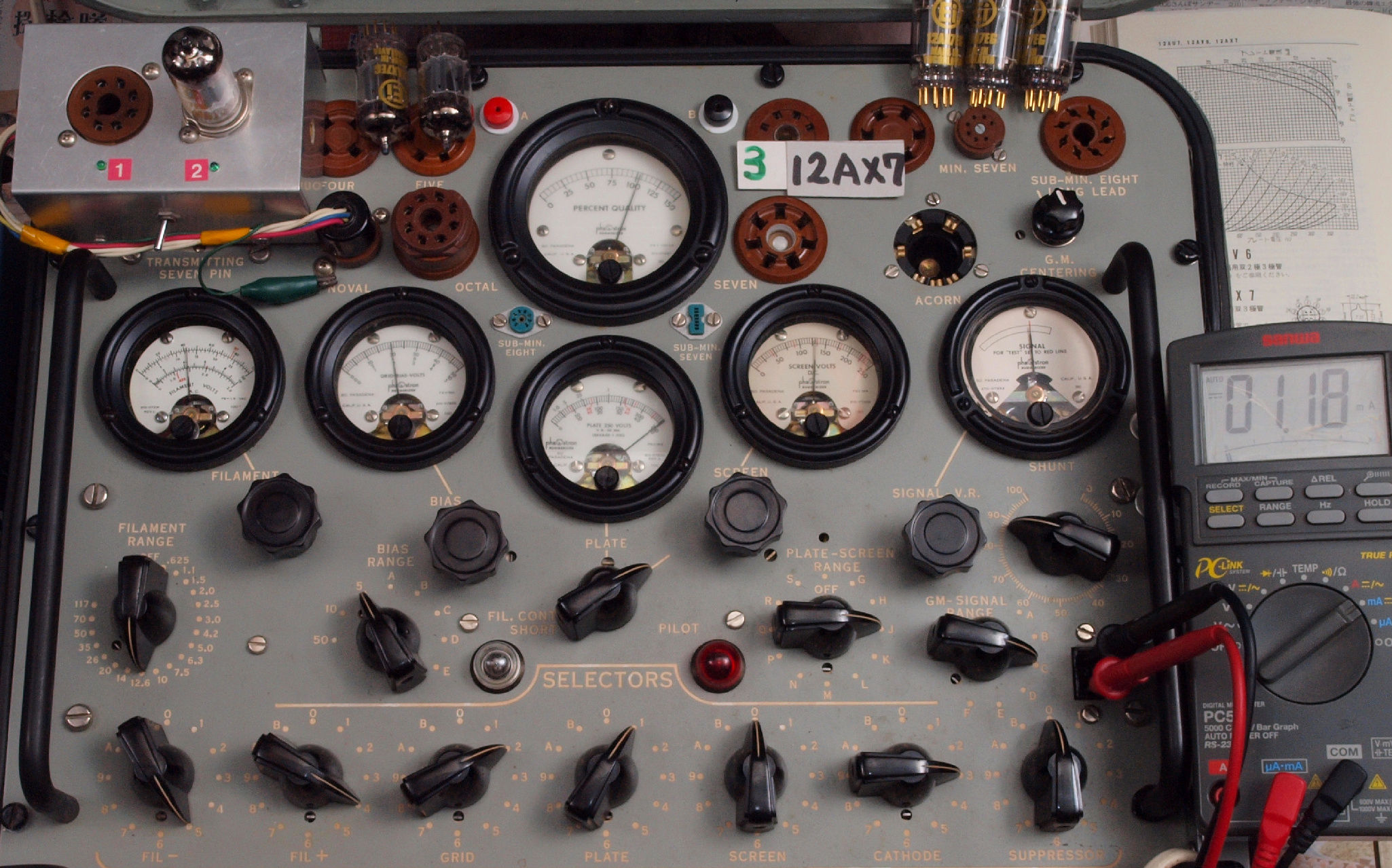

    ３本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２４２０μmho、ＩＰ＝１．１８ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．２２ｍＡ。

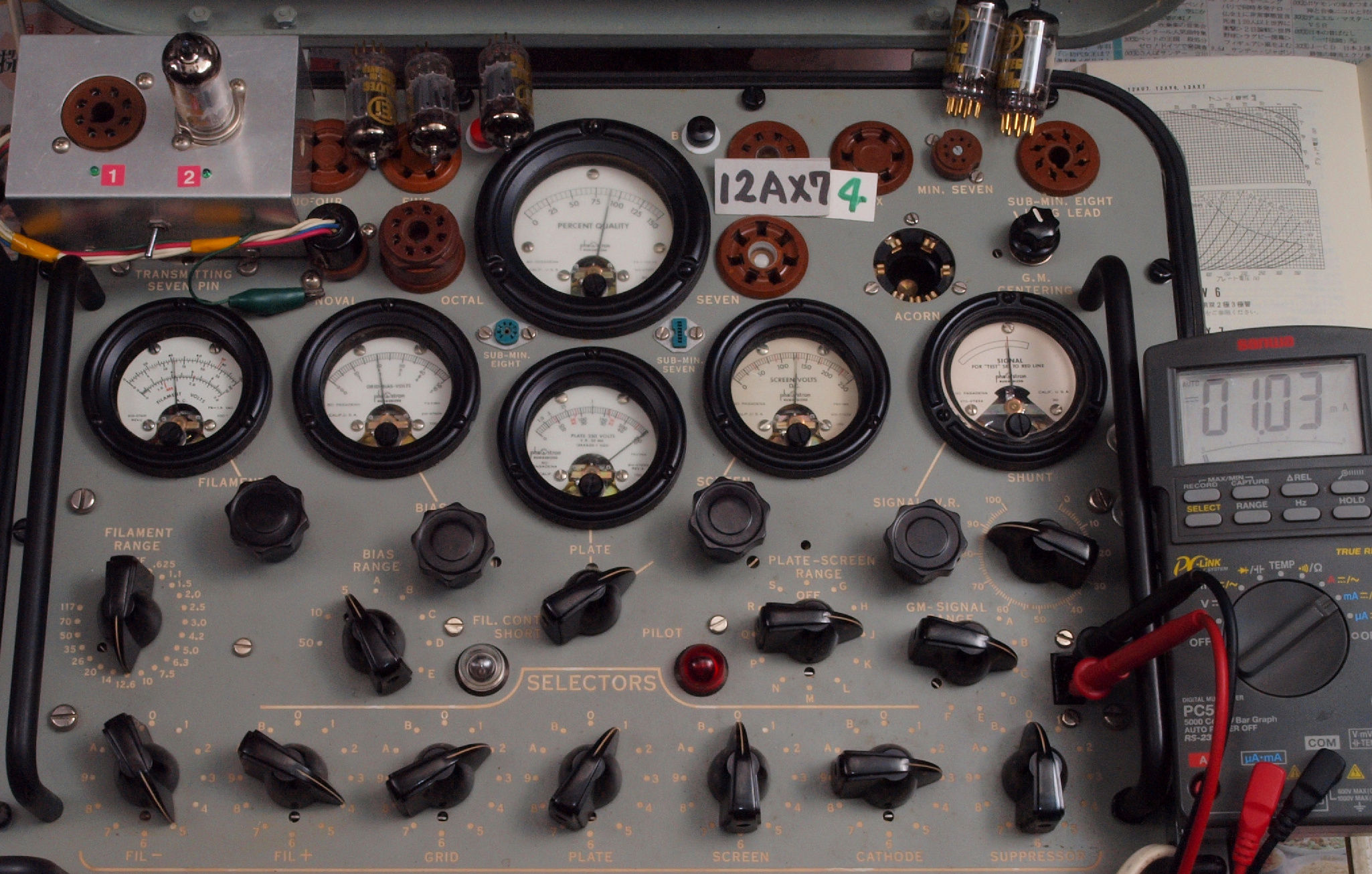

    ４本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．０３ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２８００μmho、ＩＰ＝２．４４ｍＡ。
    ５本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２０８０μmho、ＩＰ＝１．１５ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝１９４０μmho、ＩＰ＝１．１２ｍＡ。

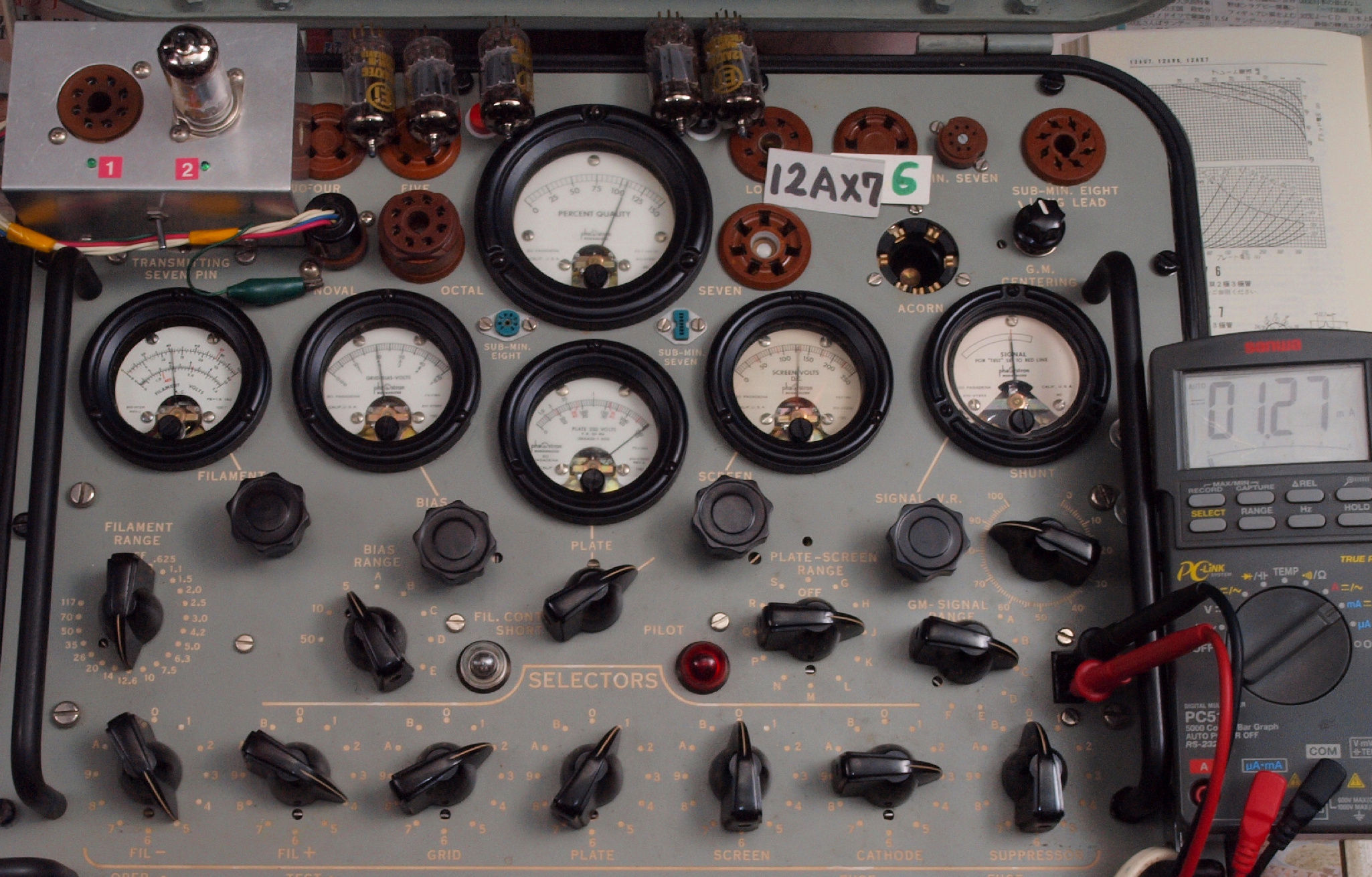

    ６本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．１１ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．２７ｍＡ。

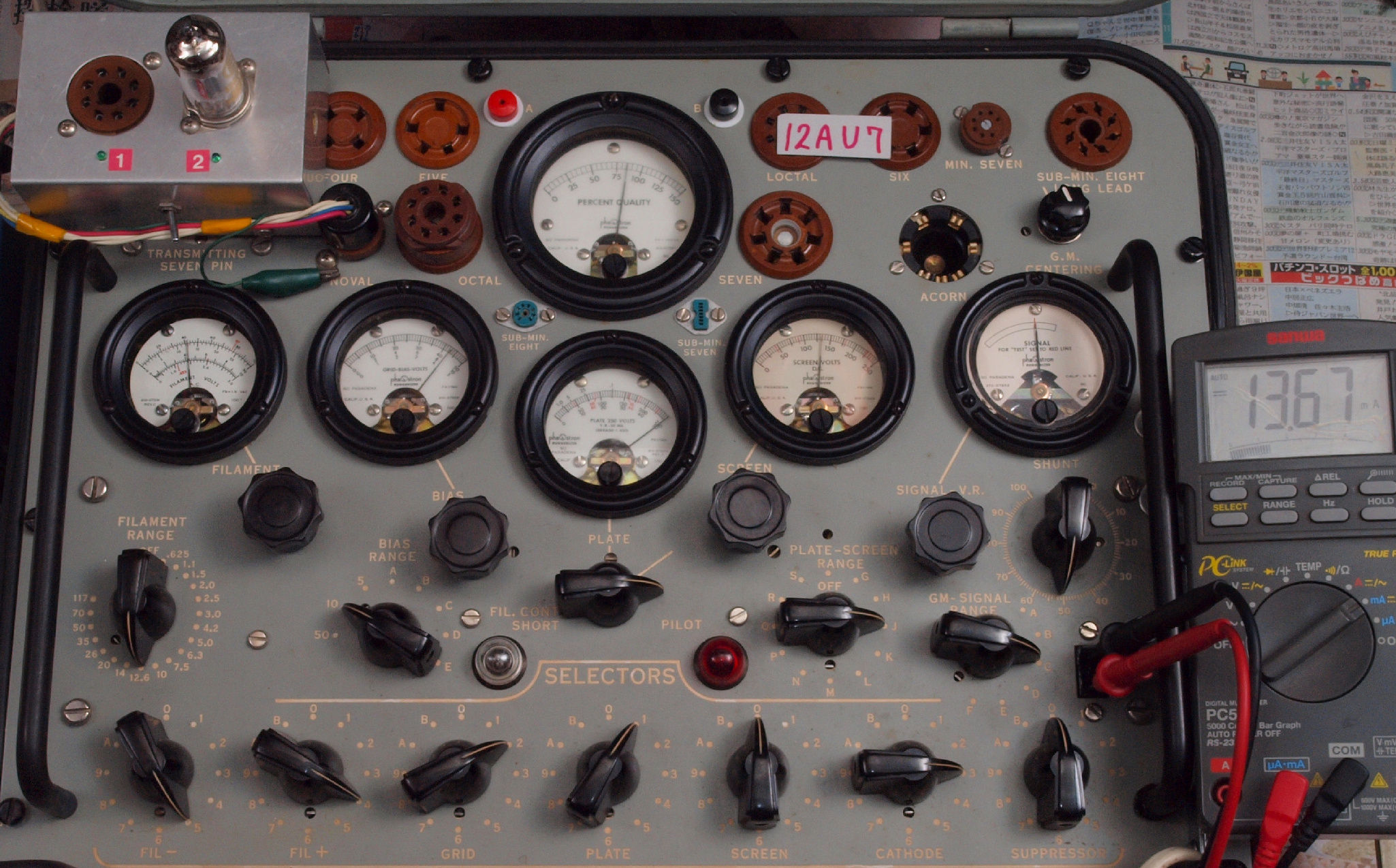

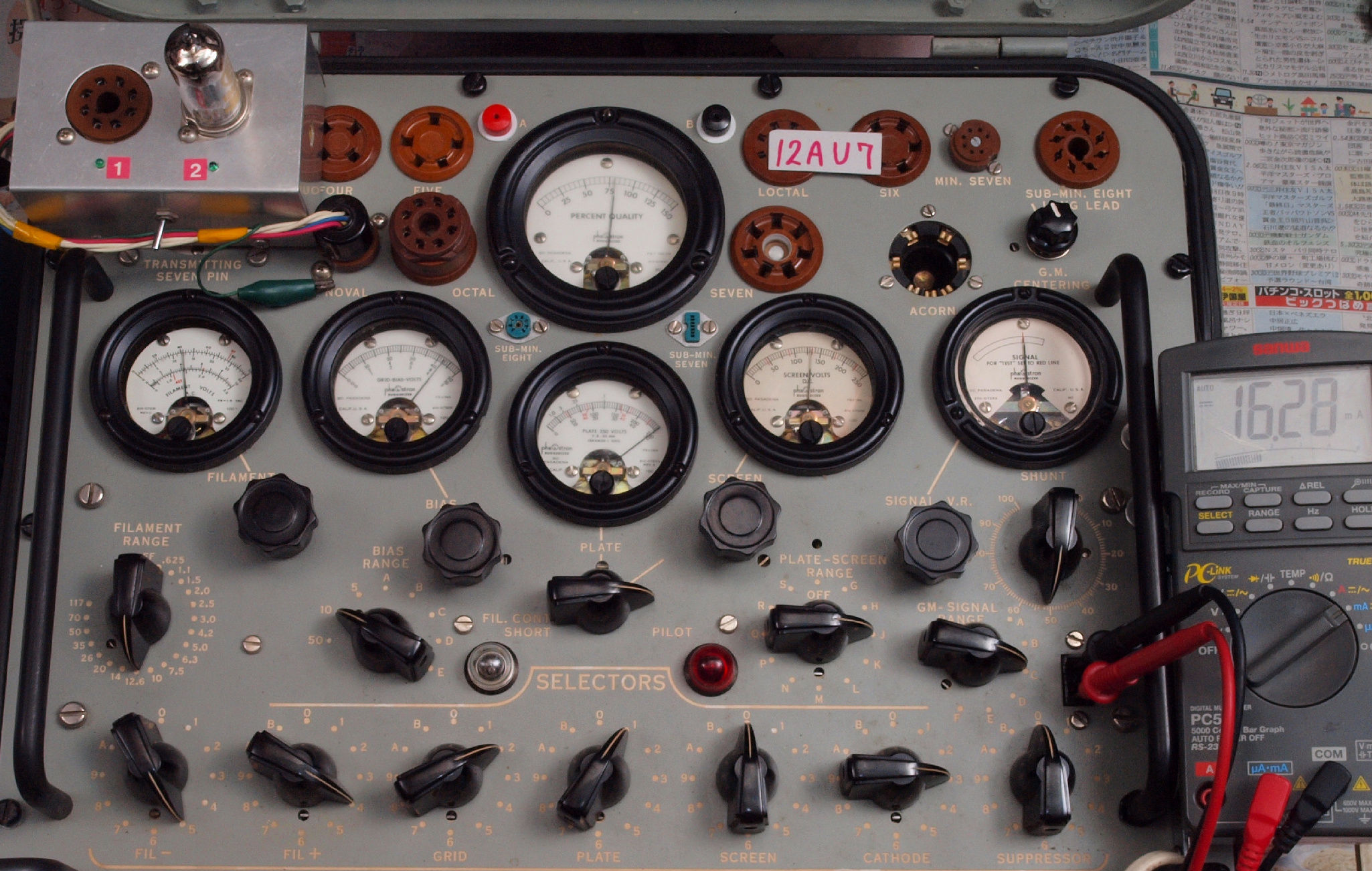

    　　　　１２ＡＵ７　ユニット１。　Ｇｍ測定＝３４００μmho、ＩＰ＝１３．６７ｍＡ。
    　　　　　　　　　　ユニット２。　Ｇｍ測定＝３２００μmho、ＩＰ＝１６．２８ｍＡ。

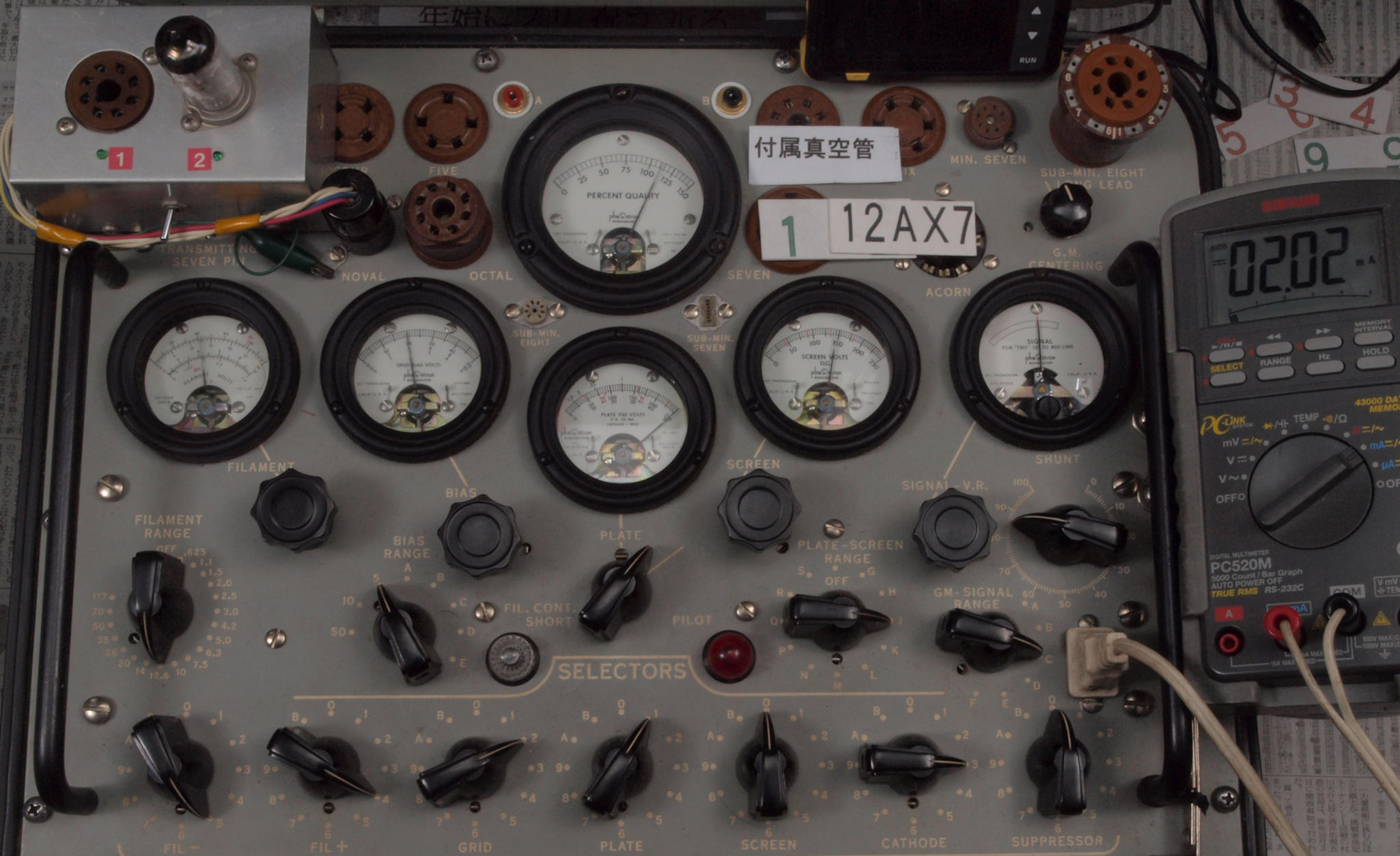

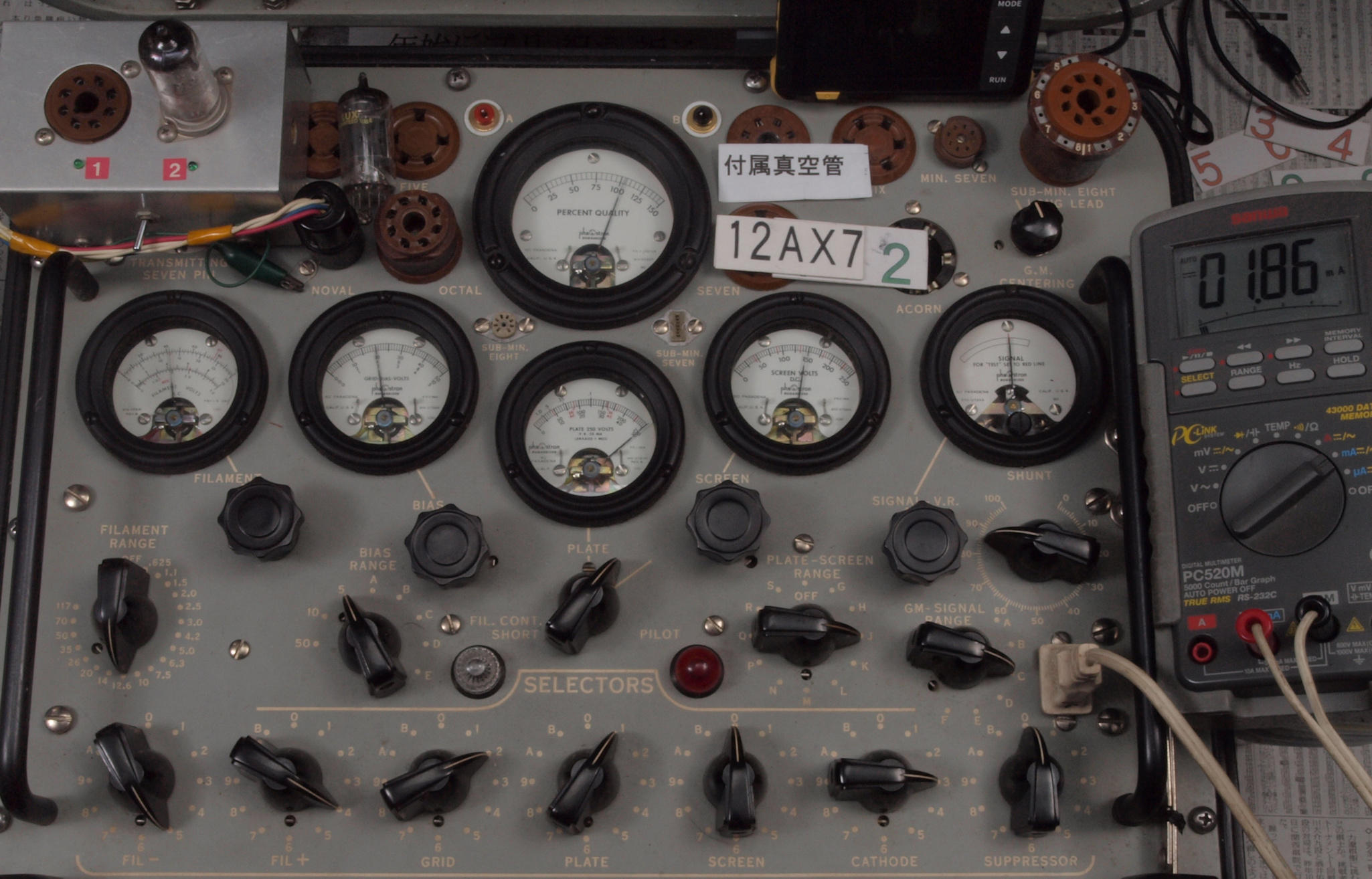

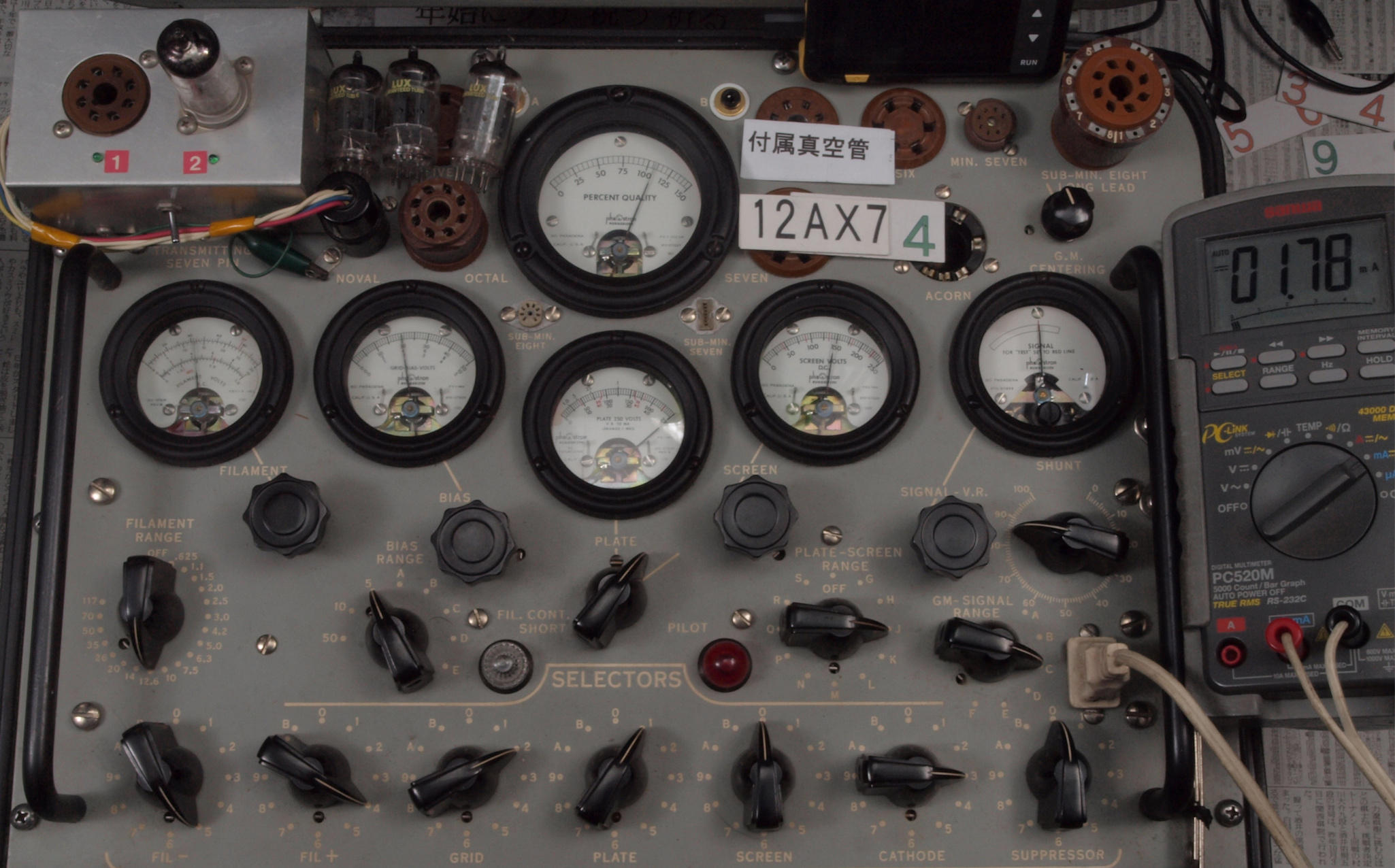

Ｊ．ナショナル １２ＡＸ７　６本測定。Ｍｃｉｎｔｏｓｈ　Ｃ２２．　１０台目

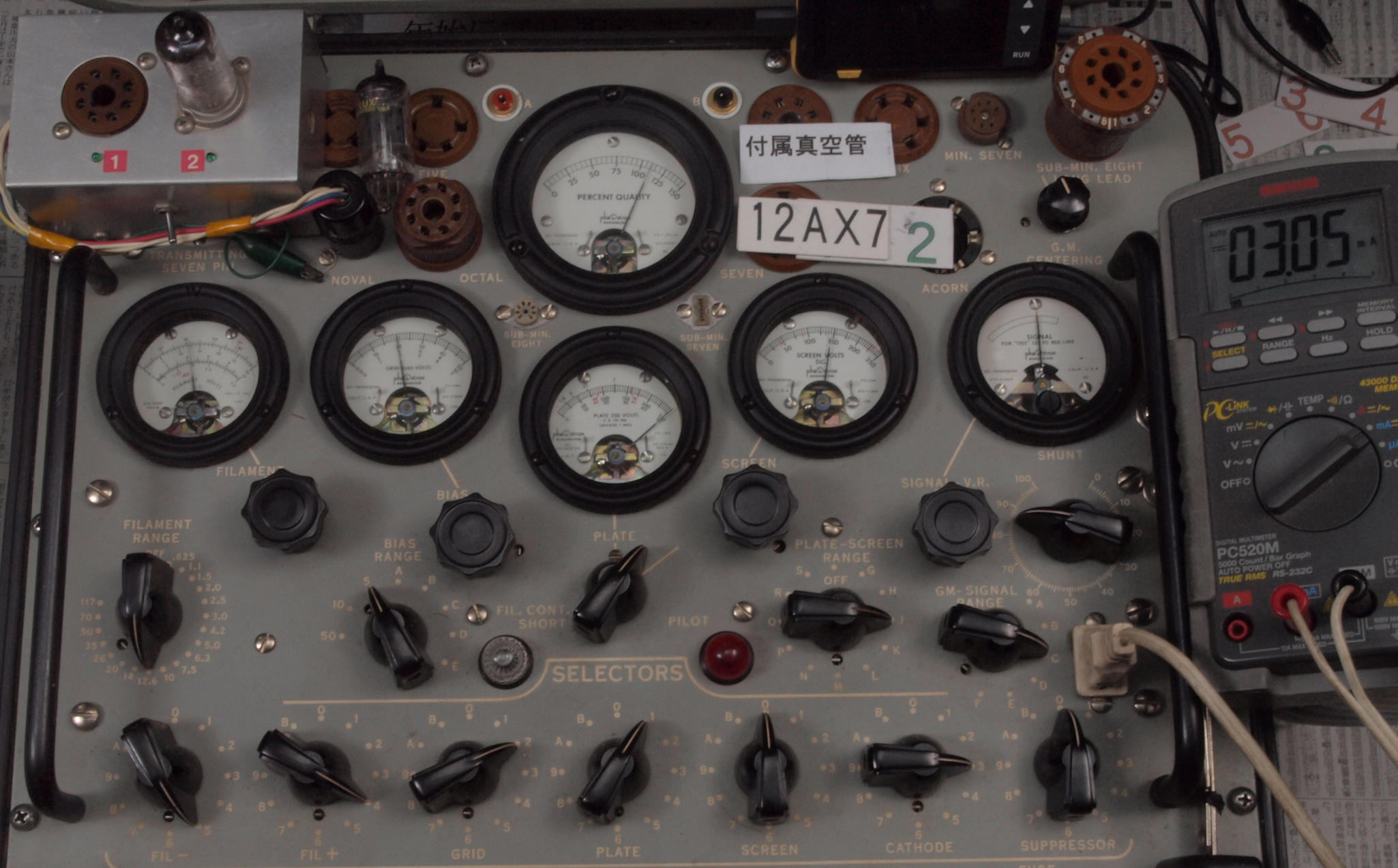

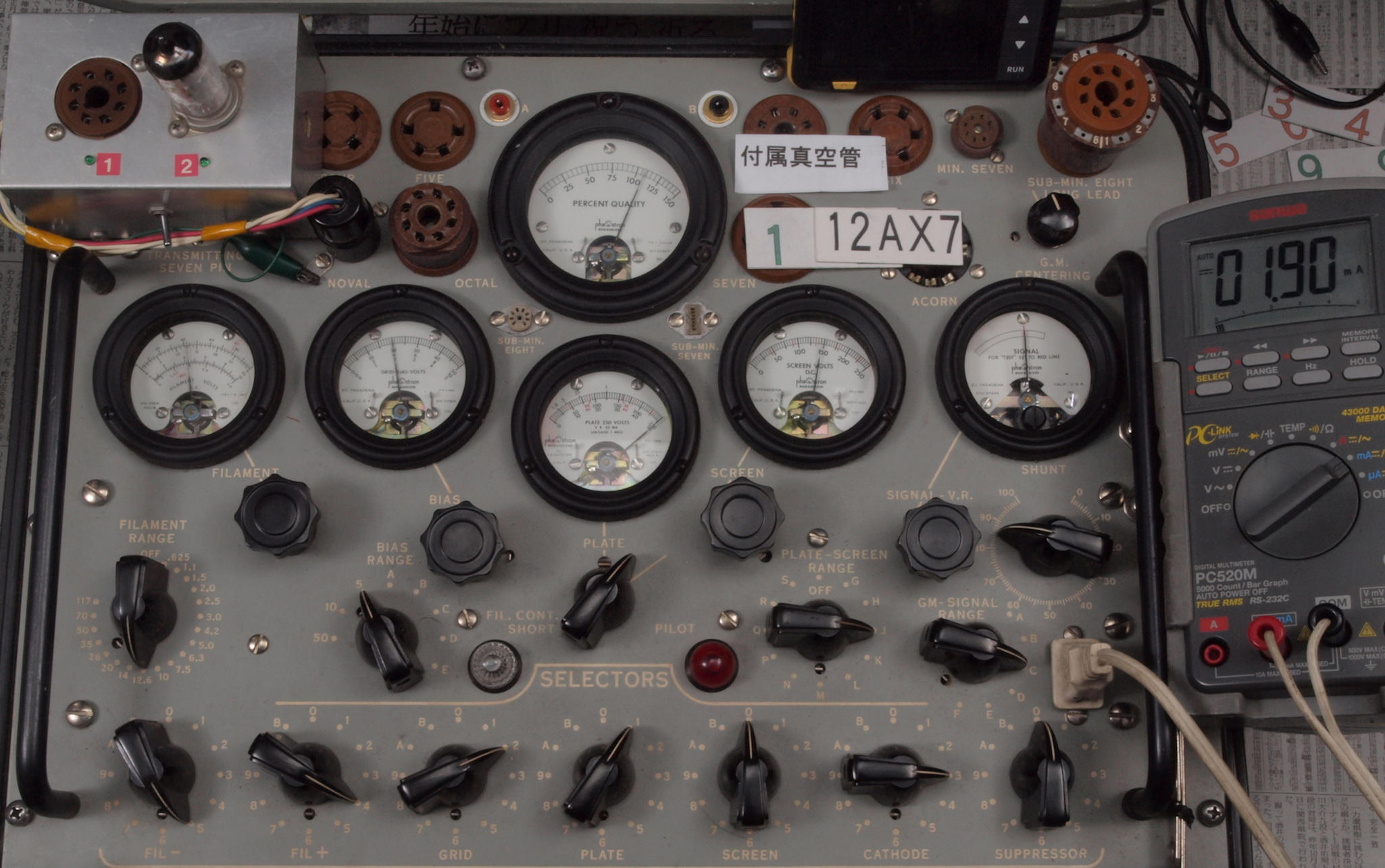

  • 付属１本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．４９ｍＡ。
    　　　 　 　　　　　　ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．５２ｍＡ。
    付属２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１６５０μmho、ＩＰ＝１．６８ｍＡ。
    　　　 　 　　　　　　ユニット２。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６９ｍＡ。

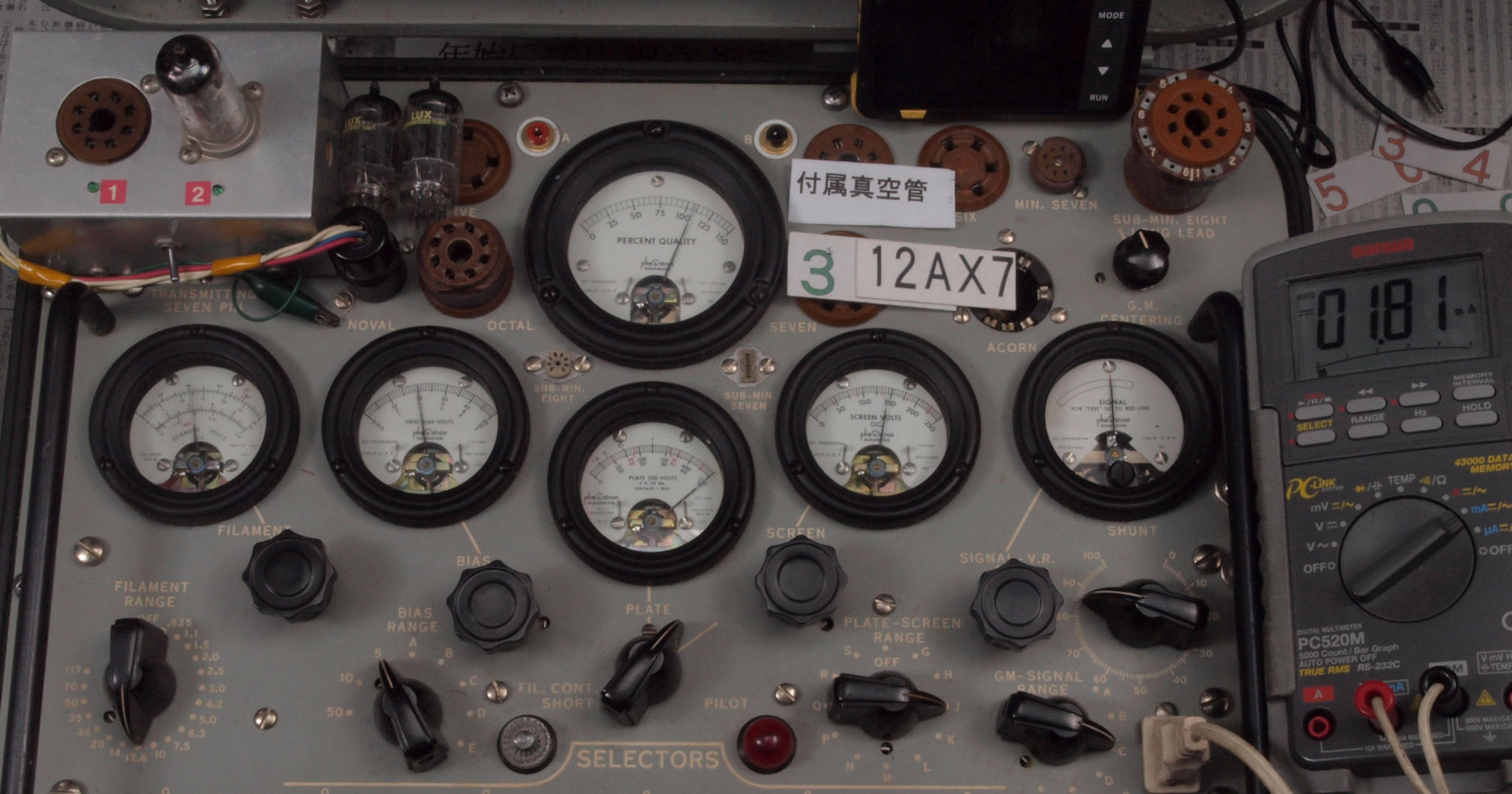

    付属３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．５３ｍＡ。
    　　　 　 　　　　　　ユニット２。　Ｇｍ測定＝１７２０μmho、ＩＰ＝１．５４ｍＡ。

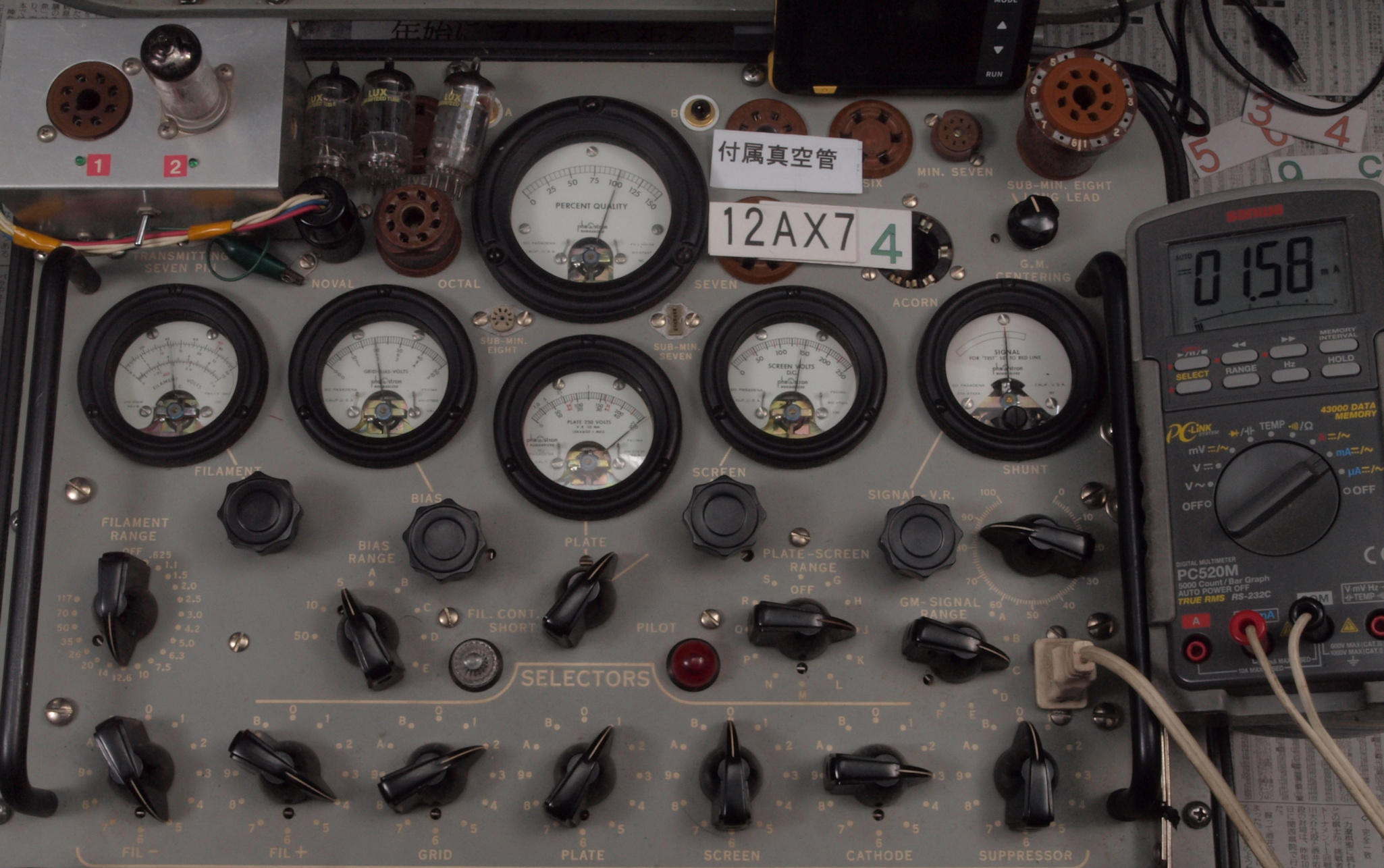

    付属４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１５２０μmho、ＩＰ＝１．４７ｍＡ。
    　　　 　 　　　　　　ユニット２。　Ｇｍ測定＝１６００μmho、ＩＰ＝１．６２ｍＡ。
    付属５本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６１ｍＡ。
    　　　 　 　　　　　　ユニット２。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６８ｍＡ。
    付属６本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１１２０μmho、ＩＰ＝０．６６ｍＡ。
    　　　 　 　　　　　　ユニット２。　Ｇｍ測定＝１２２０μmho、ＩＰ＝０．７６ｍＡ。

Ｋ．ＪＪ ＥＣＣ８３Ｓ ６本測定。Ｍｃｉｎｔｏｓｈ　Ｃ２２．　１０台目

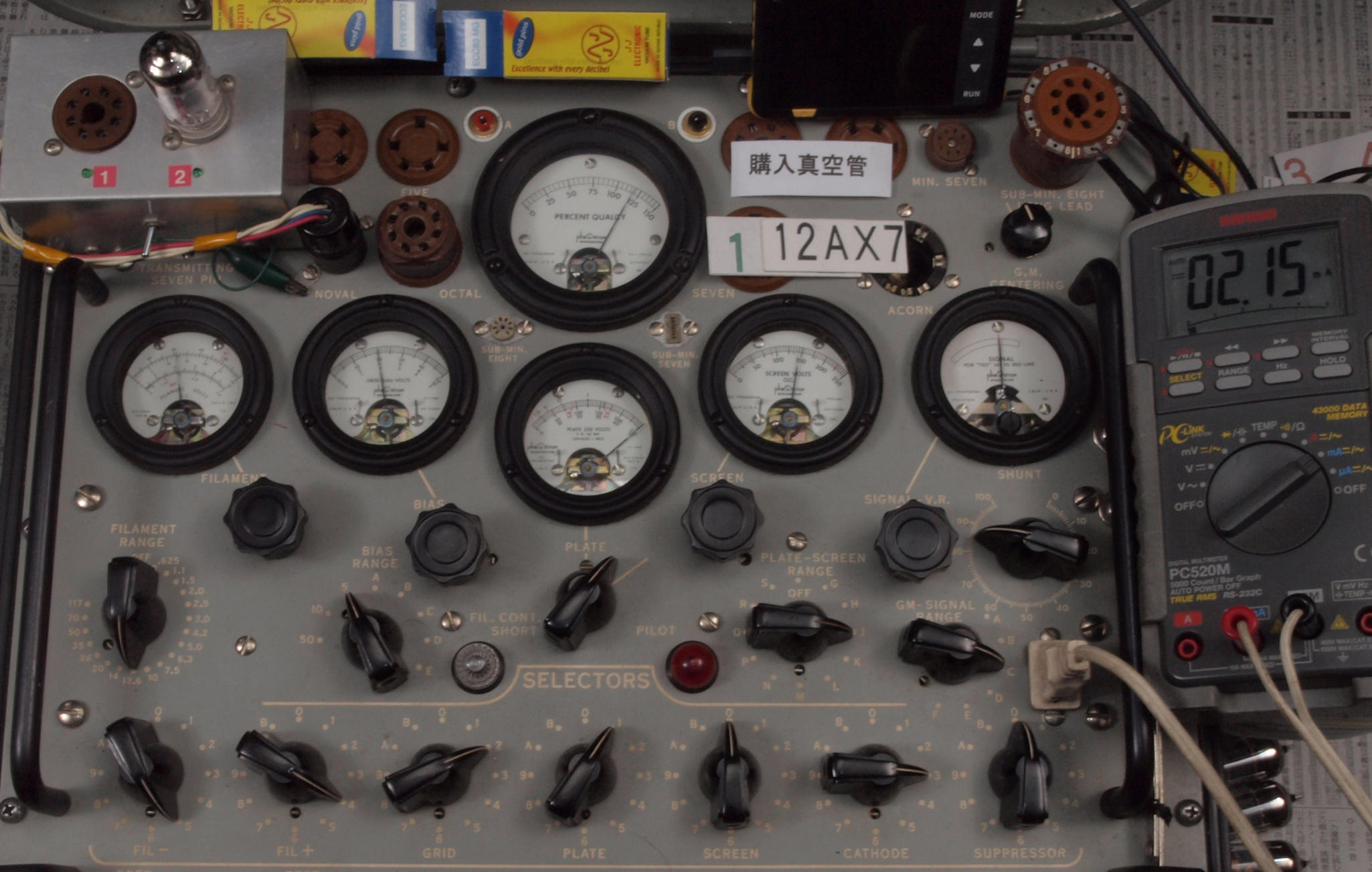

  • 購入１本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８３ｍＡ。
    　　　 　 　　　　　　　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．１４ｍＡ。

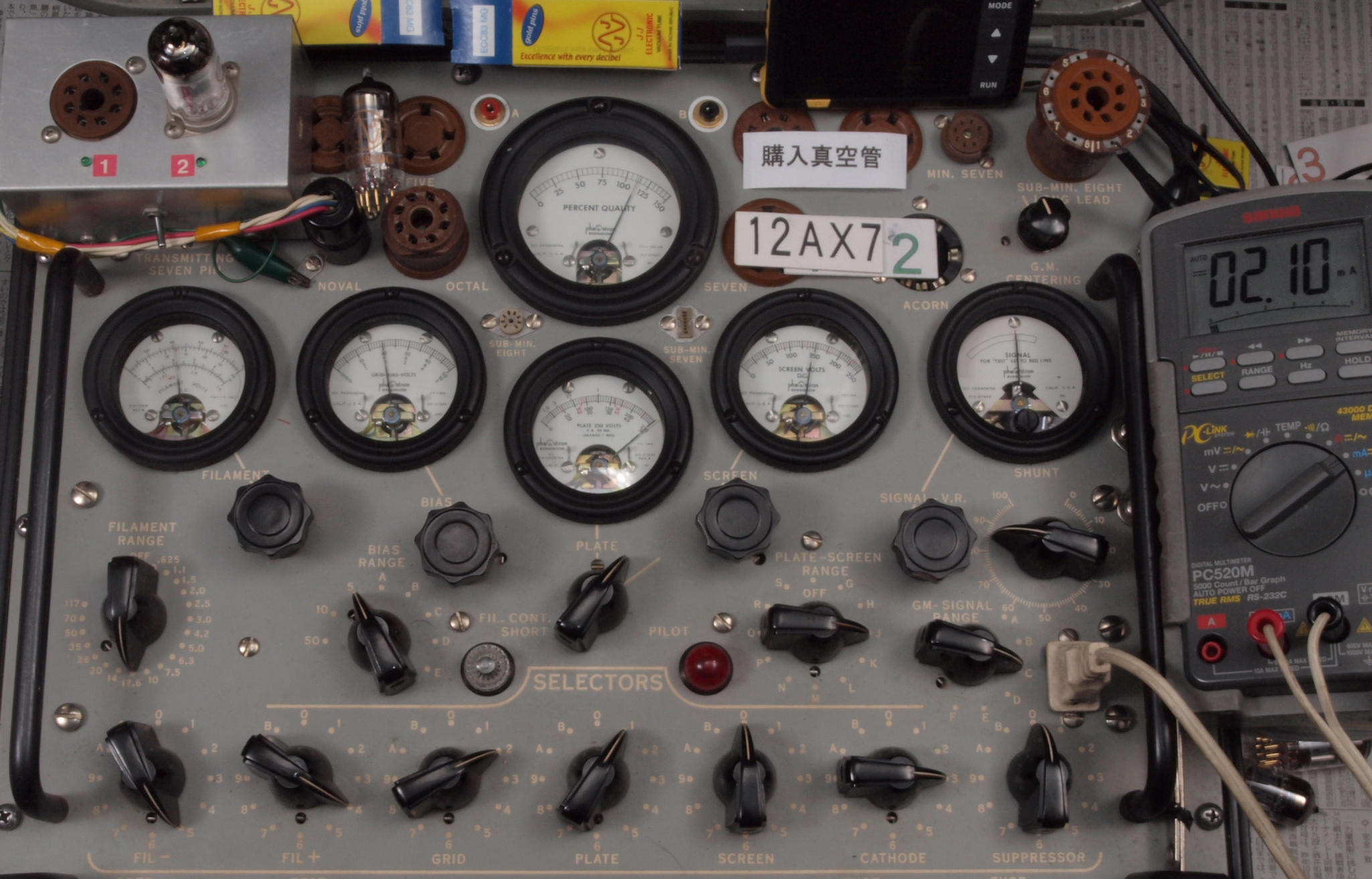

    購入２本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
    　　　 　 　　　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．８７ｍＡ。
    購入３本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０７ｍＡ。
    　　　 　 　　　　　　　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。
    購入４本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．９５ｍＡ。
    　　　 　 　　　　　　　ユニット２。　Ｇｍ測定＝２１２０μmho、ＩＰ＝２．０９ｍＡ。
    購入５本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
    　　　 　 　　　　　　　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．１２ｍＡ。
    購入６本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。
    　　　 　 　　　　　　　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０６ｍＡ。 　
A．　１２ＡＸ７ ６本測定。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝－２Ｖ」

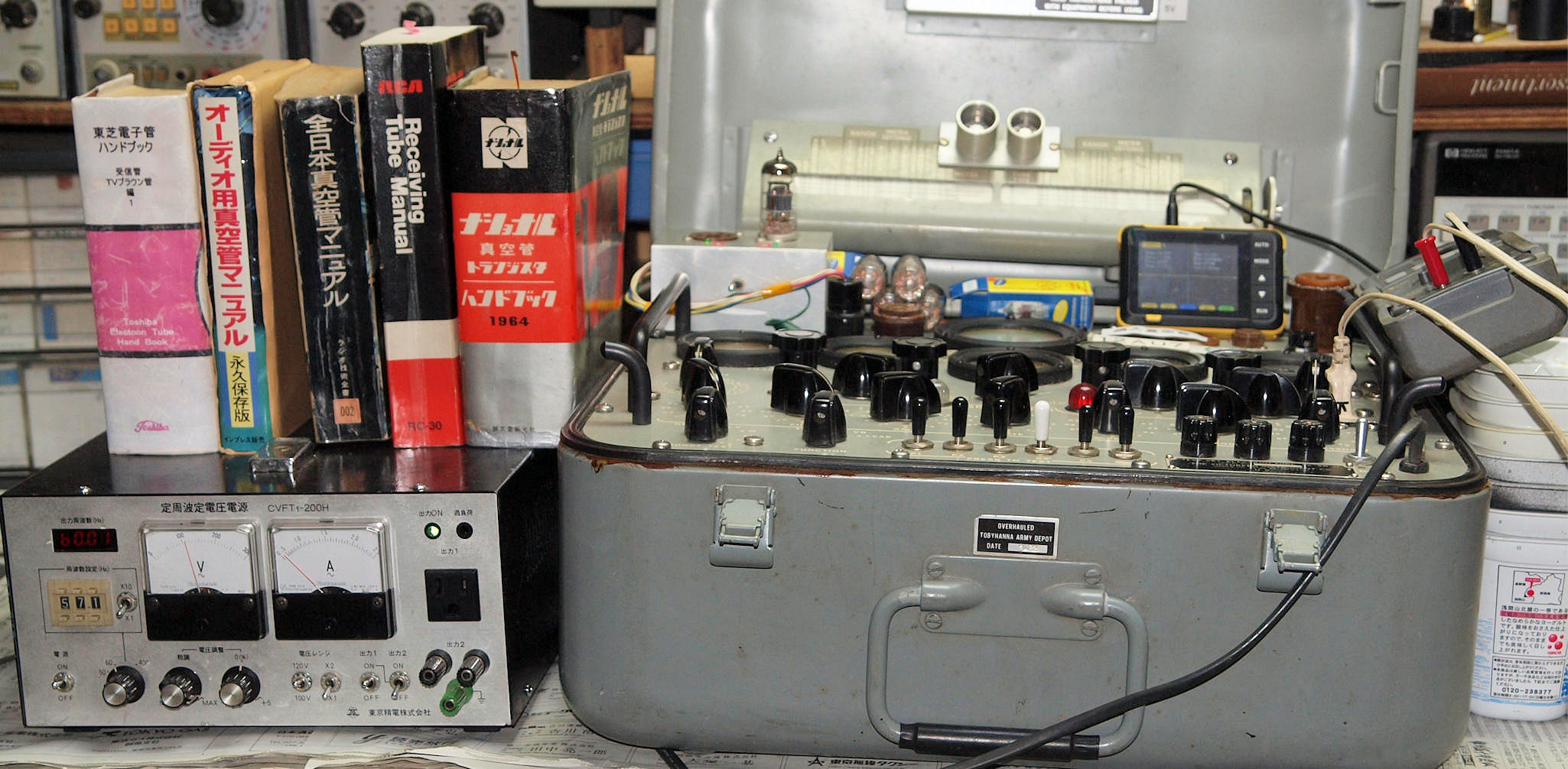

1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

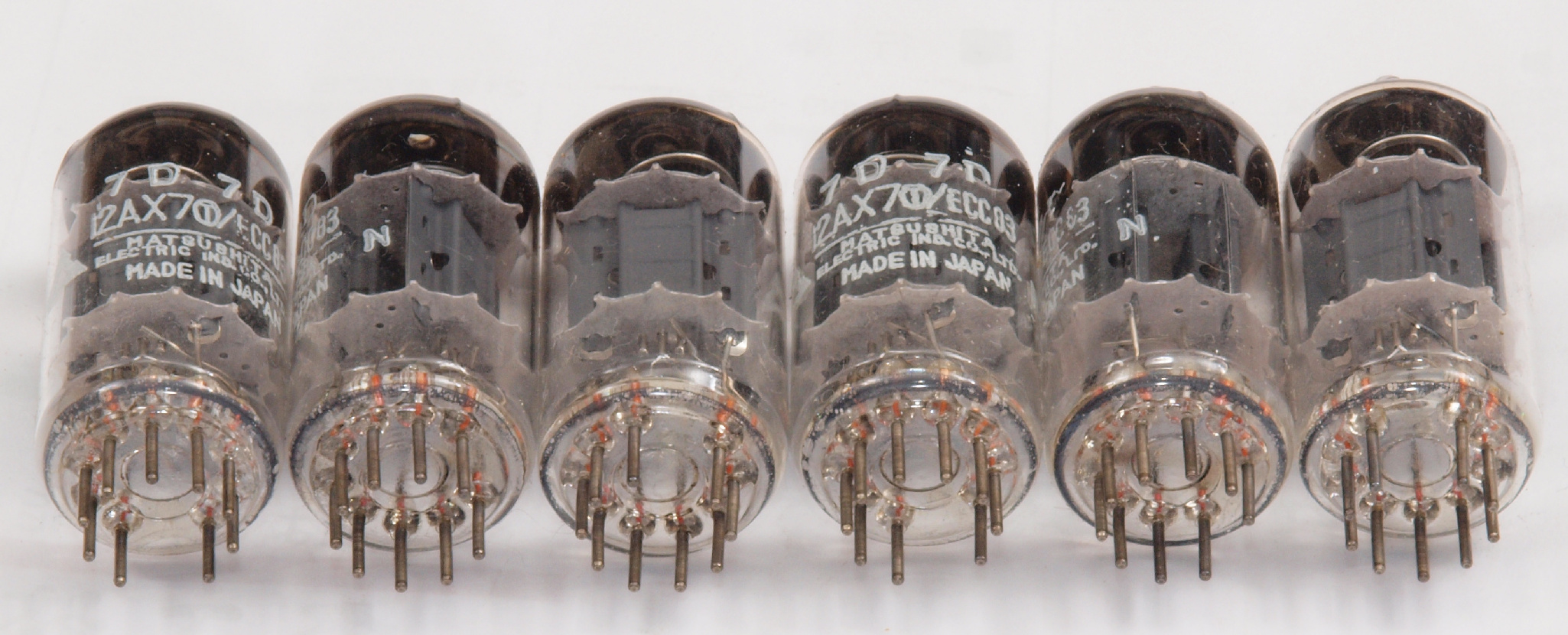

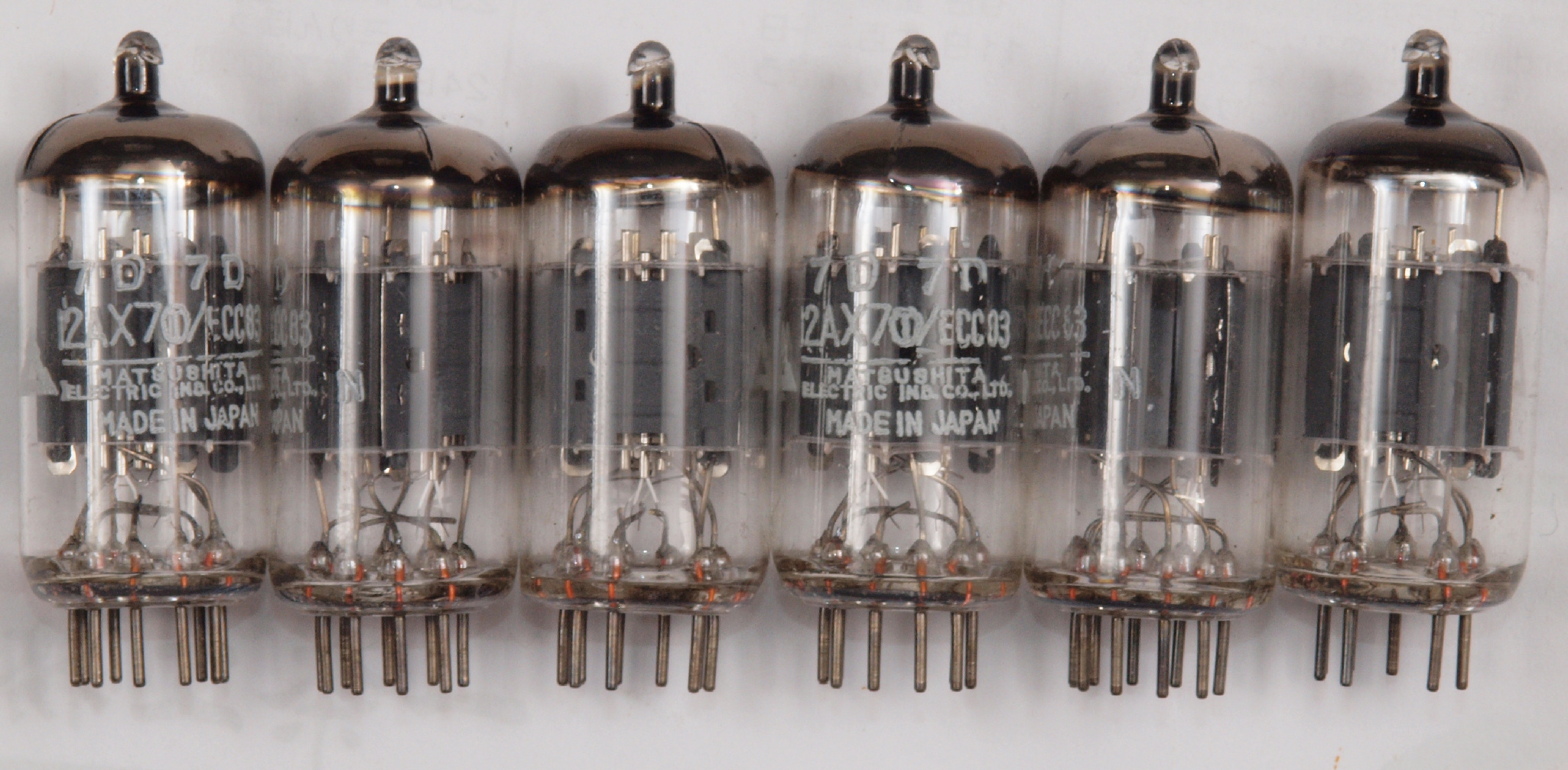

右から１番目、２番目、、、、６番目。
  • １本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１７４０μmho、ＩＰ＝１．３１ｍＡ。
    　　　　　　　　　ユニット２。　Ｇｍ測定＝１９６０μmho、ＩＰ＝１．４９ｍＡ。
    ２本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．４５ｍＡ。
    　　　　　　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．５５ｍＡ。
    ３本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．４１ｍＡ。
    　　　　　　　　　ユニット２。　Ｇｍ測定＝１８４０μmho、ＩＰ＝１．４１ｍＡ。
    ４本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．４１ｍＡ。
    　　　　　　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．５３ｍＡ。
    ５本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．７０ｍＡ。
    　　　　　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．６４ｍＡ。
    ６本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．５０ｍＡ。
    　　　　　　　　　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．４９ｍＡ。
Ａ１１．　１本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１７４０μmho、ＩＰ＝１．３１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ａ１２．　１本目１２ＡＸ７　ユニット２。　Ｇｍ測定＝１９６０μmho、ＩＰ＝１．４９ｍＡ。

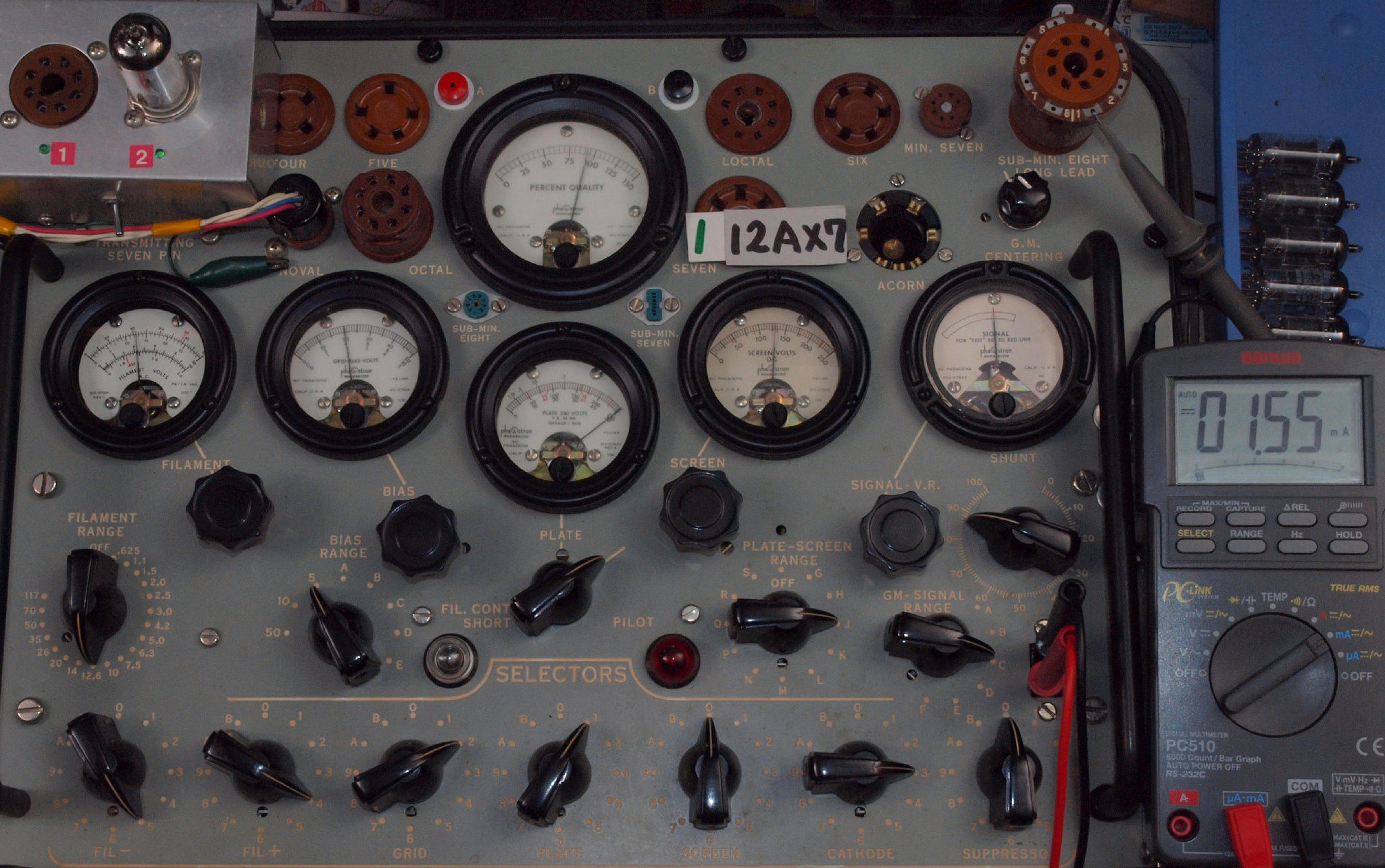

Ａ２１．　２本目１２ＡＸ７ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．４５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ａ２２．　２本目１２ＡＸ７ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．５５ｍＡ。

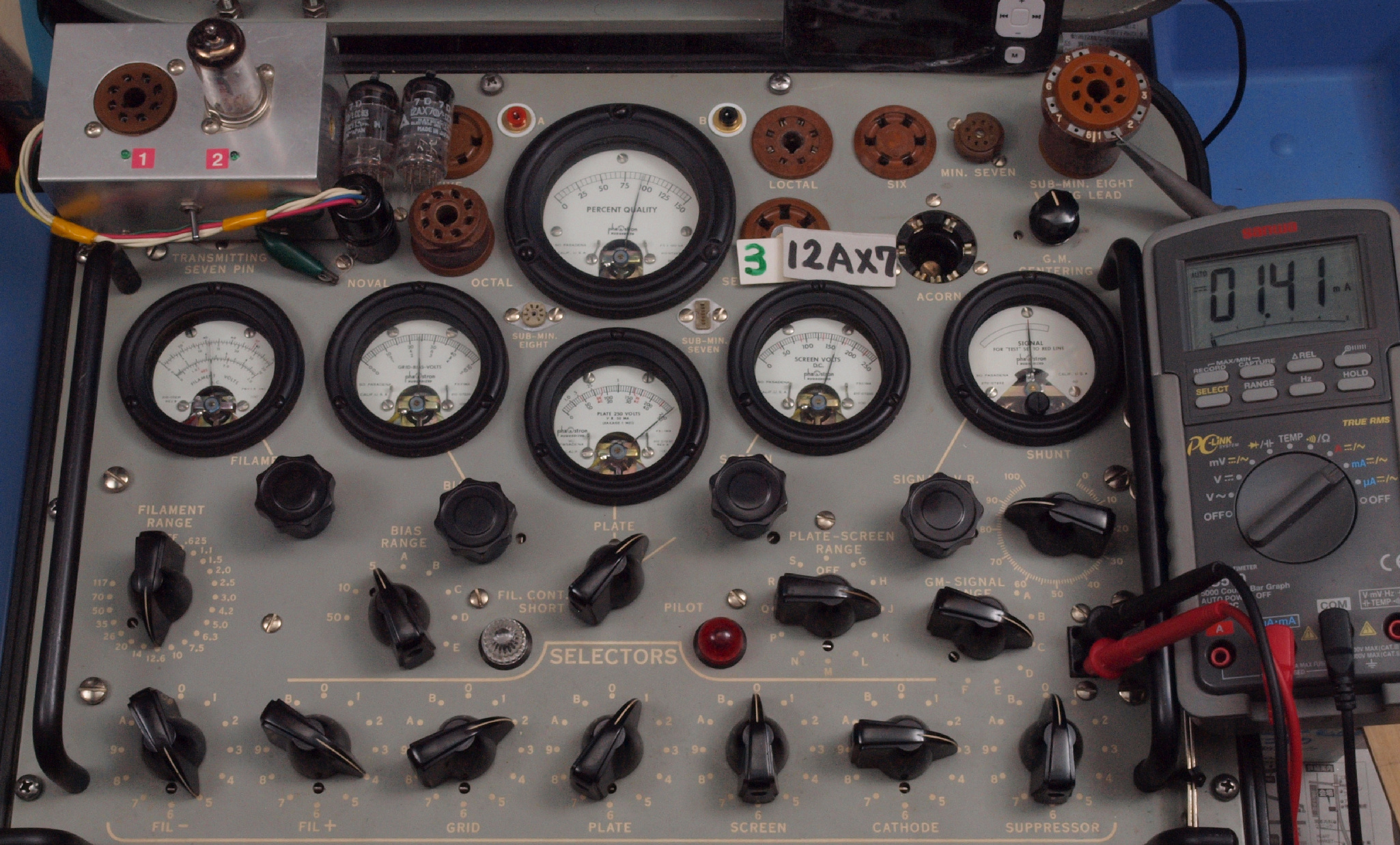

Ａ３１．　３本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．４１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ａ３２．　３本目１２ＡＸ７　ユニット２。　Ｇｍ測定＝１８４０μmho、ＩＰ＝１．４１Ａ。

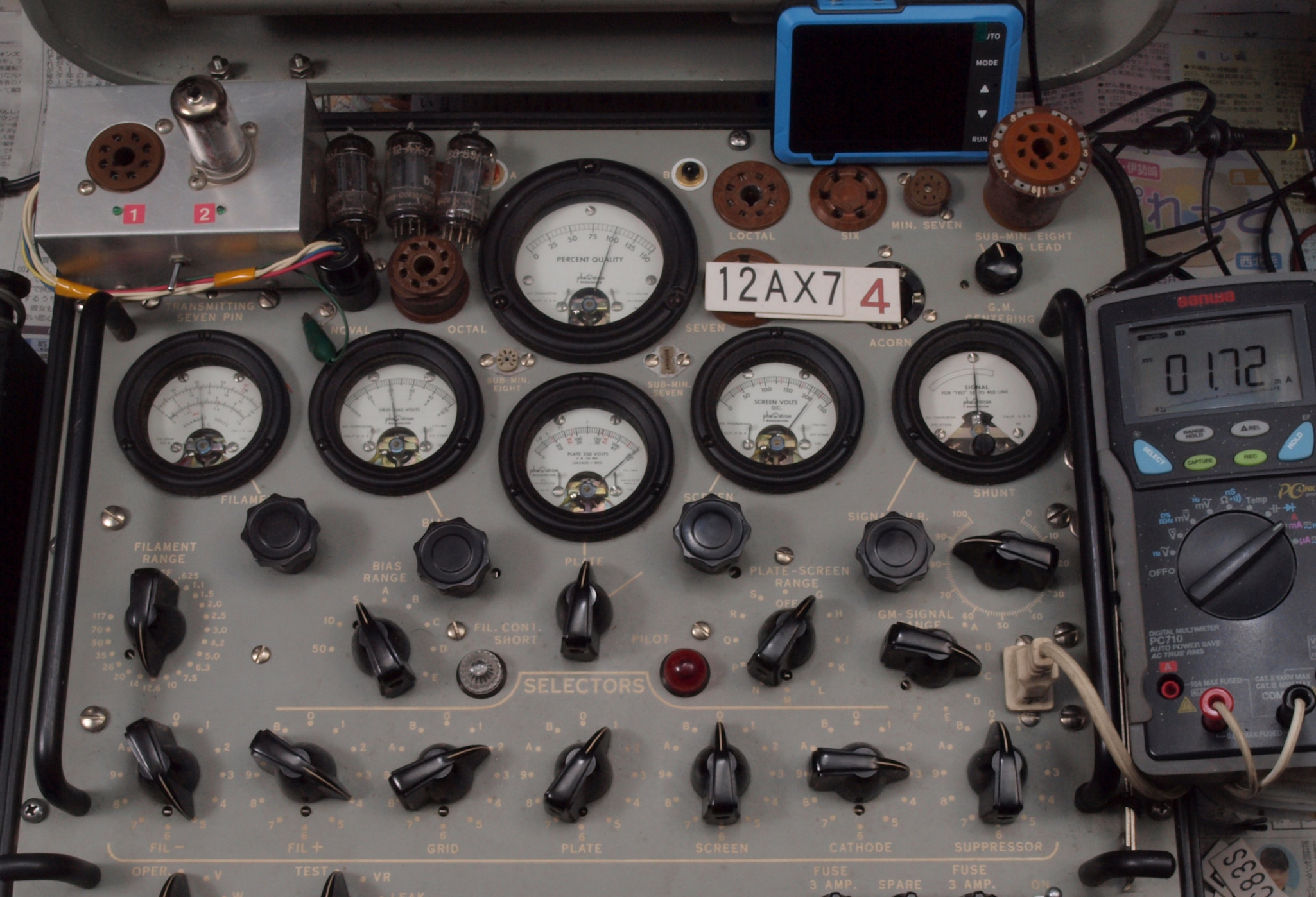

Ａ４１．　４本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．４１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ａ４２．　４本目１２ＡＸ７　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．５３ｍＡ。

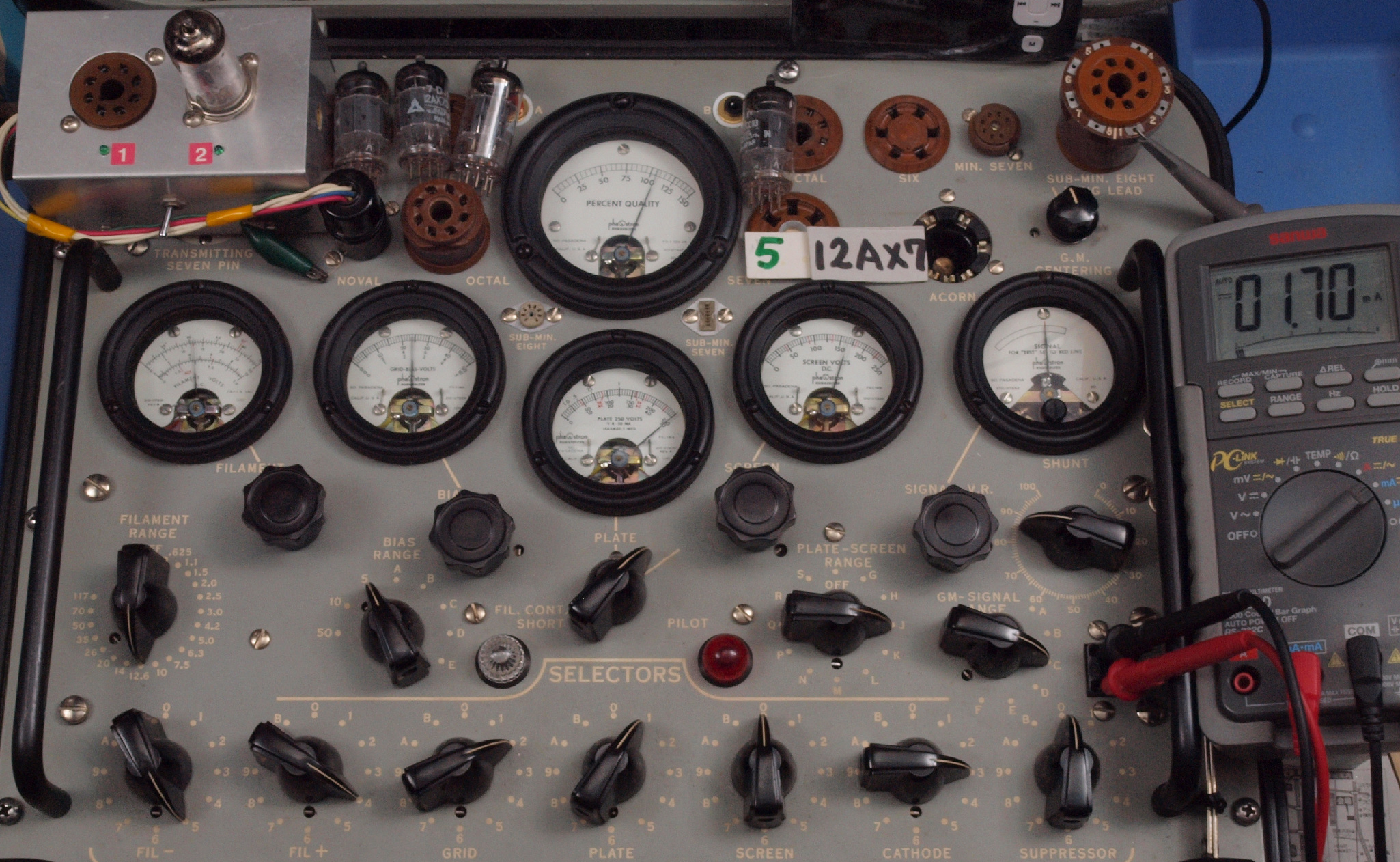

Ａ５１．　５本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．７０ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ａ５２．　５本目１２ＡＸ７　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．６４ｍＡ。

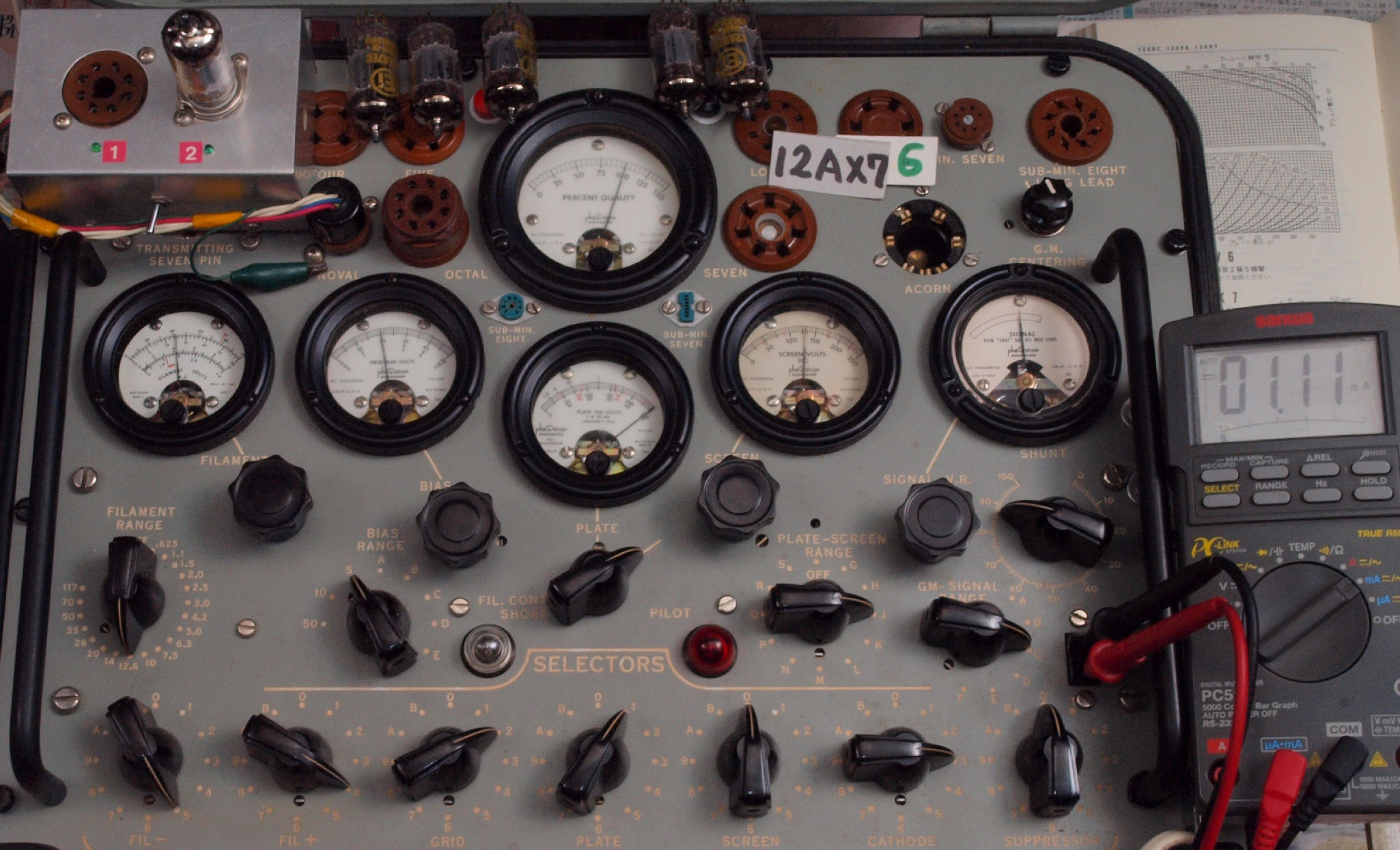

Ａ６１．　６本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．５０ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」

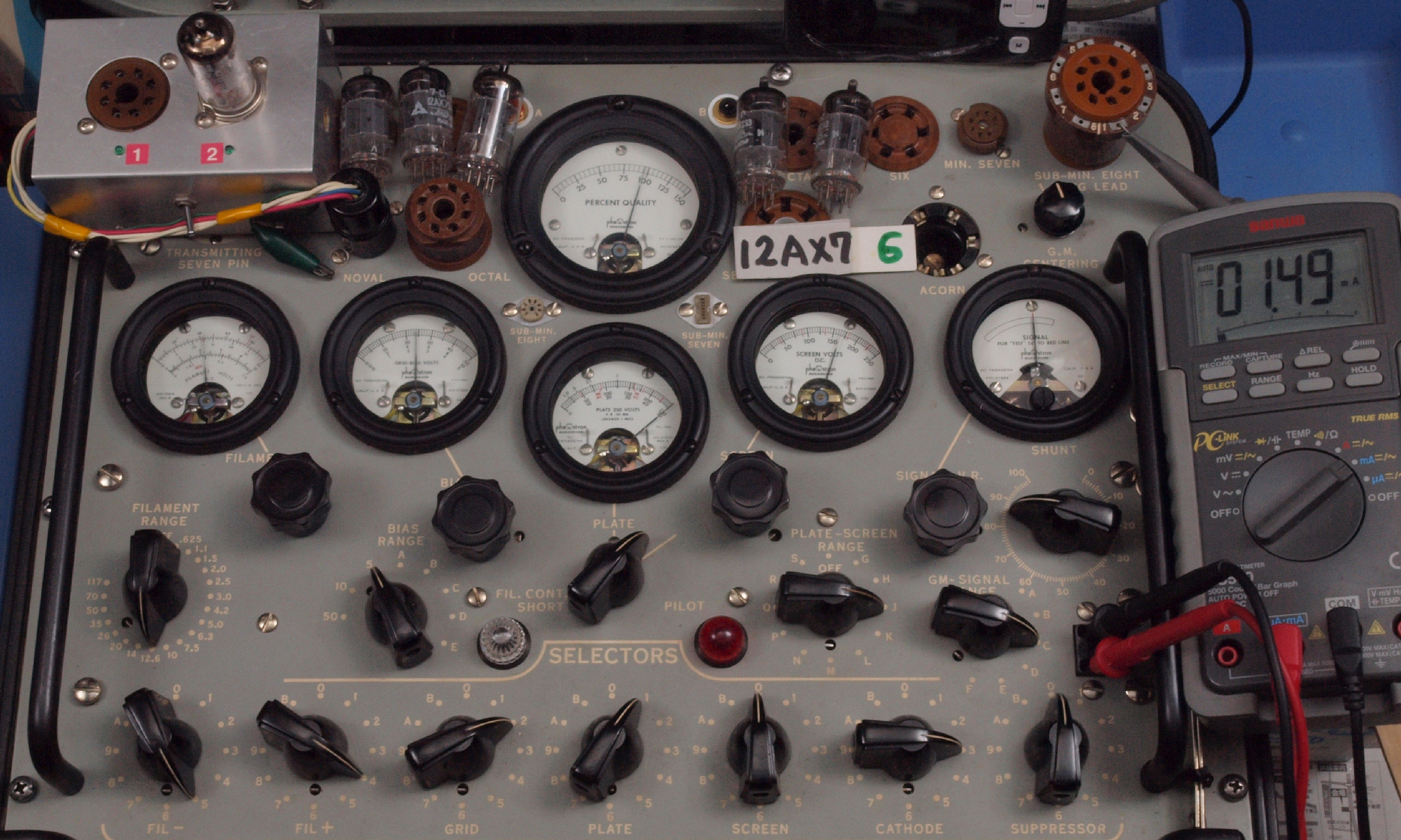

Ａ６２．　６本目１２ＡＸ７　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．４９ｍＡ。
Ｂ．　１２ＡＸ７ ８本測定。

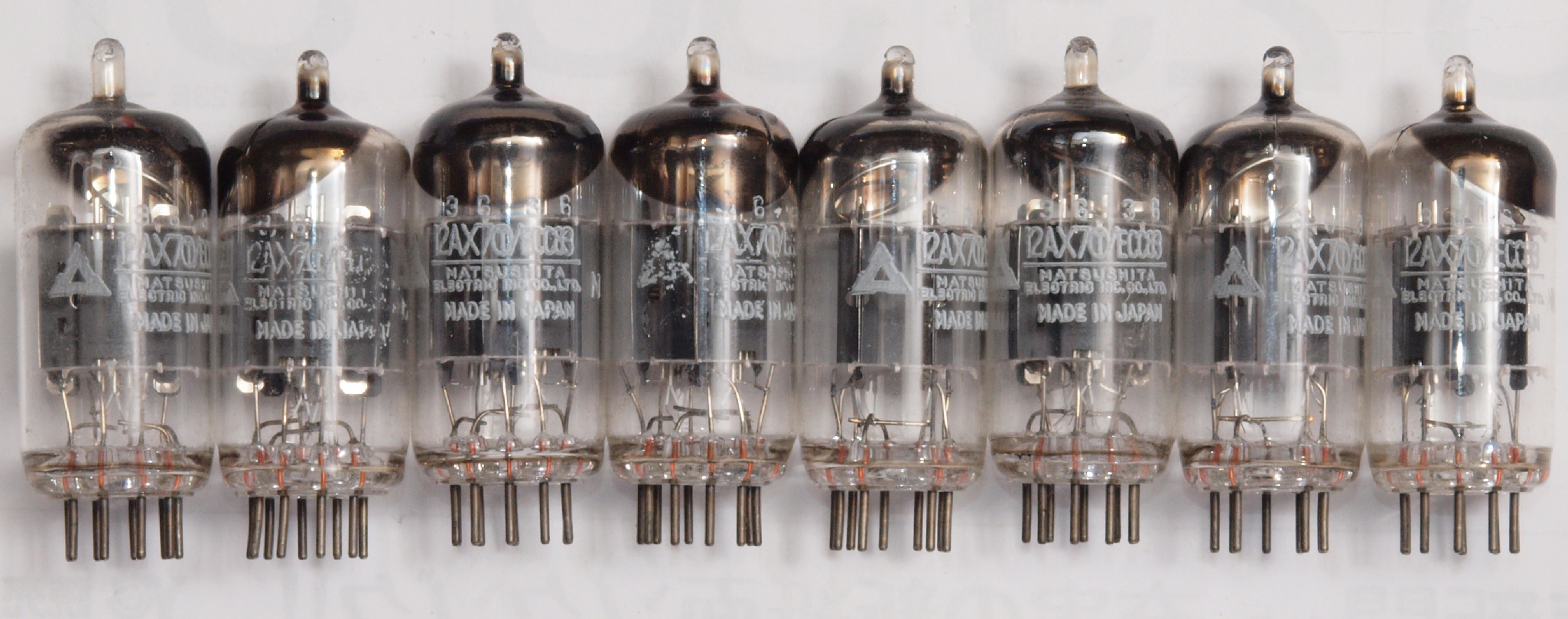

真空管１２ＡＸ７（ＥＣＣ８３）。　左から１本目．２本目．．．．７本目．８本目
　　　　　　真空管ハンドブック（規格表）の、
　　　　 　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝－２Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

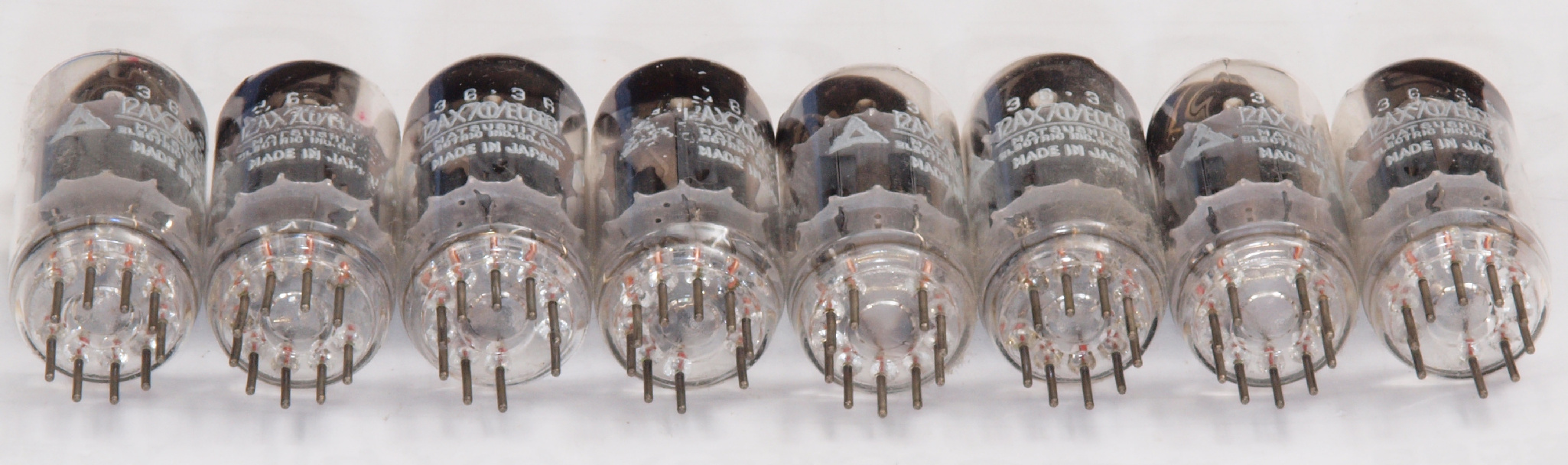

真空管１２ＡＸ７（ＥＣＣ８３）。　左から１本目．２本目．．．．７本目．８本目。
  • １本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４１ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４０ｍＡ。
    ２本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝３．２６ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５５ｍＡ。
    ３本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４０ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．６７ｍＡ。
    ４本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．７１ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５５ｍＡ。

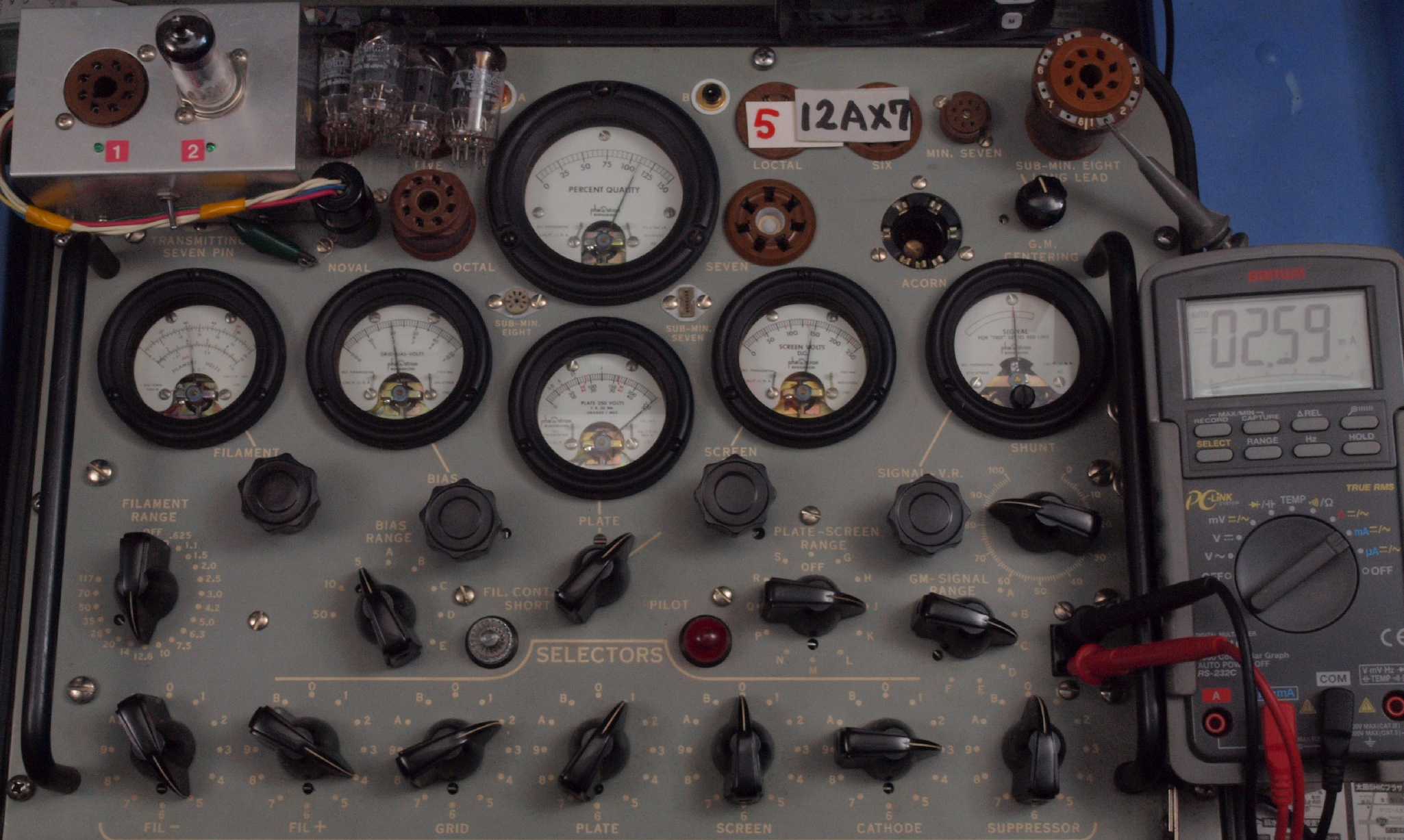

    ５本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５０ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５９ｍＡ。
    ６本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．３８ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．６５ｍＡ。
    ７本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．３３ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４１ｍＡ。
    ８本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４５ｍＡ。
    　　　　　 　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４２ｍＡ。
Ｂ１１．　１本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４１ｍＡ。
　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｂ１２．　１本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４０ｍＡ。

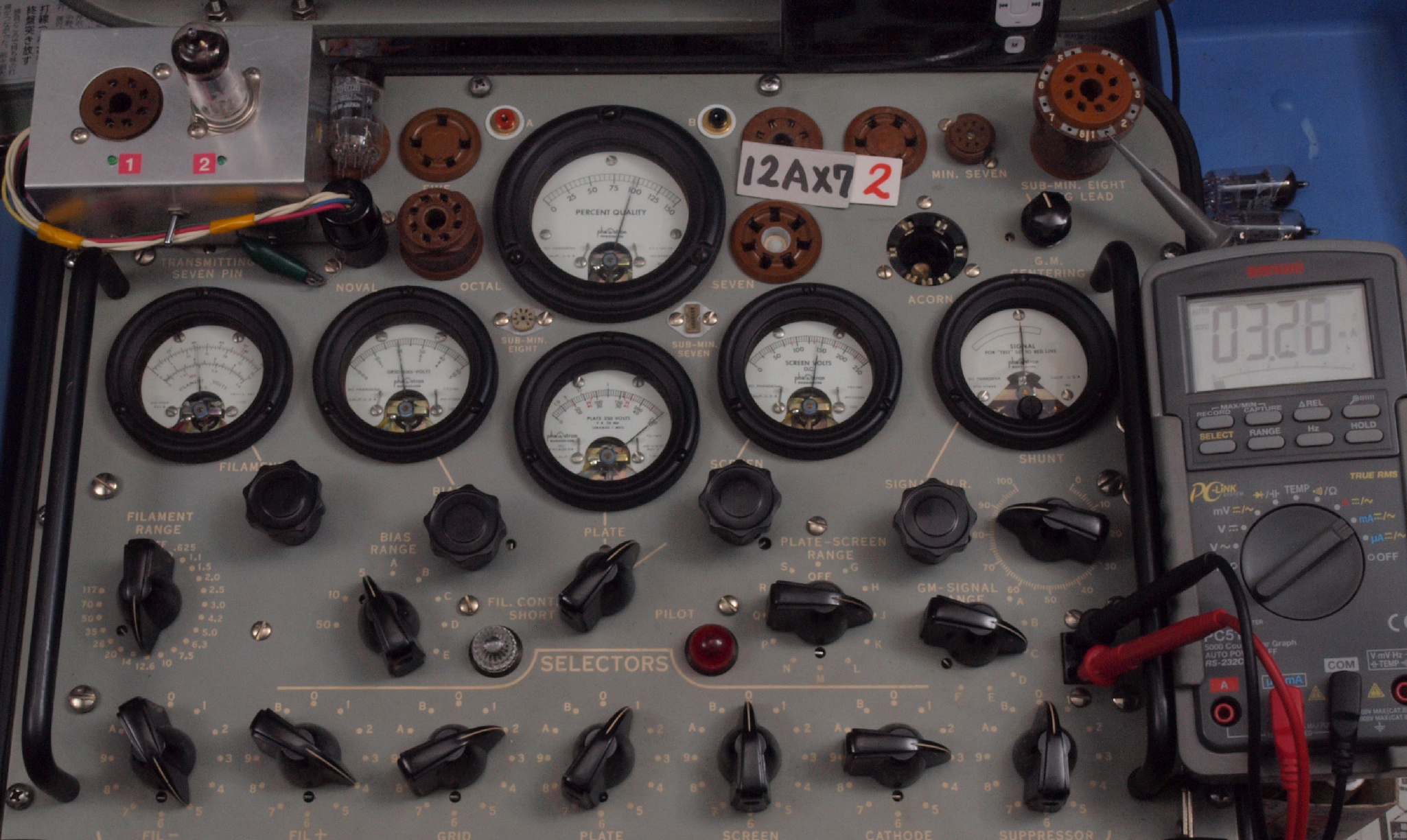

Ｂ２１．　２本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝３．２６ｍＡ。
　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｂ２２．　２本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５５ｍＡ。

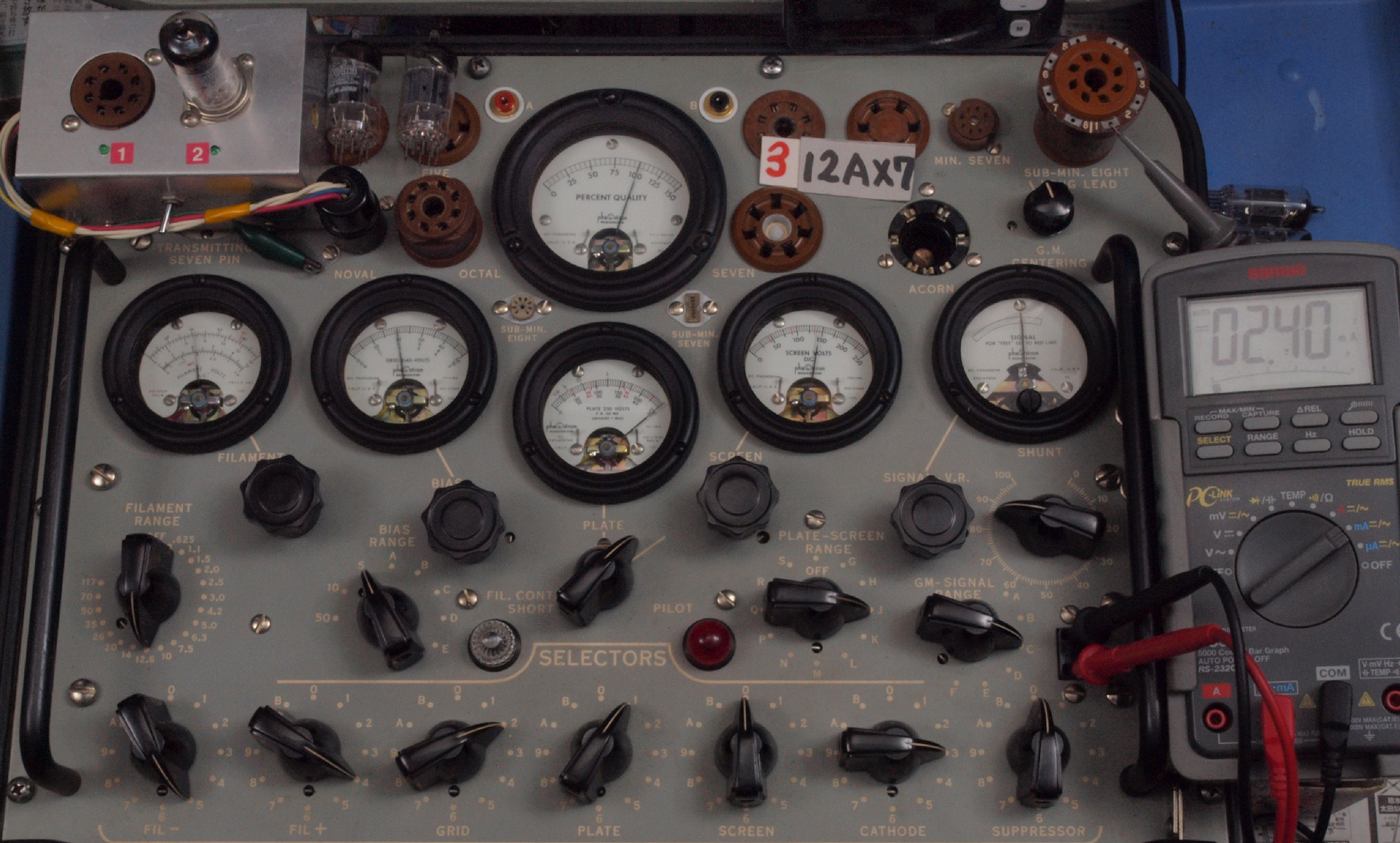

Ｂ３１．　３本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４０ｍＡ。
　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｂ３２．　３本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．６７ｍＡ。

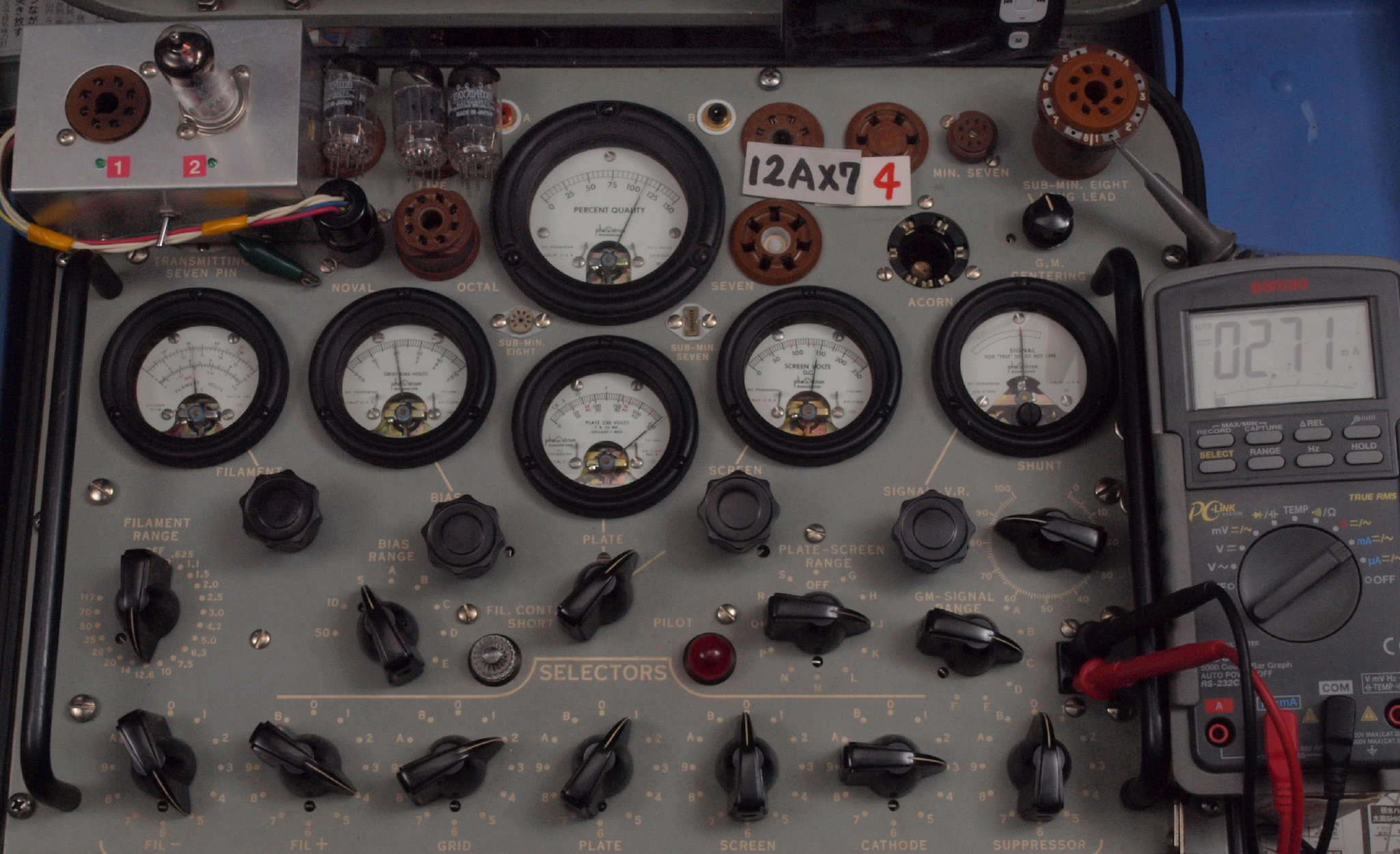

Ｂ４１．　４本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．７１ｍＡ。
　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｂ４２．　４本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５５ｍＡ。
Ｂ５１．　５本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５０ｍＡ。
　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｂ５２．　５本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５９ｍＡ。
Ｂ６１．　６本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．３８ｍＡ。
　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｂ６２．　６本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．６５ｍＡ。
Ｂ７１．　７本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．３３ｍＡ。
　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｂ７２．　７本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４１ｍＡ。

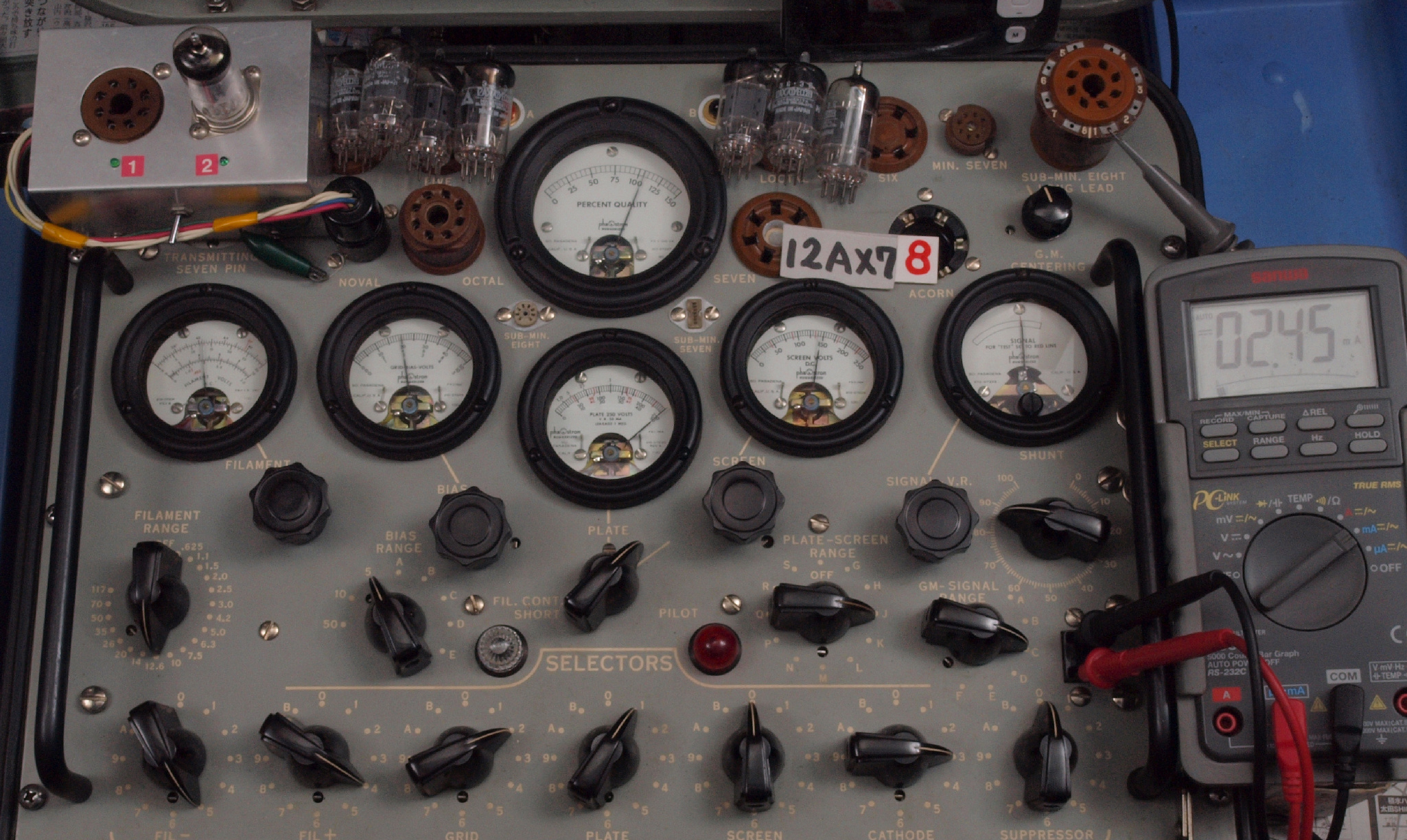

Ｂ８１．　８本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４５ｍＡ。
　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｂ８２．　８本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４２ｍＡ。
Ｃ．　ＥＣＣ８３（１２ＡＸ７） ６本測定。Ｍｃｉｎｔｏｓｈ　Ｃ２２．　９台目
　　　　　　真空管ハンドブック（規格表）の、相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝－２Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。
右から１番目、２番目、、、、６番目。
  • １本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝２７６０μmho、ＩＰ＝２．２１ｍＡ。
    　 　　　 　　　　ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝１．７２ｍＡ。
    ２本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝１９４０μmho、ＩＰ＝１．６９ｍＡ。
    　 　　　 　　　　ユニット２。　Ｇｍ測定＝２０２０μmho、ＩＰ＝１．９８ｍＡ。
    ３本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝９００μmho、ＩＰ＝０．４７ｍＡ。
    　 　　　 　　　　ユニット２。　Ｇｍ測定＝１２００μmho、ＩＰ＝０．７７ｍＡ。
    ４本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝１８６０μmho、ＩＰ＝１．６５ｍＡ。
    　 　　　 　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．７９ｍＡ。
    ５本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．８１ｍＡ。
    　 　　　 　　　　ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．８１ｍＡ。
    ６本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝１５４０μmho、ＩＰ＝１．５２ｍＡ。
    　 　　　 　　　　ユニット２。　Ｇｍ測定＝１５００μmho、ＩＰ＝１．５２ｍＡ
Ｃ１１．　１本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝２７６０μmho、ＩＰ＝２．２１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｃ１２．　１本目 ＥＣＣ８３ ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝１．７２ｍＡ。
Ｃ２１．　２本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝１９４０μmho、ＩＰ＝１．６９ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｃ２２．　２本目 ＥＣＣ８３ ユニット２。　Ｇｍ測定＝２０２０μmho、ＩＰ＝１．９８ｍＡ。
Ｃ３１．　３本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝９００μmho、ＩＰ＝０．４７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｃ３２．　３本目 ＥＣＣ８３ ユニット２。　Ｇｍ測定＝１２００μmho、ＩＰ＝０．７７ｍＡ。
Ｃ４１．　４本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝１８６０μmho、ＩＰ＝１．６５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｃ４２．　４本目 ＥＣＣ８３ ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．７９ｍＡ。
Ｃ５１．　５本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．８１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｃ５２．　５本目 ＥＣＣ８３ ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．８１ｍＡ。
Ｃ６１．　６本目 ＥＣＣ８３ ユニット１。　Ｇｍ測定＝１５４０μmho、ＩＰ＝１．５２ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｃ６２．　６本目 ＥＣＣ８３ ユニット２。　Ｇｍ測定＝１５００μmho、ＩＰ＝１．５２ｍＡ。
Ｄ．　ＪＪ　ＥＣＣ８３Ｓ　６本測定。Ｍｃｉｎｔｏｓｈ　Ｃ２２．　９台目
　　　　　　真空管ハンドブック（規格表）の、相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝－２Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

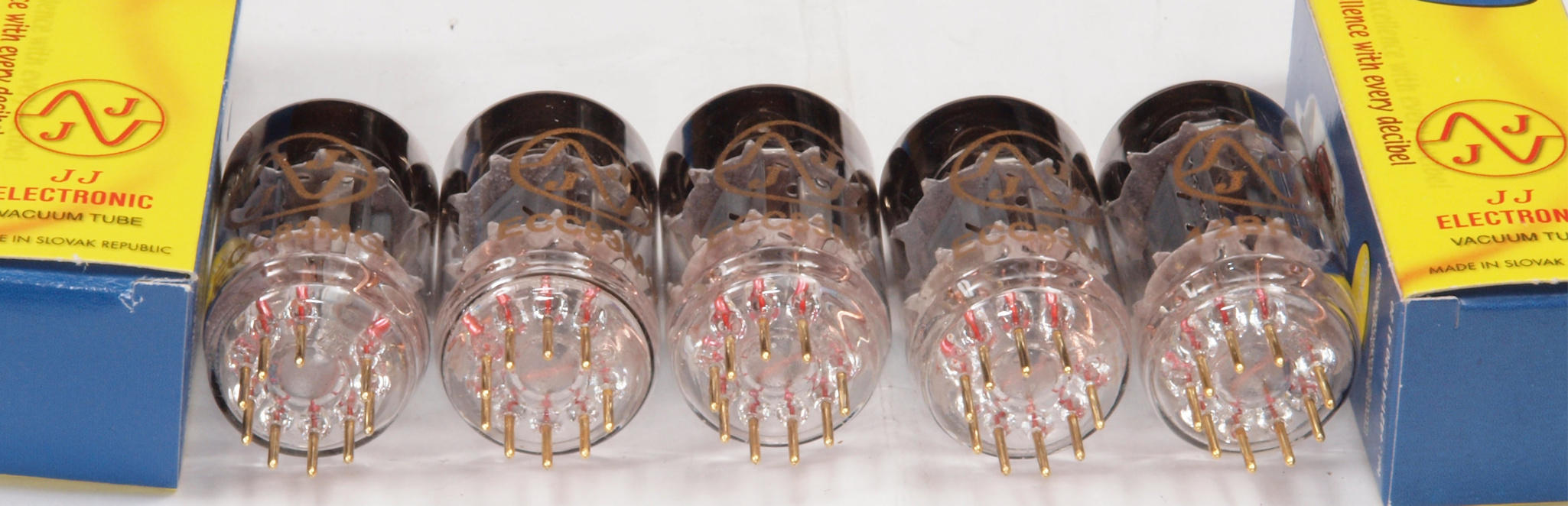

ＪＪ　ＥＣＣ８３Ｓ。　右から１番目、２番目、、、、６番目。
  • １本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０４０μmho、ＩＰ＝１．７６ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．６６ｍＡ。
    ２本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝１．８０ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝１．７９ｍＡ。
    ３本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝１．９９ｍＡ。
    ４本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．６６ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．５３ｍＡ。
    ５本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．７７ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．７７ｍＡ。
    ６本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．５８ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．８２ｍＡ。
Ｄ１１．　１本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０４０μmho、ＩＰ＝１．７６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｄ１２．　１本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．６６ｍＡ。
Ｄ２１．　２本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝１．８０ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｄ２２．　２本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝１．７９ｍＡ。
Ｄ３１．　３本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｄ３２．　３本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝１．９９ｍＡ。
Ｄ４１．　４本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．６６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｄ４２．　４本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．５３ｍＡ。
Ｄ５１．　５本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．７７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｄ５２．　５本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．７７ｍＡ。
Ｄ６１．　６本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．５８ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｄ６２．　６本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．８２ｍＡ。

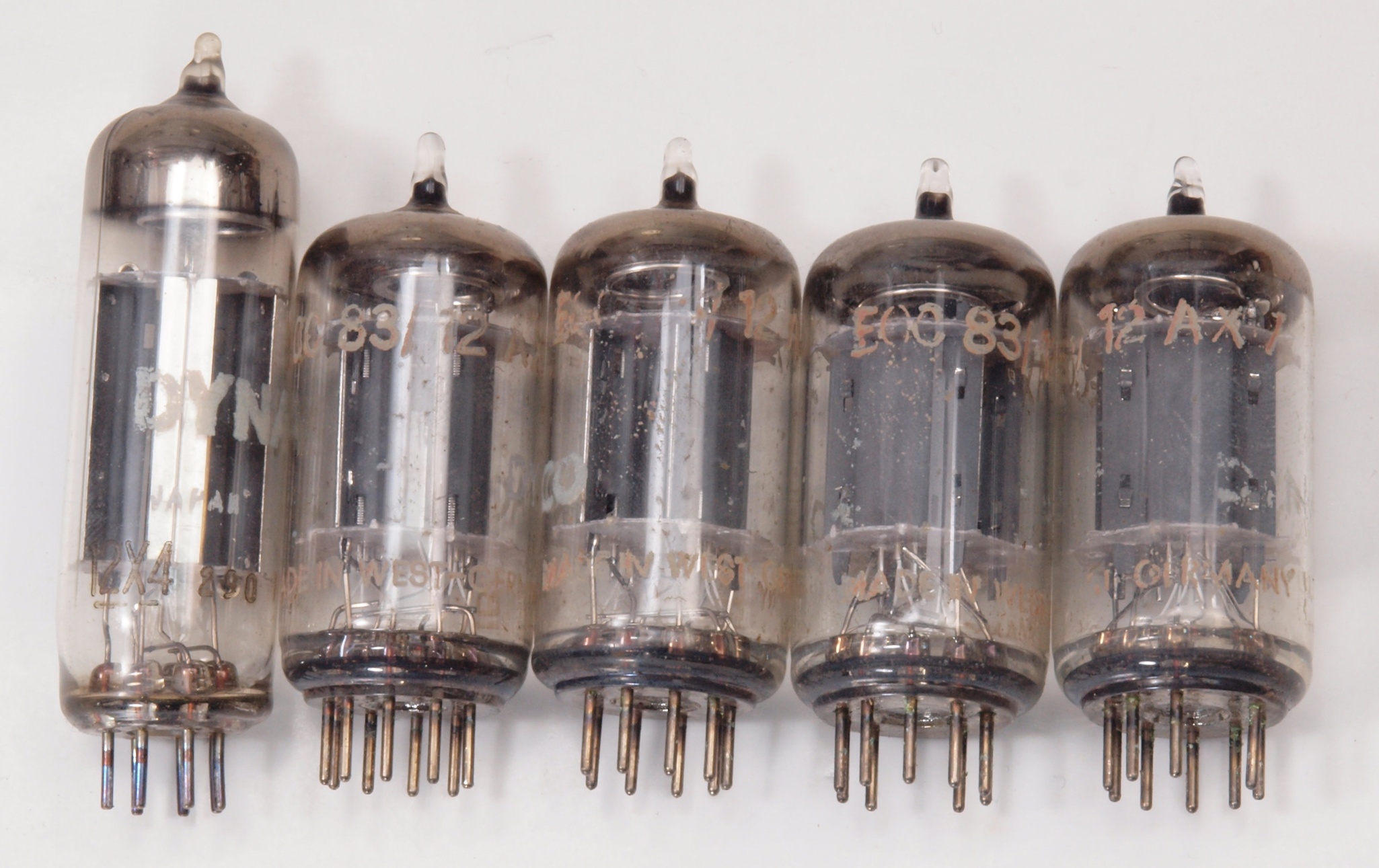

Ｅ．　１２ＡＸ７（ＥＣＣ８３）　７本測定。
　　　　真空管ハンドブック（規格表）の、１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝－２Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
真空管 １２ＡＸ７（ＥＣＣ８３）。　左から１本目．２本目．．．７本目。
  • １本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝１６００μmho、ＩＰ＝１．２３ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝１８４０μmho、ＩＰ＝１．５５ｍＡ。
    ２本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．０２ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝２０２０μmho、ＩＰ＝２．０２ｍＡ。
    ３本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２０４０μmho、ＩＰ＝２．１４ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．１１ｍＡ。
    ４本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝１８６０μmho、ＩＰ＝１．７６ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．８３ｍＡ。
    ５本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．６８ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８３ｍＡ。
    ６本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８３ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．７３ｍＡ。
    ７本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．７１ｍＡ。
    　　 　 　 　　　　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．６８ｍＡ。
Ｅ１１．　１本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝１６００μmho、ＩＰ＝１．２３ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｅ１２．　１本目 １２ＡＸ７　ユニット２。　Ｇｍ測定＝１８４０μmho、ＩＰ＝１．５５ｍＡ。
Ｅ２１．　２本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．０２ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｅ２２．　２本目 １２ＡＸ７　ユニット２。　Ｇｍ測定＝２０２０μmho、ＩＰ＝２．０２ｍＡ。
Ｅ３１．　３本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２０４０μmho、ＩＰ＝２．１４ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｅ３２．　３本目 １２ＡＸ７　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．１１ｍＡ。
Ｅ４１．　４本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝１８６０μmho、ＩＰ＝１．７６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｅ４２．　４本目 １２ＡＸ７　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．８３ｍＡ。
Ｅ５１．　５本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．６８ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｅ５２．　５本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８３ｍＡ。
Ｅ６１．　６本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８３ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｅ６２．　６本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．７３ｍＡ。
Ｅ７１．　７本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．７１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｅ７２．　７本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．６８ｍＡ。
Ｆ．　Ｅｌｅｃｔｒｏ－Ｈａｒｍｏｎｉｘ　１２ＡＸ７（ＥＣＣ８３）　７本測定。
　　　　真空管ハンドブック（規格表）の、
　　　　　　　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝－２Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｅｌｅｃｔｒｏ－Ｈａｒｍｏｎｉｘ　１２ＡＸ７（ＥＣＣ８３）。　左から１本目．２本目．．．７本目。
  • １本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝２．１５ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．９１ｍＡ。
    ２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．９５ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２１６０μmho、ＩＰ＝１．９５ｍＡ。
    ３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．７７ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝１４８０μmho、ＩＰ＝１．５５ｍＡ。
    ４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．２８ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．４５ｍＡ。
    ５本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．７８ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．７４ｍＡ。
    ６本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０６ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２５００μmho、ＩＰ＝２．４２ｍＡ。
    ７本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．０７ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．７７ｍＡ。
Ｆ１１．　１本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝２．１５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｆ１２．　１本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．９１ｍＡ。
Ｆ２１．　２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．９５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｆ２２．　２本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝２１６０μmho、ＩＰ＝１．９５ｍＡ。
Ｆ３１．　３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．７７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｆ３２．　３本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１４８０μmho、ＩＰ＝１．５５ｍＡ。
Ｆ４１．　４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．２８ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｆ４２．　４本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．４５ｍＡ。

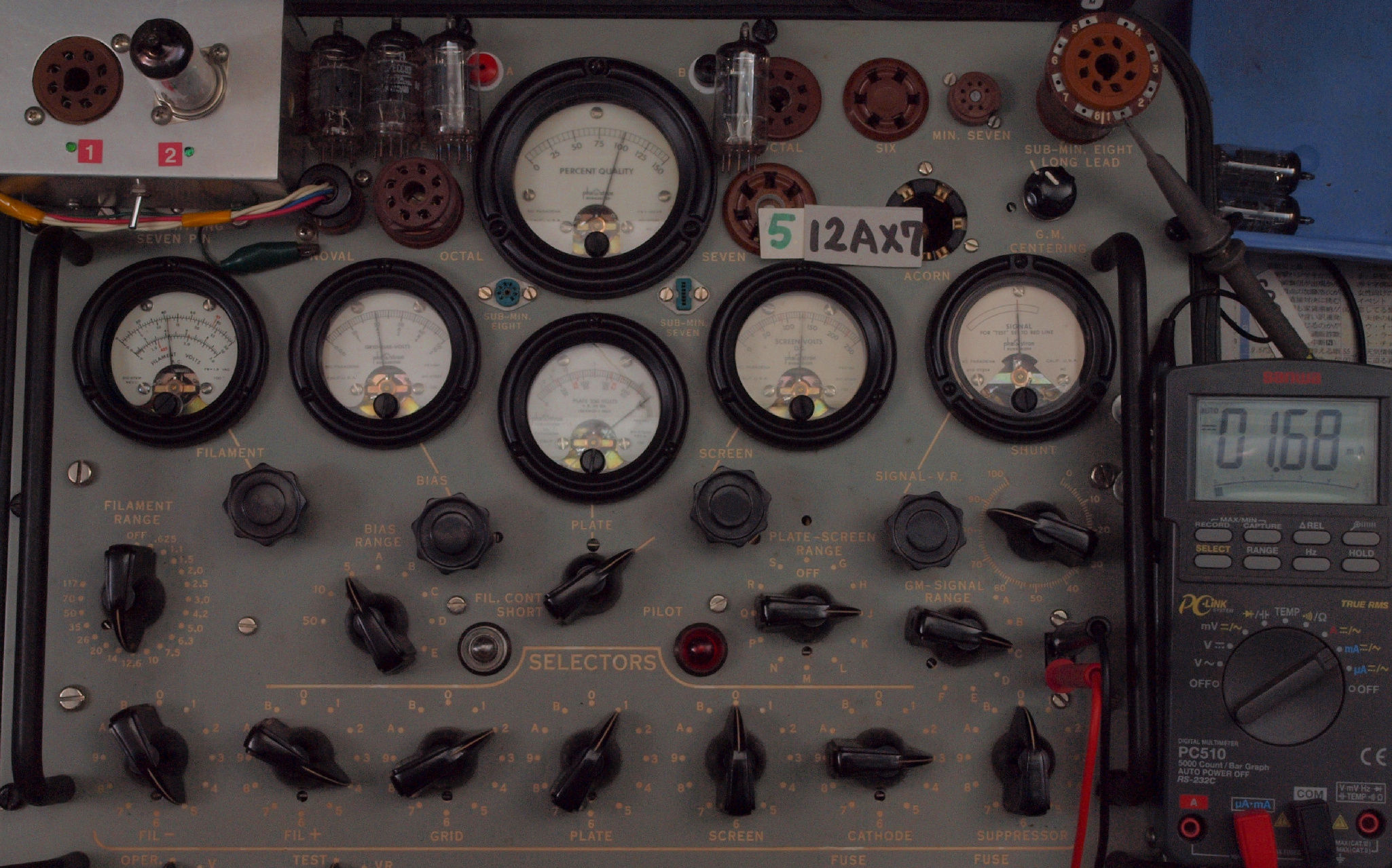

Ｆ５１．　５本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．７８ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｆ５２．　５本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．７４ｍＡ。
Ｆ６１．　６本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｆ６２．　６本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝２５００μmho、ＩＰ＝２．４２ｍＡ。
Ｆ７１．　７本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．０７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｆ７２．　７本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．７７ｍＡ。
測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
Ｇ．　ＬＵＸ　Ａ３４００．　２台目修理付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｇ０．　付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．．．５本目．６本目、１２AＵ７。
　　　　　　　真空管ハンドブック（規格表）の、
　　　　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝－２Ｖ」。
　　　　１２AＵ７（ＥＣＣ８２）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝－８．５Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．．．５本目．６本目、１２AＵ７。
  • １本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．２６ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２２４０μmho、ＩＰ＝２．４ｍＡ。
    ２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２２４０μmho、ＩＰ＝２．２７ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．５９ｍＡ。
    ３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝２．１６ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．４５ｍＡ。
    ４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０９ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４５ｍＡ。
    ５本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．９５ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．０４ｍＡ。
    ６本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２０６０μmho、ＩＰ＝２．１６ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝１９６０μmho、ＩＰ＝２．０２ｍＡ。
    ７本目 １２ＡＵ７ ユニット１。　Ｇｍ測定＝２８００μmho、ＩＰ＝１４．２３ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝１２．７７ｍＡ。
Ｇ１１．　付属１本目「１２ＡＸ７」　ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．２６ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｇ１２．　付属１本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２２４０μmho、ＩＰ＝２．４ｍＡ。
Ｇ２１．　付属２本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２２４０μmho、ＩＰ＝２．２７ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｇ２２．　付属２本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．５９ｍＡ。

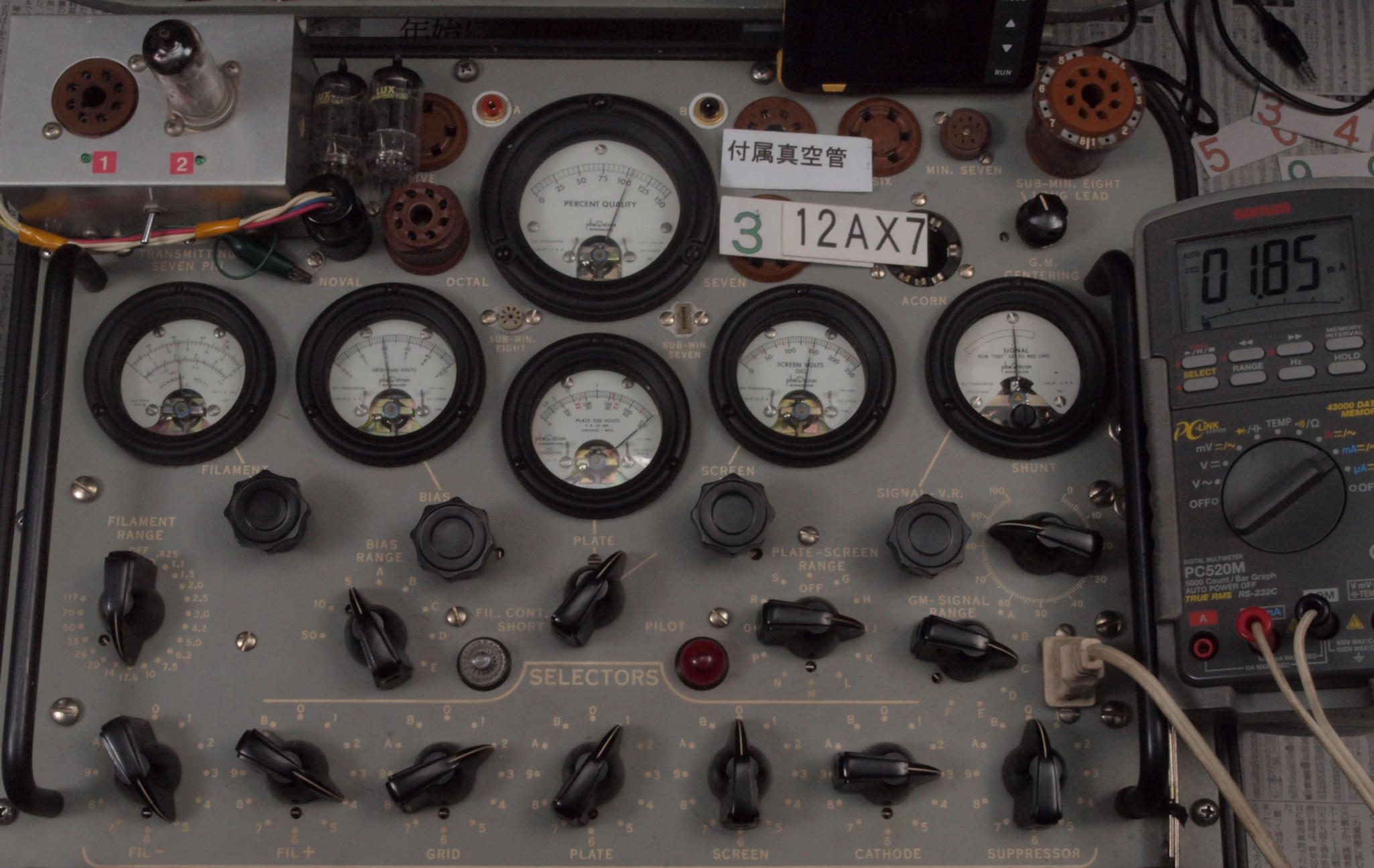

Ｇ３１．　付属３本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝２．１６ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｇ３２．　付属３本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．４５ｍＡ。
Ｇ４１．　付属４本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０９ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｇ４２．　付属４本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．１８ｍＡ。
Ｇ５１．　付属５本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．９５ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｇ５２．　付属５本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．０４ｍＡ。

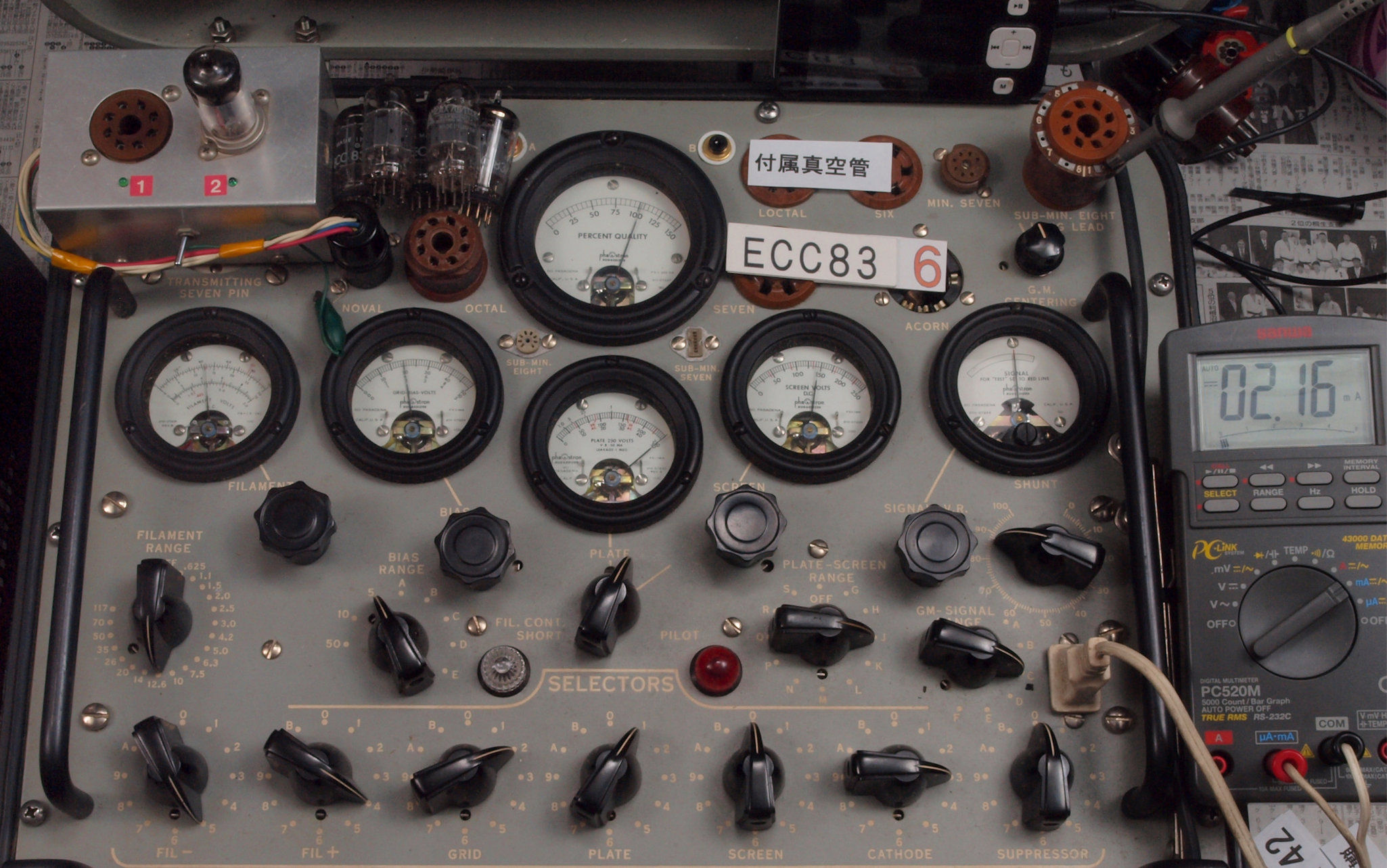

Ｇ６１．　付属６本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２０６０μmho、ＩＰ＝２．１６ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｇ６２．　付属６本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１９６０μmho、ＩＰ＝２．０２ｍＡ。
Ｇ７１．　付属真空管「１２AU７」１本目ユニット１測定。　Gm＝２８００μmho、Ｉｐ＝１４．２３ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。
Ｇ７２．　付属真空管「１２AU７」１本目ユニット２測定。　Gm＝２４００μmho、Ｉｐ＝１２．７７ｍＡ。

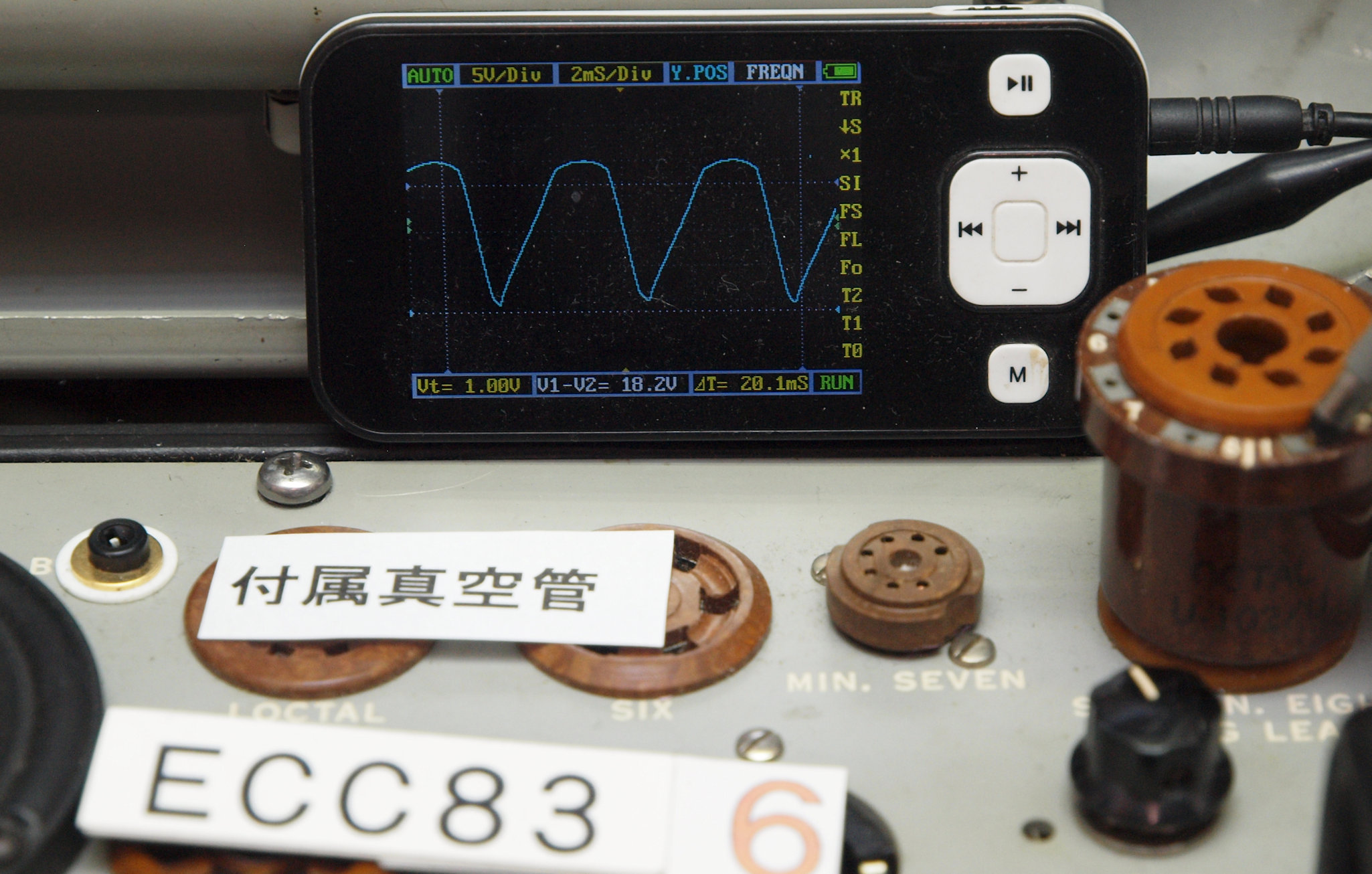

プレート（カソード電流）波形を観測しながら測定する。
Ｈ．　ＬＵＸ　Ａ３４００．　２台目修理購入真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｈ０．　付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．．．５本目．６本目、１２AＵ７。
　　　　　　　真空管ハンドブック（規格表）の、
　　　　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝－２Ｖ」。
　　　　１２AＵ７（ＥＣＣ８２）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝－８．５Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

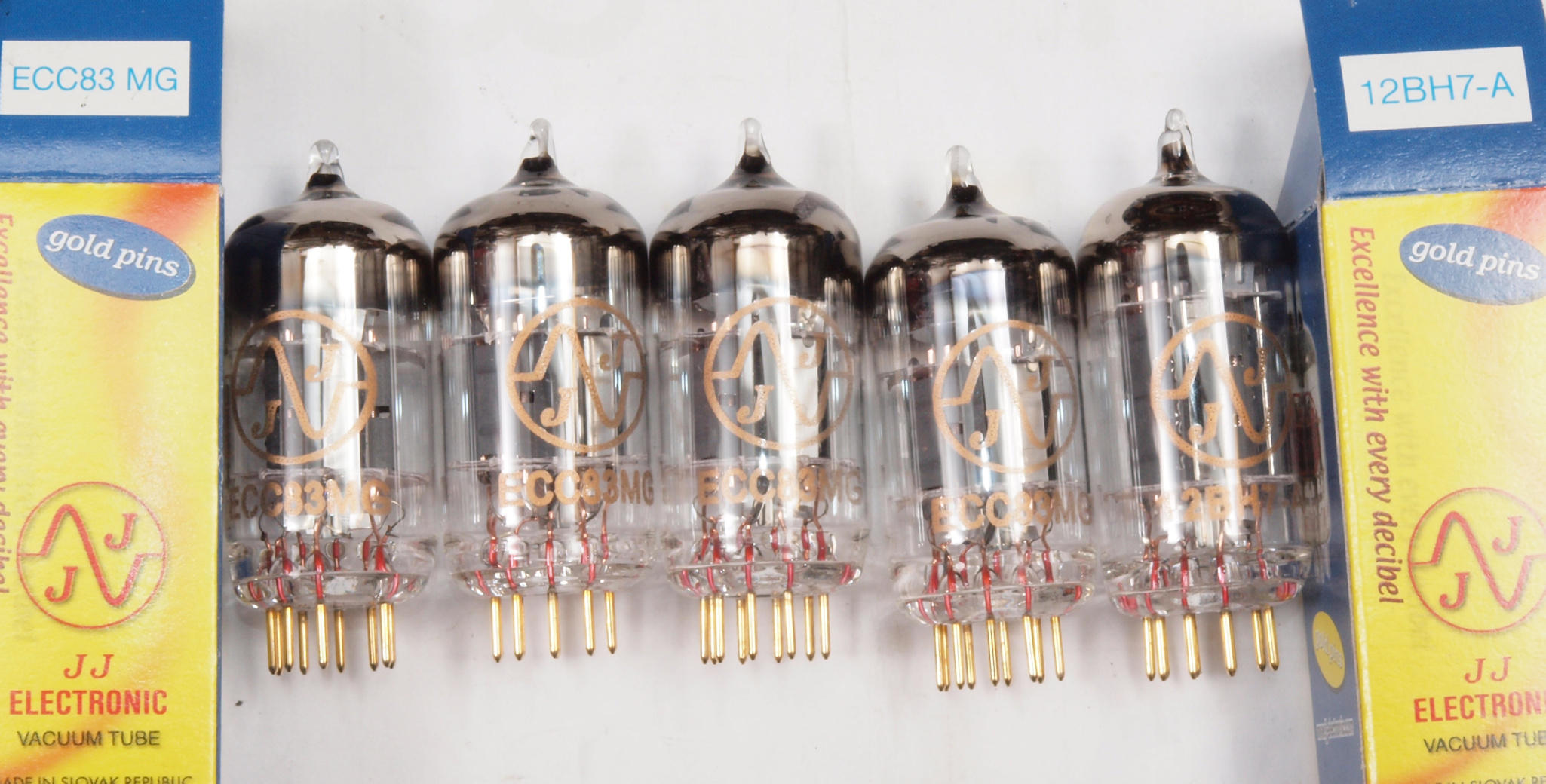

購入真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．．．５本目．６本目、１２AＵ７。
  • １本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２４４０μmho、ＩＰ＝２．４４ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．３２ｍＡ。
    ２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２５４０μmho、ＩＰ＝２．６１ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２３２０μmho、ＩＰ＝２．２５ｍＡ。
    ３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０２ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８２ｍＡ。
    ４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．３８ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．２４ｍＡ。
    ５本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．３８ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．３５ｍＡ。
    ６本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０７ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．１３ｍＡ。
    ７本目 １２ＡＵ７ ユニット１。　Ｇｍ測定＝３８８０μmho、ＩＰ＝１８．３３ｍＡ。
    　　　 　 　　　　ユニット２。　Ｇｍ測定＝４０００μmho、ＩＰ＝１６．９７ｍＡ。

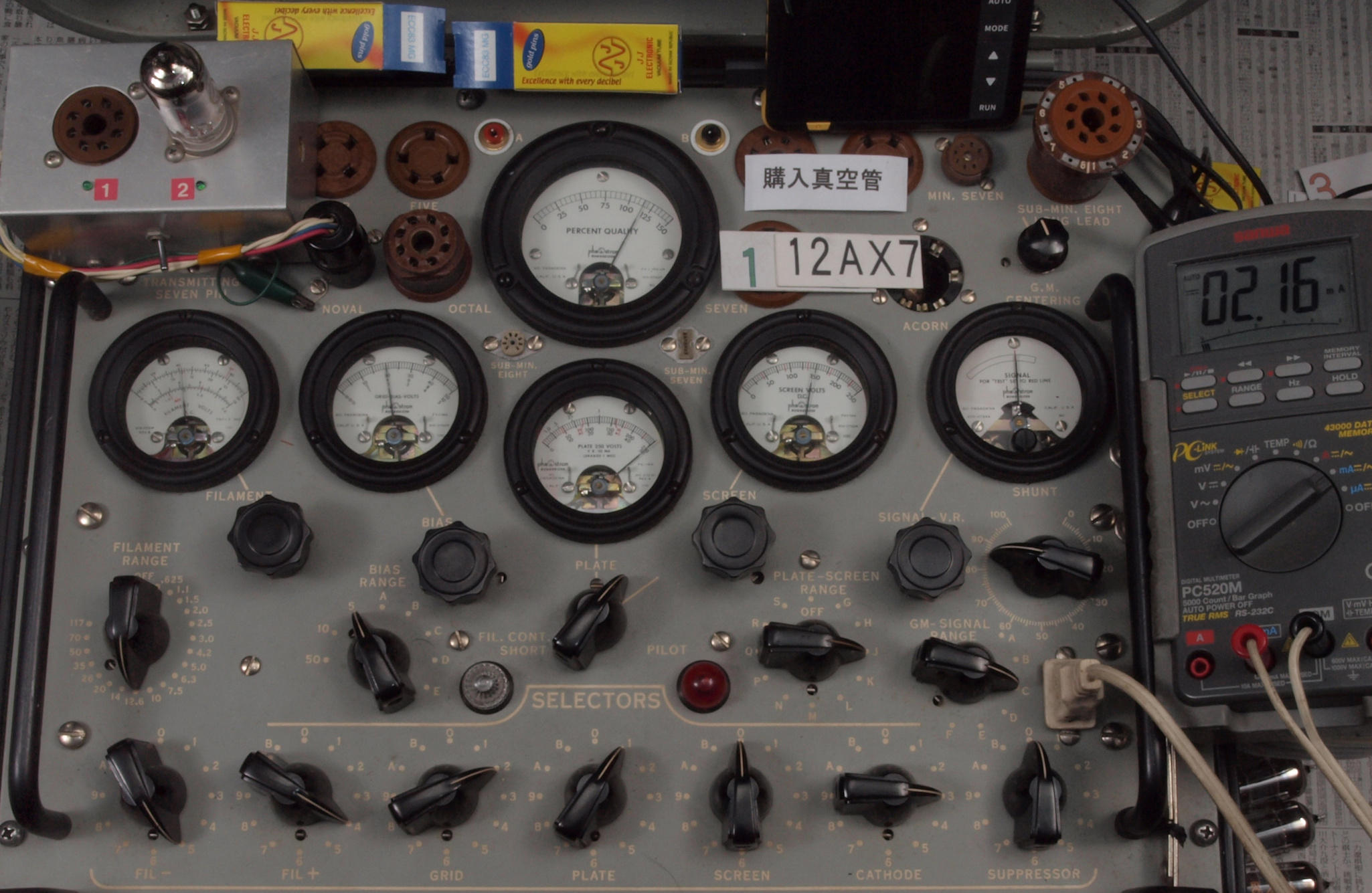

Ｈ１１．　購入１本目「１２ＡＸ７」　ユニット１。　Ｇｍ測定＝２４４０μmho、ＩＰ＝２．４４ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｈ１２．　購入１本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．３２ｍＡ。
Ｈ２１．　購入２本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２５４０μmho、ＩＰ＝２．６１ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｈ２２．　購入２本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２３２０μmho、ＩＰ＝２．２５ｍＡ。

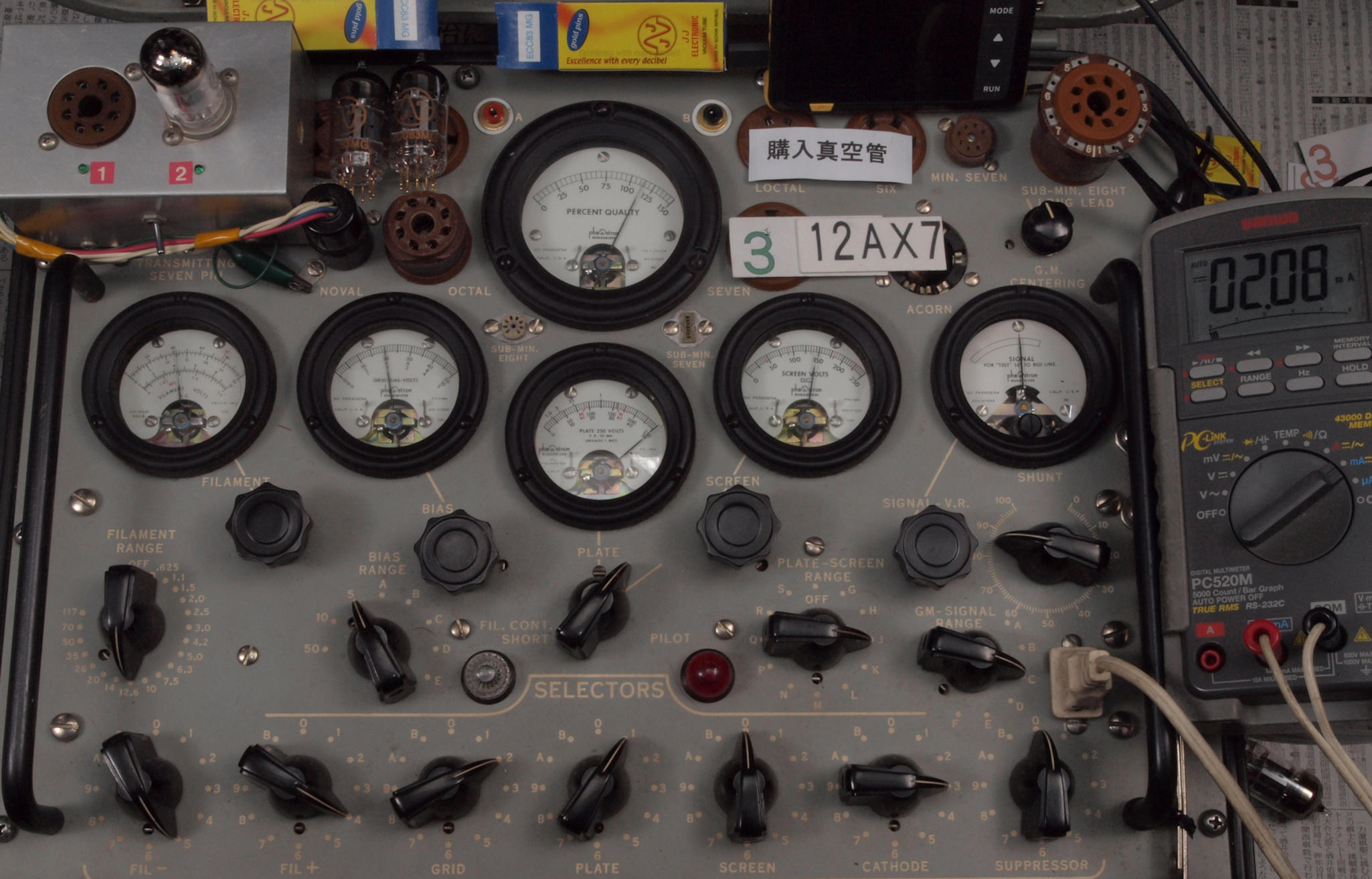

Ｈ３１．　購入３本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０２ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｈ３２．　購入３本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８２ｍＡ。
Ｈ４１．　購入４本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．３８ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｈ４２．　購入４本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．２４ｍＡ。
Ｈ５１．　購入５本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．３８ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｈ５２．　購入５本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．３５ｍＡ。
Ｈ６１．　購入６本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０７ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｈ６２．　購入６本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．１３ｍＡ。
Ｈ７１．　購入真空管「１２AU７」１本目ユニット１測定。　Gm＝３８８０μmho、Ｉｐ＝１８．３３ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。
Ｈ７２．　購入真空管「１２AU７」１本目ユニット２測定。　Gm＝４０００μmho、Ｉｐ＝１６．９７ｍＡ。
Ｉ．　ＬＵＸ　　ＣＬ３５ｍｋⅡ．　４台目付属真空管測定。
測定電源は交流安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
Ｉ．　TubeTester　ＨｉｃｋｏｋＴＶ－２Ｂ／Ｕによる付属真空管測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｉ０．　付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．．．５本目．６本目、１２AＵ７。
　　　　　　　真空管ハンドブック（規格表）の、
　　　　　　　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝－２Ｖ」。
　　　　　　　１２AＵ７（ＥＣＣ８２）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝－８．５Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．．．５本目．６本目、１２AＵ７。
  • １本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２１２０μmho、ＩＰ＝１．３１ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２１６０μmho、ＩＰ＝１．２５ｍＡ。
    ２本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１９２０μmho、ＩＰ＝１．０７ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝１９２０μmho、ＩＰ＝１．１０ｍＡ。
    ３本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２４２０μmho、ＩＰ＝１．１８ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．２２ｍＡ。
    ４本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．０３ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２８００μmho、ＩＰ＝２．４４ｍＡ。
    ５本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２０８０μmho、ＩＰ＝１．１５ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝１９４０μmho、ＩＰ＝１．１２ｍＡ。
    ６本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．１１ｍＡ。
    　　　 　 　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．２７ｍＡ。
    　　　　１２ＡＵ７　ユニット１。　Ｇｍ測定＝３４００μmho、ＩＰ＝１３．６７ｍＡ。
    　　　　　　　　　　ユニット２。　Ｇｍ測定＝３２００μmho、ＩＰ＝１６．２８ｍＡ。

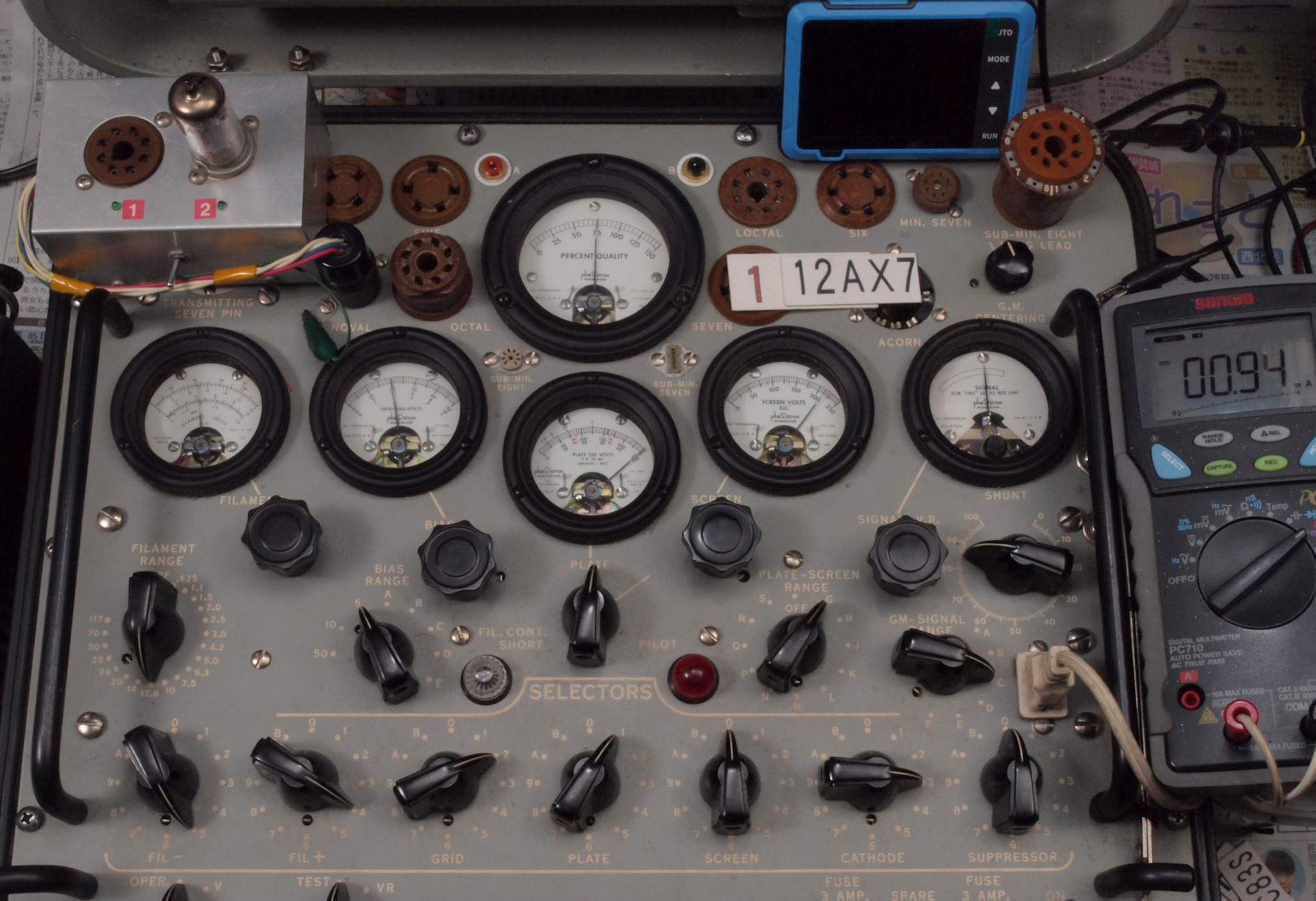

Ｉ１１．　付属１本目「１２ＡＸ７」　ユニット１。　Ｇｍ測定＝２１２０μmho、ＩＰ＝１．３１ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｉ１２．　付属１本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２１６０μmho、ＩＰ＝１．２５ｍＡ。

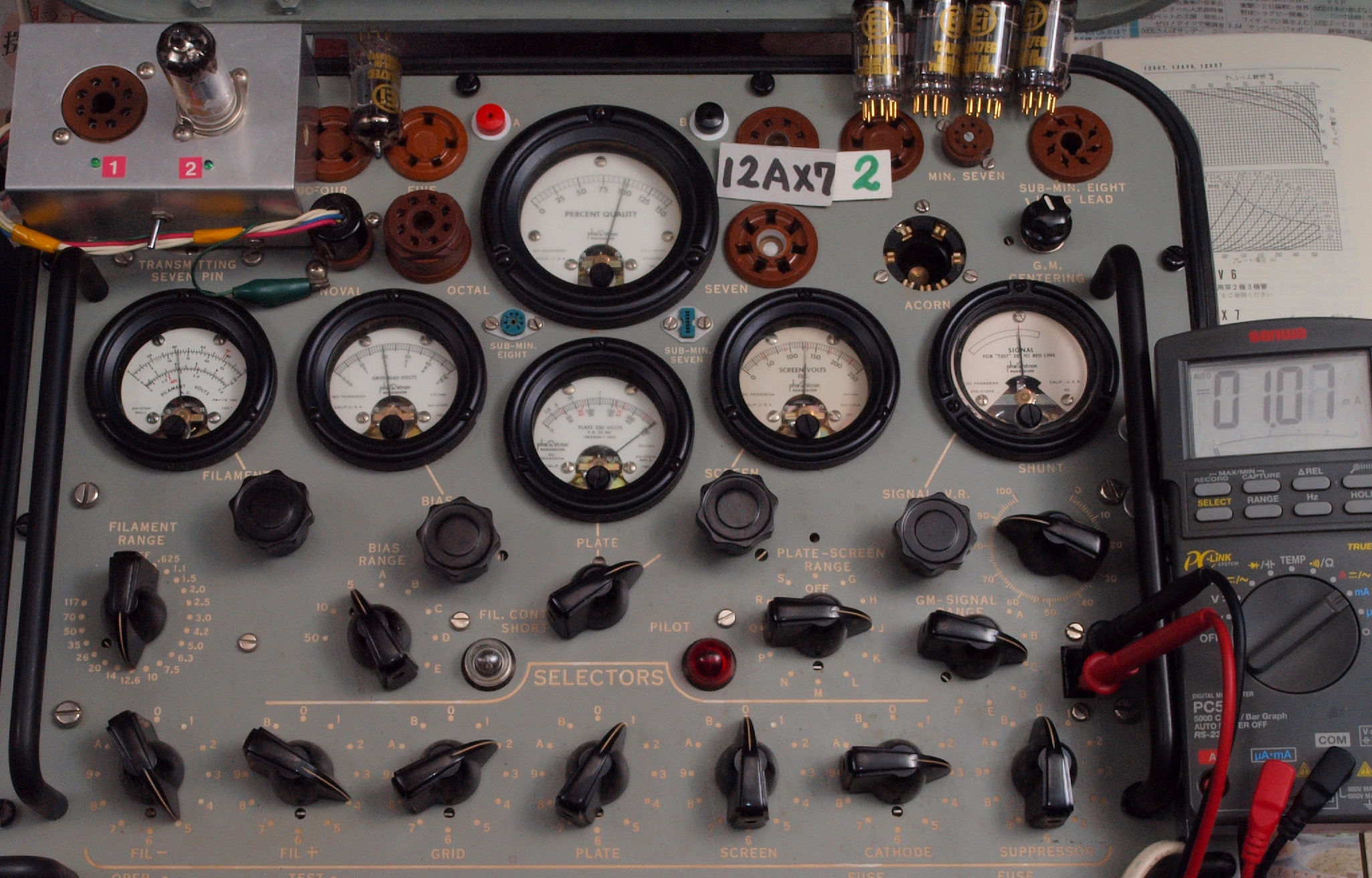

Ｉ２１．　付属２本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝１９２０μmho、ＩＰ＝１．０７ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｉ２２．　付属２本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝１９２０μmho、ＩＰ＝１．１０ｍＡ。

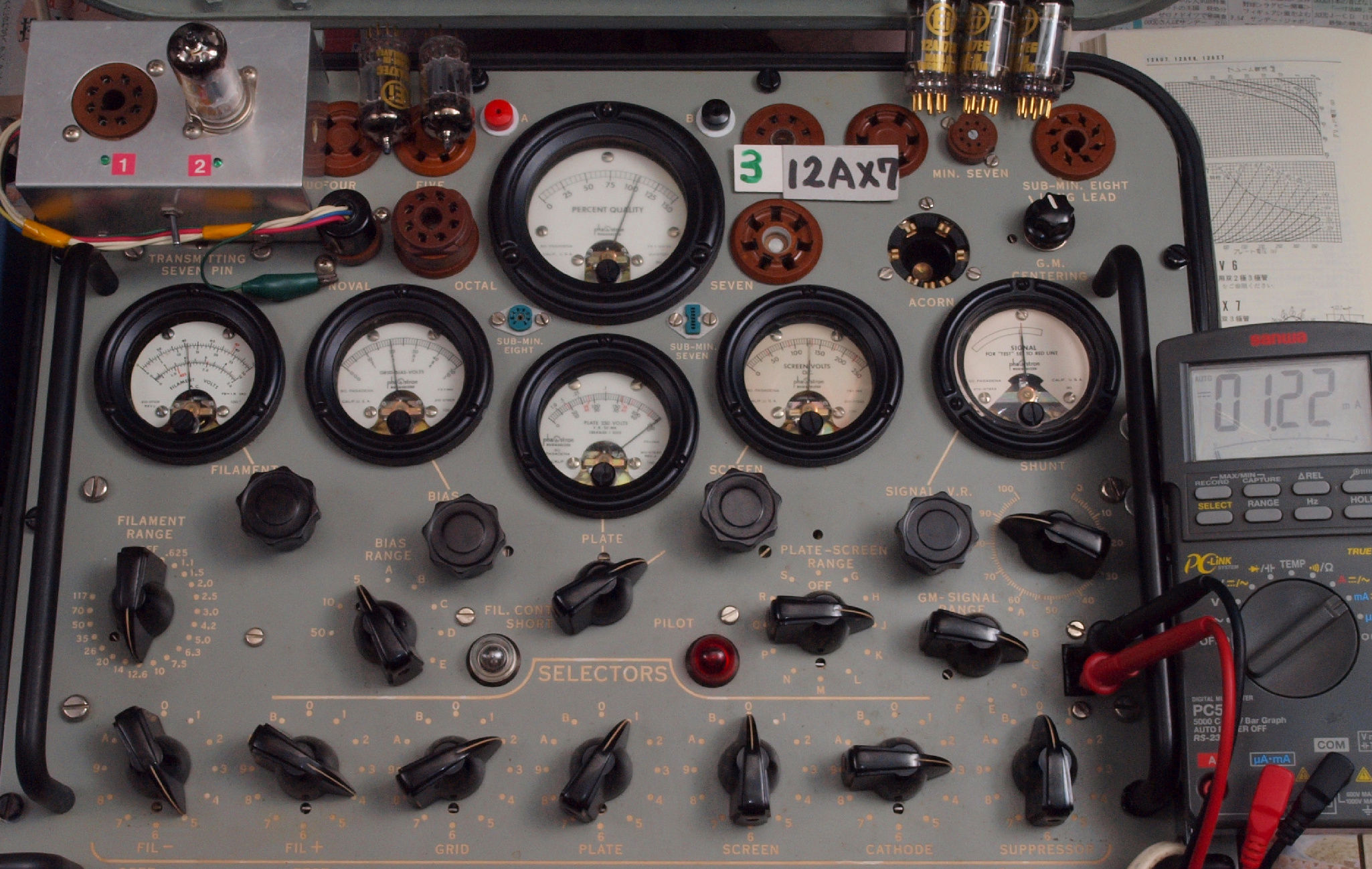

Ｉ３１．　付属３本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２０４０μmho、ＩＰ＝１．１８ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｉ３２．　付属３本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．２２ｍＡ。
Ｉ４１．　付属４本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．０３ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｉ４２．　付属４本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２８００μmho、ＩＰ＝２．４４ｍＡ。
Ｉ５１．　付属５本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２０８０μmho、ＩＰ＝１．１５ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｉ５２．　付属５本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１９４０μmho、ＩＰ＝１．１２ｍＡ。
Ｉ６１．　付属６本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．１１ｍＡ。
　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho
Ｉ６２．　付属６本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．２７ｍＡ。
Ｉ７１．　付属真空管「１２AU７」１本目ユニット１測定。　Gm＝３４００μmho、Ｉｐ＝１３．６７ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。
Ｉ７２．　付属真空管「１２AU７」１本目ユニット２測定。　Gm＝３２００μmho、Ｉｐ＝１６．２８ｍＡ。

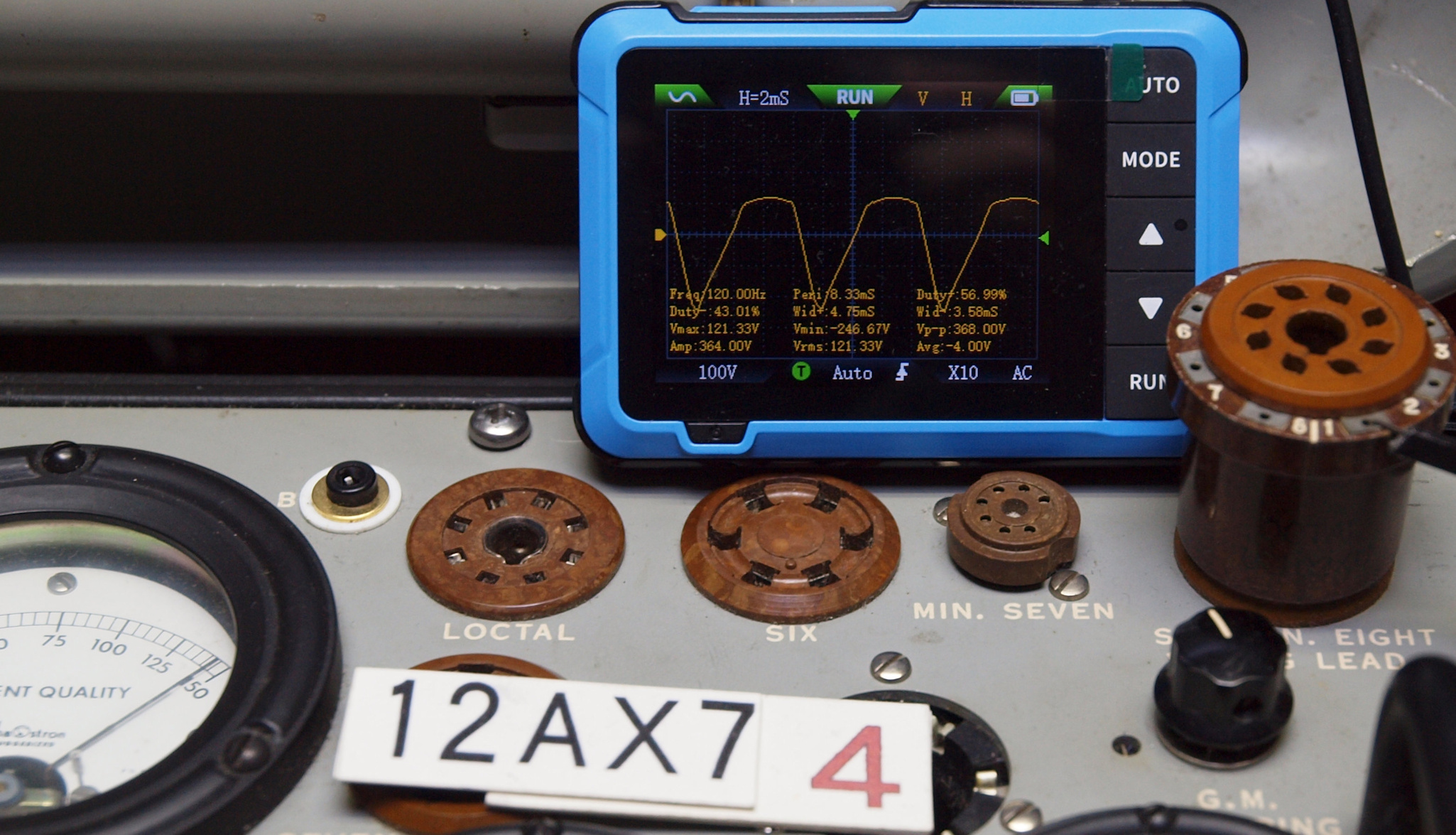

プレート（カソード電流）波形を観測しながら測定する。
Ｊ．　TubeTester　ＨｉｃｋｏｋＴＶ－２Ｂ／Ｕによる付属真空管測定。　Ｍｃｉｎｔｏｓｈ　Ｃ２２．　１０台目。
Ｊ０．　付属真空管 ナショナル１２ＡＸ７。　右から１番目、２番目、、、、６番目。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝－２Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。
付属真空管 ナショナル１２ＡＸ７。　右から１番目、２番目、、、、６番目。
  • 付属１本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．４９ｍＡ。
    　　　 　 　　　　　　ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．５２ｍＡ。
    付属２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１６５０μmho、ＩＰ＝１．６８ｍＡ。
    　　　 　 　　　　　　ユニット２。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６９ｍＡ。
    付属３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．５３ｍＡ。
    　　　 　 　　　　　　ユニット２。　Ｇｍ測定＝１７２０μmho、ＩＰ＝１．５４ｍＡ。
    付属４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１５２０μmho、ＩＰ＝１．４７ｍＡ。
    　　　 　 　　　　　　ユニット２。　Ｇｍ測定＝１６００μmho、ＩＰ＝１．６２ｍＡ。
    付属５本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６１ｍＡ。
    　　　 　 　　　　　　ユニット２。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６８ｍＡ。
    付属６本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１１２０μmho、ＩＰ＝０．６６ｍＡ。
    　　　 　 　　　　　　ユニット２。　Ｇｍ測定＝１２２０μmho、ＩＰ＝０．７６ｍＡ。
Ｊ１１．　付属１本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．４９ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｊ１２．　付属１本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．５２ｍＡ。
Ｊ２１．　付属２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１６５０μmho、ＩＰ＝１．６８ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｊ２２．　付属２本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６９ｍＡ。
Ｊ３１．　付属３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．５３ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｊ３２．　付属３本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１７２０μmho、ＩＰ＝１．５４ｍＡ。
Ｊ４１．　付属４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１５２０μmho、ＩＰ＝１．４７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｊ４２．　付属４本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１６００μmho、ＩＰ＝１．６２ｍＡ。
Ｊ５１．　付属５本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｊ５２．　付属５本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．６８ｍＡ。
Ｊ６１．　付属６本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝１１２０μmho、ＩＰ＝０．６６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｊ６２．　付属６本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝１２２０μmho、ＩＰ＝０．７６ｍＡ。
Ｋ．　TubeTester　ＨｉｃｋｏｋＴＶ－２Ｂ／Ｕによる購入真空管測定　購入先 。Ｍｃｉｎｔｏｓｈ　Ｃ２２．　１０台目
　　　　　　　　　　　　　　　　　　　　　　　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｋ０．　購入真空管 ＥＣＣ８３Ｓ。　右から１番目、２番目、、、、６番目。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝－２Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。
購入真空管 ＥＣＣ８３Ｓ。　右から１番目、２番目、、、、６番目。
  • 購入１本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８３ｍＡ。
    　　　 　 　　　　　　　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．１４ｍＡ。
    購入２本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
    　　　 　 　　　　　　　ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．８７ｍＡ。
    購入３本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０７ｍＡ。
    　　　 　 　　　　　　　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。
    購入４本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．９５ｍＡ。
    　　　 　 　　　　　　　ユニット２。　Ｇｍ測定＝２１２０μmho、ＩＰ＝２．０９ｍＡ。
    購入５本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
    　　　 　 　　　　　　　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．１２ｍＡ。
    購入６本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。
    　　　 　 　　　　　　　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０６ｍＡ。 　
Ｋ１１．　購入１本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８３ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｋ１２．　購入１本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．１４ｍＡ。
Ｋ２１．　購入２本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｋ２２．　購入２本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．８７ｍＡ。
Ｋ３１．　購入３本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｋ３２．　購入３本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。
Ｋ４１．　購入４本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．９５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｋ４２．　購入４本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２１２０μmho、ＩＰ＝２．０９ｍＡ。
Ｋ５１．　購入５本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．００ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｋ５２．　購入５本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．１２ｍＡ。
Ｋ６１．　購入６本目 ＥＣＣ８３Ｓ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ」
Ｋ６２．　購入６本目 ＥＣＣ８３Ｓ ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０６ｍＡ。
測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
プレート波形を観測しながら測定する。
　　　 　　　　　 　　　　　　　　12at7-m　　ecc81-7
ここに掲載された写真は、その肖像権・版権・著作権等は、放棄しておりません。 　写真・記事を無断で商用利用・転載等することを、禁じます。
　Copyright(C) 2023 Amp Repair Studio All right reserved.
