ＪＶＣ　Ｄｉｓｃ　Ｓｔａｂｉｌｉｚｅｒ　ＴＳ−１　修理記録

平成１５年１０月２９日到着　１１月１日完成

デジカメ（Ｅ−１０）が壊れ、修理に行っています。 昔のＣ−２０００Ｚｏｏｍで撮りましたので画像悪いです

Ａ．　修理前の状況 吸引力がとみに落ちてきまして、レコードを吸着させるほどの能力が出なくなりました｡ Ｂ．　原因 エアー漏れ 　　 Ｃ．　修理状況 Ｄ．　使用部品 セメント抵抗 Ｅ．　修理費　　２５，０００円 Ｓ．　ＪＶＣ　Ｄｉｓｃ　Ｓｔａｂｉｌｉｚｅｒ　ＴＳ−１　の仕様（マニアルより）

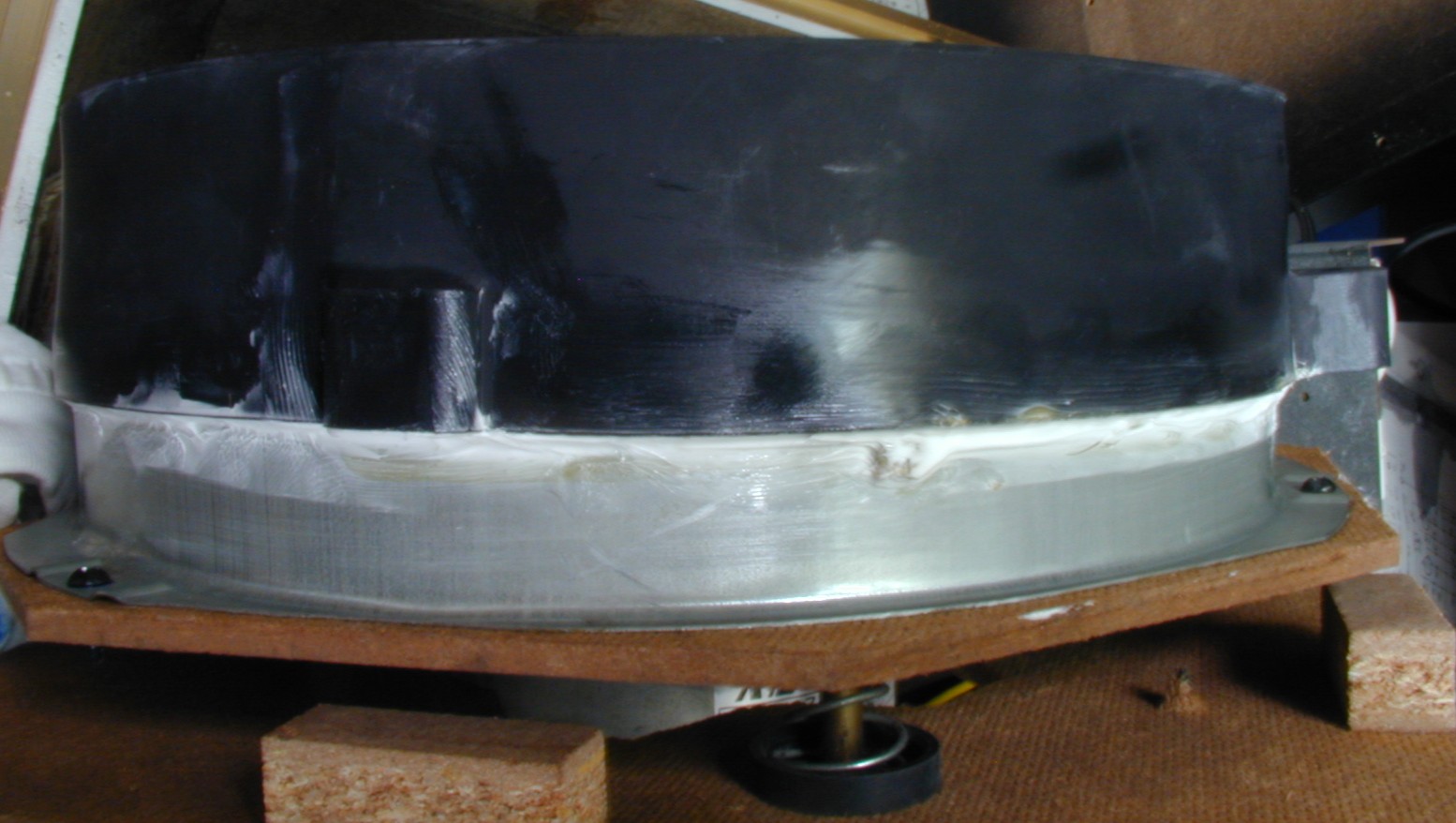

Ｃ１．　修理後　２段フアンユニット

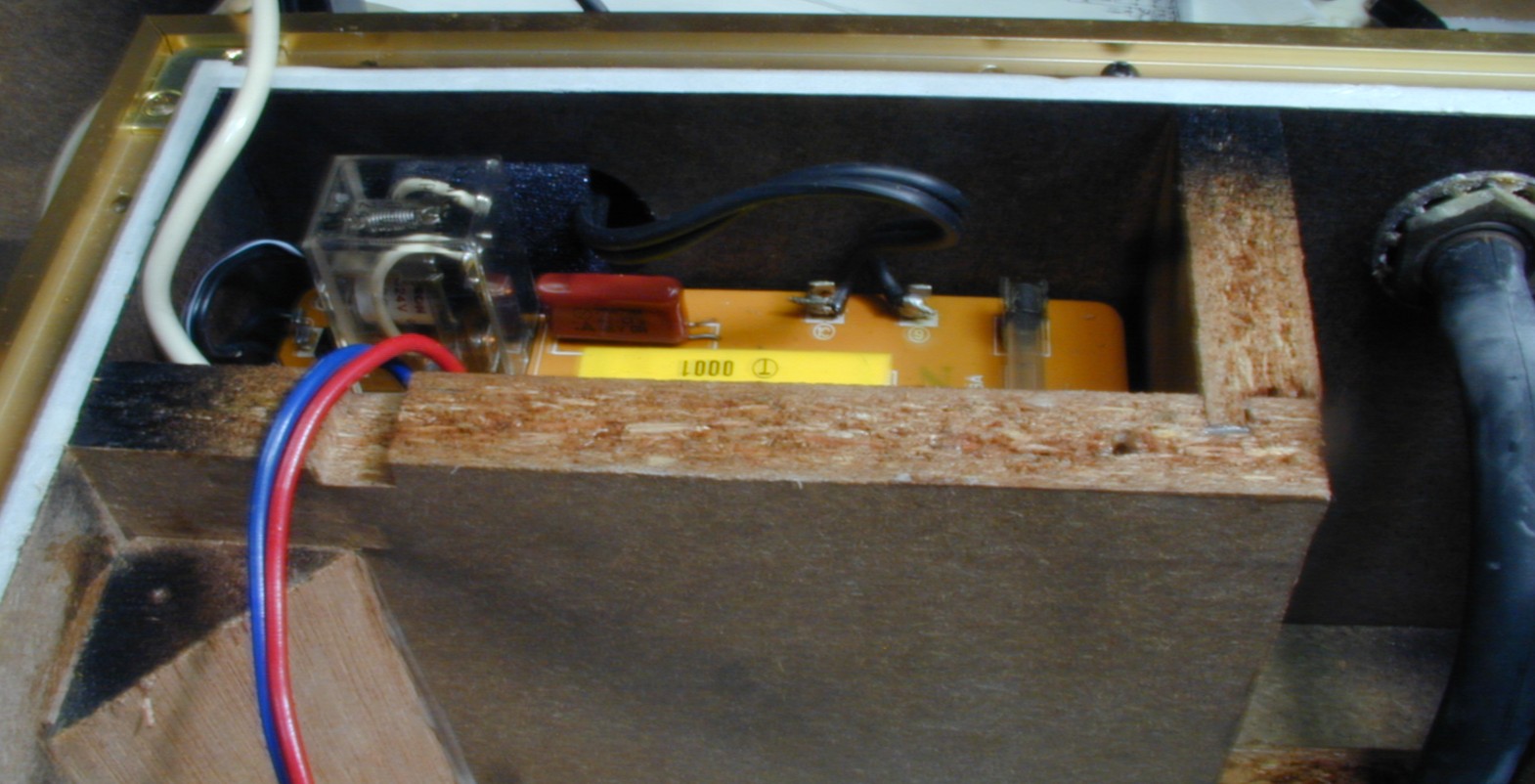

Ｃ２．　修理後　圧縮材は中の所が、「ボロボロ」出てくるので、ボンドで押さえる。　中の仕切

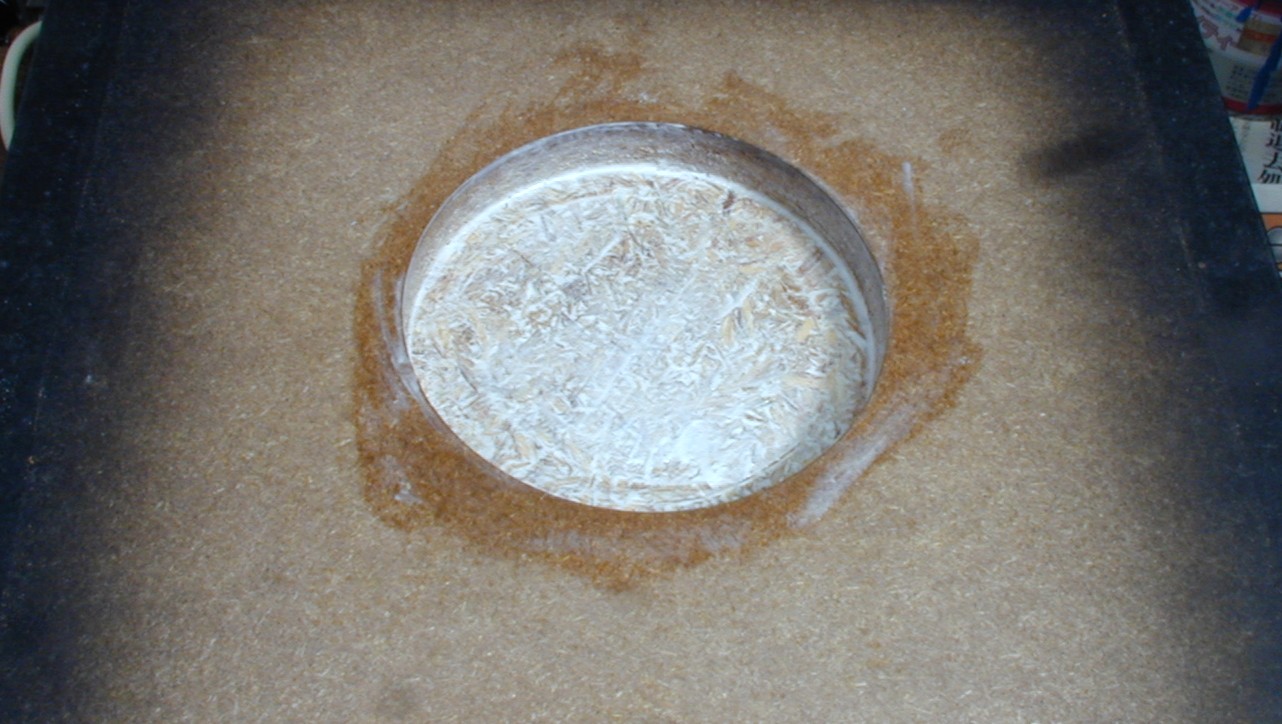

Ｃ３．　修理後　圧縮材は中の所が、「ボロボロ」出てくるので、ボンドで押さえる。　底蓋

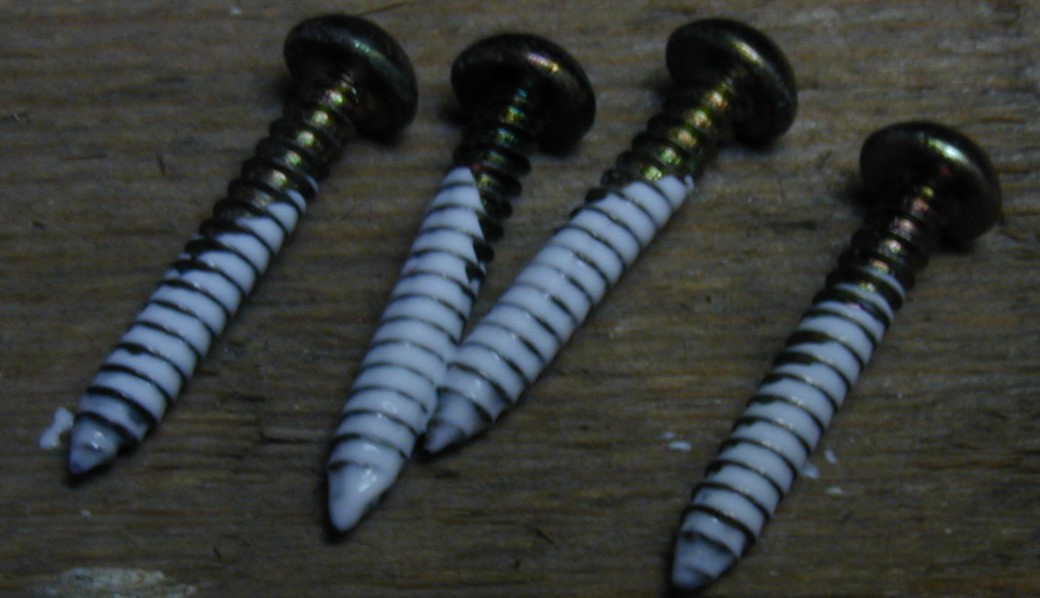

Ｃ４．　修理後　止めネジもボンドを含ませる。

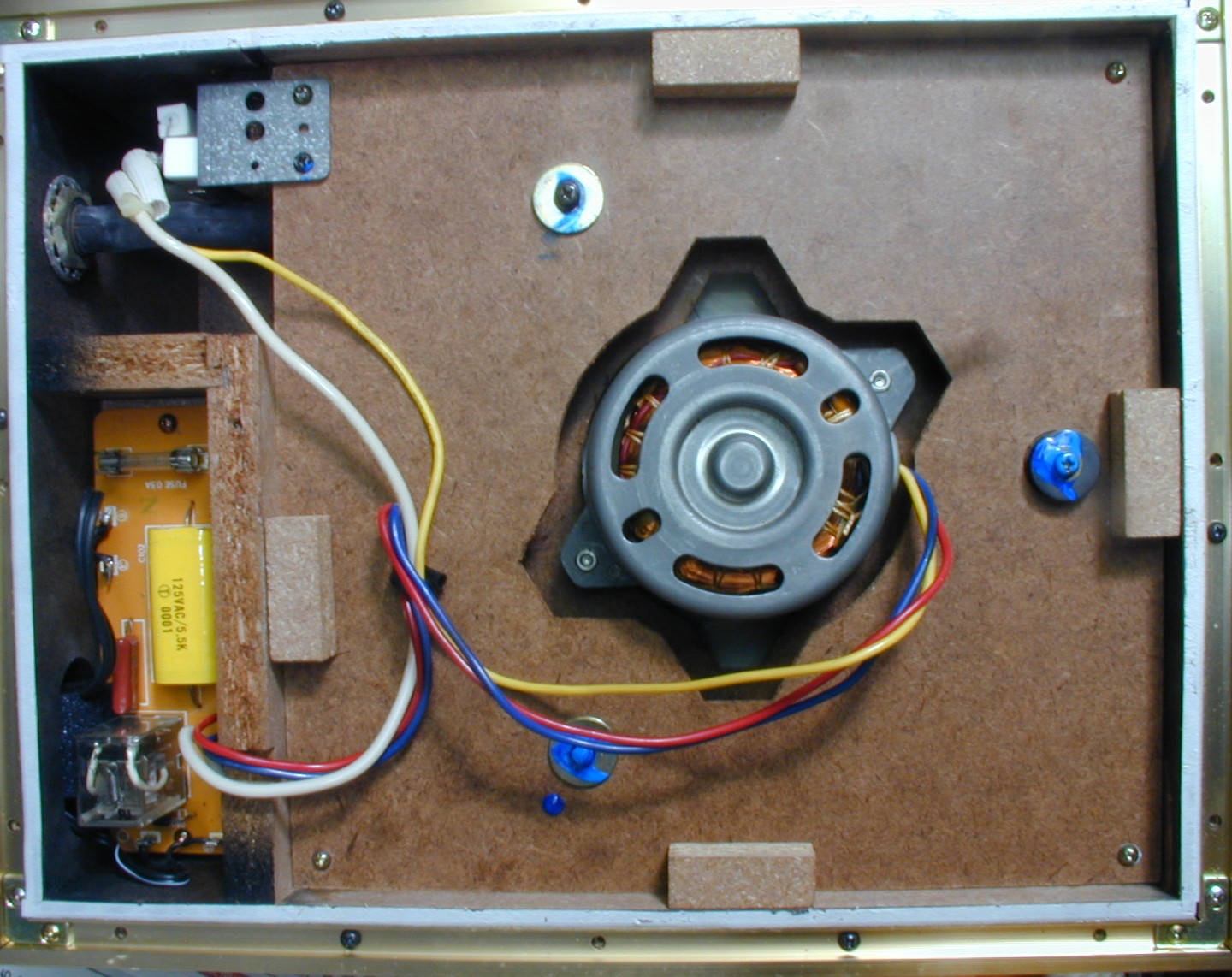

Ｃ５．　修理後　　　底蓋をする前

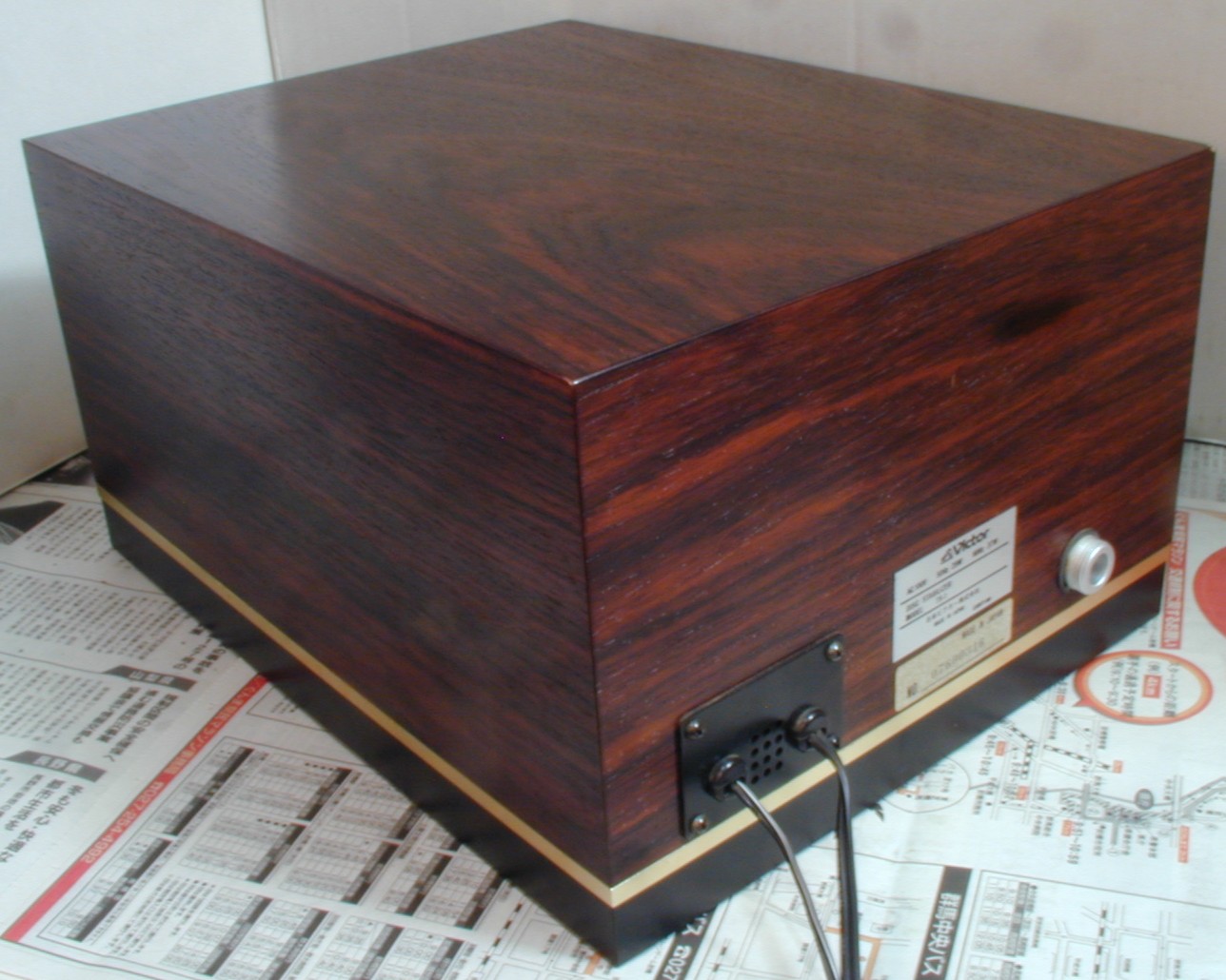

Ｃ６．　　完成

Ｓ．　ＪＶＣ　Ｄｉｓｃ　Ｓｔａｂｉｌｉｚｅｒ　ＴＳ−１　の仕様（カタログ・マニアルより）

型式 ターボディスクスタビライザーユニット 送風機型式 2段ターボ方式 電動機 2極単相コンデンサー起動、誘導電動機 最大風圧 70mmAq（4kg相当）＝5.3mmHg 用途 TT-801型ターンテーブルユニットに組み合わせて使用 電源 AC100V、50Hz/60Hz 消費電力 29W（50Hz） 37W（60Hz） 外形寸法 幅283×高さ193×奥行373mm 重量 10.5kg 付属品 ２ｍの吸引パイプ 価格 \50,000（1981年頃）

ts-1-5
