Ｔｅｃｈｎｉｃｓ　ＳＰ−１０ｍｋ�V(SP10mk3)修理記録

◆ターンテーブルの点検◆レコードプレヤーの修理◆梱包はこちらを参考　平成１８年２月１０日到着　　５月２６日完成

注意　このＡＭＰは初期のＣ−ＭＯＳ−ＩＣそれもカスタム「ＭＮ６０４２」が使用されています。 　　　　基板を触るときは十分注意すること。無論のこと、ハンダ処理時や測定時は十分の接地処理をすること

Ａ．　修理前の状況 　　ＳＰレコード用の７８回転の不調（回転が一定しない）が時々起こるため昨年初めにテクニクスに修理に出しました。 「不具合は認められず、関連しそうな部分を直した」との返答を得てターンテーブルは戻ってきました。 しかし７８回転の回転むらは直っておらず、それまで正常であったピッチコントローラーが動かなくなっていました。 その旨を伝えて再度修理をお願いしましたが、もう無理であると言われました。 ３３回転と４５回転は正常であったのでこの部分はその後も使っていたのですが、本年になり３３回転が一定しなくなりました。テクニクスに修理を依頼したのですが、ICがもう無いので修理不能との連絡を受けました。 Ｂ．　原因 　　　各部経年劣化、及び修理者不注意によるＣ−ＭＯＳコントロールＬＳＩ「ＭＮ６０４２」不動にする。 Ｃ．　修理状況 ＣＭ．　機構修理状況 Ｄ．　使用部品 　　　ＭＮ６０４２　　ユーザーより支給（2010/8/9現在、工房手持ち在庫6個）。 　　　ＡＮ６９１４　　ユーザーより支給（2010/8/9現在、工房手持ち在庫6個）。 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　８個。 　　　電解コンデンサー　　　　　　　　　　　　　　　４７個。 Ｅ．　測定・調整 Ｆ．　修理費　　　　　　　６９，０００円。　　オーバーホール修理。 Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＰ−１０ｍｋ�V　の仕様（カタログ・マニアルより）

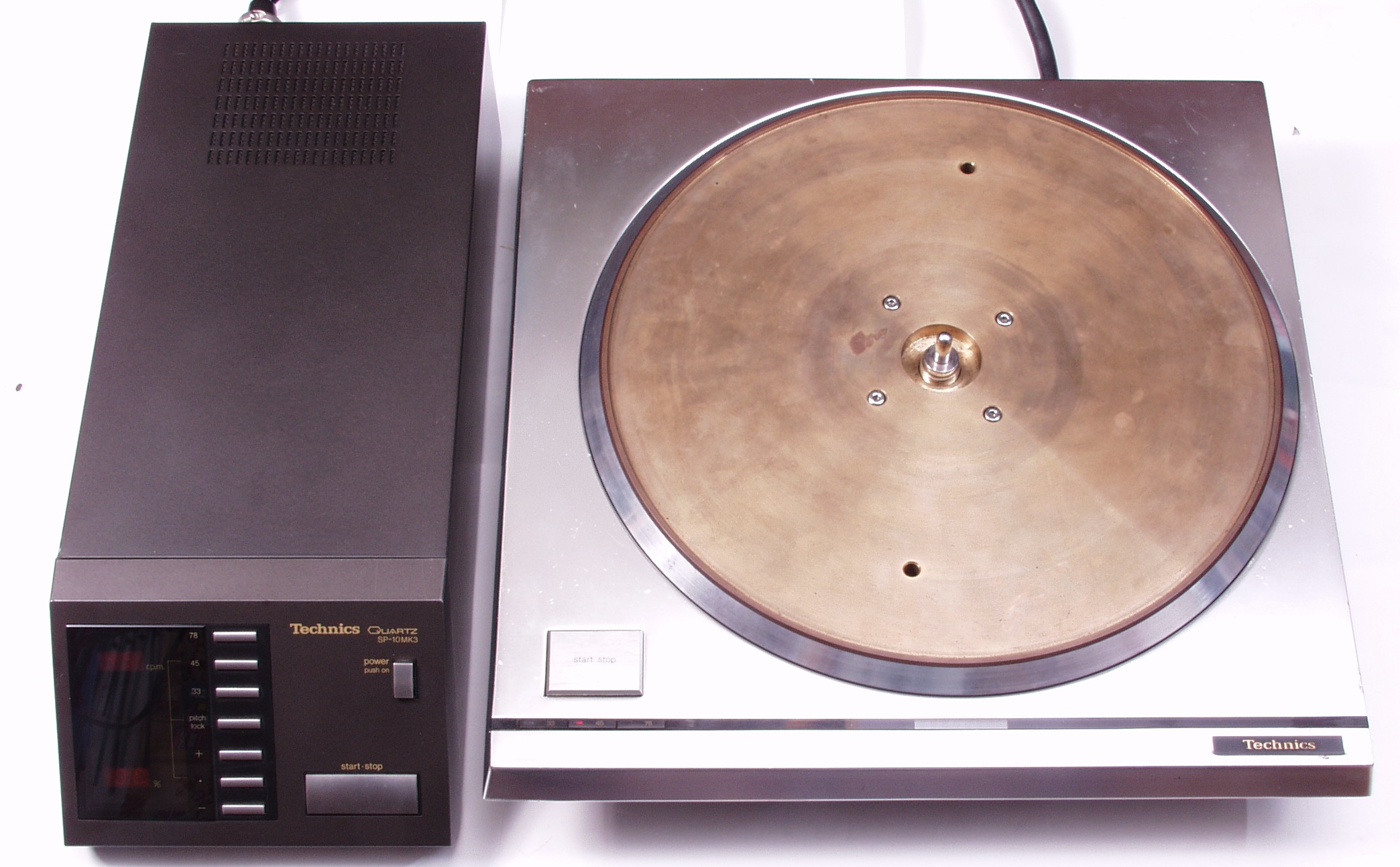

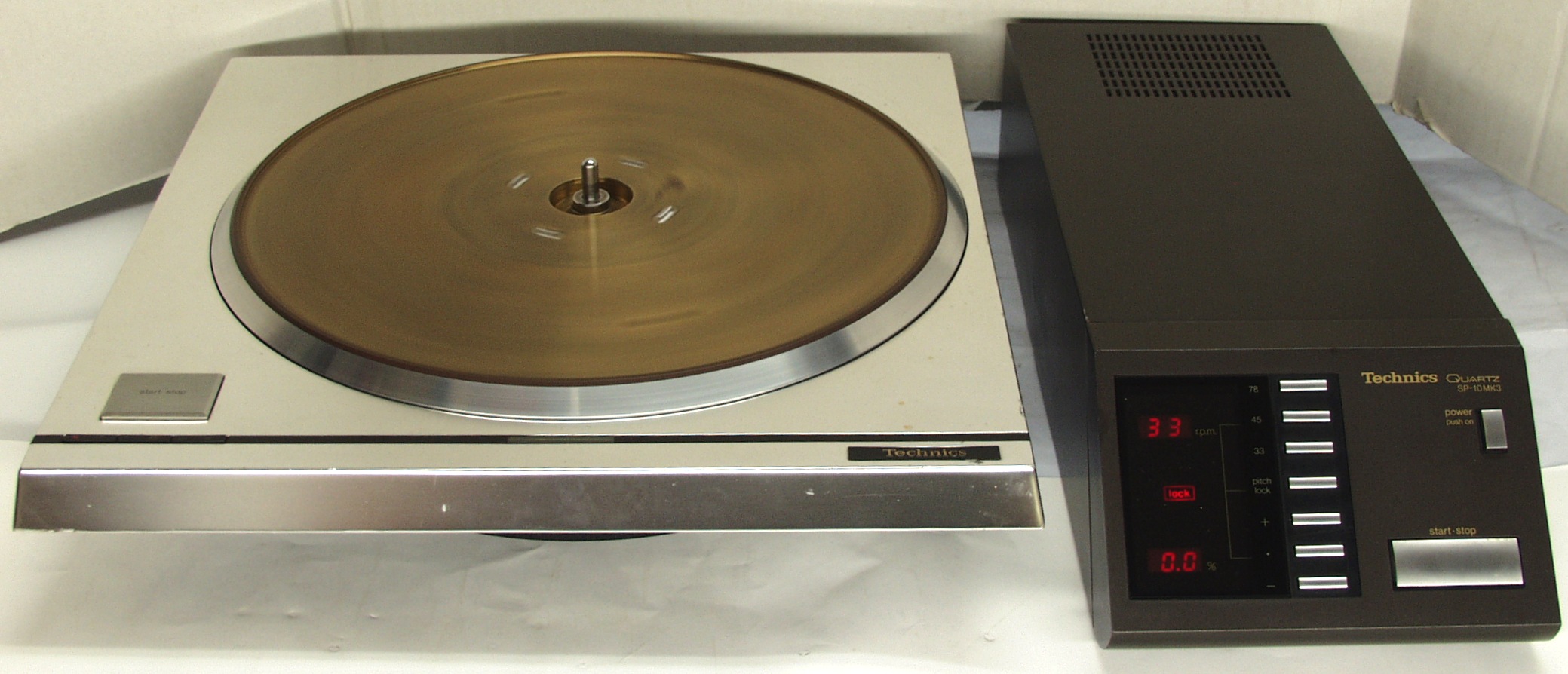

Ａ．　修理前の状況 Ａ−１．　点検中　全体見る

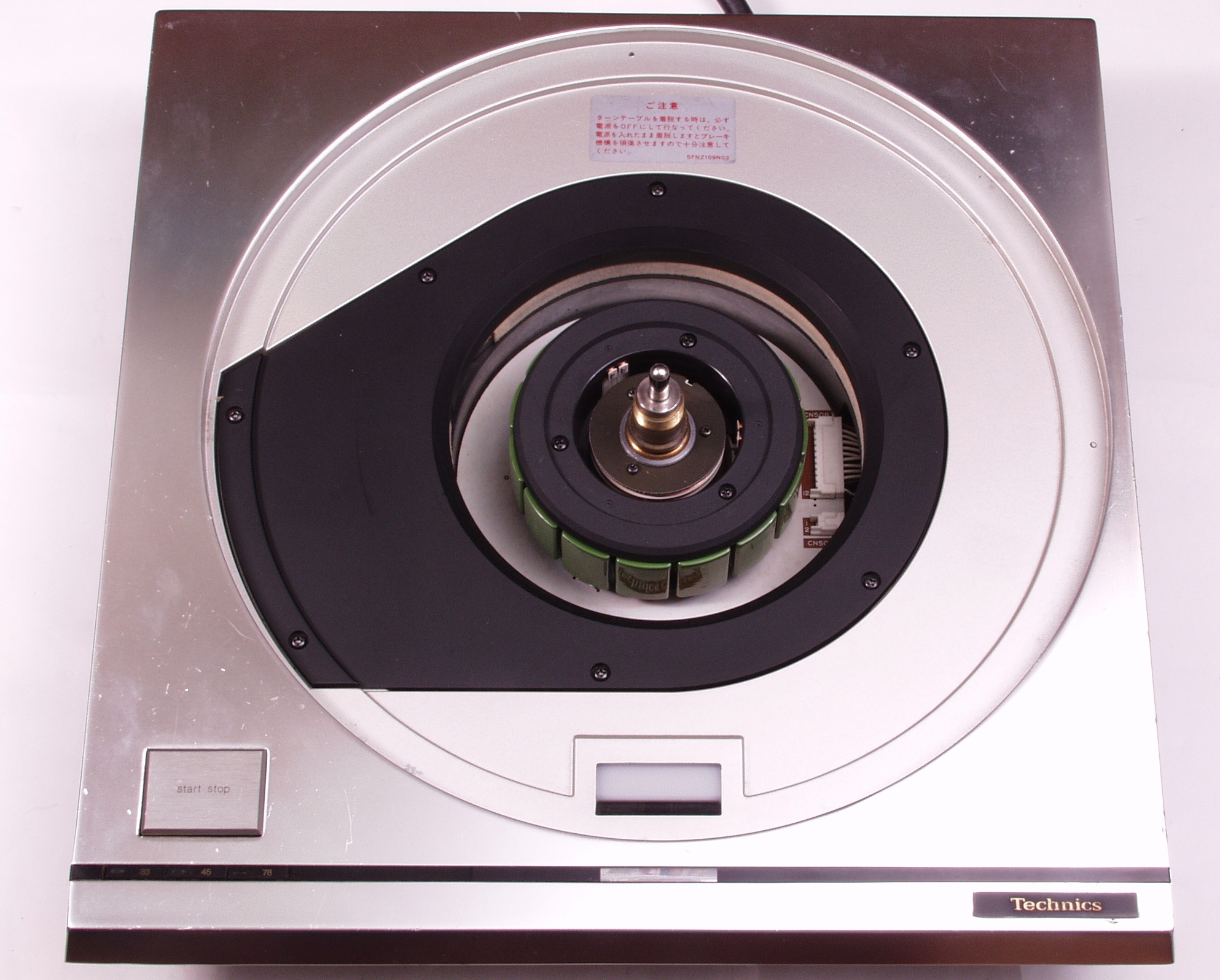

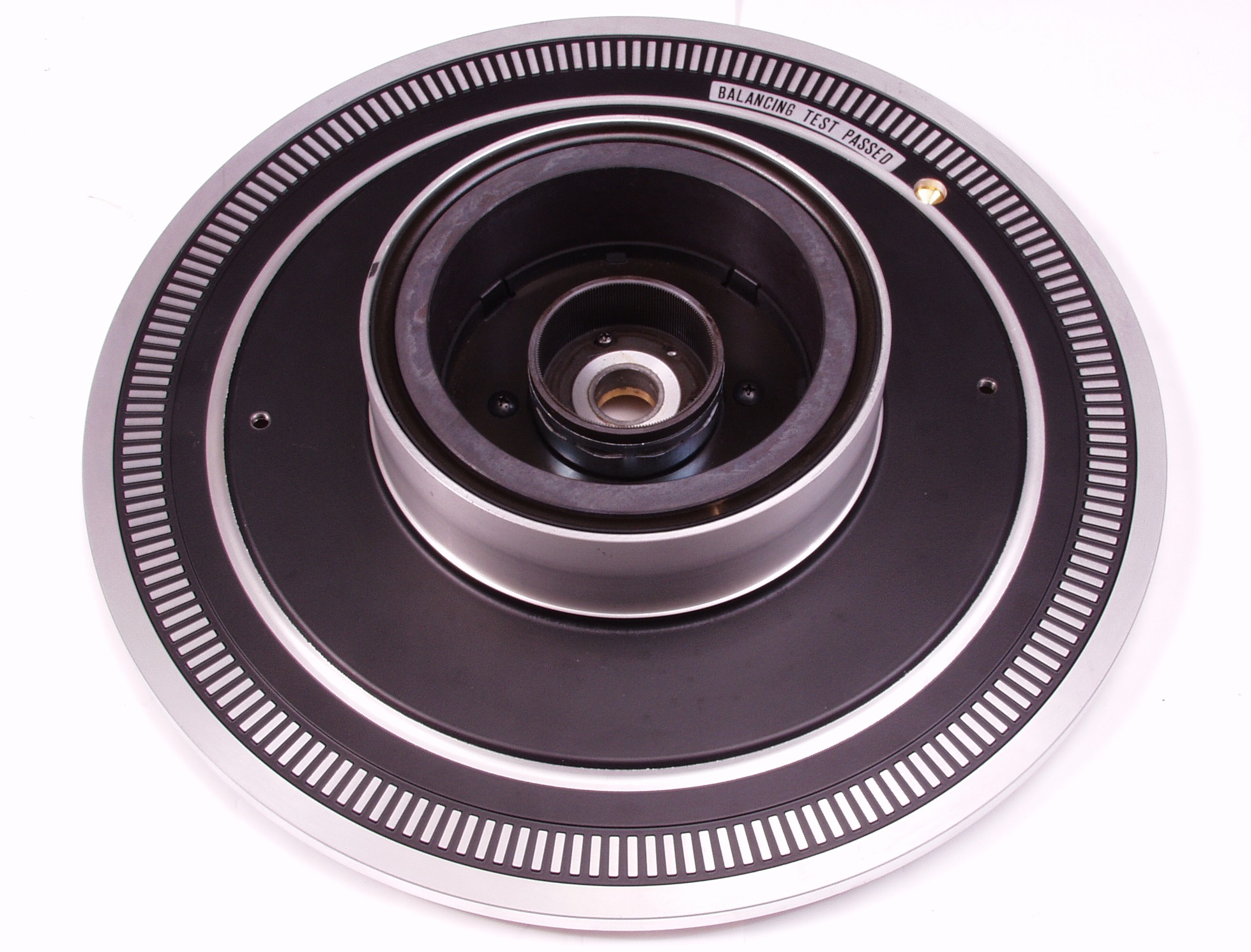

Ａ−２．　点検中　タンテーブルがアウター・ロータに成っている

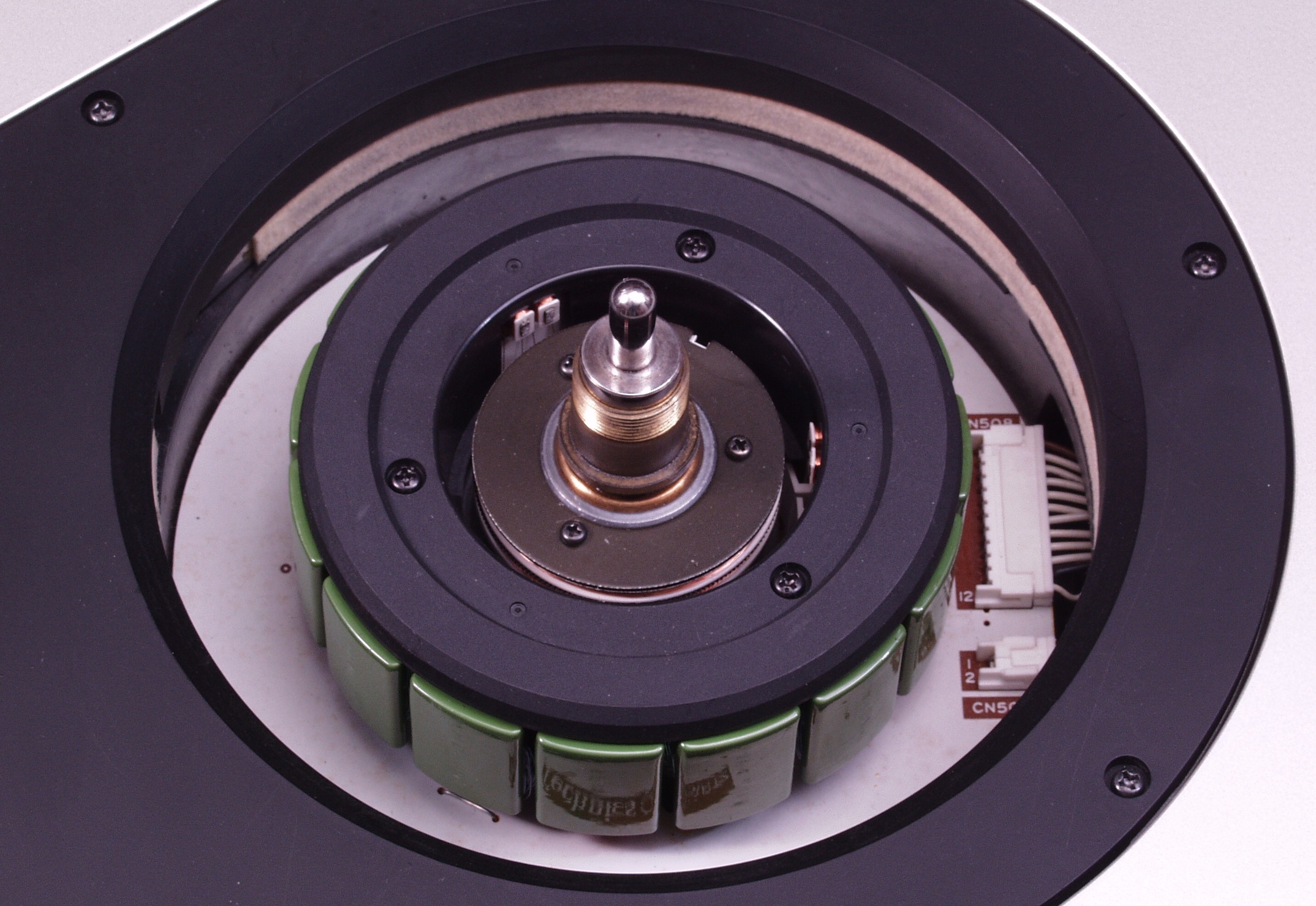

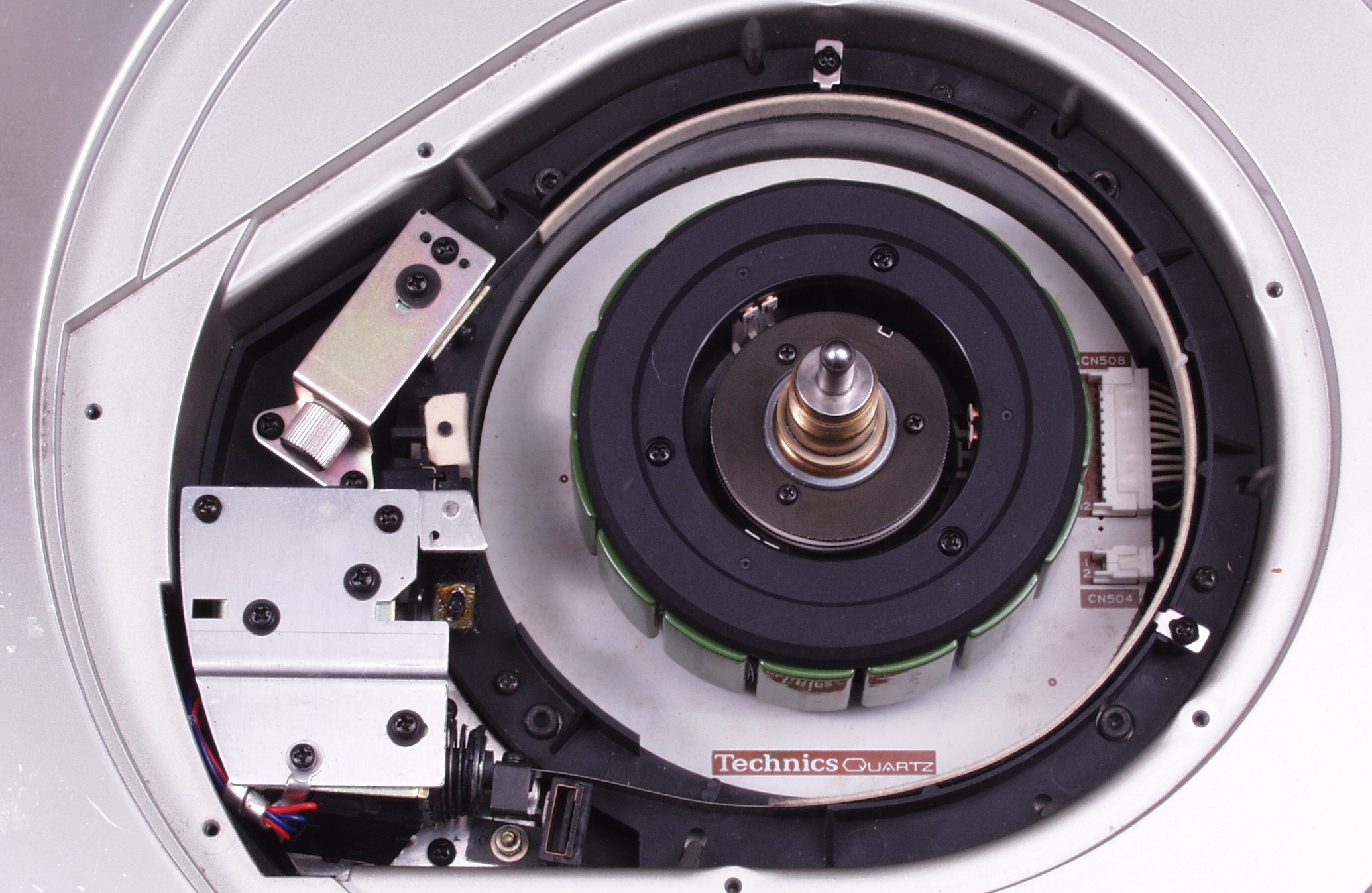

Ａ−３．　点検中　モーター部分

Ａ−４．　点検中　アマチュア部分、軸が硬いのでグリス・ＵＰが必要 　　　　　　　　　　　停止時逆送するので、ブレーキ機構修理必要

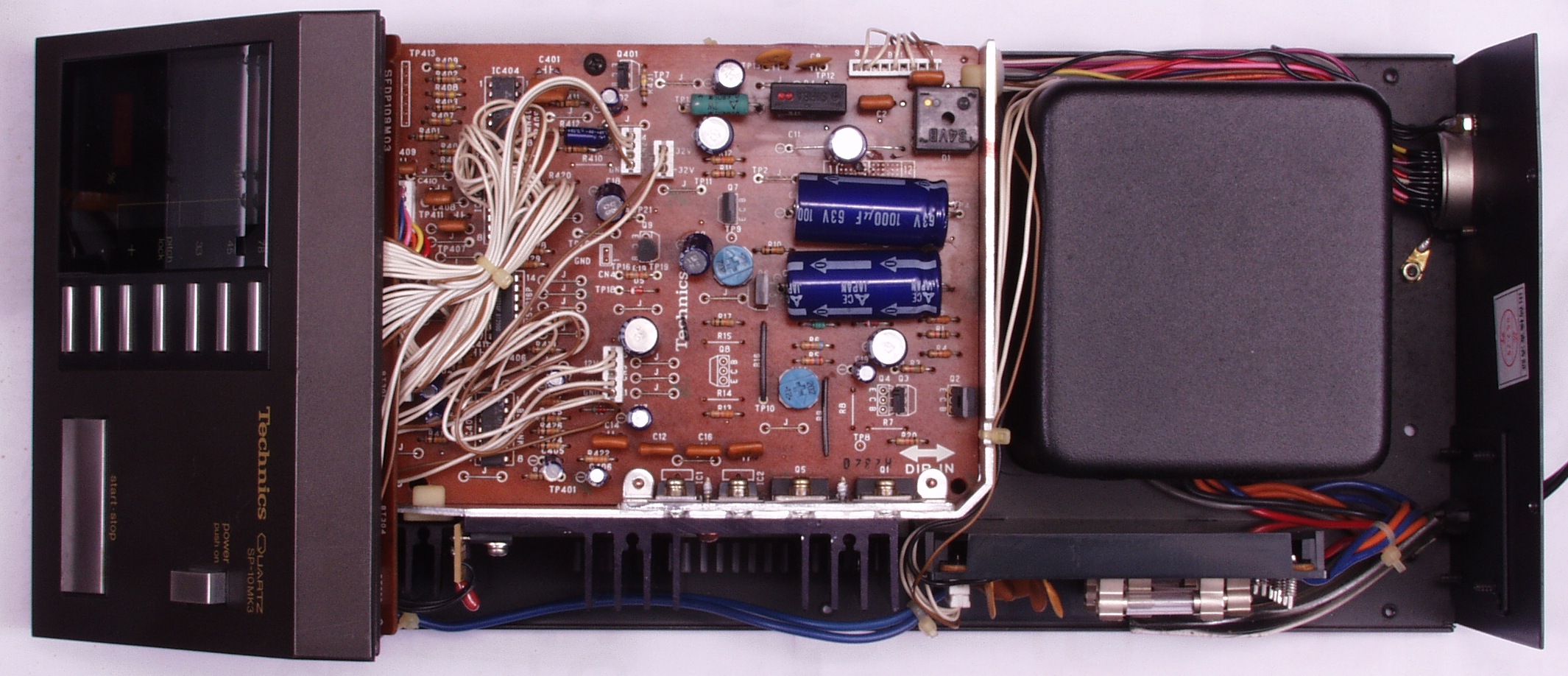

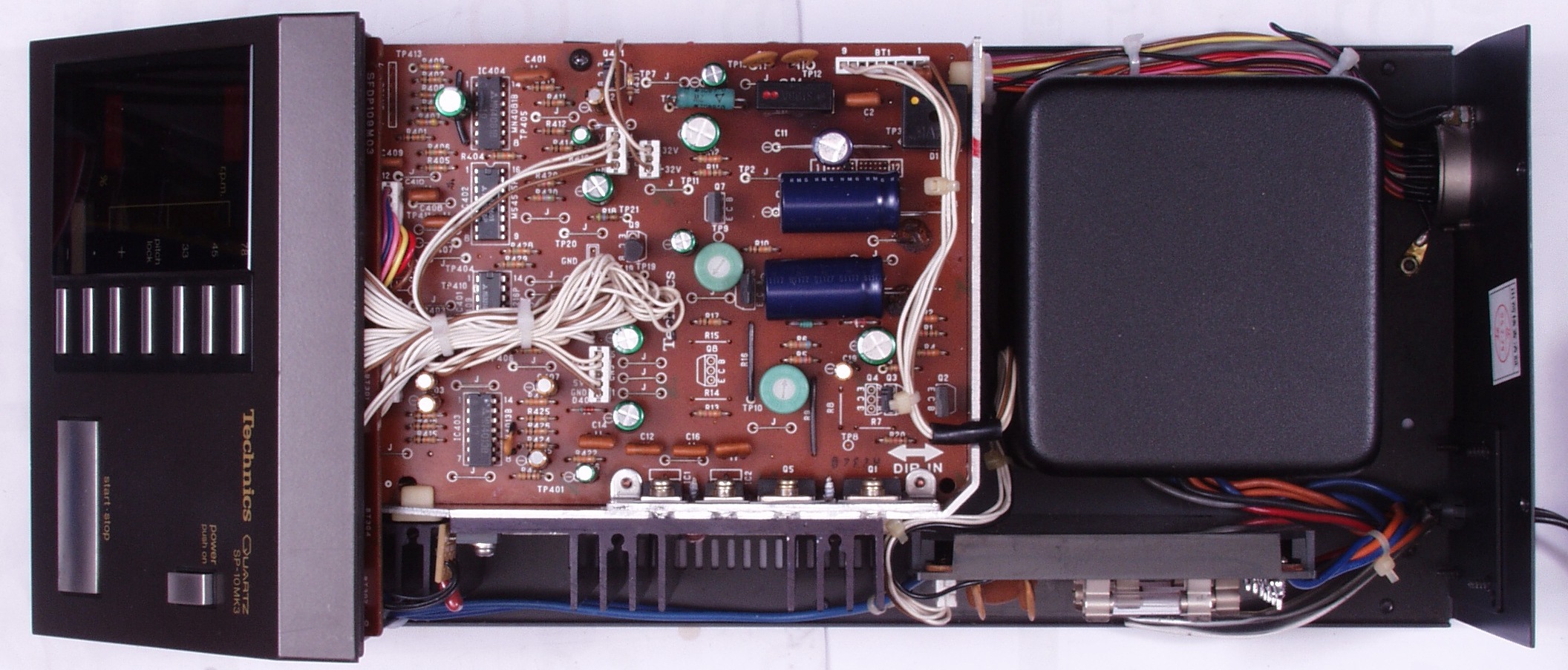

Ａ−５．　点検中　電源部うえから　修理履歴有り

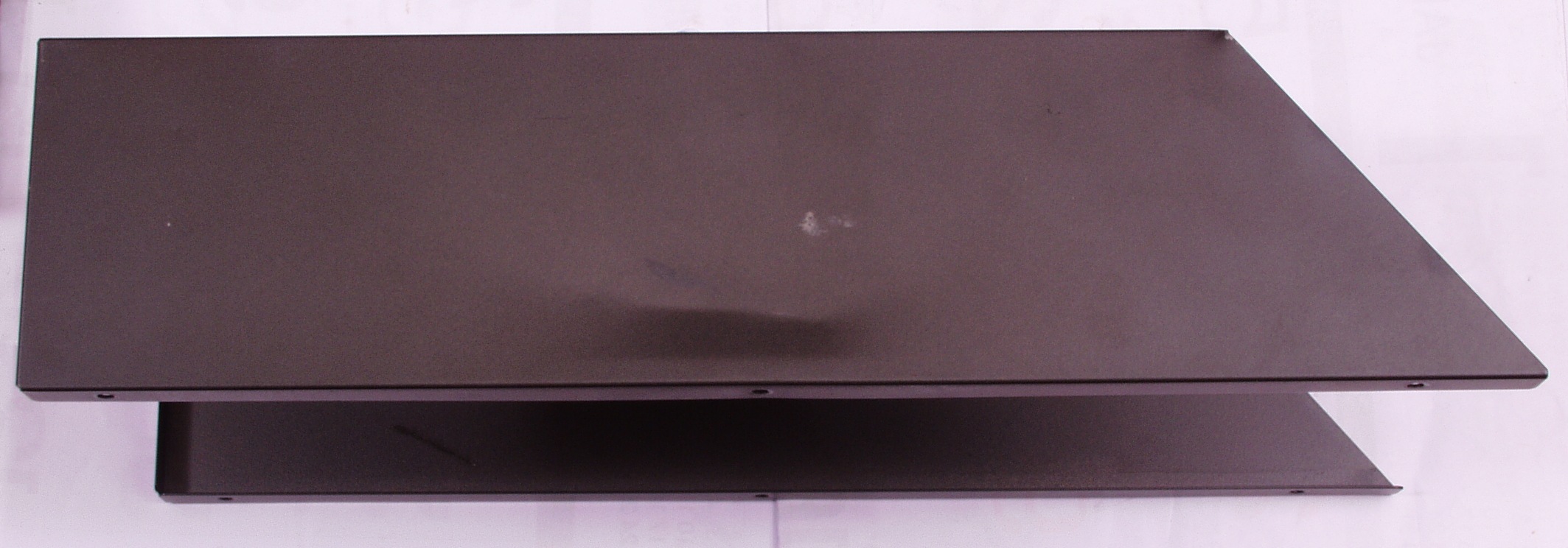

Ａ−６．　点検中　電源部の上カバーの凹み、一応たたき出ししておきます

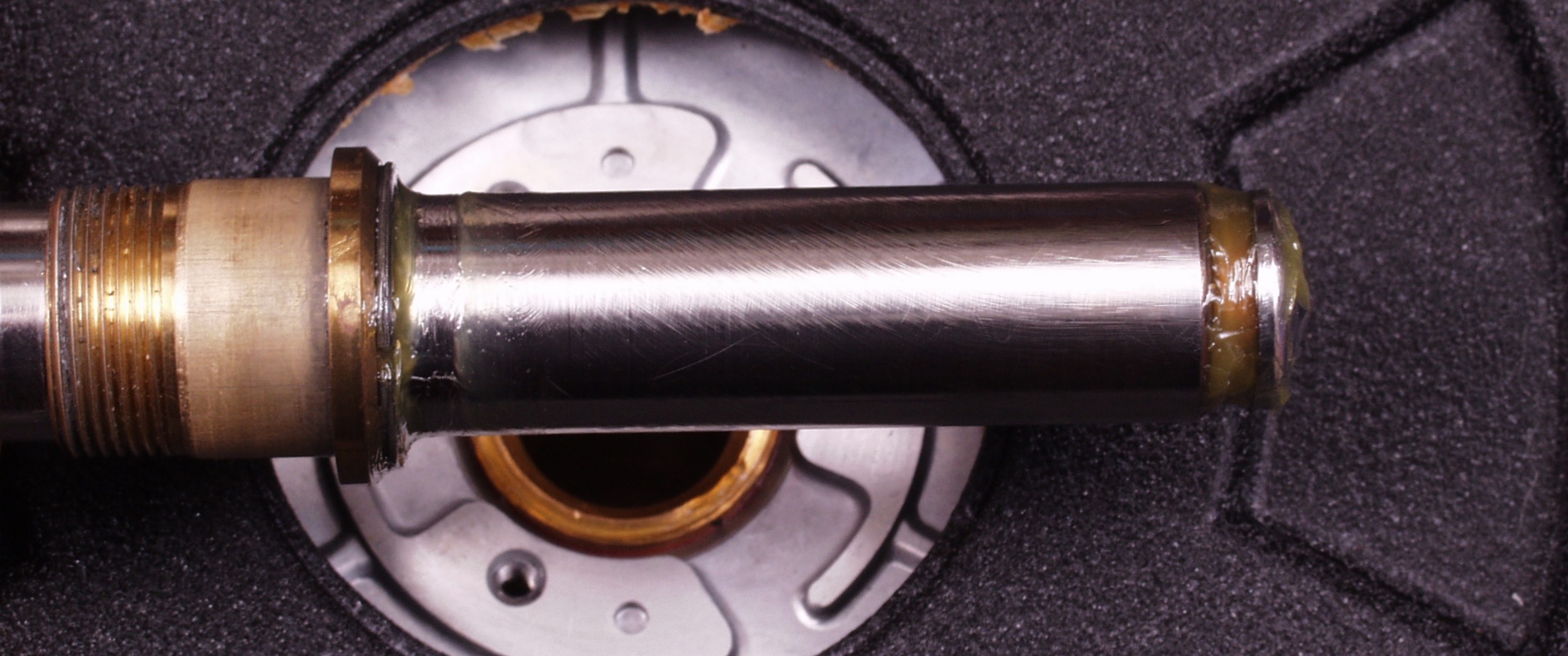

ＣＭ．　機構修理状況 ＣＭ−１Ａ．　修理前　軸のグリスアップ、結構汚れています

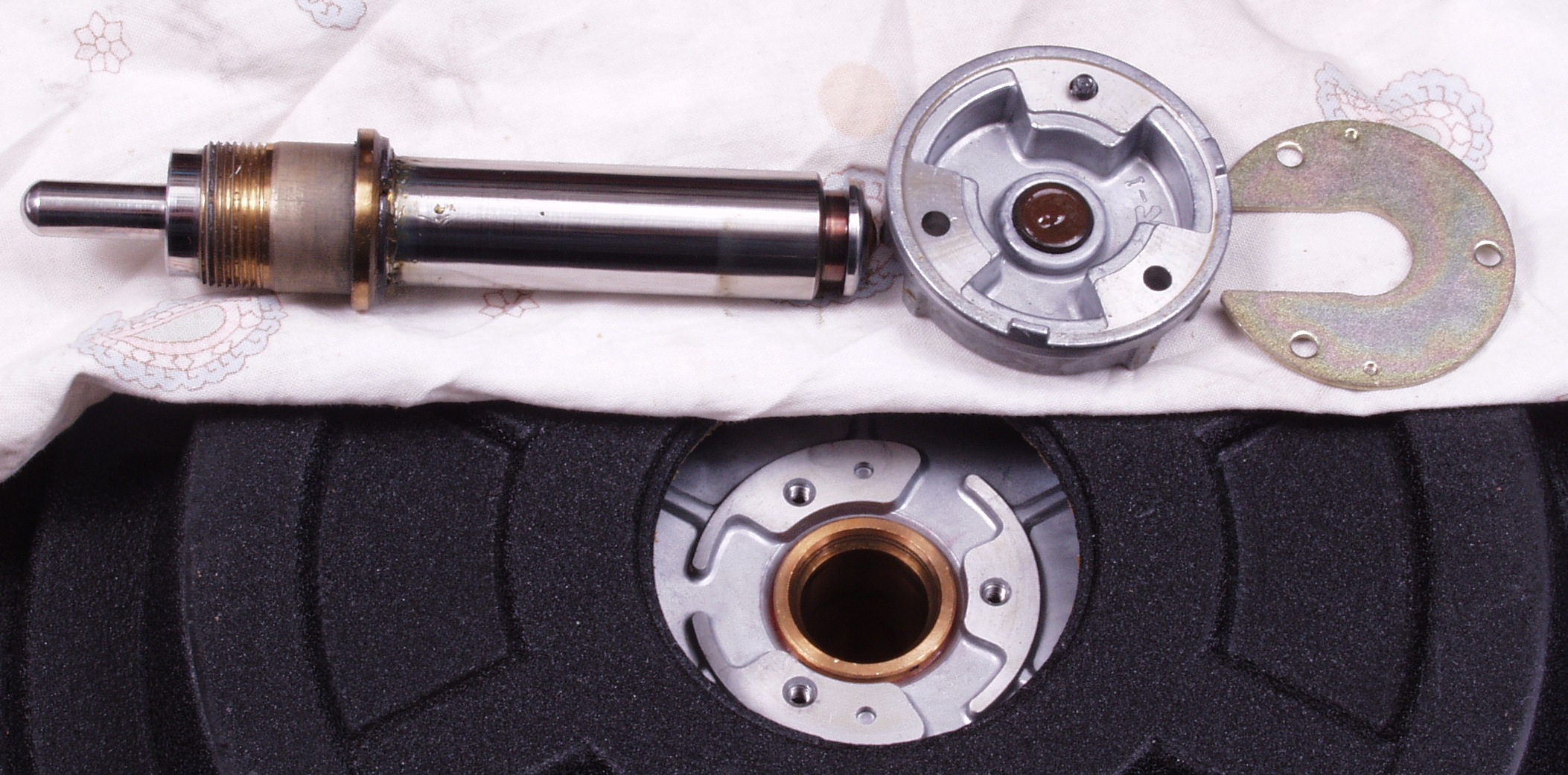

ＣＭ−１Ｂ．　修理後　軸のグリスアップ

ＣＭ−２．　修理中　ブレーキ機構のメカ調整

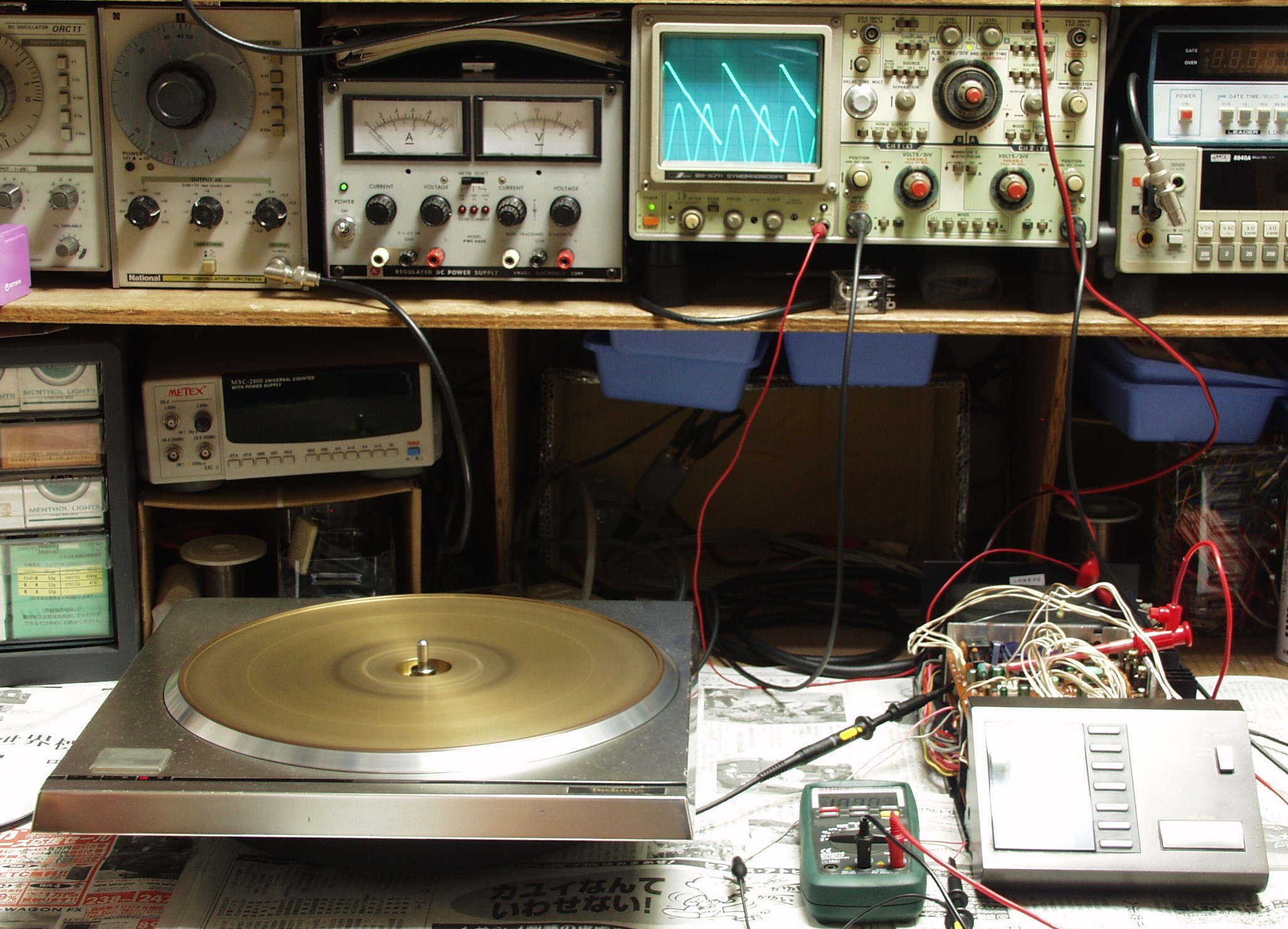

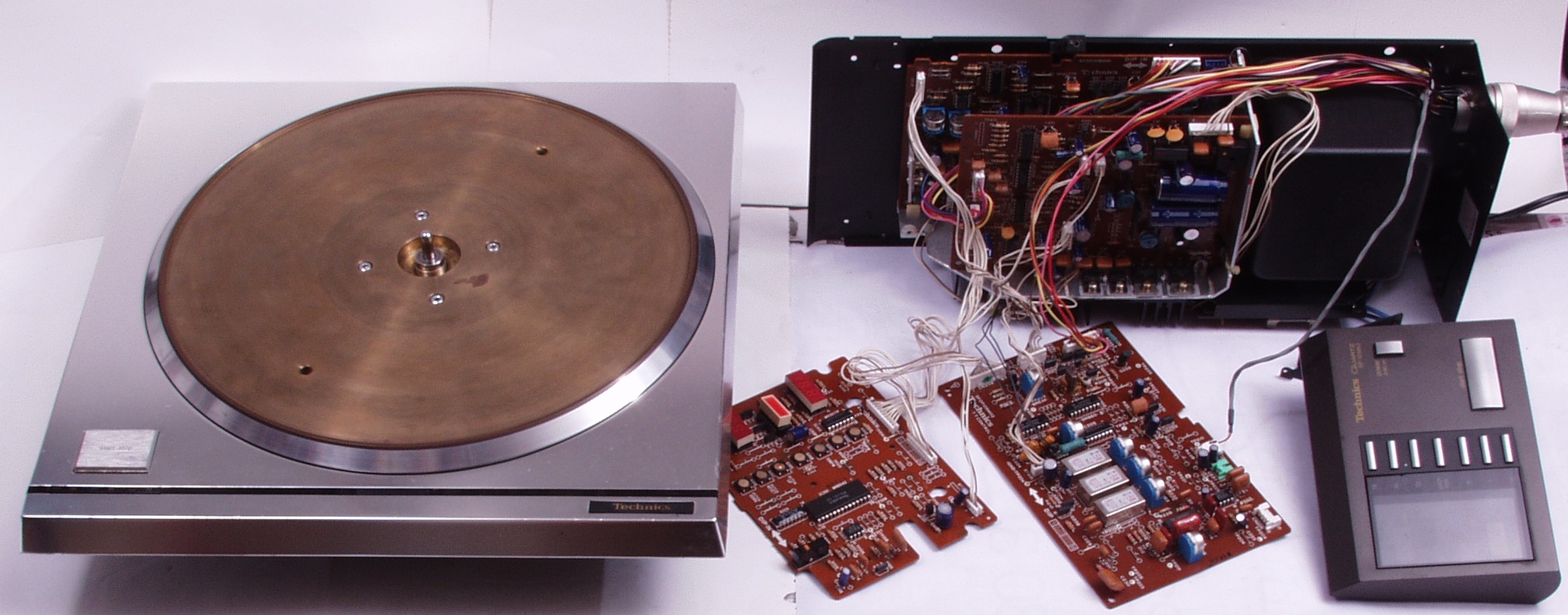

Ｃ．　修理状況 Ｃ−１Ａ．　修理中　バラック修理中

Ｃ−１Ｂ．　修理中　３３でロックするが不安定

Ｃ−２Ａ．　修理前　定電圧回路基板

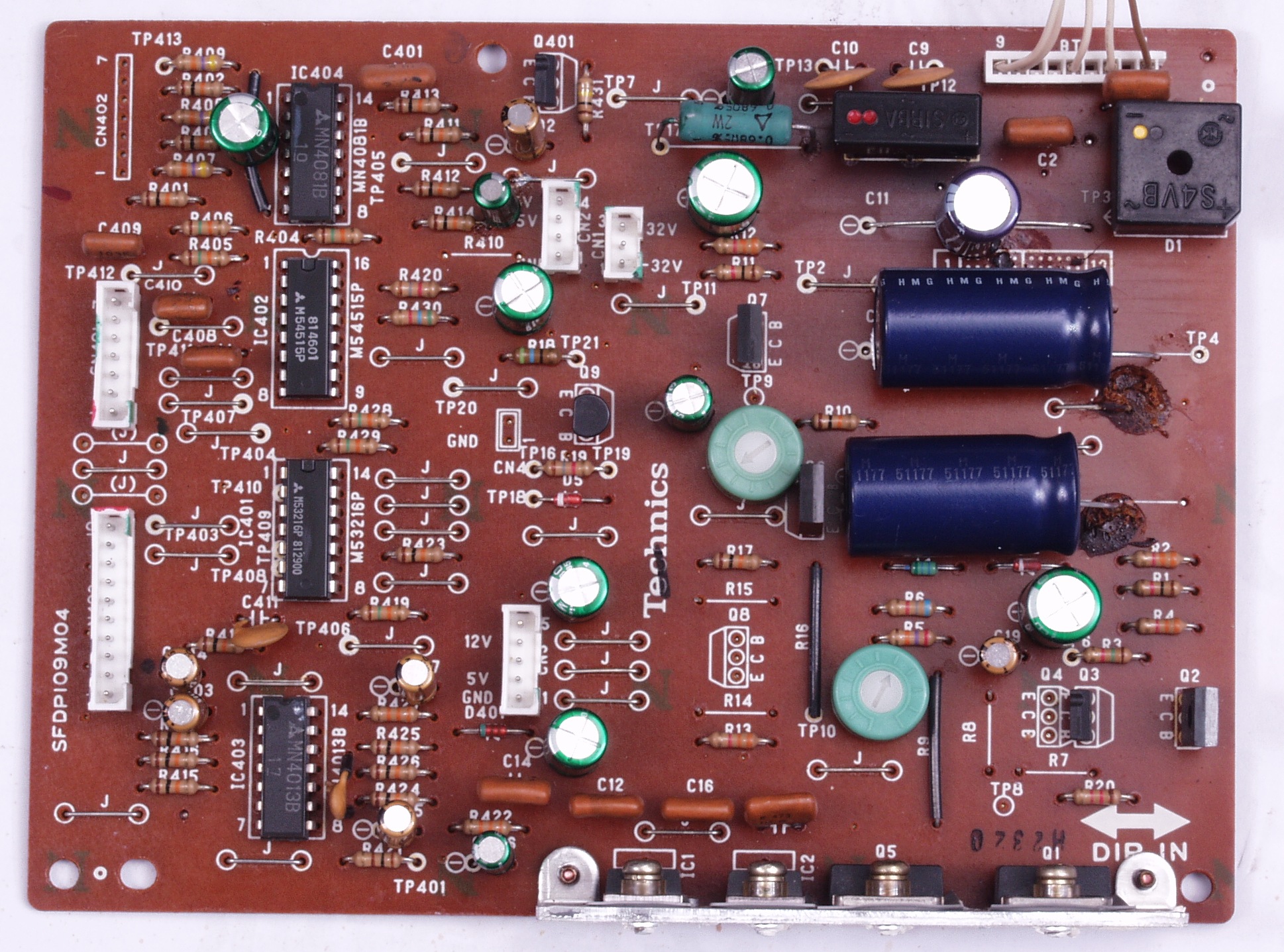

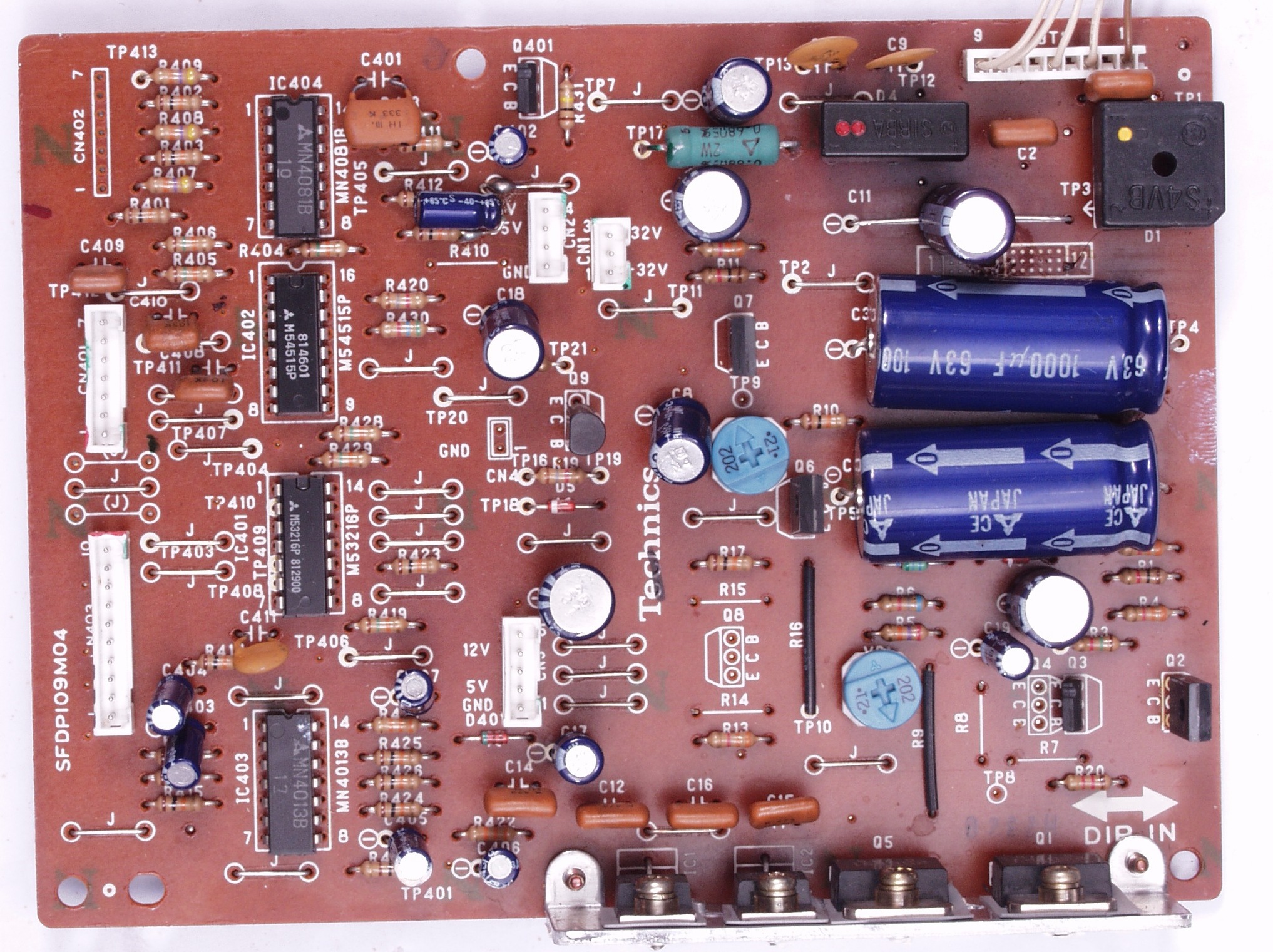

Ｃ−２Ｂ．　修理後　定電圧回路基板　電解コンデンサー１７個、半固定ＶＲ２個交換

Ｃ−２Ｃ．　修理前　定電圧回路基板裏

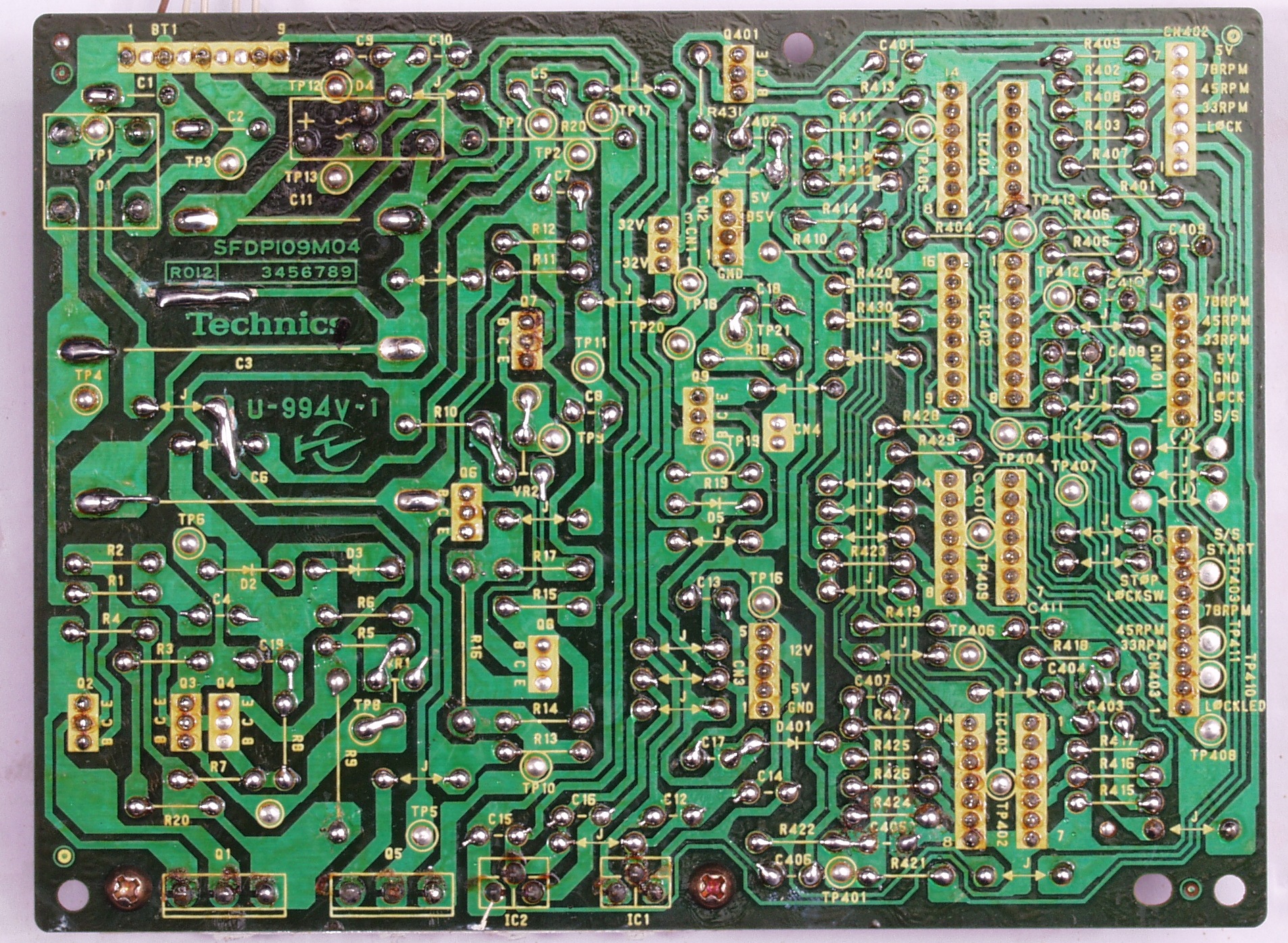

Ｃ−２Ｄ．　修理（半田補正）後　定電圧回路基板裏、全ハンダをやり直す、手直しのコンデンサー２個は基板表に移動する

Ｃ−２Ｅ．　完成定電圧回路基板裏。余分なフラックスを落として、コート液を塗る。

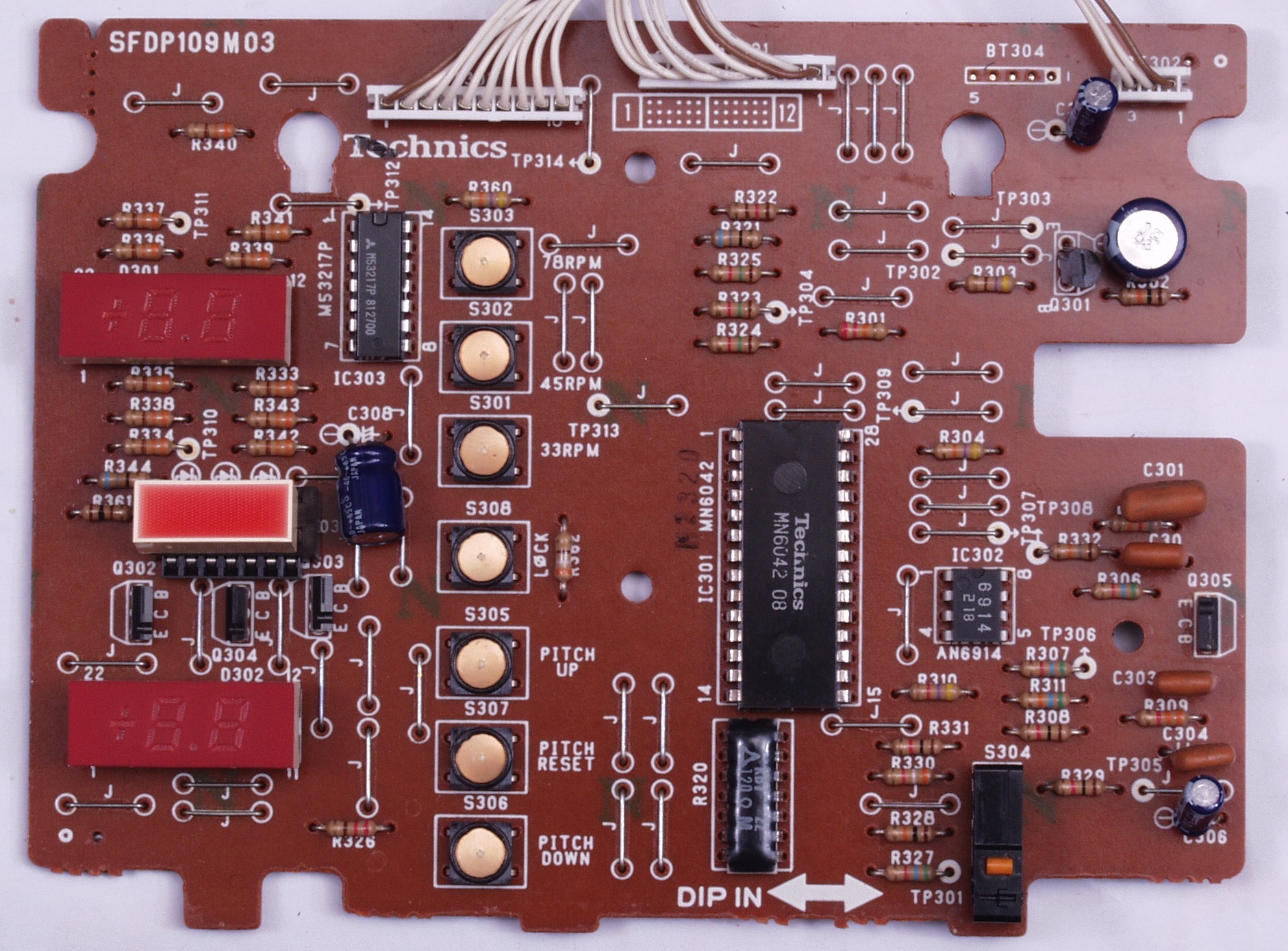

Ｃ−３Ａ．　修理前　操作回路基板、真ん中のC-MOS−LSIが死んでいる

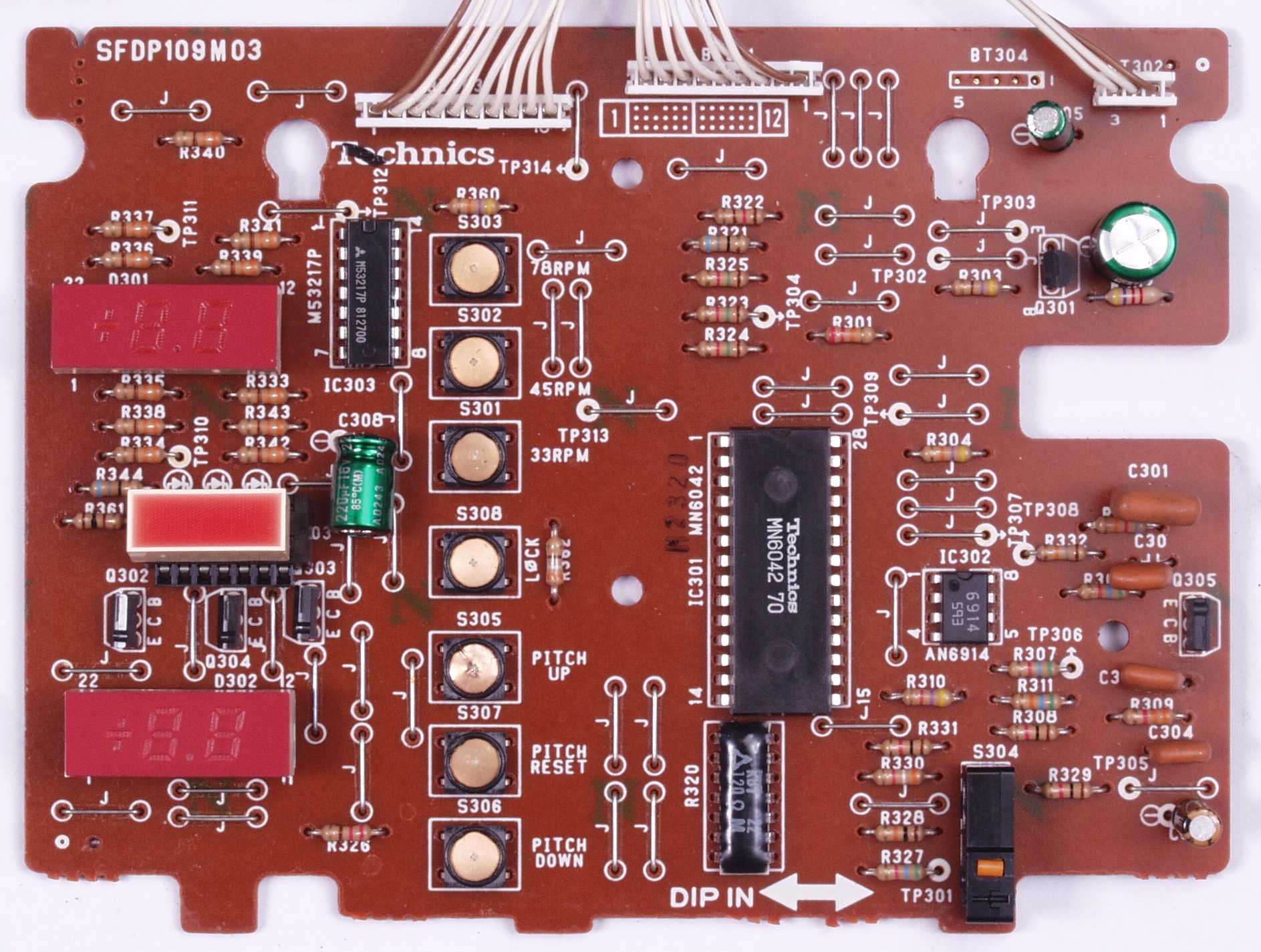

Ｃ−３Ｂ．　修理後　操作回路基板　電解コンデンサー個３、ＩＣ２個交換

Ｃ−３Ｃ．　修理前　操作回路基板裏

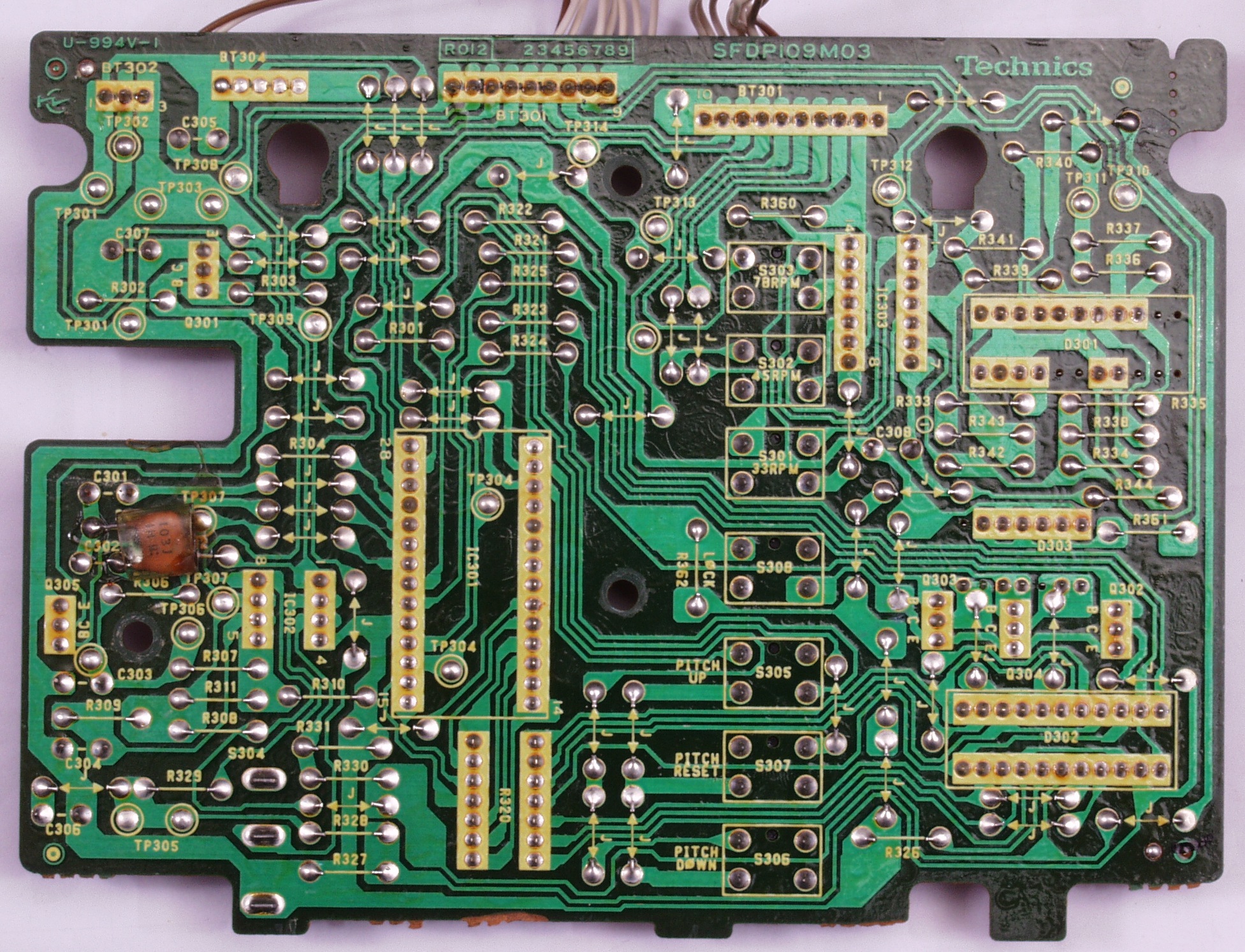

Ｃ−３Ｄ．　修理（半田補正）後　操作回路基板裏、全ハンダをやり直す

Ｃ−３Ｅ．　完成操作回路基板裏。余分なフラックスを落として、コート液を塗る。

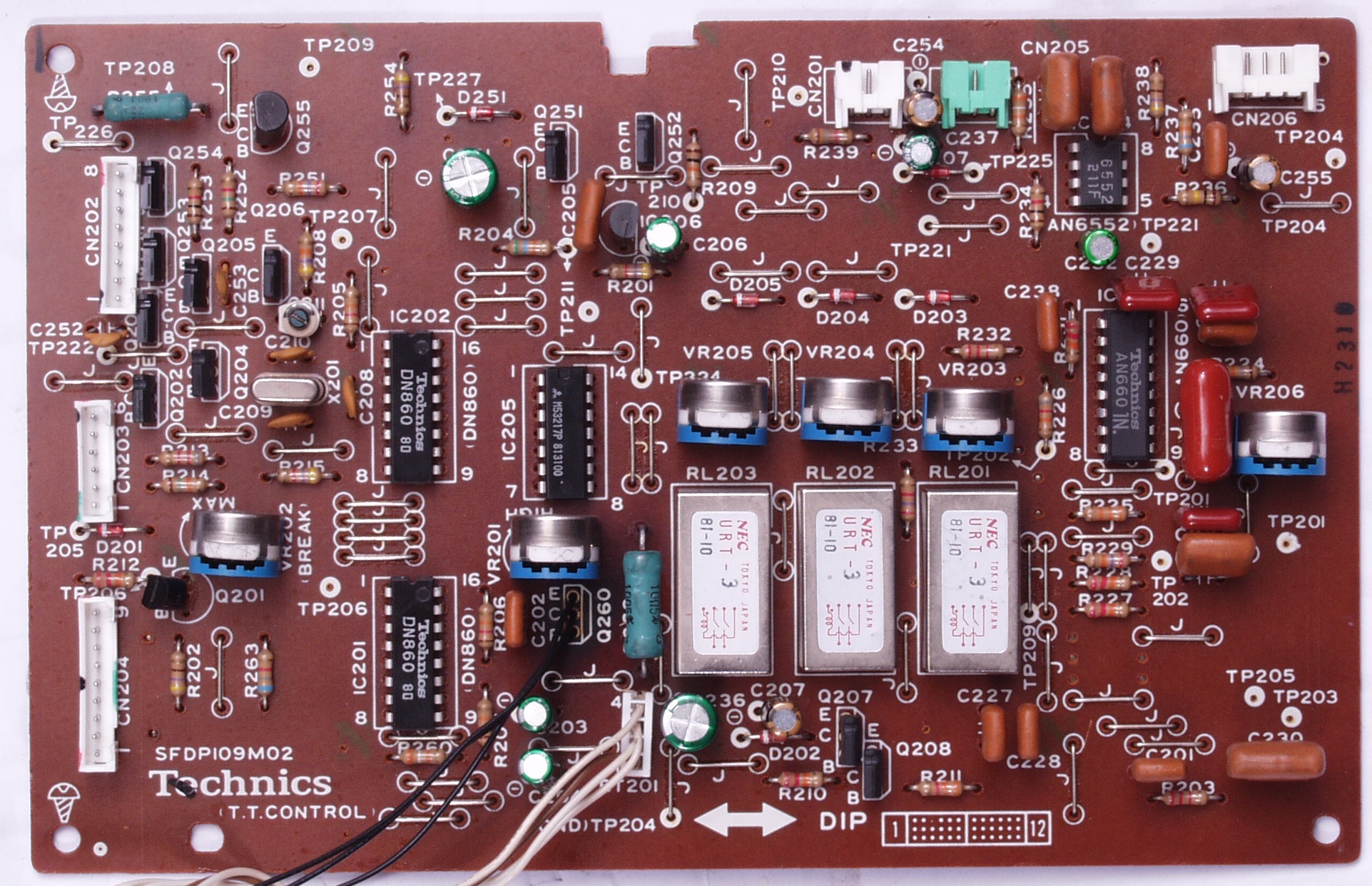

Ｃ−４Ａ．　修理前　制御回路基板

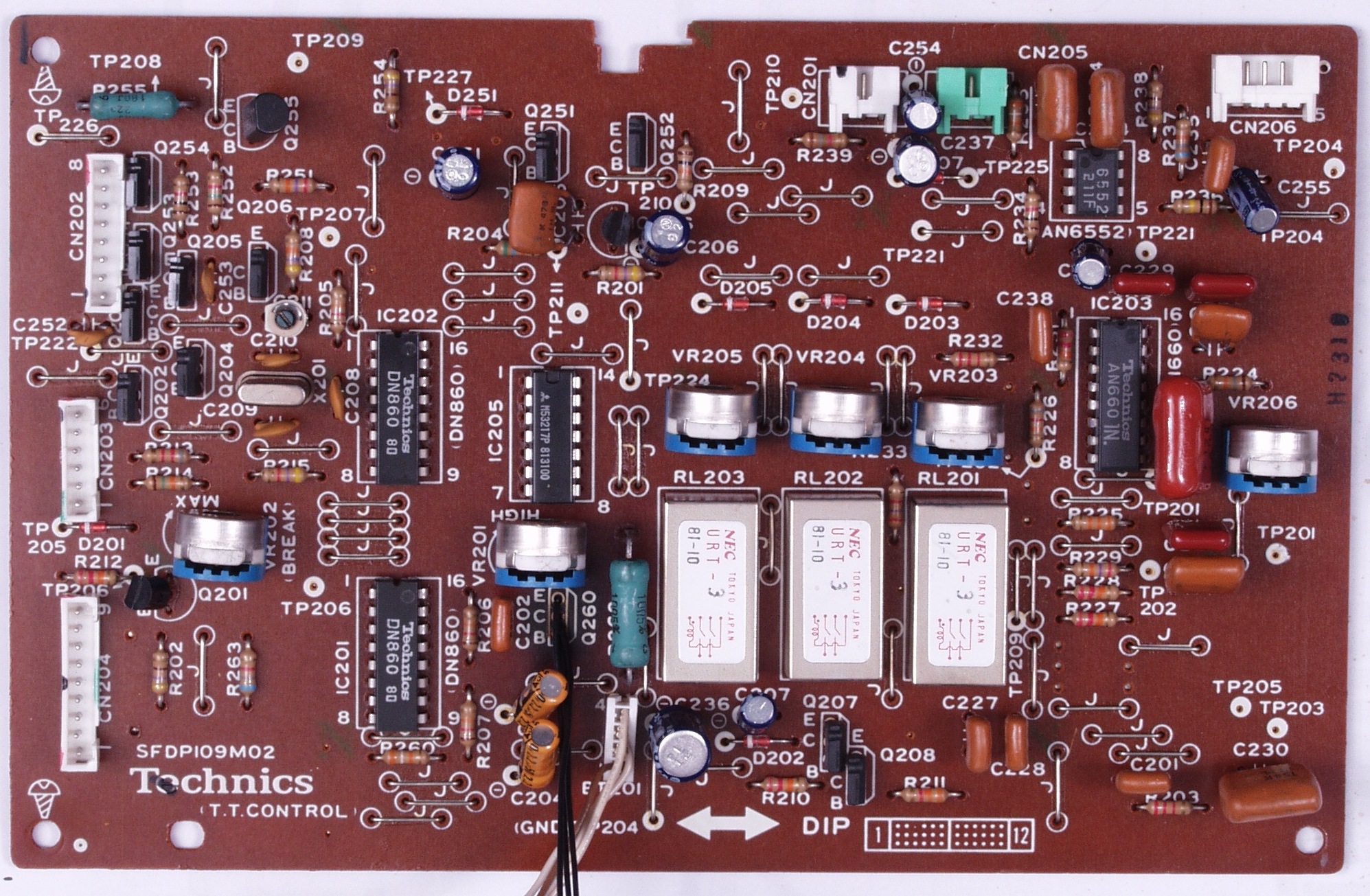

Ｃ−４Ｂ．　修理後　制御回路基板　電解コンデンサー１０個交換

Ｃ−４Ｃ．　修理後　制御回路基板裏

Ｃ−４Ｄ．　修理（半田補正）後　制御回路基板裏、全ハンダをやり直す

Ｃ−４Ｅ．　完成制御回路基板裏。余分なフラックスを落として、コート液を塗る。

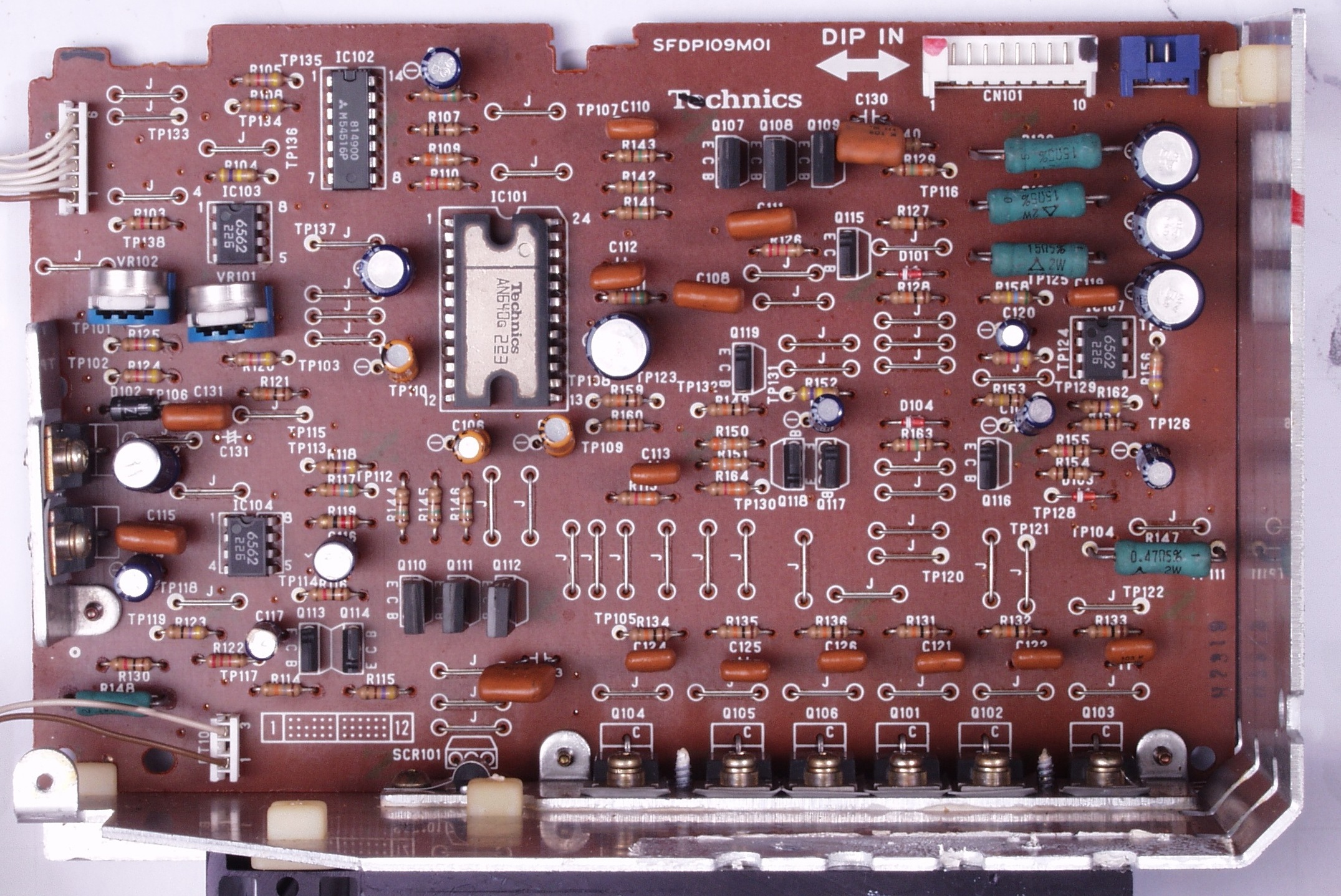

Ｃ−５Ａ．　修理前　駆動回路基板

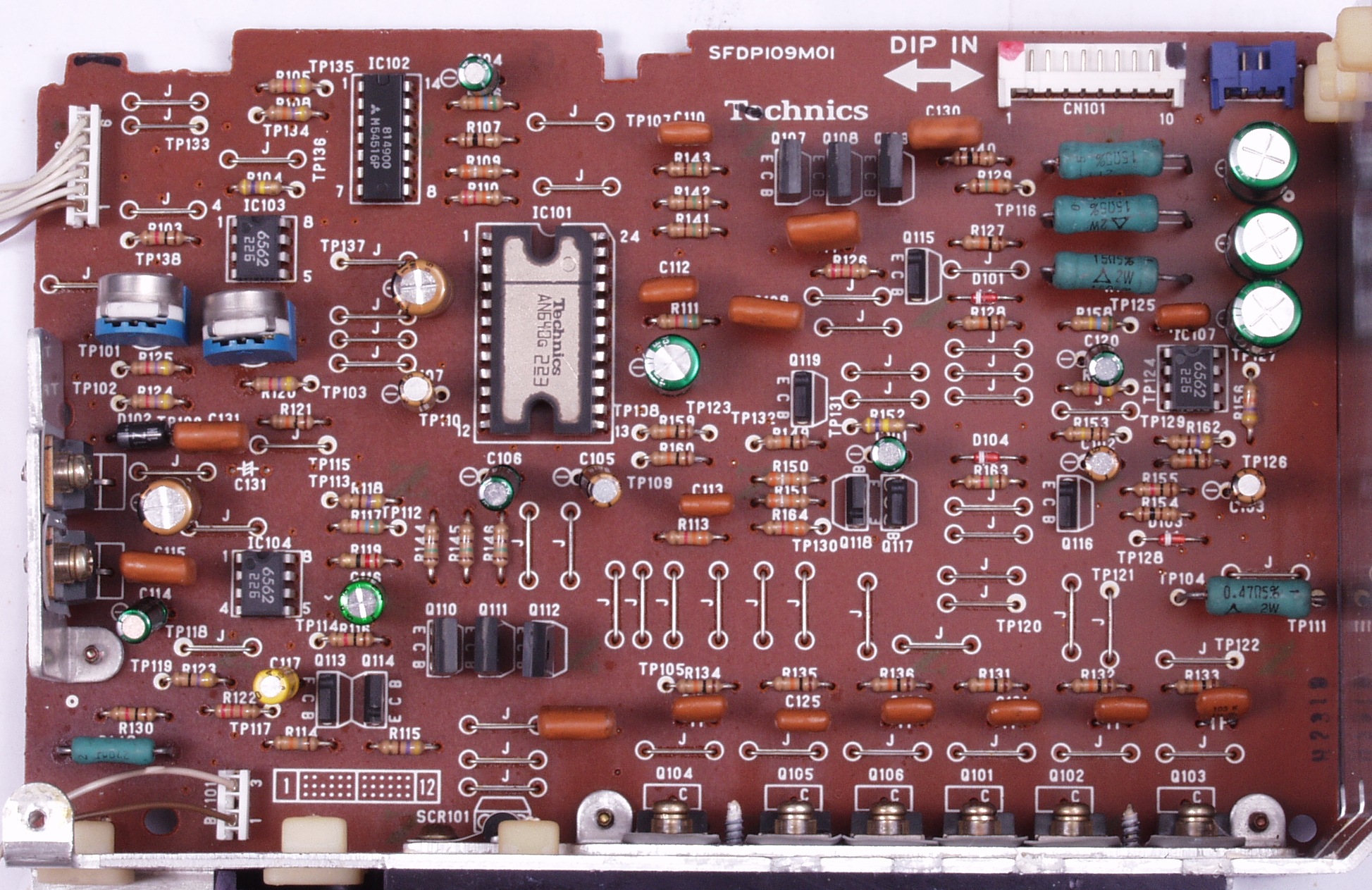

Ｃ−５Ｂ．　修理後　駆動回路基板　電解コンデンサー１７個交換

Ｃ−５Ｃ．　修理前　駆動回路基板裏

Ｃ−５Ｄ．　修理（半田補正）後　駆動回路基板裏、全ハンダをやり直す

Ｃ−５Ｅ．　完成駆動回路基板裏。余分なフラックスを落として、コート液を塗る。

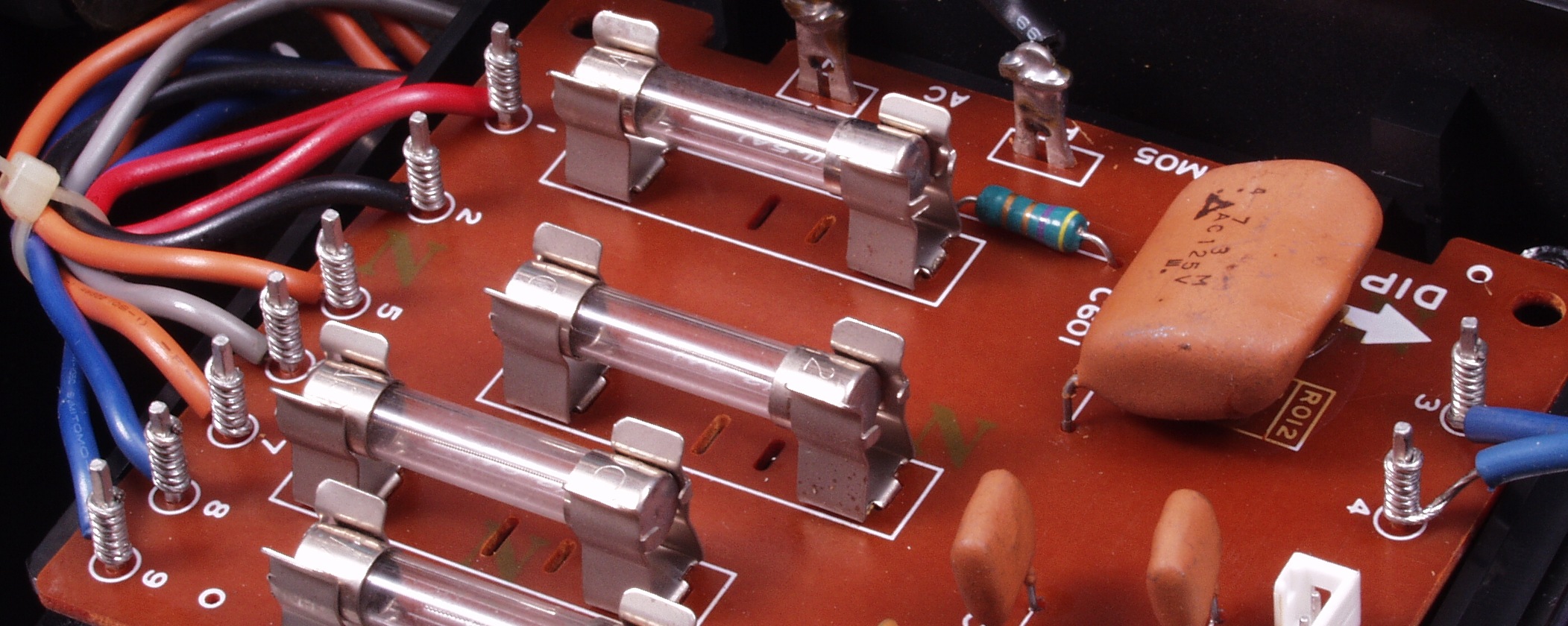

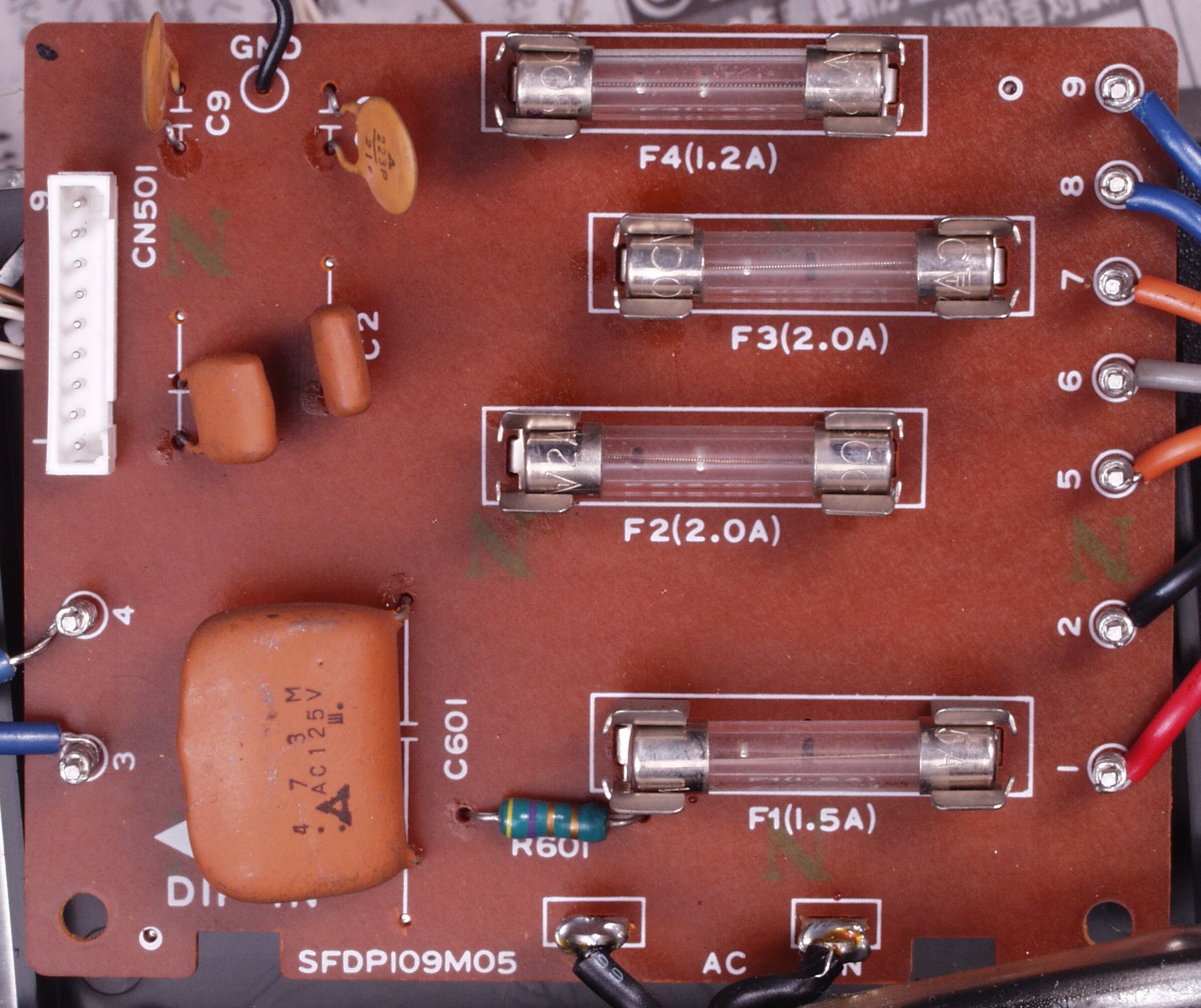

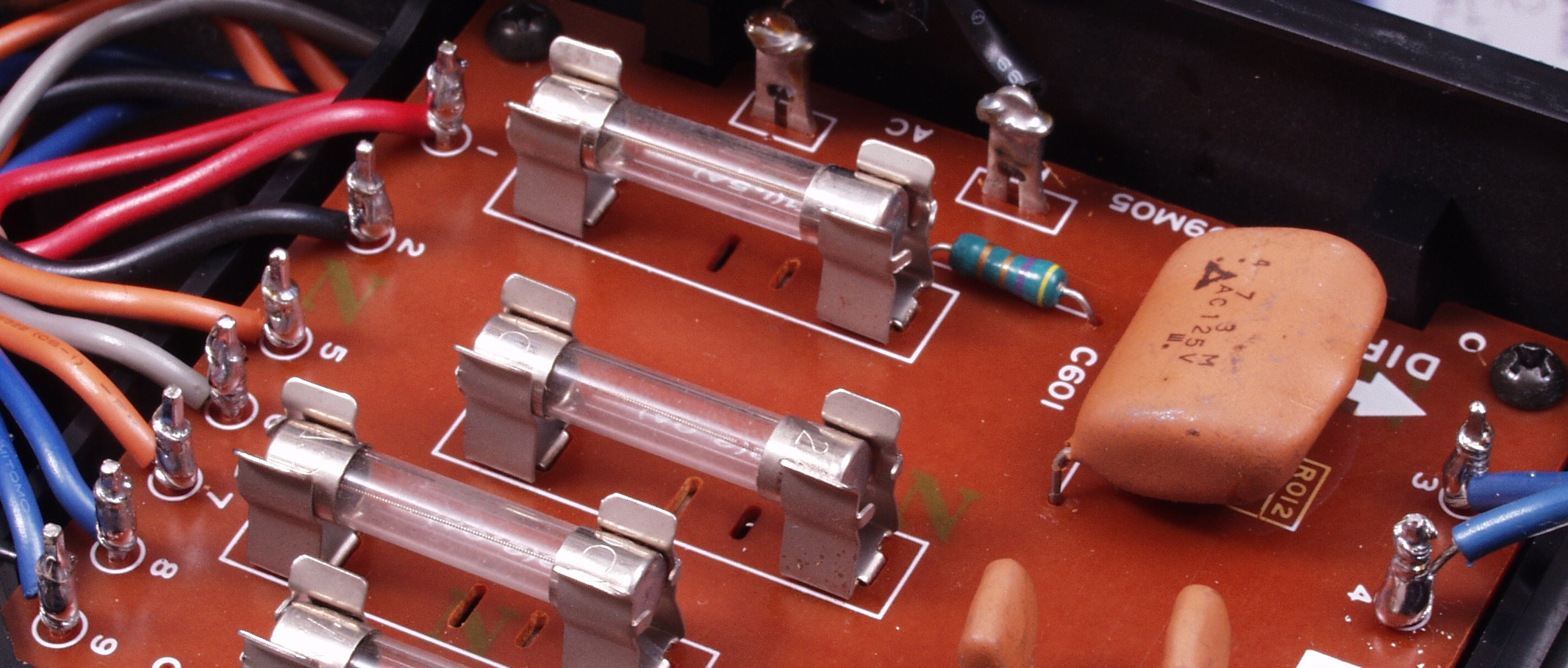

Ｃ−６Ａ．　修理中　ヒューズ基板

Ｃ−６Ｂ．　修理前　ヒューズ基板ラッピング

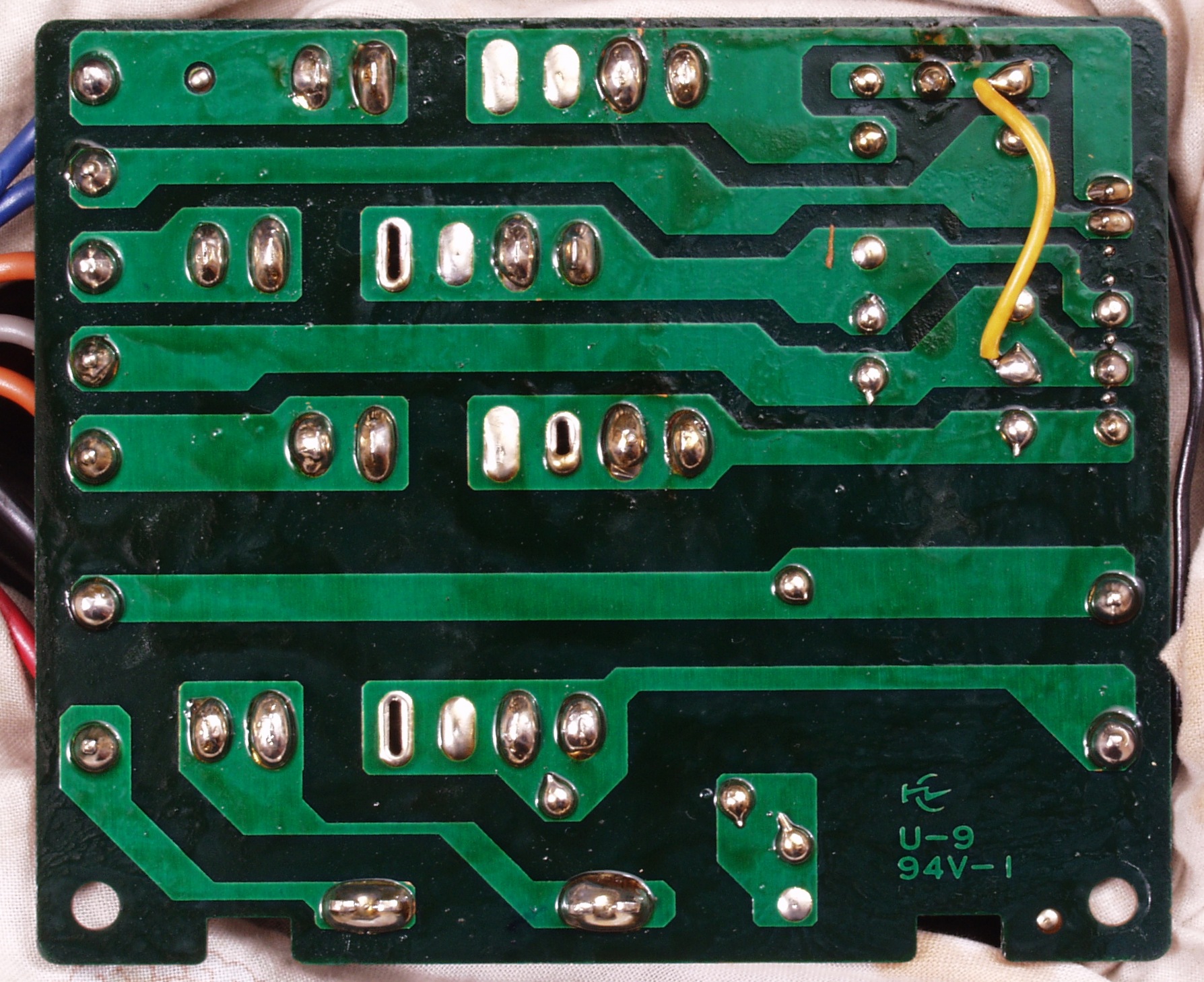

Ｃ−６Ｃ．　修理後　ヒューズ基板ラッピング　ハンダを流し込む

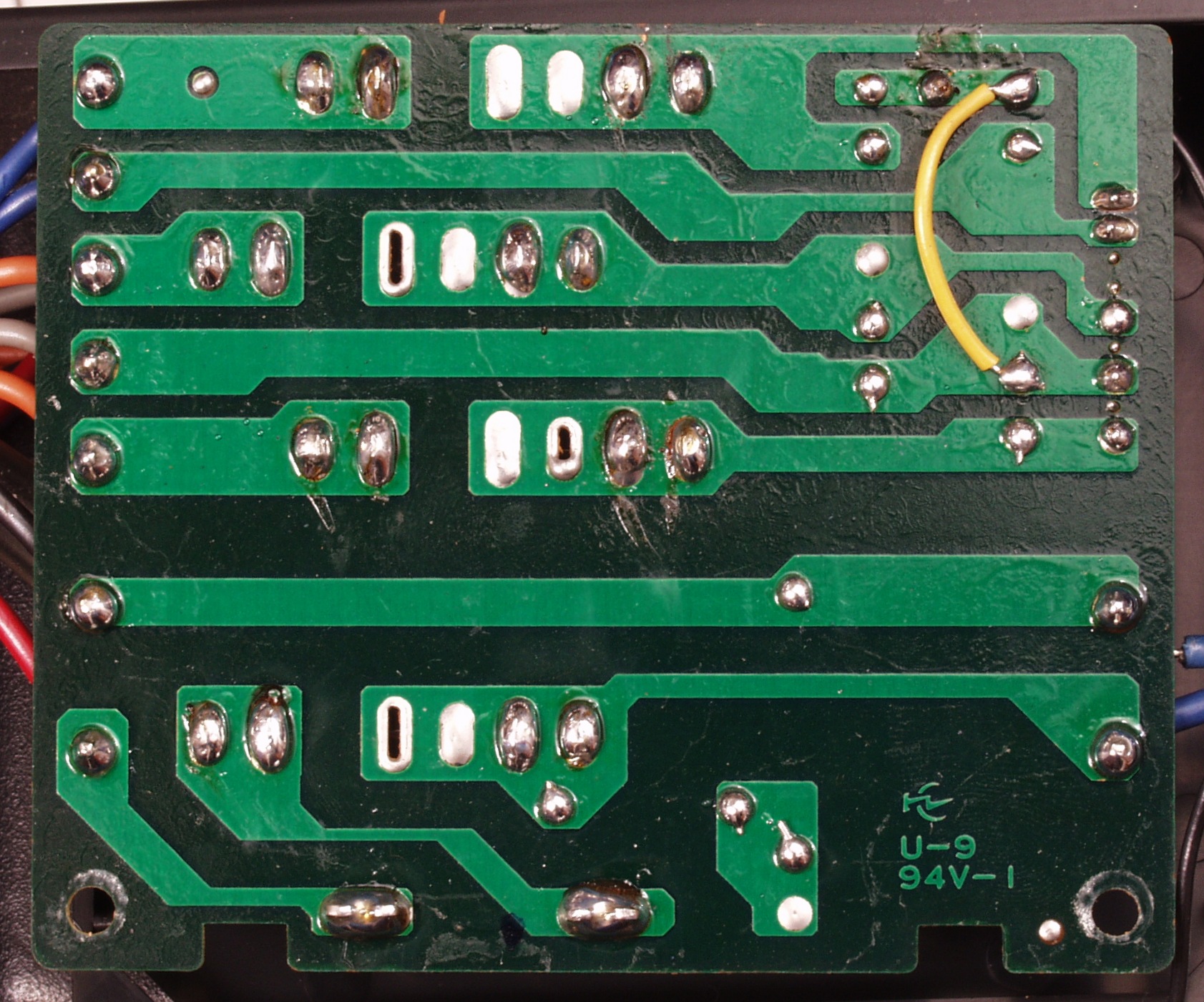

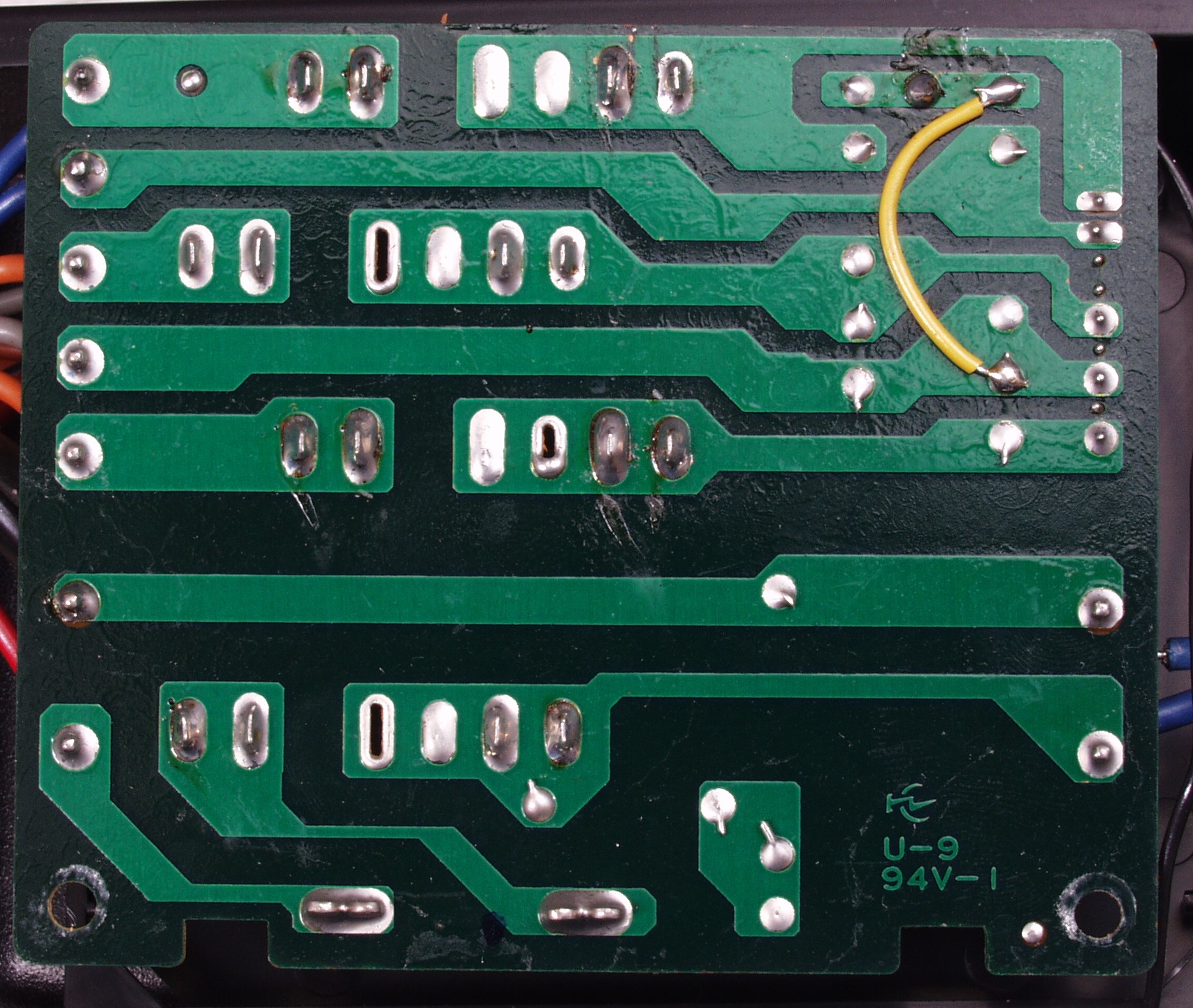

Ｃ−６Ｄ．　修理前　ヒューズ基板裏

Ｃ−６Ｅ．　修理（半田補正）後　ヒューズ基板裏、全ハンダをやり直す

Ｃ−６Ｆ．　完成ヒューズ基板裏。余分なフラックスを落として、コート液を塗る。

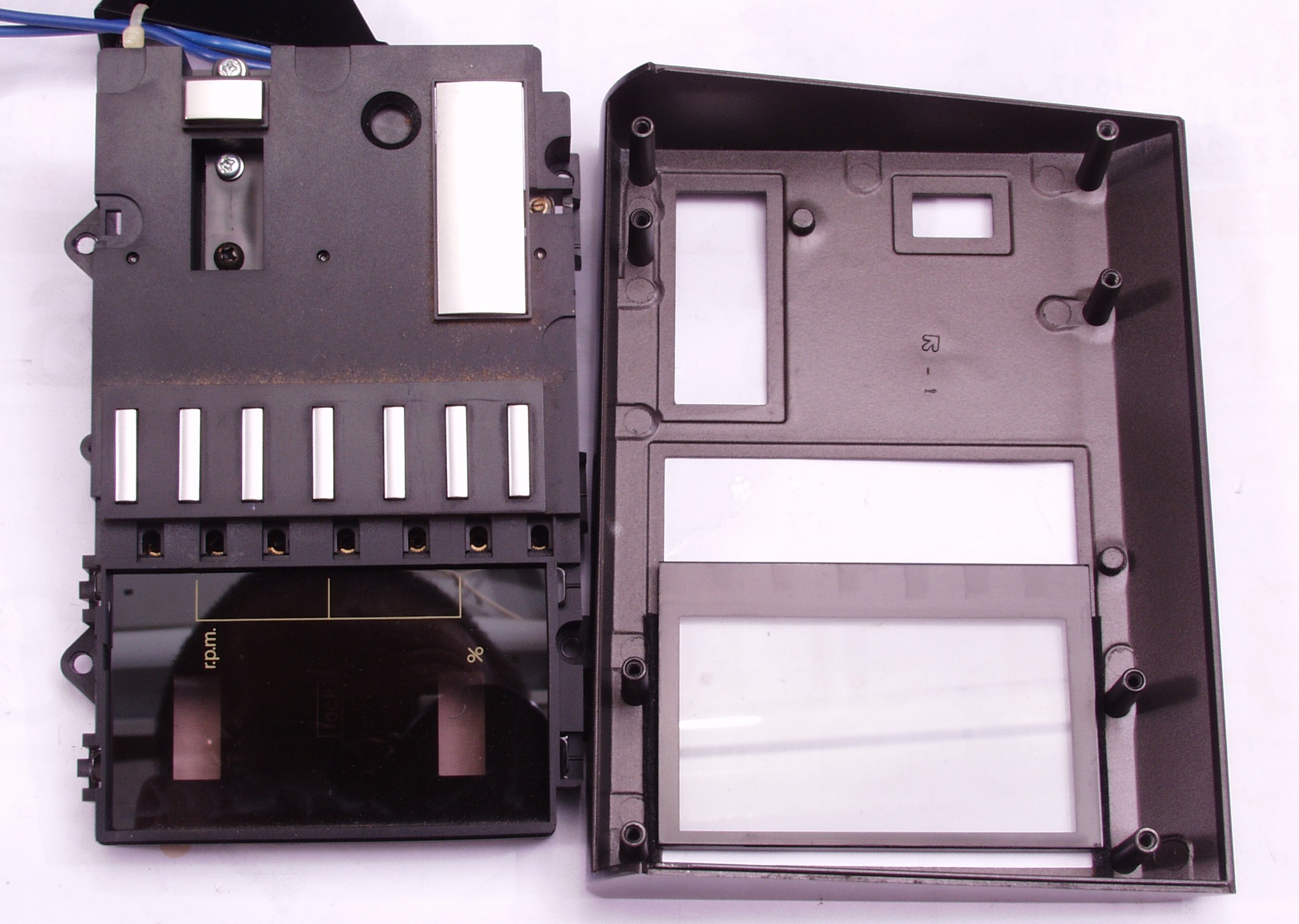

Ｃ−７．　パネル清掃

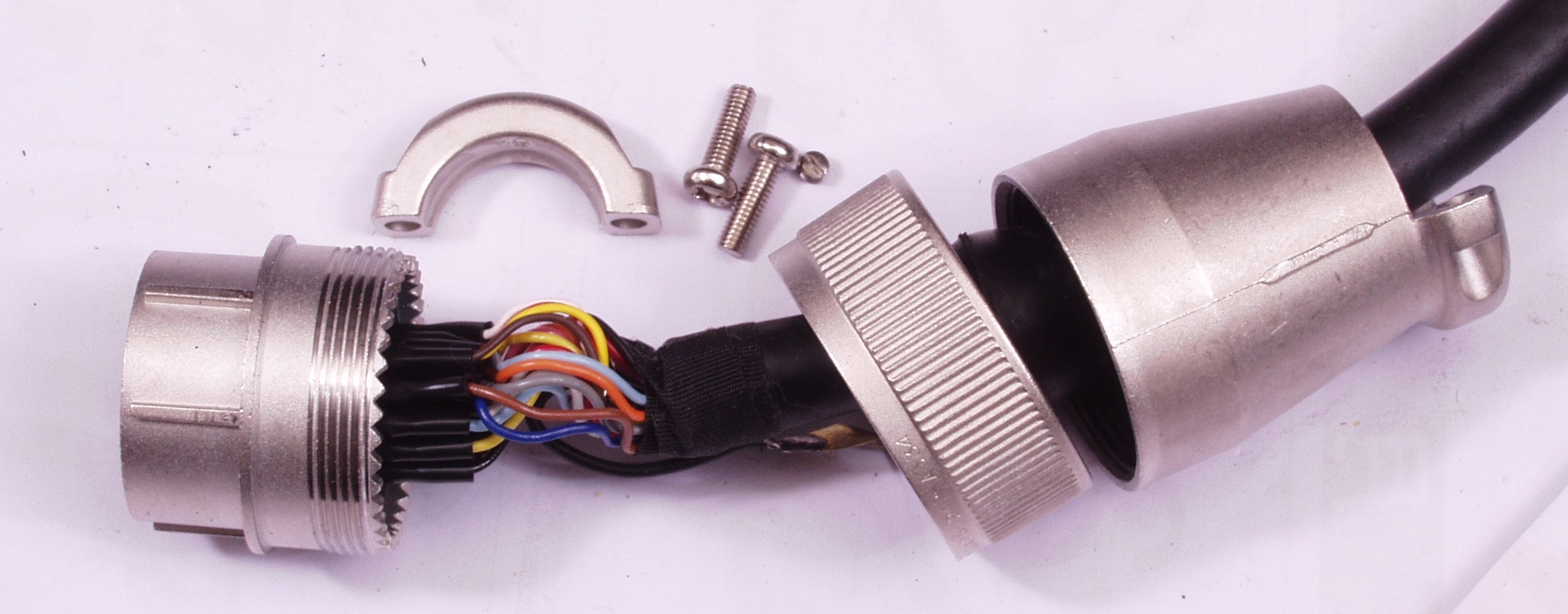

Ｃ−８．　ケーブルコネクター点検

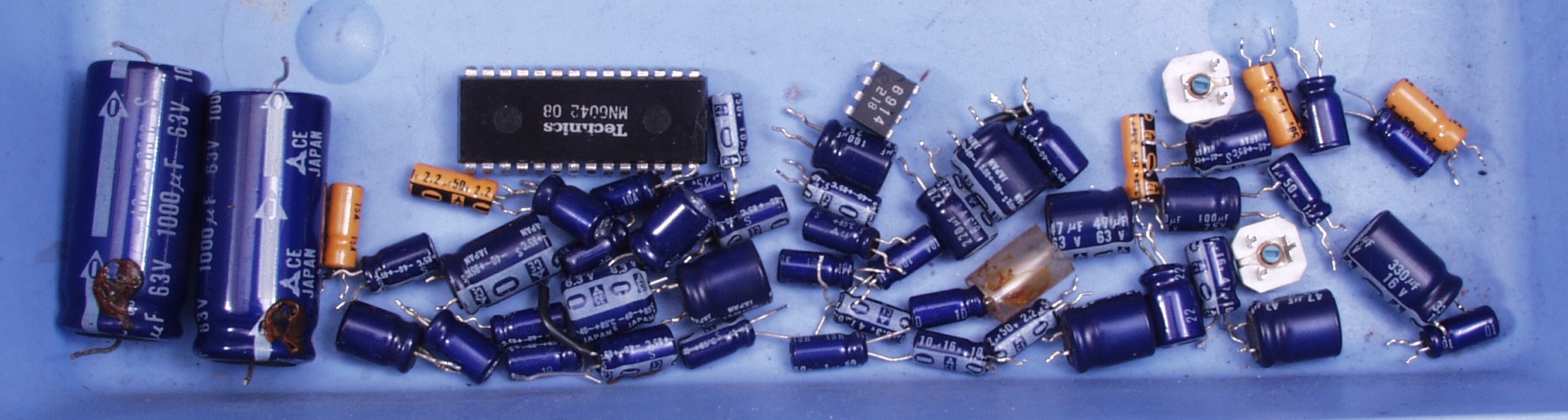

Ｃ−９．　交換部品

Ｃ−ＡＡ．　修理前　上から見る

Ｃ−ＡＢ．　修理後　上から見る

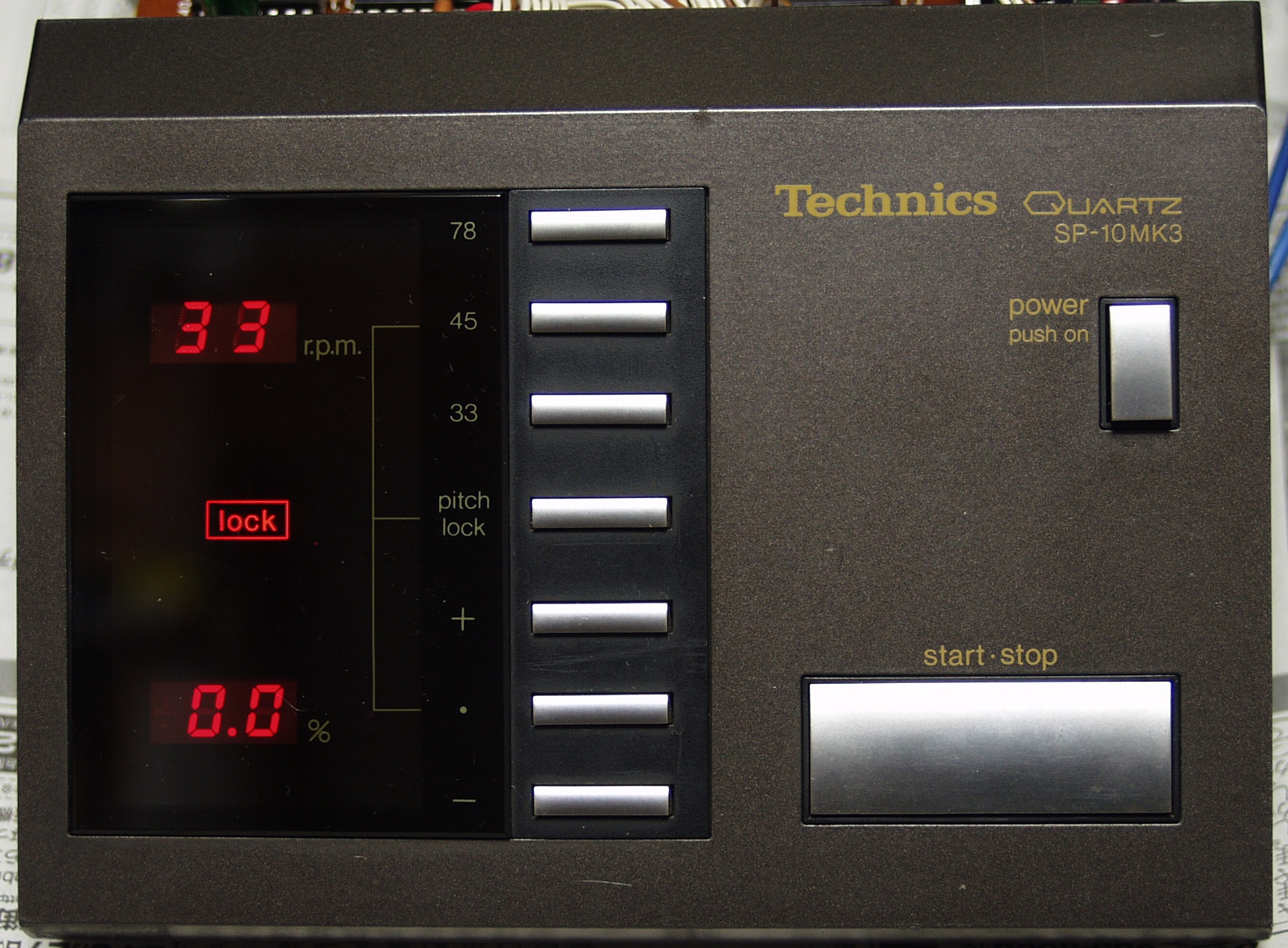

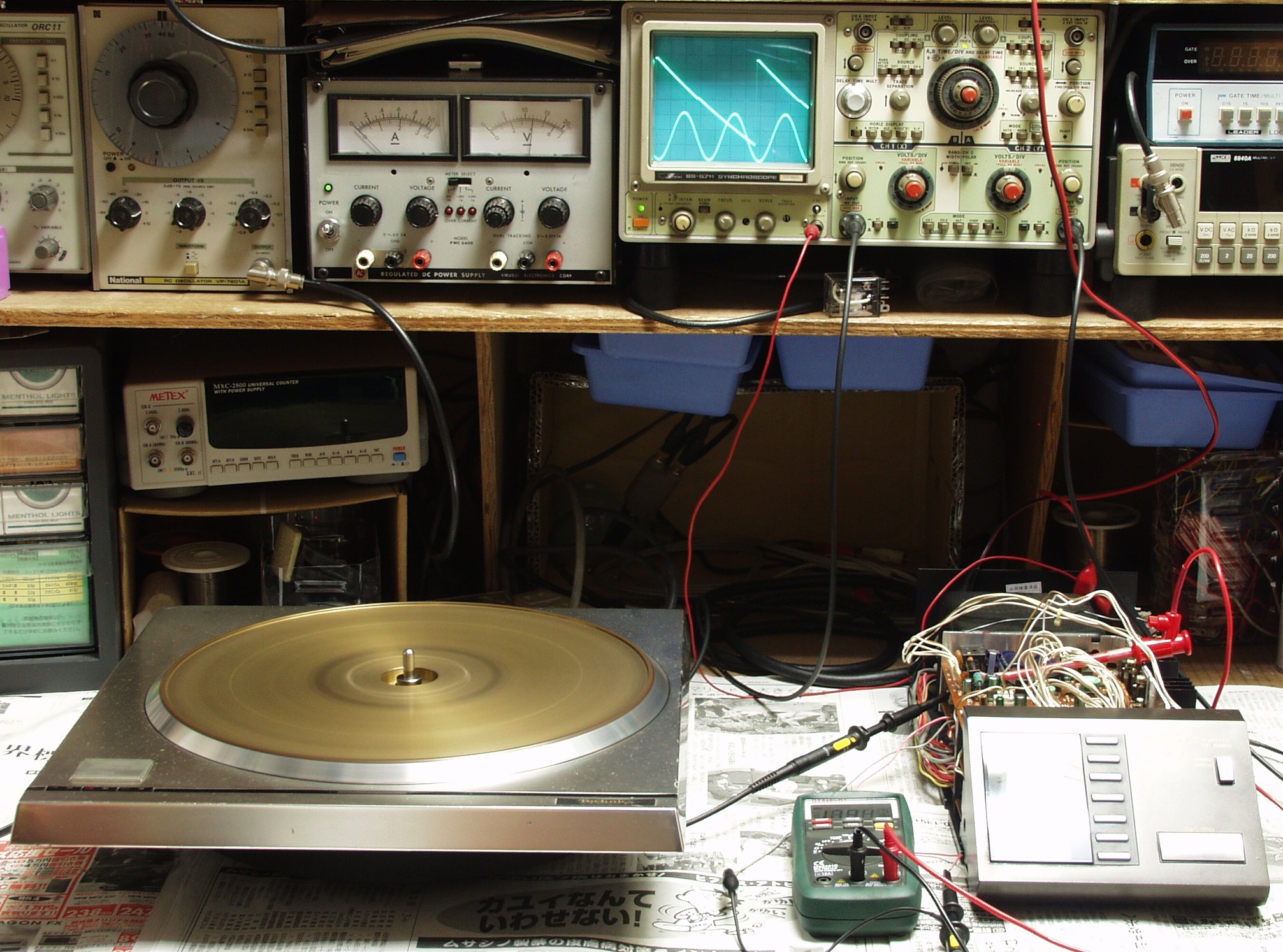

Ｅ．　測定・調整 Ｅ−１．　調整中　３３回転

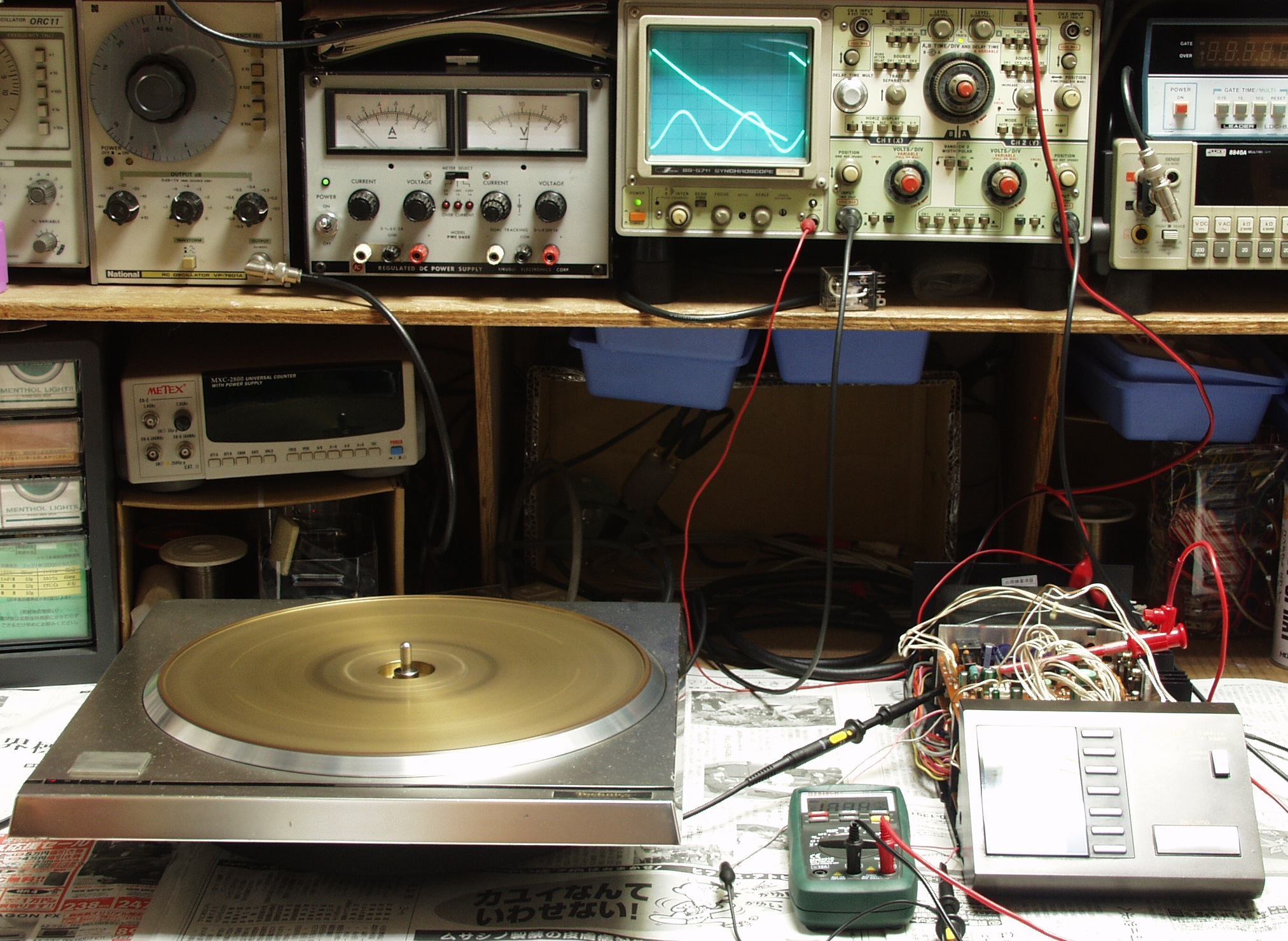

Ｅ−２．　調整中　４５回転

Ｅ−３．　調整中　７８回転

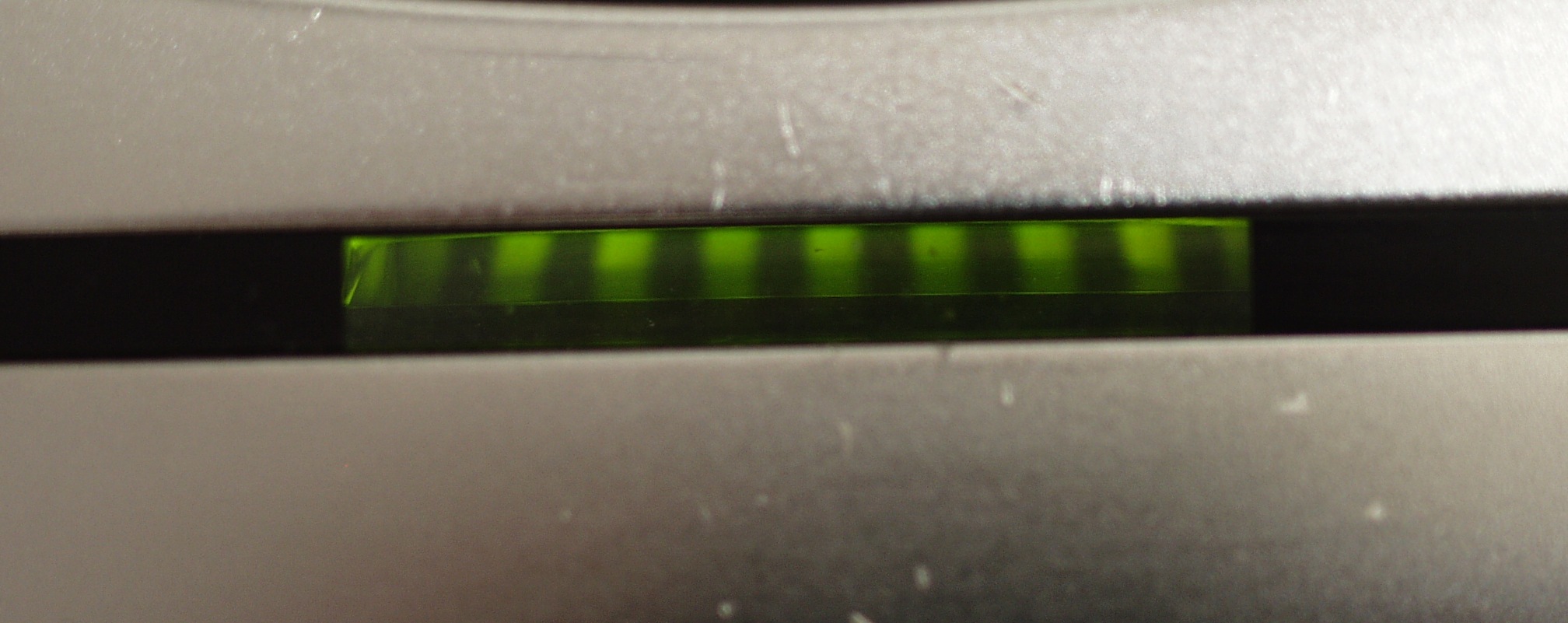

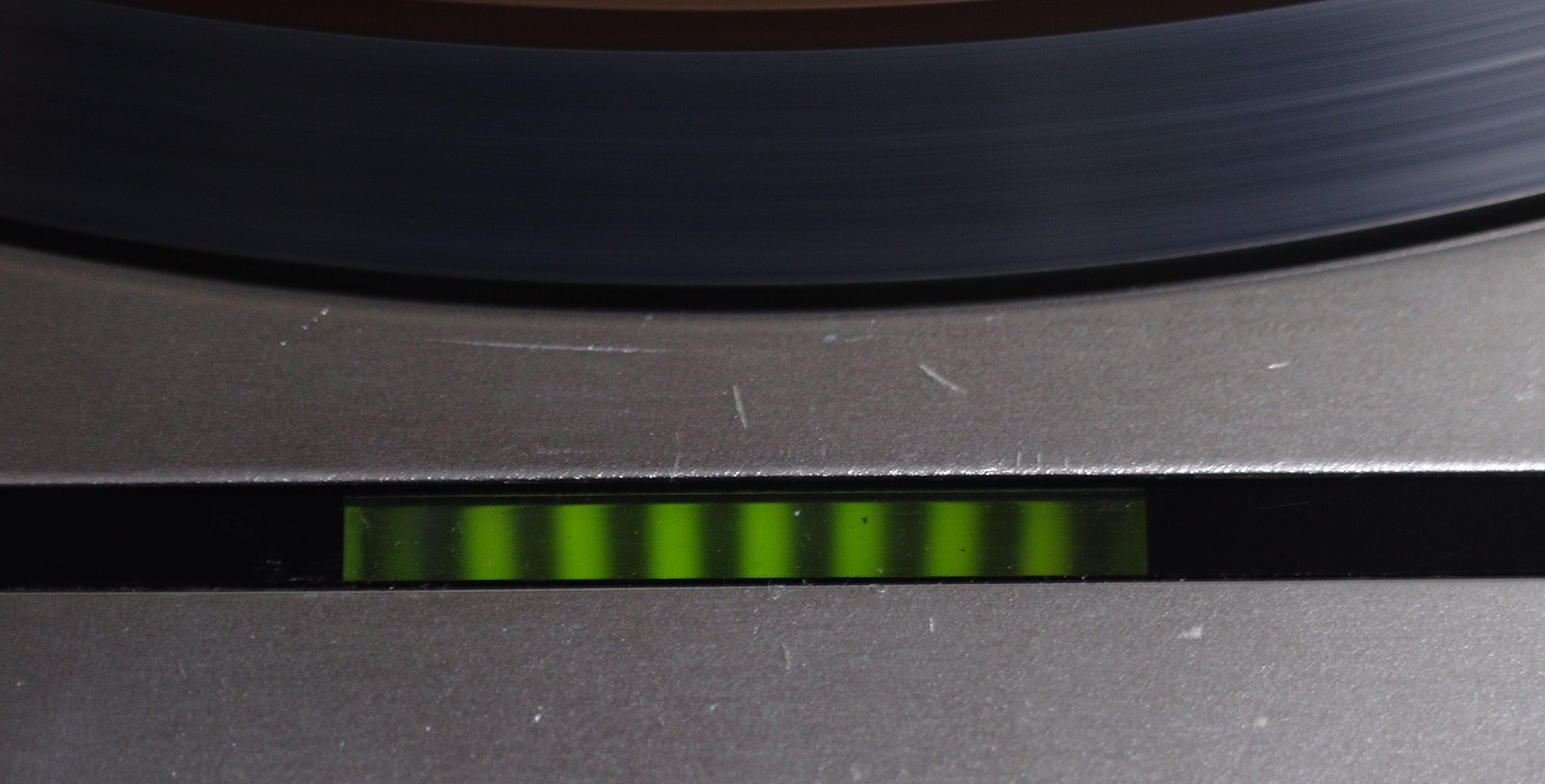

Ｅ−４．　調整中　微調整が不動作中は緑ＬＥＤ表示

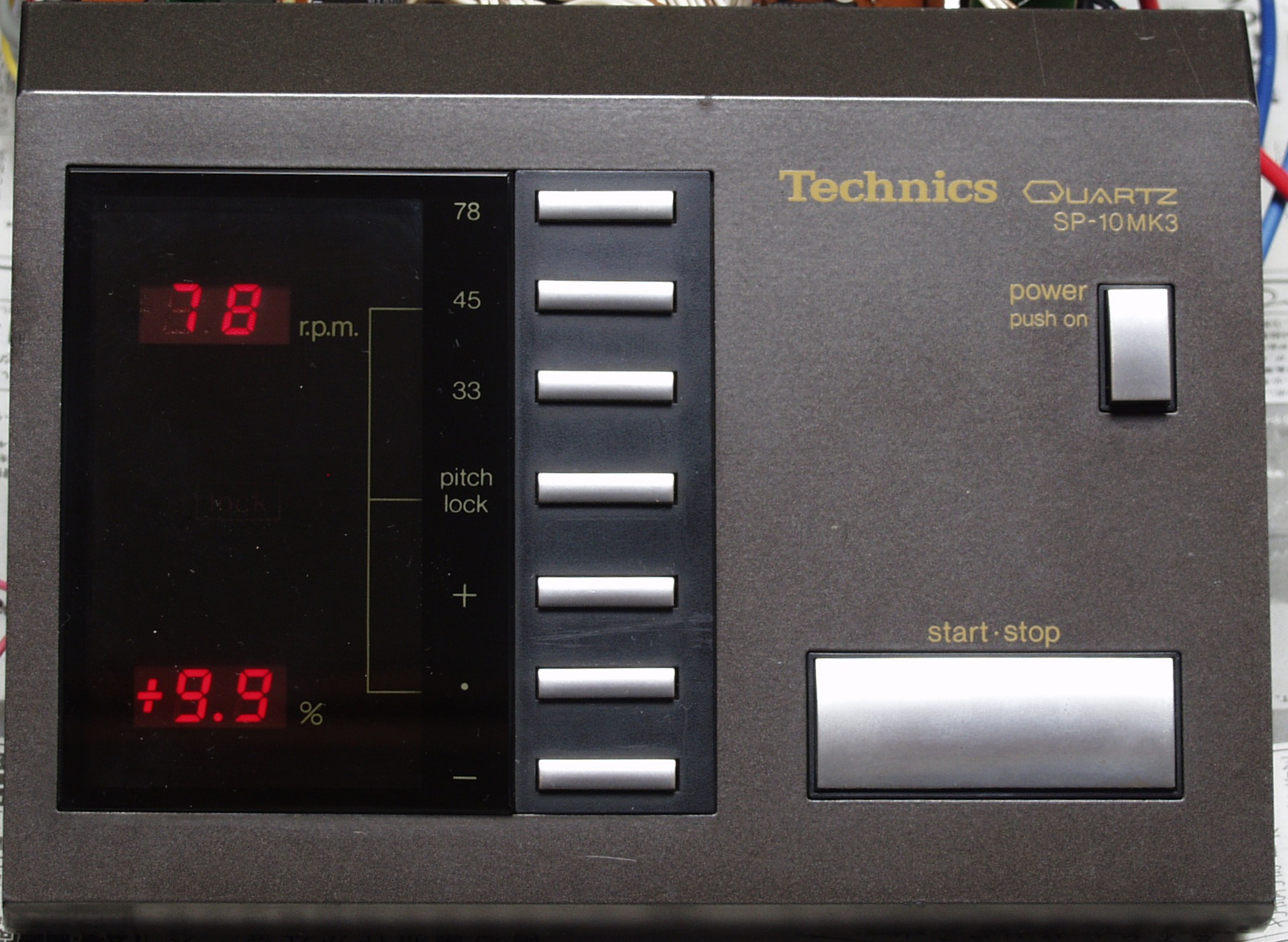

Ｅ−５．　調整中　微調整＋９．９％

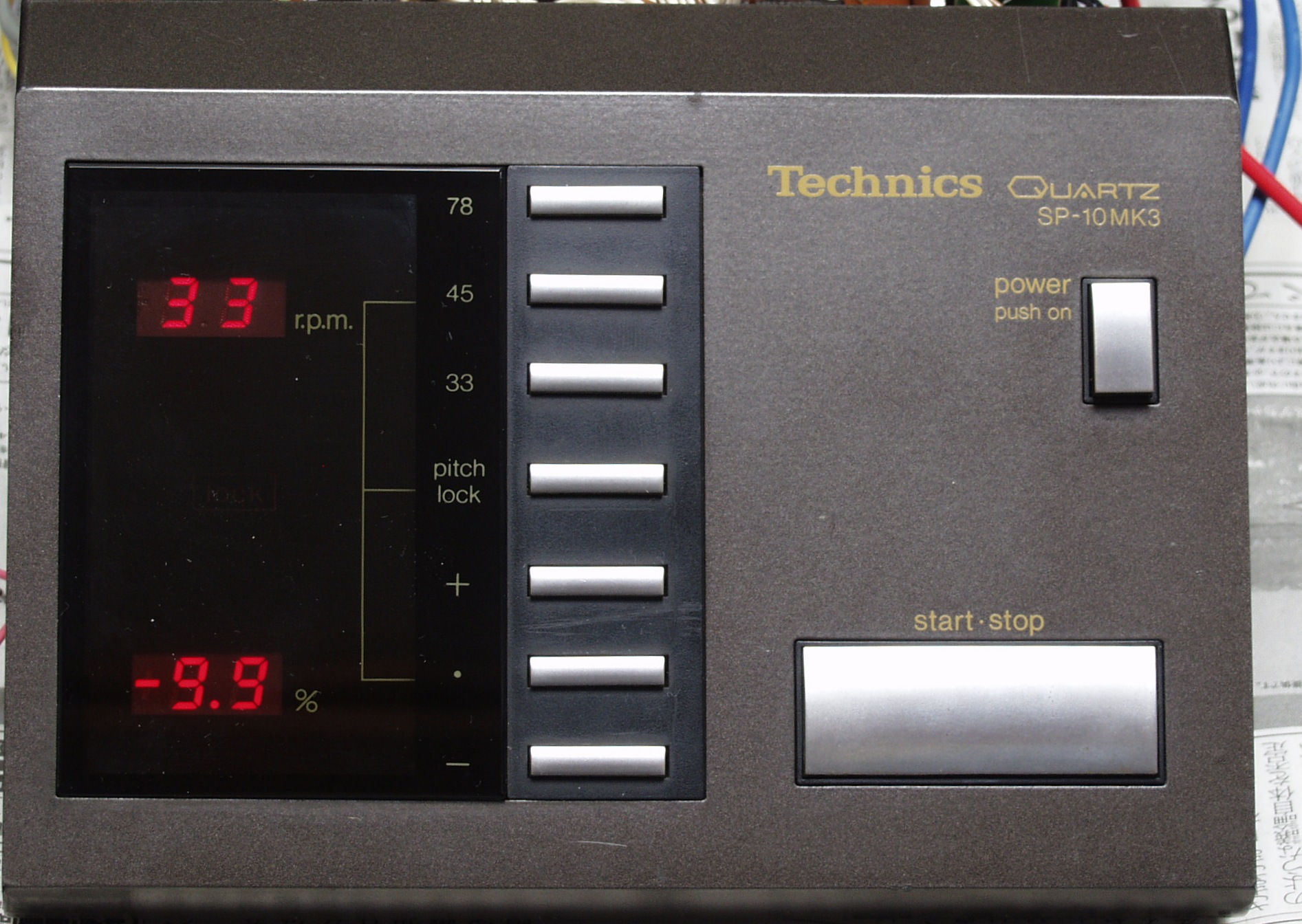

Ｅ−６．　調整中　微調整−９．９％

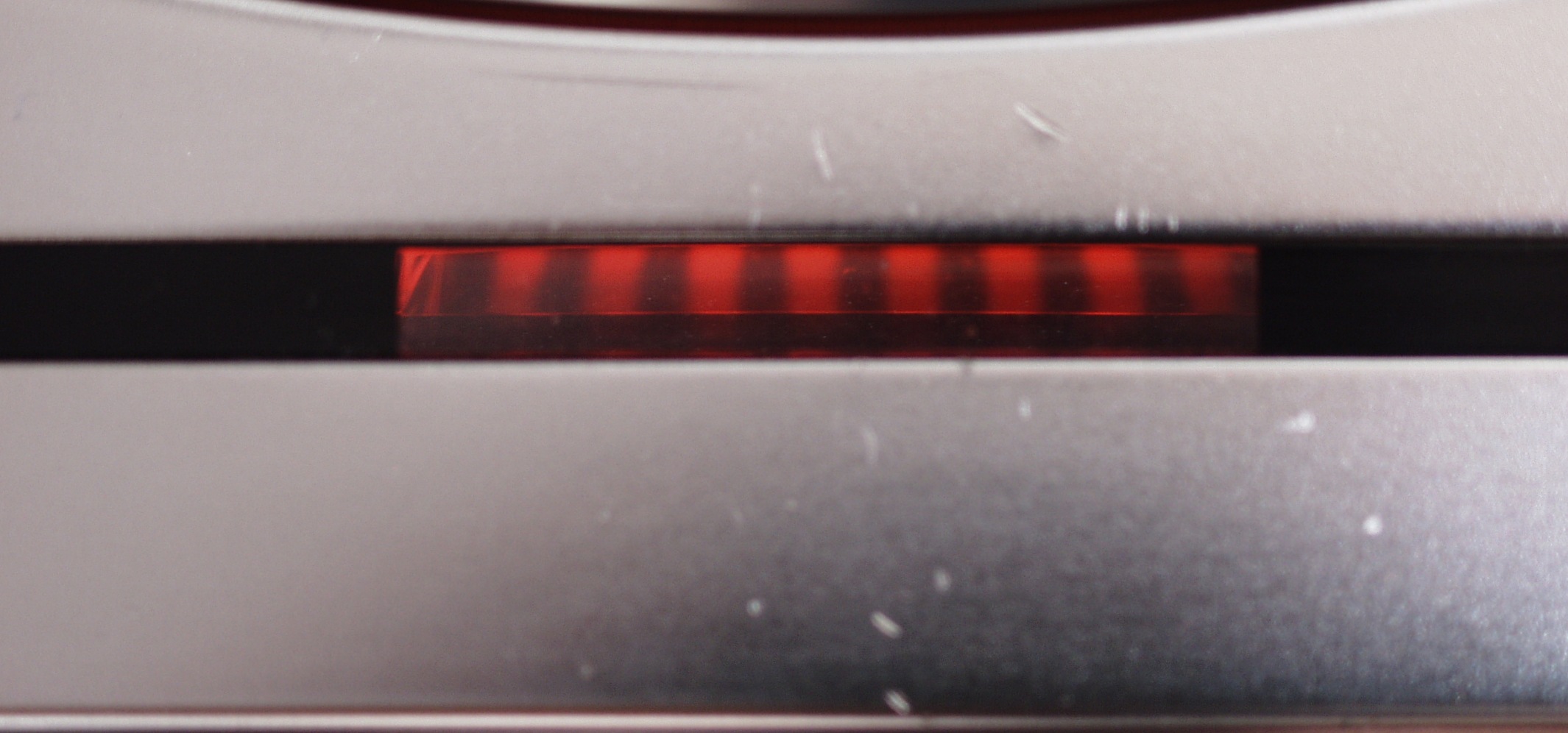

Ｅ−７．　調整中　微調整が動作中は赤ＬＥＤ表示

Ｅ−８Ａ．　完成し２４時間連続動作エージング中　マイクロがベルトドライブ等の機械的機構で安定させたのに比べ、 　　　　　　　　　　　　純粋に電気で安定させている。　連続回転は６０分で止まる、入り切りのタイムラグ等、良くできています。

Ｅ−８Ｂ．　微調整はＬＯＯＫ

Ｓ．Ｔｅｃｈｎｉｃｓ　ＳＰ−１０ｍｋ�V　の仕様（カタログ・マニアルより）

形式 クォーツフェイズロックドコントロール、　ダイレクトドライブ ターンテーブル 銅合金＋アルミダイカスト製，直径３２ｃｍ ターンテーブル重量 １０ｋｇ 慣性質量 １．１ｔｏｎ・ｃｍ2（１，１００ｋｇ・ｃｍ） モータ クォーツフェイズロックドコントロール、　超低速電子整流子ブラシレスＤＣモータ 回転数 ３スピード，３３・1/3，４５，７８．２６ｒｐｍ 回転数微調範囲 ０．１％ステップで±９．９％までのクォーツロックピッチ可変（各回転数単独） 起動トルク １６ｋｇ・ｃｍ 起動時間 ０．２５秒（３３・1/3ｒ.ｐ.ｍ.） 停止時間 ０．３秒（３３・1/3ｒ.ｐ.ｍ.） 負荷変動 １０ｋｇ・ｃｍ以内、　０％ 回転数偏差 ±０．００１％以内 ワウ・フラッタ ０．０１５％　ＷＲＭＳ（ＪＩＳ　Ｃ５５２１）±０．０２１％　ｗｅｉｇｈｔｅｄ　ｚｅｒｏ　ｔｏ　ｐｅａｋ（ＤＩＮ４５５０７，ＩＥＣ９８Ａ　ｗｅｉｇｈｔｅｄ） ＳＮ比 ９２dB　ＤＩＮ-Ｂ（ＩＥＣ９８Ａ　ｗｅｉｇｈｔｅｄ）、　６０dB　ＤＩＮ-A（ＩＥＣ９８Ａ　ｕｎｗｅｉｇｈｔｅｄ） 電源 ＡＣ１００Ｖ，５０/６０Ｈｚ 消費電力 ２５Ｗ 外形寸法 ３６９Ｗ×１１３Ｈ×３６９Ｄmm（本体）、１６６Ｗ×９６Ｈ×４１０Ｄmm（電源＋コントロールユニット） 重量 １８ｋｇ（本体のみ）、　６ｋｇ（電源＋コントロールユニット） 価格 ￥２５０，０００
