sota sapphire turntable 修理記録
梱包はこちらを参考　　　　　　　　　　　　　　　　　　　　　　　　　　平成２３年２月２６日到着　　３月１９日完成　
Ａ．　修理前の状況
  • ターンテーブルの回転が遅くなり調整できません。
    3週間ほど前から、回転数が遅くなり、ベルトが伸びたのだと思い、売っていた海外サイトを見つけ交換しましたが、やはり直りません。

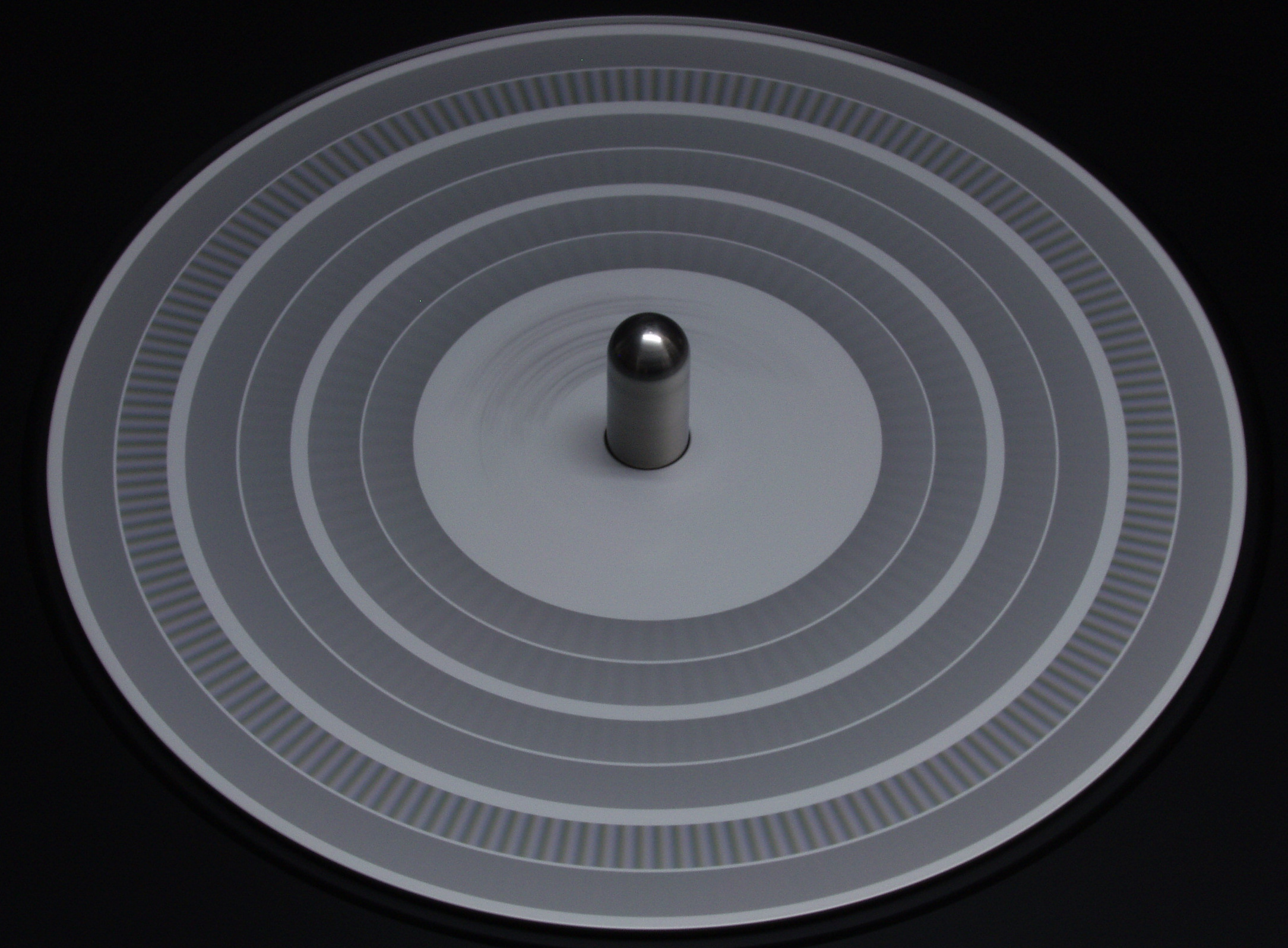

    そこで、ストロボで確認しましたが、33回転の方だけどんなに調整しても合わないんです。
    ギターを取り出し、キーの絶対あっているレコードで確認もしましたが、約半音ずれてます
    しかし、45回転の方はバッチリ合います。


Ｂ．　原因
  • 経年劣化。

Ｃ．　電源部修理状況

Ｍ．　モータ部・　修理状況

Ｔ．　本体（タンテーブル部）修理状況

Ｋ．　Ｋ．　架台修理状況

Ｇ．　使用部品
  • 電解コンデンサー　　　　　　　　　　　　　　　　　　　個
    整流ダイオード　　　　　　　　　　　　　　　　　　　　　個


Ｅ．　測定・調整

Ｆ．　修理費　　　　　　　　　　　９５，０００円
Ａ．　修理前の状況

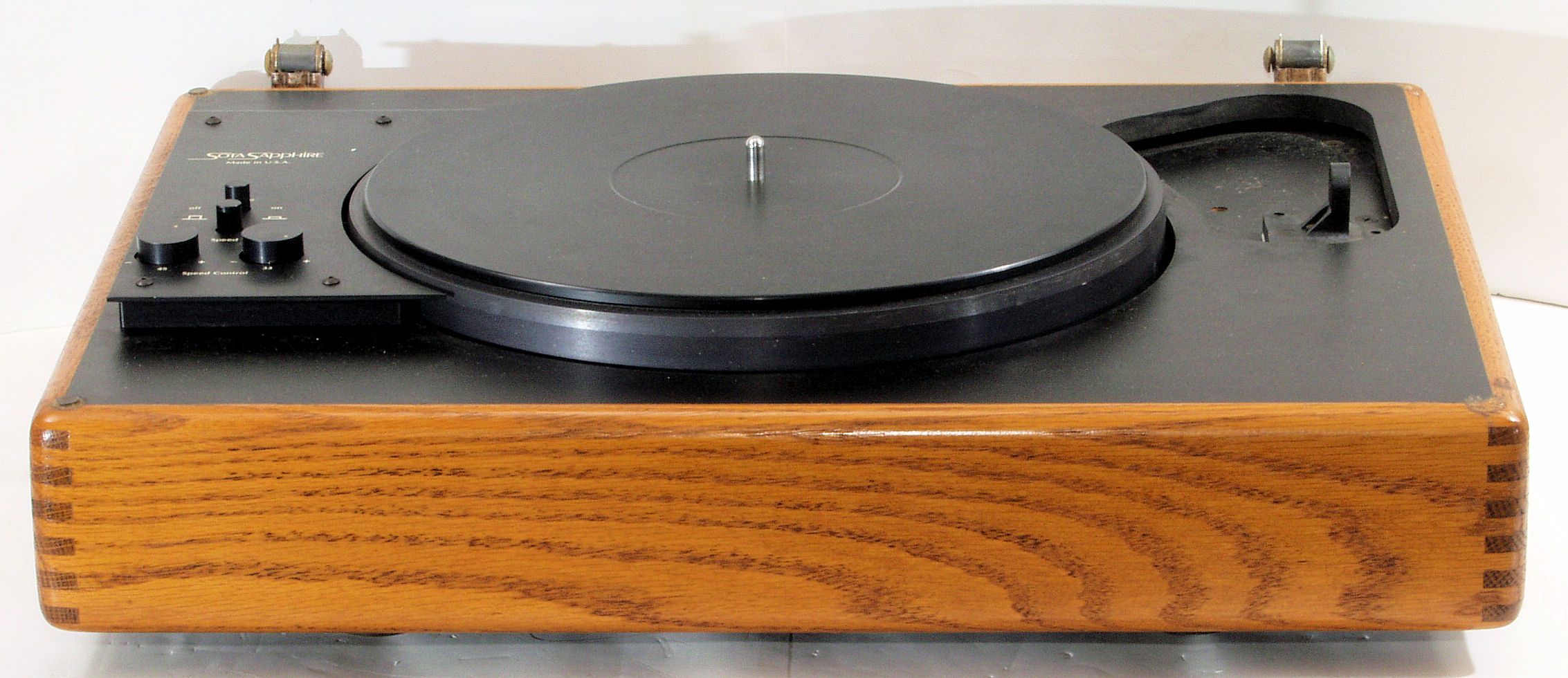

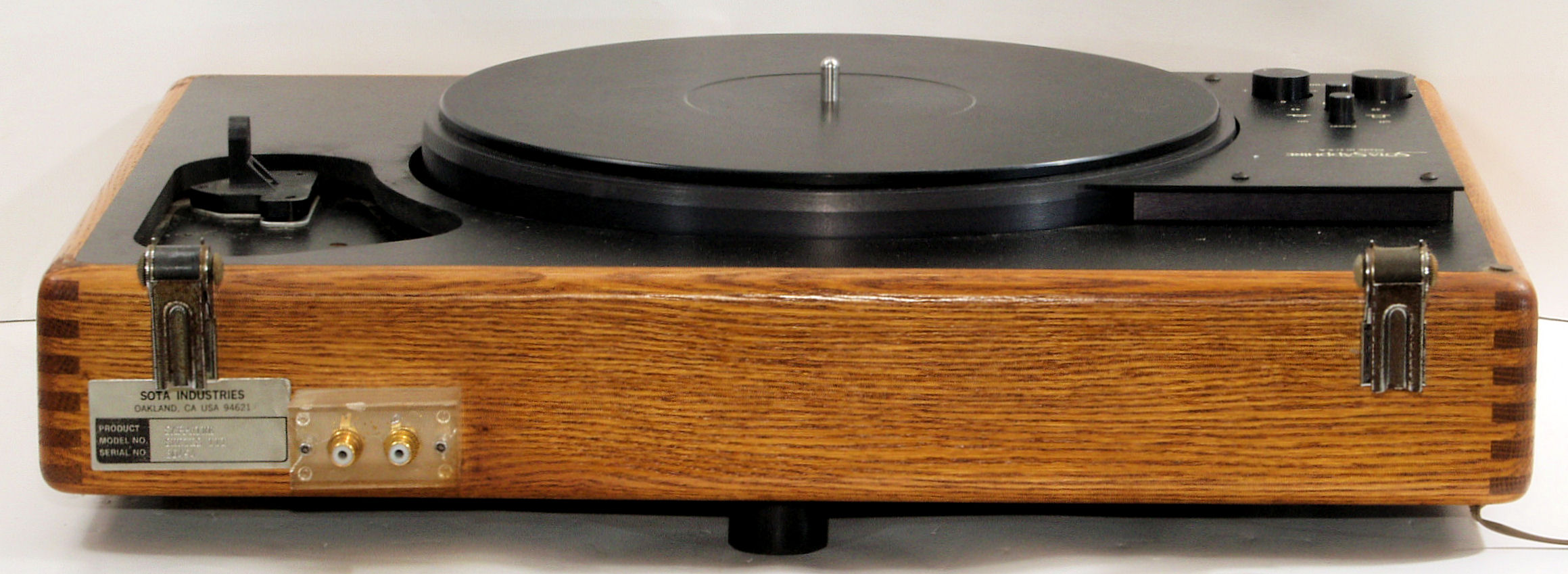

Ａ１１．　点検中　　前から見る。

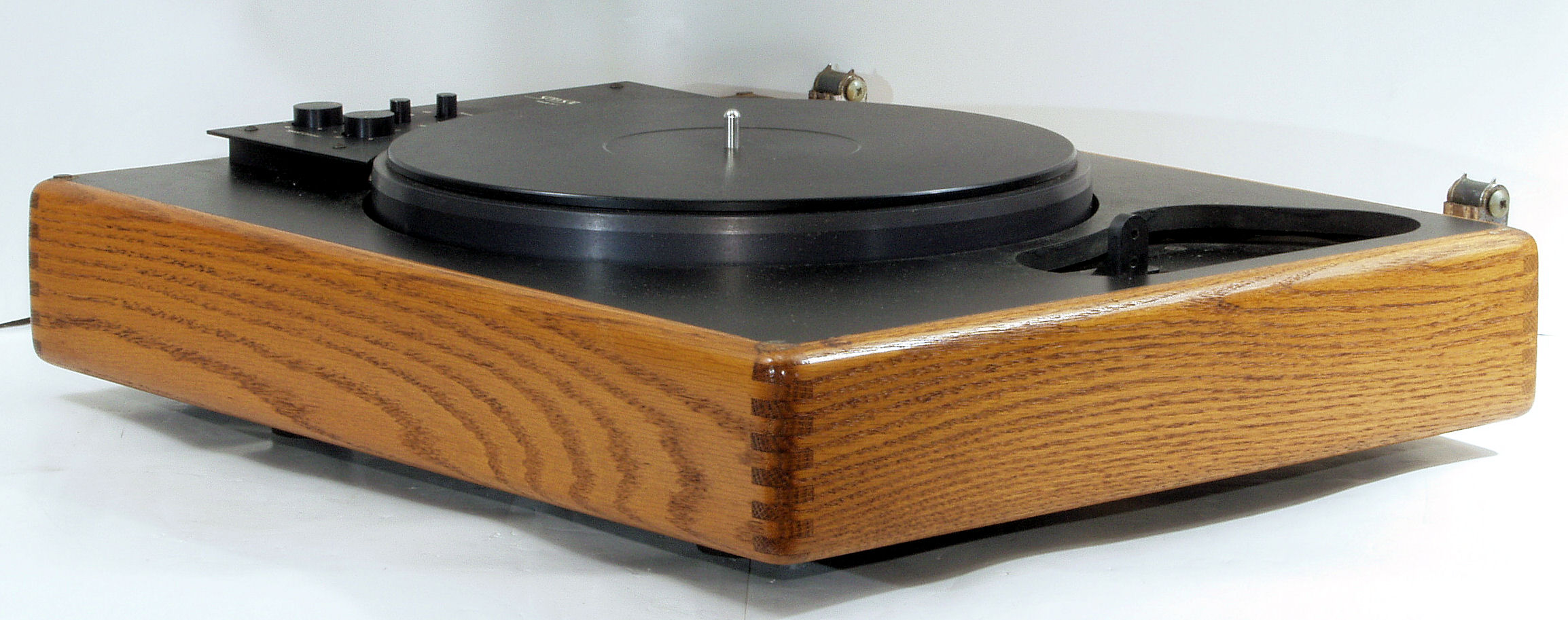

Ａ１２．　点検中　前右から見る
Ａ１３．　点検中　右から見る

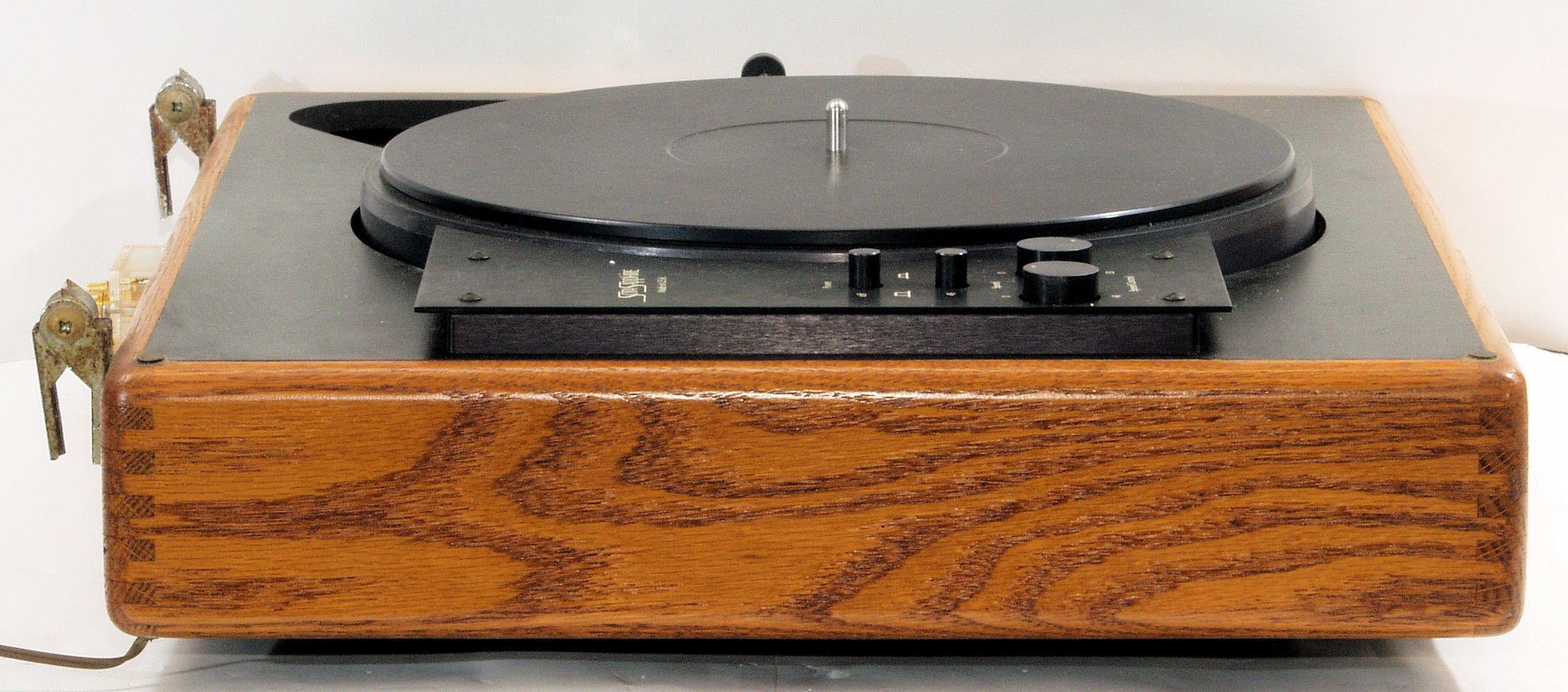

Ａ１４．　点検中　後から見る

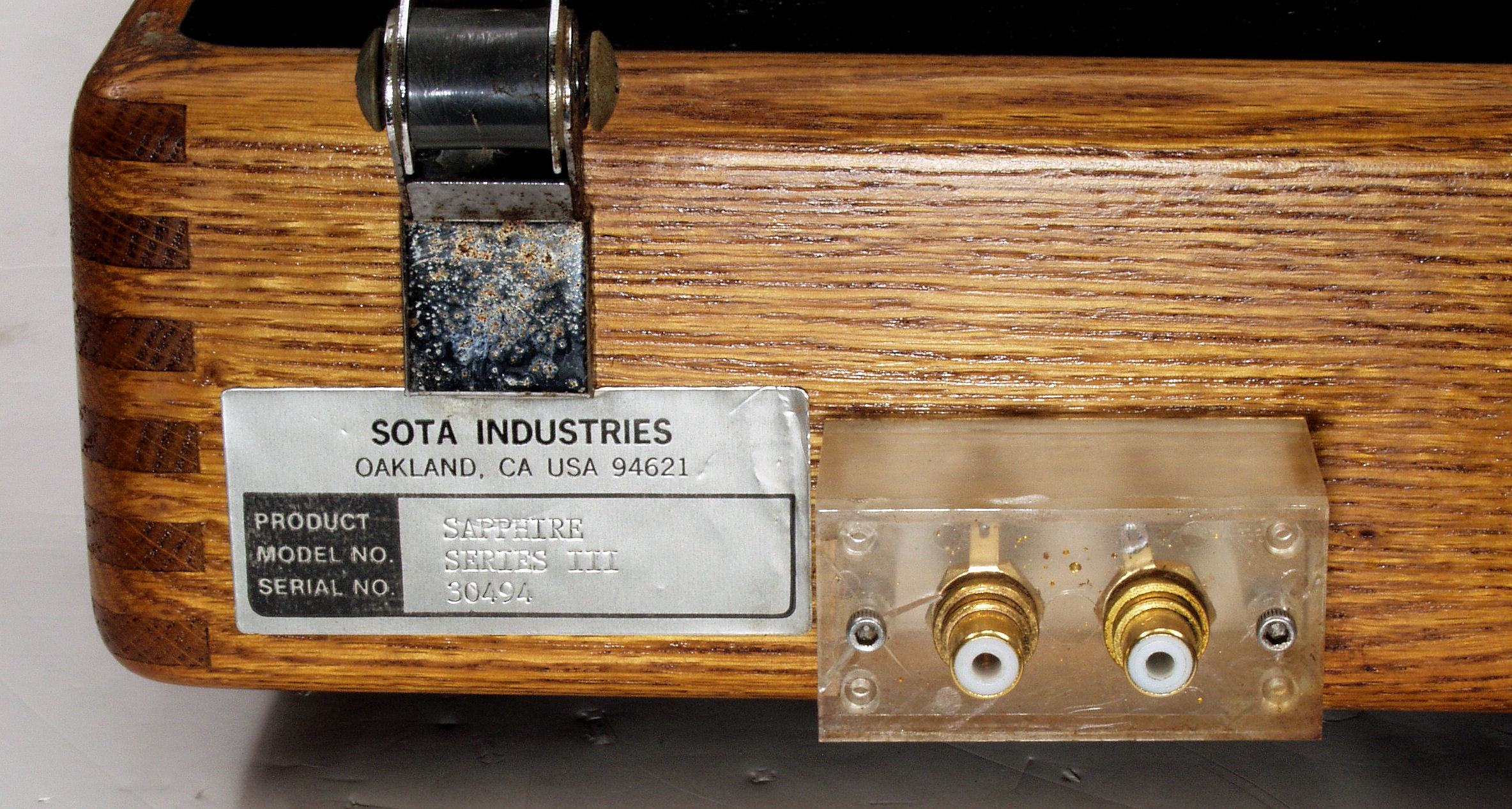

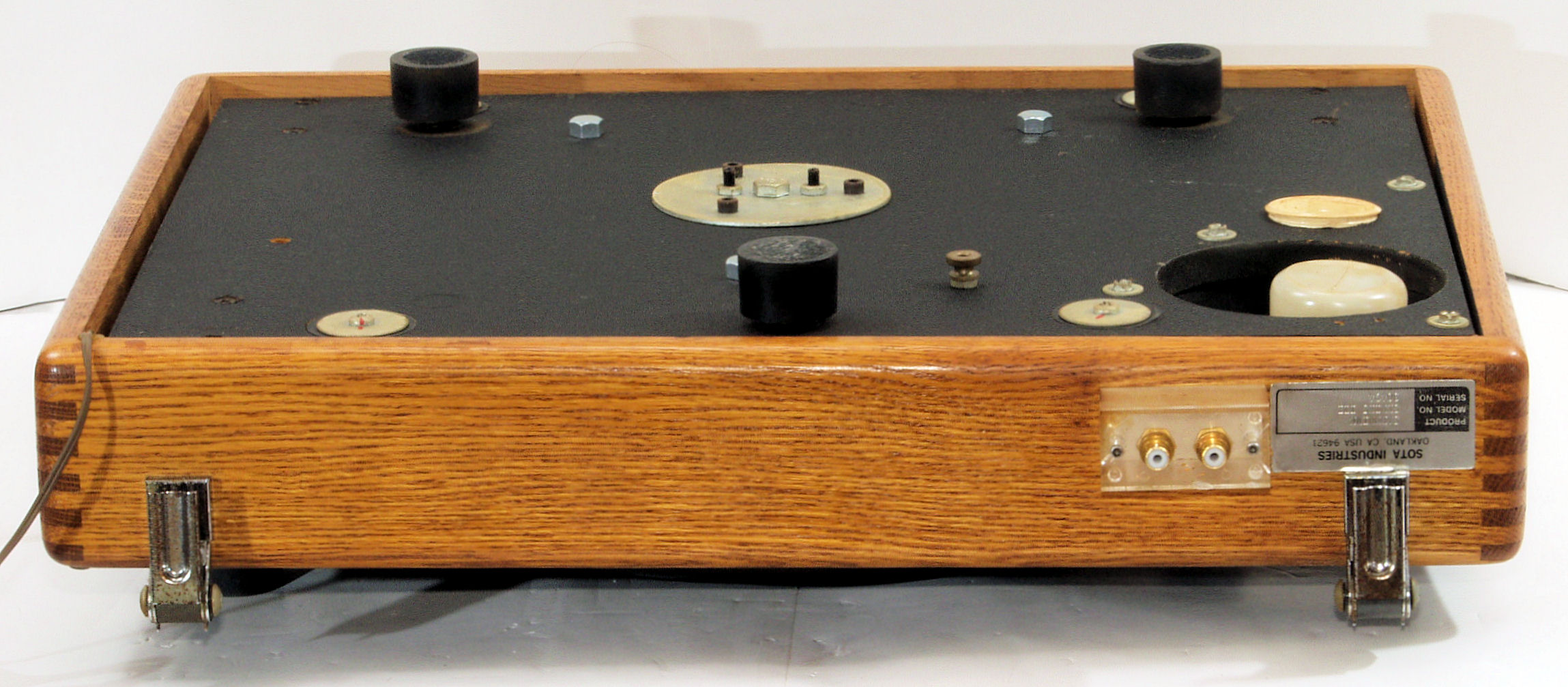

Ａ１４２．　点検中　銘板とＲＣＡ端子を見る

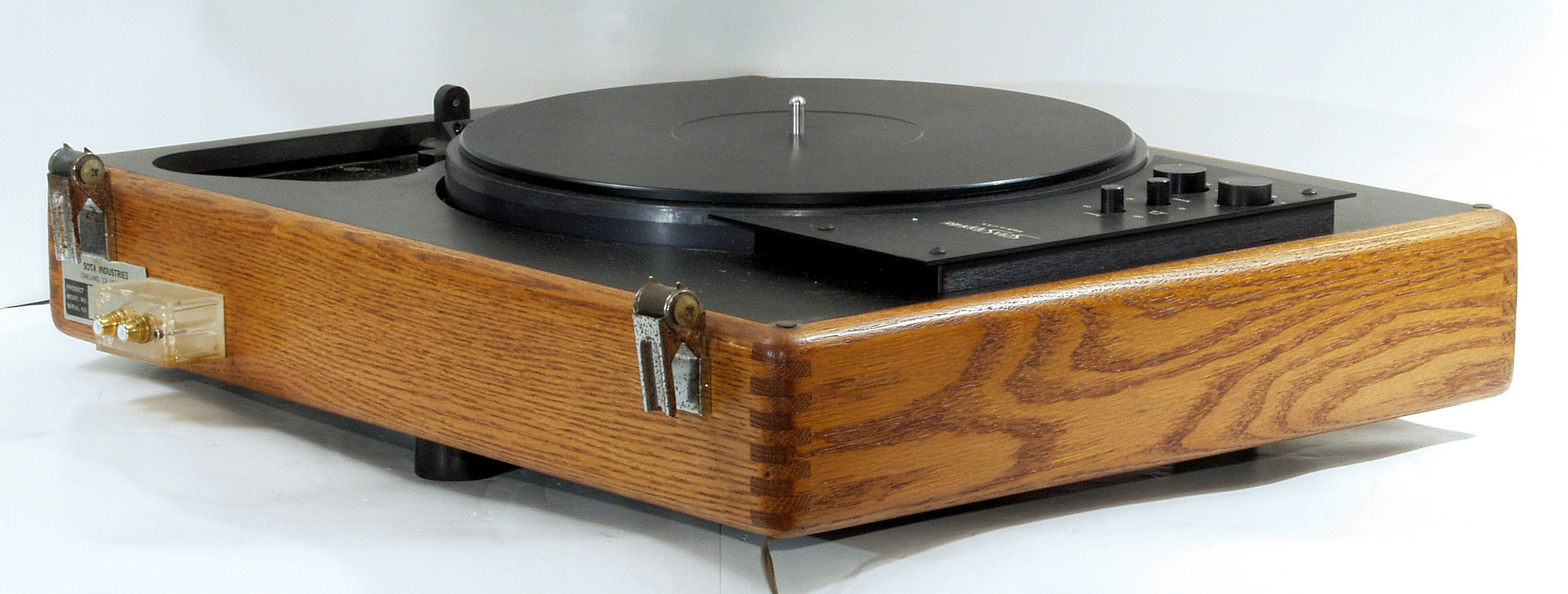

Ａ１５．　点検中　後左から見る
Ａ１６．　点検中　左から見る

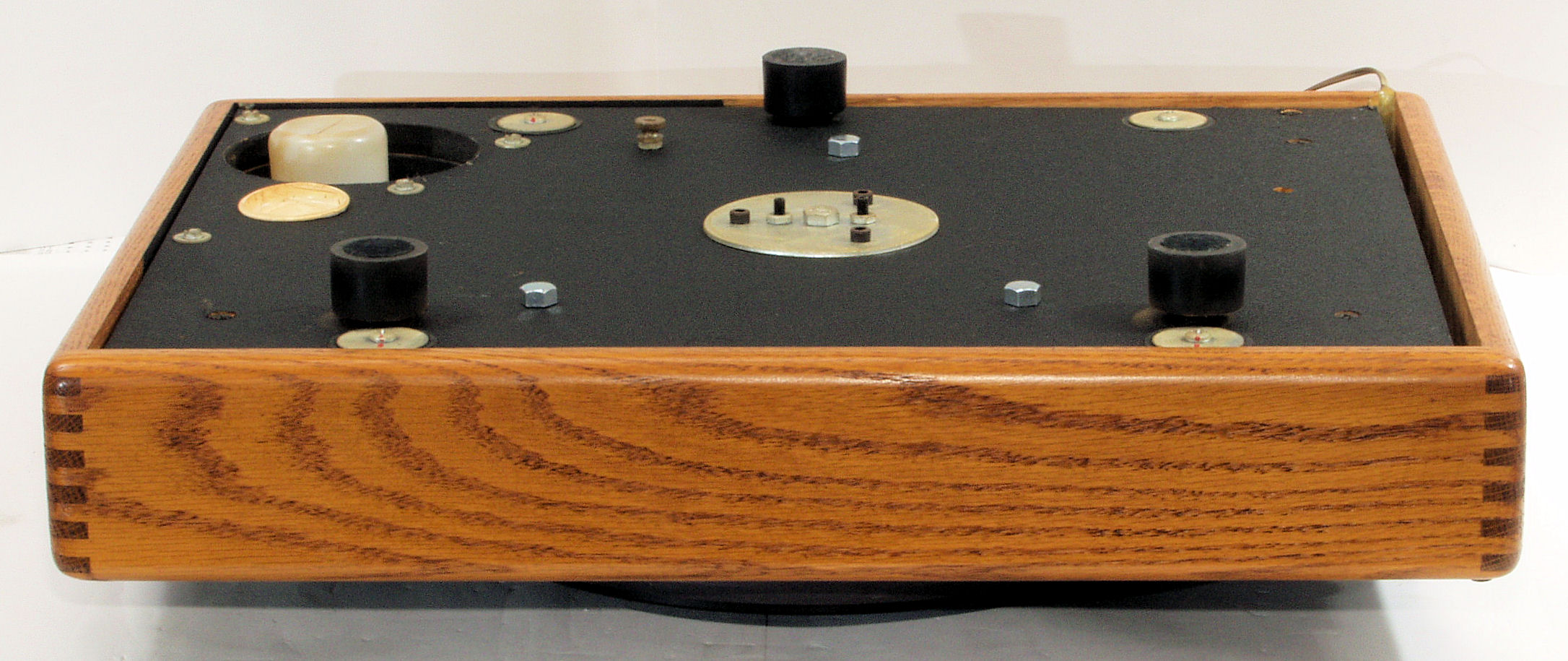

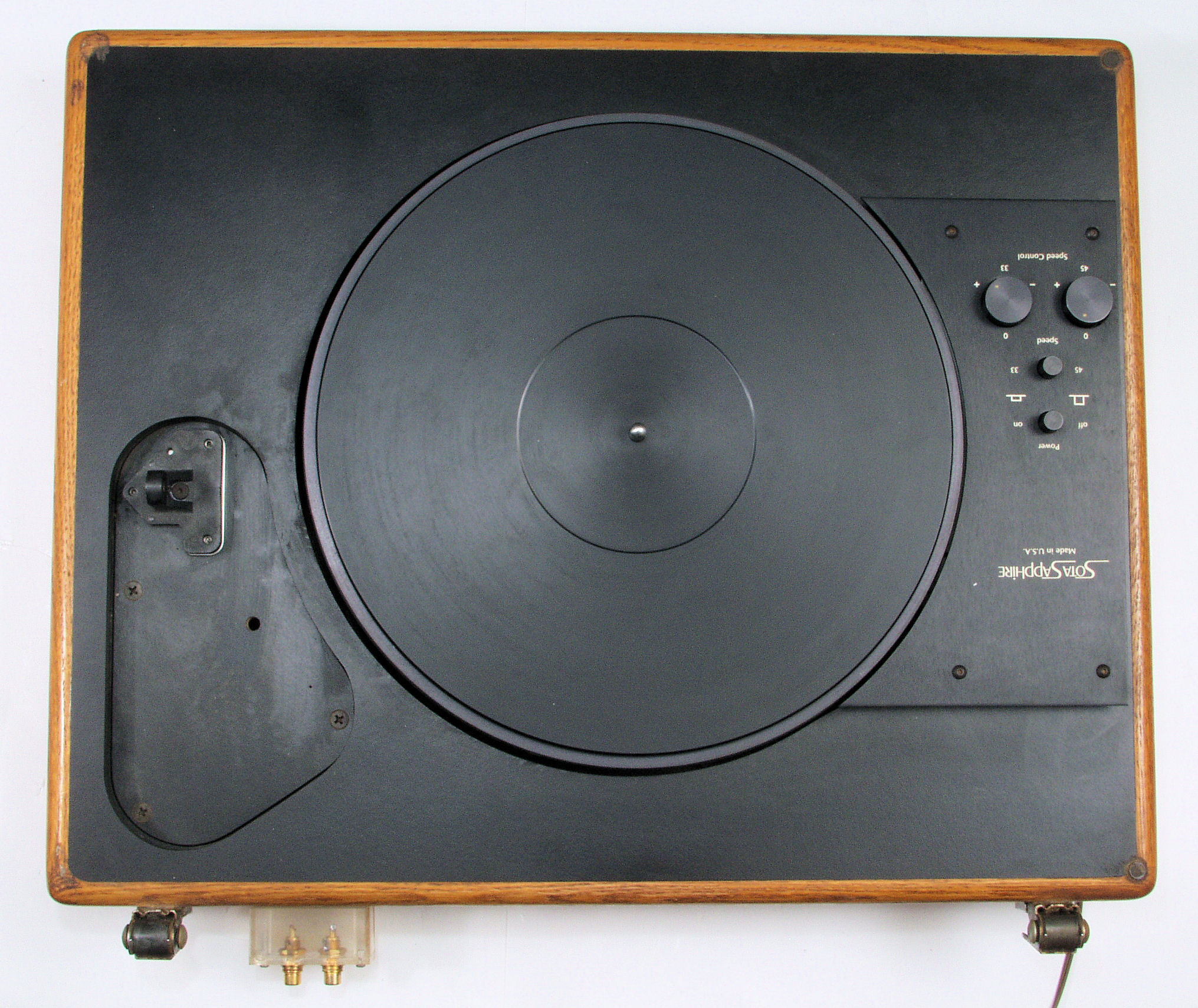

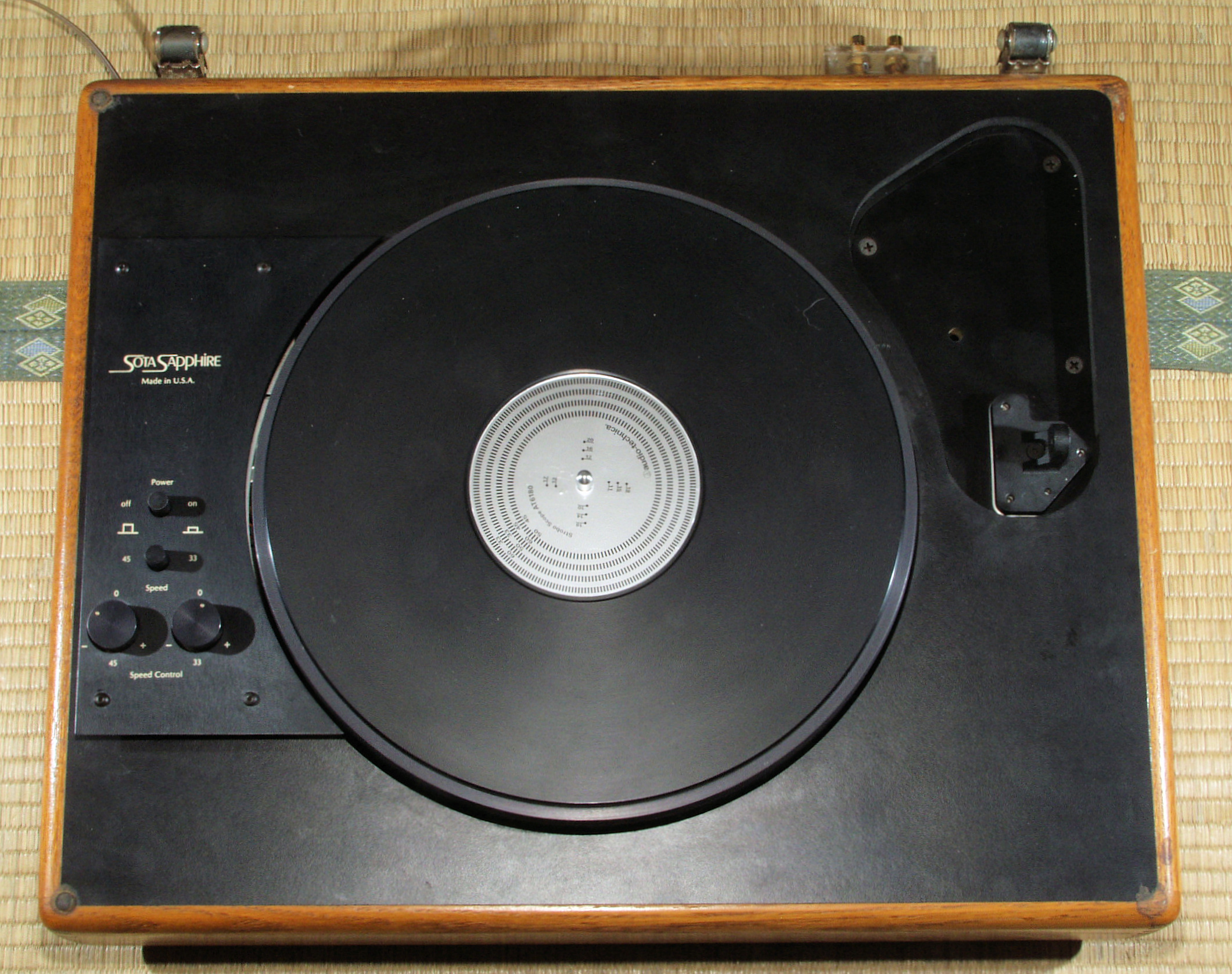

Ａ１７．　点検中　上から見る

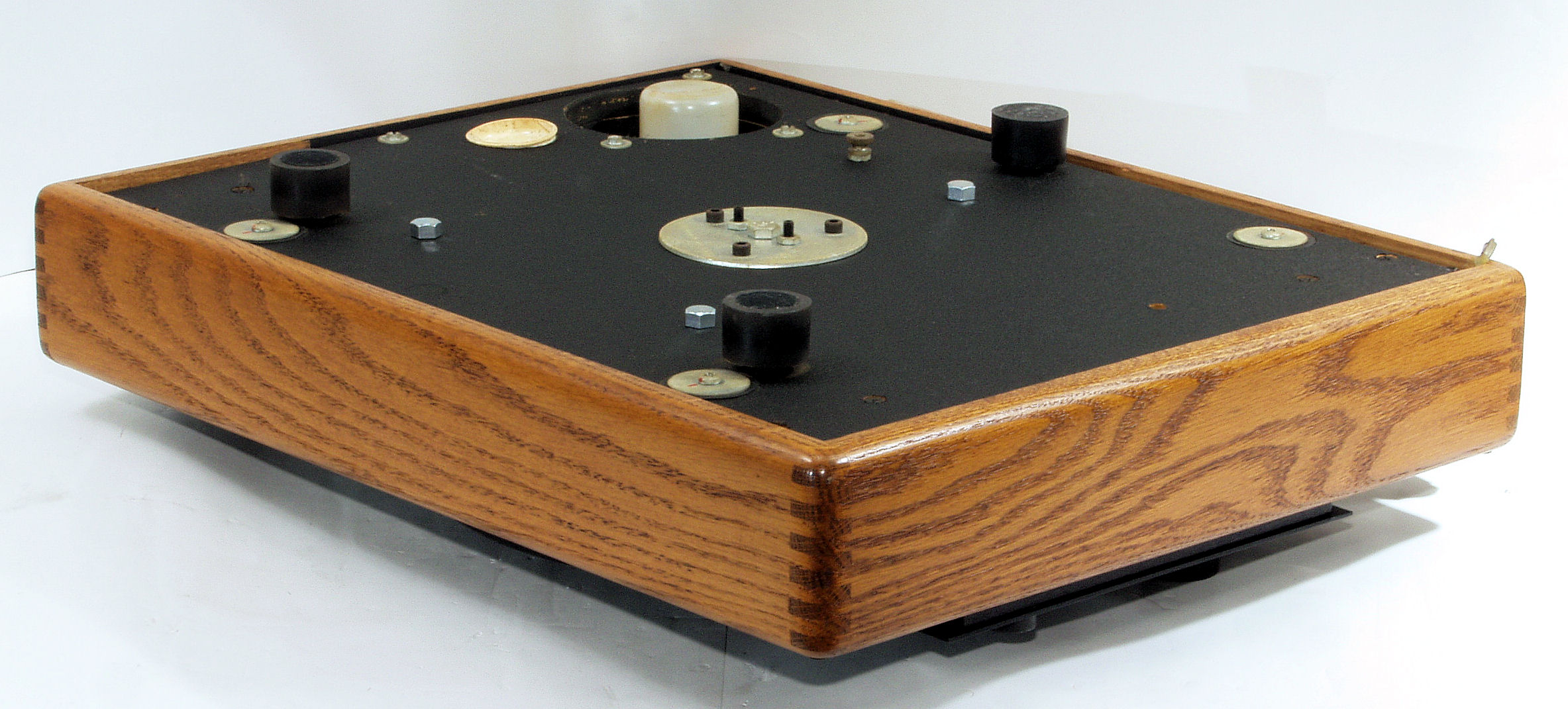

Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る
Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る

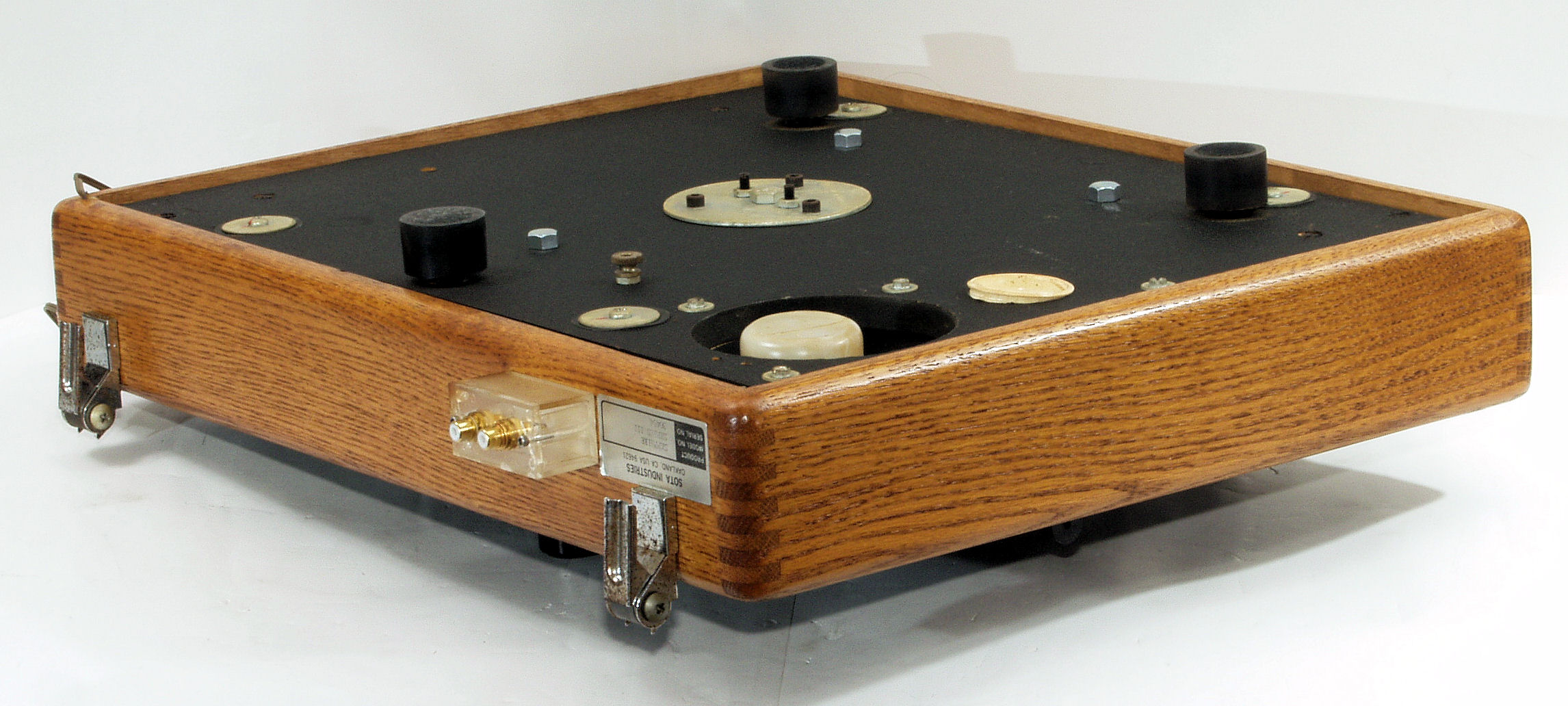

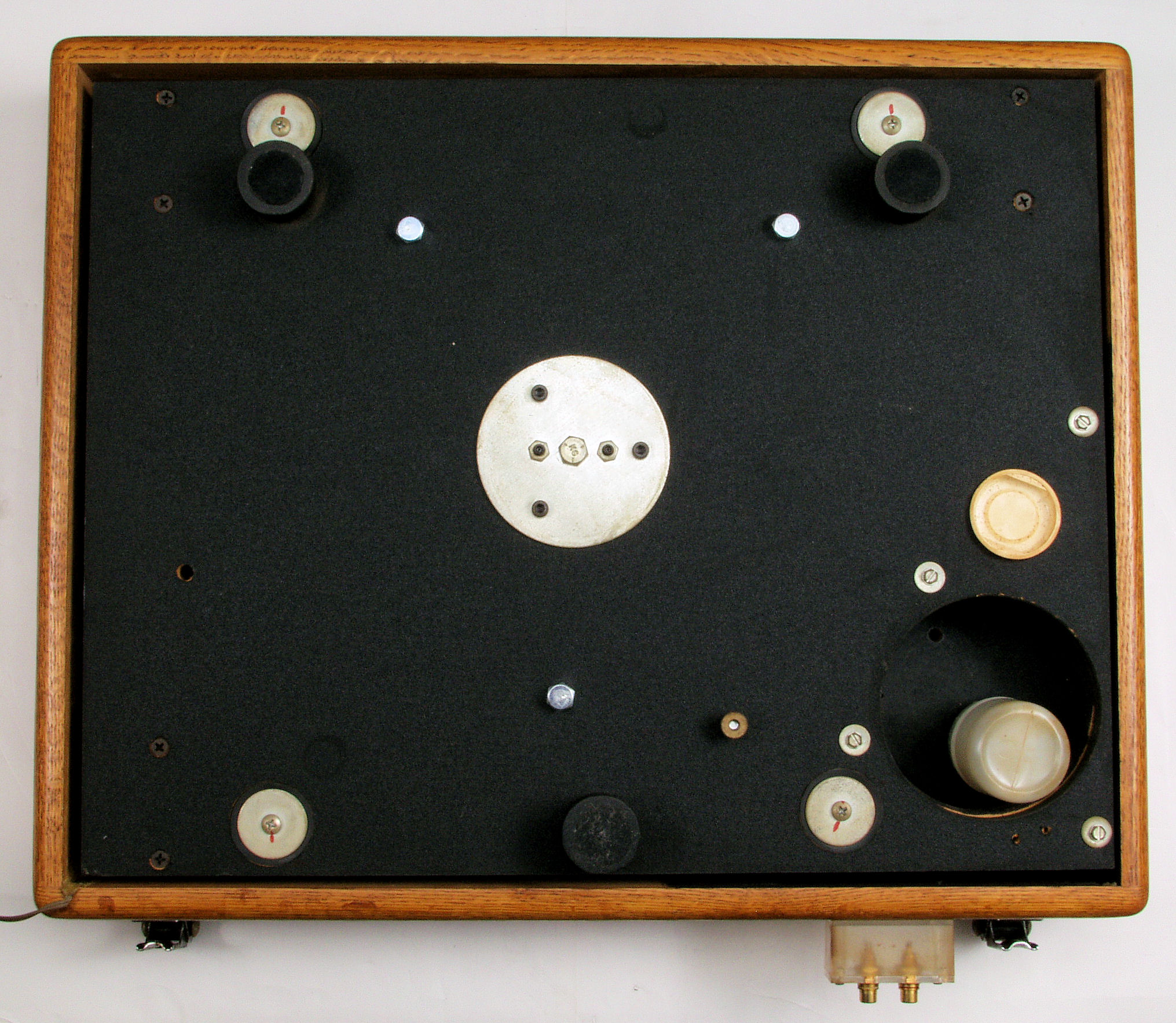

Ａ２５．　点検中　下から見る
Ａ２６．　点検中　下から見る、バランスウエイトのビン、砂鉄を入れて調節する。

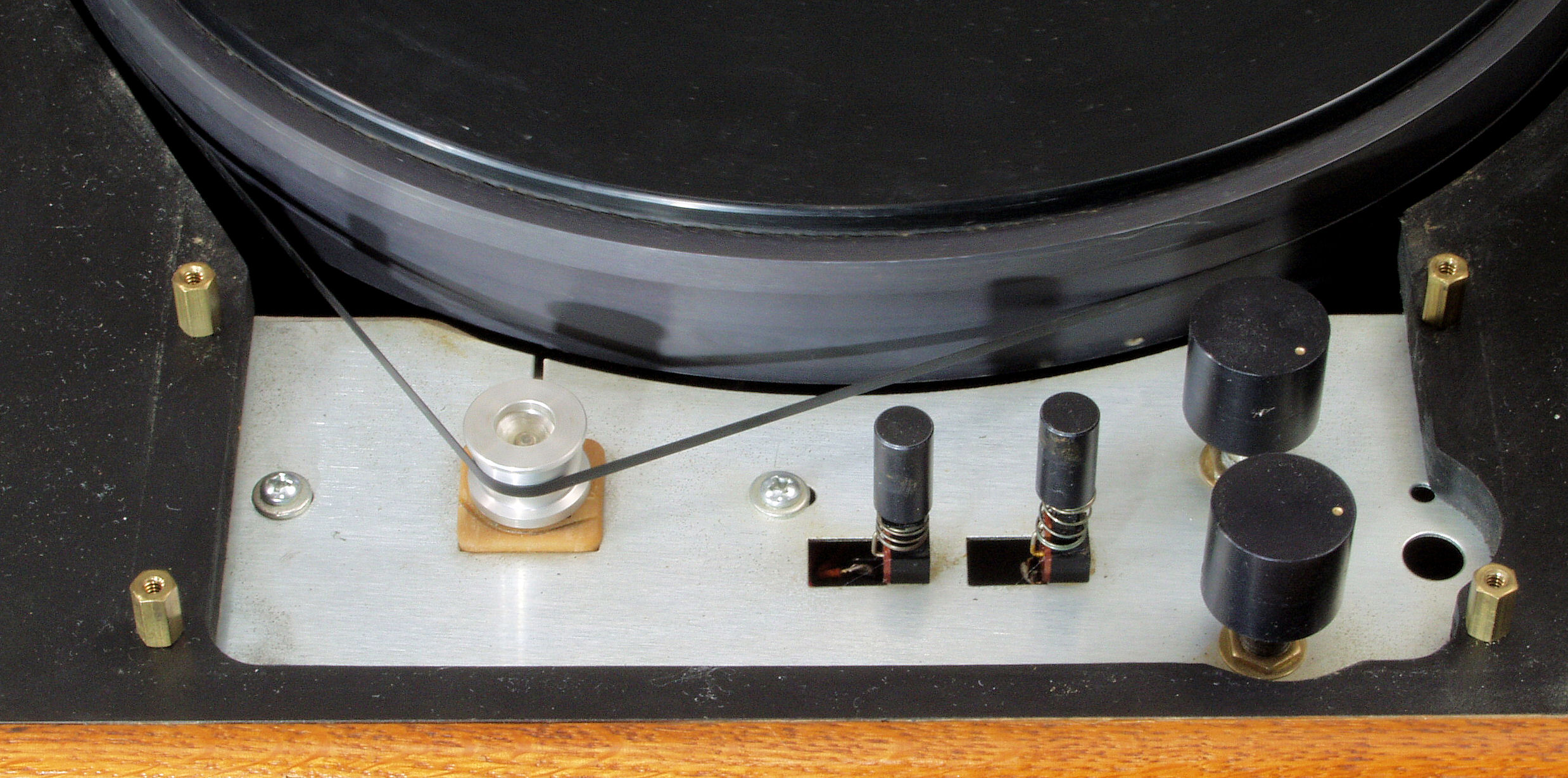

Ａ３１．　点検中　上から、駆動部を見る
Ａ３２．　点検中　上から、駆動部を拡大して見る

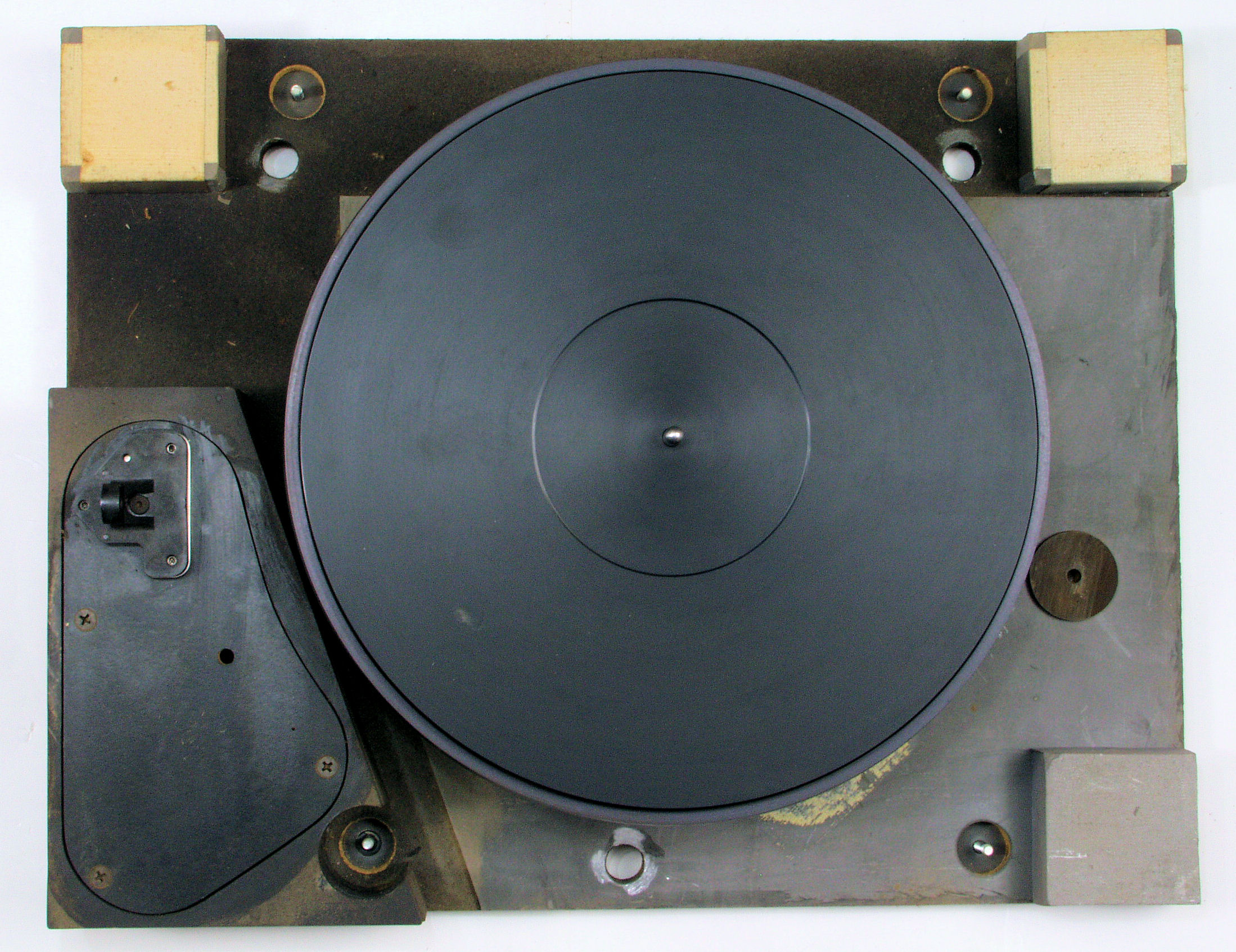

Ａ４１．　点検中　上ケース（架台）を取り、タンテーブルを見る

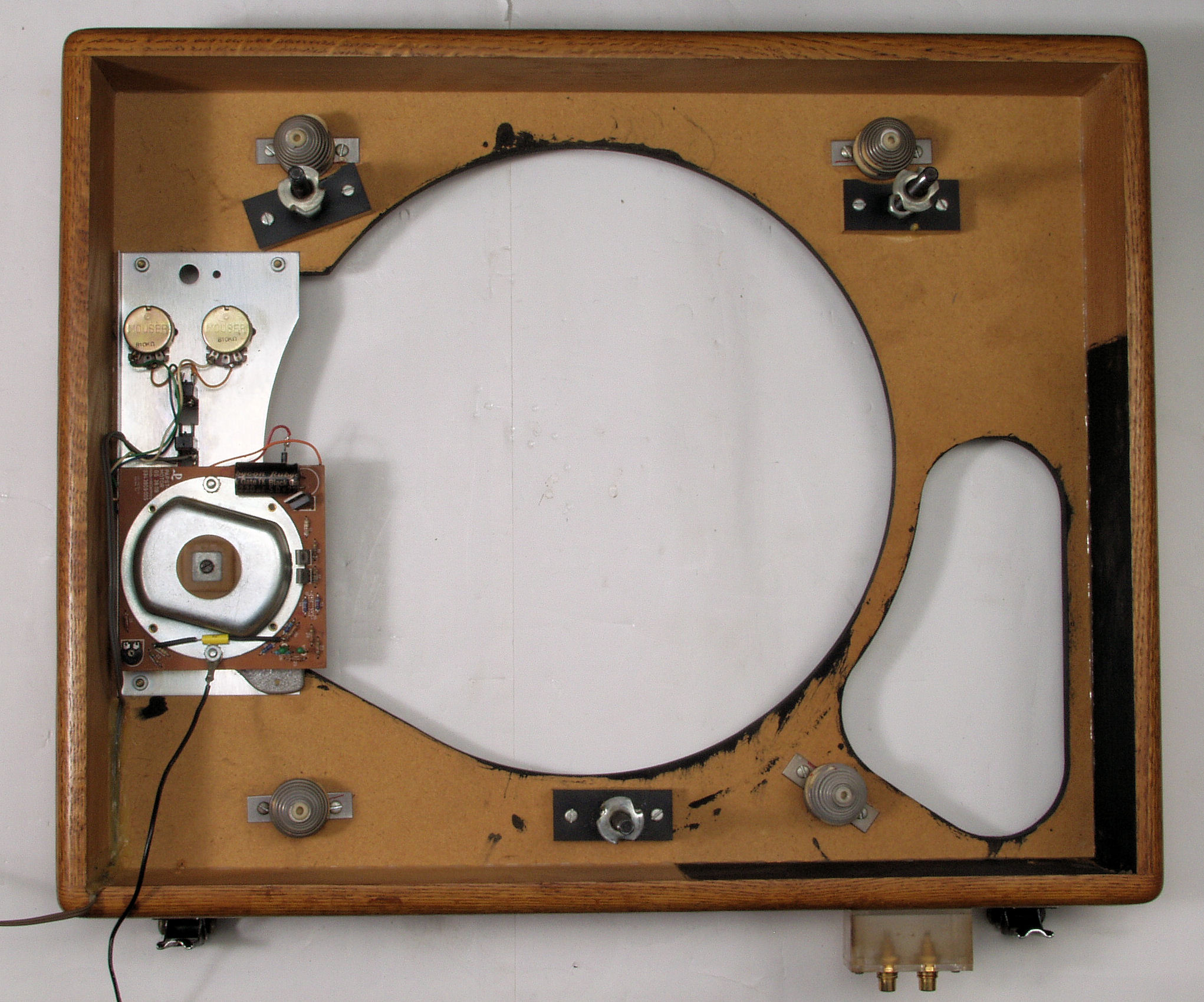

Ａ５１．　点検中　上ケース（架台）を取り、下から見る。

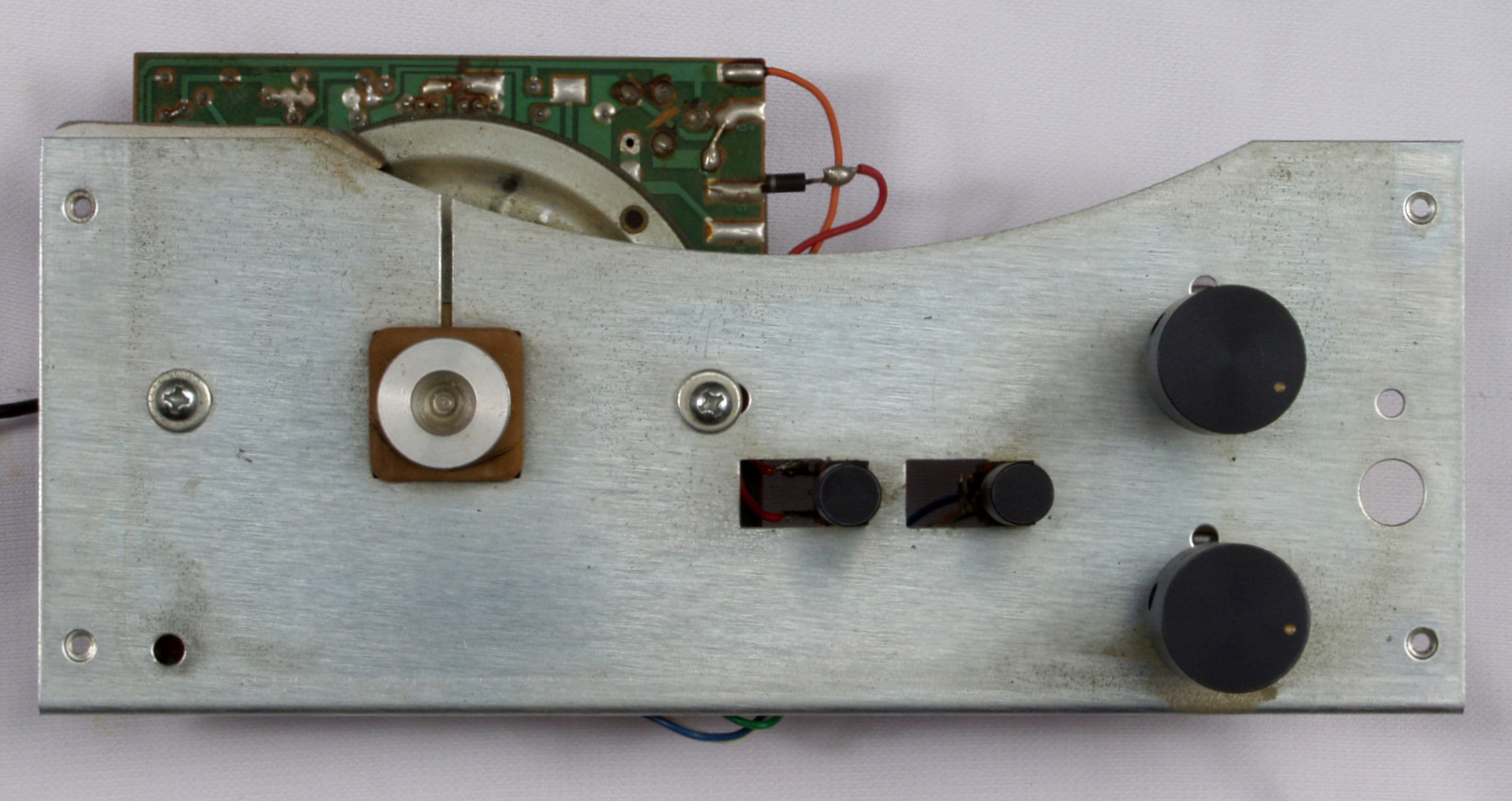

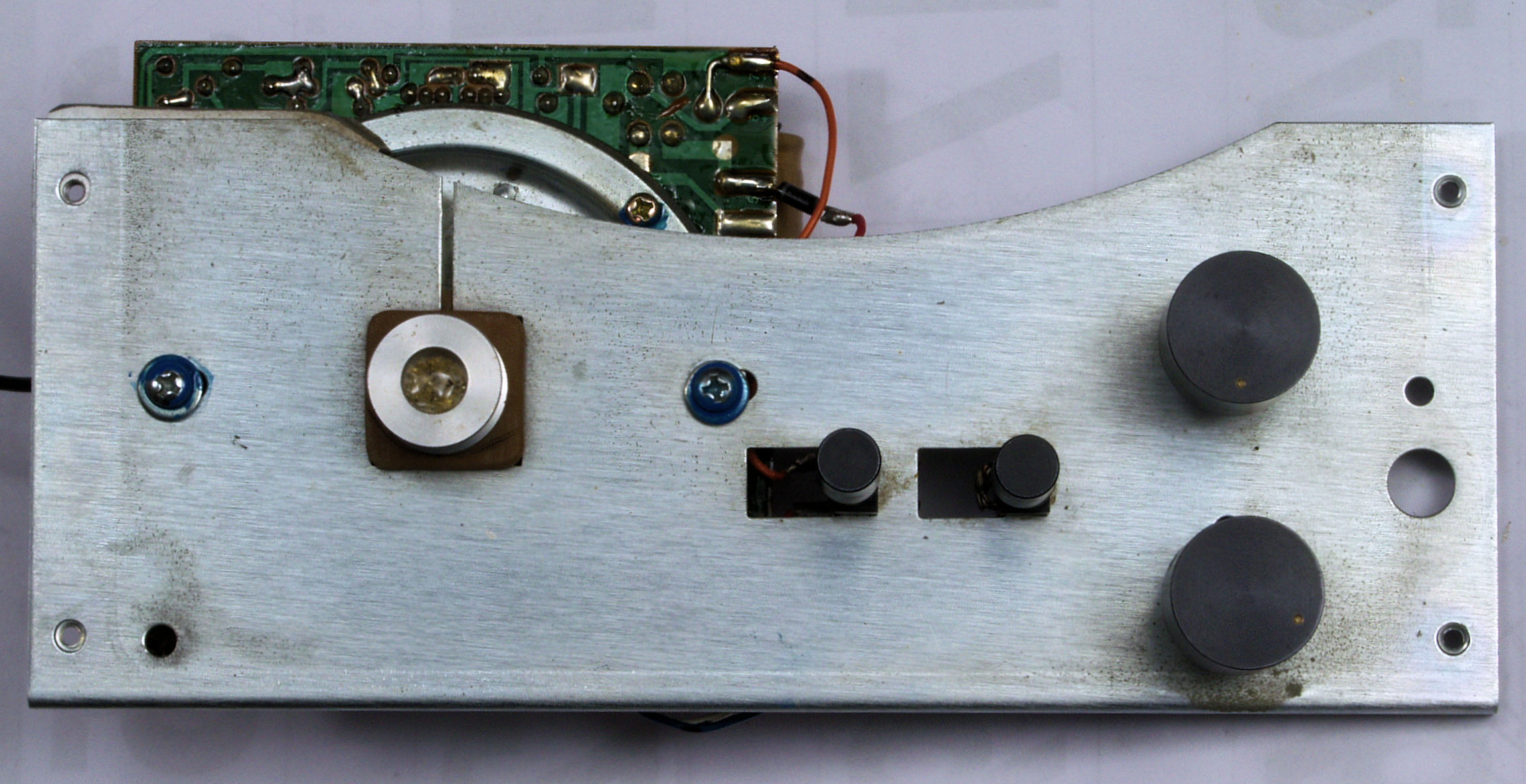

Ａ５２．　点検中　モータを下から見る。

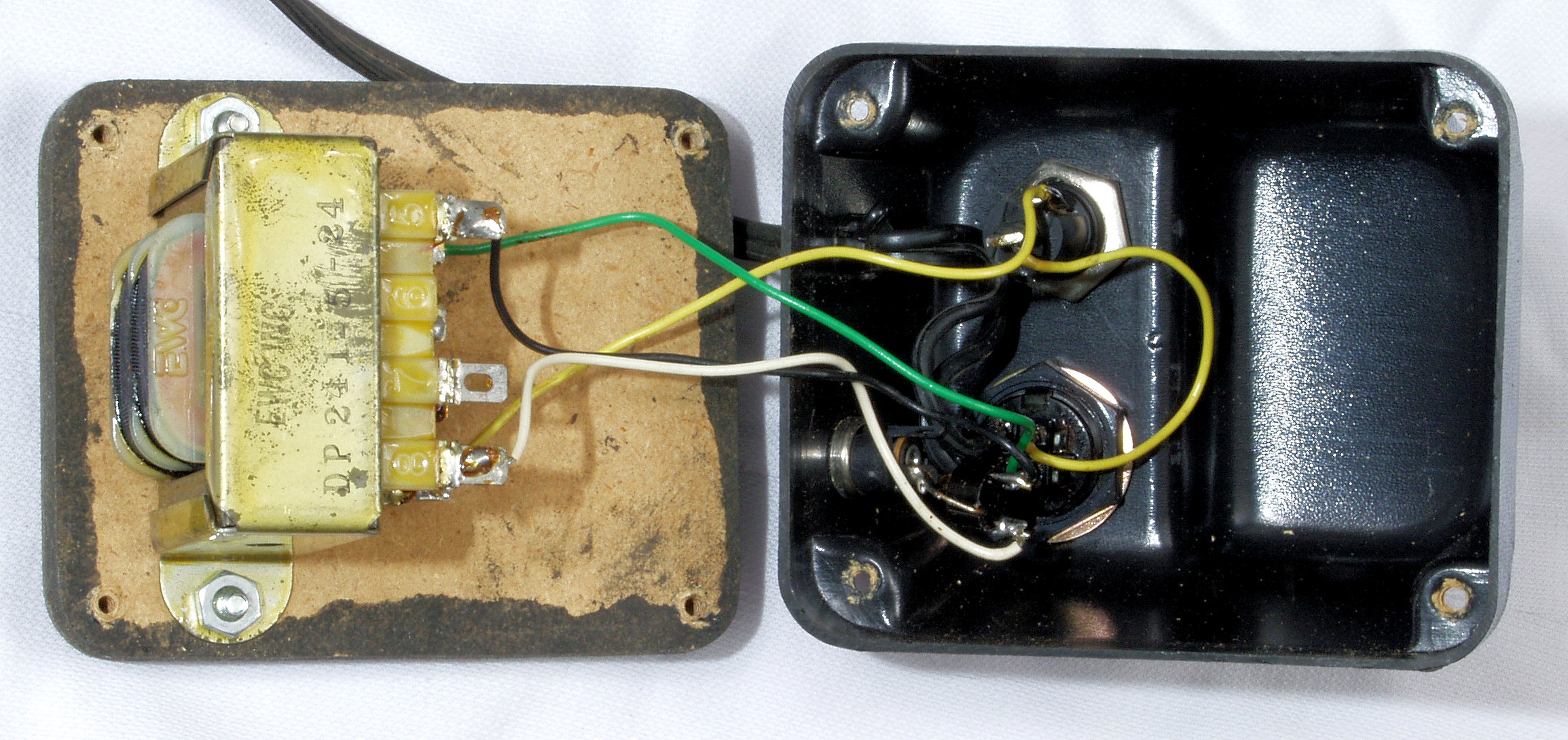

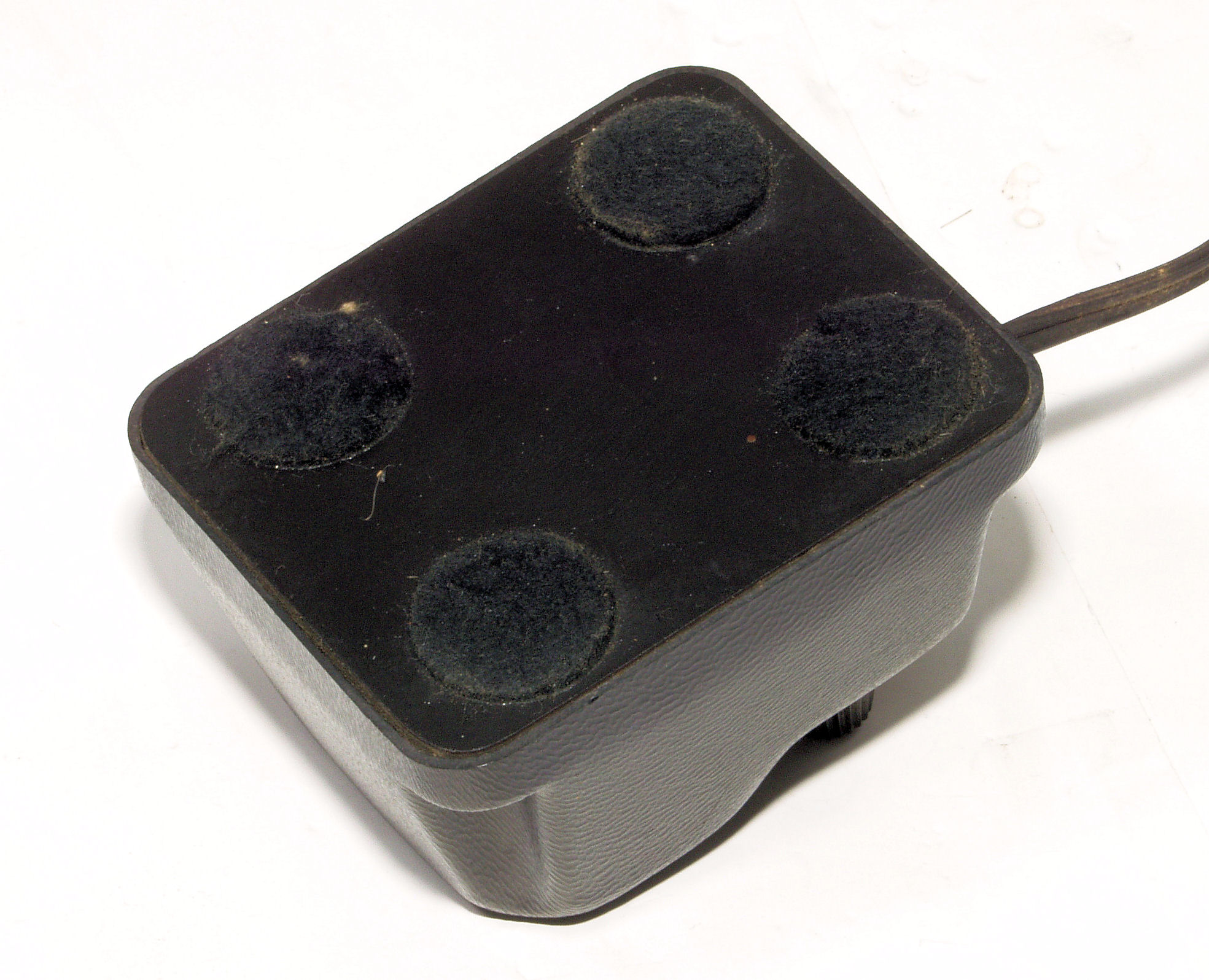

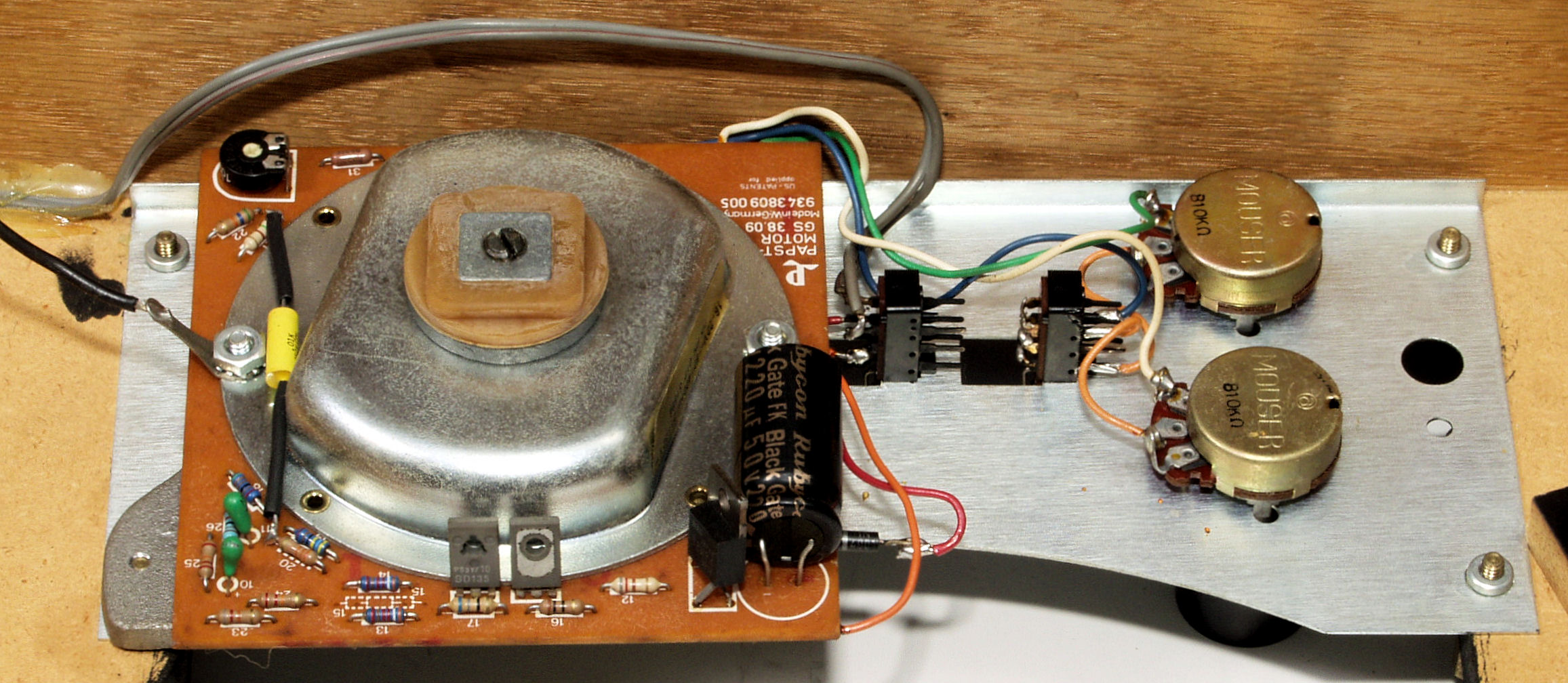

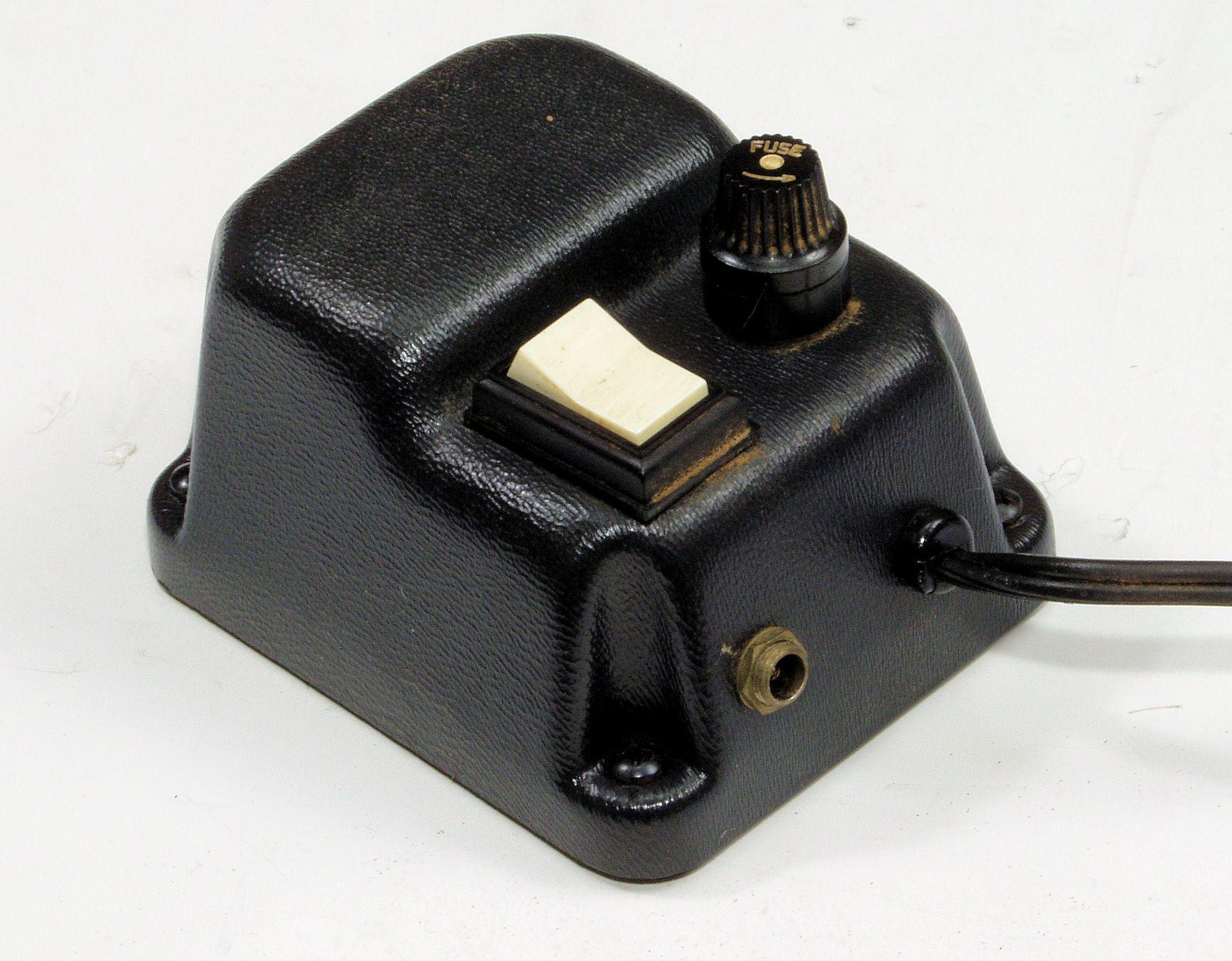

Ａ６１．　電源部点検　上から見る
Ａ６２．　電源部点検中　上から見る２

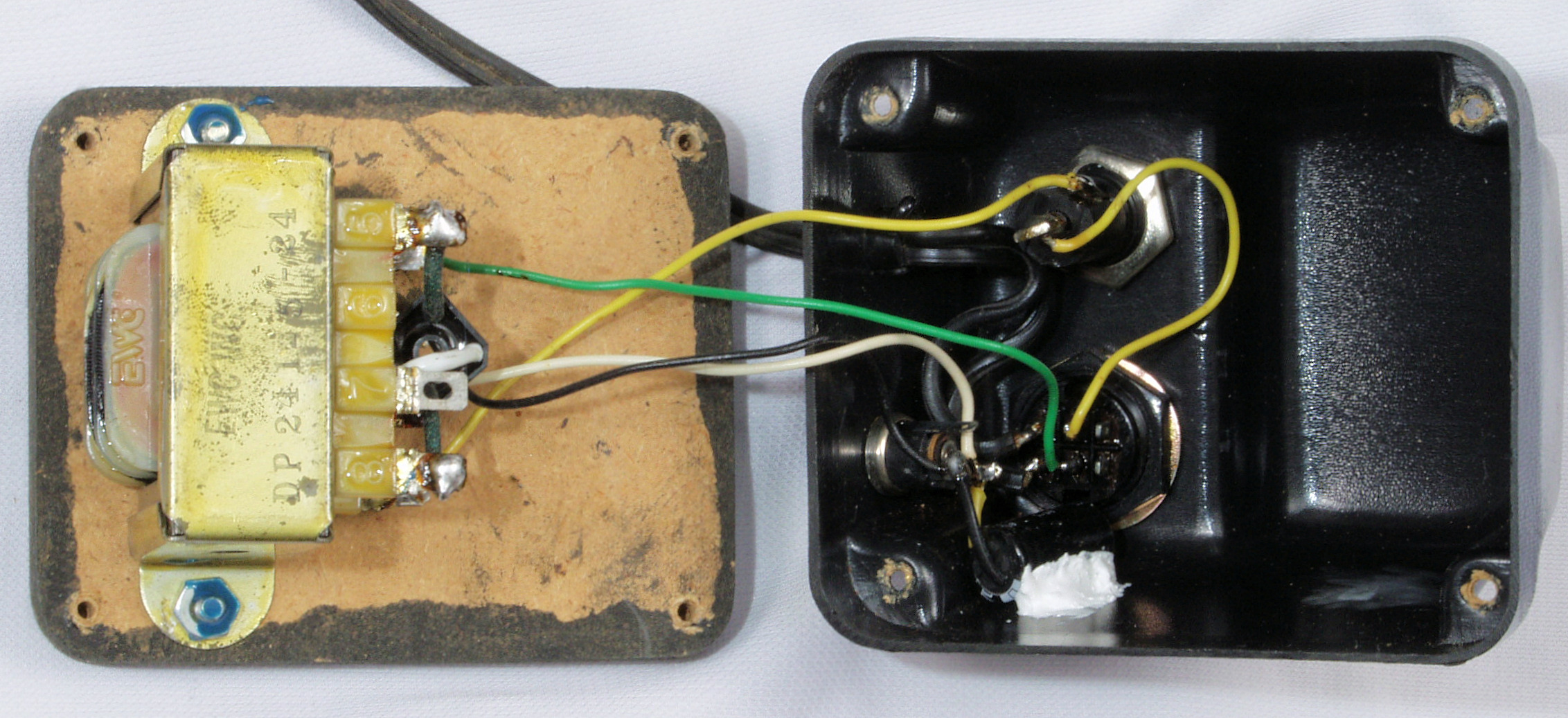

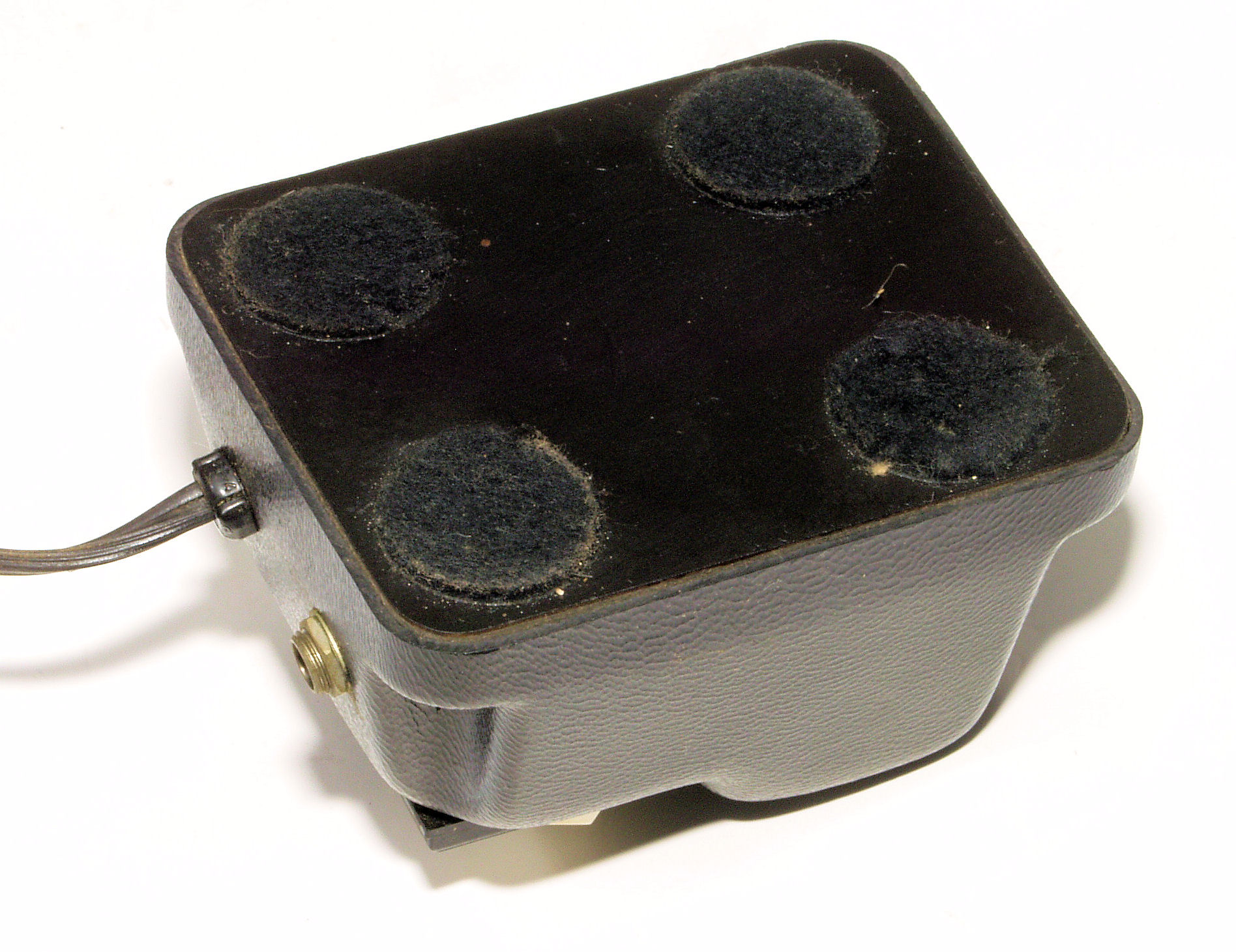

Ａ６３．　電源部点検中　下から見る
Ａ６４．　電源部点検中　下から見る２
Ｃ．　電源部　修理状況

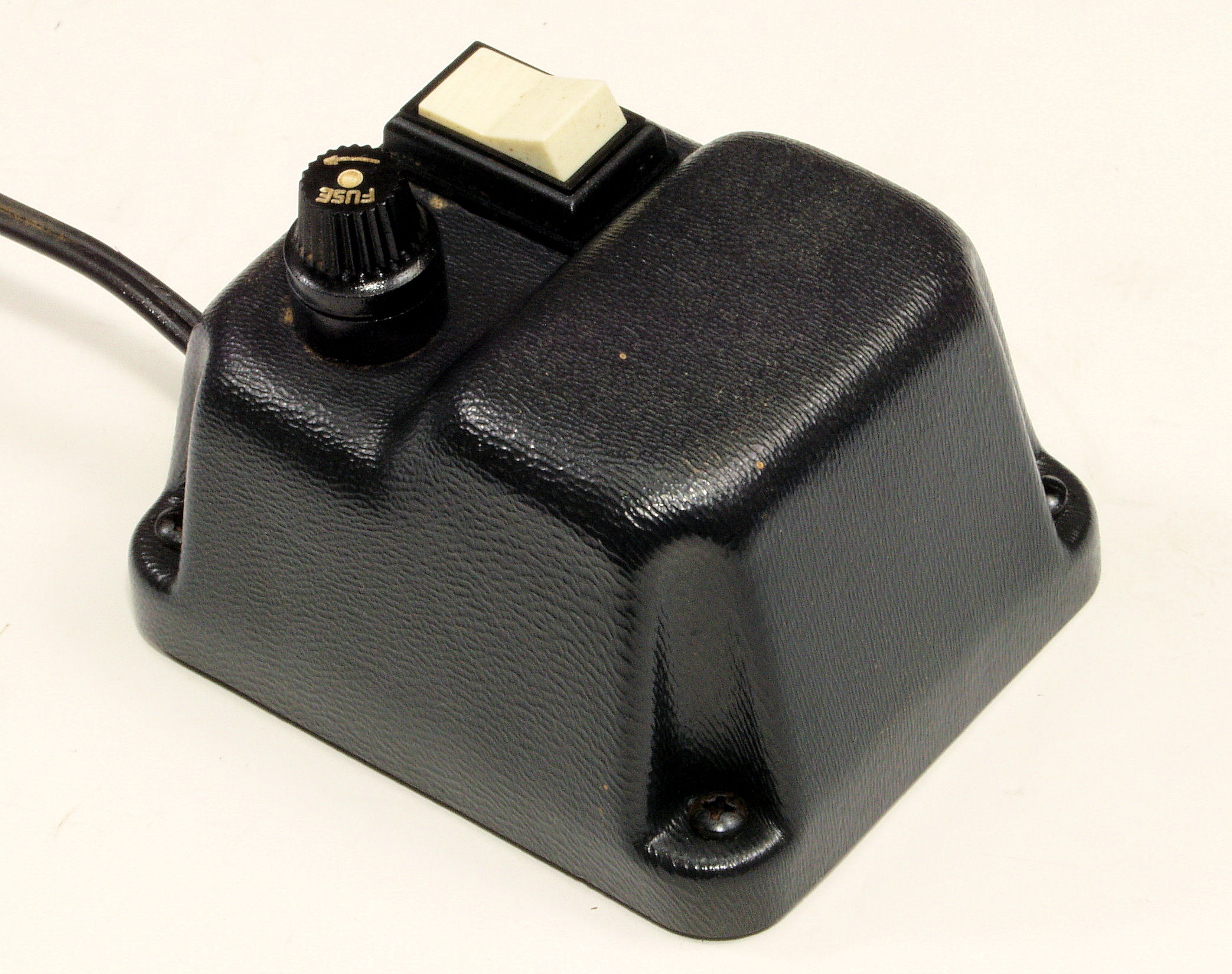

Ｃ１１．　修理中　　電源部。
Ｃ１３．　修理後　電源部、整流器交換、電解コンデンサー追加。
Ｃ２１．　修理前　電源部、整流器部分。
Ｃ２２．　修理後　電源部、整流器部分。
Ｍ．　モータ部　修理状況

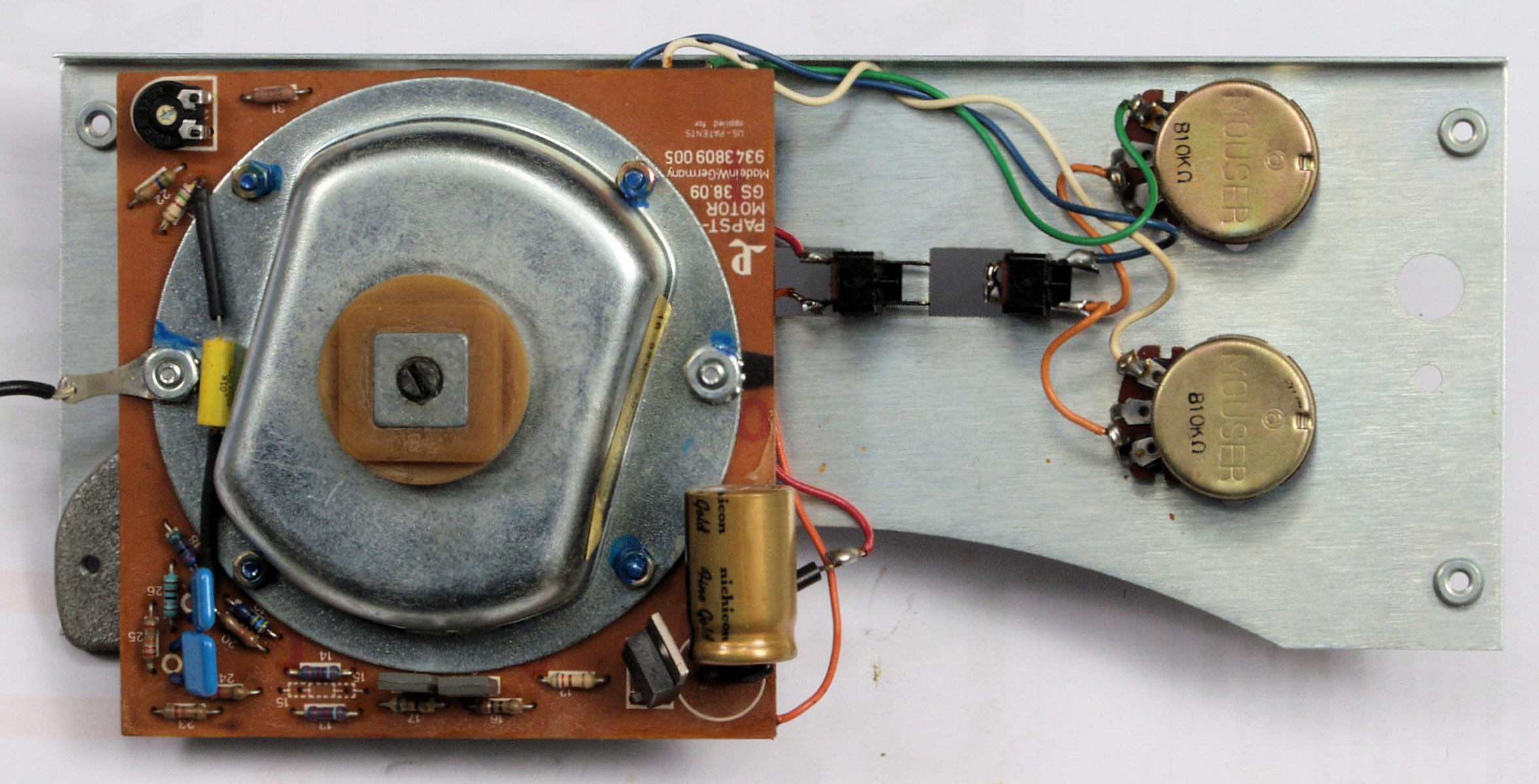

Ｍ１１．　修理前　モータ部。
Ｍ１２．　修理後　モータ部。
Ｍ１３．　修理前　モータ部裏側。
Ｍ１４．　修理後　モータ部裏側。
Ｍ２１．　修理前　モータ。
Ｍ２２．　修理後　モータ。
Ｍ２３．　修理前　モータ裏側。
Ｍ２４．　修理後　モータ裏側。

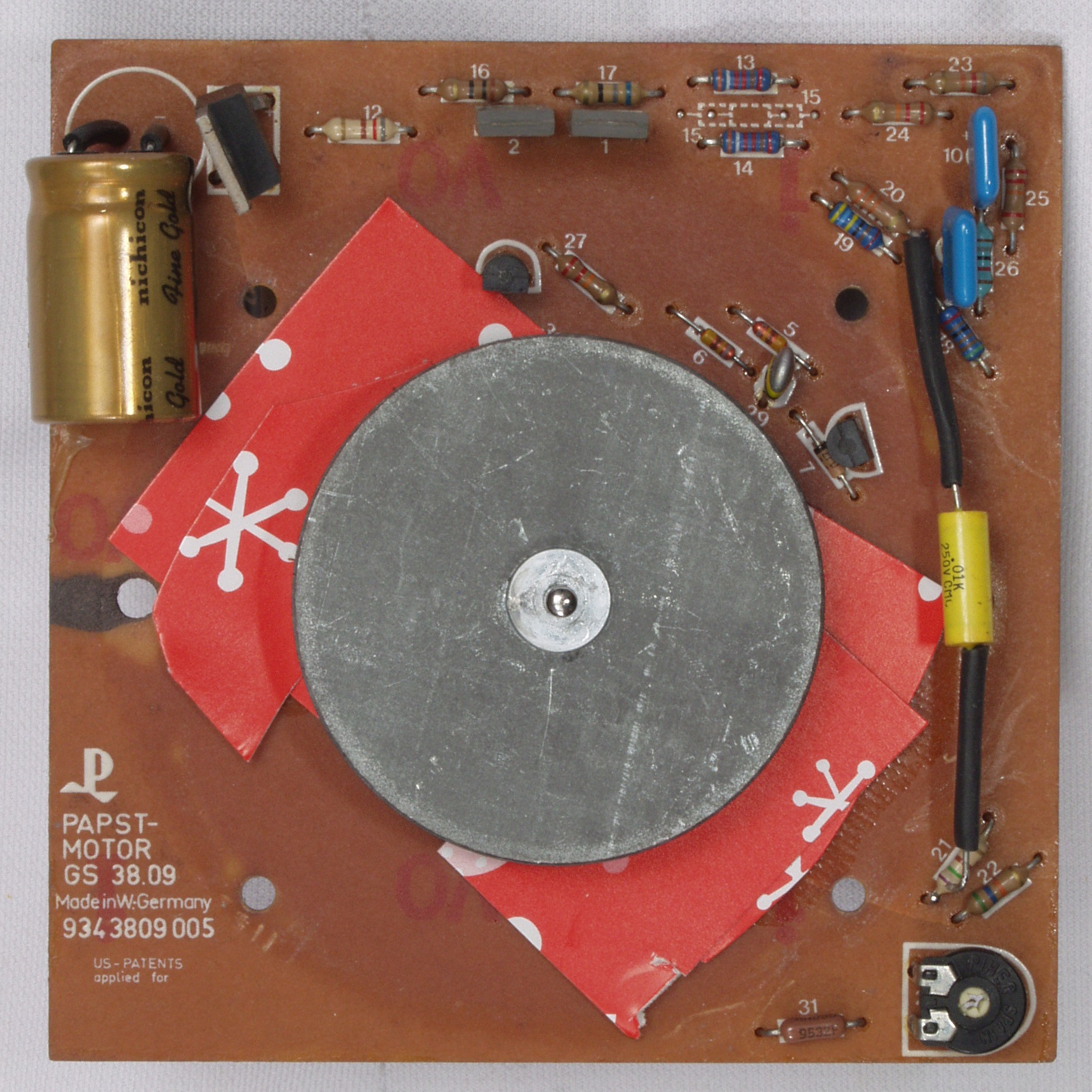

Ｍ３１．　修理前　モータ回転子・固定子巻き線基板。
Ｍ３１２．　修理前　モータ回転子・固定子巻き線半田。
Ｍ３１３．　修理（半田補正）後　モータ回転子・固定子巻き線半田。
Ｍ３１４．　修理前　モータ回転子・固定子巻き線半田２。
Ｍ３１３．　修理（半田補正）後　モータ回転子・固定子巻き線半田２。
Ｍ３２．　修理（半田補正）後　モータ回転子・固定子巻き線基板。
Ｍ３３．　完成モータ回転子・固定子巻き線基板、コート液を塗る。
Ｍ３４．　修理前　モータ回転子・固定子巻き線基板裏。
Ｍ３５．　修理後　モータ回転子・固定子巻き線基板裏。
Ｍ４１．　修理中　モータ上下カバー、軸メタルに油分無し。
Ｍ５１．　修理中　モータ軸。
Ｍ５２．　修理中　モータ軸拡大。

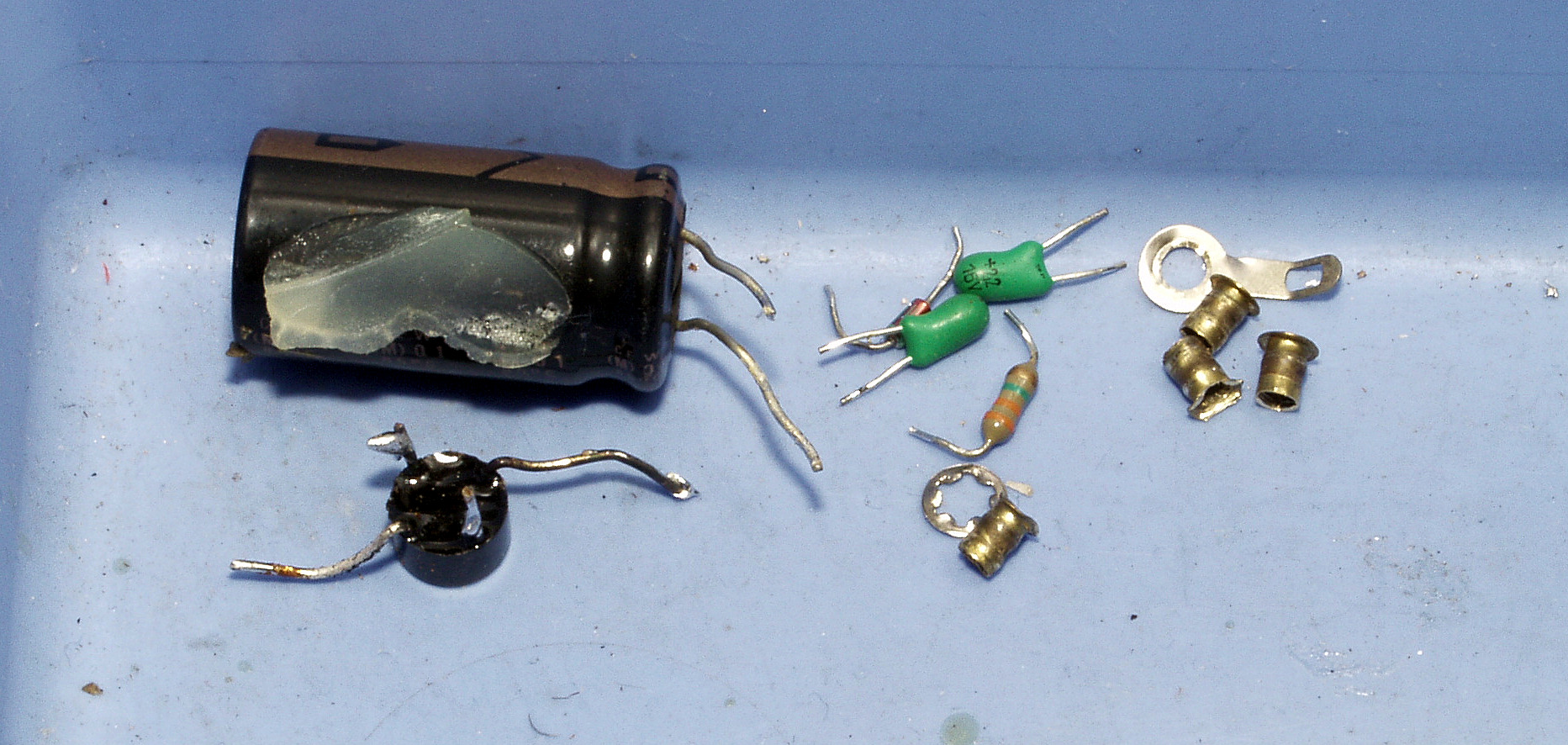

Ｍ８１．　全体の交換部品
Ｔ．　本体（タンテーブル部）修理状況

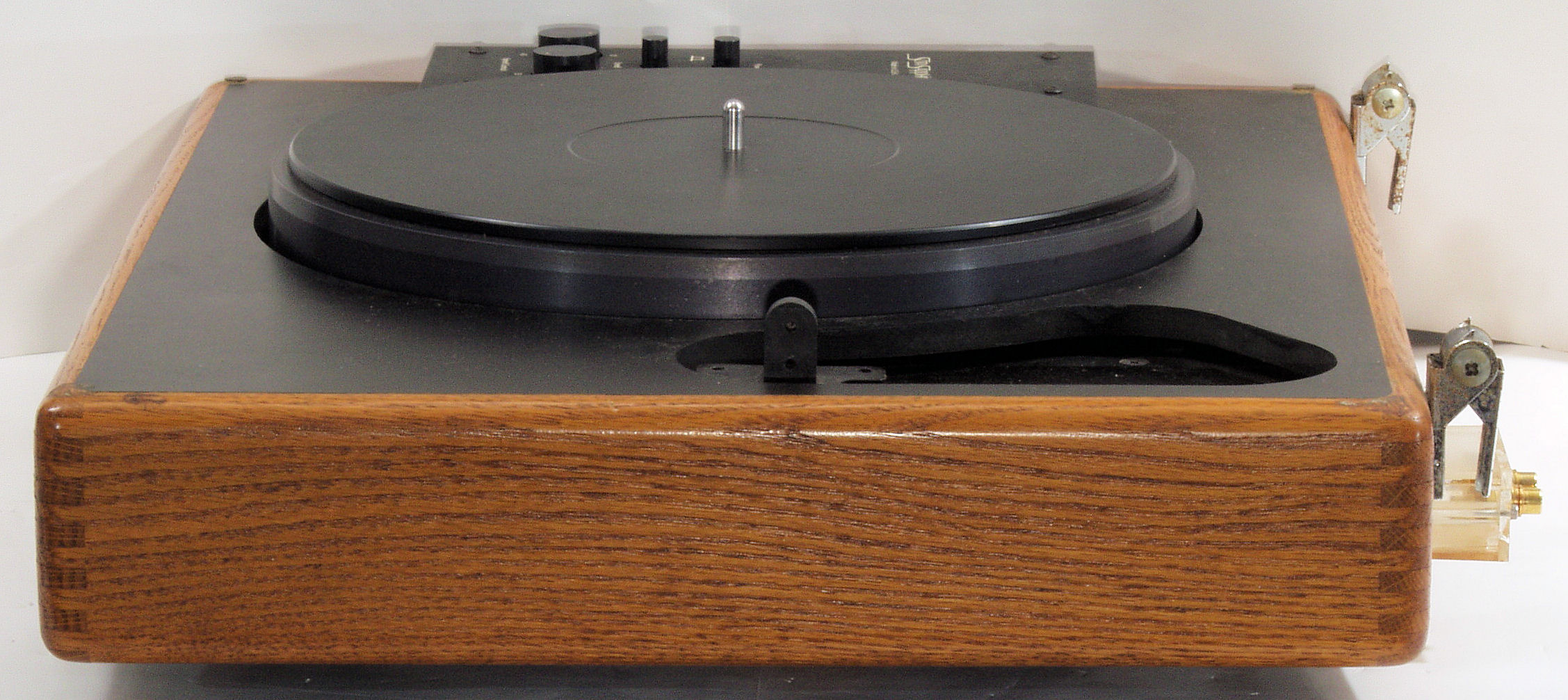

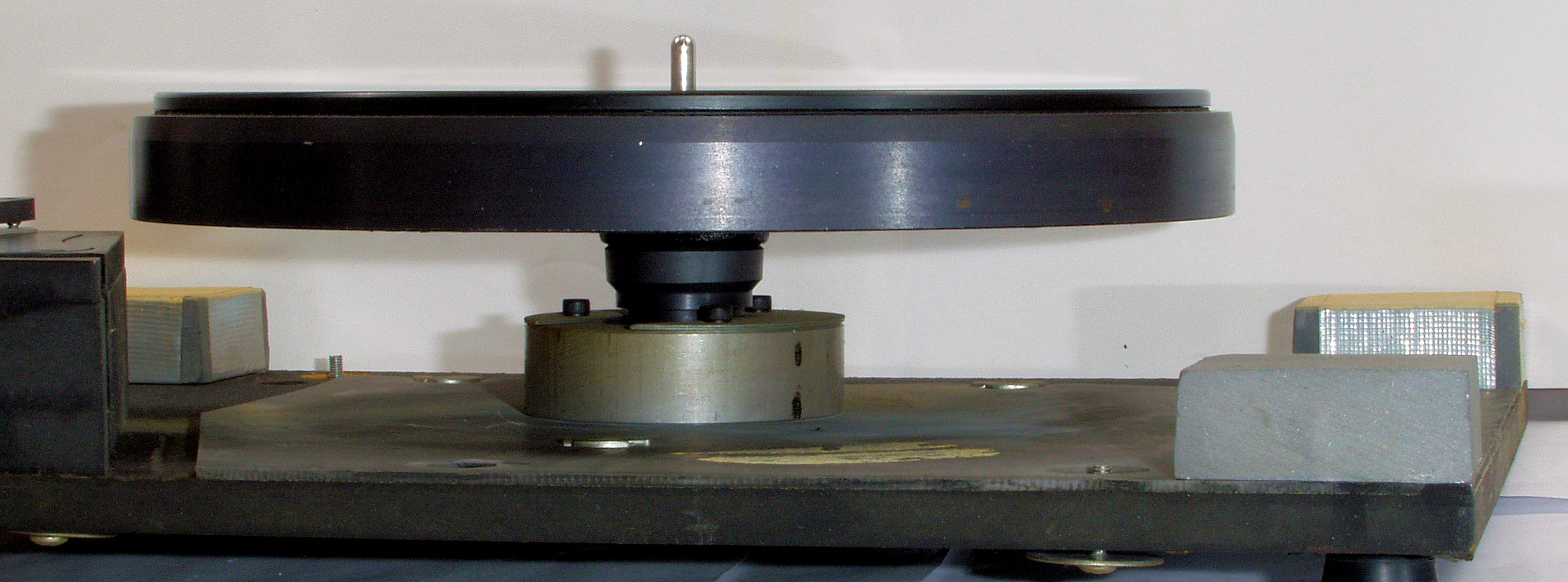

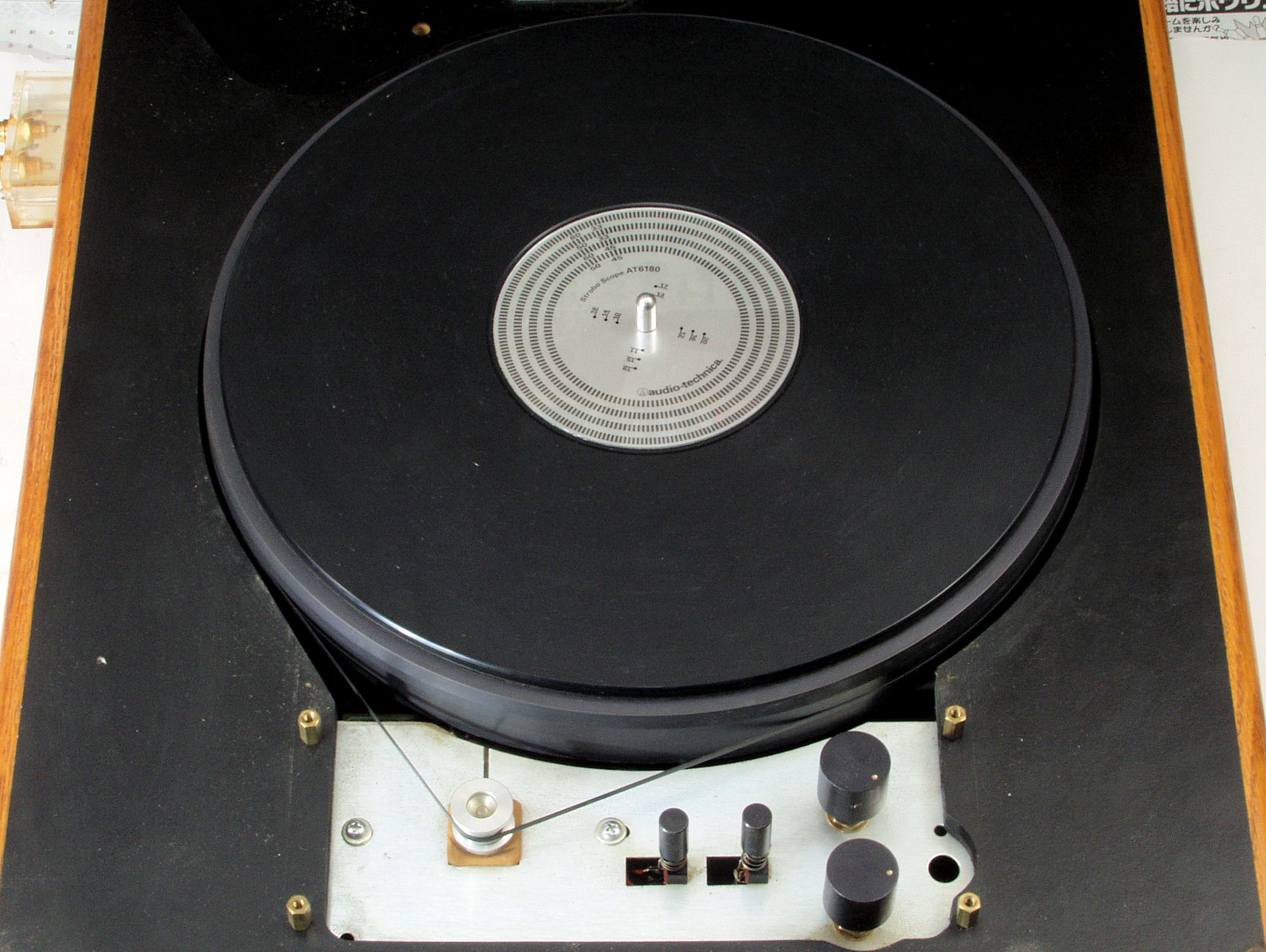

Ｔ１１．　タンテーブルを横から見る。
Ｔ１２．　タンテーブル本体を取り出す。

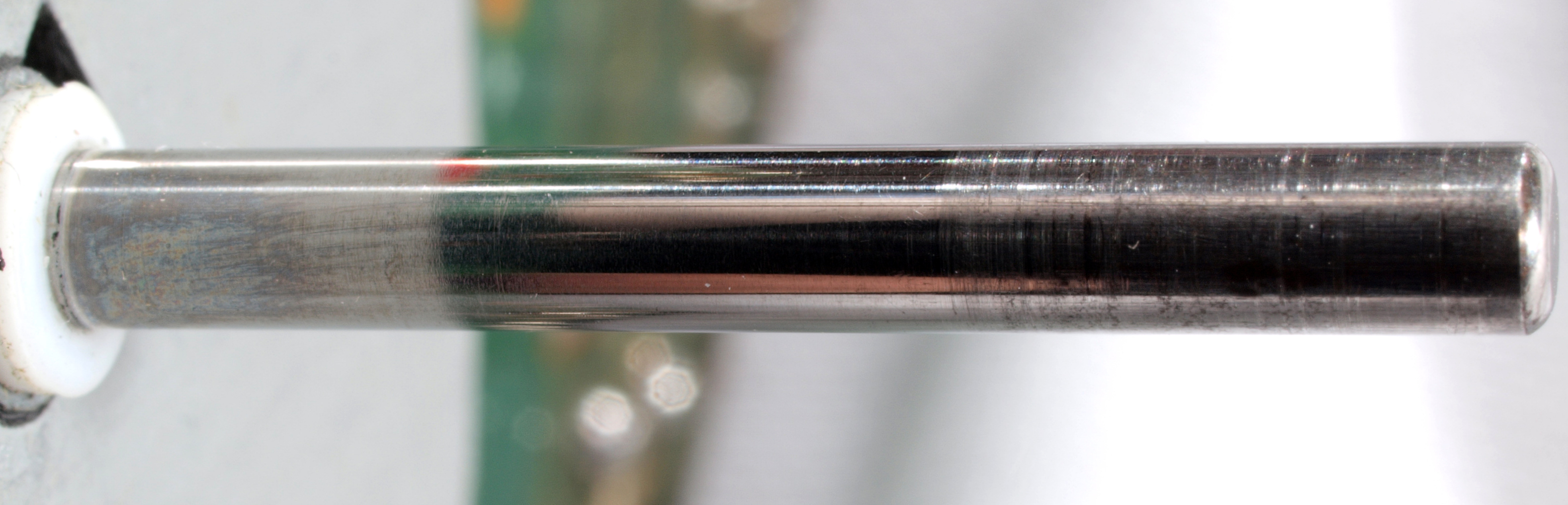

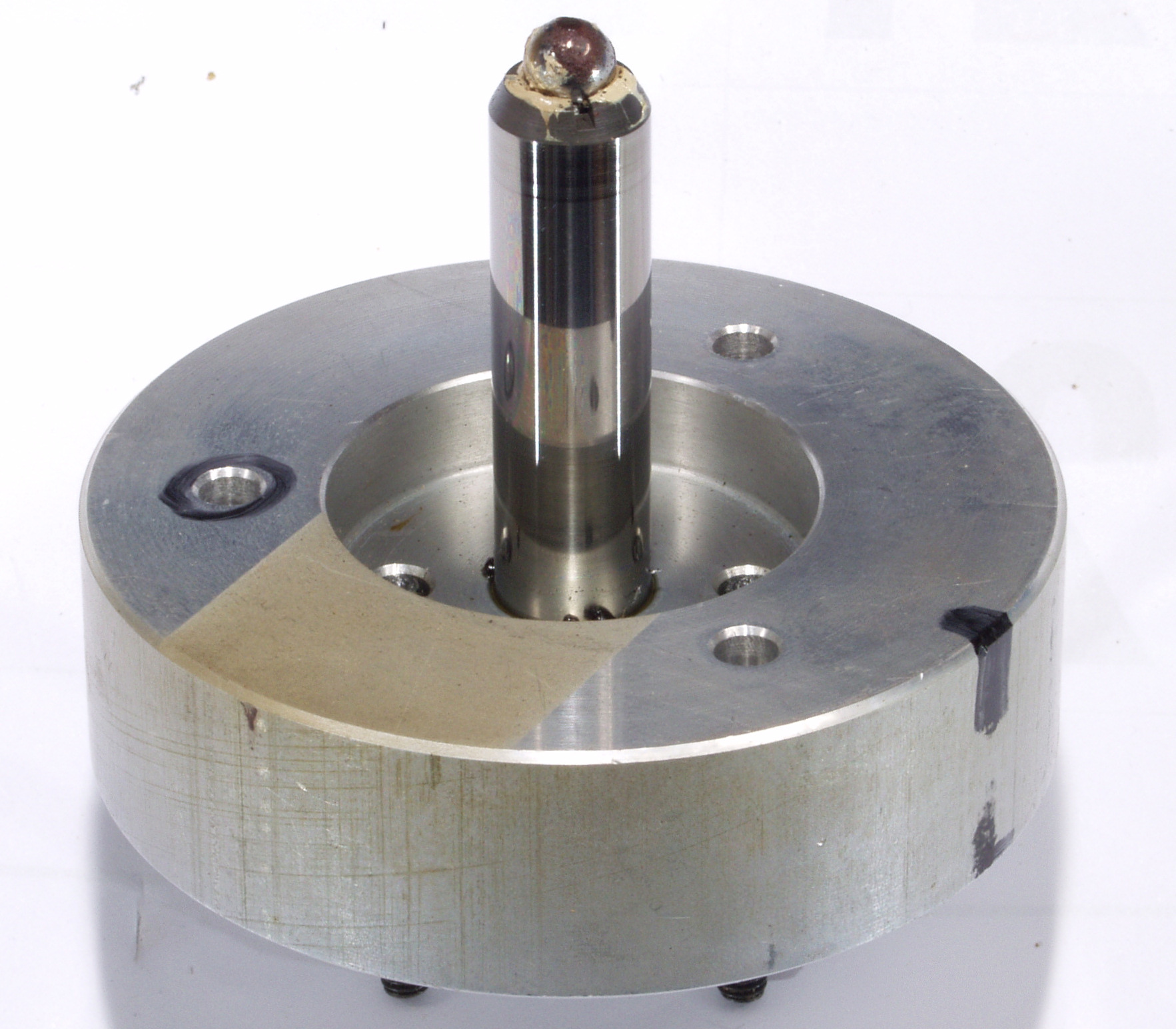

Ｔ２１．　タンテーブルの軸。
Ｔ２２．　タンテーブルの軸拡大、油分が凝固して、ボールが回転していない。
Ｔ３１．　タンテーブルの軸受け。
Ｔ３２．　タンテーブルの軸受け拡大。
Ｔ４１．　タンテーブル架台。
Ｔ４２．　タンテーブル架台、清掃して錆止めを塗布。
Ｋ．　架台修理状況

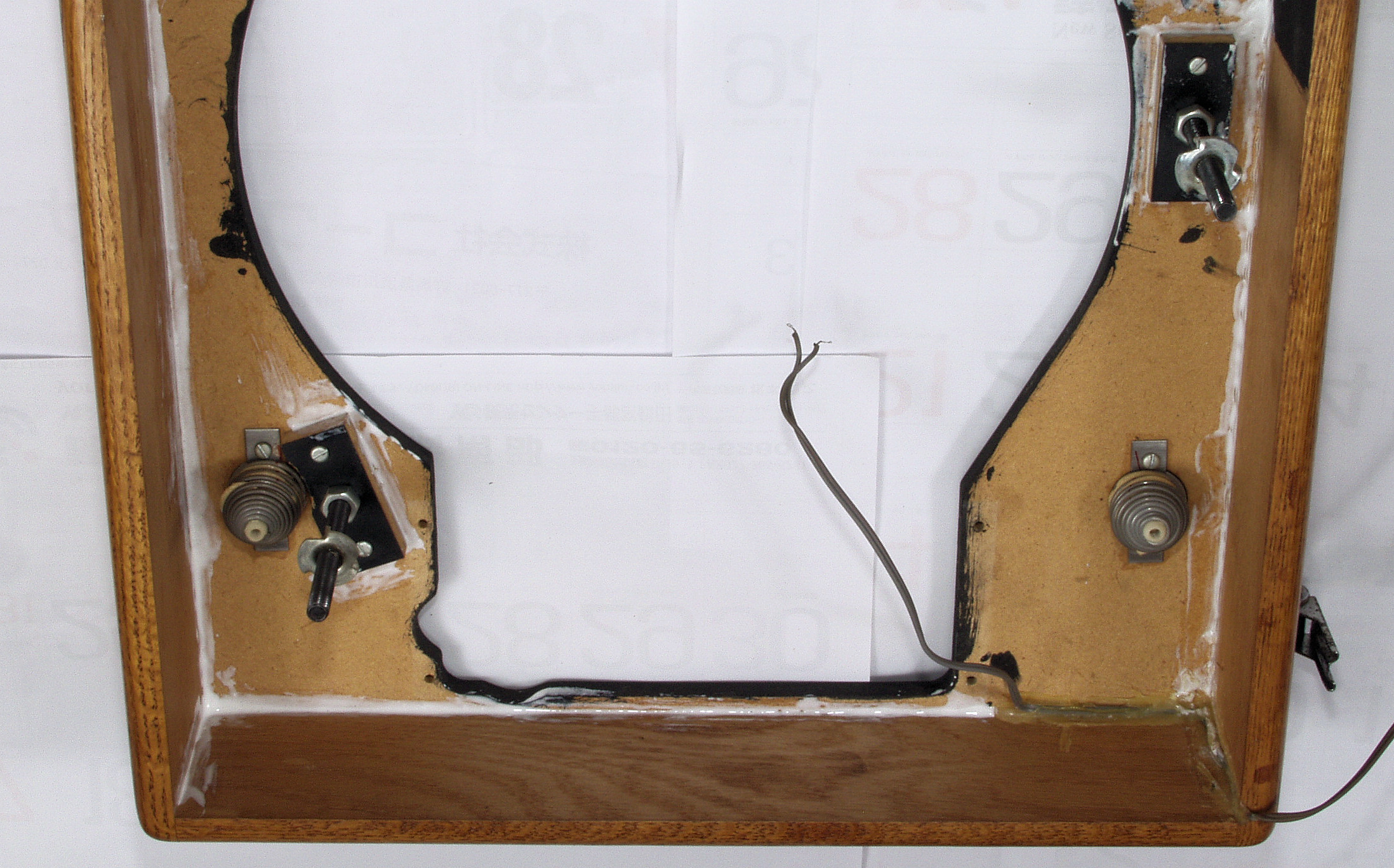

Ｋ１．　モータ等を外した架台内部。
Ｋ２．　モータ等を外した架台内部、補強の為、ボンドを塗布する。
Ｋ３．　モータ等を外した架台内部、補強の為、ボンドを塗布する。
Ｋ４１．　修理前　下から見る。
Ｋ４２．　修理後　下から見る。
Ｅ．　測定・調整
Ｅ１１．　測定・調整中。
Ｅ２１．　測定・調整　３３回転。　
Ｅ２２．　測定・調整　４５回転。　

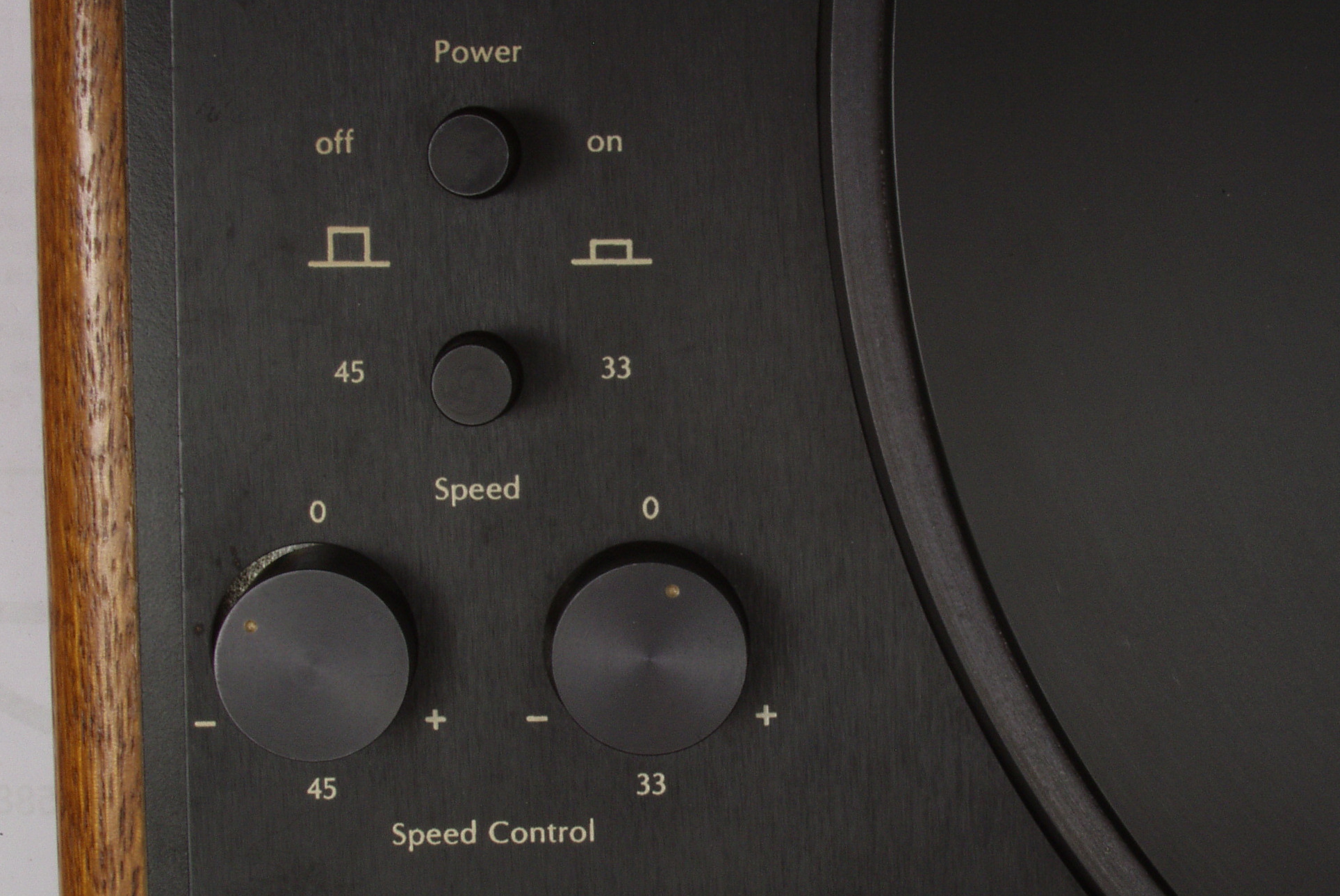

Ｅ２３．　調整　その時の調整ＶＲの位置。
Ｅ４．　完成し２４時間連続動作エージング中。
