| ＭＩＣＲＯＳＥＩＫＩ ＳＸ－８０００Ⅱ． ２台目 RP-1110. 15台目修理記録. RY-5500Ⅱ. 9台目修理記録. |
| ◆ターンテーブルの点検◆レコードプレヤーの修理◆梱包はこちらを参考 平成２５年３月７日到着 ３月２０日完成 |
| RP-1110. 15台目修理記録 Ａ． 「ＲＰ－１１１０」修理前の点検状況． Ｃ． 「ＲＰ－１１１０」修理状況． Ｇ． 使用部品
Ｅ． 「ＲＰ－１１１０」調整・測定． Ｆ． 修理費 ６５，０００円 Ｙ． ユーザー宅の設置状況 |

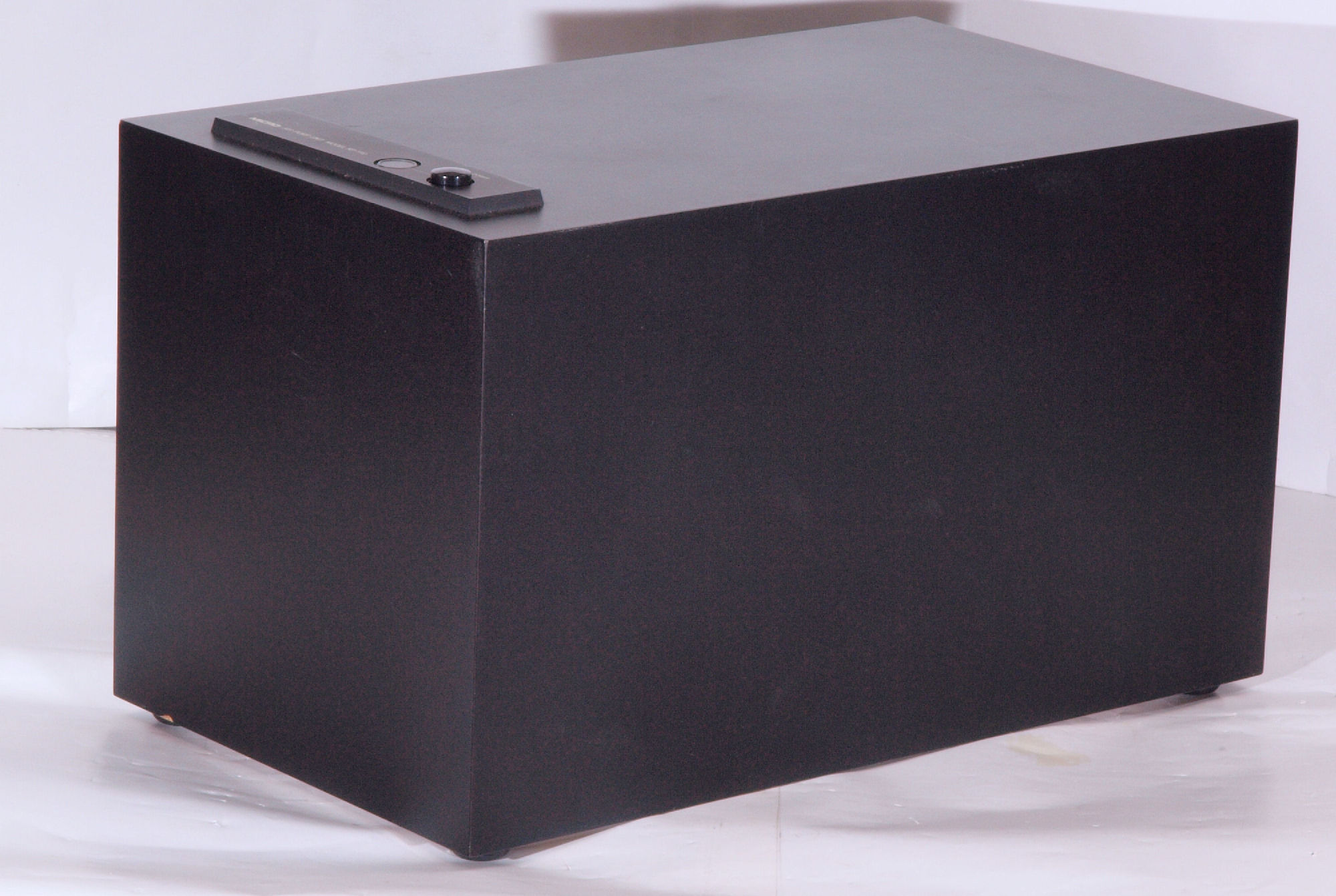

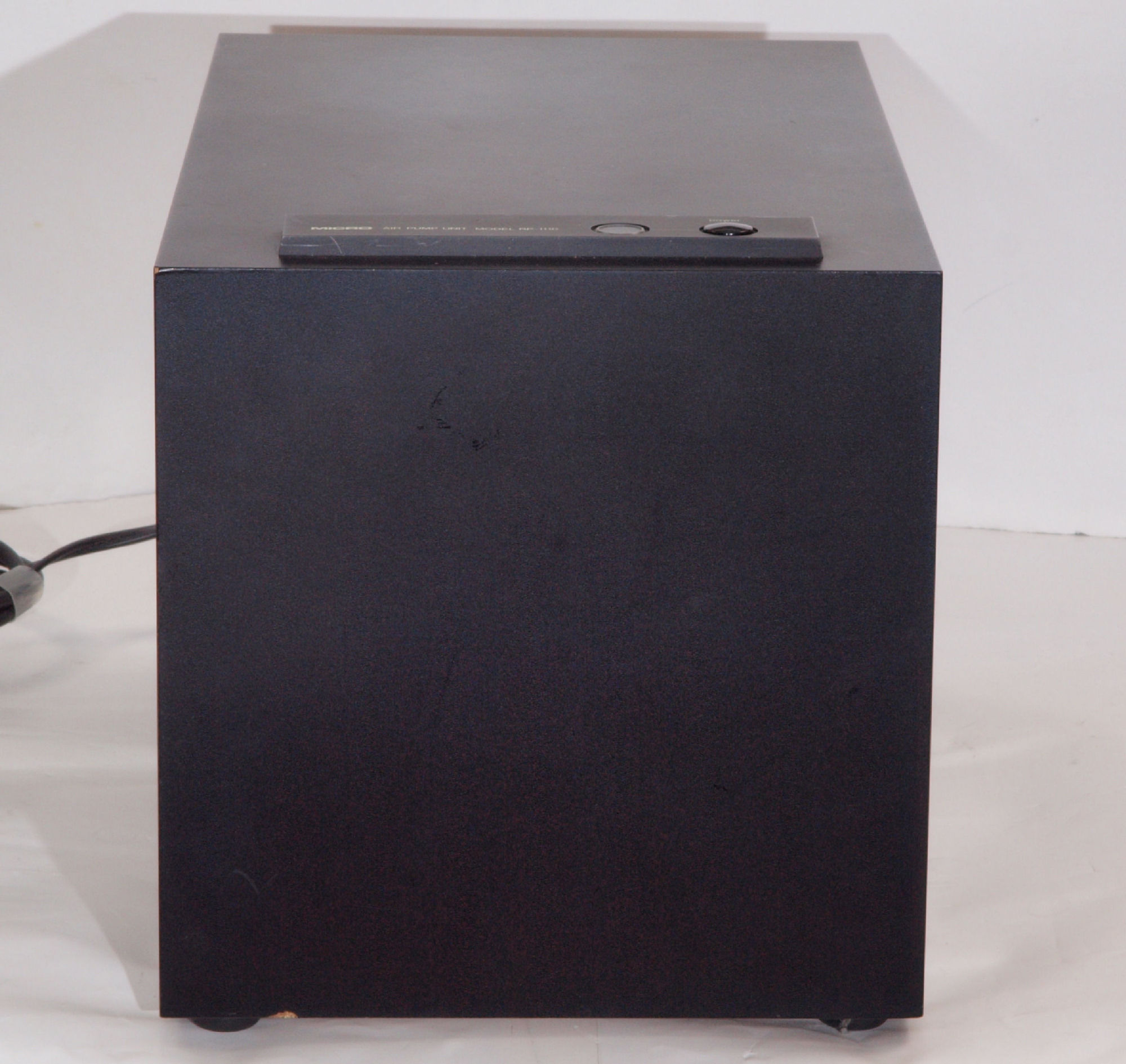

| Ａ． 「ＲＰ－１１１０」修理前の点検状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１． ＲＰ－１１１０点検中 前から見る |
 |
| Ａ１２． ＲＰ－１１１０点検中 前右から見る |
 |

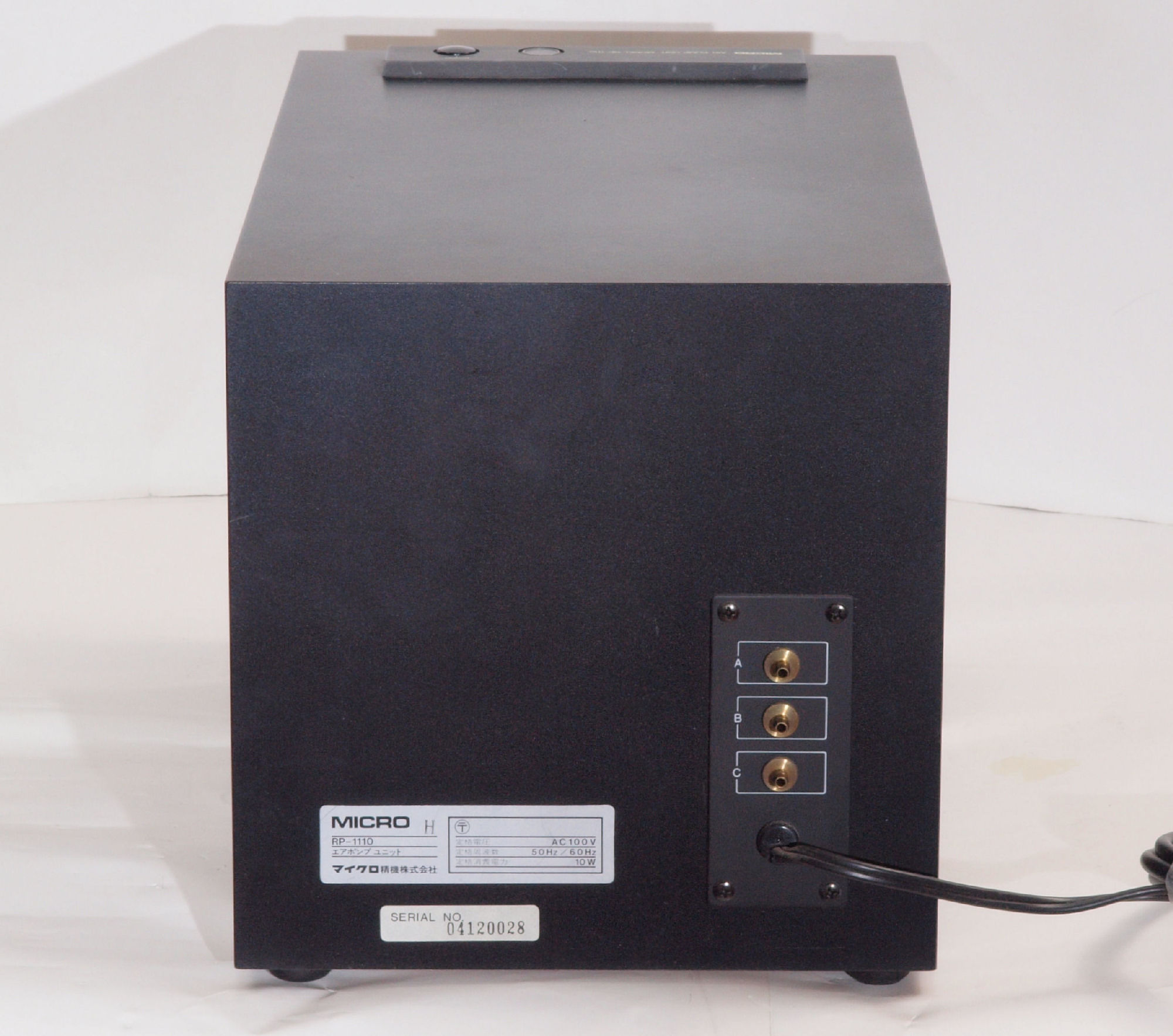

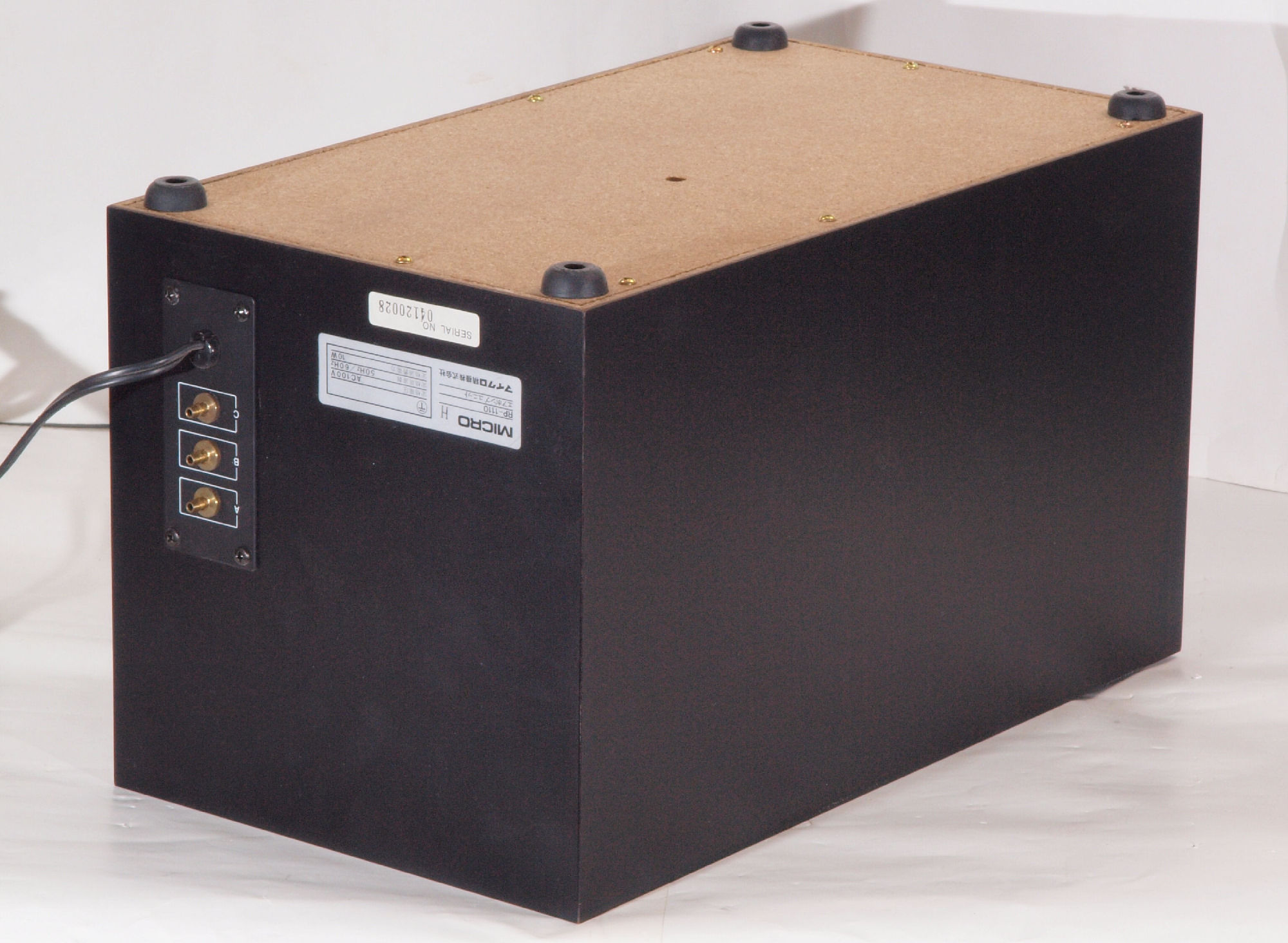

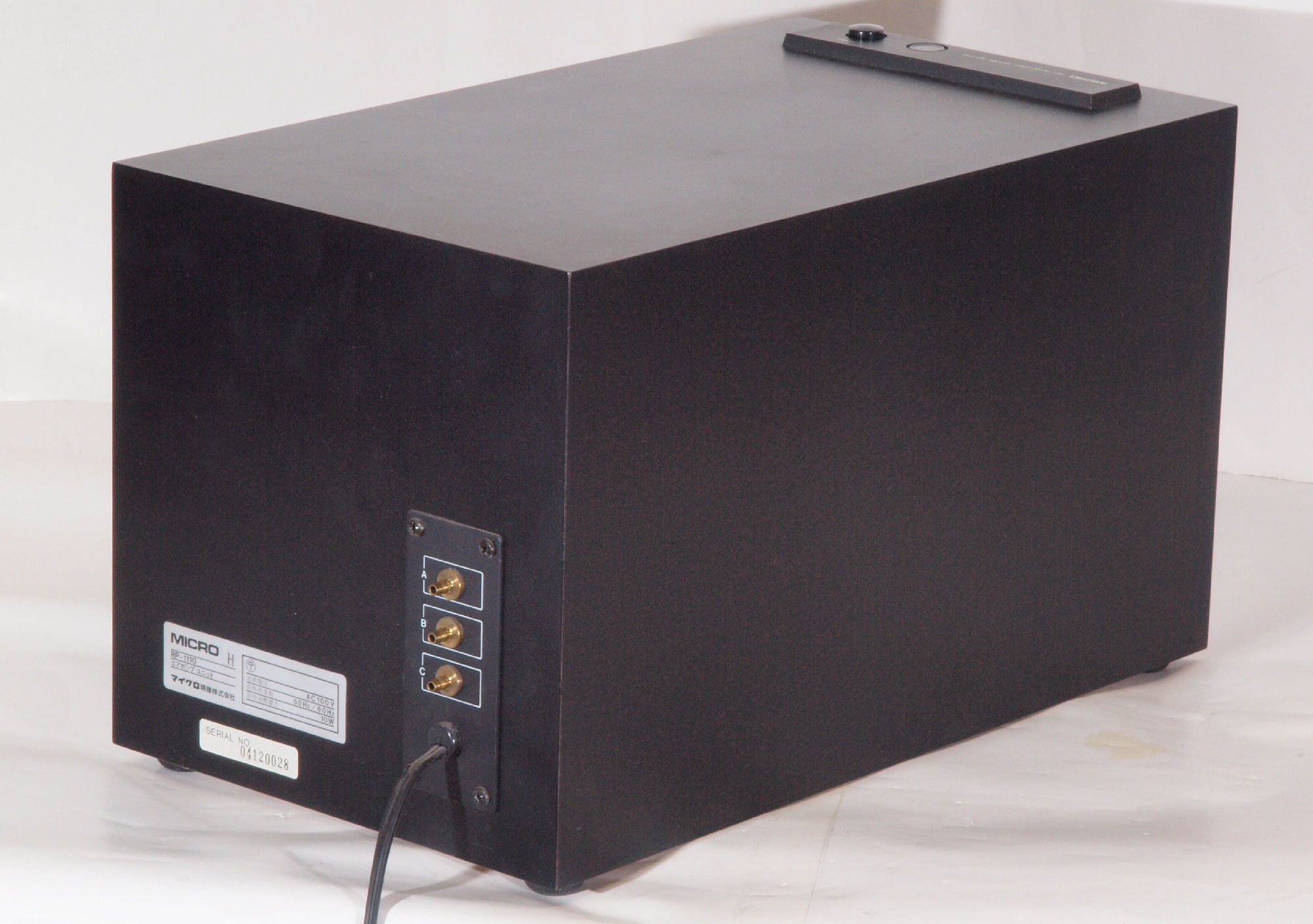

| Ａ１３． ＲＰ－１１１０点検中 後から見る |
 |

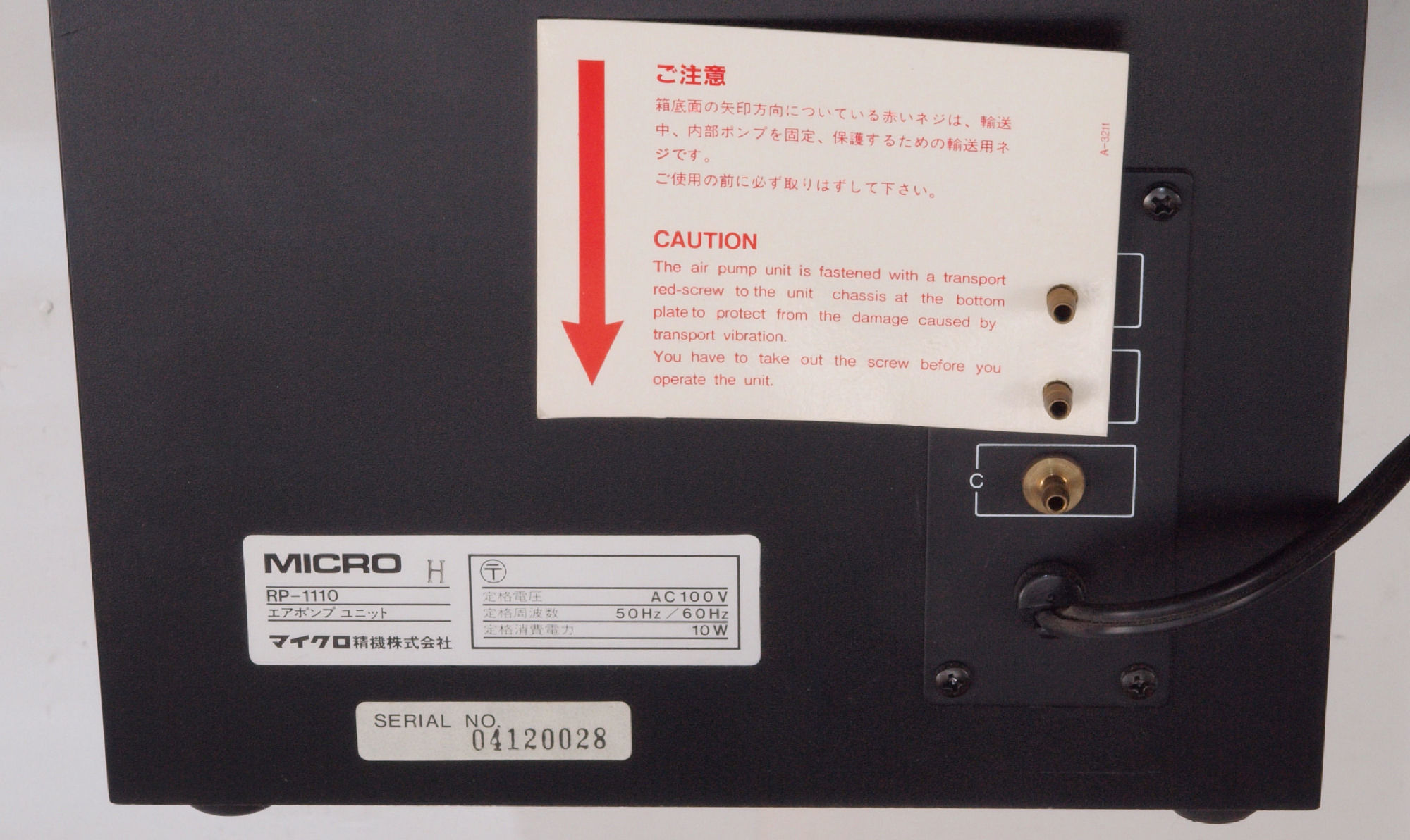

| Ａ１３２． ＲＰ－１１１０点検中、 後から、電源入り口、吐出口見る。 |
 |
| Ａ１４． ＲＰ－１１１０点検中 後左から見る |
 |

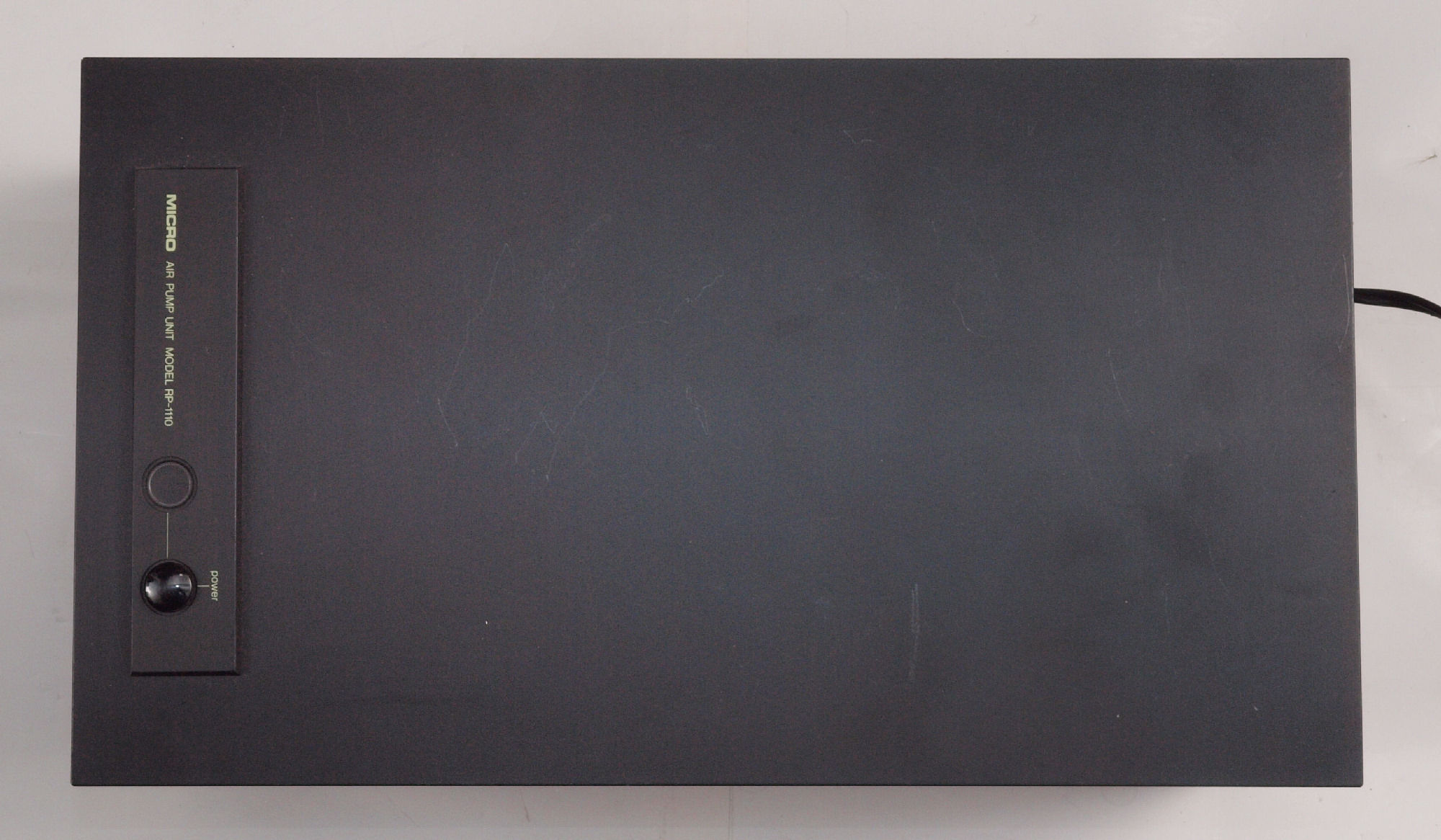

| Ａ１５． ＲＰ－１１１０点検中 上から見る |
 |

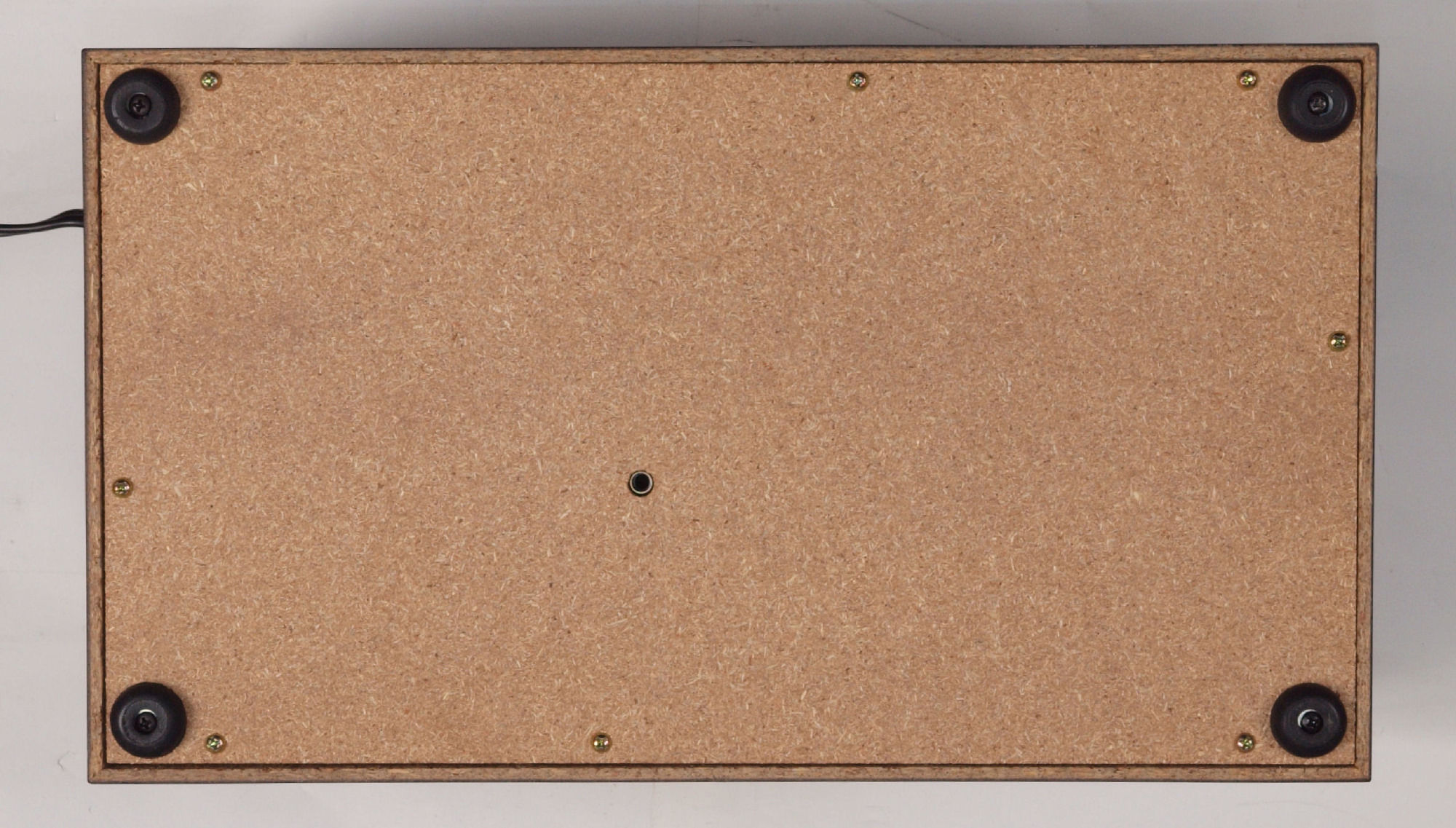

| Ａ２０． ＲＰ－１１１０点検中 下から見る |
 |

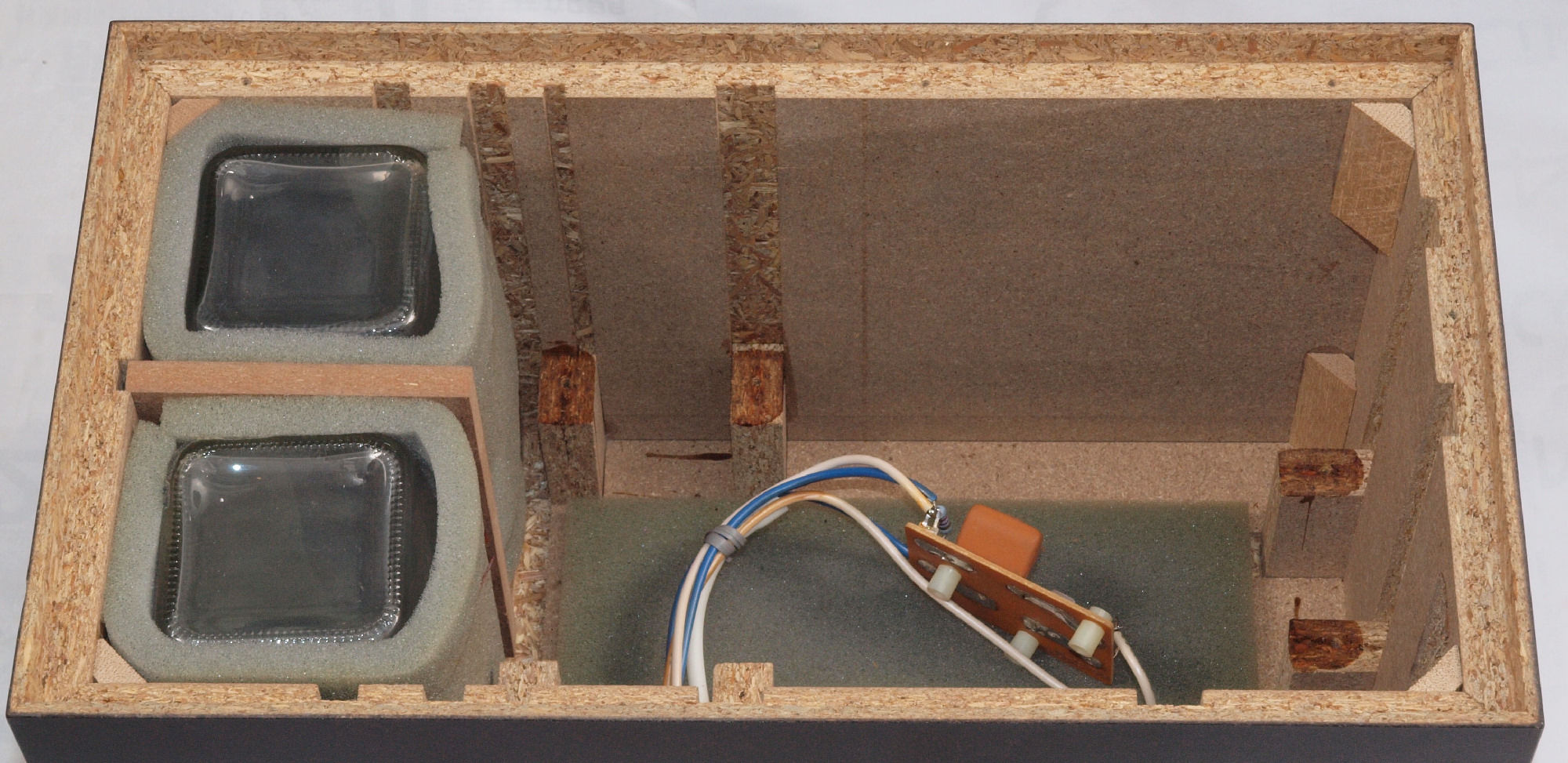

| Ａ２１． ＲＰ－１１１０点検中 下蓋を取り、下から見る。 |
 |

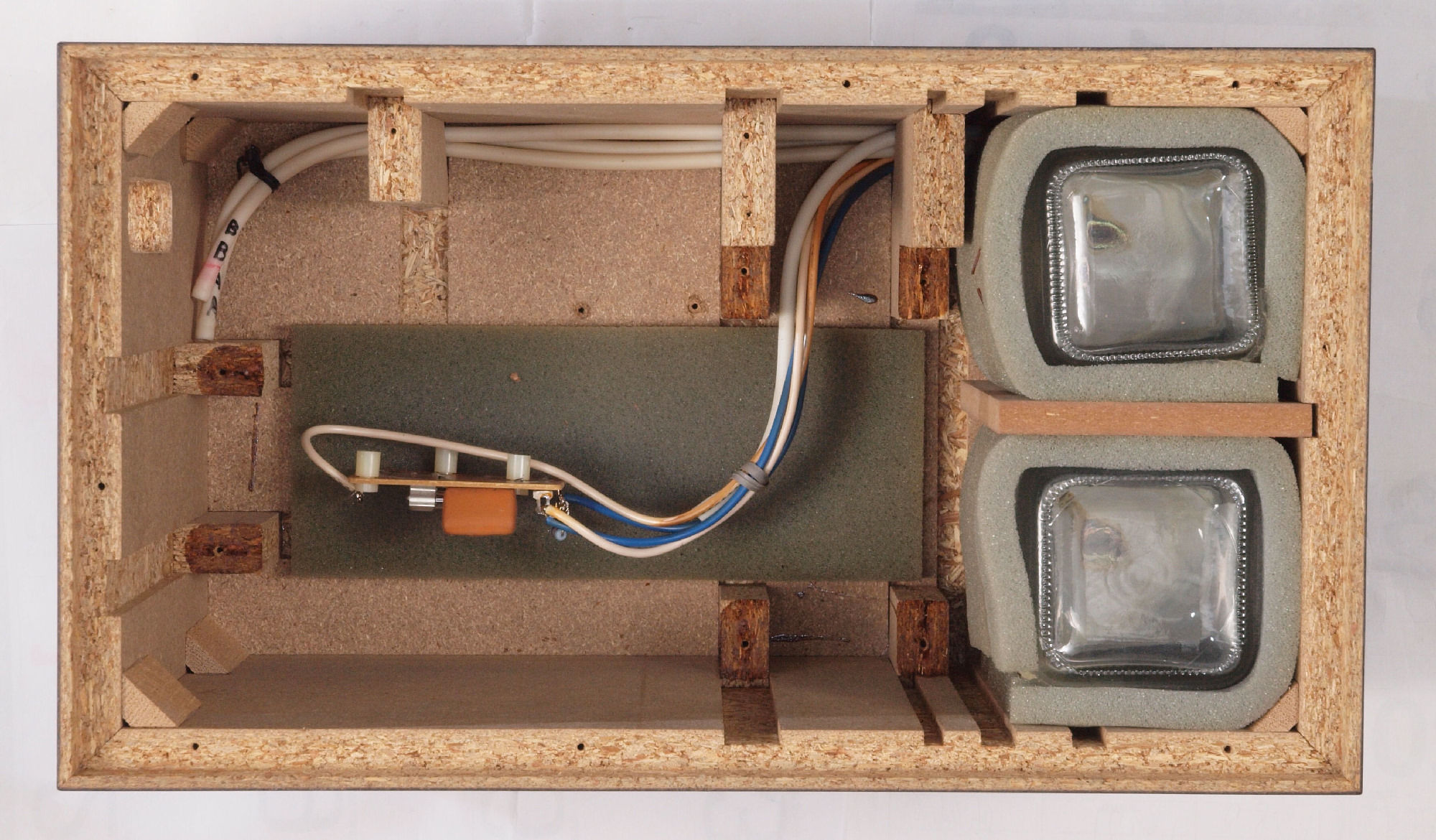

| Ａ２２． ＲＰ－１１１０点検中 下蓋・スポンジを取り、下から見る。 |
 |

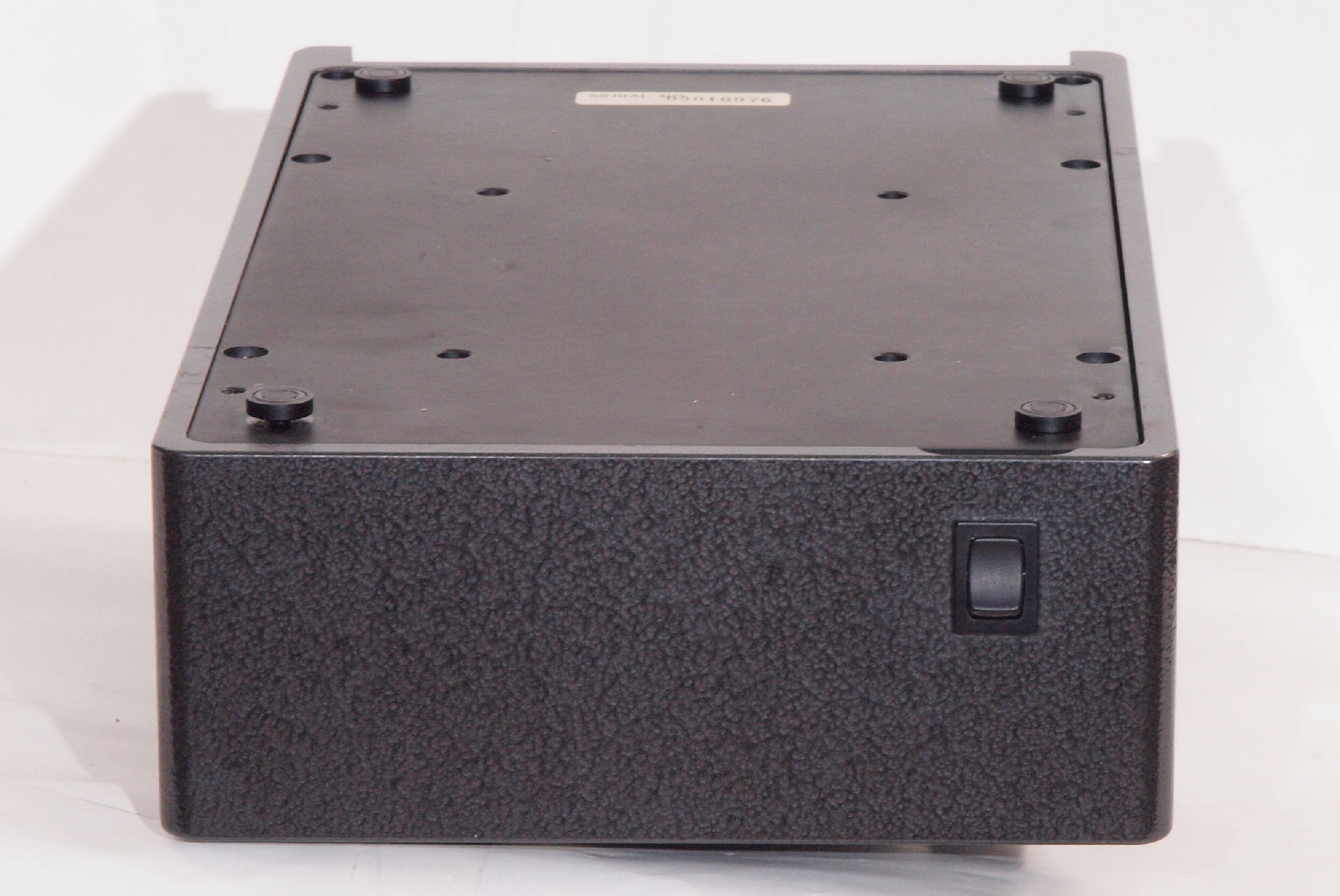

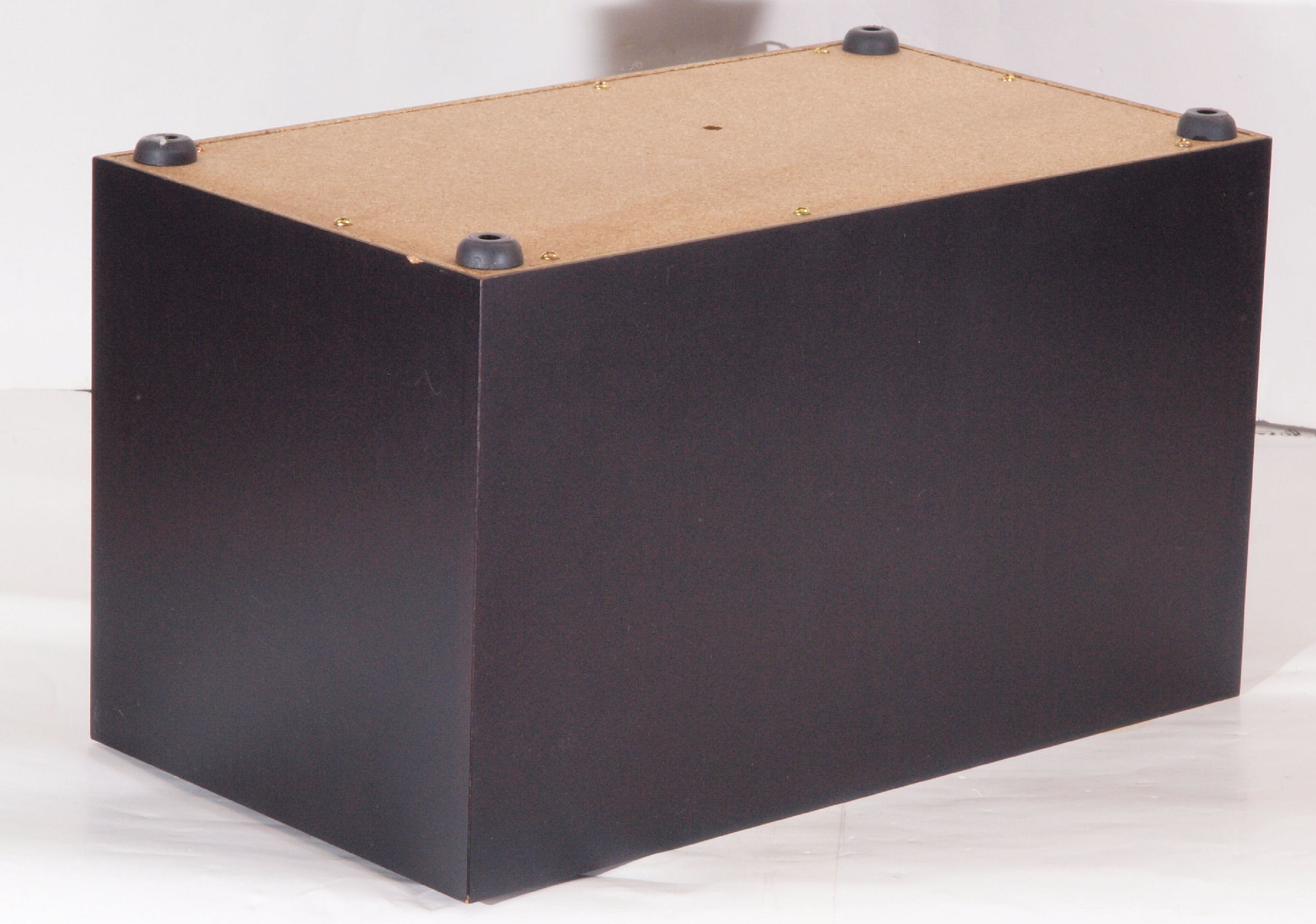

| Ａ２３． ＲＰ－１１１０点検中 下前から見る |
 |
| Ａ２４． ＲＰ－１１１０点検中 下前左から見る |
 |

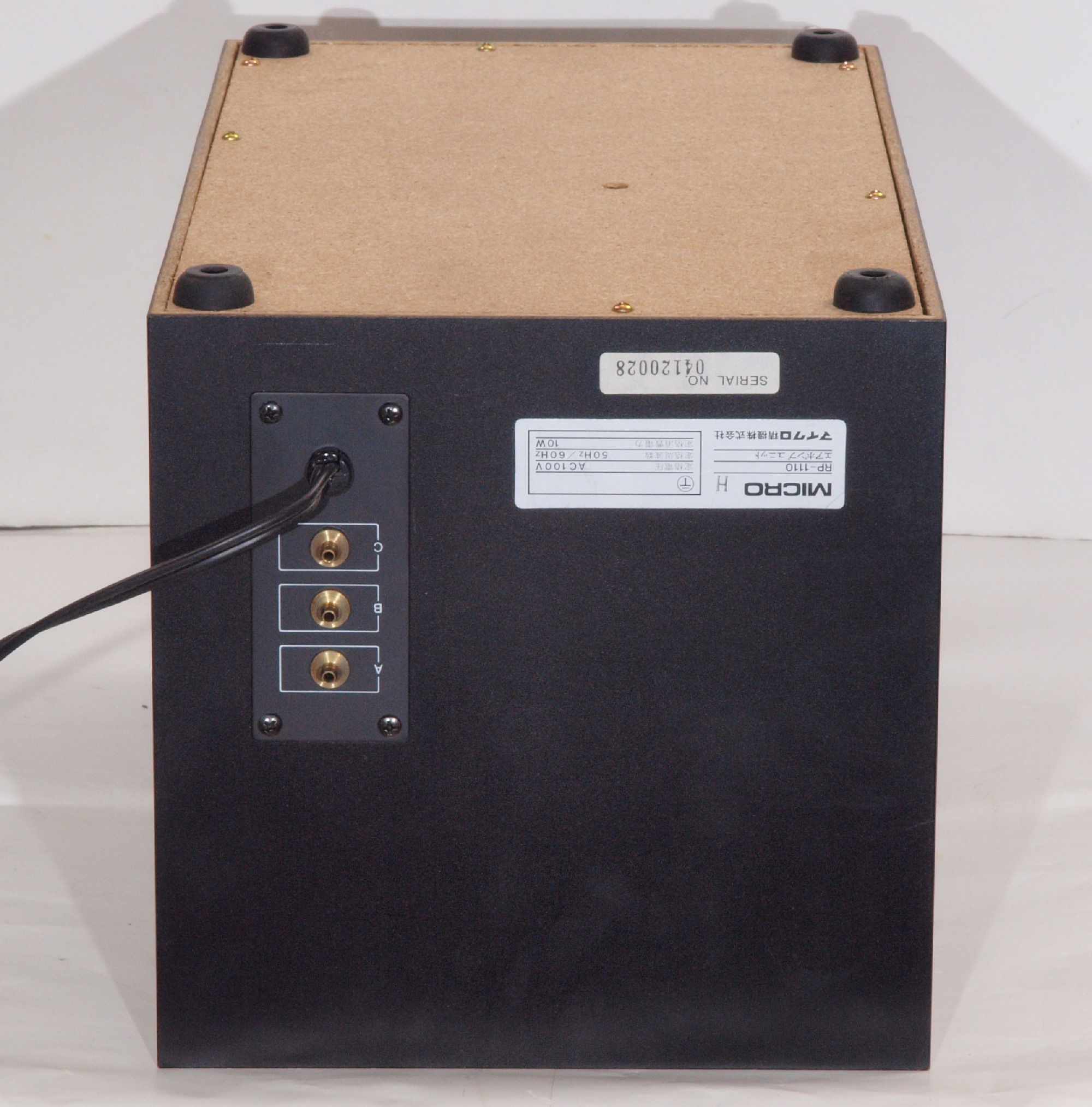

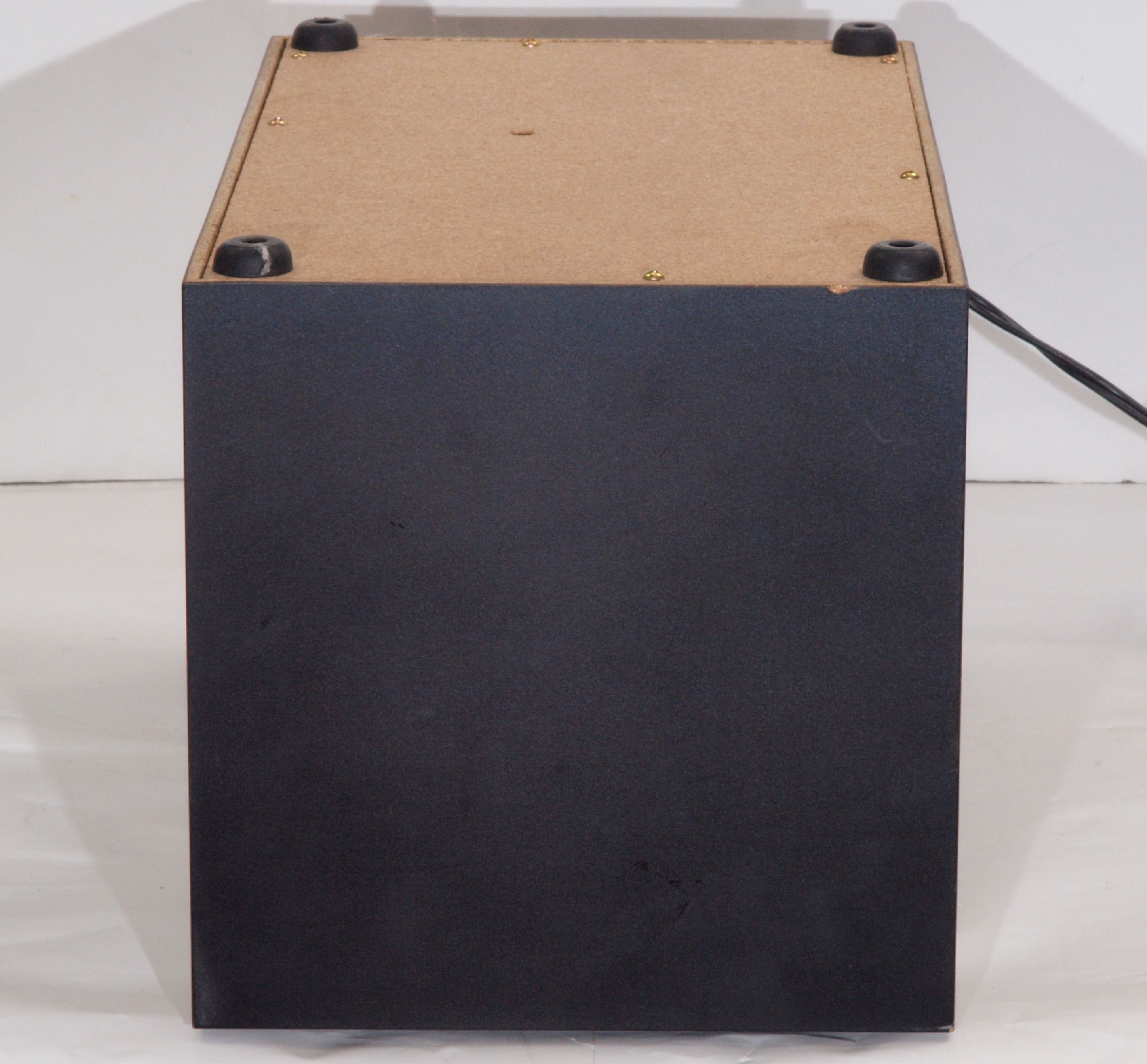

| Ａ２５． ＲＰ－１１１０点検中 下後から見る |
 |
| Ａ２６． ＲＰ－１１１０点検中 下後右から見る |
 |

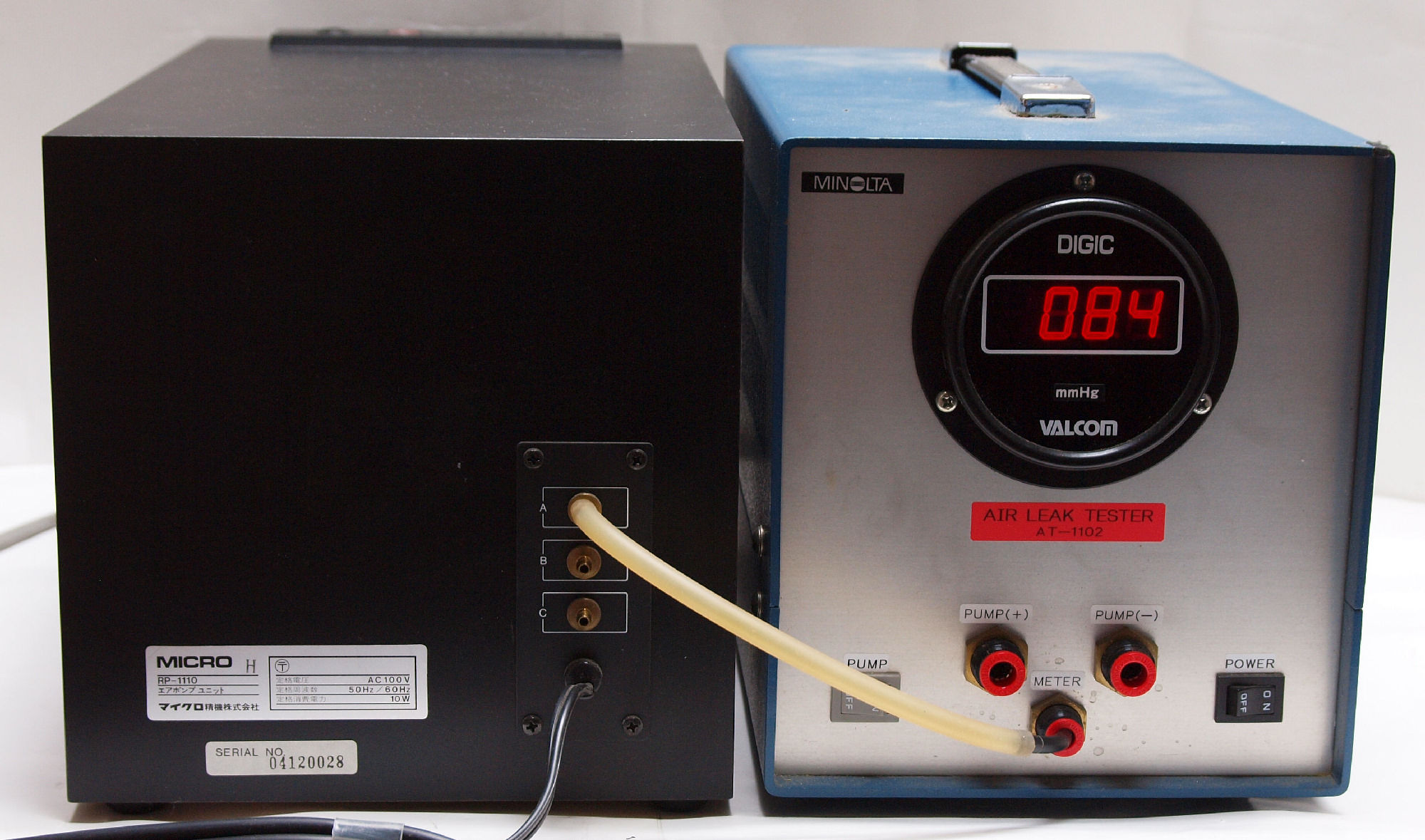

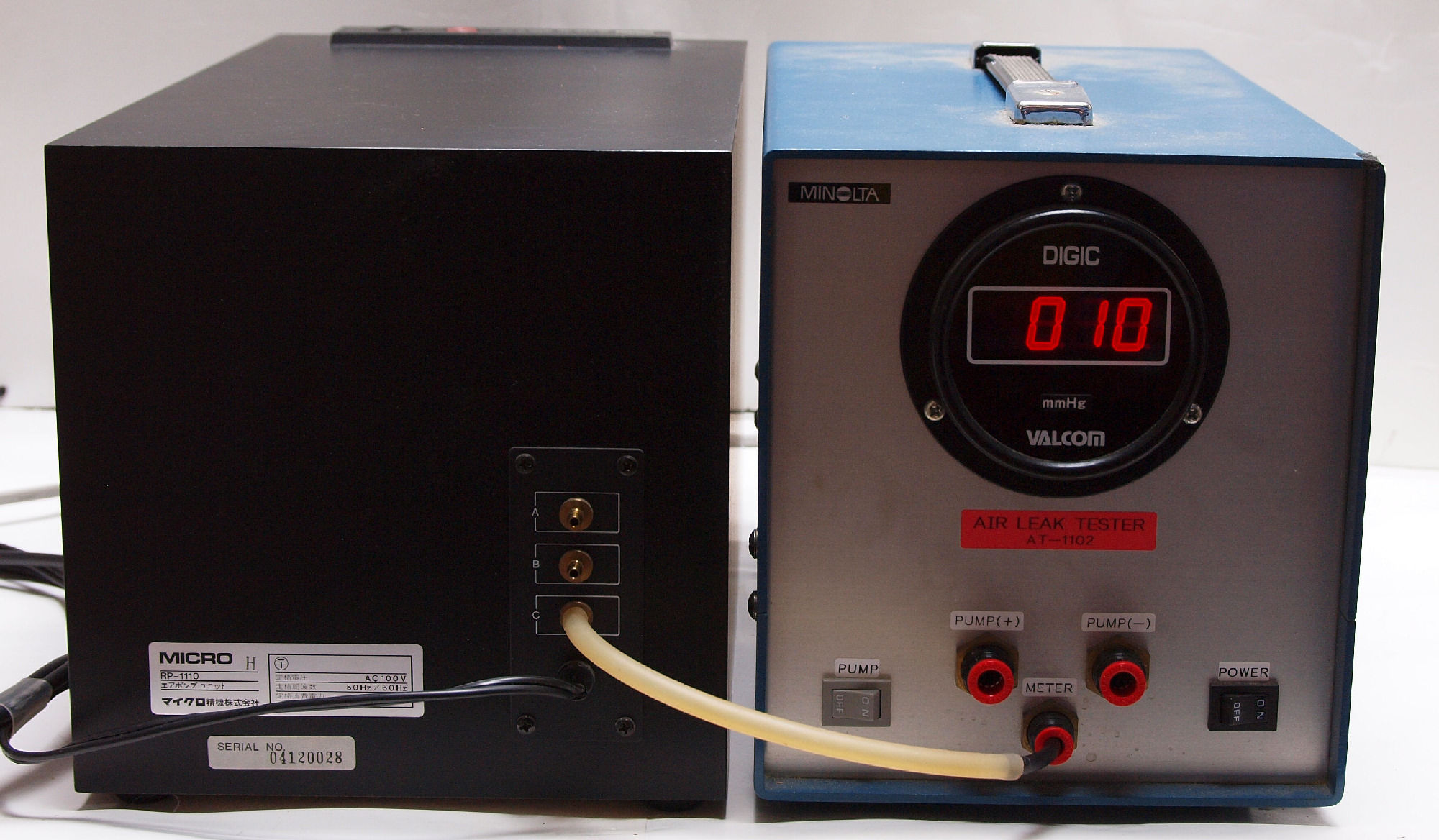

| Ａ３１． 修理前・測定中 「Ａ＝吐き出し」 の圧力測定。 低い |
 |

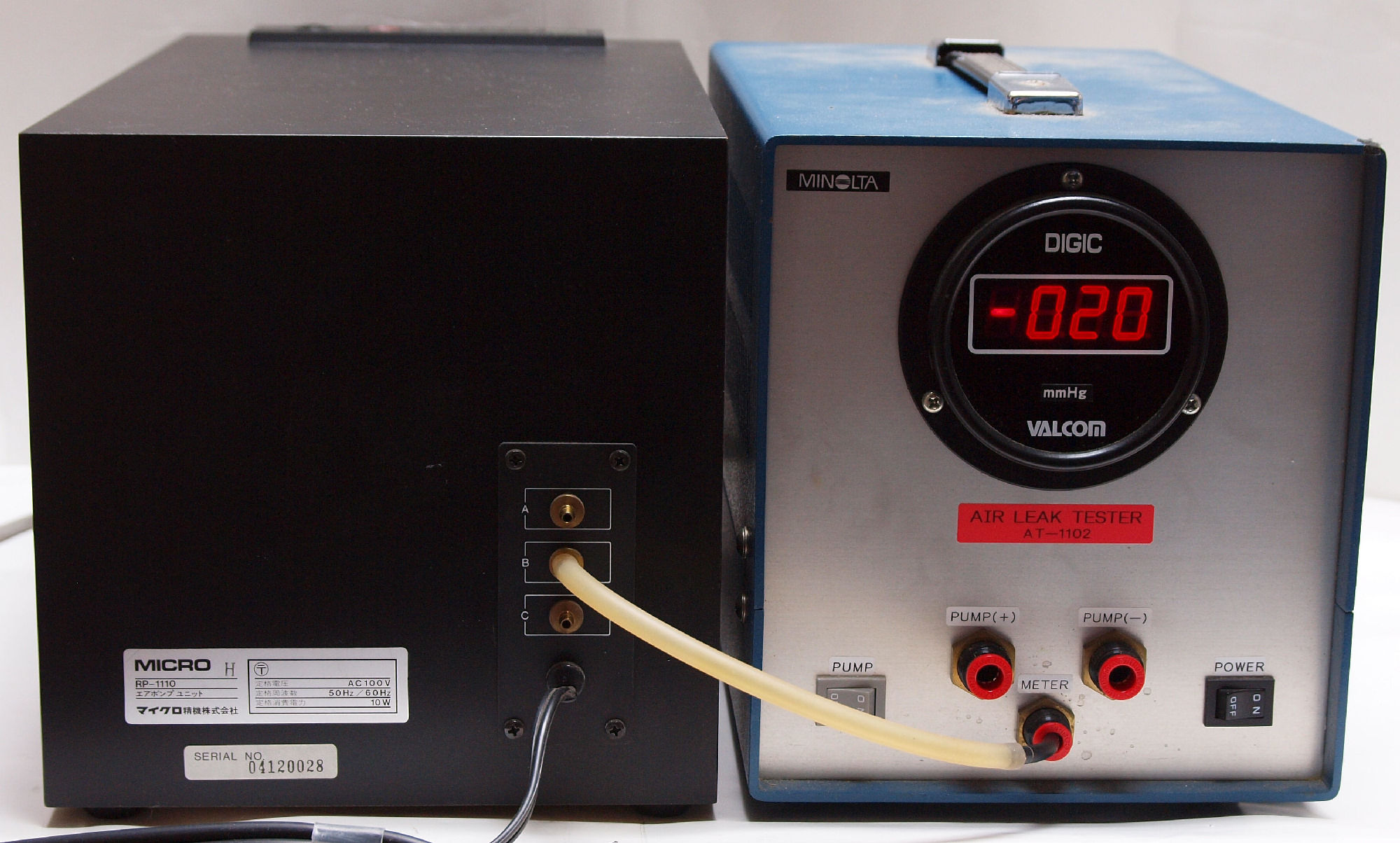

| Ａ３２． 修理前・測定中 「B＝吸い込」 の圧力測定。 低い |
 |
| Ａ３３． 修理前・測定中 「Ｃ＝吐き出し」 の圧力測定。 低い |
 |
| Ｃ１． 「ＲＰ－１１１０」修理状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１． 修理前 ポンプ取り出し。 |
 |

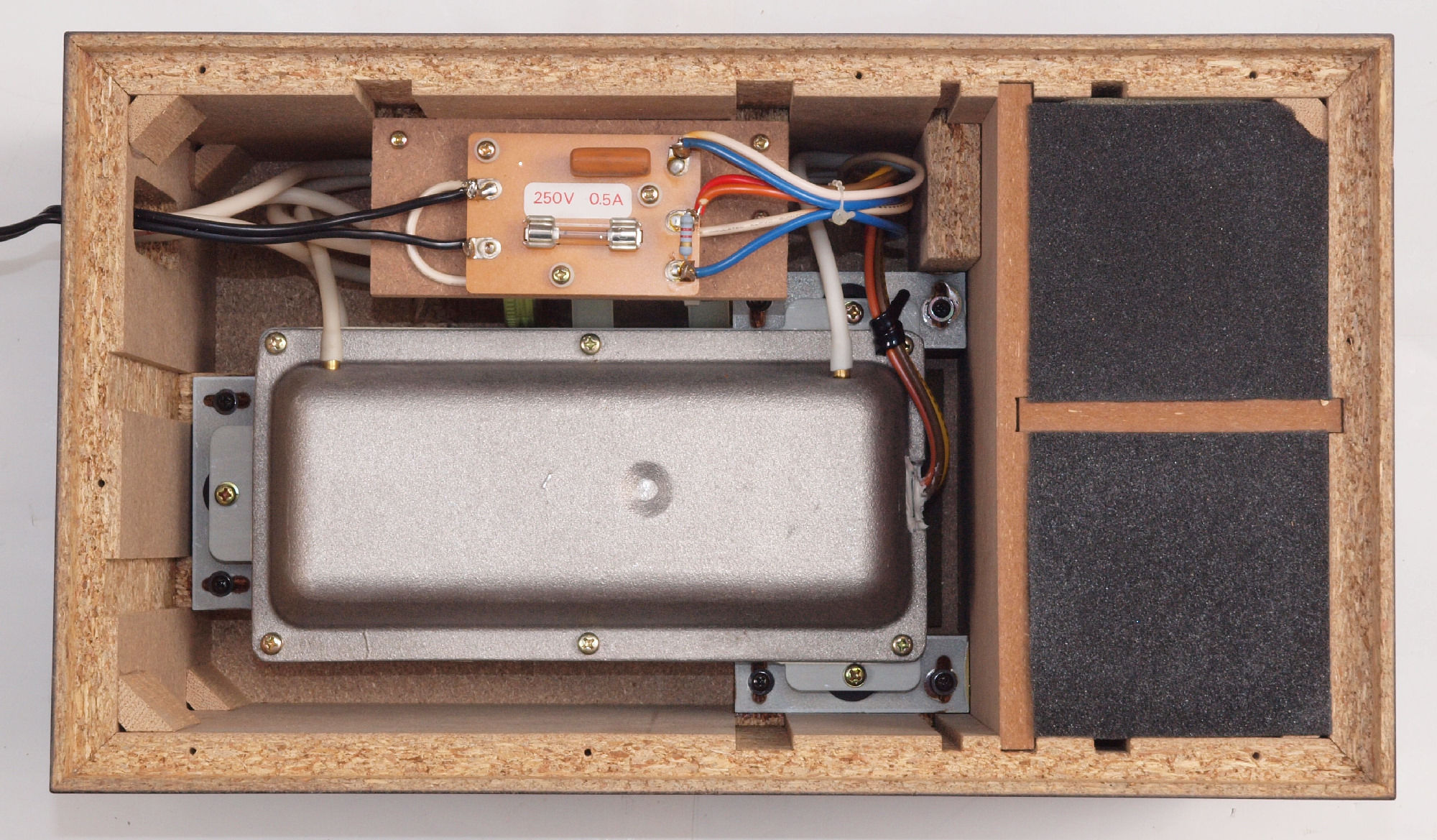

| Ｃ１２． 修理後 ポンプ。 |
 |
| Ｃ１３． 修理前 ポンプ取り出し。 |
 |
| Ｃ１４． 修理後 ポンプ。 |
 |

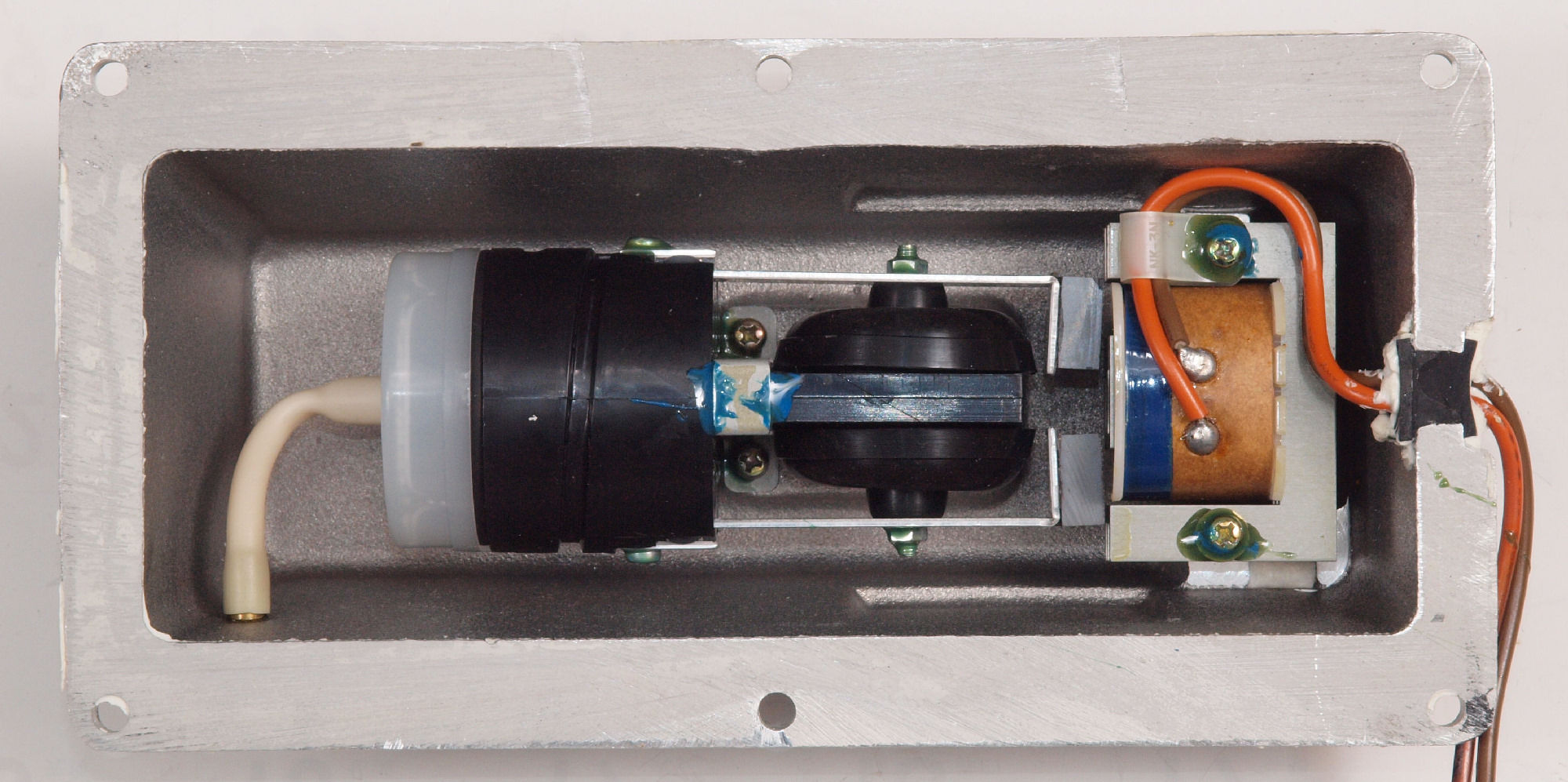

| Ｃ２１． 修理前 「Ａ＝吐き出し用ポンプ」 |
 |

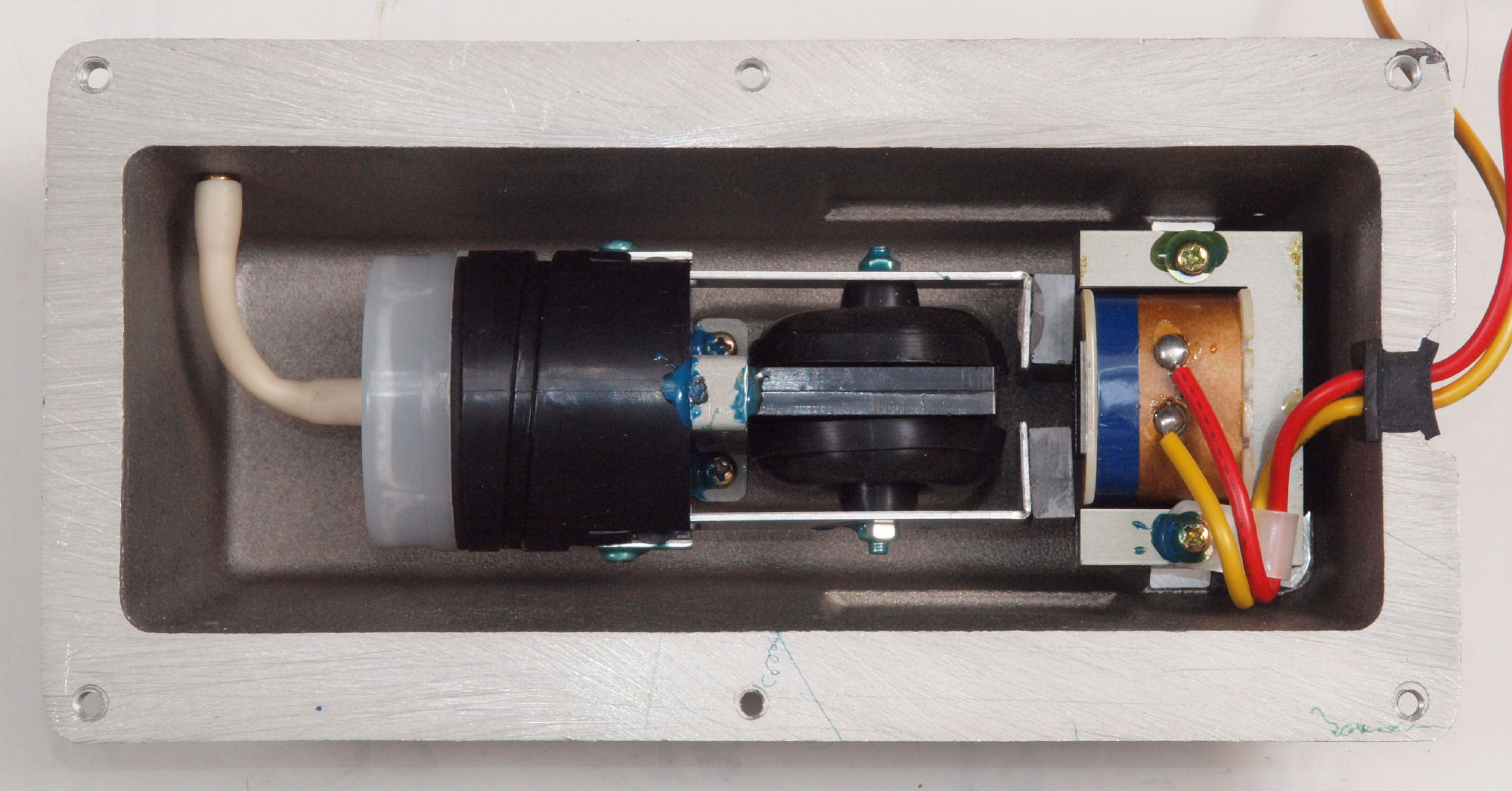

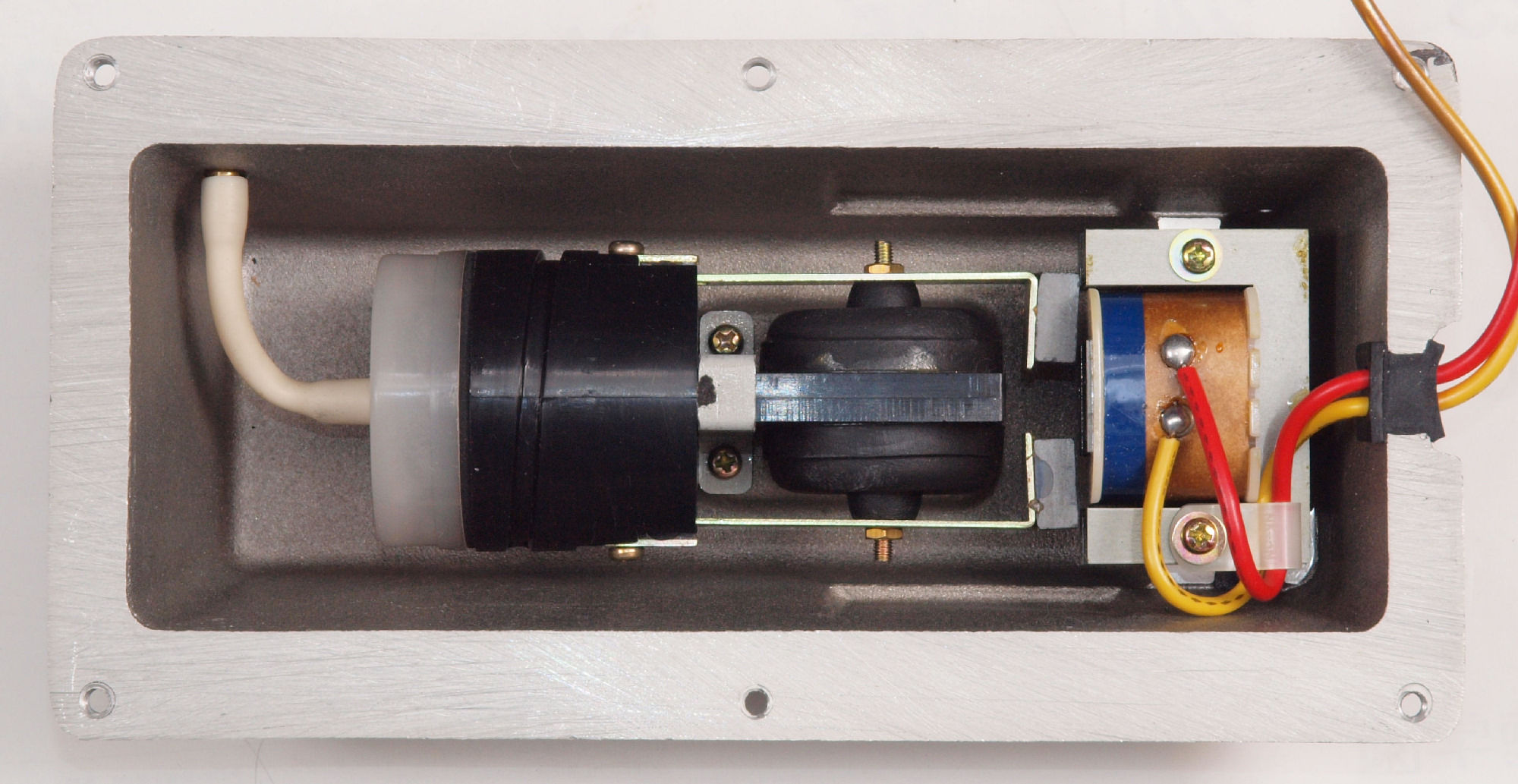

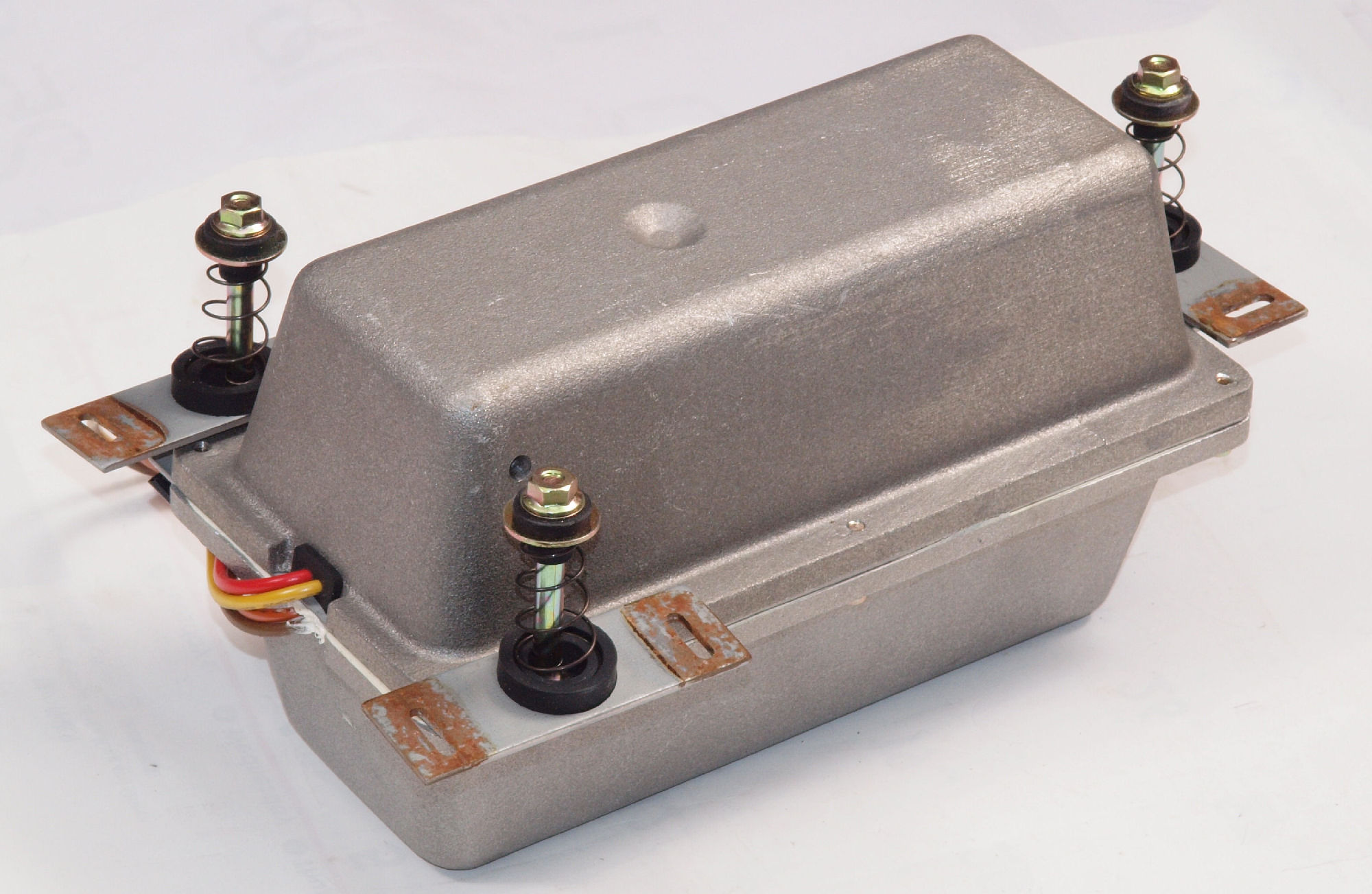

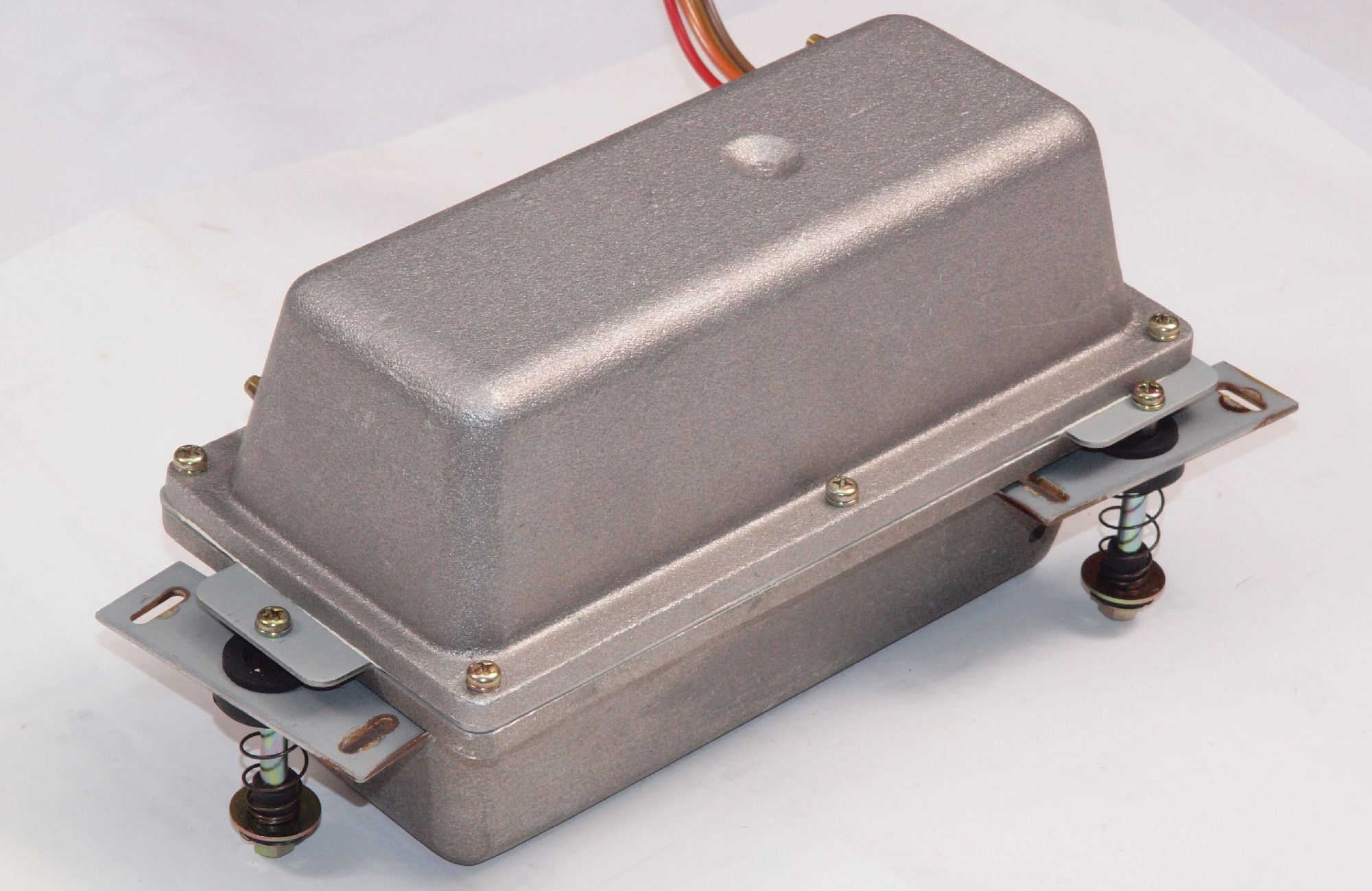

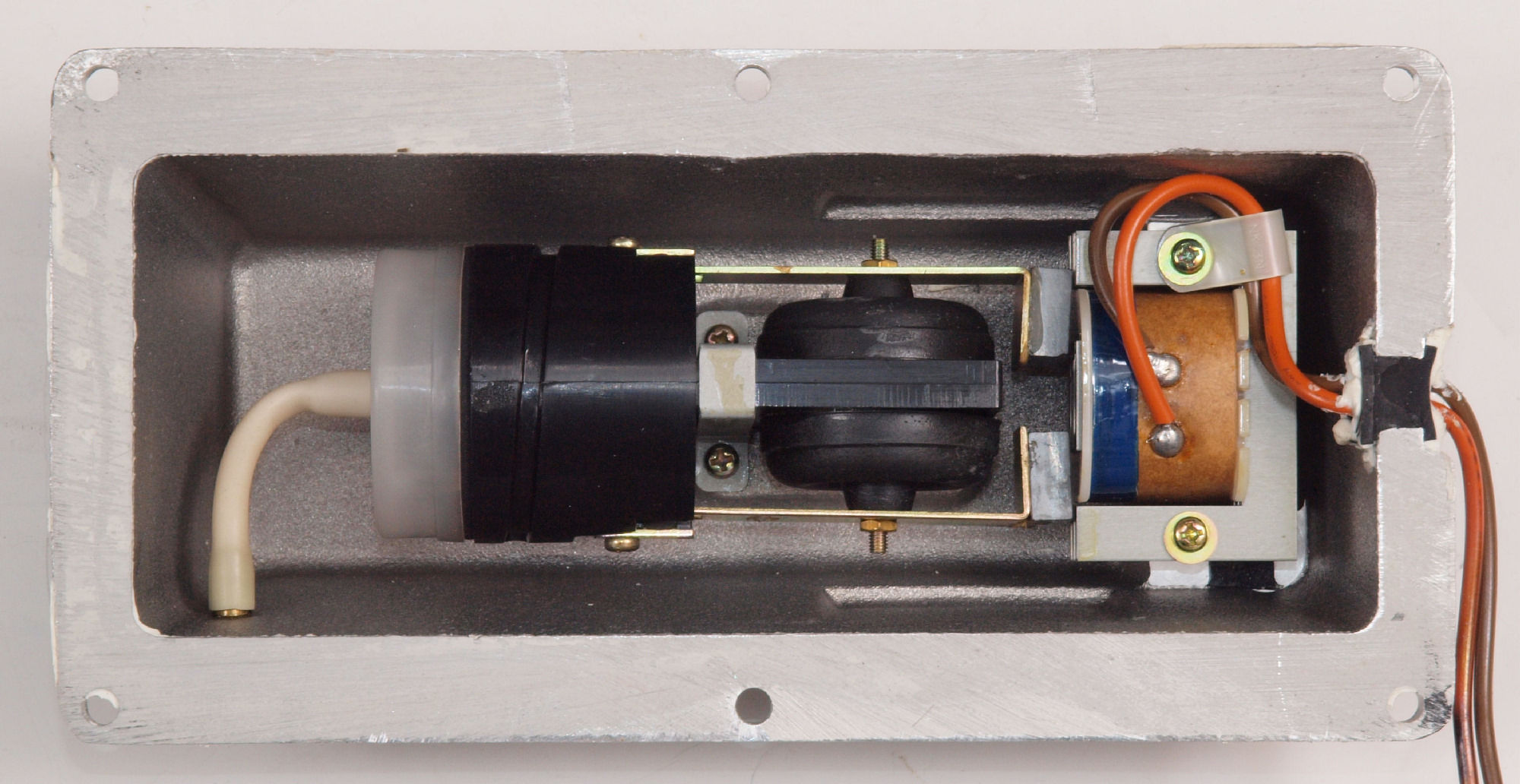

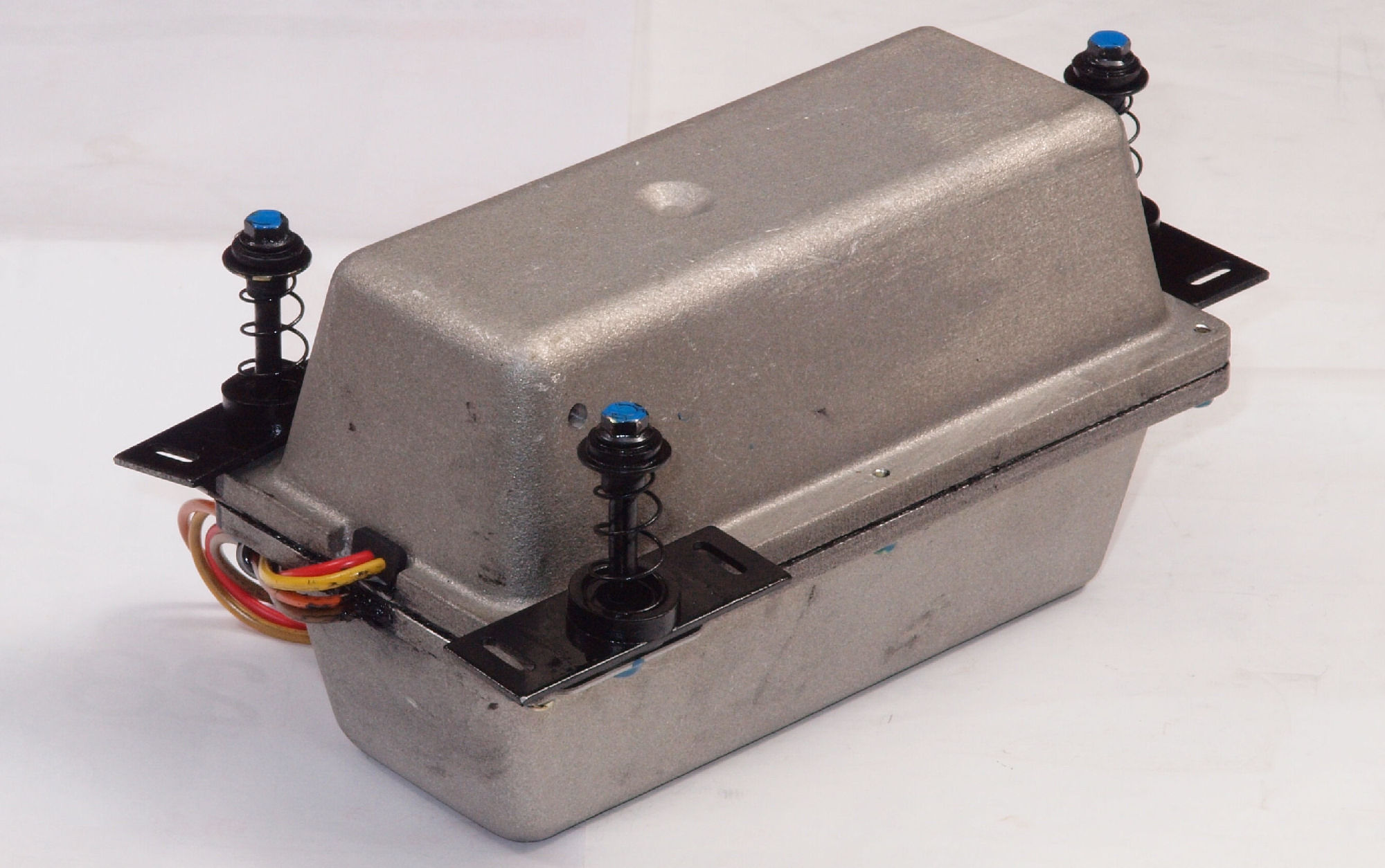

| Ｃ２２． 修理（交換）後 「Ａ＝吐き出し用ポンプ」 ユニット |
 |

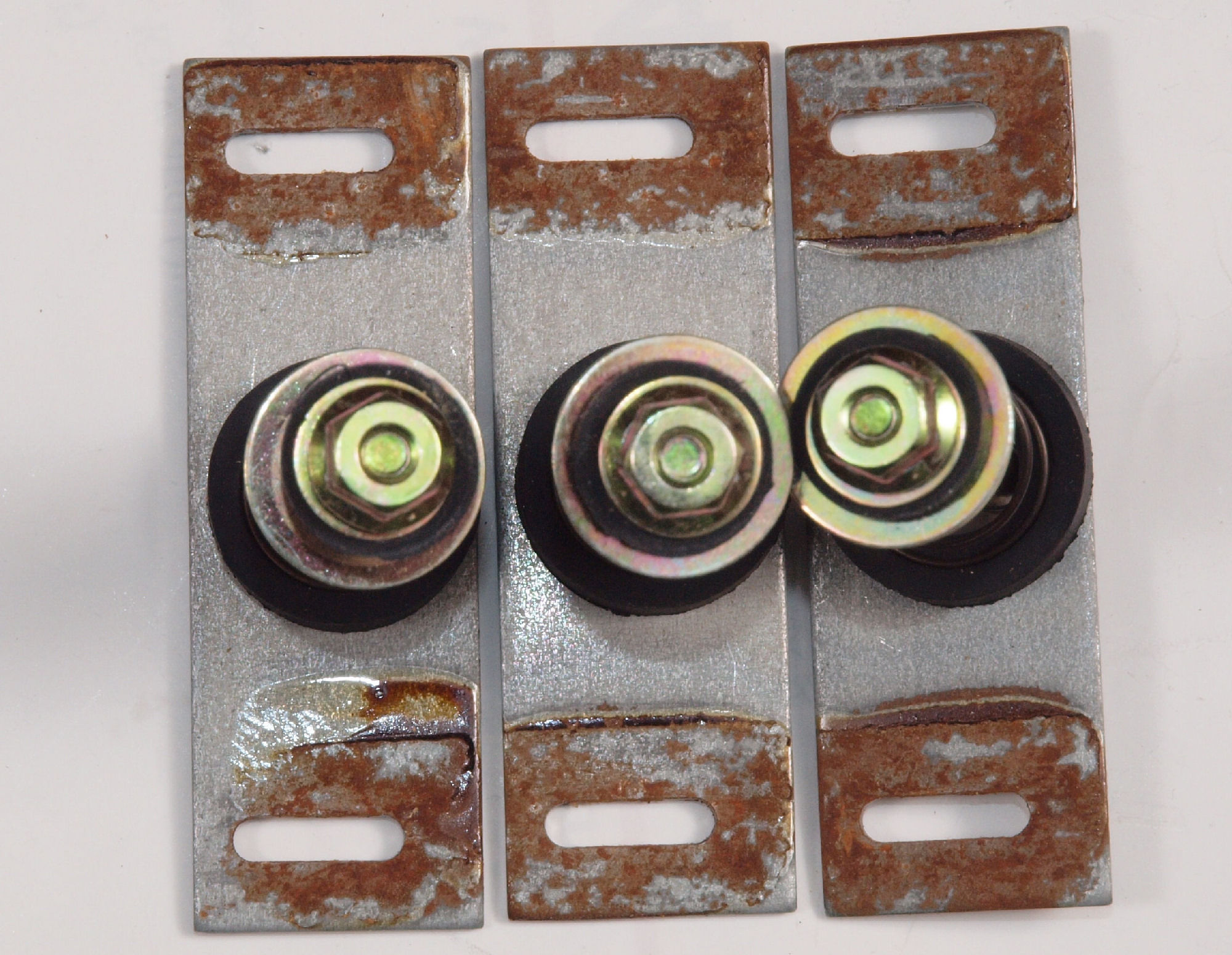

| Ｃ２３． 修理前 ユニット取り付け（懸架）金具。 |
 |

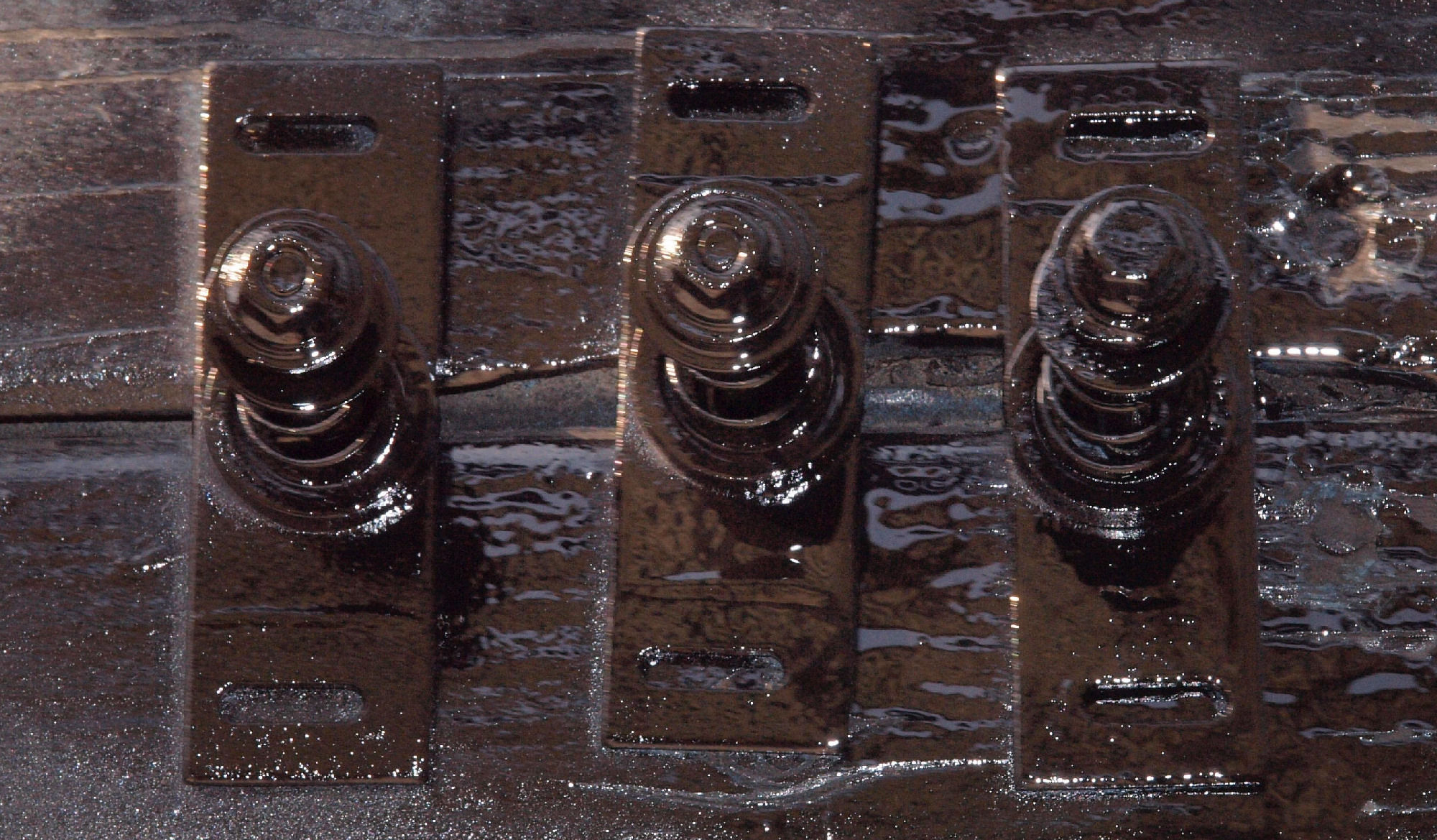

| Ｃ２４． 修理（塗装）後 ユニット取り付け（懸架）金具。 |
 |

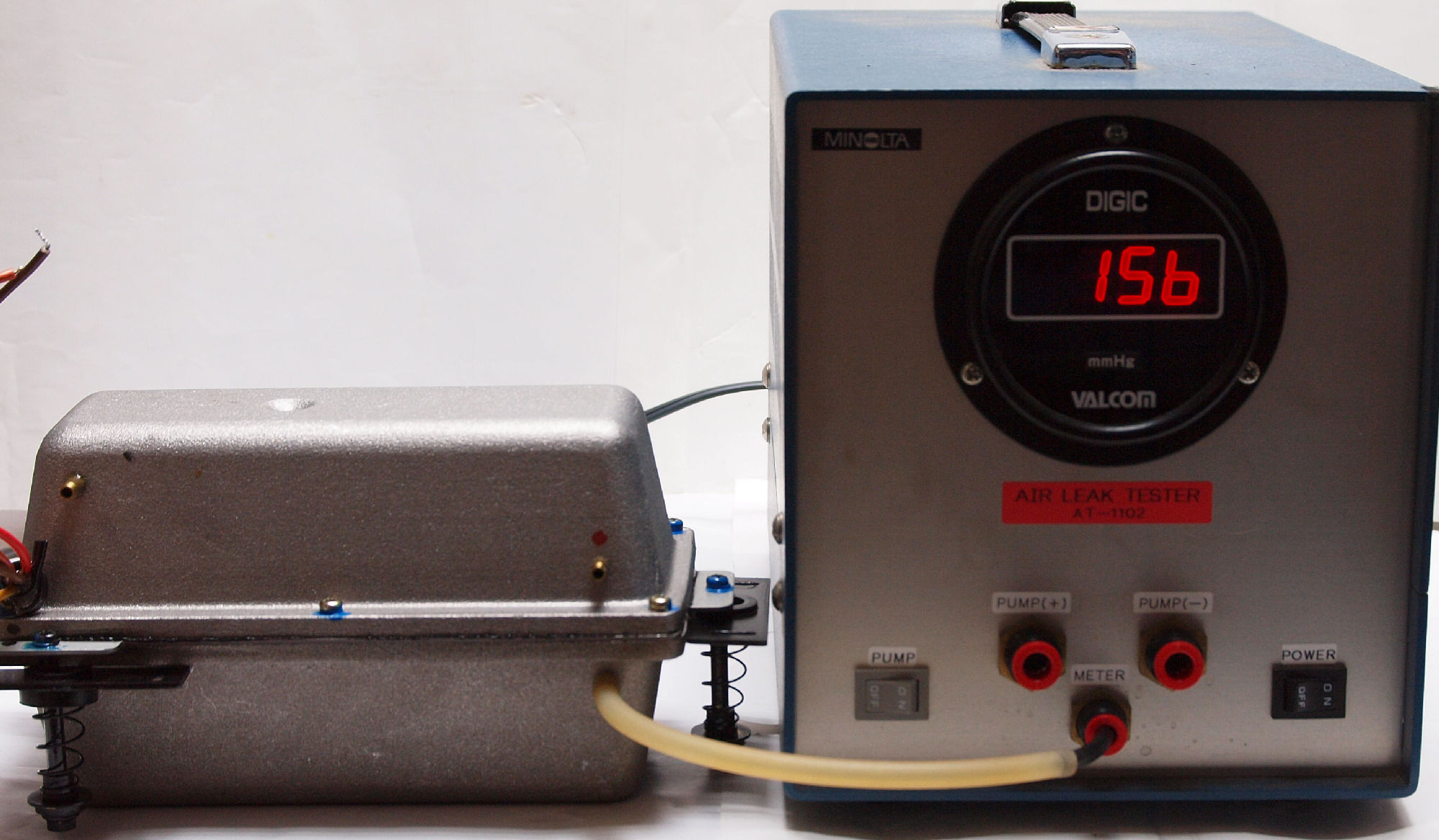

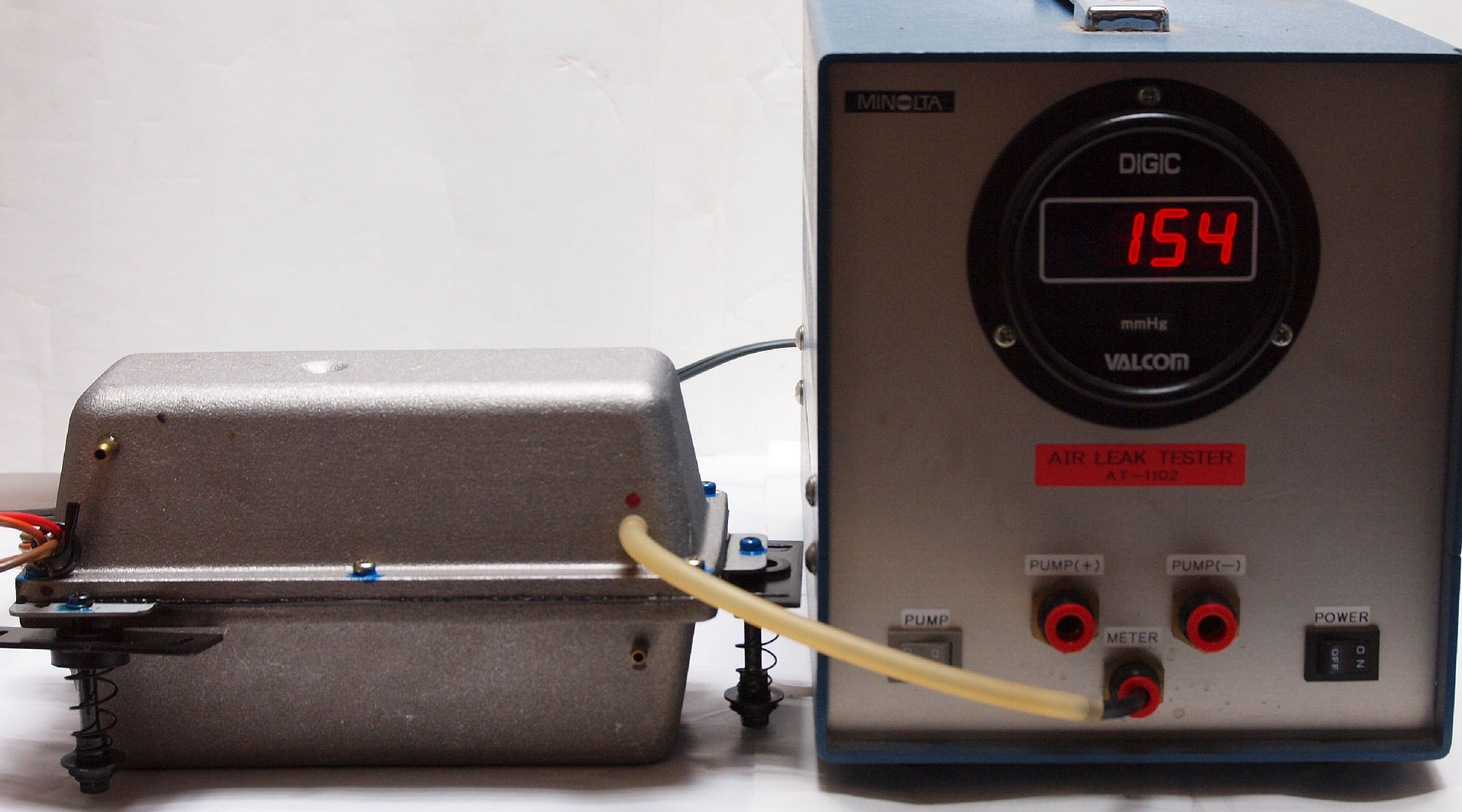

| Ｃ２５． 修理（交換）後圧力測定中の 「Ａ＝吐き出し用ポンプ」 |
 |
| Ｃ３１． 修理前 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 |
 |

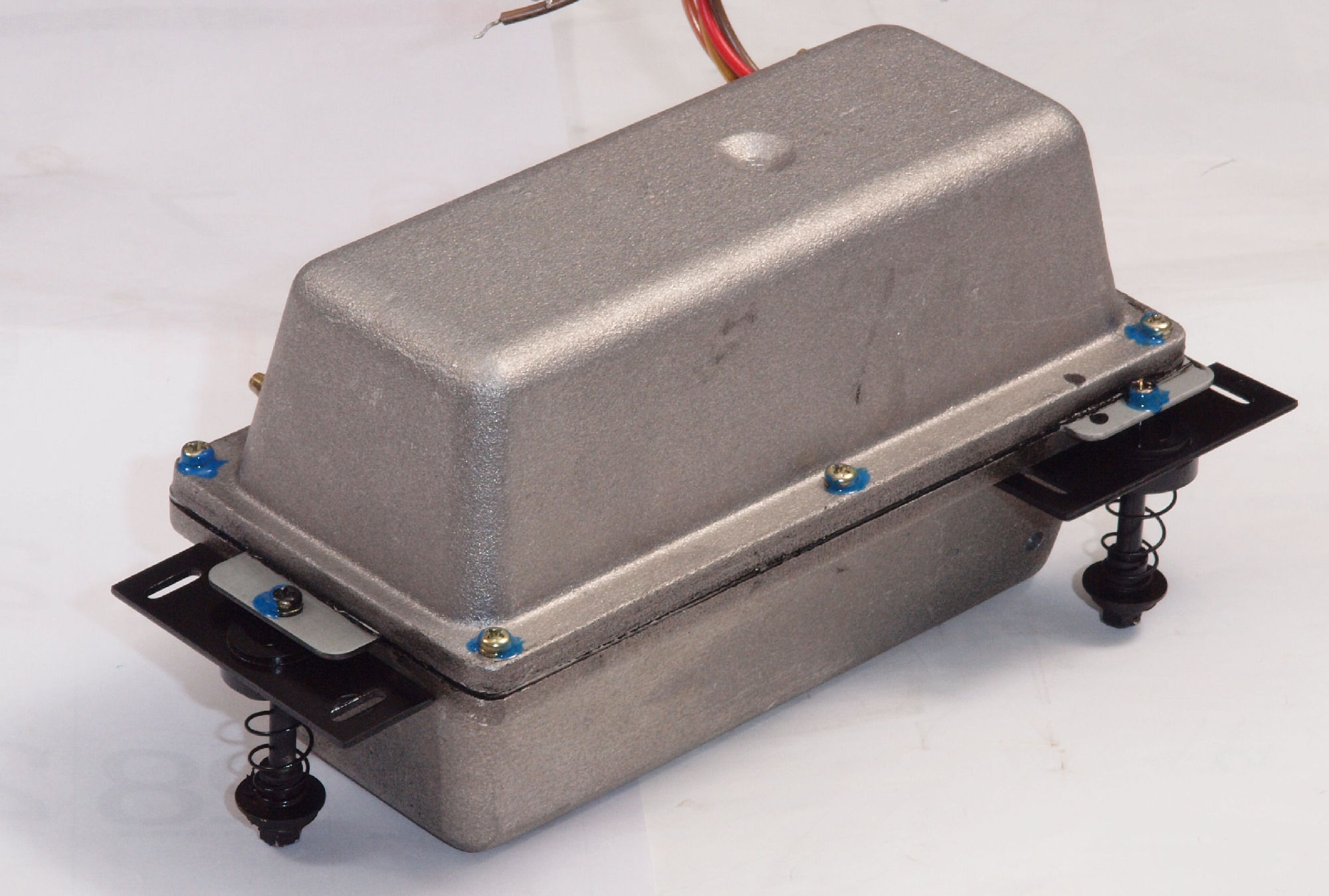

| Ｃ３２． 修理（交換）後 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 ユニット |
 |
| Ｃ３３． 修理（交換）後 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 ユニット、 吸い込みフイルター交換。 左（白）＝交換品、 右（黒）＝旧品。 |
 |
| Ｃ３４． 修理（交換）後圧力測定中の 「Ｃ＝吐き出し」 |
 |

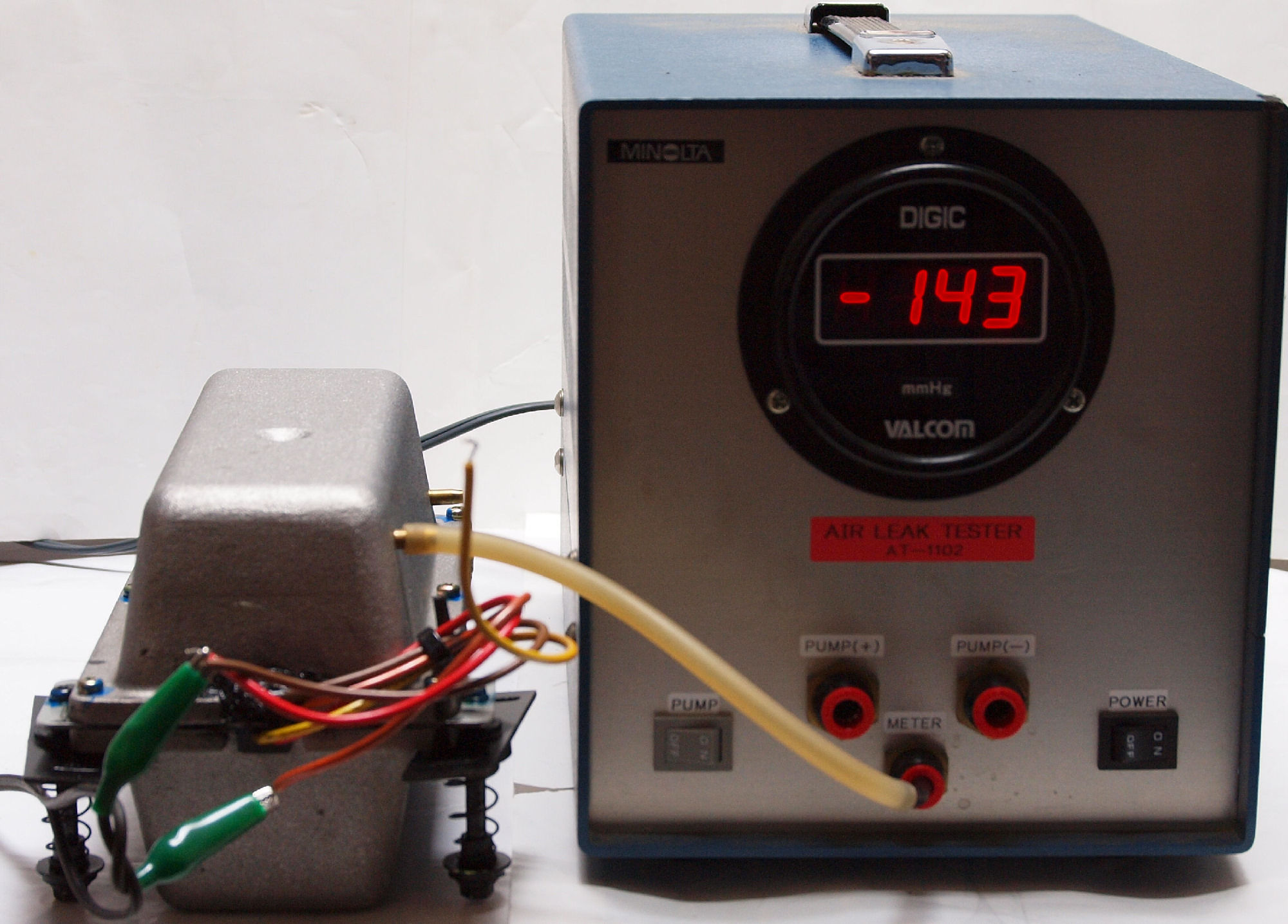

| Ｃ３５． 修理（交換）後圧力測定中の 「Ｂ＝吸い込み」 |
 |
| Ｃ４１． 修理前 接着材が劣化した木箱圧縮板右側。 |
 |
| Ｃ４２． 修理中 圧縮板にボンドを塗って固めている、右側。 |
 |
| Ｃ４３． 修理後 表に出るところは、ラッカーを吹き付ける。 |
 |
| Ｃ４４． 修理前 接着材が劣化した木箱圧縮板左側。 |
 |
| Ｃ４５． 修理中 圧縮板にボンドを塗って固めている、左側。 |
 |
| Ｃ４６． 修理後 表に出るところは、ラッカーを吹き付ける。 |
 |

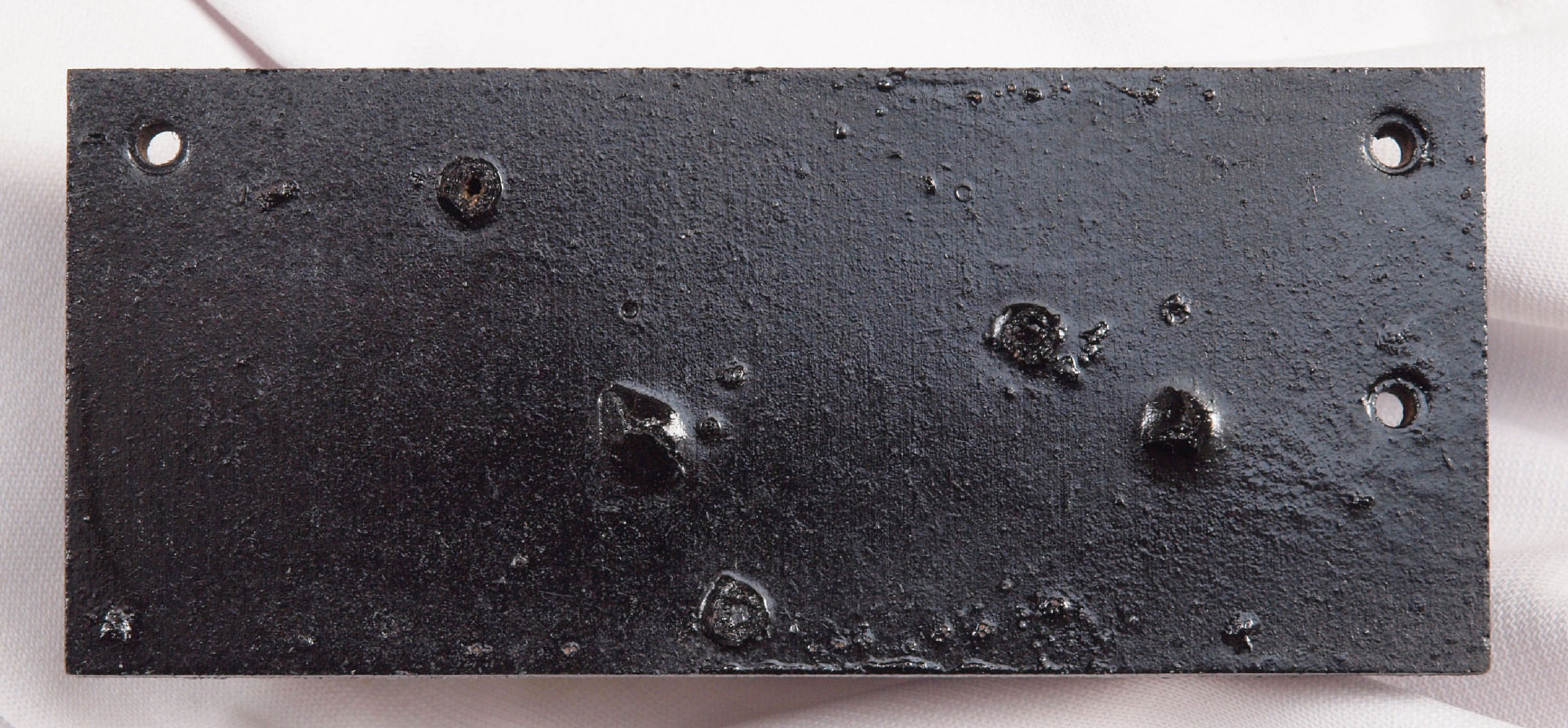

| Ｃ５１． 修理前 エアーチャンバー架台裏。 |
 |
| Ｃ５２． 修理（塗装）後 エアーチャンバー架台裏。 |
 |

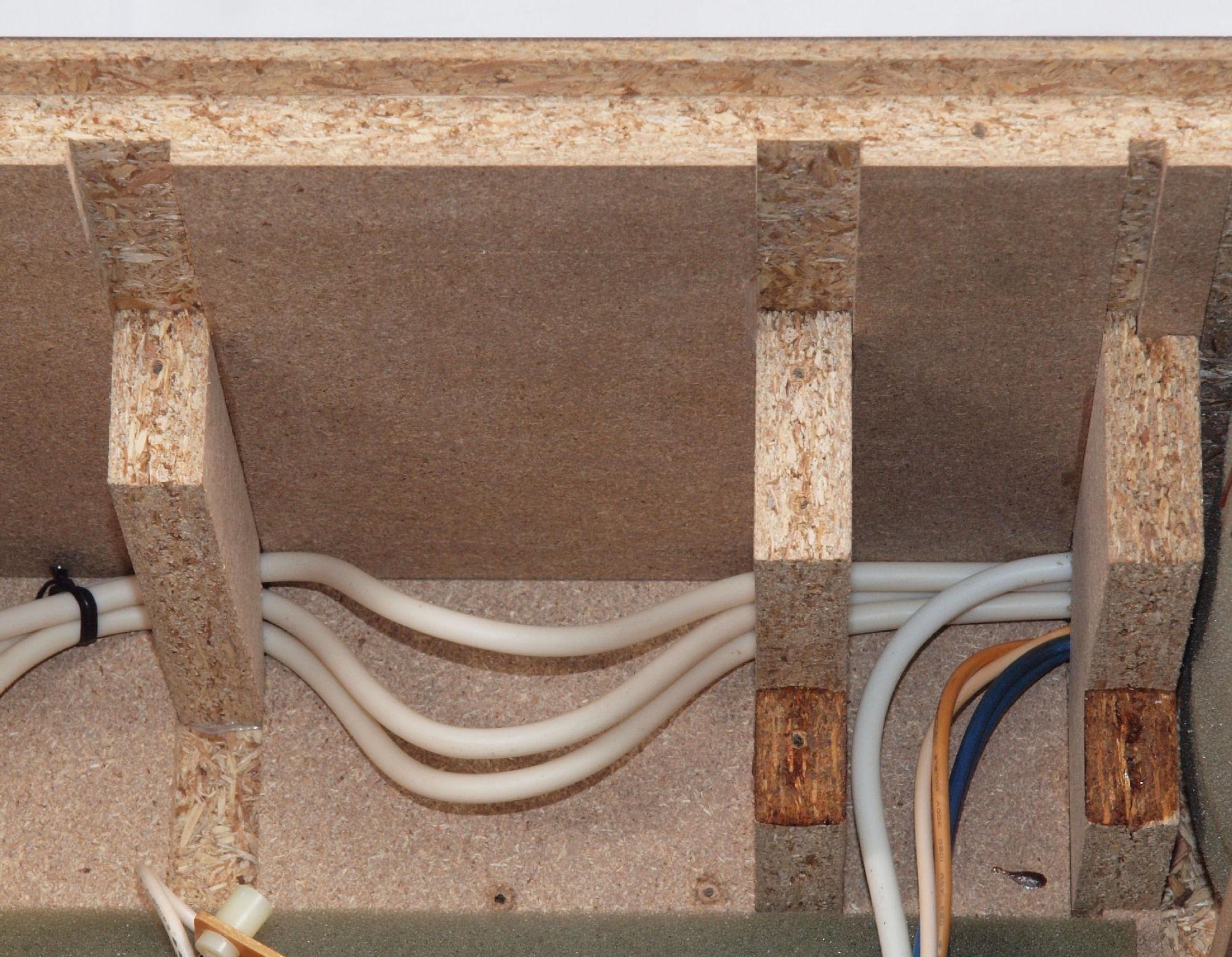

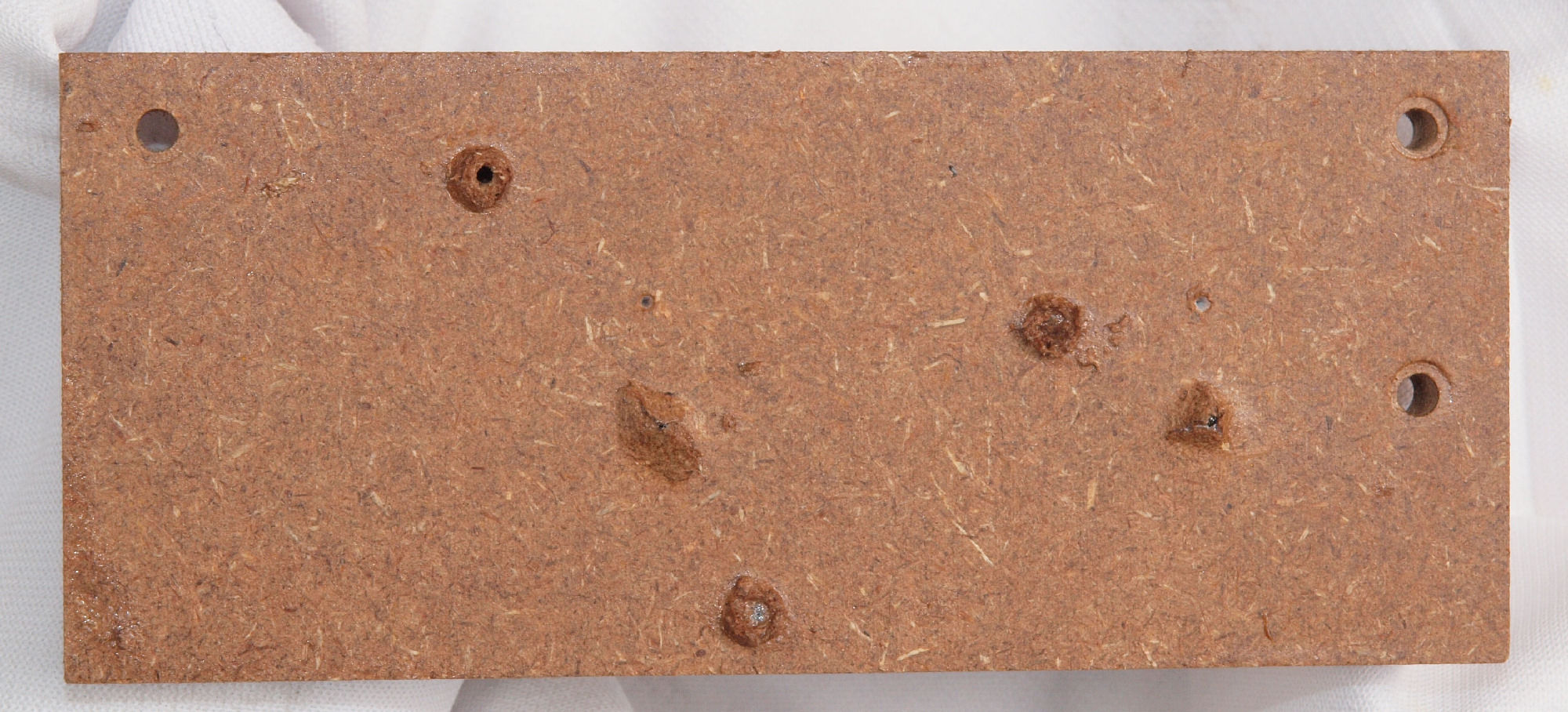

| Ｃ６１． 修理前 木ネジで割れた、「フューズ取付圧縮板」、「ポンプ取り付け圧縮板」。 |
 |
| Ｃ６２． 修理中 木ネジで割れた、「ポンプ取り付け圧縮板」、「フューズ取付圧縮板」、ボンドを染みこませる。 |
 |

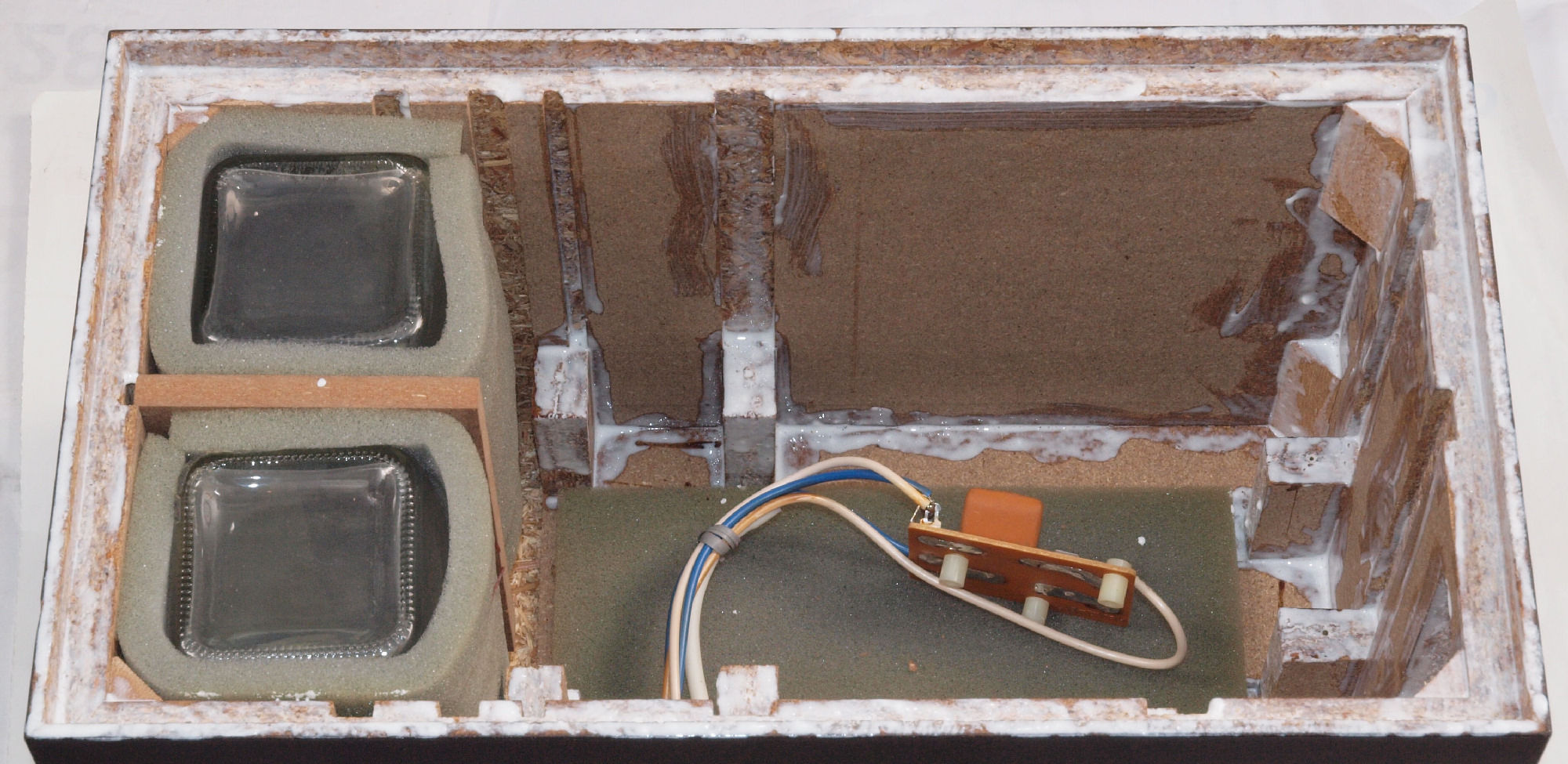

| Ｃ６３． 修理前 木ネジで割れた、「ポンプ取り付け圧縮板」。 |
 |
| Ｃ６４． 修理中 木ネジで割れた、「ポンプ取り付け圧縮板」、ボンドを染みこませる。 |
 |

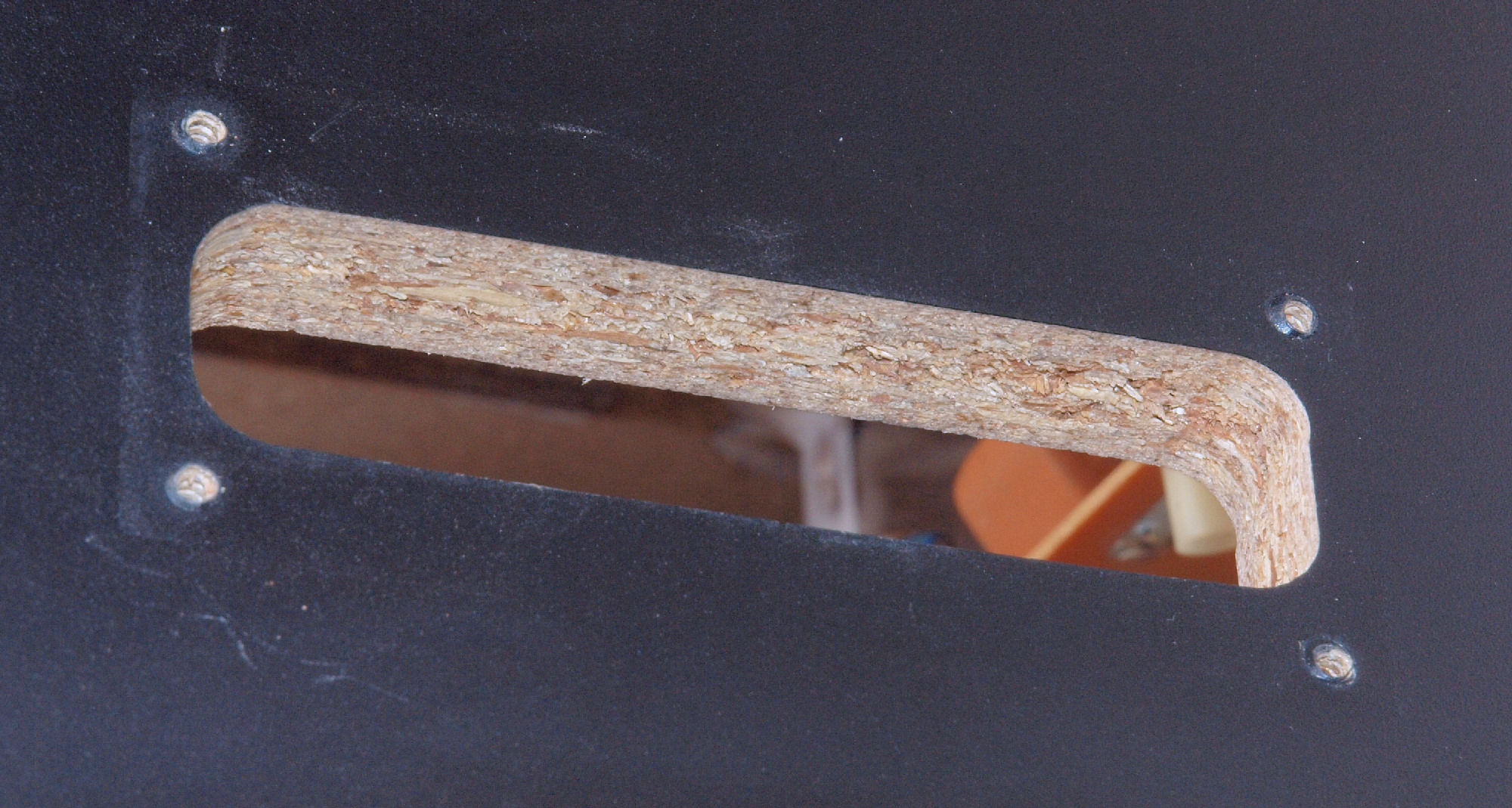

| Ｃ６５． 修理前 「電源入り口、吐出口取り付け板」 の穴 |
 |

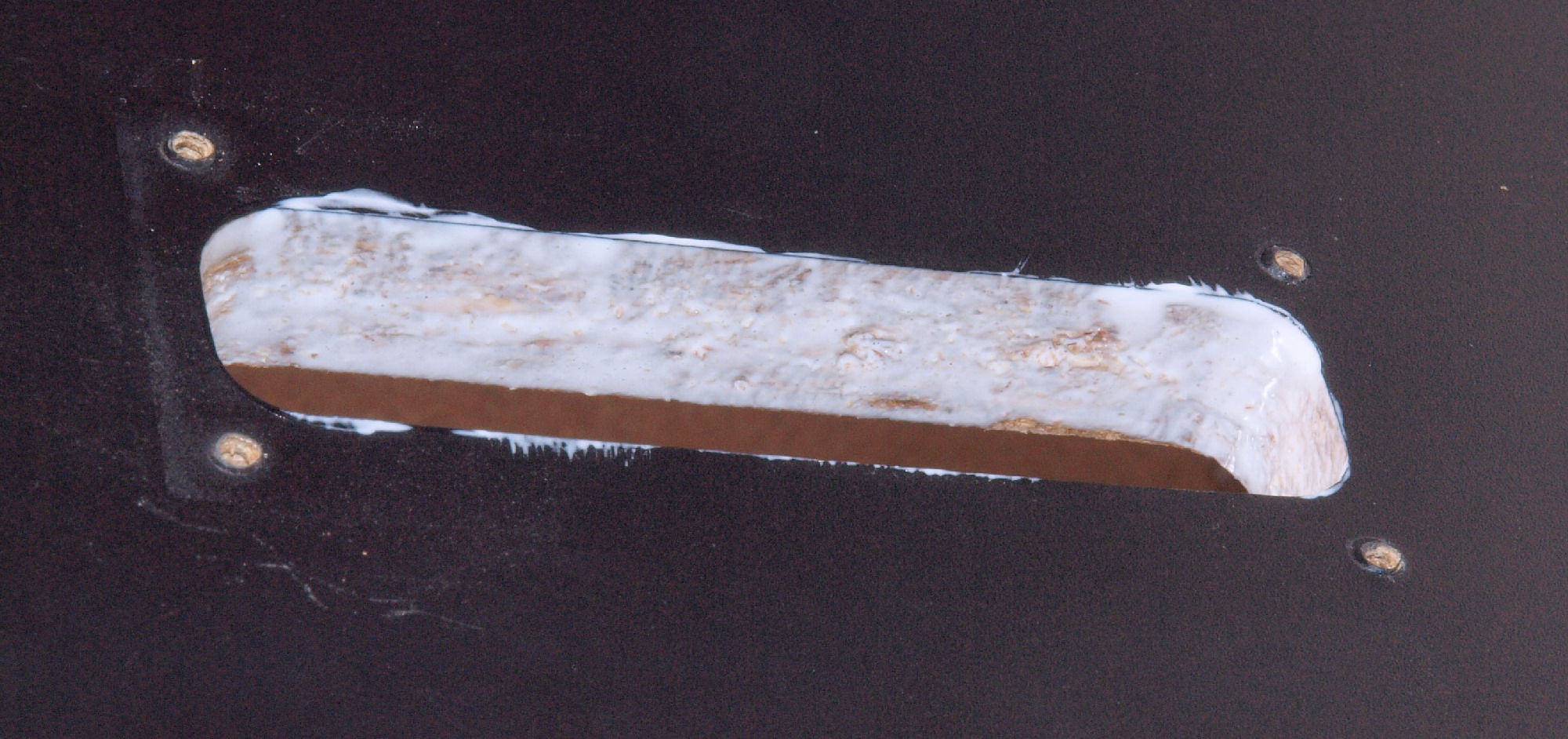

| Ｃ６６． 修理中 「電源入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。 |
 |

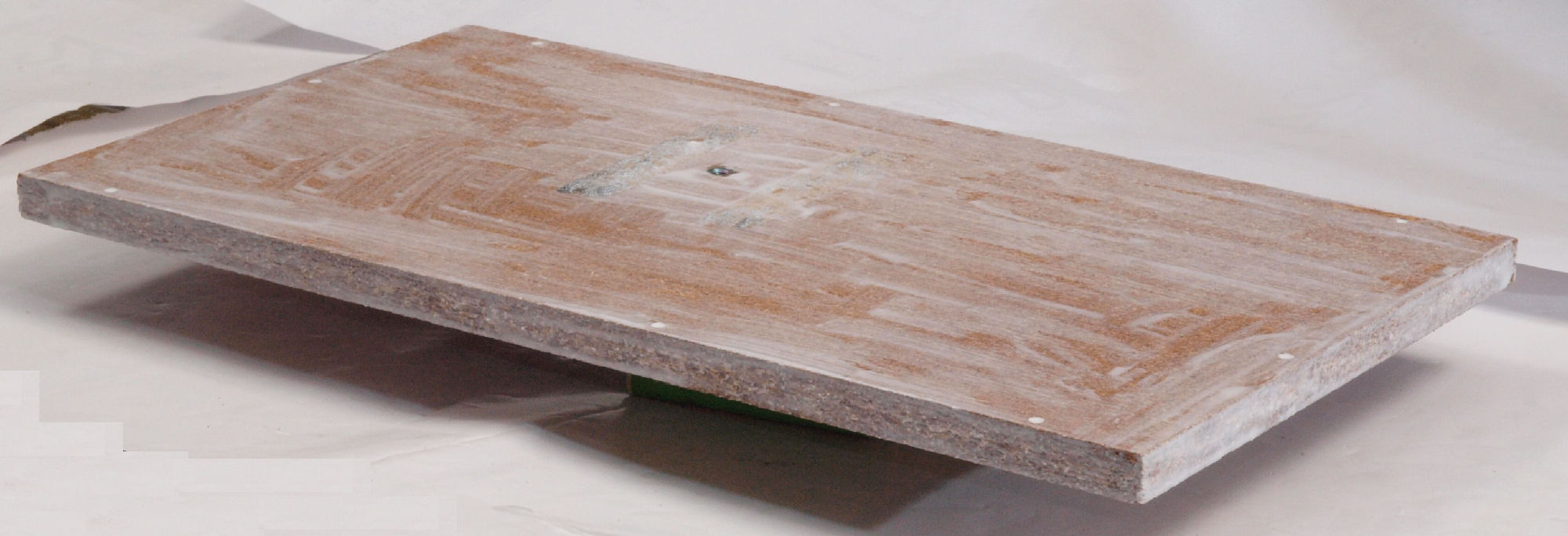

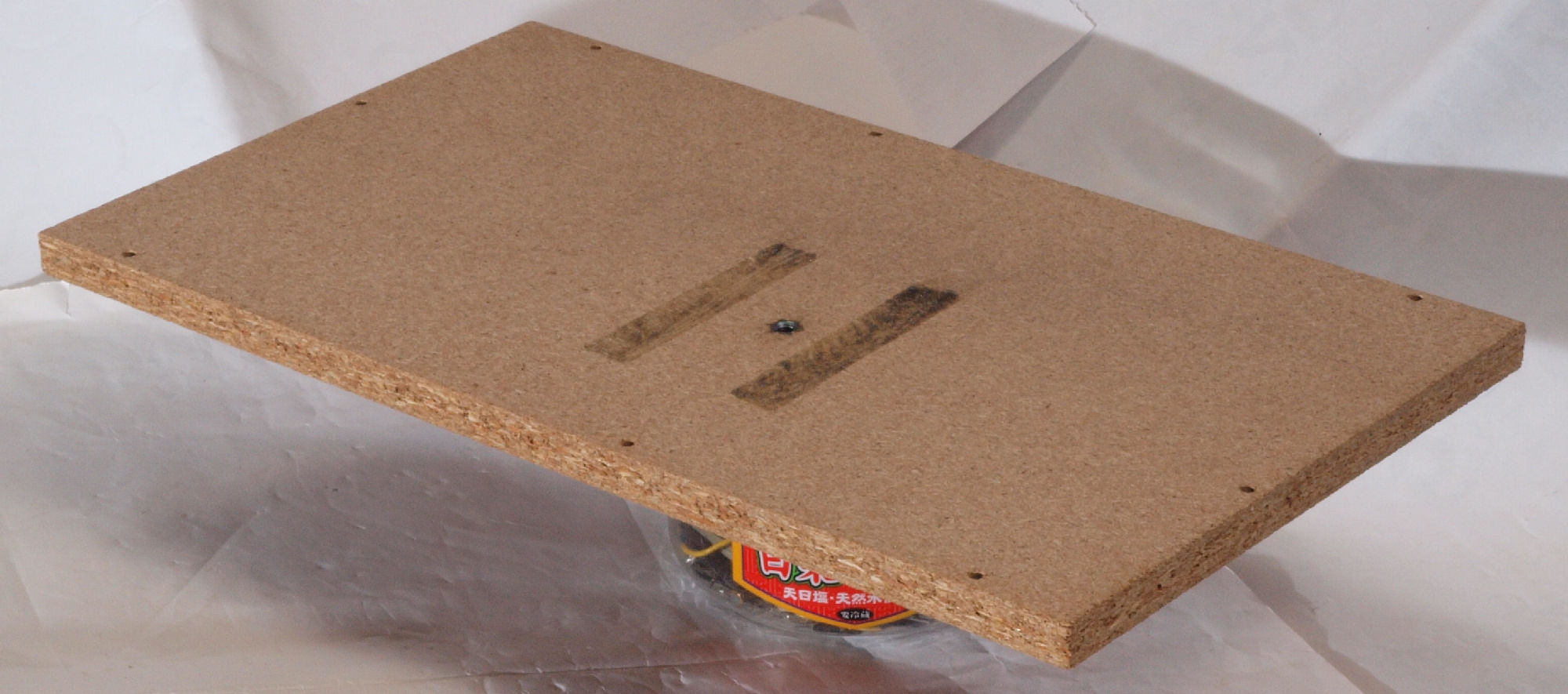

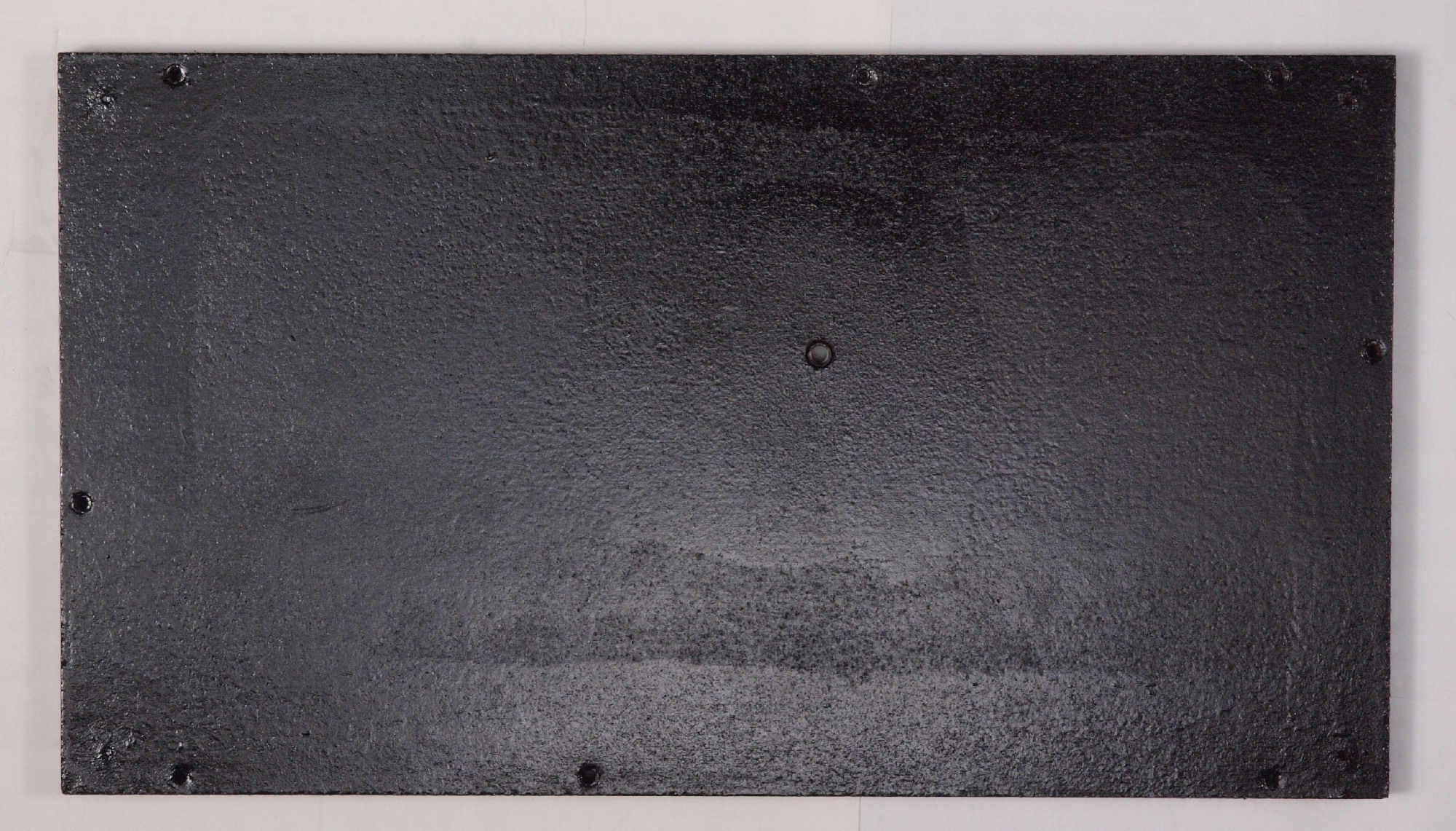

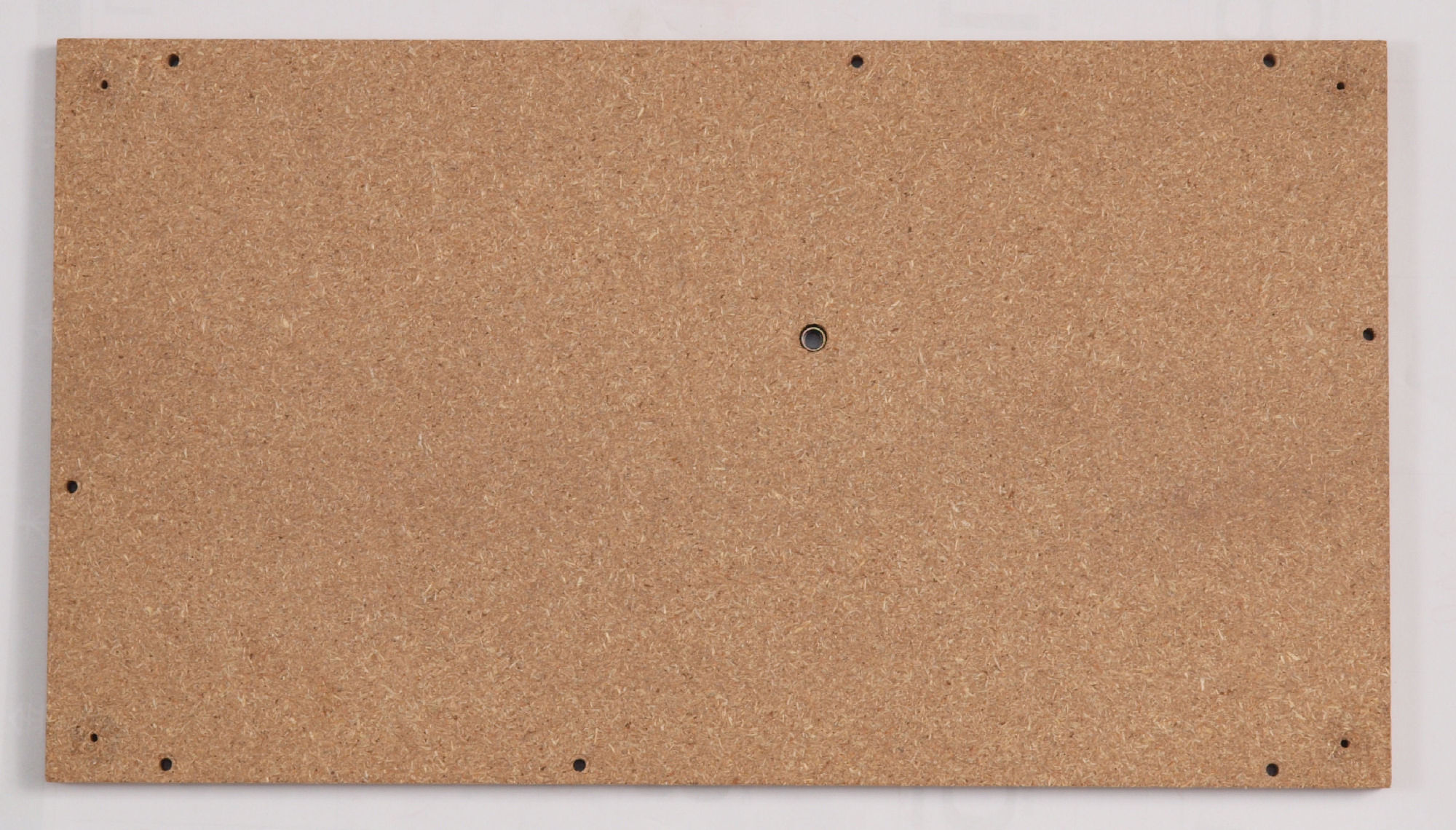

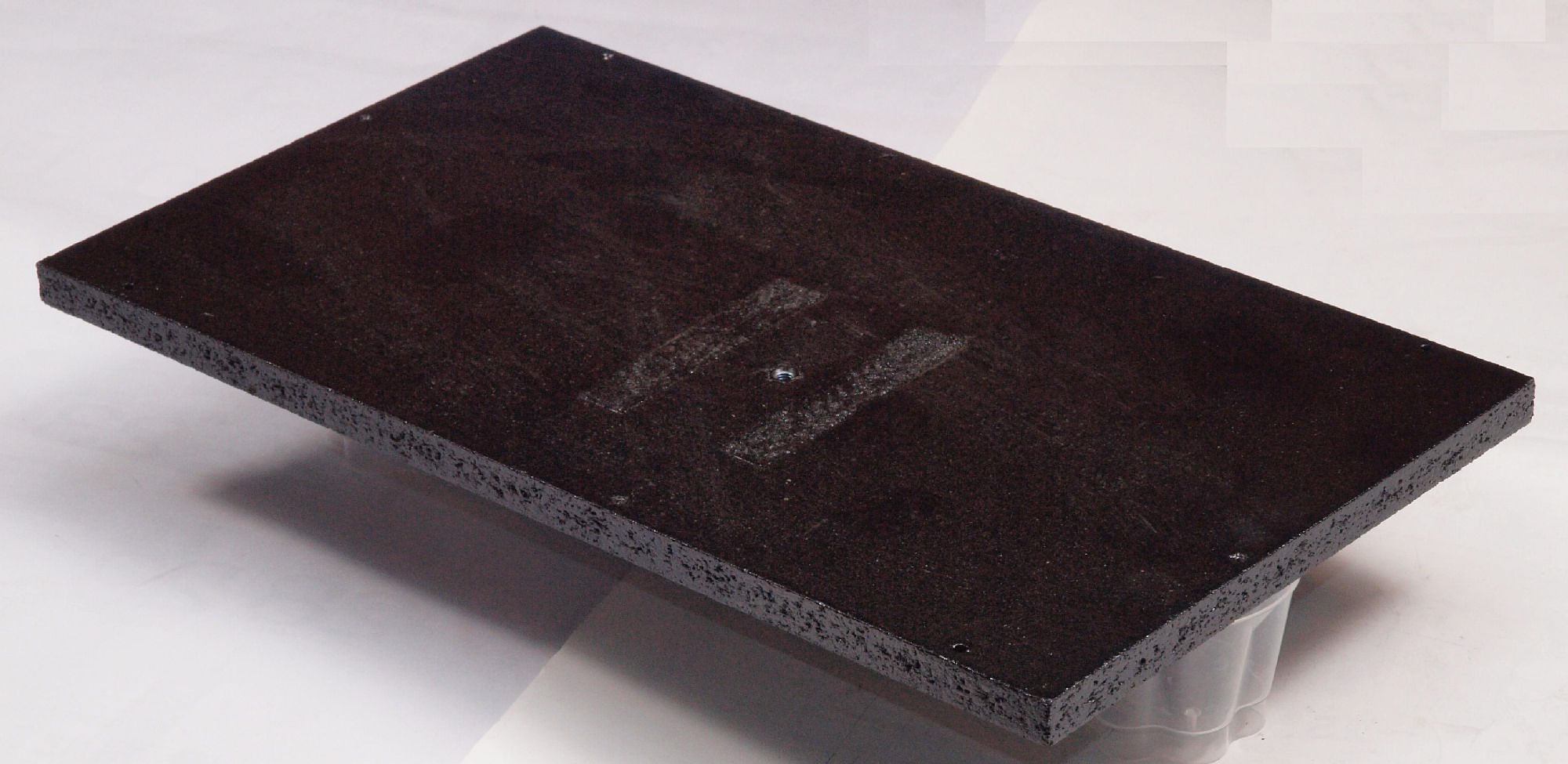

| Ｃ７１． 修理前 下蓋（底板）表 |
 |

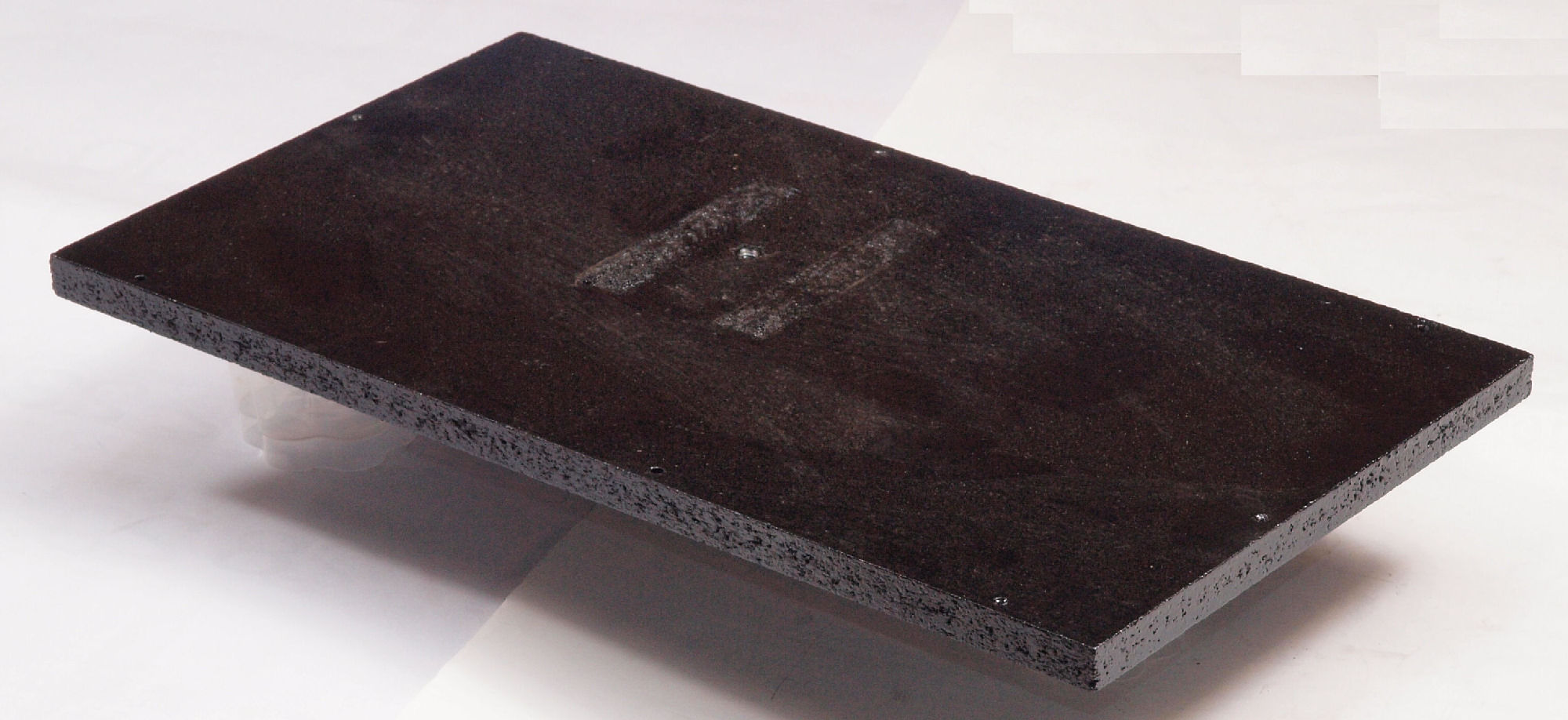

| Ｃ７２． 修理（塗装）後 下蓋（底板）表、 ラッカーを吹き付ける。 |
 |

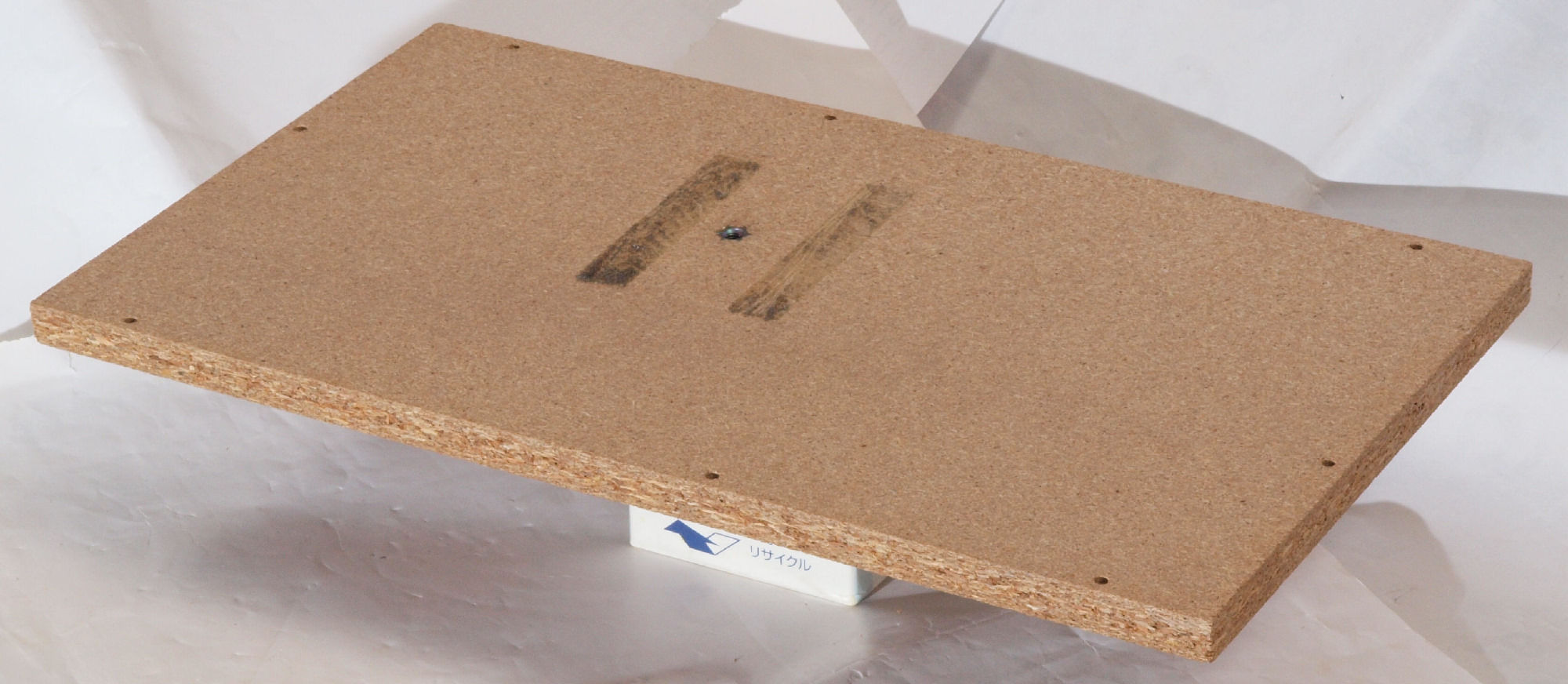

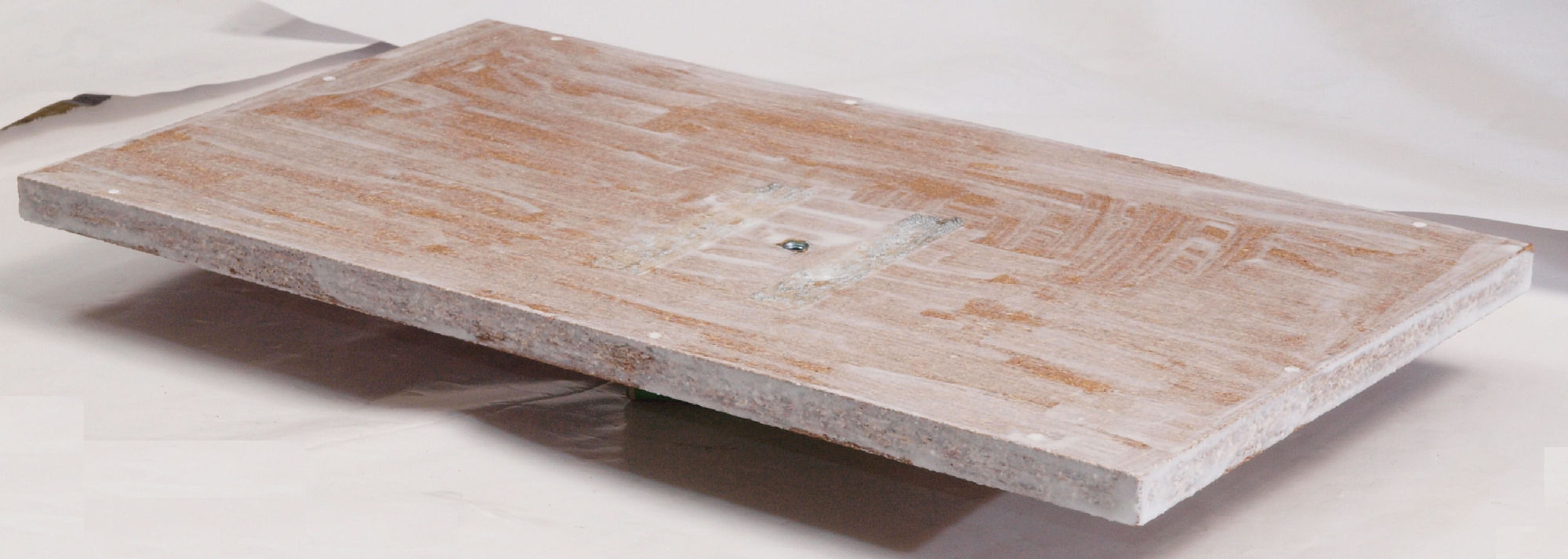

| Ｃ７３． 修理前 下蓋裏（底板）右横側 |
 |

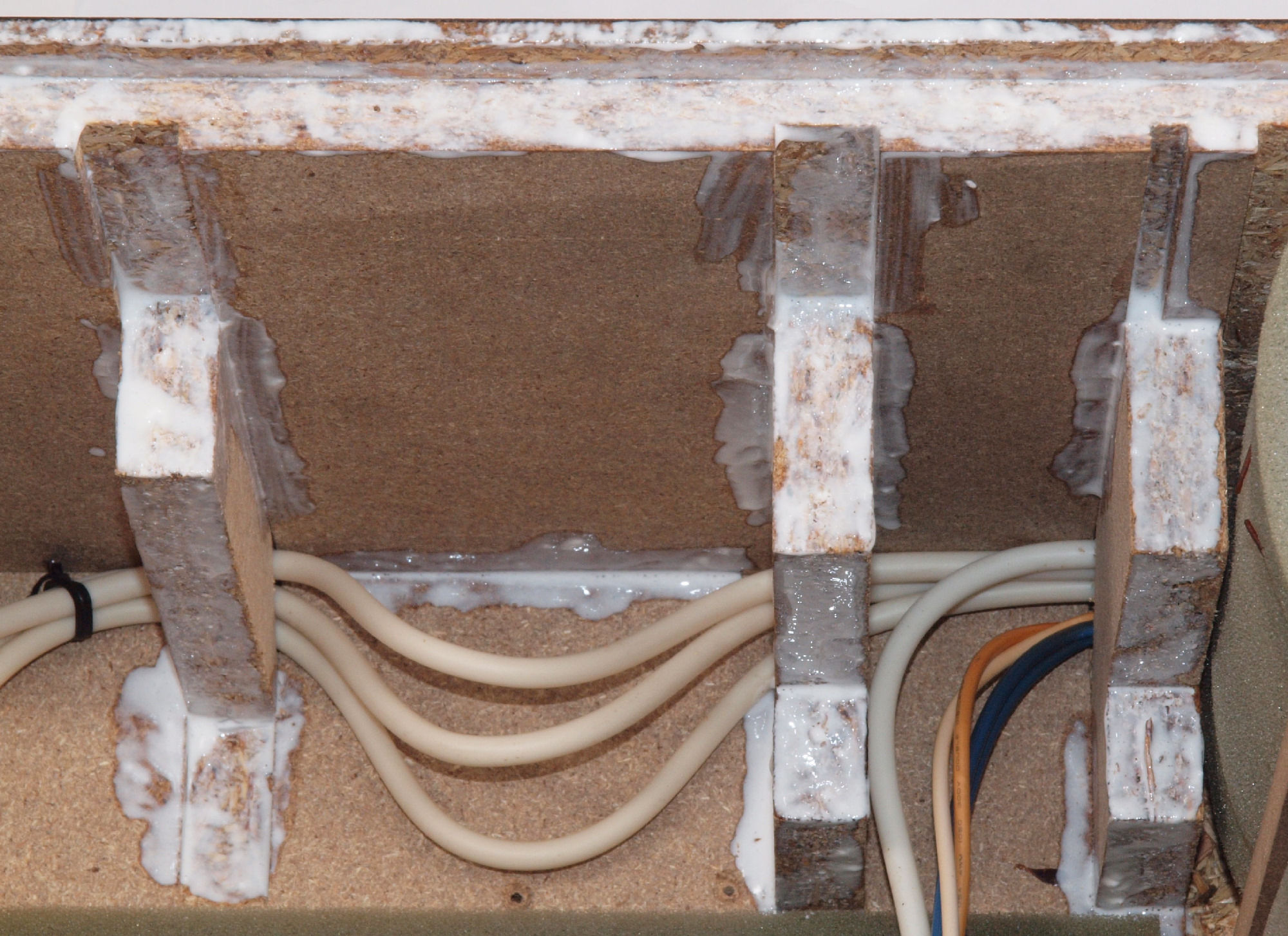

| Ｃ７４． 修理中 下蓋裏（底板）右横側、ボンドを染みこませる。 |
 |
| Ｃ７５． 修理（塗装）後 下蓋裏（底板）右横側、 さらにラッカーを吹き付ける。 |
 |
| Ｃ７６． 修理前 下蓋裏（底板）左横側 |
 |
| Ｃ７８． 修理中 下蓋裏（底板）左横側、ボンドを染みこませる。 |
 |
| Ｃ７９． 修理（塗装）後 下蓋裏（底板）左横側、 さらにラッカーを吹き付ける。 |
 |

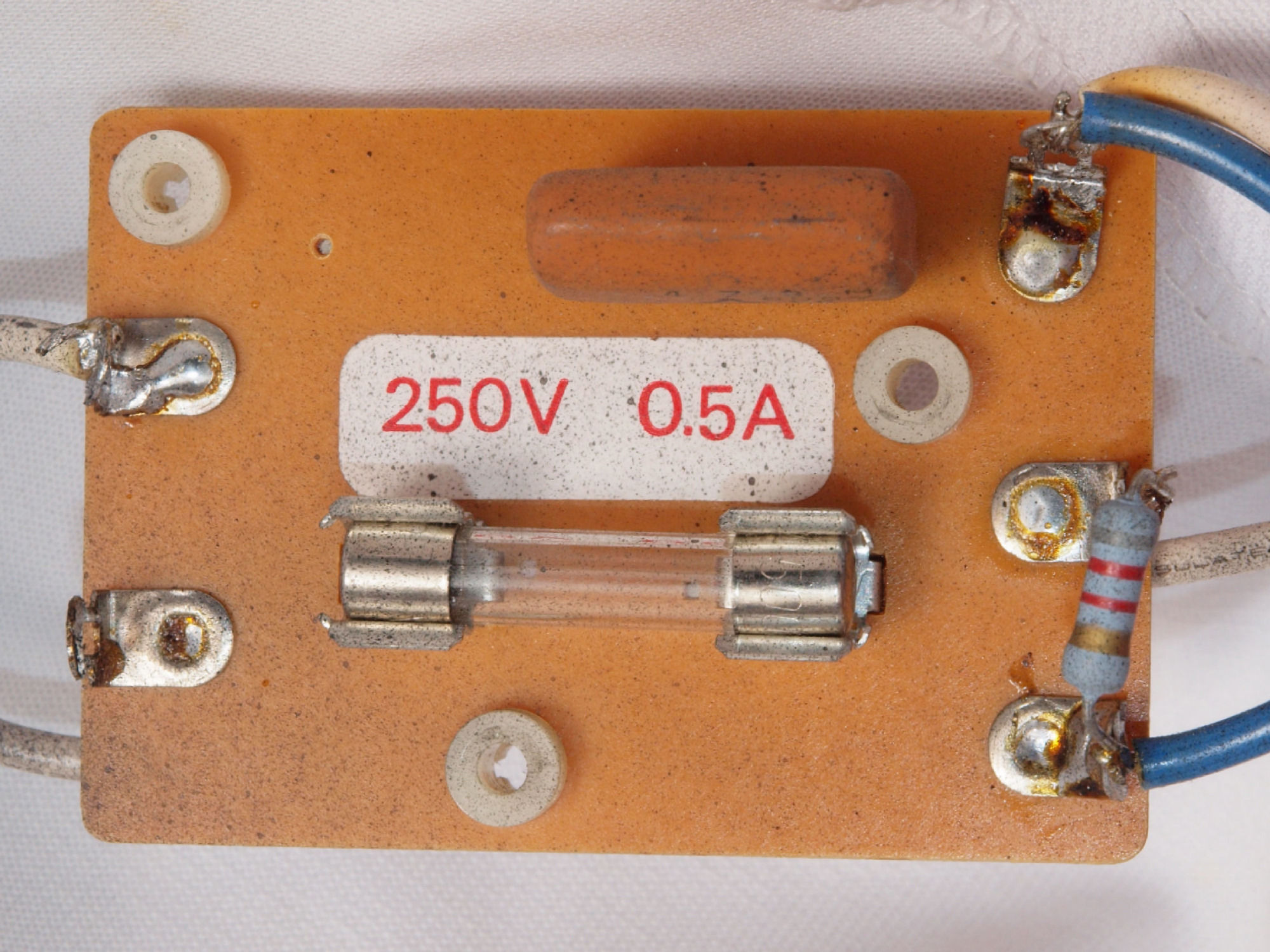

| Ｃ８１． 修理前 フューズ基板。 |
 |

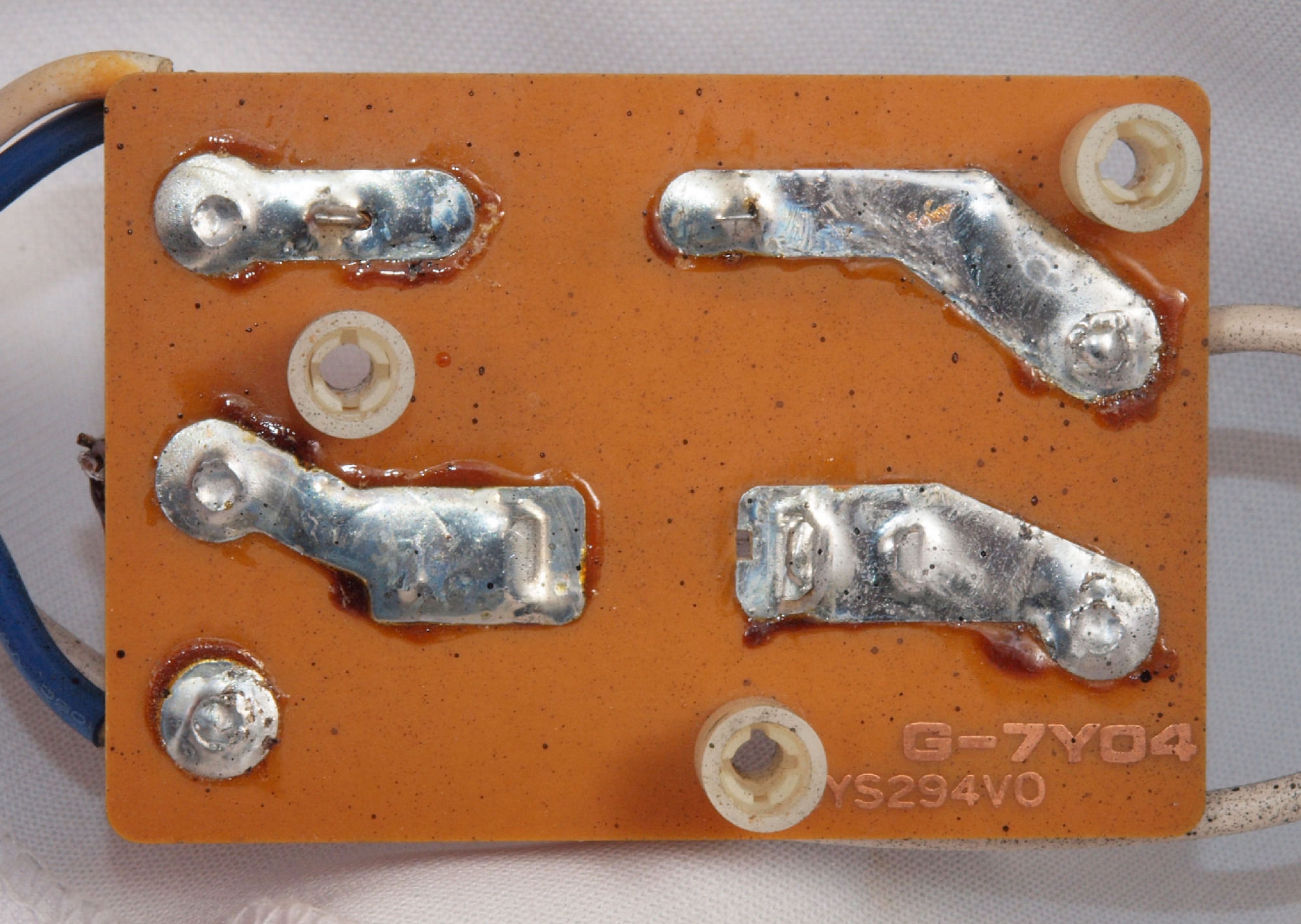

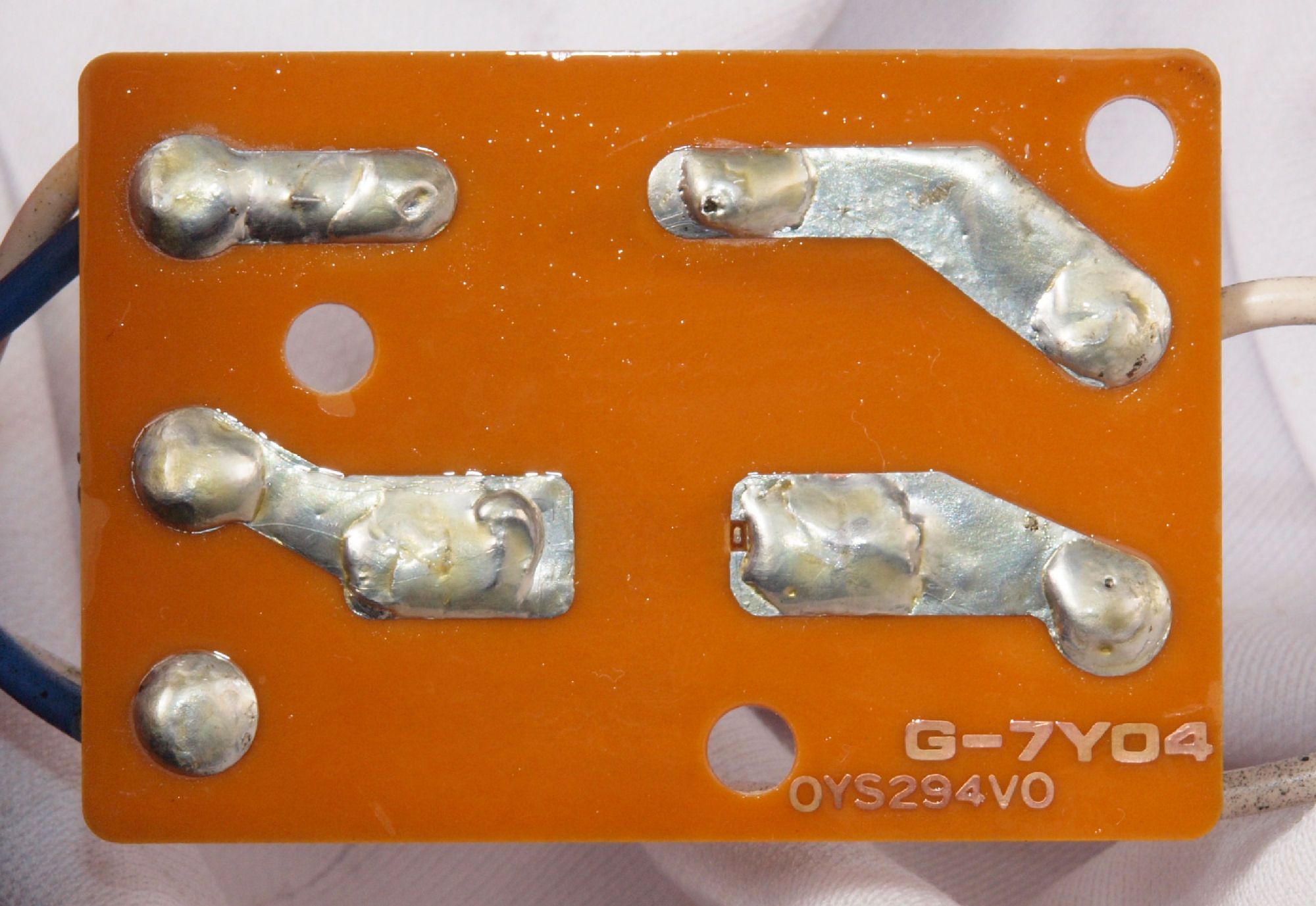

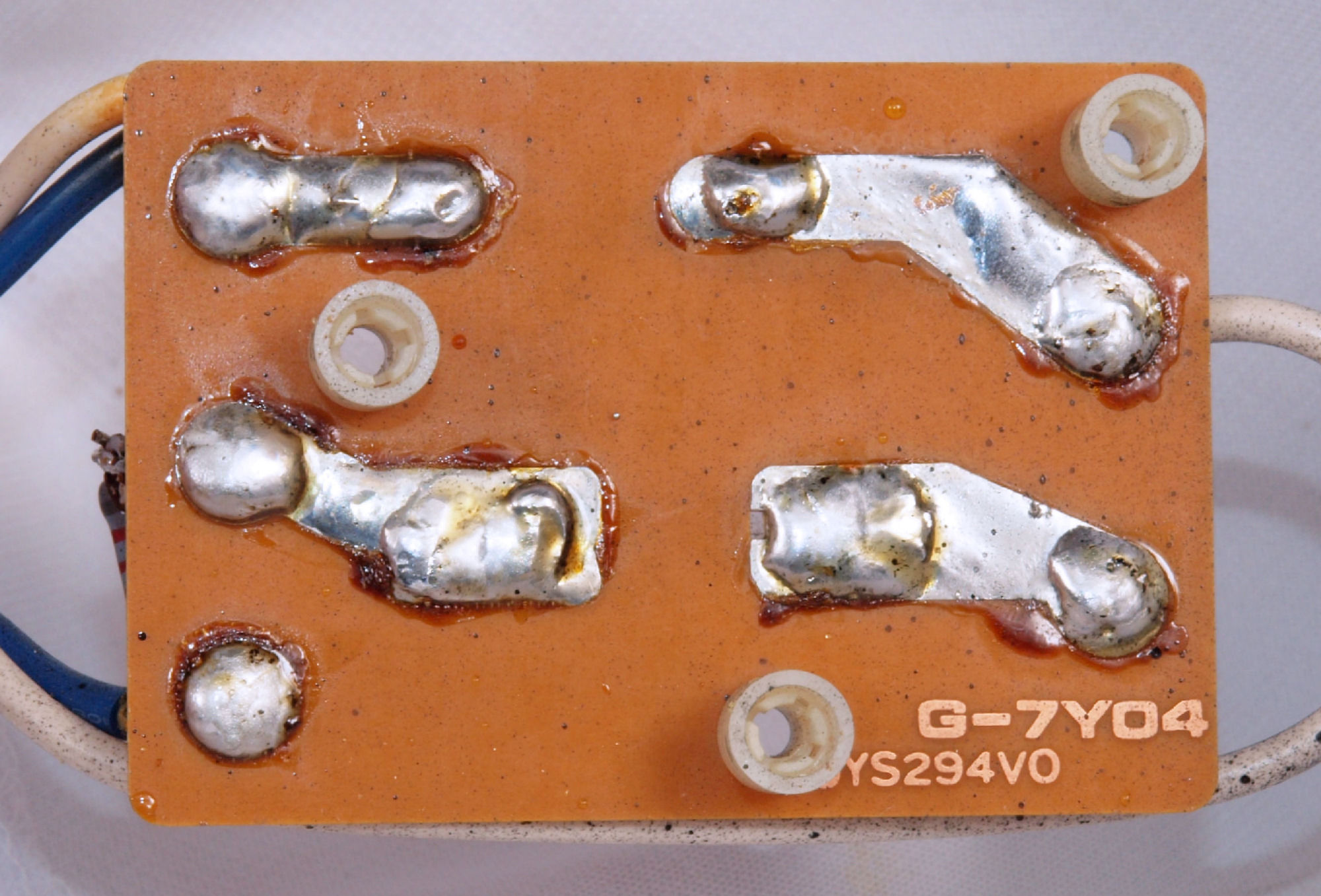

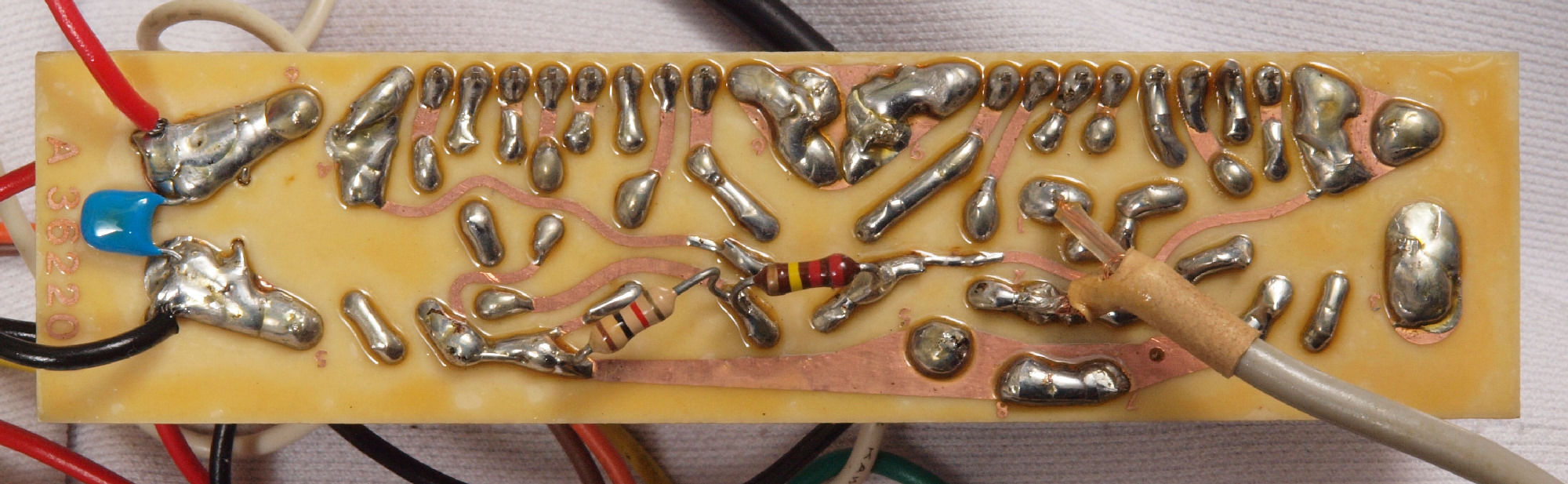

| Ｃ８２． 修理前 フューズ基板裏。 |
 |

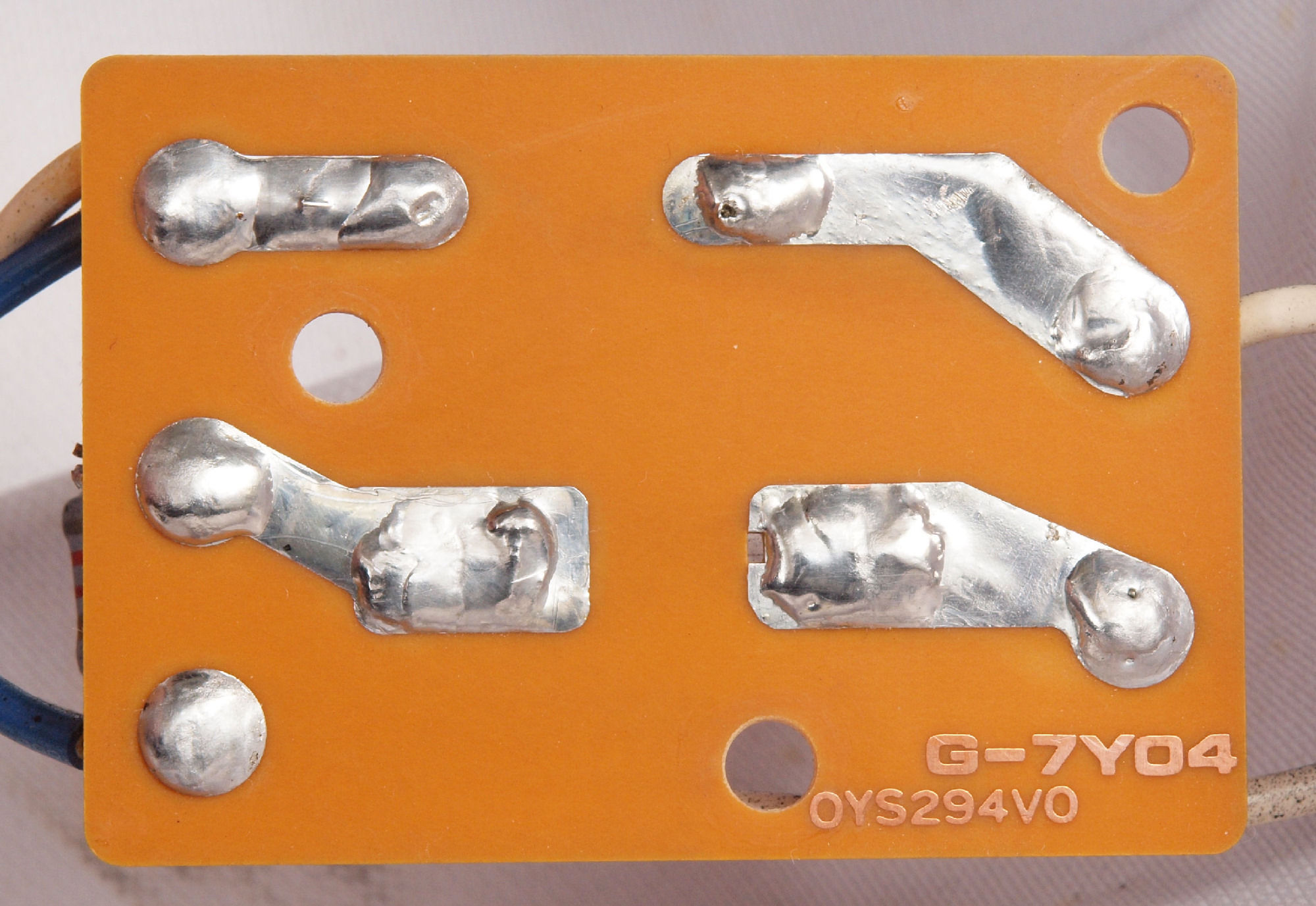

| Ｃ８３． 修理（半田補正）後 フューズ基板裏。 |
 |
| Ｃ８４． 洗浄後 完成フューズ基板裏。 |
 |
| Ｃ８５． 完成フューズ基板裏、 コート液を塗る。 |
 |

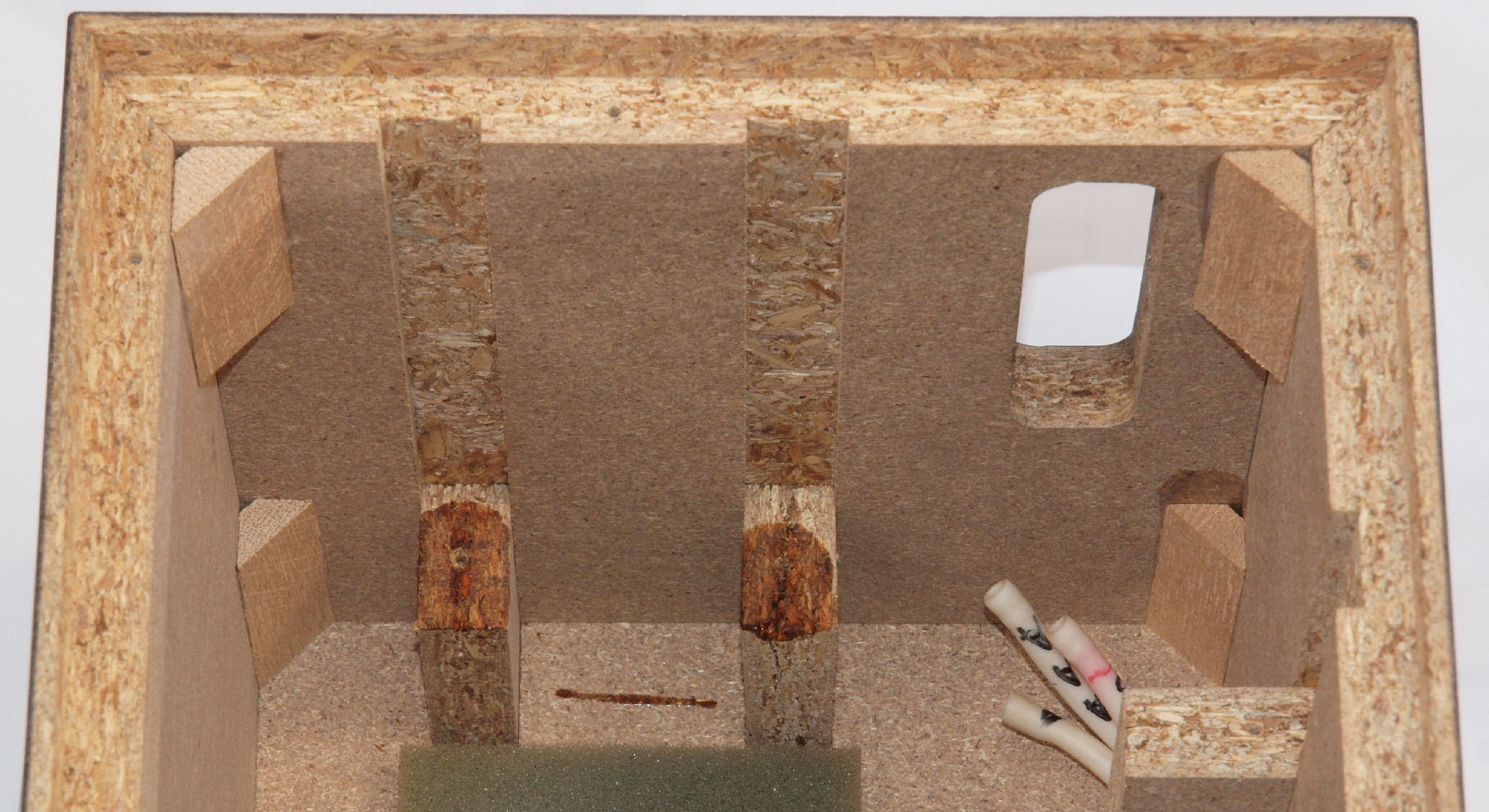

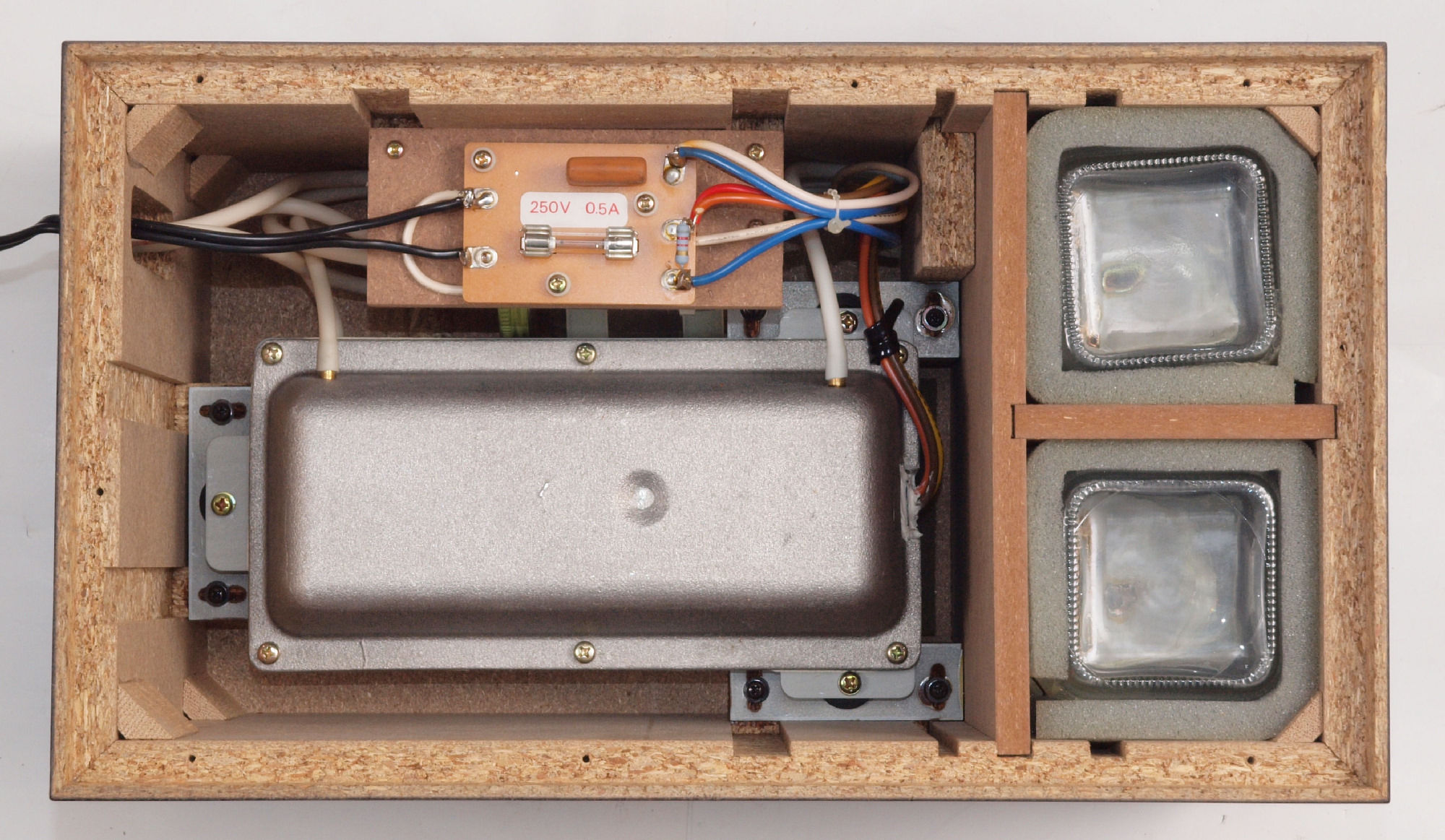

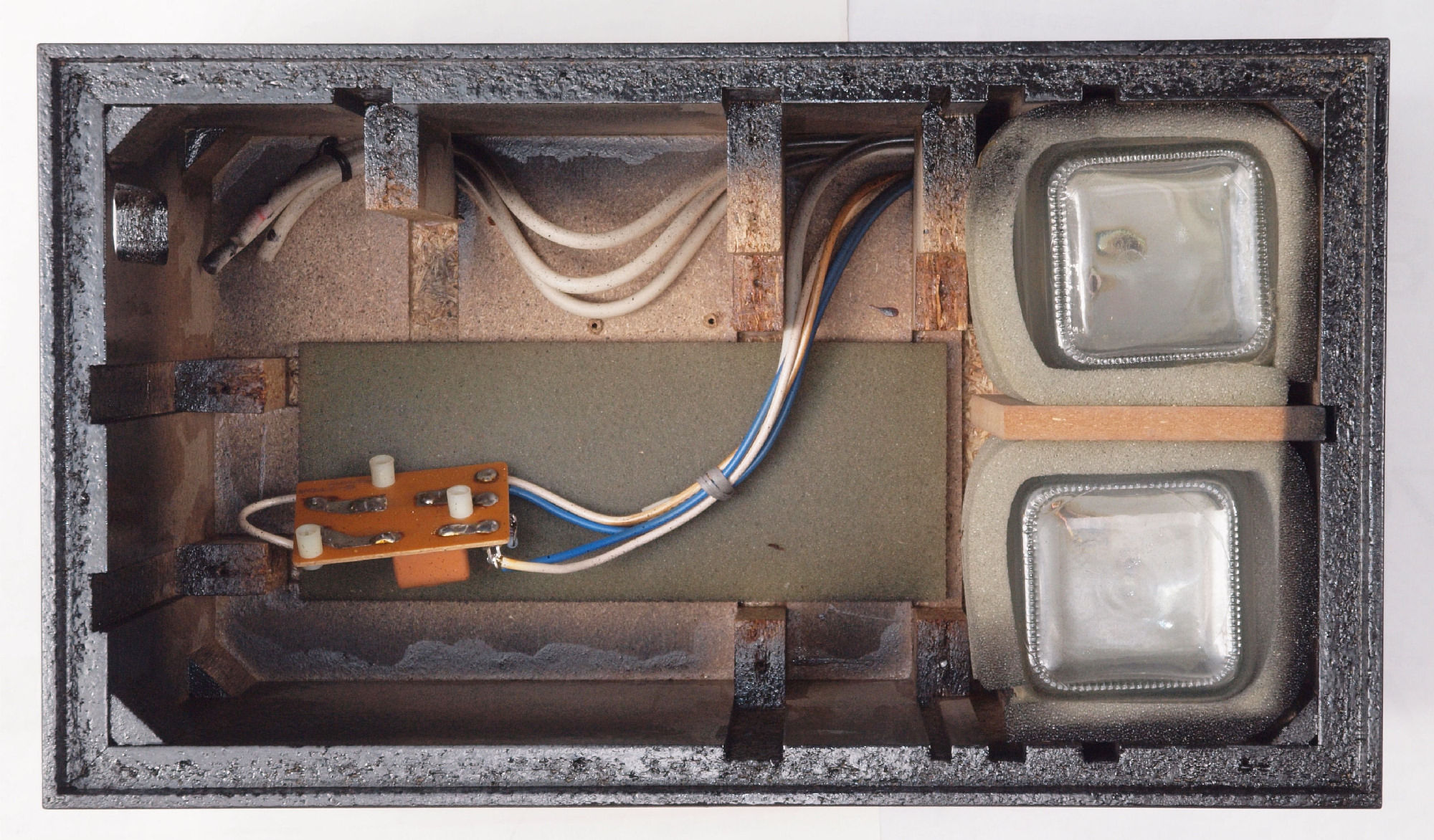

| ＣA１． 修理前 上から見る |
|

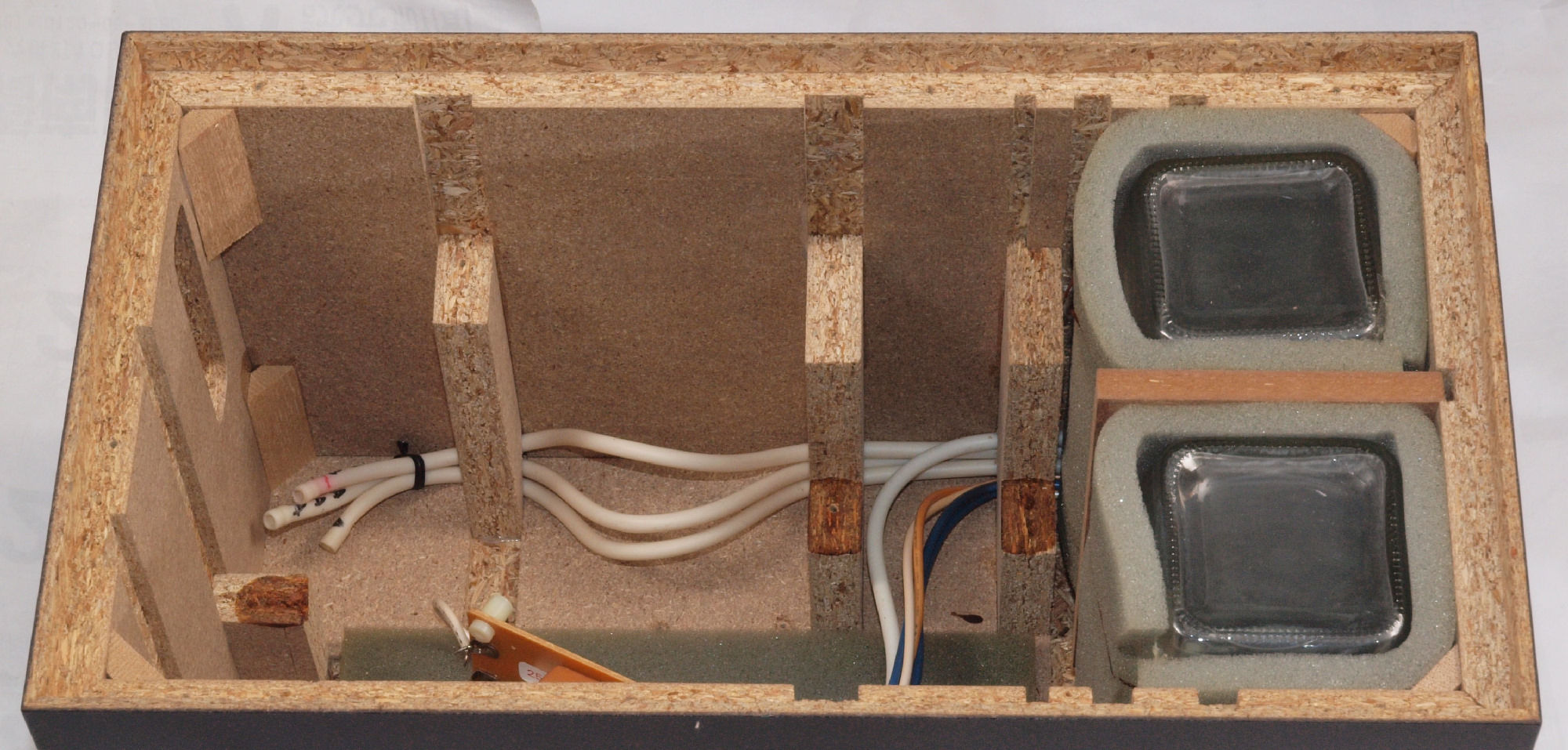

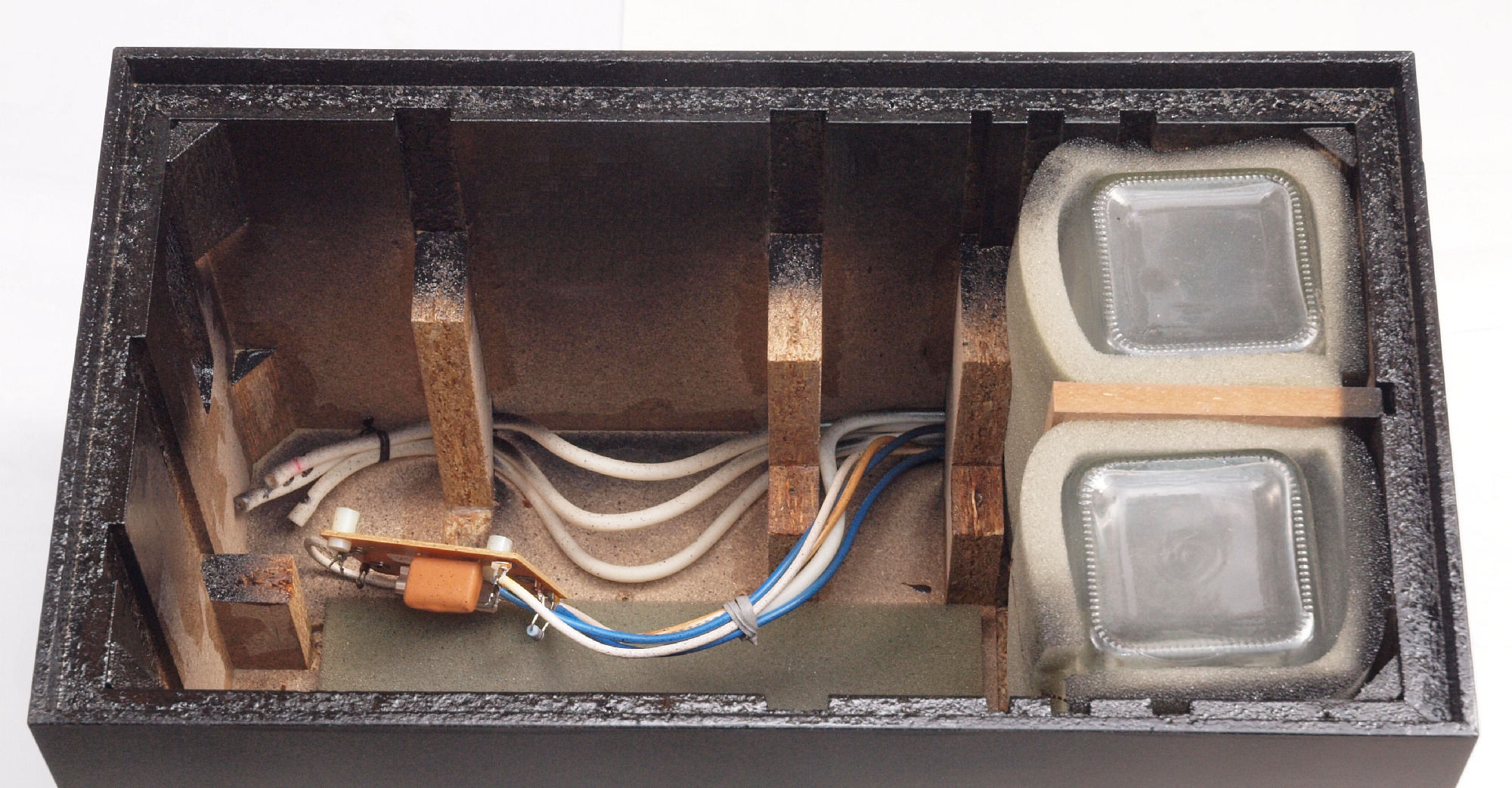

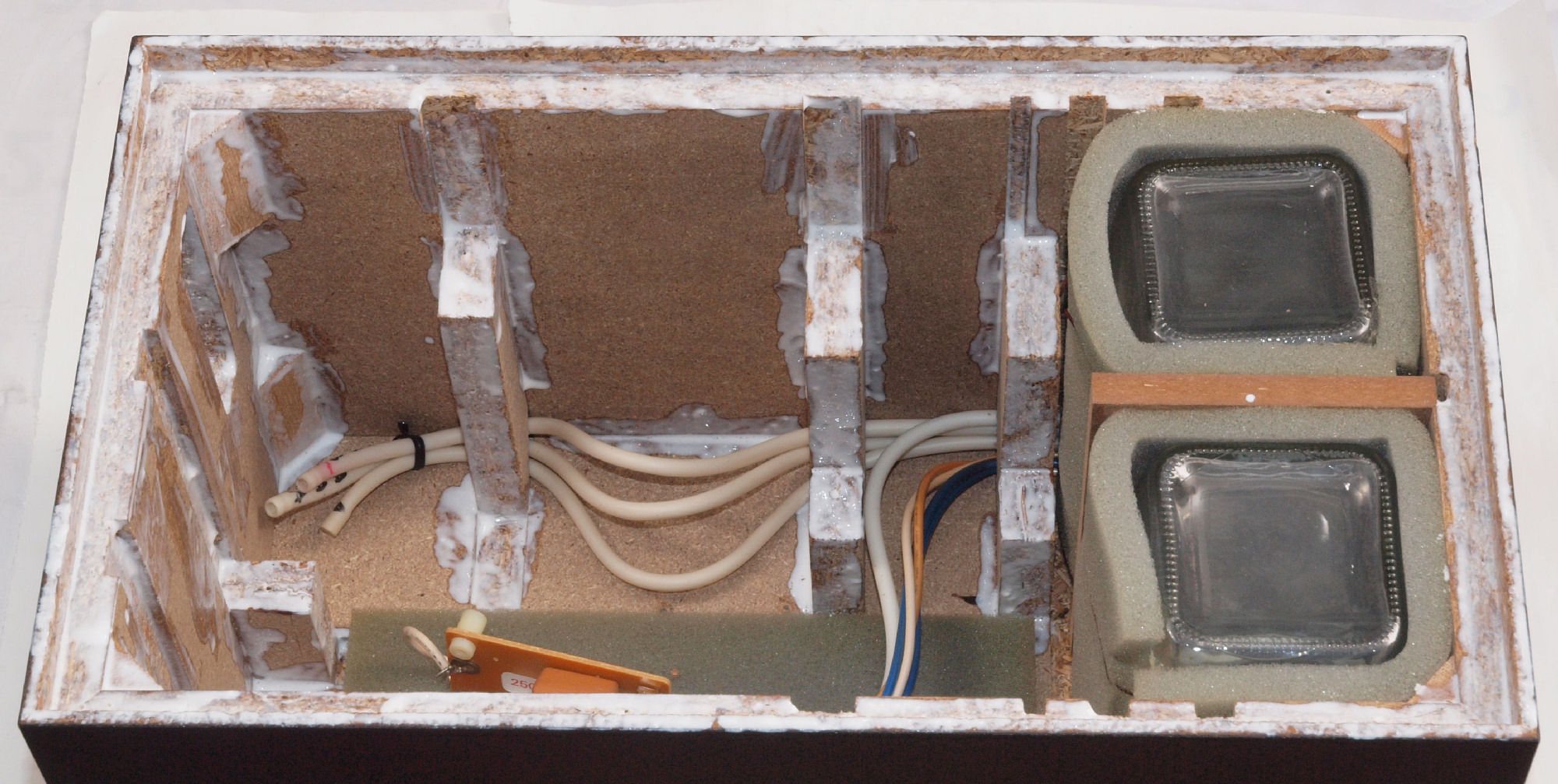

| ＣＡ２． 修理中 ポンプを取りさった所。 |
 |

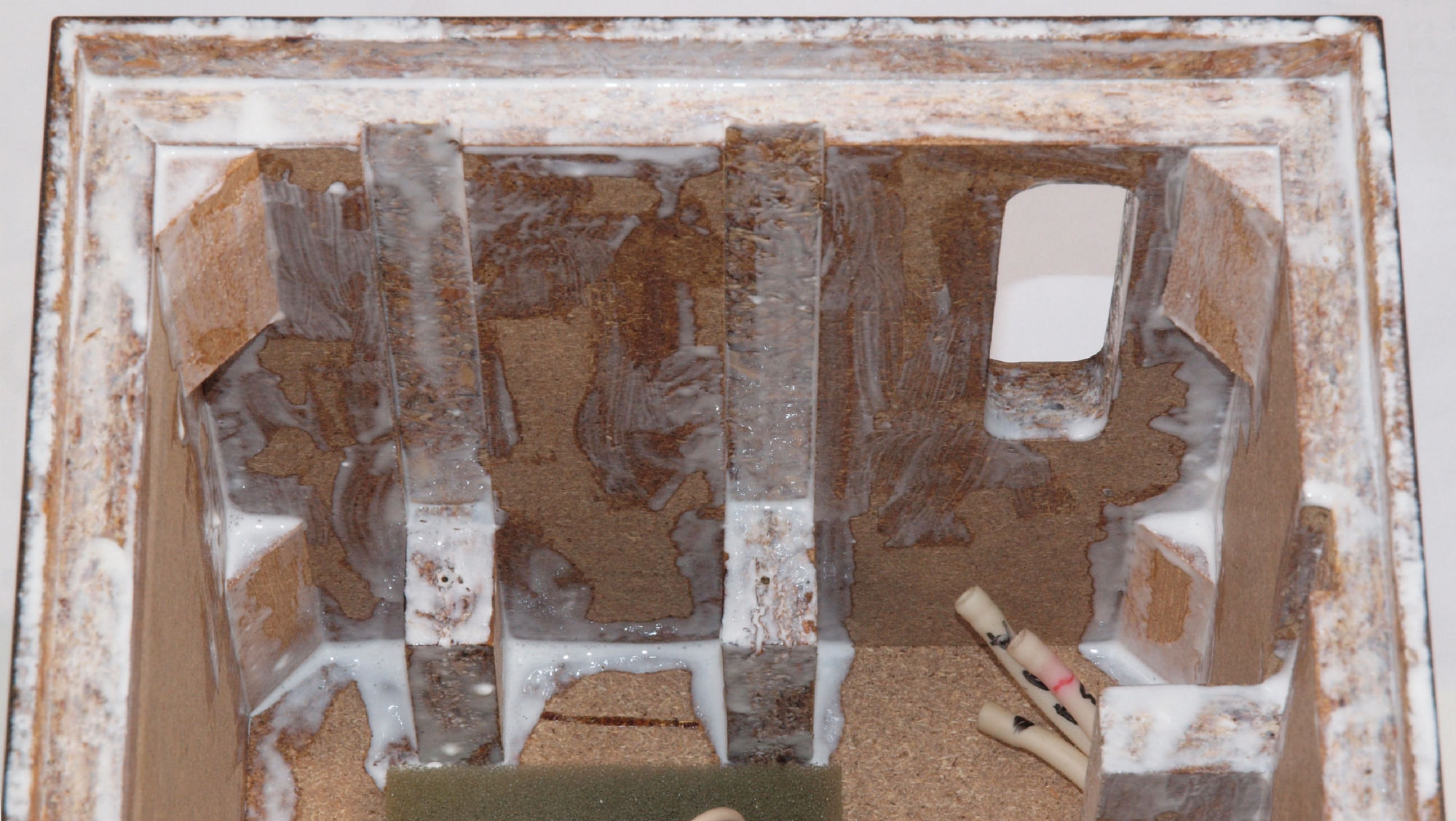

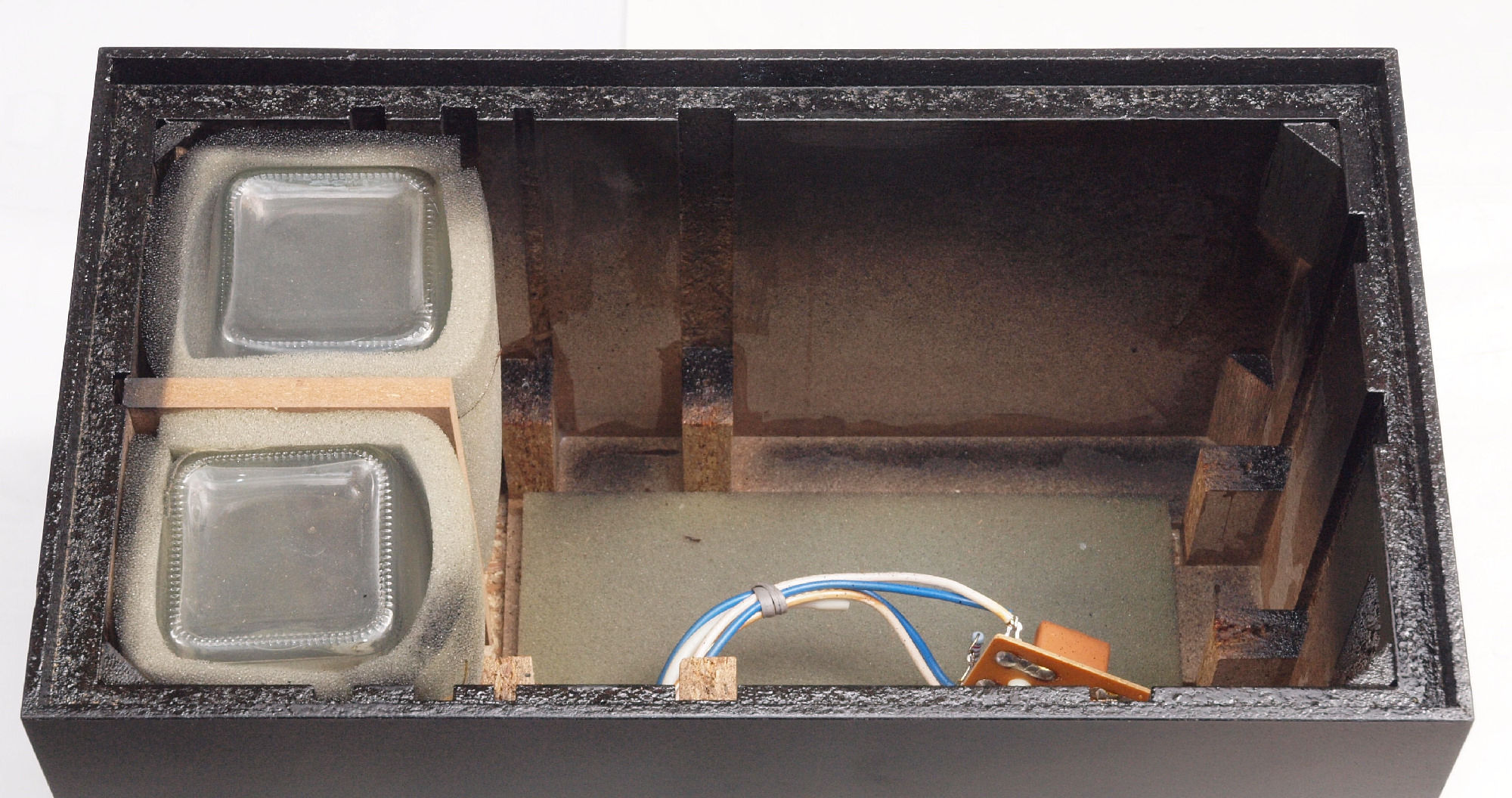

| ＣＡ３． 修理中 ボンドを染みこませ、 さらにラッカーを吹き付ける。 |
 |

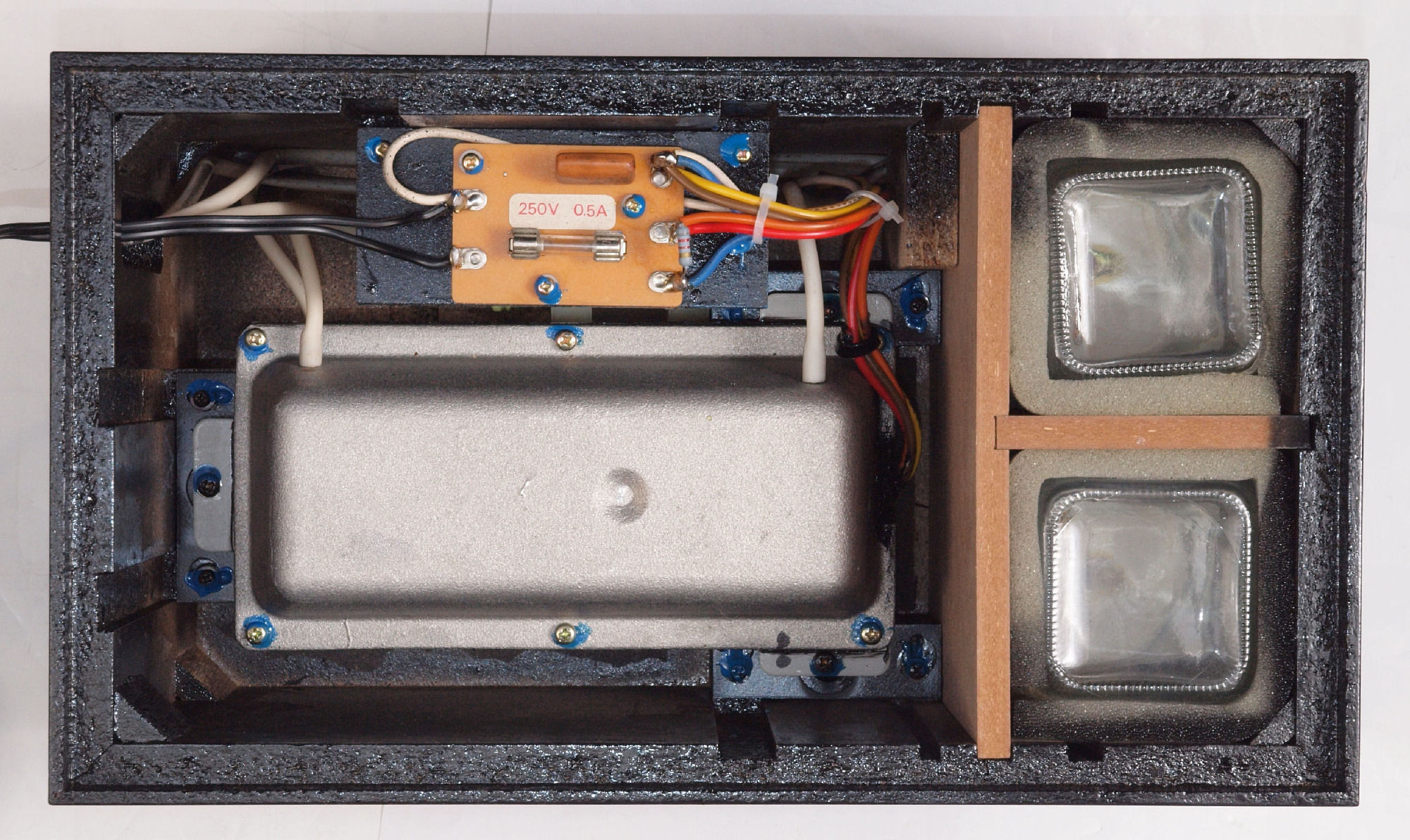

| ＣＡ４． 修理後 完成。 |
 |
| Ｅ１． 「ＲＰ－１１１０」調整・測定。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 |

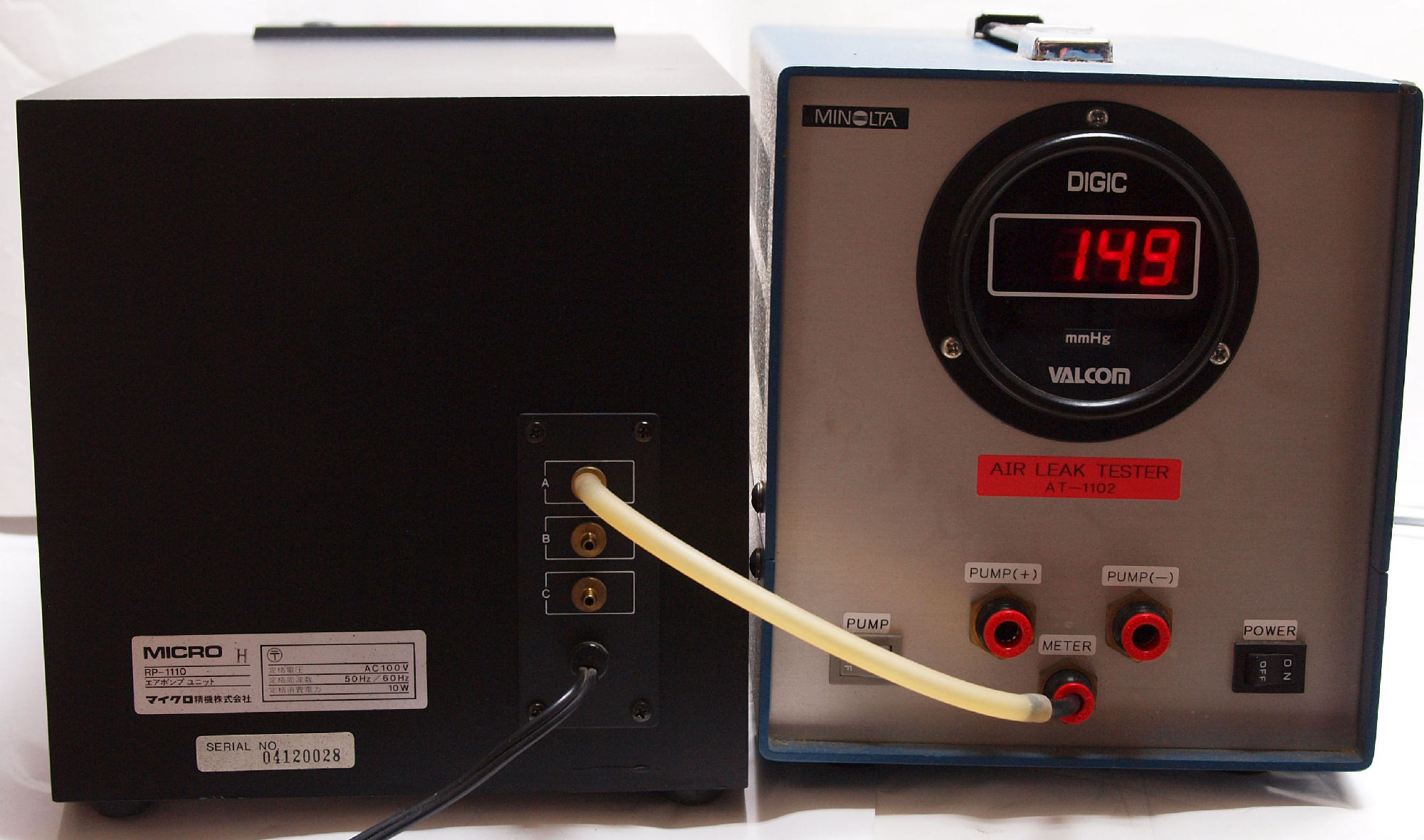

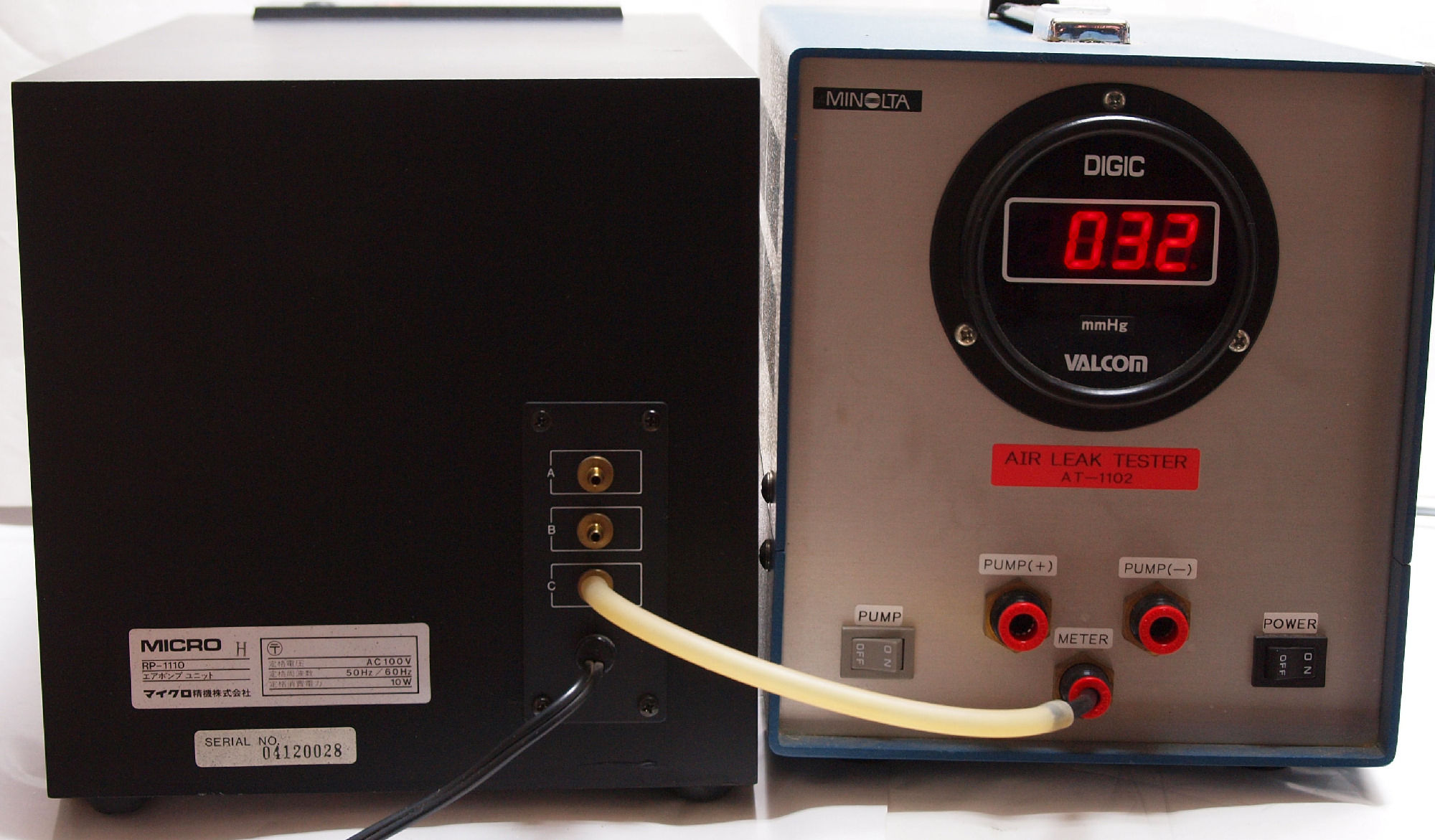

| Ｅ１． 圧力測定 Ａ端子 |
 |

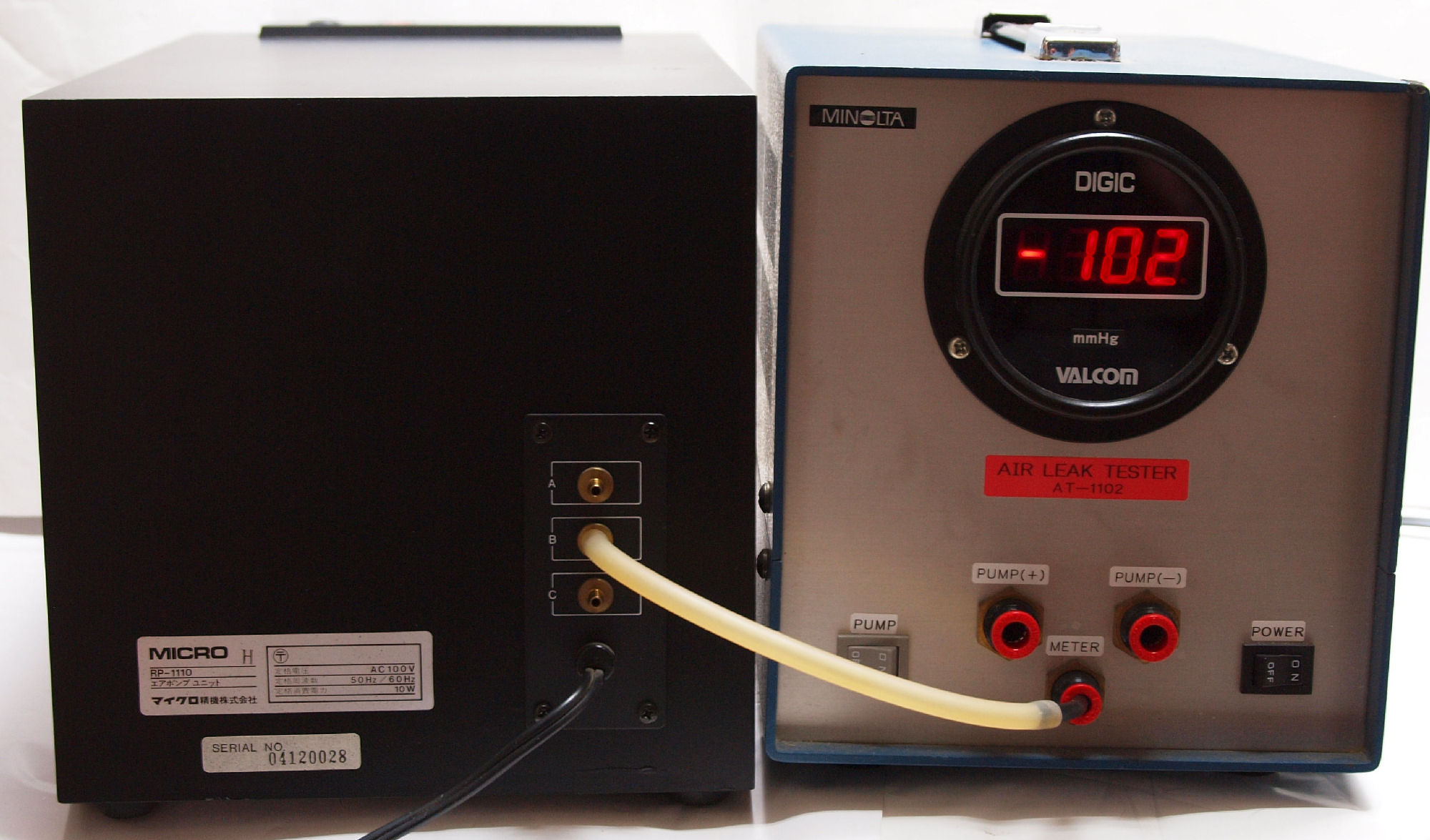

| Ｅ２． 圧力測定 Ｂ端子。 |
 |
| Ｅ３． 圧力測定 Ｃ端子。 B端子圧力より低いのは、調整バイバスが有る為。 |
 |
| RY-5500Ⅱ. 9台目修理記録 B． ＲＹ－５５００Ⅱ 修理前の点検状況． Ｄ． 「ＲＹ－５５００Ⅱ」修理状況． H． 使用部品
F． 「ＲＹ－５５００Ⅱ」調整・測定． G． 修理費 ７５，０００円 |

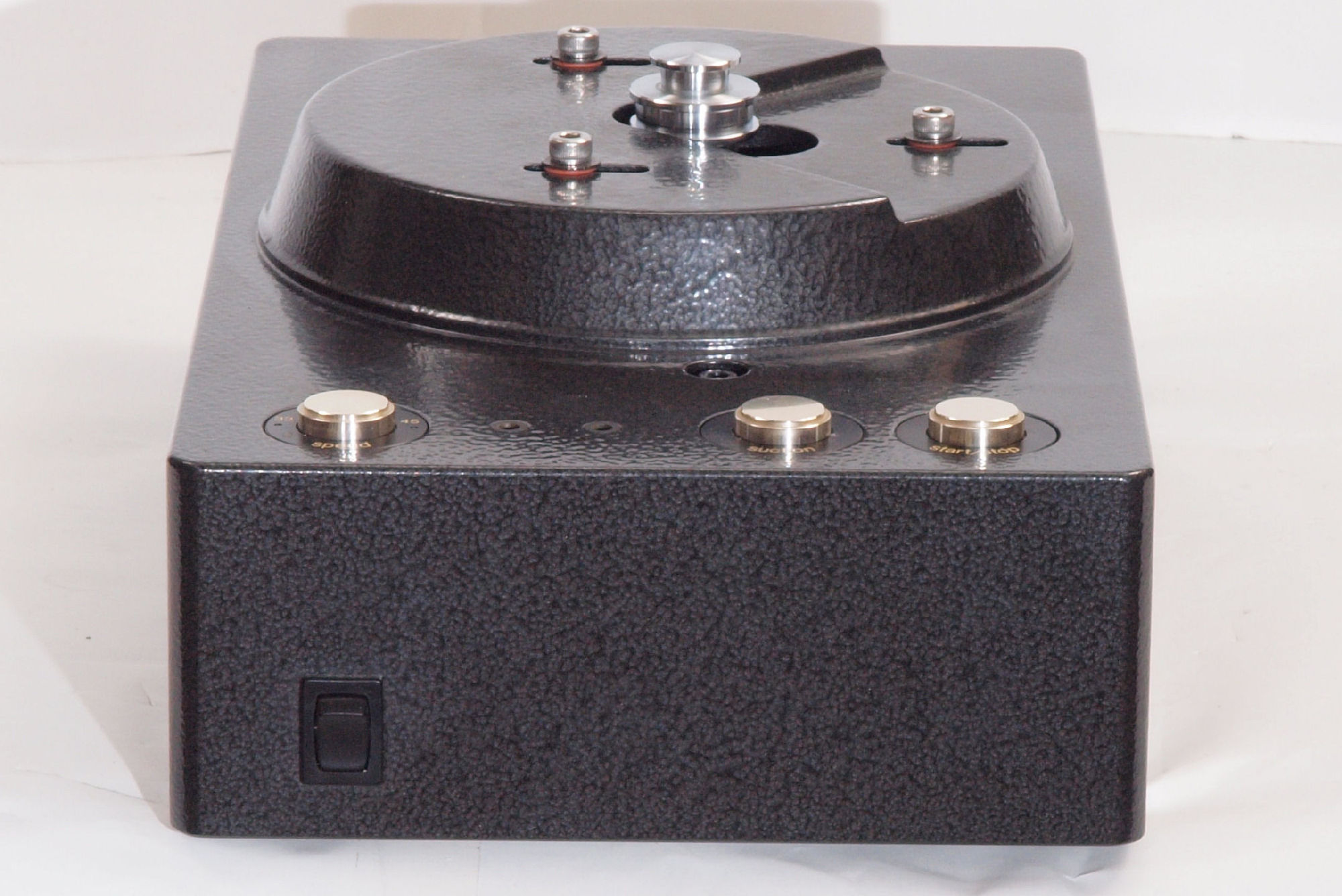

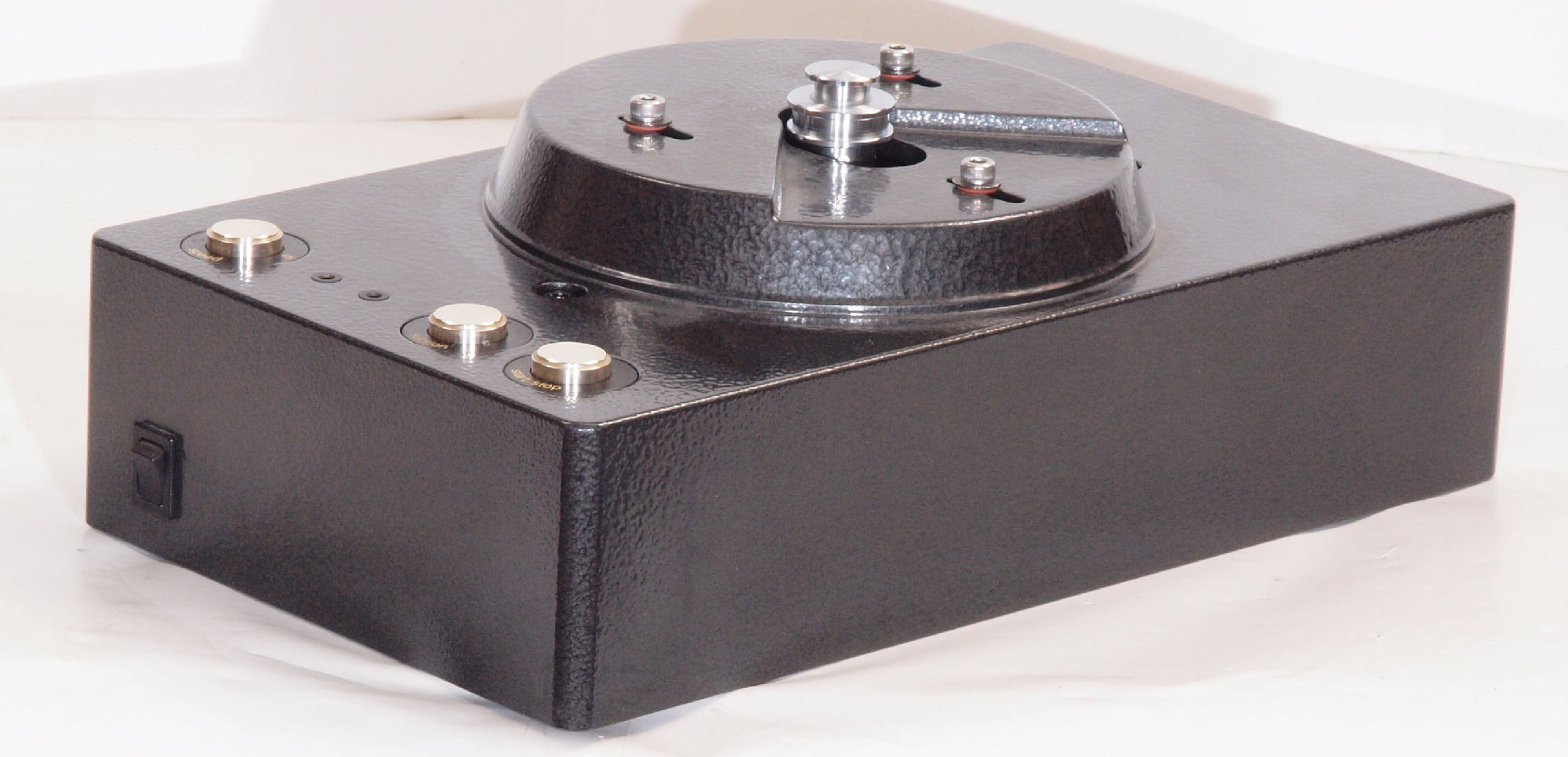

| Ｂ． ＲＹ－５５００Ⅱ 修理前の点検状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｂ１１． ＲＹ－５５００Ⅱ点検中 前から見る |
 |
| Ｂ１２． ＲＹ－５５００Ⅱ点検中 前右から見る |
 |

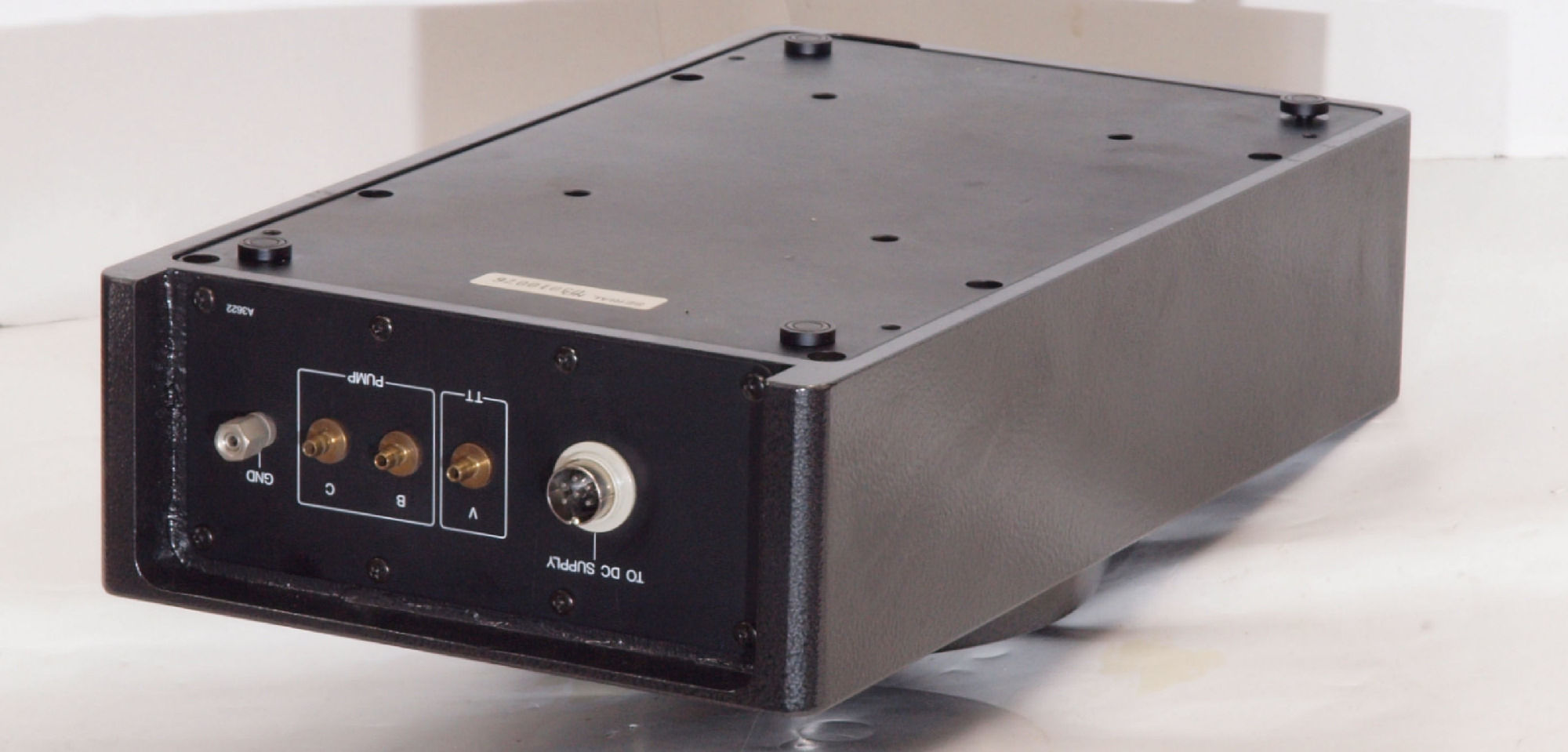

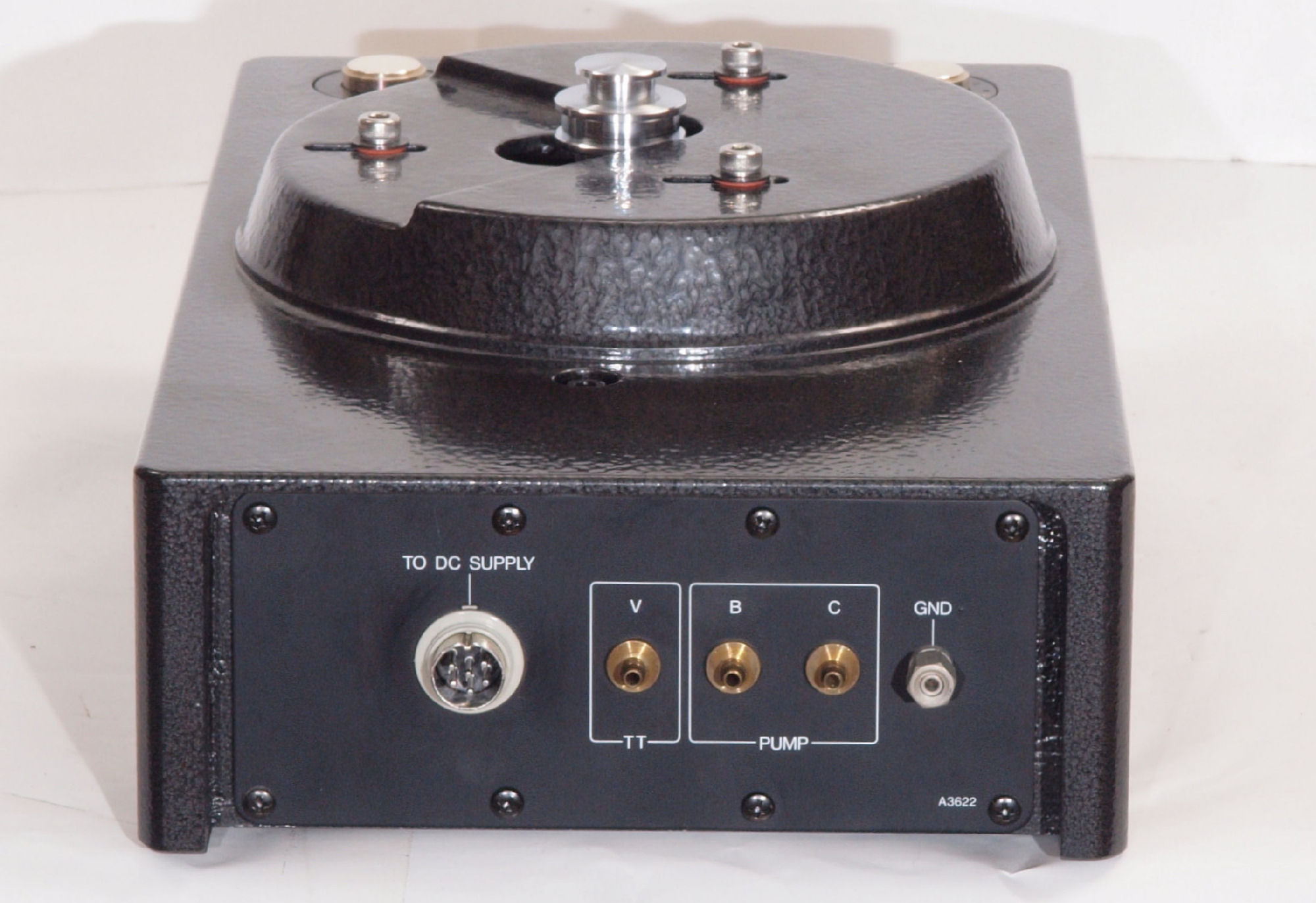

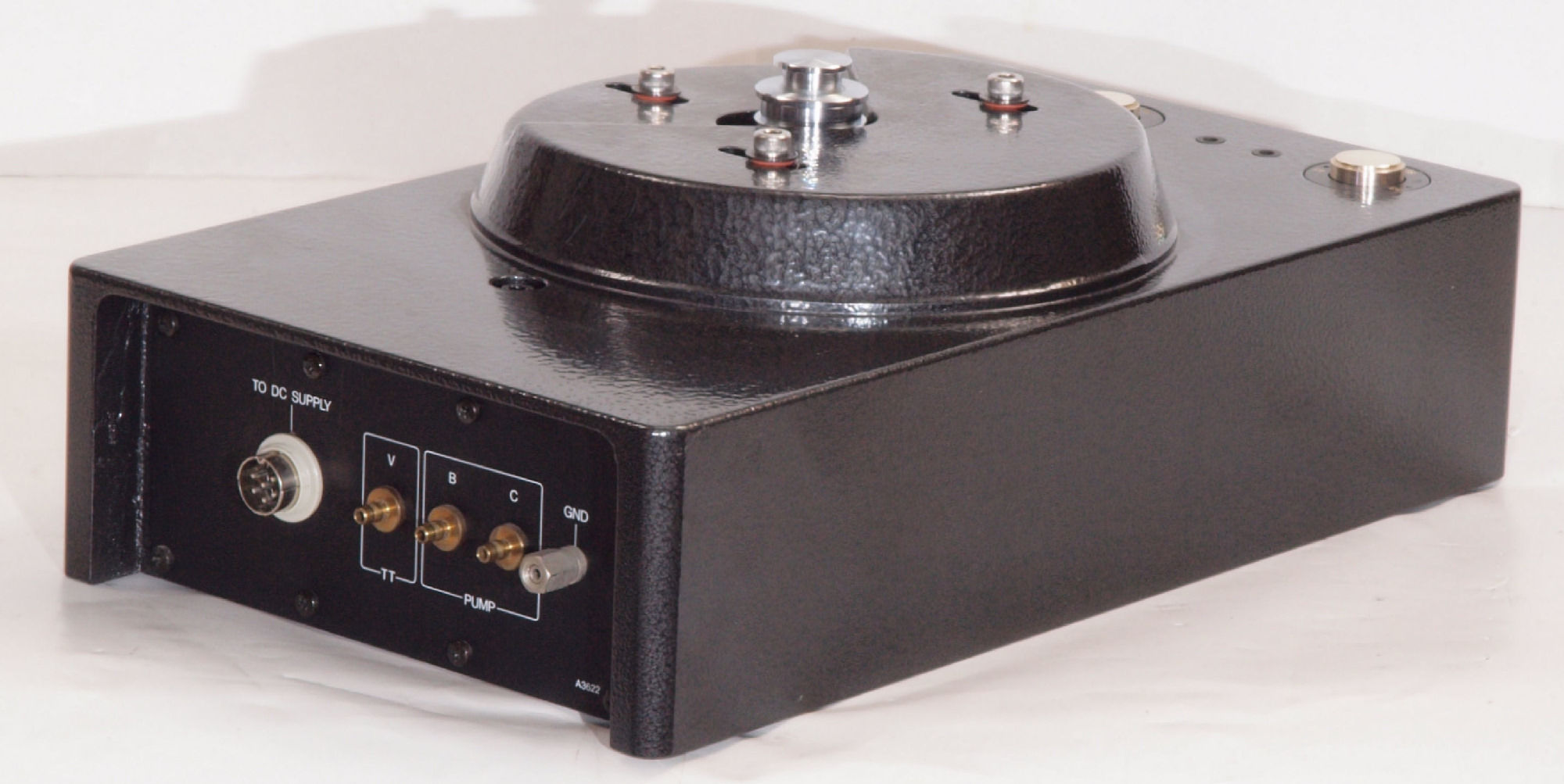

| Ｂ１３． ＲＹ－５５００Ⅱ点検中 後から見る |
 |

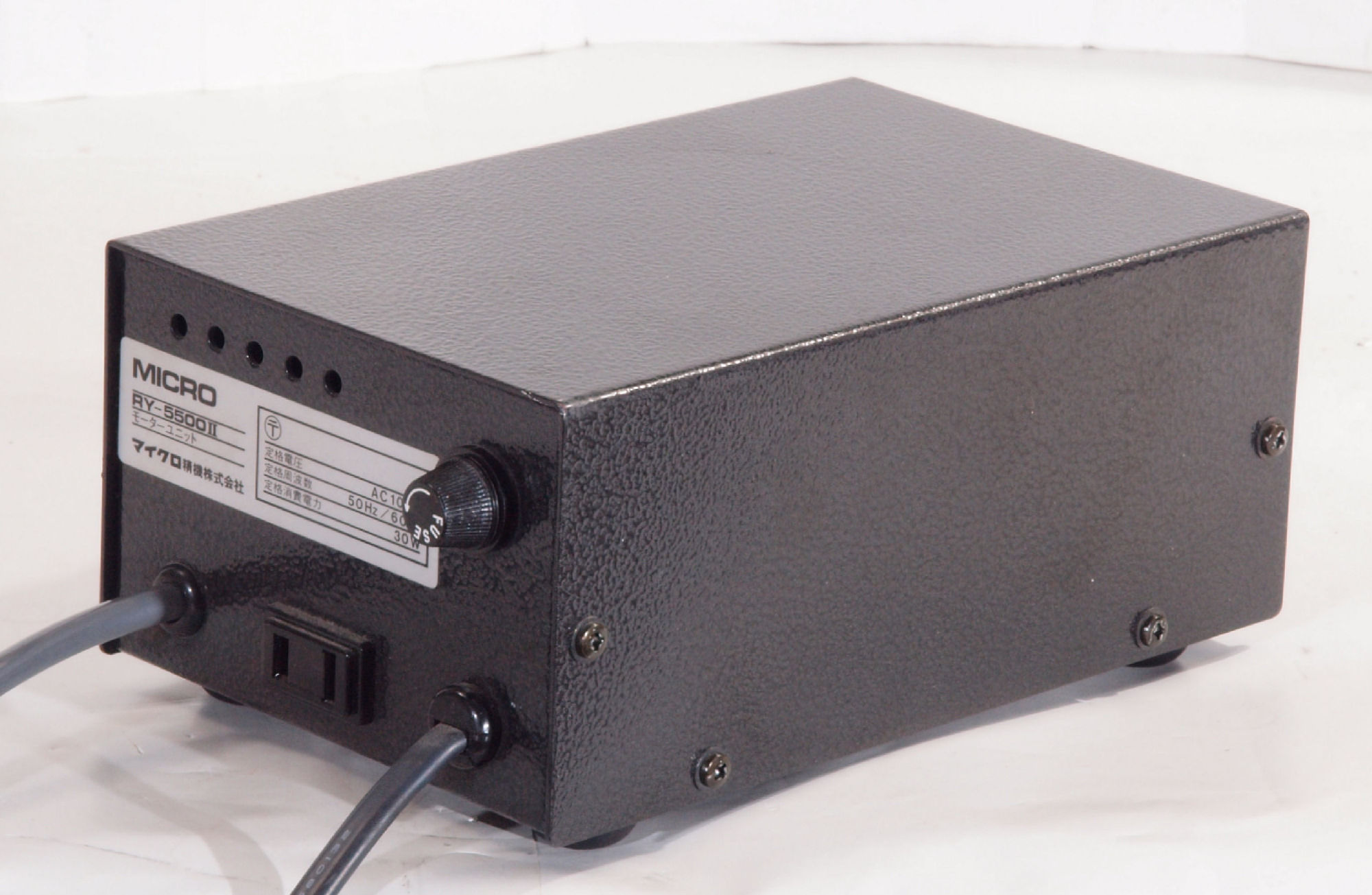

| Ｂ１４． ＲＹ－５５００Ⅱ点検中 後左から見る |
 |

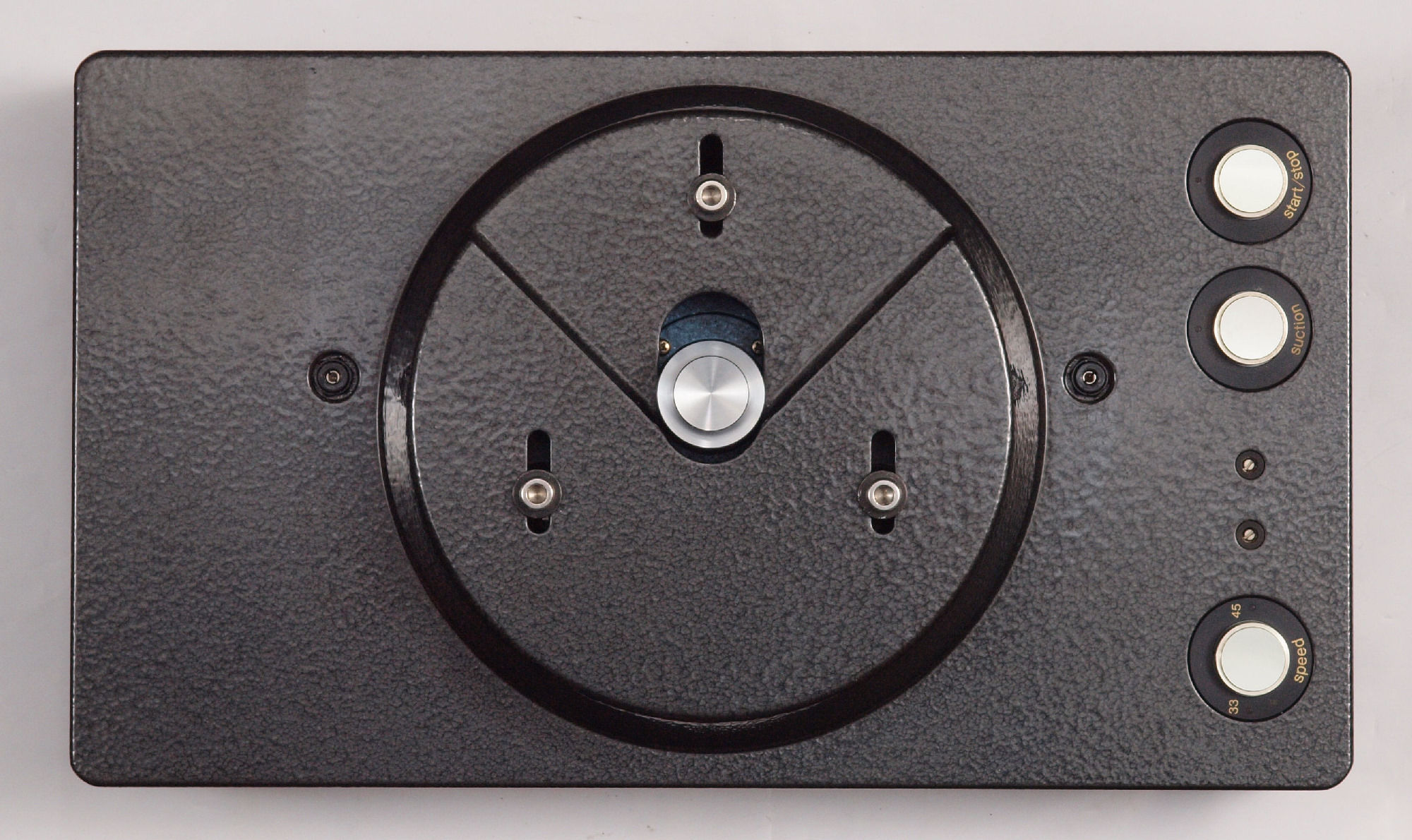

| Ｂ１５． ＲＹ－５５００Ⅱ点検中 上から見る |
 |

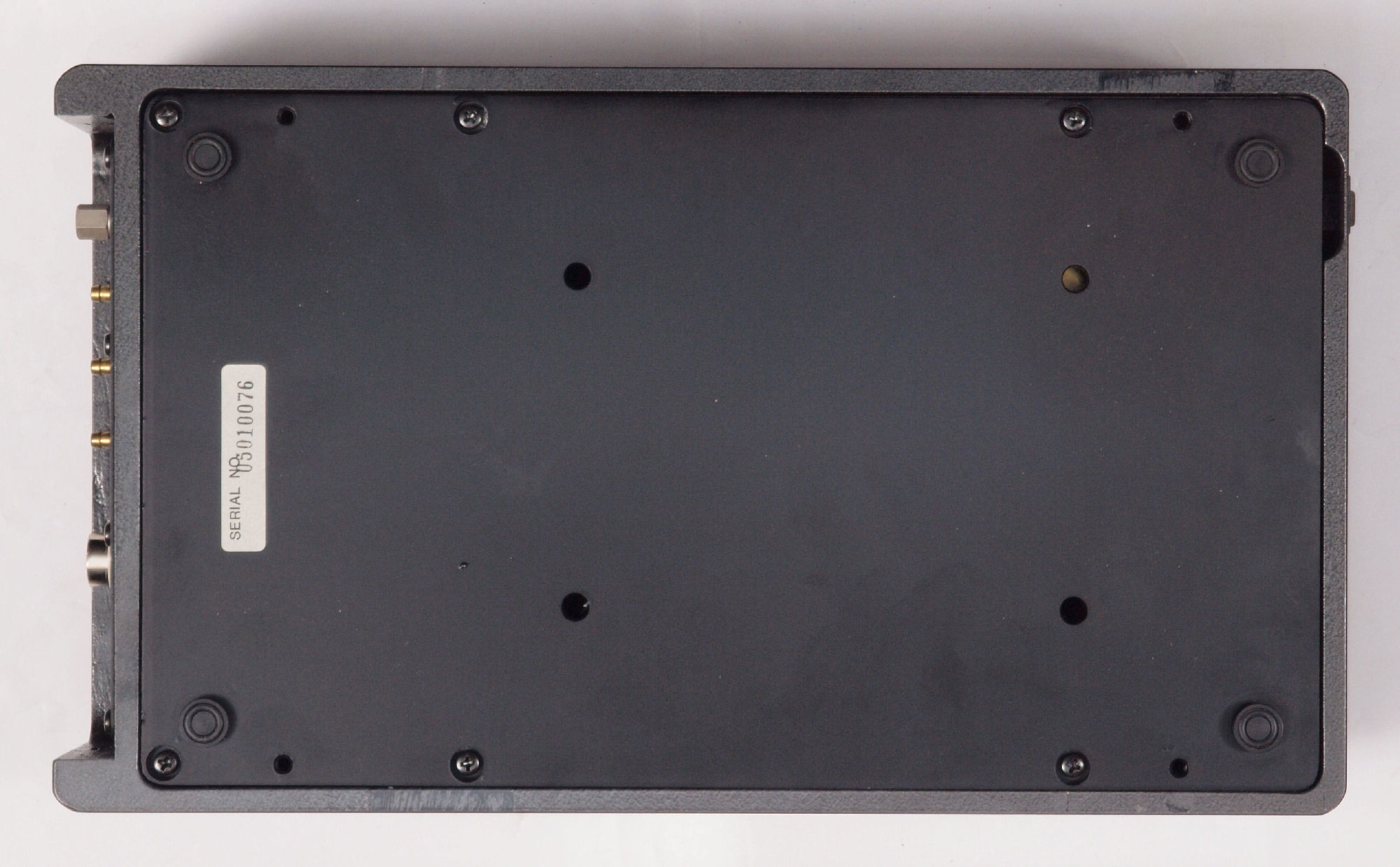

| Ｂ２１． ＲＹ－５５００Ⅱ点検中 下から見る |
 |
| Ｂ２２． ＲＹ－５５００Ⅱ点検中 下蓋を取り、下から見る。 |
 |
| Ｂ２３． ＲＹ－５５００Ⅱ点検中 下蓋・配管を取り、下から見る。 |
 |
| Ｂ３１． ＲＹ－５５００Ⅱ点検中 下前から見る |
 |

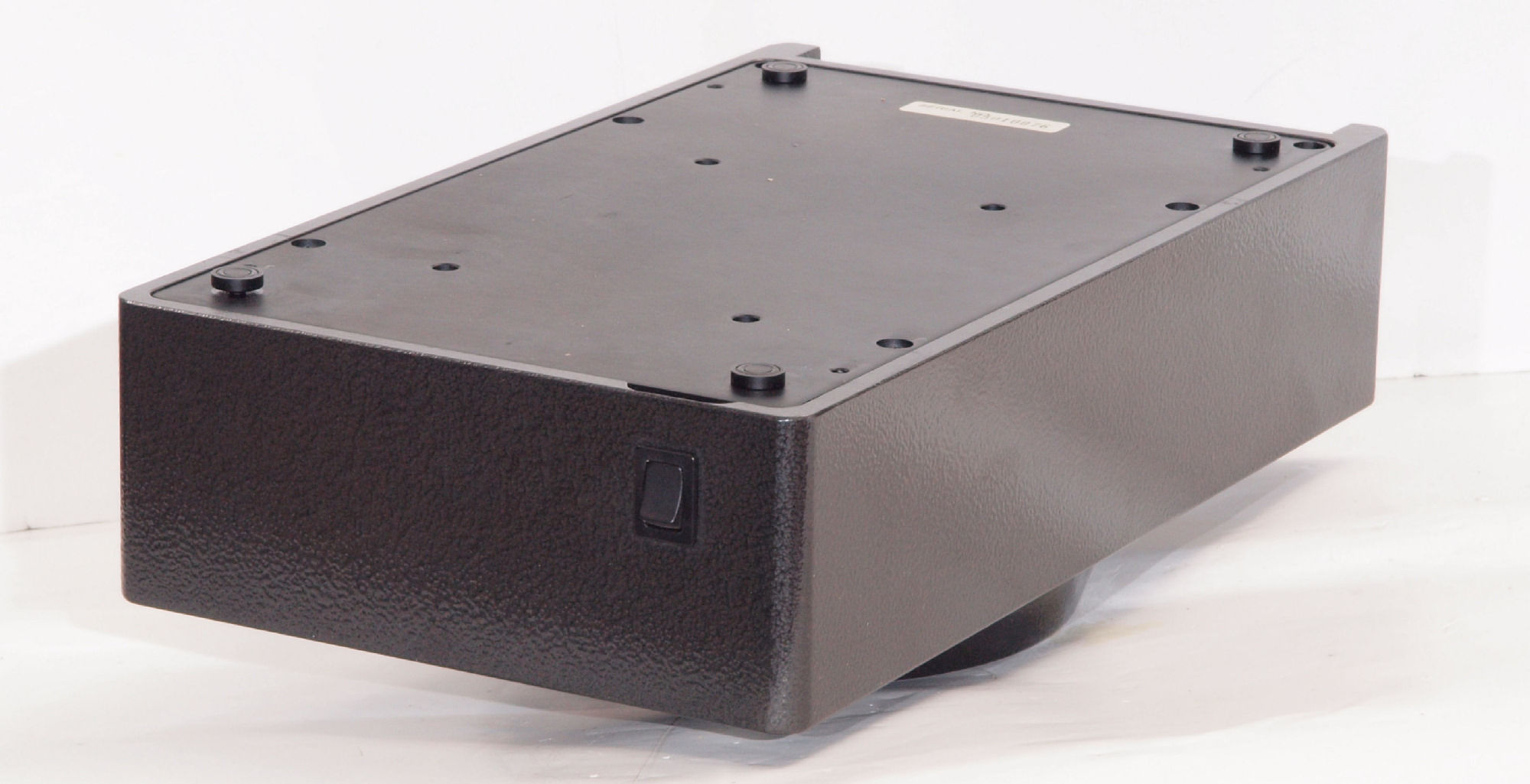

| Ｂ３２． ＲＹ－５５００Ⅱ点検中 下前左から見る |
 |
| Ｂ３３． ＲＹ－５５００Ⅱ点検中 下後から見る |
 |

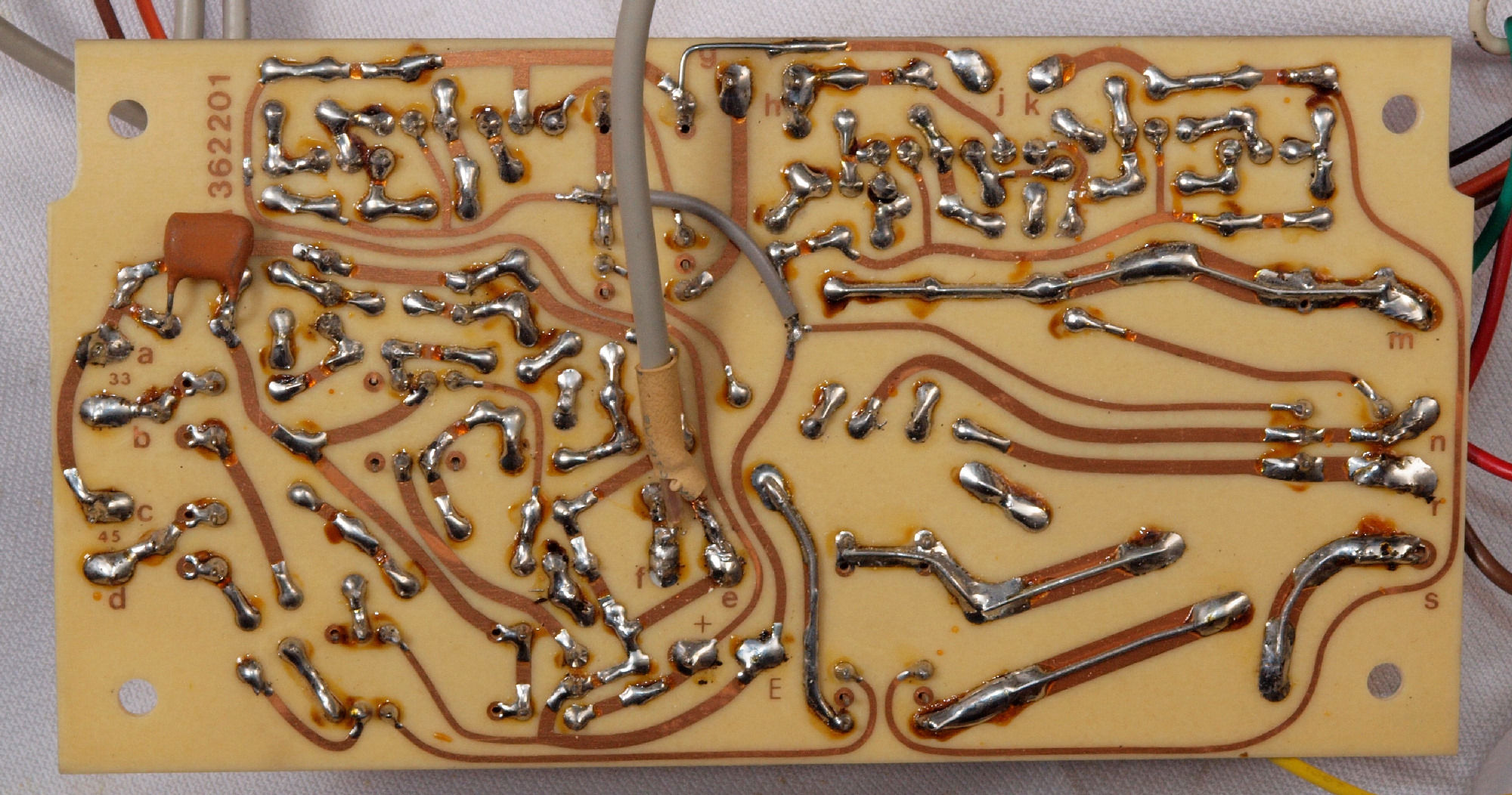

| Ｂ３４． ＲＹ－５５００Ⅱ点検中 下後右から見る |
 |

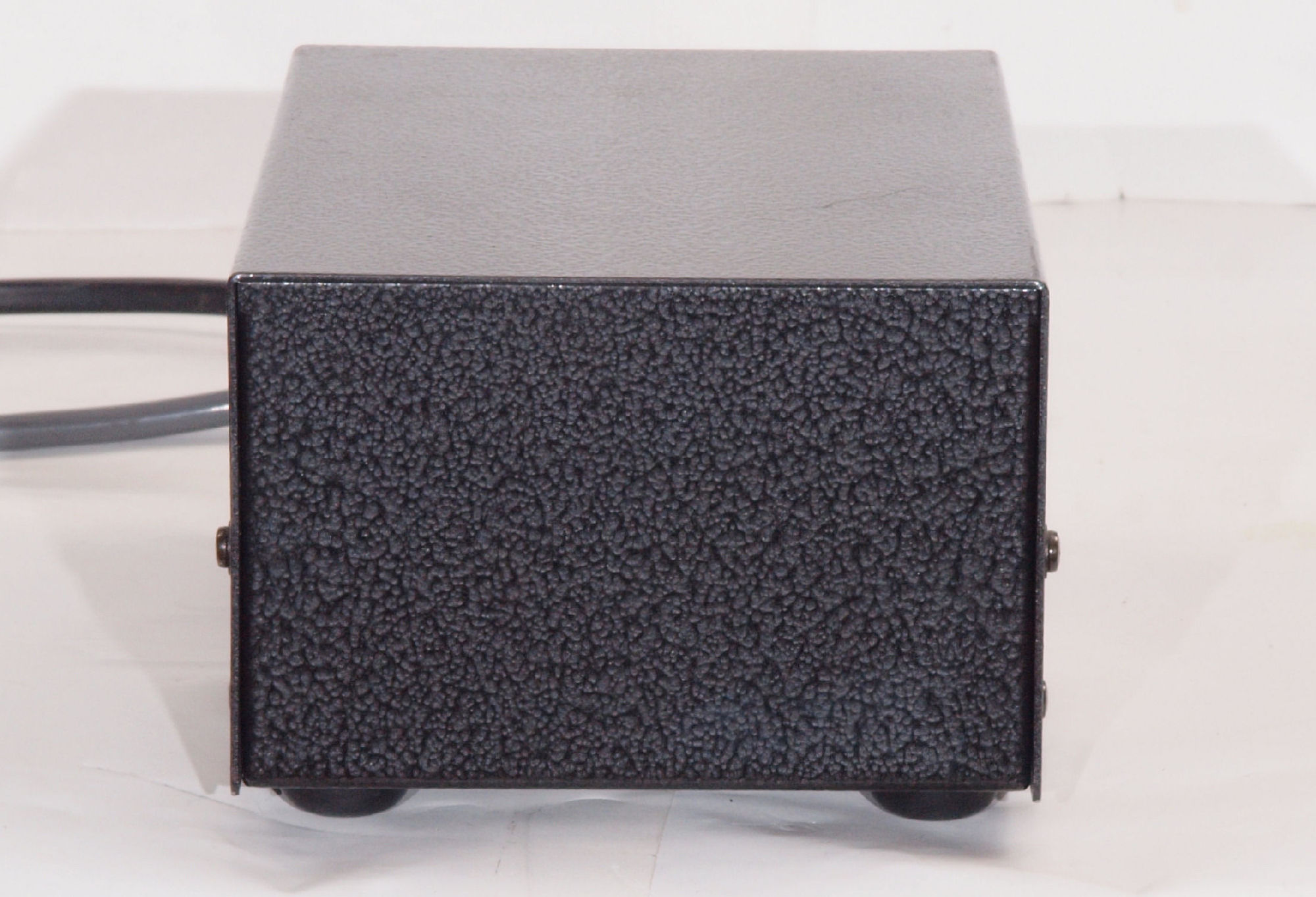

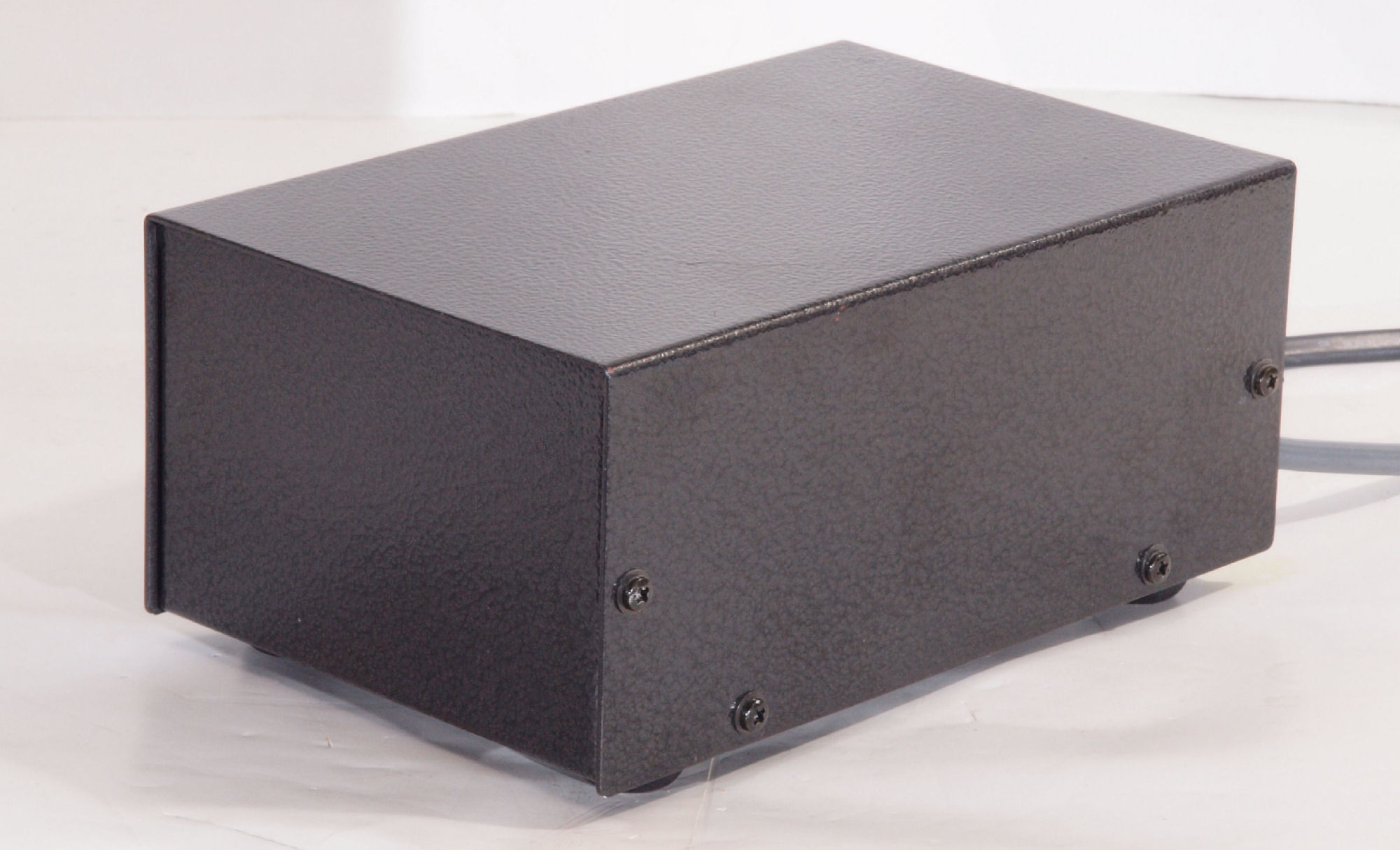

| Ｂ５１． ＲＹ－５５００Ⅱ電源点検中 前から見る |
 |
| Ｂ５２． ＲＹ－５５００Ⅱ電源点検中 前右から見る |
 |

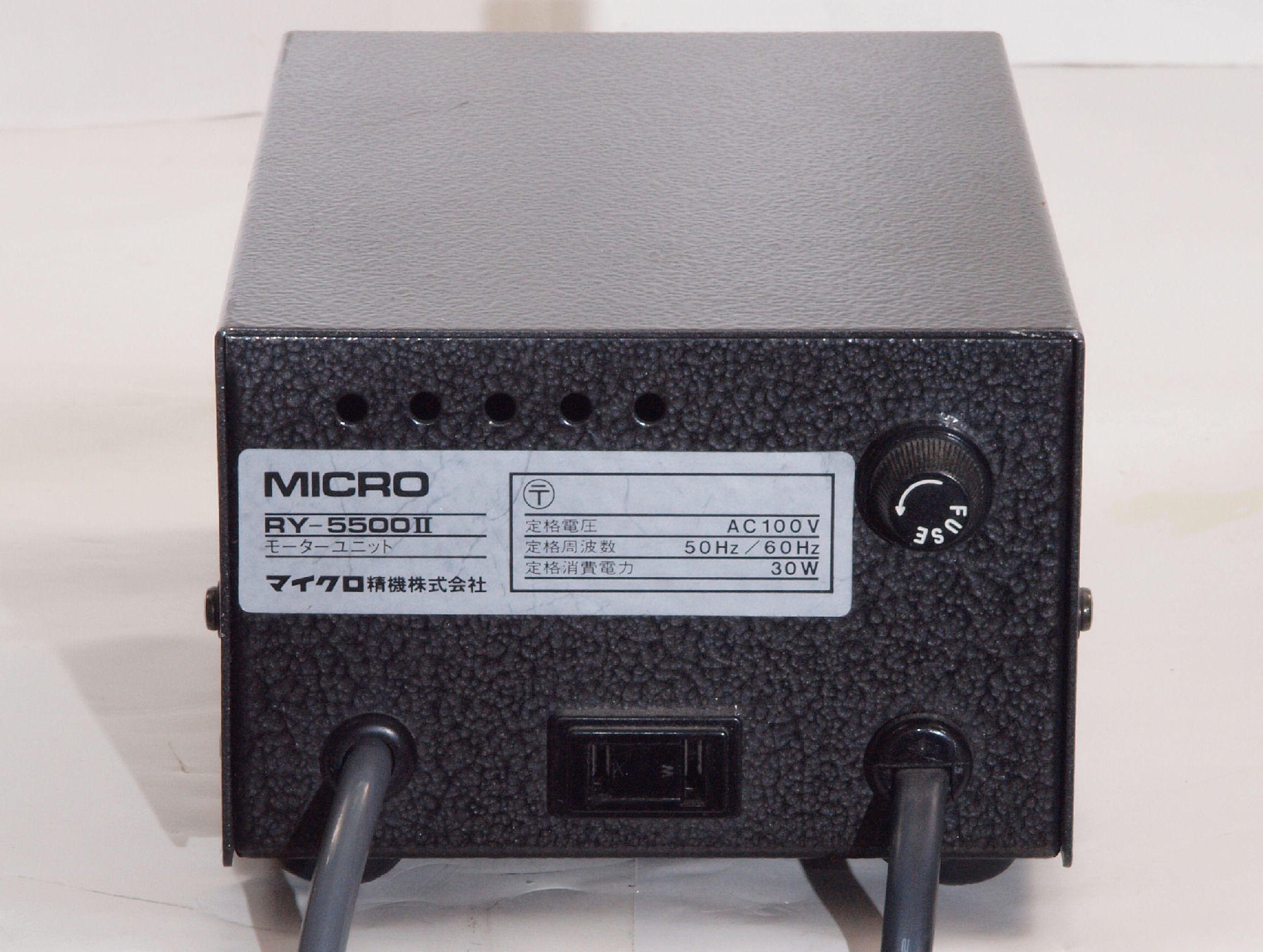

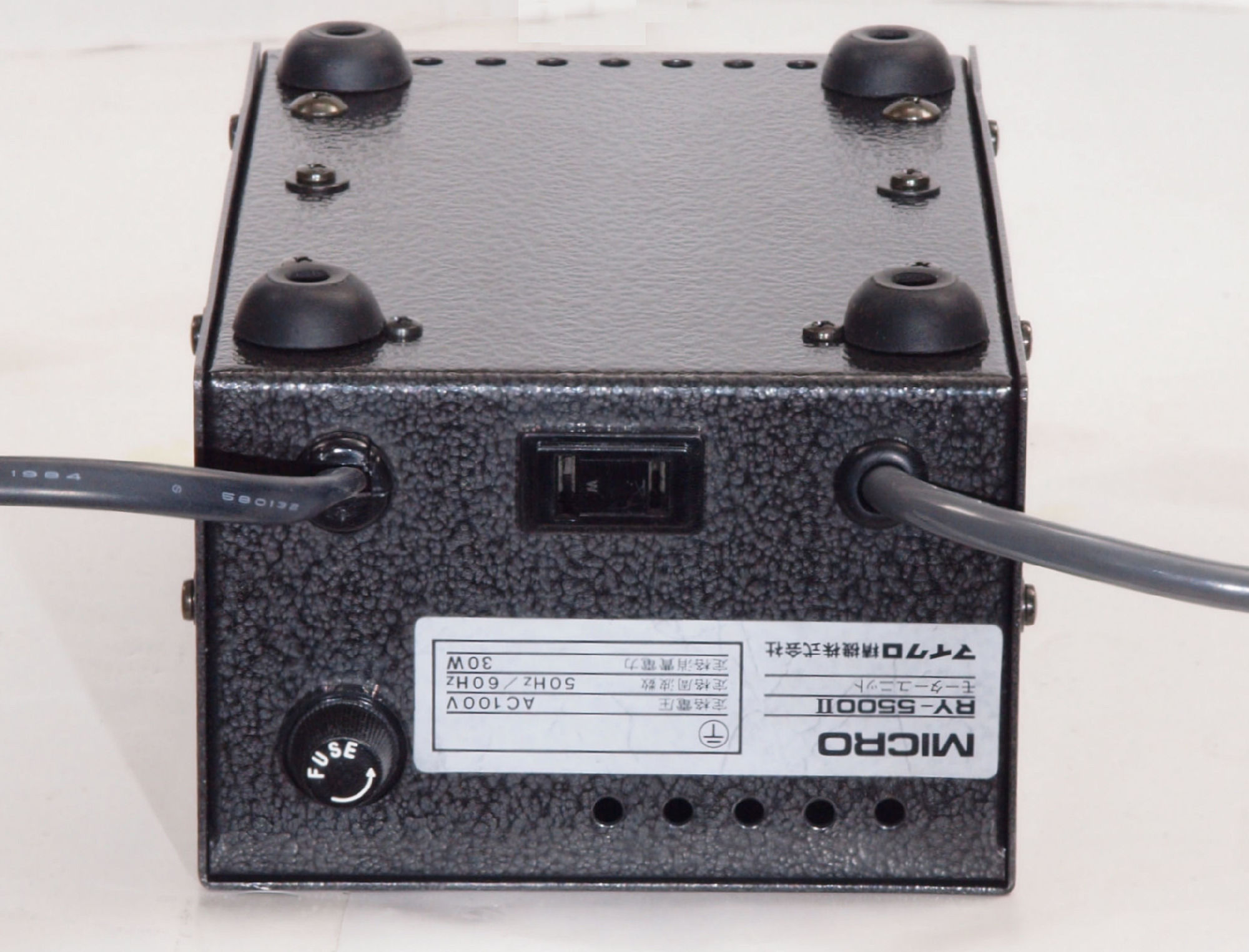

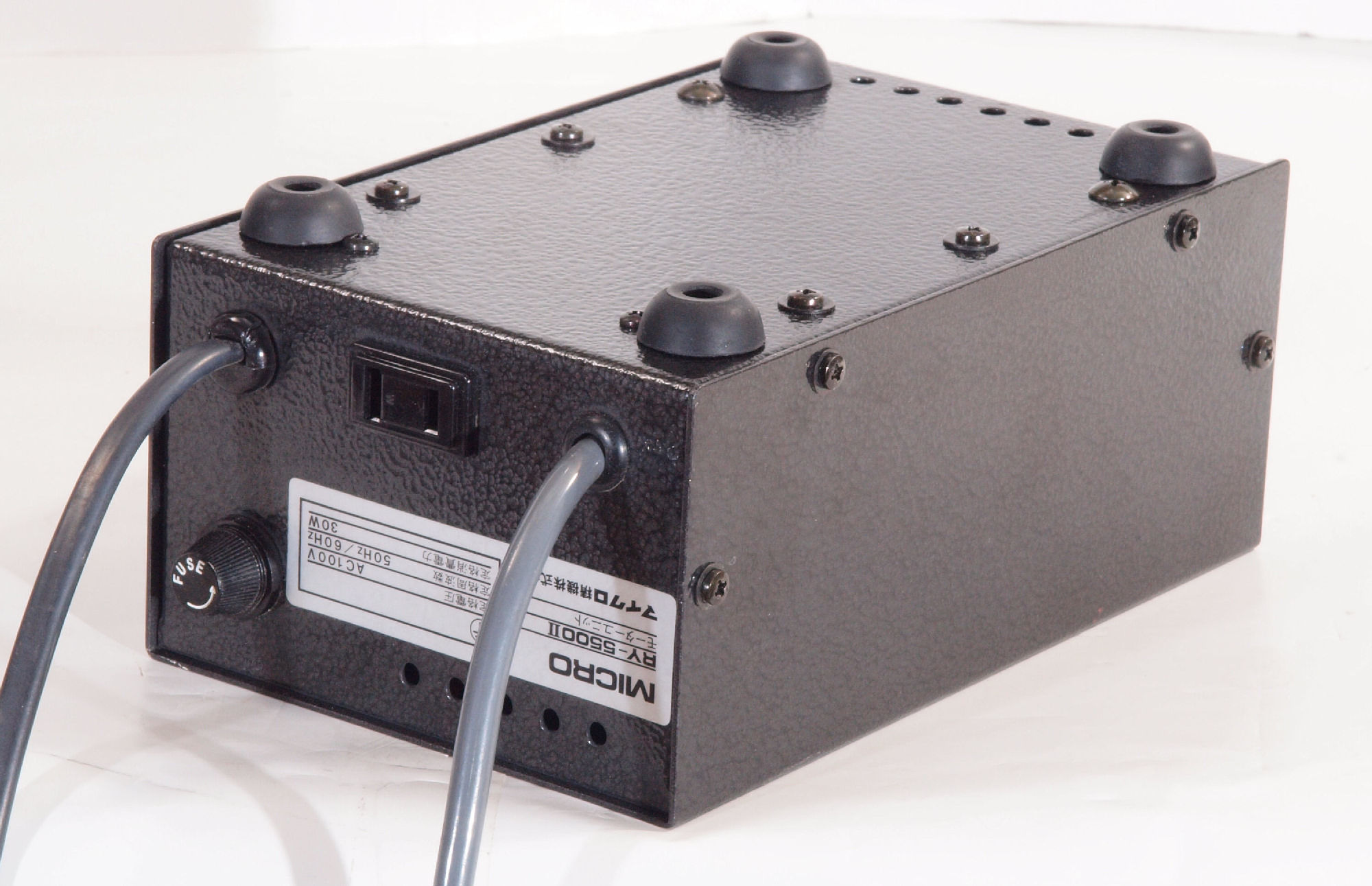

| Ｂ５３． ＲＹ－５５００Ⅱ電源点検中 後から見る |
 |
| Ｂ５４． ＲＹ－５５００Ⅱ電源点検中 後左から見る |
 |
| Ｂ５５． ＲＹ－５５００Ⅱ電源点検中 上から見る |
 |

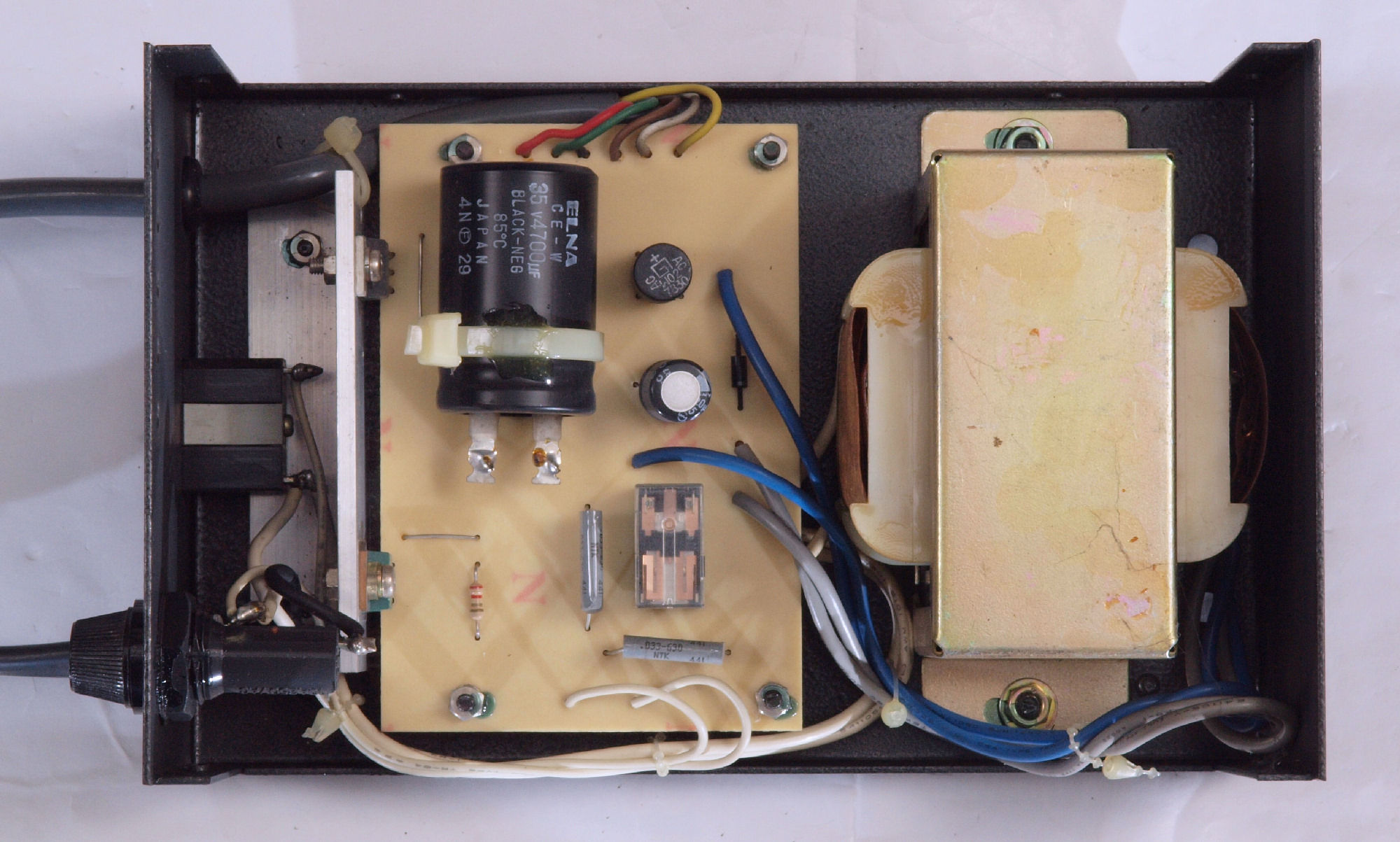

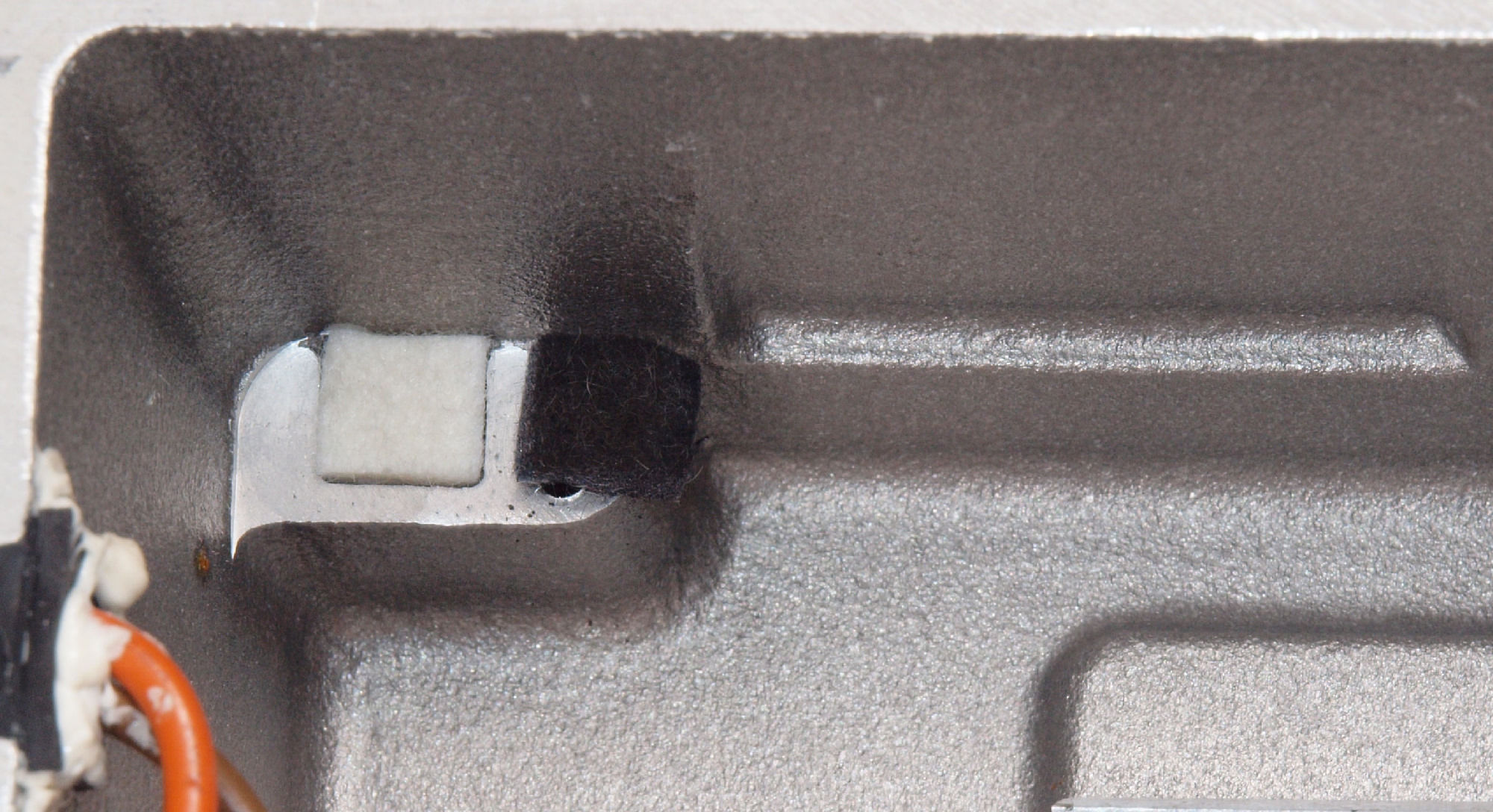

| ＡＢ５６． ＲＹ－５５００Ⅱ電源点検中 上蓋を取り、上から見る。 |
 |

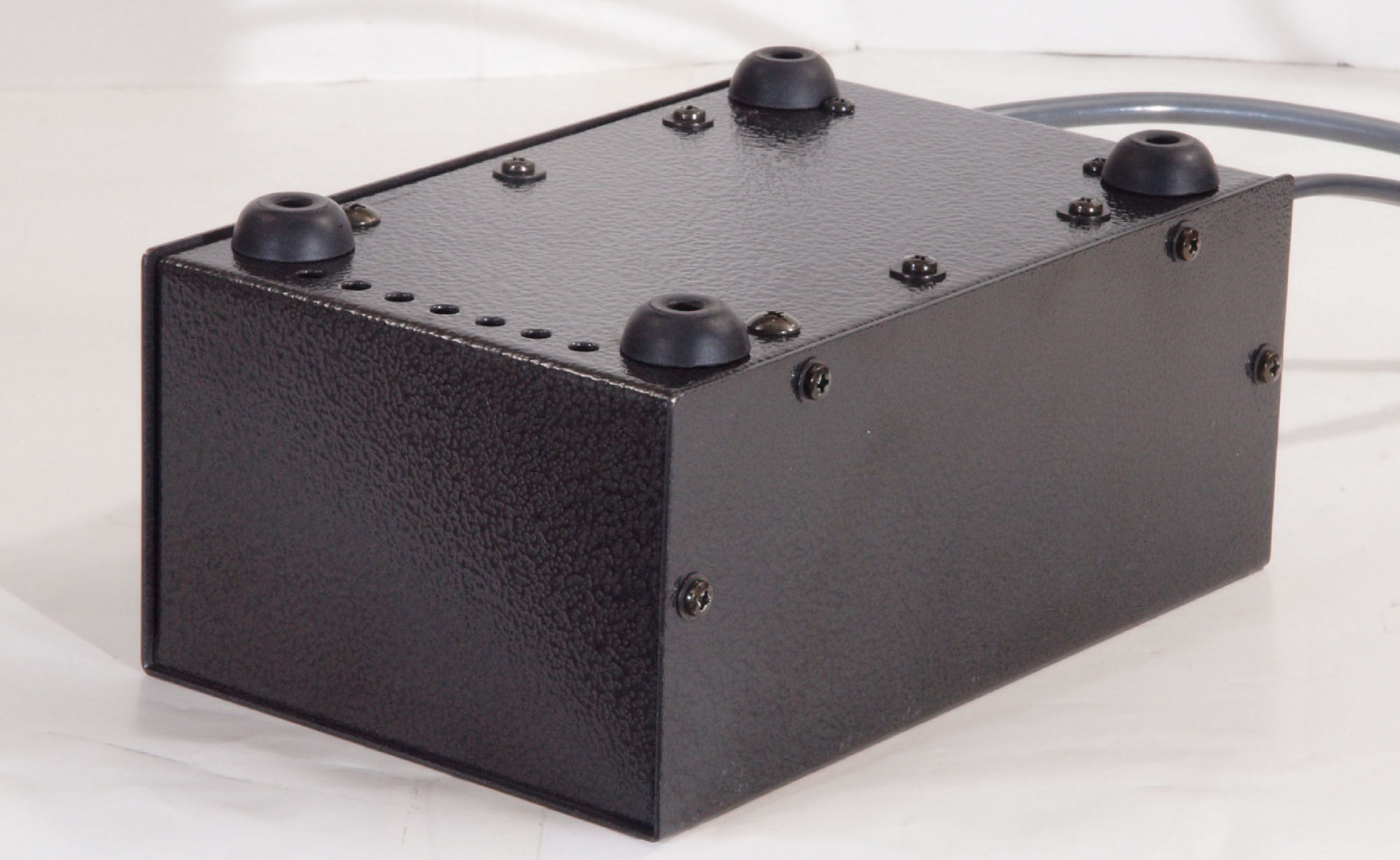

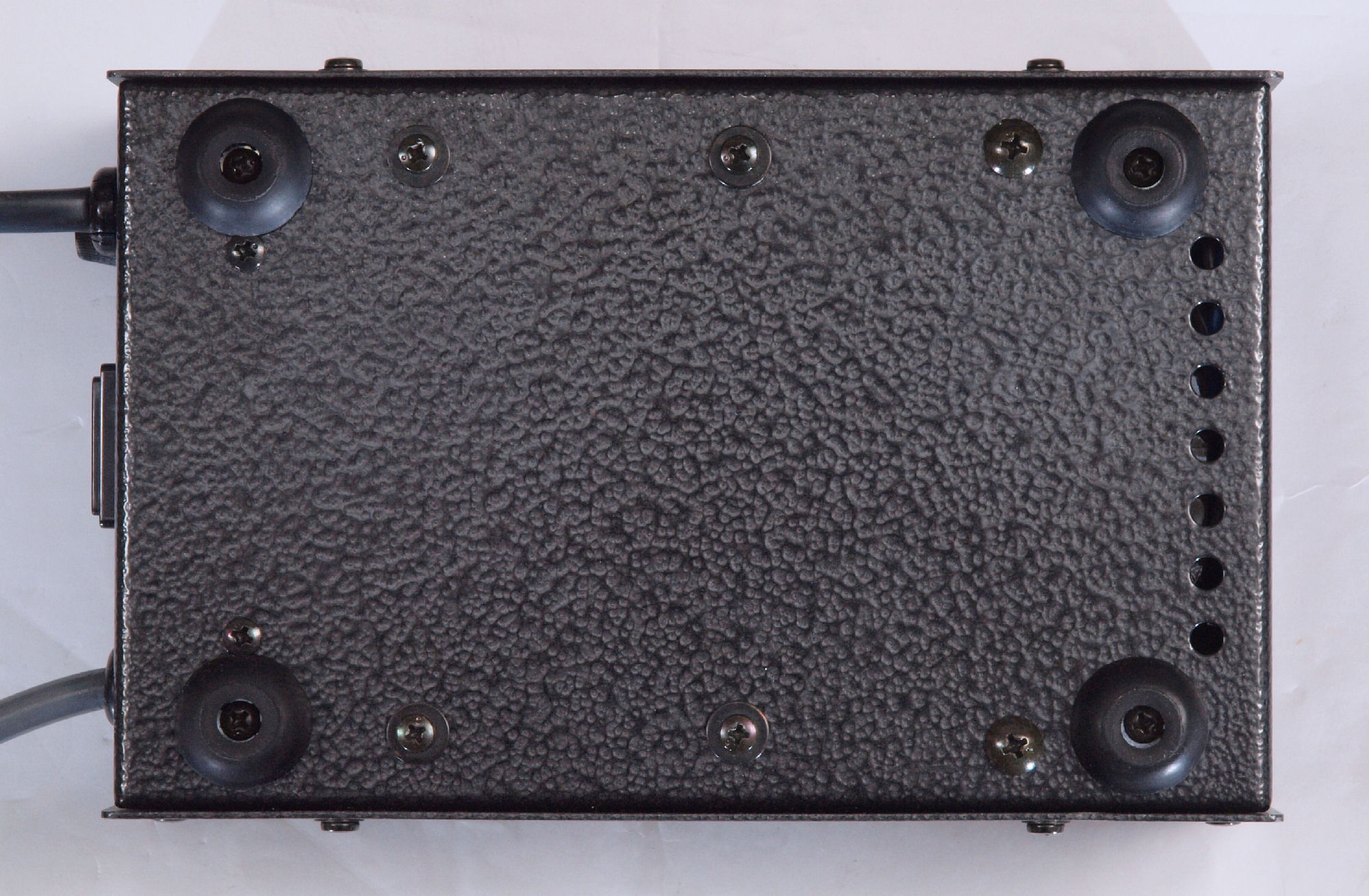

| Ｂ５７． ＲＹ－５５００Ⅱ電源点検中 下から見る |
 |
| Ｂ５８． ＲＹ－５５００Ⅱ電源点検中 下前から見る |
 |

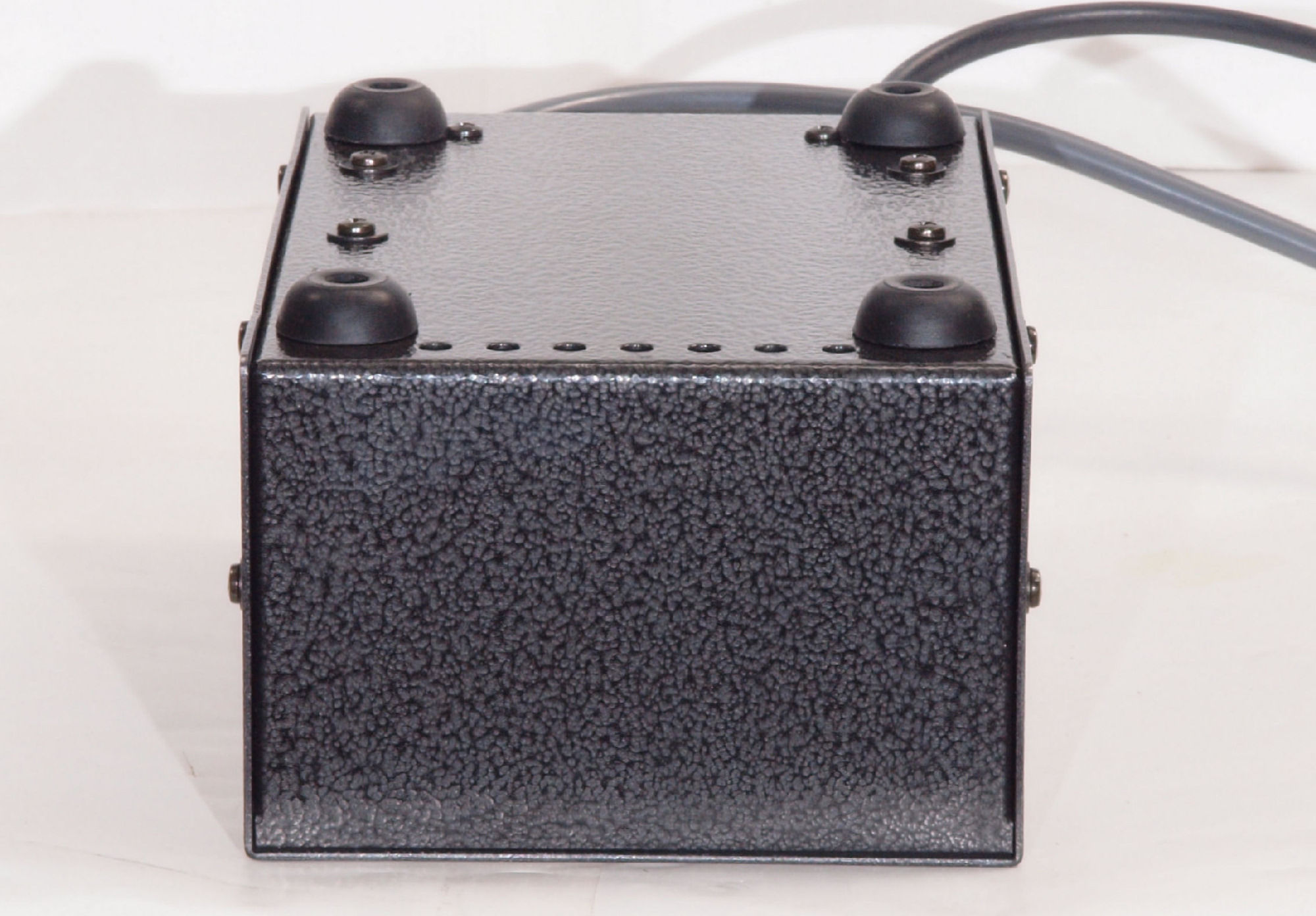

| Ｂ５９． ＲＹ－５５００Ⅱ電源点検中 下前左から見る |
 |
| Ｂ５Ａ． ＲＹ－５５００Ⅱ電源点検中 下後から見る |
 |
| Ｂ５Ｂ． ＲＹ－５５００Ⅱ電源点検中 下後右から見る |
 |

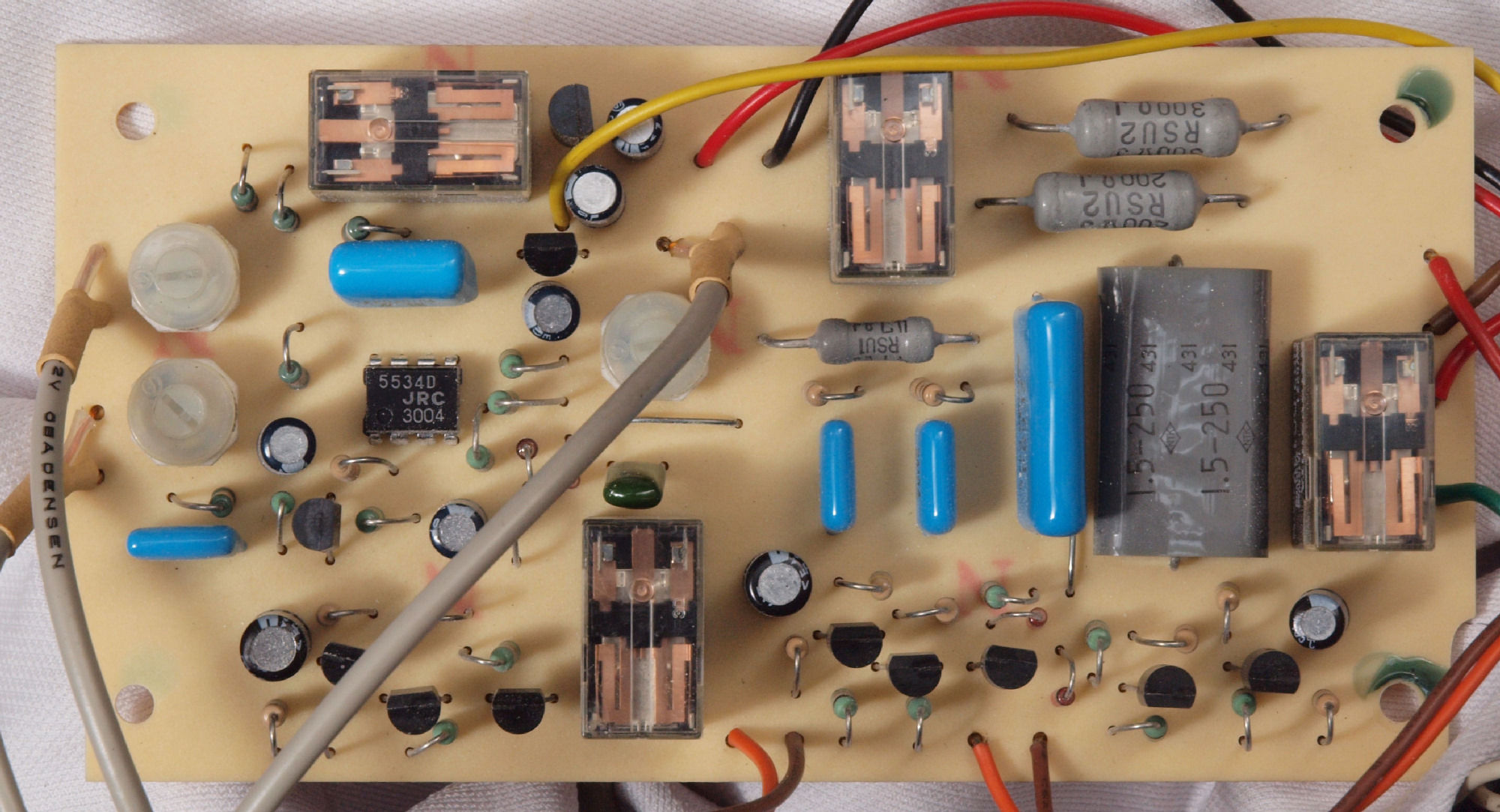

| Ｄ． 「ＲＹ－５５００Ⅱ」修理状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｄ１１． 修理前 モーター部コントロール基板 |
 |

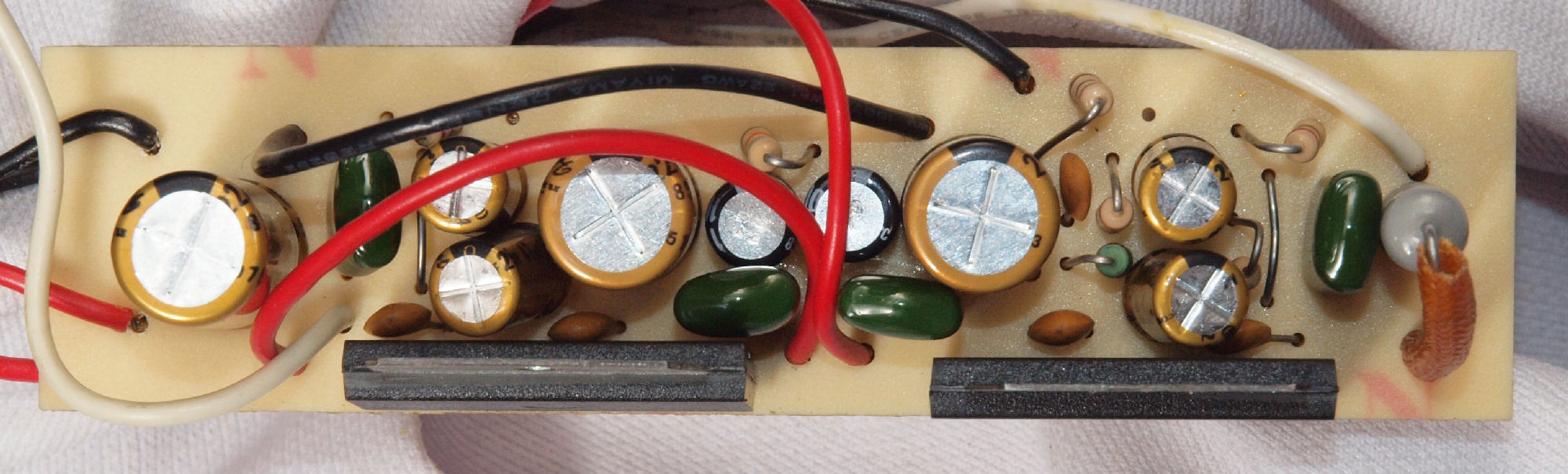

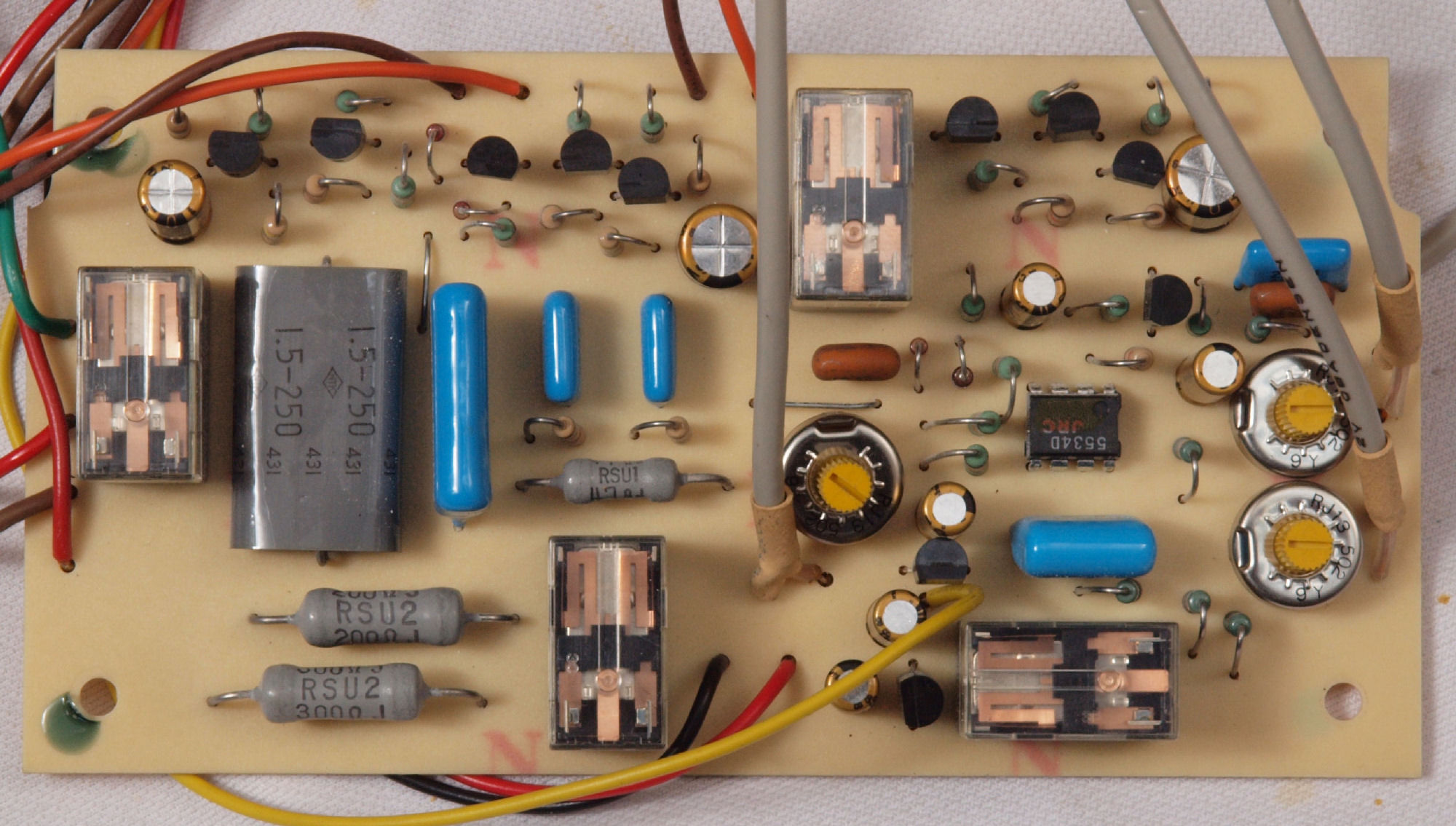

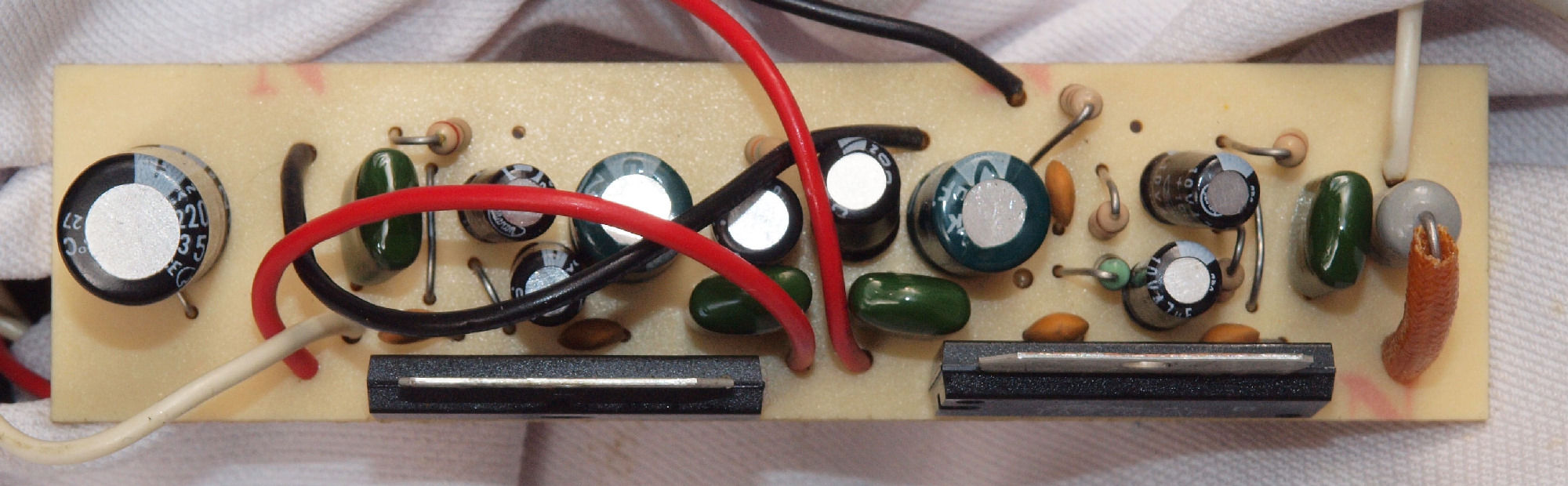

| Ｄ１２． 修理後 モーター部コントロール基板、半固定ＶＲ３個、電解コンデンサー８個、フイルムコンデンサー２個交換 |
 |

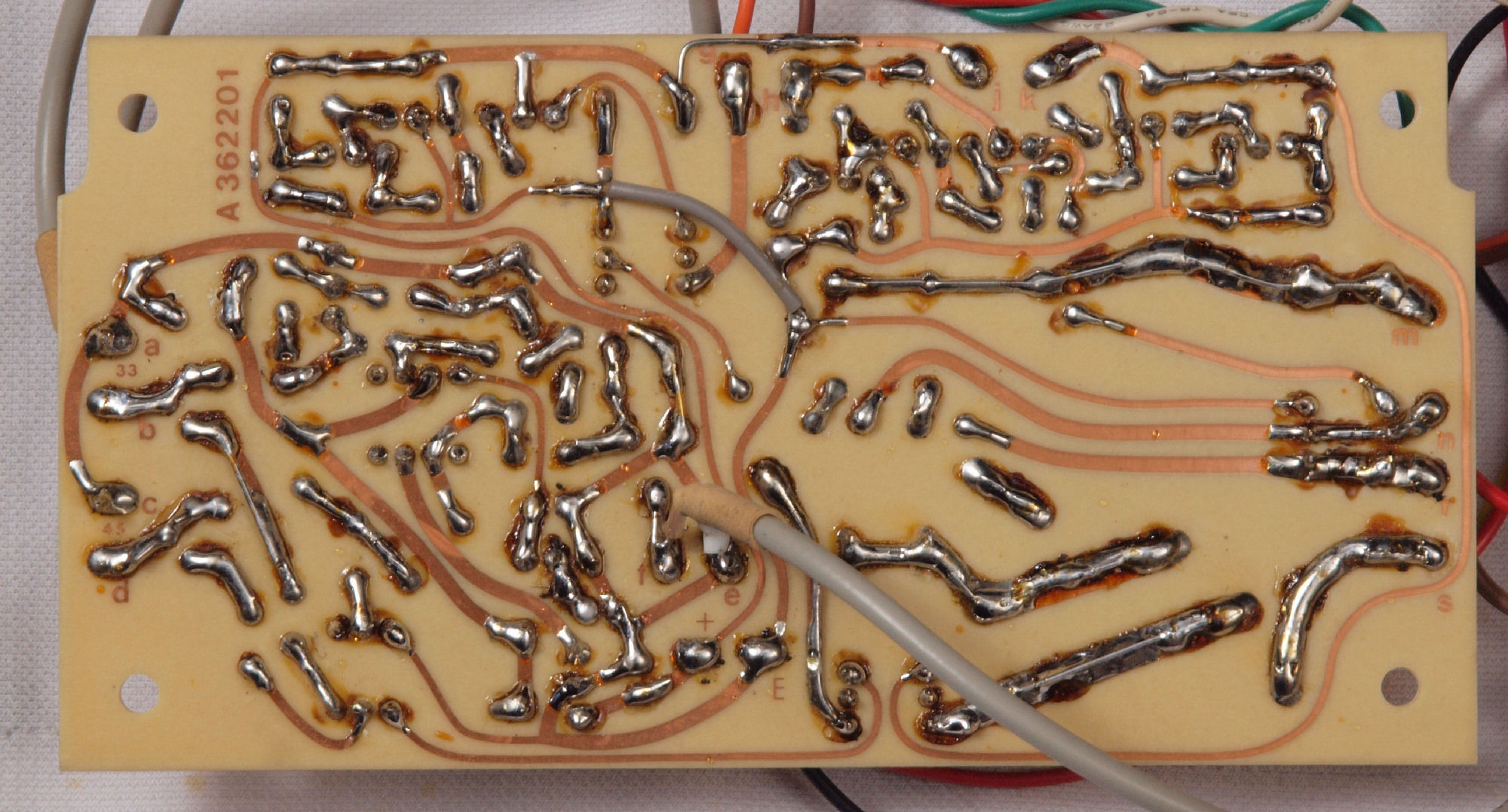

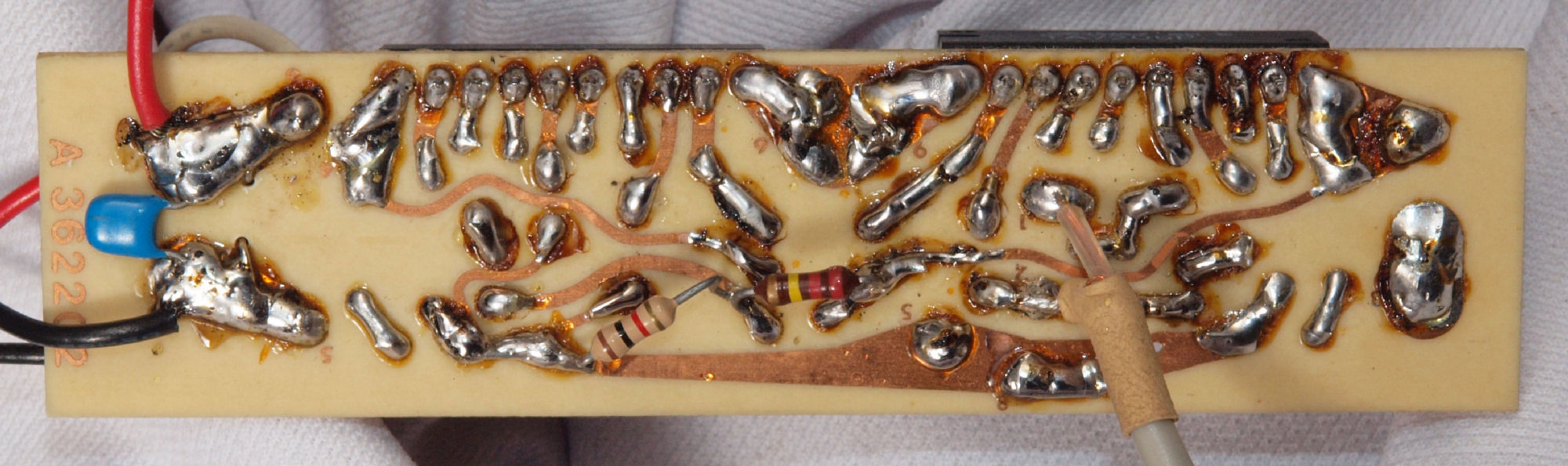

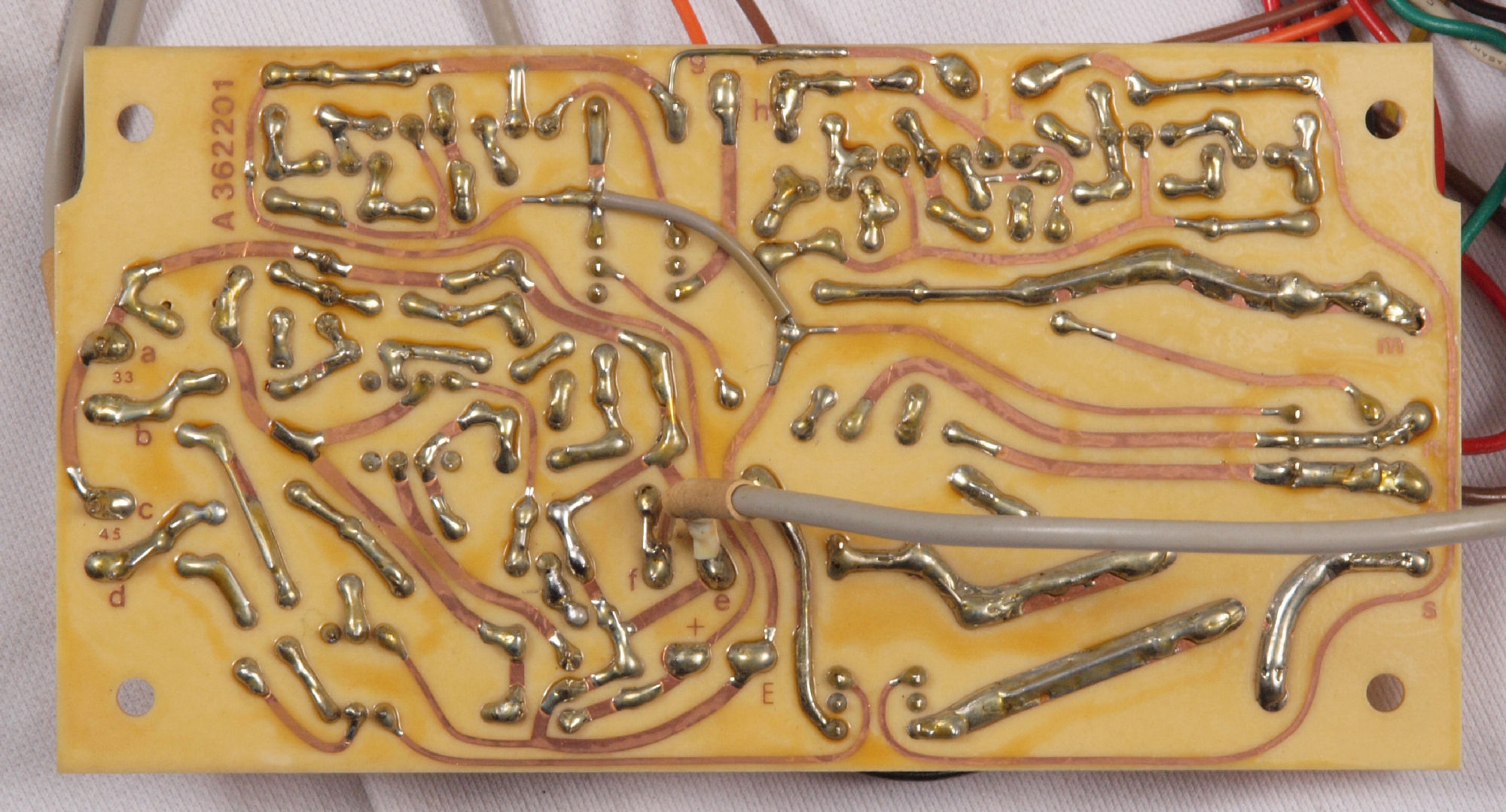

| Ｄ１３． 修理前 モーター部コントロール基板裏 |
 |
| Ｄ１４． 修理（半田補正）後 モーター部コントロール基板裏 |
 |
| Ｄ１５． 完成モーター部コントロール基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｄ２１． 修理前 モーター部ＡＭＰ基板、モーター駆動ＡＭＰ－ＩＣ．２個焼損 |
 |
| Ｄ２２． 修理後 モーター部ＡＭＰ基板、電解コンデンサー９個、モーター駆動AMP－IC．２個交換 |
 |
| Ｄ２３． 修理前 モーター部ＡＭＰ基板裏 |
 |
| Ｄ２４． 修理（半田補正）後 モーター部ＡＭＰ基板裏 |
 |
| Ｄ２５． 完成モーター部ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

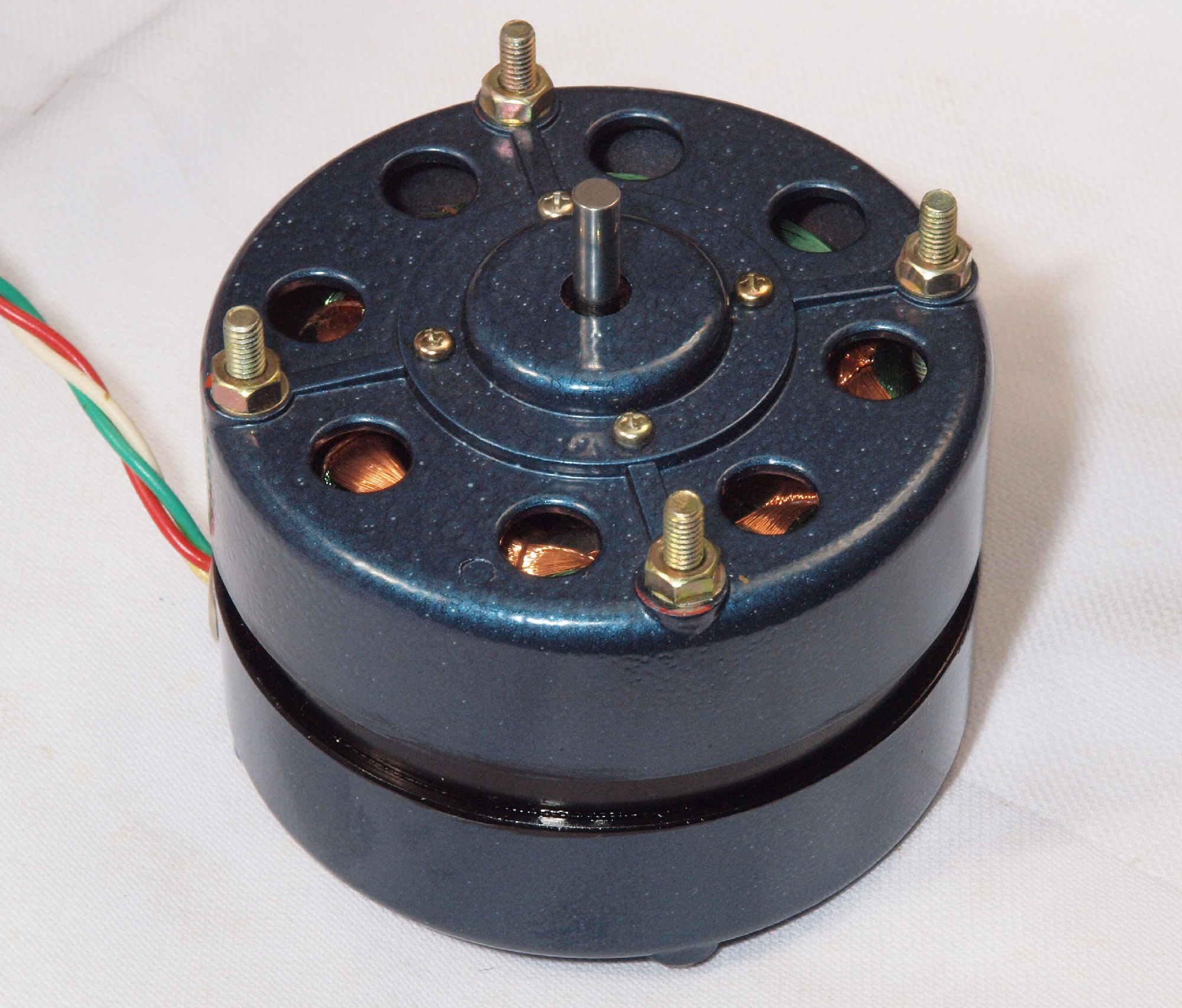

| Ｄ３１． 修理中 モーター取り出し |
 |
| Ｄ３２． 修理中 モーター取り出し、 修理歴も無く、非常に綺麗です！ |
 |

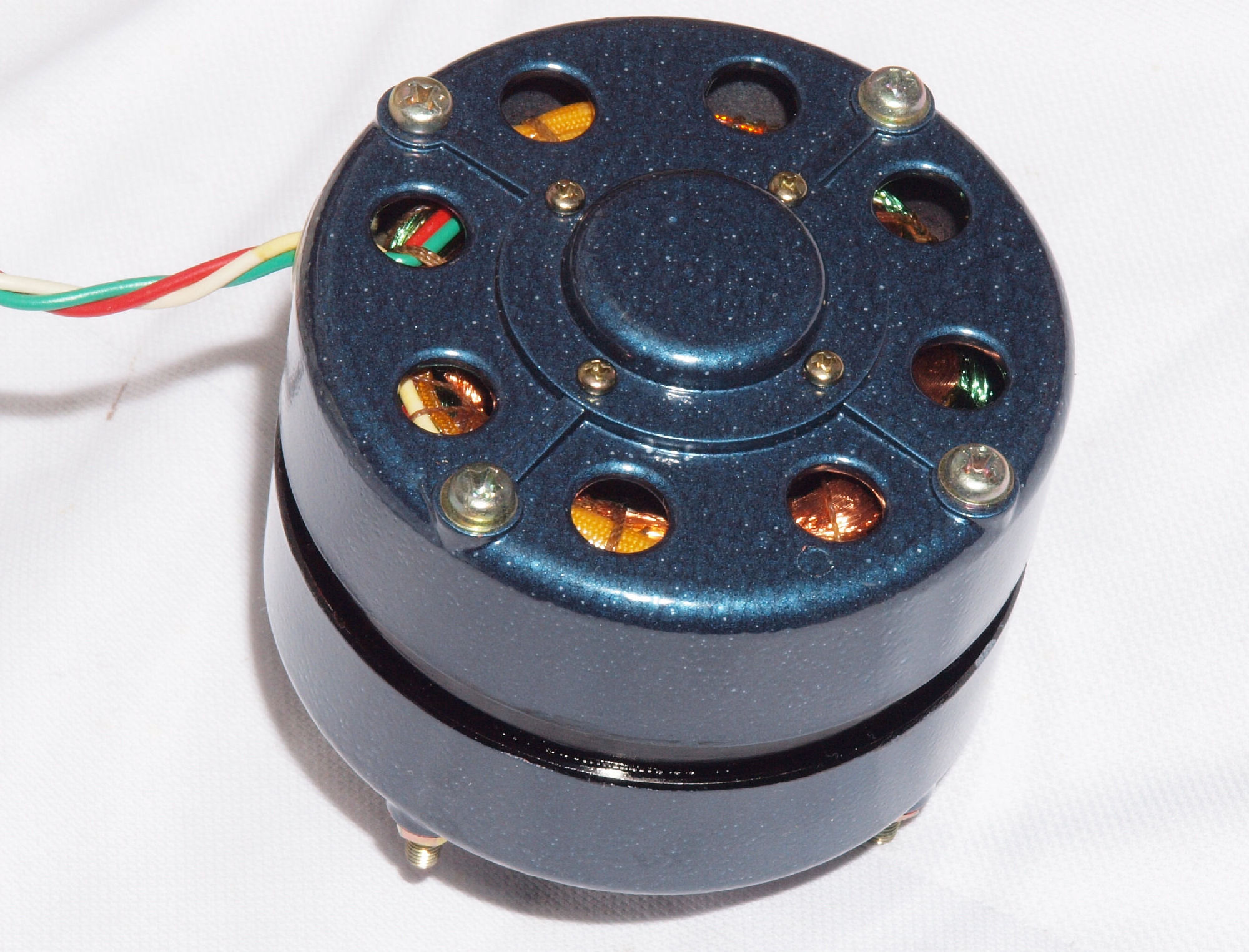

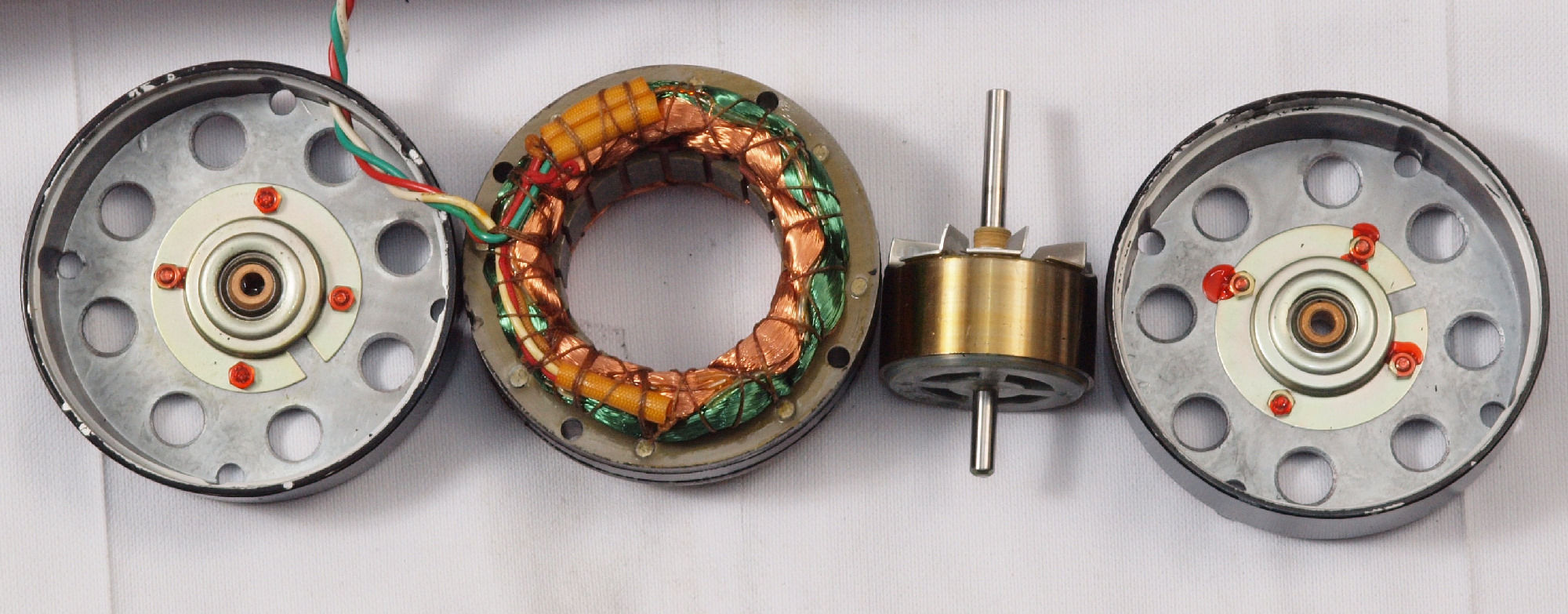

| Ｄ３３． 修理中 モーター分解、 点検・注油 |
 |

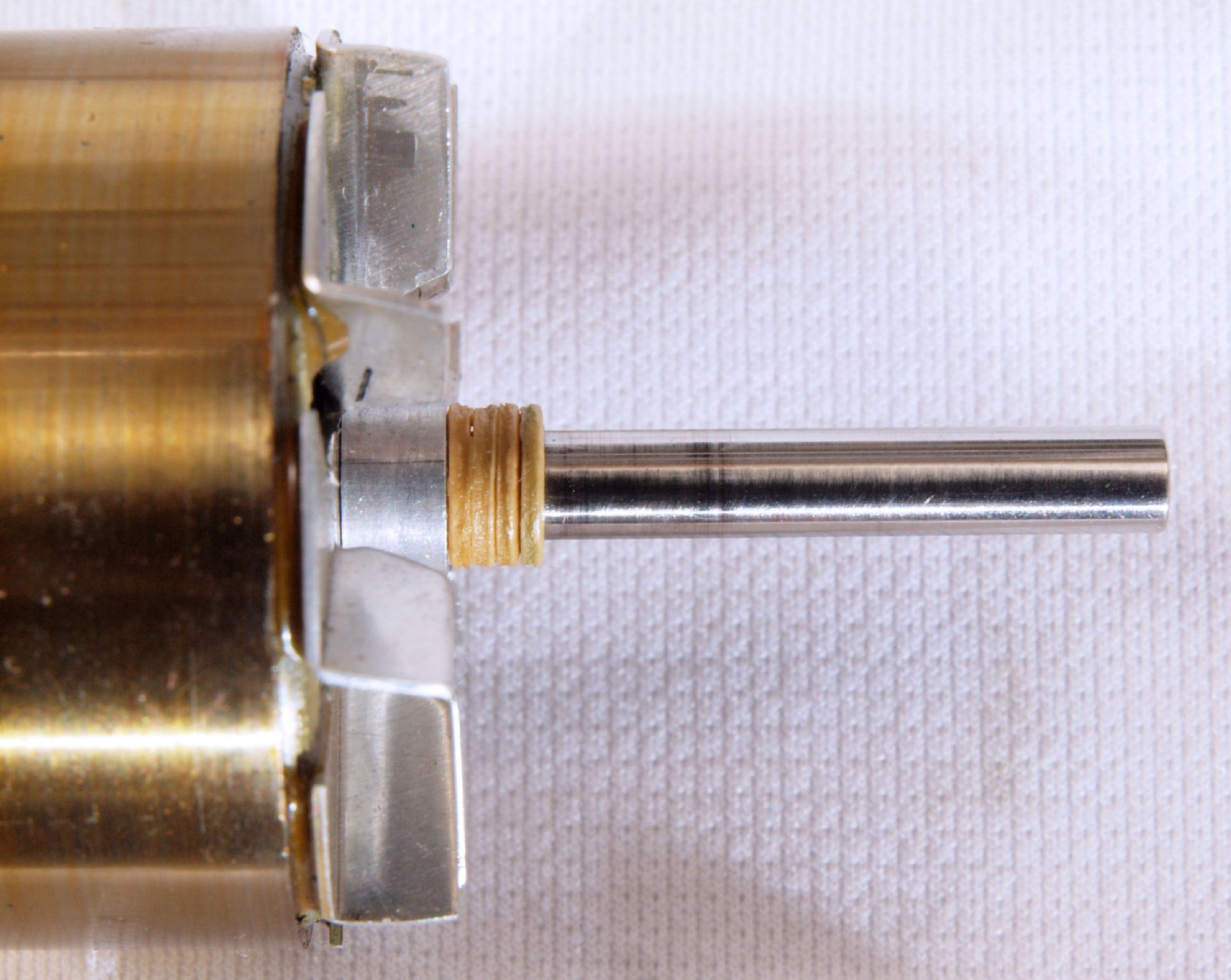

| Ｄ３４． 修理中 モーター回転子（アマチュア）の軸。 |
 |
| Ｄ３５． 修理中 モーター回転子（アマチュア）の軸、オイル切れで焼けた跡が見える。 |
 |

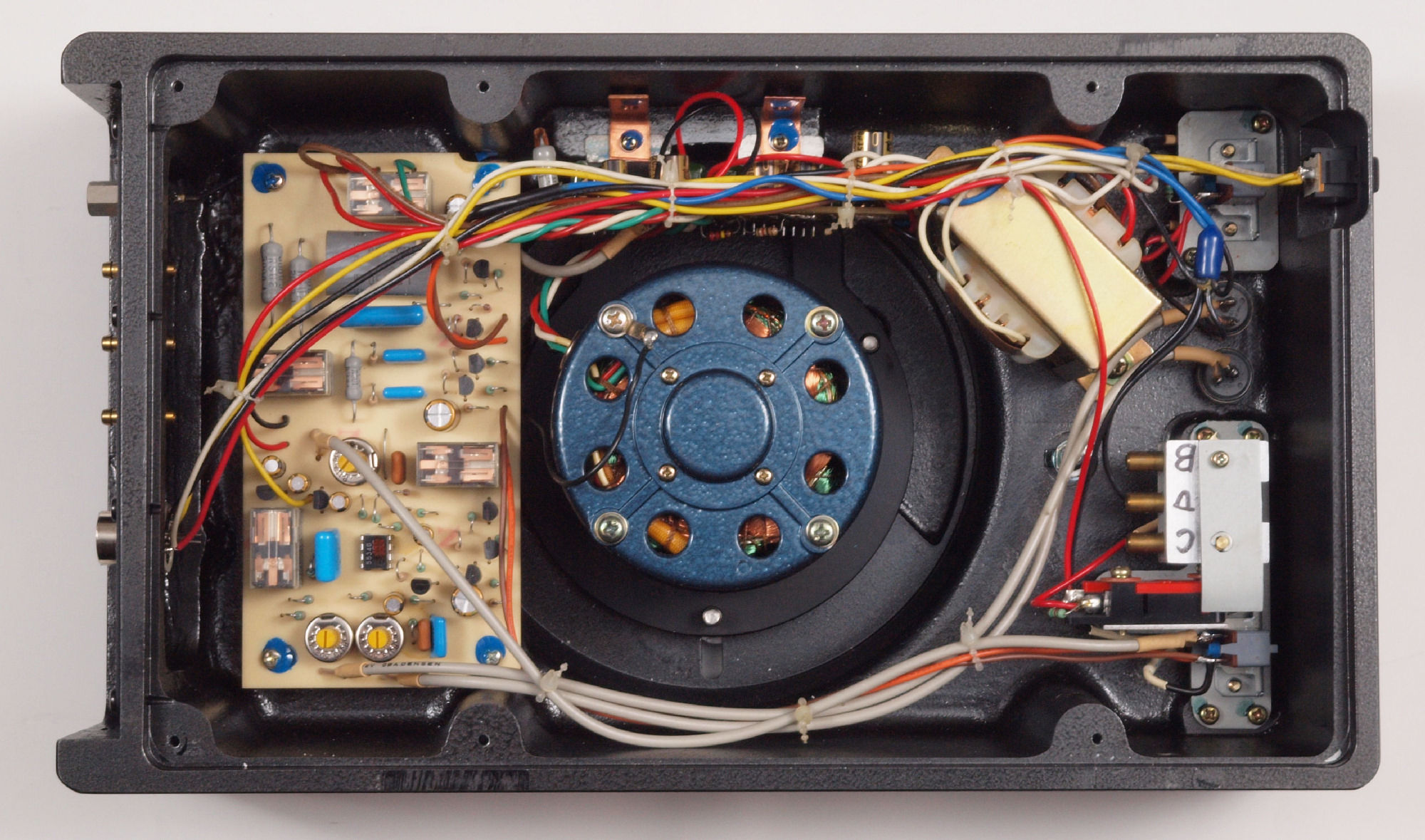

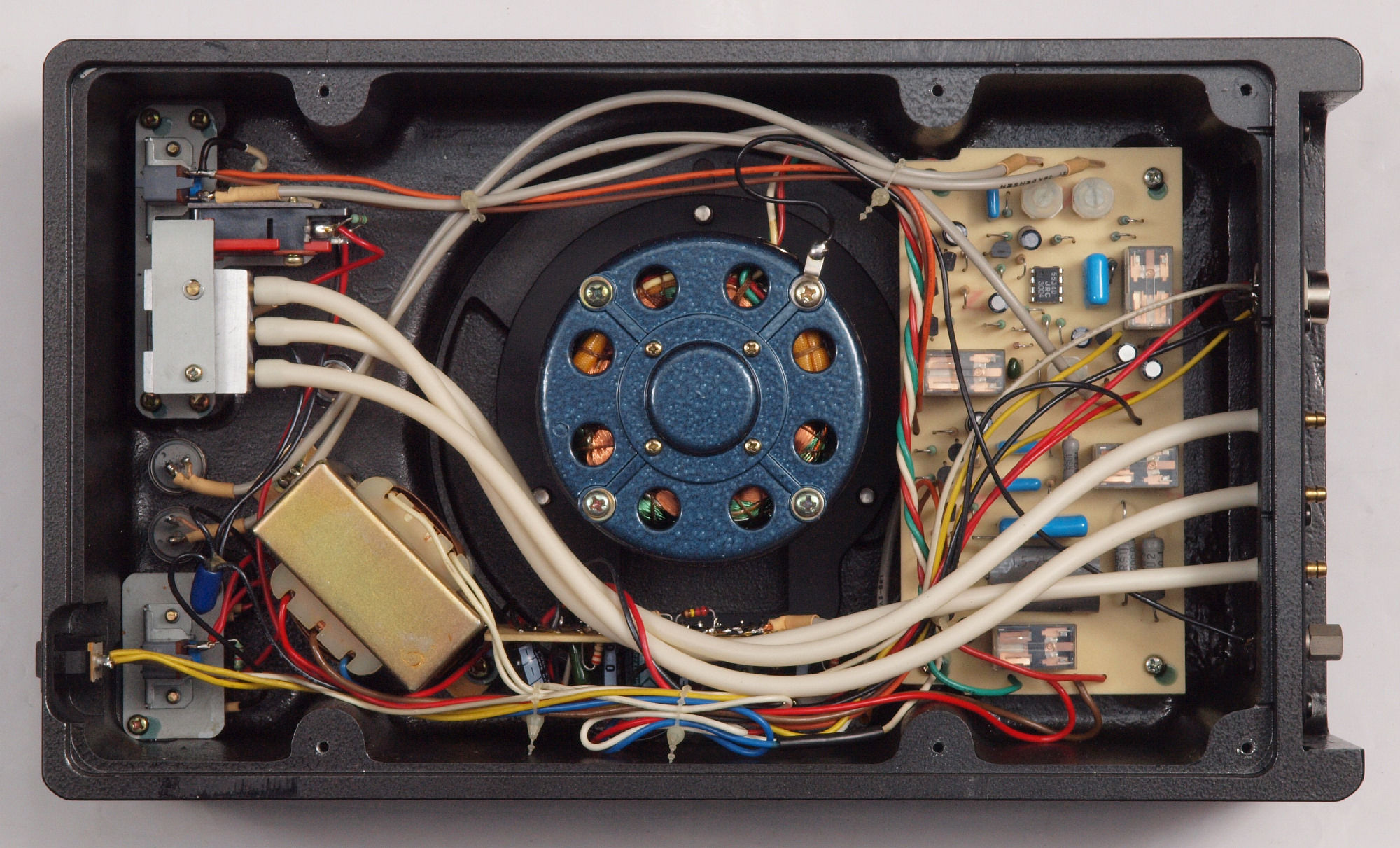

| Ｄ４１． 修理前 下蓋・配管を取り、下から見る。 |
|
| Ｄ４２． 修理後 下から見る。 |
 |

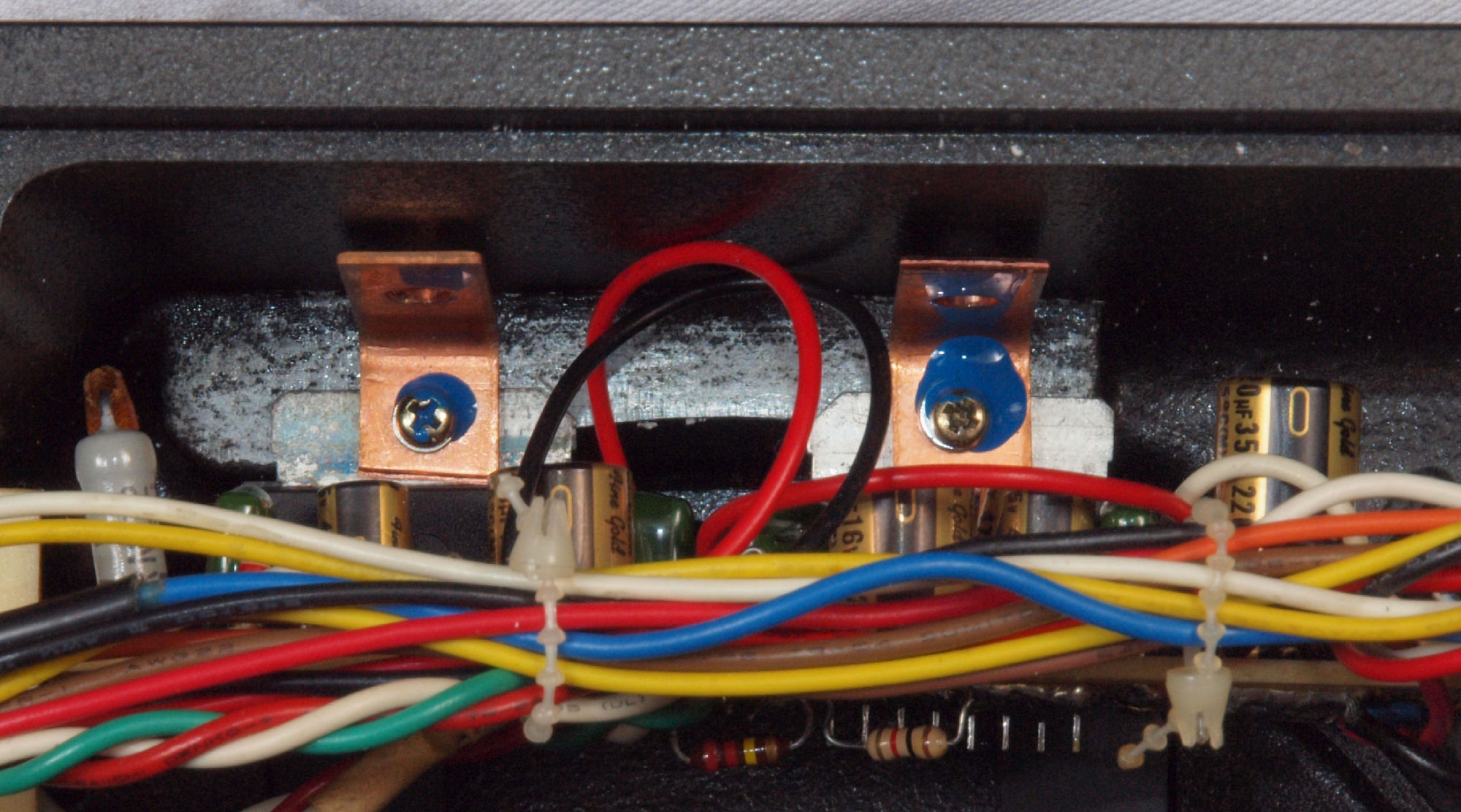

| Ｄ４２２． 修理後 下から見る。ケースが鉄製なので、ICの放熱を助ける為、銅板を取り付け。 |
 |
| Ｄ４３． 修理前 下から見る。 |
|
| Ｄ４４． 修理後 下から見る。 |
 |

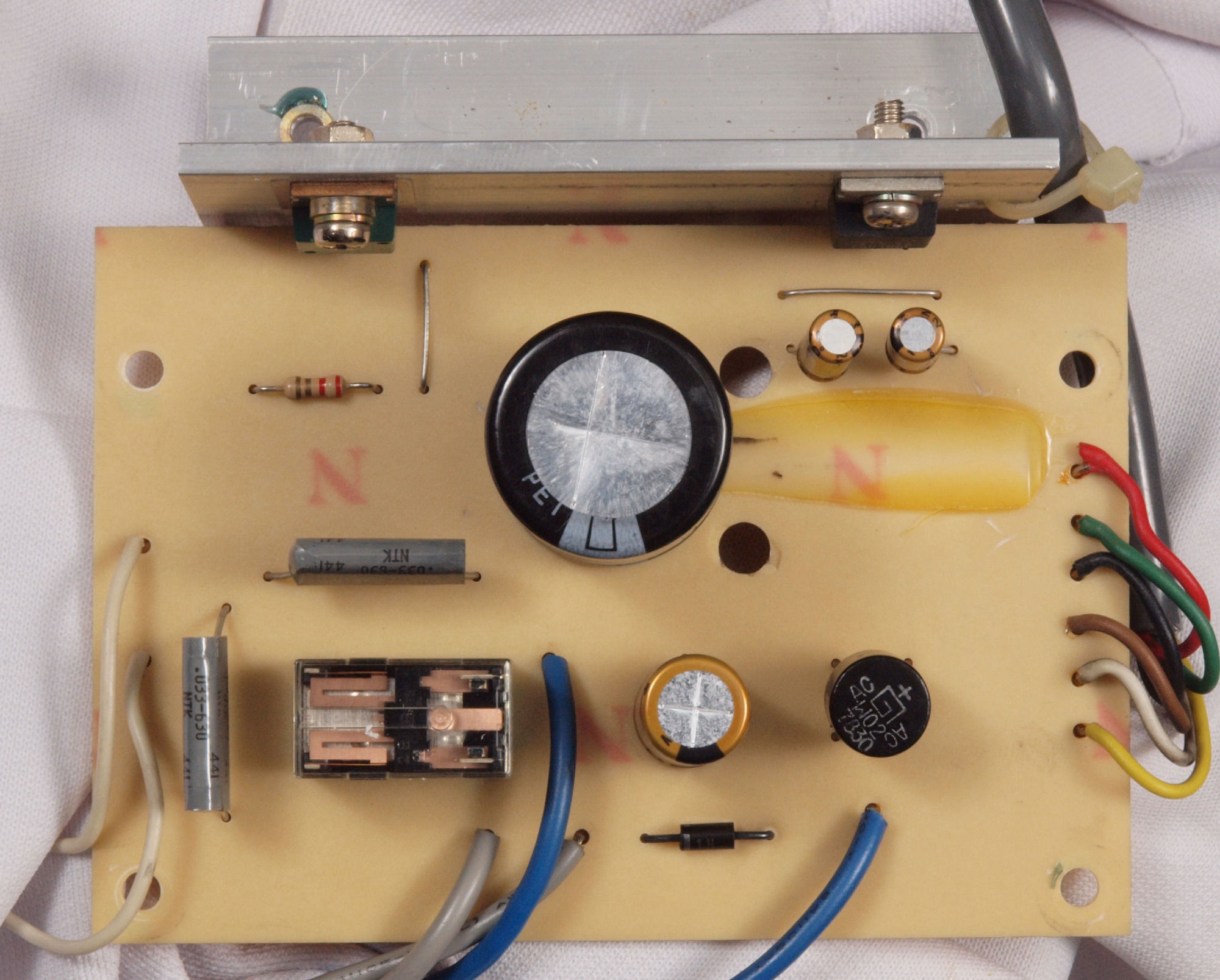

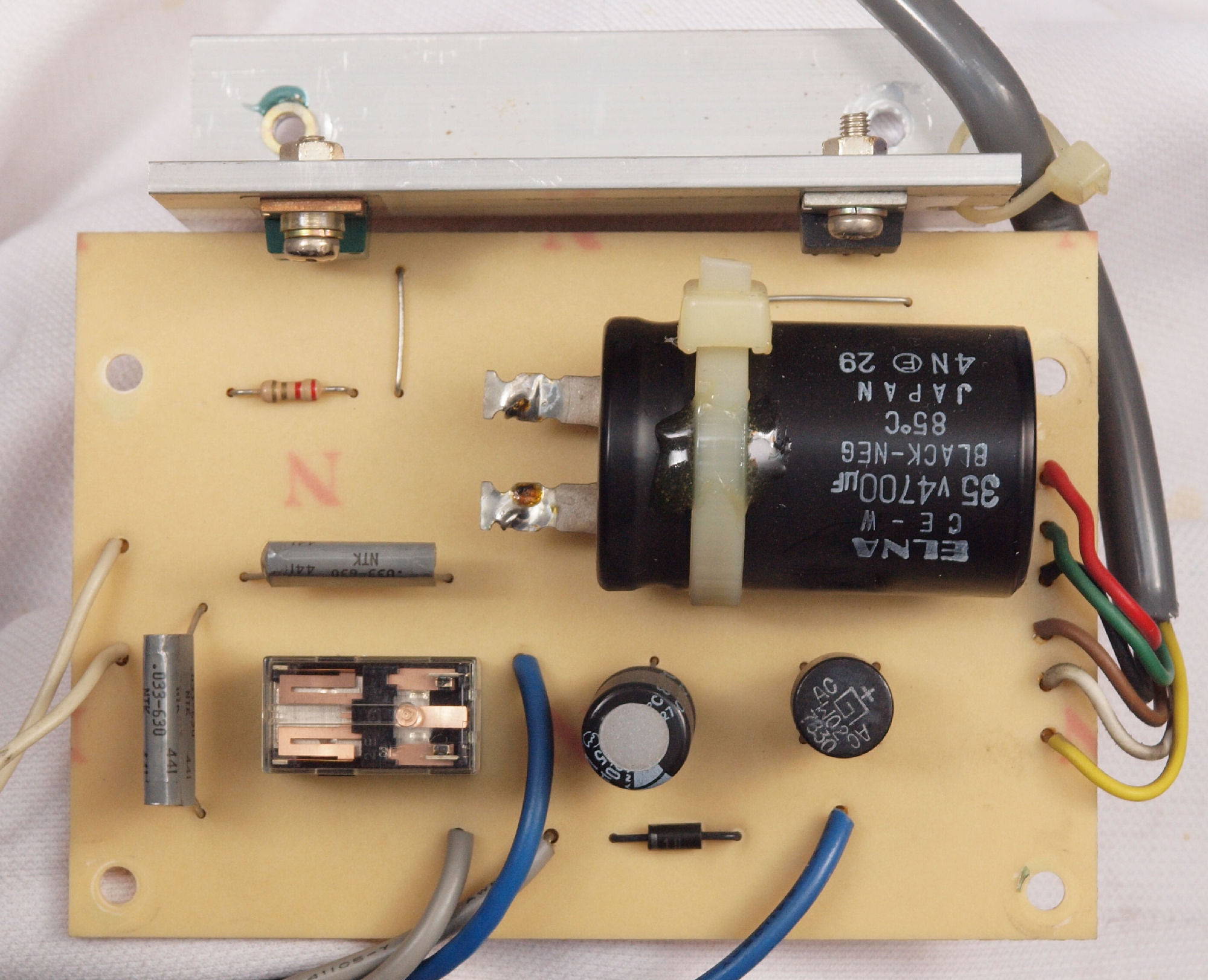

| Ｄ７１． 修理前 電源部整流基板 |
 |
| Ｄ７２ ．修理後 電源部整流基板、 電解コンデンサー４個交換。 |
 |

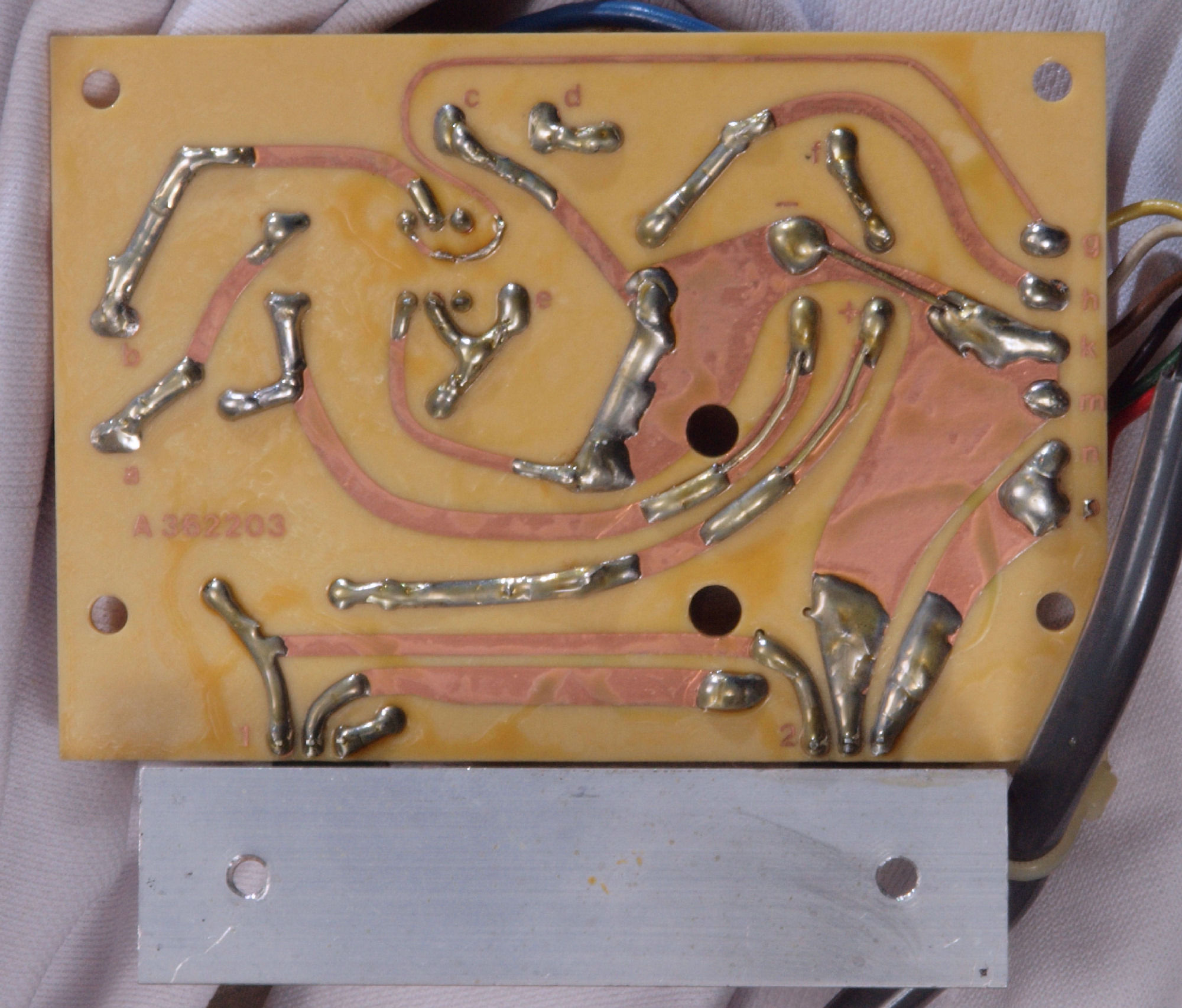

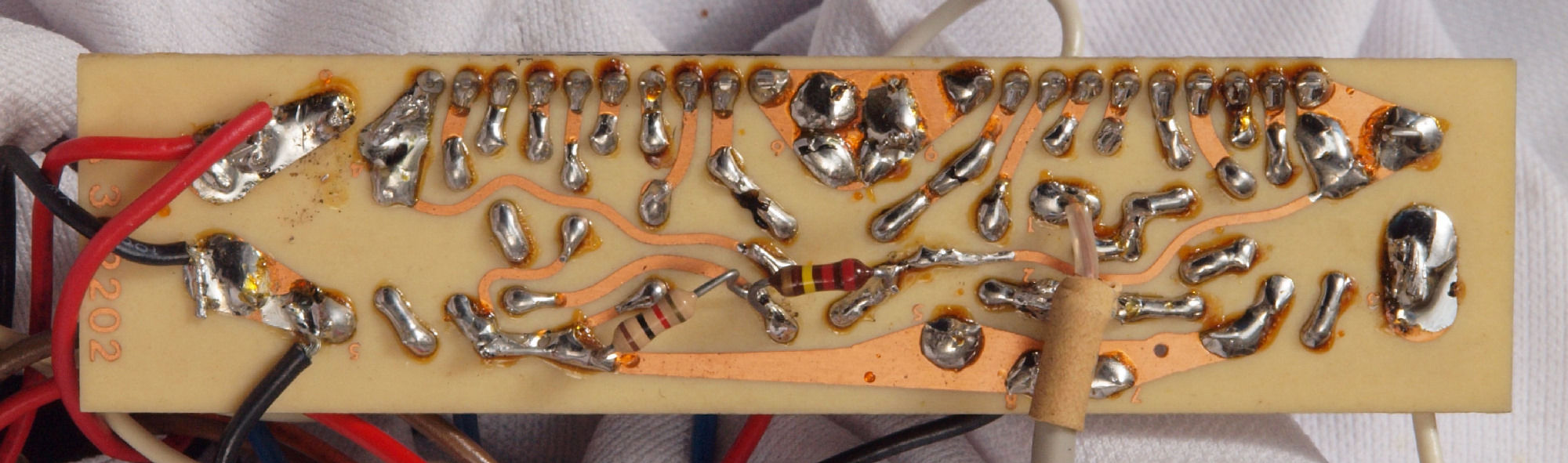

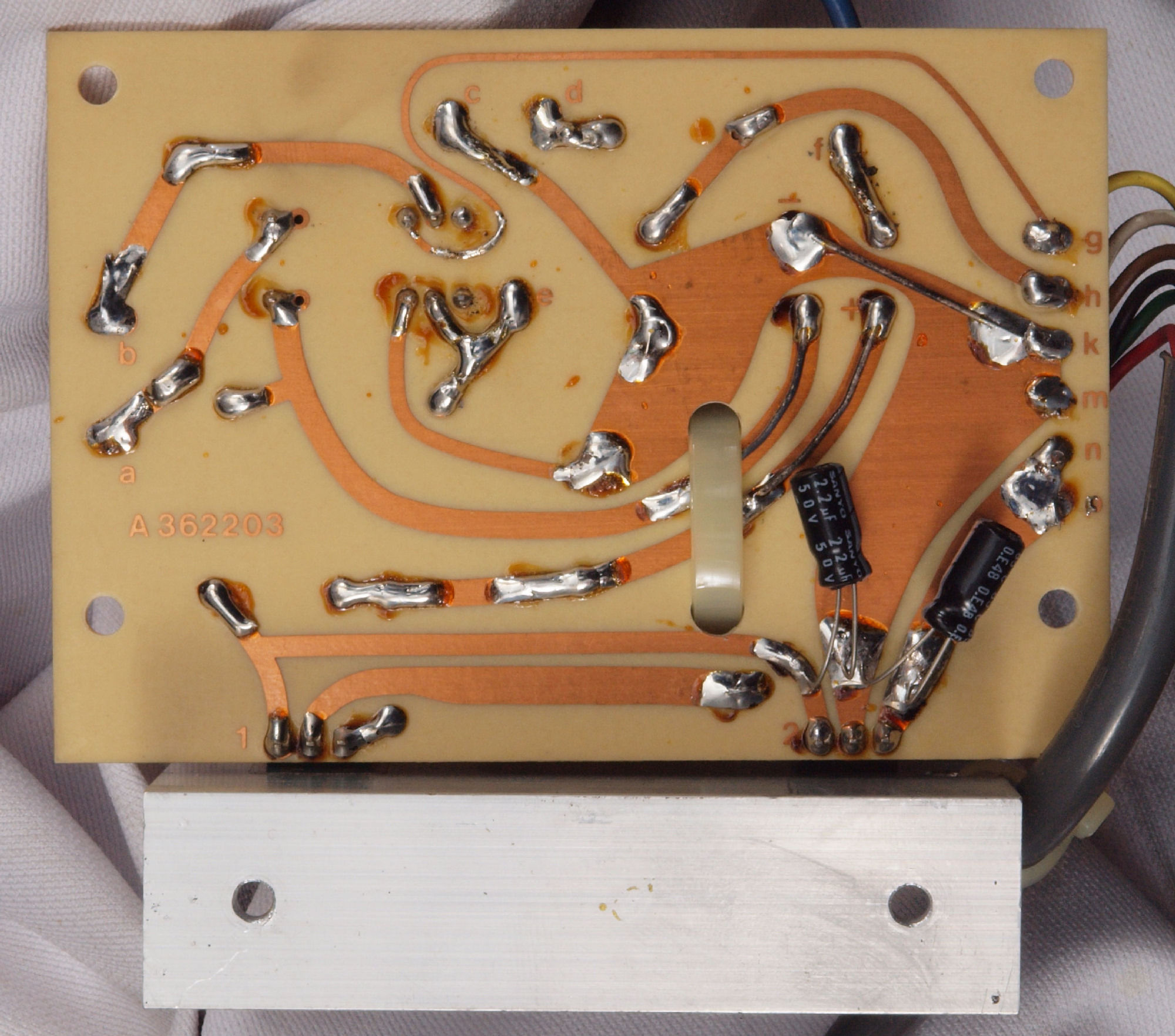

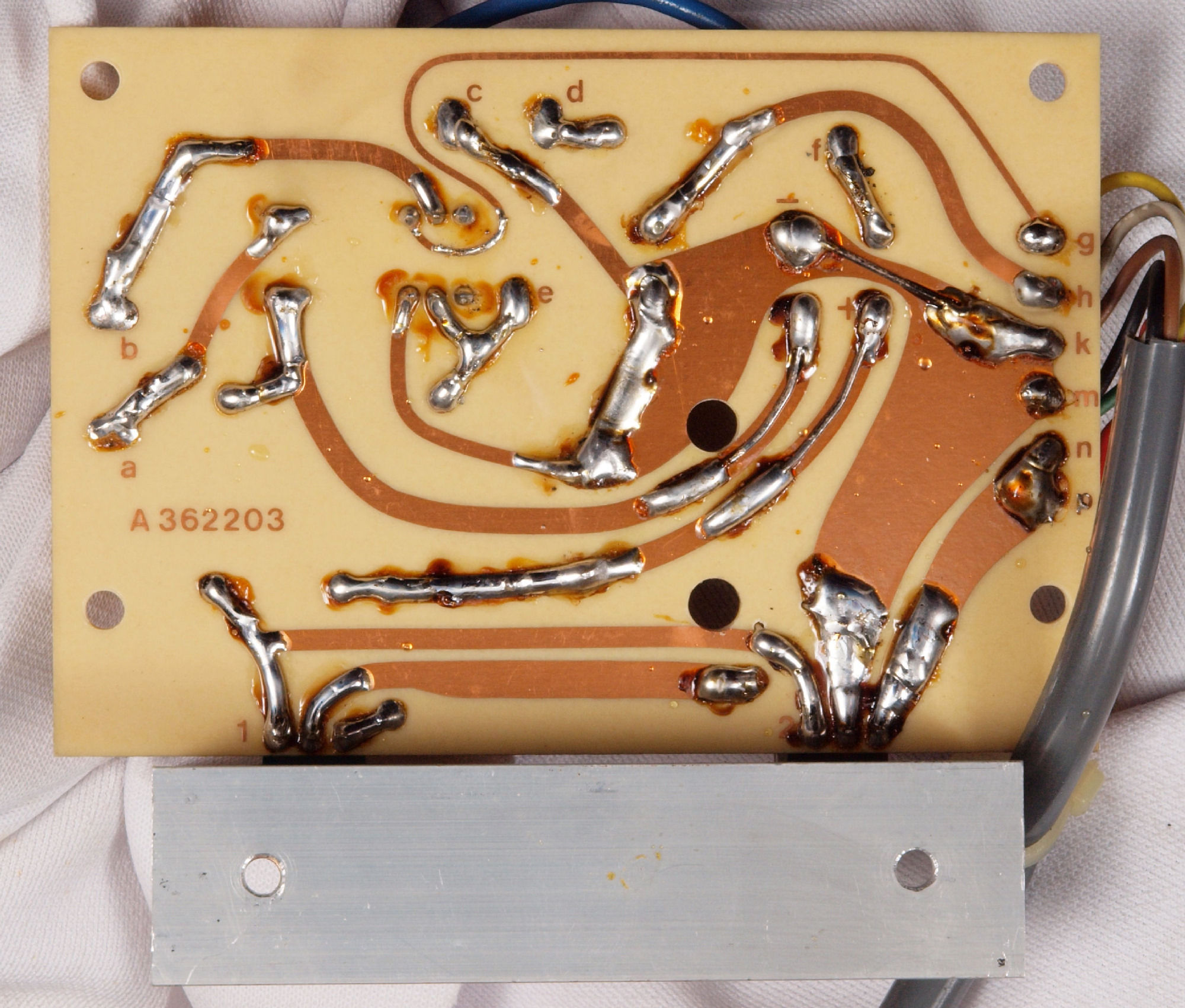

| Ｄ７３． 修理前 電源部整流基板裏 |
 |
| Ｄ７４． 修理（半田補正）後 電源部整流基板裏 |
 |
| Ｄ７５． 完成電源部整流基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

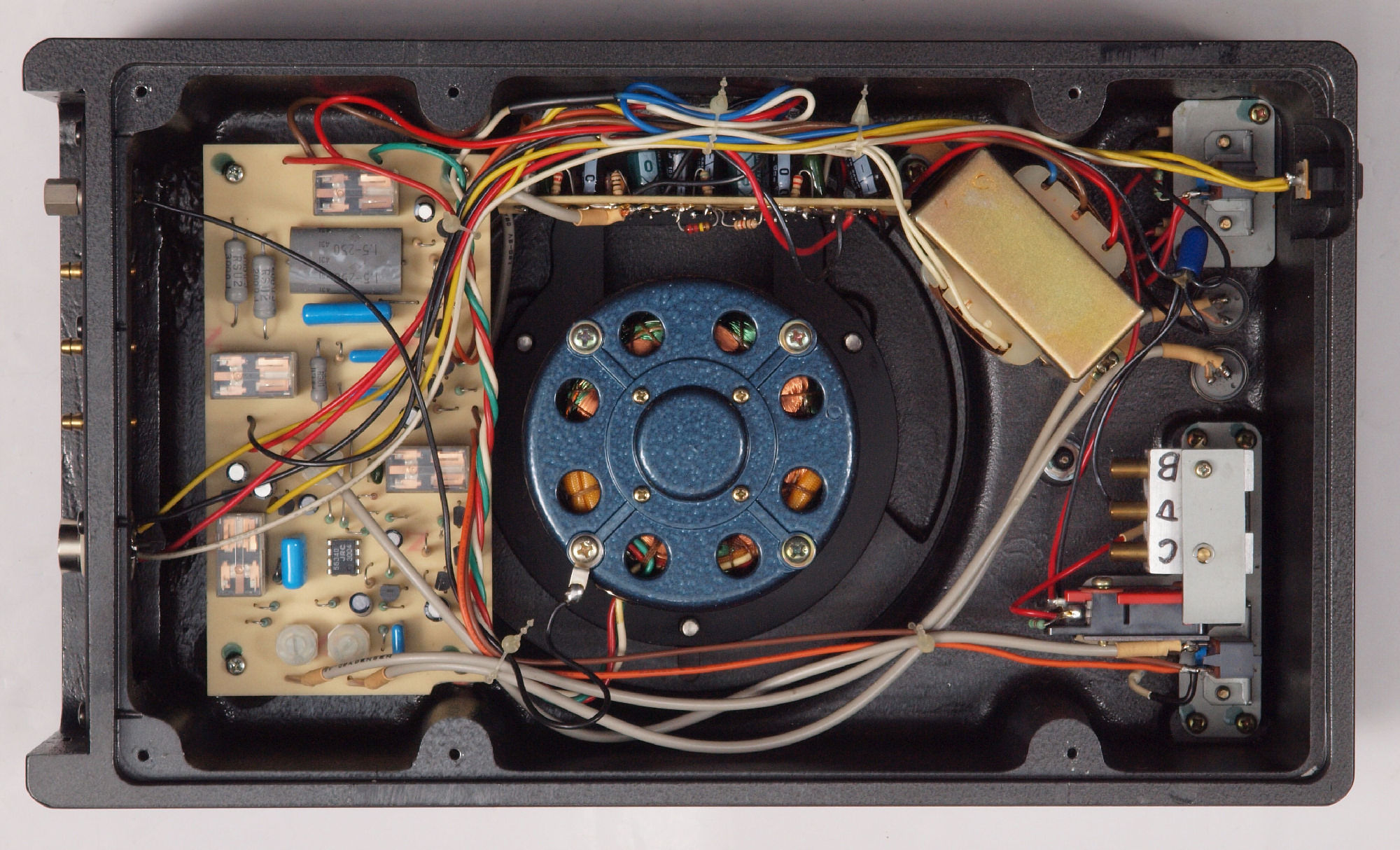

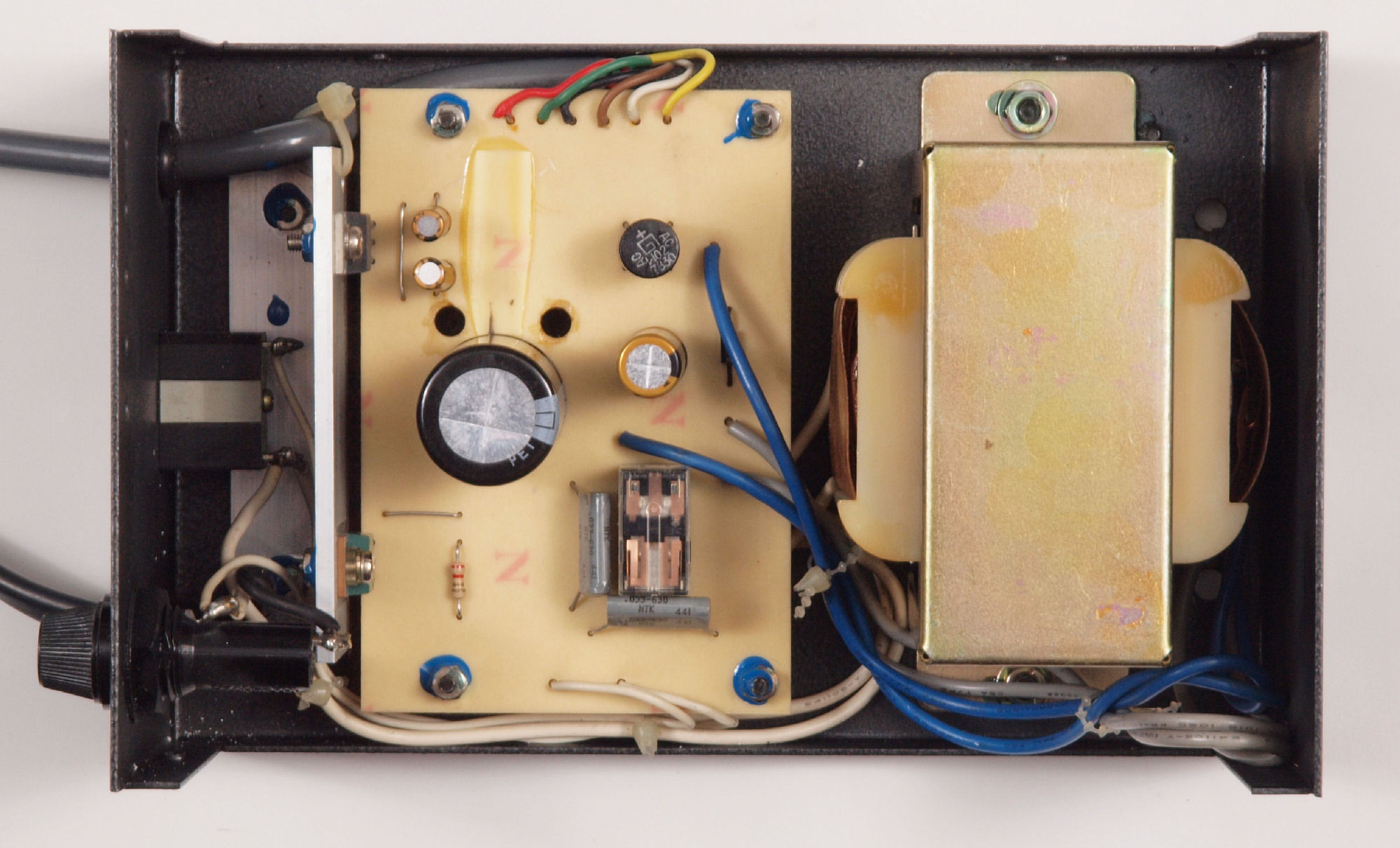

| Ｄ８１． 修理前 電源部を上から見る |
|

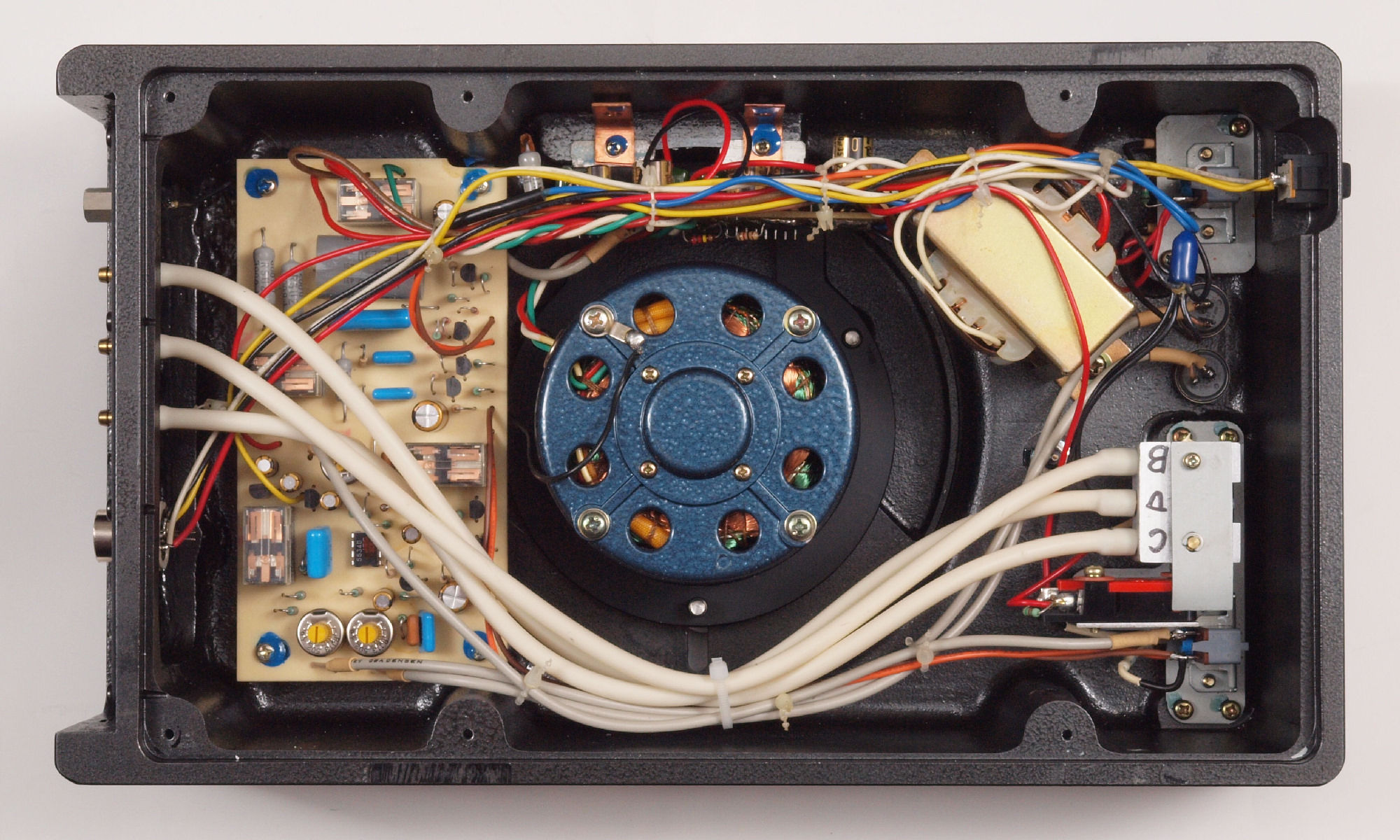

| Ｄ８２． 修理後 電源部を上から見る |
 |

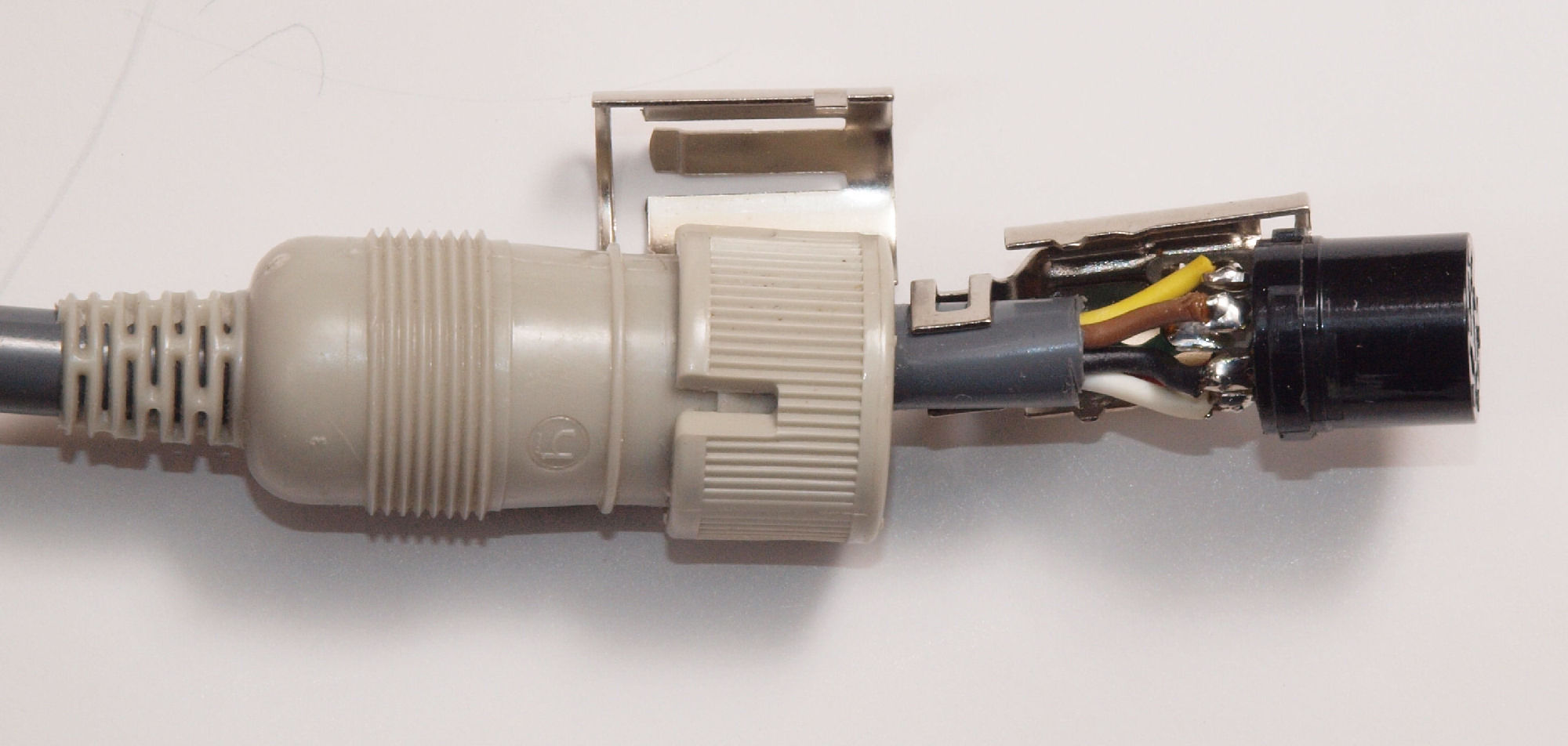

| Ｄ９１． 修理中 ケーブルコネクター点検 |
 |

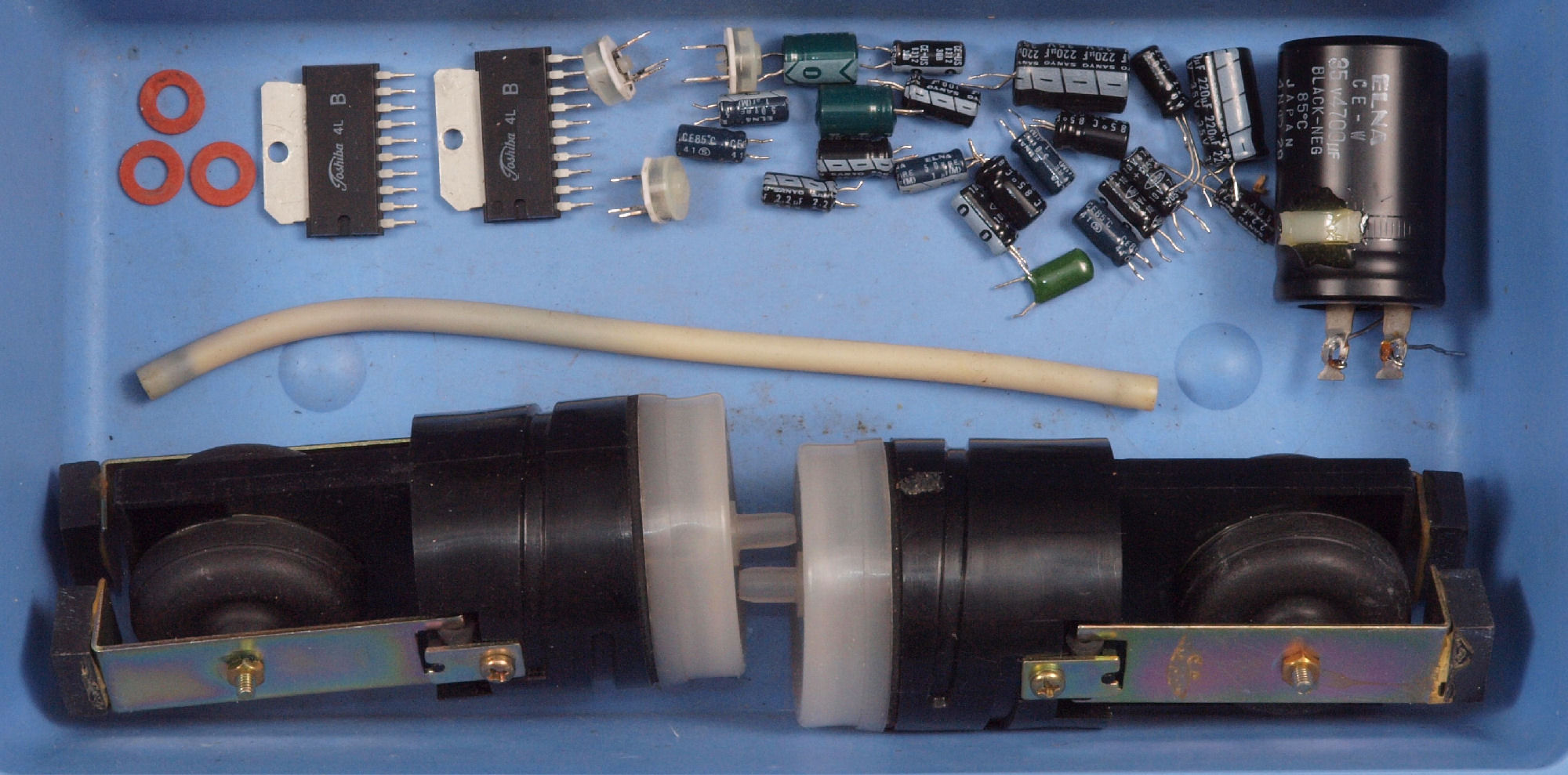

| Ｄ９２． 交換部品 |
 |
| Ｆ． 「ＲＹ－５５００Ⅱ」測定・調整。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 |

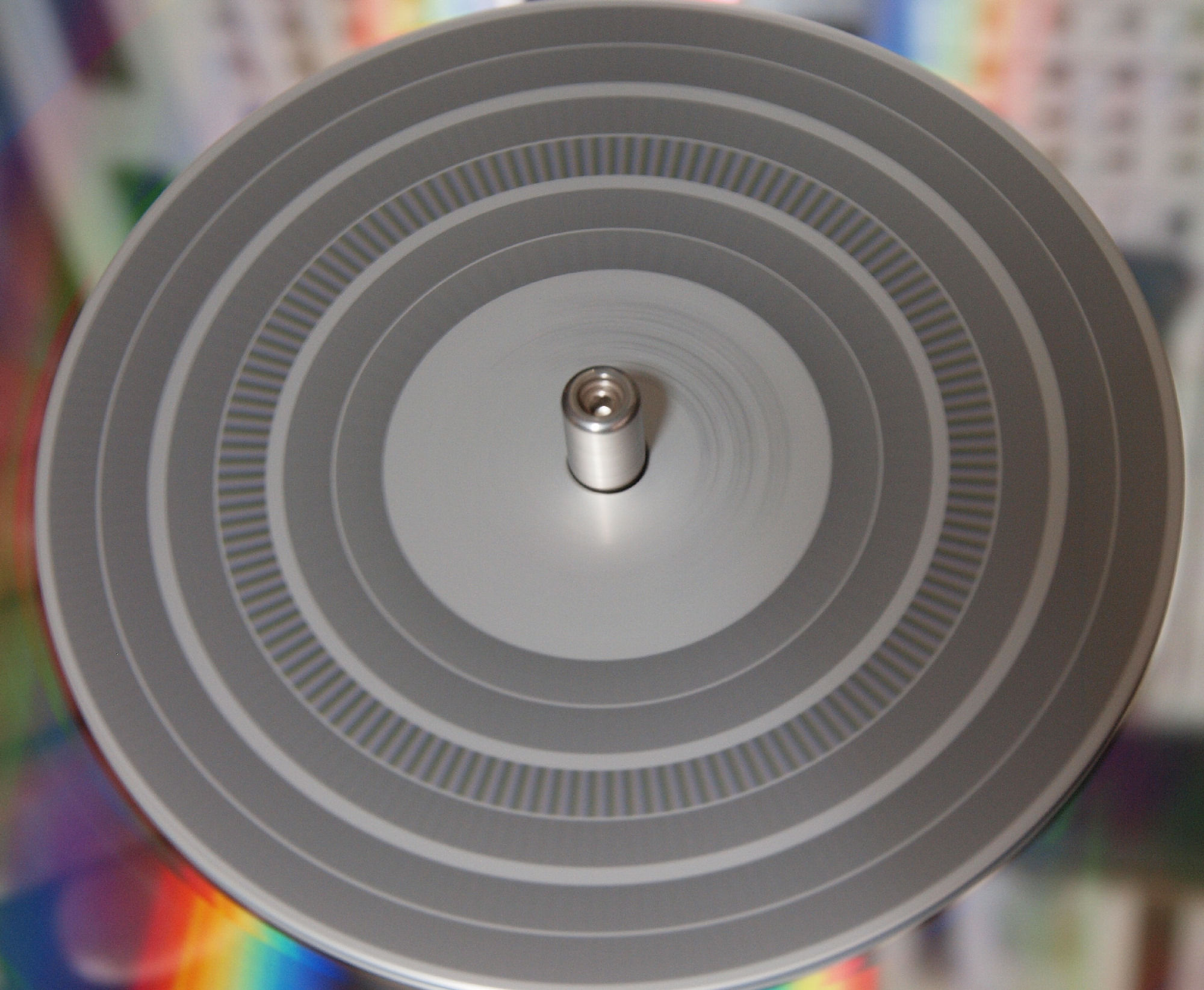

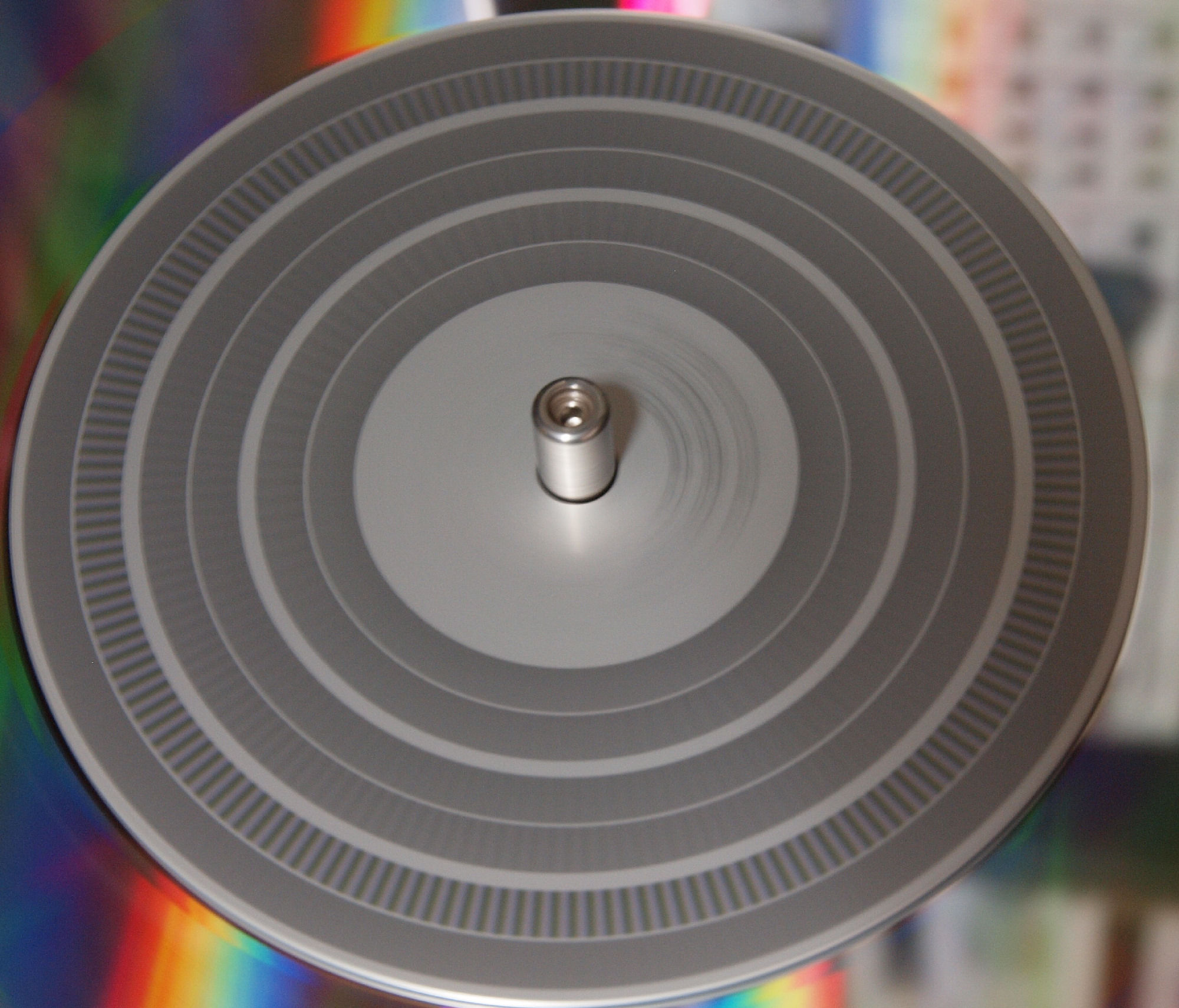

| Ｆ２１． ３３回転。 |
 |
| Ｆ２２． ４５回転。 |
 |
