ＭＩＣＲＯＳＥＩＫＩ　ＳＸ−１１１ＦＶ．　７台目修理記録
「同時修理　ＲＰ１１１０．　２１台目」　　　　　平成２８年５月２６日到着　　８月５日完成
Ａ．　修理前の状況
  • ３０年近く使用してきたのですが、ここにきてターンテーブルが回転しなくなりました。
    モーターは、プーリーが回るので破損はしてないと思います。
    バキュームポンプのチューブを外し、息を吹き込むと、ターンテーブルは回転します。
    チューブの劣化ではないようです。
    ポンプの中をあけて調べたわけではありませんが、中のチューブ、あるいはポンプその藻が破損してる可能性もあるかと思います？


Ｂ．　原因

Ｃ．　修理状況
  • 本体基板修理。
    モータ修理。
    ターンテーブル清掃・研磨・点検・注油。
    本体木部修理。
    ３Ｐインレット取り付け。
    底板割れ修理。
    タンテーブル軸オイルシールＯリング交換。
    タンテーブル軸オイル交換。


W．　下蓋及び本体木部　修理状況

Ｄ．　使用部品
  • 電解コンデンサー　　　　　　　　　　　 　　　１０個。
    半固定VR　　　　　　　　　　　　　　　　　　　　２個。
    フイルムコンデンサー　　　 　　　　　　　　　２個。
    ３Pインレット　　　　　　　　　　　　　　　　　１個。　FURUTECH　FI-10(R) ロジウムメッキ。
    タンテーブル軸オイルシールＯリング　　１個。
    オイル。


Ｅ．　調整・測定

Ｆ．　修理費　　　１１５，０００円

Ｓ．　MICRO SEIKI　ＳＸ−１１１ＦＶ　の仕様（マニアル・カタログより）
Ａ．　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

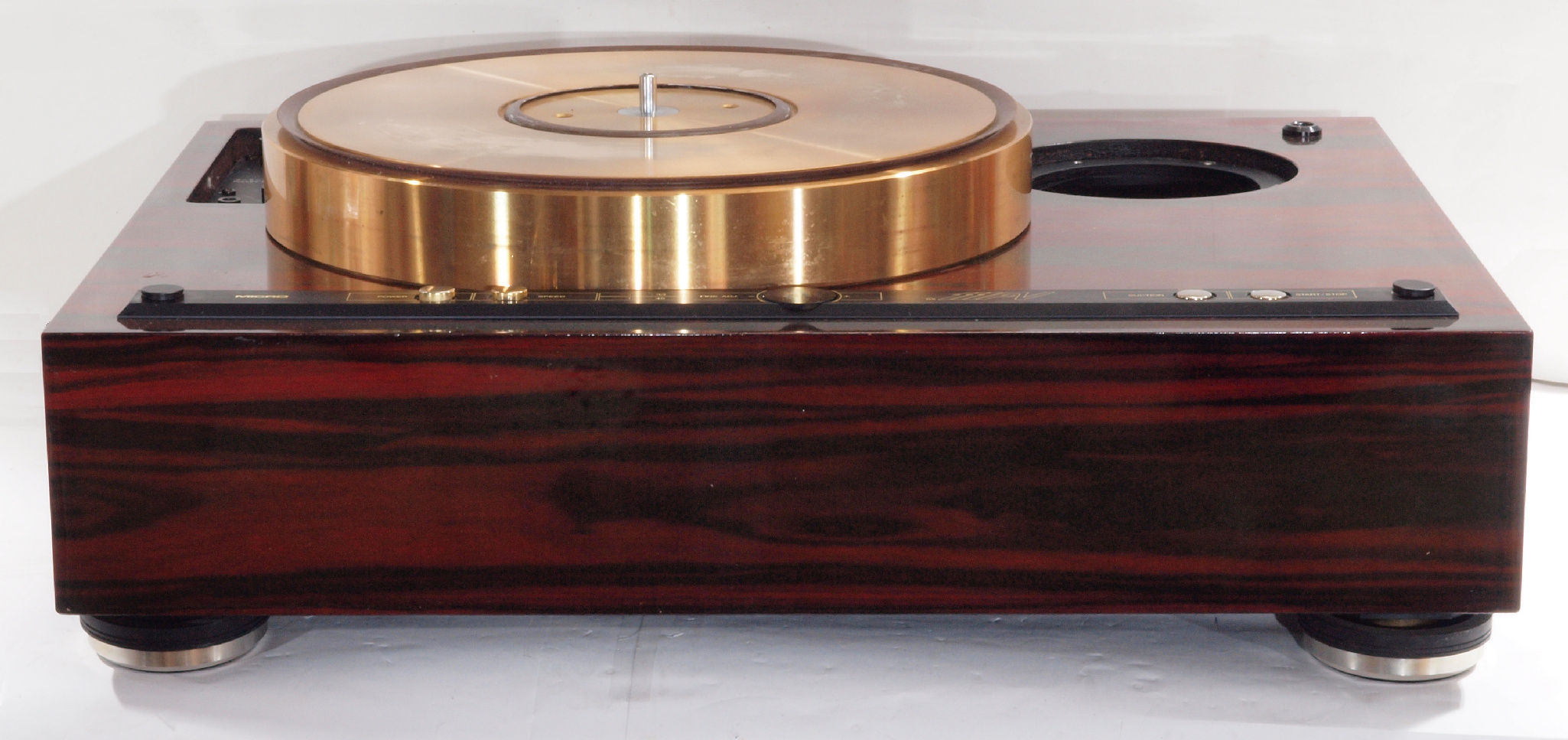

Ａ１１．　点検中、前から見る。

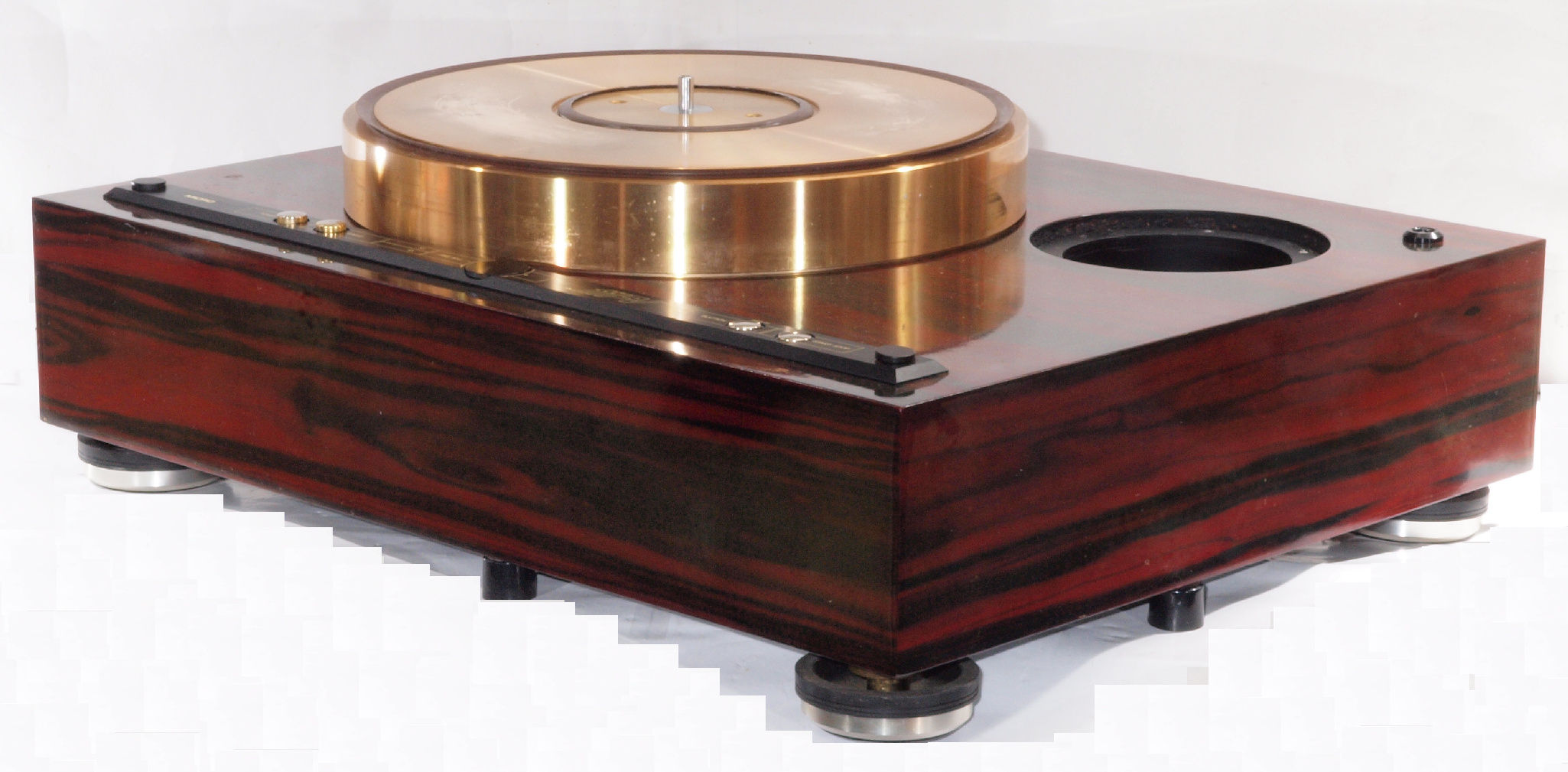

Ａ１２．　点検中、前右から見る。

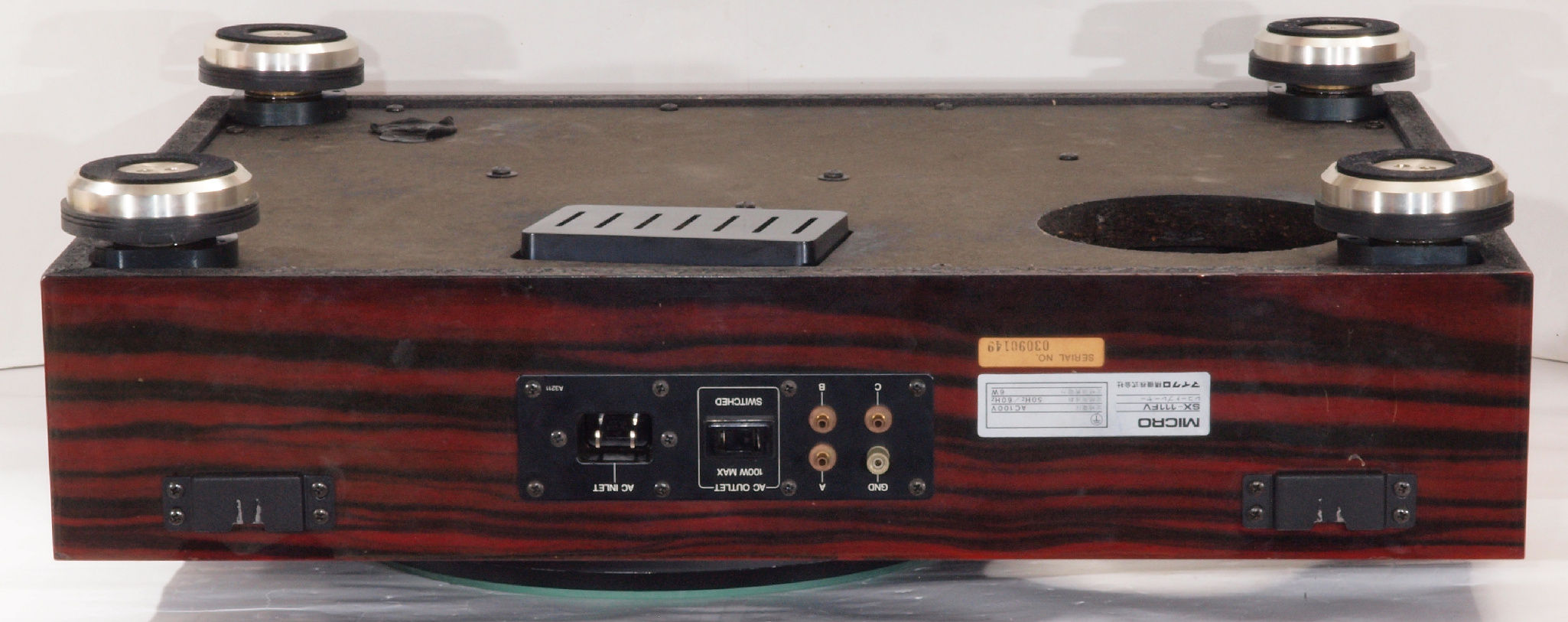

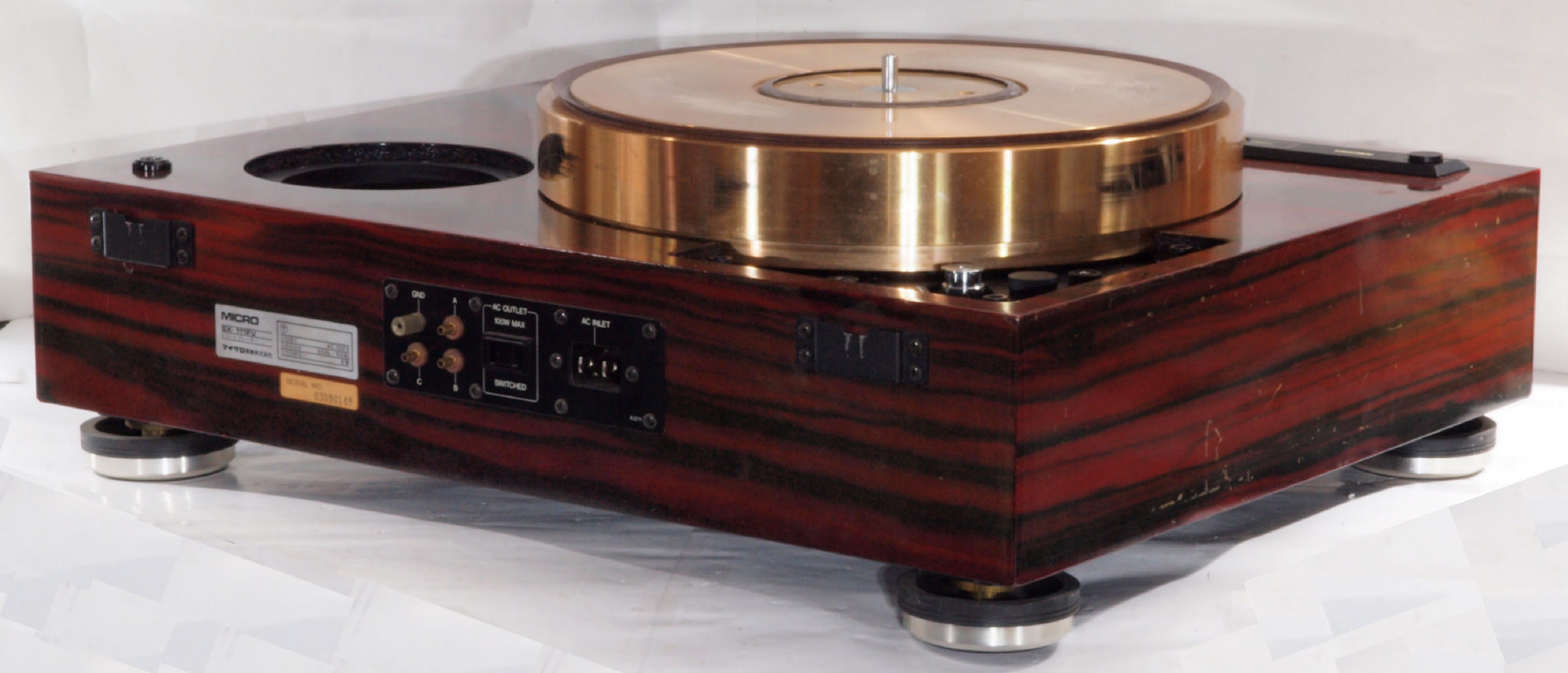

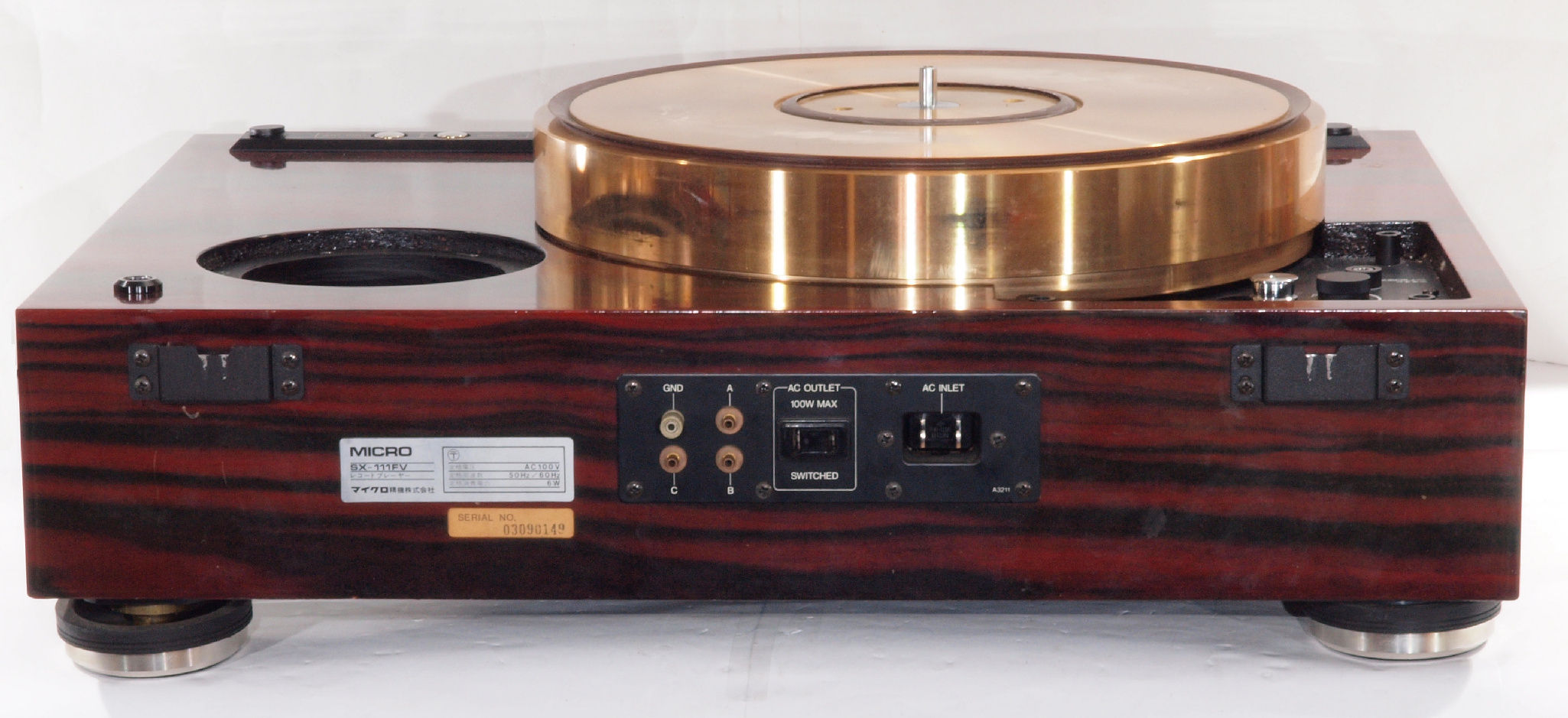

Ａ１３．　点検中、後から見る。
Ａ１４．　点検中、後左から見る。

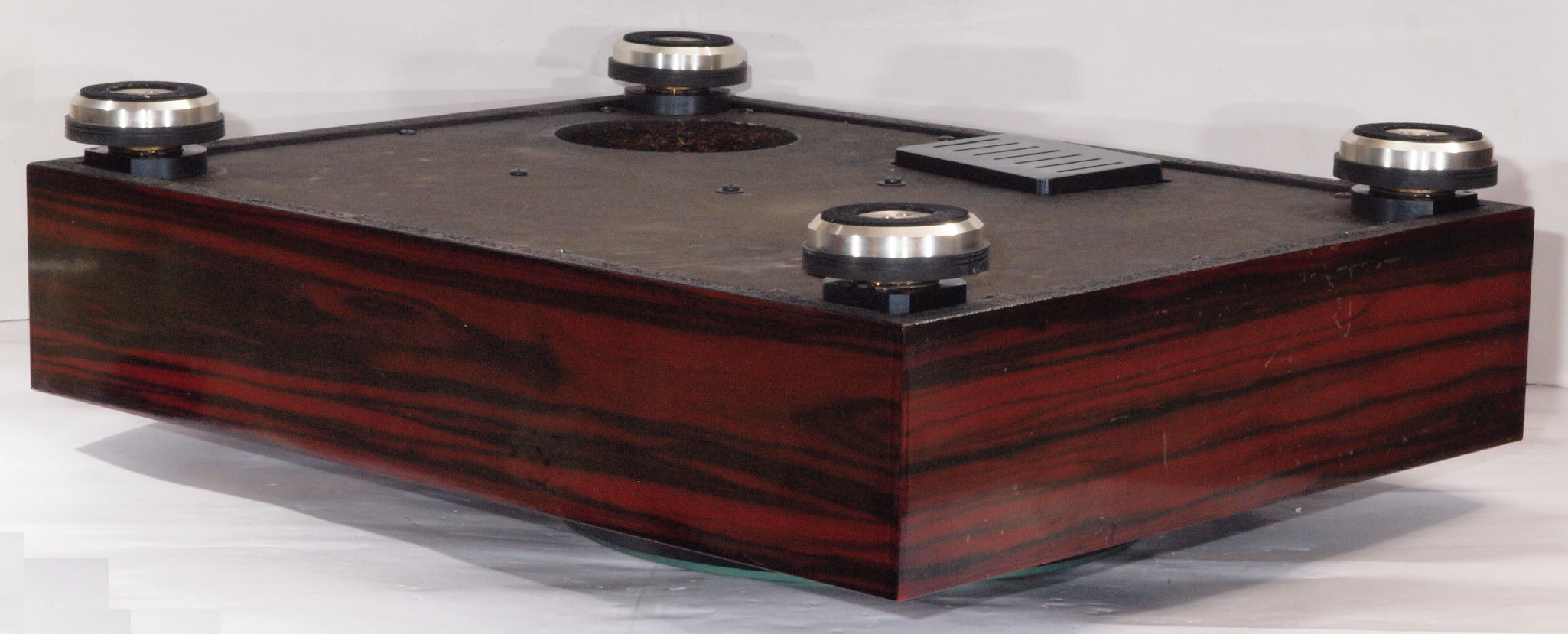

Ａ２１．　点検中、下前から見る。
Ａ２２．　点検中、下前左から見る。
Ａ２３．　点検中、下後から見る。
Ａ２４．　点検中、下後右から見る。
Ａ３１．　点検中、上から見る。

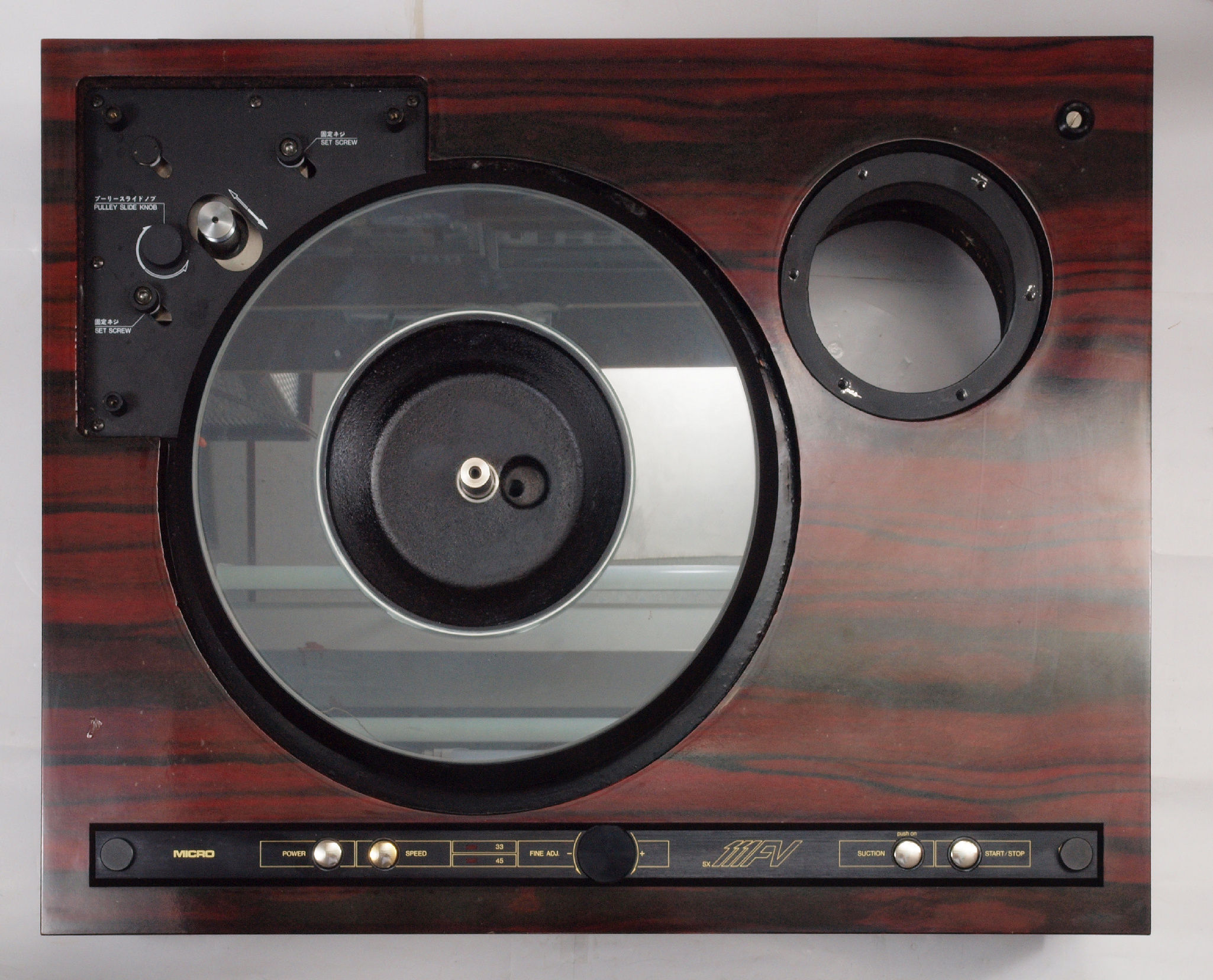

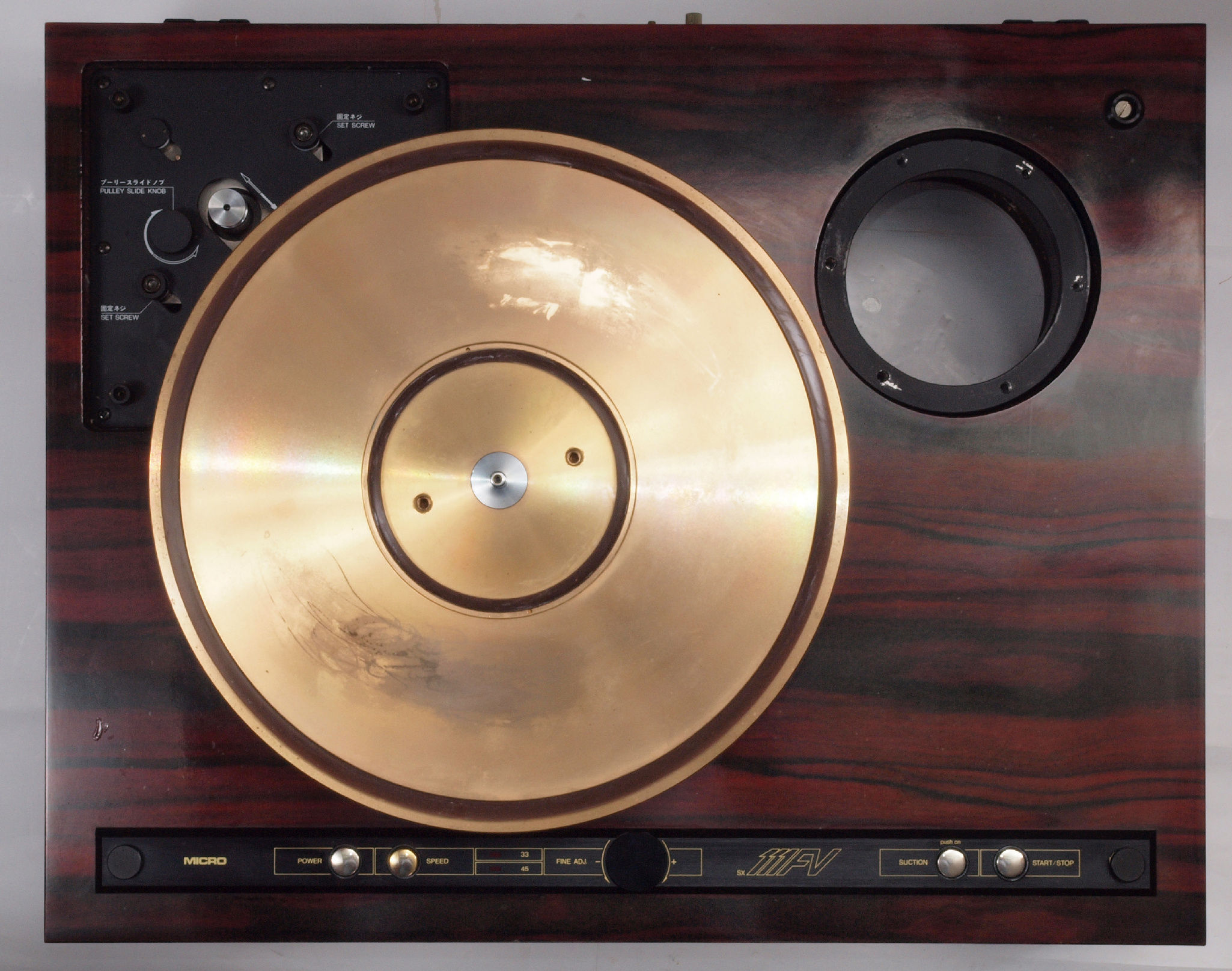

Ａ３２．　点検中、タンテーブルを外し上から見る。

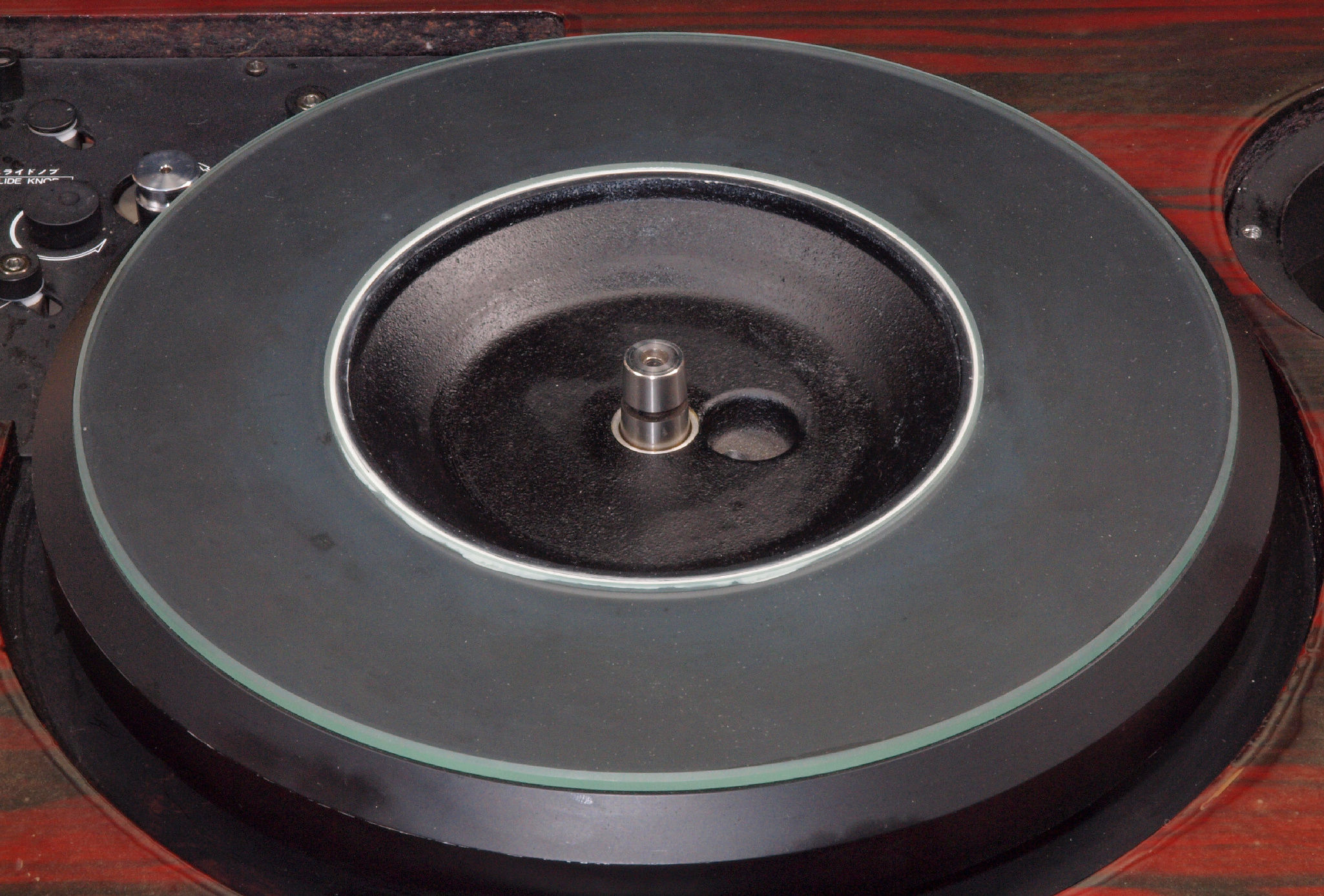

Ａ３３．　点検中、ガラステーブルを見る。

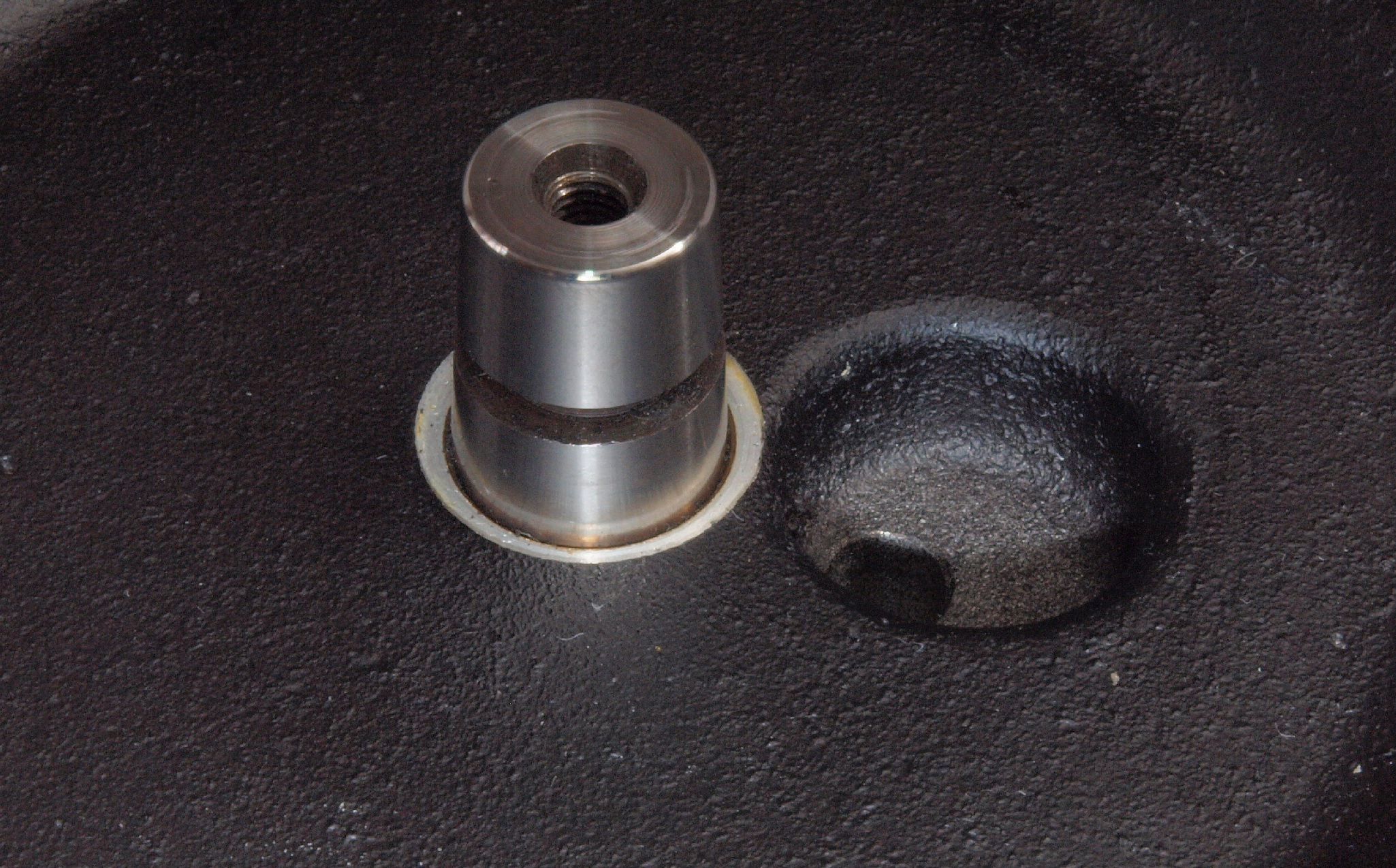

Ａ３４．　点検中、テーブル軸を見る。
Ａ３５．　点検中、テーブル軸を上に引いて見る、自重で落ちない！。
　　　　　　　　　　　普通は軸受けが密閉構造なので、引き上げ難いので、直ぐに下に引き下がる。
Ａ４１．　点検中　下から見る。

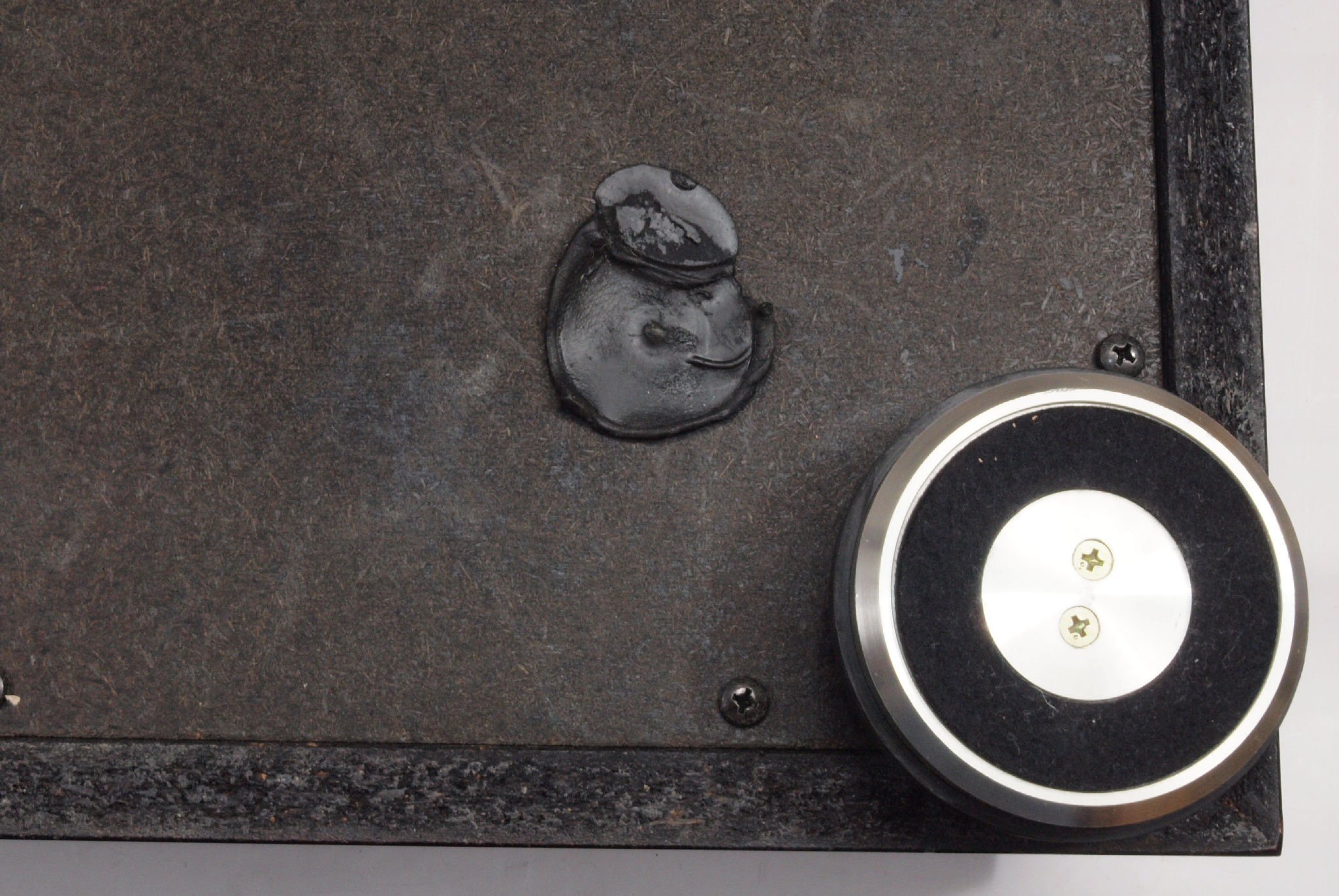

Ａ４１２．　点検中　下から見る。　両面テープ？

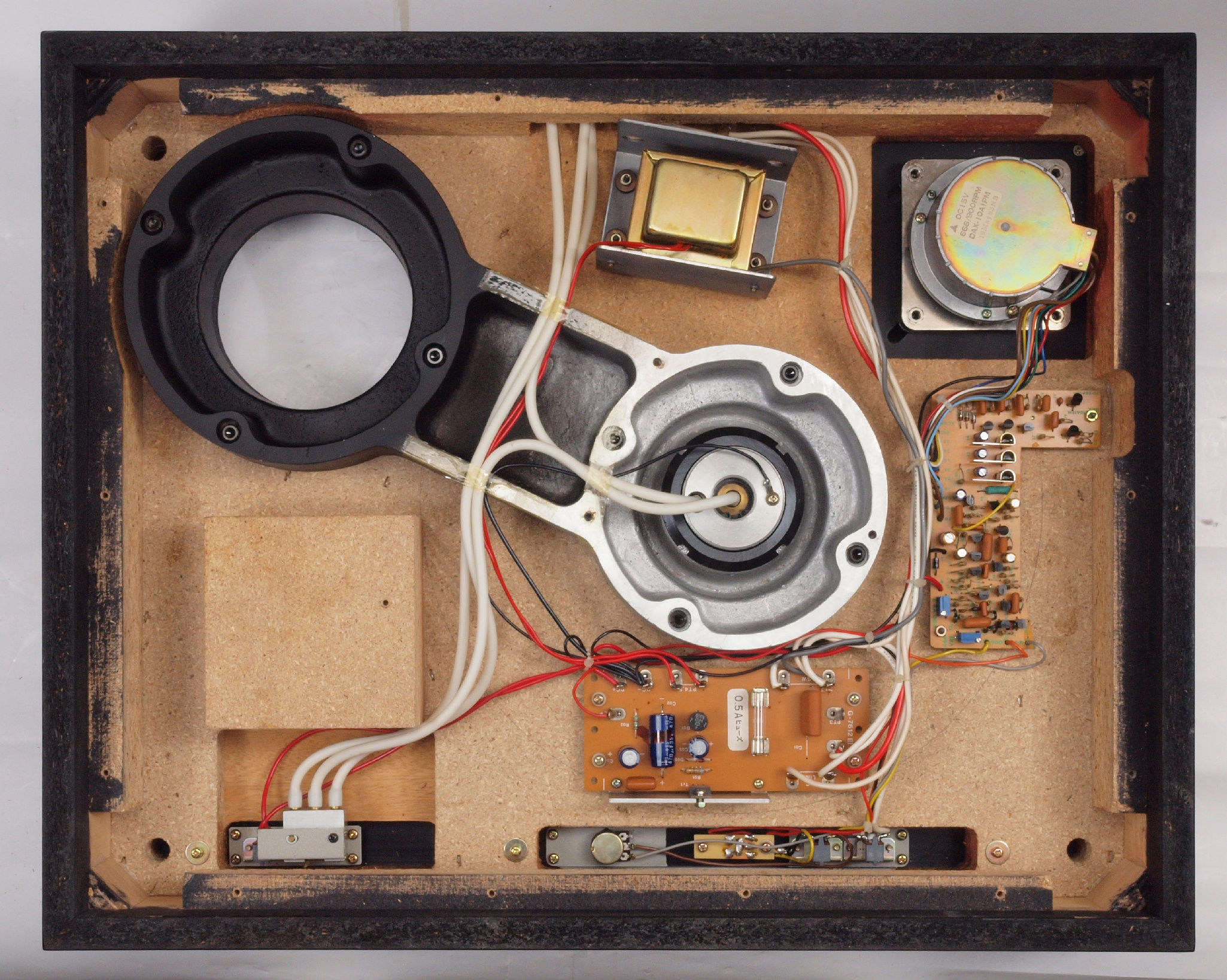

Ａ４２．　点検中　下蓋を外し、下から見る。

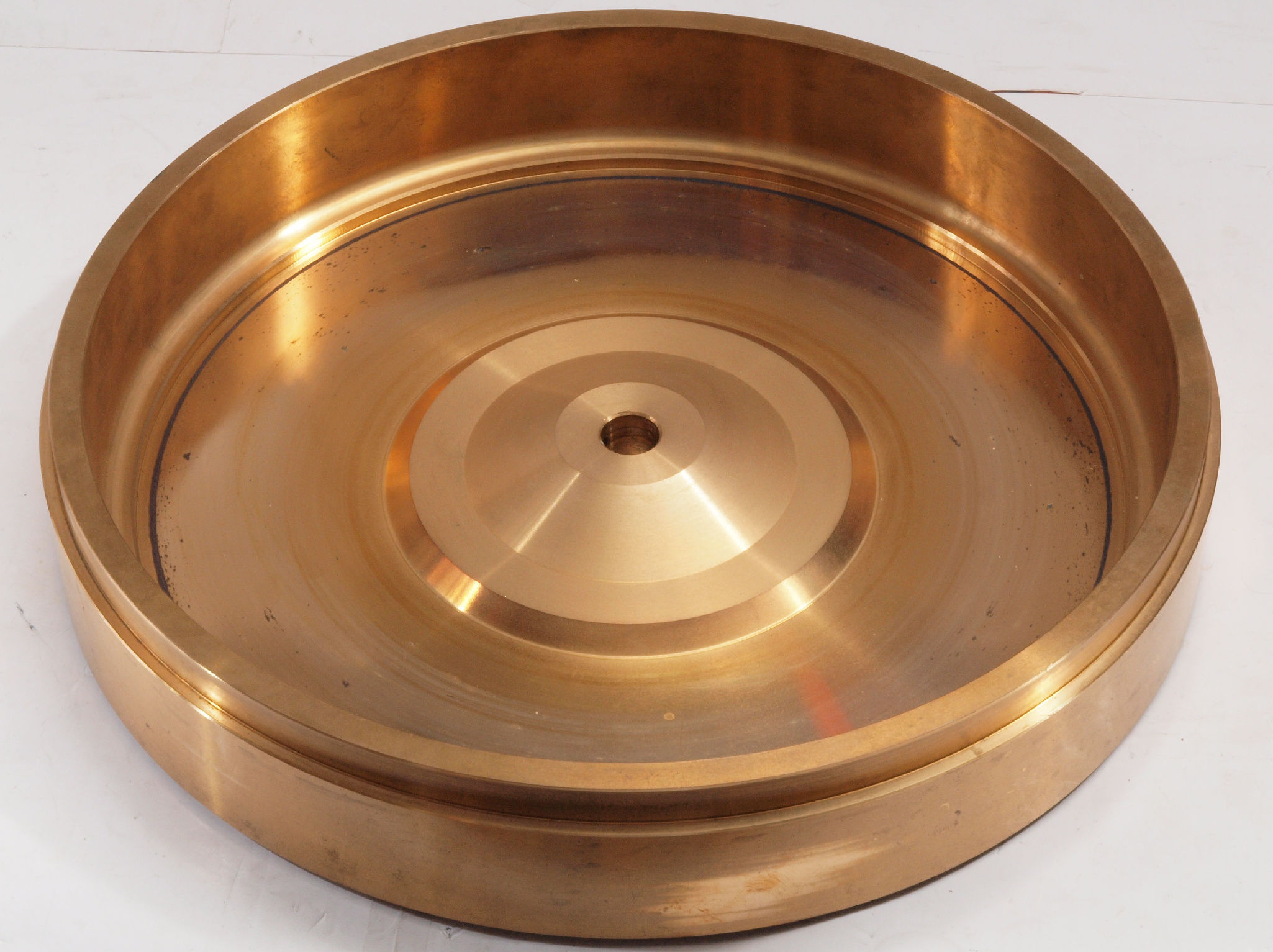

Ａ５１．　点検中、ターンテーブル。

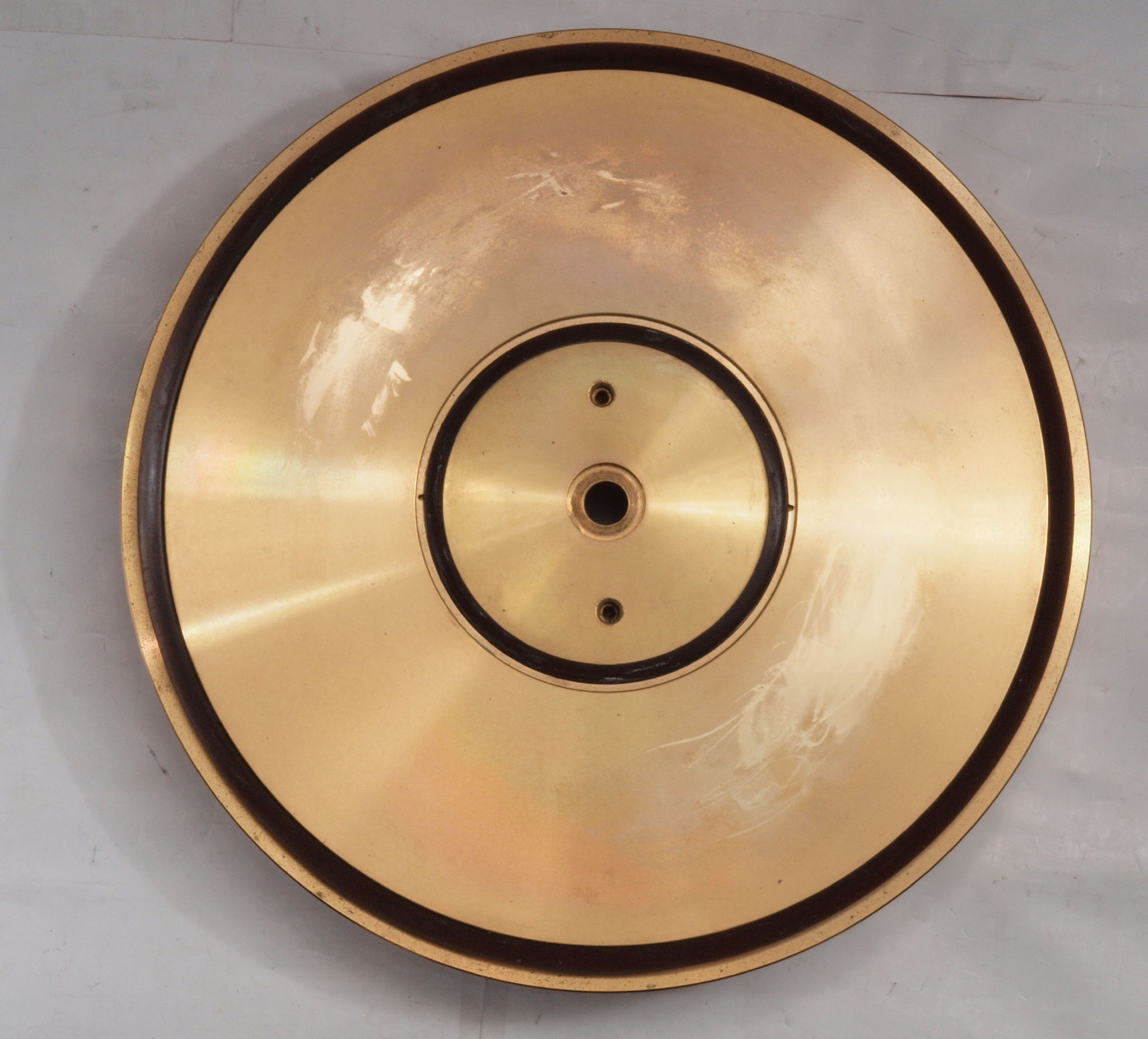

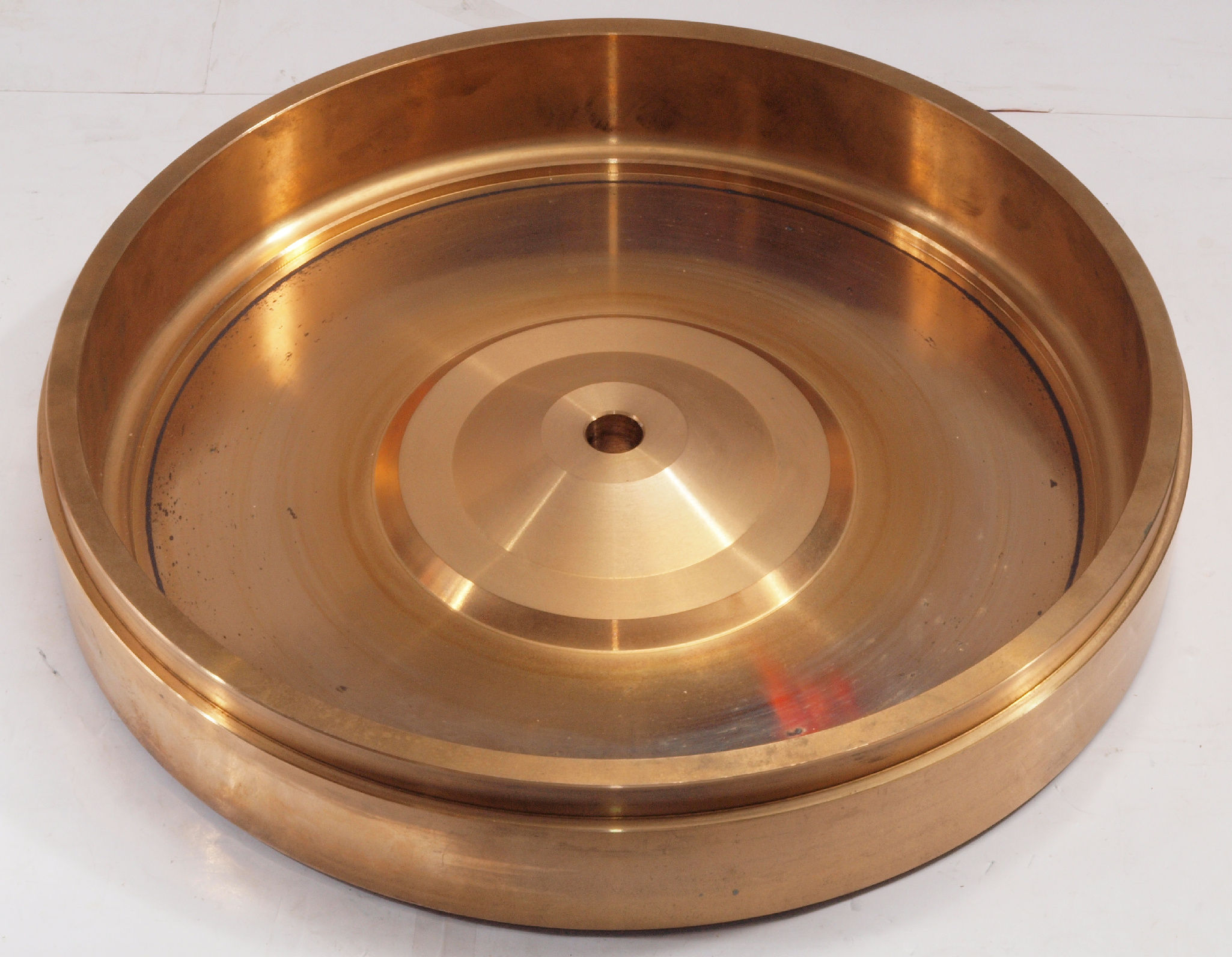

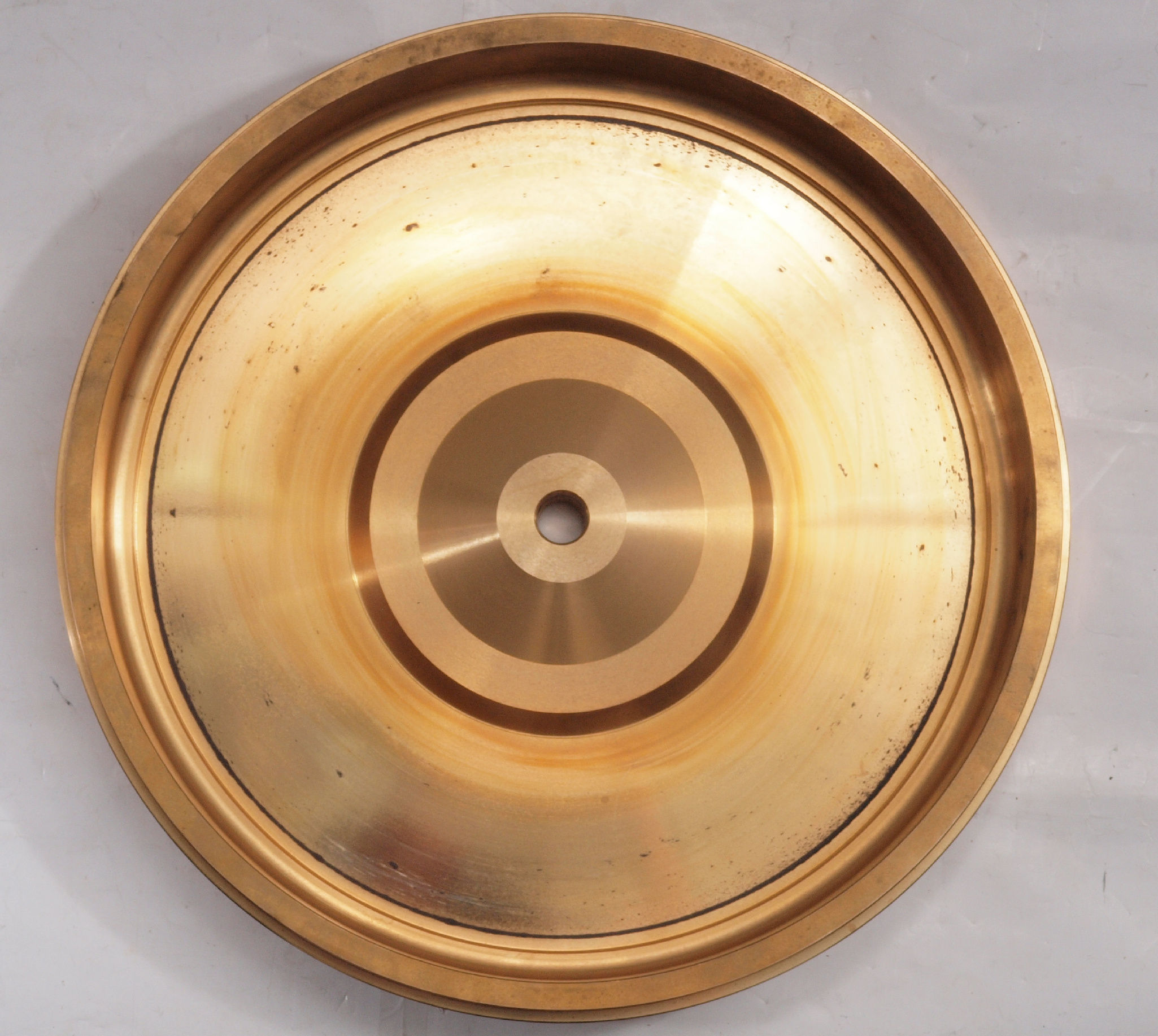

Ａ５２．　点検中、ターンテーブル裏。
Ａ５３．　点検中、ターンテーブル裏。
Ａ５４　点検中、ターンテーブル裏、反対側。

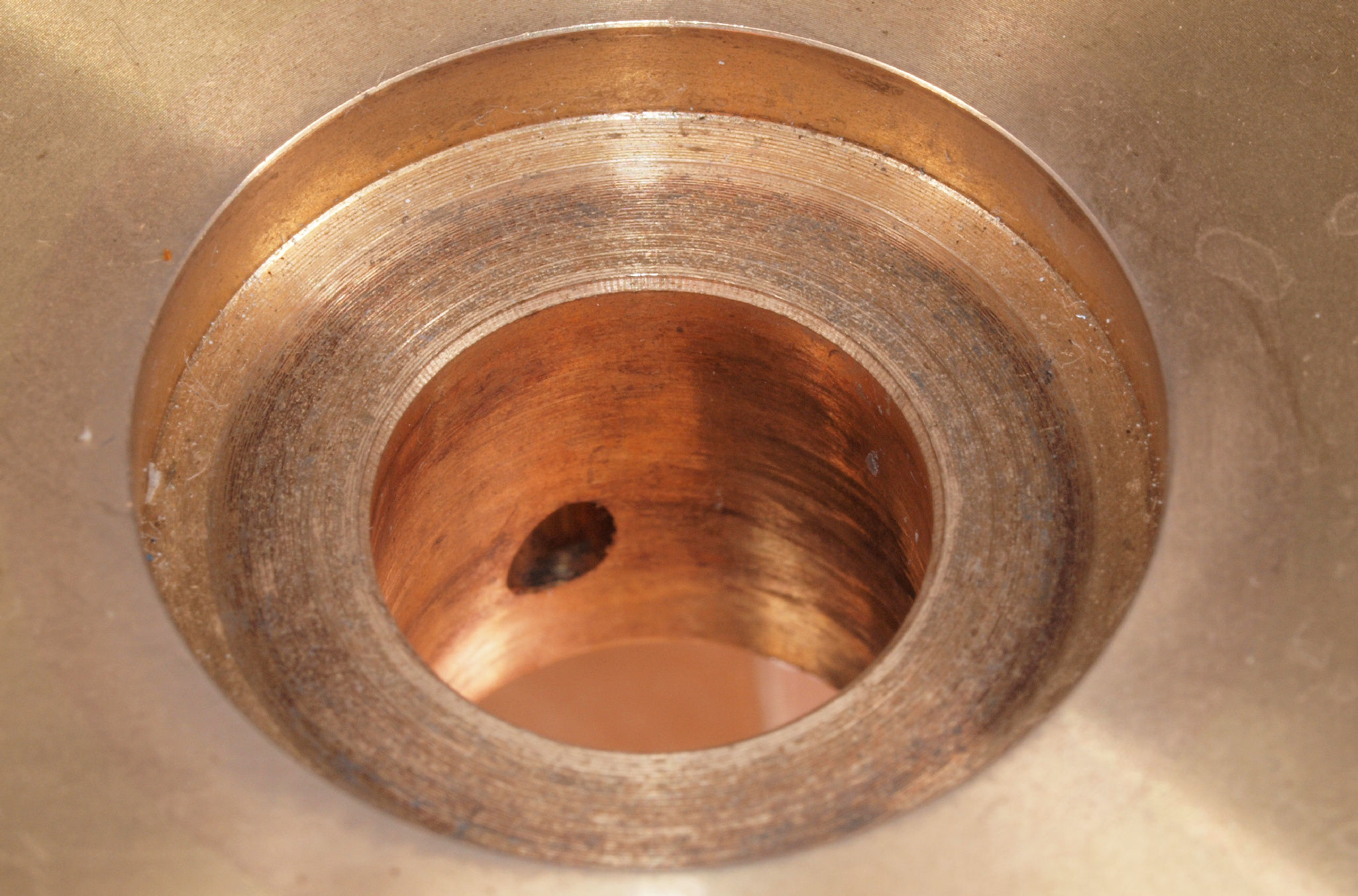

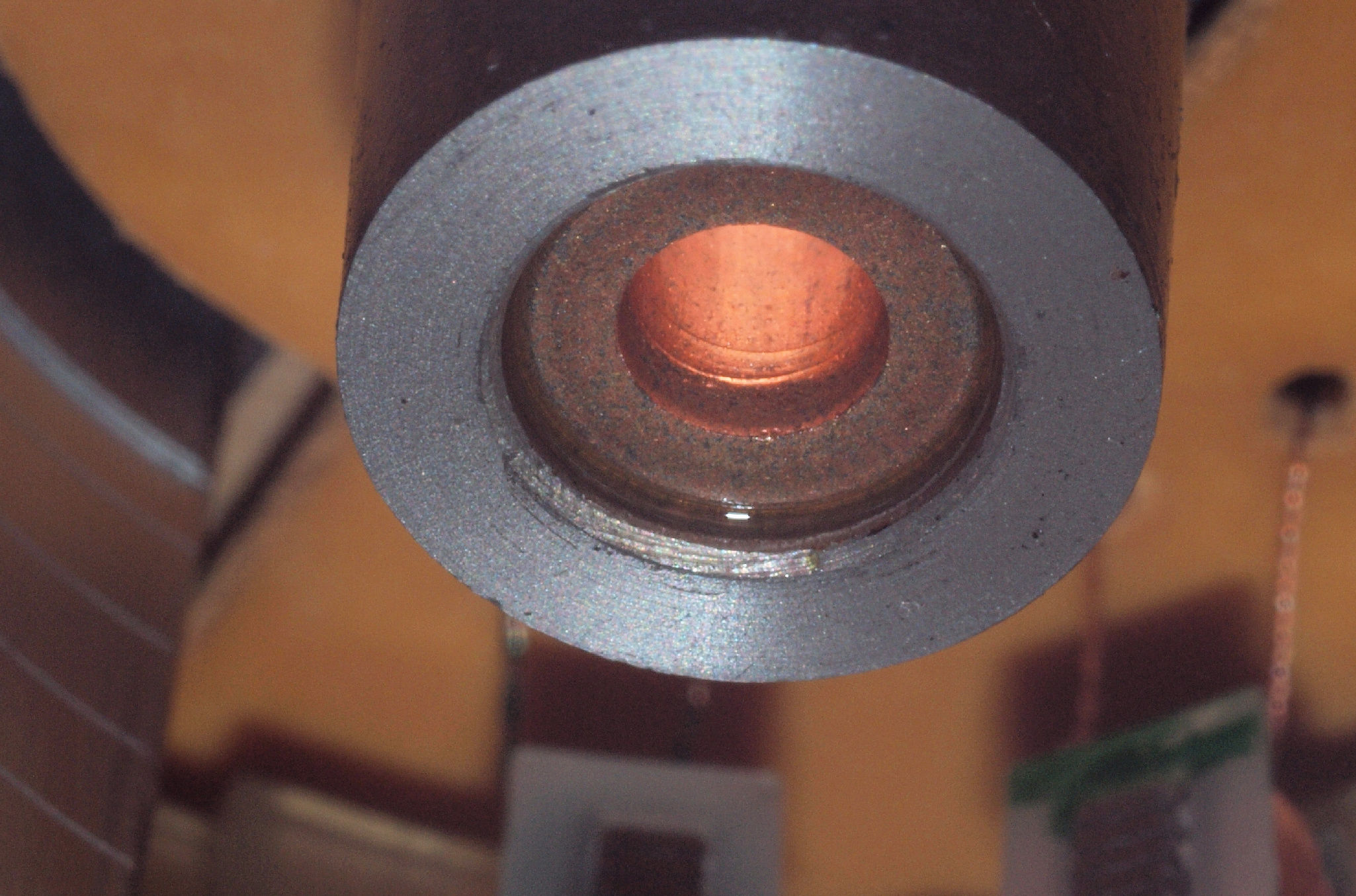

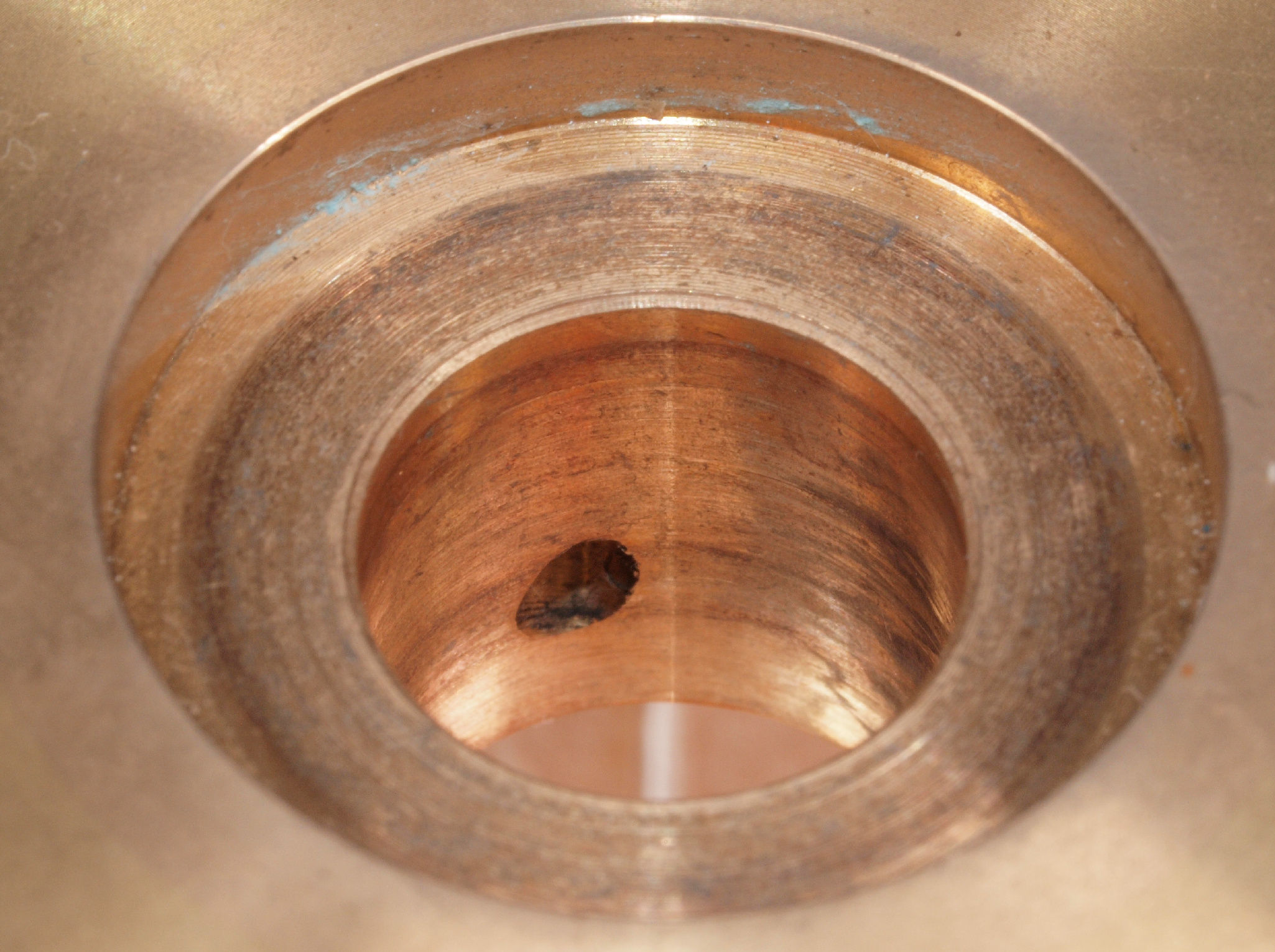

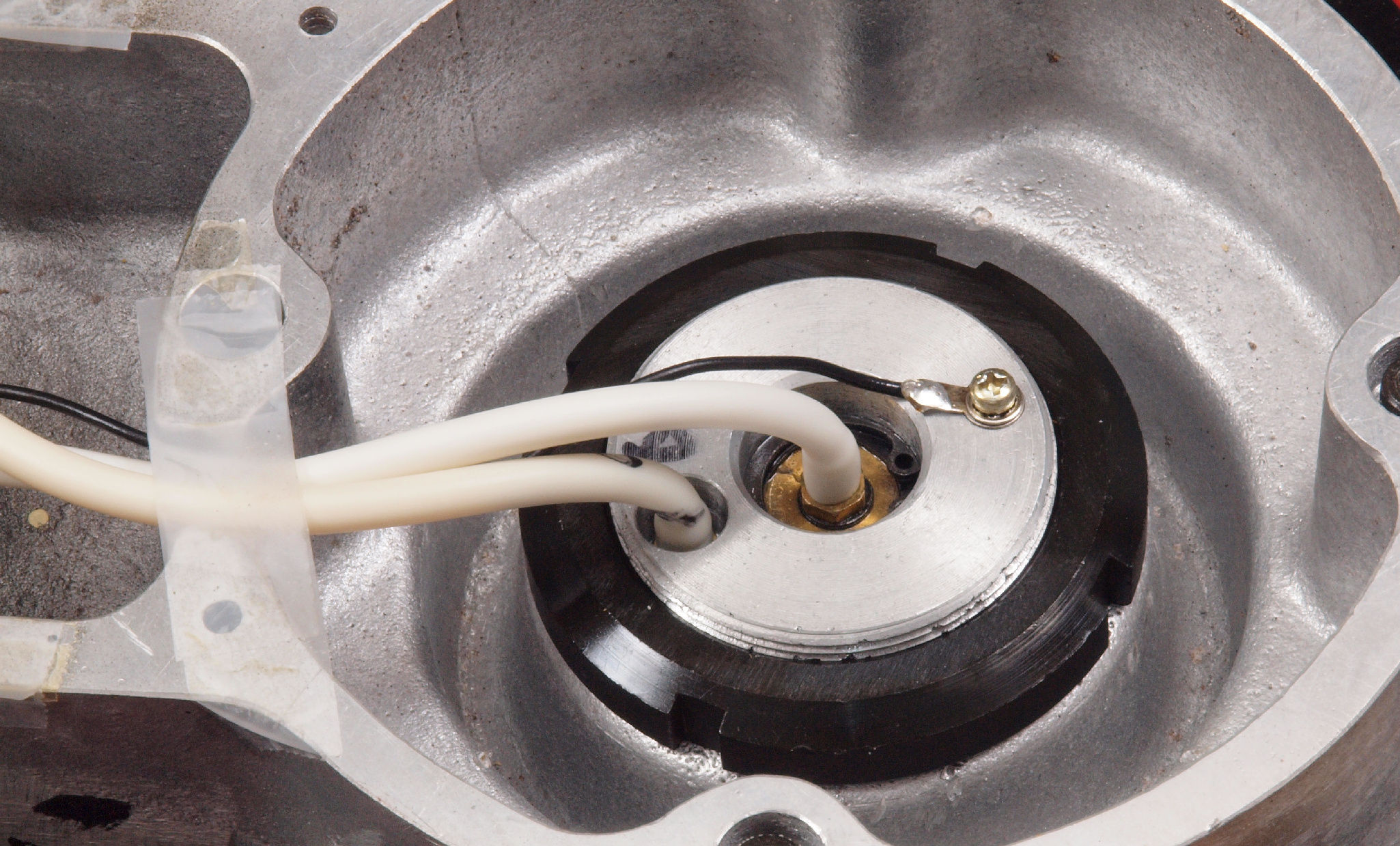

Ａ５５　点検中、ターンテーブル軸受け。
Ａ５６　点検中、ターンテーブル軸受け、反対側。

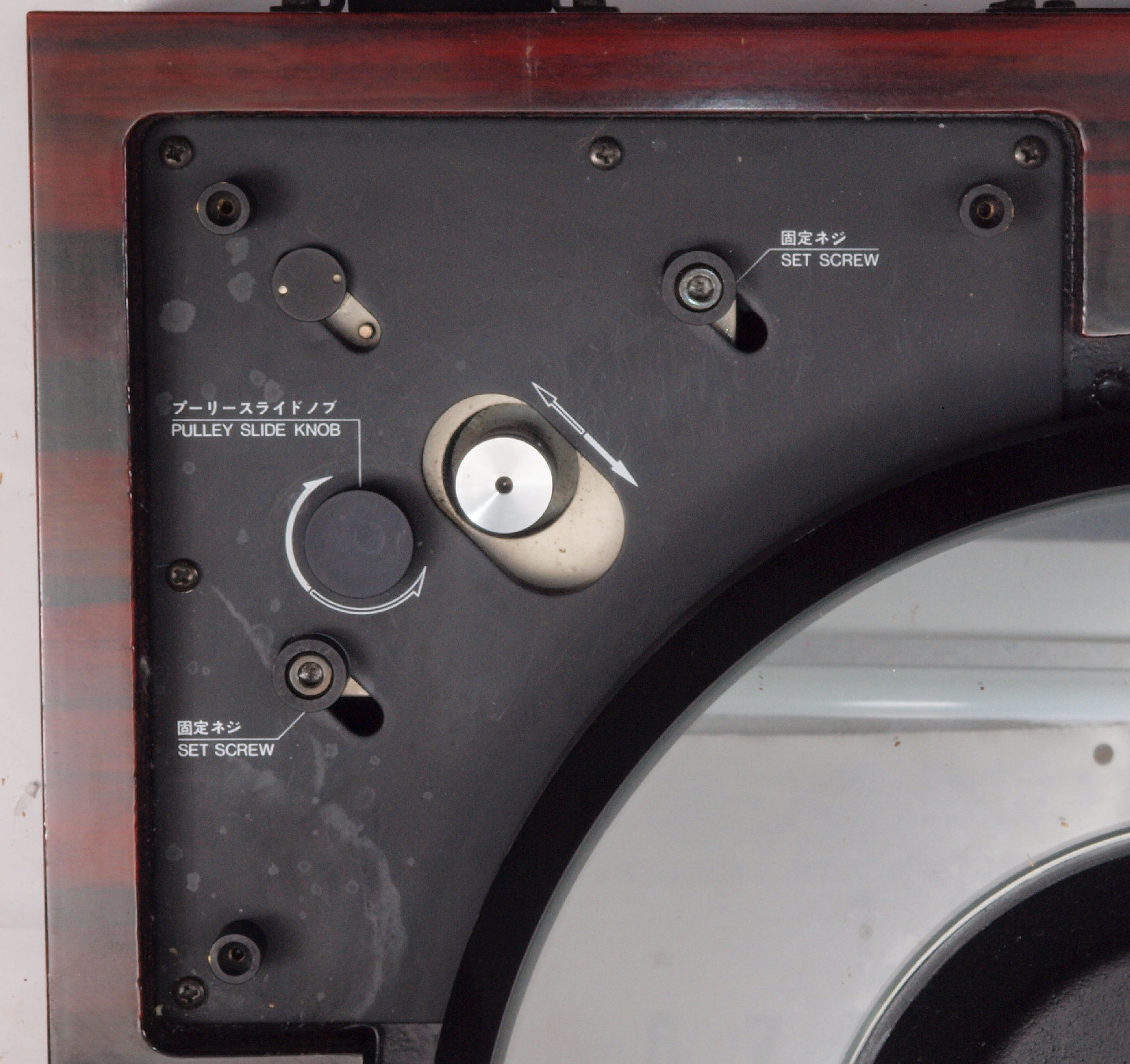

Ａ６１．　点検中、駆動モーター取り付け部。

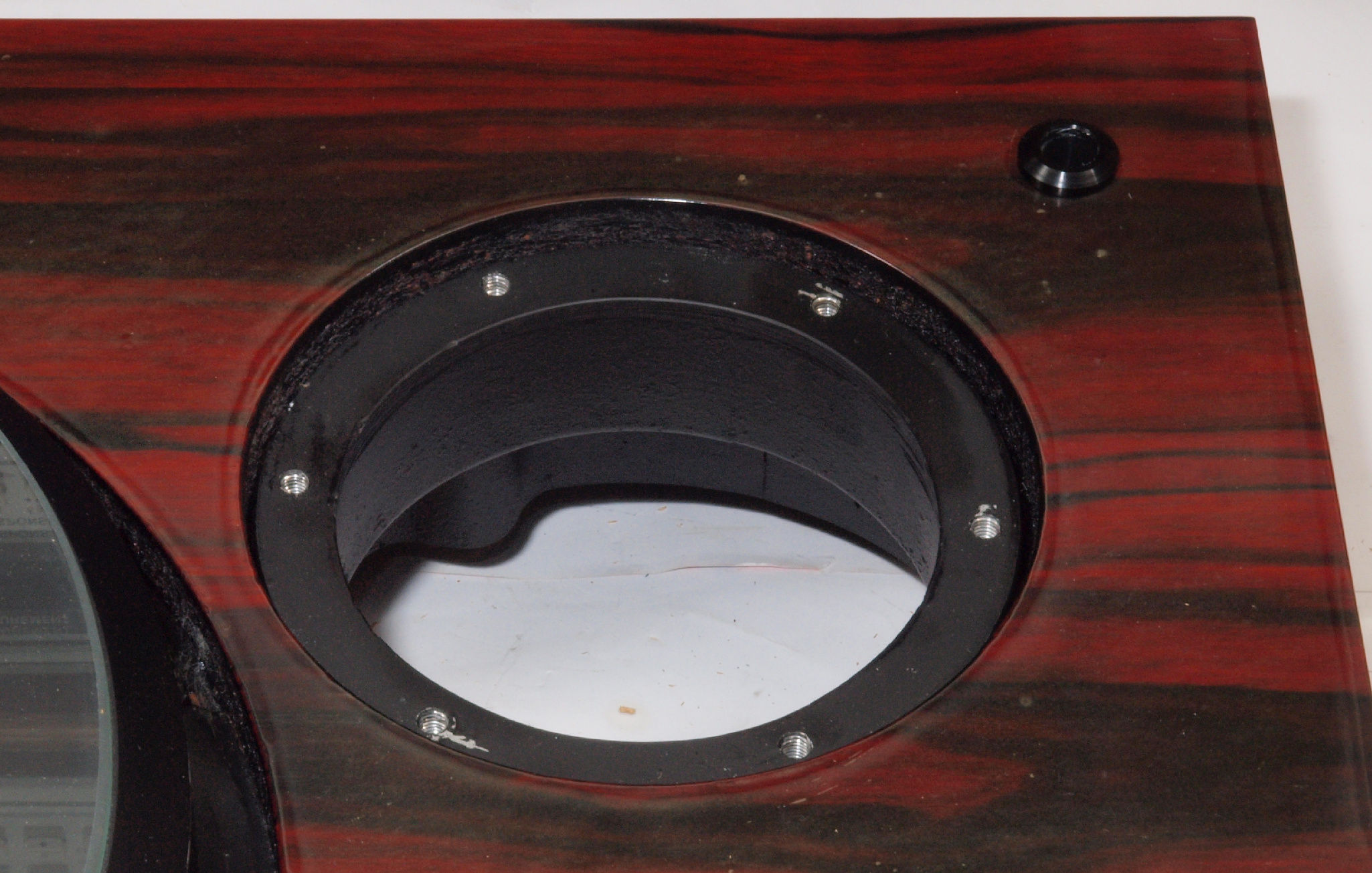

Ａ６２．　点検中、アーム取り付け部。

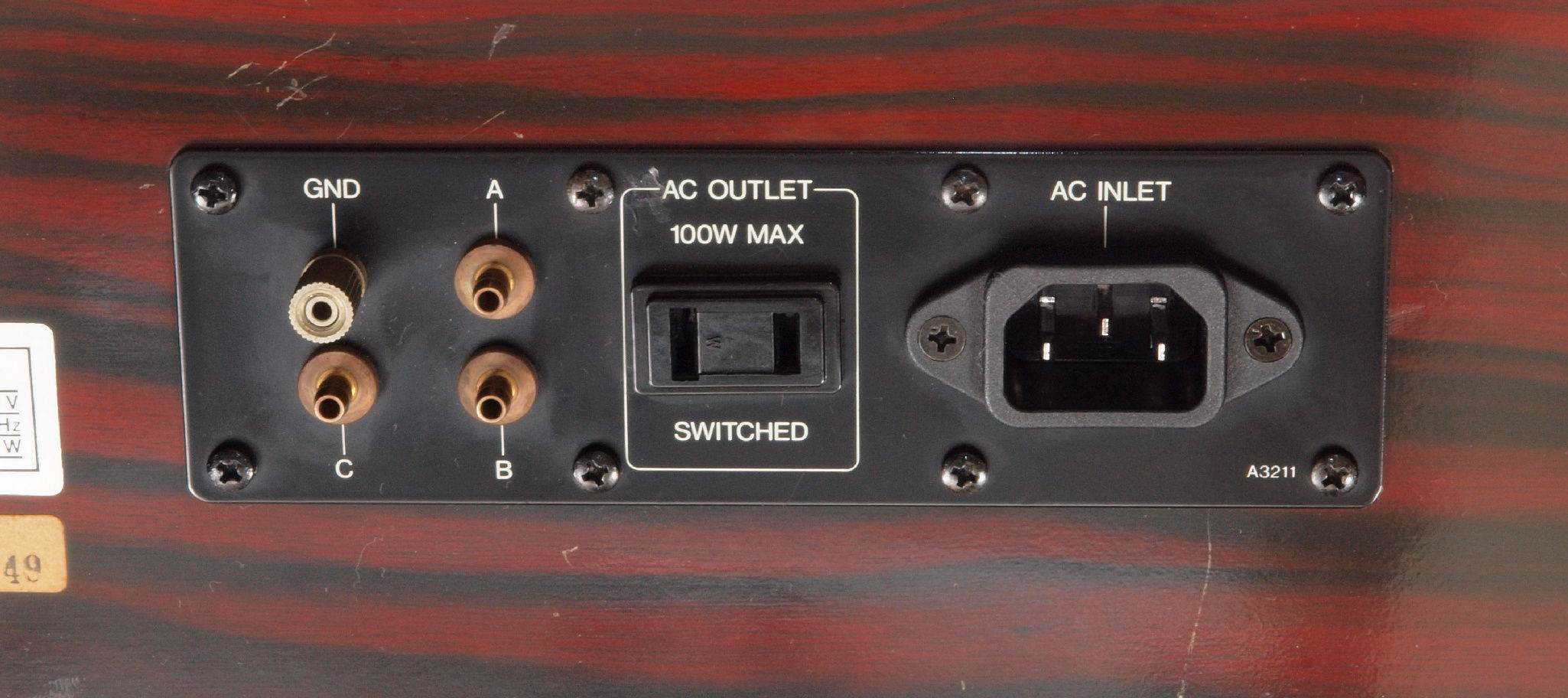

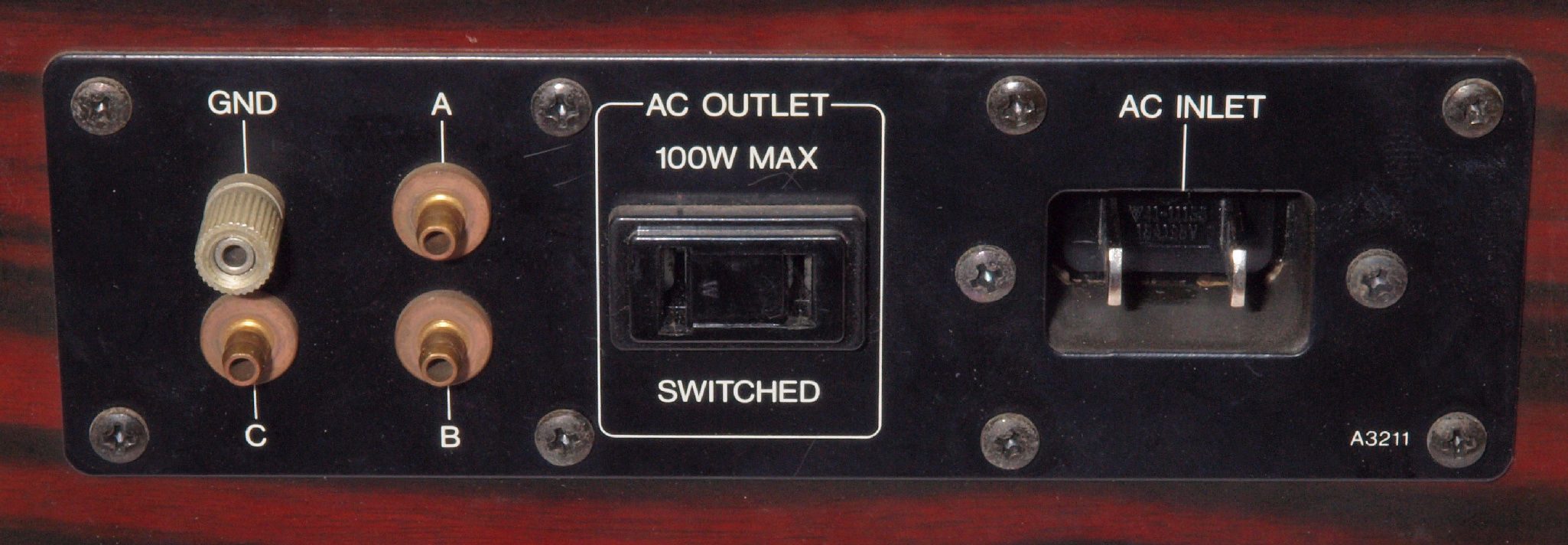

Ａ７１．　点検中　電源コンセントパネル。
Ａ７２．　点検中　電源コンセントパネル。
　　　　　　　　　　　　　　　　　　　　　 ３Pインレットに交換可能。FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１１．　修理前　制御基板

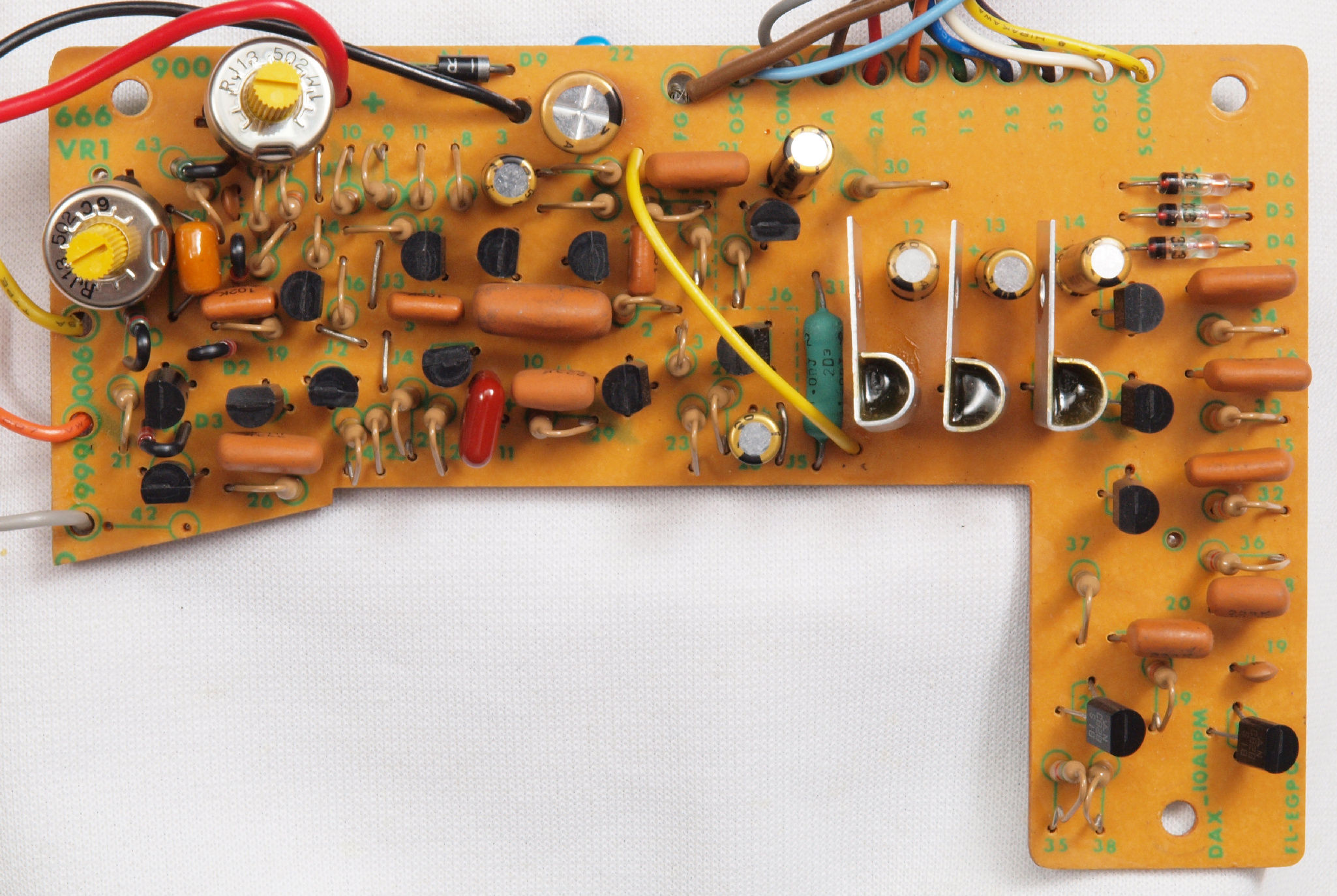

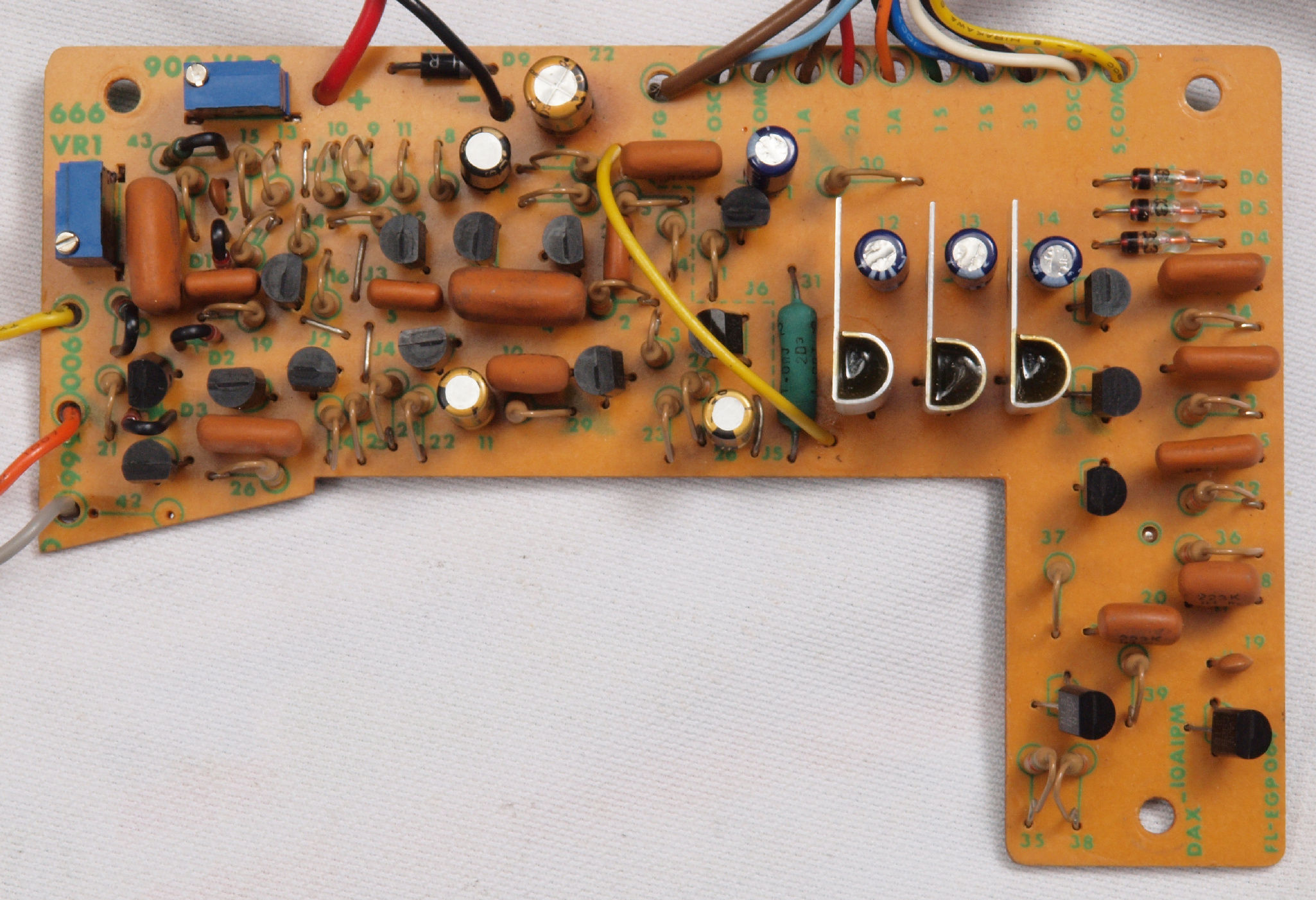

Ｃ１２　．修理後　制御基板、　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー２個交換

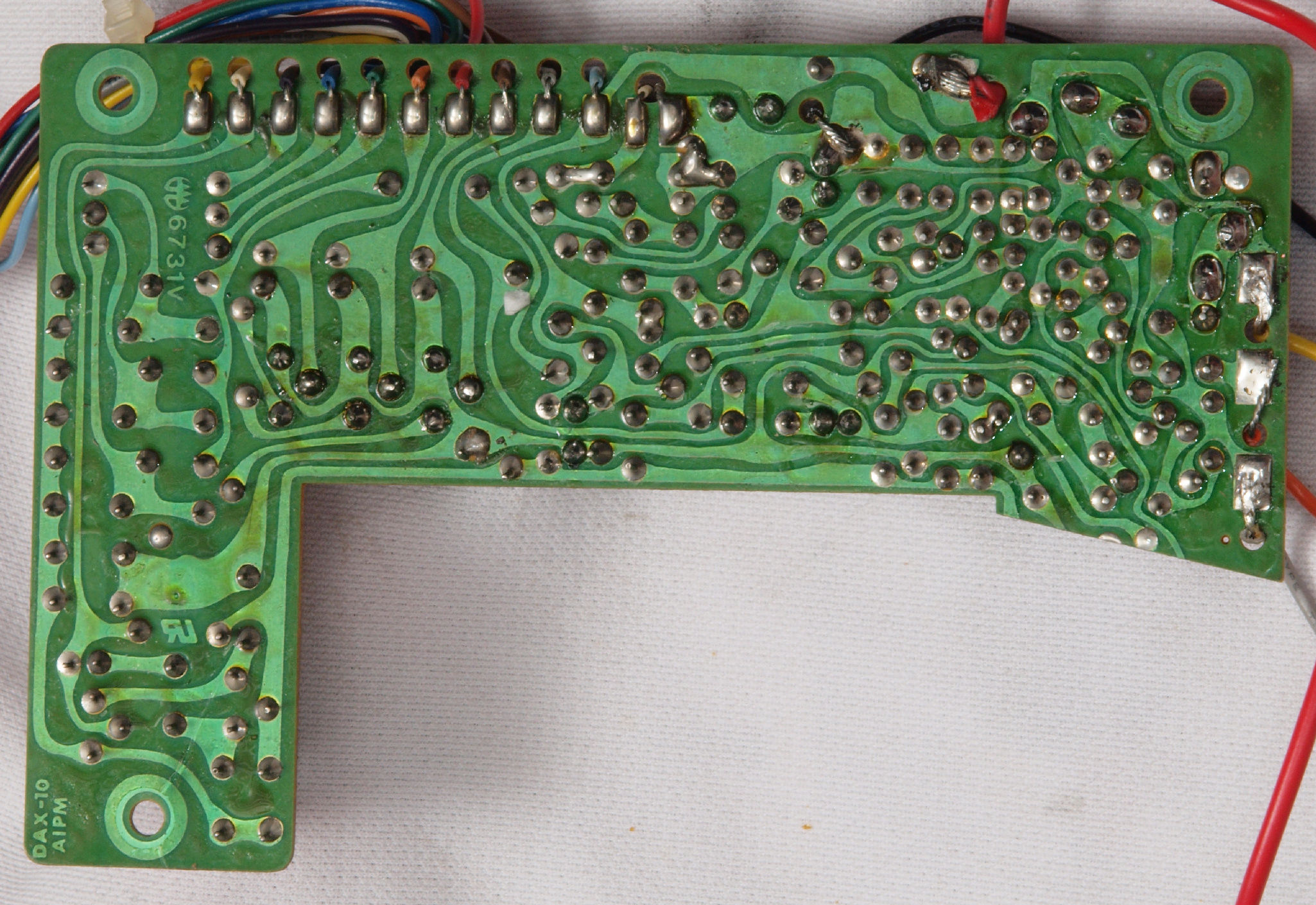

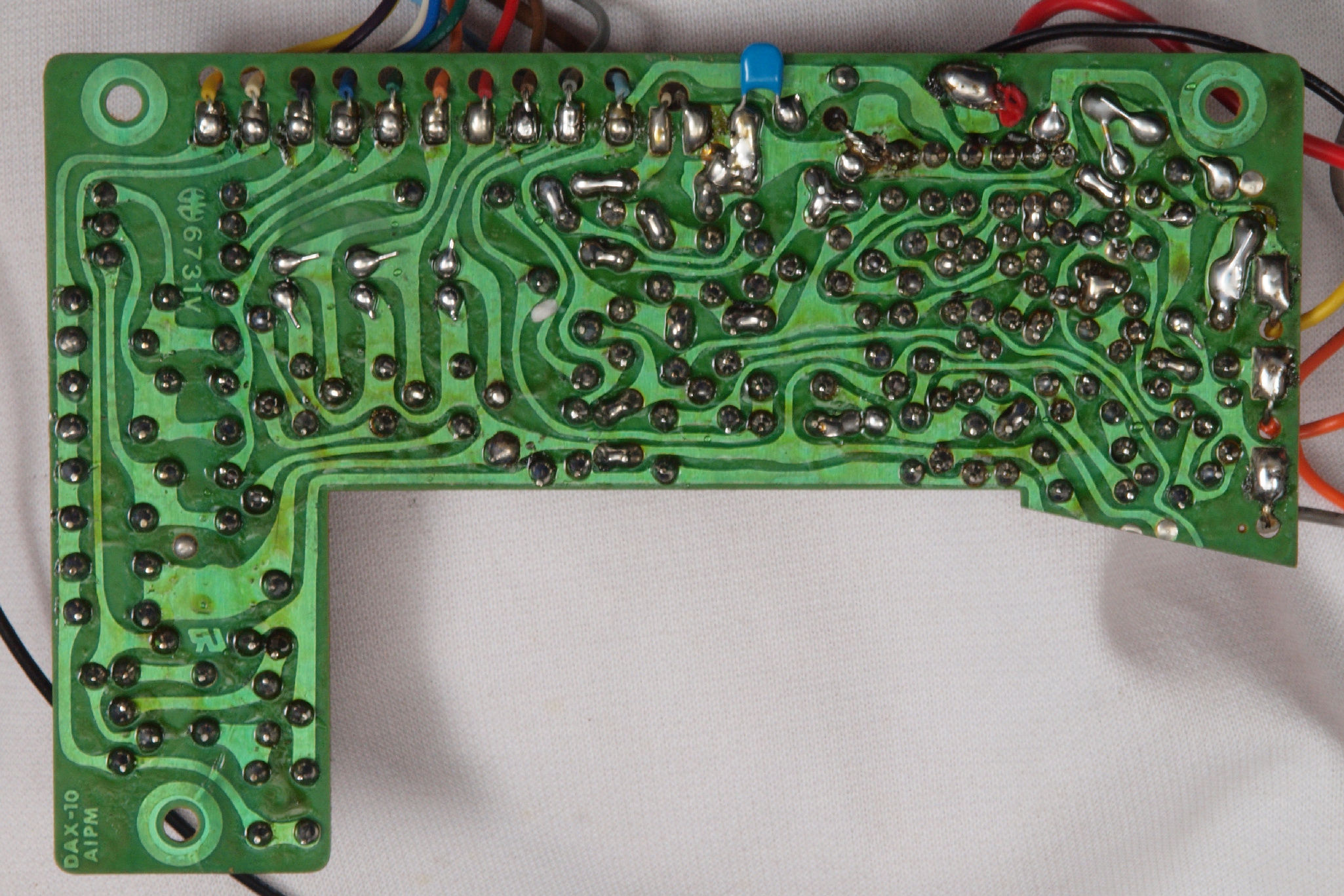

Ｃ１３．　修理前　制御基板裏

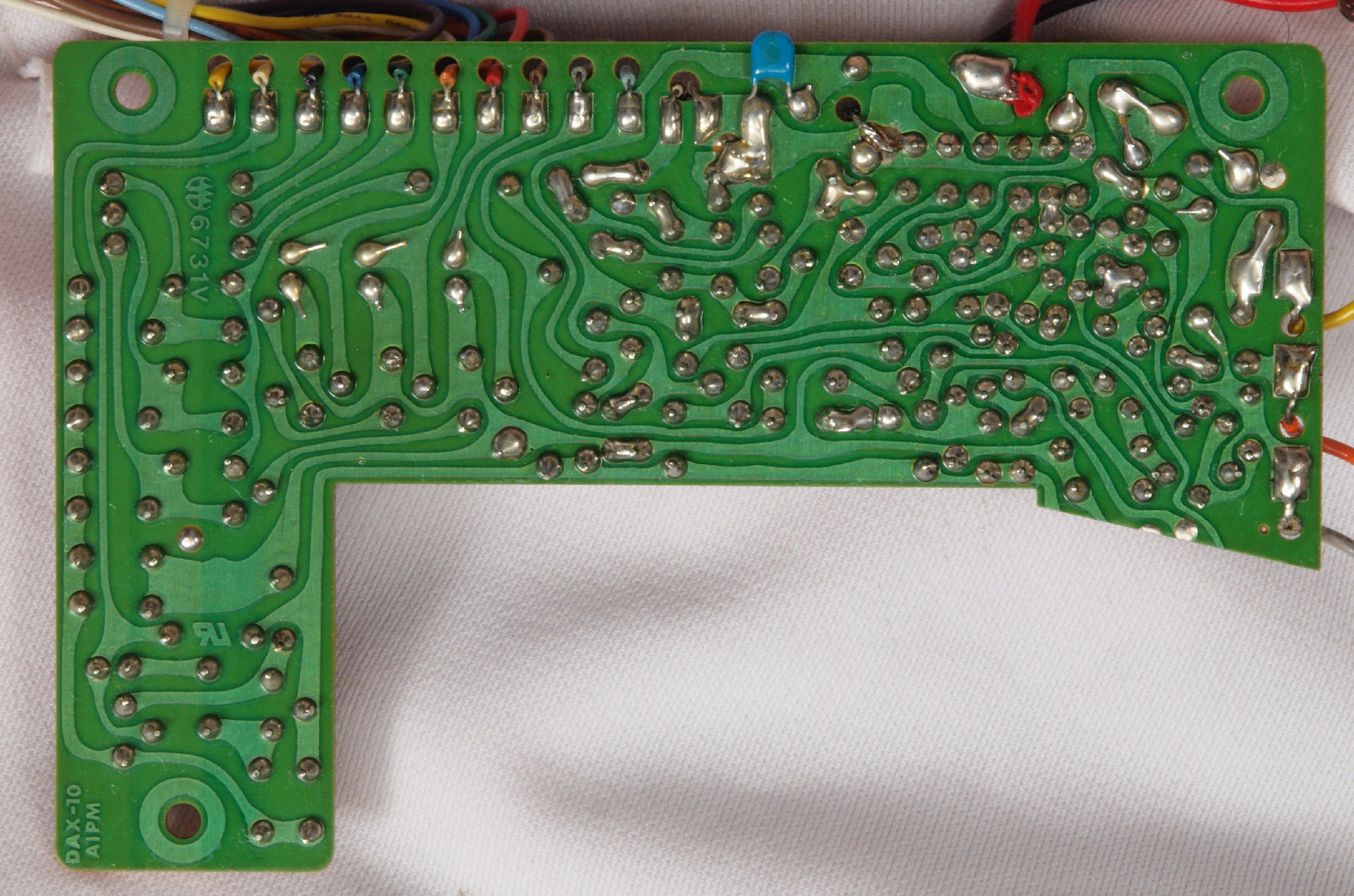

Ｃ１４．　修理（半田補正）後　制御基板裏
Ｃ１５．　完成制御基板基板裏。余分なフラックスを落として、コート液を塗る。
Ｃ２１．　修理前　電源・フューズ基板

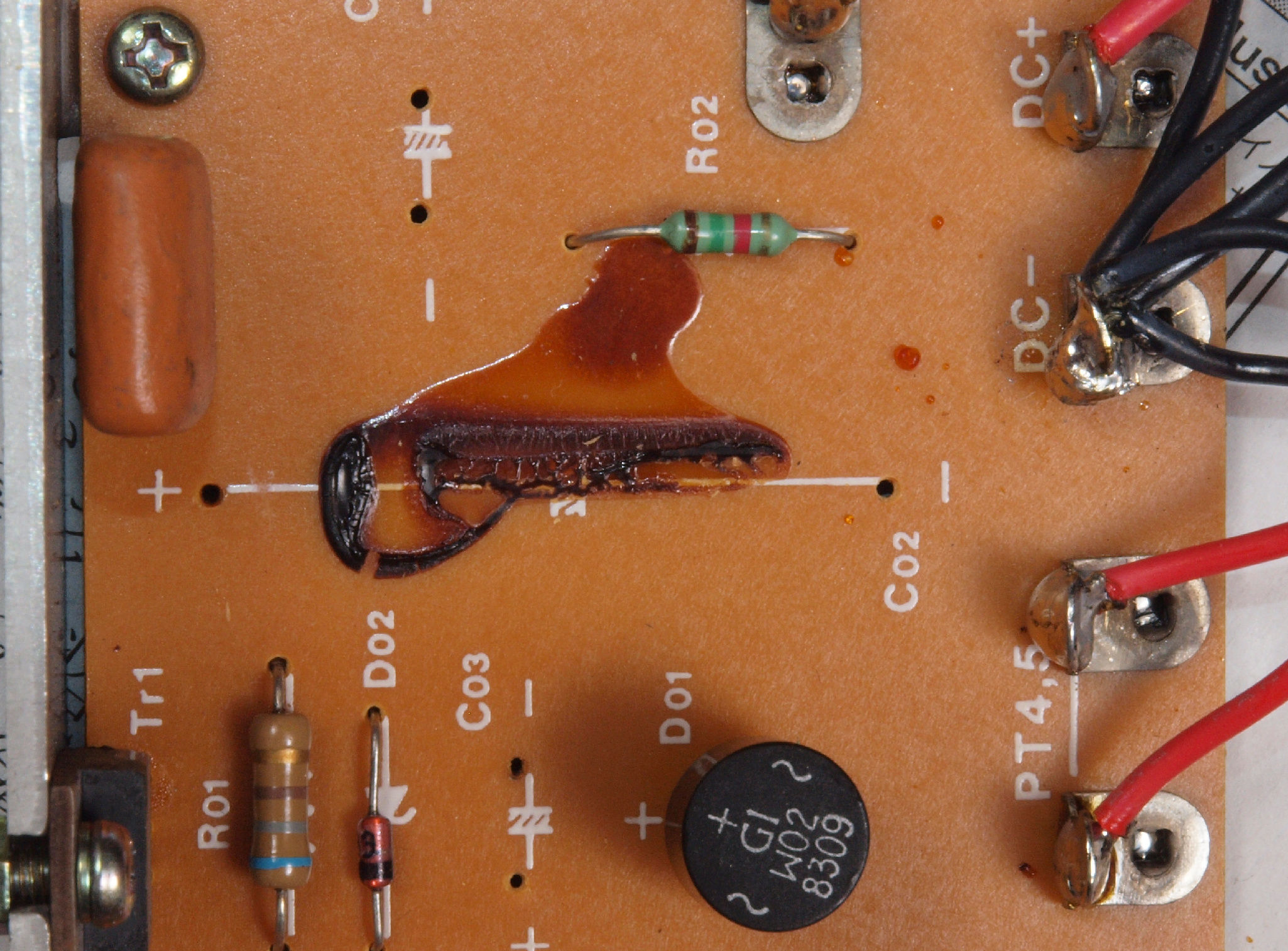

Ｃ２１２．　修理中　電源・フューズ基板。　トルエン溶媒の接着剤。

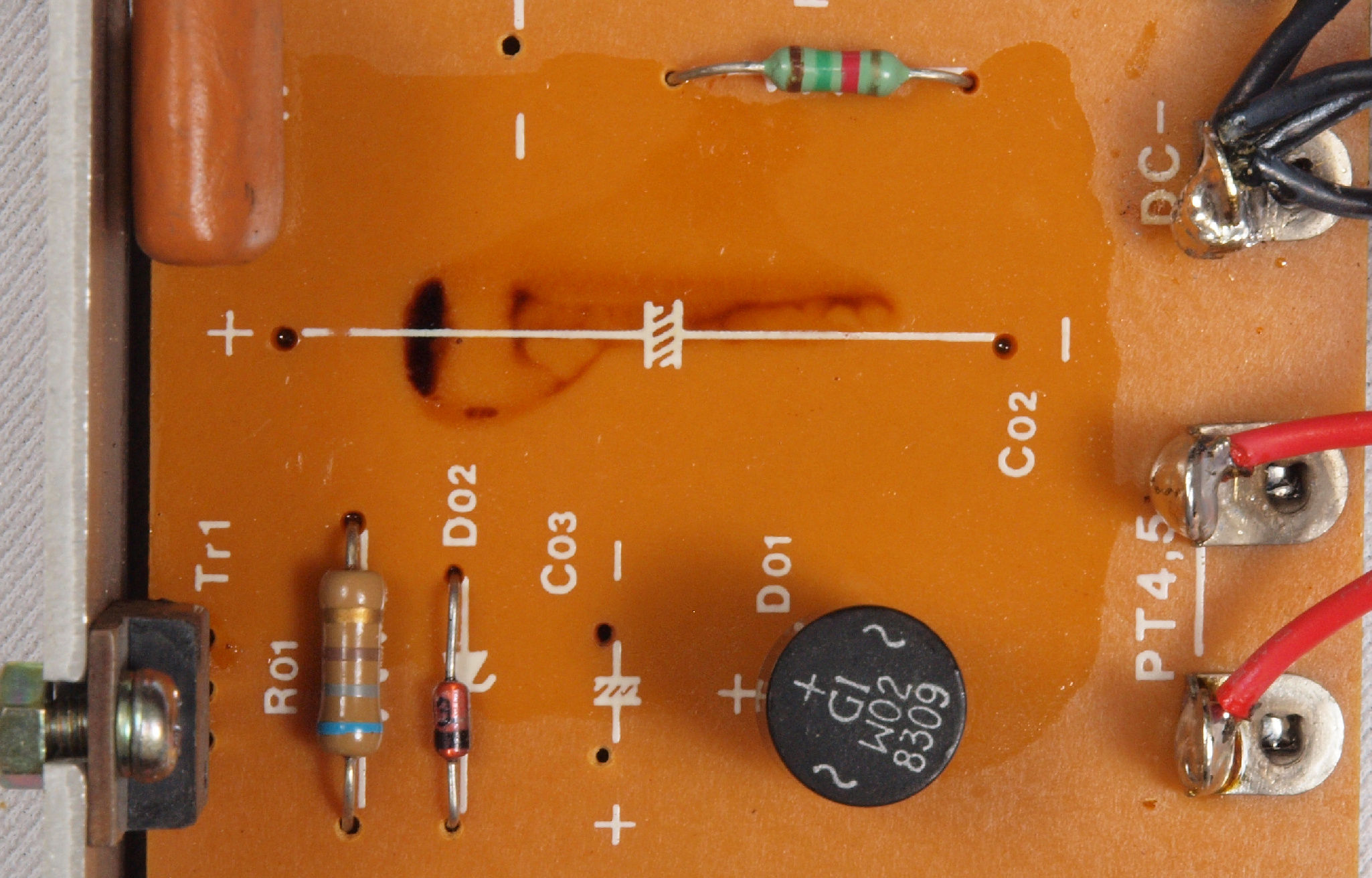

Ｃ２１３．　修理中　電源・フューズ基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

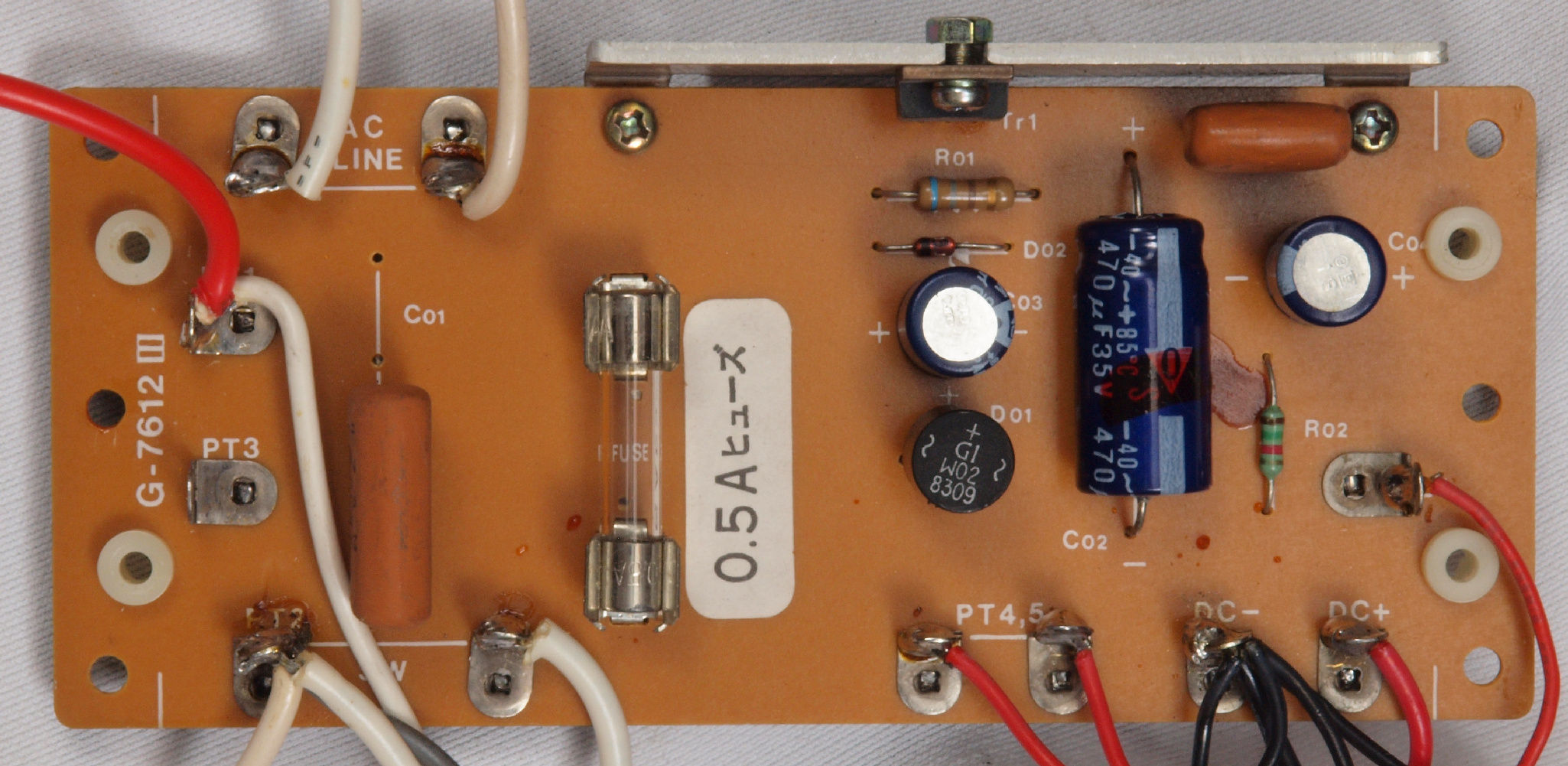

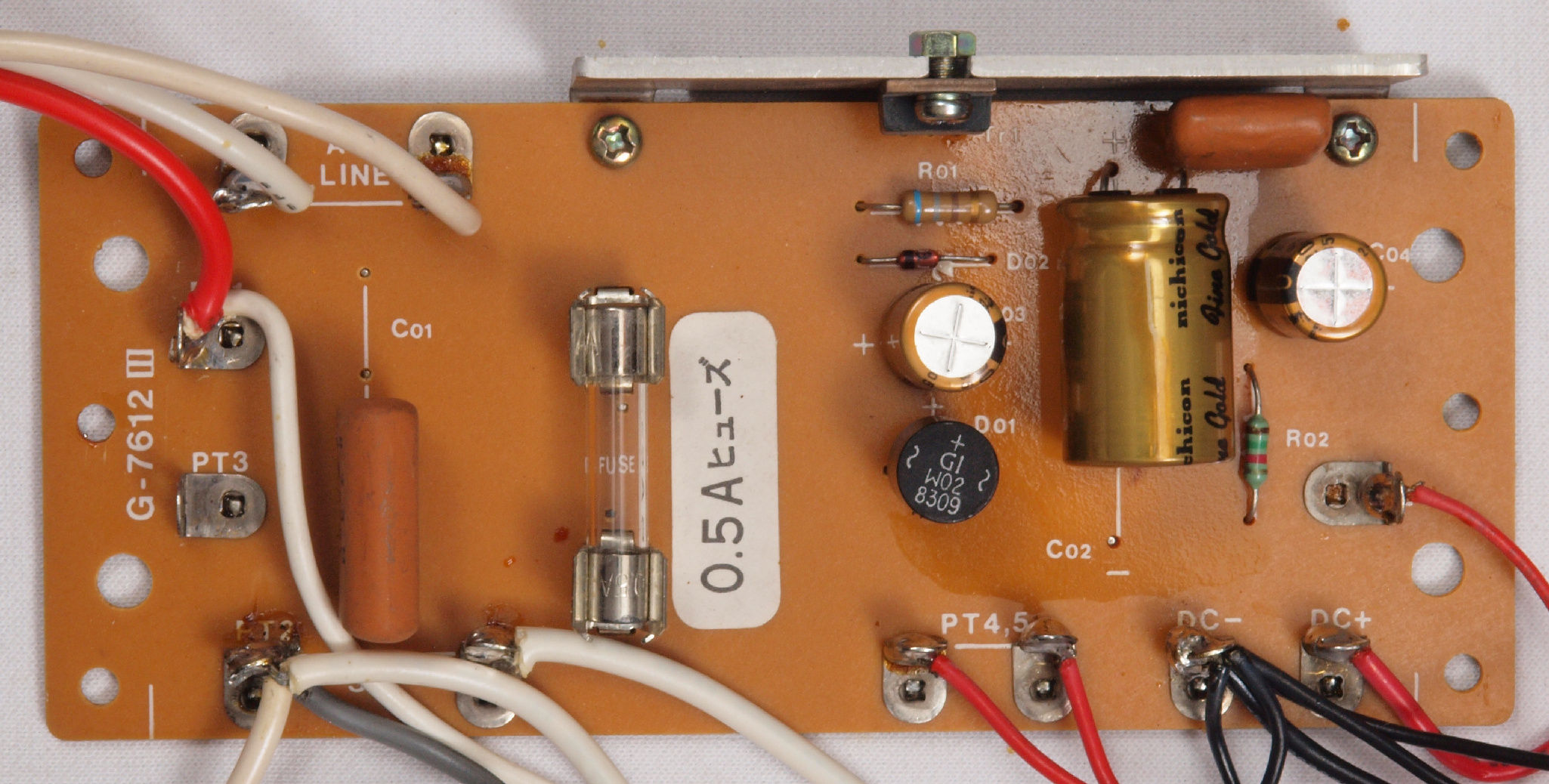

Ｃ４１．　修理後　電源・フューズ基板、　電解コンデンサー３個交換

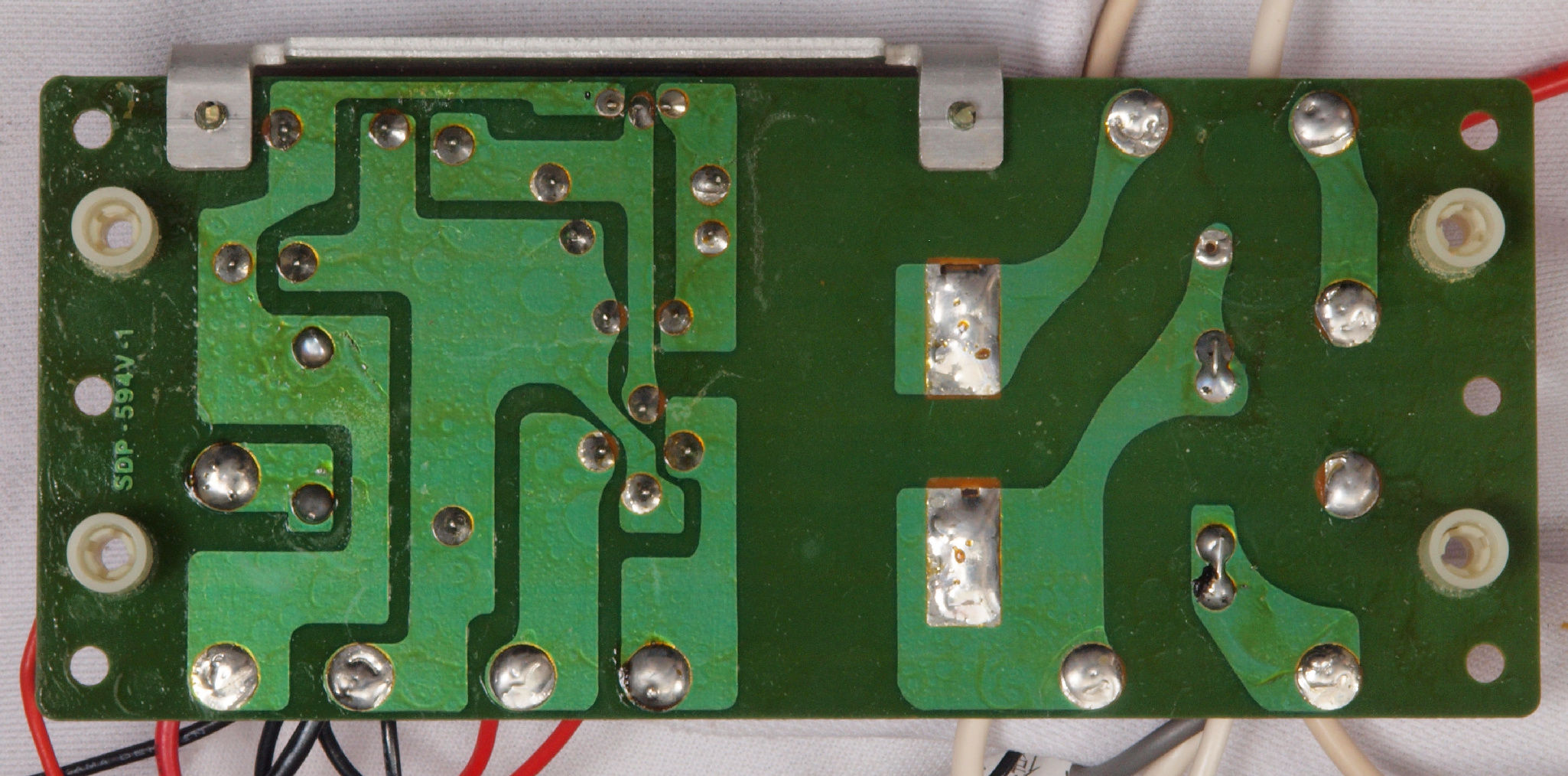

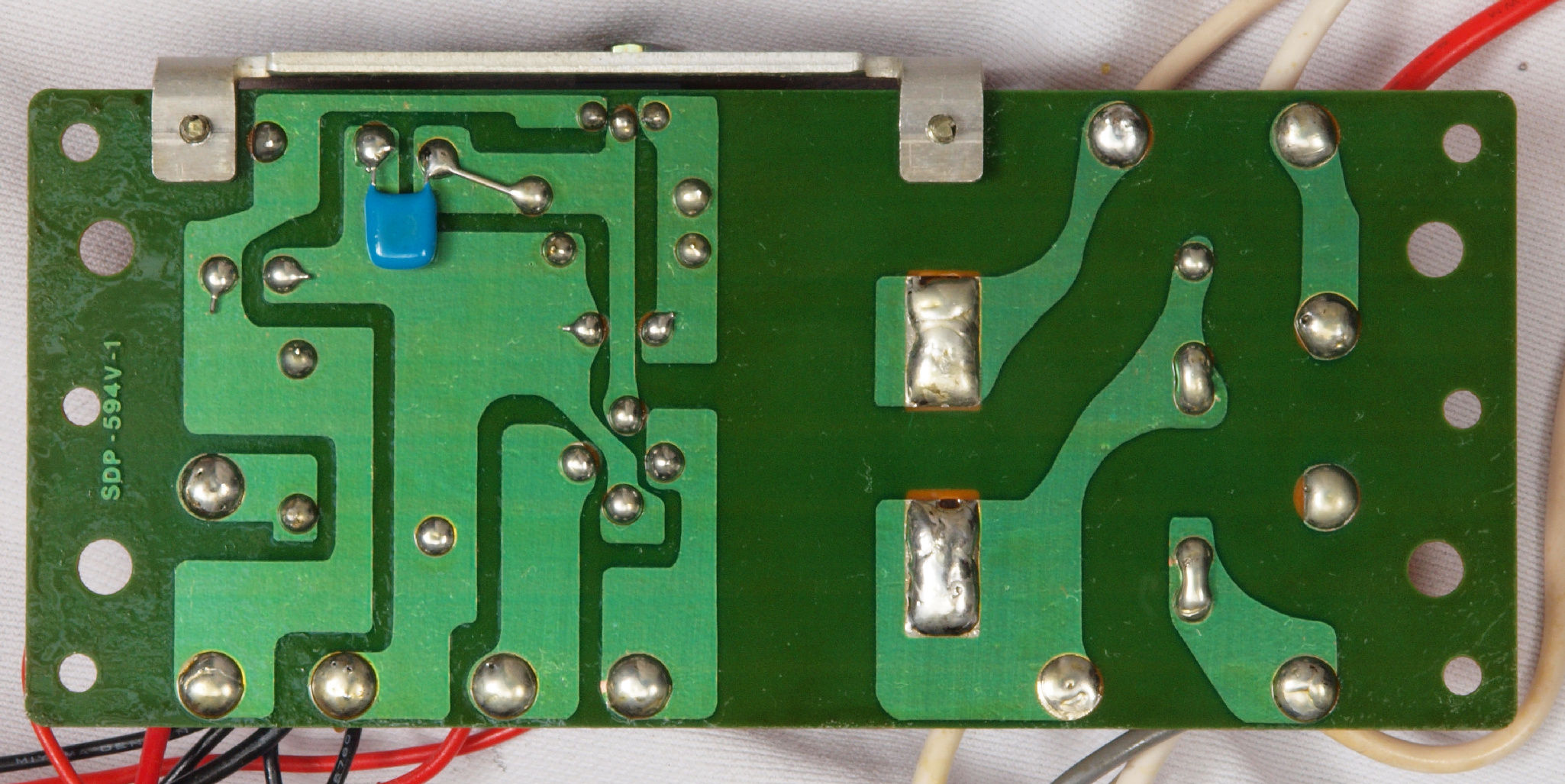

Ｃ４３．　修理前　電源・フューズ基板裏

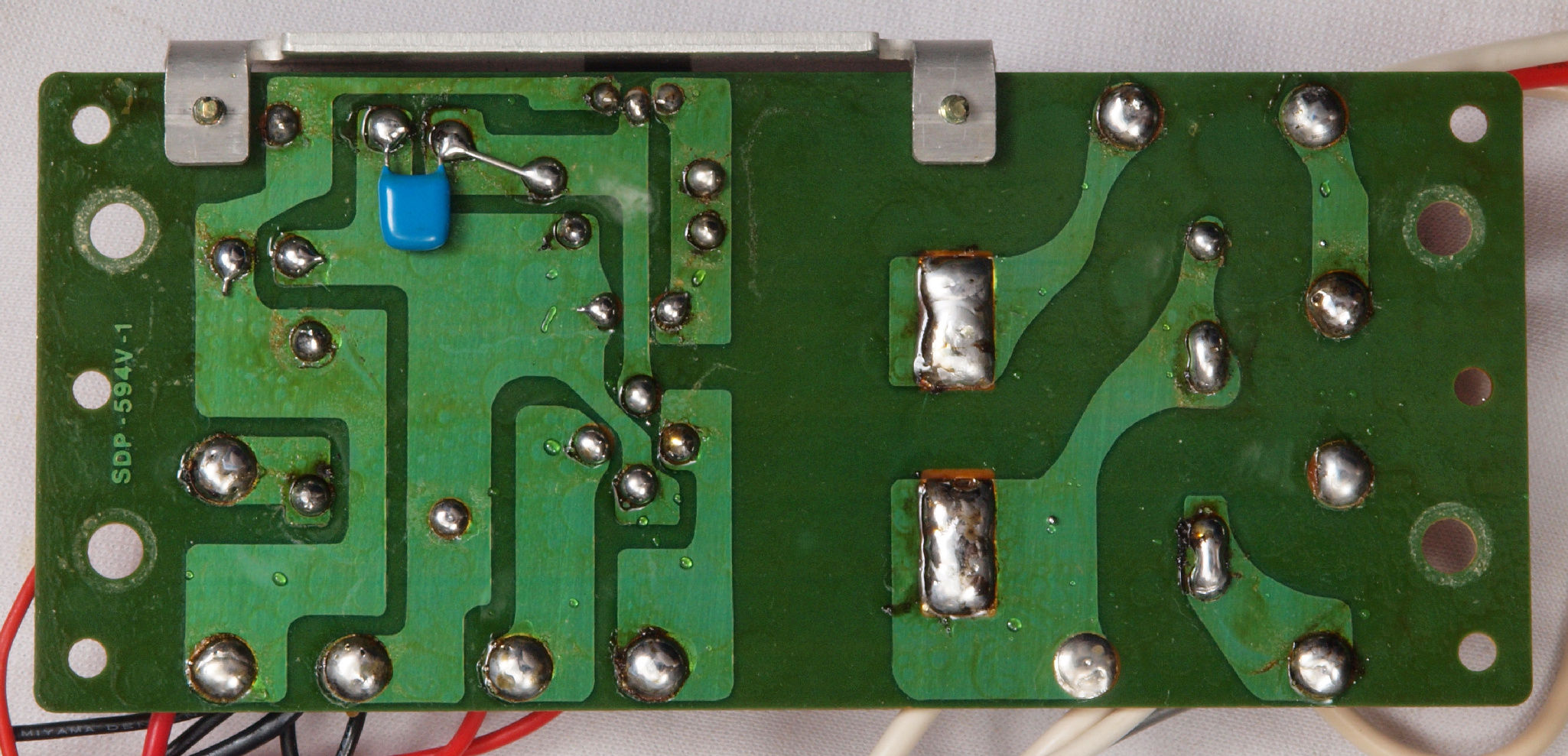

Ｃ４４．　修理（半田補正）後　電源・フューズ基板裏
Ｃ４５．　完成電源・フューズ基板裏。余分なフラックスを落として、コート液を塗る。

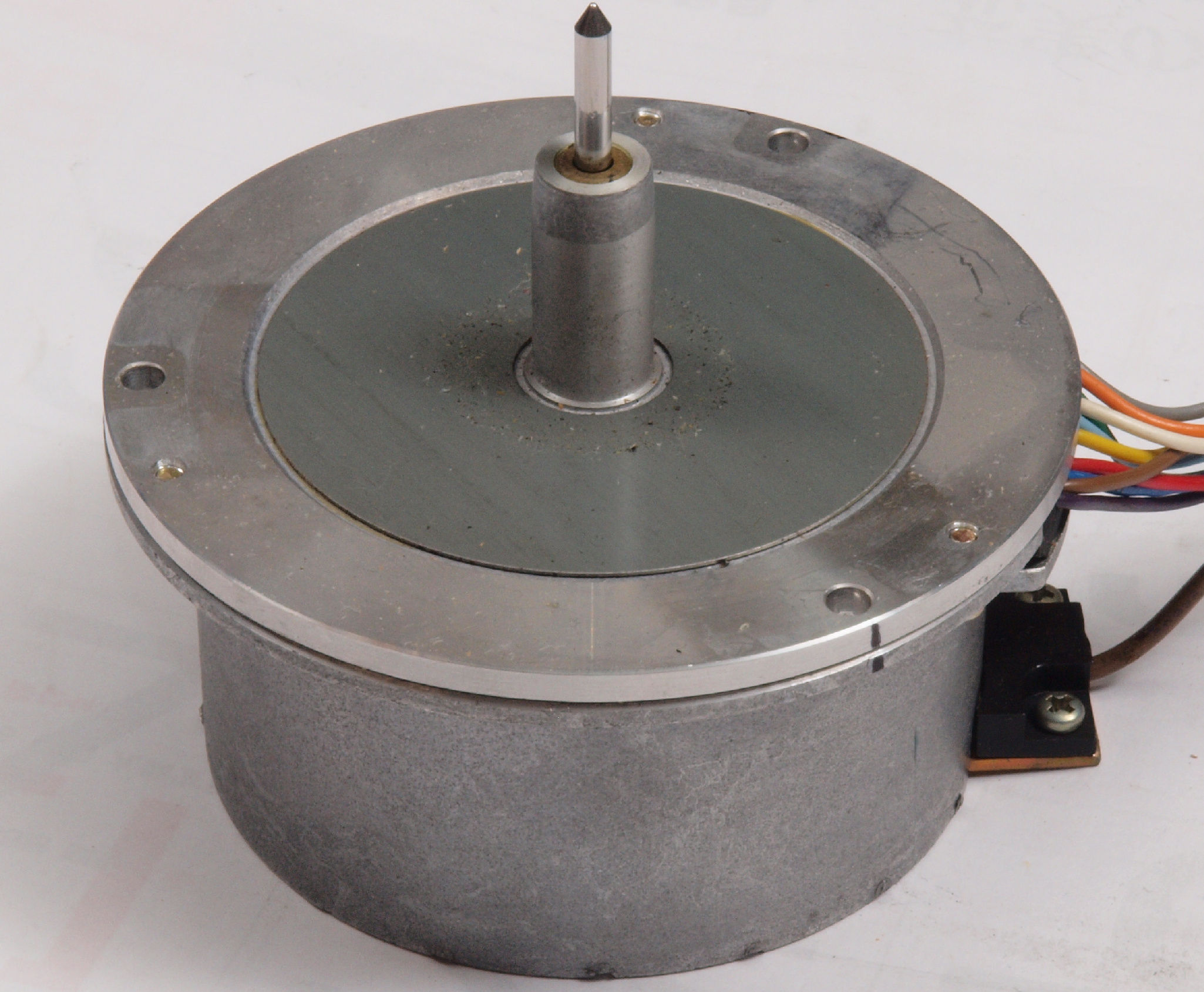

Ｃ５１．　修理中　モーター取り出す
Ｃ５２．　修理中　モーター分解・清掃・給油。
Ｃ５３．　修理中　モーター上側軸受け。
Ｃ５４．　修理中　モーター下側軸受け。

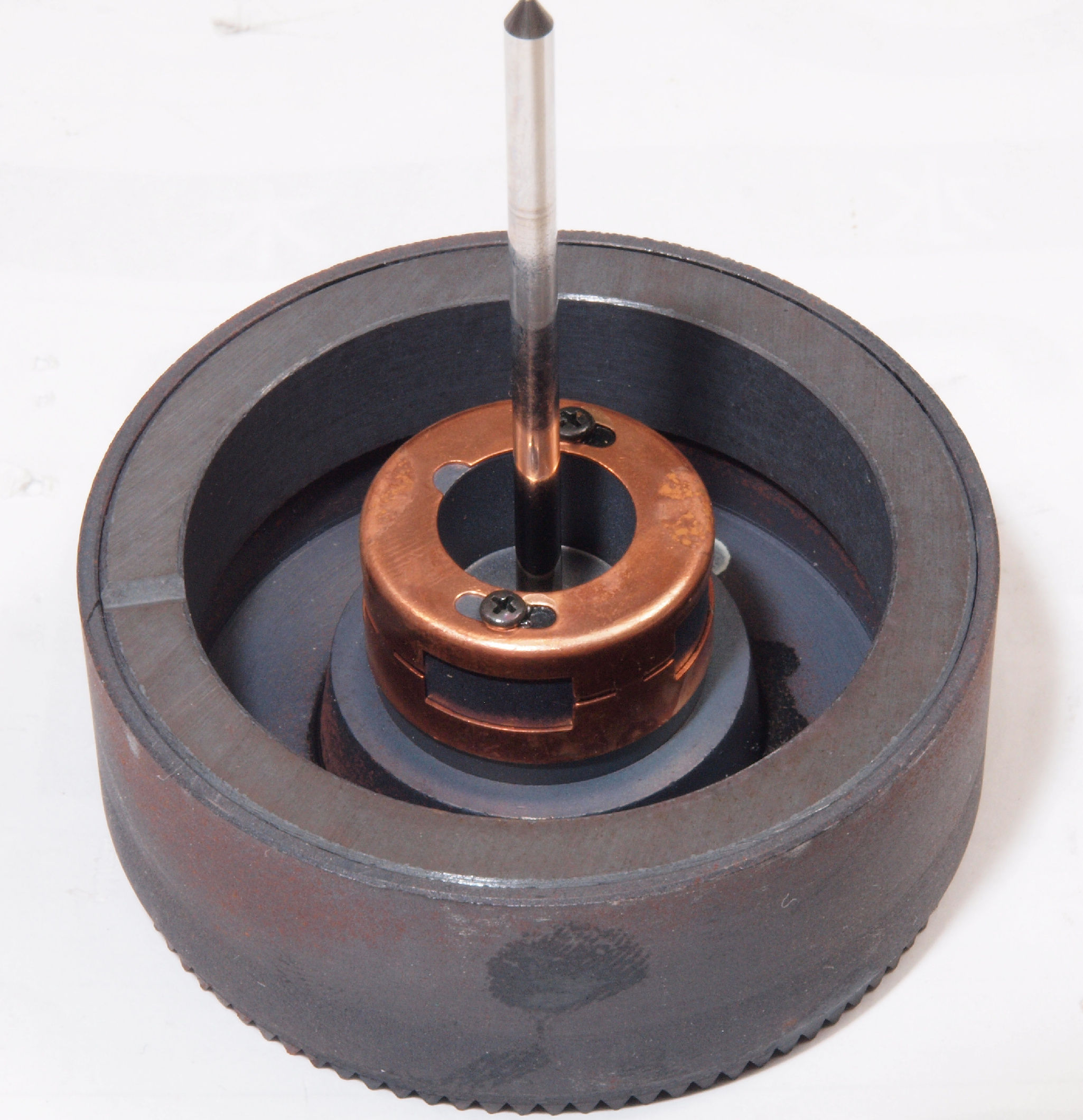

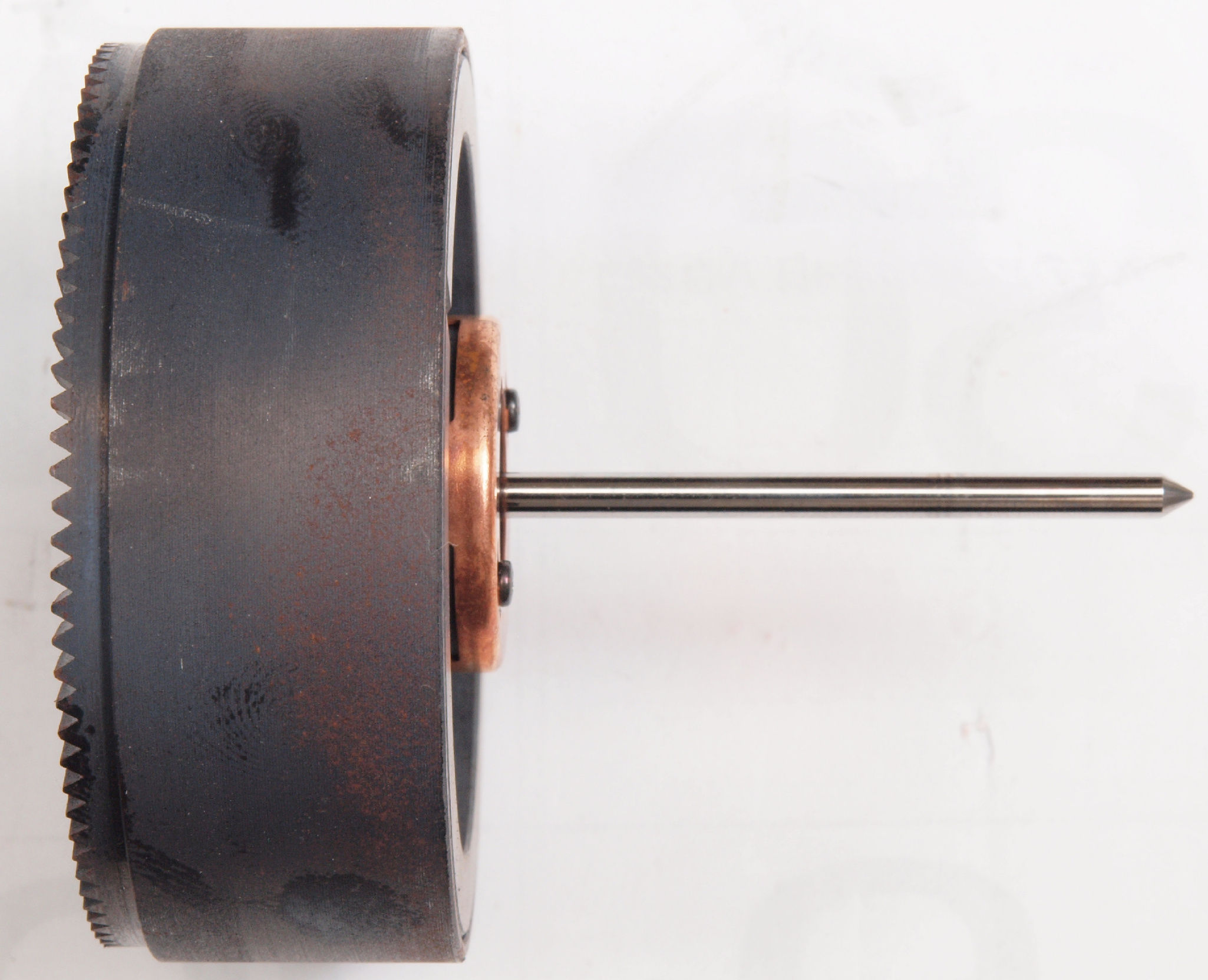

Ｃ６１．　修理中　モーター回転子、軸側。　少し錆びが出ている。
Ｃ６２．　修理後　モーター回転子、軸側。　錆びを落とし、ＣＲＣを浸透する。

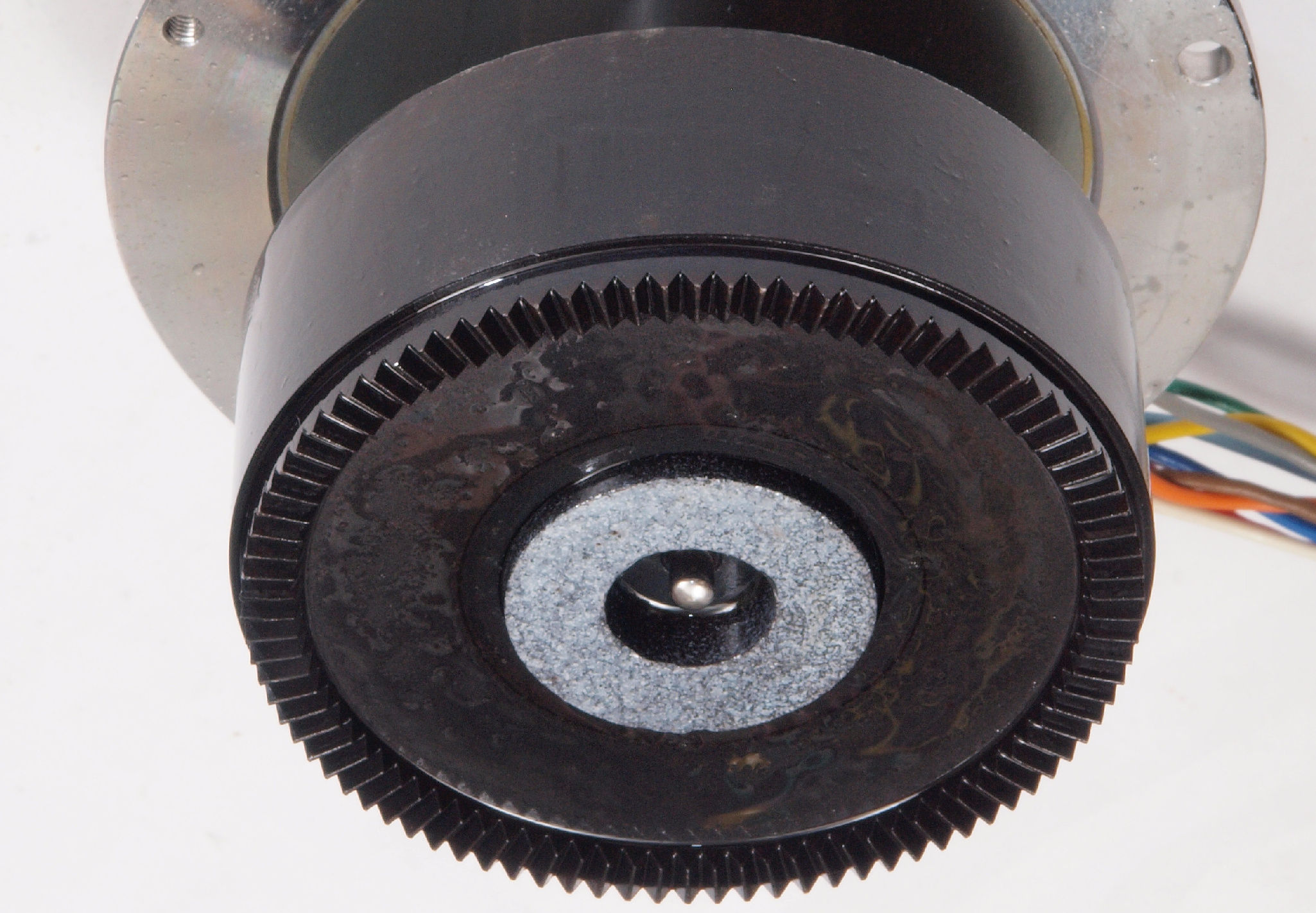

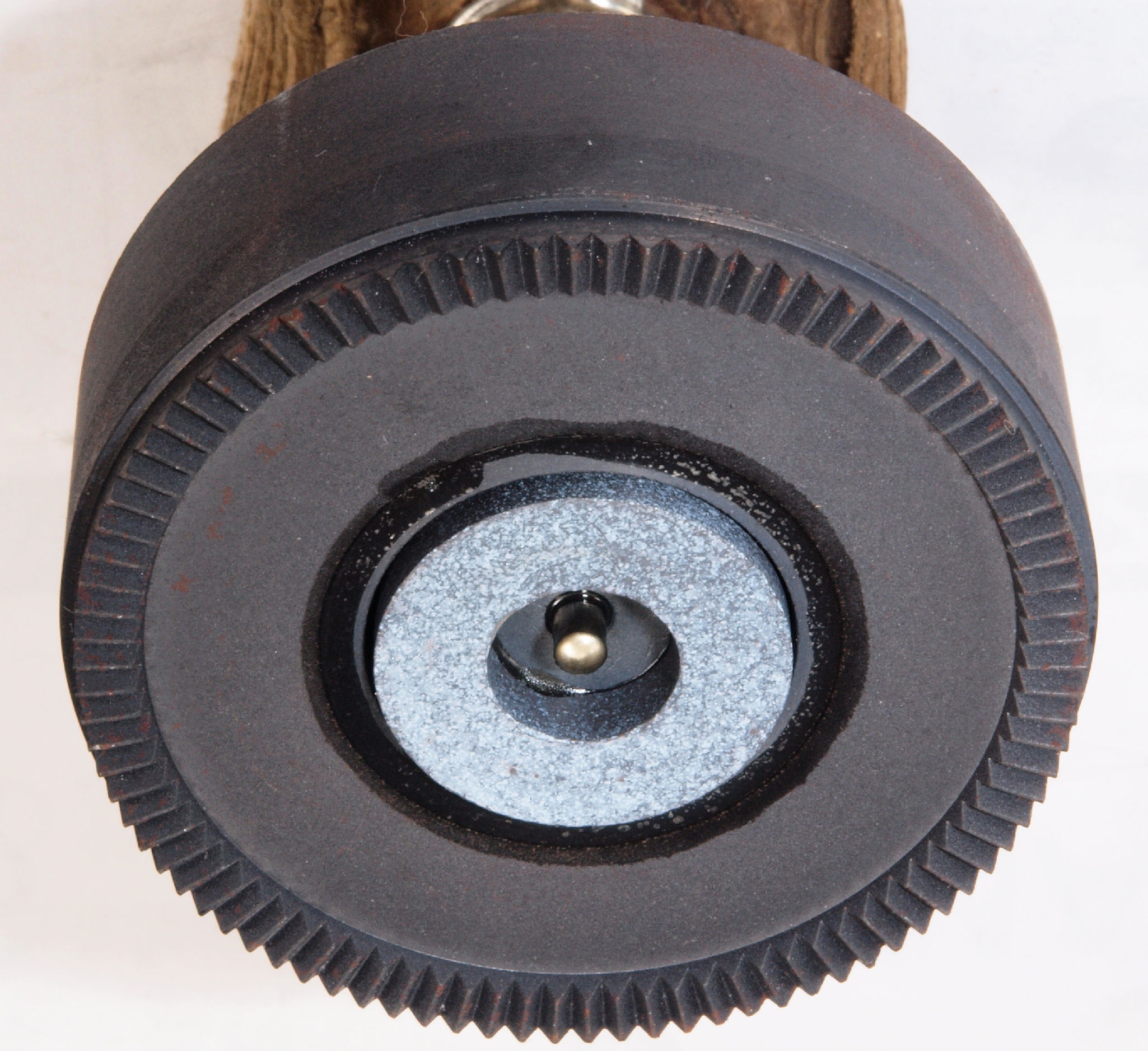

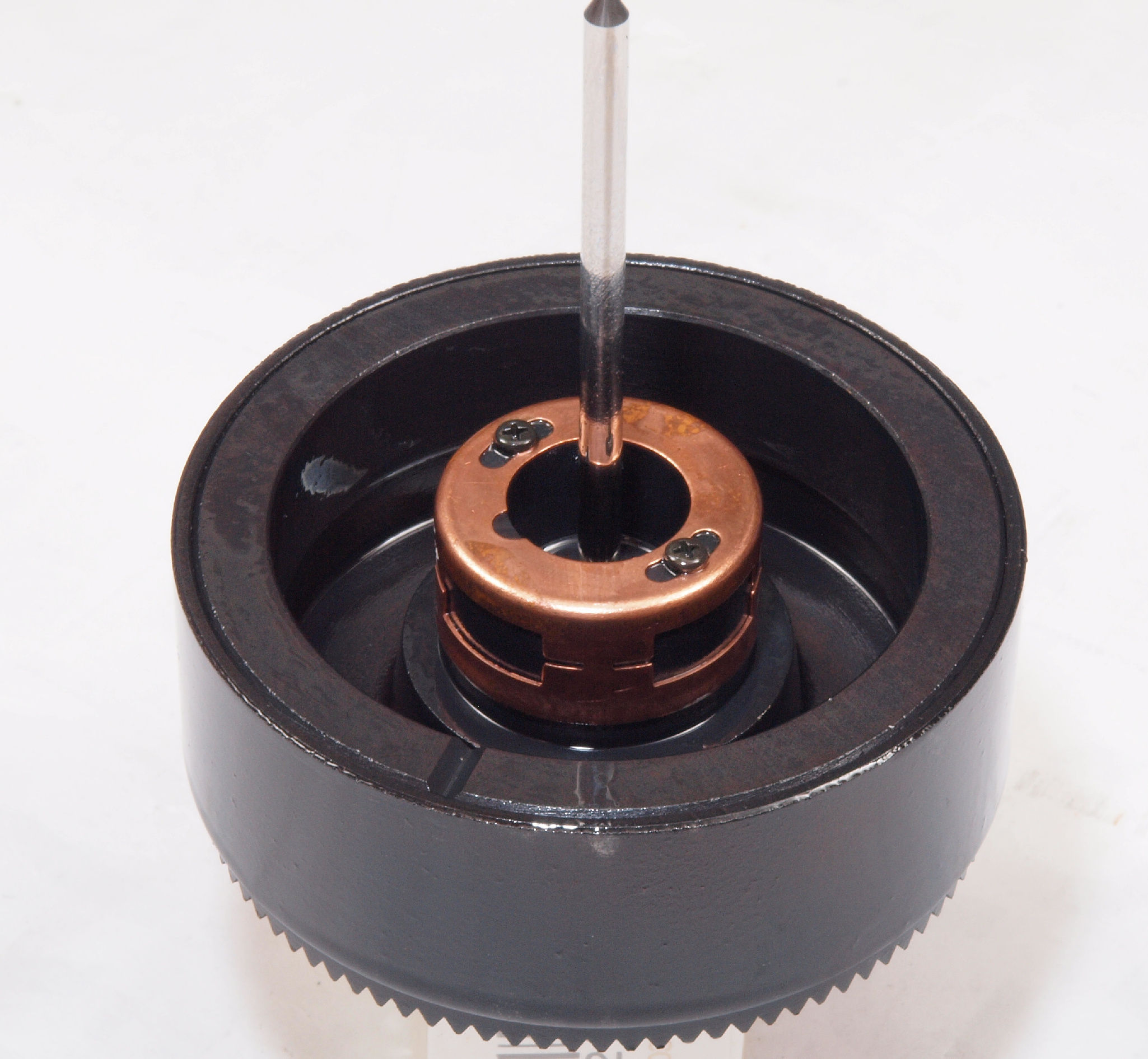

Ｃ６３．　修理中　モーター回転子、FG磁石側。　少し錆びが出ている。
Ｃ６４．　修理後　モーター回転子、FG磁石側。　錆びを落とし、ＣＲＣを浸透する。

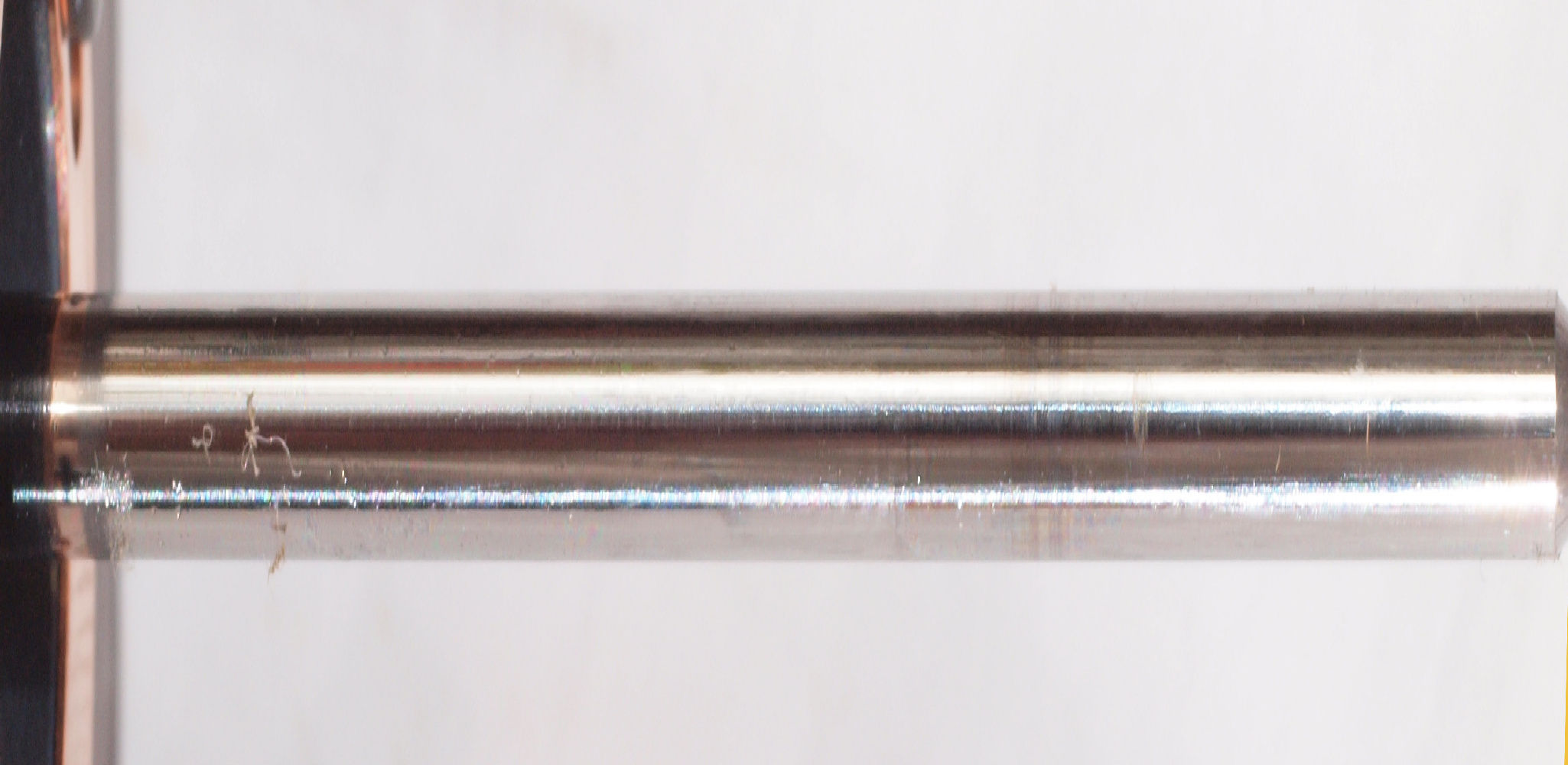

Ｃ６５．　修理中　モーター回転子軸。　キズがある。
Ｃ６６．　修理中　モーター回転子軸、　縦横比変更してあります。

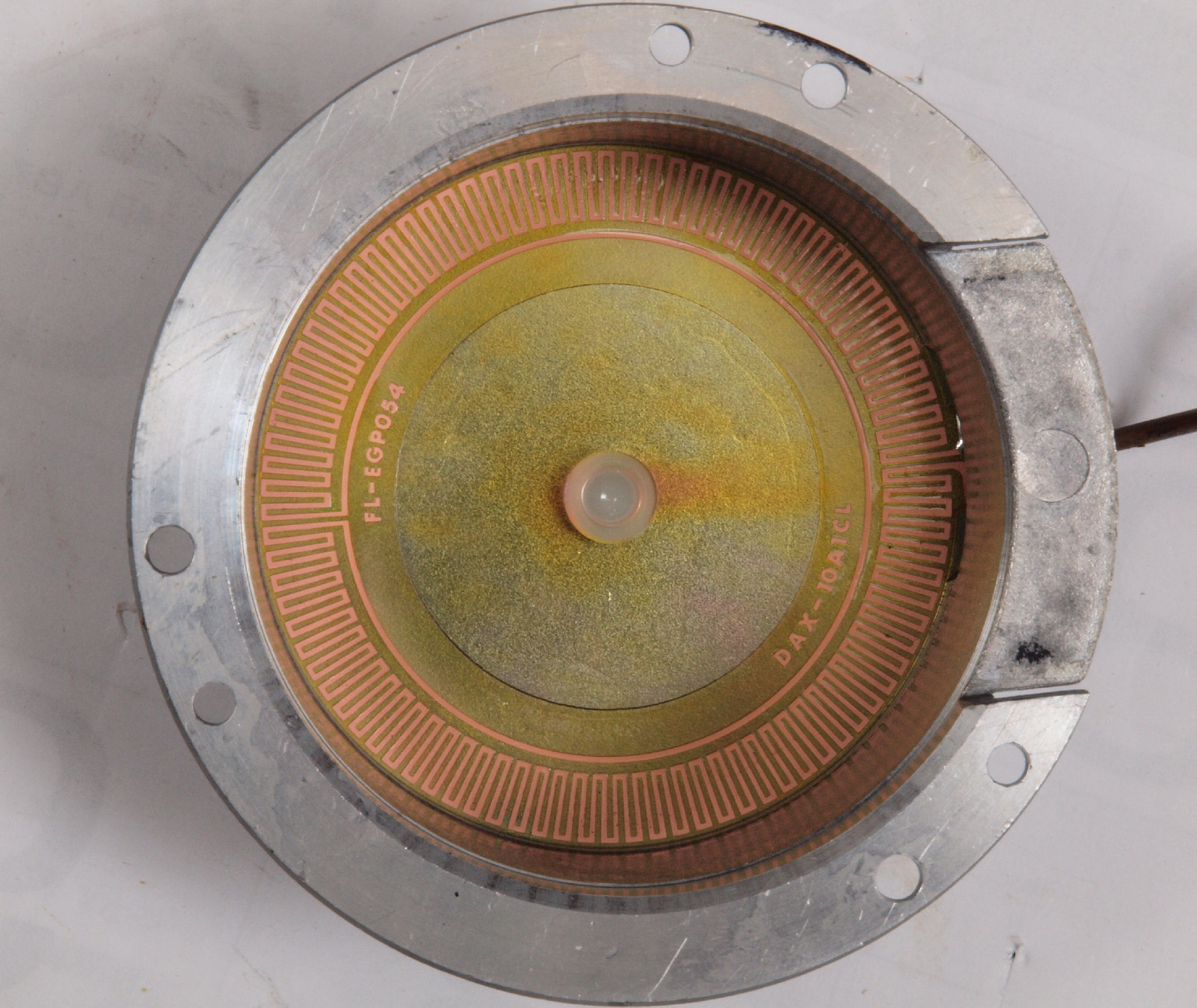

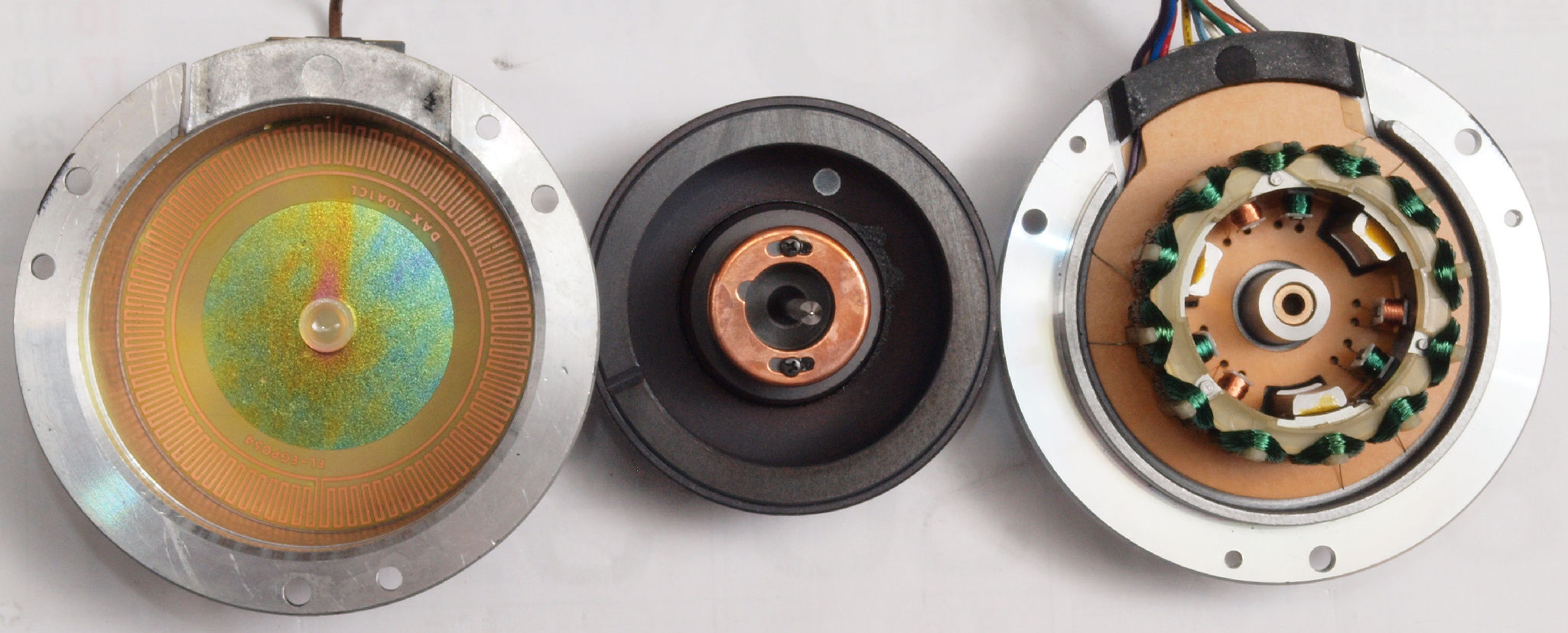

Ｃ７１．　修理中　モーターＦＧコイル。

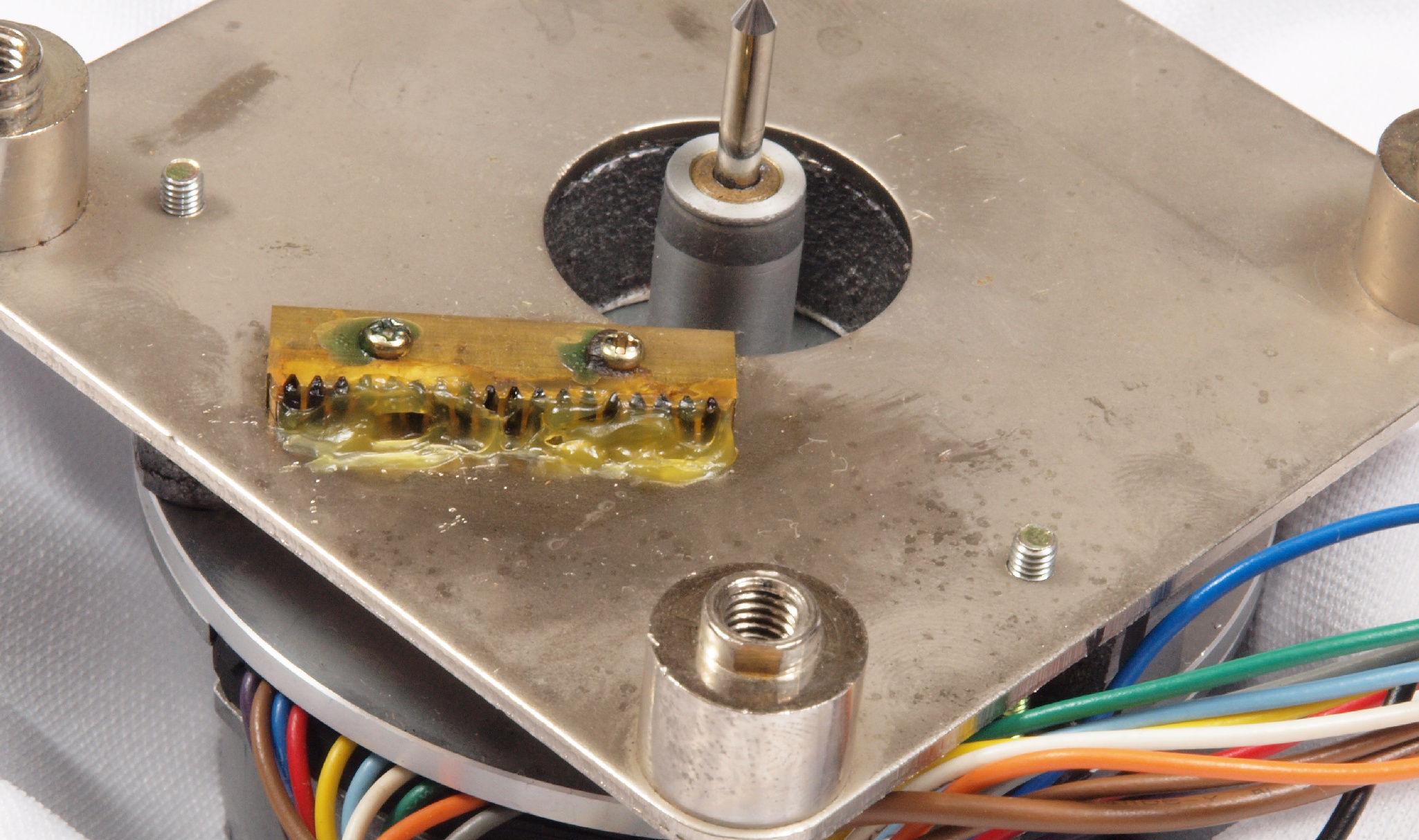

Ｃ７３．　修理中　モーターＦＧコイル、絶縁コートで固定する。

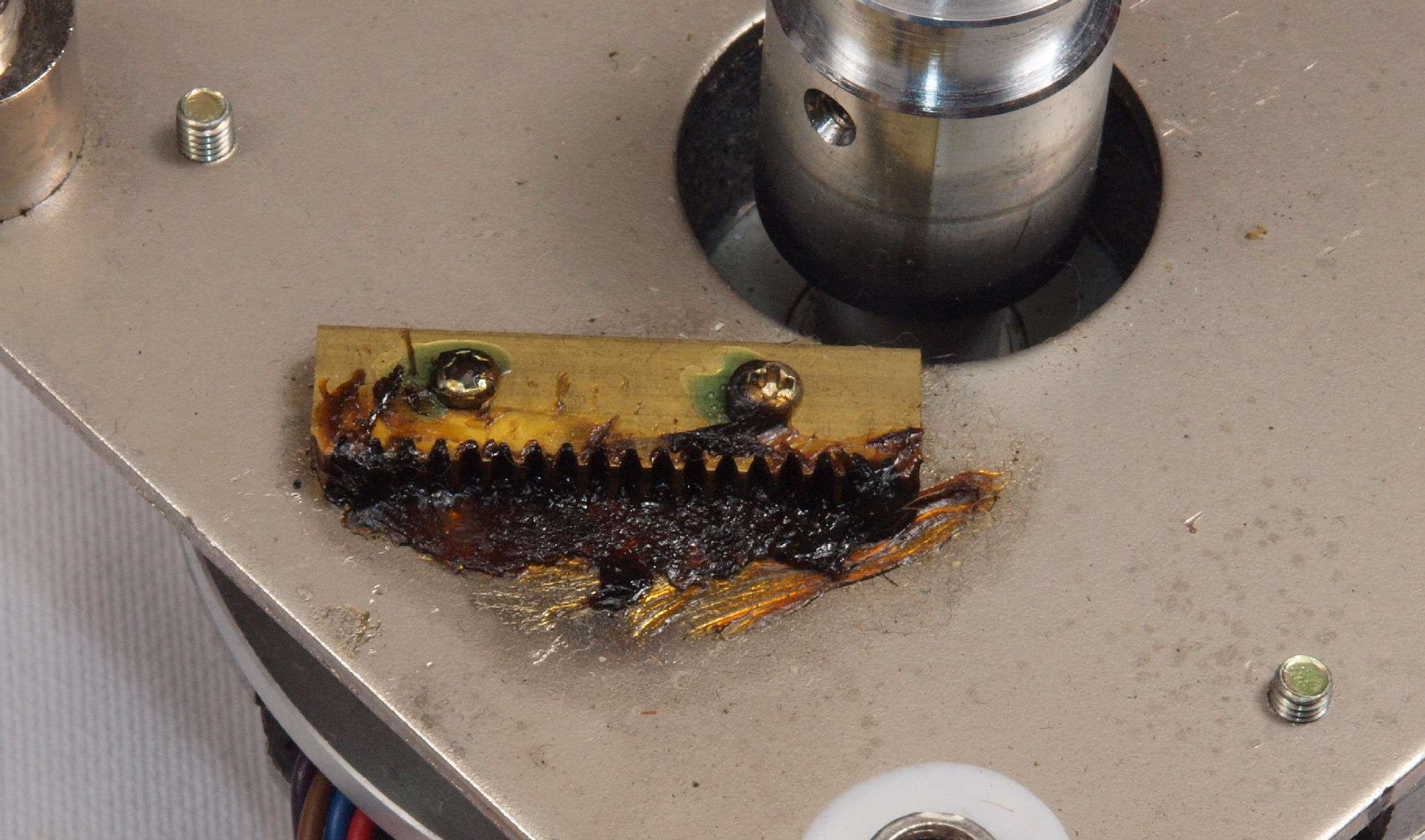

Ｃ７４．　修理前　モーター移動用ラック歯車。
Ｃ７５．　修理後　モーター移動用ラック歯車。

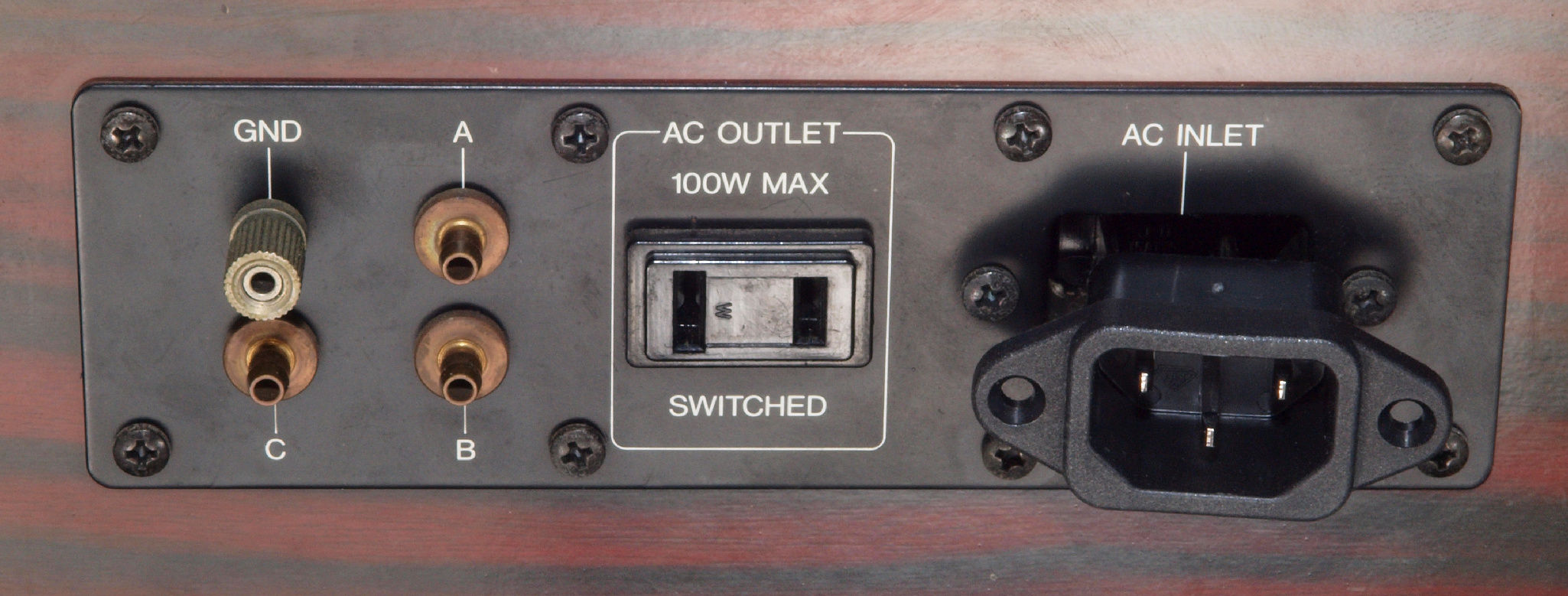

Ｃ８１．　修理前　電源コンセントパネル。
Ｃ８２．　修理後　電源コンセントパネル。　FURUTECH　FI-10(R) ロジウムメッキ。に交換

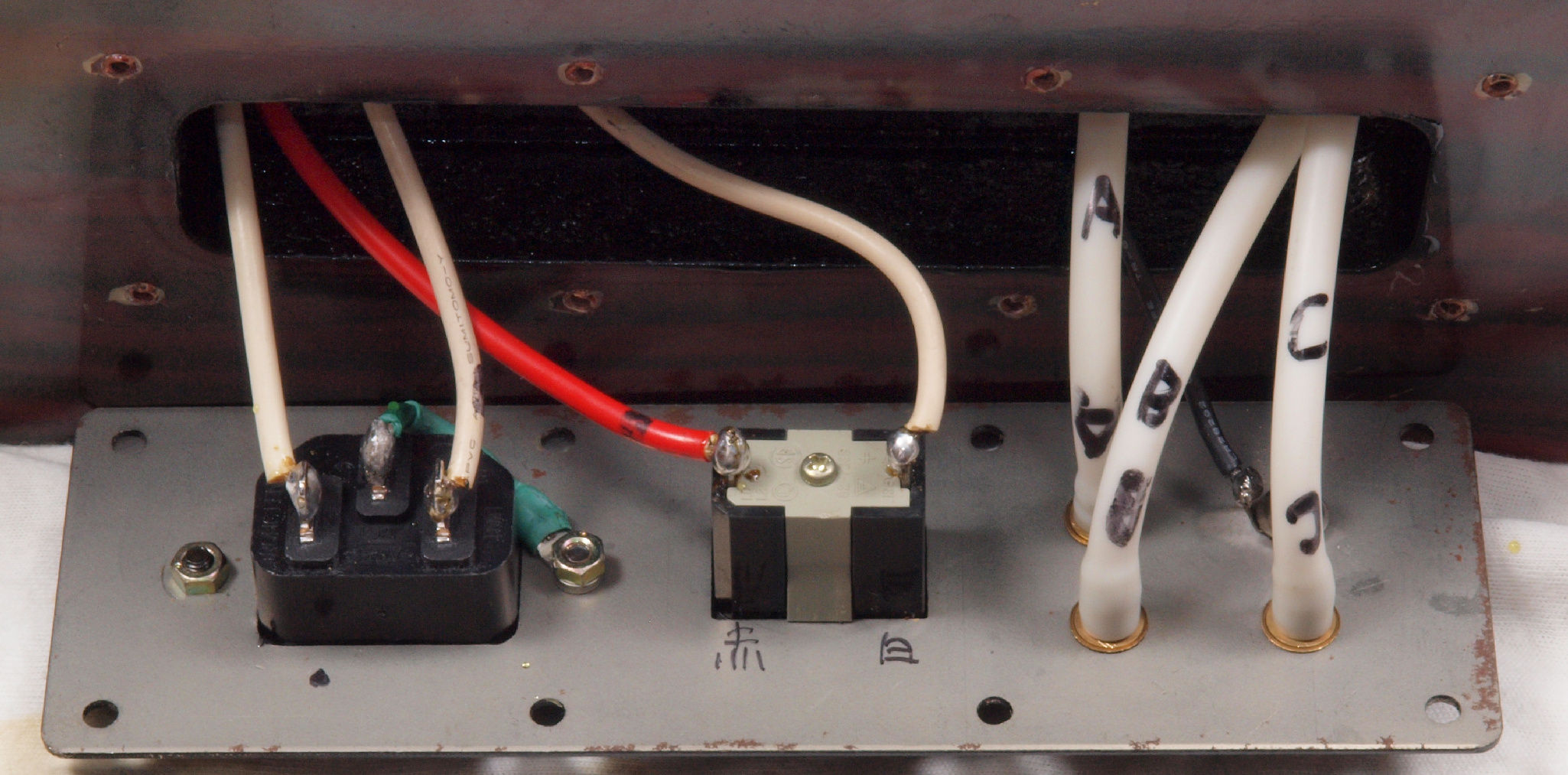

Ｃ８３．　修理後　電源コンセントパネル裏。

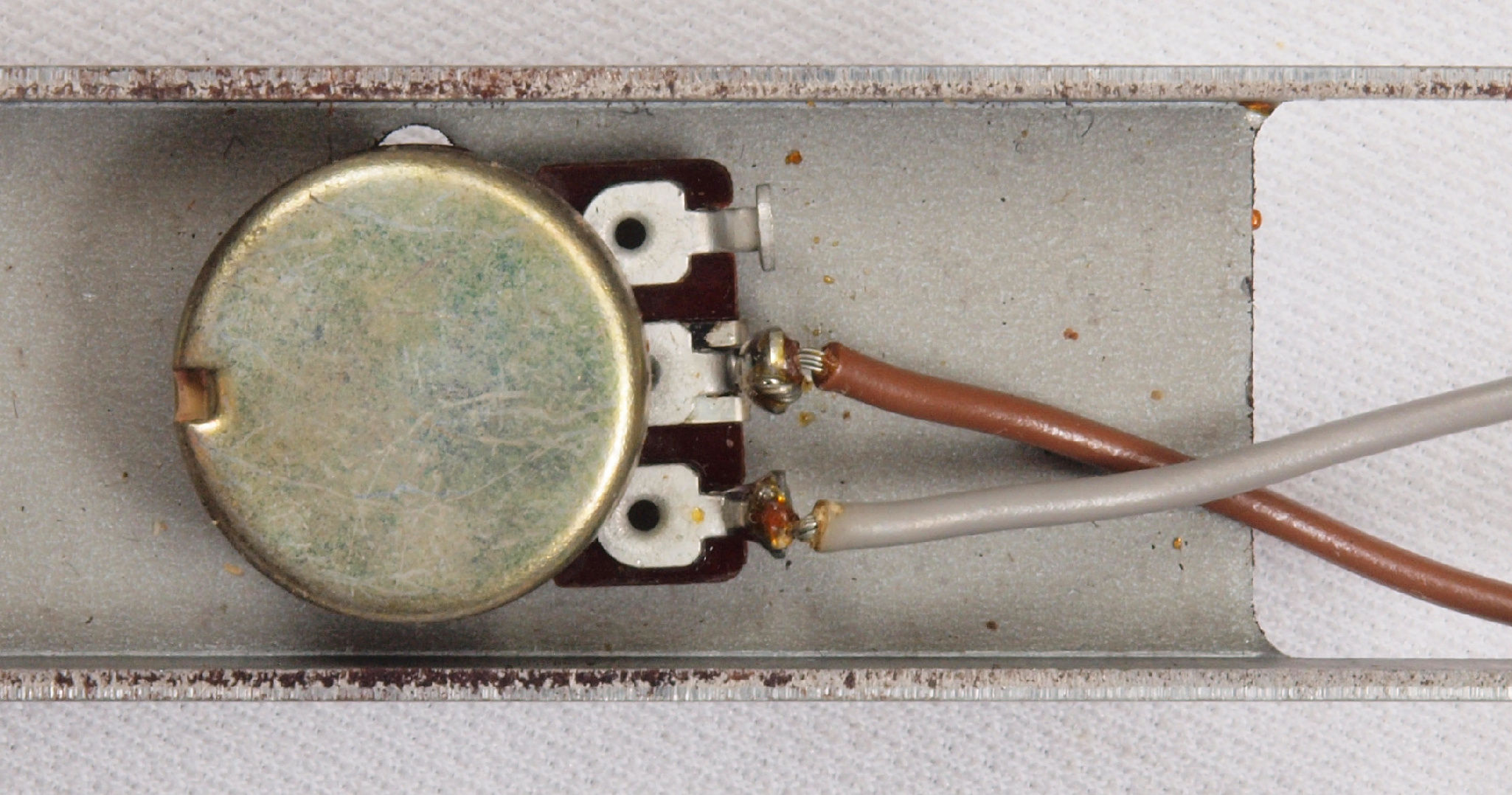

Ｃ９１．　修理前　　速度調整ＶＲ。

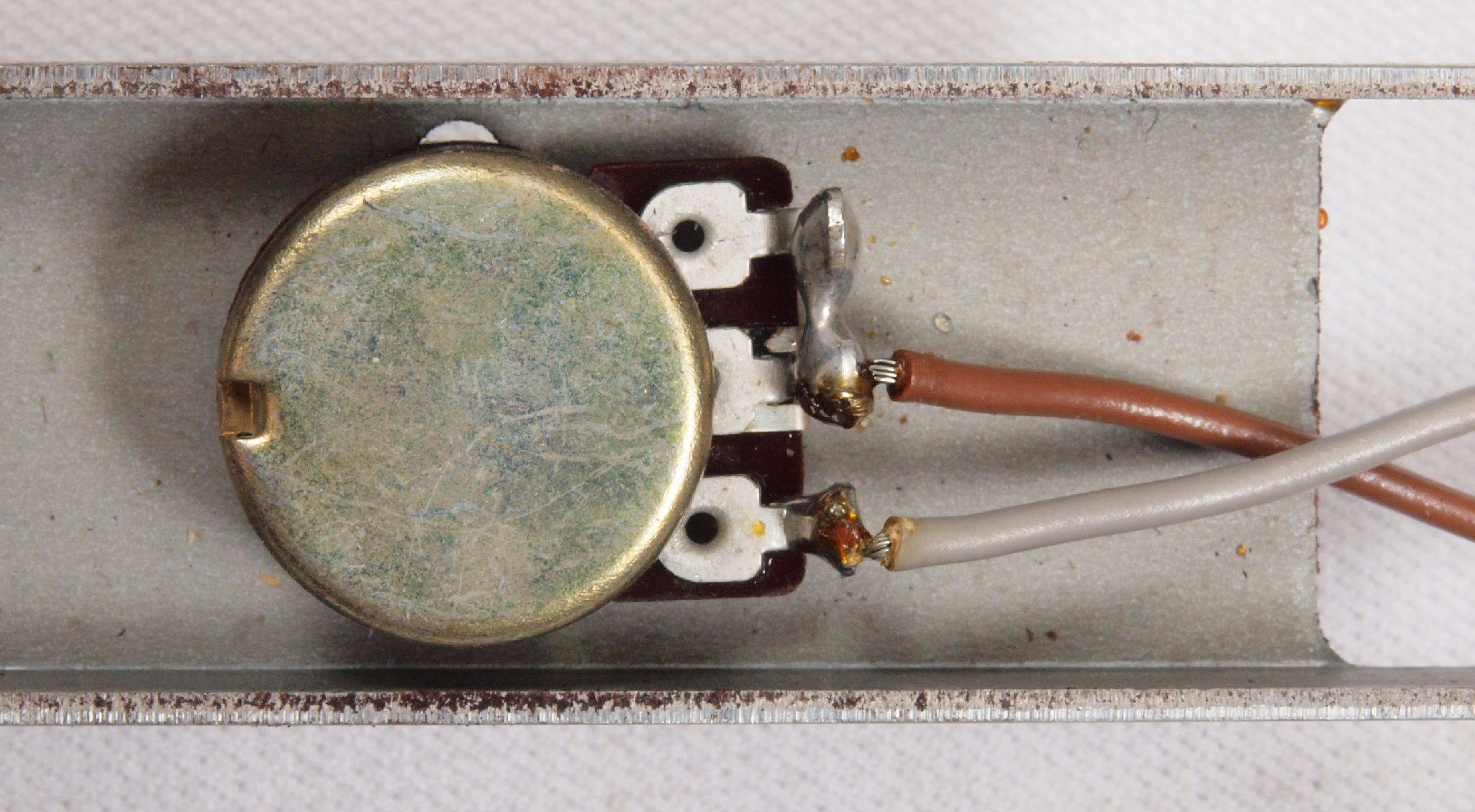

Ｃ９２．　修理後　　速度調整ＶＲ。　ガリ防止の結線。

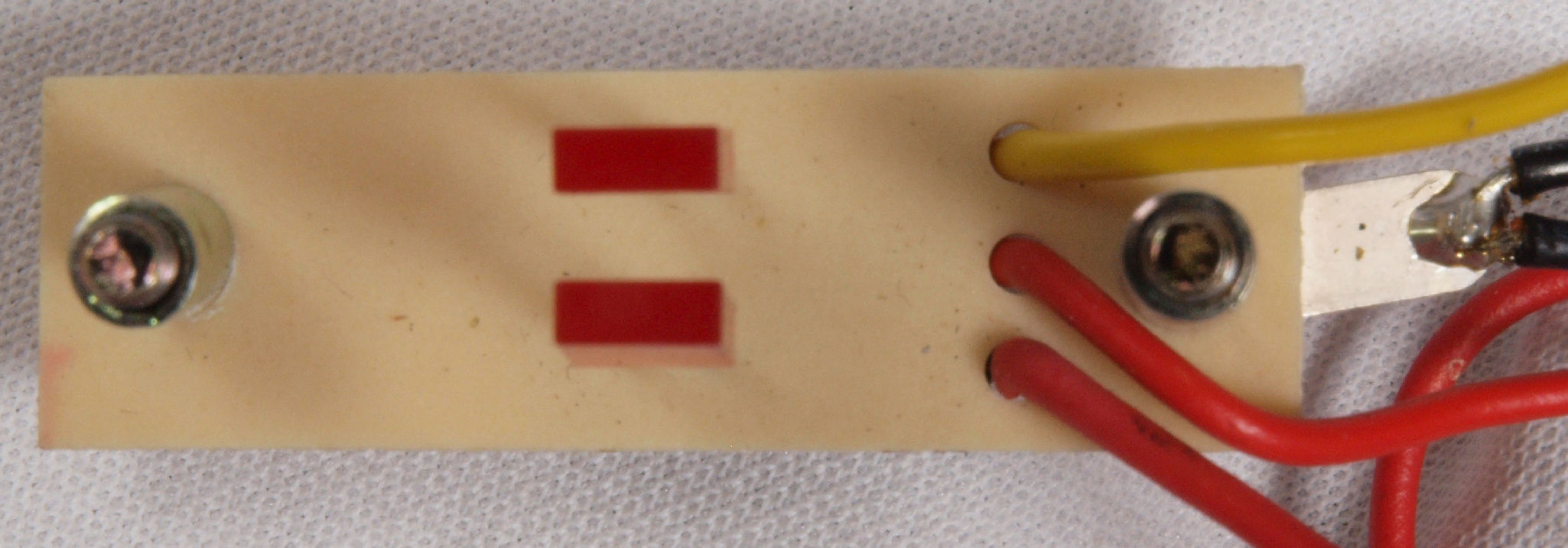

Ｃ９３．　修理前　速度表示LED基板

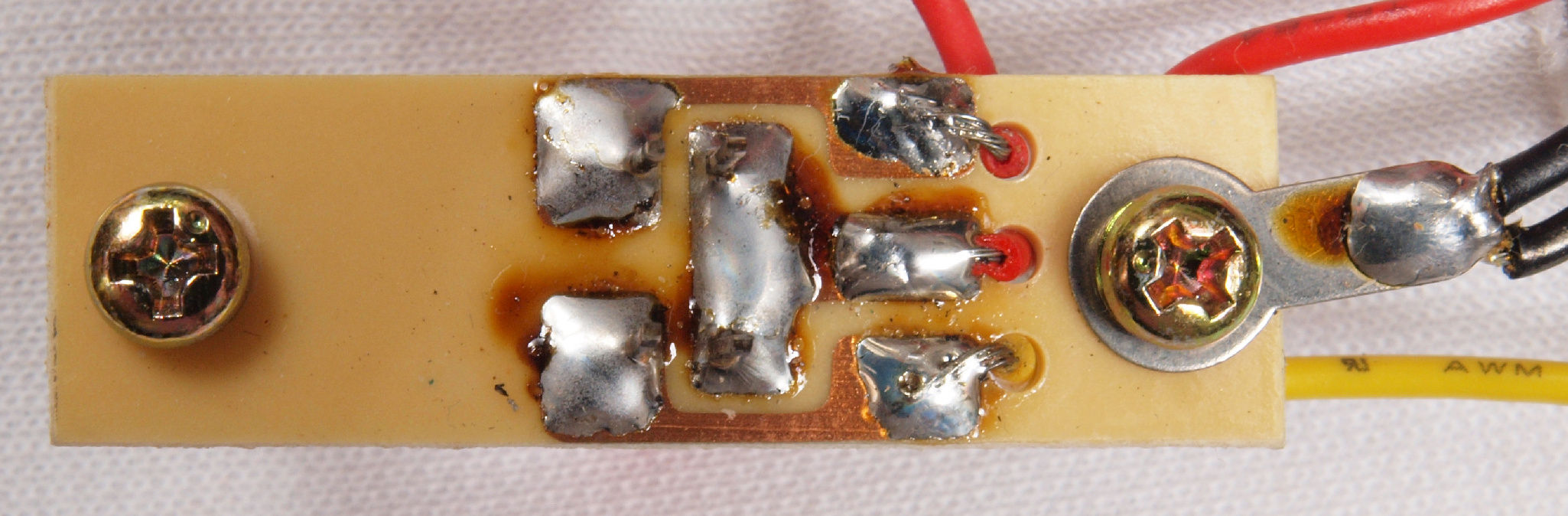

Ｃ９４．　修理前　速度表示LED基板裏

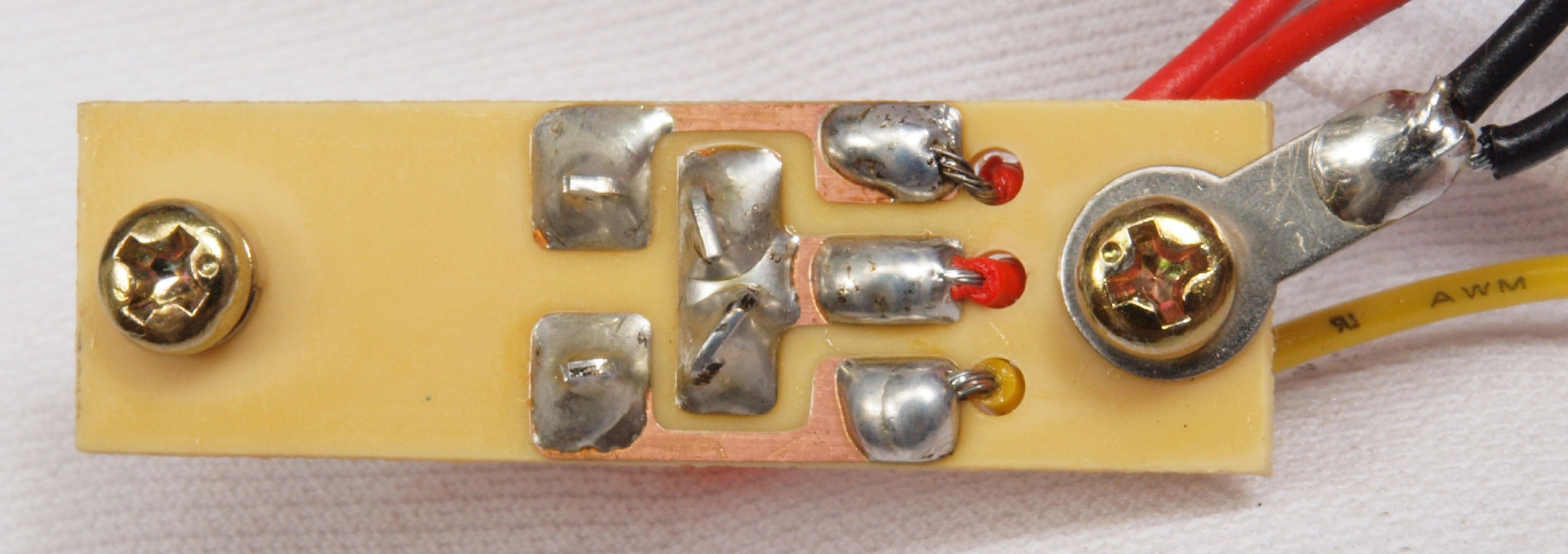

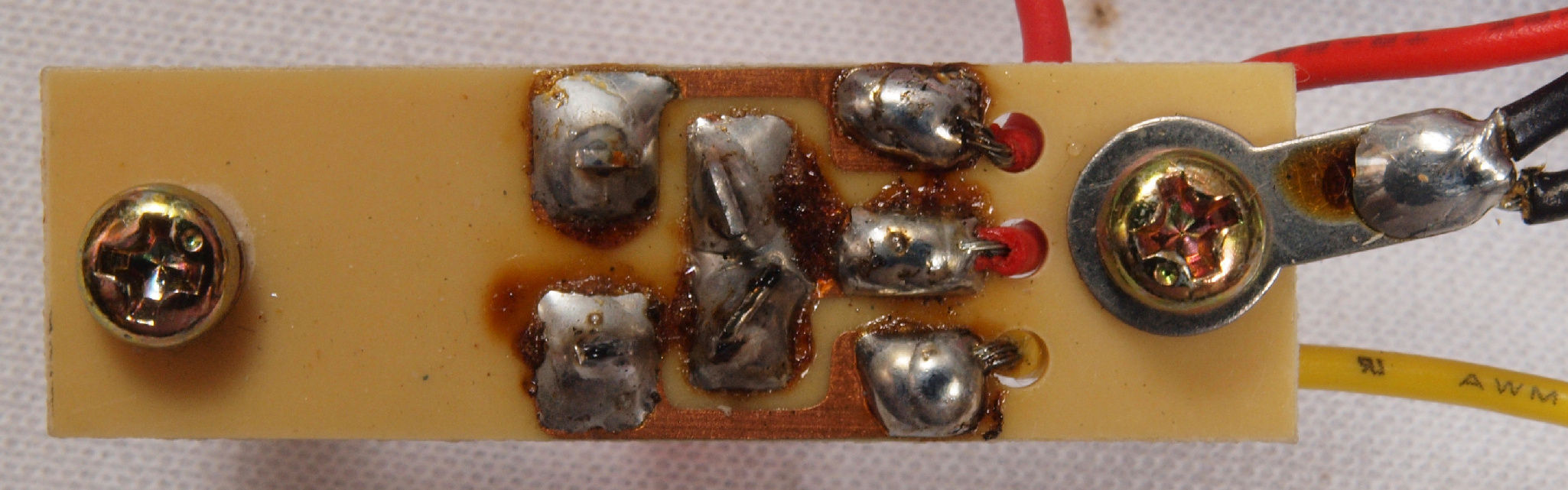

Ｃ９５．　修理（半田補正）後　速度表示LED基板裏
Ｃ９６．　完成速度表示LED基板裏。余分なフラックスを落として、コート液を塗る。

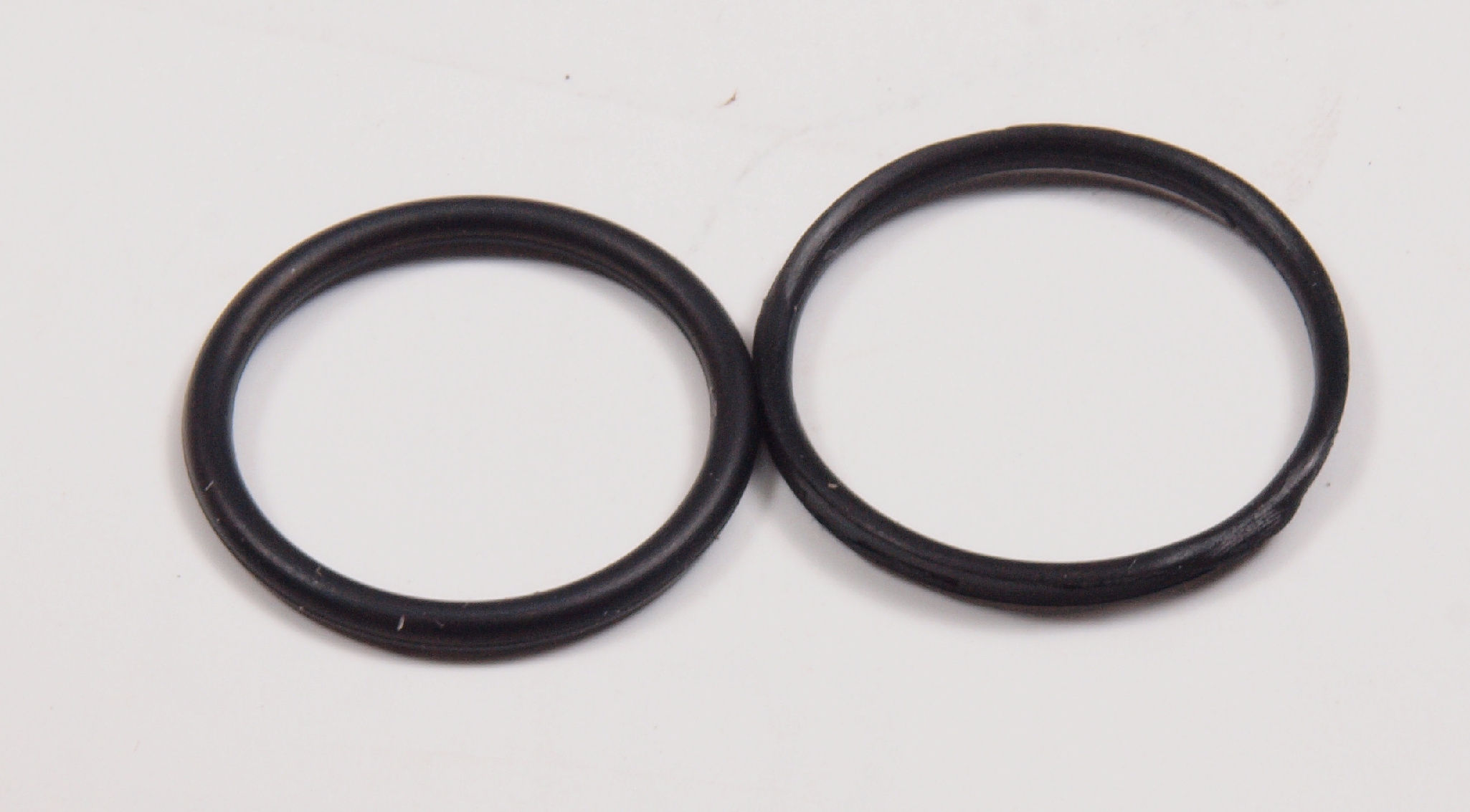

ＣＡ１．　修理前　タンテーブル軸受けのＯリング。　劣化して伸びている。
ＣＡ２．　修理（交換）後　タンテーブル軸受けのＯリング。

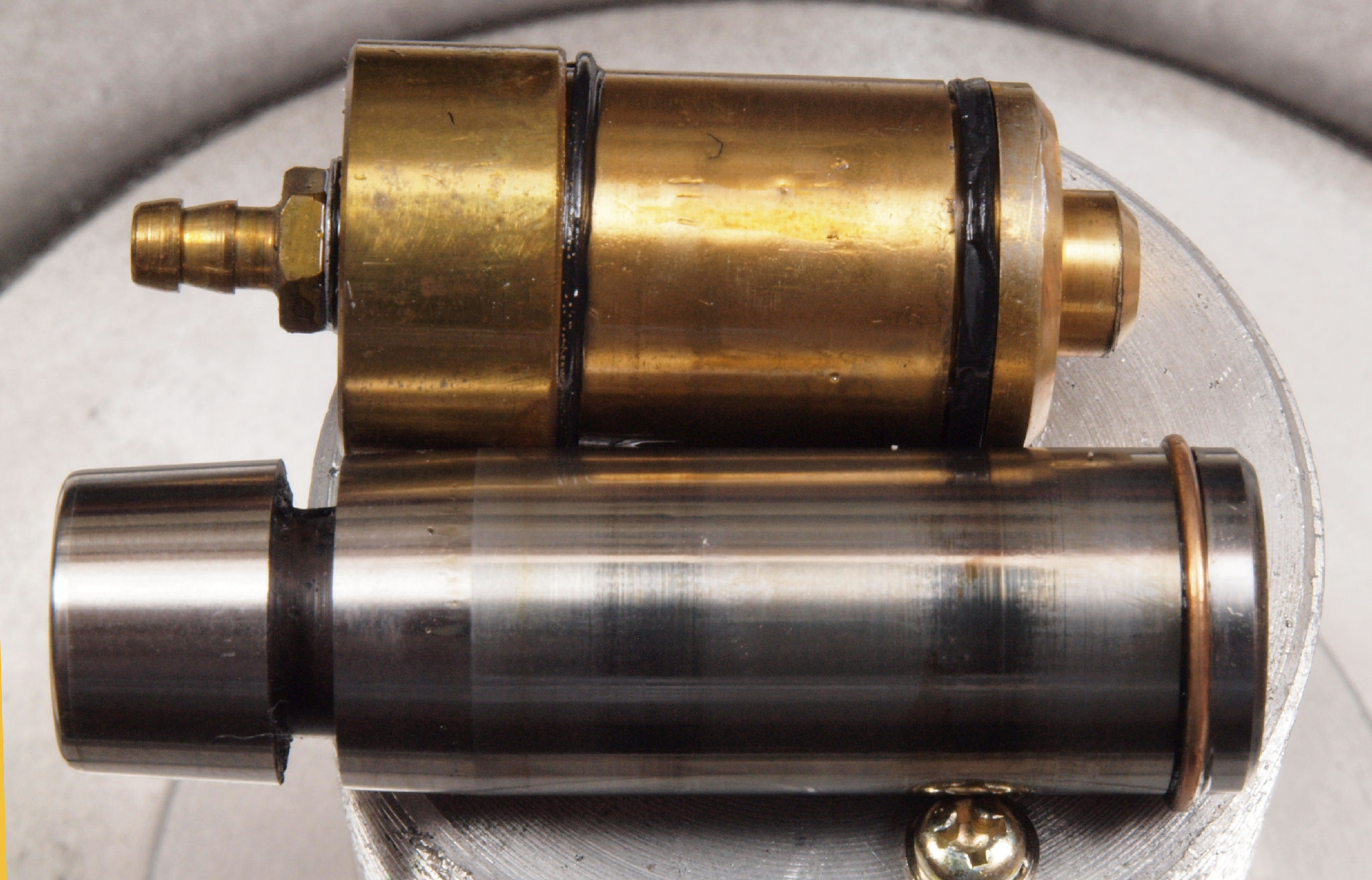

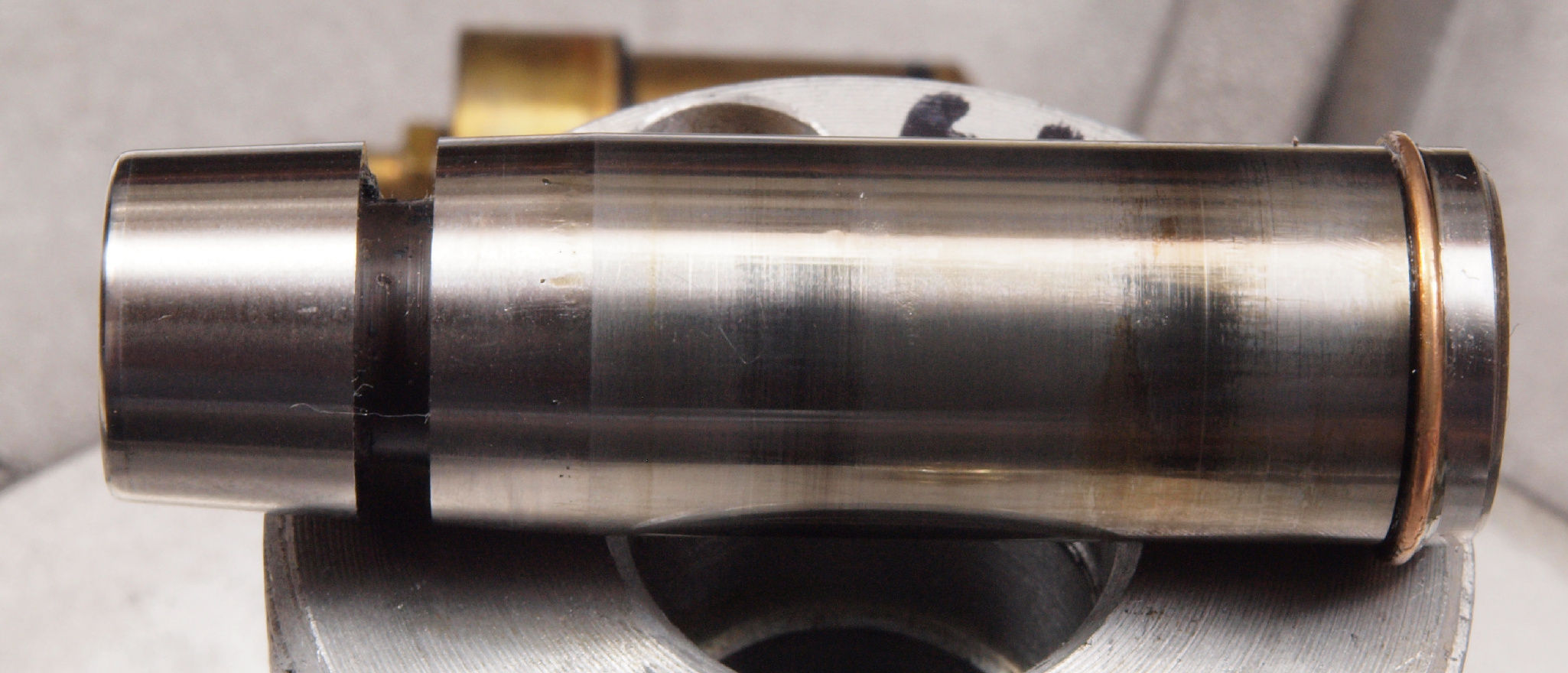

ＣＡ３．　修理中　タンテーブル軸。　色の変化した所が加圧された所！

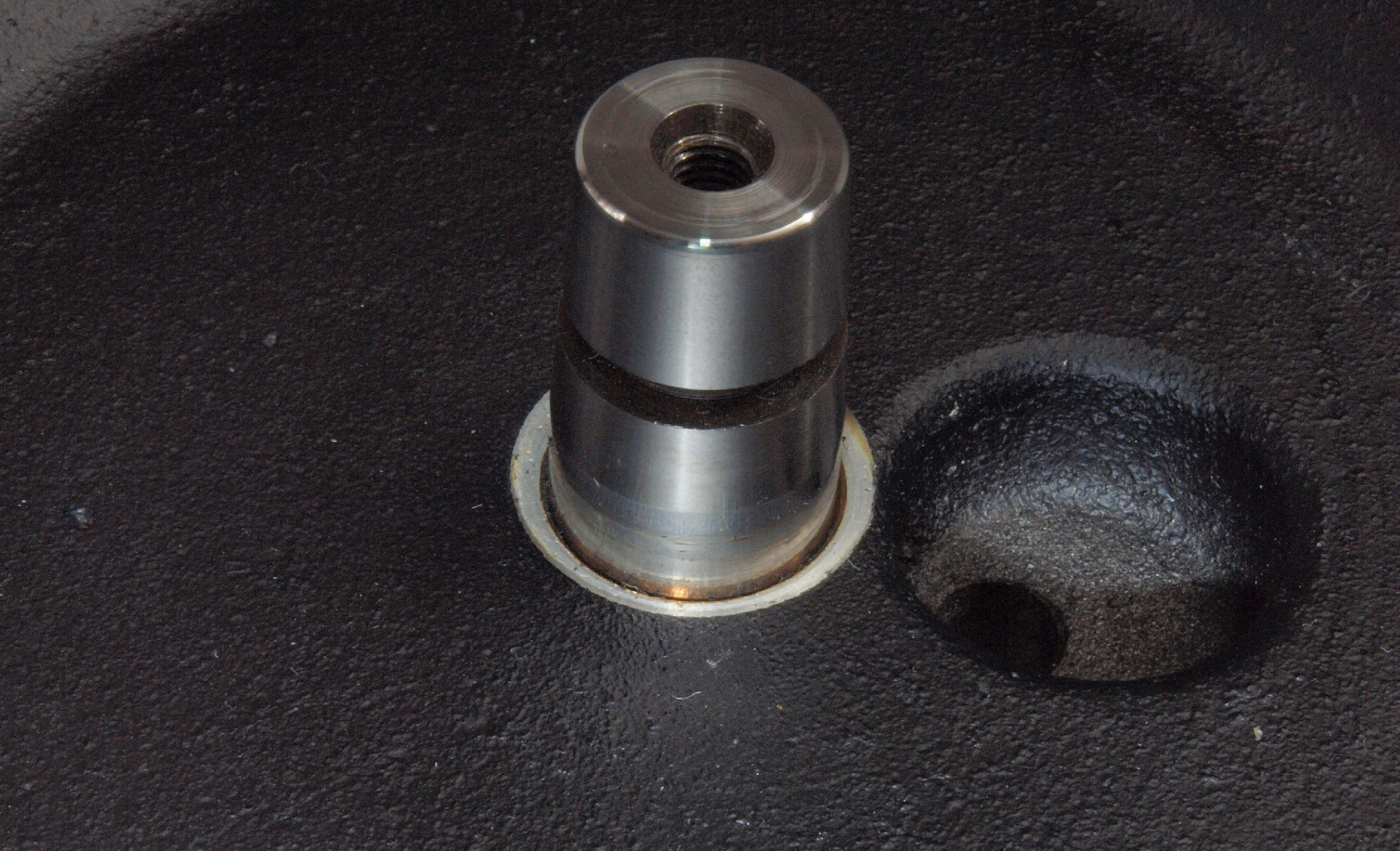

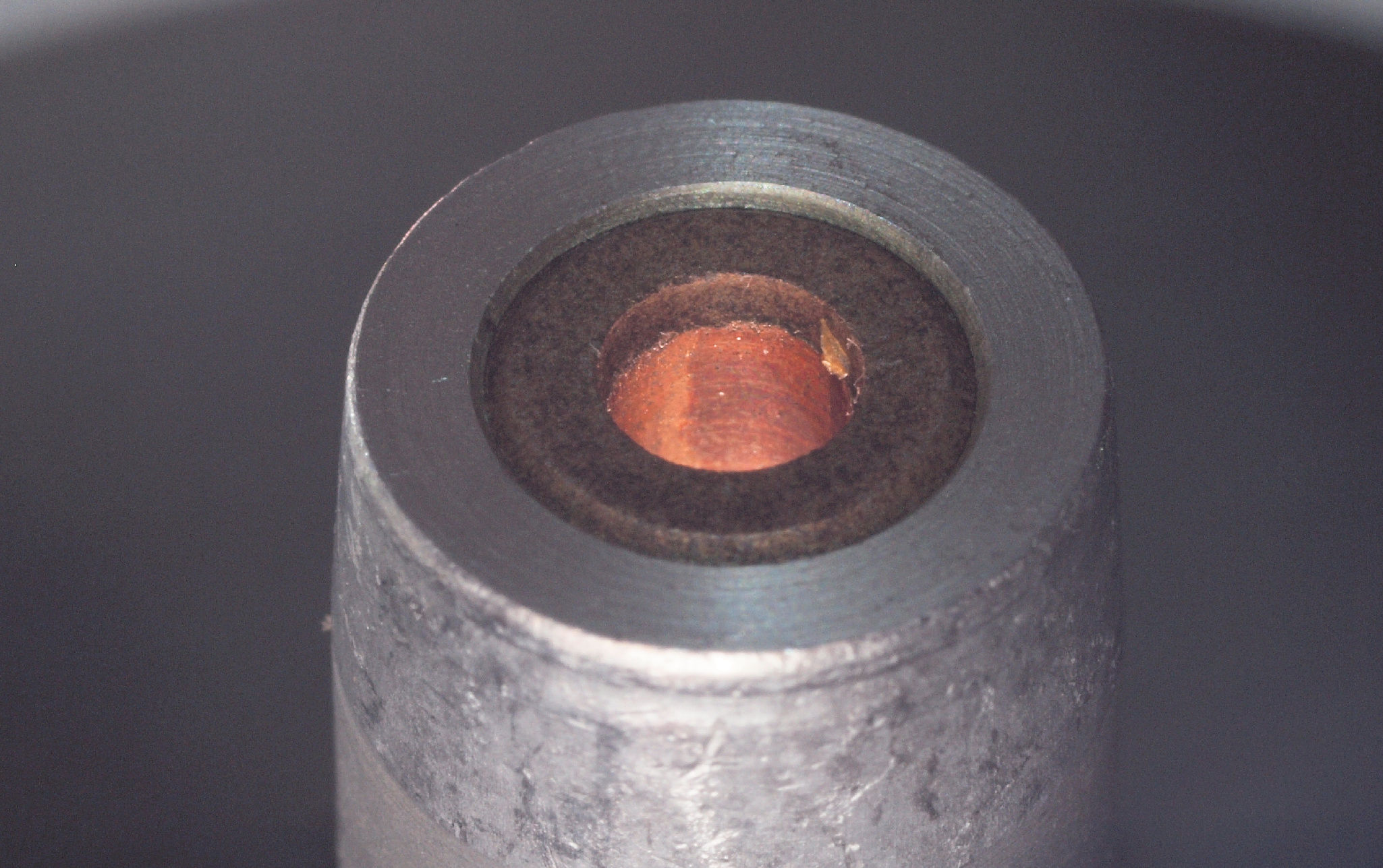

ＣＡ４．　完成タンテーブル軸受け

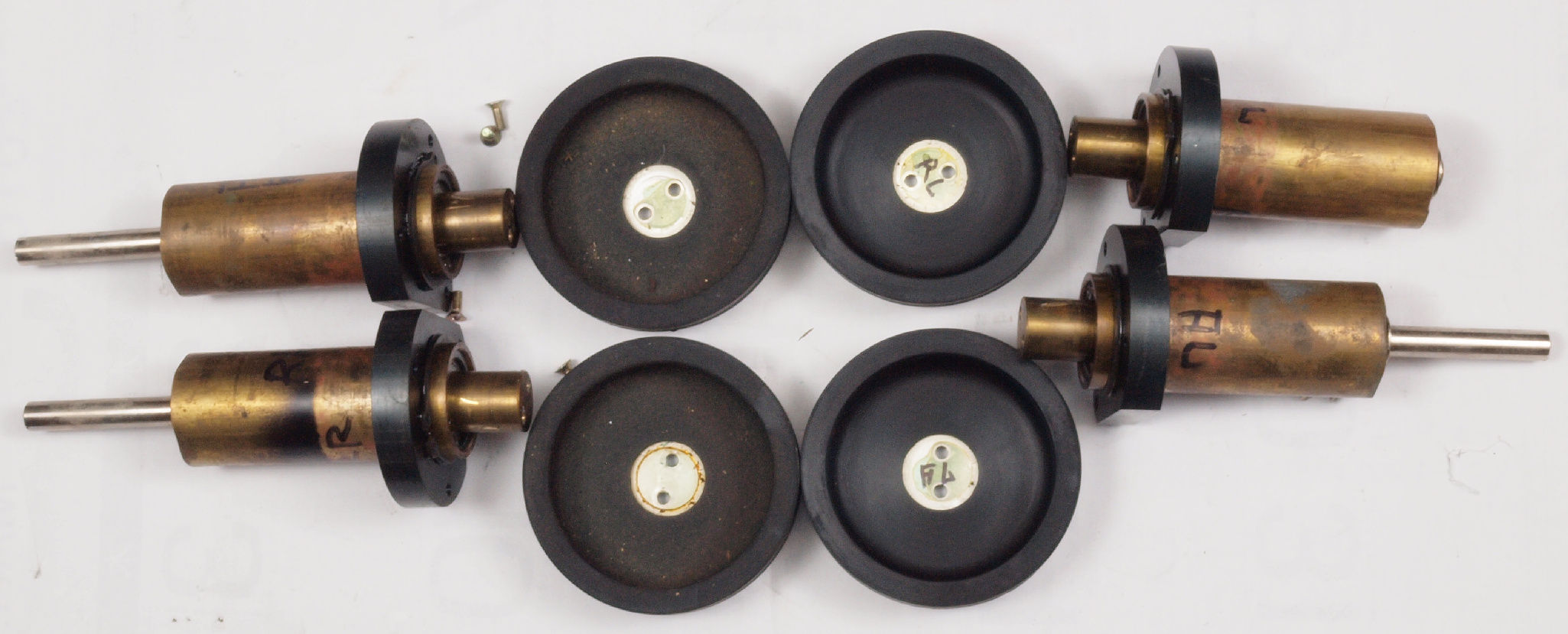

ＣＢ１．　交換部品　ＲＰ１１１０．　２１台目も一緒
ＣＣ１．　修理前　　下から見る
ＣＣ２．　修理後　　下から見る

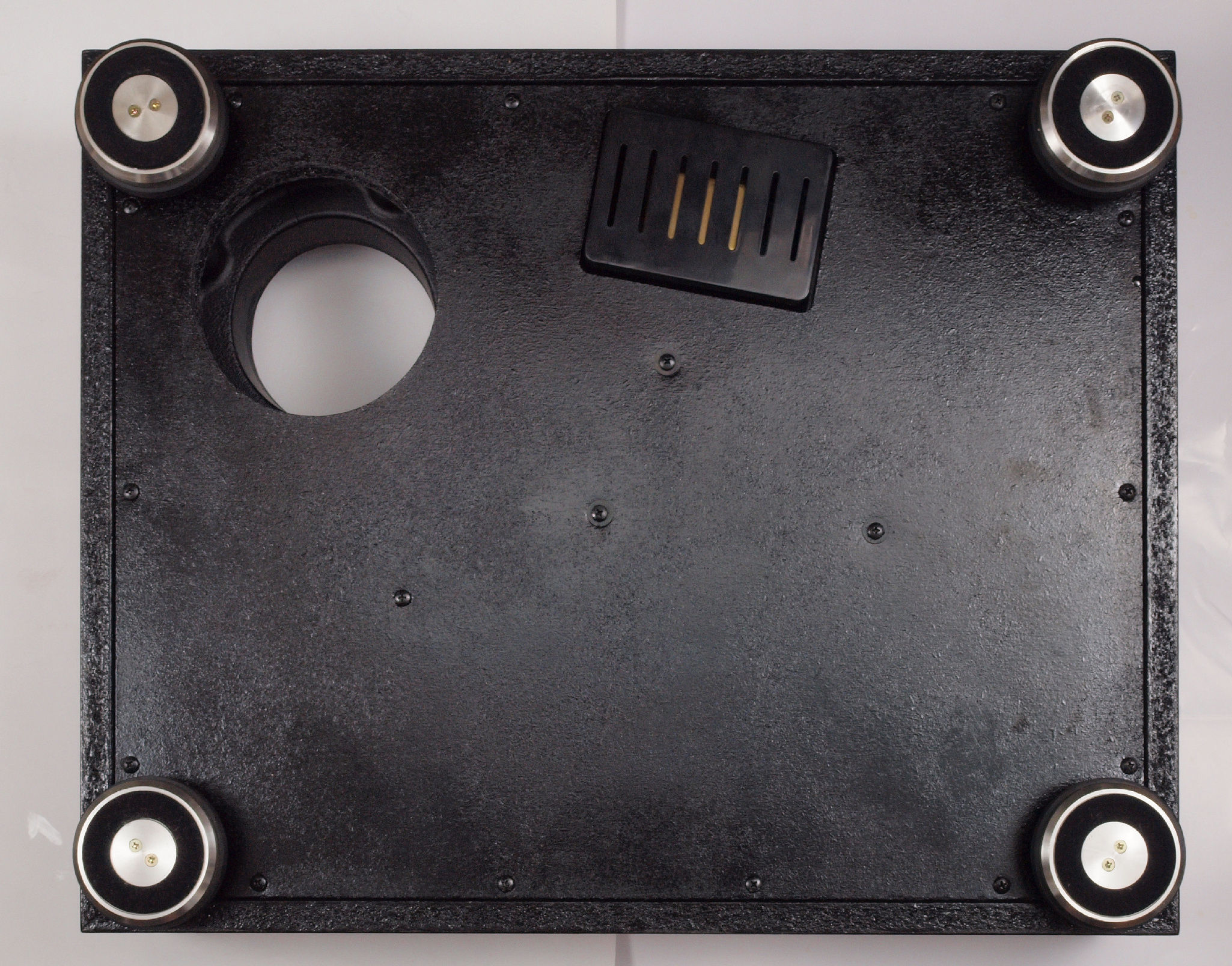

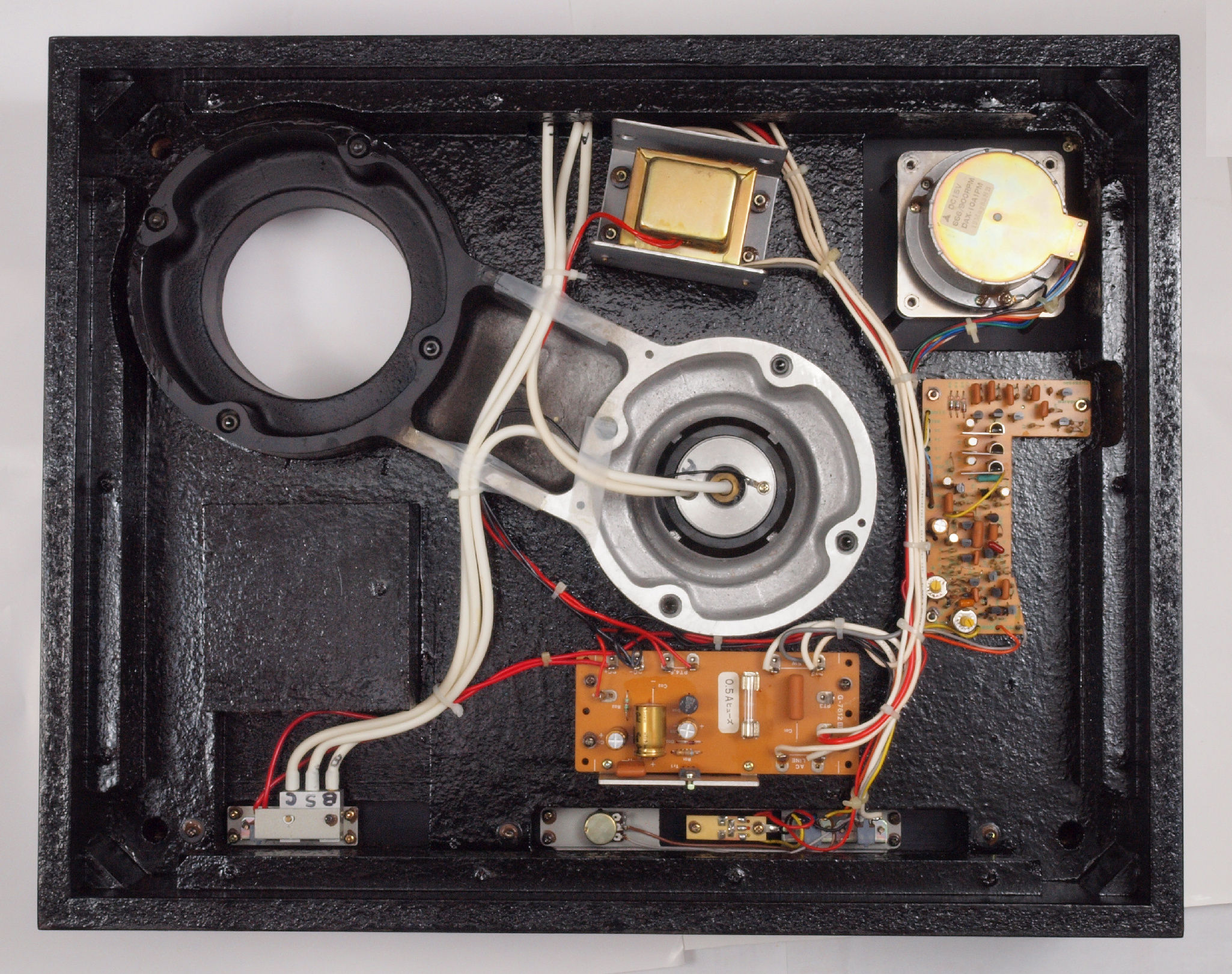

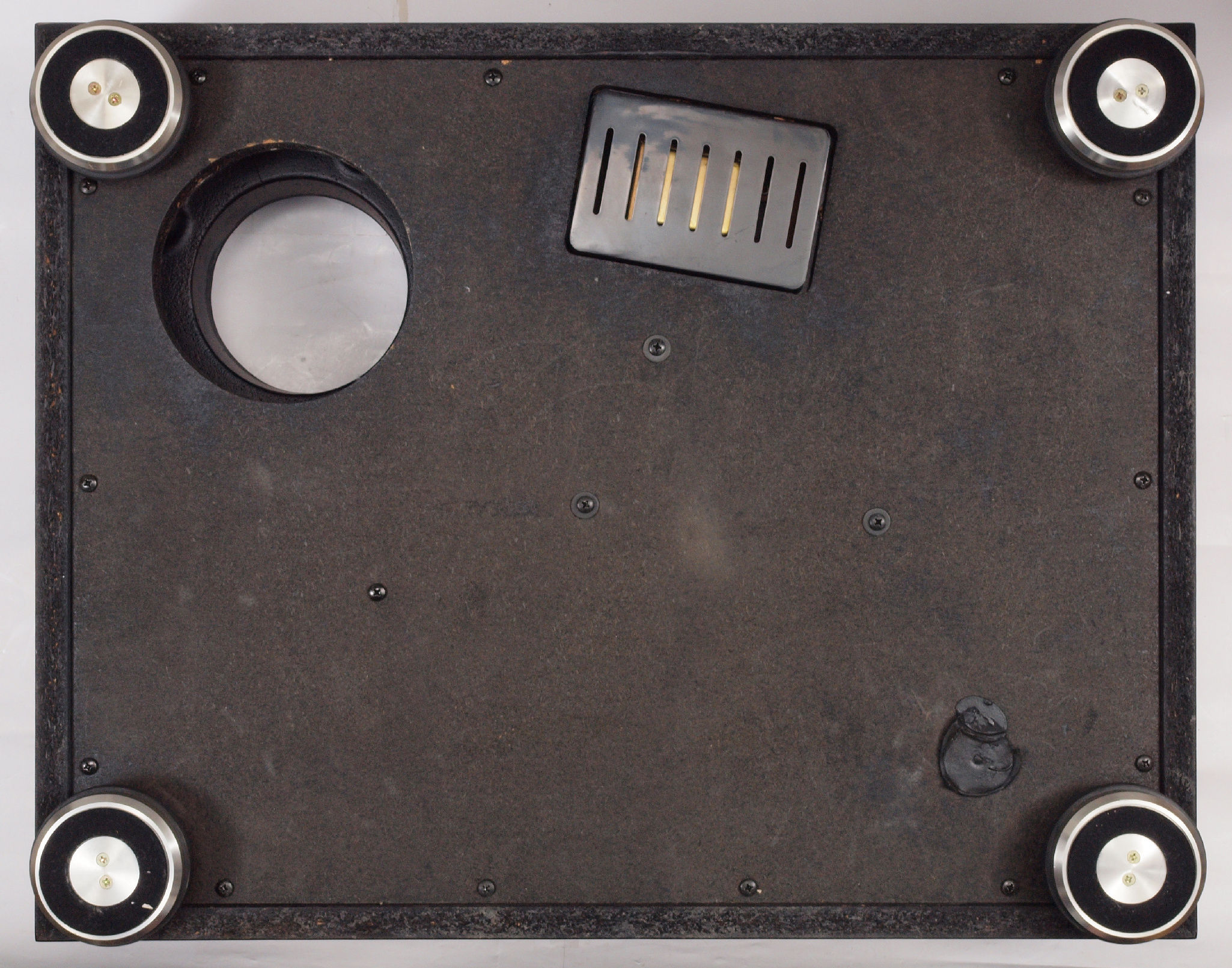

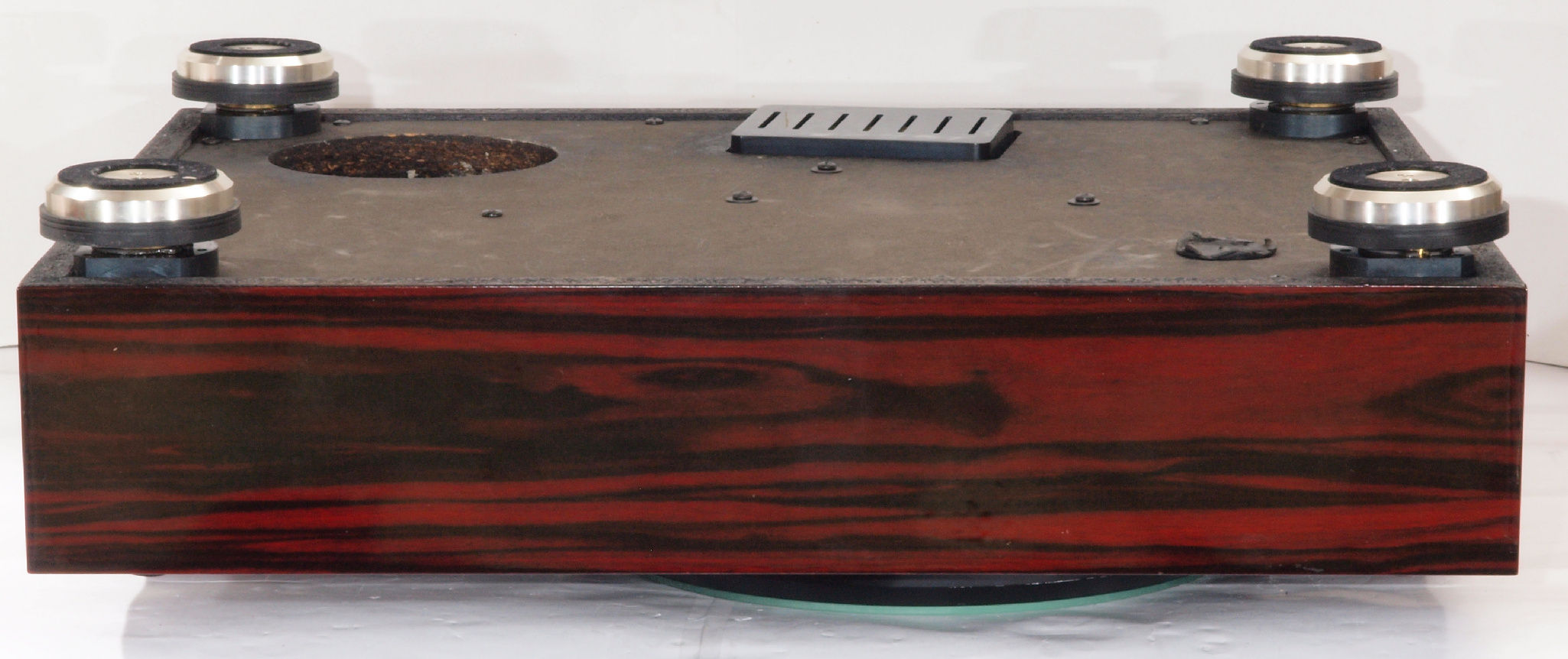

ＣＣ３．　完成、下から見る。
W．　下蓋及び本体木部　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

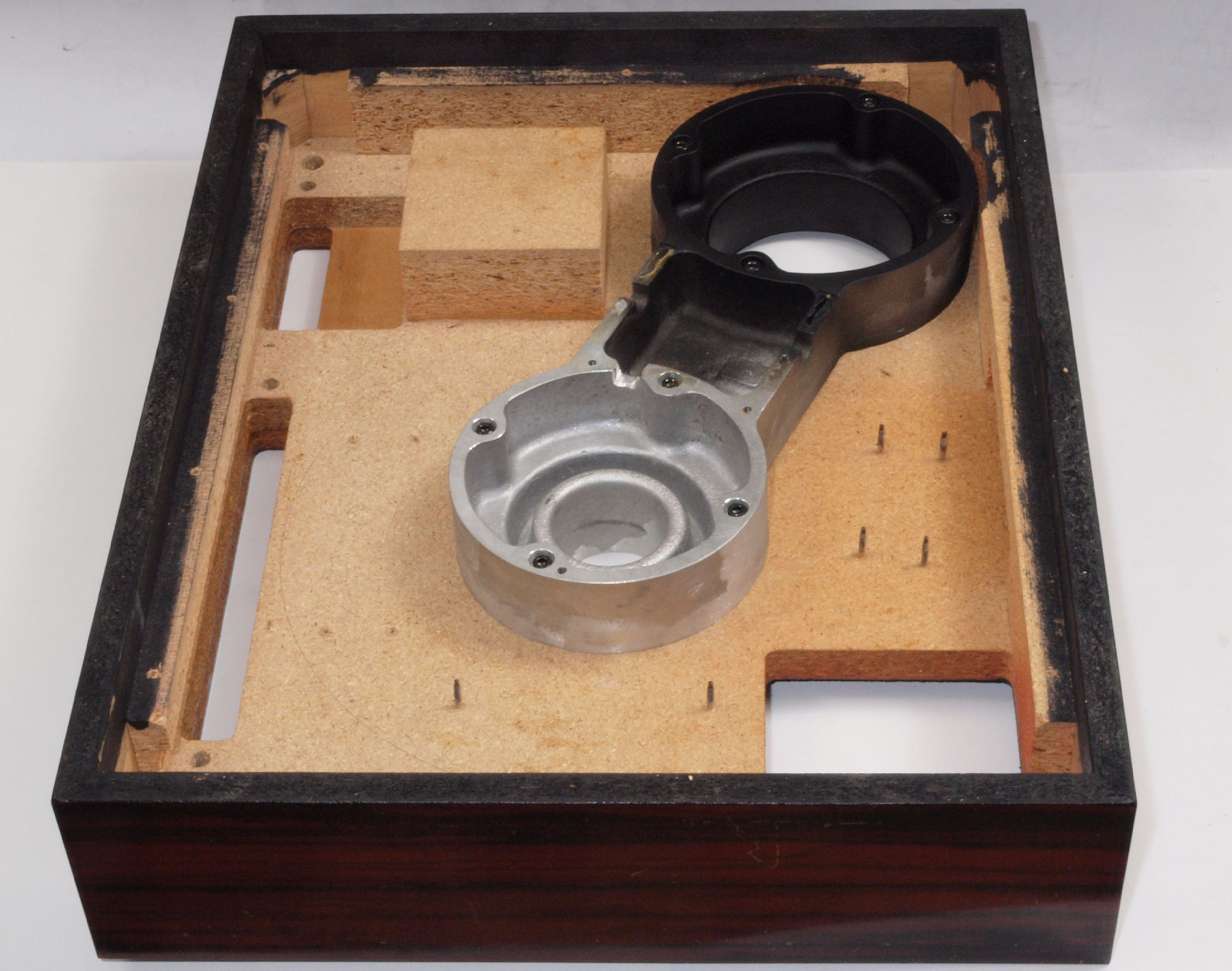

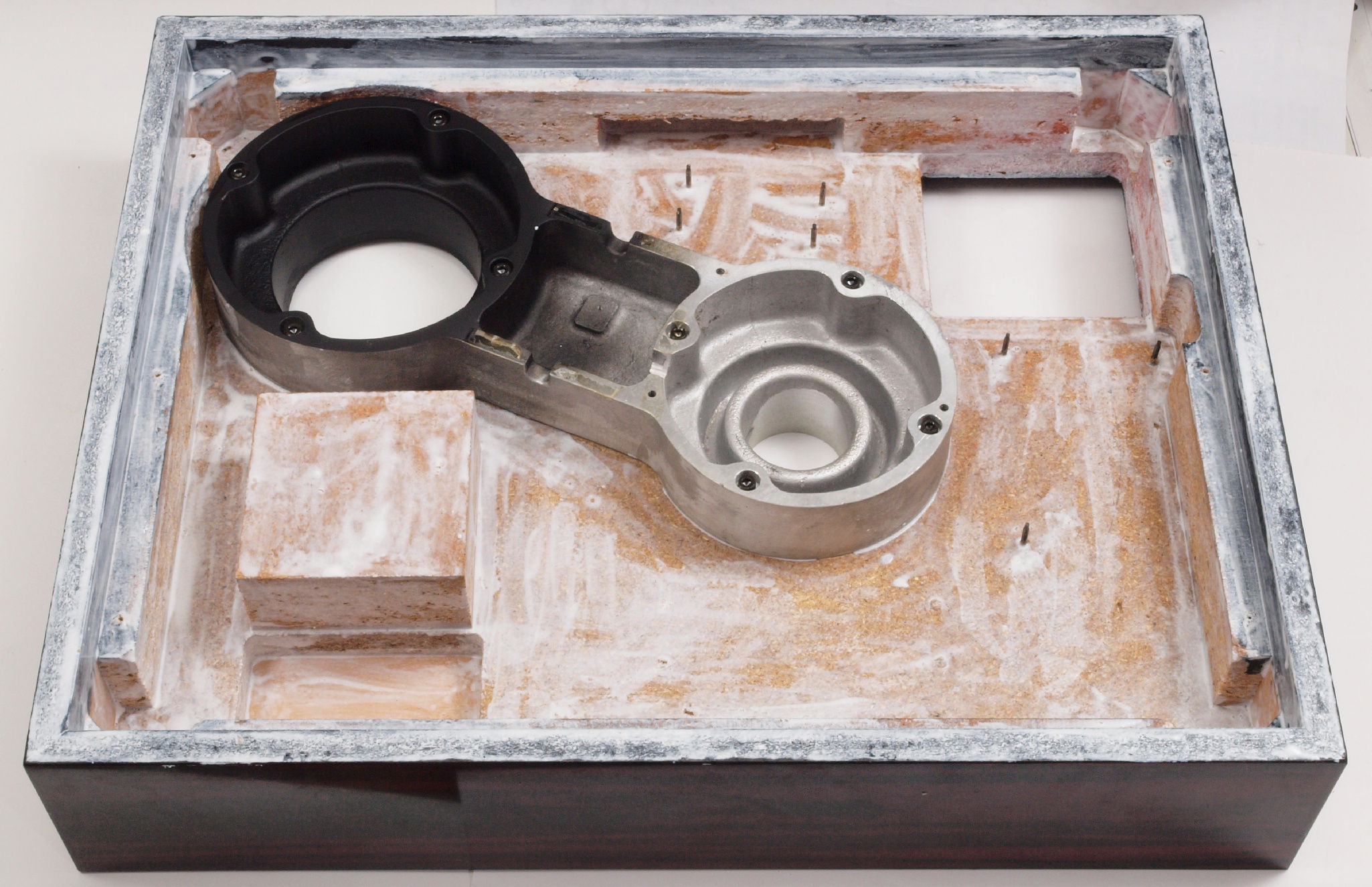

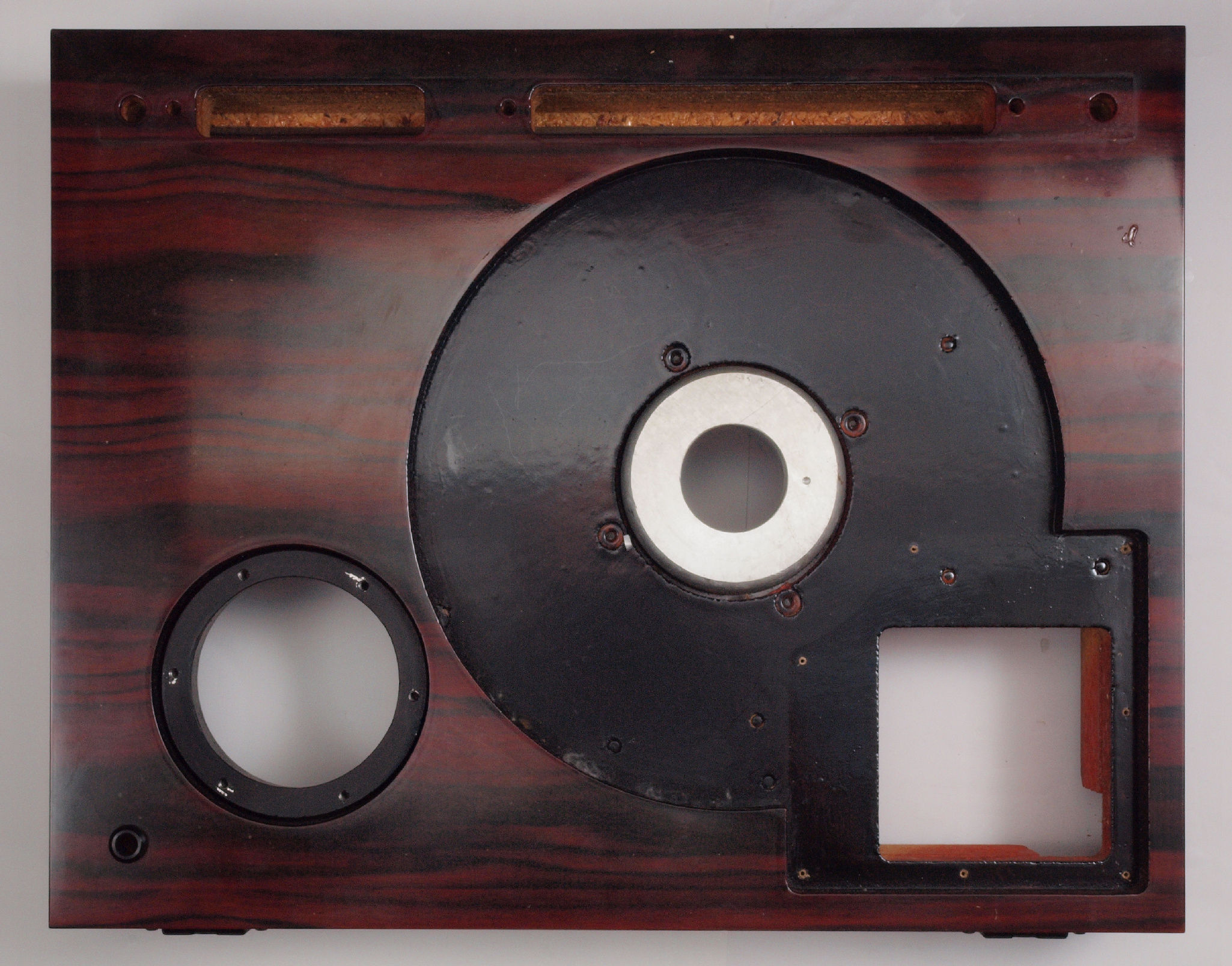

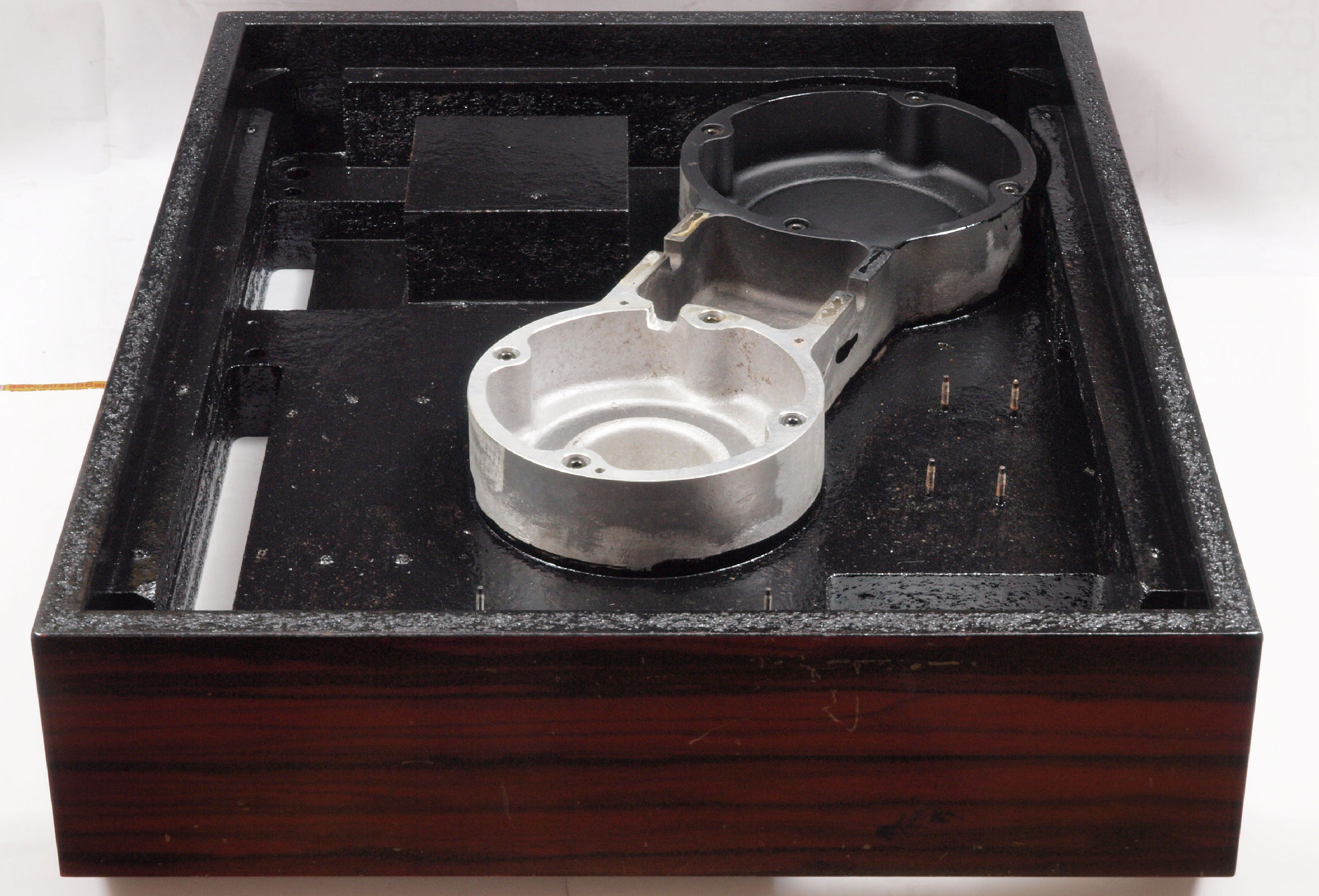

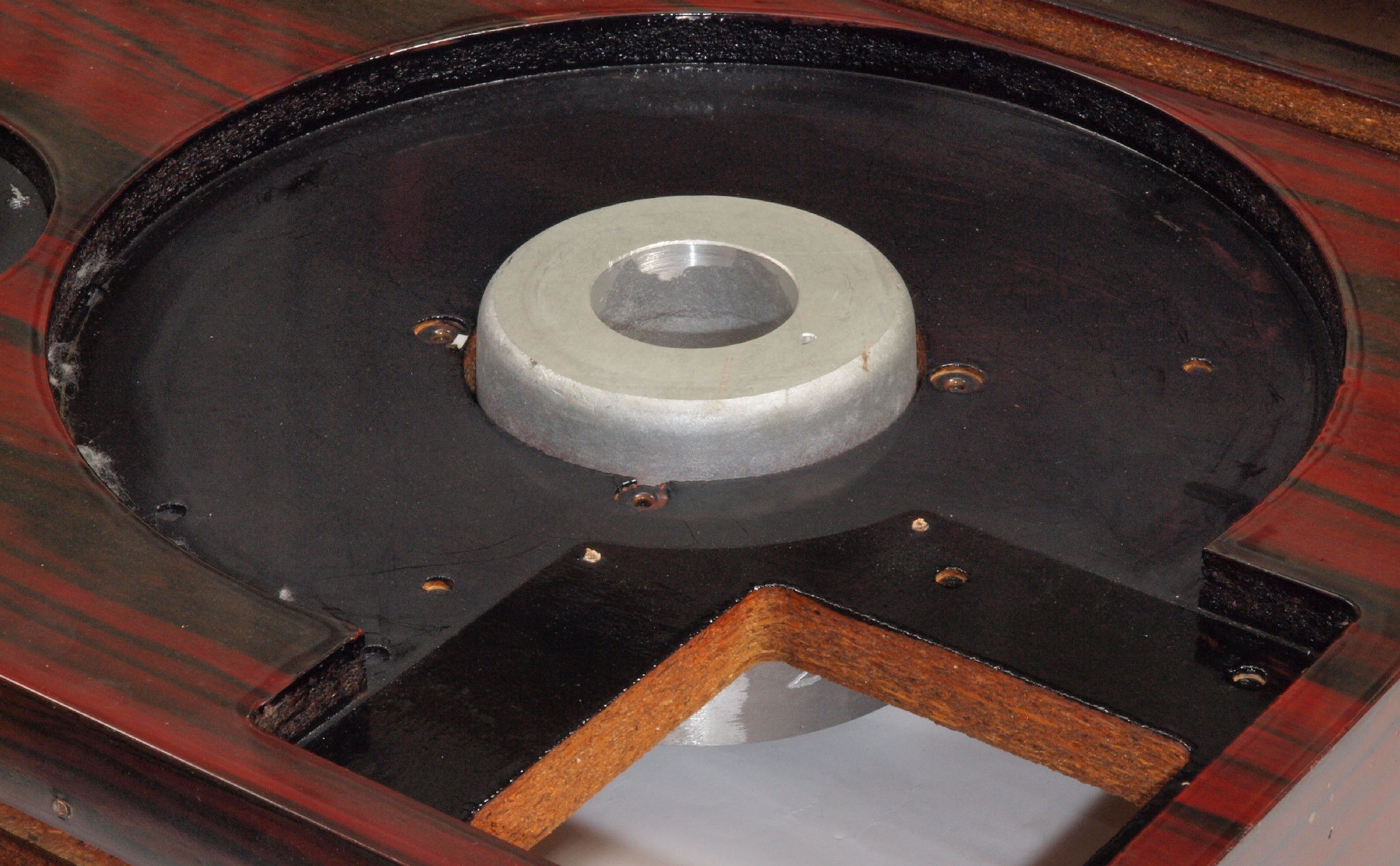

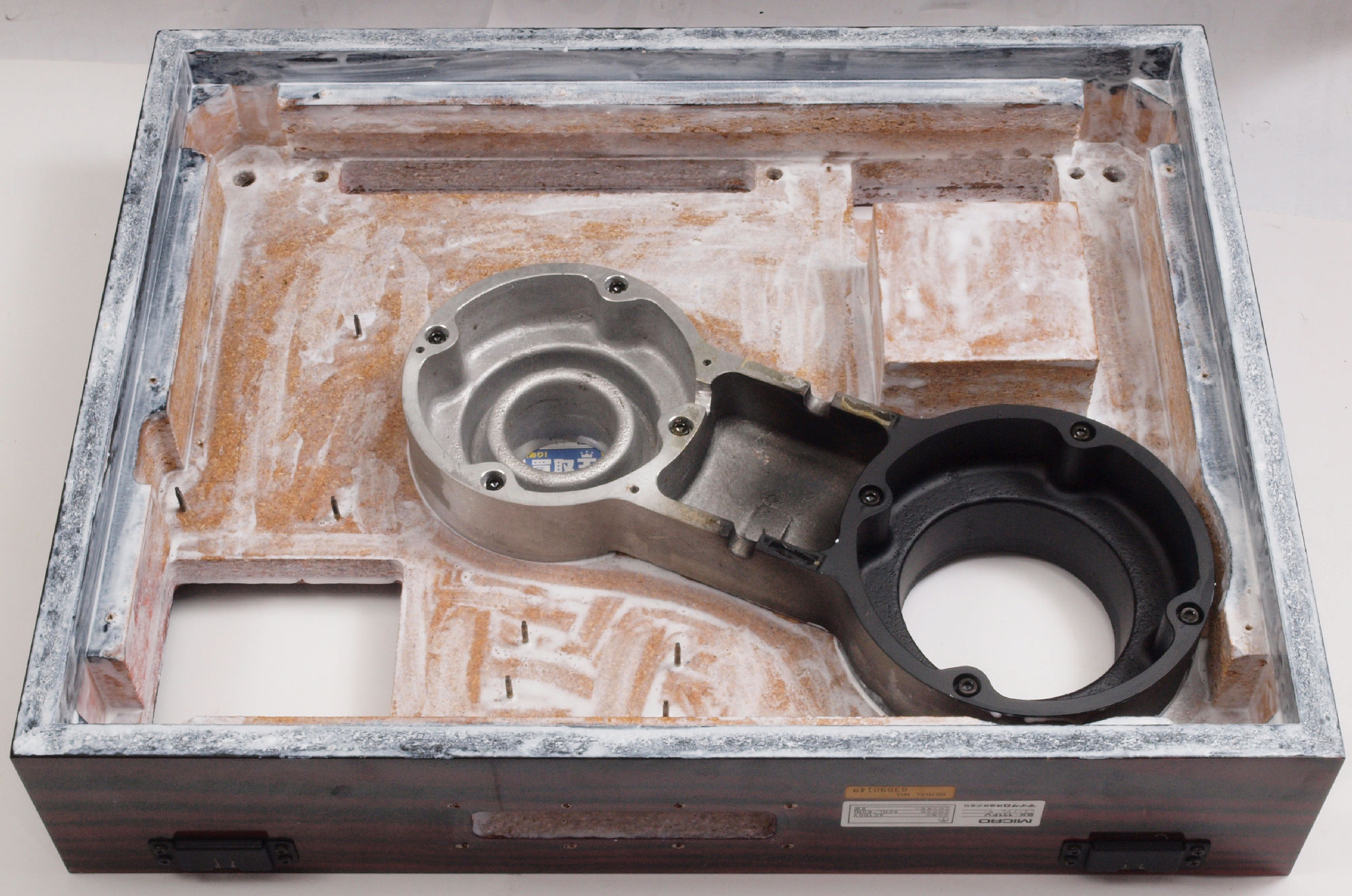

W０１．　修理前　タンテーブル軸ユニットを外した本体。アーム取付一体シャーシは接着して有るのでそのまま。

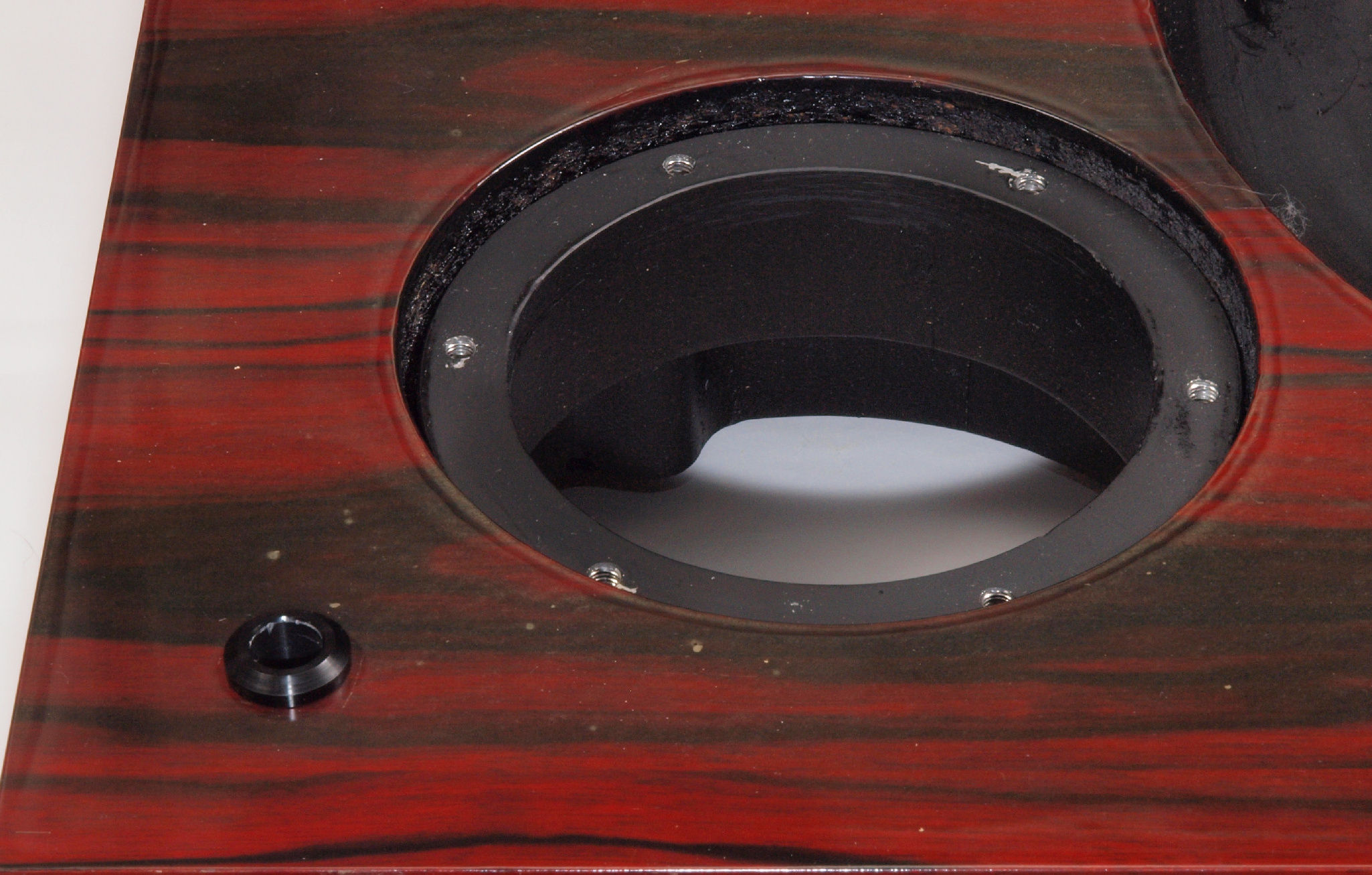

W０３．　修理前　アーム取り付け穴。

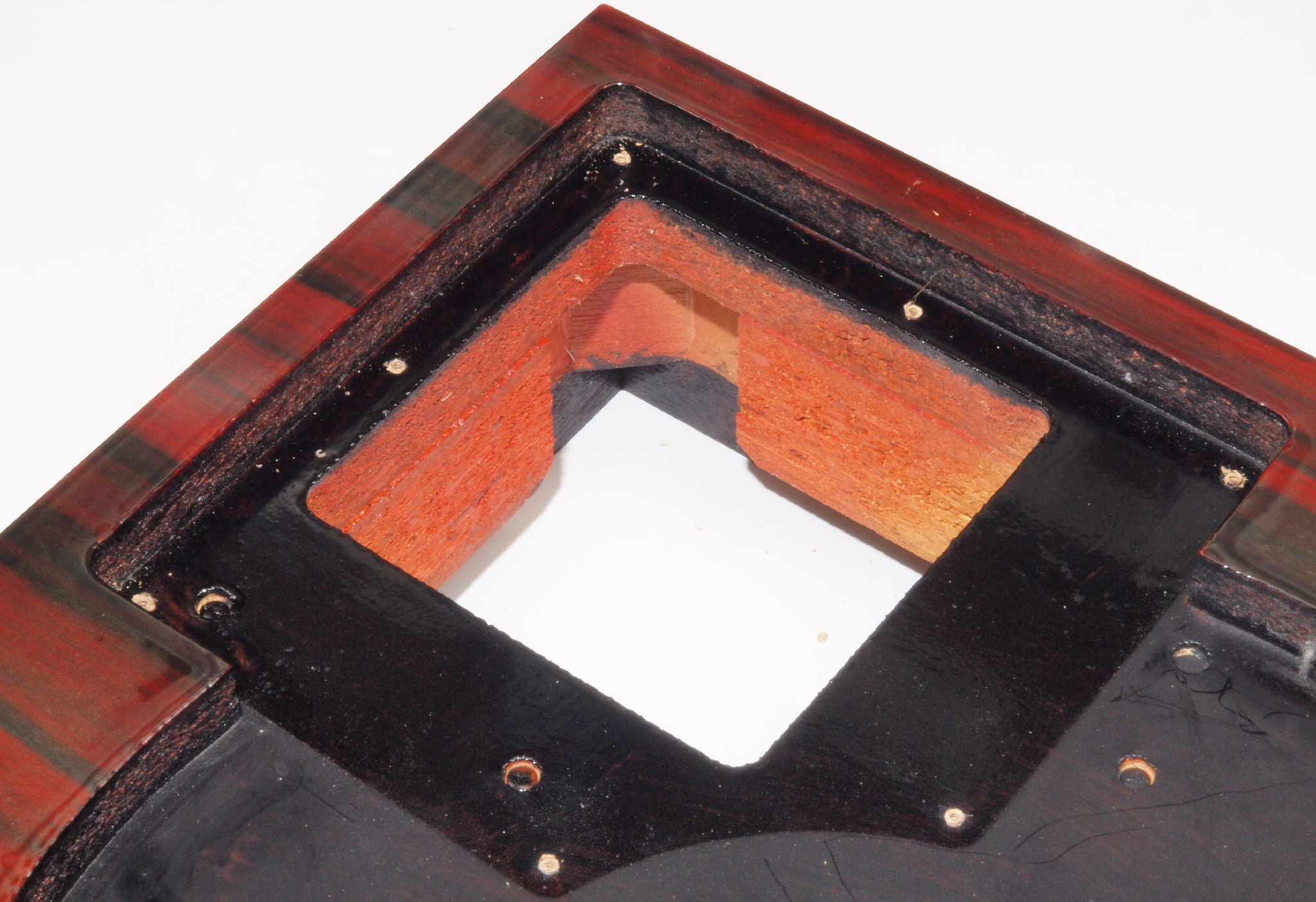

W０４．　修理後　アーム取り付け穴。　キズを消す為と割れを防ぐのに、塗装する。

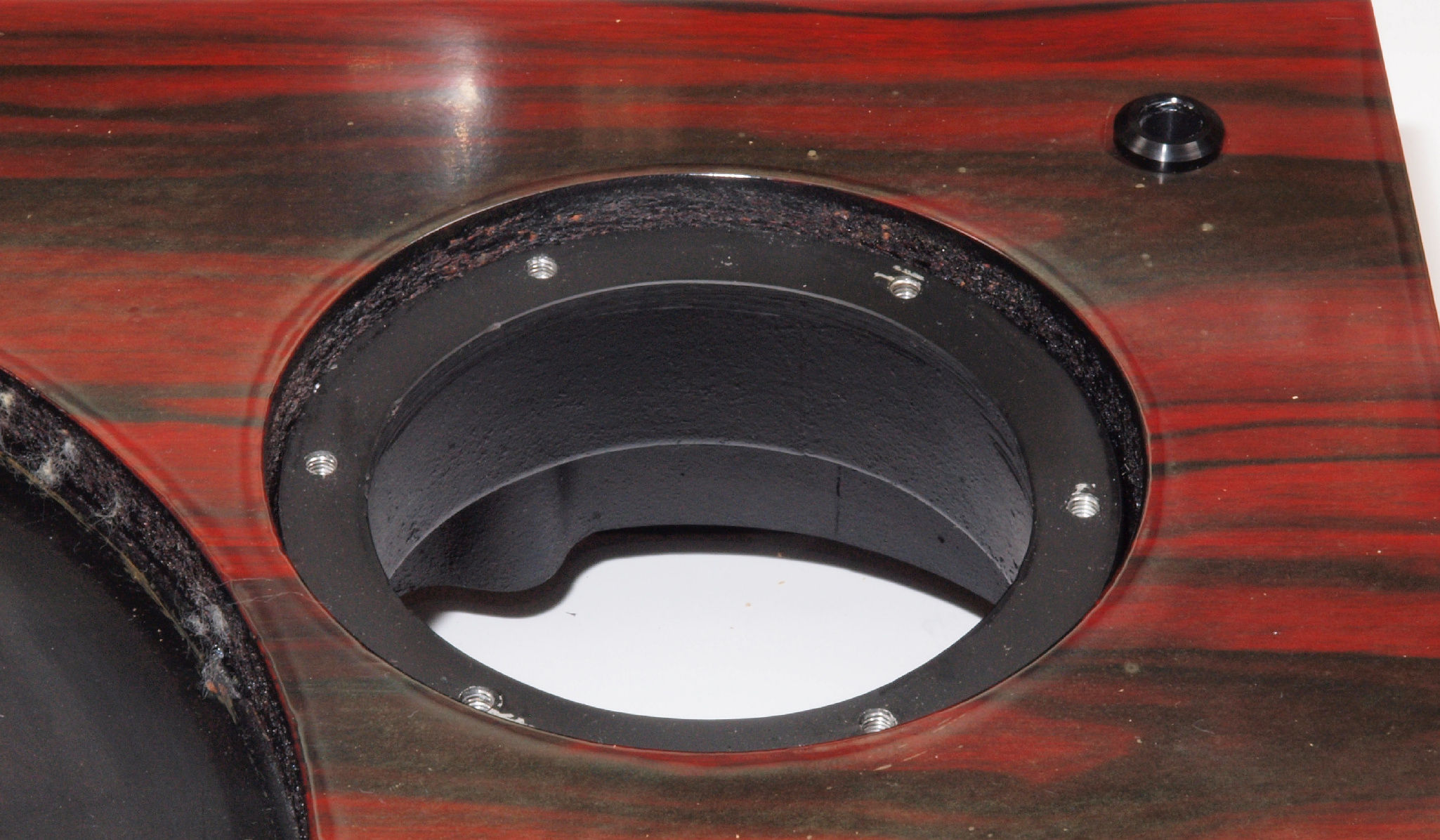

W０５．　修理前　アーム取り付け穴、反対側。
W０６．　修理後　アーム取り付け穴、反対側。　キズを消す為と割れを防ぐのに、塗装する
W０７．　修理前　モーター取り付け穴。
W０８．　修理後　モーター取り付け穴。　キズを消す為と割れを防ぐのに、塗装する。
W０９．　修理前　タンテーブル取り付け穴。

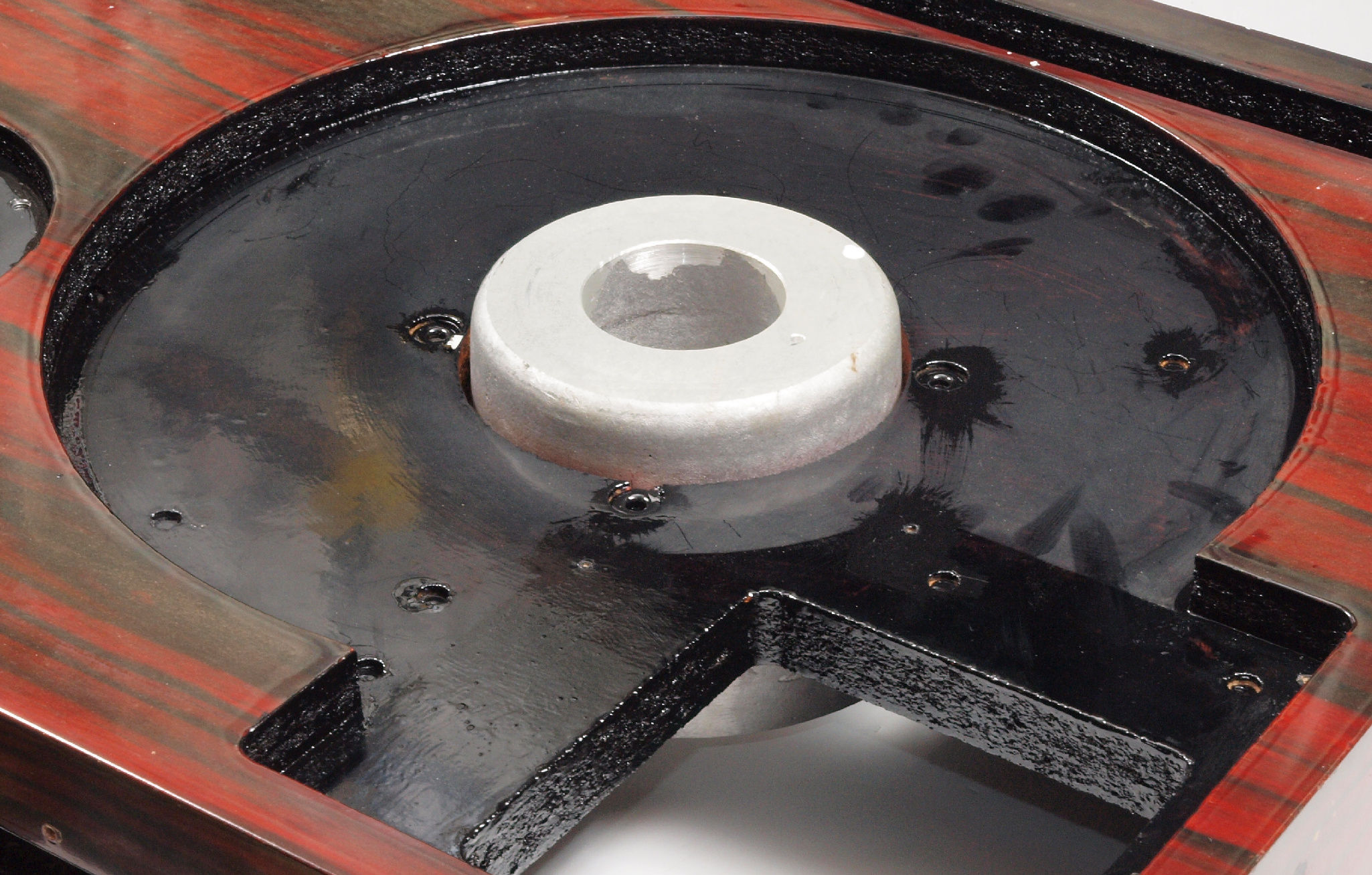

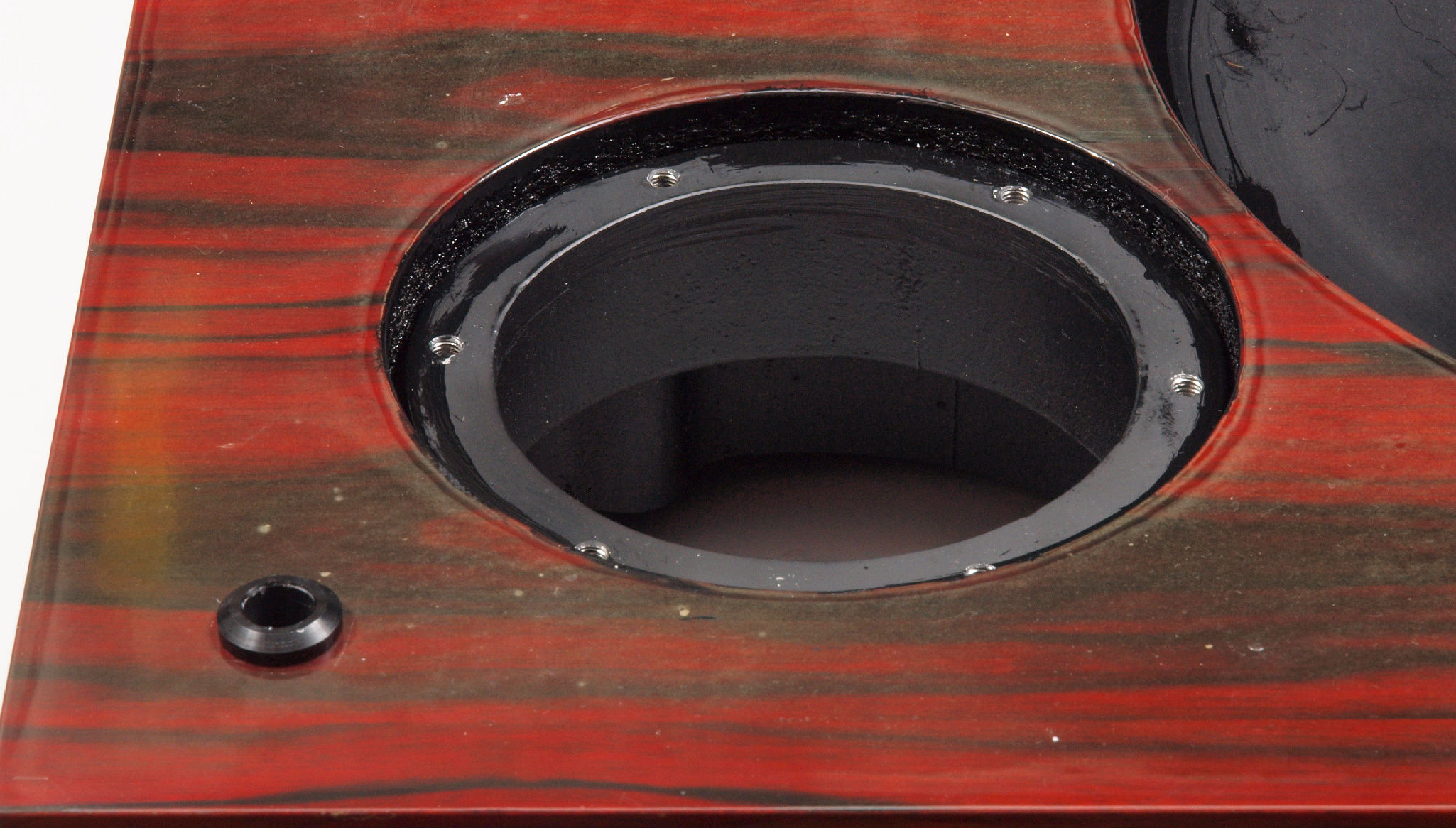

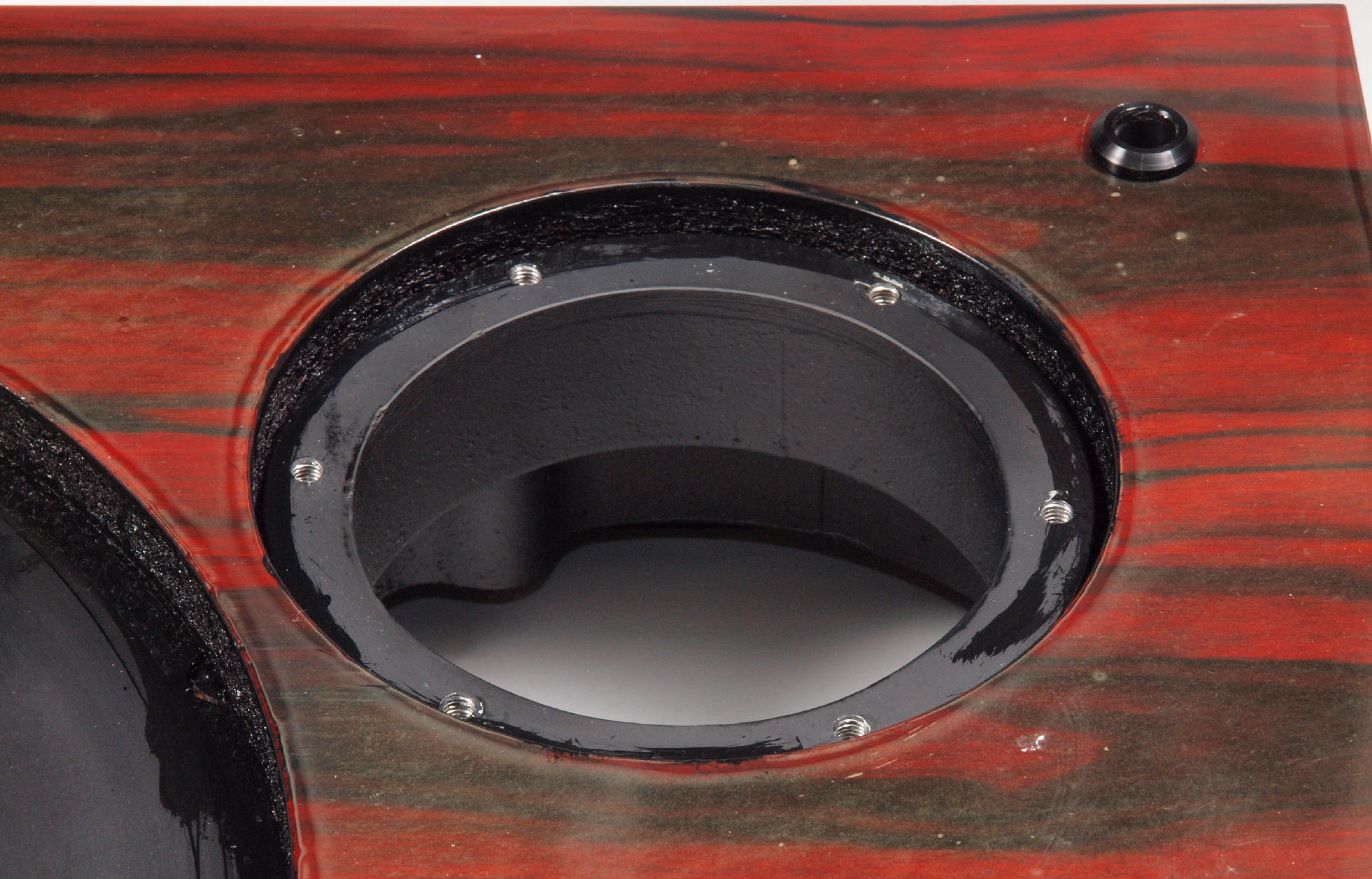

W０Ａ．　修理後　タンテーブル穴。　キズを消す為と割れを防ぐのに、塗装する。

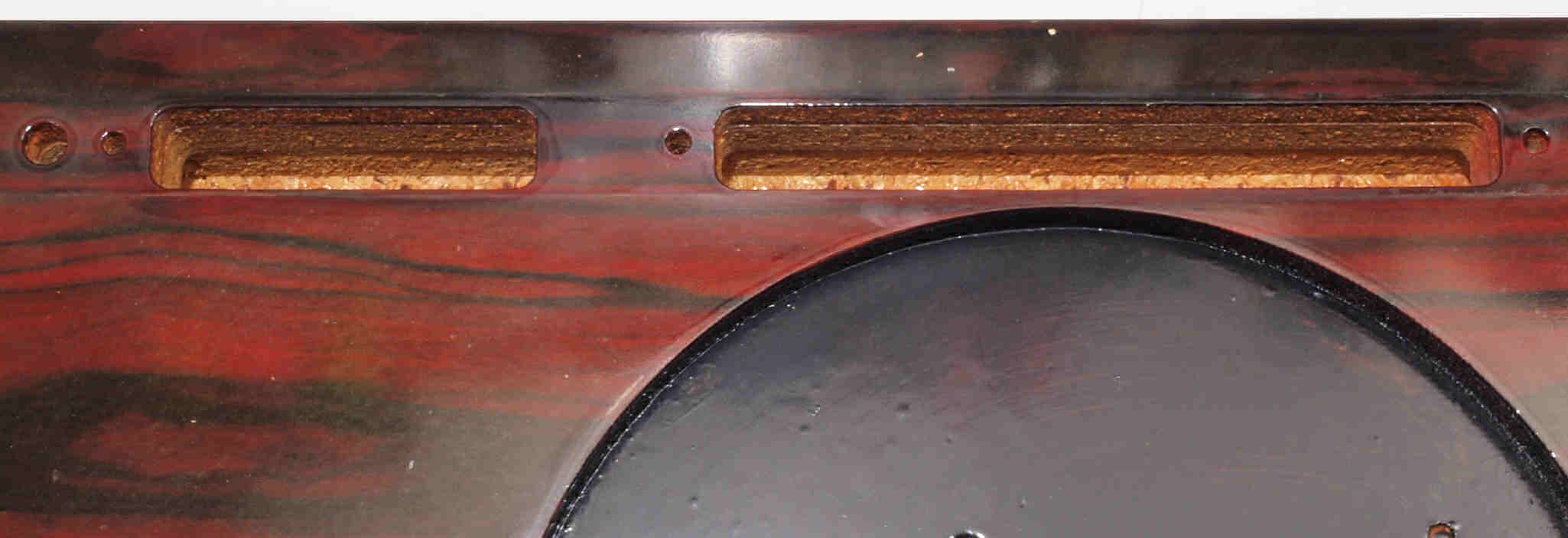

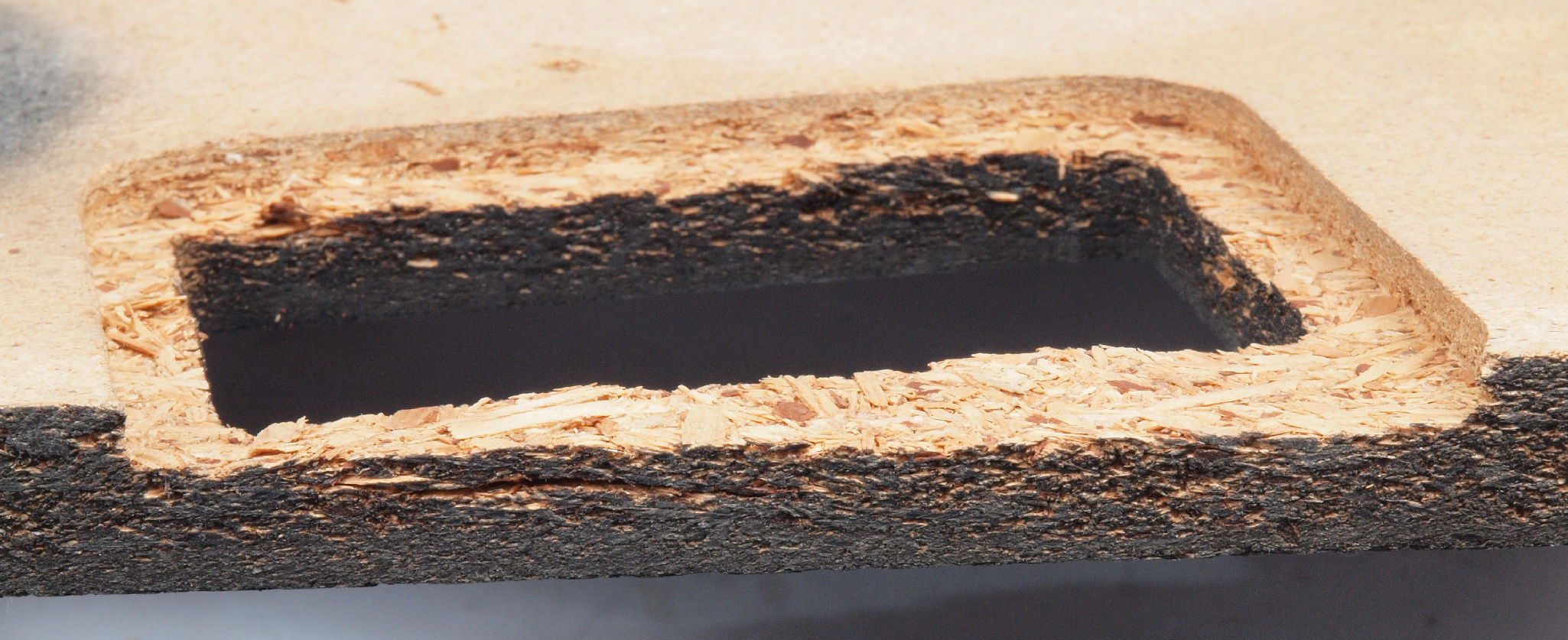

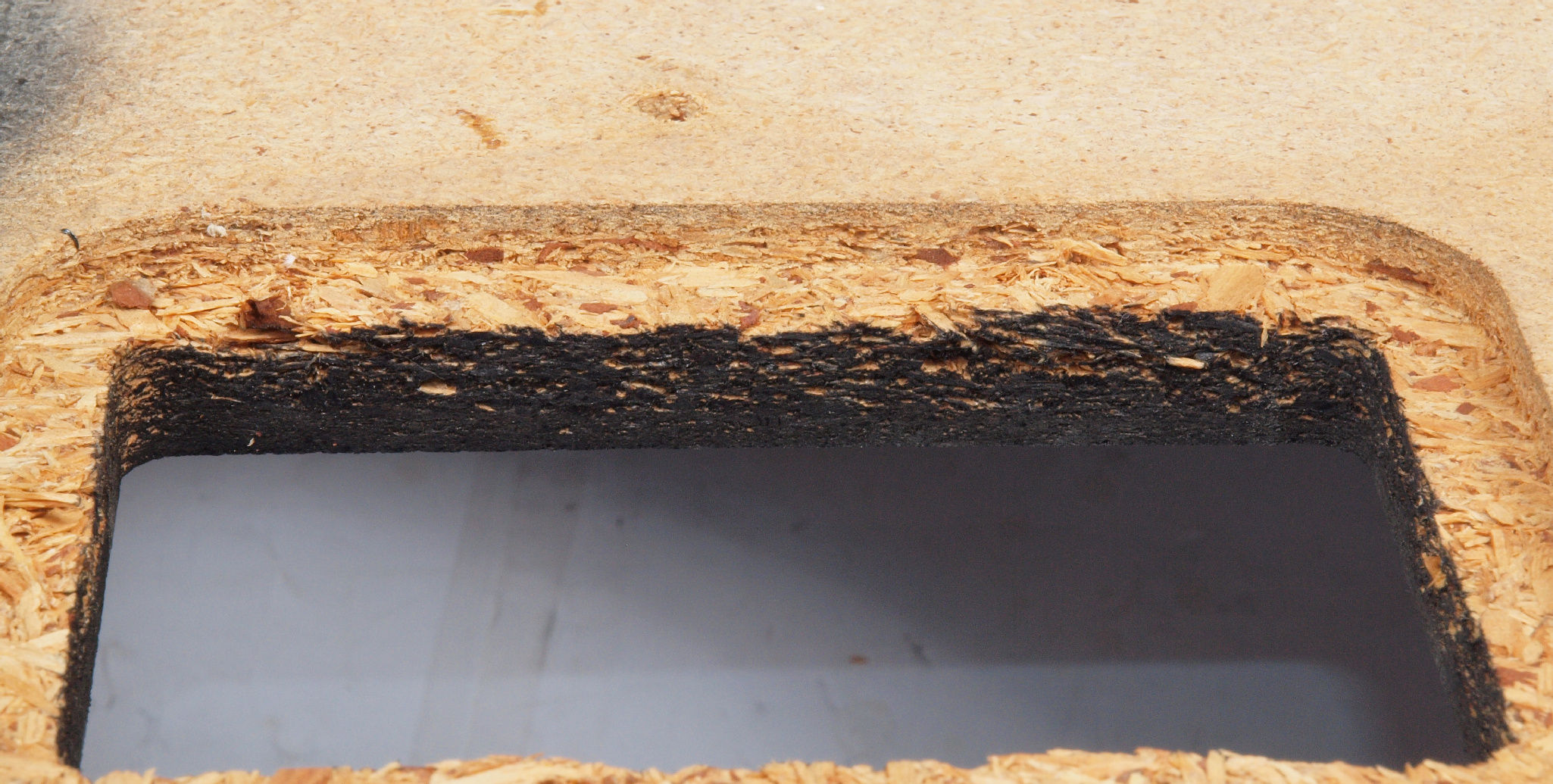

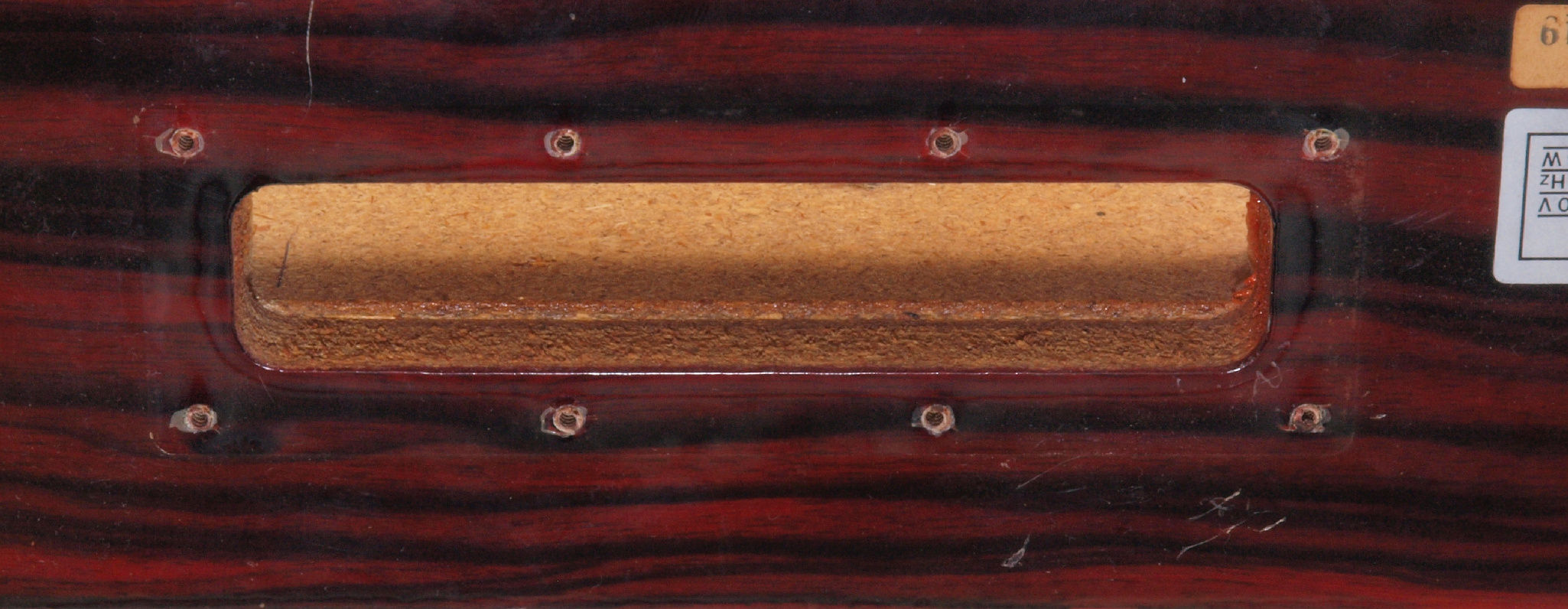

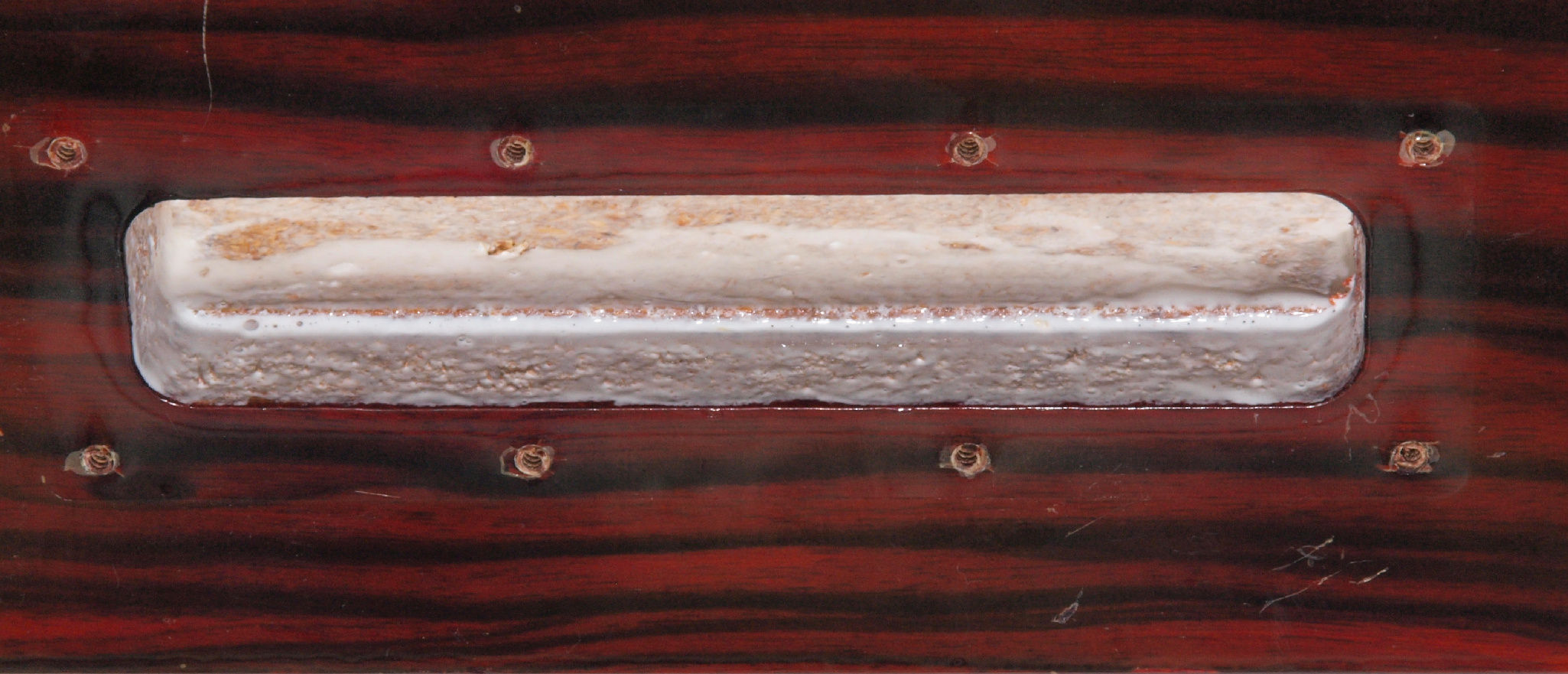

Ｗ０Ｂ．　修理前　操作部穴。

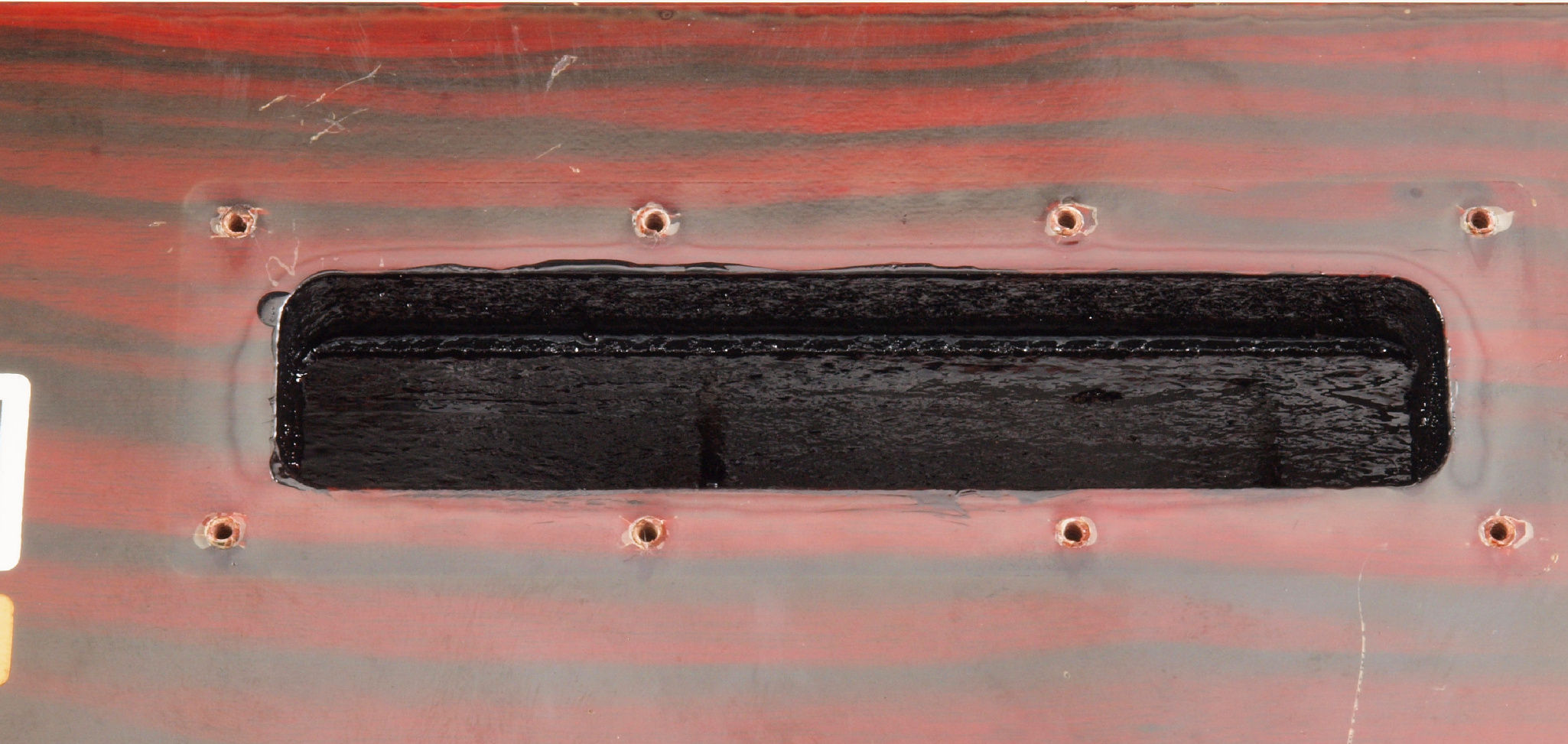

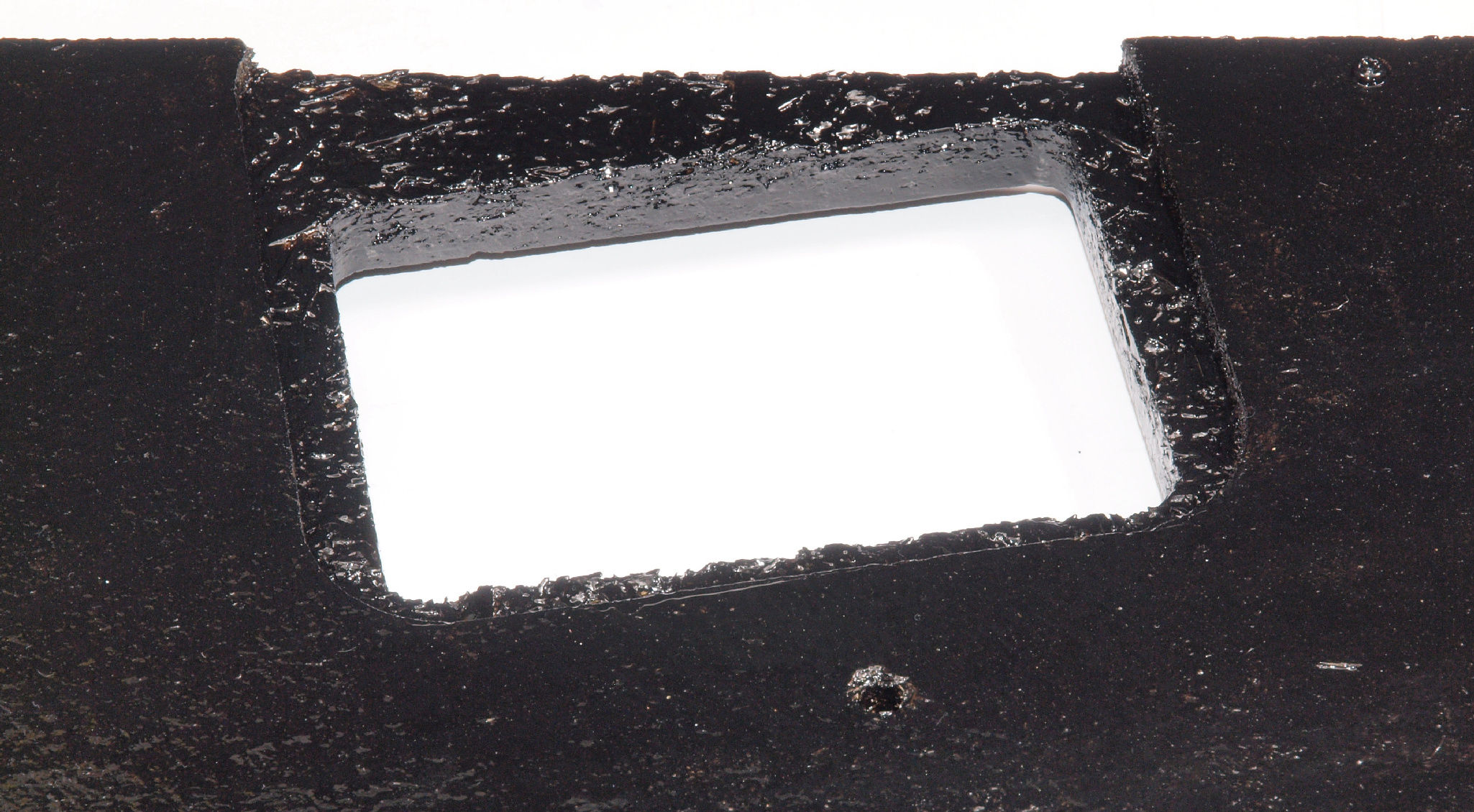

Ｗ０Ｃ．　修理後　操作部穴。　キズを消す為と割れを防ぐのに、塗装する。

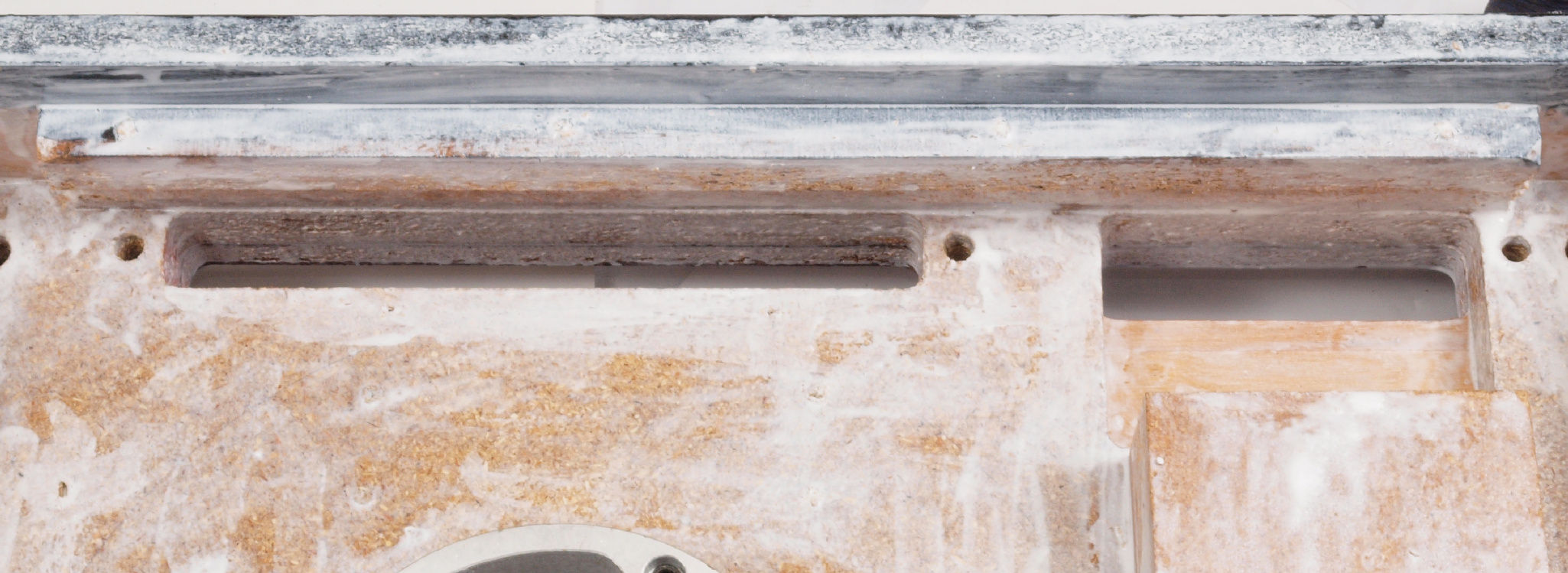

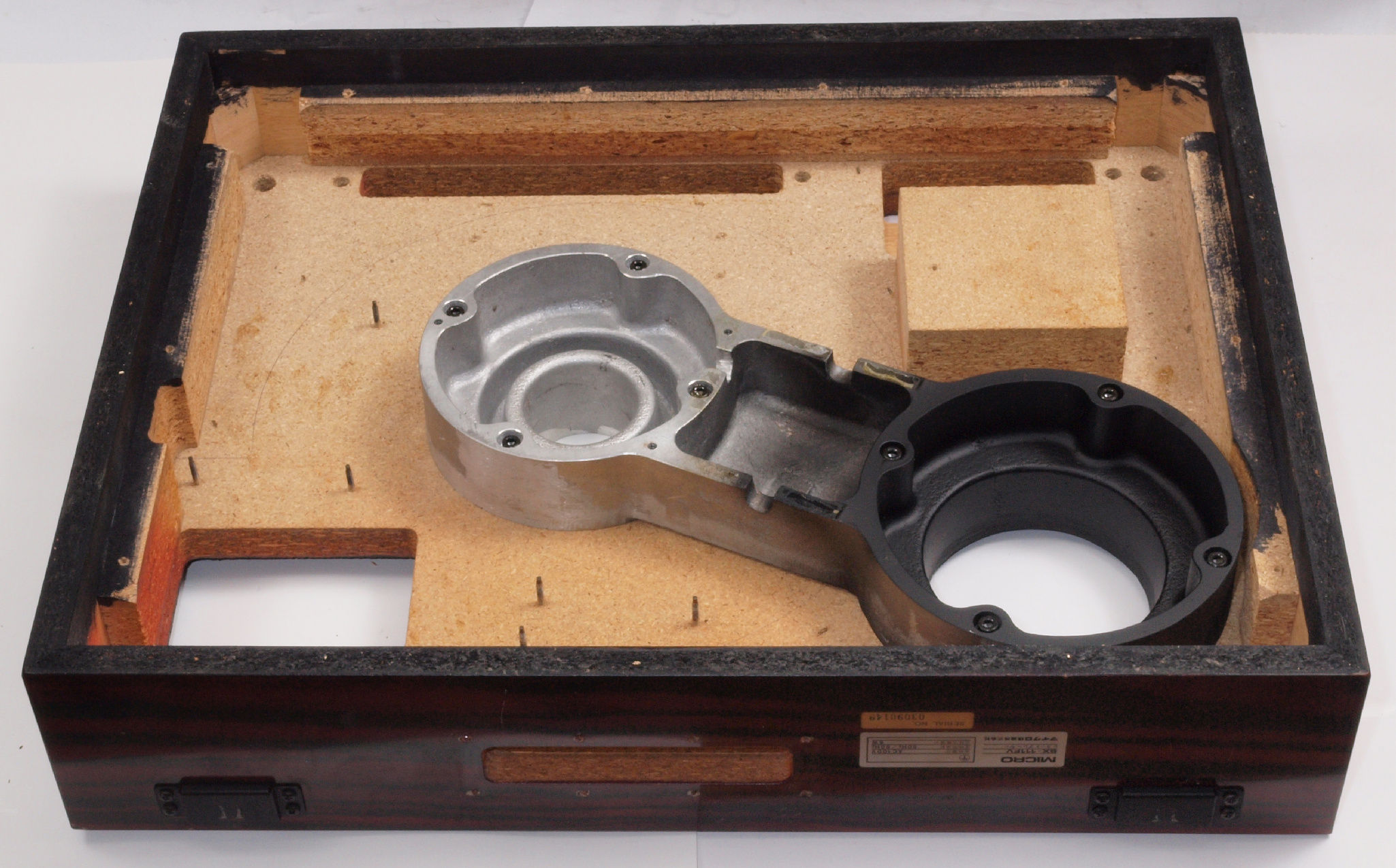

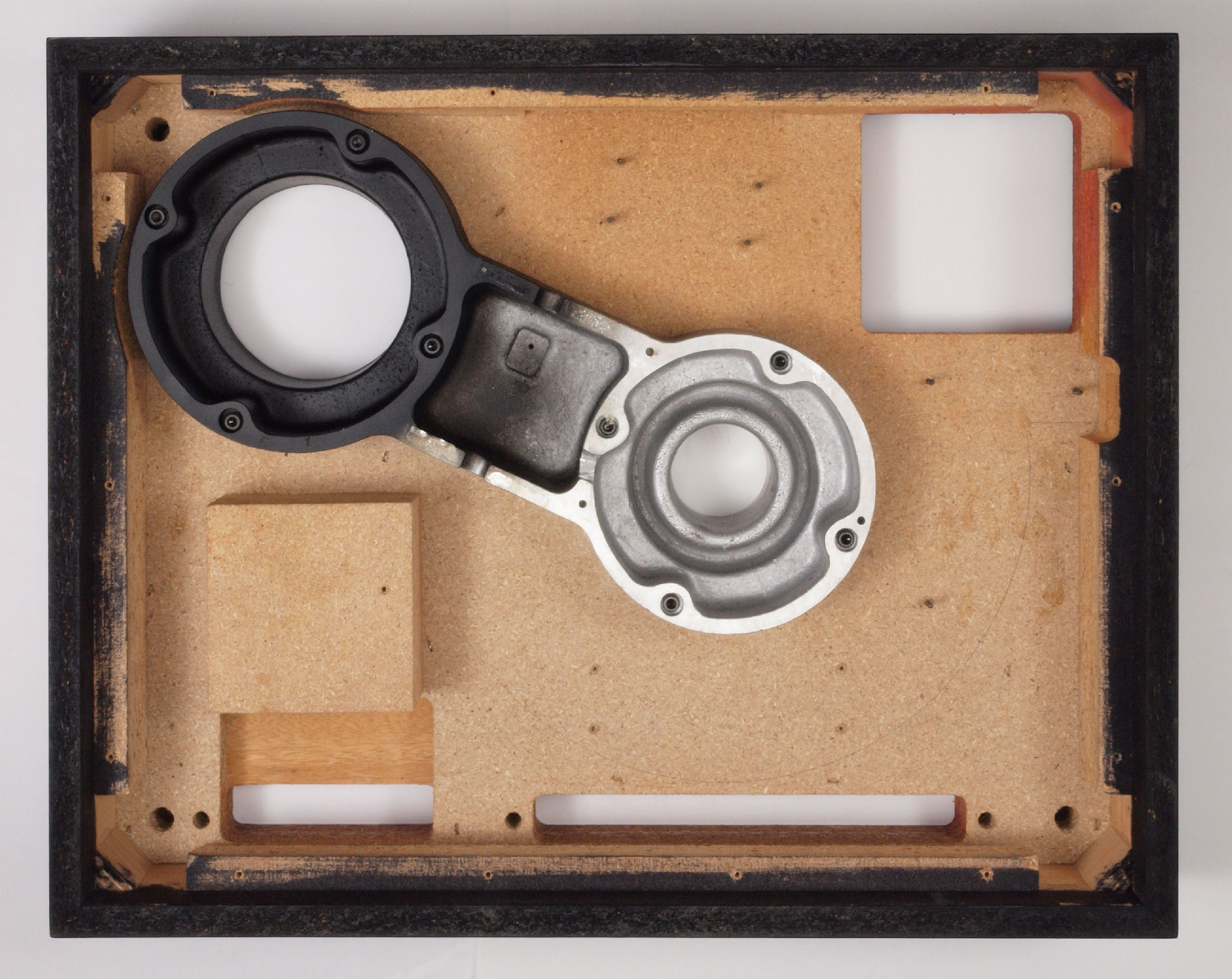

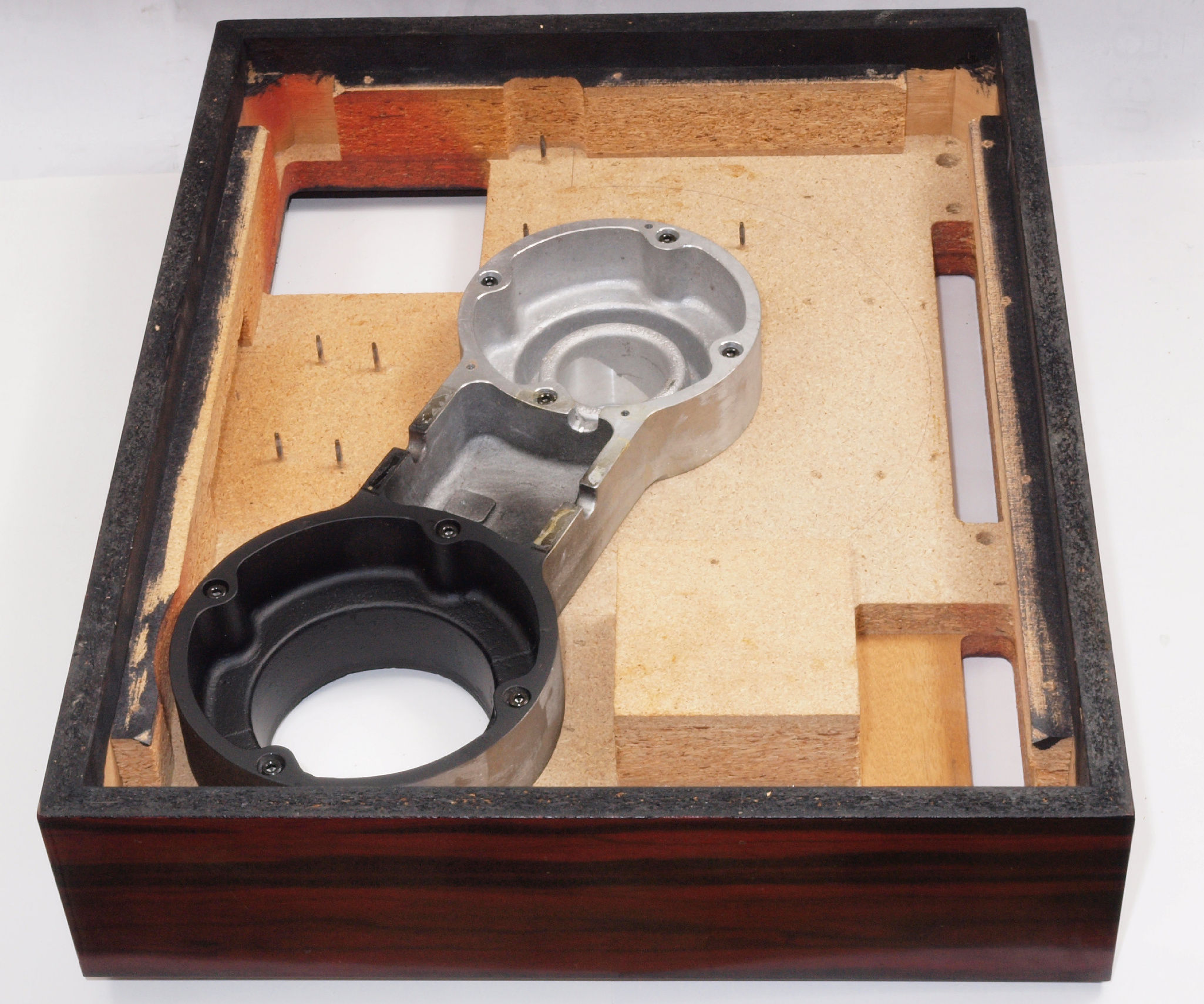

W１１．　修理前　タンテーブル軸ユニットを外した本体下。アーム取付一体シャーシは接着して有るのでそのまま。

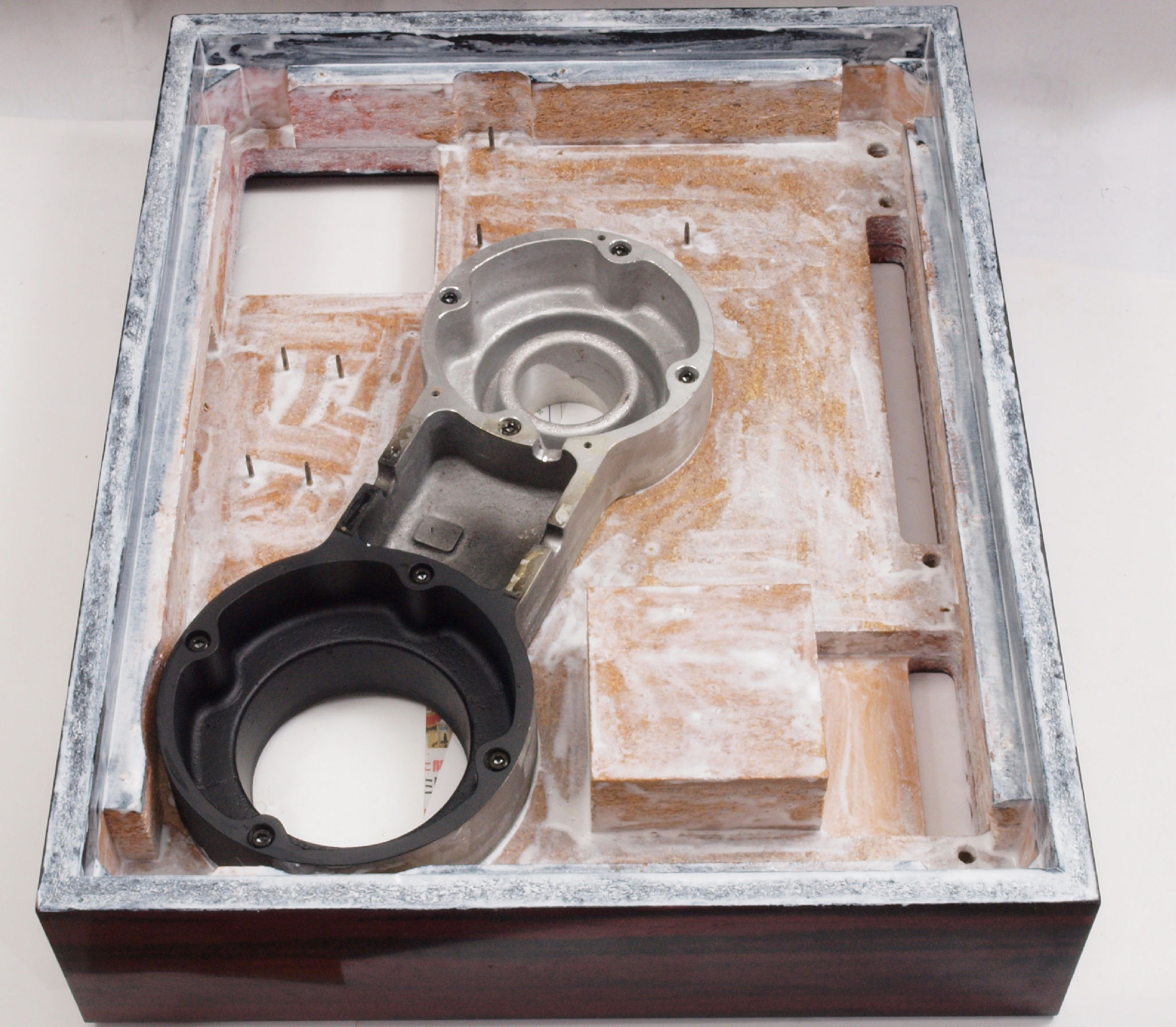

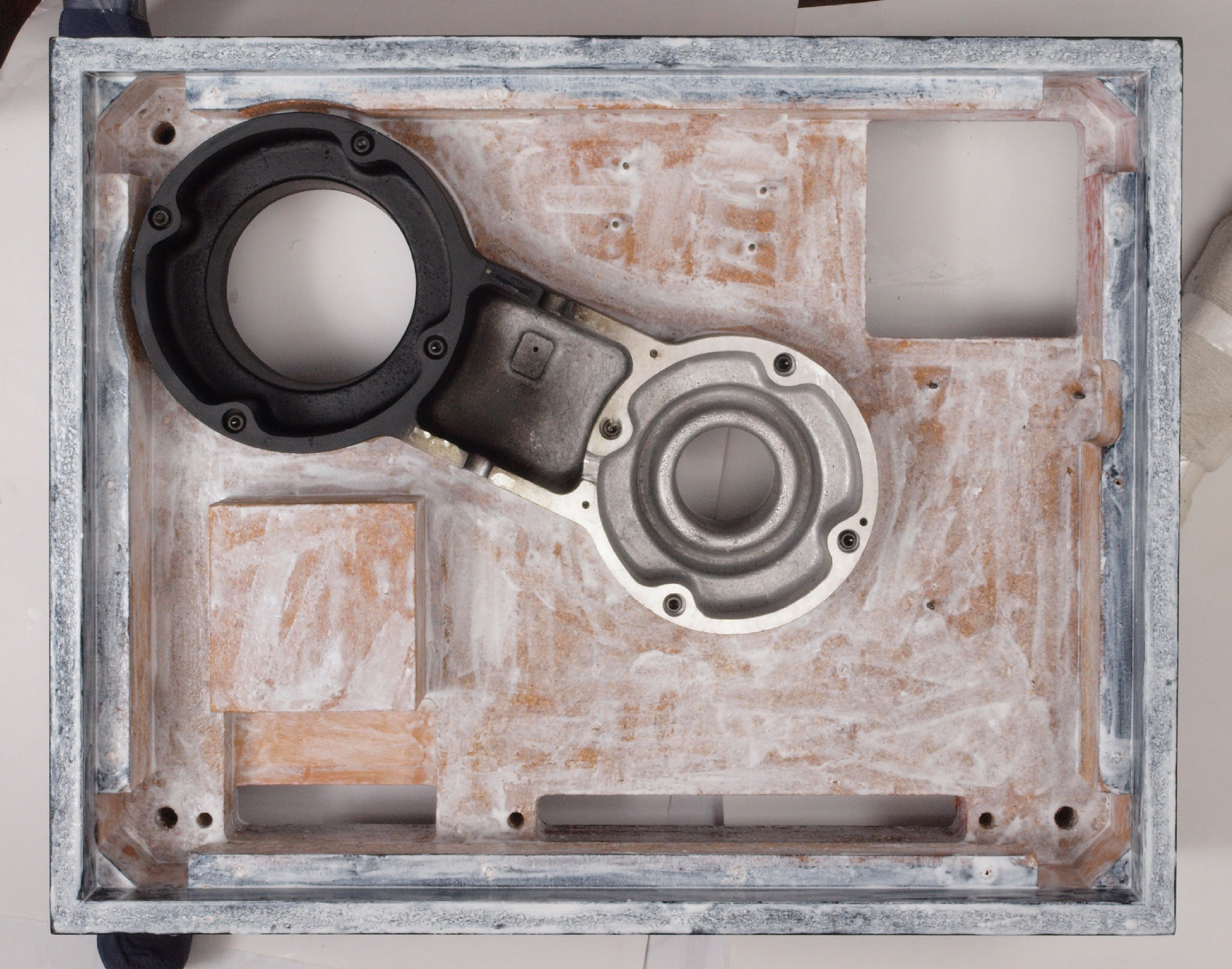

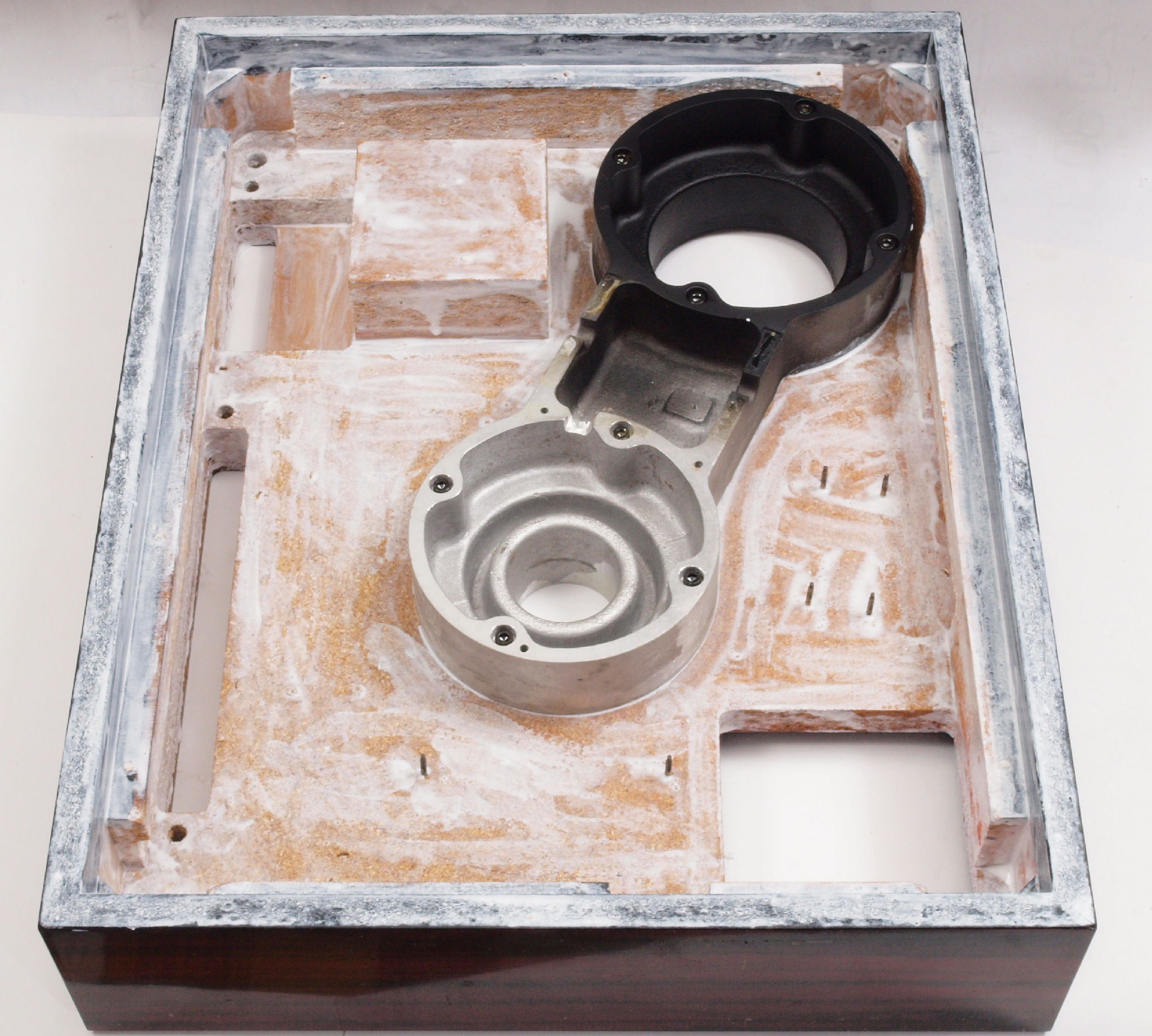

W１２．　修理中　本体下。　水性木工ボンドを塗布し、乾燥中。

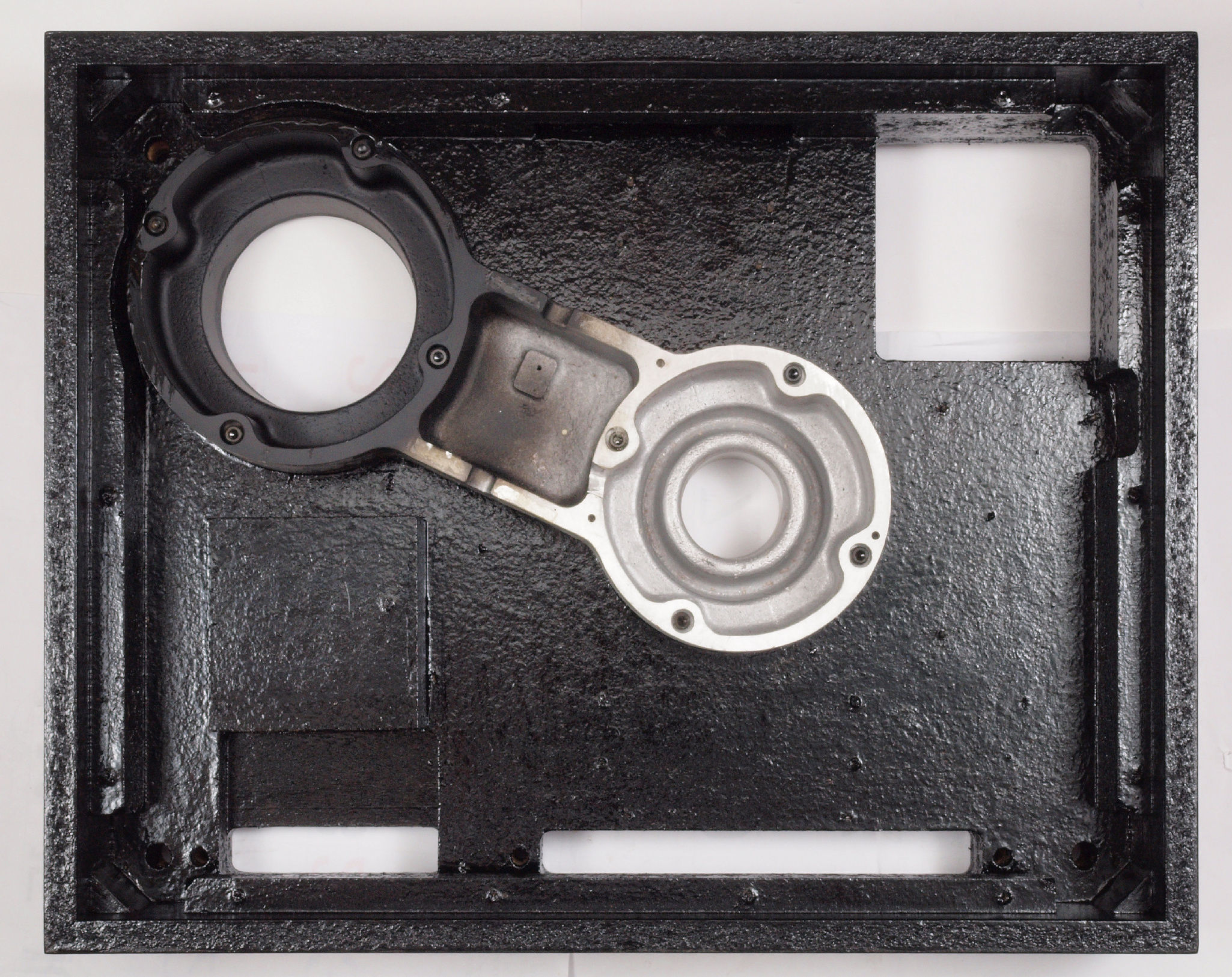

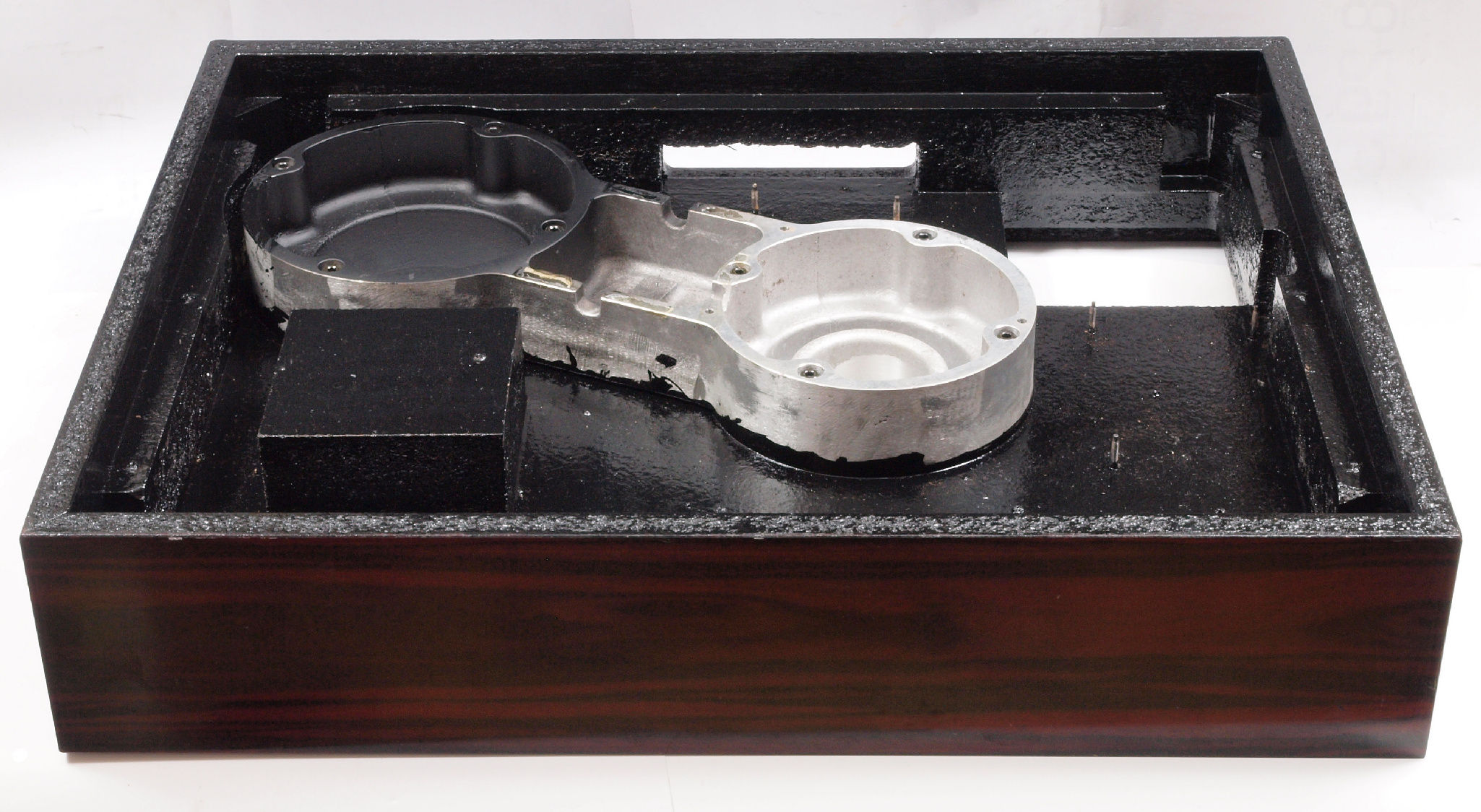

W１３．　修理後　本体下。　水性木工ボンドを塗布し、乾燥後さらに割れを防ぐのに、ペンキを塗る。

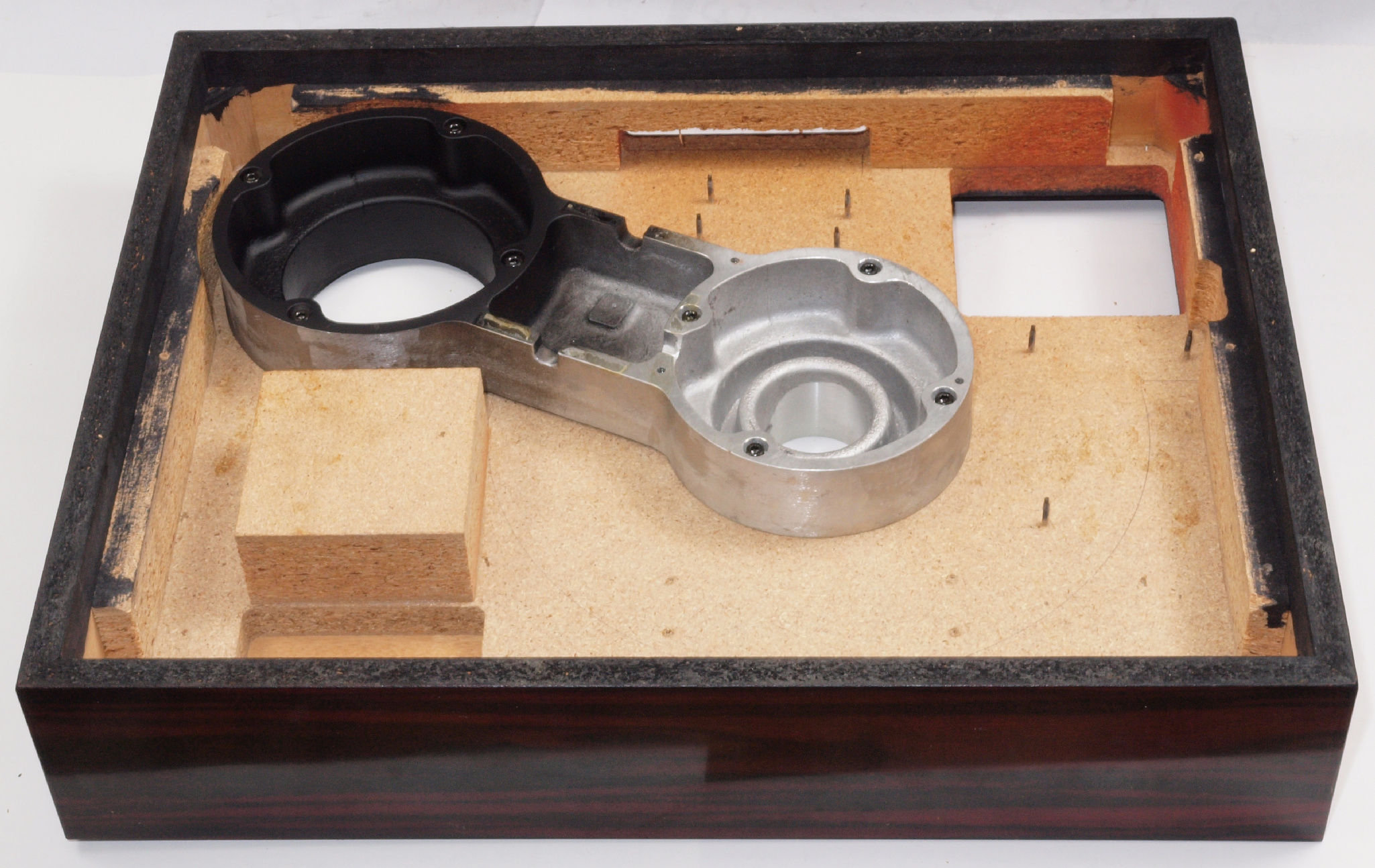

W２０．　修理前　本体下、　前から。

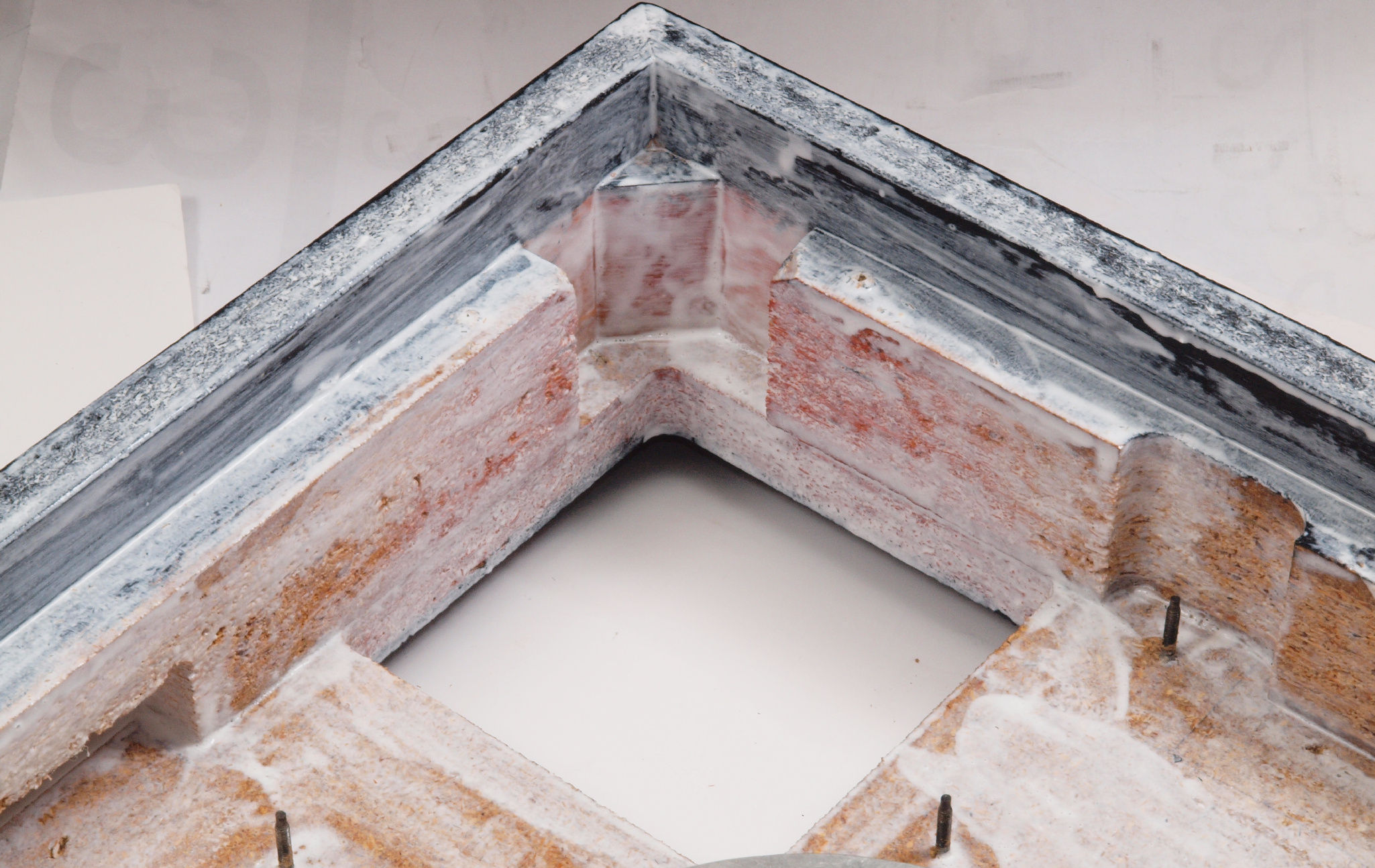

W２１．　修理中　本体下、　前から。　水性木工ボンドを塗布する。

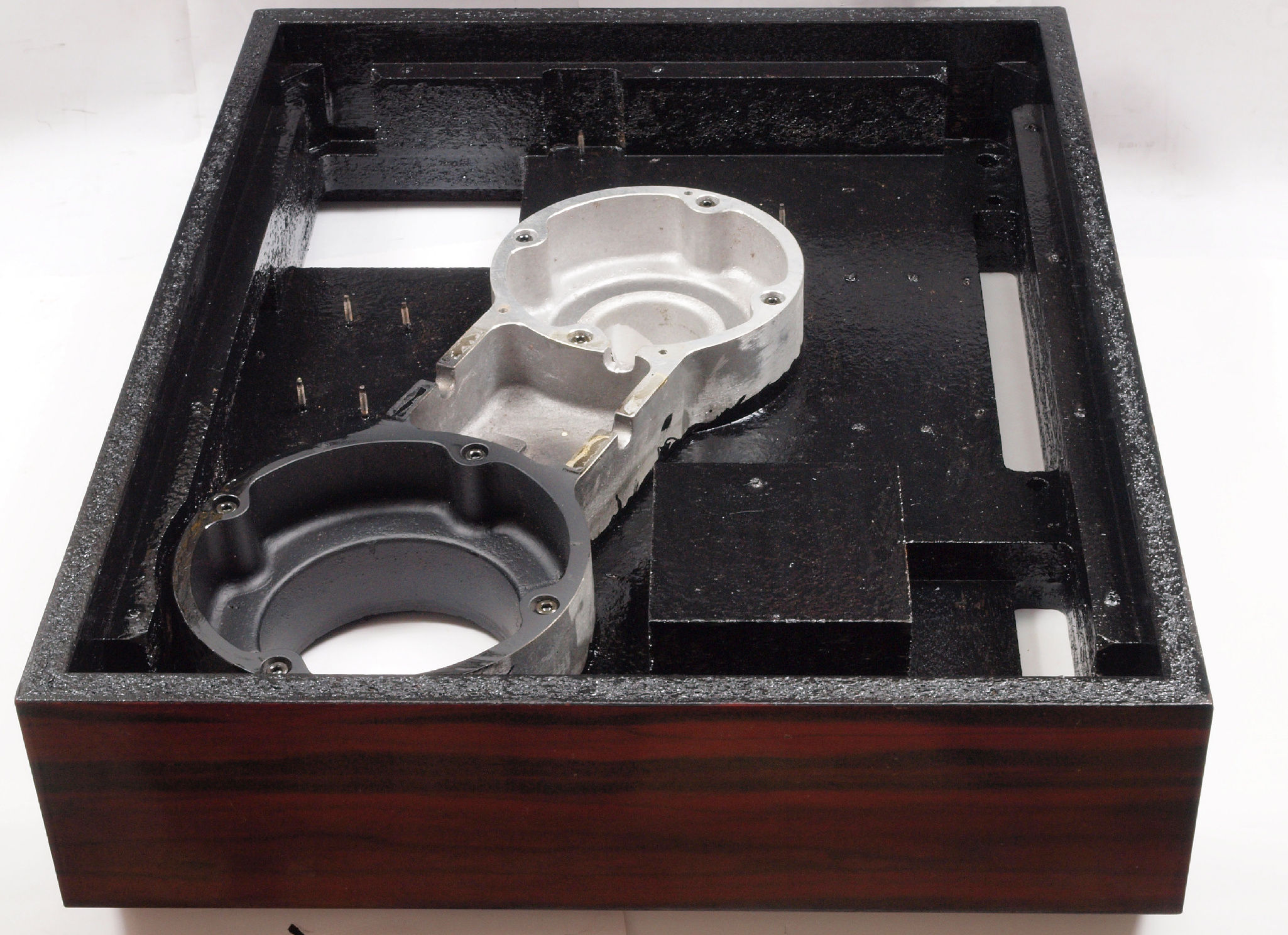

W２２．　修理後　本体下、　前から。　乾燥後さらに割れを防ぐのに、ペンキを塗る。
W２３．　修理前　本体下、　右から。　
W２４．　修理中　本体下、　右から。　水性木工ボンドを塗布する。
W２５．　修理後　本体下、　右から。　乾燥後さらに割れを防ぐのに、ペンキを塗る。
W２６．　修理前　本体下、　後から。
W２７．　修理中　本体下、　後から。　水性木工ボンドを塗布する。

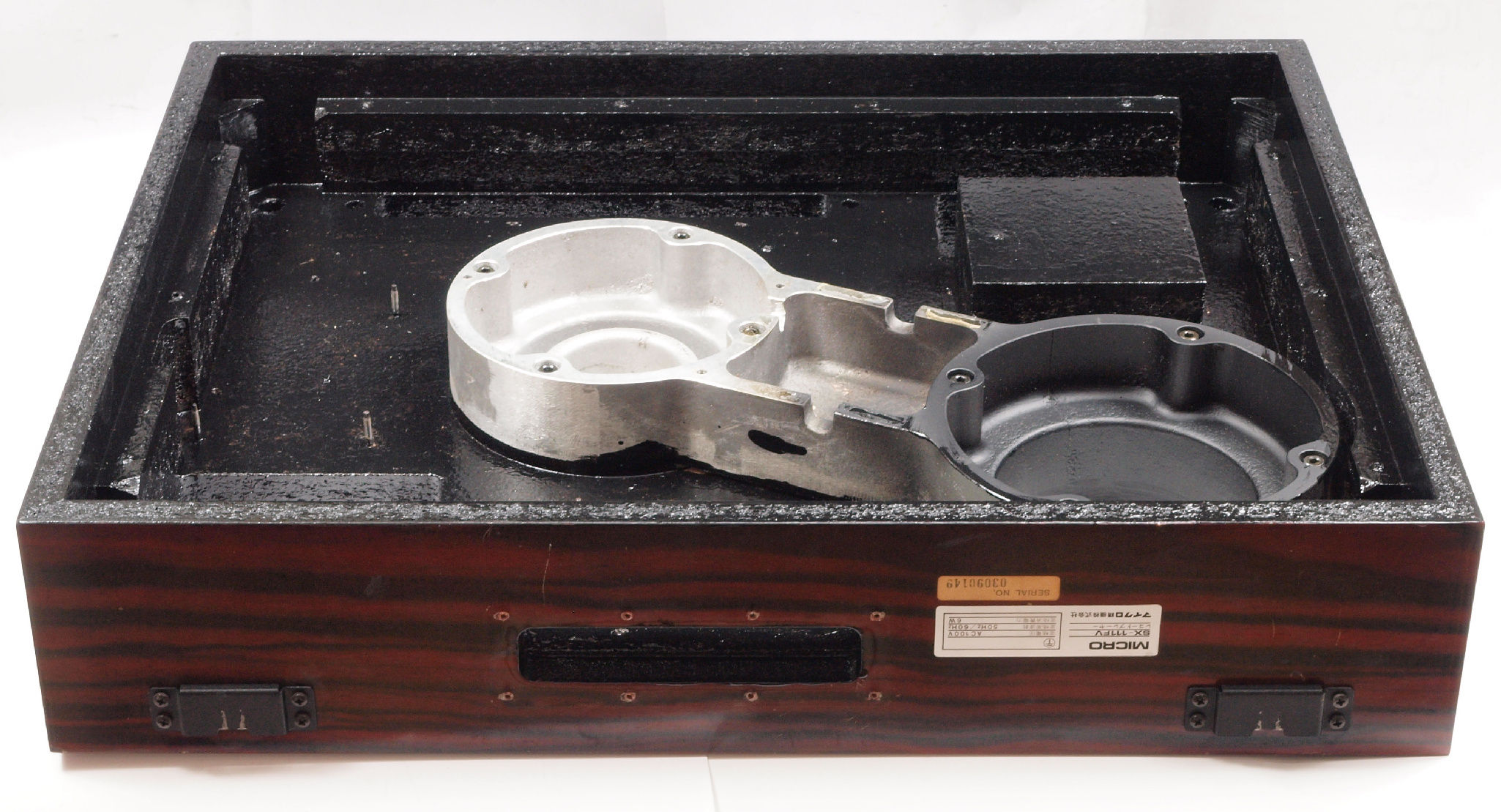

W２８．　修理後　本体下、　後から。　乾燥後さらに割れを防ぐのに、ペンキを塗る。
W２９．　修理前　本体下、　左から。
W２A．　修理中　本体下、　左から。　水性木工ボンドを塗布する。
W２B．　修理後　本体下、　左から。　乾燥後さらに割れを防ぐのに、ペンキを塗る。
W３１．　修理前　本体下、　モーター取付け部。
W３２．　修理中　本体下、　モーター取付け部。　水性木工ボンドを塗布する。
W３３．　修理後　本体下、　モーター取付け部。　乾燥後さらに割れを防ぐのに、ペンキを塗る。
W３４．　修理前　本体下、　端子取付け部。

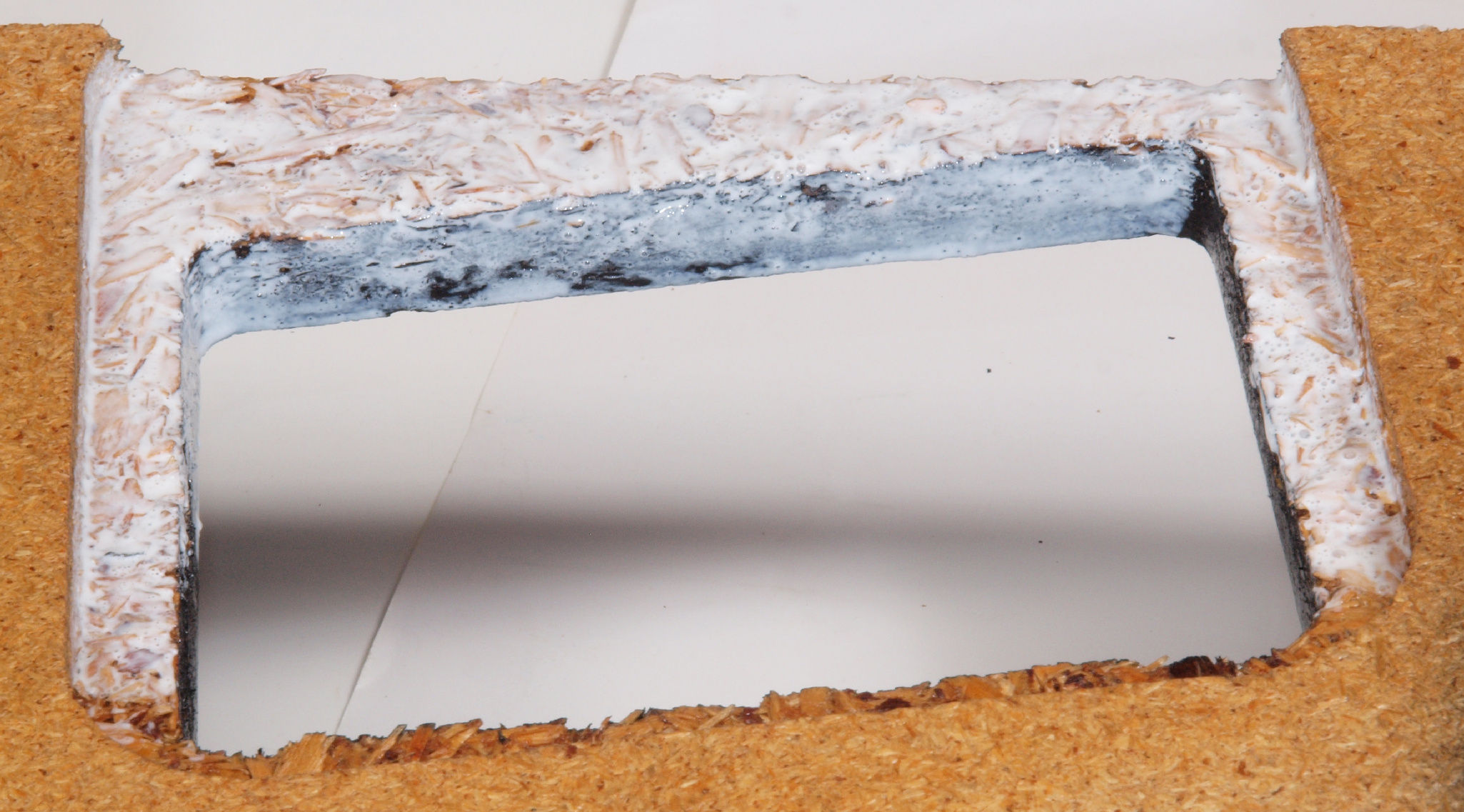

W３５．　修理中　本体下、　端子取付け部。　水性木工ボンドを塗布する。

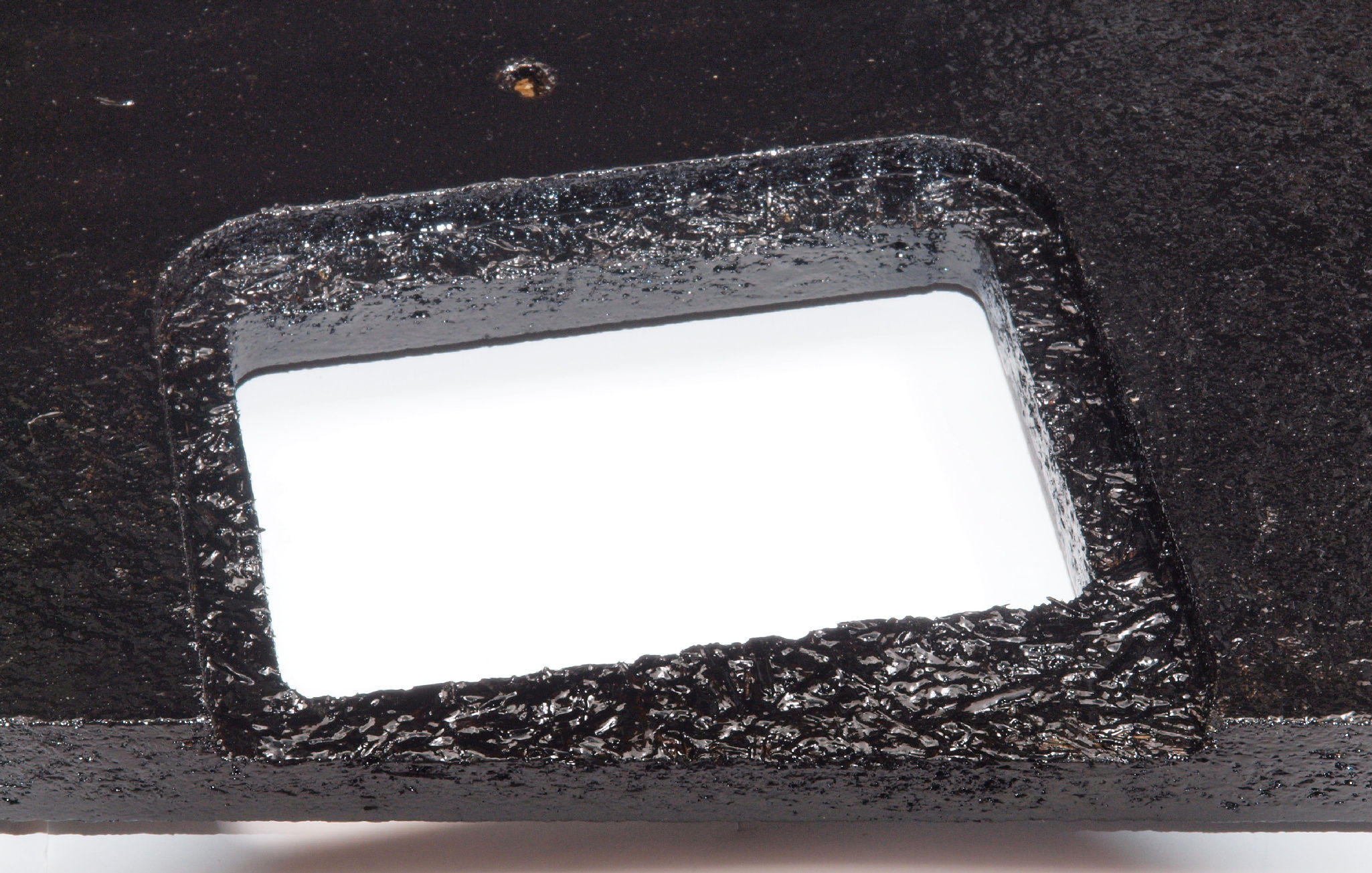

W３６．　修理中　本体下、　端子取付け部。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

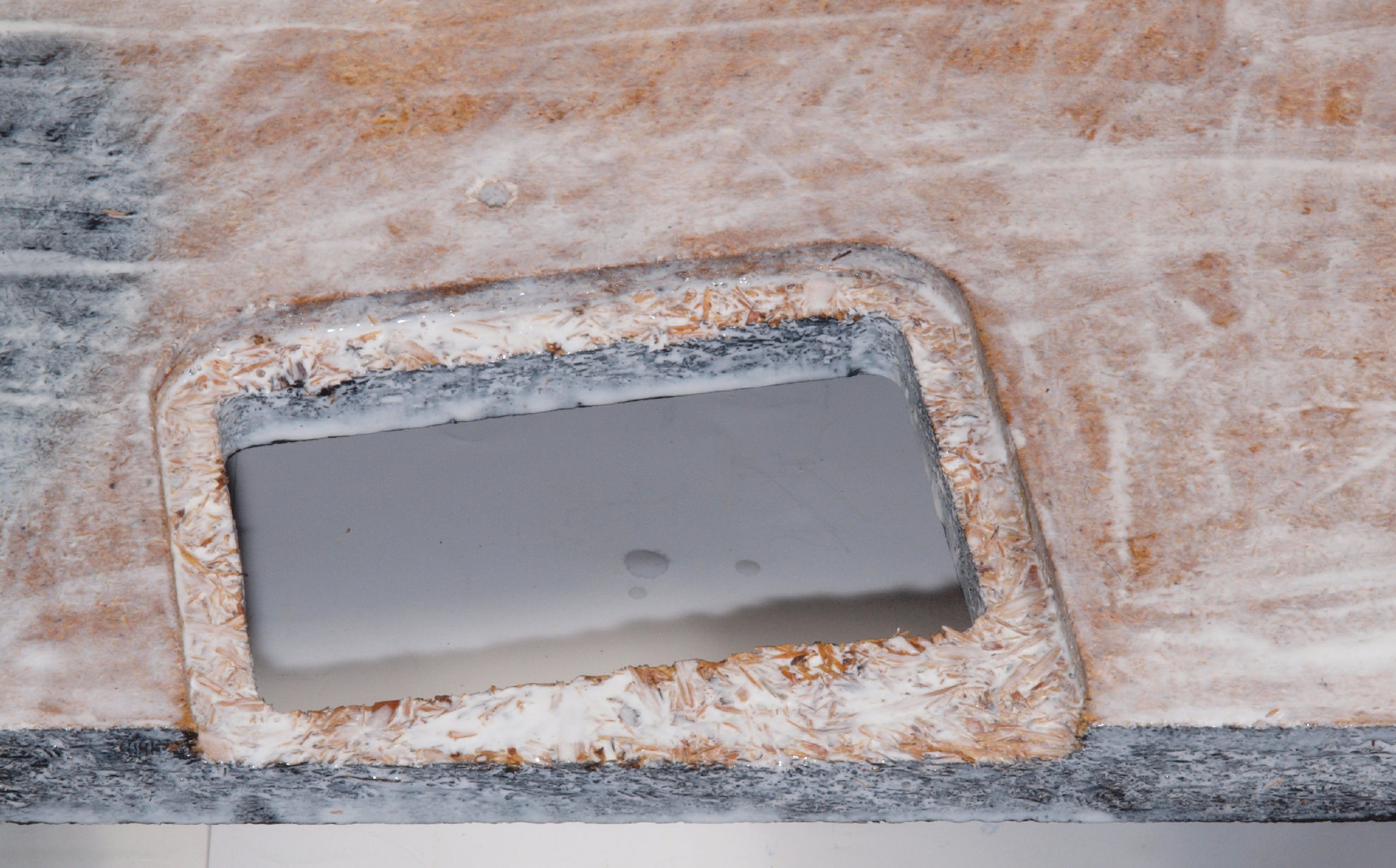

W３７．　修理前　本体下、　操作部。
W３８．　修理中　本体下、　操作部。　水性木工ボンドを塗布する。

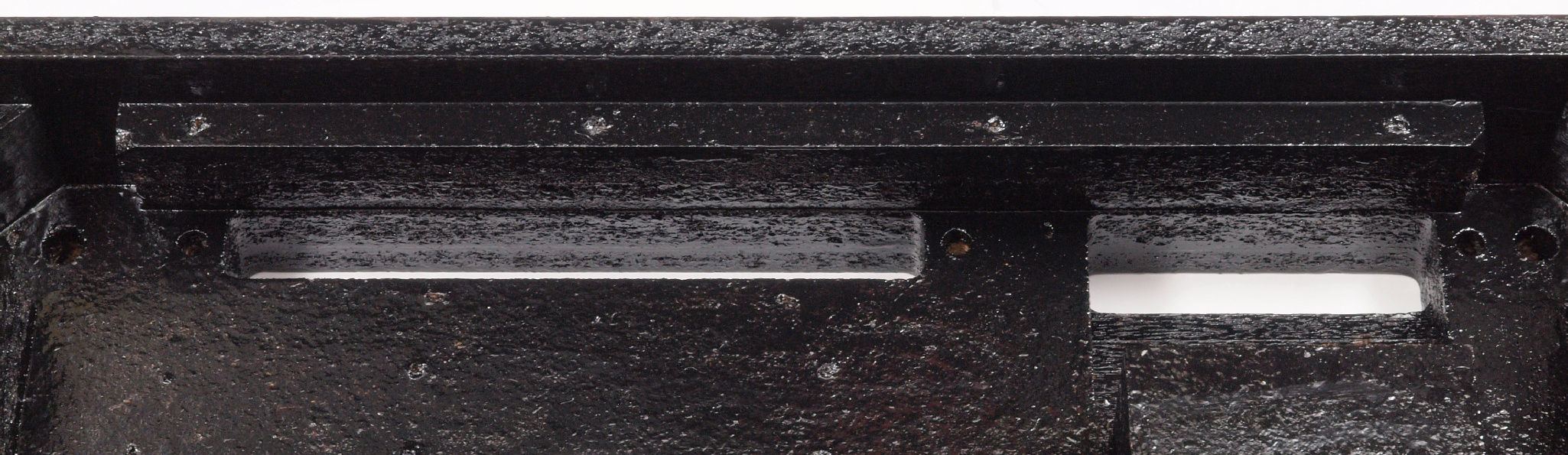

W３９．　修理中　本体下、　操作部。　乾燥後さらに割れを防ぐのに、ペンキを塗る。
Ｗ４１．　修理中　クション足。　右側＝清掃後。

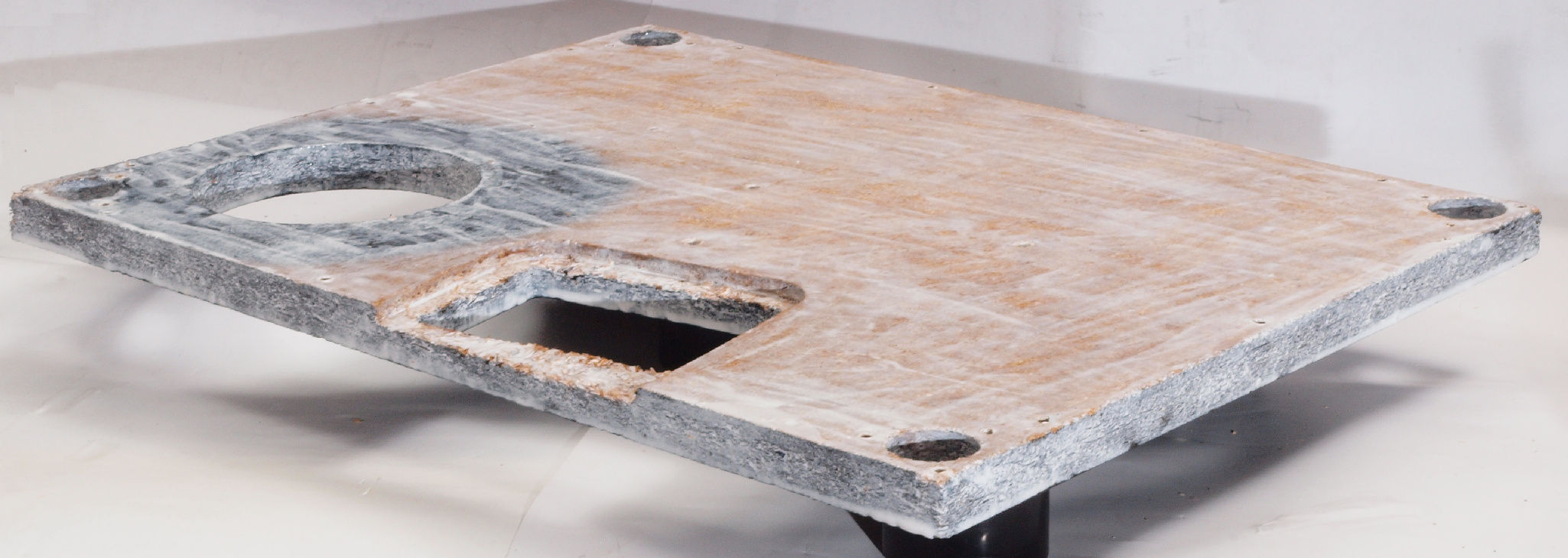

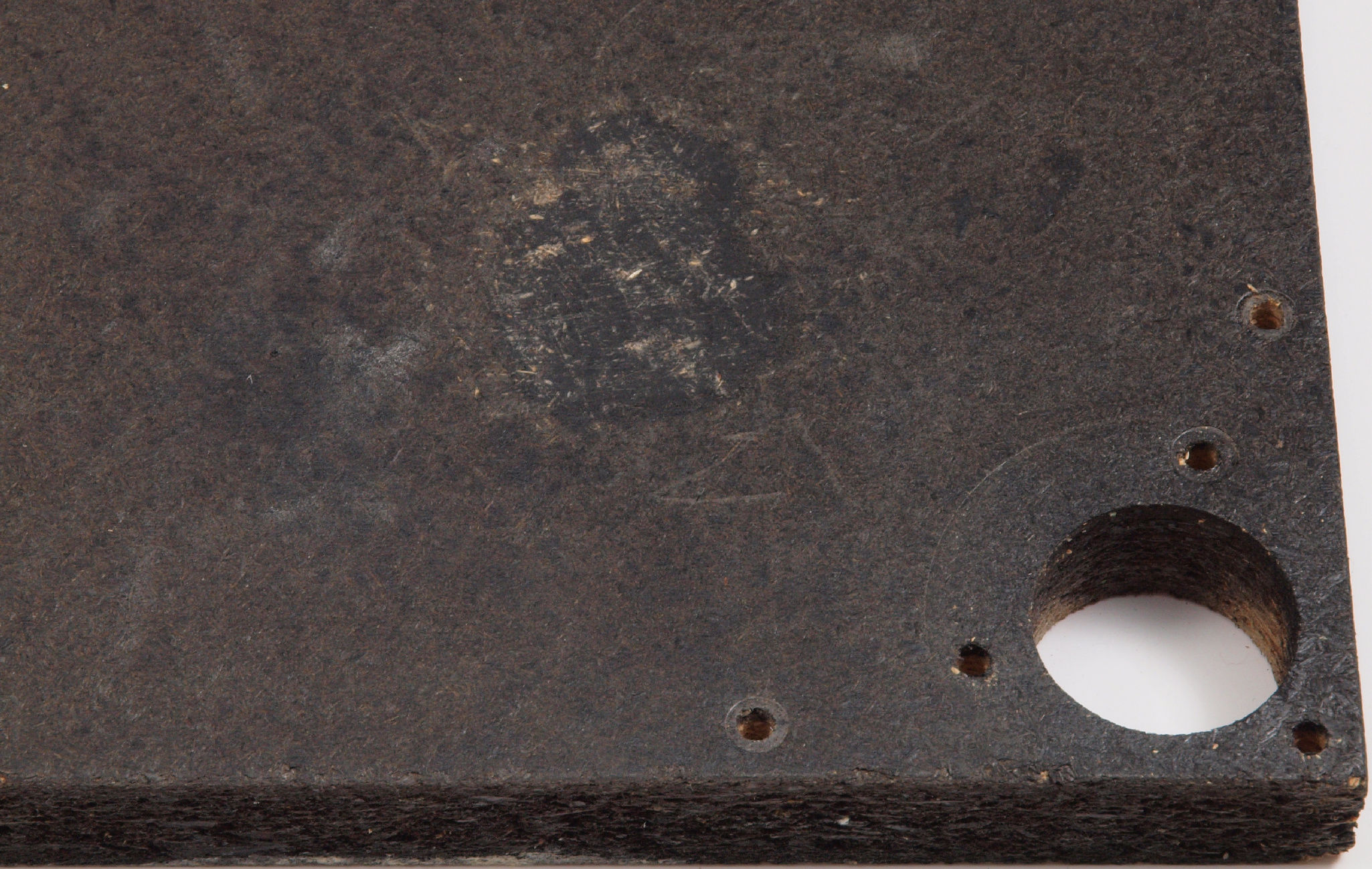

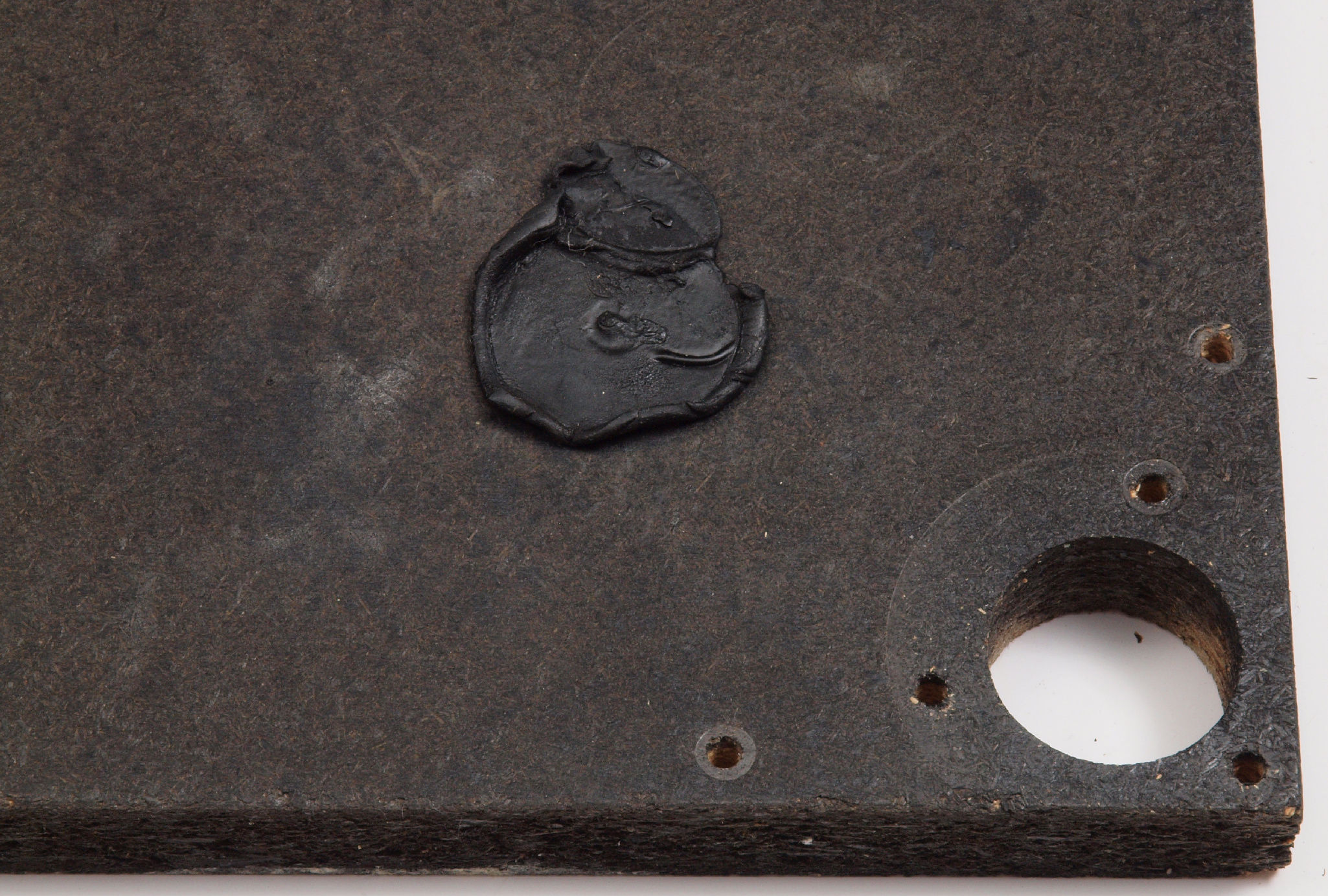

W５１．　修理前　底板表。
W５１２．　修理中　底板表。　両面テープ？
W５１３．　修理後　底板表。　両面テープを取る。

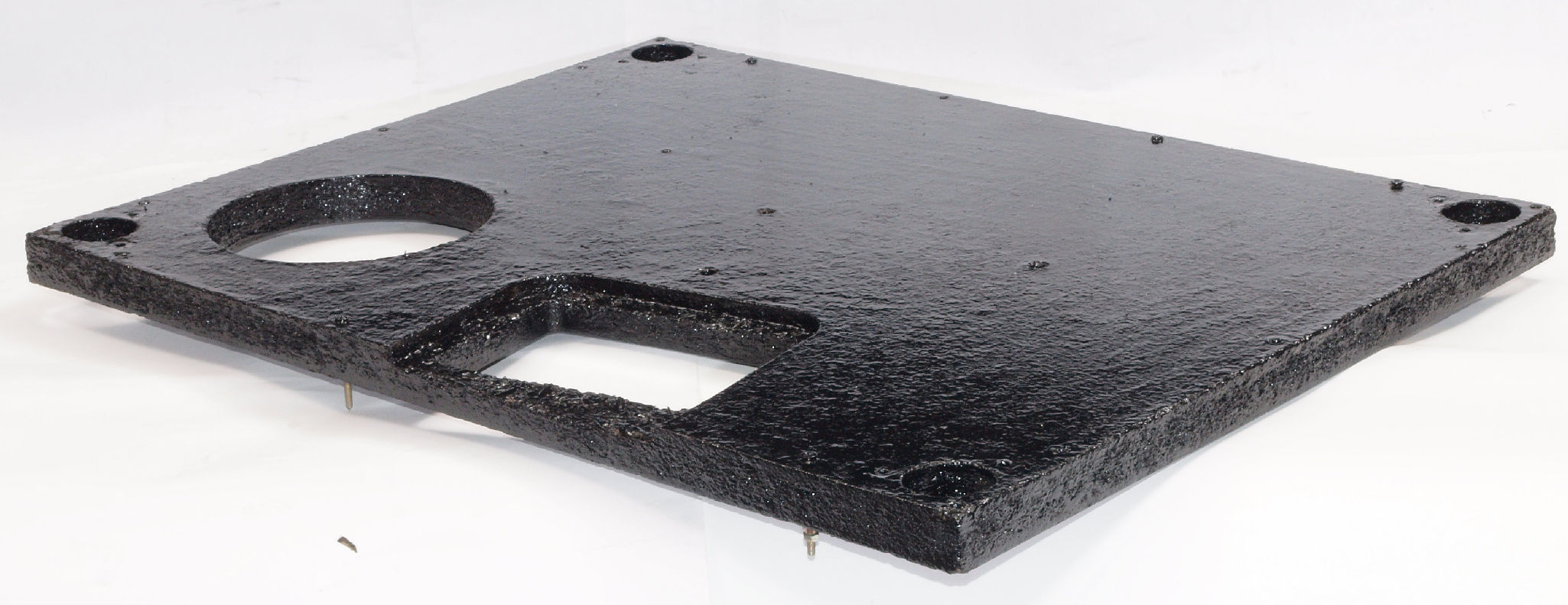

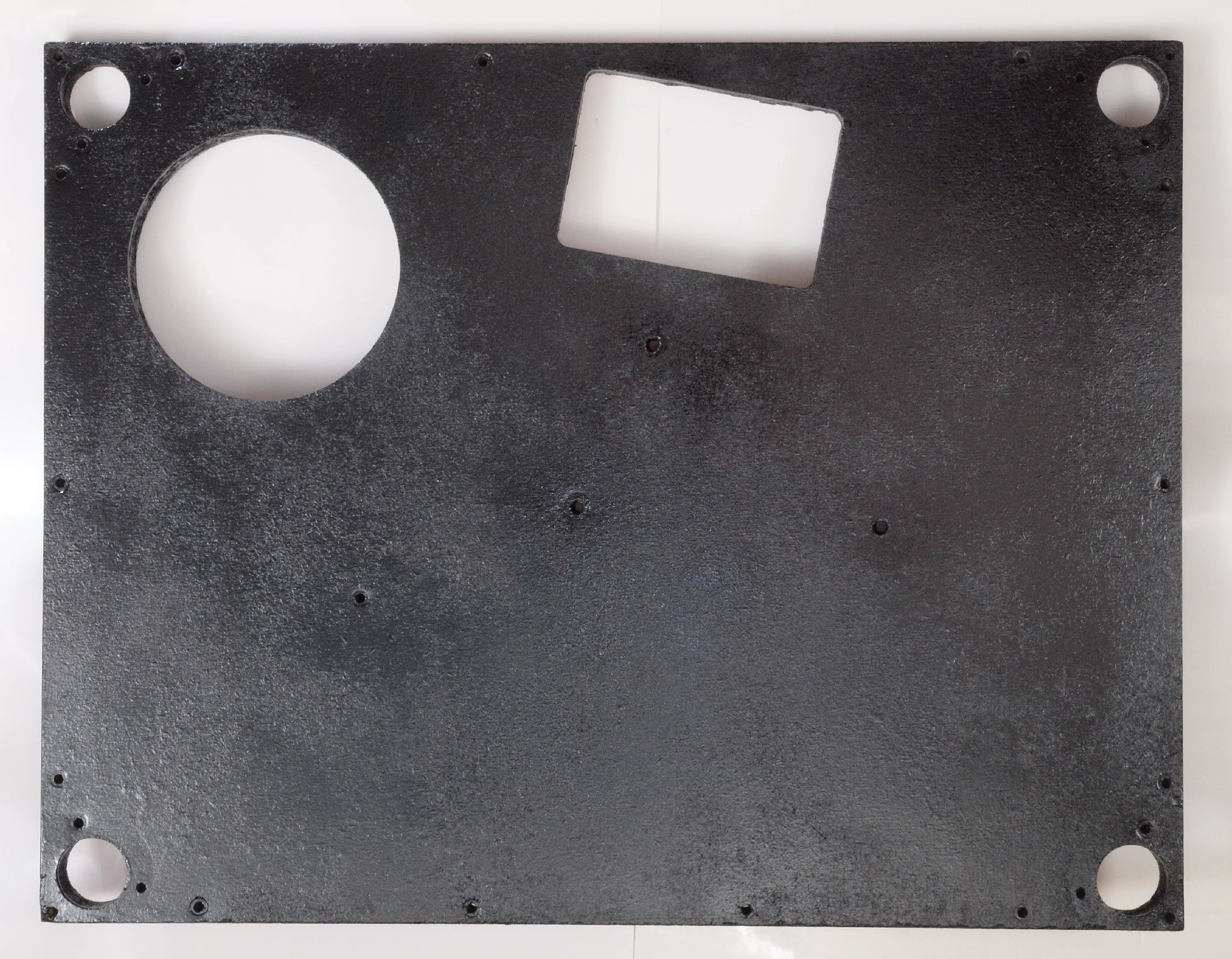

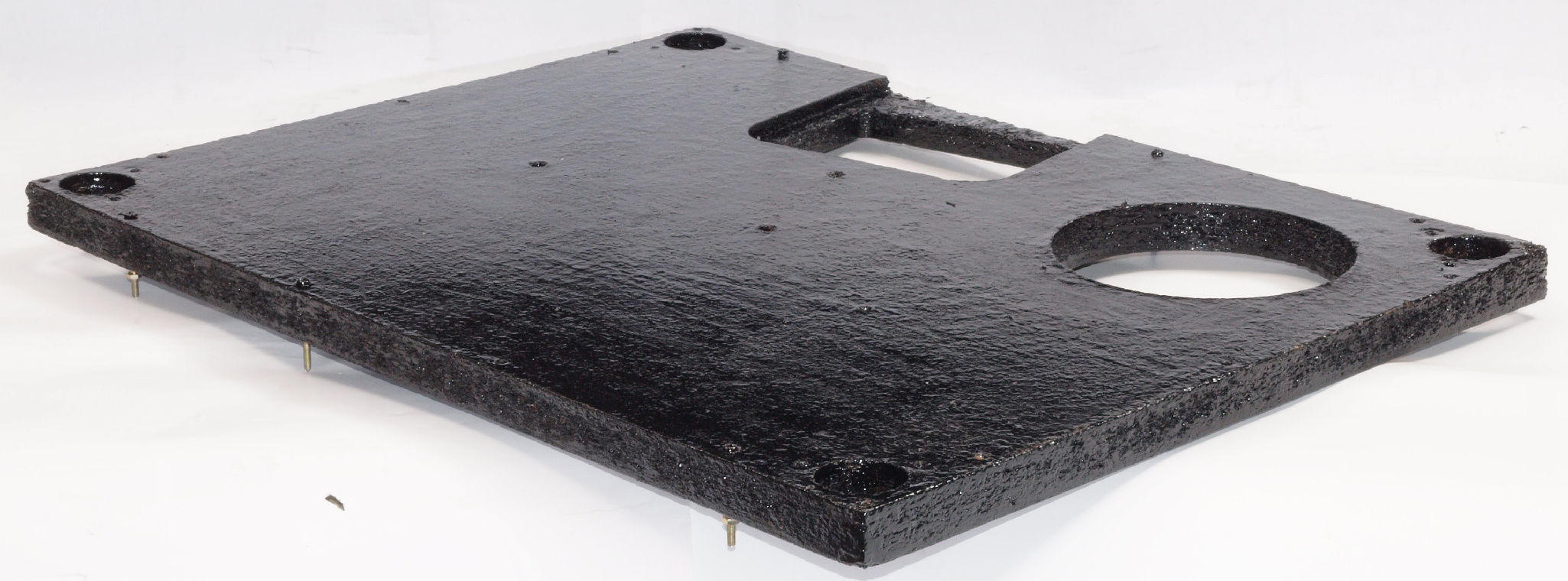

W５２．　修理（塗装）後　底板表、キズを消す為と割れを防ぐのに、塗装する。

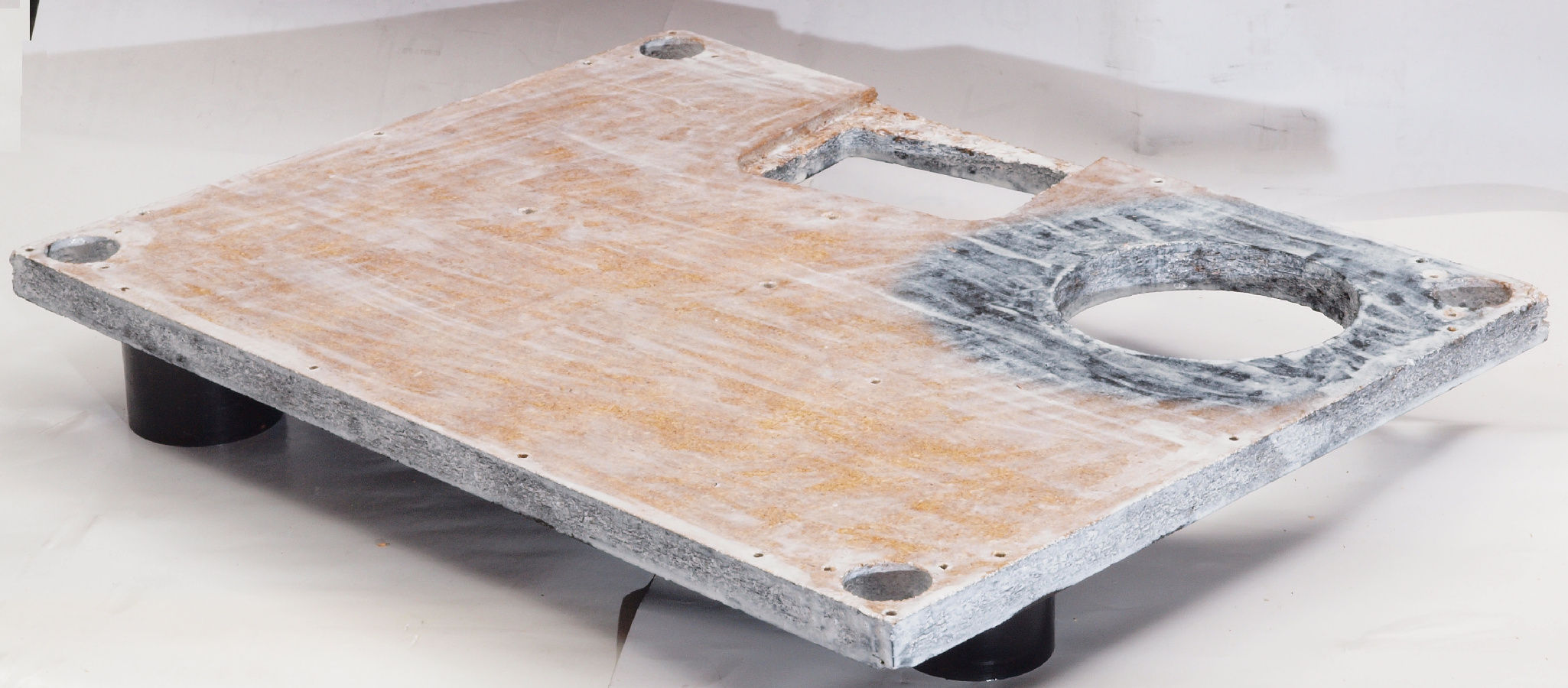

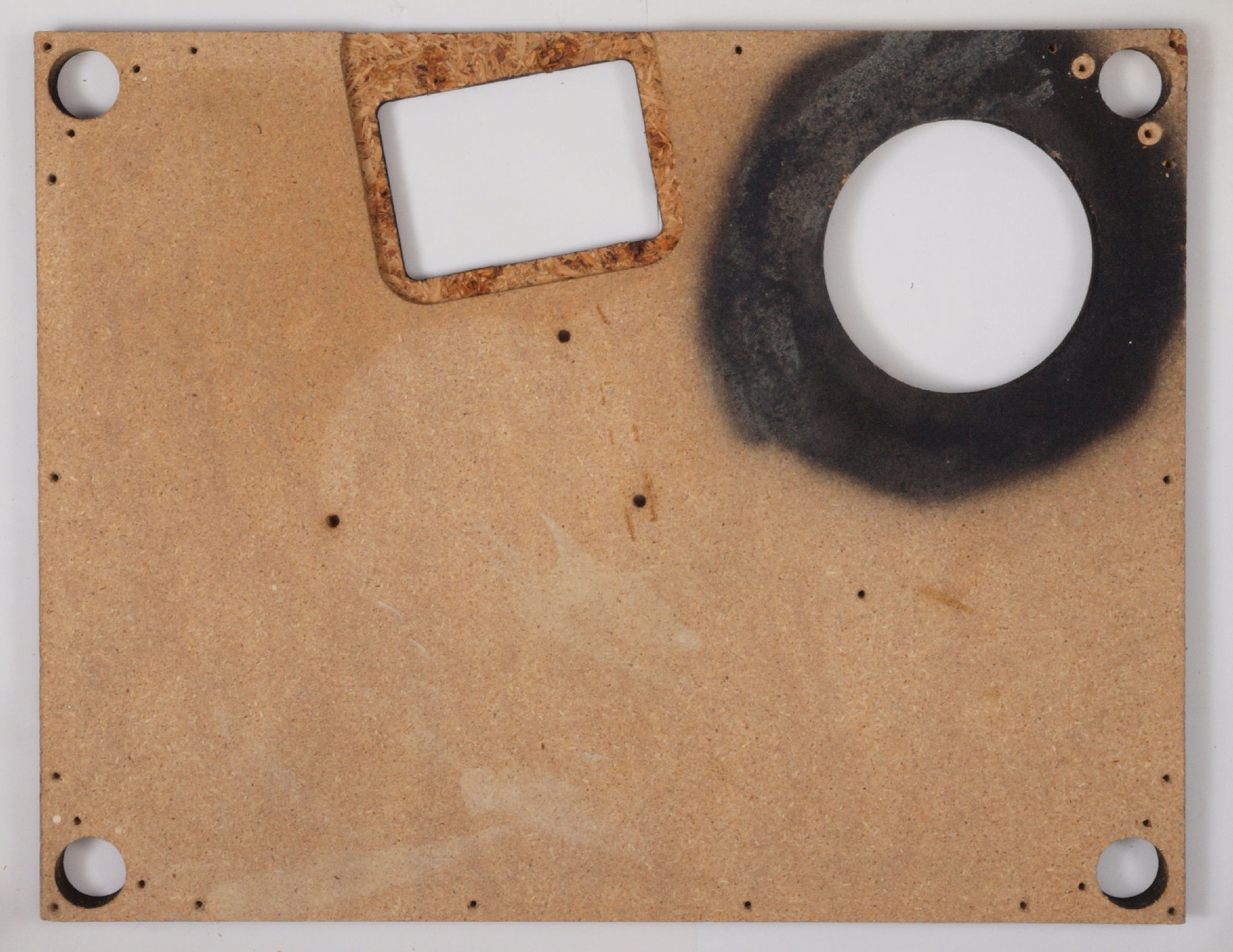

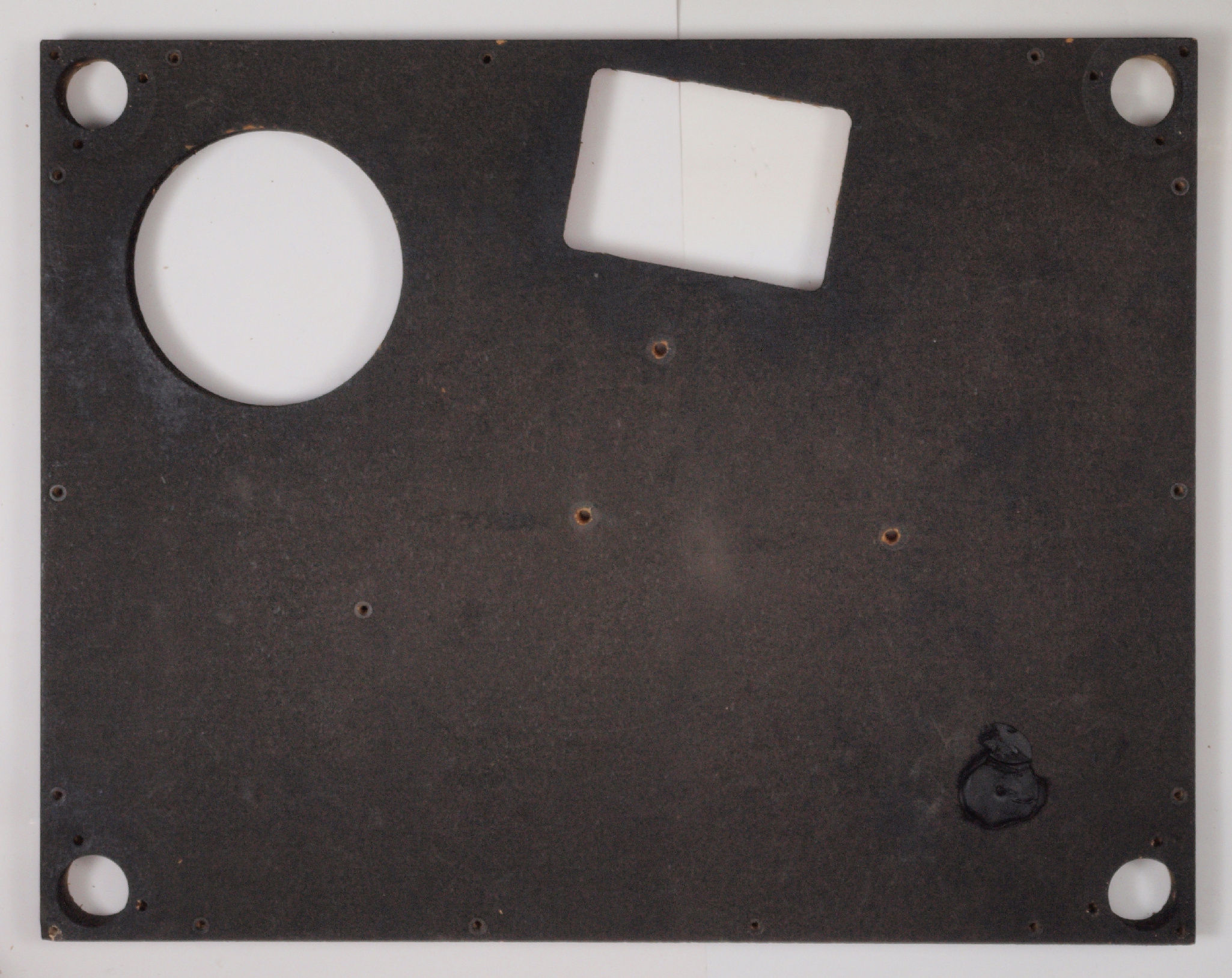

W５３．　修理前　底板裏側。

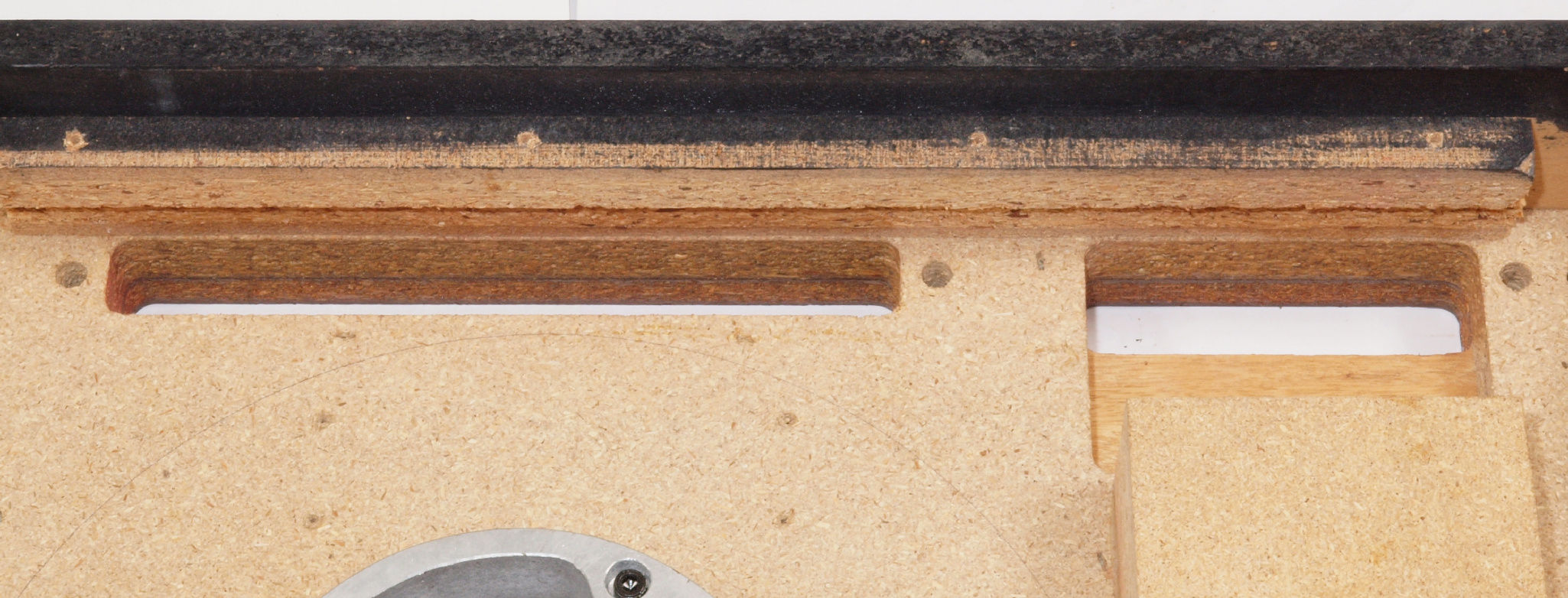

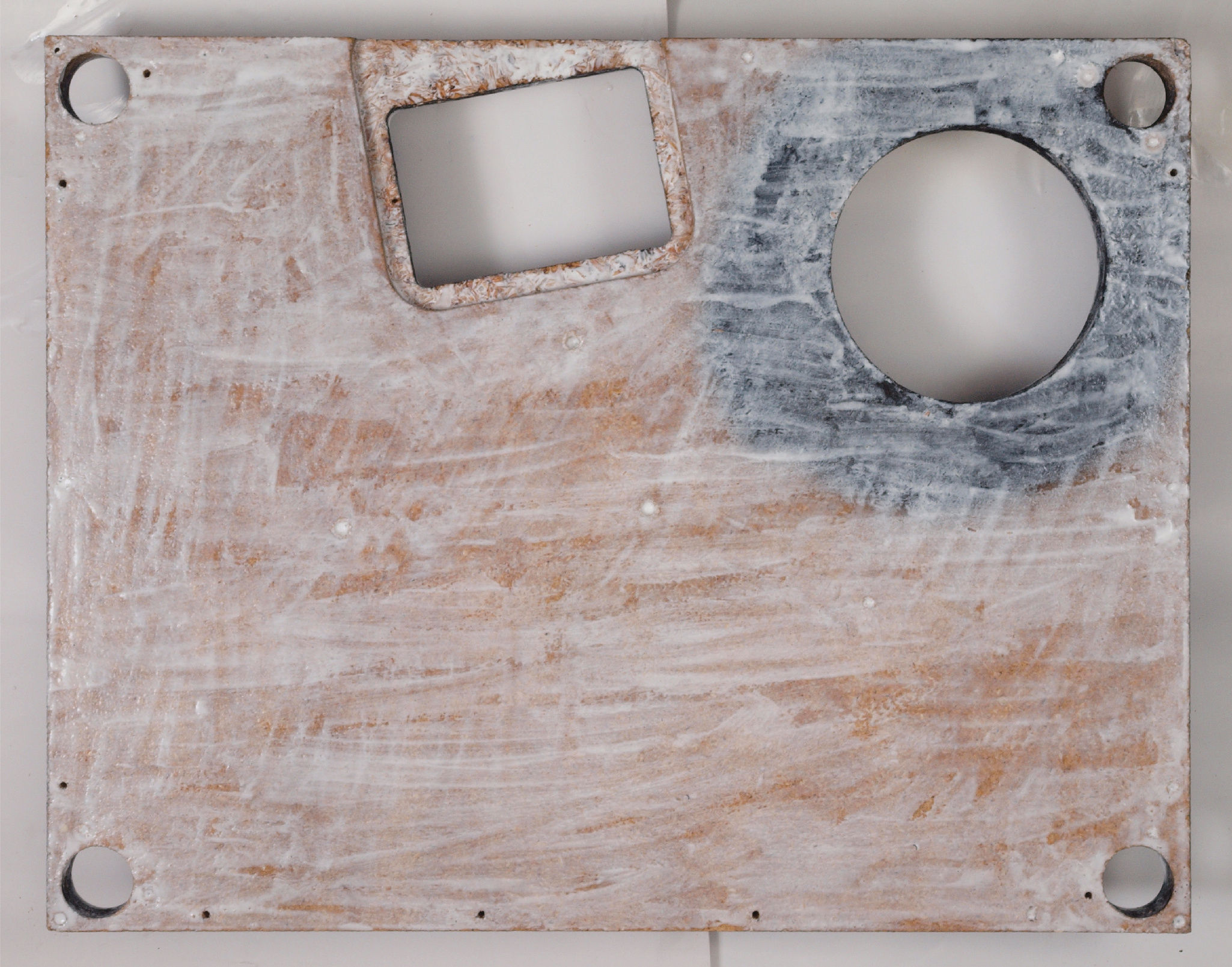

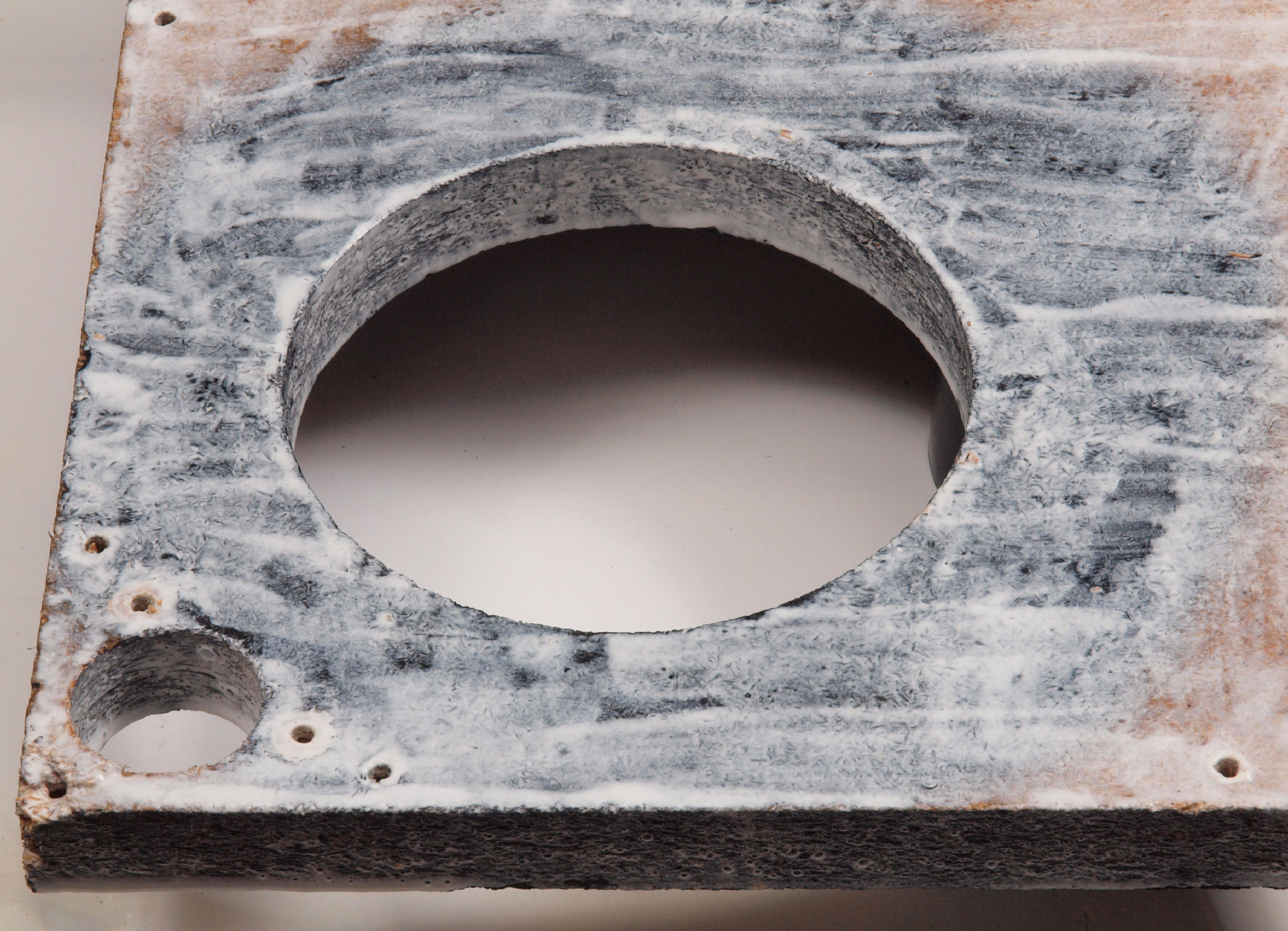

W５４．　修理中　底板裏側。　圧縮材に、水性木工ボンドを塗布し、乾燥中。

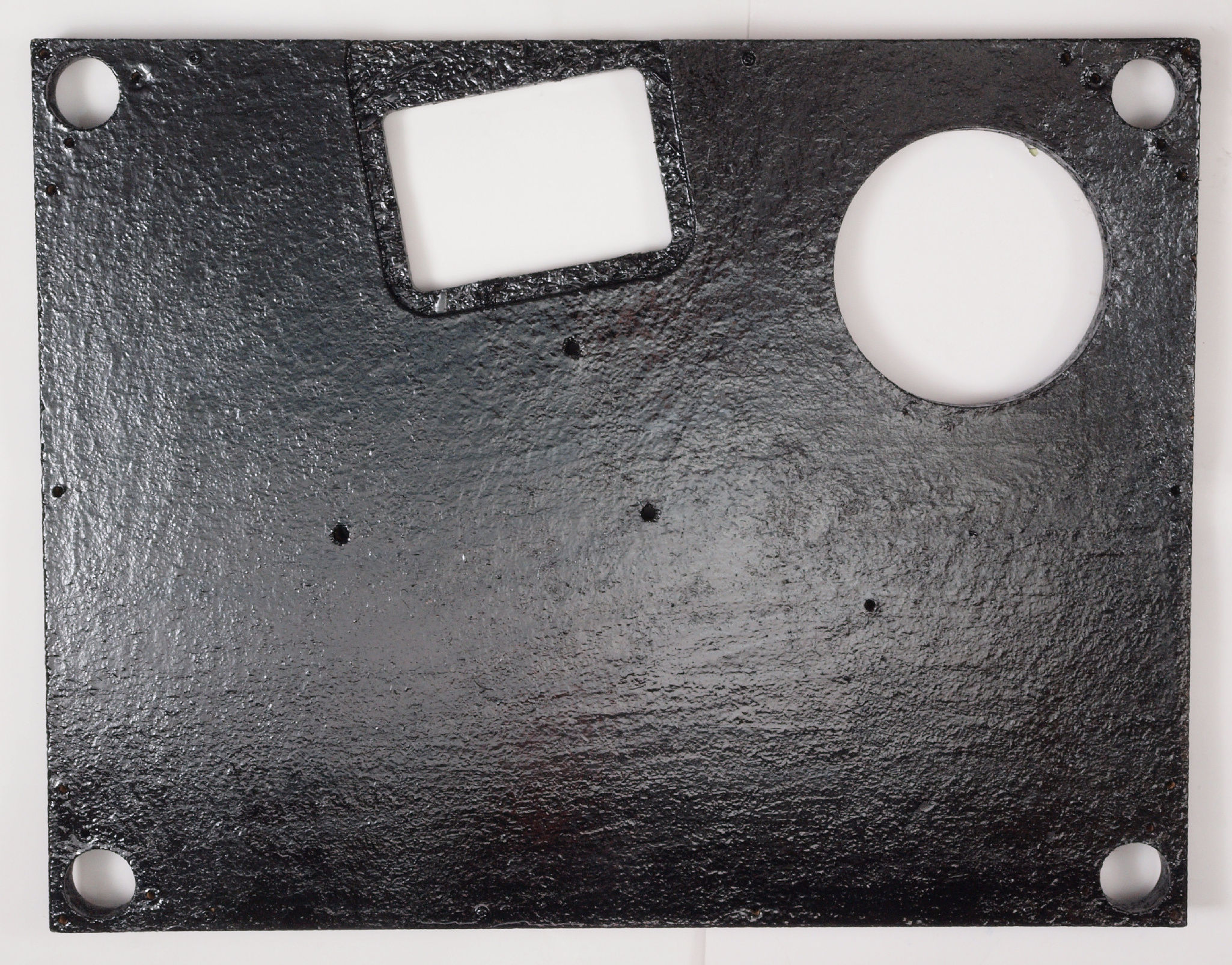

W５５．　修理（塗装）後　底板裏側。　さらに、キズを消す為と割れを防ぐのに、ペンキを塗る。
W６１．　修理中　底板裏側、　前右から。　圧縮材に、水性木工ボンドを塗布する。
W６２．　修理（塗装）後　底板裏側、　前右から。　さらに、キズを消す為と割れを防ぐのに、ペンキを塗る。
W６３．　修理中　底板裏側、　後左から。　圧縮材に、水性木工ボンドを塗布する。
W６４．　修理（塗装）後　底板裏側、　後左から。　さらに、キズを消す為と割れを防ぐのに、ペンキを塗る。

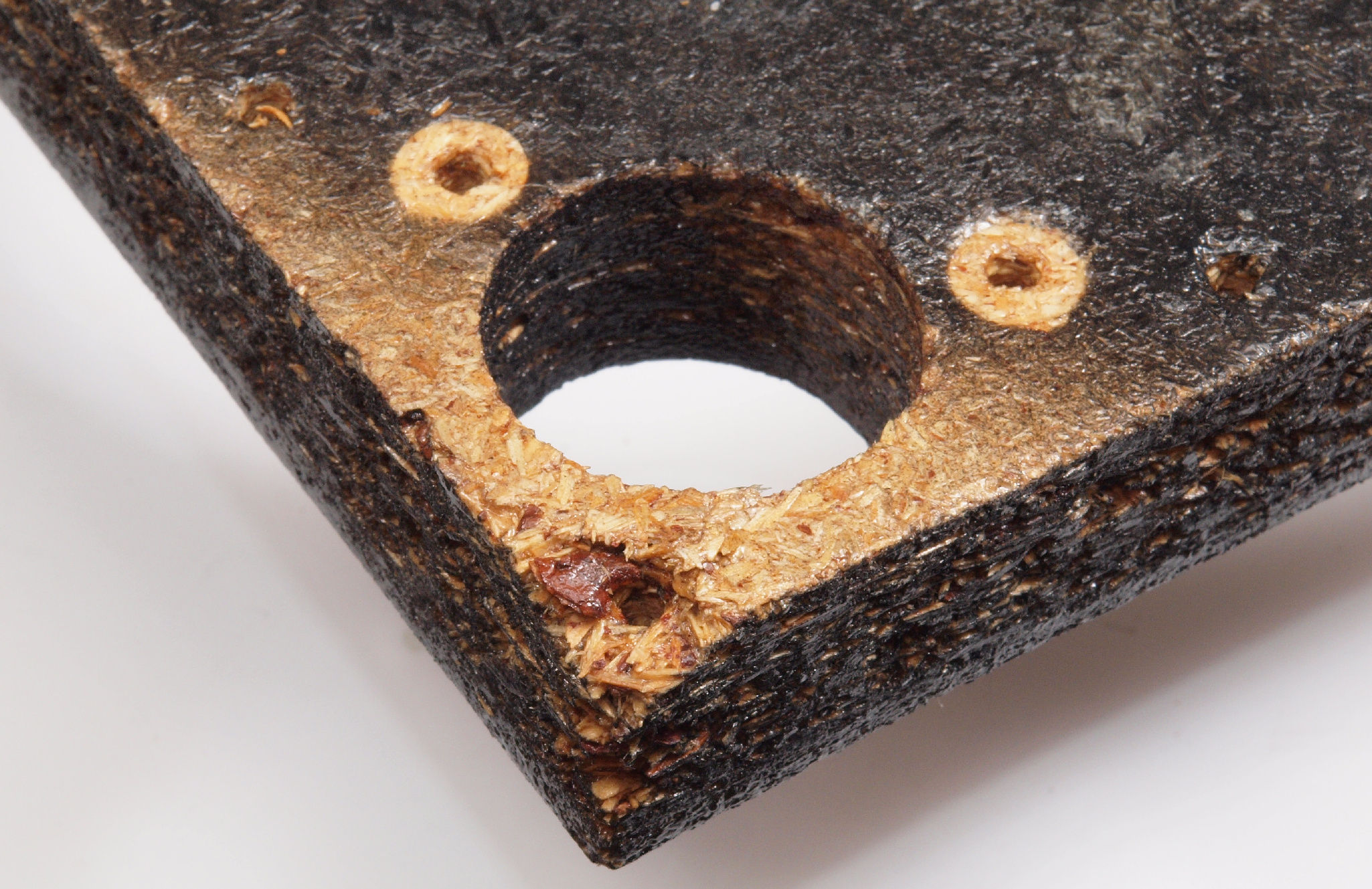

W７１．　修理前　底板裏側、トランスカバーを取付ける所。　止めビスが圧縮材を割る。
W７２．　修理中　底板裏側、トランスカバーを取付ける所、水性木工ボンドを塗布する。
W７３．　修理（塗装）後　底板裏側、トランスカバーを取付ける所、キズを消す為と割れを防ぐのに、ペンキを塗る。
W７４．　修理前　底板裏側、トランスカバーを取付ける所、反対側。　止めビスが圧縮材を割る。
W７５．　修理中　底板裏側、トランスカバーを取付ける所、反対側。水性木工ボンドを塗布する。
W７６．　修理（塗装）後　底板裏側、
　　　　　　　　　　　　　　　　トランスカバーを取付ける所、反対側。キズを消す為と割れを防ぐのに、ペンキを塗る。
W７７．　修理中　底板裏側、アーム取り付け穴、水性木工ボンドを塗布する。

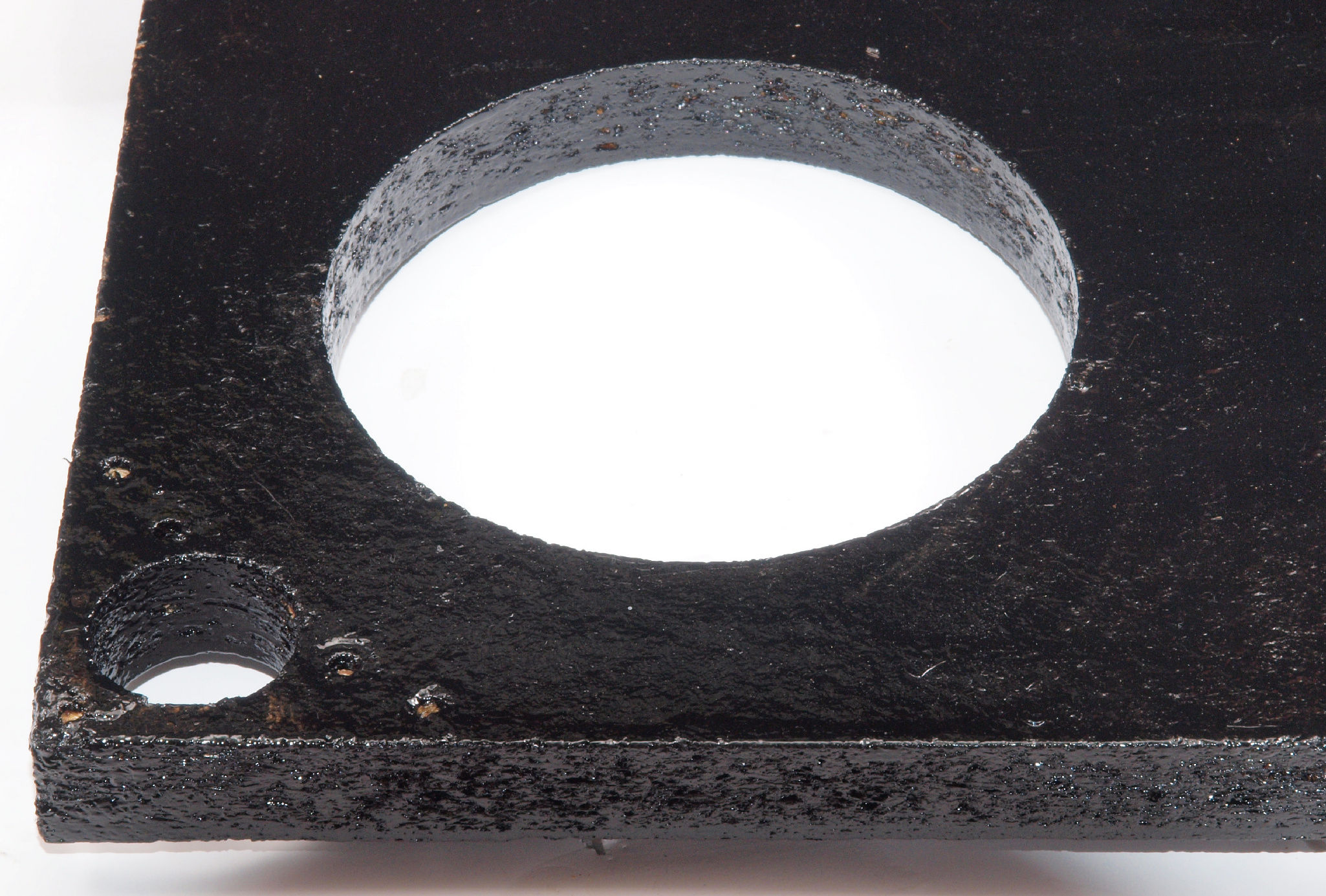

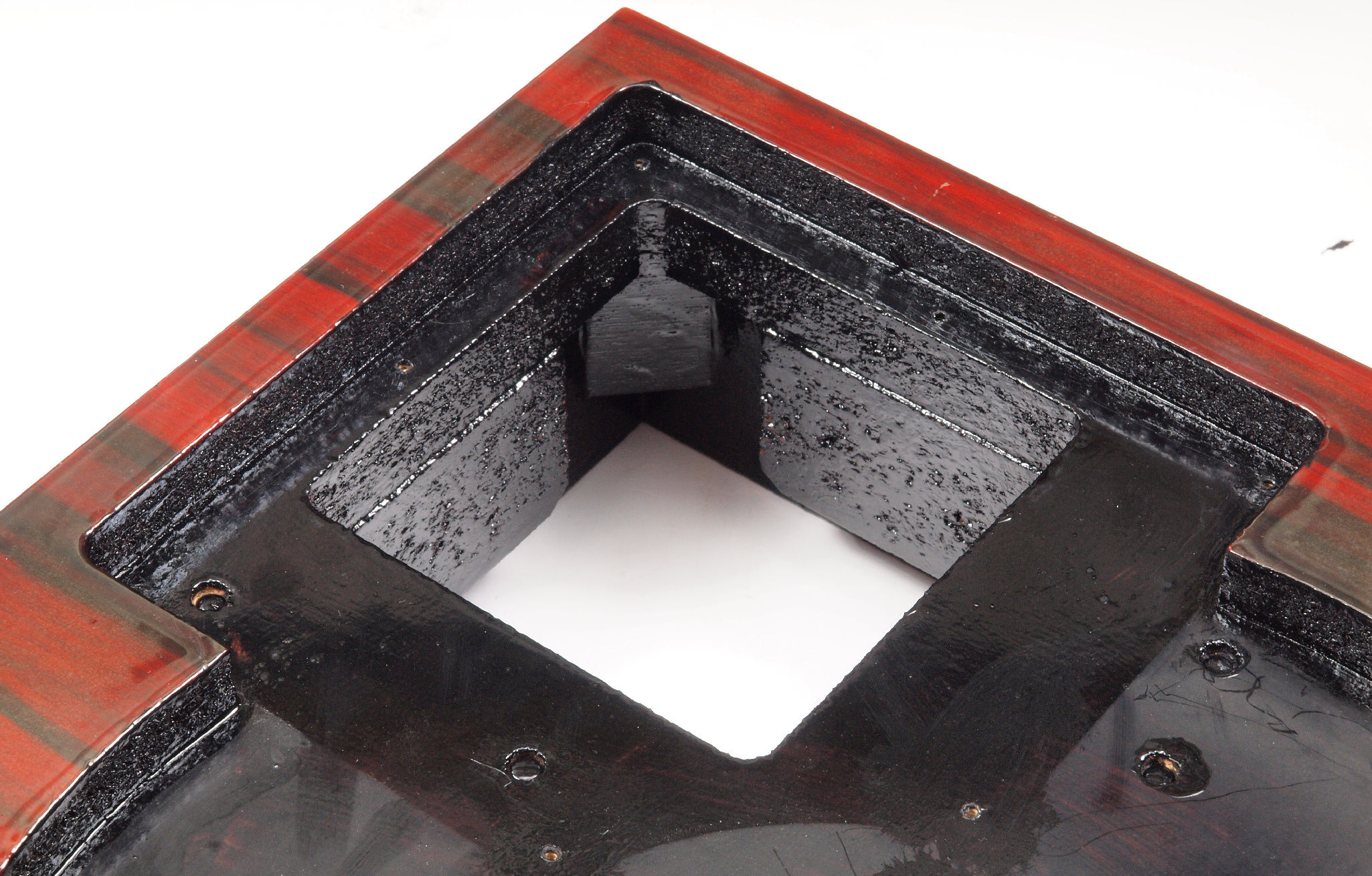

W７８．　修理中　底板裏側、アーム取り付け穴、さらに、キズを消す為と割れを防ぐのに、ペンキを塗る。

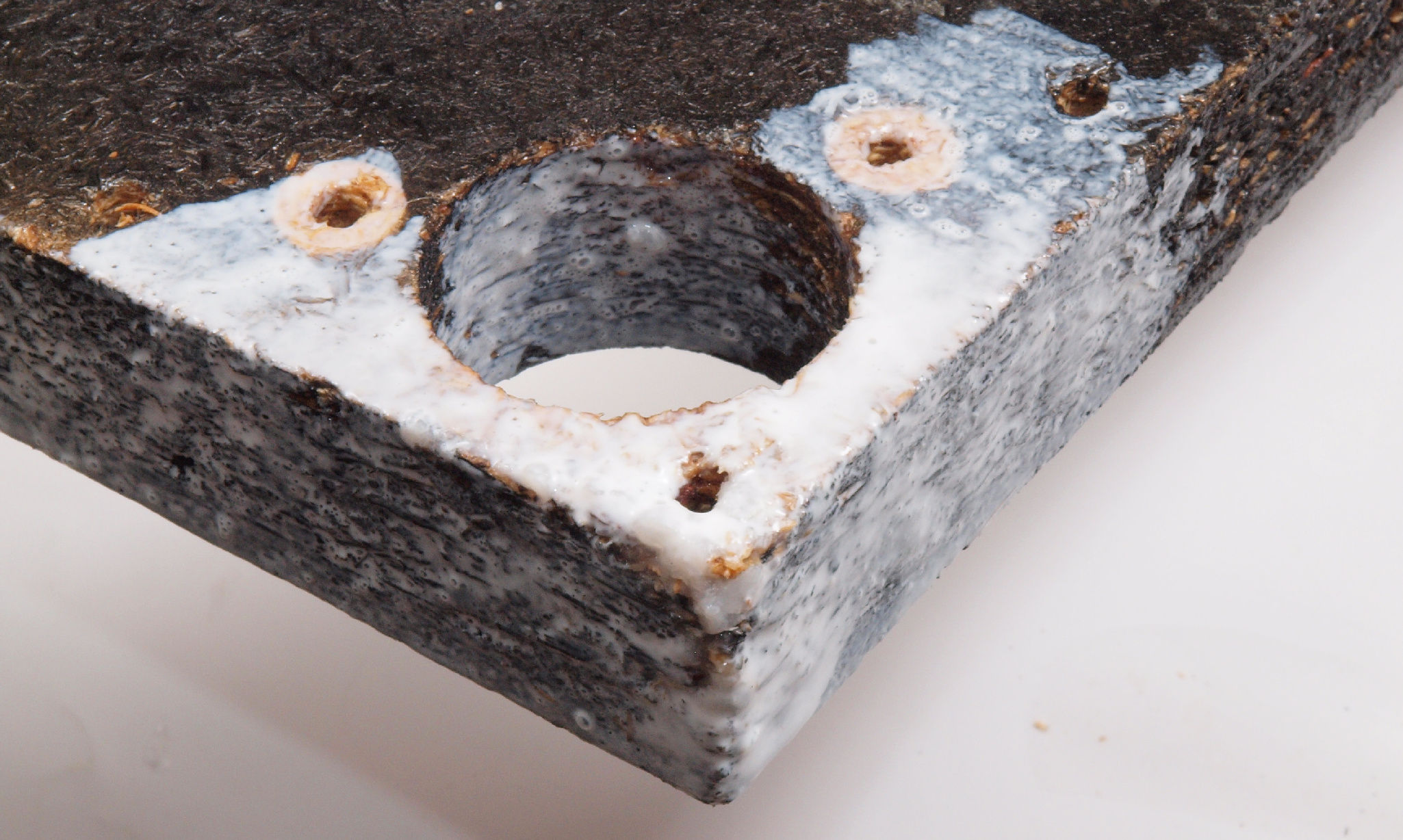

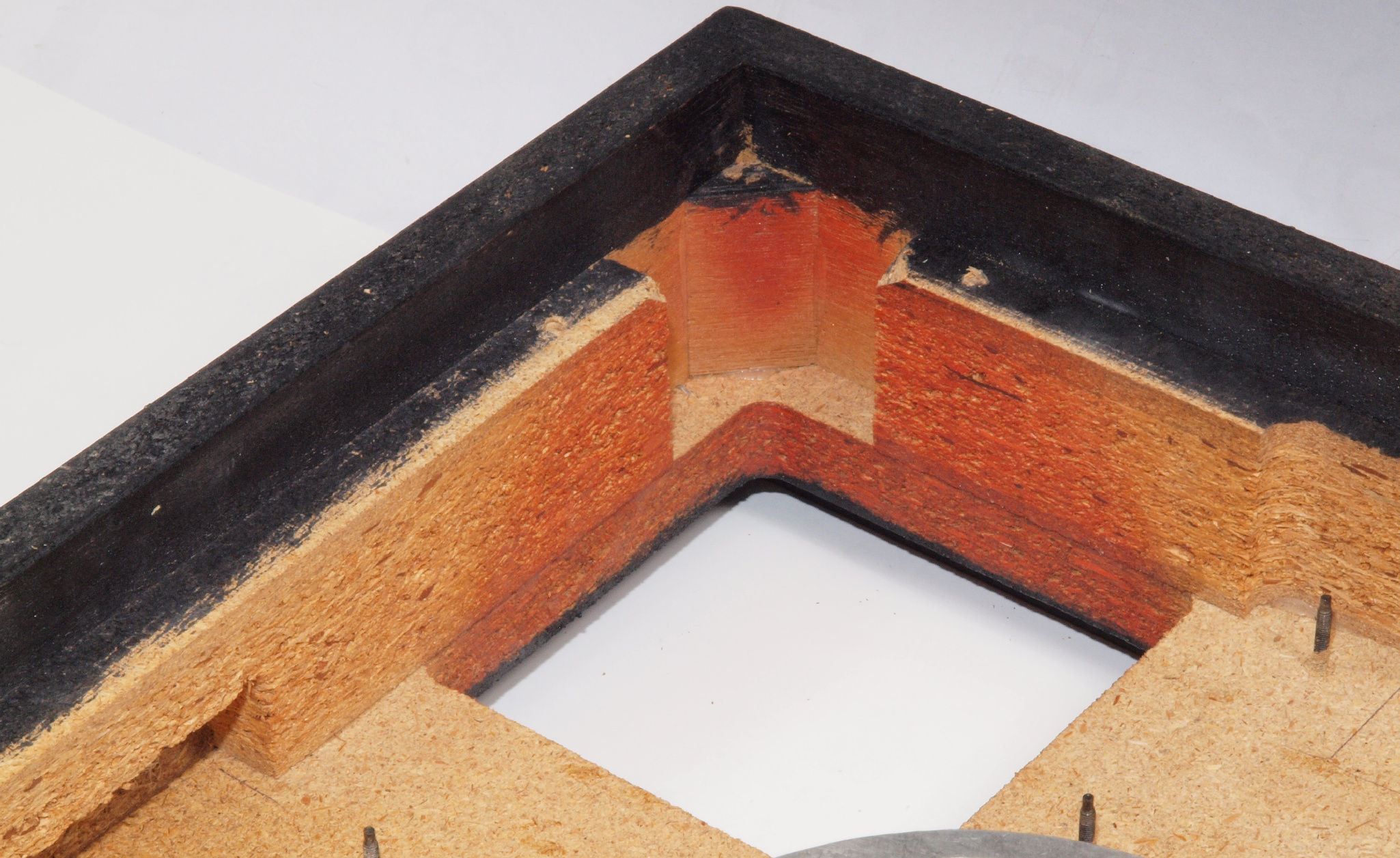

Ｗ８１．　修理前　下蓋裏の角割れ。
Ｗ８２．　修理中　下蓋裏の角割れ。割れを埋める。

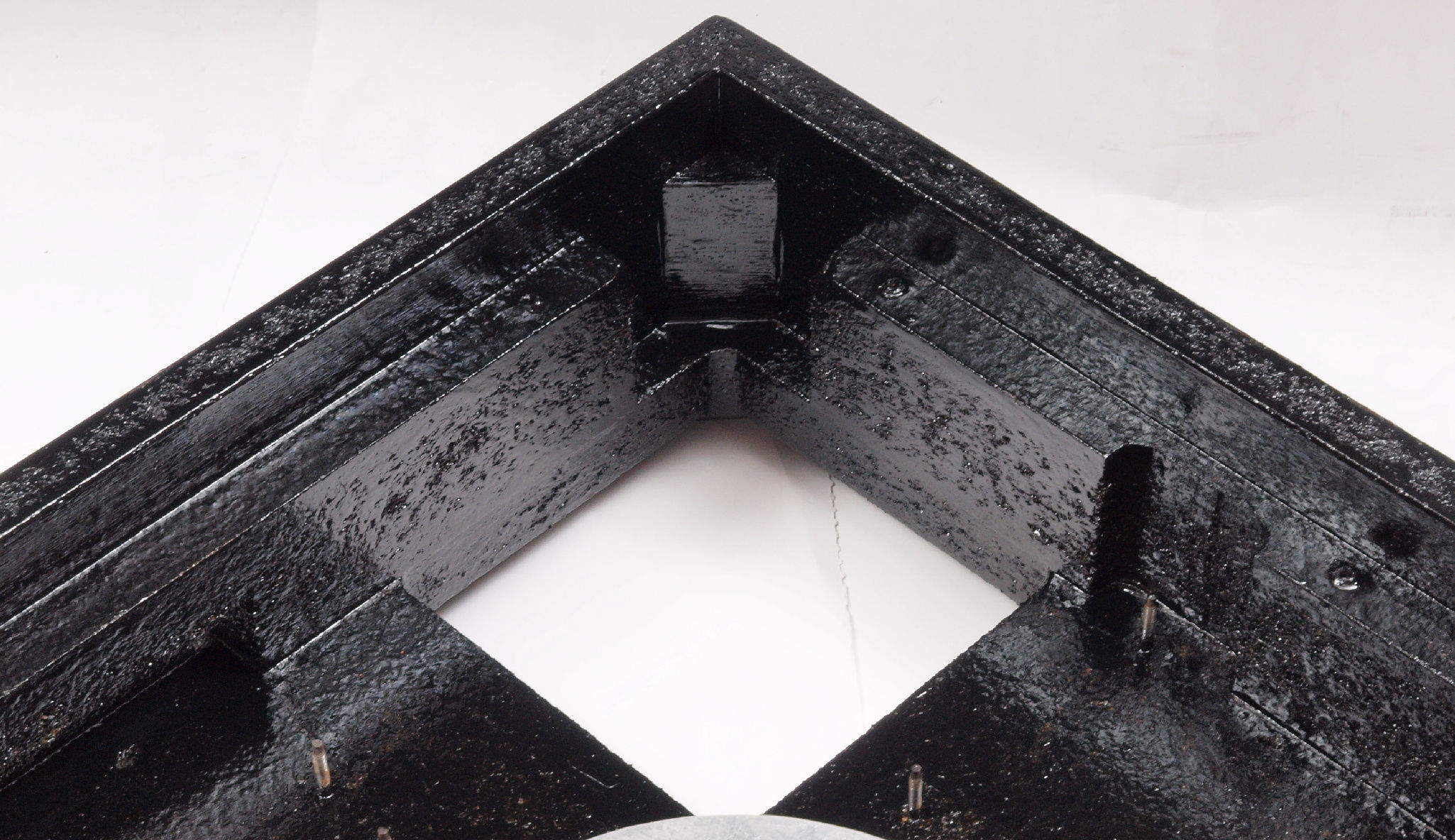

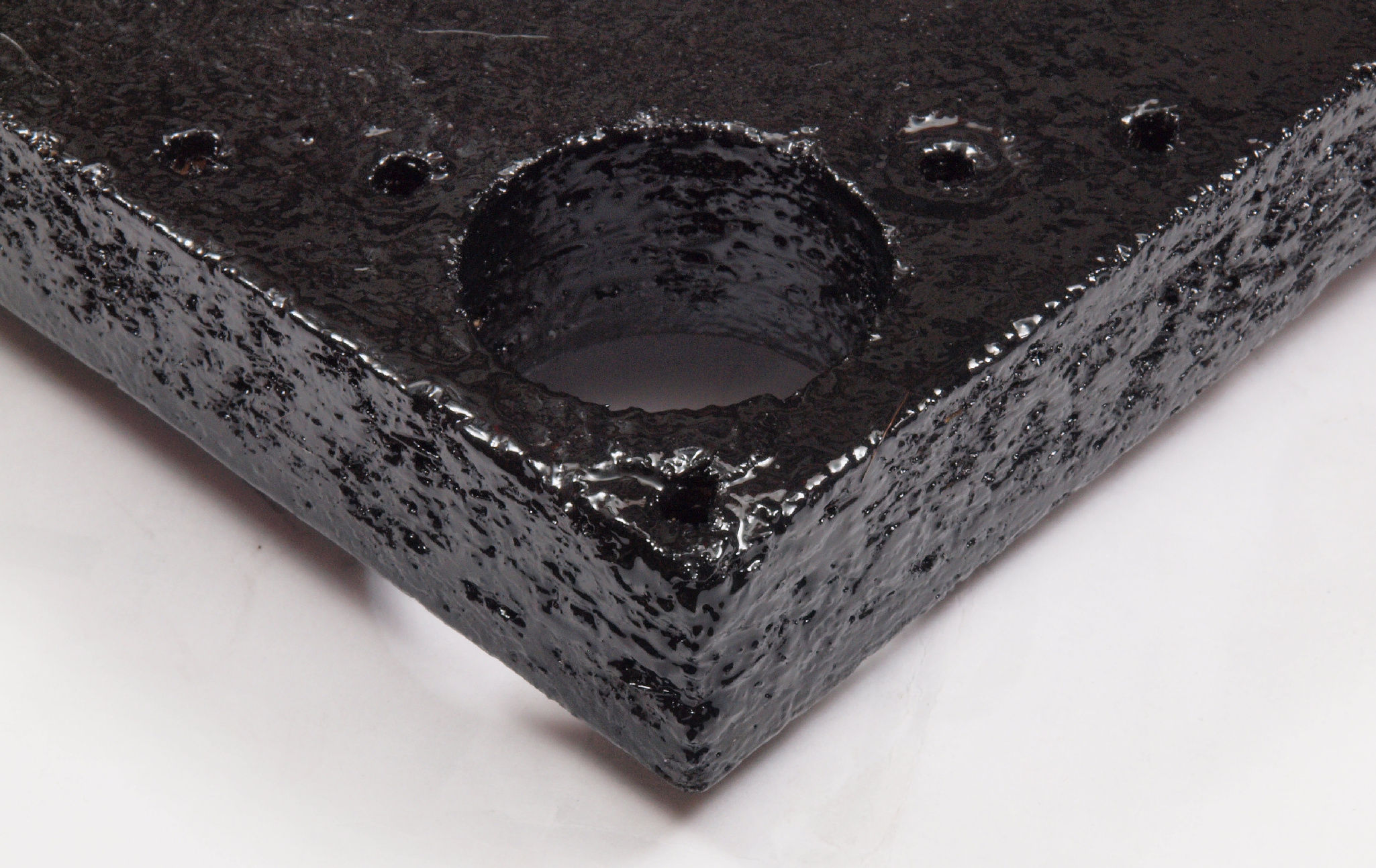

Ｗ８２．　修理中　下蓋裏の角割れ。さらに、キズを消す為と割れを防ぐのに、ペンキを塗る。

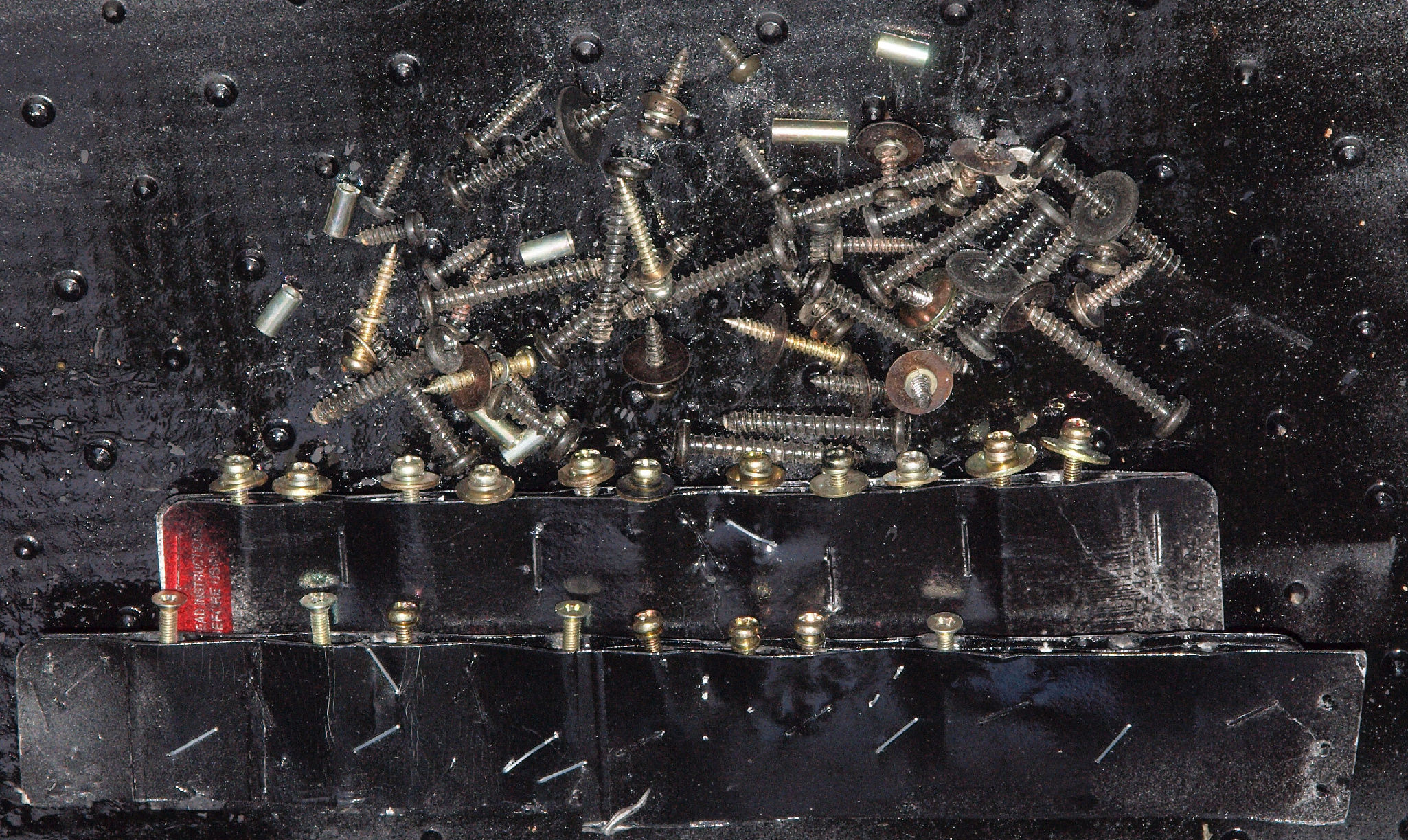

Ｗ８１．　修理前　下蓋等の止めネジ類。

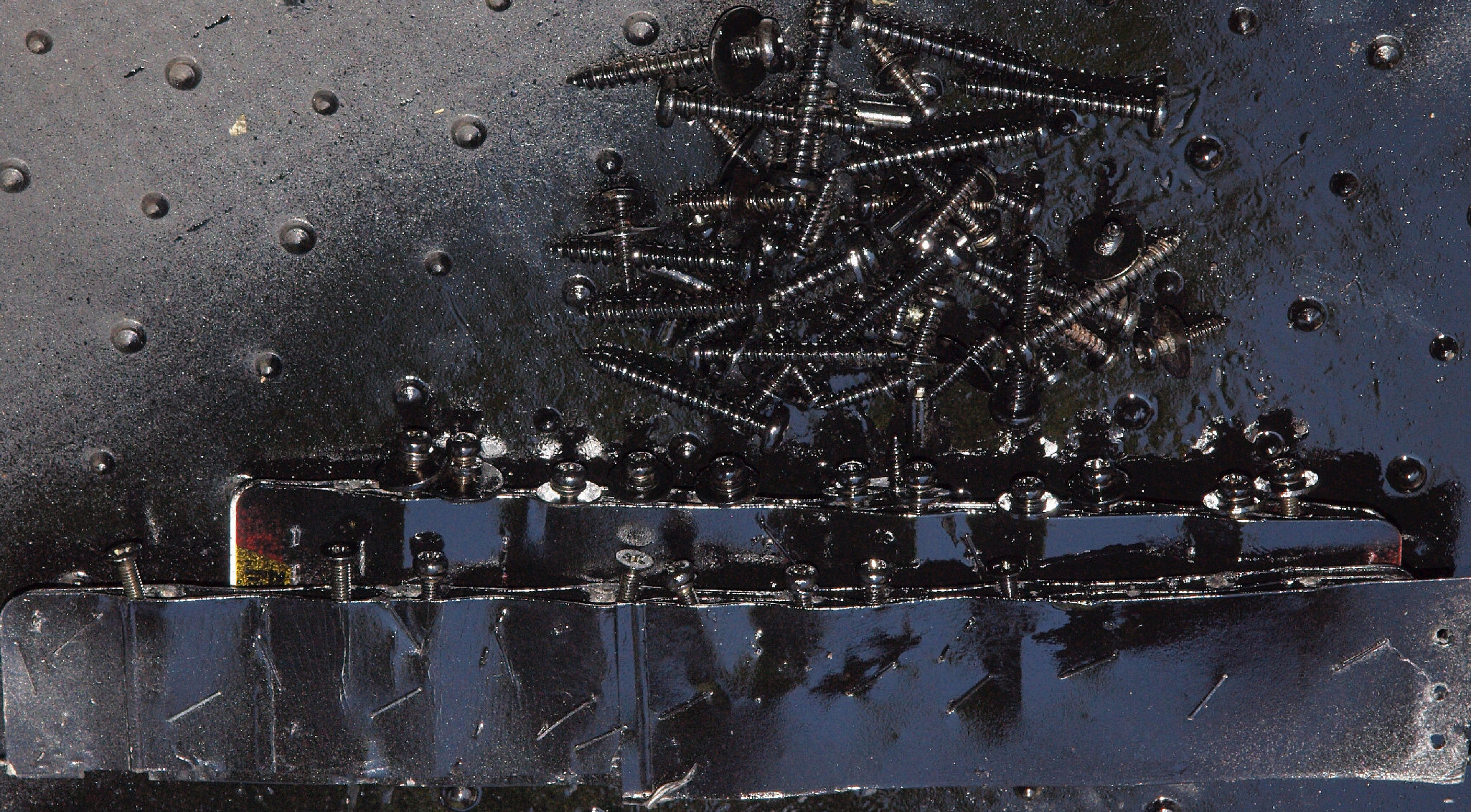

Ｗ８３．　修理（塗装）中　下蓋等の止めネジ類。　ラッカーを軽く吹き付ける。

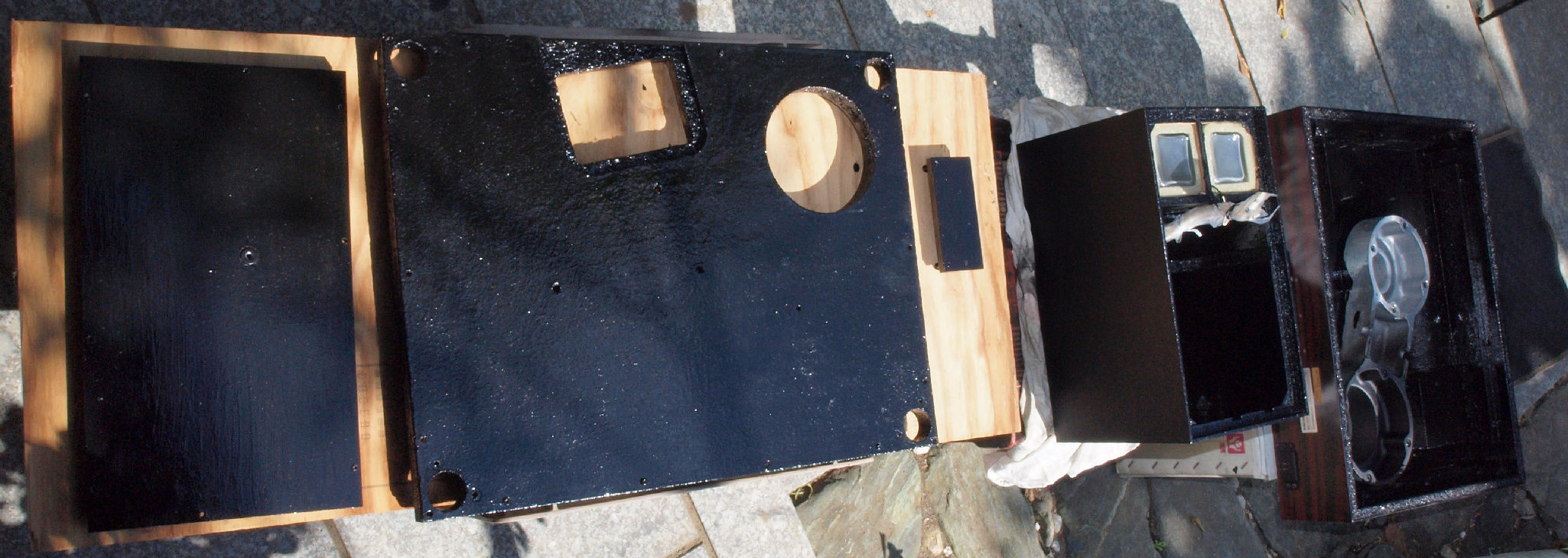

Ｗ８４．　修理（乾燥）中　反りに注意し乾燥する。
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

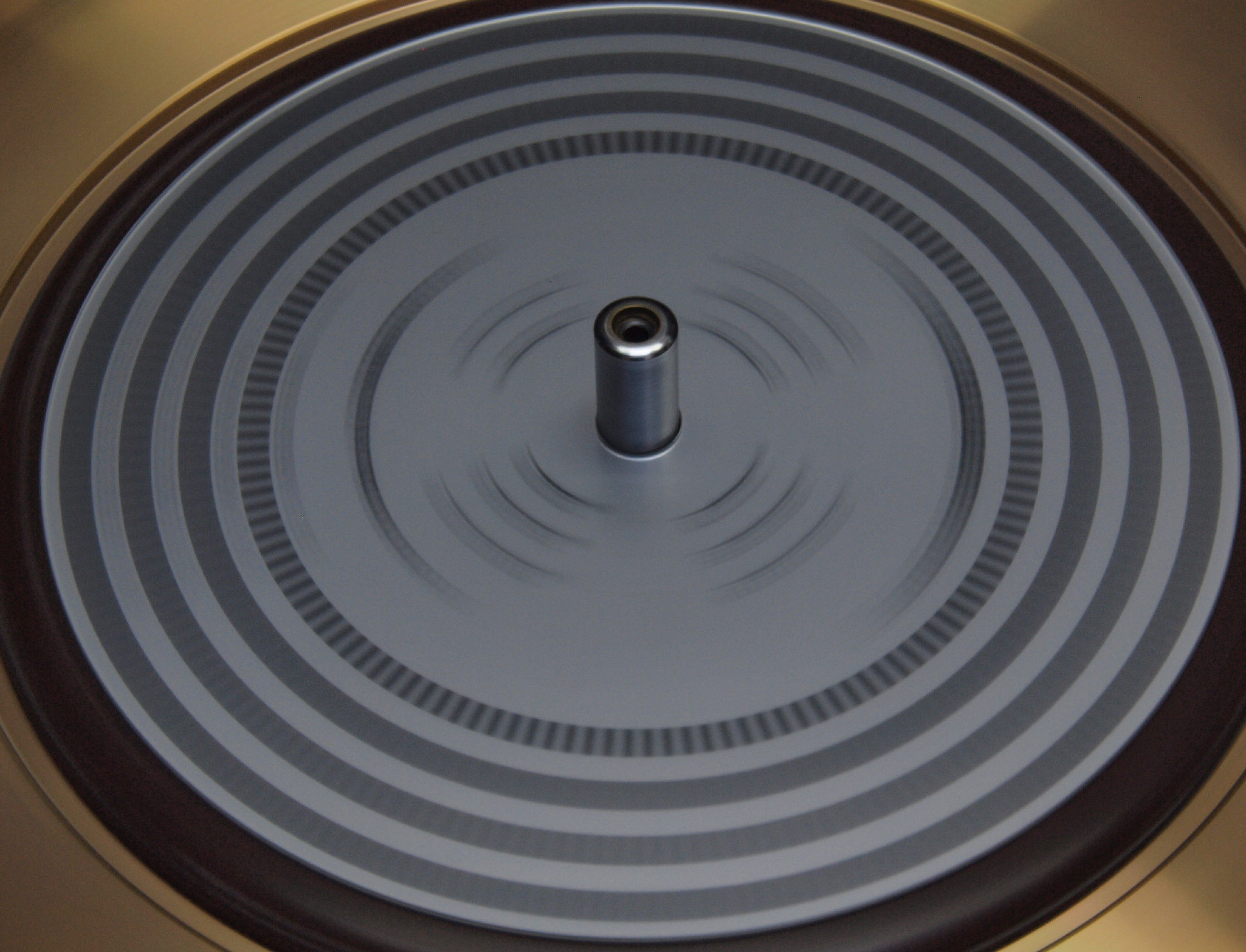

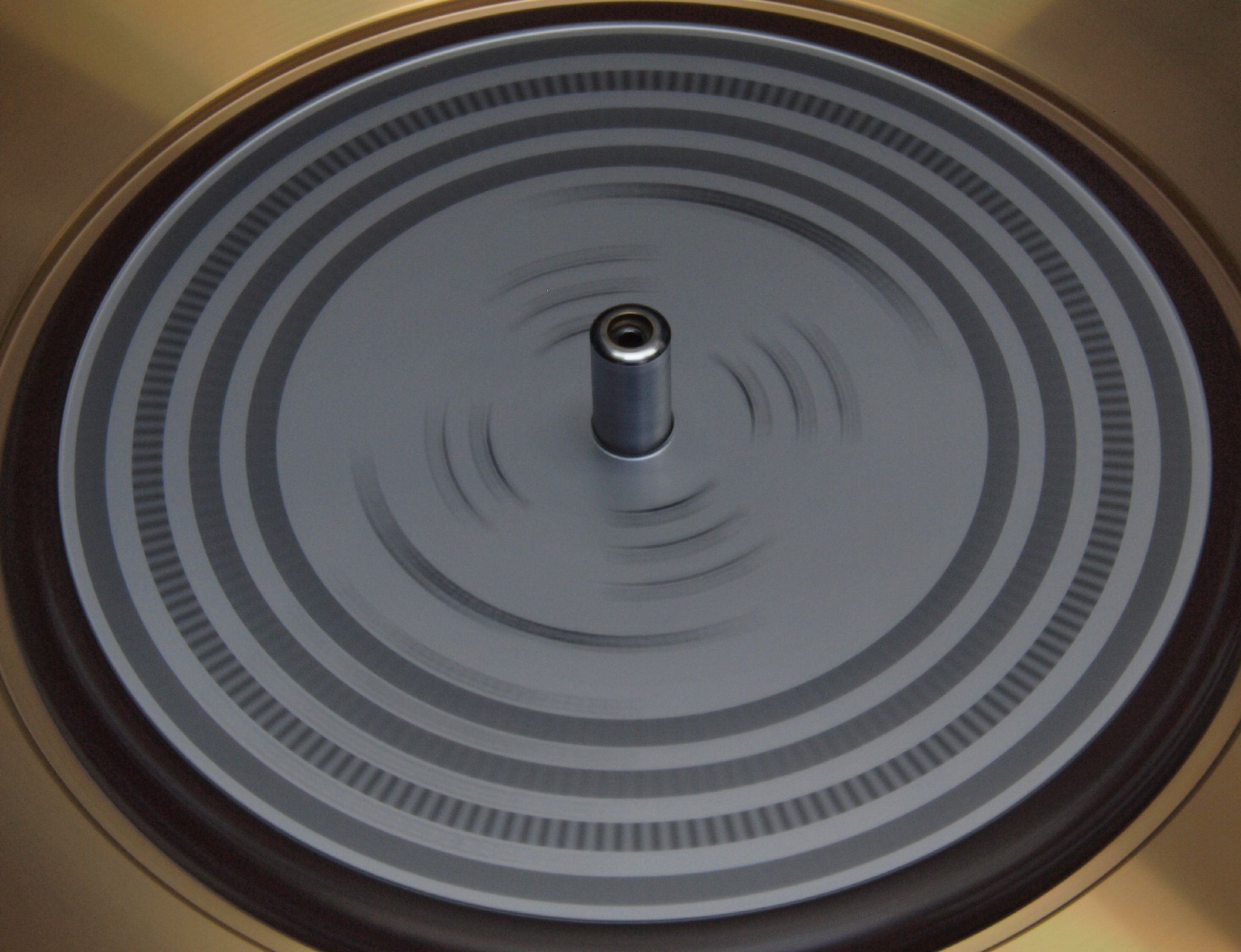

Ｅ１．　　ストロボで測定。「３３回転」
Ｅ２．　　ストロボで測定。「４５回転」
Ｓ．　MICRO SEIKI　ＳＸ−１１１ＦＶ　の仕様（マニアル・カタログより）　
型名 SX-111FV.　F=Float、V=Vacuum
ターンテーブル 砲金製
ターンテーブル重量 10kg
イナーシャ 1,500kg・cm2
速度微調整 ±6%
外形寸法 532mmW×230mmH×440mmD
重量 27kg
付属エアポンプユニット外形寸法 200mmW×217mmH×360mmD
付属エアポンプユニット重量 6.3kg
定価 \380,000（1983年発売 ）
