ＭＩＣＲＯＳＥＩＫＩ　ＳＸ−１１１ＦＶＬ　Ｔｕｒｎｔａｂｌｅ．　２台目修理記録

平成１６年６月１日到着　　６月３日完成

Ａ．　修理前の状況 モーター異音でる Ｂ．　原因 　　　基板不良。 Ｃ．　修理状況 電解コンデンサー交換。 モーター分解・点検・注油。 ターンテーブル軸に注油。 Ｄ．　使用部品 電解コンデンサー　　　　１０個。 Ｅ．　調整・測定 Ｆ．　修理費　　３５，０００円　通常修理。 Ｓ．　MICRO SEIKI　ＳＸ−１１１ＦＶＬ　の仕様（マニアル・カタログより）

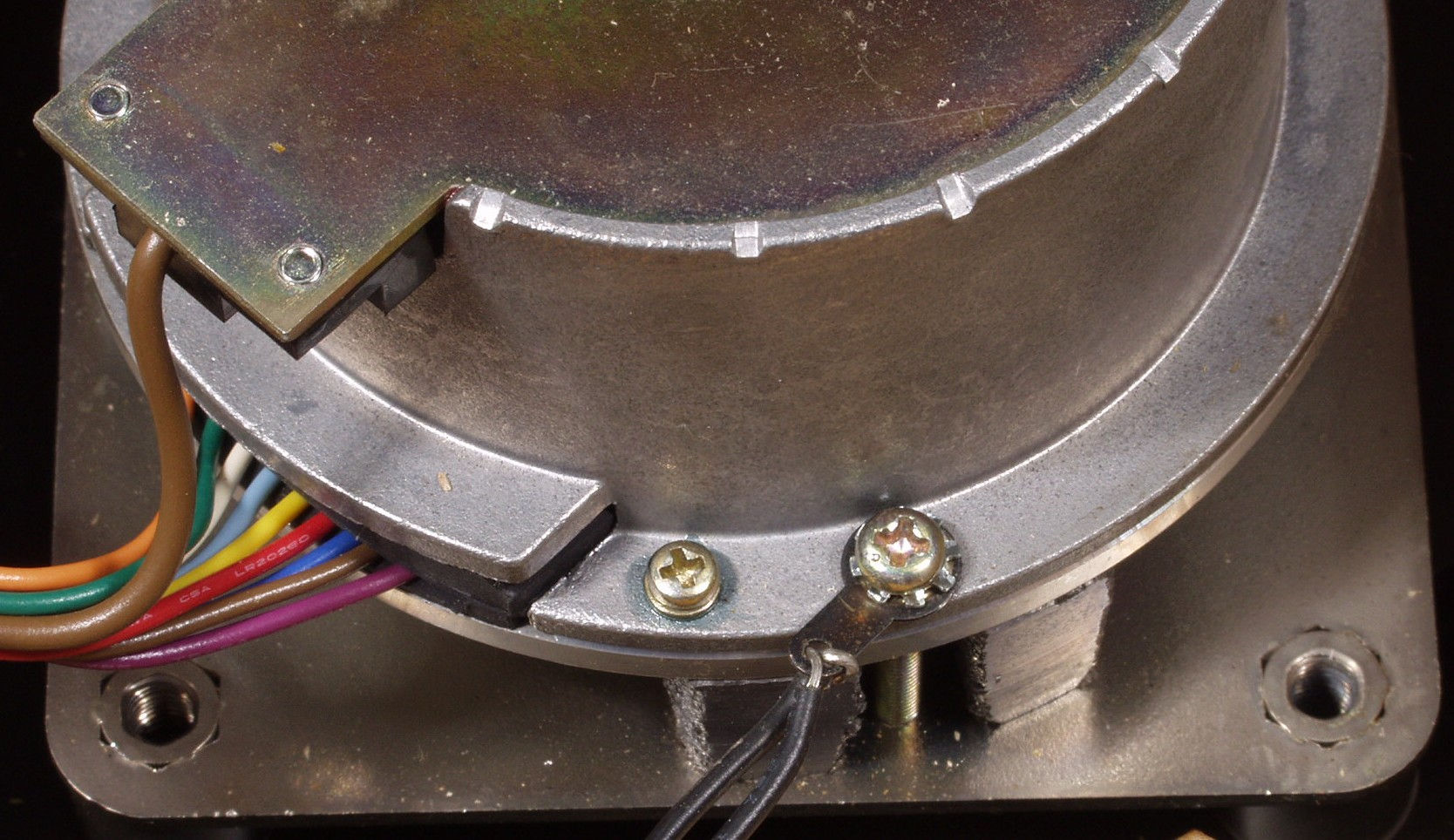

Ａ．　修理前の状況 Ａ１．　点検中　モーターのアース線がハンダしてない！ 　　　　　　　　　　現場がしっかりしない企業は衰退する

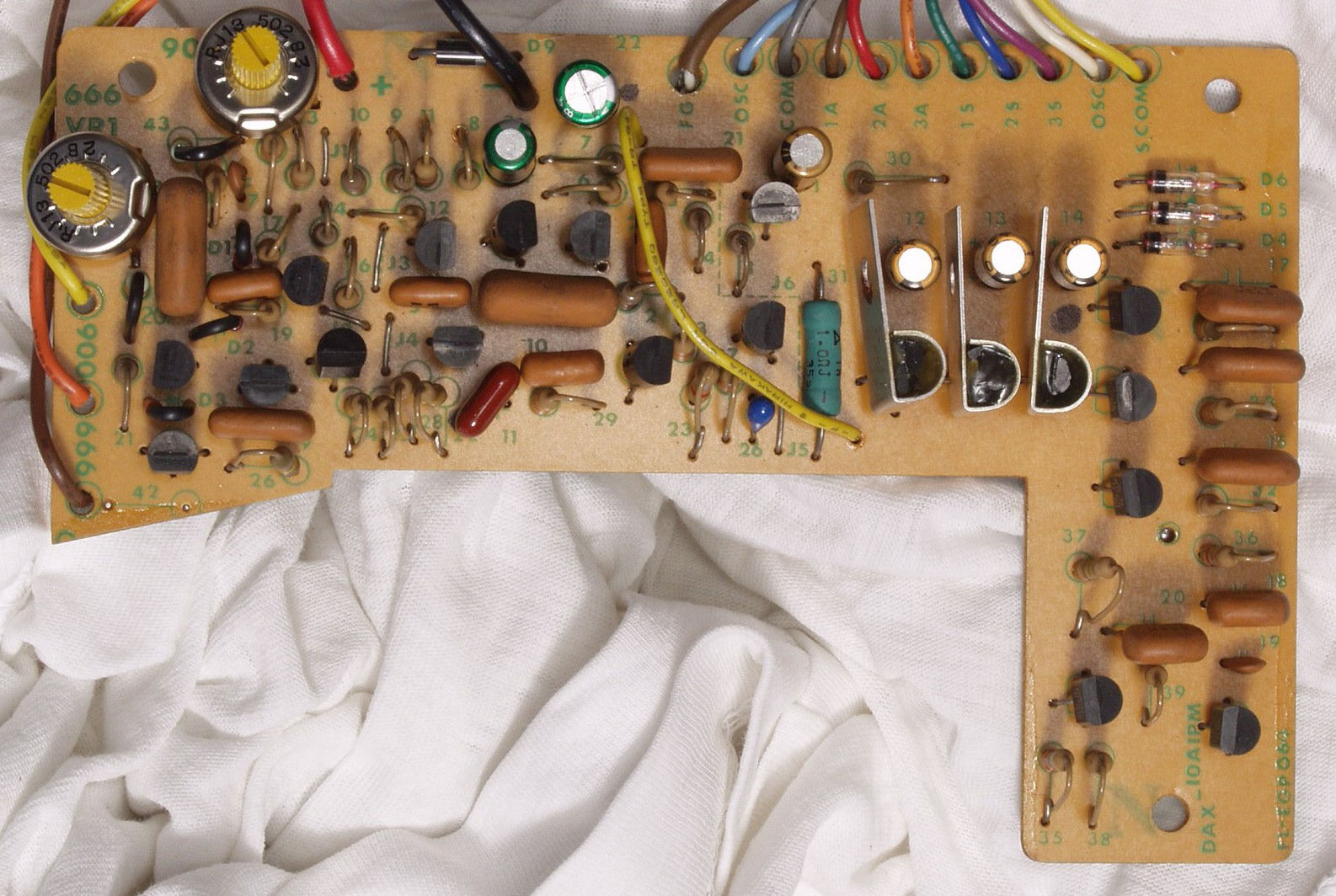

Ｃ．　修理状況 C１Ａ．　修理前　制御基板

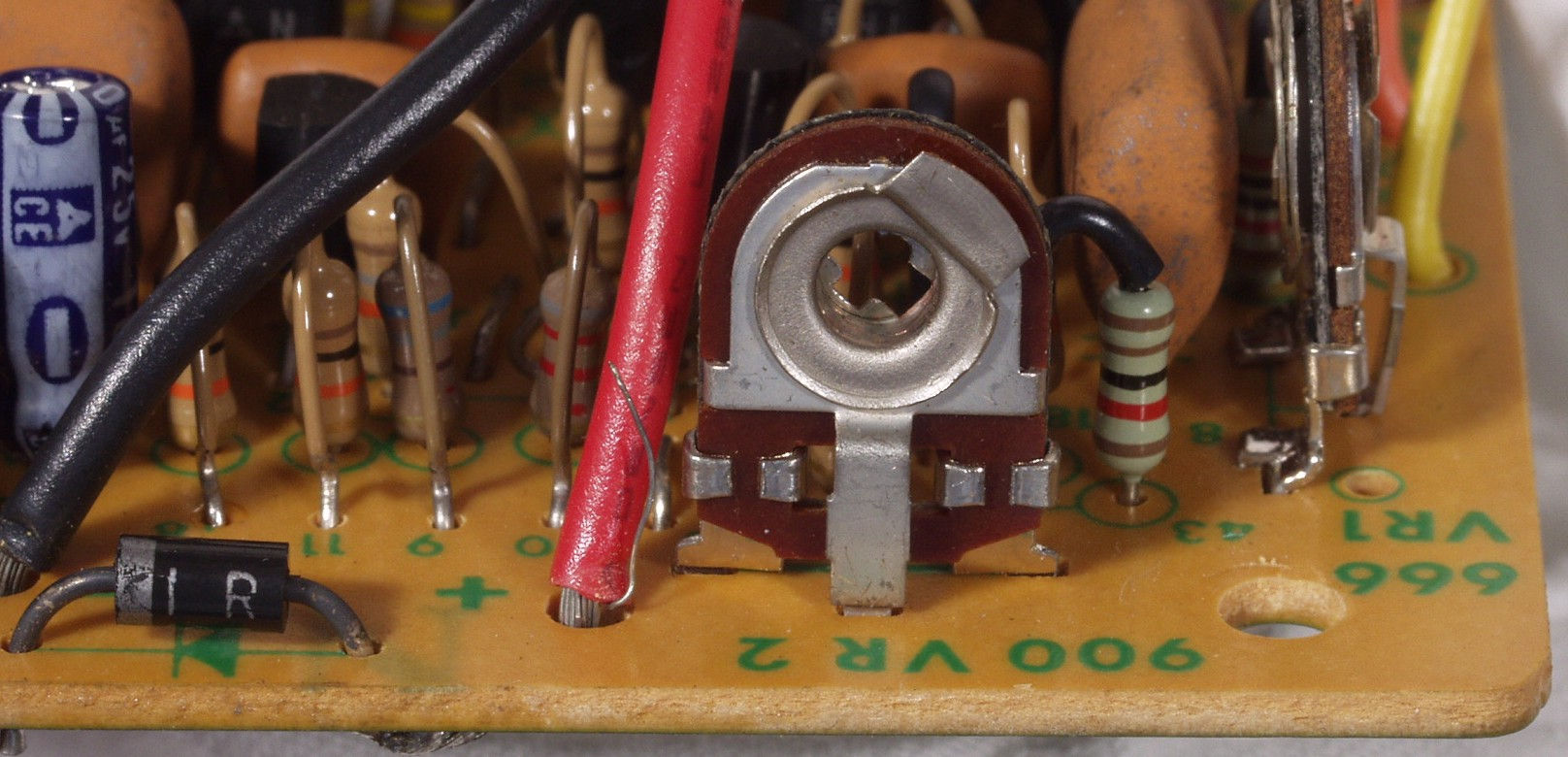

C１Ａ１．　修理前　制御基板　配線の半田付けが雑、これがＶＲに当たれば！

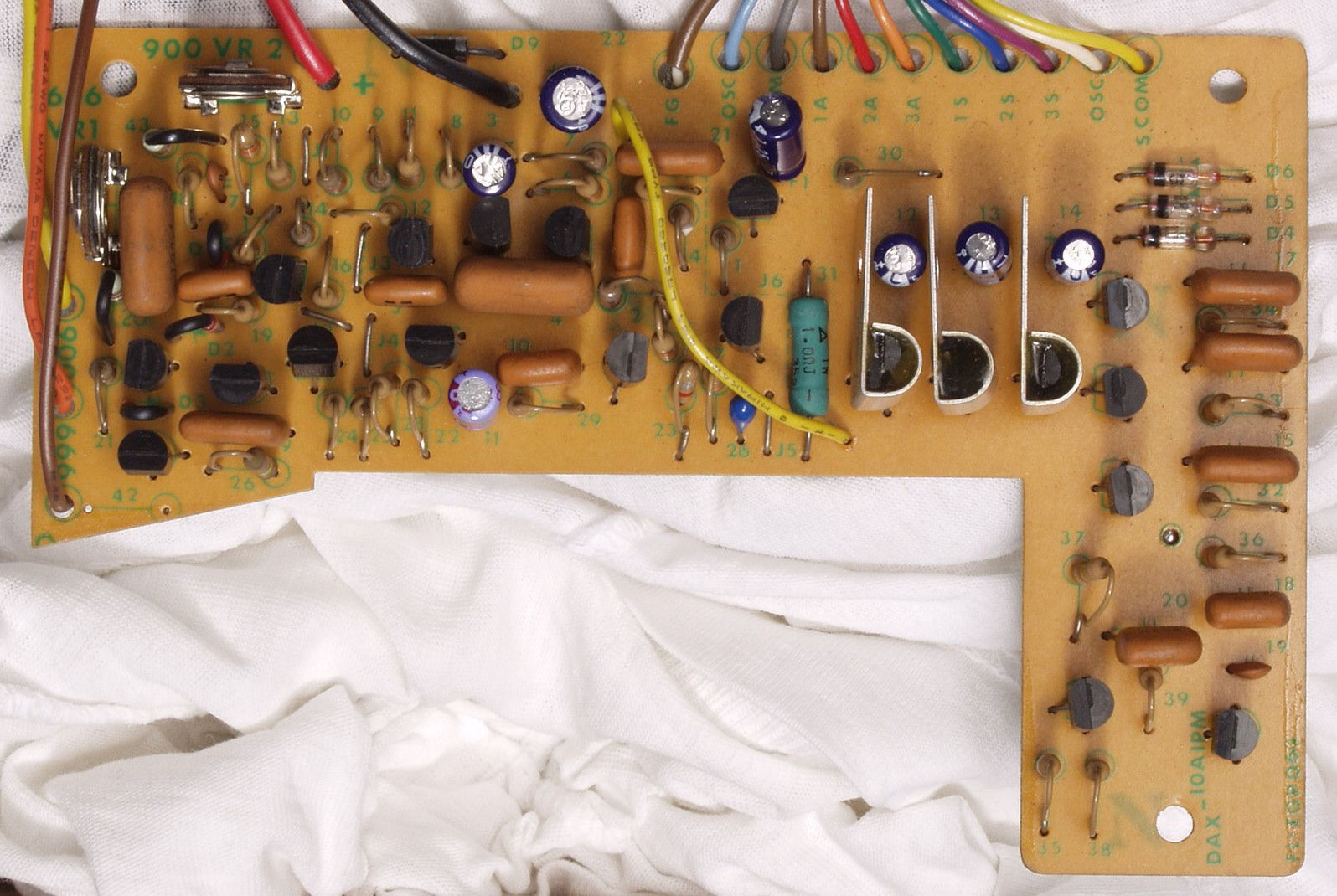

C１Ｂ．　修理後　制御基板　半固定ＶＲ２個、電解コンデンサー７個交換

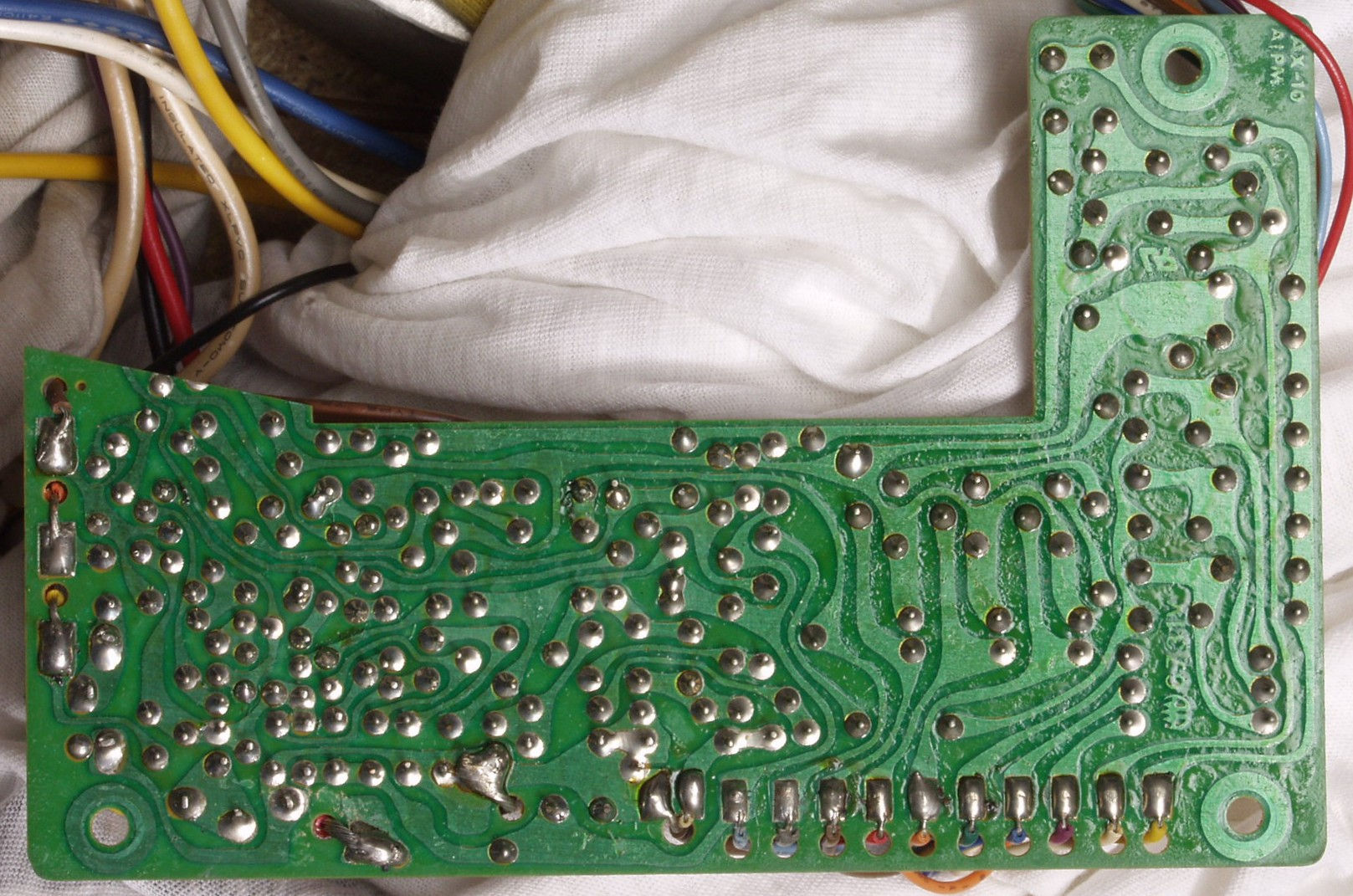

C１Ｃ．　修理前　制御基板裏

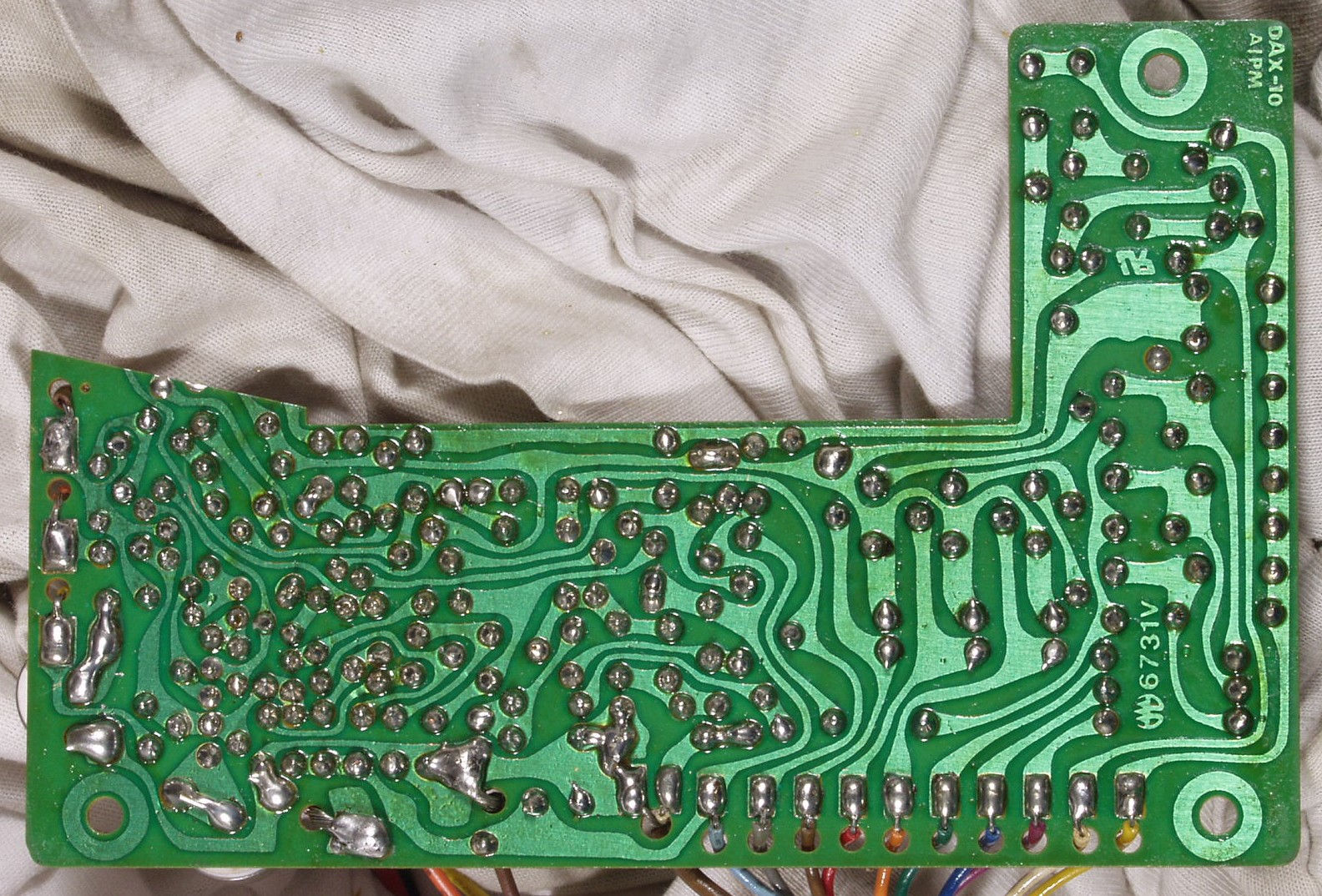

C１Ｄ．　修理（半田補正）後　制御基板裏＋。余分なフラックスを落として、コート液を塗る。

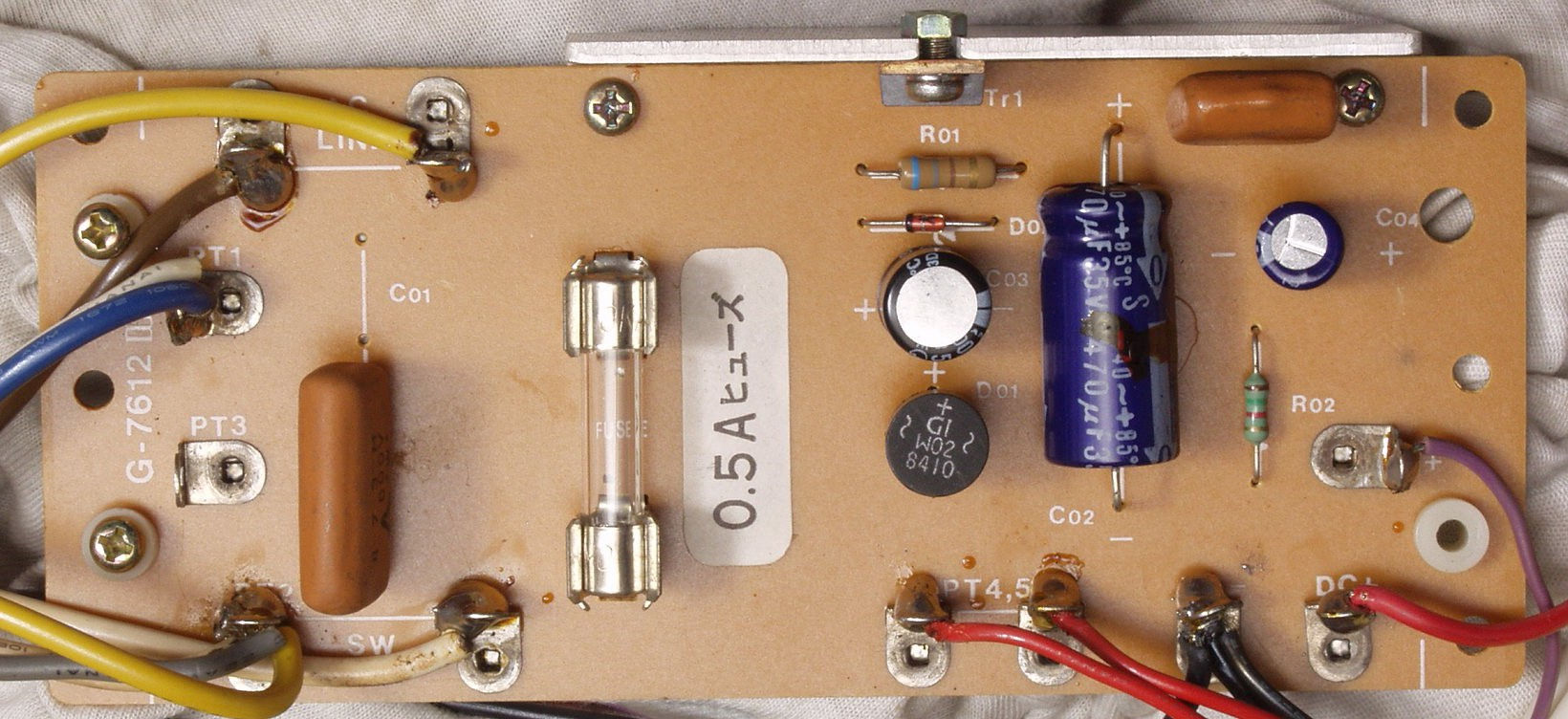

C２Ａ．　修理前　電源基板

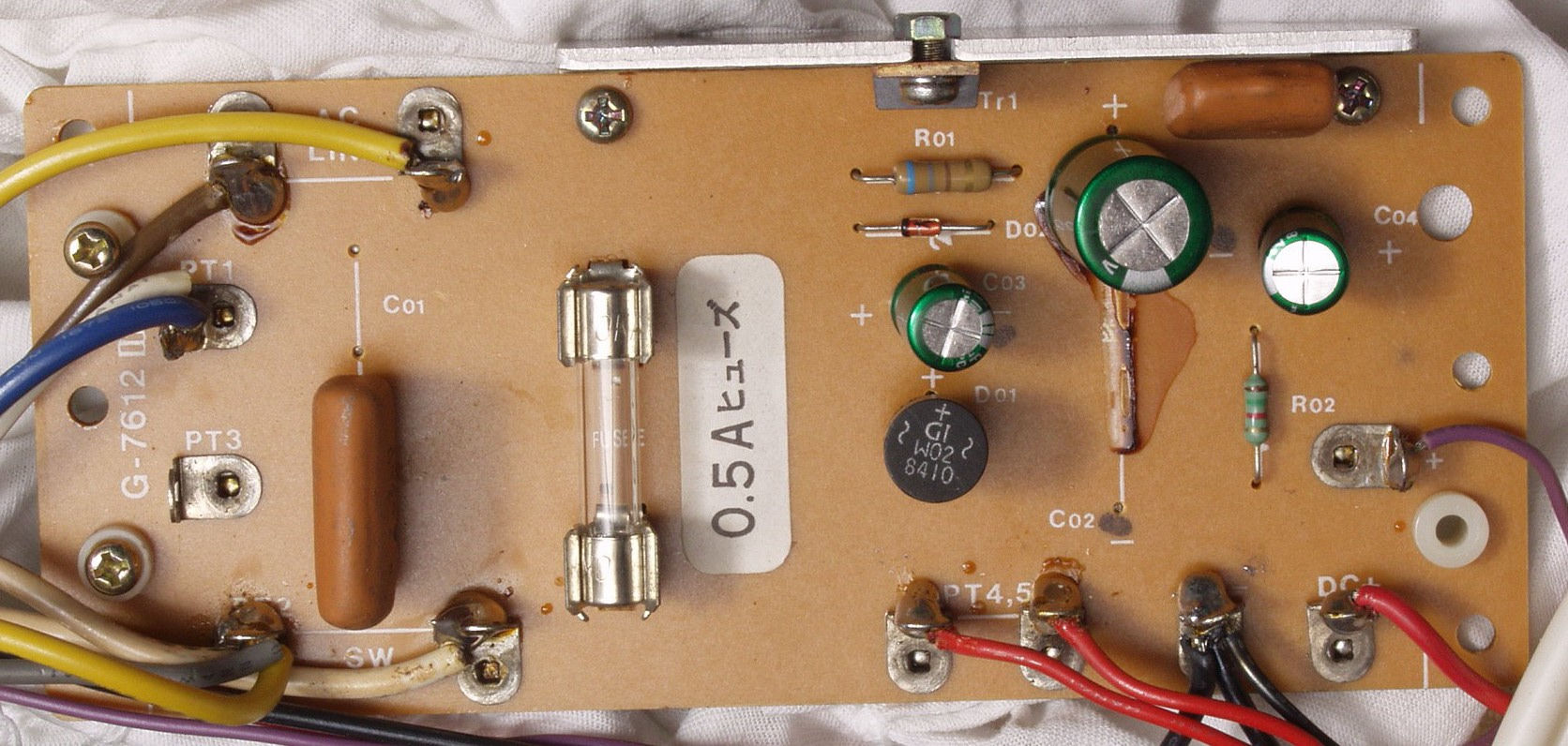

C２Ｂ．　修理後　電源基板　電解コンデンサー３個交換

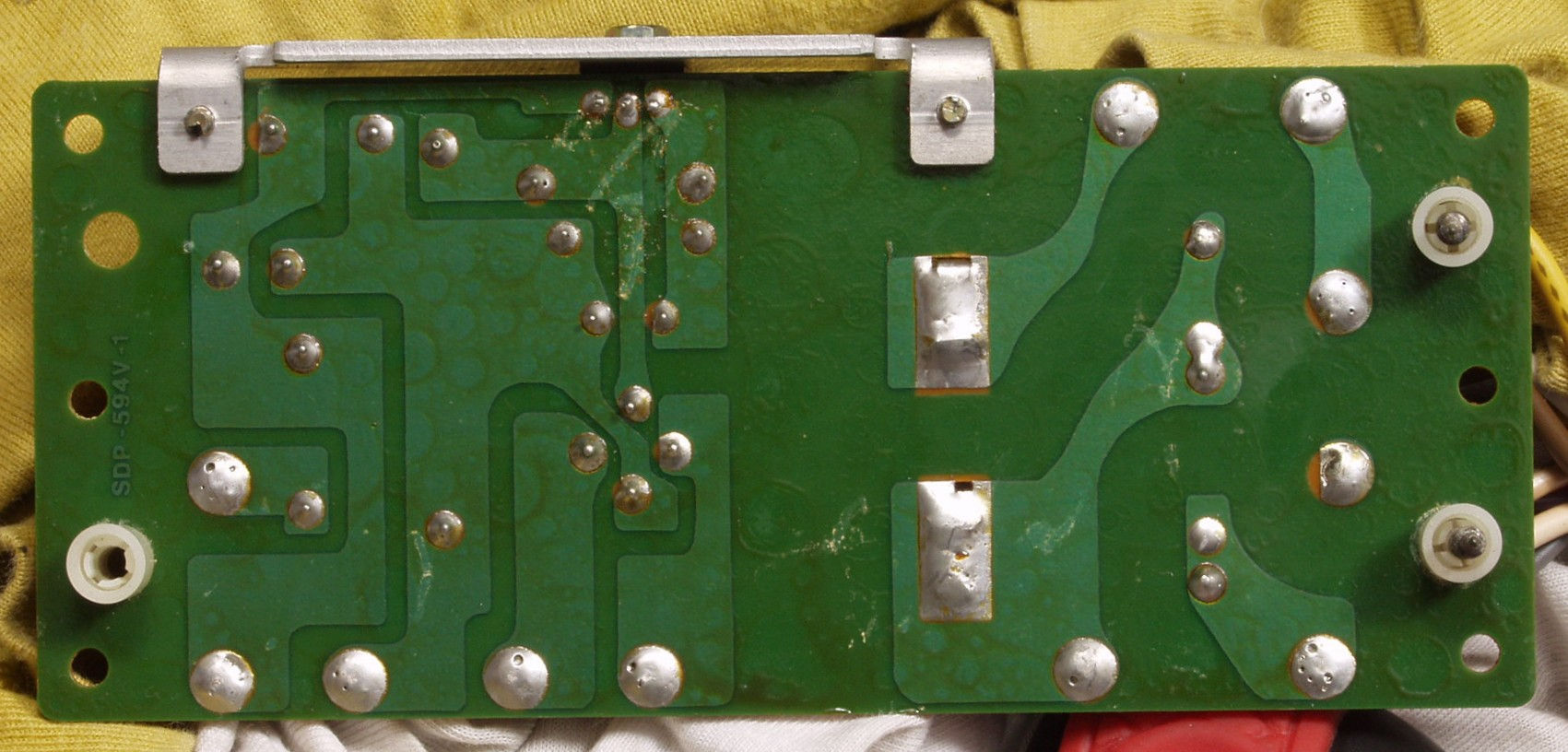

C２Ｃ．　修理前　電源基板裏

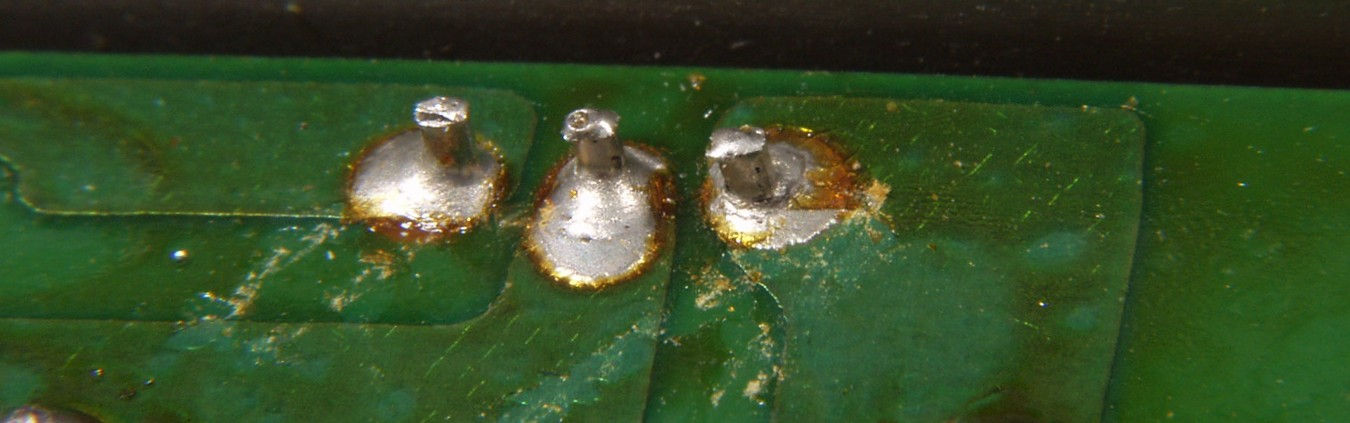

C２C１．　修理前　電源基板裏　ハンダ不良

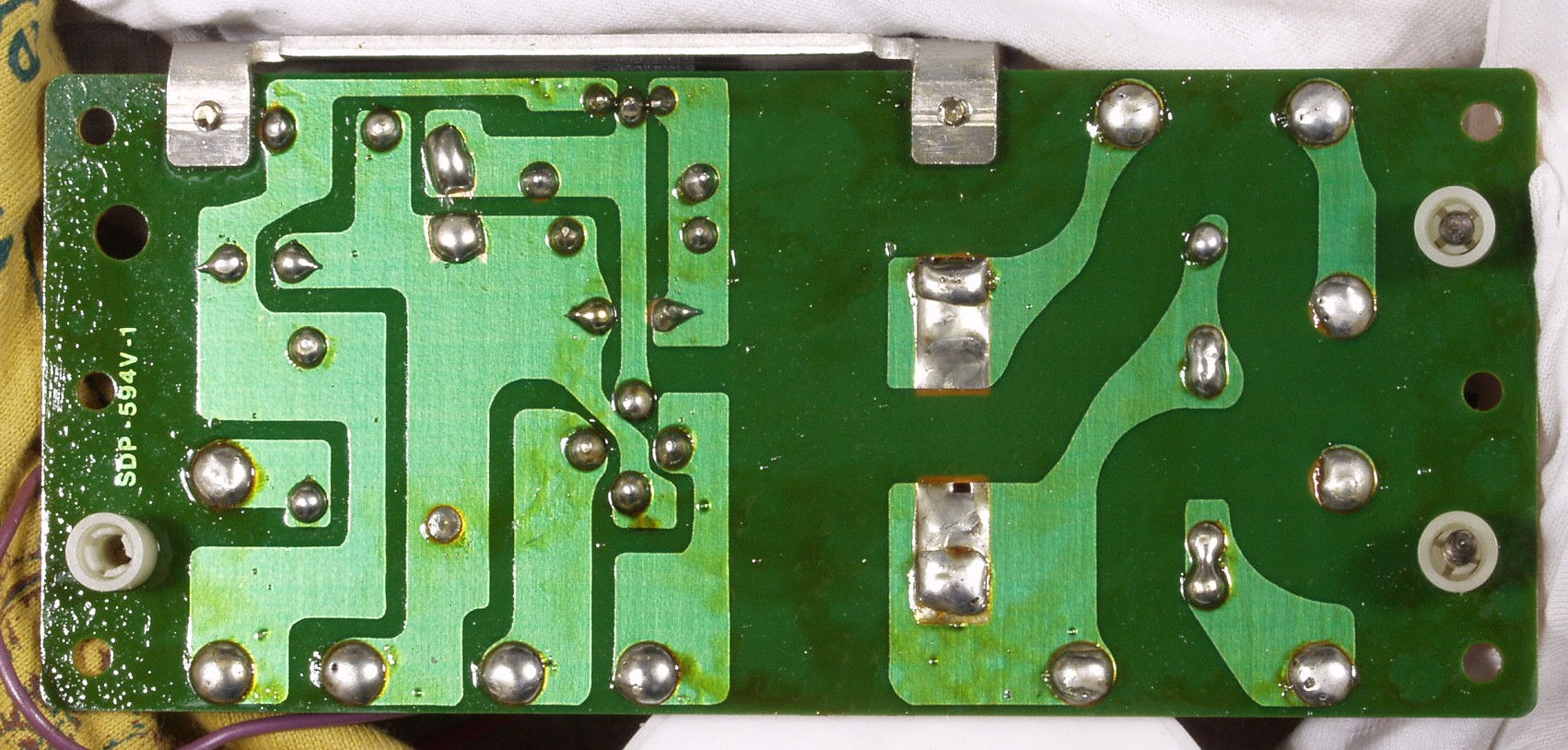

C２Ｄ．　修理（半田補正）後　電源基板裏＋。余分なフラックスを落として、コート液を塗る。

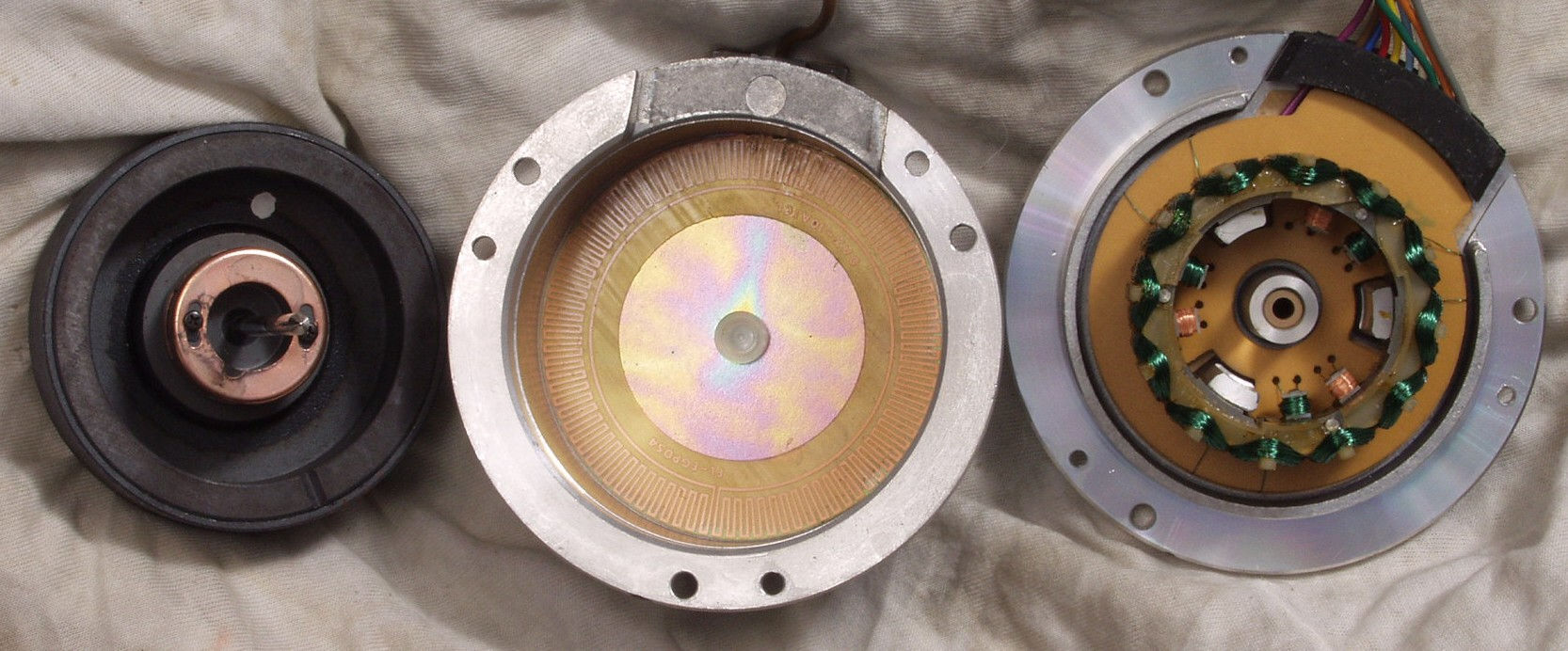

C３Ａ．　修理中　サーボモーターの点検・清掃・注油をする

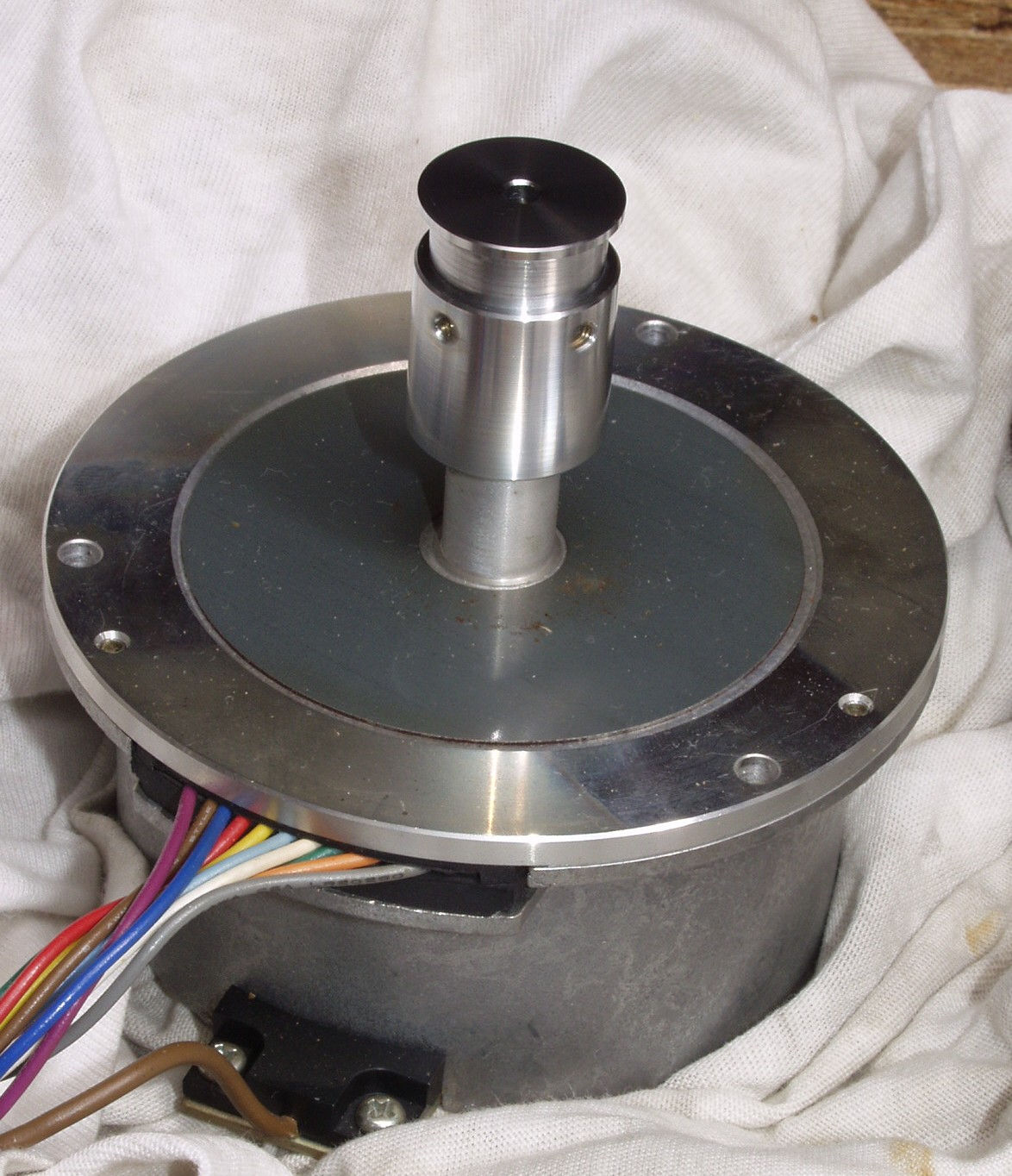

C３B．　修理後　サーボモーター完成

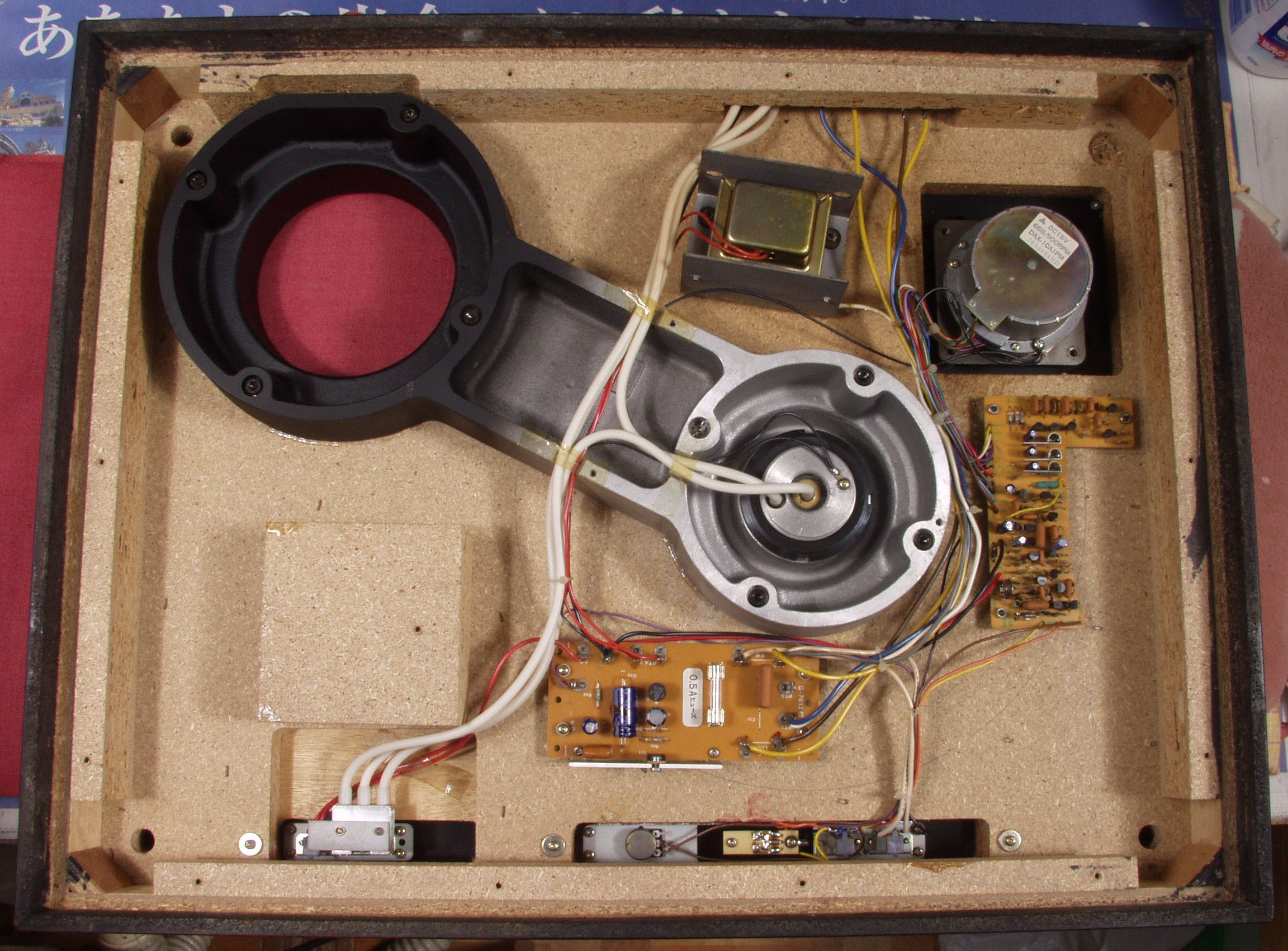

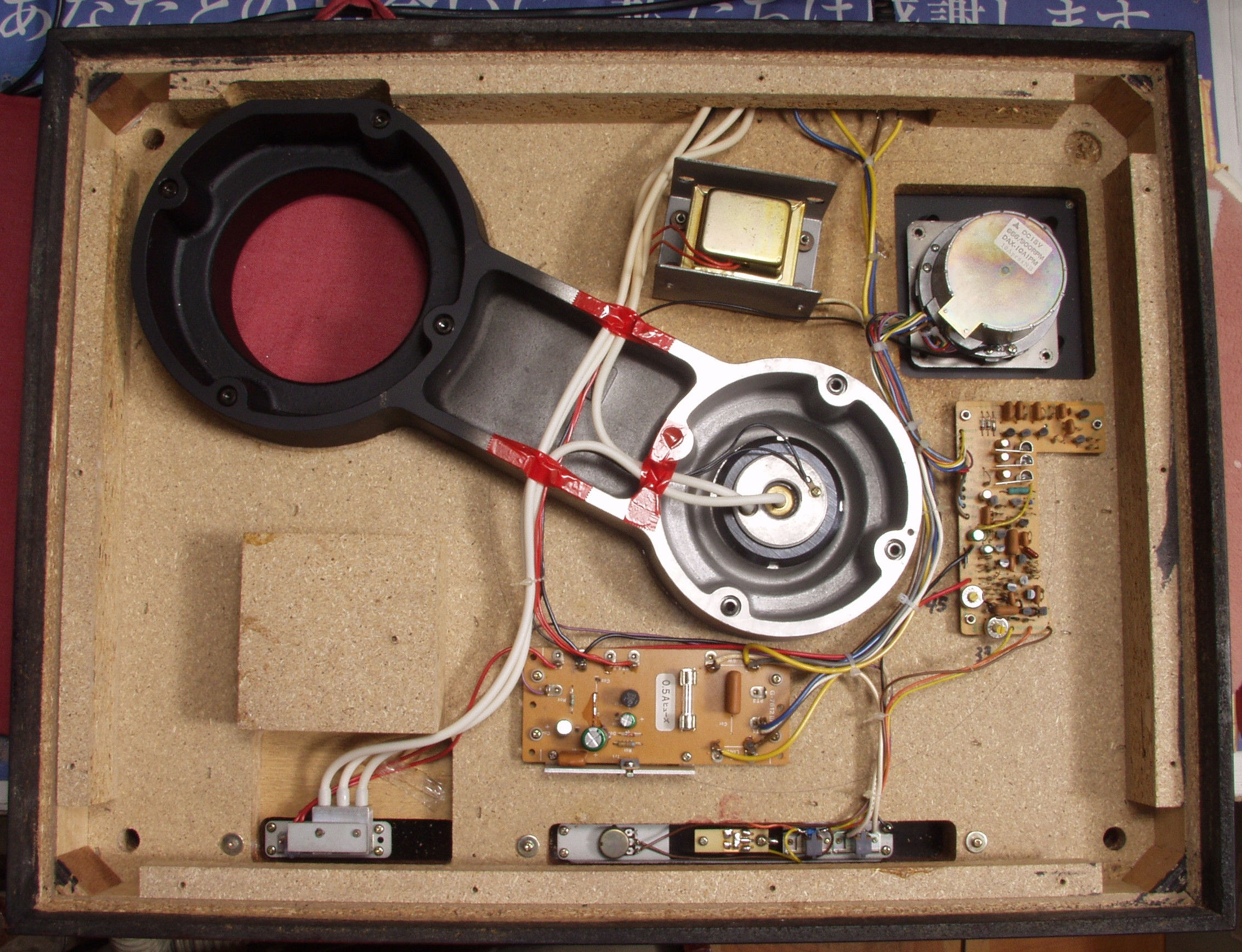

C５Ａ．　修理前　　下から見る

C５Ｂ．　修理後　　下から見る

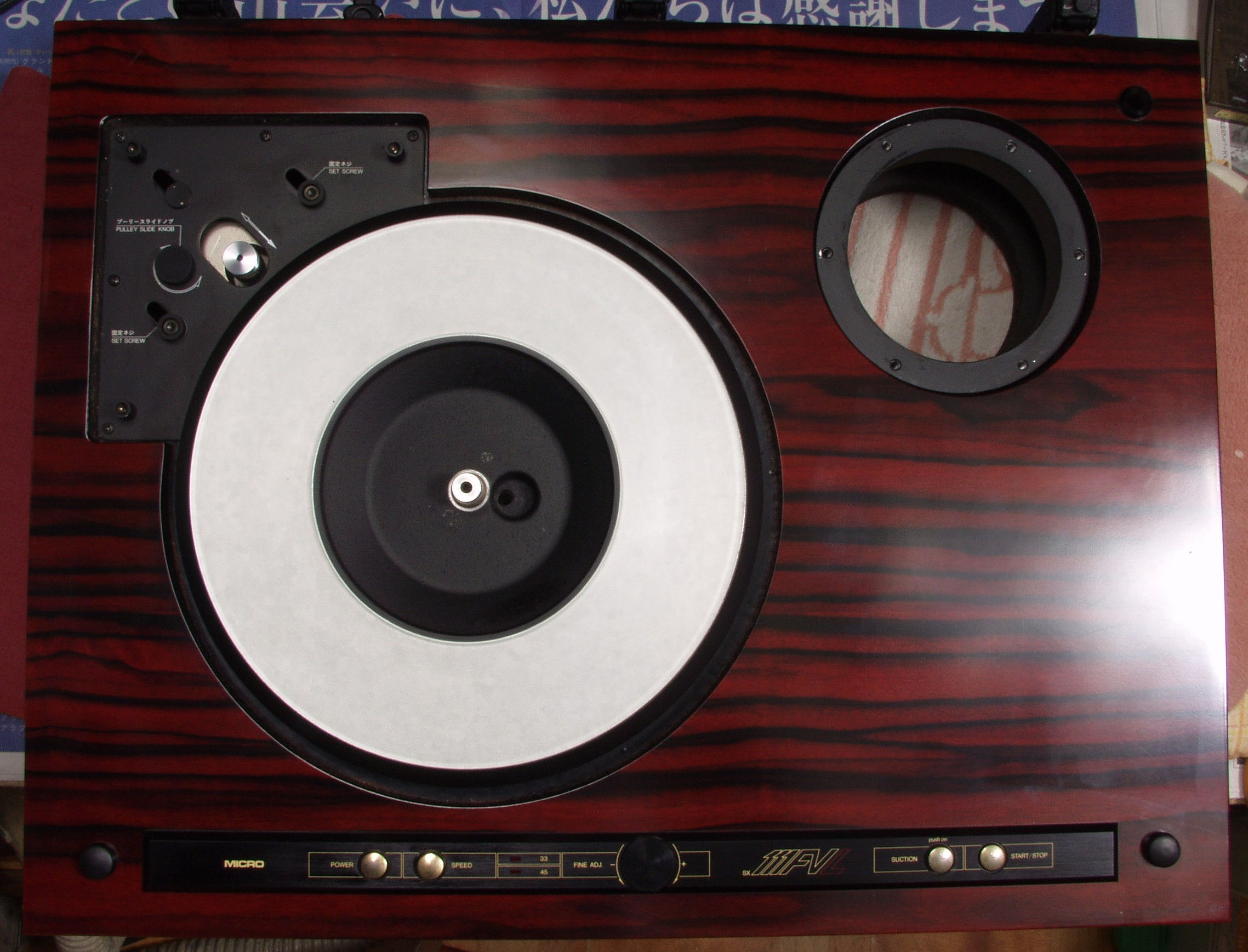

C５Ｃ．　修理後　　上から見る

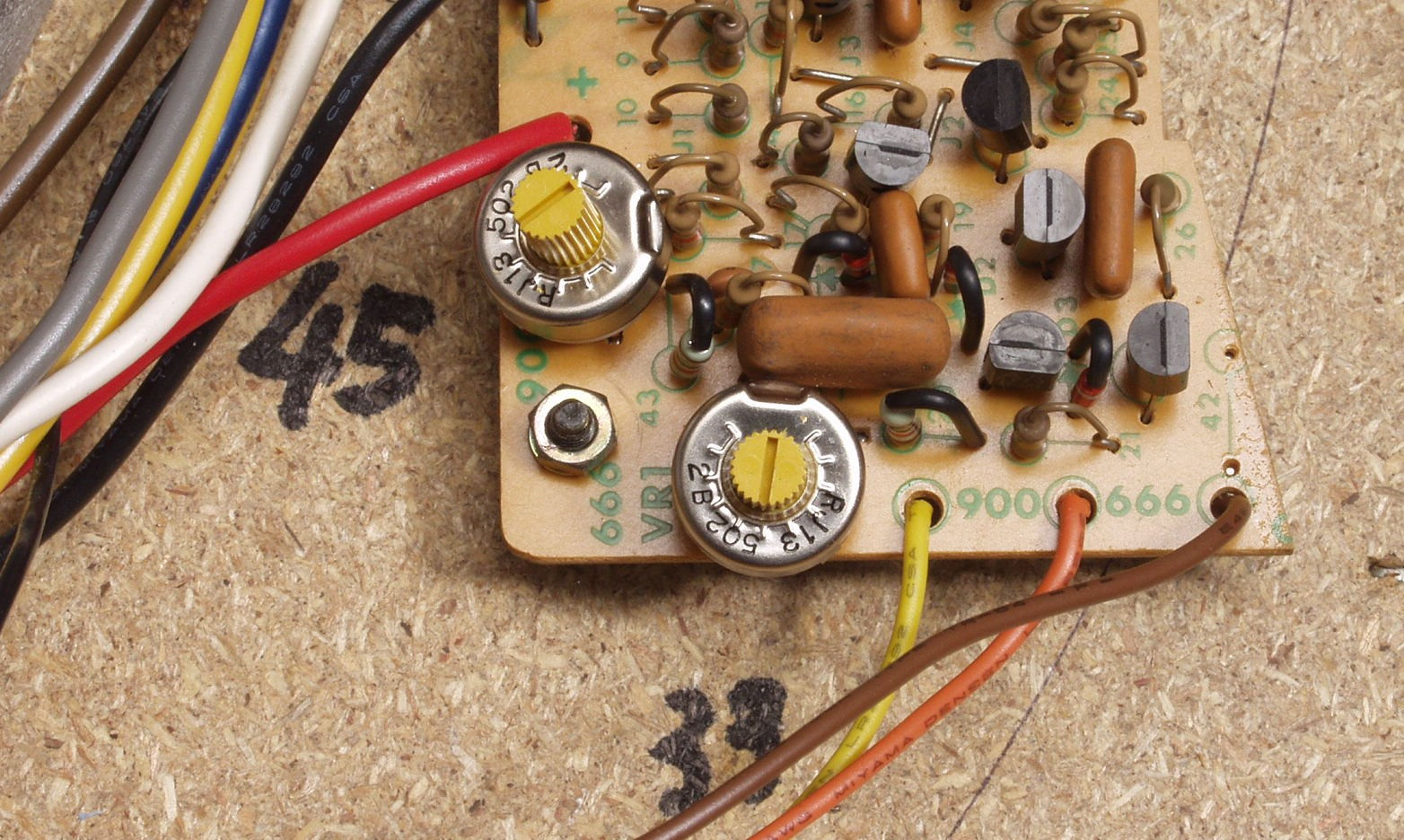

Ｅ．　調整・測定 Ｅ１．　　３３回転／４５回転の調整場所

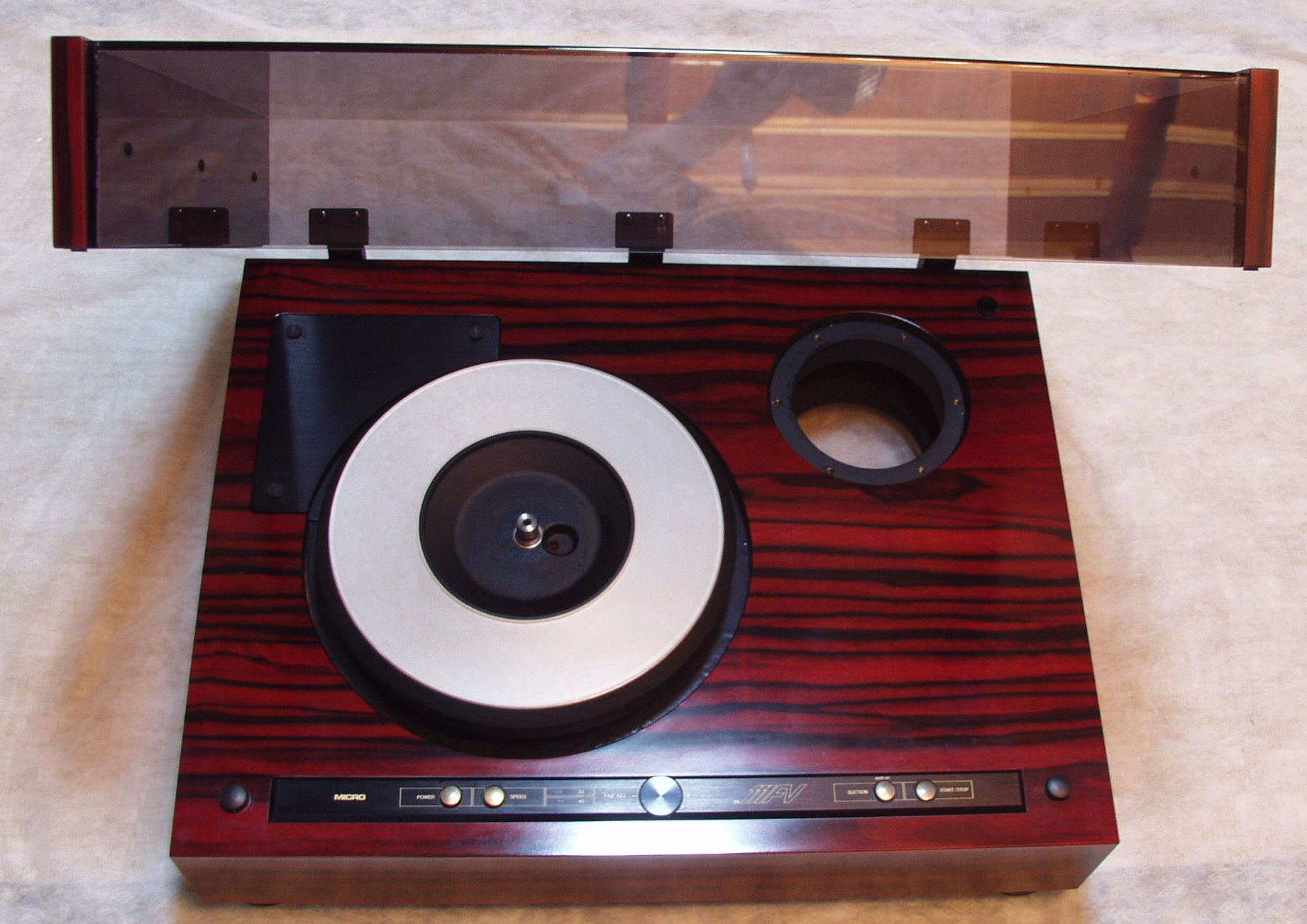

Ｅ２．　完成

Ｅ３．　荷作りも完成、一路北海道へ帰ります。　小生も、又、行きたいです

Ｓ．　MICRO SEIKI　ＳＸ−１１１ＦＶＬ　の仕様（マニアル・カタログより）

型名 SX-111FVＬ.　F=Float、V=Vacuum ターンテーブル 砲金製 ターンテーブル重量 10kg イナーシャ 1,500kg・cm2 速度微調整 ±6% 外形寸法 532mmW×232mmH×440mmD 重量 27kg 付属エアポンプユニット外形寸法 200mmW×217mmH×360mmD 付属エアポンプユニット重量 6.3kg 定価 \380,000（1983年発売 ）
