ＭＩＣＲＯＳＥＩＫＩ　ＲＹ−５５００．１３台目修理記録

ＲＳ-８０５０付き　　　　　　　　　２０２１／２／８到着　　　　２／２６完成

Ａ．　修理前の状況 症状 １．ターンテーブルを起動したのち少しの時間経過後、回転数が減少し停止寸前になる。 ２．３３．４５RPM でも同様の動作です。 ３．モーター単体では停止はないようですが、 “カタカタ”と回転音が少しする。 ４．回転数調整摘みを回しても回転数が変化しない。 Ｂ．　原因 タンテーブル回転部オイル劣化により、駆動回路に負荷がかかり、回路が暴走した。 駆動ＴＲ（トランジスター）の劣化により、モーター回転力が弱い。 モーター軸に長年負荷が掛かり、軸穴が摩耗してガタが発生−−−９０度回転させて対応するが、暫くの間異音が出るかも？ Ｃ．　修理状況 全電解コンデンサー交換。 半固定VR交換。 １部フイルムコンデンサー交換・追加。 モーター駆動ＴＲ（トランジスター）交換。 定電圧ＴＲ（トランジスター）交換。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　１１個。 半固定VR　　　　　　　　　　　　　２個。 フイルムコンデンサー　　　 　　　３個。 定電圧ＴＲ（トランジスター）　　　１個。 駆動ＴＲ（トランジスター）　　　　３個。 Ｅ．　調整・測定 Ｆ．　修理費　　９０，０００円　　　　オーバーホール修理。 Ｓ．　MICRO SEIKI　ＲＹ−５５００　の仕様（マニアルより） Ｙ．　ユーザー宅の設置状況

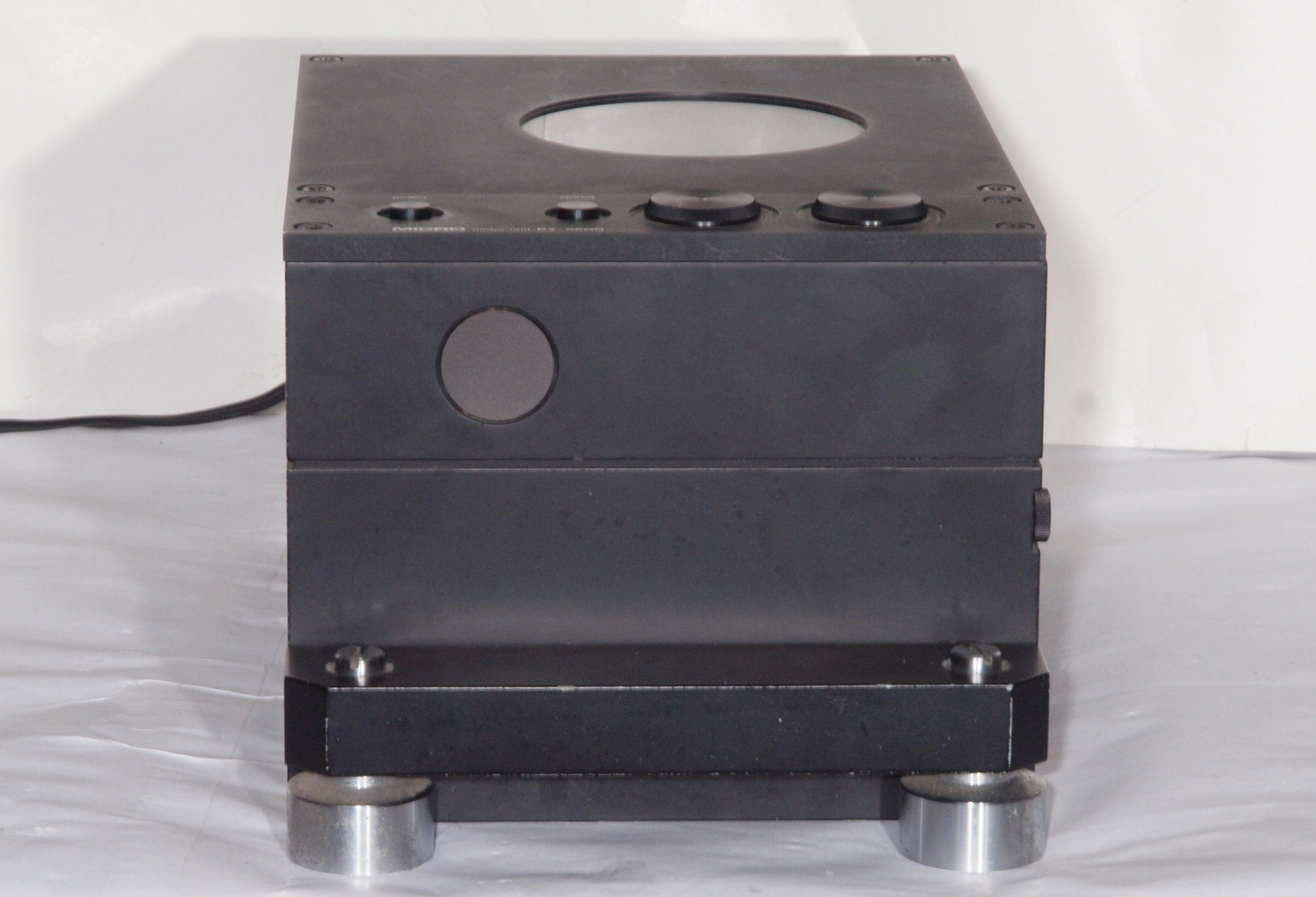

Ａ．　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。　ＲＳ-８０５０付き。

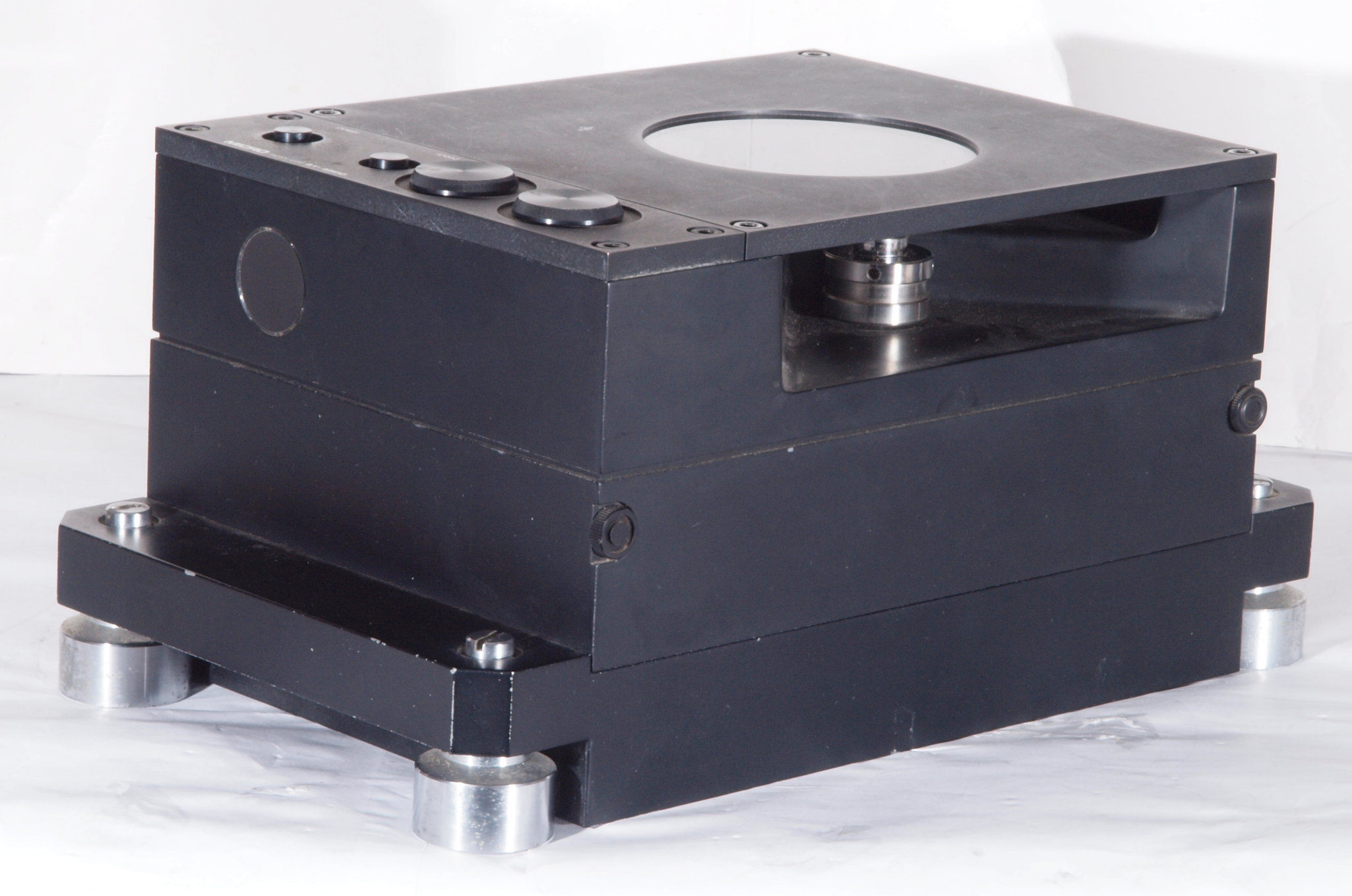

Ａ１２．　点検中、前右から見る。

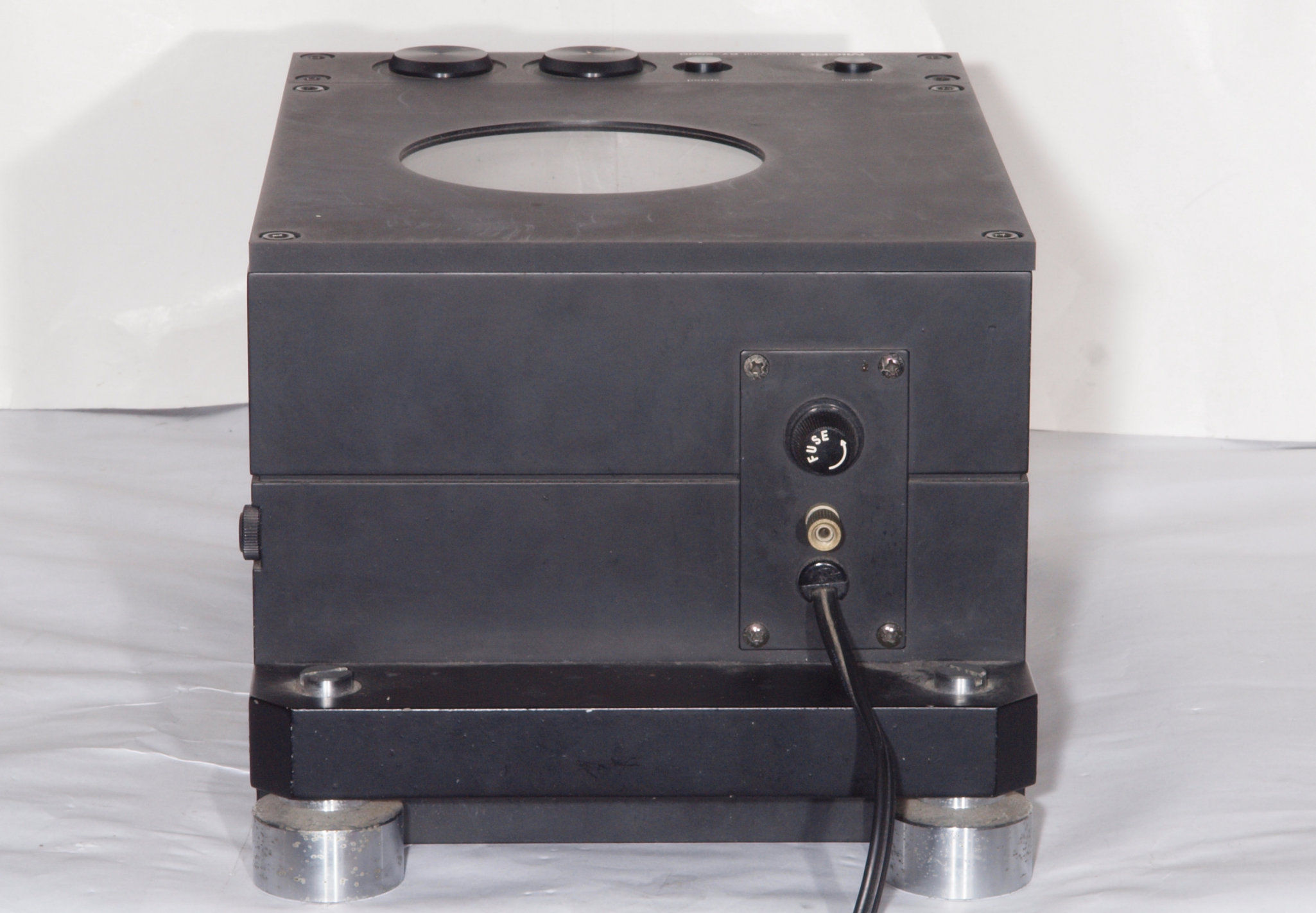

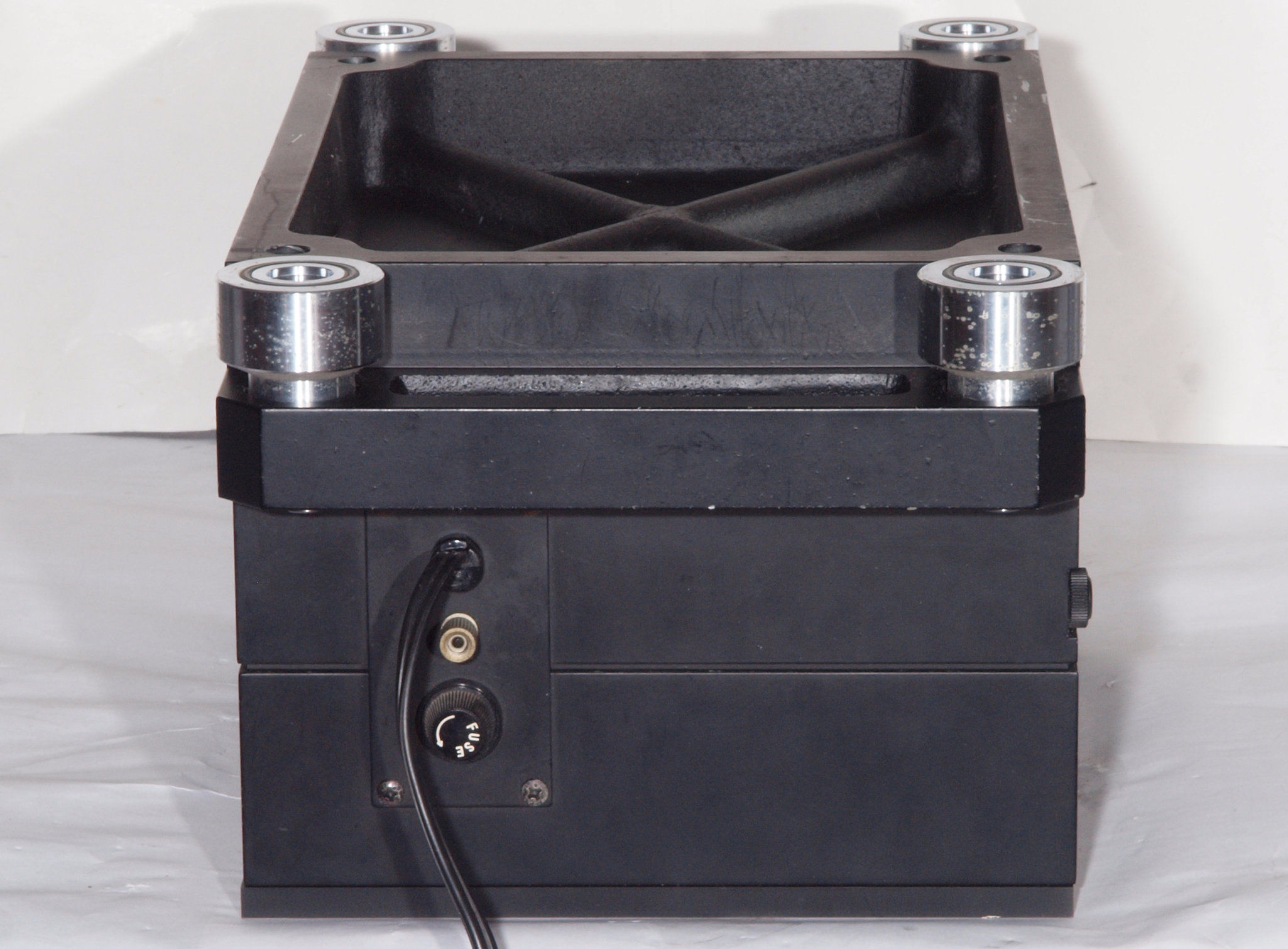

Ａ１３．　点検中、後から見る。

Ａ１４．　点検中、後左から見る。

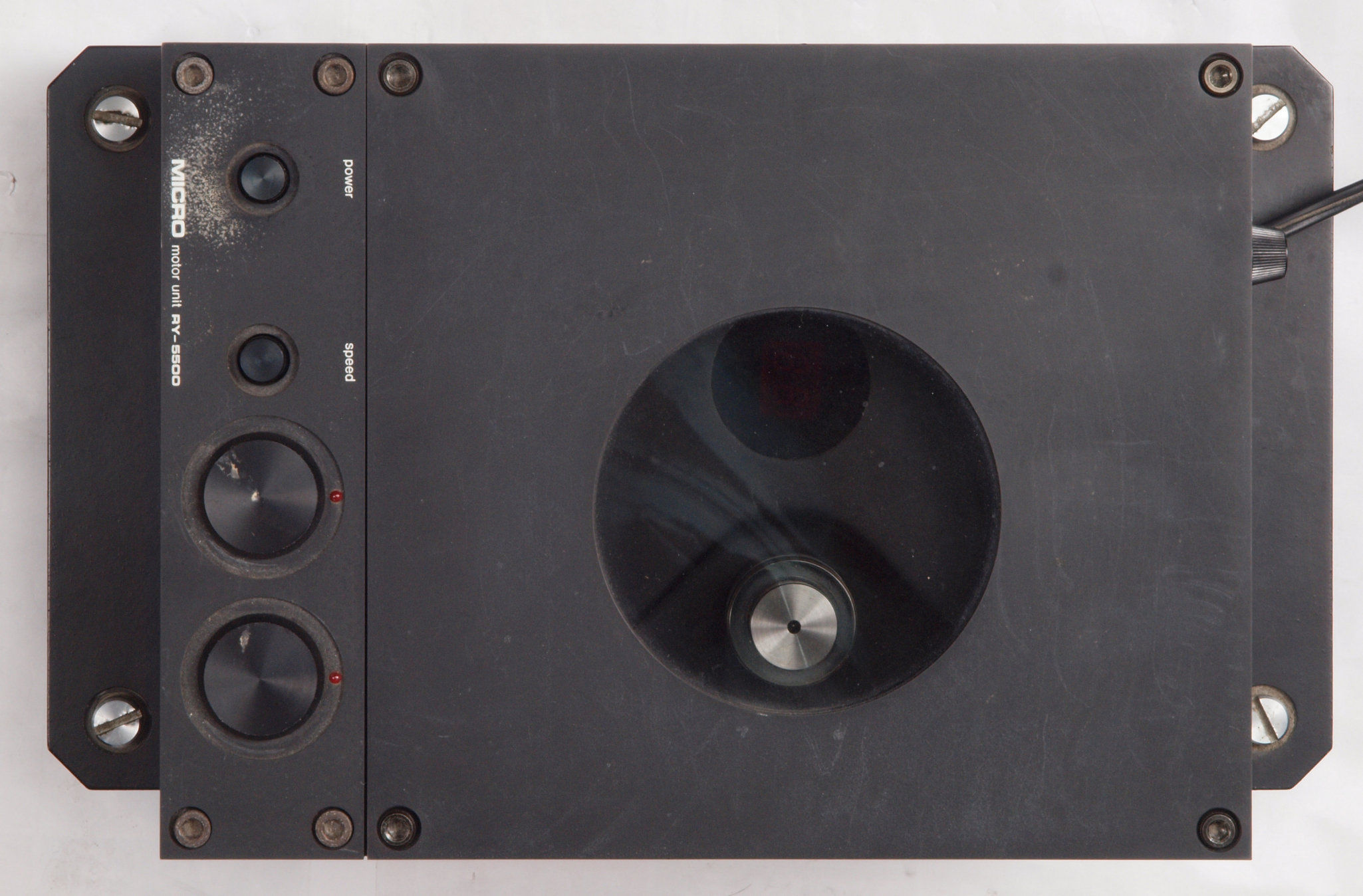

Ａ１５．　点検中、　上から見る

Ａ１６．　点検中、　上カバーを取り上から見る

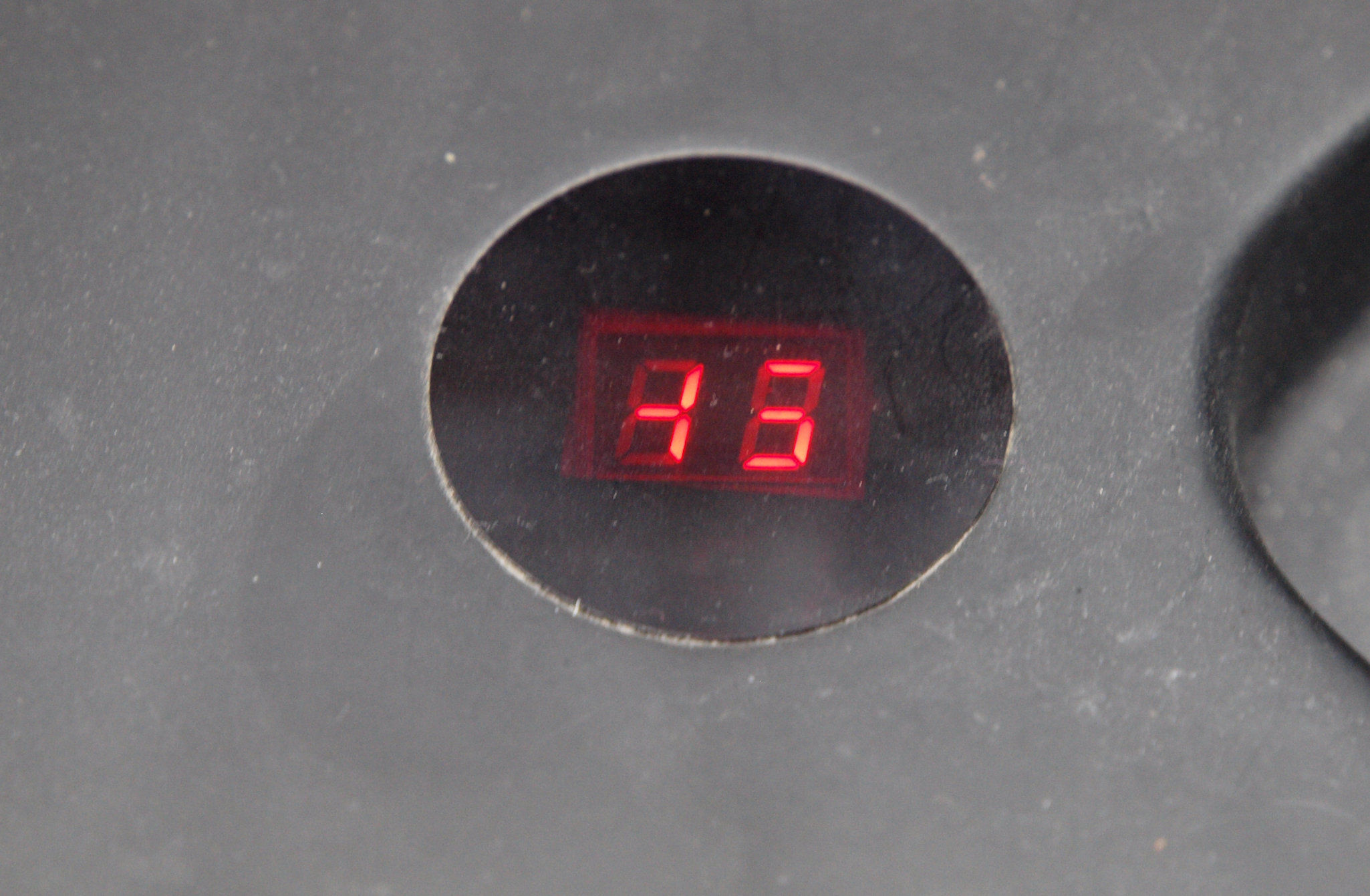

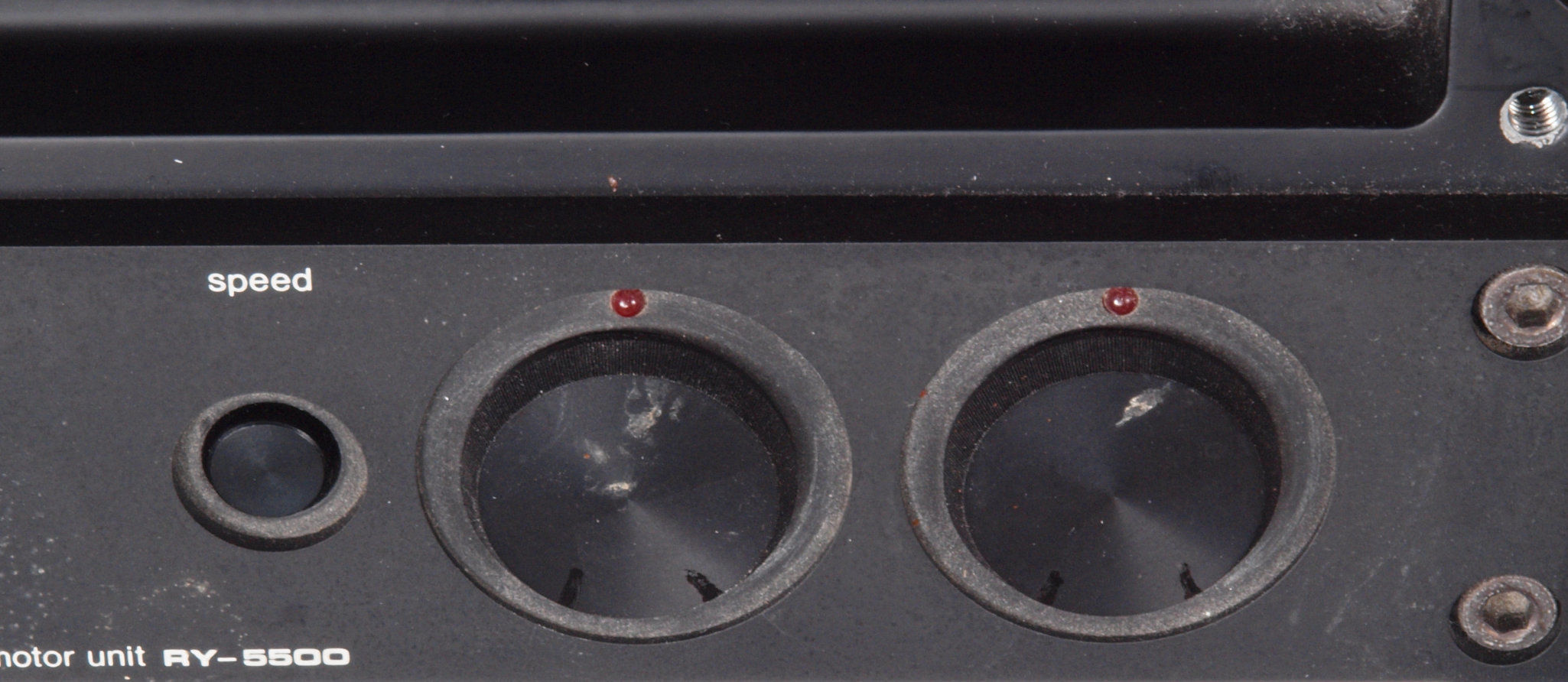

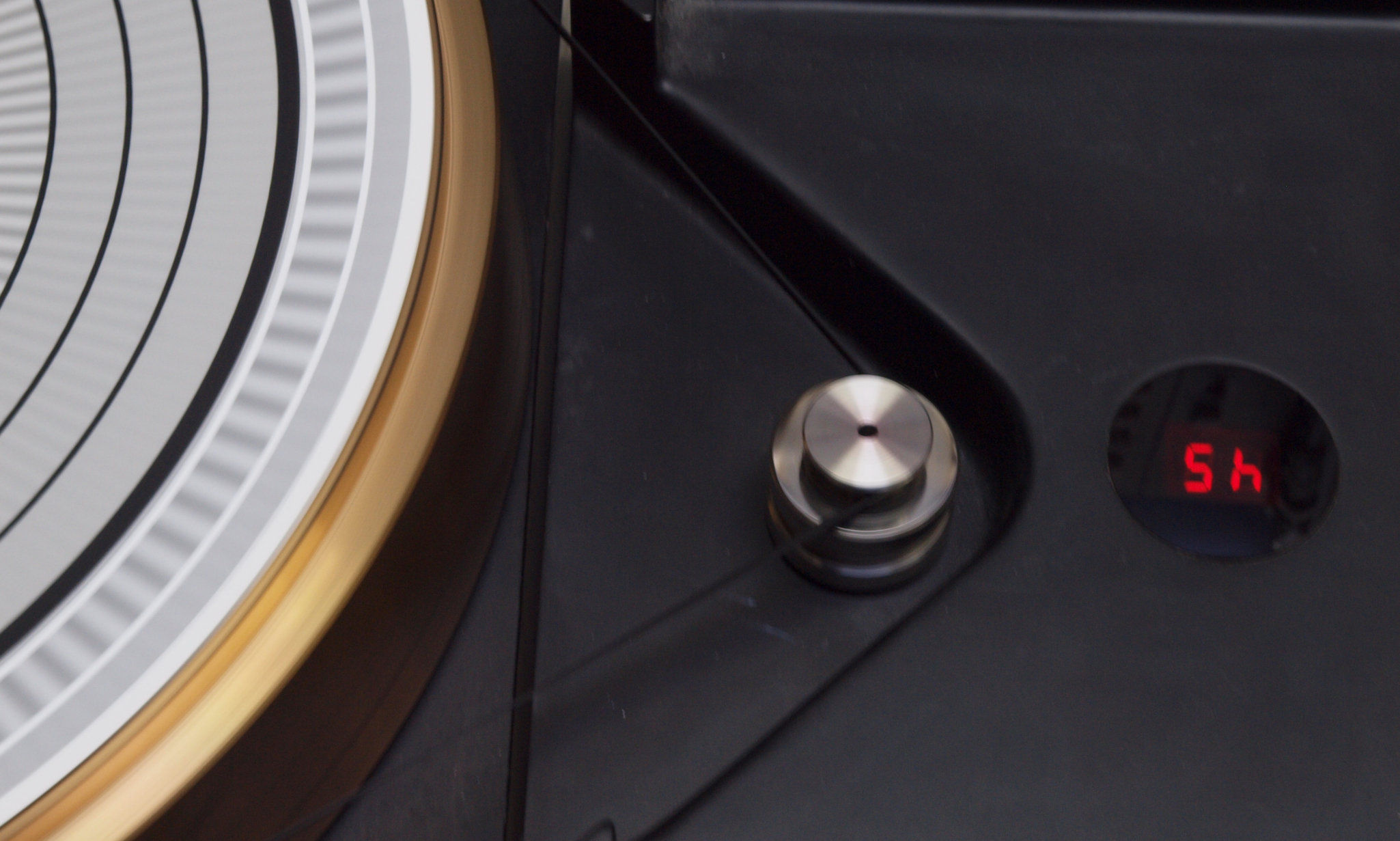

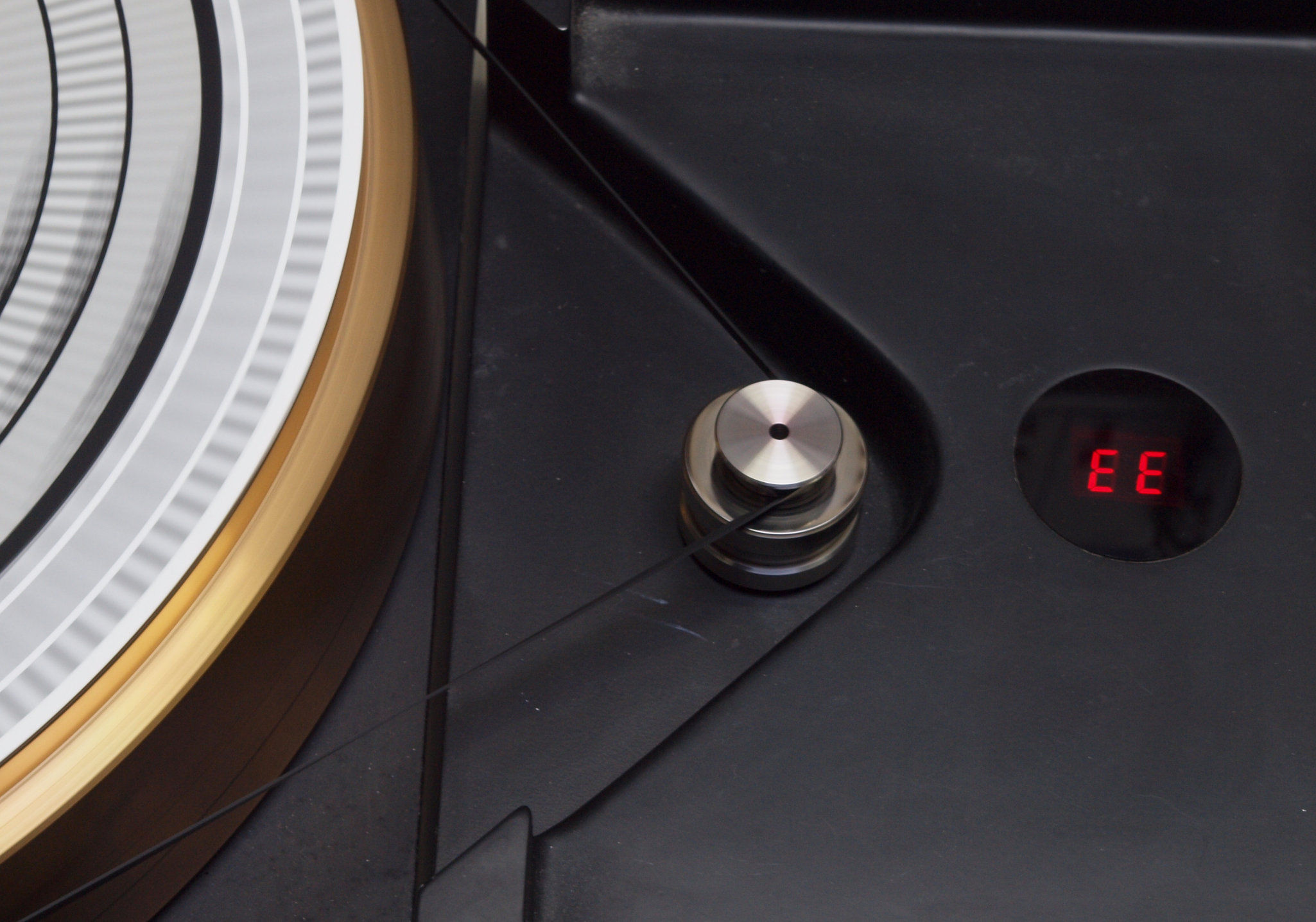

Ａ１７．　点検中、　上カバーを取り上から見る。回転数表示は３３／４５共、ドット抜け。

Ａ２１．　点検中、下前から見る。

Ａ２２．　点検中、下前左から見る。

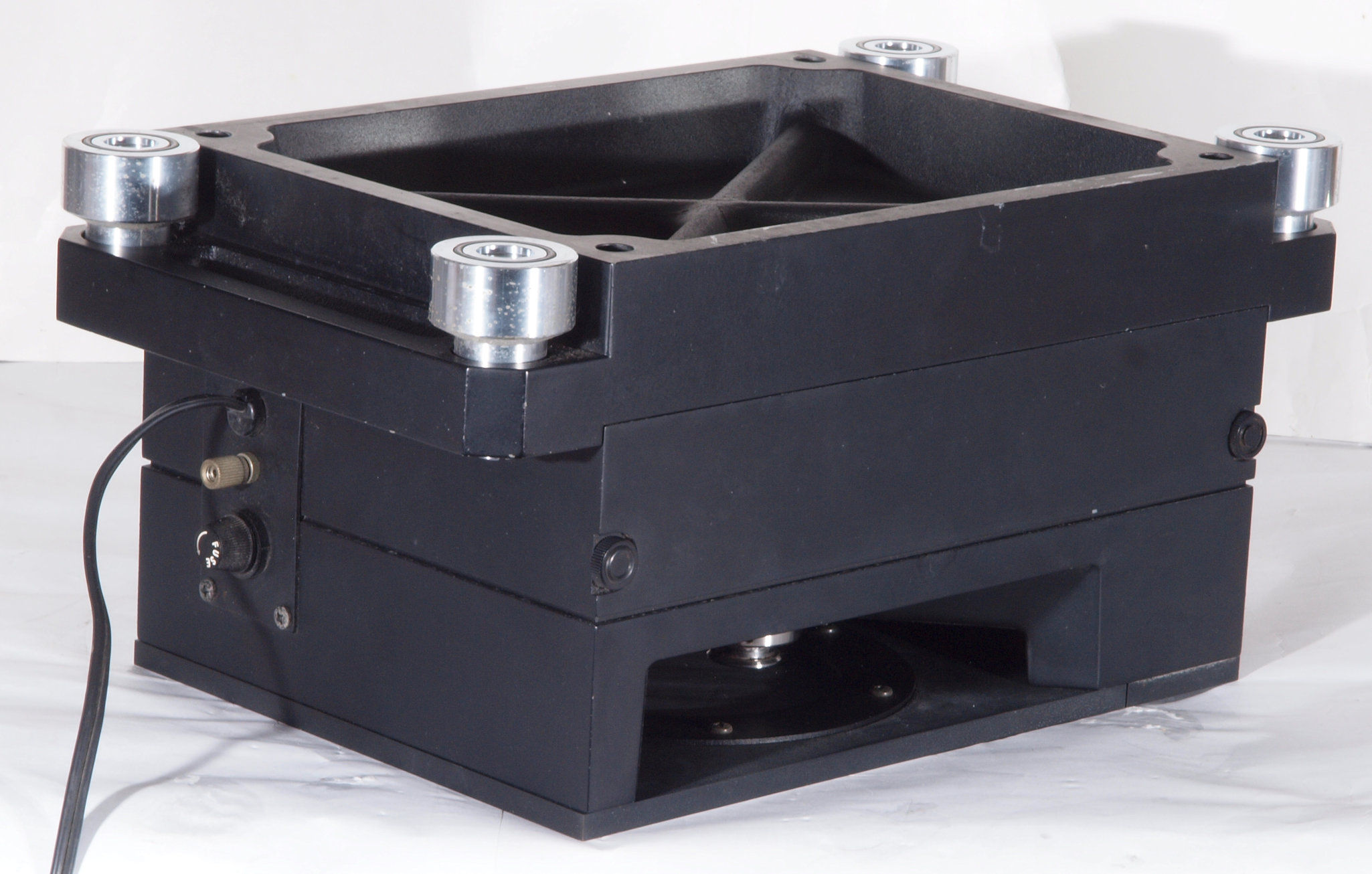

Ａ２３．　点検中、下後から見る。

Ａ２４．　点検中、下後右から見る。

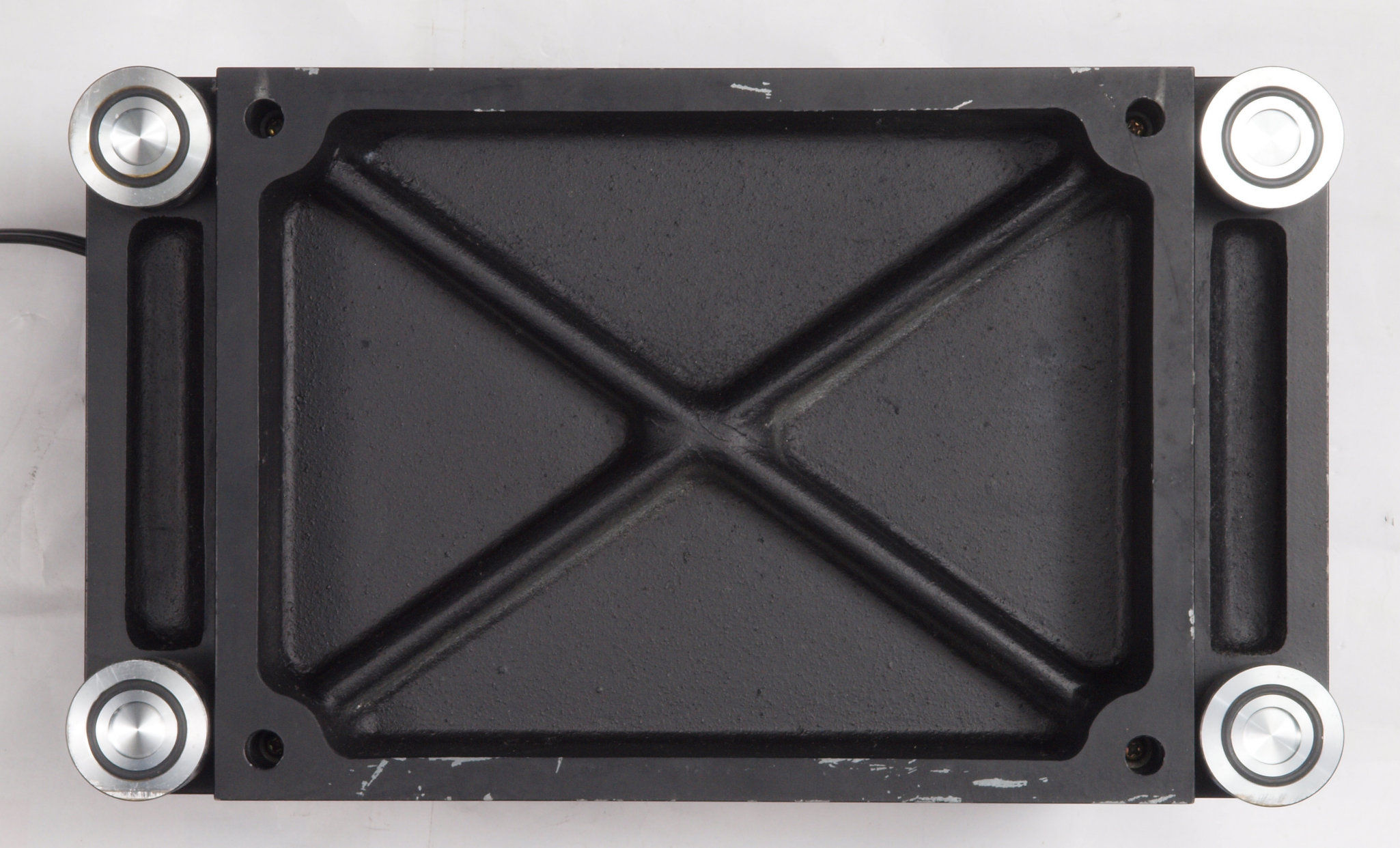

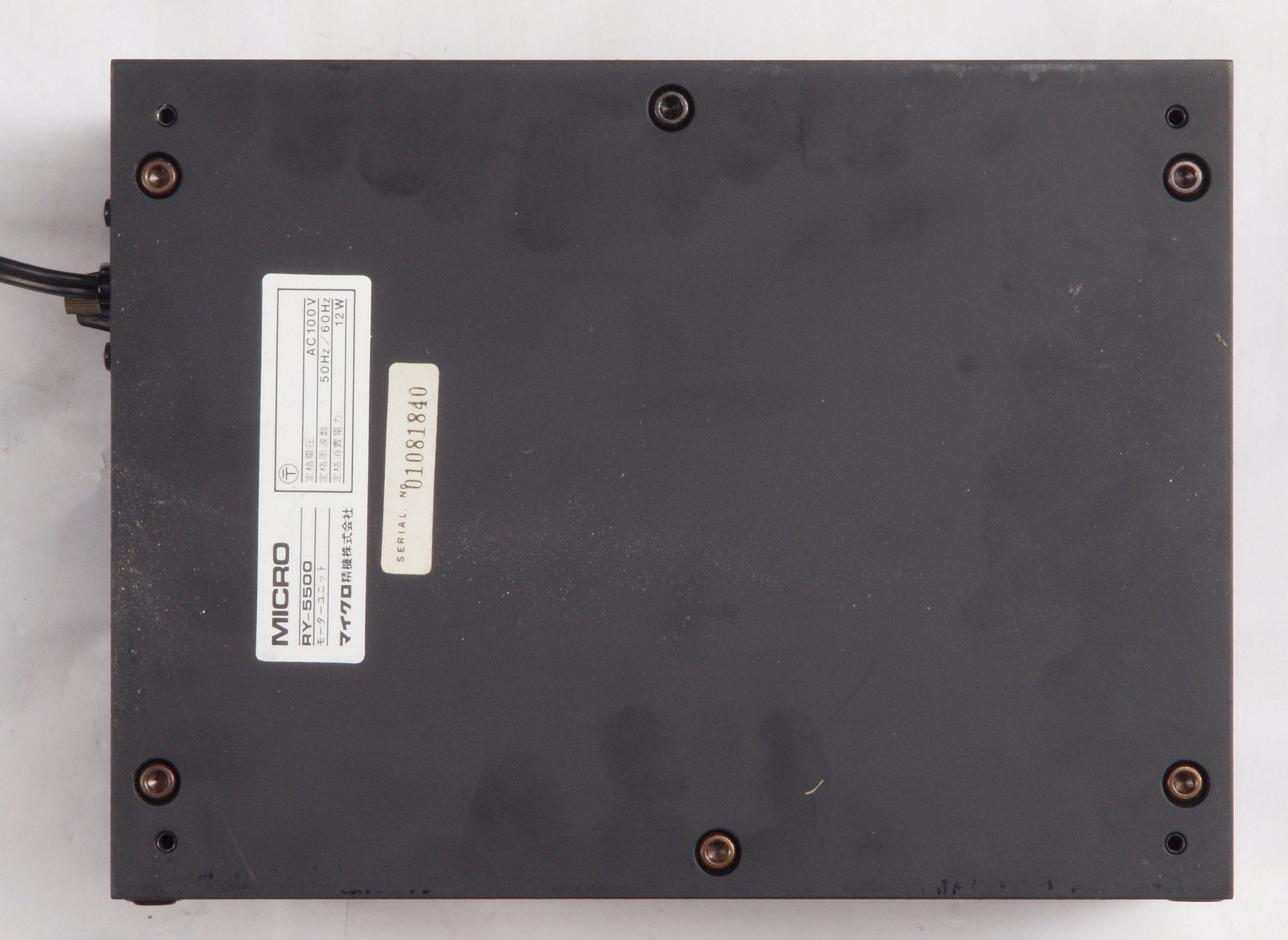

Ａ２５．　点検中、下から見る。

Ａ２６．　点検中、ＲＳ-８０５０を外し、下から見る。

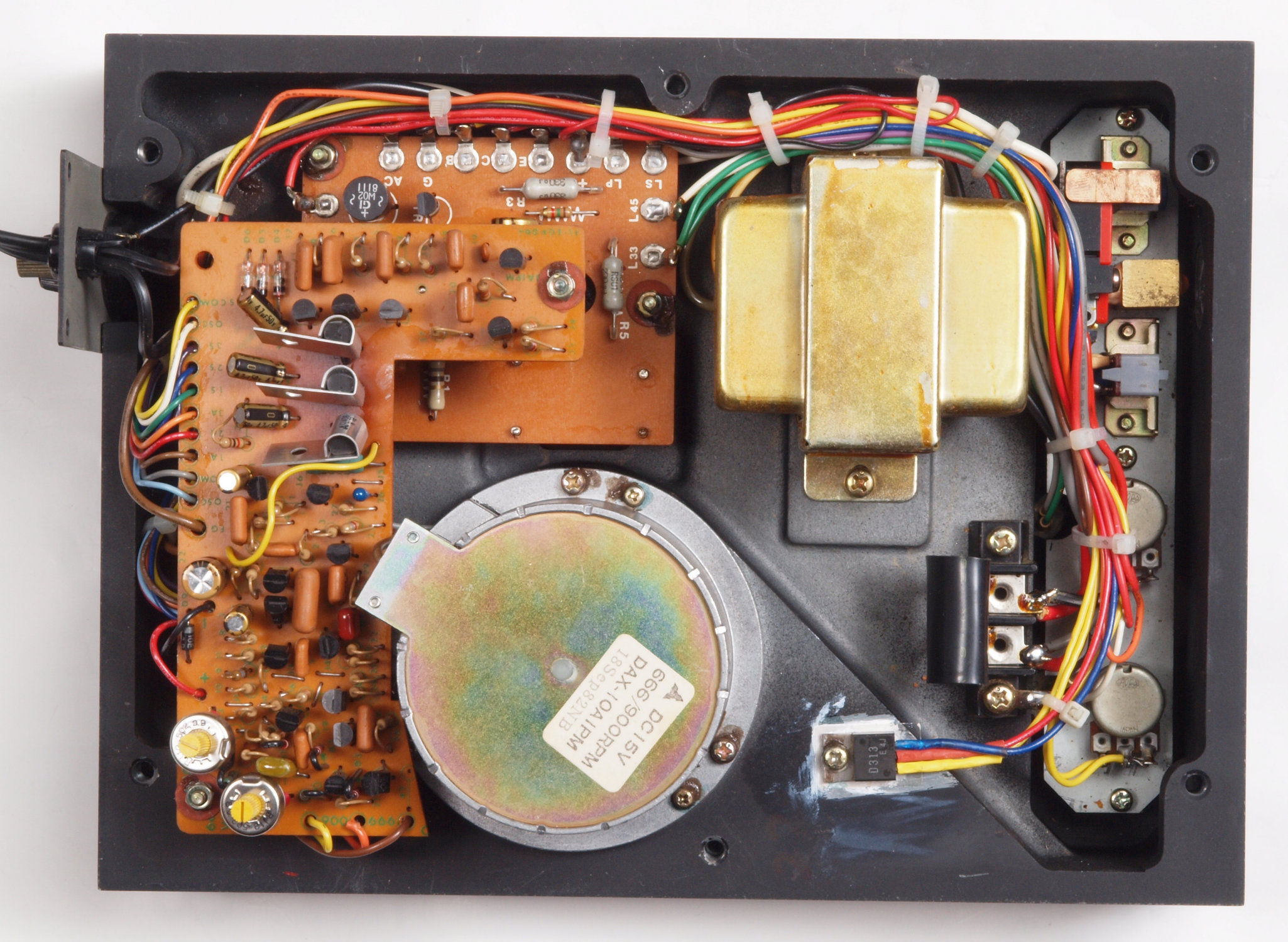

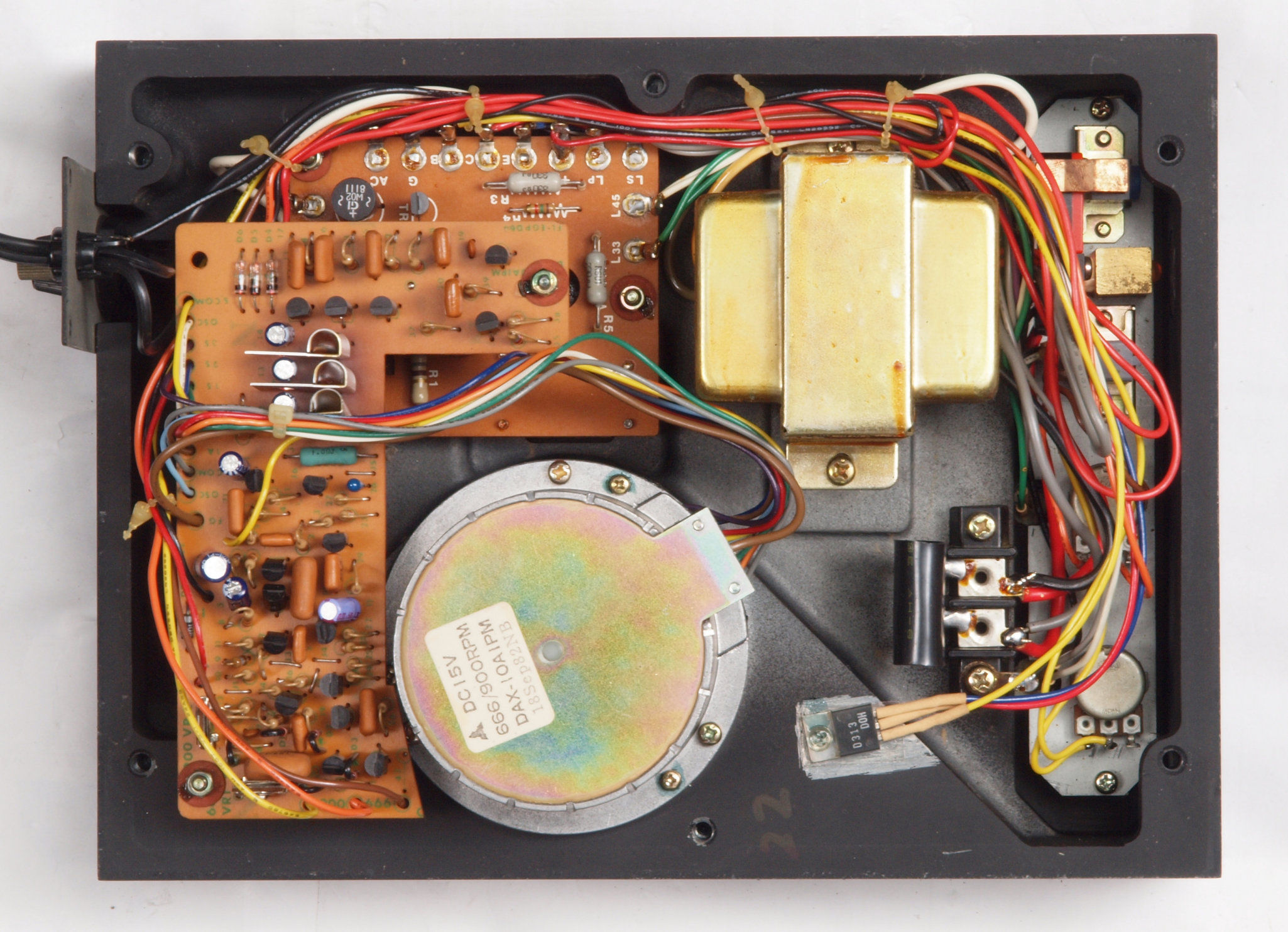

Ａ２7．　点検中、下蓋を取り、下から見る。

Ａ２８．　点検中、定電圧用ＴＲ（トランジスター）の止めビスが緩んでいる。

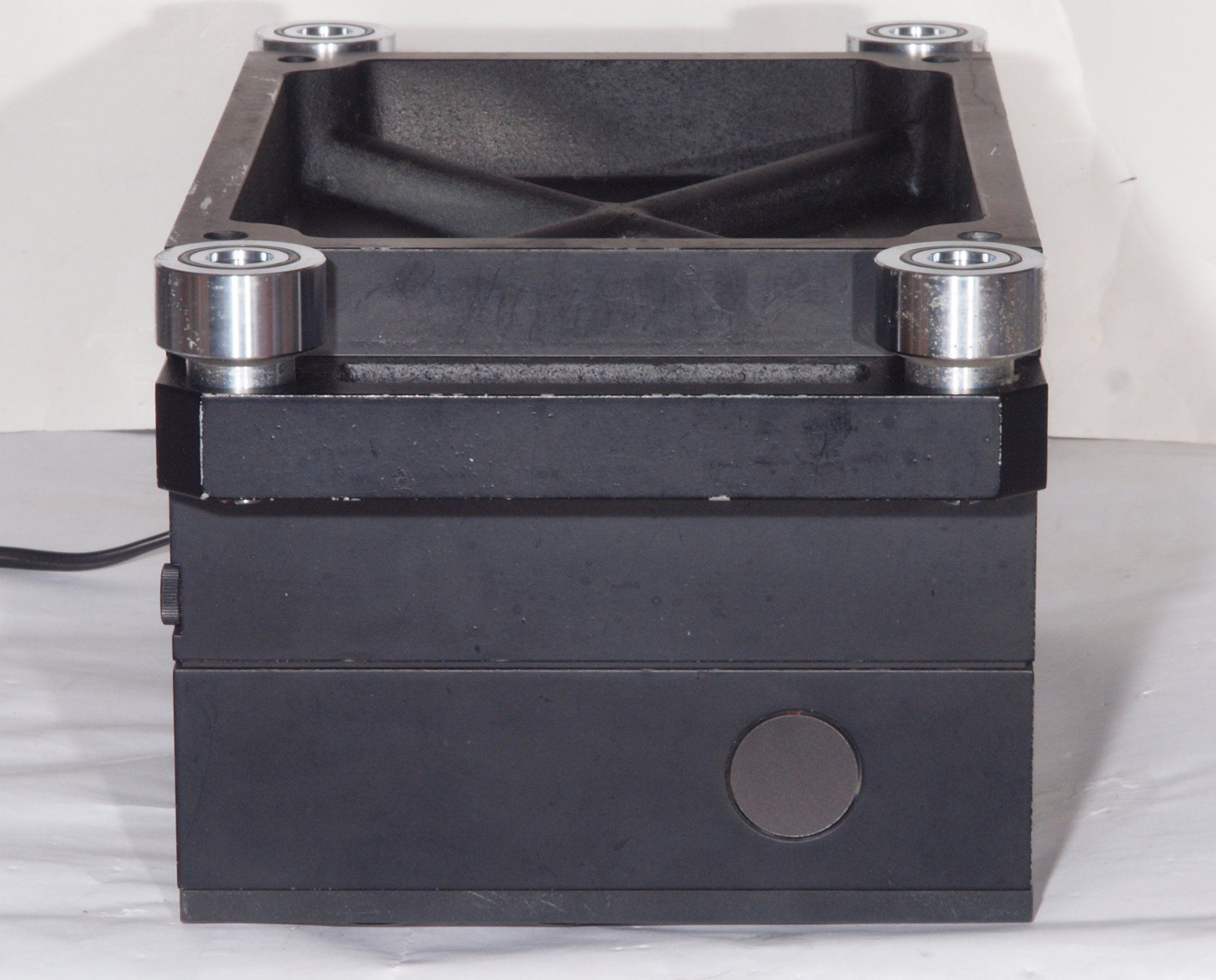

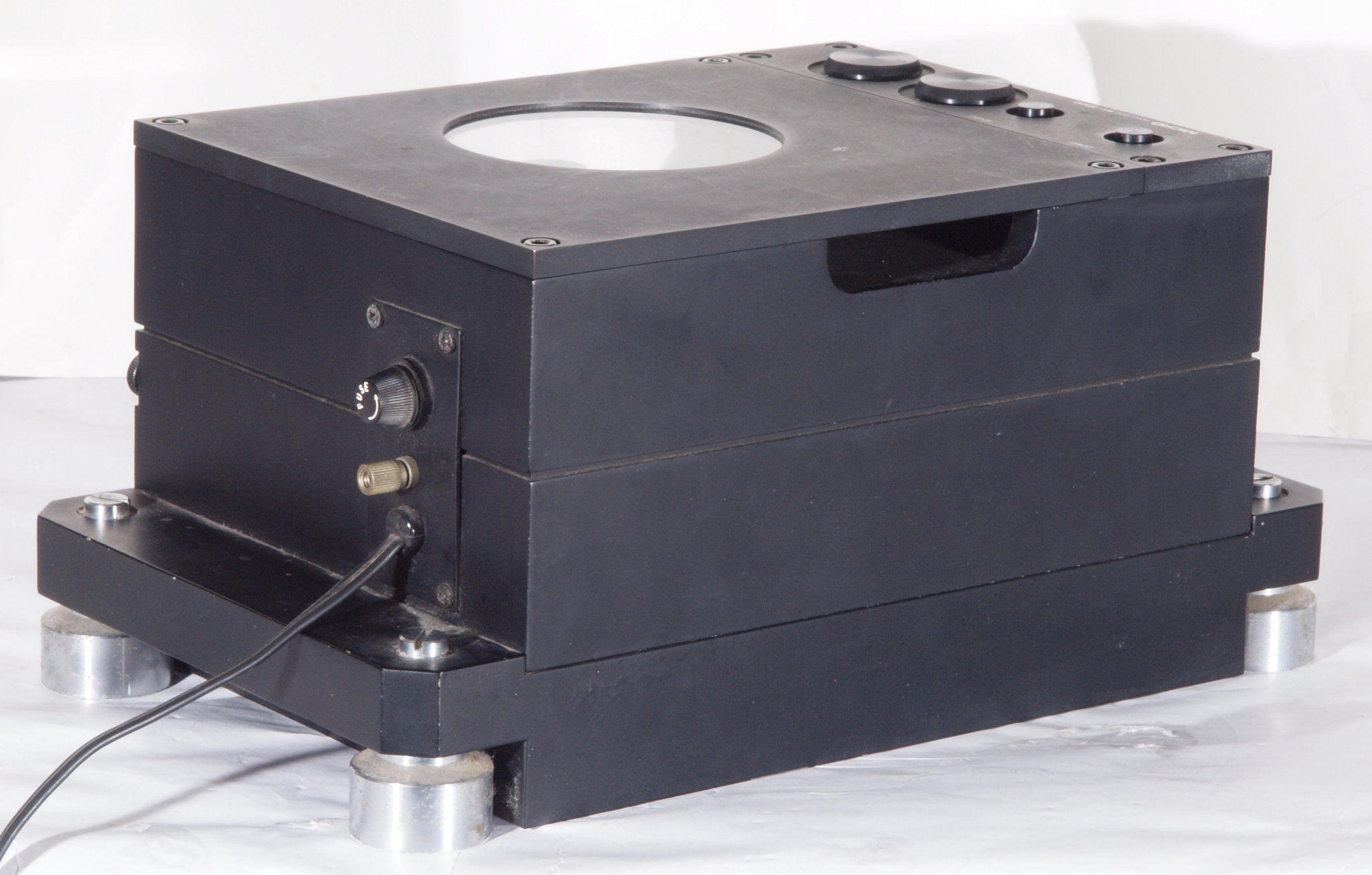

Ａ３１．　点検中、ＲＳ-８０５０

Ａ３２．　点検中、ＲＳ-８０５０

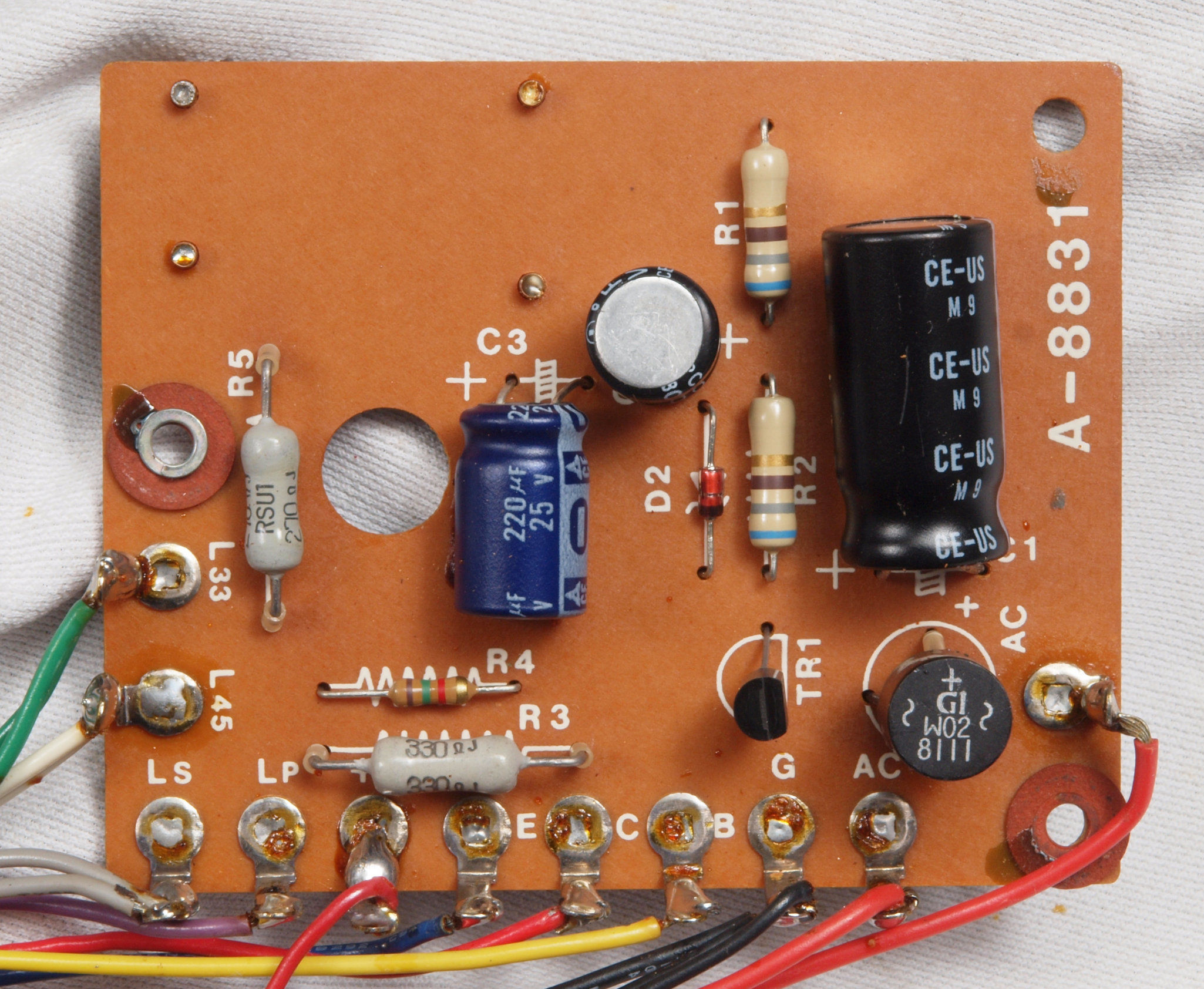

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　電源・ＬＥＤ表示基板

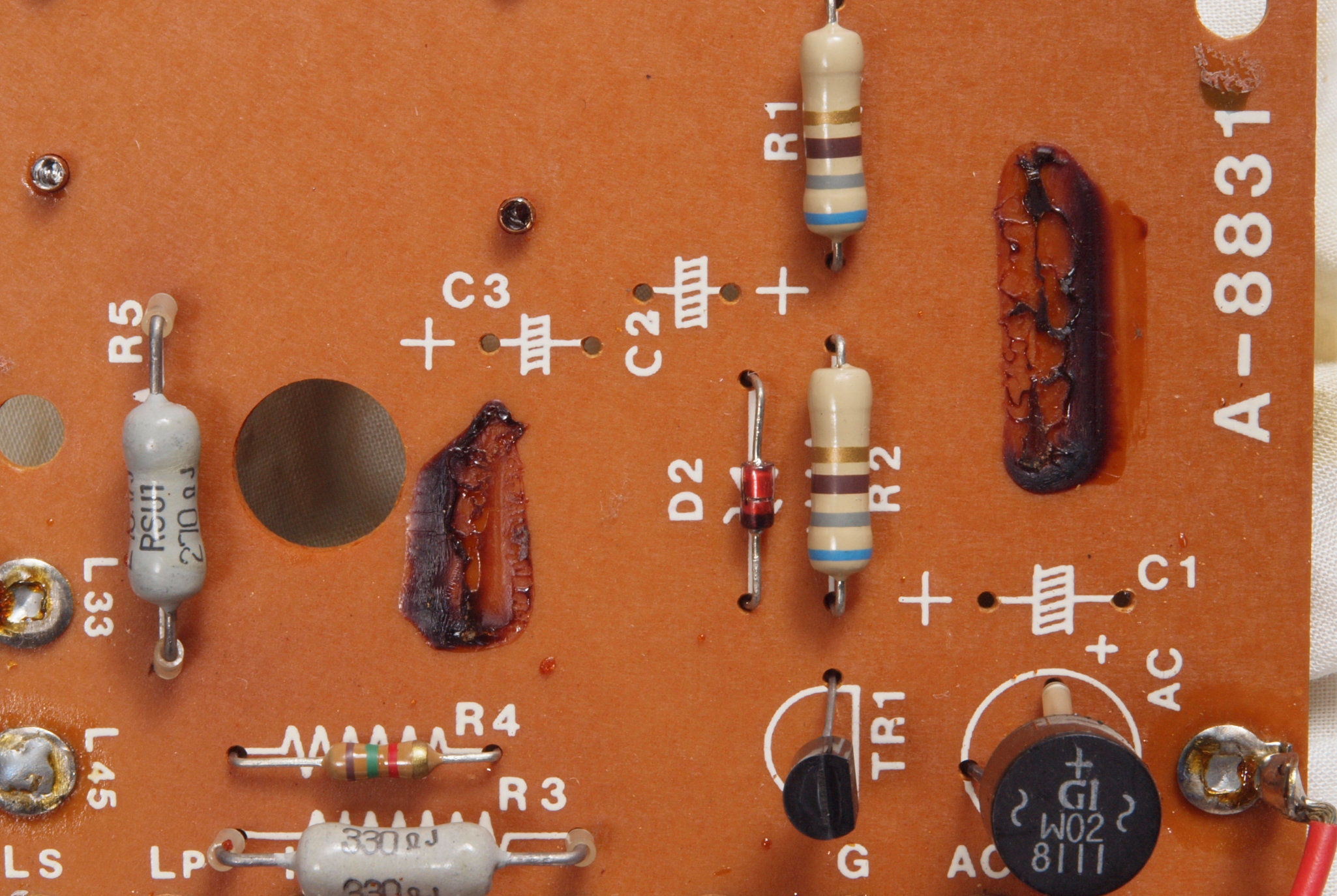

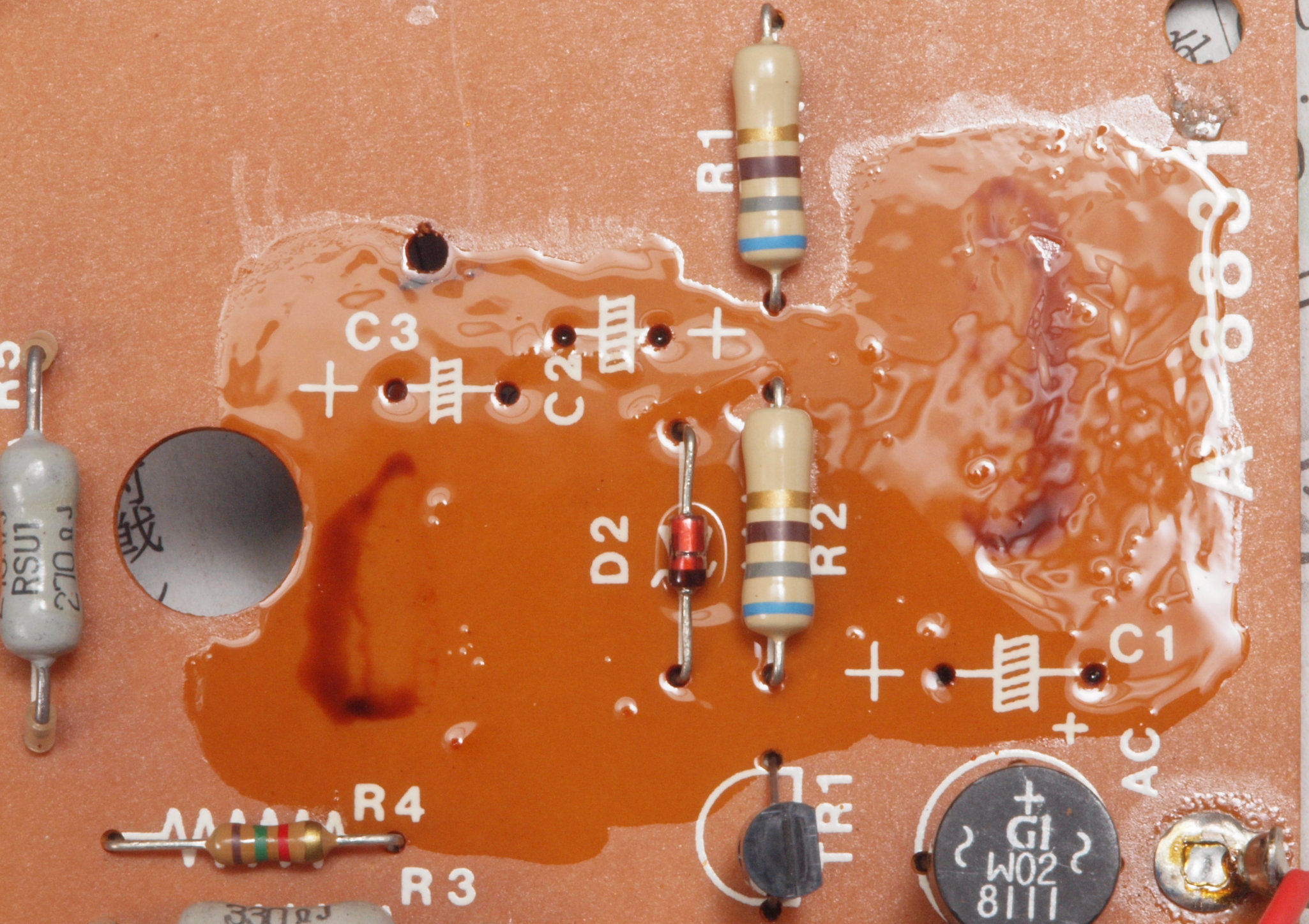

Ｃ１１２．　修理前　電源・ＬＥＤ表示基板。　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ１１３．　修理後　電源・ＬＥＤ表示基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

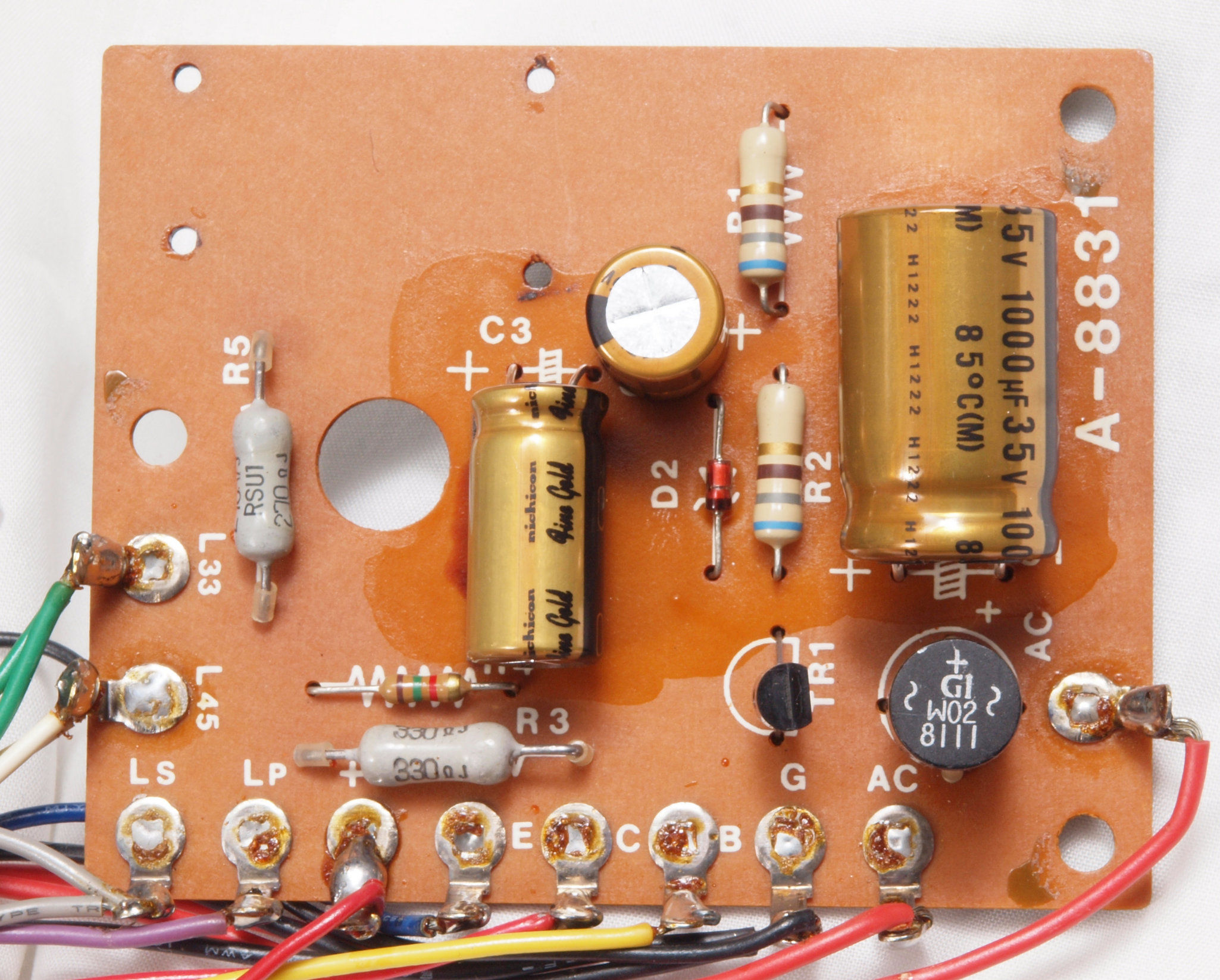

Ｃ１２　．修理後　電源・ＬＥＤ表示基板　電解コンデンサー３個交換

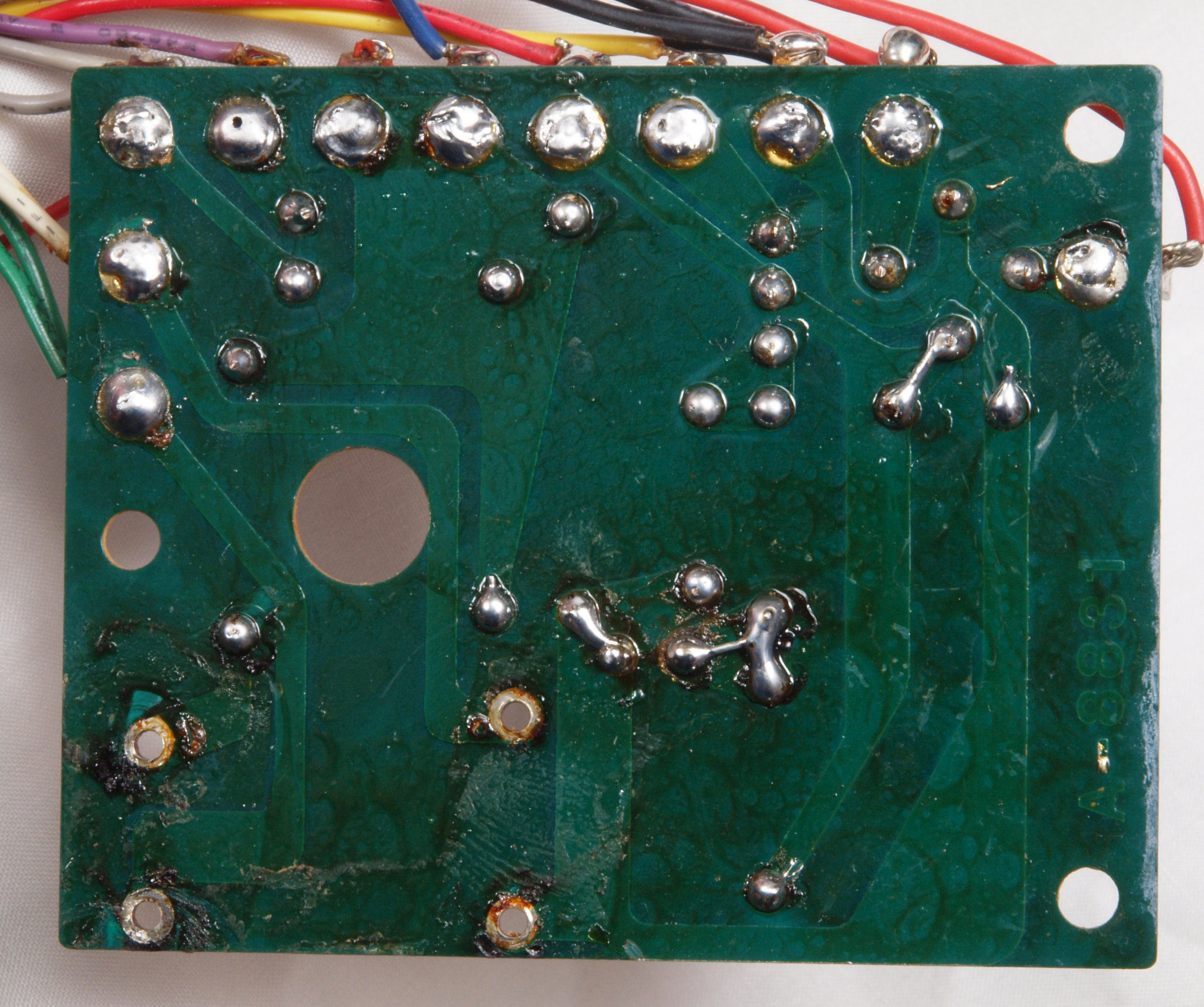

Ｃ１３．　修理前　電源・ＬＥＤ表示基板裏

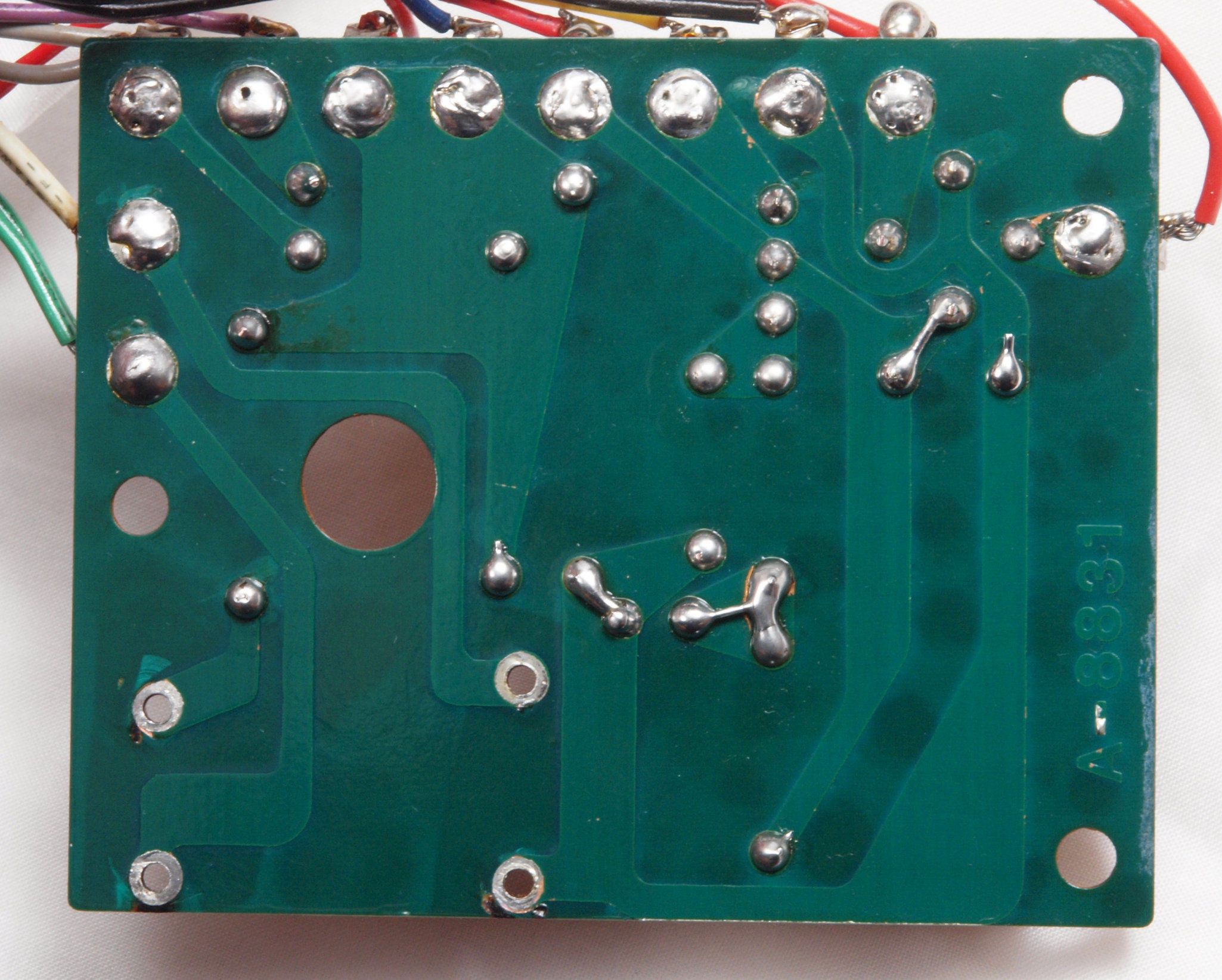

Ｃ１４．　修理（再半田）後　電源・ＬＥＤ表示基板裏。　半田を全部やり直す。

Ｃ１５．　完成電源・ＬＥＤ表示基板裏。　洗浄後、コート液を塗る。

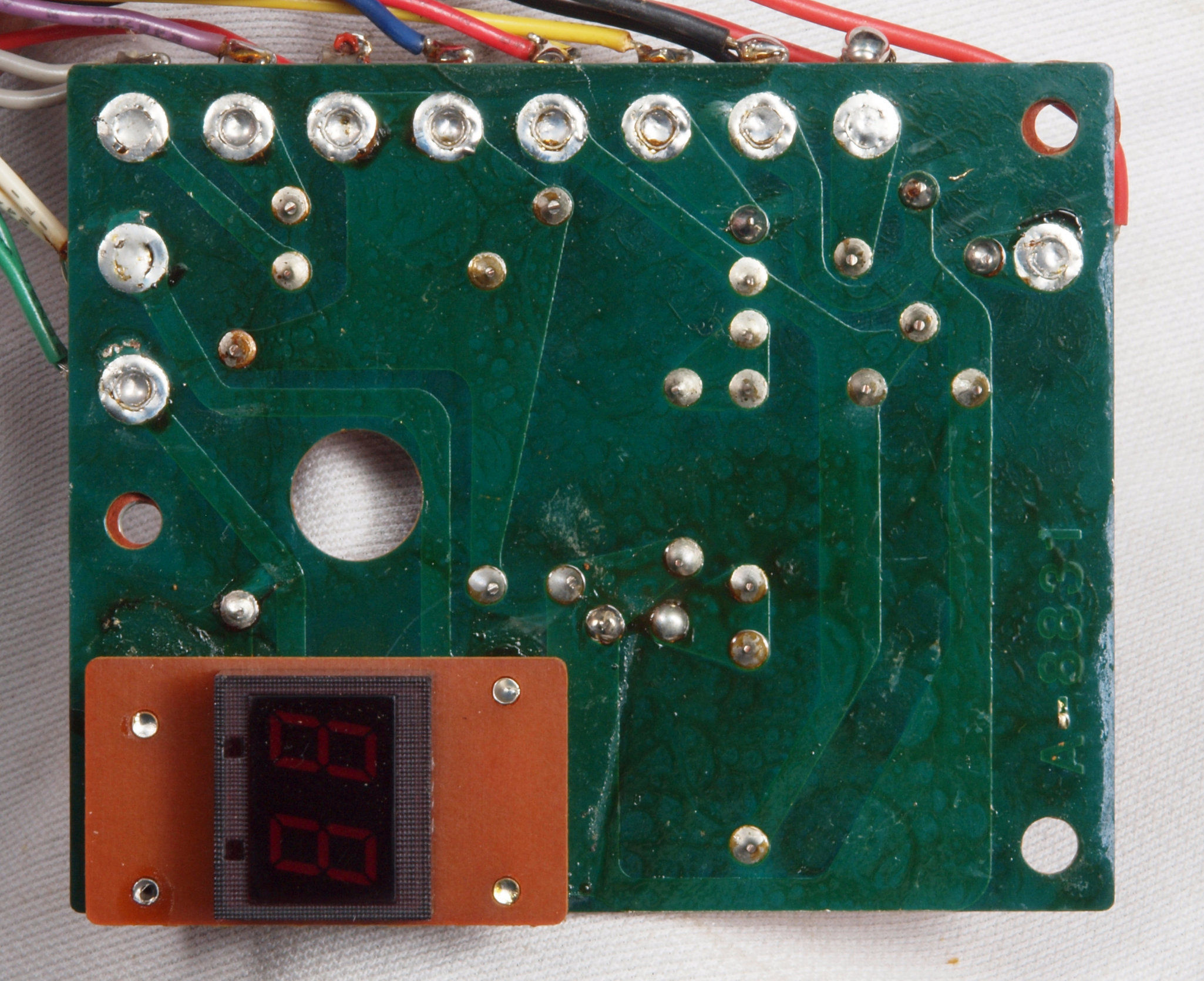

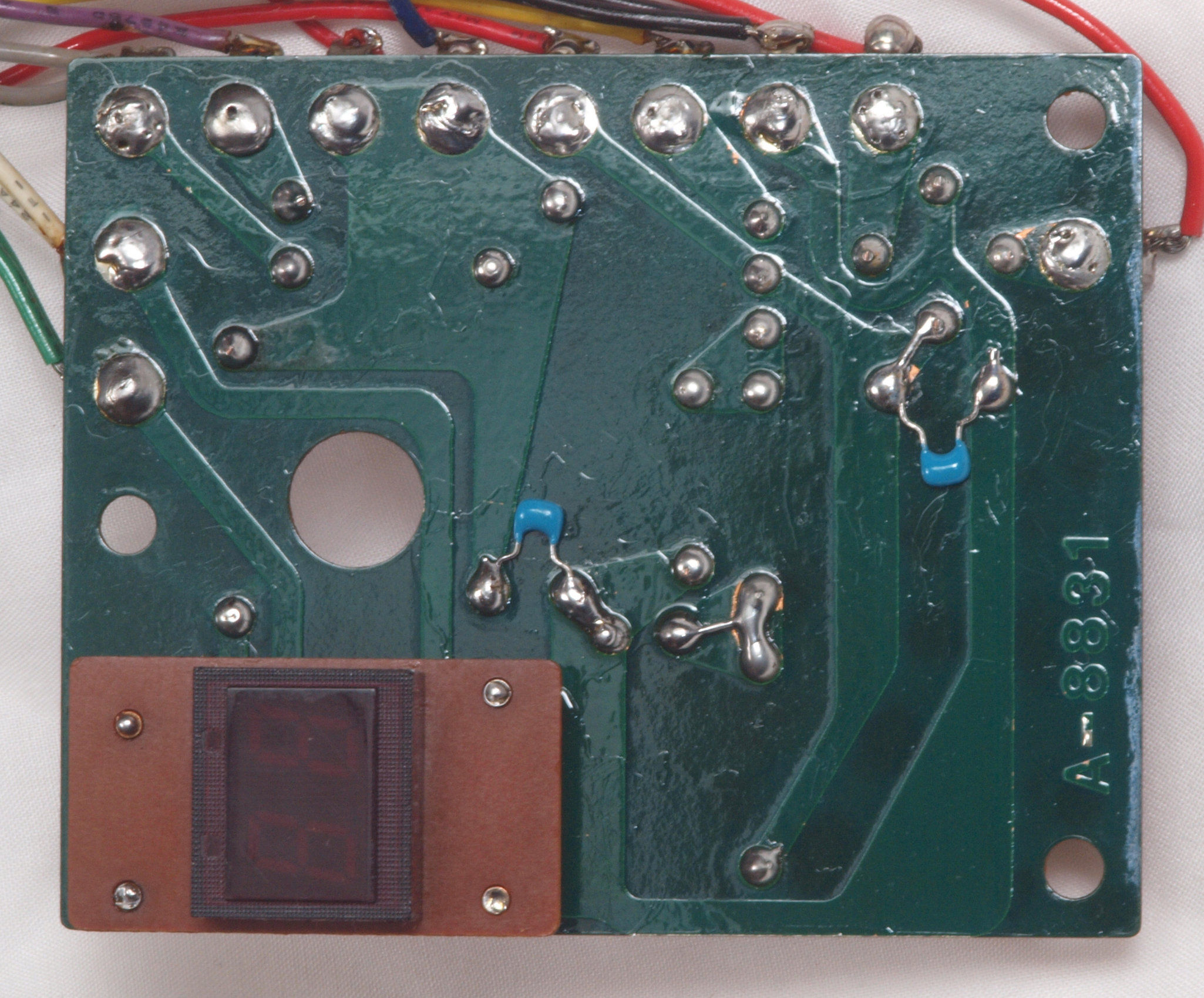

Ｃ１６．　完成電源・ＬＥＤ表示基板裏。　速度表示ＬＥＤ基板を付ける。

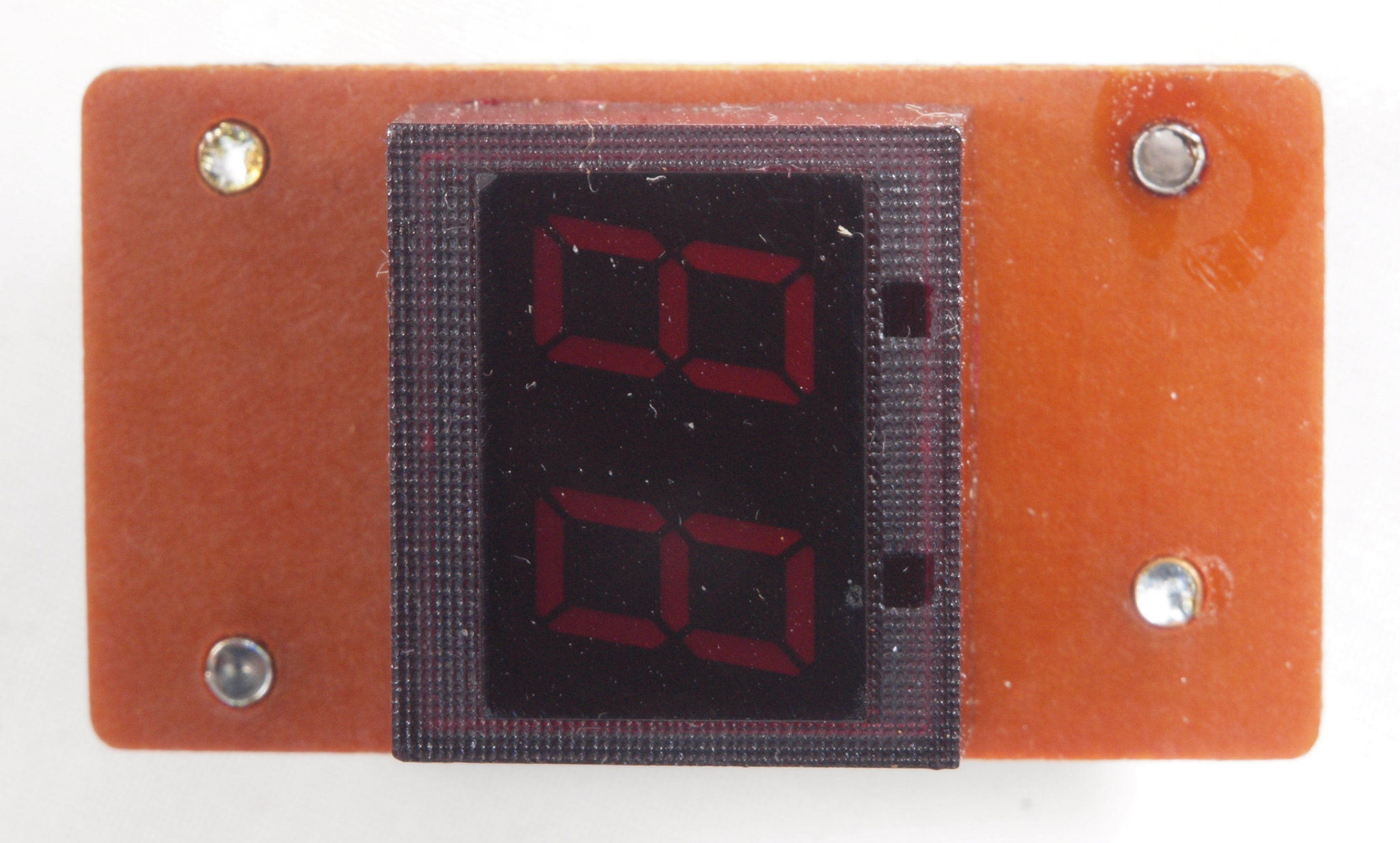

Ｃ１７．　修理前　速度表示ＬＥＤ基板

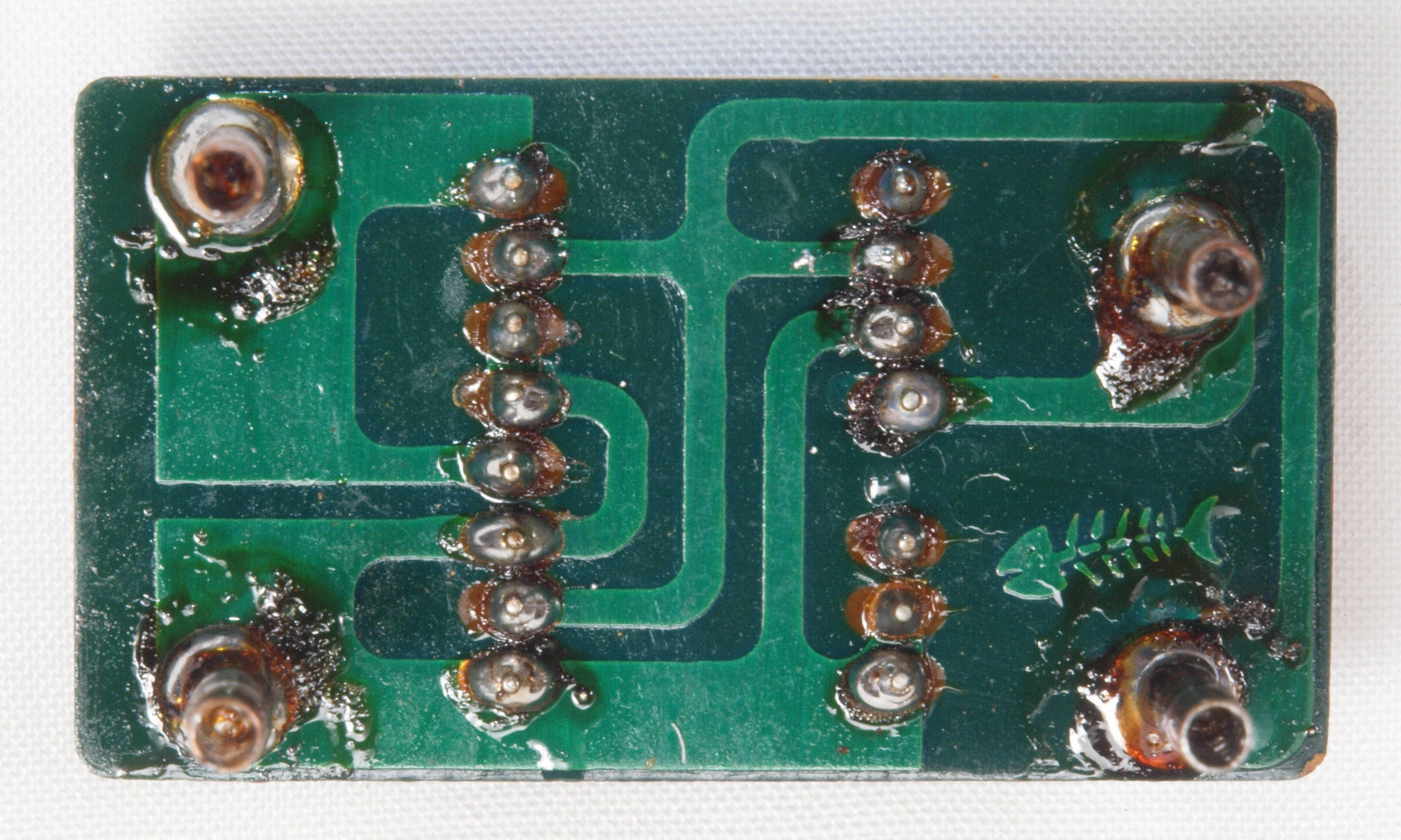

Ｃ１８．　修理前　速度表示ＬＥＤ基板裏

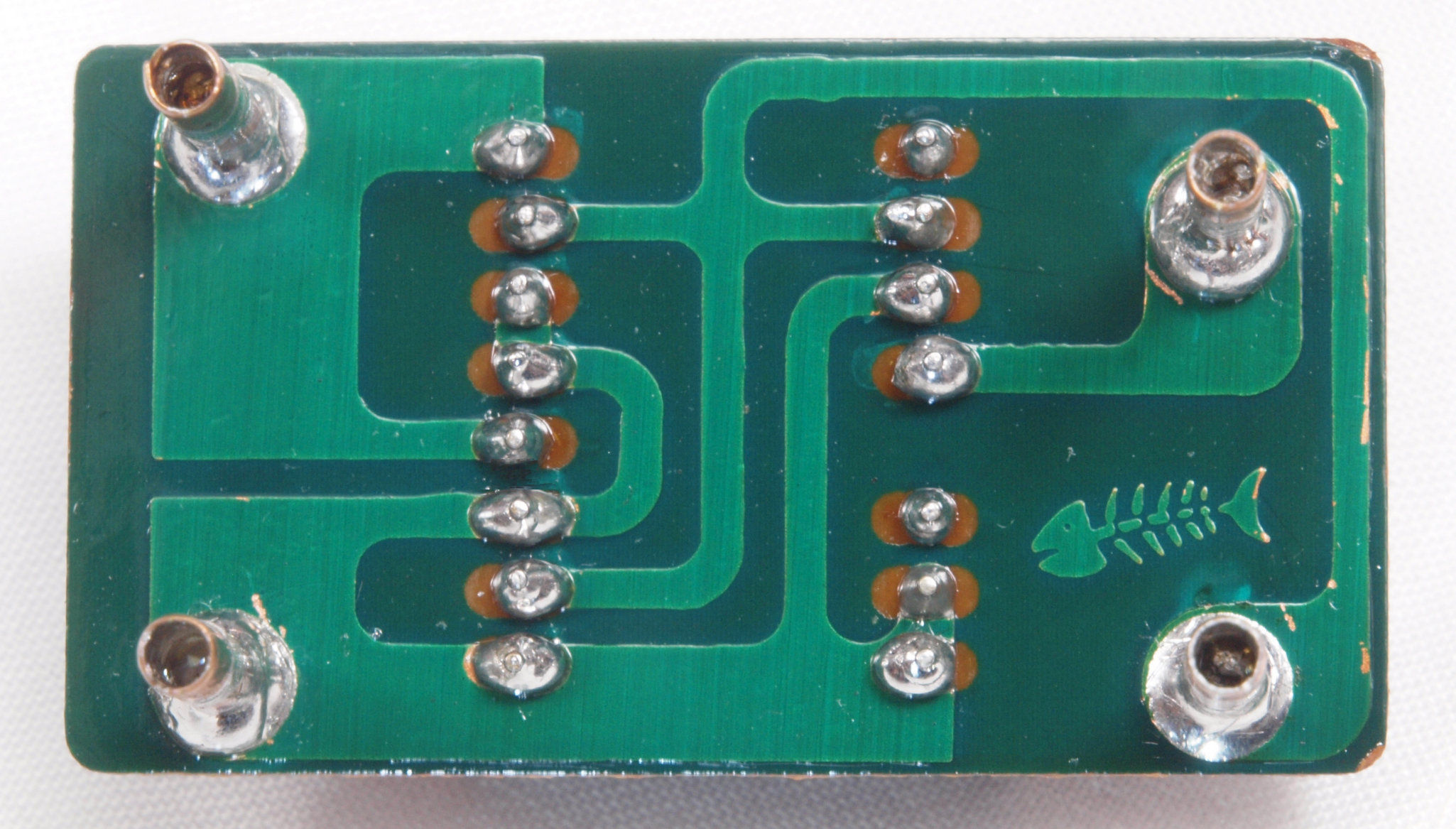

Ｃ１９．　修理（再半田）後　速度表示ＬＥＤ基板裏。　半田を全部やり直す。

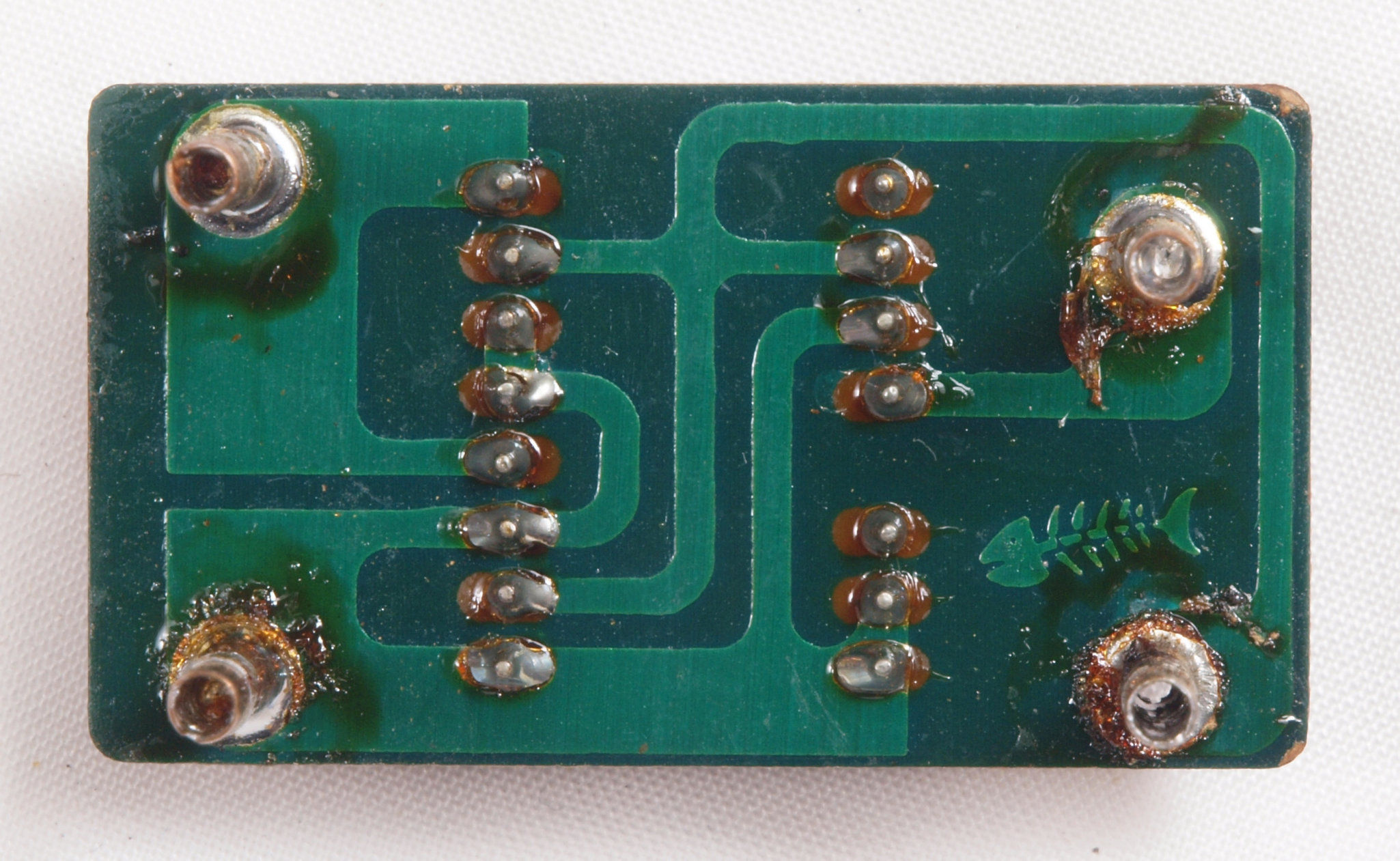

Ｃ１Ａ．　完成速度表示ＬＥＤ基板裏。　洗浄後、コート液を塗る。

Ｃ２１．　修理前　メイン基板、駆動ＴＲ（トランジスター）の所が焼けている。

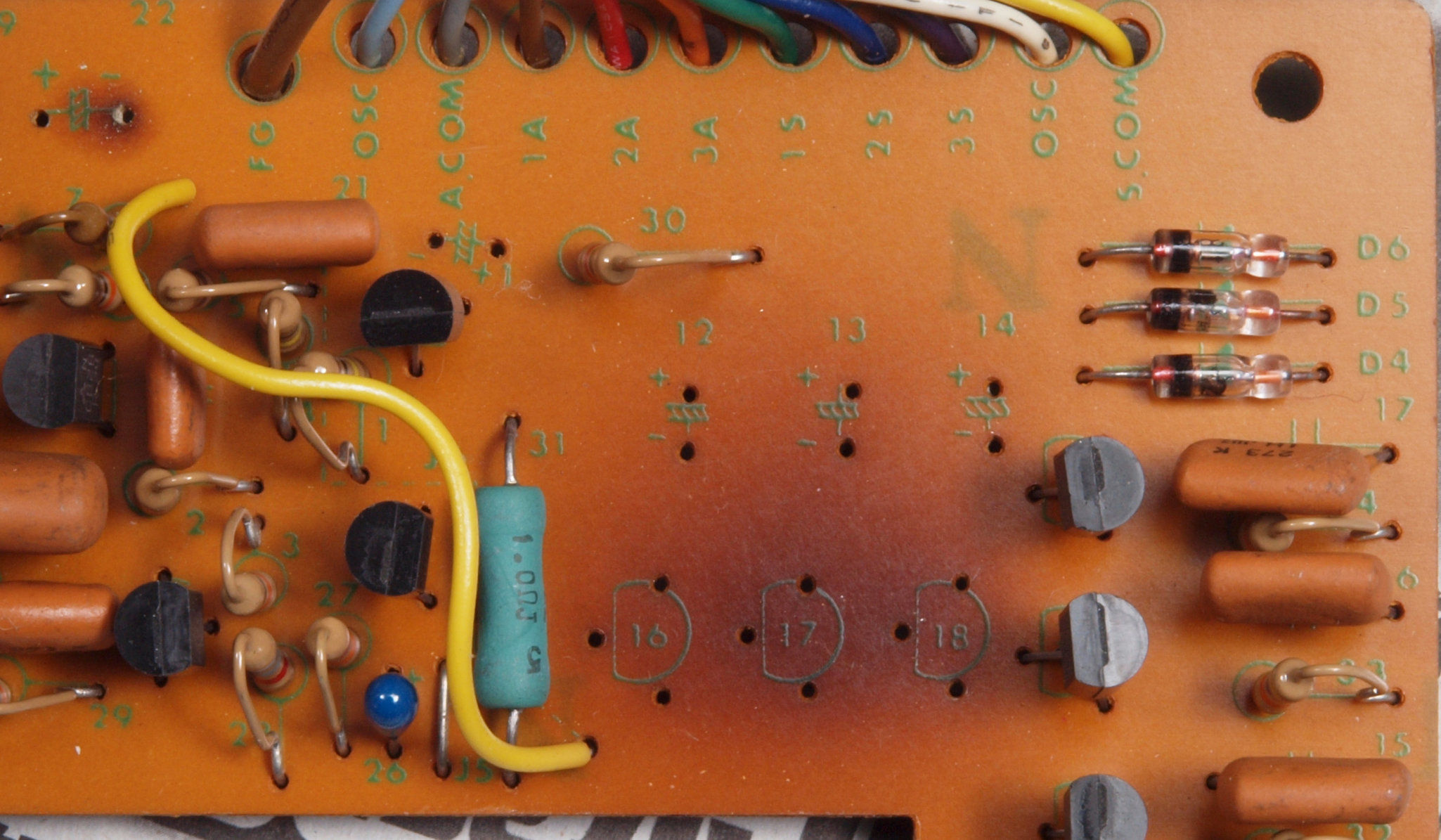

Ｃ２１２．　修理中　メイン基板、駆動ＴＲ（トランジスター）の所が焼けている所を拡大。 　　　　　　　　　　　　　　　　　　　原因はタンテーブルの負荷が大きい為！

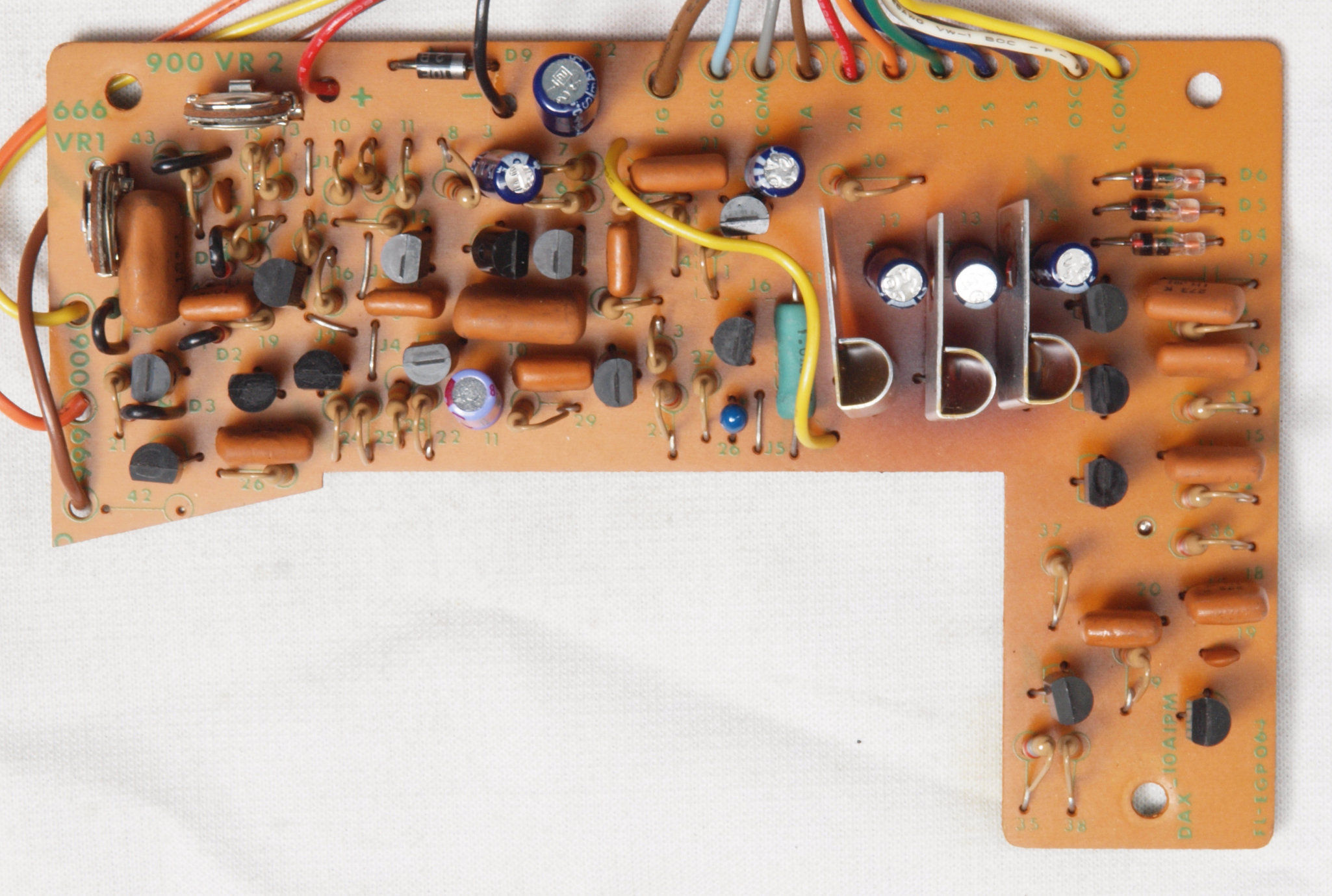

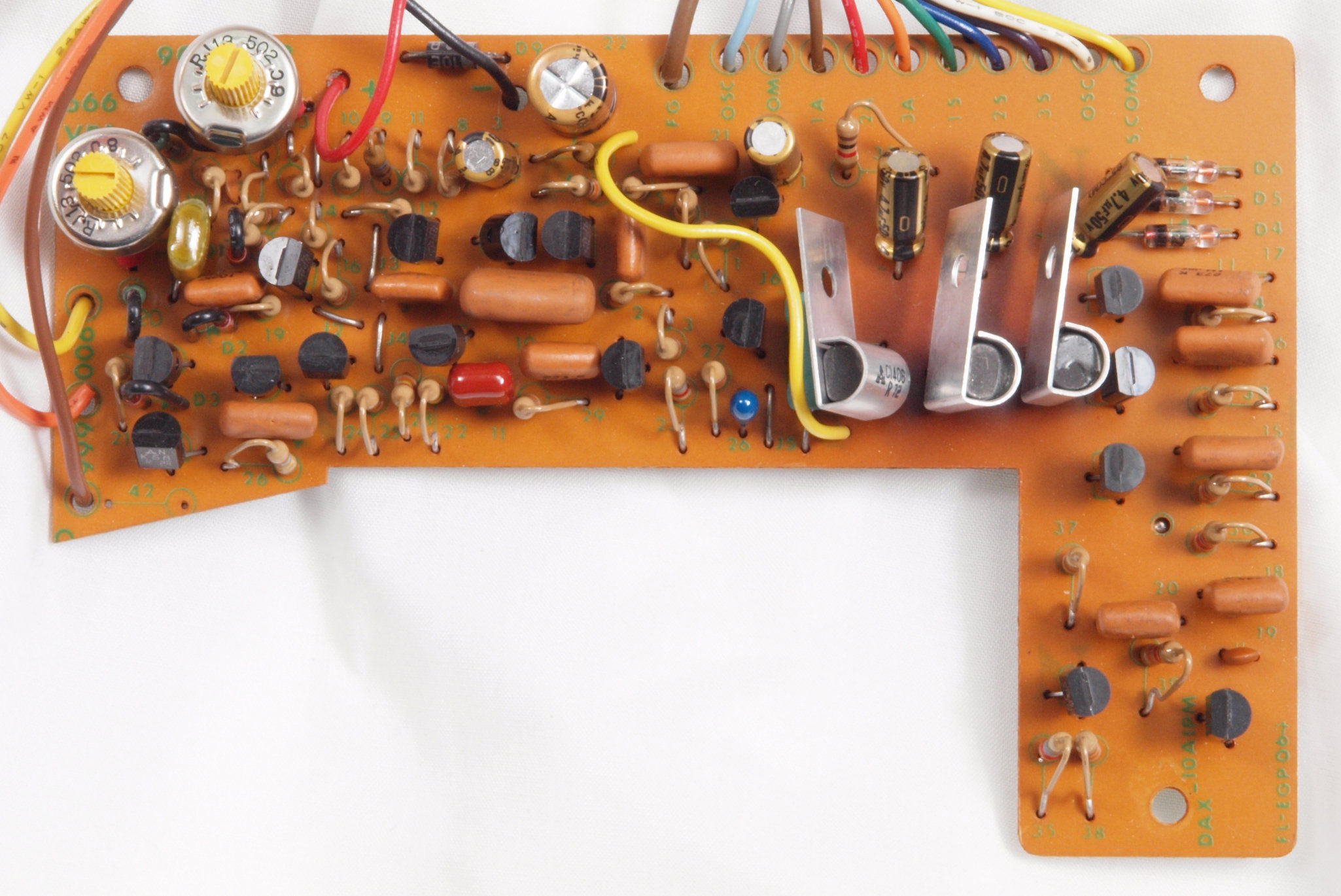

Ｃ２２．　修理後　メイン基板。　電解コンデンサー８個、半固定ＶＲ２個交換

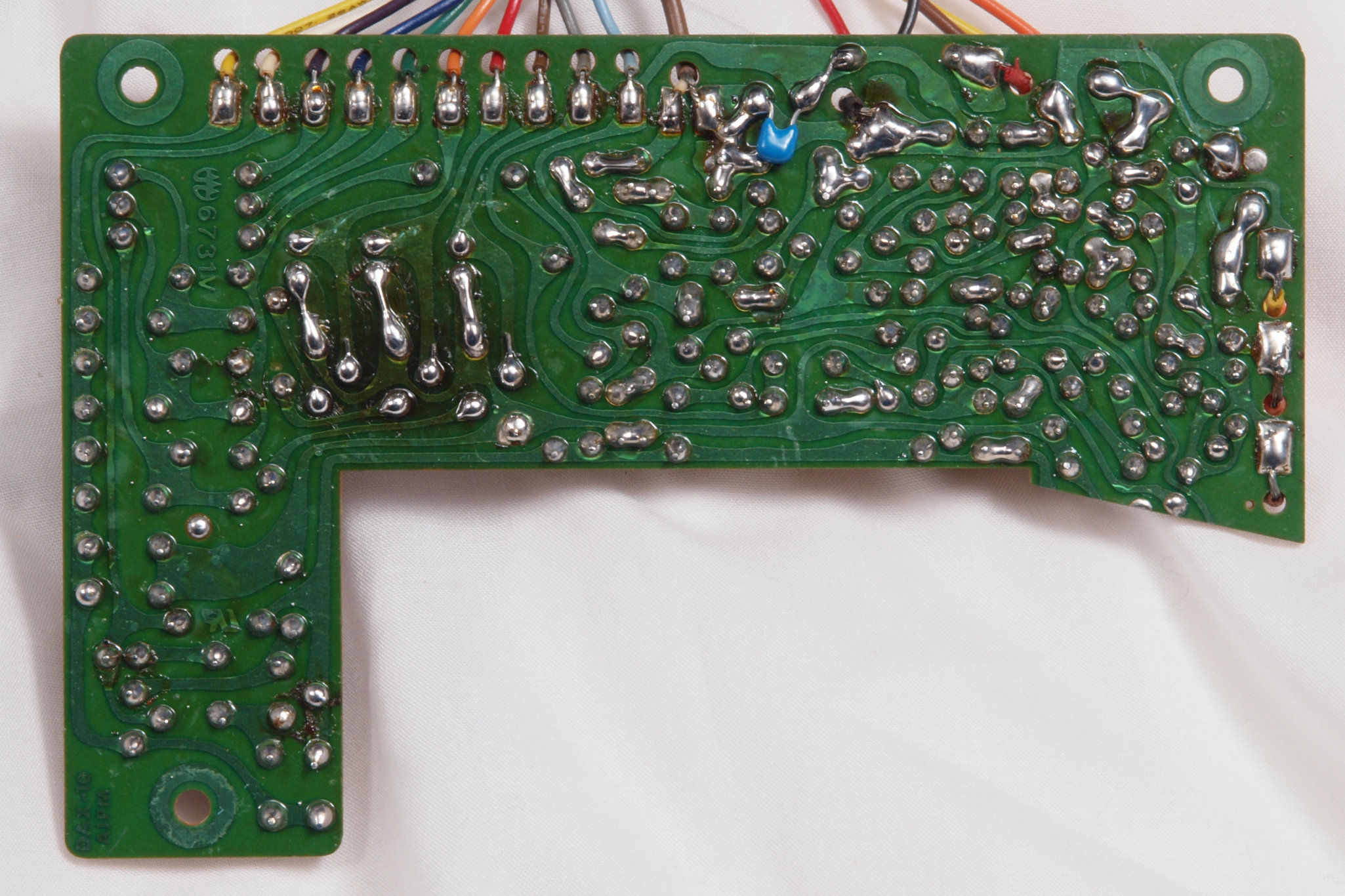

Ｃ２３．　修理前　メイン基板裏、駆動ＴＲ（トランジスター）の所が焼けている。

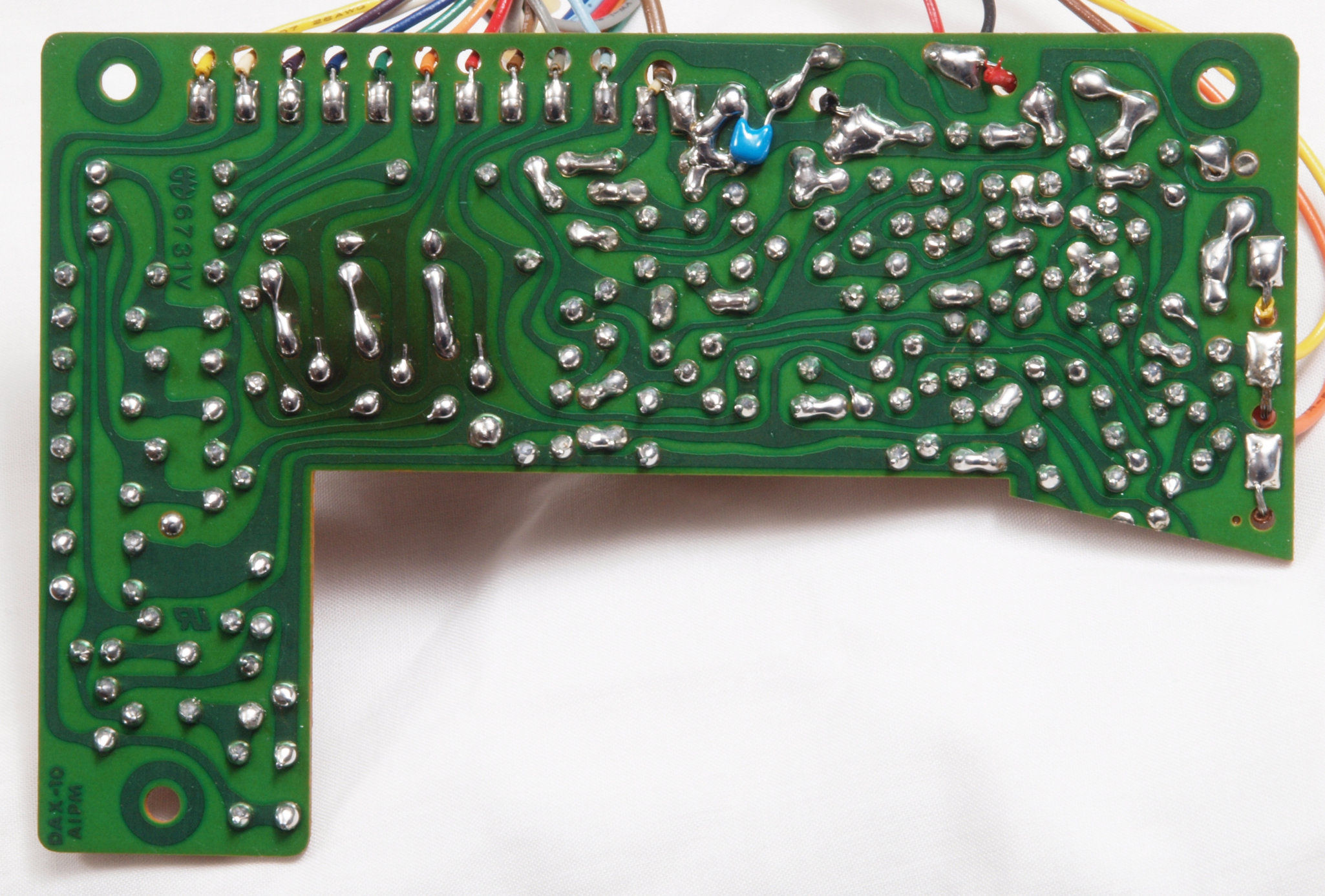

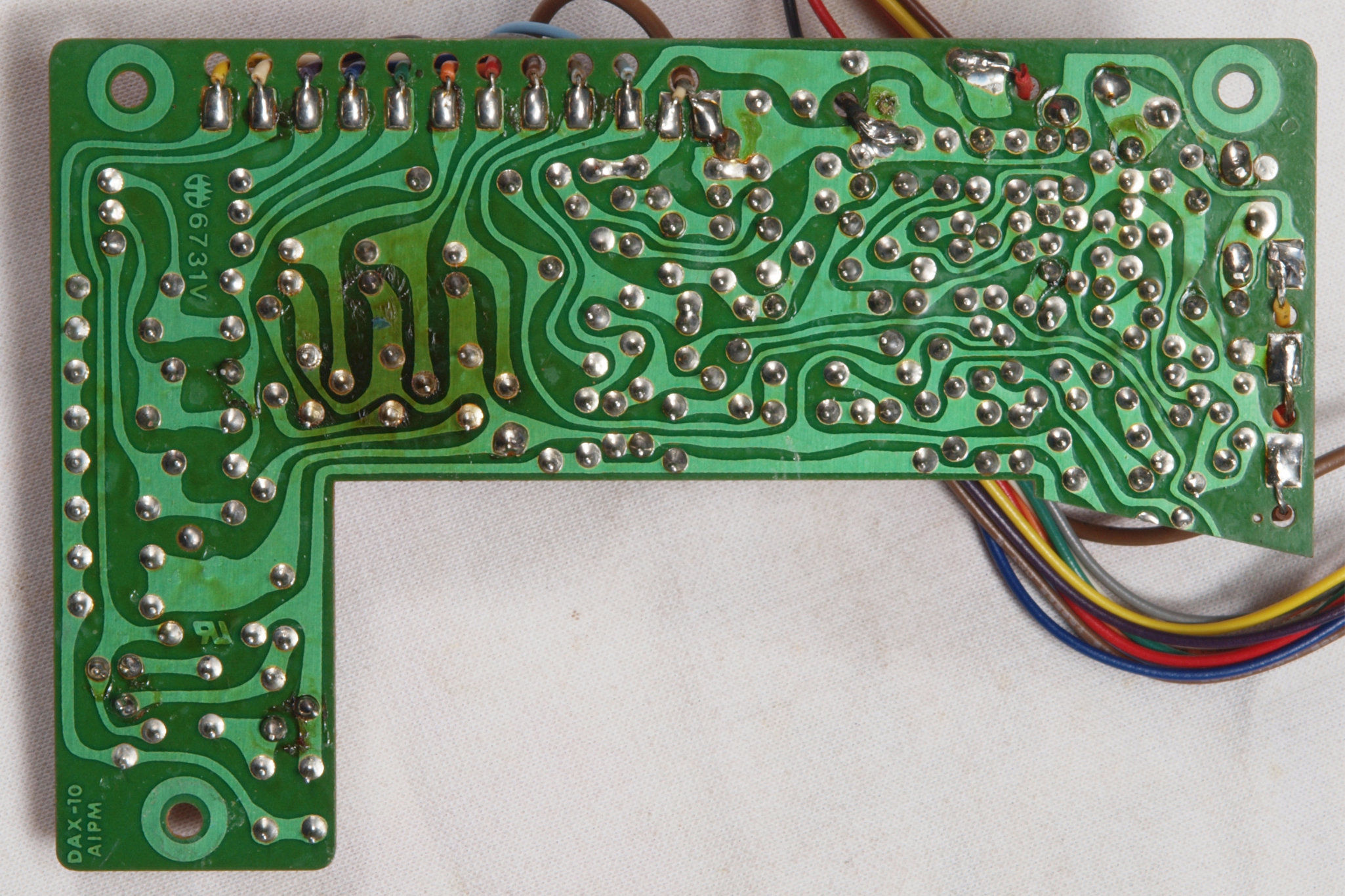

Ｃ２４．　修理（再半田）後　メイン基板裏。　半田を全部やり直す。フイルムコンデンサー１個追加。

Ｃ２５．　完成メイン基板裏。　洗浄後、コート液を塗る。

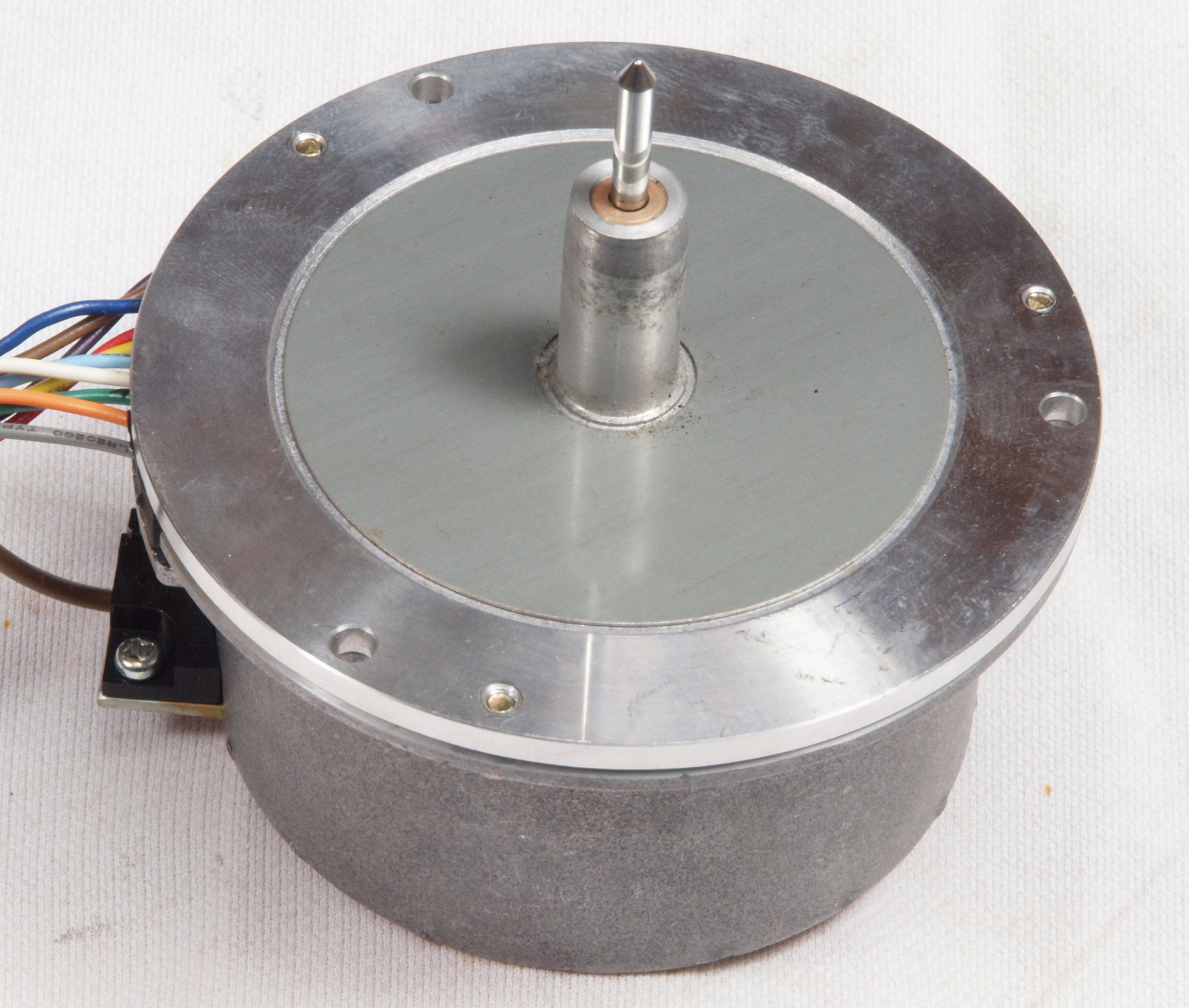

Ｃ３１．　修理中　モーター取り出し、上から見る。

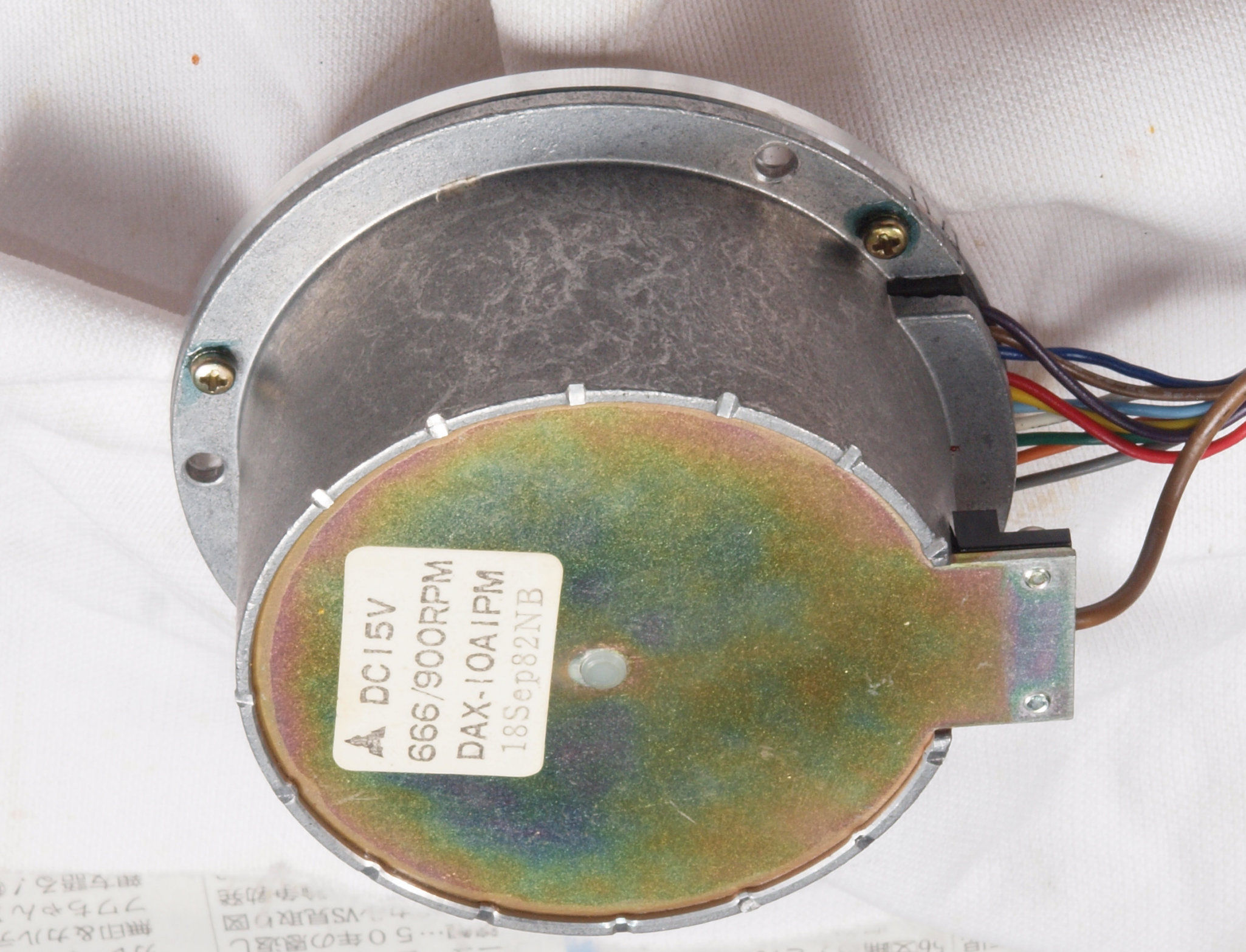

Ｃ３２．　修理中　モーター取り出し、下から見る。

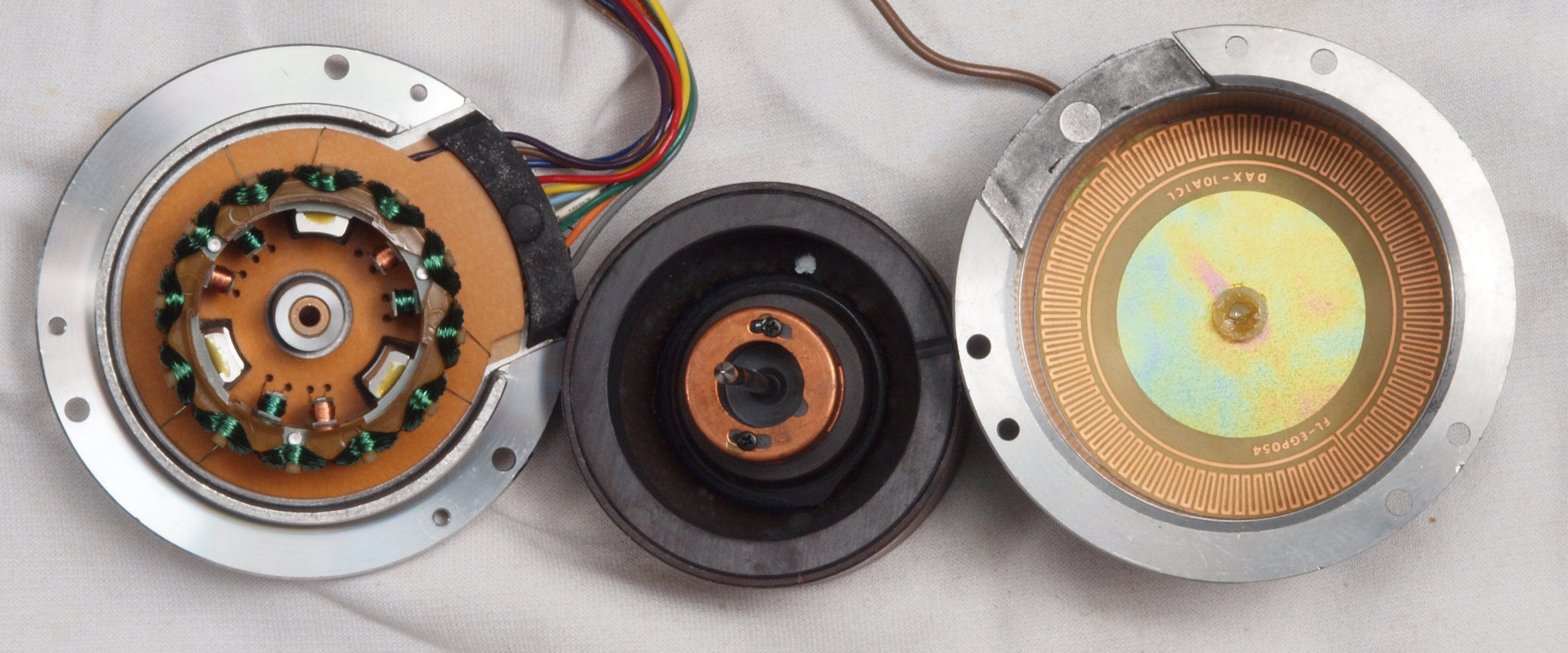

Ｃ３３．　修理中　モーター分解点検・清掃・注油

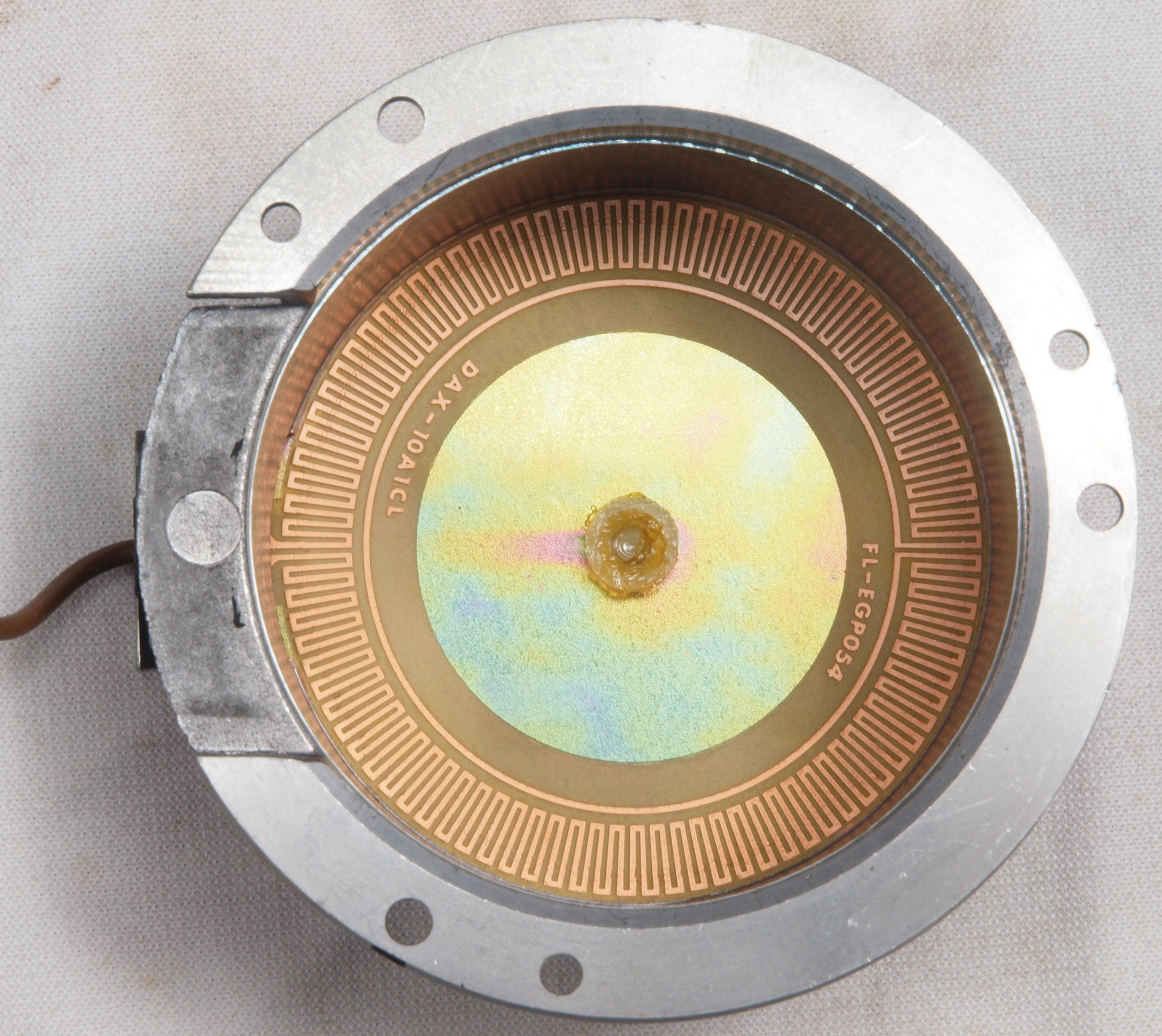

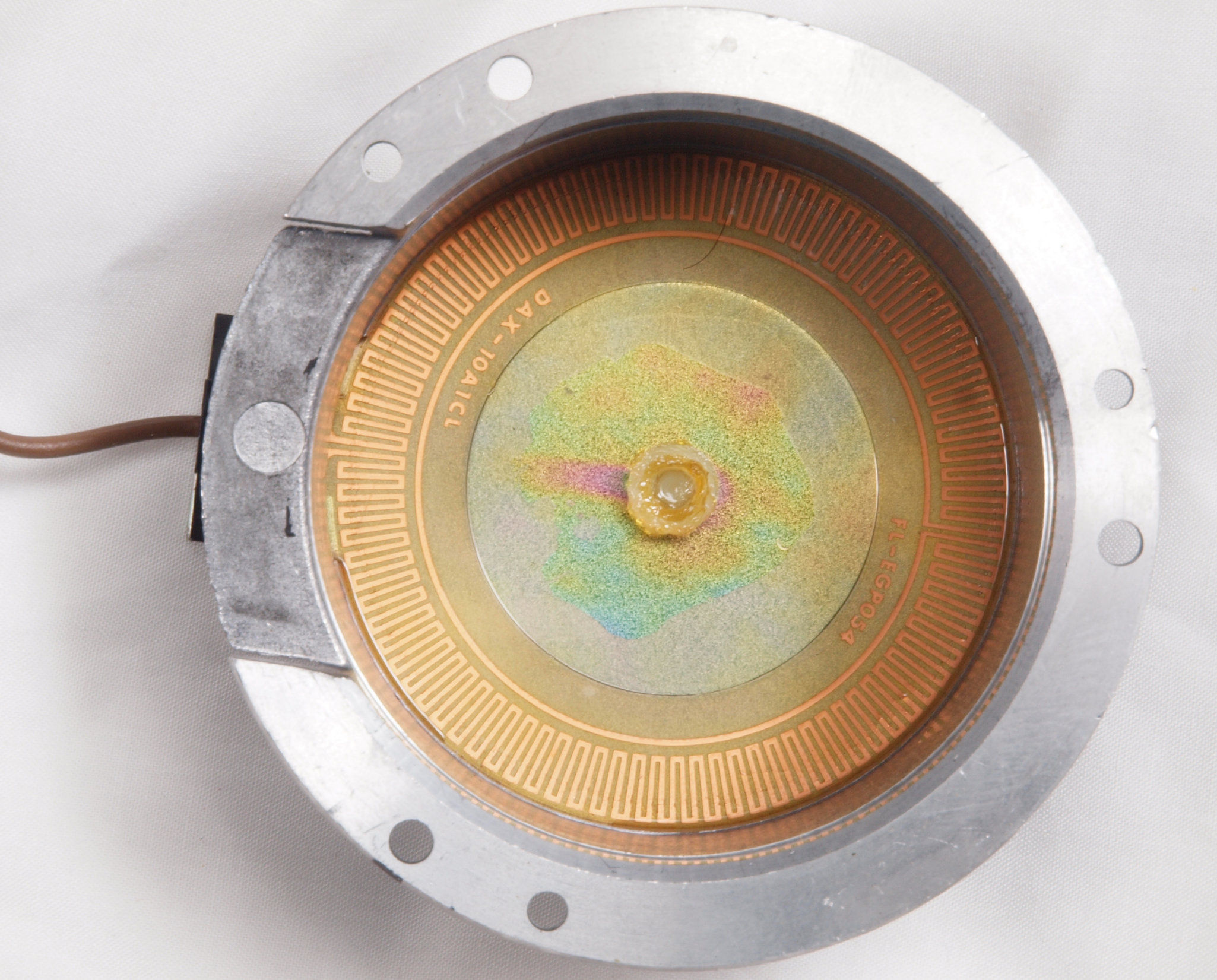

Ｃ３４．　修理中　モーターサーボ感知巻き線（ＦＧコイル）。

Ｃ３５．　修理後　モーターサーボ感知巻き線清掃後、絶縁コートを塗る

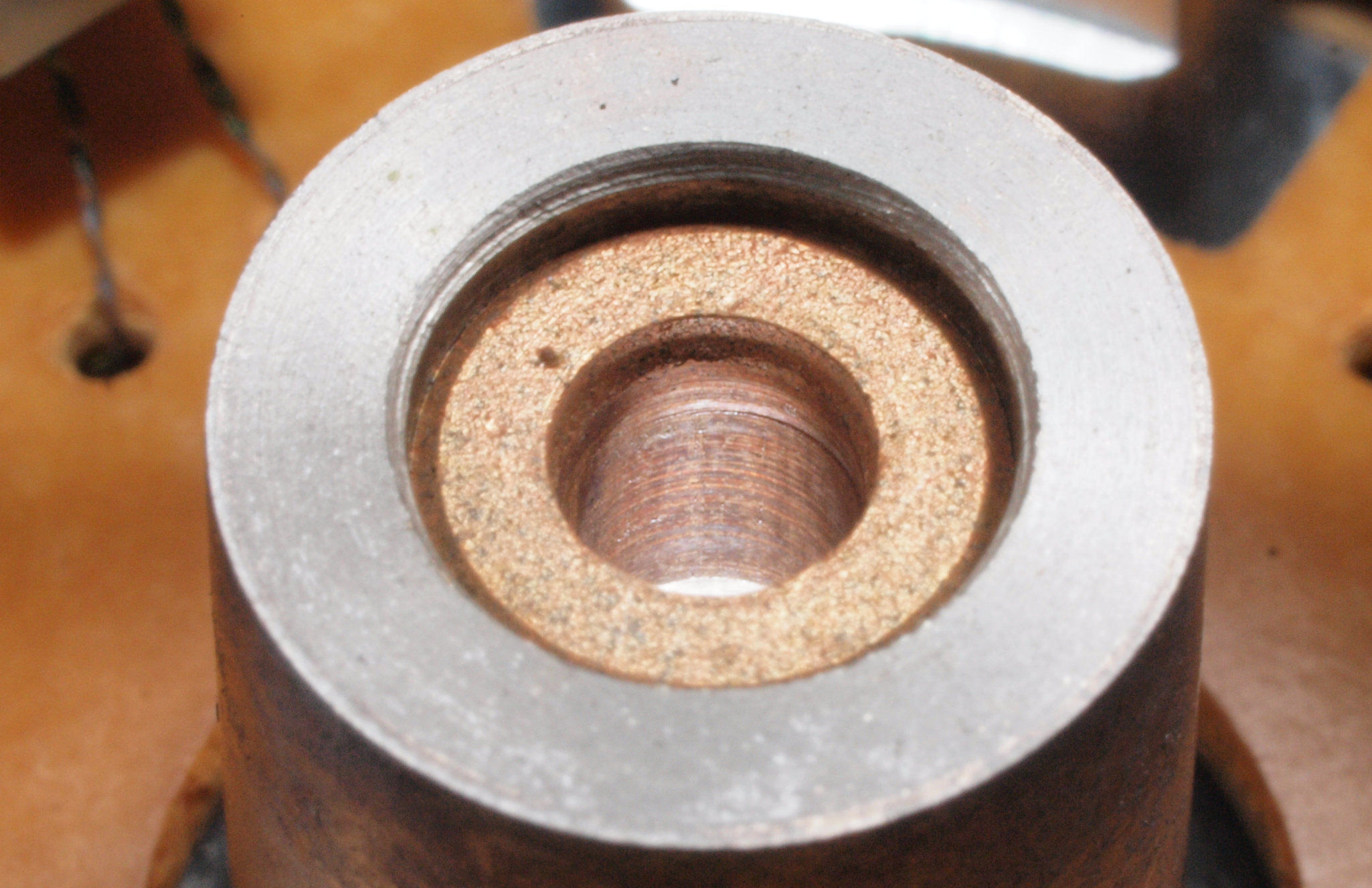

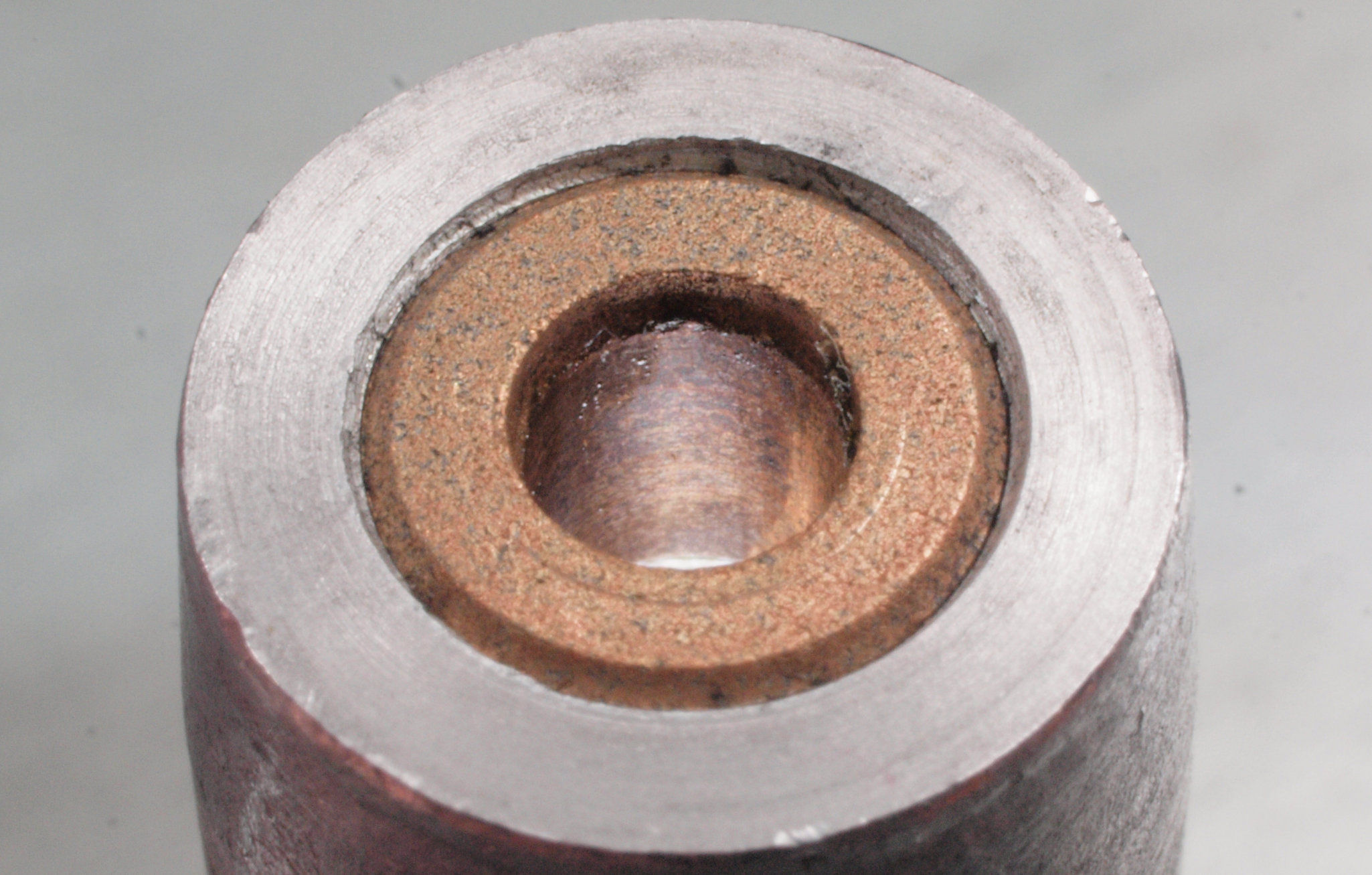

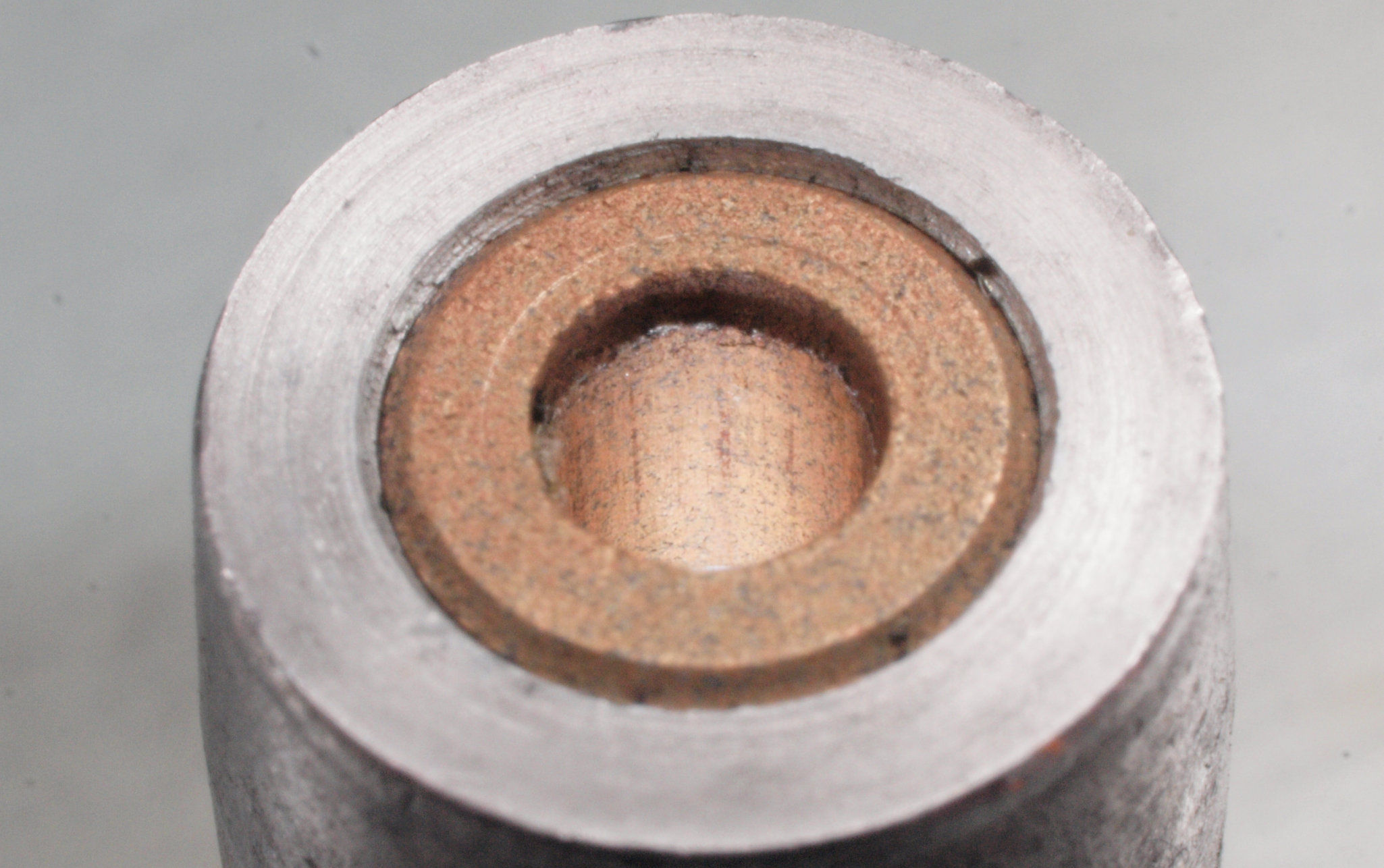

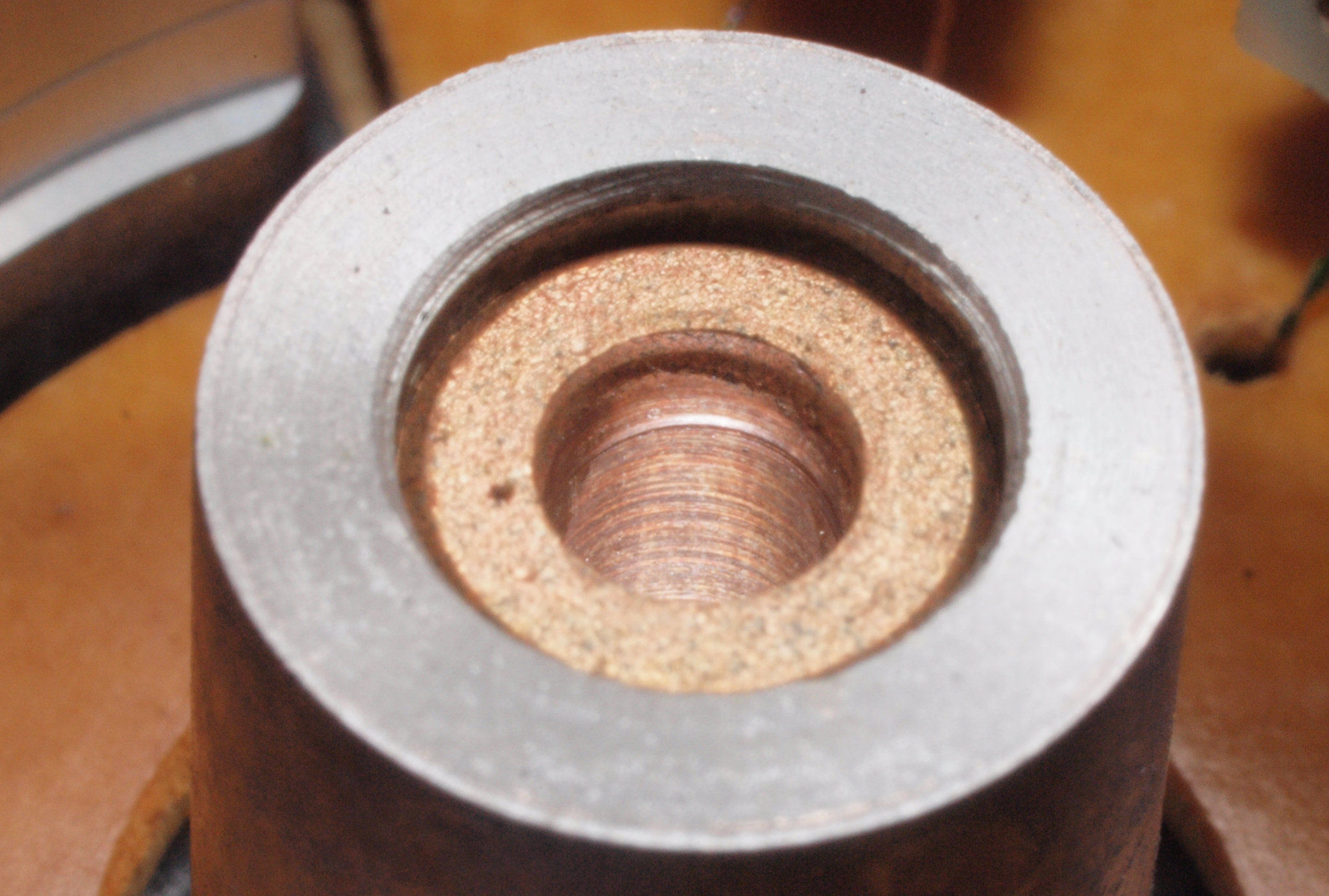

Ｃ３６．　修理中　モータ回転子軸受。　大部削られている。

Ｃ３７．　修理中　モータ回転子軸。

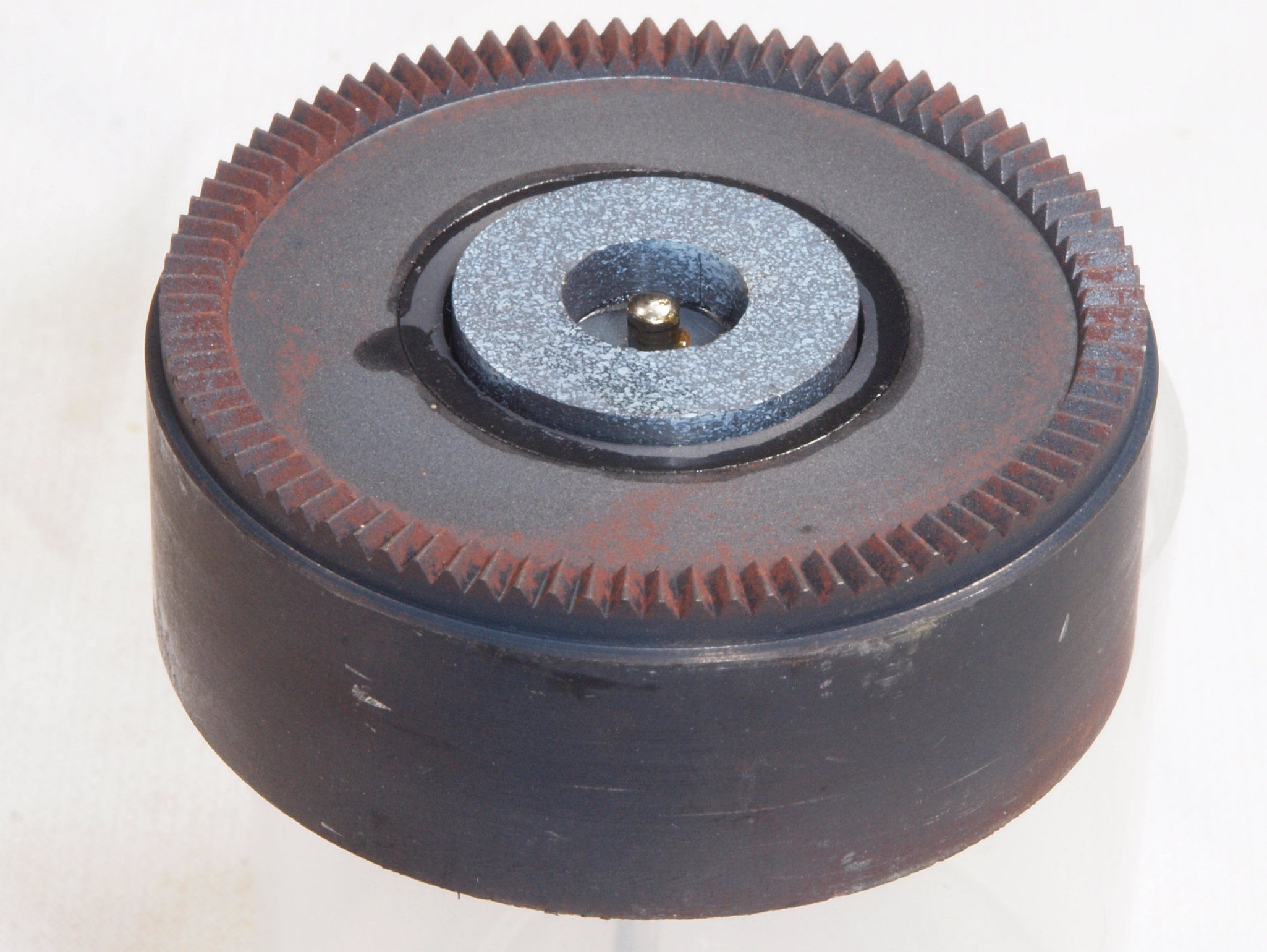

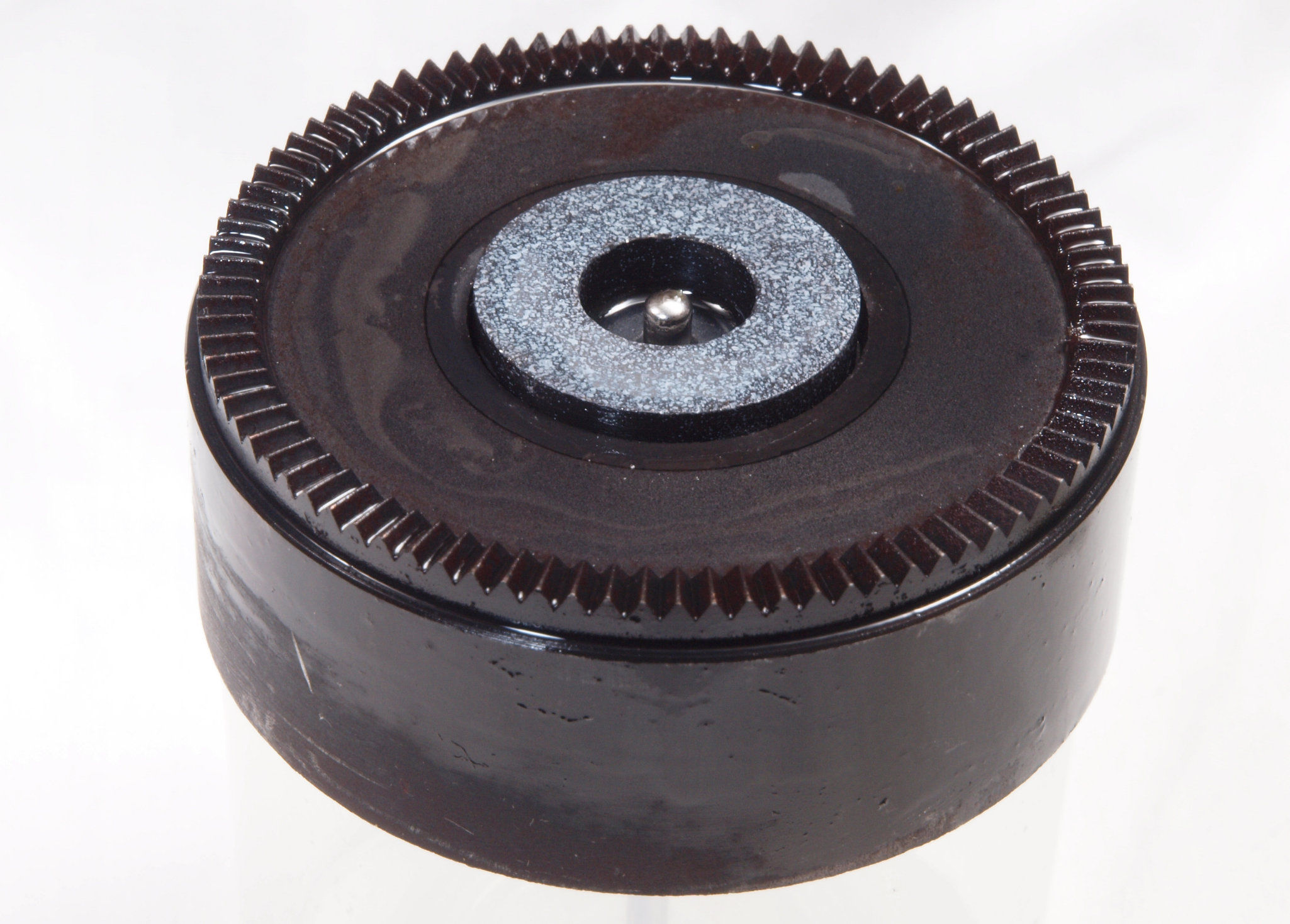

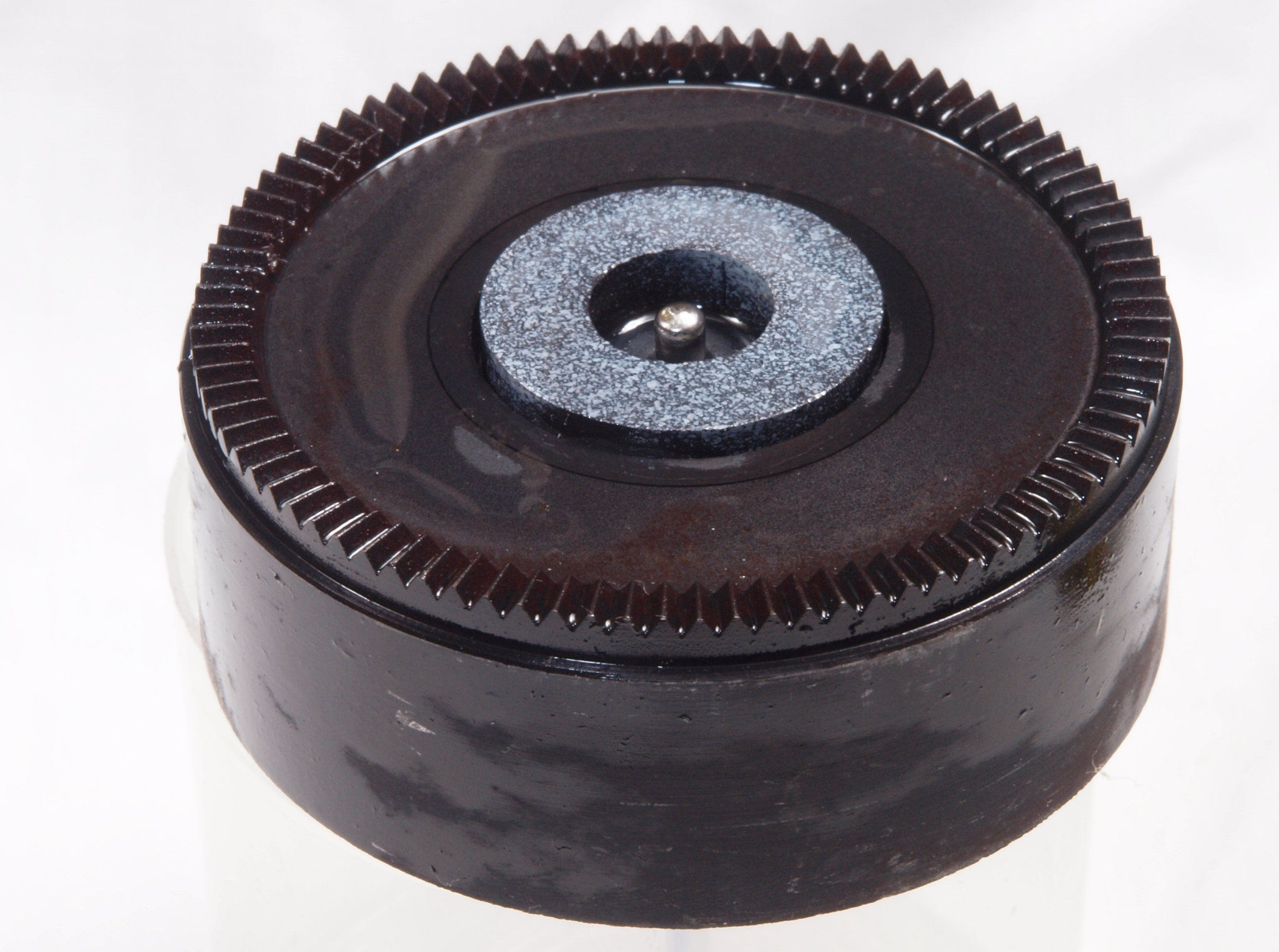

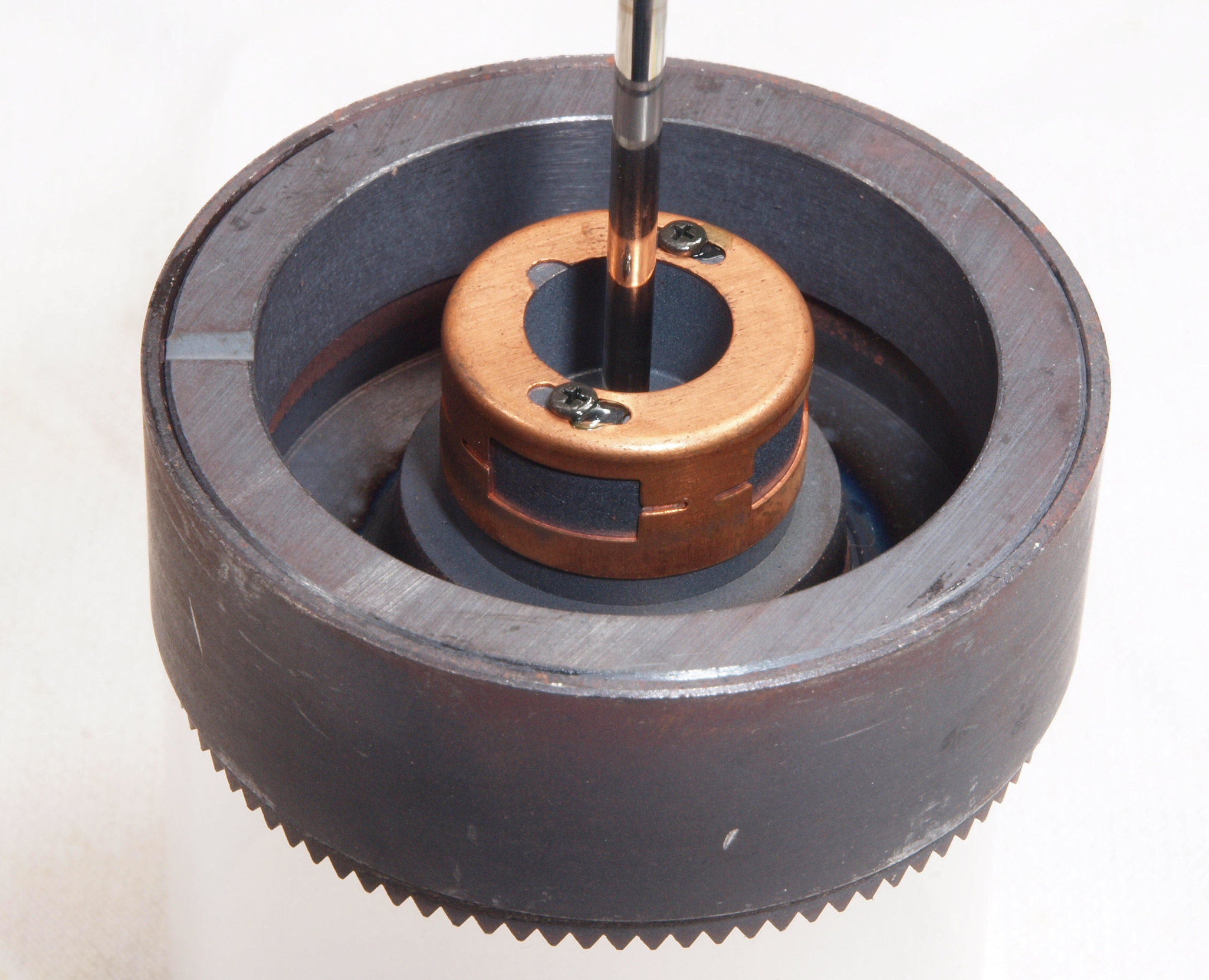

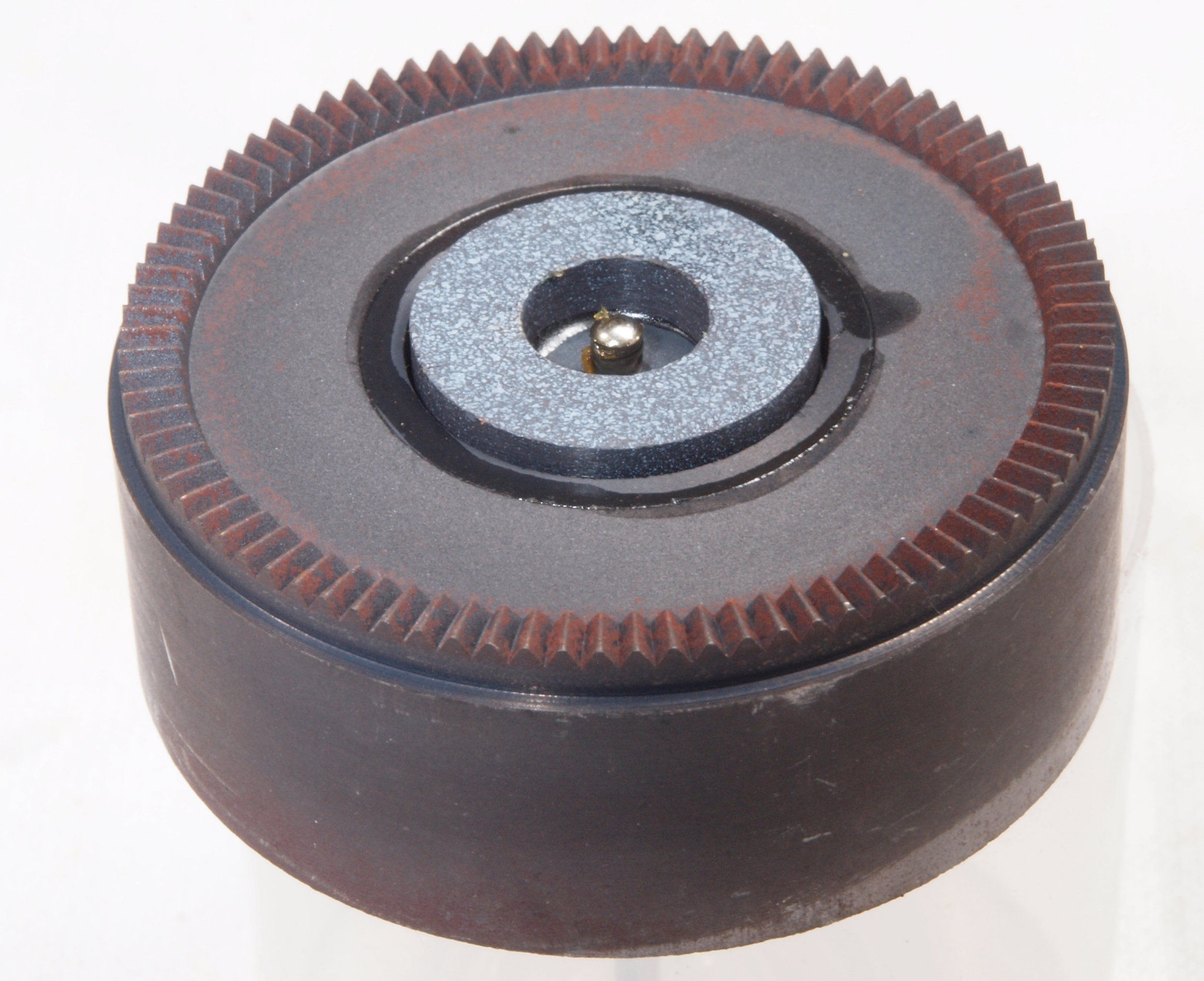

Ｃ４１．　修理中　　モーター回転子（アマチュア）の外側。　錆び（サビ）が発生。

Ｃ４２．　修理中　　モーター回転子（アマチュア）の外側、反対側。　錆び（サビ）が発生。

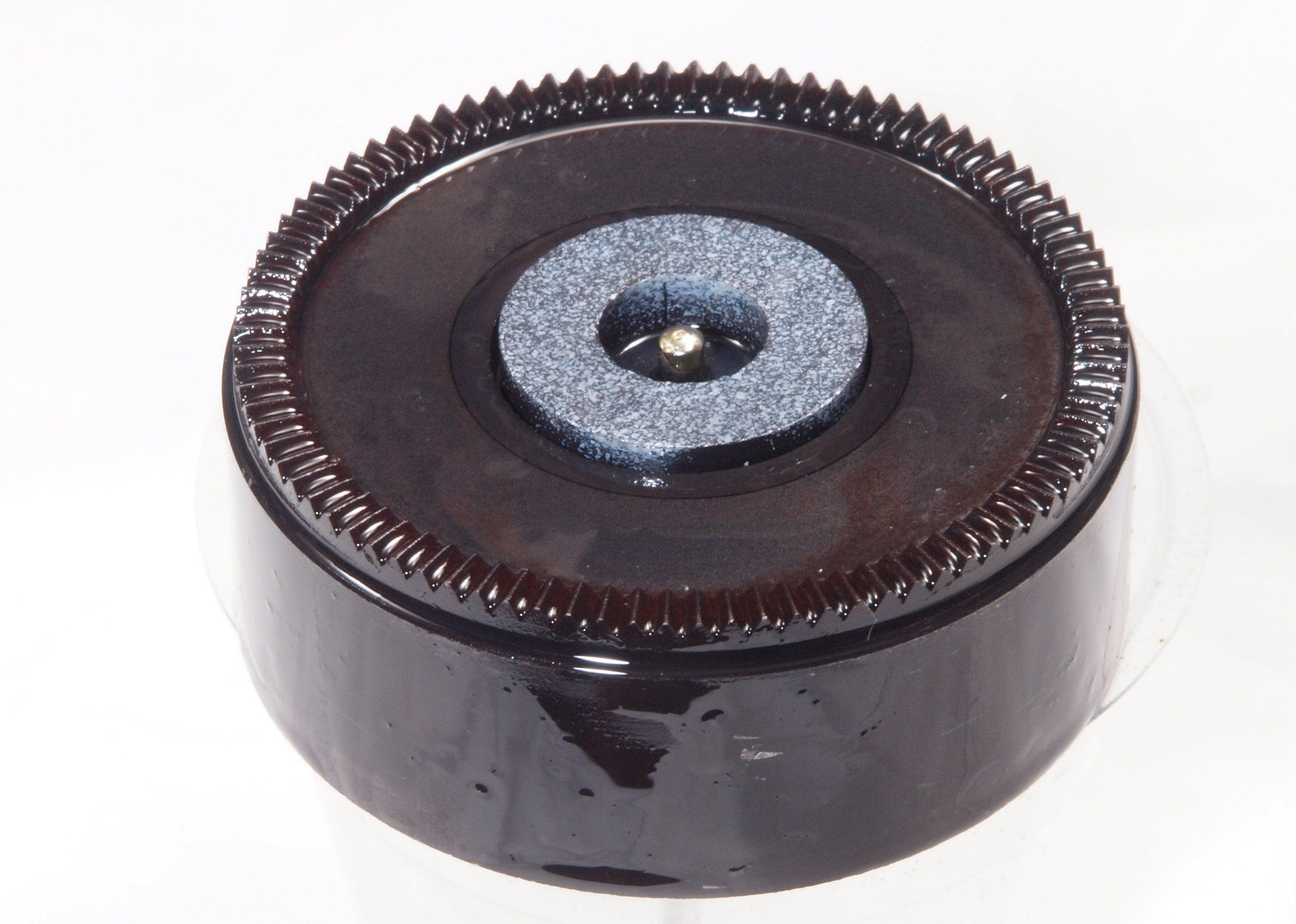

Ｃ４３．　修理（清掃）中　　モーター回転子（アマチュア）。　ＣＲＣを塗布する。

Ｃ４４．　修理（清掃）中　　モーター回転子（アマチュア）、反対側。　ＣＲＣを塗布する。

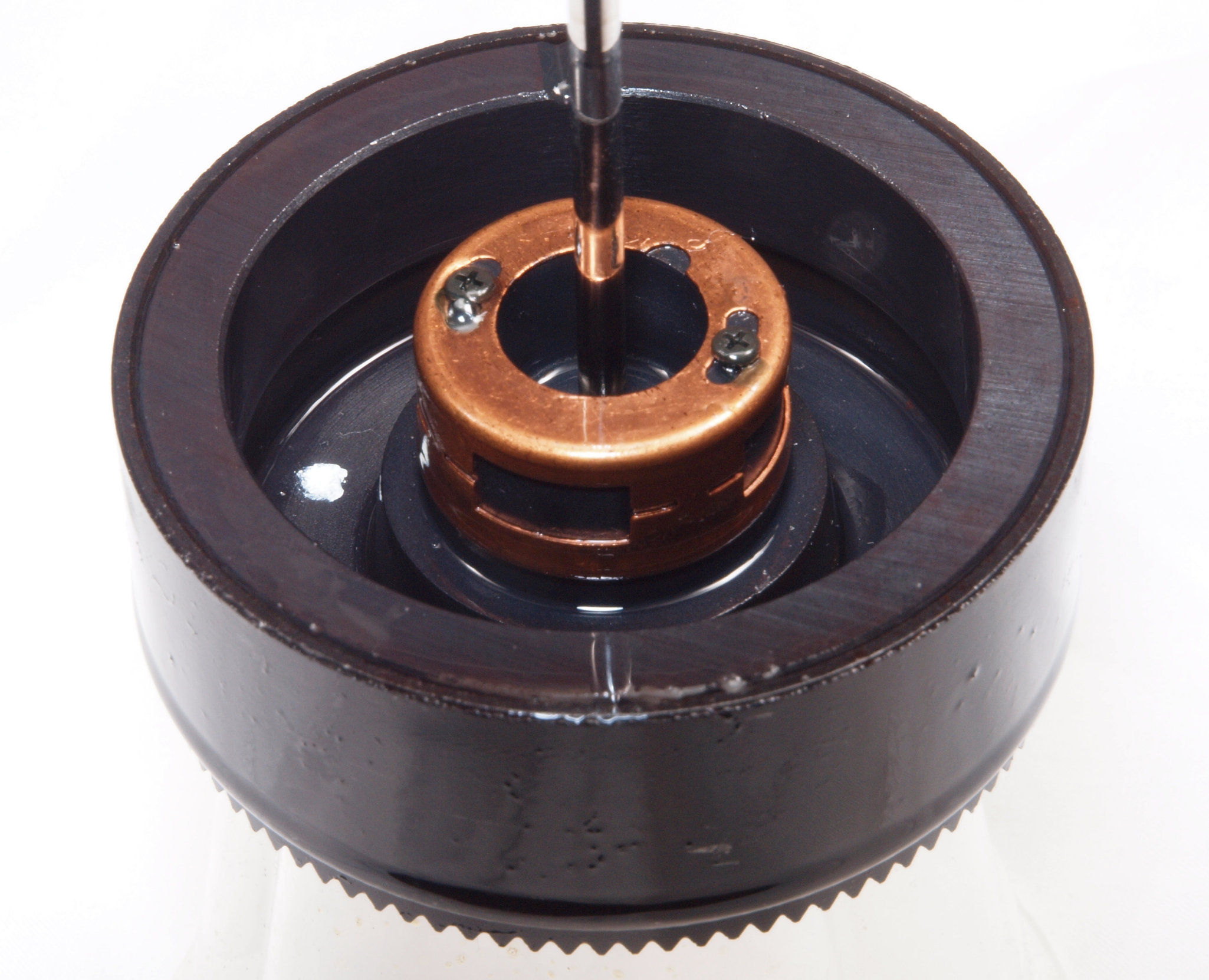

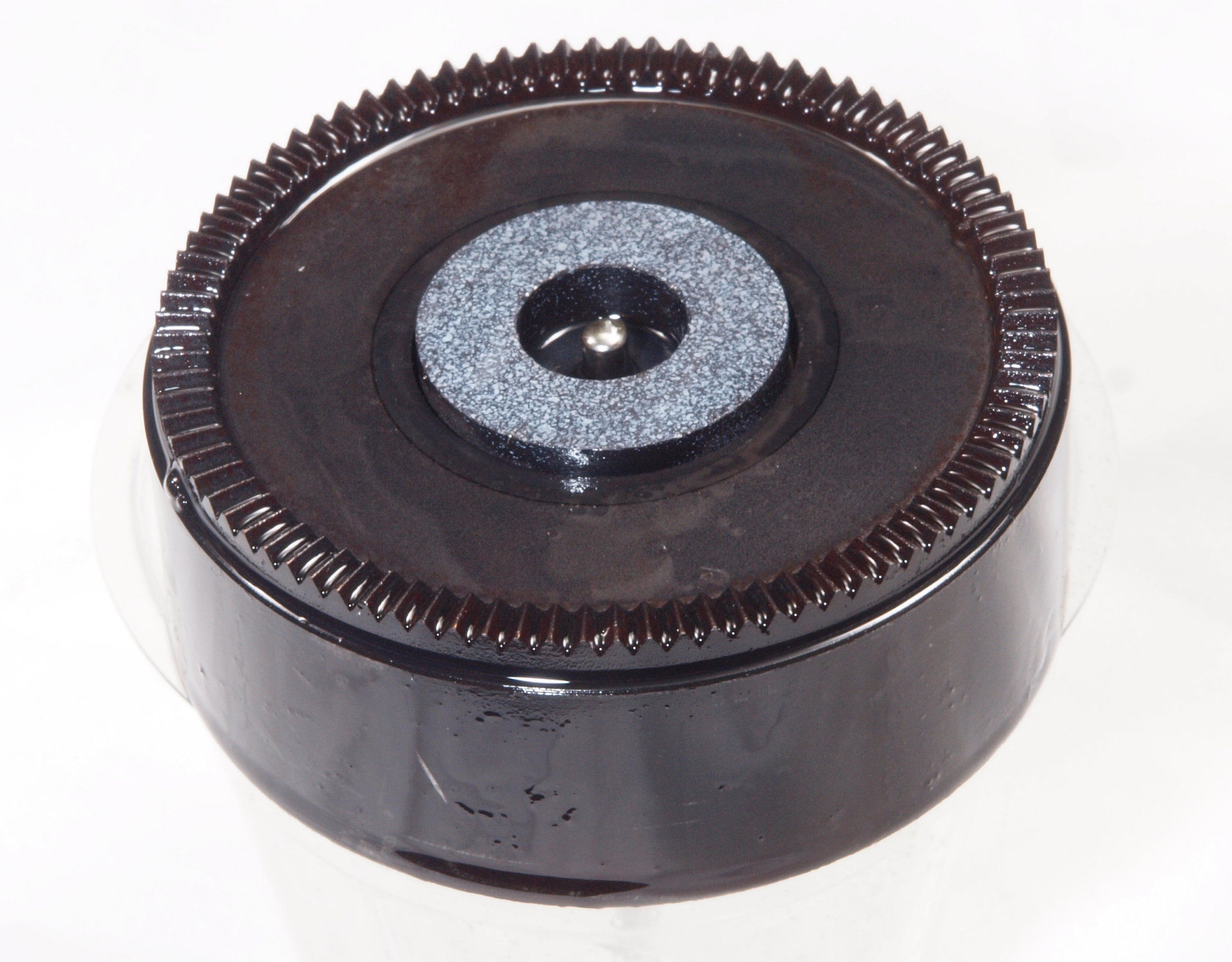

Ｃ４５．　修理（清掃）後　　モーター回転子（アマチュア）。　２日後再塗布。

Ｃ４６．　修理（清掃）後　　モーター回転子（アマチュア）、反対側。　２日後再塗布。

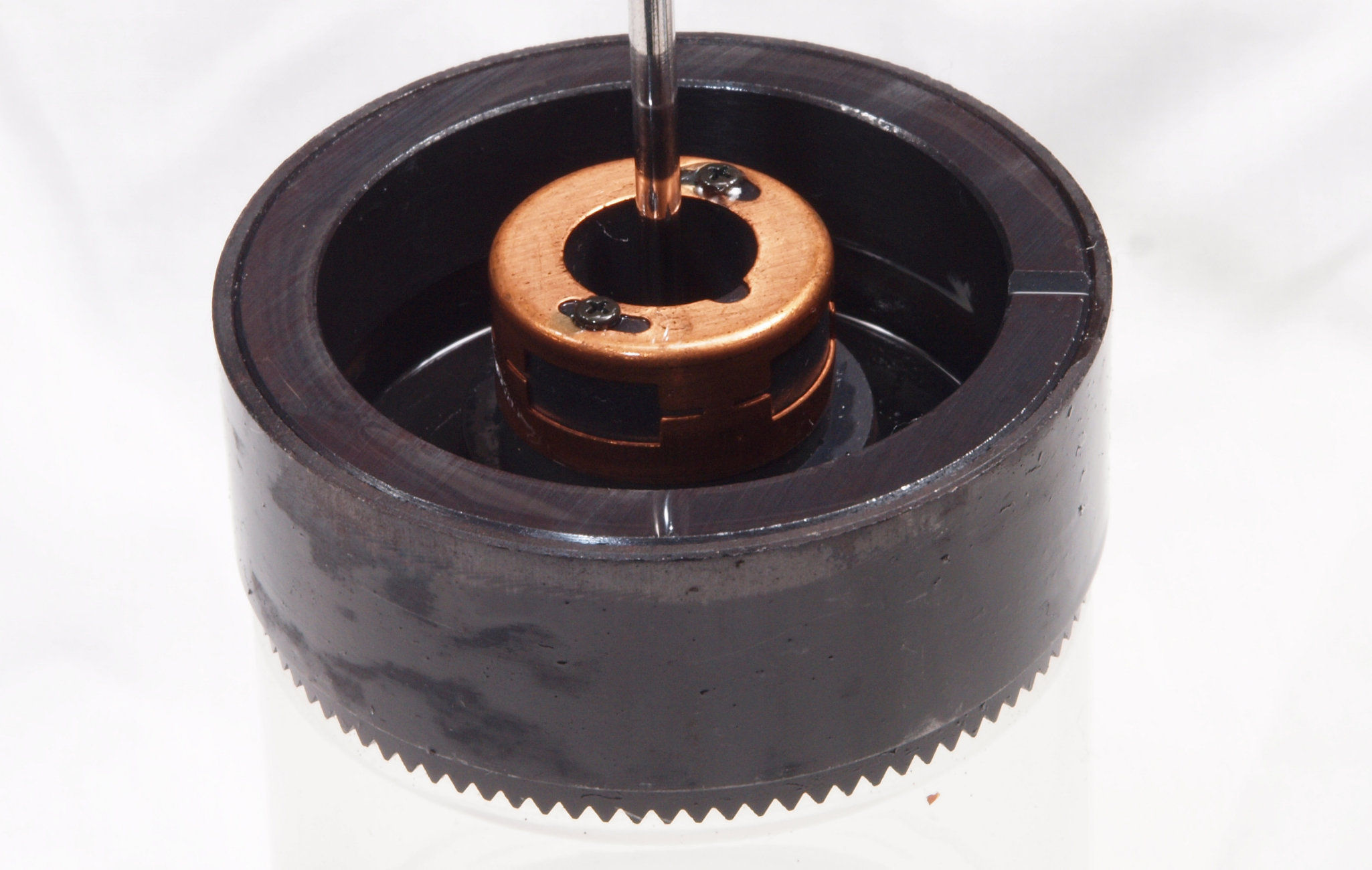

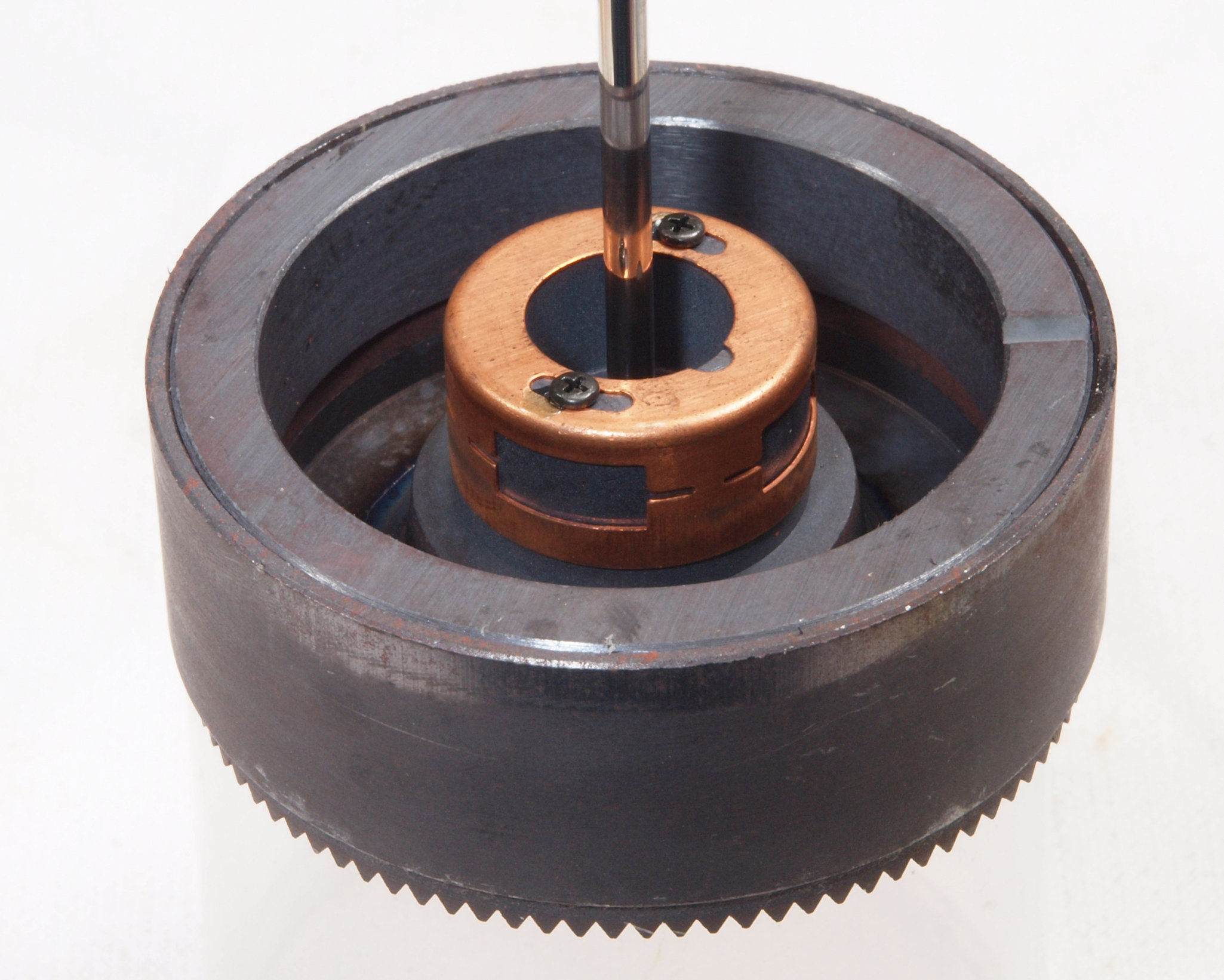

Ｃ４７．　修理中　　モーター回転子（アマチュア）の内側。　錆び（サビ）が発生。

Ｃ４８．　修理中　　モーター回転子（アマチュア）の内側、反対側。　錆び（サビ）が発生。

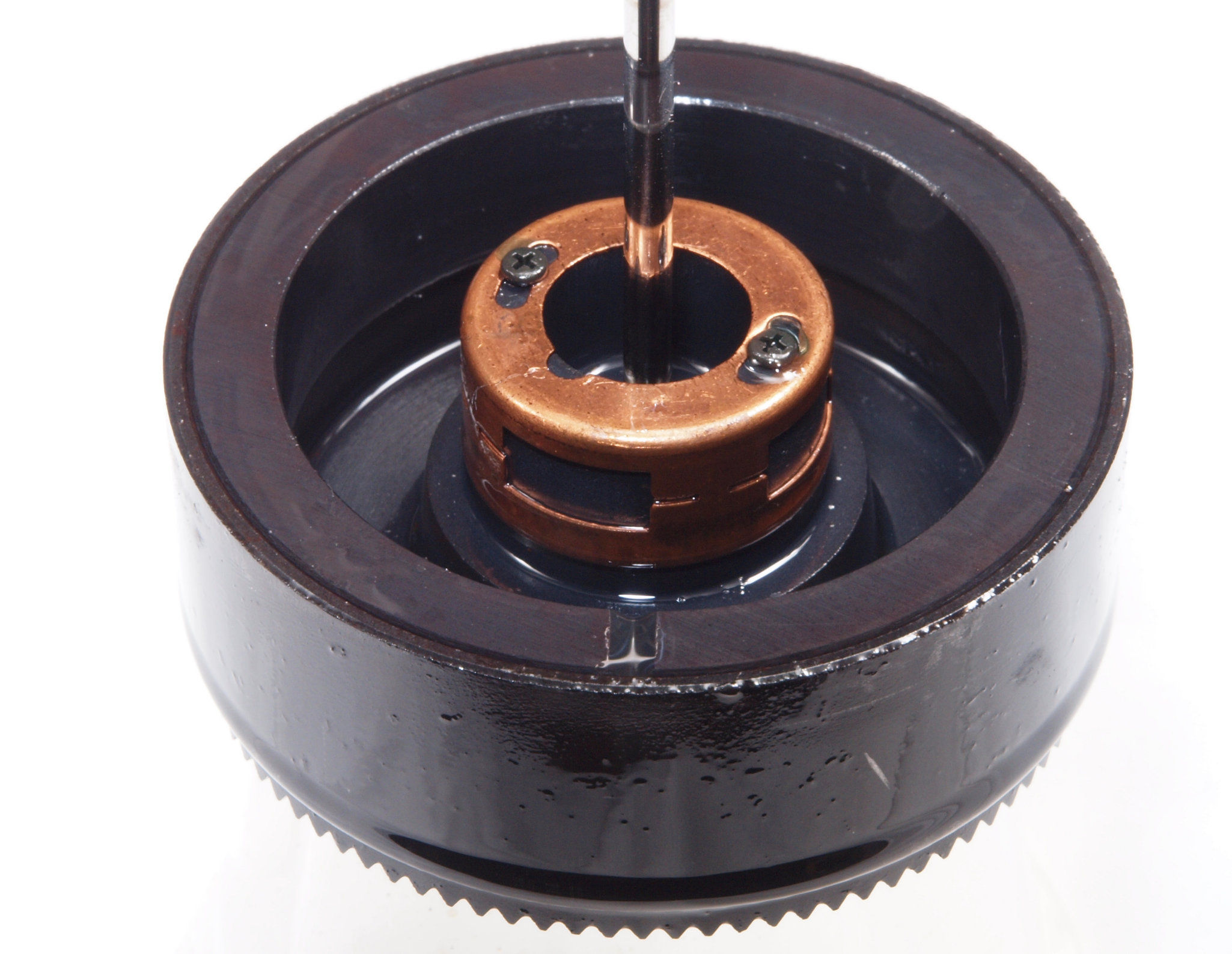

Ｃ４９．　修理（清掃）中　モーター回転子（アマチュア）の内側。　ＣＲＣを塗布する。

Ｃ４Ａ．　修理（清掃）中　モーター回転子（アマチュア）の内側、反対側。　ＣＲＣを塗布する。

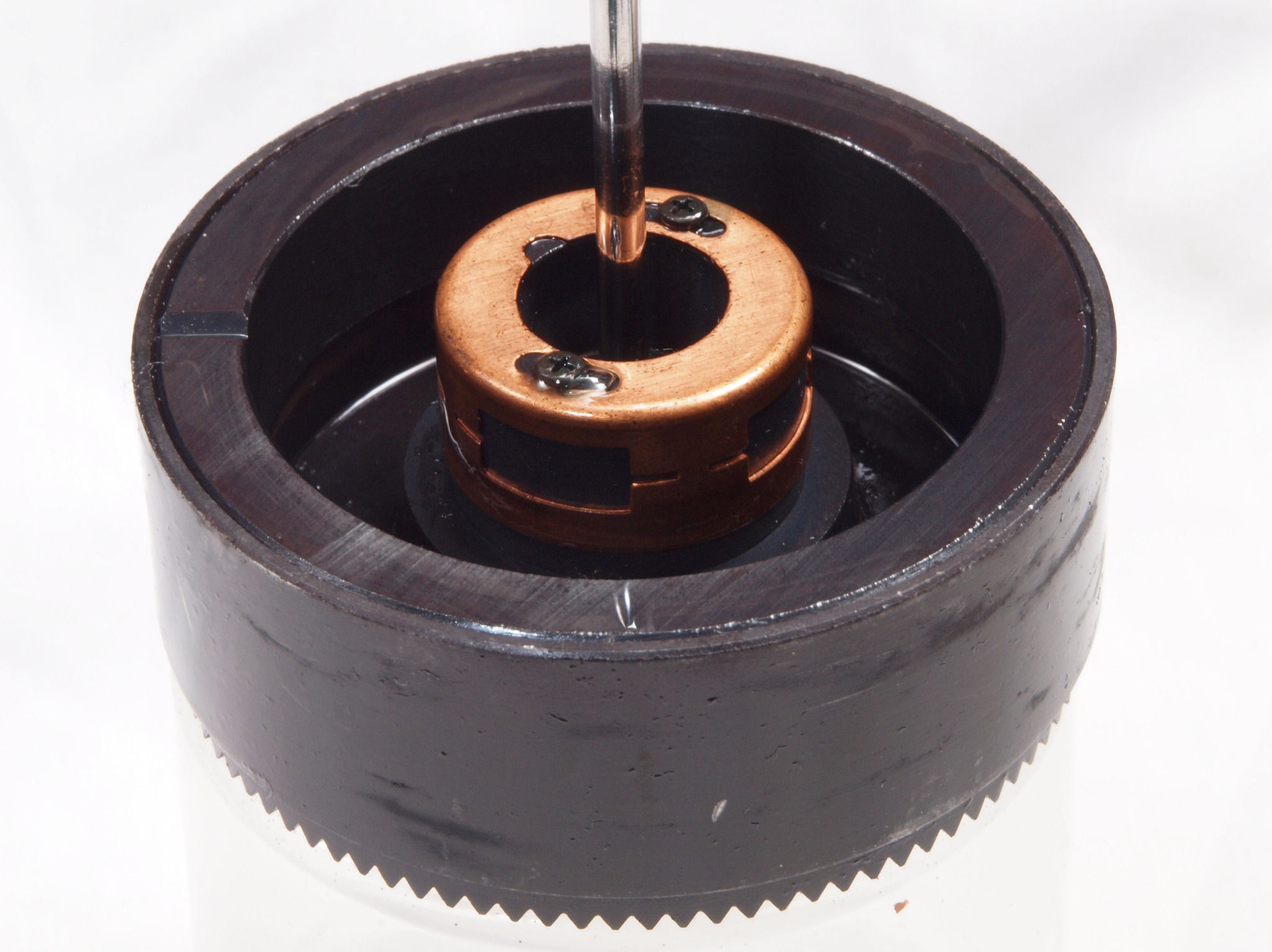

Ｃ４Ｂ．　修理（清掃）後　　モーター回転子（アマチュア）の内側。　２日後再塗布。

Ｃ４Ｃ．　修理（清掃）後　　モーター回転子（アマチュア）の内側、反対側。　２日後再塗布。

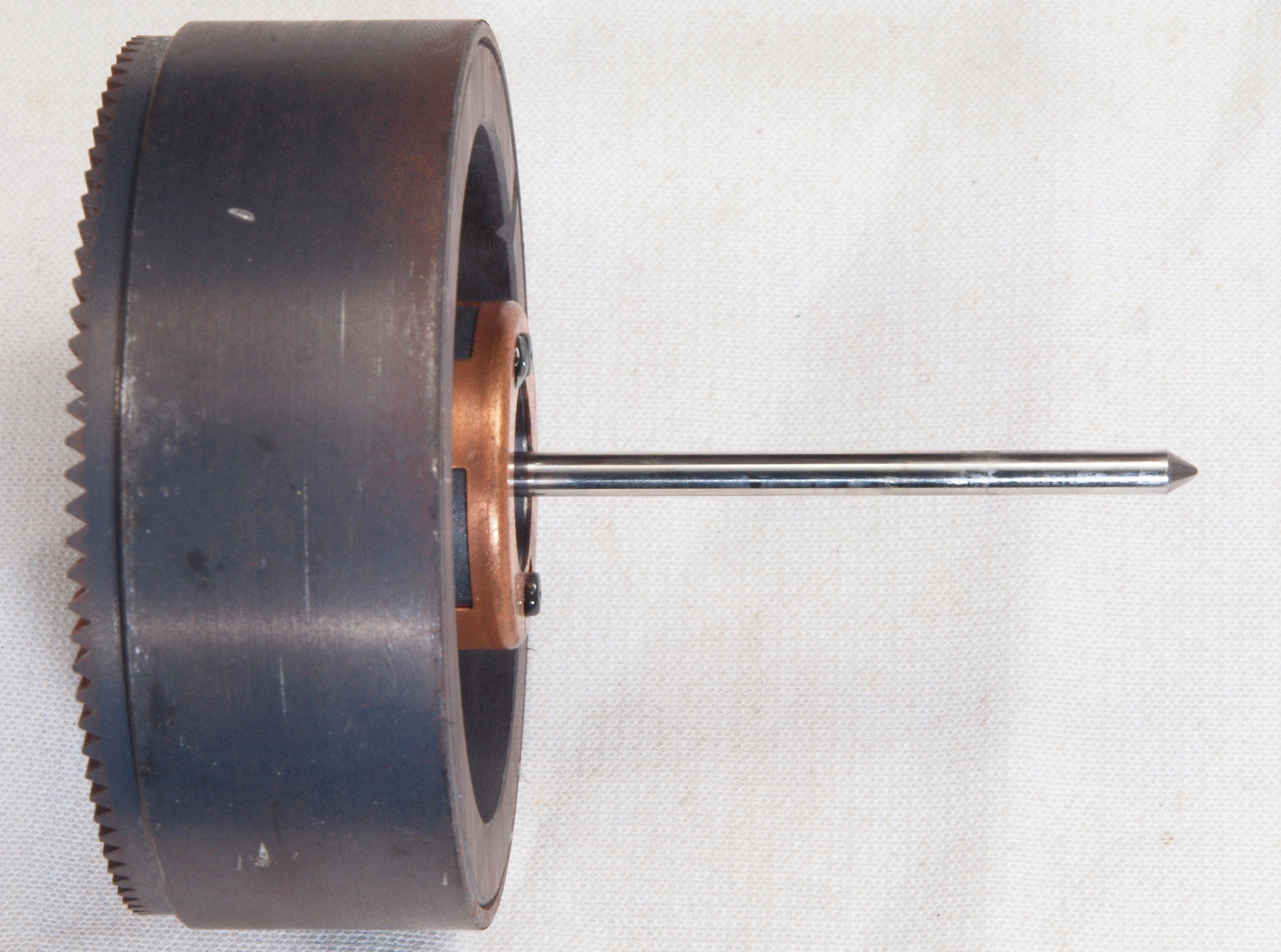

Ｃ４Ｄ．　修理中　モーター回転子（アマチュア）

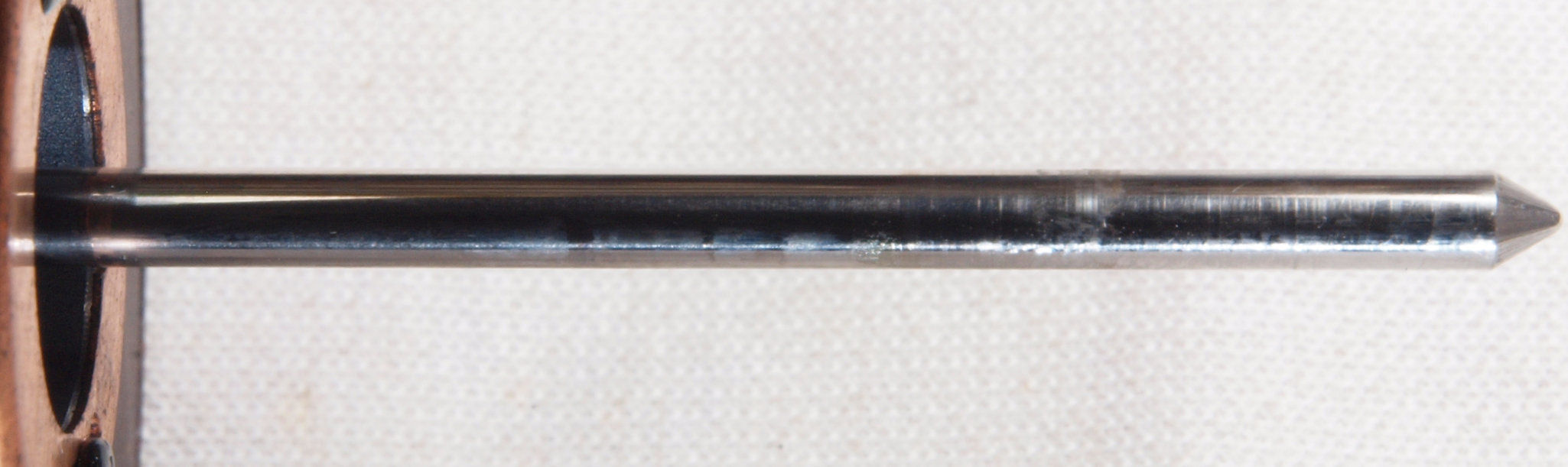

Ｃ４Ｅ．　修理中　モーター回転子（アマチュア）軸

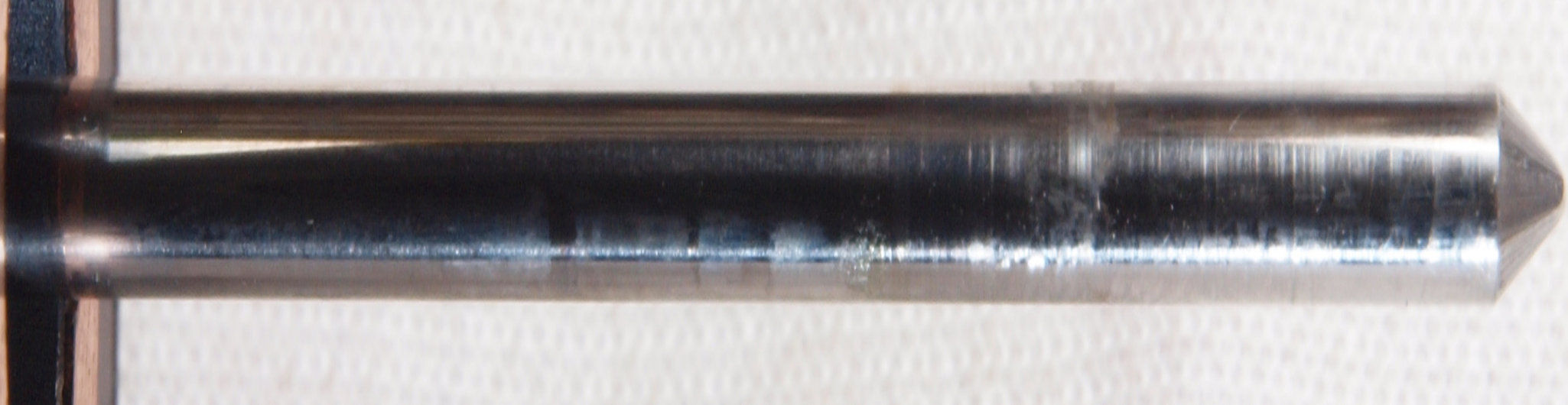

Ｃ４Ｆ．　修理中　モーター回転子（アマチュア）軸、拡大。　オイル切れでキズ多し。

Ｃ５１．　修理中、モータ回転子上側軸受を上から見る。　油分が無し。

Ｃ５２．　修理中、モータ回転子上側軸受を上から見る、反対側。　油分が無し。

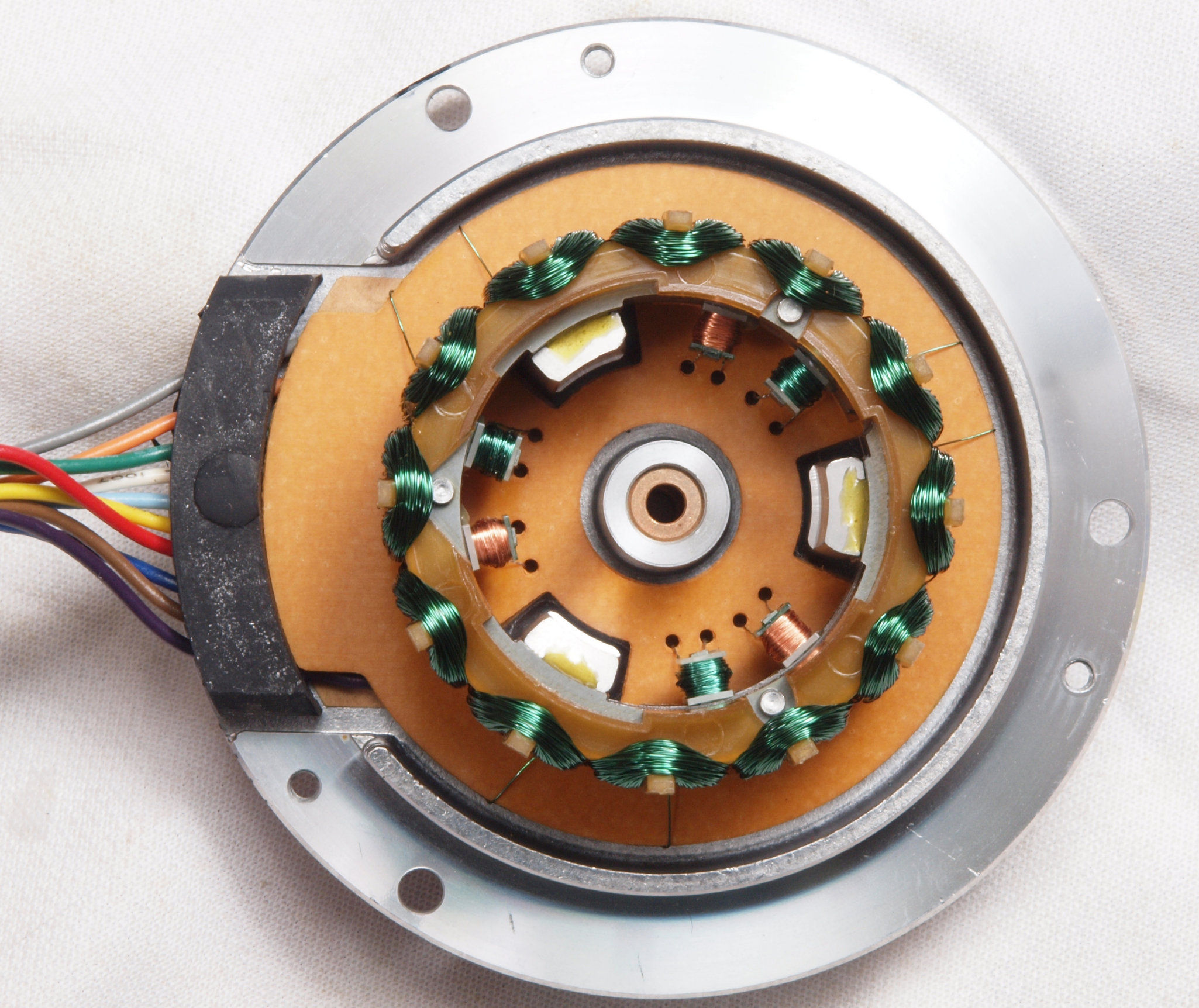

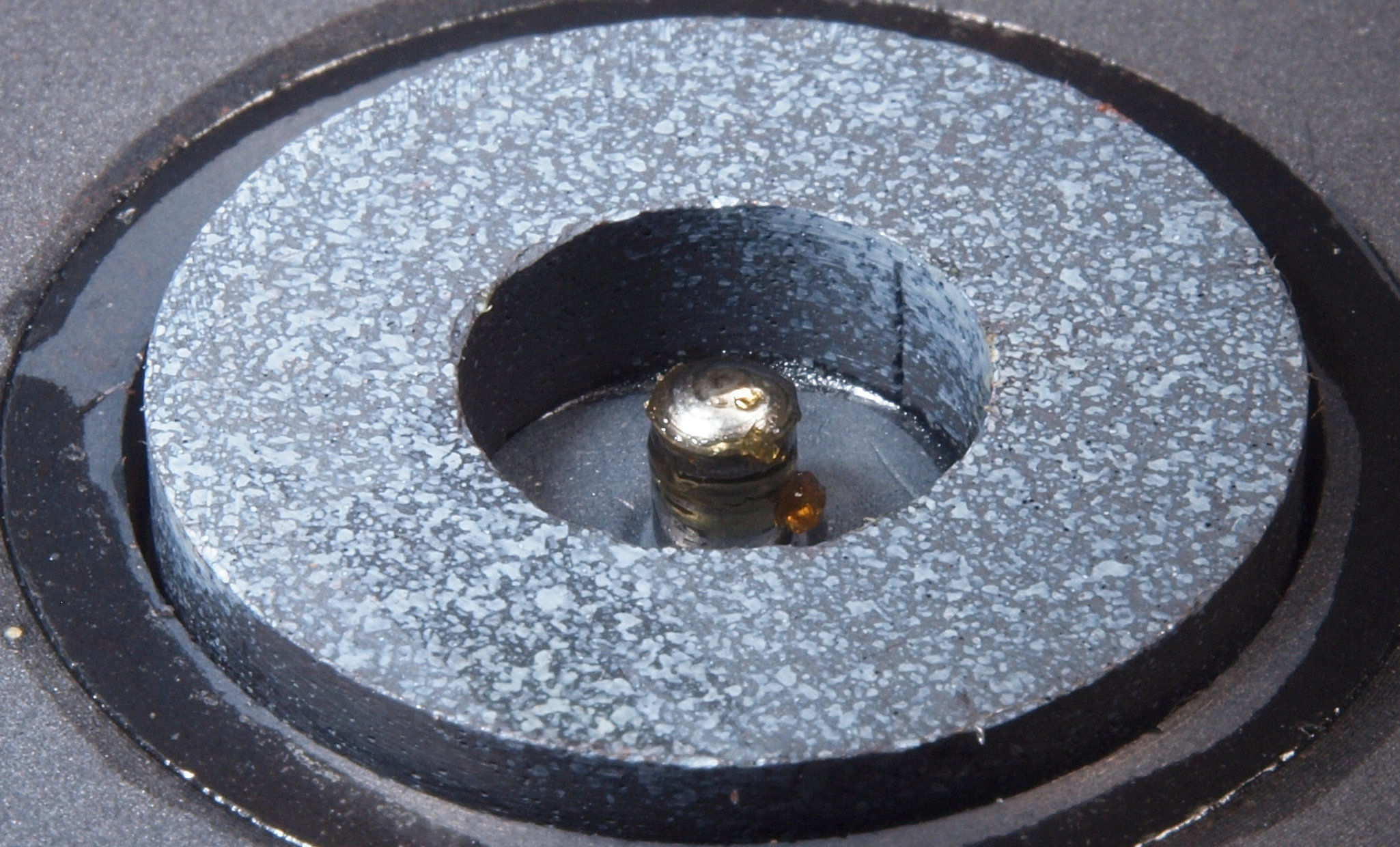

Ｃ５３．　修理中、モーター固定子巻線＋モータ回転子下側軸受。

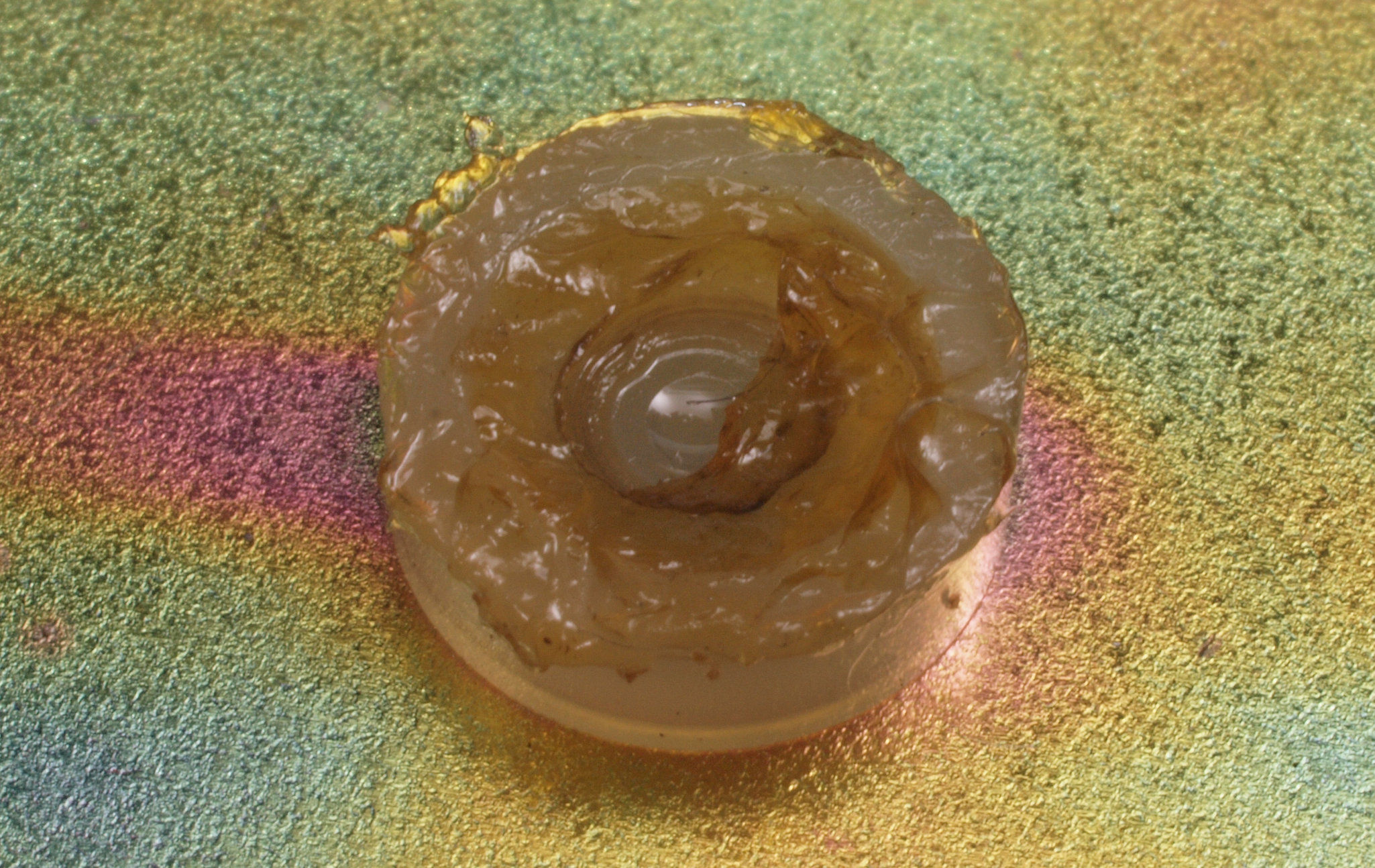

Ｃ５４．　修理中、モータ回転子上側軸受を下から見る。　熱の為、油分が黒化。

Ｃ５５．　修理中、モータ回転子上側軸受を下から見る、反対側。　熱の為、油分が黒化。

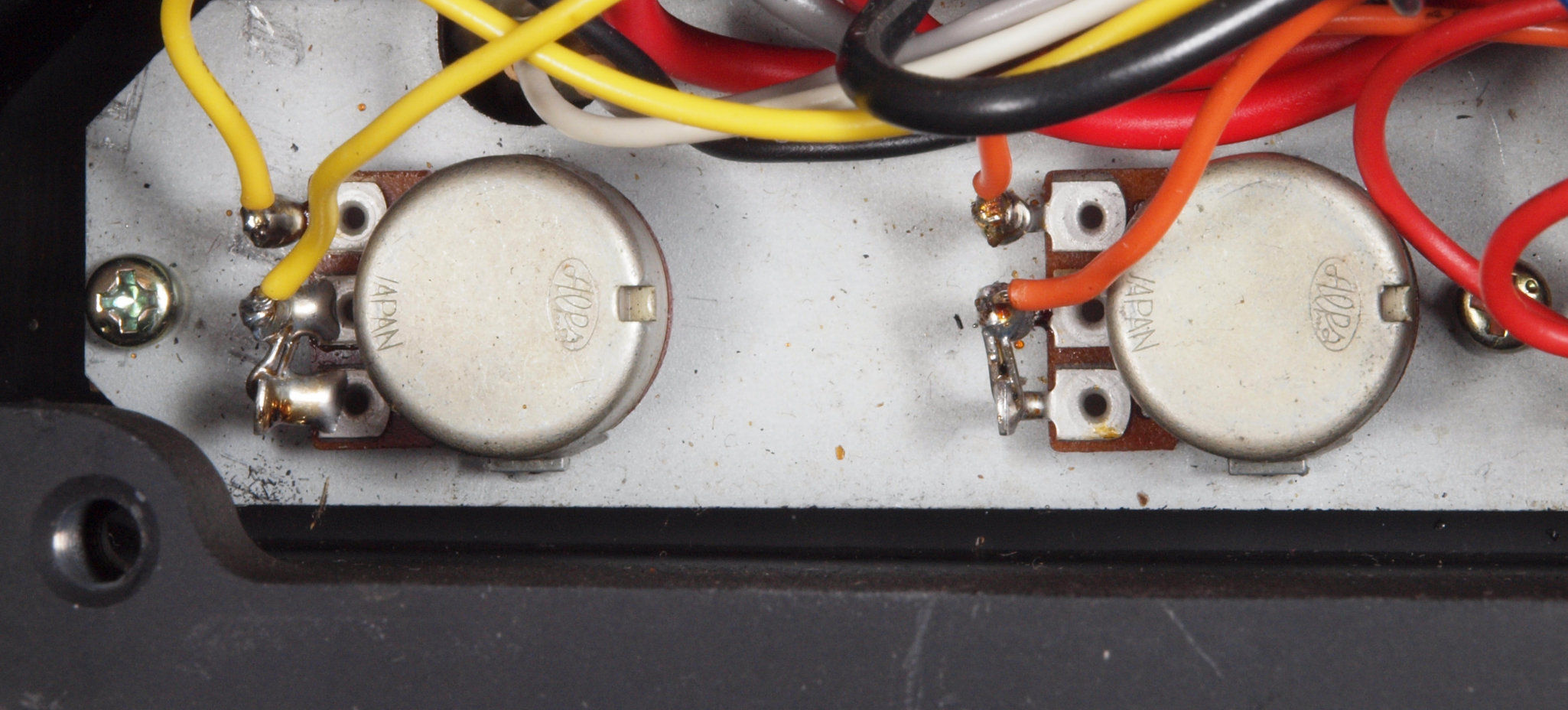

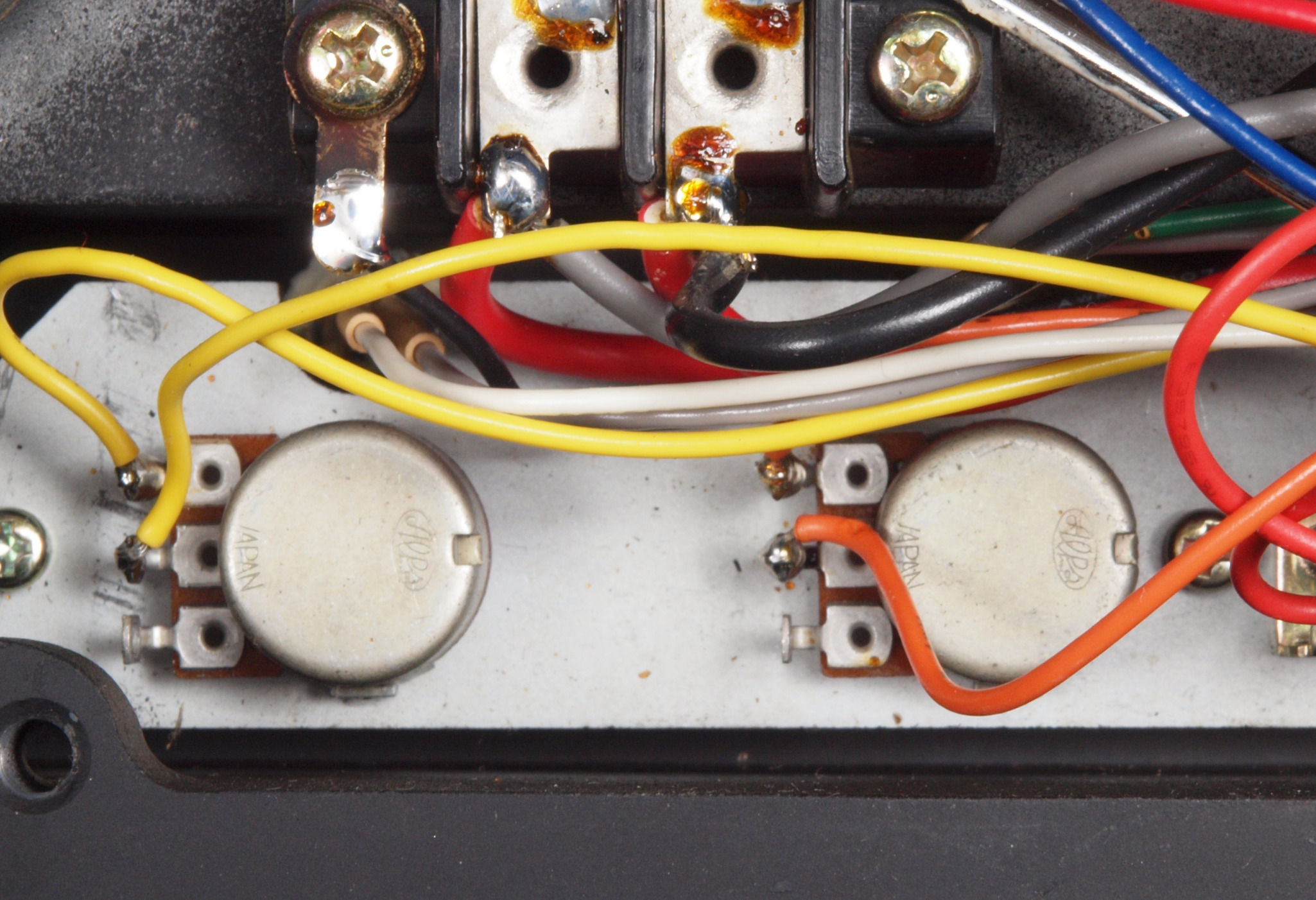

Ｃ６１．　修理前、回転調整ＶＲ配線。

Ｃ６２．　修理後、回転調整ＶＲ配線。

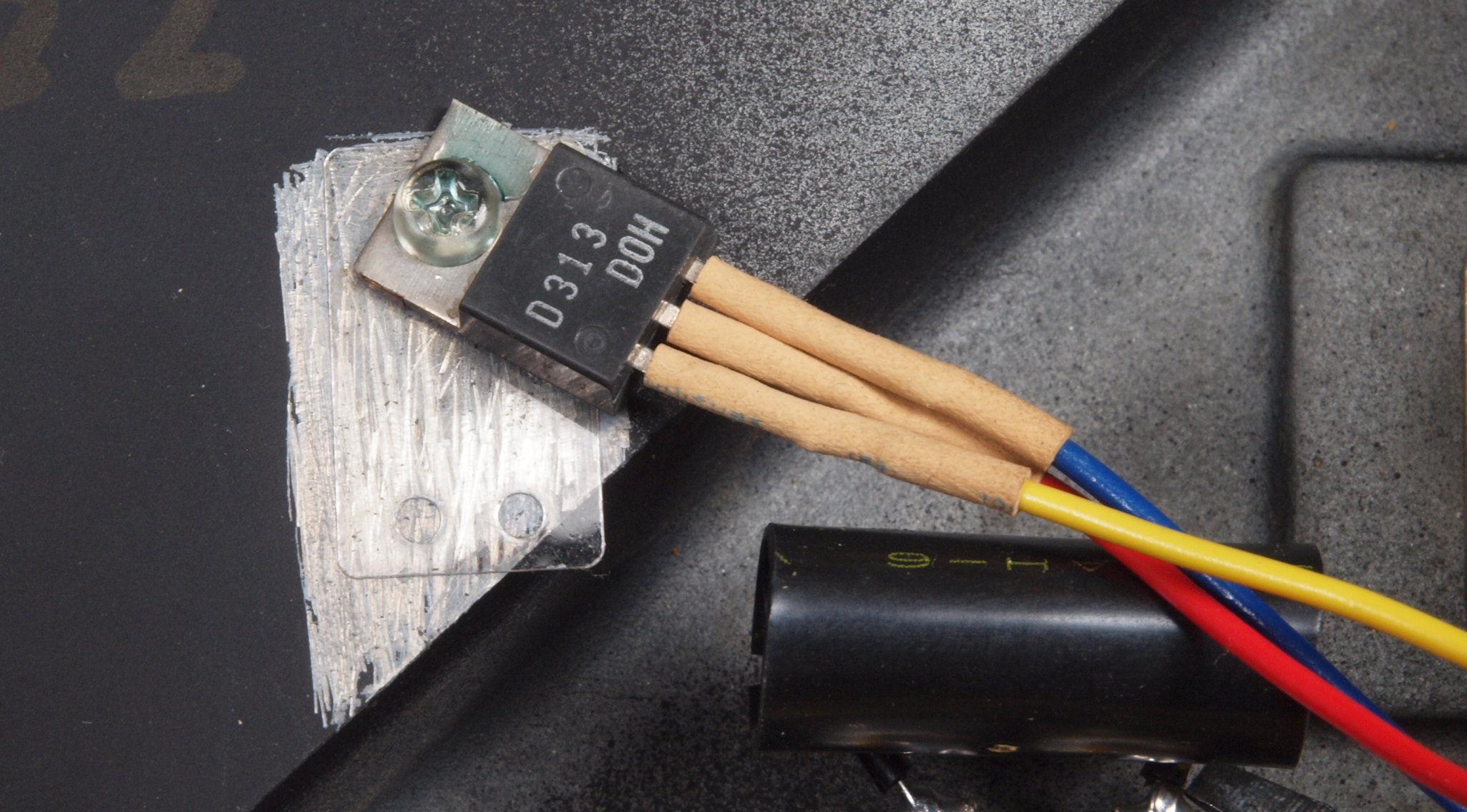

Ｃ７１．　修理中、定電圧用ＴＲ（トランジスター）の止めビスが緩んでいる。

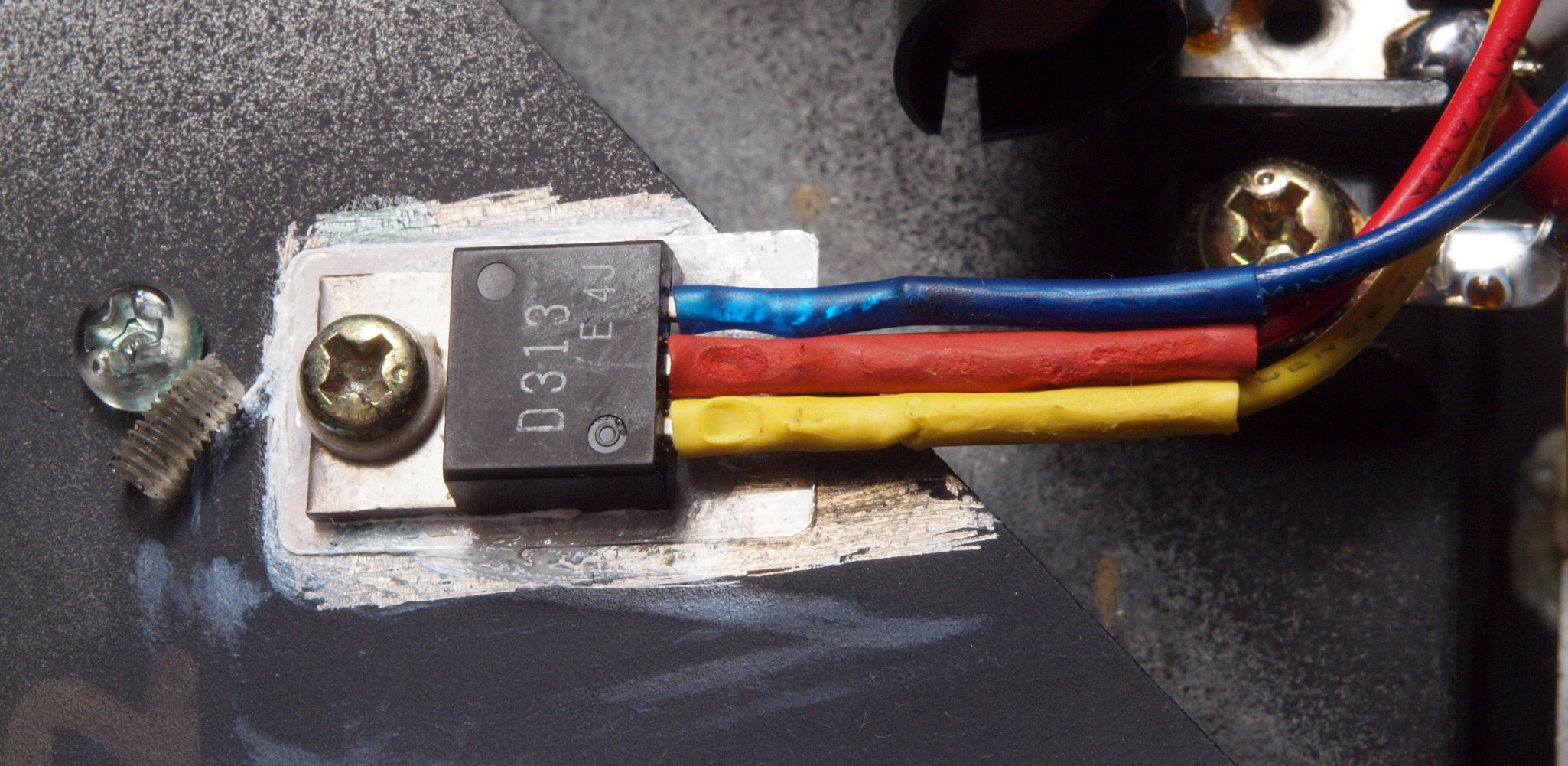

Ｃ７２．　修理（交換）後、定電圧用ＴＲ（トランジスター）。ＴＲ（トランジスター）交換、マイカーの裏表にシリコングリスを塗布。 　　　　　　　　　　　　　　　　プラスチック製ビスは熱に弱いので、止めビスも金属製に交換。

Ｃ９１．　修理前、下から見る。

Ｃ９２．　修理後、下から見る。

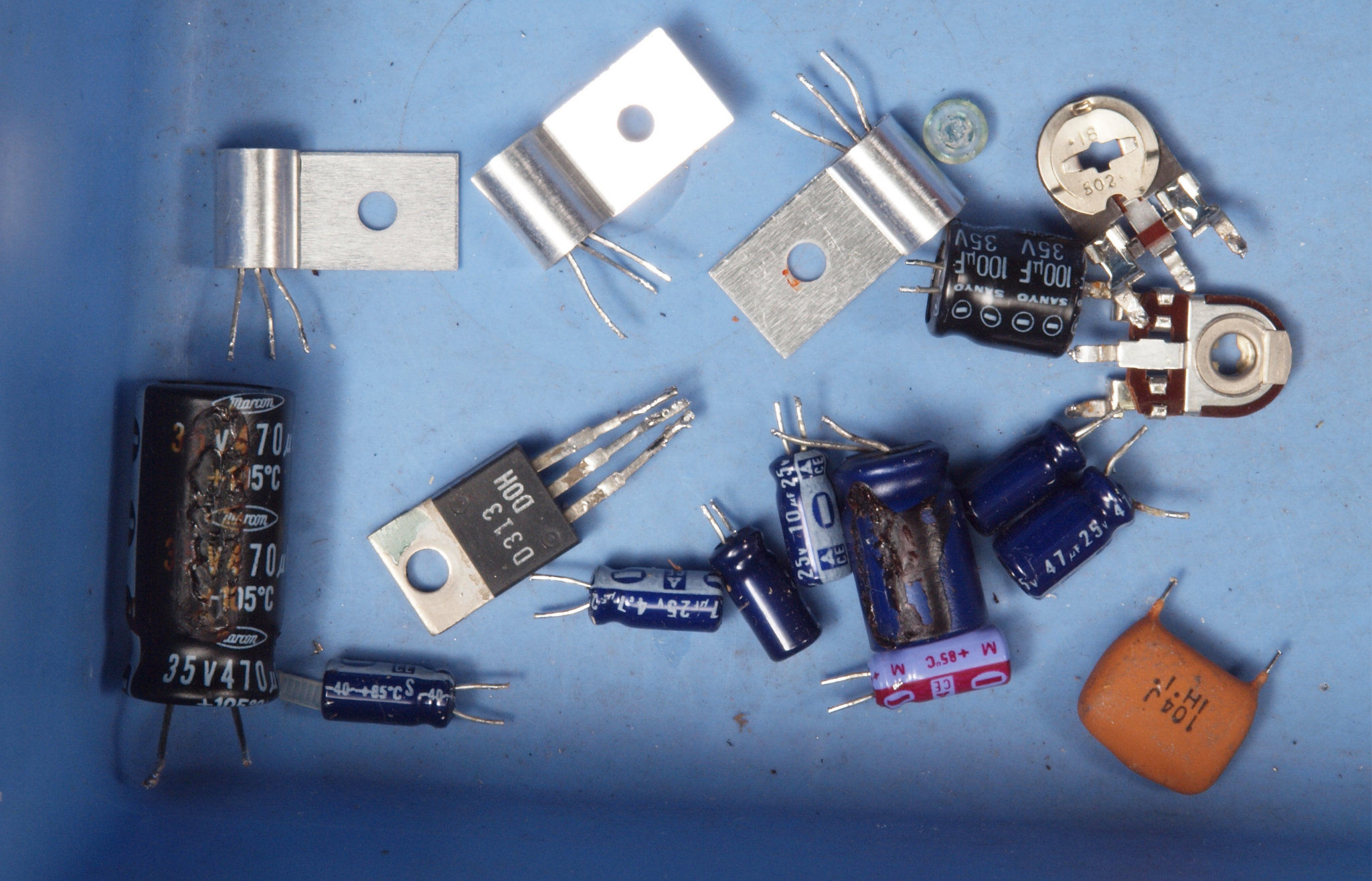

ＣＡ１．　交換部品。

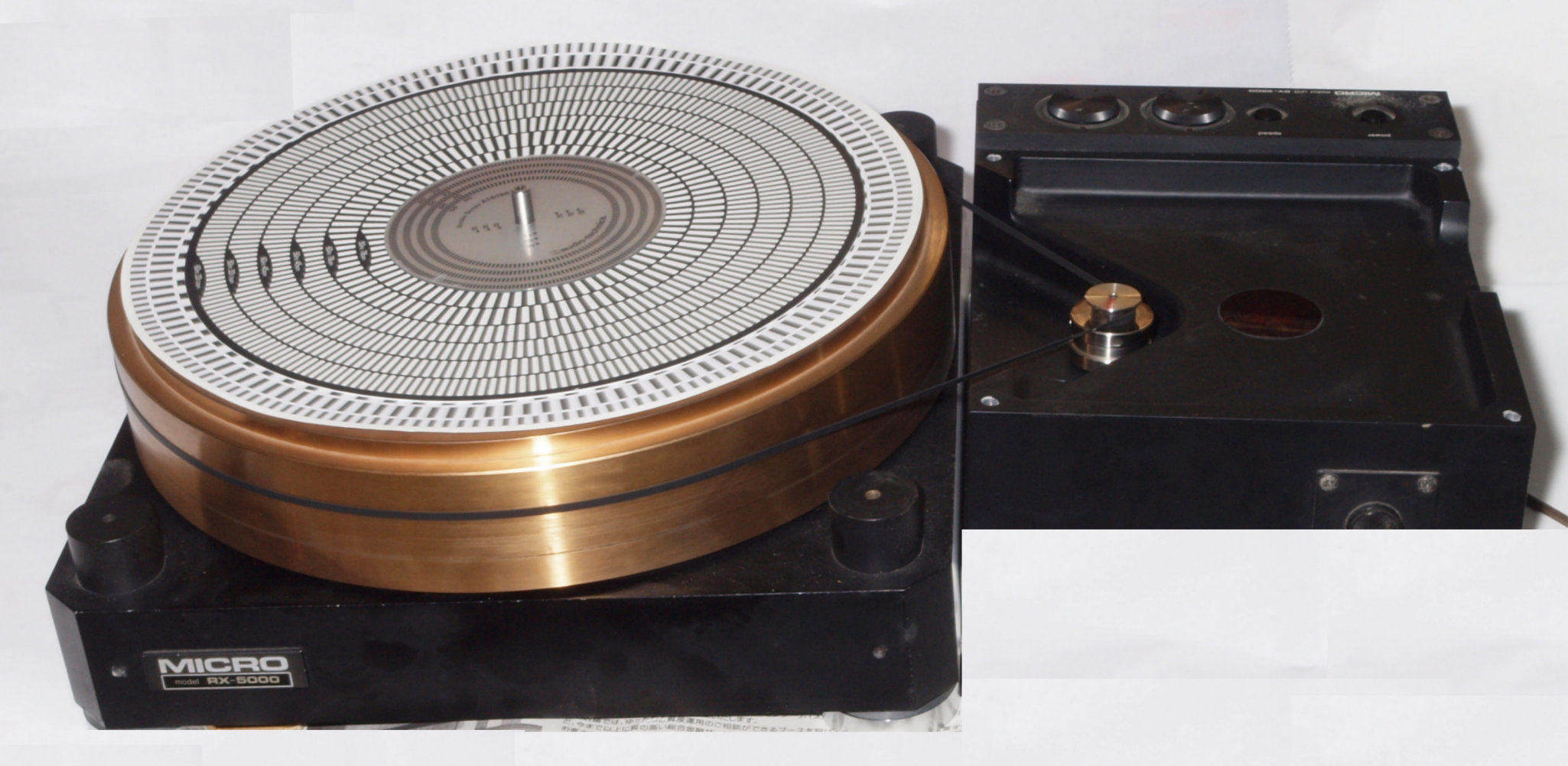

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　調整中。　ＲＸ−５０００．　５台目を借用して調整・測定。

Ｅ２．　３３回転

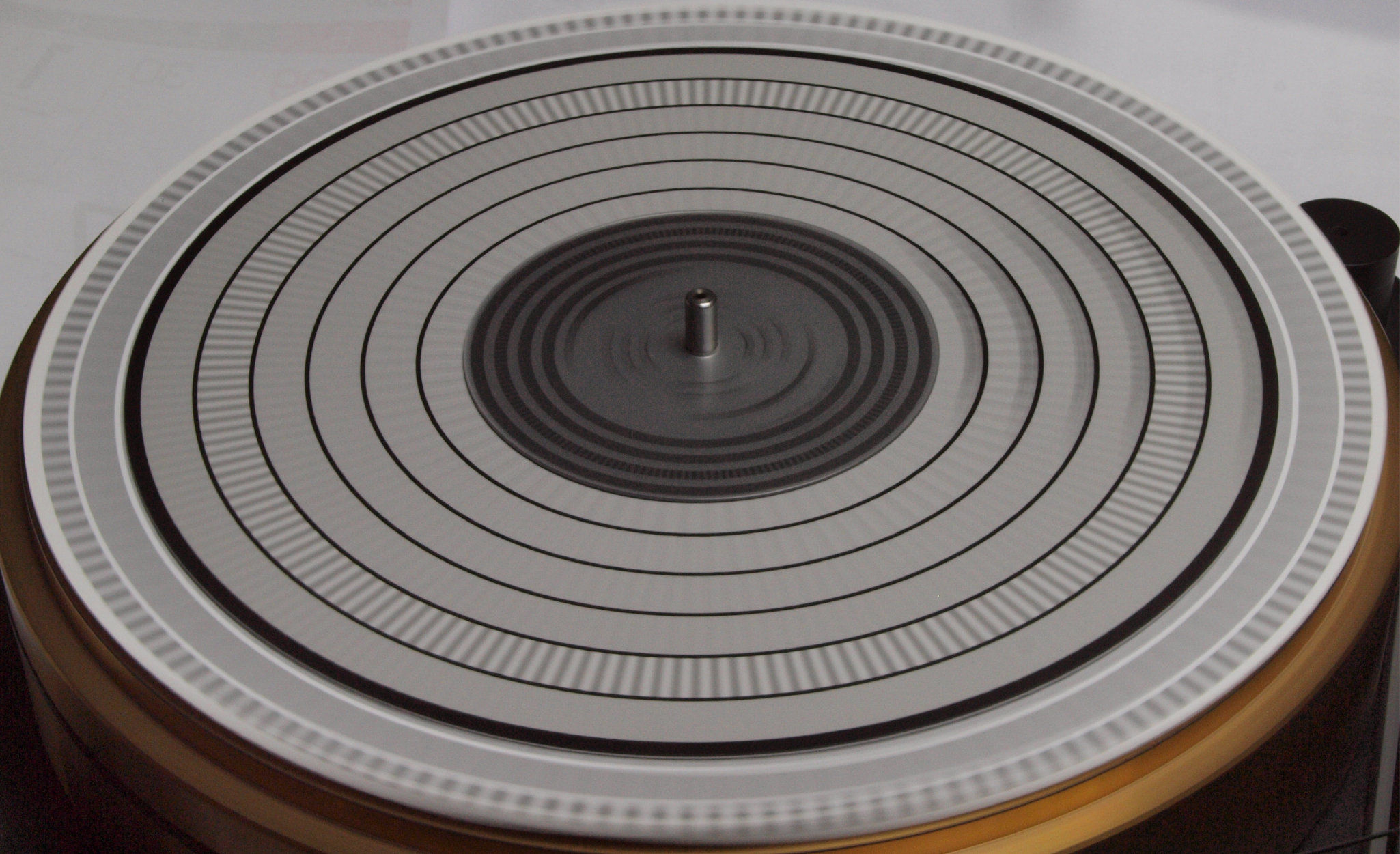

Ｅ３．　３３回転ストロボ測定

Ｅ４．　４５回転

Ｅ５．　４５回転ストロボ測定

Ｅ６．　調整中、回転調整ツマミはセンター位置。

Ｅ８．　２４時間エ−ジング中。　右は　ＲＹ−５５００．　１２台目＋ＲＸ−５０００．　５台目。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

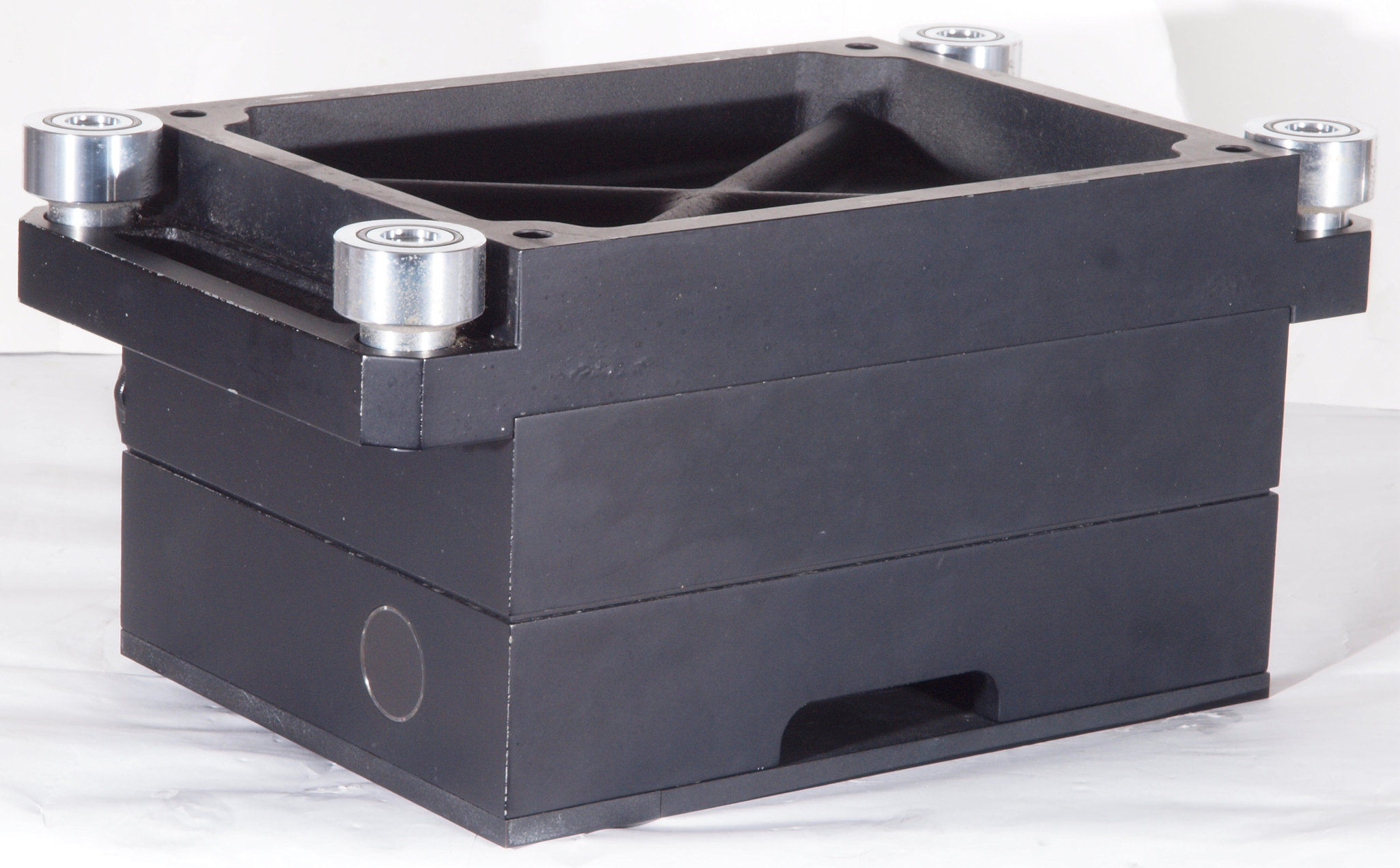

Ｓ．　MICRO SEIKI　ＲＹ−５５００　の仕様（カタログ・マニアルより）

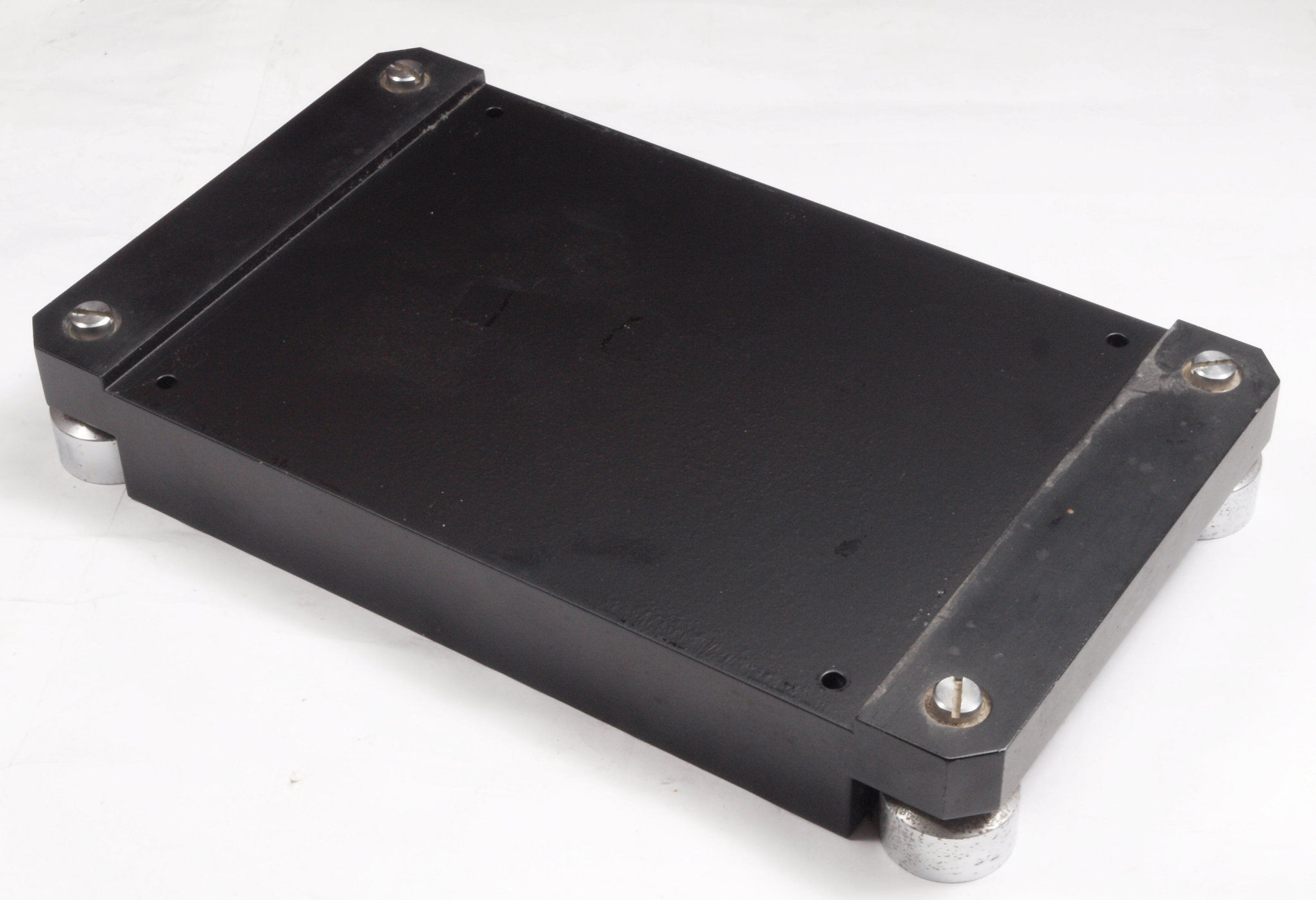

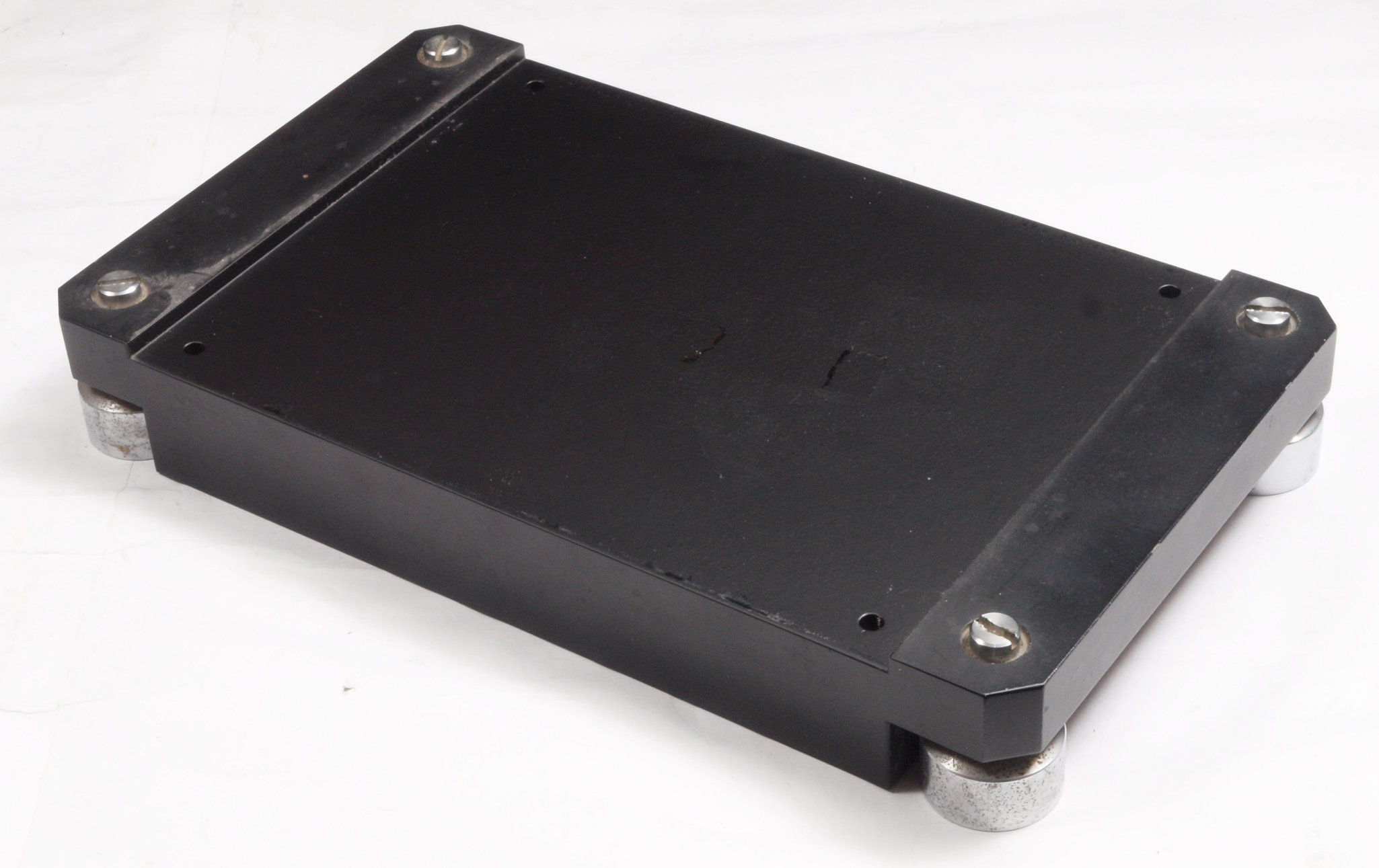

駆動モーター FGサーボDCモーター モーター回転数 33 1/3rpm=666、　45rpm=900 回転数調整範囲 ±6％ 電源 AC100V、50Hz/60Hz 消費電力 12W 外形寸法 幅180×高さ114×奥行240mm 重量 12kg 価格 \140,000、1980年頃 　　その他 付属 ドライブ糸 K-5 別売 ドライブ糸 5M（\1,000） アームマウント AX-1G〜6G、AX-8G（\12,000） アームマウント AX-7G（\38,000） アームレスト用ベース RX-1（\500） 備考　アームマウント AX-1G Micro MA-505X、505S、707X、 ADC LMF-1、LMF-2、EMT 929 Ortofon RS-212、RMG-212、SMG-212II、 Audio-Technica AT-1005II Audio Craft AC-300C、A Denon DA-303、305、307、309、401 FR FR-54、24mkII、14 SAEC WE-308N、308SX、407/23 Grace G-545F、707、840FB、940、945S Technics EPA-101S、L、121S、L、99 Pioneer PA-1000 AX-2G SME 3009SII、SIII AX-3G Micro MA-505LX、505LS EMT 997 Ortofon RF297、RMG309 Audio Craft AC-300A、400A、C、400mkII Denon DA-302、304、308 Grace G-565F、860FB、960 SAEC WE-308L AX-4G SME 3012 AX-5G Audio-Technica：AT-1503II、1503III FR FR-64、64S AX-6G Micro MAX-282 Luster GST801 Audio Craft AC-4000MC Audio-Technica AT-1501II、AT-1501III FR FR-66S SAEC WE-506/30 Victor UA-7082、7045 Technics EPA-100 Grace G660P AX-7G： Micro MAX-282 Audio Craft AC-4000MC ※RX-5000のみ取付可能 AX-8G： Micro MA-505XII、SII、808X SAEC WE-308N、308SX、407/23 Audio Craft AC-300mkII、3000MC ＲＳ-８０５０取付ベース 外形寸法 １８０Ｗ×３１２Ｄ×４５Ｈmm 重量 ７．７５ｋｇ
