ＭＩＣＲＯＳＥＩＫＩ　ＲＹ−５５００．６台目修理記録

同時修理　ＲＸ−５０００．　２台目　　　　　　　　　　　　　　　　　平成２８年５月１６日到着　　７月２７日完成

Ａ．　修理前の状況 ３３、４４回転ツマミを回す時に異音がします。 Ｂ．　原因 回転部オイル劣化 Ｃ．　修理状況 Ｄ．　使用部品 電解コンデンサー　　　　　９個。 半固定VR　　　　　　　　　２個。 フイルムコンデンサー　　　６個。 Ｆ．　修理費　　５８，０００円 Ｓ．　MICRO SEIKI　ＲＹ−５５００　の仕様（マニアルより）

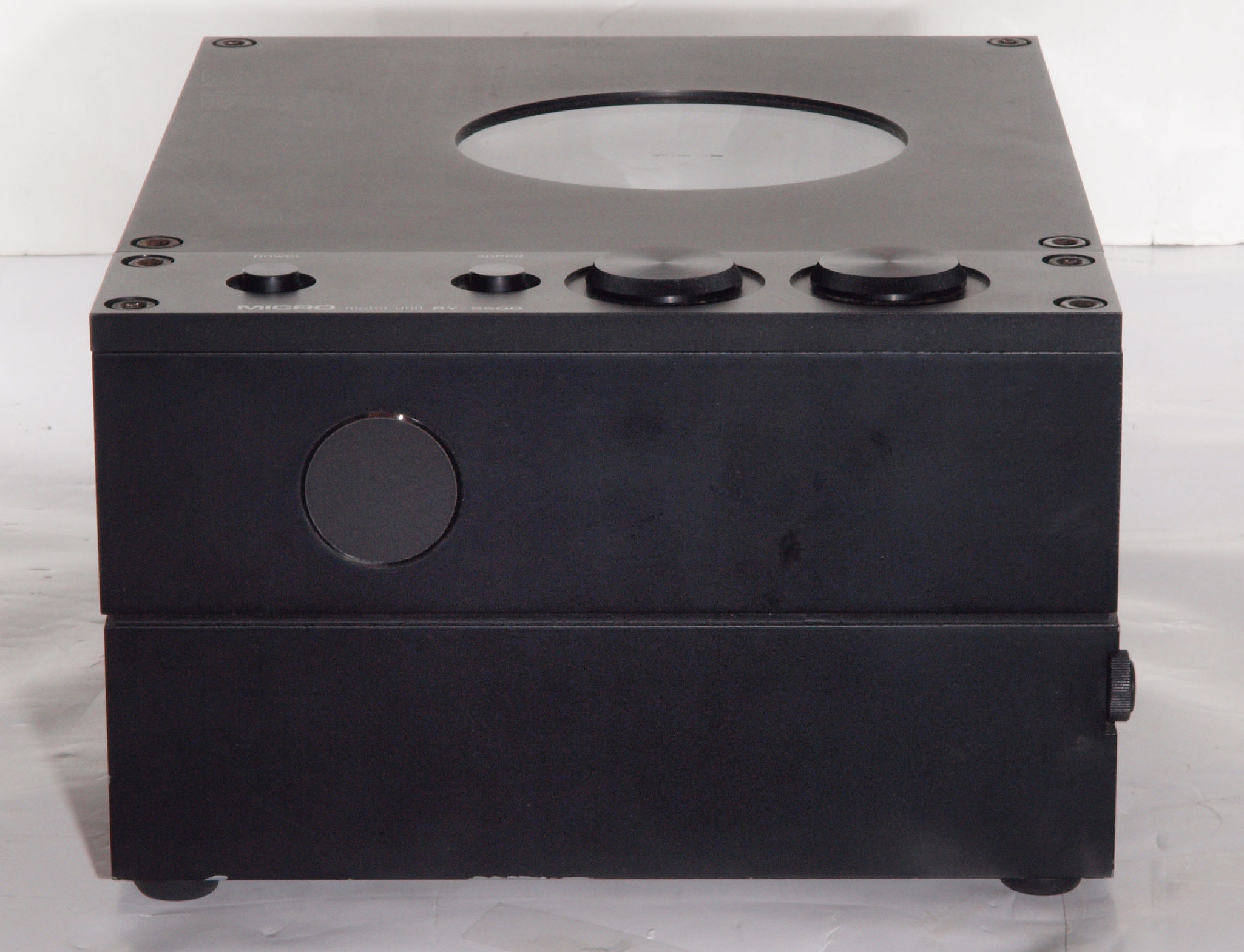

Ａ．　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

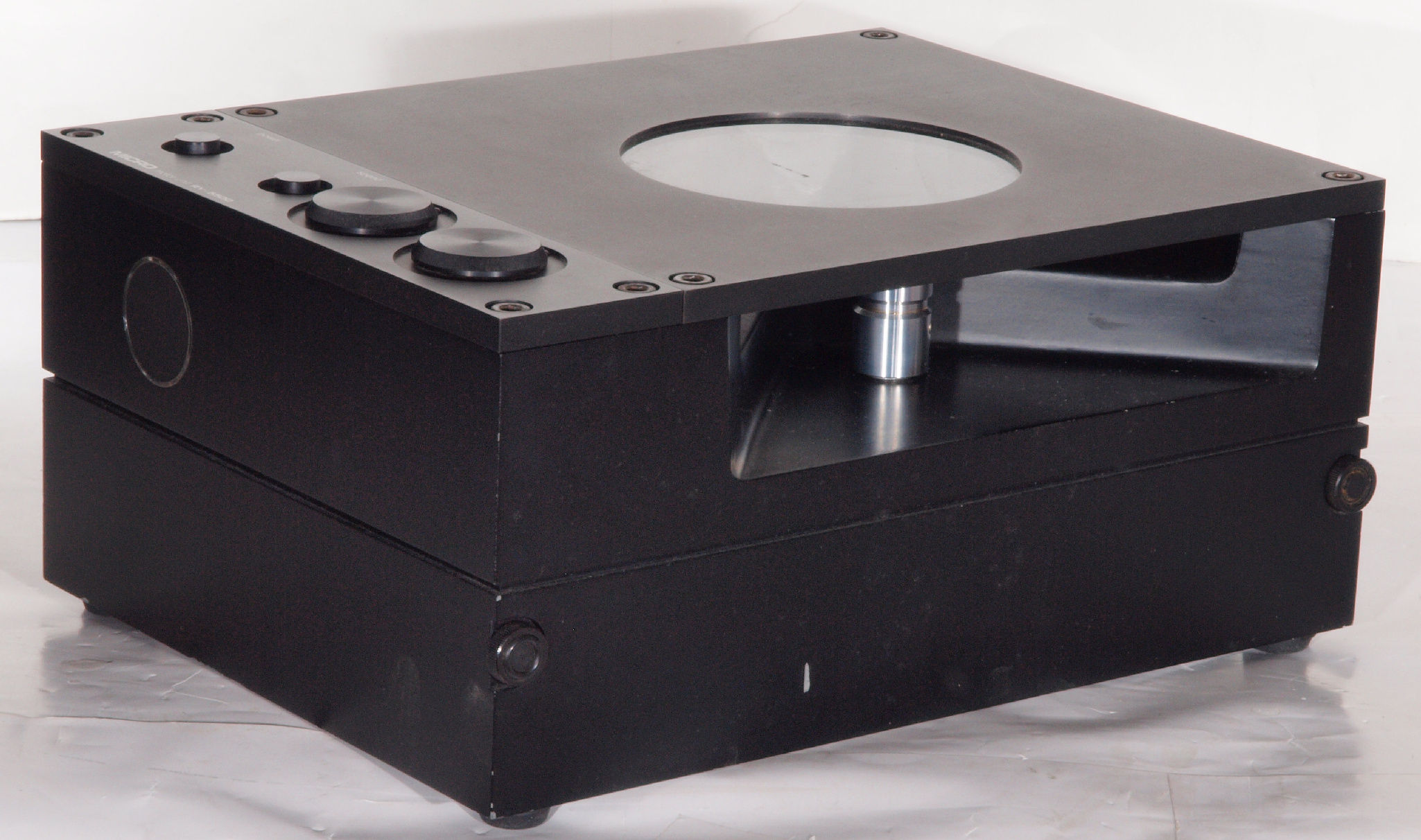

Ａ１２．　点検中、前右から見る。

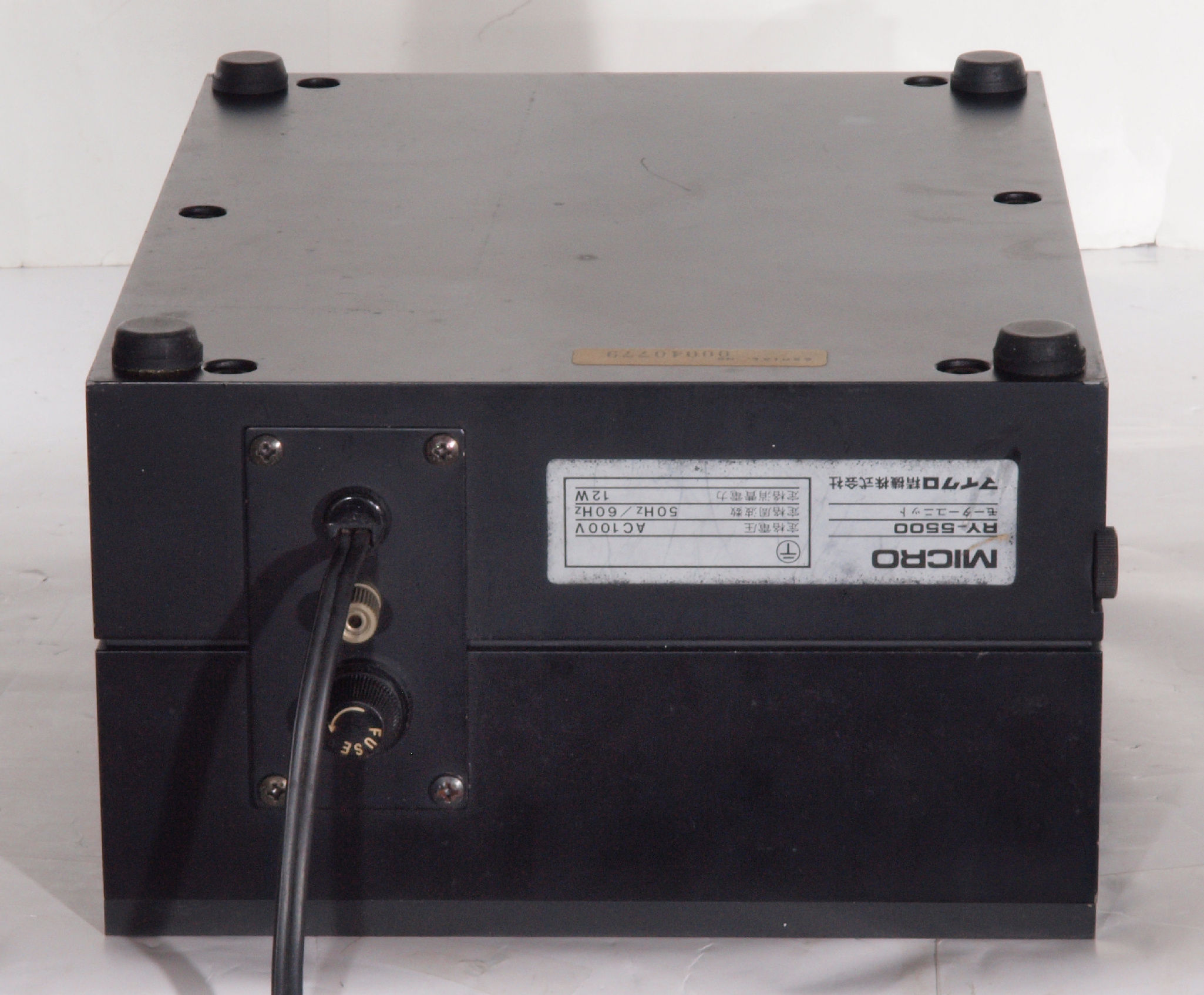

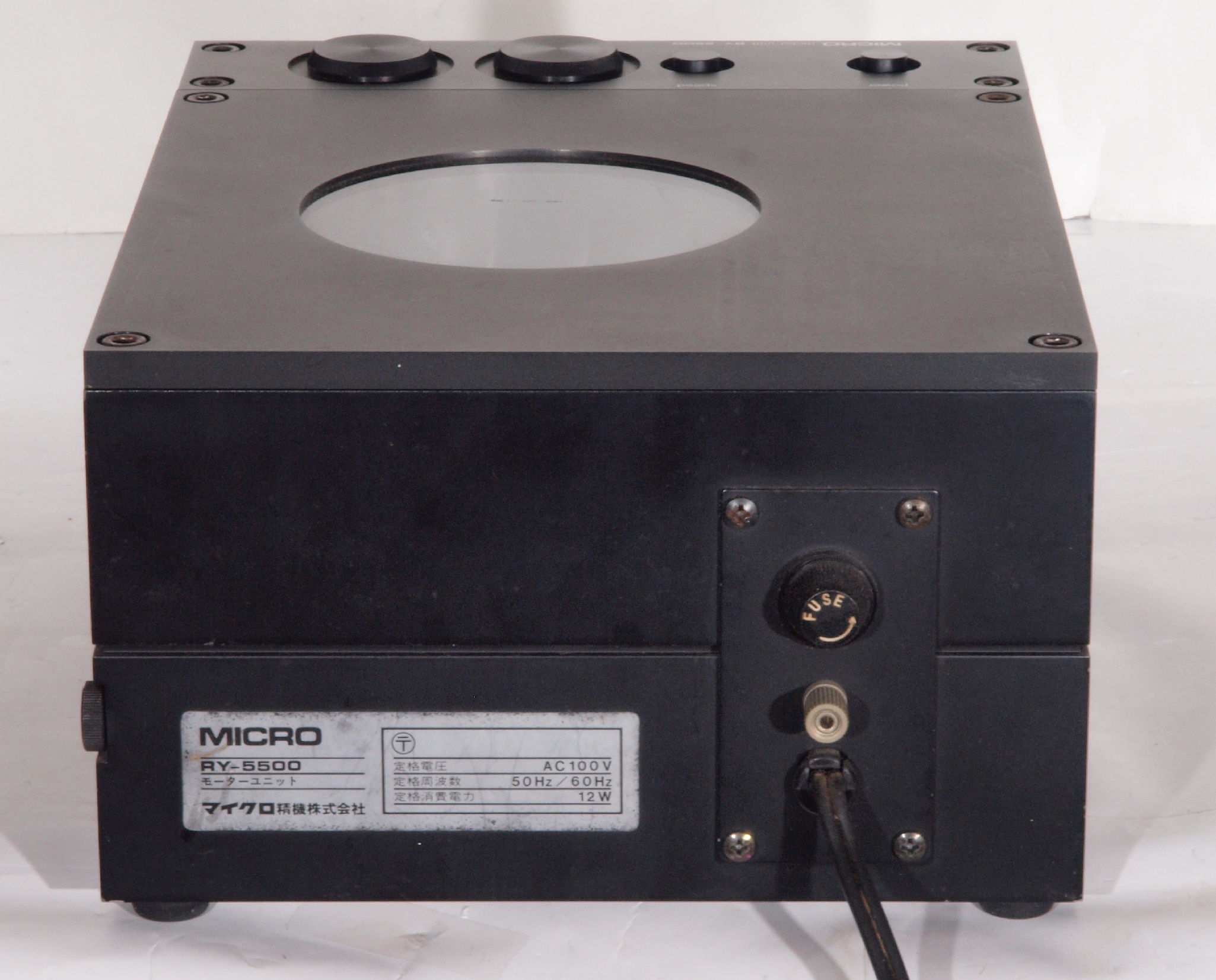

Ａ１３．　点検中、後から見る。

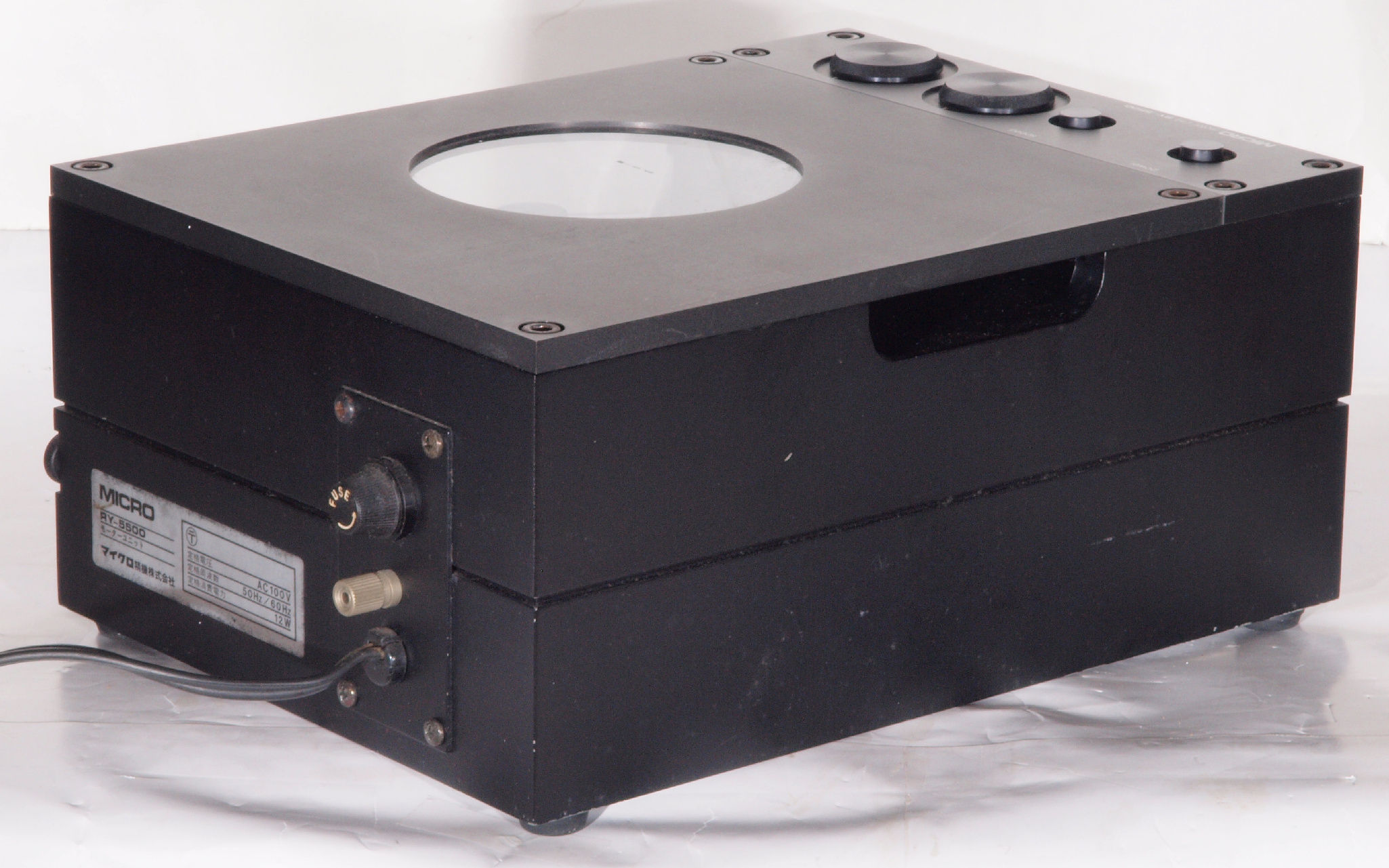

Ａ１４．　点検中、後右から見る。

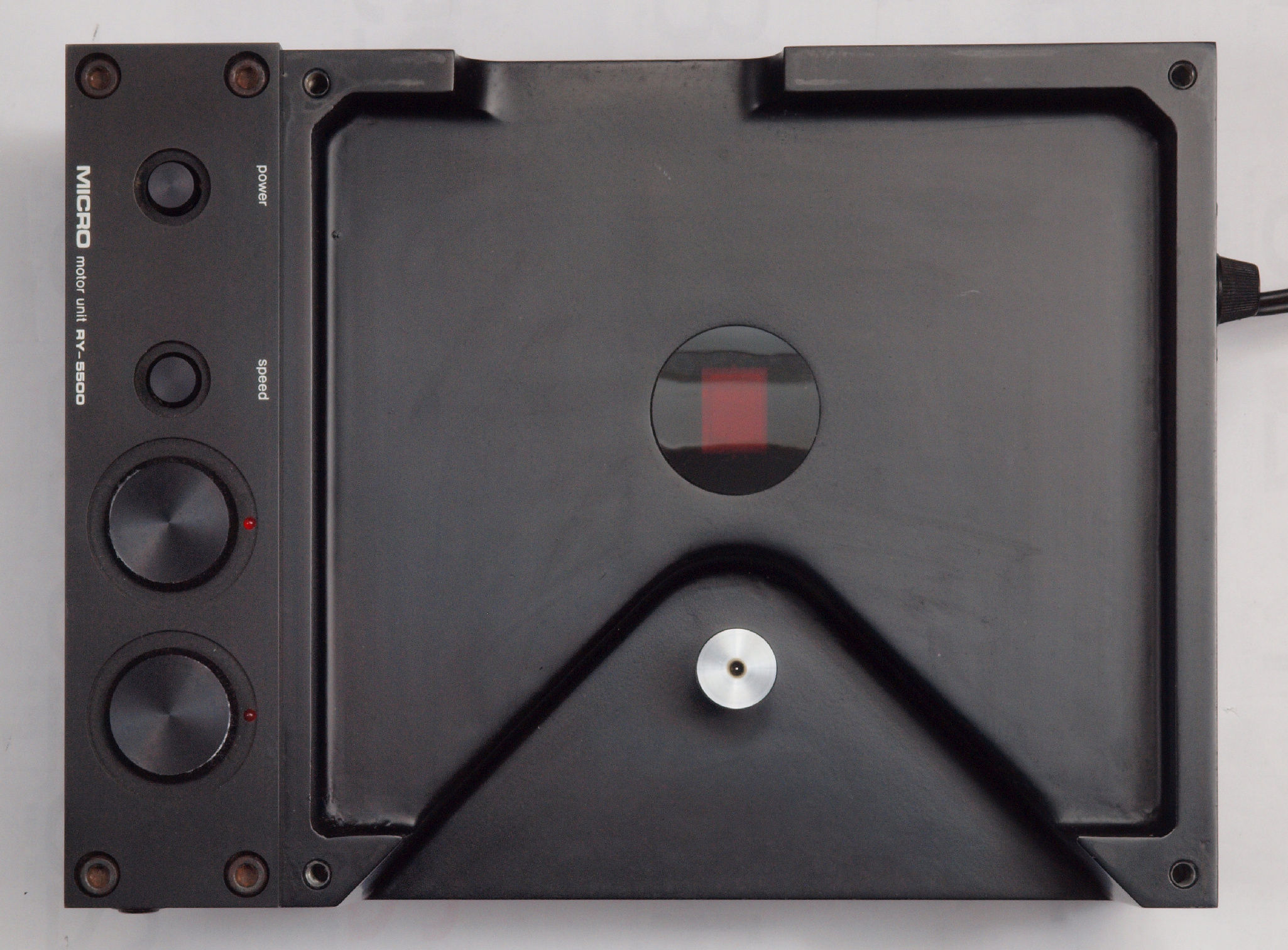

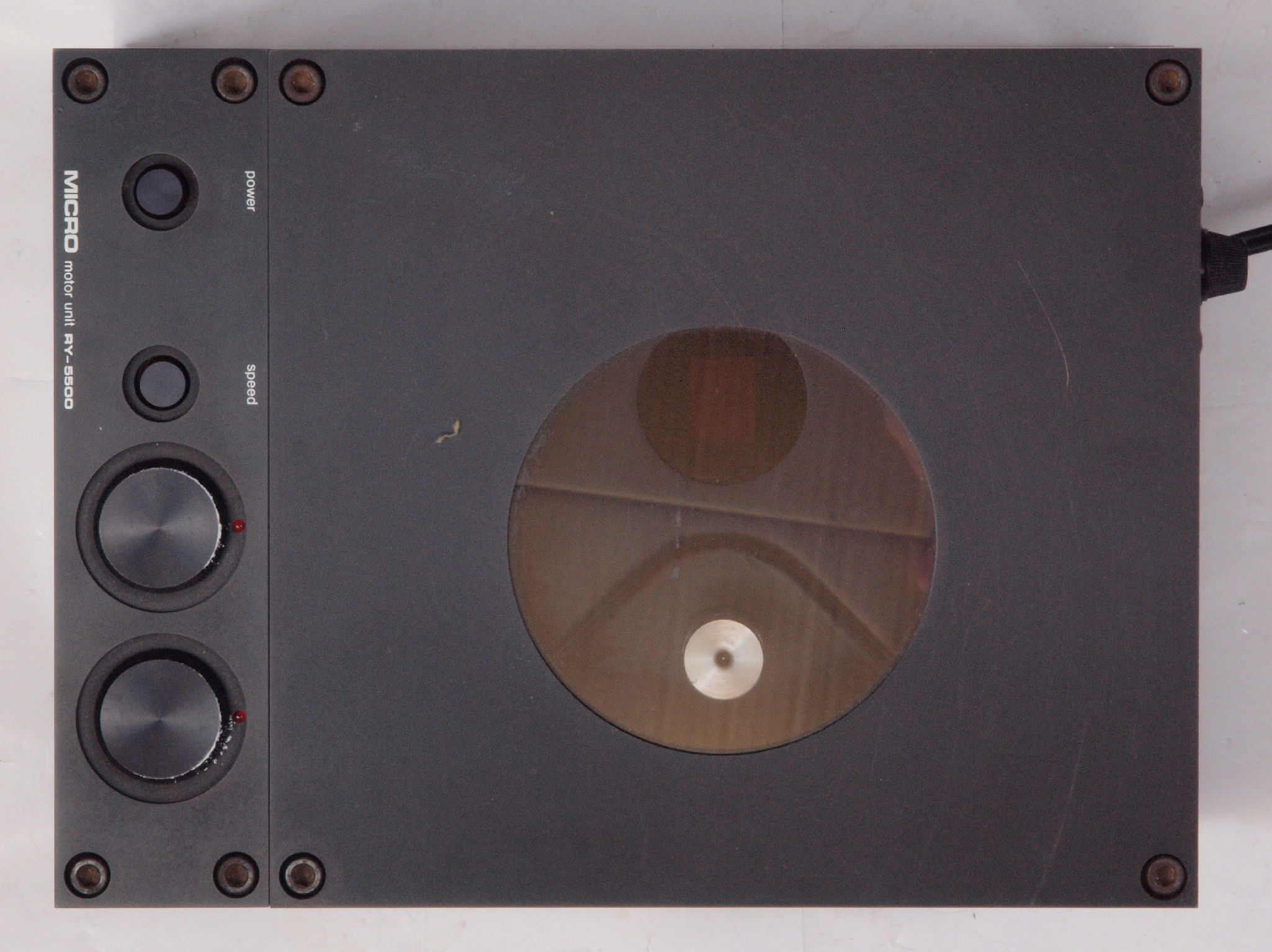

Ａ１５．　点検中、　上から見る

Ａ１６．　点検中、　上蓋を取り、上から見る。

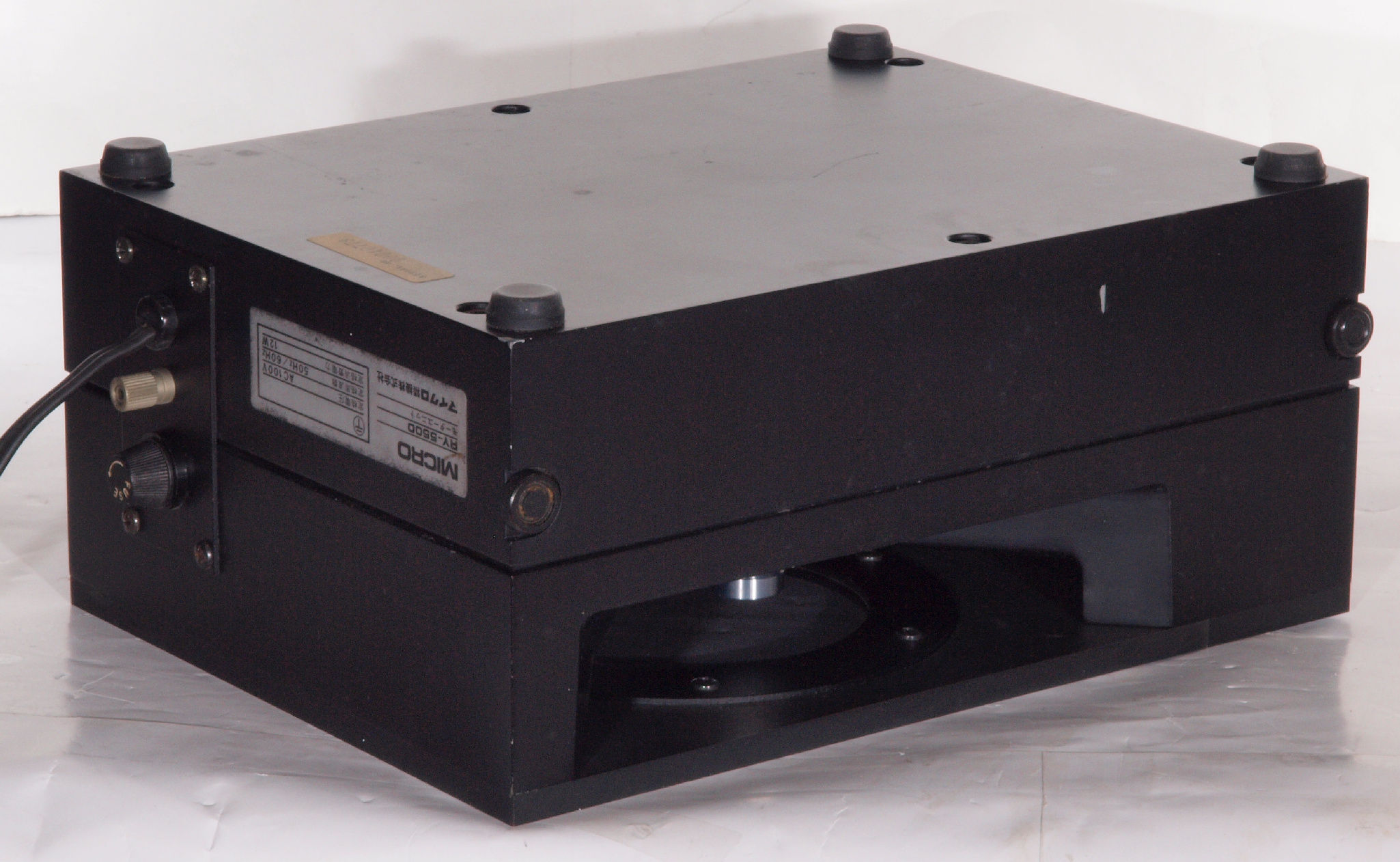

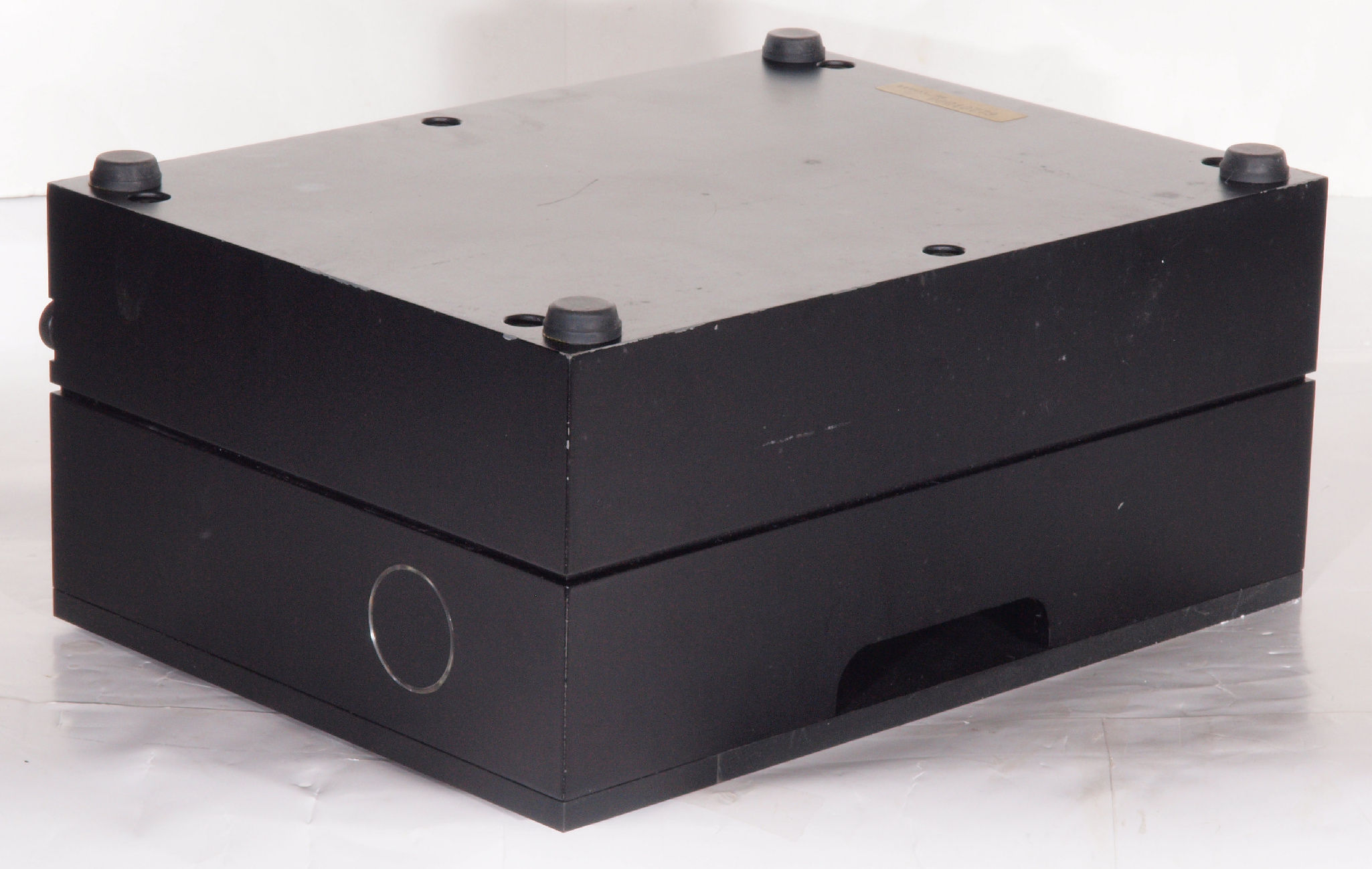

Ａ２１．　点検中、下前から見る。

Ａ２２．　点検中、下前左から見る。

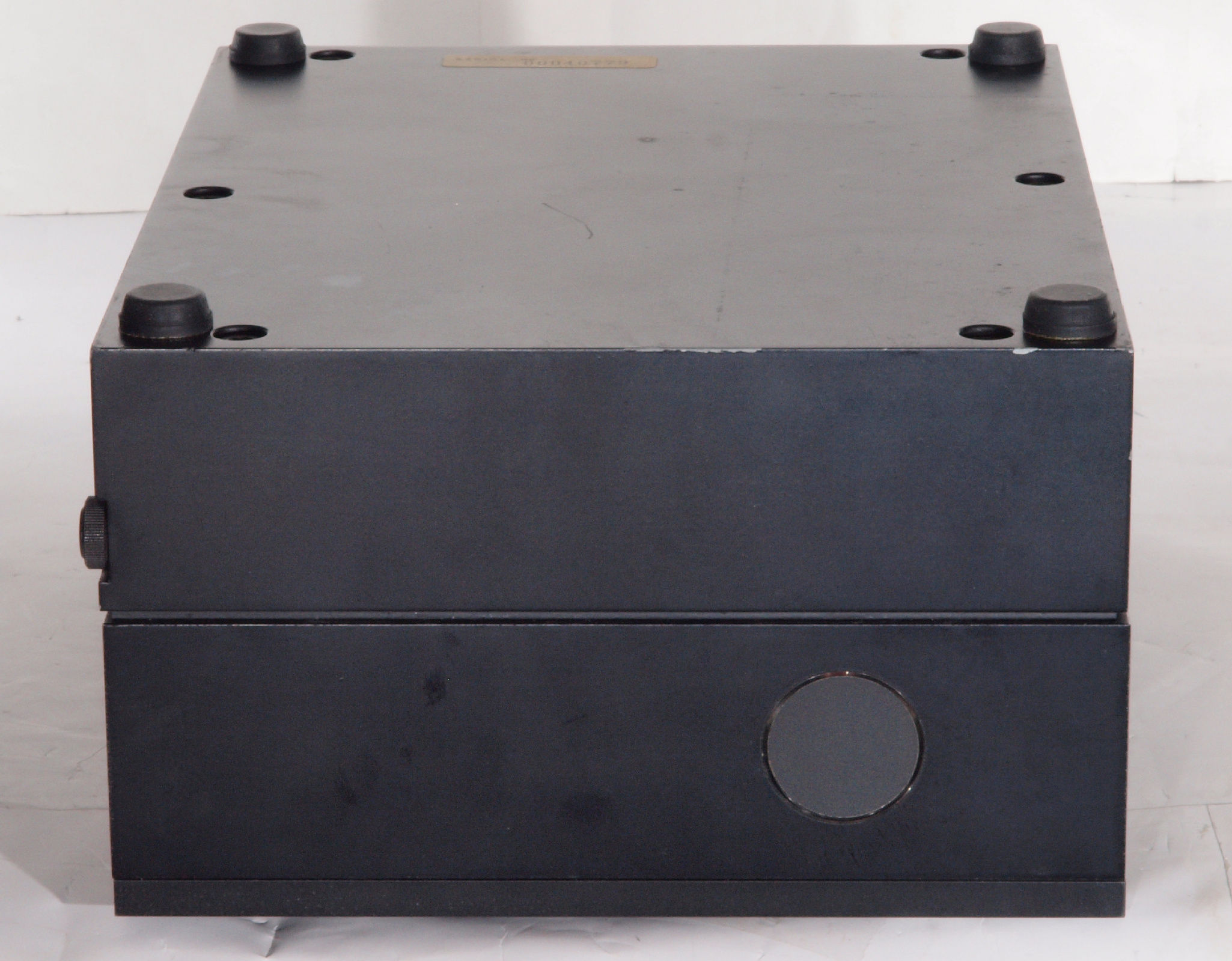

Ａ２３．　点検中、下後から見る。

Ａ２４．　点検中、下後右から見る。

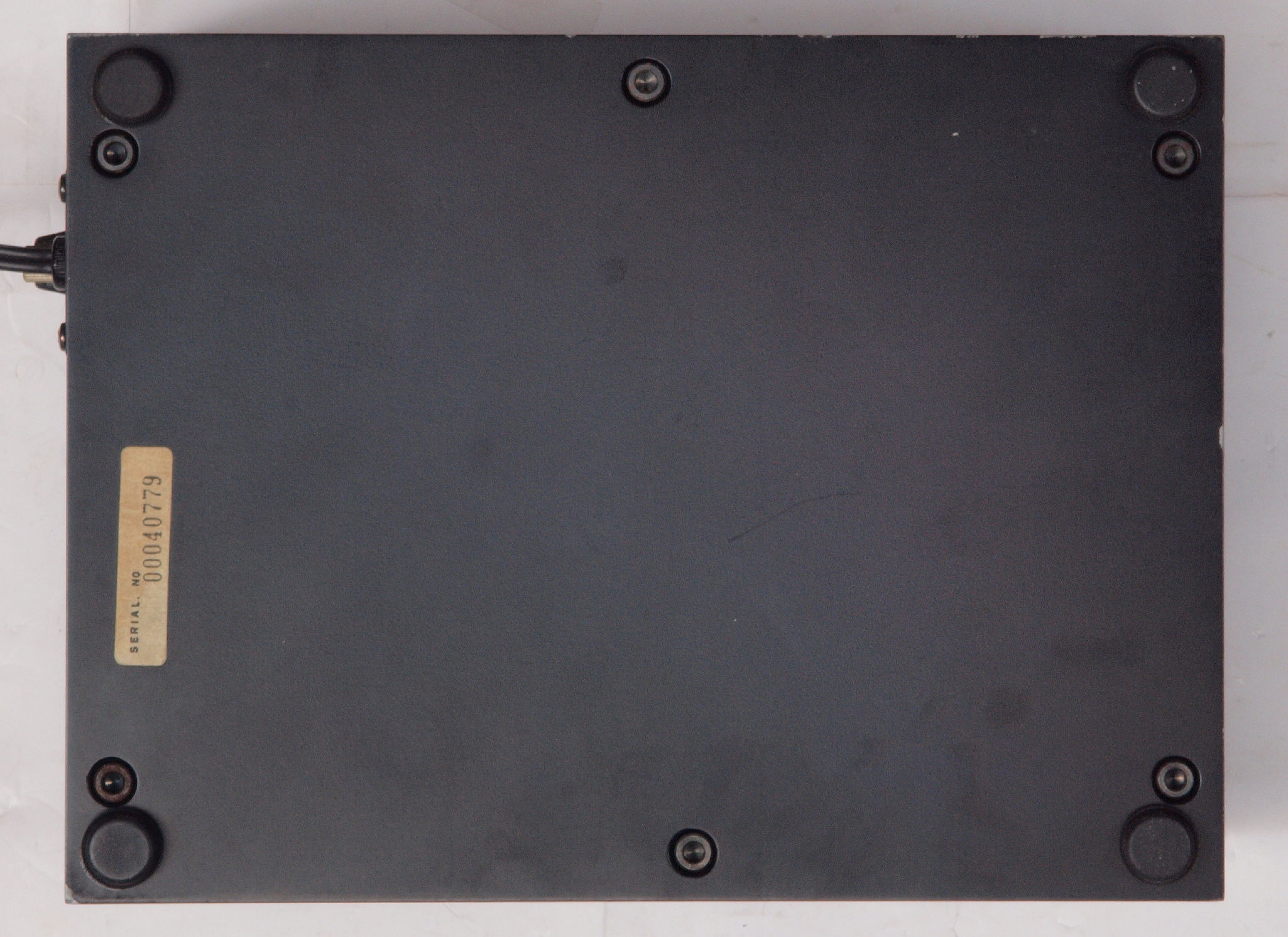

Ａ２５．　点検中、下から見る。

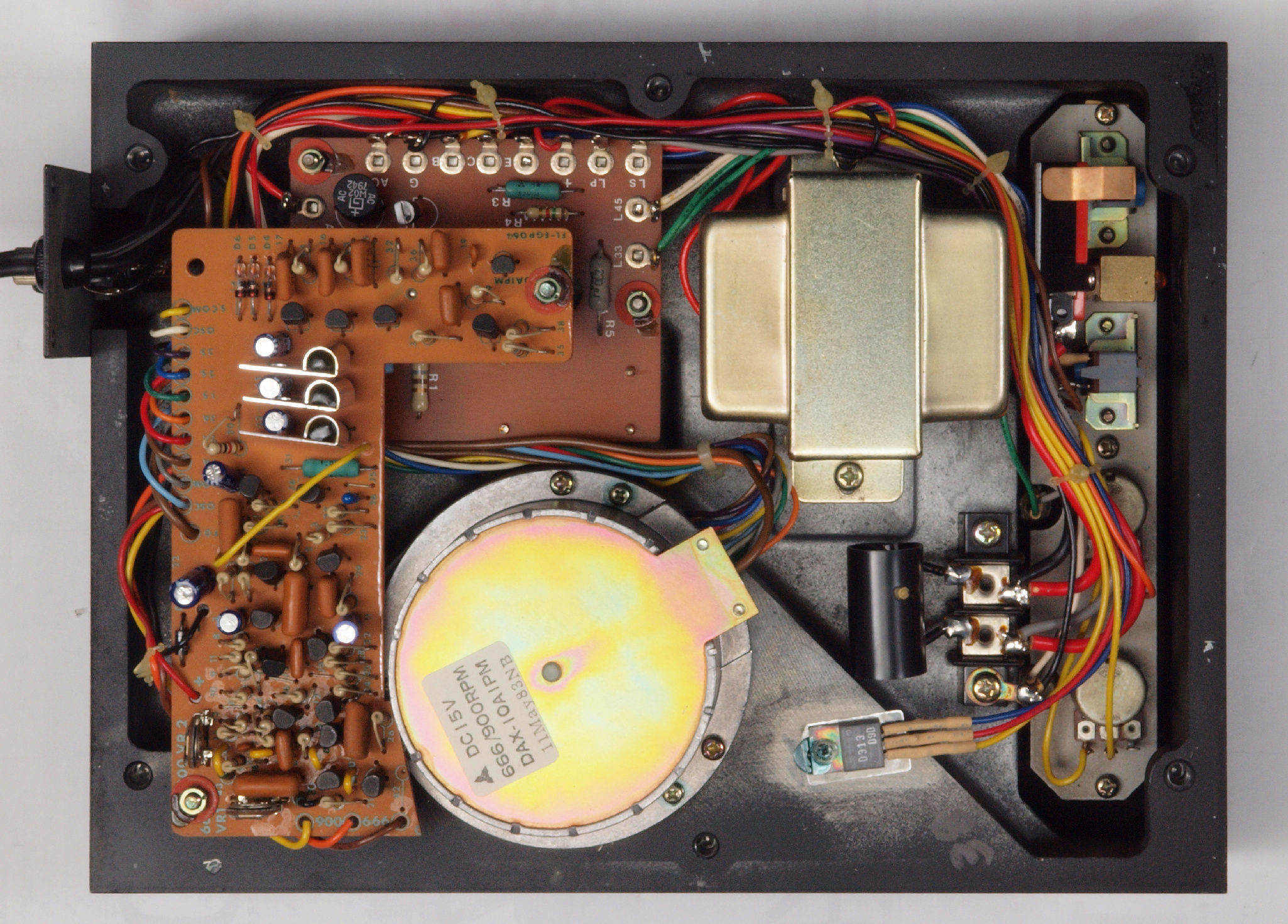

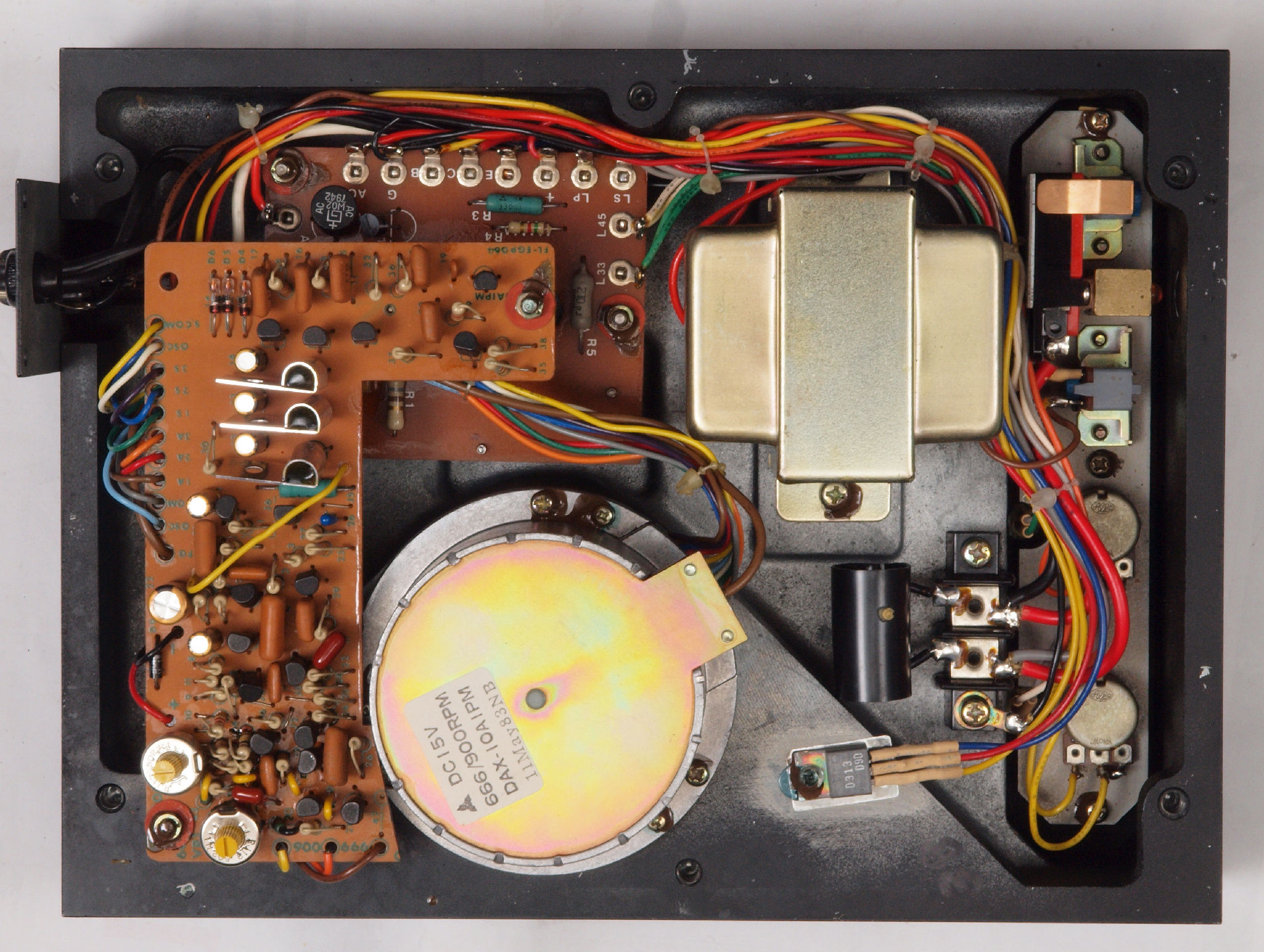

Ａ２６．　点検中、下蓋を取り、下から見る。修理歴は無。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　電源・ＬＥＤ表示基板

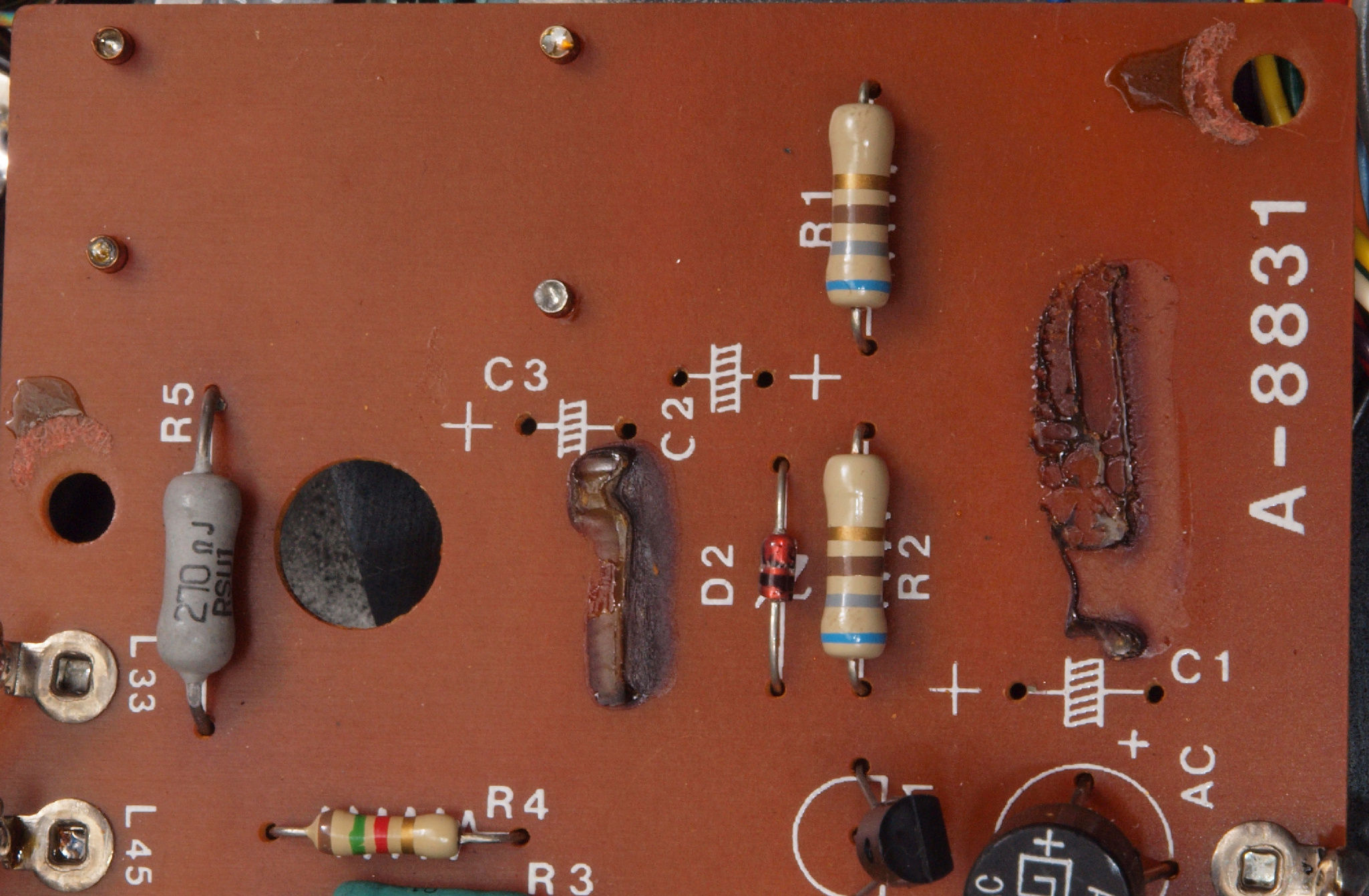

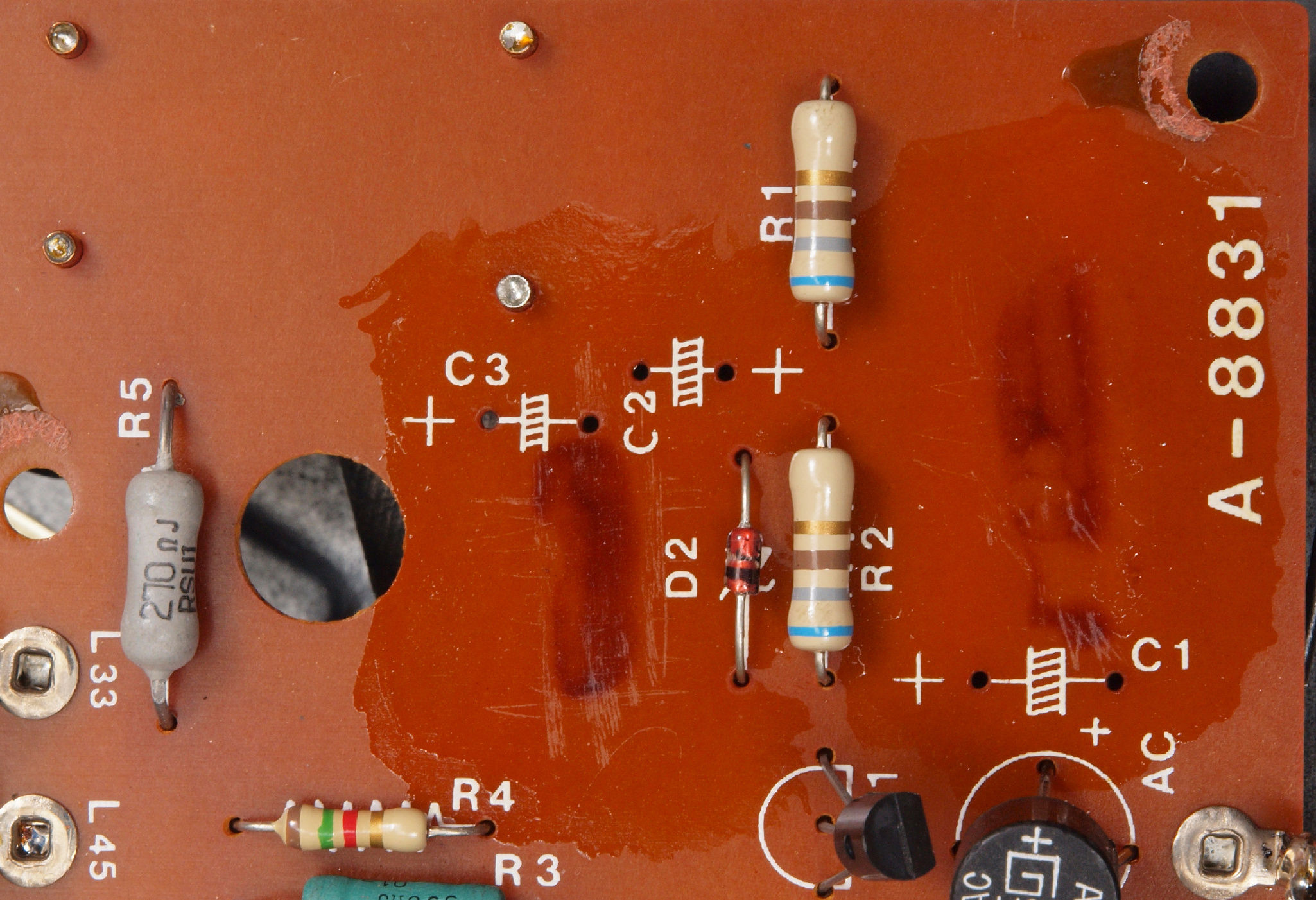

Ｃ１１２．　修理前　電源・ＬＥＤ表示基板。　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ１１３．　修理後　電源・ＬＥＤ表示基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

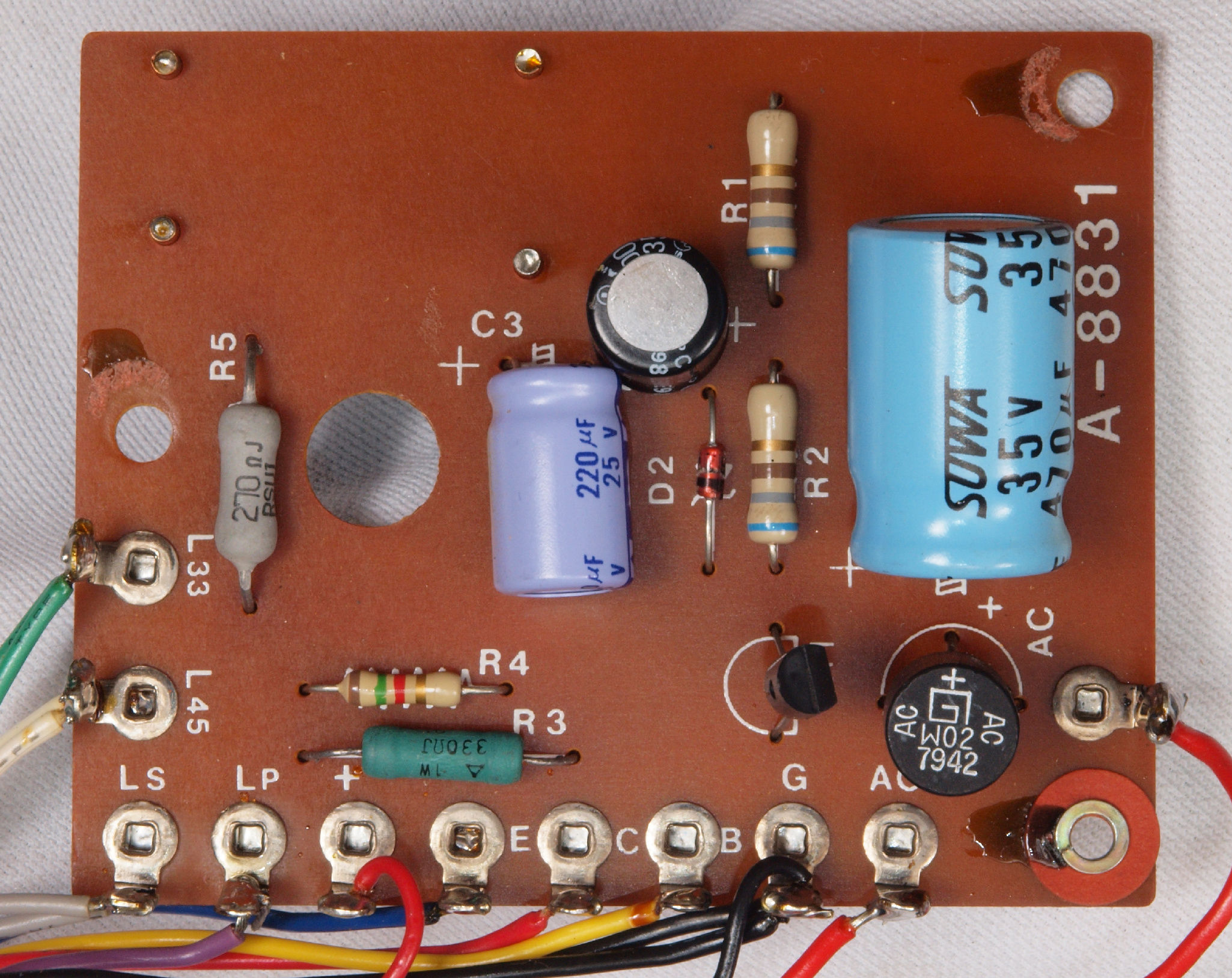

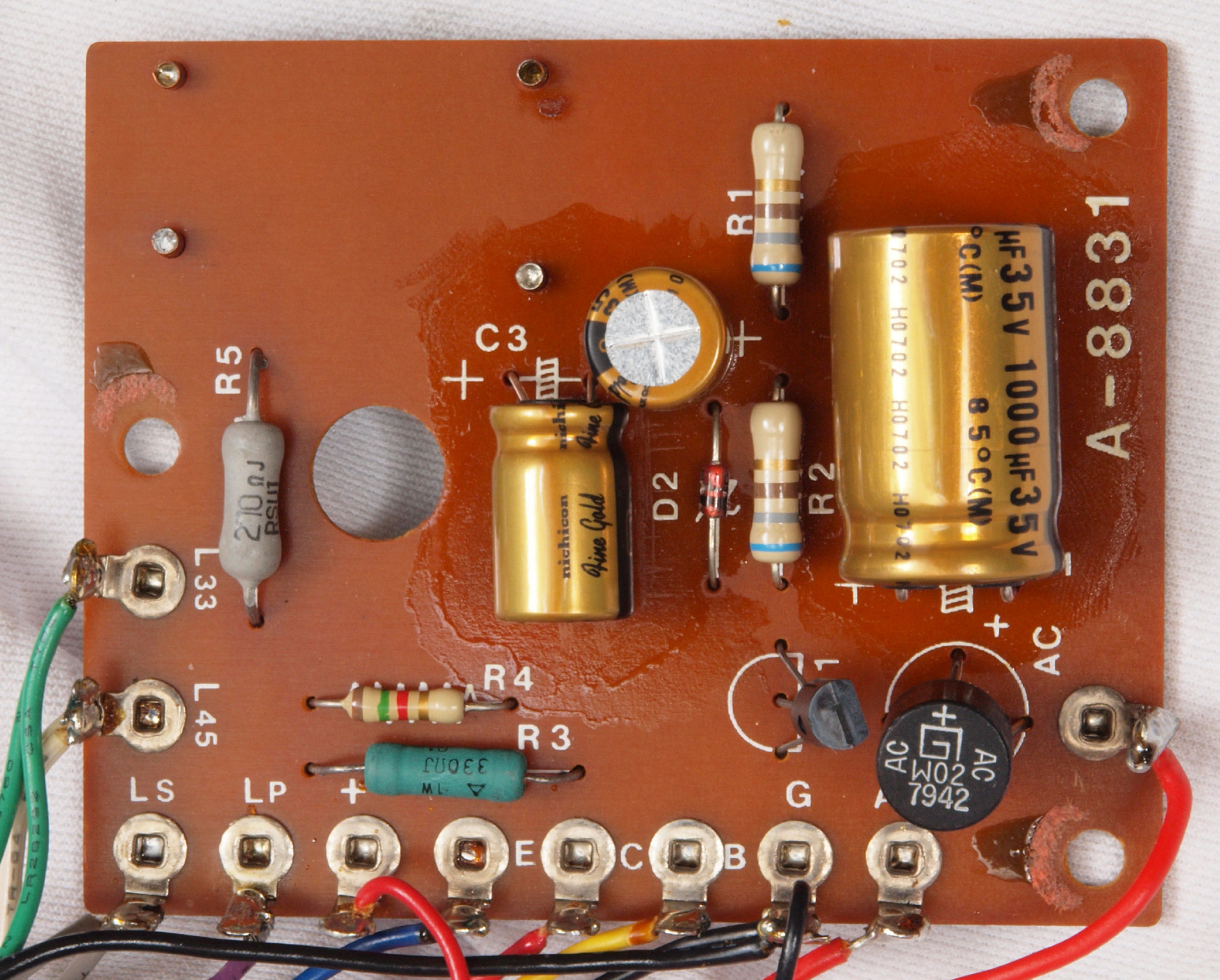

Ｃ１２　．修理後　電源・ＬＥＤ表示基板　電解コンデンサー３個交換

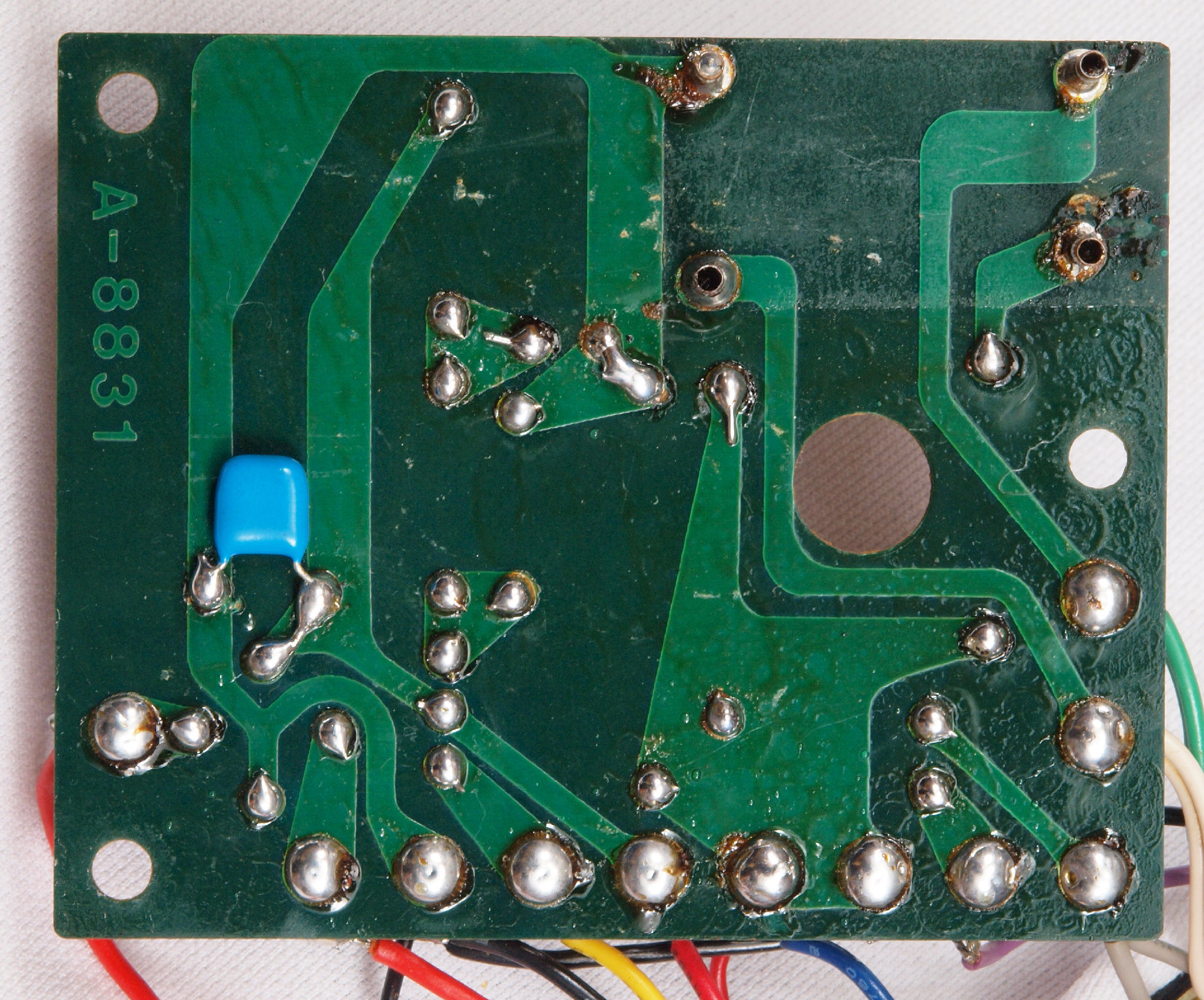

Ｃ１３．　修理前　電源・ＬＥＤ表示基板裏

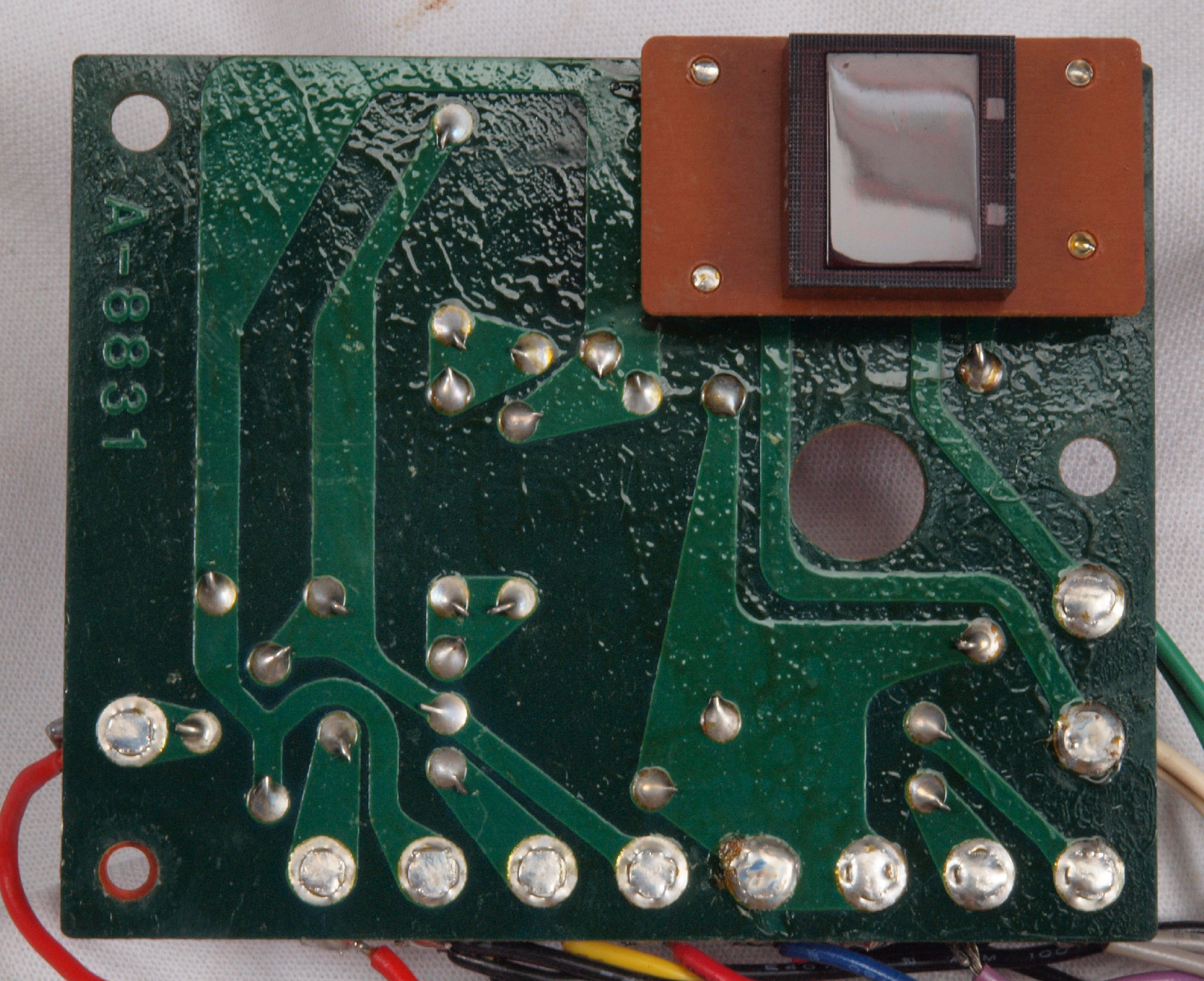

Ｃ１４．　修理（再半田）後　電源・ＬＥＤ表示基板裏。　半田を全部やり直す。

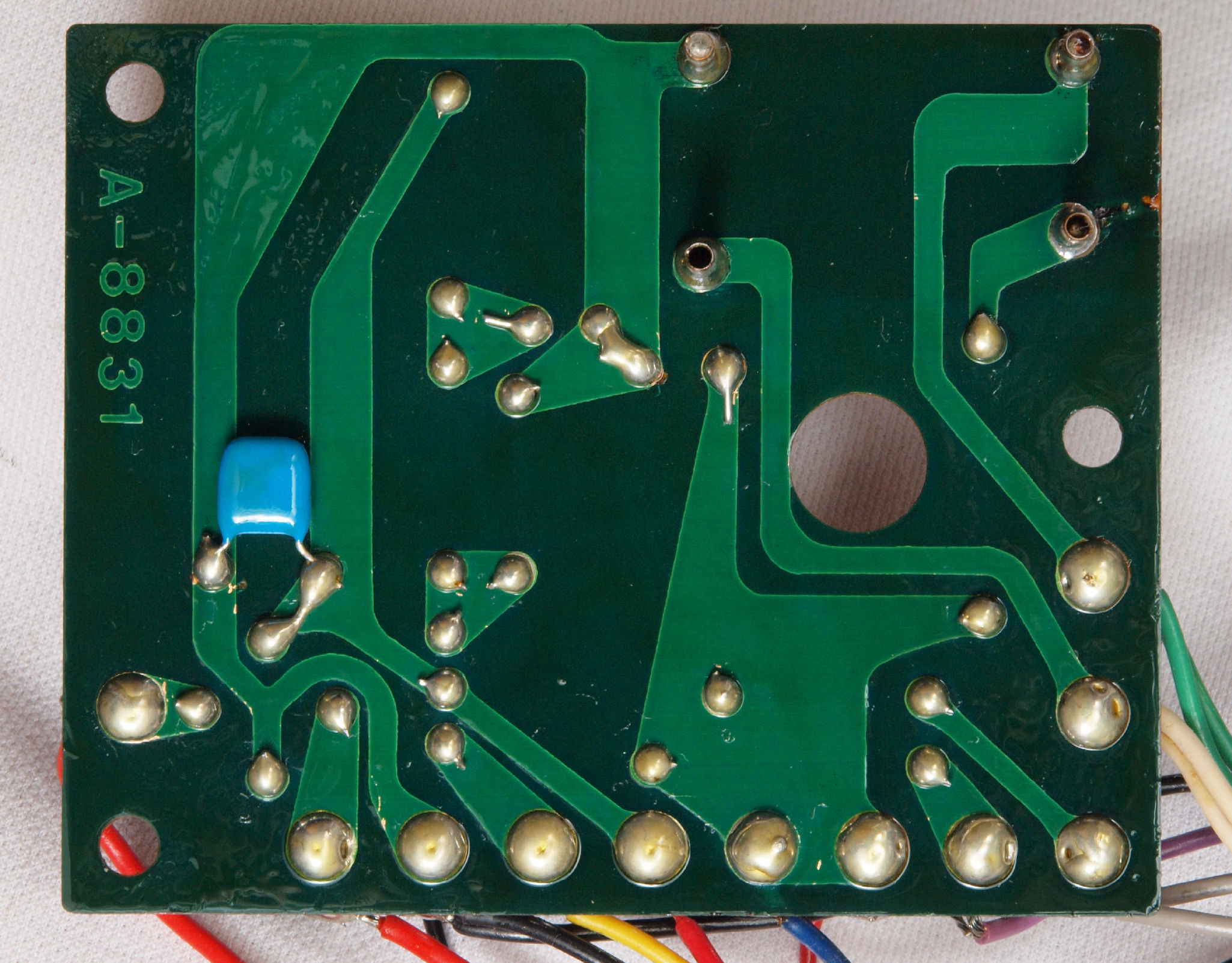

Ｃ１５．　完成電源・ＬＥＤ表示基板裏。　洗浄後、コート液を塗る。

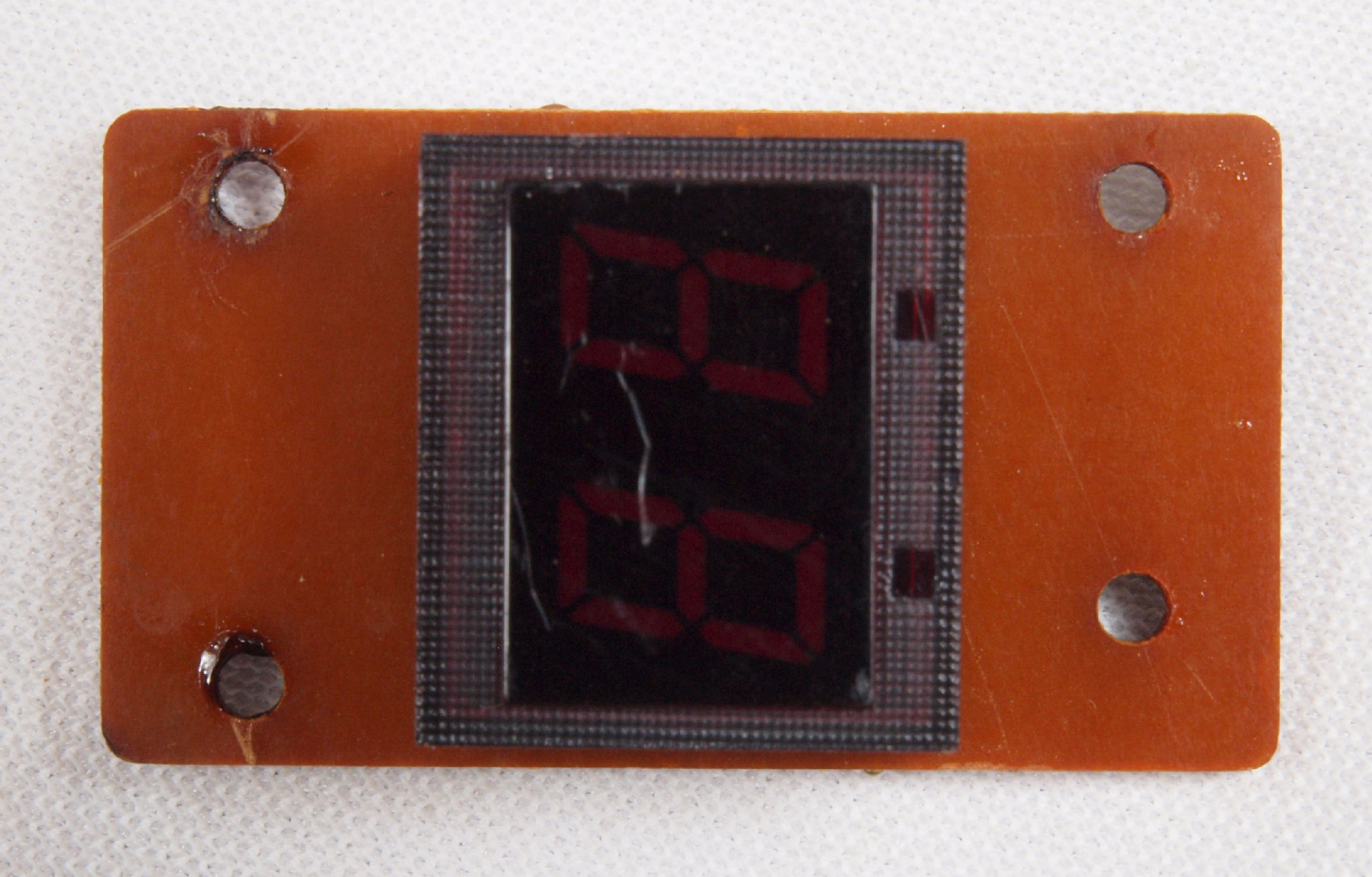

Ｃ１６．　修理前　速度表示ＬＥＤ基板

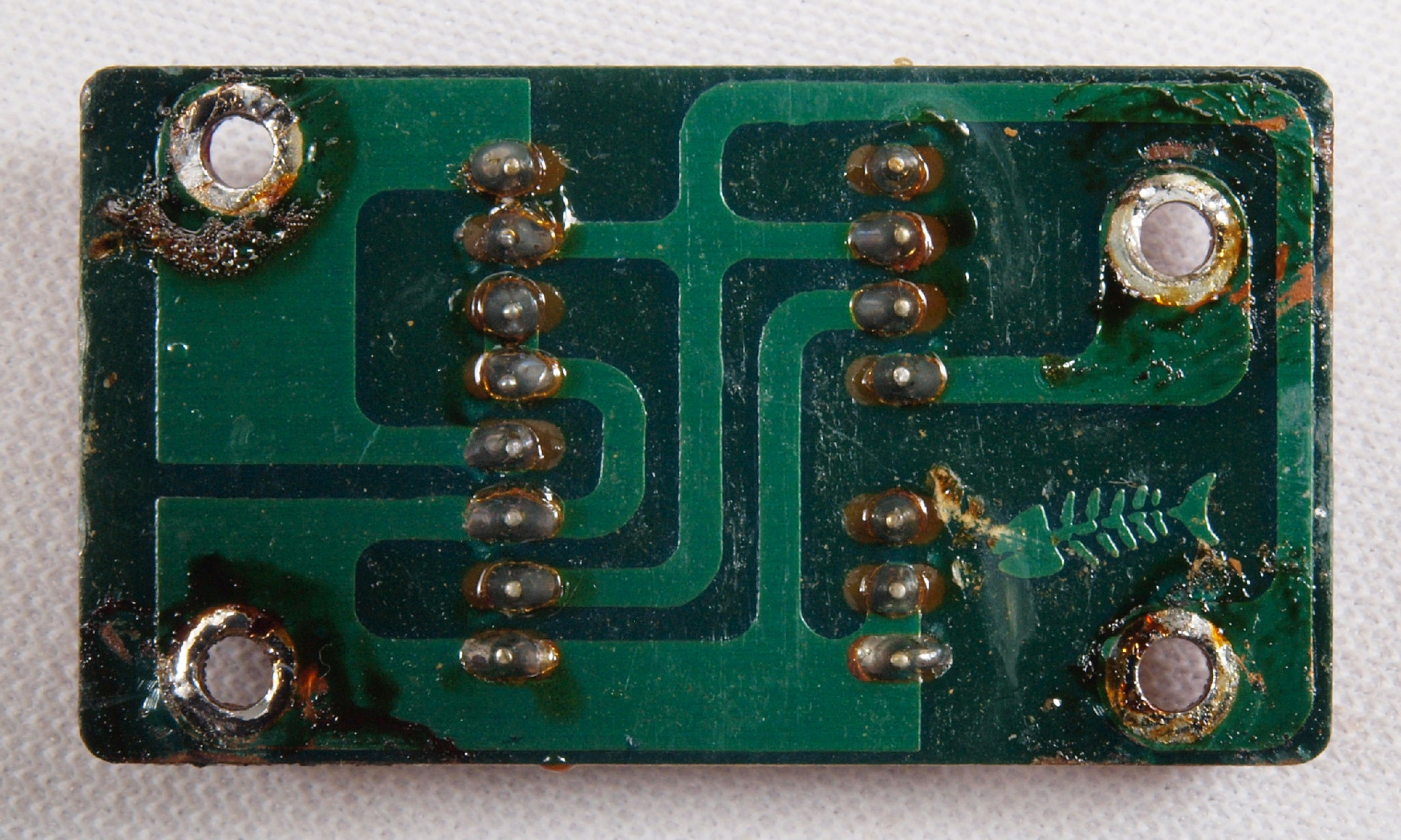

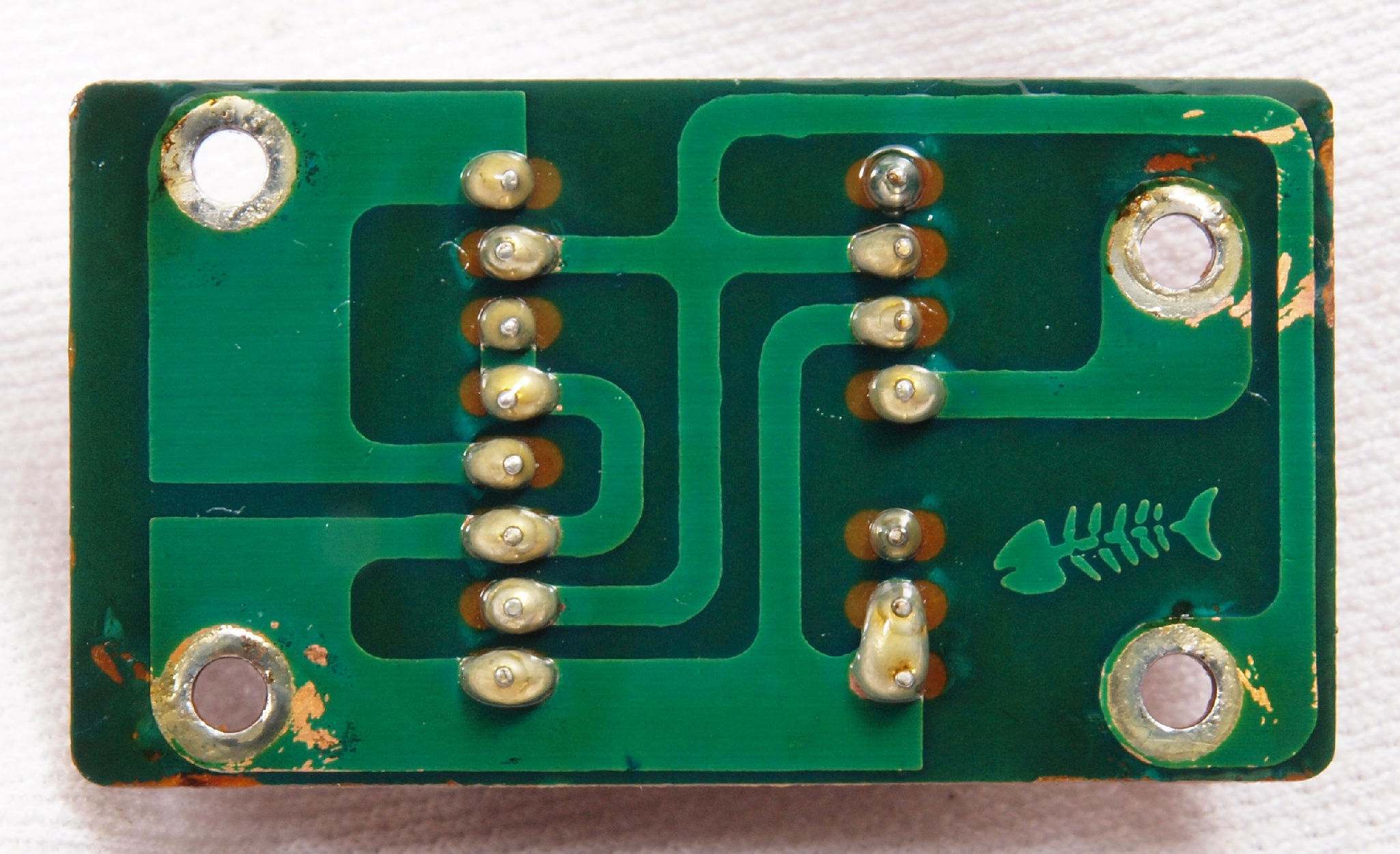

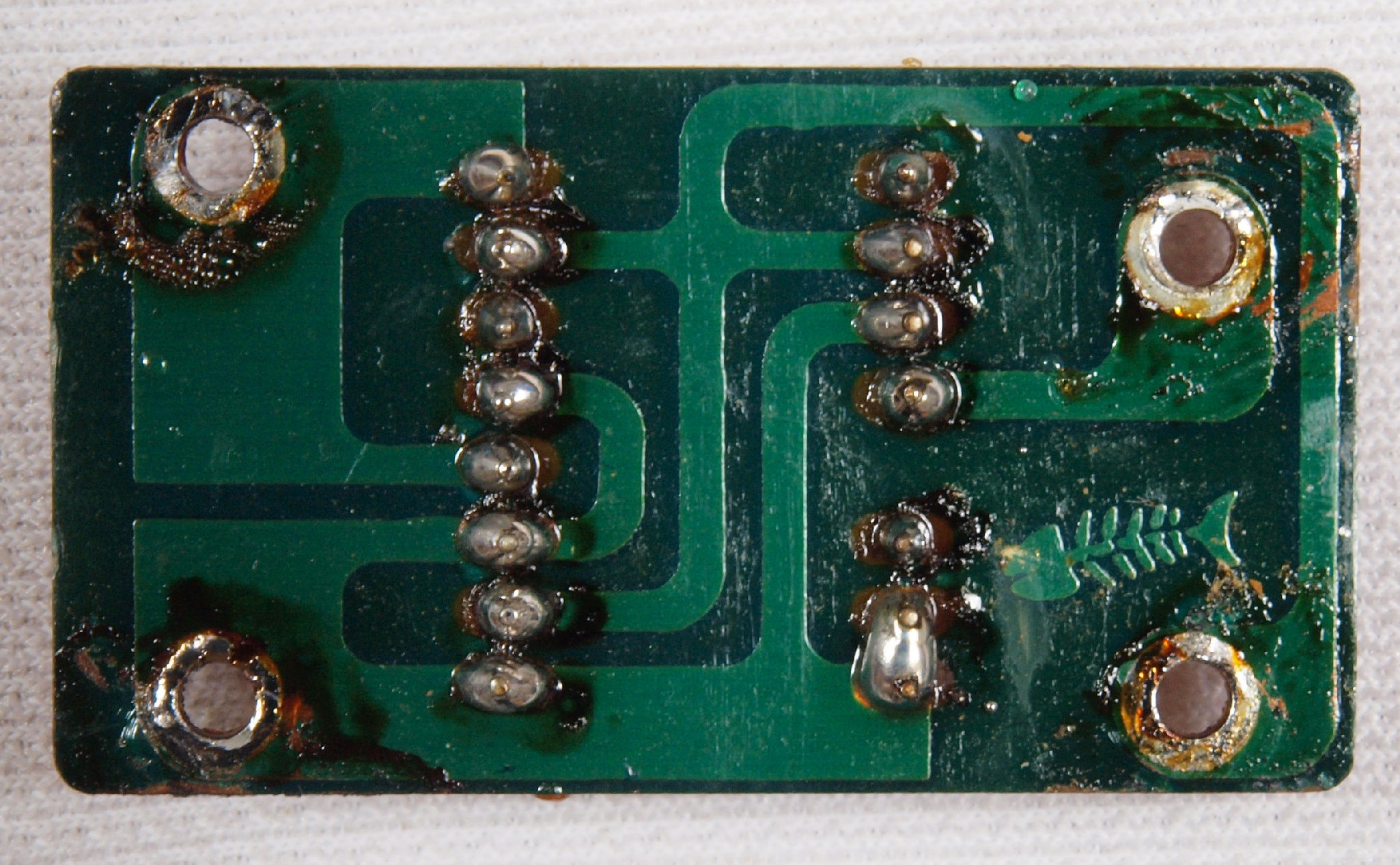

Ｃ１７．　修理前　速度表示ＬＥＤ基板裏

Ｃ１８．　修理（再半田）後　速度表示ＬＥＤ基板裏。　半田を全部やり直す。

Ｃ１９．　完成速度表示ＬＥＤ基板裏。　洗浄後、コート液を塗る。

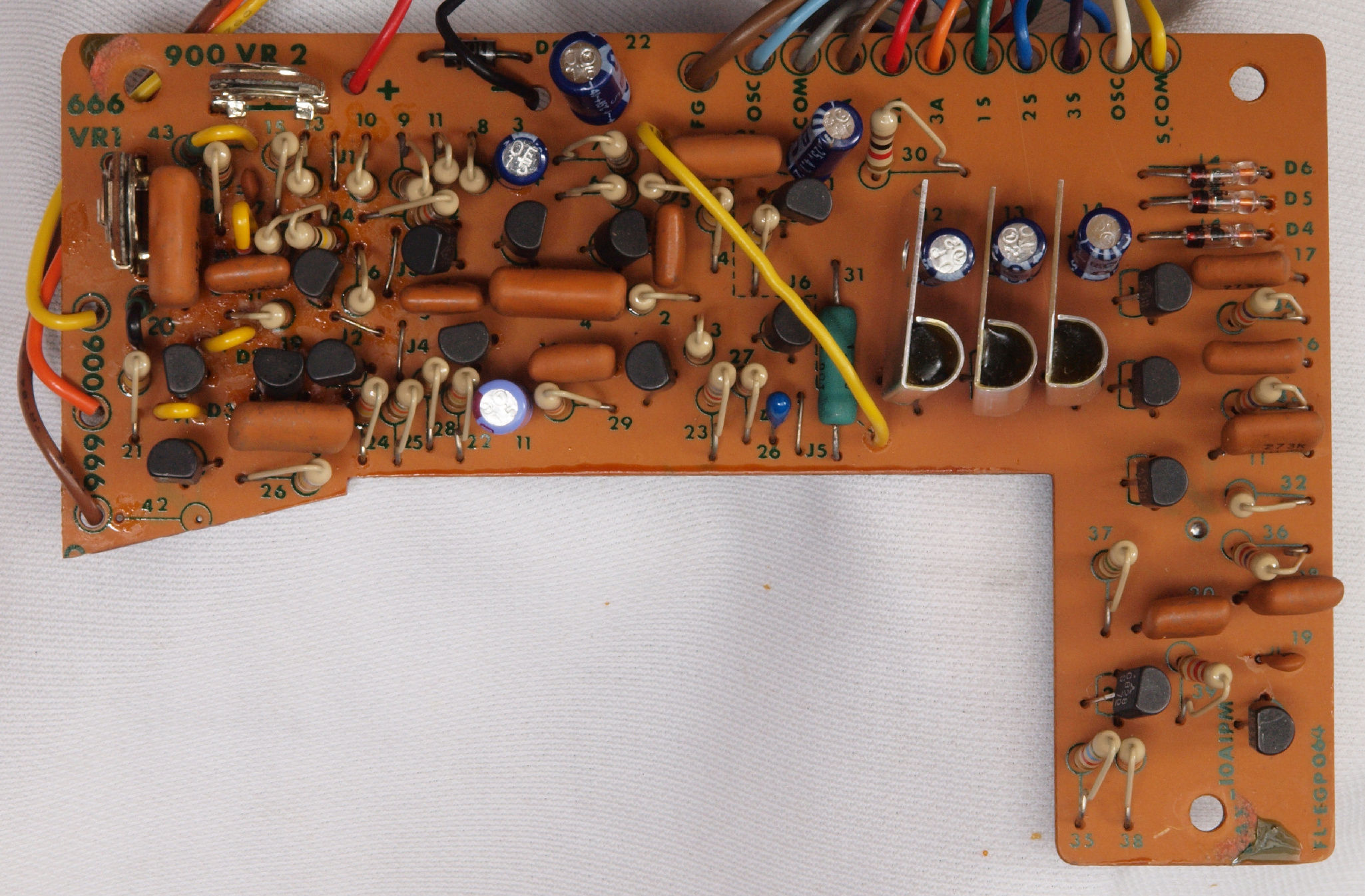

Ｃ２１．　修理前　メイン基板

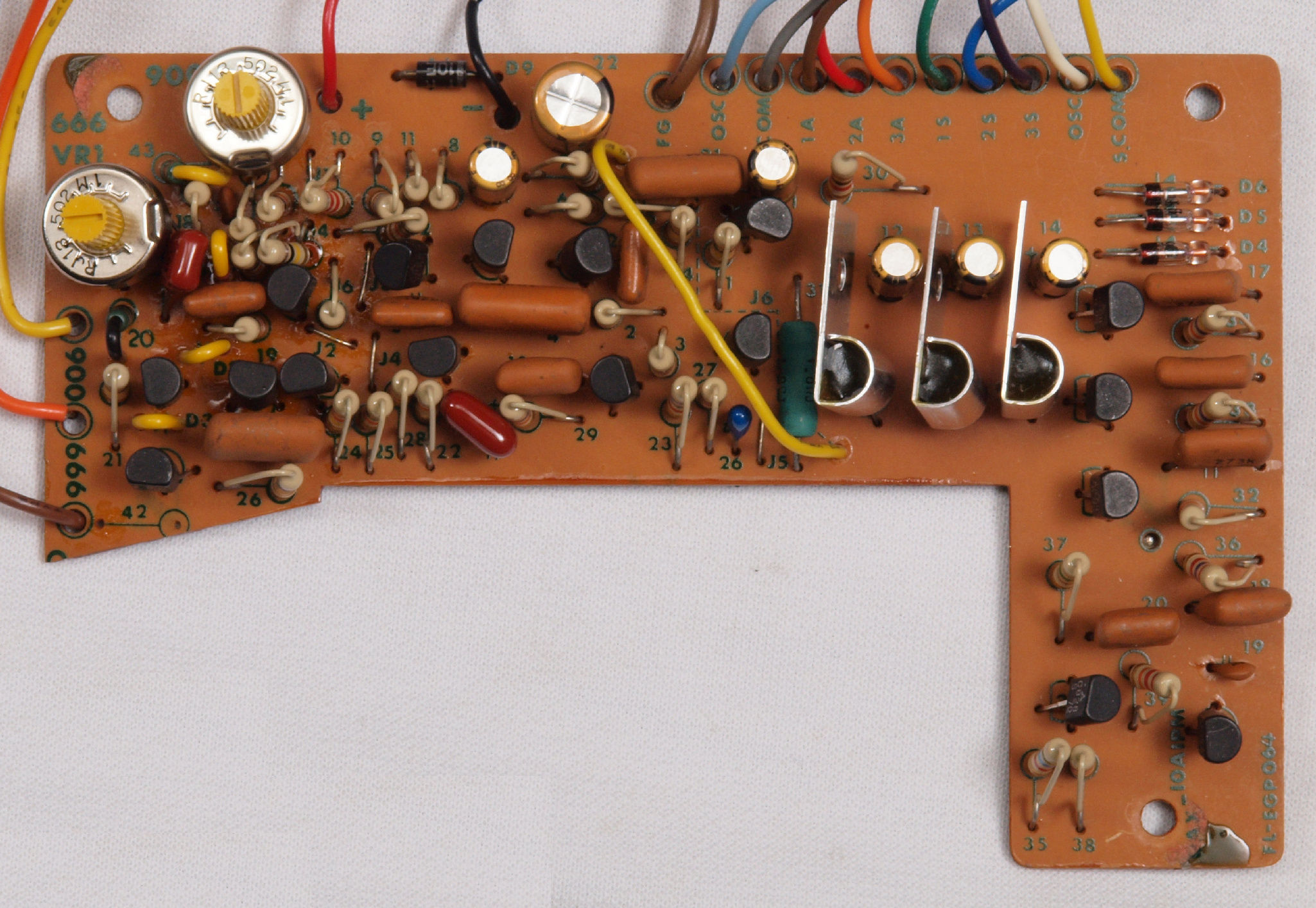

Ｃ２２．　修理後　メイン基板。　電解コンデンサー７個、半固定ＶＲ２個交換

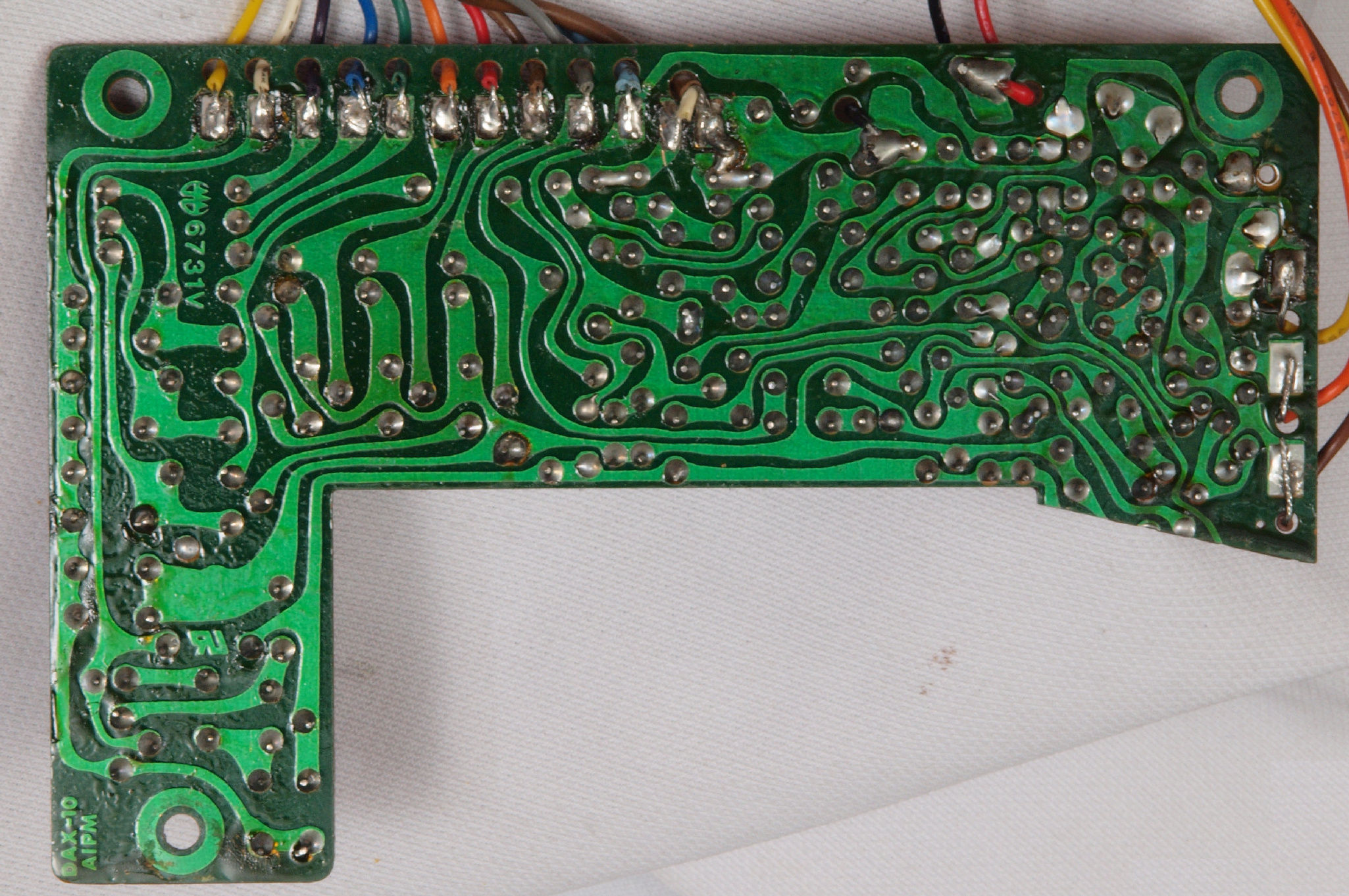

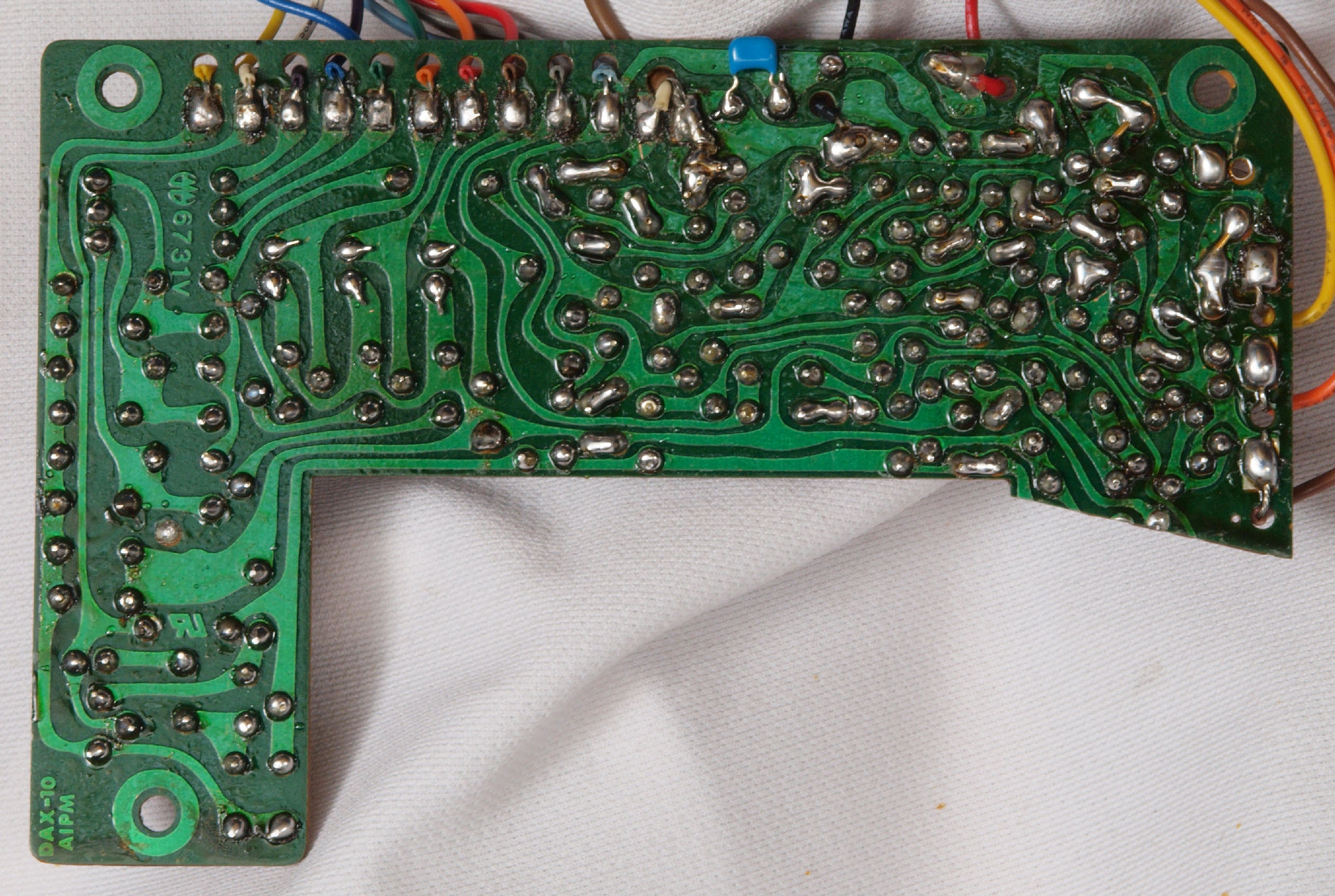

Ｃ２３．　修理前　メイン基板裏

Ｃ２４．　修理（再半田）後　メイン基板裏。　半田を全部やり直す。

Ｃ２５．　完成メイン基板裏。　洗浄後、コート液を塗る。

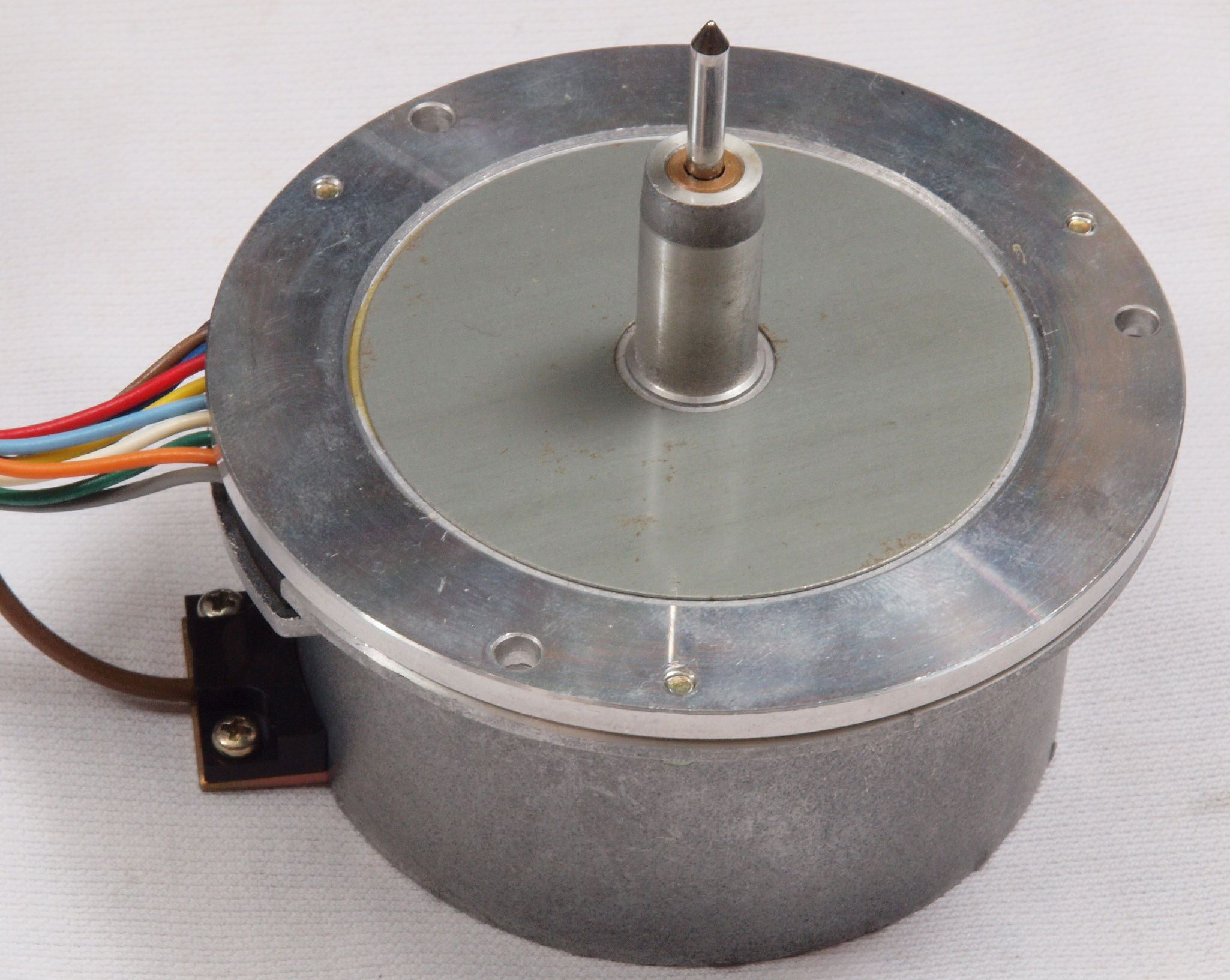

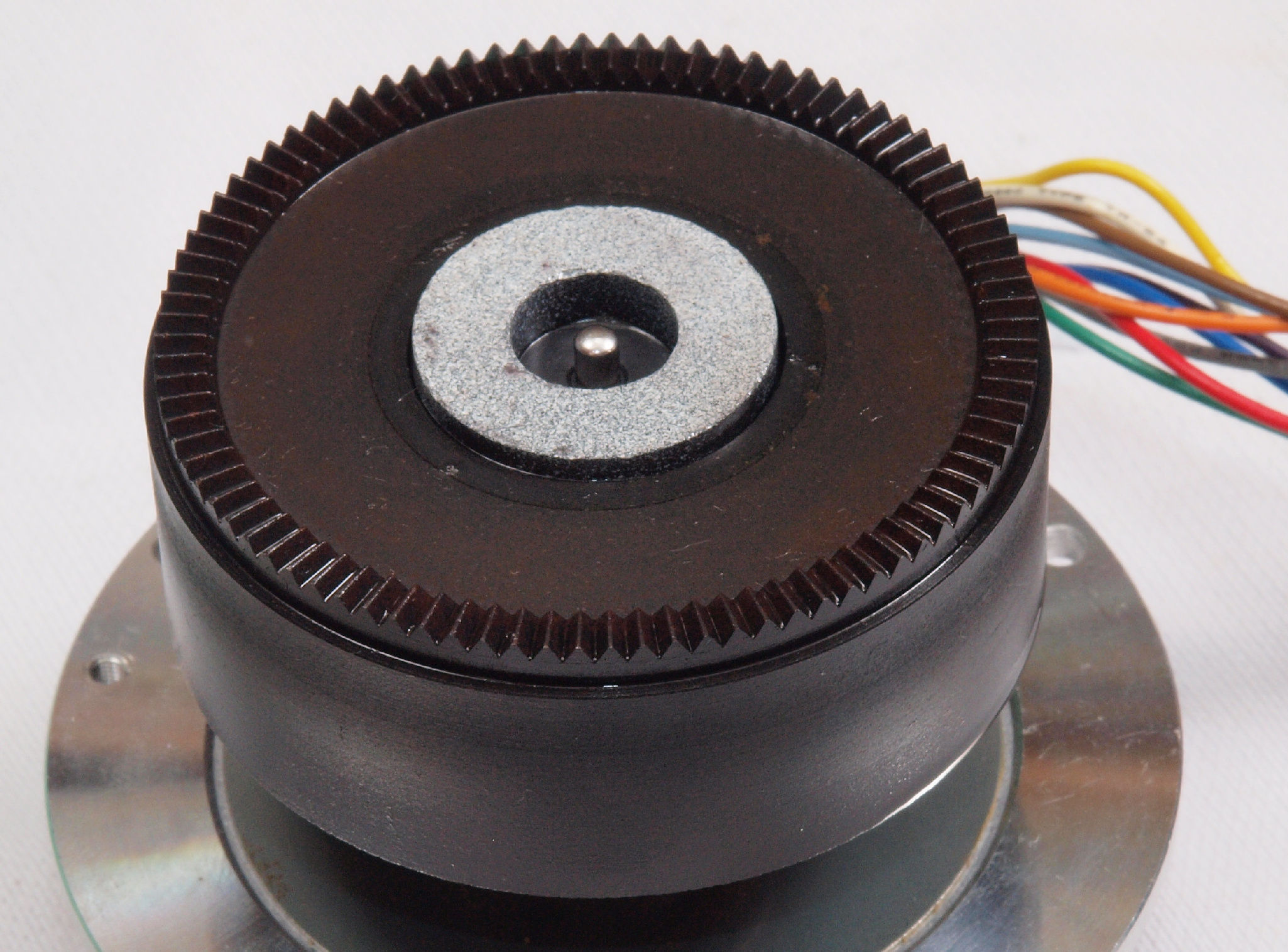

Ｃ４０．　修理中　モーター取り出す

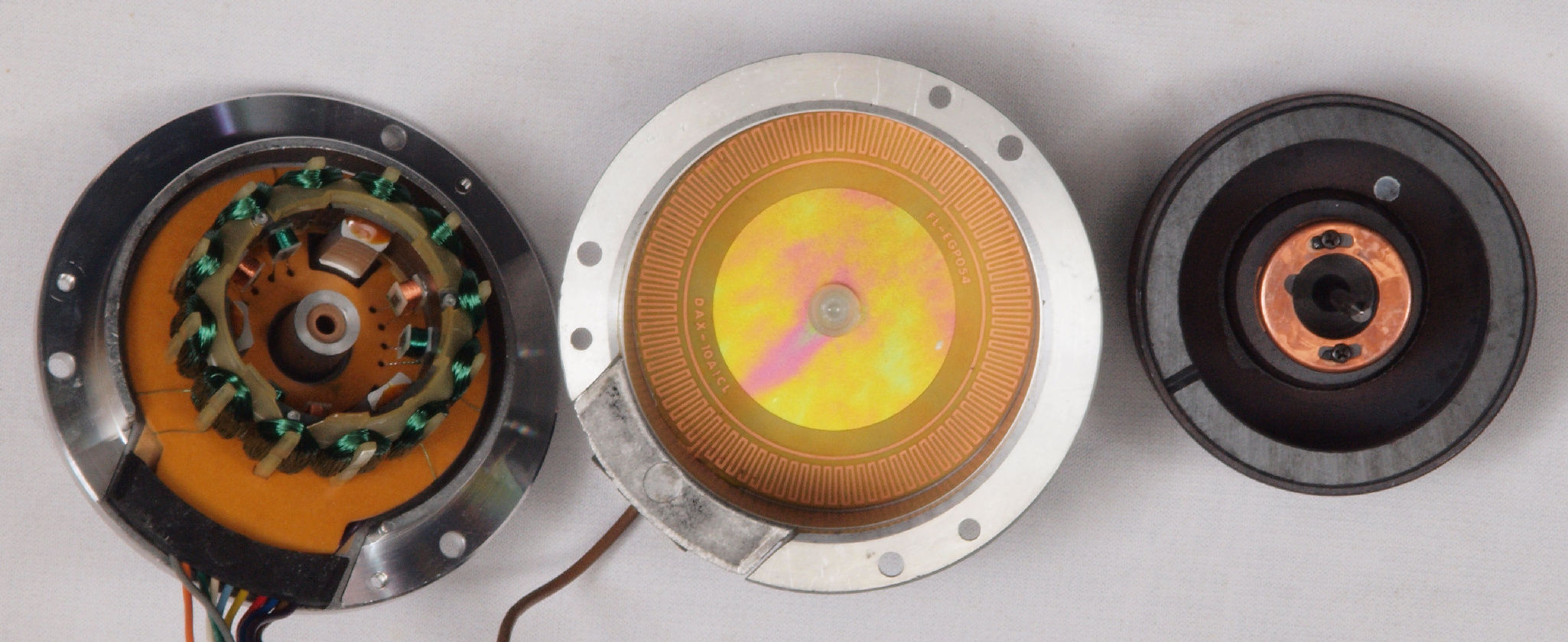

Ｃ４１．　修理中　モーター分解点検・清掃・注油

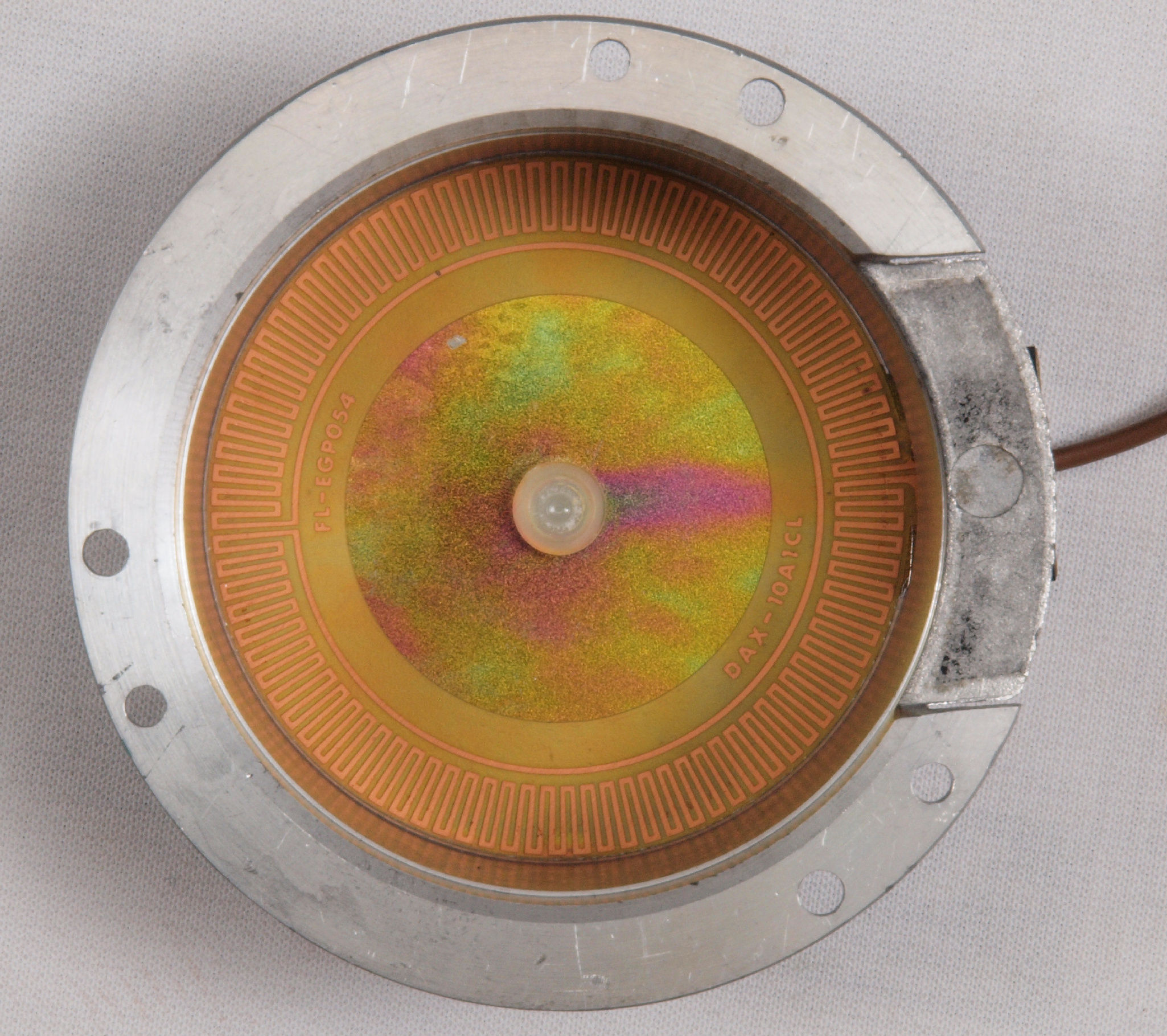

Ｃ４２．　修理中　モーターサーボ感知巻き線（ＦＧコイル）。

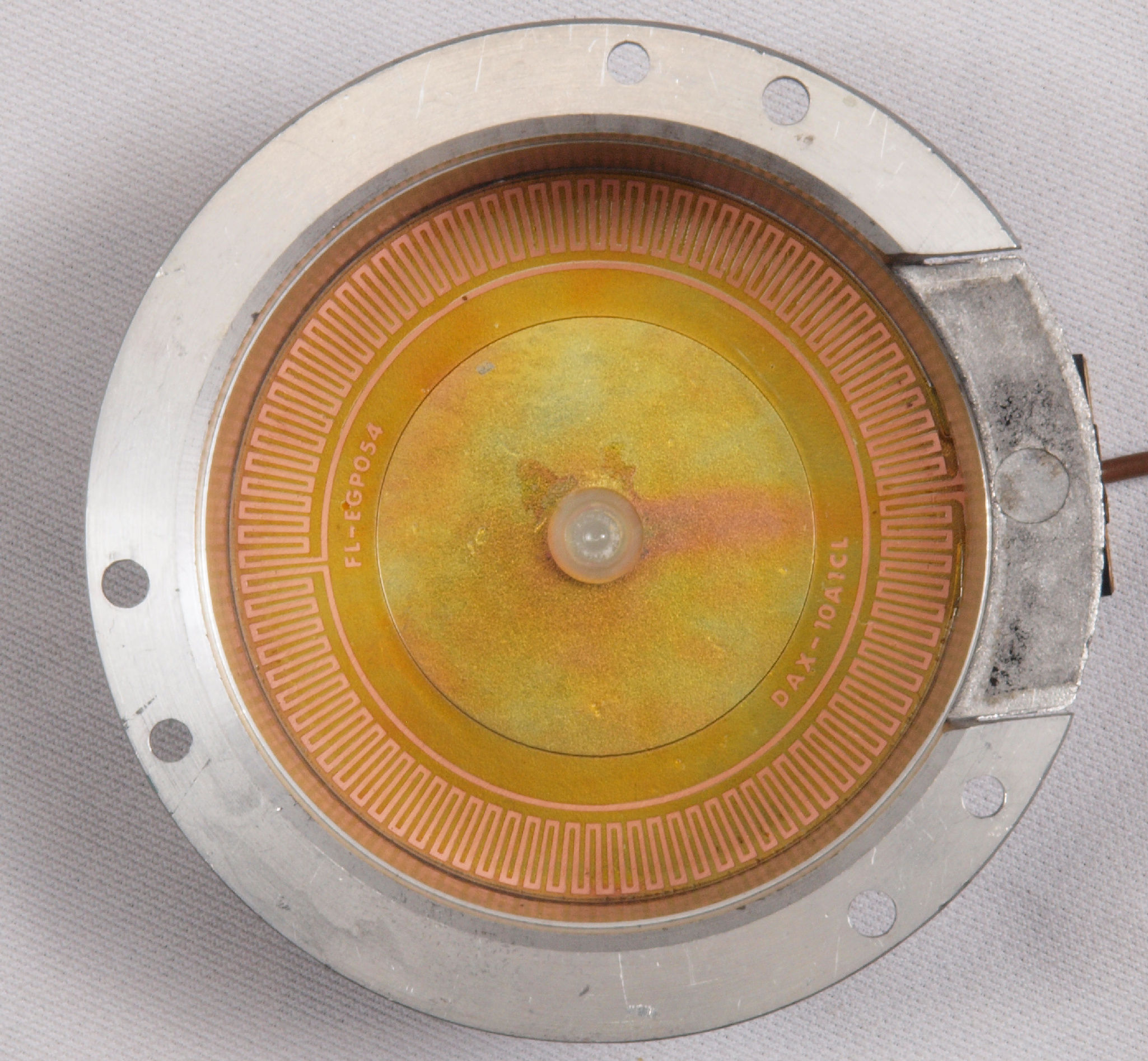

Ｃ４３．　修理後　モーターサーボ感知巻き線清掃後、絶縁コートを塗る

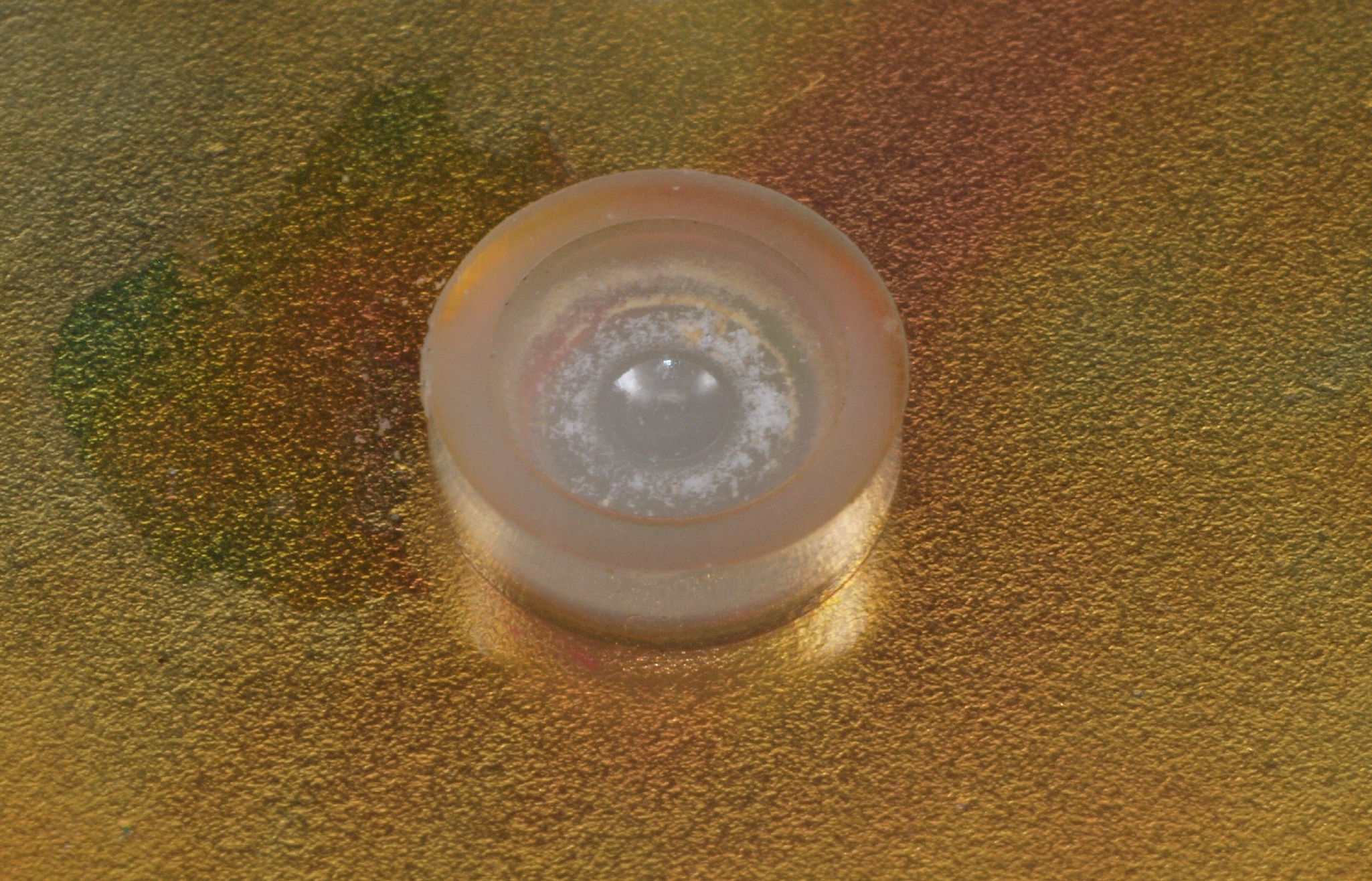

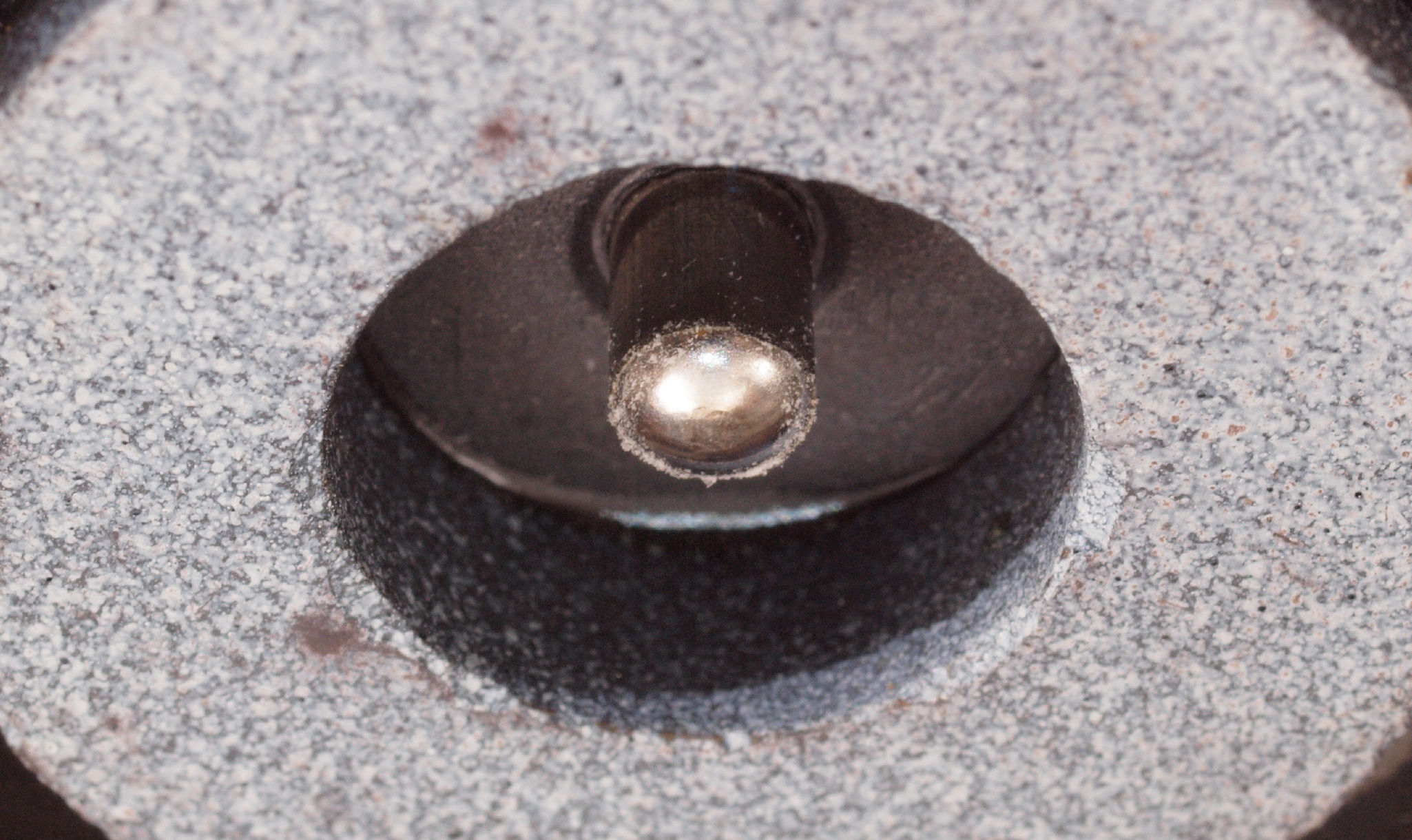

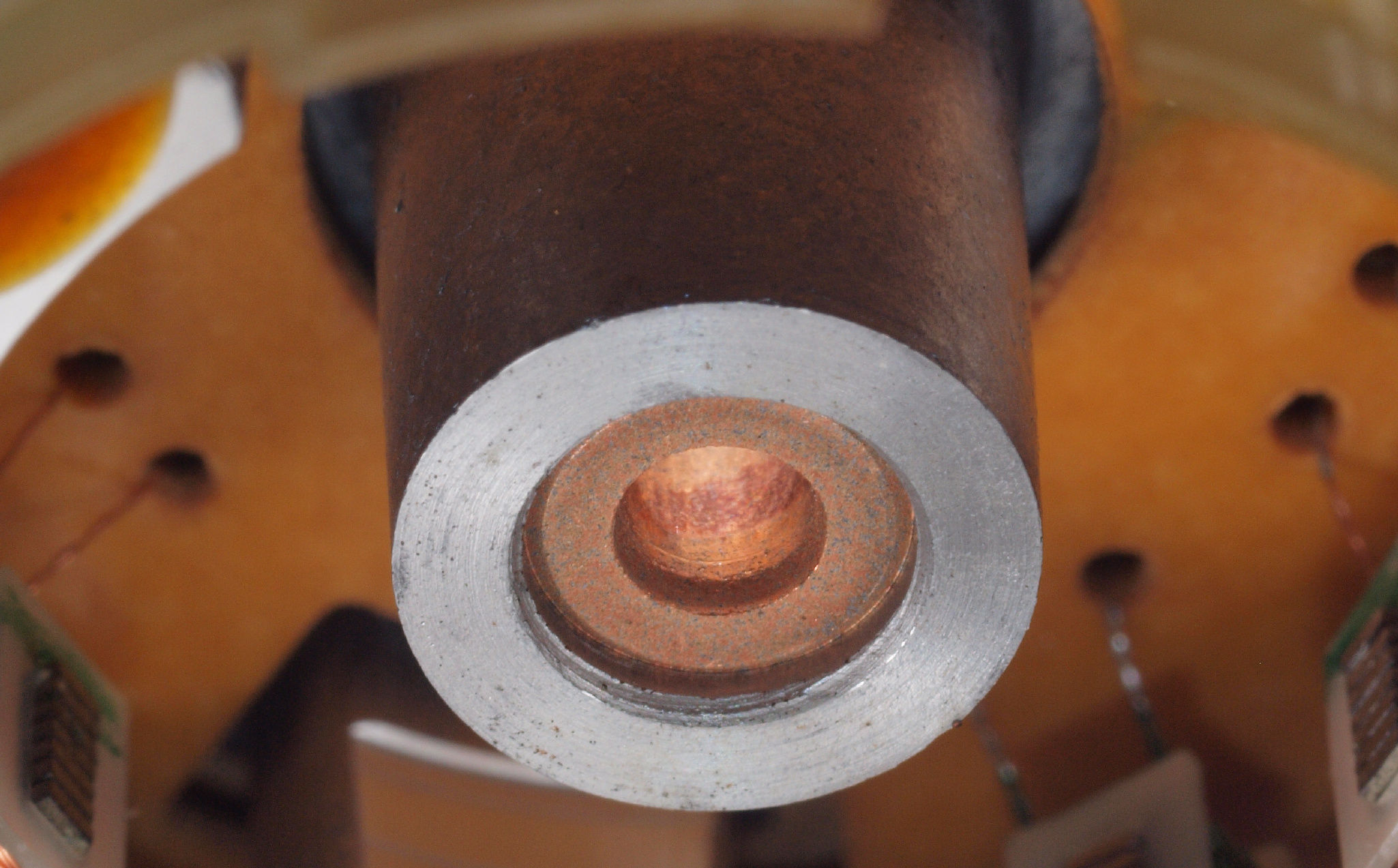

Ｃ４４．　修理中　モータ軸下。　油分が無く、下の塩ビの軸受けを削っている。

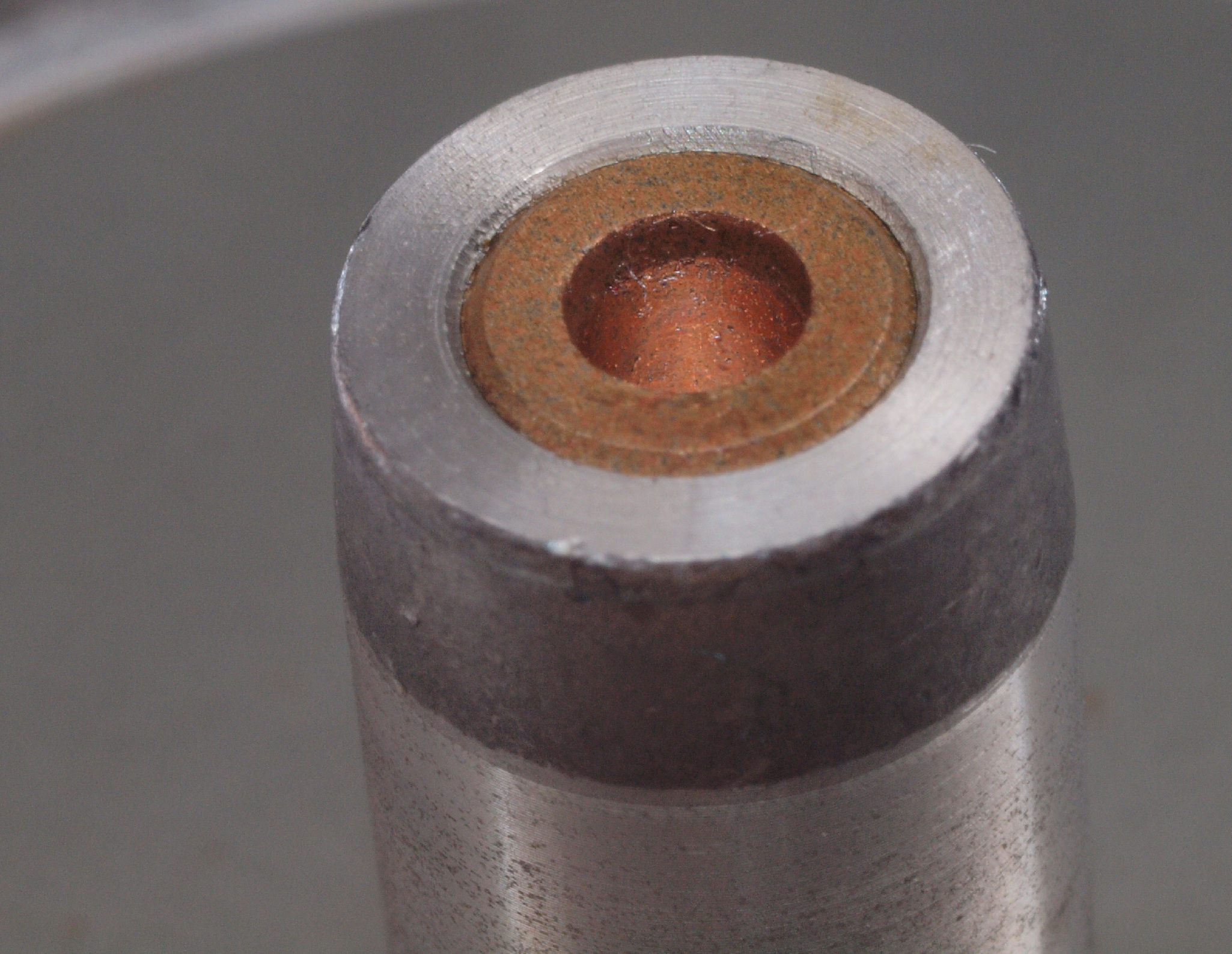

Ｃ４５．　修理中　モータ回転子軸受。　大部削られている。

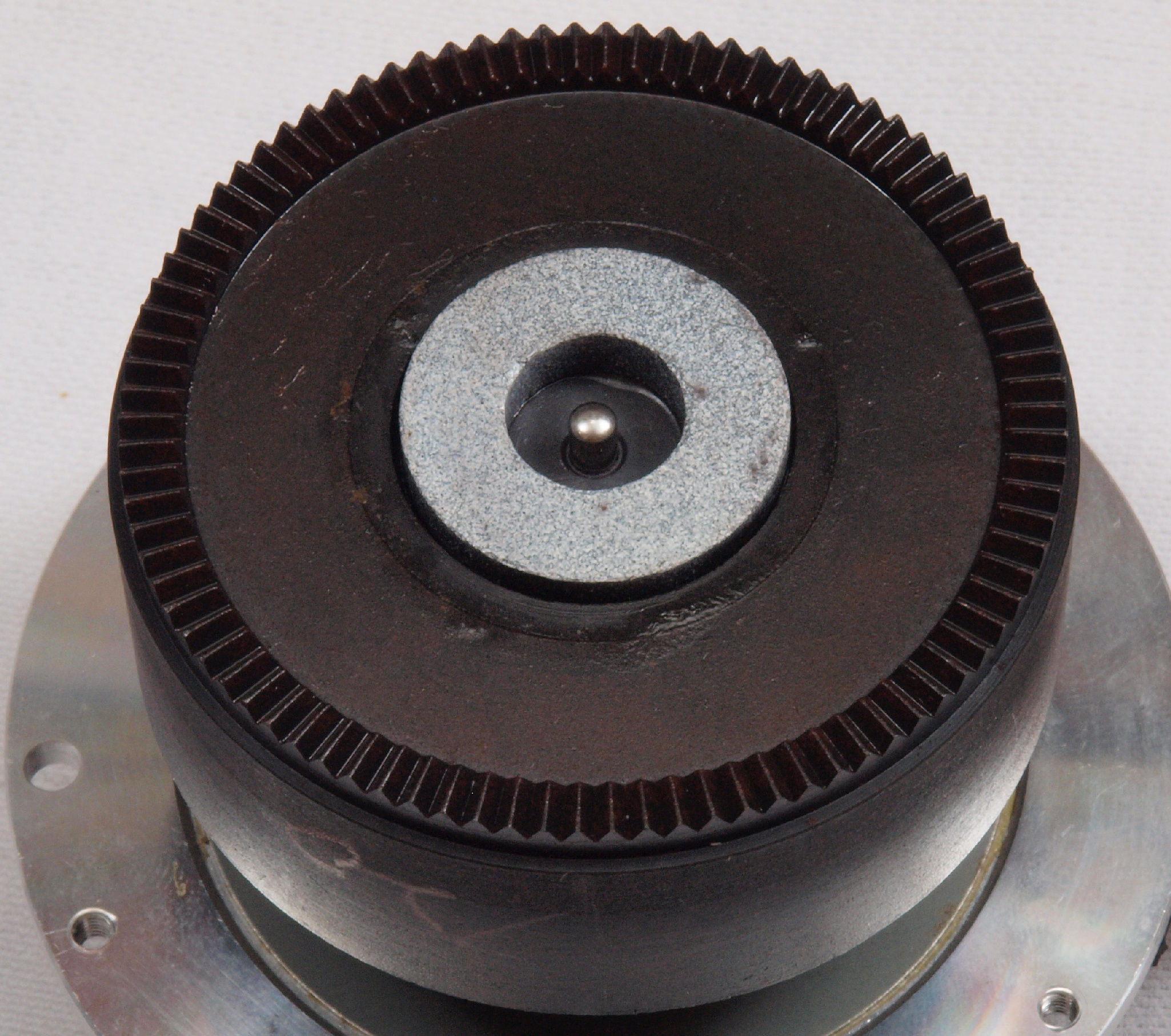

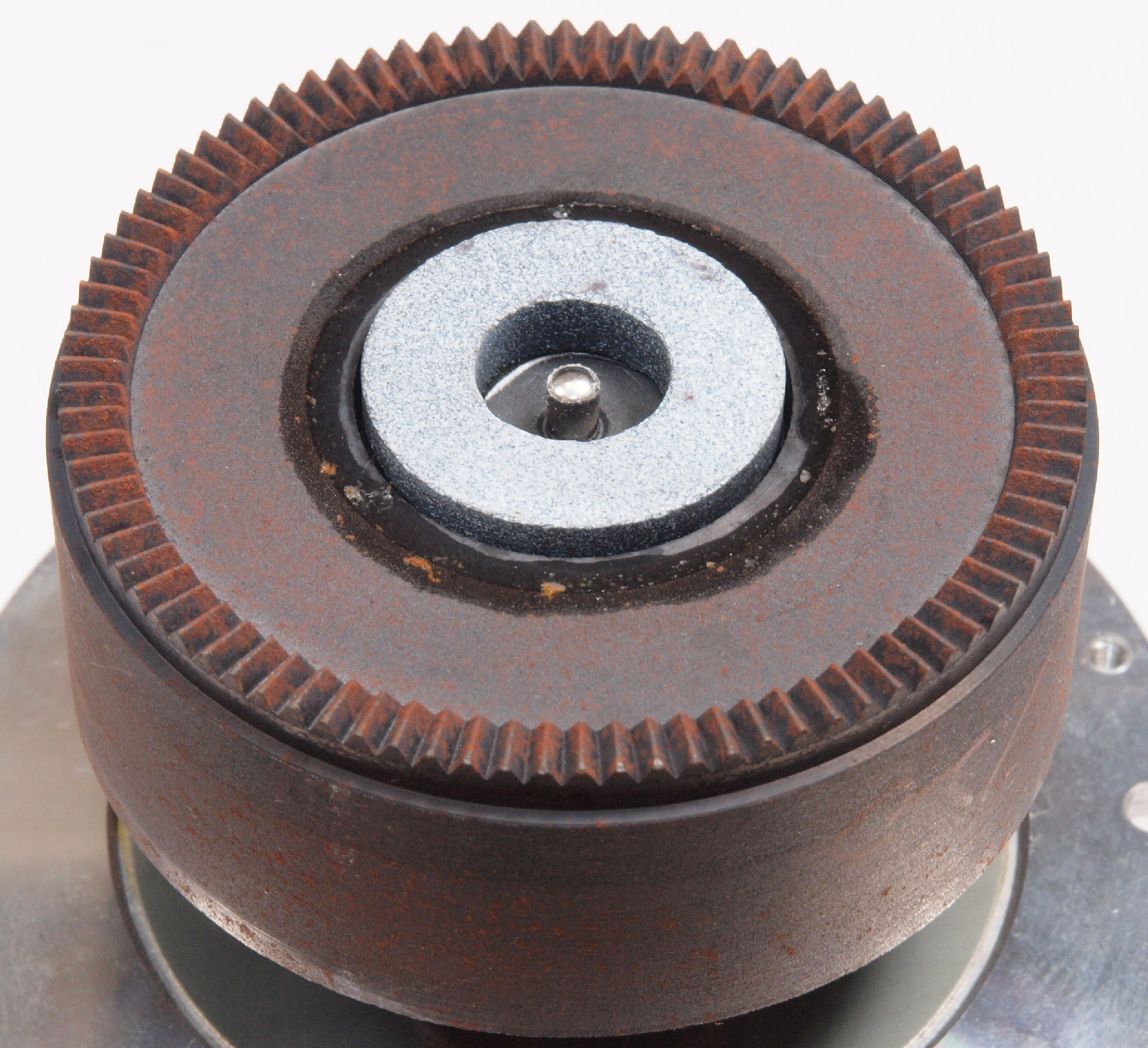

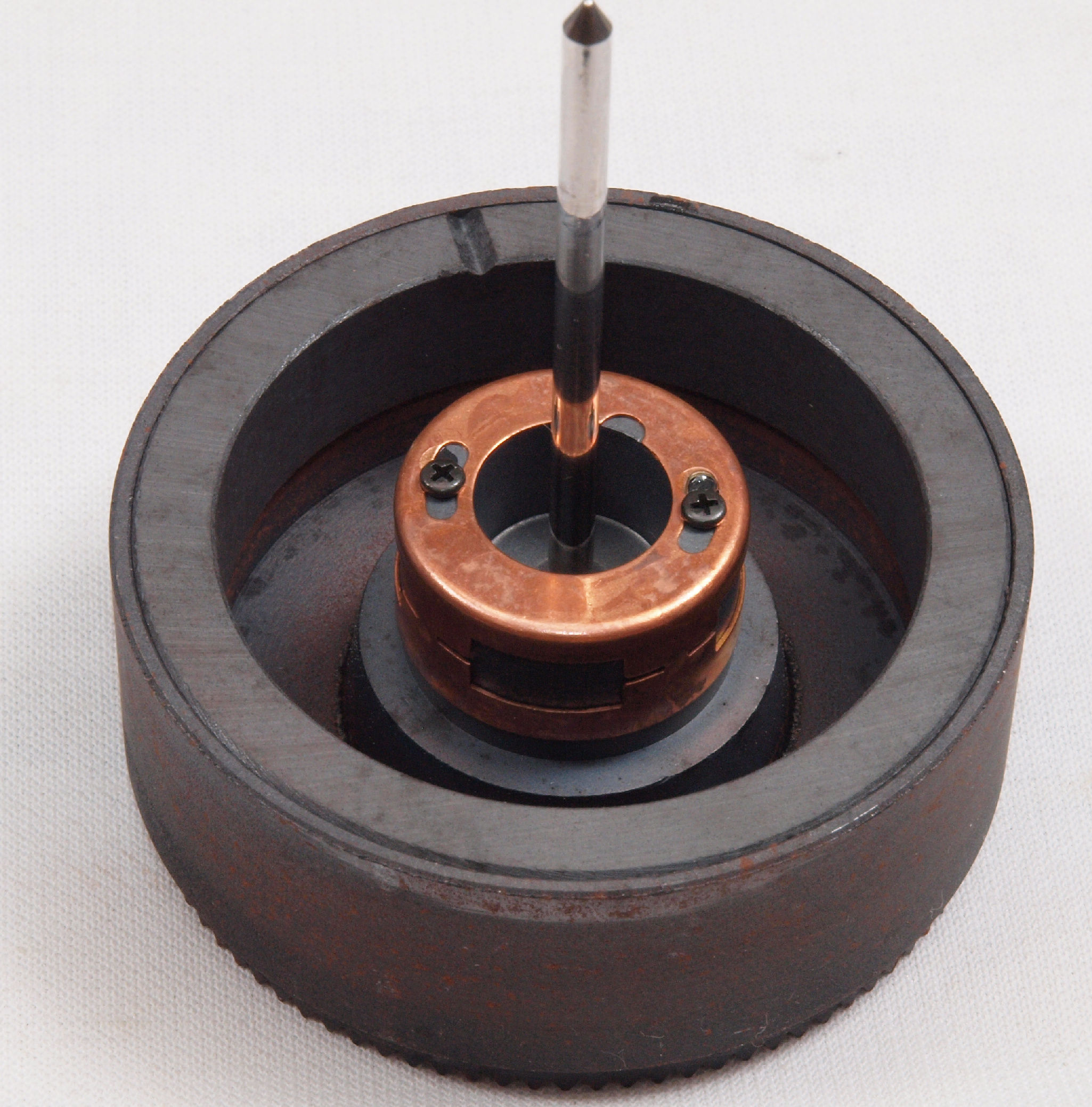

Ｃ５１．　修理前　　モーター回転子（アマチュア）の外側。　錆び（サビ）が発生。

Ｃ５２．　修理（清掃）後　　モーター回転子（アマチュア）。　ＣＲＣを塗布する、組み付け時再塗布。

Ｃ５３．　修理（清掃）後　　モーター回転子（アマチュア）。　２日後再塗布。

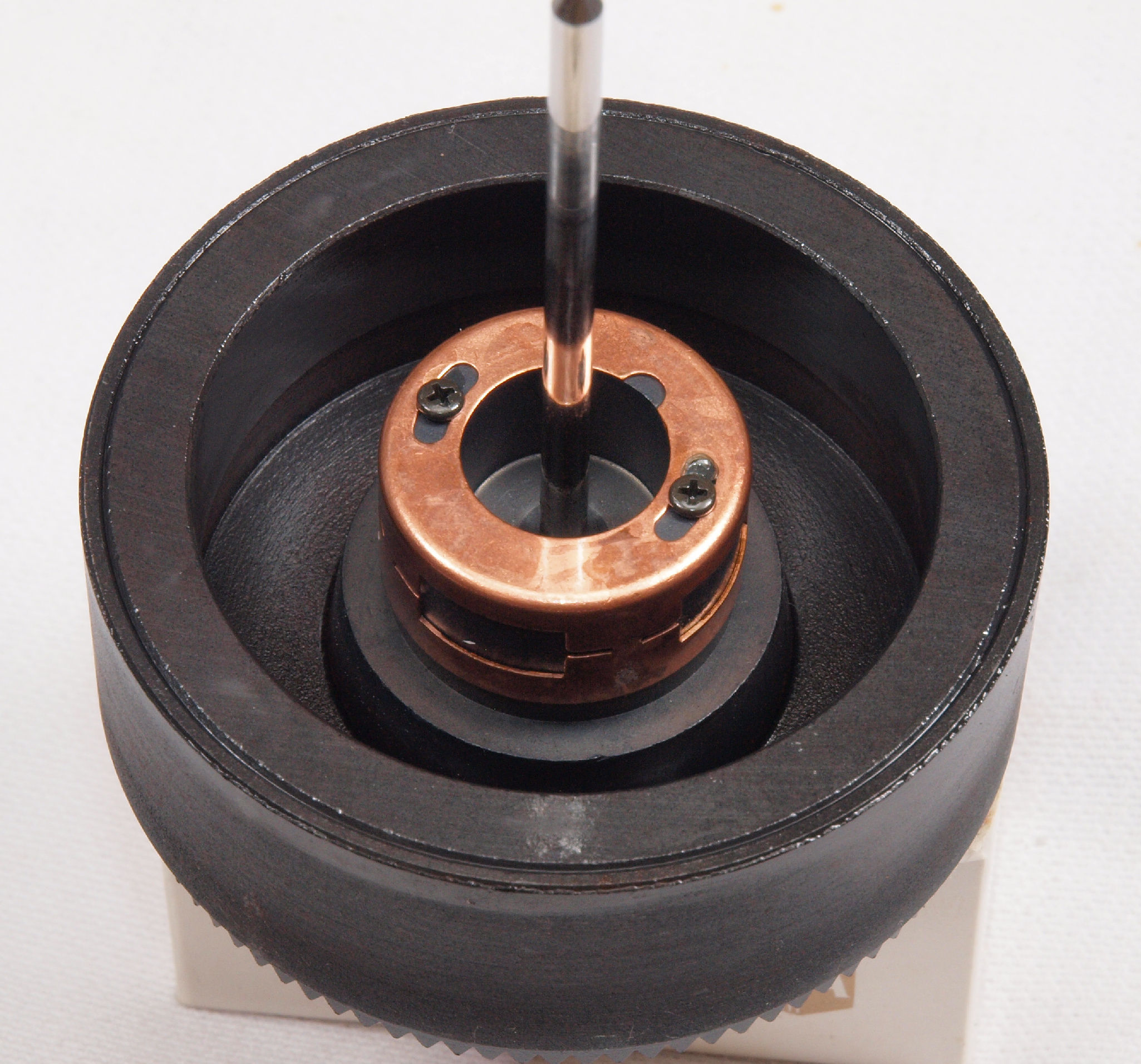

Ｃ５４．　修理前　　モーター回転子（アマチュア）の内側。　錆び（サビ）が発生。

Ｃ５５．　修理（清掃）後　モーター回転子（アマチュア）の内側。　ＣＲＣを塗布する、組み付け時再塗布。

Ｃ５６．　修理（清掃）後　　モーター回転子（アマチュア）の内側。　２日後再塗布。

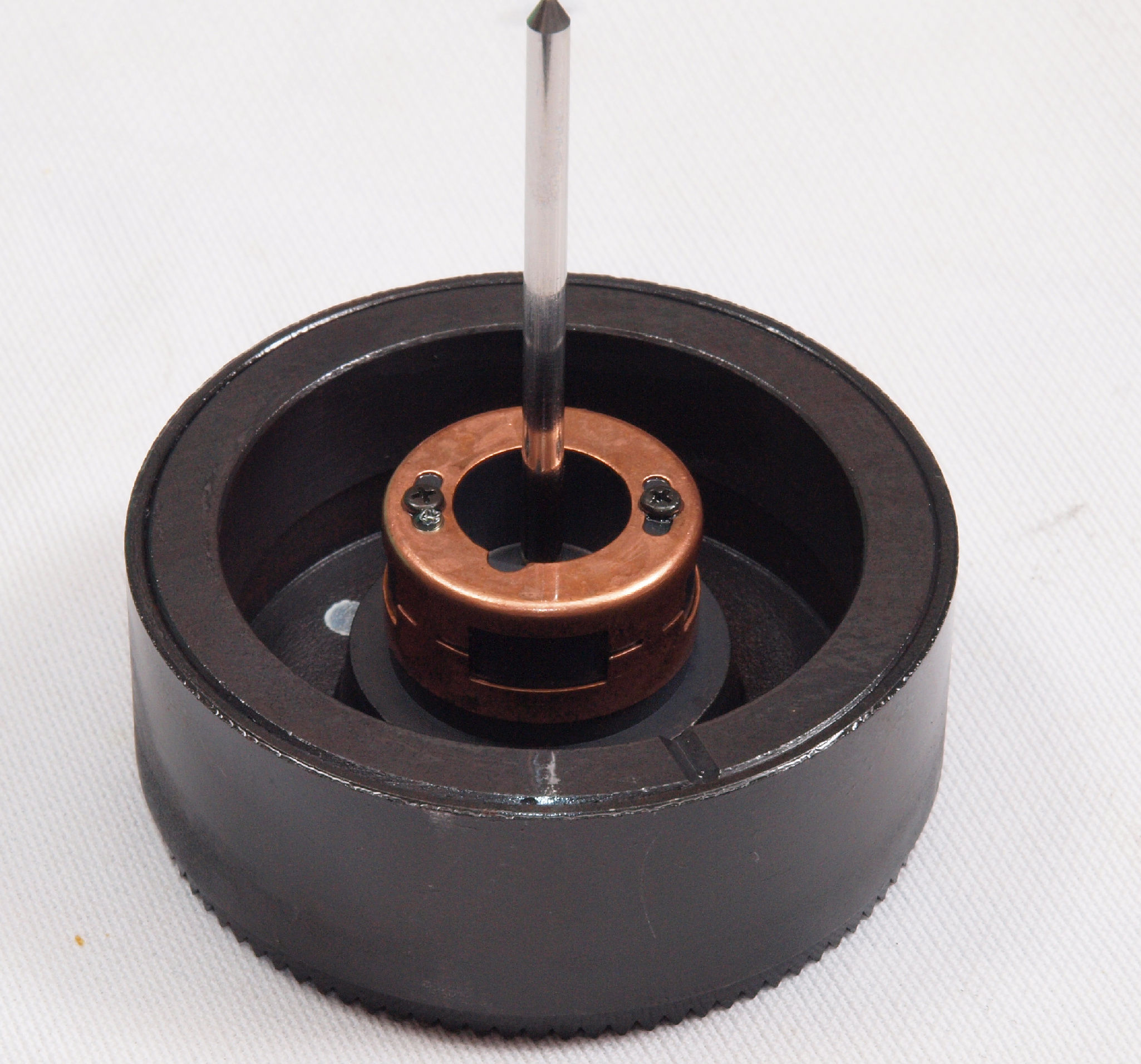

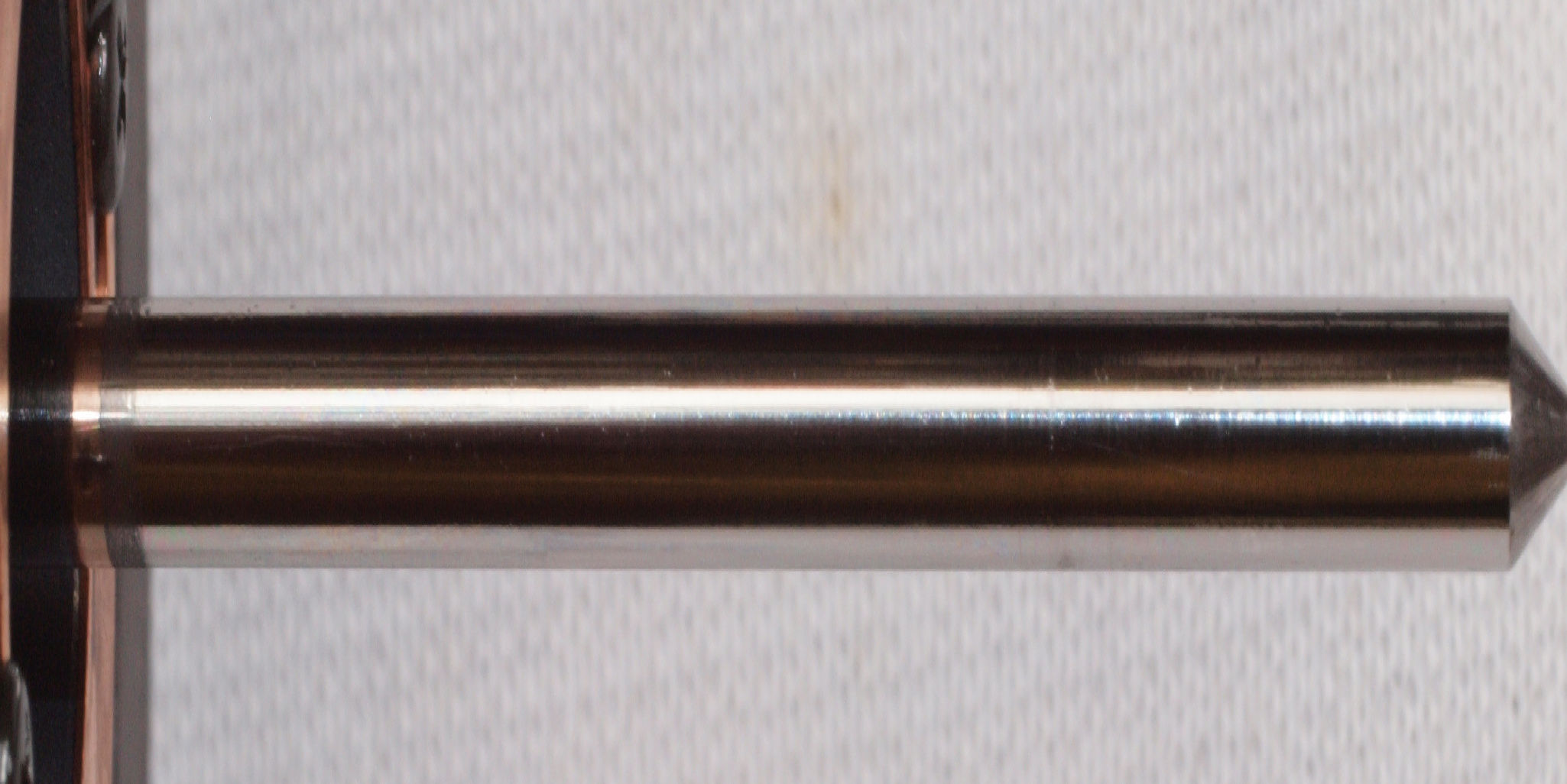

Ｃ５７．　修理中　モーター回転子（アマチュア）軸

Ｃ５８．　修理中　モーター回転子（アマチュア）軸、拡大。　オイル切れで少しキズ有り。

Ｃ６１．　修理中、モータ回転子上側軸受を上から見る。　油分が無し。

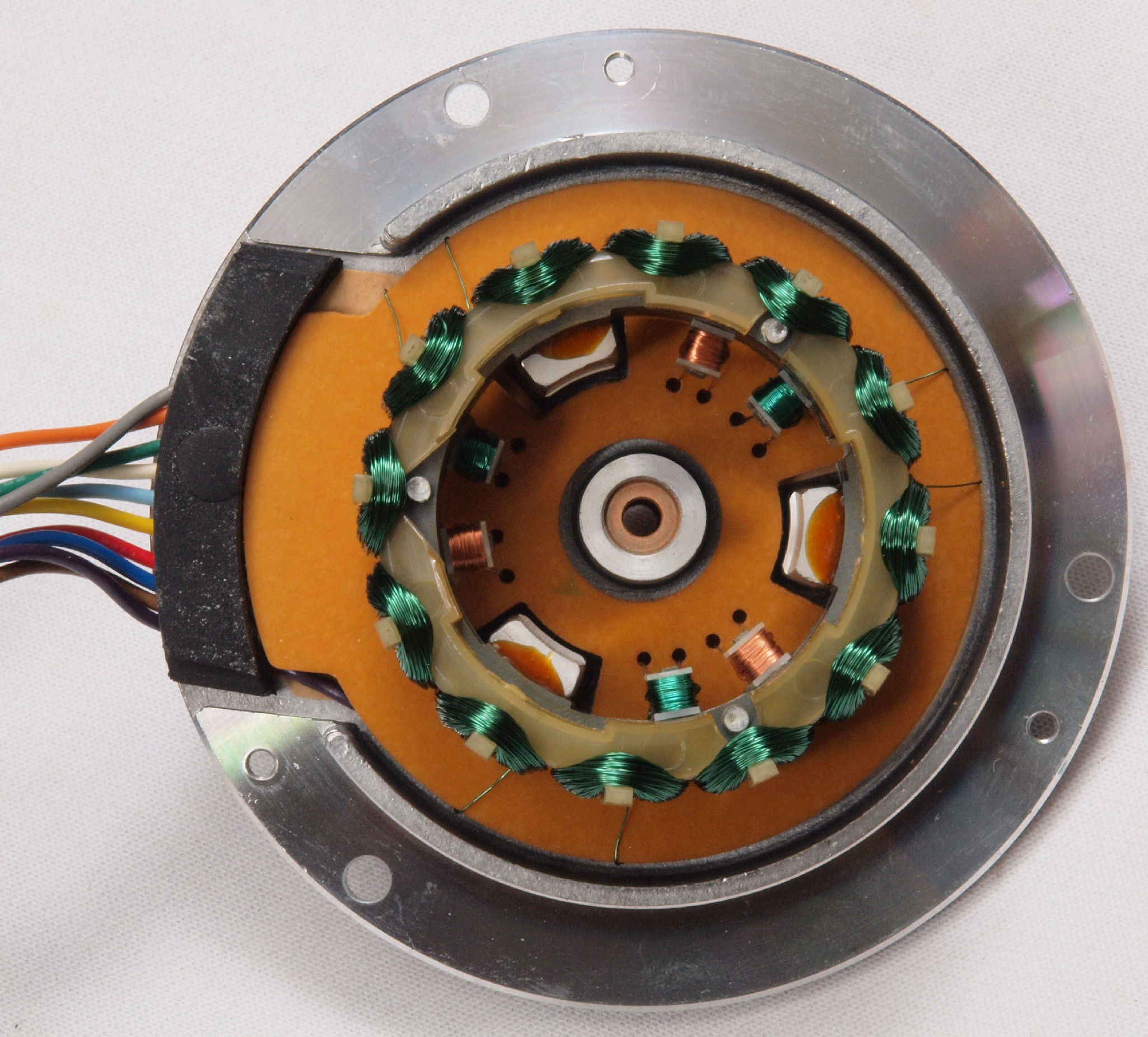

Ｃ６２．　修理中、モーター固定子巻線＋モータ回転子下側軸受。

Ｃ６３．　修理中、モータ回転子上側軸受を下から見る。　油分が無し。

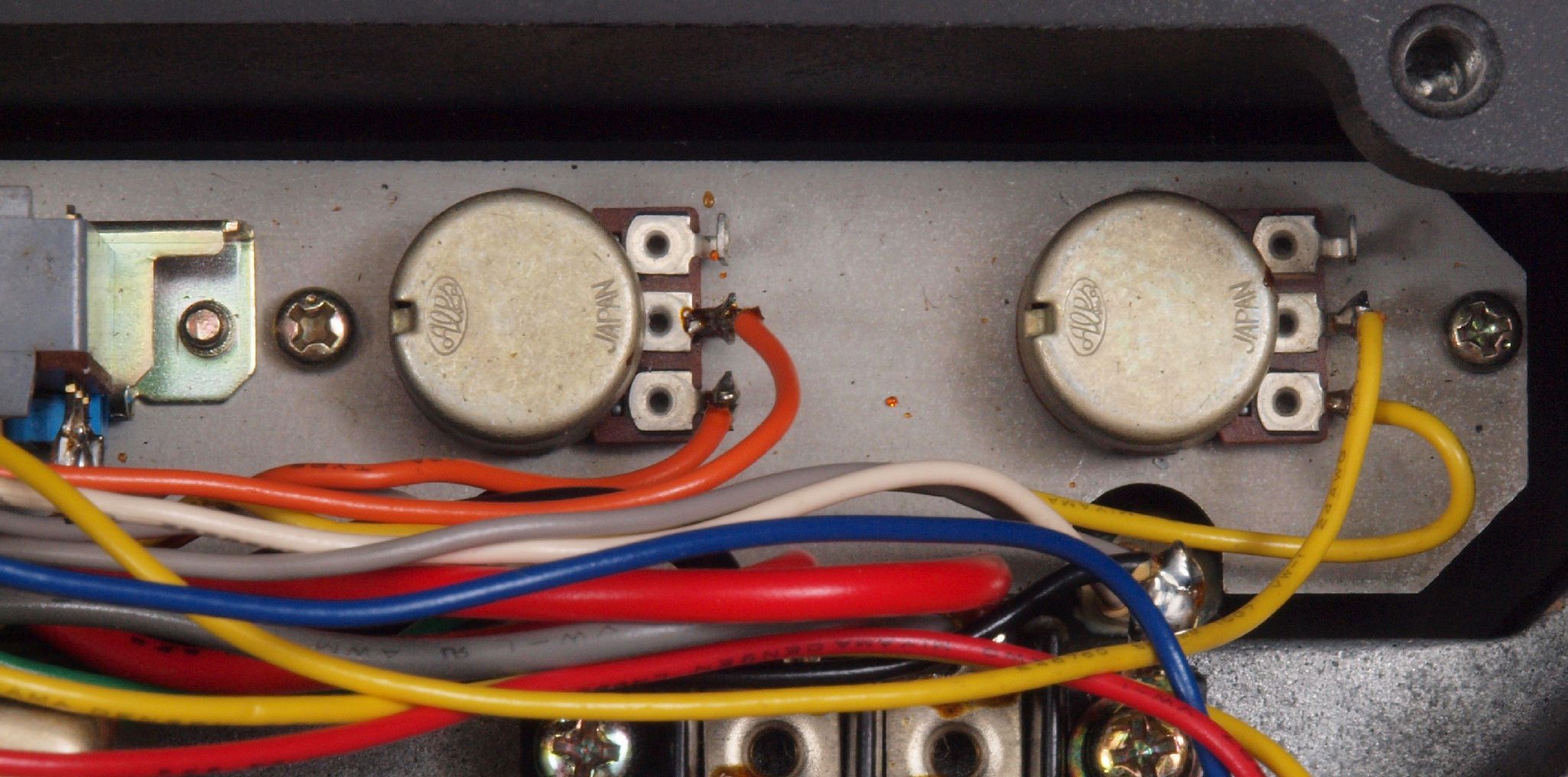

Ｃ７１．　修理前、回転調整ＶＲ配線。

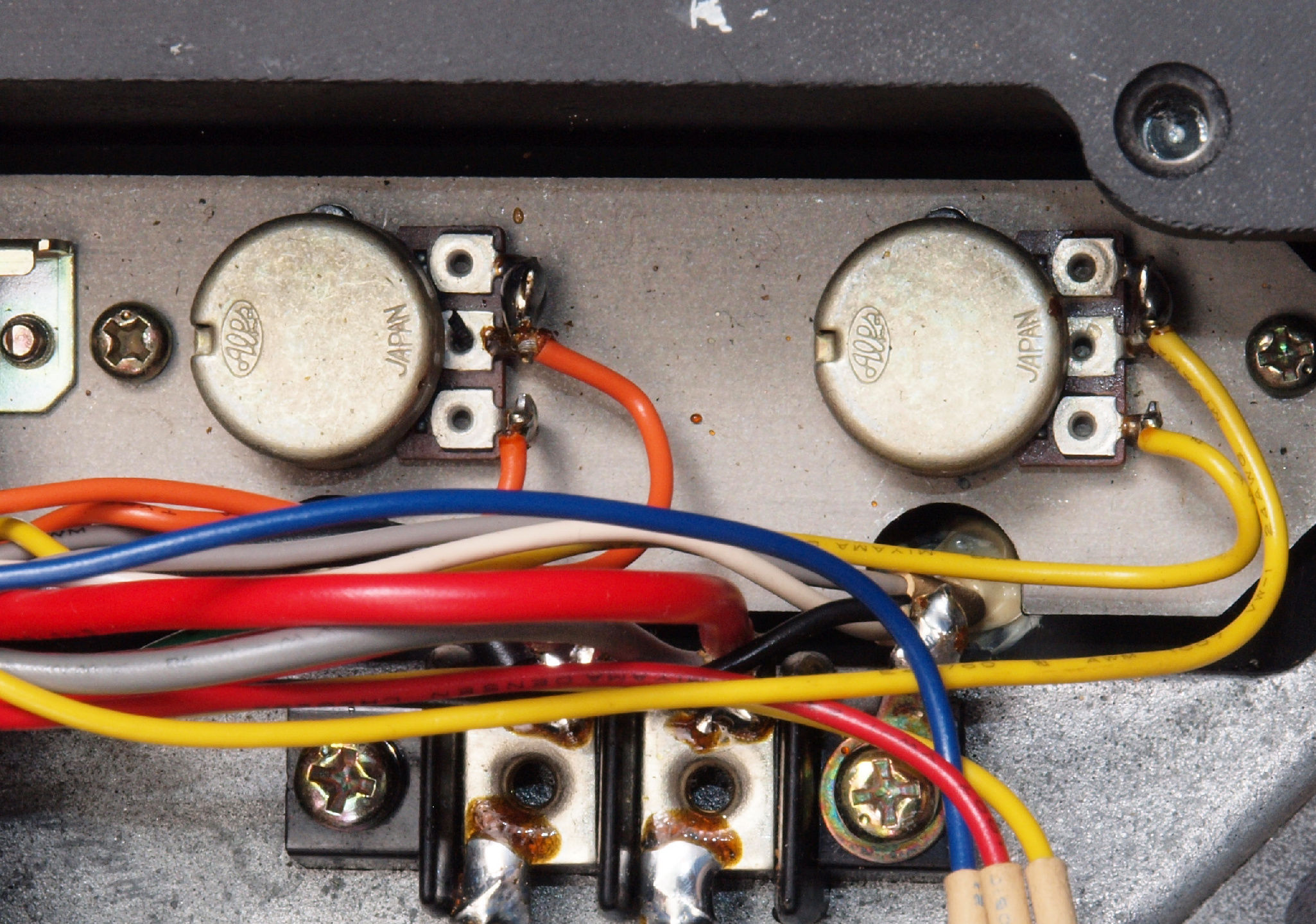

Ｃ７２．　修理前、回転調整ＶＲ配線。

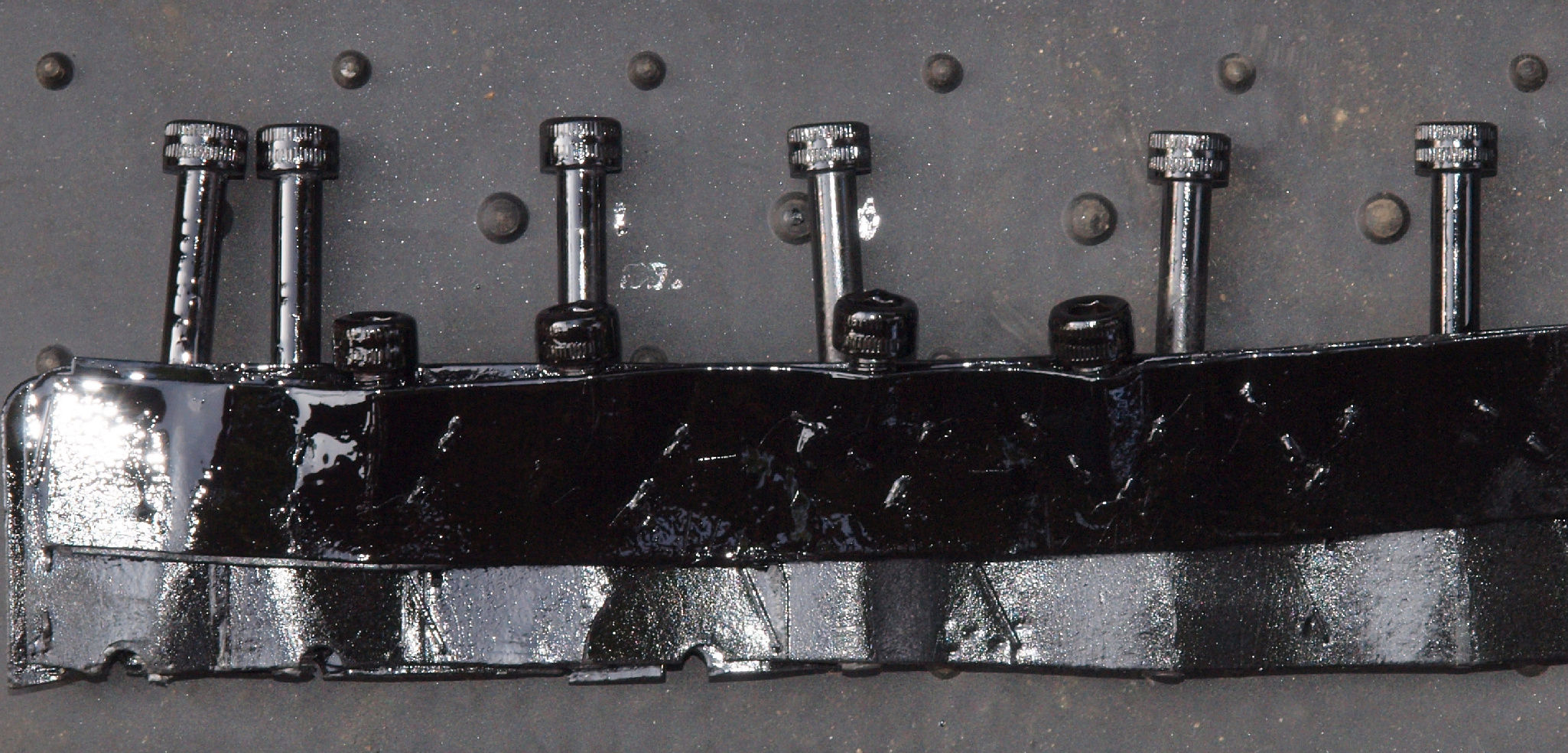

Ｃ８．　修理中　錆が発生しているので、ビスを軽く塗装。

Ｃ９１．　修理前、下から見る。

Ｃ９２．　修理後、下から見る。

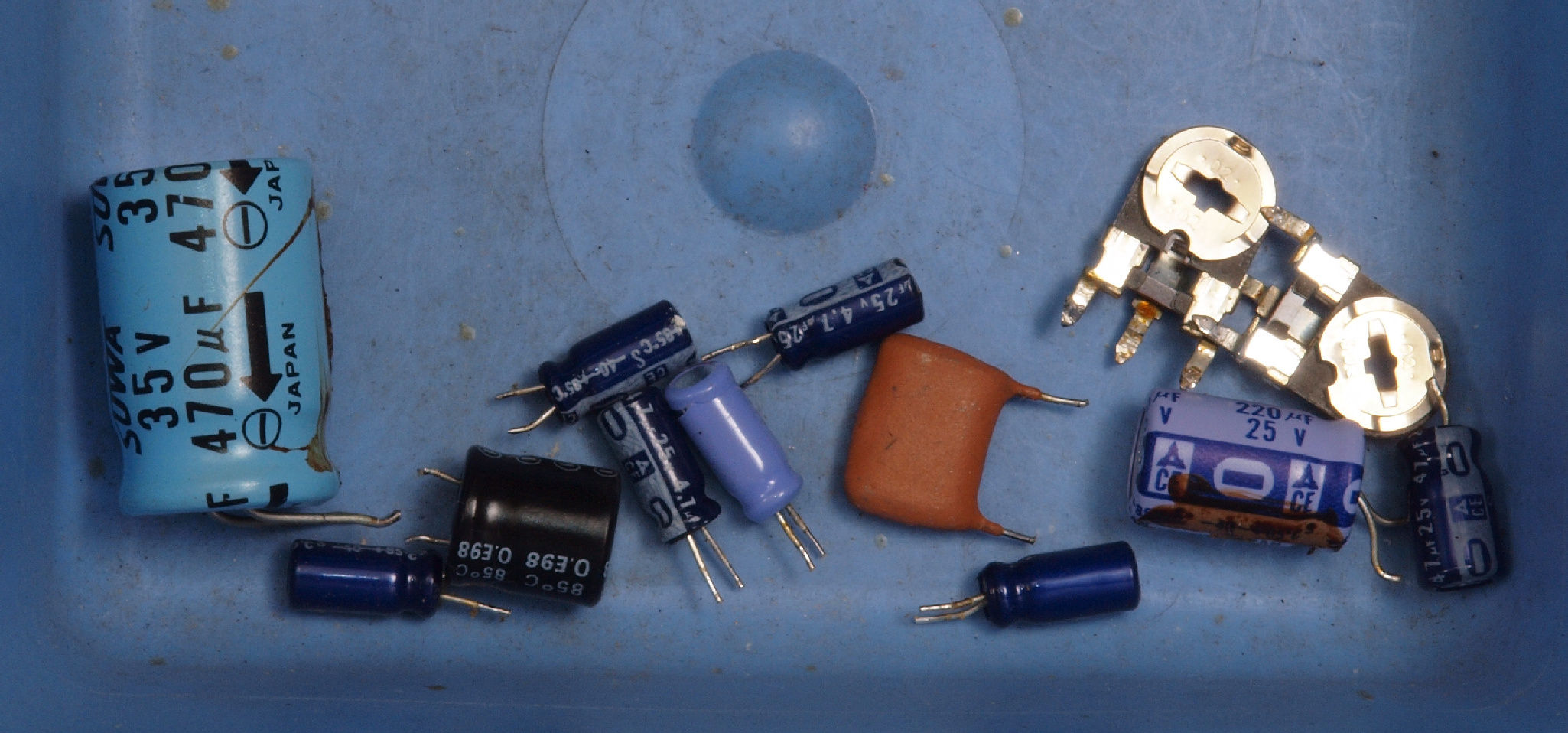

ＣＡ１．　交換部品。

Ｓ．　MICRO SEIKI　ＲＹ−５５００　の仕様（カタログ・マニアルより）

駆動モーター FGサーボDCモーター モーター回転数 33 1/3rpm=666、　45rpm=900 回転数調整範囲 ±6％ 電源 AC100V、50Hz/60Hz 消費電力 12W 外形寸法 幅180×高さ114×奥行240mm 重量 12kg 価格 \140,000、1980年頃 　　その他 付属 ドライブ糸 K-5 別売 ドライブ糸 5M（\1,000） アームマウント AX-1G〜6G、AX-8G（\12,000） アームマウント AX-7G（\38,000） アームレスト用ベース RX-1（\500） 備考　アームマウント AX-1G Micro MA-505X、505S、707X、 ADC LMF-1、LMF-2、EMT 929 Ortofon RS-212、RMG-212、SMG-212II、 Audio-Technica AT-1005II Audio Craft AC-300C、A Denon DA-303、305、307、309、401 FR FR-54、24mkII、14 SAEC WE-308N、308SX、407/23 Grace G-545F、707、840FB、940、945S Technics EPA-101S、L、121S、L、99 Pioneer PA-1000 AX-2G SME 3009SII、SIII AX-3G Micro MA-505LX、505LS EMT 997 Ortofon RF297、RMG309 Audio Craft AC-300A、400A、C、400mkII Denon DA-302、304、308 Grace G-565F、860FB、960 SAEC WE-308L AX-4G SME 3012 AX-5G Audio-Technica：AT-1503II、1503III FR FR-64、64S AX-6G Micro MAX-282 Luster GST801 Audio Craft AC-4000MC Audio-Technica AT-1501II、AT-1501III FR FR-66S SAEC WE-506/30 Victor UA-7082、7045 Technics EPA-100 Grace G660P AX-7G： Micro MAX-282 Audio Craft AC-4000MC ※RX-5000のみ取付可能 AX-8G： Micro MA-505XII、SII、808X SAEC WE-308N、308SX、407/23 Audio Craft AC-300mkII、3000MC
