| ＭＩＣＲＯＳＥＩＫＩ ＲＰ１１１０. ３台目再修理記録 |
| 前回修理（２００６年５月） 平成２６年５月６日到着 ５月２２日完成 |
Ａ． 修理前の状況
Ｓ． 修理前点検測定 Ｂ． 原因
Ｃ． 修理状況 Ｄ． 使用部品
Ｅ． 調整・測定 Ｆ． 修理費 ６５，０００円 Ｙ． ユーザー宅の設置状況 |

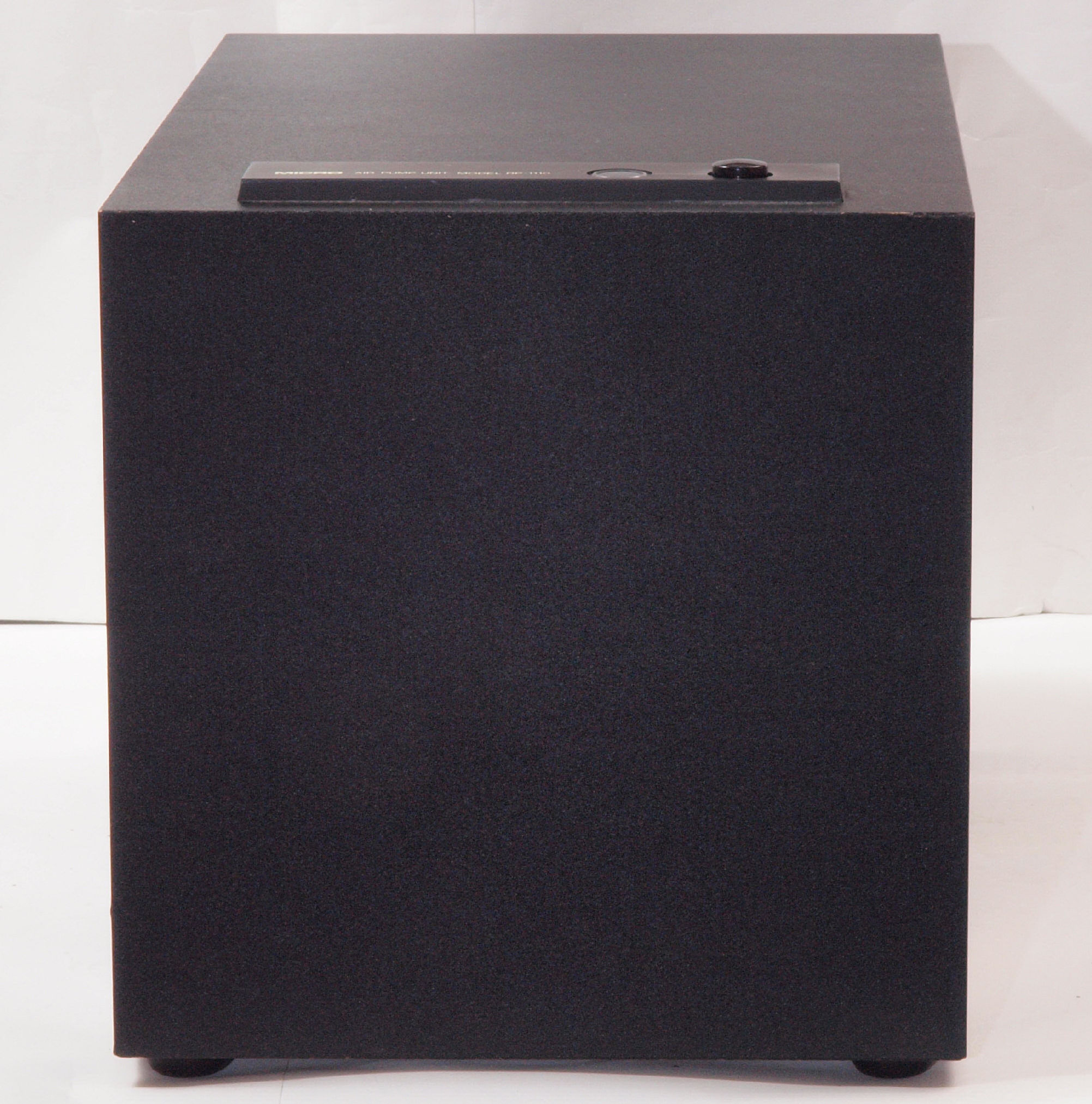

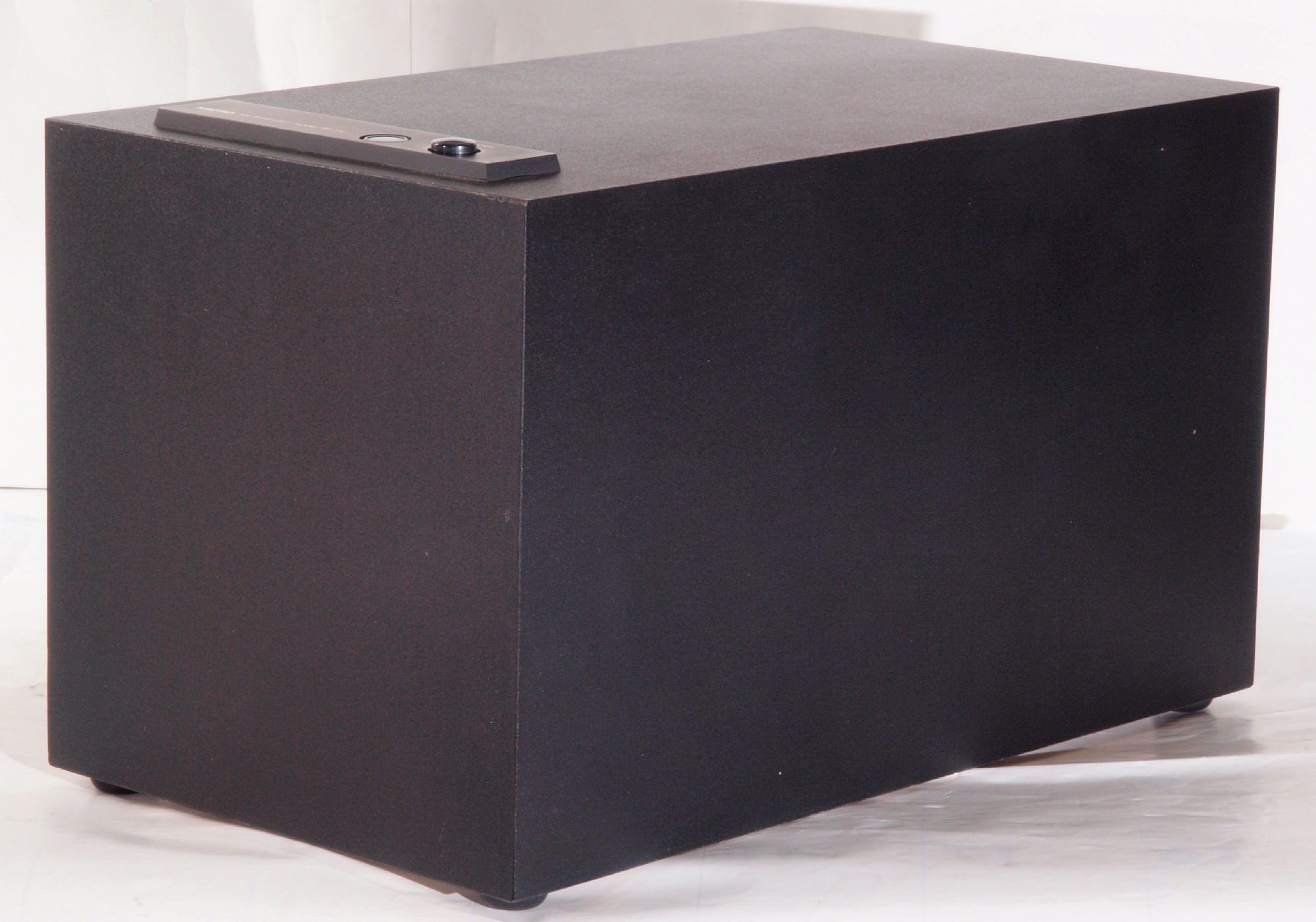

| Ａ． 修理前の状況. Ａ１１． 外観、 前から見る。 |
 |
| Ａ１２． 外観、 前右から見る |
 |

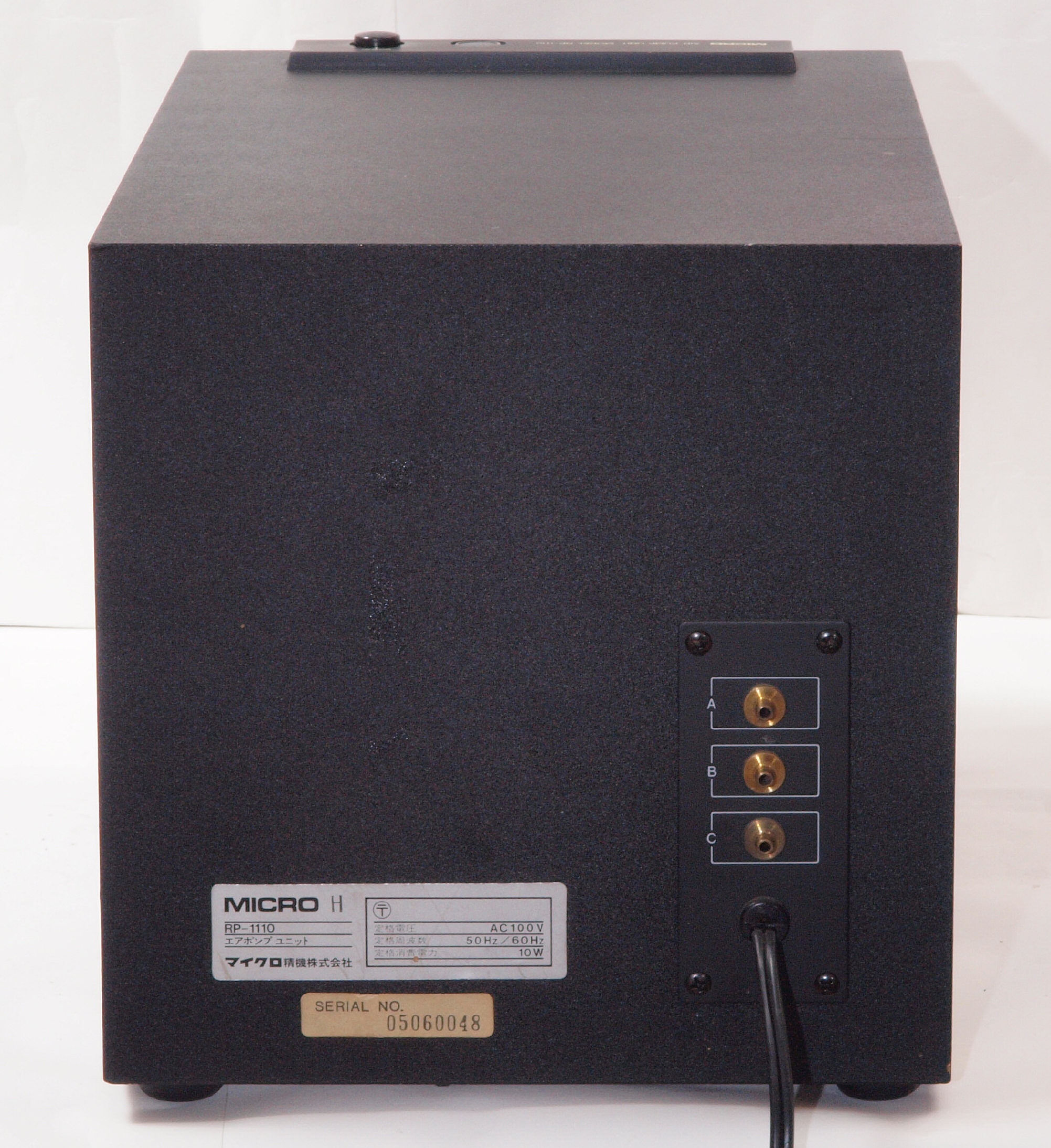

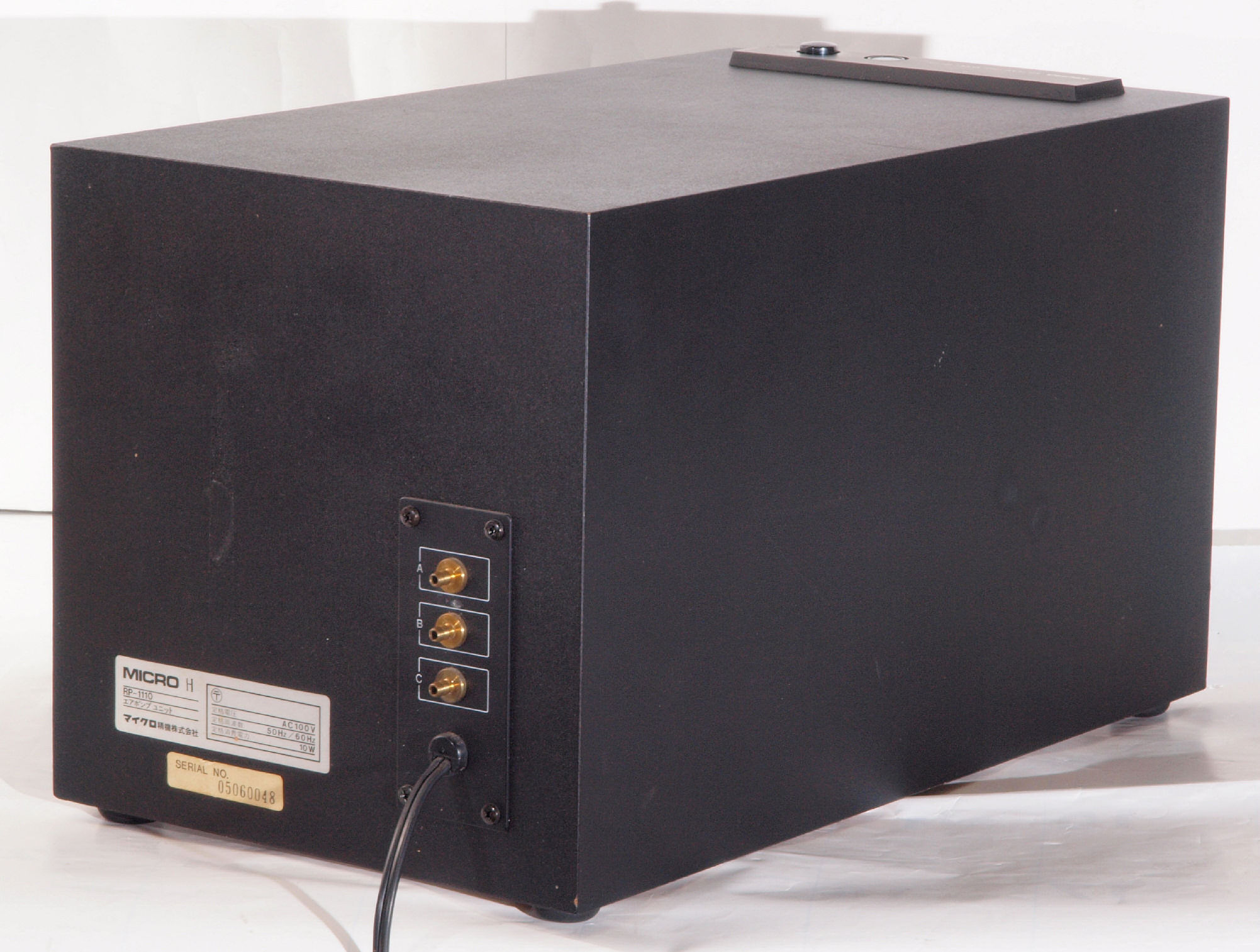

| Ａ１３． 外観 後から見る |
 |

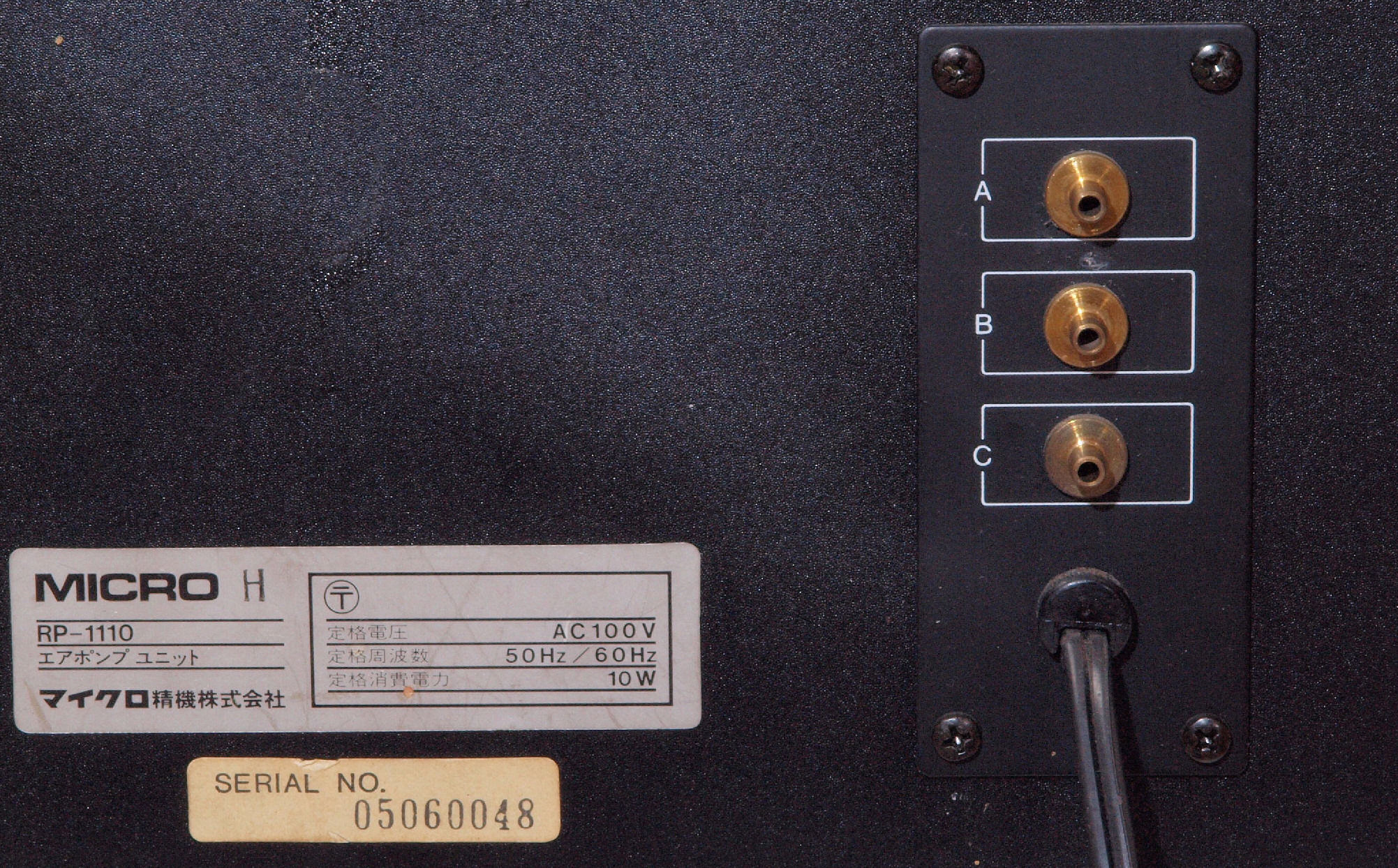

| Ａ１４． 外観、 後から、電源入り口、吐出口見る。 |
 |

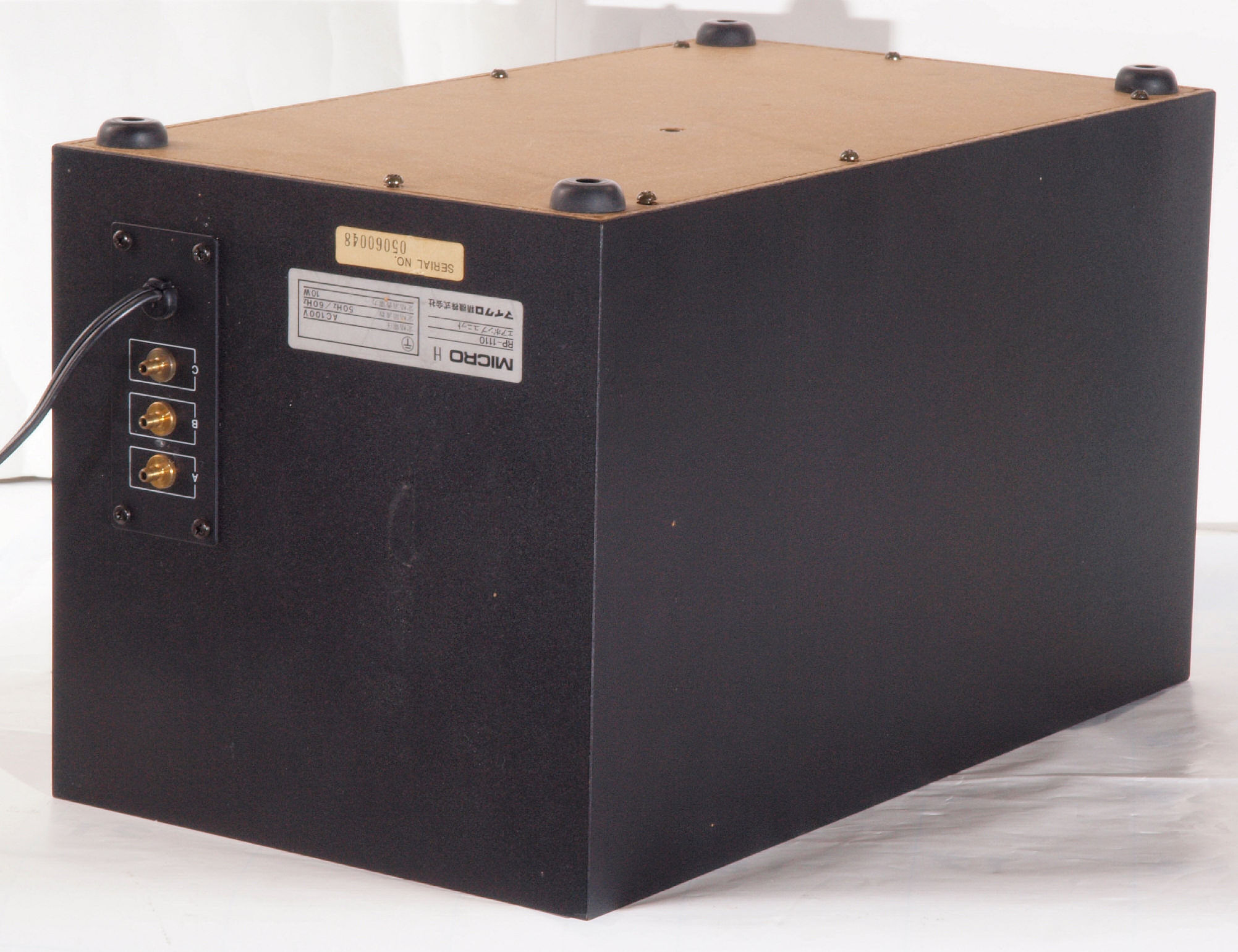

| Ａ１５． 外観 後左から見る |
 |

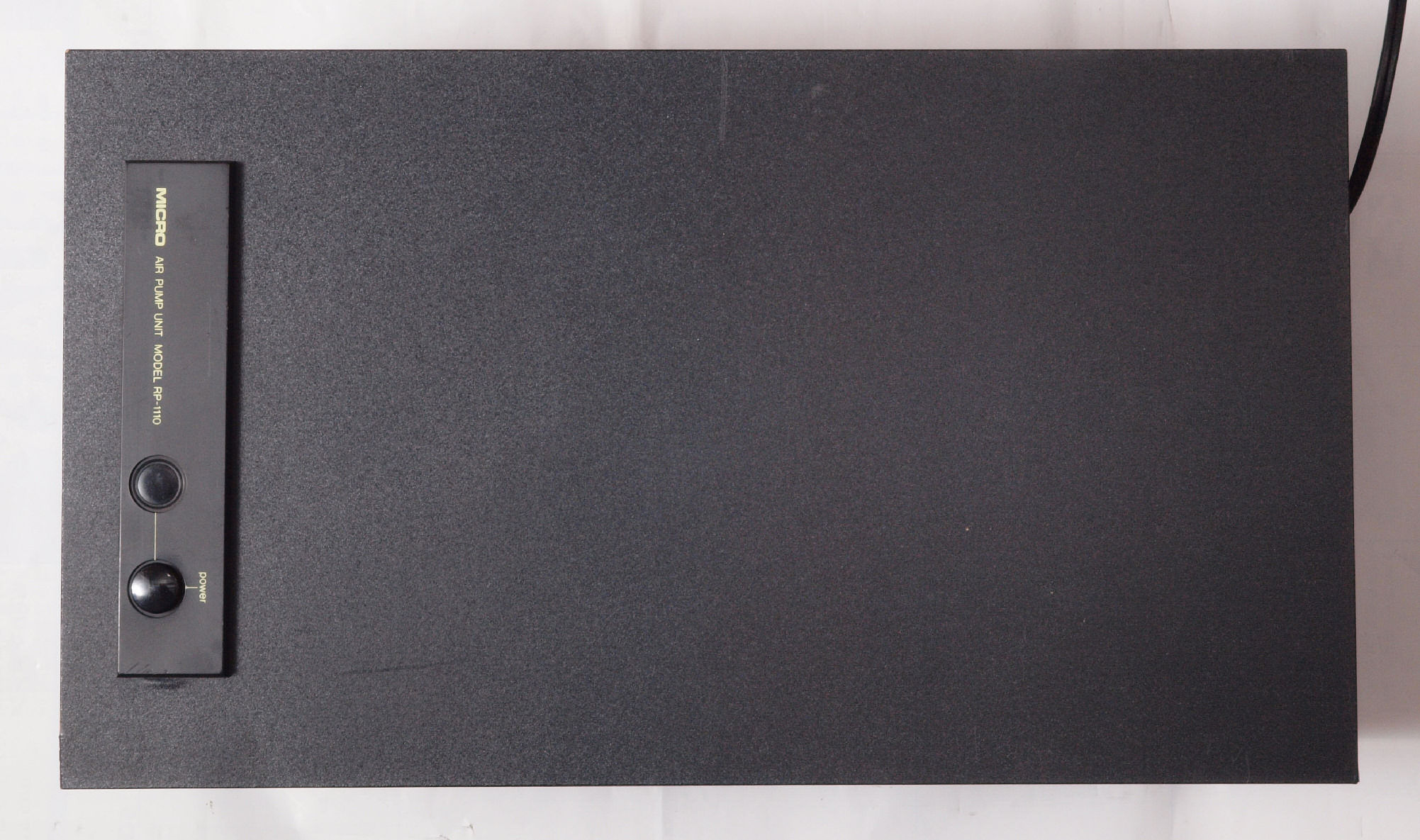

| Ａ１６． 外観 上から見る |
 |

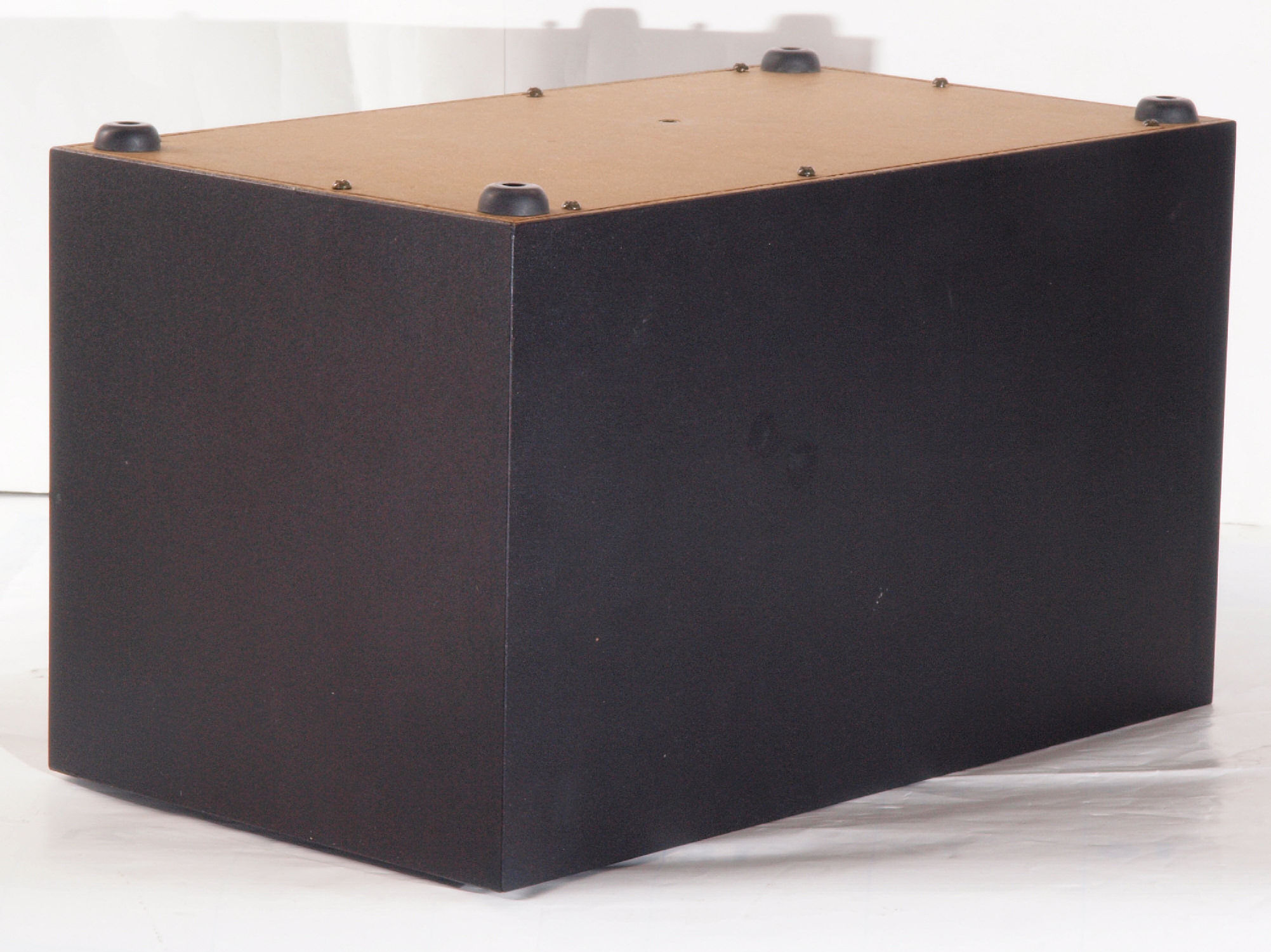

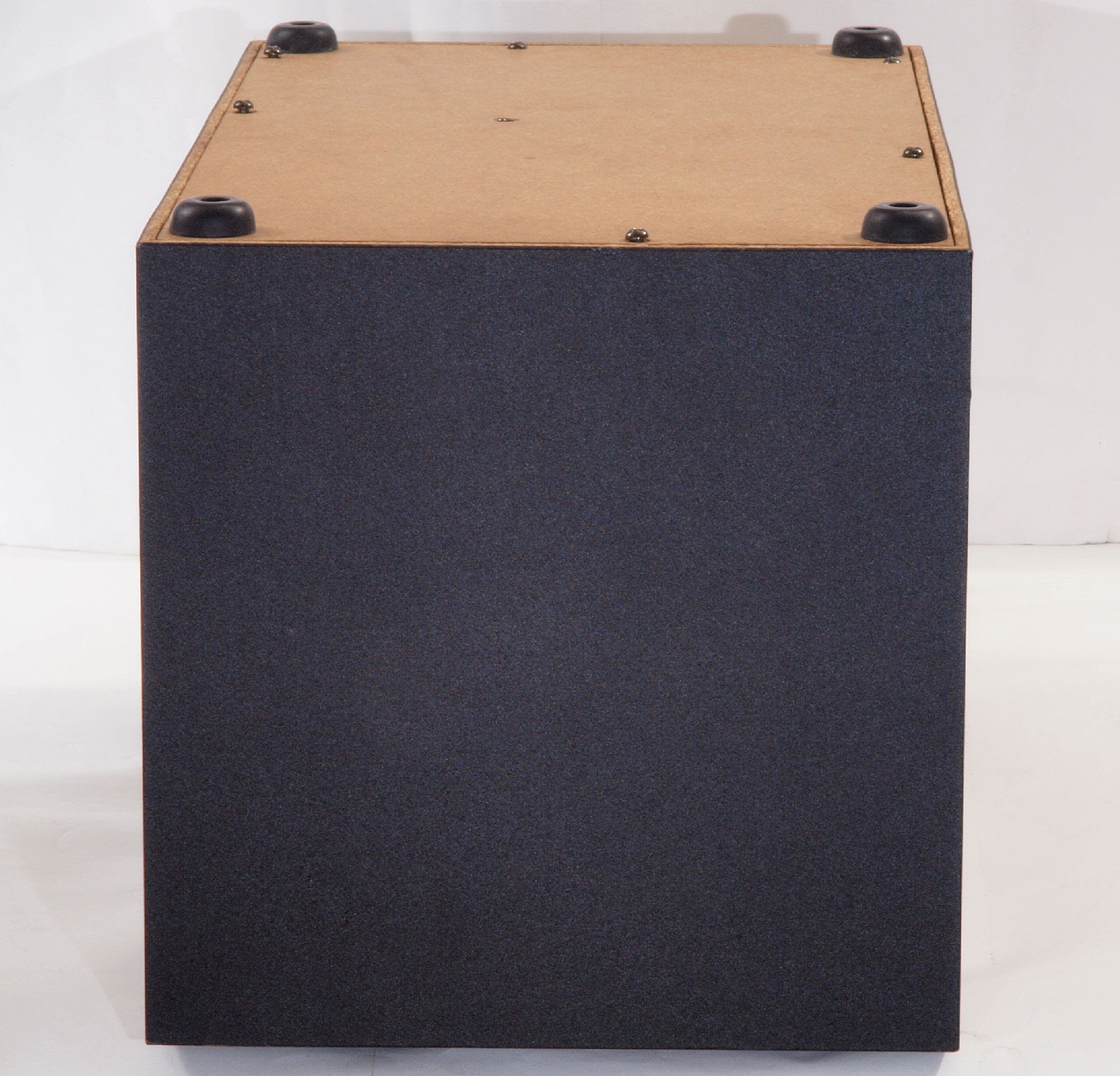

| Ａ２１． 外観 下前から見る |
 |
| Ａ２２． 外観 下前左から見る |
 |

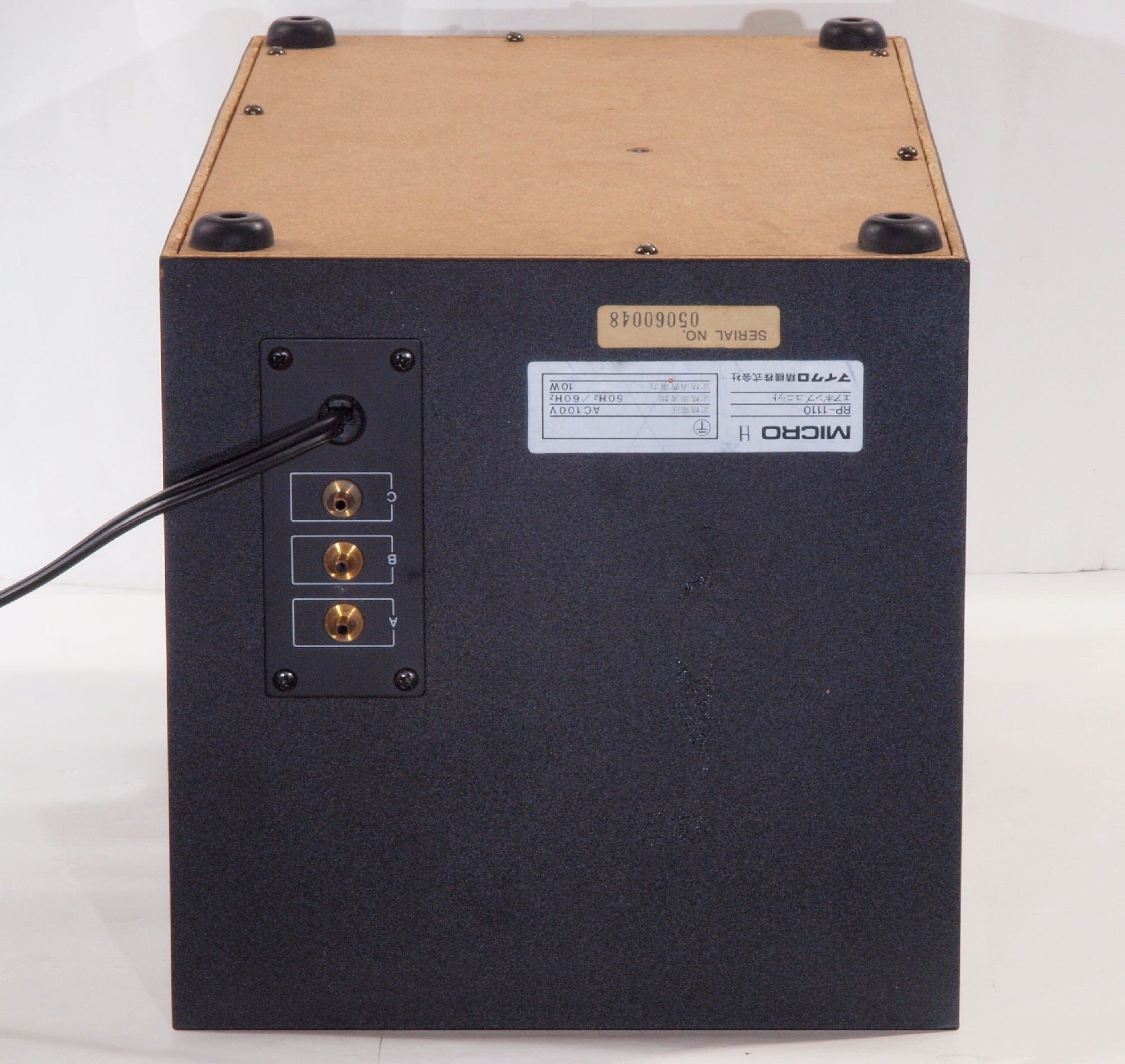

| Ａ２３． 外観 下後から見る |
 |
| Ａ２４． 外観 下後右から見る |
 |

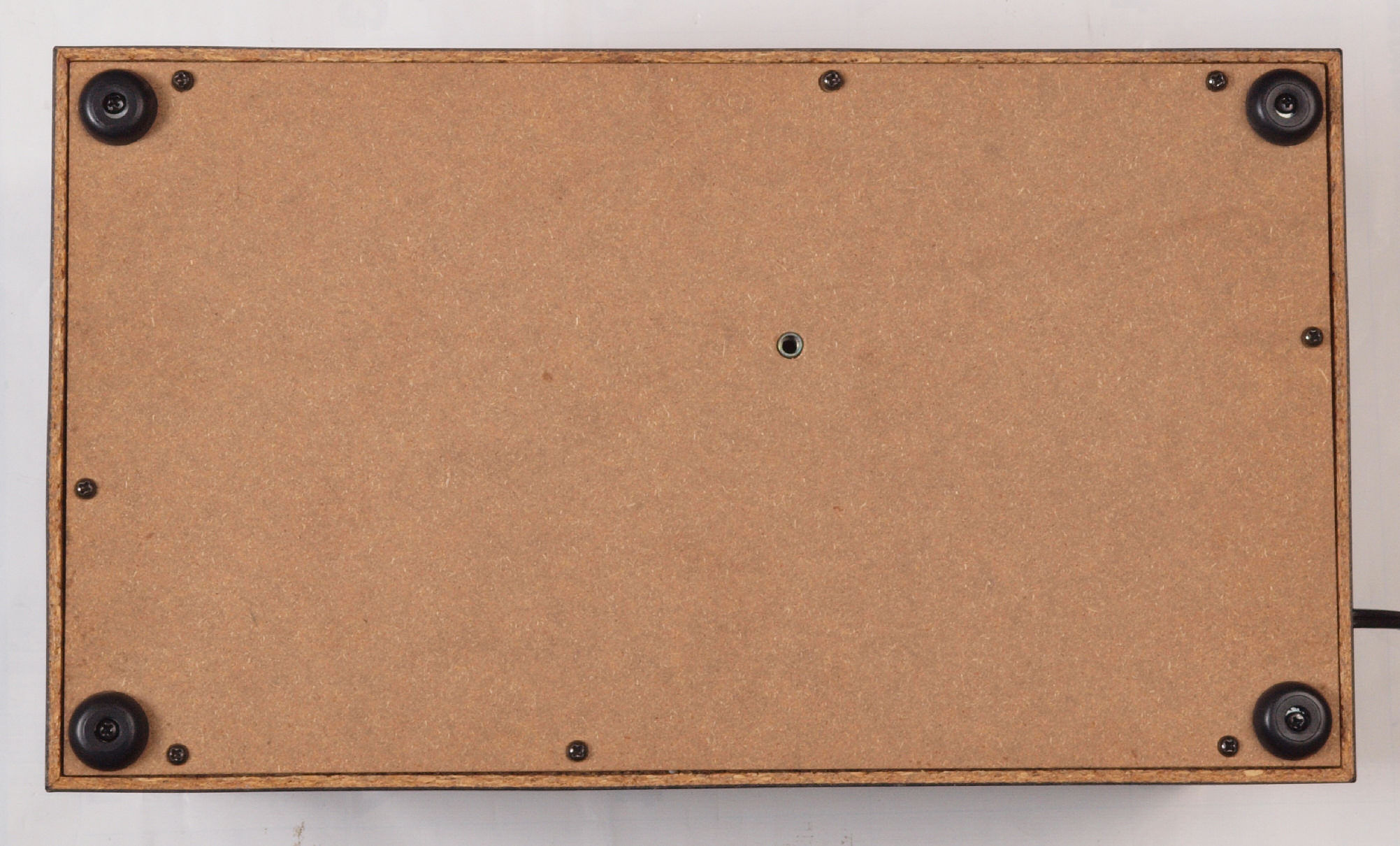

| Ａ３１． 外観 下から見る。 |
 |

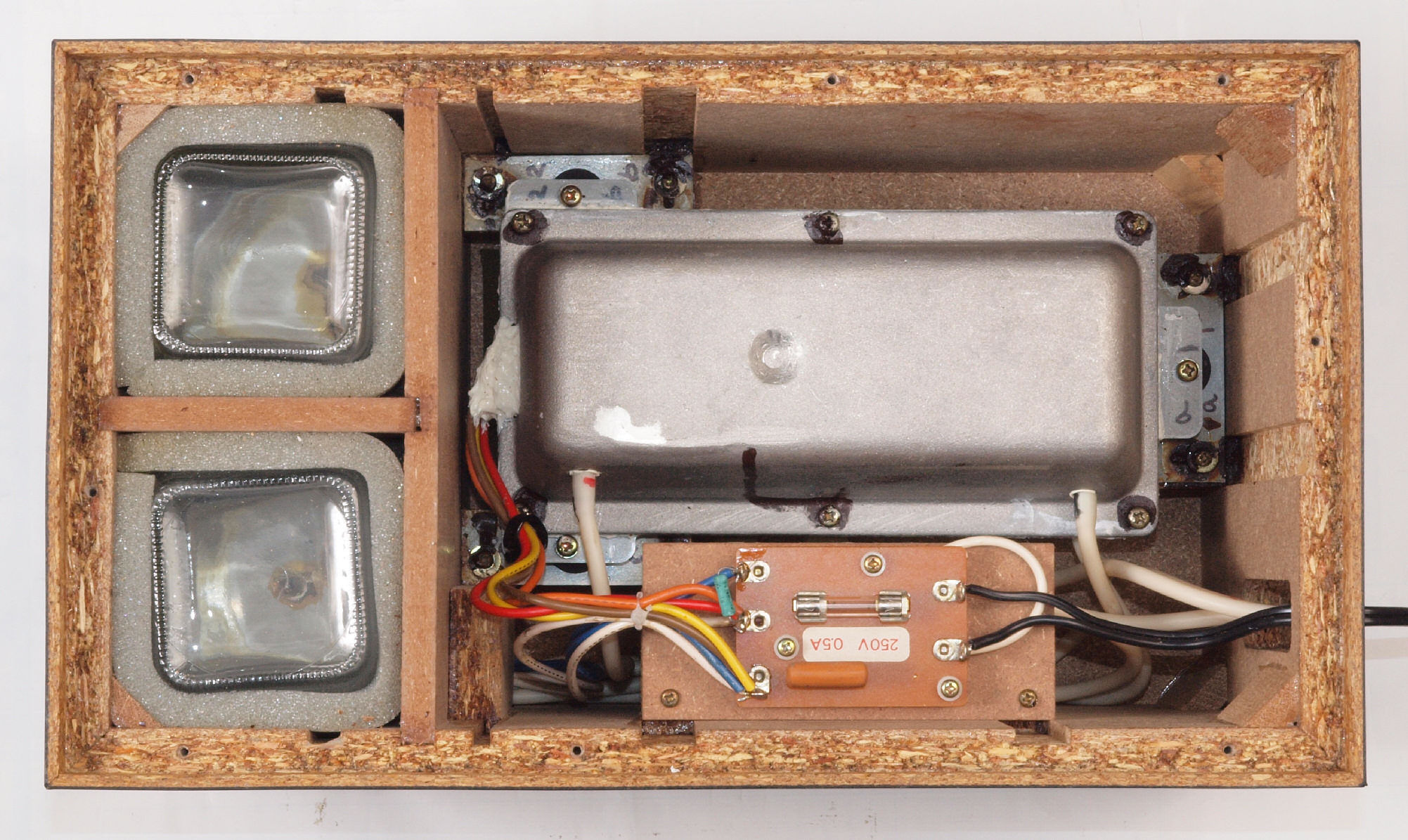

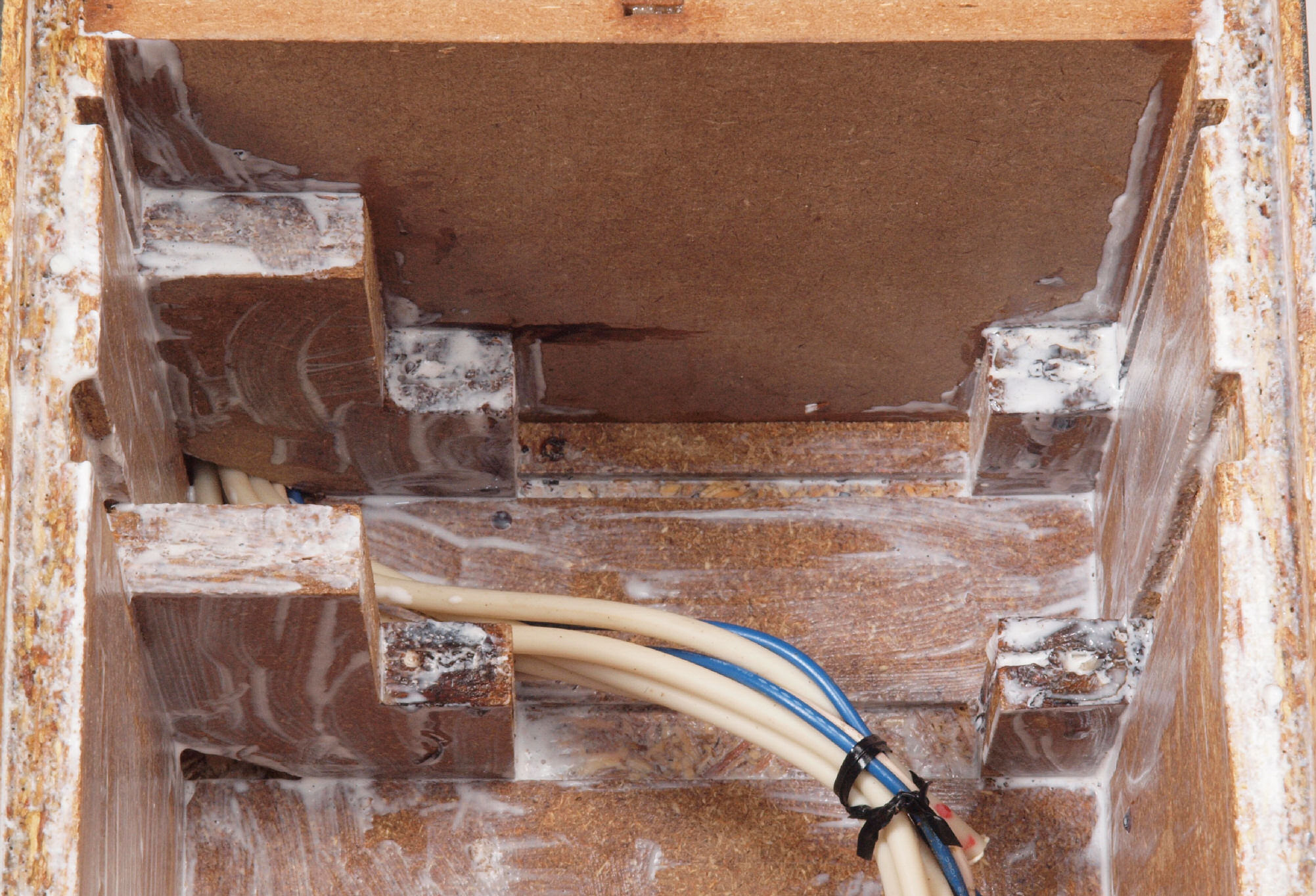

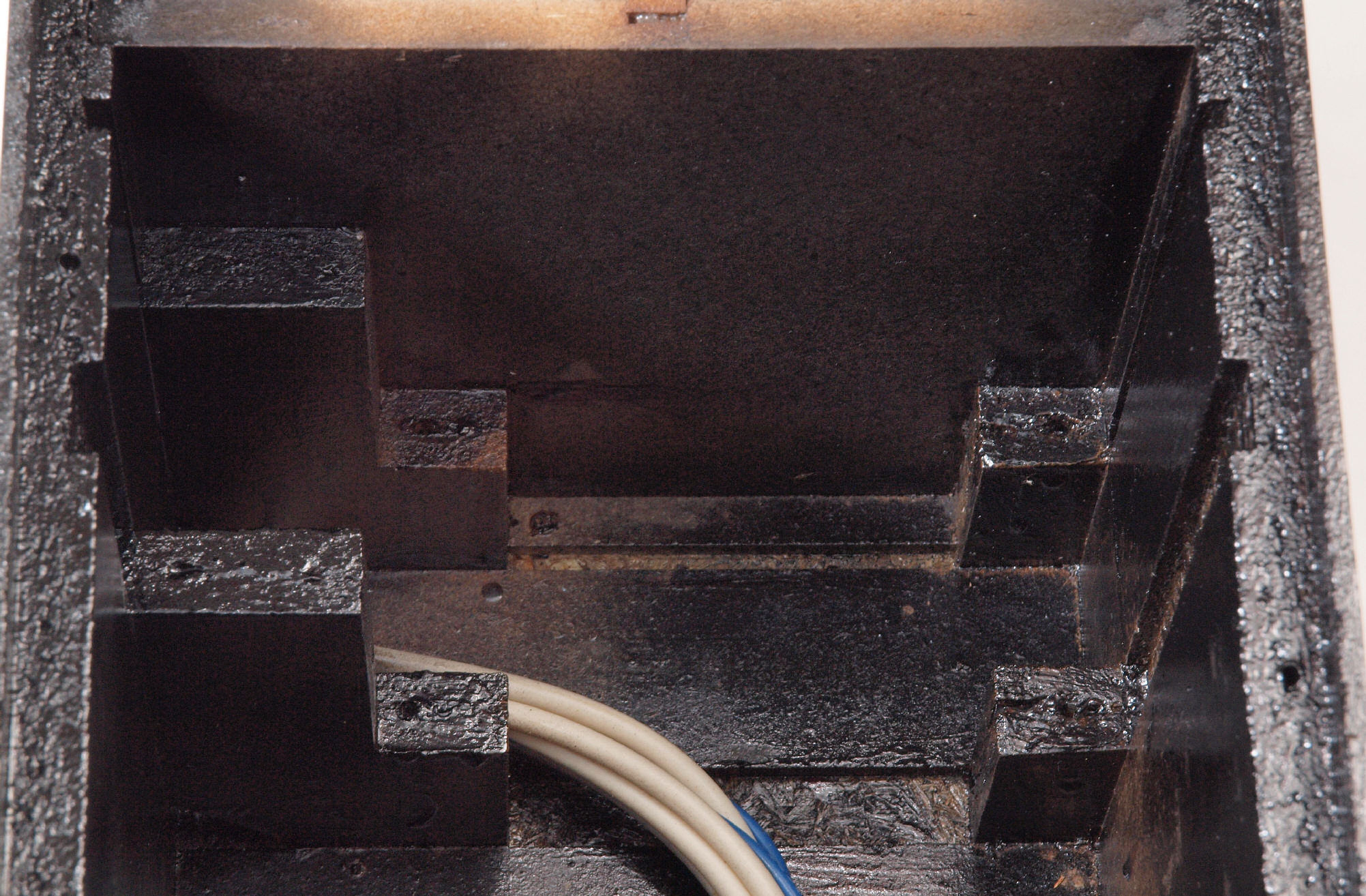

| Ａ３２． 点検中 下蓋を取り、下から見る。 |
 |

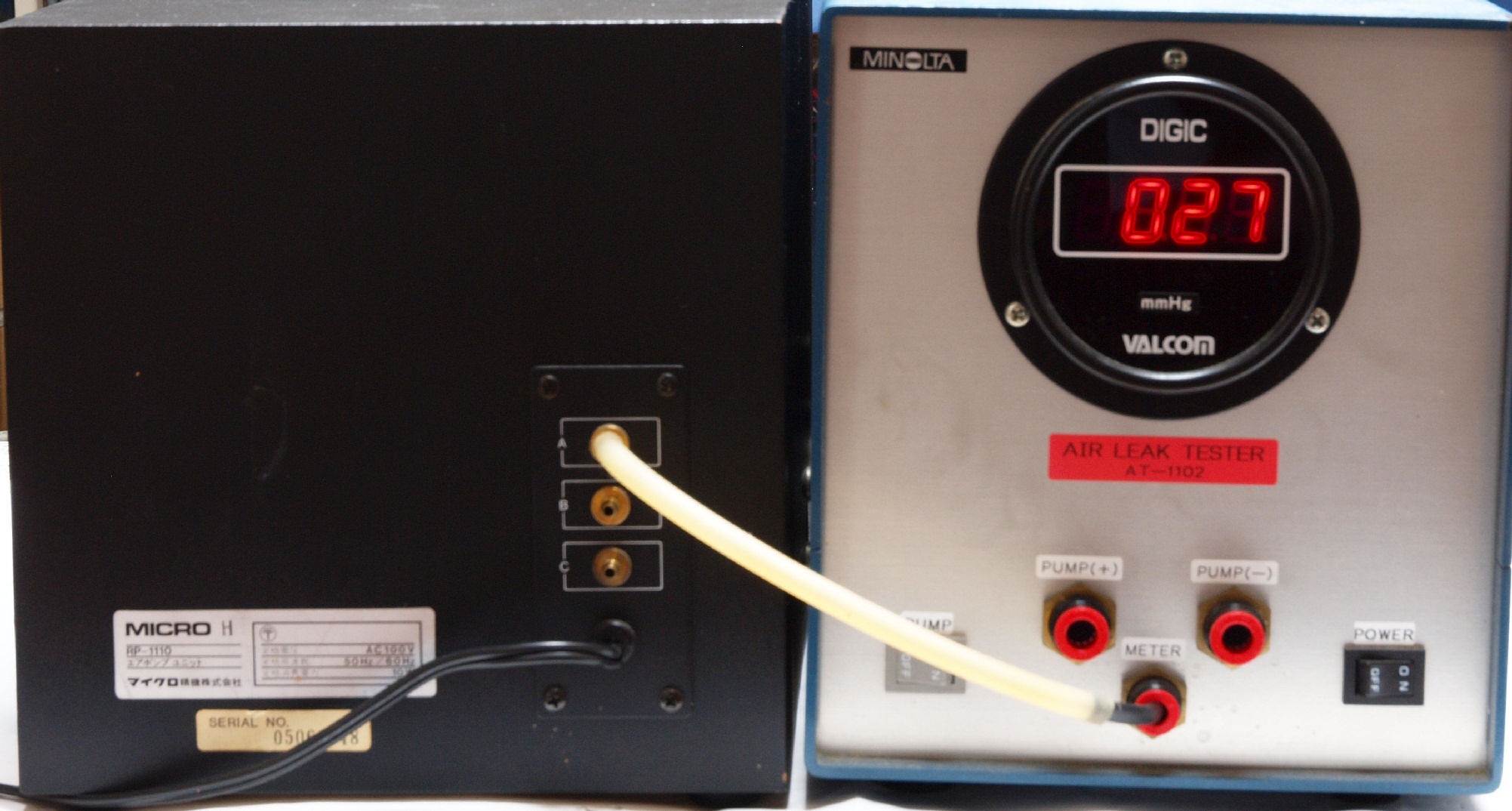

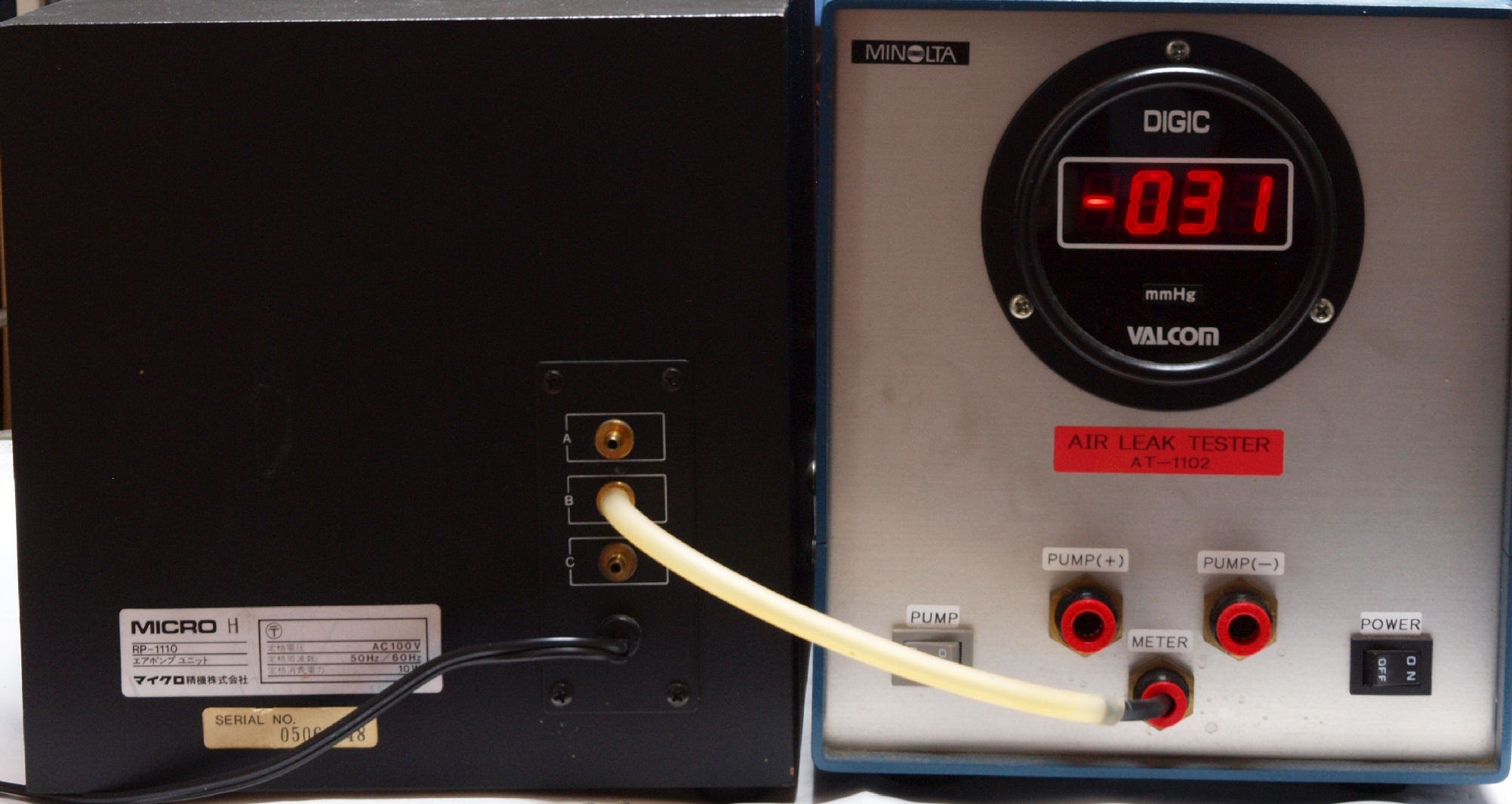

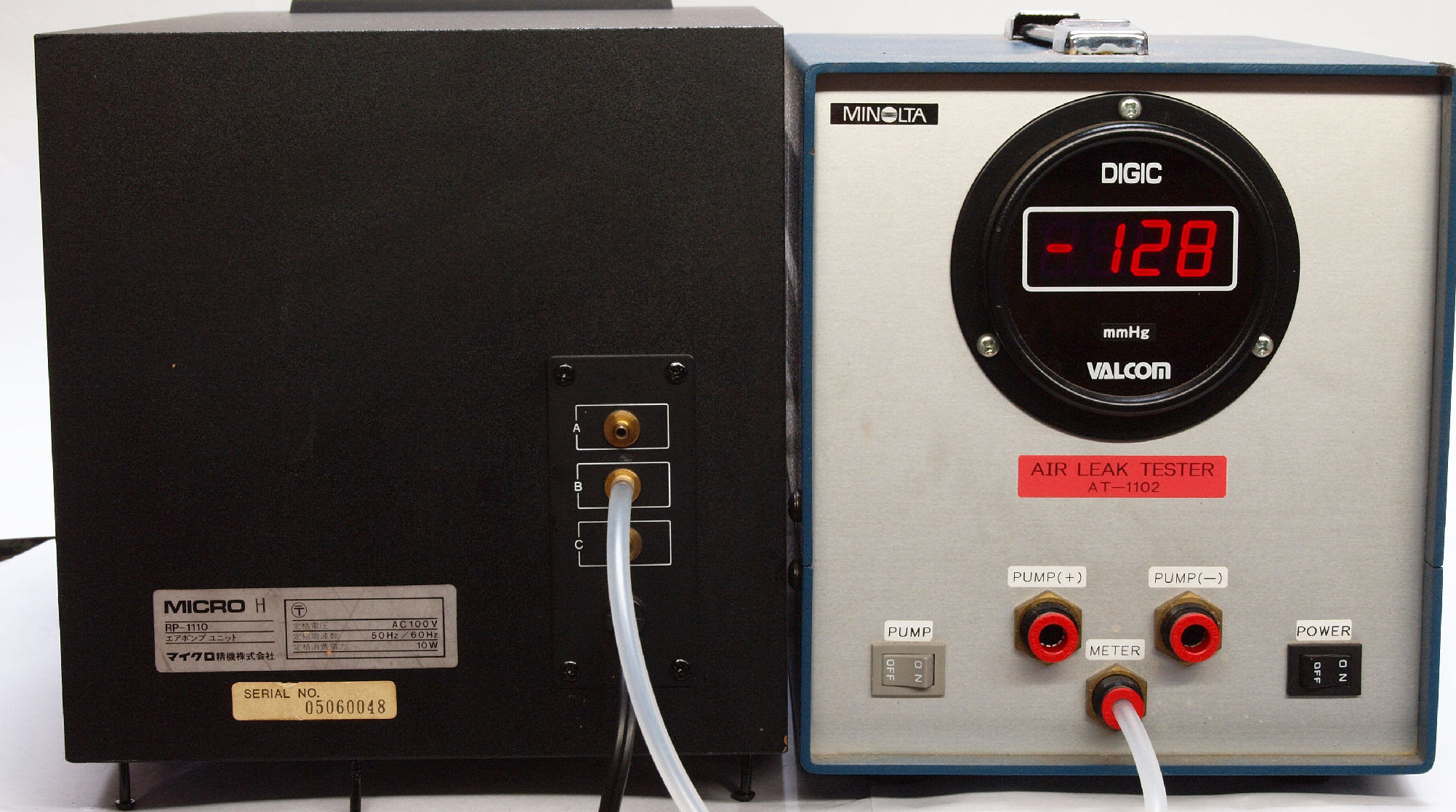

| Ｓ． 修理前点検・測定. Ｓ１１． 測定中 「Ａ＝吐き出し」 の圧力測定。 低い |
 |

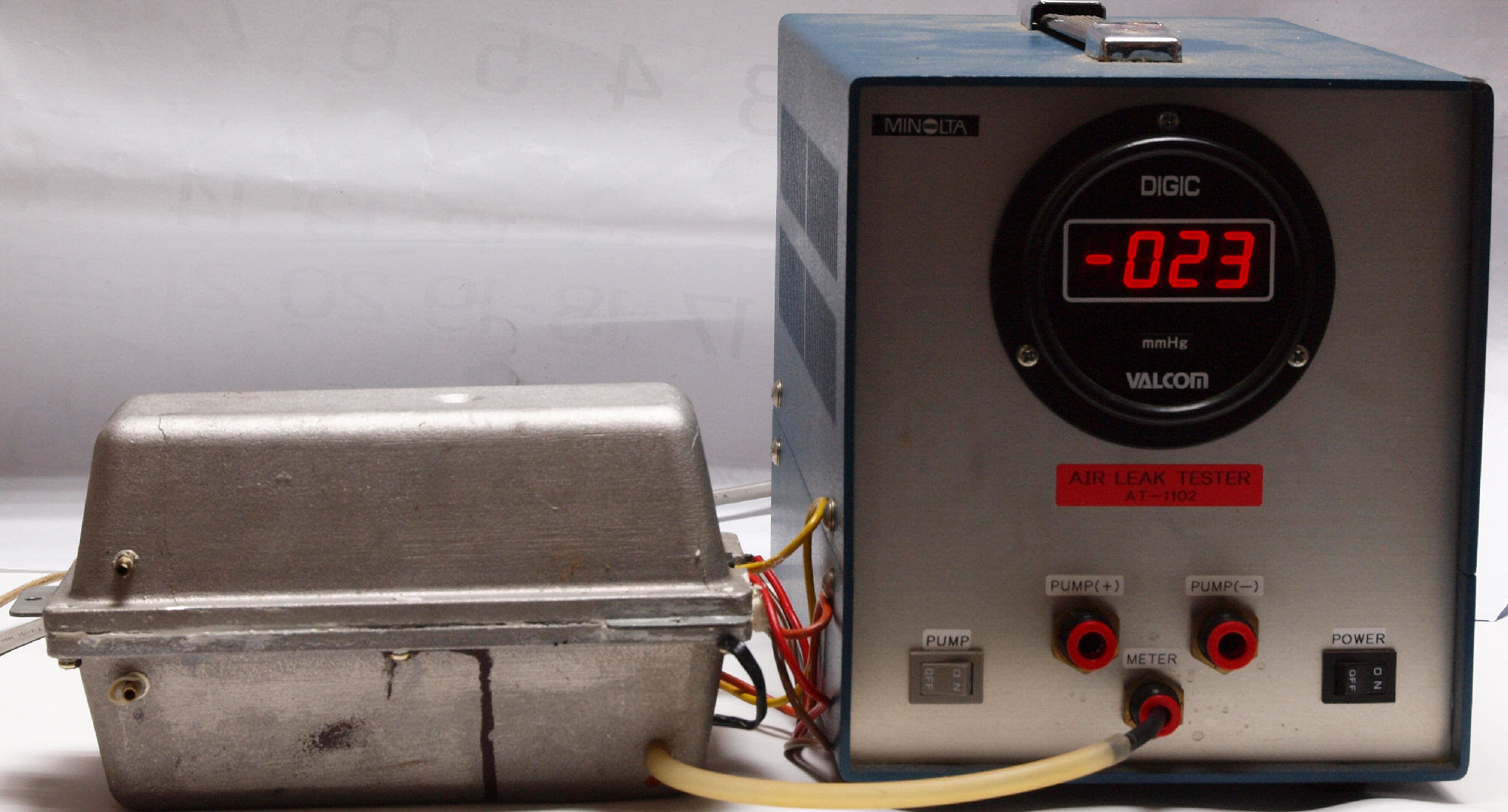

| Ｓ１２． 測定中 「B＝吸い込」 の圧力測定。 低い |
 |

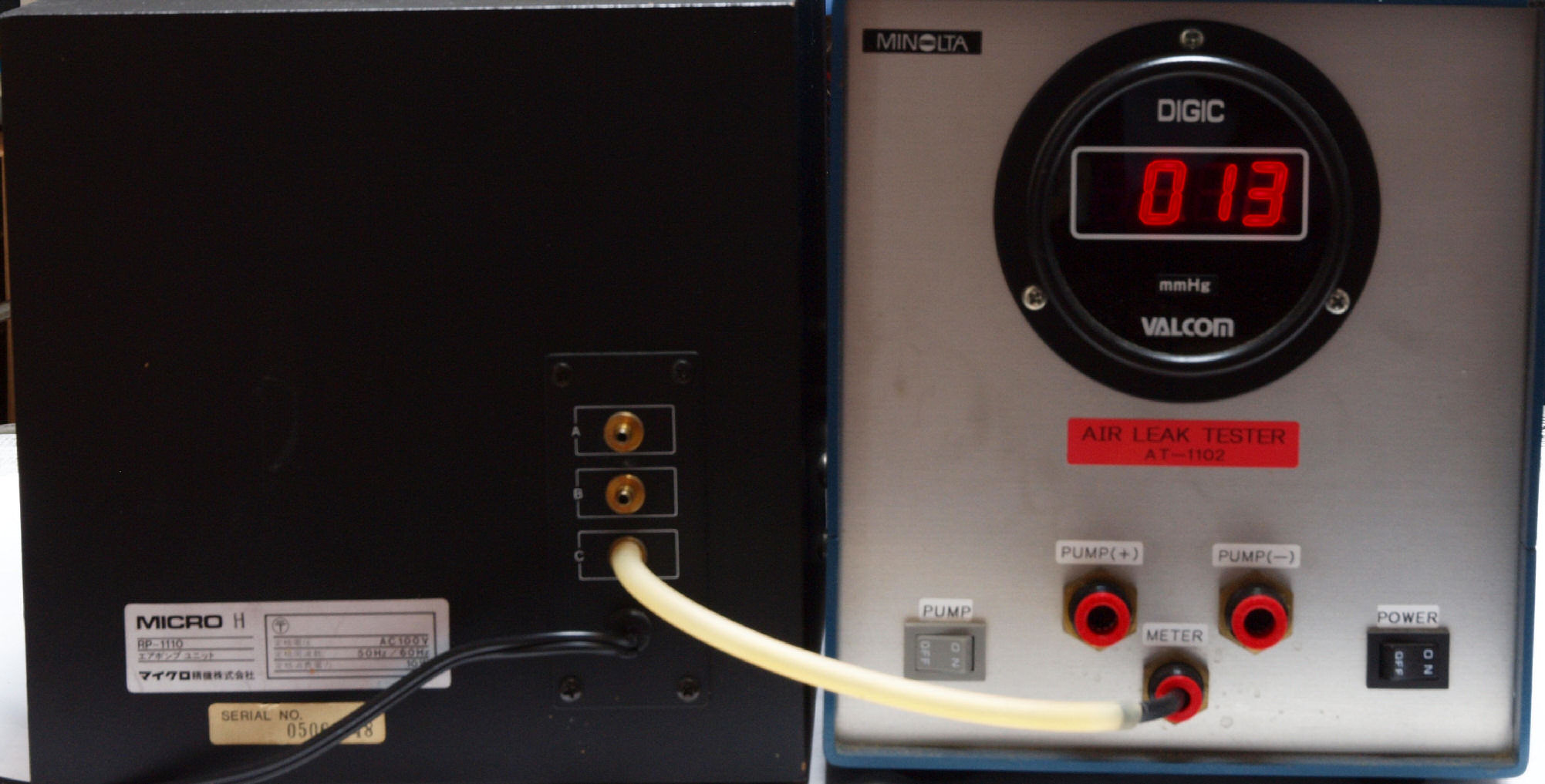

| Ｓ１３． 測定中 「Ｃ＝吐き出し」 の圧力測定。 低い。 |
 |

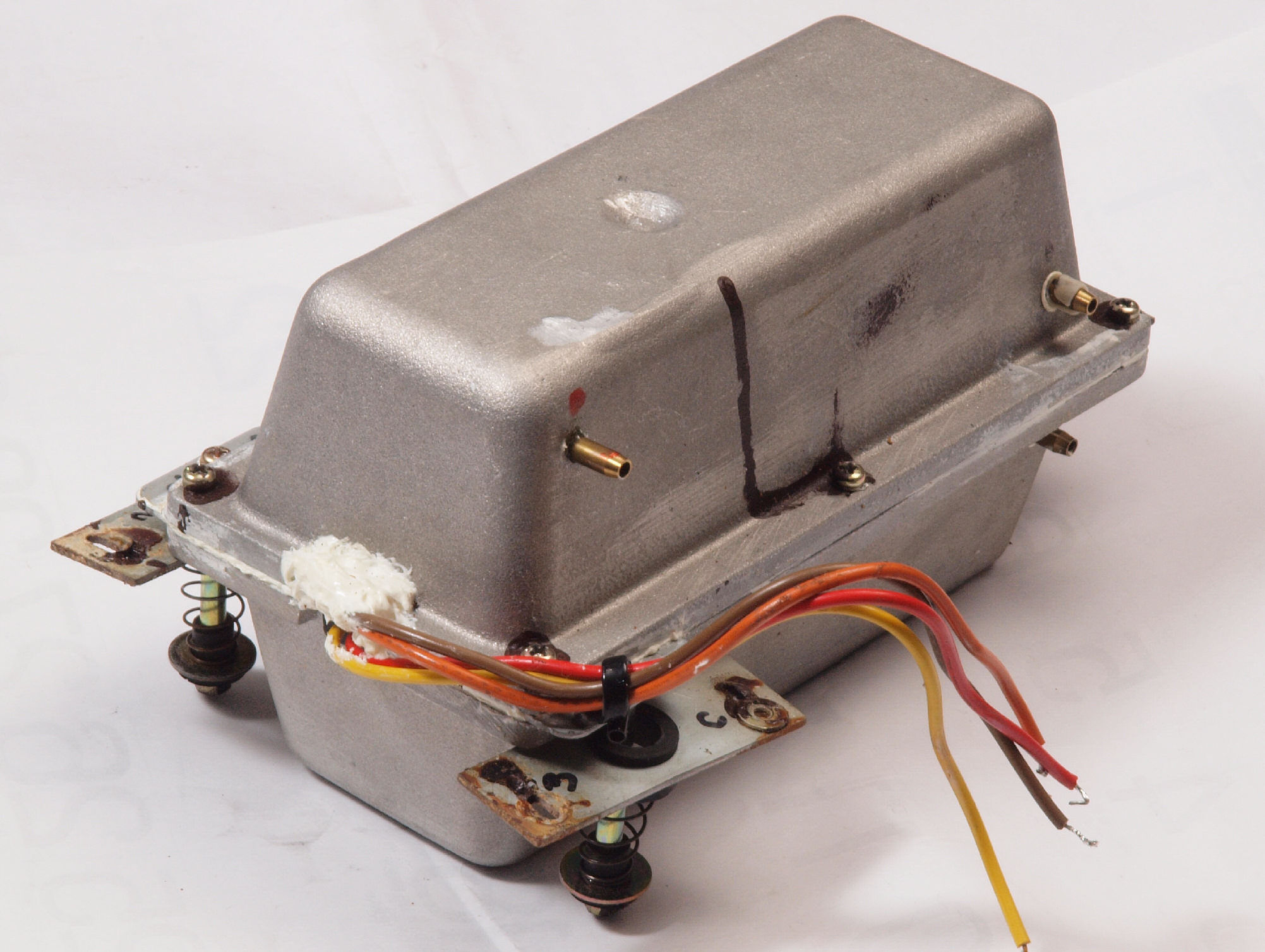

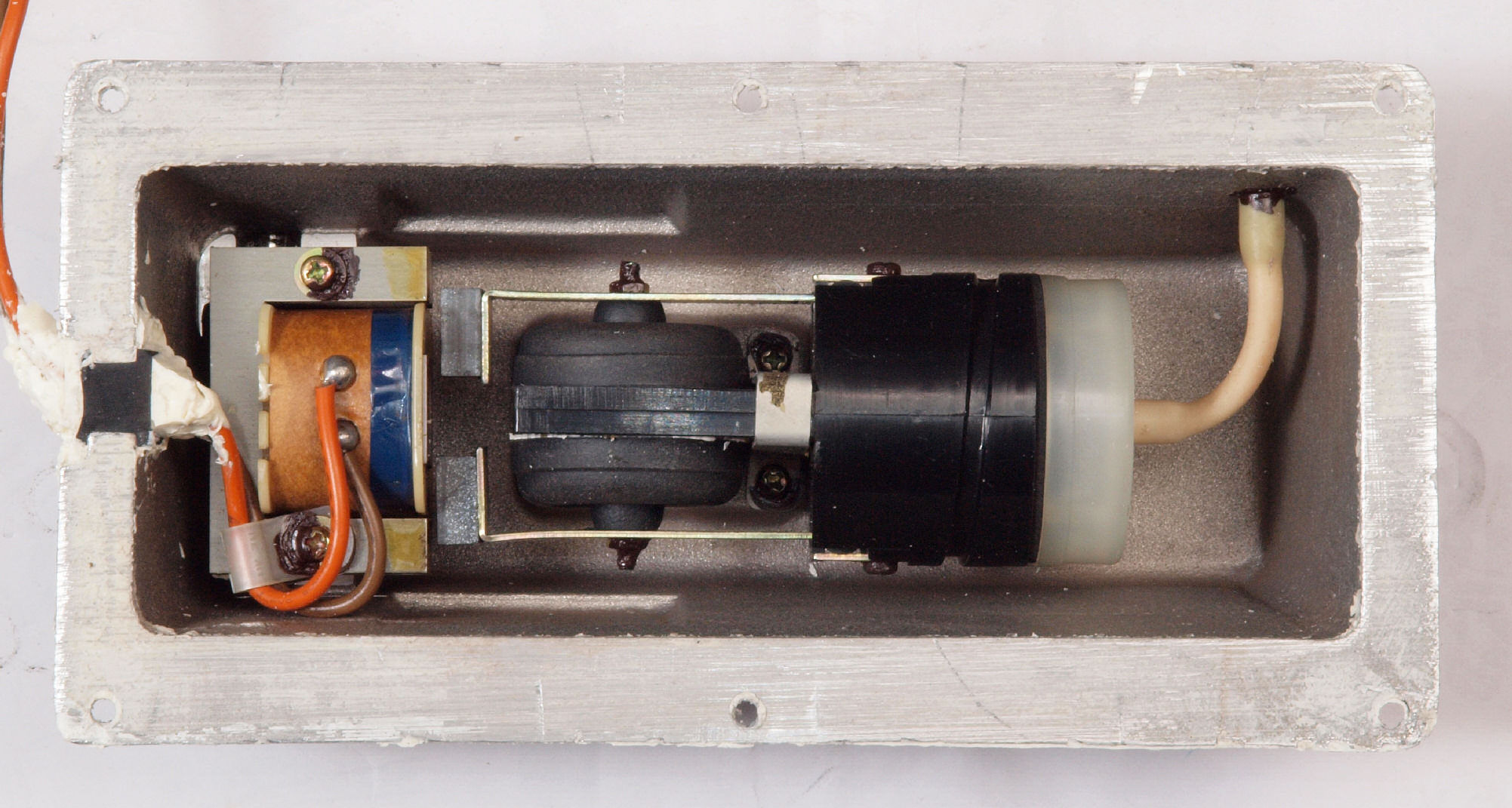

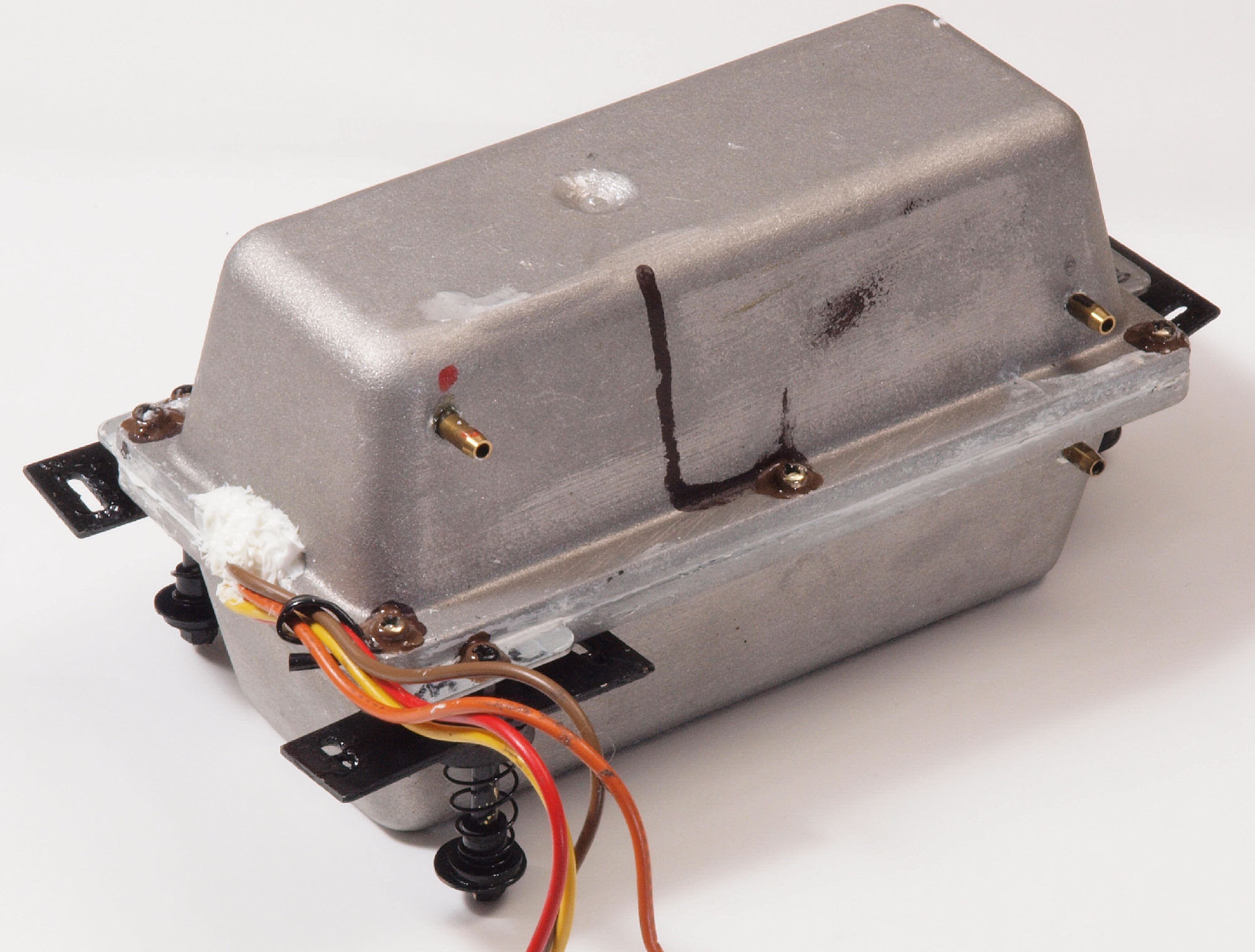

| Ｃ． 修理状況 Ｃ１１． 修理中 ポンプ取り出し。 |
 |

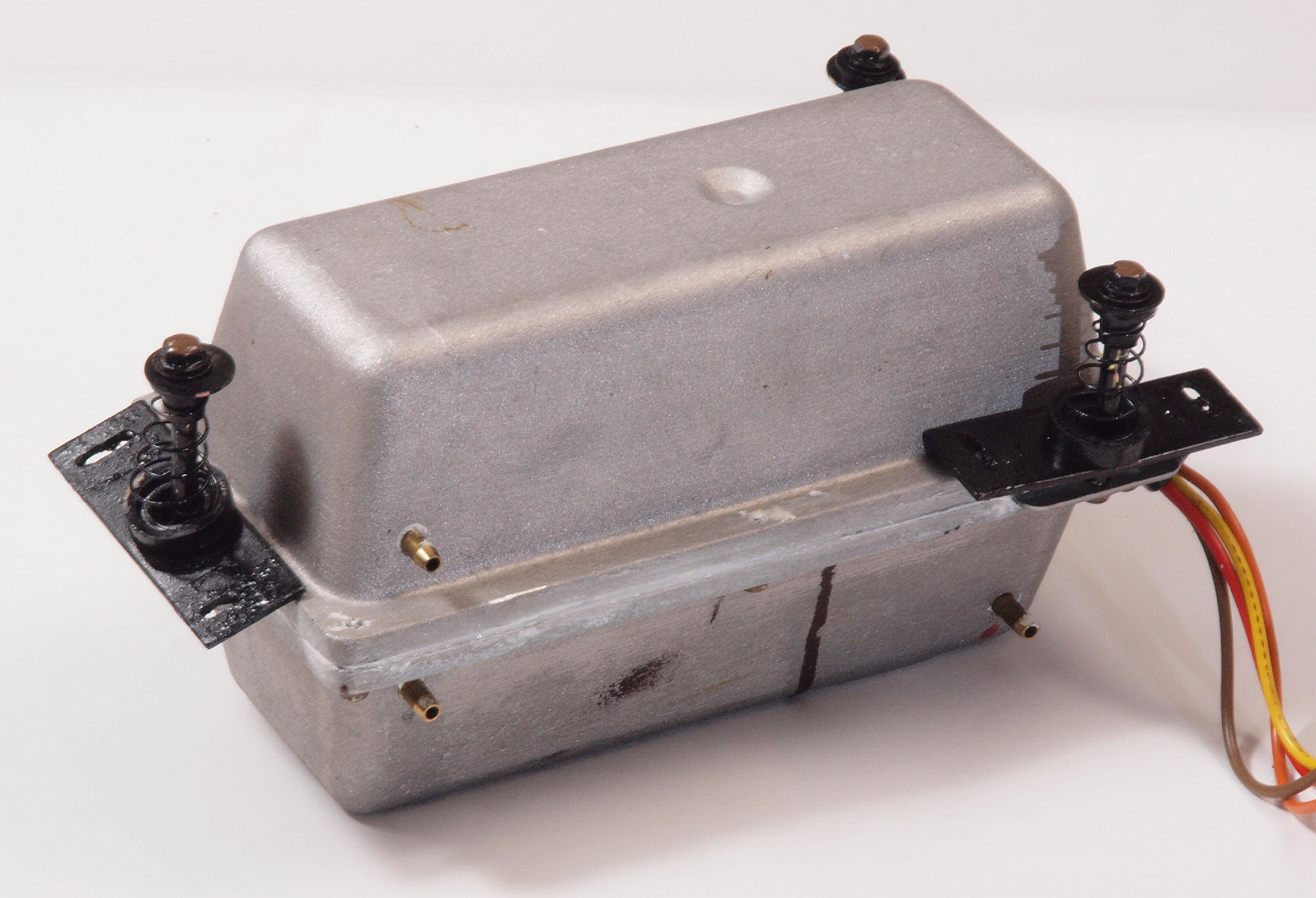

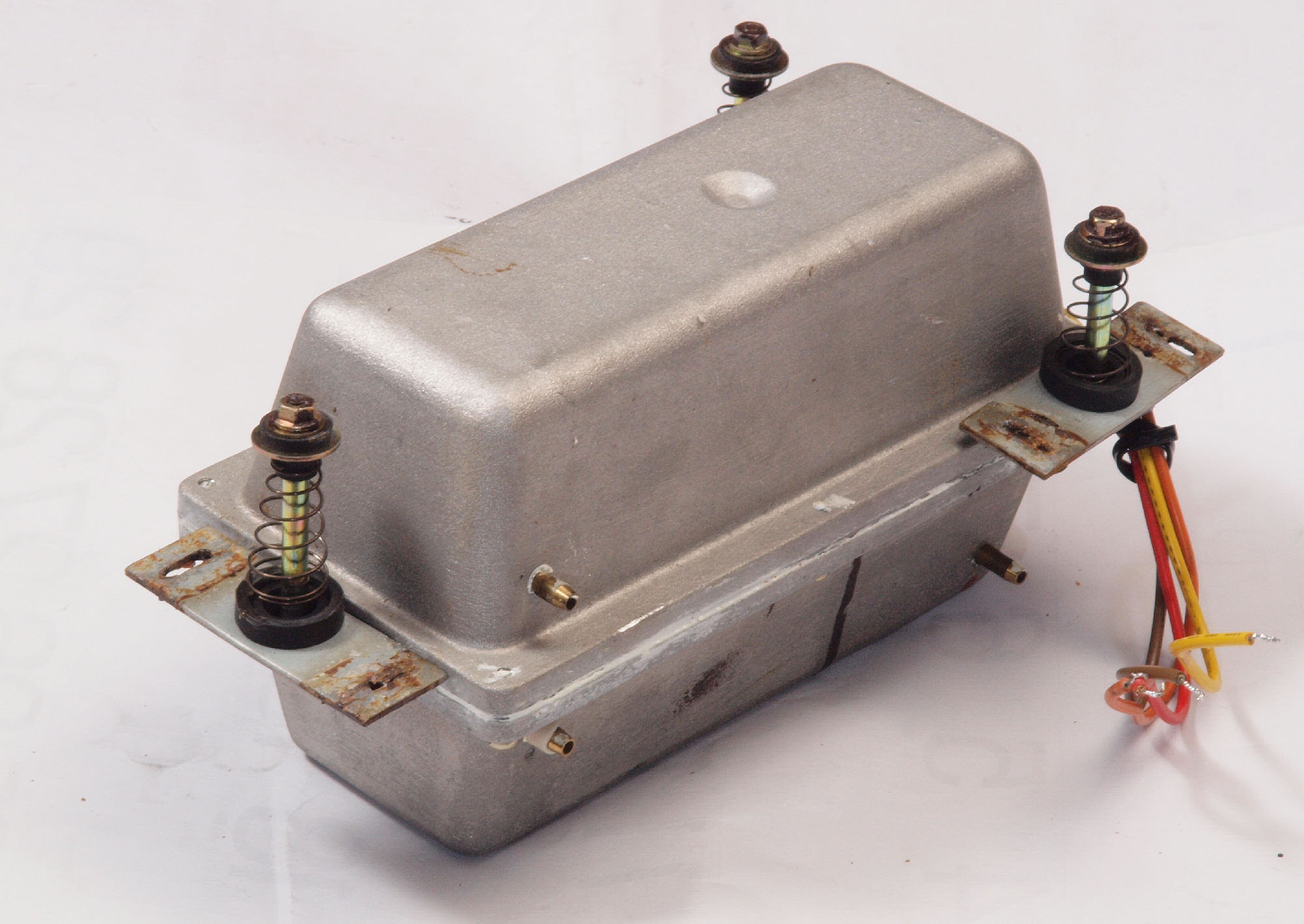

| Ｃ１２． 修理後 ポンプ。 |
 |
| Ｃ１３． 修理前 ポンプ取り出し。 |
 |
| Ｃ１４． 修理後 ポンプ。 |
 |

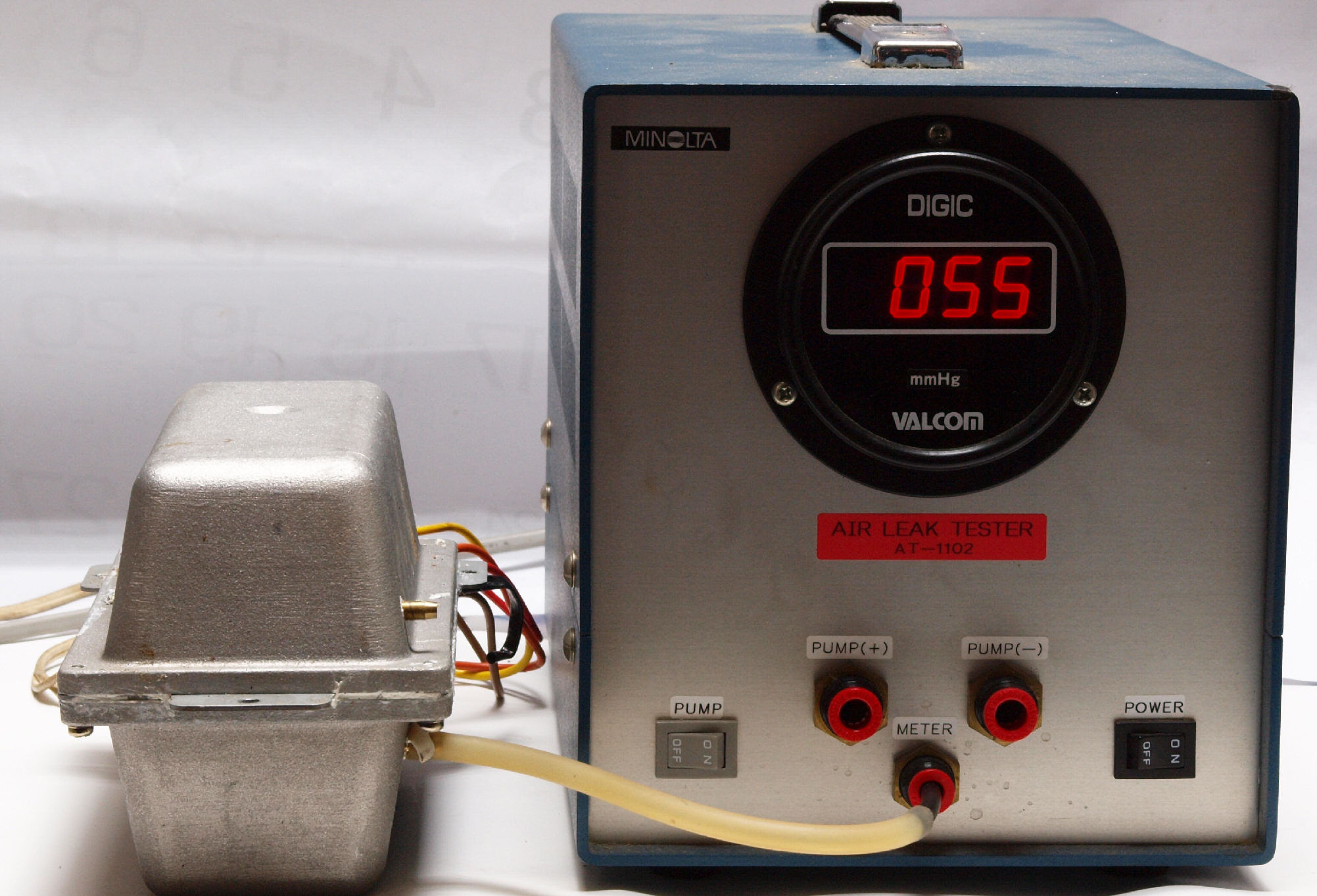

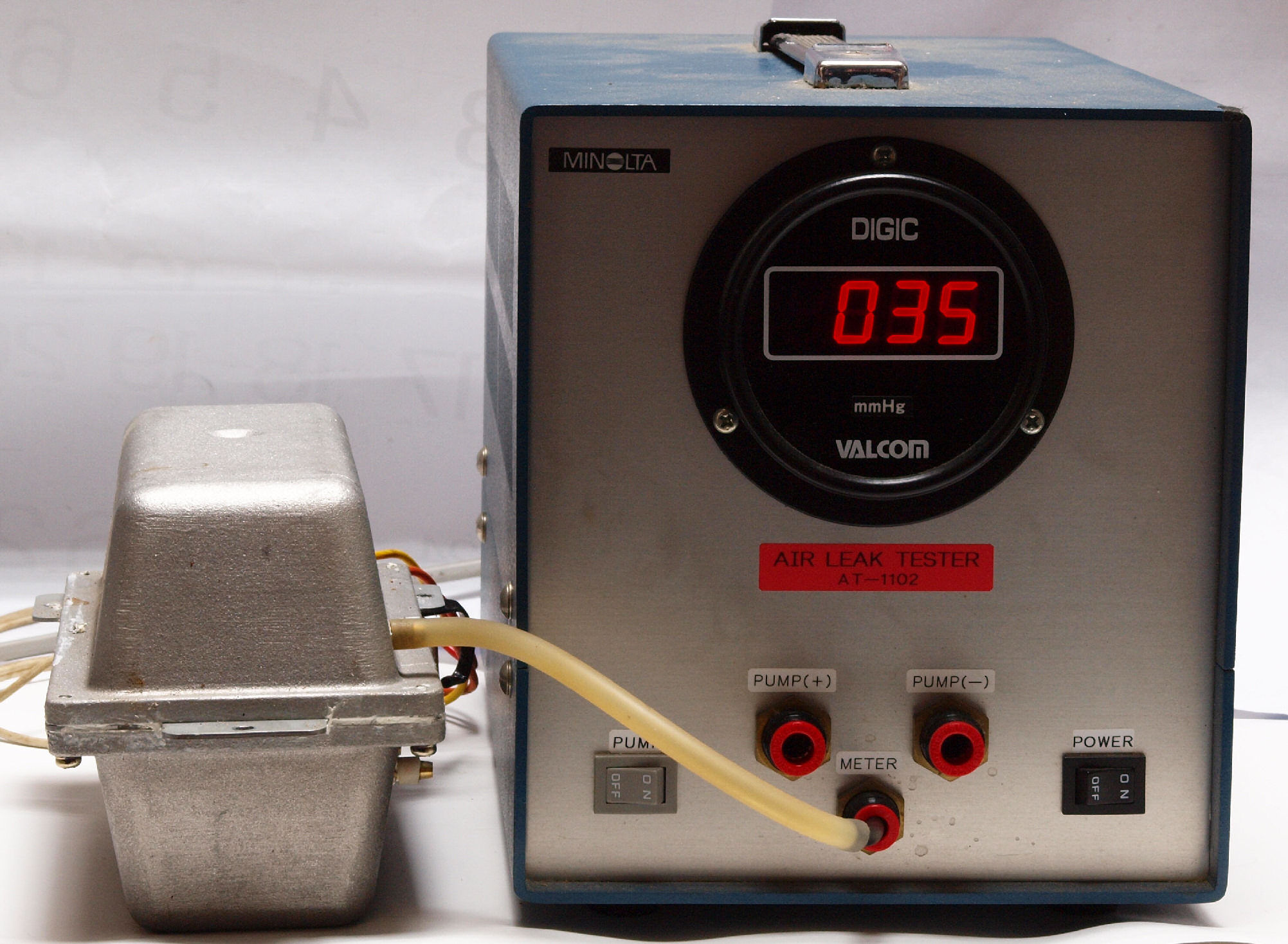

| Ｃ２０． 修理前 圧力測定中 「Ａ＝吐き出し用ポンプ」 |
 |

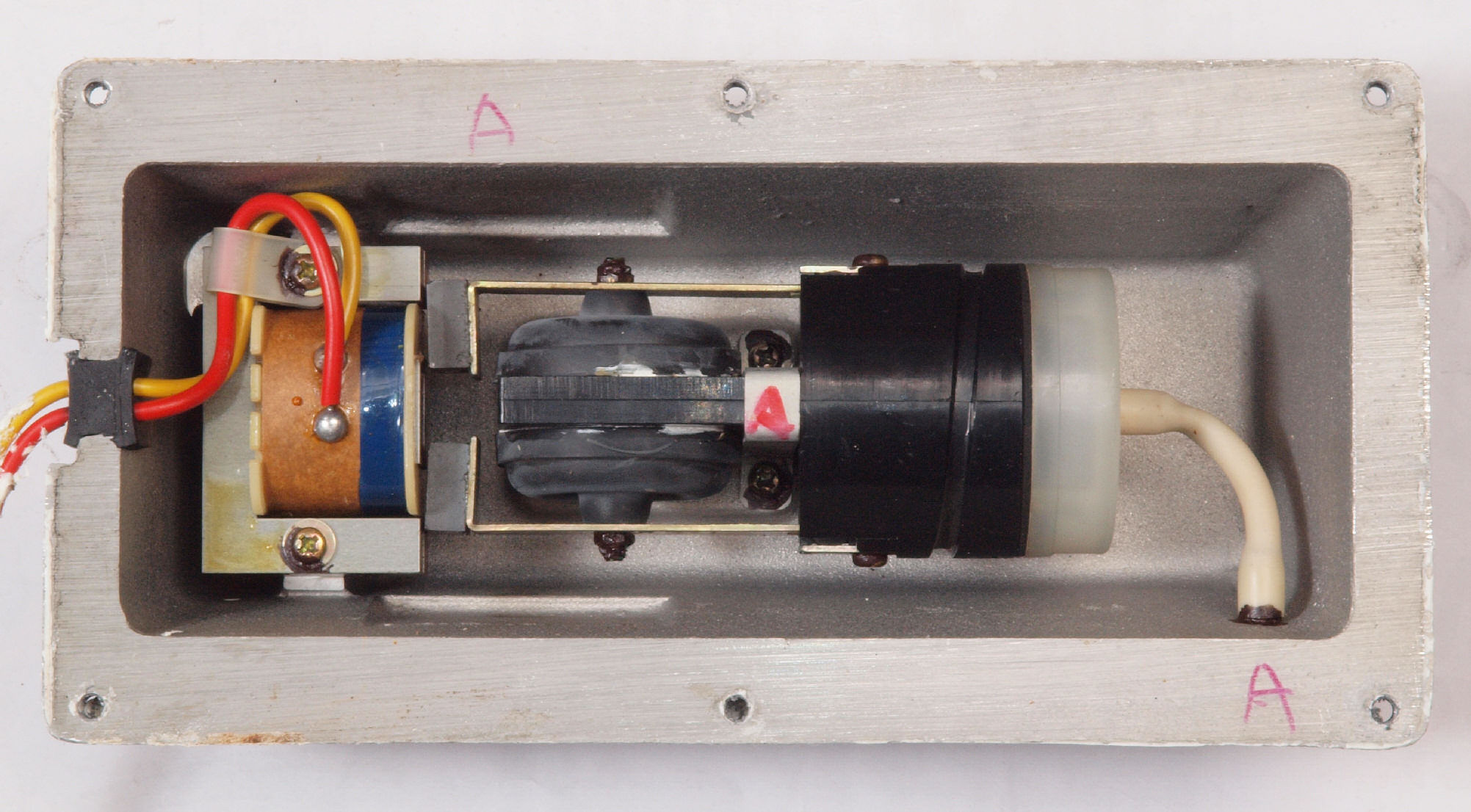

| Ｃ２１． 修理前 「Ａ＝吐き出し用ポンプ ユニット」 |
 |

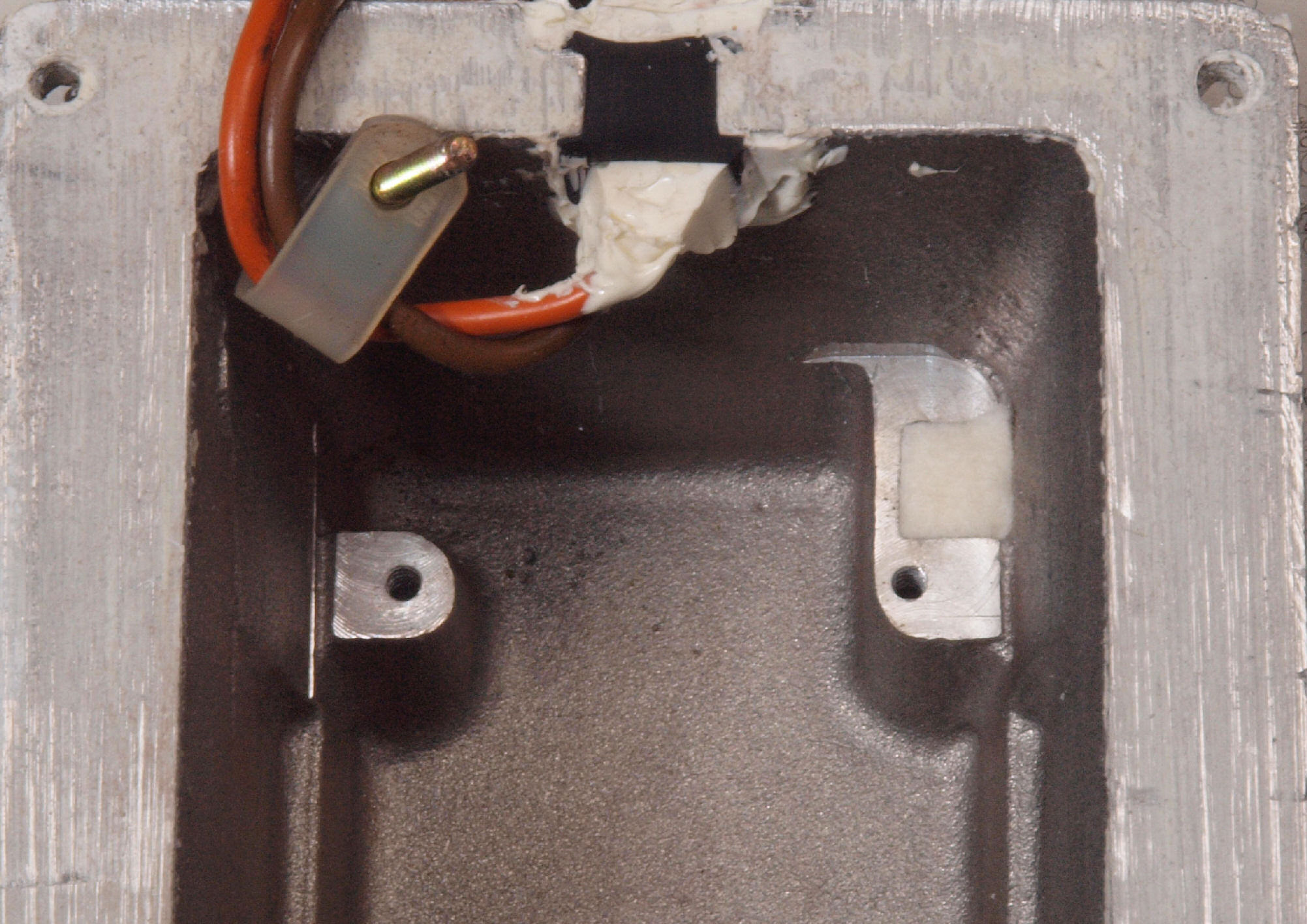

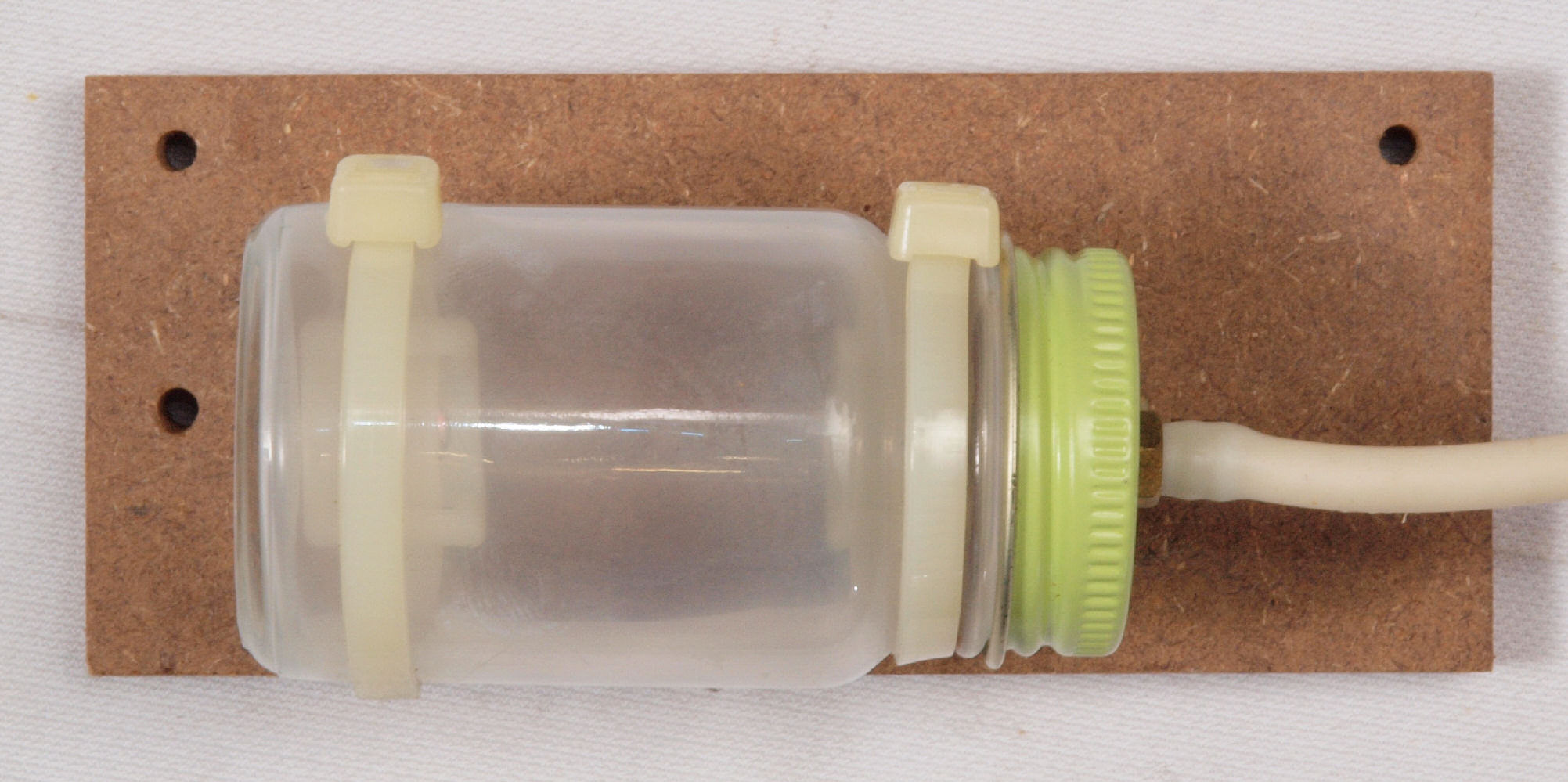

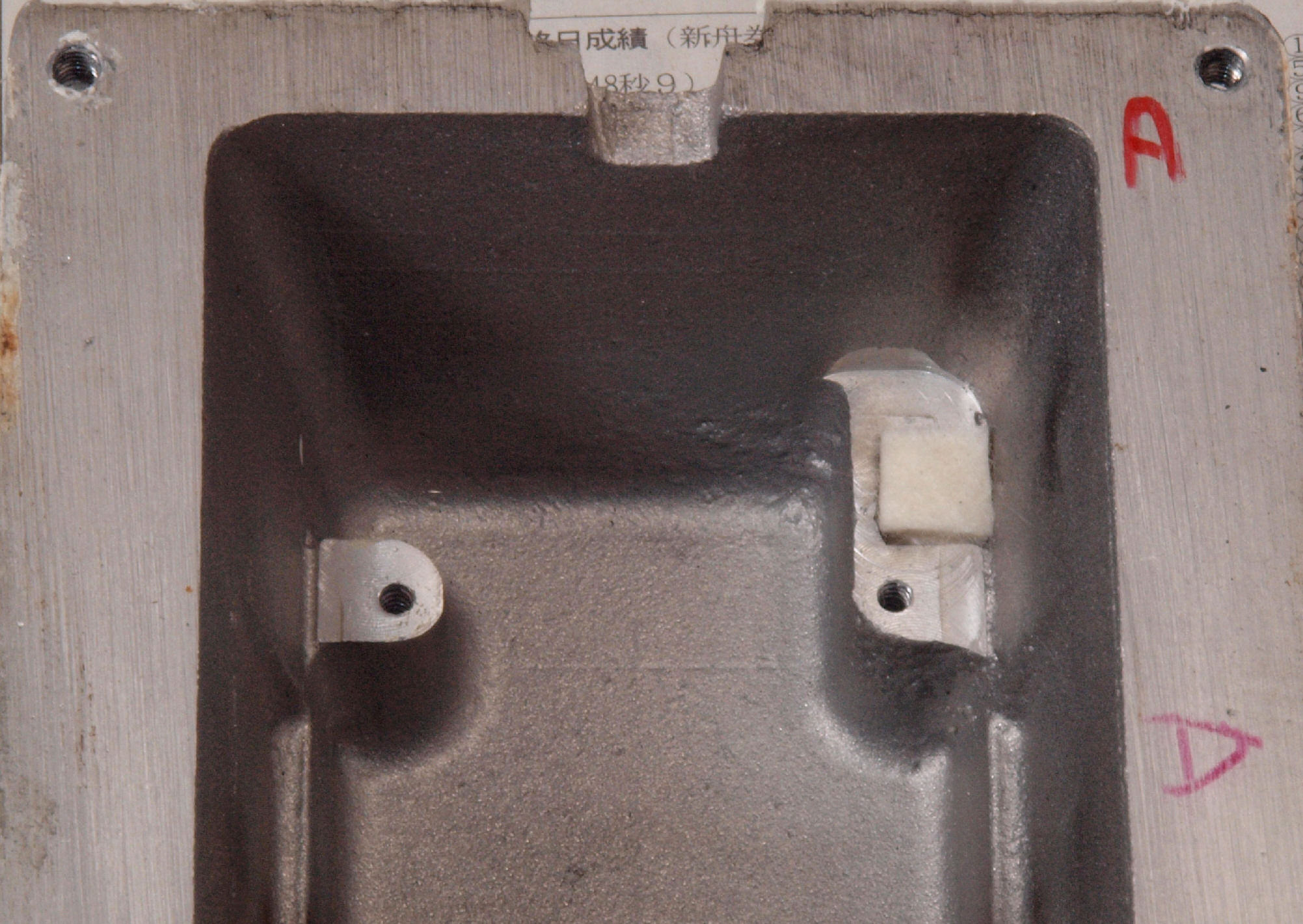

| Ｃ２２． 修理中 「Ａ＝吐き出し用ポンプ ユニット」、 吸い込み口のフイルター交換後。 |
 |

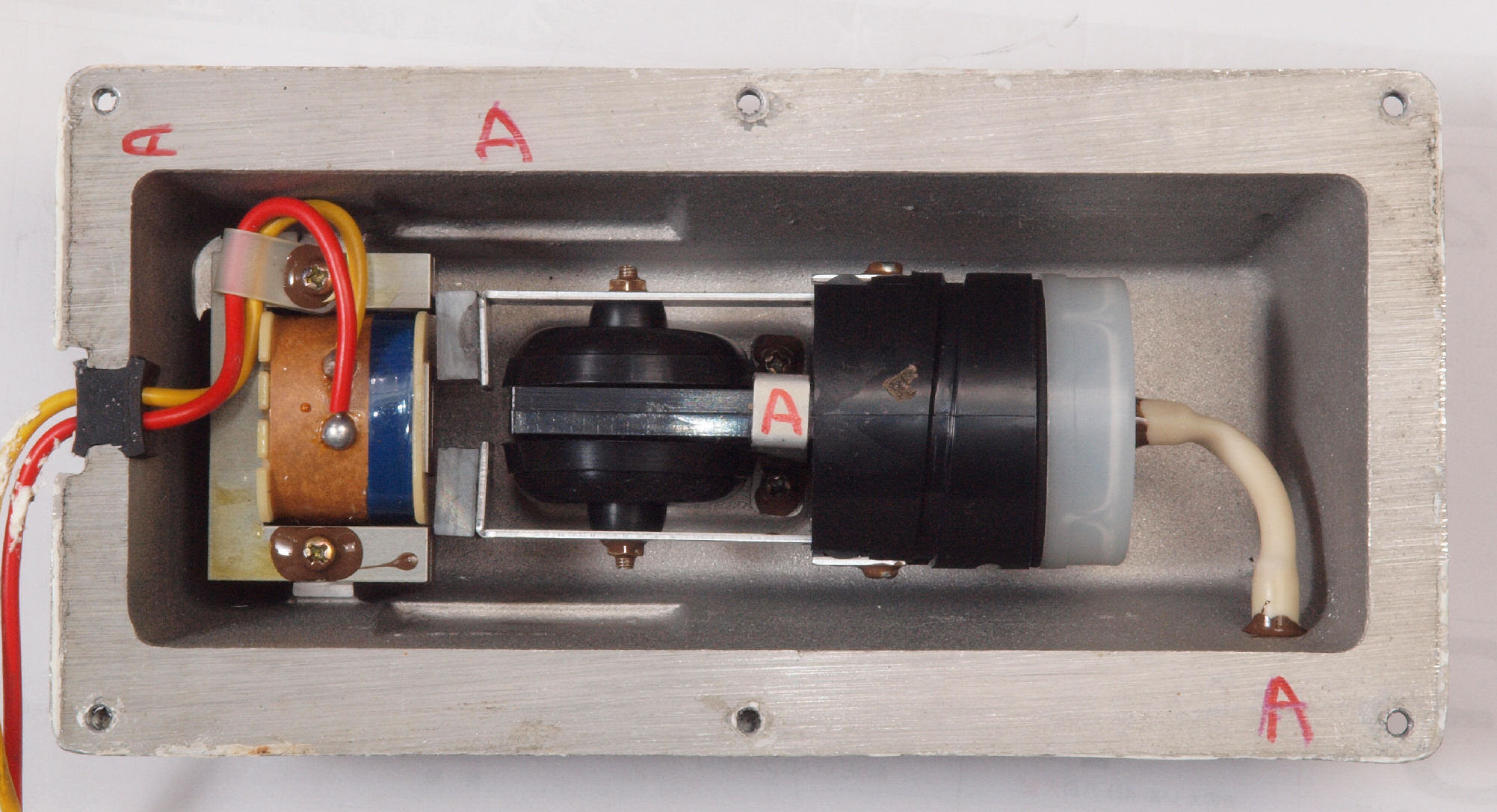

| Ｃ２３． 修理（交換）後 「Ａ＝吐き出し用ポンプ ユニット」 |
 |

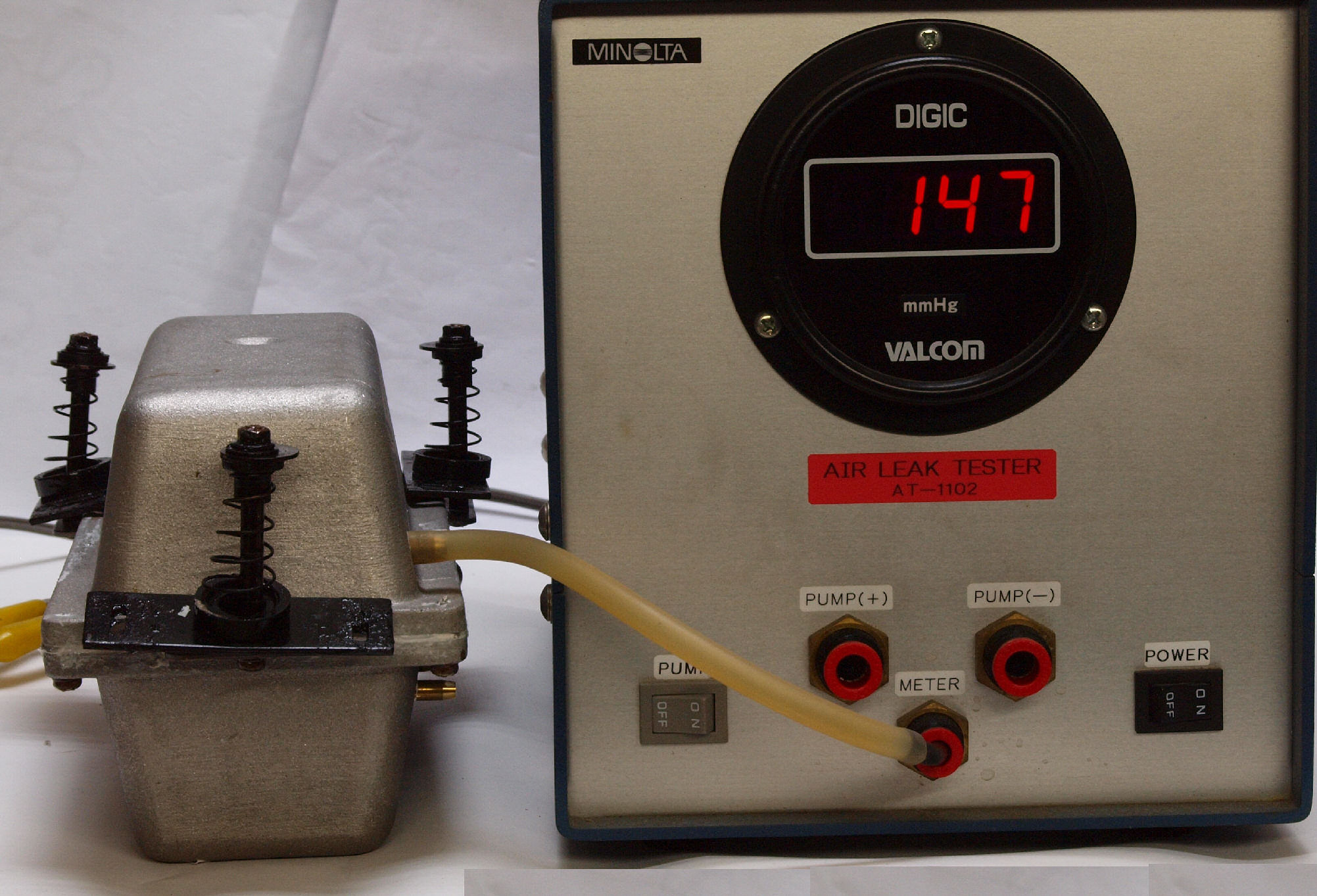

| Ｃ２４． 修理（交換）後圧力測定中 「Ａ＝吐き出し用ポンプ ユニット」 |
 |

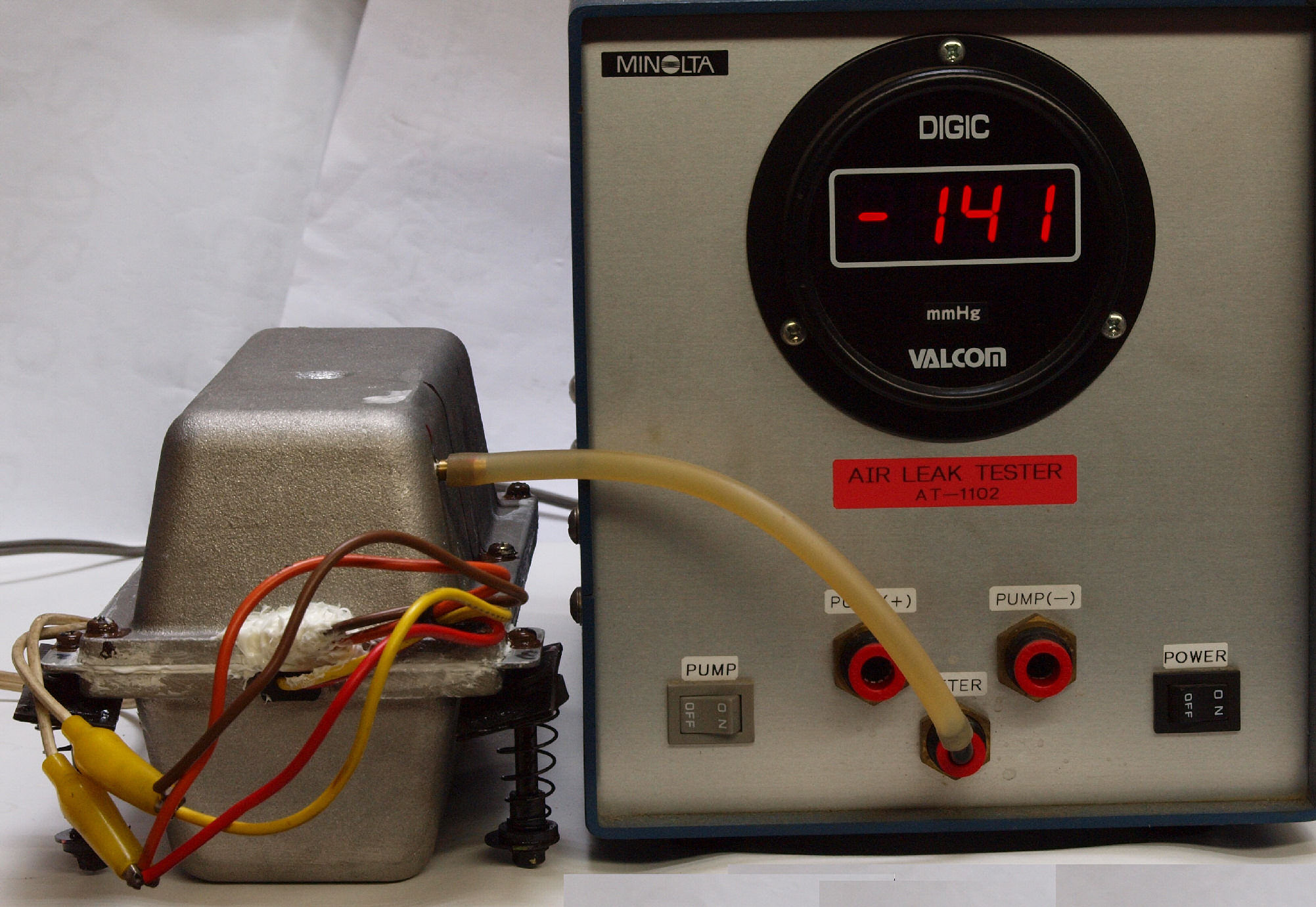

| Ｃ３０． 修理前 圧力測定中 「Ｃ＝吐き出し」 |
 |
| Ｃ３１． 修理前 圧力測定中 「Ｂ＝吸い込み」 |
 |
| Ｃ３２． 修理前 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ ユニット」 |
 |
| Ｃ３３． 修理中 「Ｂ．Ｃ＝吐き出し用ポンプ ユニット」、 吸い込み口のフイルター交換後。 |
 |
| Ｃ３４． 修理（交換）後 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ ユニット」 |
|

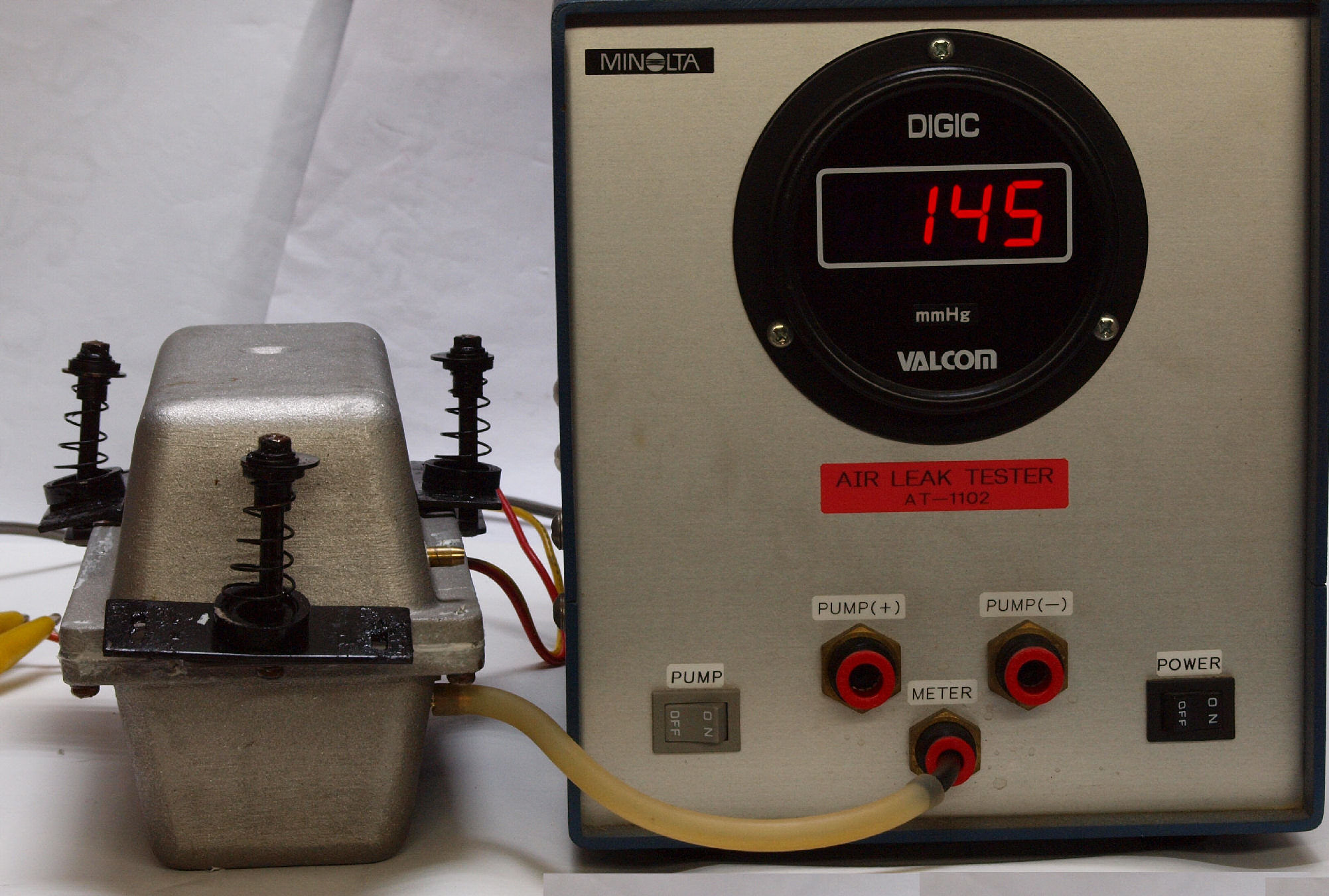

| Ｃ３５． 修理（交換）後圧力測定中 「Ｃ＝吐き出し」 |
 |
| Ｃ３６． 修理（交換）後圧力測定中 「Ｂ＝吸い込み」 |
 |

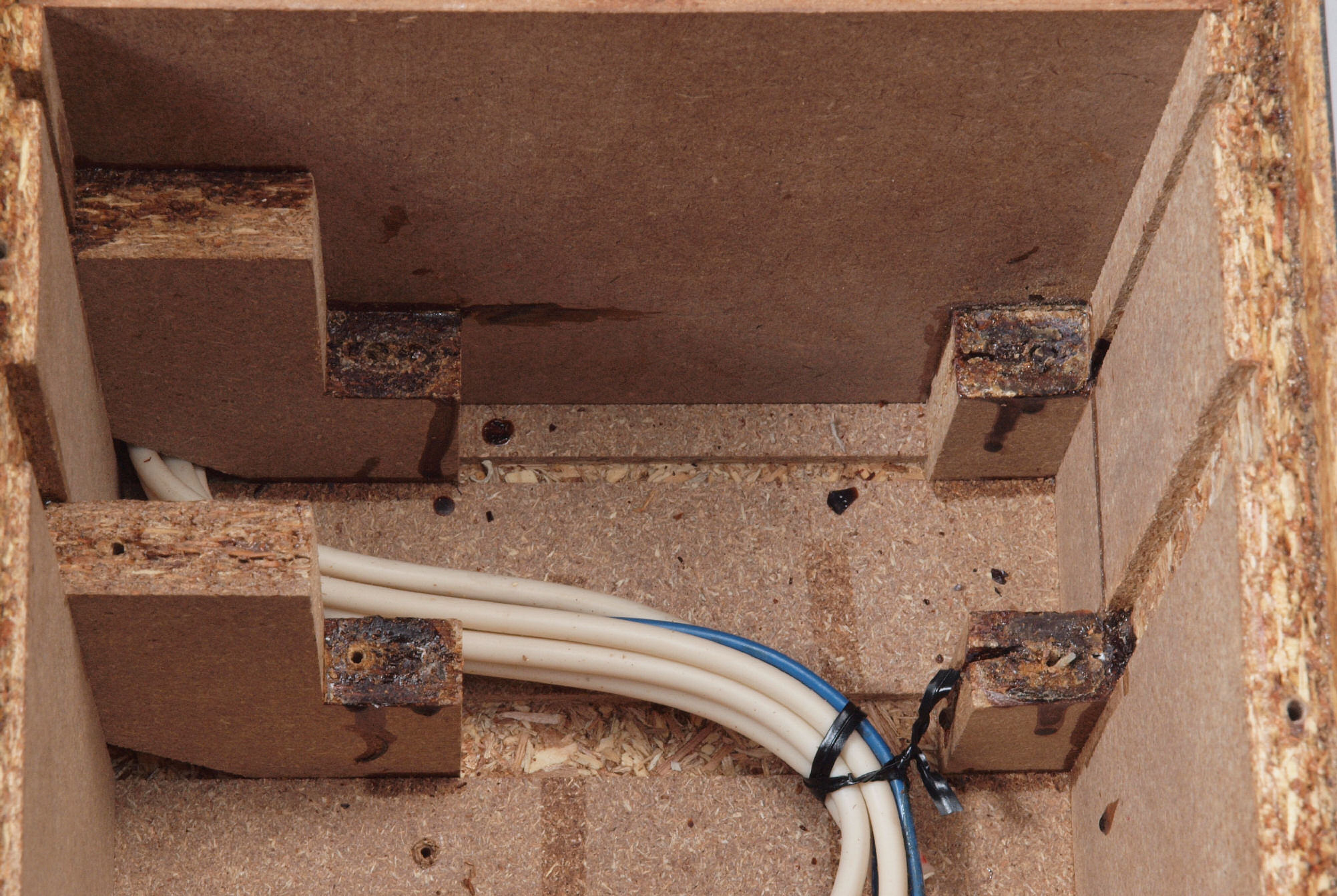

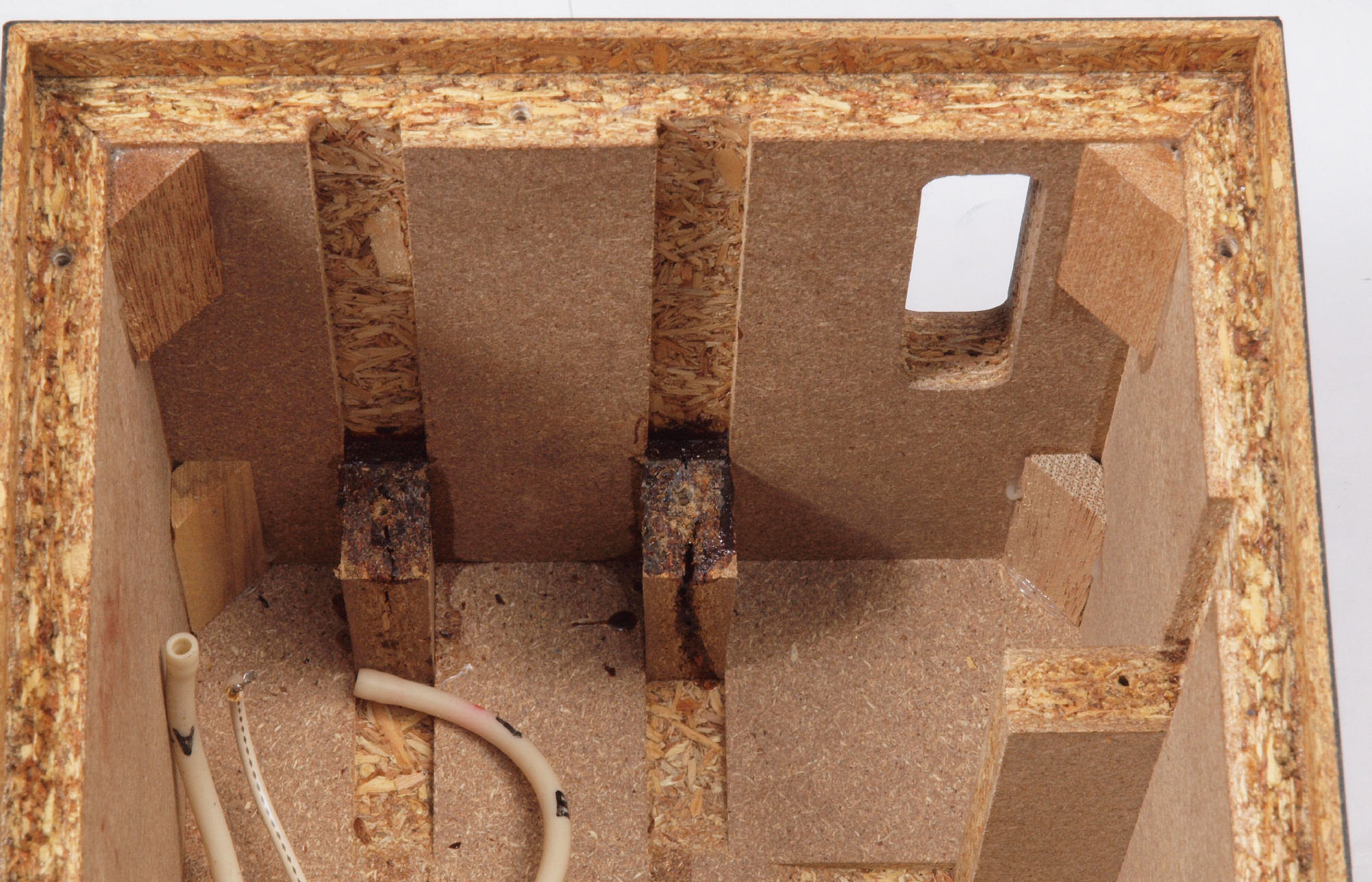

| Ｃ４１． 修理前 木箱圧縮板右側。 |
 |

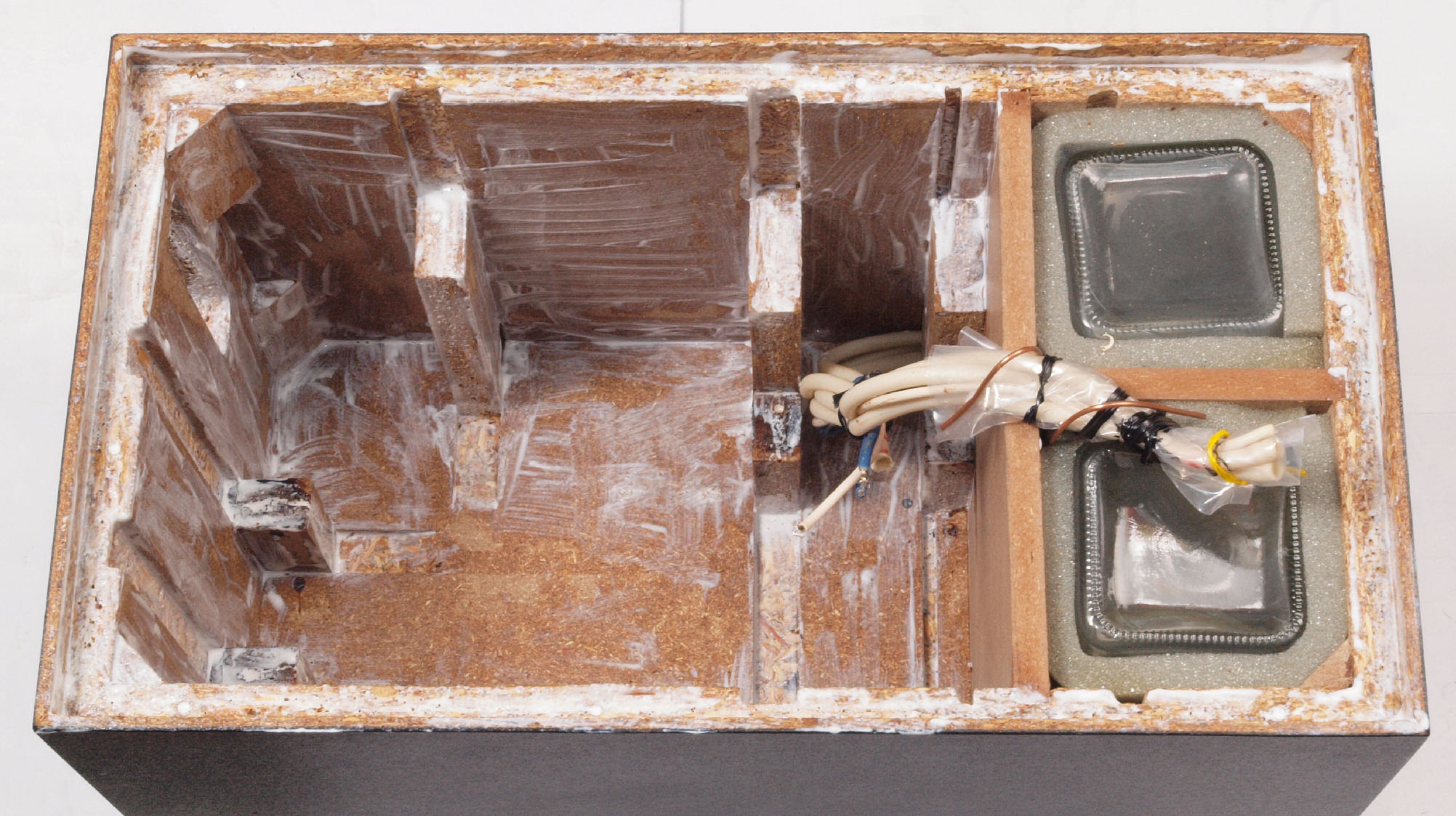

| Ｃ４２． 修理中 木箱圧縮板右側。 圧縮板にボンドを塗って固めている。 |
 |
| Ｃ４３． 修理後 木箱圧縮板右側。 表に出るところは、ラッカーを吹き付ける。 |
 |

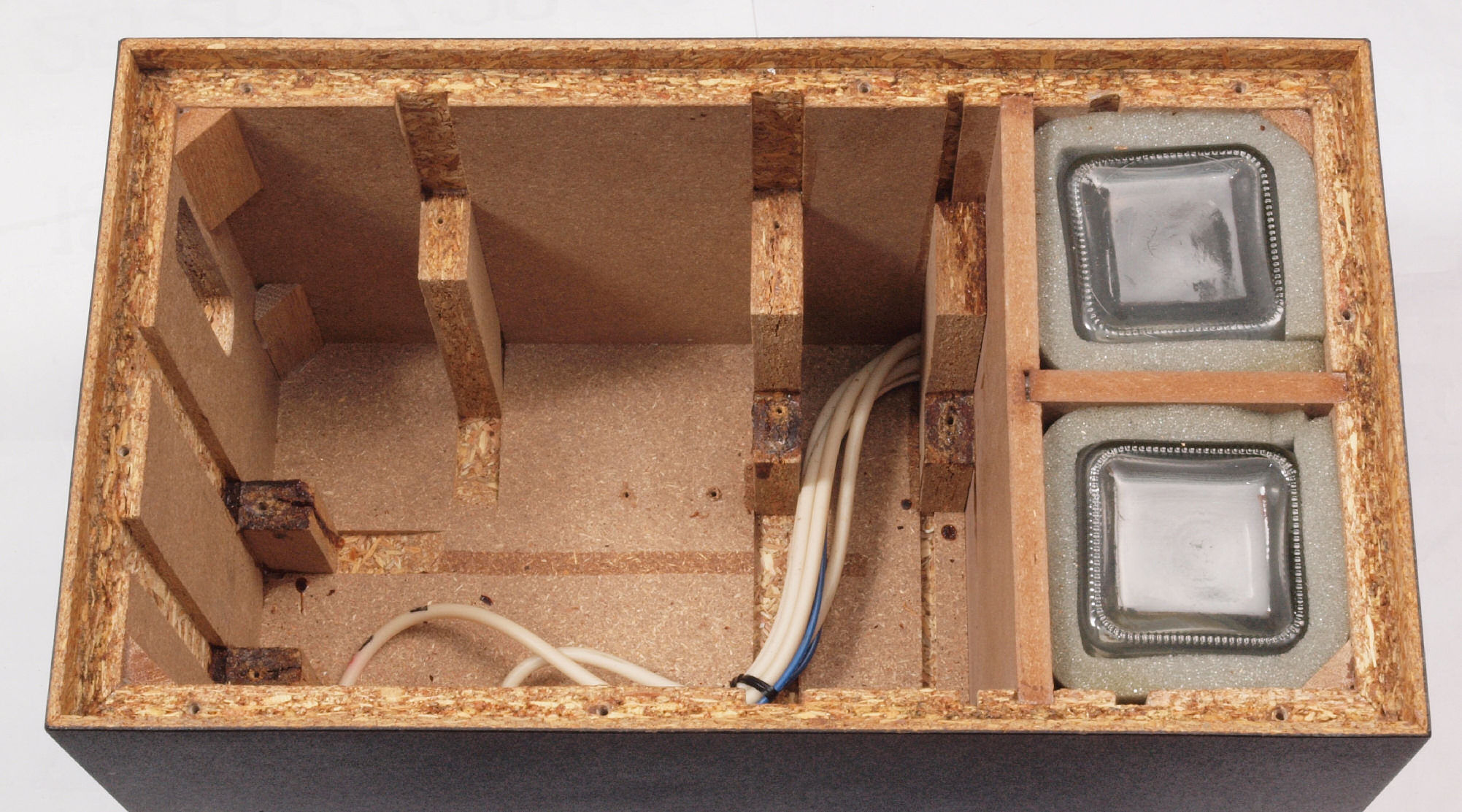

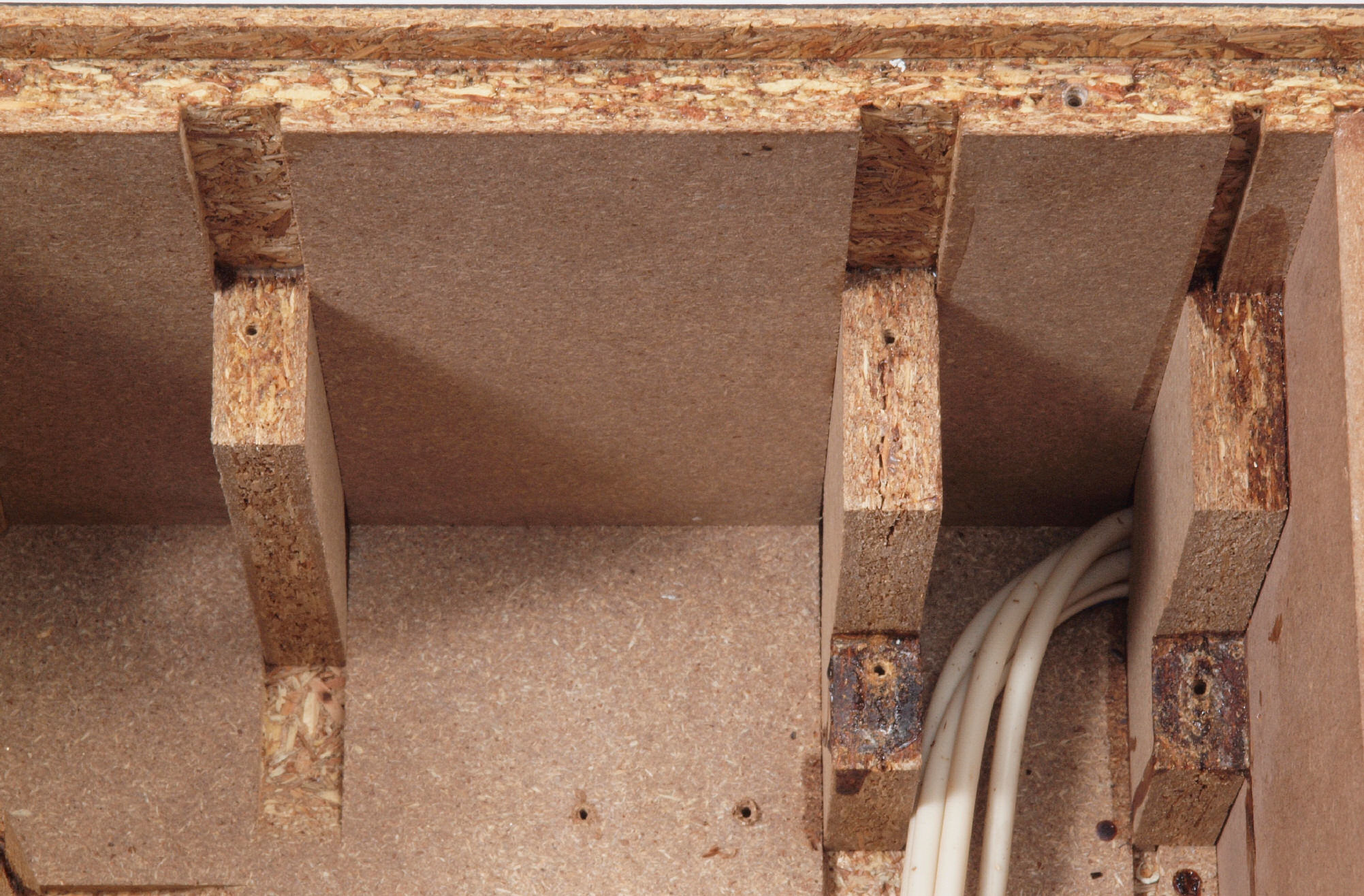

| Ｃ４４． 修理前 木箱圧縮板左側。 |
 |

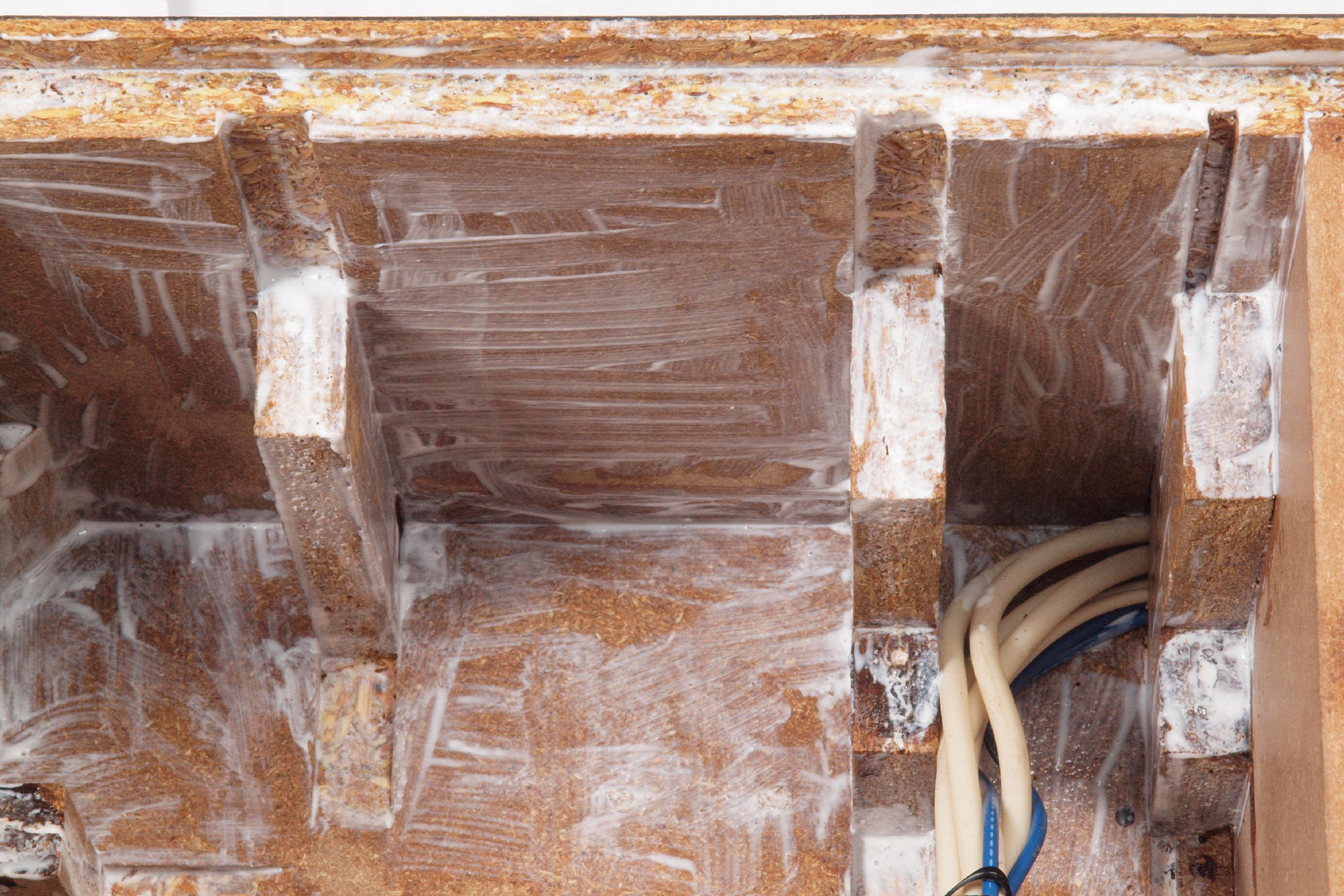

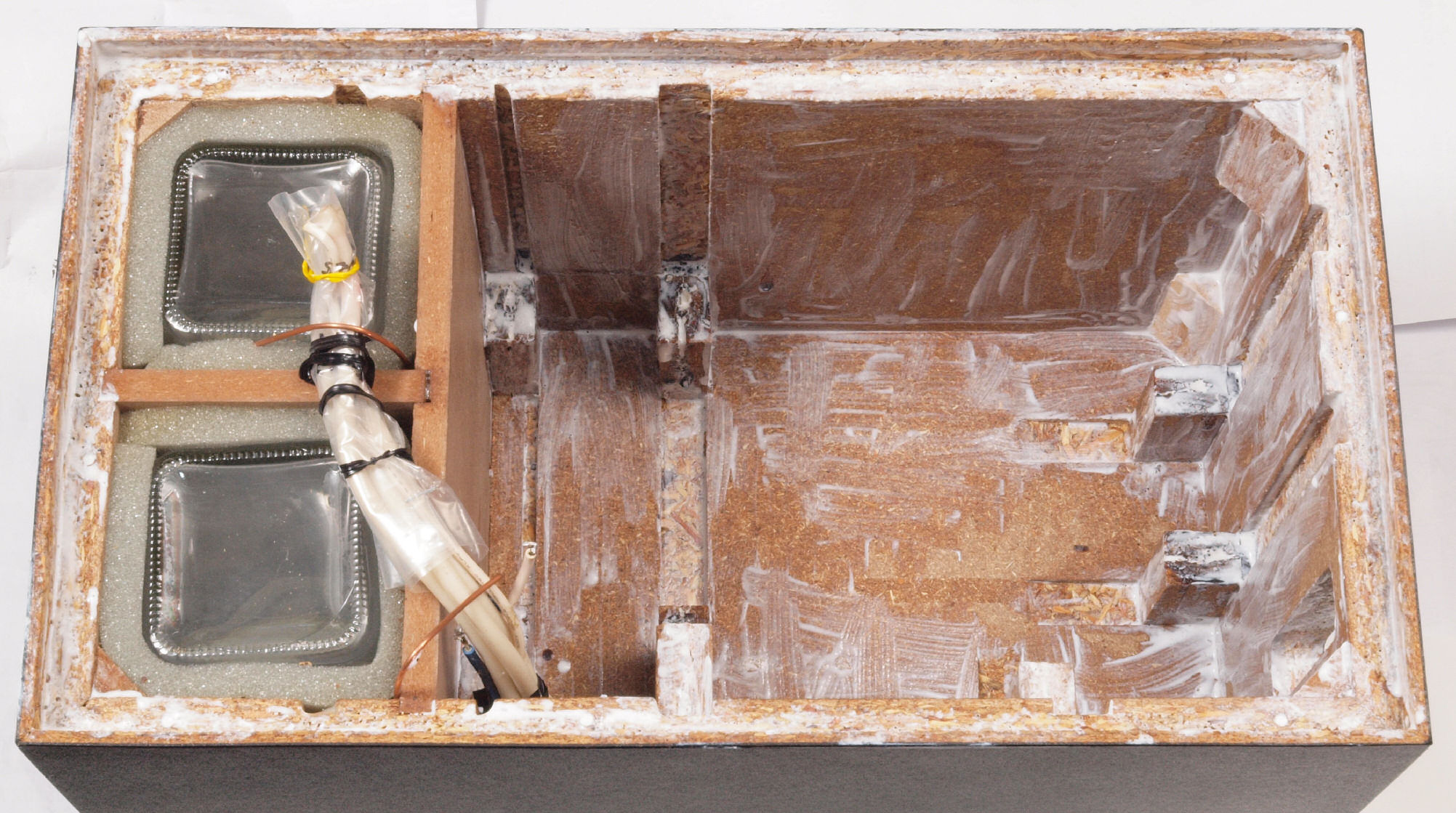

| Ｃ４５． 修理中 木箱圧縮板左側。 圧縮板にボンドを塗って固めている。 |
 |

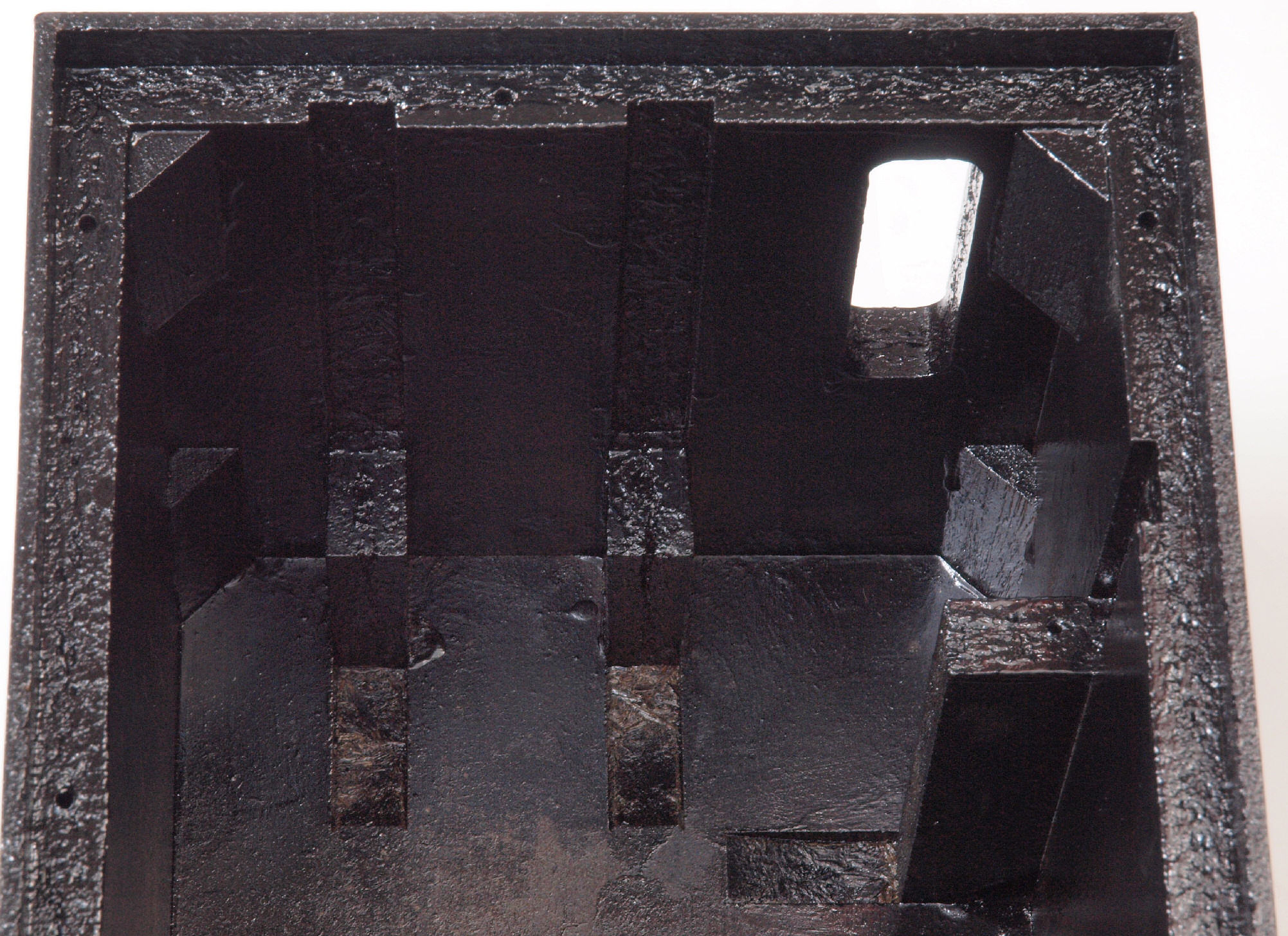

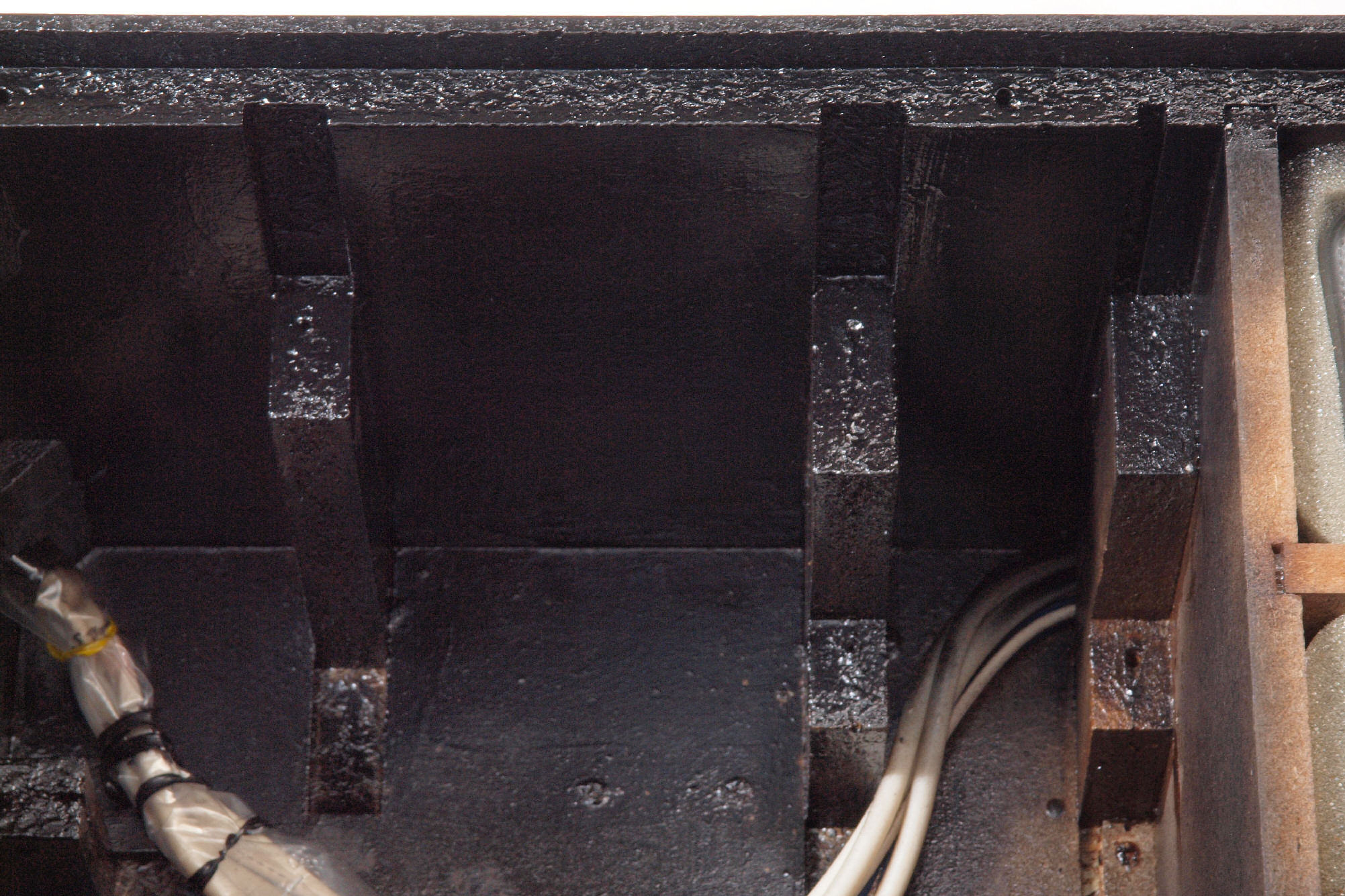

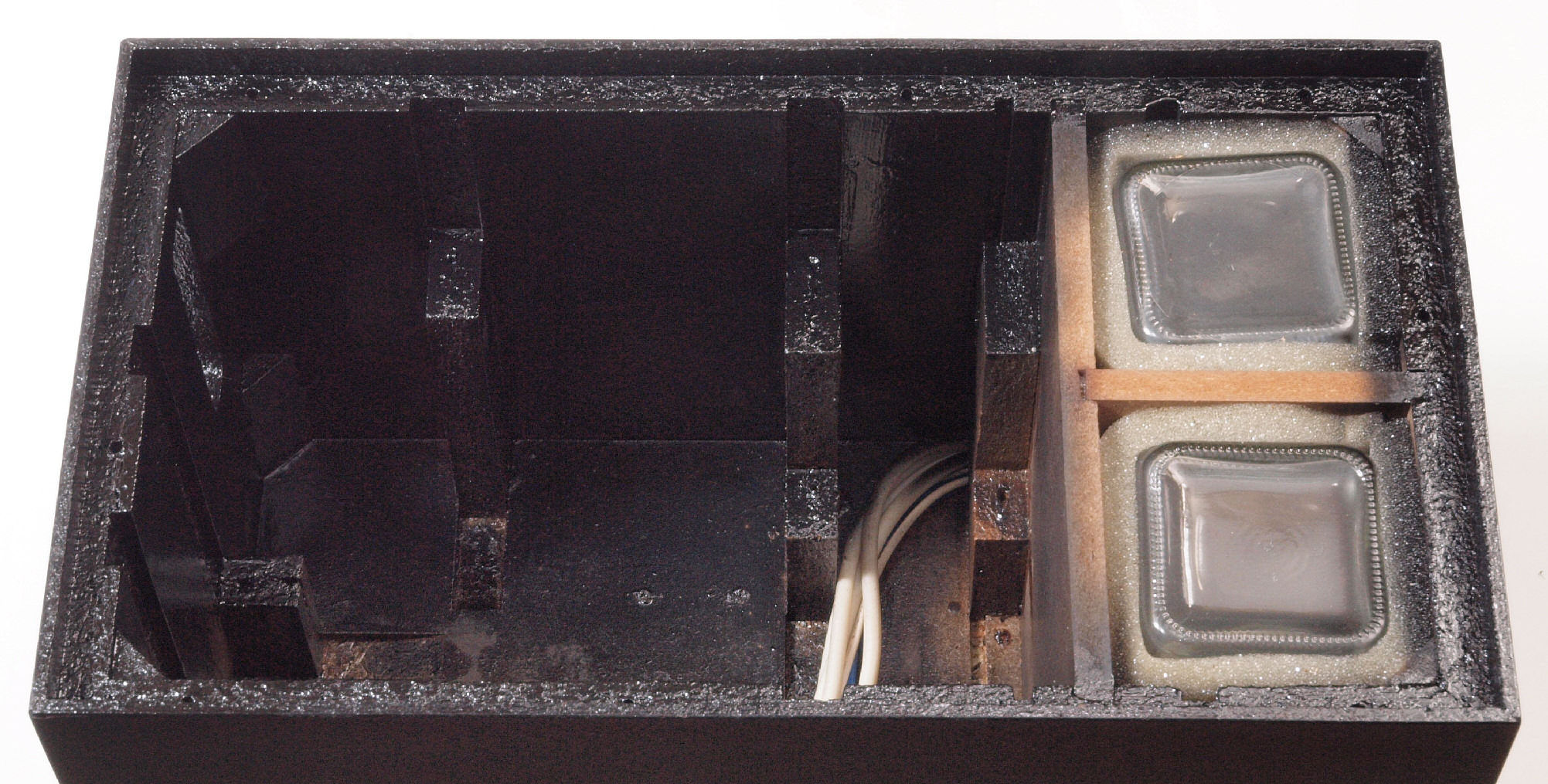

| Ｃ４６． 修理後 木箱圧縮板左側。 表に出るところは、ラッカーを吹き付ける。 |
 |
| Ｃ５１． 修理前 フューズ取付圧縮板。 |
 |
| Ｃ５２． 修理中 フューズ取付圧縮板。 圧縮板にボンドを塗って固めている。 |
 |
| Ｃ５３． 修理（塗装）後 フューズ取付圧縮板。 |
 |
| Ｃ５４． 修理前 フューズ取付圧縮板裏。 |
 |
| Ｃ５５． 修理（塗装）後 フューズ取付圧縮板裏。 |
 |
| Ｃ５６． 修理前 フューズ取付け台。 |
 |
| Ｃ５７． 修理中 フューズ取付け台。 圧縮板にボンドを塗って固めている。 |
 |
| Ｃ５８． 修理（塗装）後 フューズ取付け台。 |
 |

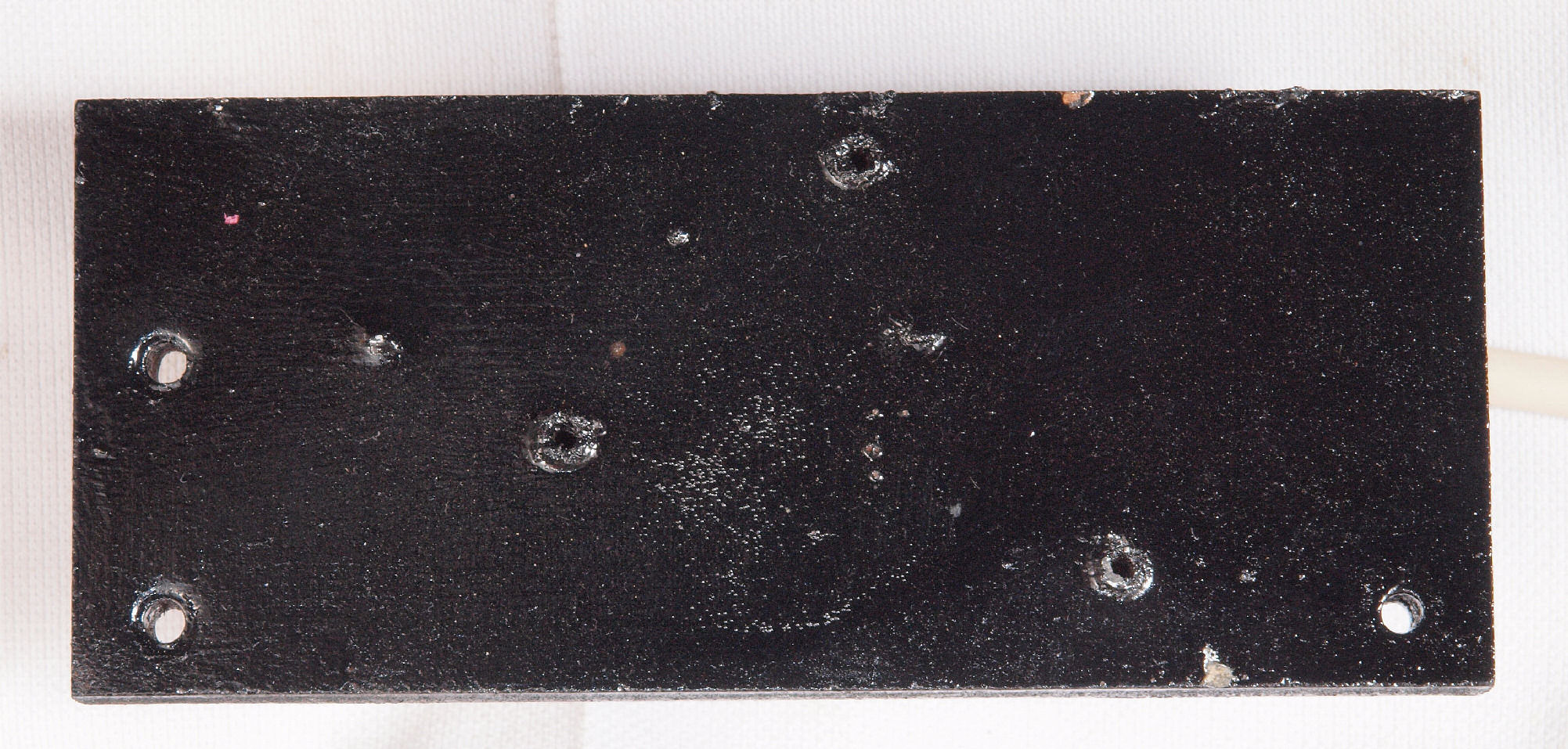

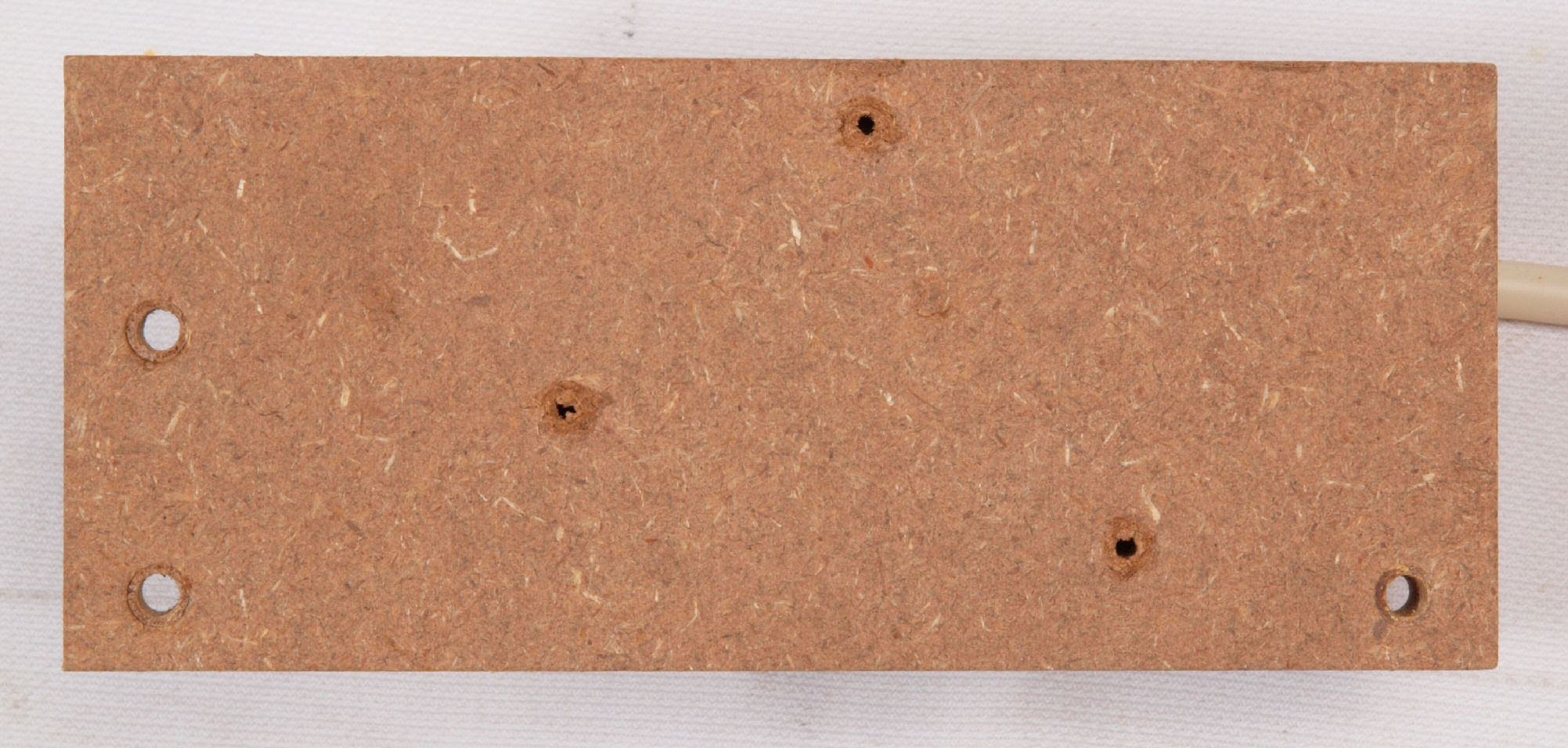

| Ｃ６１． 修理前 ポンプ取り付け板。 |
 |

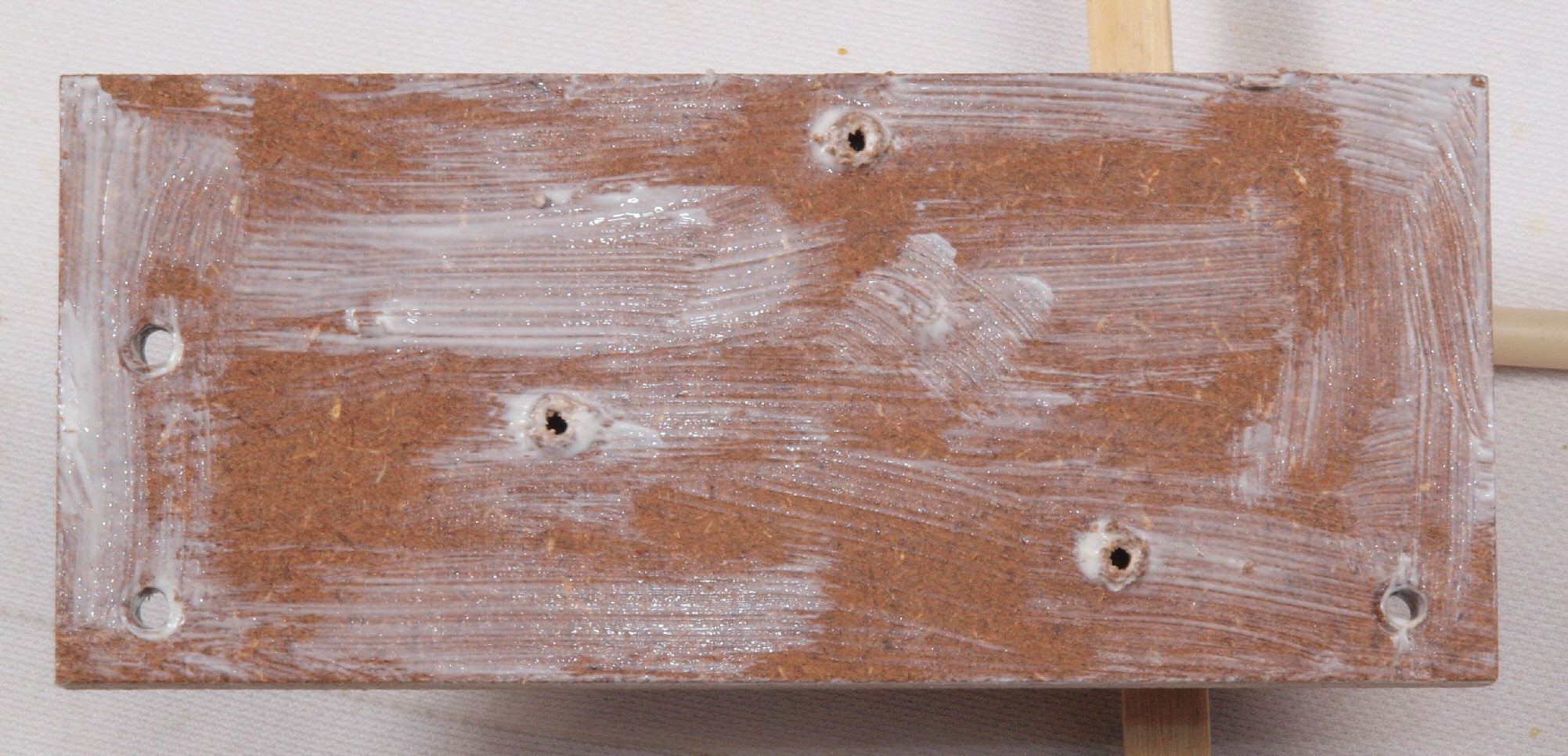

| Ｃ６２． 修理中 ポンプ取り付け板、 ボンドを染みこませる。木ネジで割れた所は十分に染み込ませる。 |
 |
| Ｃ６３． 修理（塗装）後 ポンプ取り付け板。 |
 |
| Ｃ６４． 修理前 ポンプ取り付け板２。 |
 |
| Ｃ６５． 修理中 ポンプ取り付け板２、 ボンドを染みこませる。木ネジで割れた所は十分に染み込ませる。 |
 |

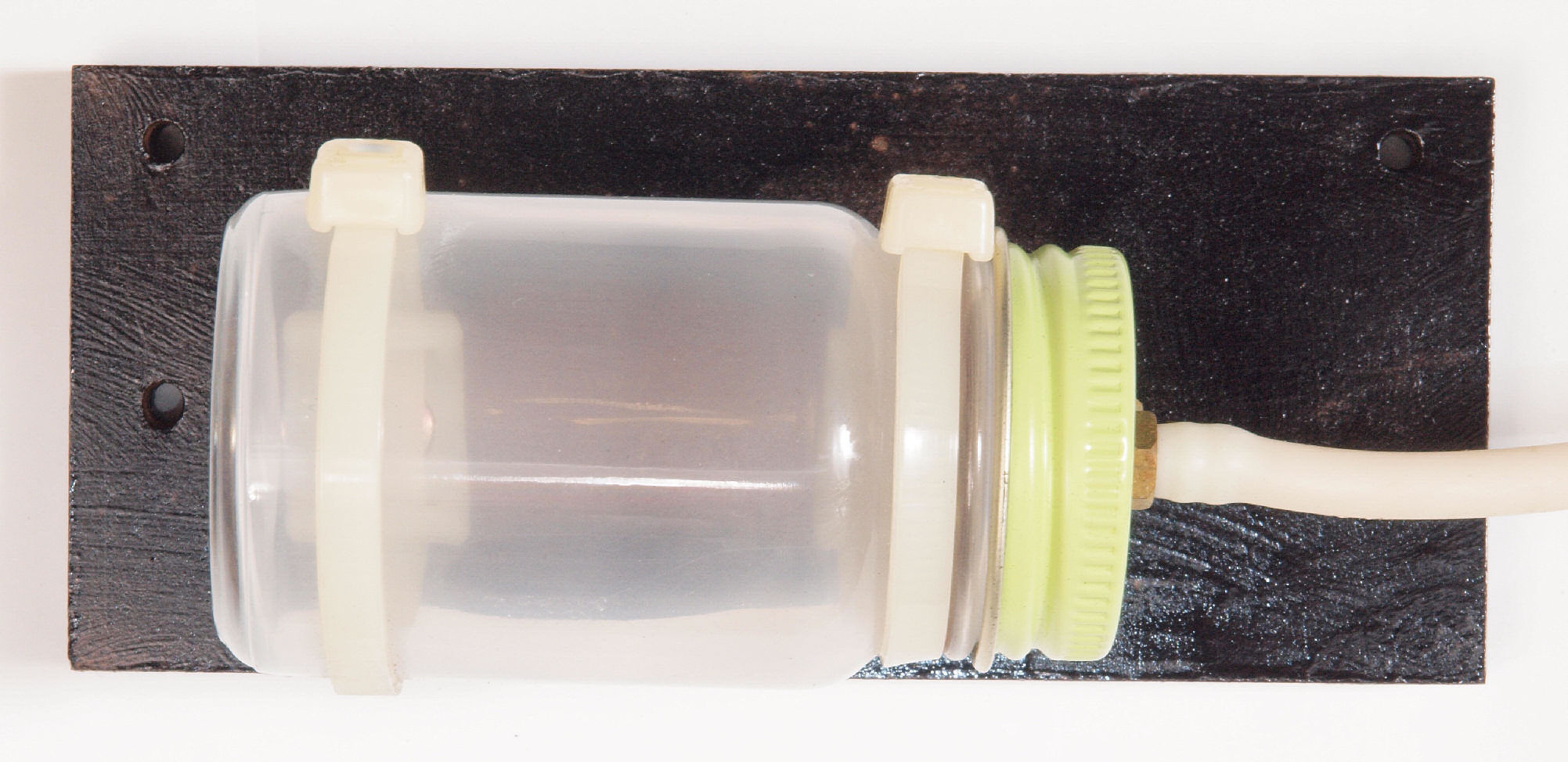

| Ｃ６６． 修理（塗装）後 ポンプ取り付け板２。 |
 |

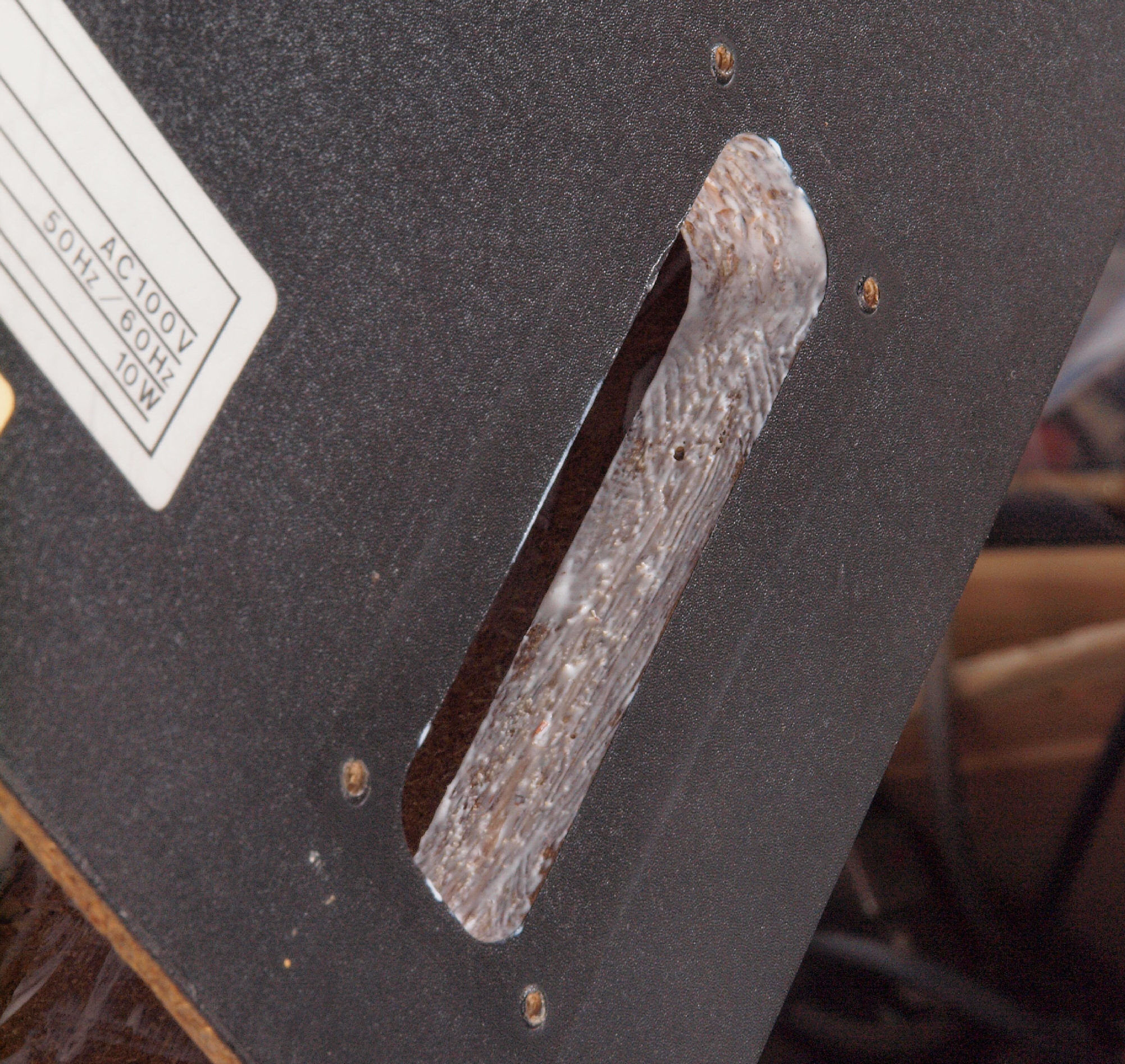

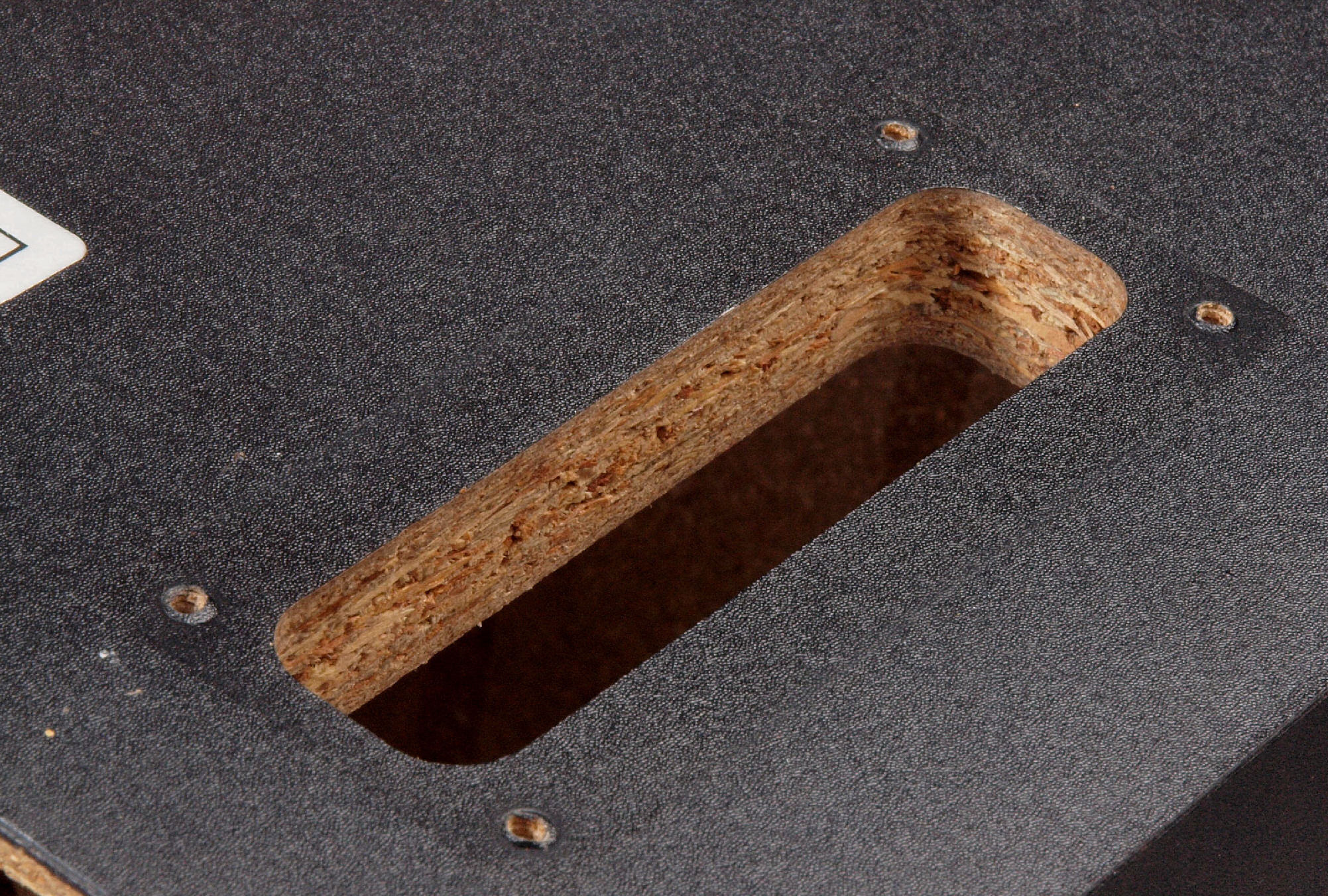

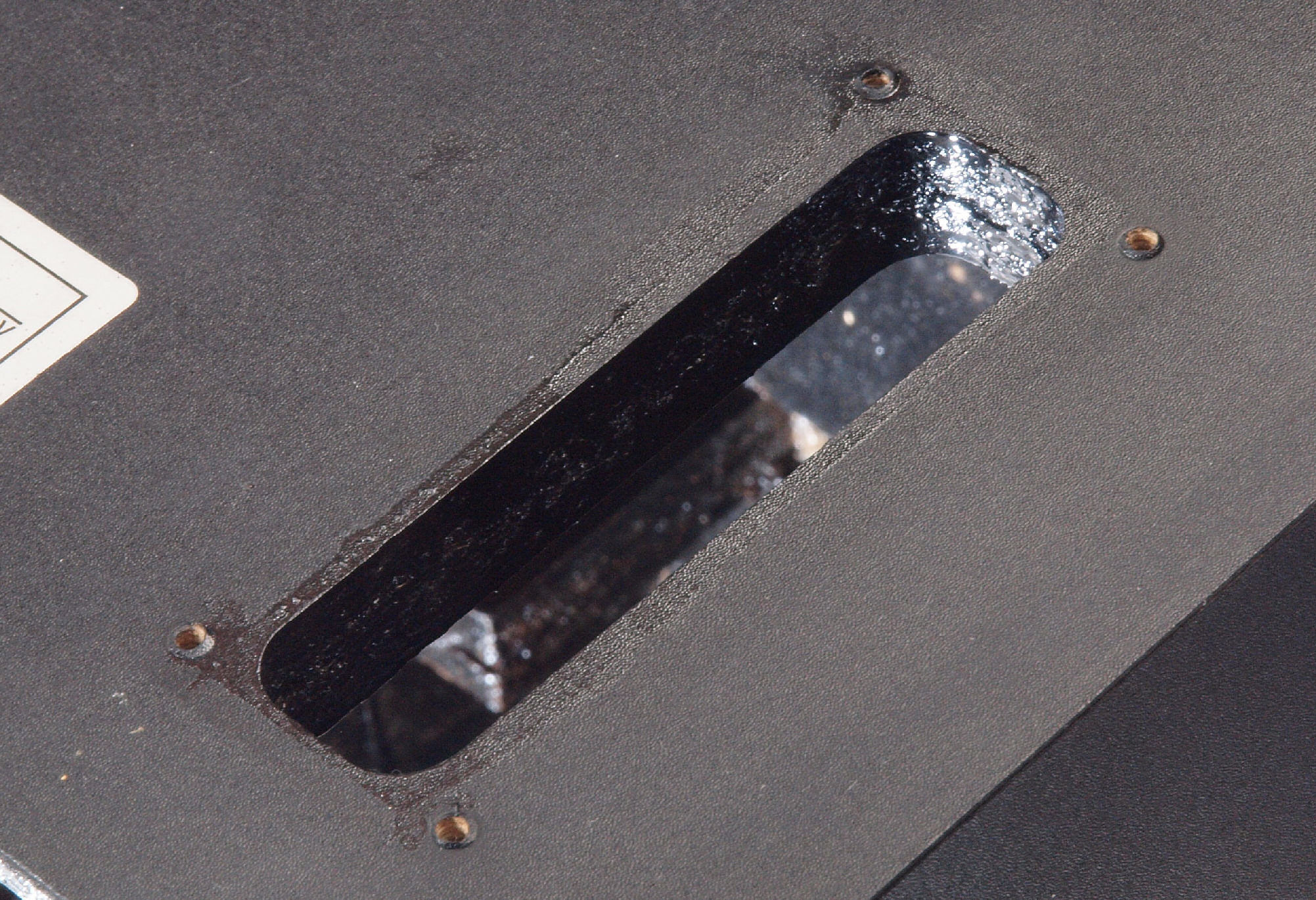

| Ｃ６７． 修理前 「電源入り口、吐出口取り付け板」 の穴 |
 |
| Ｃ６８． 修理中 「電源入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。 |
 |
| Ｃ６９． 修理後 「電源入り口、吐出口取り付け板」、 さらにラッカーを吹き付ける。 |
 |

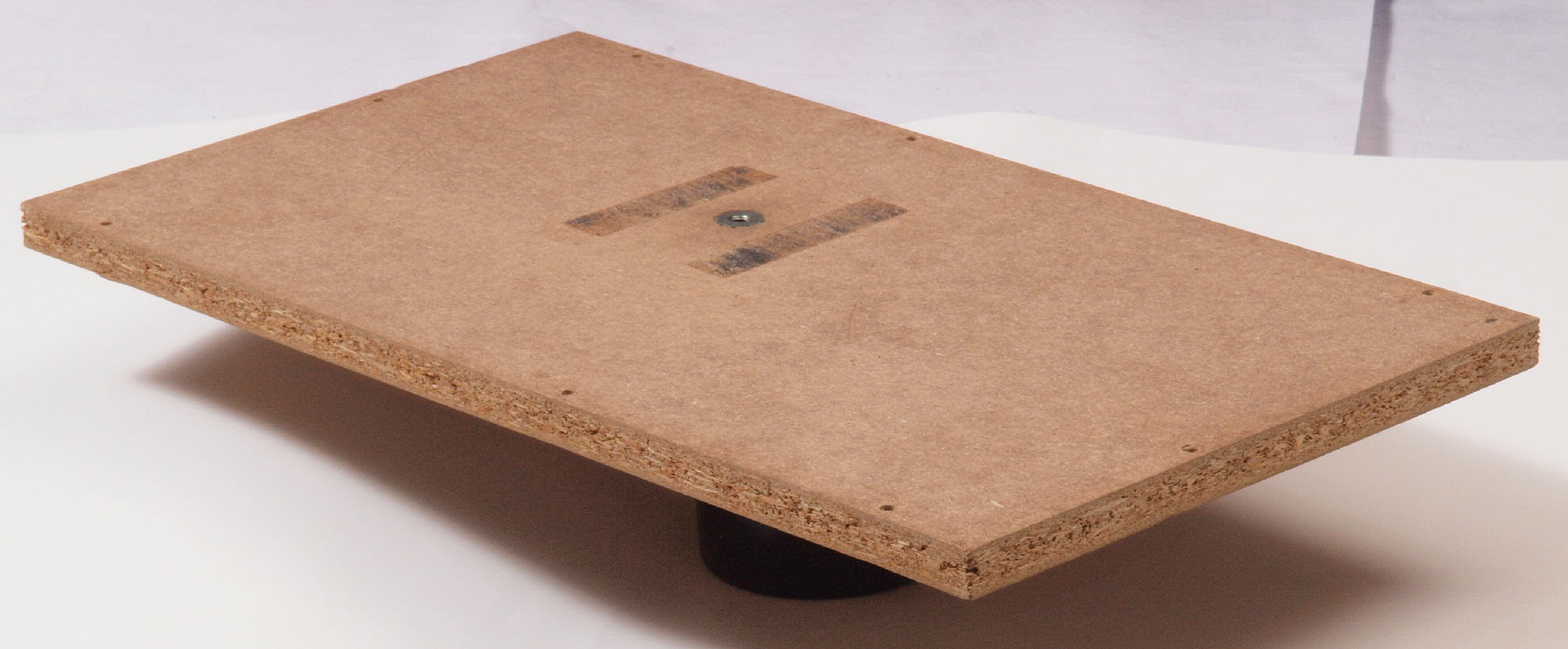

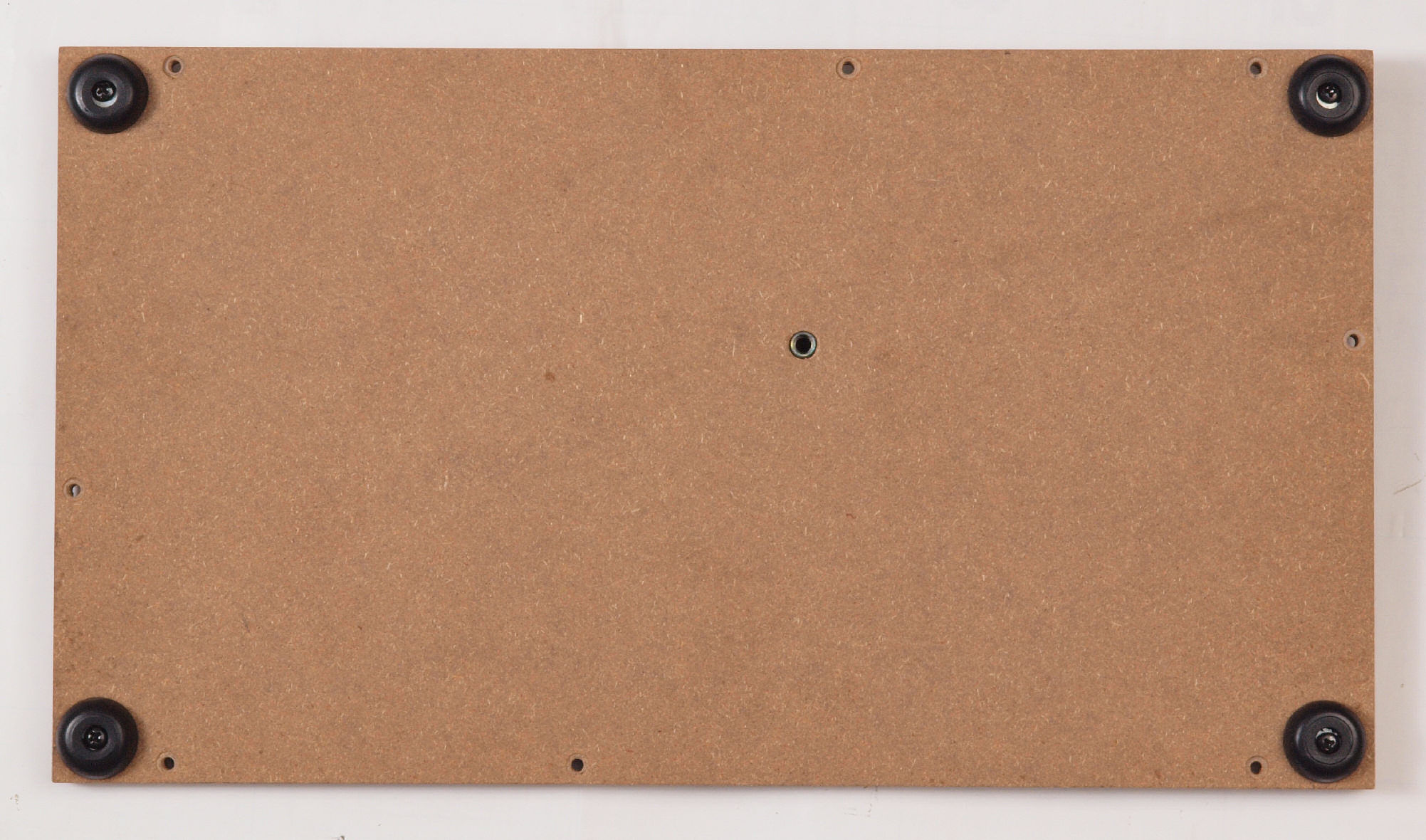

| Ｃ７１． 修理前 下蓋表 |
 |

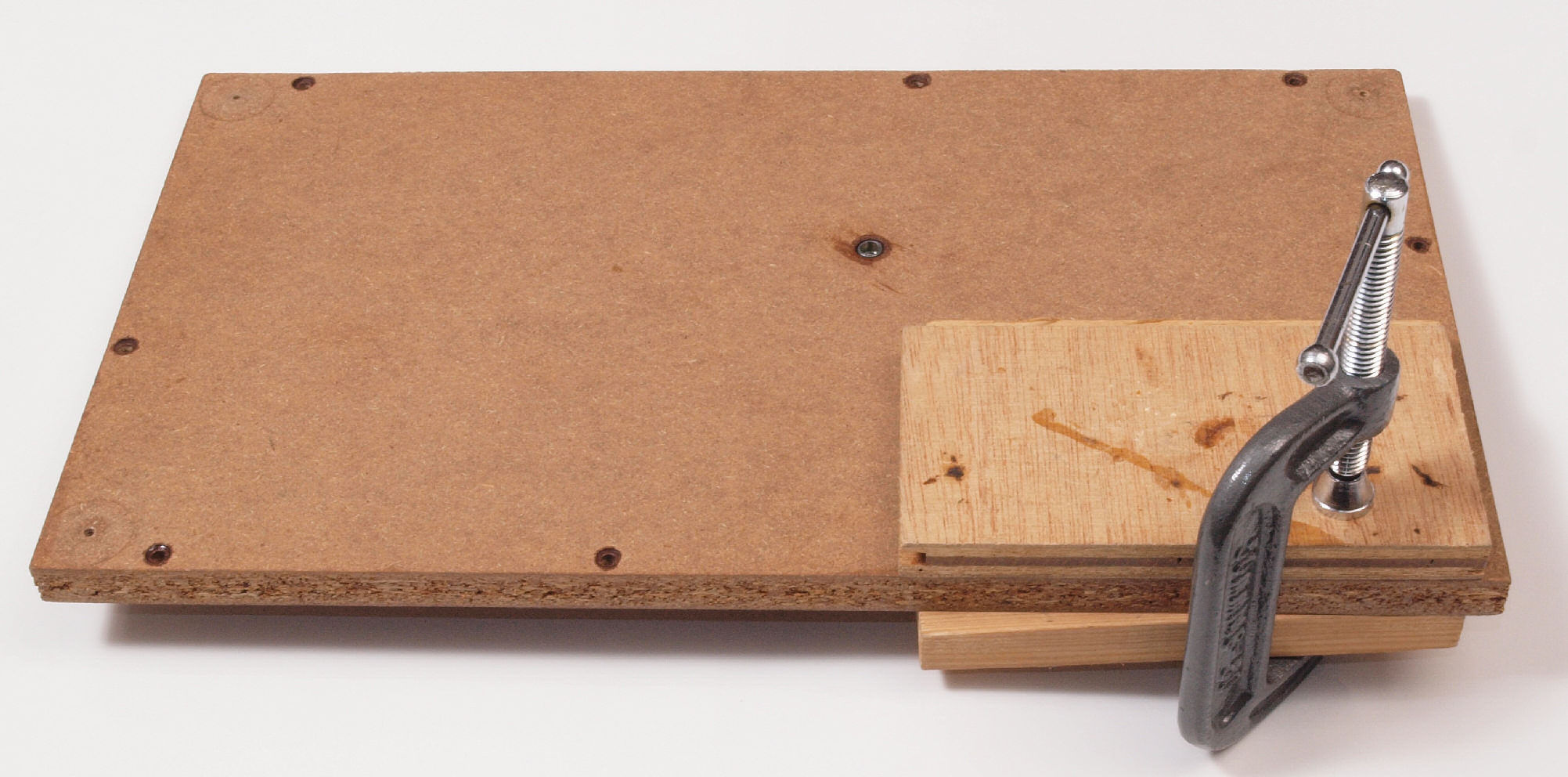

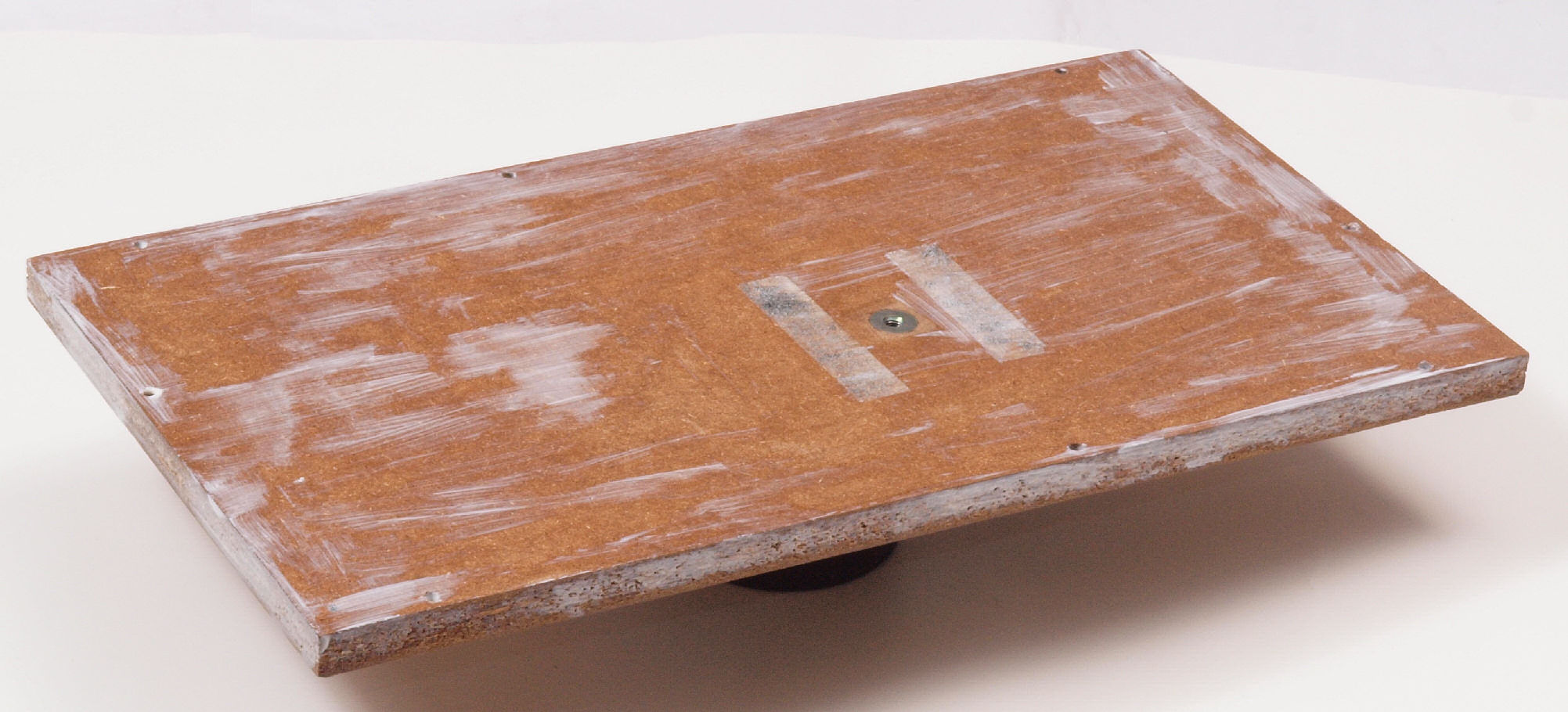

| Ｃ７１２． 修理中 下蓋表。 割れや膨れはしゃこ万力で押さえて、接着する。 |
 |

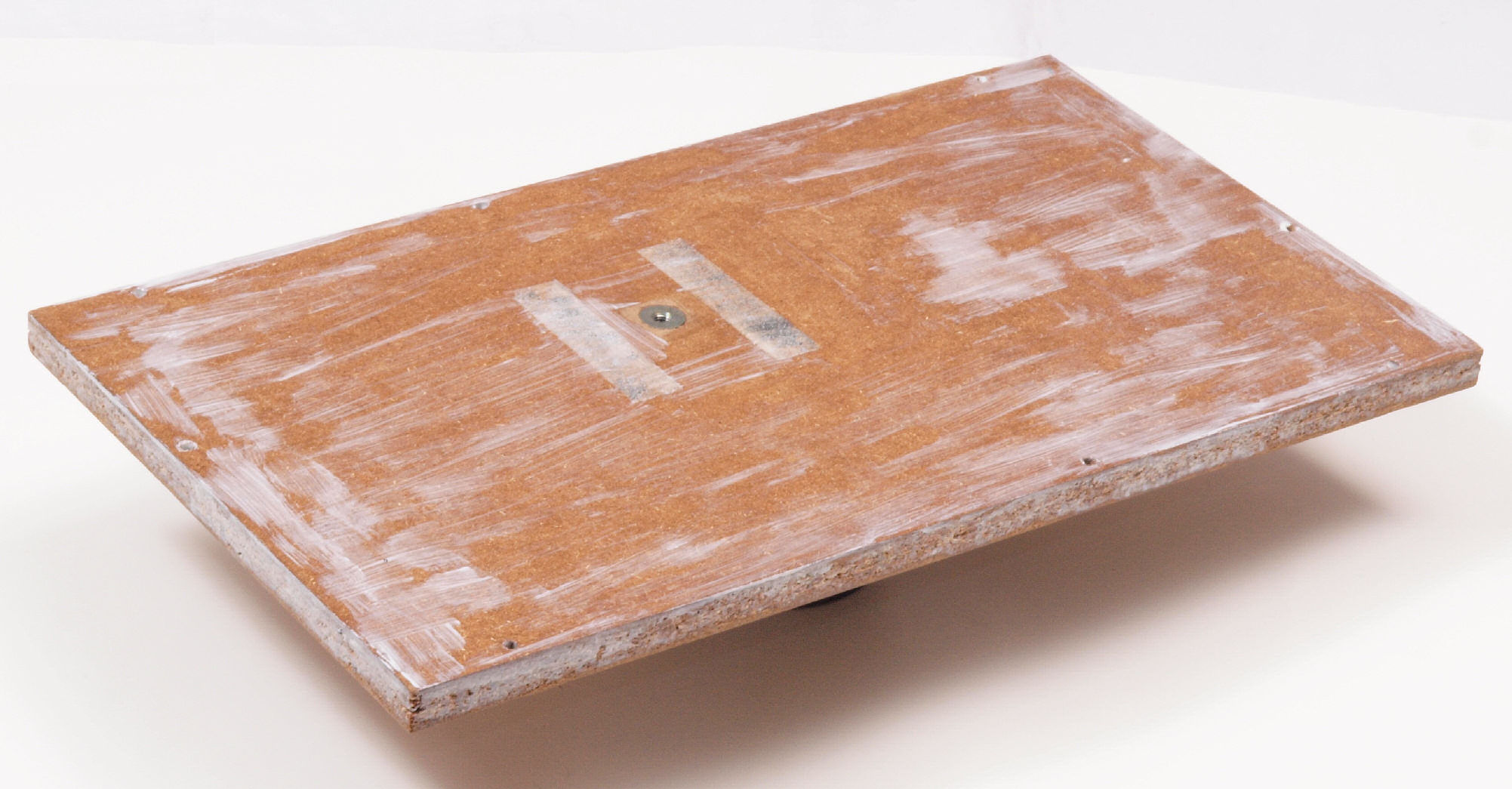

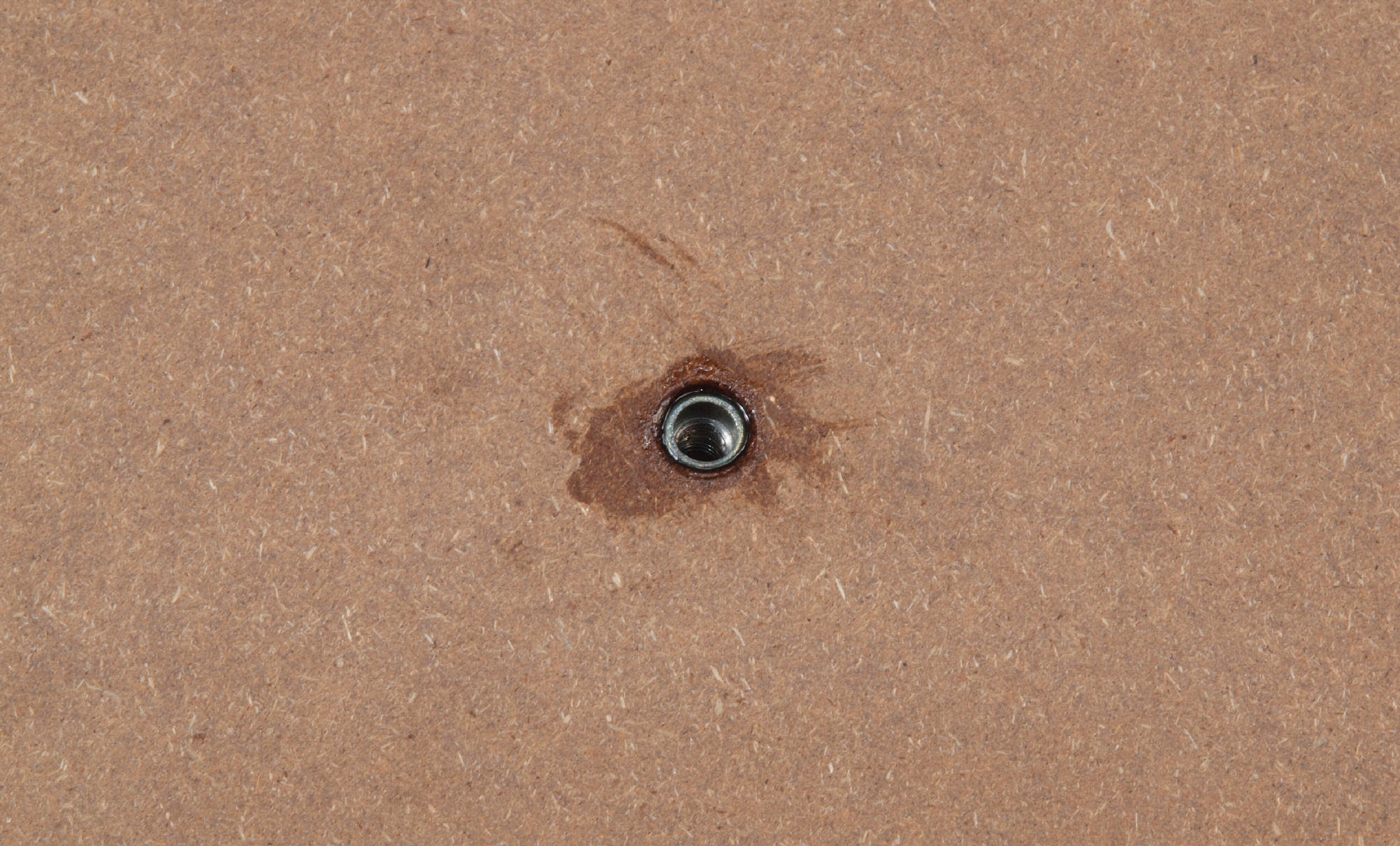

| Ｃ７２． 修理中 下蓋表。 ポンプ固定ビスを受けるナットは十分に接着する。 |
 |

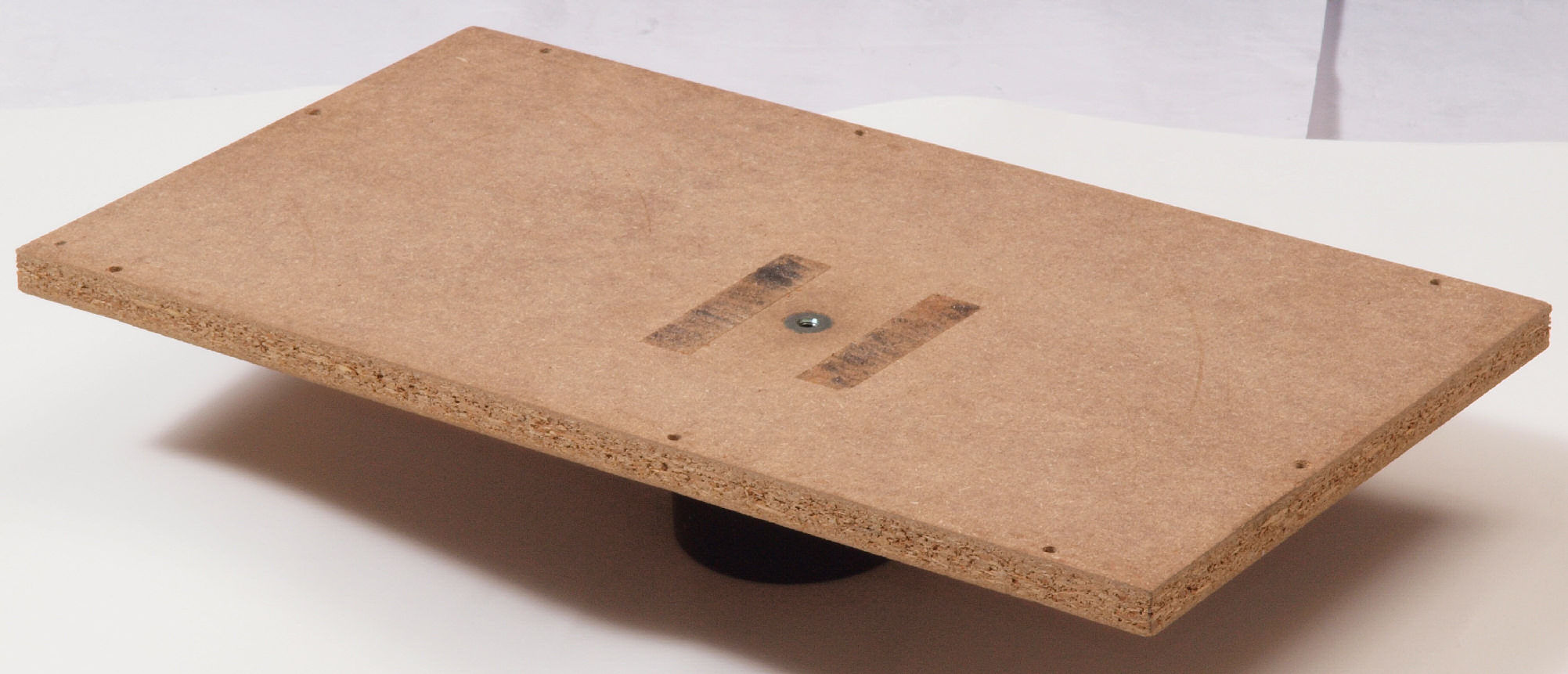

| Ｃ７３． 修理（塗装）後 下蓋表、 ラッカーを吹き付ける。 |
 |
| Ｃ７４． 修理前 下蓋（底板）裏右横側 |
 |
| Ｃ７５． 修理中 下蓋（底板）裏右横側、ボンドを染みこませる。 |
 |

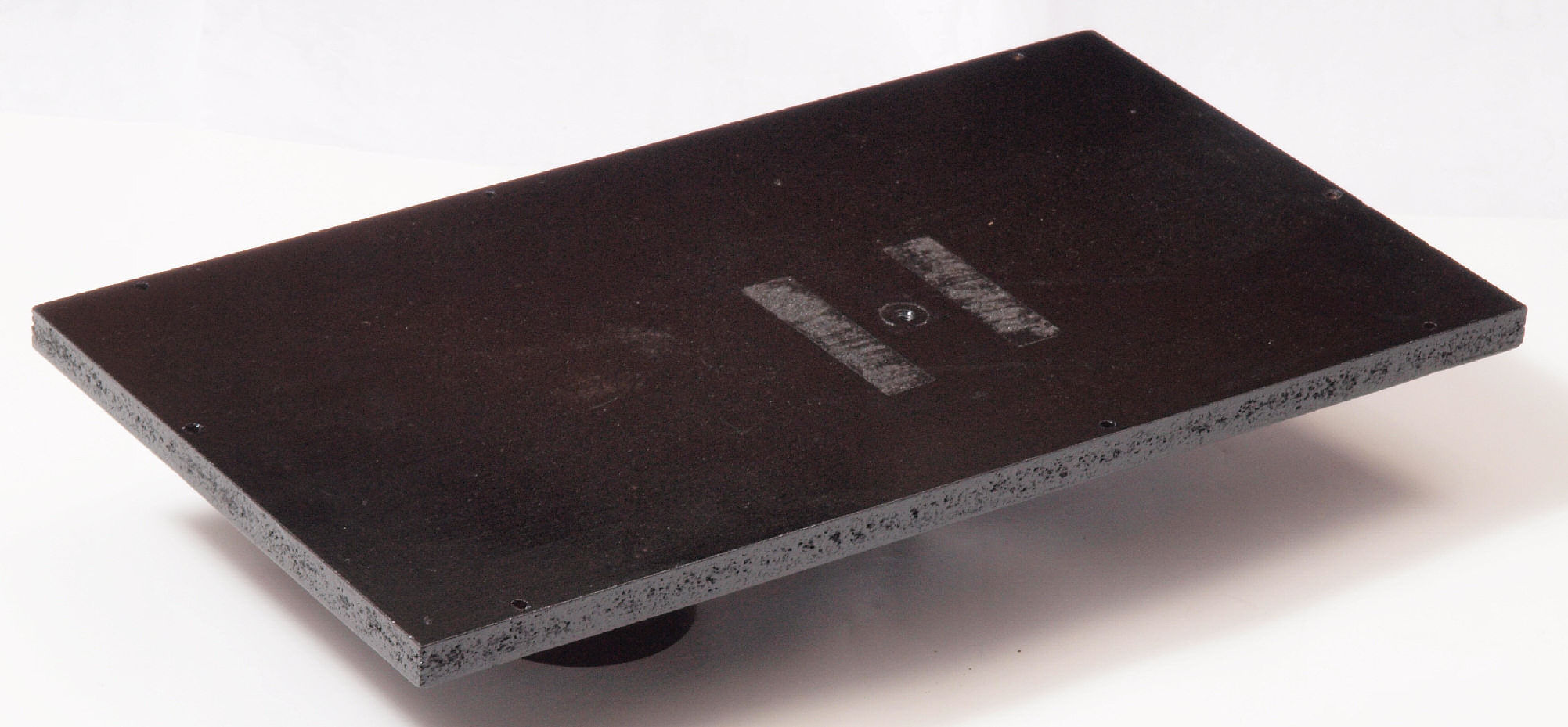

| Ｃ７６． 修理（塗装）後 下蓋（底板）裏右横側、 さらにラッカーを吹き付ける。 |
 |
| Ｃ７７． 修理前 下蓋（底板）裏左横側 |
 |
| Ｃ７８． 修理中 下蓋（底板）裏左横側、ボンドを染みこませる。 |
 |

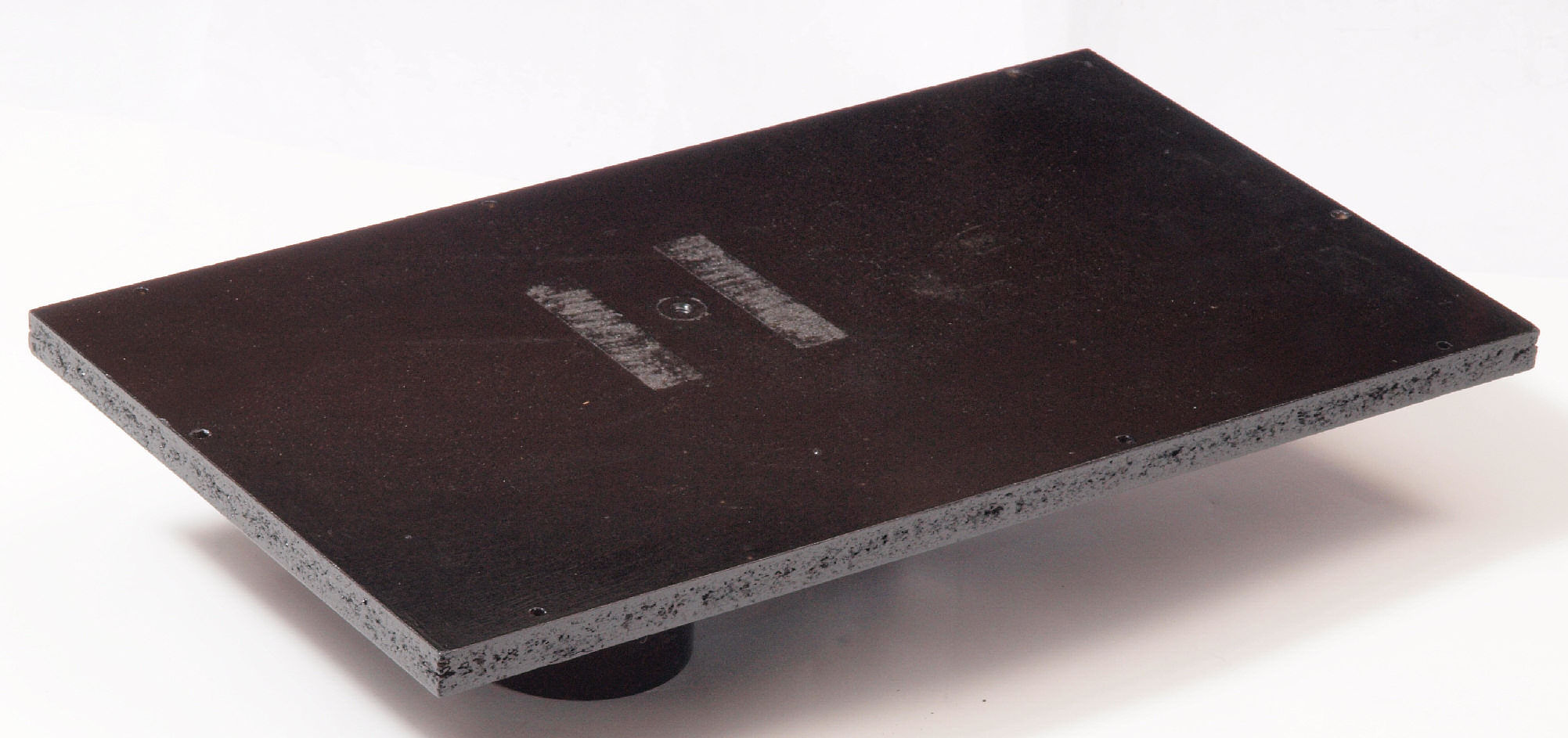

| Ｃ７９． 修理（塗装）後 下蓋（底板）裏左横側、 さらにラッカーを吹き付ける。 |
|

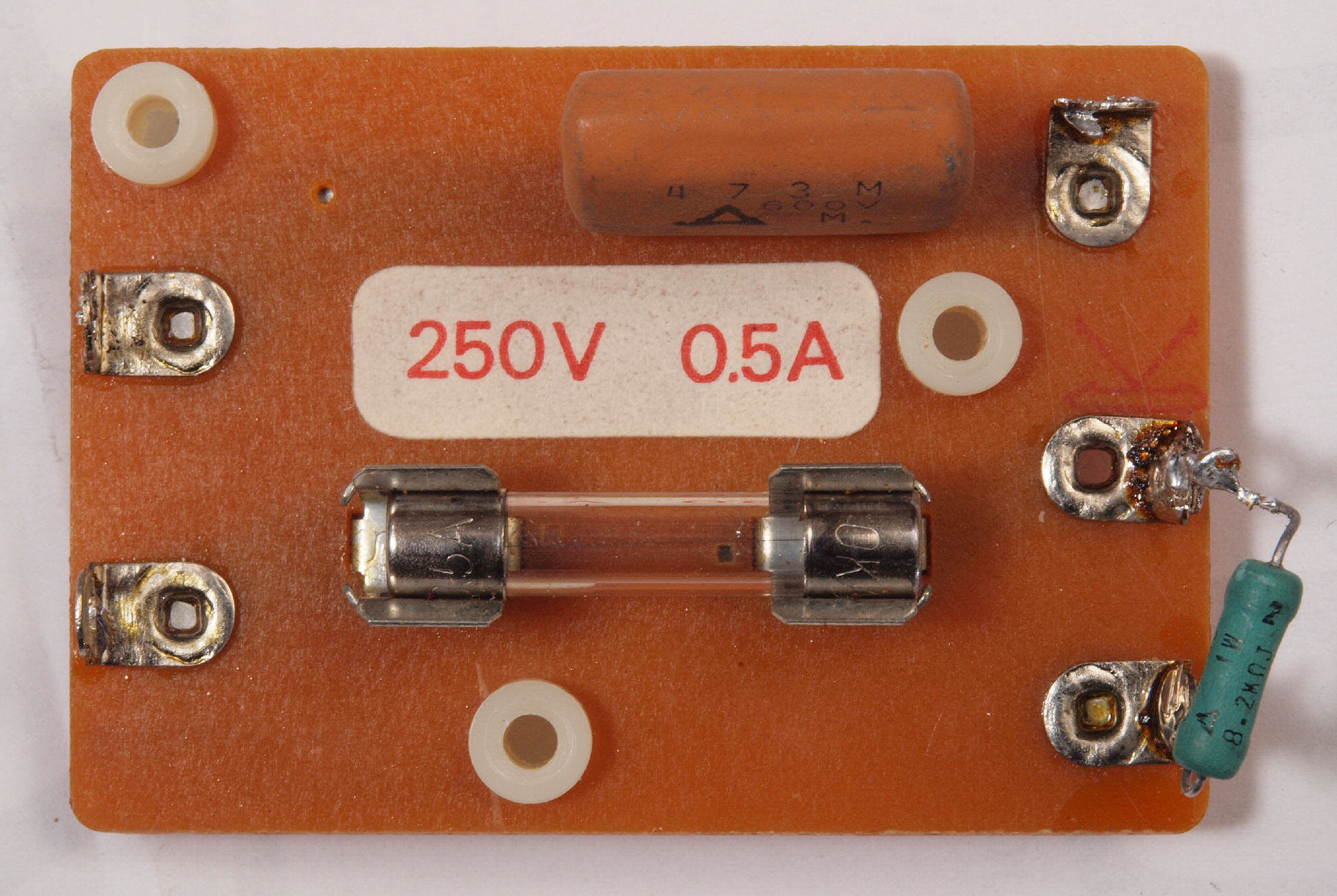

| Ｃ８１． 修理前 フューズ基板。 |
 |

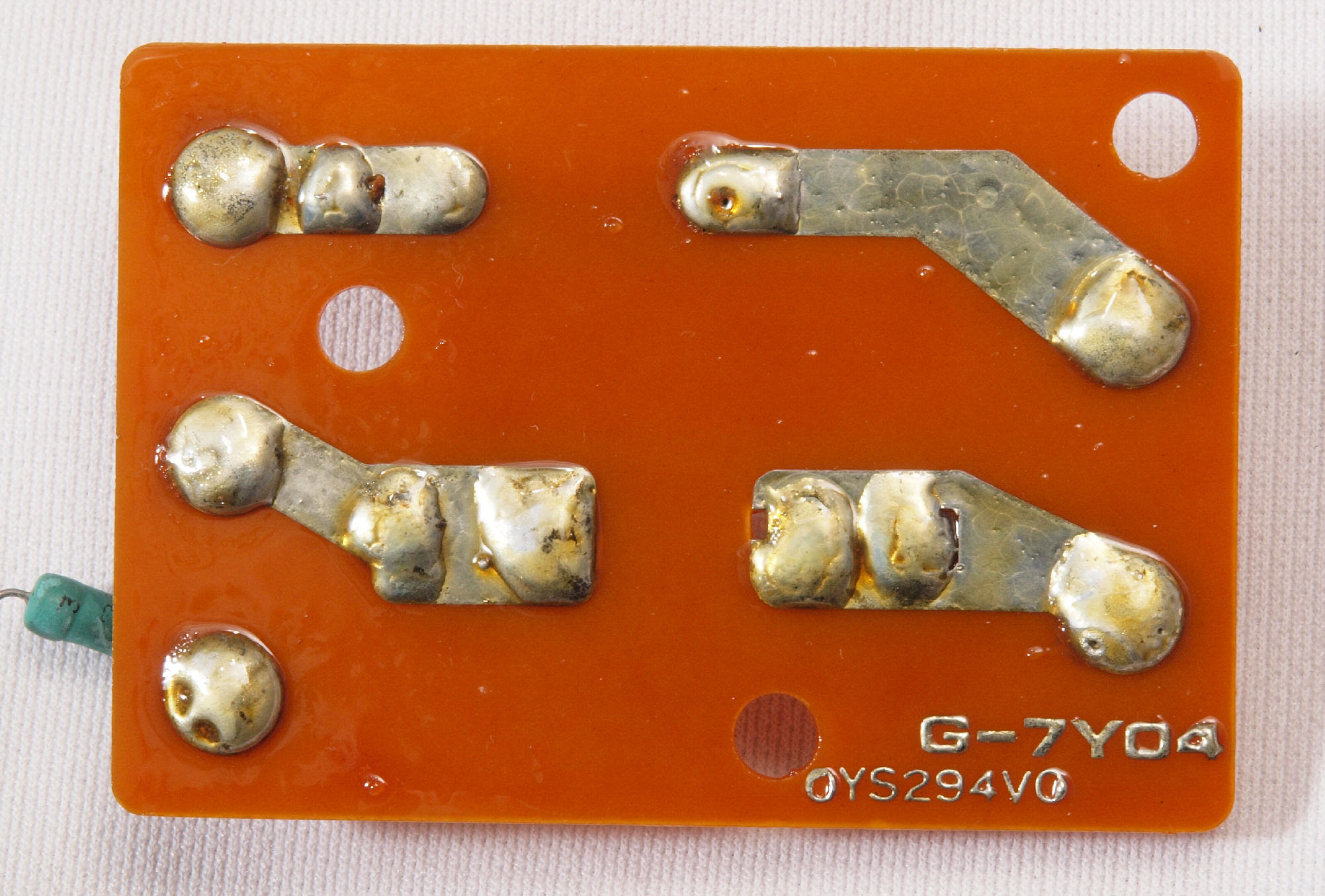

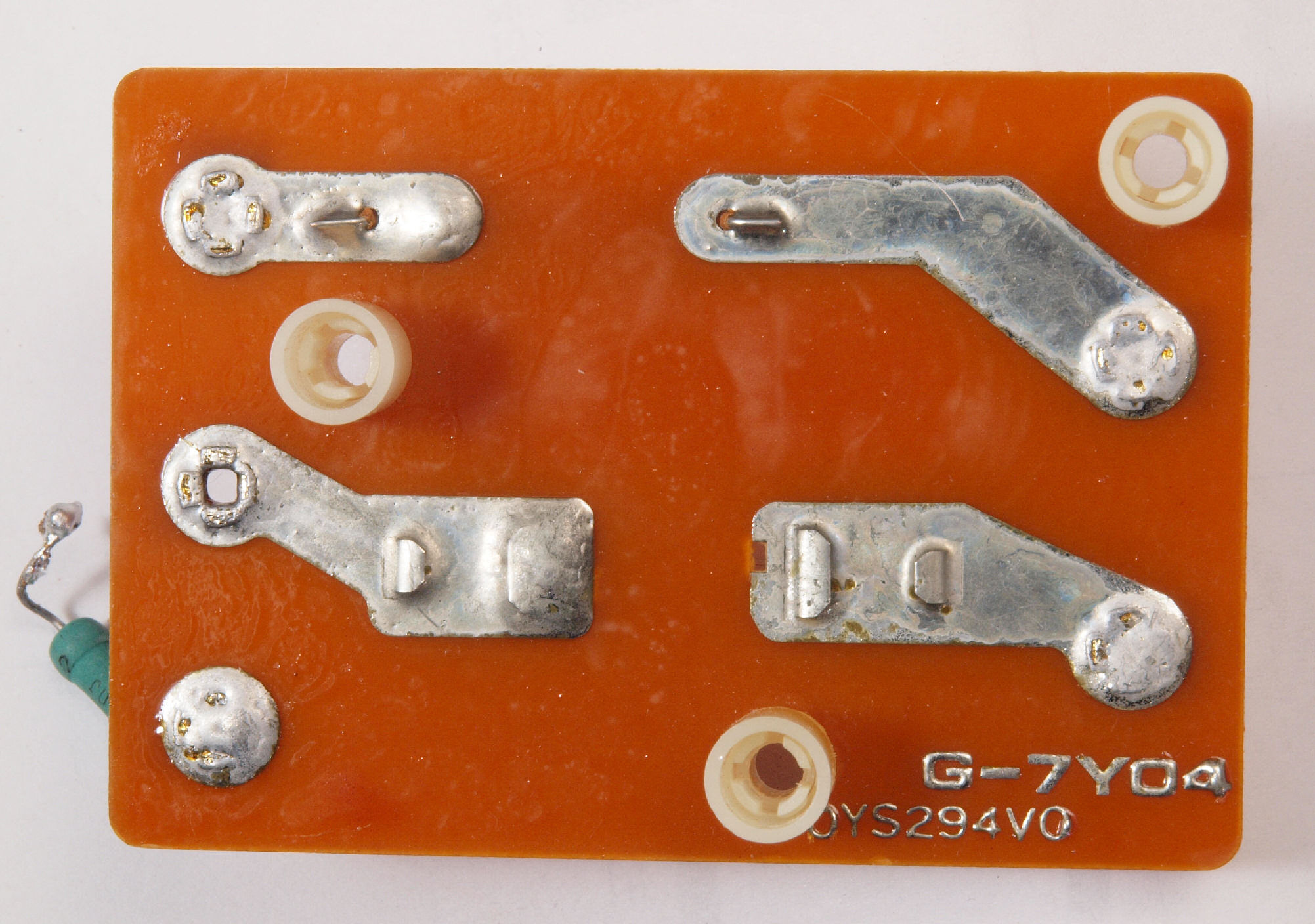

| Ｃ８２． 修理前 フューズ基板裏。 |
 |

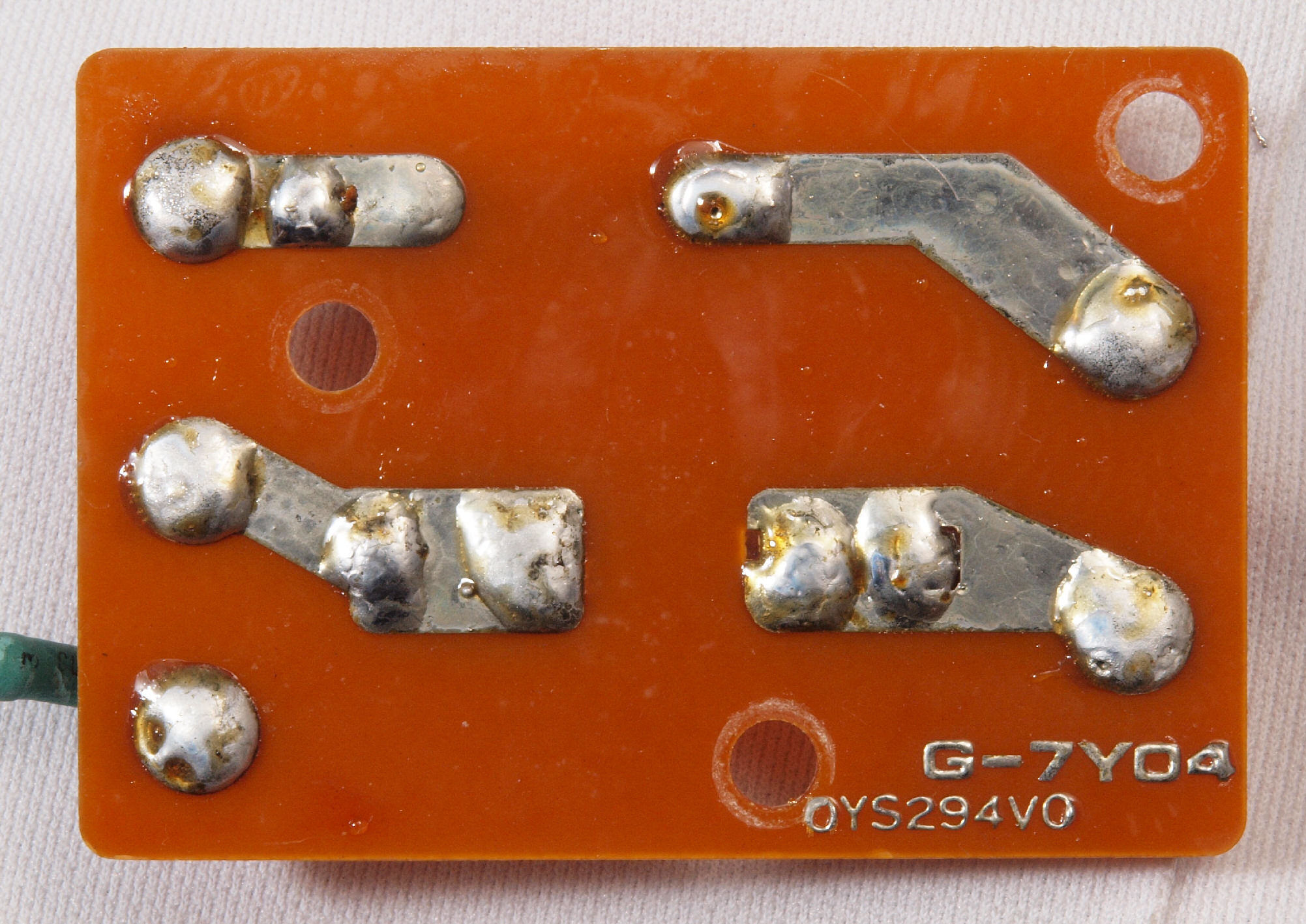

| Ｃ８３． 修理（半田補正）後 フューズ基板裏。 |
 |
| Ｃ８４． 完成フューズ基板裏。 |
 |

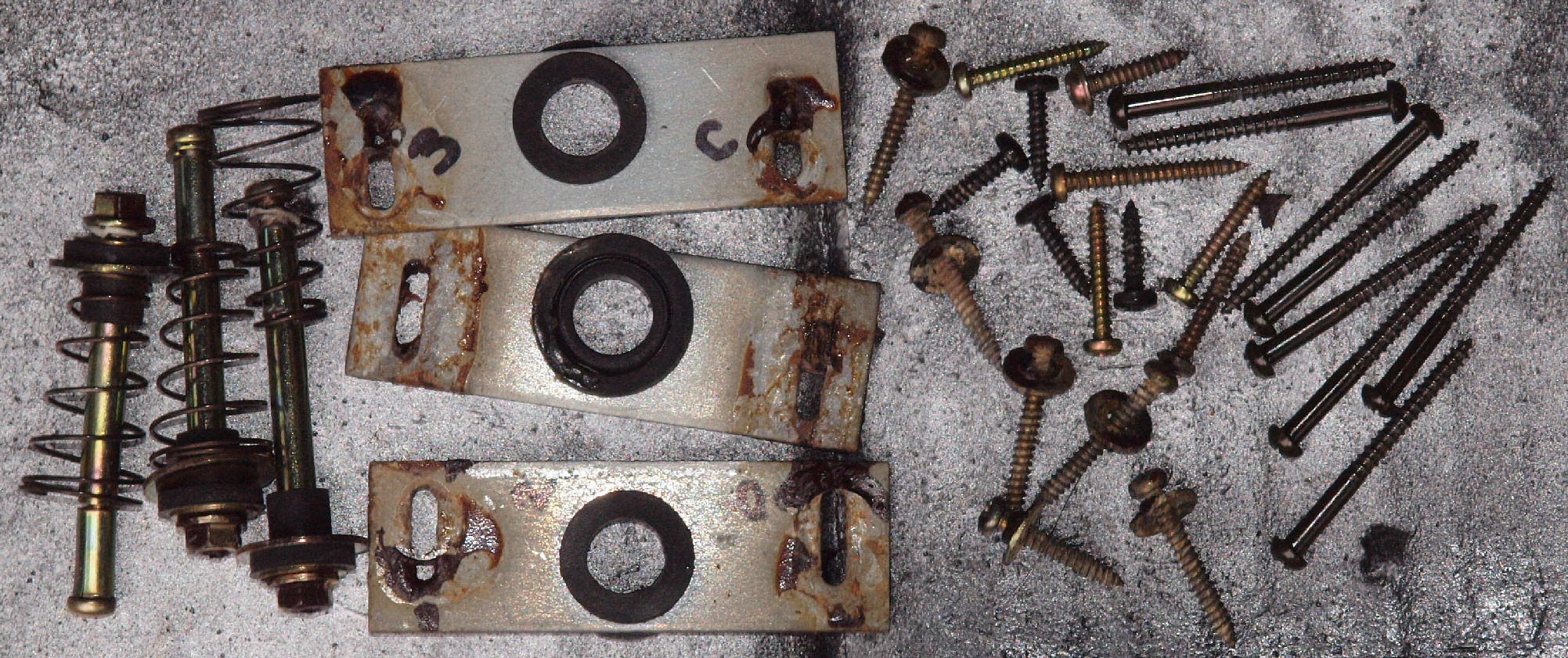

| Ｃ９１． 修理前 各種止めネジ＋ポンプ取り付け金具類、錆は少ない。 |
 |

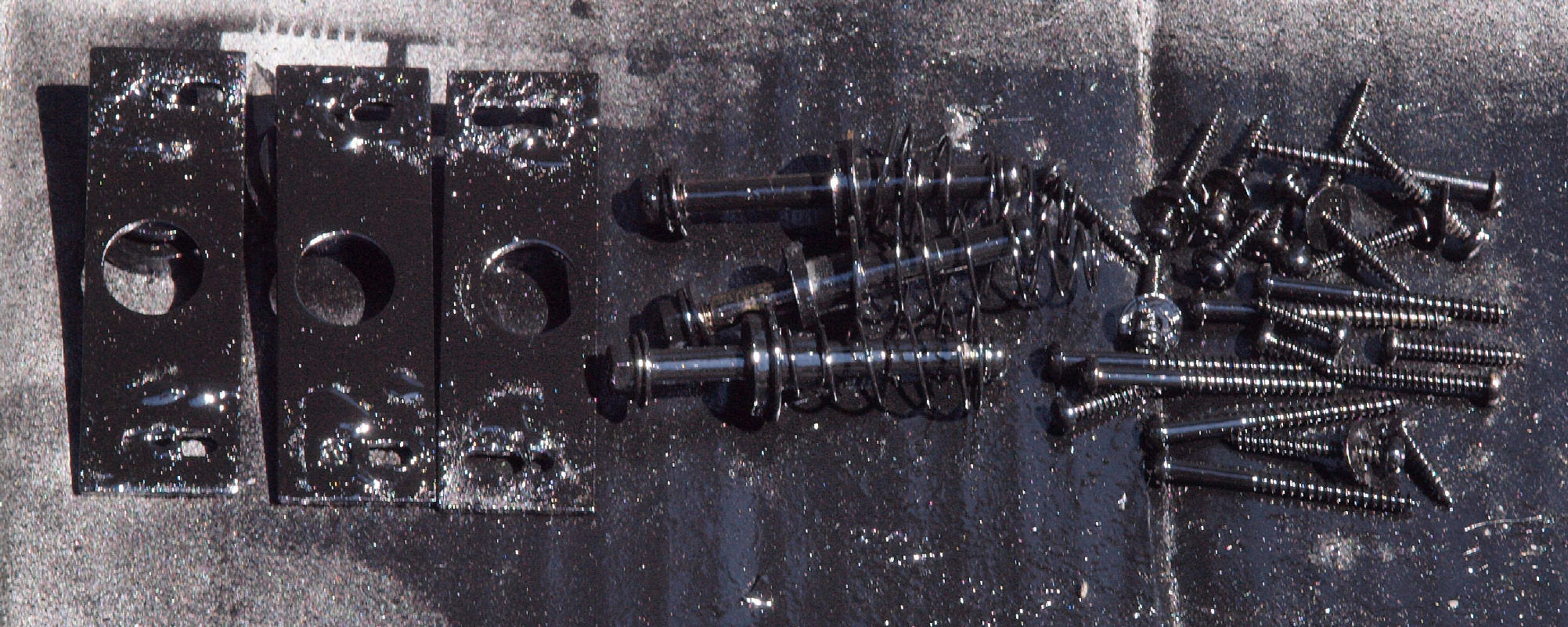

| Ｃ９２． 修理（塗装）後 各種止めネジ＋ポンプ取り付け金具類、 錆止めにラッカーを吹き付ける。 |
 |

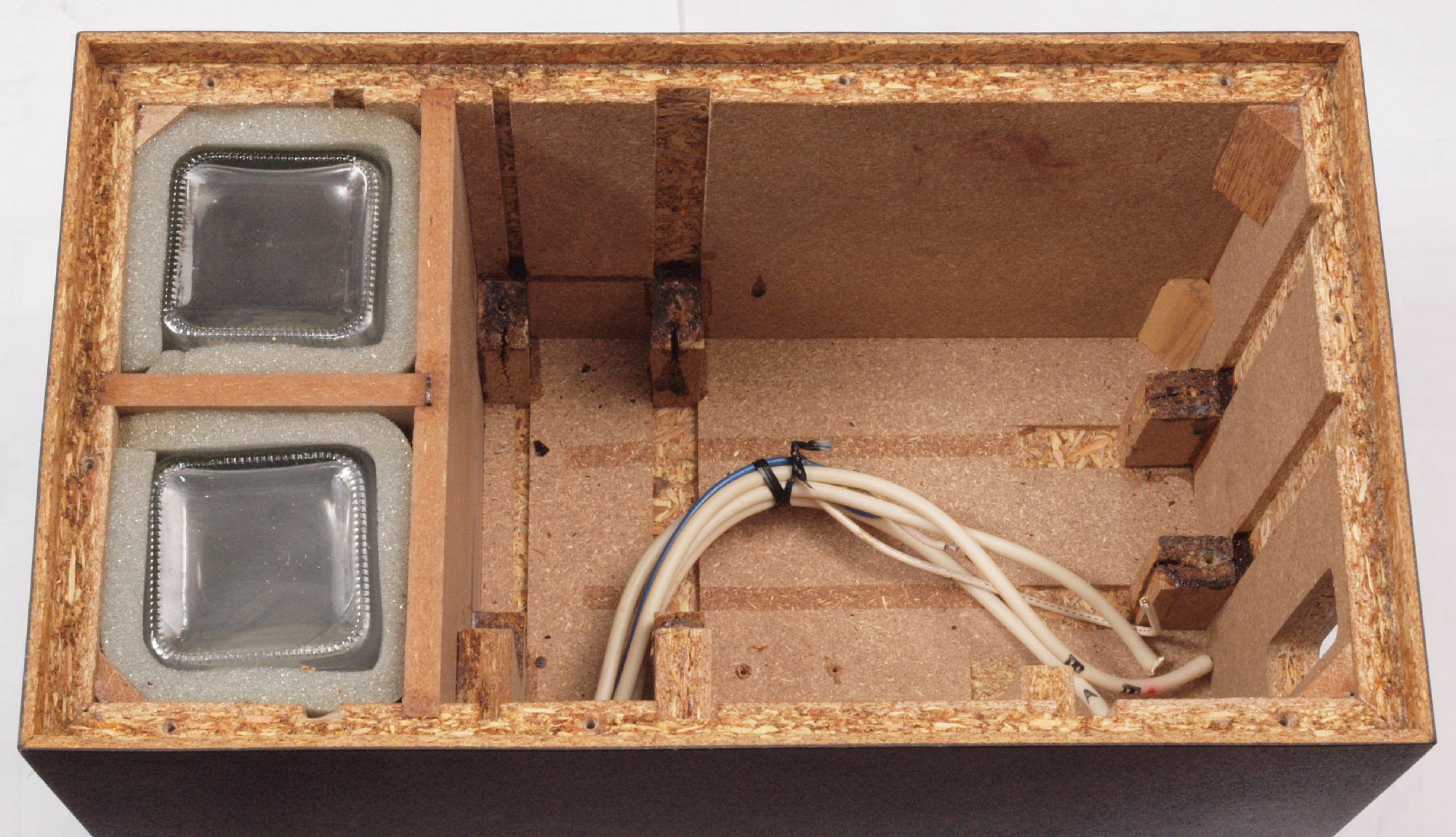

| ＣＣ１． 修理前 上から見る |
|

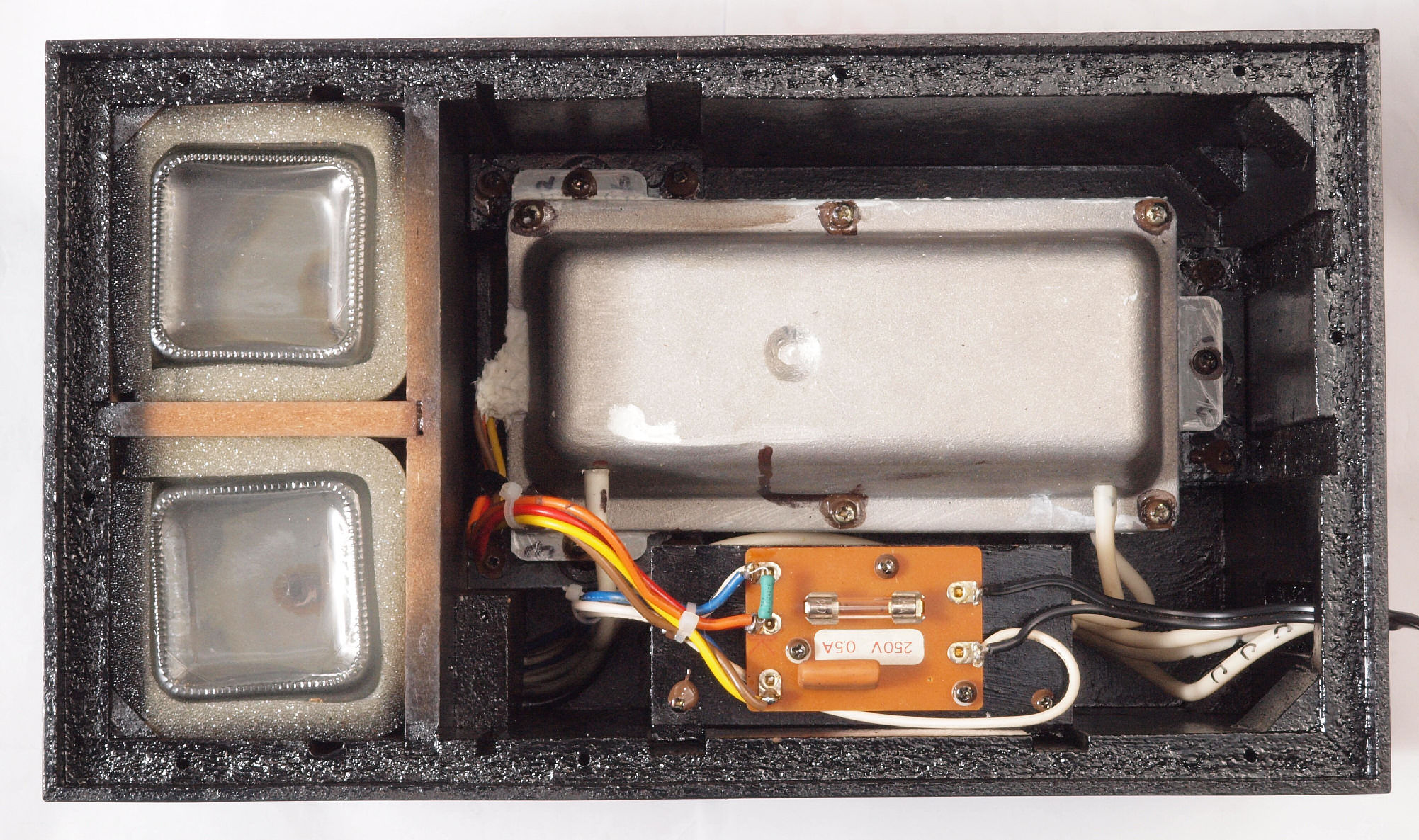

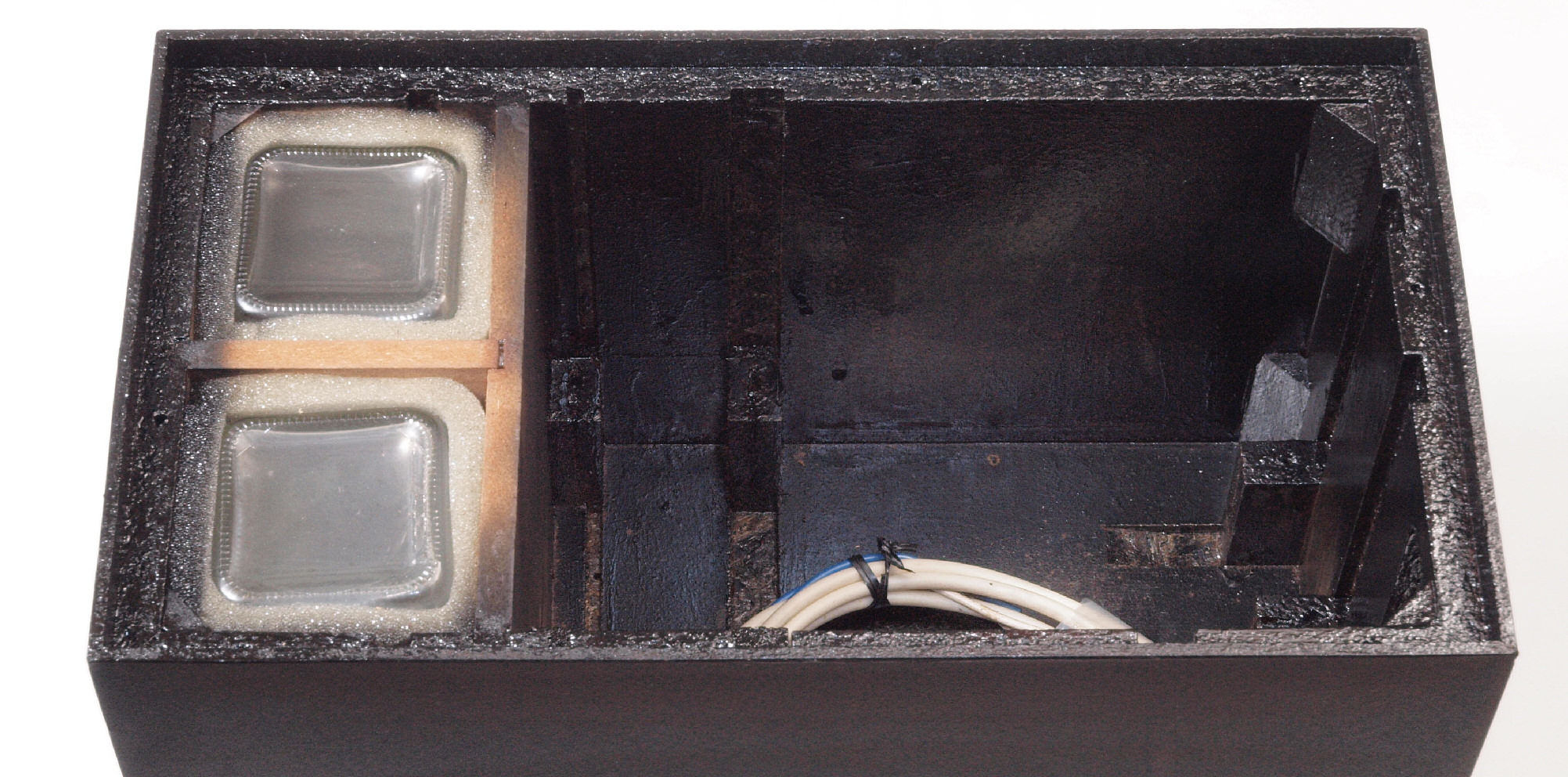

| ＣＣ３． 修理後 |
 |
| Ｅ． 調整・測定. |

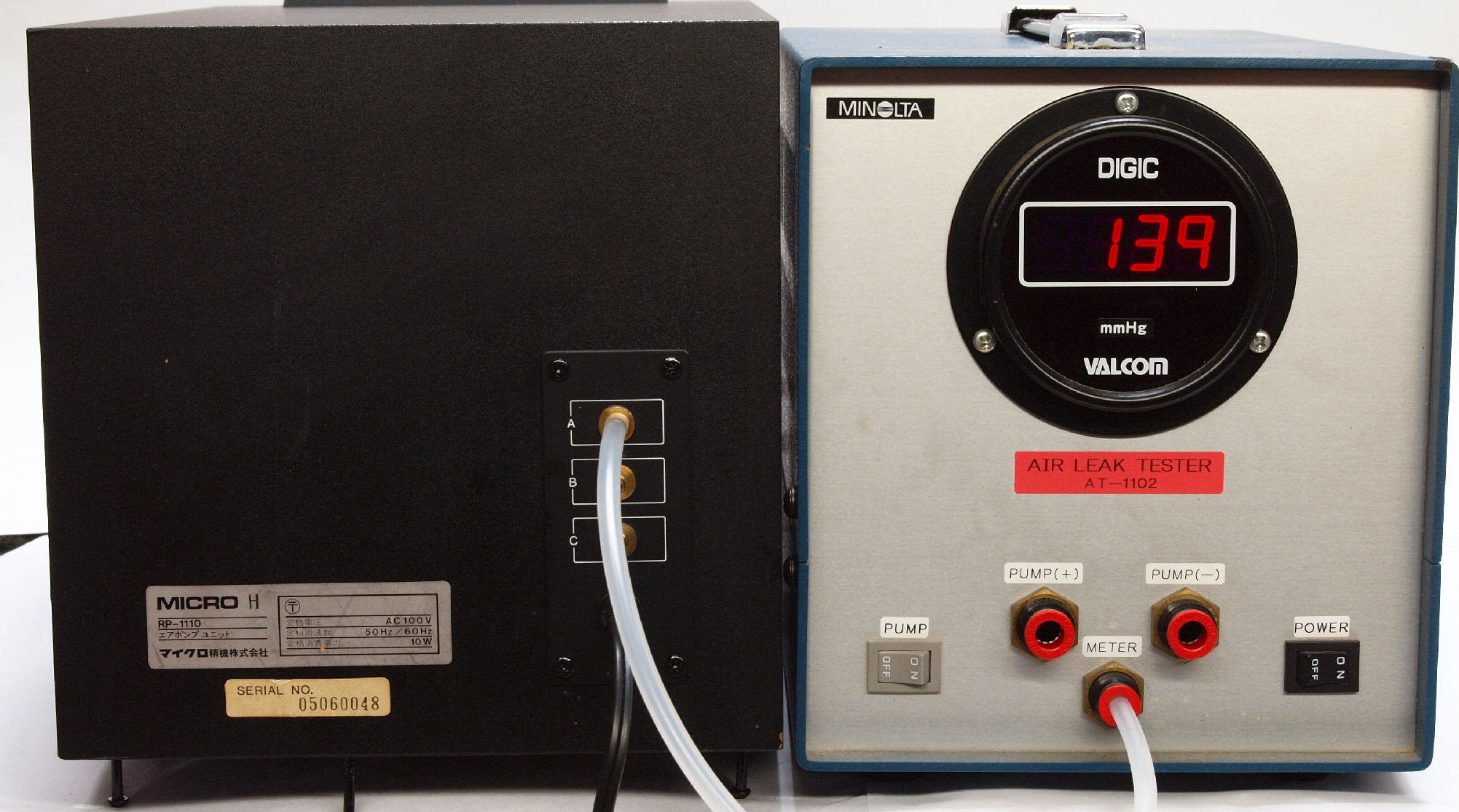

| Ｅ１． 圧力測定 Ａ端子 |
 |
| Ｅ２． 圧力測定 Ｂ端子。 |
 |

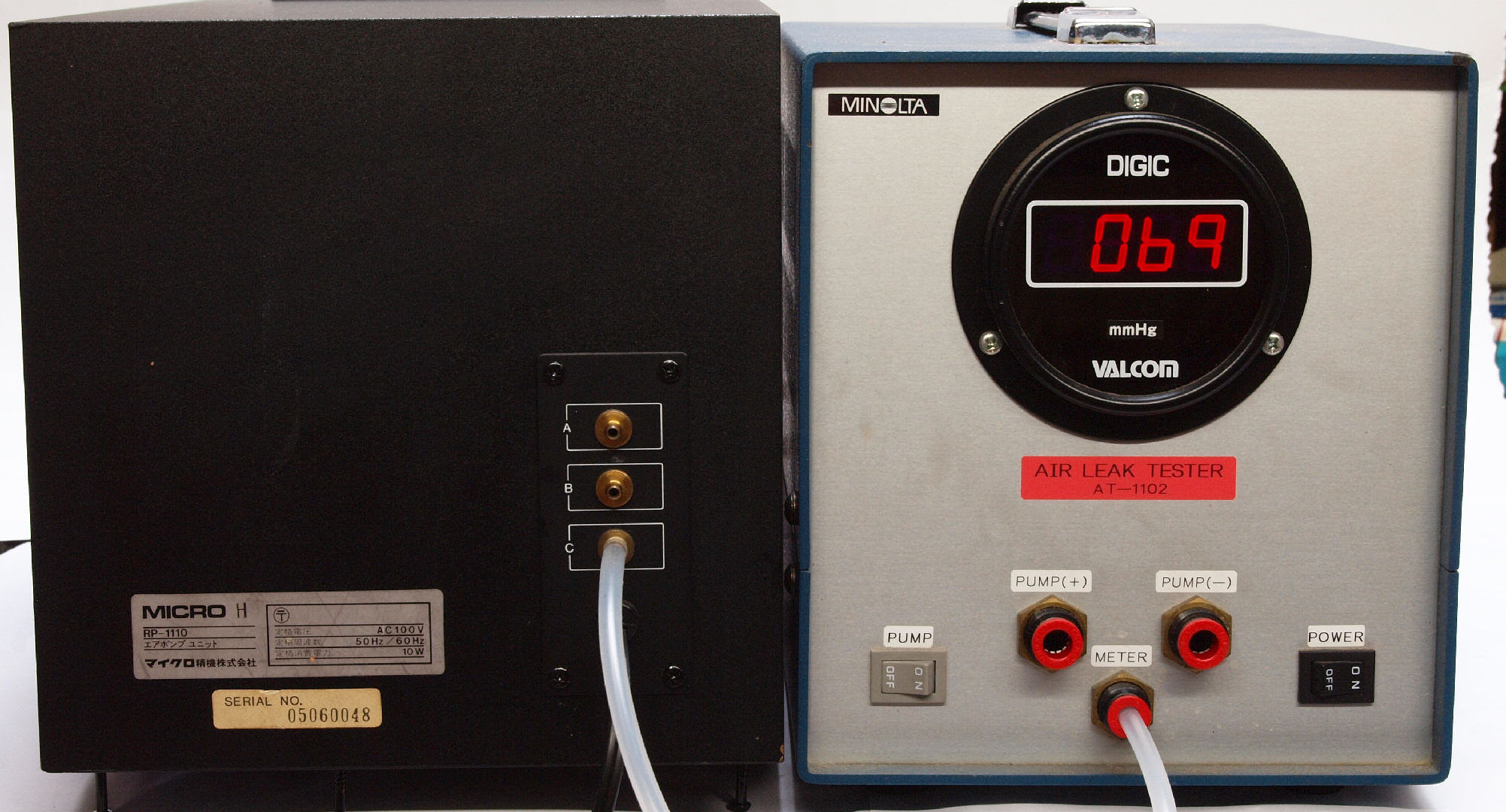

| Ｅ３． 圧力測定 Ｃ端子。 B端子圧力より低いのは、調整バイバスが有る為。 |
 |

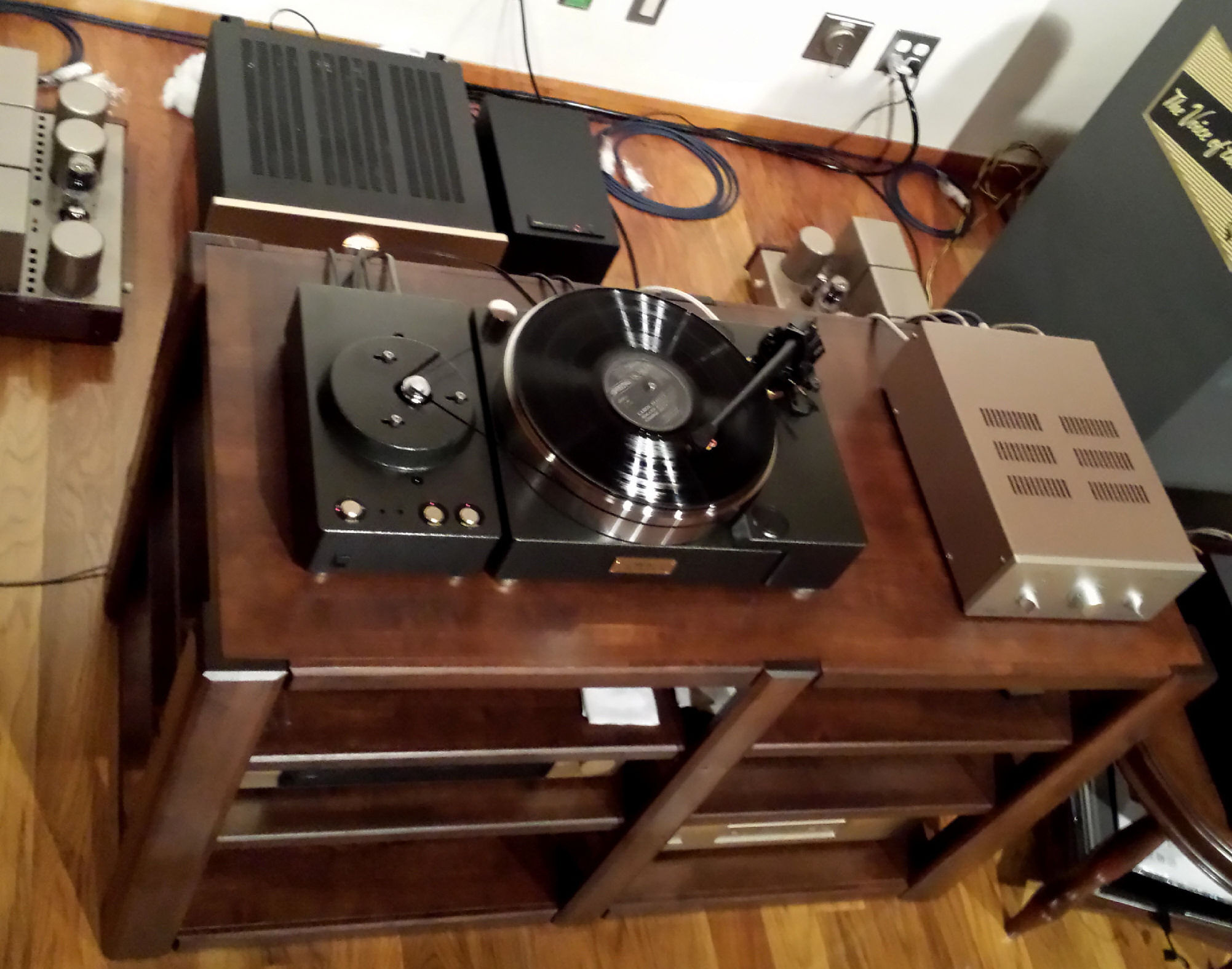

| Ｙ． ユーザー宅の設置状況 Ｙ１． 設置状況. |
 |
