MICROSEIKI RP1110. 18台目修理記録 |
「同時修理 RY−5500U. 11台目」 平成27年4月9日到着 5月12日完成 |
A. 修理前の状況
S. 修理前点検測定 B. 原因
C. 修理状況 D. 使用部品
E. 調整・測定 F. 修理費 67,000円 |

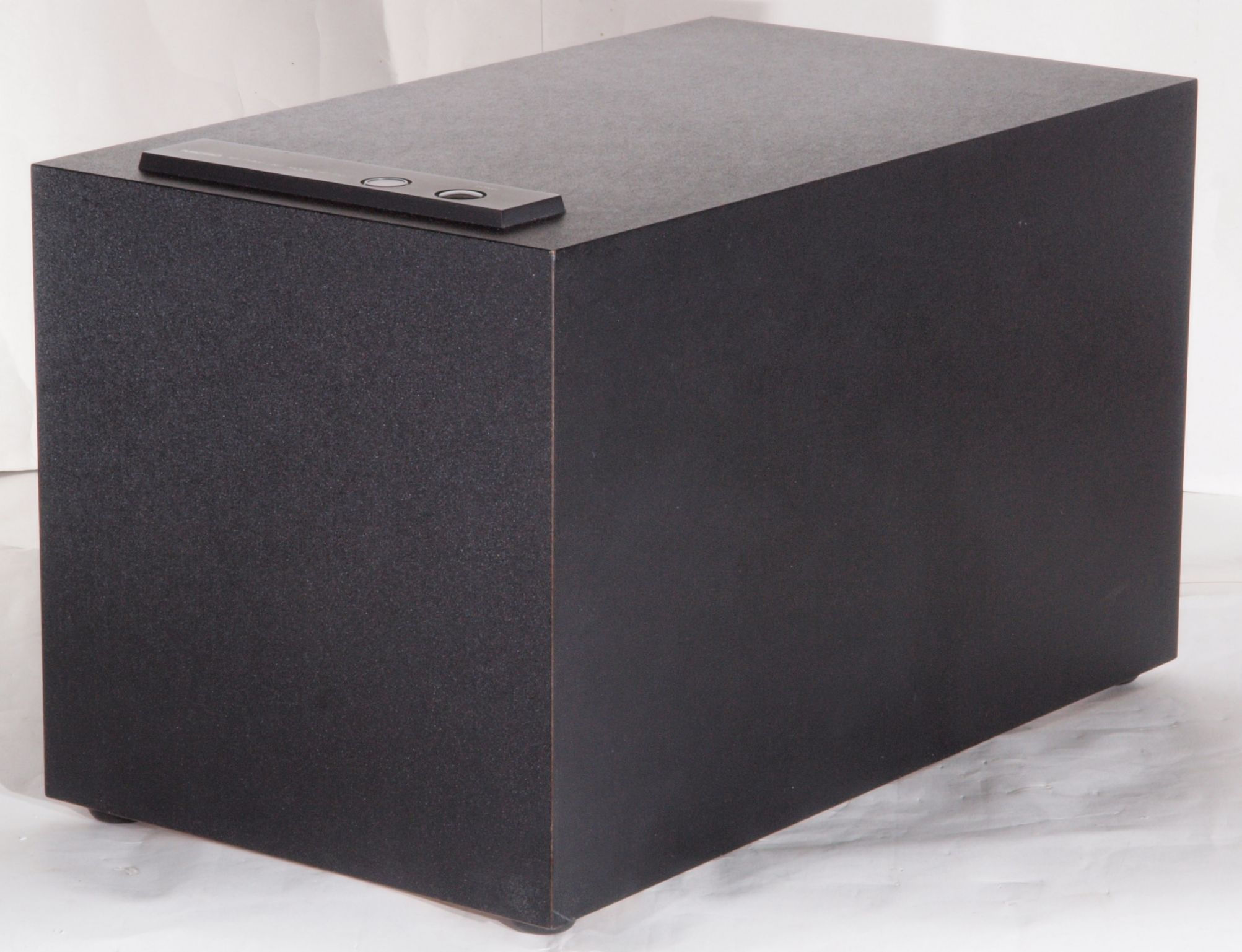

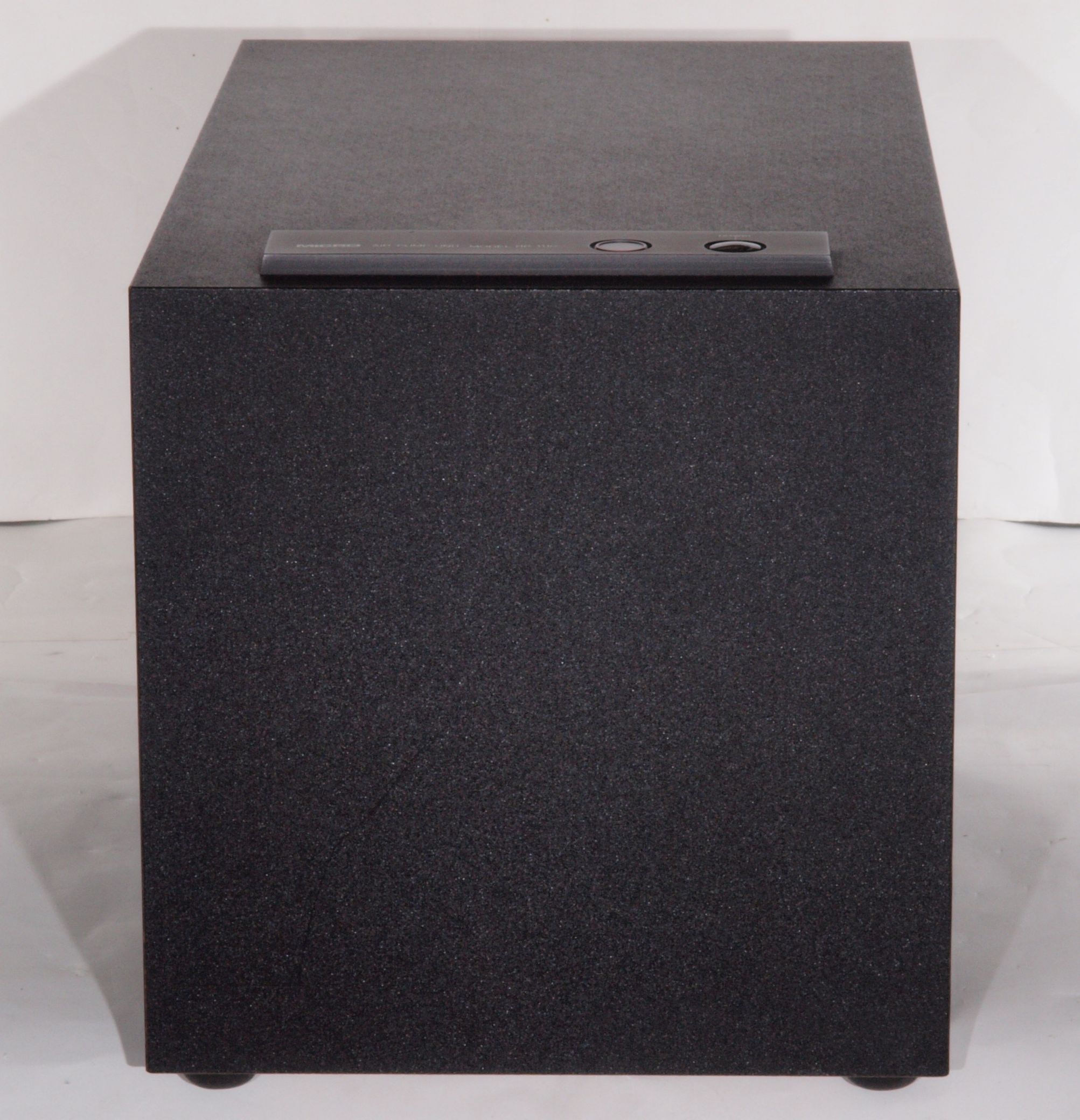

A. 修理前の状況. A11. 外観、 前から見る。 |
A12. 外観、 前右から見る |

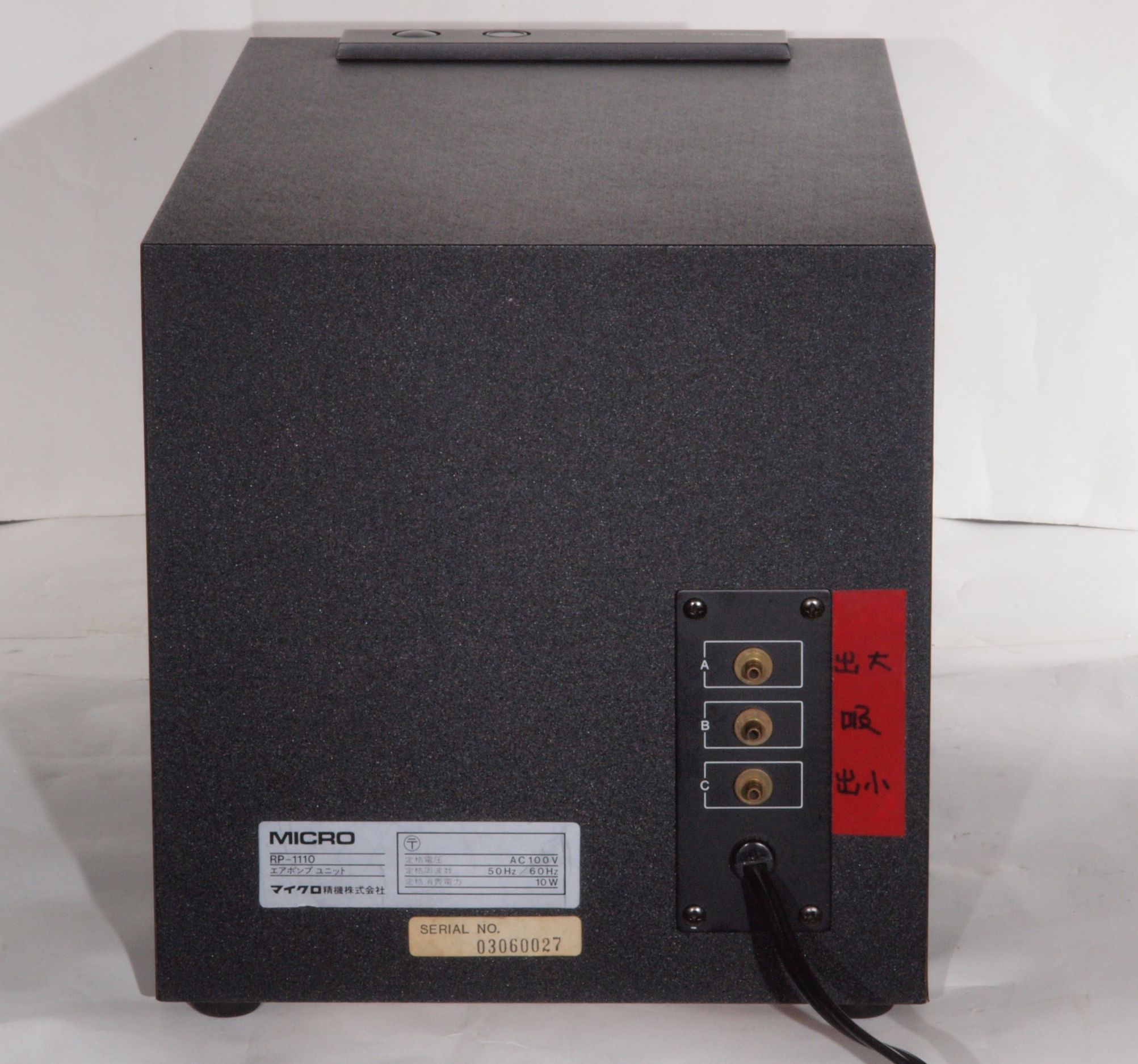

A13. 外観 後から見る |

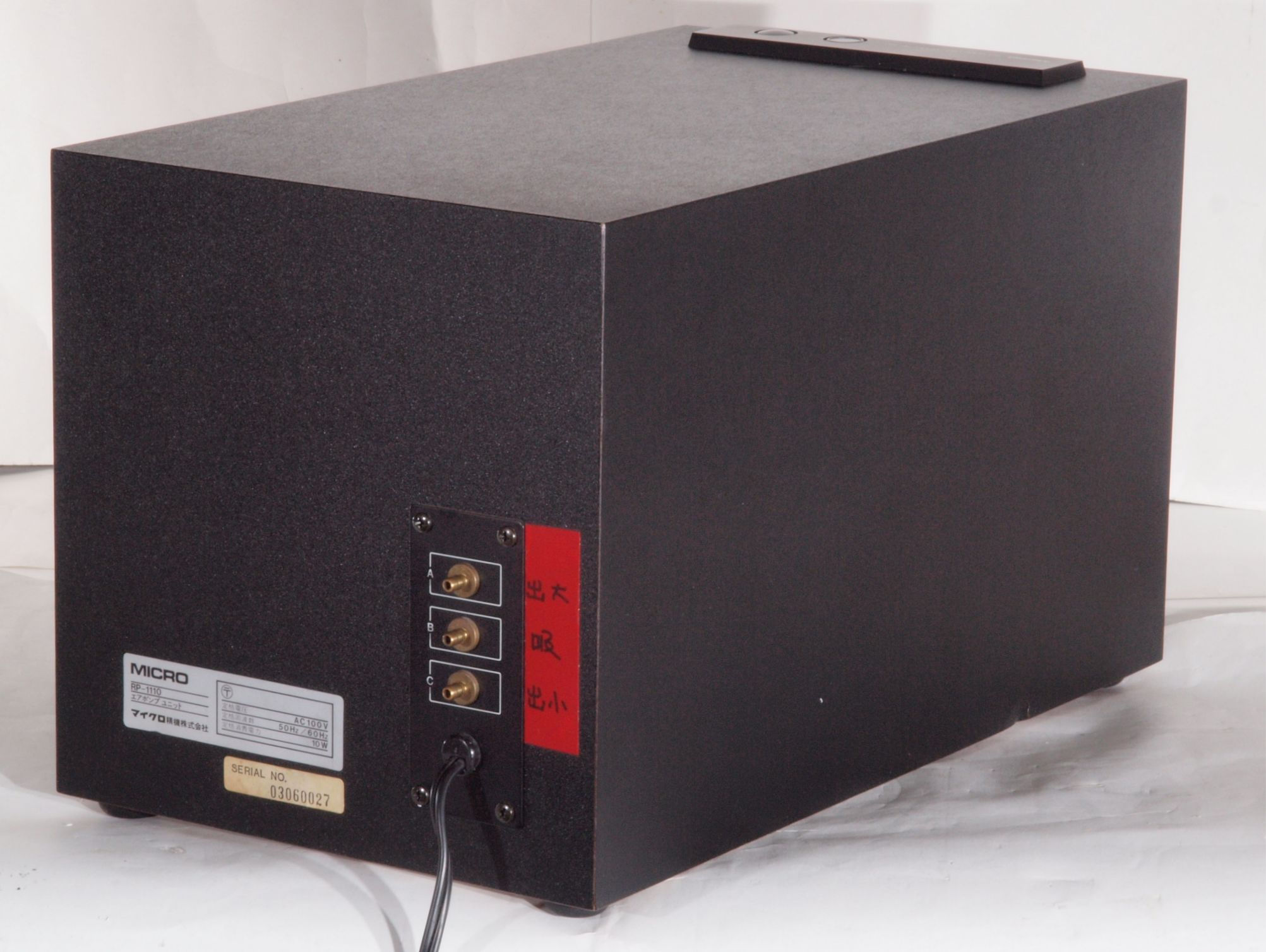

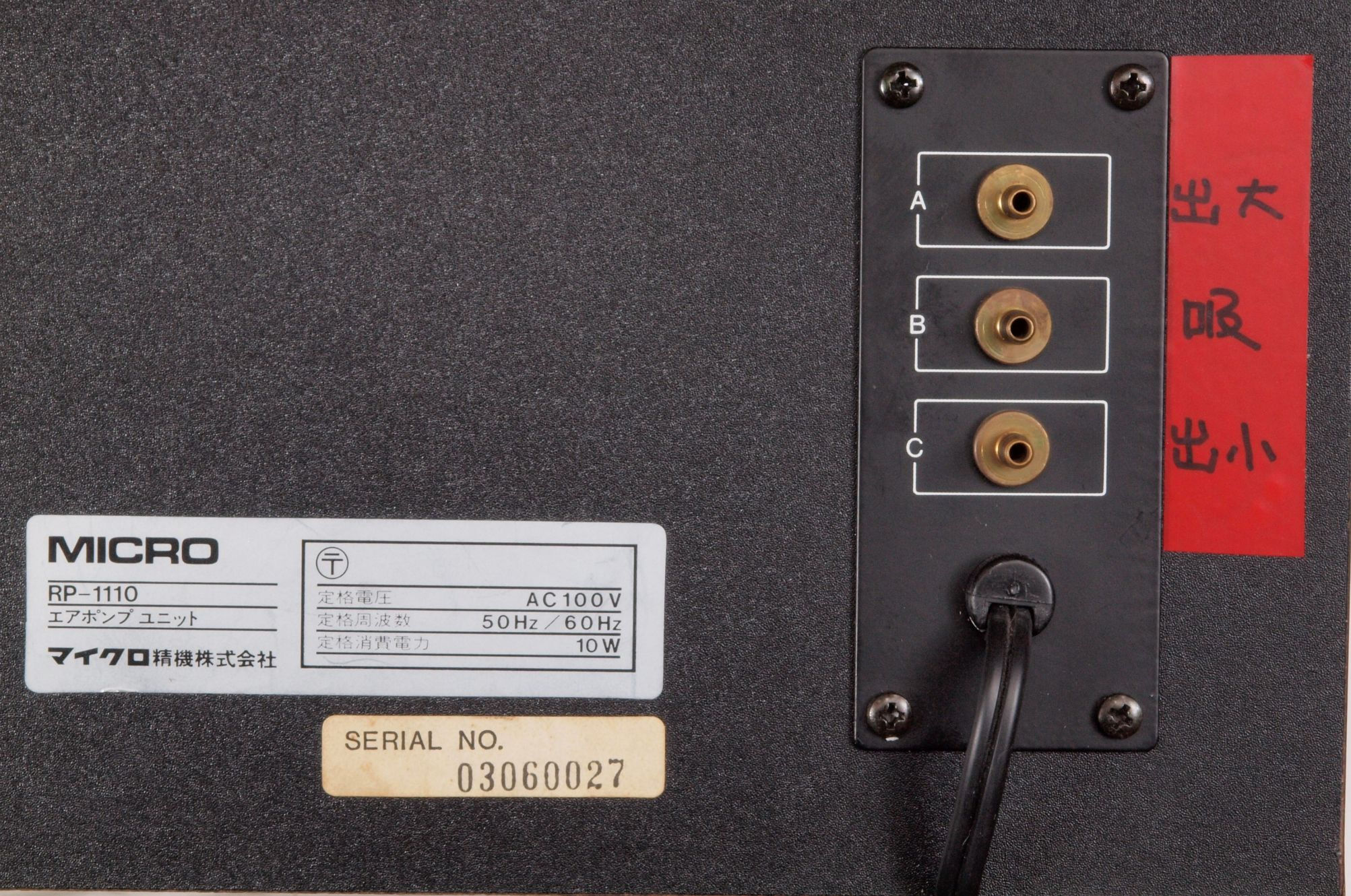

A14. 外観、 後から、電源入り口、吐出口見る。 |
A15. 外観 後左から見る |

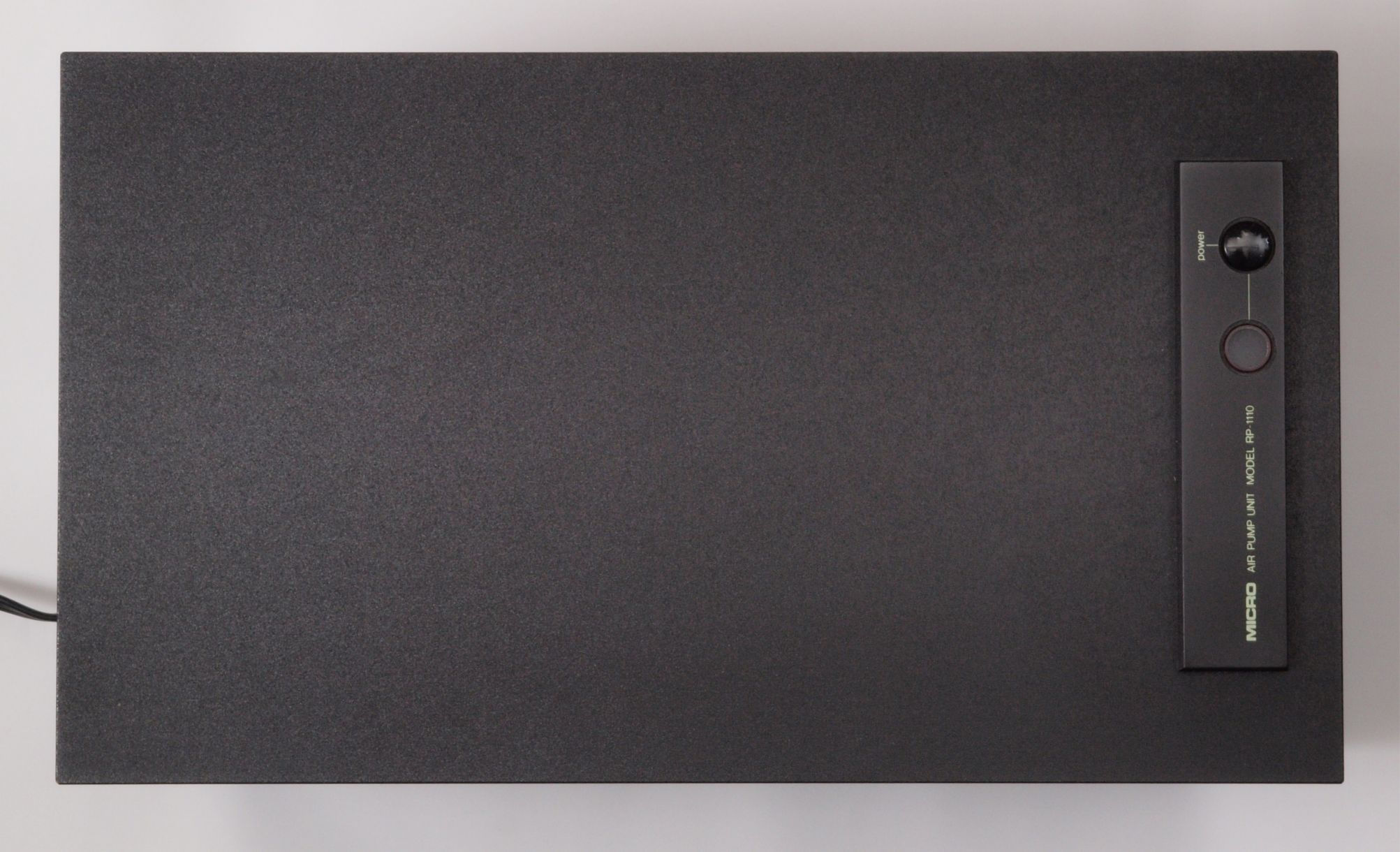

A16. 外観 上から見る |

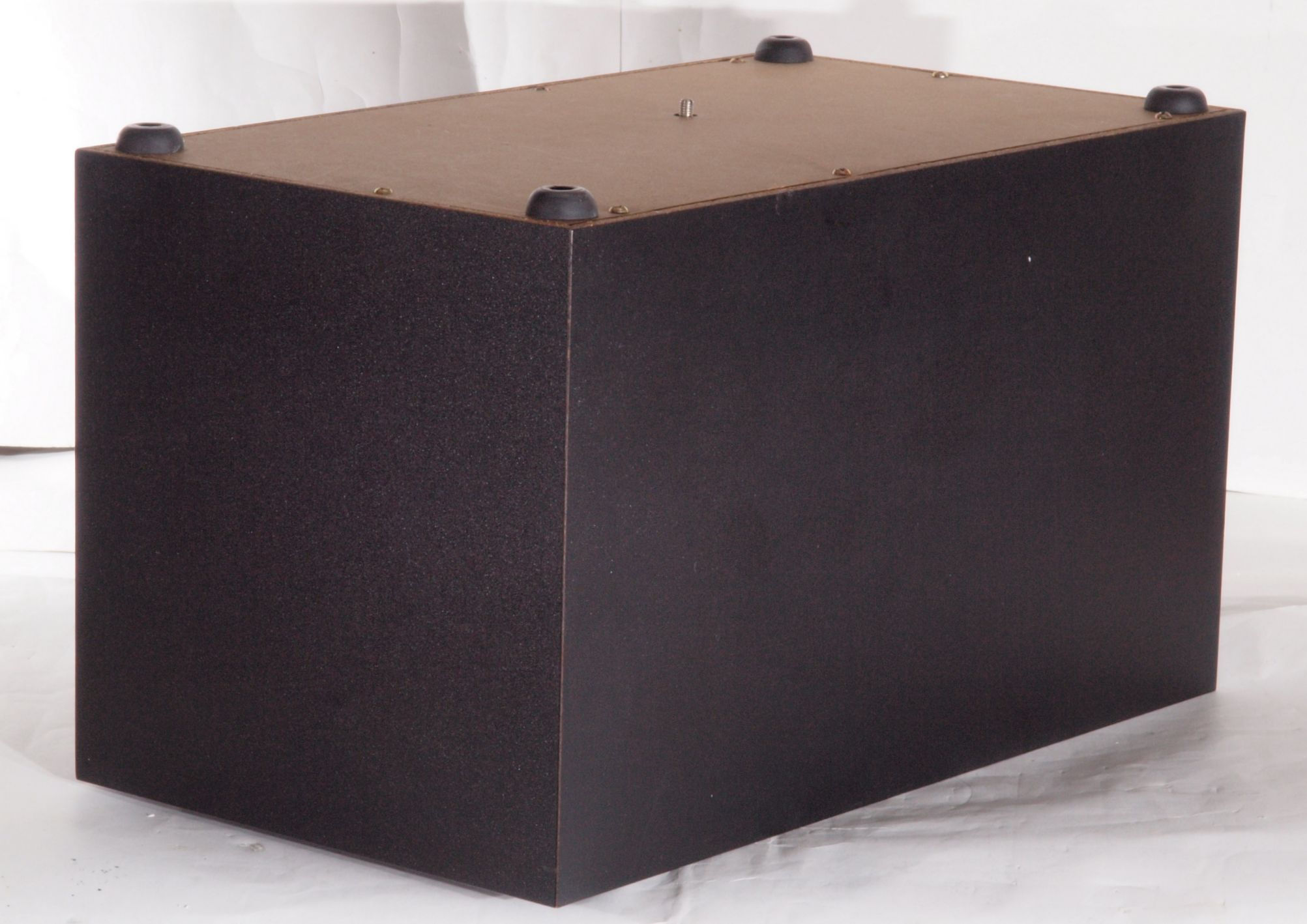

A21. 外観 下前左から見る |

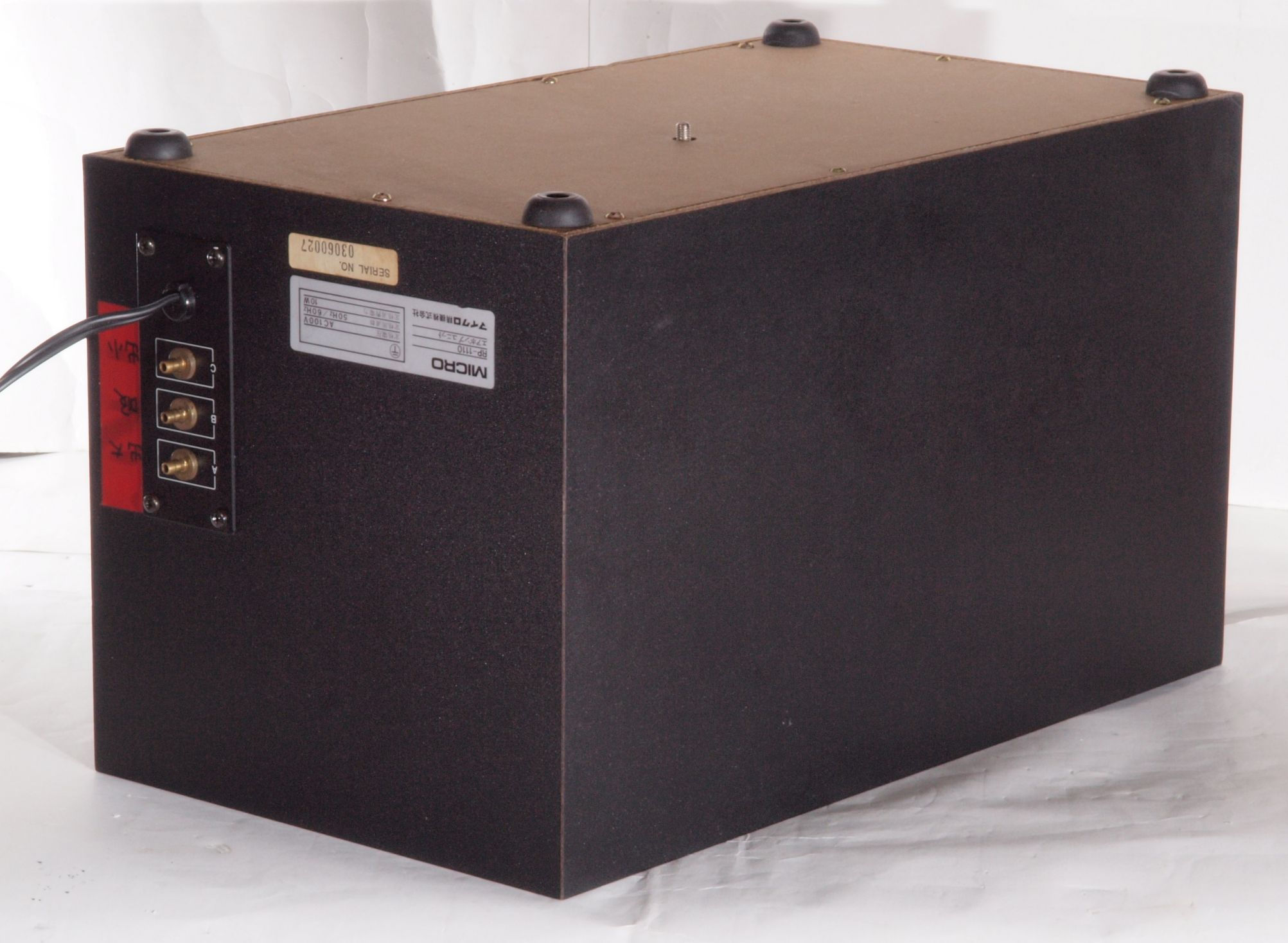

A22. 外観 下後右から見る |

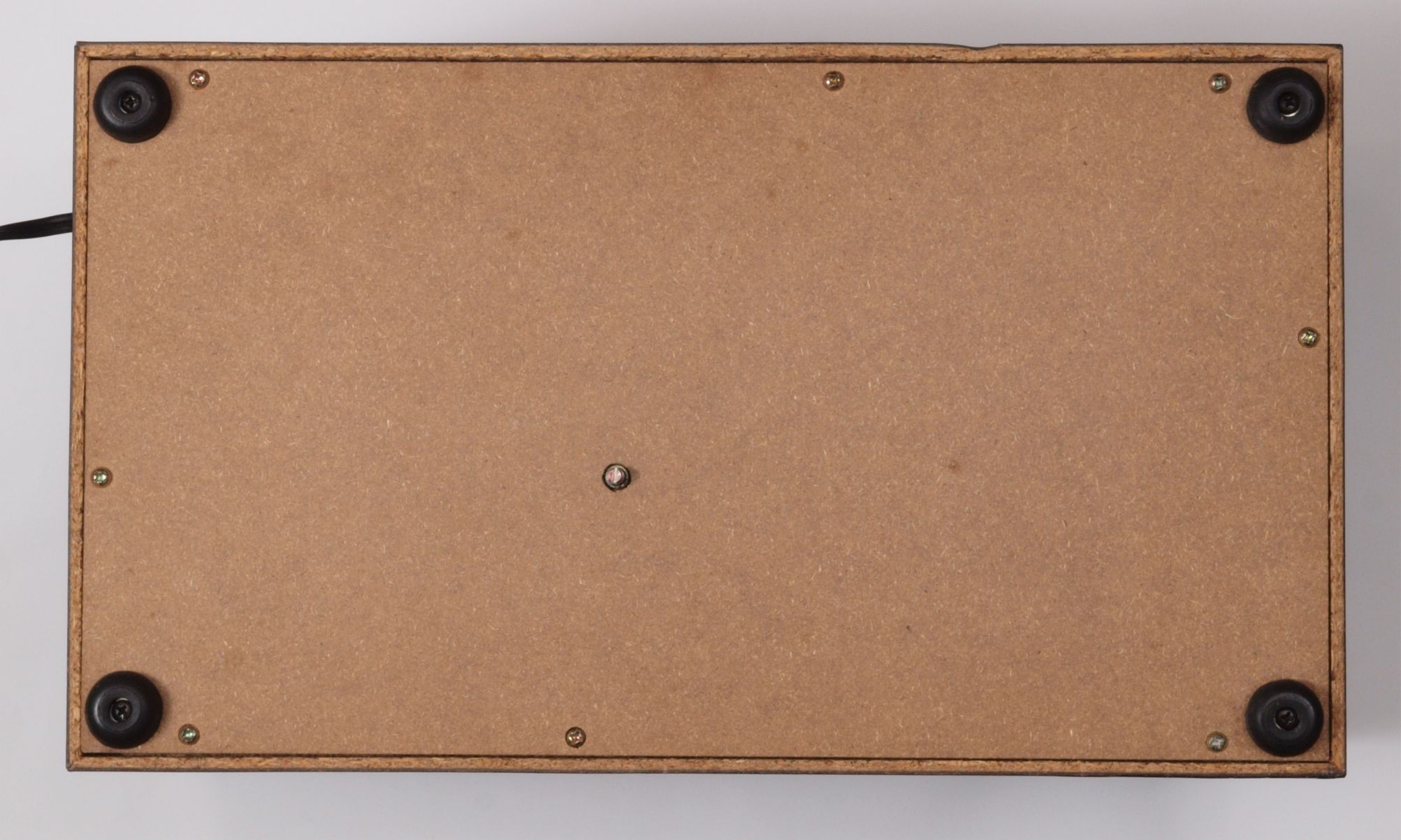

A31. 外観 下から見る。 |

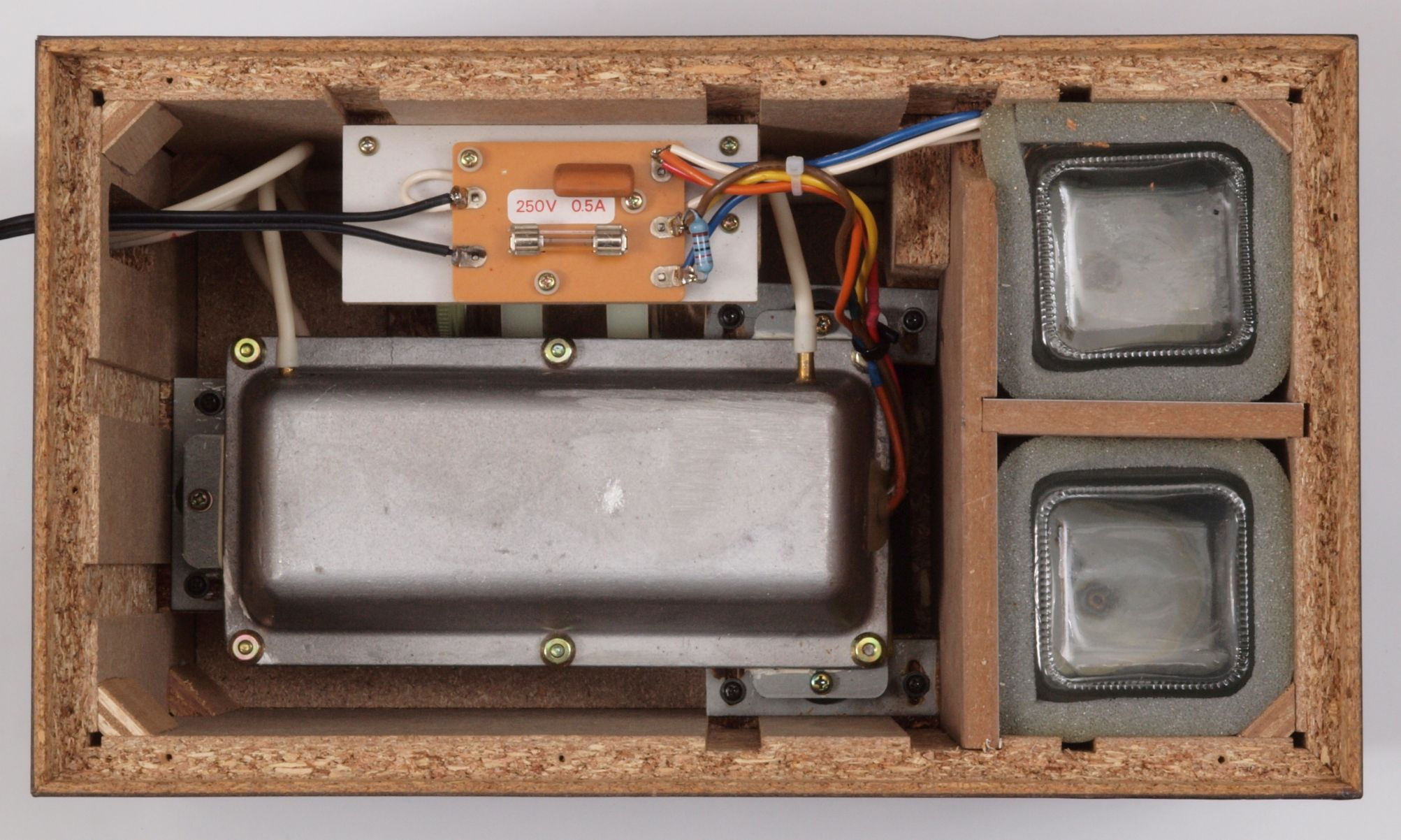

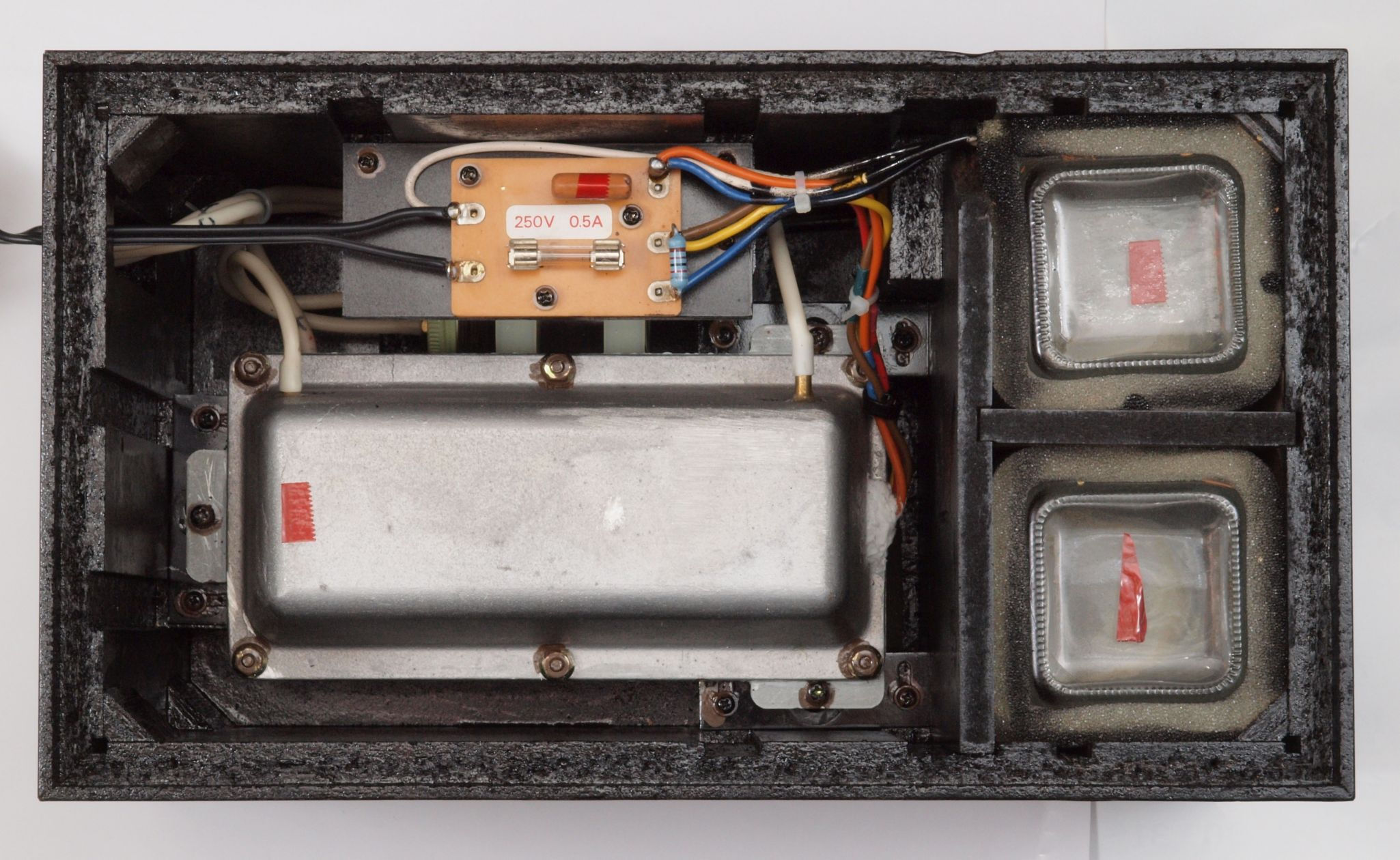

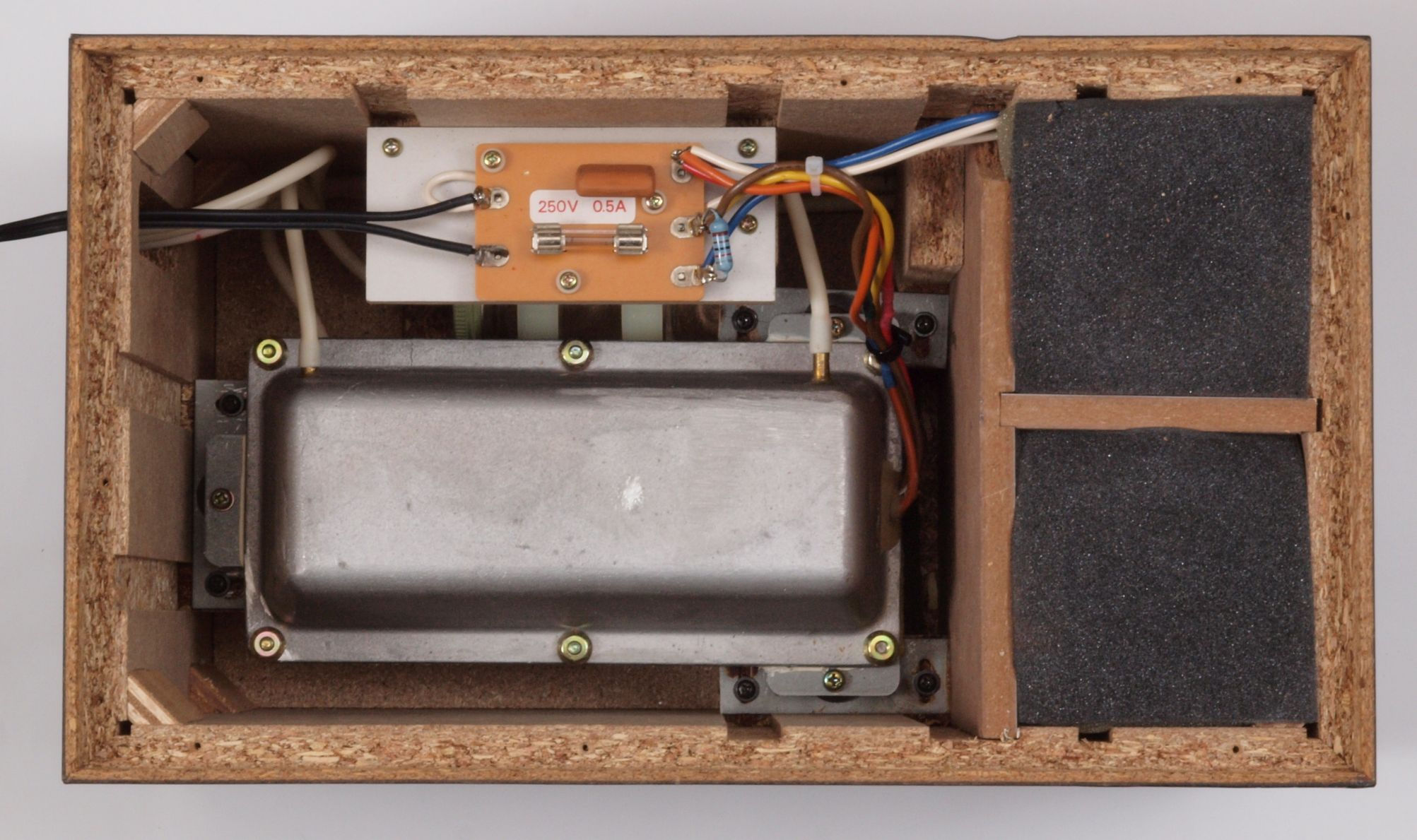

A32. 点検中 下蓋を取り、下から見る。 |

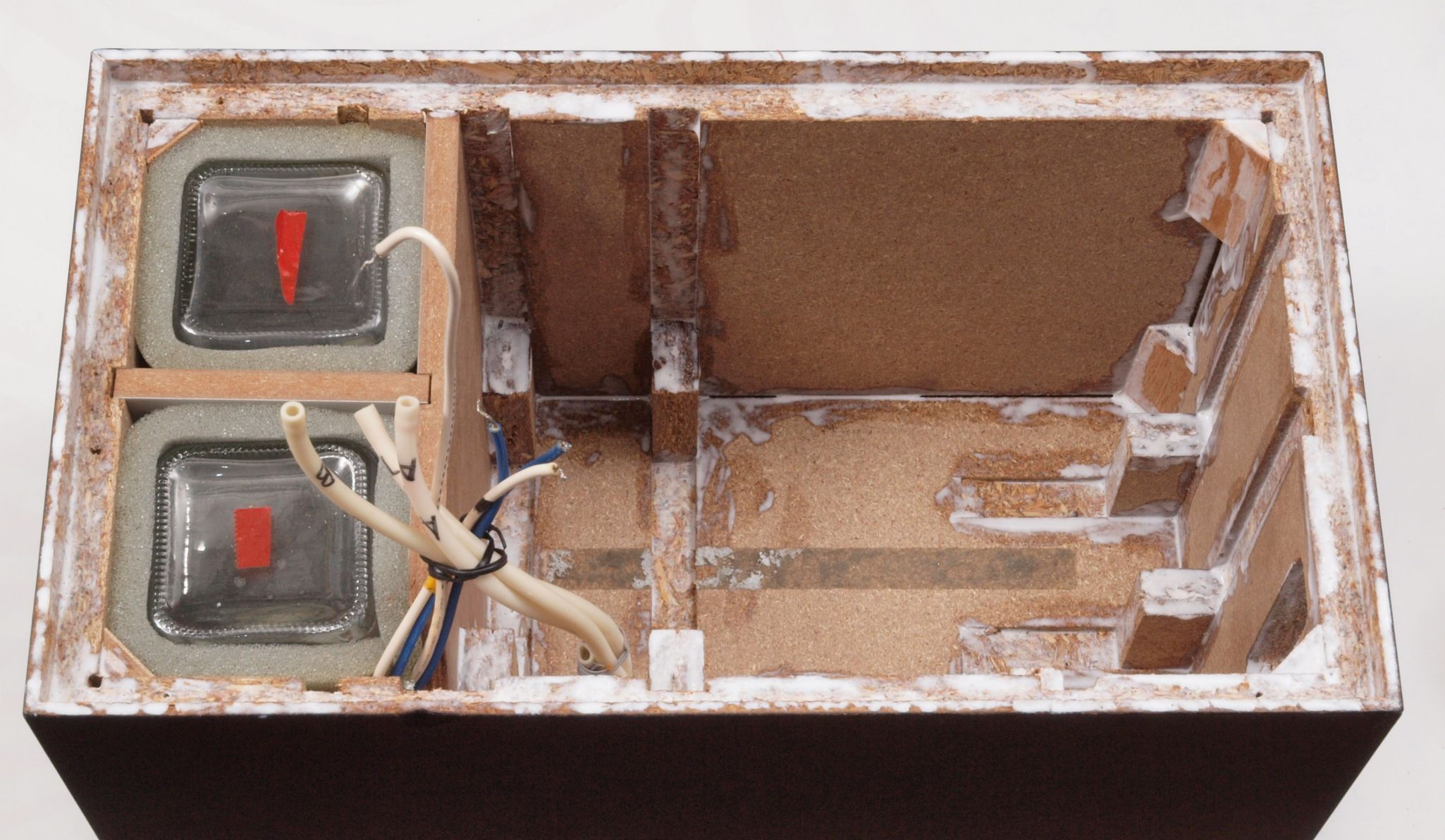

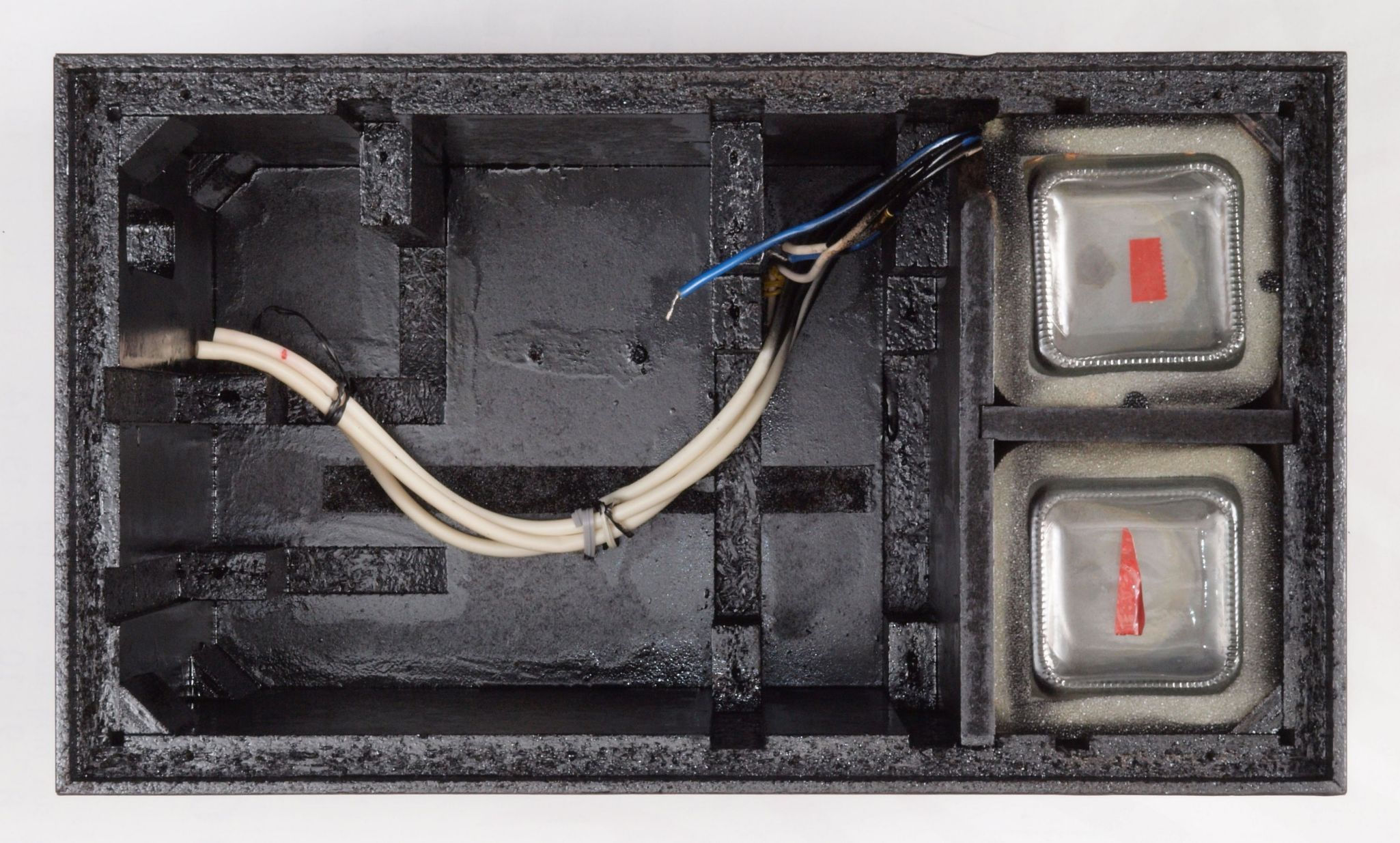

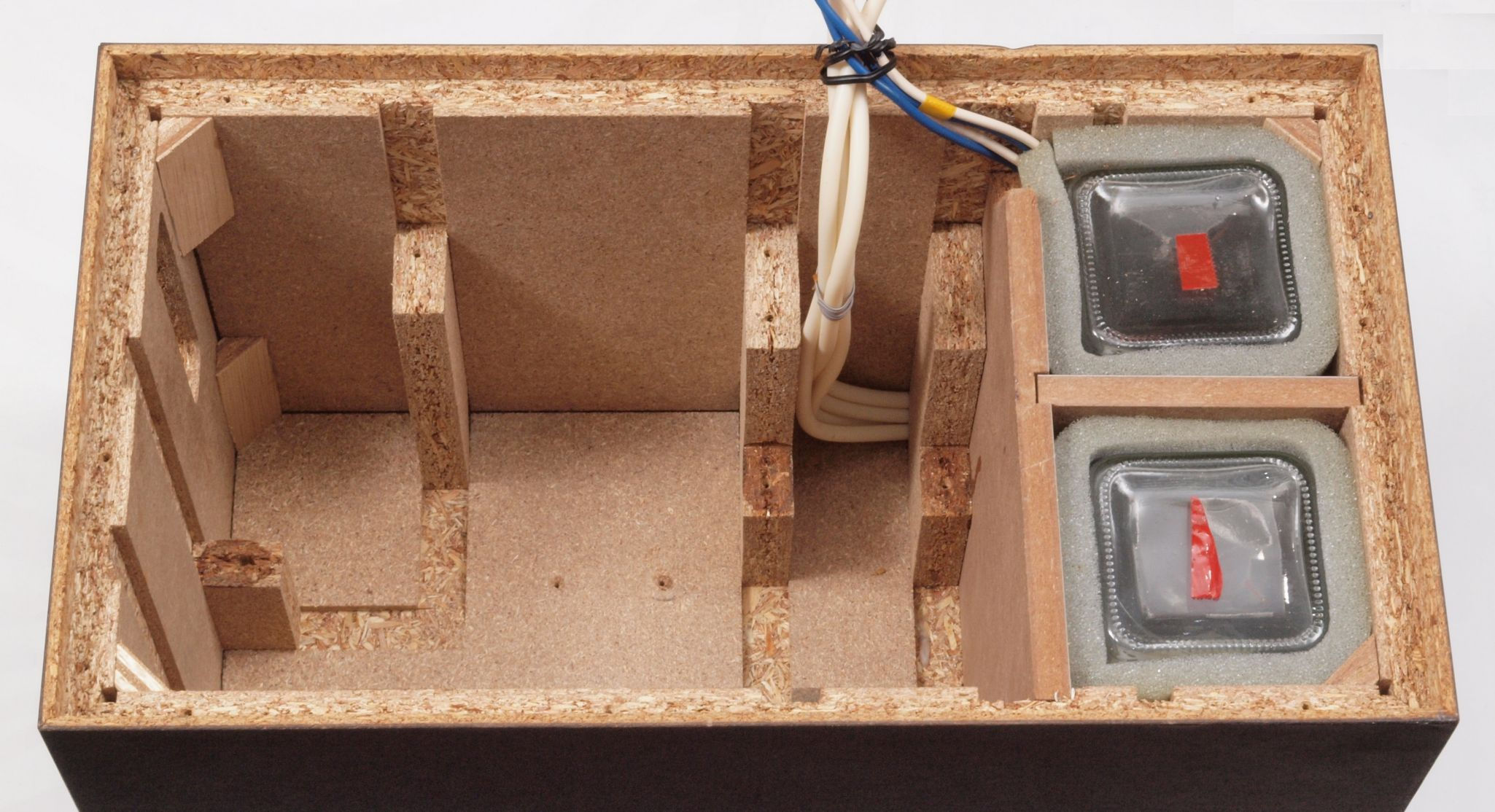

A33. 点検中 下蓋・緩衝スポンジを取り、下から見る。 |

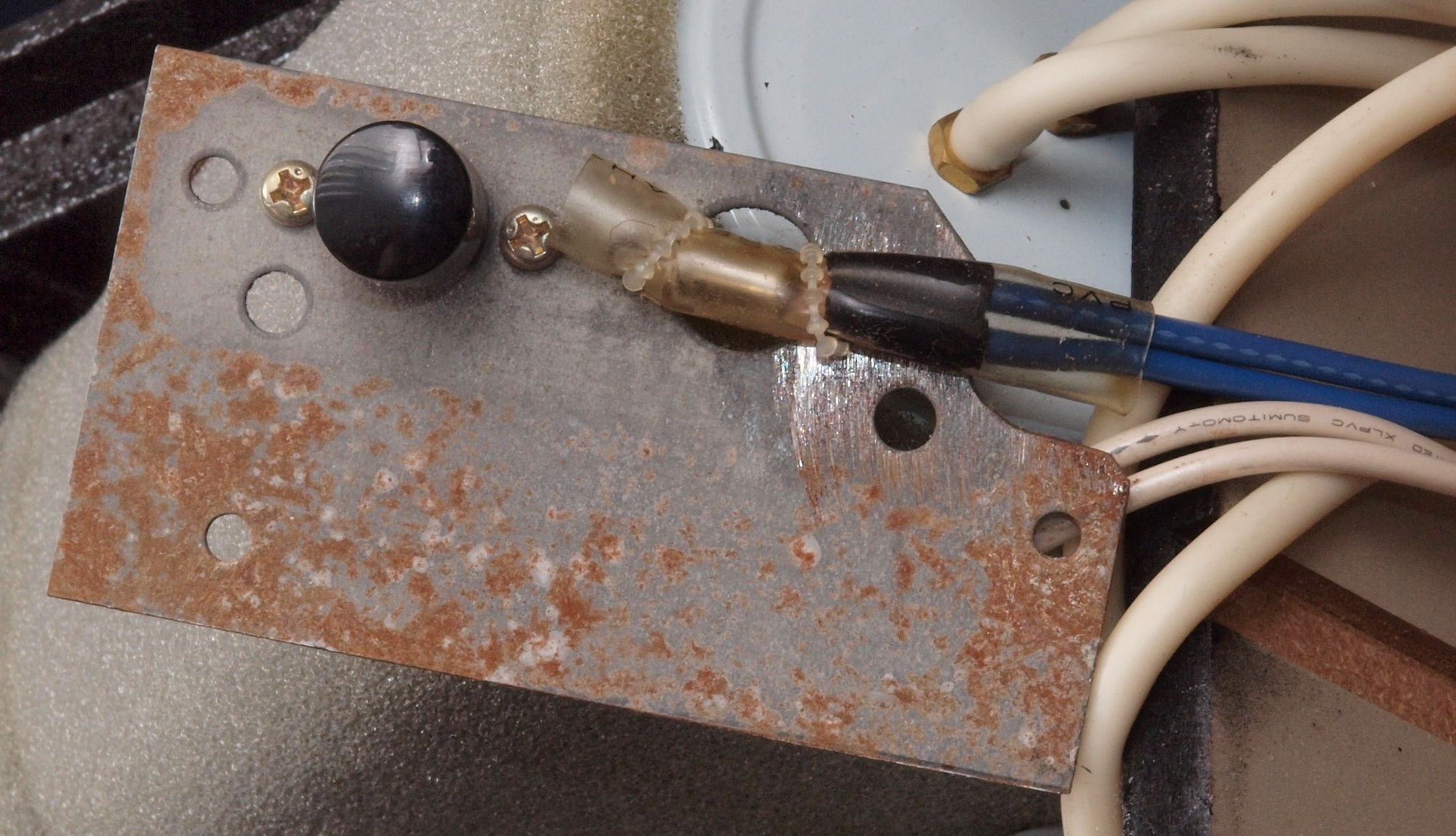

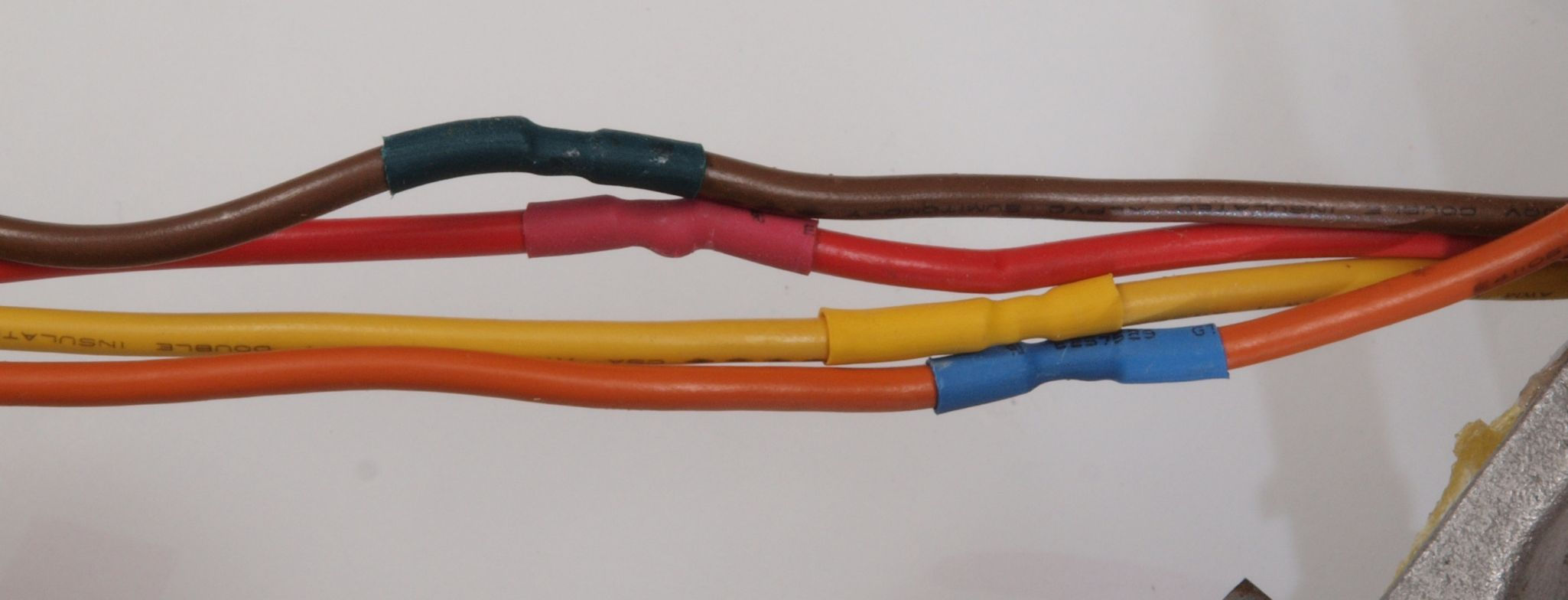

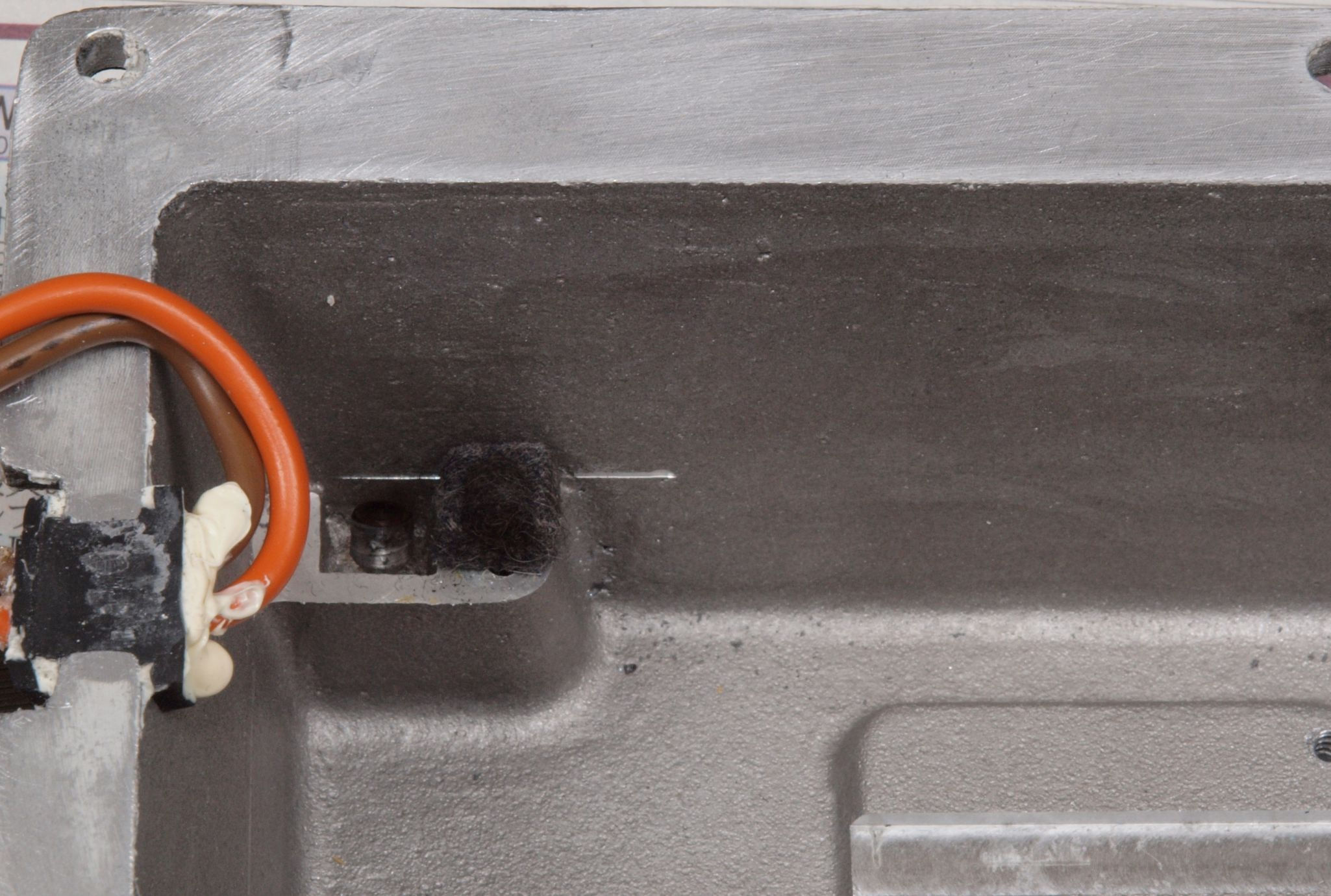

A41. 点検中 配線ジョイント。 半田コテが無い 強電屋さんの修理? |

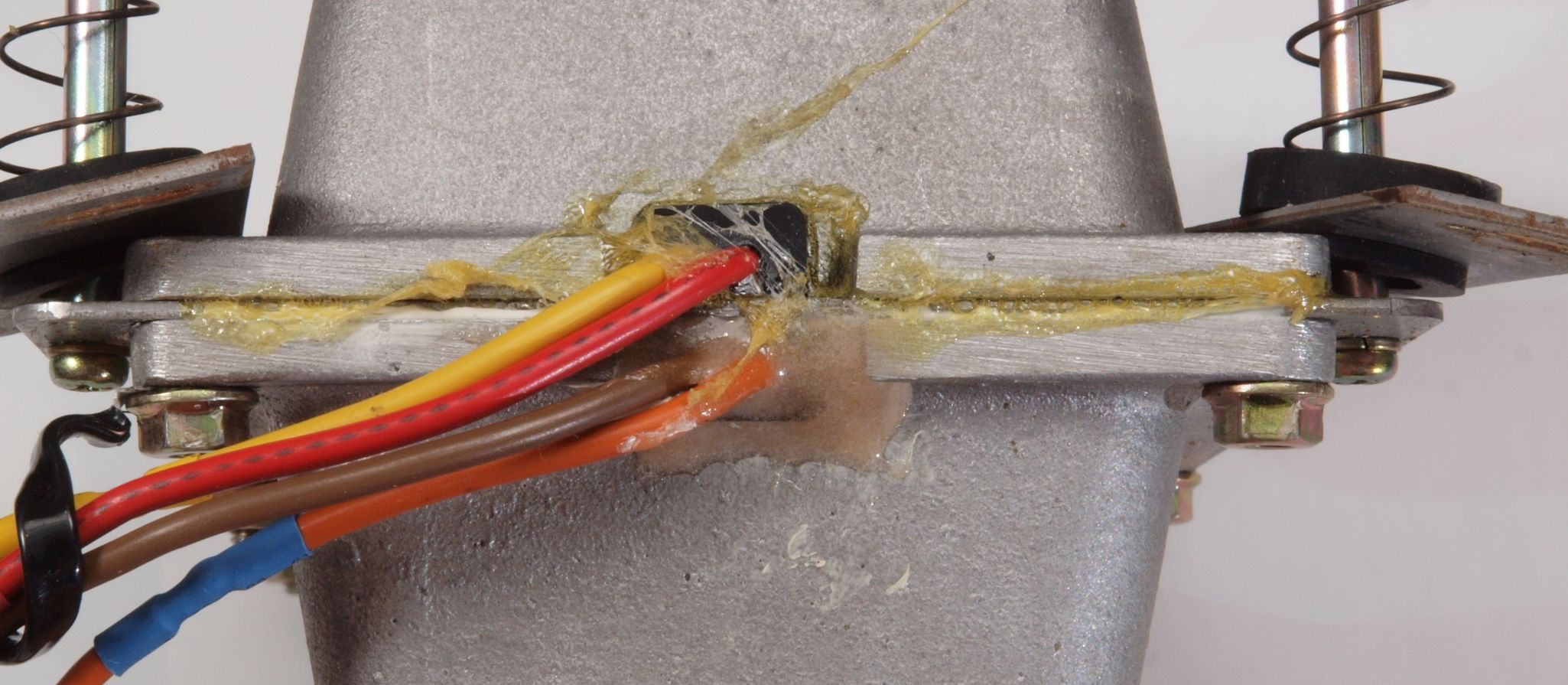

A42. 点検中 アラルダイド+セメダインで補強して有る? |

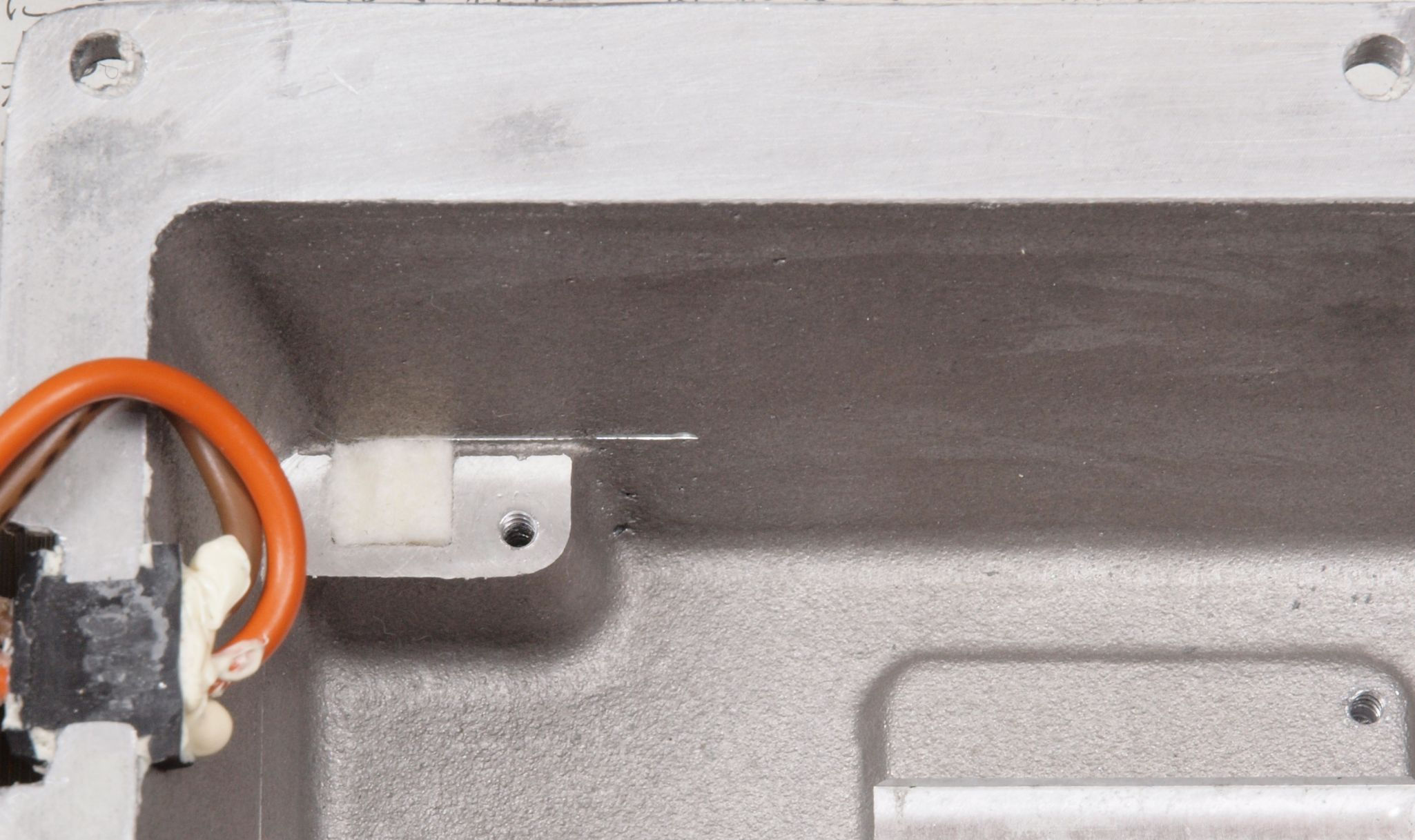

A43. 点検中 ナット固定に改造 |
S. 修理前点検・測定. S11. 測定中 「A=吐き出し」 の圧力測定。 低い |
S12. 測定中 「B=吸い込」 の圧力測定。 低い |
S13. 測定中 「C=吐き出し」 の圧力測定。 低い。 |

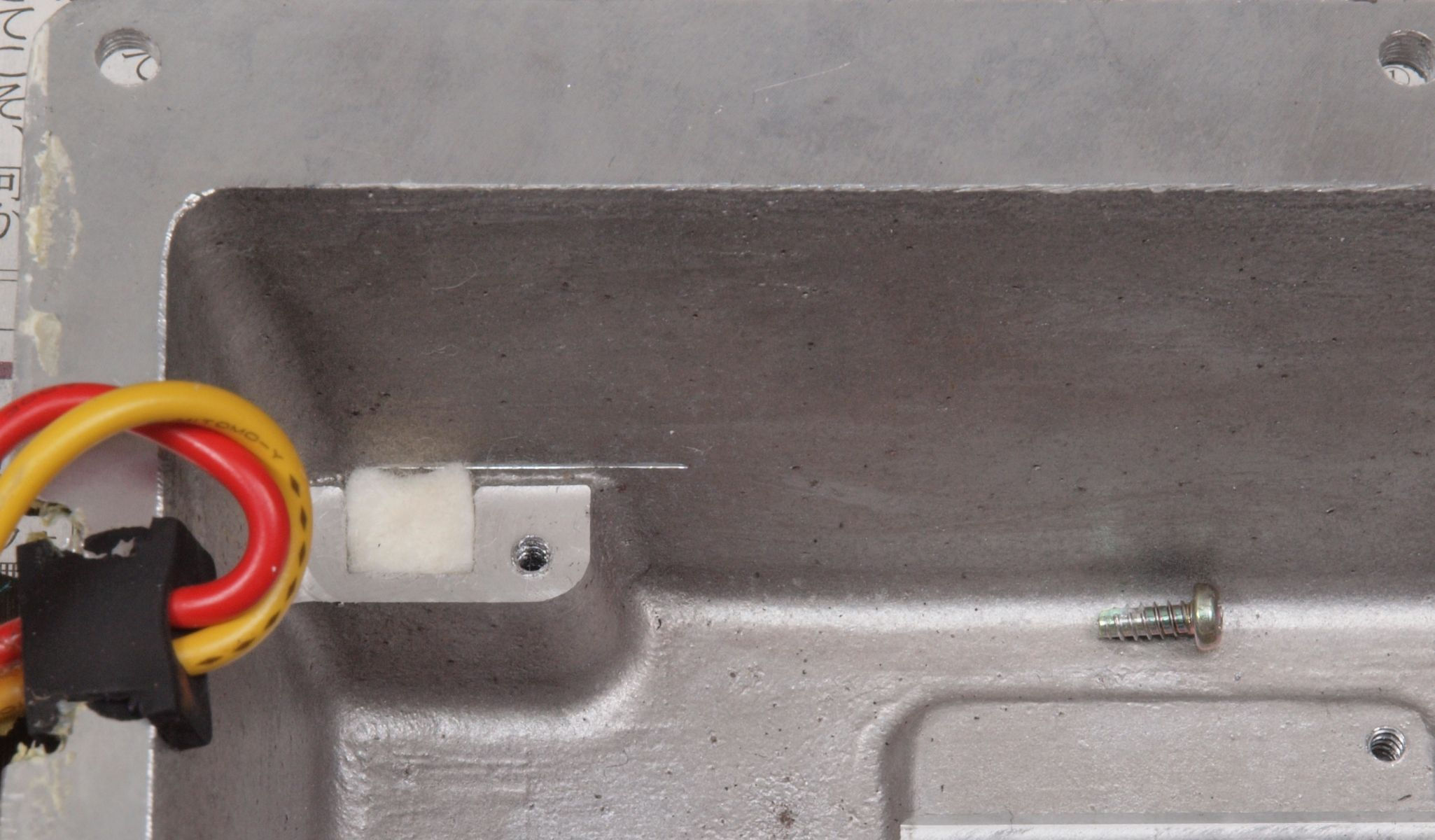

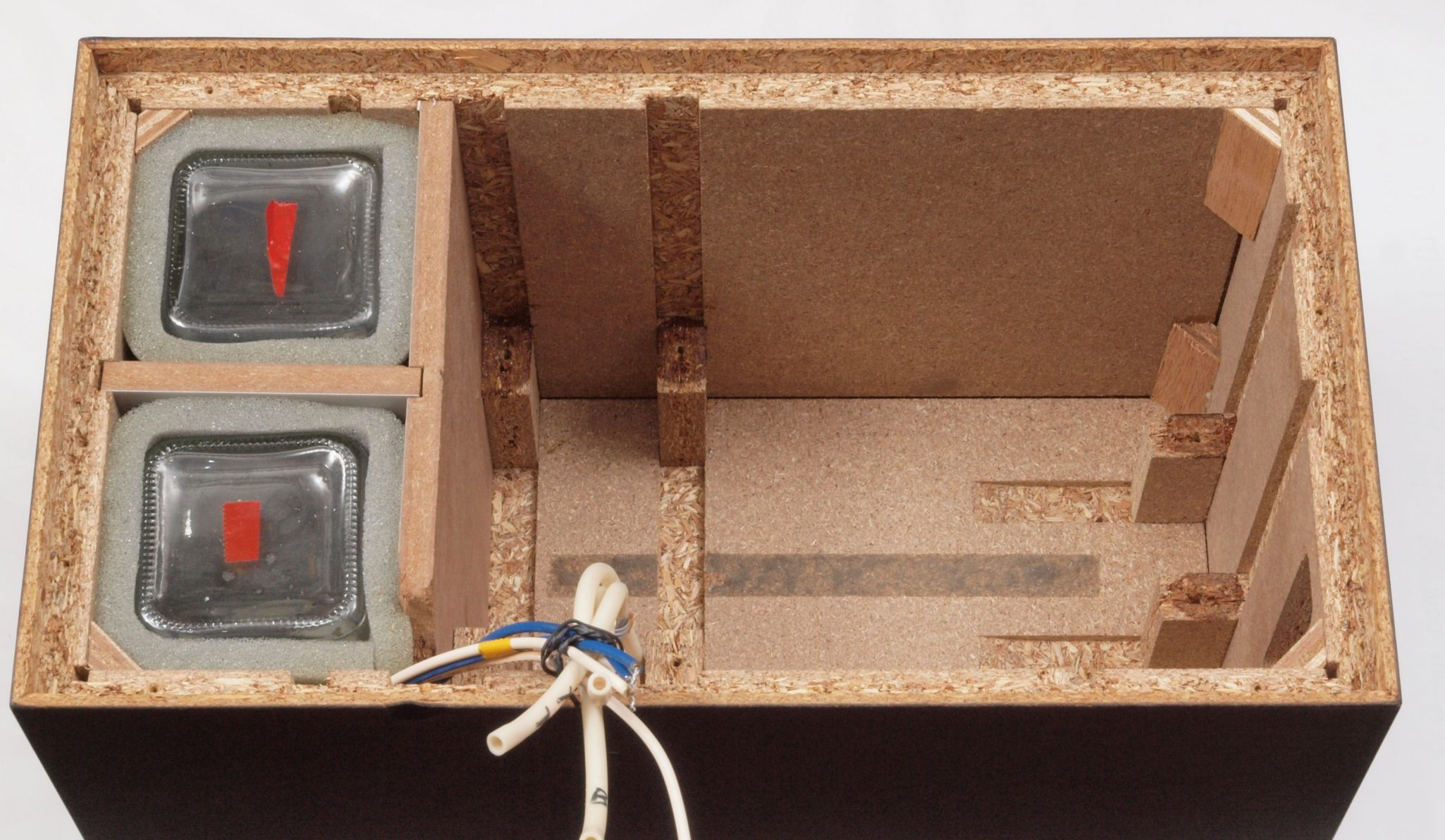

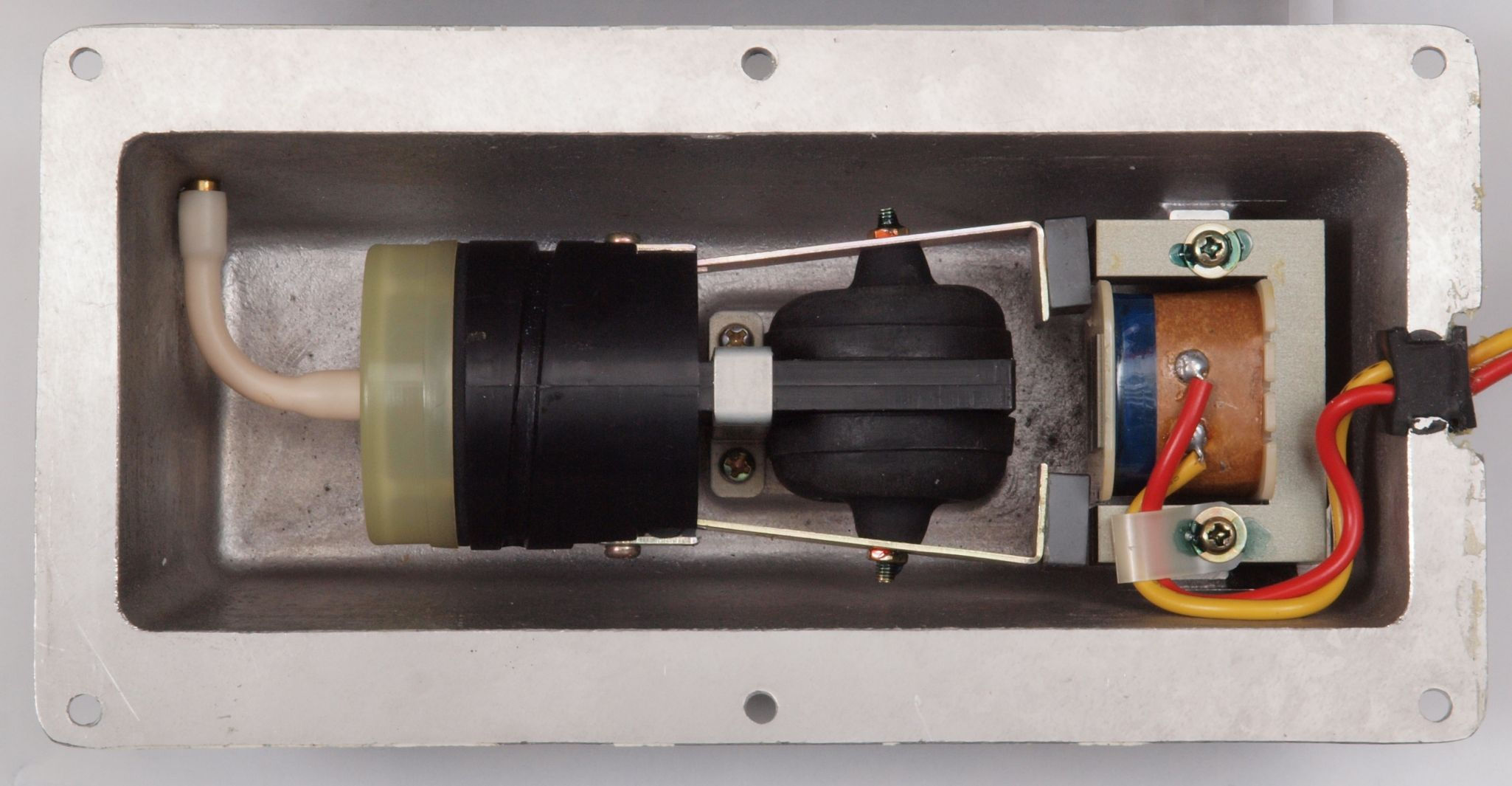

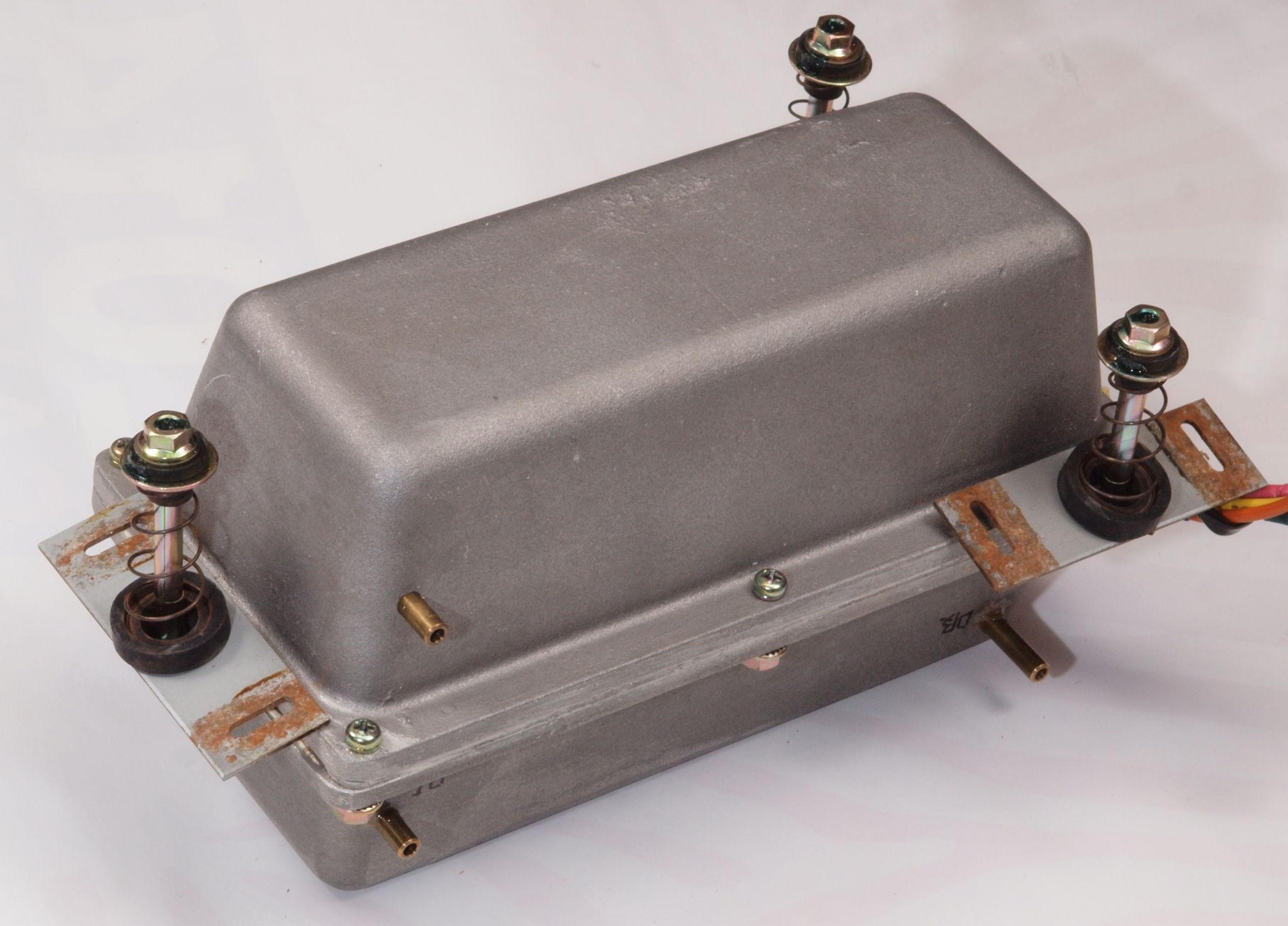

C. 修理状況 C11. 修理中 ポンプ取り出し。 |

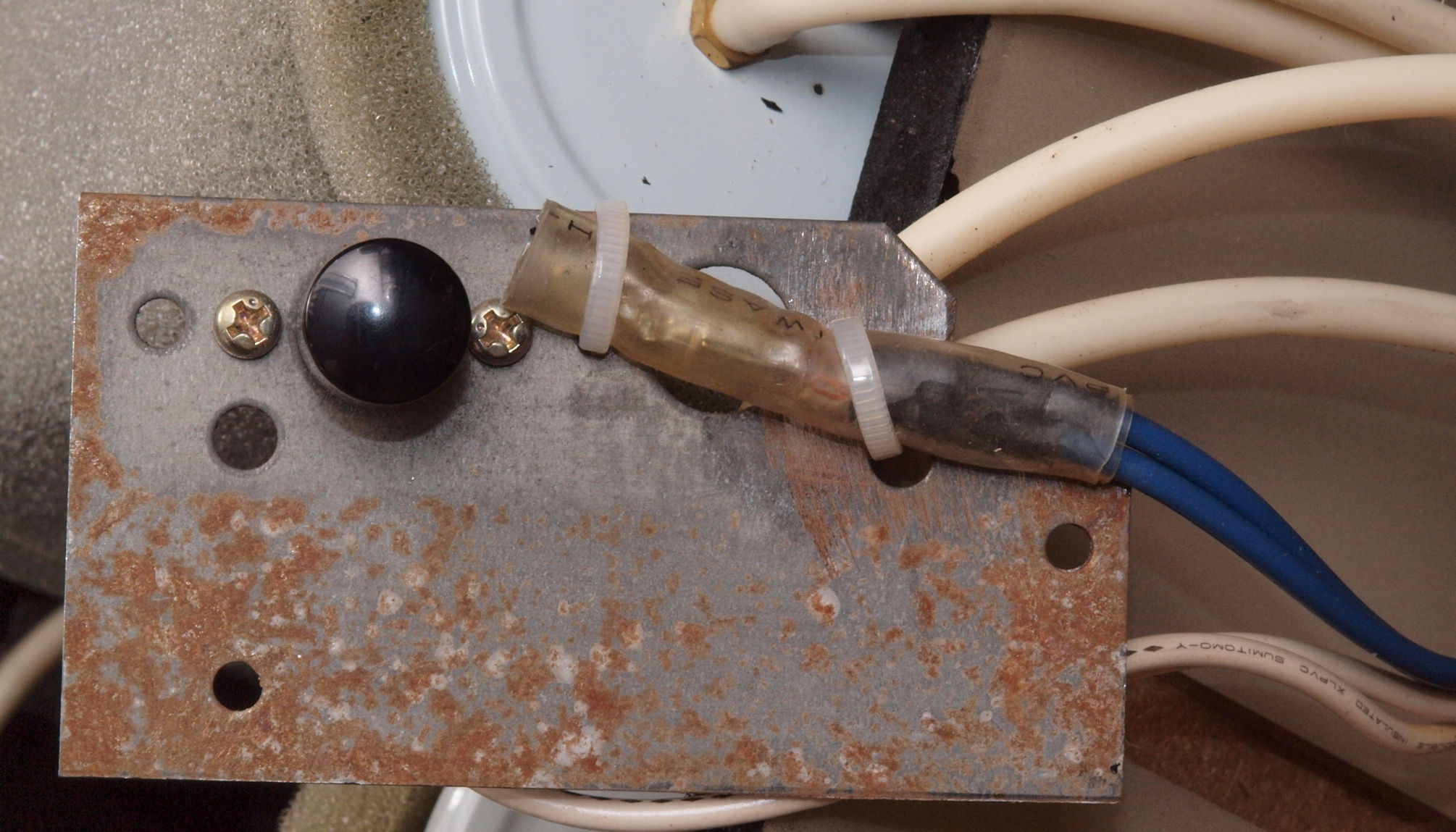

C112. 修理中 配線ジョイント。 半田コテが無い 強電屋さんの修理? |
C113. 修理中 アラルダイド+セメダインで補強して有る? |
C114. 修理中 ナット固定に改造 |

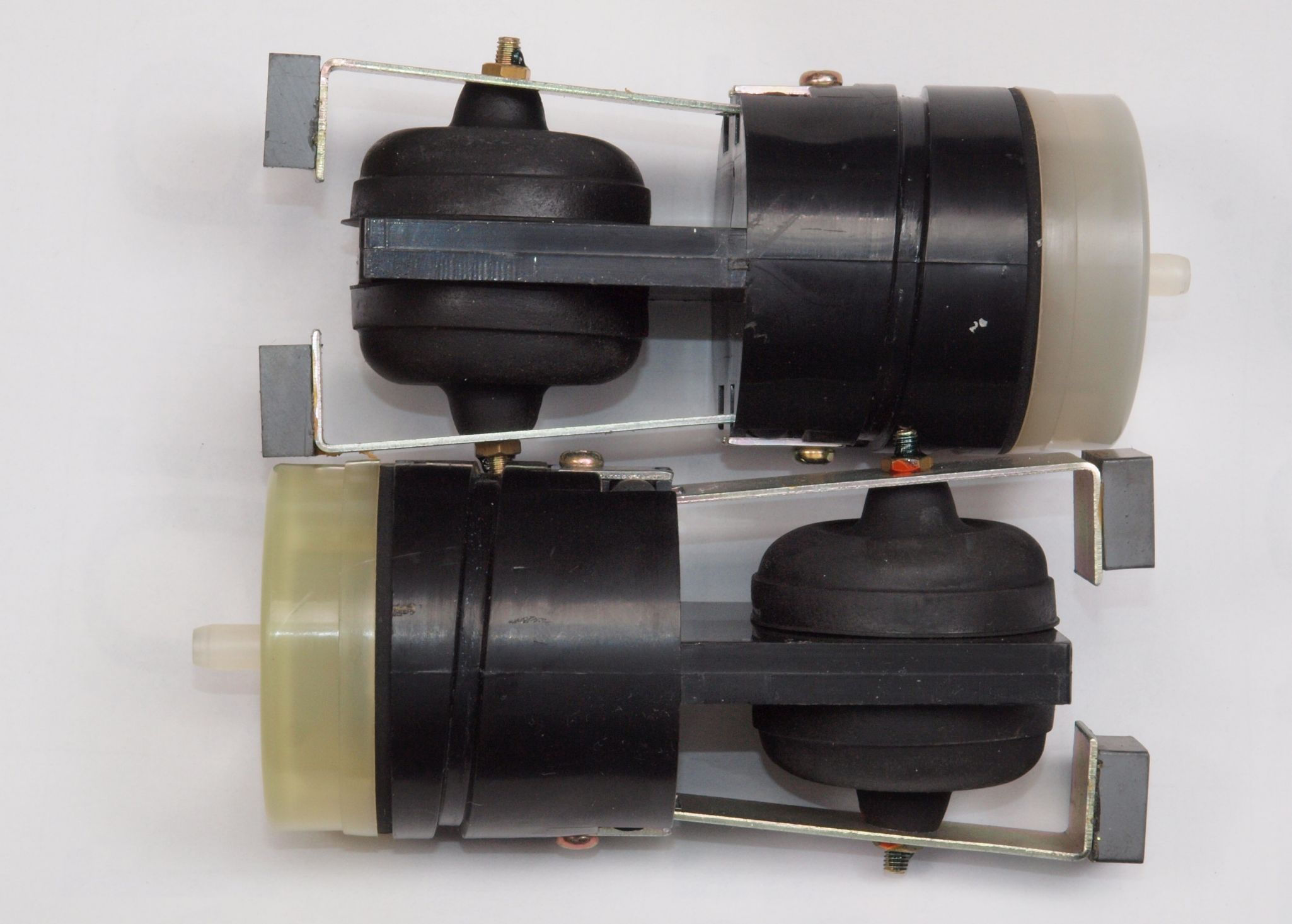

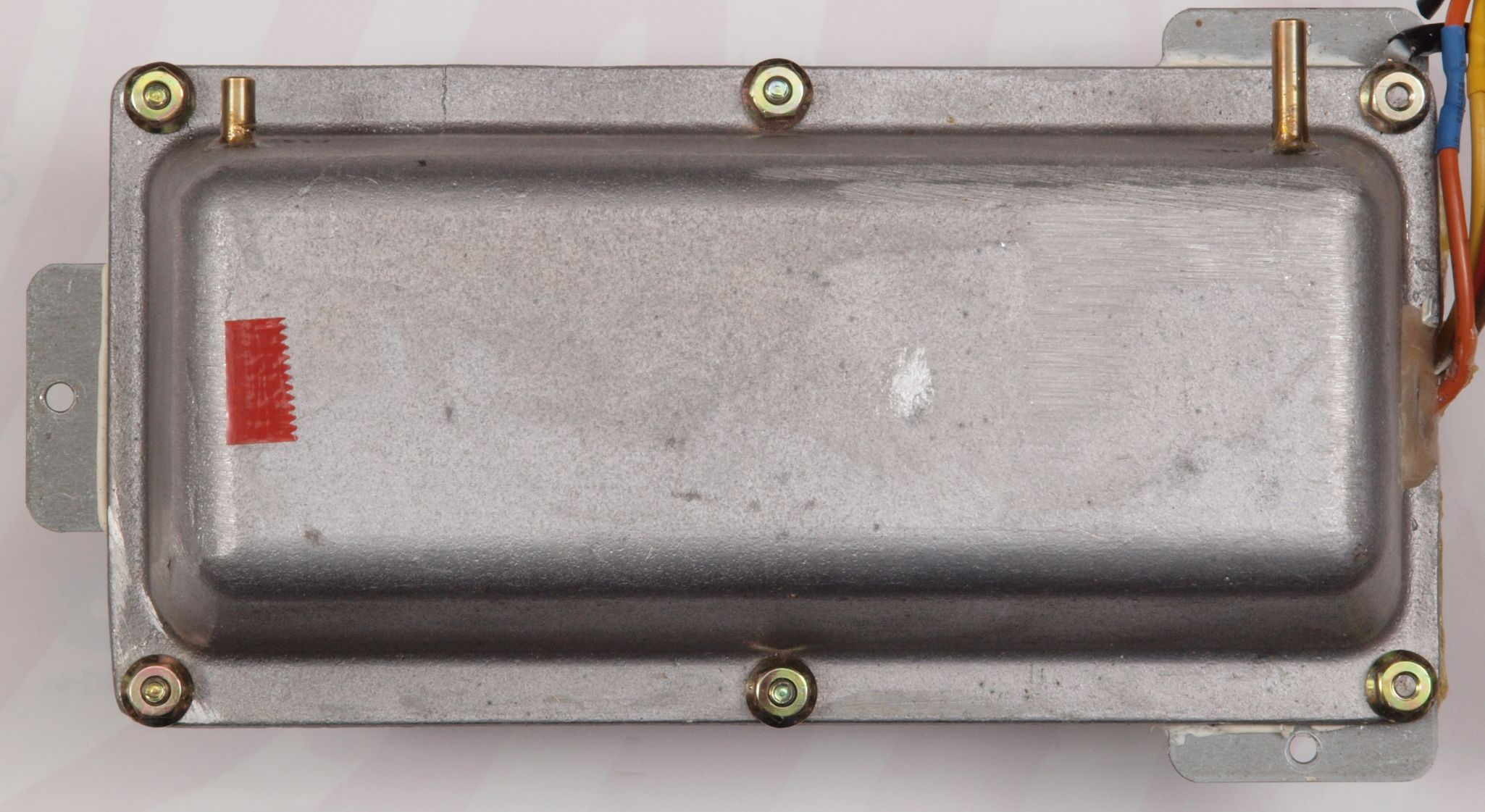

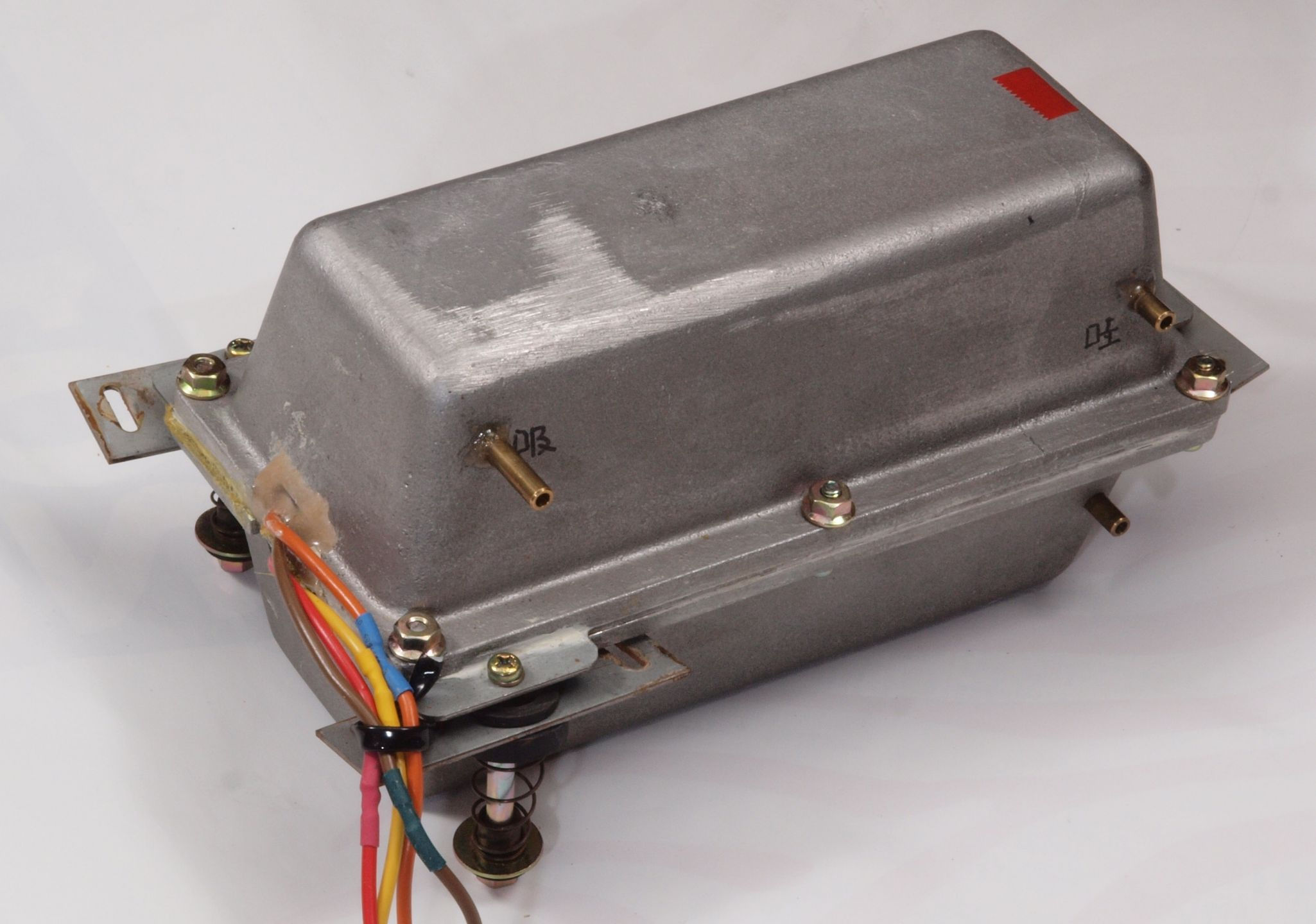

C12. 修理後 ポンプ。 |
C13. 修理前 ポンプ取り出し。 |
C14. 修理後 ポンプ。 |

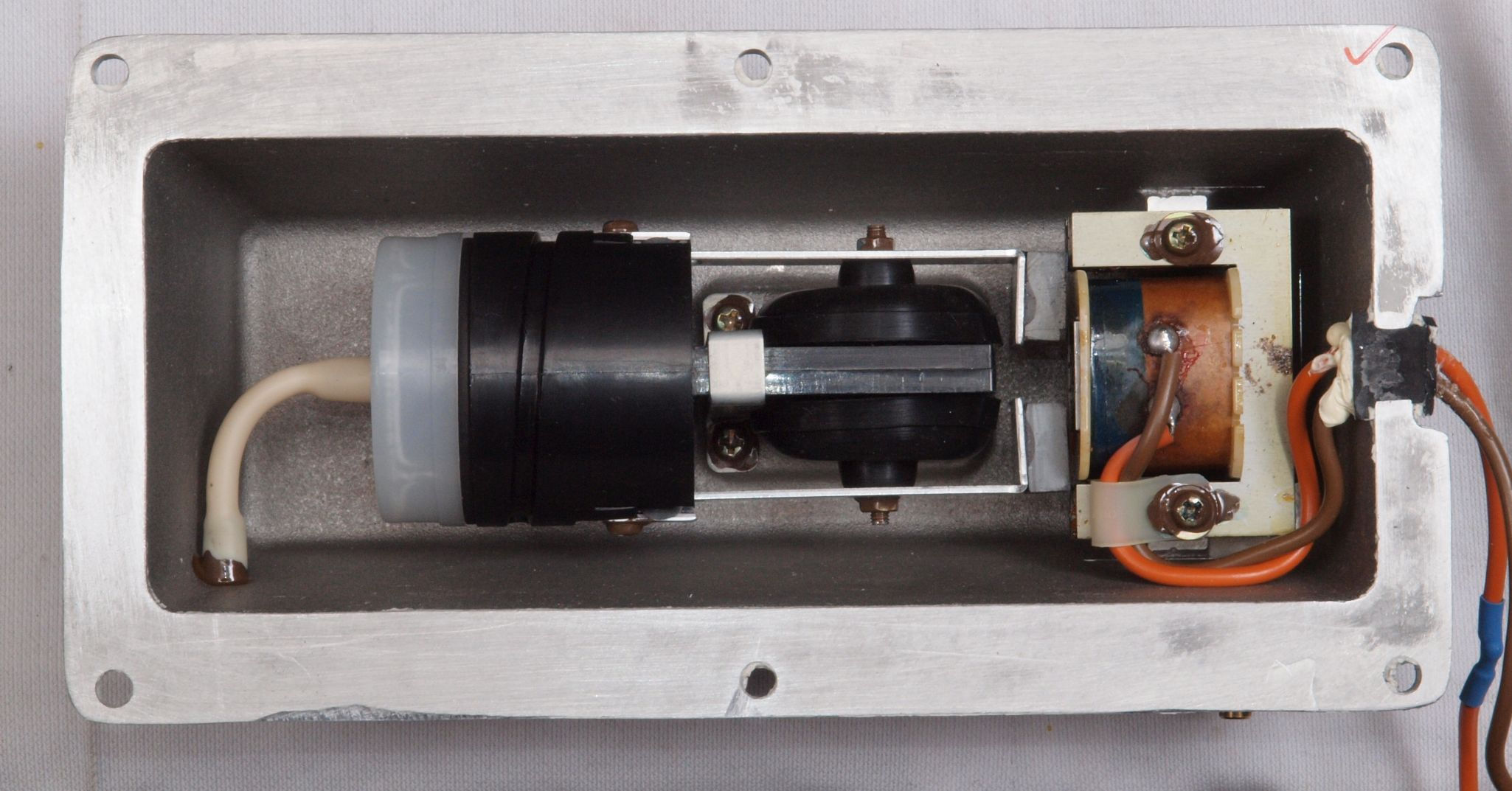

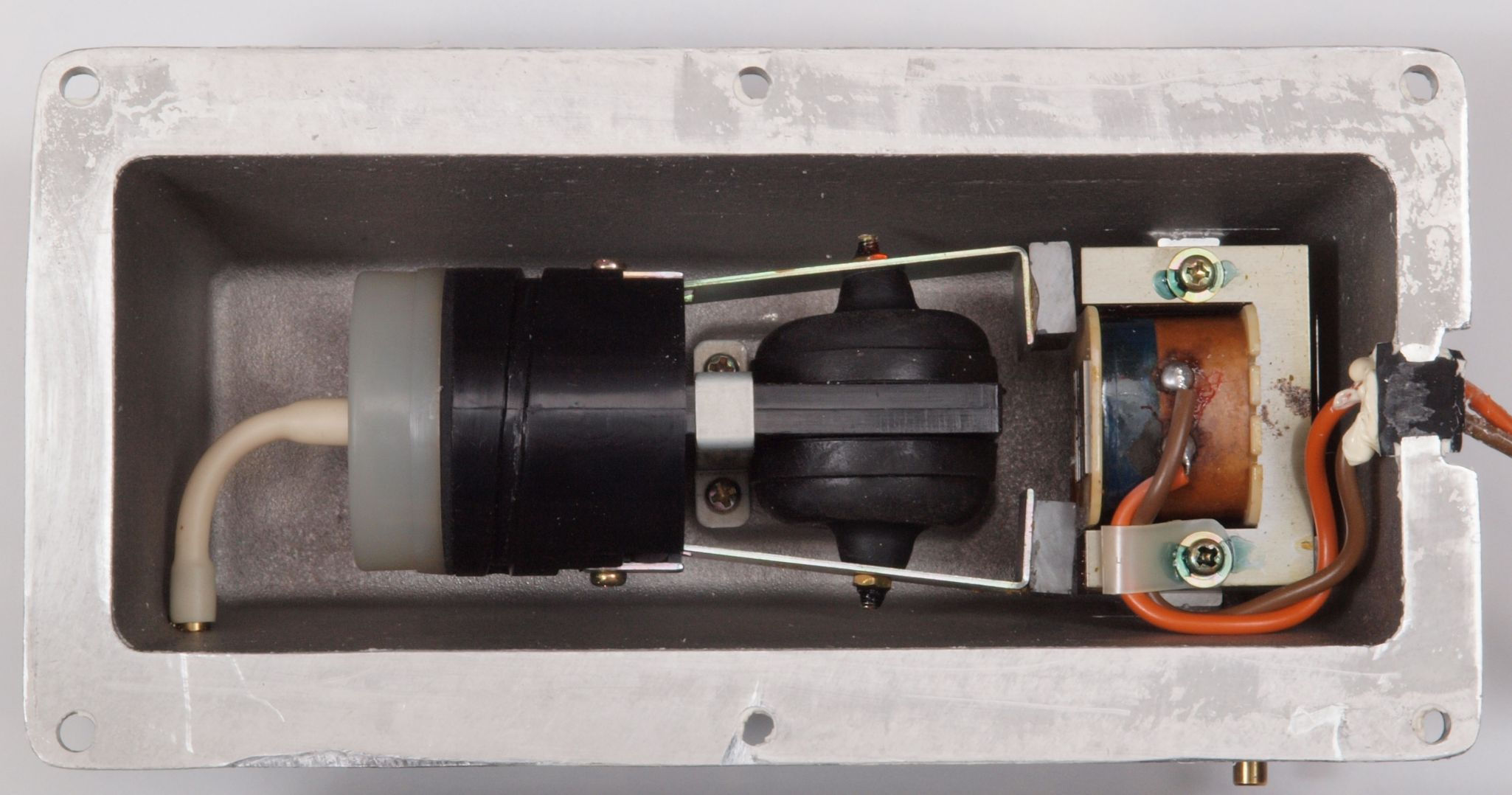

C21. 修理前 「A=吐き出し用ポンプ」 |

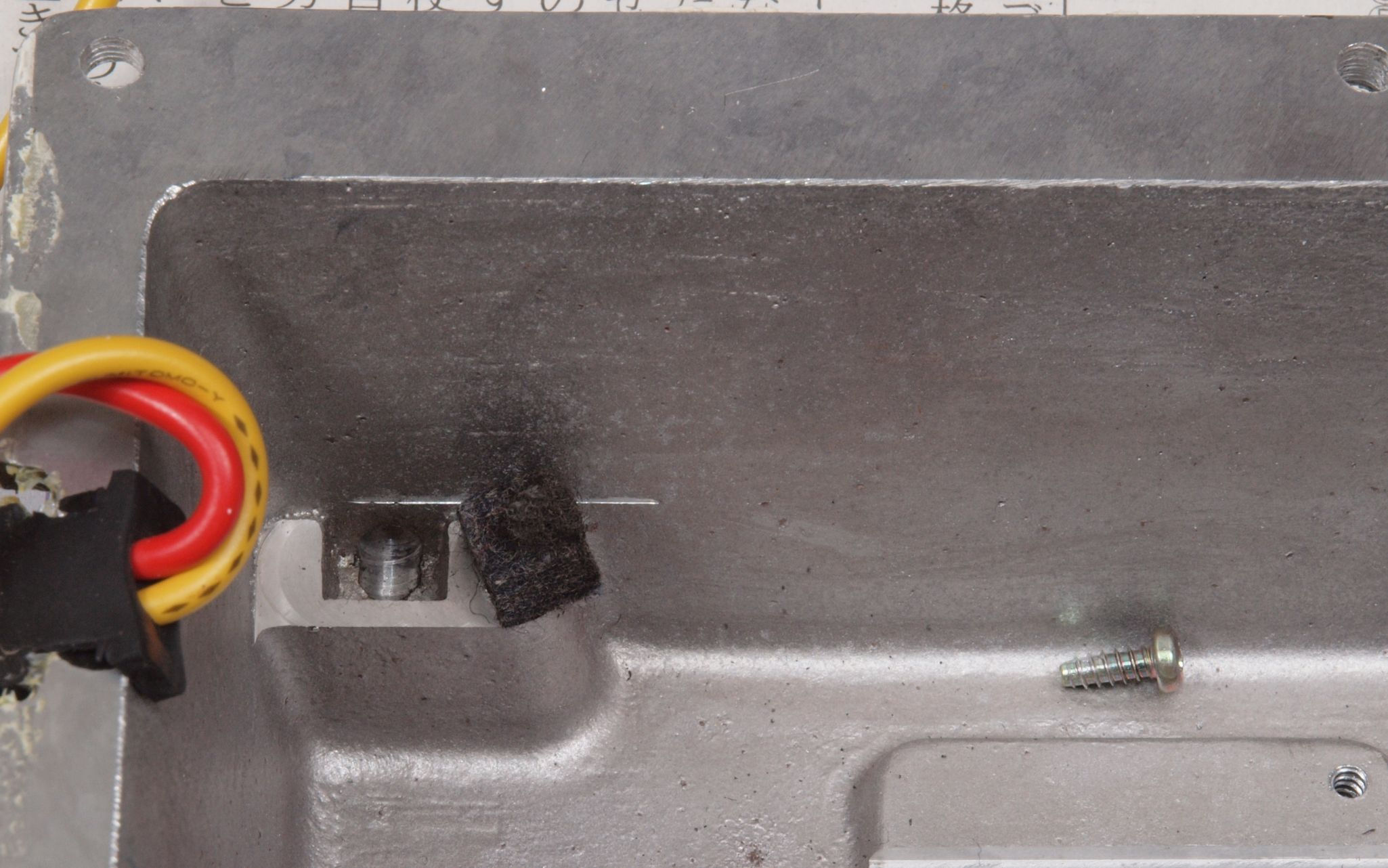

C22. 修理(交換)前 「A=吐き出し用ポンプ」、 吸い込み口のフイルター。 |
C23. 修理(交換)後 「A=吐き出し用ポンプ」、 吸い込み口のフイルター。 |

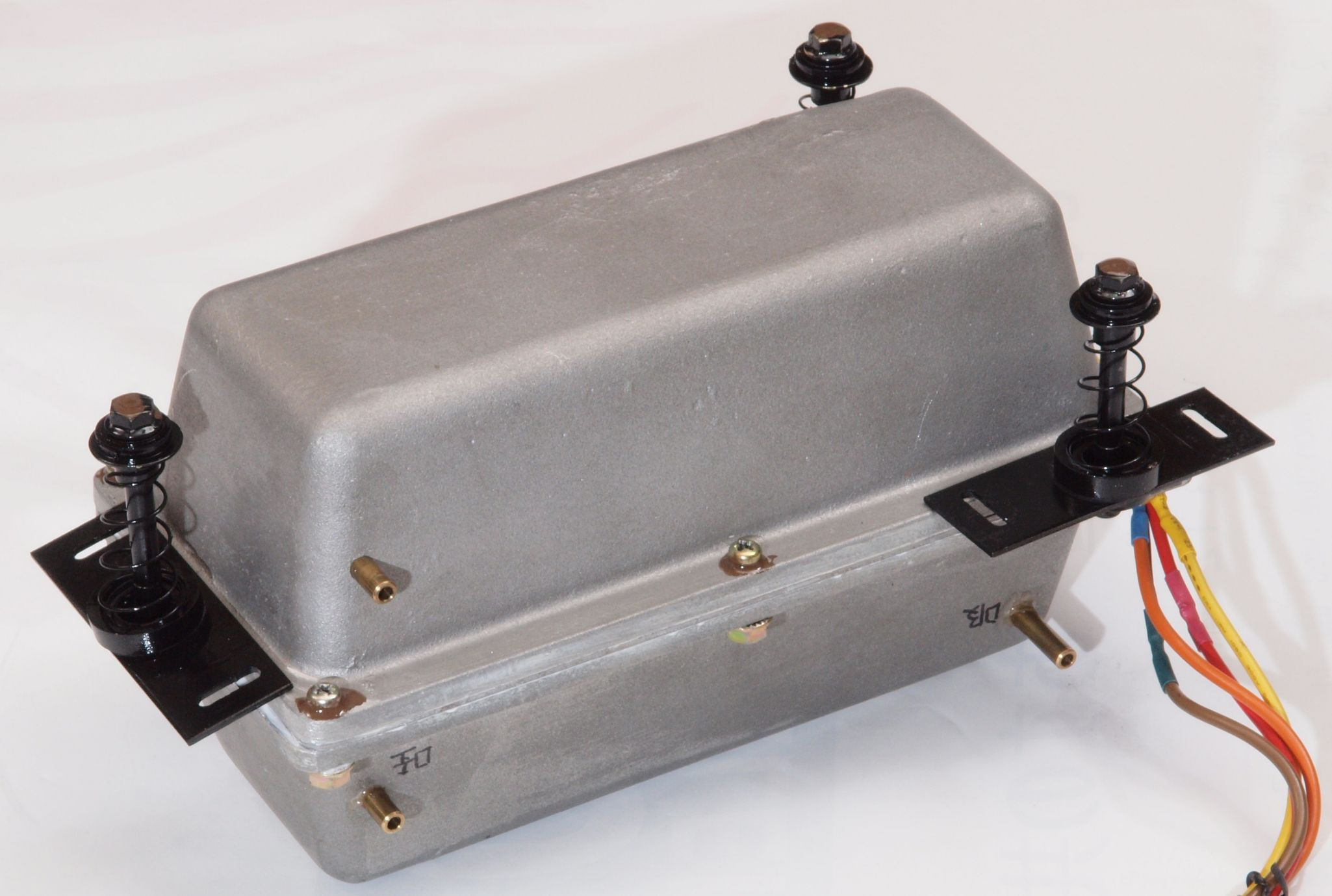

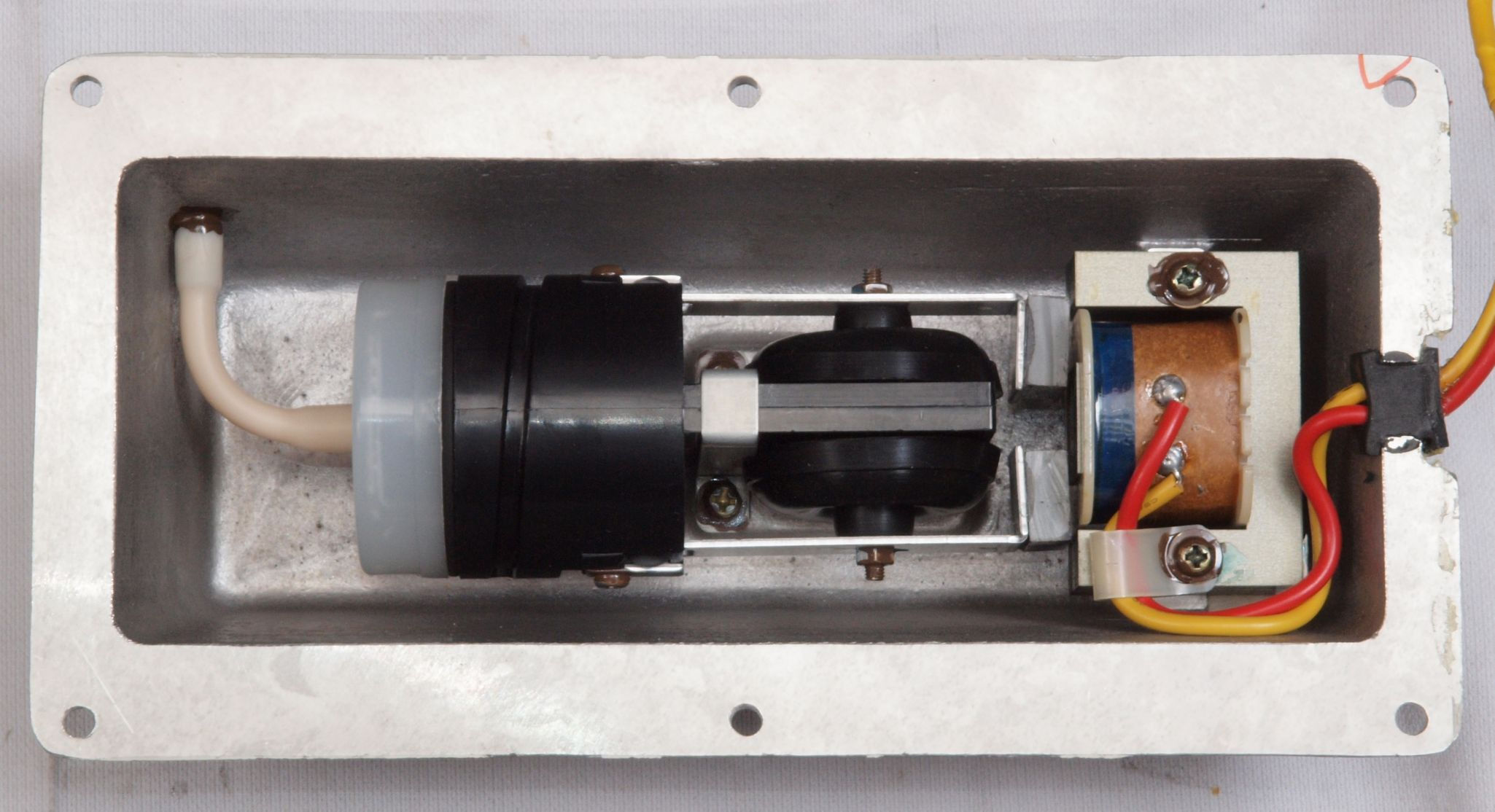

C24. 修理(交換)後 「A=吐き出し用ポンプ」 ユニット |

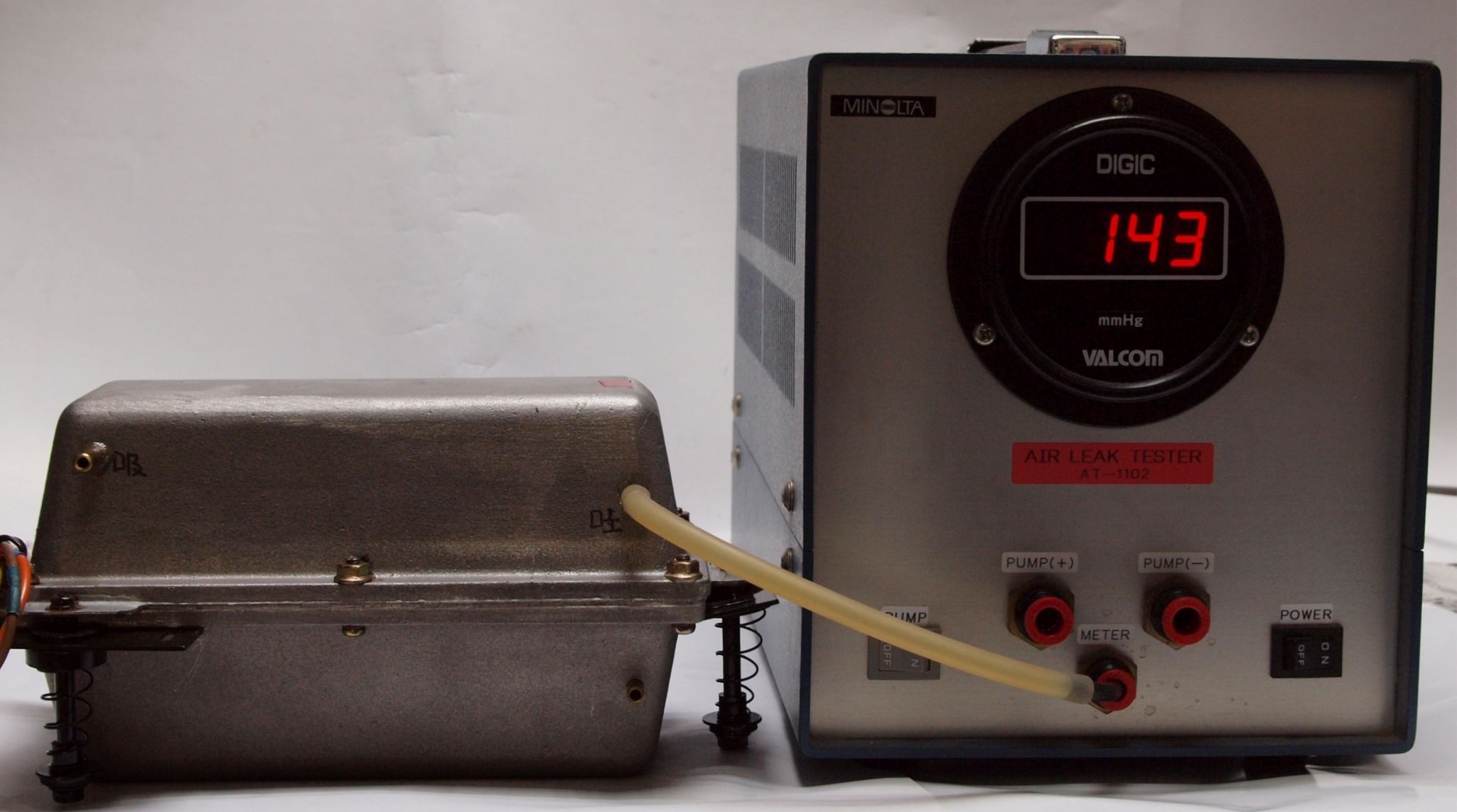

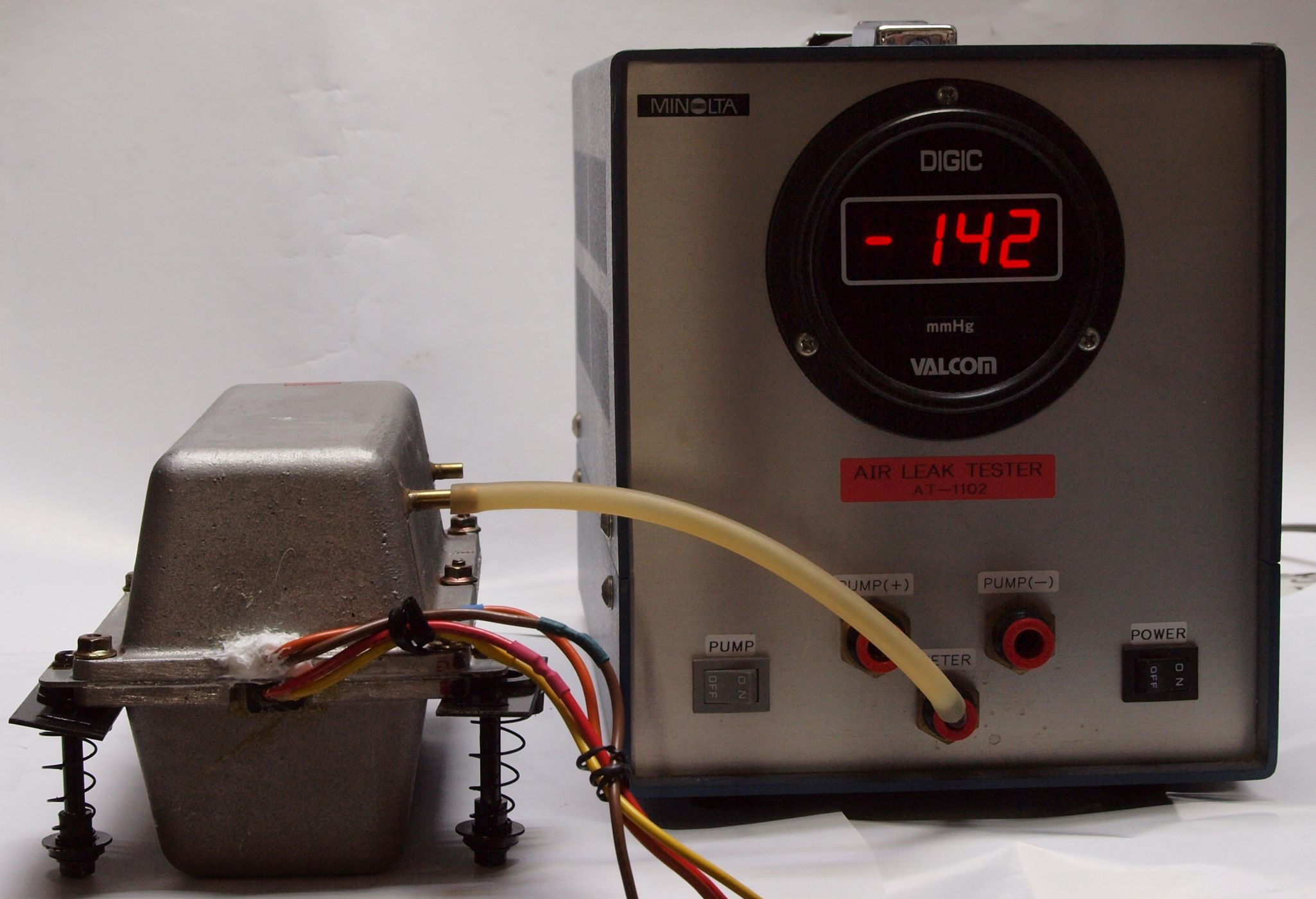

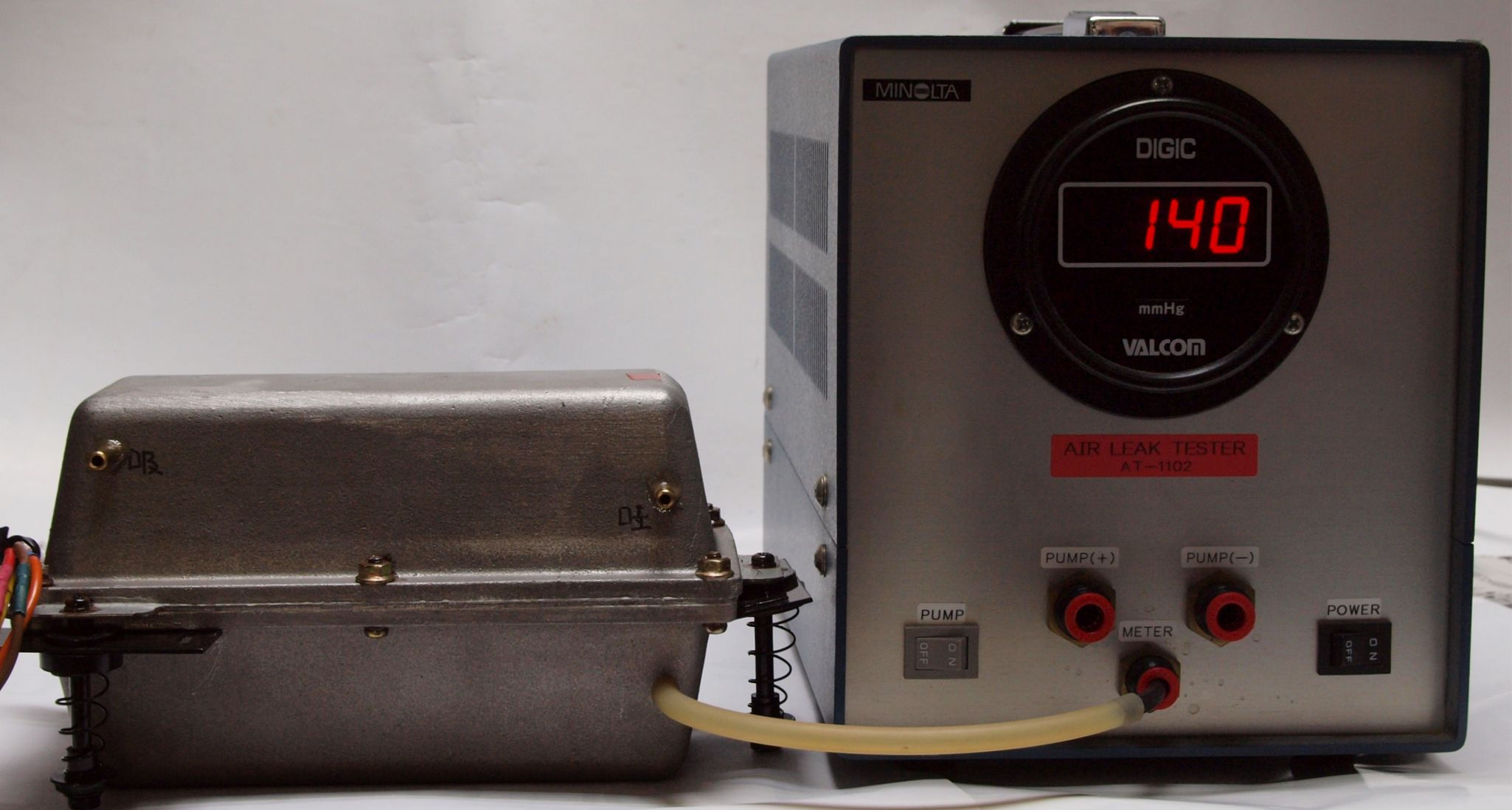

C25. 修理(交換)後圧力測定中の 「A=吐き出し用ポンプ」 |

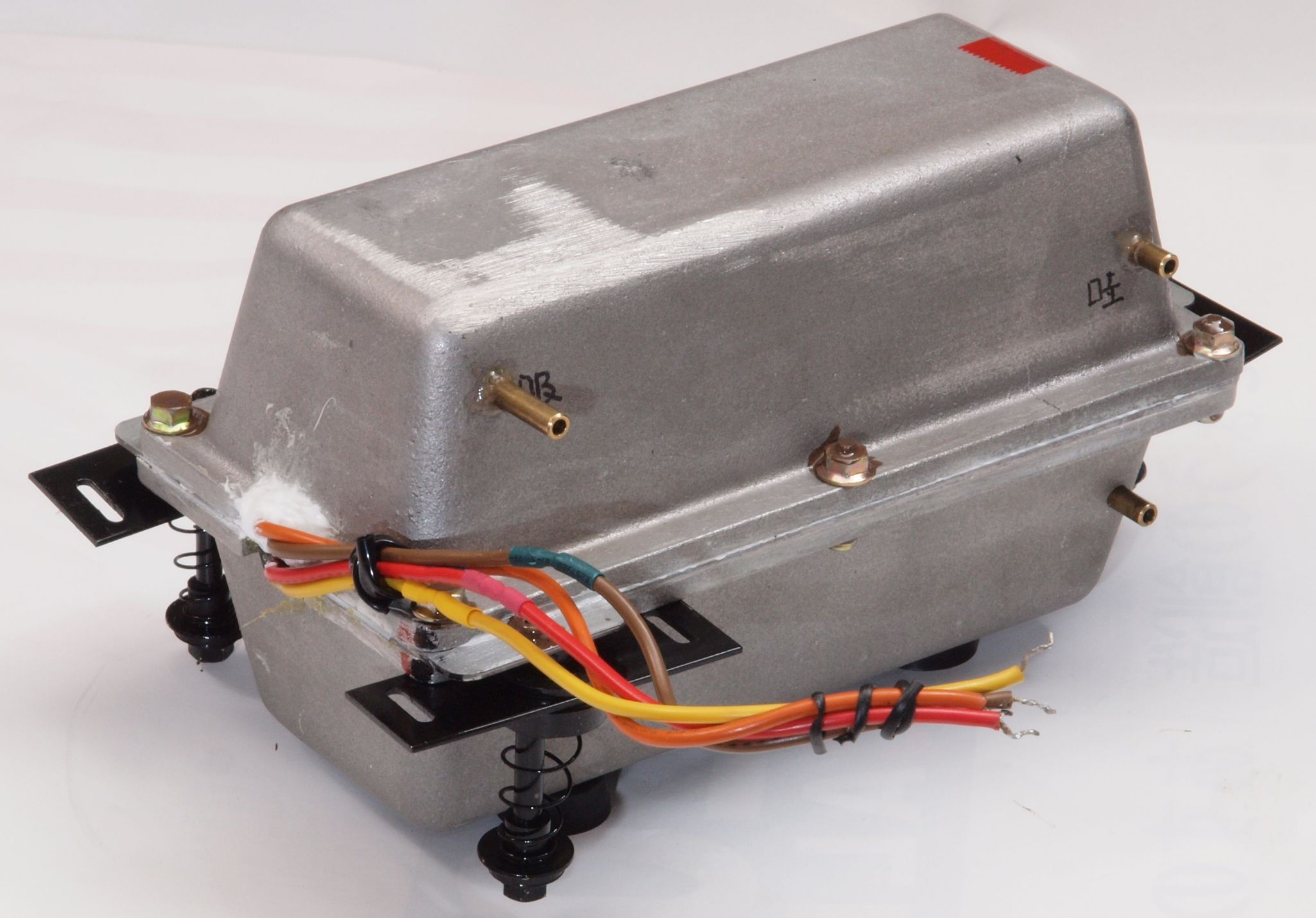

C31. 修理前 「B.C=吐き出し・吸い込みポンプ」 |
C32. 修理(交換)前 「B.C=吐き出し用ポンプ」、 吸い込み口のフイルター。 |
C33. 修理(交換)後 「B.C=吐き出し用ポンプ」、 吸い込み口のフイルター。 |
C34. 修理(交換)後 「B.C=吐き出し・吸い込みポンプ」 ユニット |
C35. 修理(交換)後圧力測定中の 「C=吐き出し」 |
C36. 修理(交換)後圧力測定中の 「B=吸い込み」 |

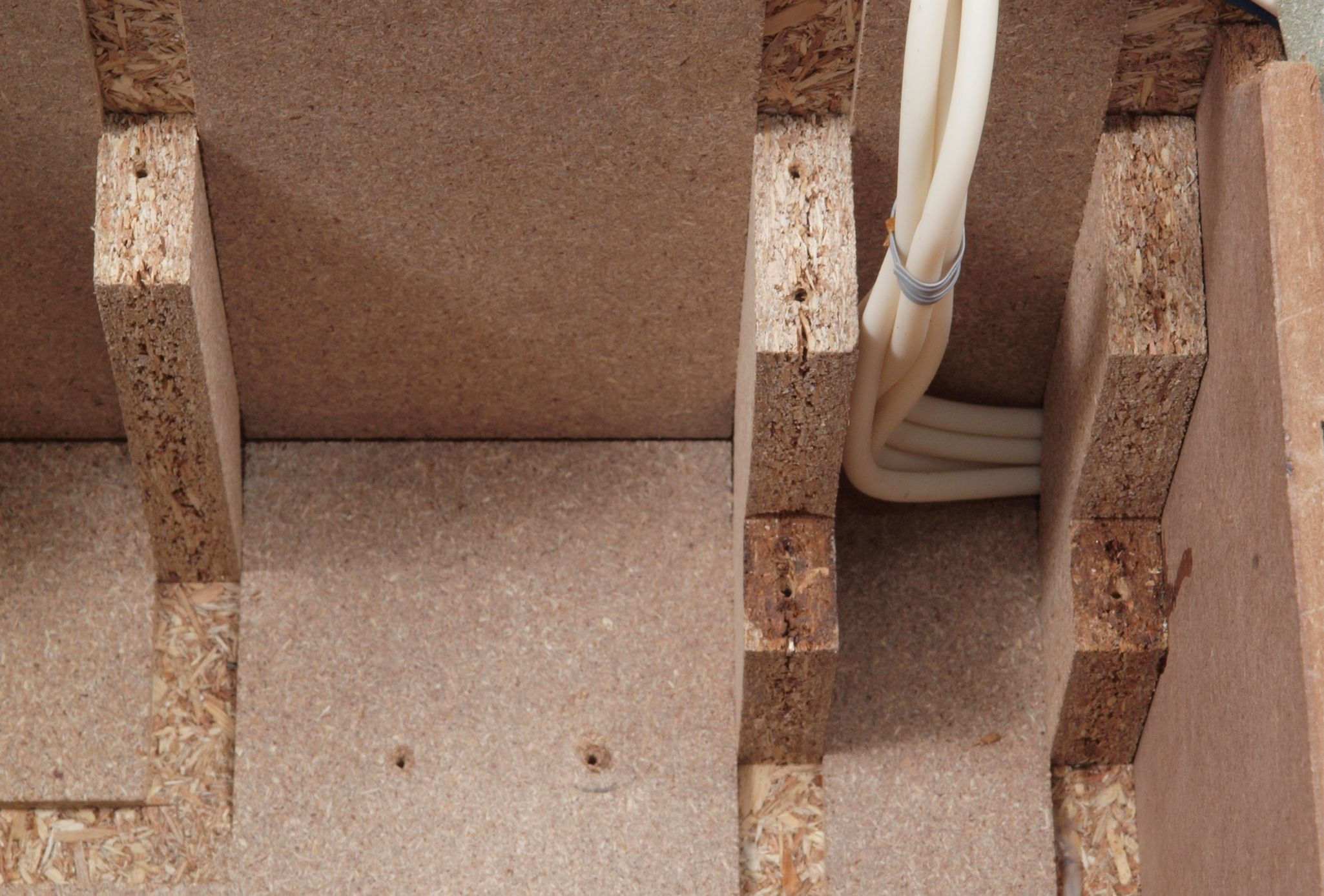

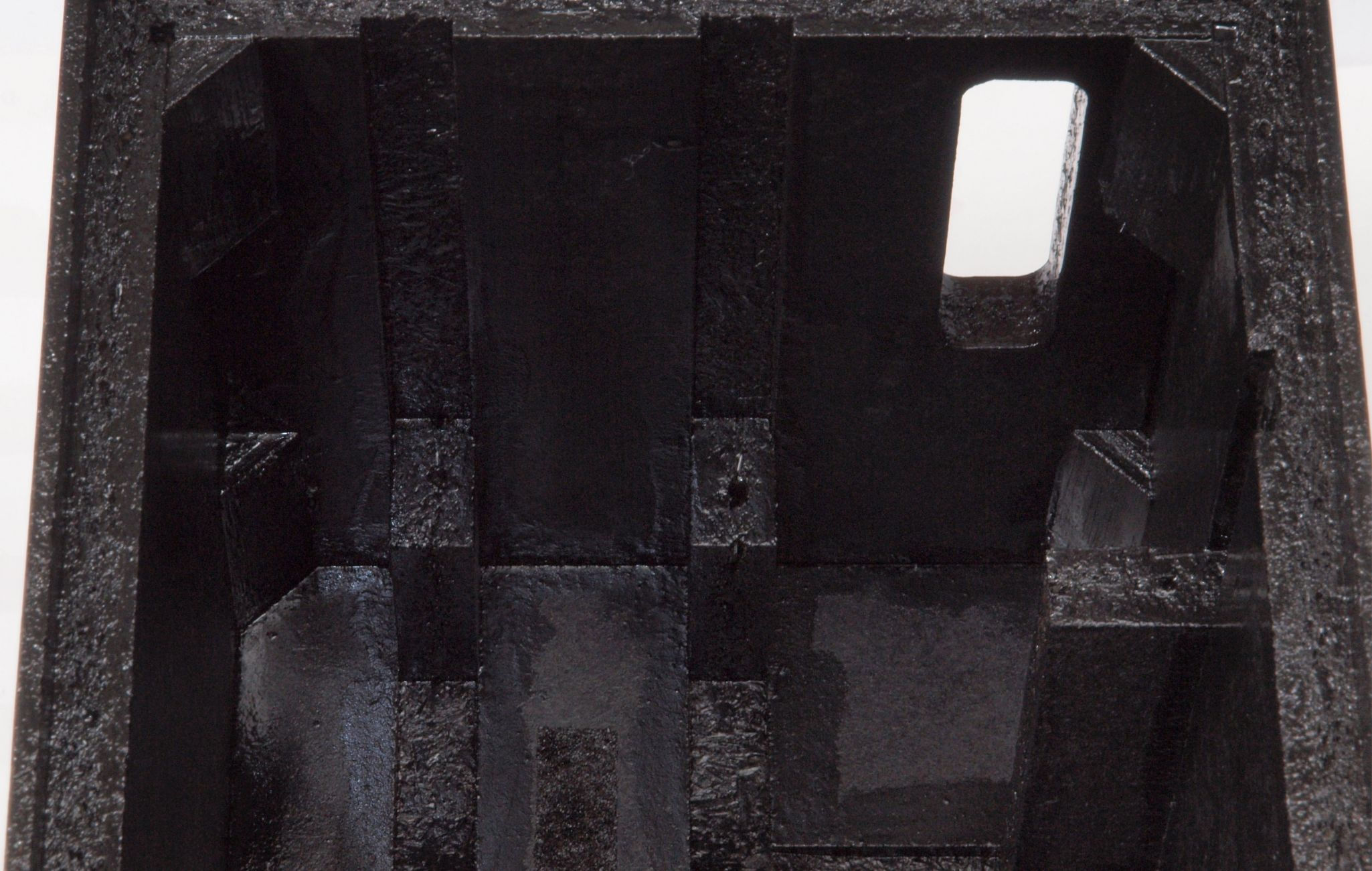

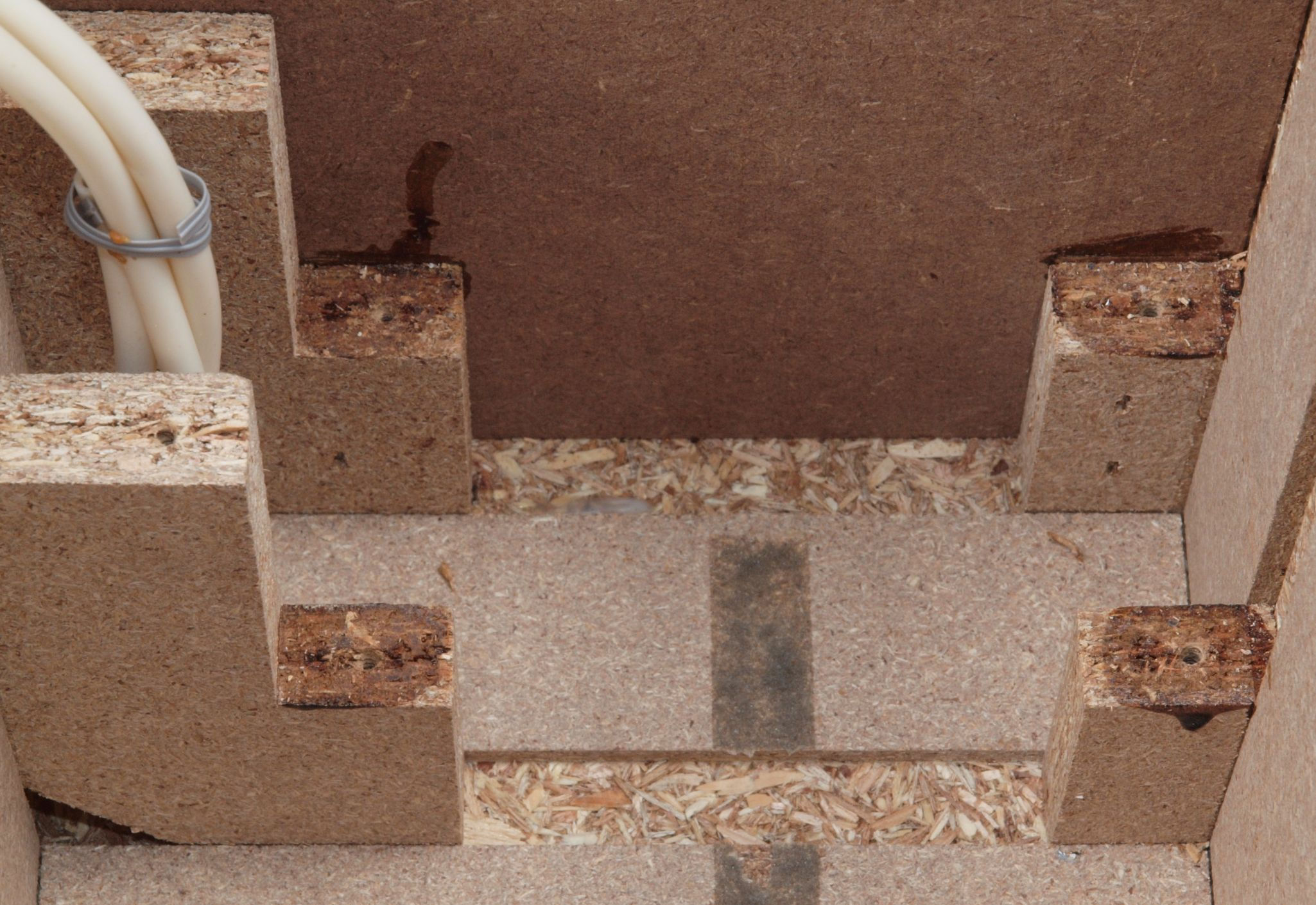

C41. 修理前 接着材が劣化した木箱圧縮板右側。 |
C42. 修理中 圧縮板にボンドを塗って固めている、右側。 |
C43. 修理後 さらに、ラッカーを吹き付ける。 |

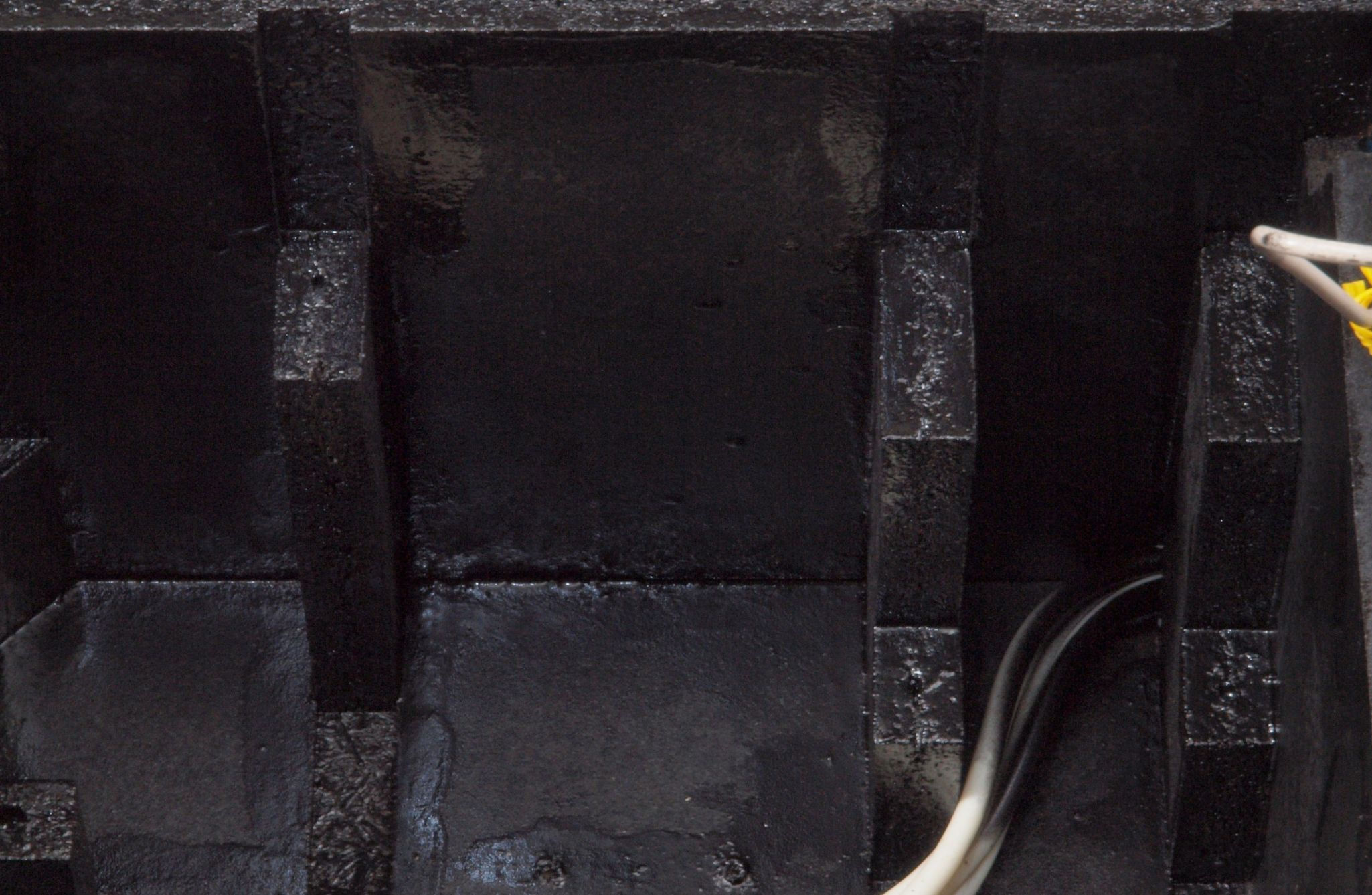

C44. 修理前 接着材が劣化した木箱圧縮板左側。 |
C45. 修理中 圧縮板にボンドを塗って固めている、左側。 |
C46. 修理後 さらに、ラッカーを吹き付ける。 |
C51. 修理前 接着材が劣化したヒューズ取付圧縮板。 |
C52. 修理中 圧縮板にボンドを塗って固めている、ヒューズ取付圧縮板。 |
C53. 修理後 さらに、ラッカーを吹き付ける。 |
C61. 修理前 ヒューズ取付け台表。 |
C62. 修理後 ヒューズ取付け台表。 |
C63. 修理前 ヒューズ取付け台。 |
C64. 修理中 ヒューズ取付け台。 |
C65. 修理(塗装)後 ヒューズ取付け台。 |
C66. 修理前 ヒューズ取付け台。 |
C67. 修理中 ヒューズ取付け台。 |
C68. 修理(塗装)後 ヒューズ取付け台。 |

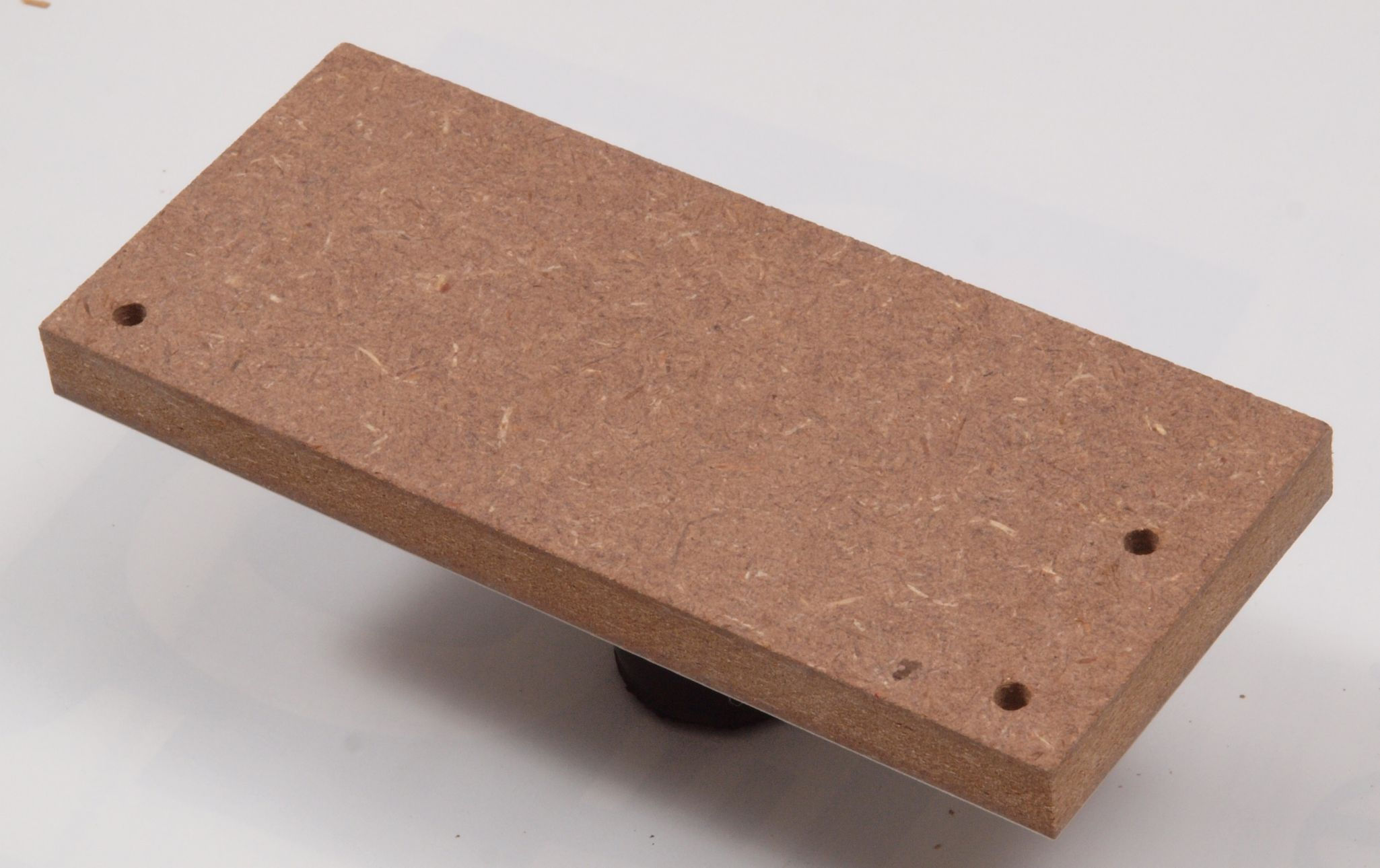

C71. 修理前 木ネジで割れた、「ポンプ取り付け板」。 |

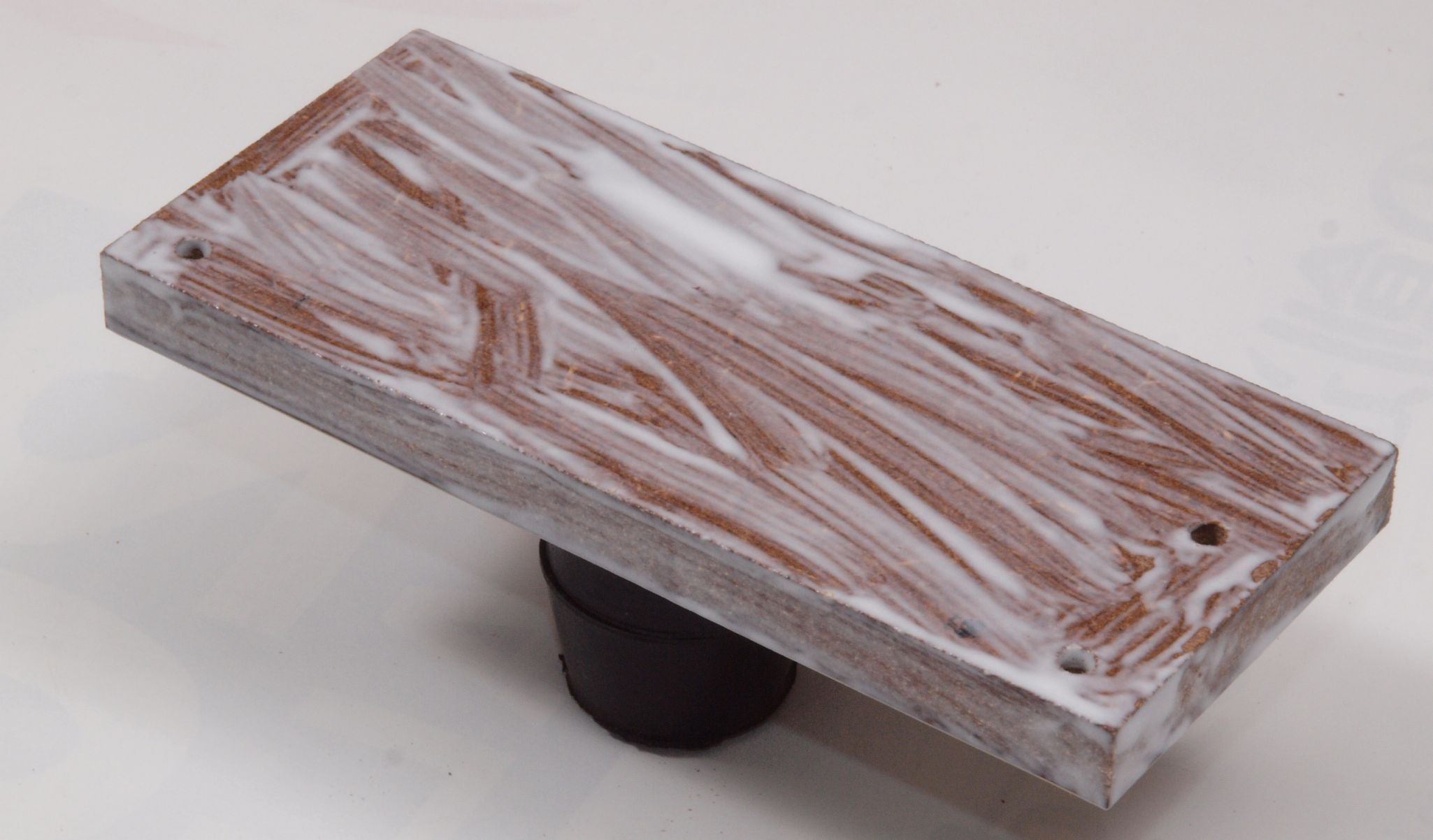

C72. 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。 |

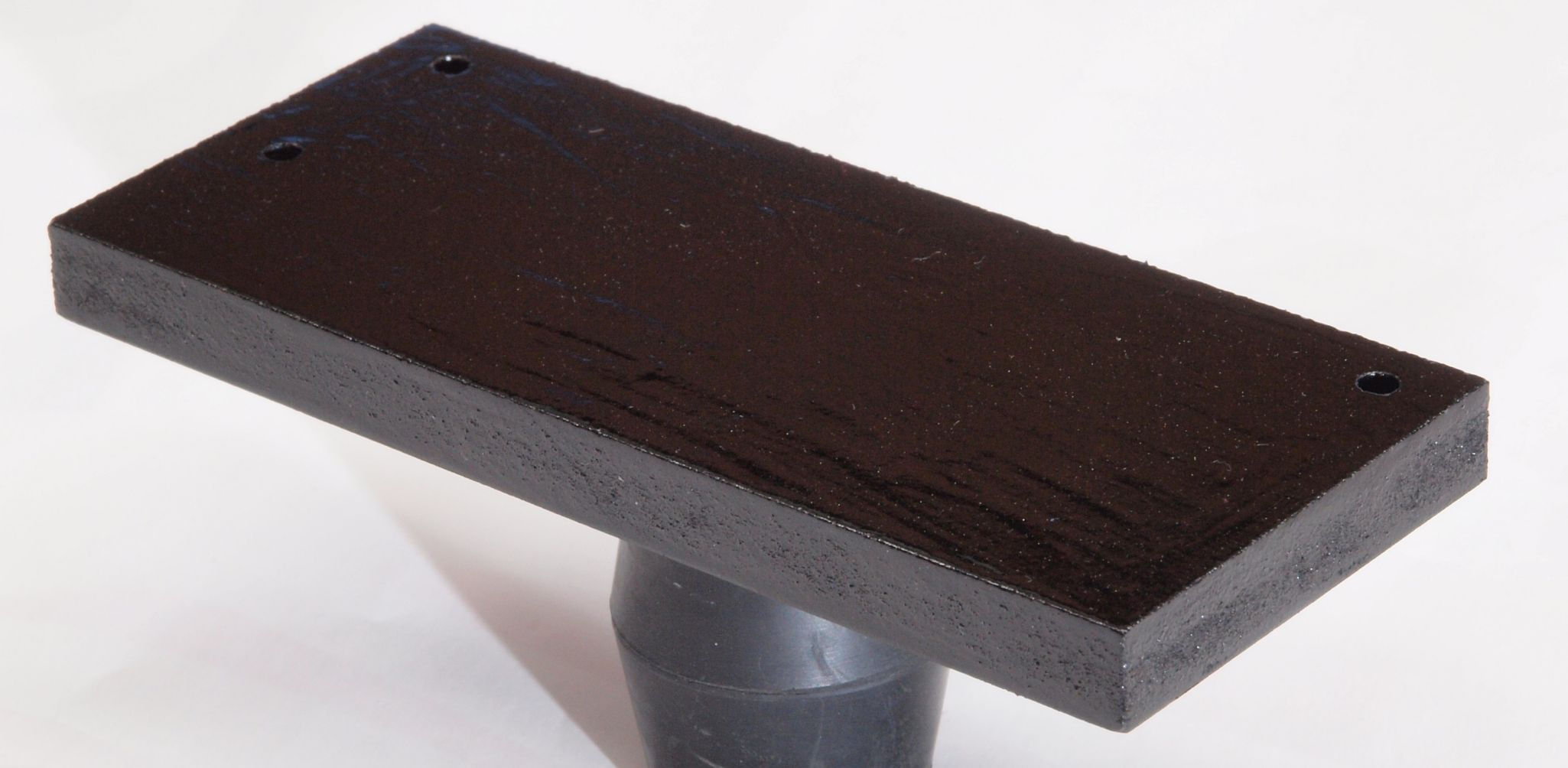

C73. 修理後 さらに、ラッカーを吹き付ける。 |

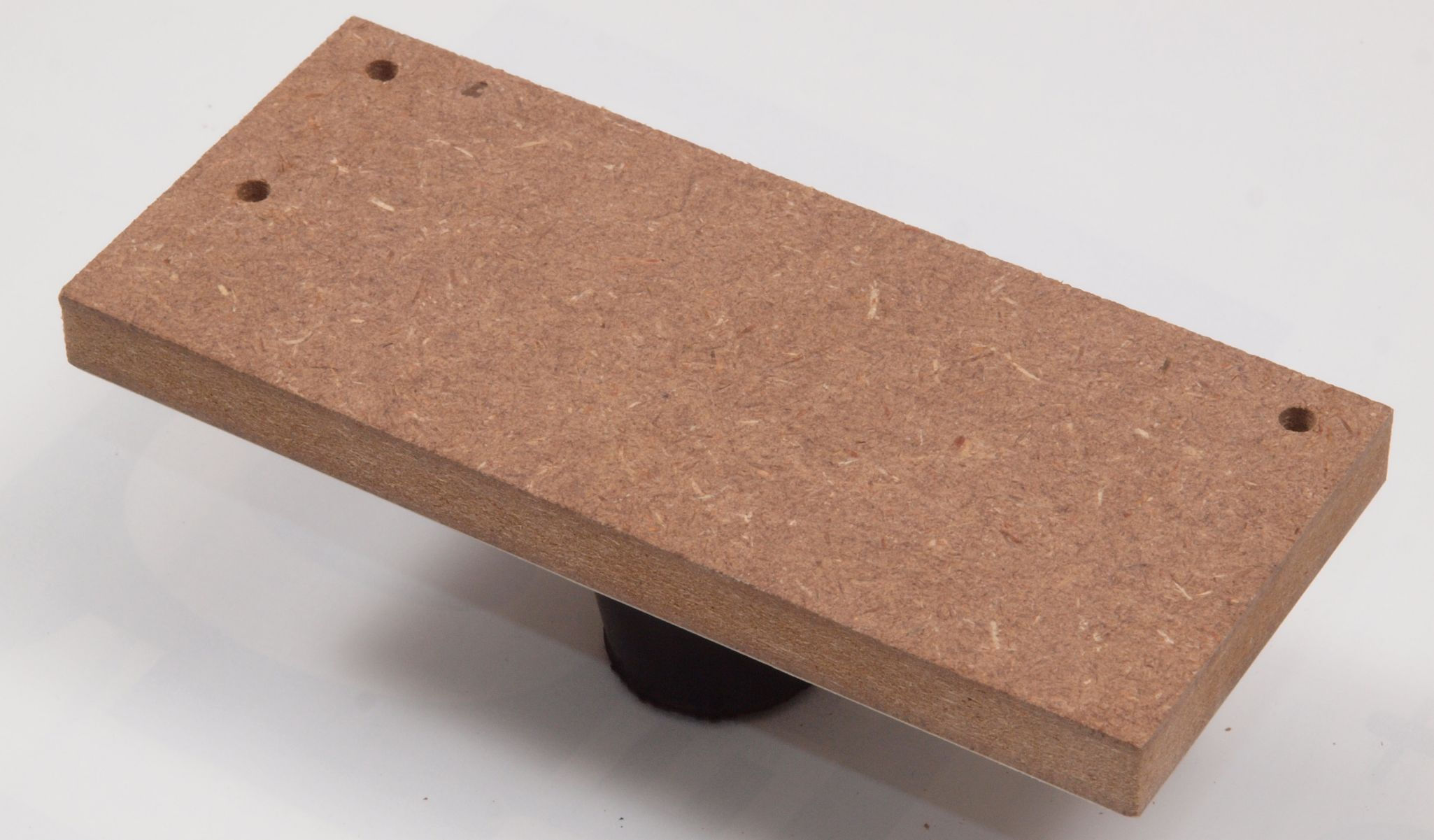

C74. 修理前 木ネジで割れた、「ポンプ取り付け板」。 |
C75. 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。 |
C76. 修理後 さらに、ラッカーを吹き付ける。 |

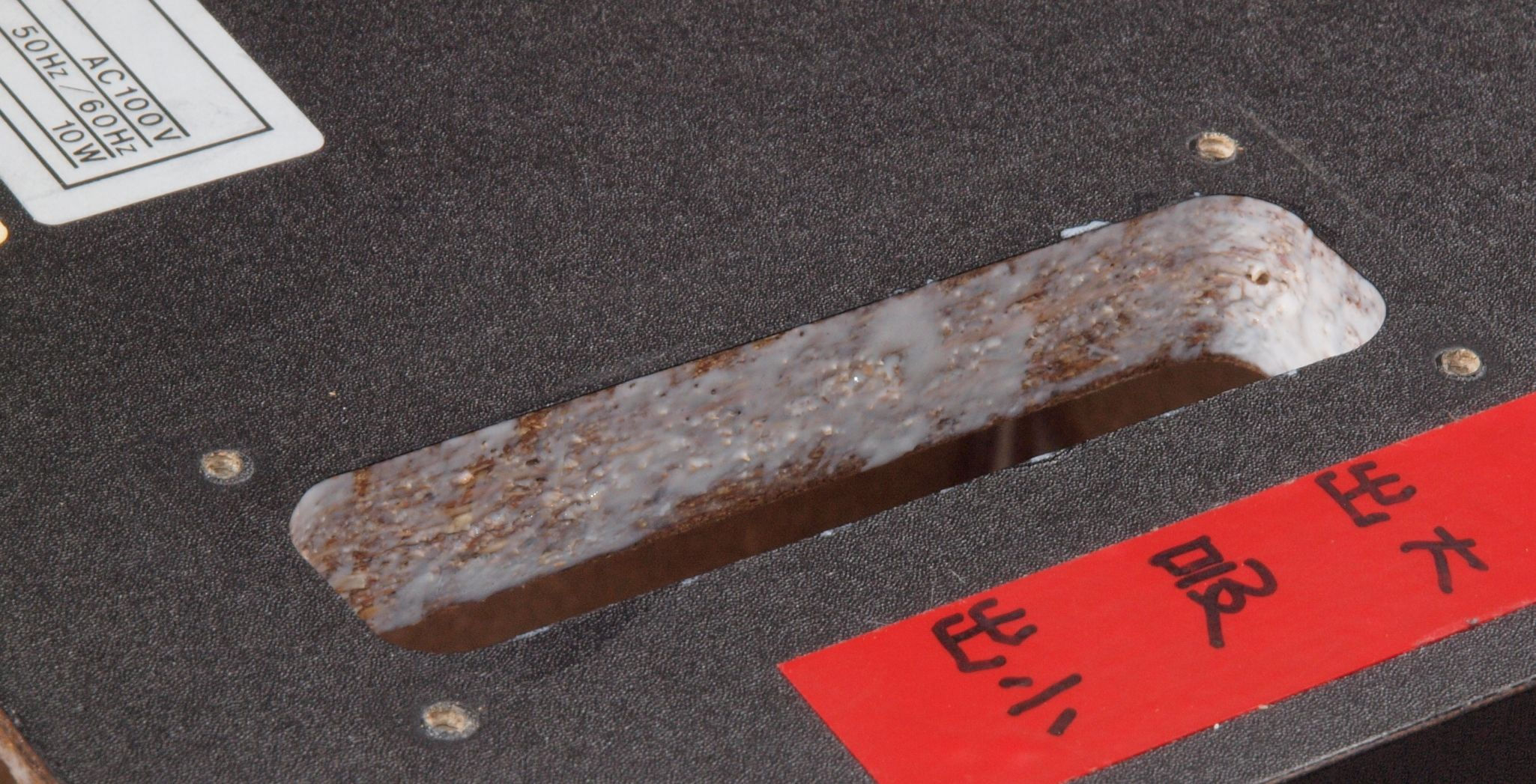

C77. 修理前 「電源入り口、吐出口取り付け板」 の穴 |
C78. 修理中 「電源入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。 |
C79. 修理後 「電源入り口、吐出口取り付け板」、 さらにラッカーを吹き付ける。 |

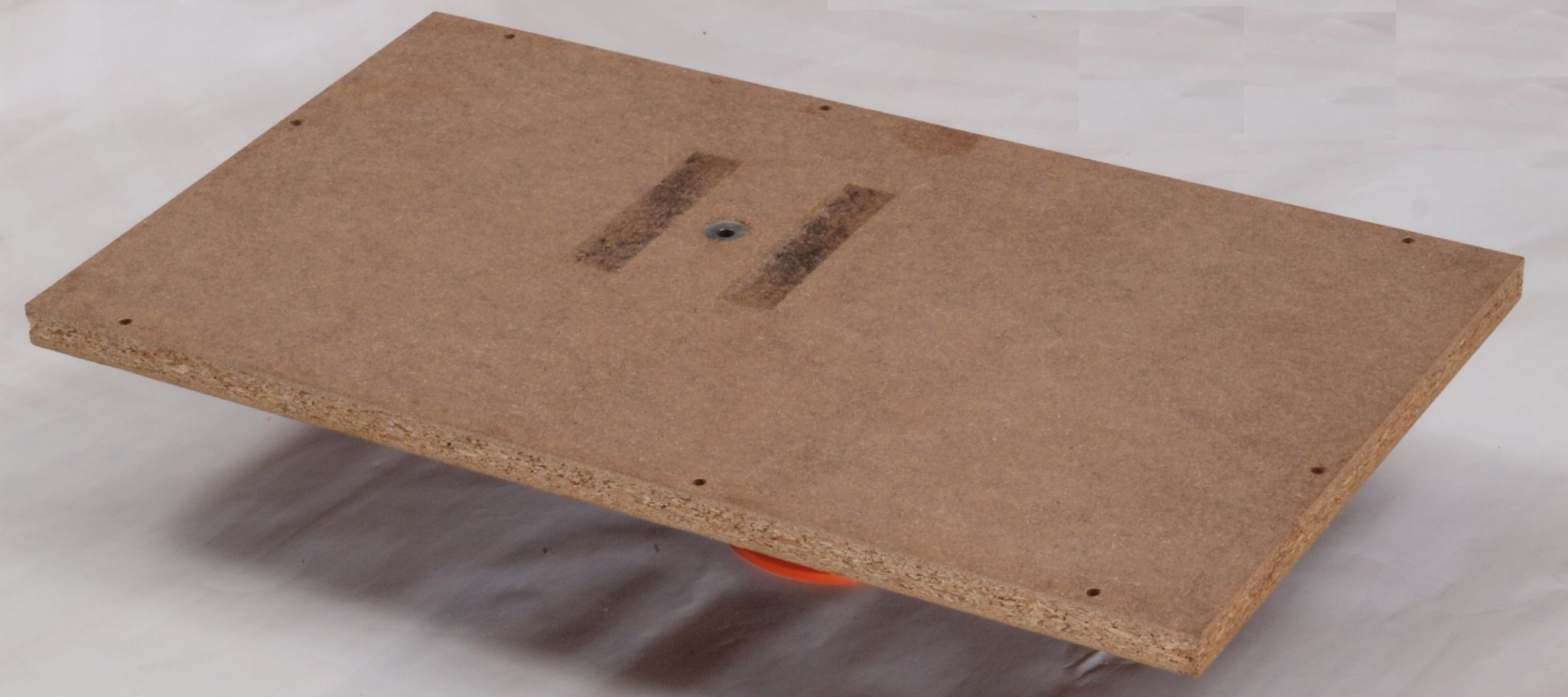

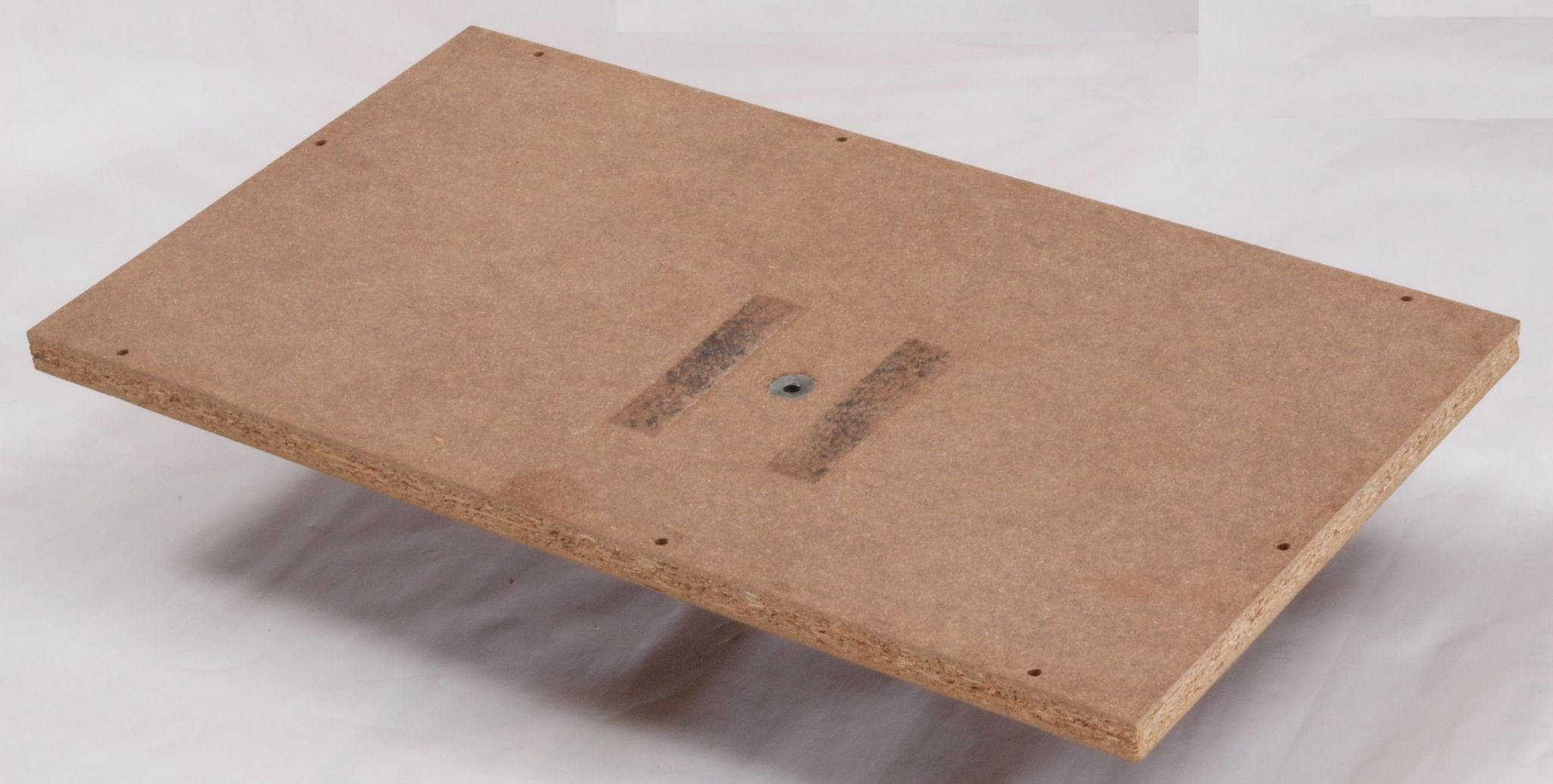

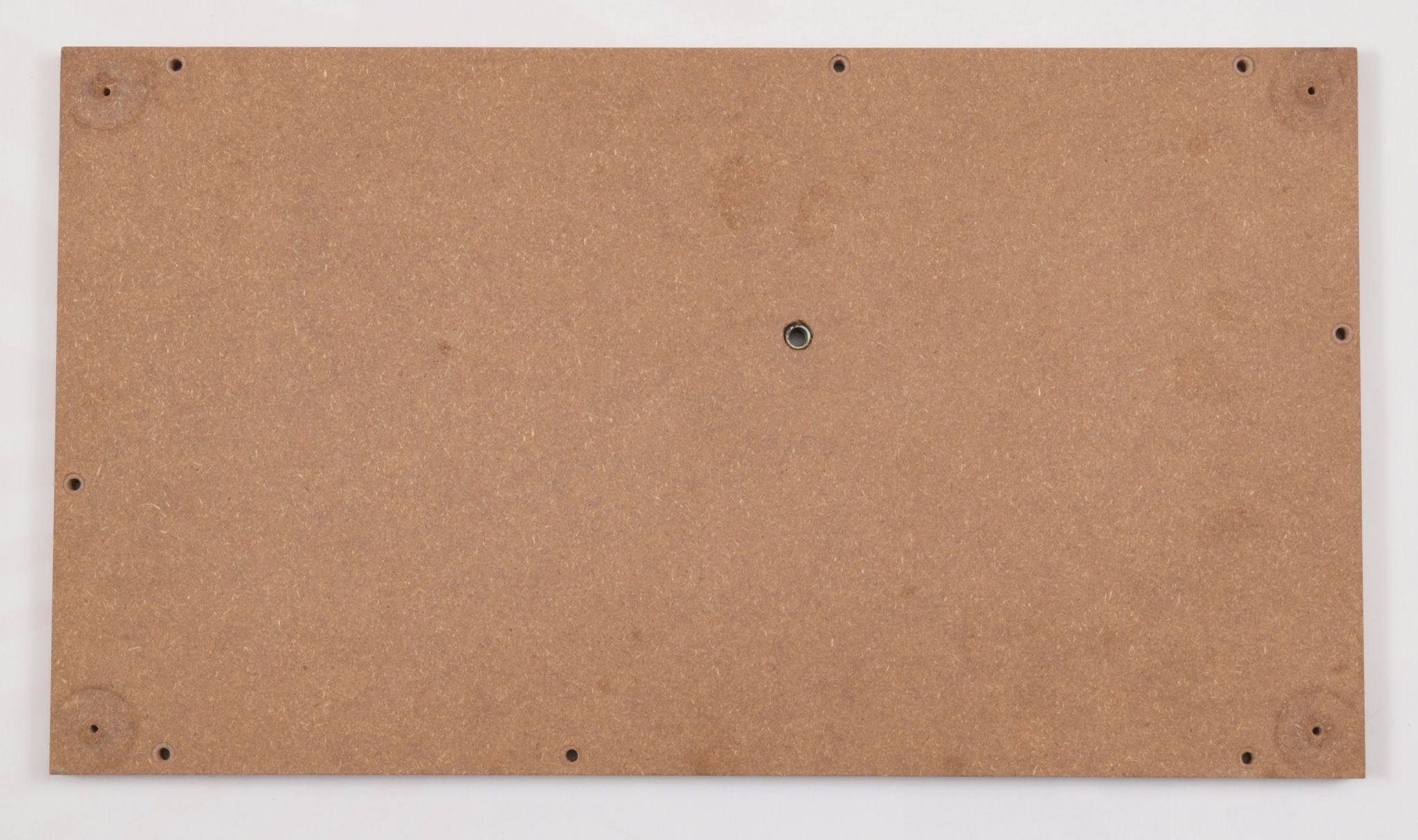

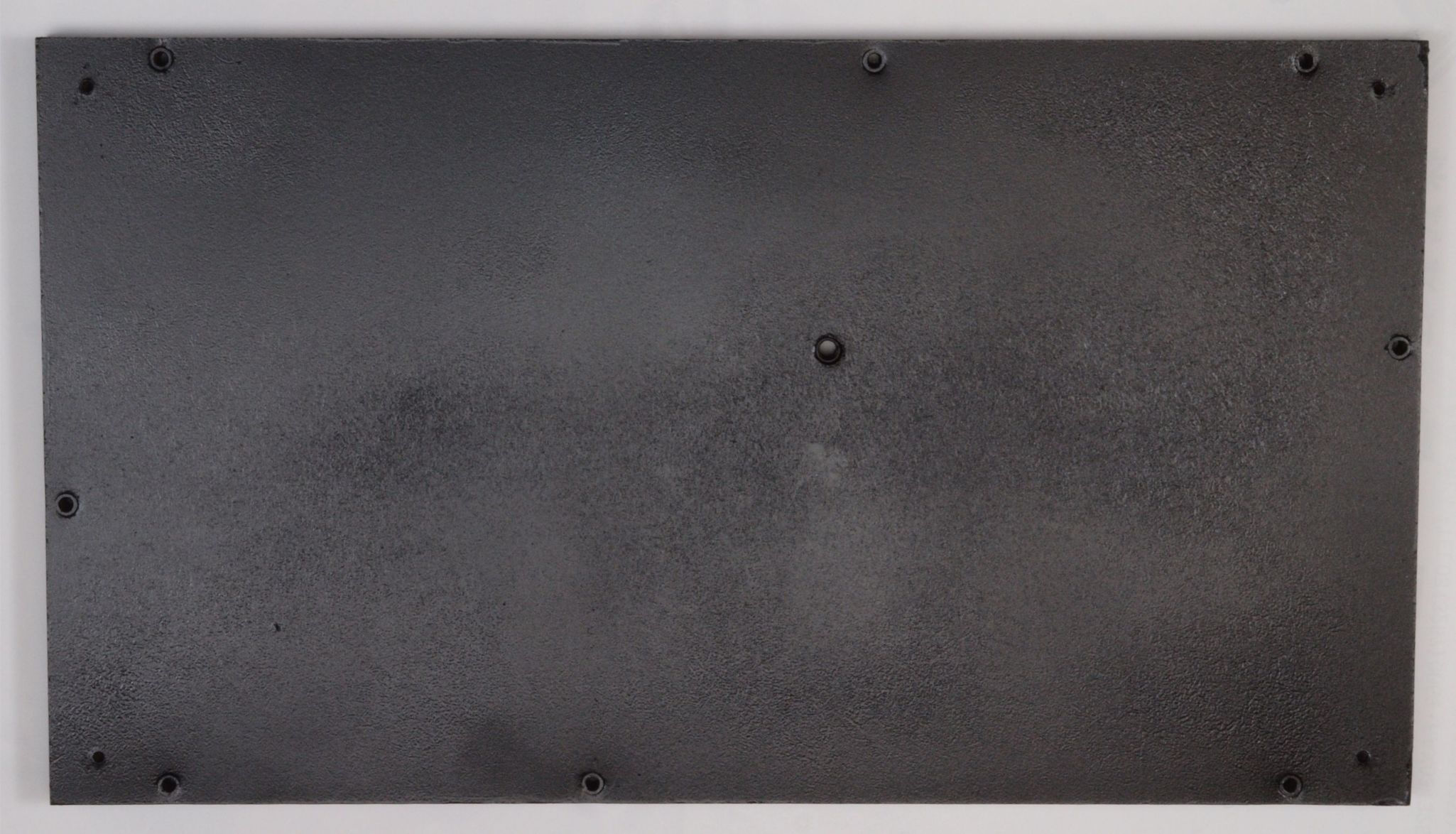

C81. 修理前 下蓋表 |

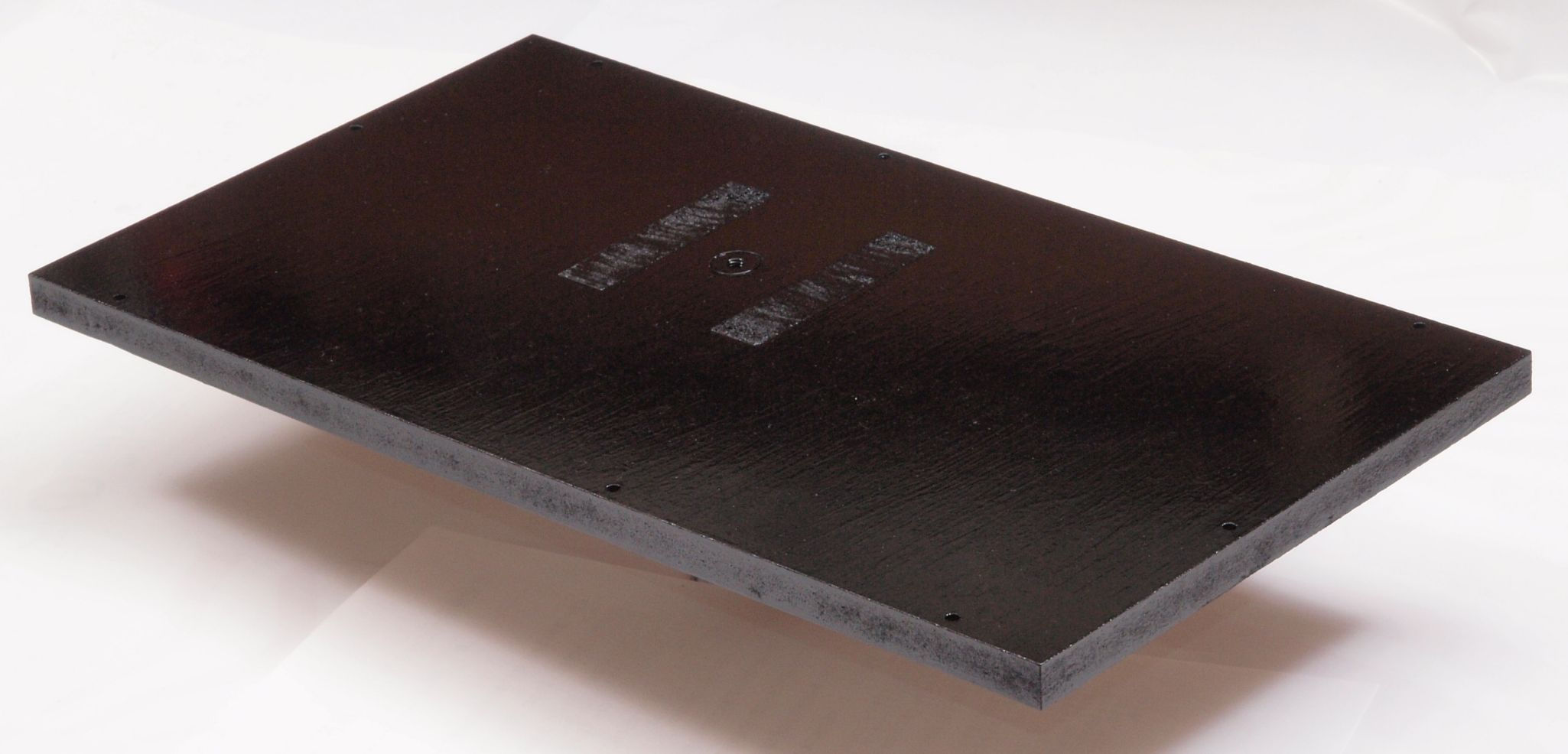

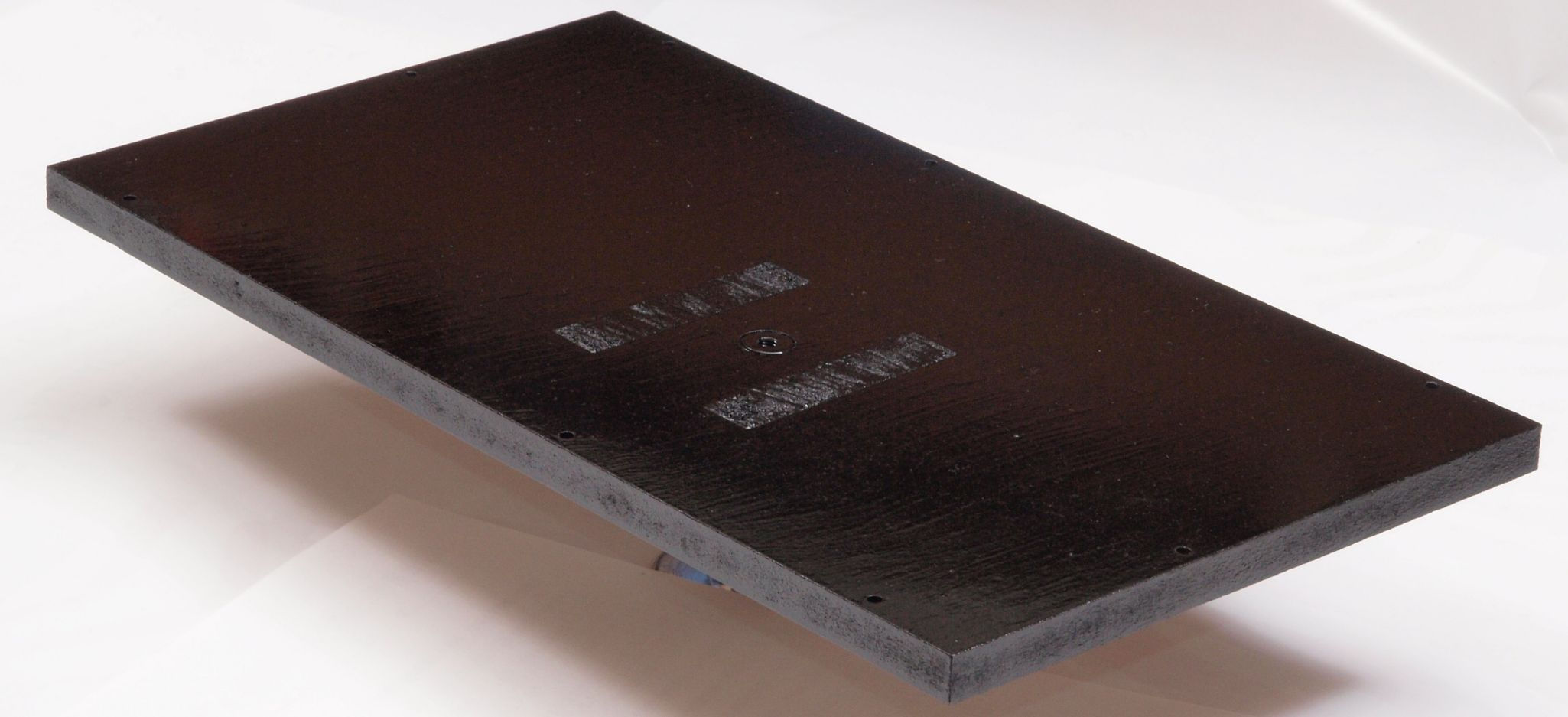

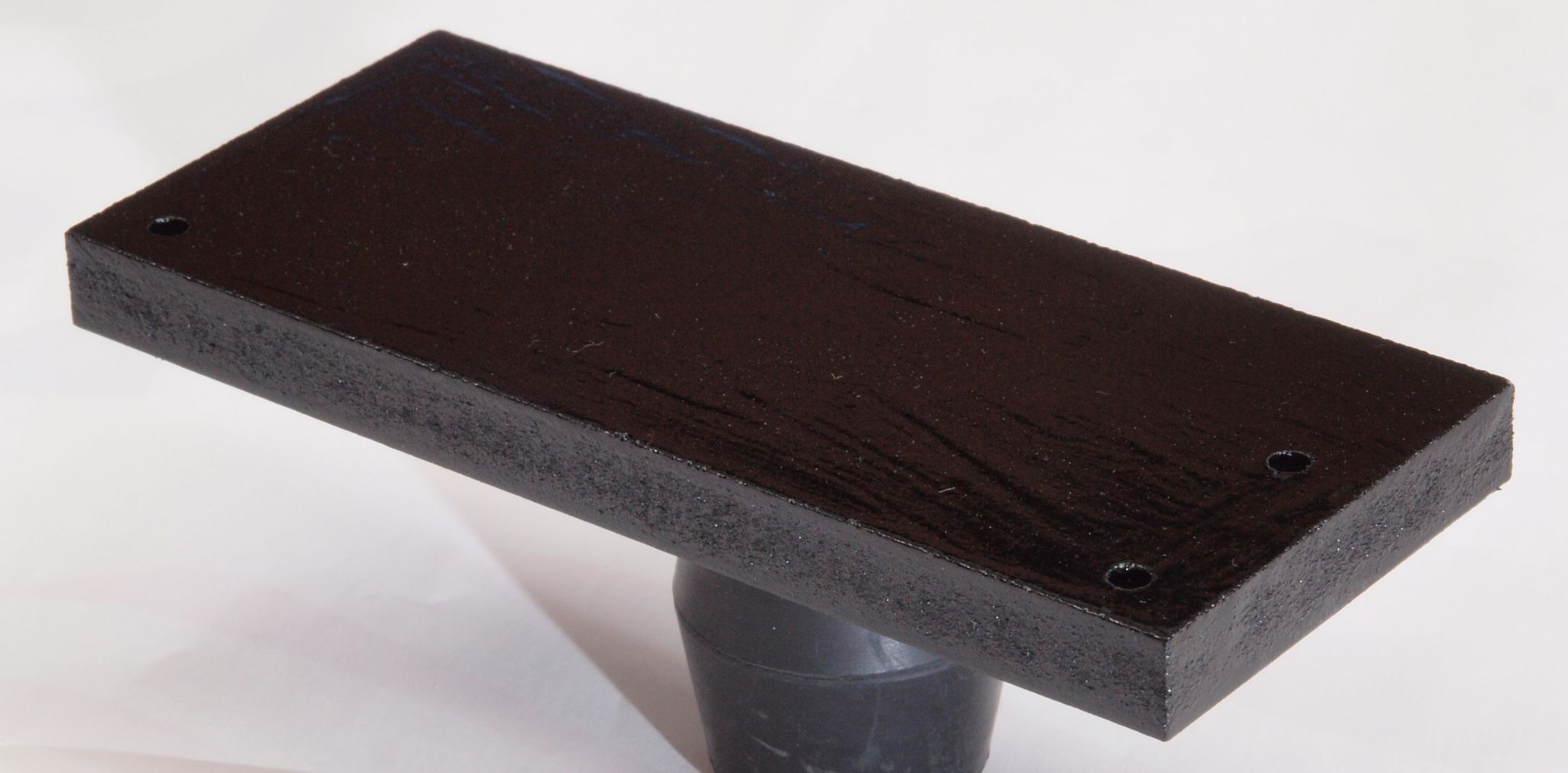

C82. 修理(塗装)後 下蓋表、 ラッカーを吹き付ける。 |
C83. 修理前 下蓋(底板)裏右横側 |

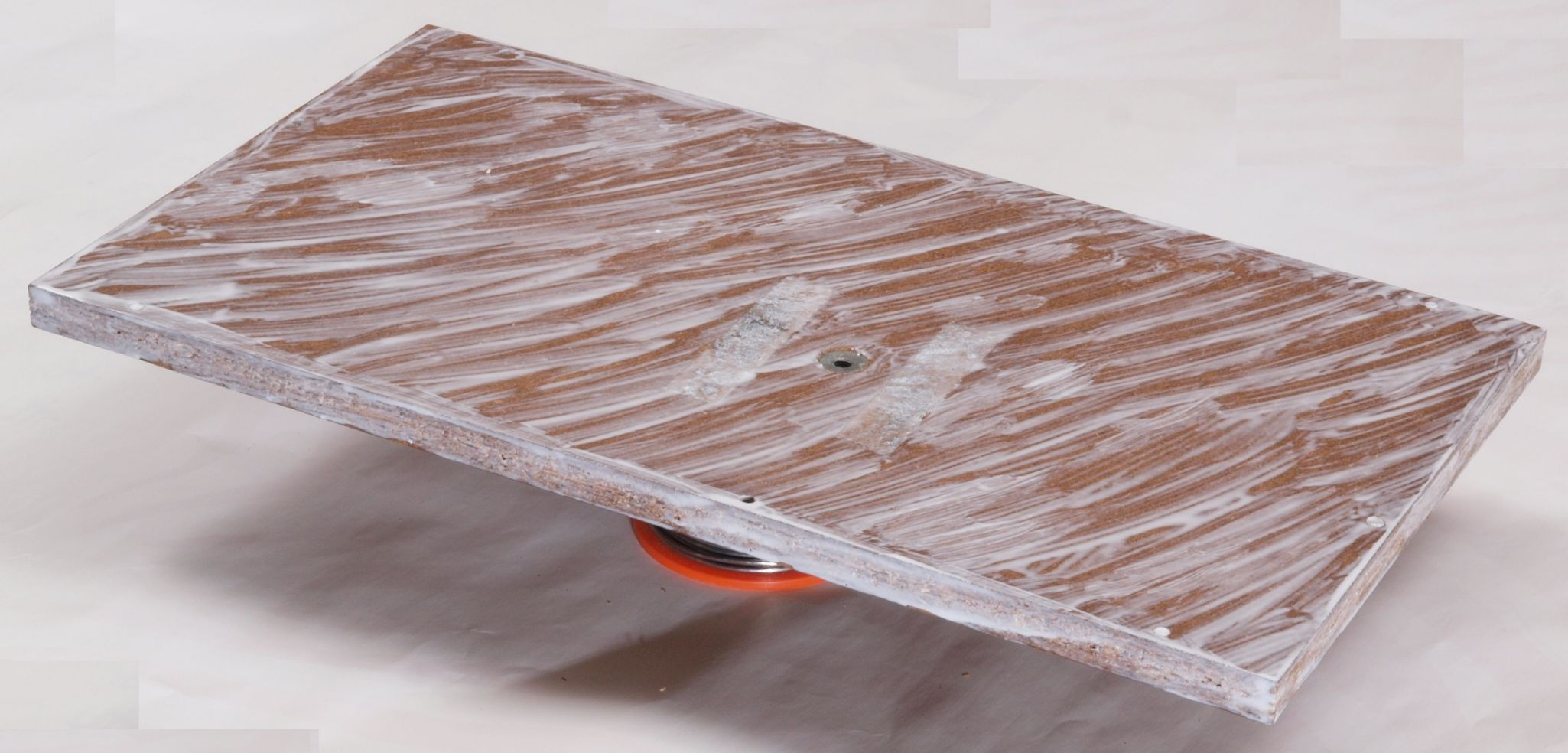

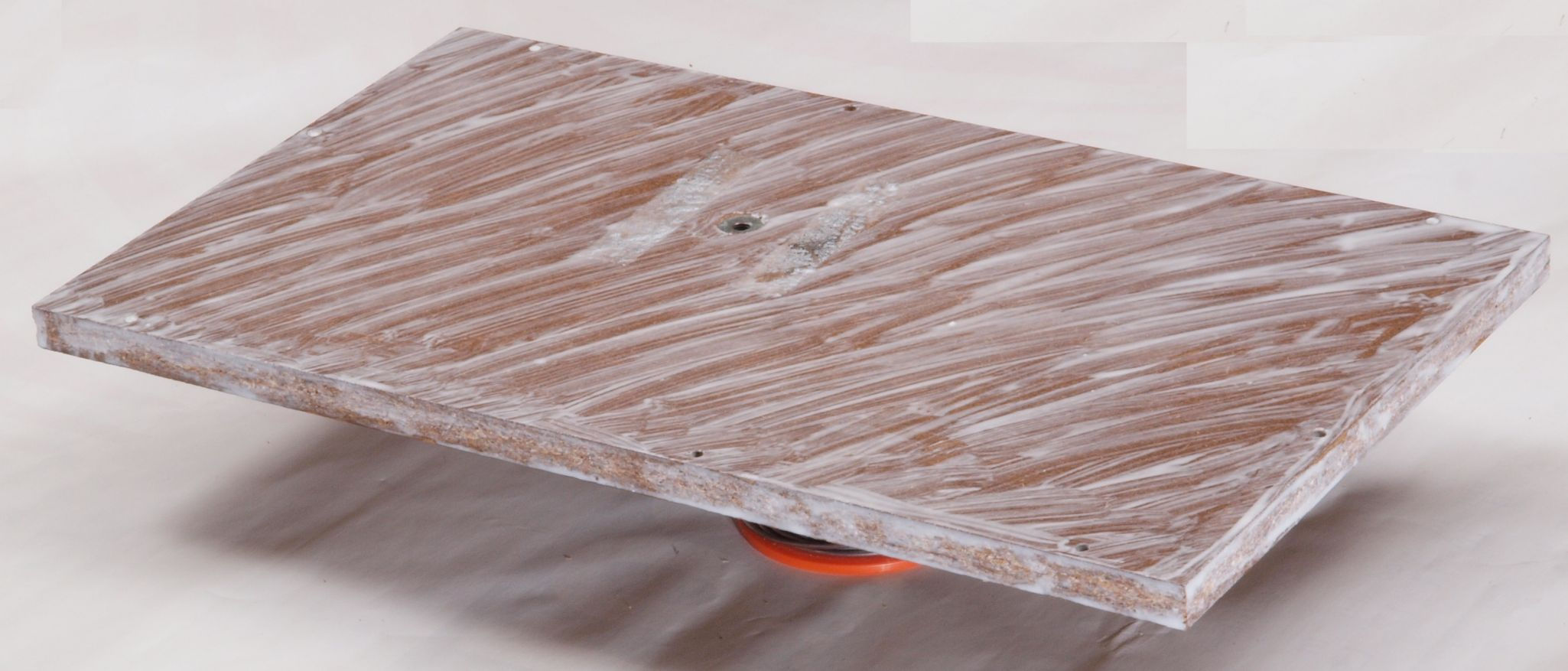

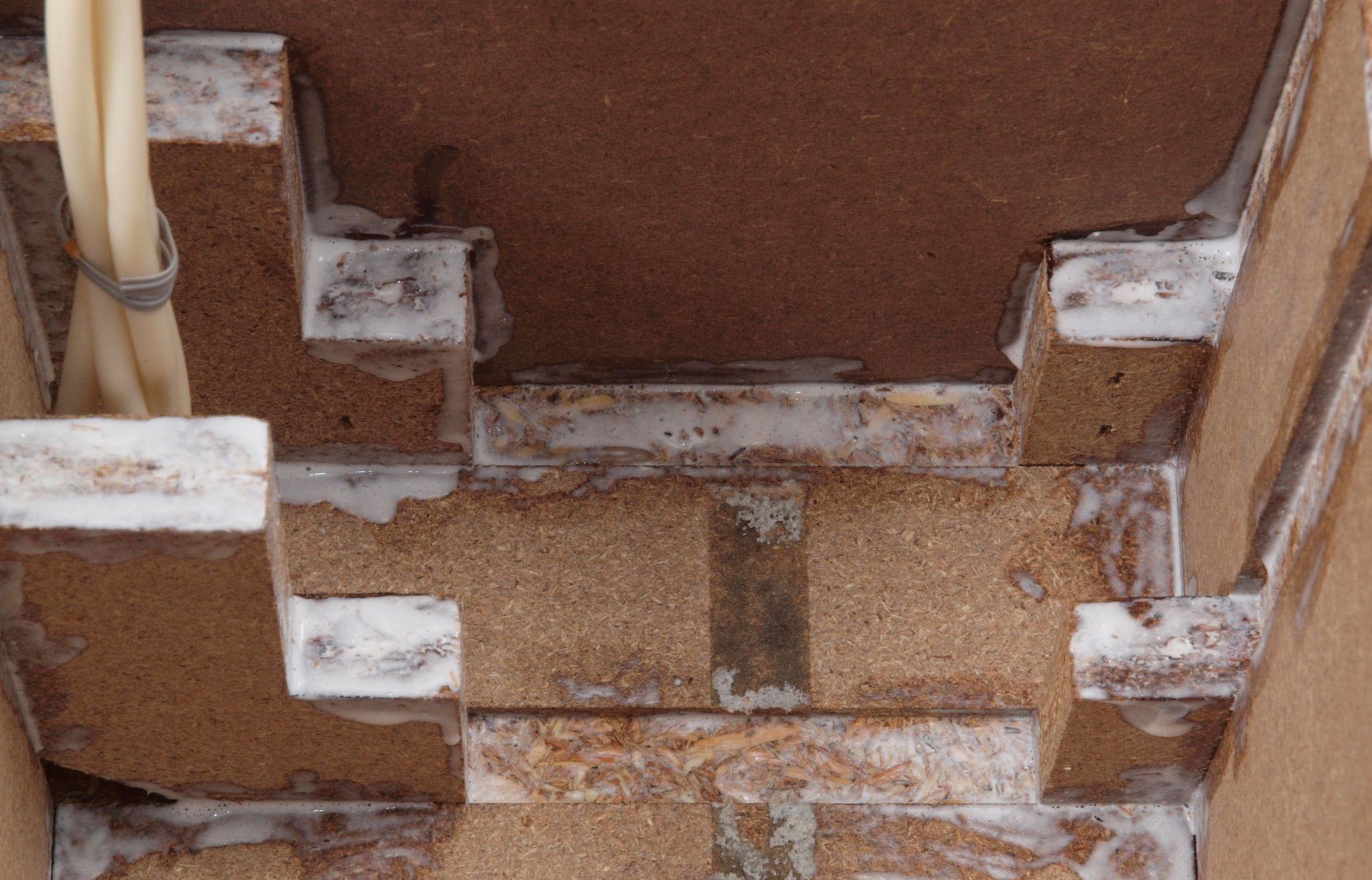

C84. 修理中 下蓋(底板)裏右横側、ボンドを染みこませる。 |

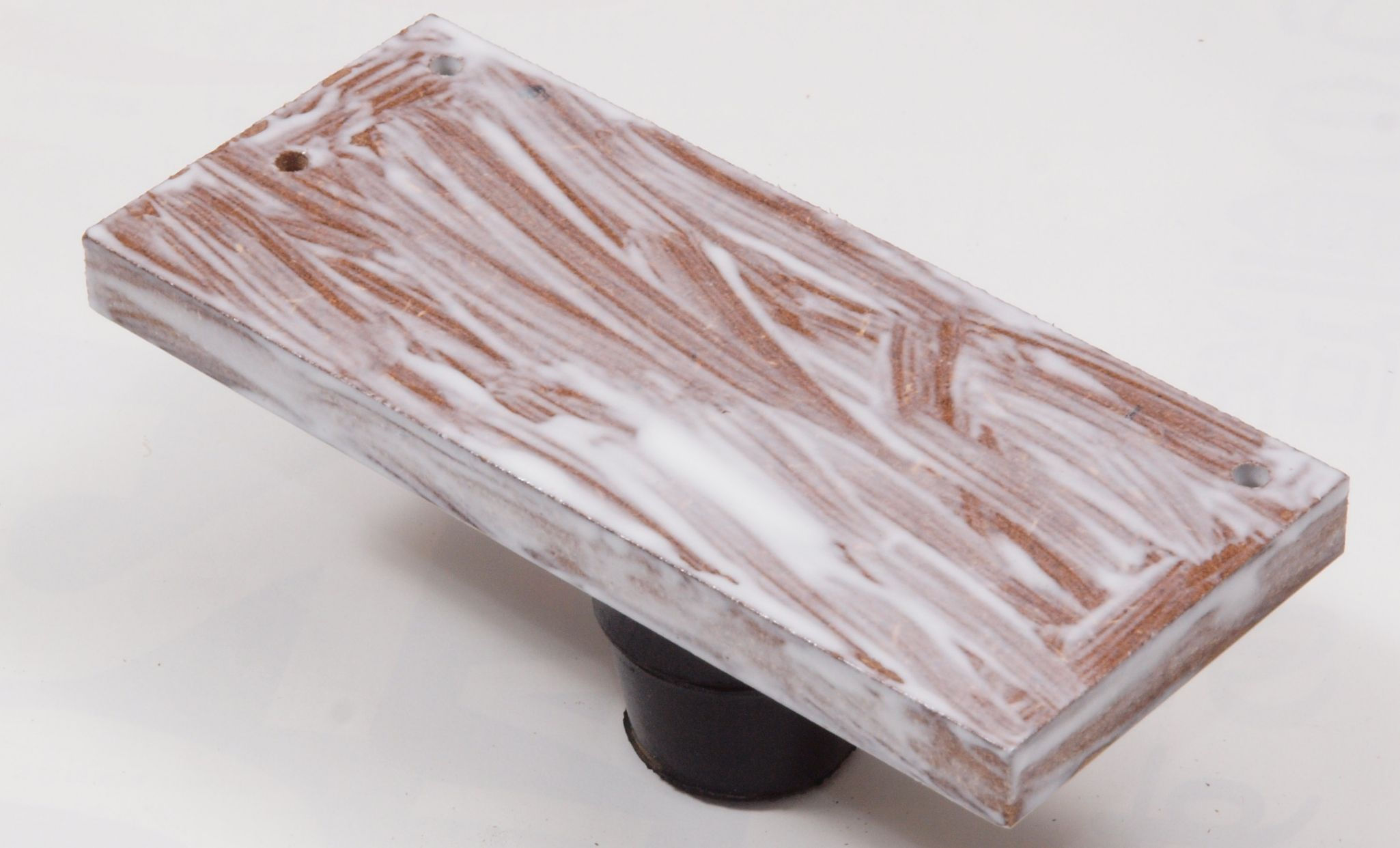

C85. 修理(塗装)後 下蓋(底板)裏右横側、 さらにラッカーを吹き付ける。 |
C86. 修理前 下蓋(底板)裏左横側 |
C88. 修理中 下蓋(底板)裏左横側、ボンドを染みこませる。 |
C89. 修理(塗装)後 下蓋(底板)裏左横側、 さらにラッカーを吹き付ける。 |

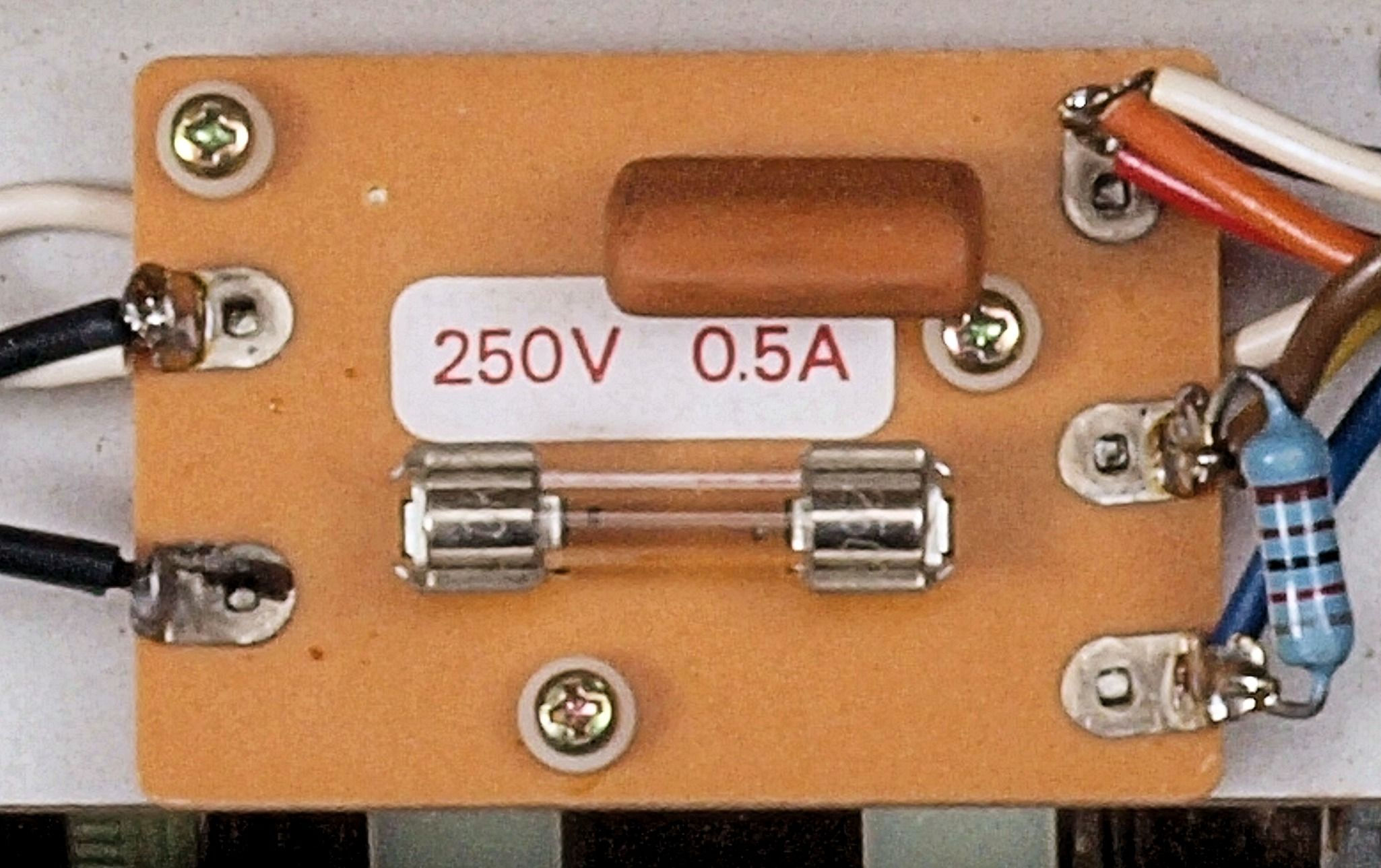

C91. 修理前 ヒューズ基板。 |

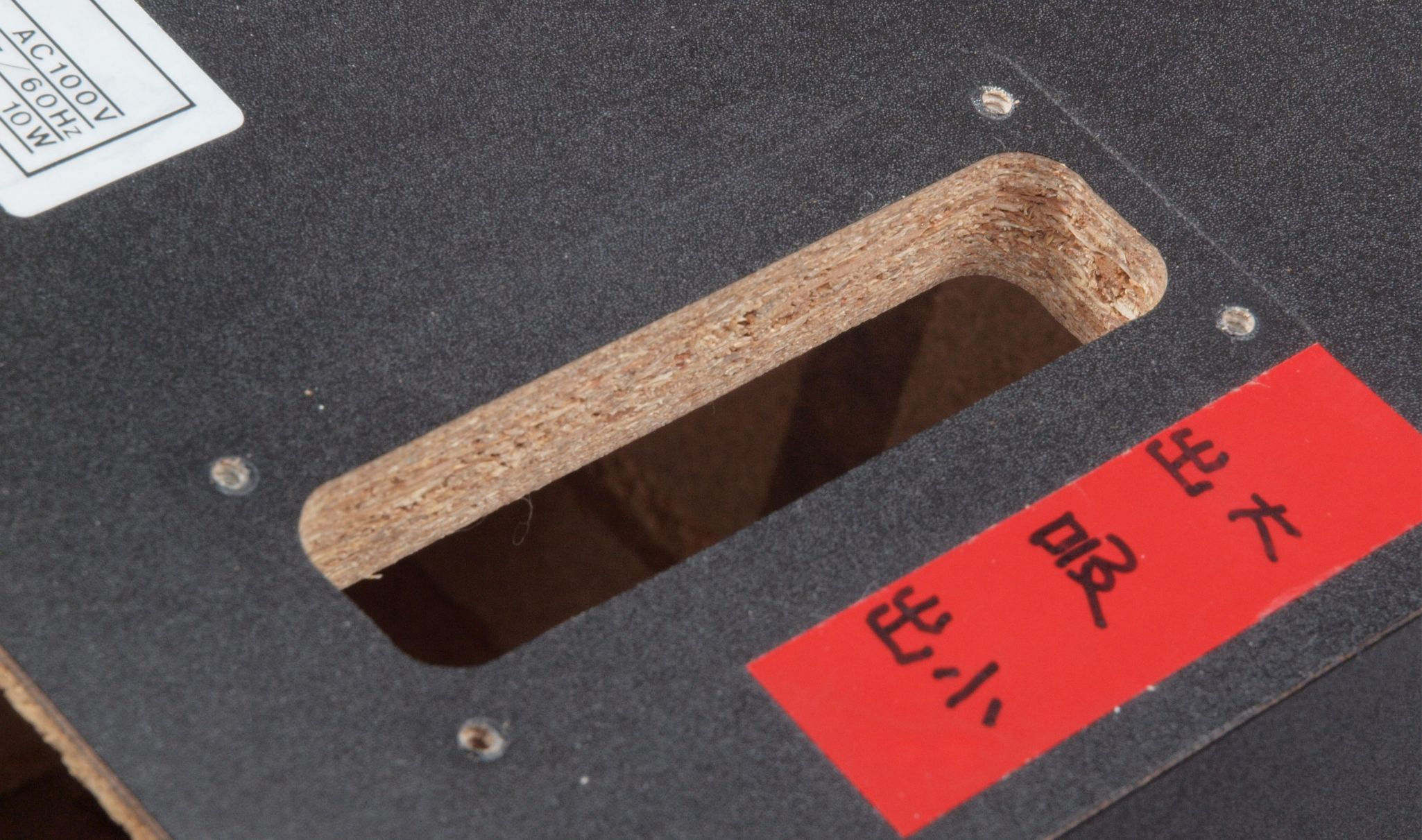

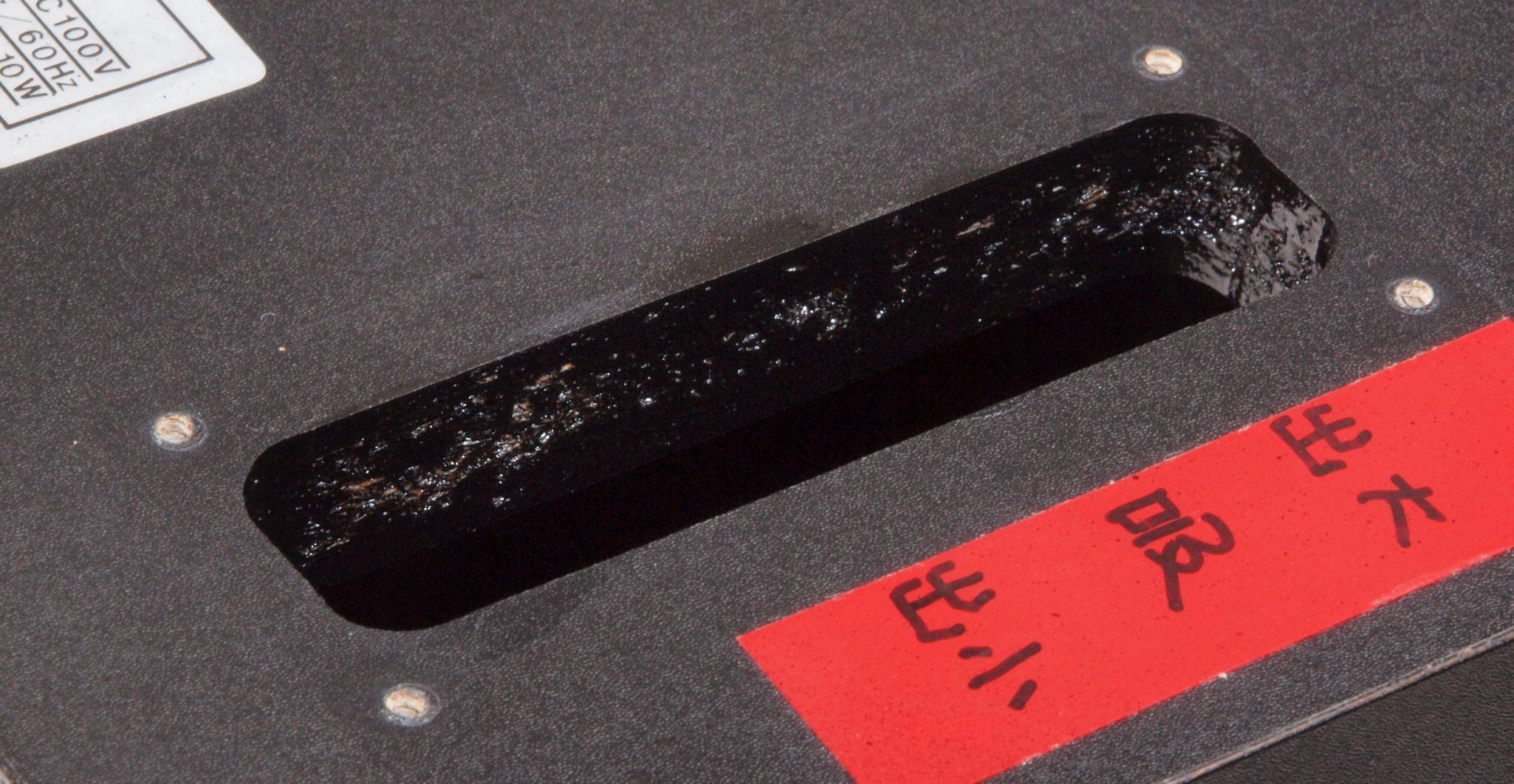

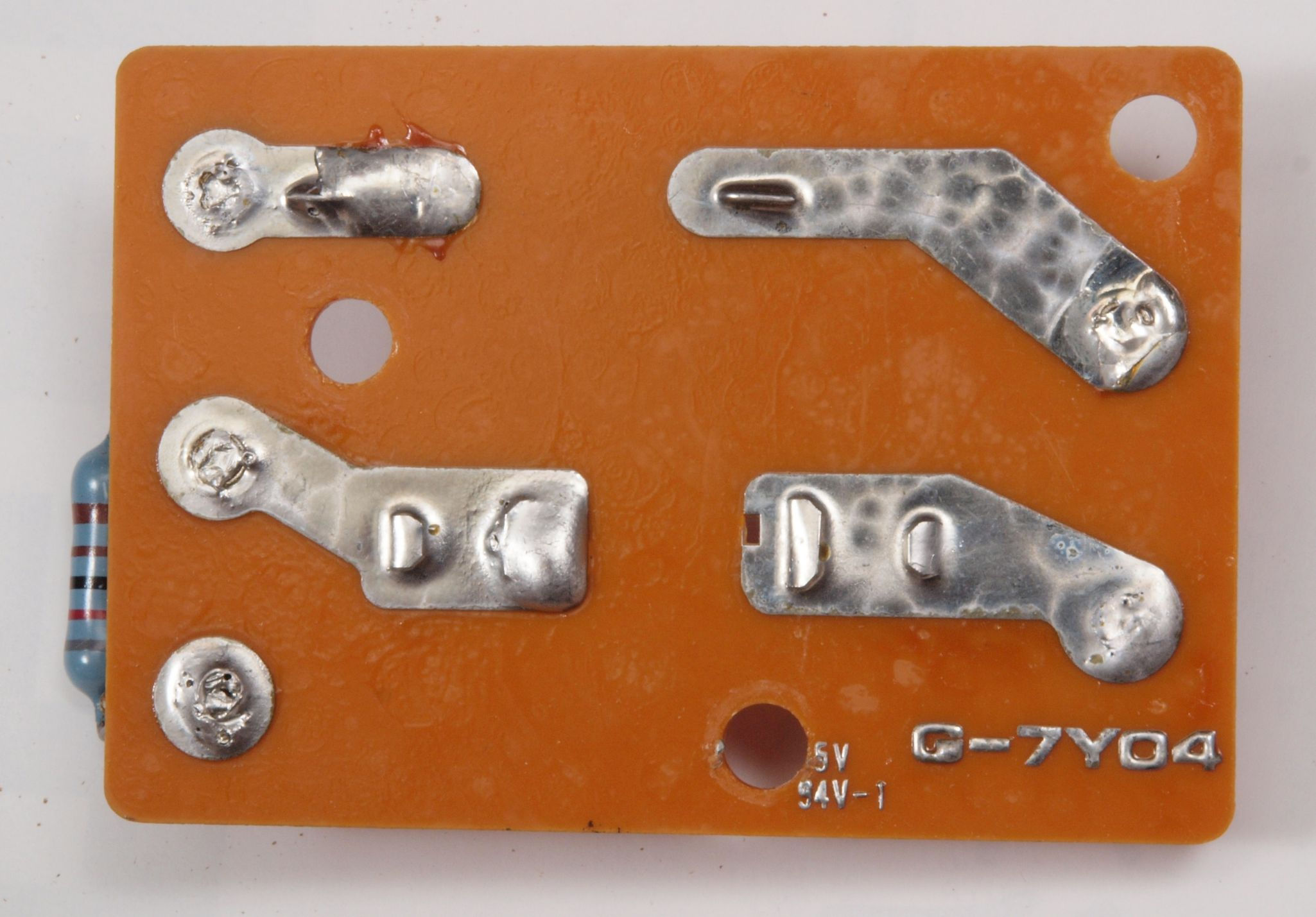

C92. 修理前 ヒューズ基板裏。 |

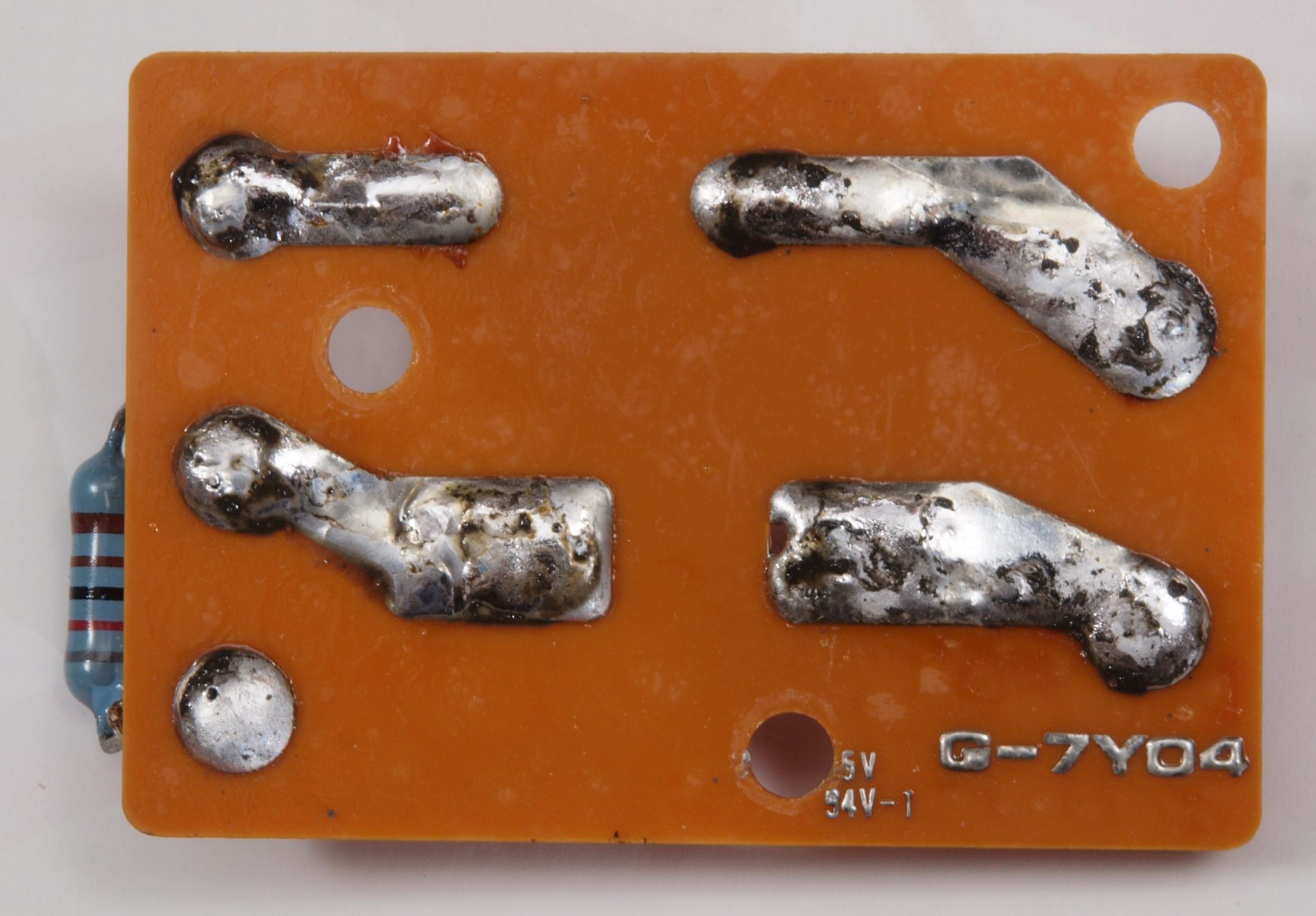

C93. 修理(半田補正)後 ヒューズ基板裏。 |

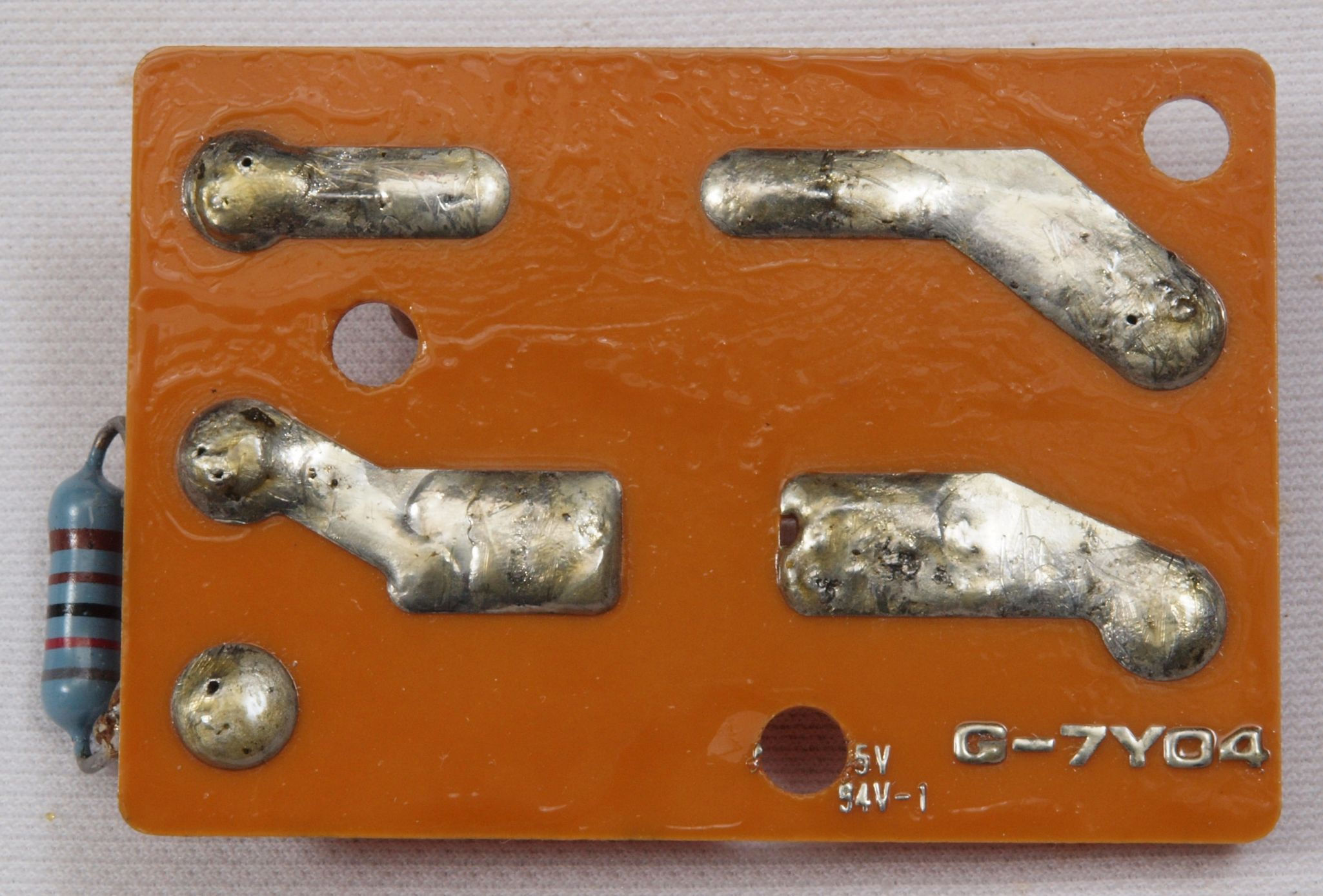

C94. 完成ヒューズ基板裏。 余分なフラックスを落として、コート液を塗る。 |

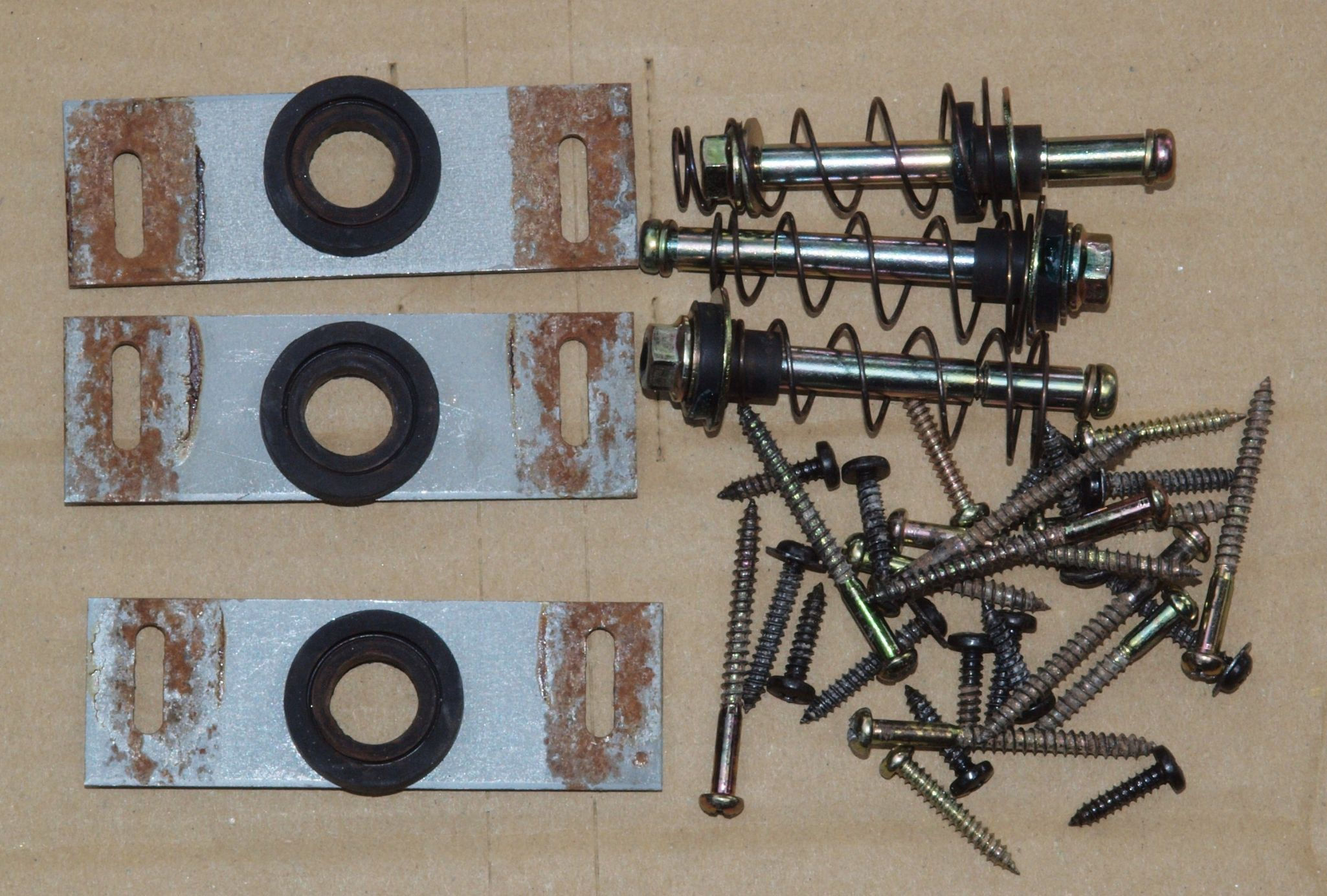

CA1. 修理前 各種止めネジ+ポンプ取り付け金具類、錆が出ている。 |

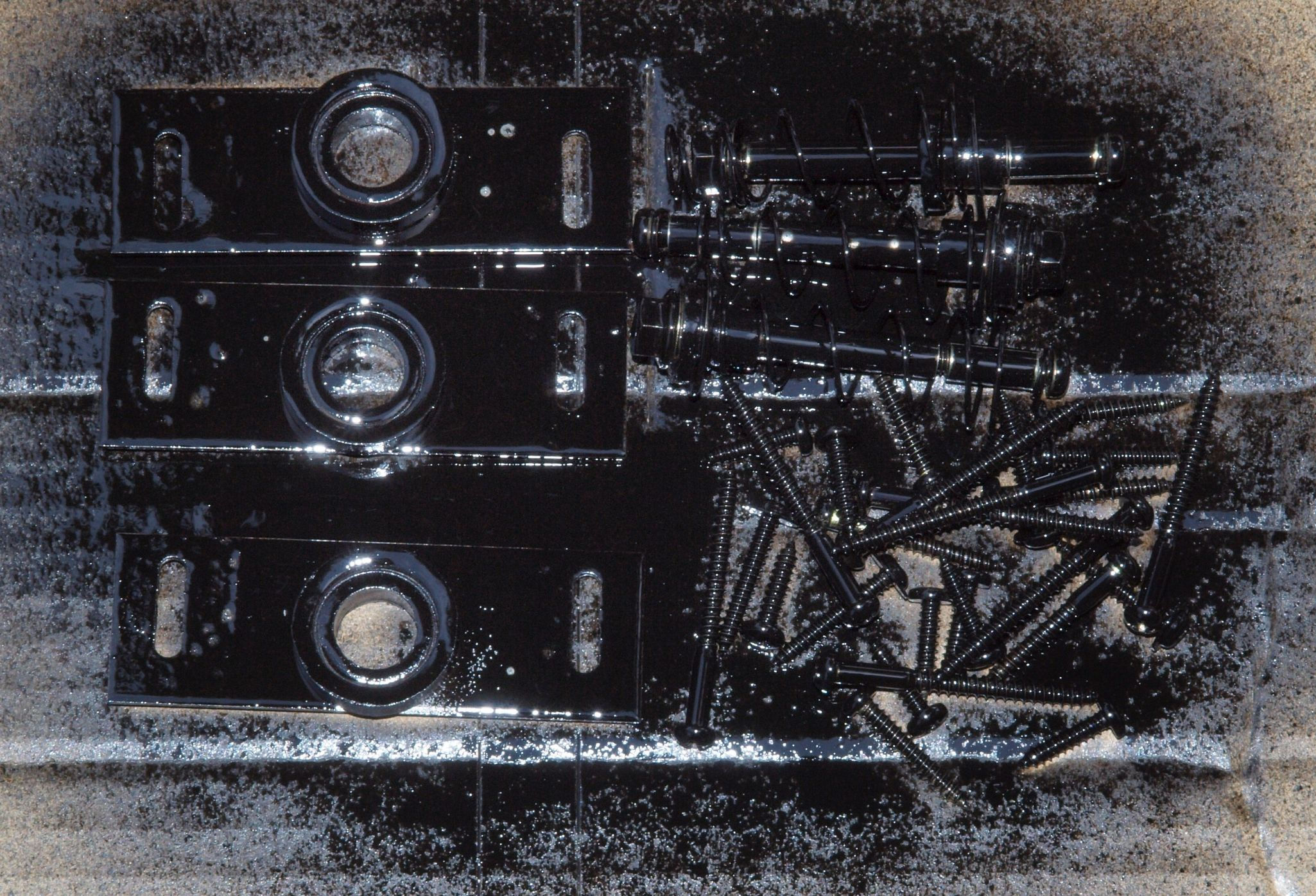

CA2. 修理(塗装)後 各種止めネジ+ポンプ取り付け金具類、 錆止めにラッカーを吹き付ける。 |

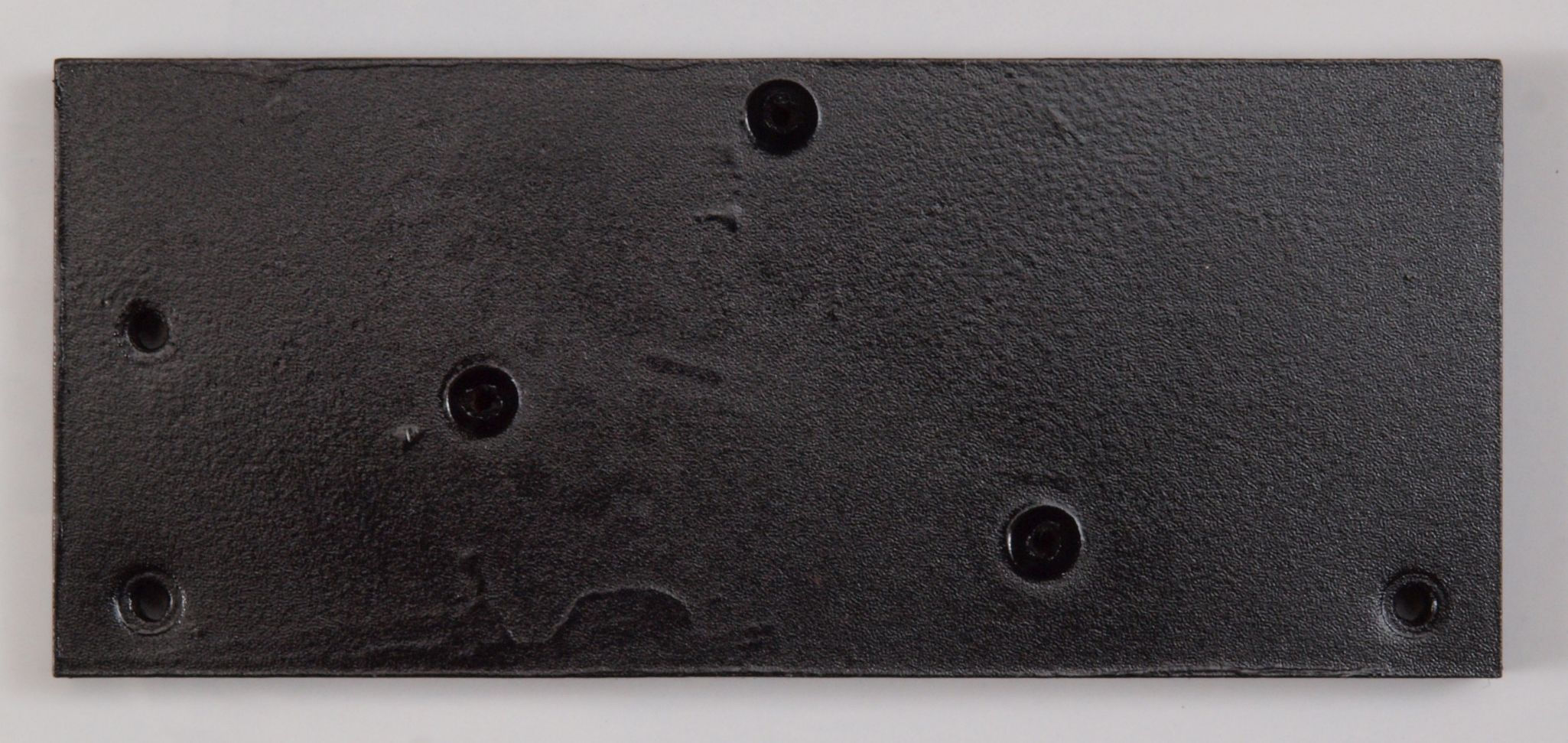

CB1. 交換部品 |

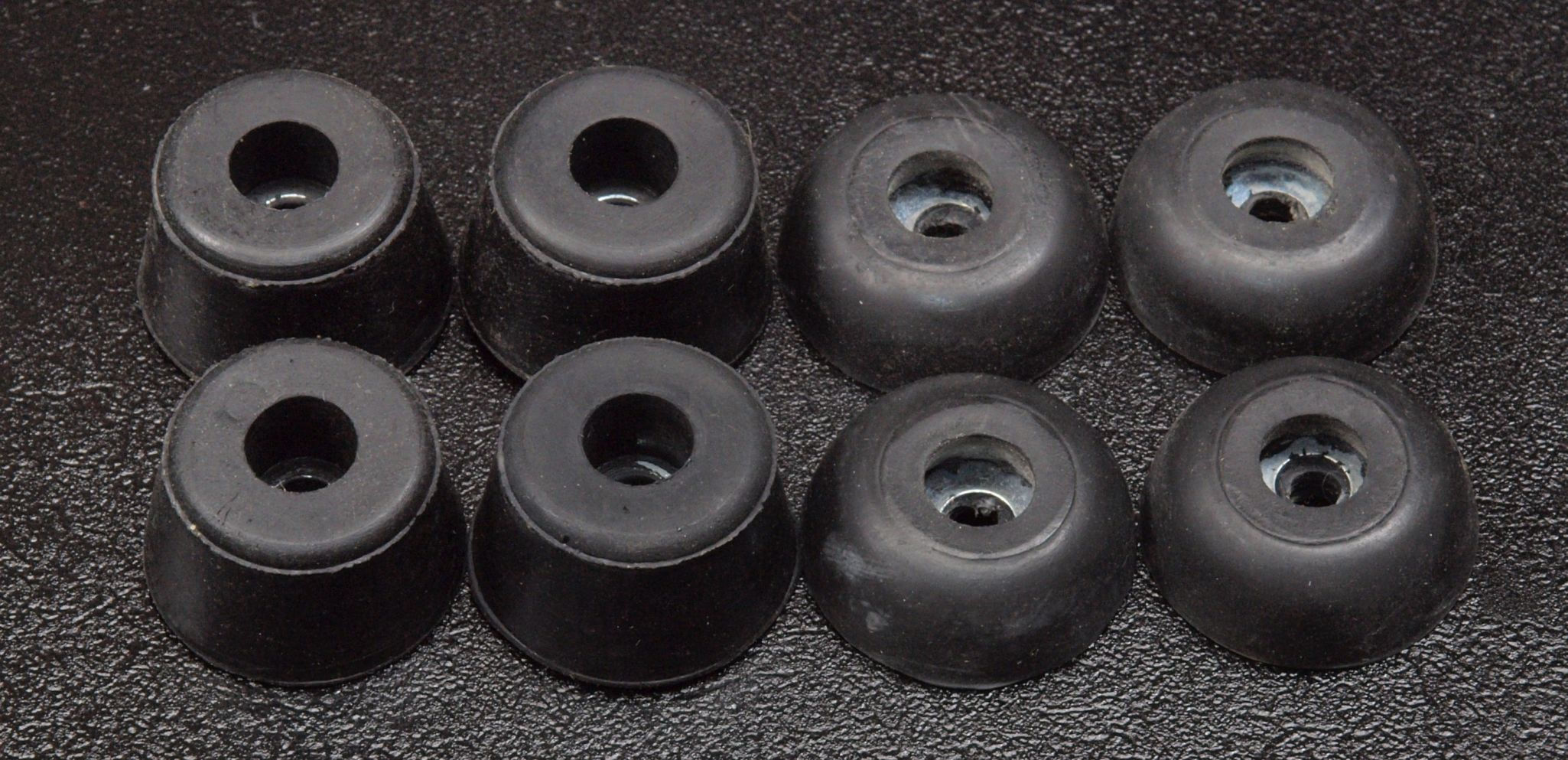

CB2. 交換部品、ゴム足。 左=交換した物、右=付いていた物。 |
CB3. 修理中 ネオンランプが不点灯。 |
CB4. 修理後 ネオンランプ交換。 |

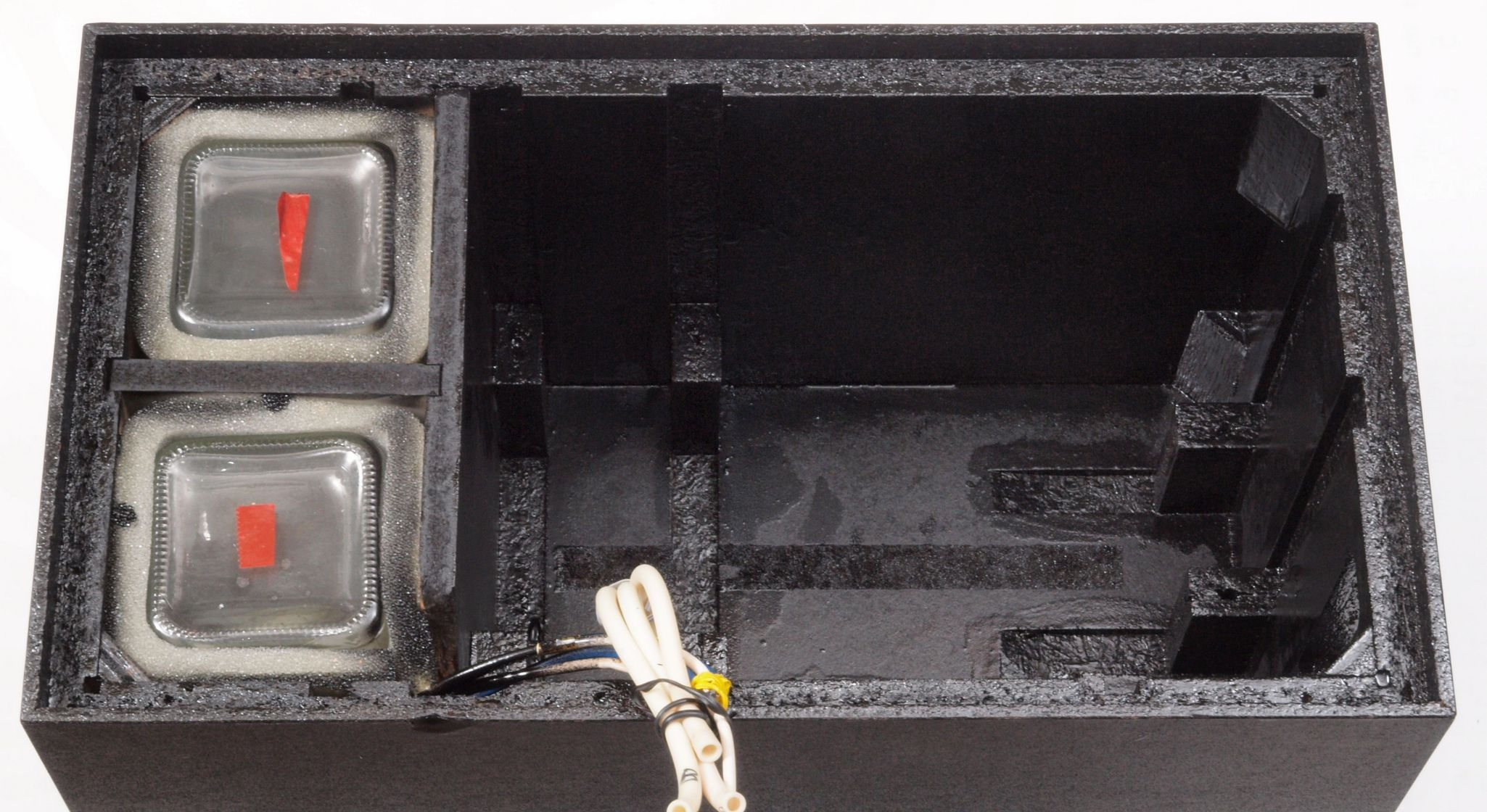

CC1. 修理前 上から見る |

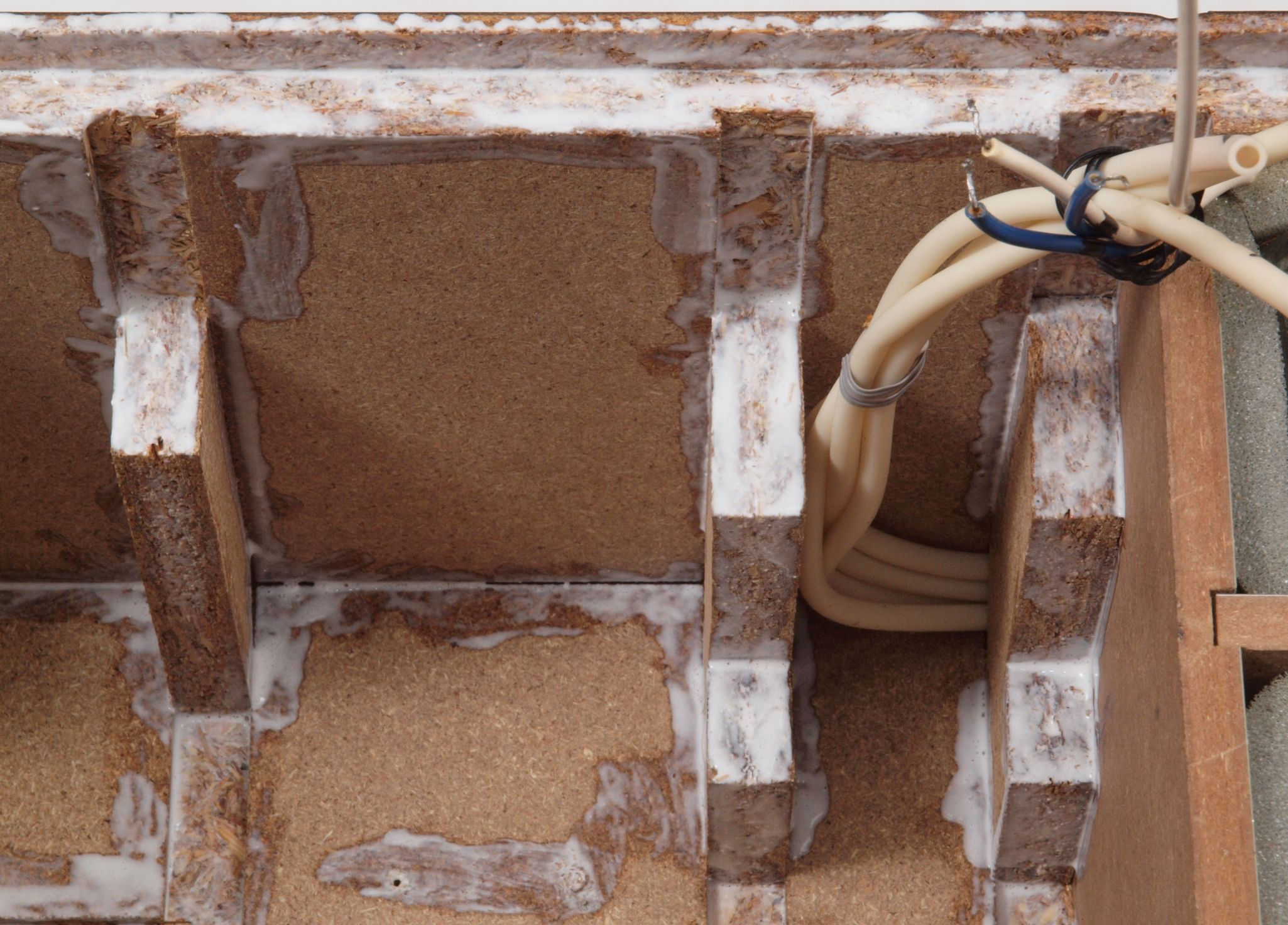

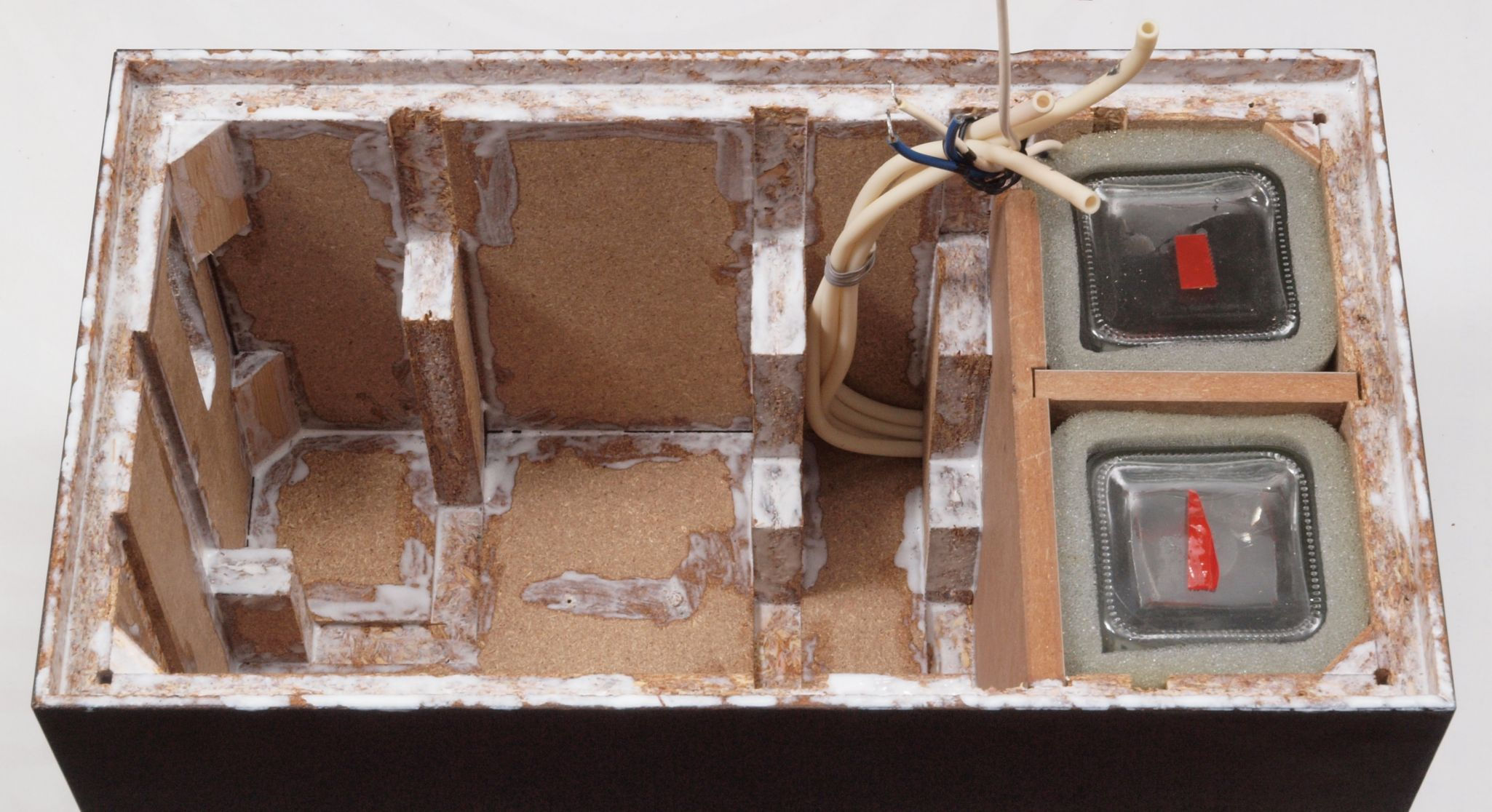

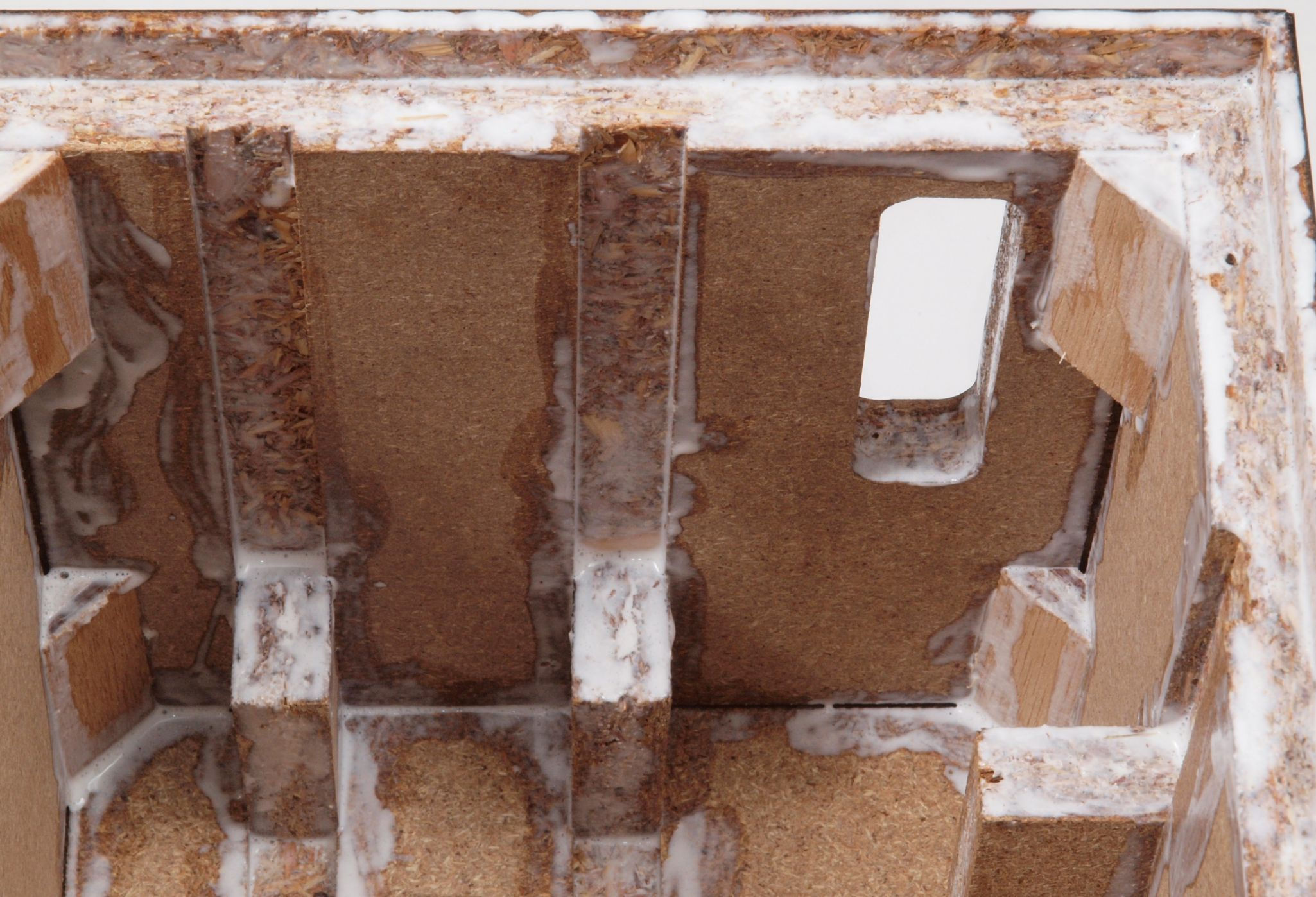

CC2. 修理中 ボンドを乾燥させ押さえにラッカーを吹いた所。 |

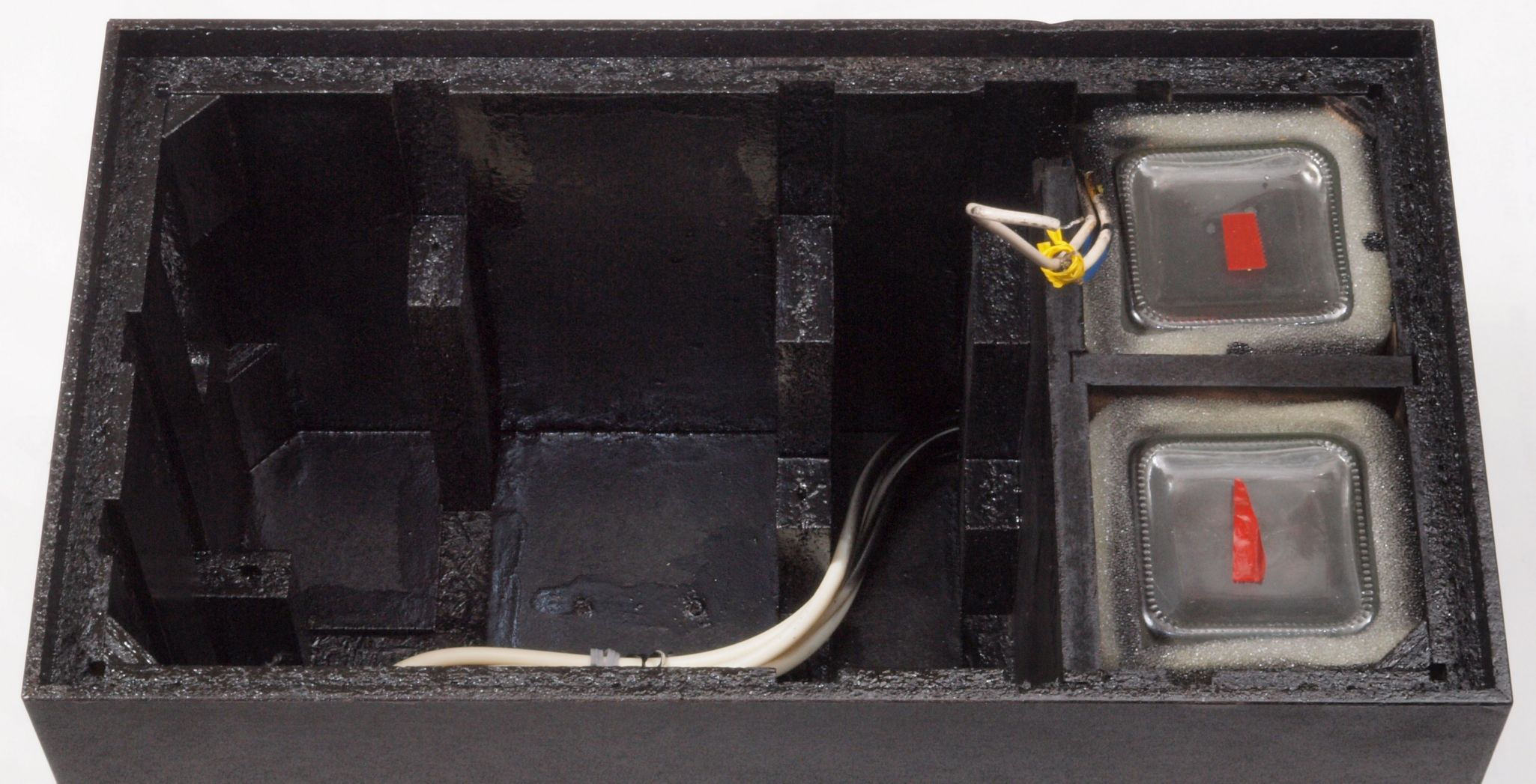

CC3. 修理後 |
E. 調整・測定. |

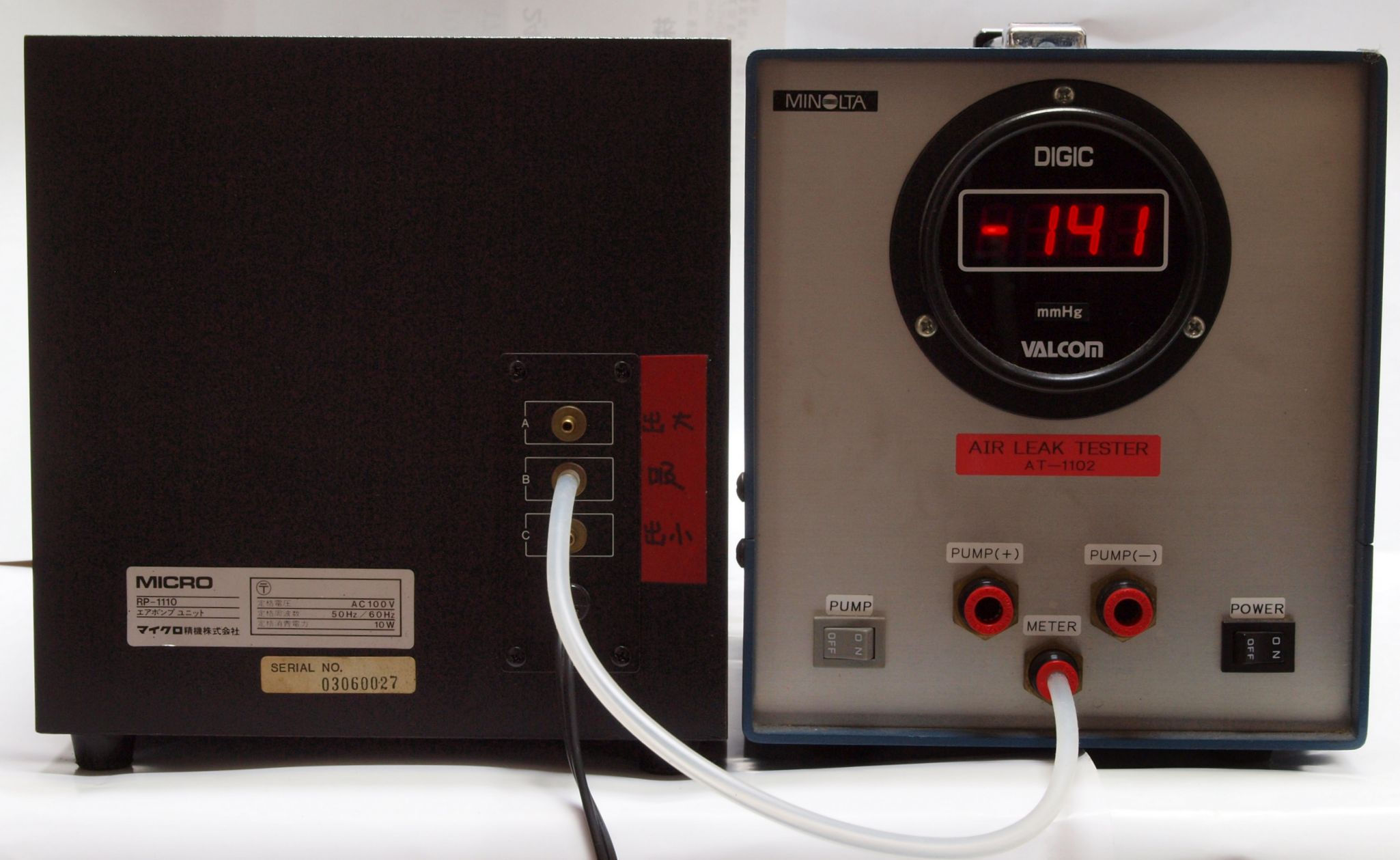

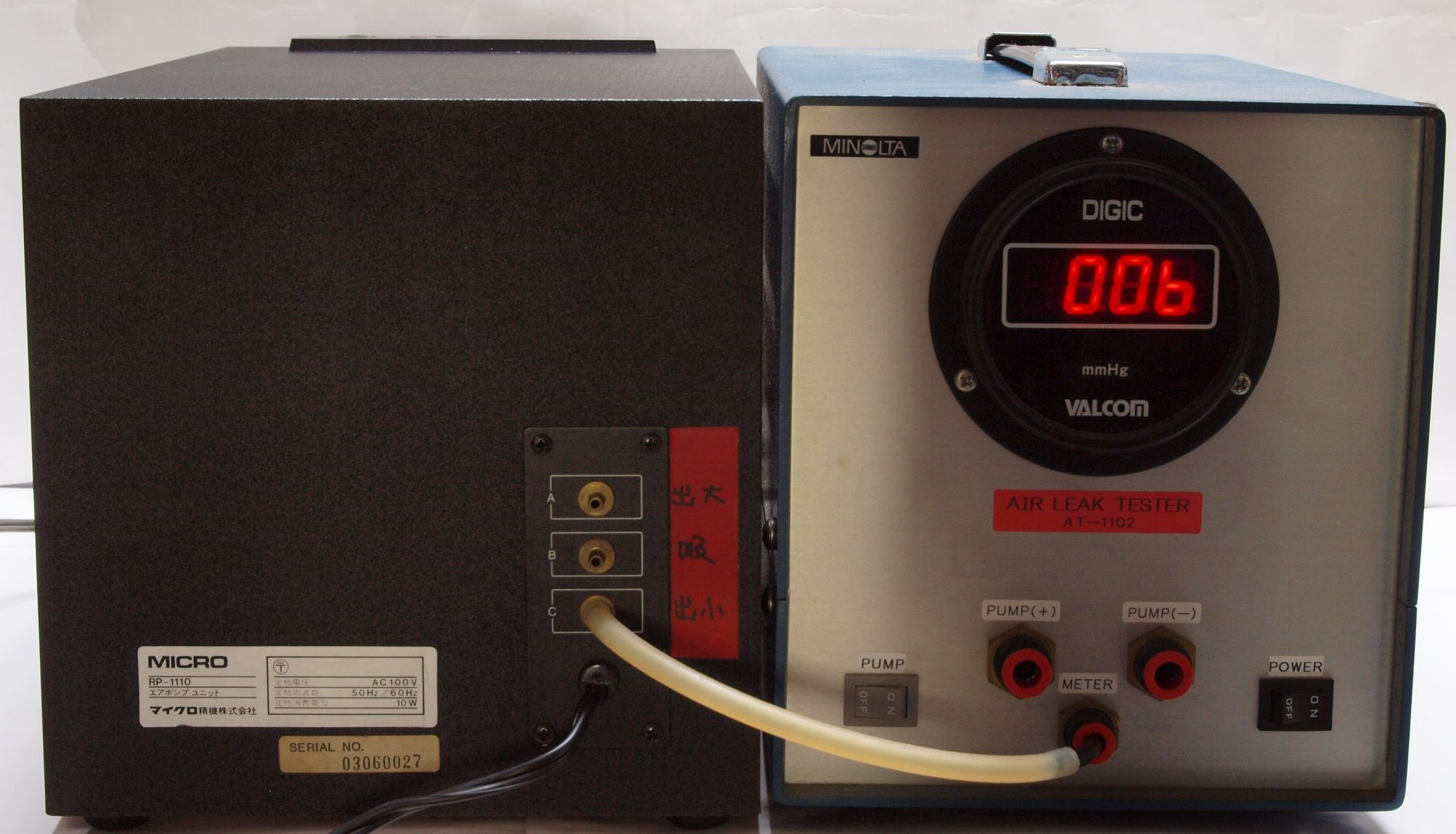

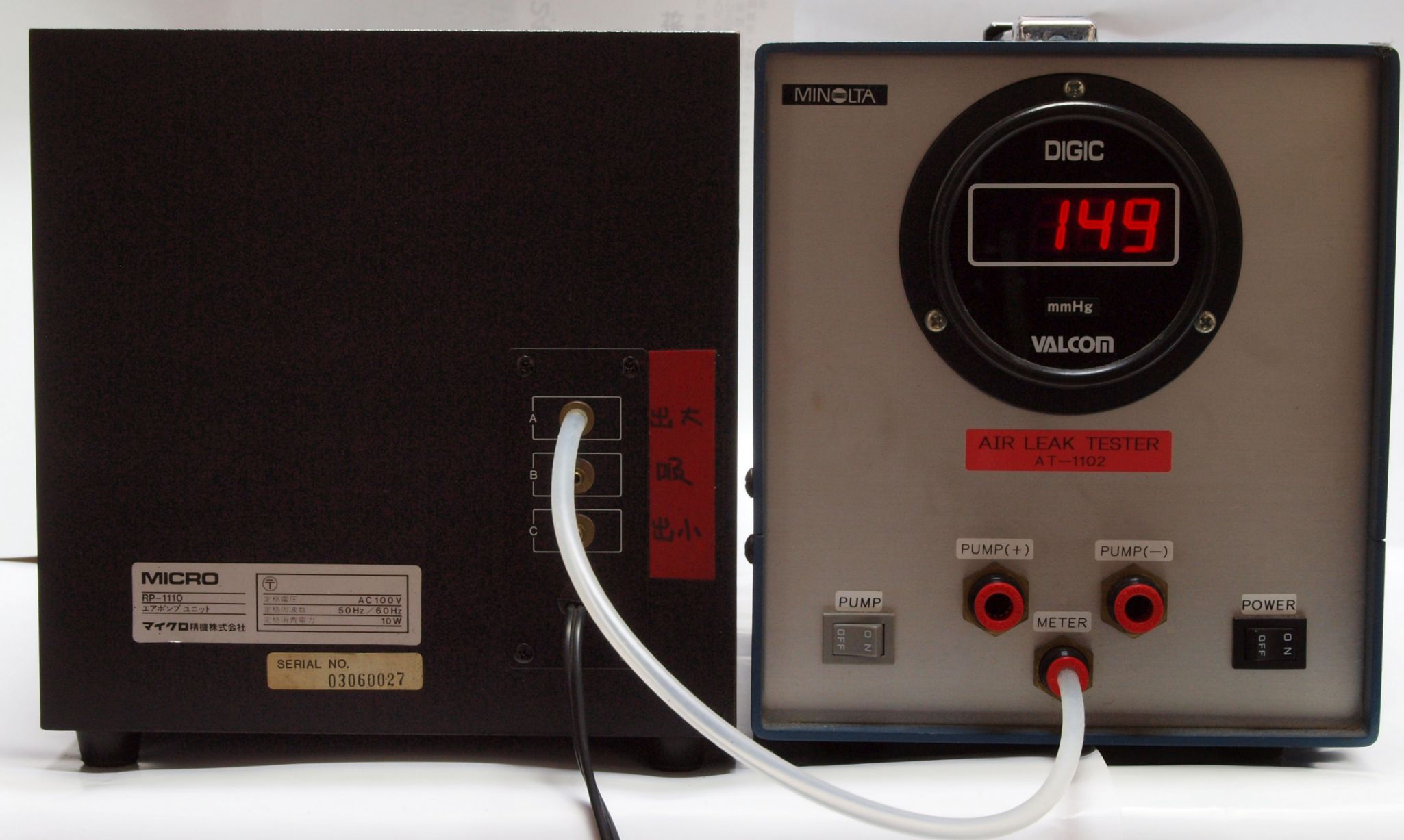

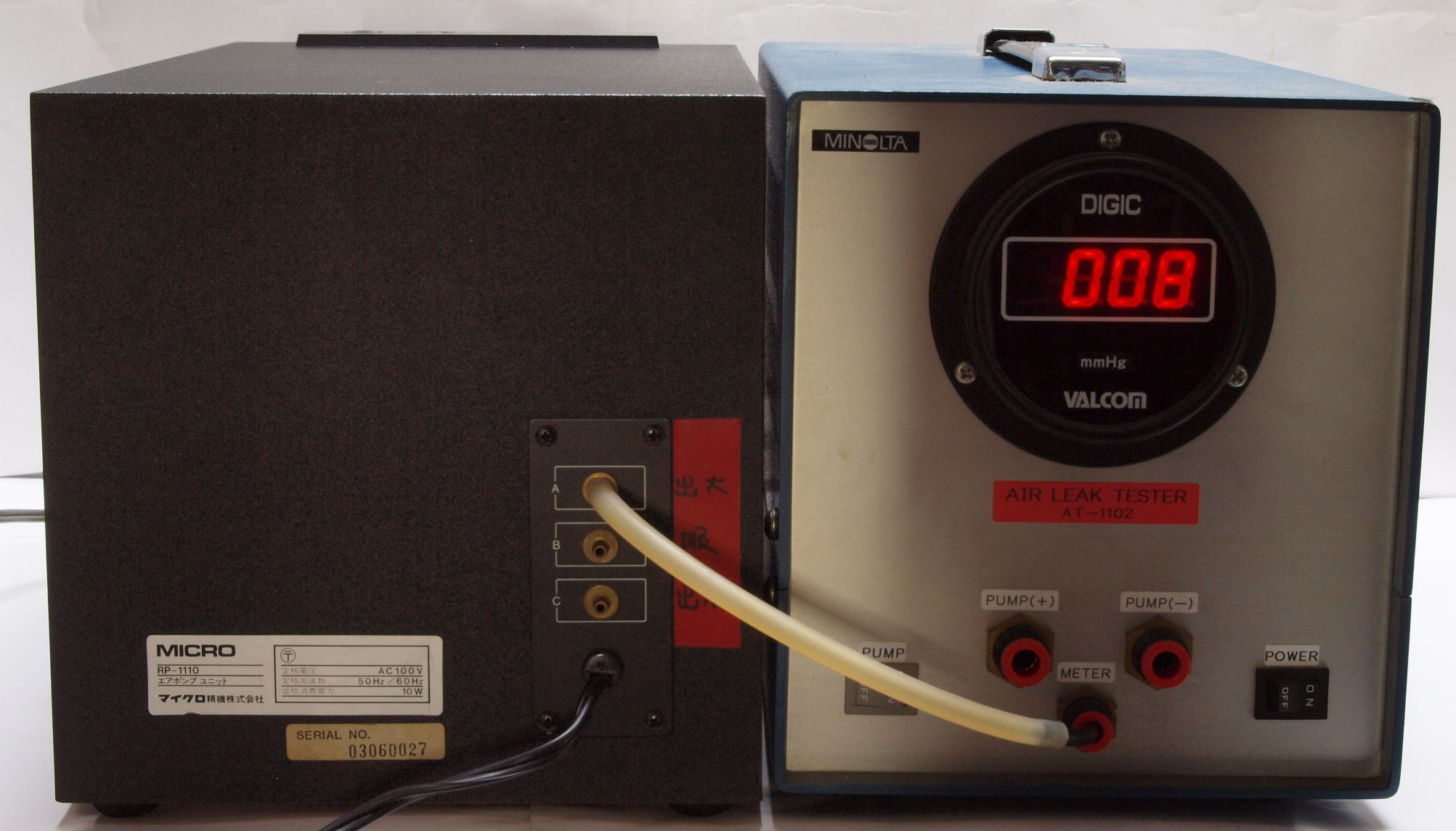

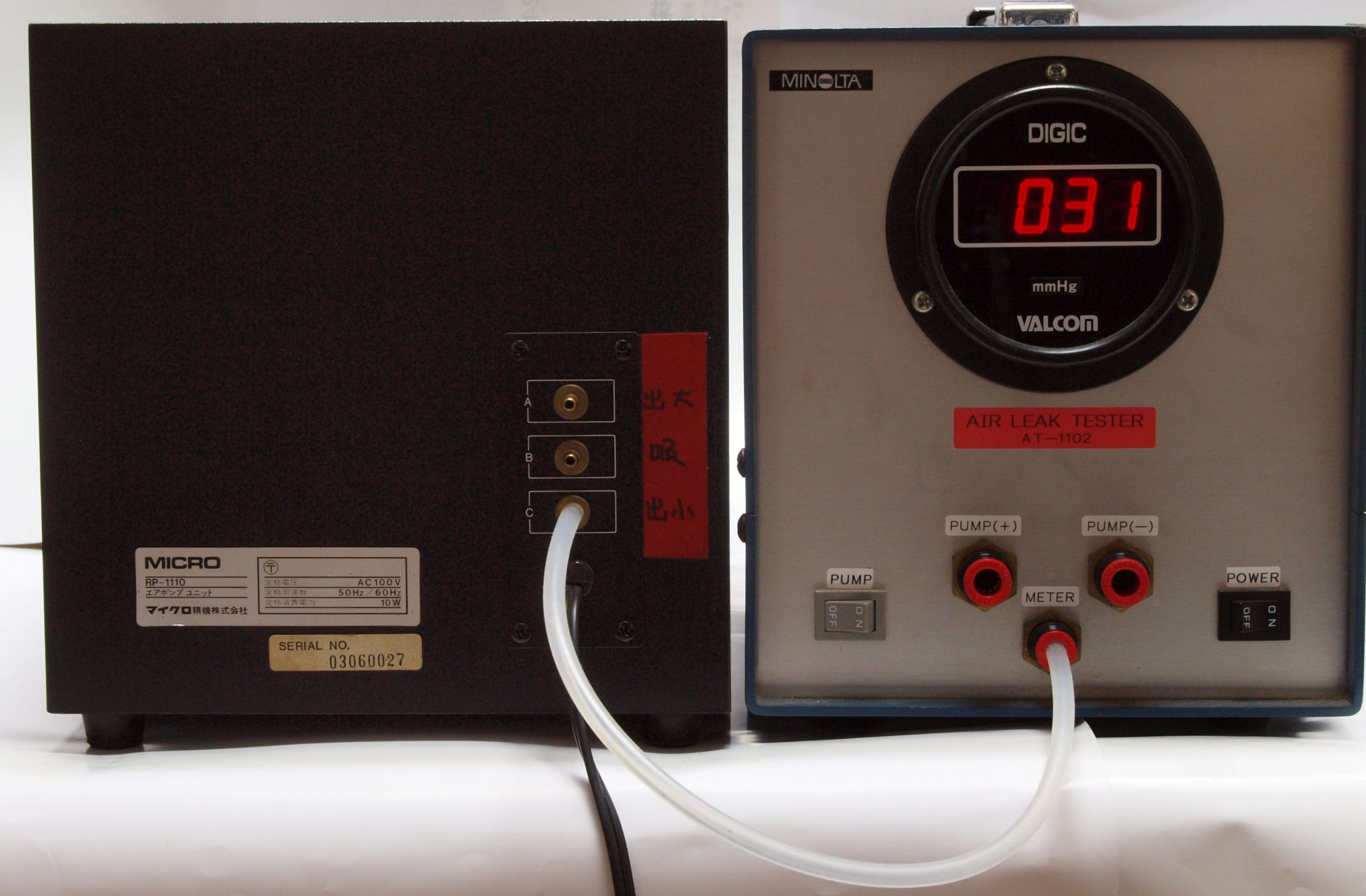

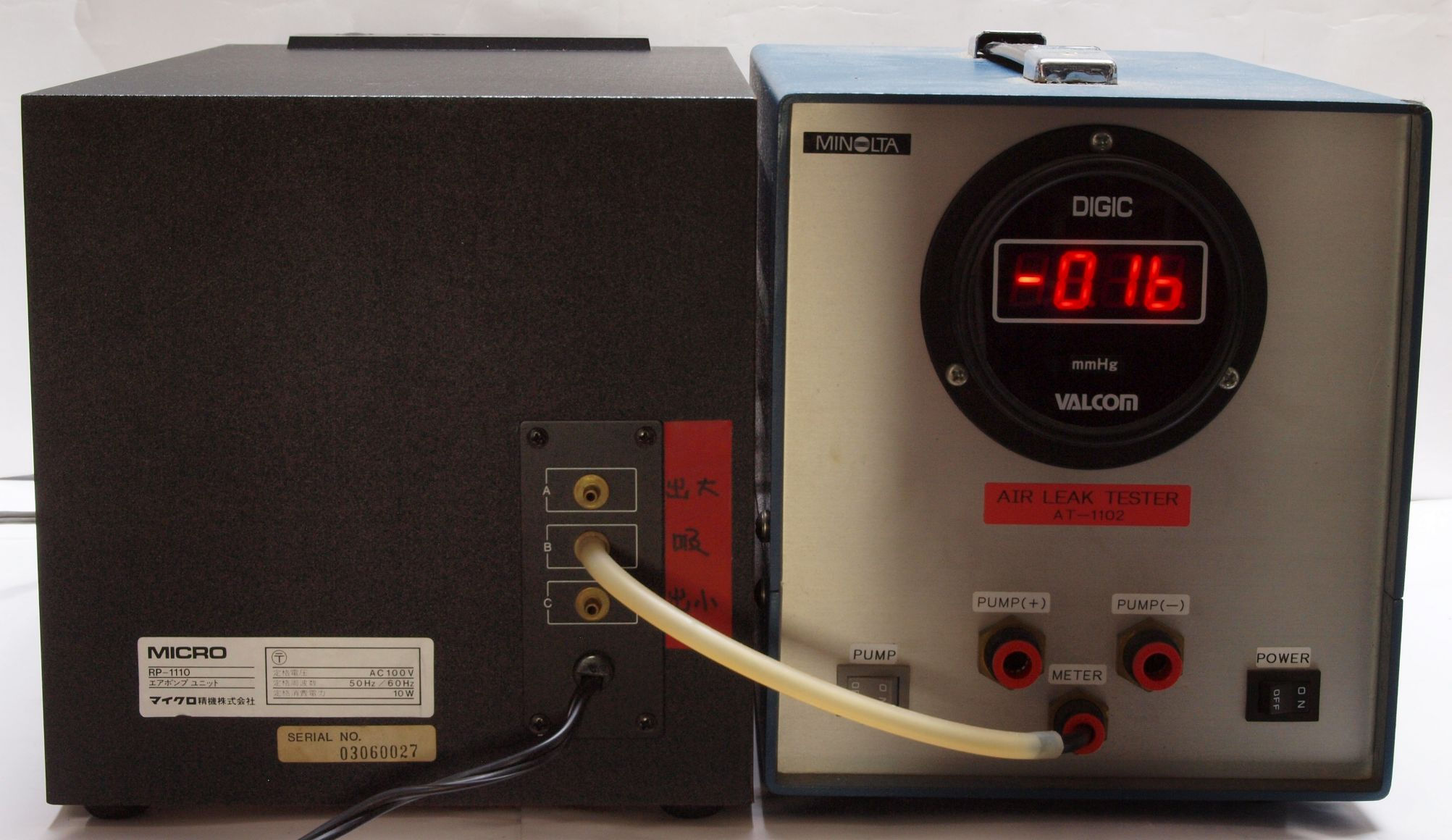

E1. 圧力測定 A端子 |
E2. 圧力測定 B端子。 |
E3. 圧力測定 C端子。 B端子圧力より低いのは、調整バイバスが有る為。 |
