| ＭＩＣＲＯＳＥＩＫＩ ＲＰ１１１０. 1７台目修理記録 |
| 「同時修理 ＳＸ−１１１ＦＶ． ４台目」 平成２７年４月９日到着 ５月１２日完成 |
Ａ． 修理前の状況
Ｓ． 修理前点検測定 Ｂ． 原因
Ｃ． 修理状況 Ｄ． 使用部品
Ｅ． 調整・測定 Ｆ． 修理費 ６７，０００円 |

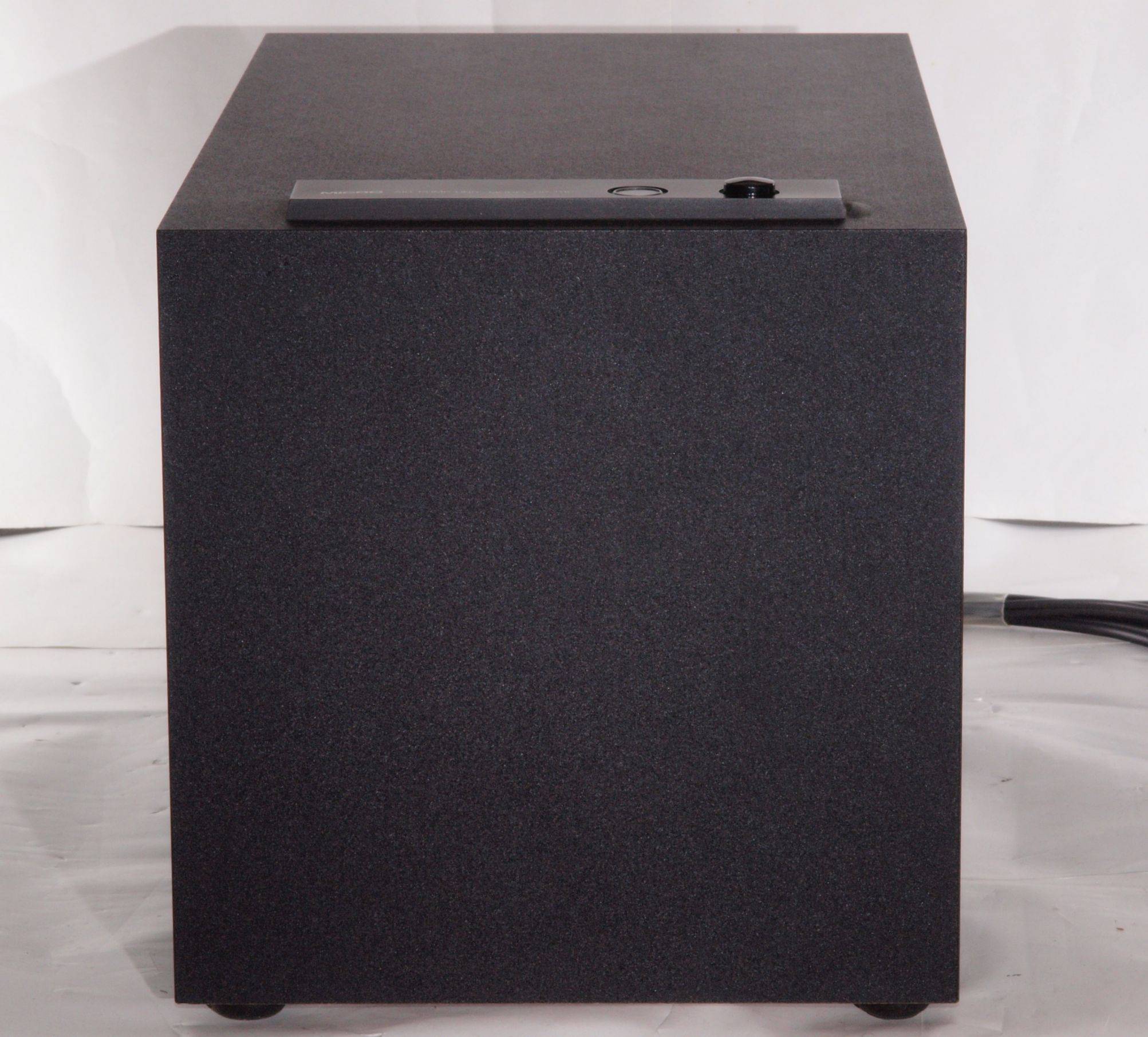

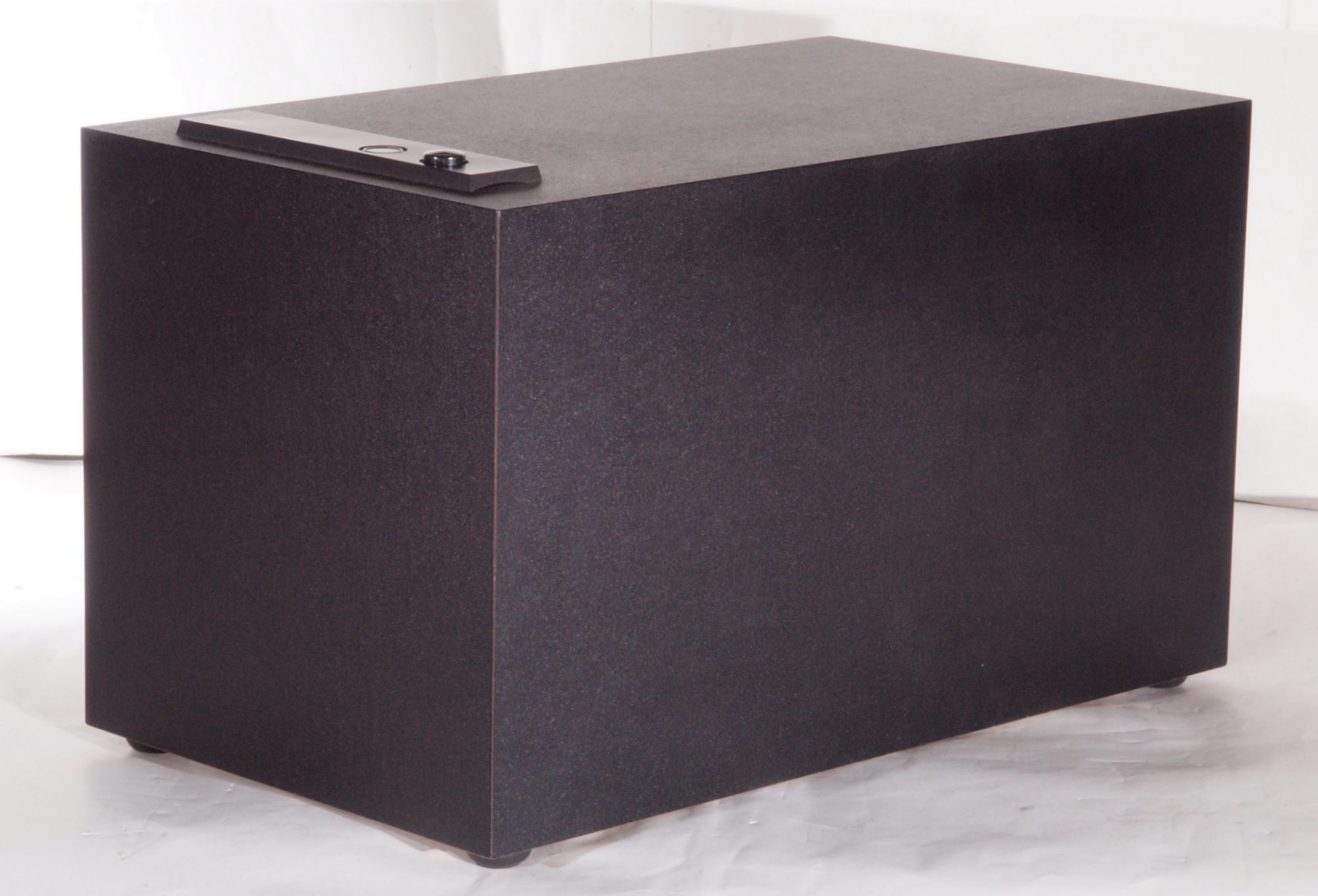

| Ａ． 修理前の状況. Ａ１１． 外観、 前から見る。 |
 |
| Ａ１２． 外観、 前右から見る |
 |

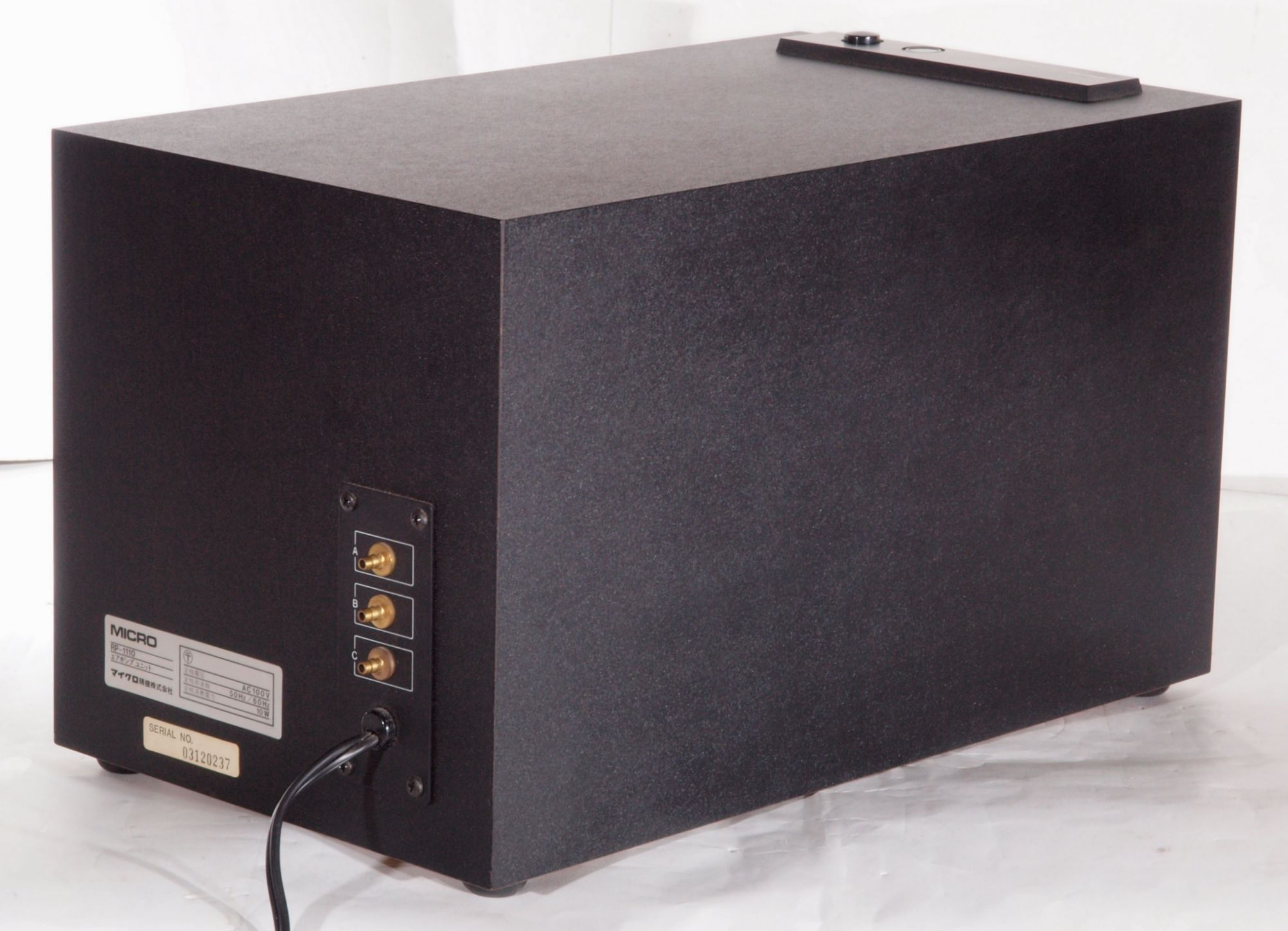

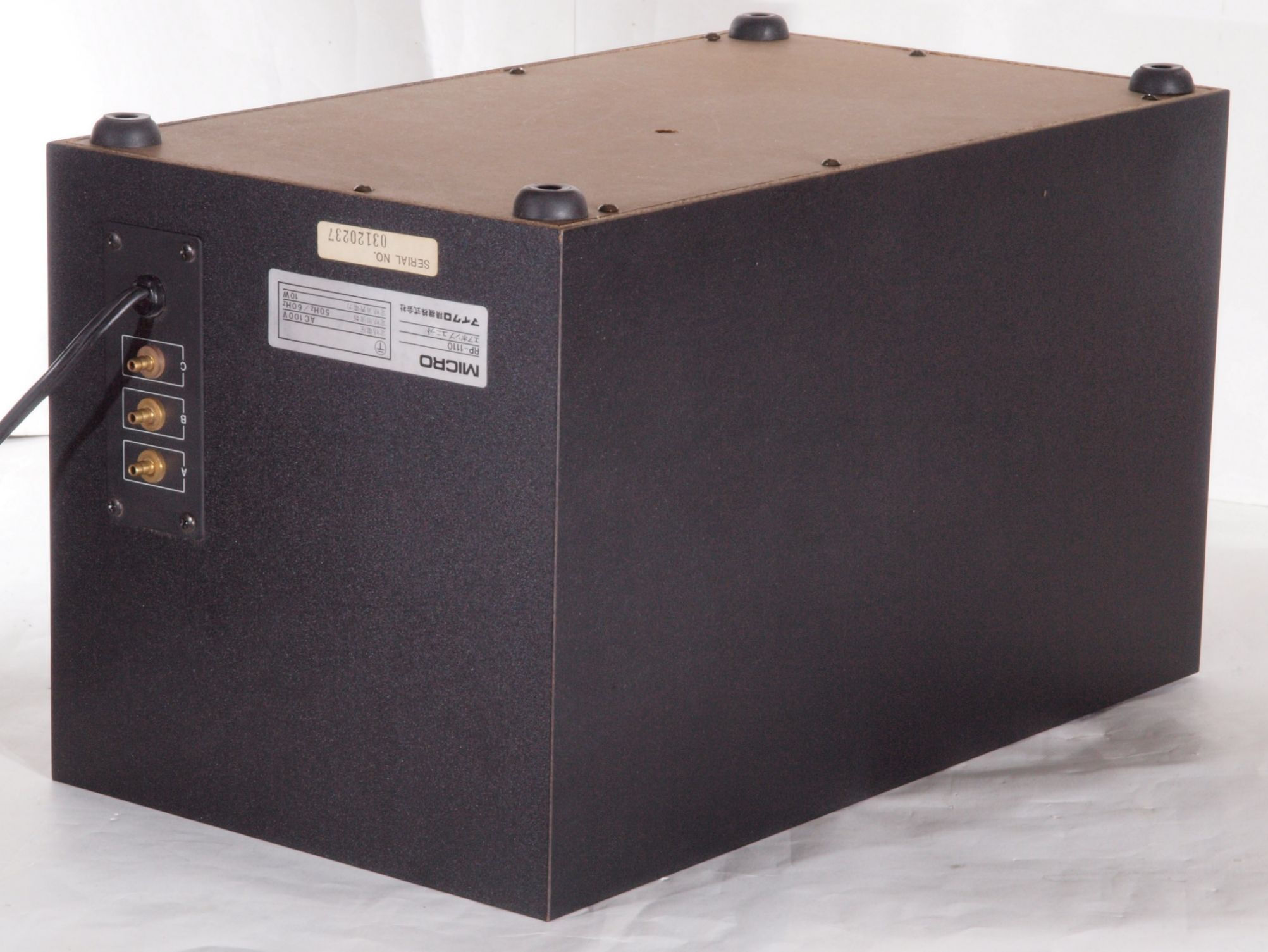

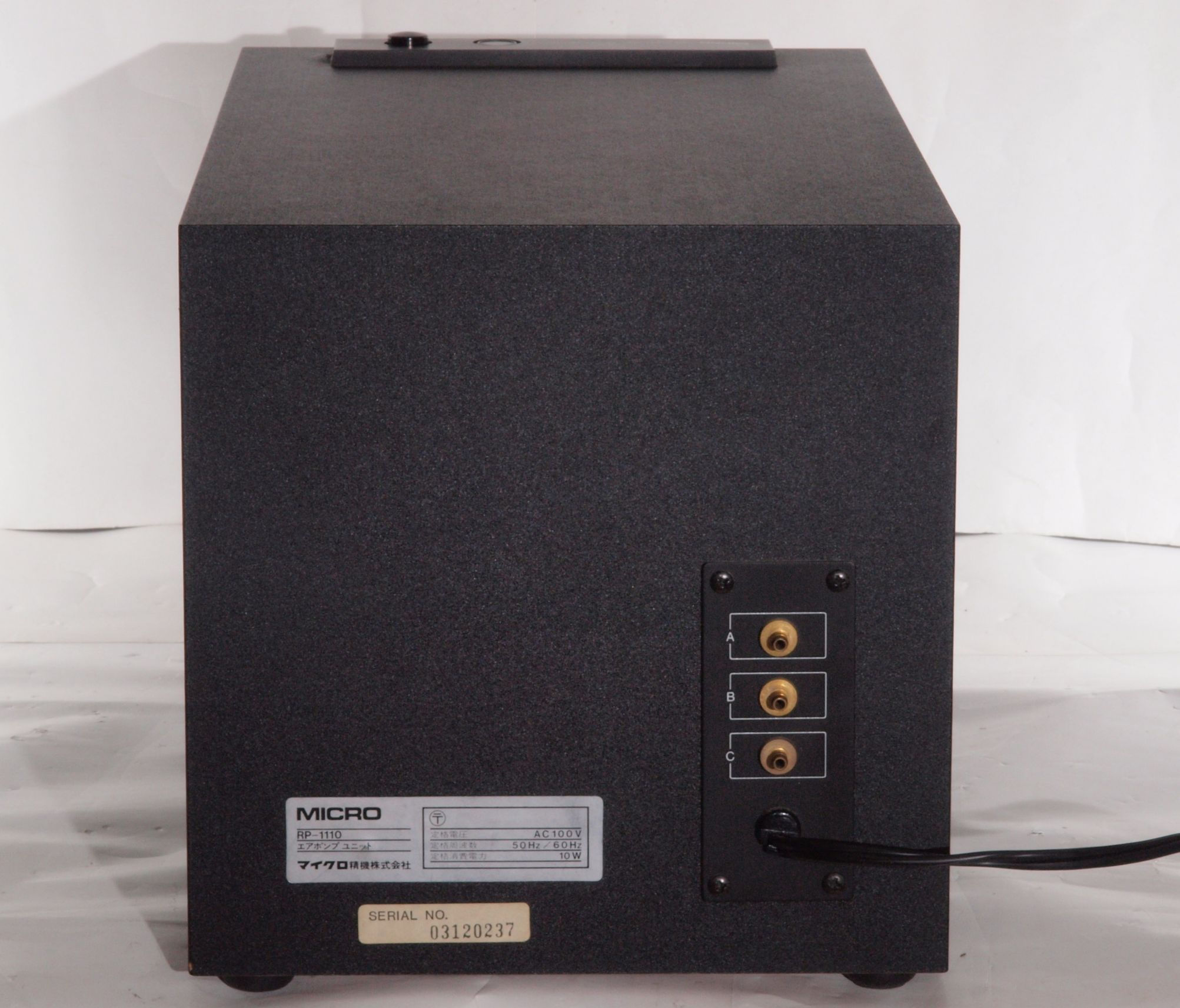

| Ａ１３． 外観 後から見る |
 |

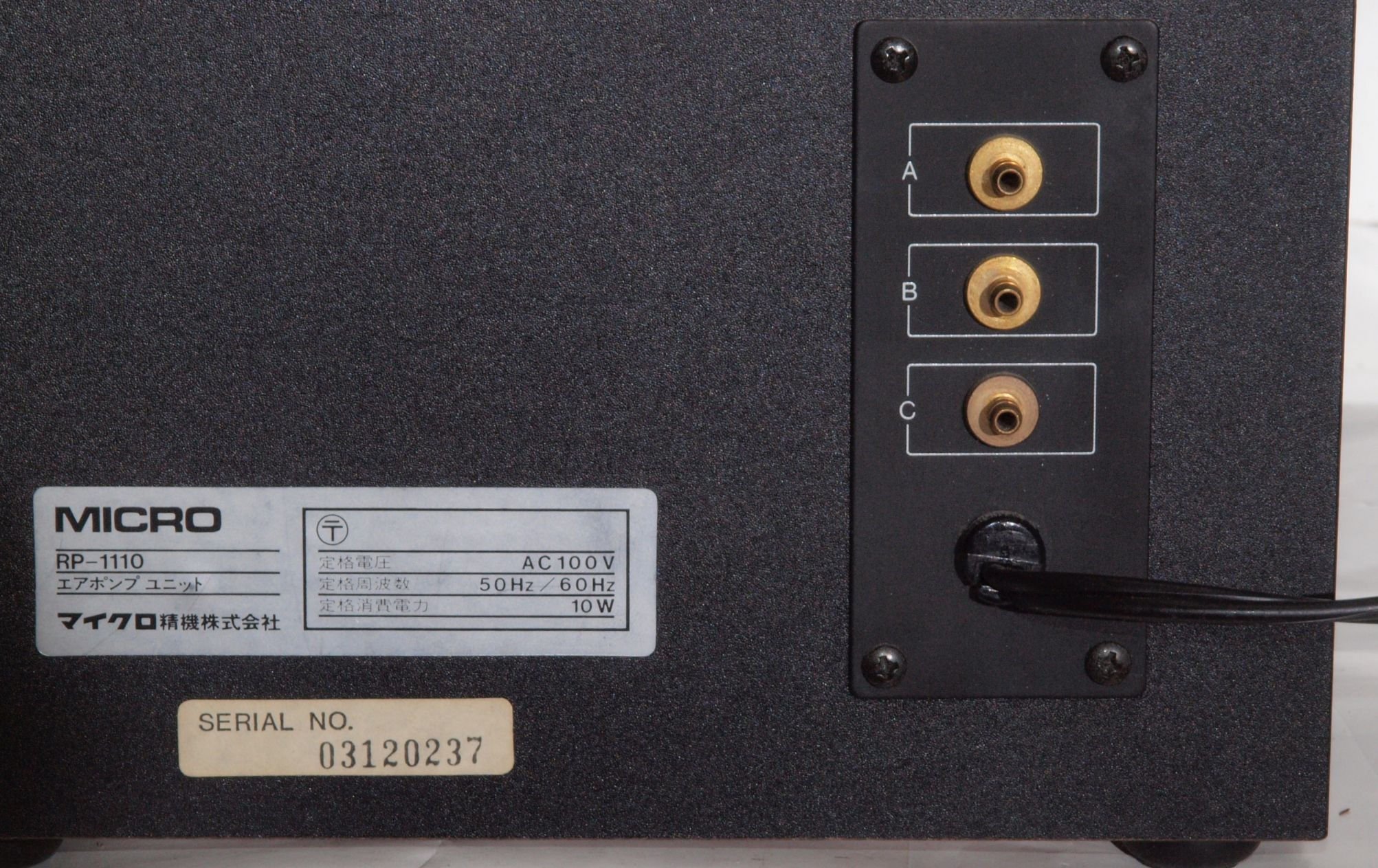

| Ａ１４． 外観、 後から、電源入り口、吐出口見る。 |
 |
| Ａ１５． 外観 後左から見る |
 |

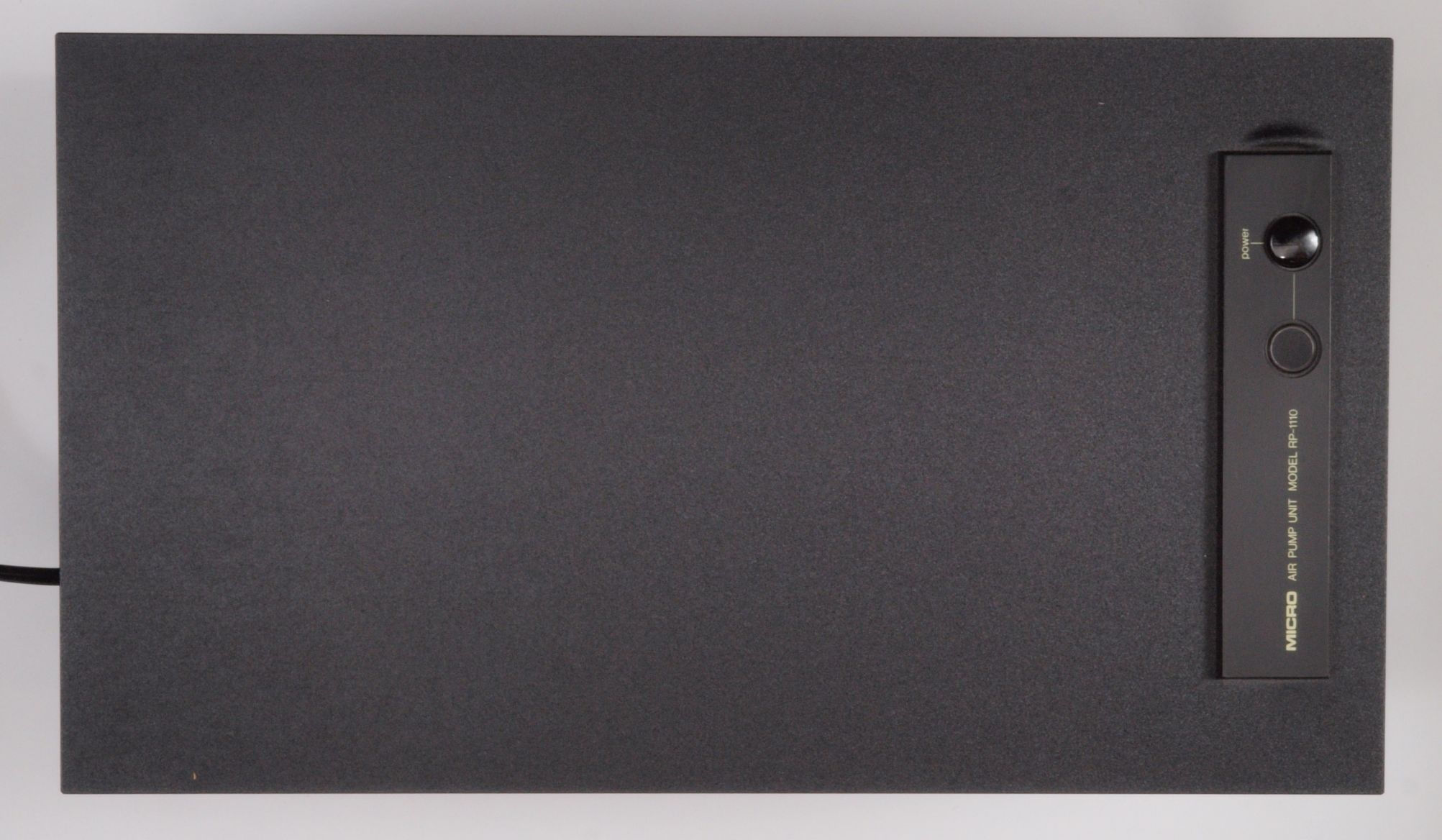

| Ａ１７． 外観 上から見る |
 |

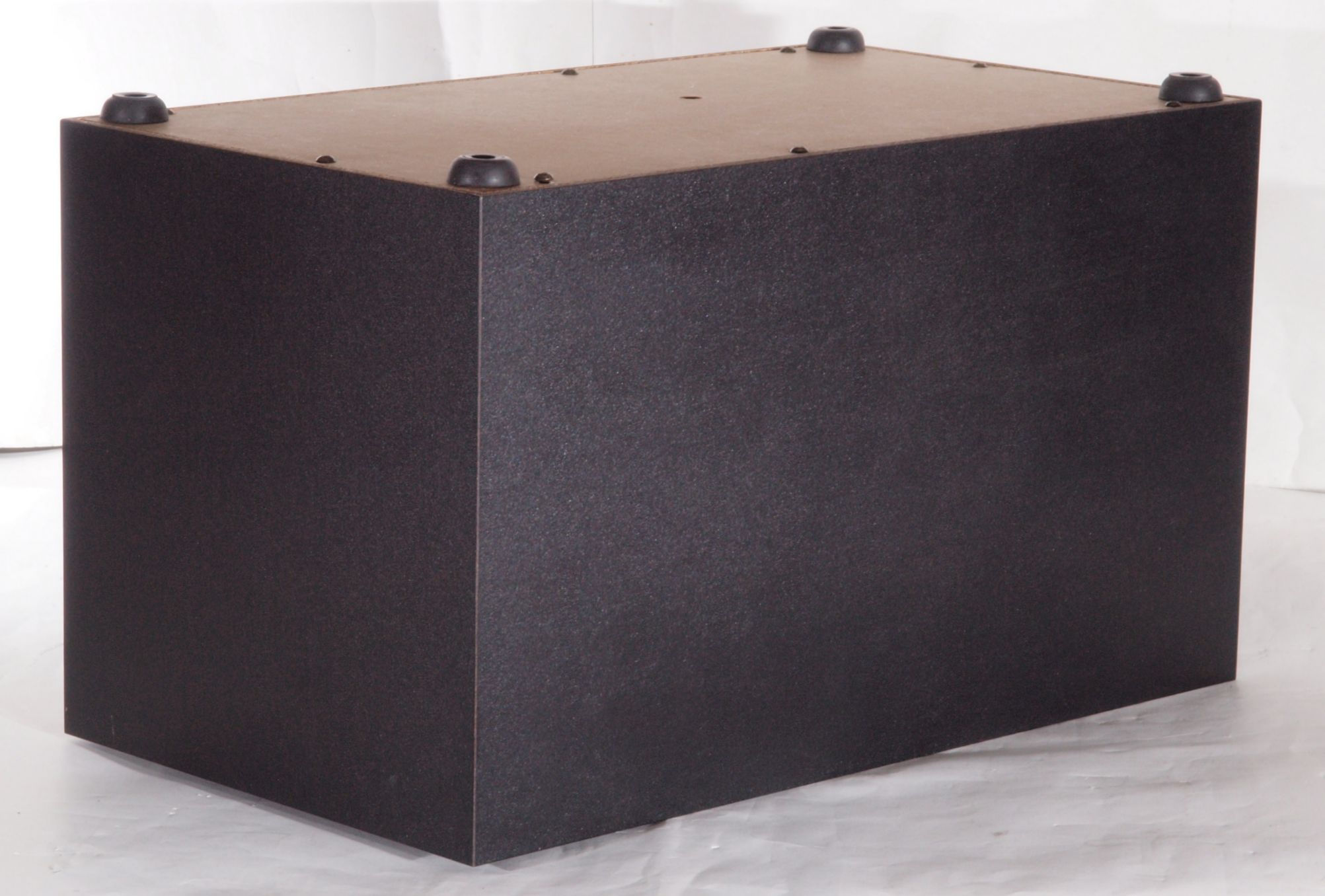

| Ａ２１． 外観 下前左から見る |
 |
| Ａ２２． 外観 下後右から見る |
 |
| Ａ３１． 外観 下から見る。 |
 |

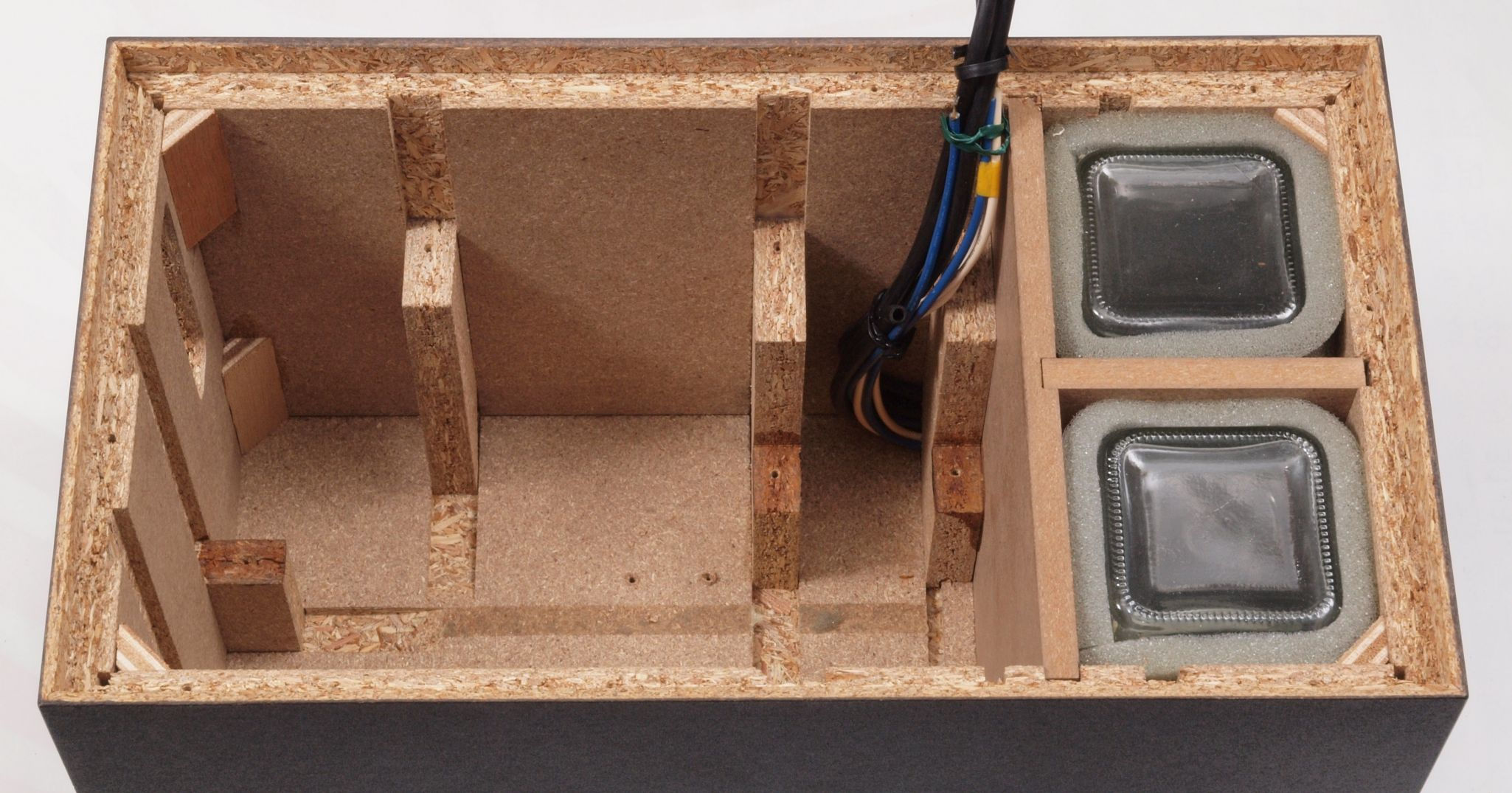

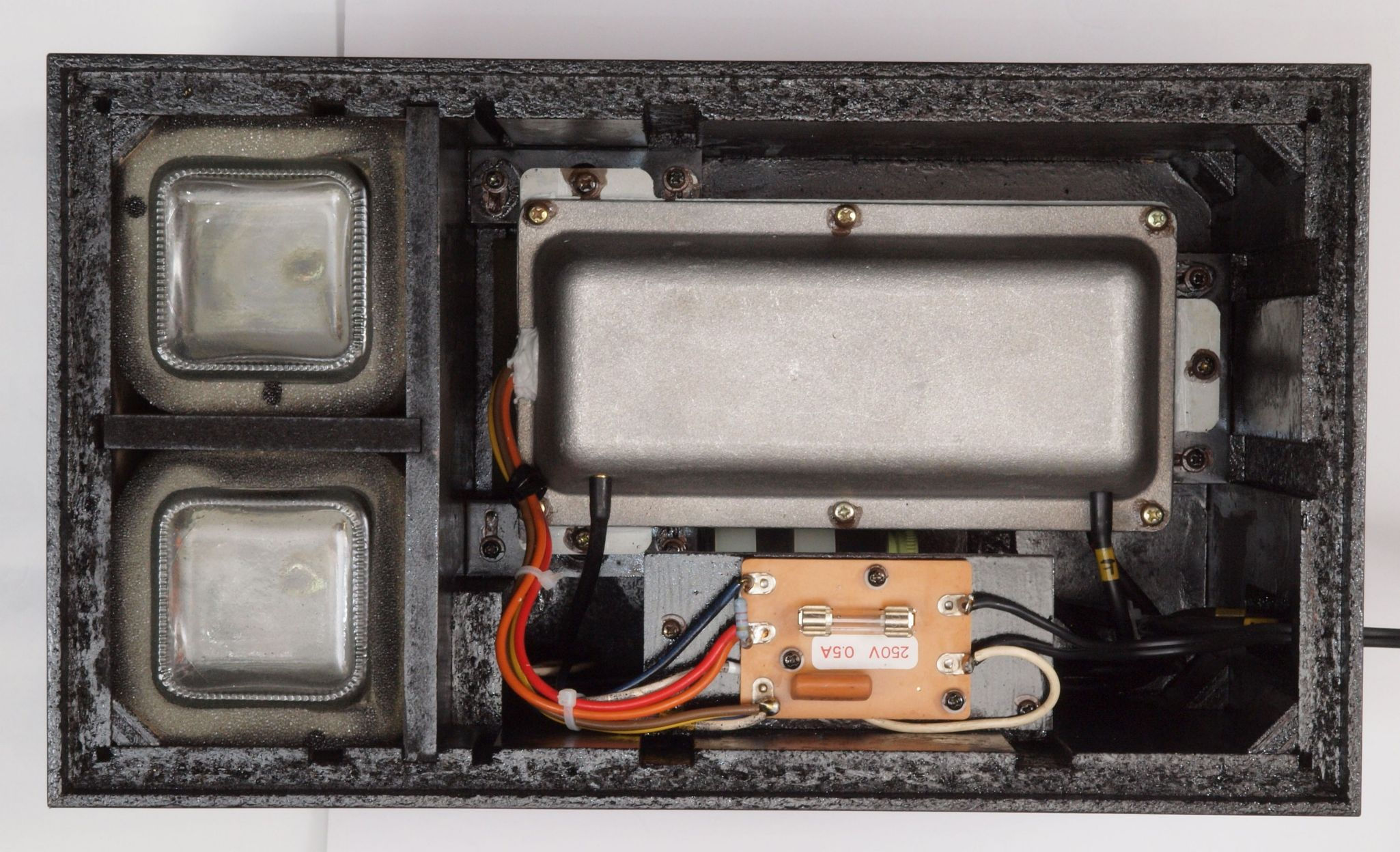

| Ａ３２． 点検中 下蓋を取り、下から見る。 |
 |

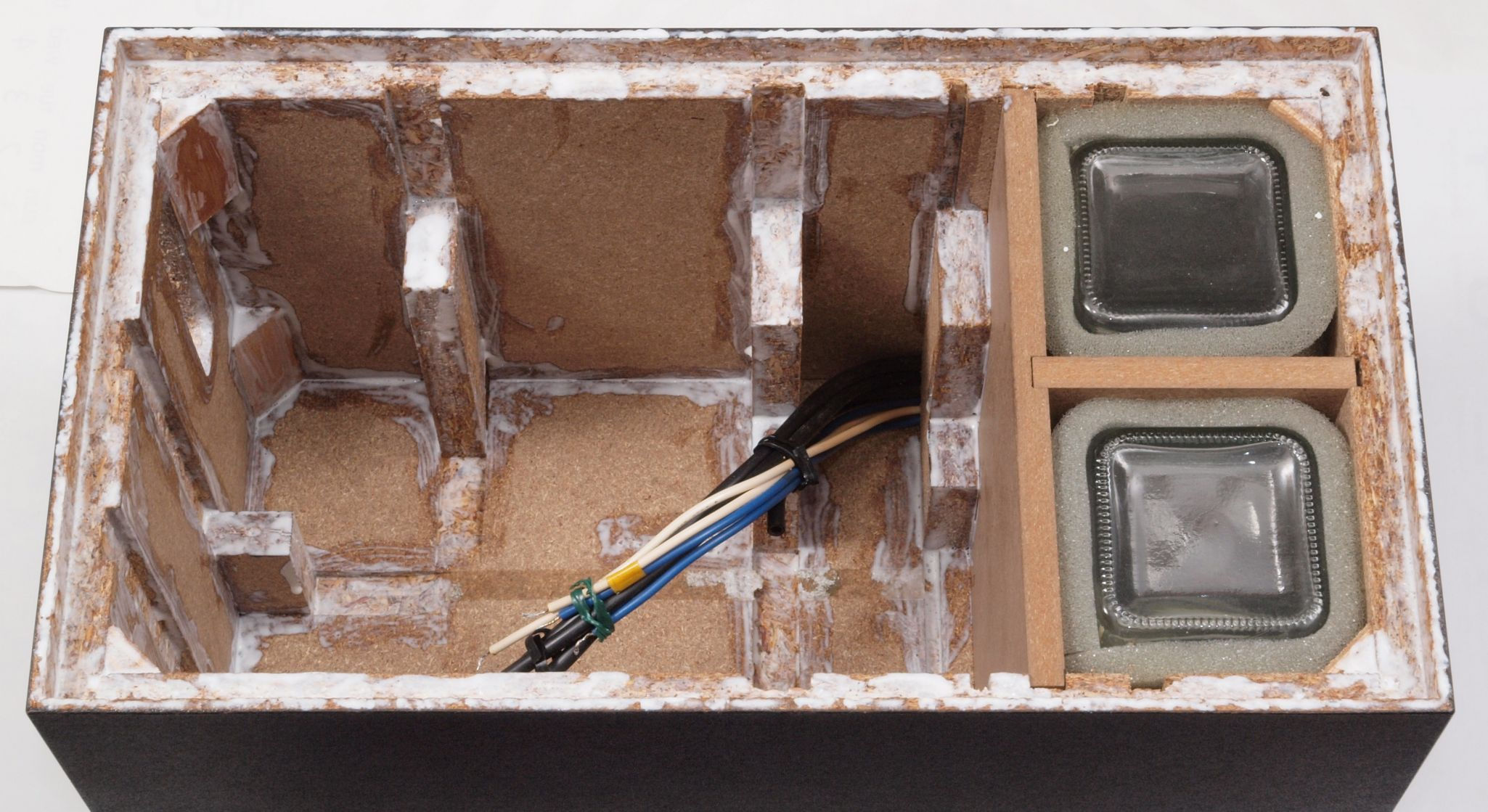

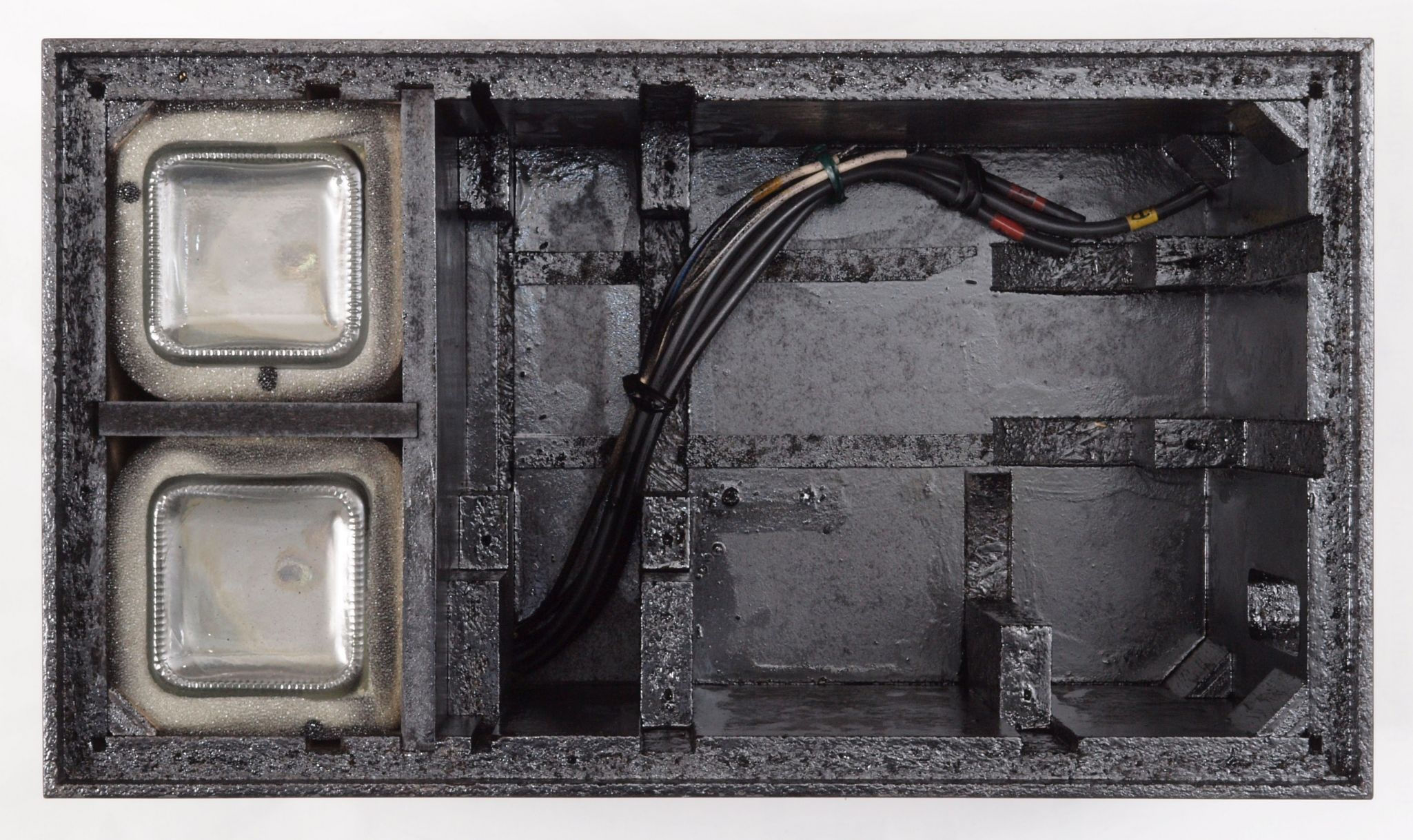

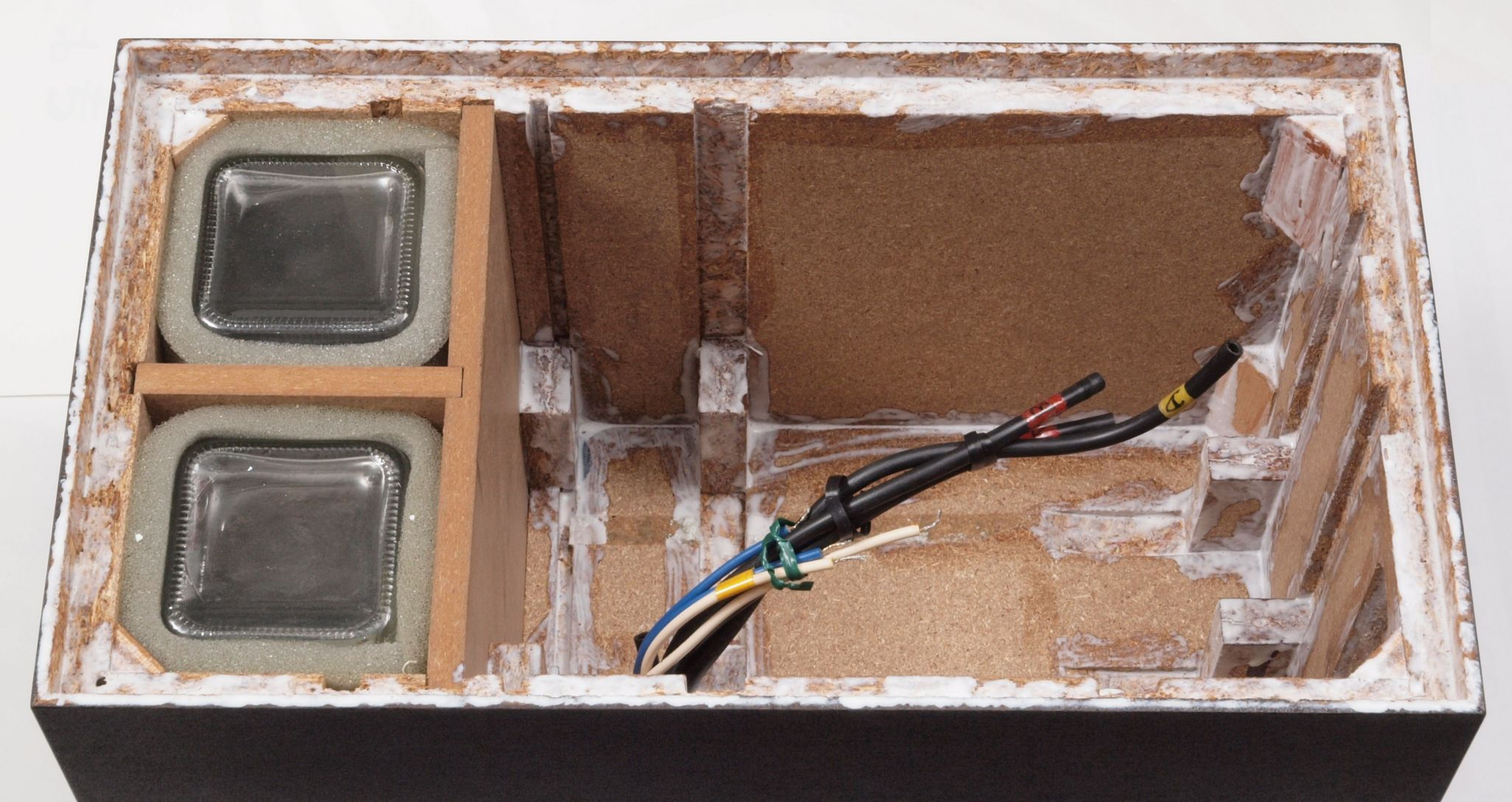

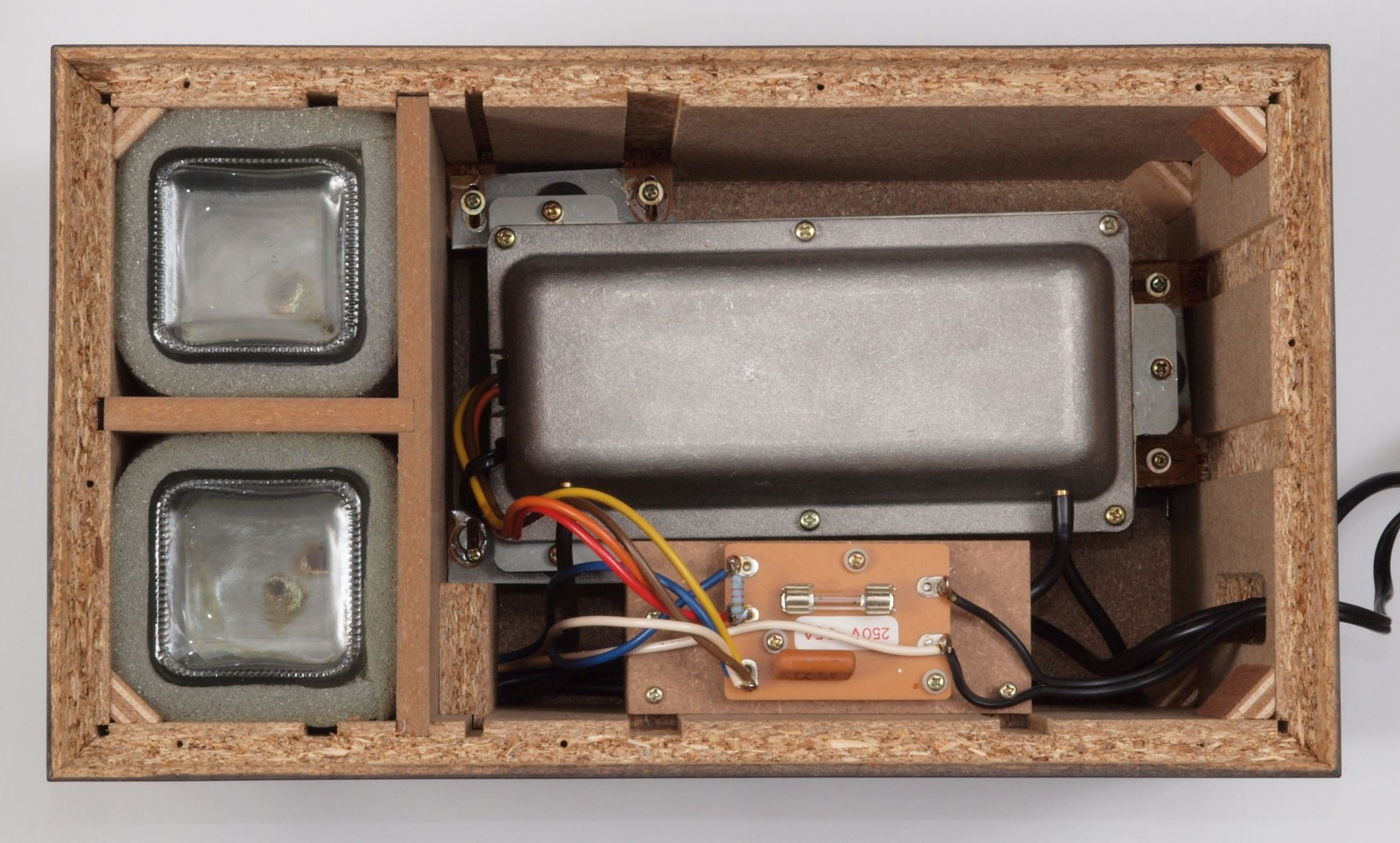

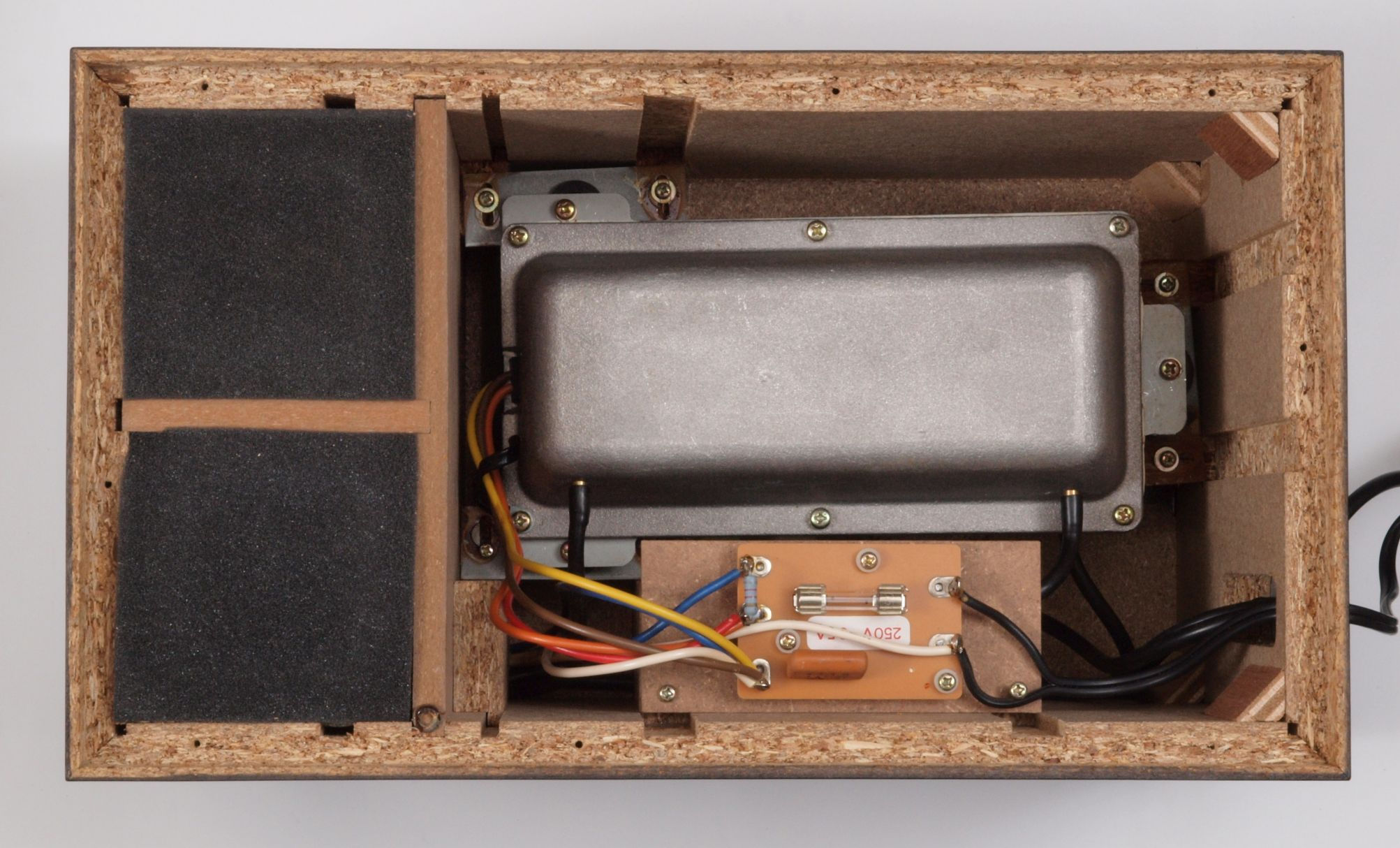

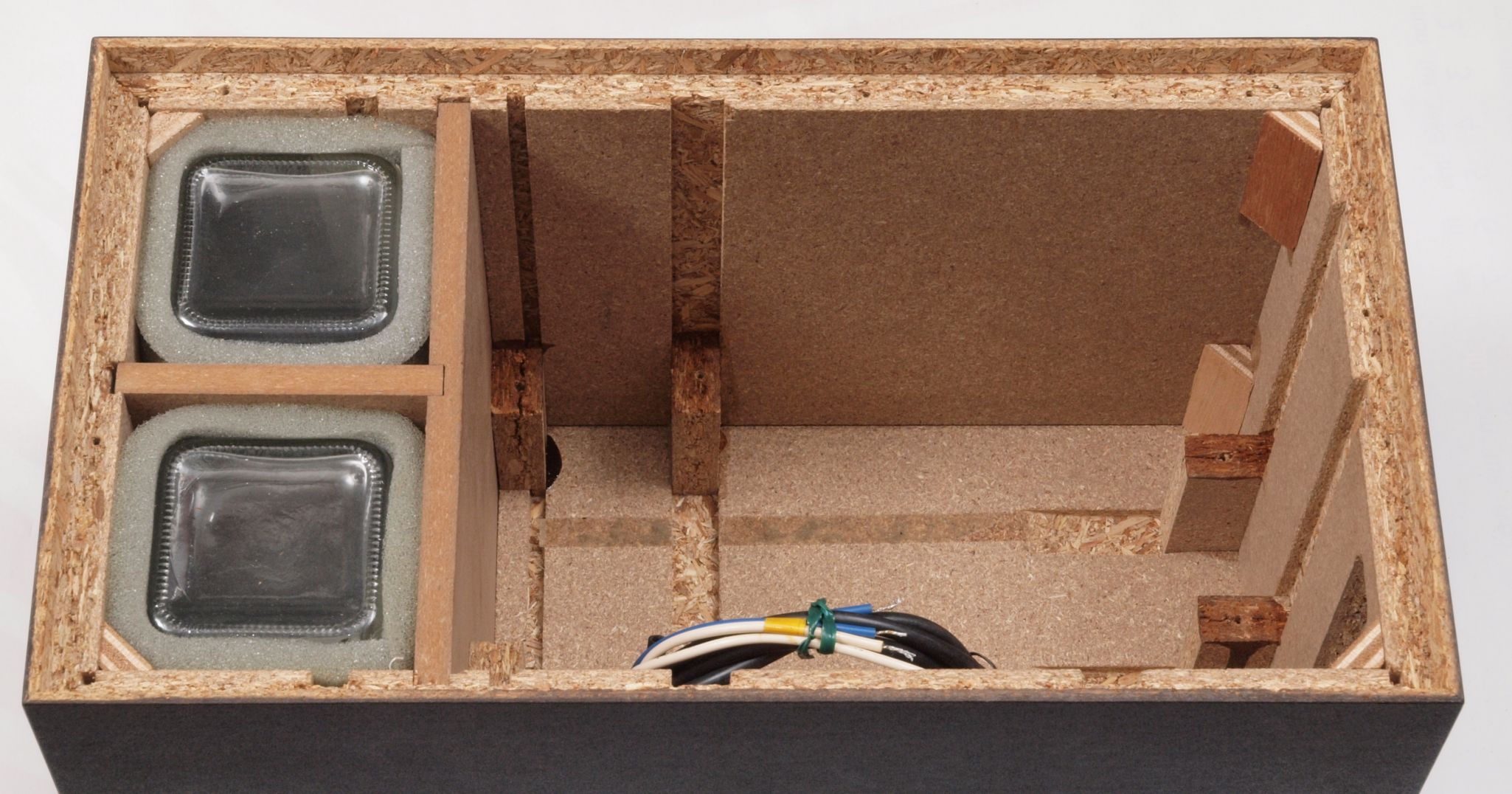

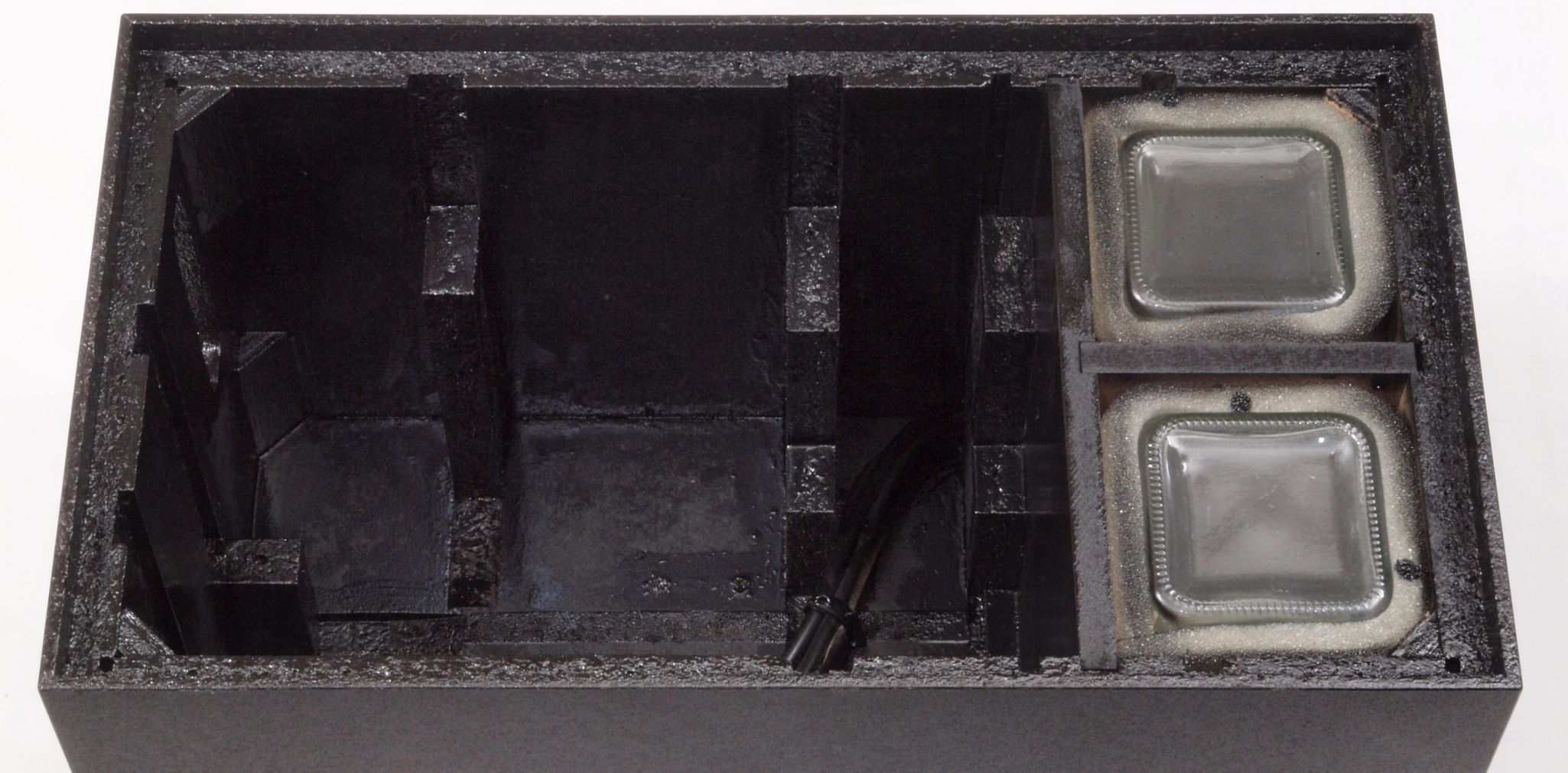

| Ａ３２． 点検中 下蓋・緩衝スポンジを取り、下から見る。 |
 |

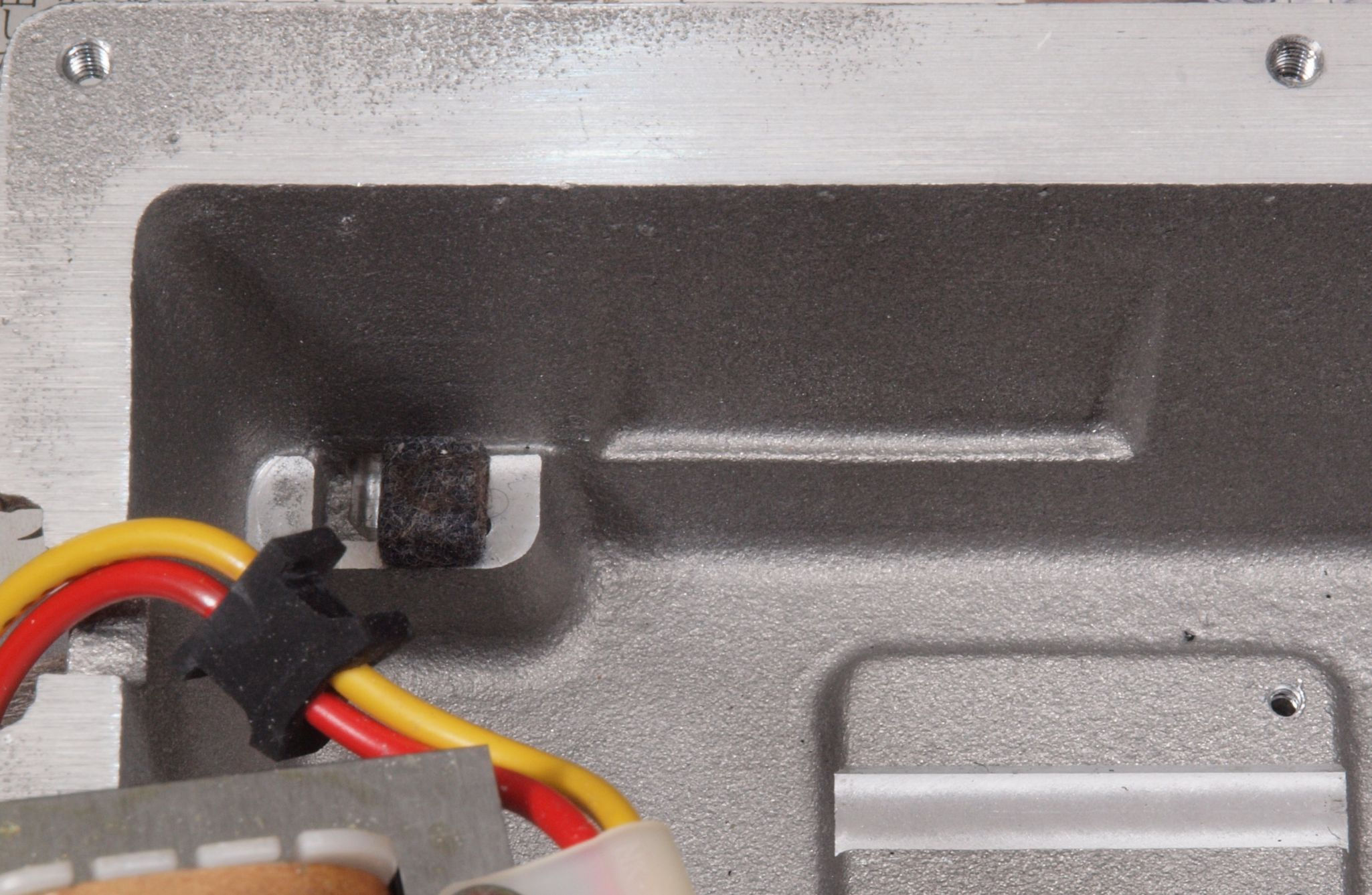

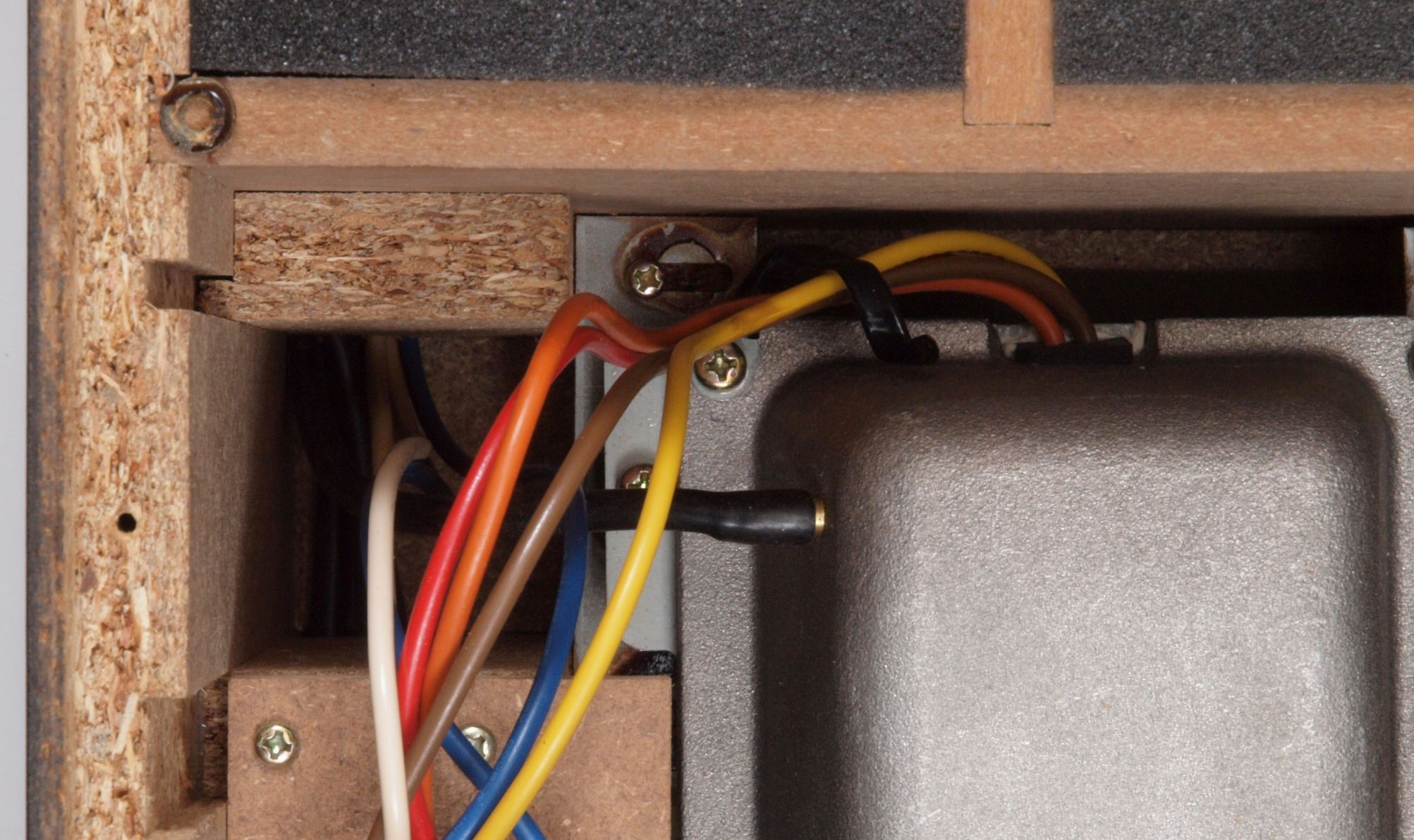

| Ａ４１． 点検中 前回の修理で電線の結束忘れ、止めビスのワッシャ入れ忘れ！ |
 |
| Ａ５１． 点検中 ヒューズ基板。 コンデンサーの足の入りが少なく未接続？ |
 |

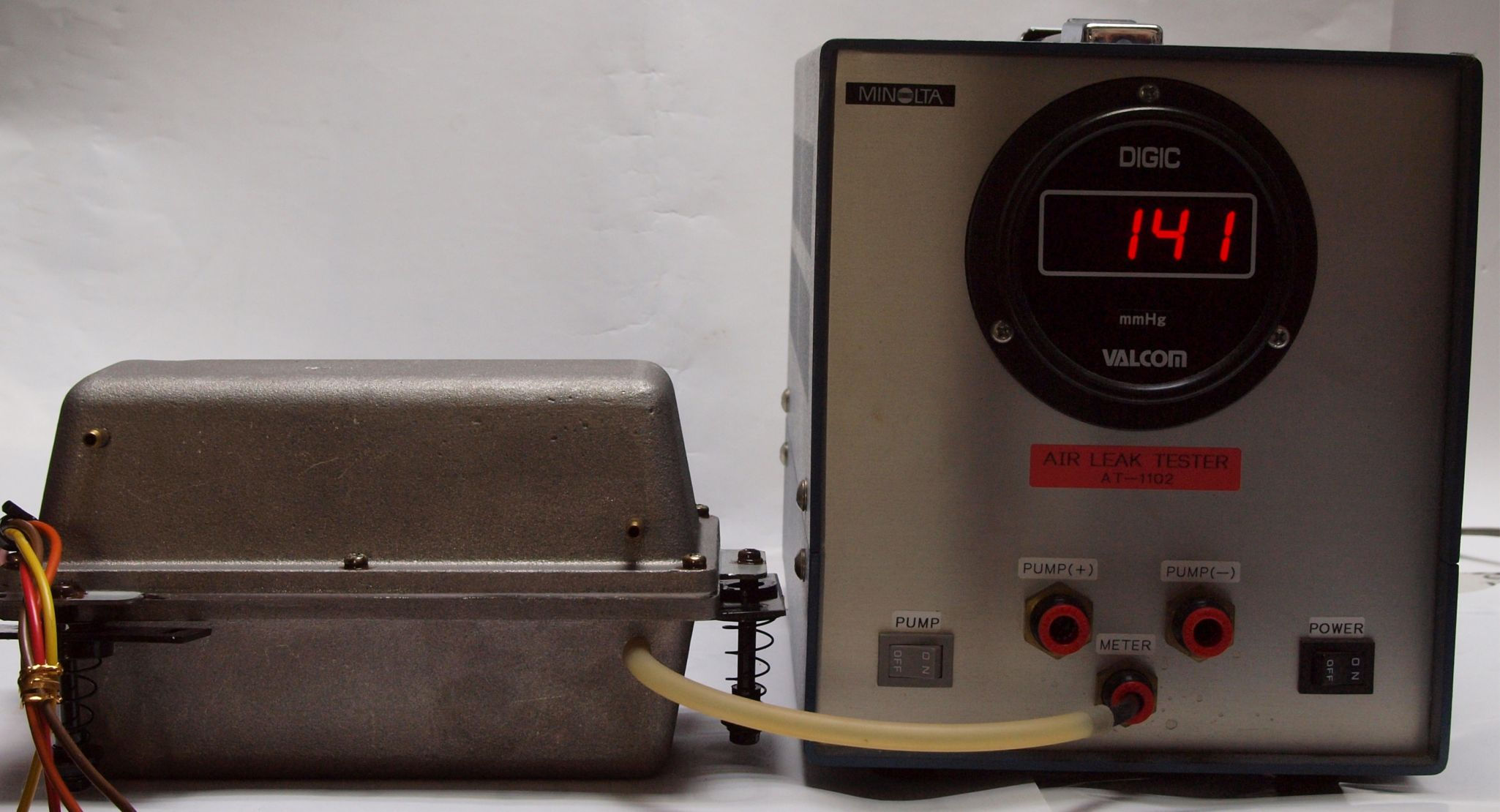

| Ｓ． 修理前点検・測定. Ｓ１１． 測定中 「Ａ＝吐き出し」 の圧力測定。 低い |
 |
| Ｓ１２． 測定中 「B＝吸い込」 の圧力測定。 低い |
 |
| Ｓ１３． 測定中 「Ｃ＝吐き出し」 の圧力測定。 低い。 |
 |

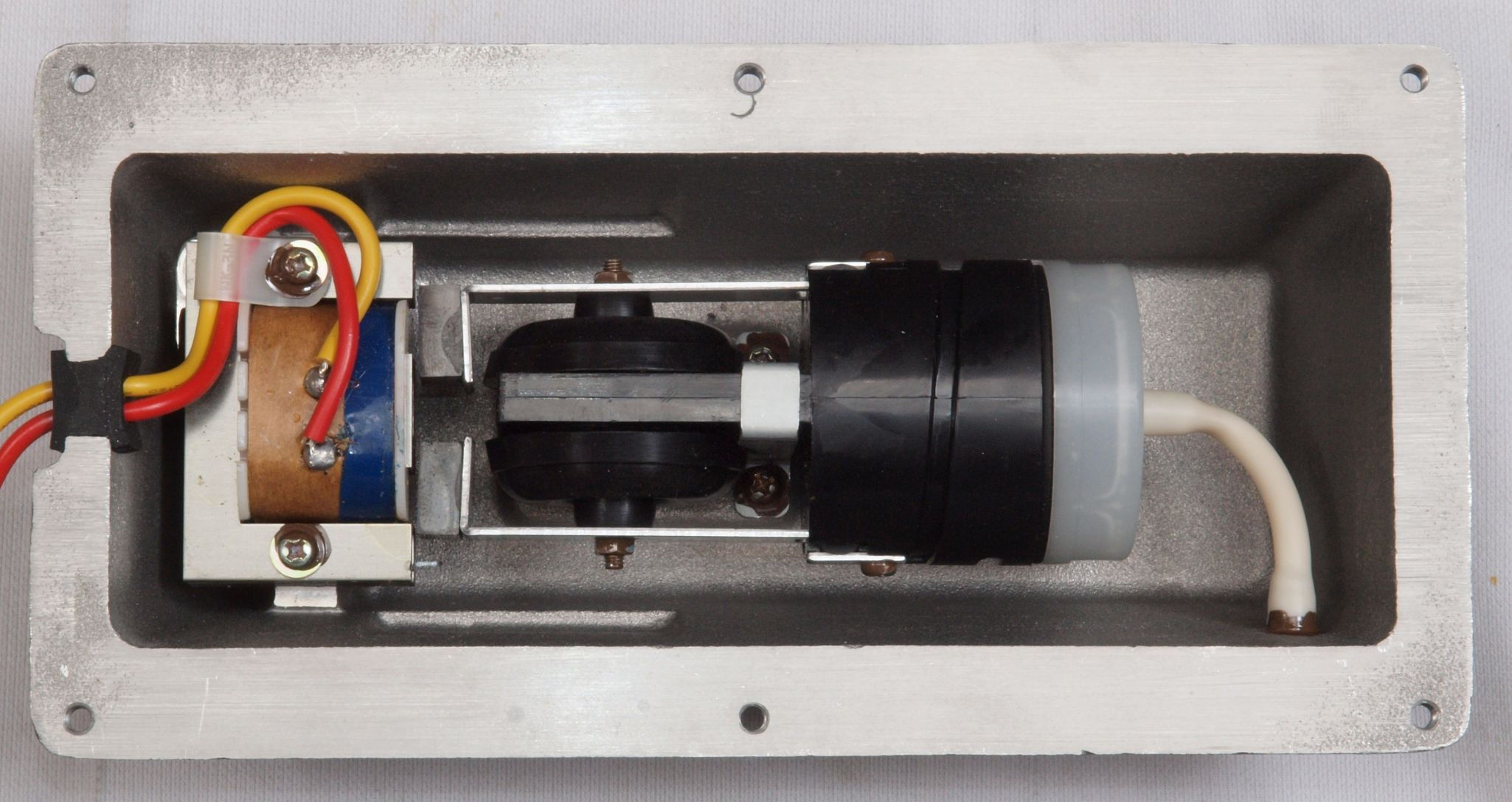

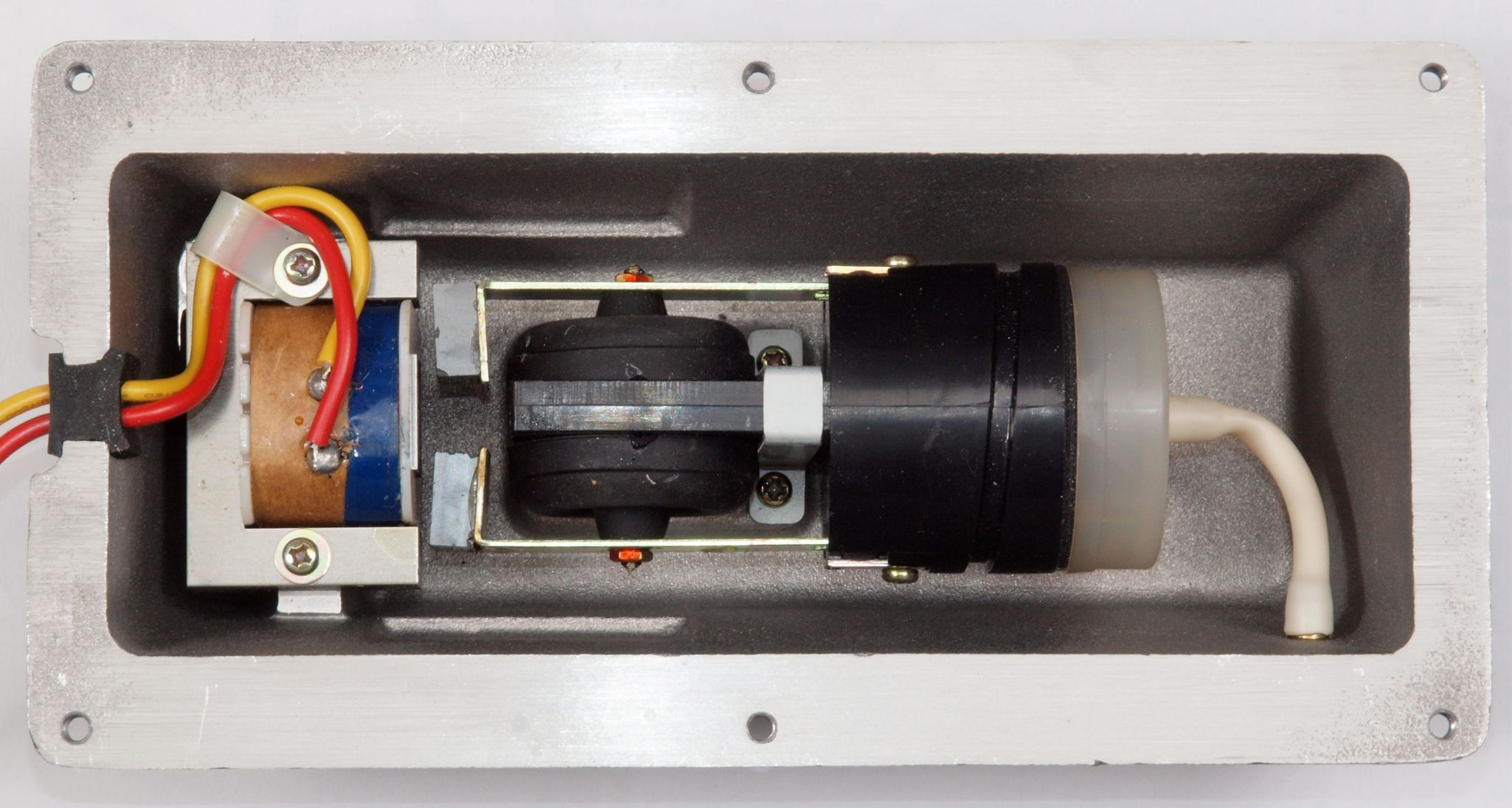

| Ｃ． 修理状況 Ｃ１１． 修理中 ポンプ取り出し。 |
 |

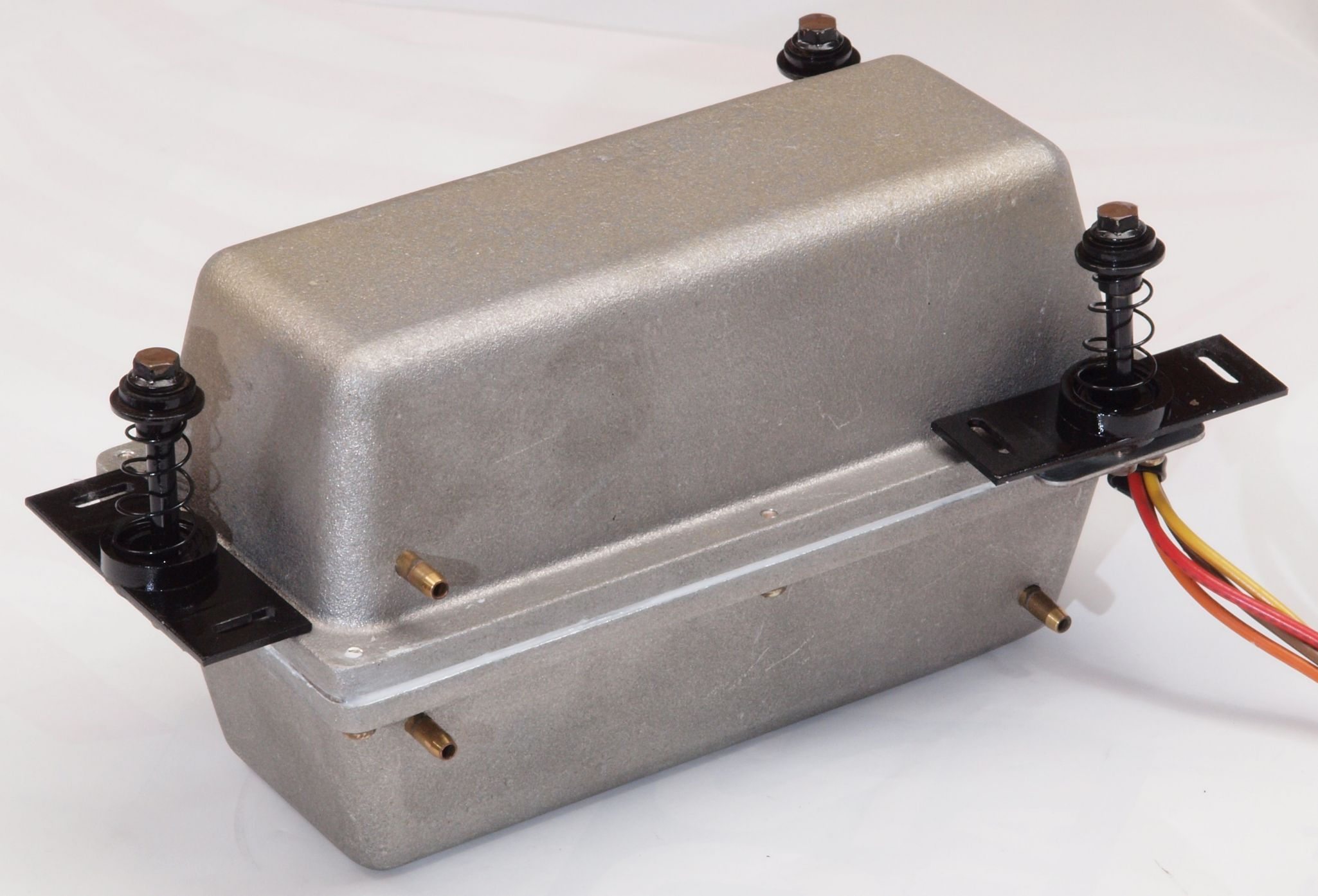

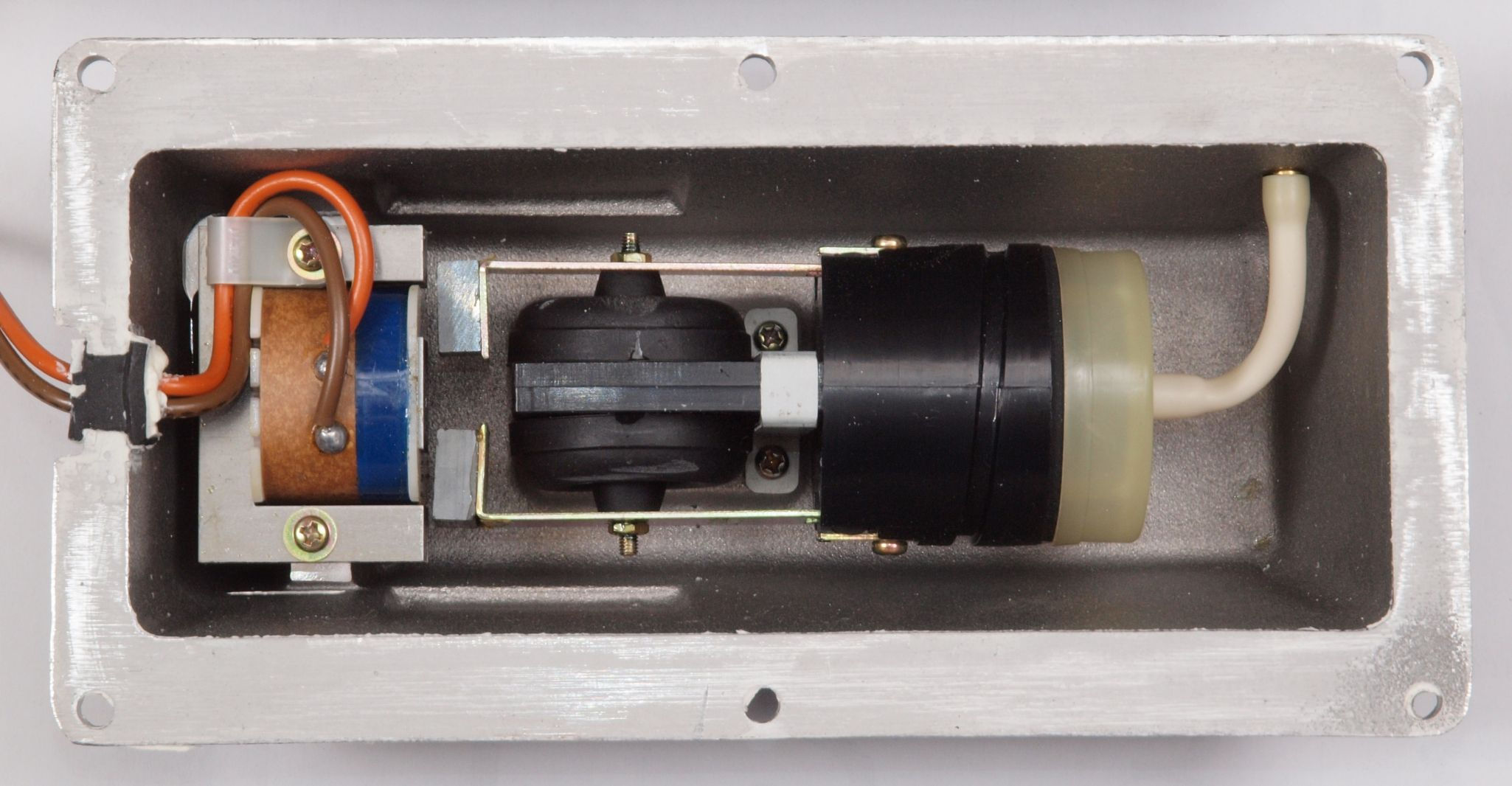

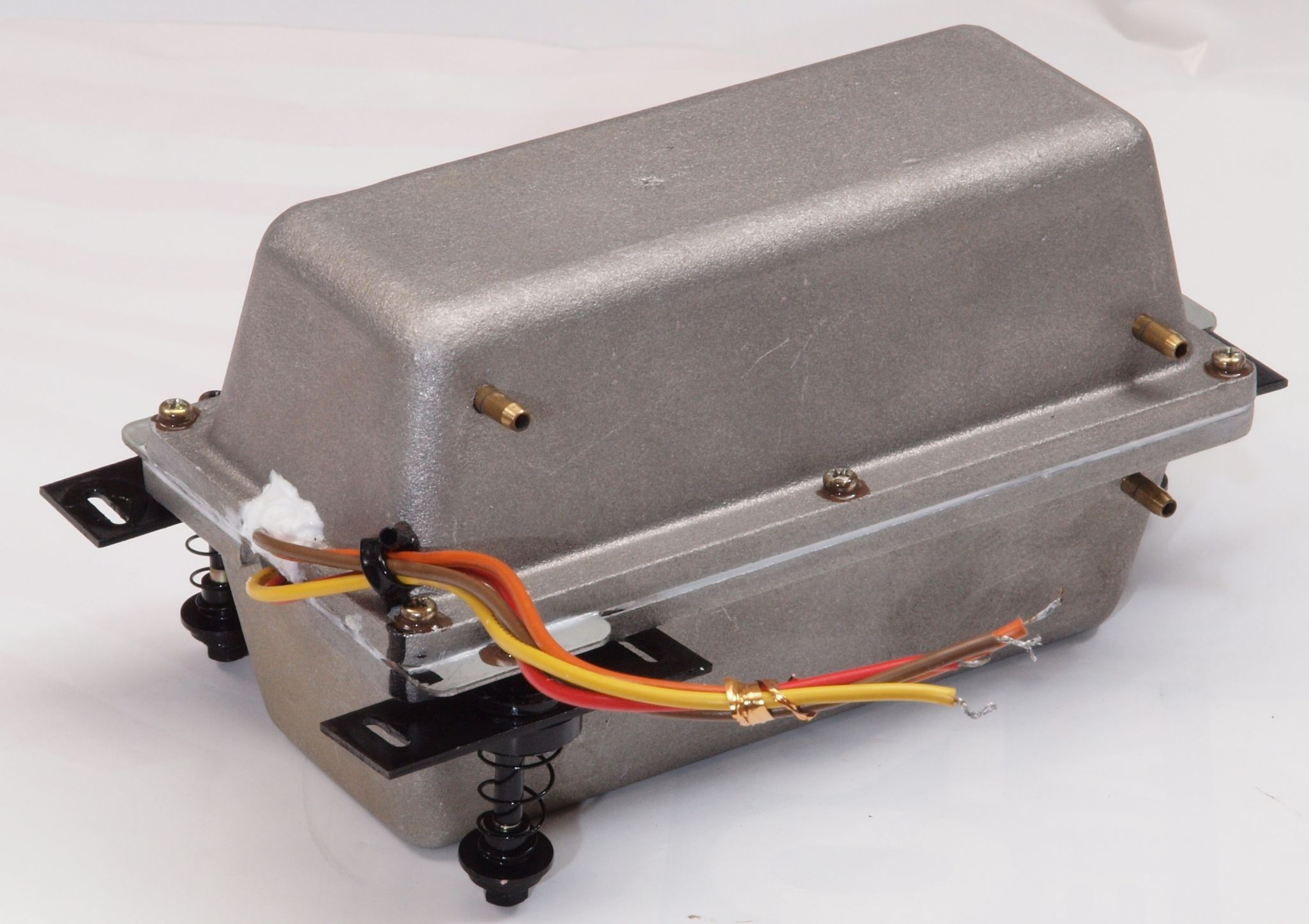

| Ｃ１２． 修理後 ポンプ。 |
 |
| Ｃ１３． 修理前 ポンプ取り出し。 |
 |

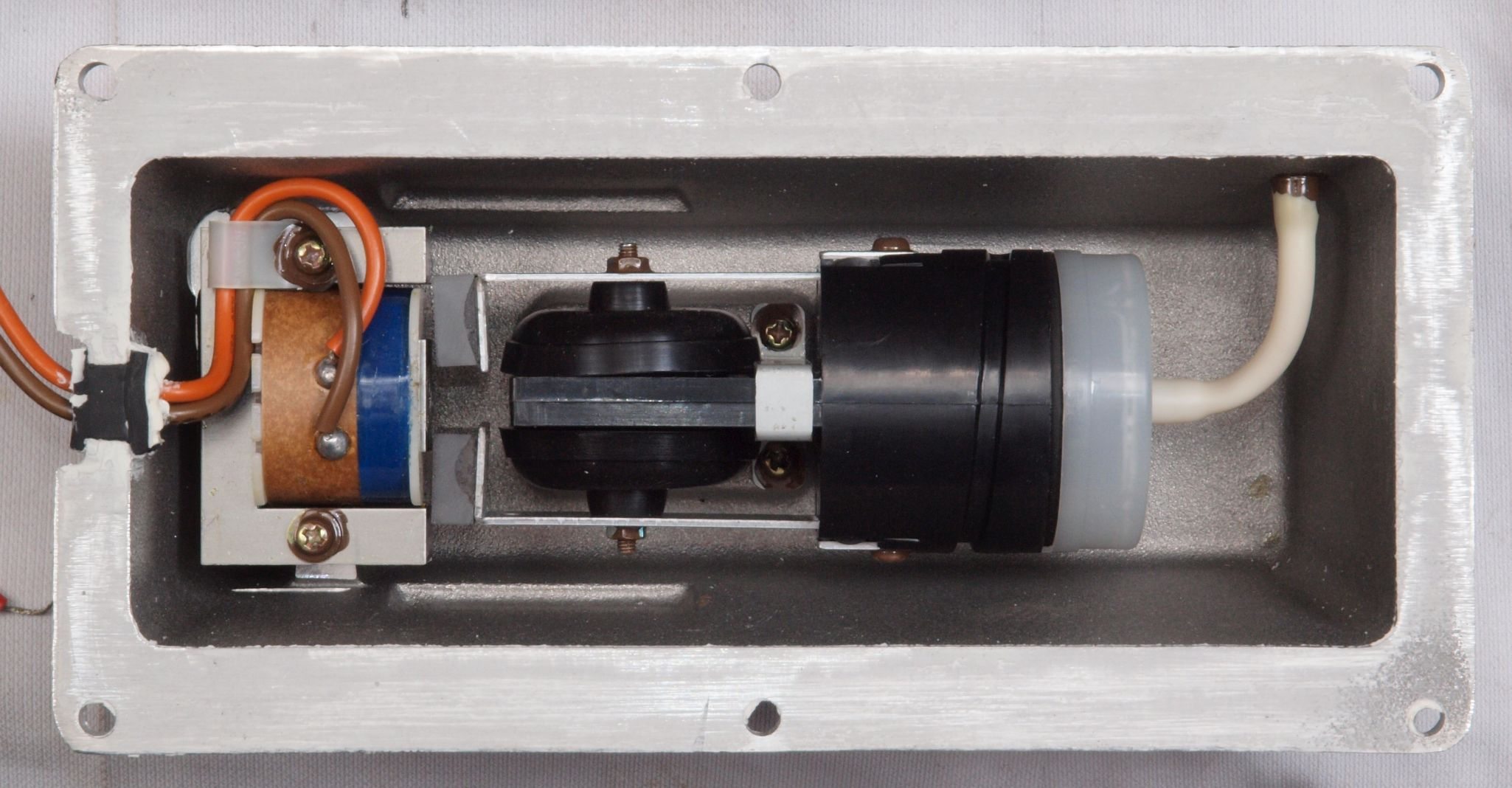

| Ｃ１４． 修理後 ポンプ。 |
 |
| Ｃ２１． 修理前 「Ａ＝吐き出し用ポンプ」 |
 |

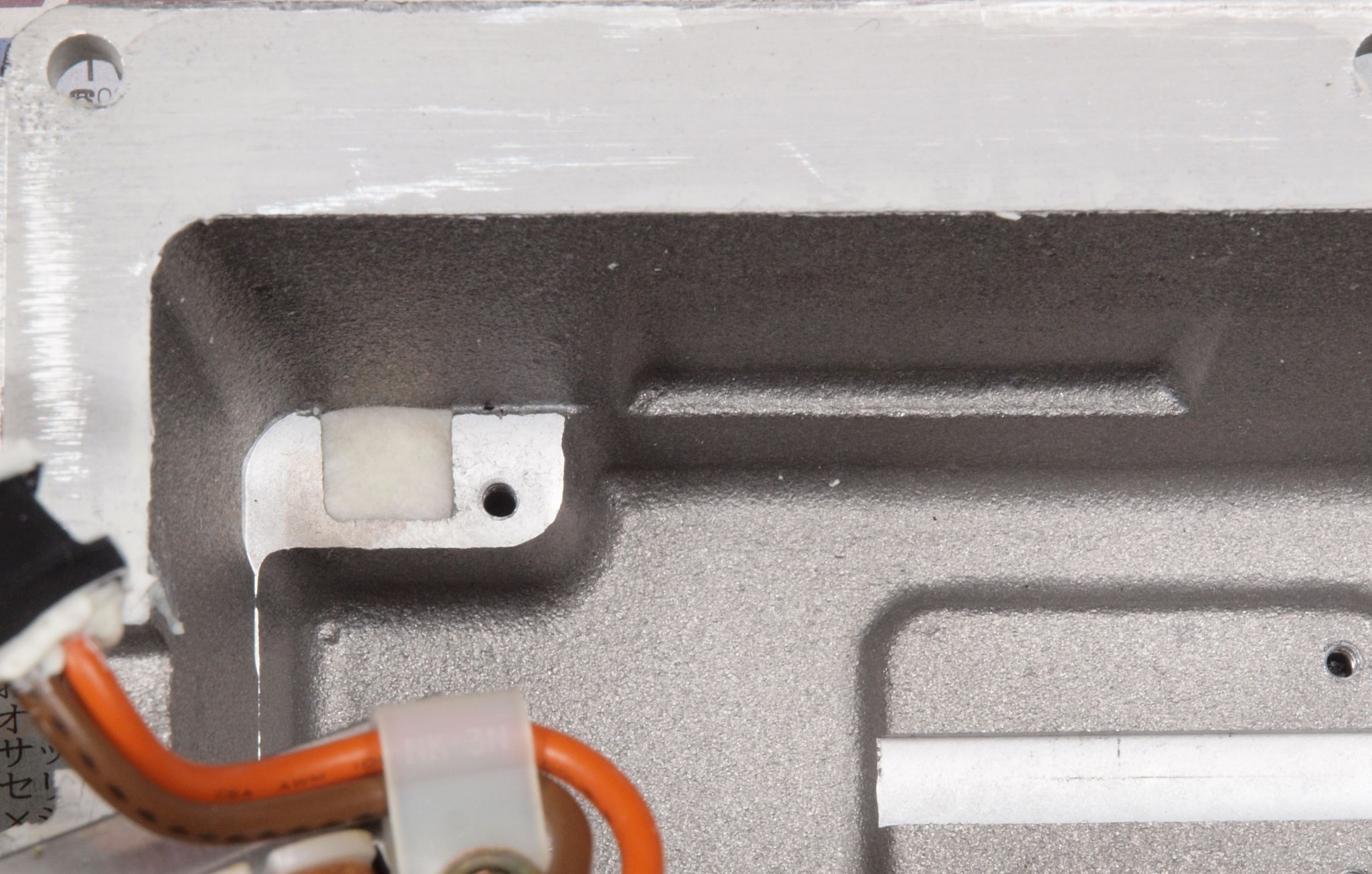

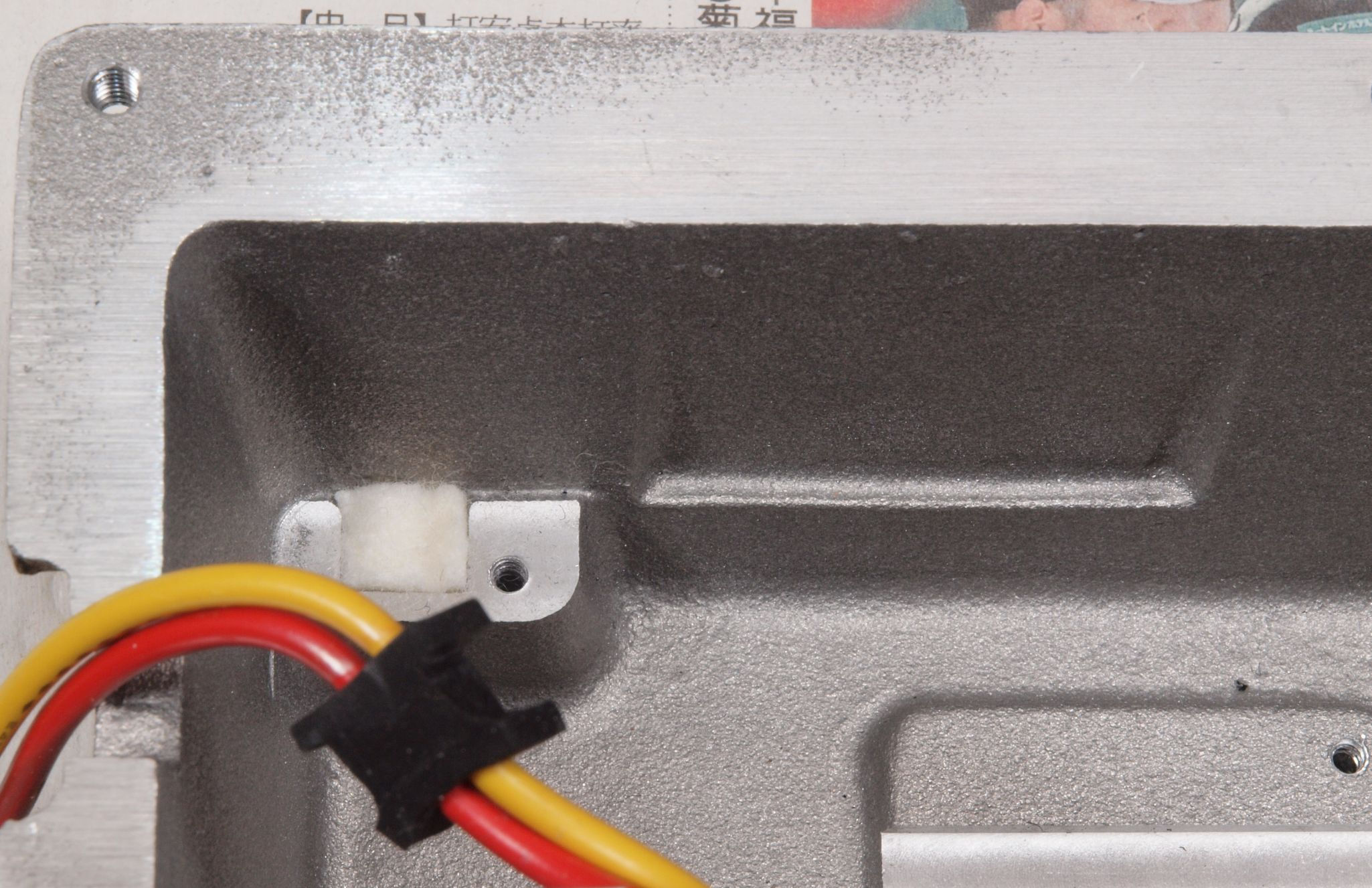

| Ｃ２２． 修理（交換）前 「Ａ＝吐き出し用ポンプ」、 吸い込み口のフイルター。 |
 |
| Ｃ２３． 修理（交換）後 「Ａ＝吐き出し用ポンプ」、 吸い込み口のフイルター。 |
 |
| Ｃ２４． 修理（交換）後 「Ａ＝吐き出し用ポンプ」 ユニット |
 |

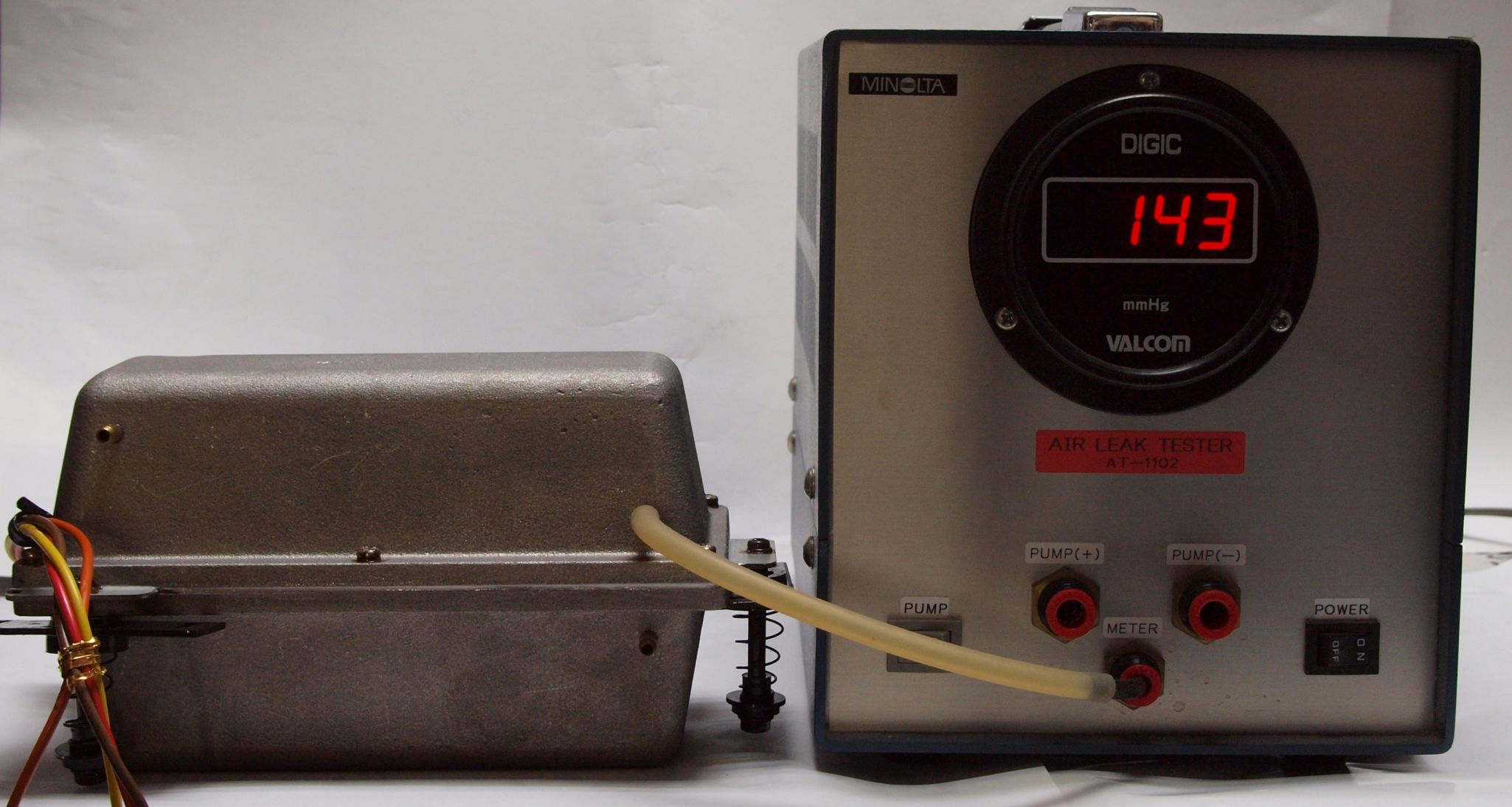

| Ｃ２５． 修理（交換）後圧力測定中の 「Ａ＝吐き出し用ポンプ」 |
 |
| Ｃ３１． 修理前 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 |
 |

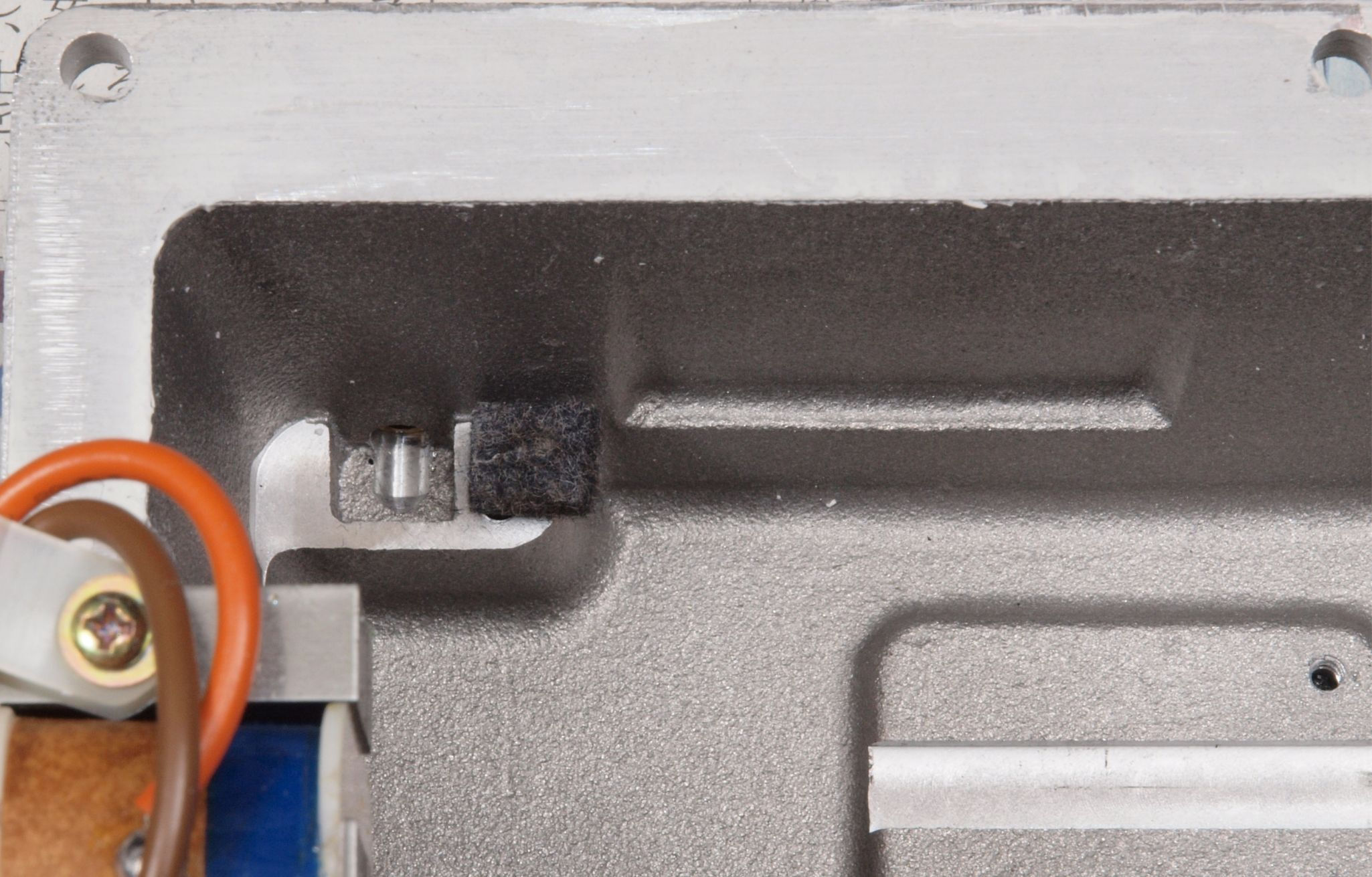

| Ｃ３２． 修理（交換）前 「Ｂ．Ｃ＝吐き出し用ポンプ」、 吸い込み口のフイルター。 |
 |
| Ｃ３３． 修理（交換）後 「Ｂ．Ｃ＝吐き出し用ポンプ」、 吸い込み口のフイルター。 |
 |

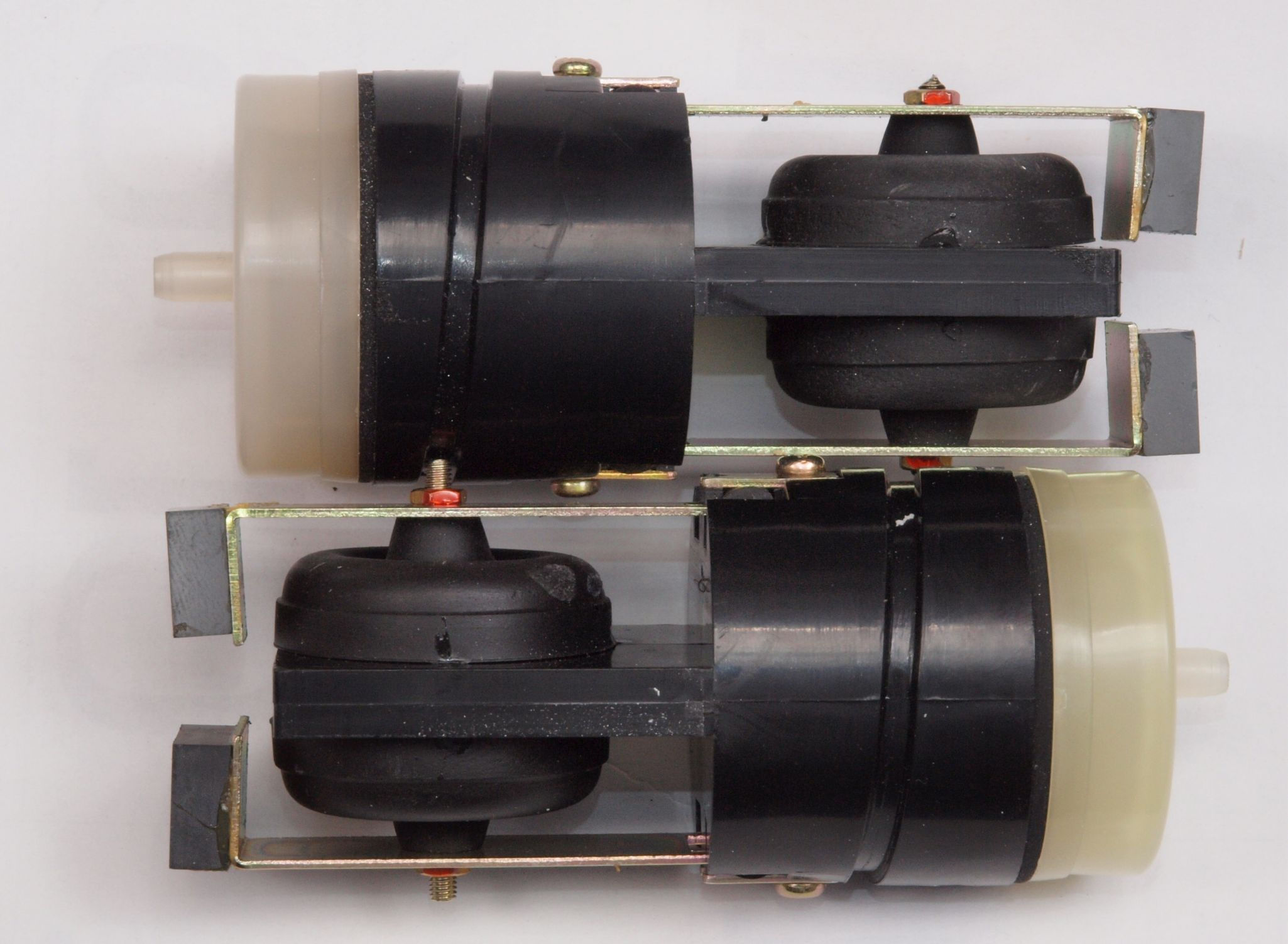

| Ｃ３４． 修理（交換）後 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 ユニット |
 |
| Ｃ３５． 修理（交換）後圧力測定中の 「Ｃ＝吐き出し」 |
 |
| Ｃ３６． 修理（交換）後圧力測定中の 「Ｂ＝吸い込み」 |
 |

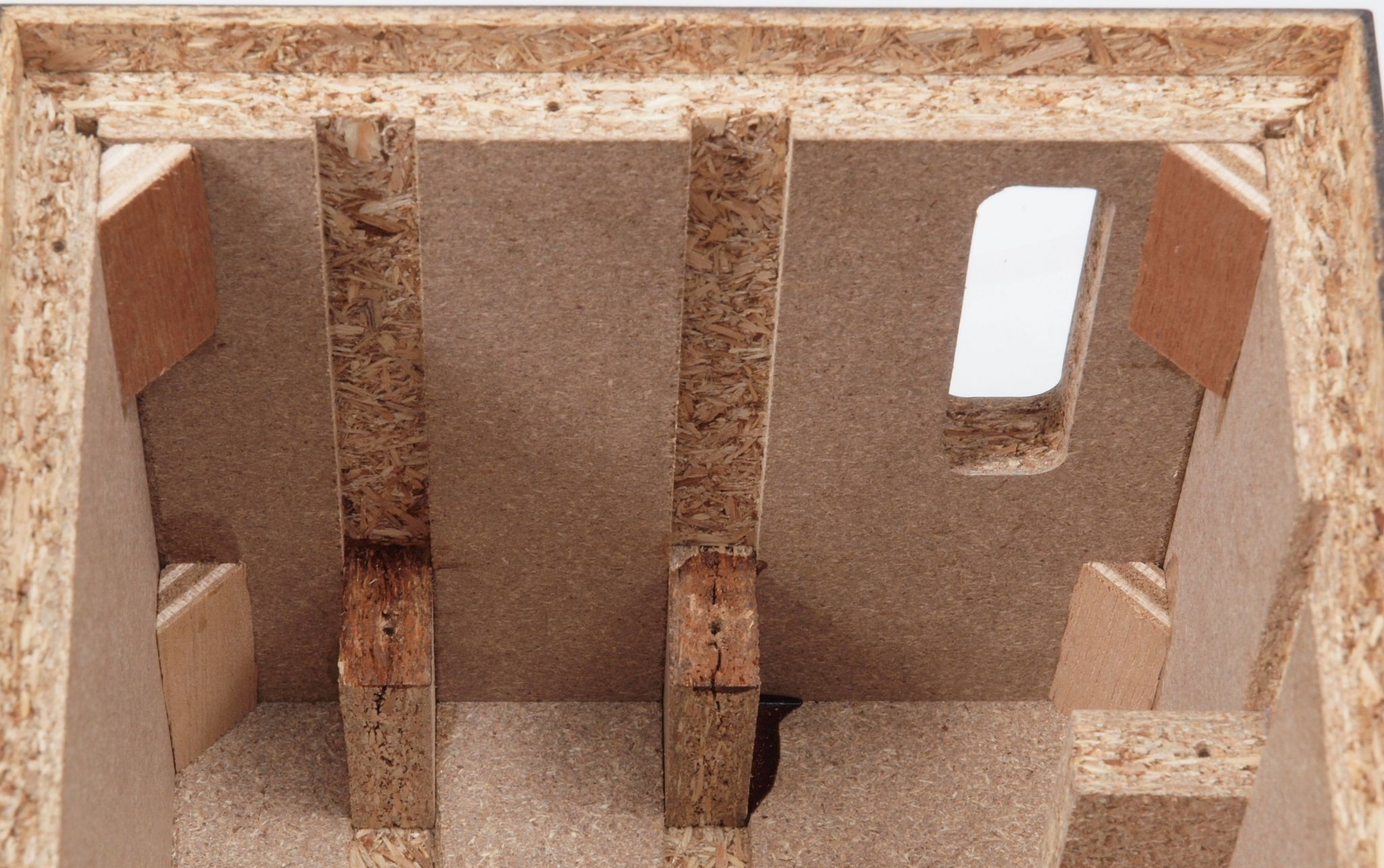

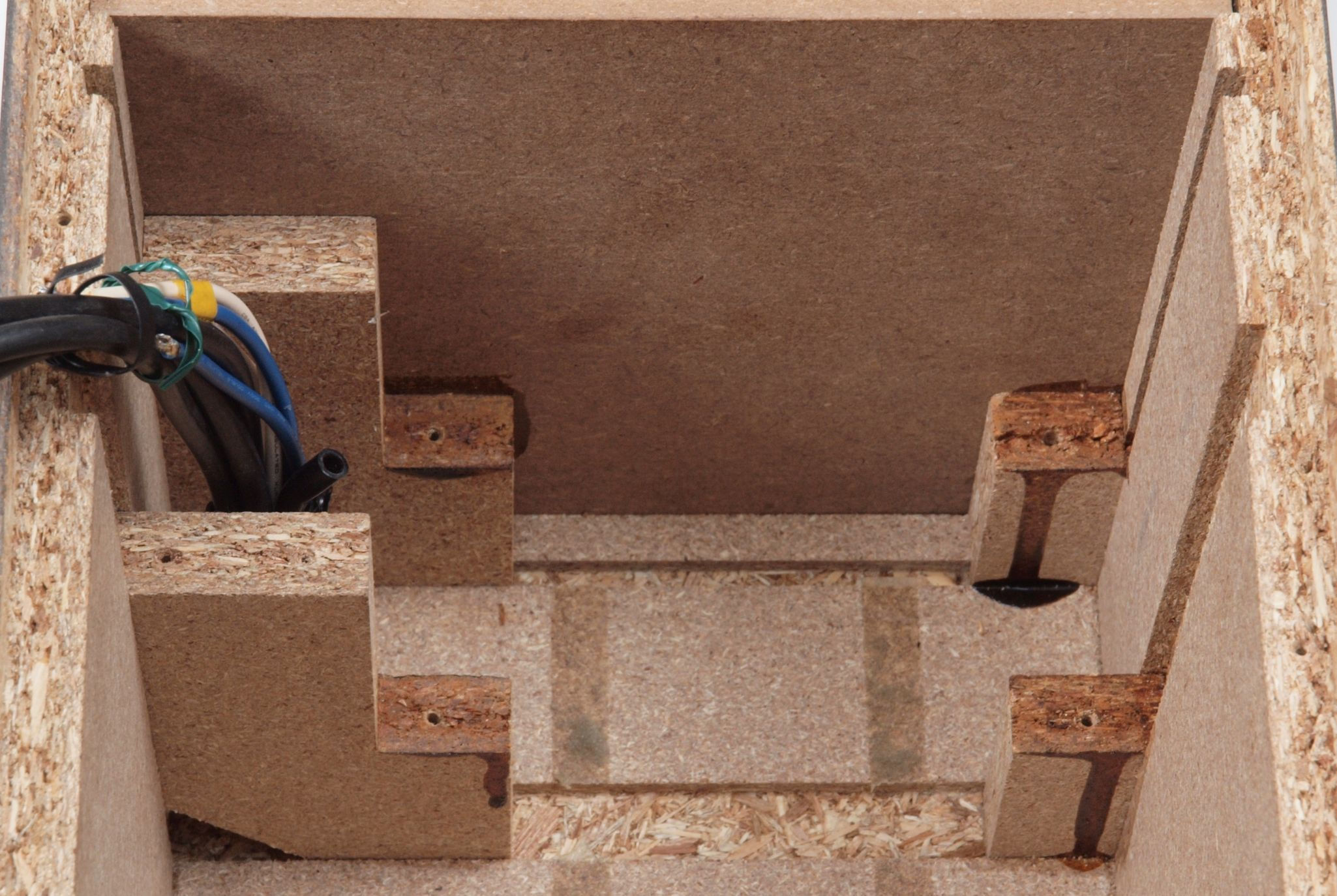

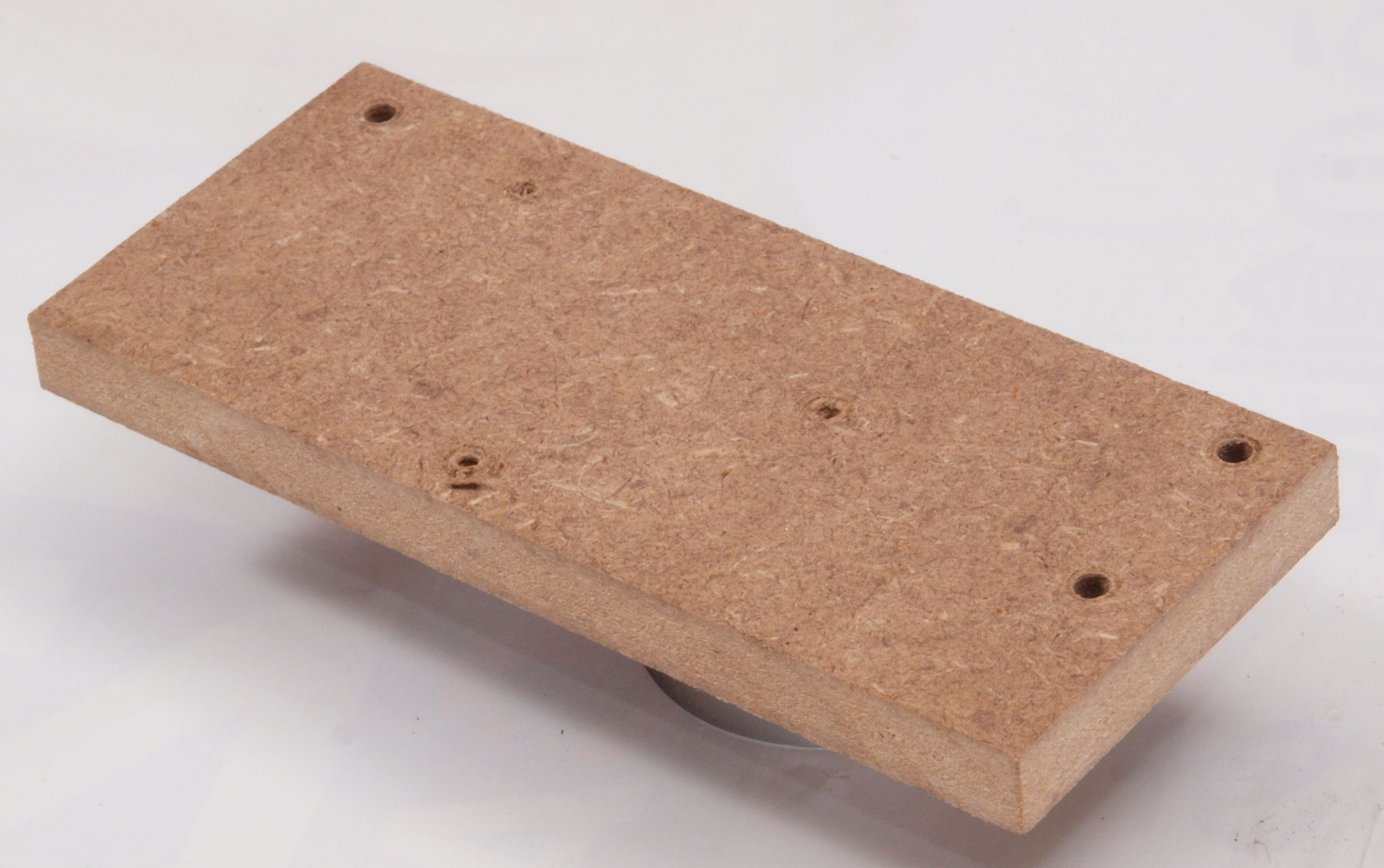

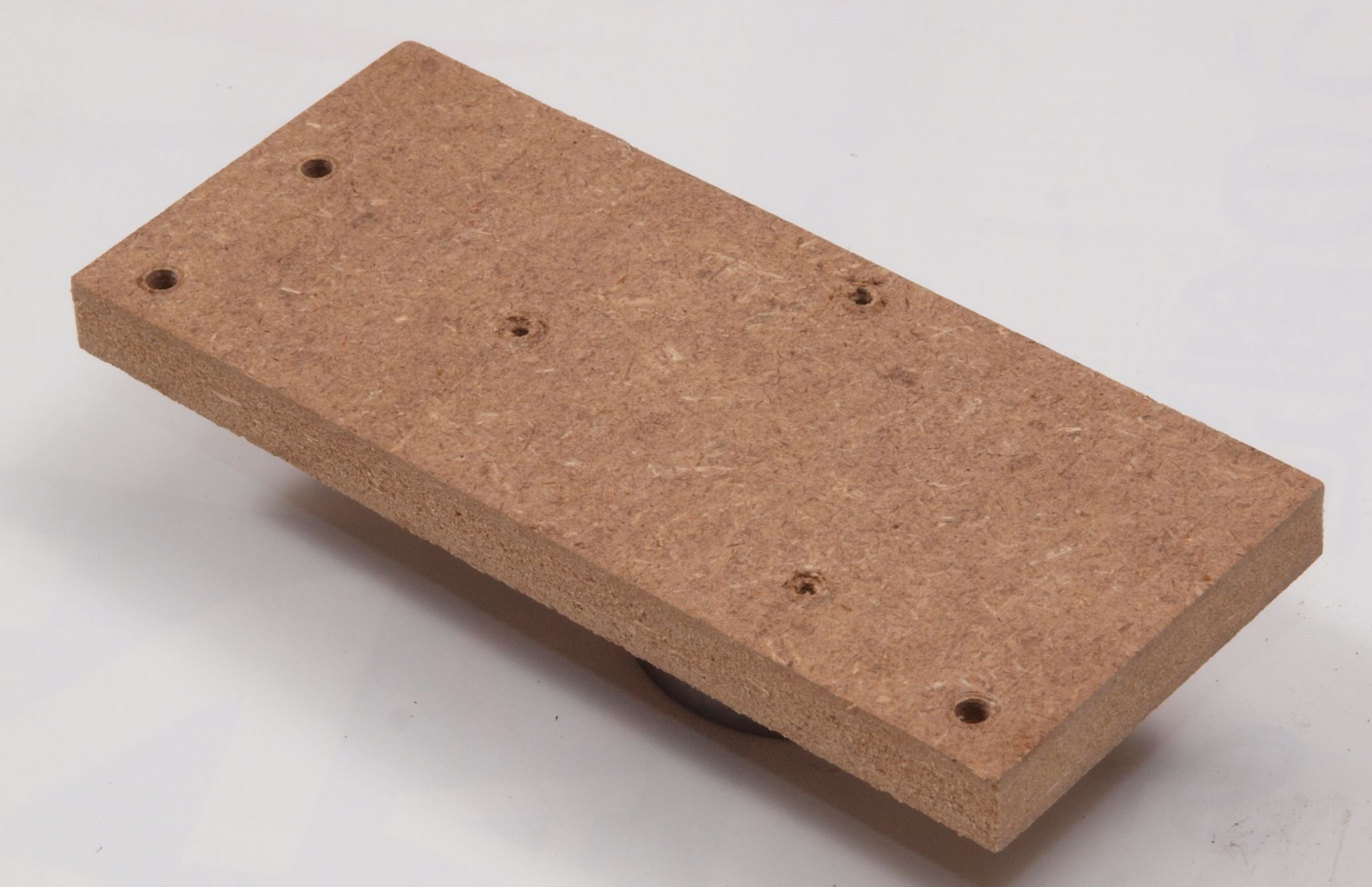

| Ｃ４１． 修理前 接着材が劣化した木箱圧縮板右側。 |
 |

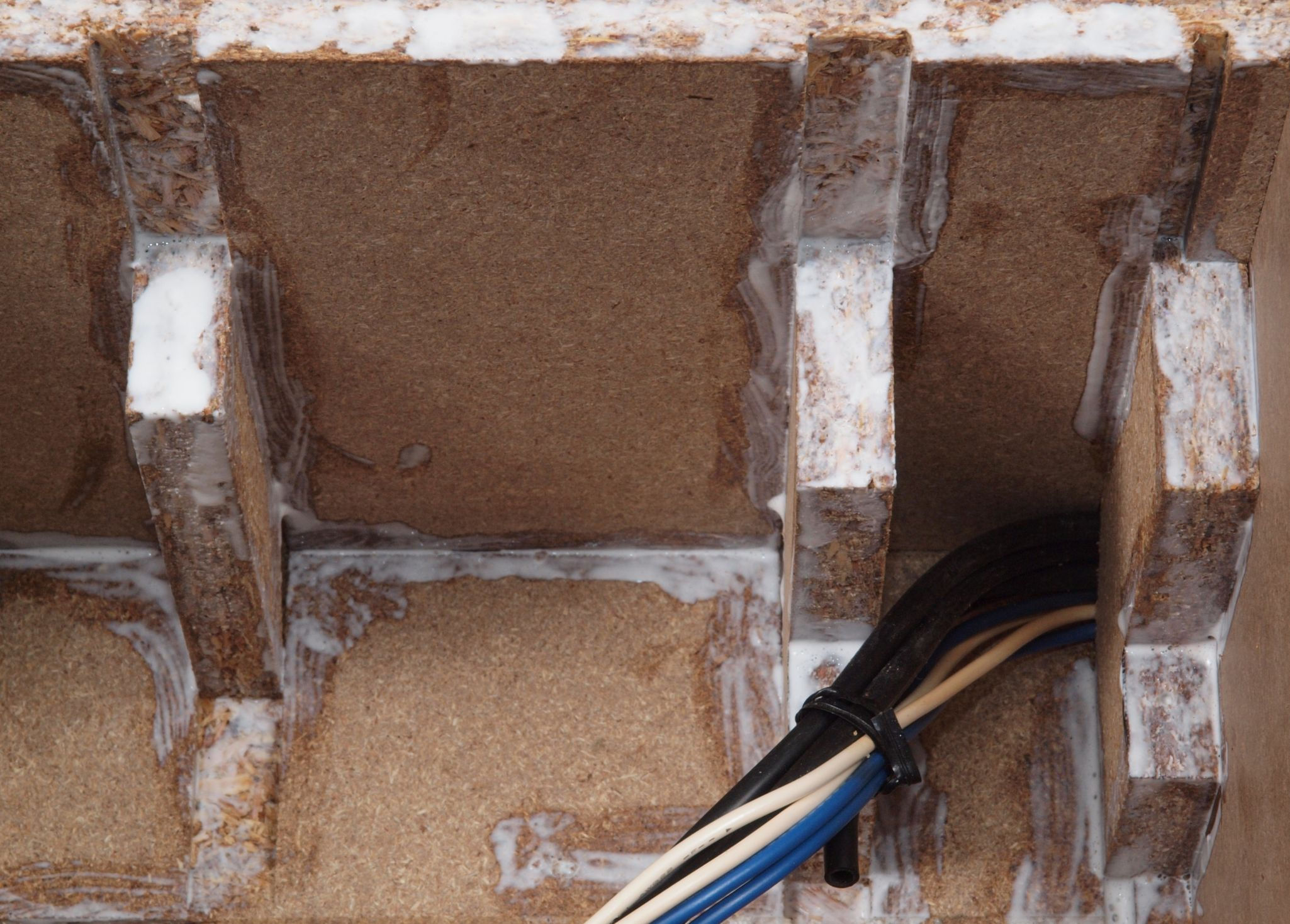

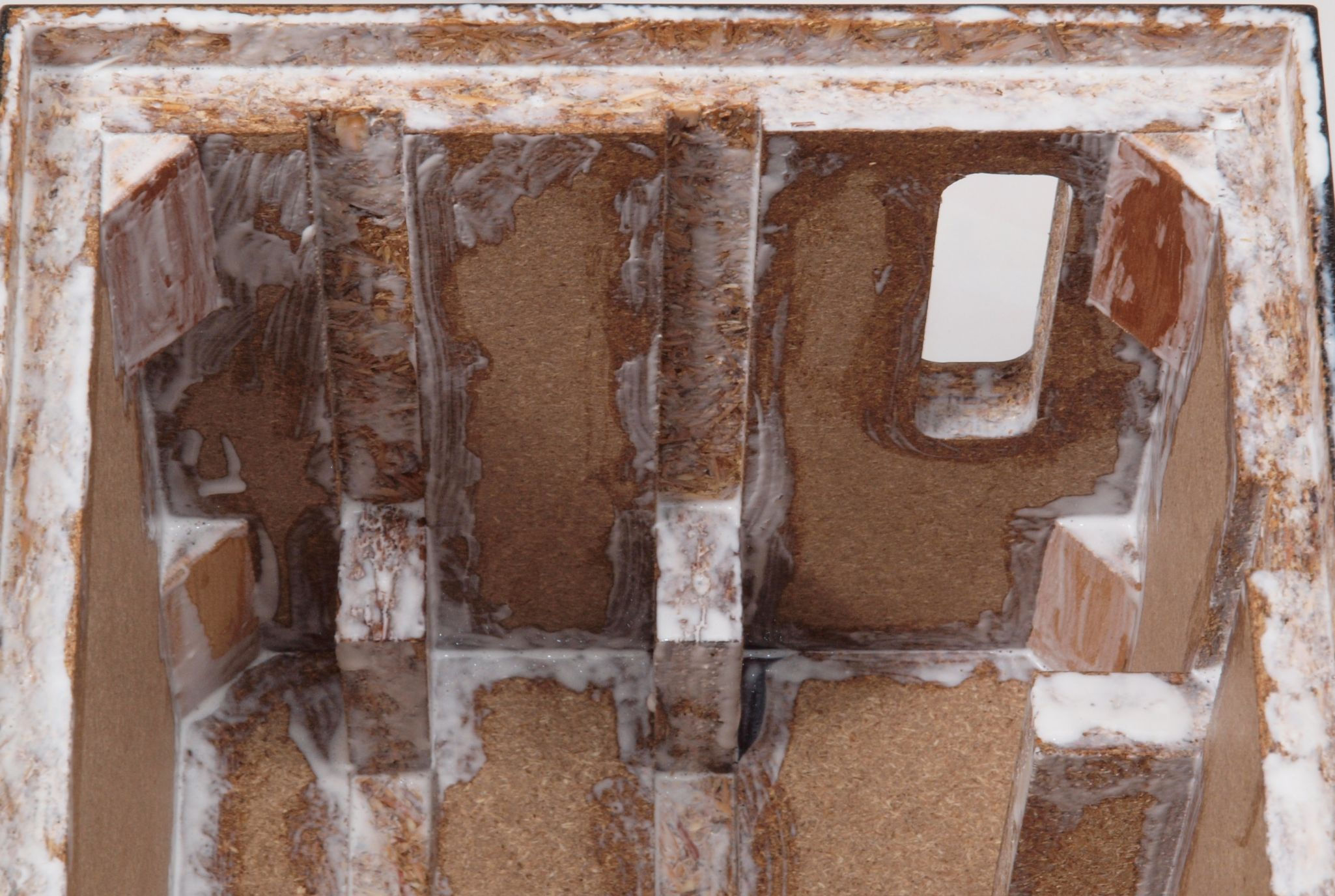

| Ｃ４２． 修理中 圧縮板にボンドを塗って固めている、右側。 |
 |
| Ｃ４３． 修理後 さらに ラッカーを吹き付ける。 |
 |
| Ｃ４４． 修理前 接着材が劣化した木箱圧縮板左側。 |
 |
| Ｃ４５． 修理中 圧縮板にボンドを塗って固めている、左側。 |
 |
| Ｃ４６． 修理後 Ｃ４３． 修理後 さらに ラッカーを吹き付ける。 |
 |

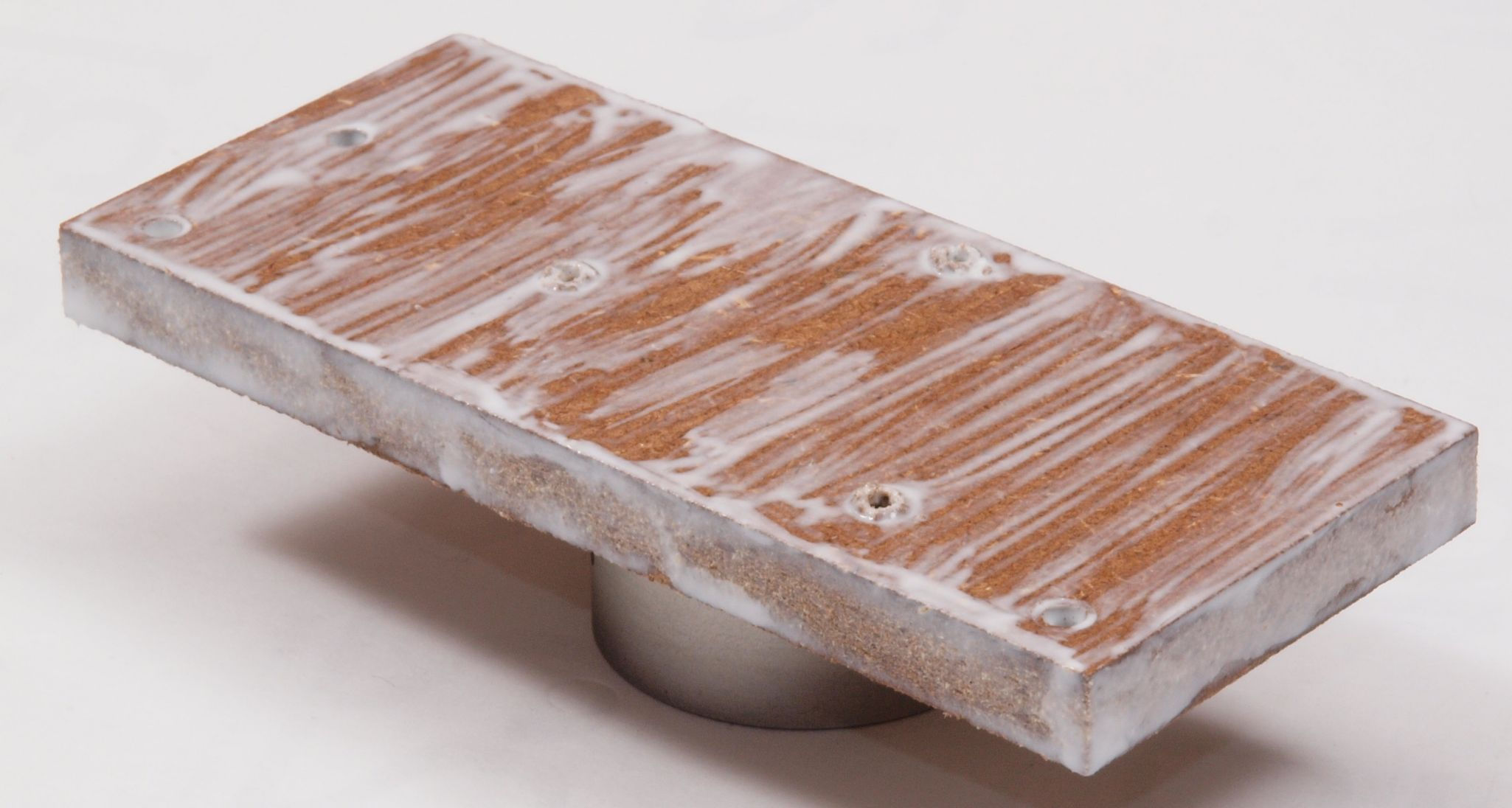

| Ｃ５１． 修理前 接着材が劣化したヒューズ取付圧縮板。 |
 |
| Ｃ５２． 修理中 圧縮板にボンドを塗って固めている、ヒューズ取付圧縮板。 |
 |
| Ｃ５３． 修理後 さらに ラッカーを吹き付ける。 |
 |
| Ｃ６１． 修理前 ヒューズ取付け台裏。 |
 |
| Ｃ６２． 修理（塗装）後 ヒューズ取付け台裏。 |
 |
| Ｃ６３． 修理前 ヒューズ取付け台。 |
 |
| Ｃ６４． 修理中 ヒューズ取付け台、ボンドを染みこませる。 |
 |
| Ｃ６５． 修理（塗装）後 ヒューズ取付け台。 |
 |
| Ｃ６６． 修理前 ヒューズ取付け台。 |
 |
| Ｃ６７． 修理中 ヒューズ取付け台、ボンドを染みこませる。 |
 |
| Ｃ６８． 修理（塗装）後 ヒューズ取付け台。 |
 |

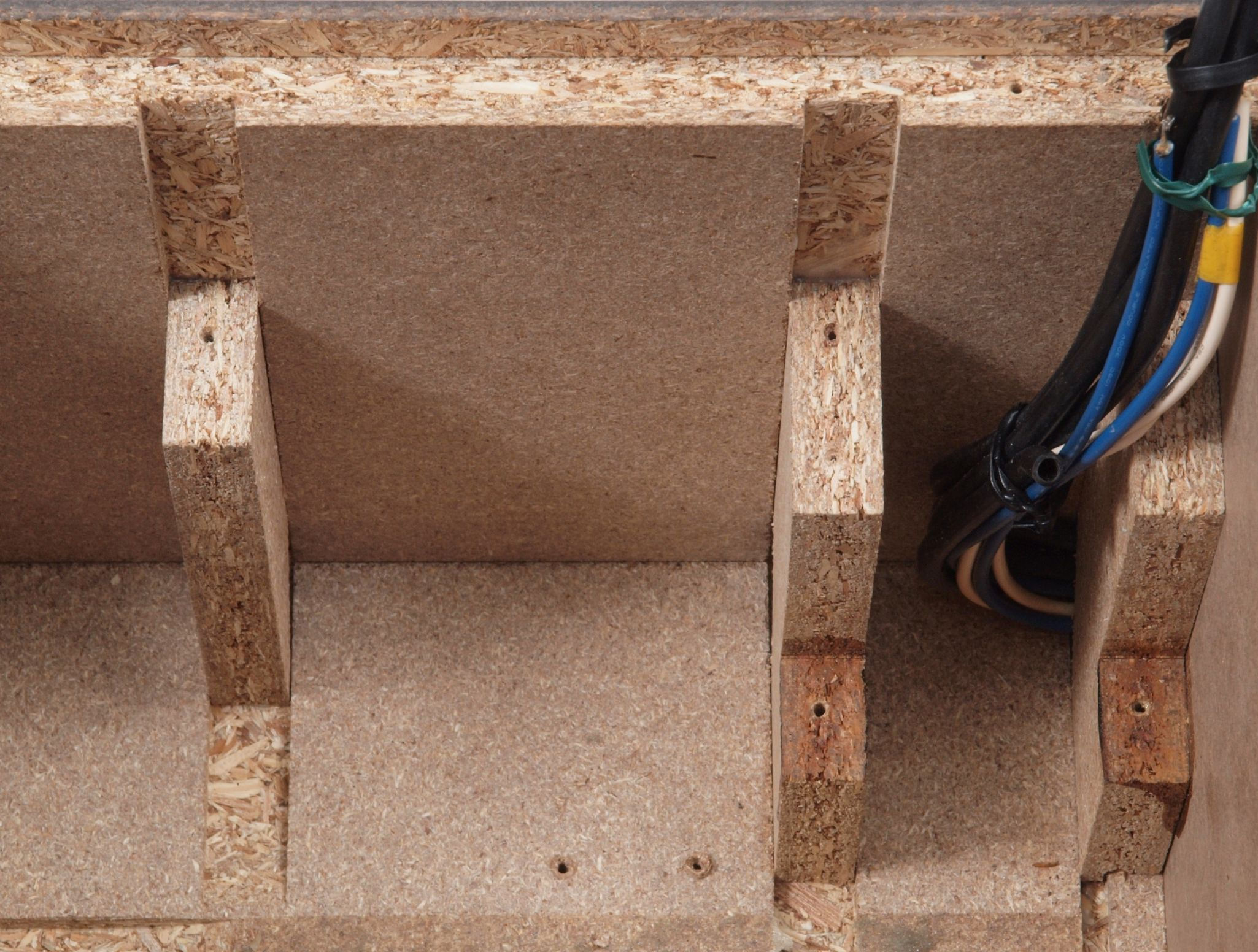

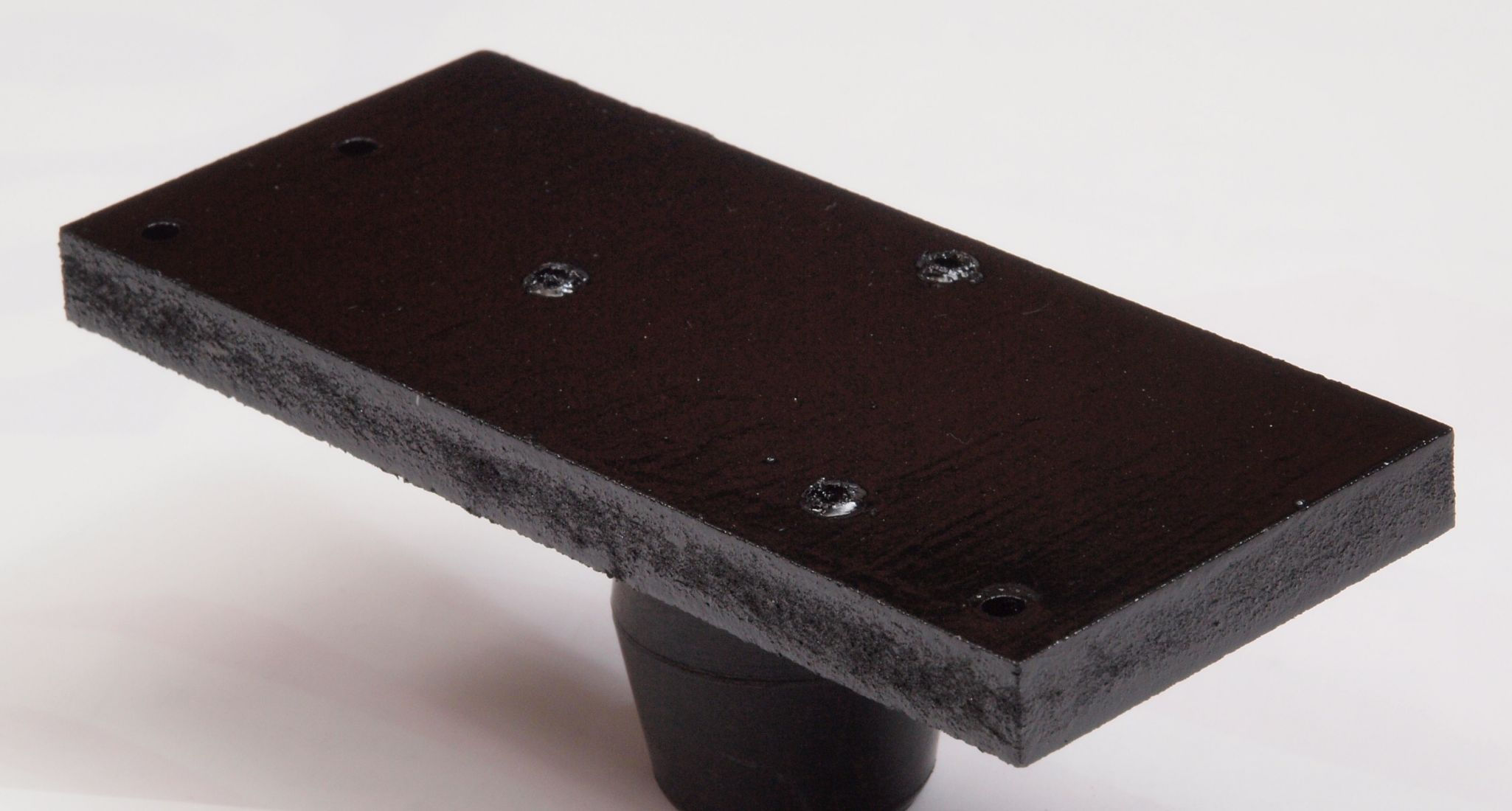

| Ｃ７１． 修理前 木ネジで割れた、「ポンプ取り付け板」。 |
 |
| Ｃ７２． 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。 |
 |
| Ｃ７３． 修理後 さらに ラッカーを吹き付ける。 |
 |
| Ｃ７４． 修理前 木ネジで割れた、「ポンプ取り付け板」。 |
 |
| Ｃ７５． 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。 |
 |
| Ｃ７６． 修理後 さらに ラッカーを吹き付ける。 |
 |

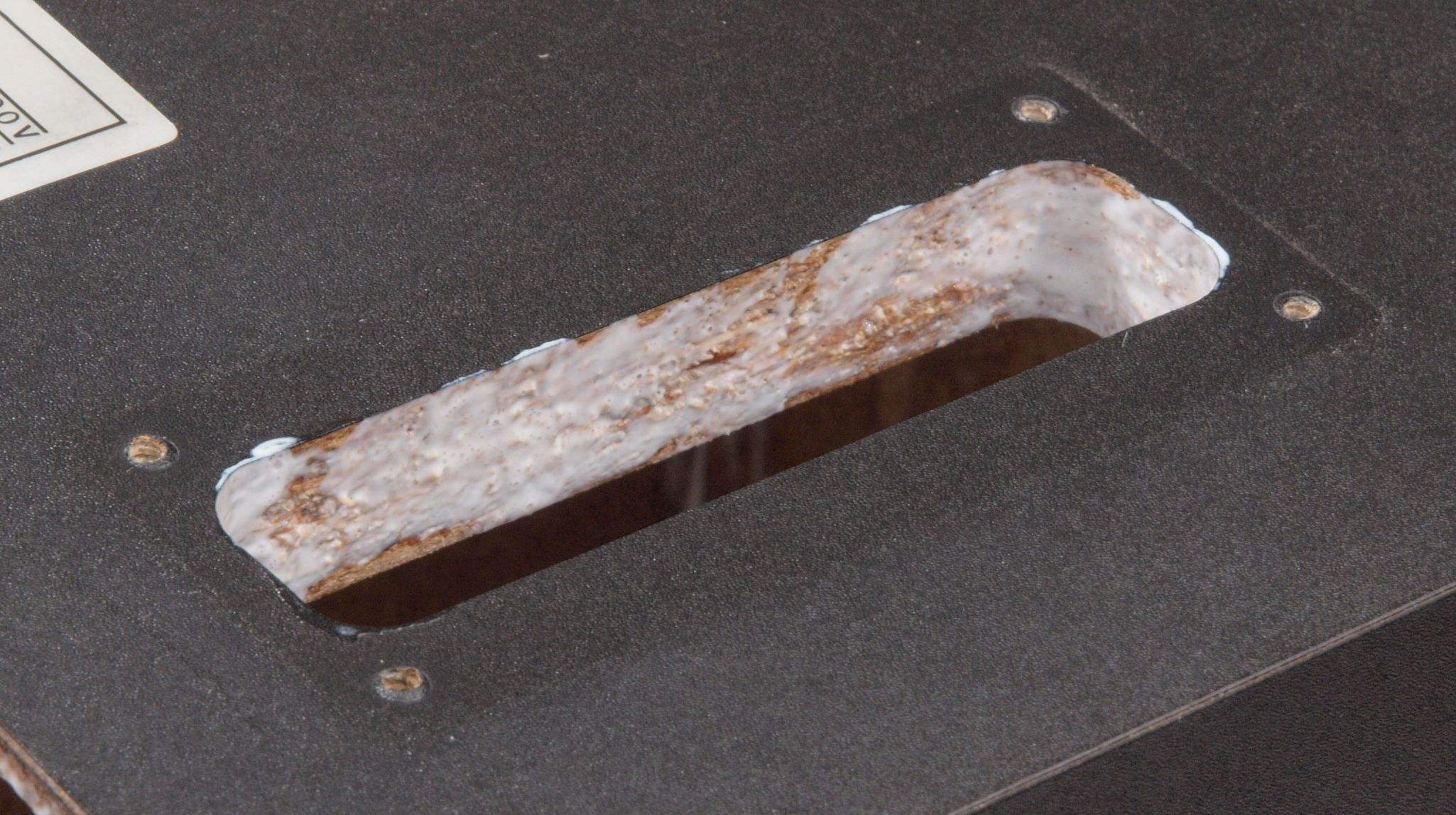

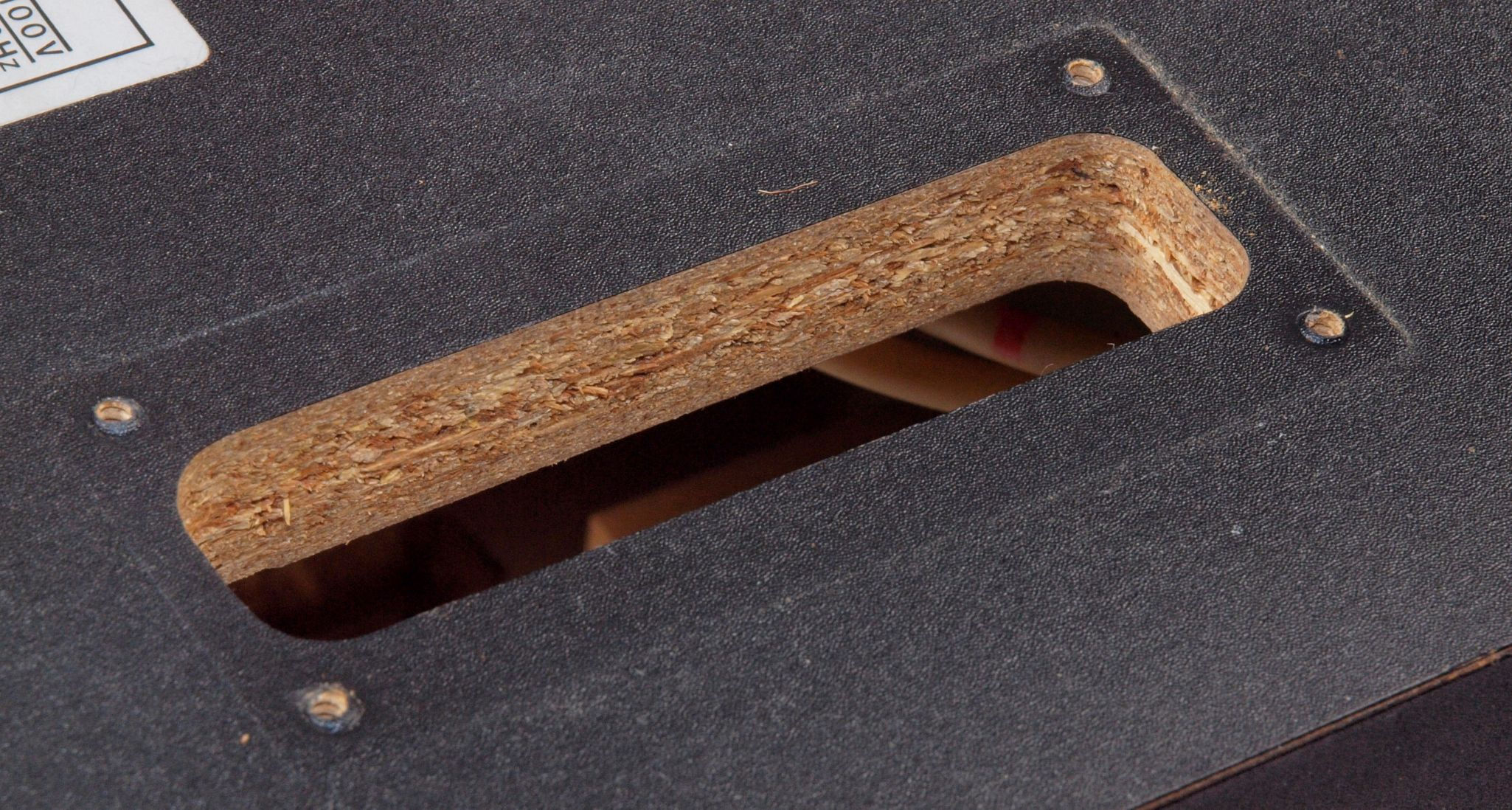

| Ｃ７７． 修理前 「電源入り口、吐出口取り付け板」 の穴 |
 |
| Ｃ７８． 修理中 「電源入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。 |
 |

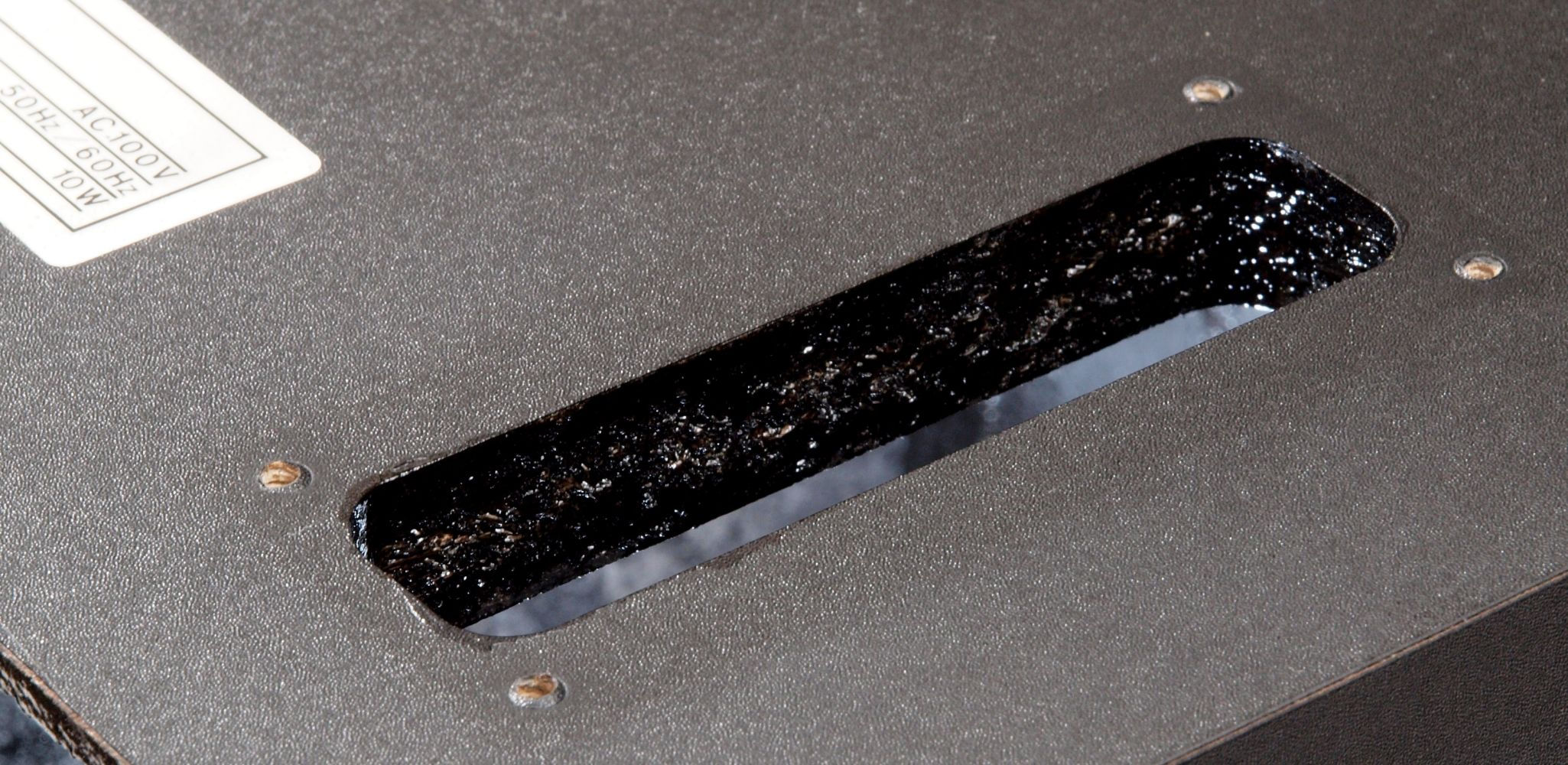

| Ｃ７９． 修理後 「電源入り口、吐出口取り付け板」、 さらにラッカーを吹き付ける。 |
 |

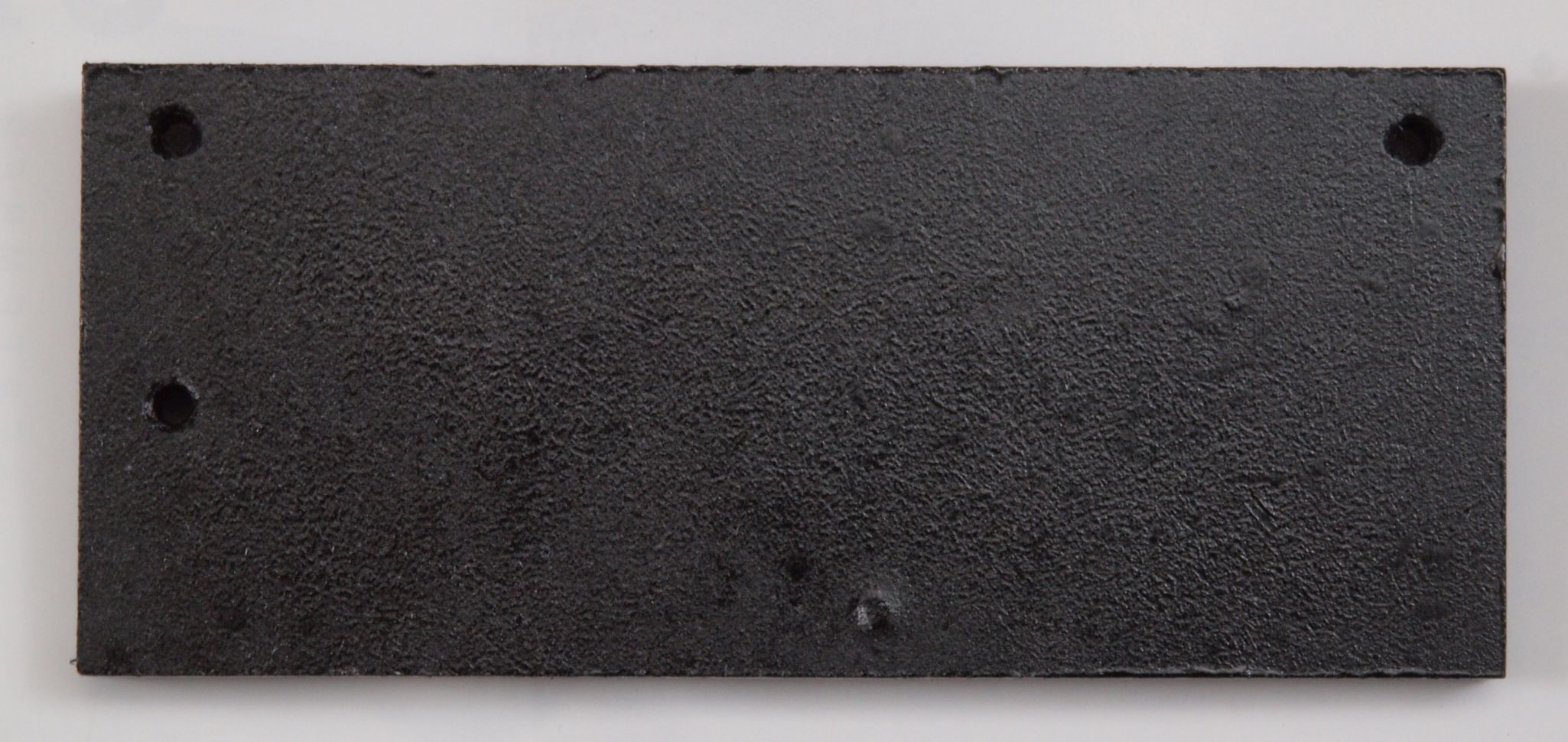

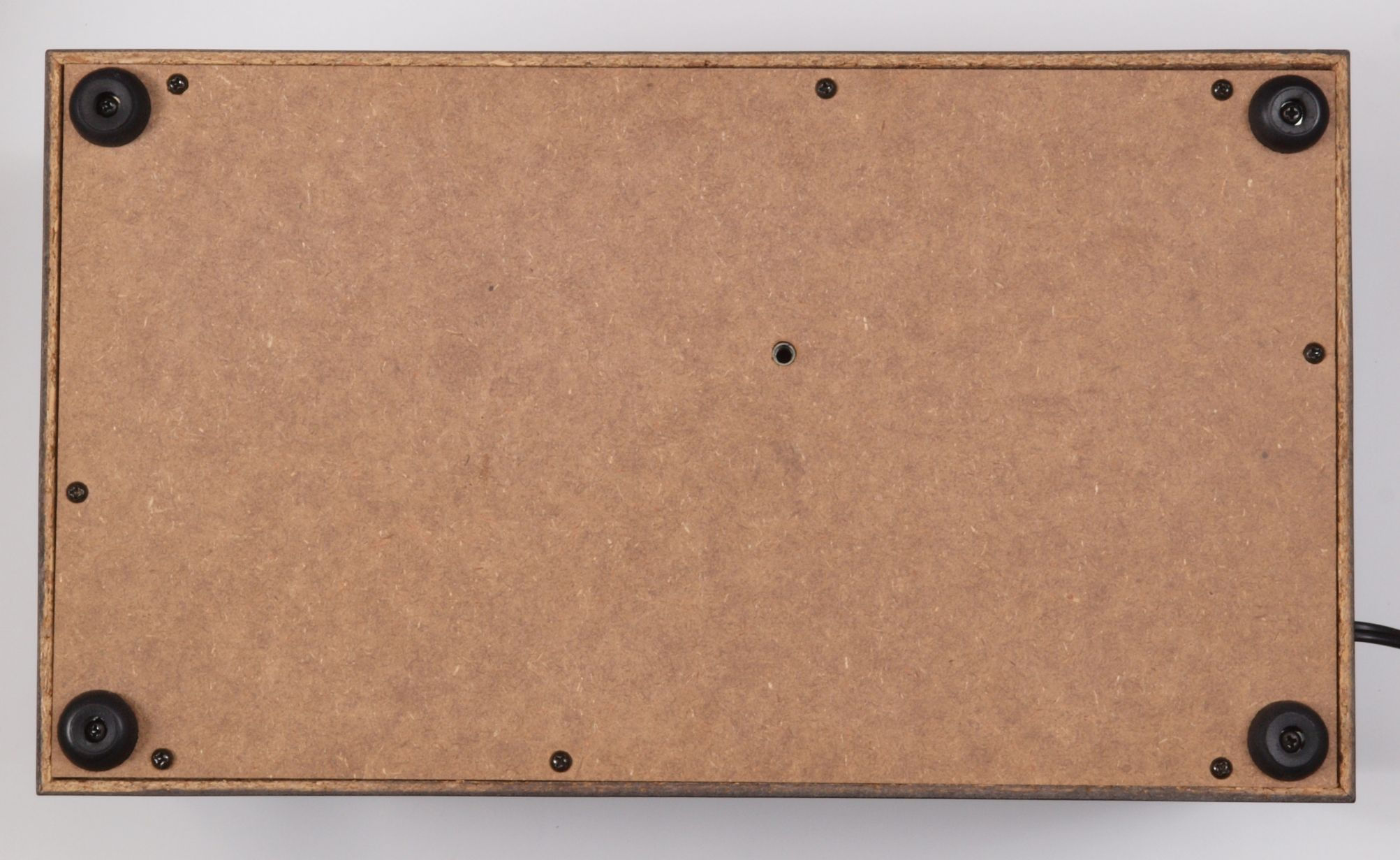

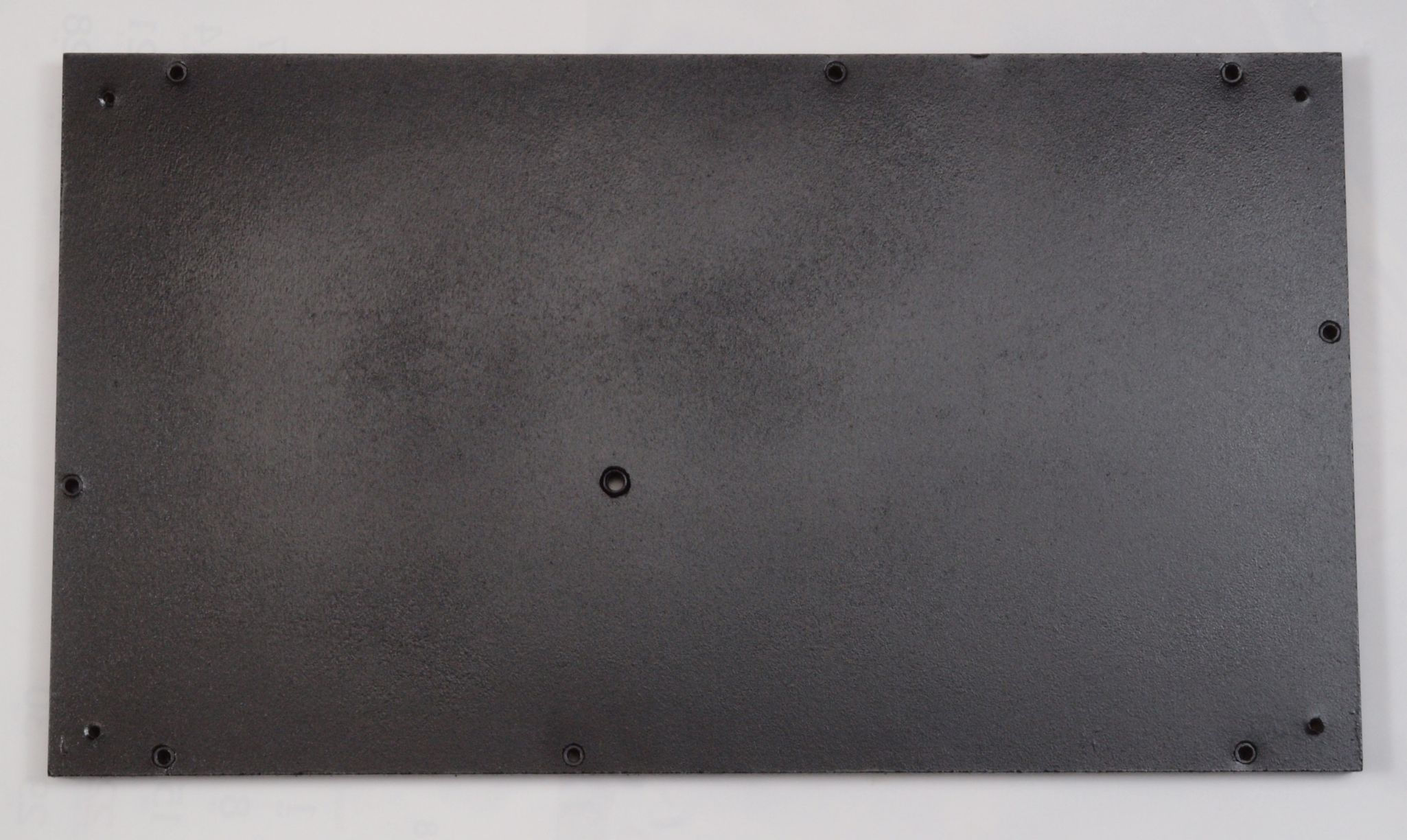

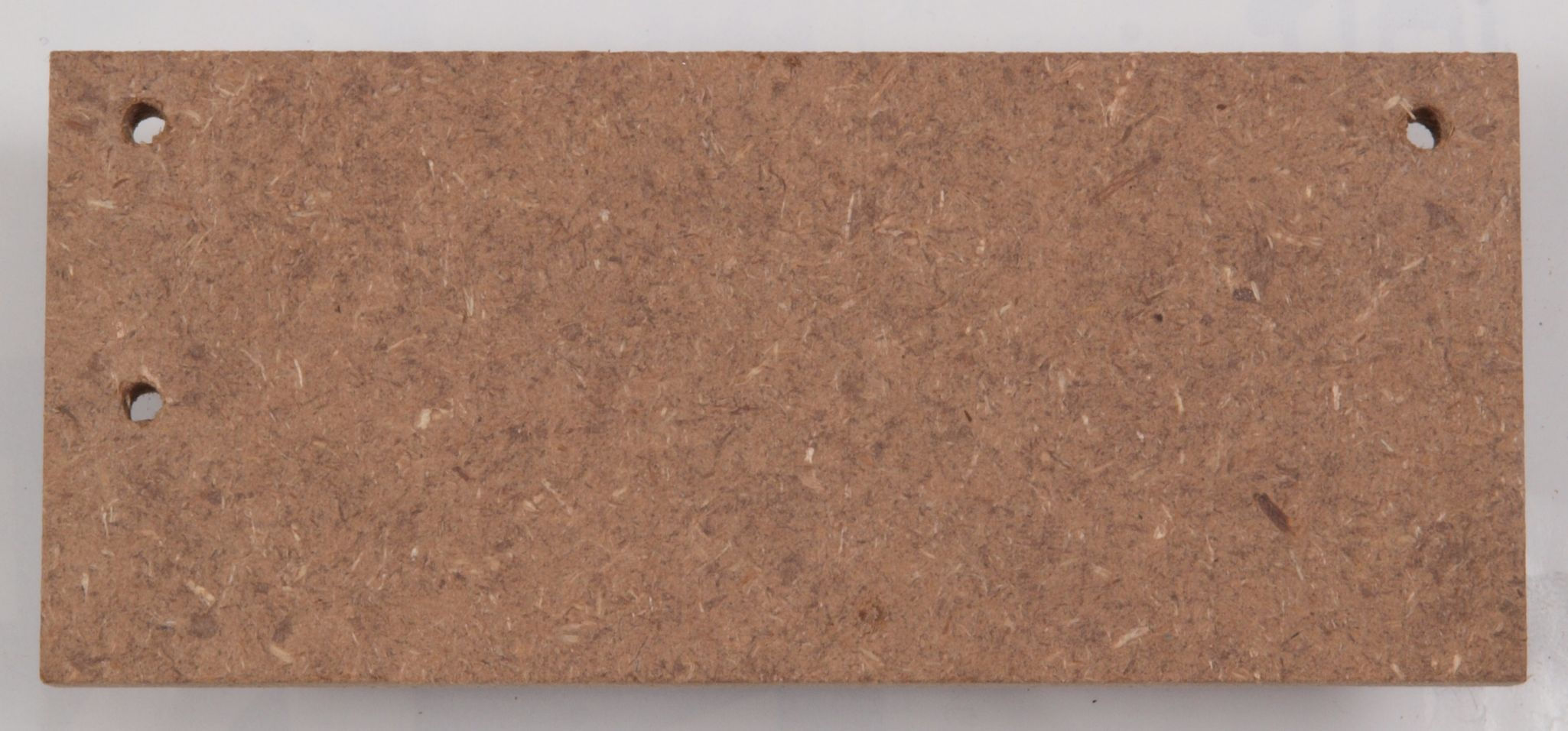

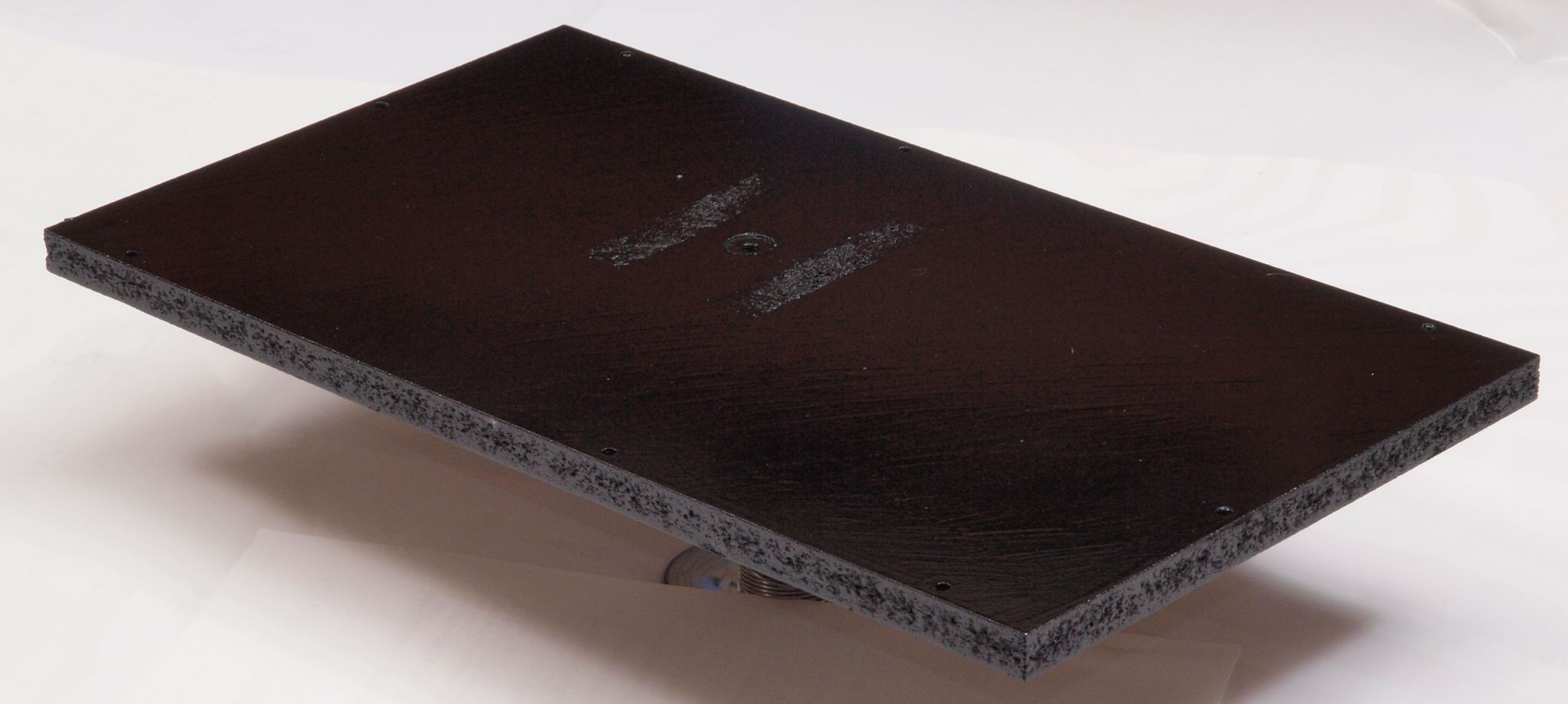

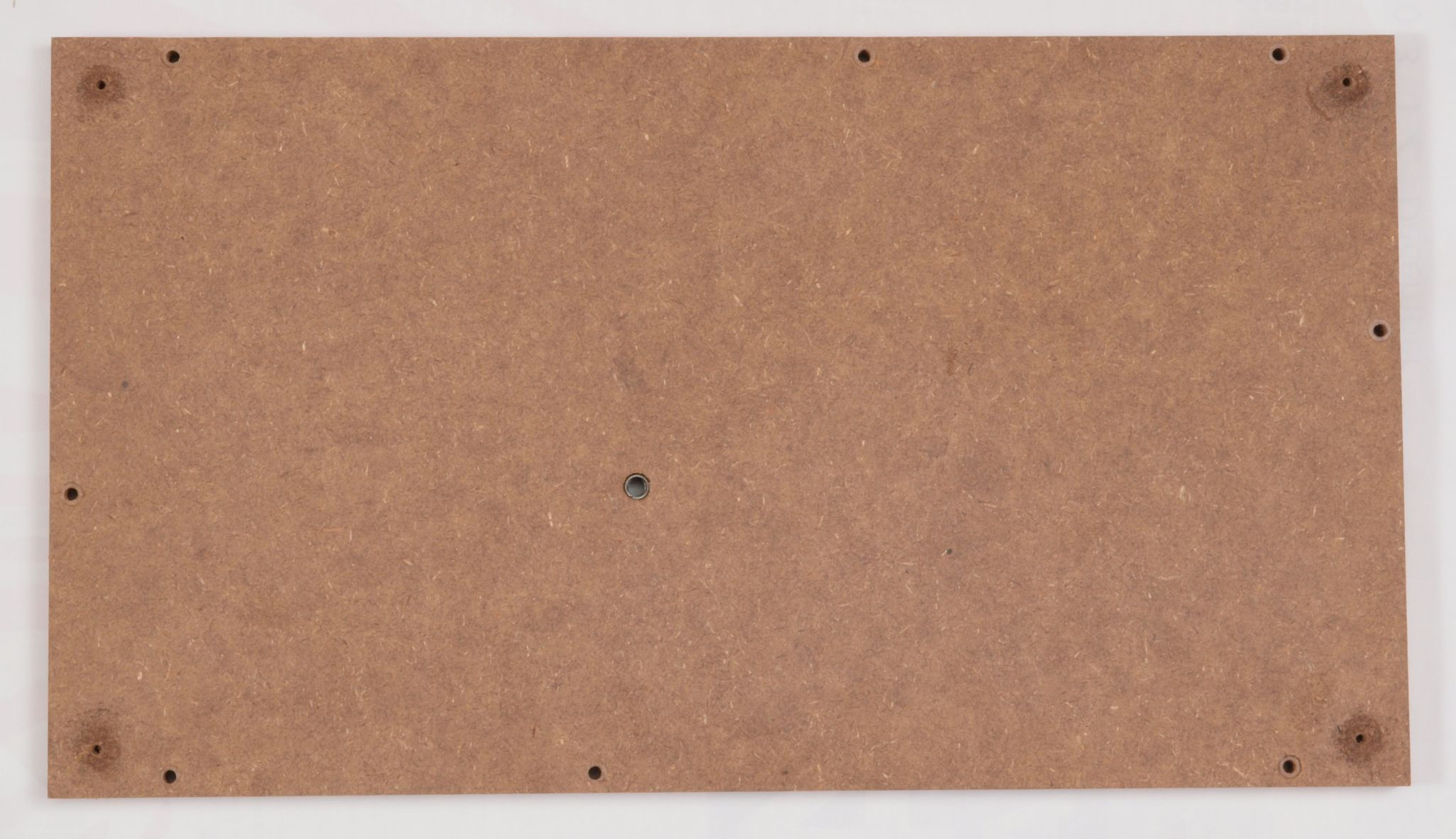

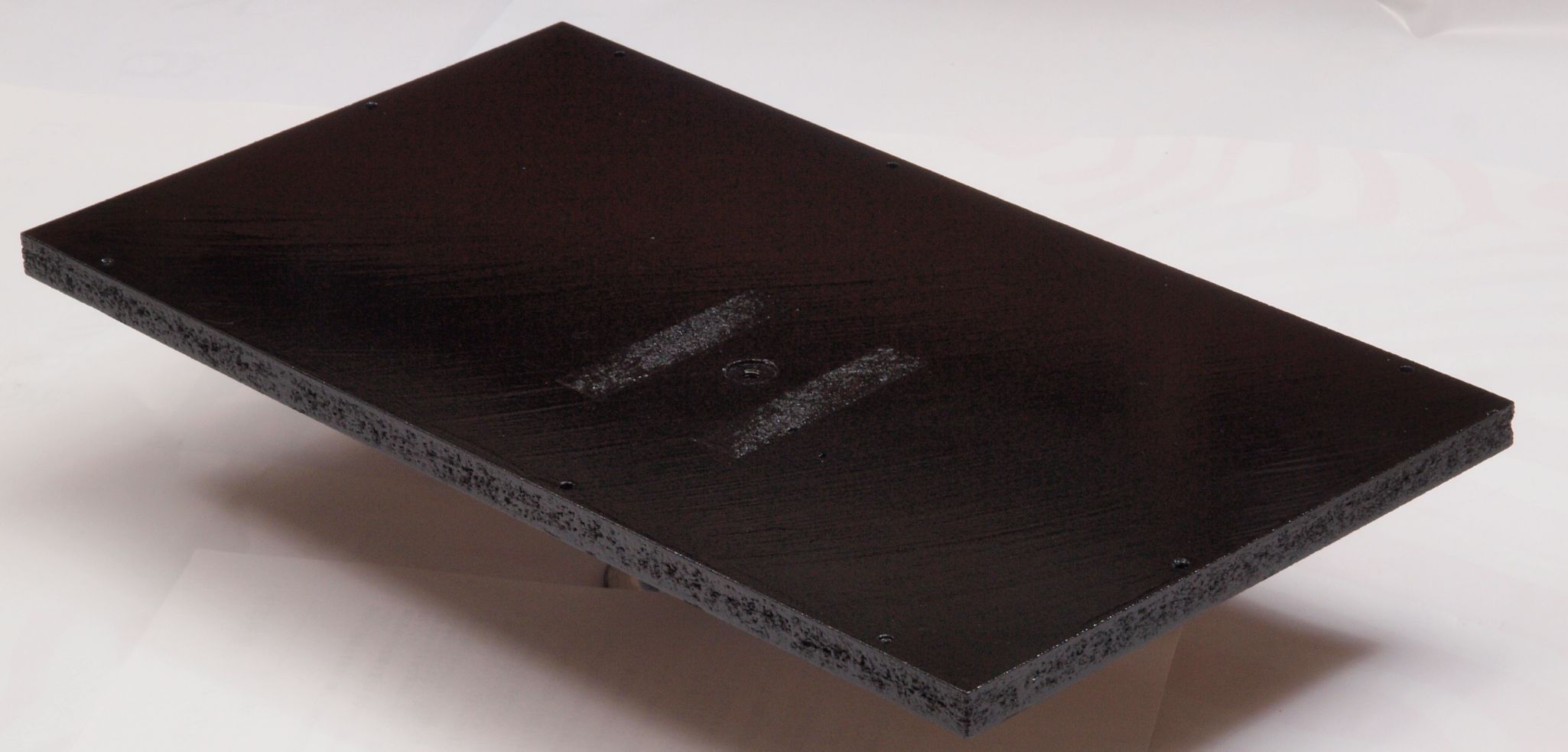

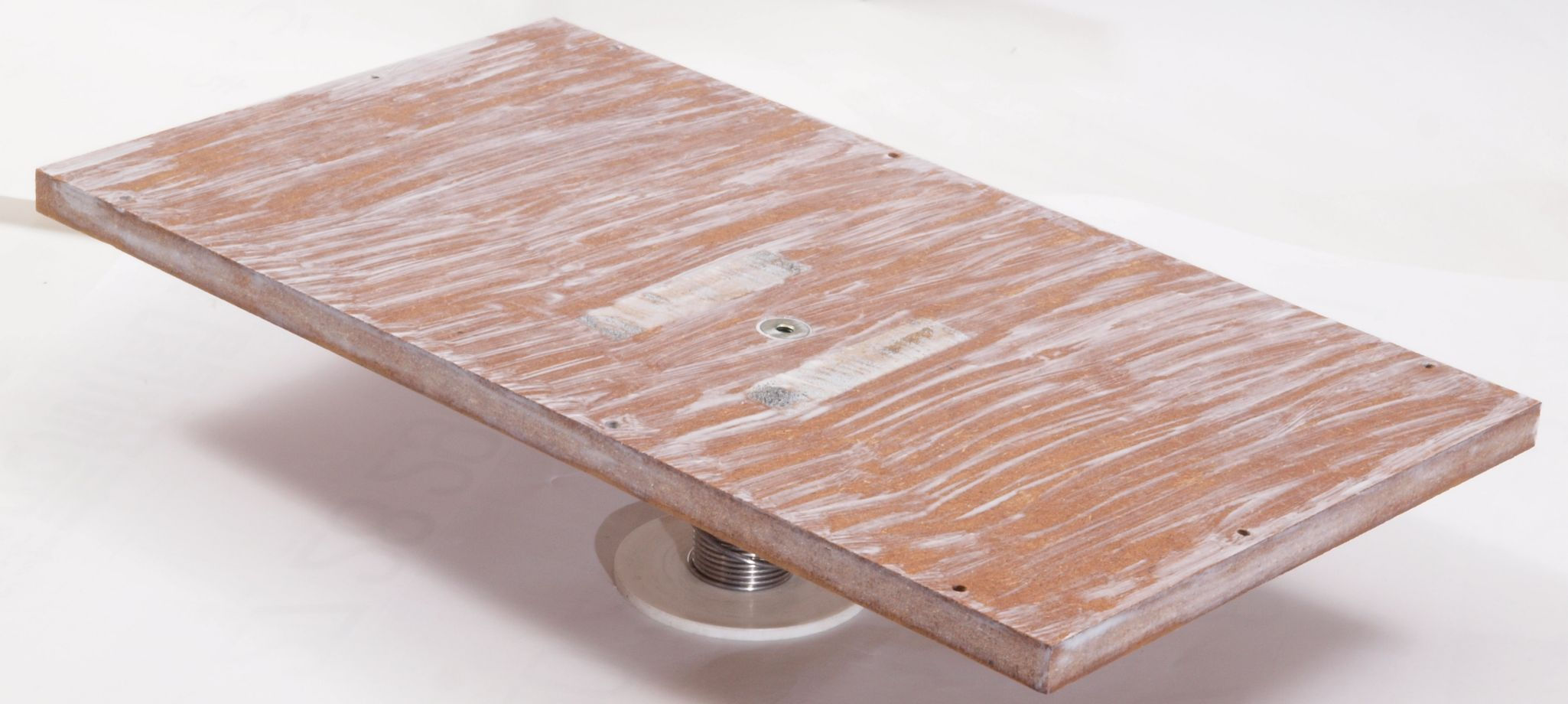

| Ｃ８１． 修理前 下蓋表 |
 |

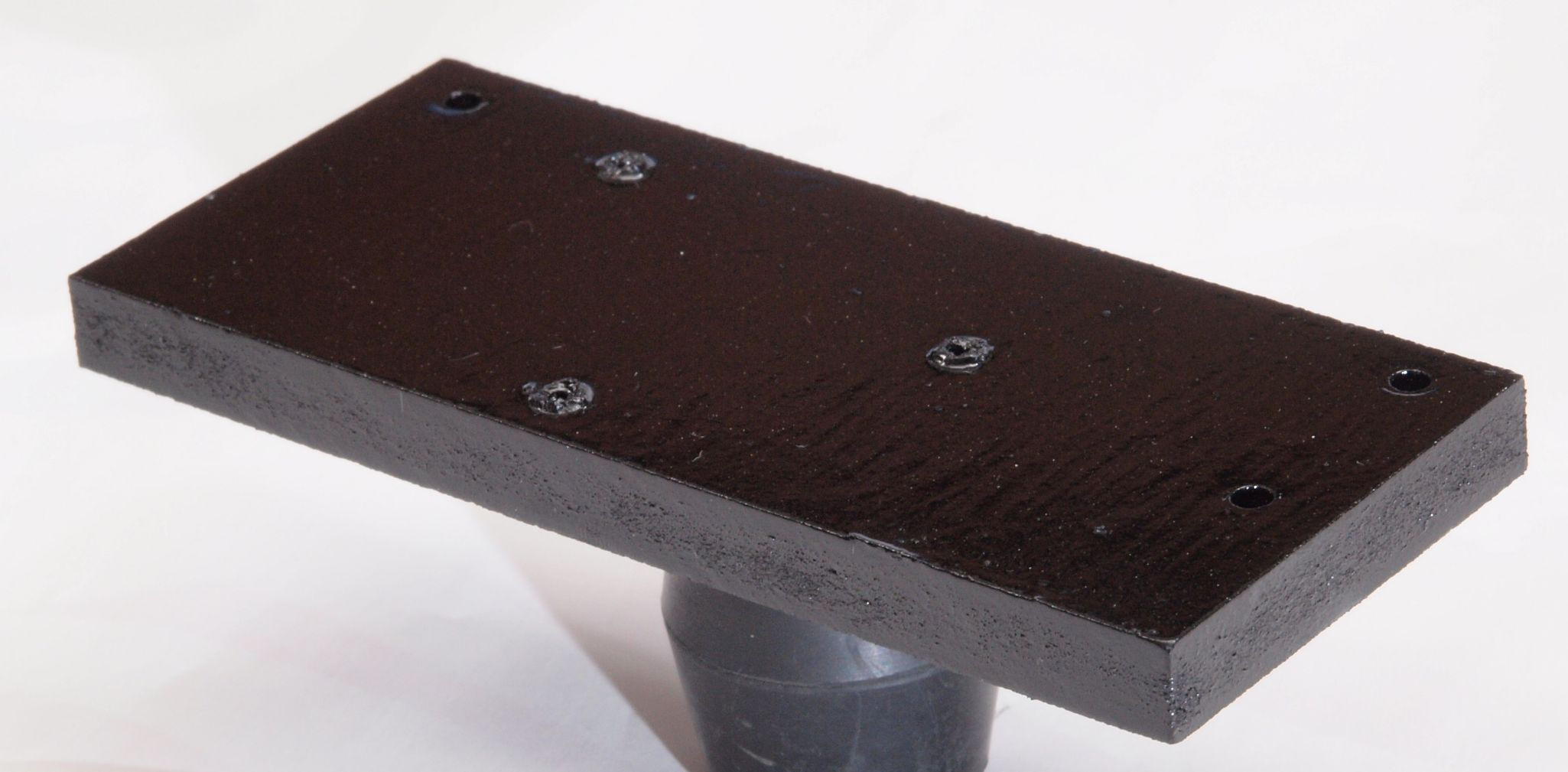

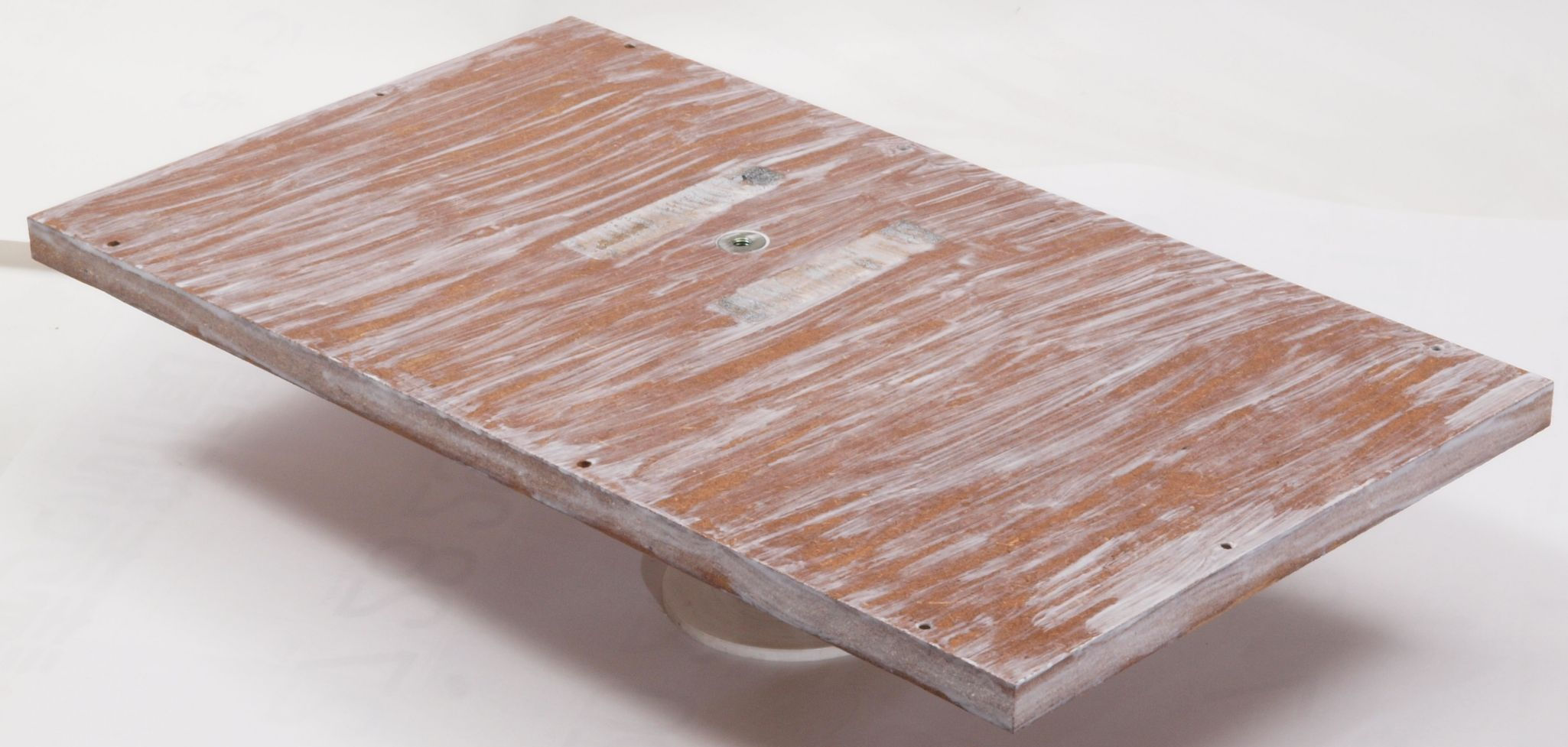

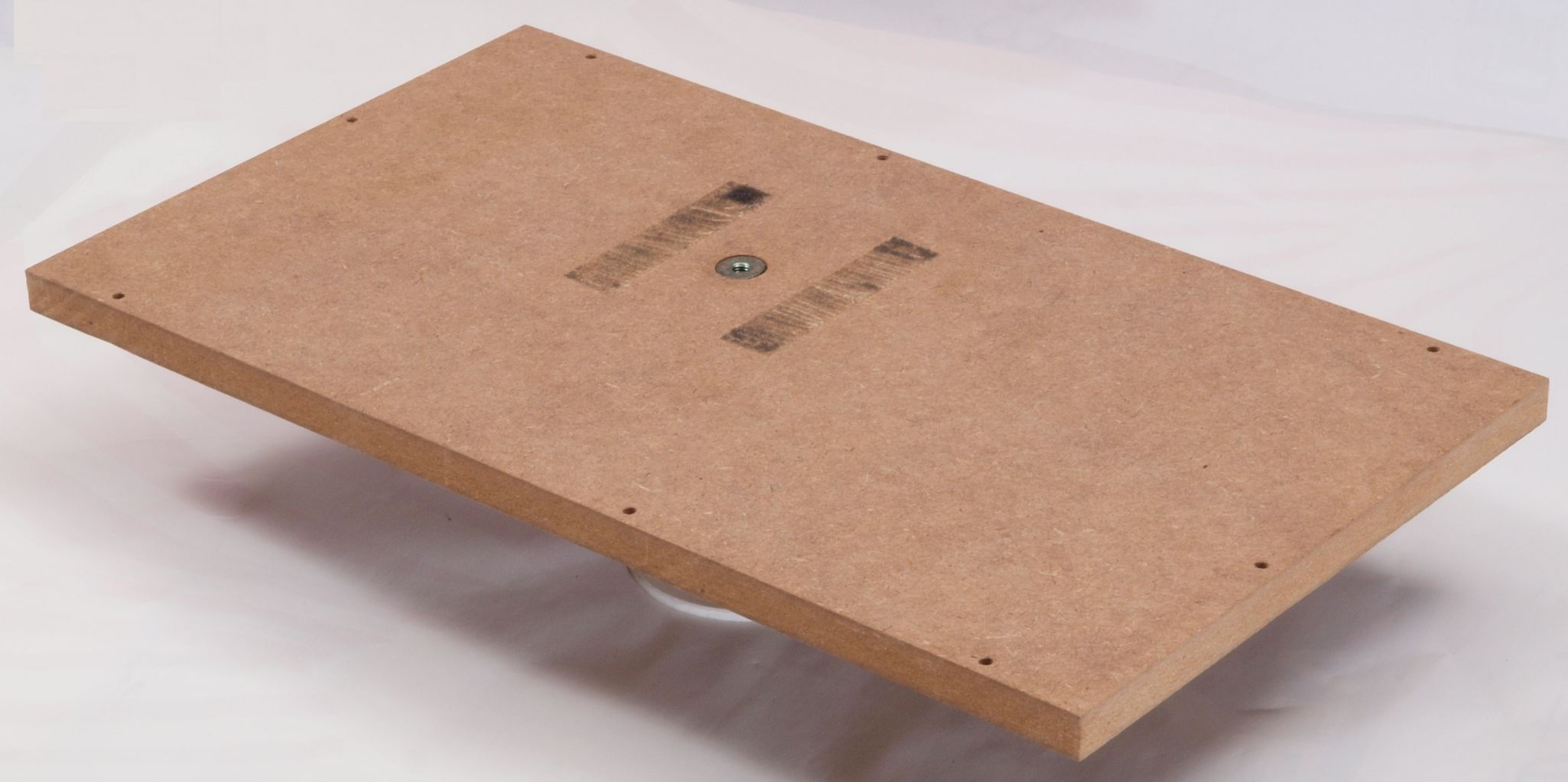

| Ｃ８２． 修理（塗装）後 下蓋表、 ラッカーを吹き付ける。 |
 |

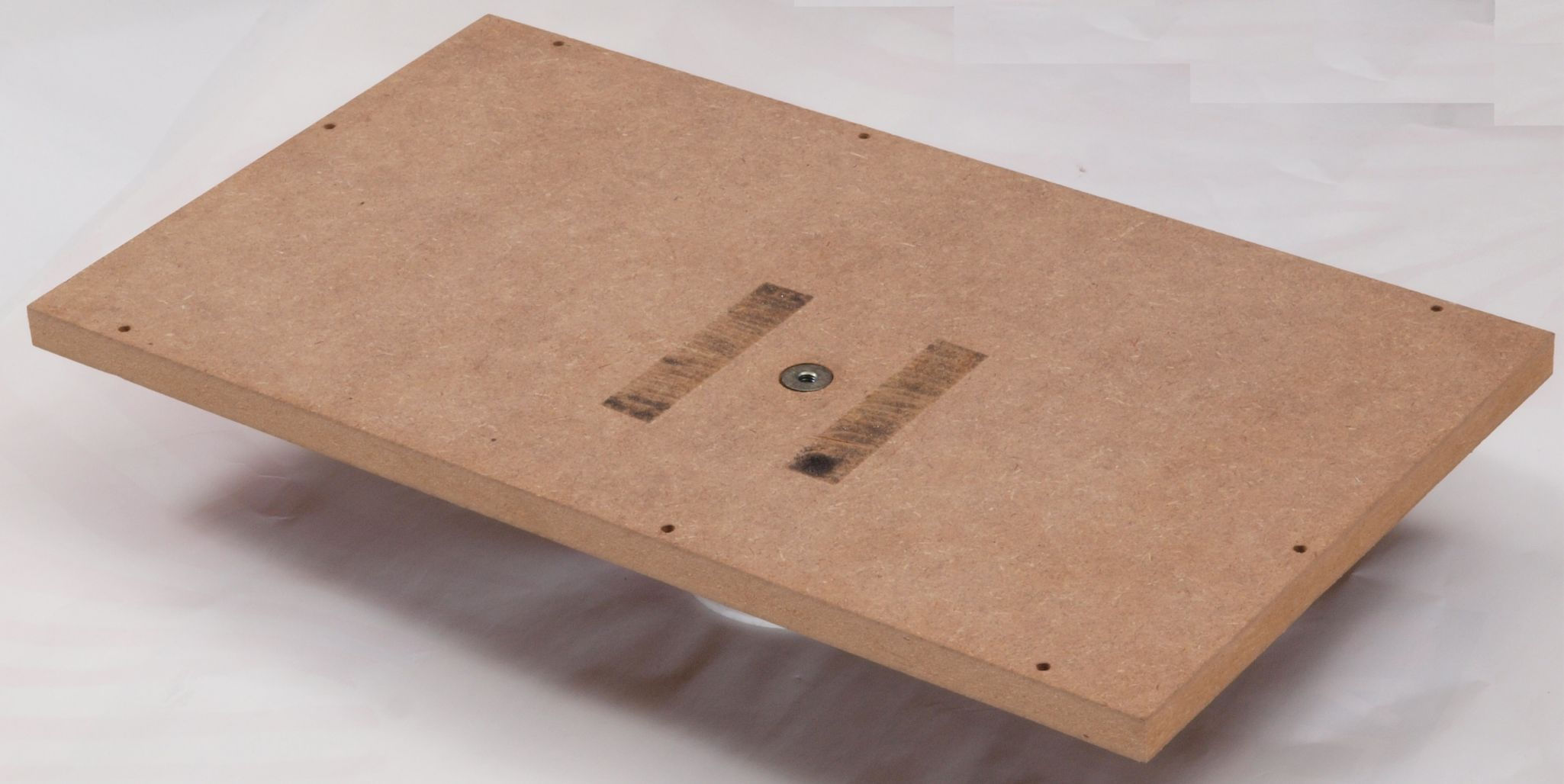

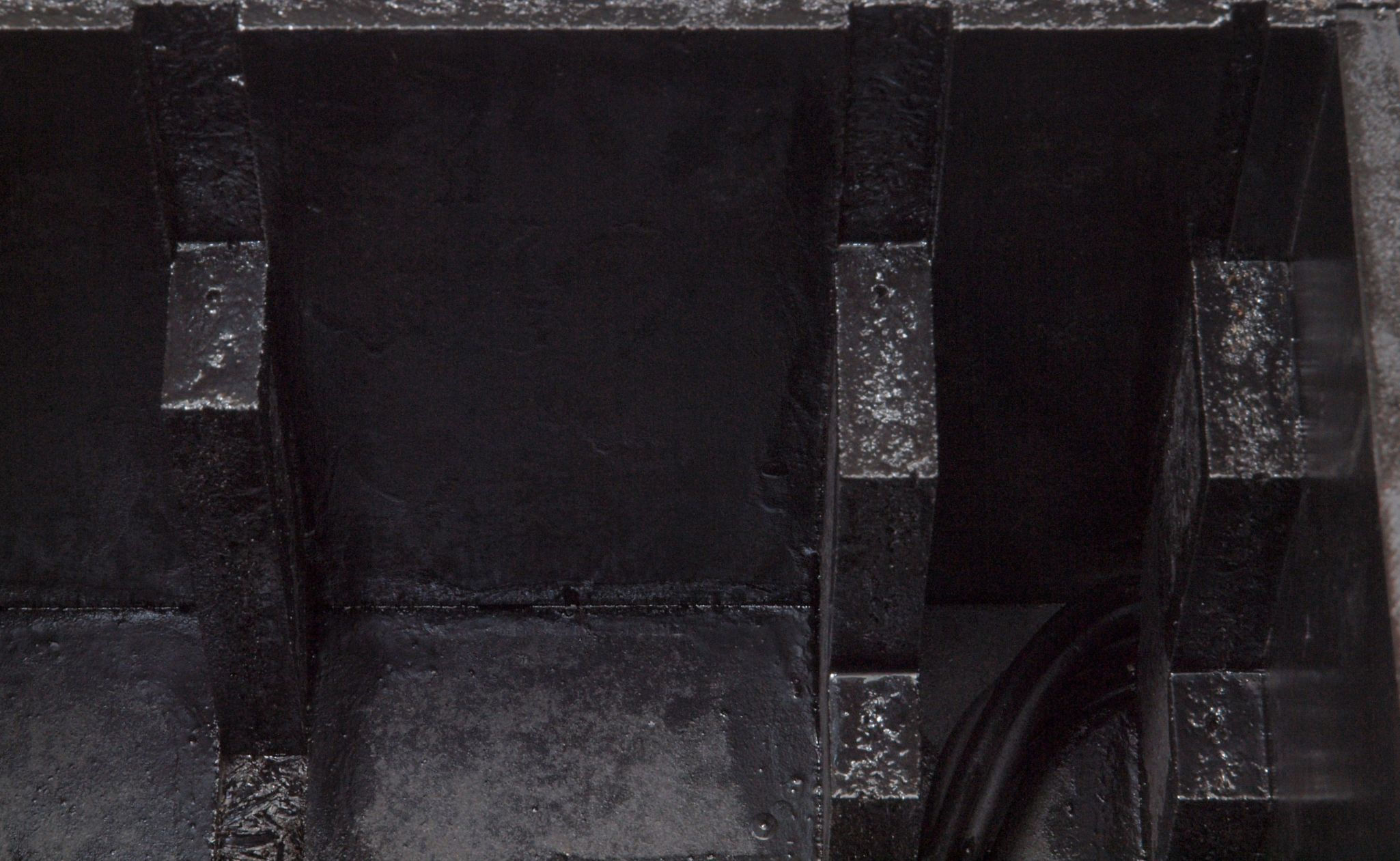

| Ｃ８３． 修理前 下蓋（底板）裏右横側 |
 |
| Ｃ８４． 修理中 下蓋（底板）裏右横側、ボンドを染みこませる。 |
 |
| Ｃ８５． 修理（塗装）後 下蓋（底板）裏右横側、 さらにラッカーを吹き付ける。 |
 |
| Ｃ８６． 修理前 下蓋（底板）裏左横側 |
 |
| Ｃ８８． 修理中 下蓋（底板）裏左横側、ボンドを染みこませる。 |
 |
| Ｃ８９． 修理（塗装）後 下蓋（底板）裏左横側、 さらにラッカーを吹き付ける。 |
 |
| Ｃ９１． 修理前 ヒューズ基板。 コンデンサーの足の入りが少なく未接続？ |
|

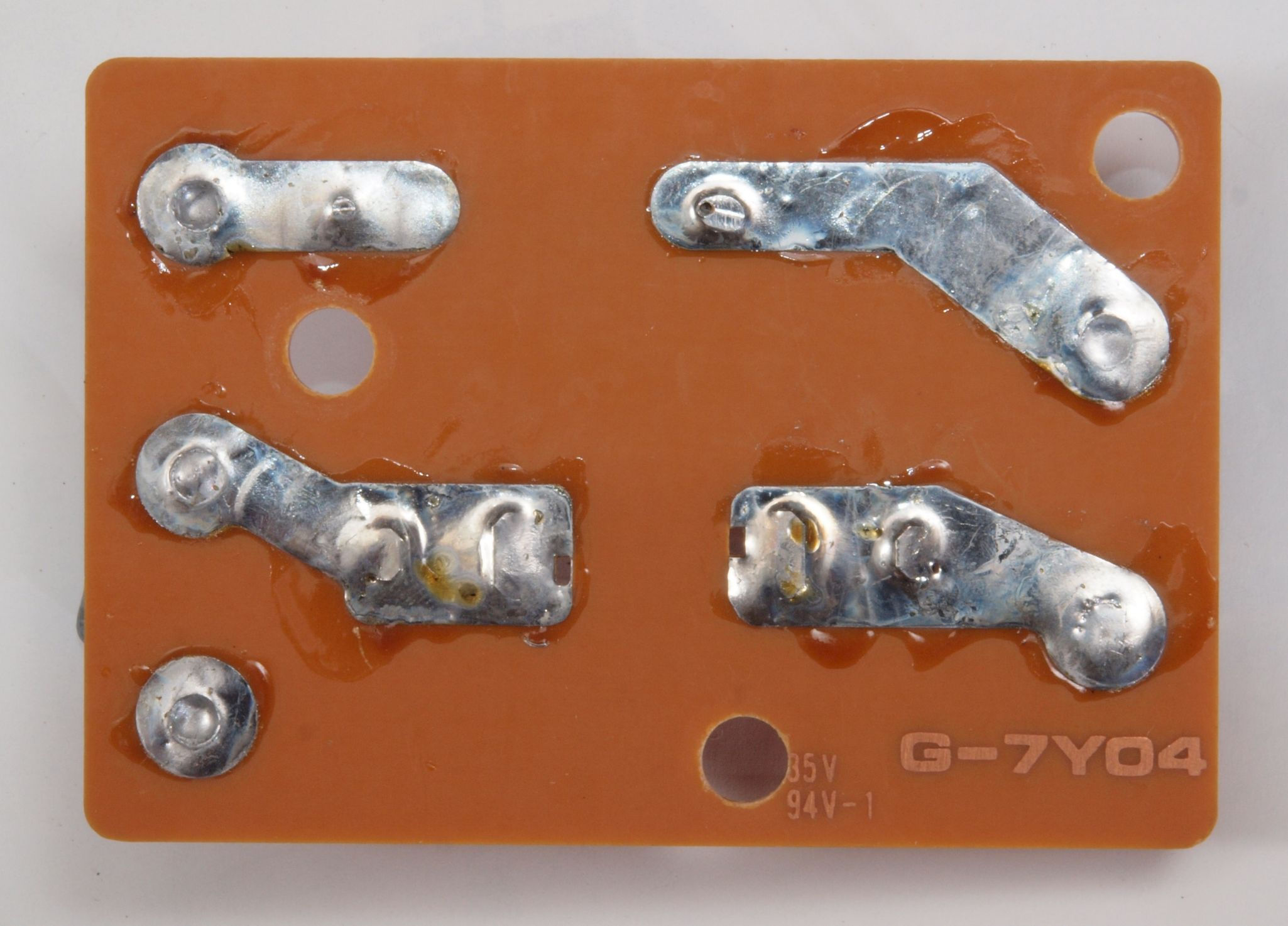

| Ｃ９２． 修理前 ヒューズ基板裏。 |
 |

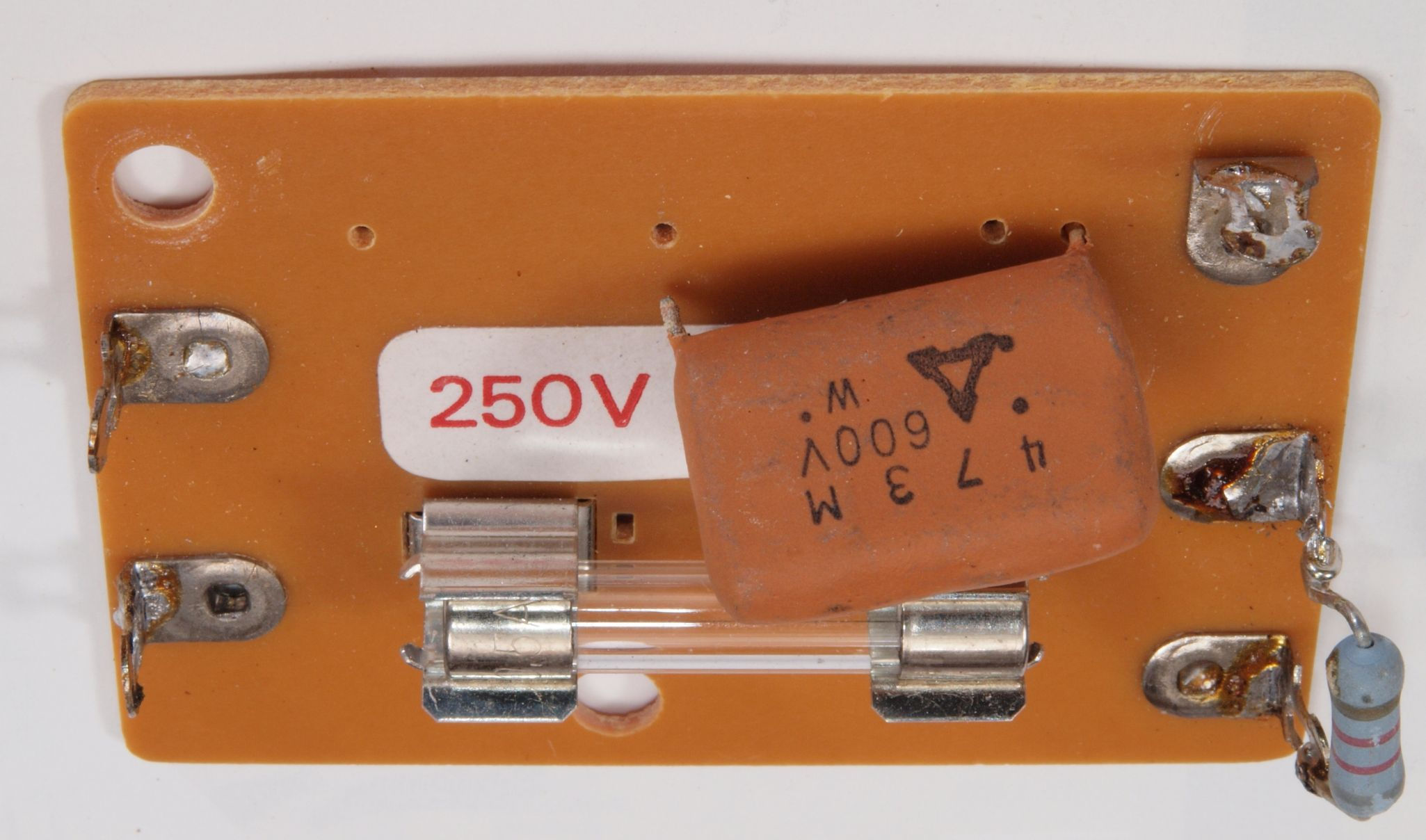

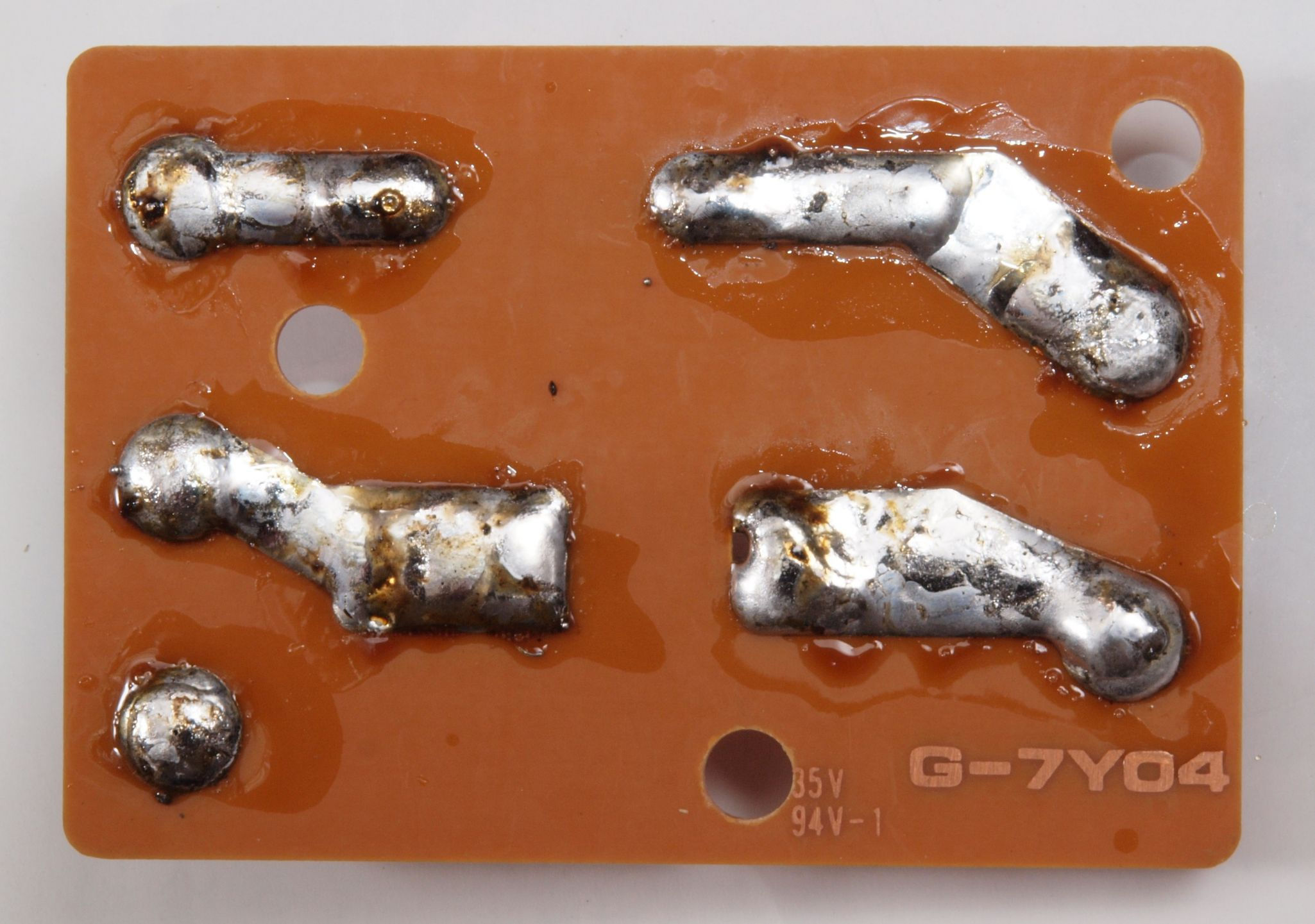

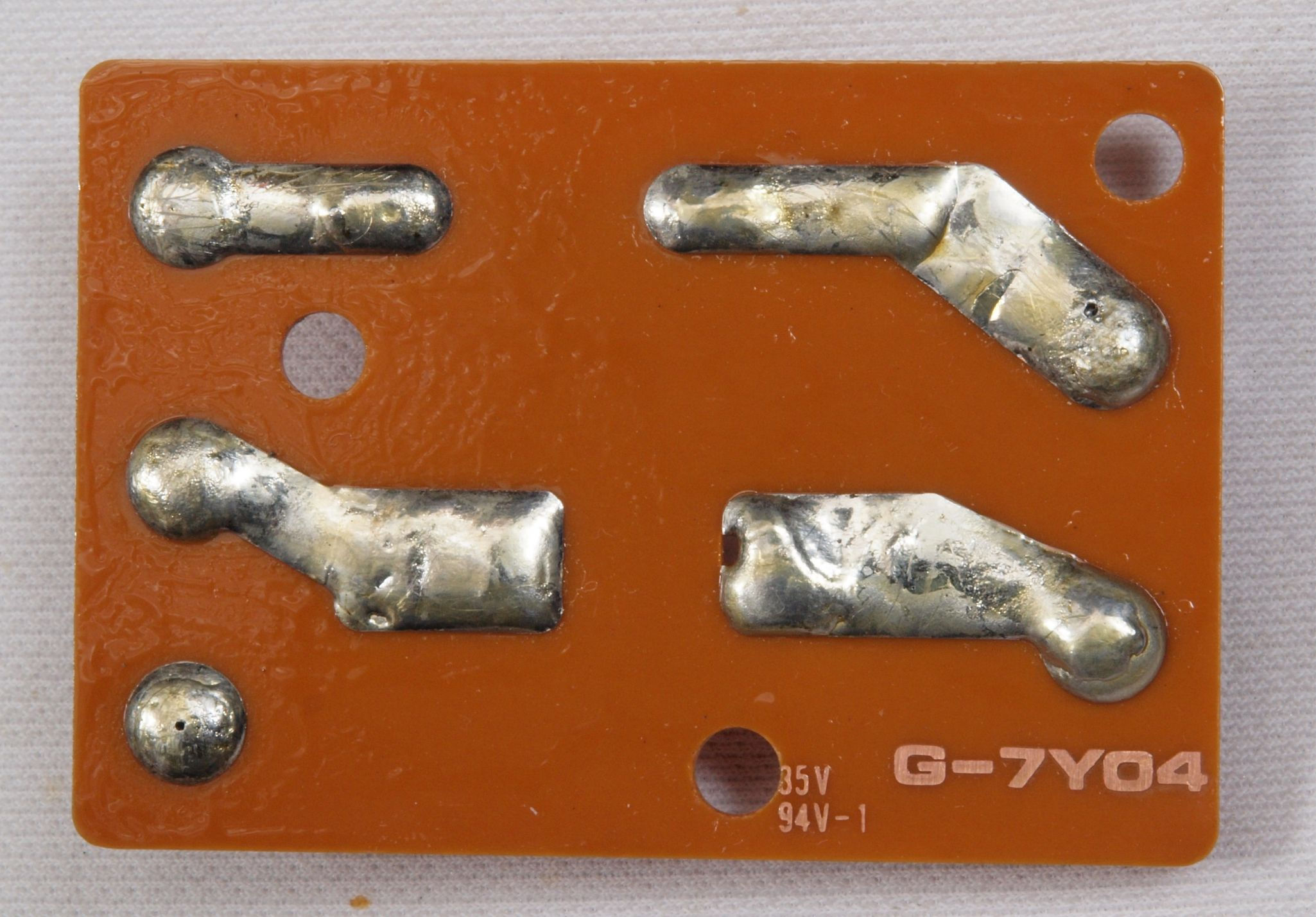

| Ｃ９３． 修理（半田補正）後 ヒューズ基板裏。 |
 |
| Ｃ９４． 完成ヒューズ基板裏。 |
 |

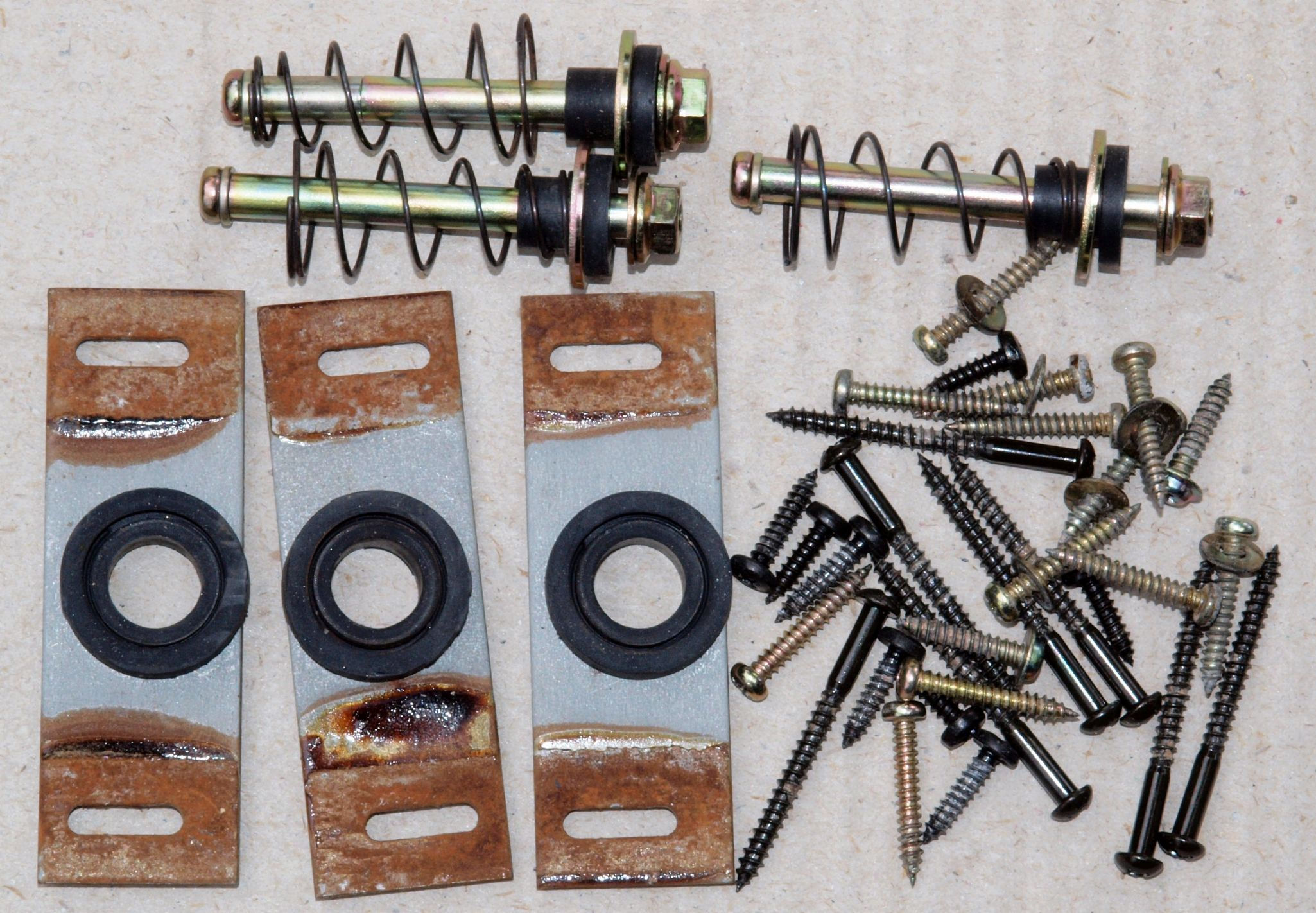

| ＣＡ１． 修理前 各種止めネジ＋ポンプ取り付け金具類、錆が出ている。 |
 |

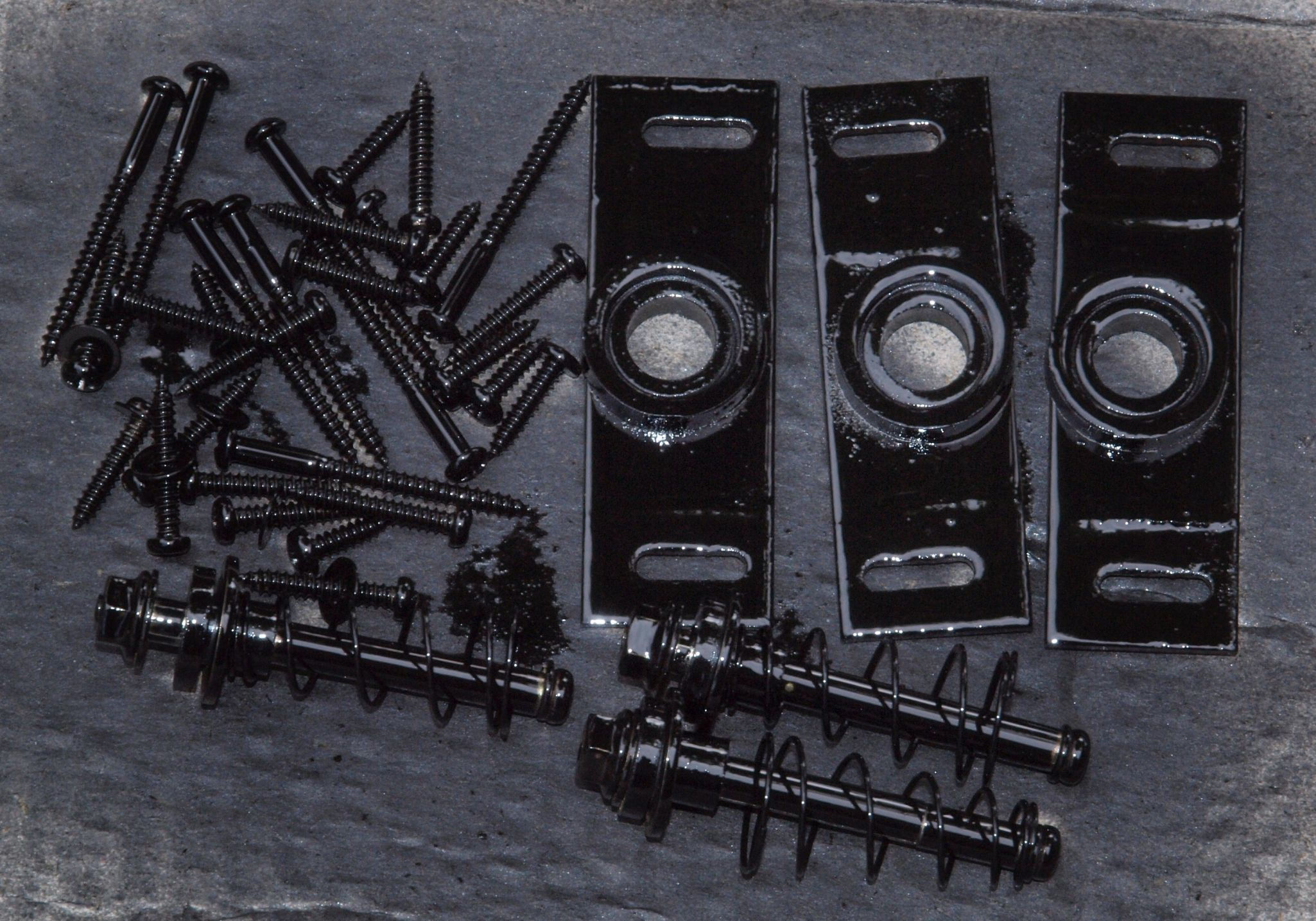

| ＣＡ２． 修理（塗装）後 各種止めネジ＋ポンプ取り付け金具類、 錆止めにラッカーを吹き付ける。 |
 |
| ＣＢ１． 交換部品 |
 |

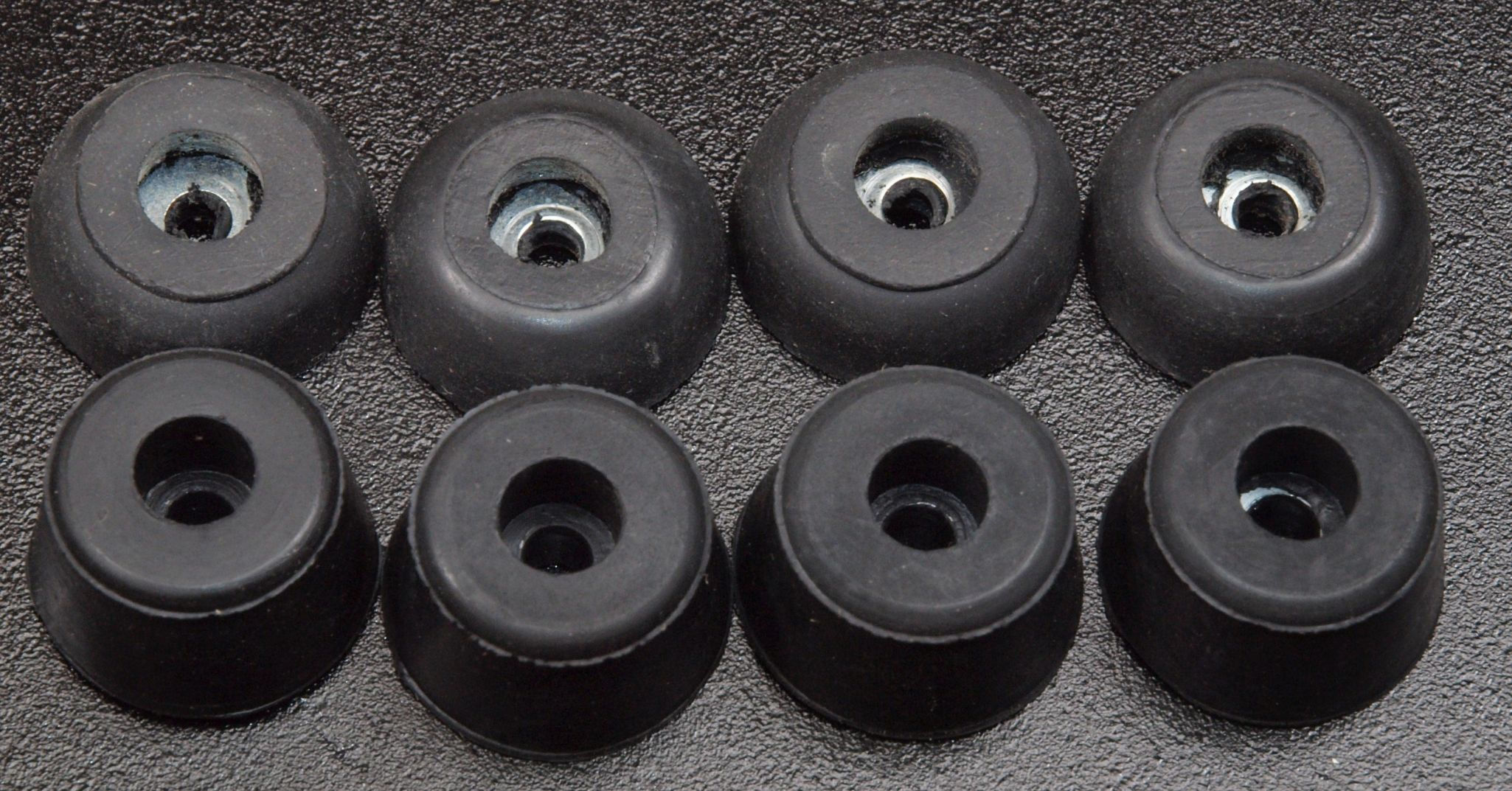

| ＣＢ２． 交換部品、 ゴム足。 上＝付いていた物、 下＝交換した物。 |
 |

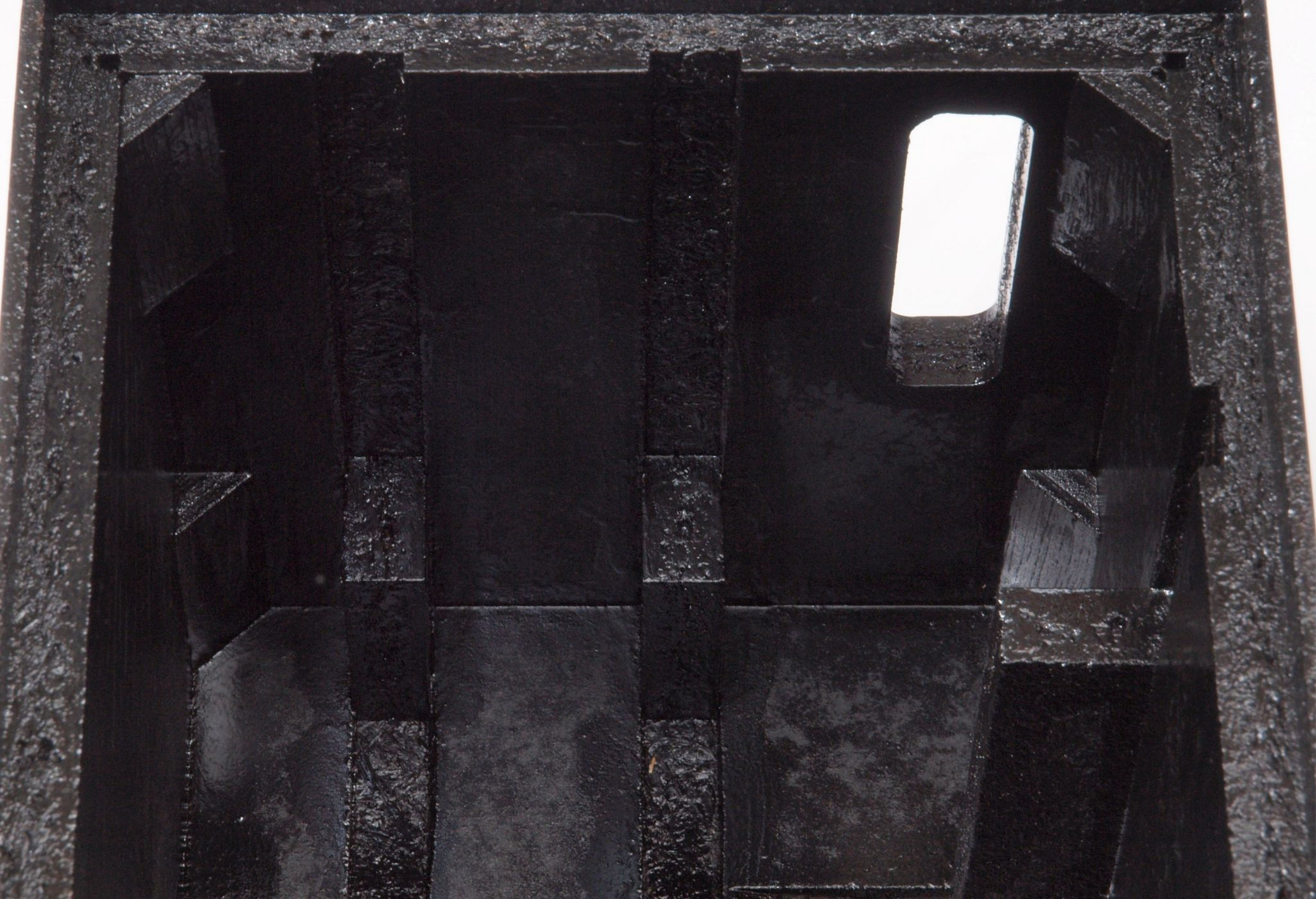

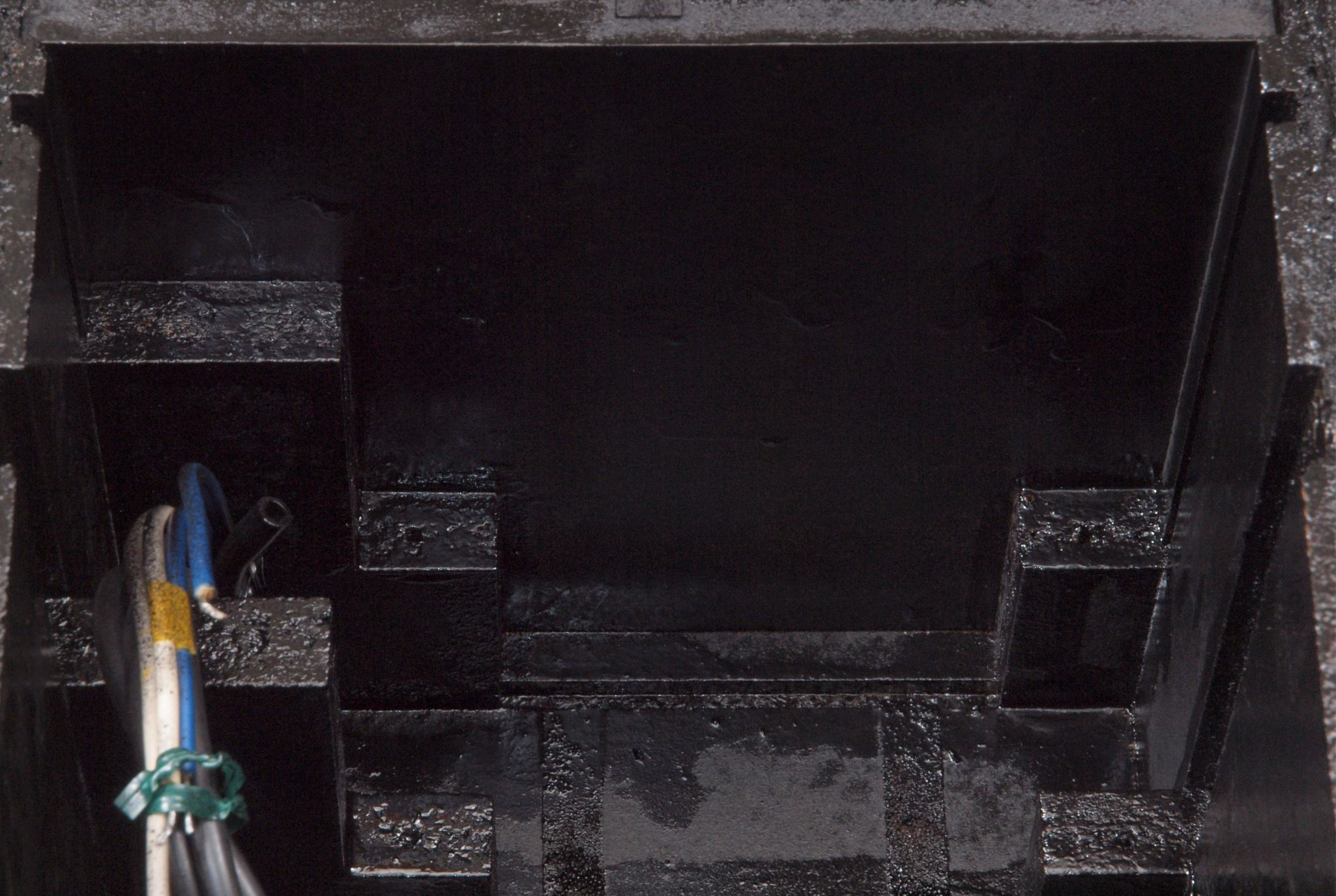

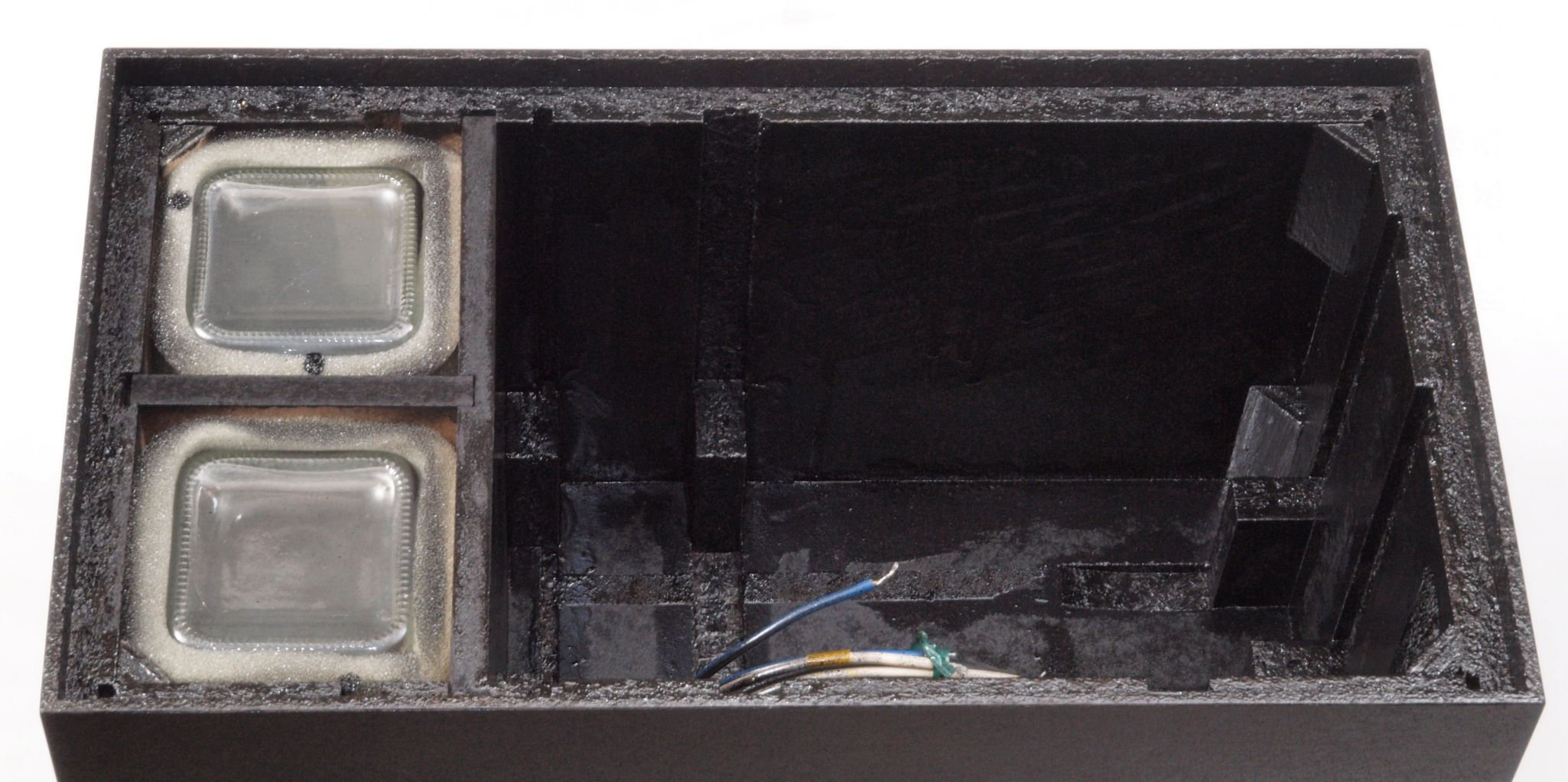

| ＣＣ１． 修理前 上から見る |
|

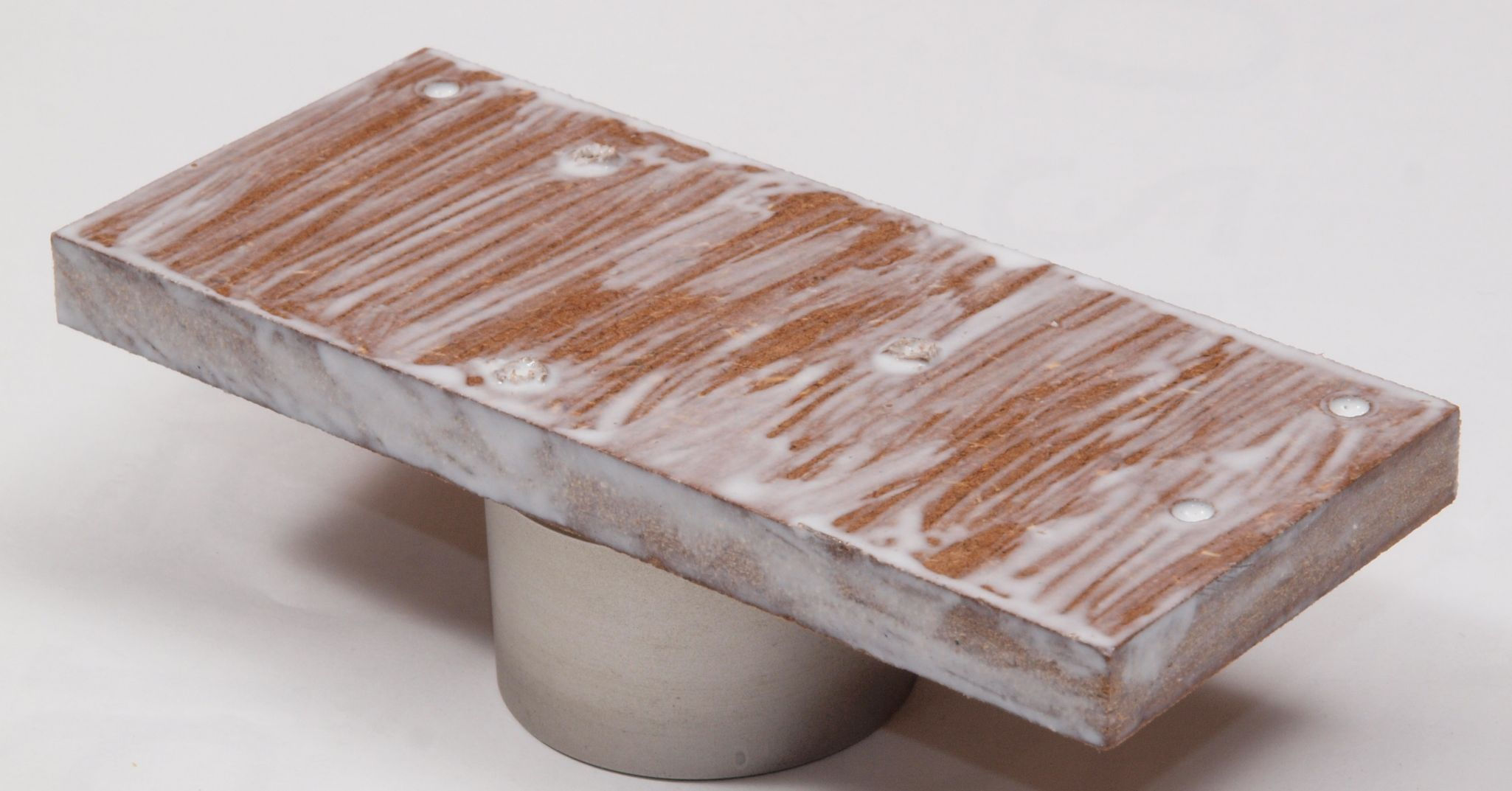

| ＣＣ２． 修理中 ボンドを乾燥させ、ラッカーを吹いた所。 |
 |
| ＣＣ３． 修理後 |
 |
| Ｅ． 調整・測定. |

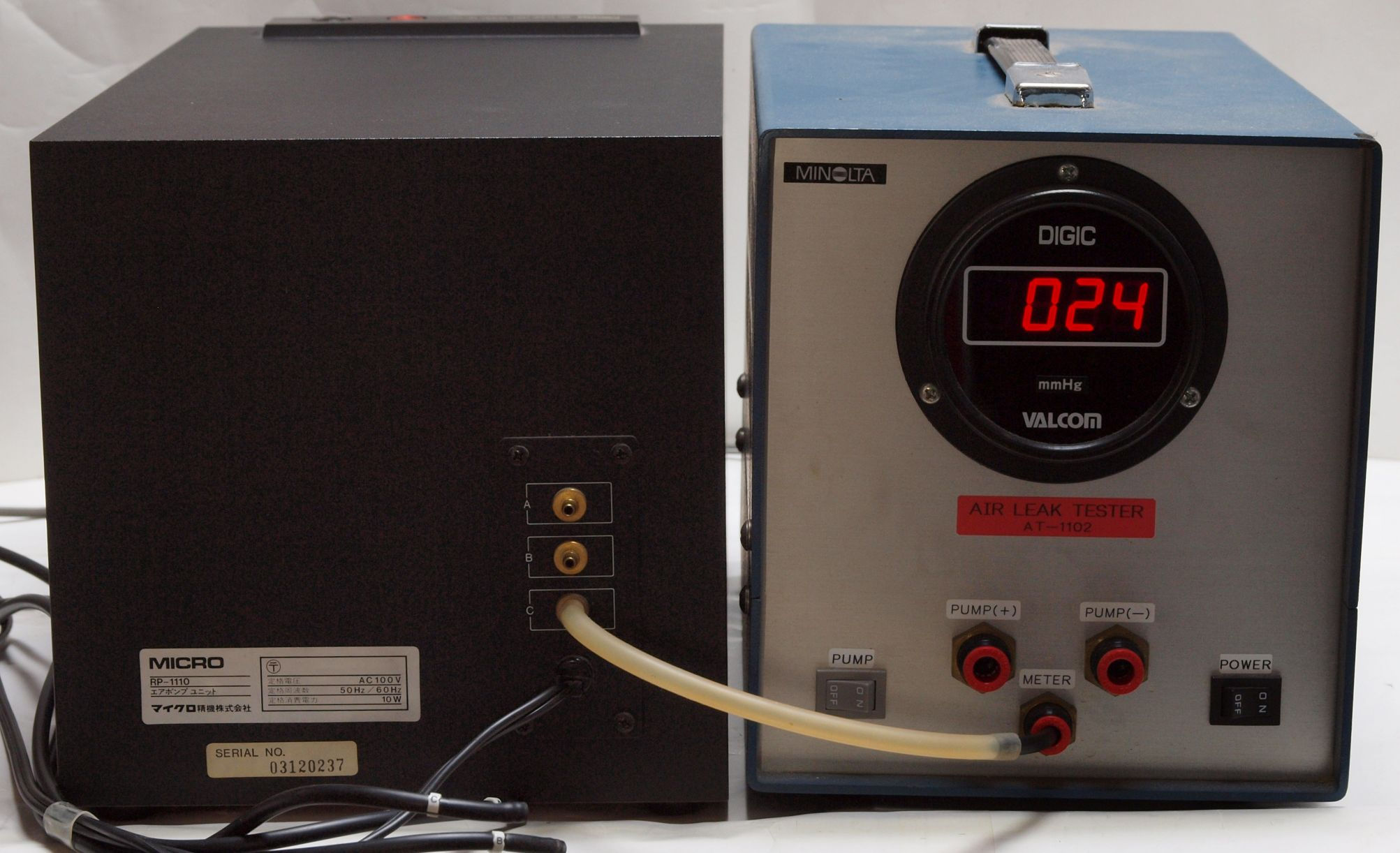

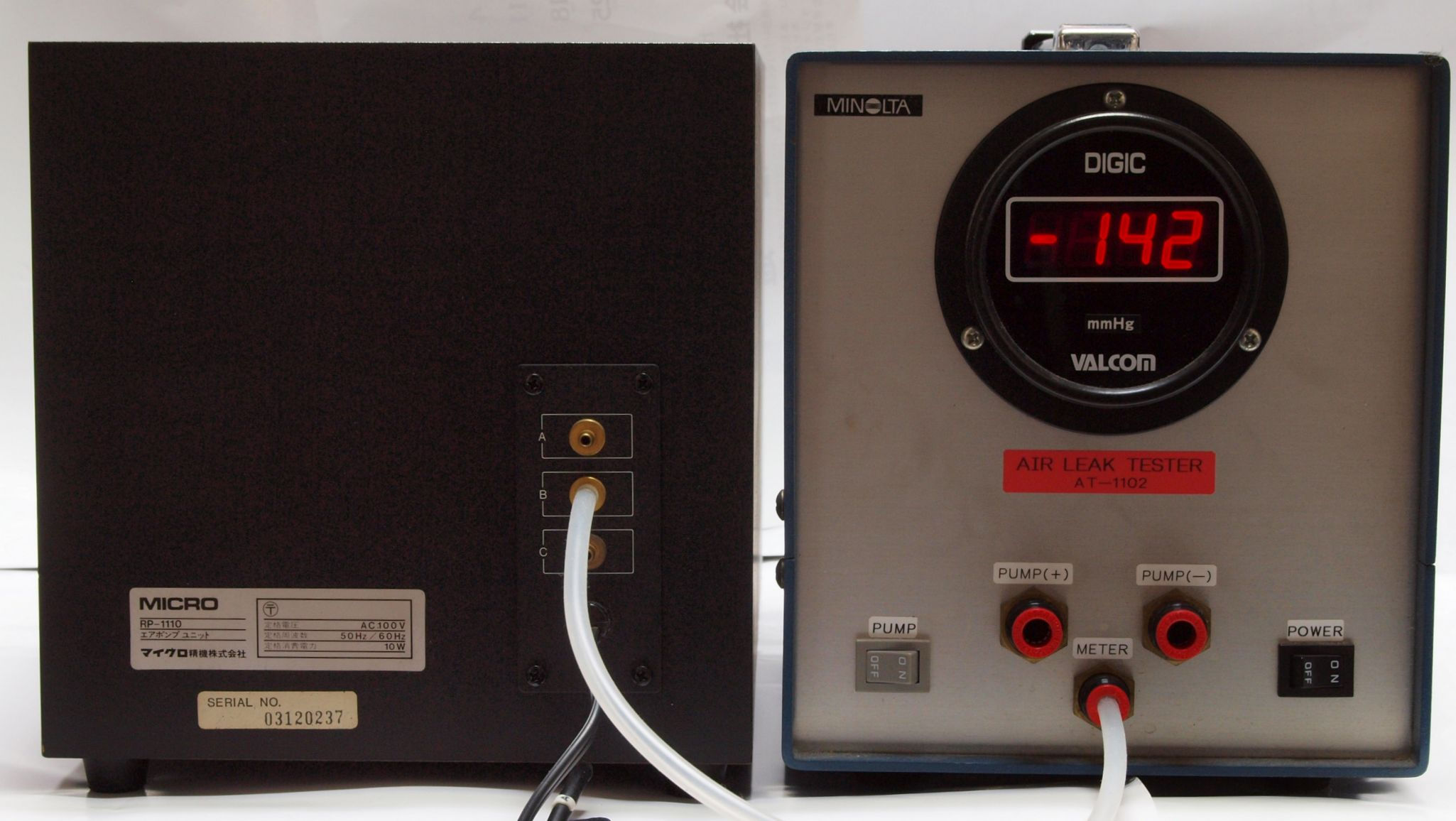

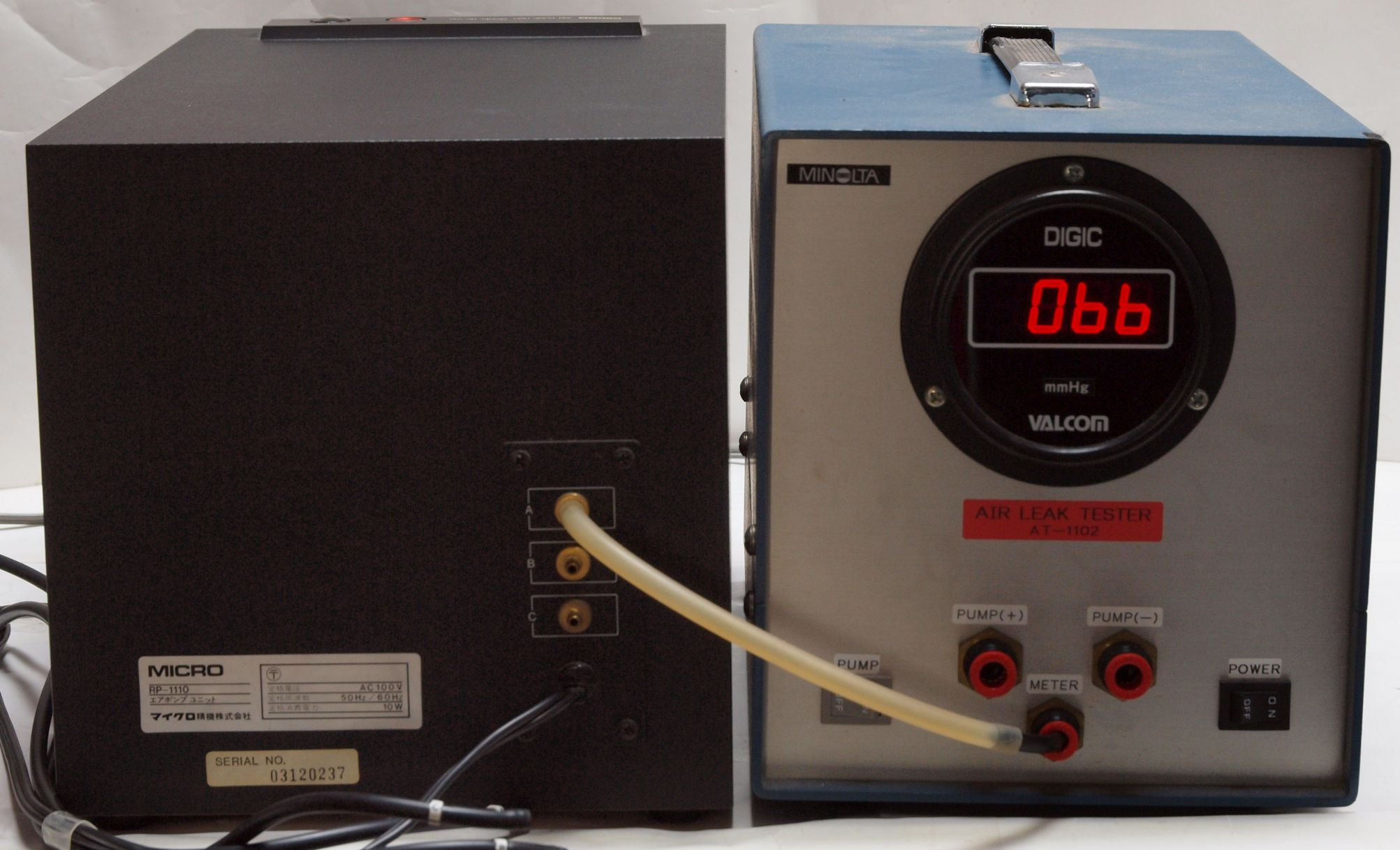

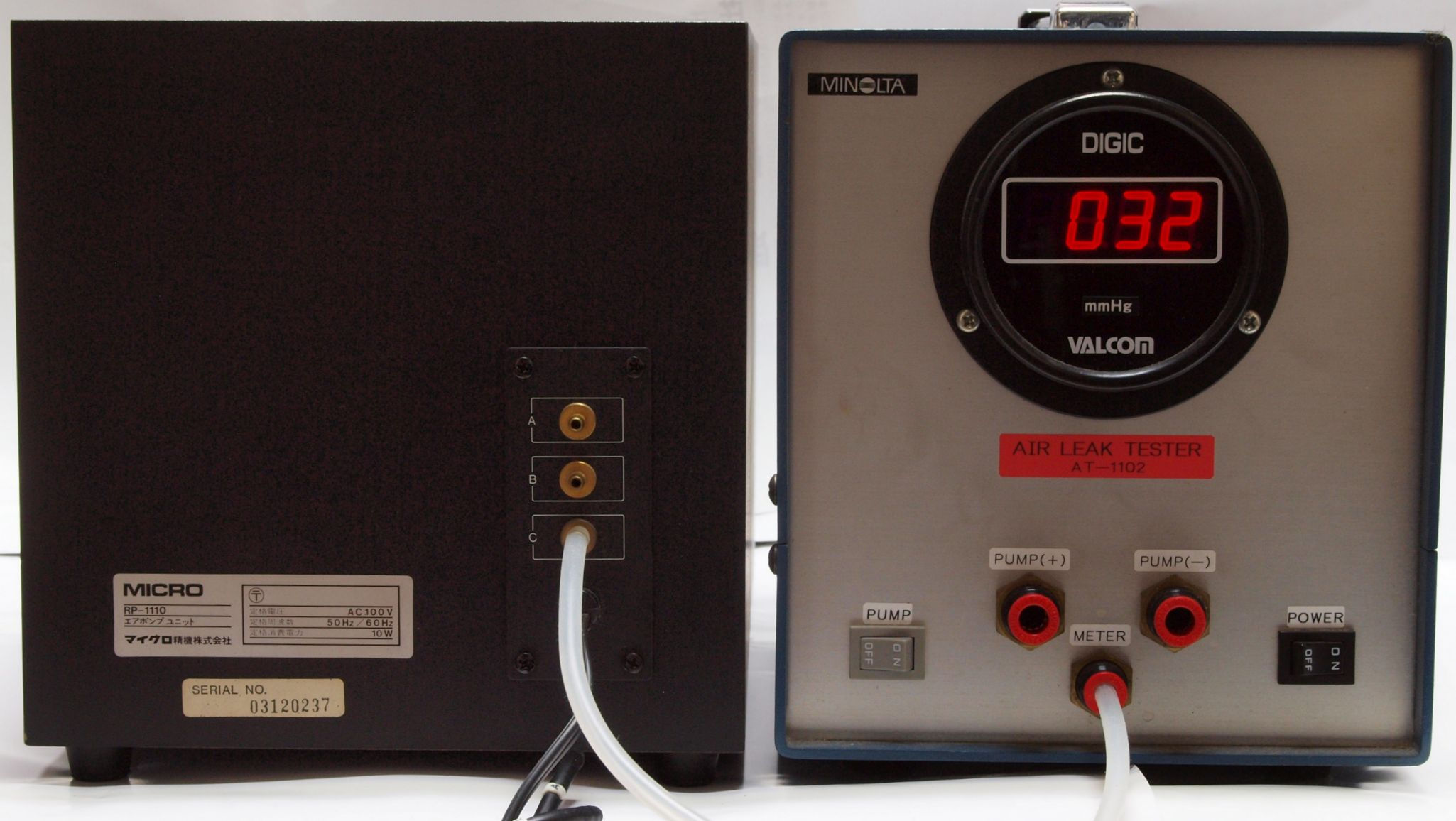

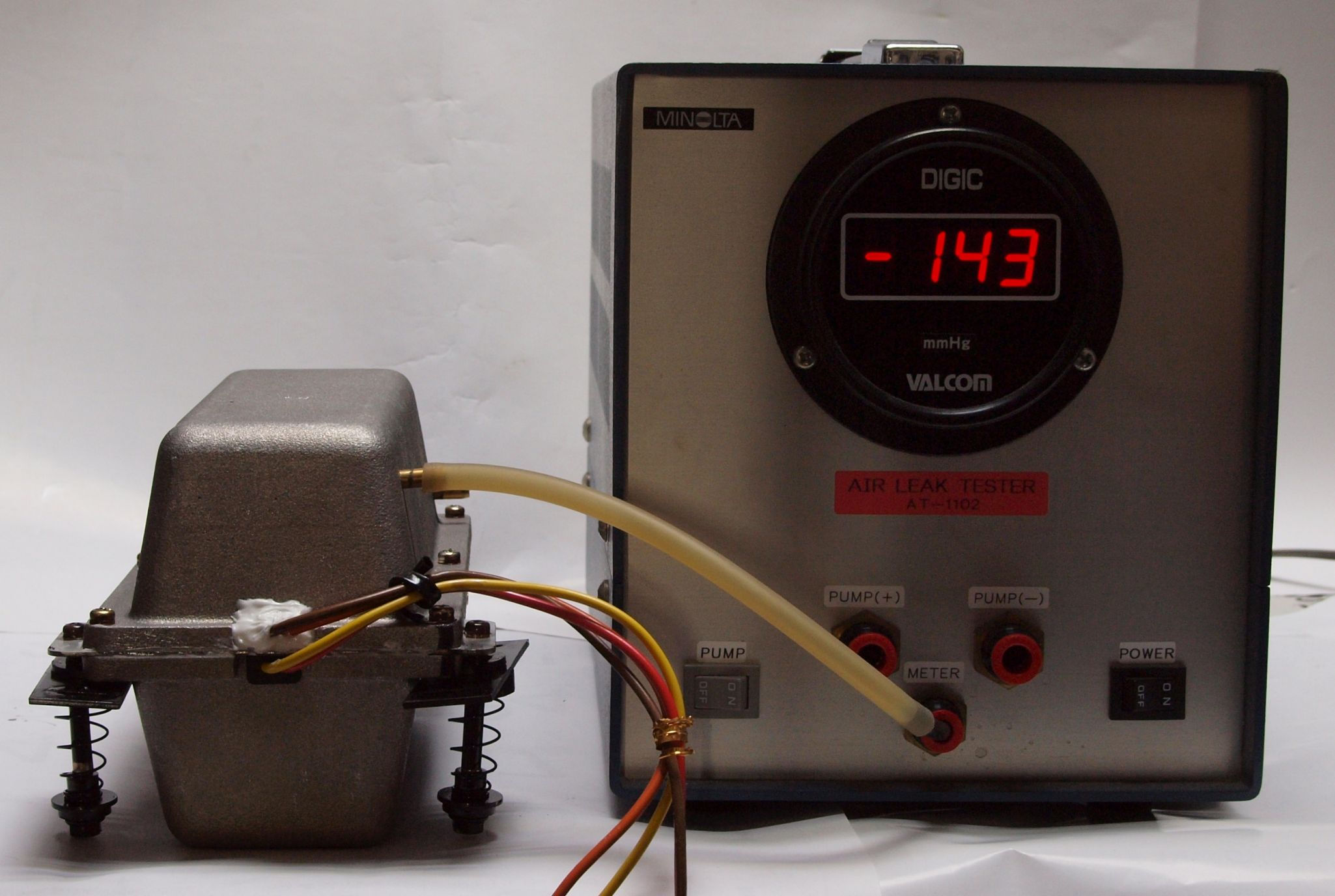

| Ｅ１． 圧力測定 Ａ端子 |
 |

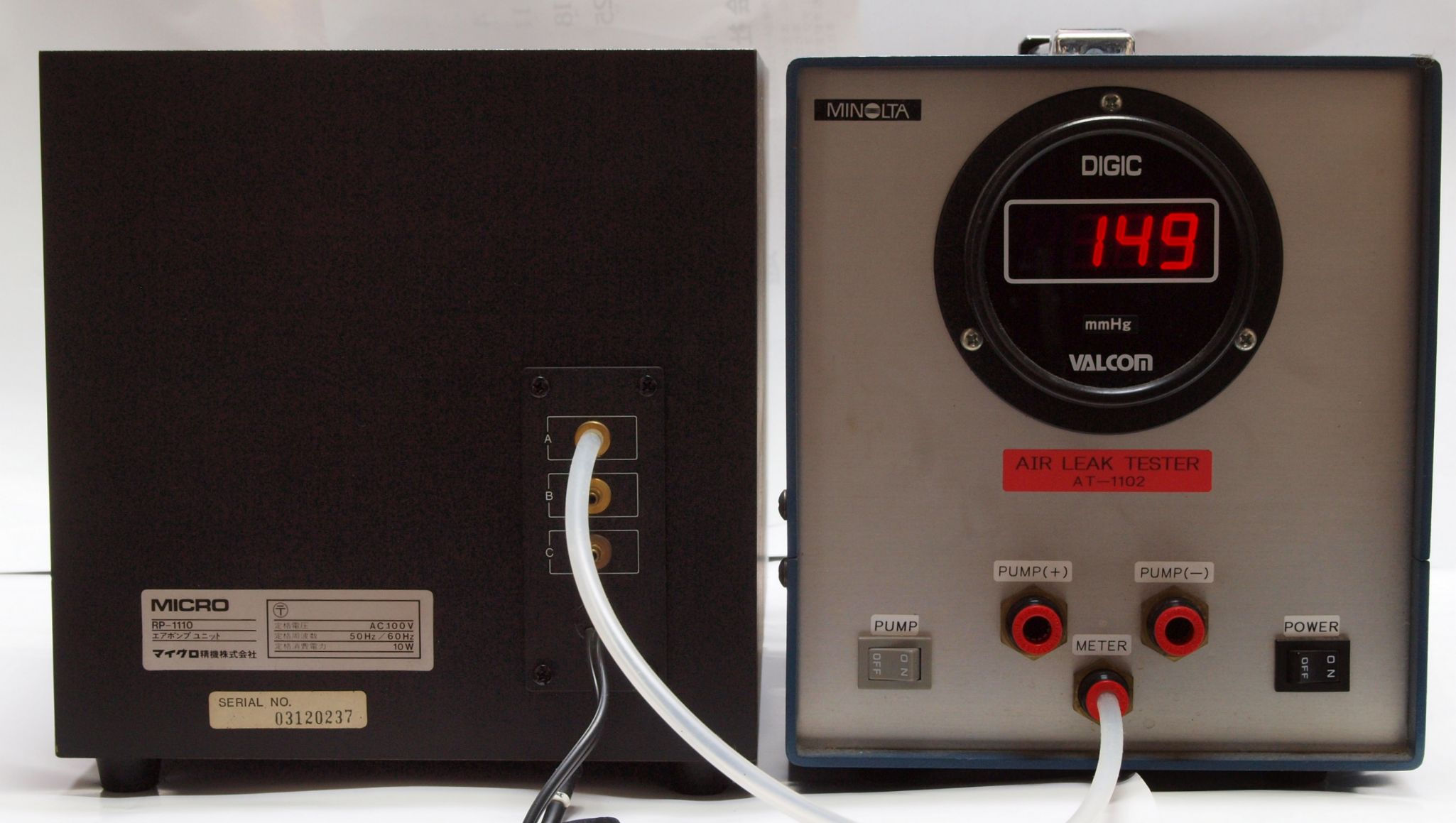

| Ｅ２． 圧力測定 Ｂ端子。 |
 |
| Ｅ３． 圧力測定 Ｃ端子。 B端子圧力より低いのは、調整バイバスが有る為。 |
 |
