| ＭＩＣＲＯＳＥＩＫＩ ＲＰ１１１０. １６台目修理記録 |
| 「同時修理 ＳＸ−７７７ ＦＶ． ２台目」 平成２５年３月１７日到着 ４月２日完成 |
Ａ． 修理前の状況
Ｓ． 修理前点検測定 Ｂ． 原因
Ｃ． 修理状況 Ｄ． 使用部品
Ｅ． 調整・測定 Ｆ． 修理費 ６５，０００円 |

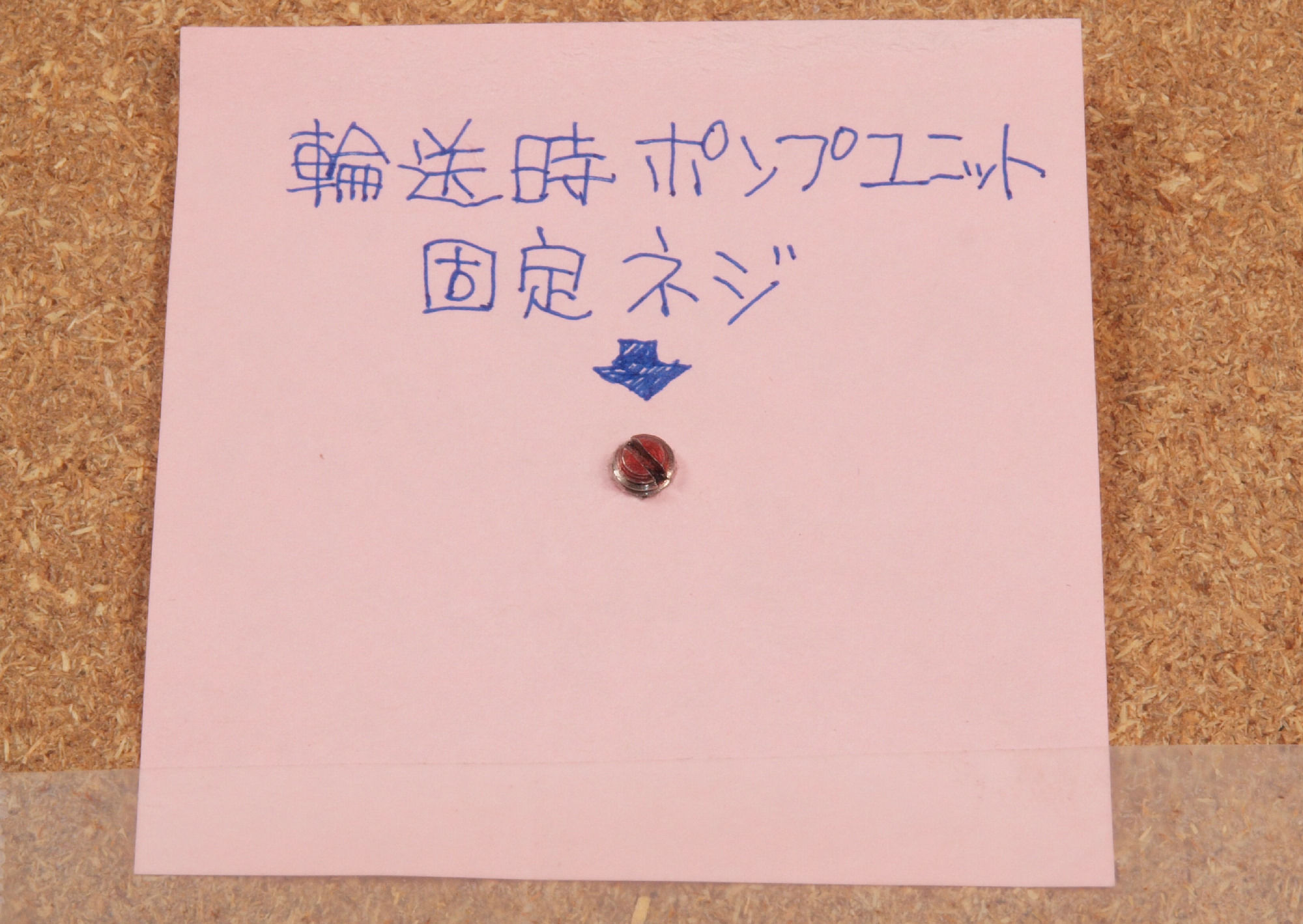

| Ａ． 修理前の状況. Ａ０１． 外観、 ユーザーの丁寧な表示付き。 |
 |

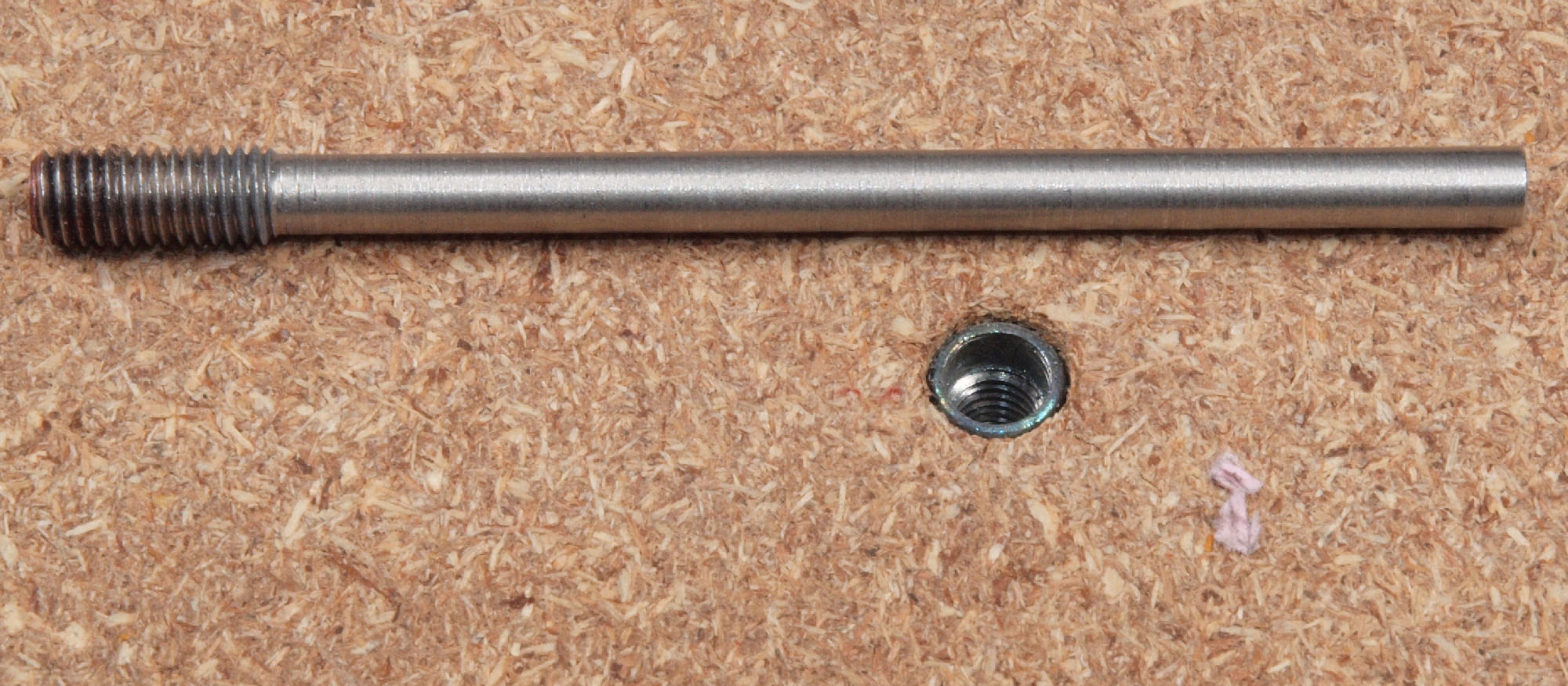

| Ａ０２． 外観、 固定ビス（ボルト）も異常なし。 |
 |

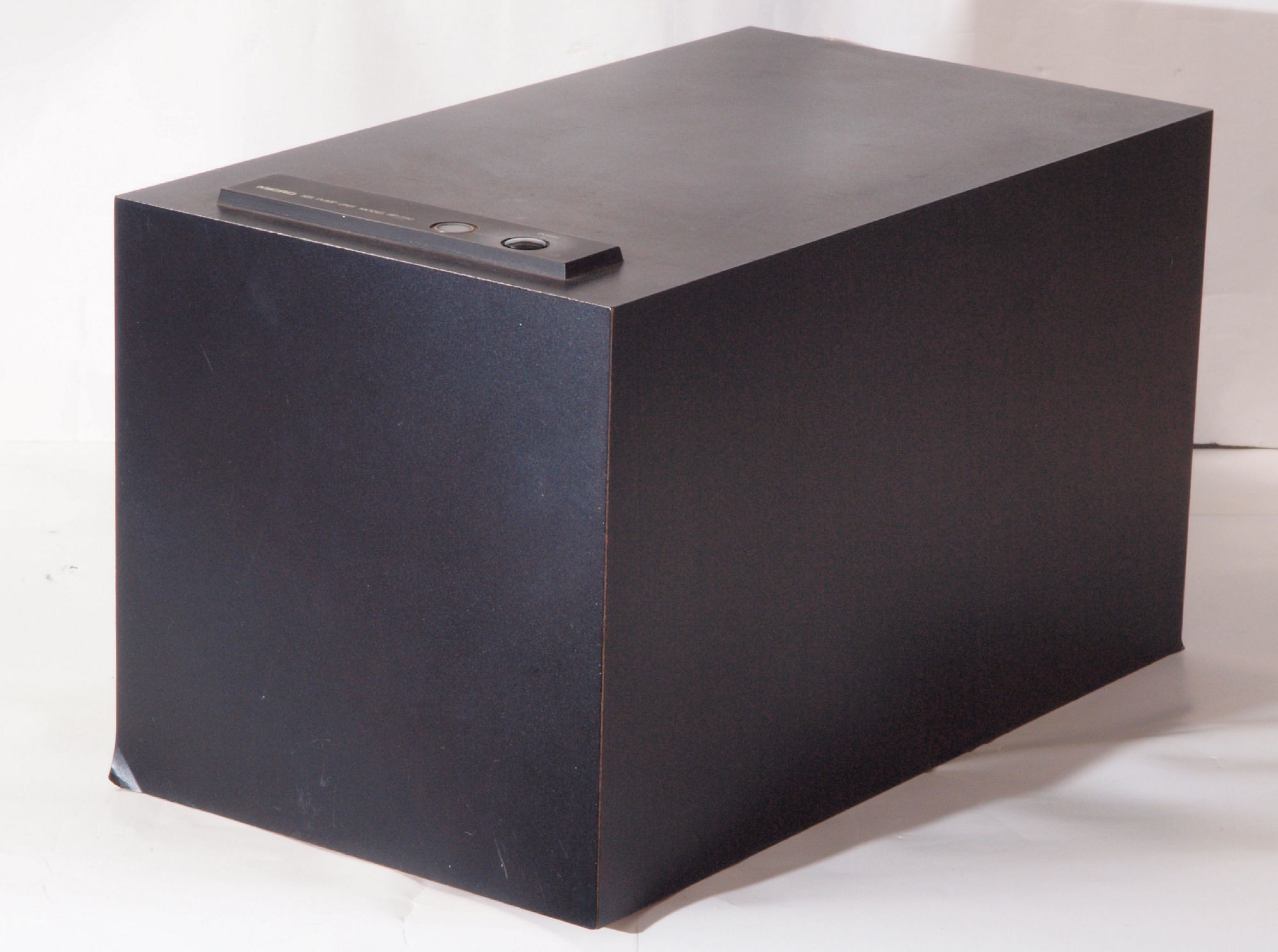

| Ａ１１． 外観、 前から見る。 |
 |

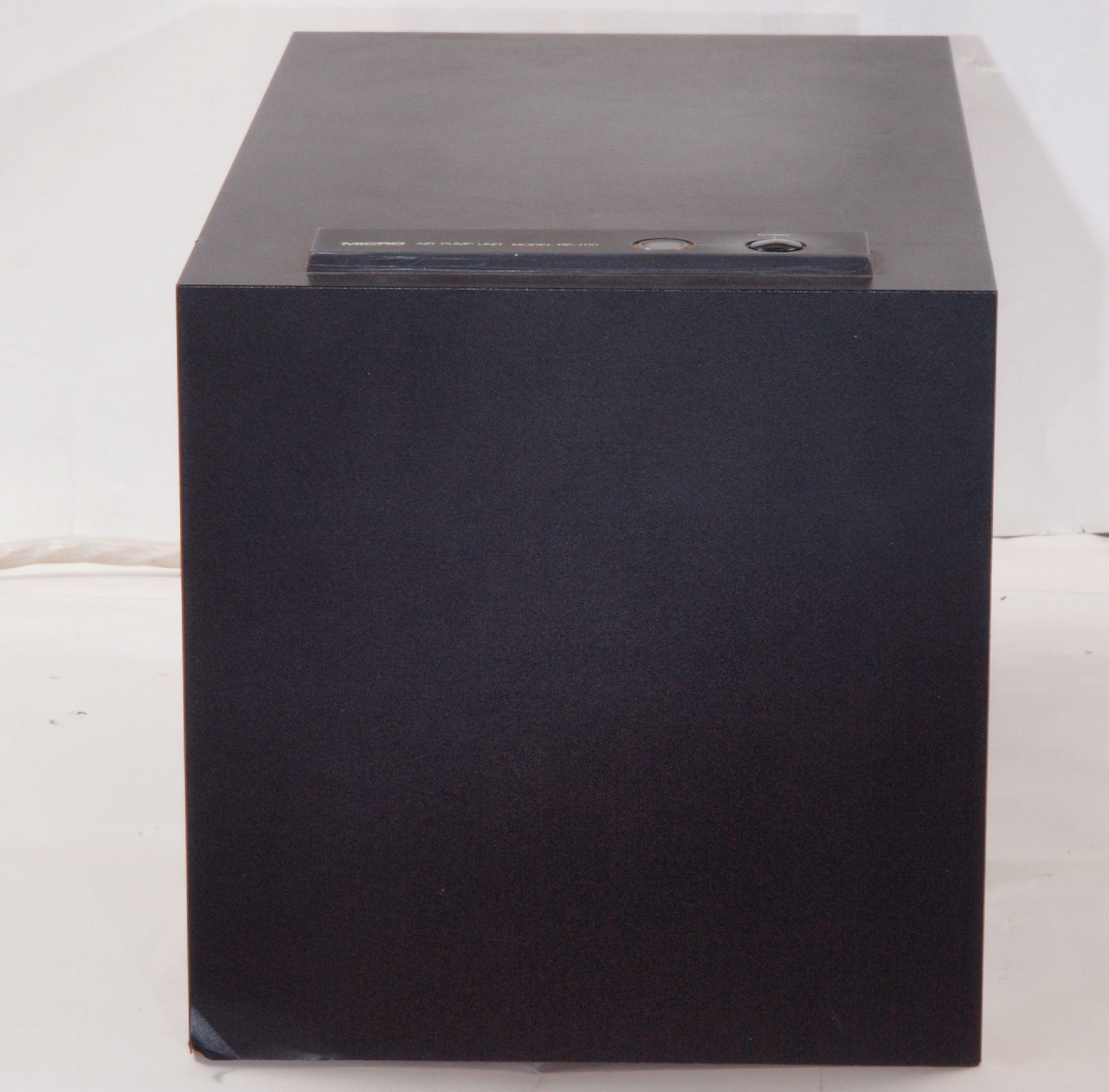

| Ａ１２． 外観、 前右から見る |
 |

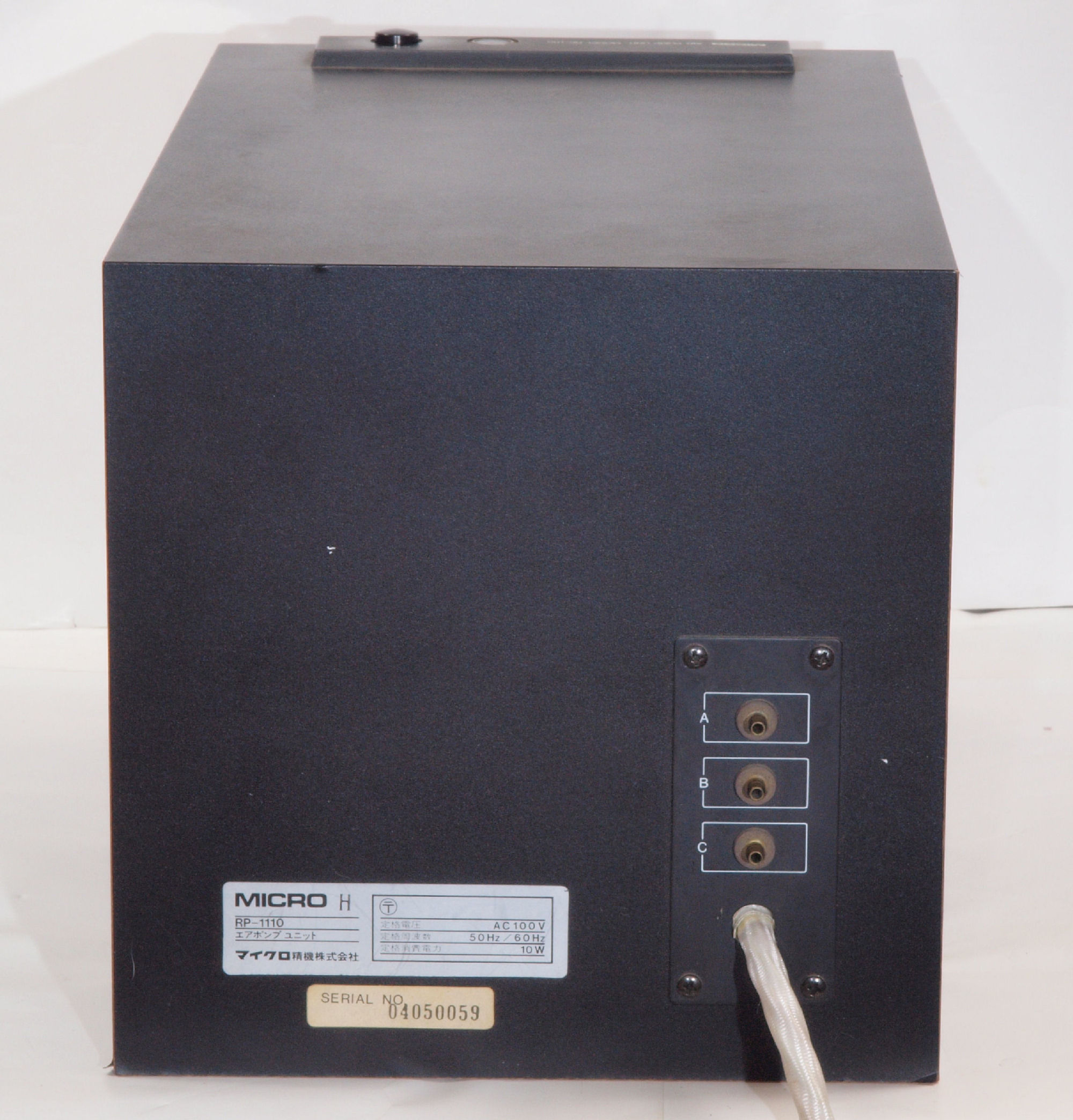

| Ａ１３． 外観 後から見る |
 |

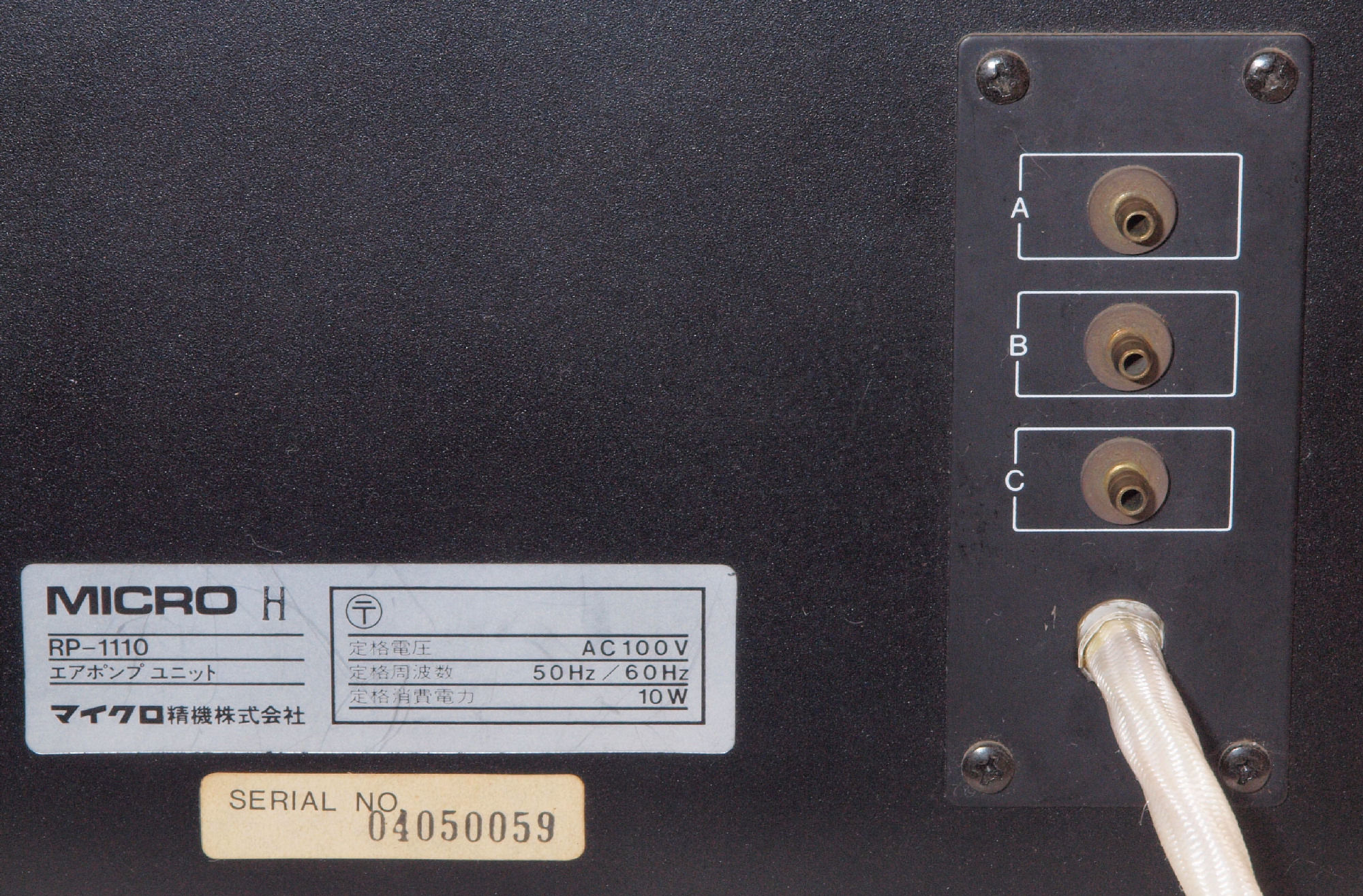

| Ａ１４． 外観、 後から、電源入り口、吐出口見る。 |
 |

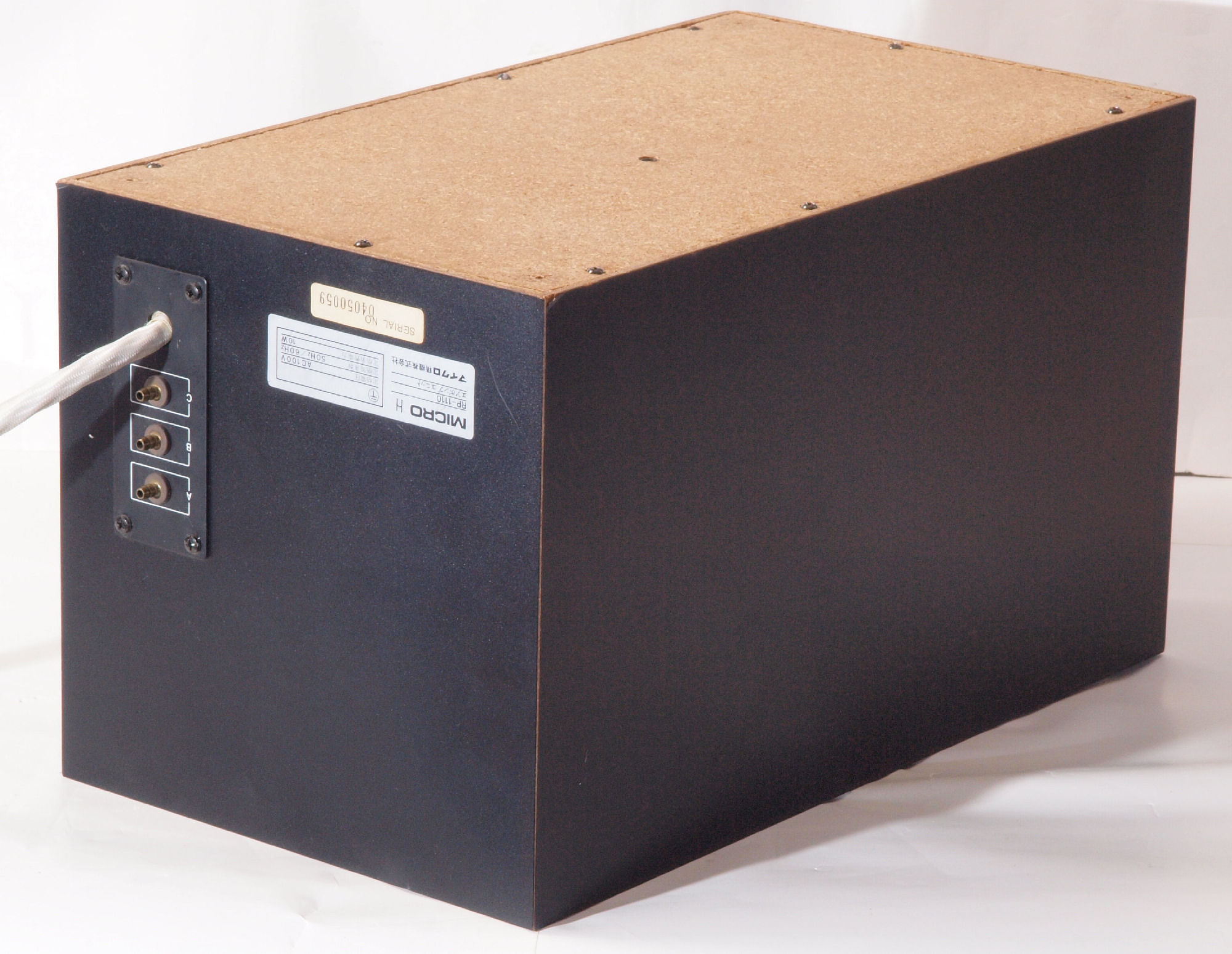

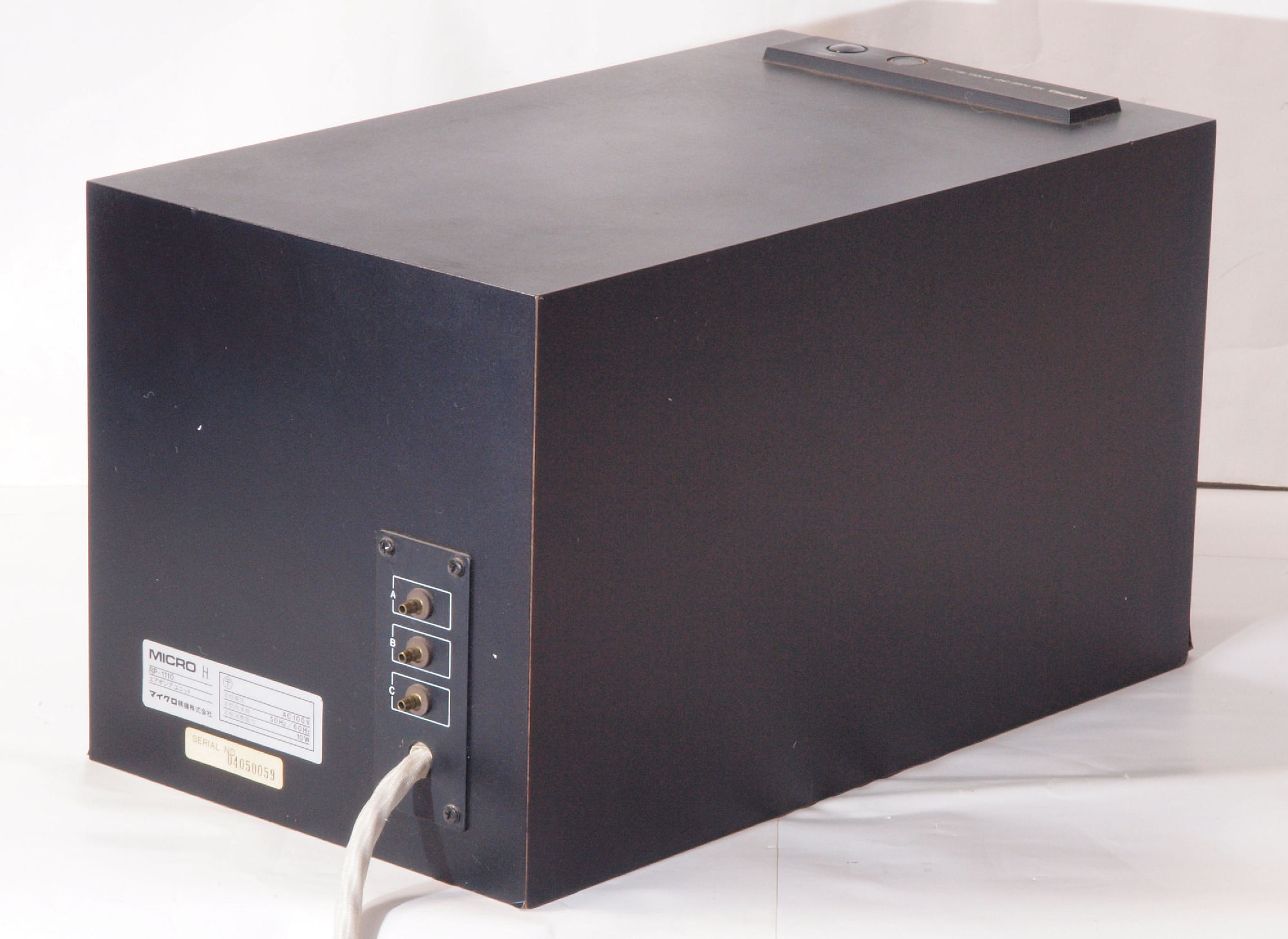

| Ａ１５． 外観 後左から見る |
 |

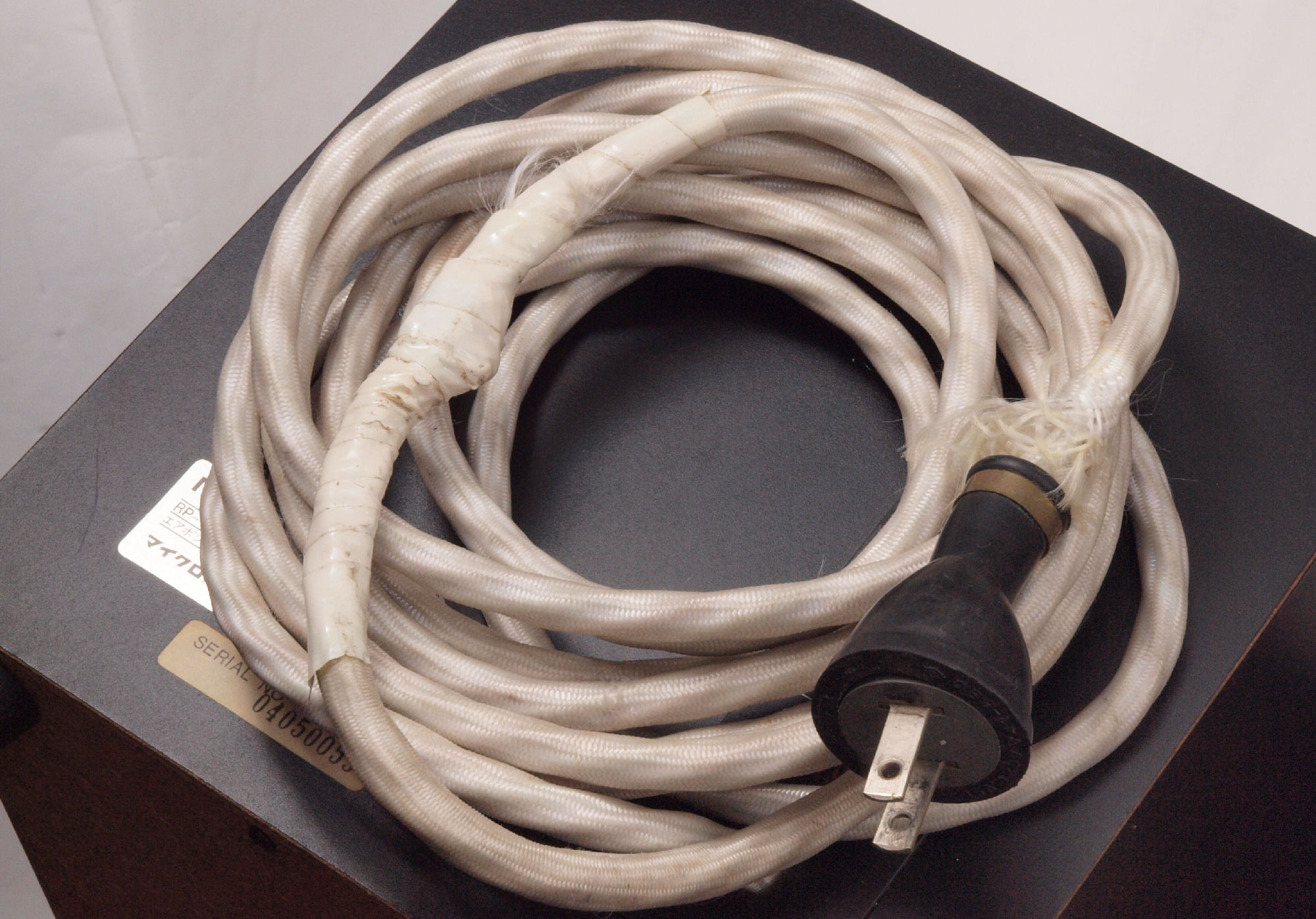

| Ａ１６． 外観 テープが巻かれたジョイントが有る、４芯の太い、電源コード。 |
 |

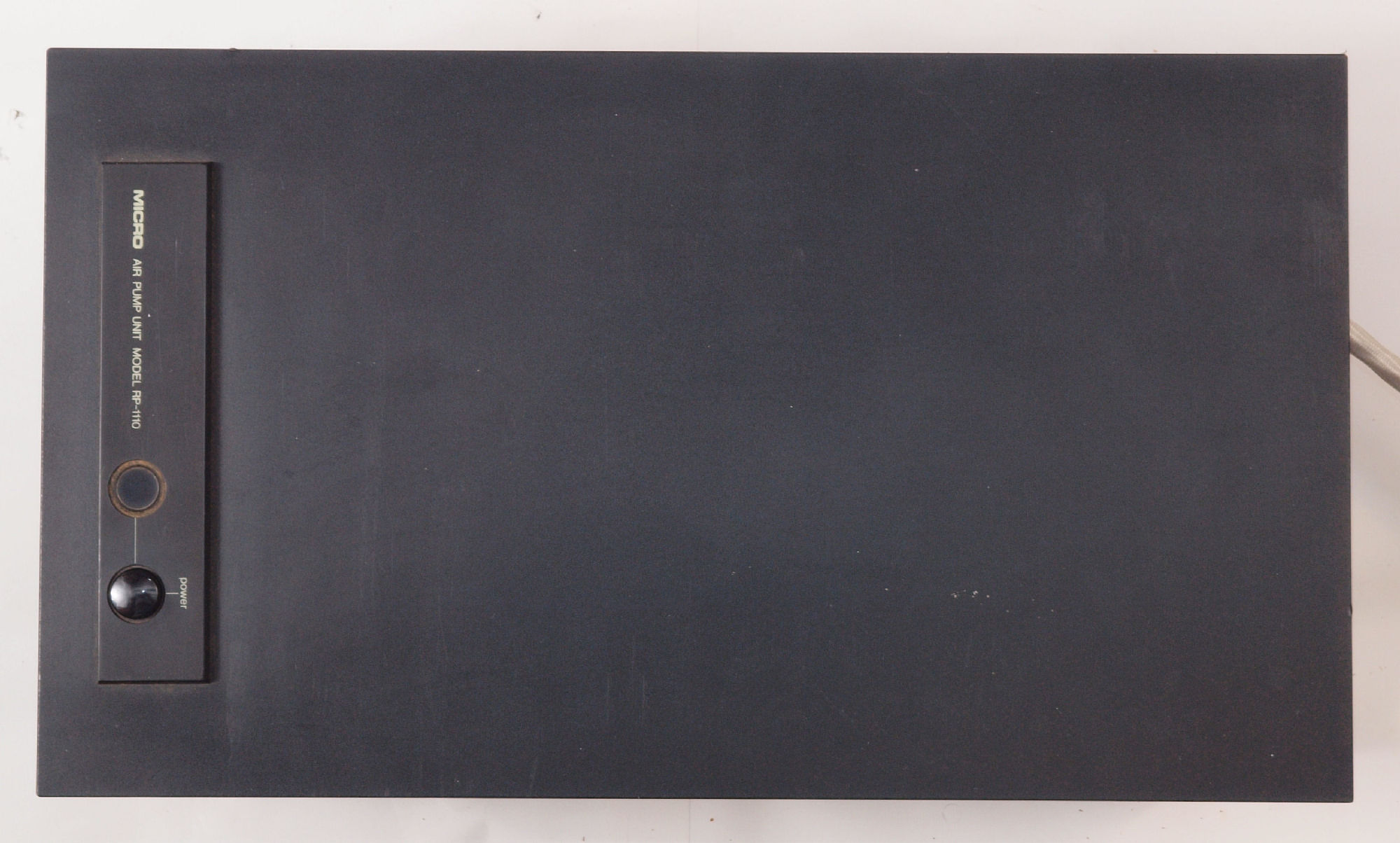

| Ａ１７． 外観 上から見る |
 |
| Ａ２１． 外観 下前左から見る |
 |

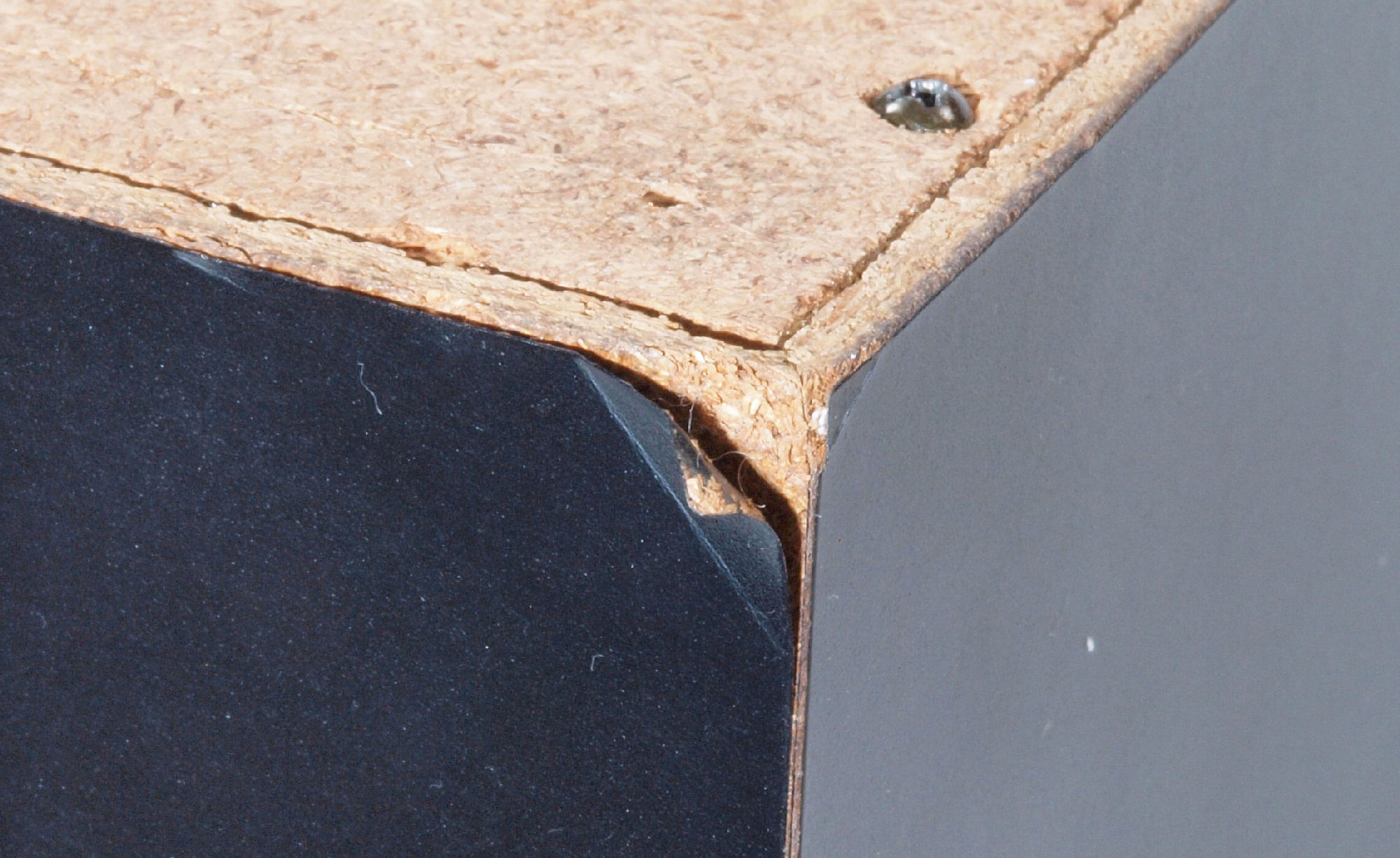

| Ａ２１２． 外観 下前左角のキズ（はがれ）。 |
 |
| Ａ２２． 外観 下後右から見る |
 |

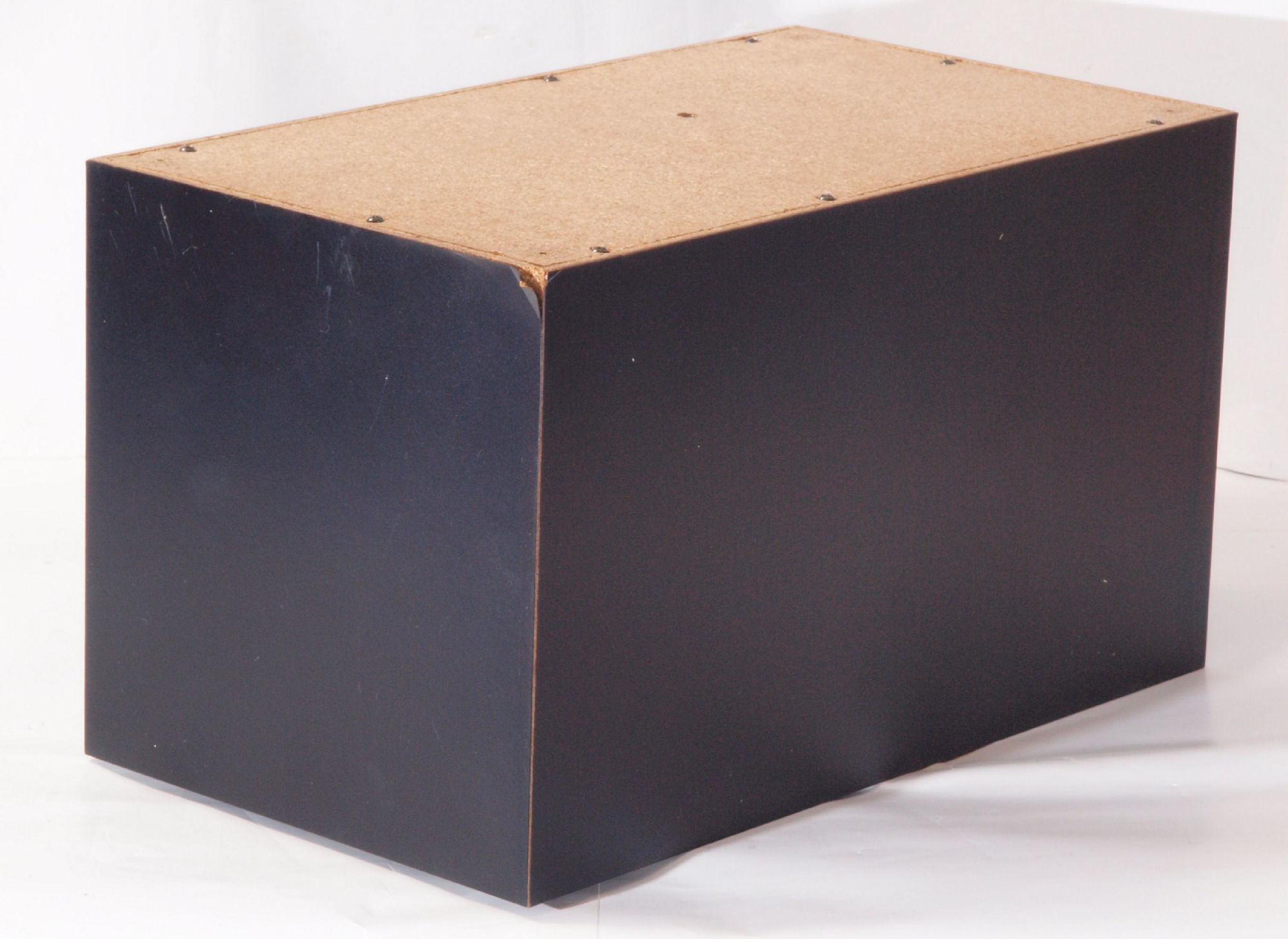

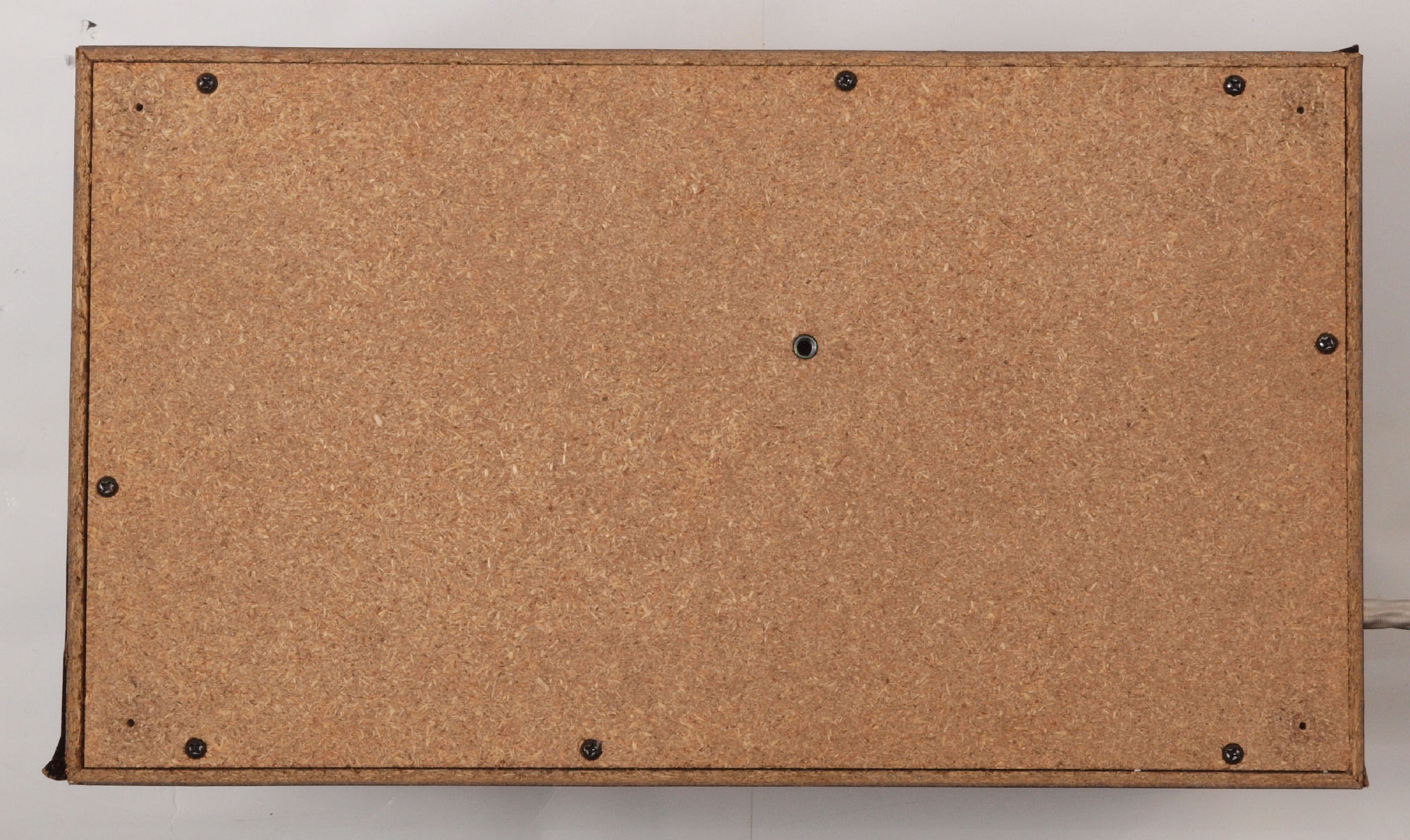

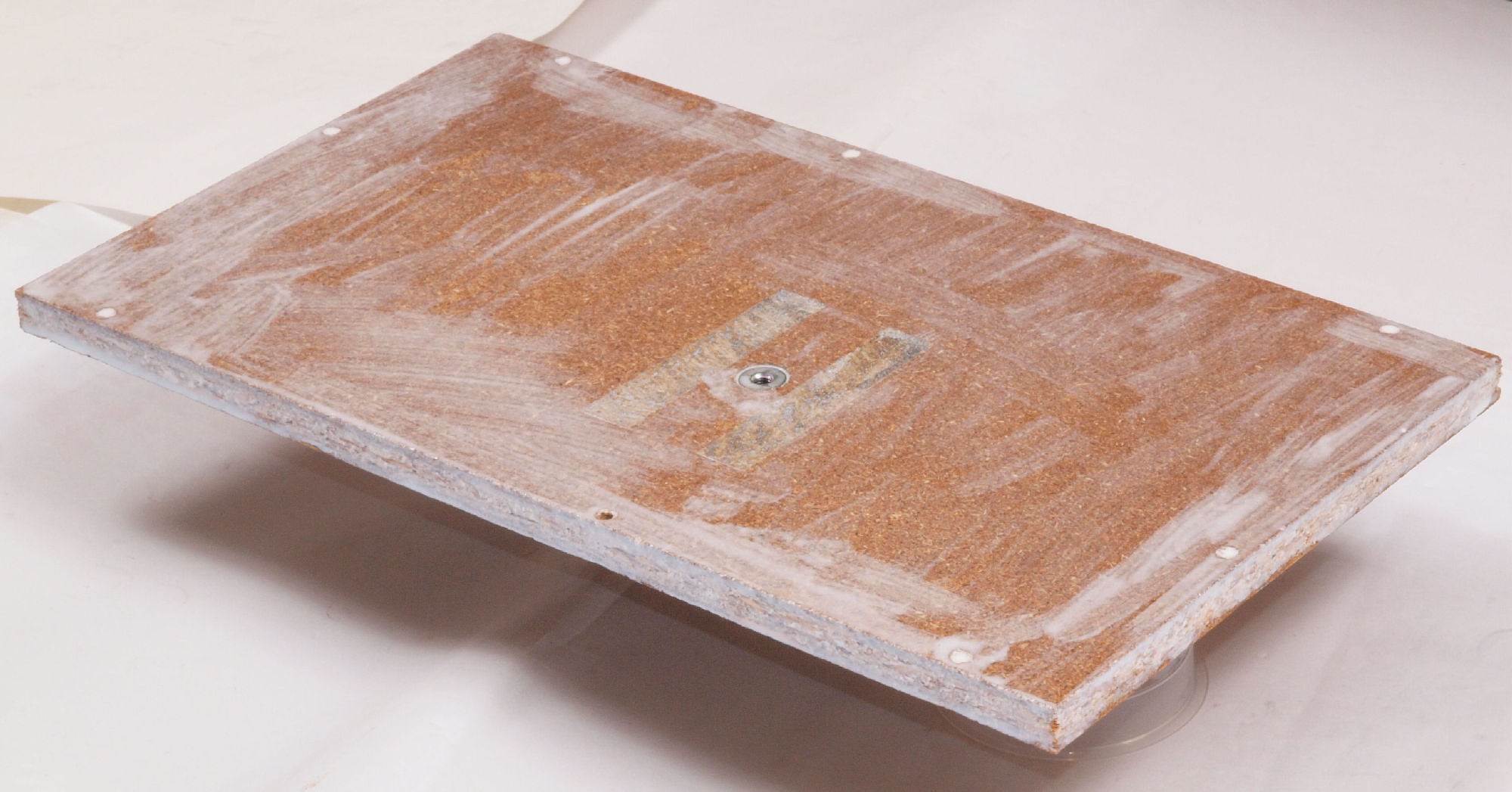

| Ａ３１． 外観 下から見る。 |
 |

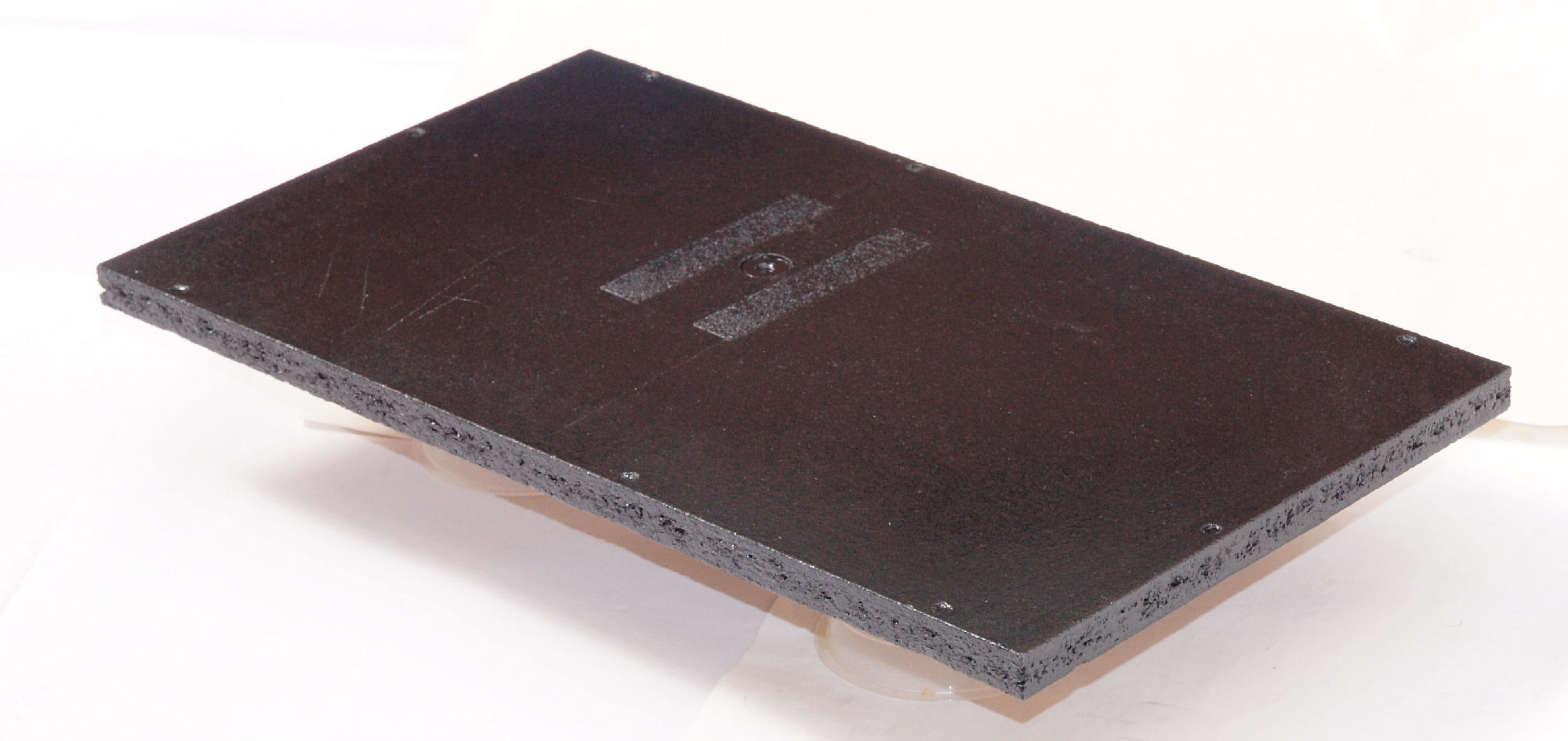

| Ａ３２． 点検中 下蓋を取り、下から見る。 |
 |

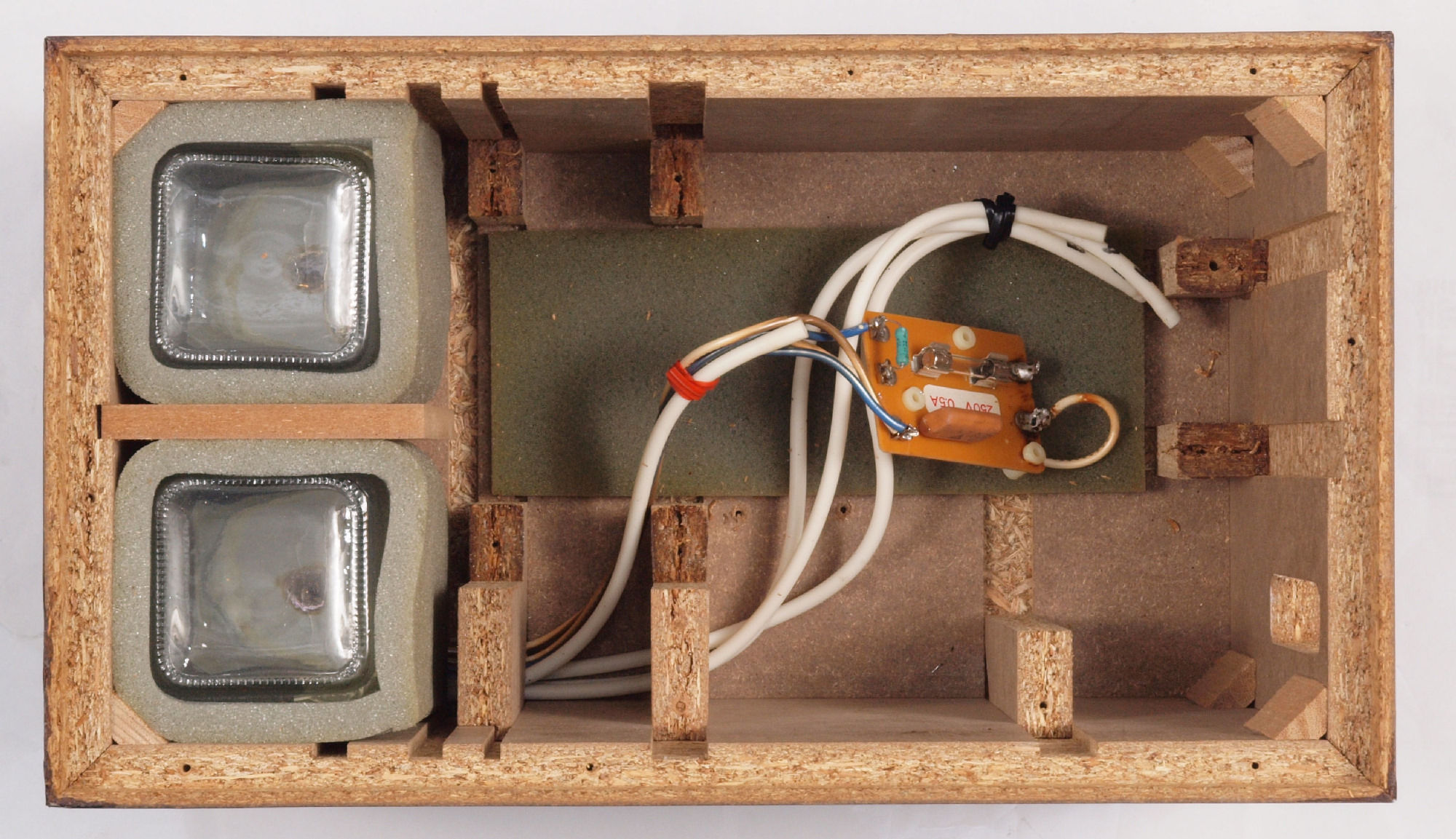

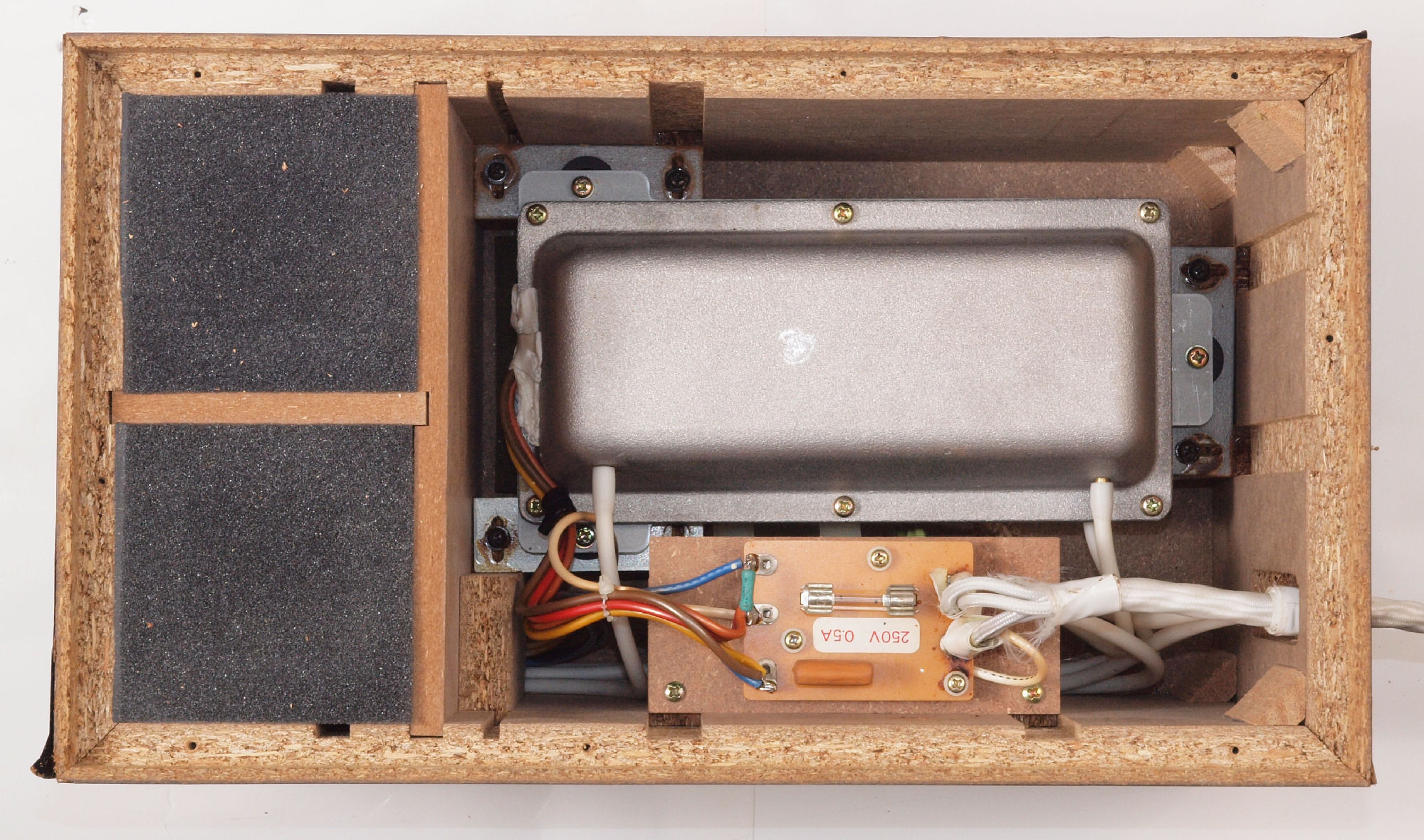

| Ａ３２． 点検中 下蓋・緩衝スポンジを取り、下から見る。 |
 |
| Ａ３３． 点検中 ４芯の太い、電源コードの取り付け。 |
 |
| Ａ３３２． 点検中 ４芯の太い、電源コードの取り付け拡大。 |
 |

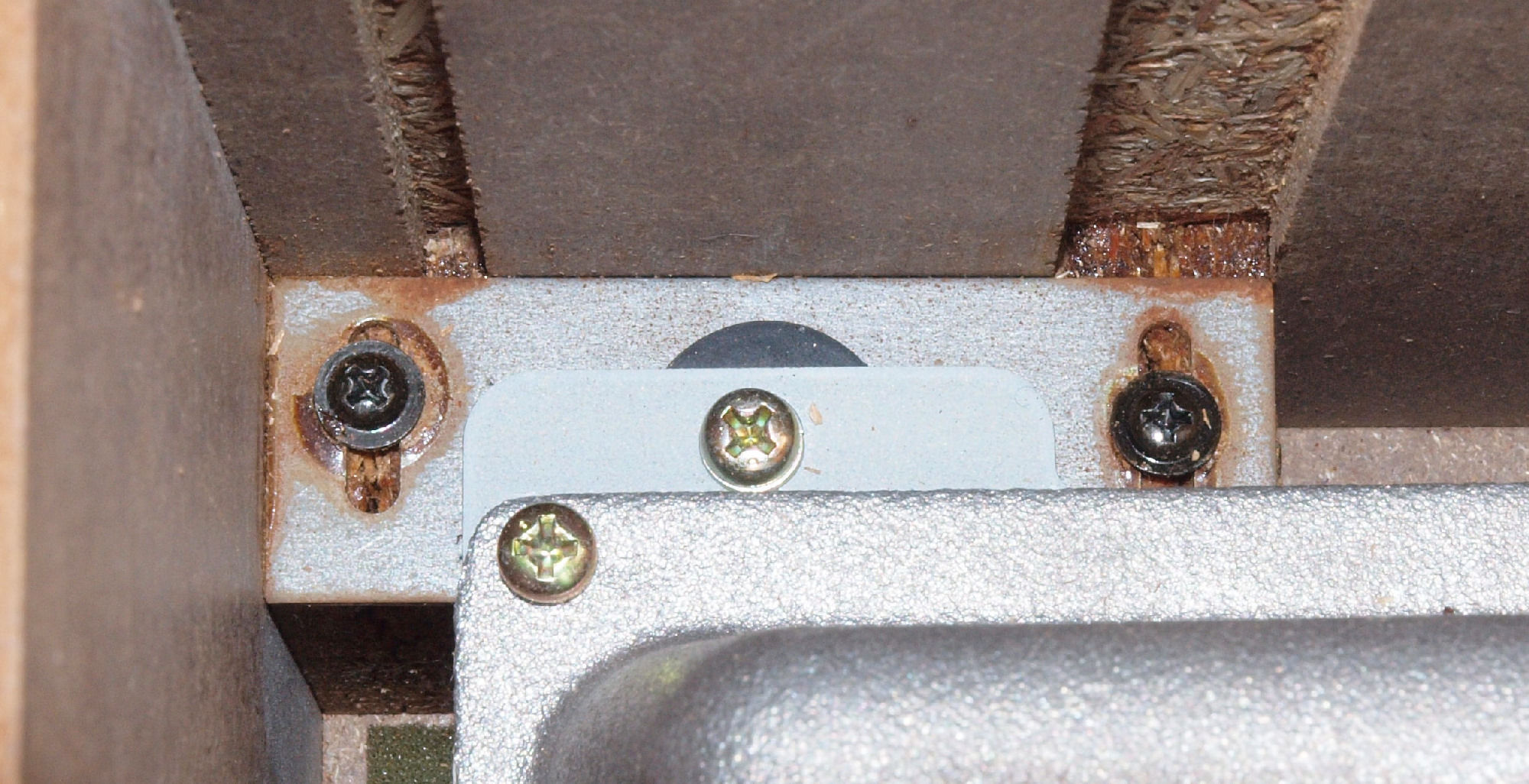

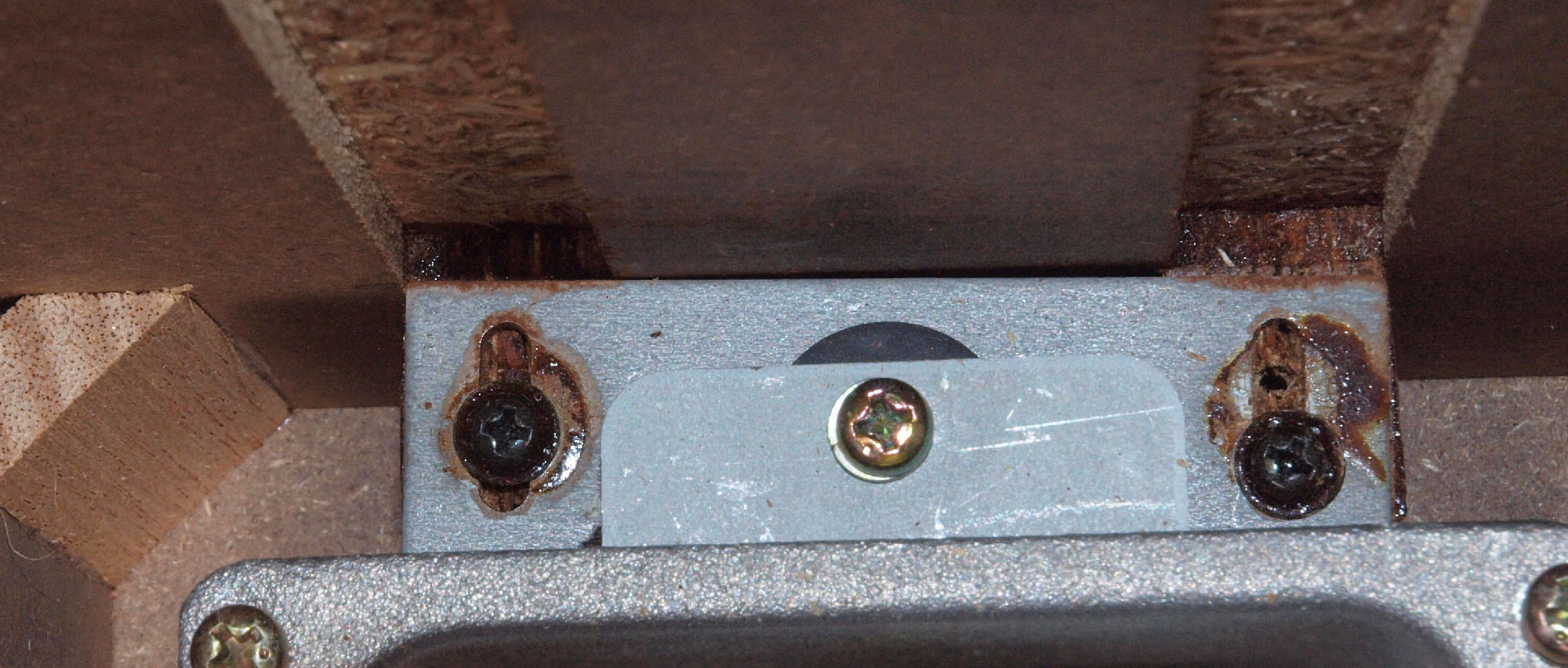

| Ａ４１． 点検中 ポンプ固定ビスの腐食、位置の移動から、修理履歴有り。 |
 |
| Ａ４２． 点検中 ポンプ固定ビスの腐食、位置の移動から、修理履歴有り。 |
 |

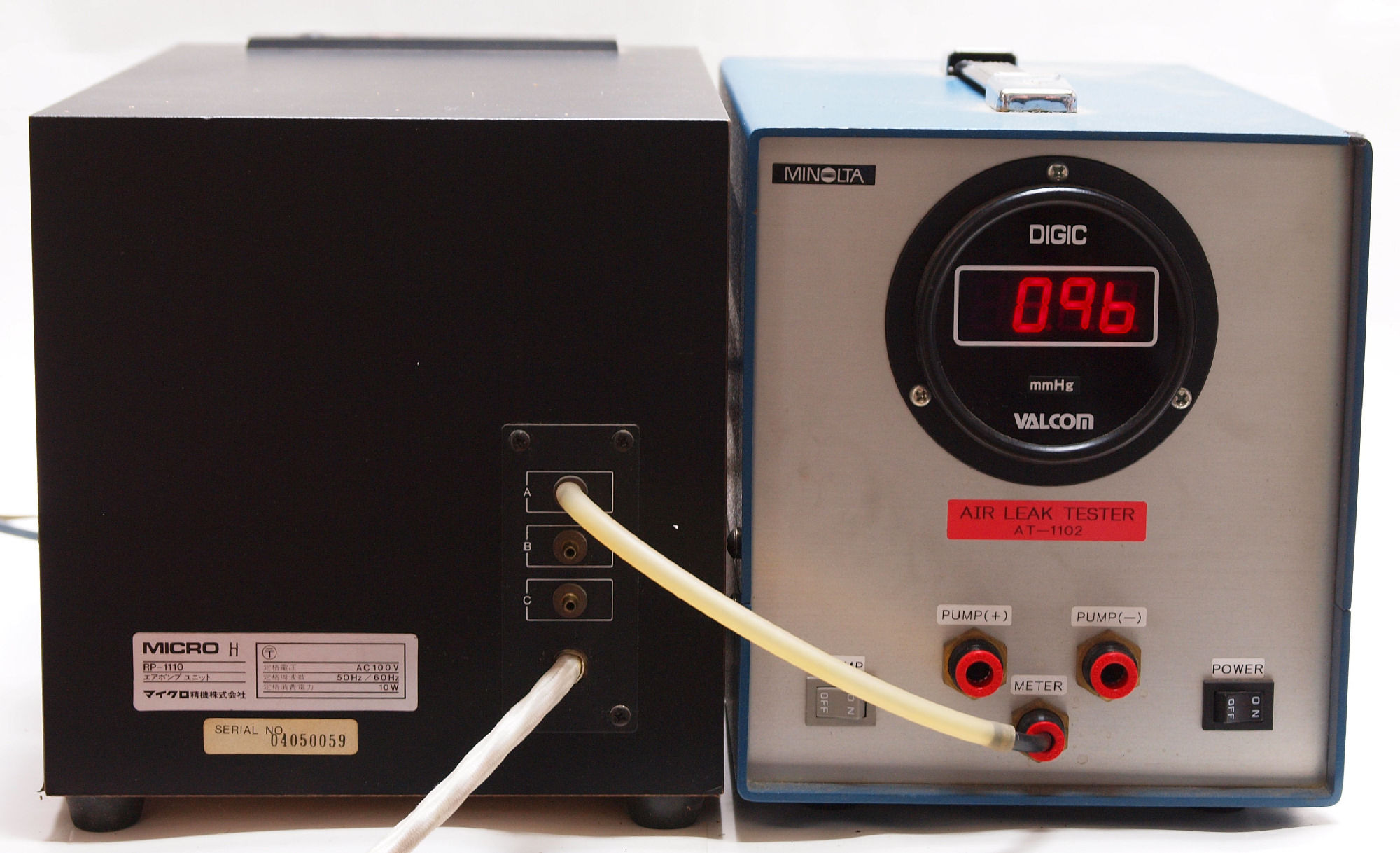

| Ｓ． 修理前点検・測定. Ｓ１１． 測定中 「Ａ＝吐き出し」 の圧力測定。 低い |
 |
| Ｓ１２． 測定中 「B＝吸い込」 の圧力測定。 低い |
 |
| Ｓ１３． 測定中 「Ｃ＝吐き出し」 の圧力測定。 低い。 |
 |
| Ｃ． 修理状況 Ｃ１１． 修理中 ポンプ取り出し。 |
 |

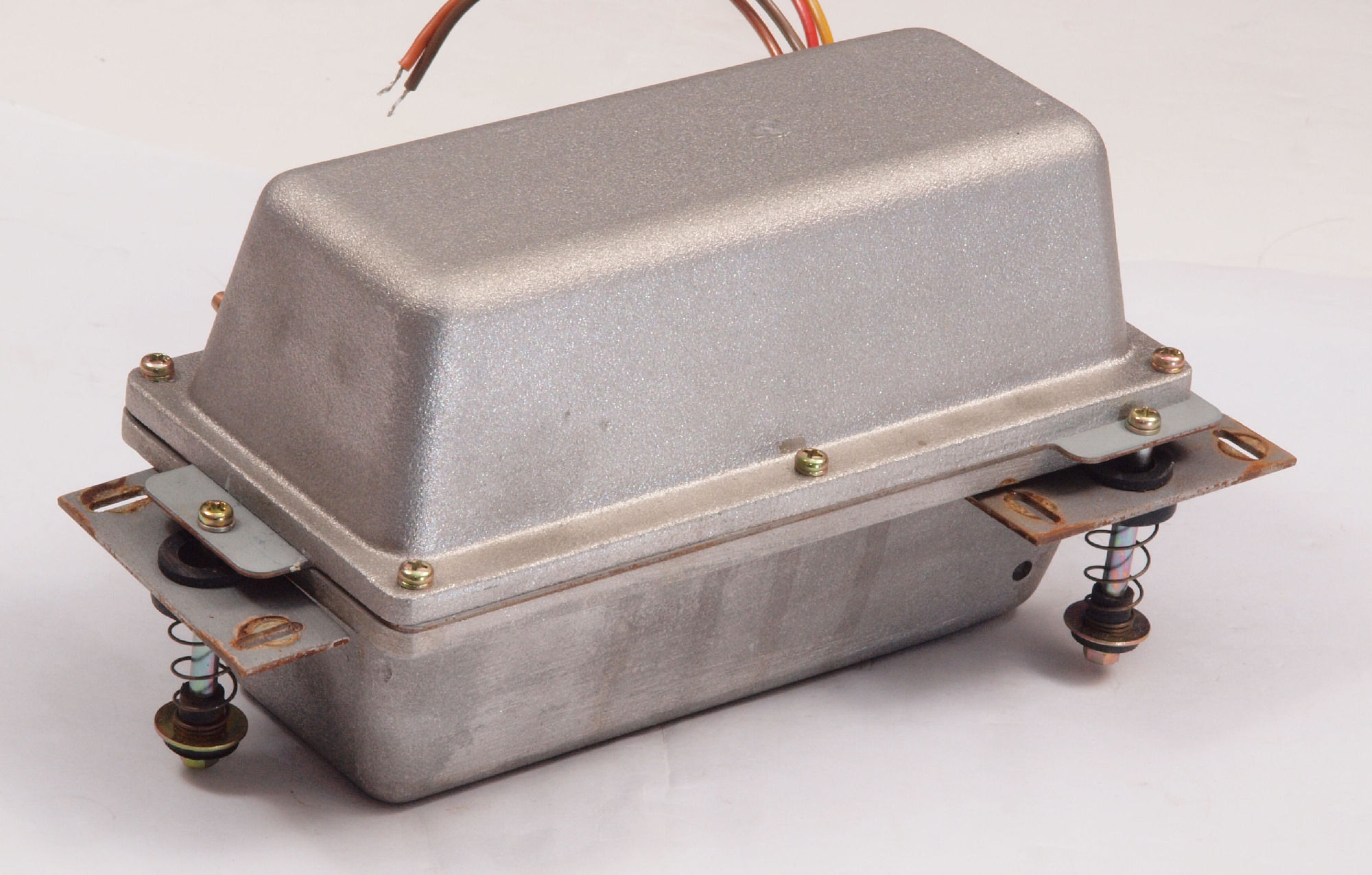

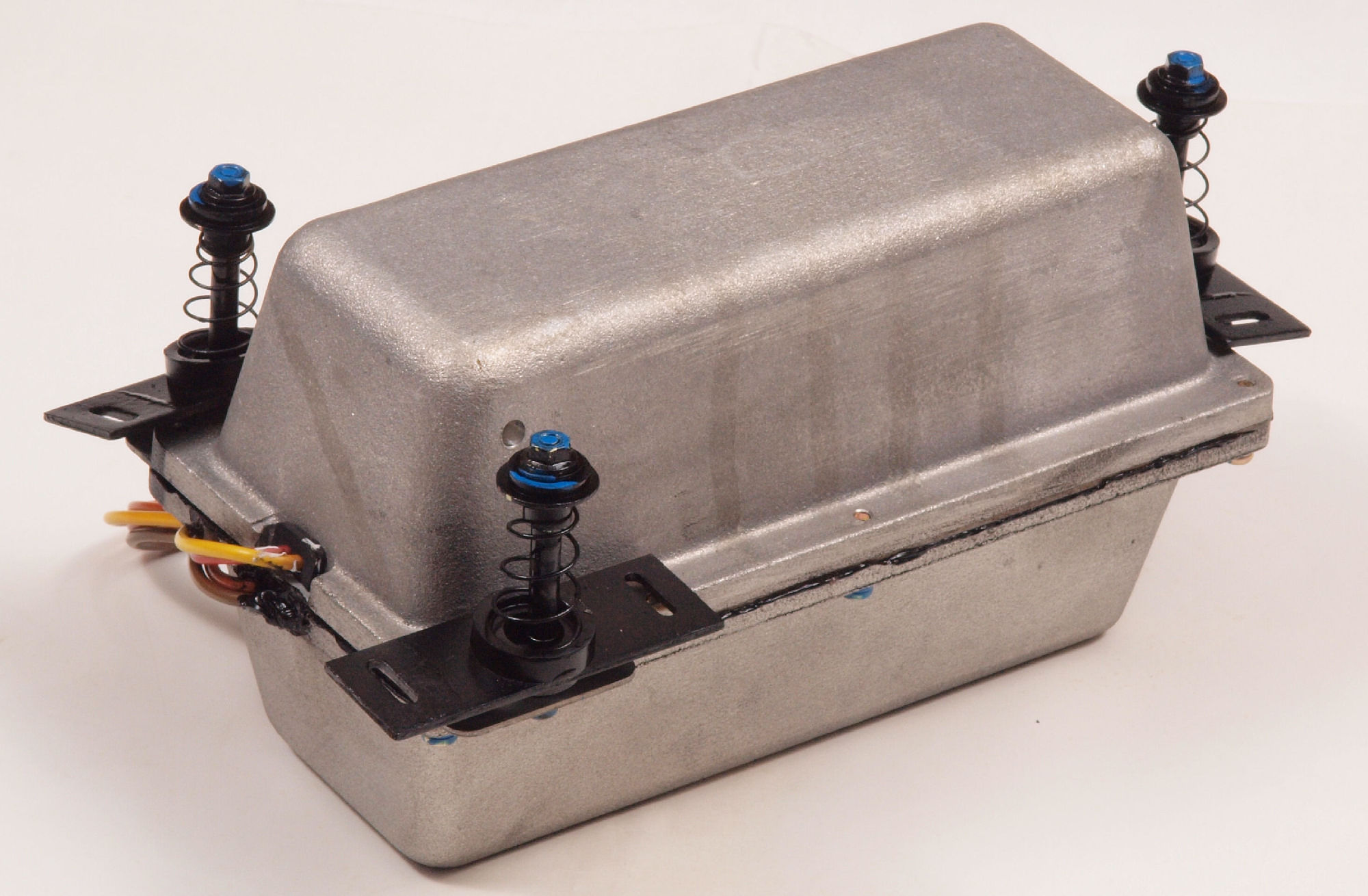

| Ｃ１２． 修理後 ポンプ。 |
 |
| Ｃ１３． 修理前 ポンプ取り出し。 |
 |

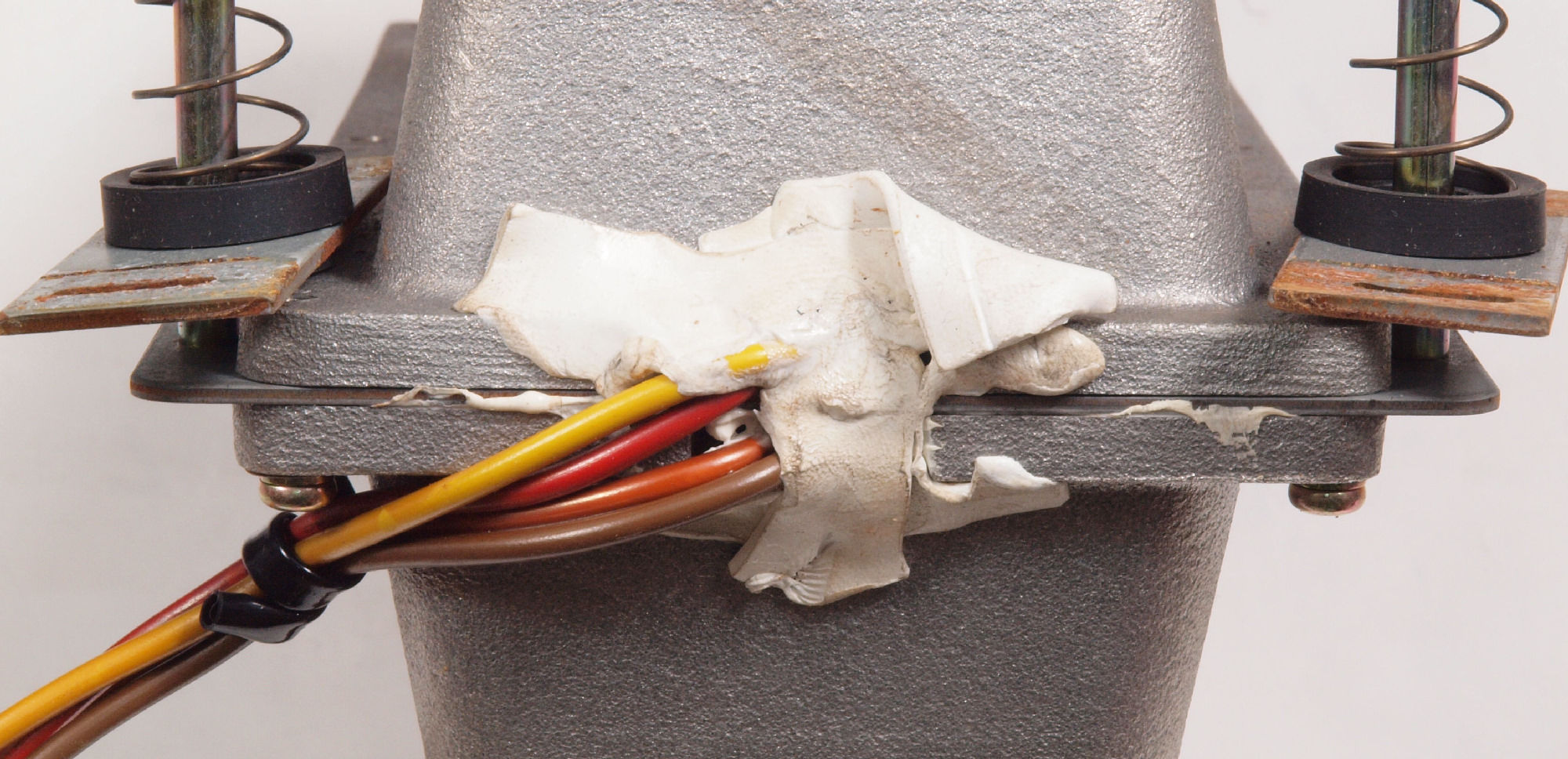

| Ｃ１３２． 修理中 パテで補強して有る？ |
 |
| Ｃ１４． 修理後 ポンプ。 |
 |

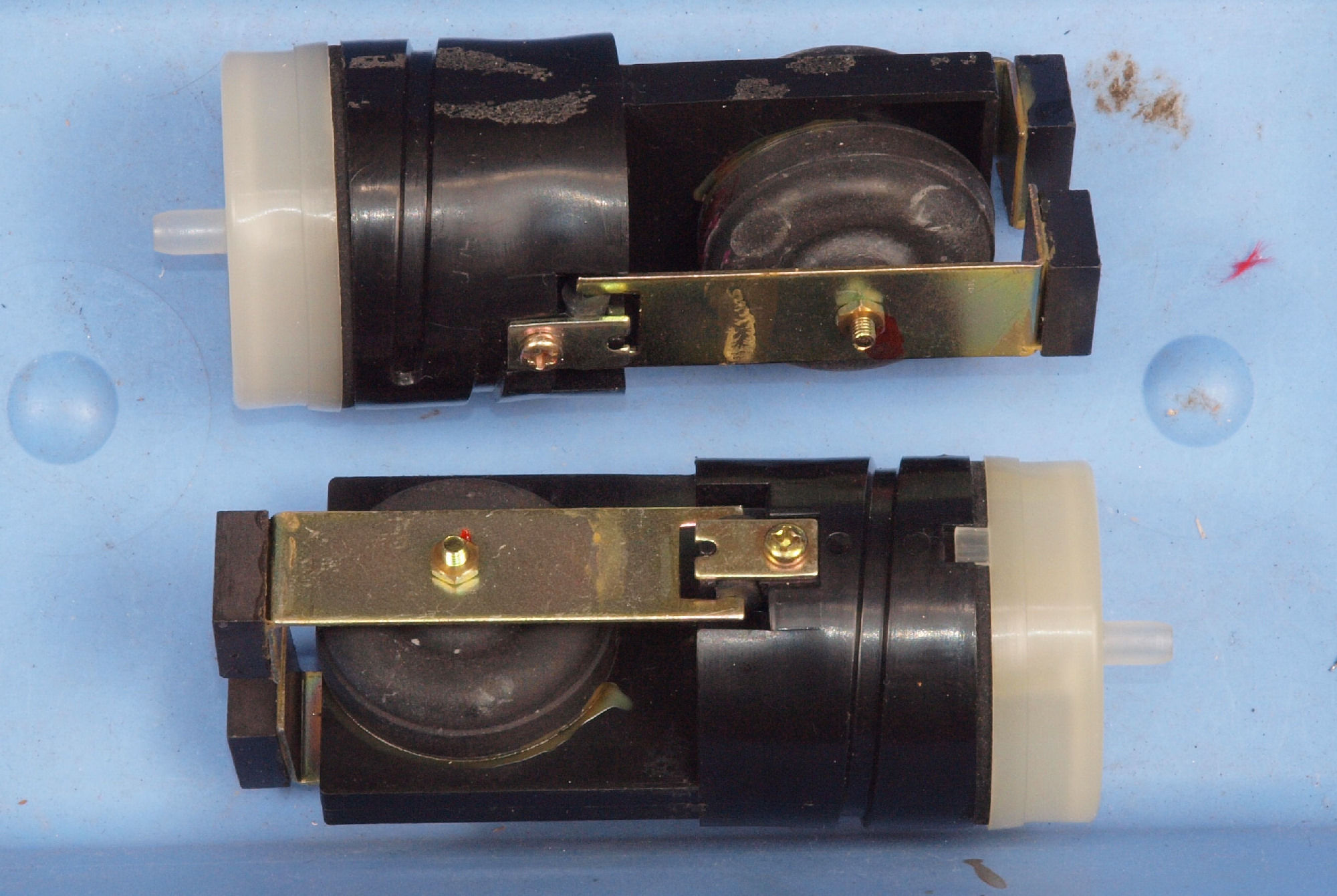

| Ｃ２１． 修理前 「Ａ＝吐き出し用ポンプ」 |
 |

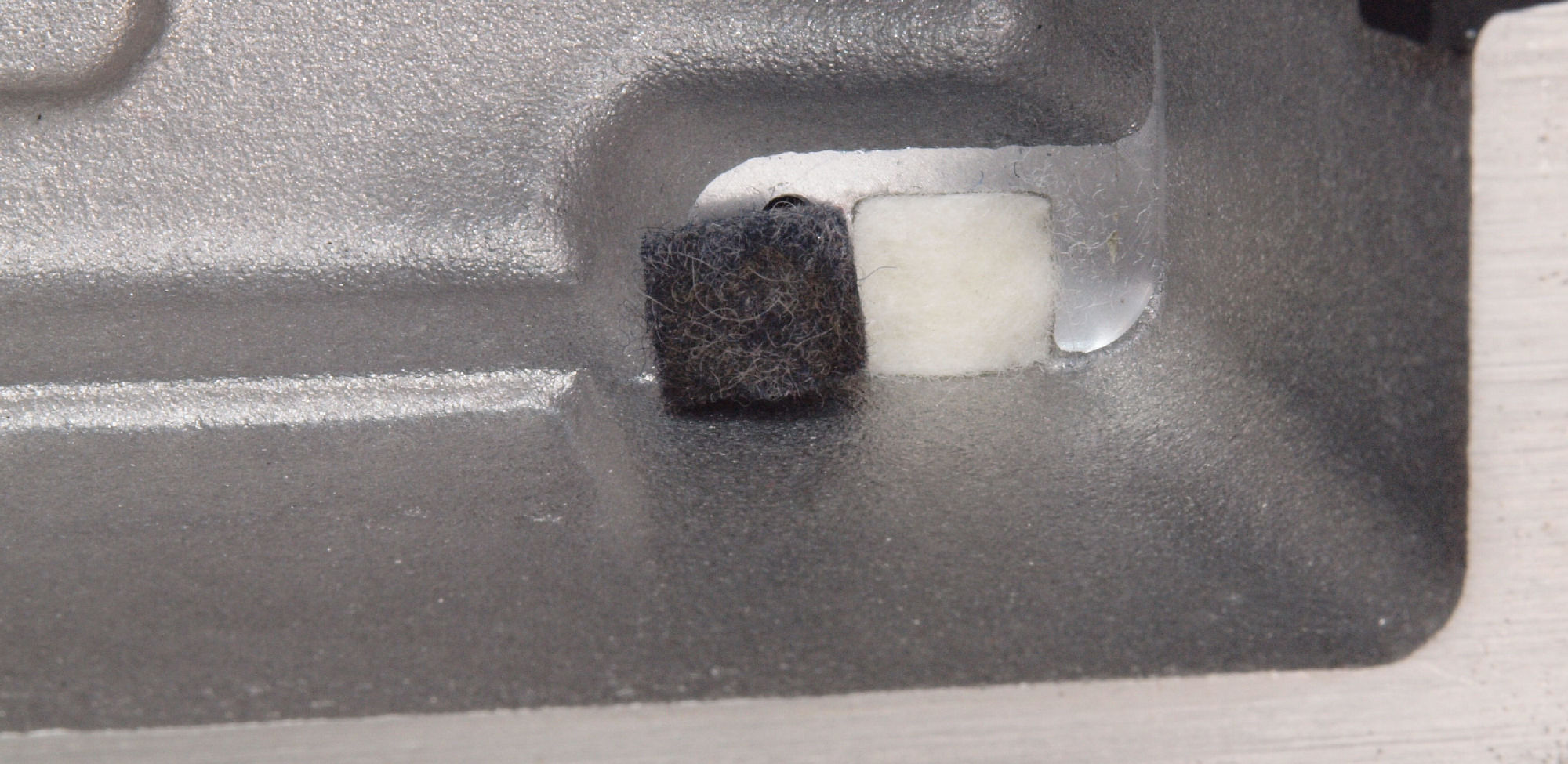

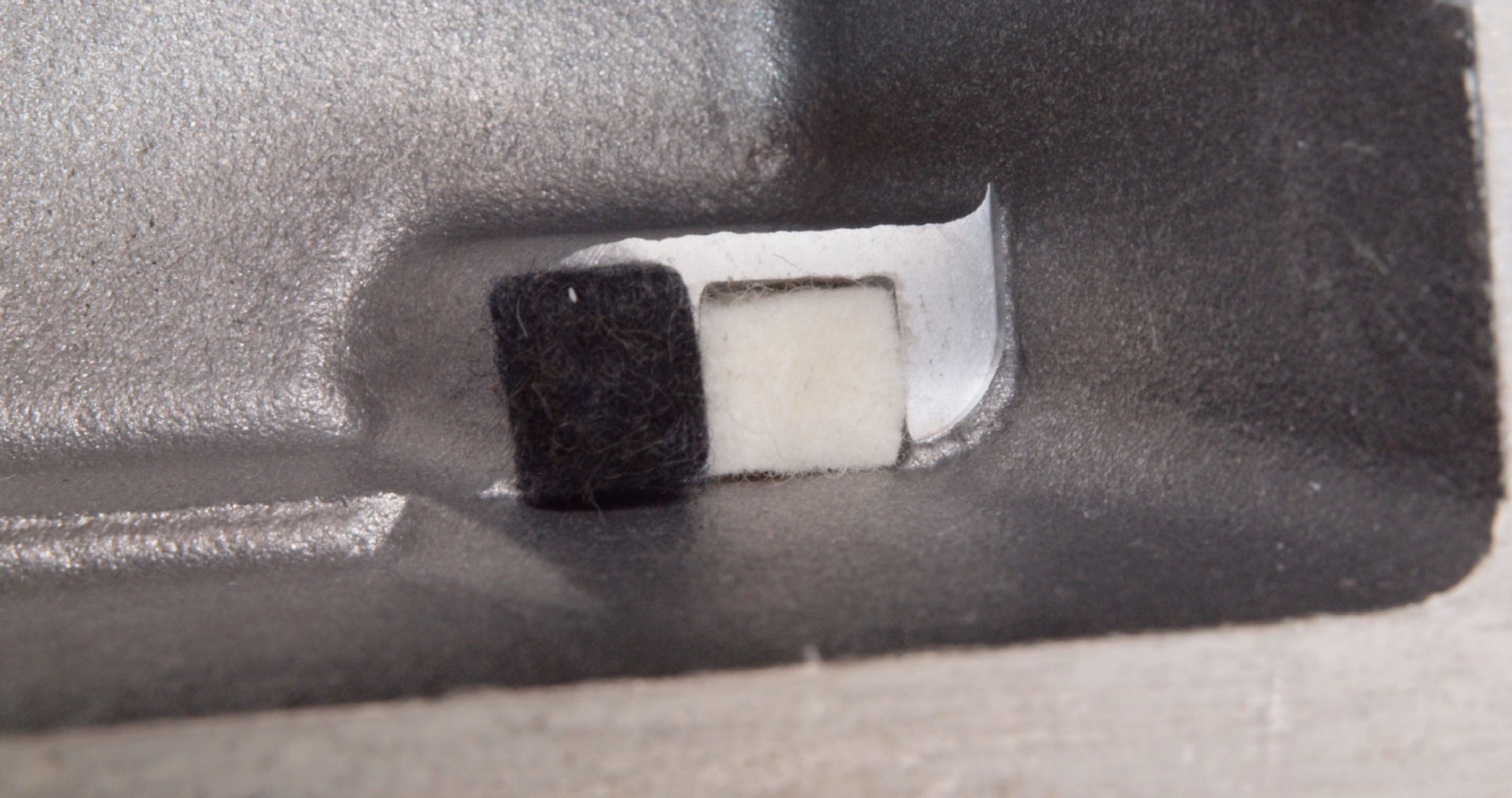

| Ｃ２１２． 修理中 「Ａ＝吐き出し用ポンプ」、 吸い込み口のフイルター。 |
 |

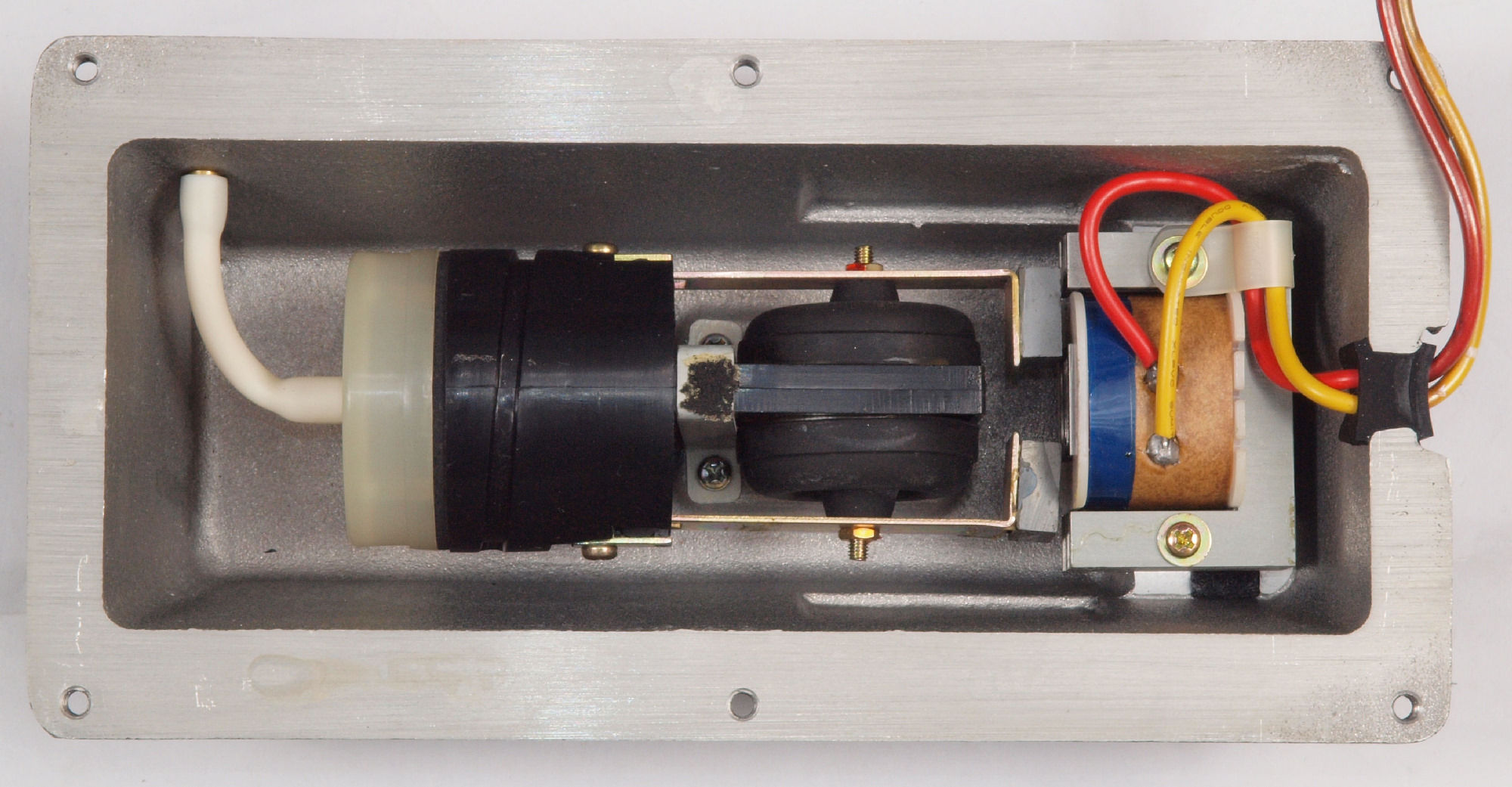

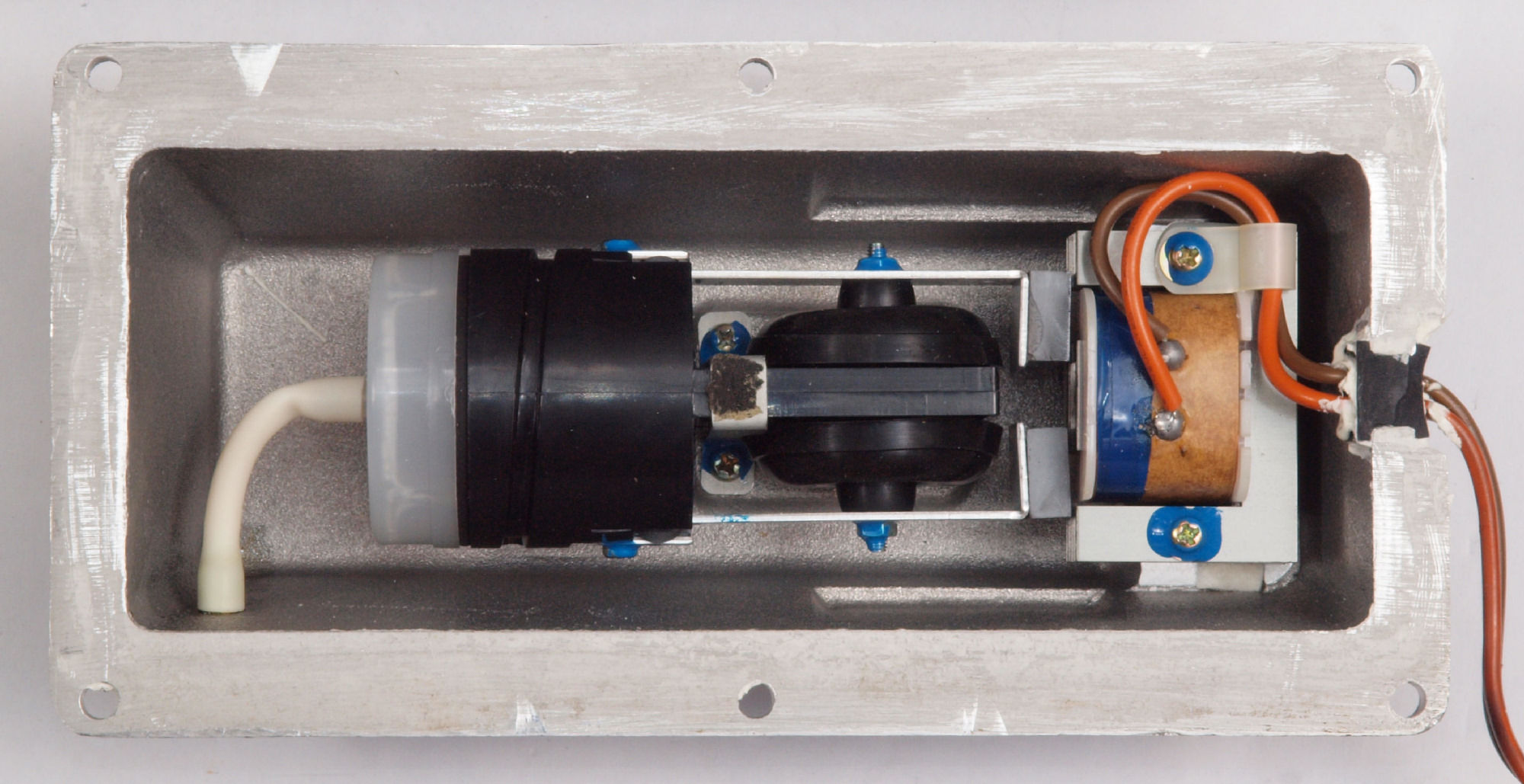

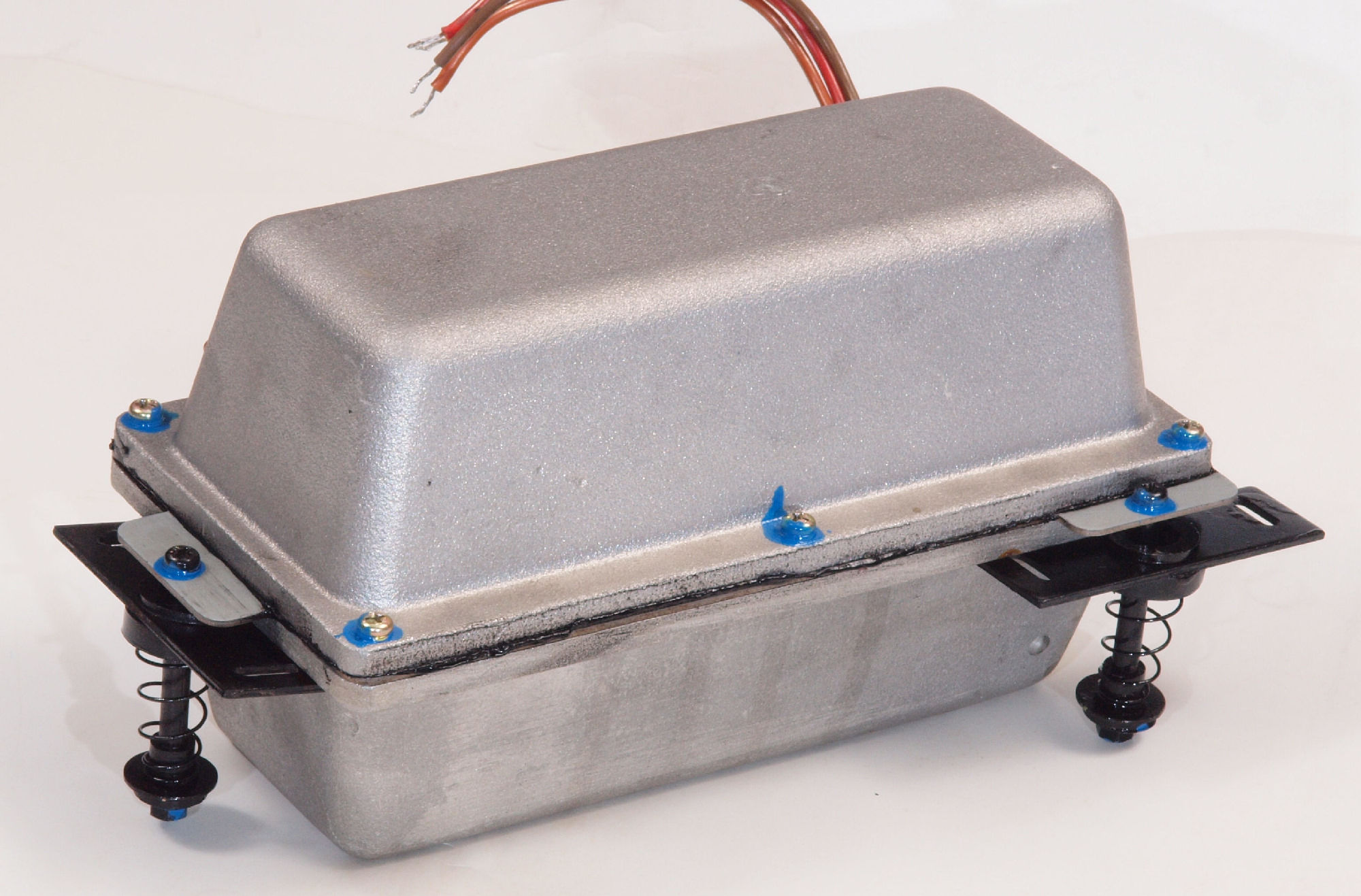

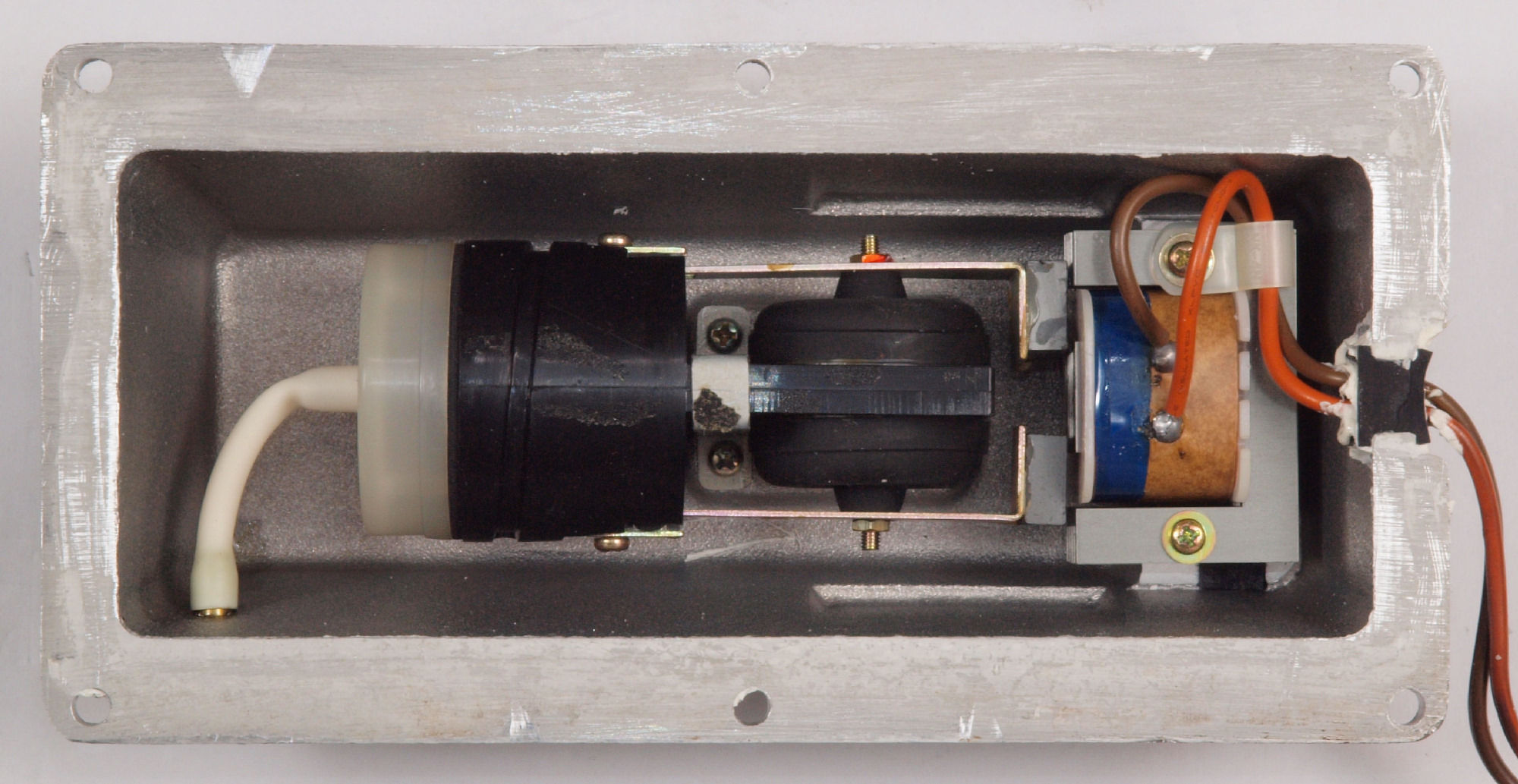

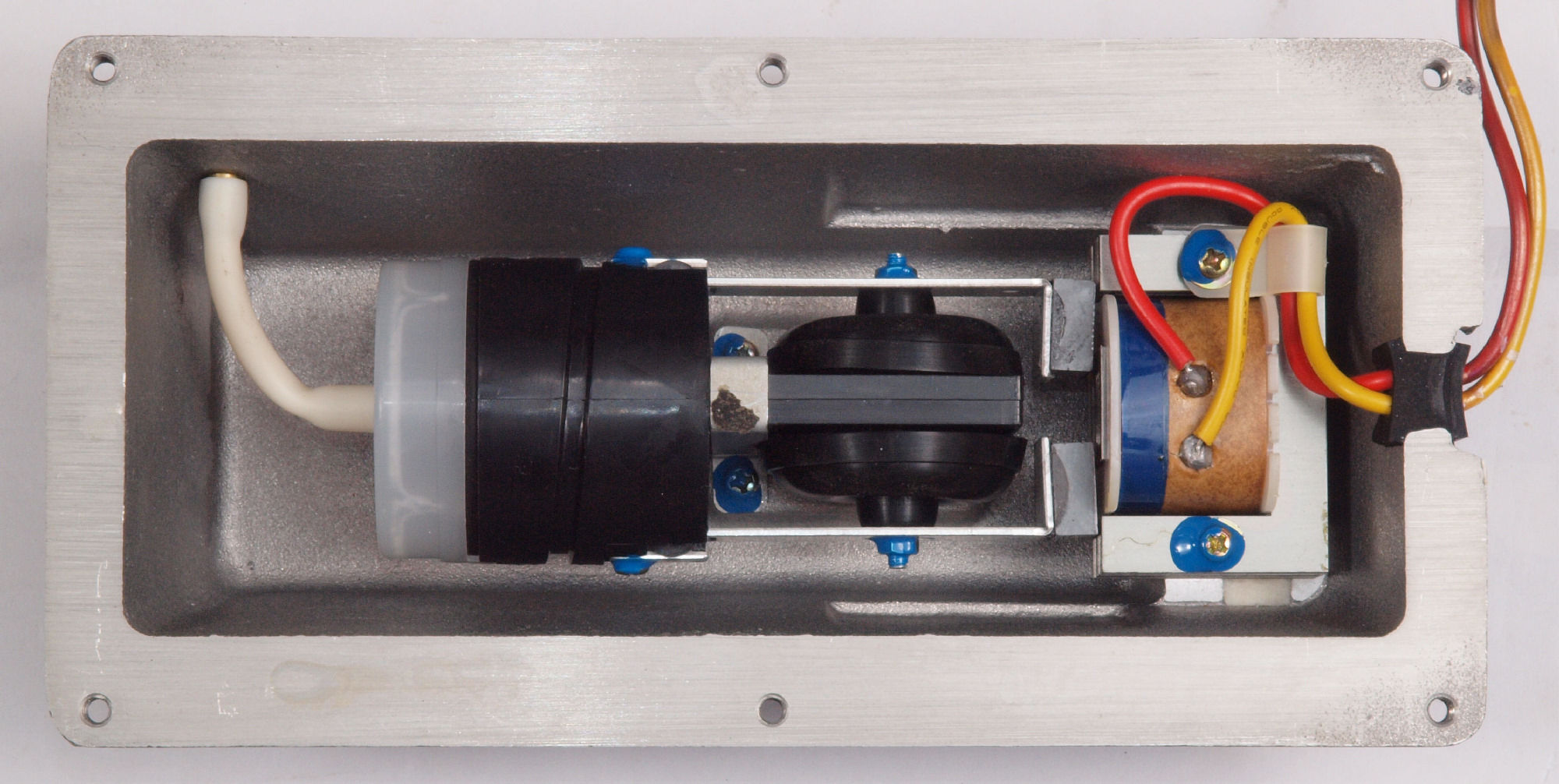

| Ｃ２２． 修理（交換）後 「Ａ＝吐き出し用ポンプ」 ユニット |
 |

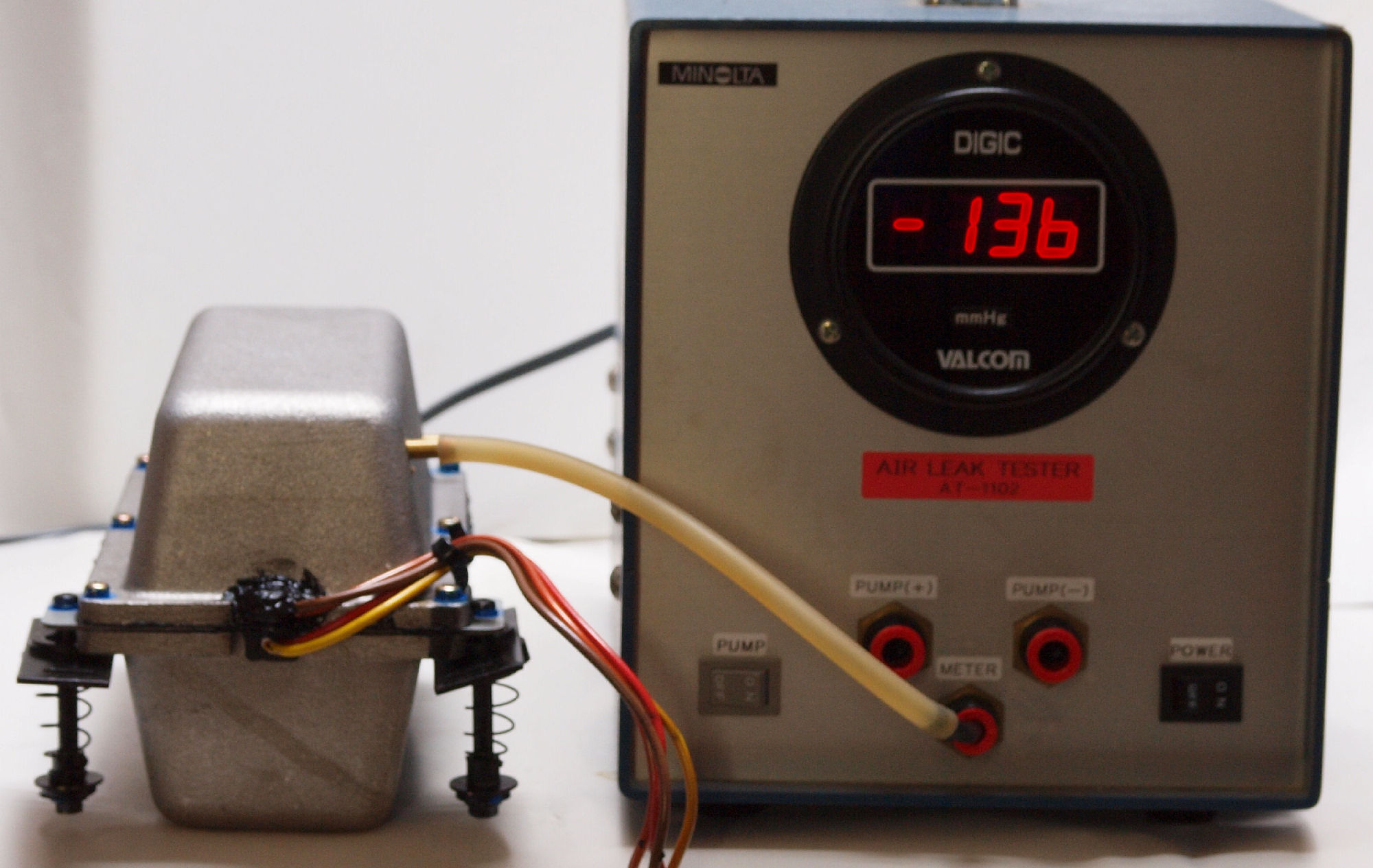

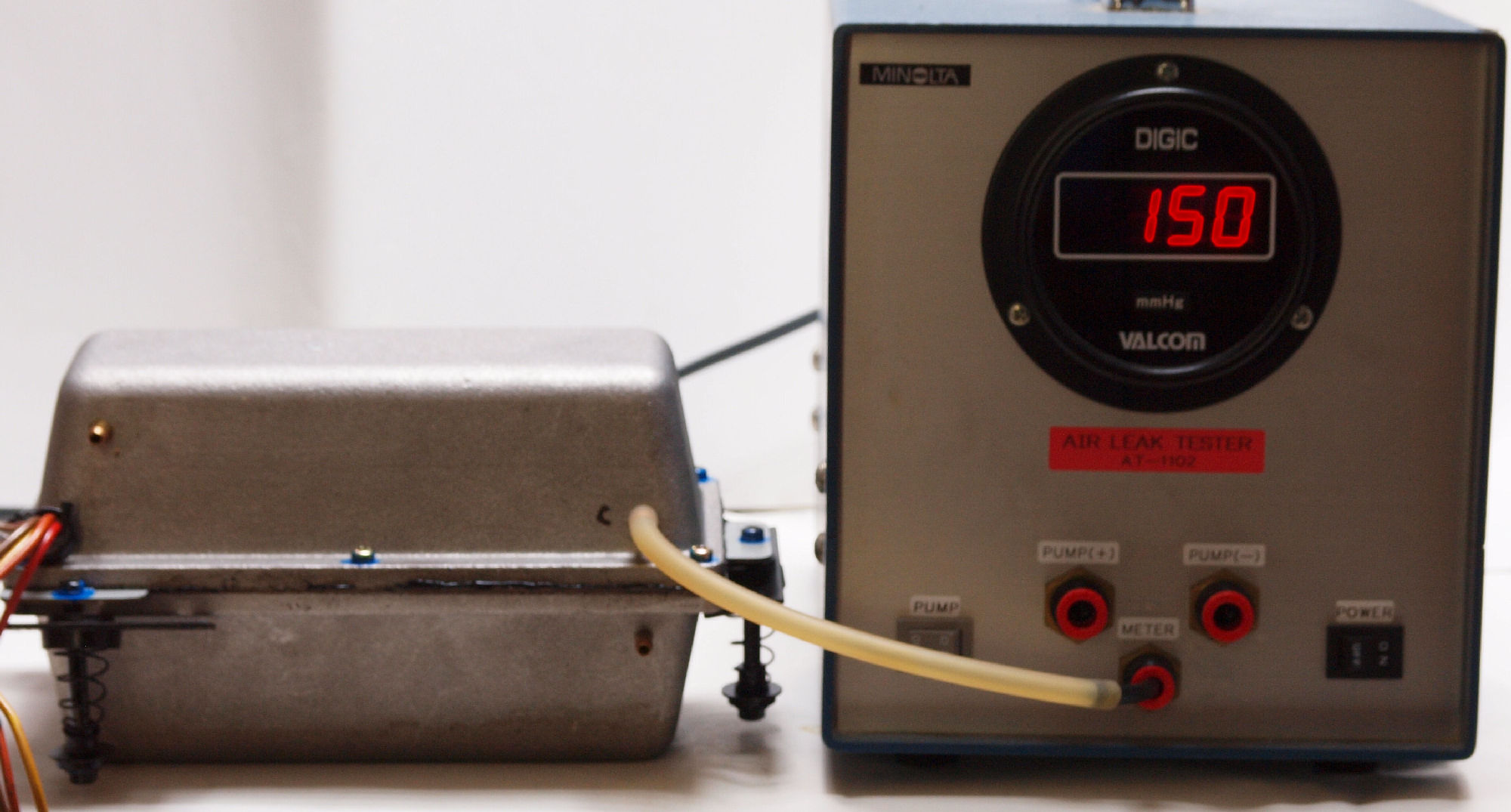

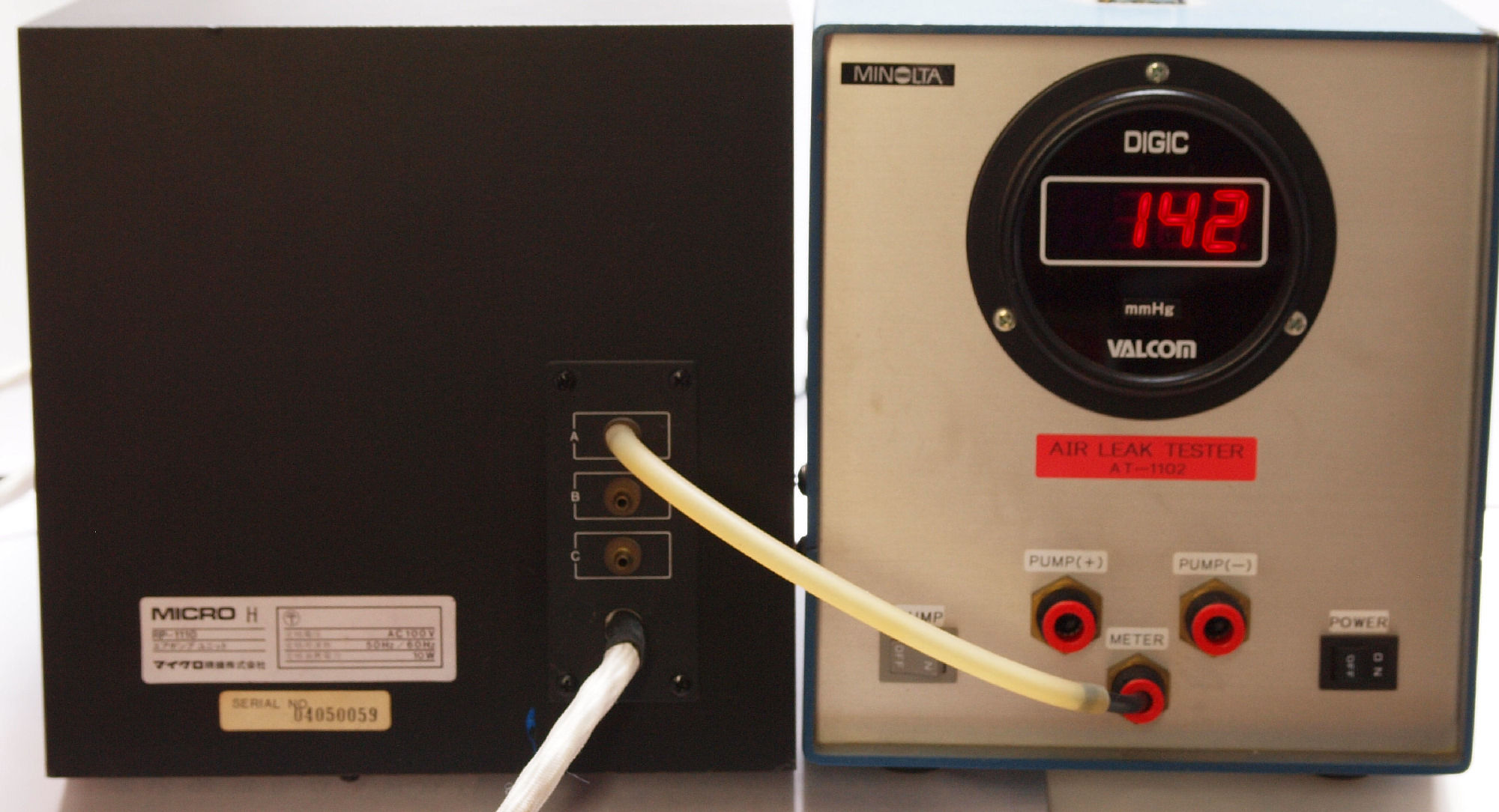

| Ｃ２３． 修理（交換）後圧力測定中の 「Ａ＝吐き出し用ポンプ」 |
 |
| Ｃ３１． 修理前 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 |
 |
| Ｃ３１２． 修理中 「Ｂ．Ｃ＝吐き出し用ポンプ」、 吸い込み口のフイルター。 |
 |
| Ｃ３２． 修理（交換）後 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 ユニット |
 |
| Ｃ３３． 修理（交換）後圧力測定中の 「Ｃ＝吐き出し」 |
 |
| Ｃ３４． 修理（交換）後圧力測定中の 「Ｂ＝吸い込み」 |
 |

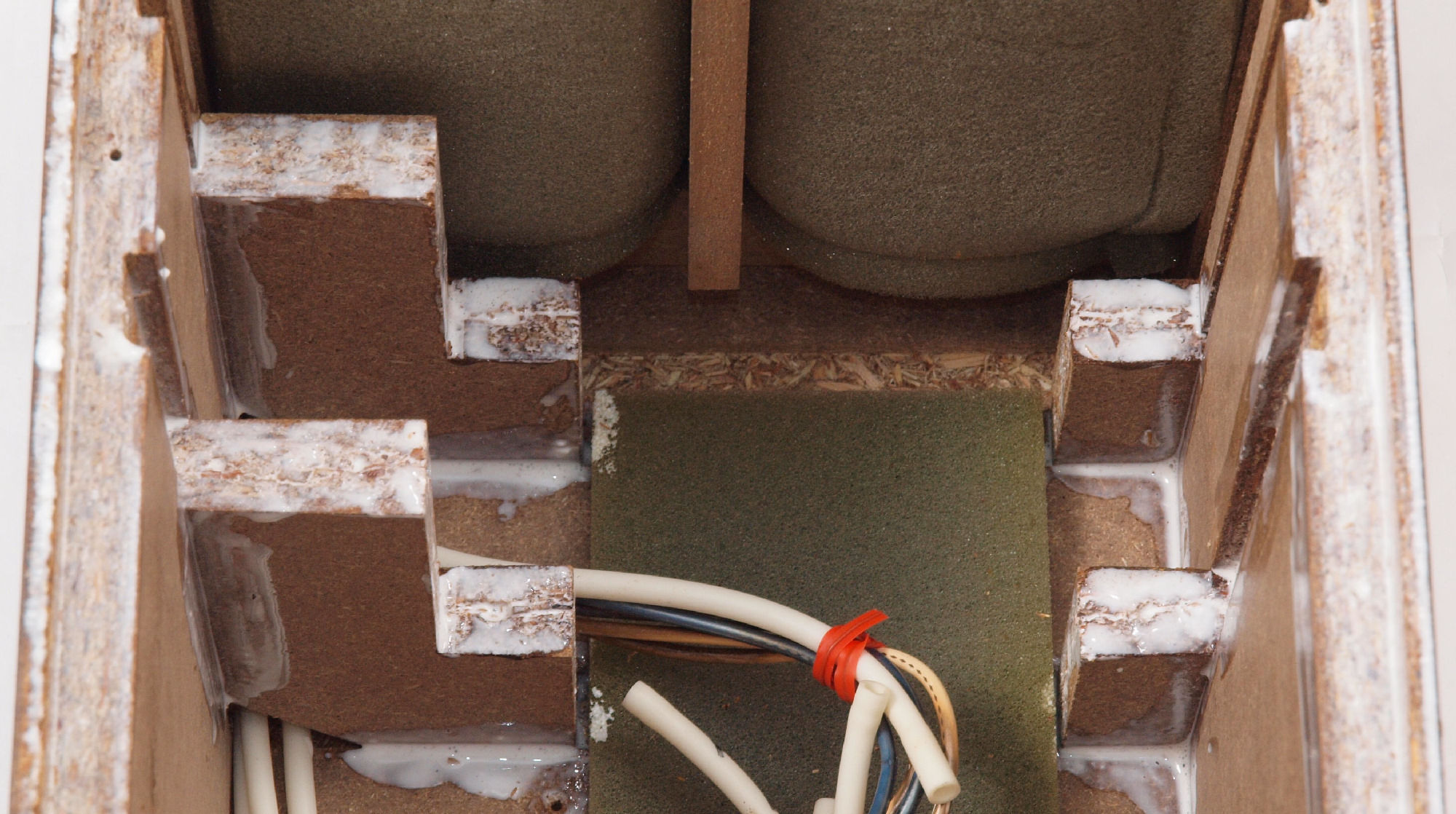

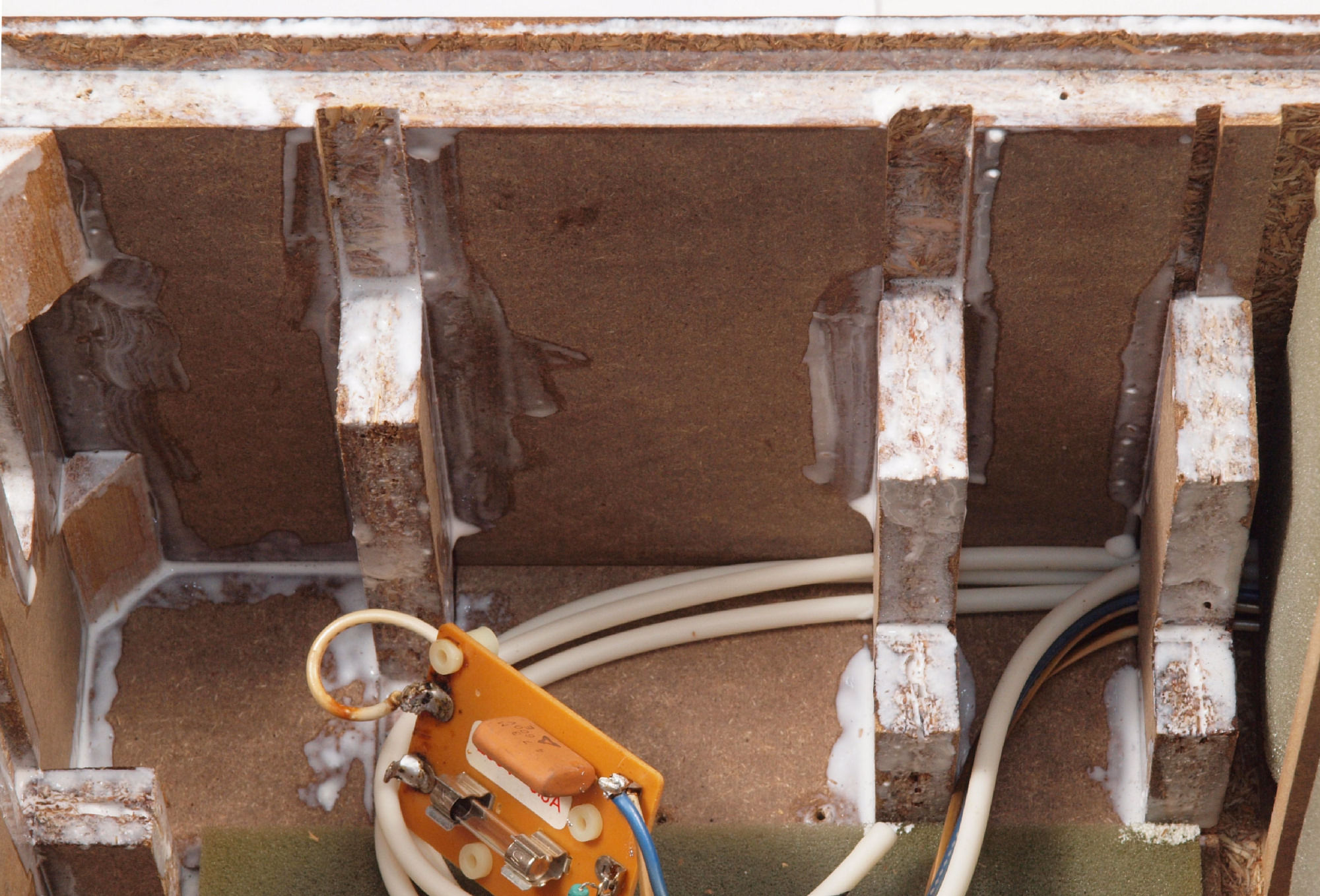

| Ｃ４１． 修理前 接着材が劣化した木箱圧縮板右側。 |
 |
| Ｃ４２． 修理中 圧縮板にボンドを塗って固めている、右側。 |
 |
| Ｃ４３． 修理後 表に出るところは、ラッカーを吹き付ける。 |
 |
| Ｃ４４． 修理前 接着材が劣化した木箱圧縮板左側。 |
 |
| Ｃ４５． 修理中 圧縮板にボンドを塗って固めている、左側。 |
 |
| Ｃ４６． 修理後 表に出るところは、ラッカーを吹き付ける。 |
 |
| Ｃ５１． 修理前 接着材が劣化したフューズ取付圧縮板。 |
 |
| Ｃ５２． 修理後 圧縮板にボンドを塗って固めている、フューズ取付圧縮板。 |
 |
| Ｃ５３． 修理前 フューズ取付け台。 |
 |
| Ｃ５４． 修理（塗装）後 フューズ取付け台。 |
 |

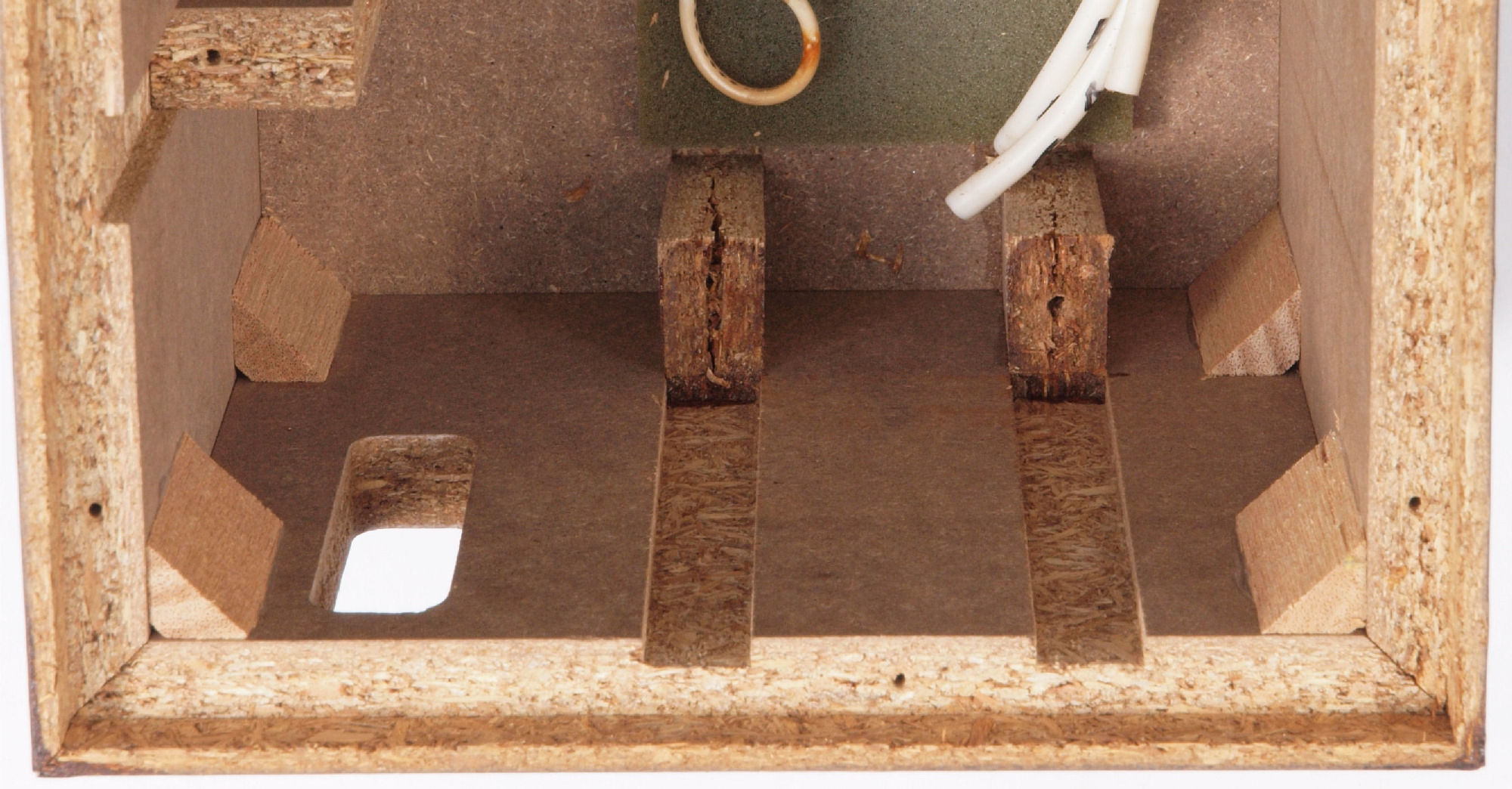

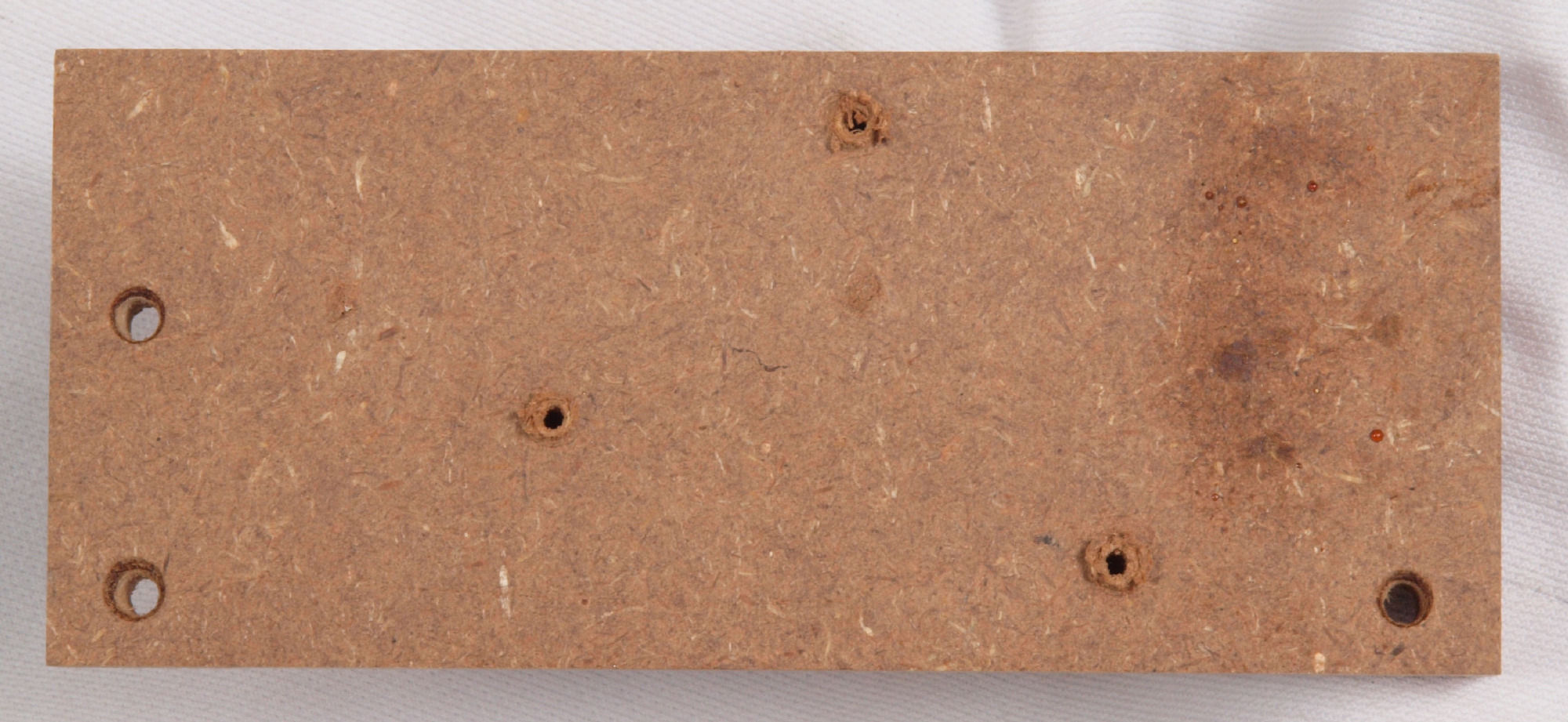

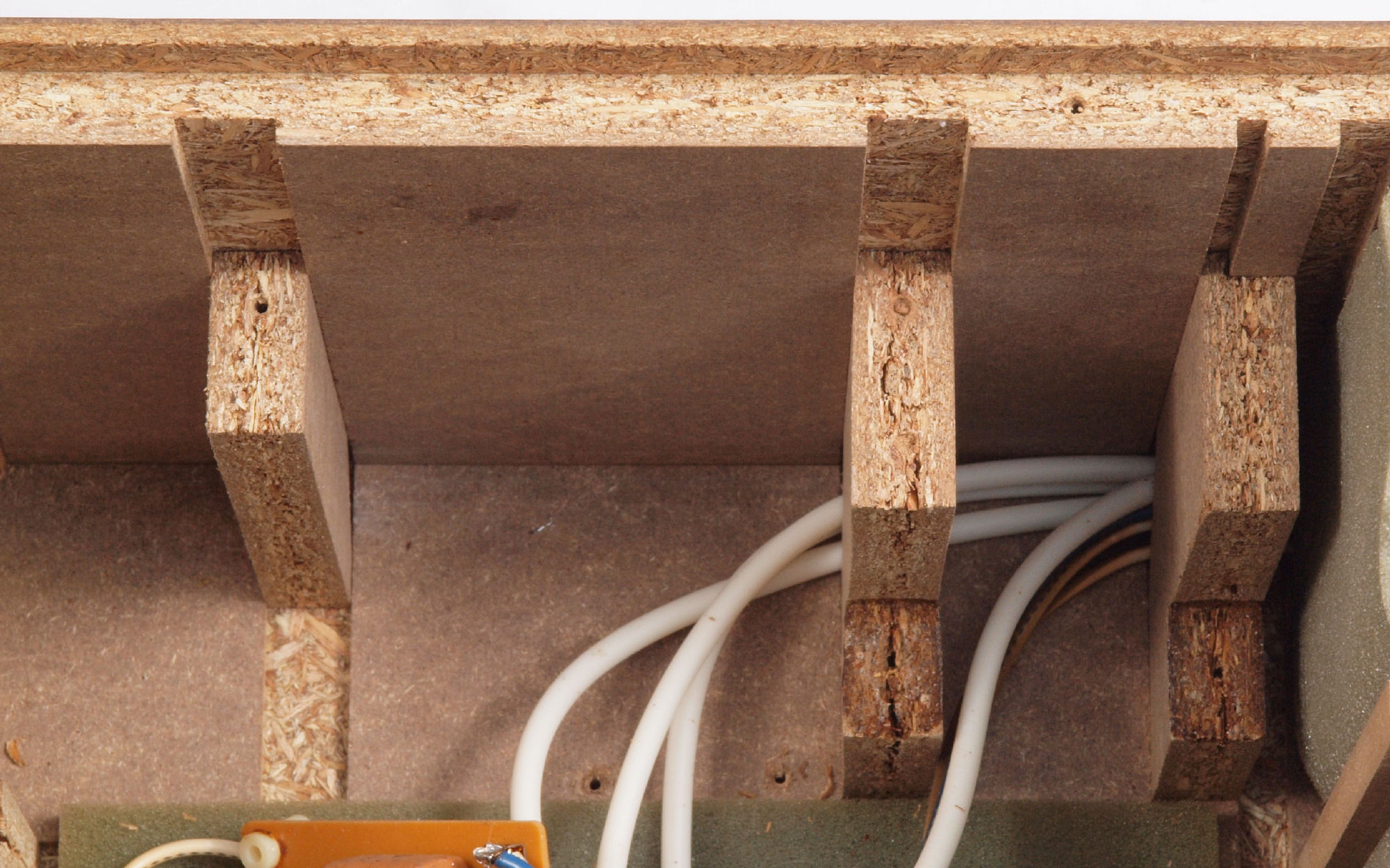

| Ｃ６１． 修理前 木ネジで割れた、「ポンプ取り付け板」。 |
 |
| Ｃ６２． 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。 |
 |
| Ｃ６３． 修理前 木ネジで割れた、「ポンプ取り付け板」。 |
 |
| Ｃ６４． 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。 |
 |

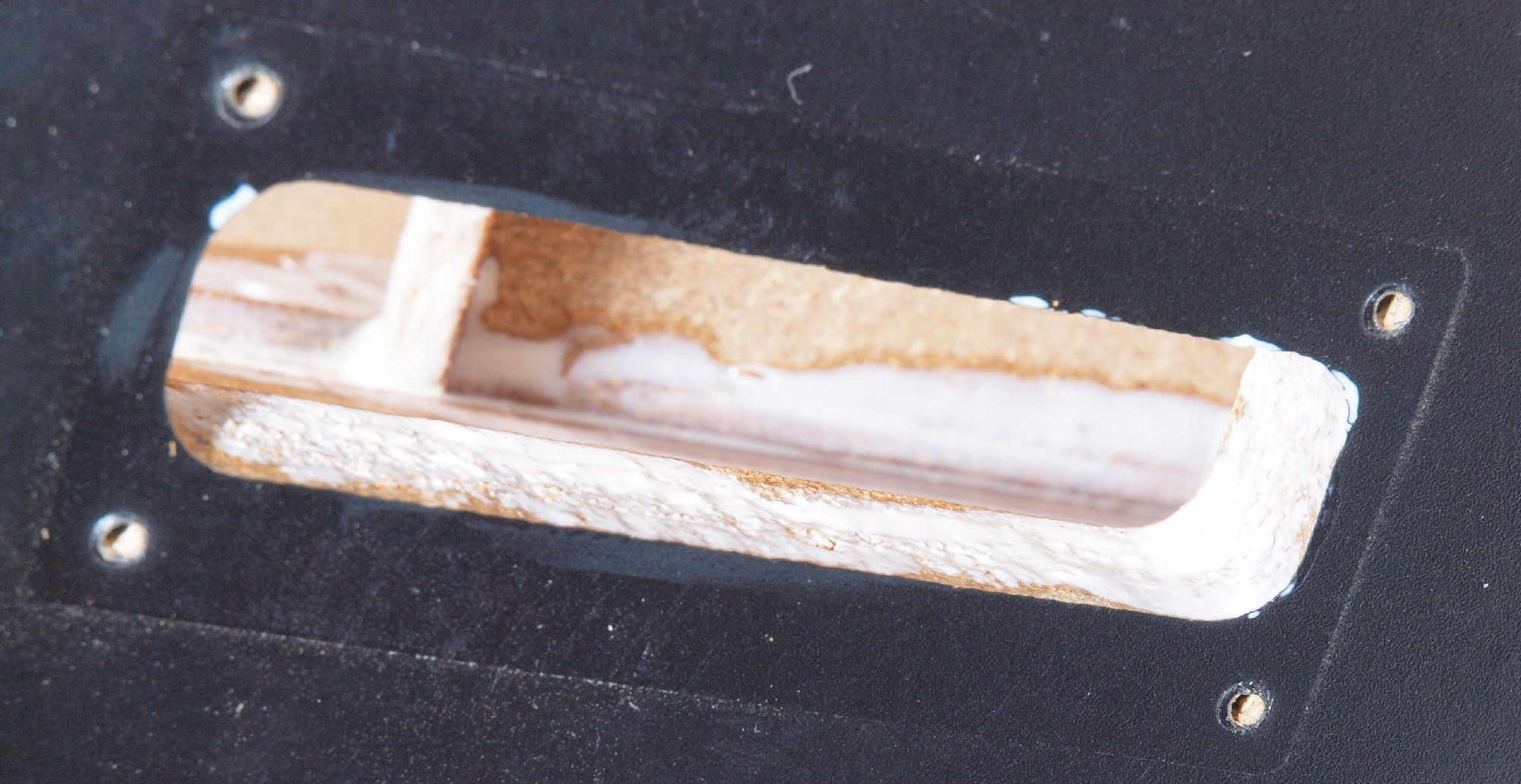

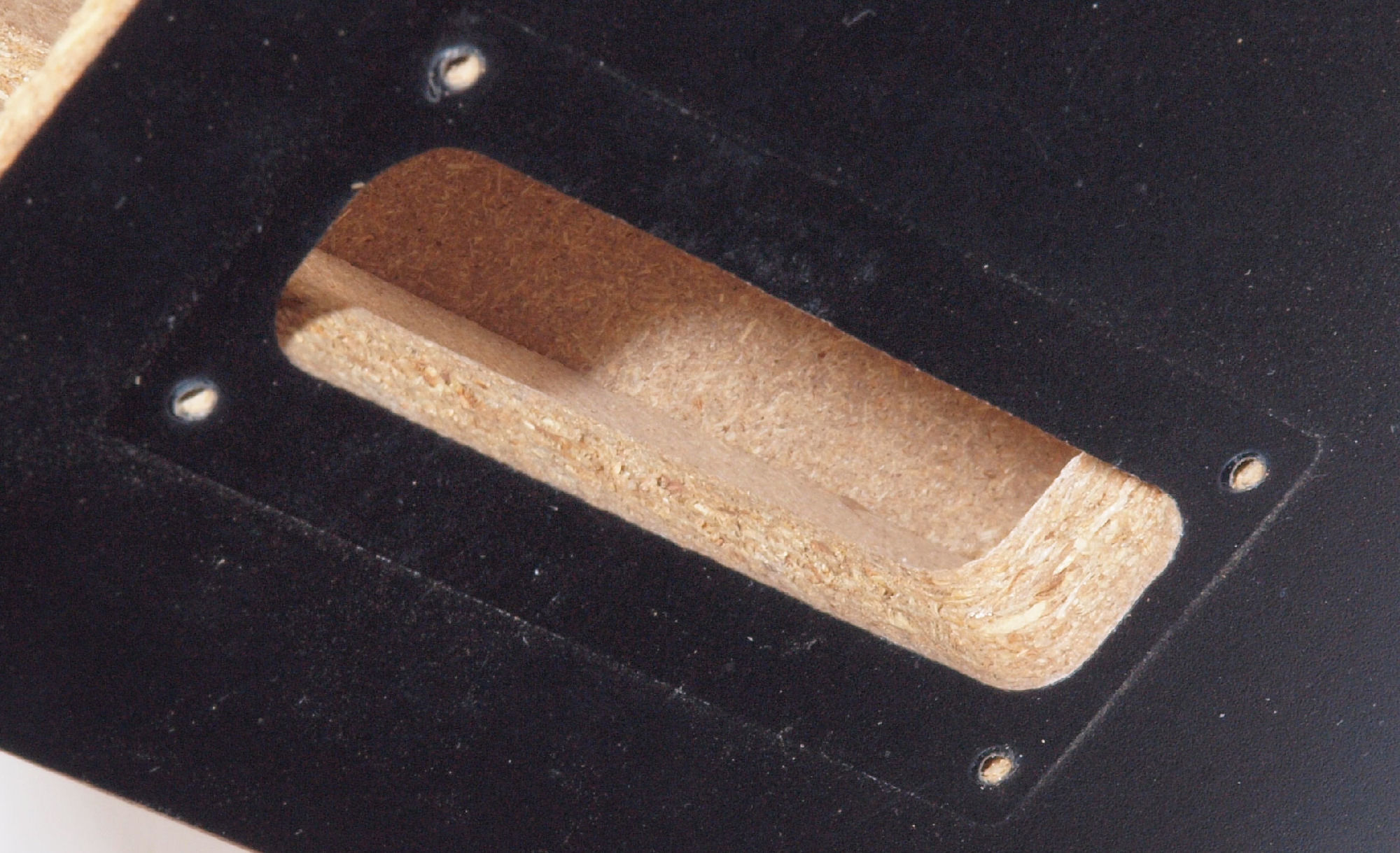

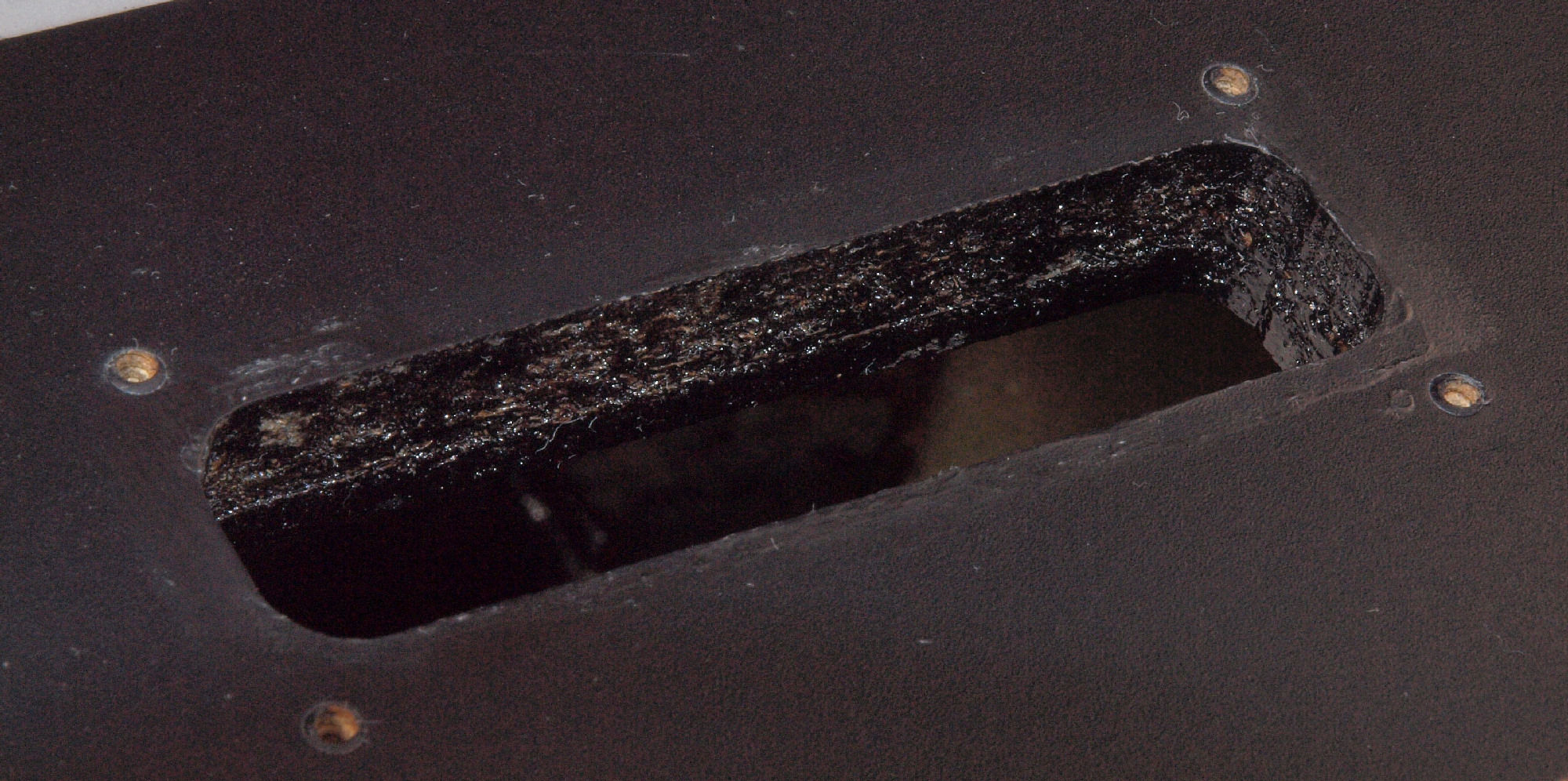

| Ｃ６５． 修理前 「電源入り口、吐出口取り付け板」 の穴 |
 |
| Ｃ６６． 修理中 「電源入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。 |
 |

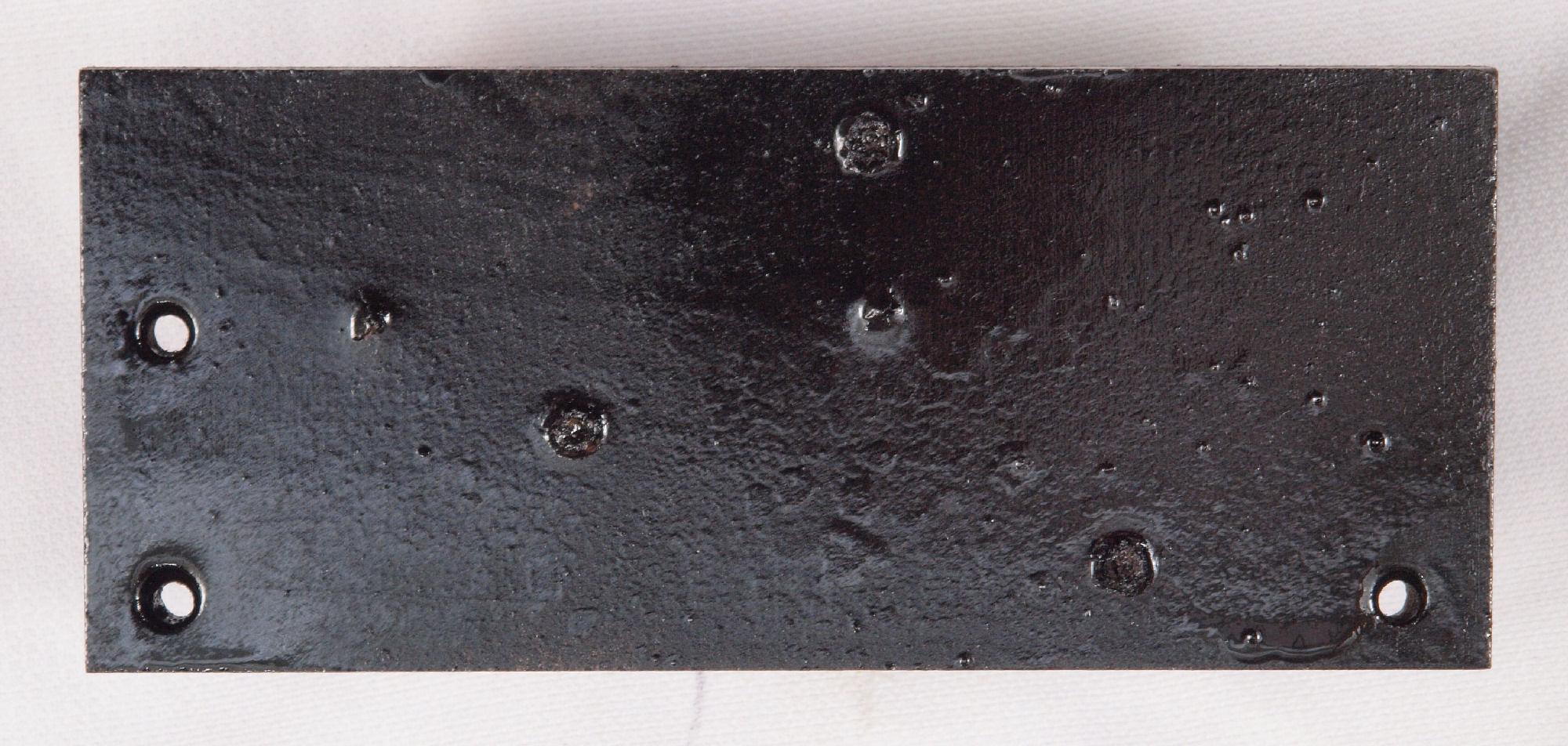

| Ｃ６７． 修理後 「電源入り口、吐出口取り付け板」、 さらにラッカーを吹き付ける。 |
 |

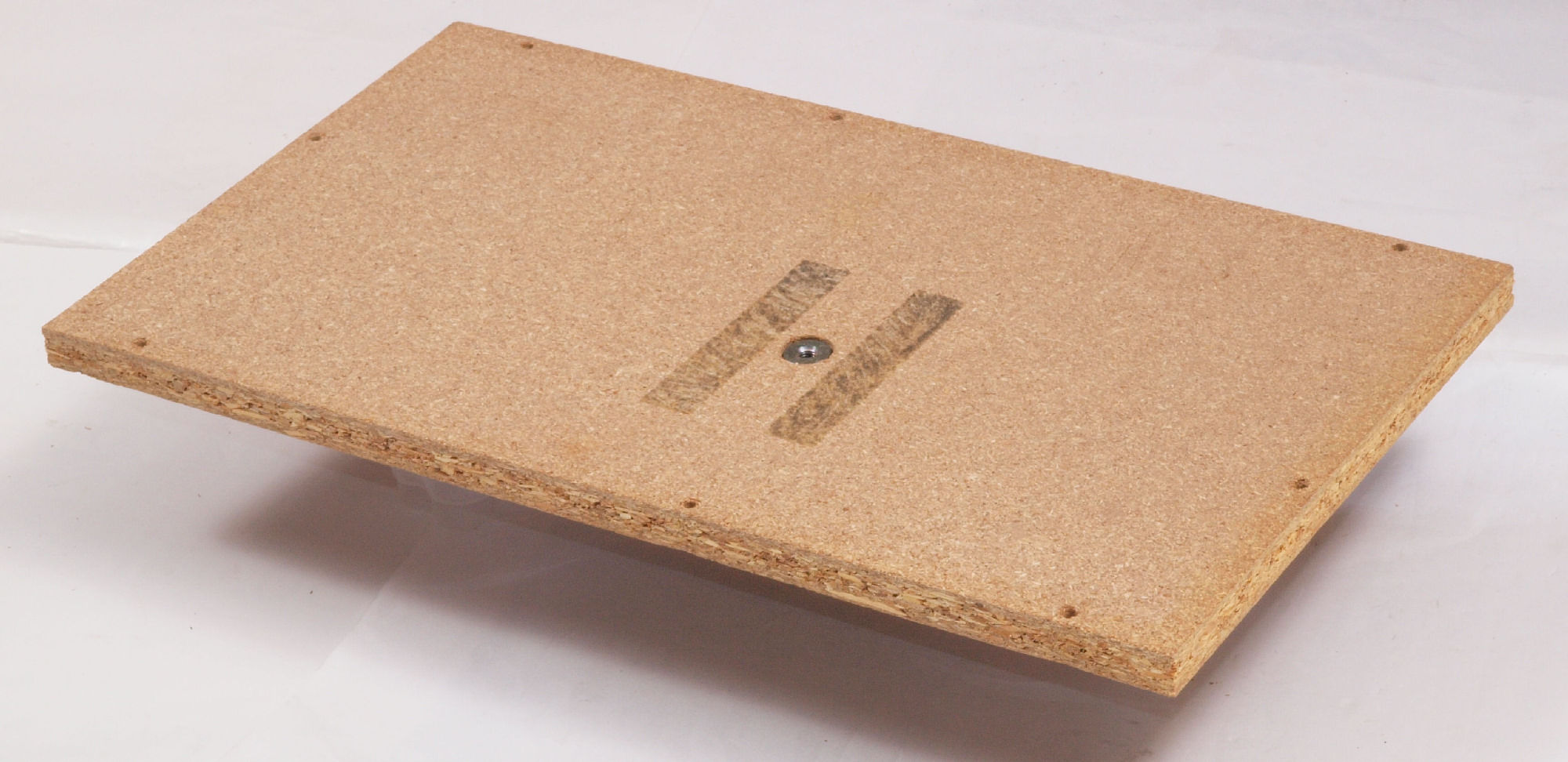

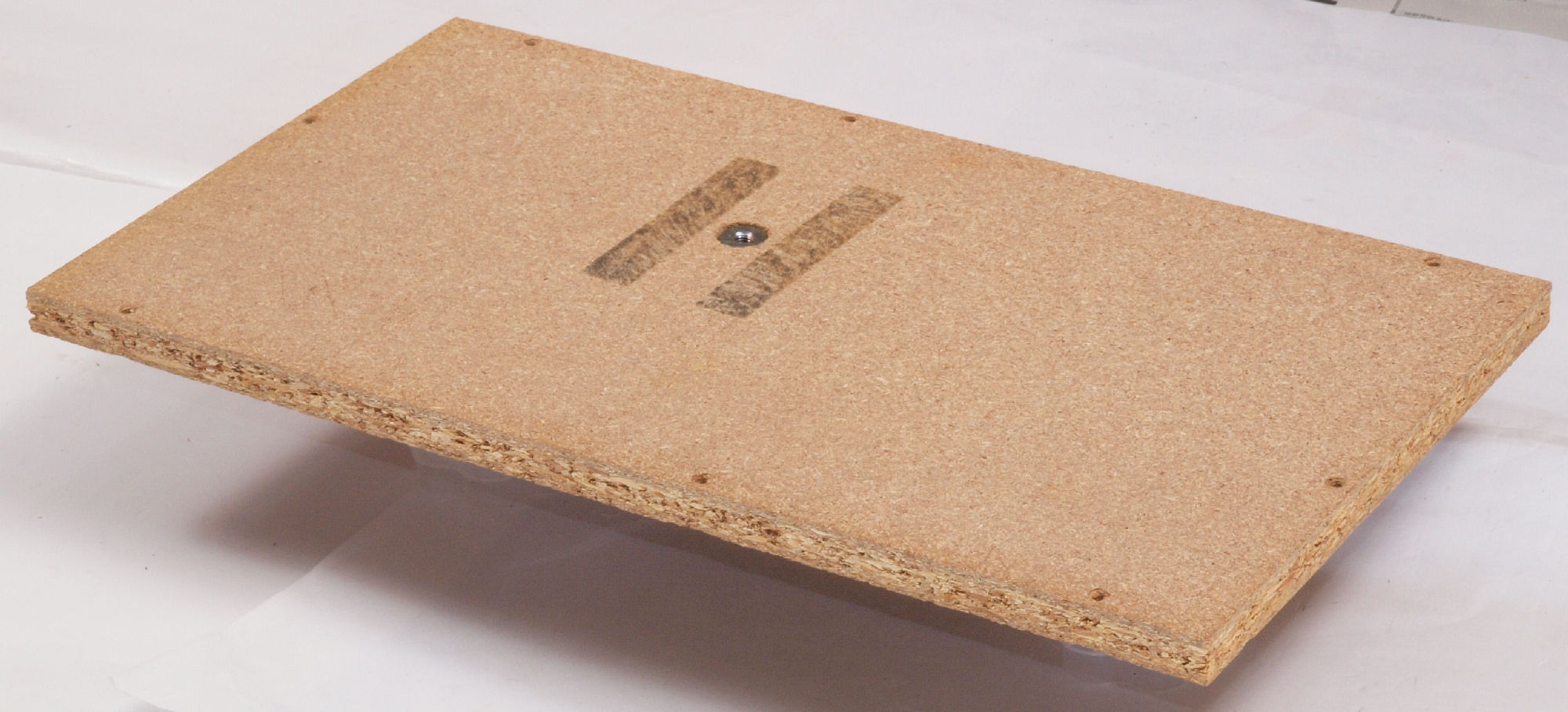

| Ｃ７１． 修理前 下蓋表 |
 |

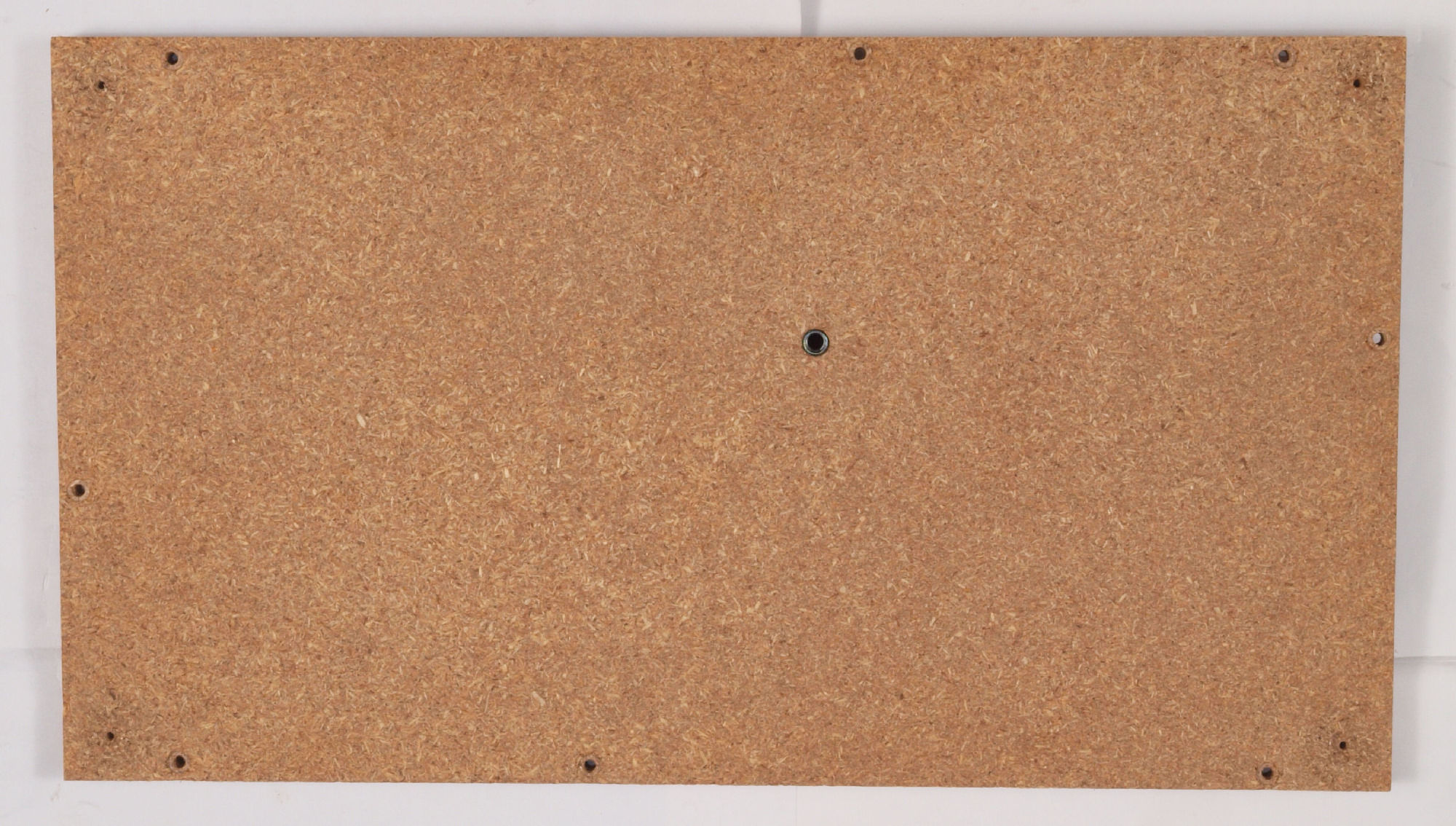

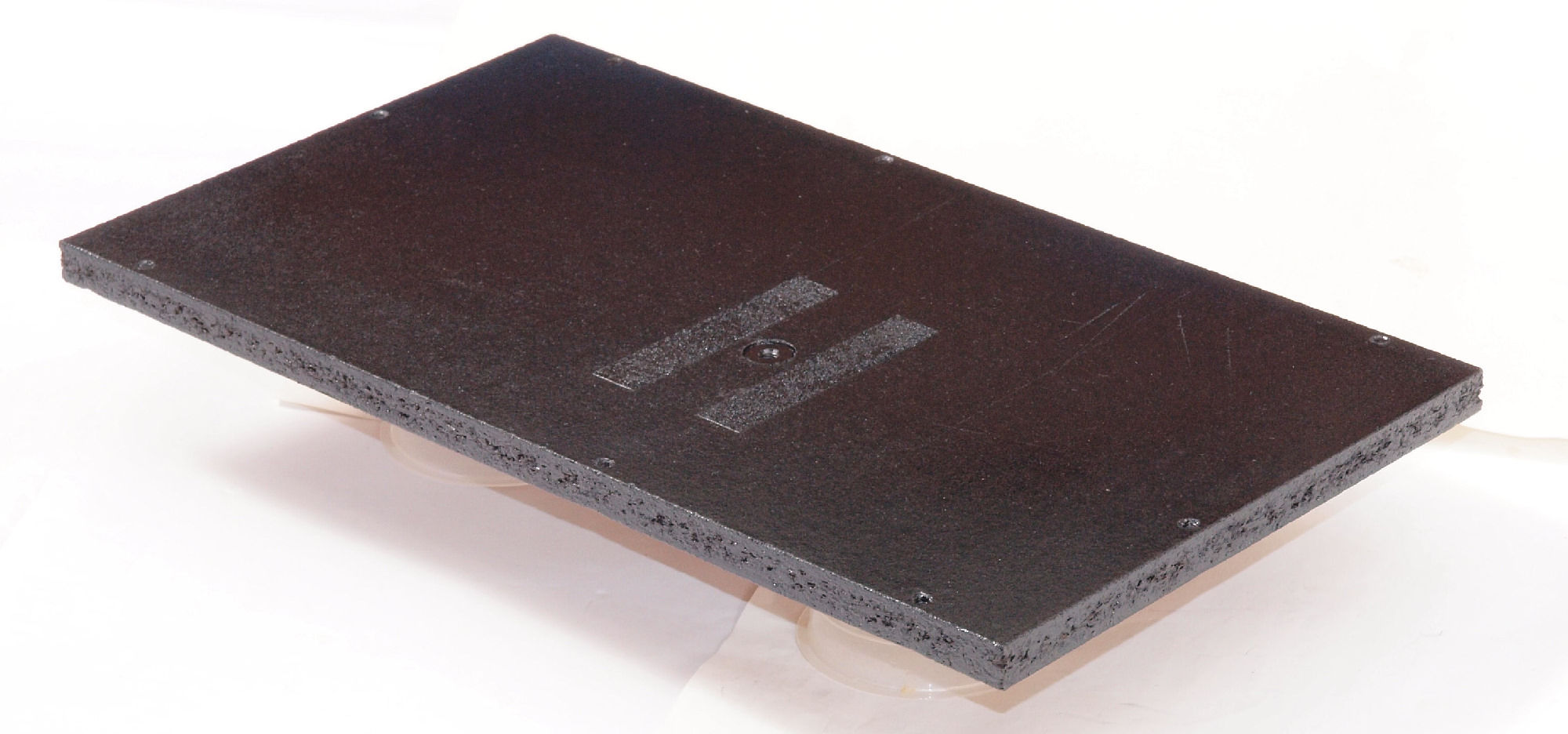

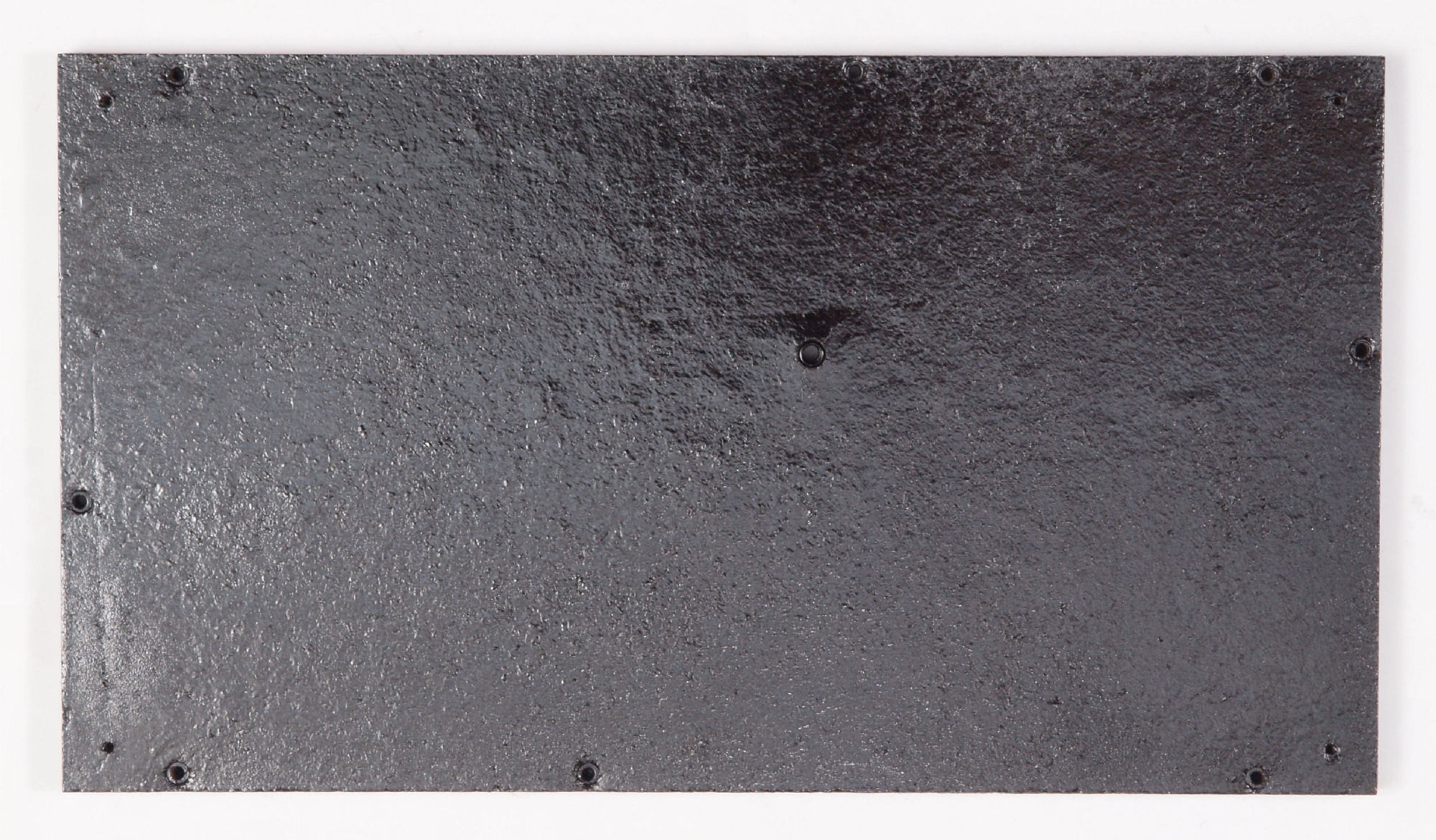

| Ｃ７２． 修理（塗装）後 下蓋表、 ラッカーを吹き付ける。 |
 |

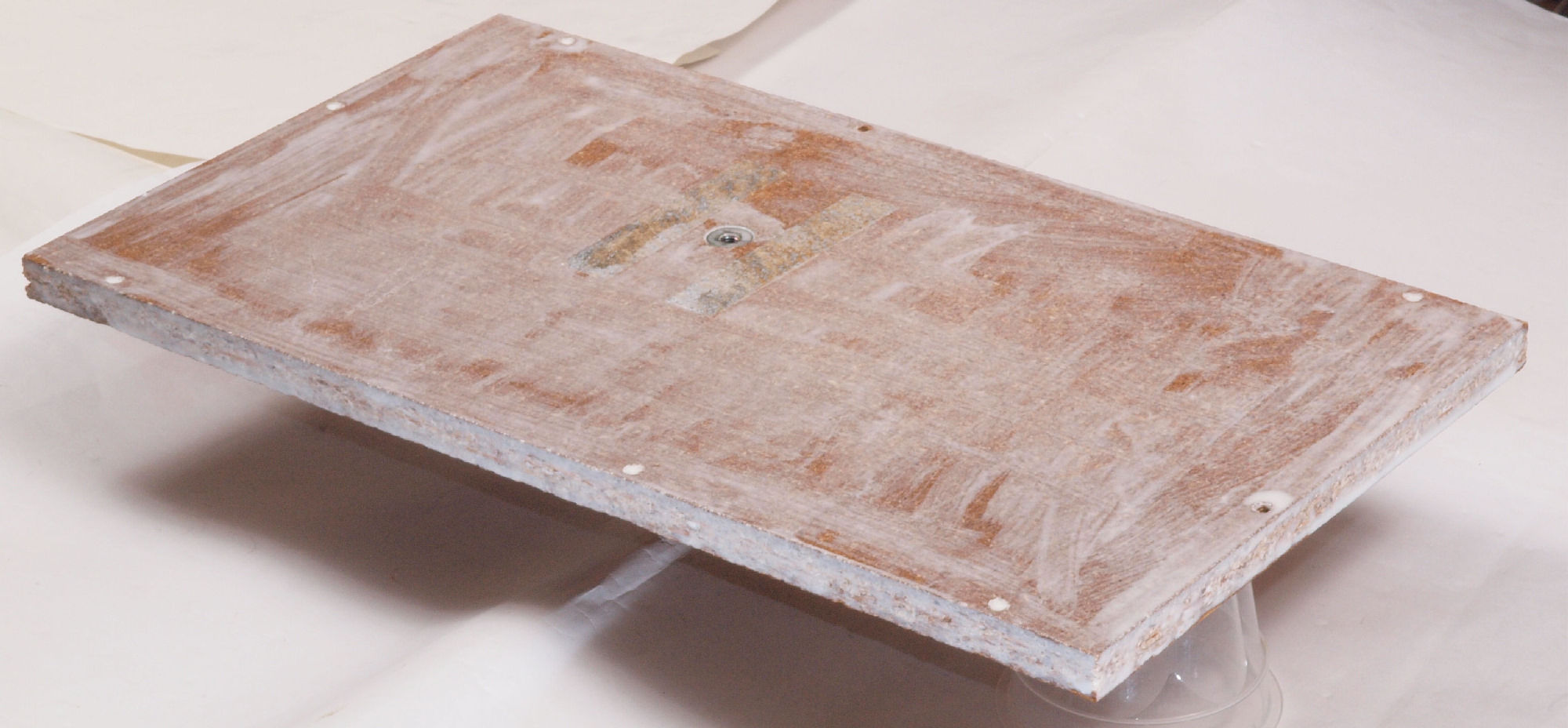

| Ｃ７３． 修理前 下蓋（底板）裏右横側 |
 |

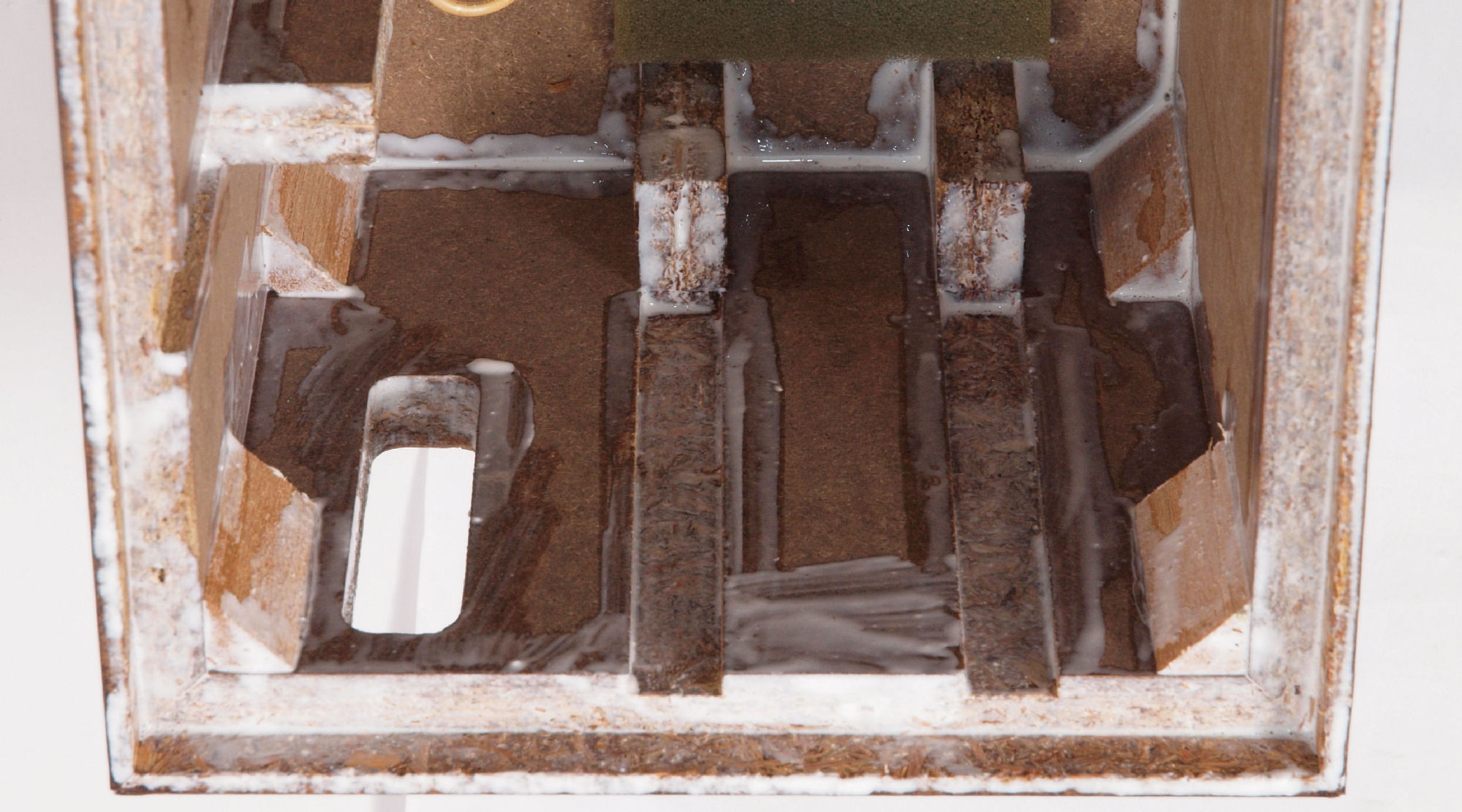

| Ｃ７４． 修理中 下蓋（底板）裏右横側、ボンドを染みこませる。 |
 |
| Ｃ７５． 修理（塗装）後 下蓋（底板）裏右横側、 さらにラッカーを吹き付ける。 |
 |
| Ｃ７６． 修理前 下蓋（底板）裏左横側 |
 |
| Ｃ７８． 修理中 下蓋（底板）裏左横側、ボンドを染みこませる。 |
 |
| Ｃ７９． 修理（塗装）後 下蓋（底板）裏左横側、 さらにラッカーを吹き付ける。 |
 |

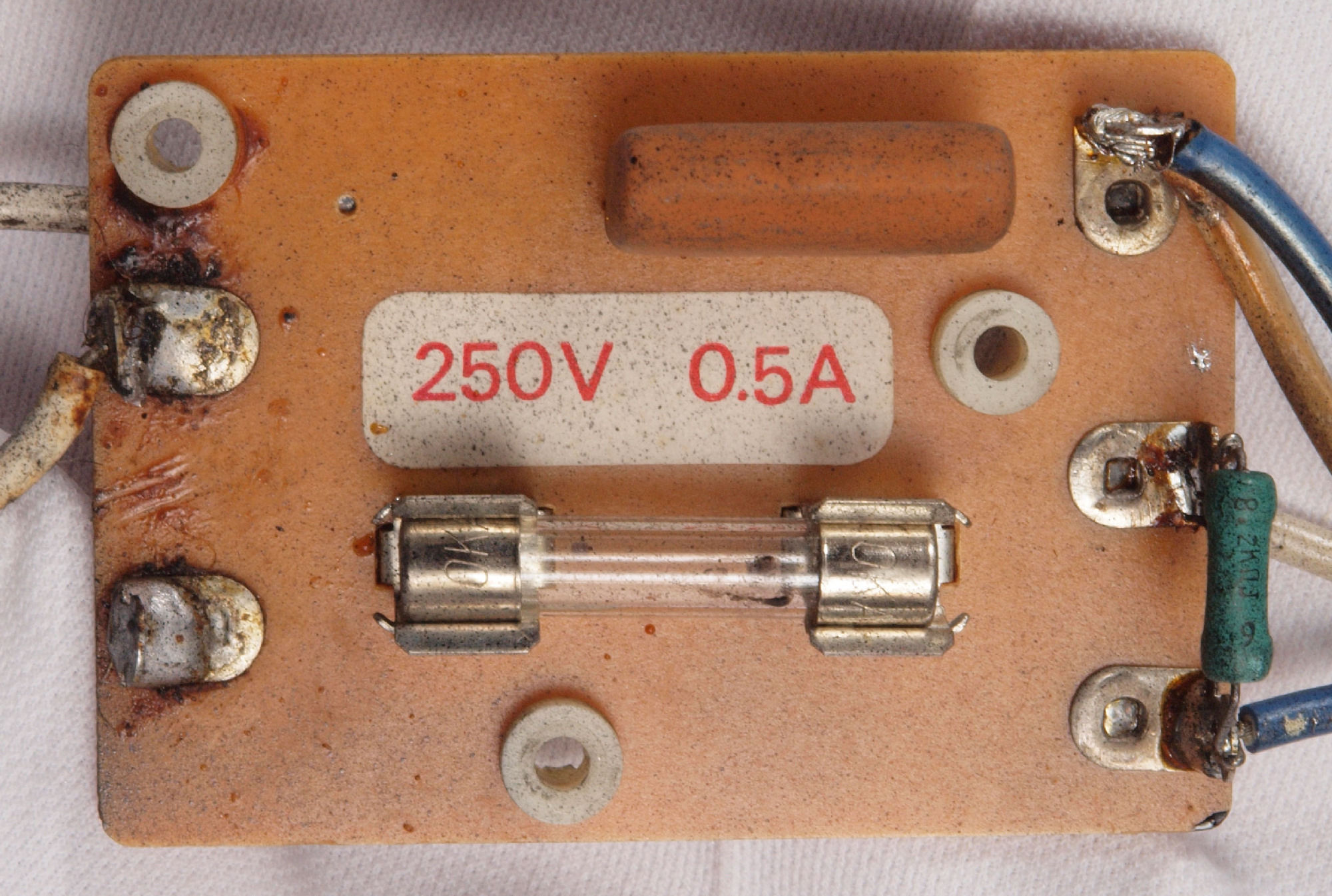

| Ｃ８１． 修理前 フューズ基板。 |
 |
| Ｃ８２． 修理前 フューズ基板裏。 |
 |

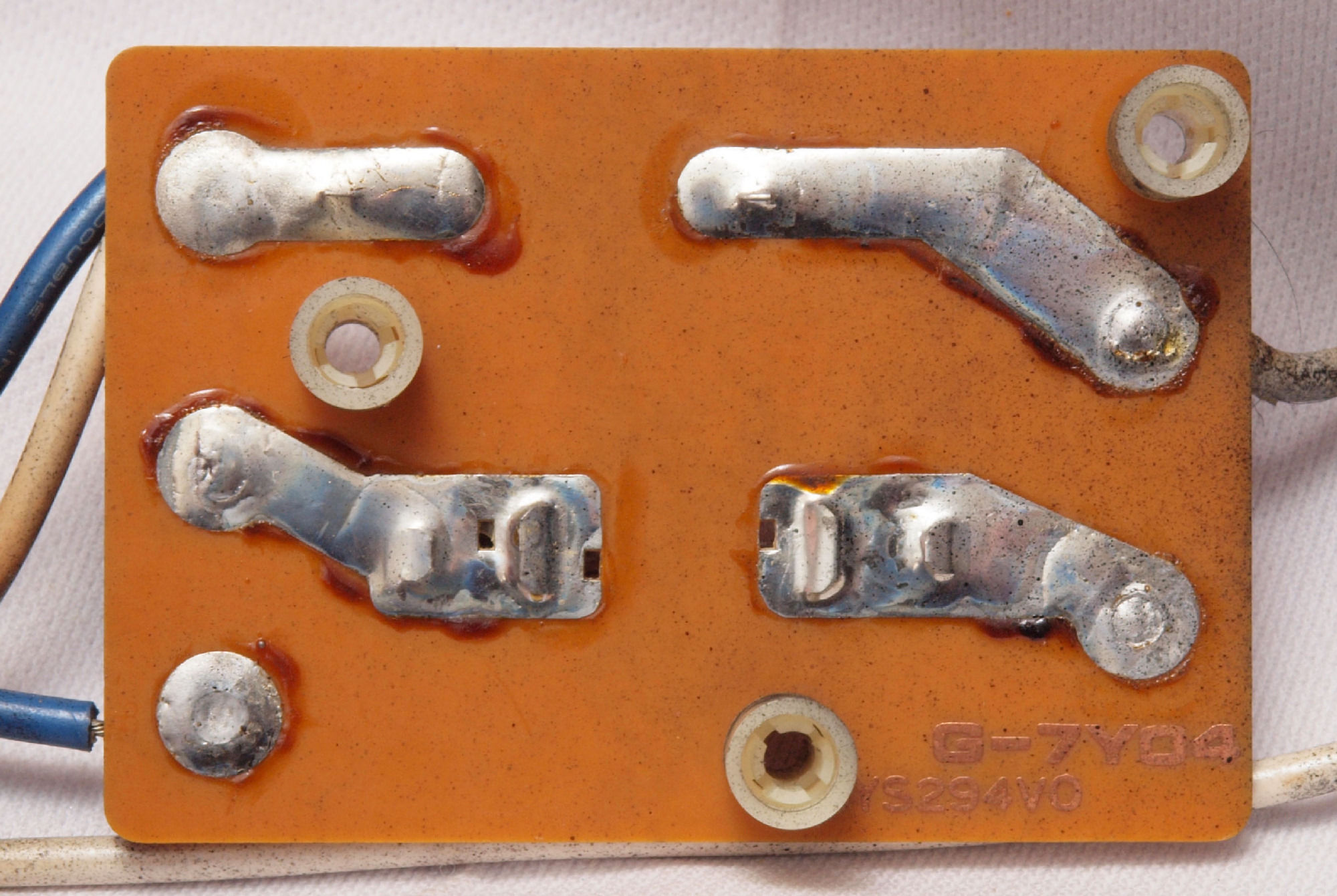

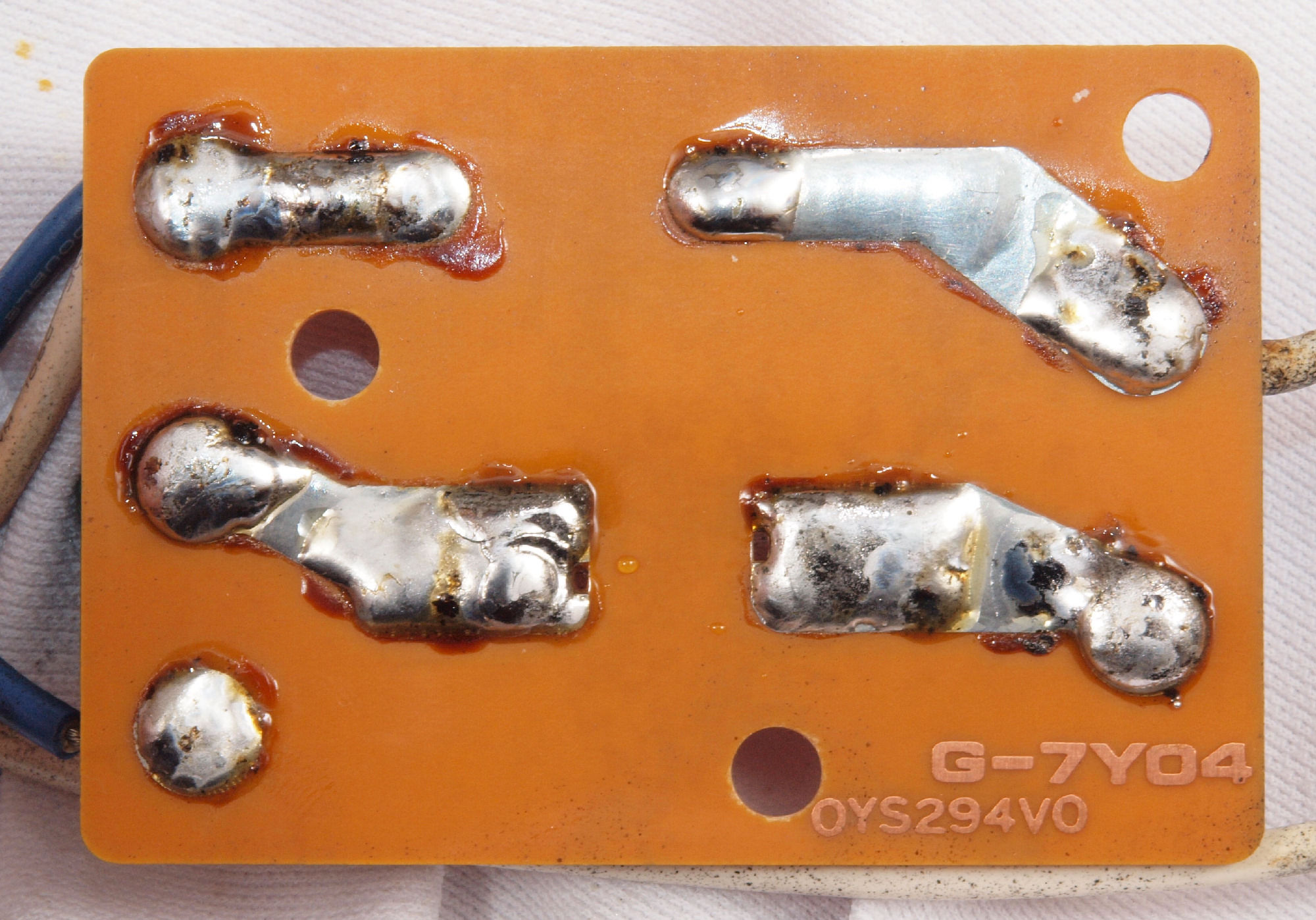

| Ｃ８３． 修理（半田補正）後 フューズ基板裏。 |
 |

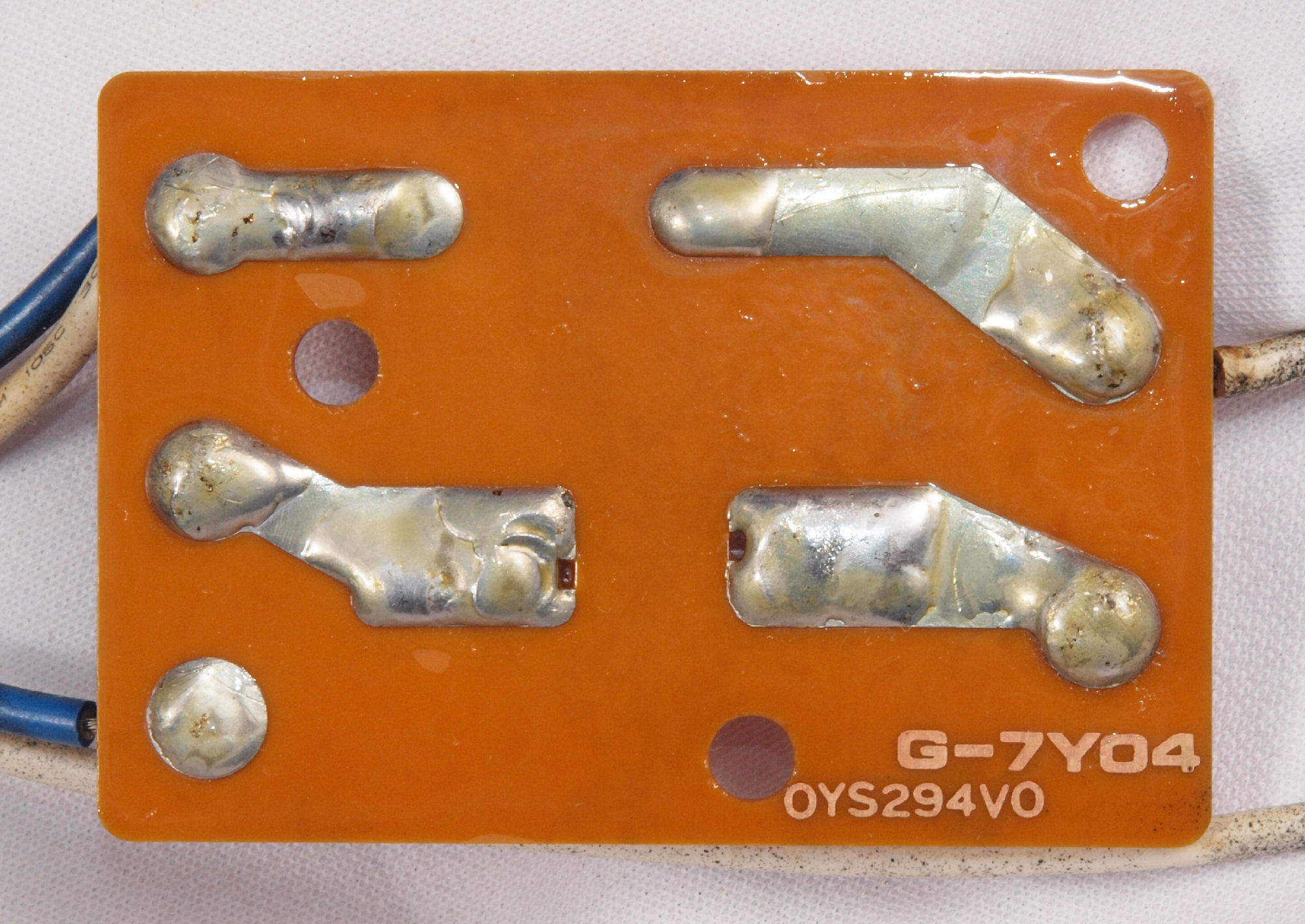

| Ｃ８４． 完成フューズ基板裏。 |
 |

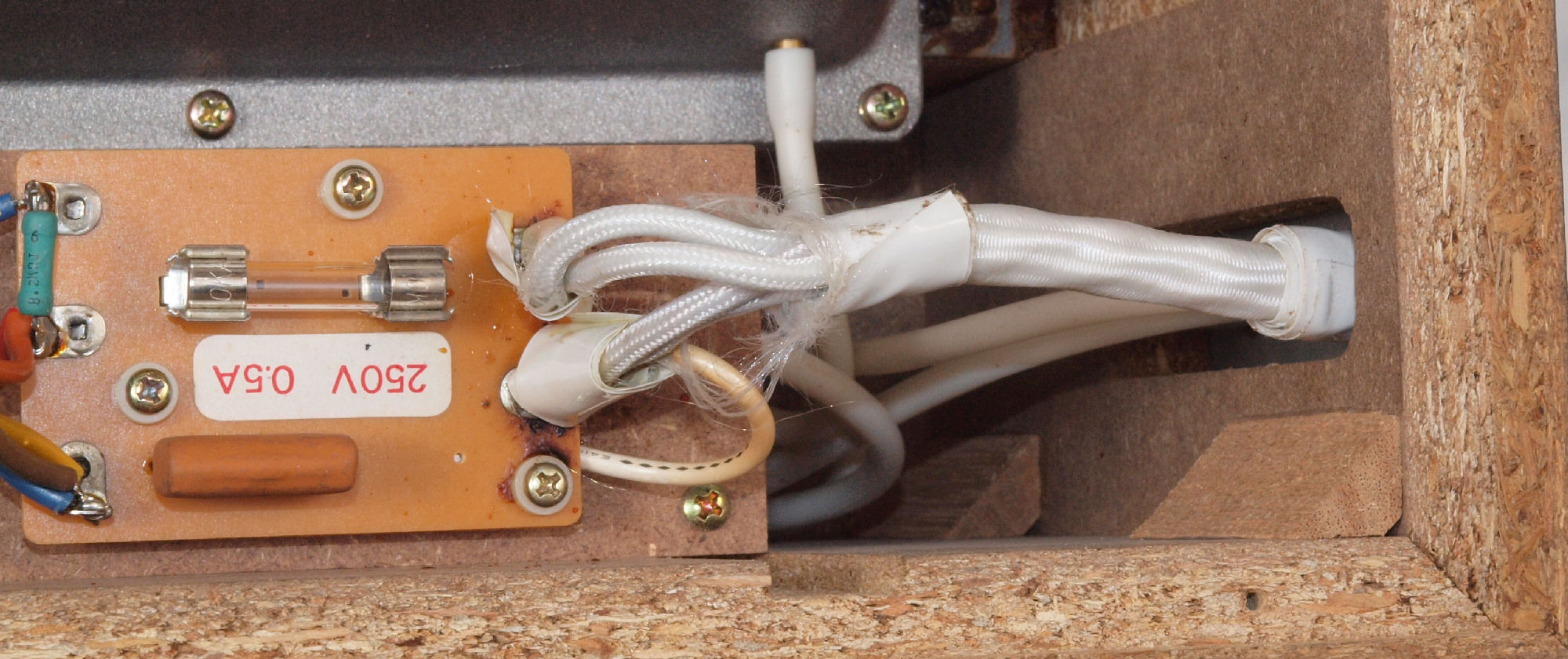

| Ｃ８５． 修理前 フューズ基板への電源線。 |
|

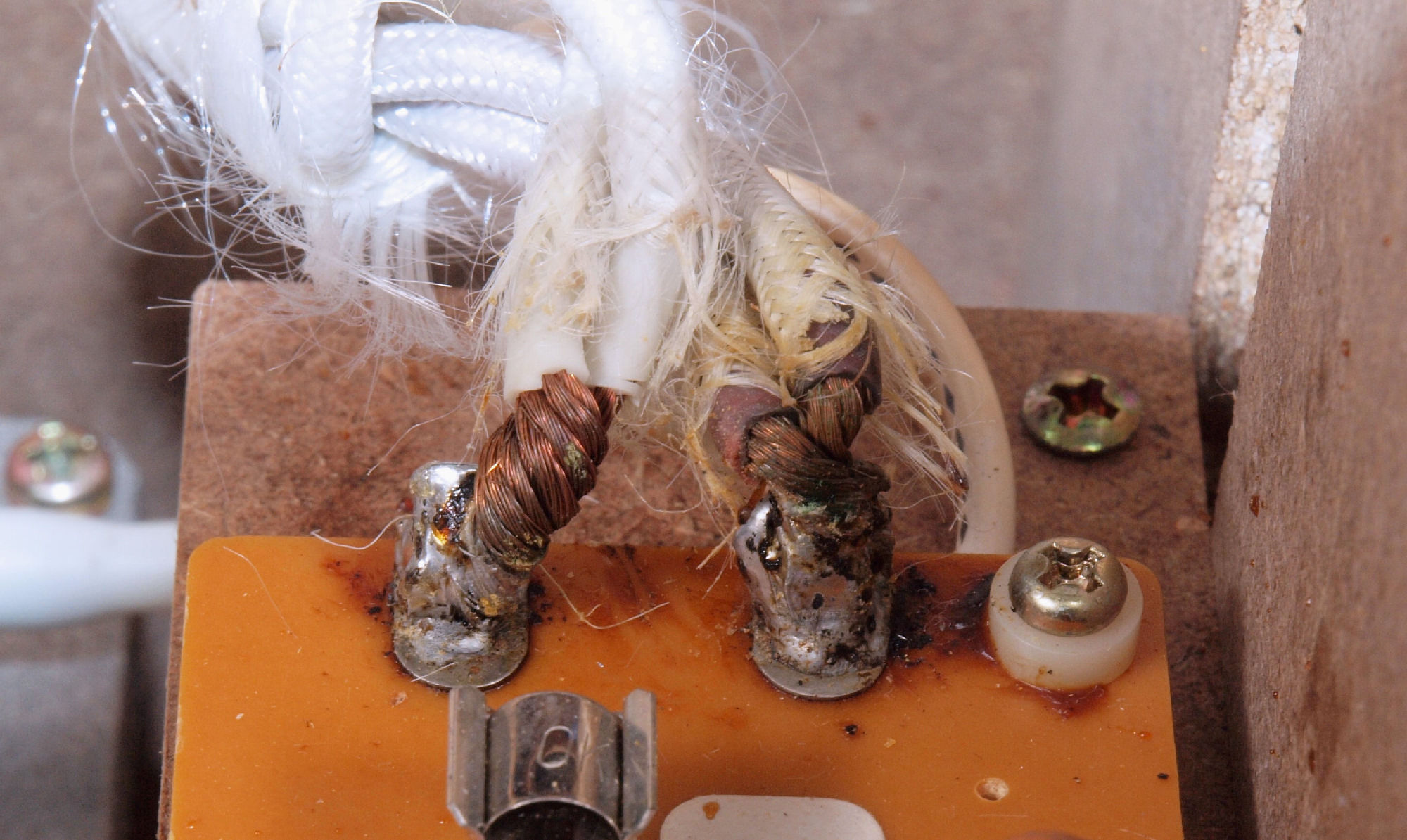

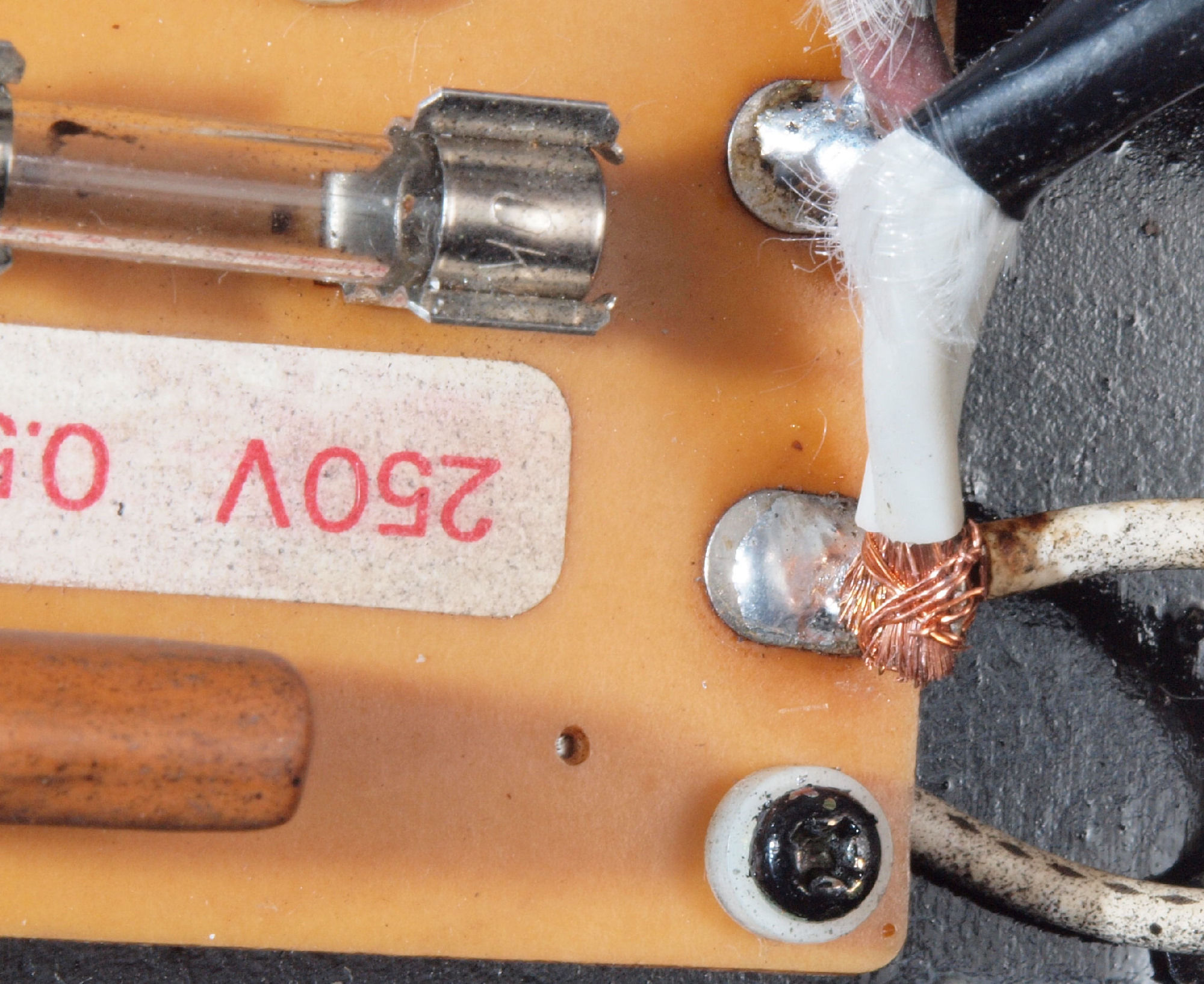

| Ｃ８６． 修理中 フューズ基板への電源線。 太い線はラグ板の穴に入らないので、細い線で絡げる。 |
 |
| Ｃ８７． 修理中 フューズ基板への電源線２。 太い線はラグ板の穴に入らないので、細い線で絡げる。 |
 |
| Ｃ８８． 修理後 フューズ基板への電源線。 半田をしみ込ませて完成。 |
 |

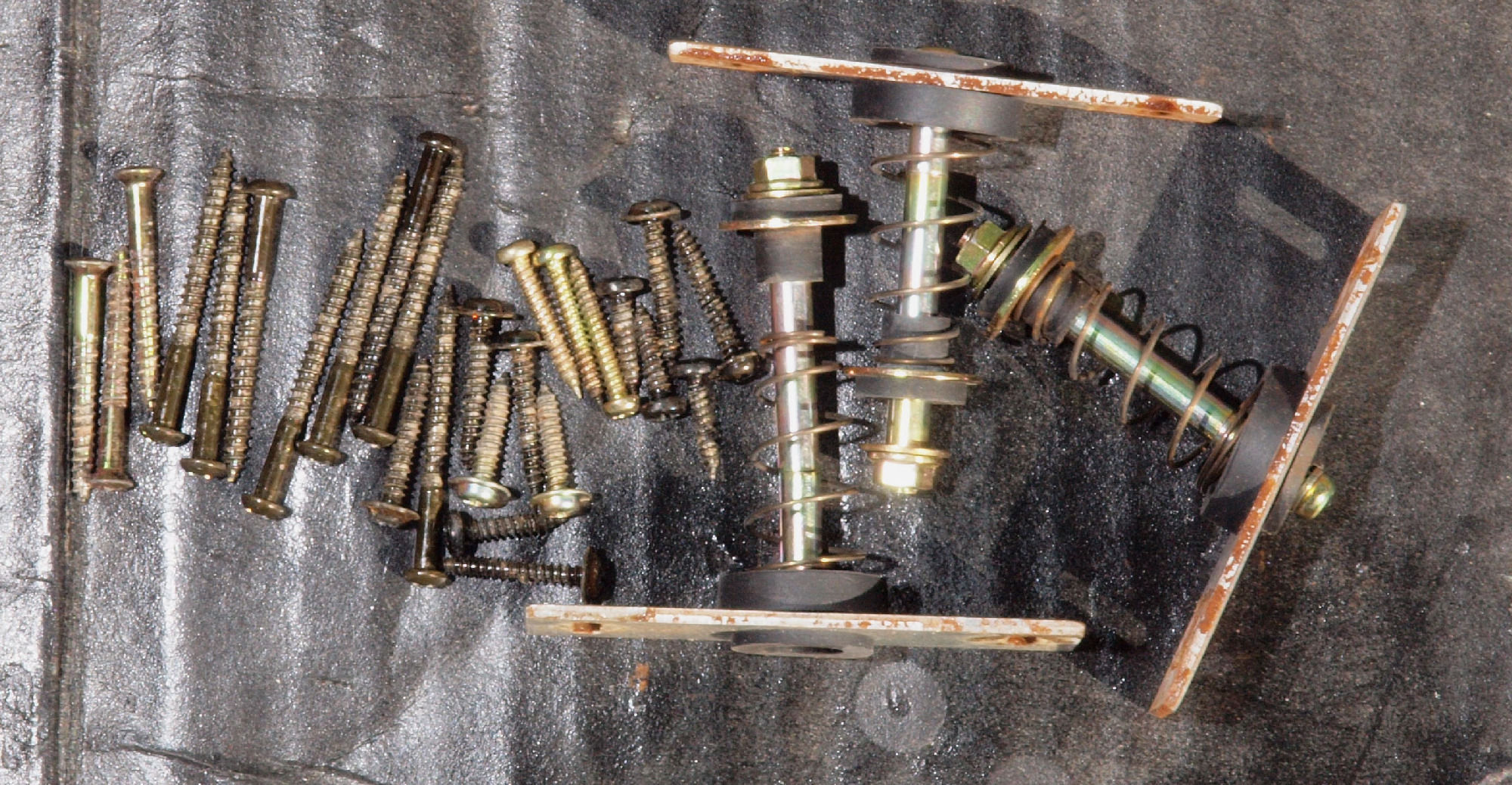

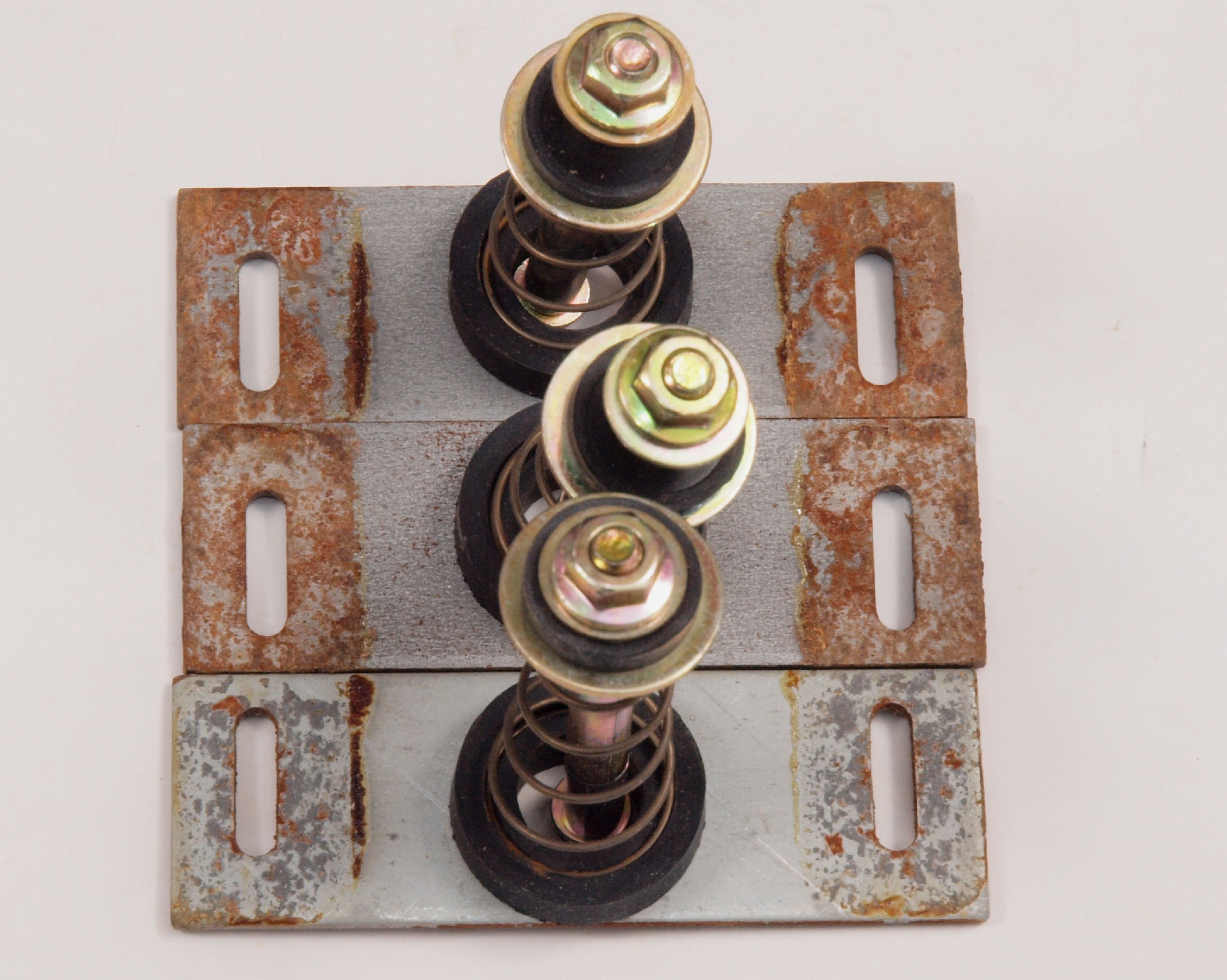

| Ｃ９１． 修理前 各種止めネジ＋ポンプ取り付け金具類、錆が出ている。 |
 |
| Ｃ９２． 修理前 ポンプ取り付け金具類、錆が出ている。 |
 |
| Ｃ９３． 修理（塗装）後 各種止めネジ＋ポンプ取り付け金具類、 錆止めにラッカーを吹き付ける。 |
 |

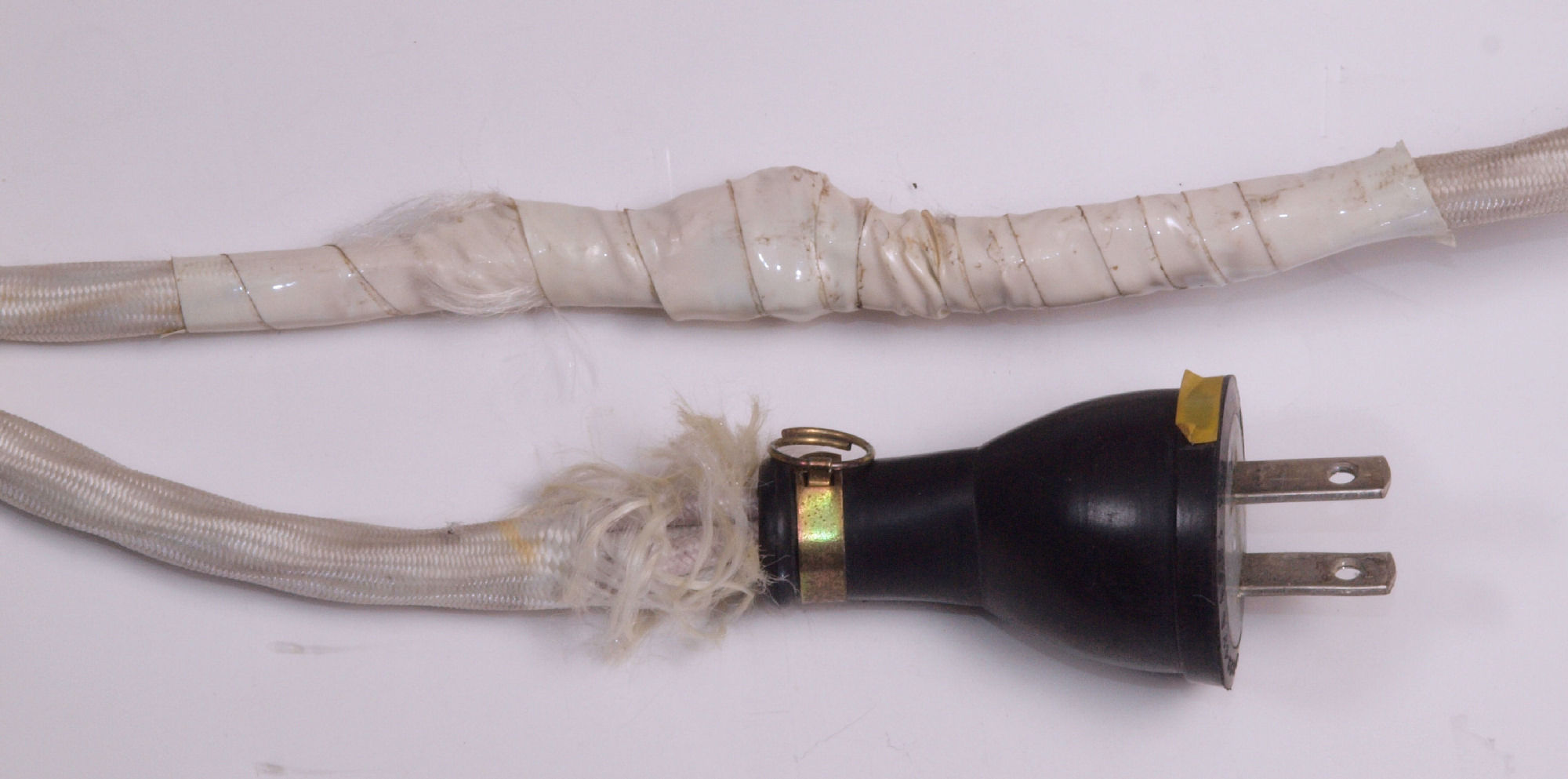

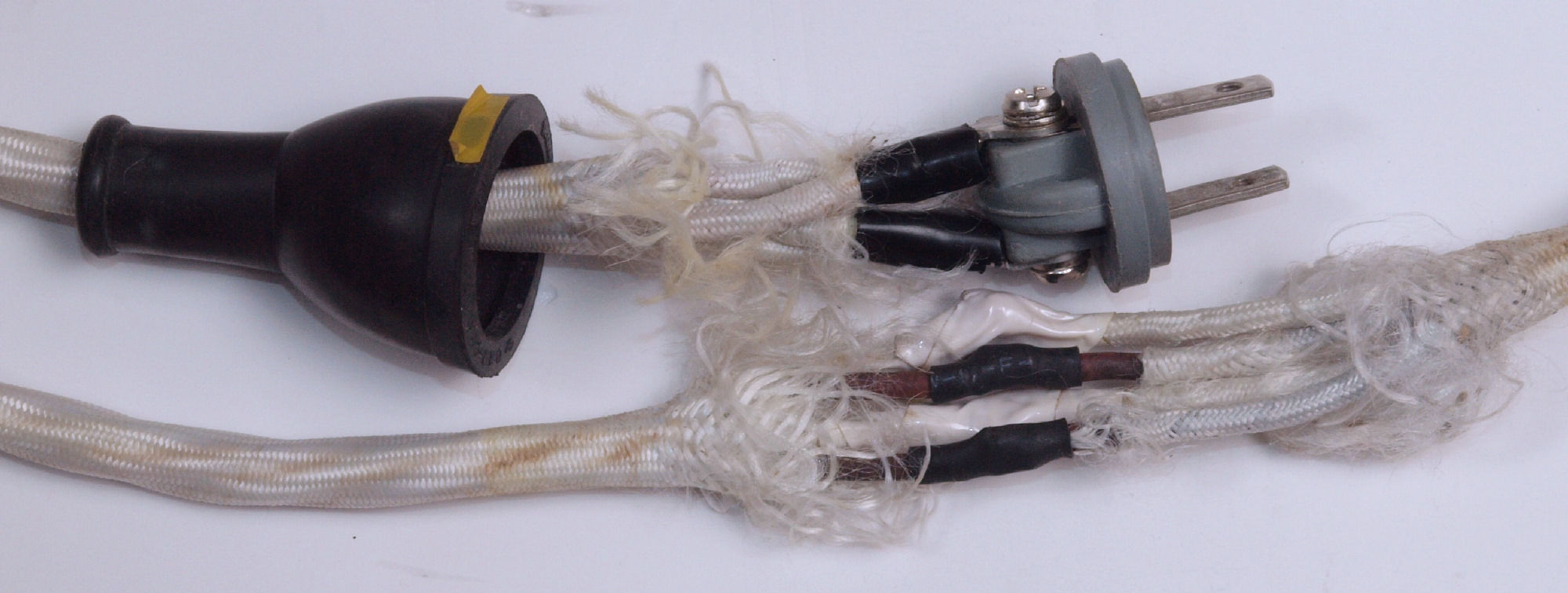

| ＣＡ１． 修理前 電源線の接続とプラグ。 |
 |
| ＣＡ２． 修理中 電源線の接続とプラグ。 |
 |

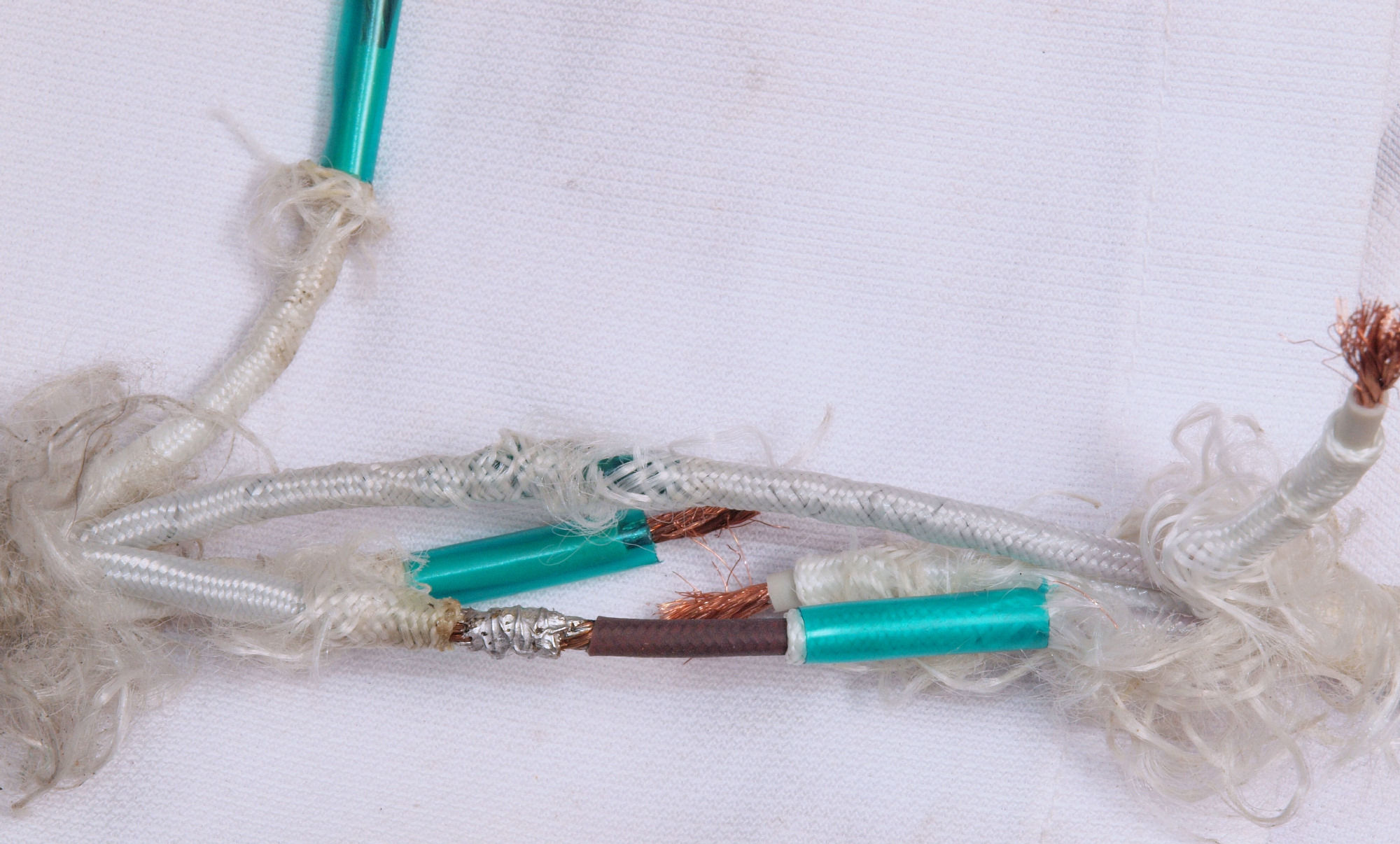

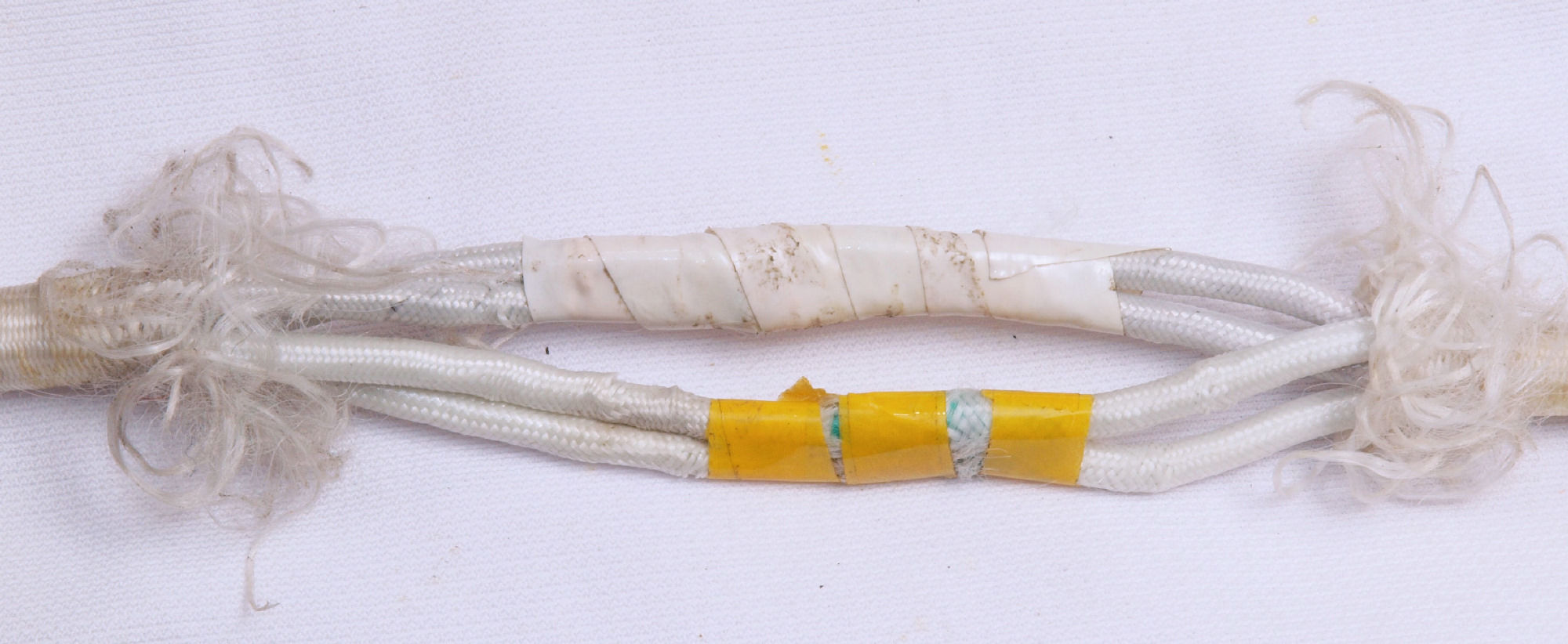

| ＣＡ３． 修理中 電源線の接続を見る。 線が絡げていない！ |
 |

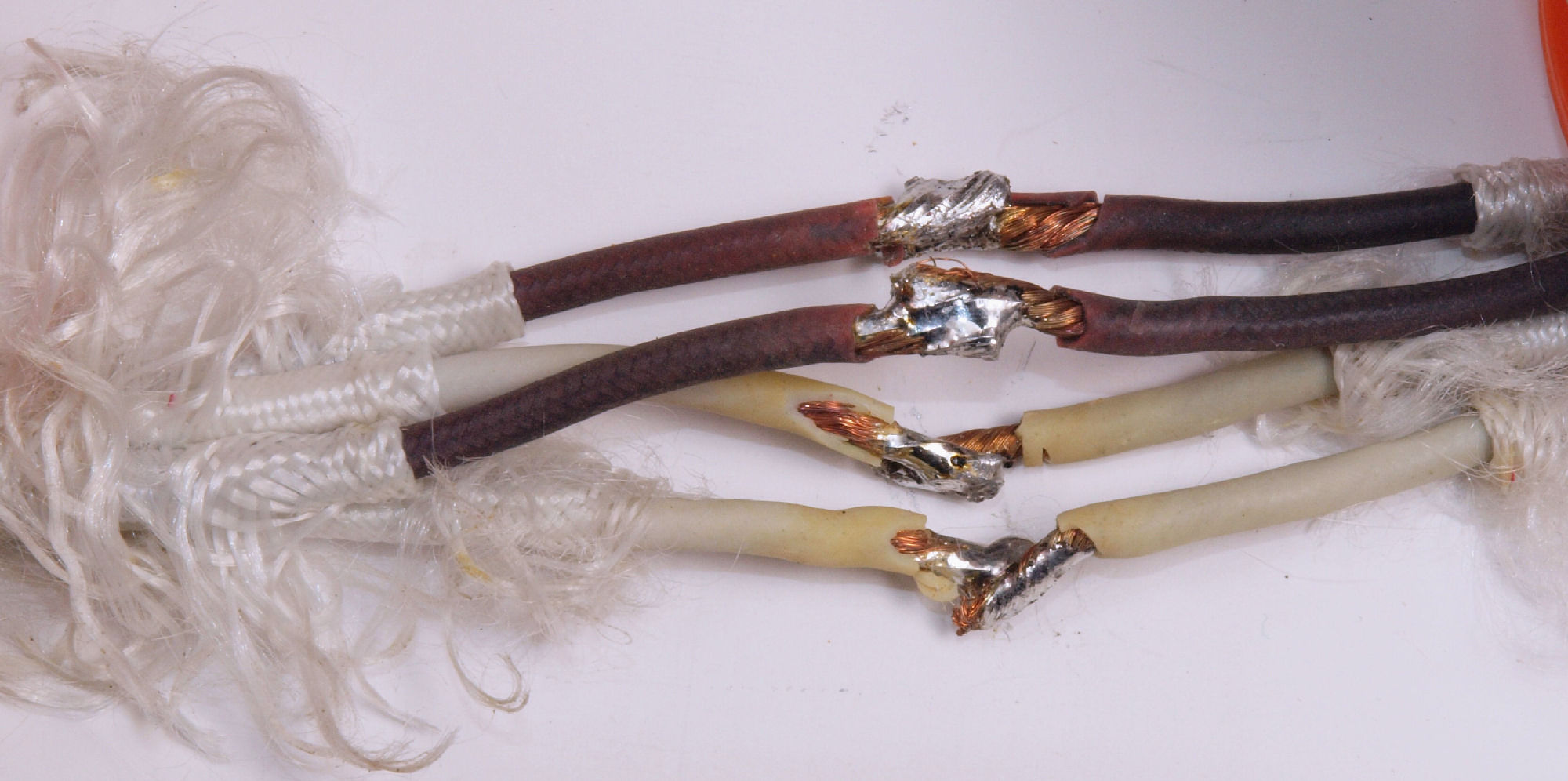

| ＣＡ３． 修理中 電源線の接続。 両線が絡げ、細い線で締める、さらに半田をしみ込ませる。 |
 |
| ＣＡ４． 修理中 電源線の接続。 下＝同極線をテープで固定、上＝さらにテープで絶縁。 |
 |

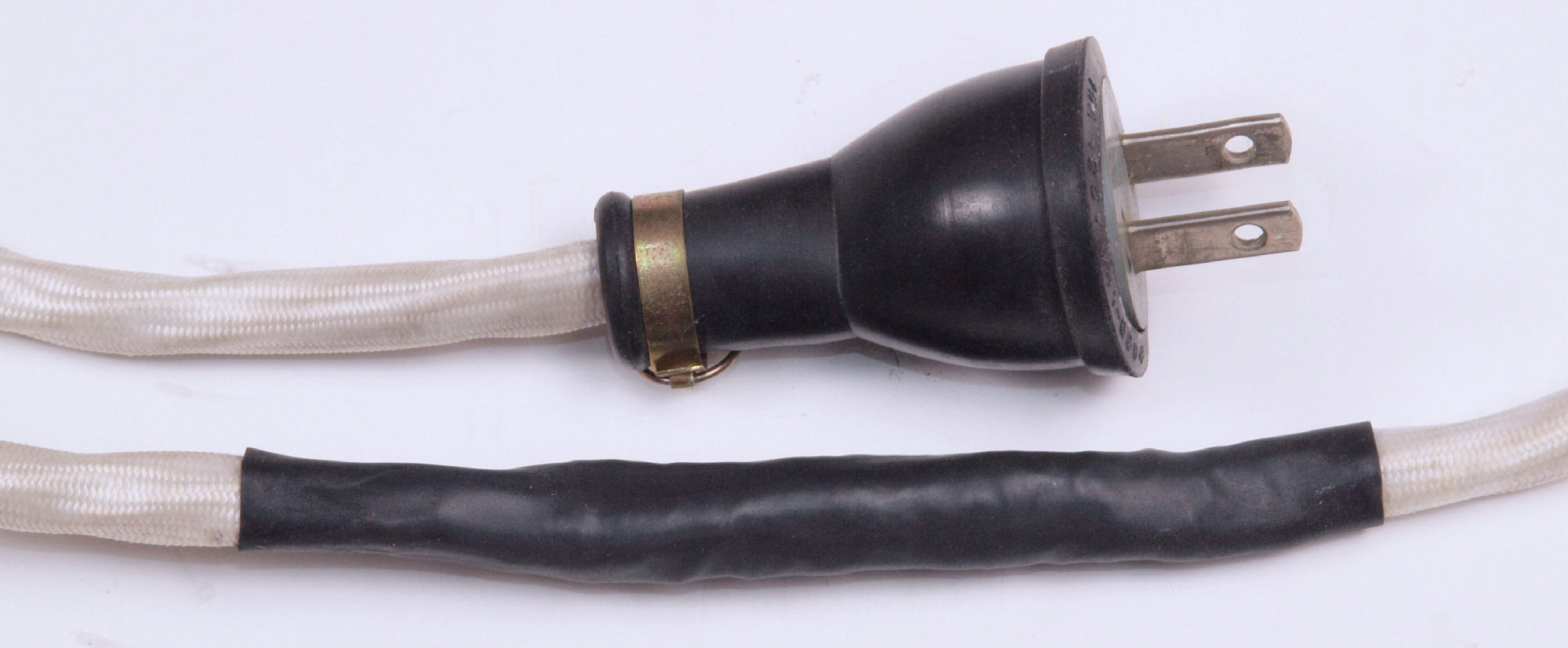

| ＣＡ５． 修理後 電源線の接続とプラグ。 |
 |
| ＣＢ． 交換部品 |
 |

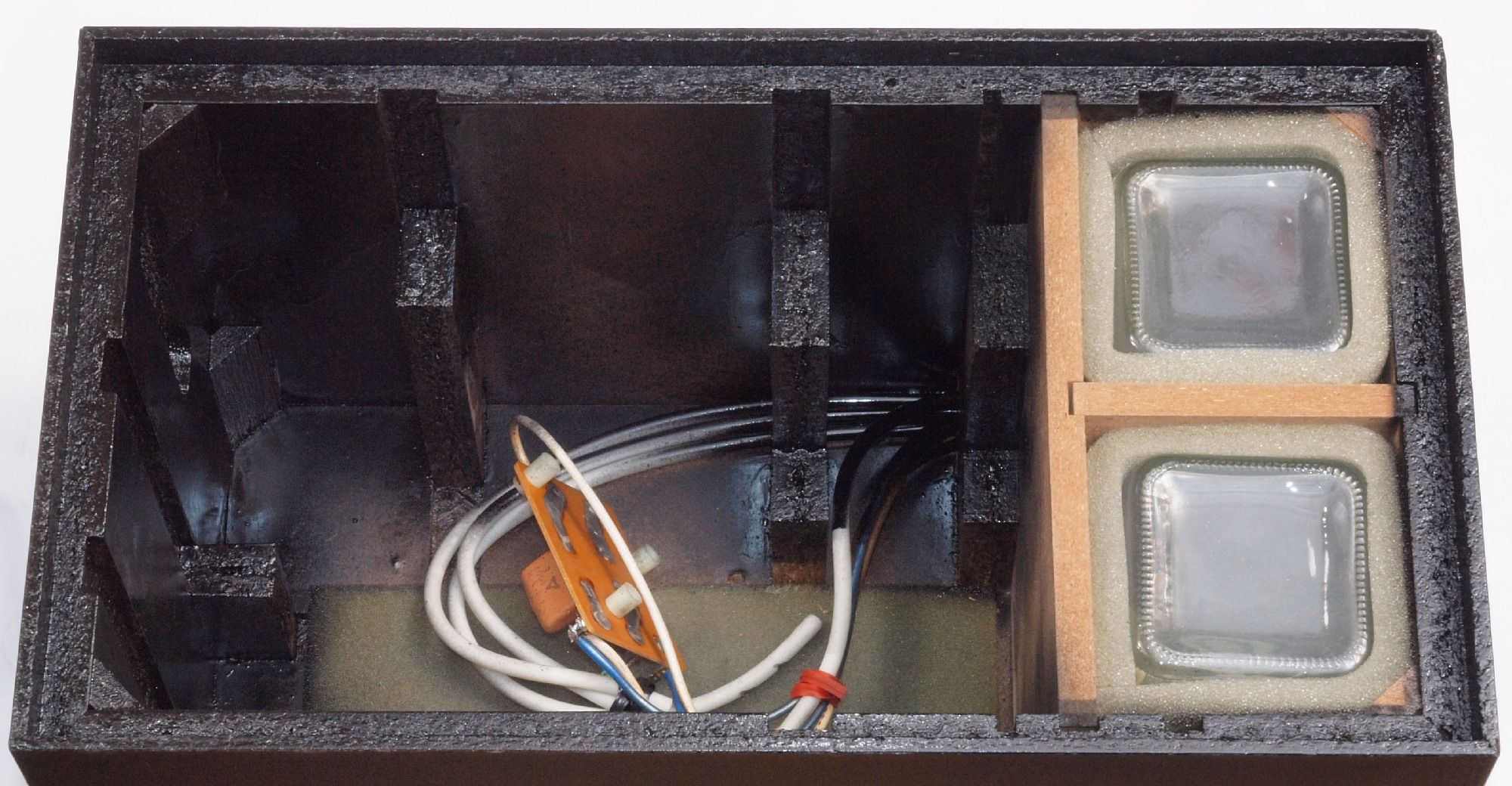

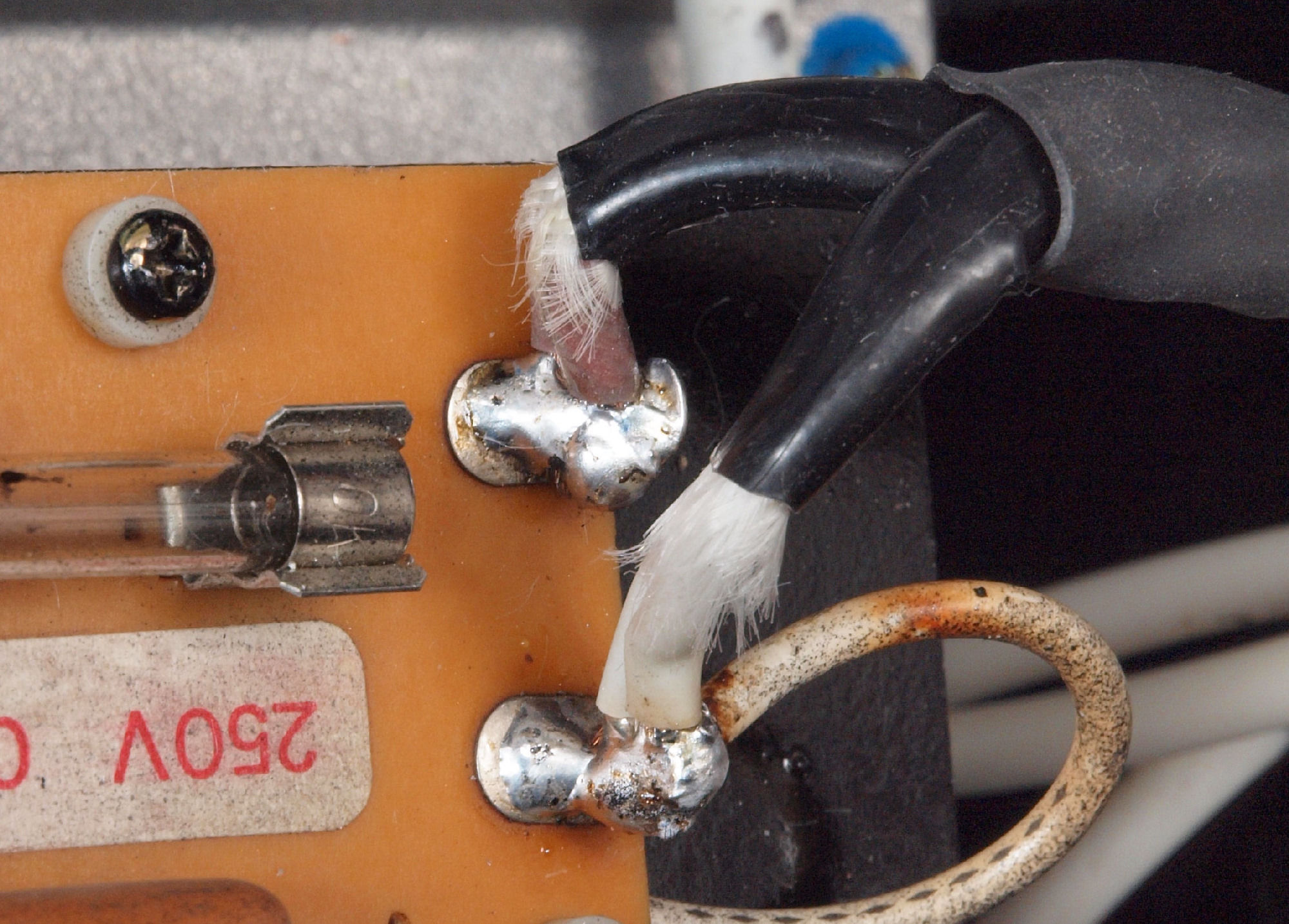

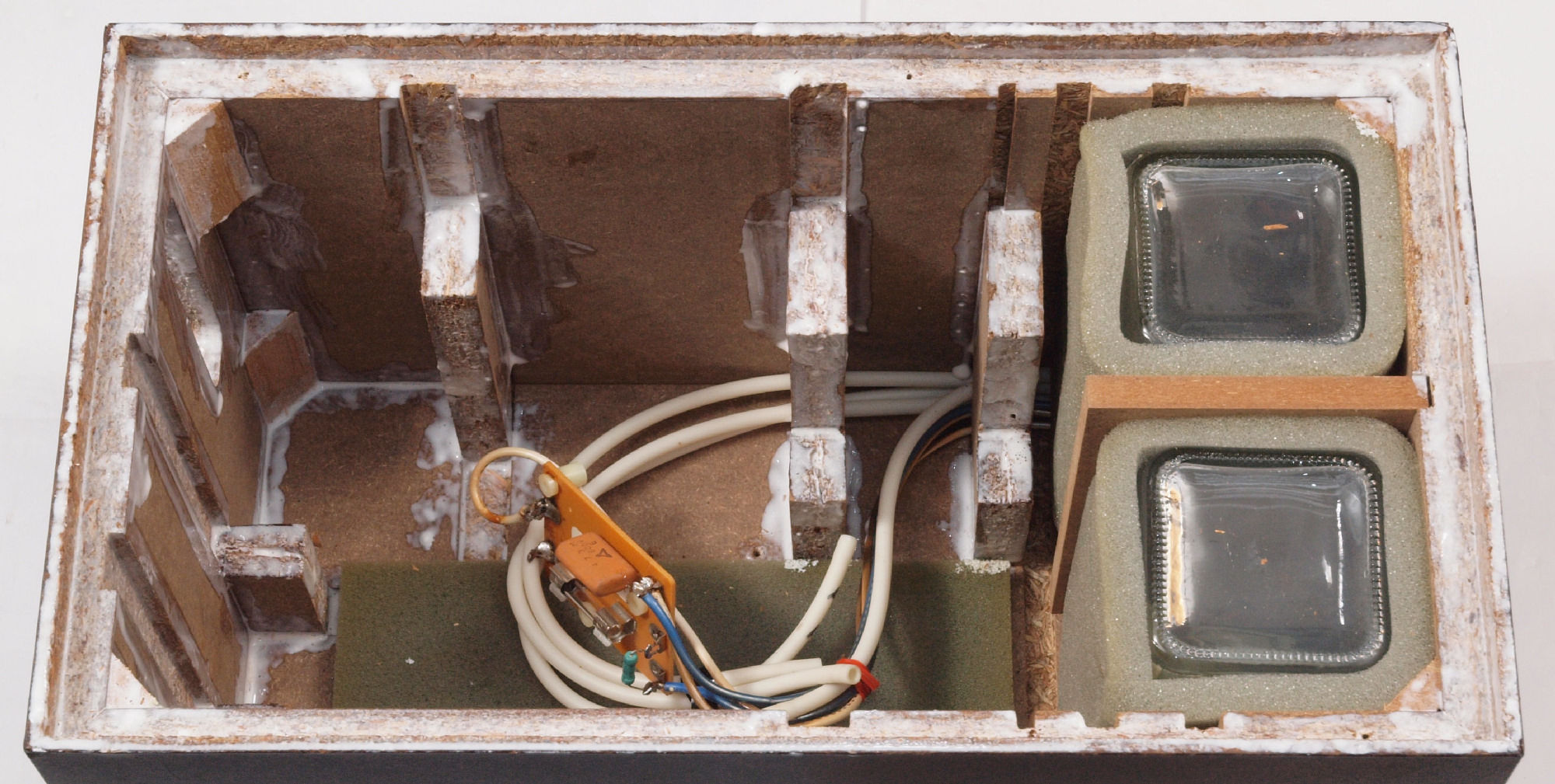

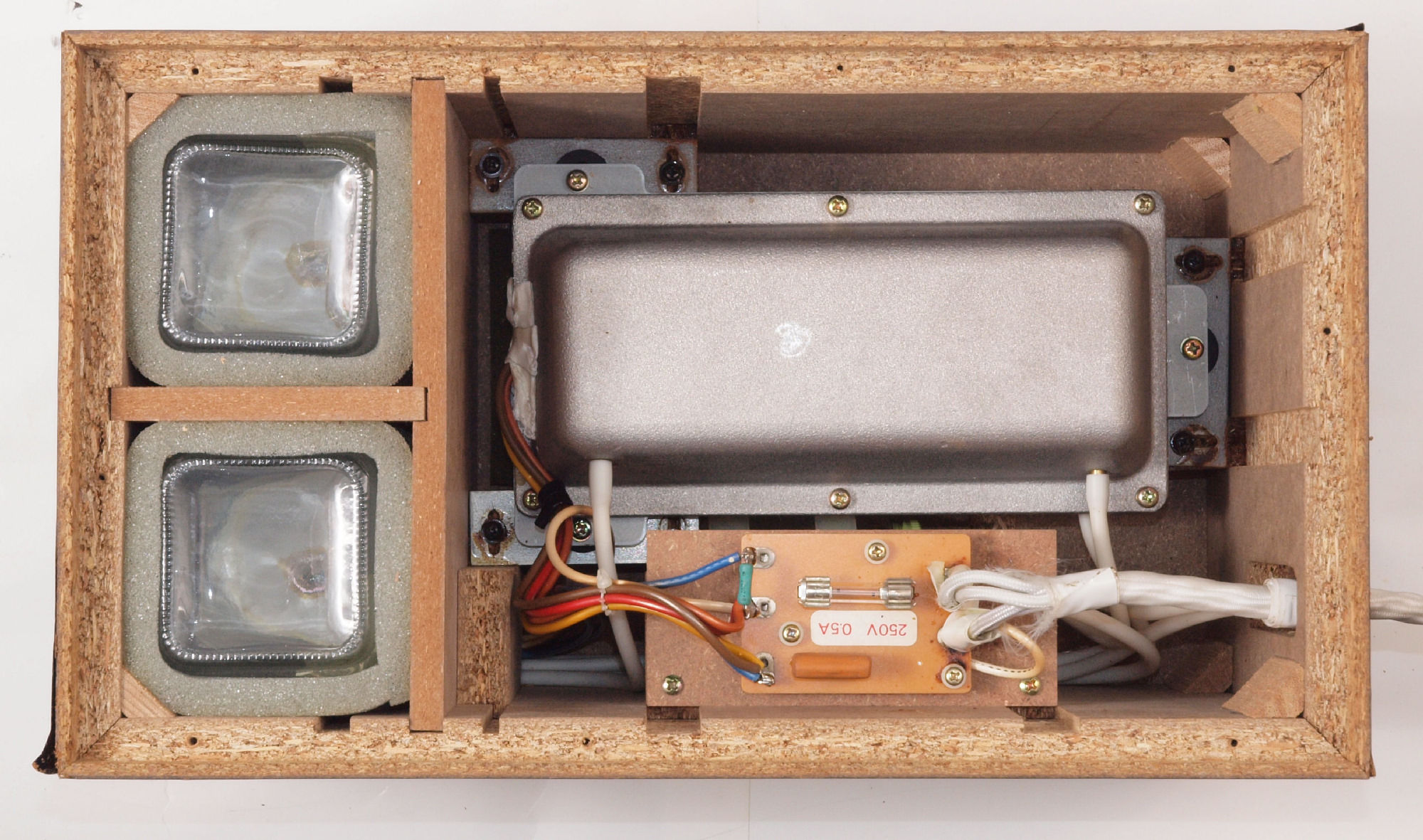

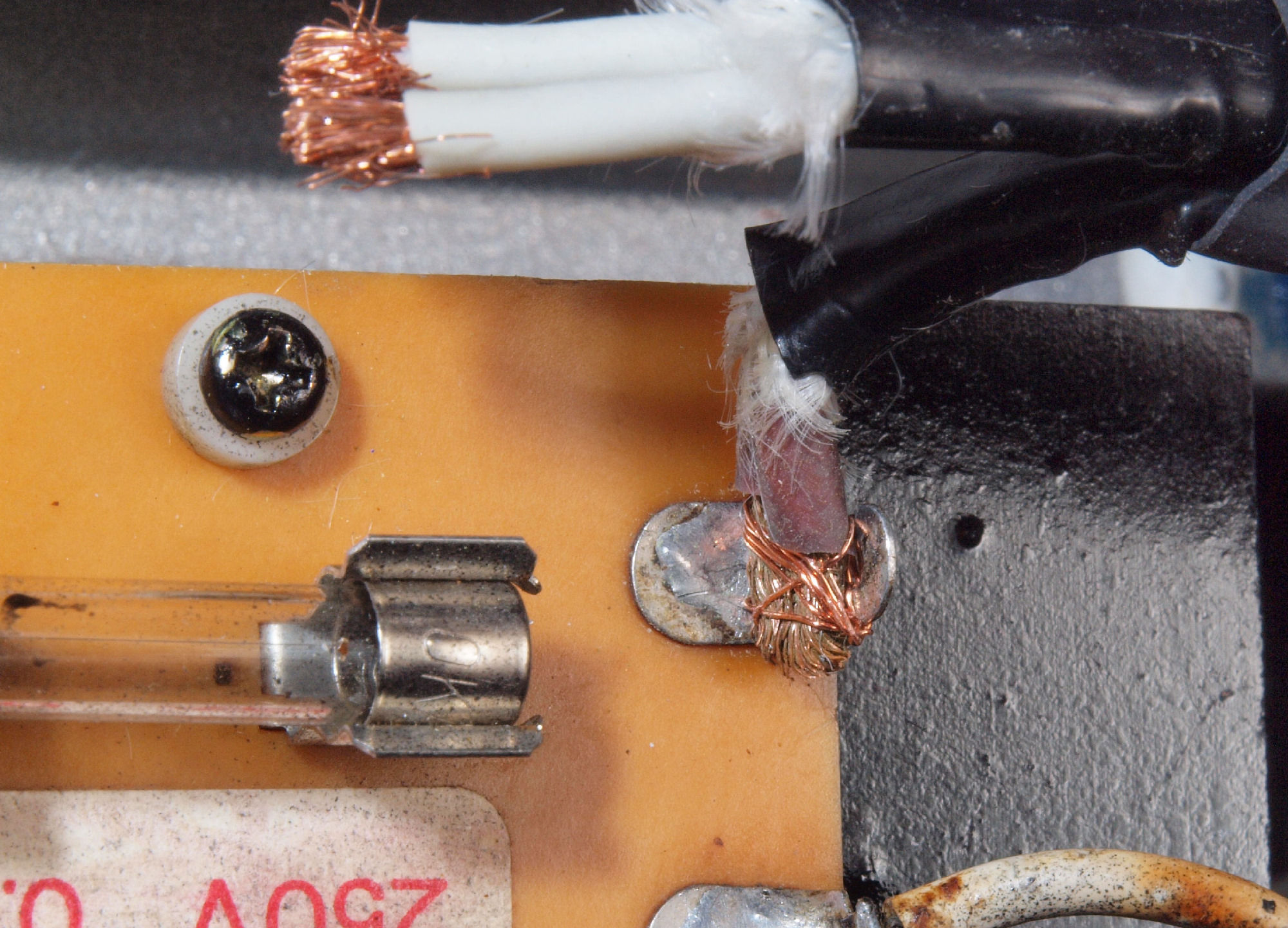

| ＣＣ１． 修理前 上から見る |
|

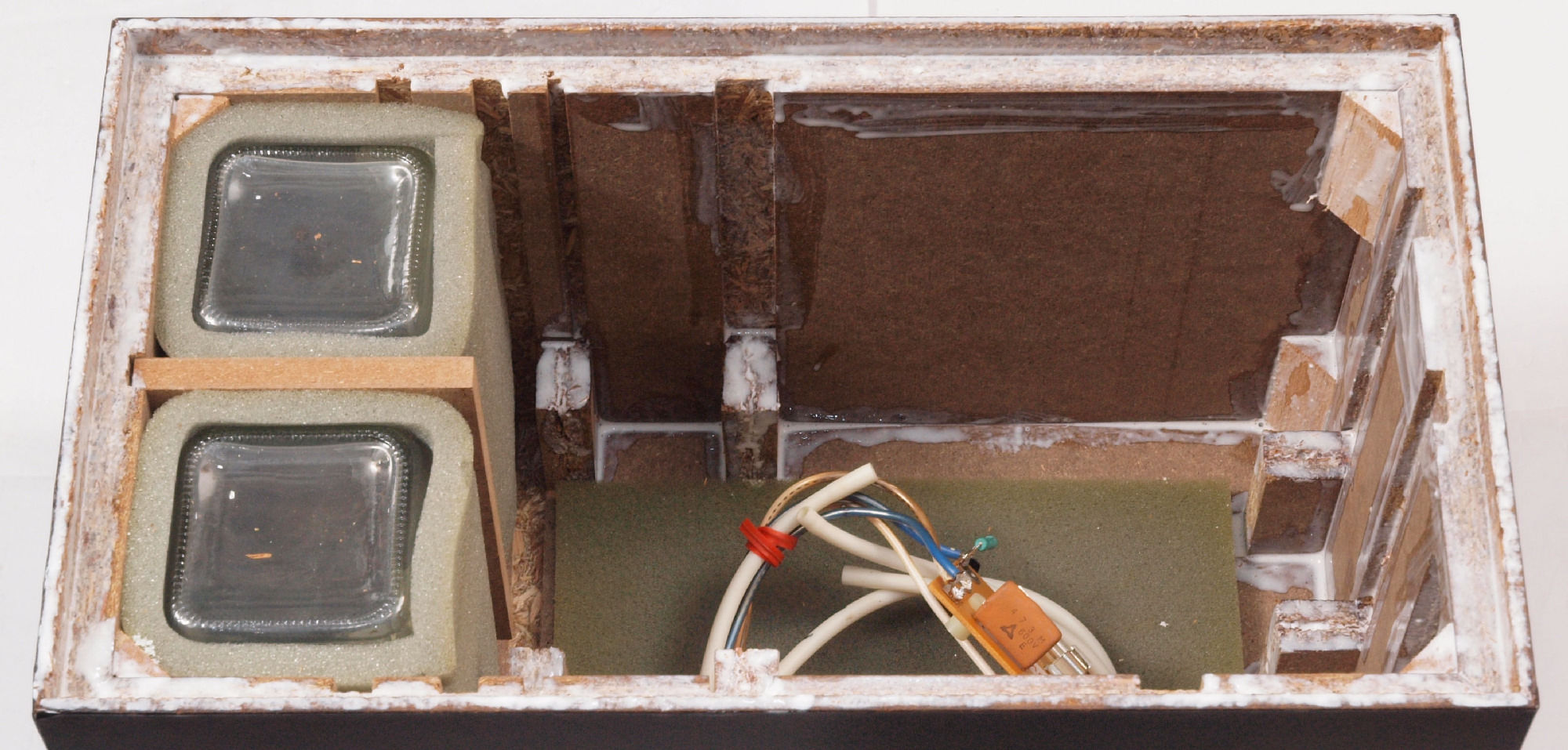

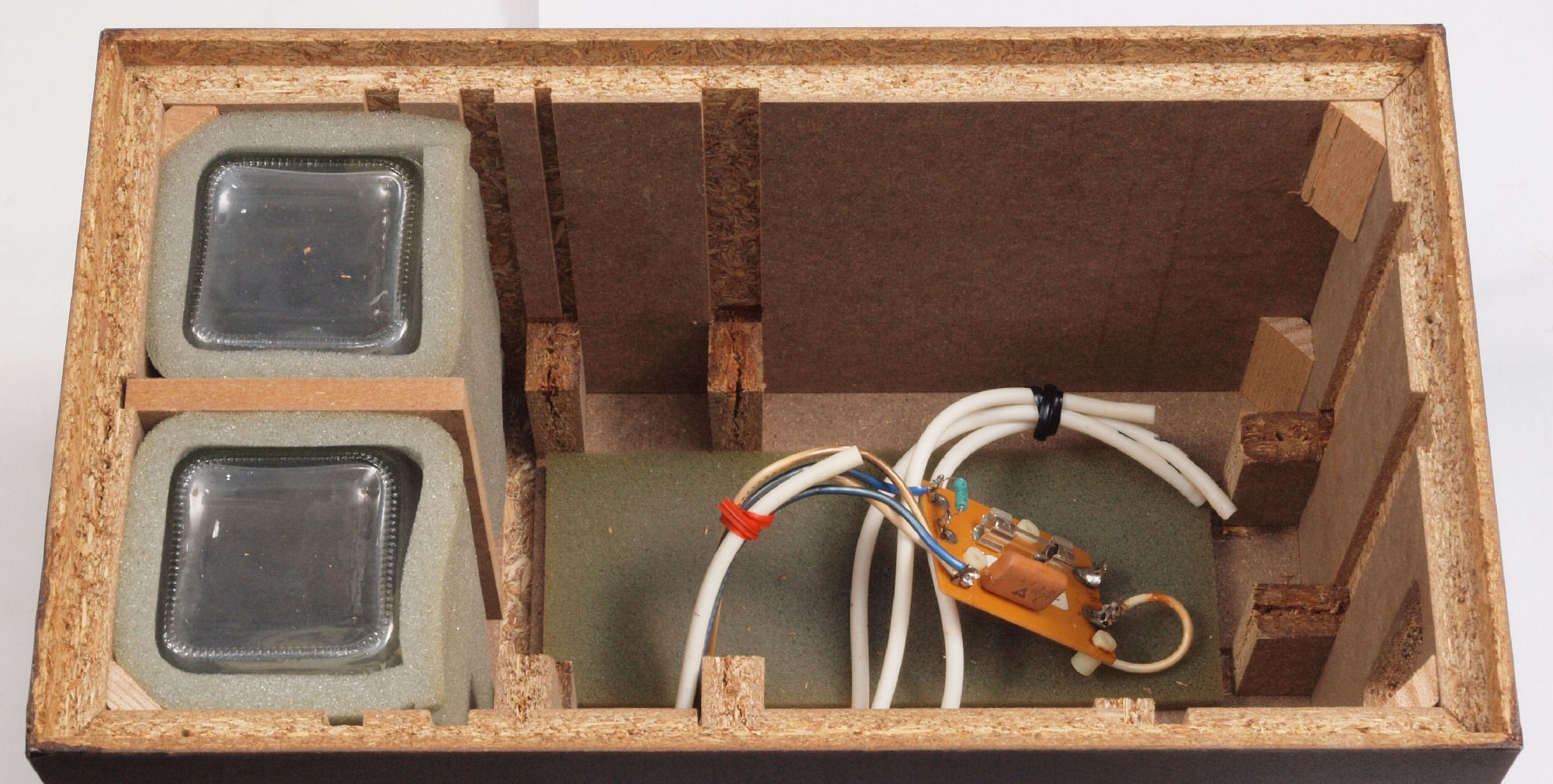

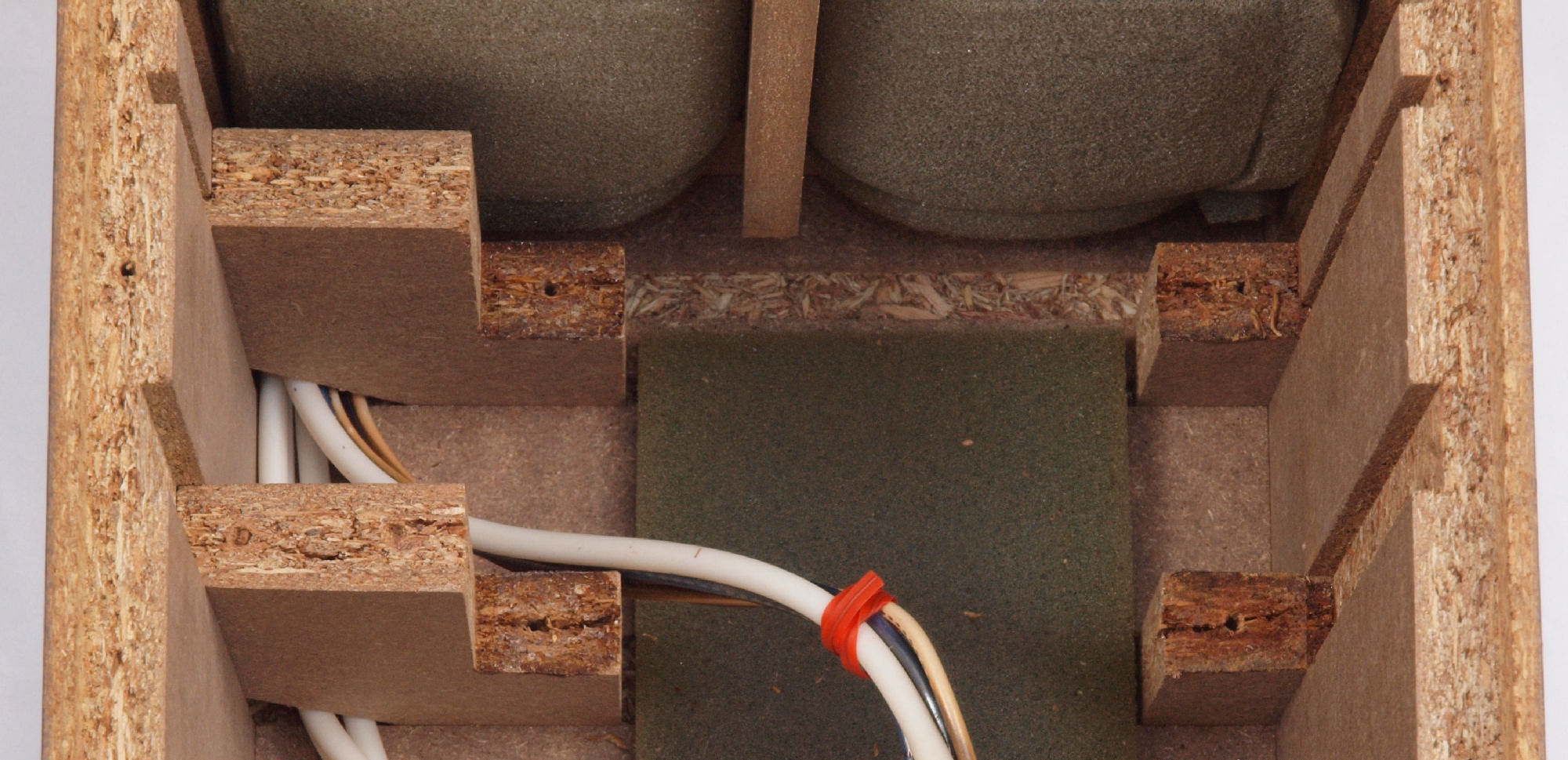

| ＣＣ２． 修理中 ポンプを取りさった所。 |
 |

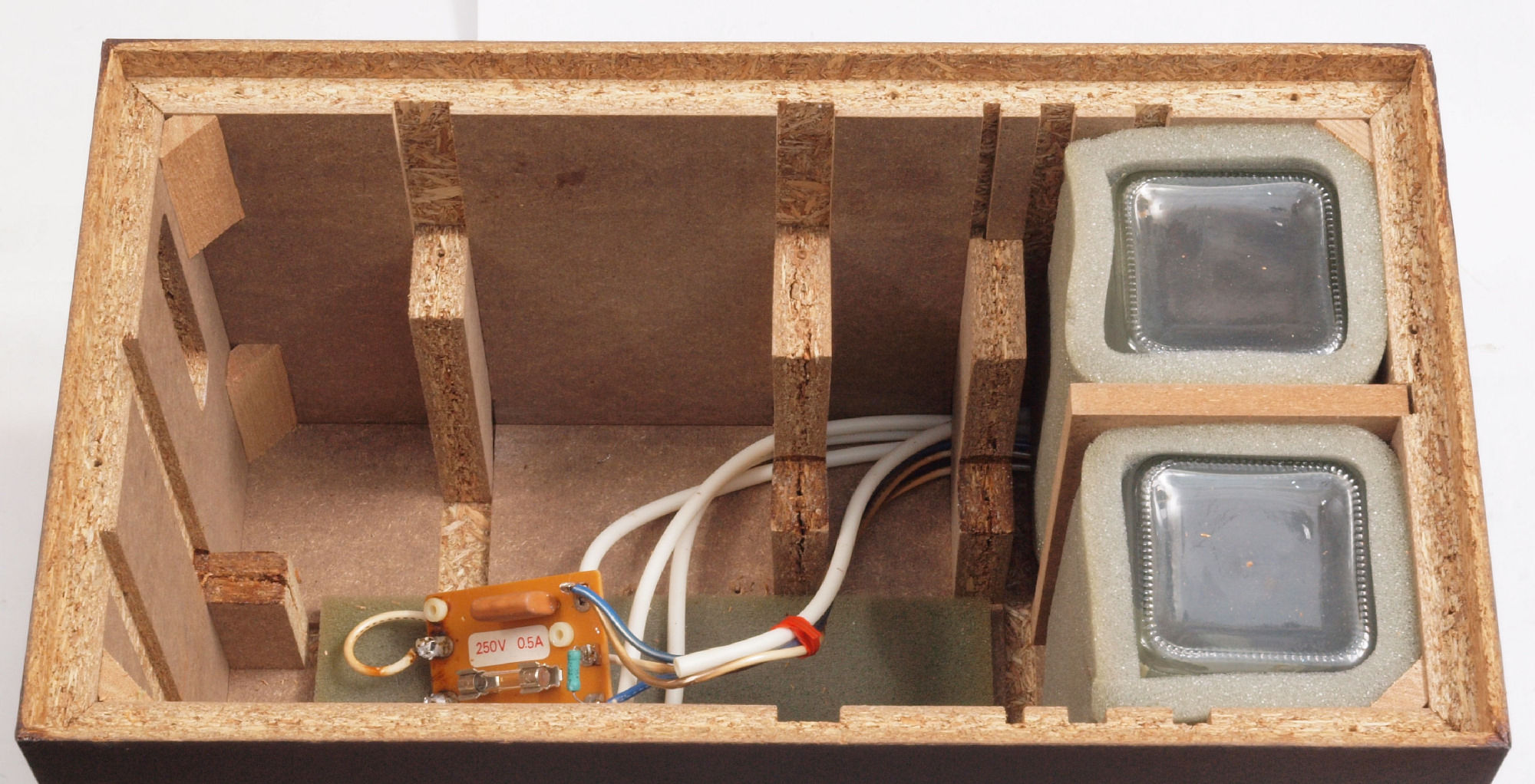

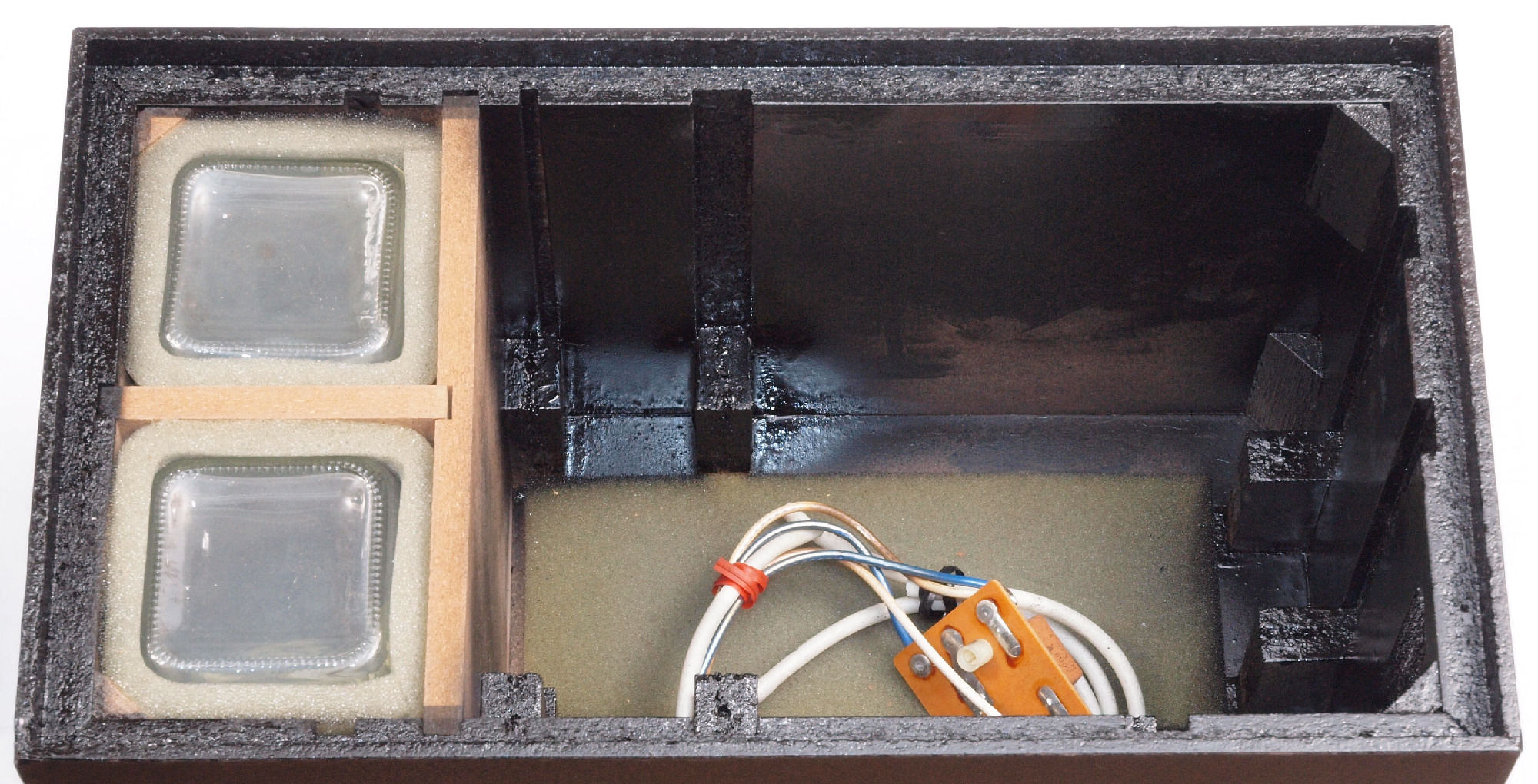

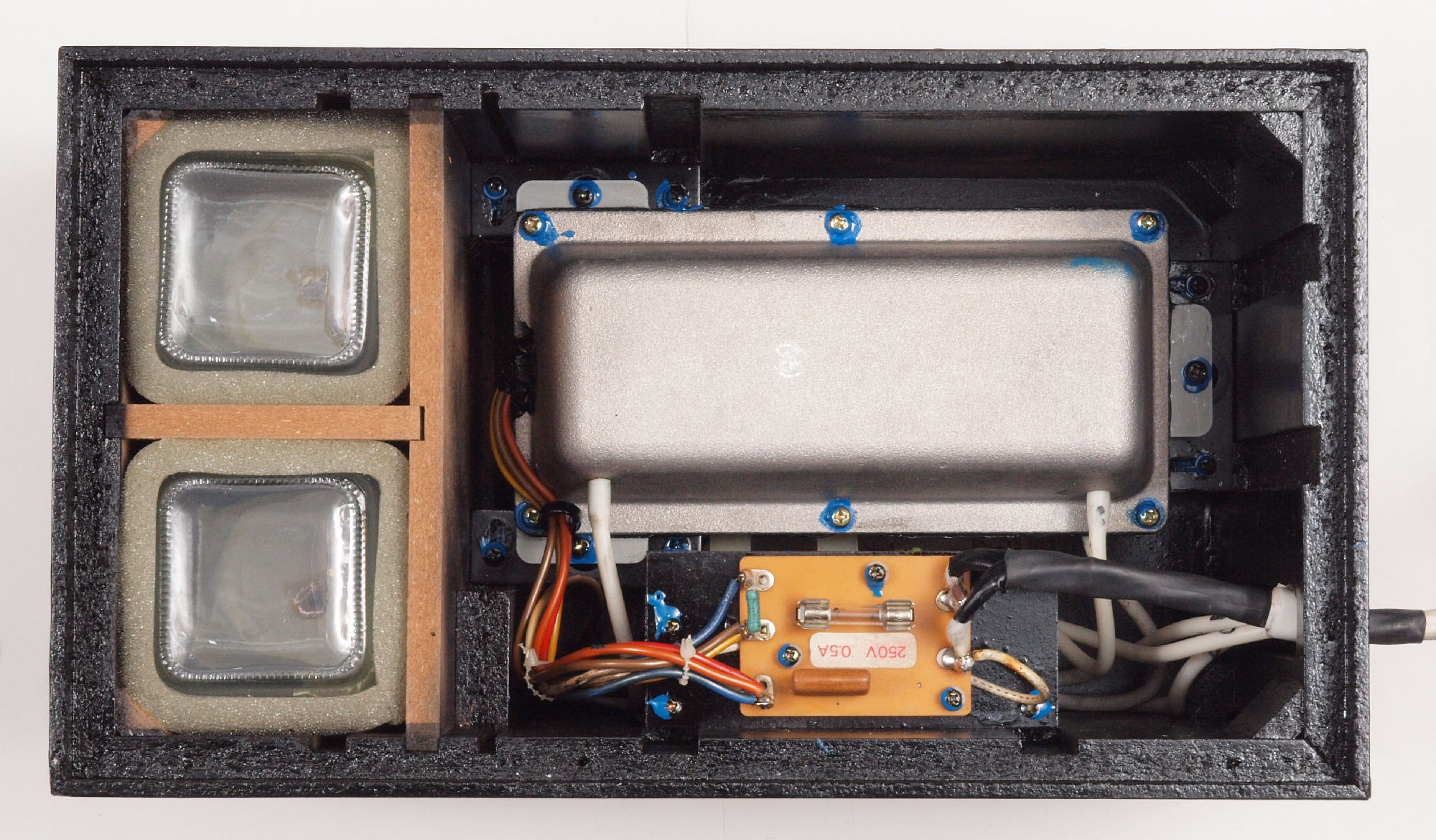

| ＣＣ３． 修理後 |
 |

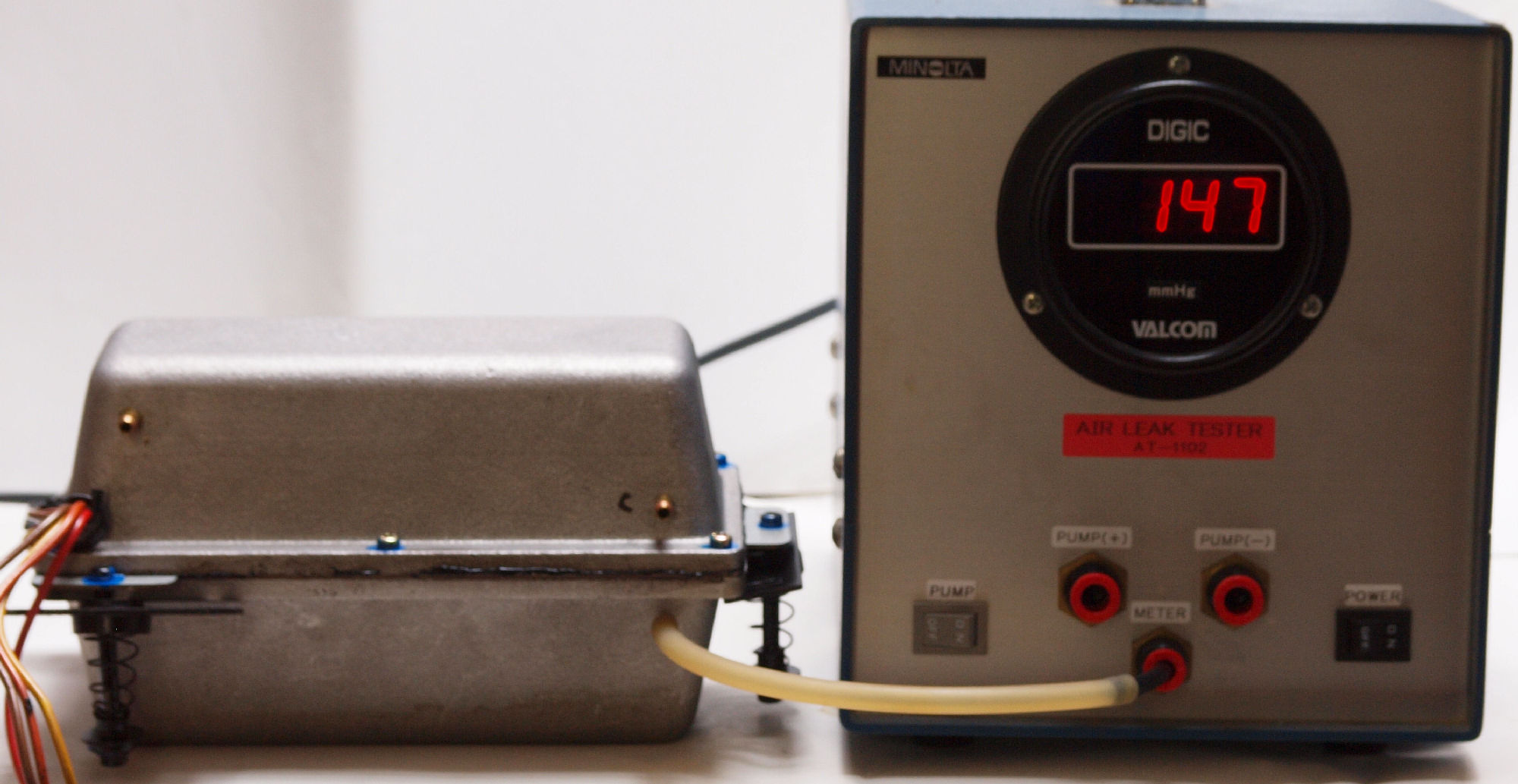

| Ｅ． 調整・測定. |

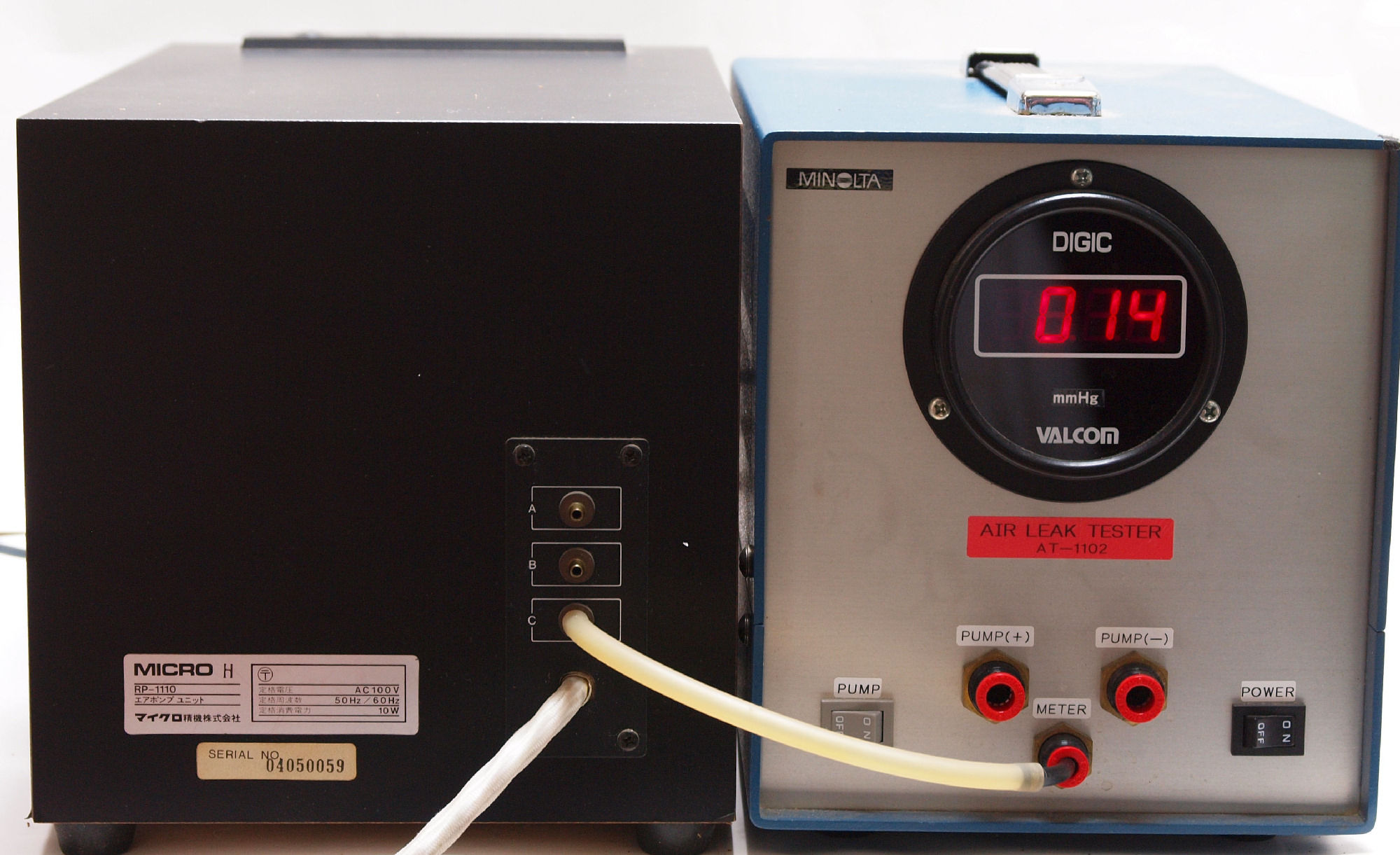

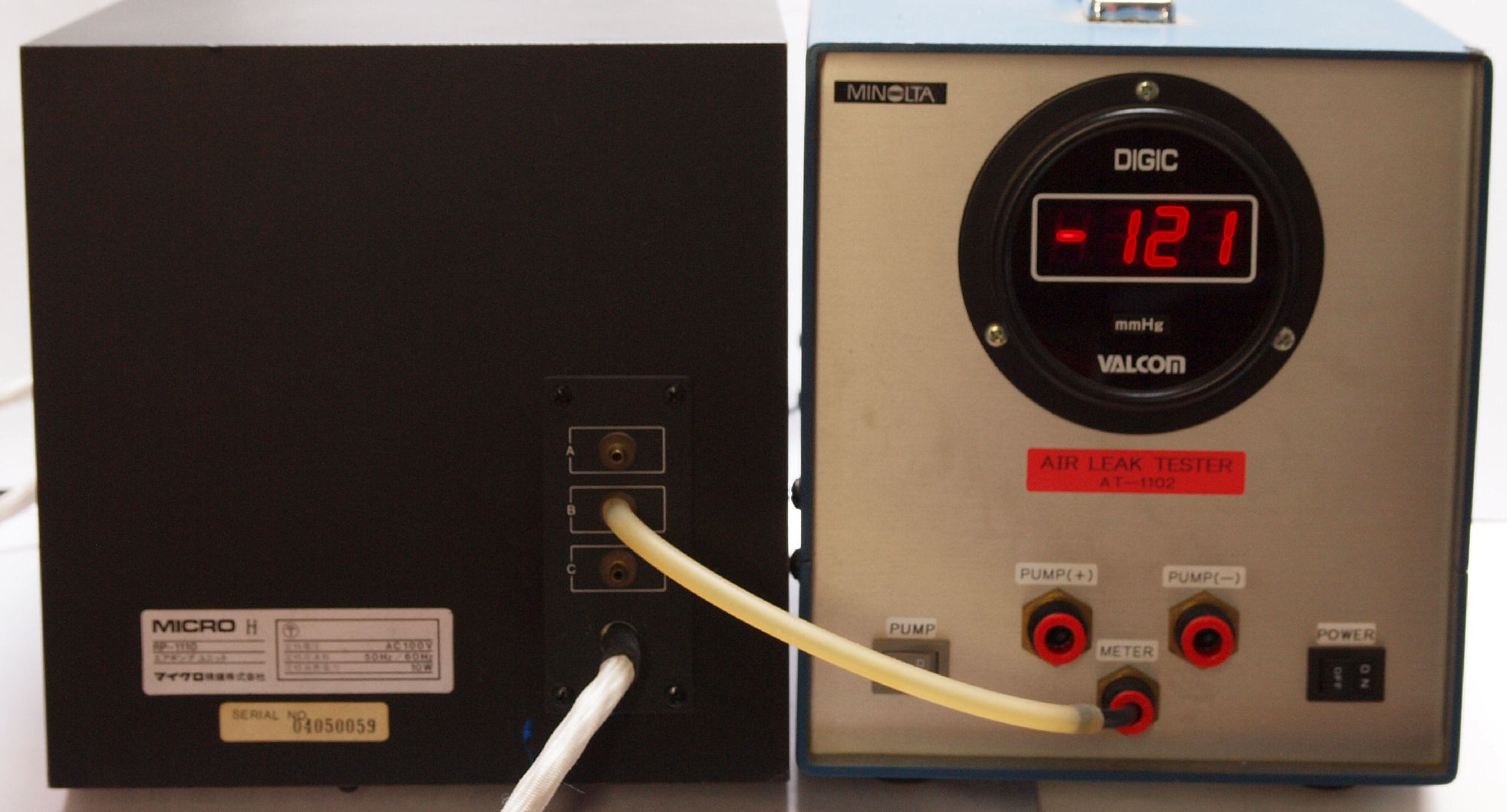

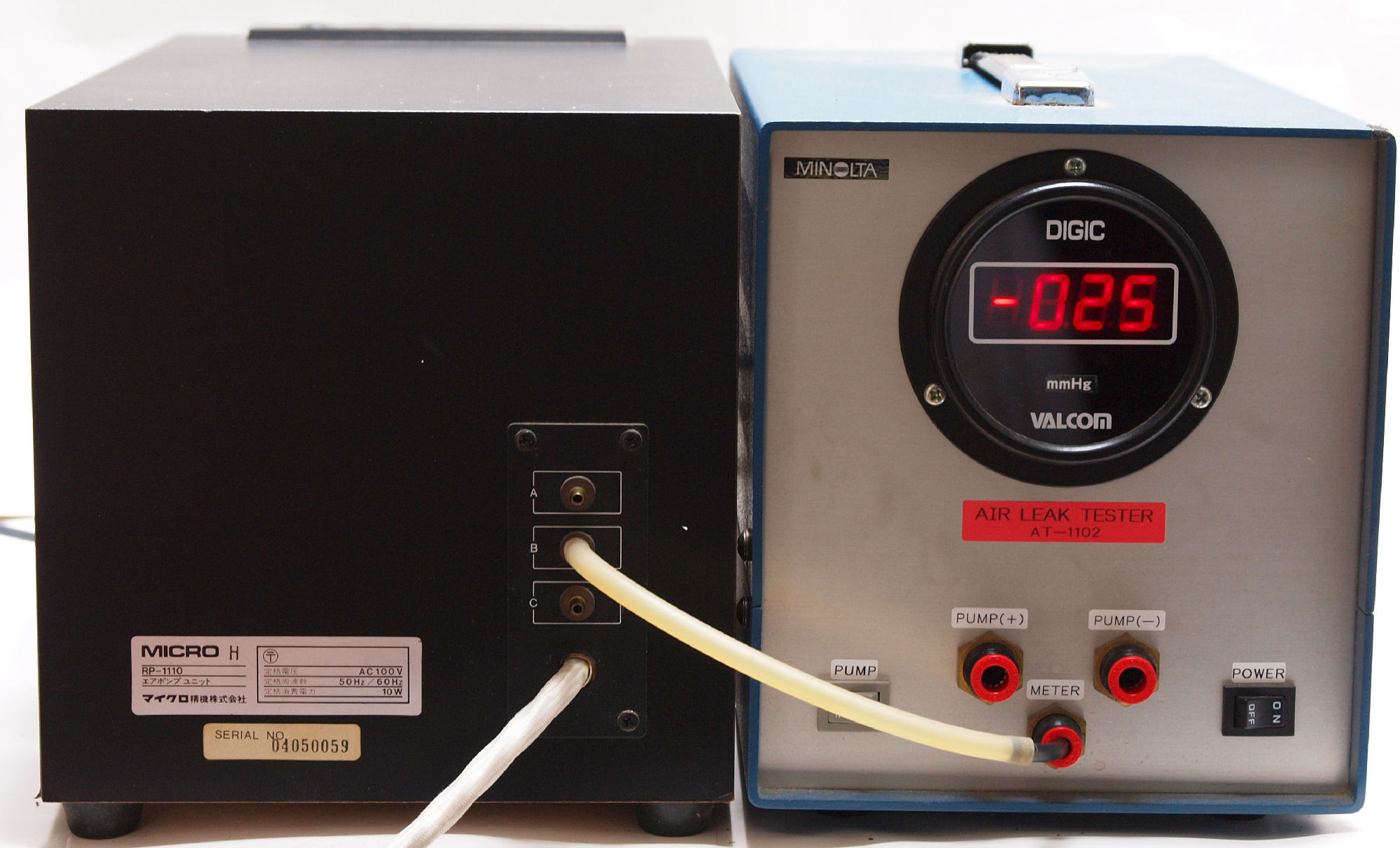

| Ｅ１． 圧力測定 Ａ端子 |
 |

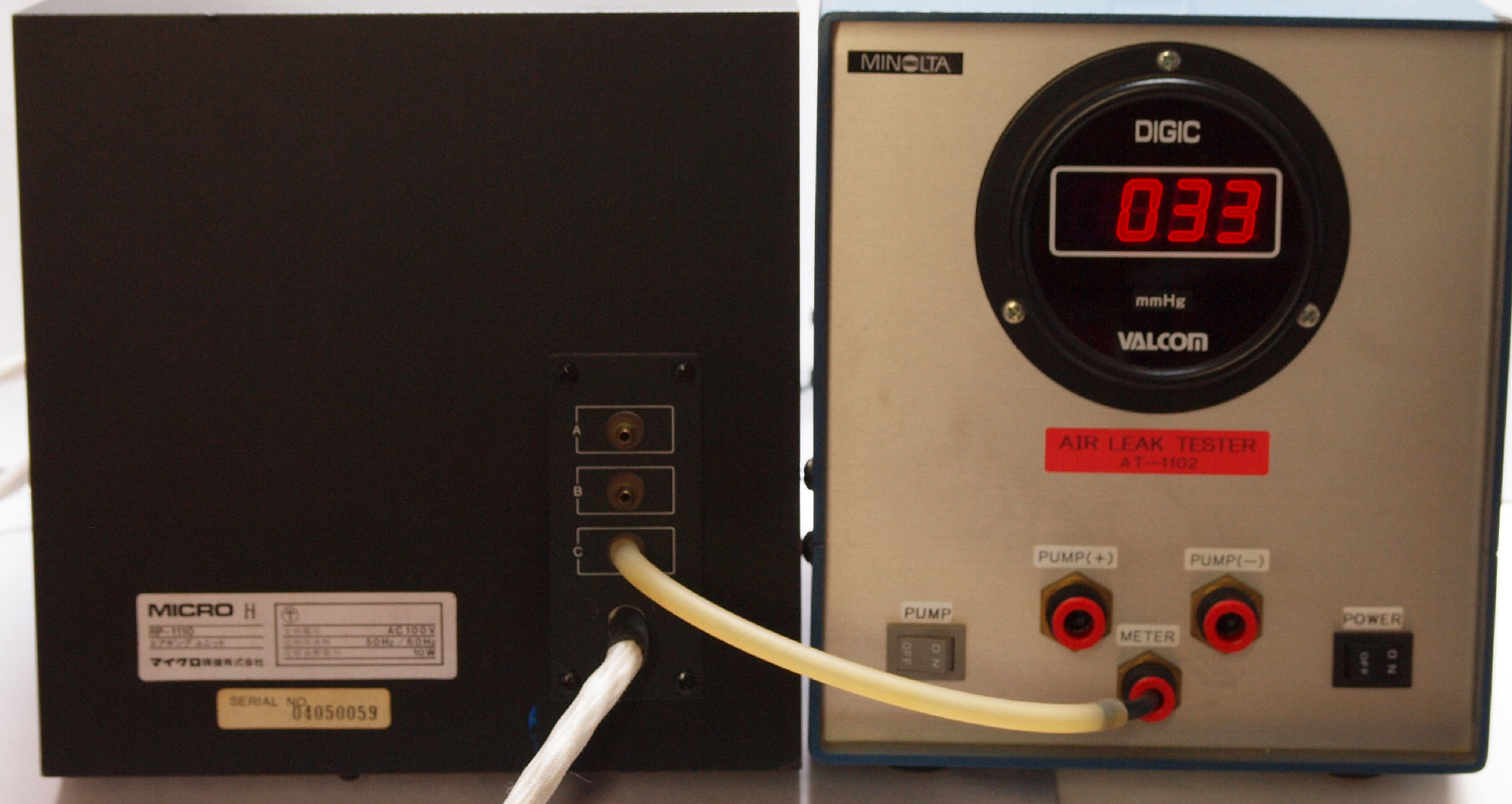

| Ｅ２． 圧力測定 Ｂ端子。 |
 |
| Ｅ３． 圧力測定 Ｃ端子。 B端子圧力より低いのは、調整バイバスが有る為。 |
 |

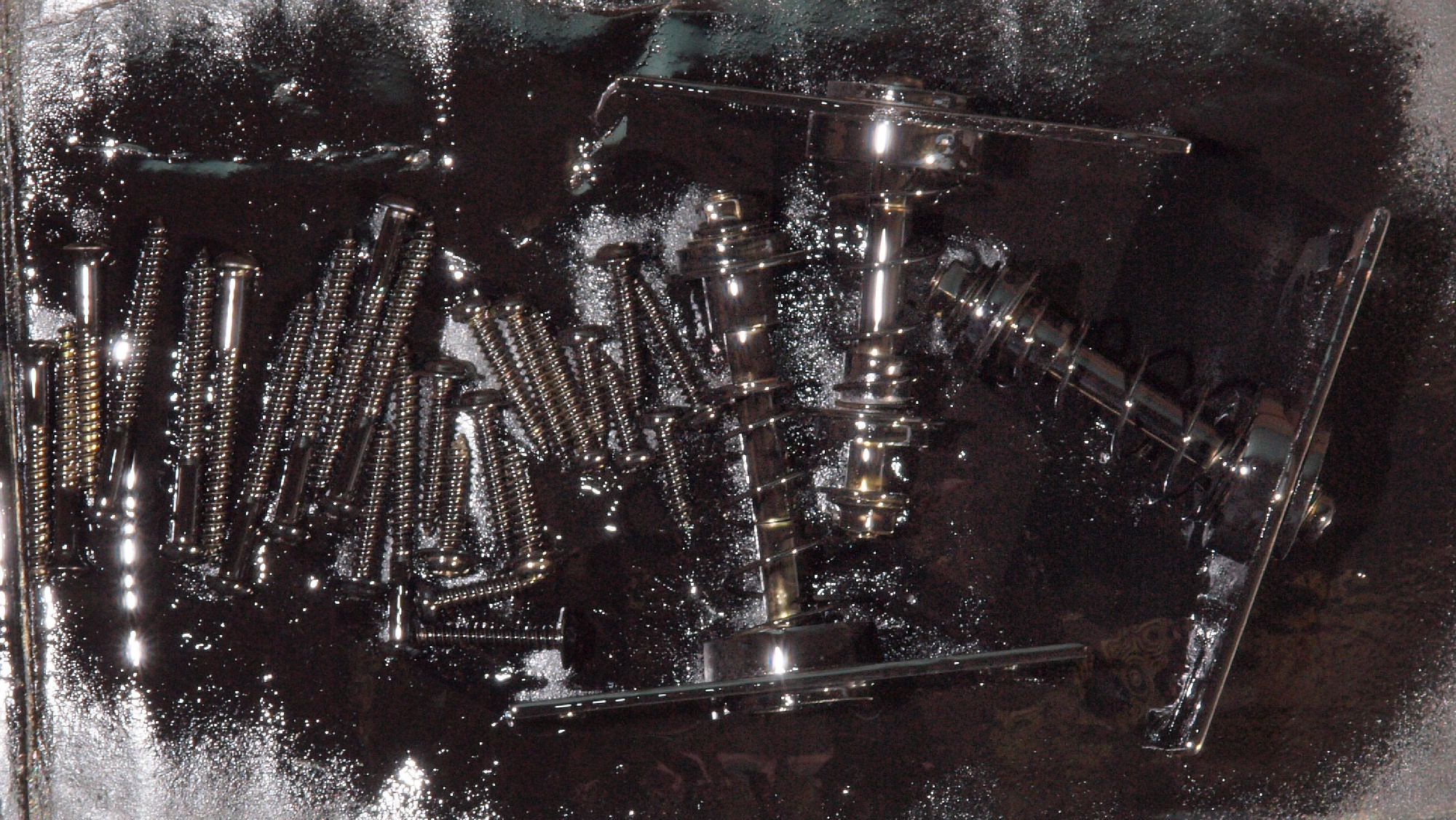

  rp1110-e2b |
