| ＭＩＣＲＯＳＥＩＫＩ ＲＰ１１１０． １０台目修理記録 |
| 「同時修理 ＳＸ−１１１FV． ２台目」 平成２２年６月１７日到着 ７月１６日完成 |
Ａ． 修理前の状況
Ｓ． 修理前点検測定 Ｂ． 原因
Ｃ． 修理状況 Ｄ． 使用部品
Ｅ． 調整・測定 Ｆ． 修理費 ６５，０００円 |

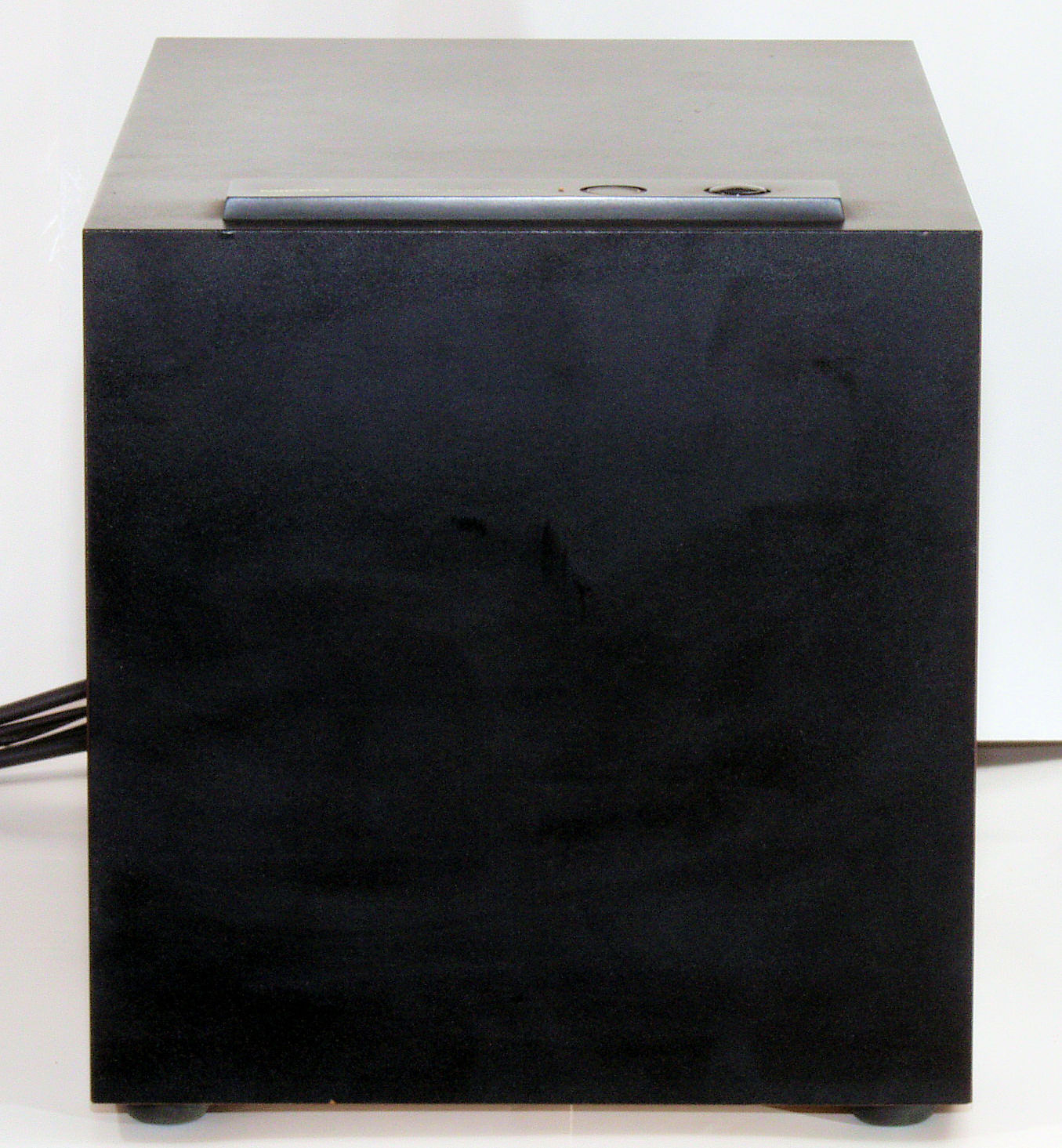

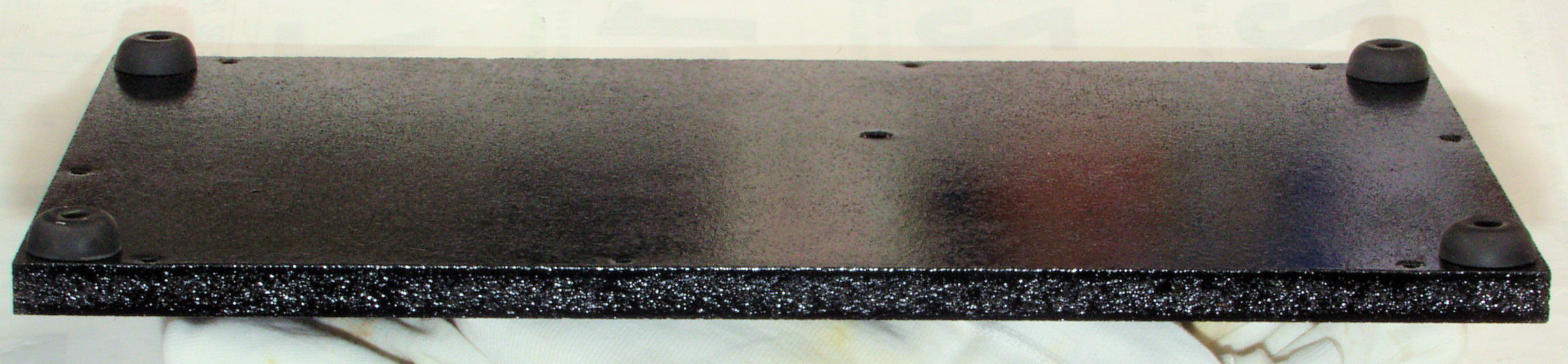

| Ａ． 修理前の状況 Ａ１１． 外観、 前から見る。 |
 |

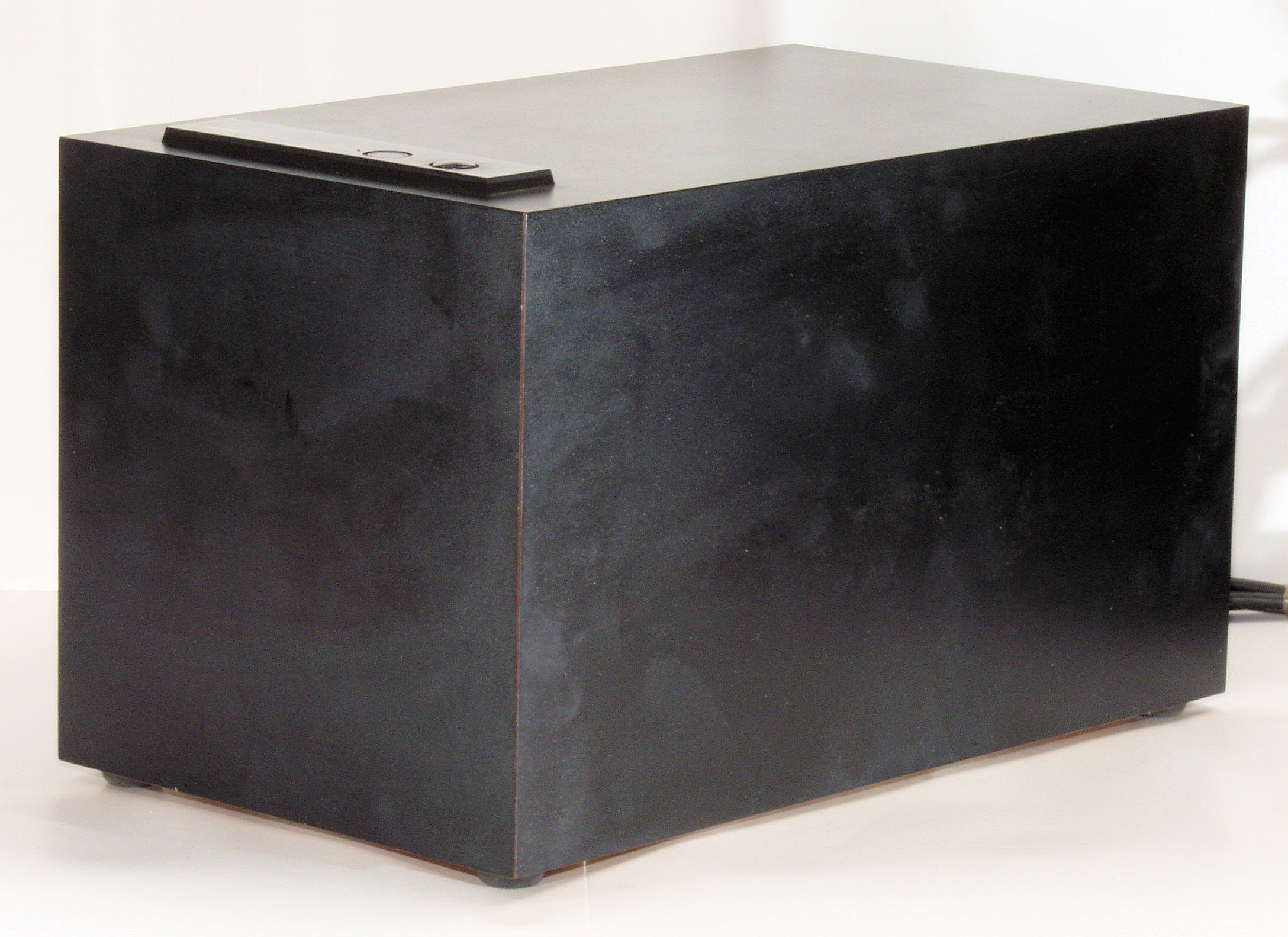

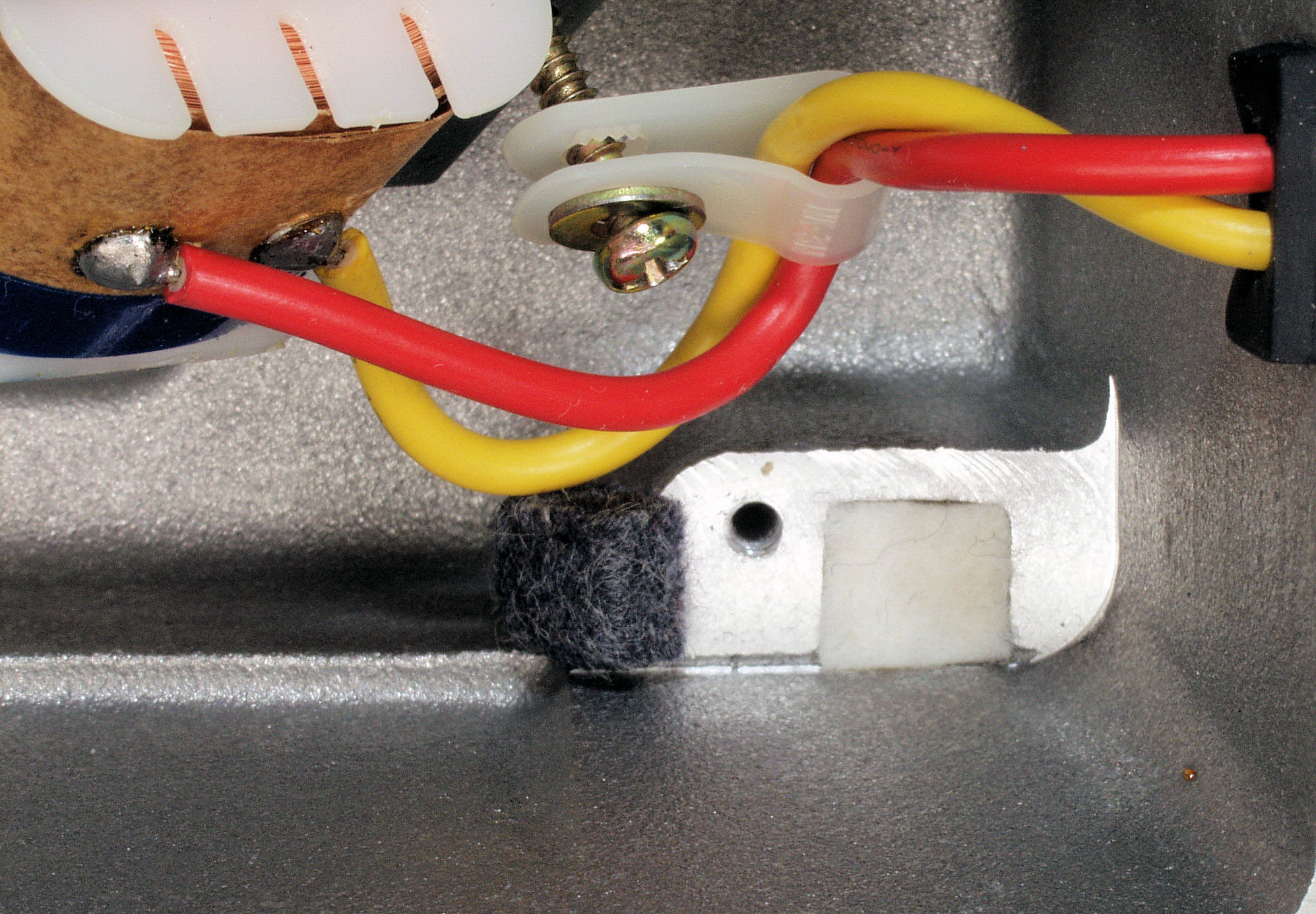

| Ａ１２． 外観、 前右から見る |
 |

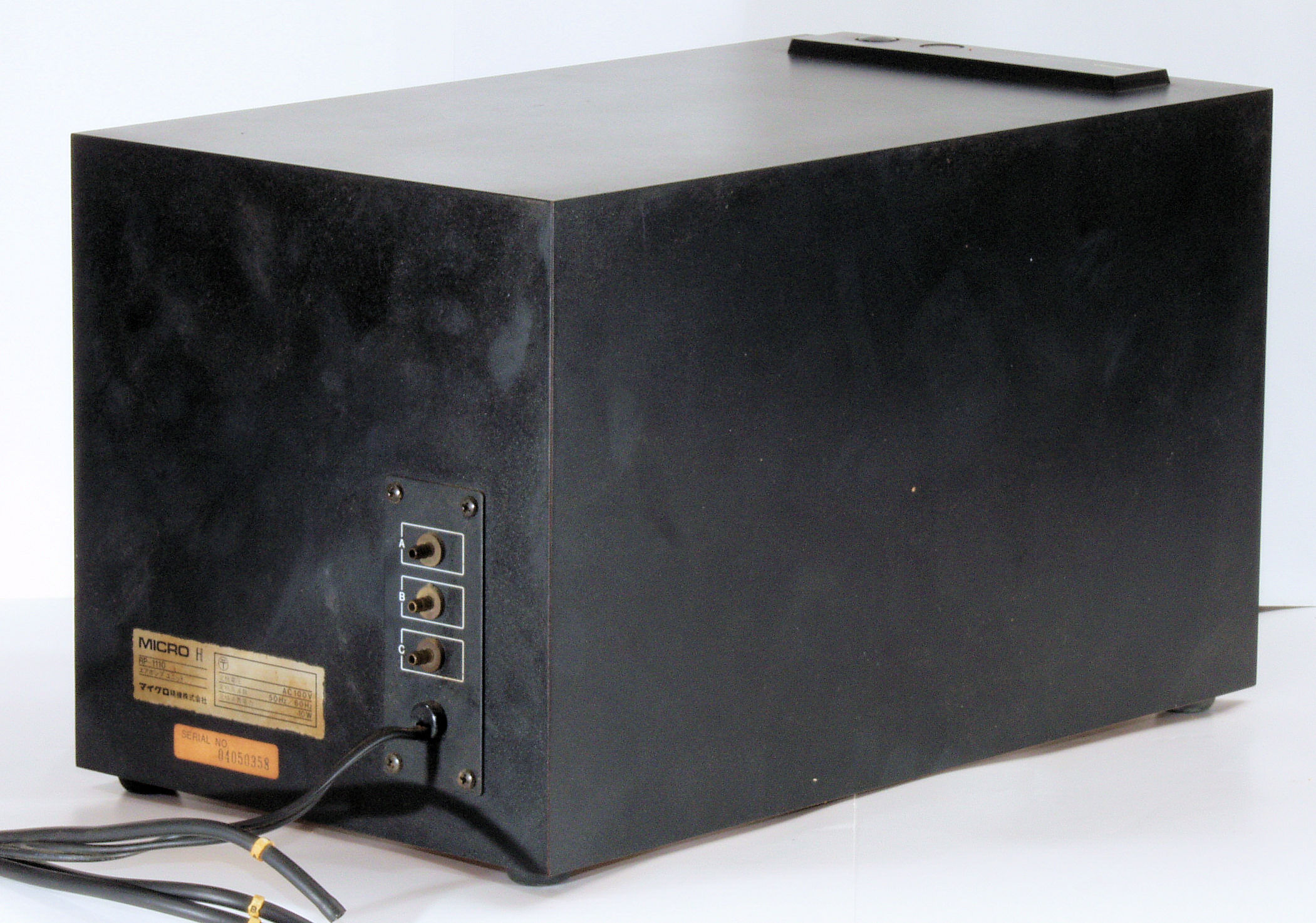

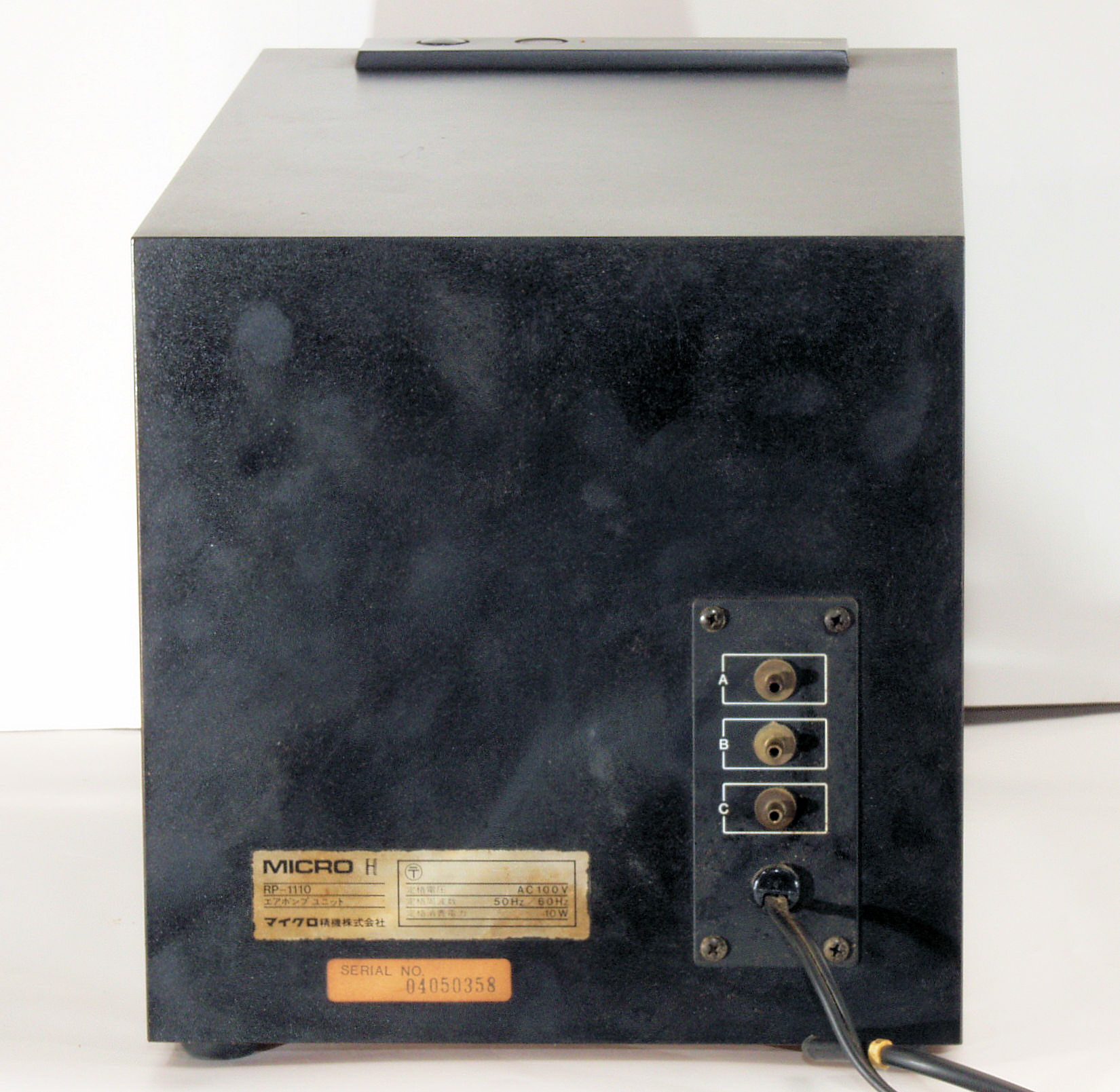

| Ａ１３． 外観 後から見る |
 |

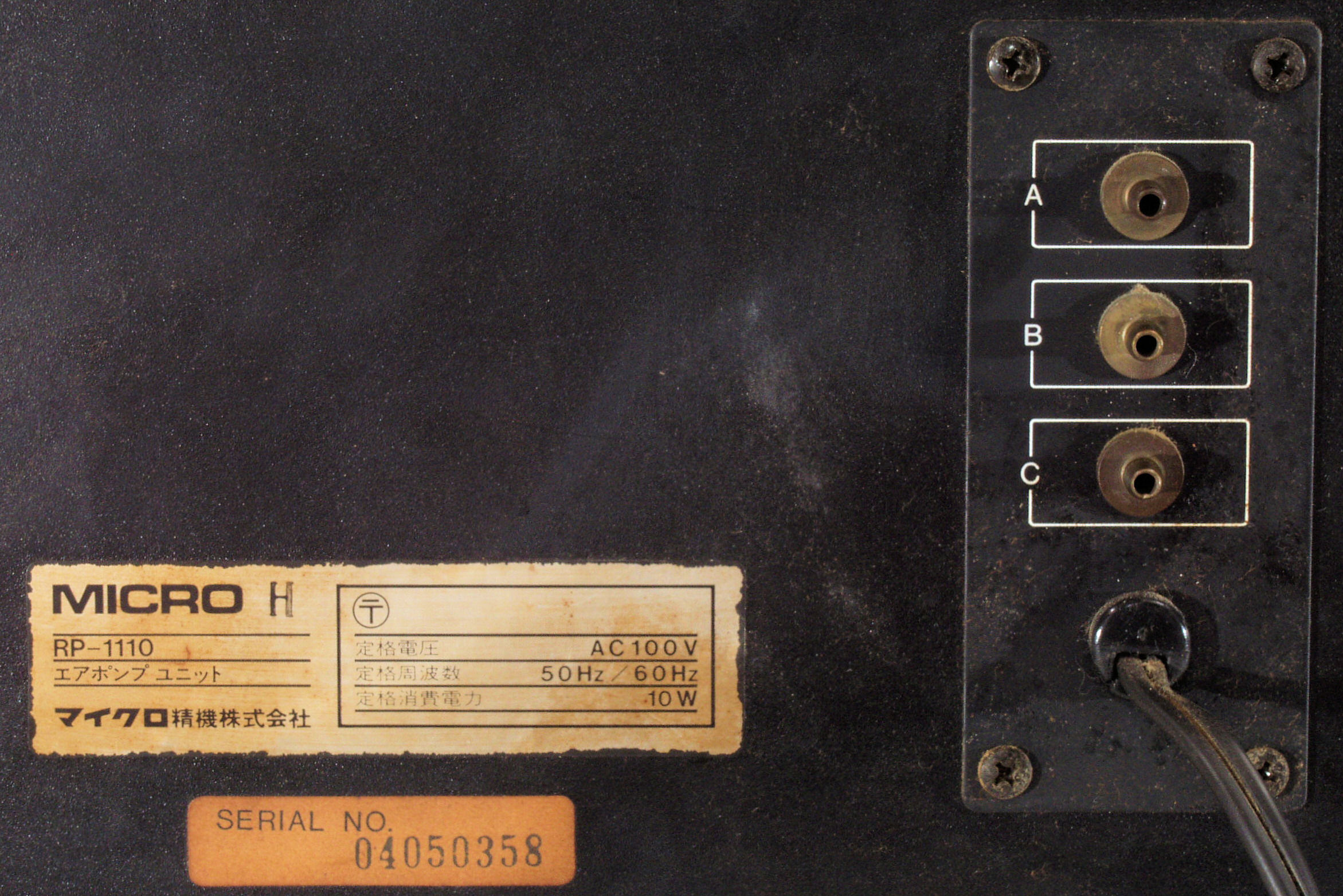

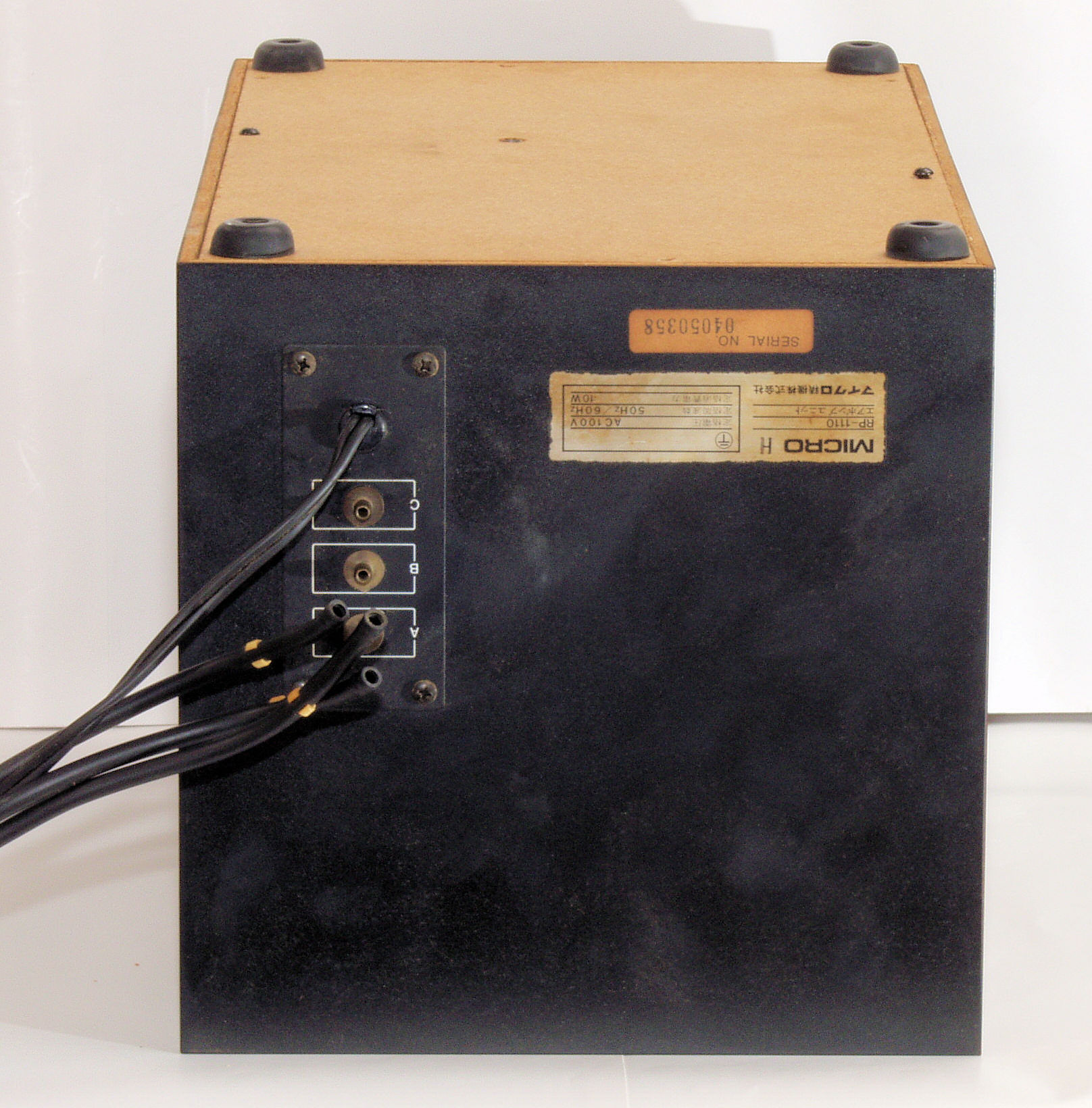

| Ａ１４． 外観、 後から、電源入り口、吐出口見る。 |
 |

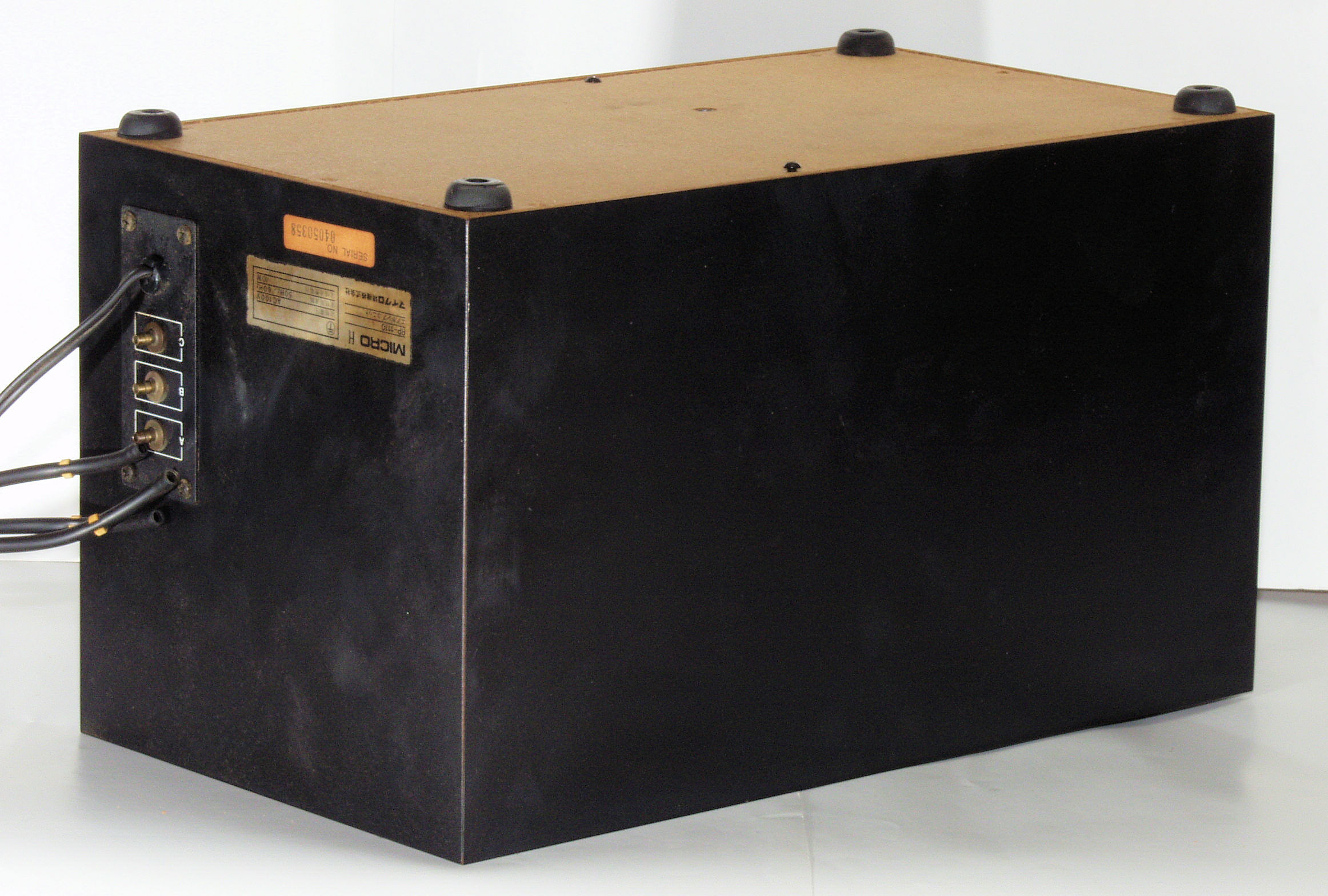

| Ａ１５． 外観 後左から見る |
 |

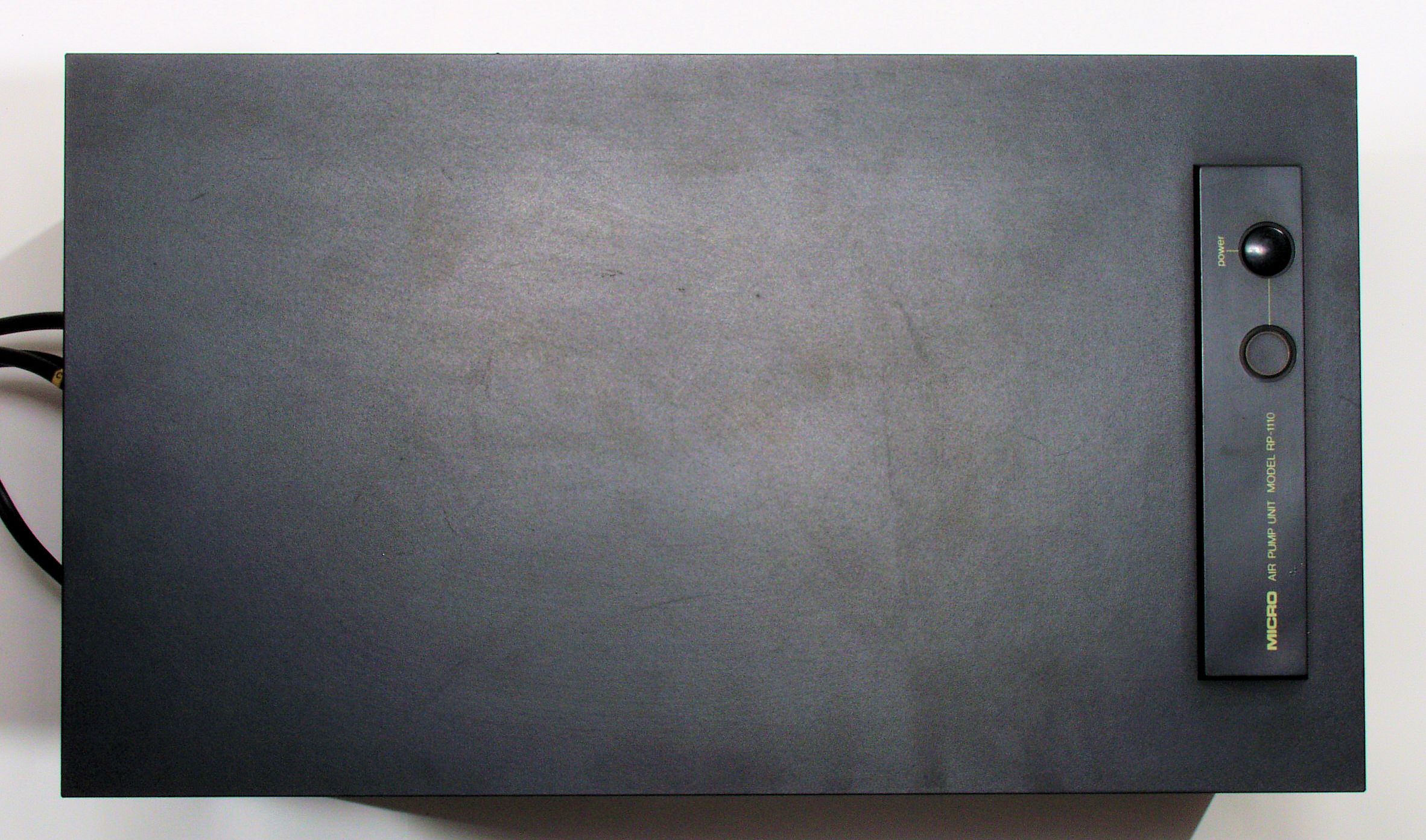

| Ａ１６． 外観 上から見る |
 |

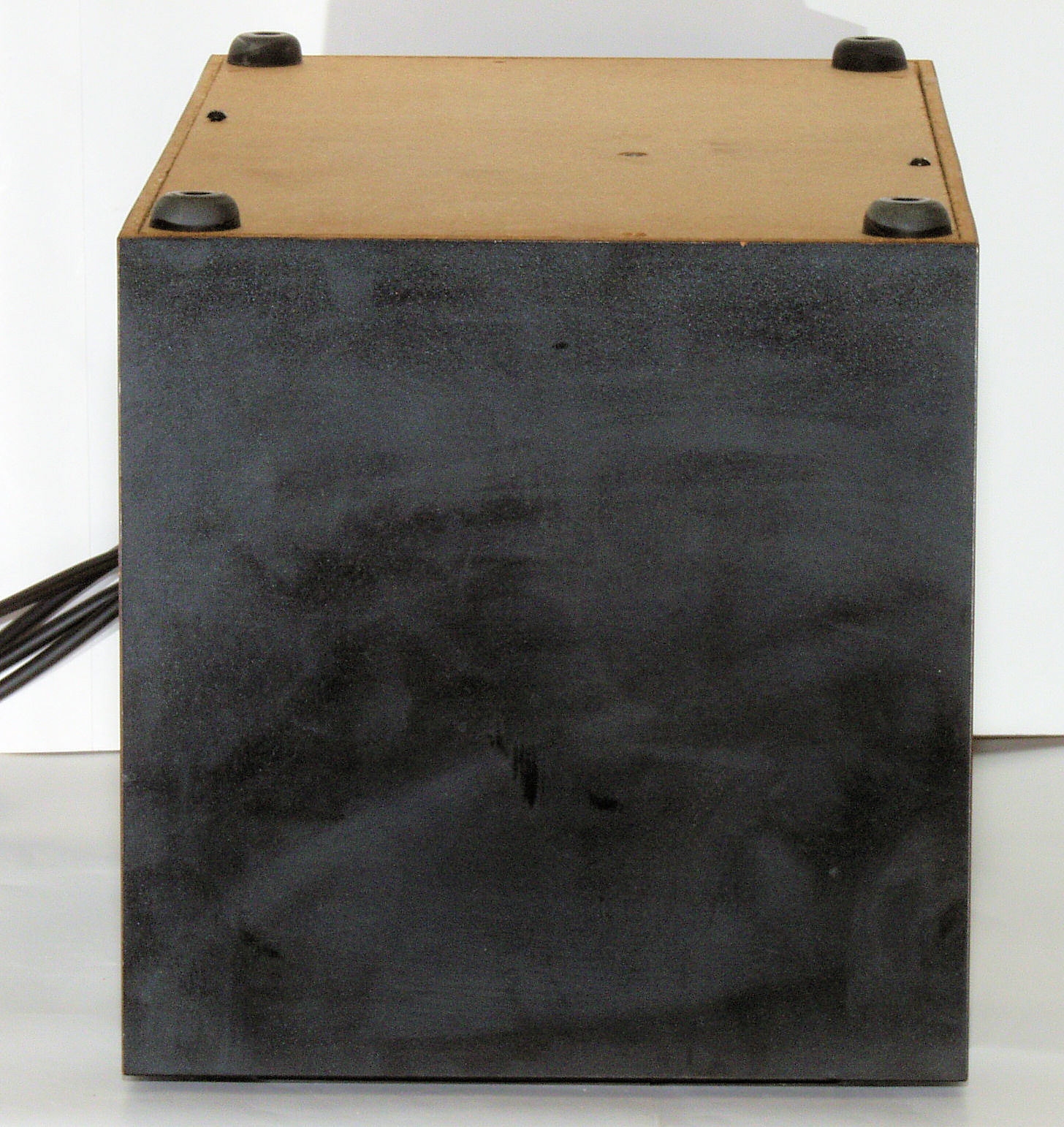

| Ａ２１． 外観 下前から見る |
 |
| Ａ２２． 外観 下前左から見る |
 |

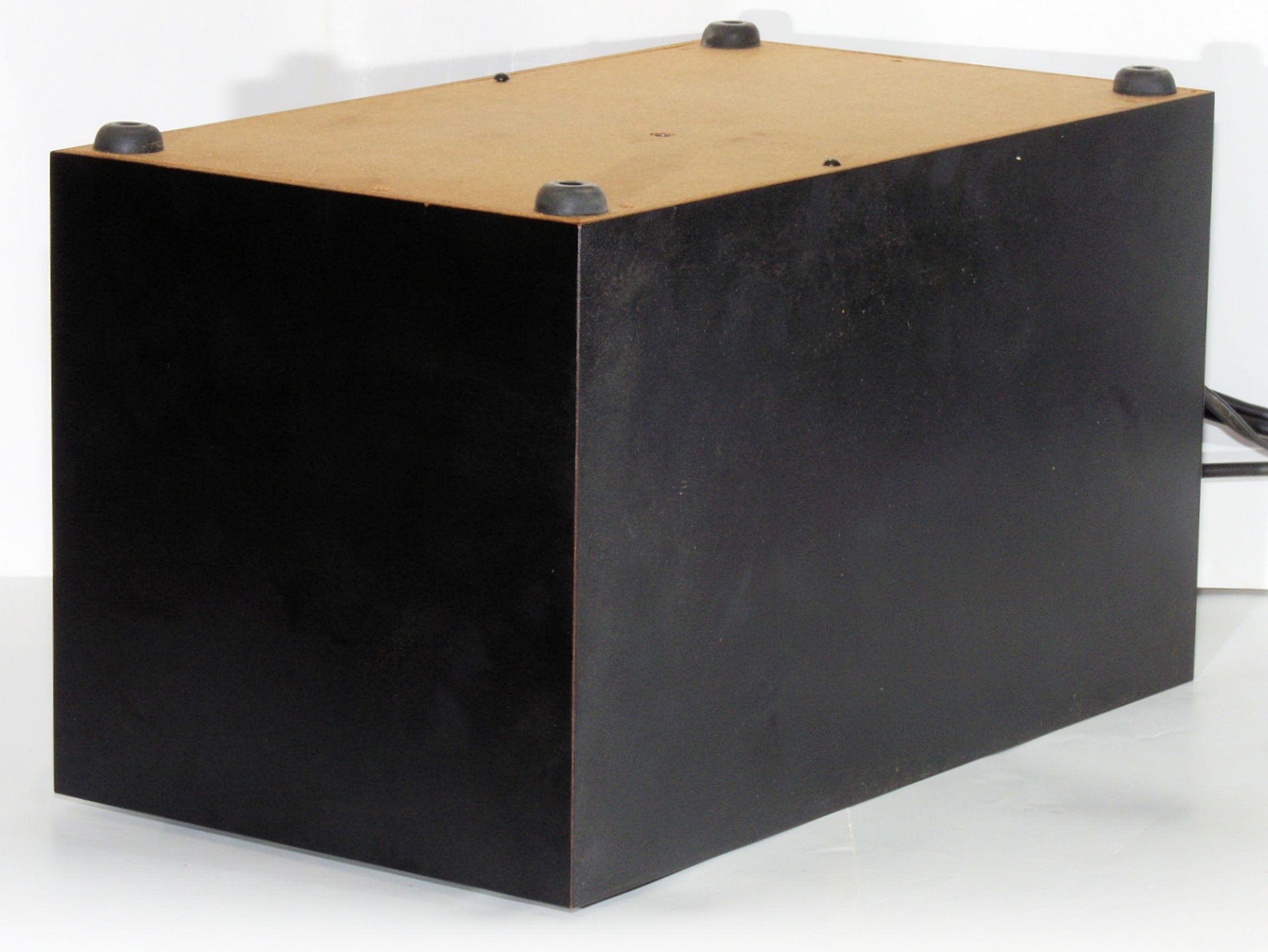

| Ａ２３． 外観 下後から見る |
 |
| Ａ２４． 外観 下後右から見る |
 |

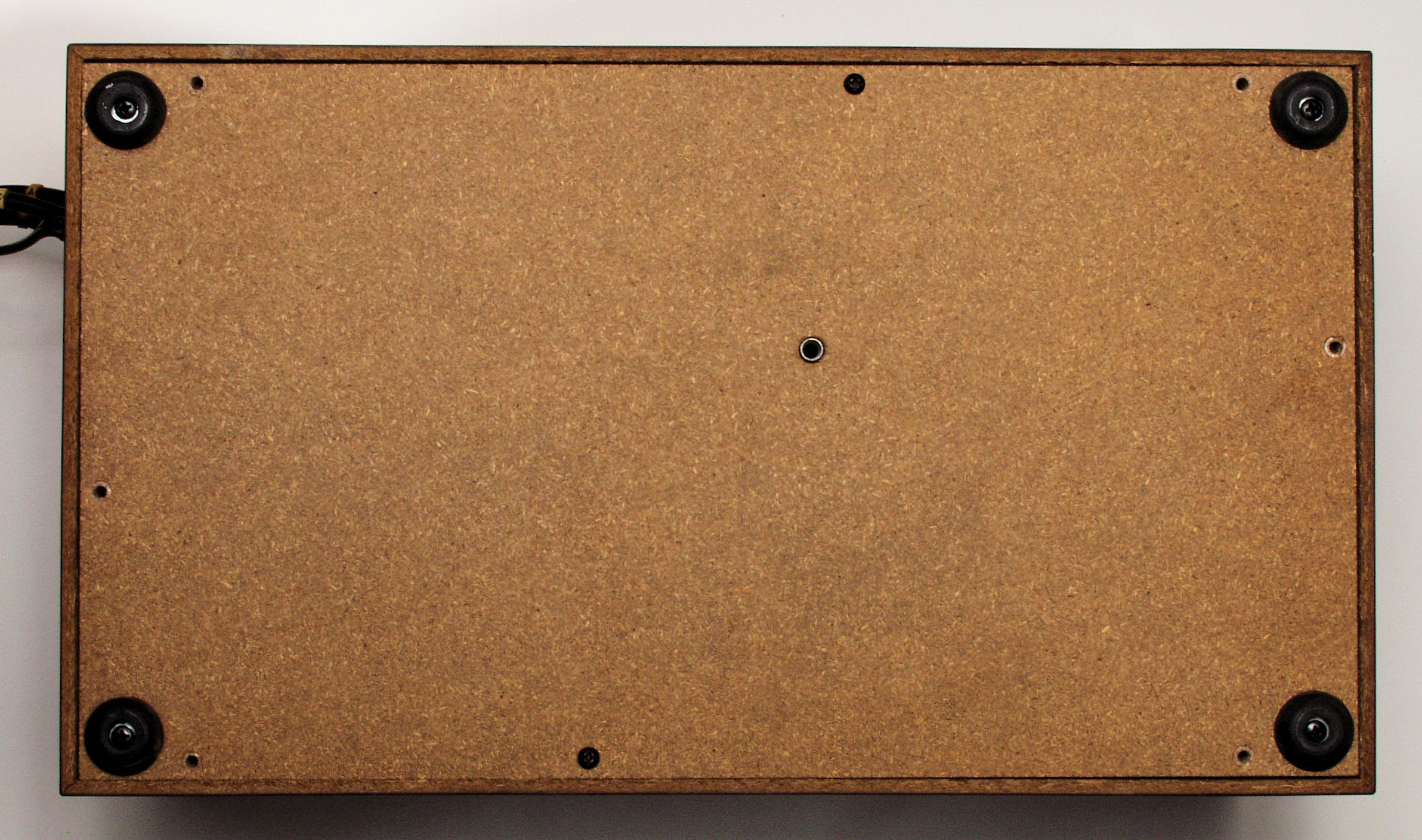

| Ａ３１． 外観 下から見る、固定ネジは２本のみ取り付けてある。 |
 |

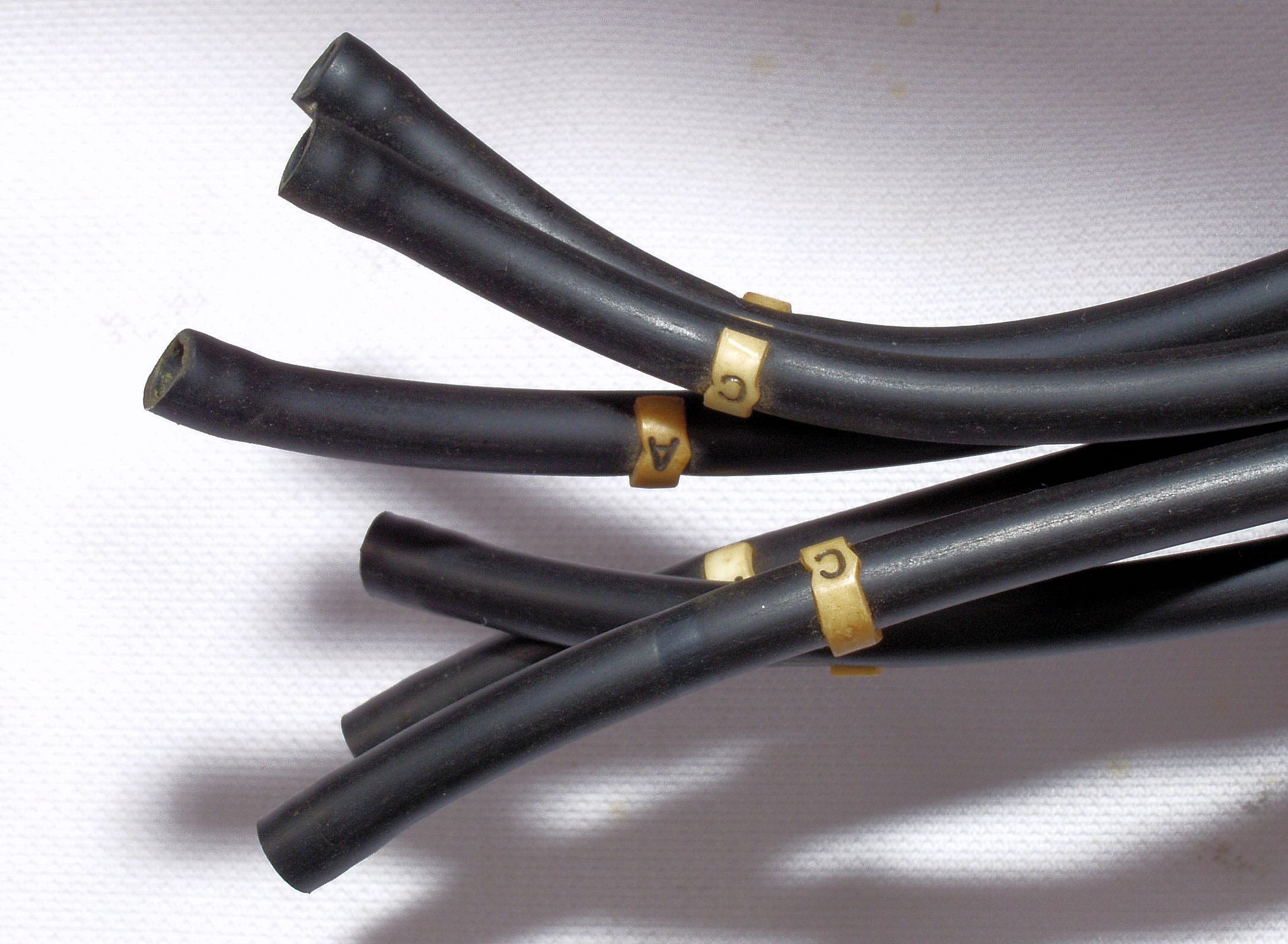

| Ａ４１． 外観 接続ホース見る、 プラグに差し込む部分が、経年変化で膨らんでくるので、切り詰めると良い。 |
 |

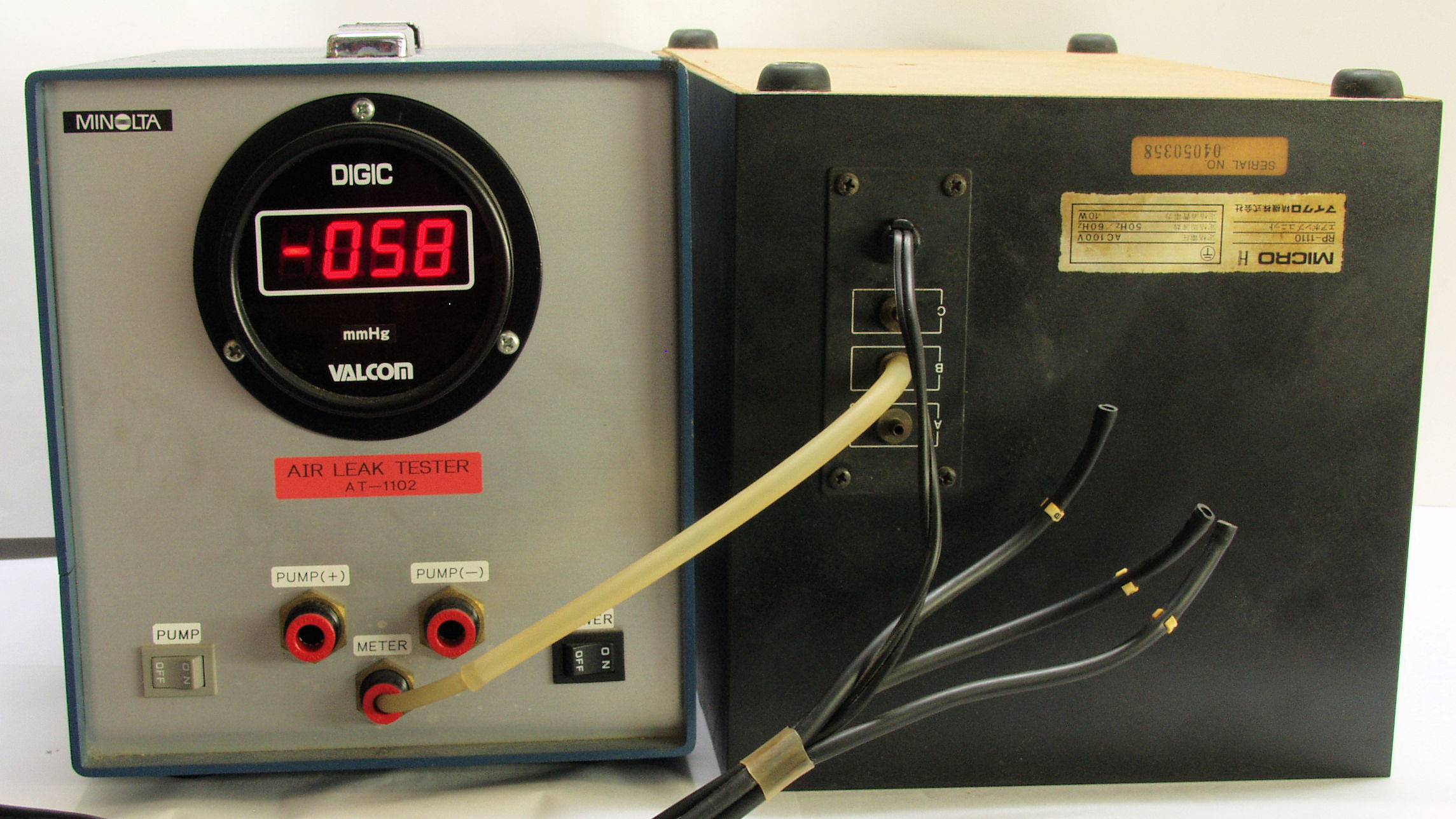

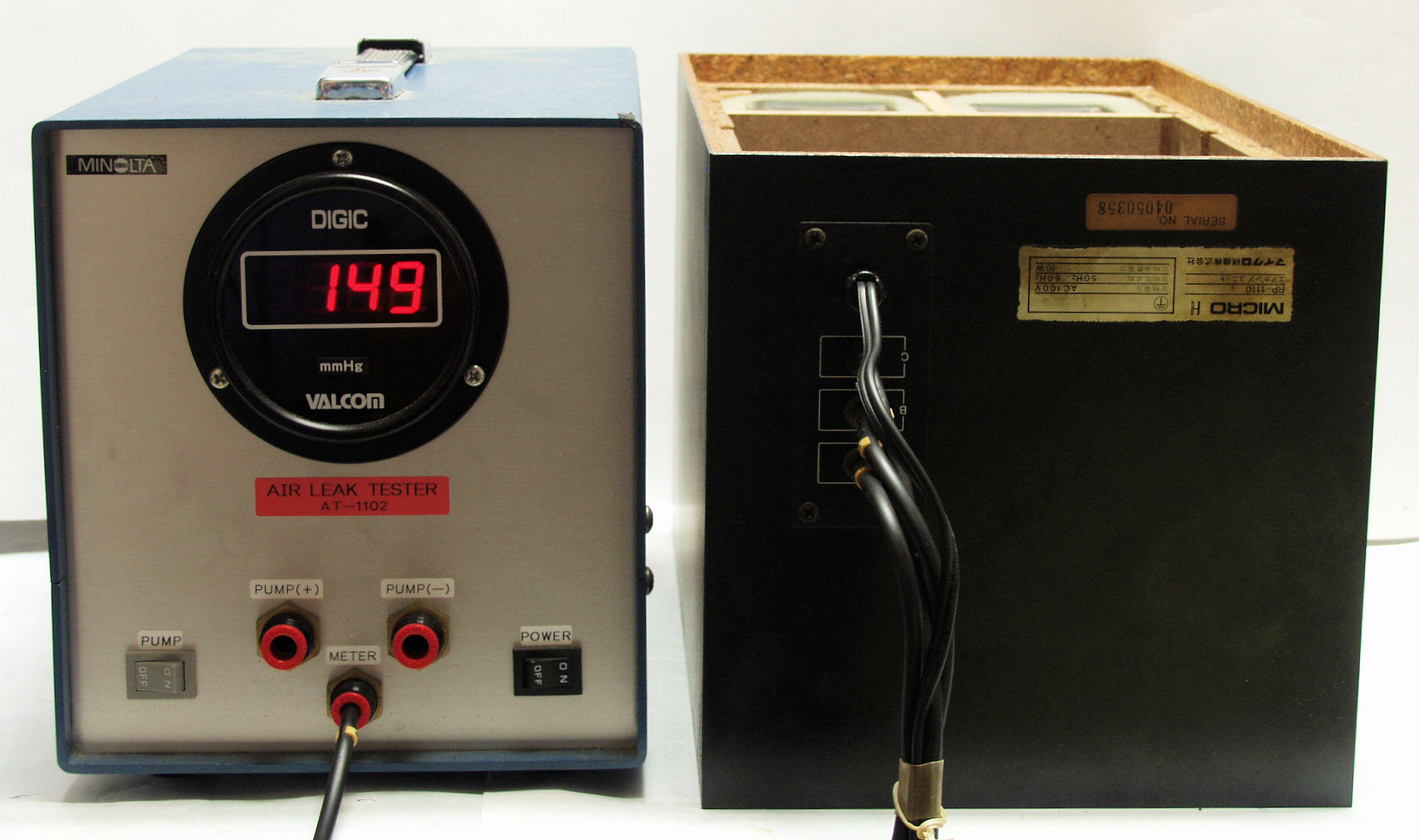

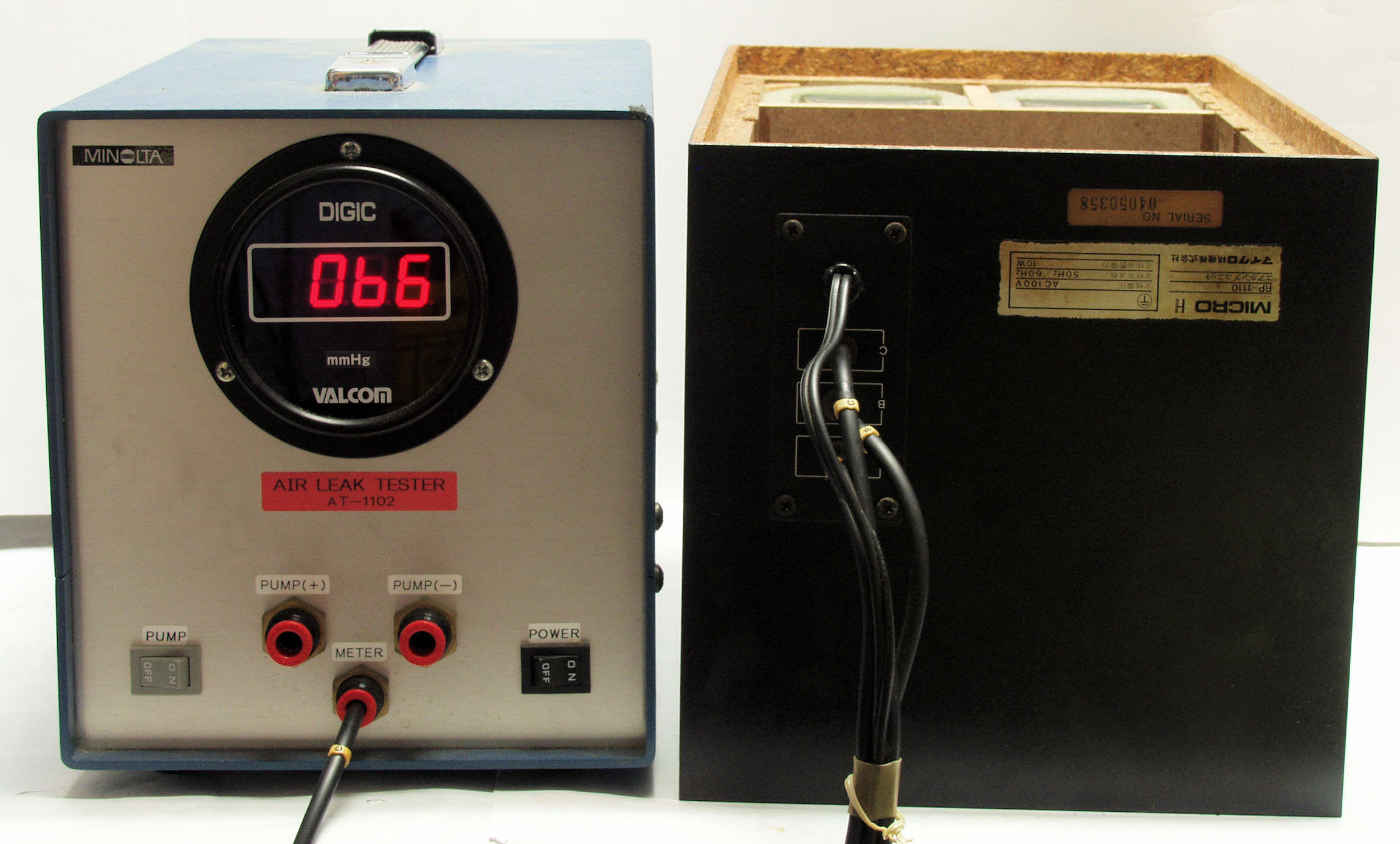

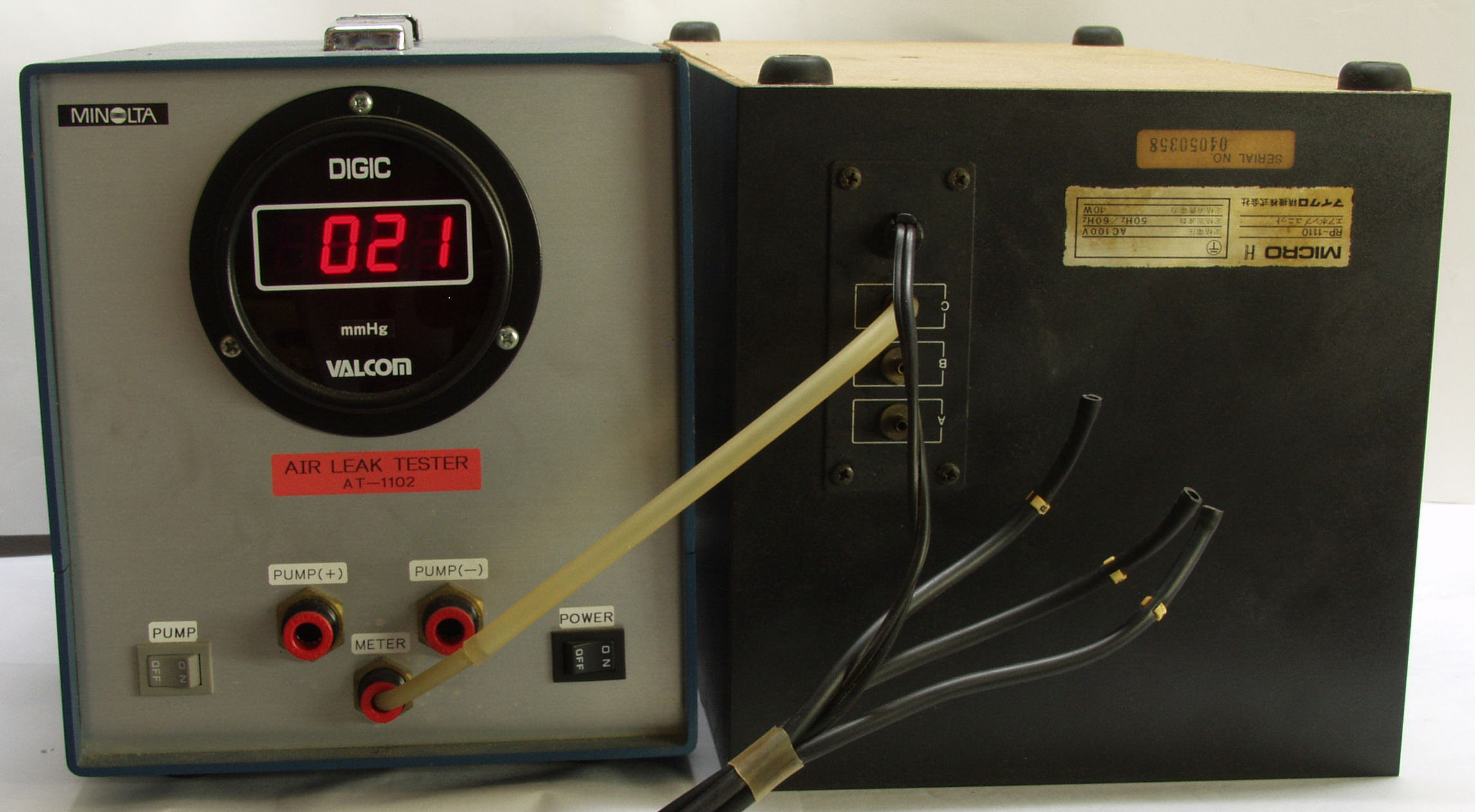

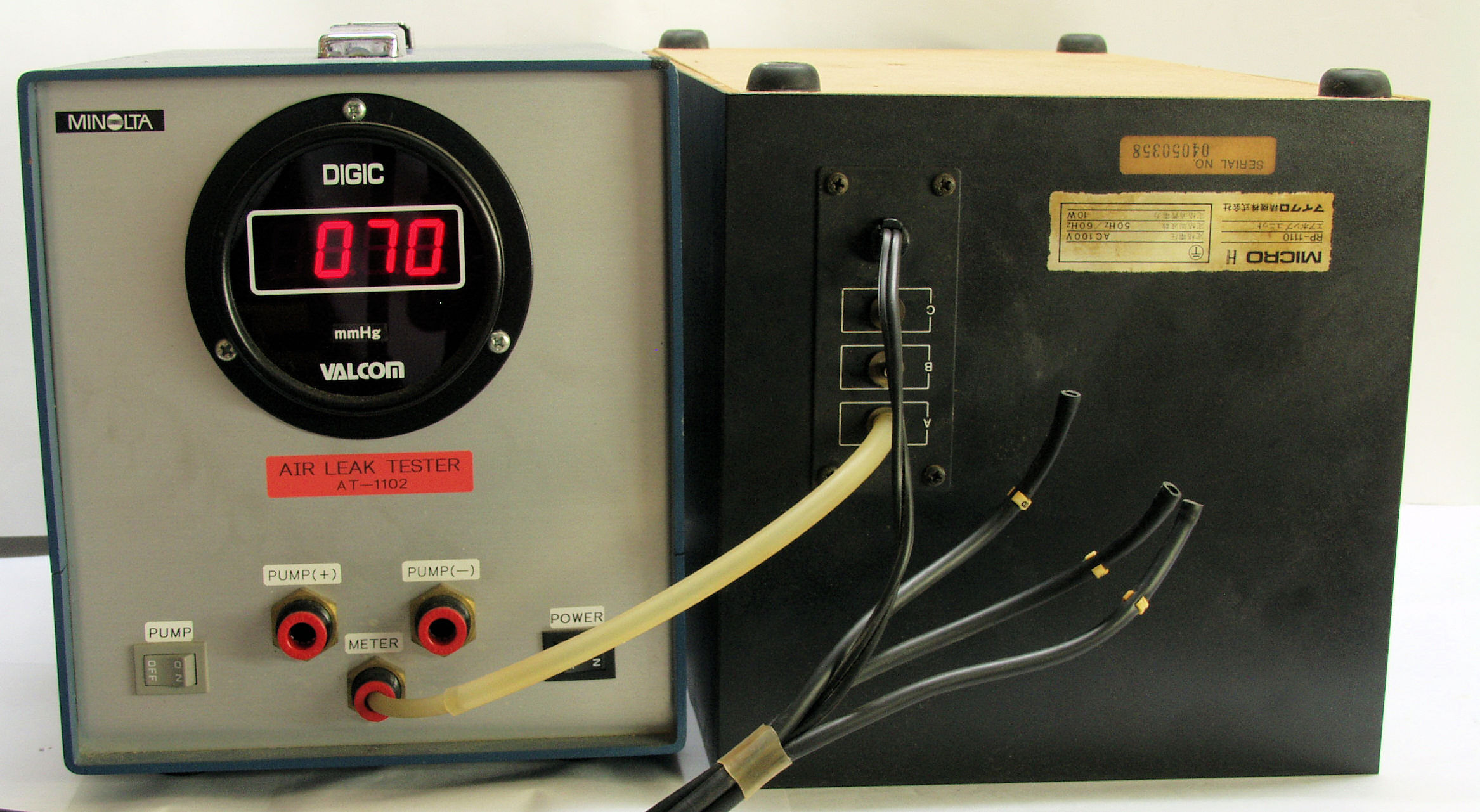

| Ｓ． 修理前点検・測定 Ｓ１１． 測定中 「Ａ＝吐き出し」 の圧力測定。 低い |
 |

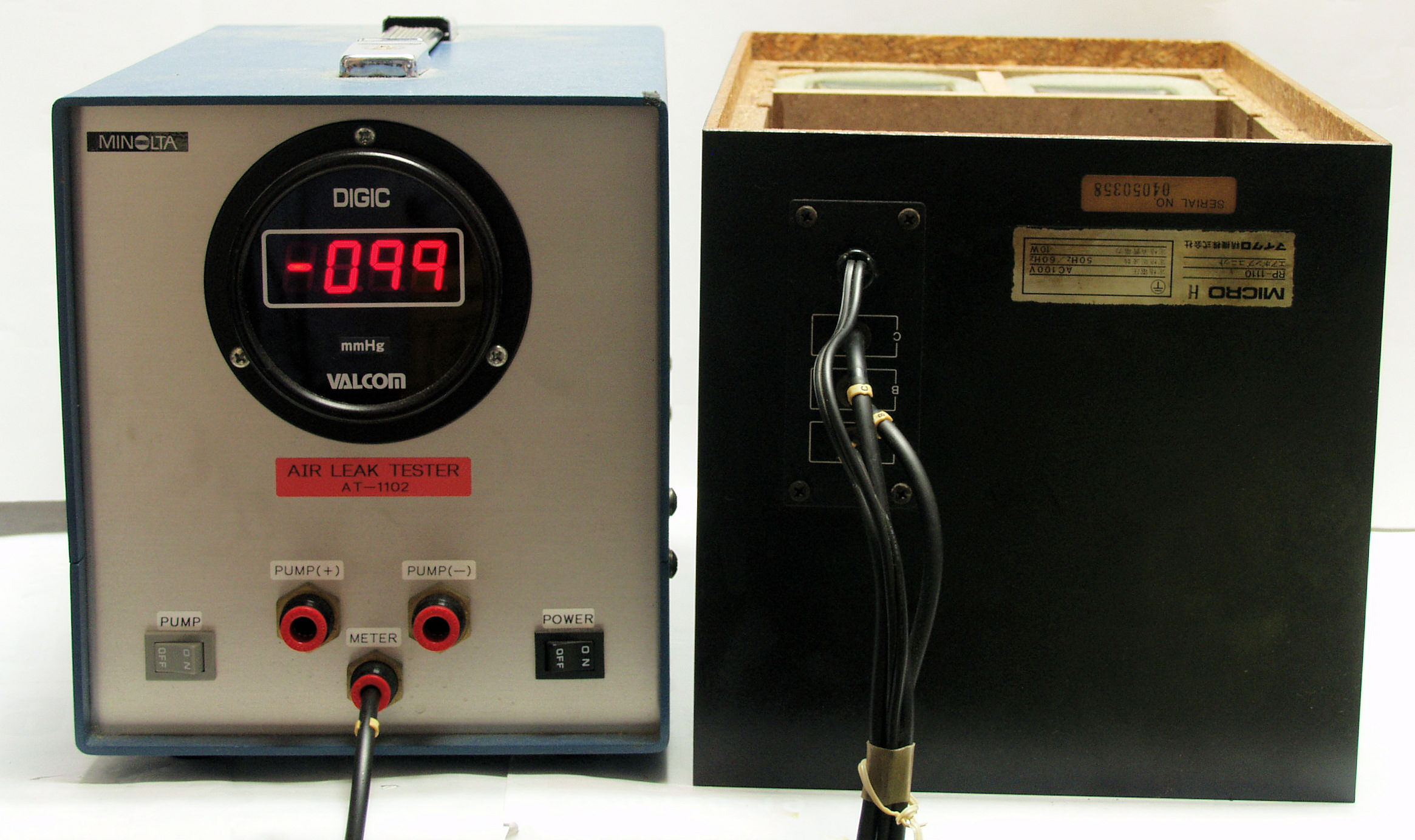

| Ｓ１２． 測定中 「Ｂ＝吸い込」 の圧力測定。 低い |
 |
| Ｓ１３． 測定中 「Ｃ＝吐き出し」 の圧力測定。 低い |
 |
| Ｓ２１． 点検中 下蓋表。 |
 |
| Ｓ２２． 点検中 下蓋裏側。 |
 |
| Ｓ２３． 点検中 下蓋等の止めネジ。 |
 |

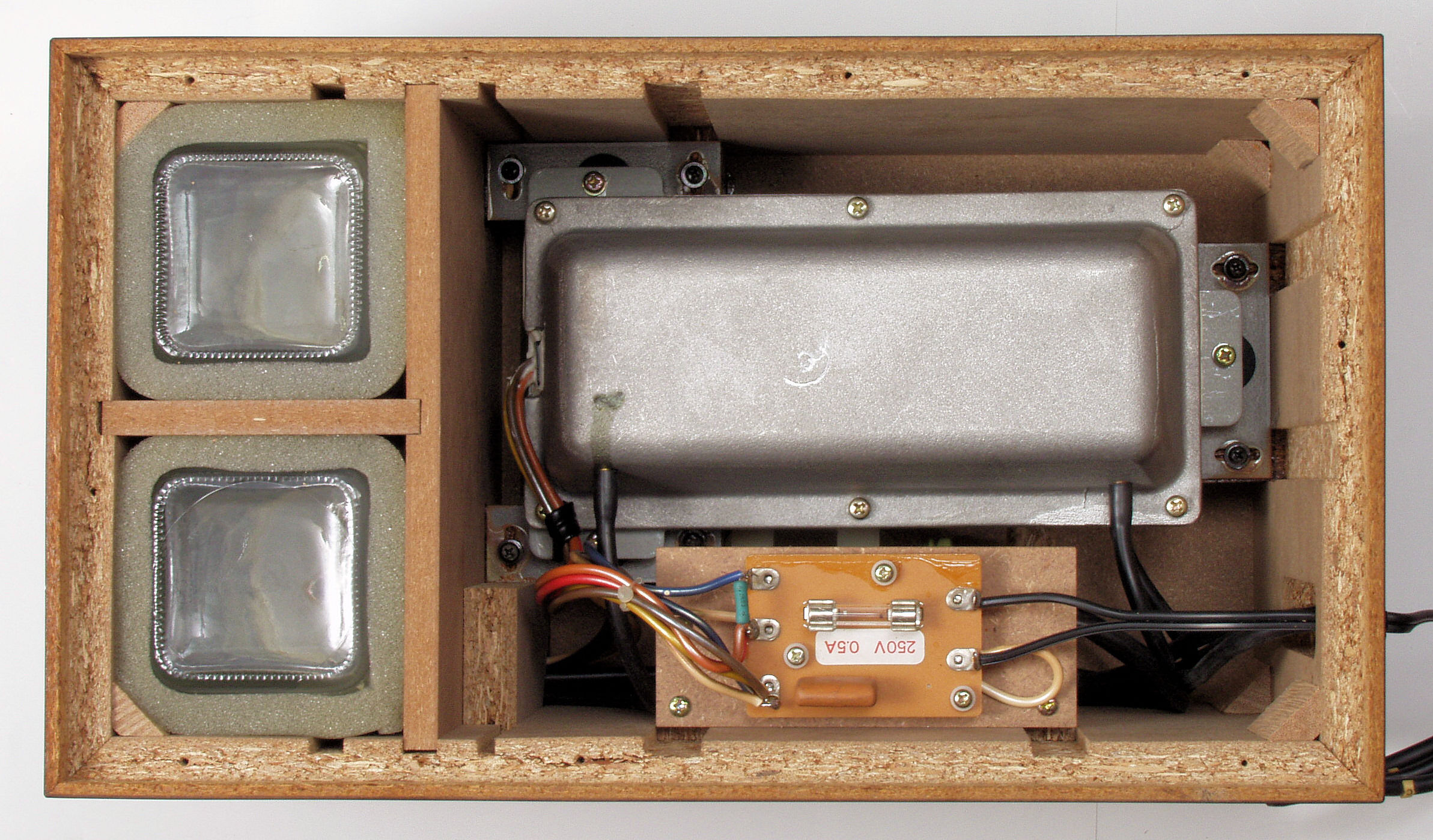

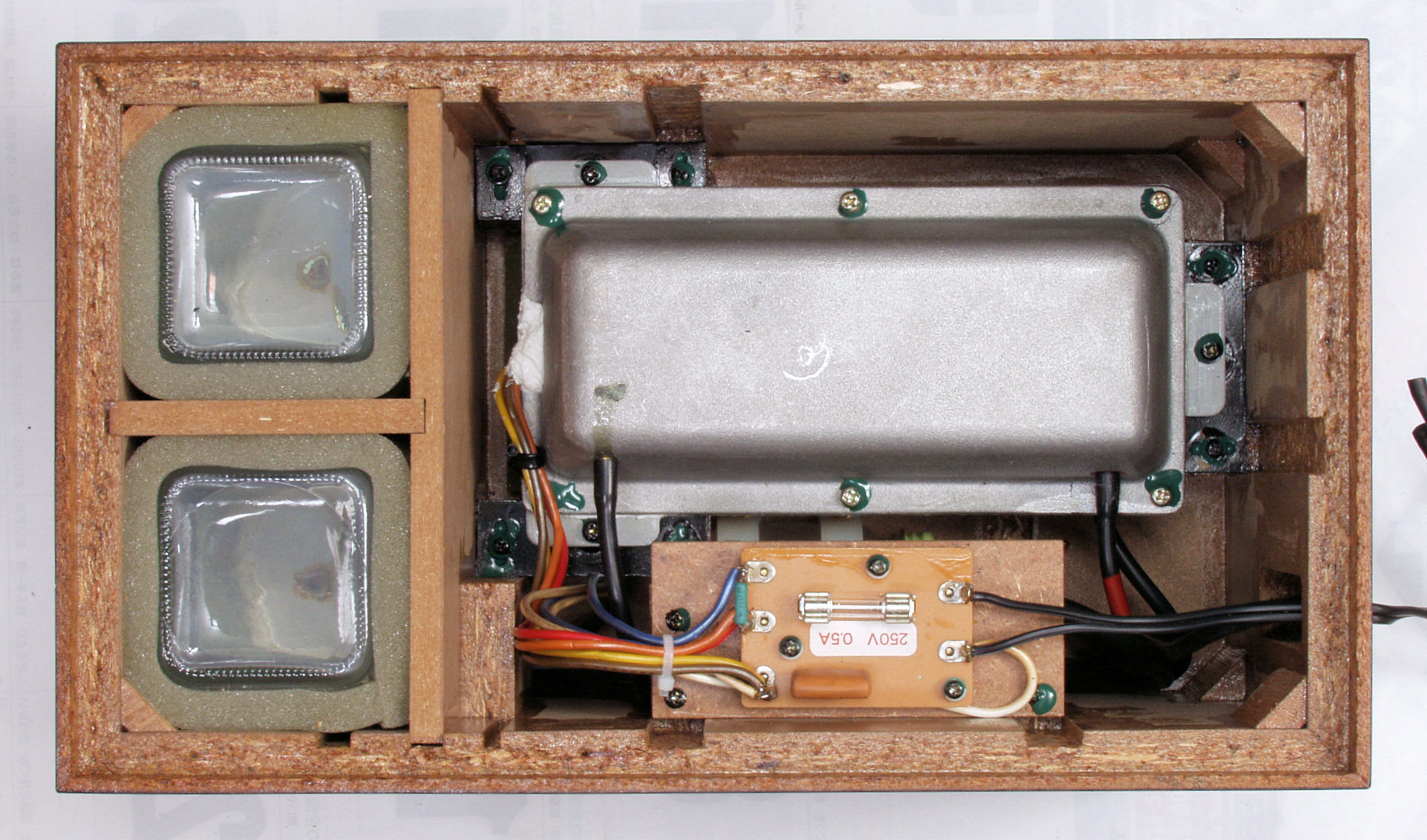

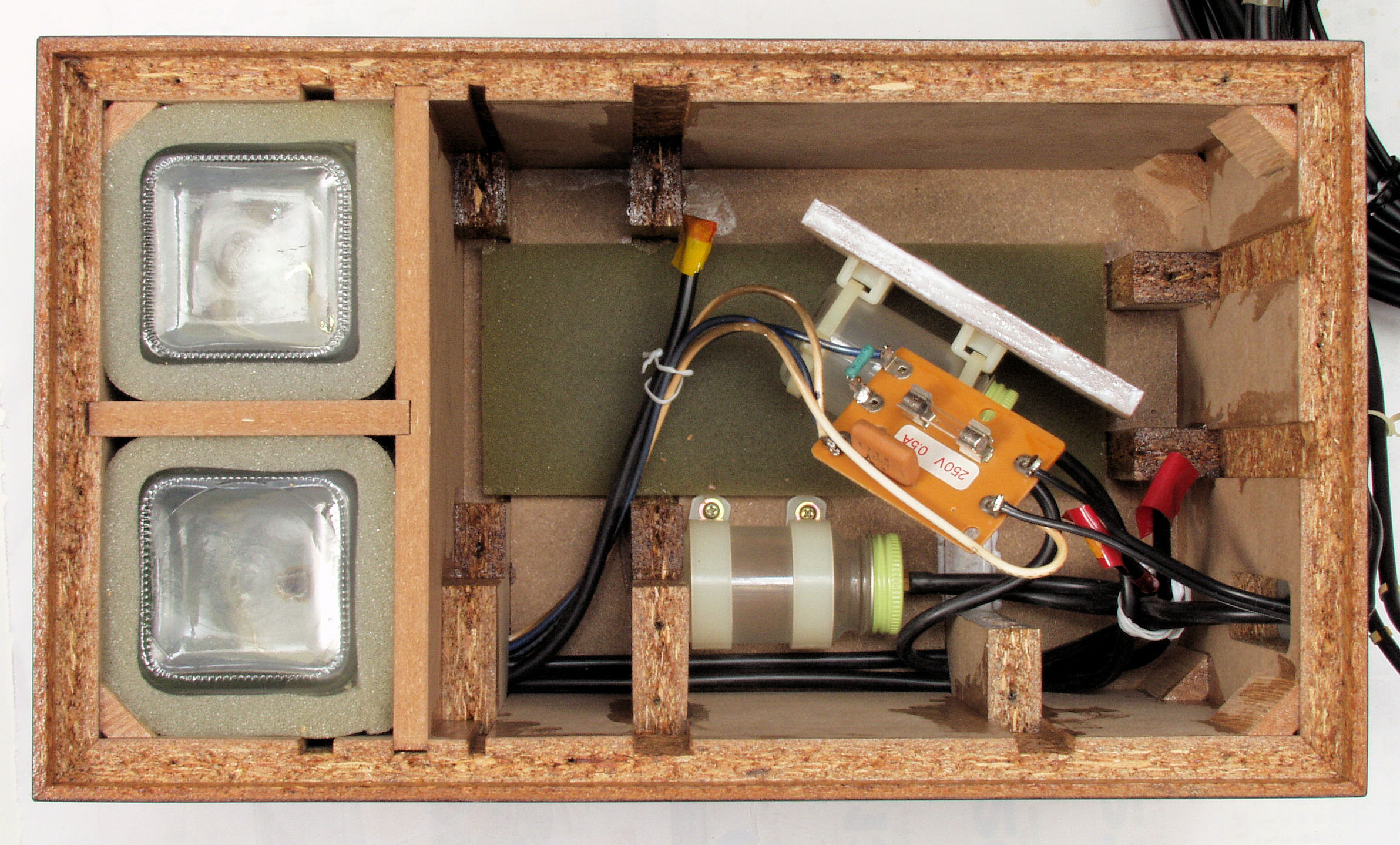

| Ｓ４１． 点検中 下蓋を外し、下から見る。 |
 |

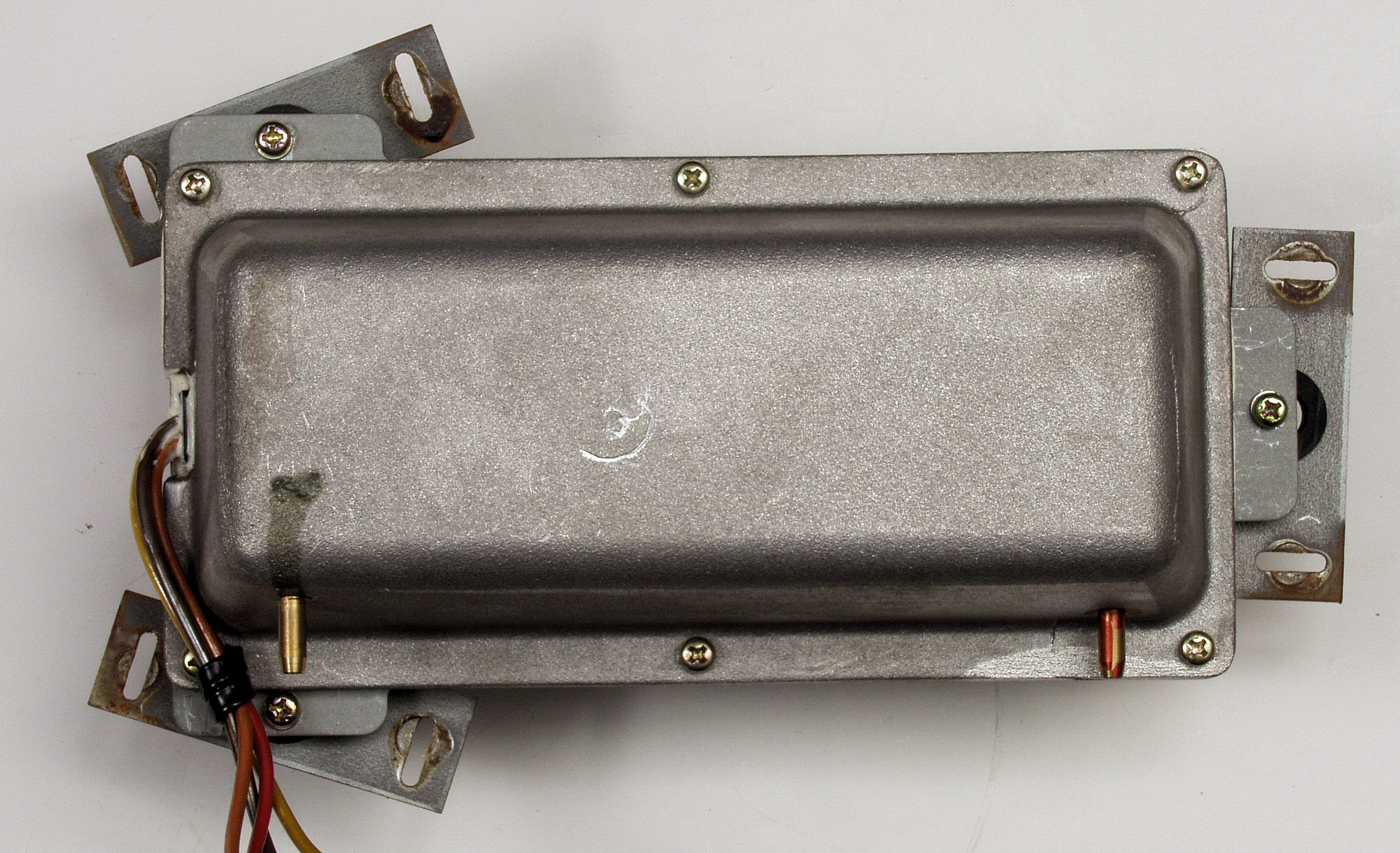

| Ｓ４２． 点検中 ポンプケース表。 |
 |
| Ｓ４３． 点検中 ポンプケース裏。 |
 |

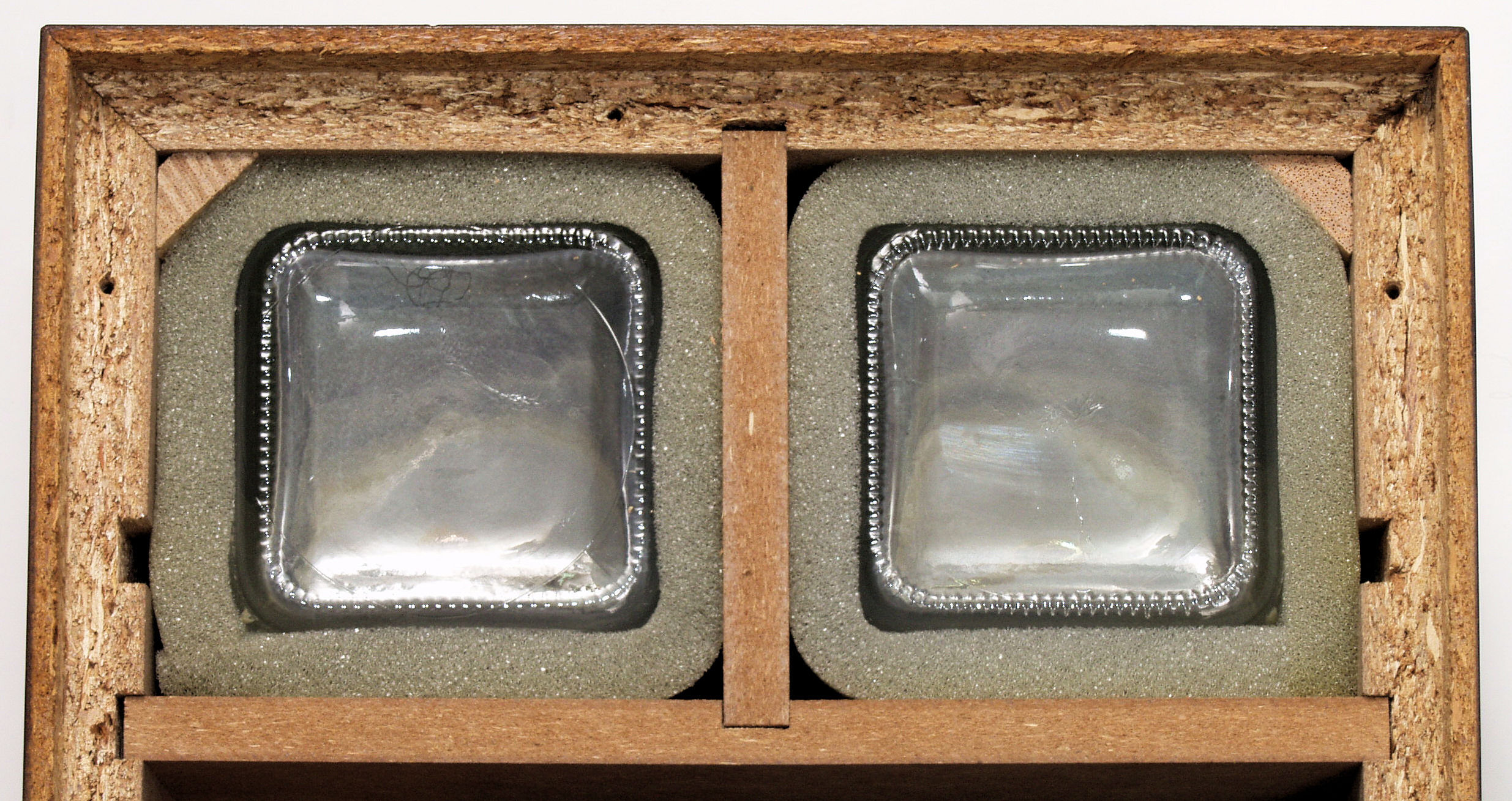

| Ｓ４３． 点検中 エアーチャンバー、埃を吸い込んで曇りがある。 |
 |

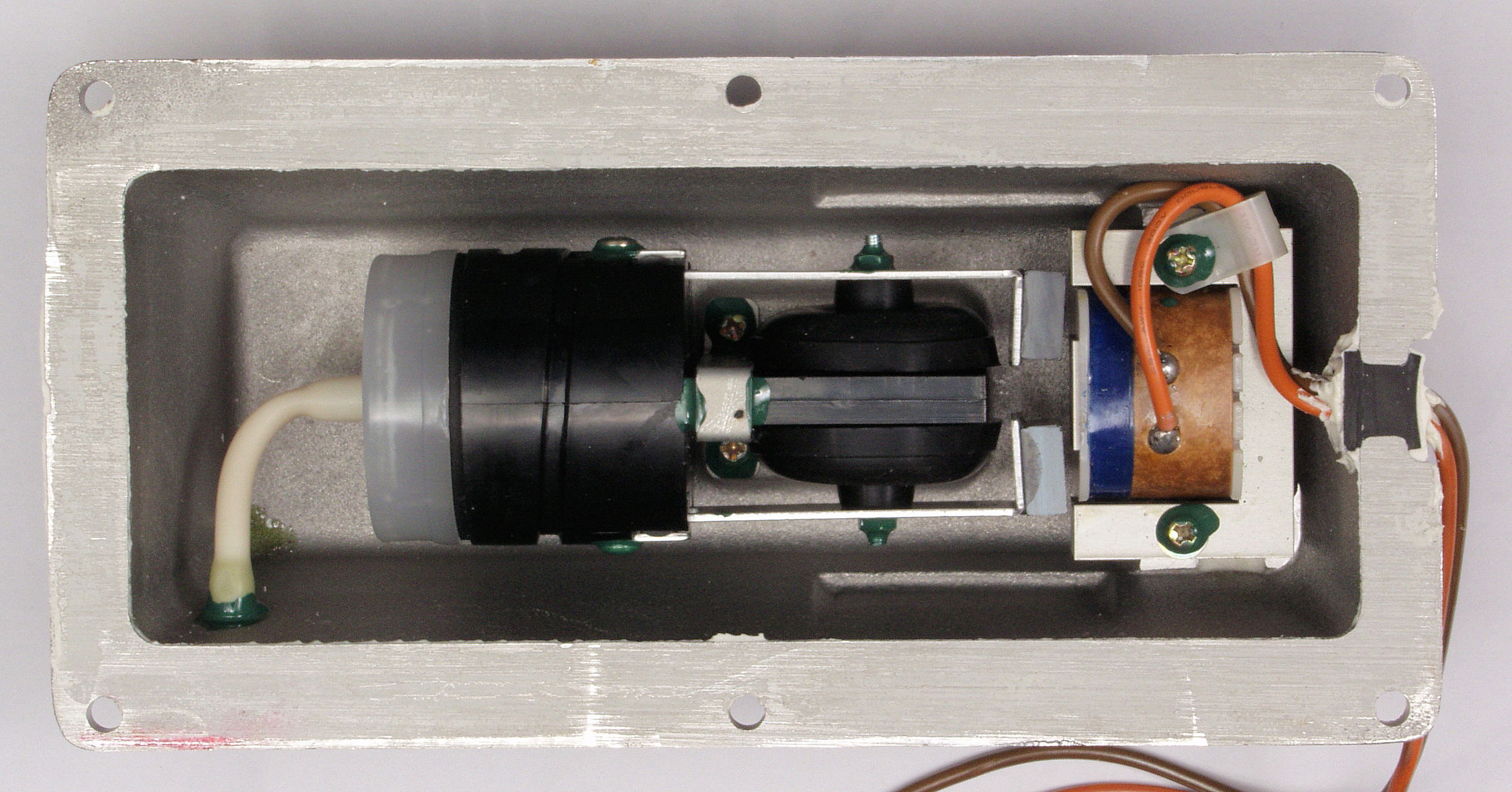

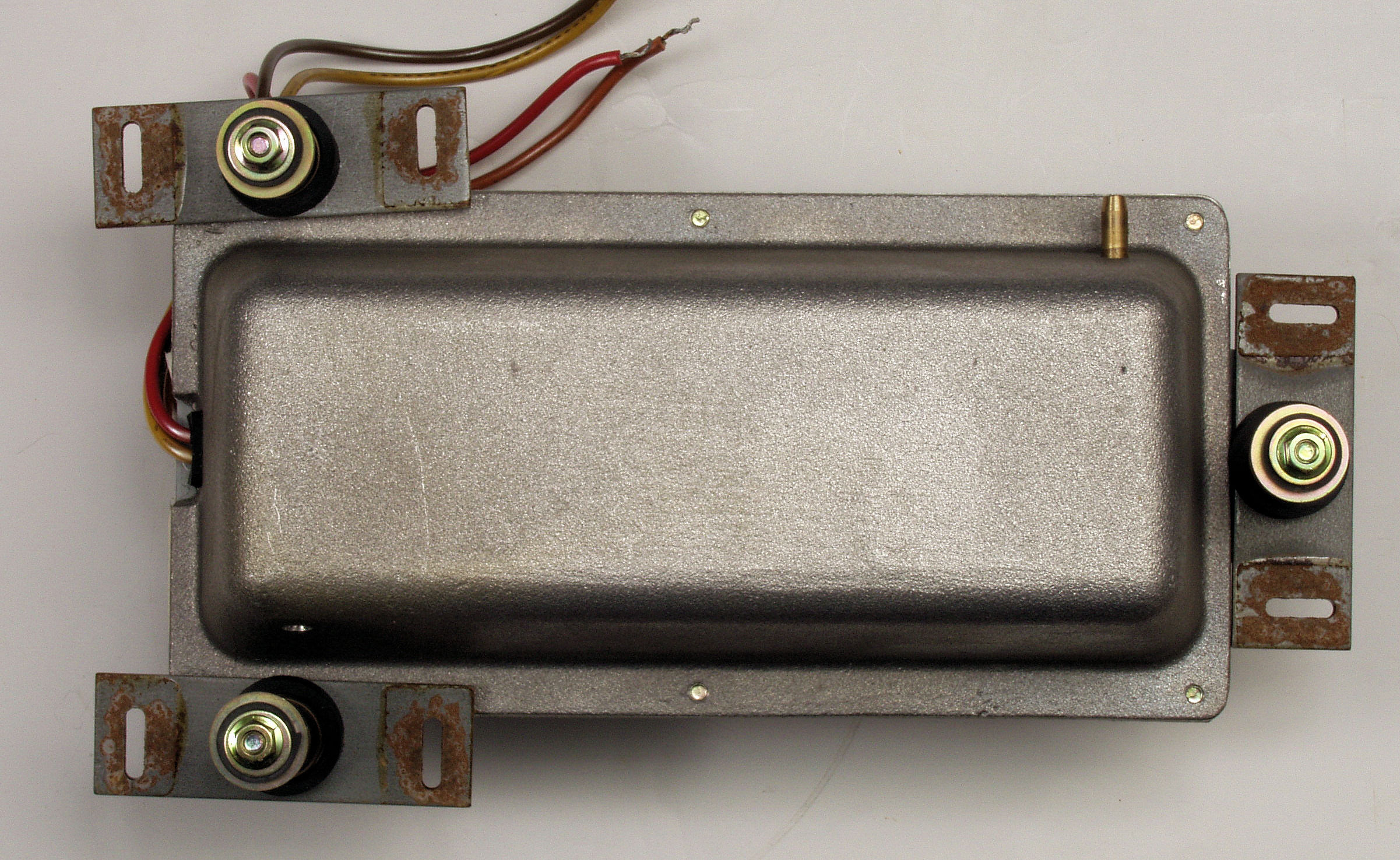

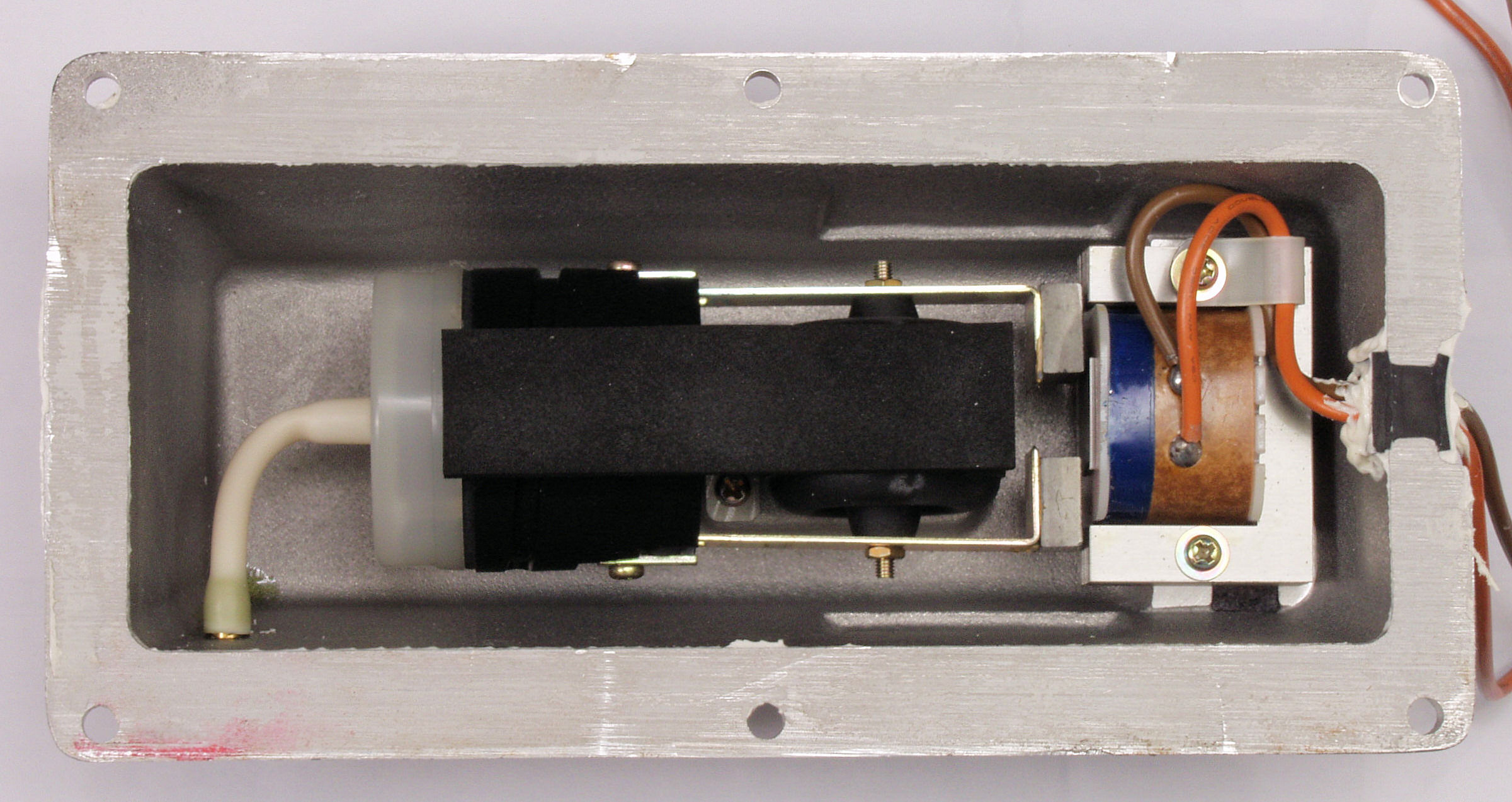

| Ｃ．修理状況 Ｃ１１． 修理前 「Ａ＝吐き出し用ポンプ」 |
 |

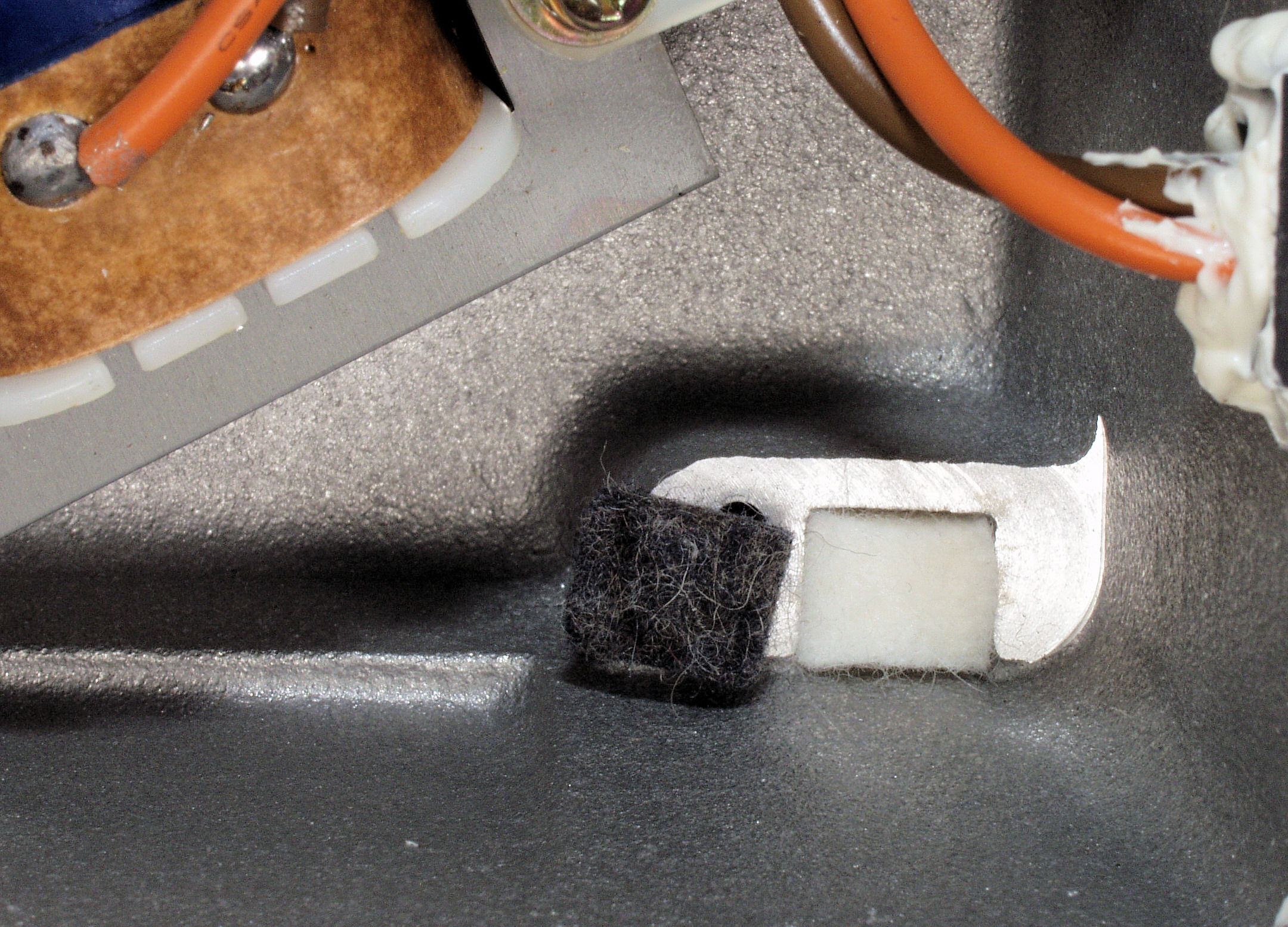

| Ｃ１２． 修理中 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」、吸引フイルター交換。 左黒色＝交換前、右白色＝交換後。 |
 |

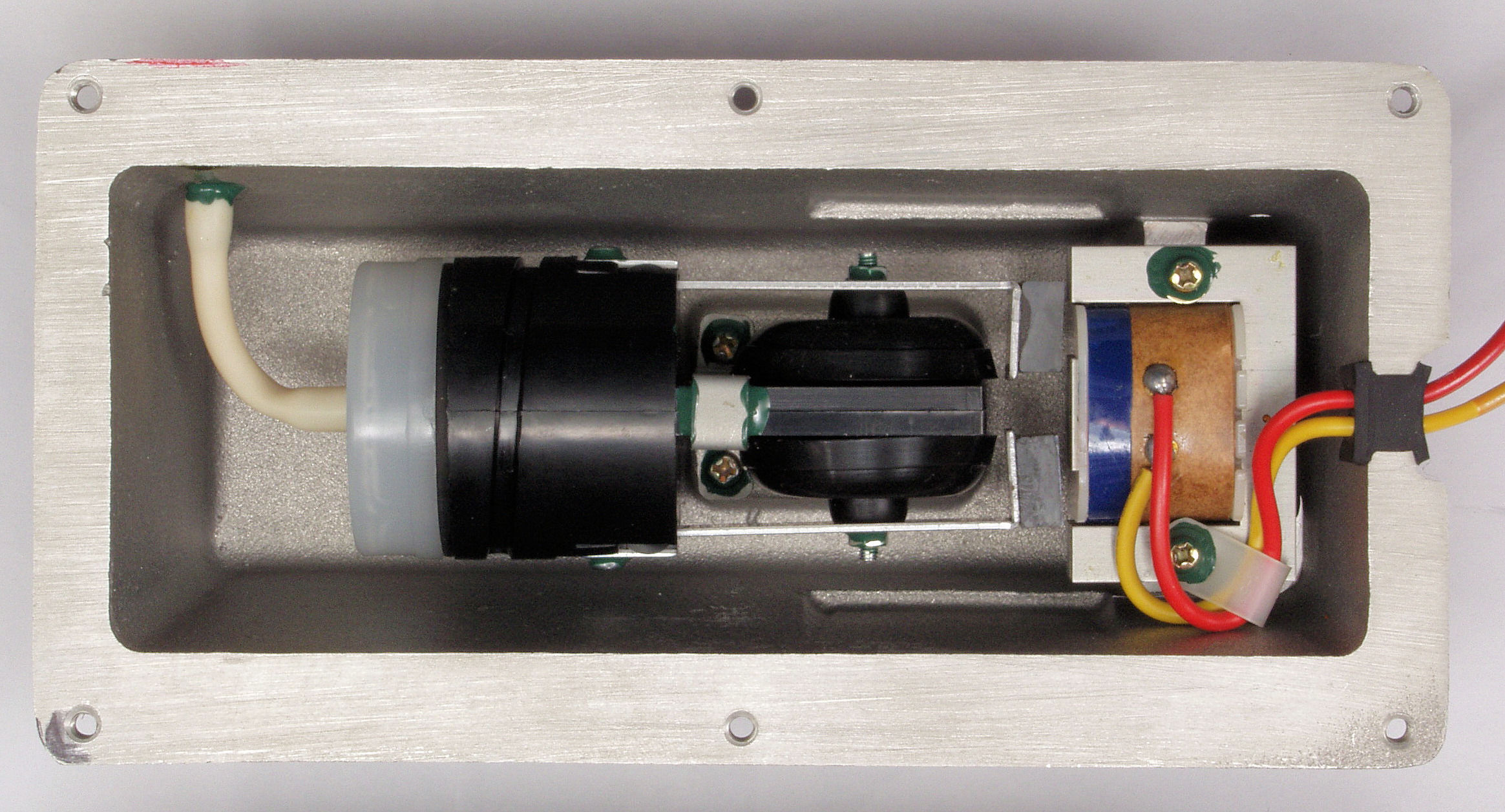

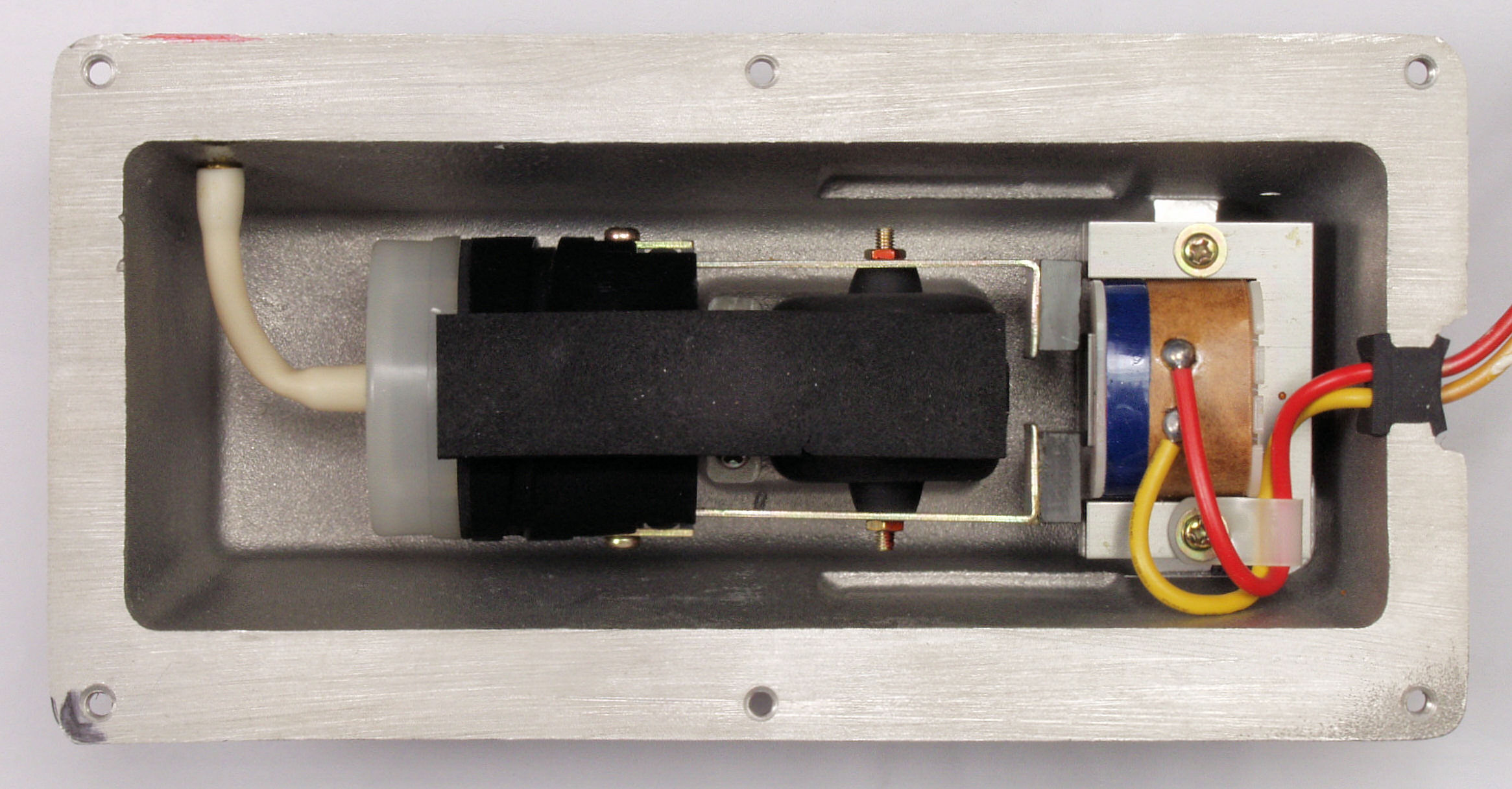

| Ｃ１３． 修理（交換）後 「Ａ＝吐き出し用ポンプ」 ユニット |
 |

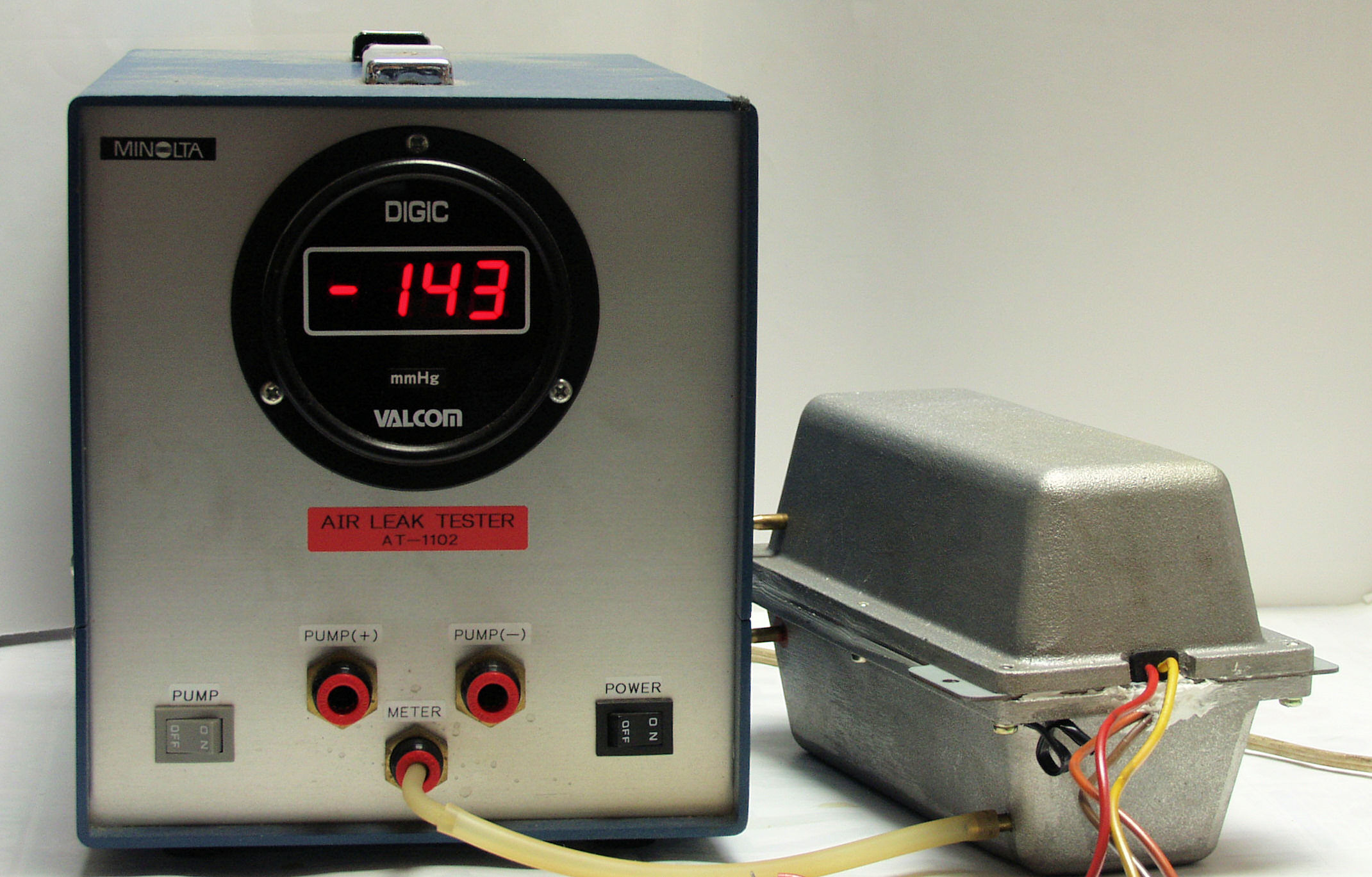

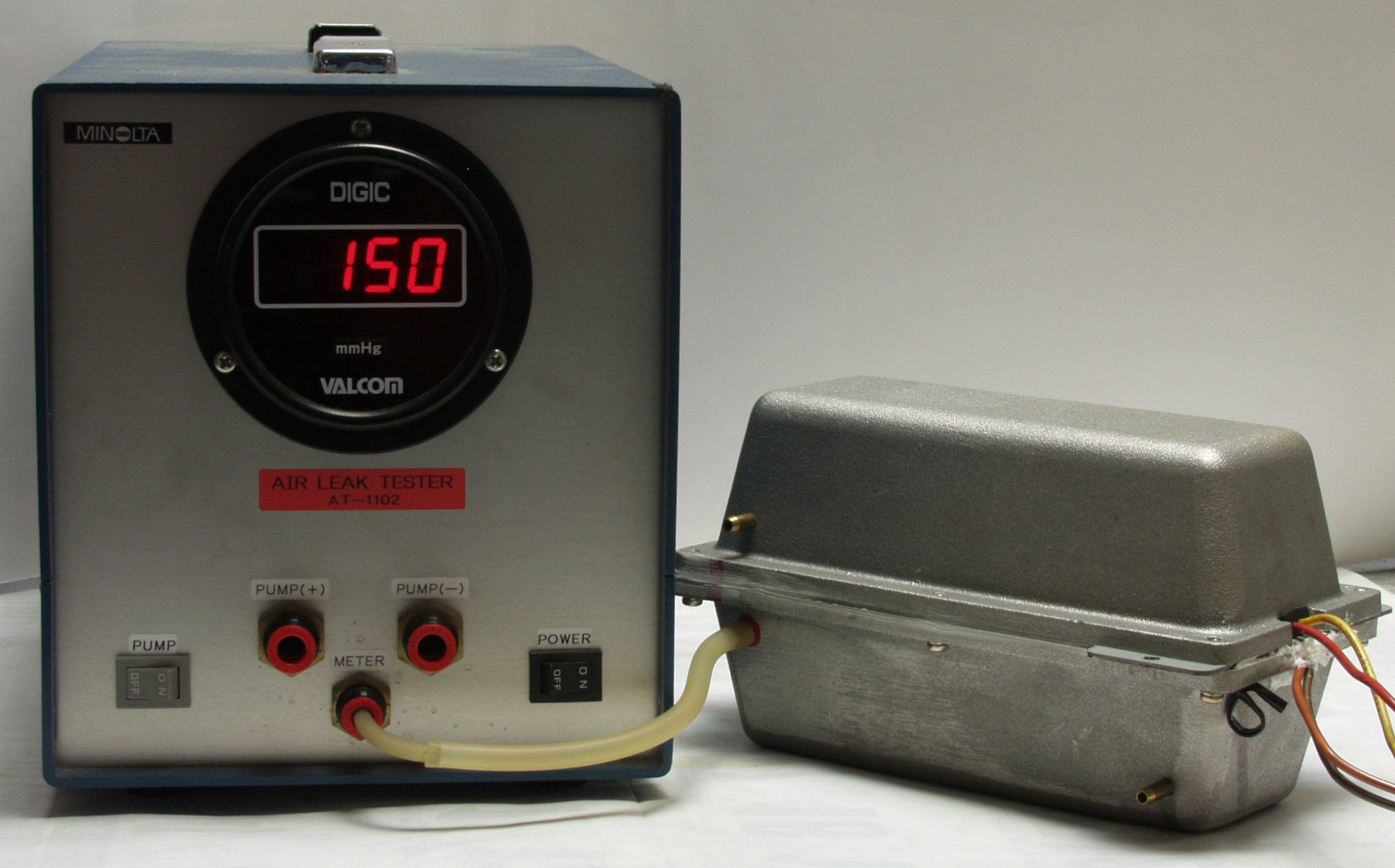

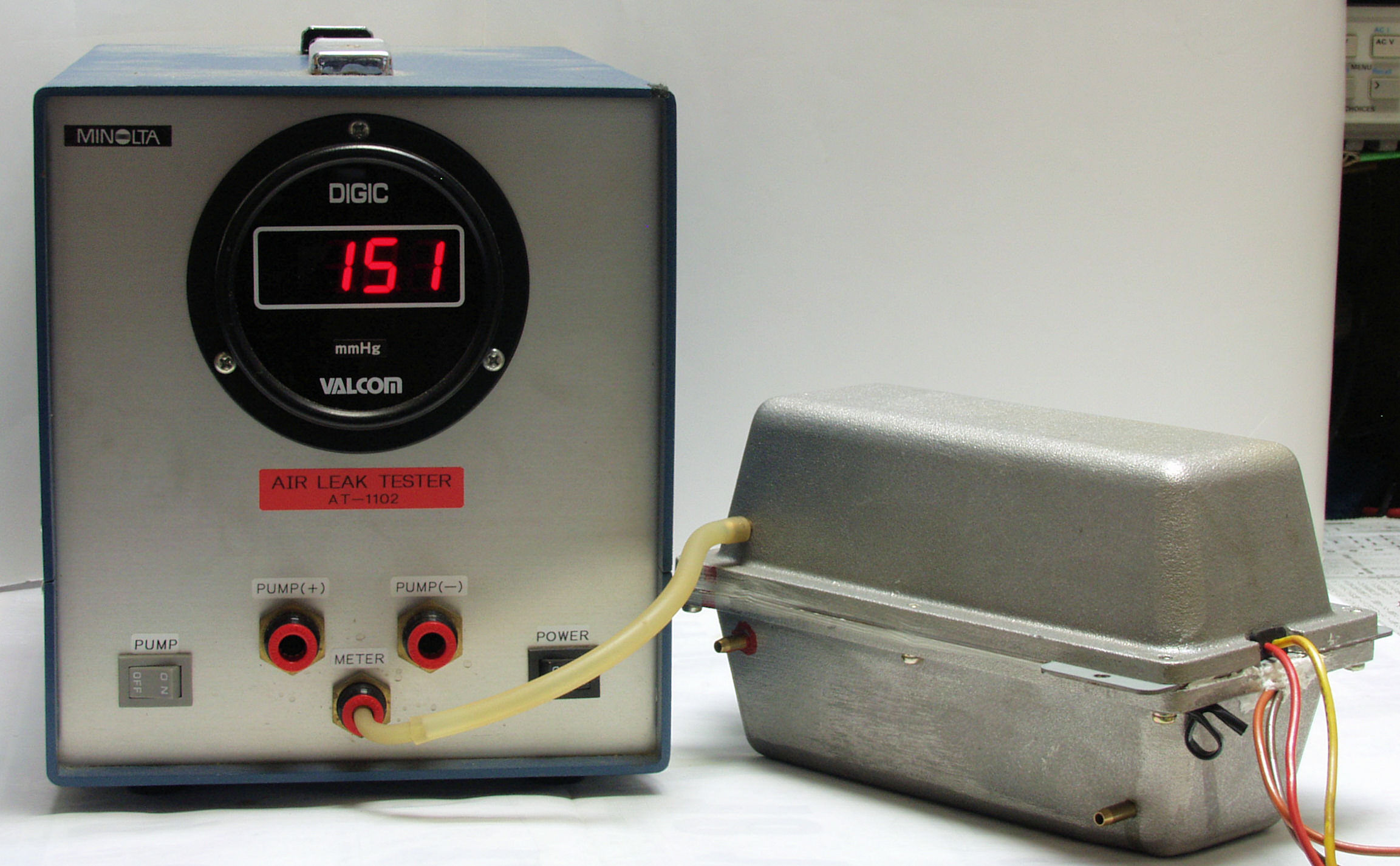

| Ｃ１４． 圧力測定中の「Ａ＝吐き出し用ポンプ」 |
 |
| Ｃ２１． 修理前 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 |
 |
| Ｃ２２． 修理中 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」、吸引フイルター交換。 左黒色＝交換前、右白色＝交換後。 |
 |
| Ｃ２３． 修理（交換）後 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 ユニット |
 |
| Ｃ２４． 圧力測定中の「Ｃ＝吐き出し」 |
 |
| Ｃ２５． 圧力測定中の「Ｂ＝吸い込み」 |
 |

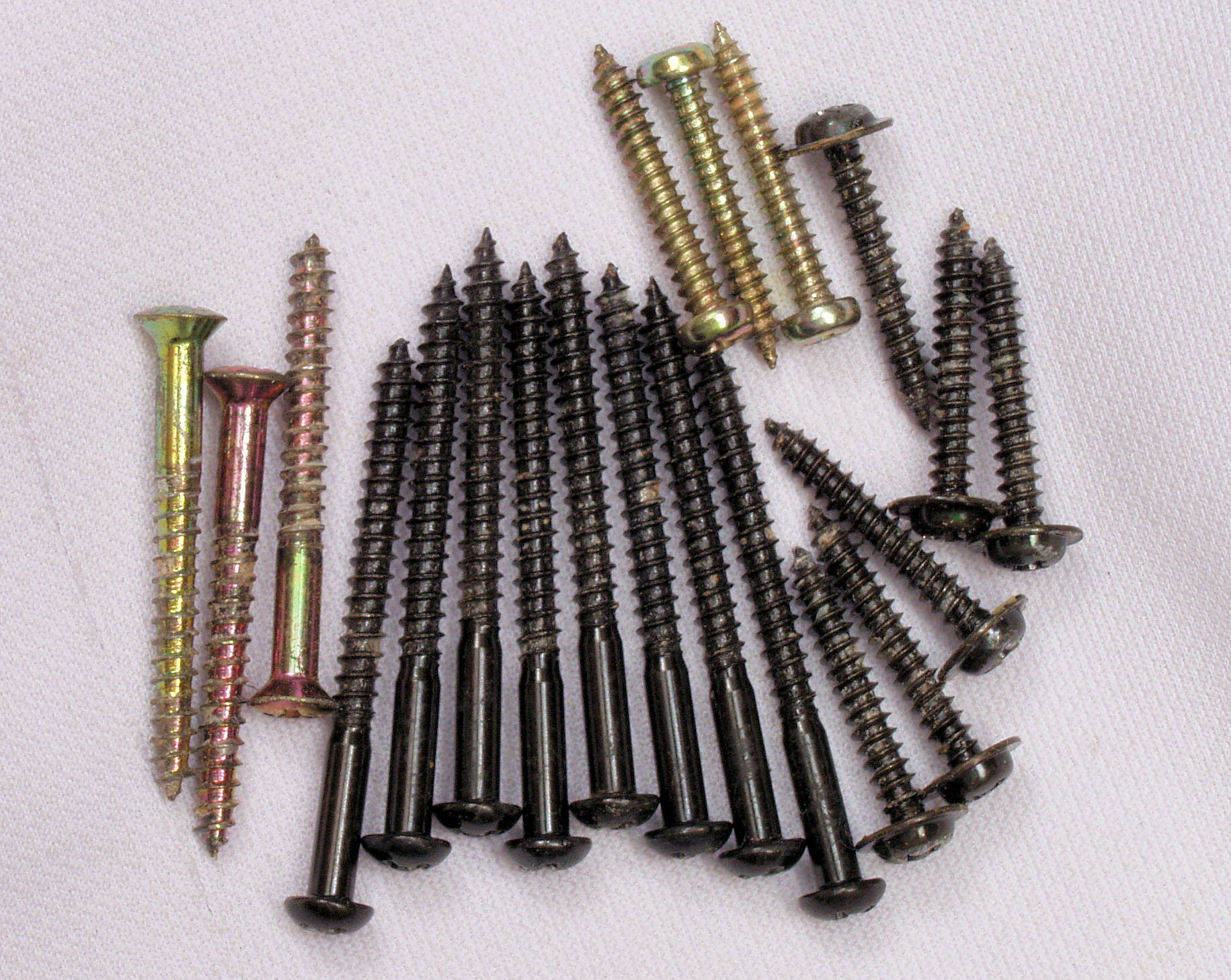

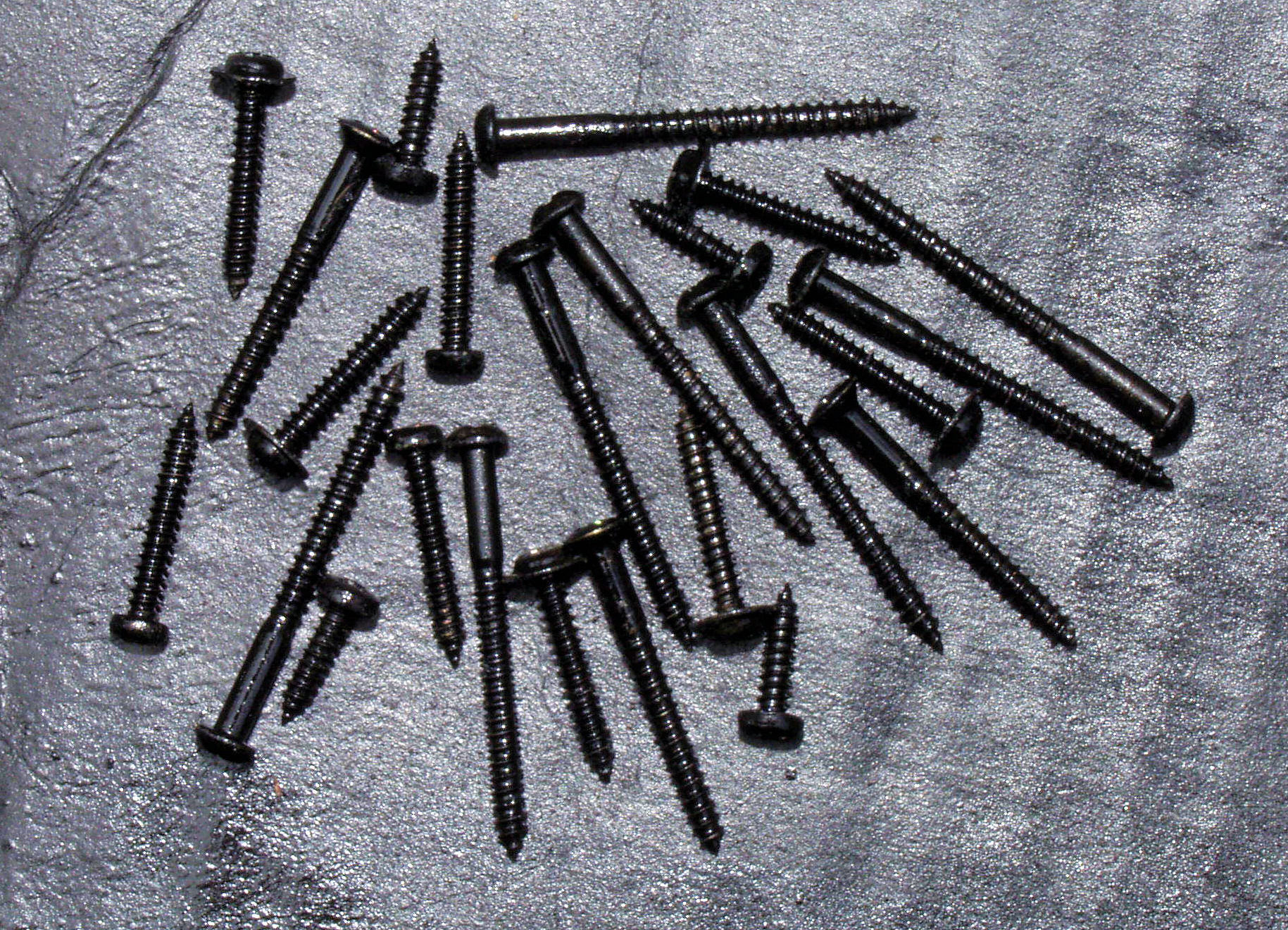

| Ｃ３１． 修理前 各種止めネジ。 |
|
| Ｃ３２． 修理（塗装）中 各種止めネジ、軽くラッカーを吹き付ける、 この時期は日差しが強く、摂氏７０度位まで、温度が上がり、強い皮膜となる。 |
 |
| Ｃ５１． 修理前 ポンプ取り付け金具類、錆が出ている。 |
 |
| Ｃ５２． 修理（塗装）後 ポンプ取り付け金具類、錆止めにラッカーを吹き付ける、 この時期は日差しが強く、摂氏７０度位まで、温度が上がり、強い皮膜となる。 |
 |

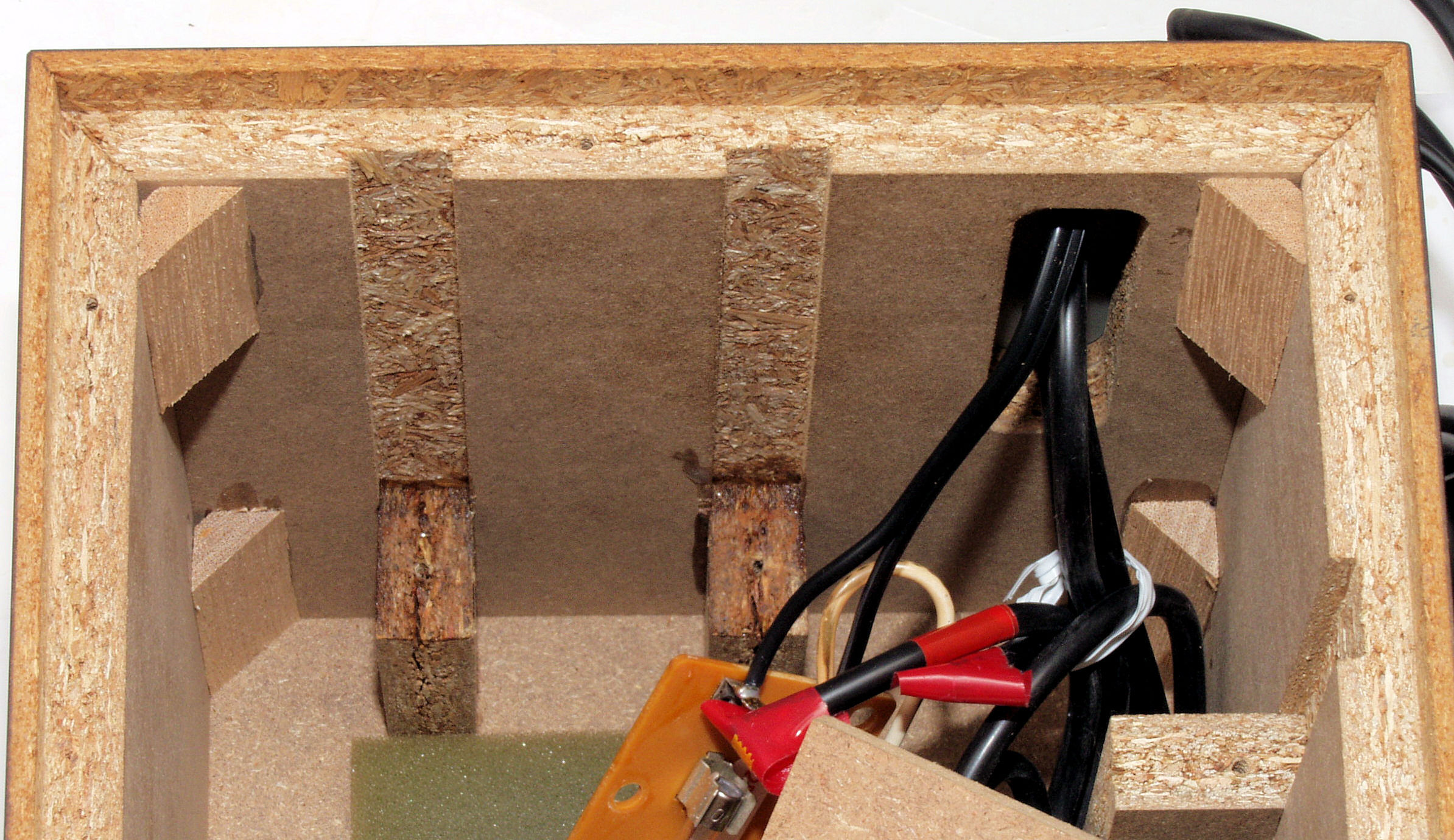

| Ｃ６１． 修理前 接着材が劣化した木箱圧縮板右側。 |
 |
| Ｃ６２． 修理中 圧縮板にボンドを塗って固めている、右側。 |
 |
| Ｃ６３． 修理前 接着材が劣化した木箱圧縮板左側。 |
 |
| Ｃ６４． 修理中 圧縮板にボンドを塗って固めている、左側。 |
 |
| Ｃ６５． 修理前 接着材が劣化したフューズ取付圧縮板。 |
 |
| Ｃ６６． 修理中 圧縮板にボンドを塗って固めている、フューズ取付圧縮板。 |
 |

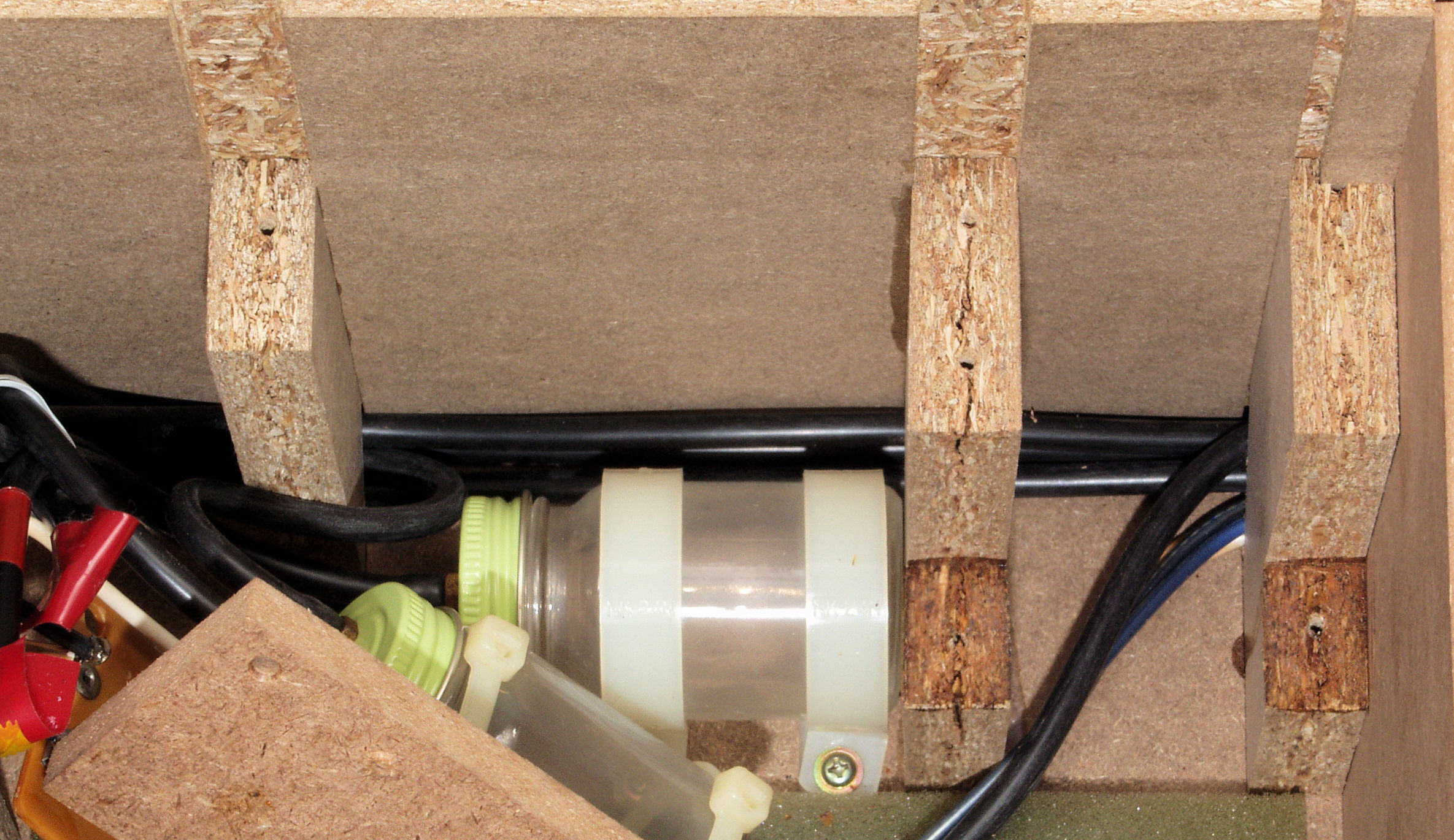

| Ｃ７１． 修理前 木ネジで割れた、「ポンプ取り付け板」。 |
 |
| Ｃ７２． 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。 |
 |
| Ｃ７３． 修理前 木ネジで割れた、「ポンプ取り付け板」。 |
 |
| Ｃ７４． 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。 |
 |

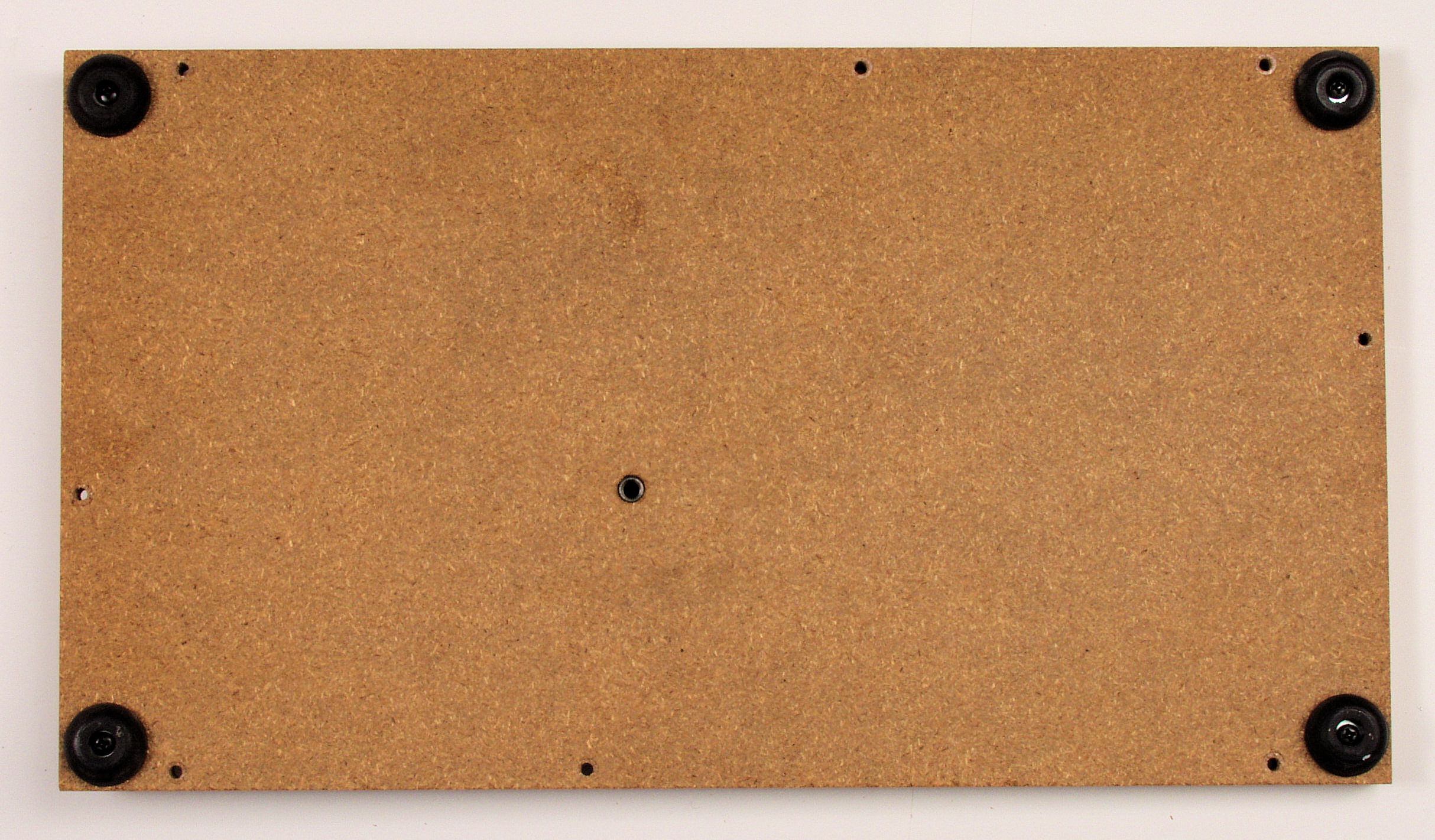

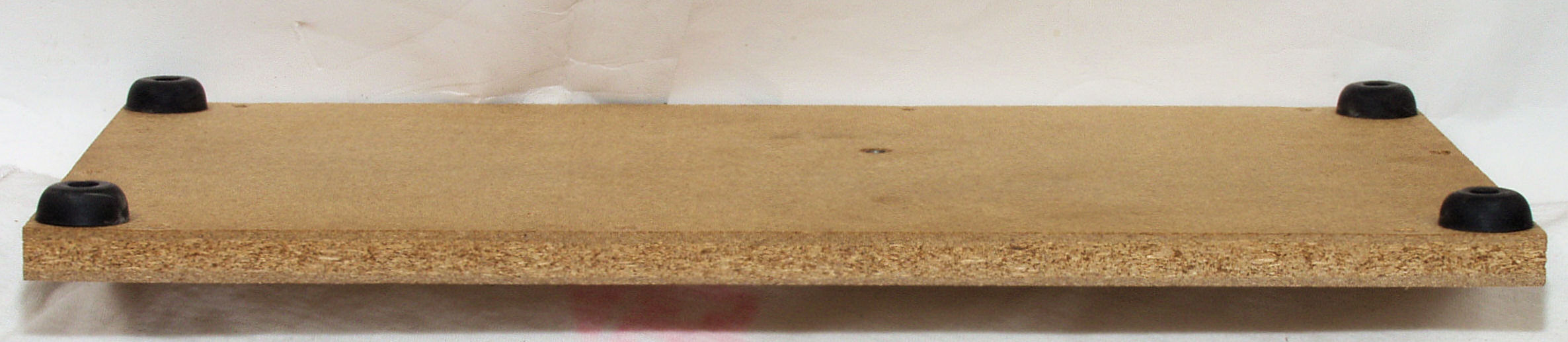

| Ｃ８０． 修理前 下蓋（底板）表。 |
|

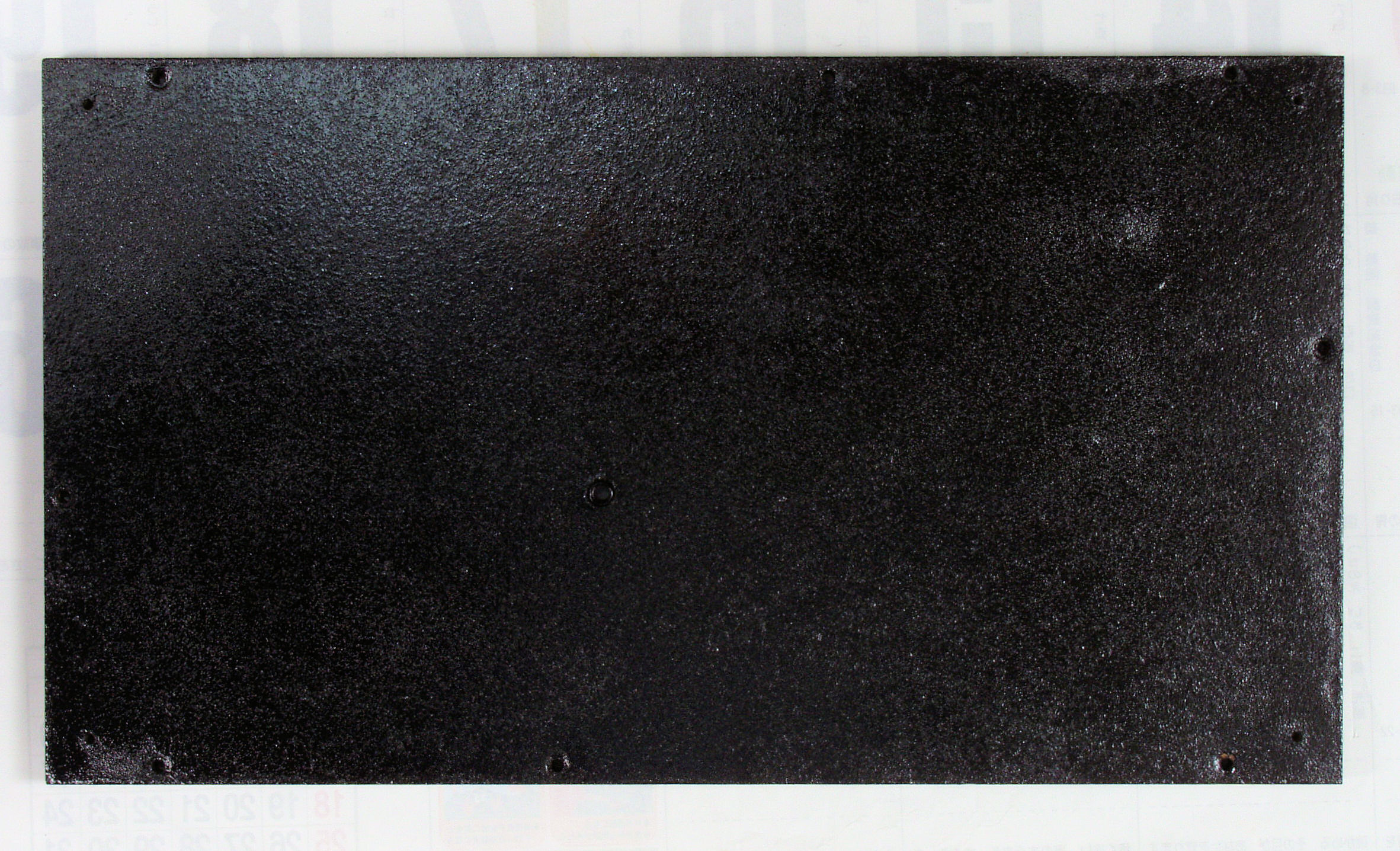

| Ｃ８１． 修理（塗装）後 下蓋（底板）表、湿気止めにラッカーを吹き付ける。 |
 |

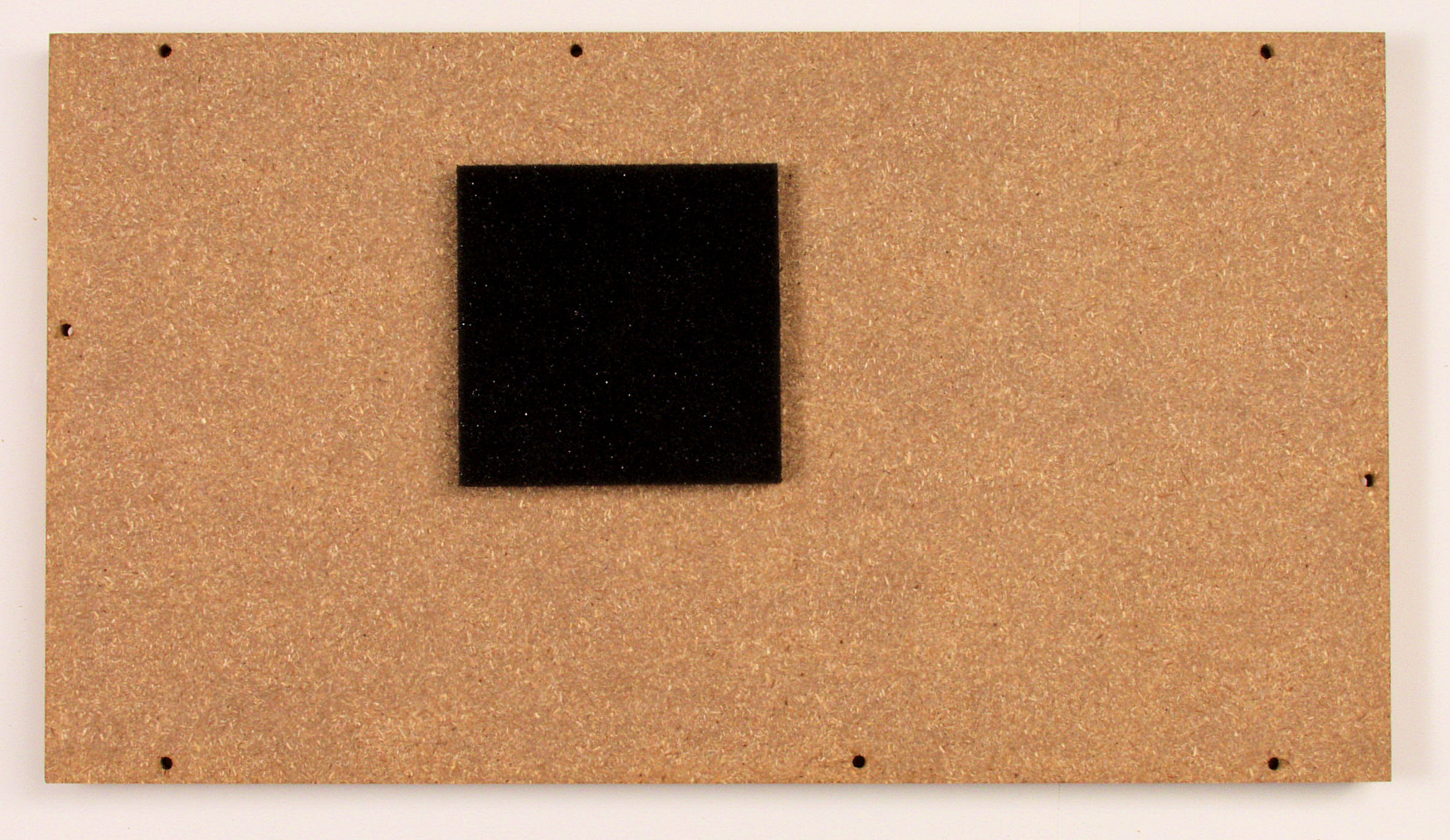

| Ｃ８２． 修理前 下蓋（底板）裏。 |
|

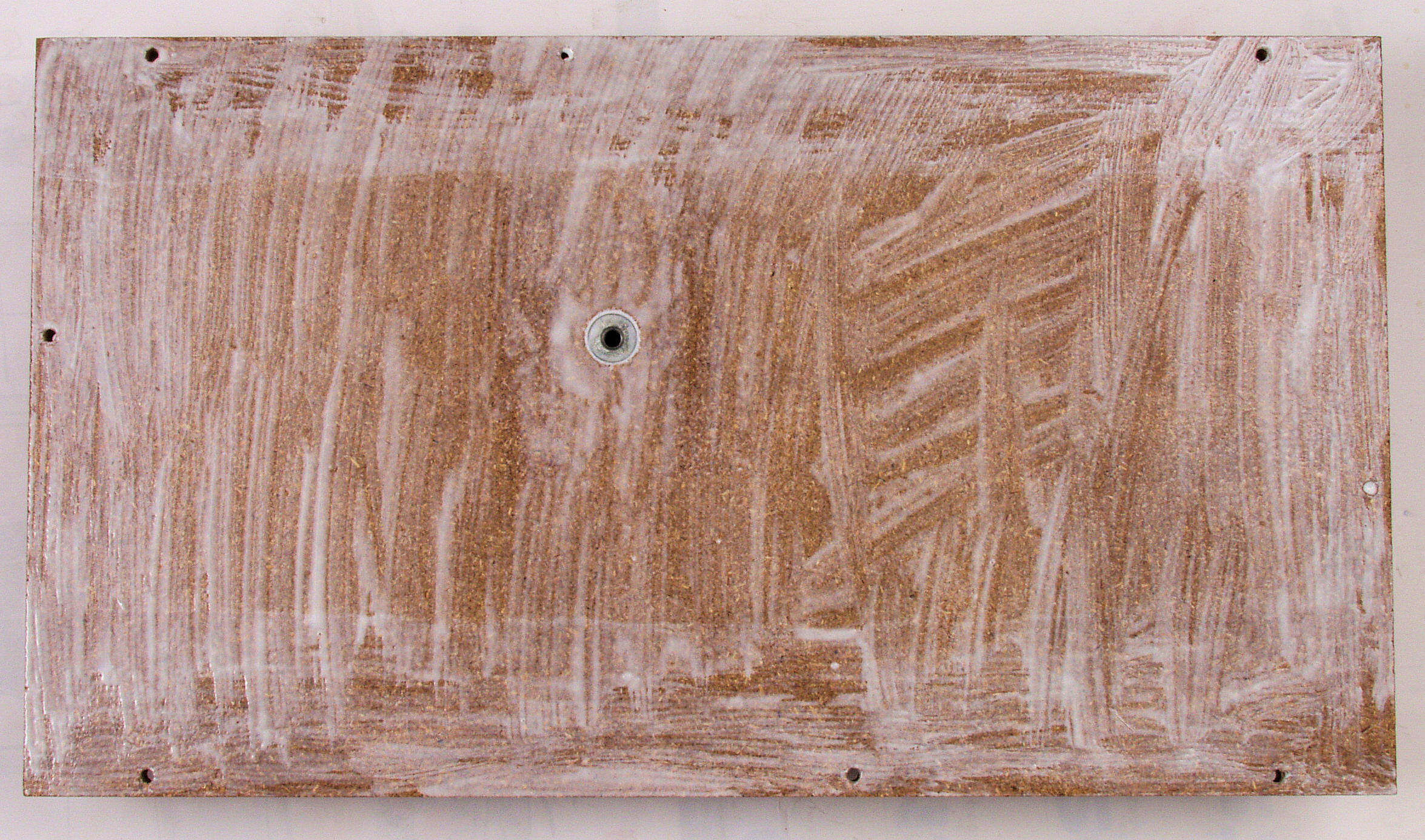

| Ｃ８３． 修理中 下蓋（底板）裏、ボンドを染みこませる。 |
 |

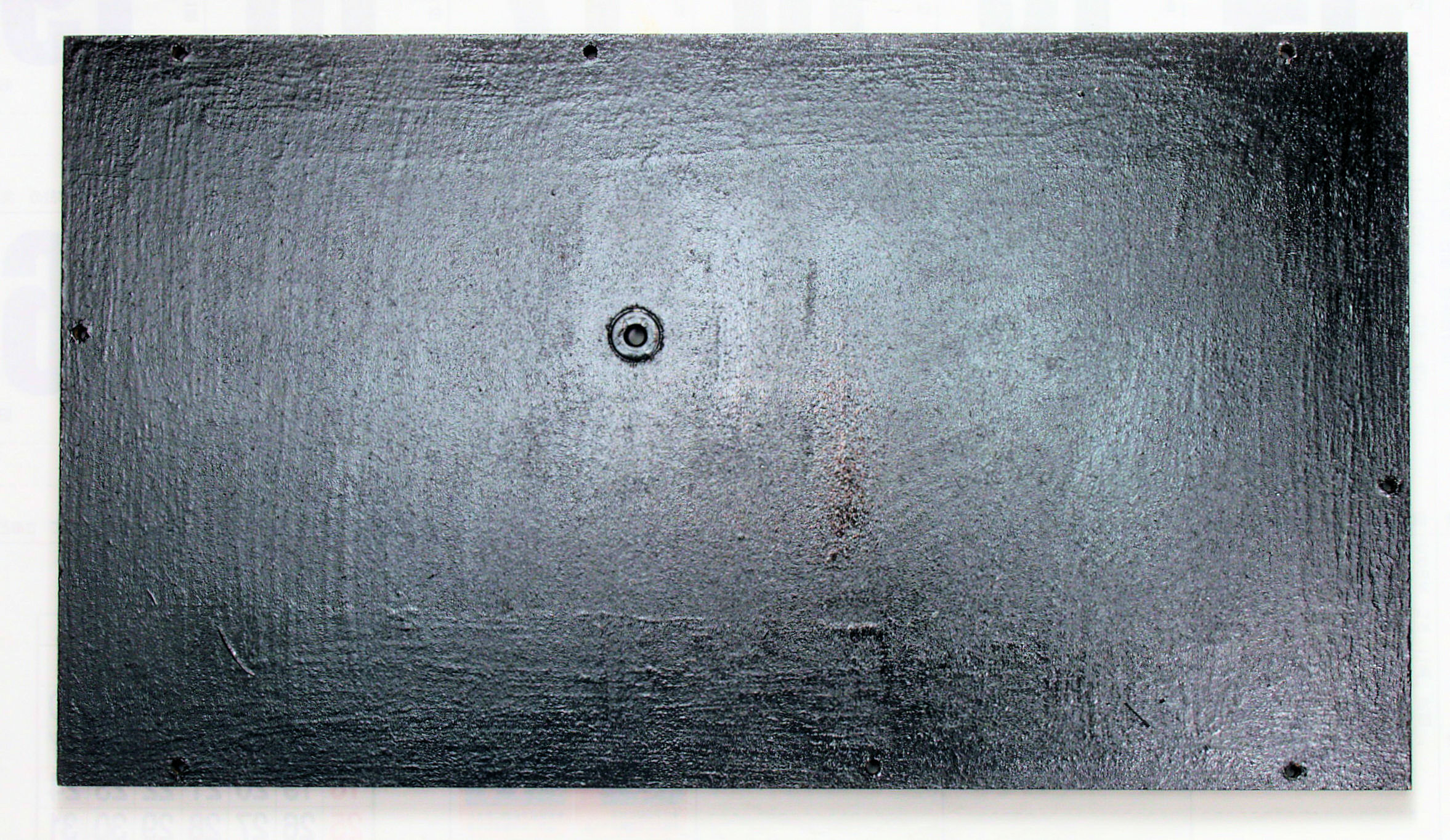

| Ｃ８４． 修理（塗装）後 下蓋（底板）裏、湿気止めにラッカーを吹き付ける。 |
 |

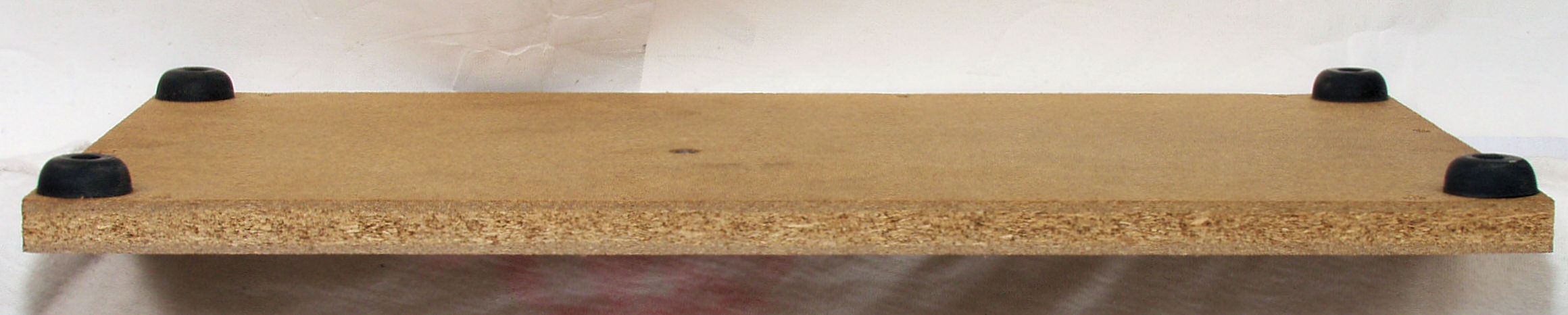

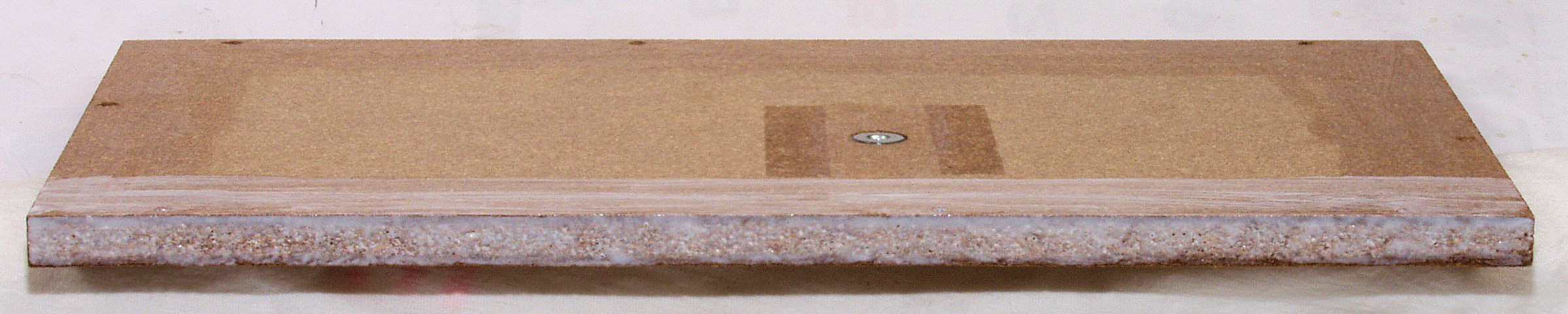

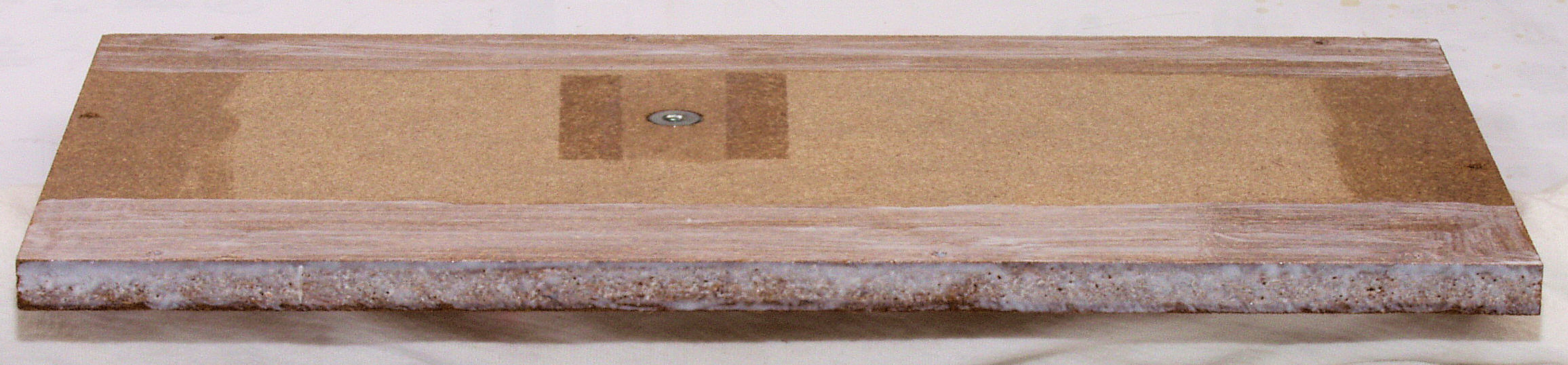

| Ｃ８５． 修理前 下蓋（底板）右横側。 |
 |
| Ｃ８６． 修理中 下蓋（底板）右横側、ボンドを染みこませる。 |
 |
| Ｃ８７． 修理後 下蓋（底板）右横側。 |
 |
| Ｃ８８． 修理前 下蓋（底板）右横側。 |
 |
| Ｃ８９． 修理中 下蓋（底板）右横側、ボンドを染みこませる。 |
 |
| Ｃ８Ａ． 修理後 下蓋（底板）右横側。 |
 |

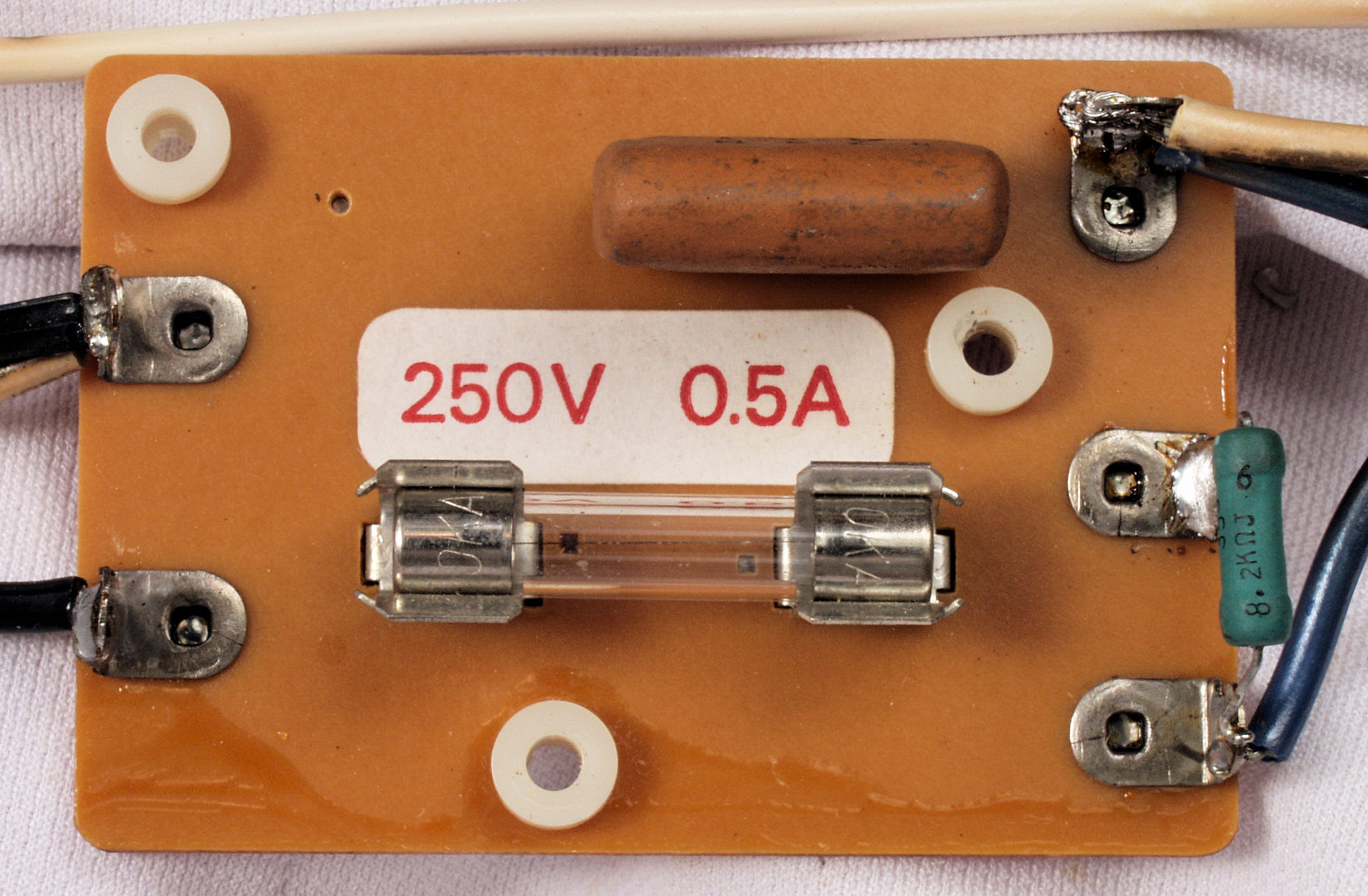

| Ｃ９１． 修理前 フューズ基板。 |
 |

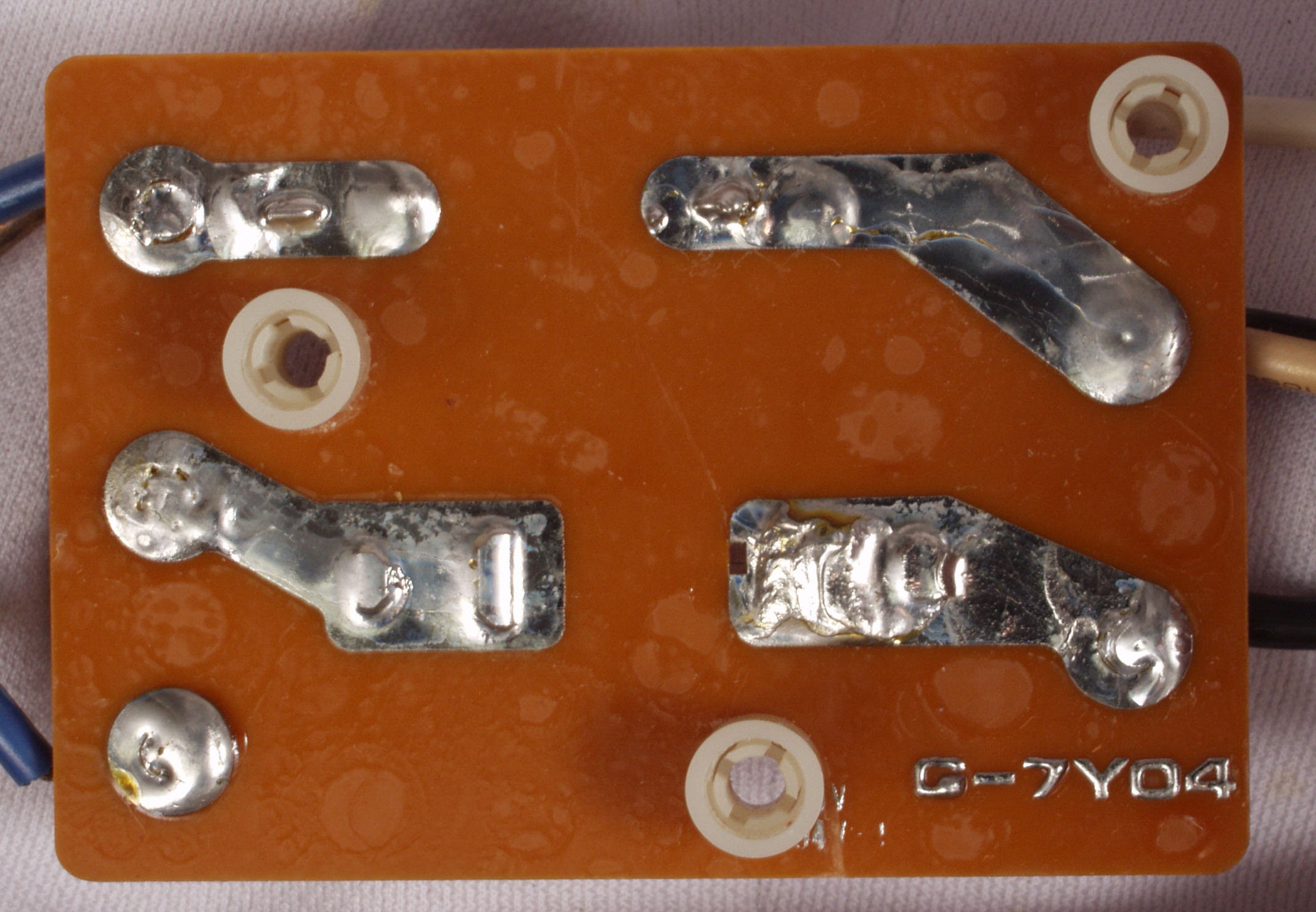

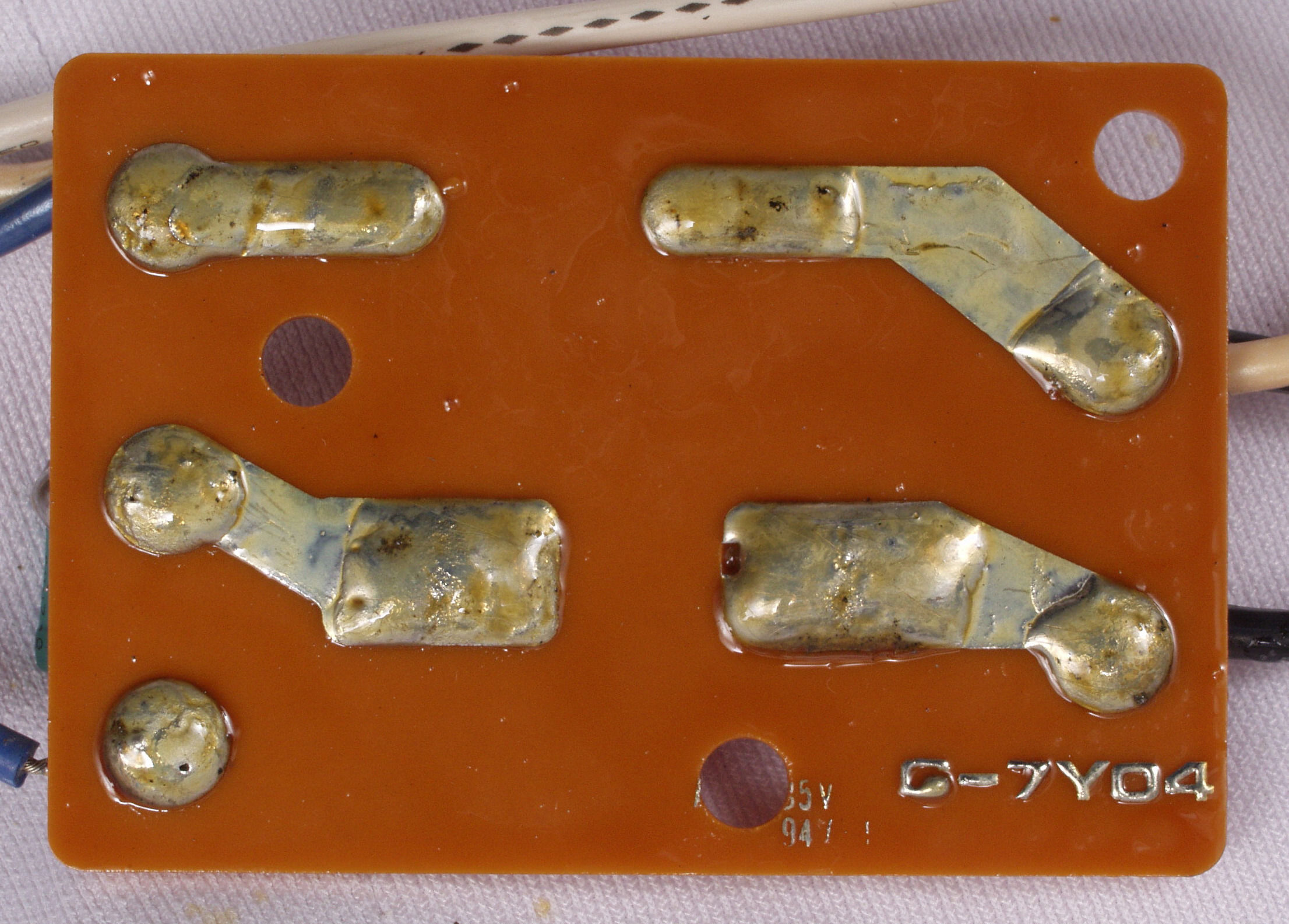

| Ｃ９３． 修理前 フューズ基板裏。 |
 |
| Ｃ９４． 修理（半田補正）後 フューズ基板裏。 |
 |
| Ｃ９５． 完成フューズ基板裏。 |
 |

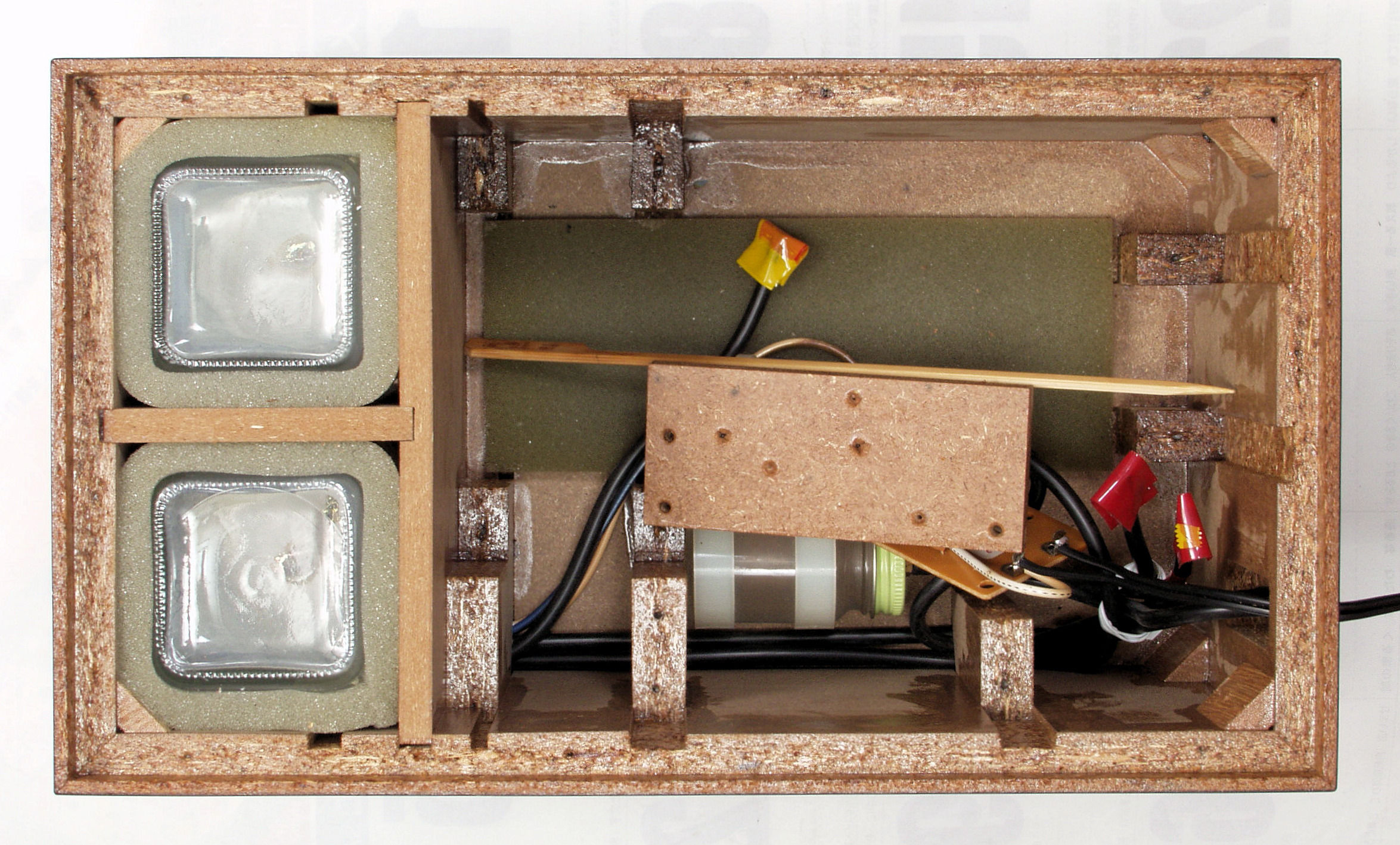

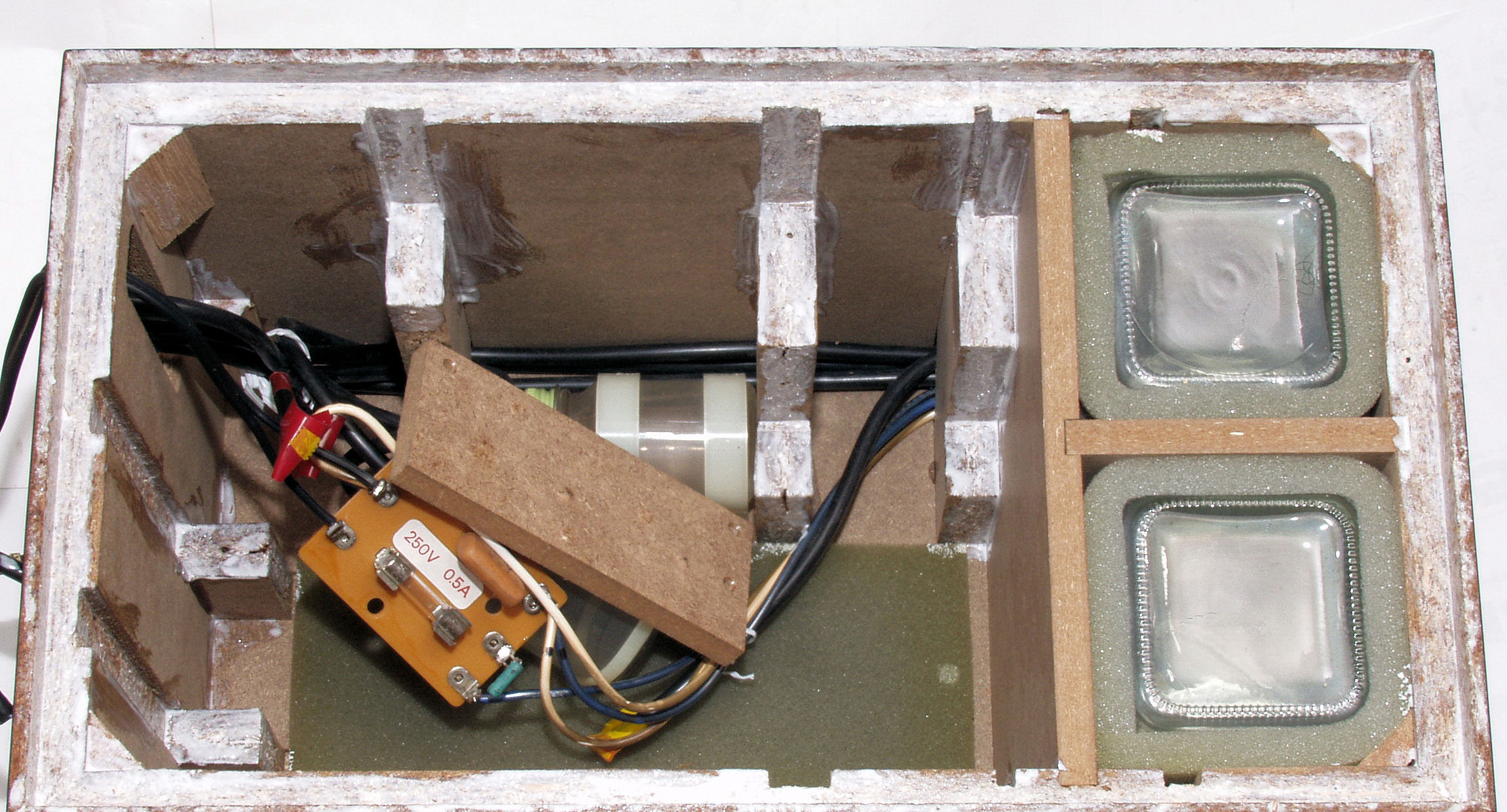

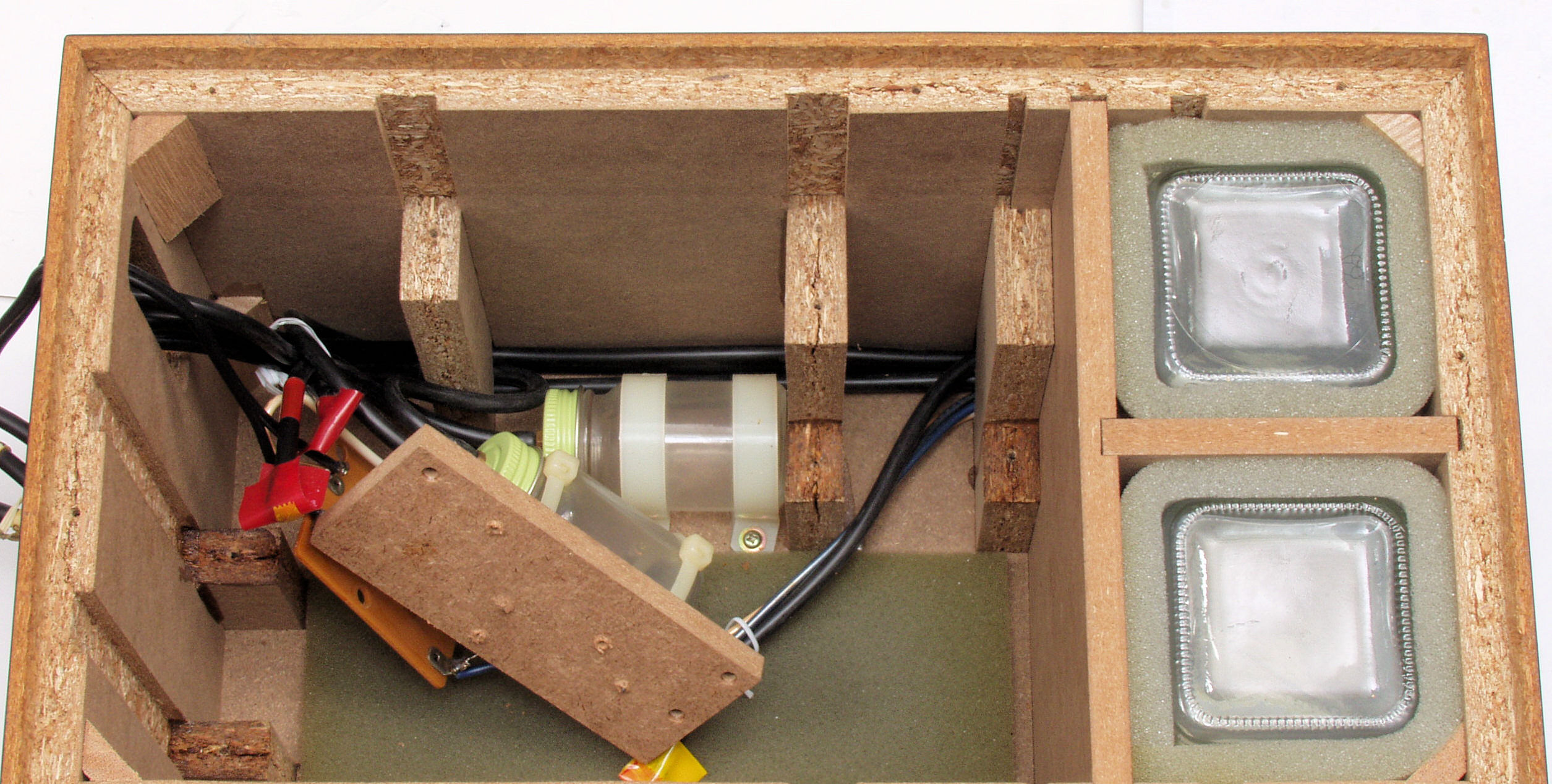

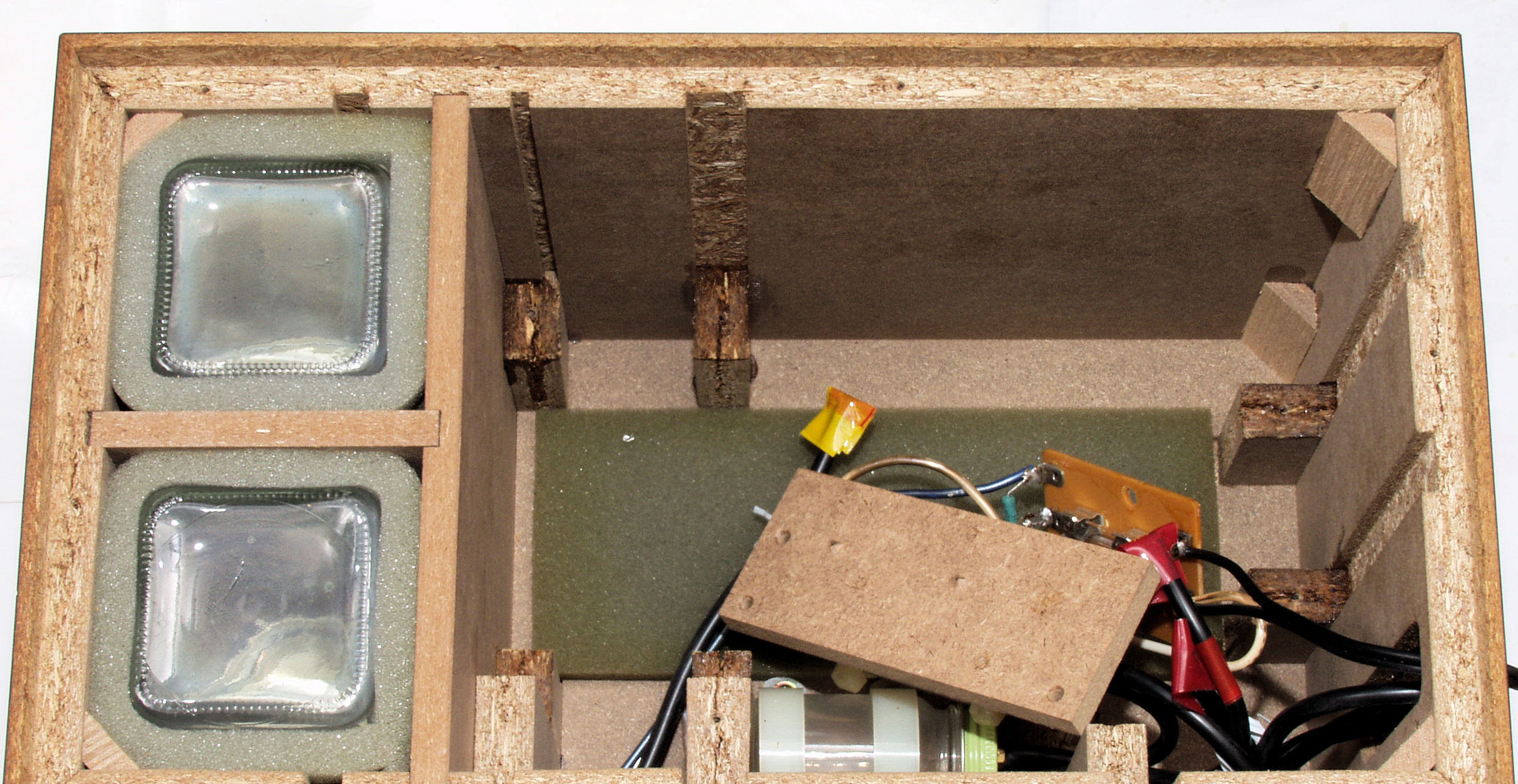

| ＣＡ１． 修理前 上から見る |
|

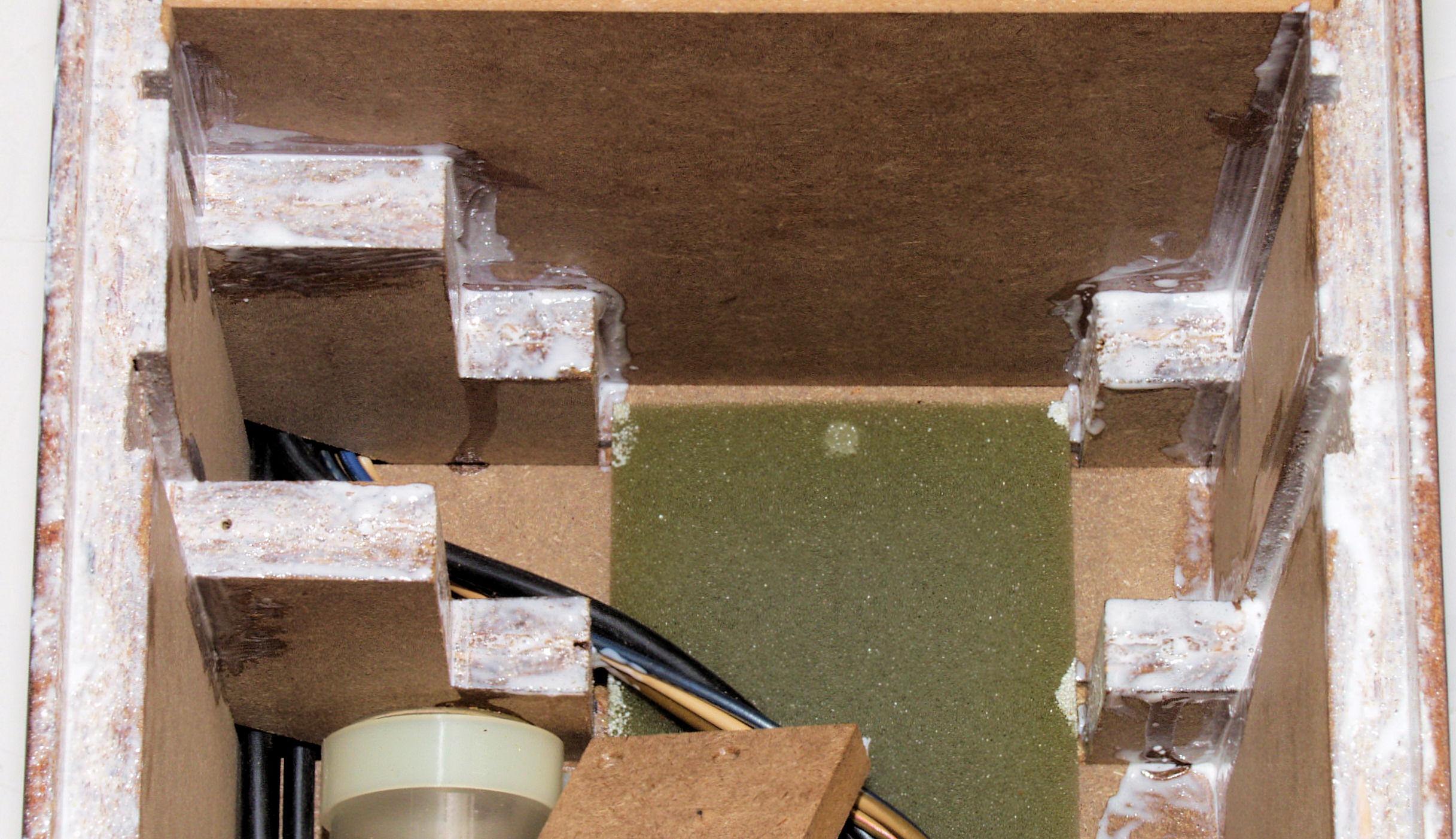

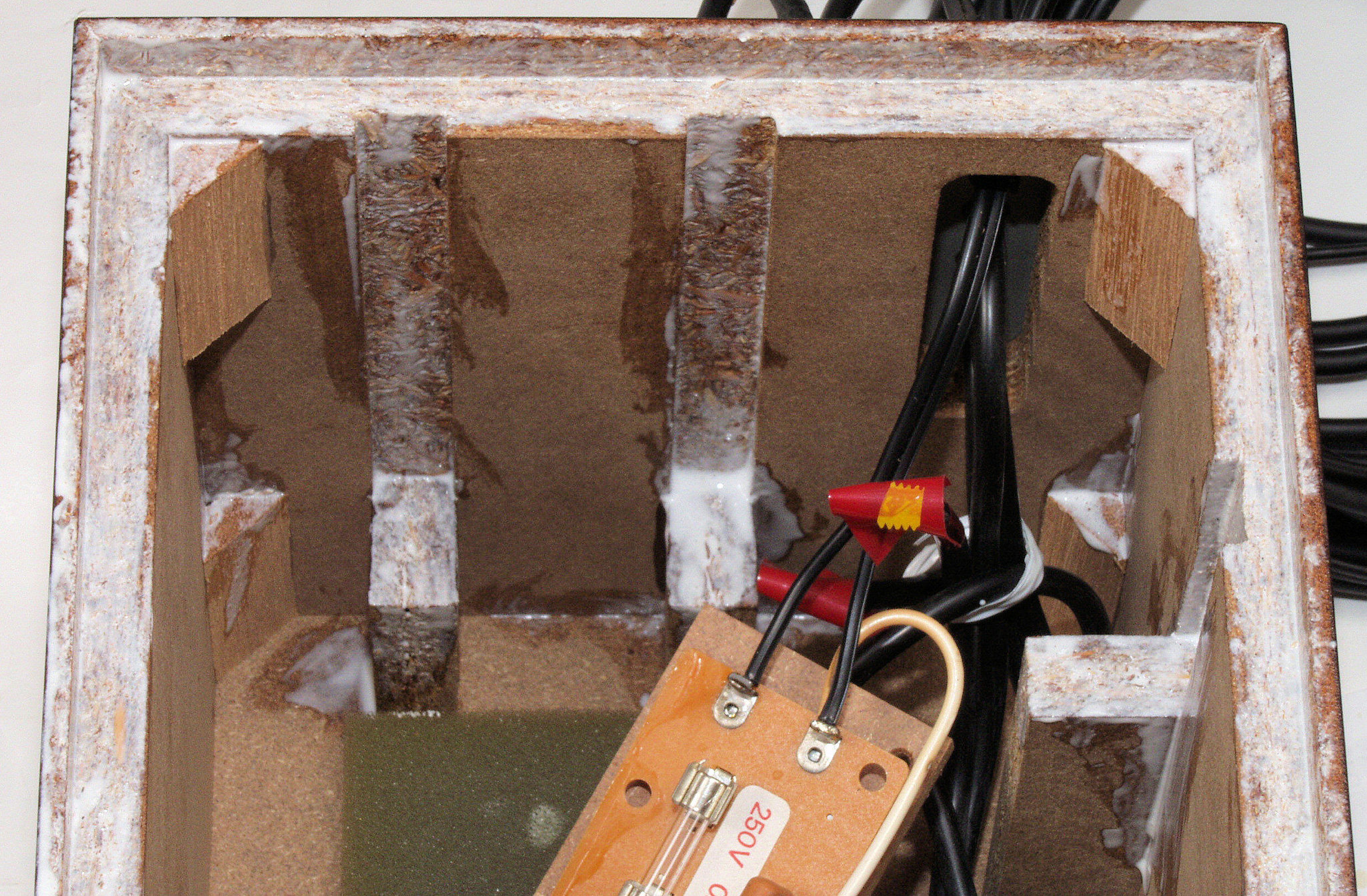

| ＣＡ２． 修理中 圧縮板にボンドを塗って固めた所。 |
 |
| ＣＡ３． 修理中 圧縮板にボンドを塗って固めた所、大きな割れに２回目。 |
 |

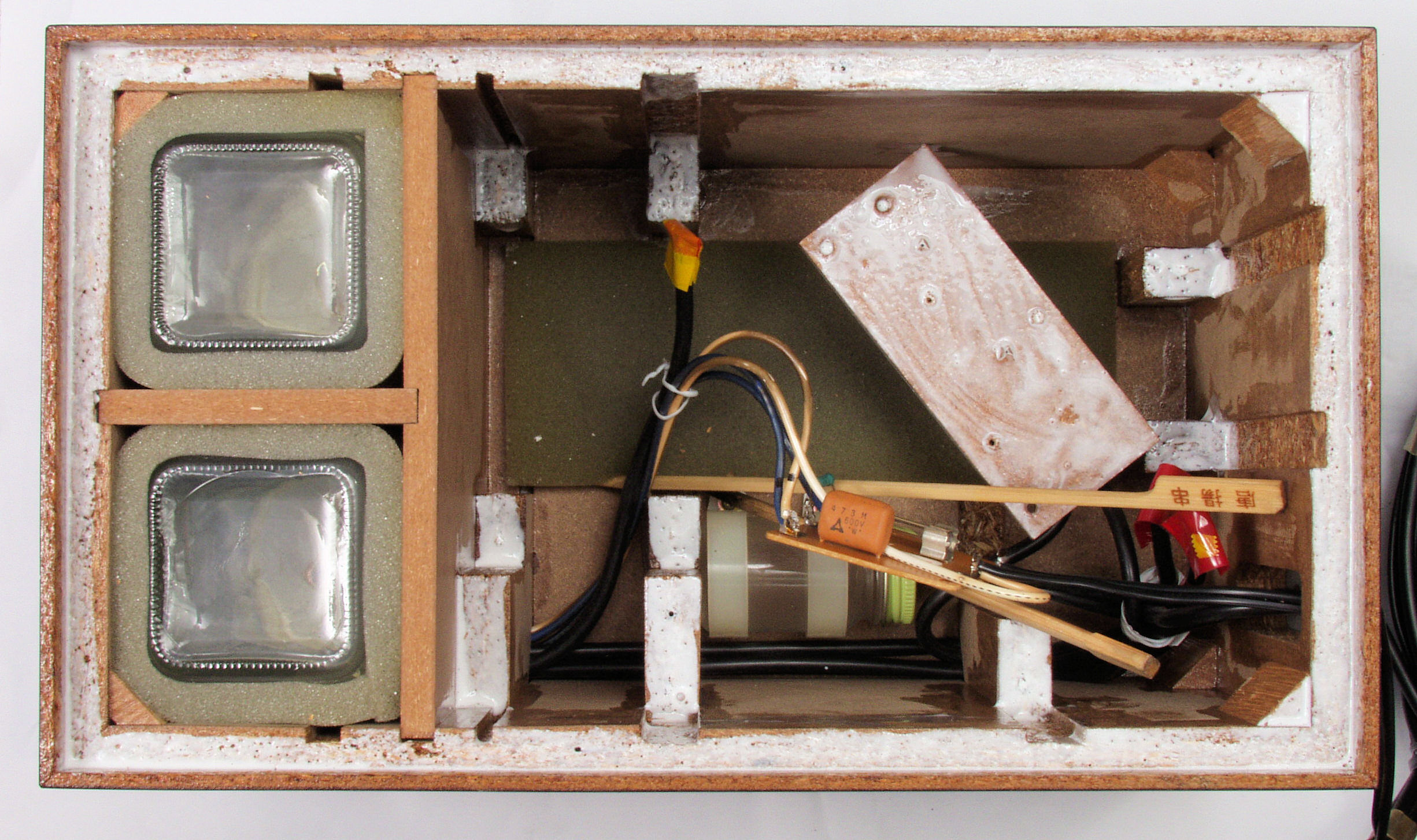

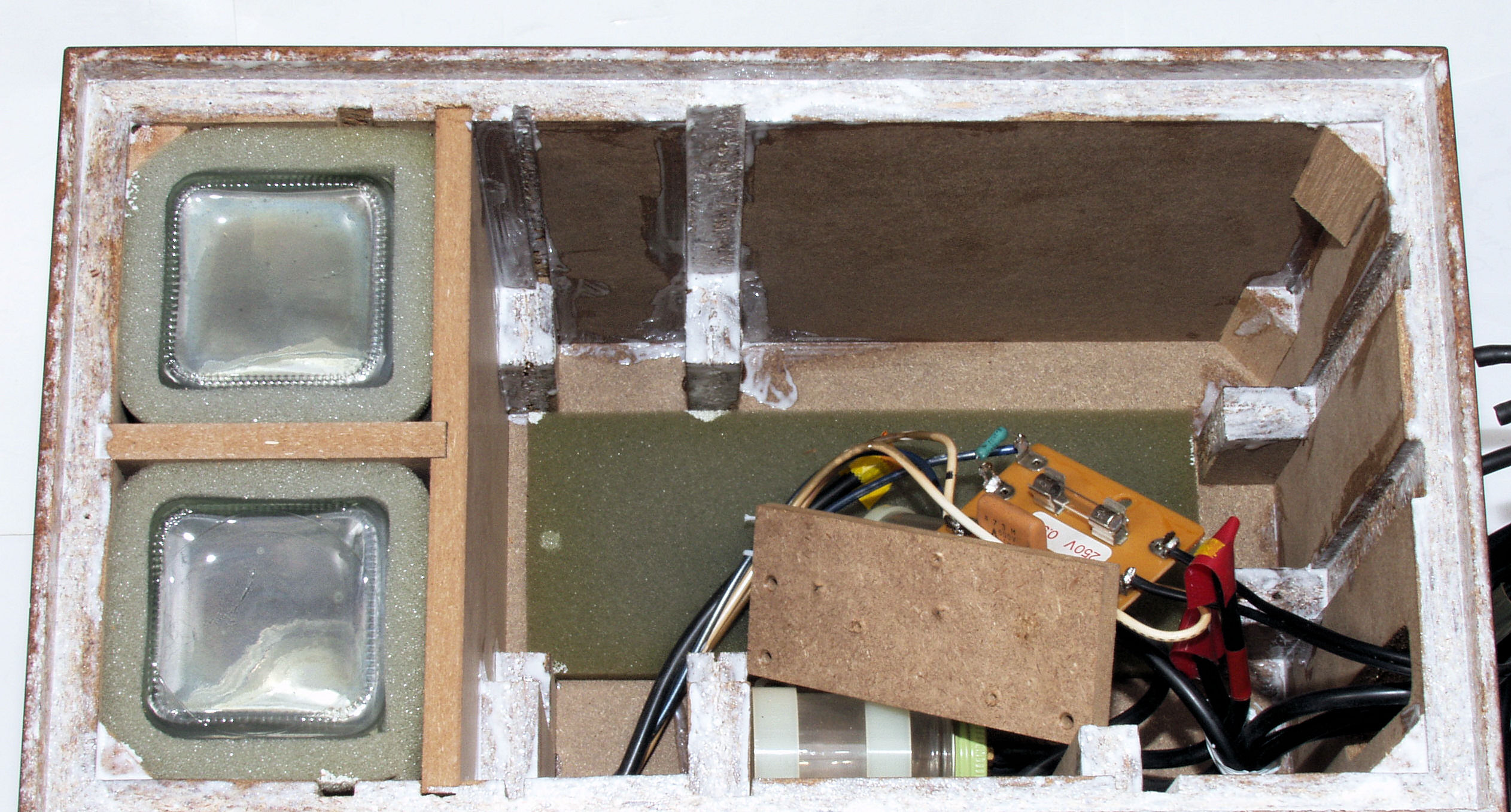

| ＣＡ４． 修理後 ボンド乾燥、上から見る |
 |
| ＣＡ５． 修理後 上から見る |
 |

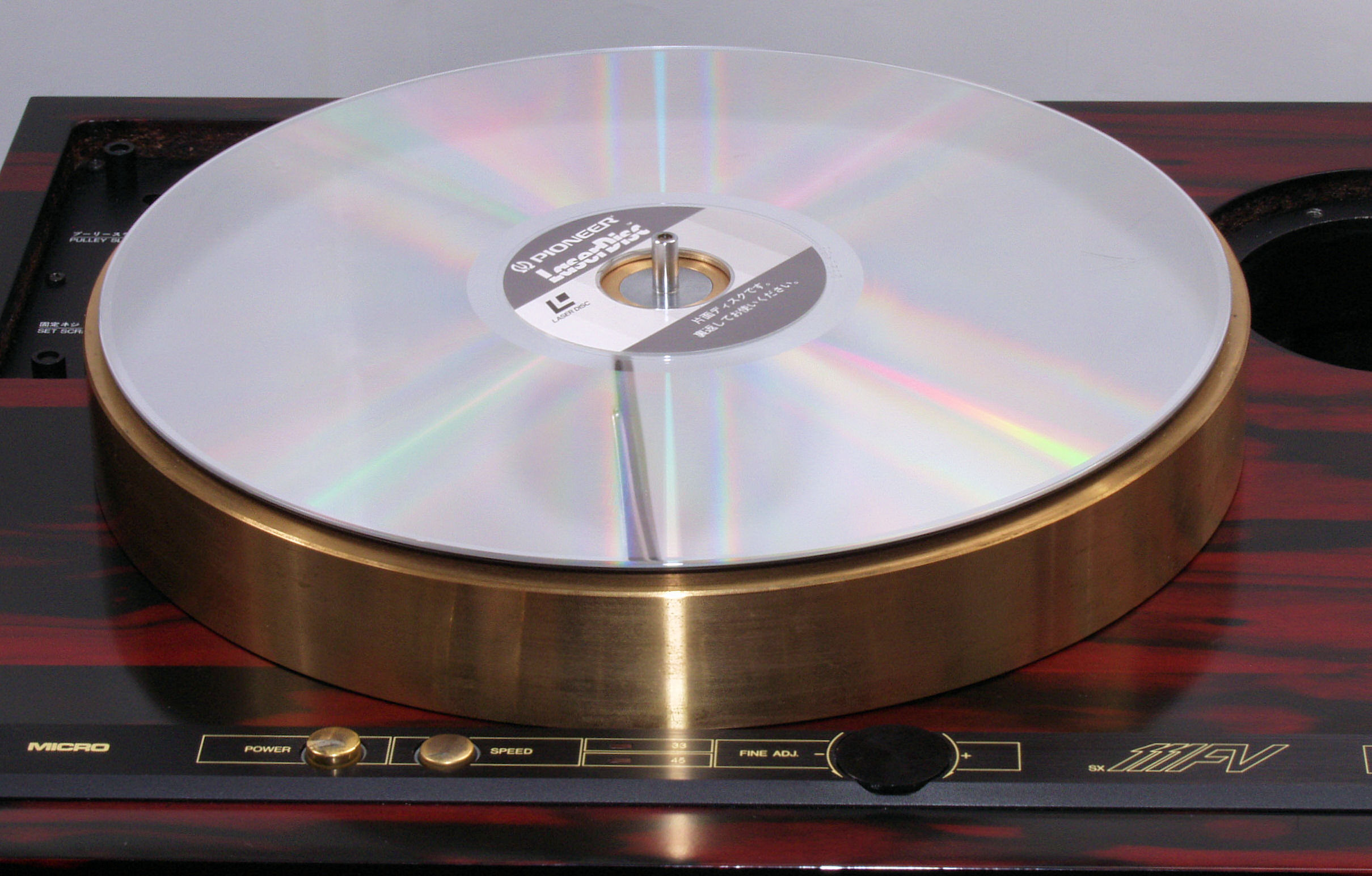

| ＣＡ６． 完成、吸着確認、レコードの代わりにＬＤ使用。 |
 |

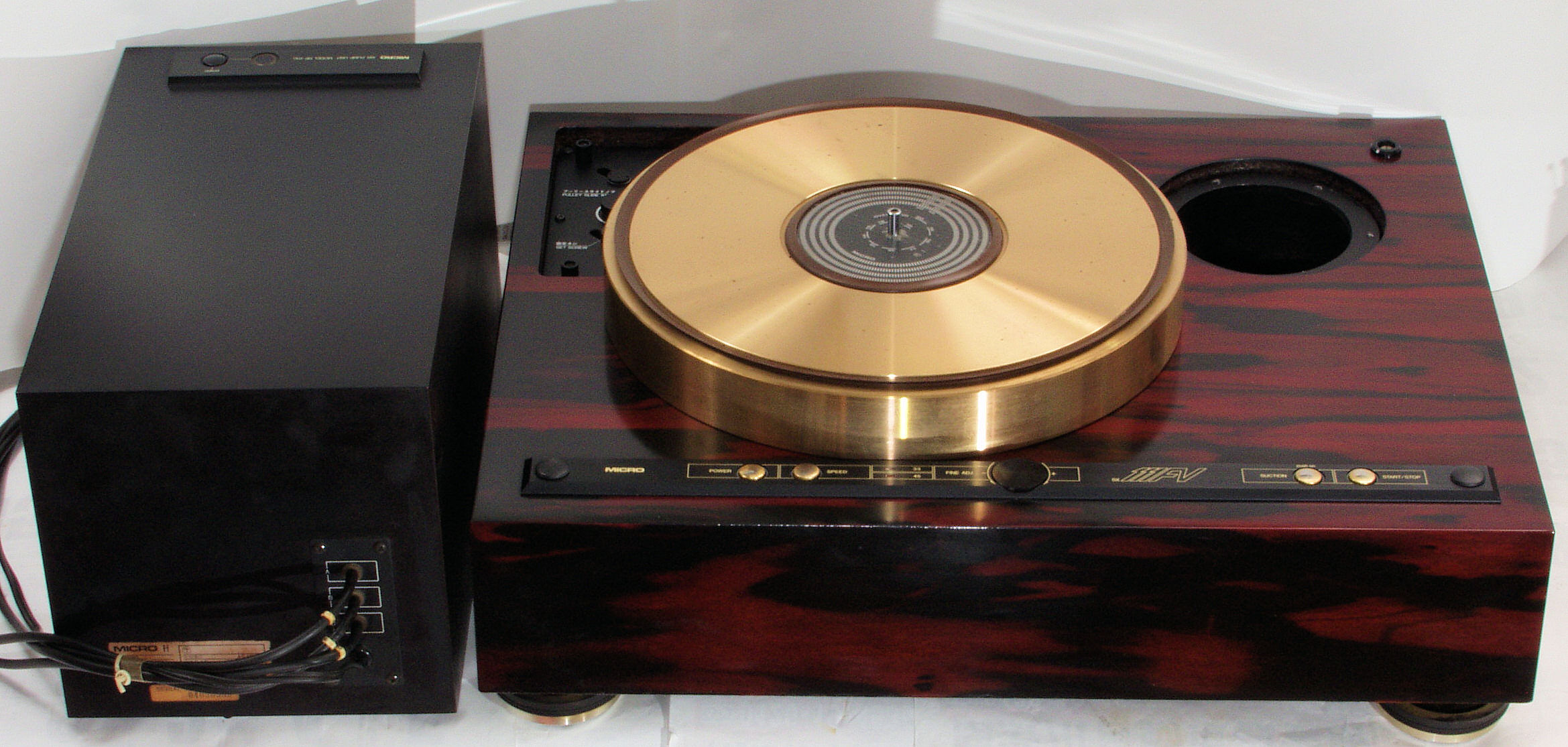

| ＣＡ７． 完成、本体に接続し、エージング中。 |
 |
| Ｅ． 調整・測定> |
| Ｅ１． 圧力測定 Ａ端子 |
 |
| Ｅ２． 圧力測定 Ｂ端子。 |
 |
| Ｅ３． 圧力測定 Ｃ端子。 B端子圧力より低いのは、調整バイバスが有る為。 |
 |
