ＭＩＣＲＯＳＥＩＫＩ　ＢＬ－１１１．　１２台目修理記録
２０２２／９／１５到着　　２０２３／３／１０完成　
Ｍ．　到着時の梱包状態

Ａ．　修理前の状況
  • 依頼のMicro BL-111ですが、10年ほど前に中古で入手し、最近まで問題なく使用してきました。
    原因は不明ですが、ひと月ほど前から回転時に小さな「コトコト・・・」という音がし始めました。
    静かな部屋で近づかないと聞こえないほどの音ですが、プラッタが重いので、このまま使って良いものか心配です。
    セッティングを見直したり清掃したりしましたが、あまり改善せず、 困惑しているところ御工房のHPを見つけ、取り急ぎこのメールを書いている所です。
    ナーバスで取扱いに少し気を使うBL-111ですが、音の安定感／安心感は、ずば抜けていて、 もう他の機種へ変更する事などは考えられません。
    これからも末永く使って行きたいので、オーバーホール修理してリフレッシュ出来たらうれしいです。


Ｂ．　原因
  • 各部経年劣化の為、オーバホール修理。

Ｃ．　修理状況

Ｗ．　下蓋及び本体木部　修理状況

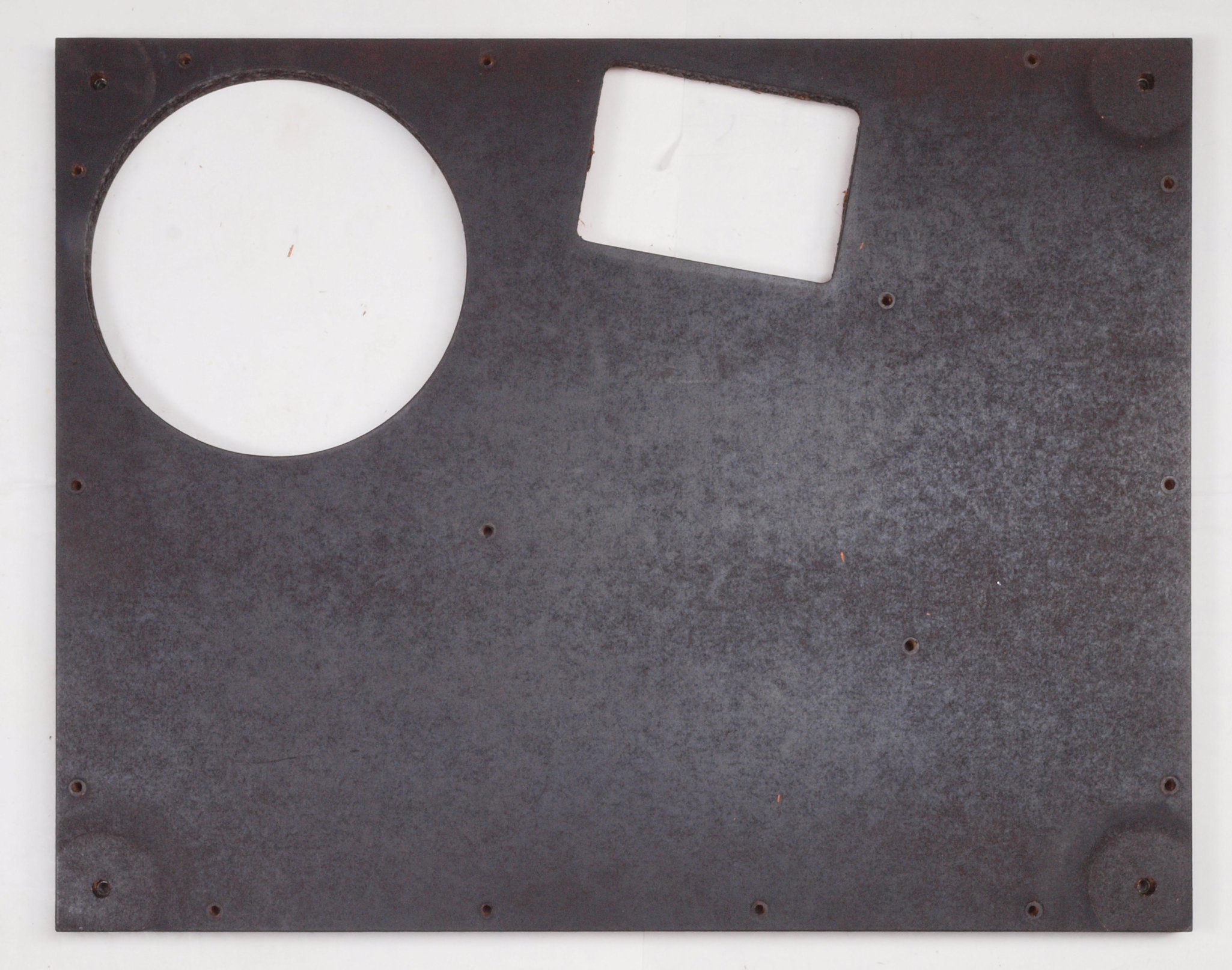

  • この台（鉄製架台）が本体木部に接着されていない。


Ｄ．　使用部品
  • 電解コンデンサー　　　　　　　１３個。
    リレー（製造中止で入手難）　　１個。
    半固定ＶＲ　　　　　　　　　　３個。
    フイルムコンデンサー　　　　　２個。
    ３Ｐインレットソケット　　　　１個　FURUTECH　FI-10(R) ロジウムメッキ。


Ｅ．　調整・測定

Ｆ．　修理費　　１１５　，０００円　　「オーバーホール修理」

Ｙ．　ユーザー宅の設置状況

Ｓ．　MICRO SEIKI　ＢＬ－１１１　の仕様（マニアル・カタログより）
Ｍ．　到着時の梱包状態
Ｍ1．　ターンテーブルの上押さえ発泡スチロール＋ベニヤ板。　梱包の仕方はこちら
Ｍ２．　ターンテーブルの下押さえ発泡スチロール。
Ｍ３．　本体下押さえ発泡スチロール。
Ｍ４．　本体押さえ発泡スチロールに本体を収納。
Ｍ５．　本体押さえ発泡スチロールに本体を収納＋上脇押さえ発泡スチロール。
Ｍ６．　本体上押さえベニヤ板。
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

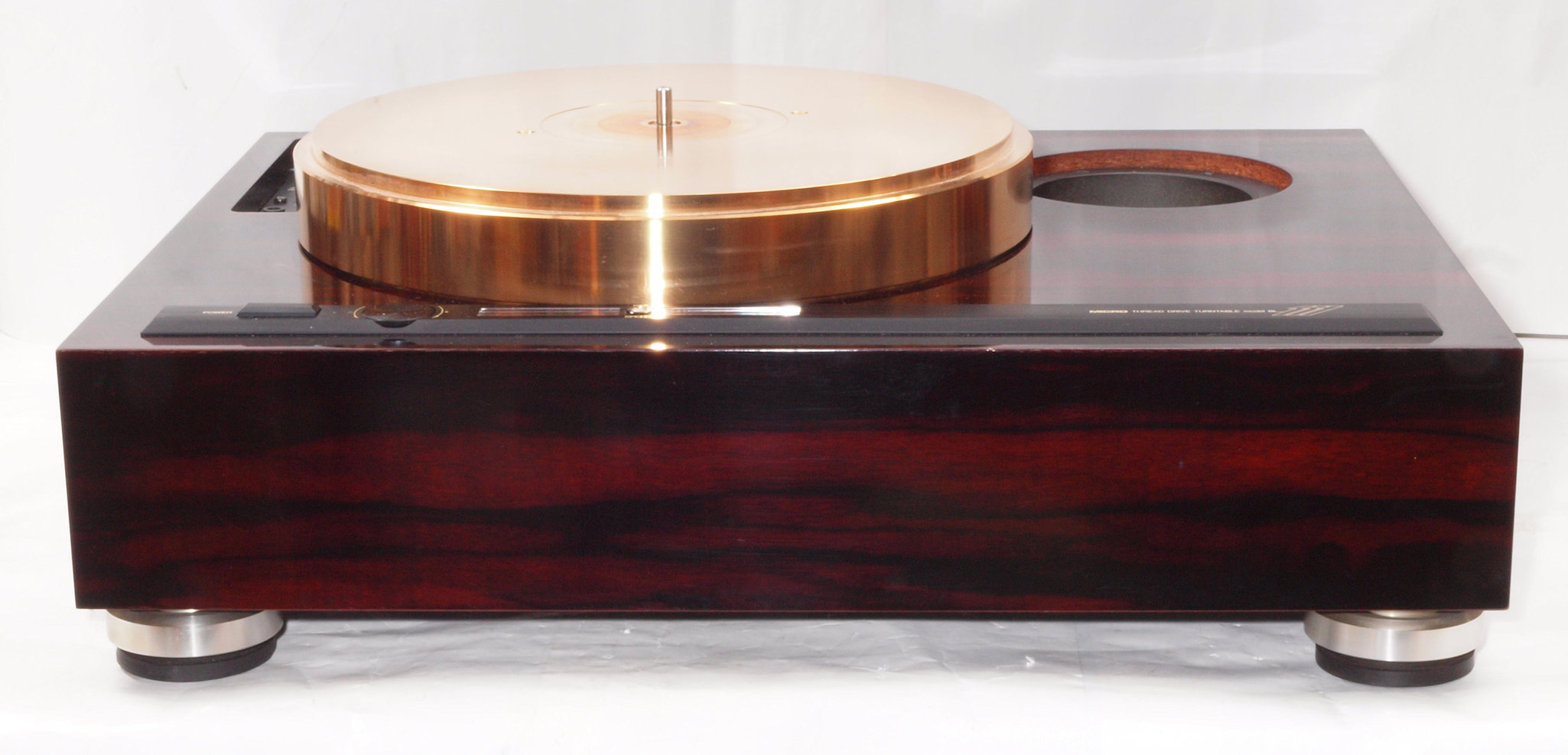

Ａ１１．　点検中　前から見る。　
Ａ１２．　点検中　前右から見る。

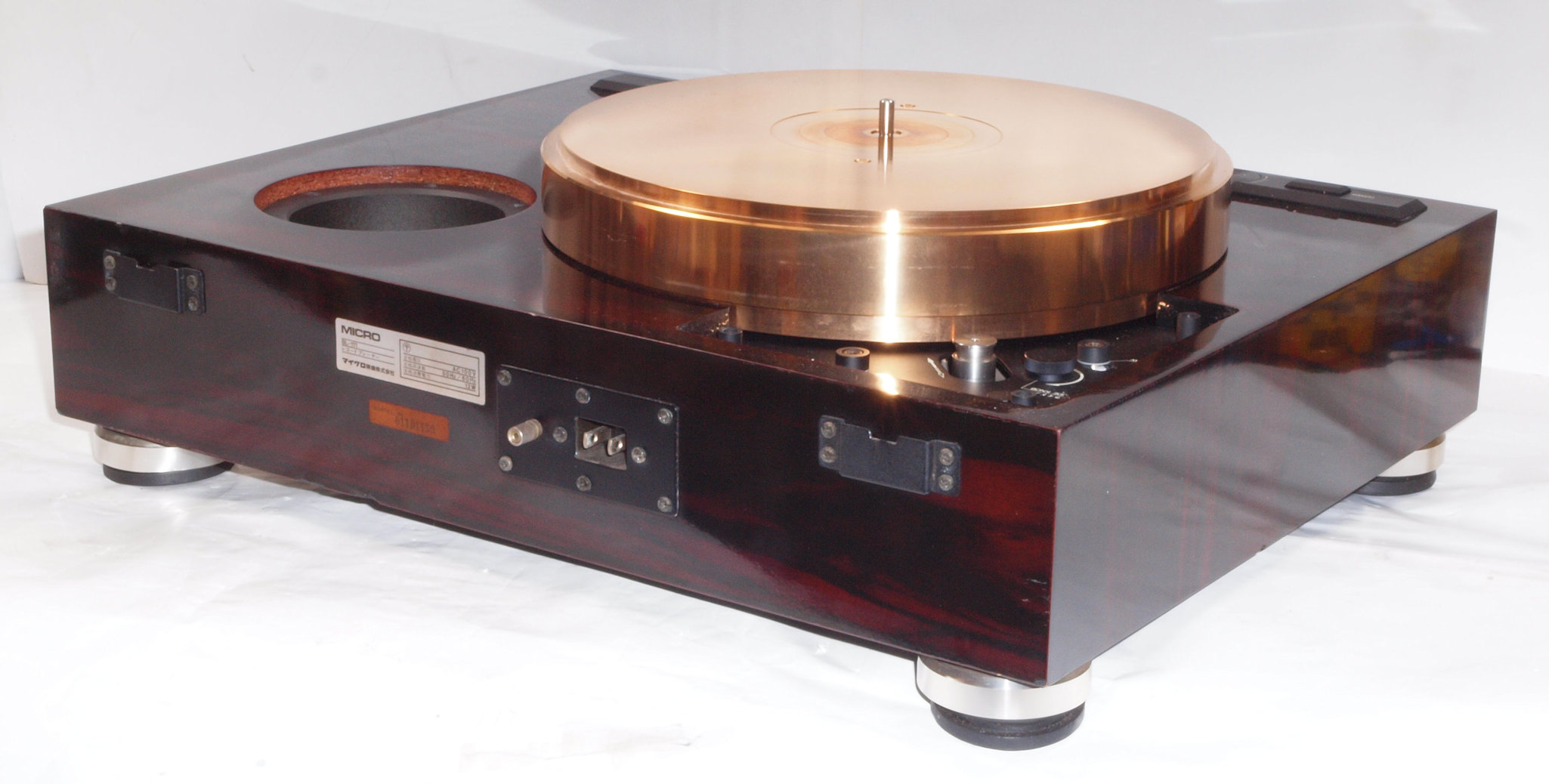

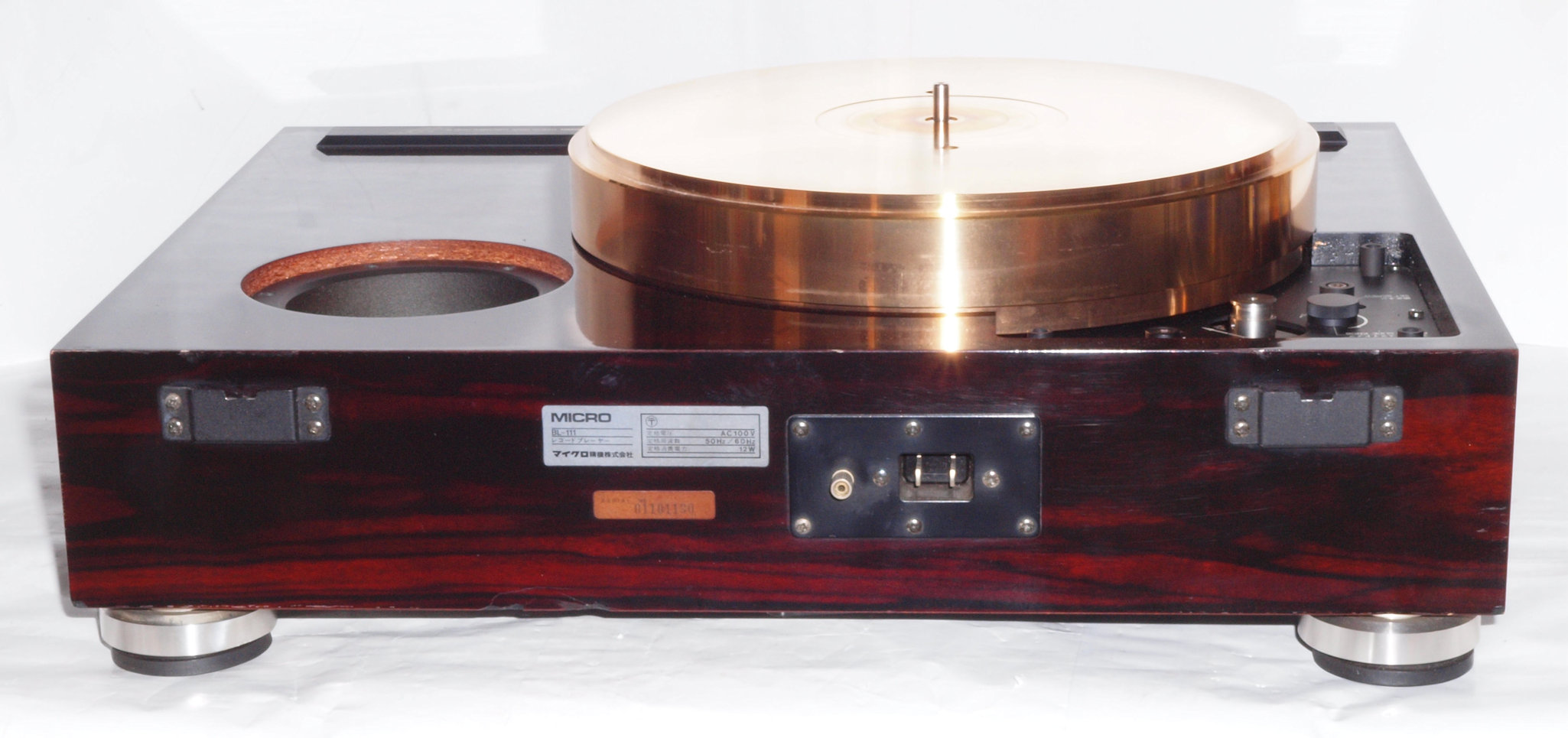

Ａ１３．　点検中　後から見る。

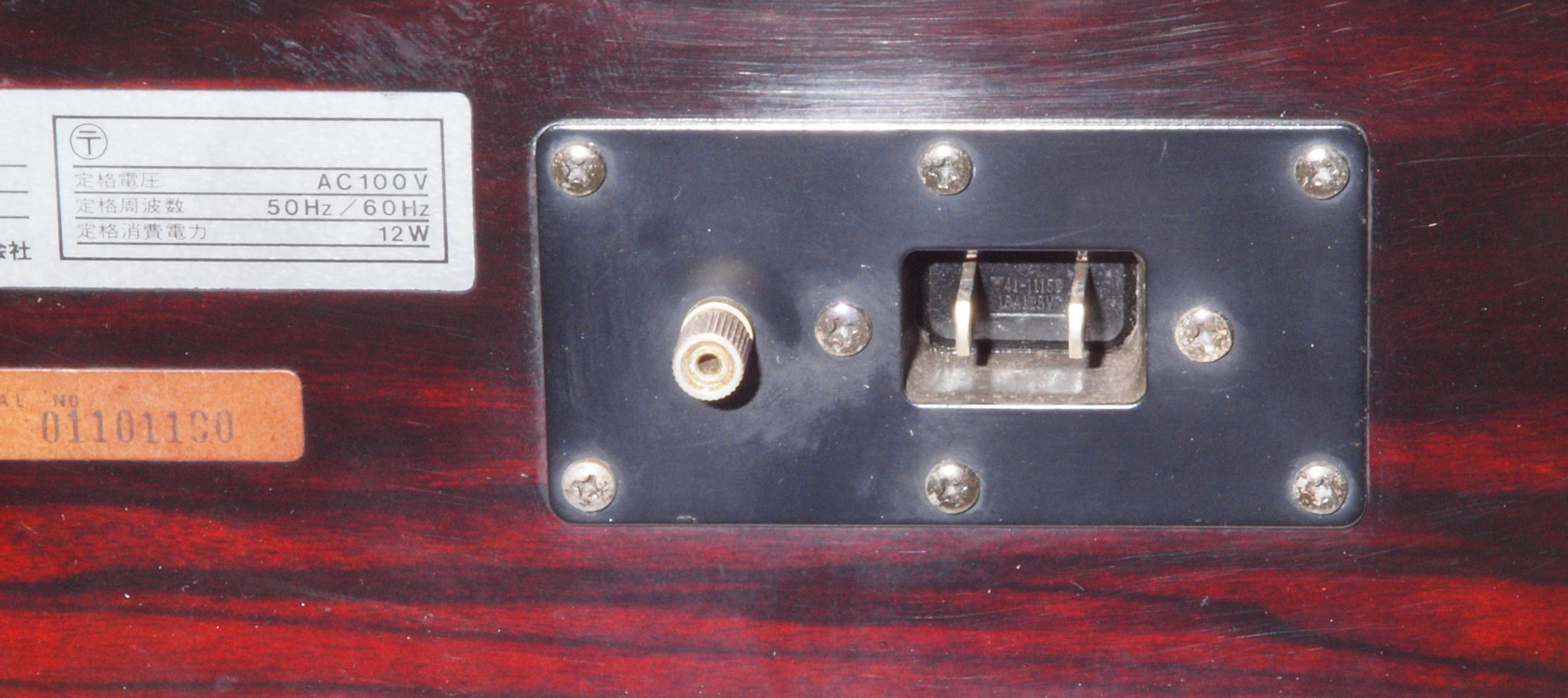

Ａ１３２．　点検中　後から見る、電源ソケット。
Ａ１３３．　点検中　後から見る、電源ソケット。３Pインレットに交換可能。
Ａ１４．　点検中　後左から見る。

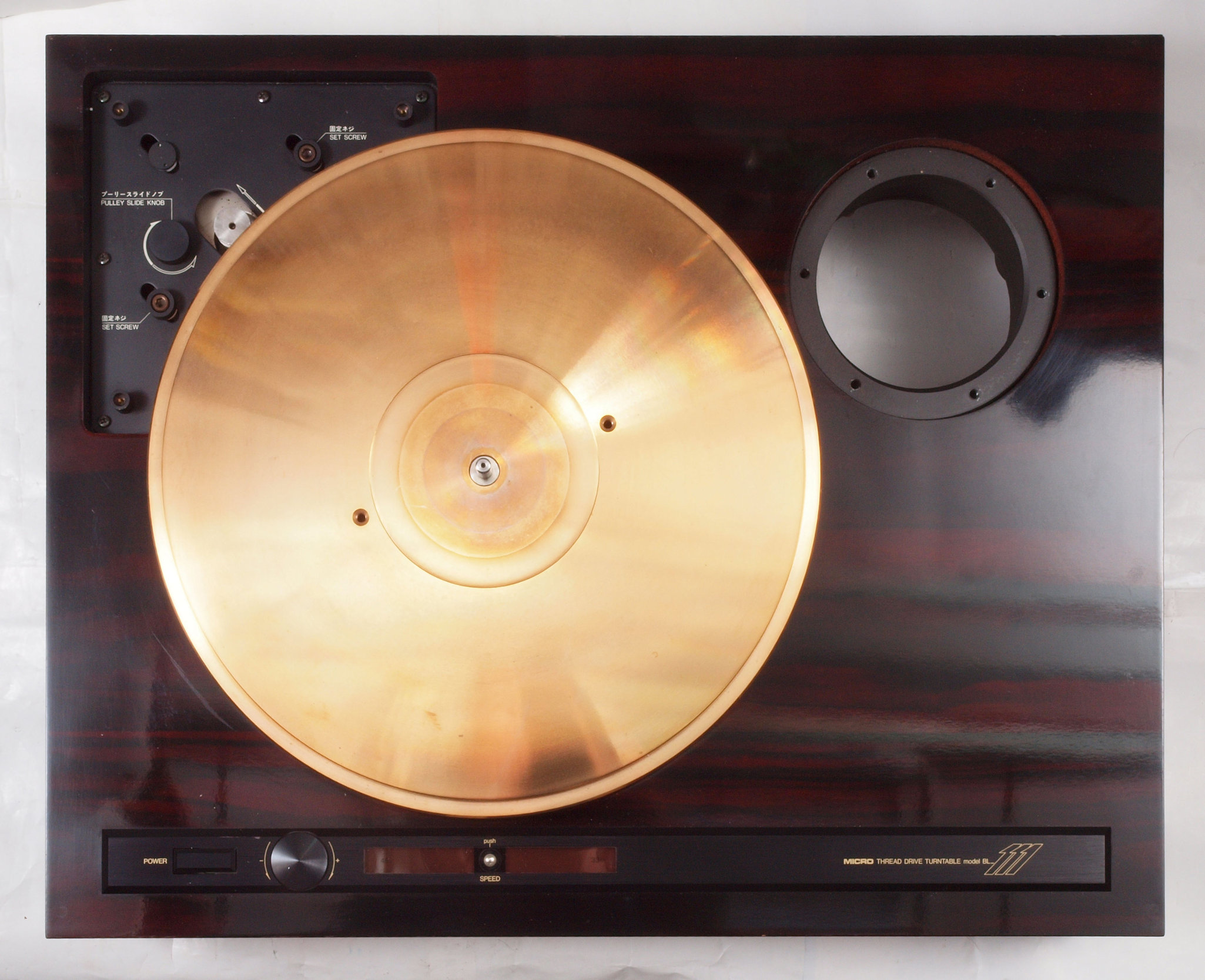

Ａ１５．　点検中　上から見る。

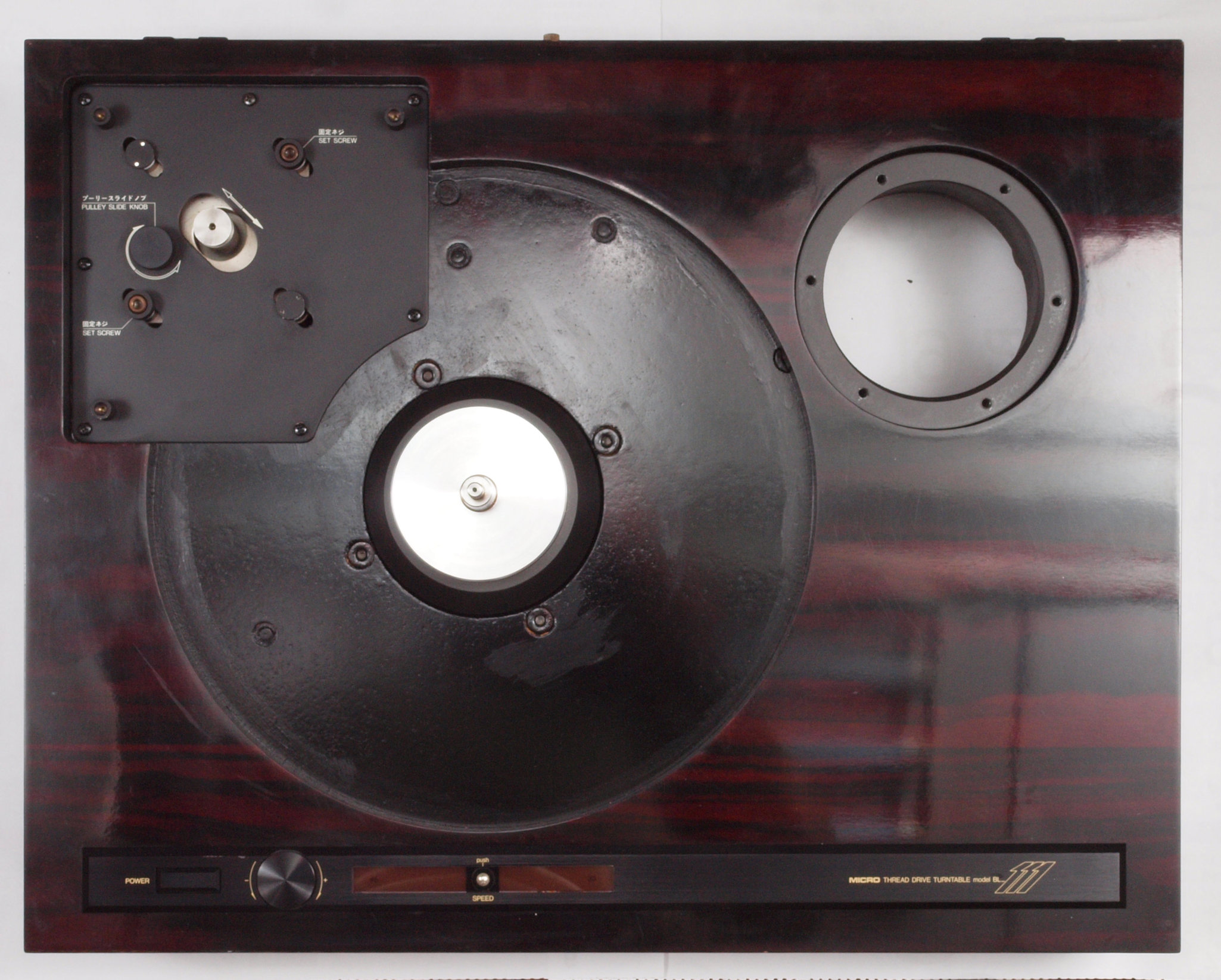

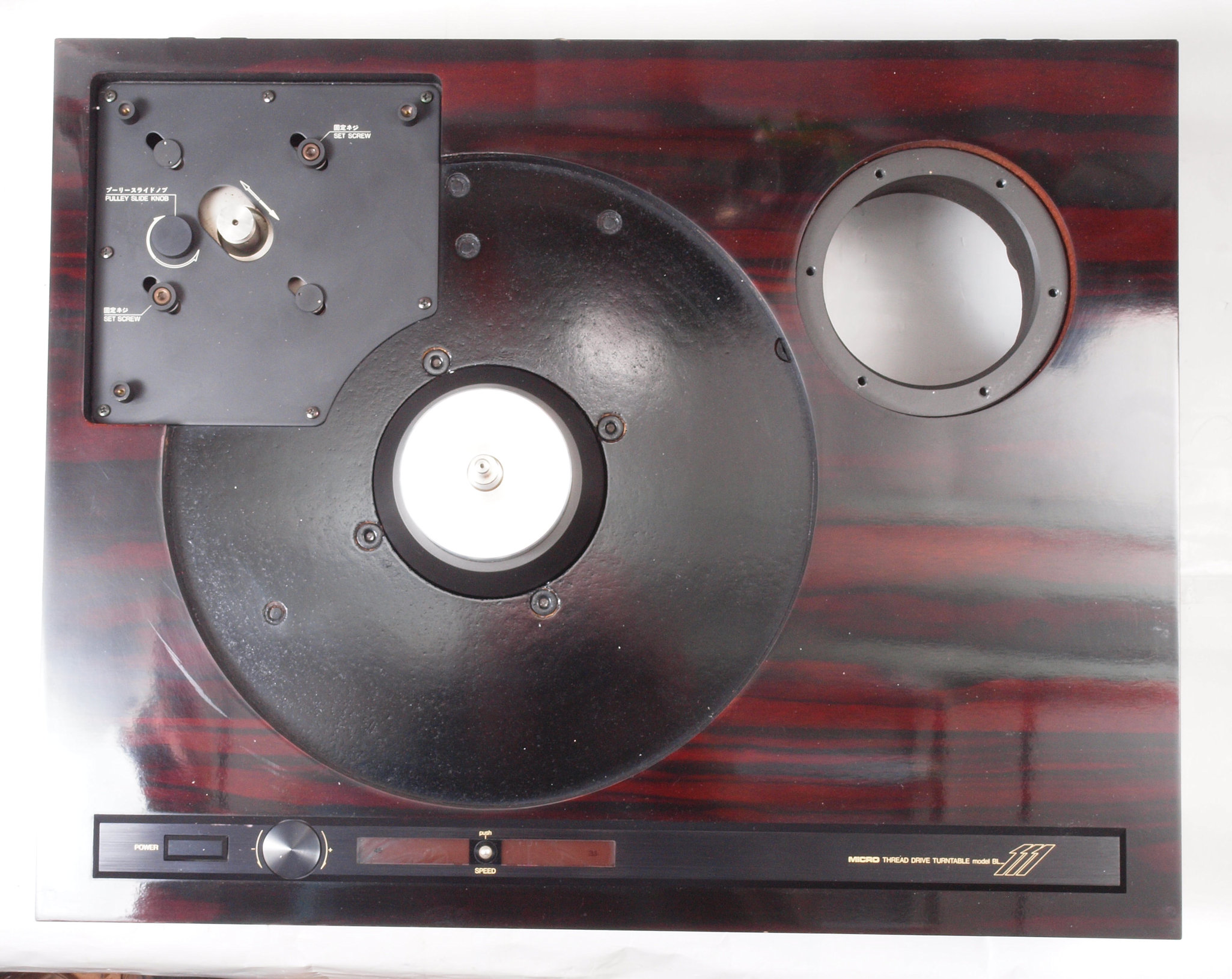

Ａ１６．　点検中　タンテーブルを外し、上から見る。

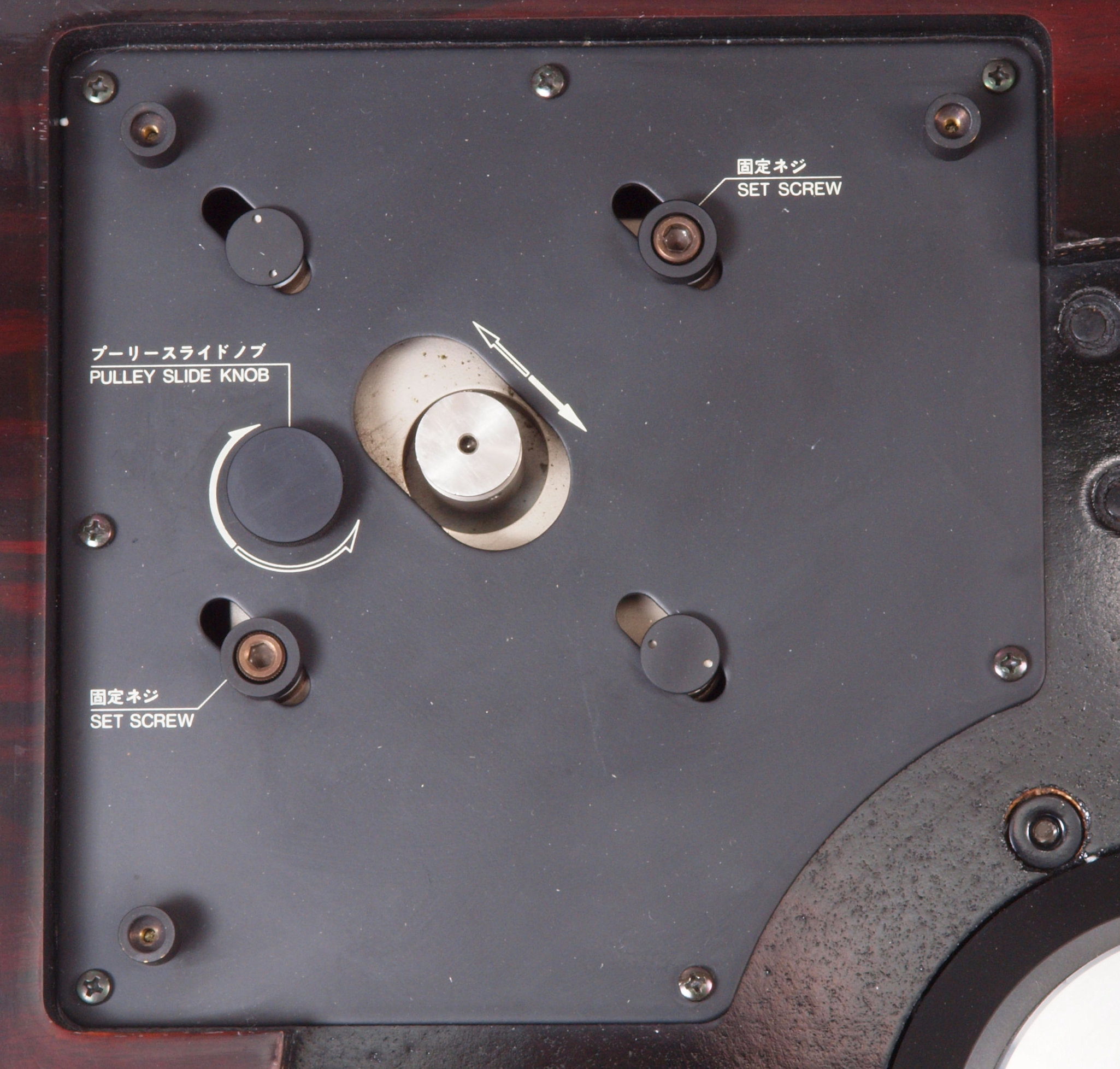

Ａ１７．　点検中　駆動部。

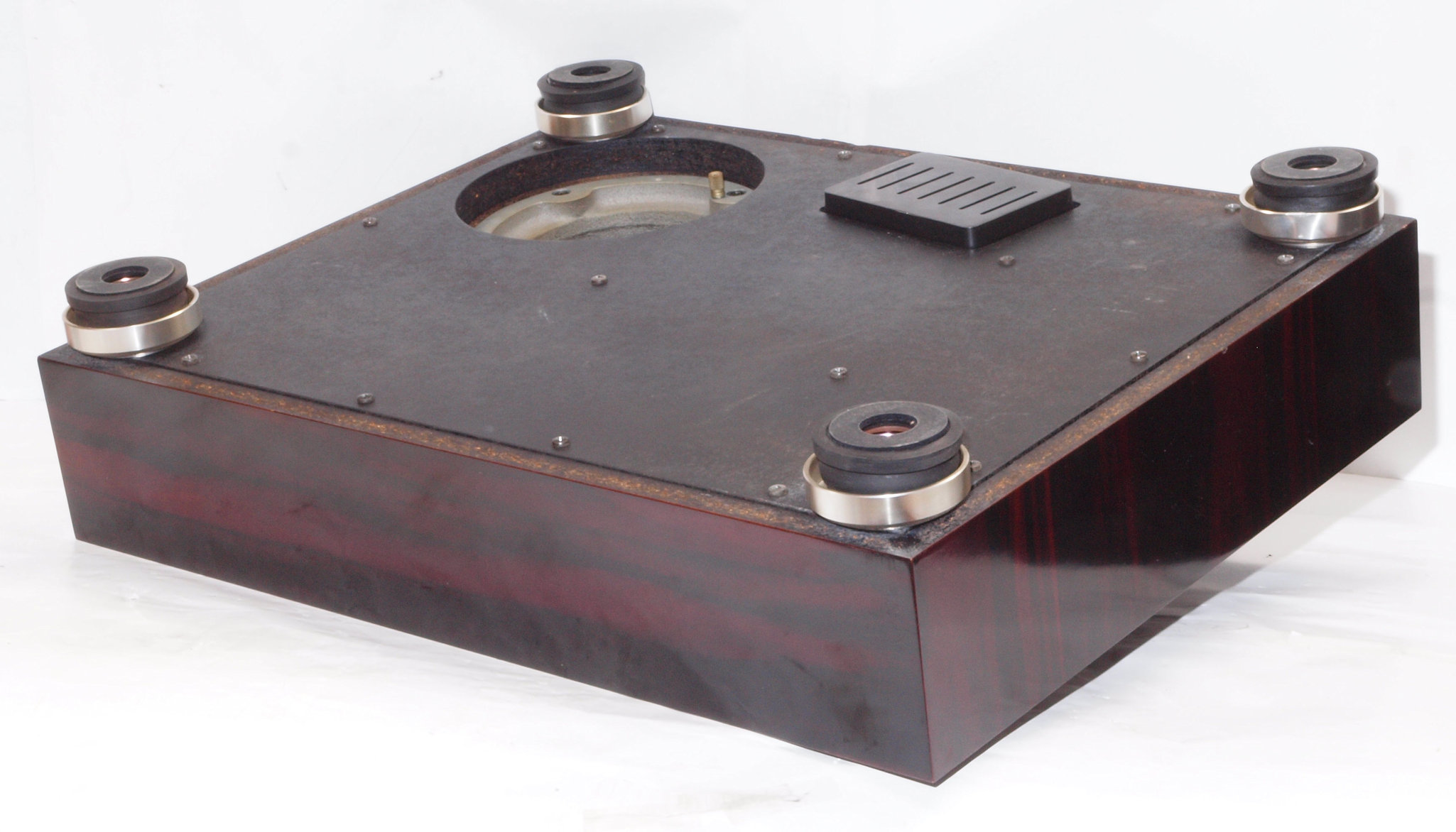

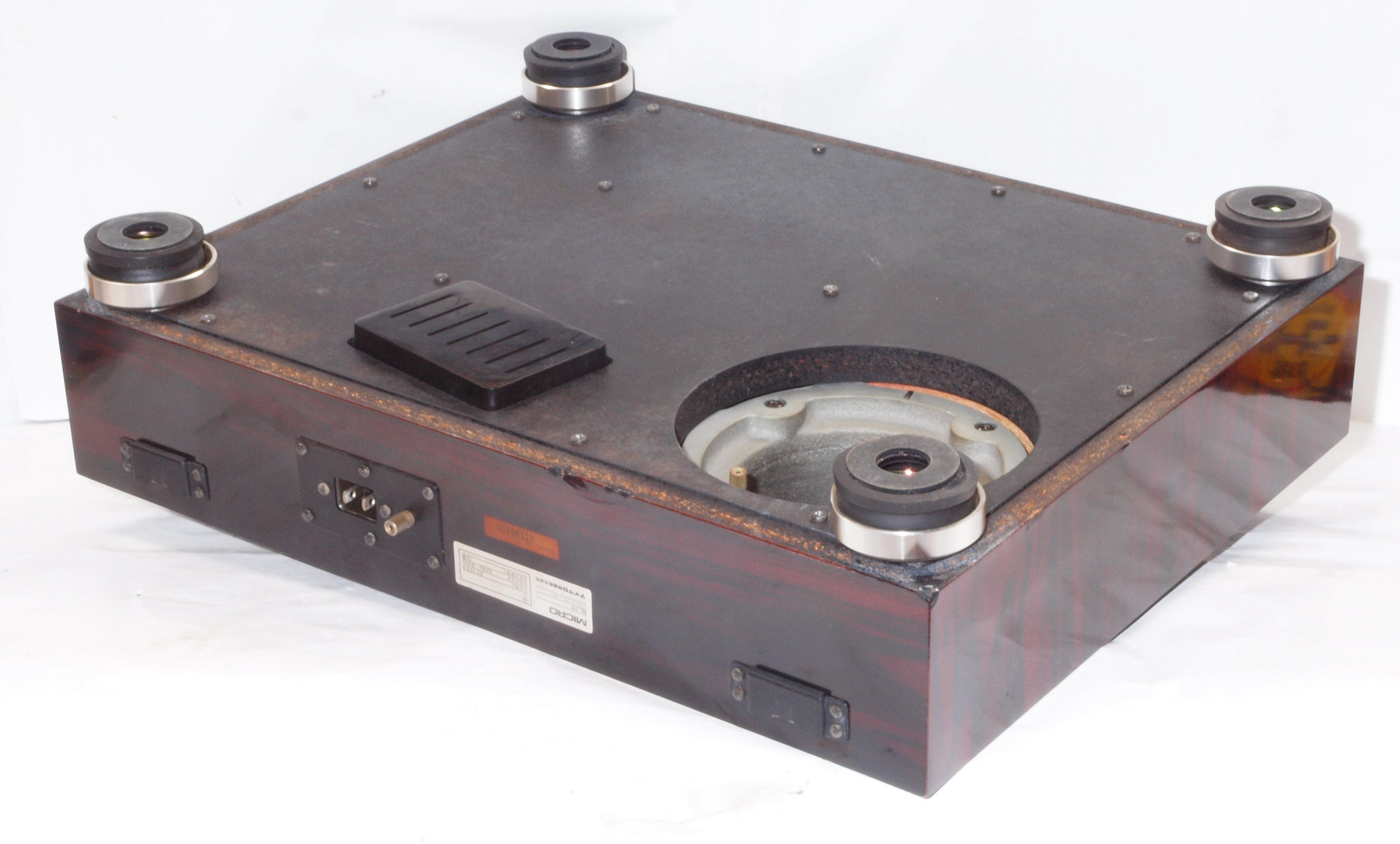

Ａ２１．　点検中　下前から見る。
Ａ２２．　点検中、下前左から見る。

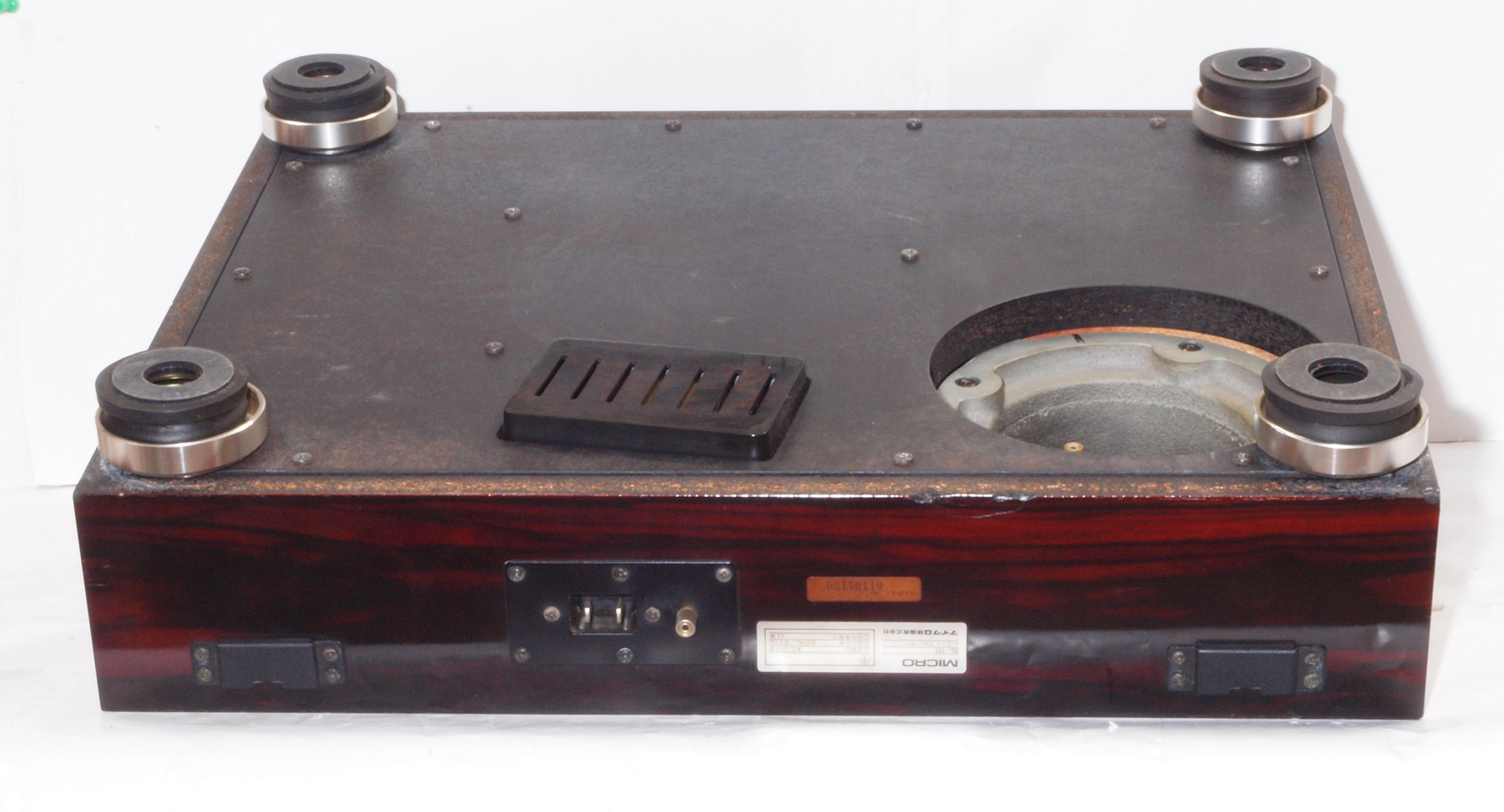

Ａ２３．　点検中　下後から見る。
Ａ２４．　点検中、下後右から見る。
Ａ２５．　点検中　下から見る。

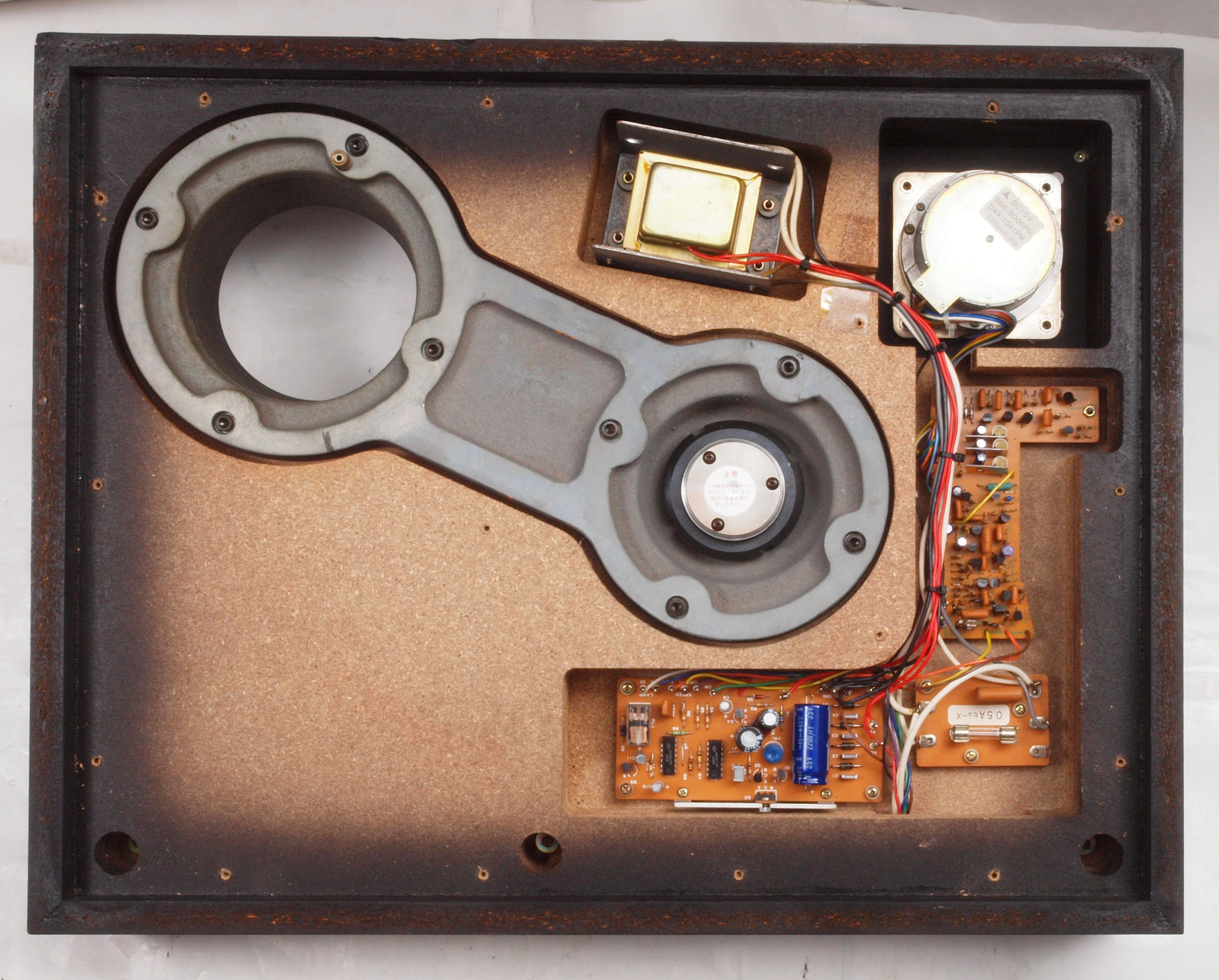

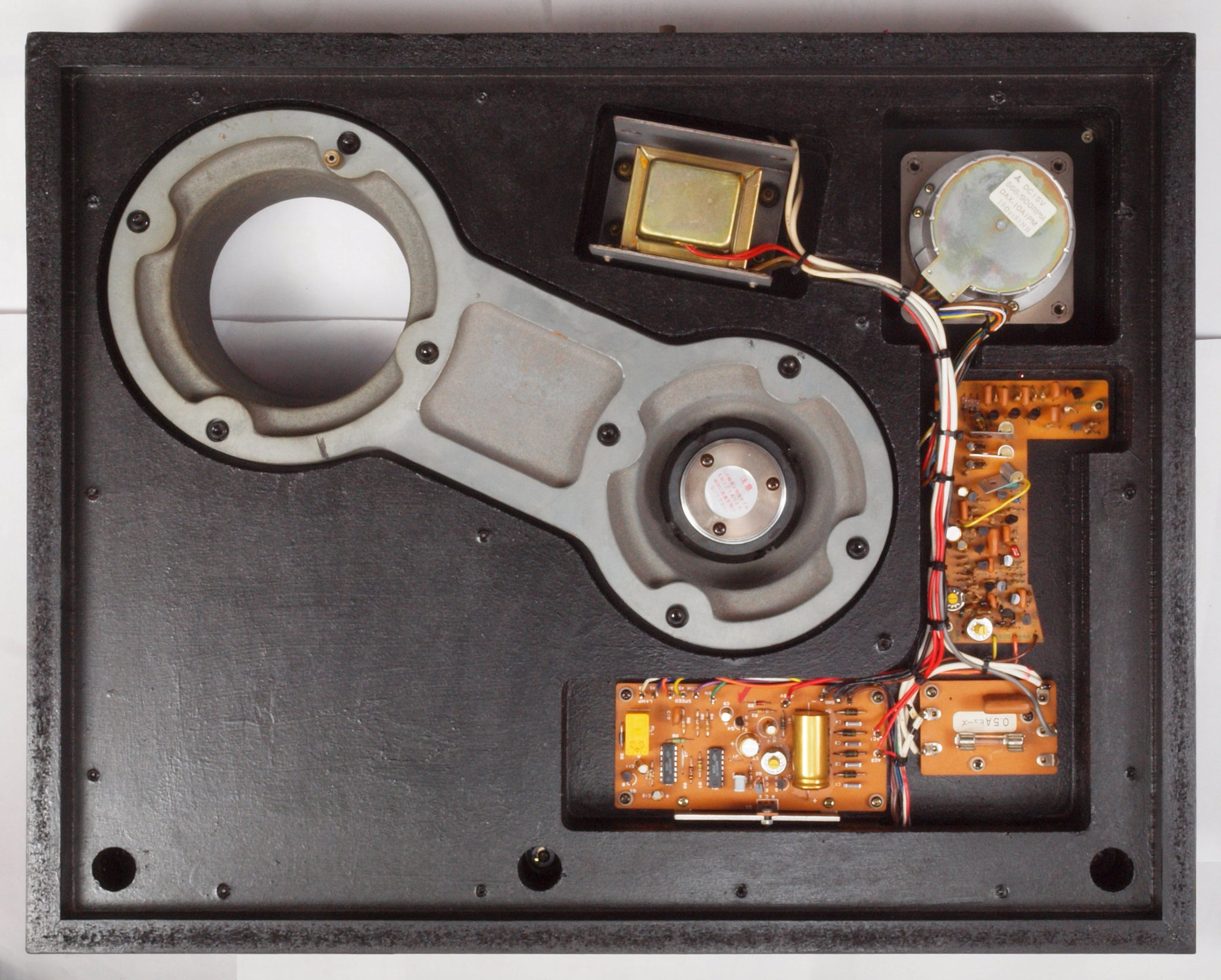

Ａ２６．　点検中　下蓋を取り、下から見る。

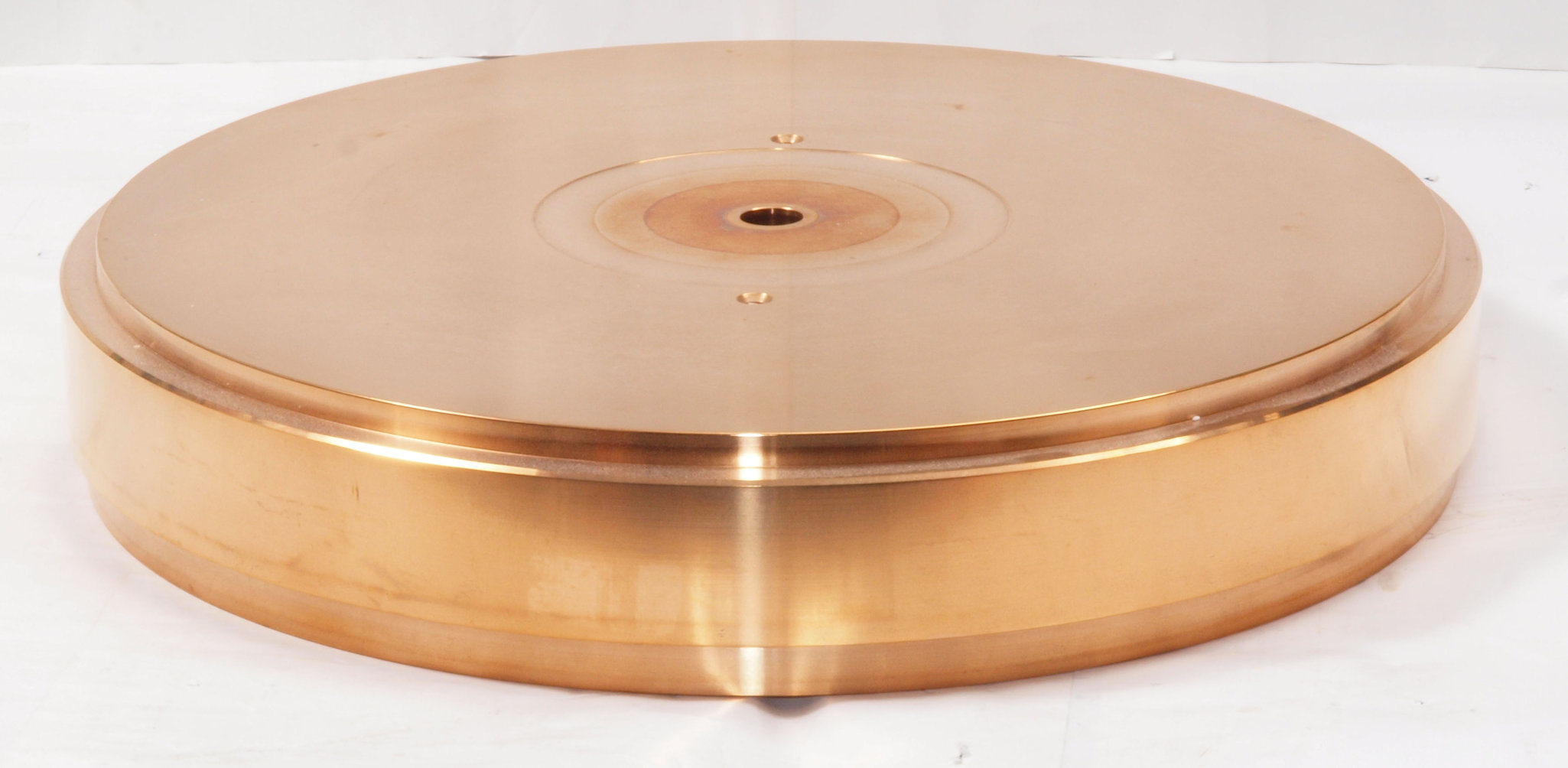

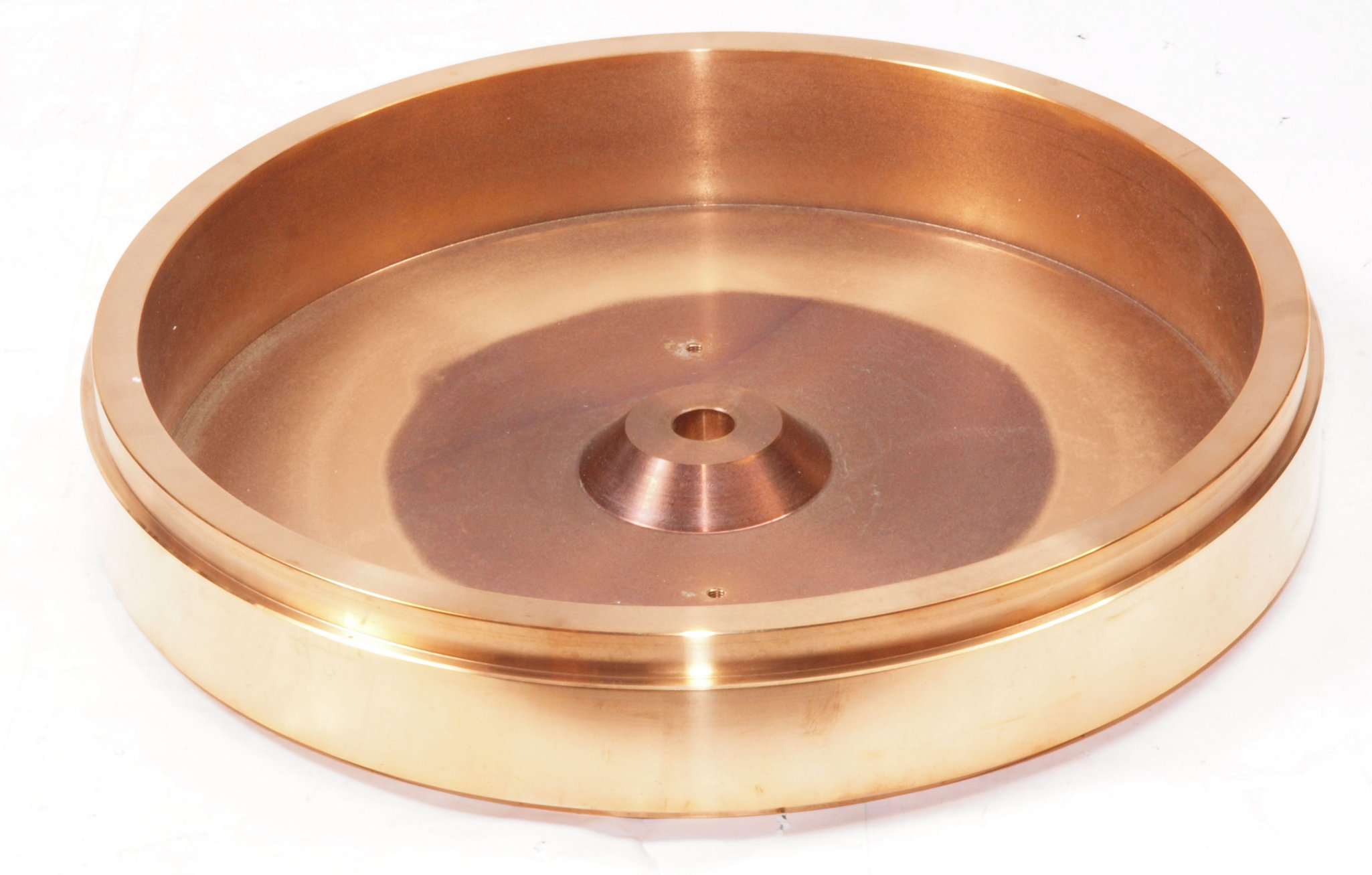

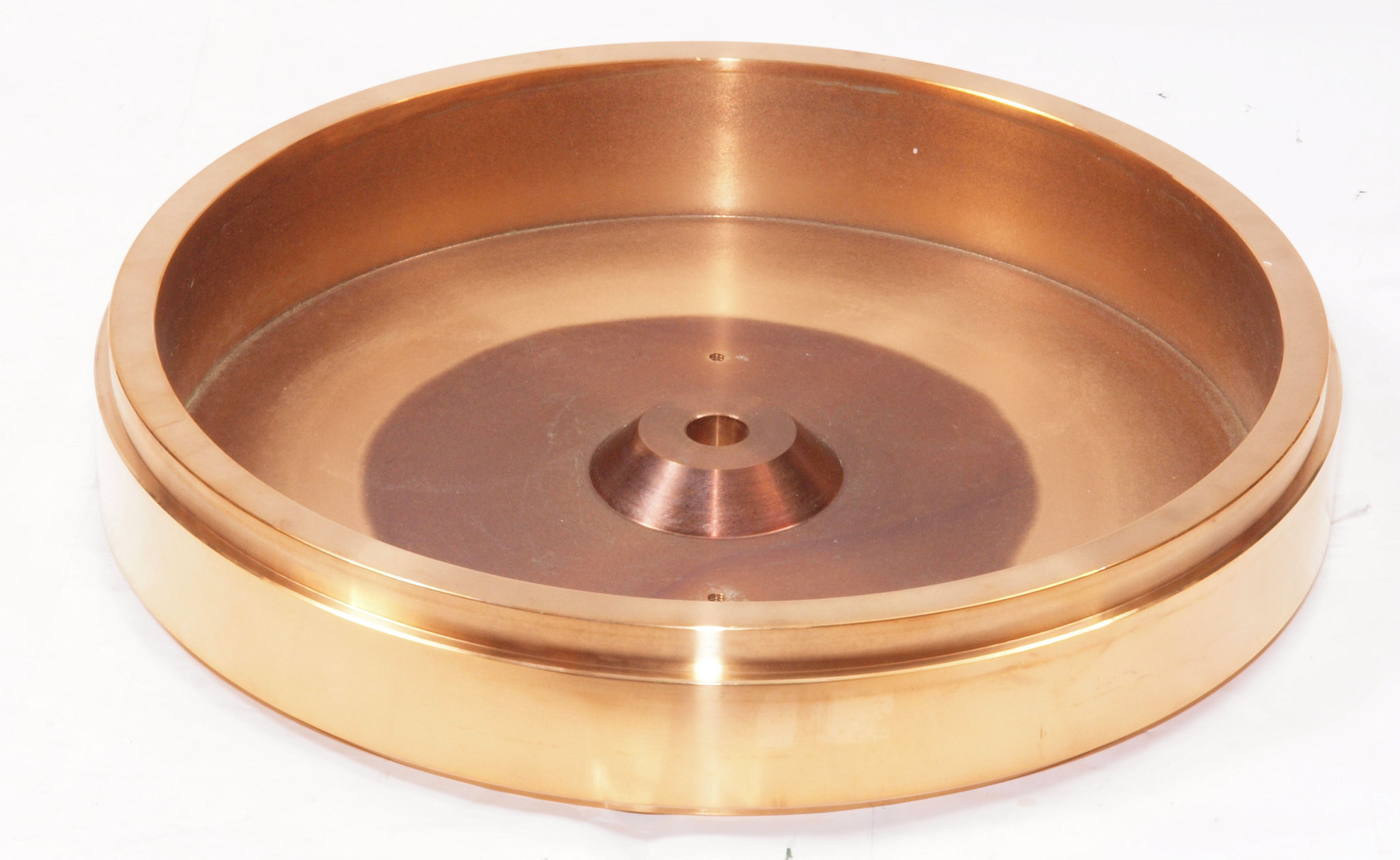

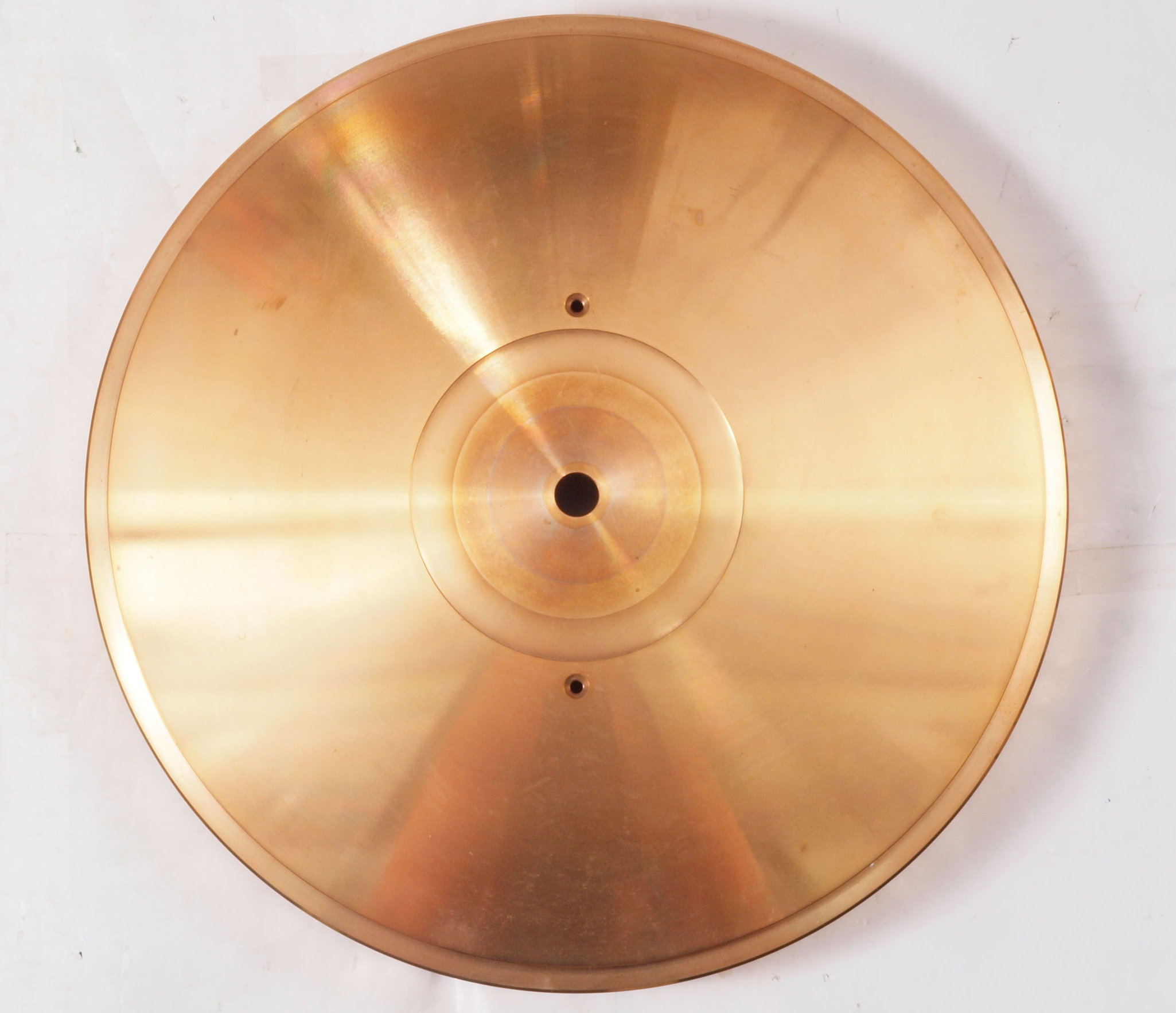

Ａ３１．　点検中　タンテーブル、上から見る。
Ａ３２．　点検中　タンテーブル、斜め上から見る。
Ａ３３．　点検中　タンテーブル、反対側斜め上から見る。

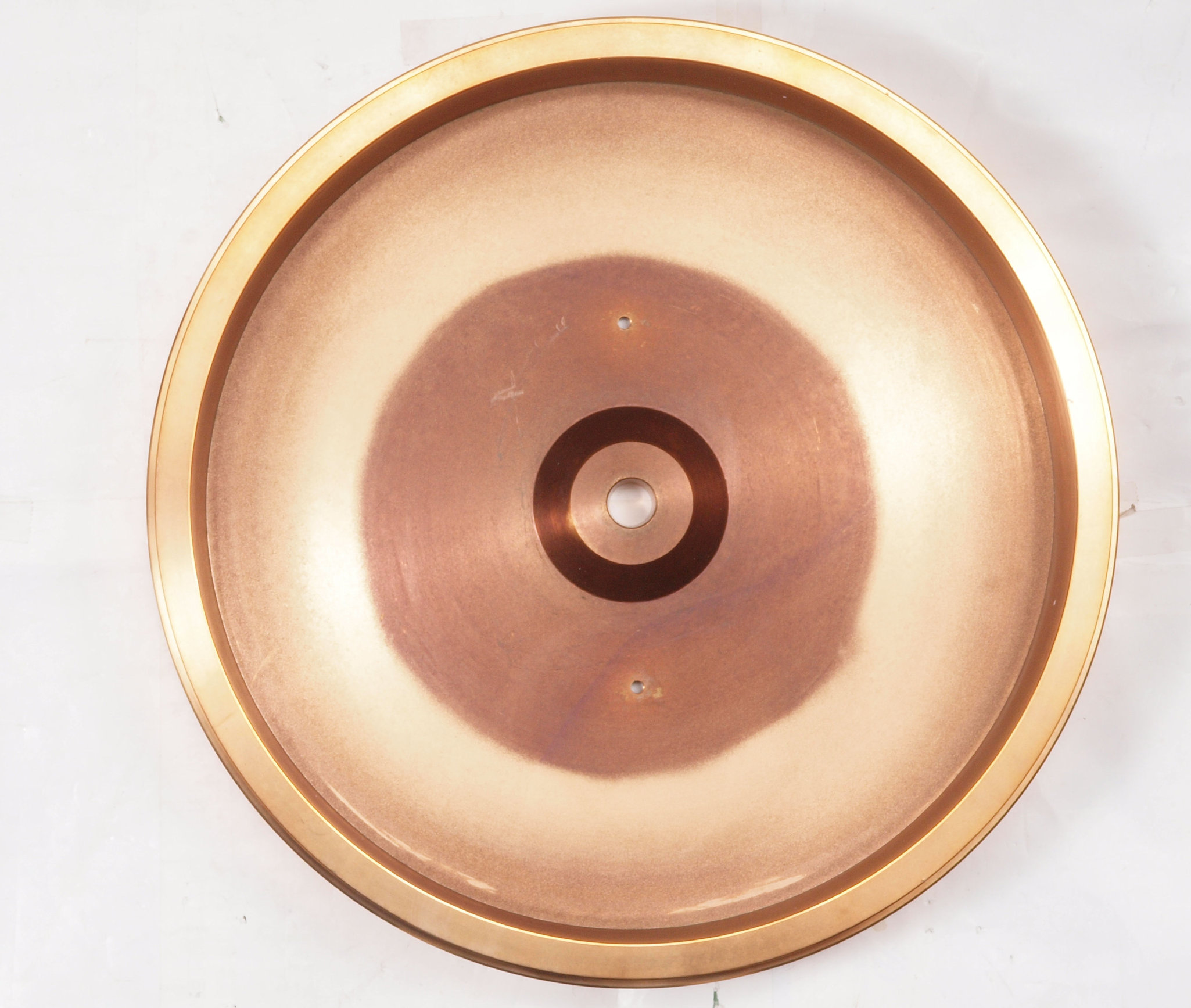

Ａ３４．　点検中　タンテーブルを裏側から見る。
Ａ３５．　点検中　タンテーブルを裏側斜めから見る。
Ａ３６．　点検中　タンテーブルを反対側裏側斜めから見る。

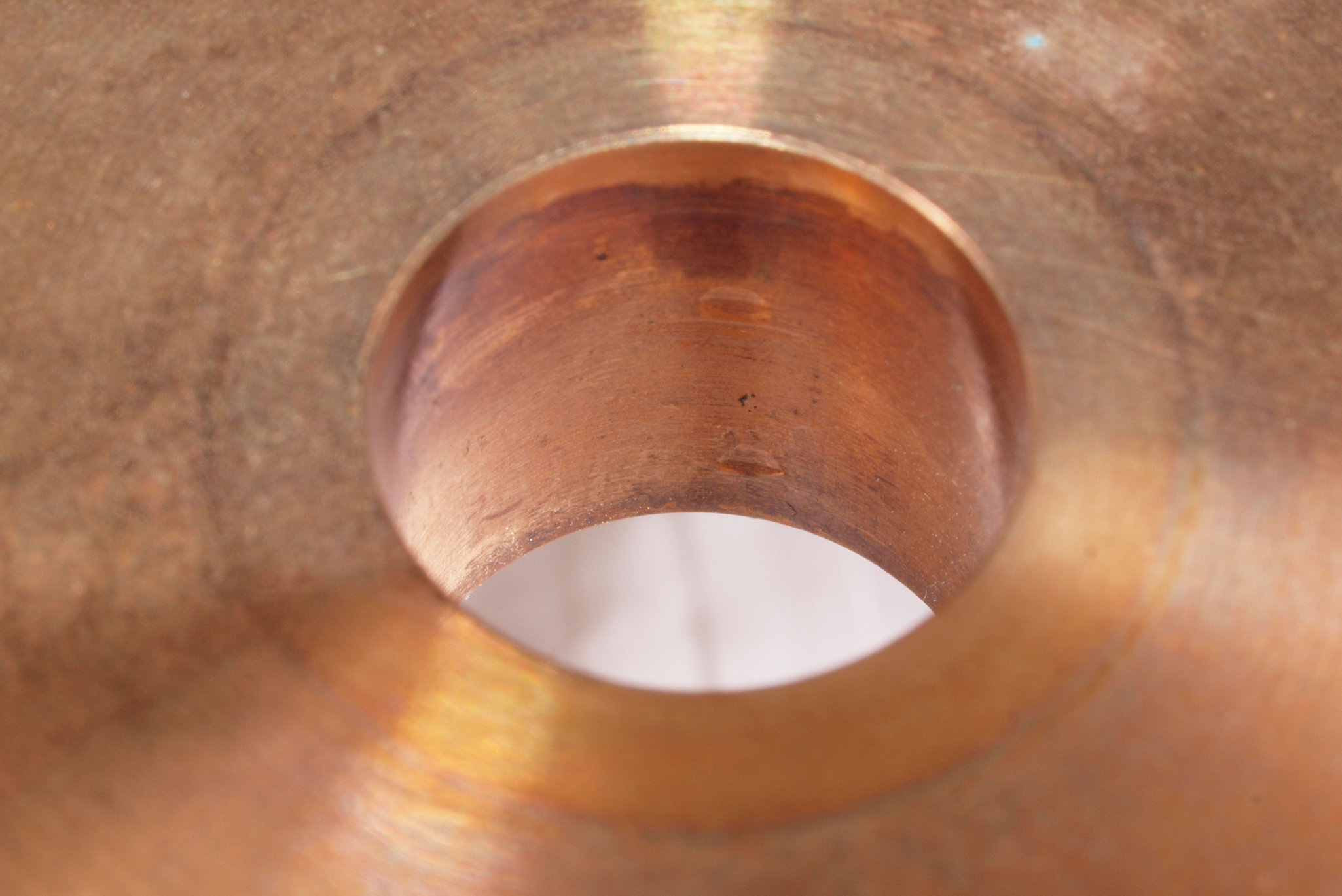

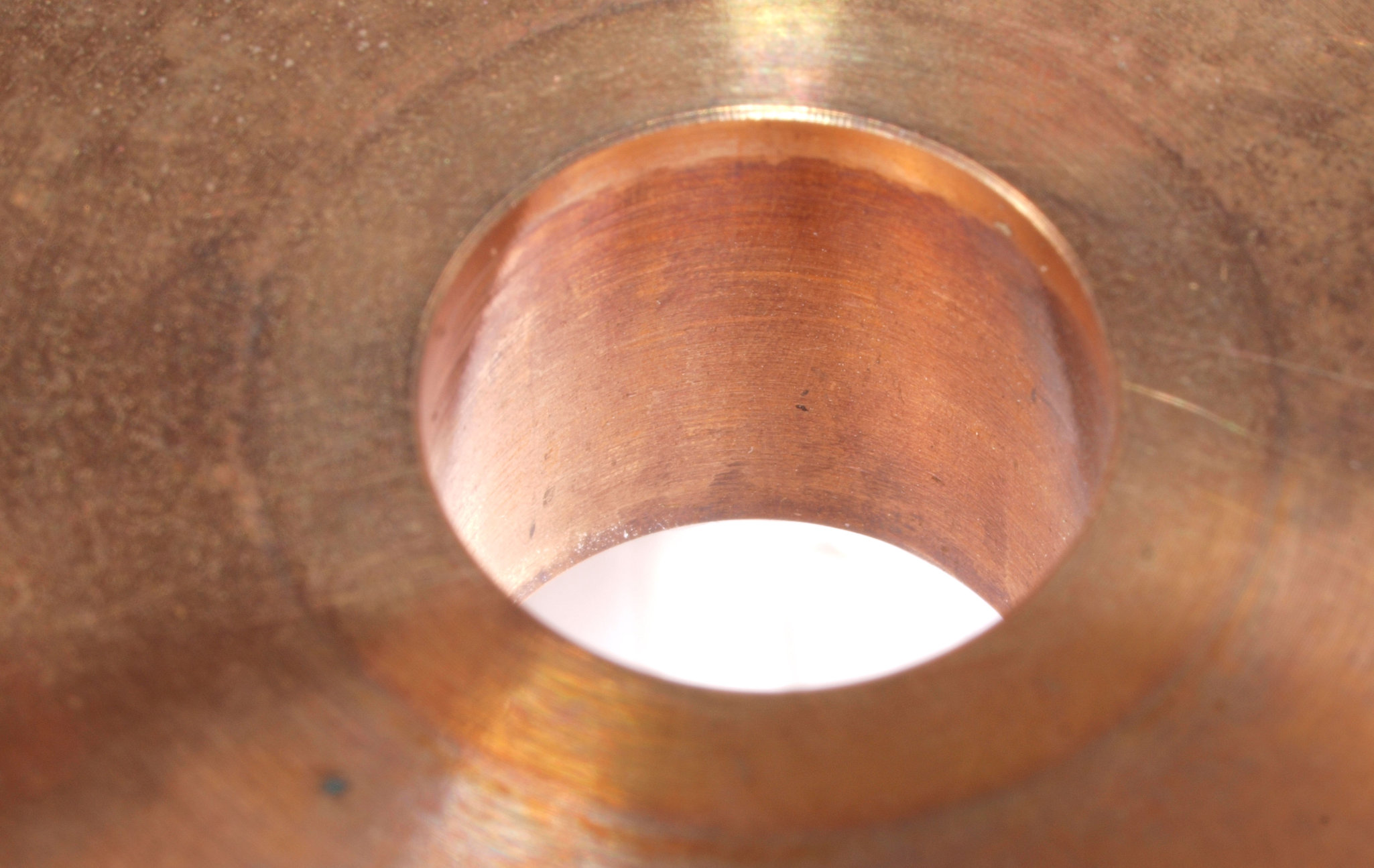

Ａ３７．　点検中　タンテーブル軸穴を上から見る。
Ａ３８．　点検中　タンテーブル軸穴を上から見る、反対側。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

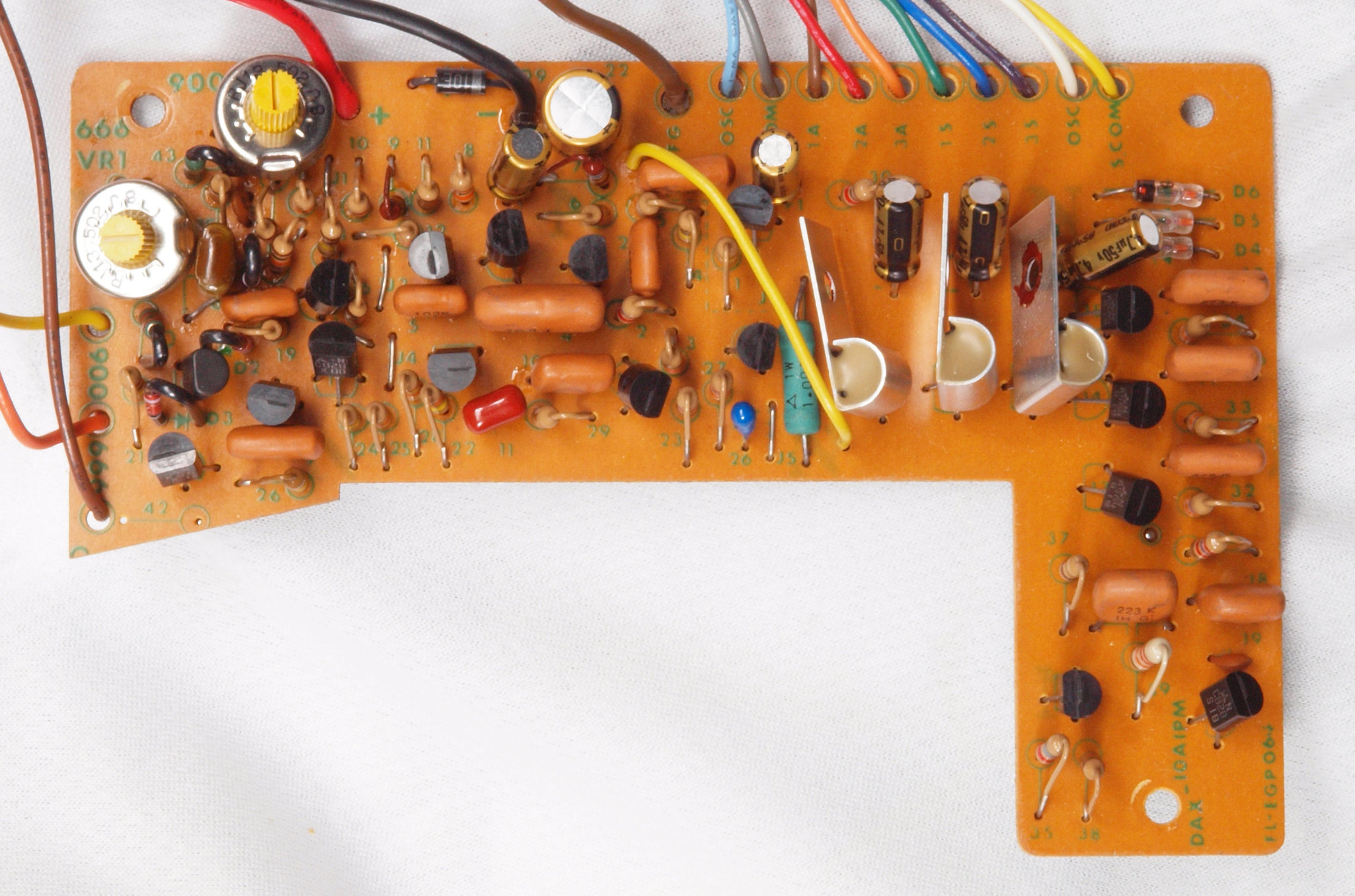

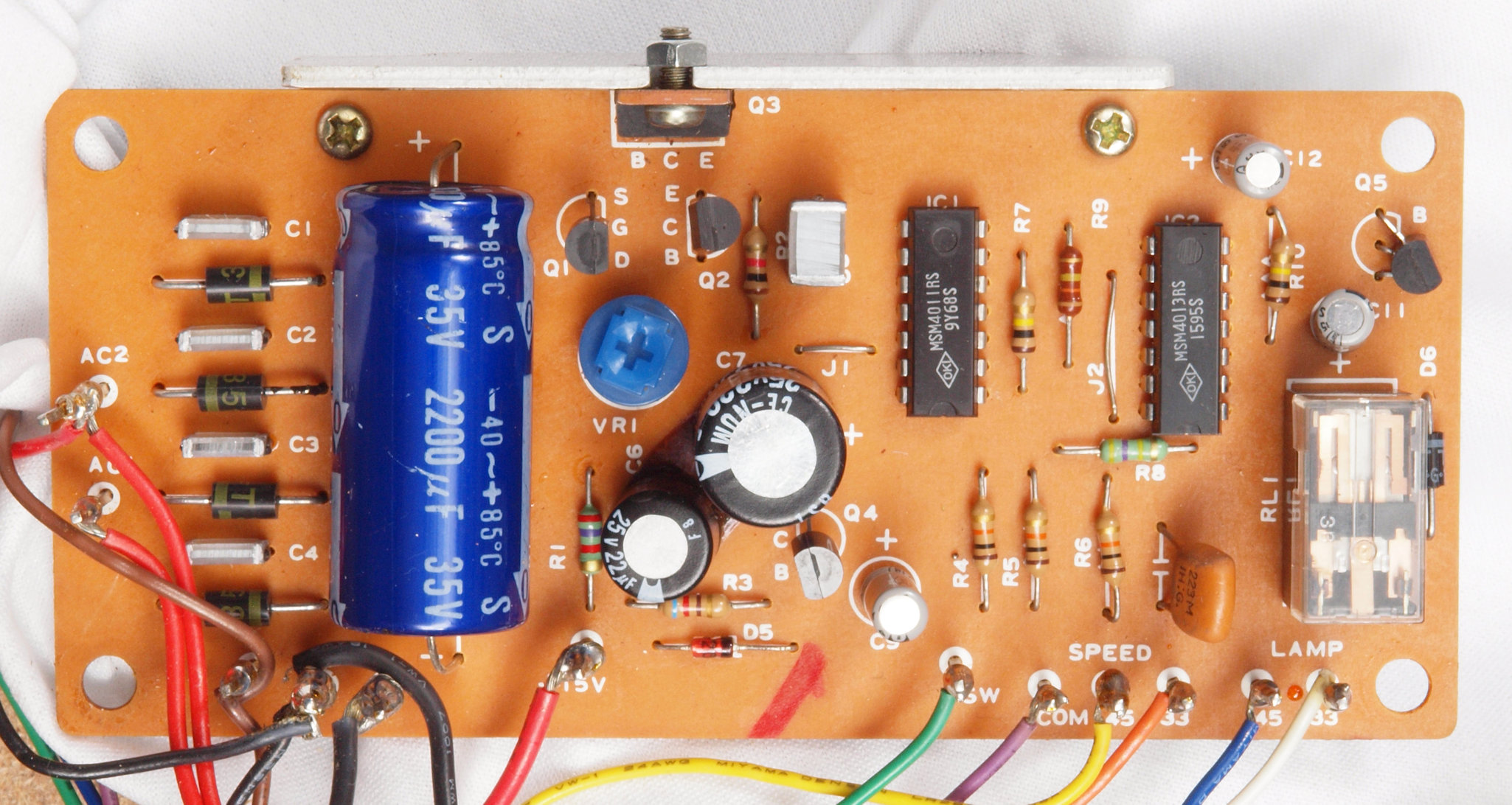

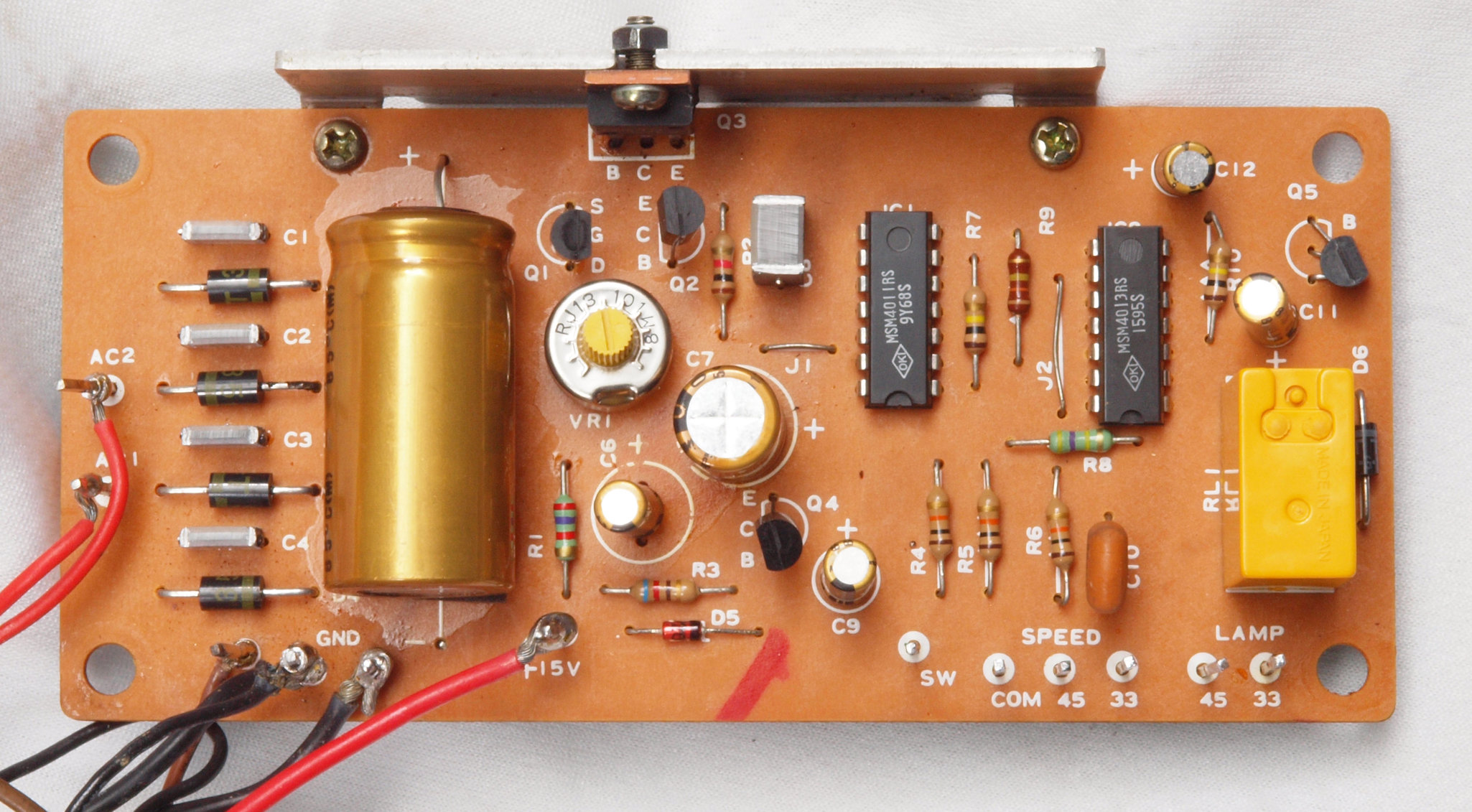

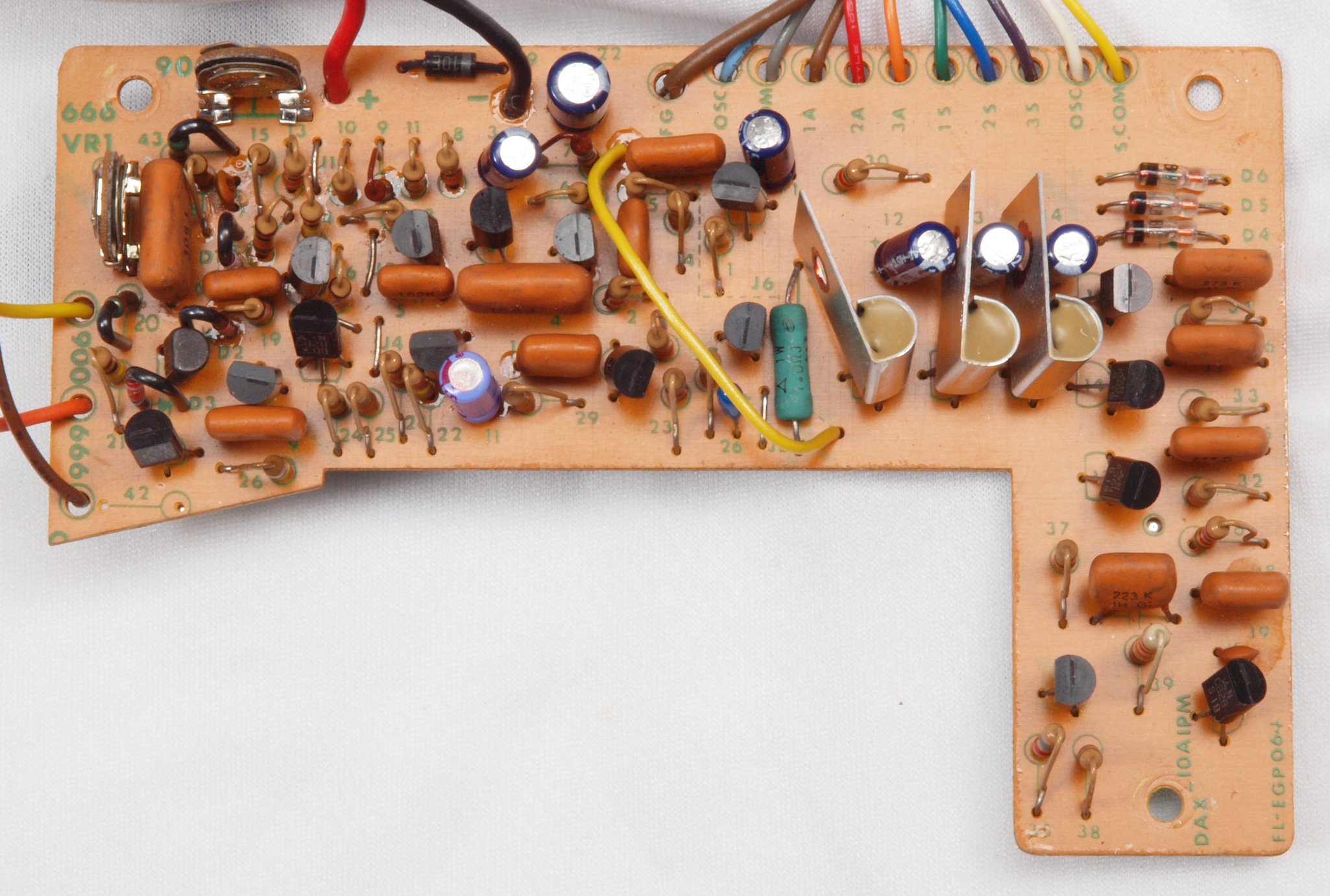

Ｃ１１．　修理前　制御基板
Ｃ１２．　修理後　制御基板　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー１個交換

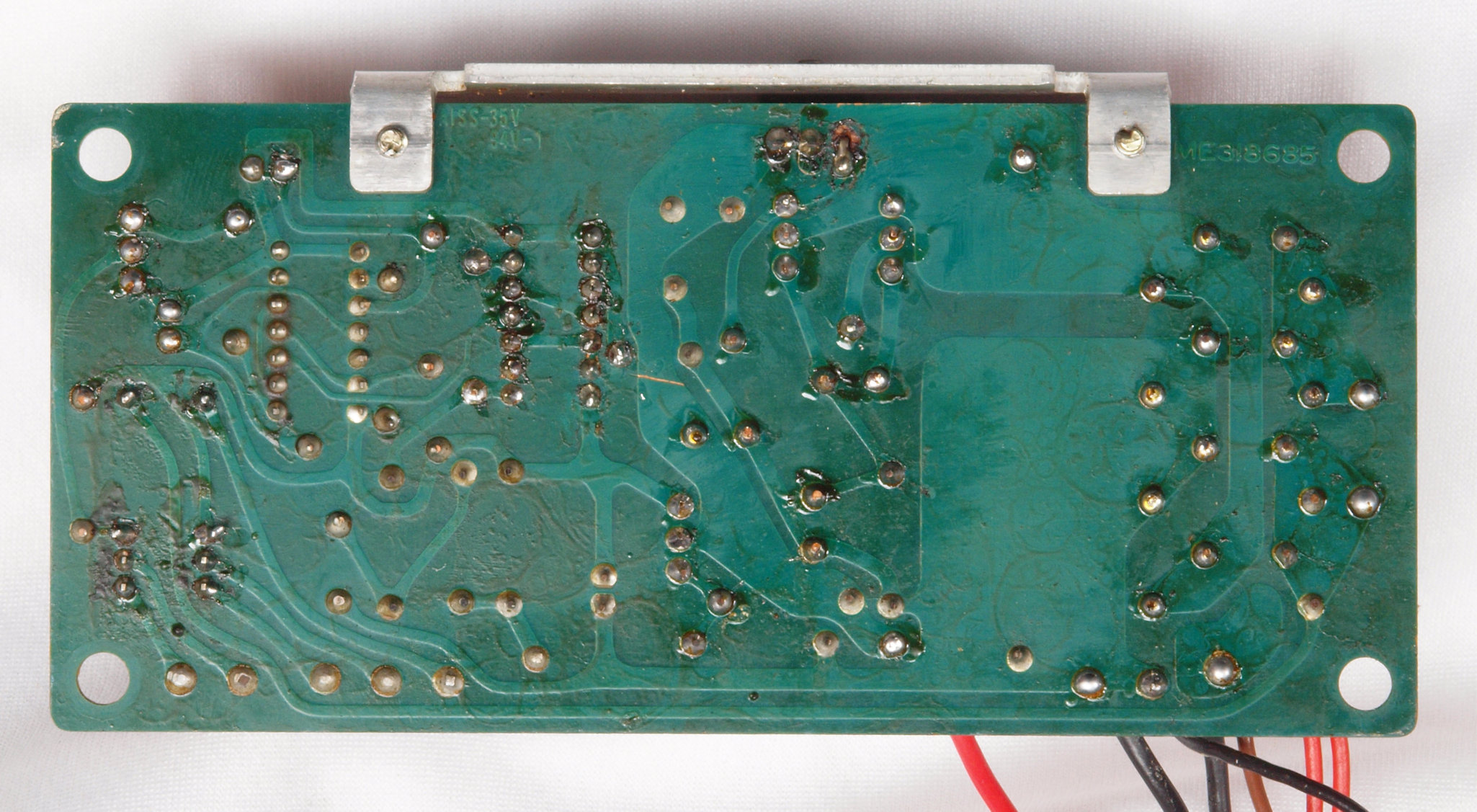

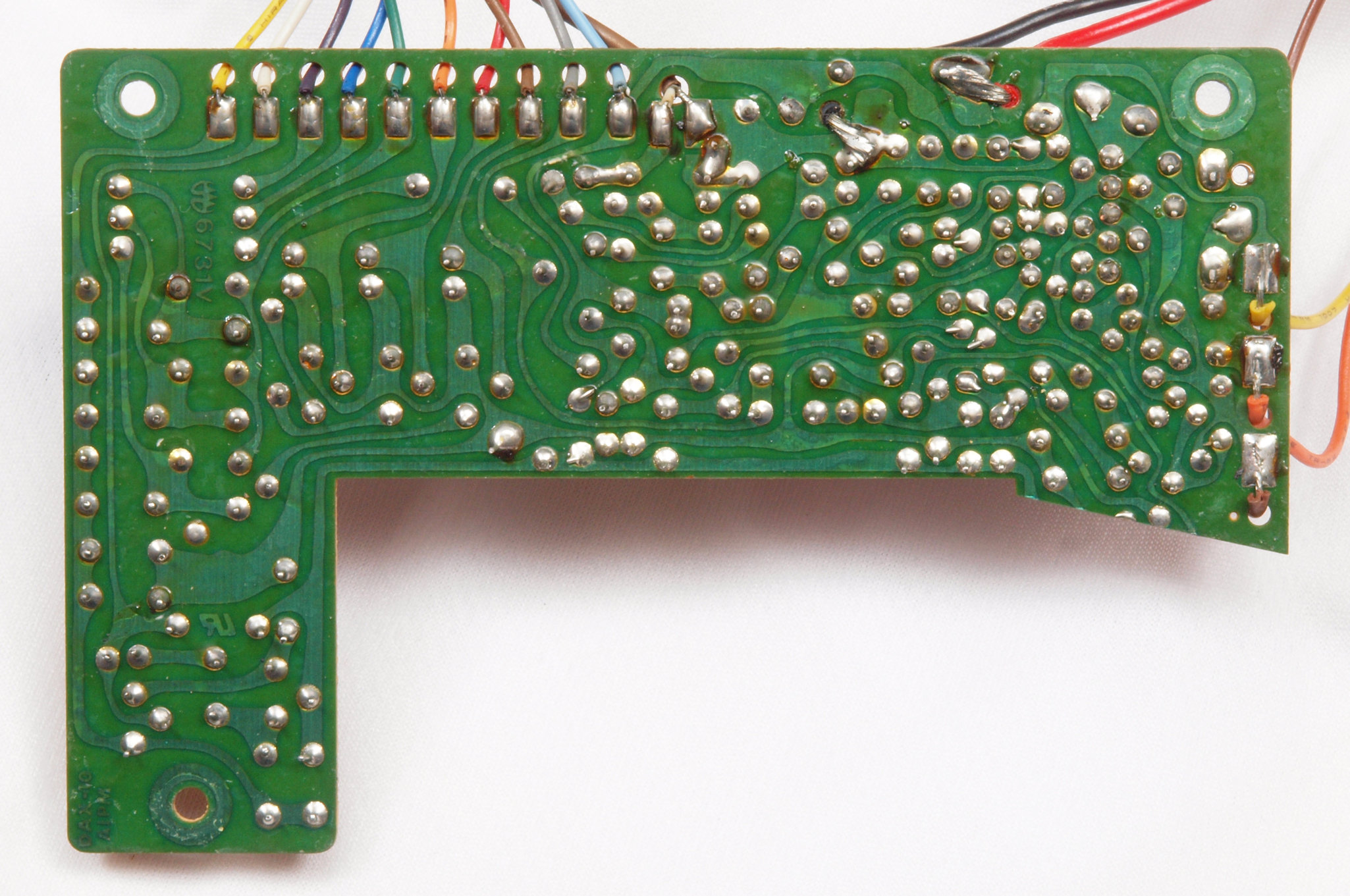

Ｃ１３．　修理前　制御基板裏

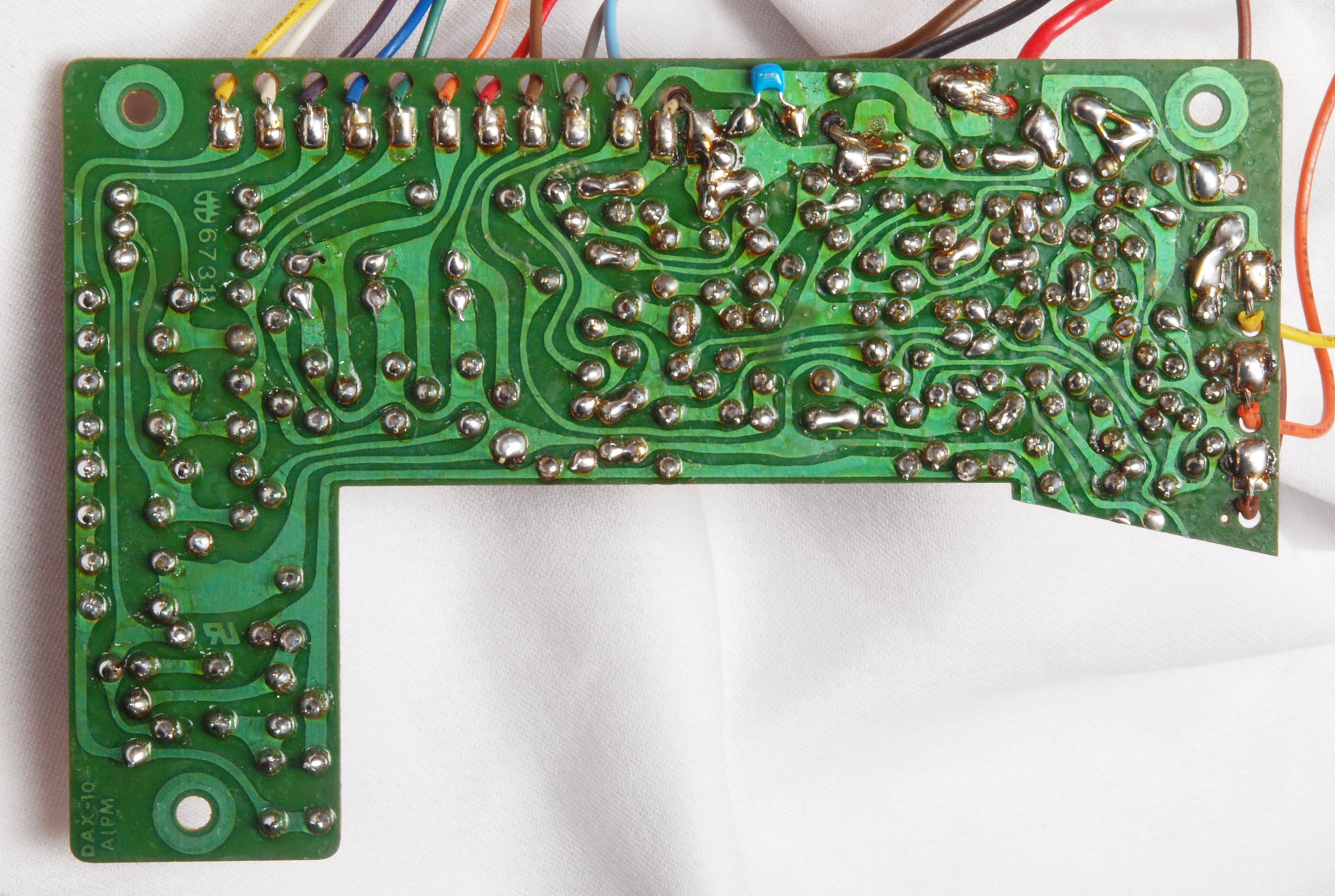

Ｃ１４．　修理（半田補正）後　制御基板裏。フイルムコンデンサー１個追加。
Ｃ１５．　完成制御基板裏。 余分なフラックスを落として、コート液を塗る。
Ｃ２１．　修理前　電源・３３／４５切替基板

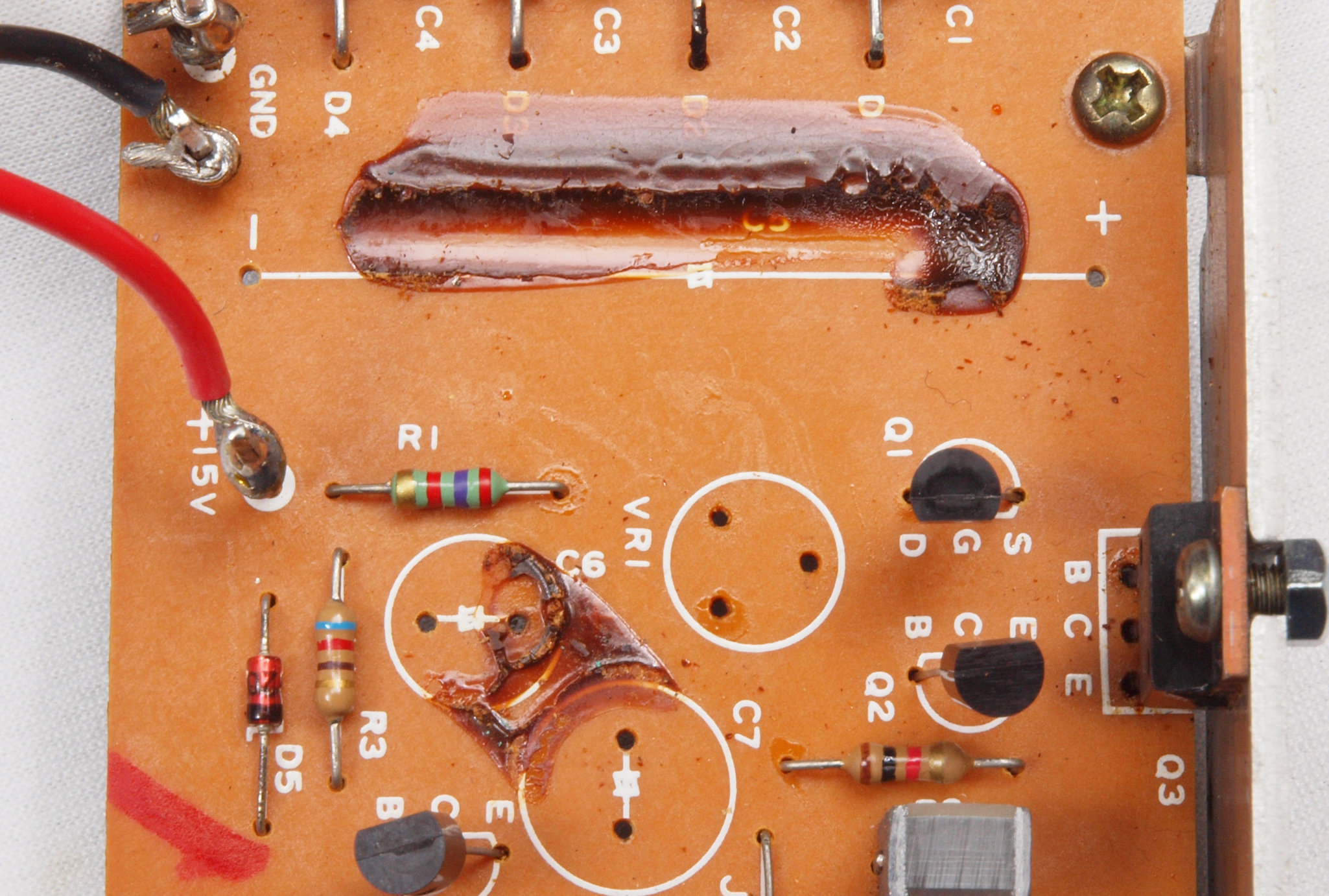

Ｃ２２．　修理中　電源・３３／４５切替基板。電解コンデンサー固定するトルエン溶媒の接着剤。
Ｃ２３．　修理後　電源・３３／４５切替基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。
Ｃ２４．　修理後　電源・３３／４５切替基板　半固定ＶＲ１個、電解コンデンサー６個、製造中止で入手難のリレー１個交換
Ｃ２５．　修理前　電源・３３／４５切替基板裏

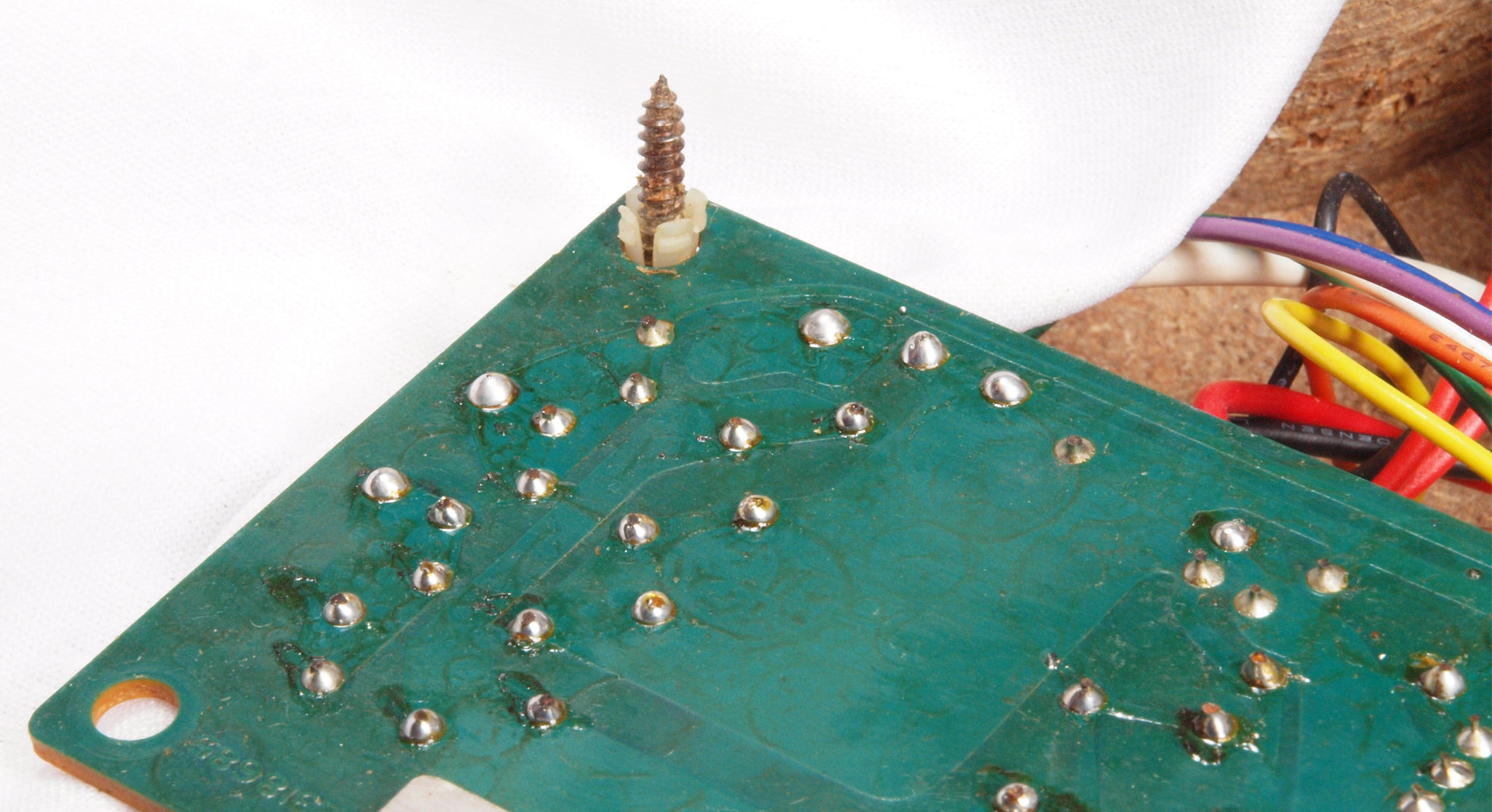

Ｃ２５２．　修理中　電源・３３／４５切替基板裏、１ケ所スペンサーのブシュが無。
Ｃ２６．　修理（半田補正）後　電源・３３／４５切替基板裏。フイルムコンデンサー１個追加。

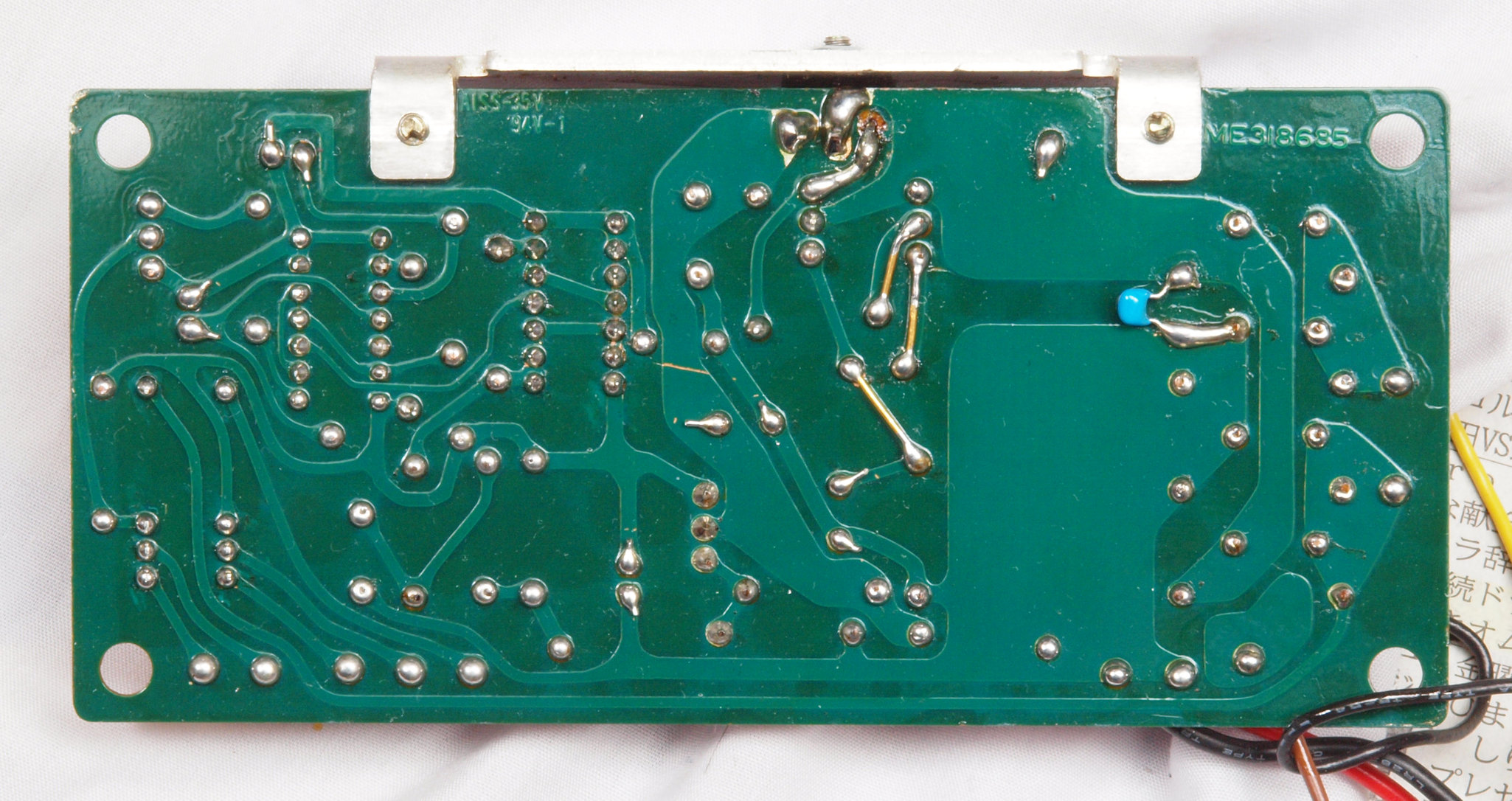

Ｃ２７．　完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。

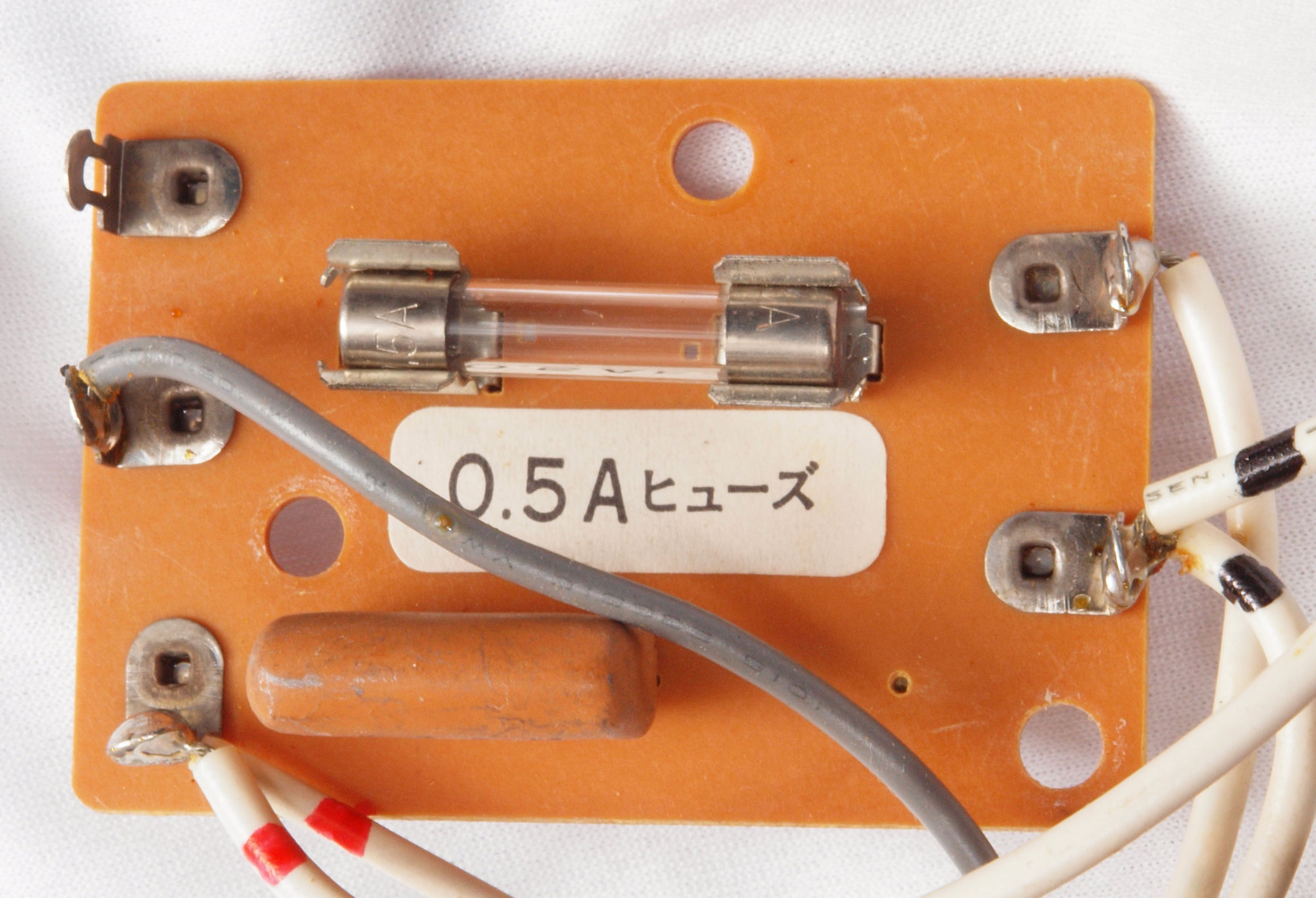

Ｃ３１．　修理前　ヒューズ基板

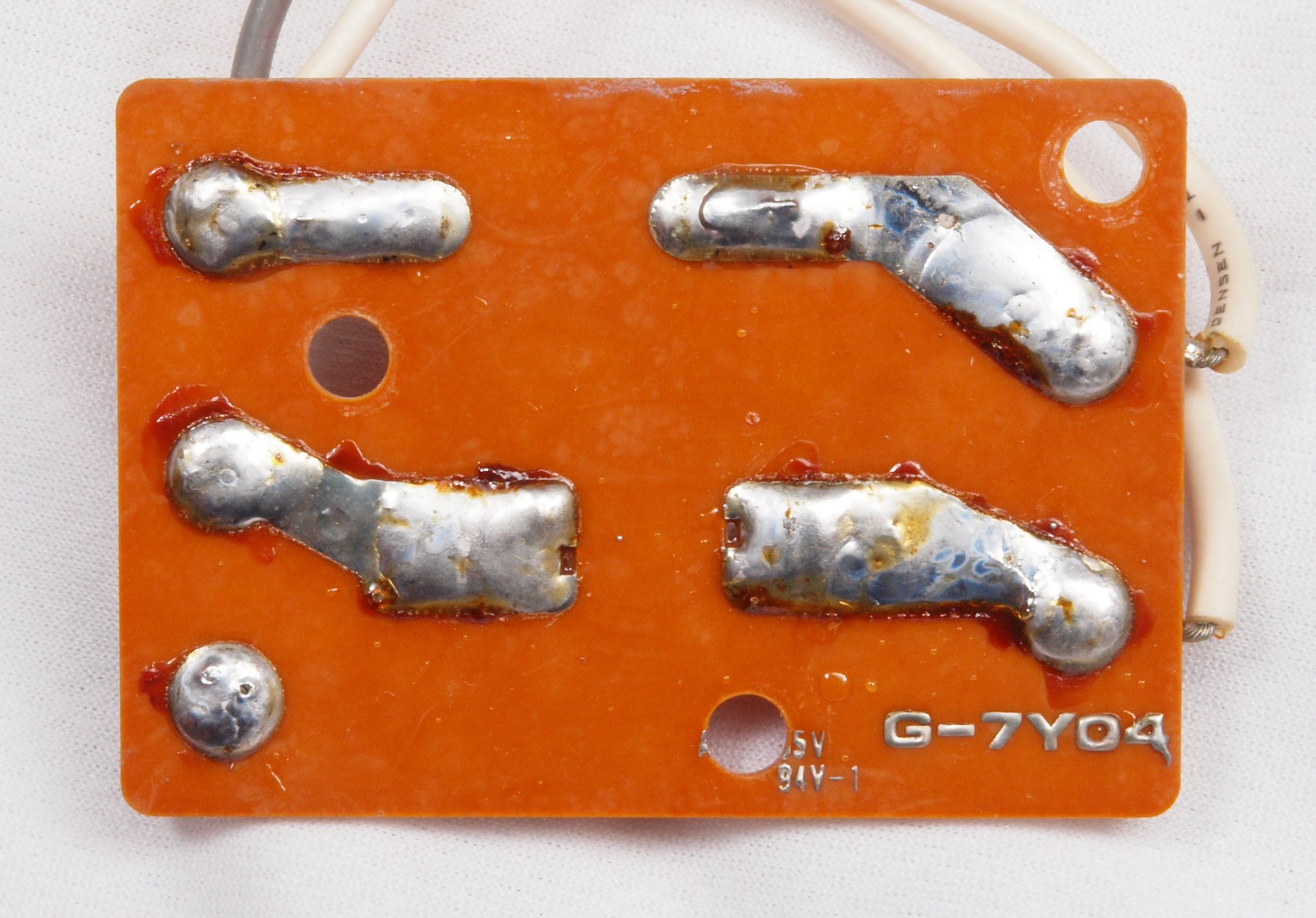

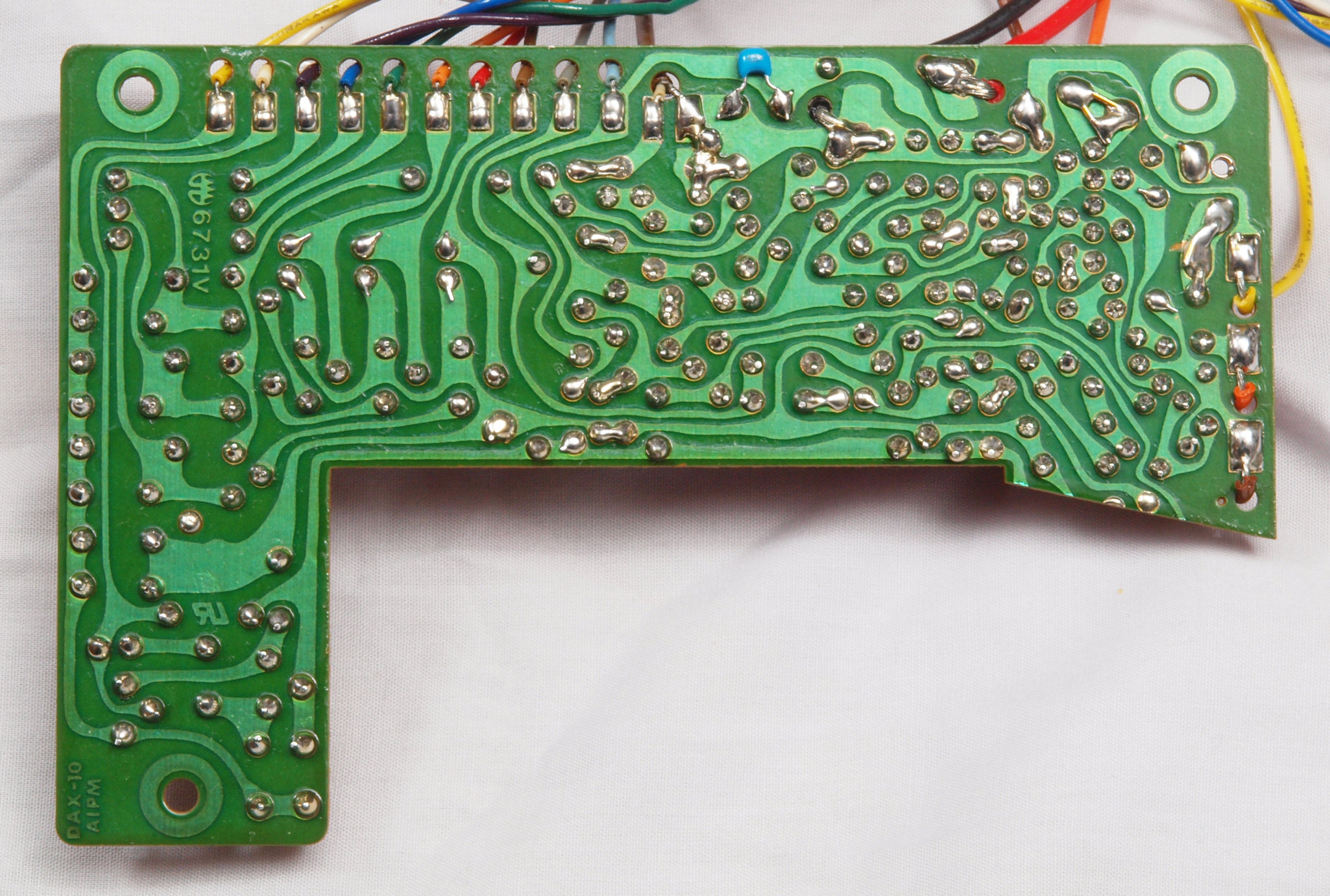

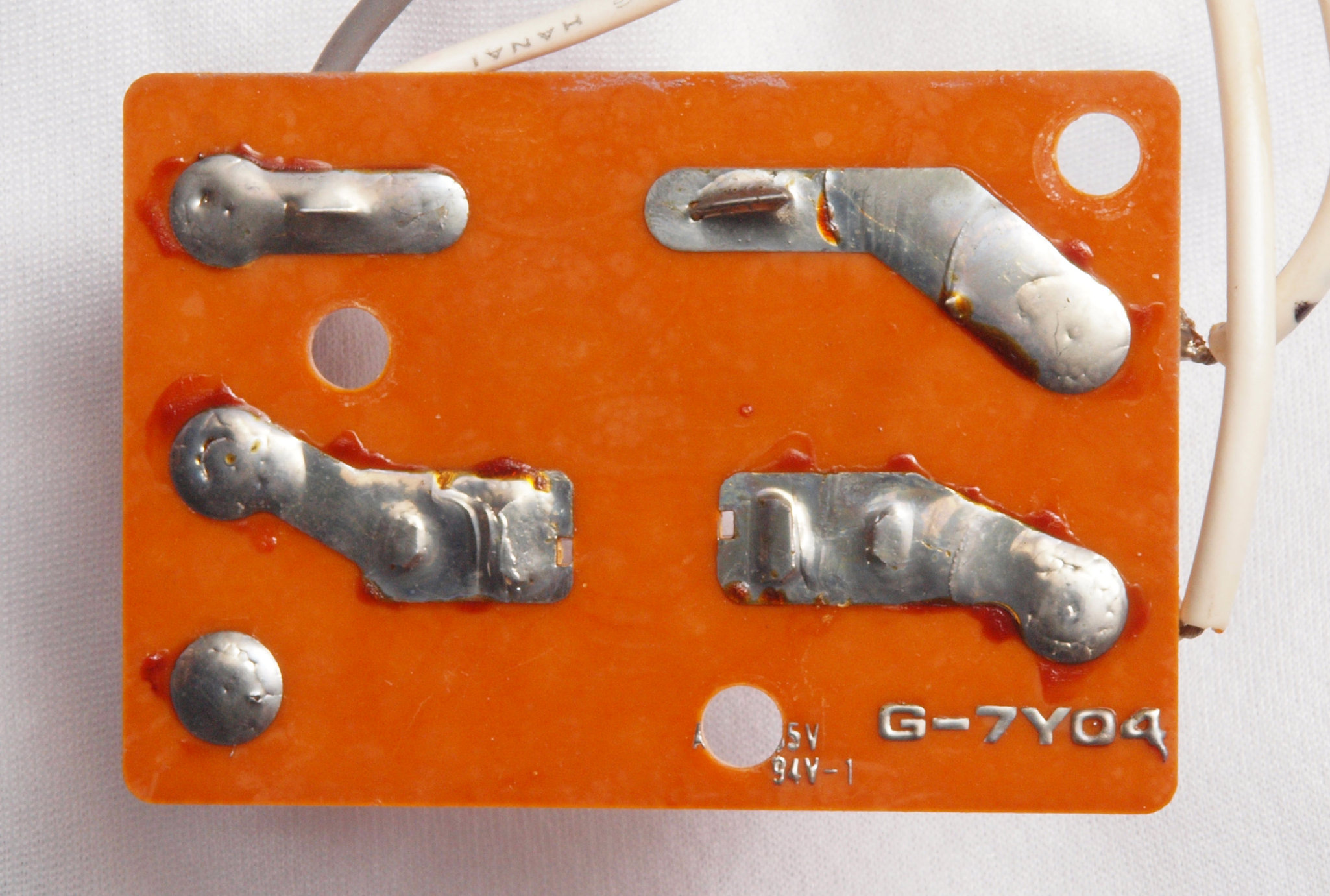

Ｃ３２．　修理前　ヒューズ基板裏

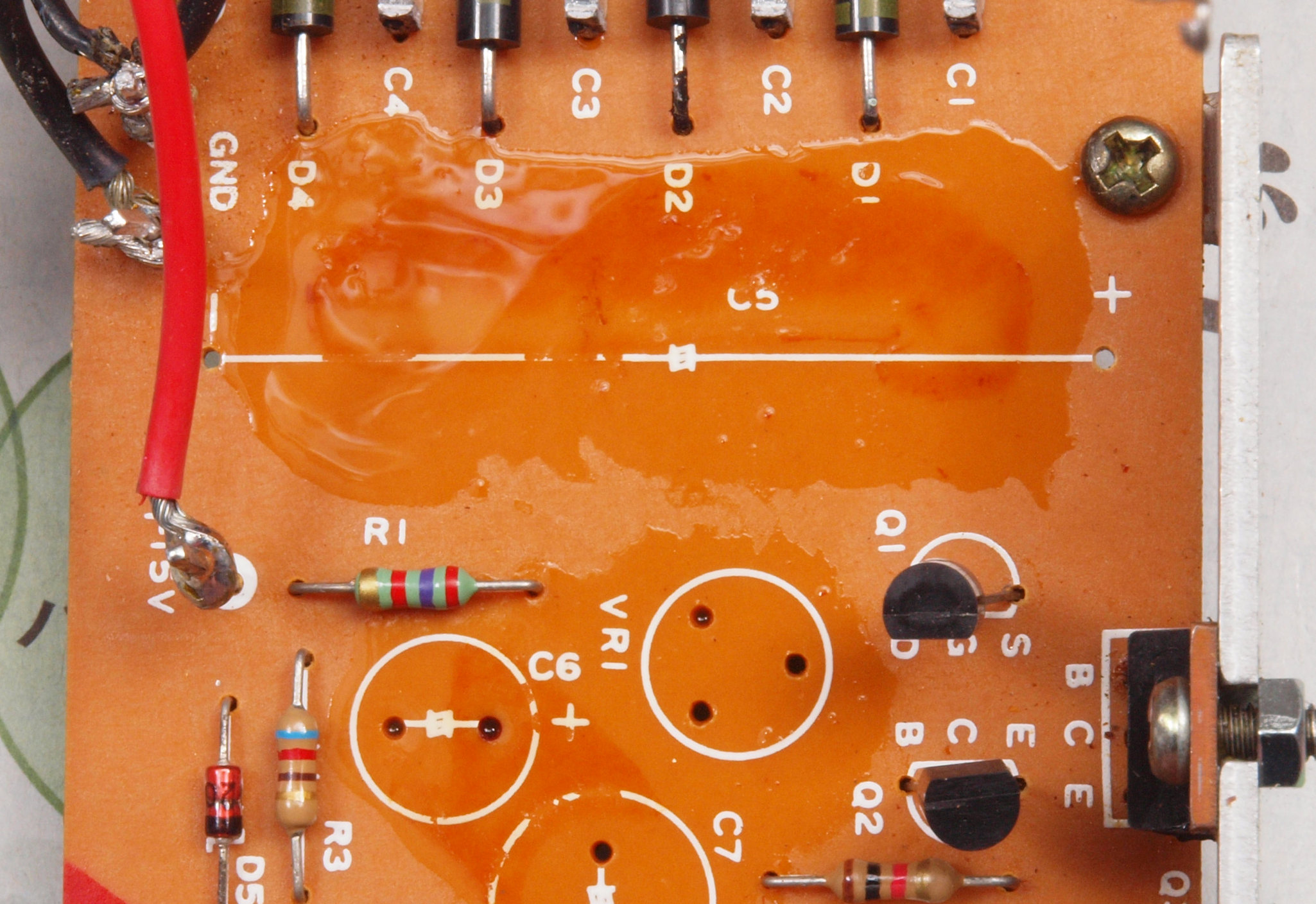

Ｃ３３．　修理（半田補正）後　ヒューズ基板裏

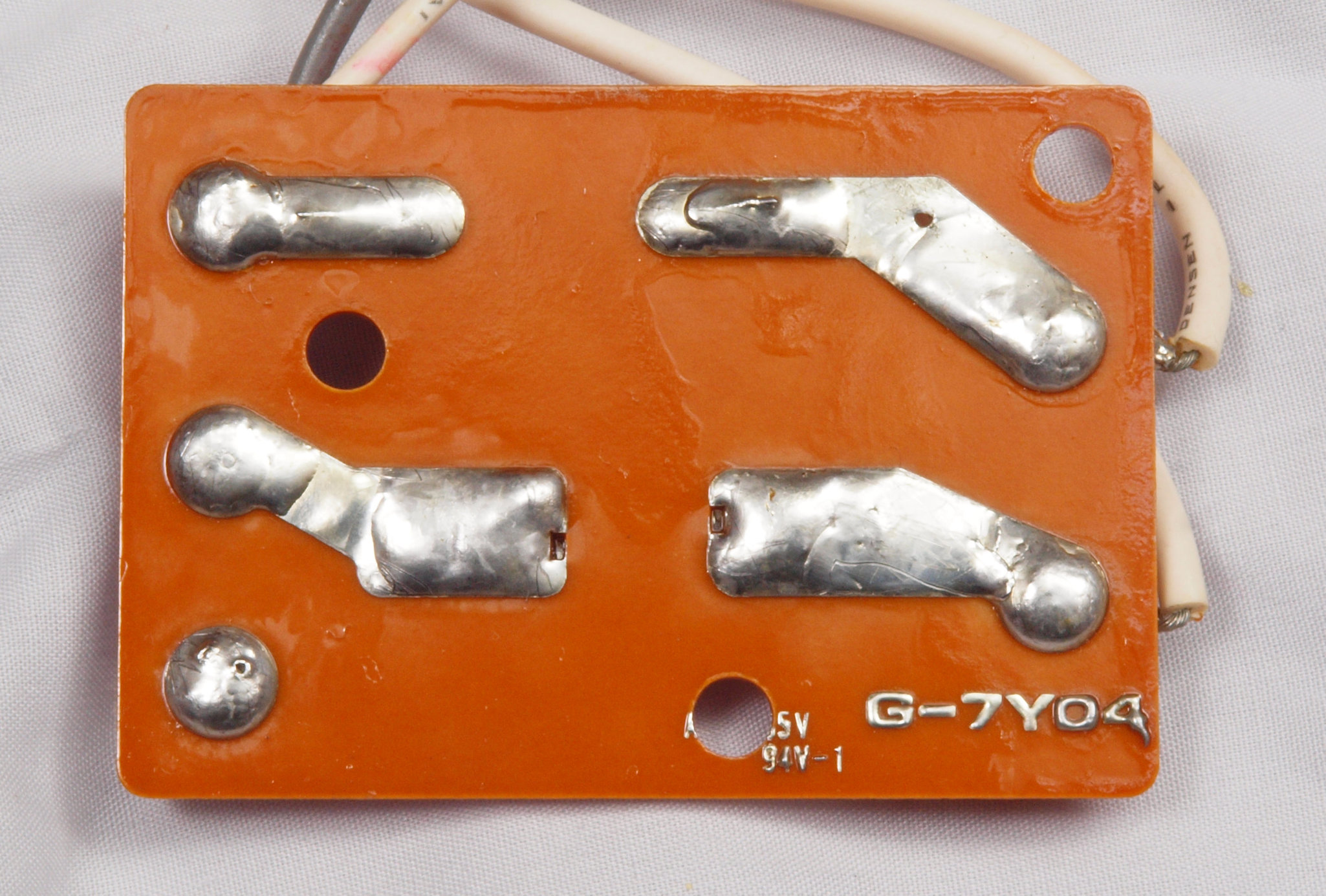

Ｃ３４．　完成ヒューズ基板裏。 余分なフラックスを落として、コート液を塗る。

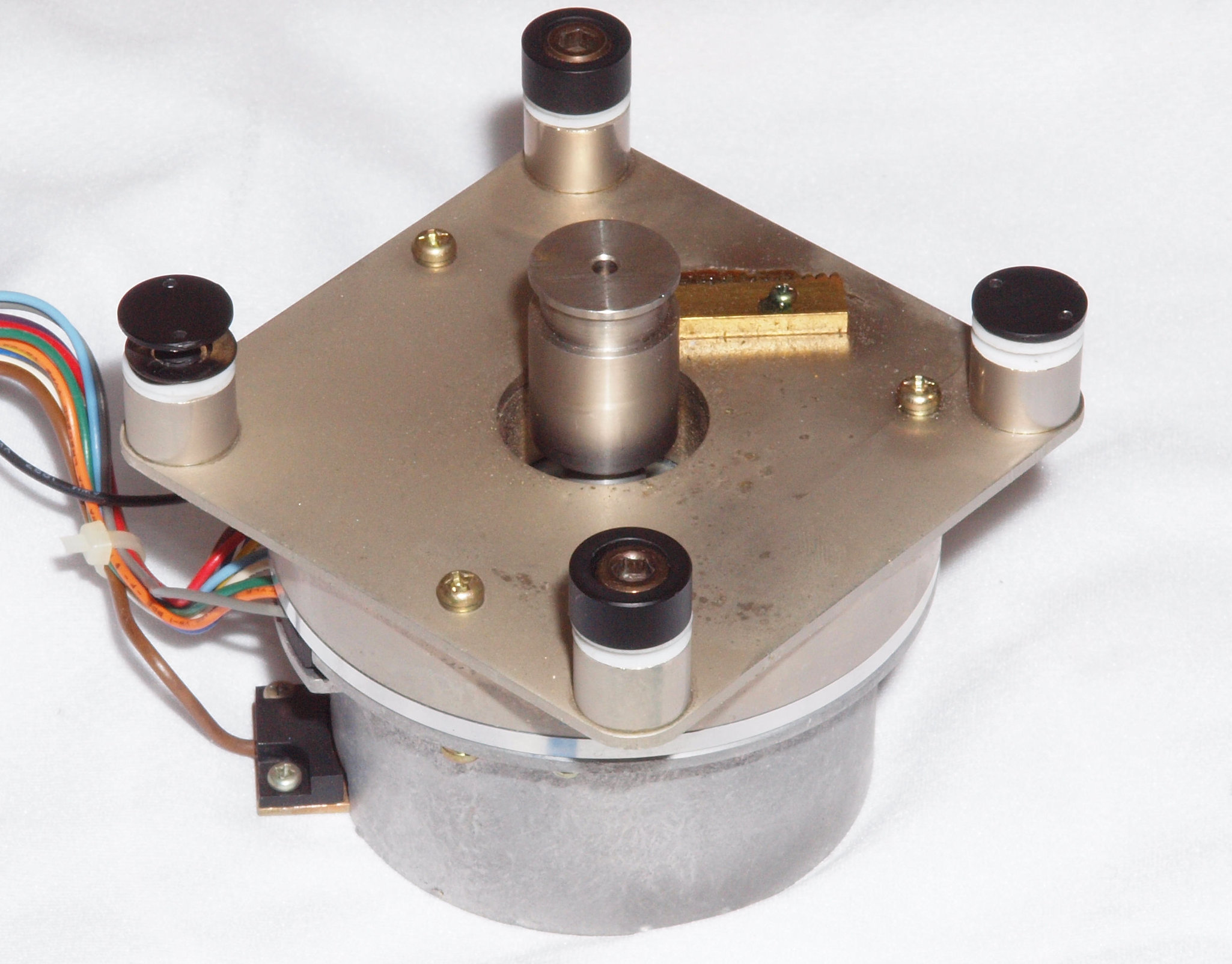

Ｃ４１．　修理中　モーター部を取り出す
Ｃ４２．　修理中　モーター部を取出す、下から見る。

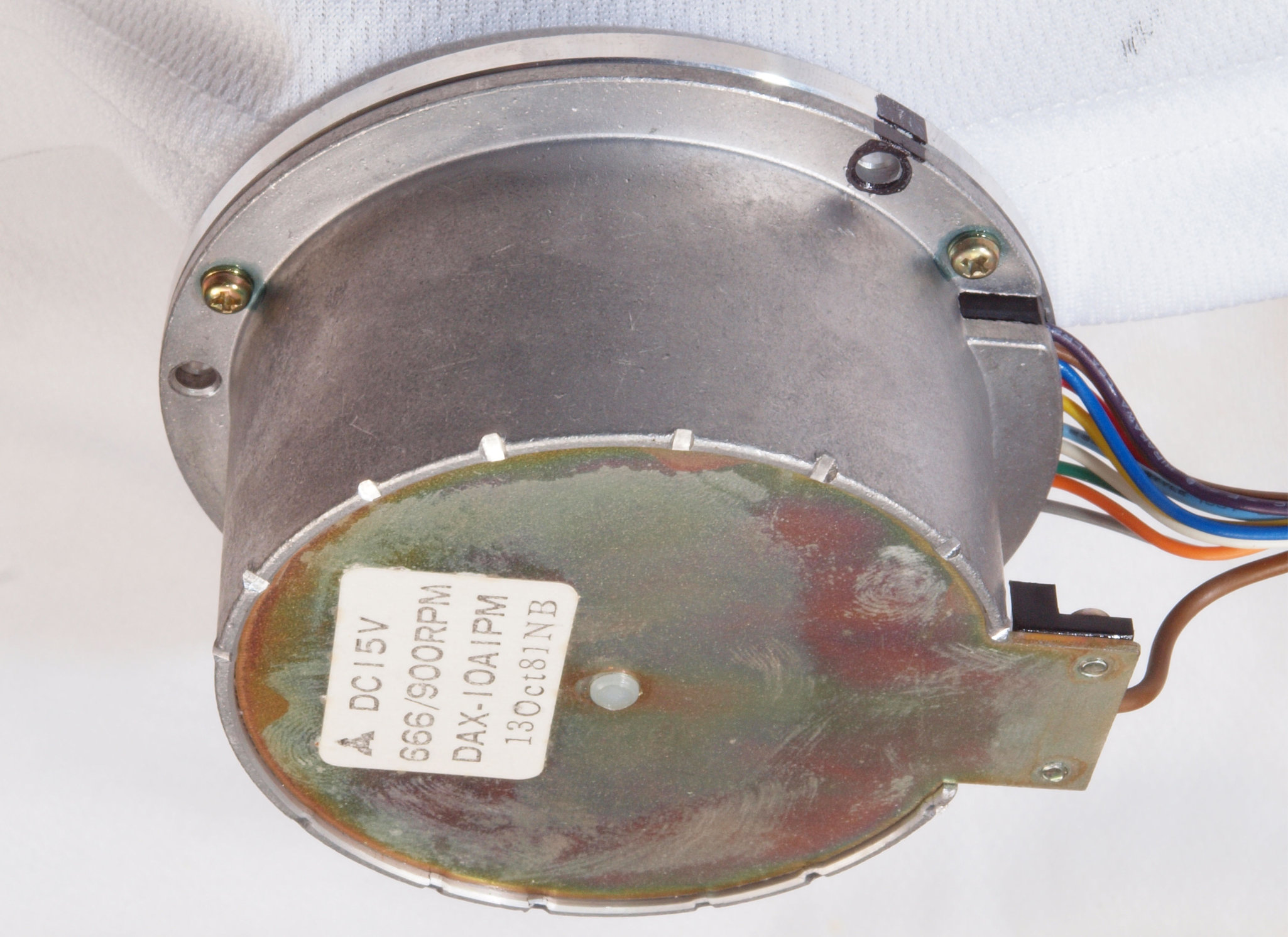

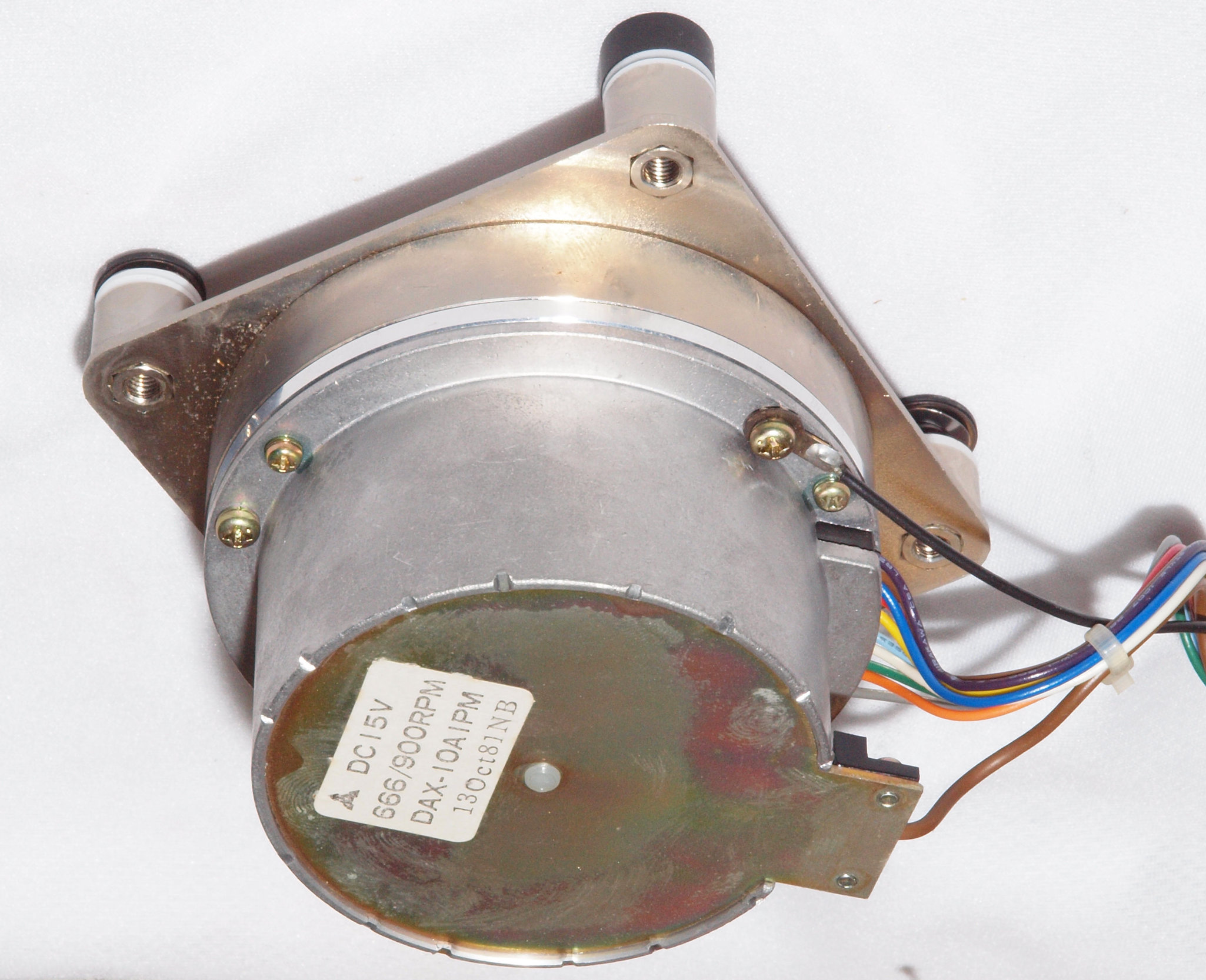

Ｃ４３．　修理中　　モーターを取り出す
Ｃ４４．　修理中　モーターを取出す、下から見る。

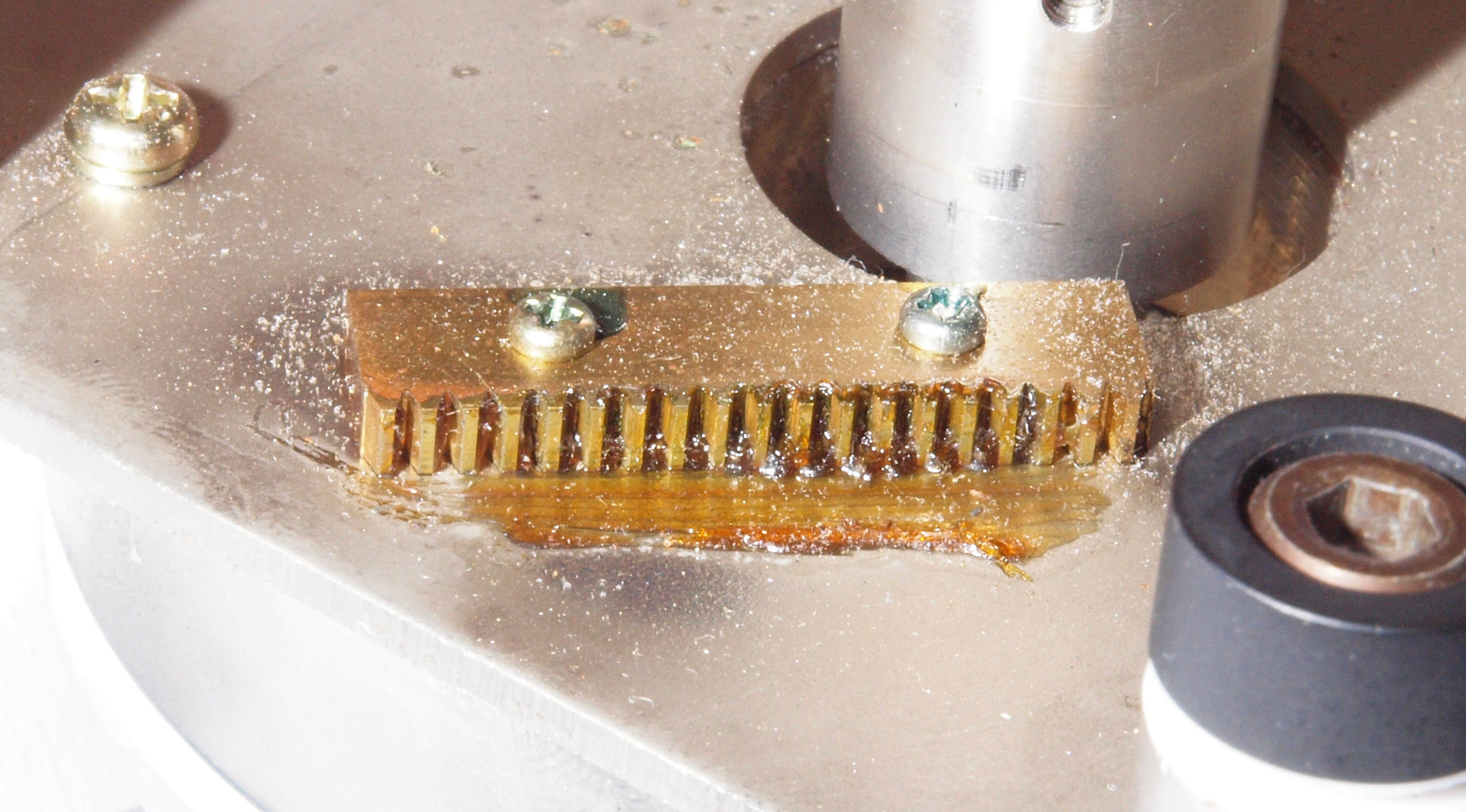

Ｃ４５．　修理中　ラック歯車グリスが変色。
Ｃ４６．　修理後　ラック歯車グリス交換。

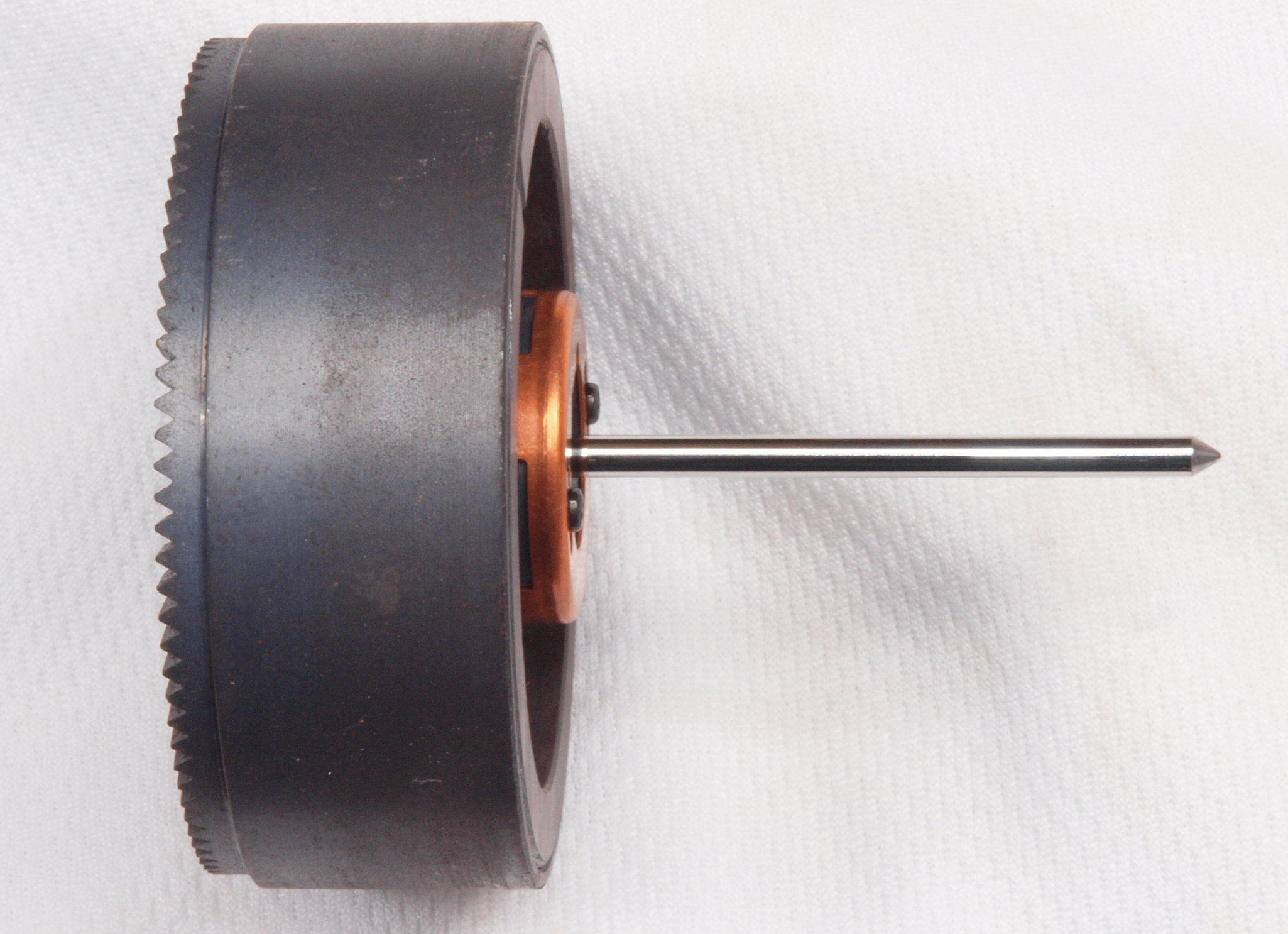

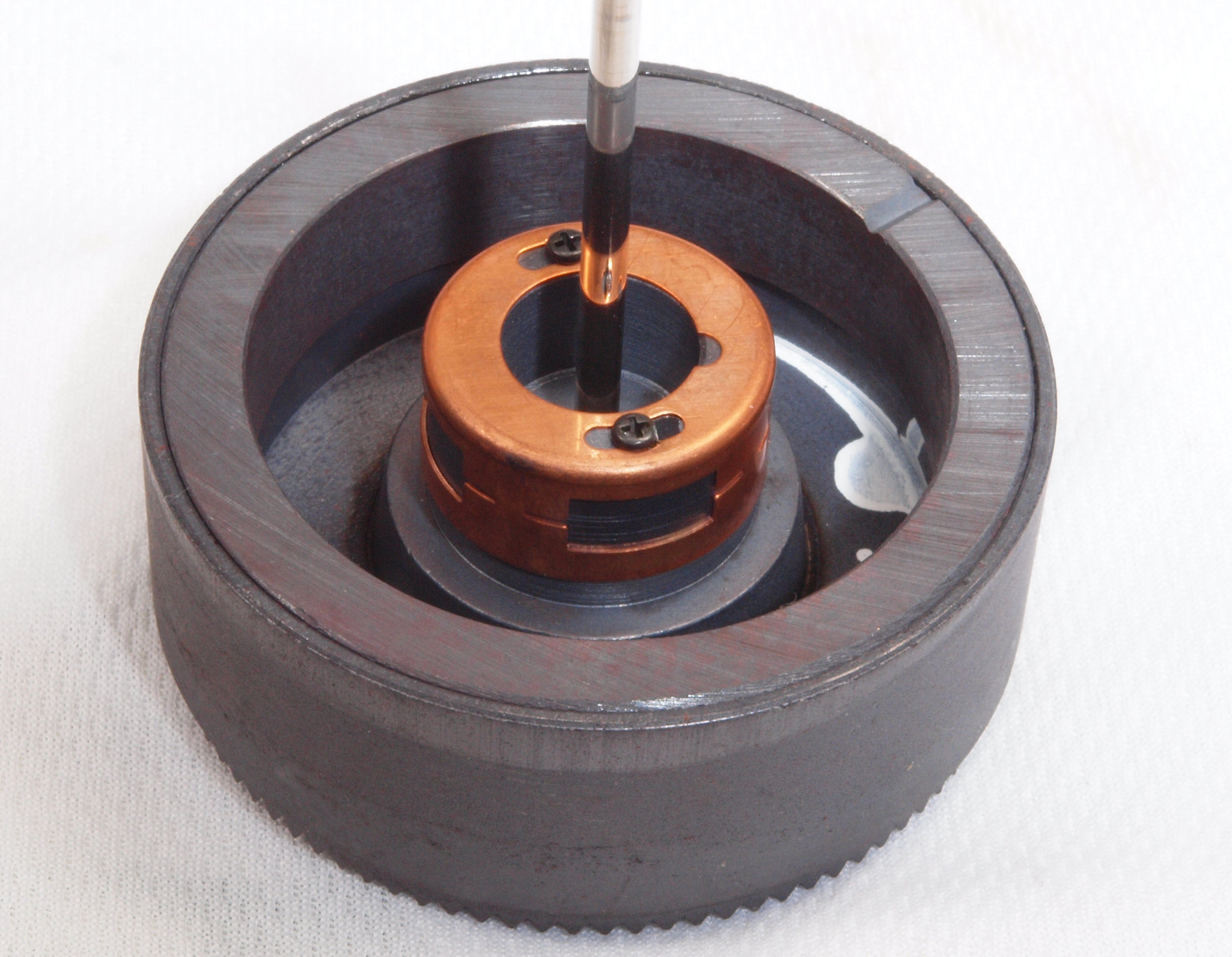

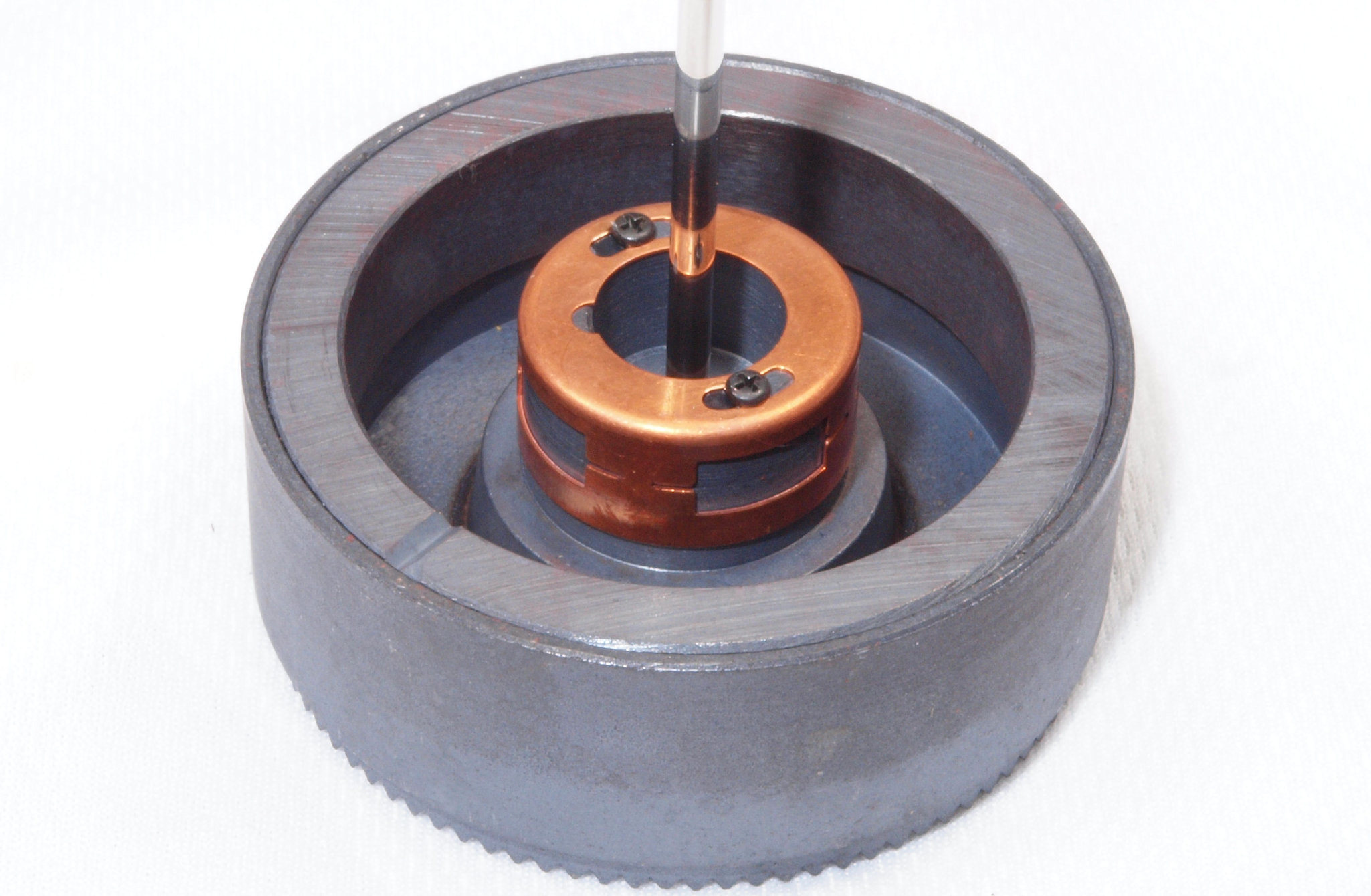

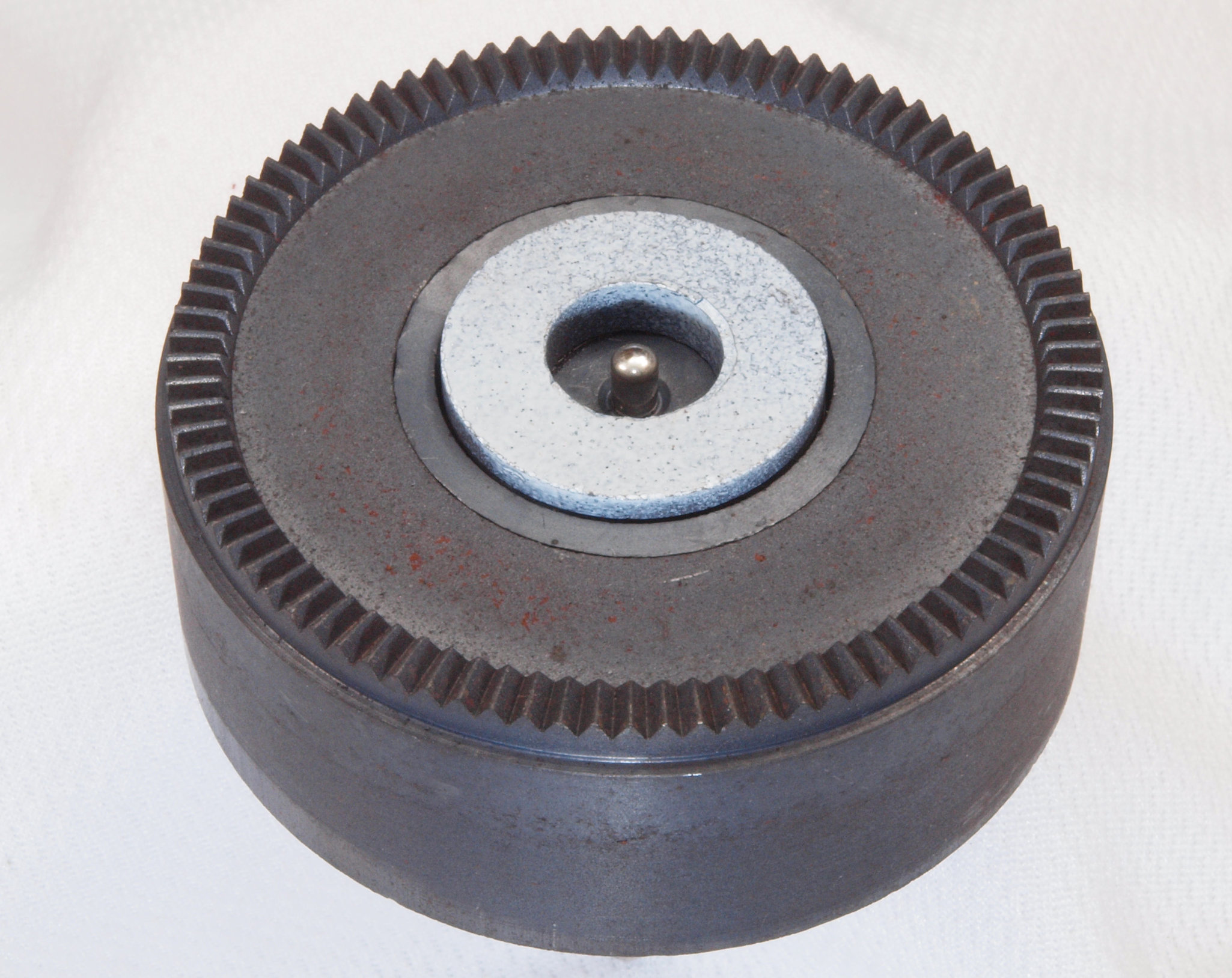

Ｃ５１．　修理中　モーター回転子。

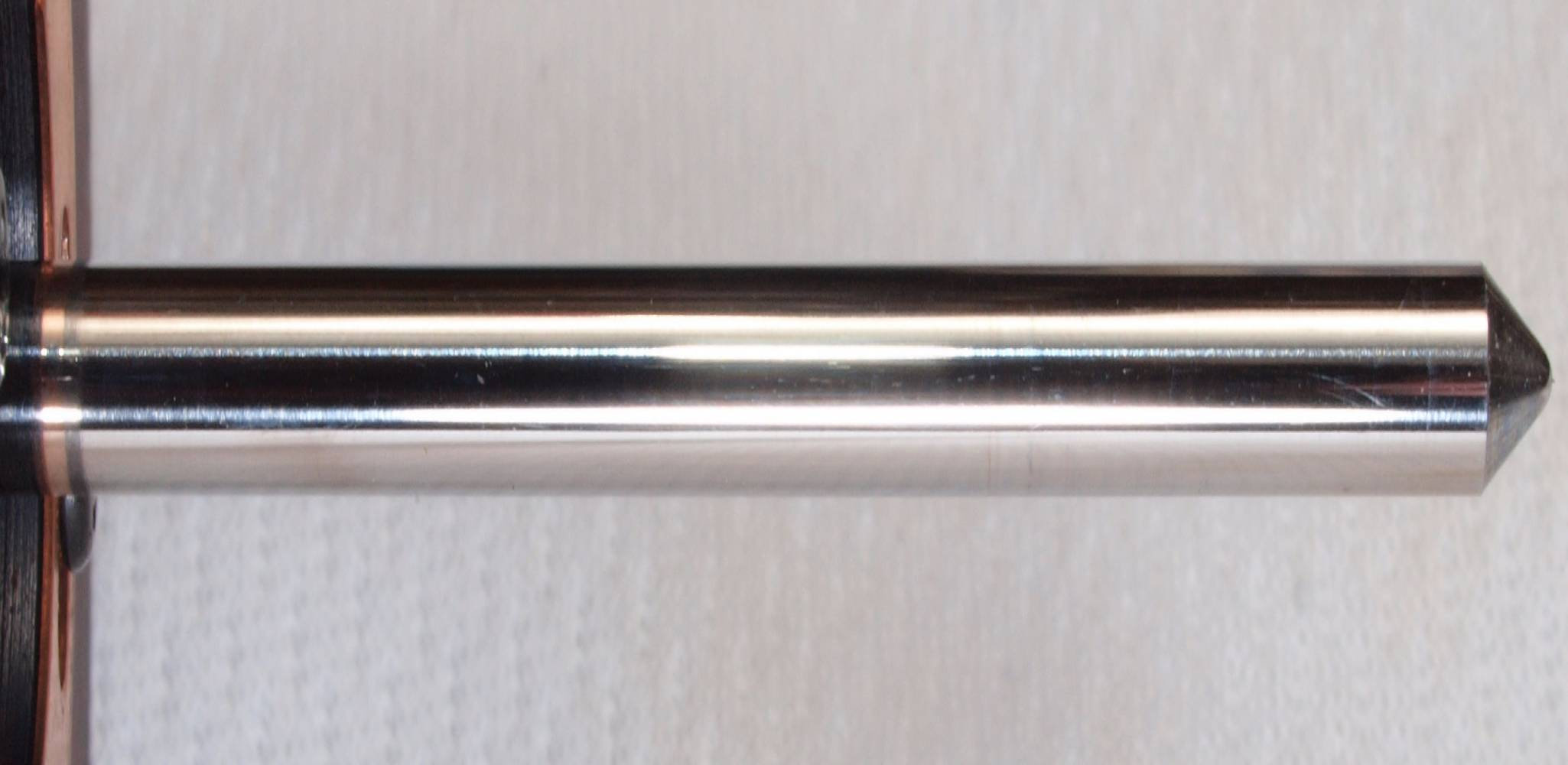

Ｃ５２．　修理中　モーター回転子軸。
Ｃ５３．　修理中　モーター回転子軸、拡大。　縦横比変更してあります。

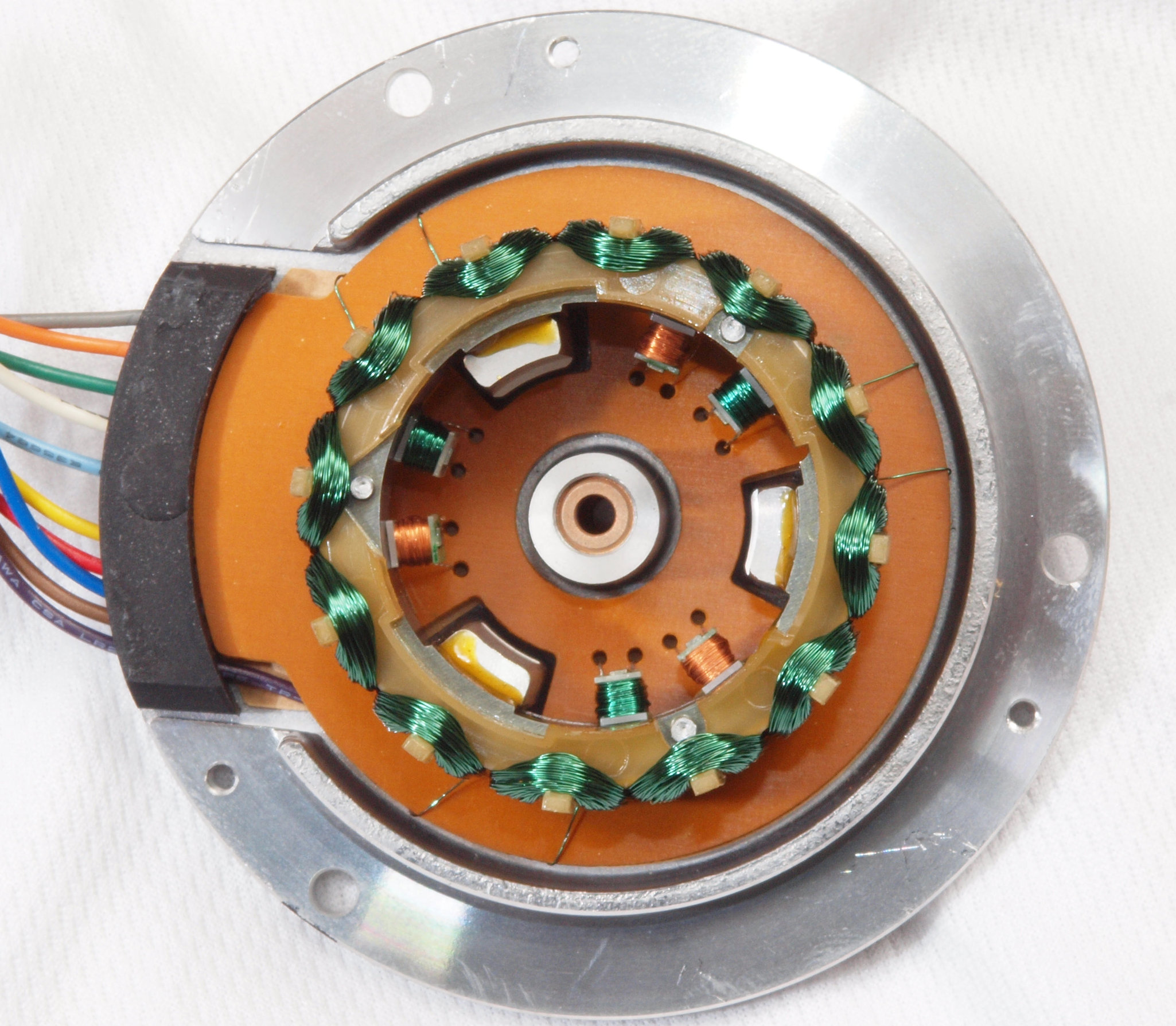

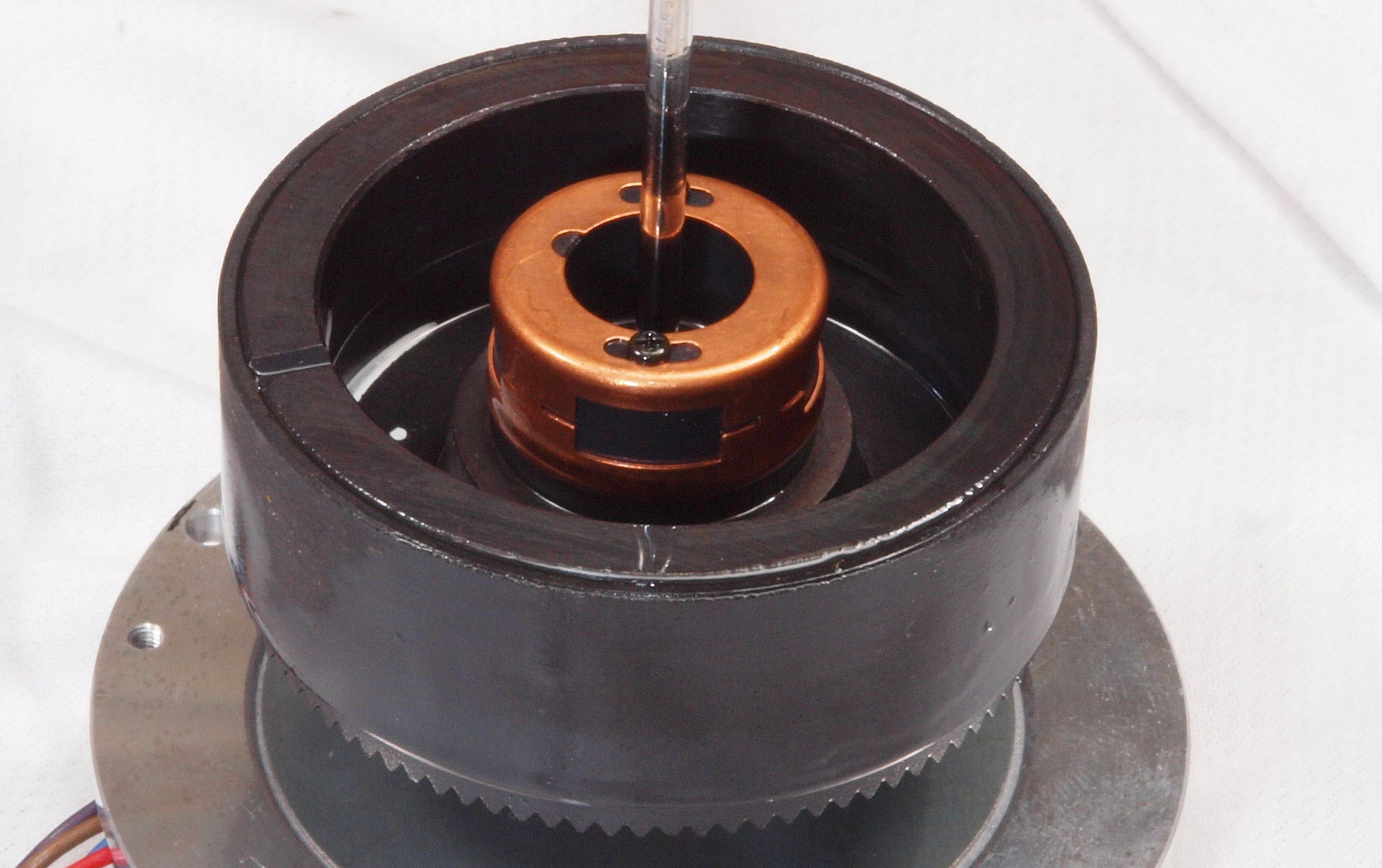

Ｃ６１．　修理中　モーター固定子巻き線。
Ｃ６２．　修理中　モーター固定子上側軸受け。
Ｃ６３．　修理中　モーター固定子上側軸受け、反対側。

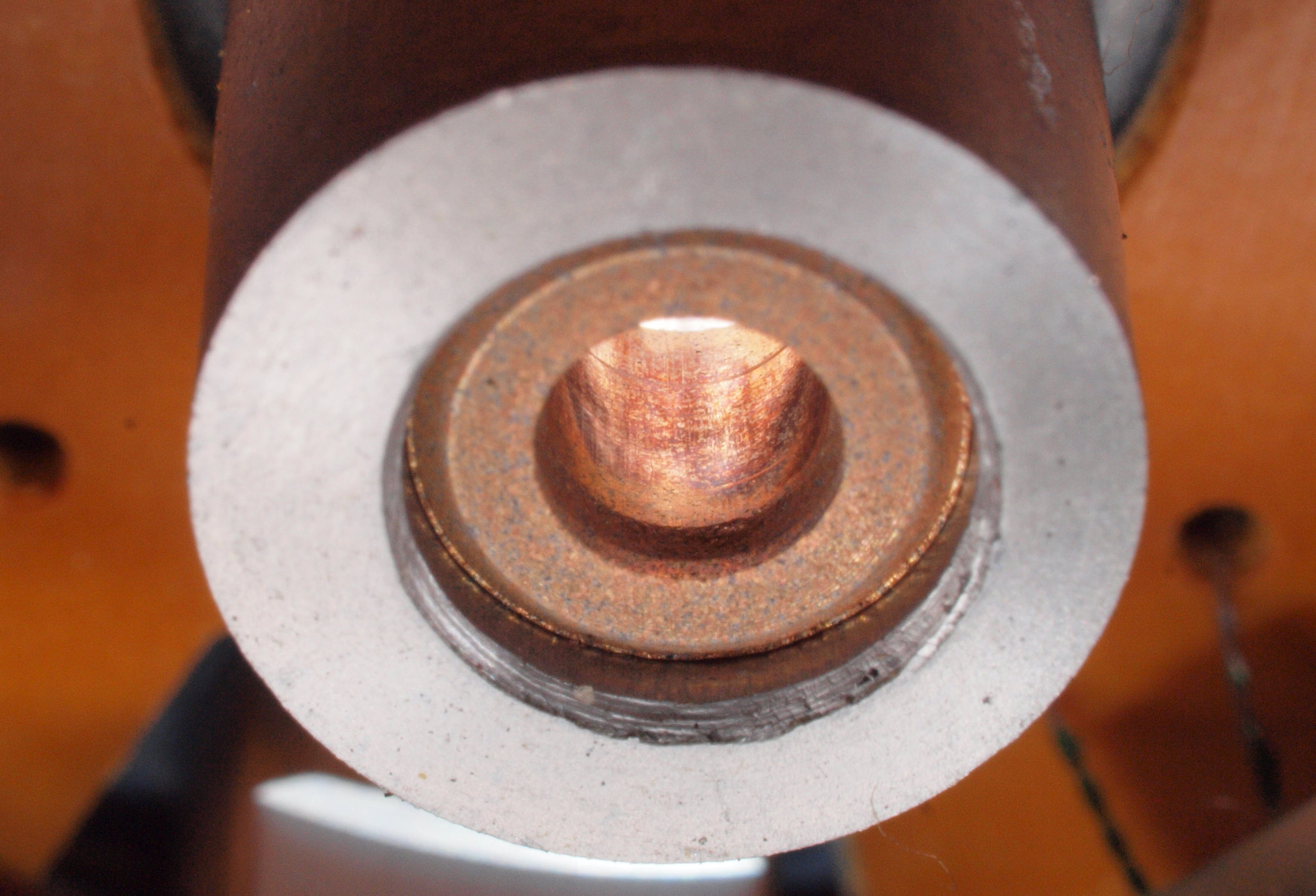

Ｃ６４．　修理中　モーター固定子下側軸受け。
Ｃ６５．　修理中　モーター固定子下側軸受け、反対側。

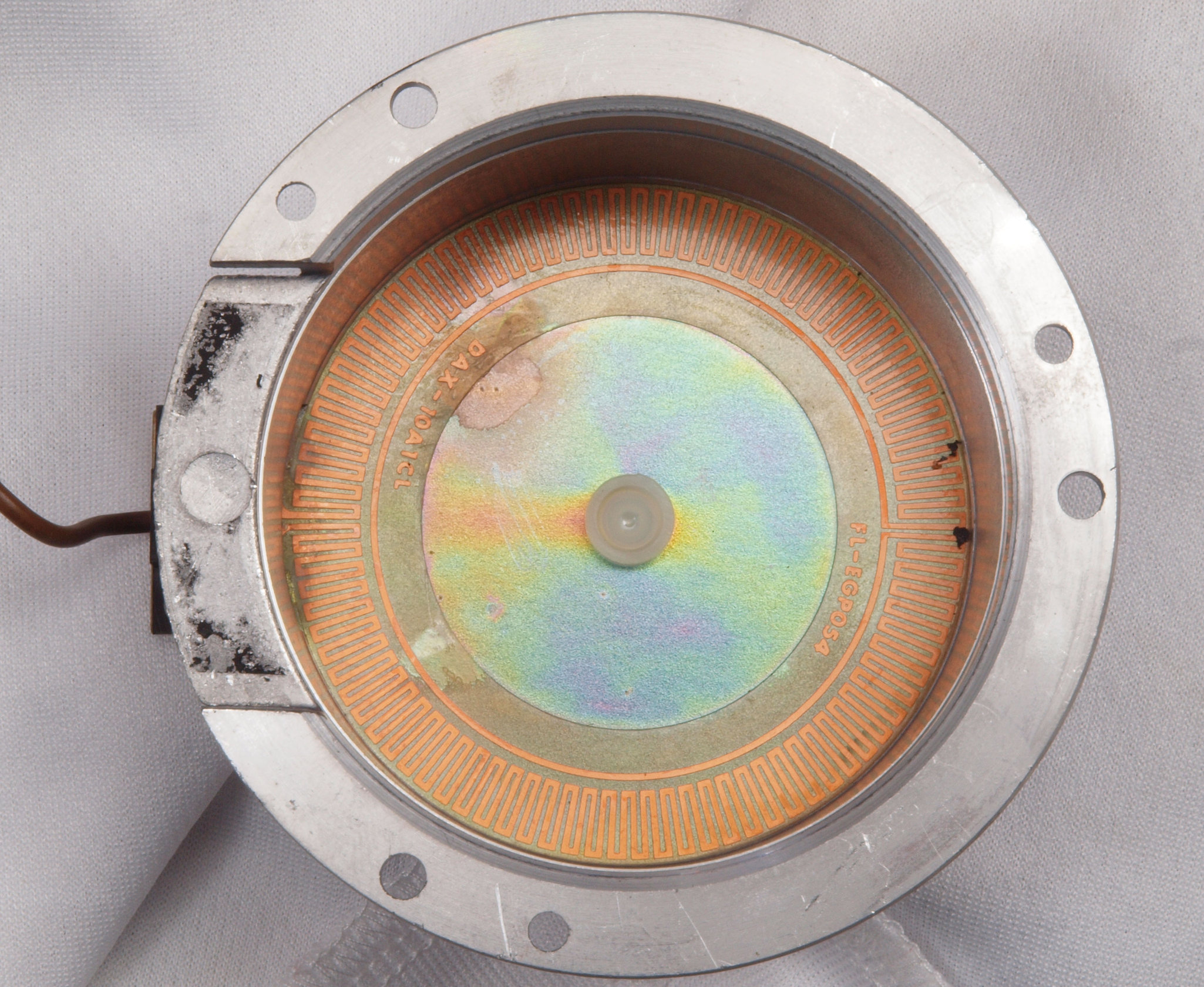

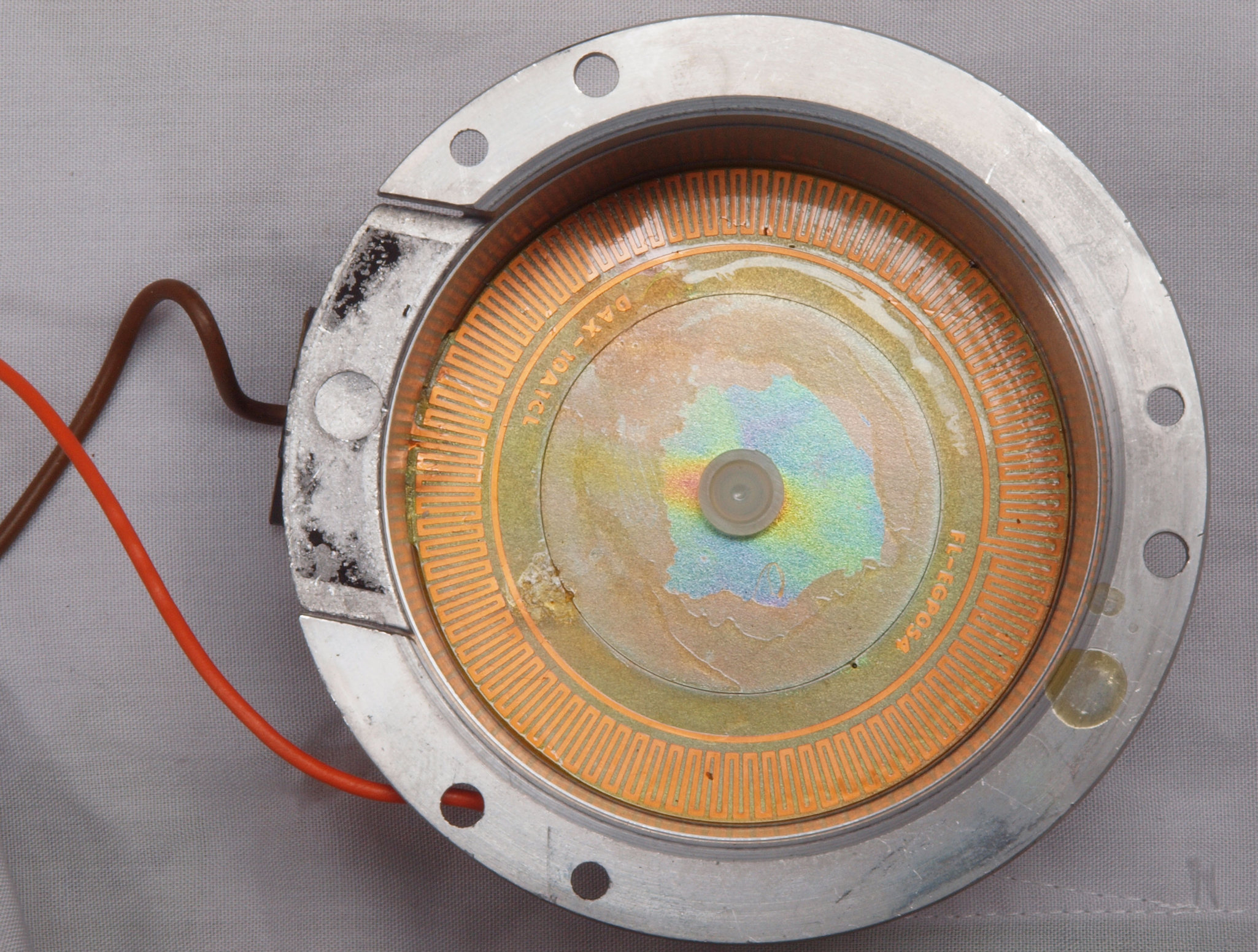

Ｃ７１．　修理前　モーターＦＧコイル。

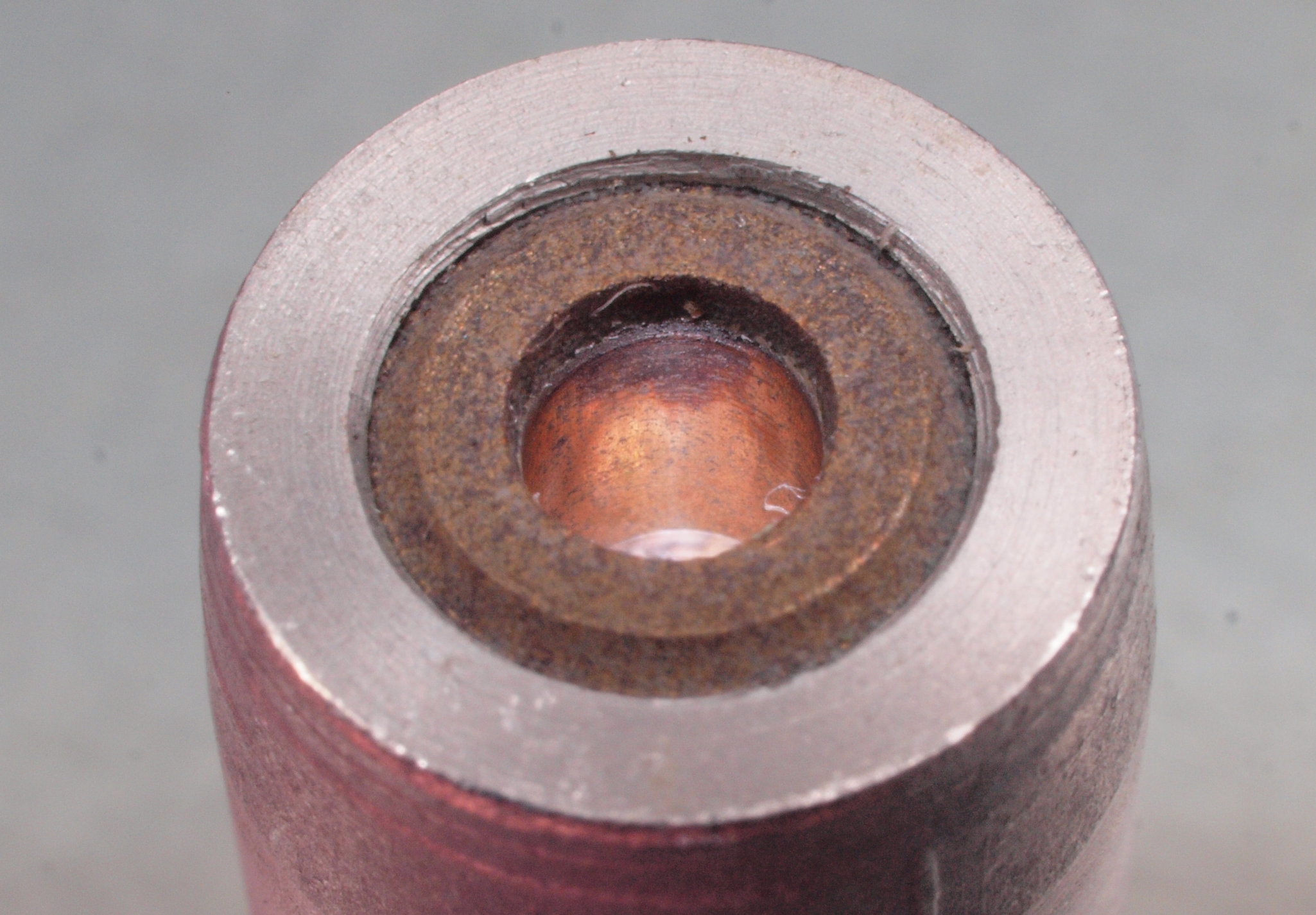

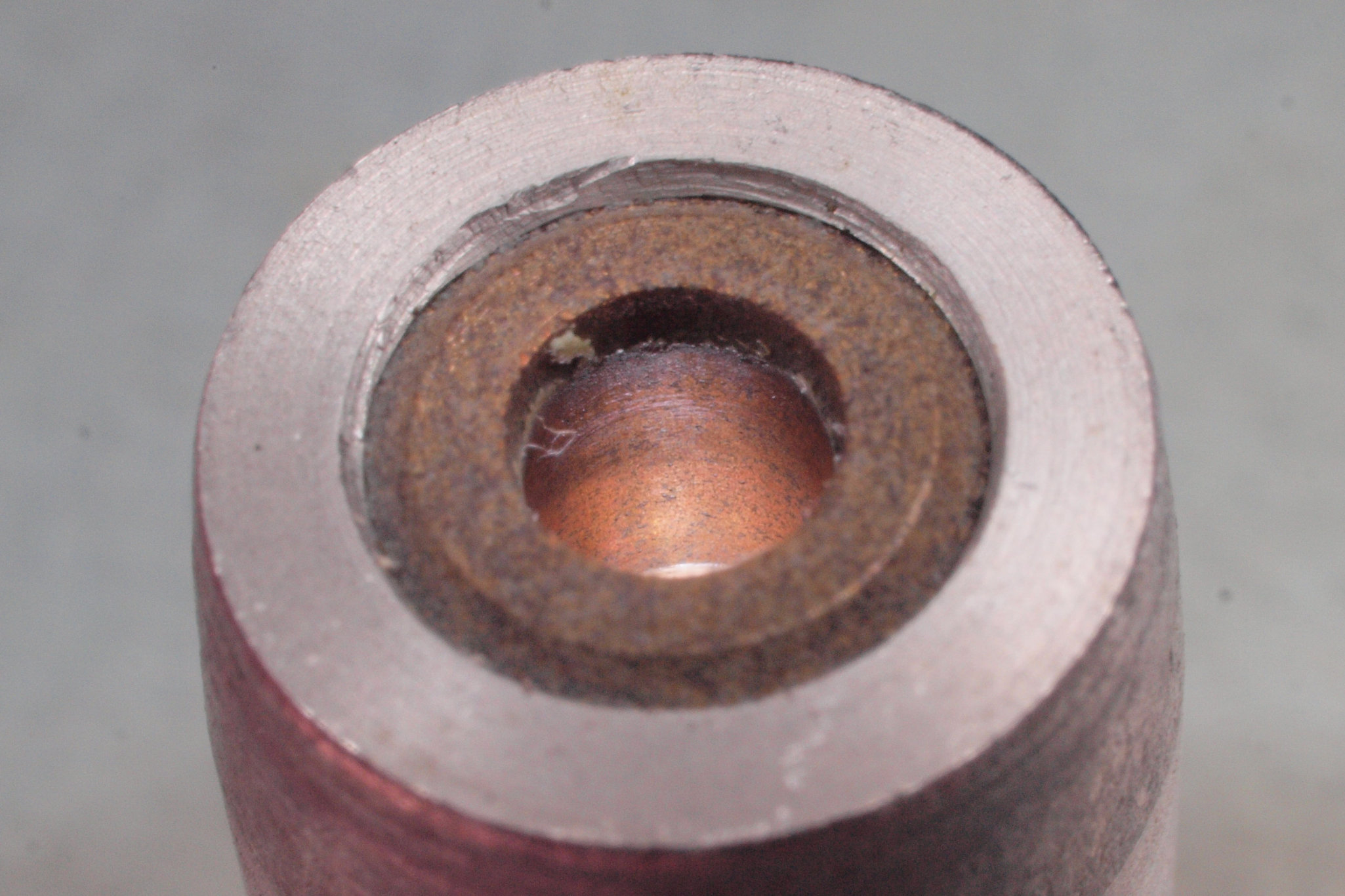

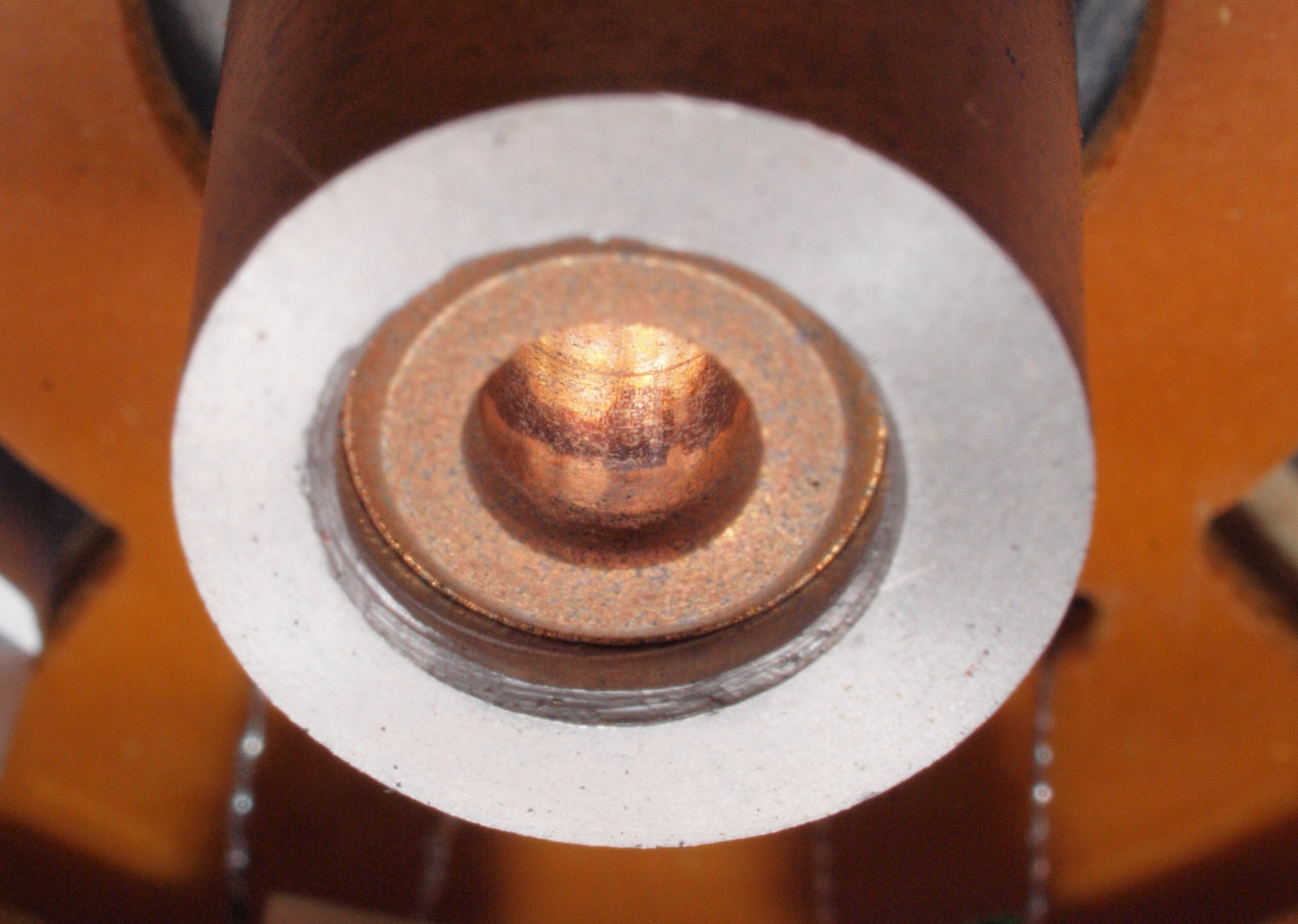

Ｃ７２．　修理中　モーター下側軸受け。油分が無く、軸が削っている！
Ｃ７３．　修理後　モーターＦＧコイル、コート液で固定する。

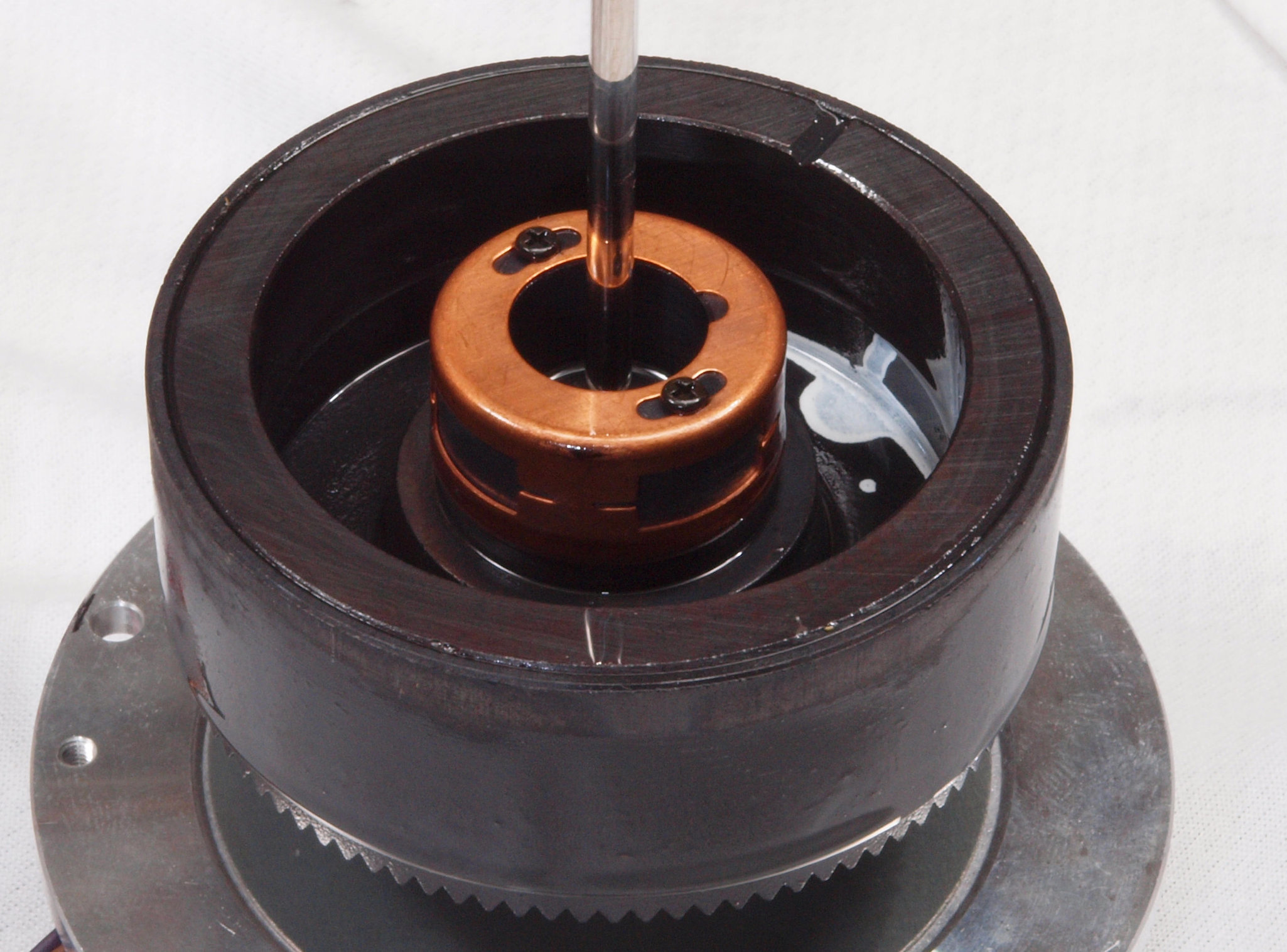

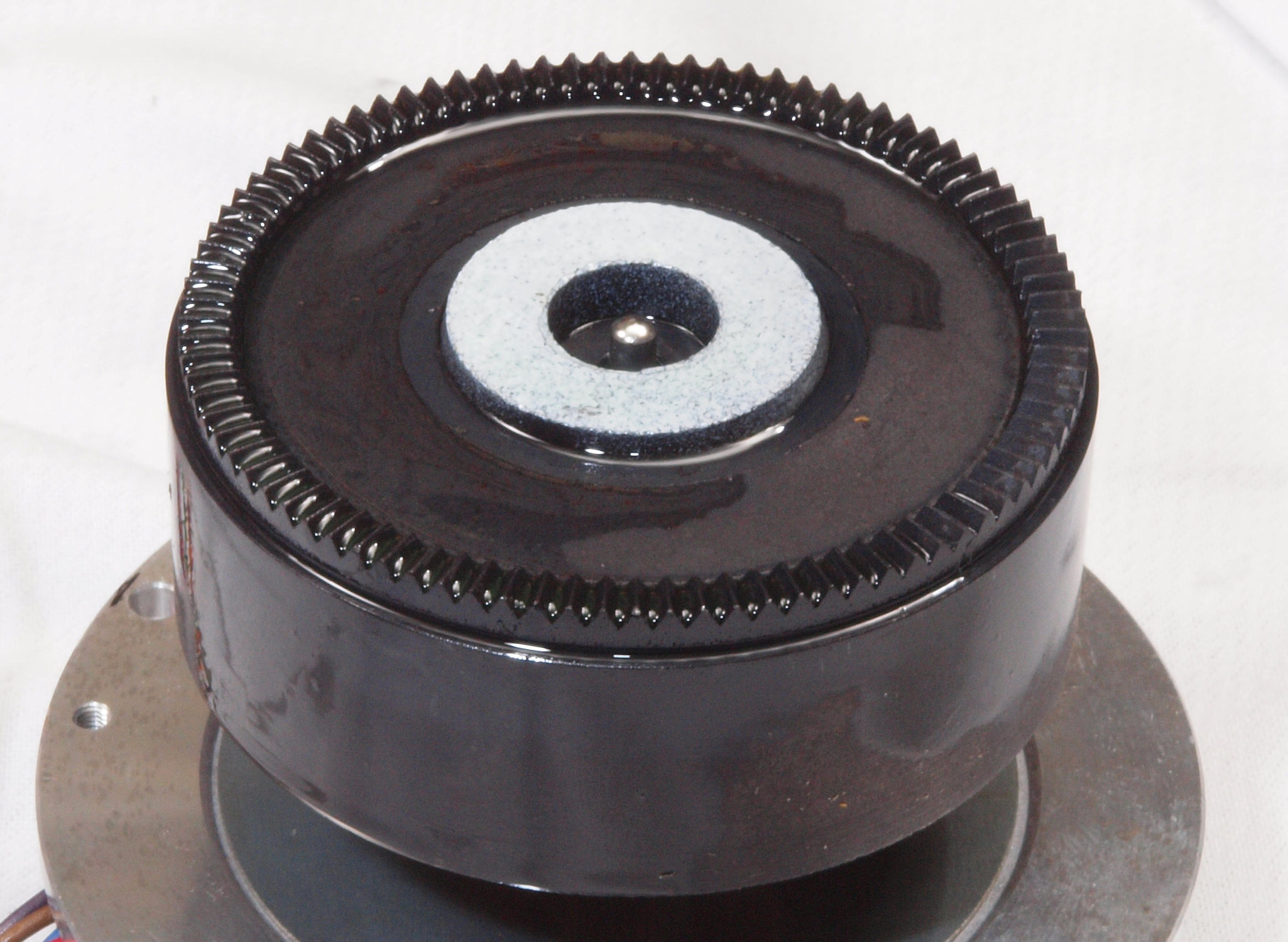

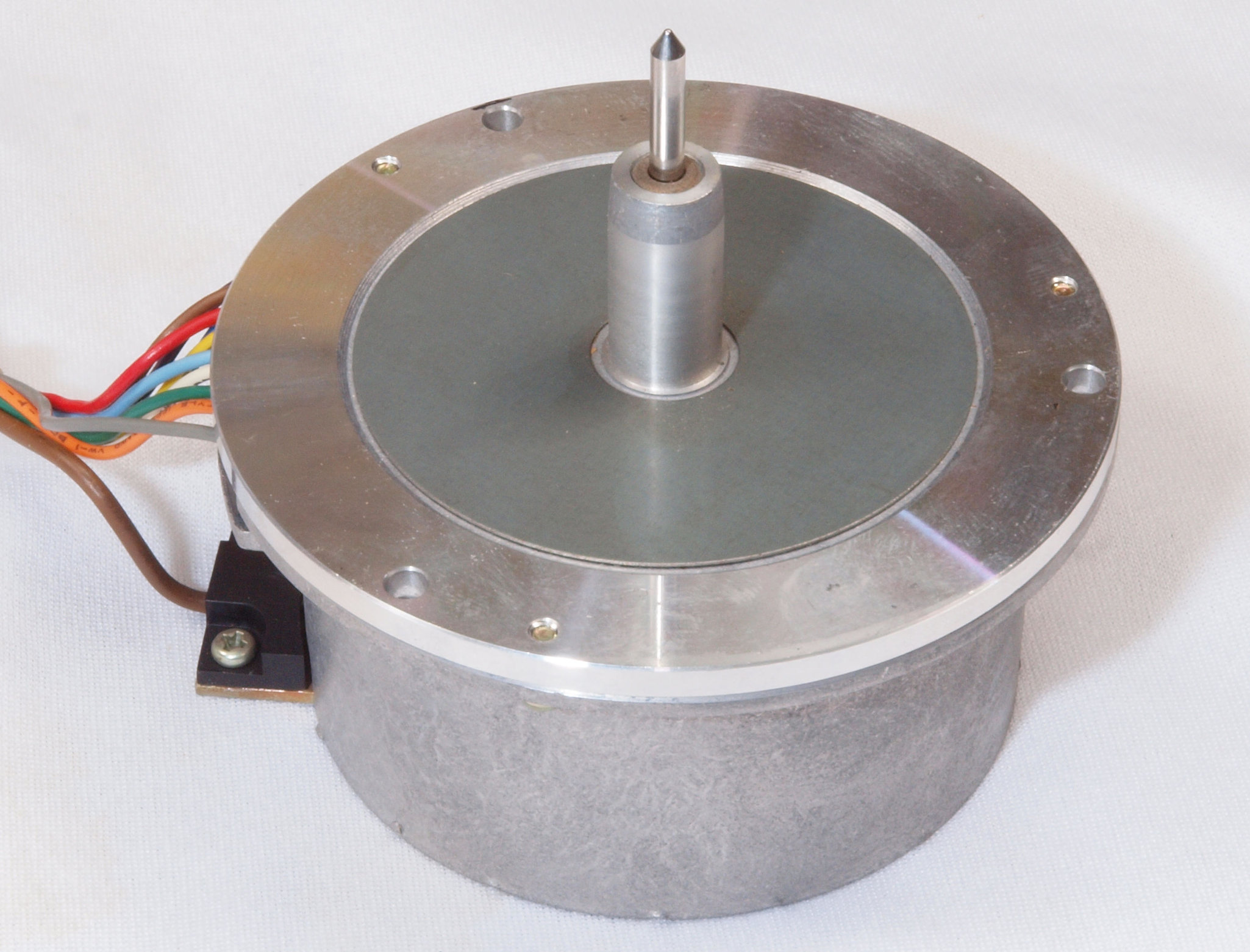

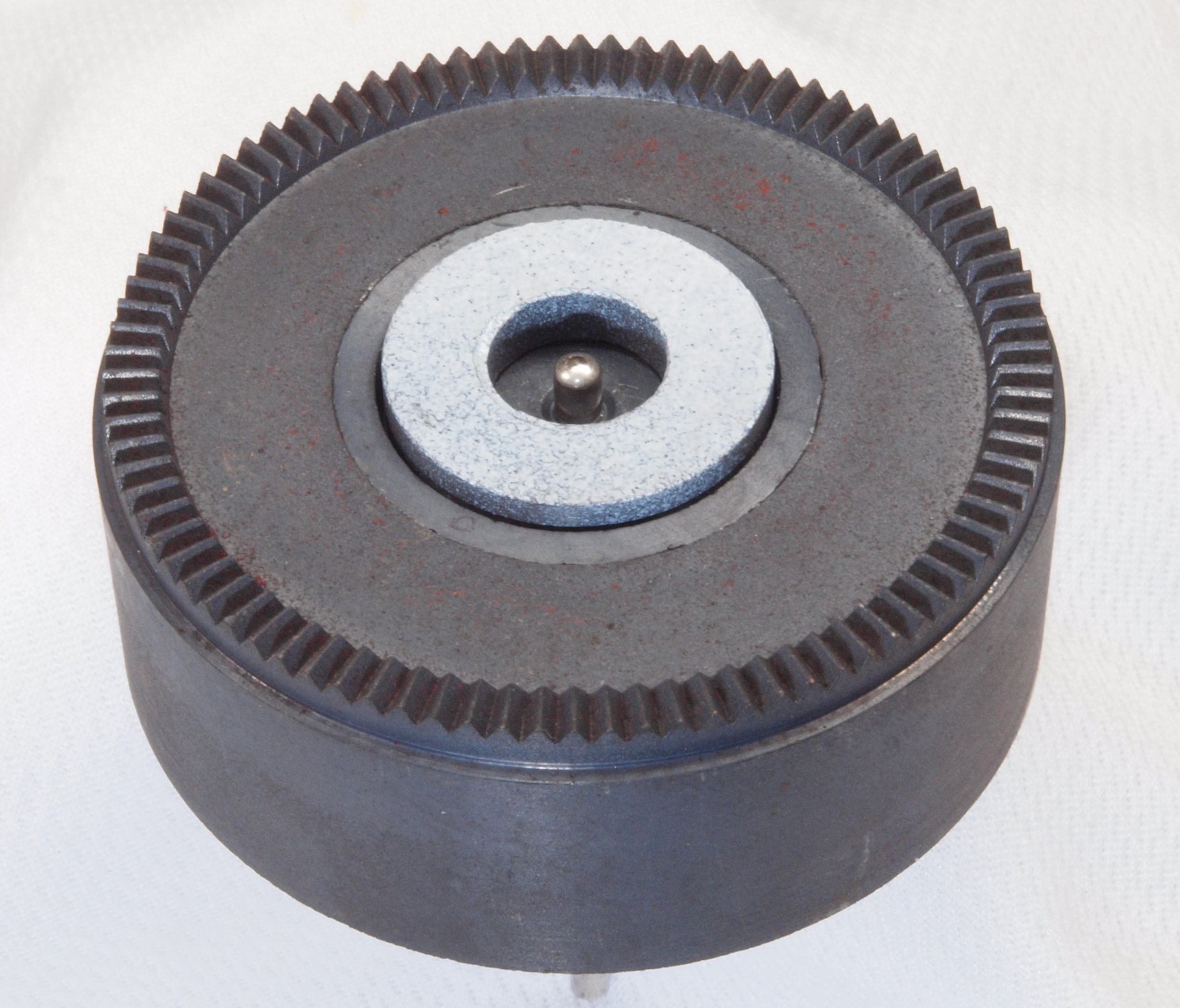

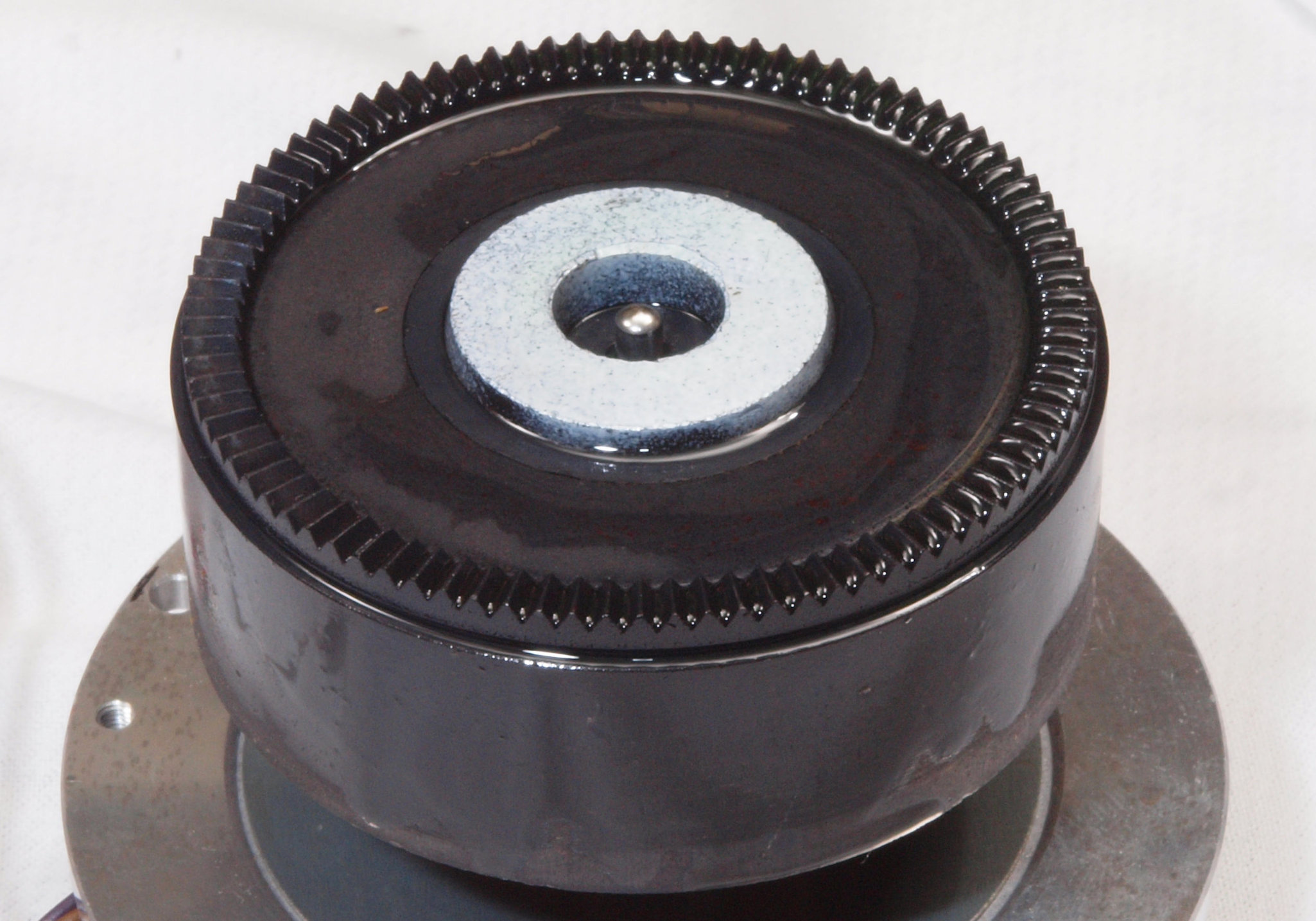

Ｃ８１．　修理中　モーター回転子上から見る。
Ｃ８２．　修理後　モーター回転子上から見る。　ＣＲＣで洗浄し、鉱物油を軽く塗布。
Ｃ８３．　修理後　モーター回転子上から見る、反対側。
Ｃ８４．　修理後　モーター回転子上から見る、反対側。　ＣＲＣで洗浄し、鉱物油を軽く塗布。
Ｃ８５．　修理中　モーター固定子下から見る。
Ｃ８６．　修理後　モーター回転子下から見る。　ＣＲＣで洗浄し、鉱物油を軽く塗布。
Ｃ８７．　修理後　モーター回転子下から見る、反対側
Ｃ８８．　修理後　モーター回転子下から見る、反対側。　ＣＲＣで洗浄し、鉱物油を軽く塗布。

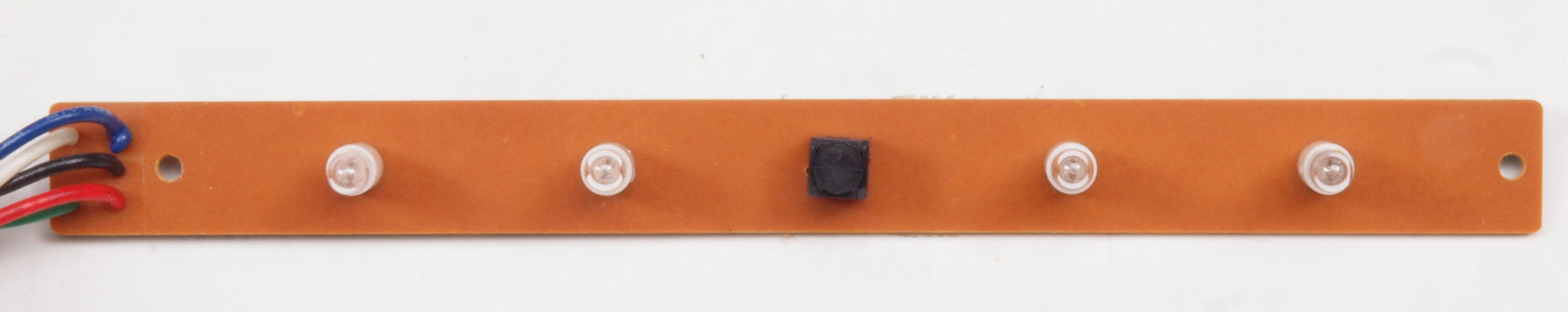

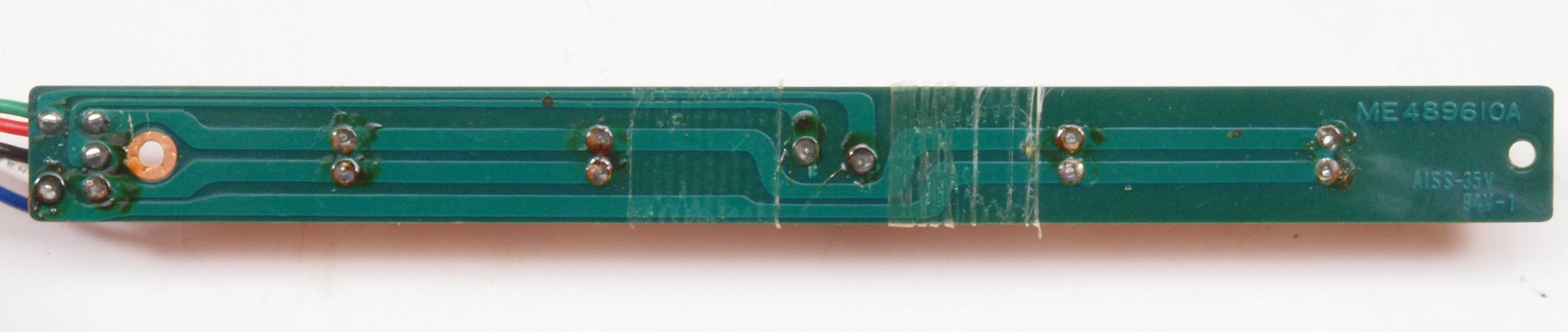

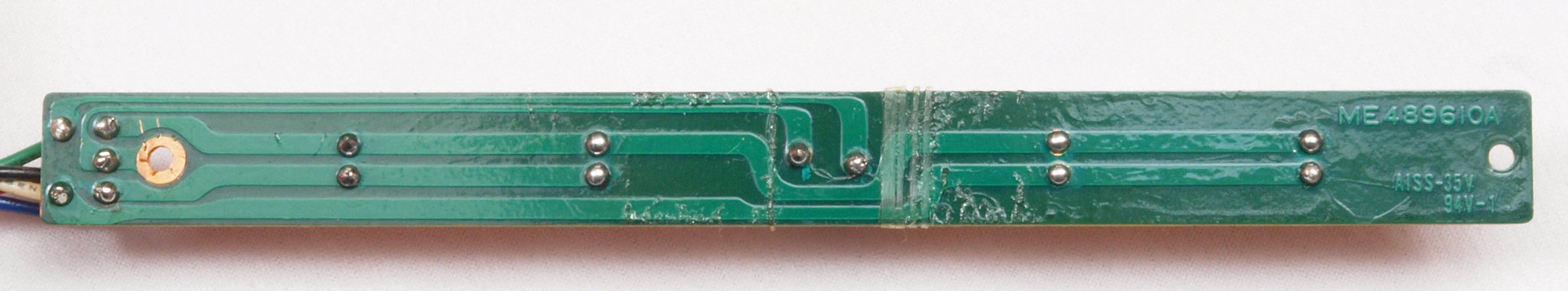

Ｃ９１．　修理中　表示部及び ３３／４５切り換SW基板。
Ｃ９２．　修理前　表示部及び ３３／４５切り換SW基板裏。

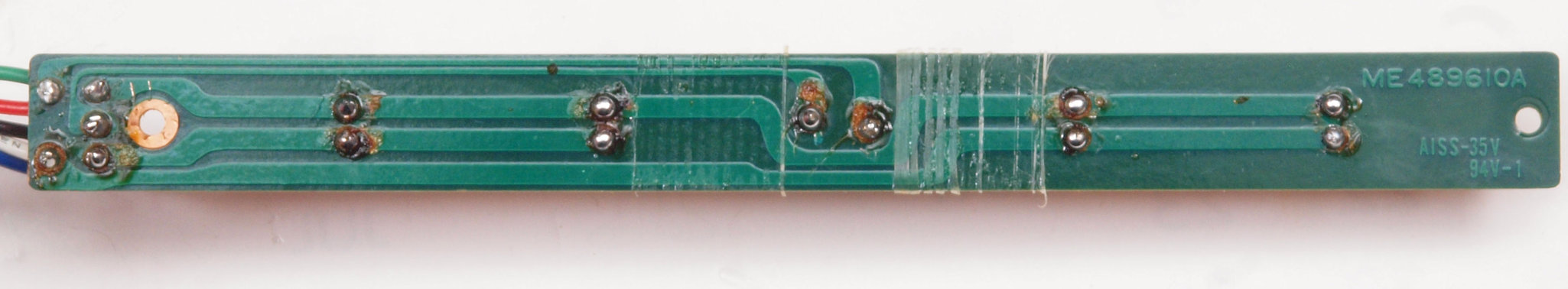

Ｃ９３．　修理（半田補正）後　表示部及び ３３／４５切り換SW基板裏。
Ｃ９４．　完成表示部及び ３３／４５切り換SW基板裏。 余分なフラックスを落として、コート液を塗る。

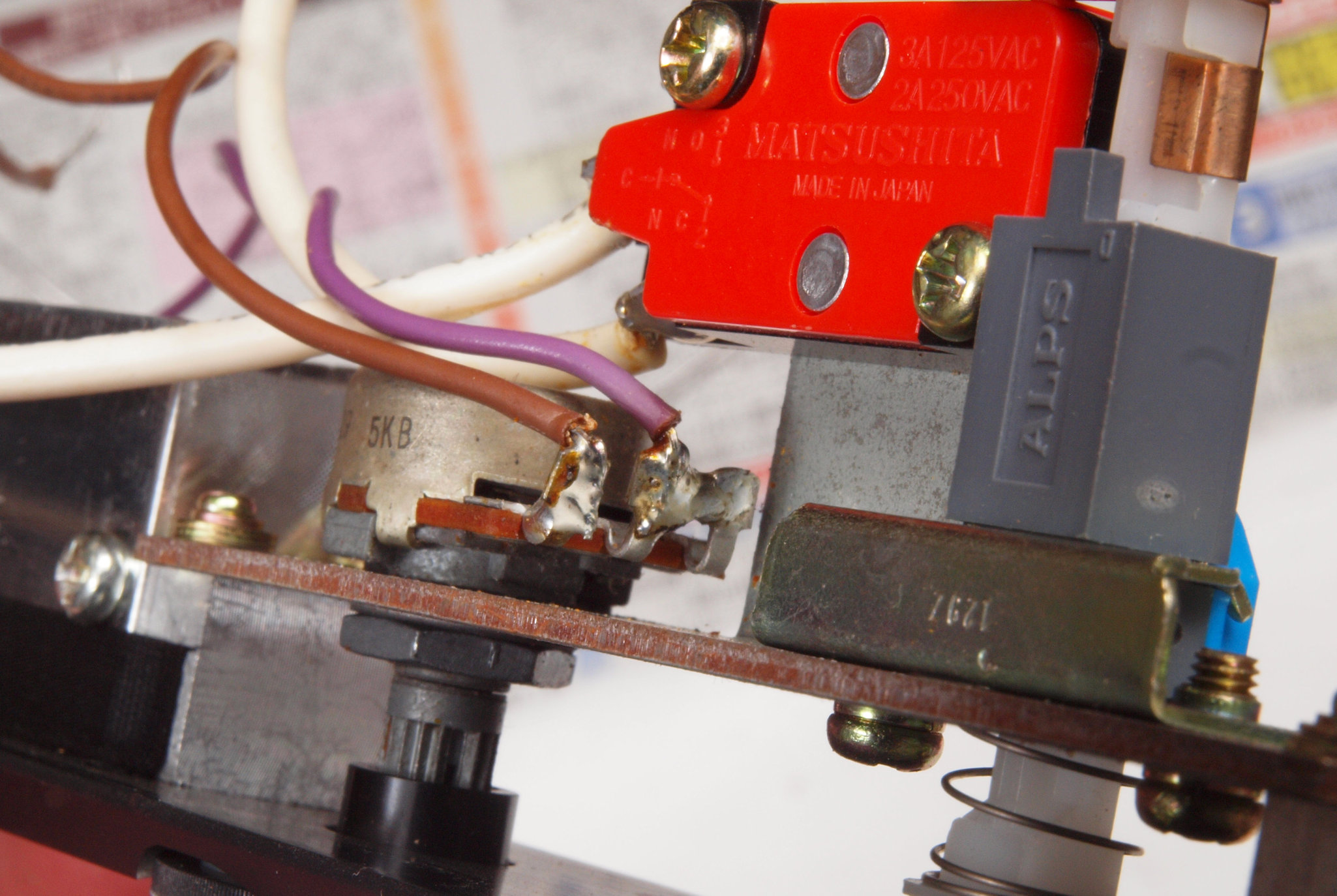

ＣＡ１．　修理前　速度調整ＶＲ。

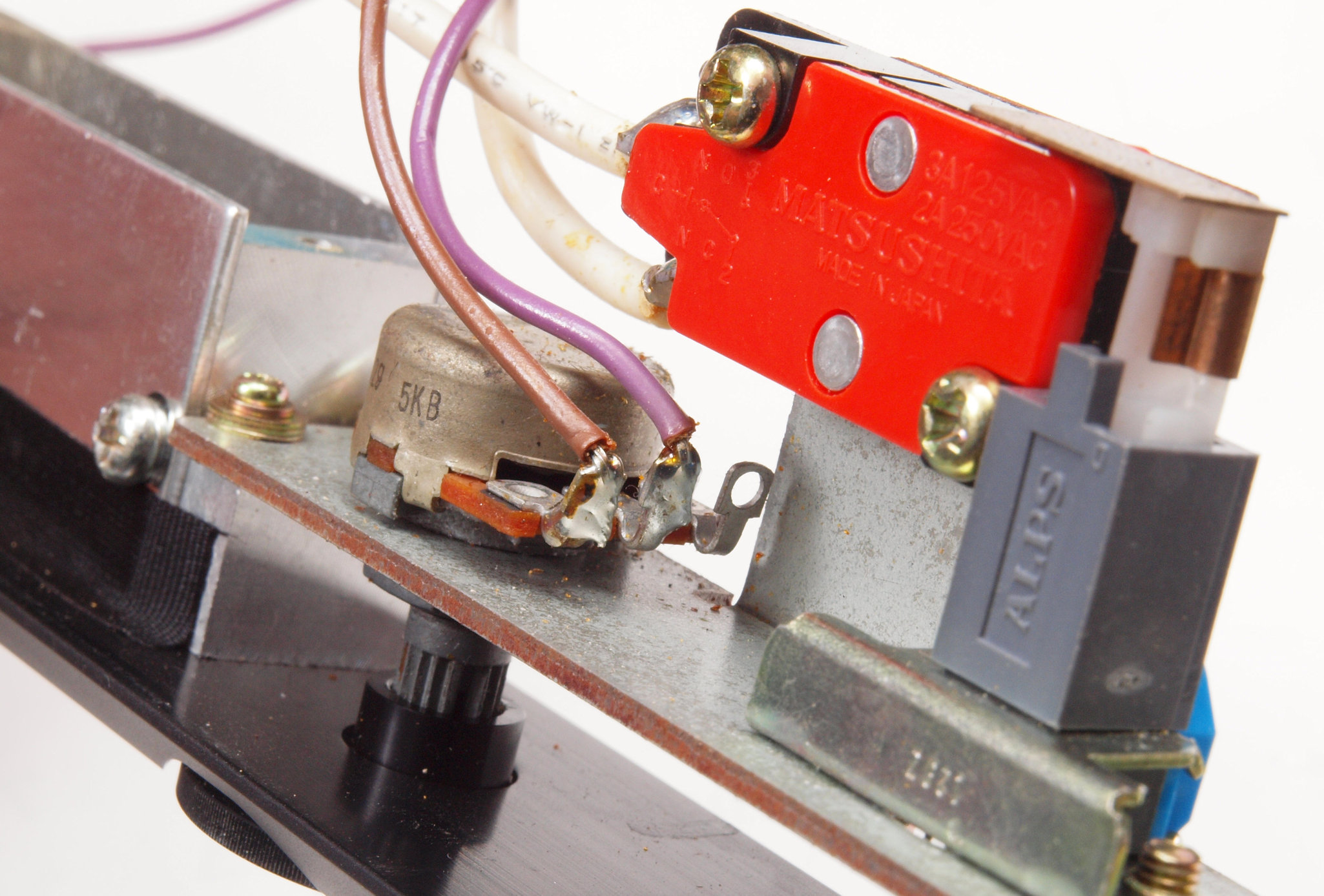

ＣＡ２．　修理後　　速度調整ＶＲ。　ガリ軽減・防止の結線。
ＣＢ１．　修理前　電源ソケット

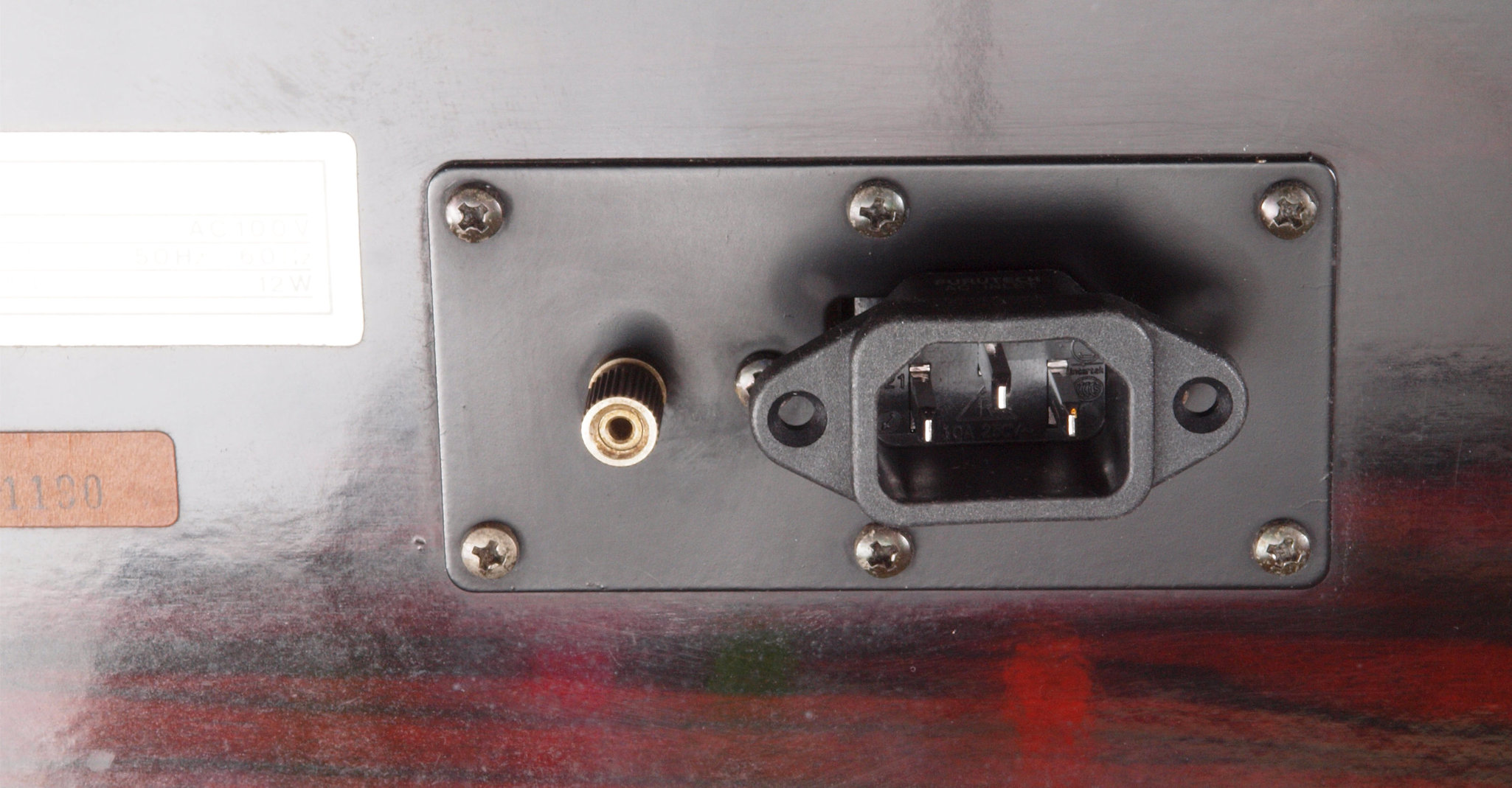

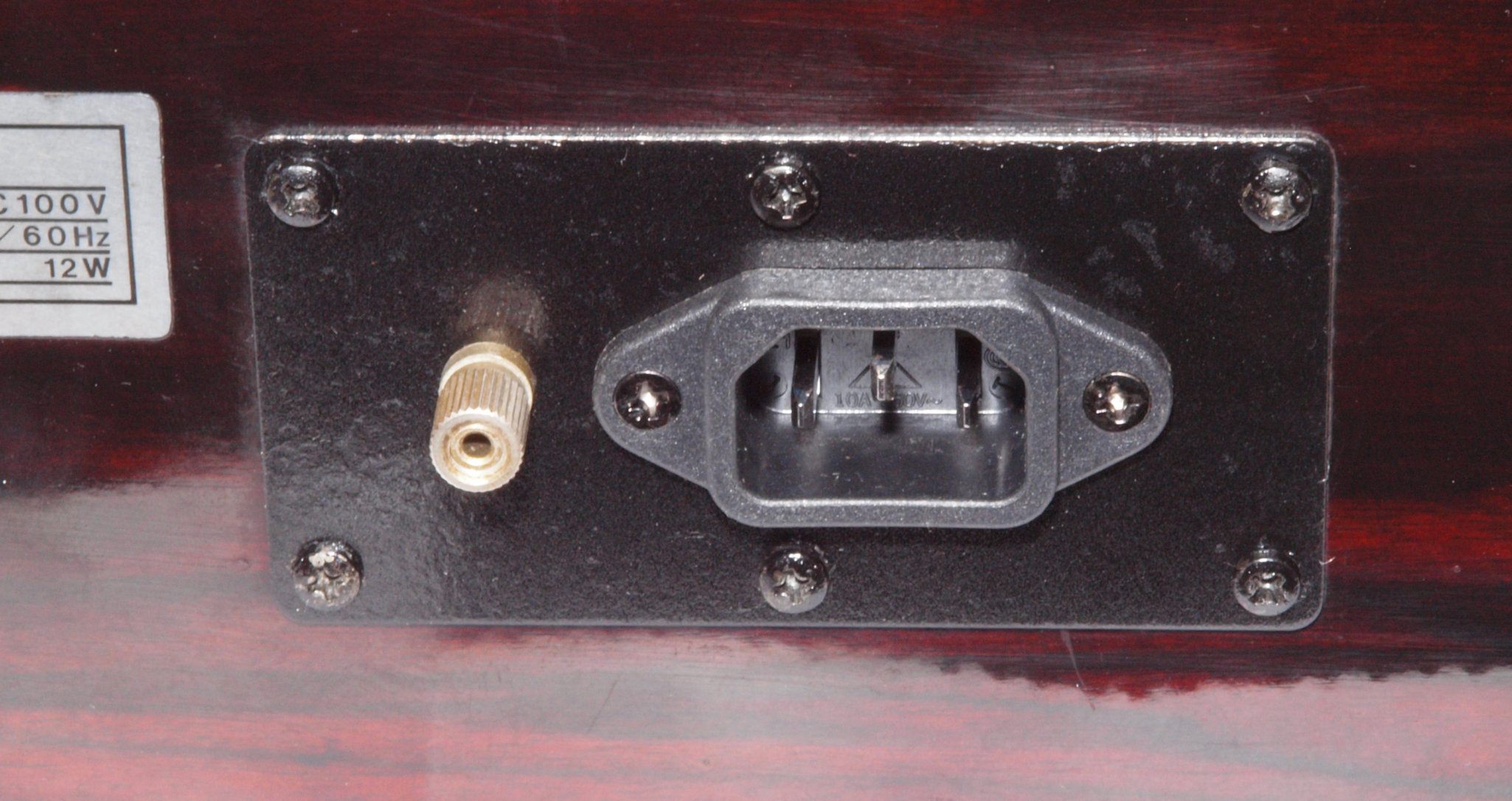

ＣＢ２．　修理（交換）後　電源ソケット交換　FURUTECH　FI-10(R) ロジウムメッキ使用

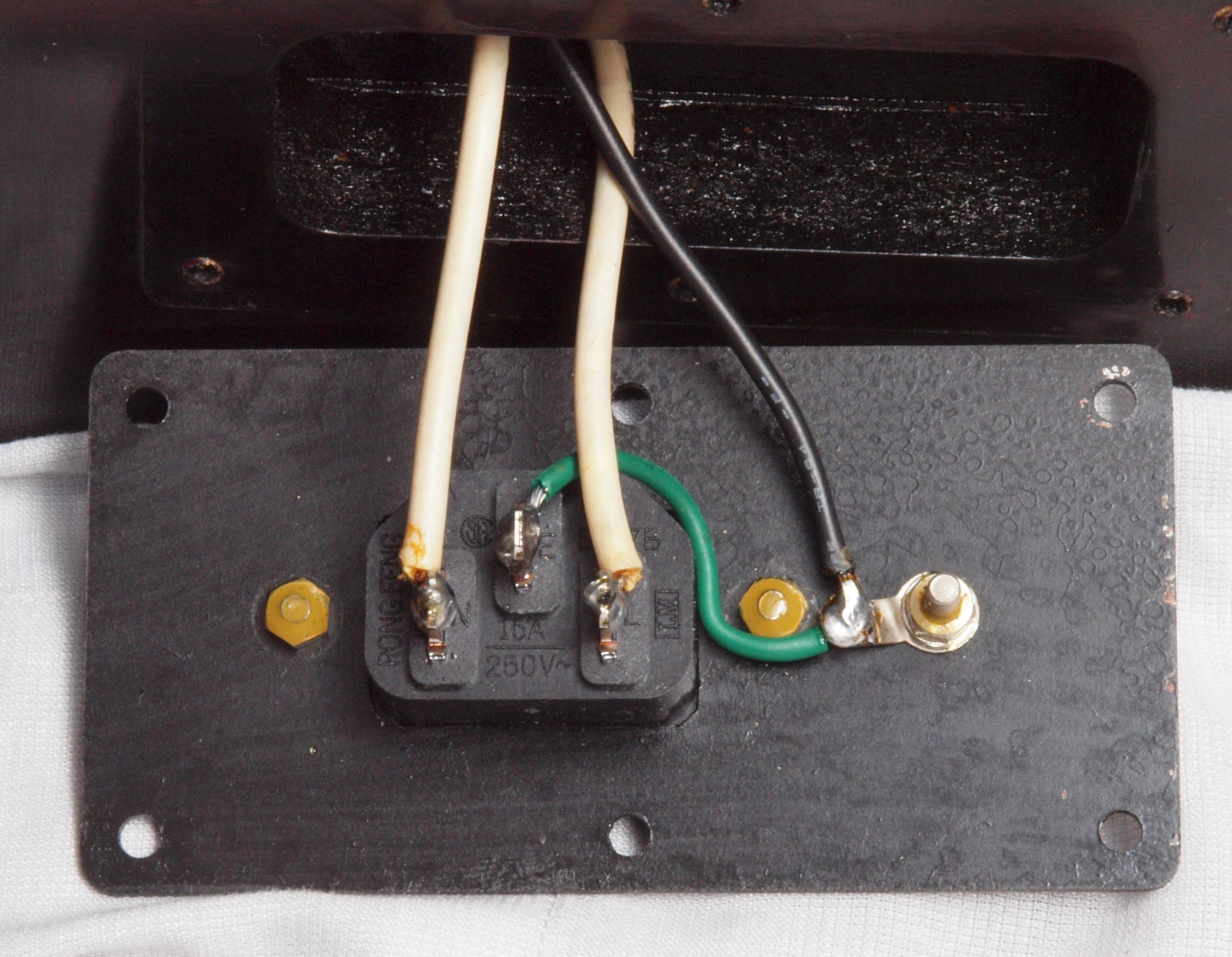

ＣＢ３．　修理後　電源ソケット交換。　裏側配線、アースはしっかり取る。

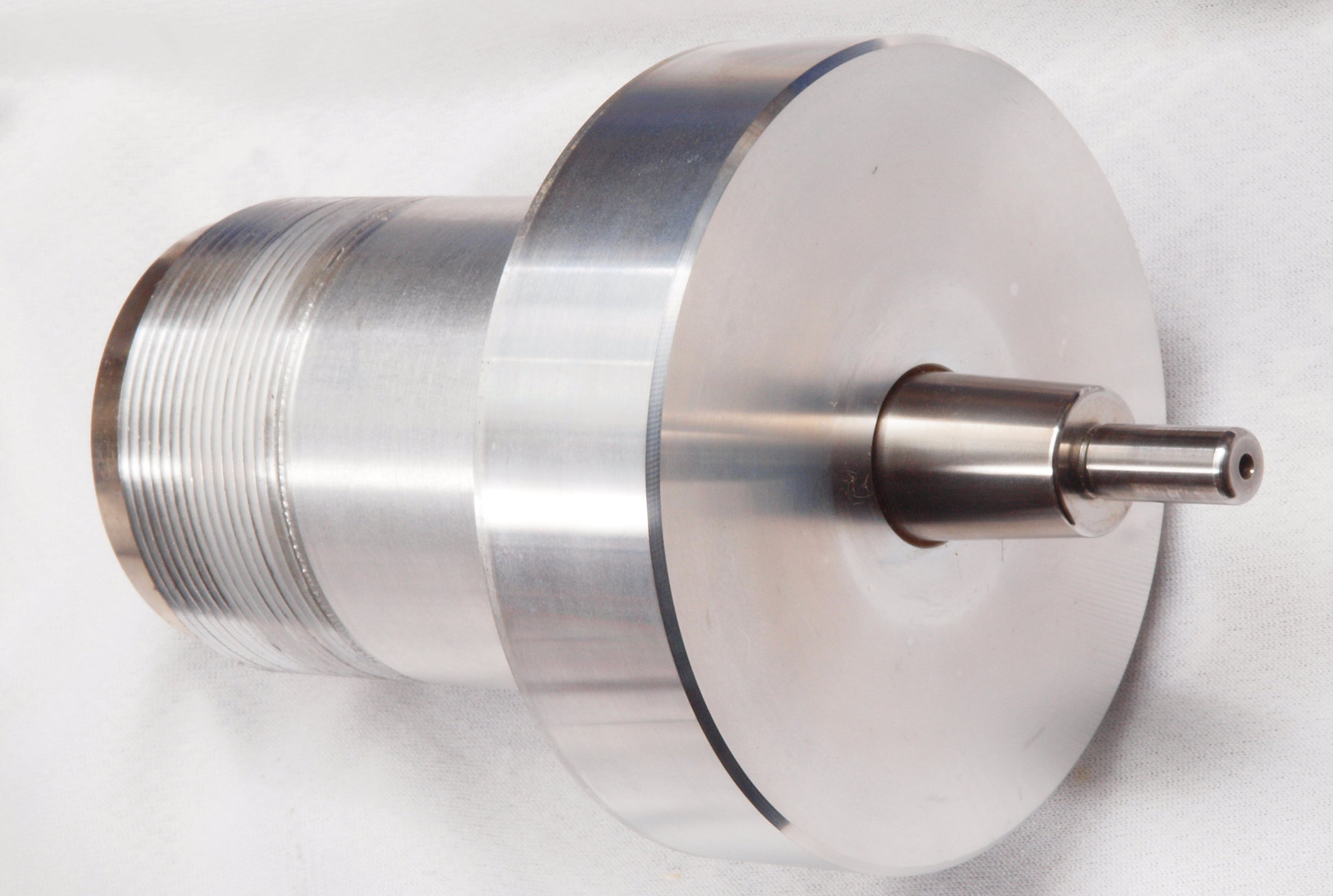

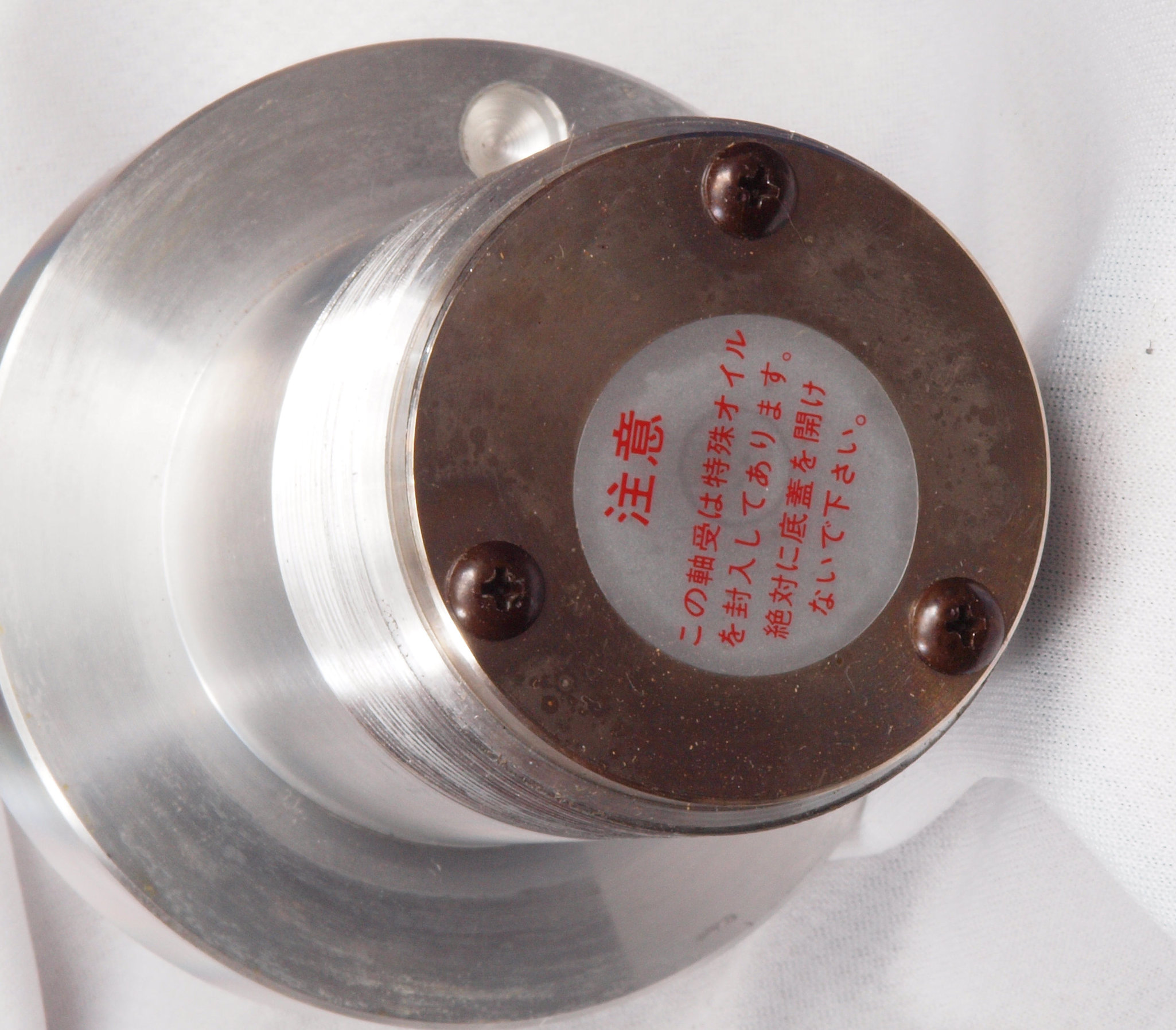

ＣＣ１．　修理中　タンテーブル軸を取り出し。
ＣＣ２．　修理中　タンテーブル軸を取り出し。

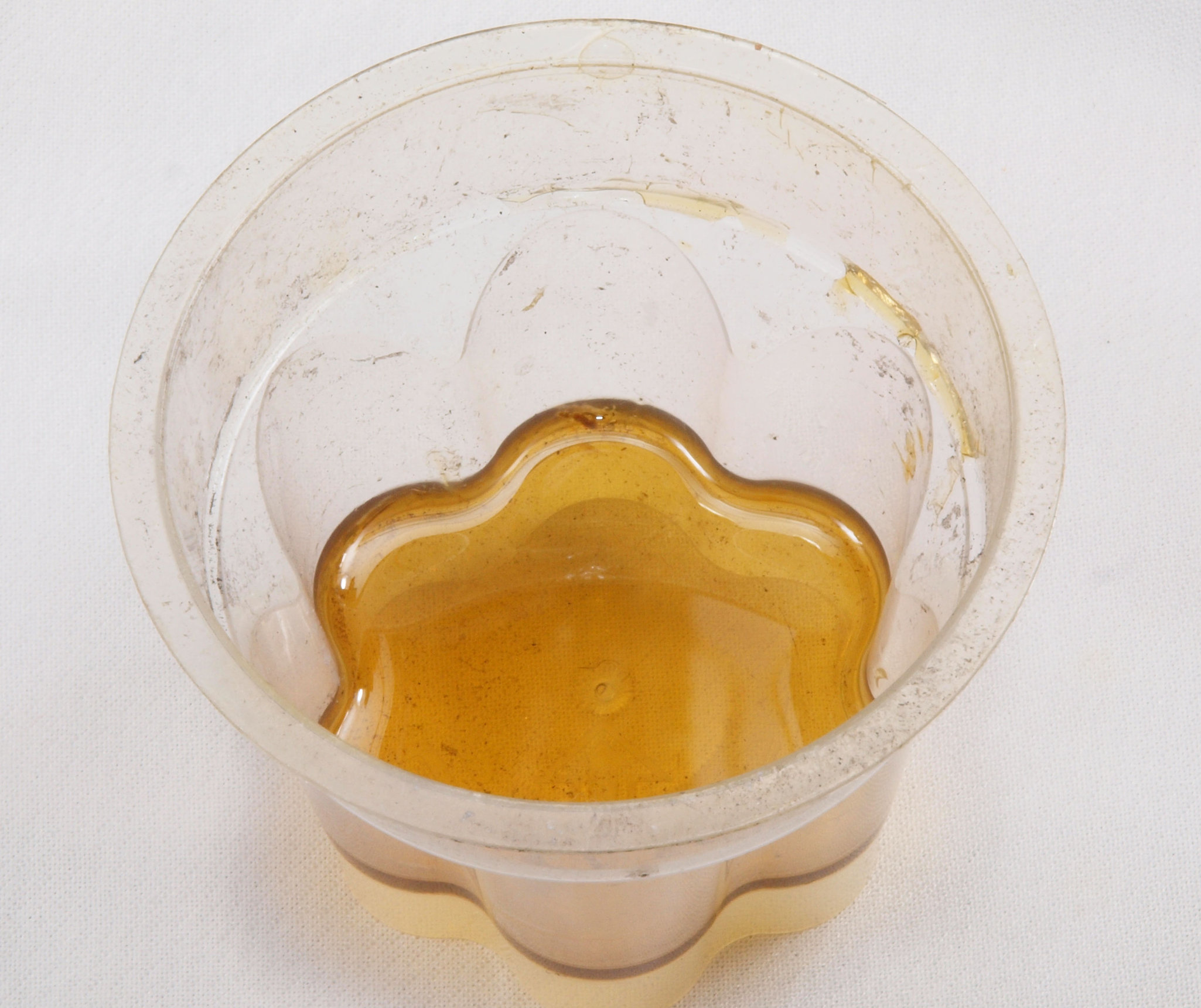

ＣＣ３．　修理（交換）後　交換したオイル。　綺麗でしたがゴミが見られ粘度が大きい。　　

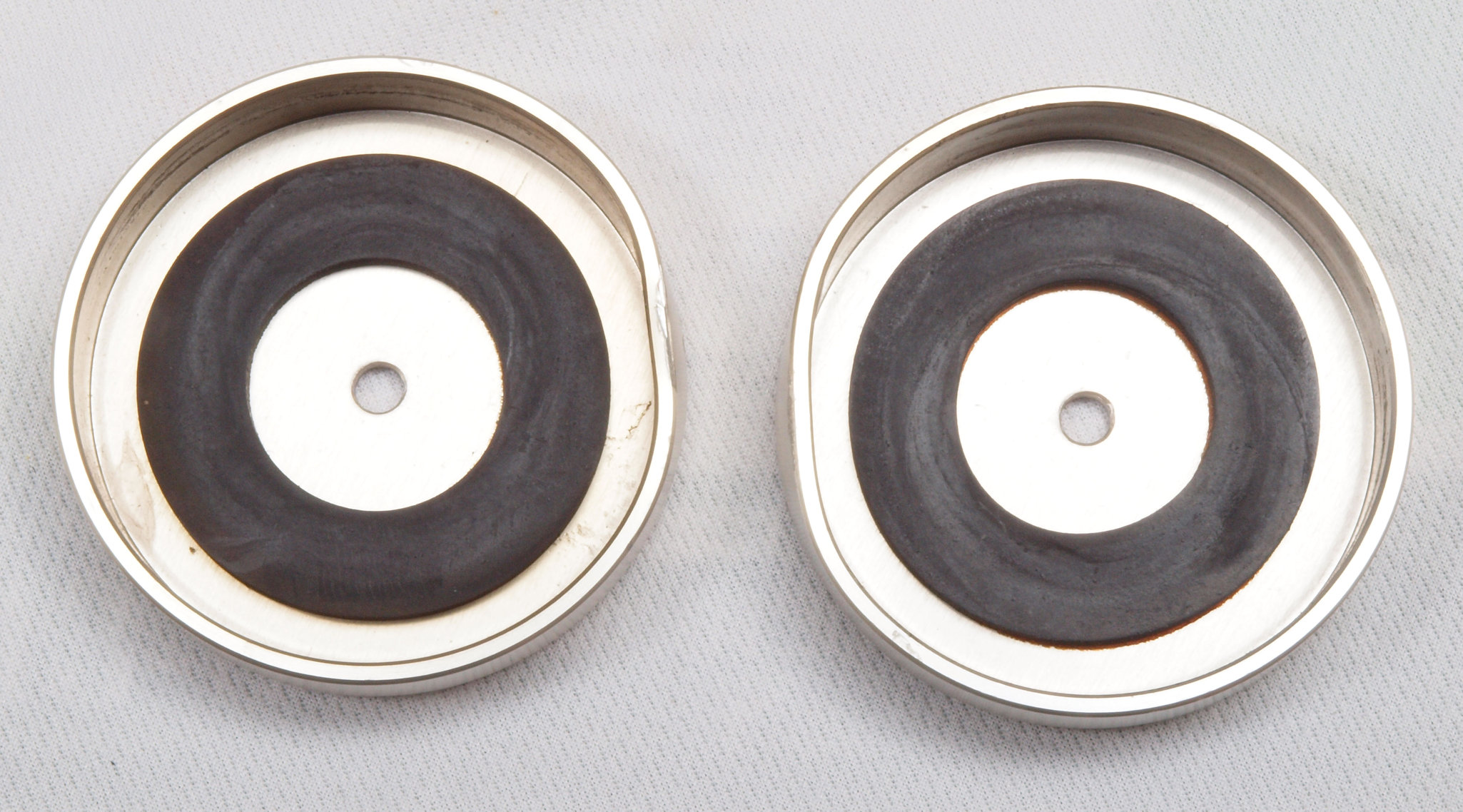

ＣＤ１．　修理中　インシュレーター（足）。　後側２個のカバーが変形している、時間が経ち修理不可。

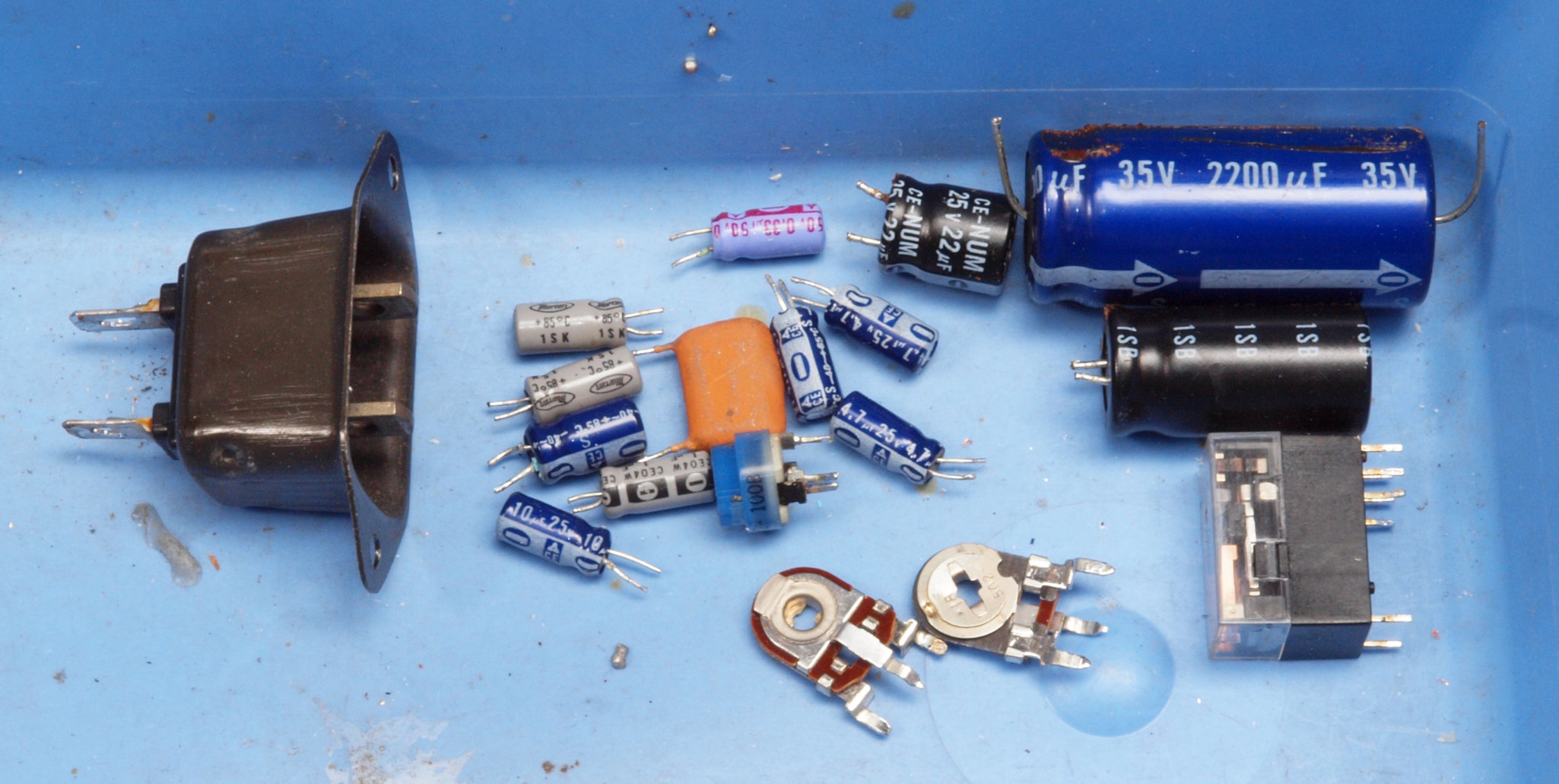

ＣＥ１．　交換部品

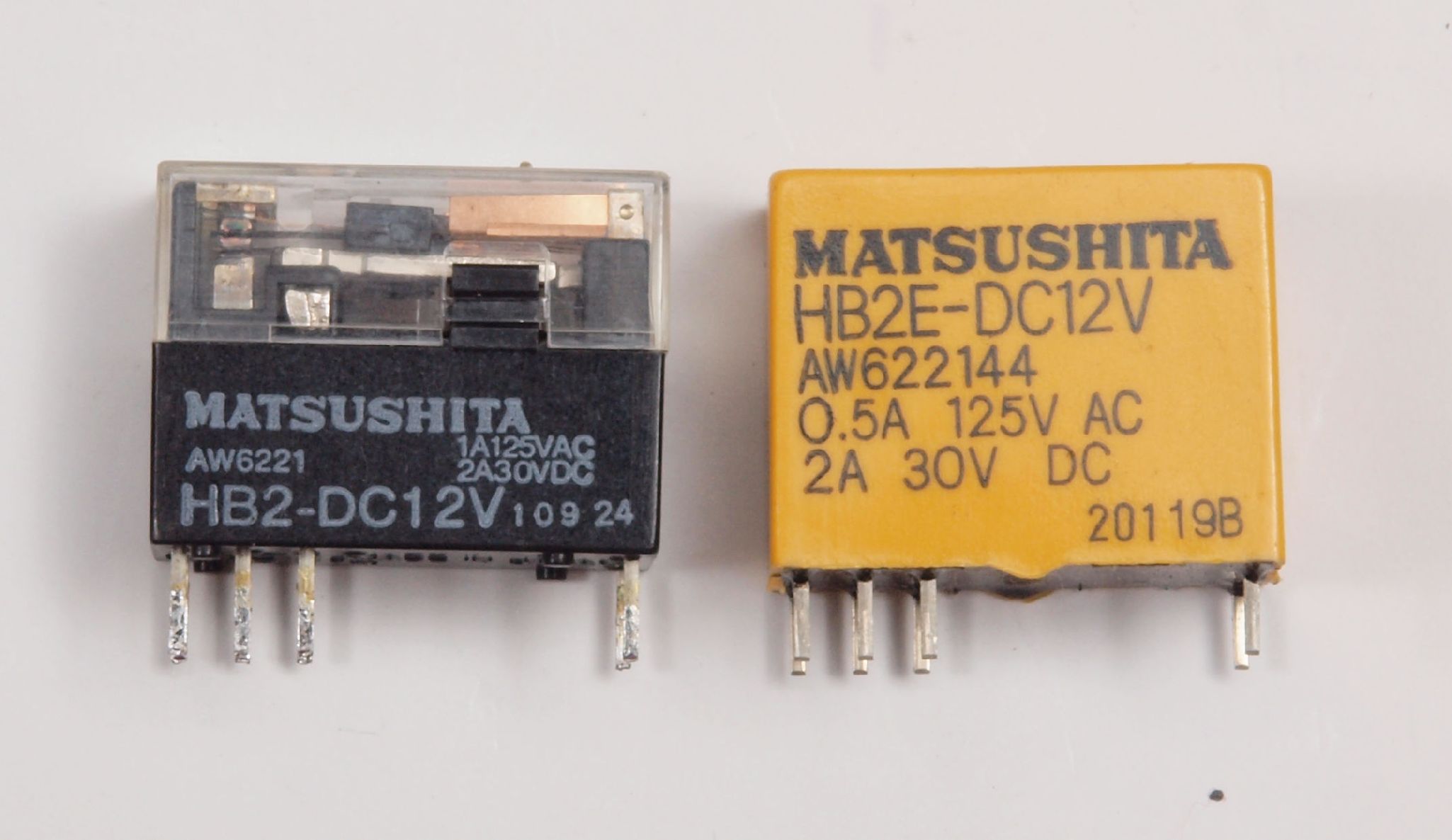

ＣＥ２．　交換部品　リレー。　左＝付いていた物、右＝交換した後発の密閉型。

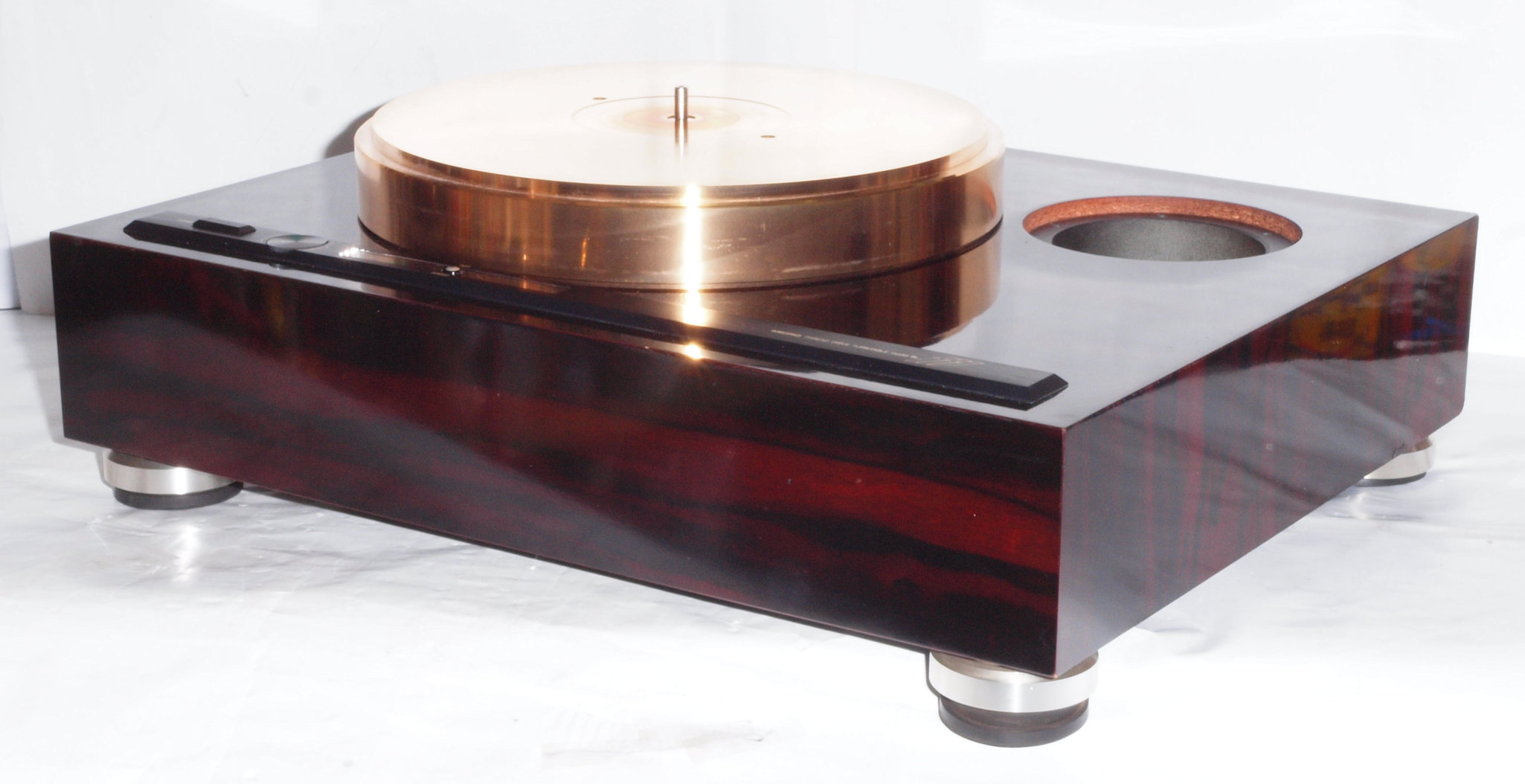

ＣＦ１．　修理前　　上から見る
ＣＦ２．　修理後　　上から見る

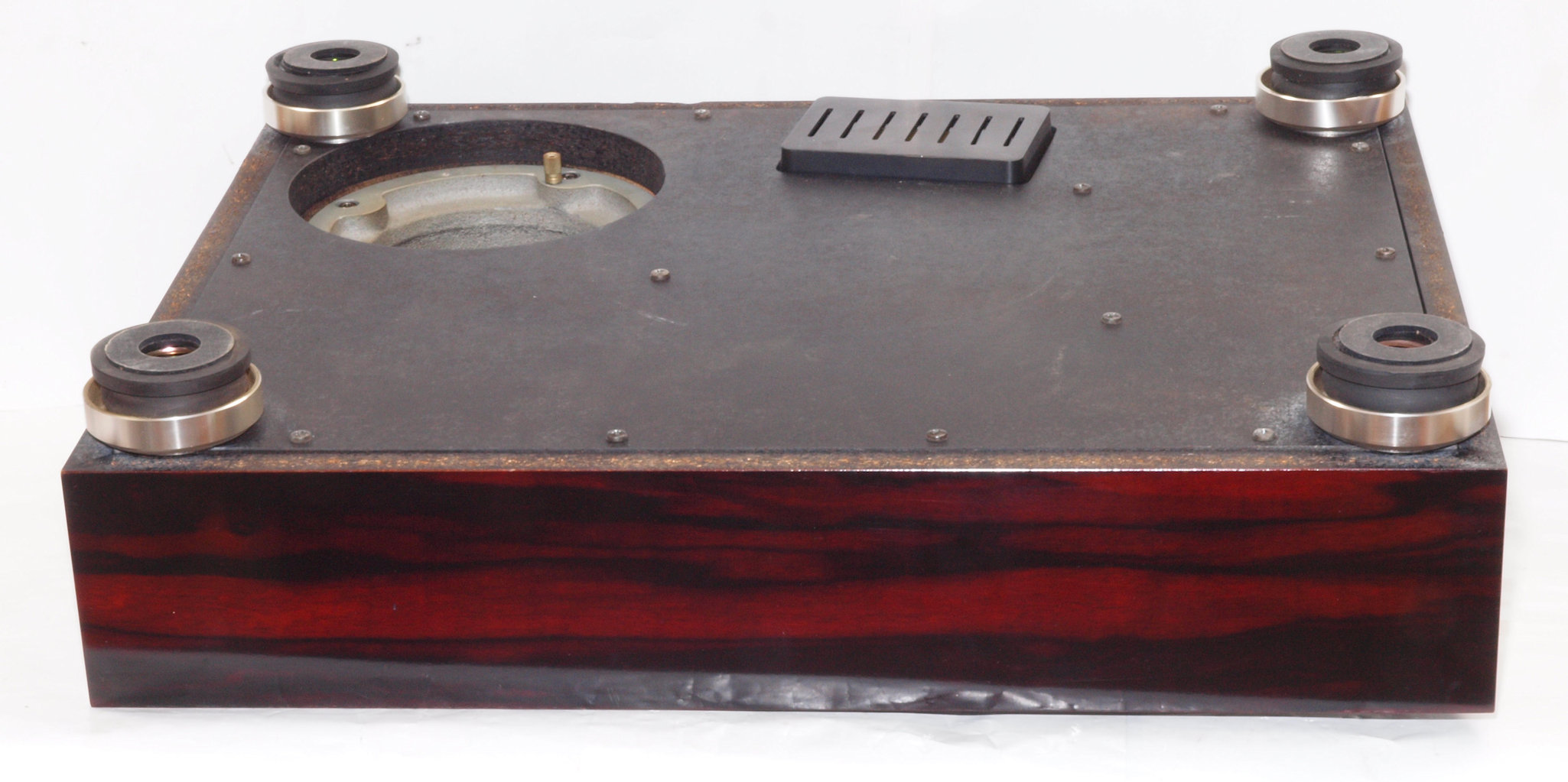

ＣＦ３．　修理前　　下から見る

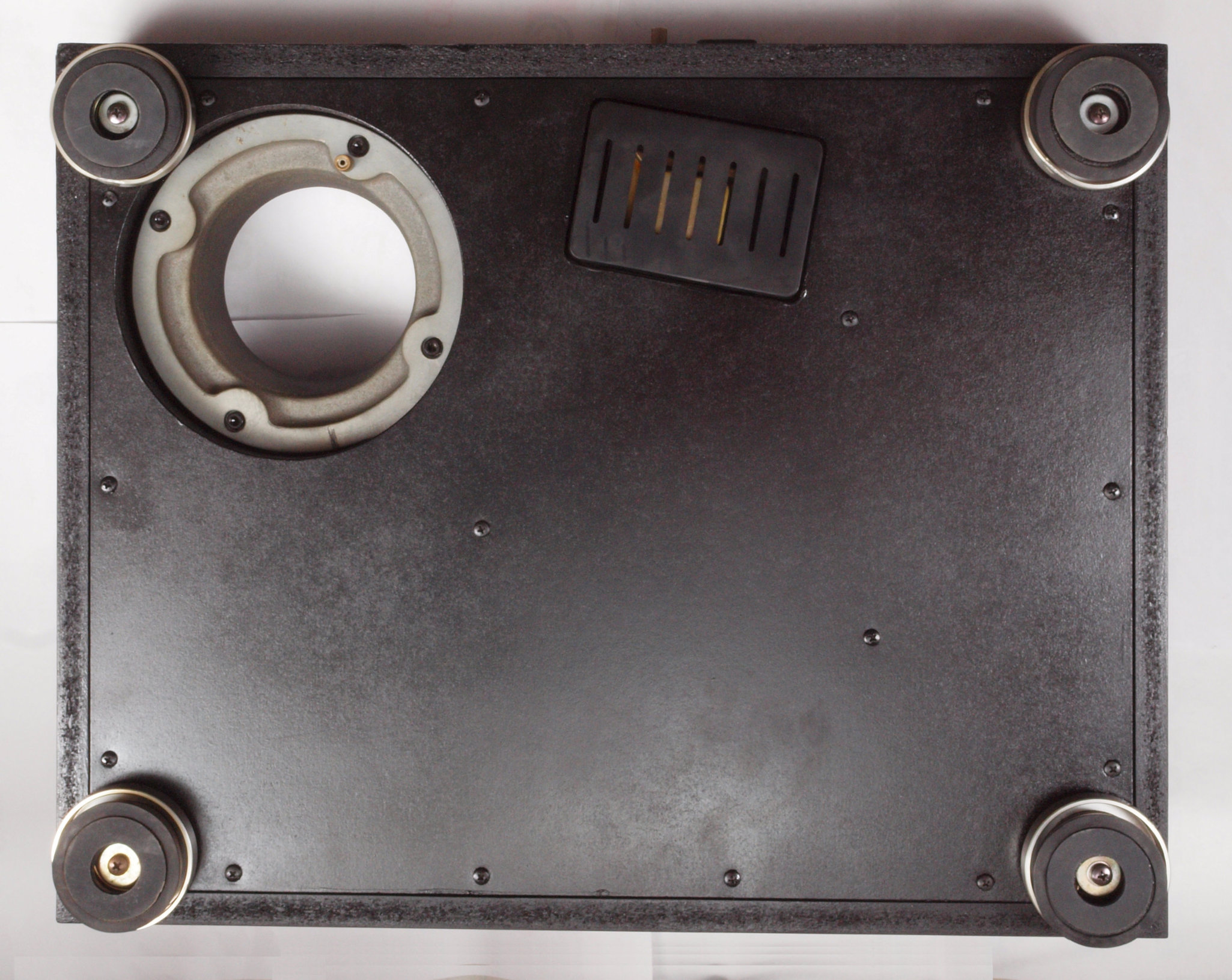

ＣＦ４．　修理後　　下から見る。

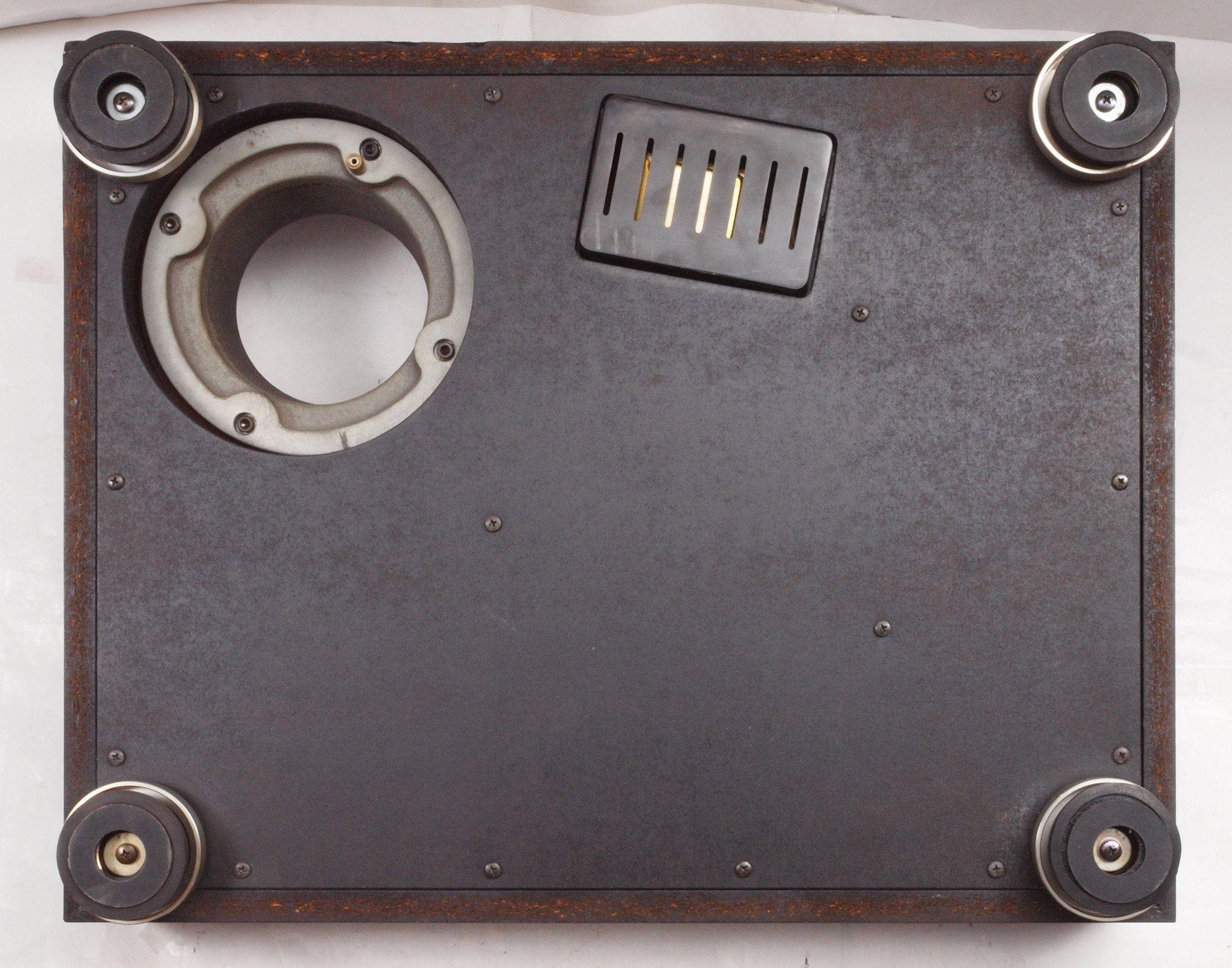

ＣＦ５．　完成、下から見る。
Ｗ．　下蓋及び本体木部　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

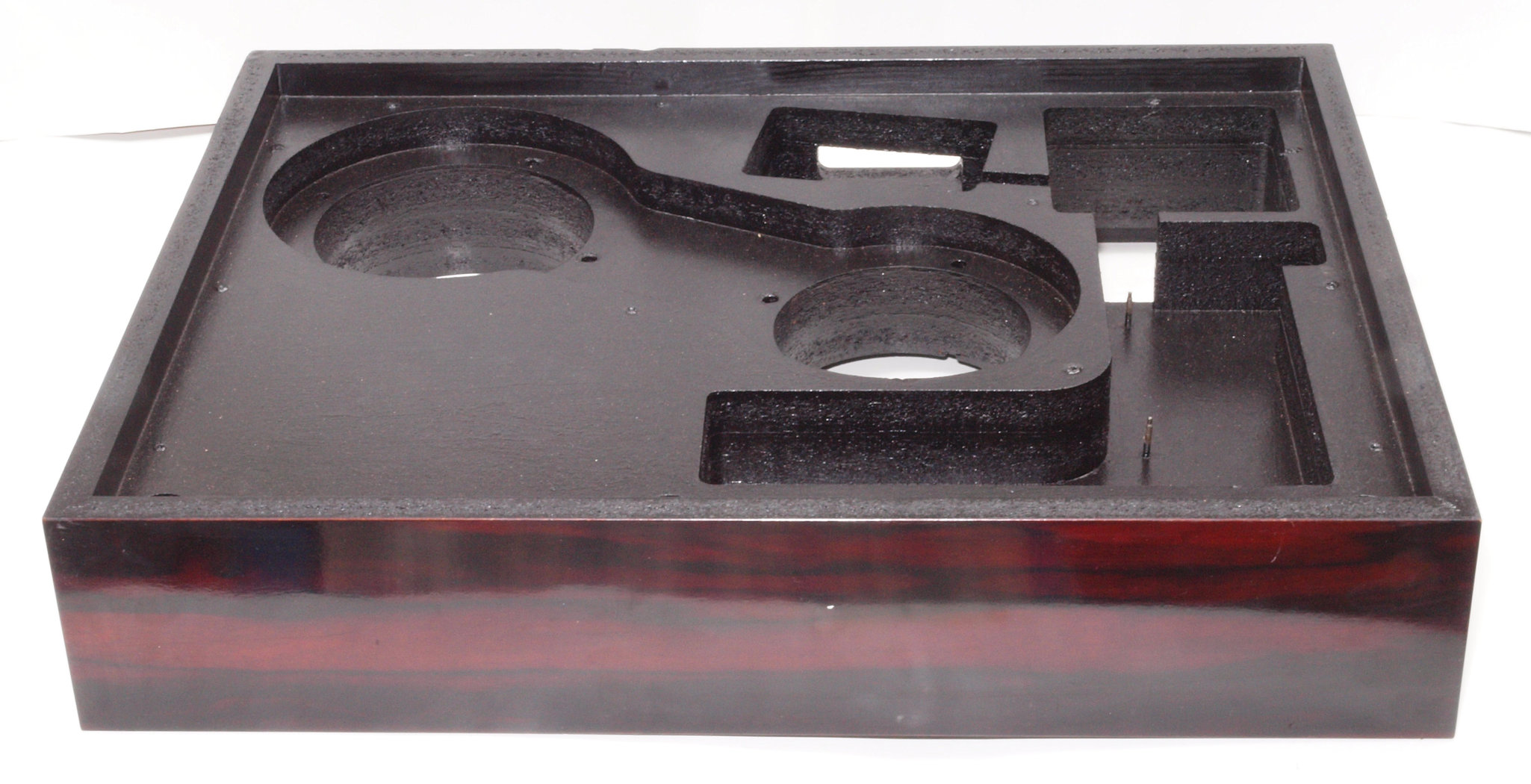

Ｗ１．　修理前　本体上から。

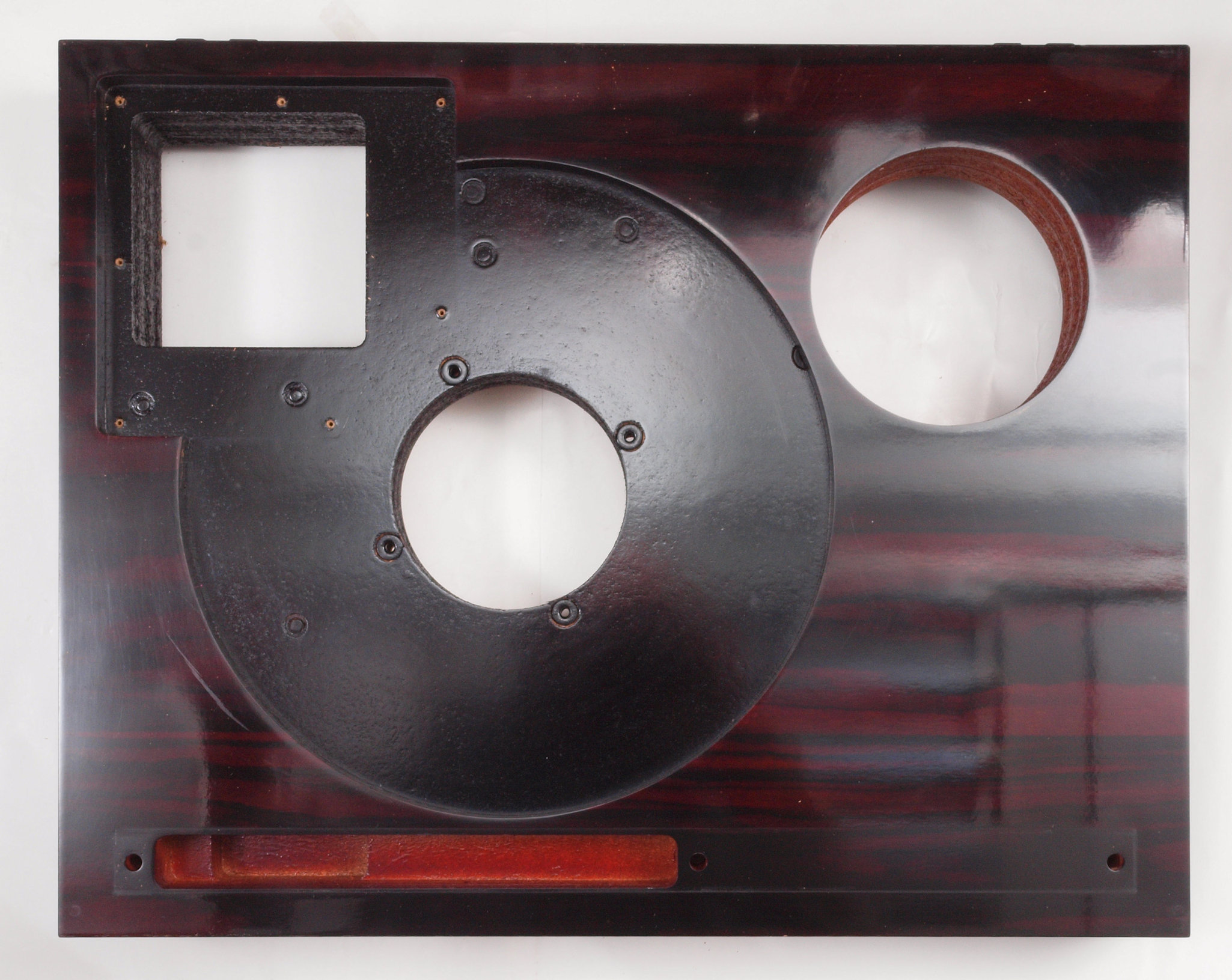

Ｗ２．　修理後　本体上から。
Ｗ３．　修理前　本体下から。
Ｗ４．　修理中　本体下から。　圧縮材にボンドを染みこませる。
Ｗ５．　修理後　本体下から。　更にペンキを塗る。

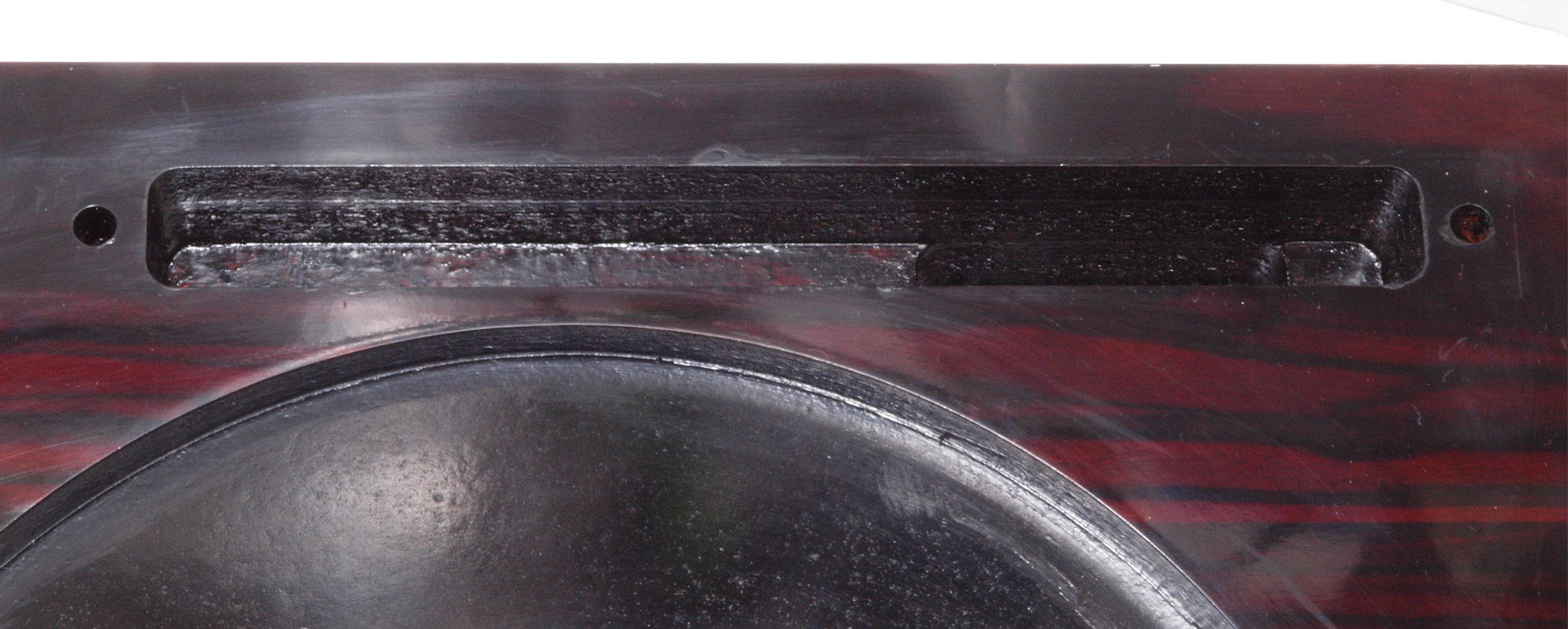

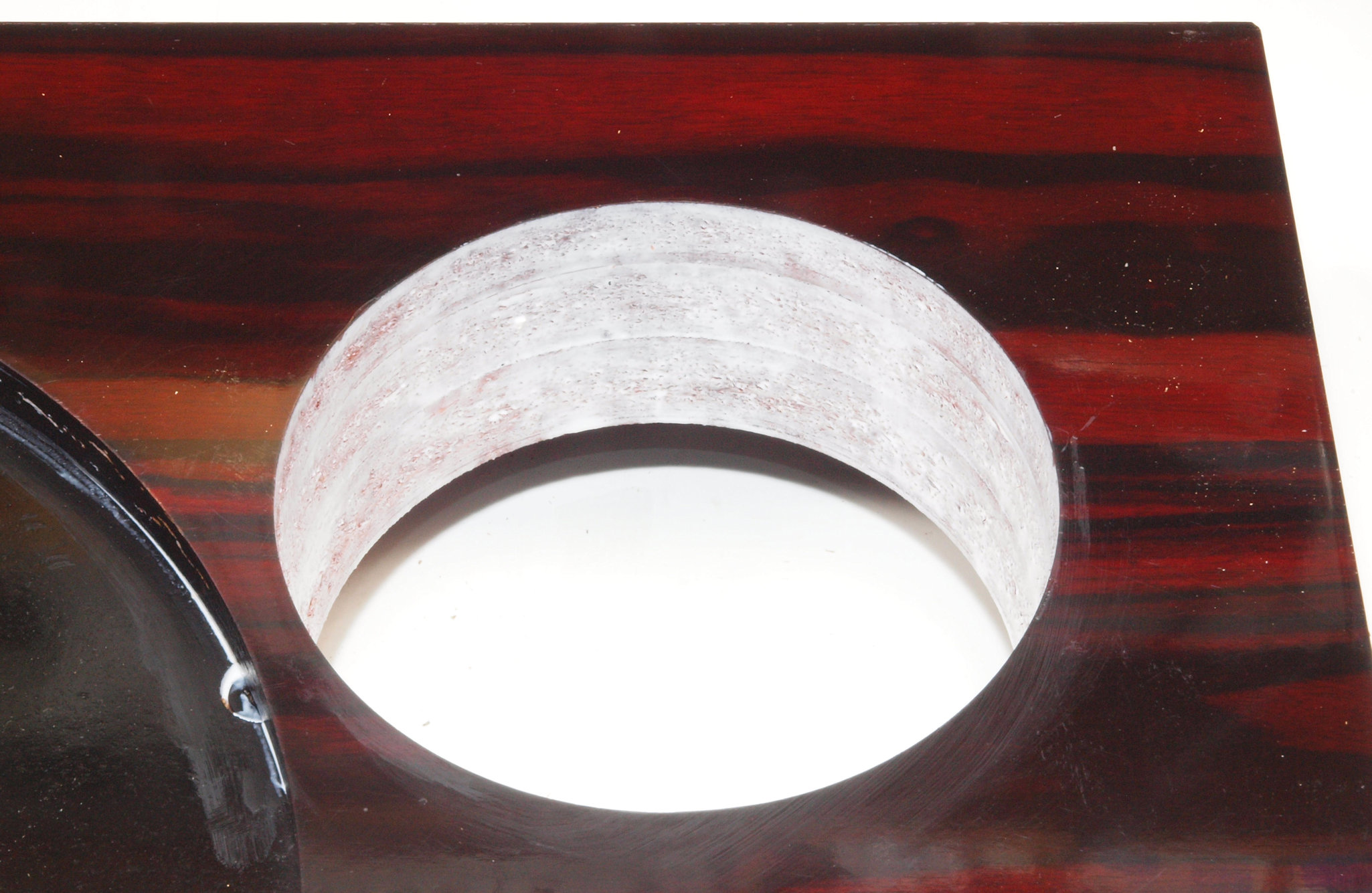

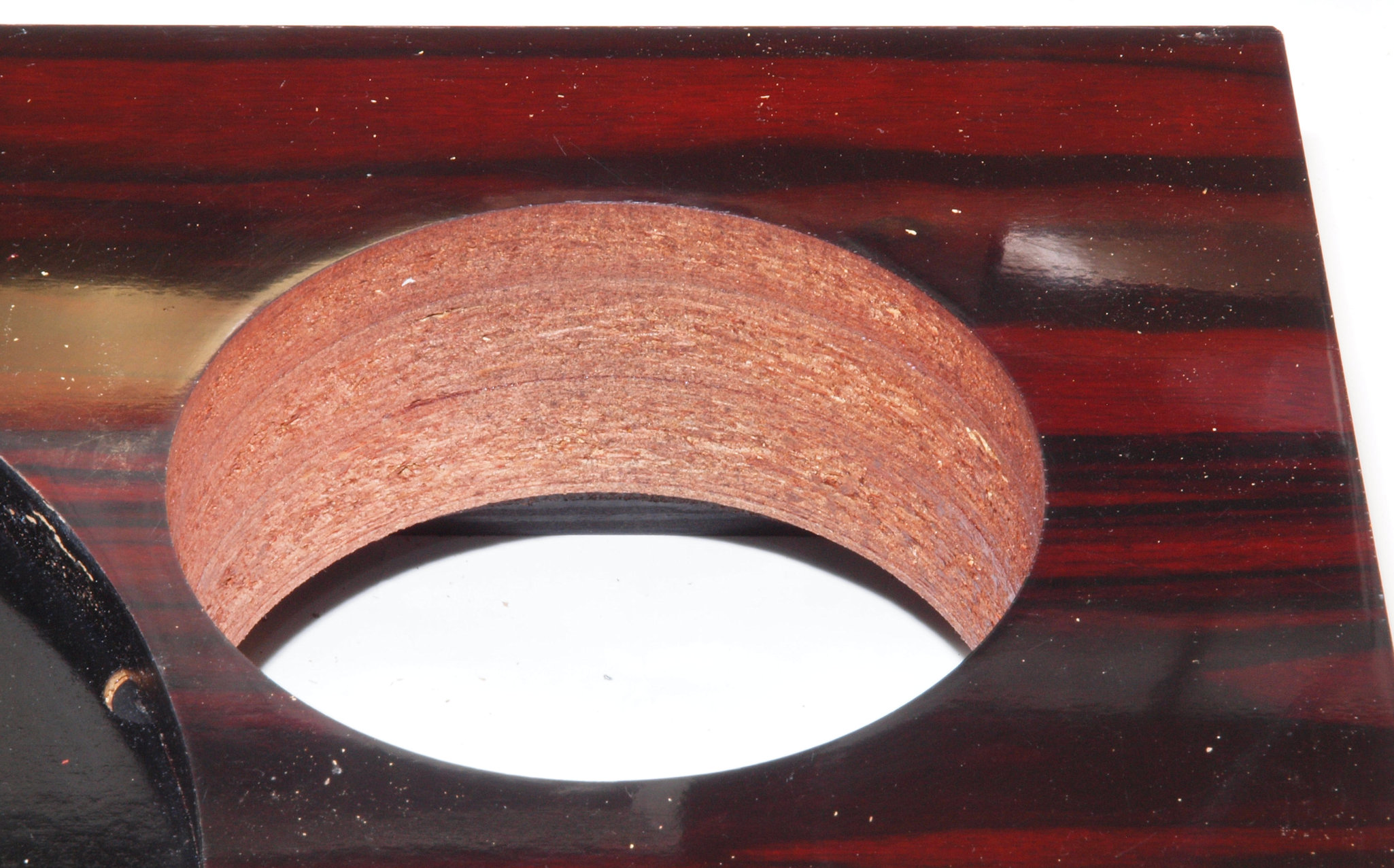

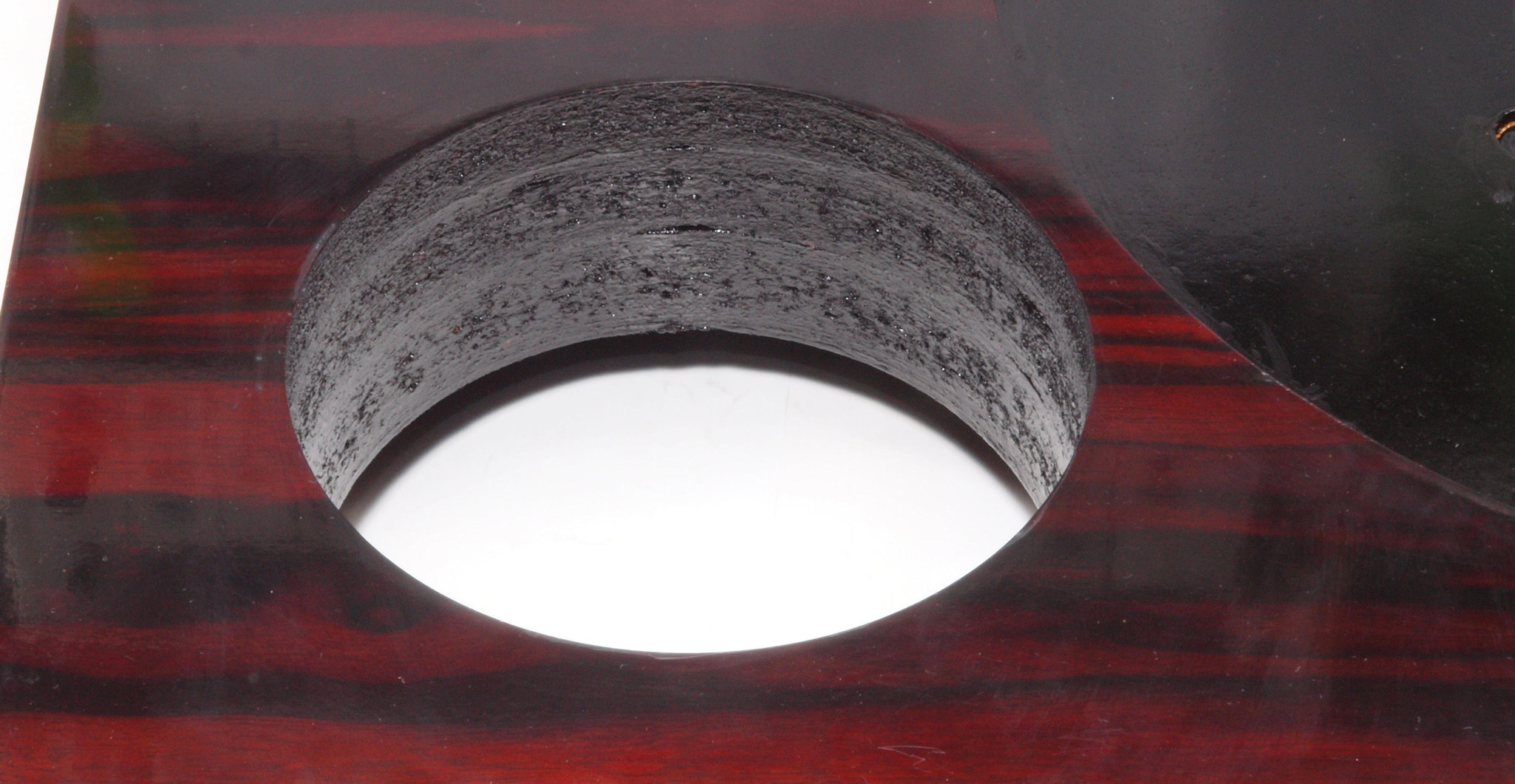

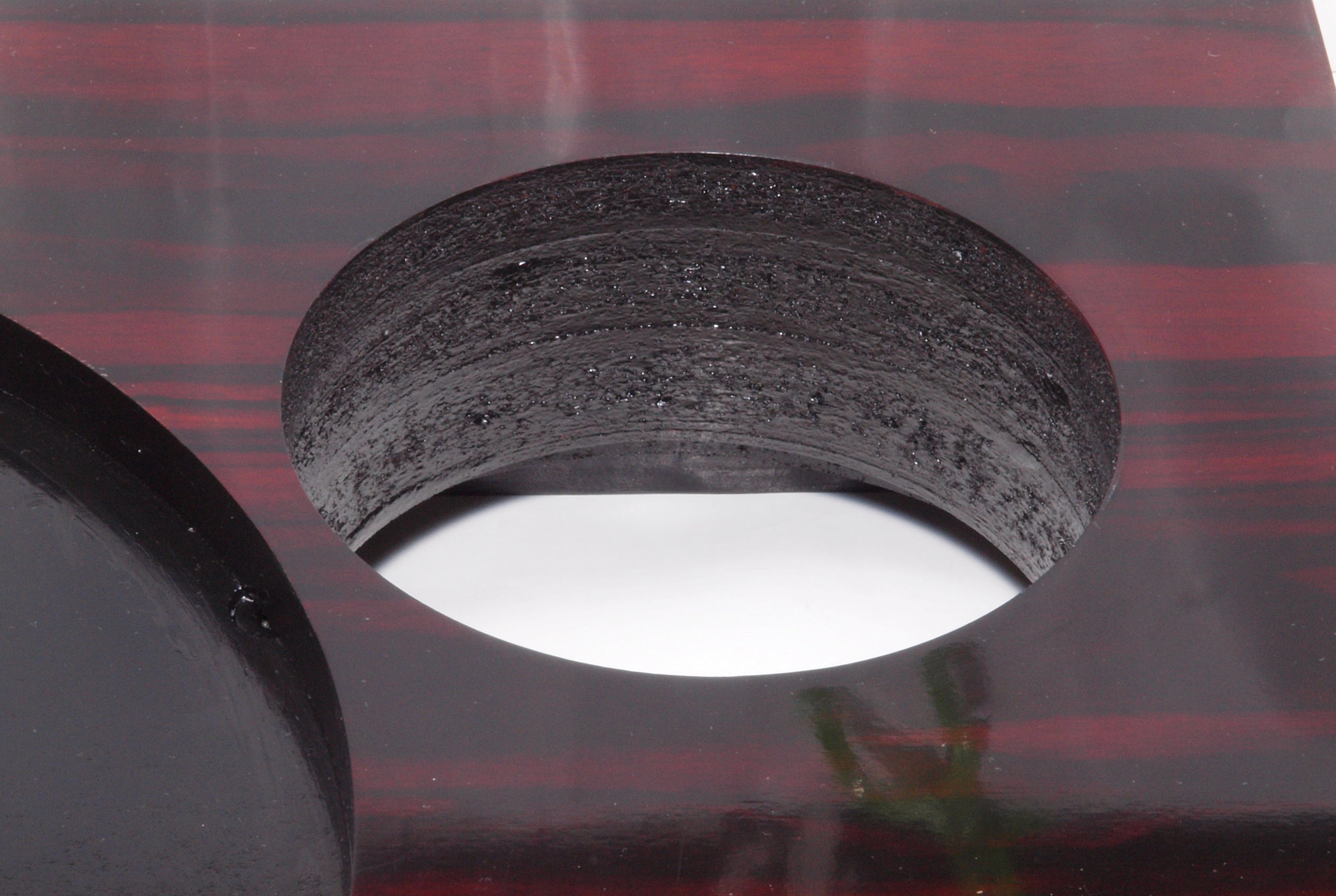

Ｗ１１．　修理前　アーム取り付け穴。
Ｗ１２．　修理中　アーム取り付け穴。　圧縮材にボンドを染みこませる。
Ｗ１３．　修理後　アーム取り付け穴。　更にペンキを塗る。
Ｗ１４．　修理後　アーム取り付け穴、反対側。
Ｗ１５．　修理中　アーム取り付け穴、反対側。　圧縮材にボンドを染みこませる。
Ｗ１６．　修理後　アーム取り付け穴、反対側。　更にペンキを塗る。

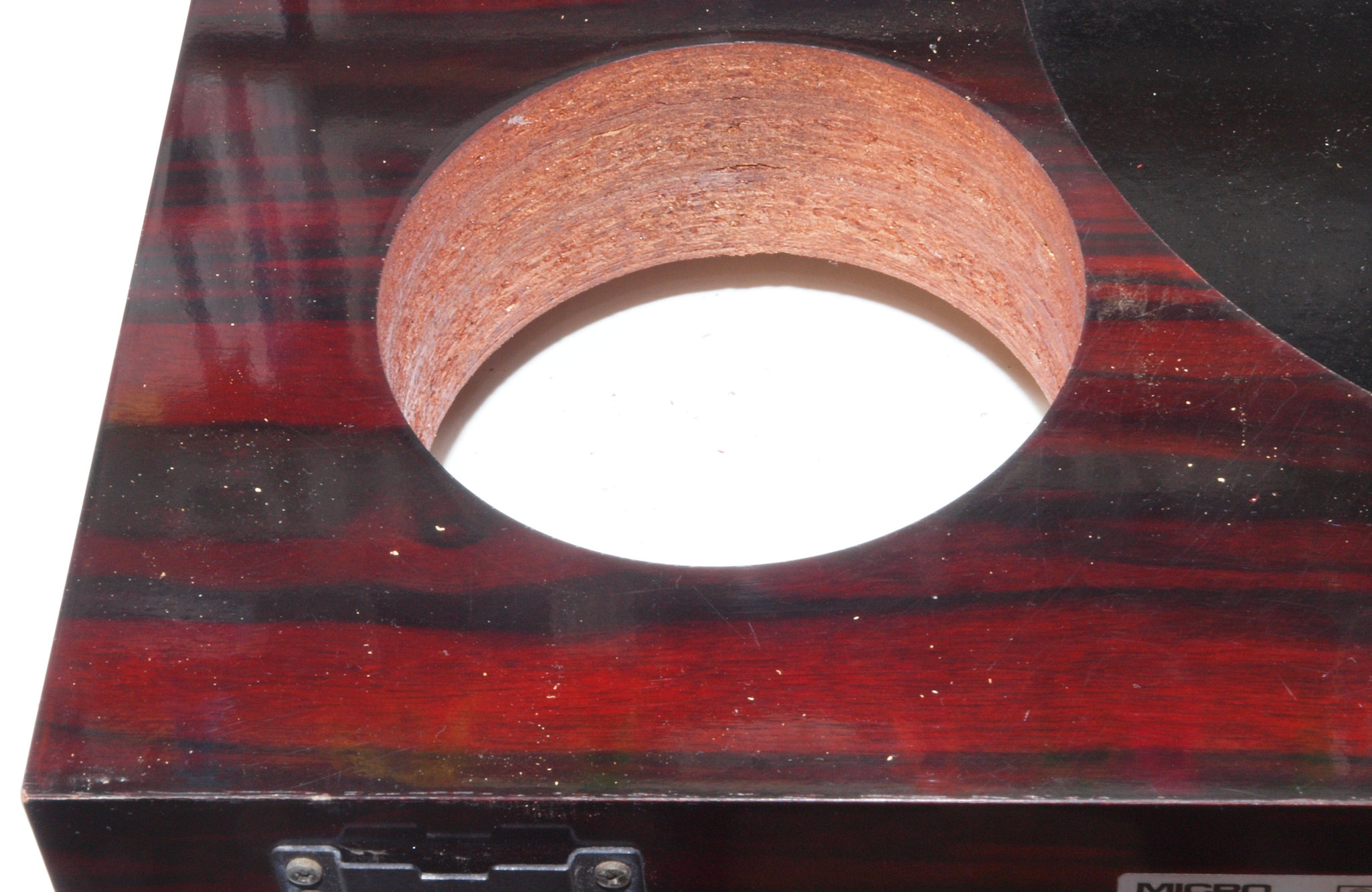

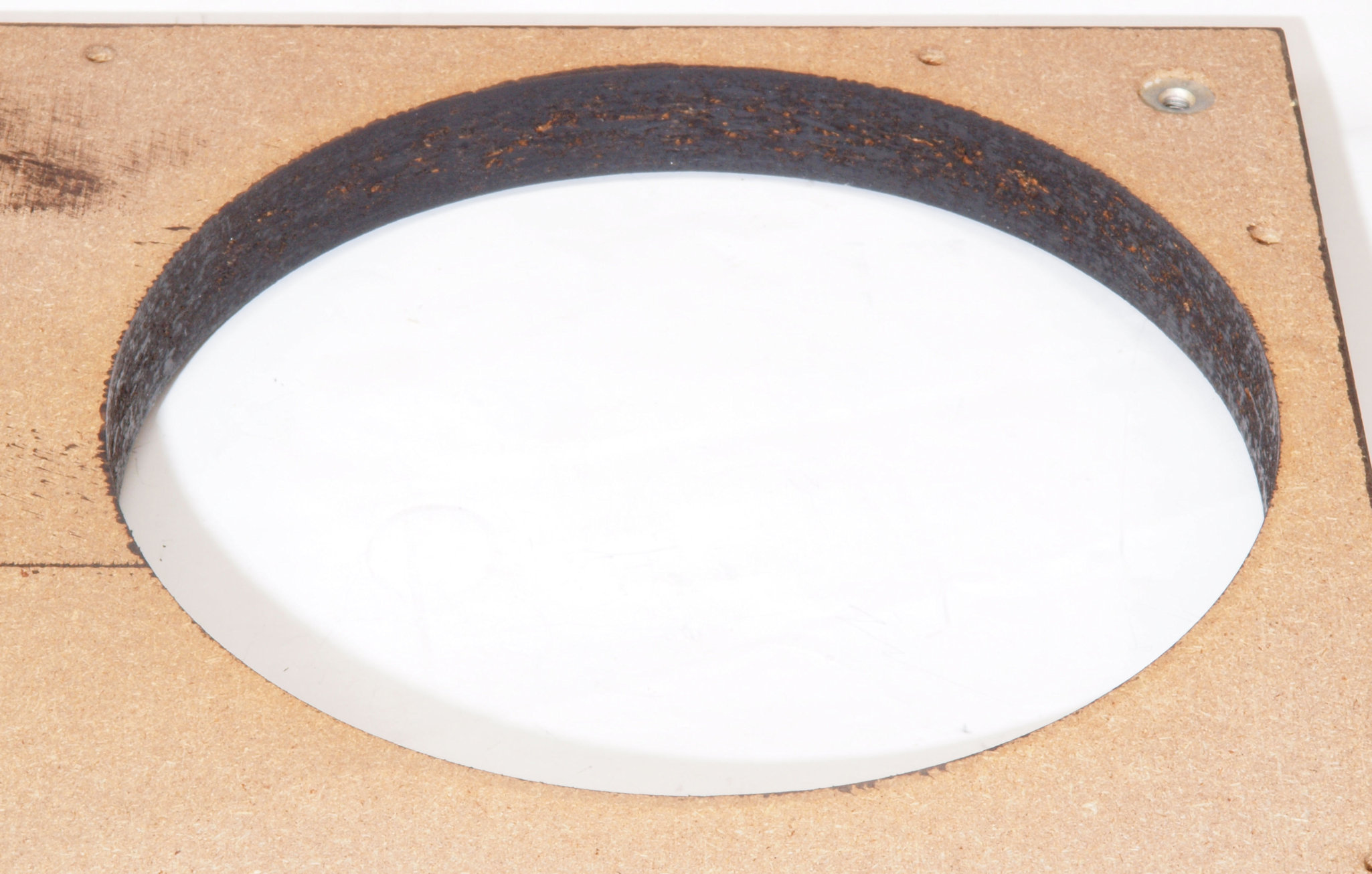

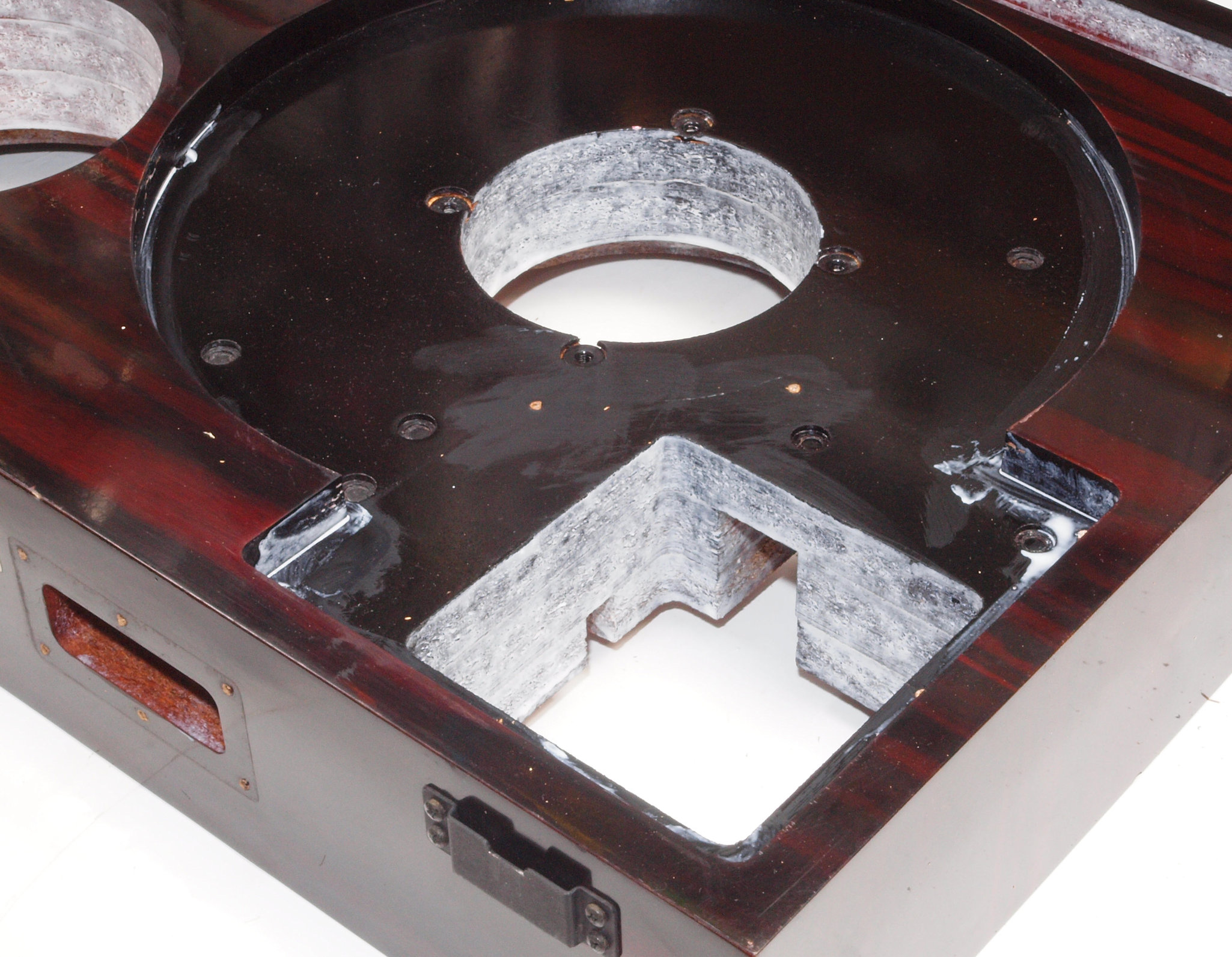

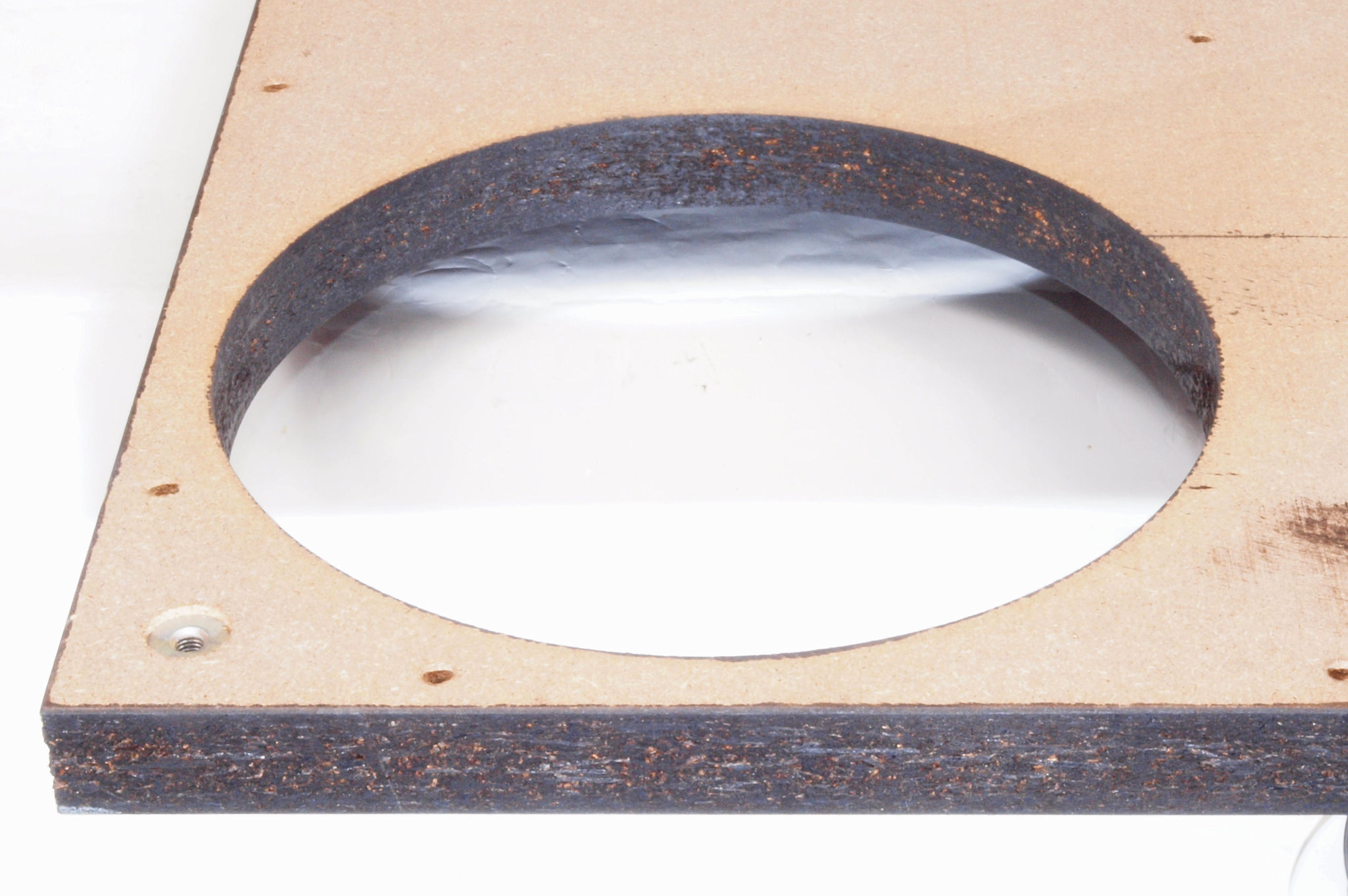

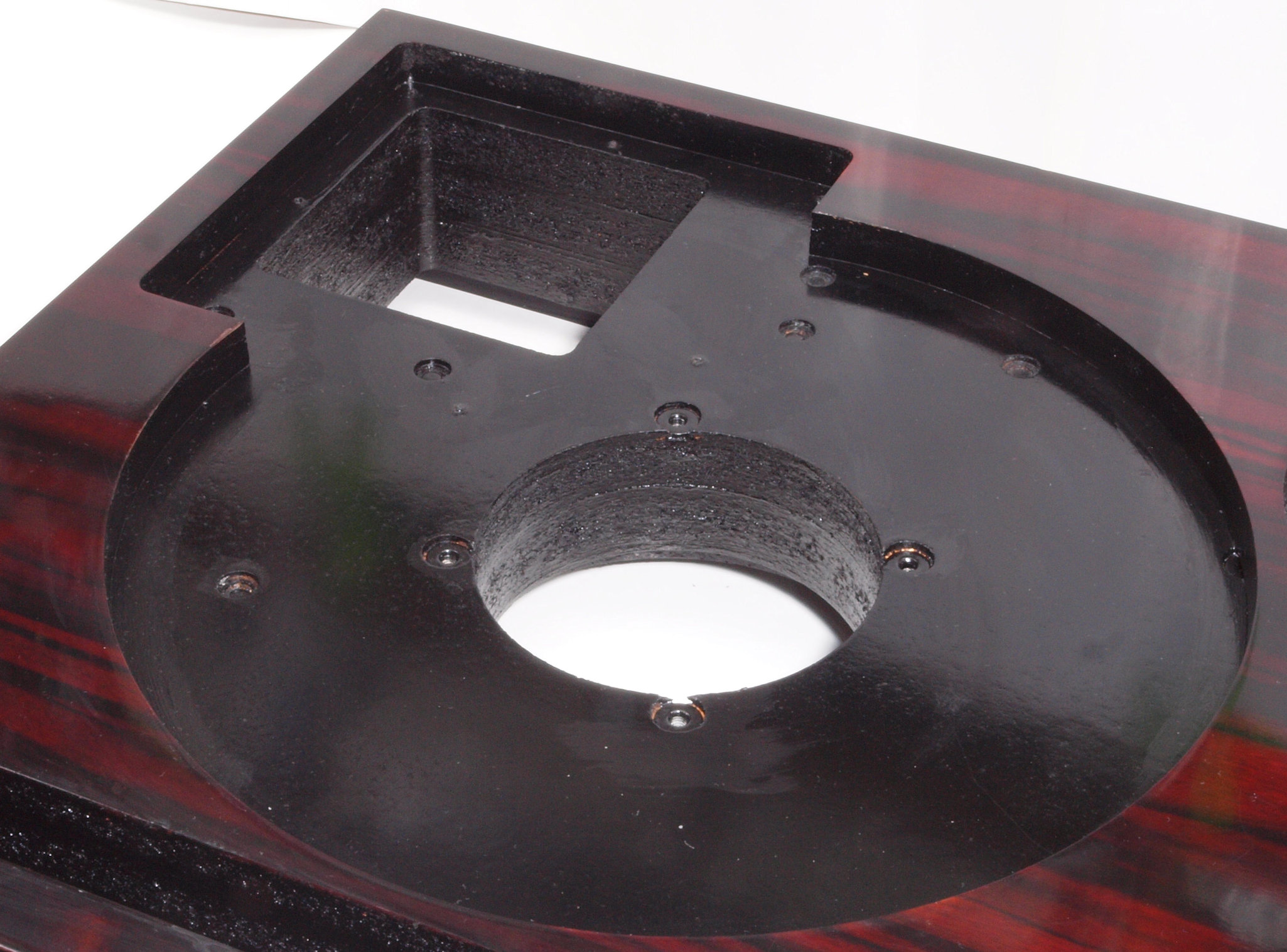

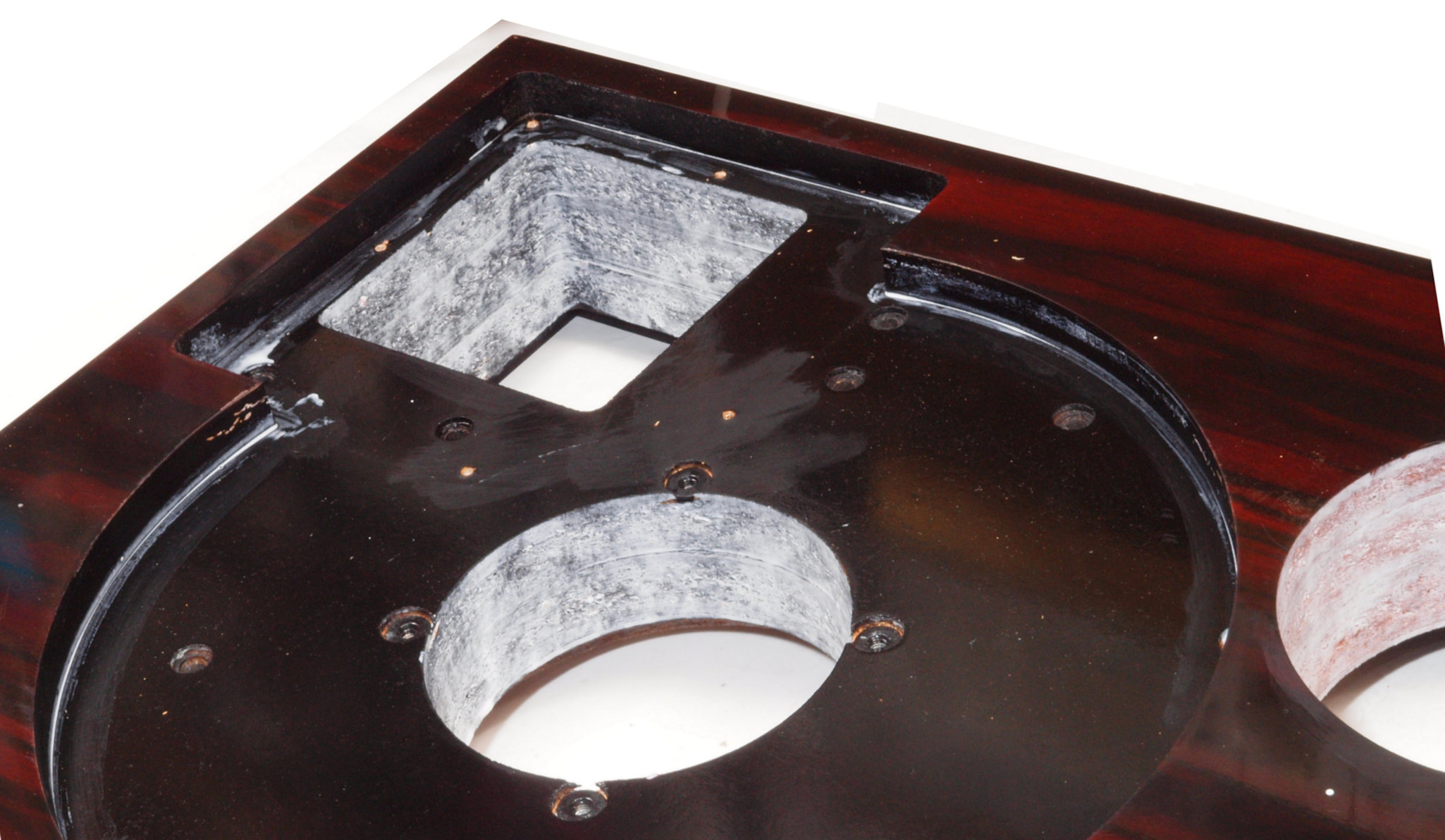

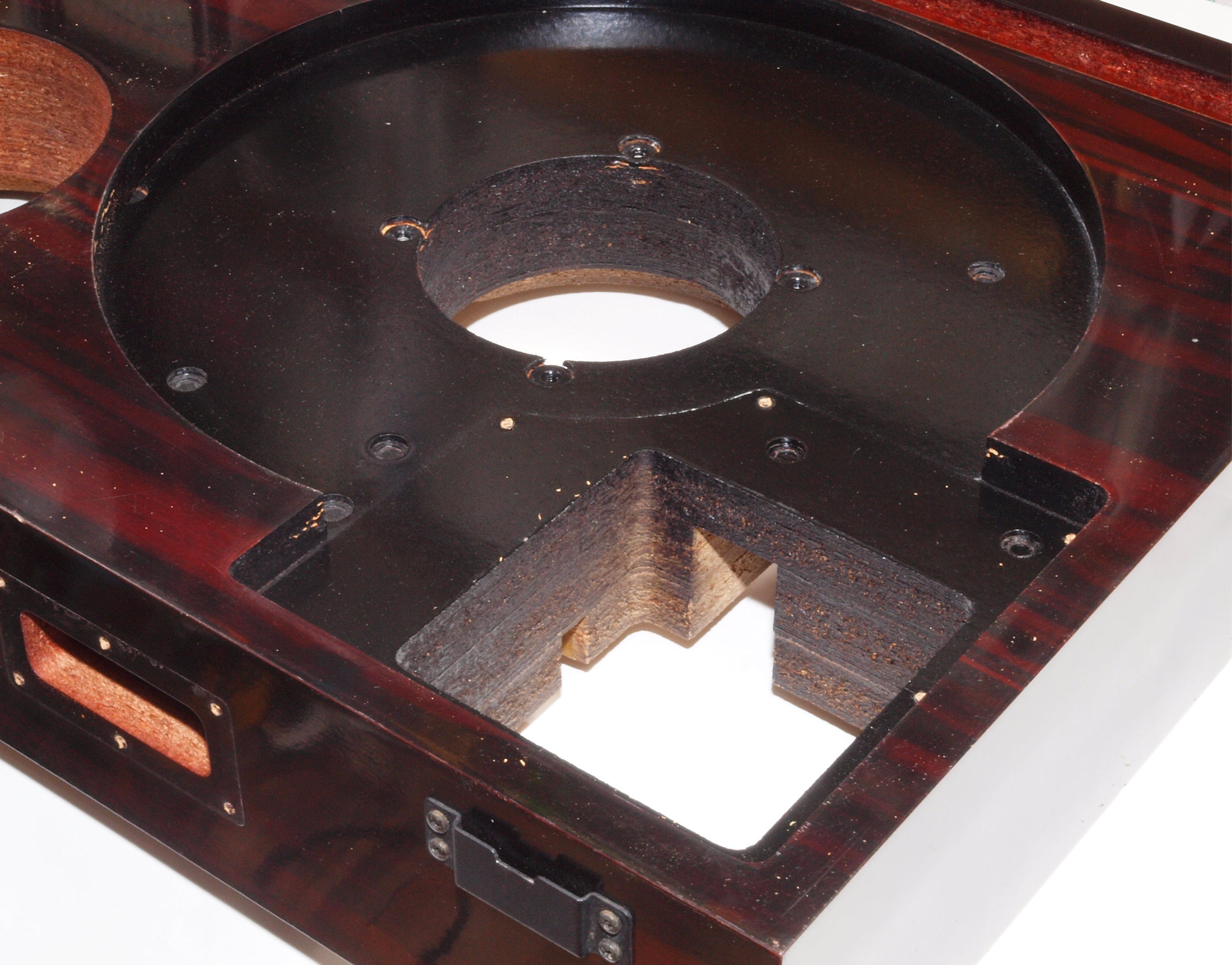

Ｗ２１．　修理前　モーター取付穴、タンテーブル軸受取付穴。

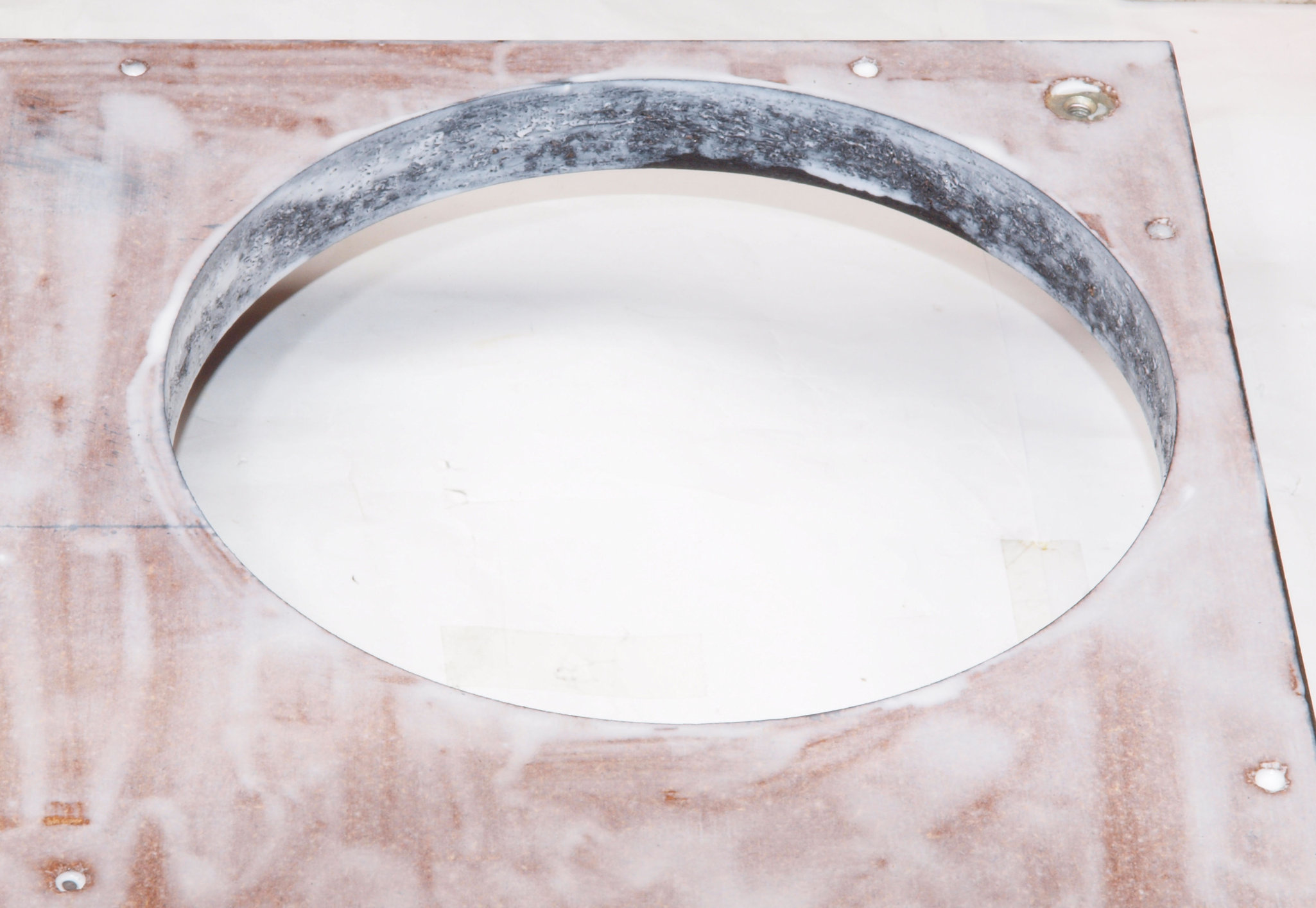

Ｗ２２．　修理中　モーター取付穴、タンテーブル軸受取付穴。　圧縮材にボンドを染みこませる。

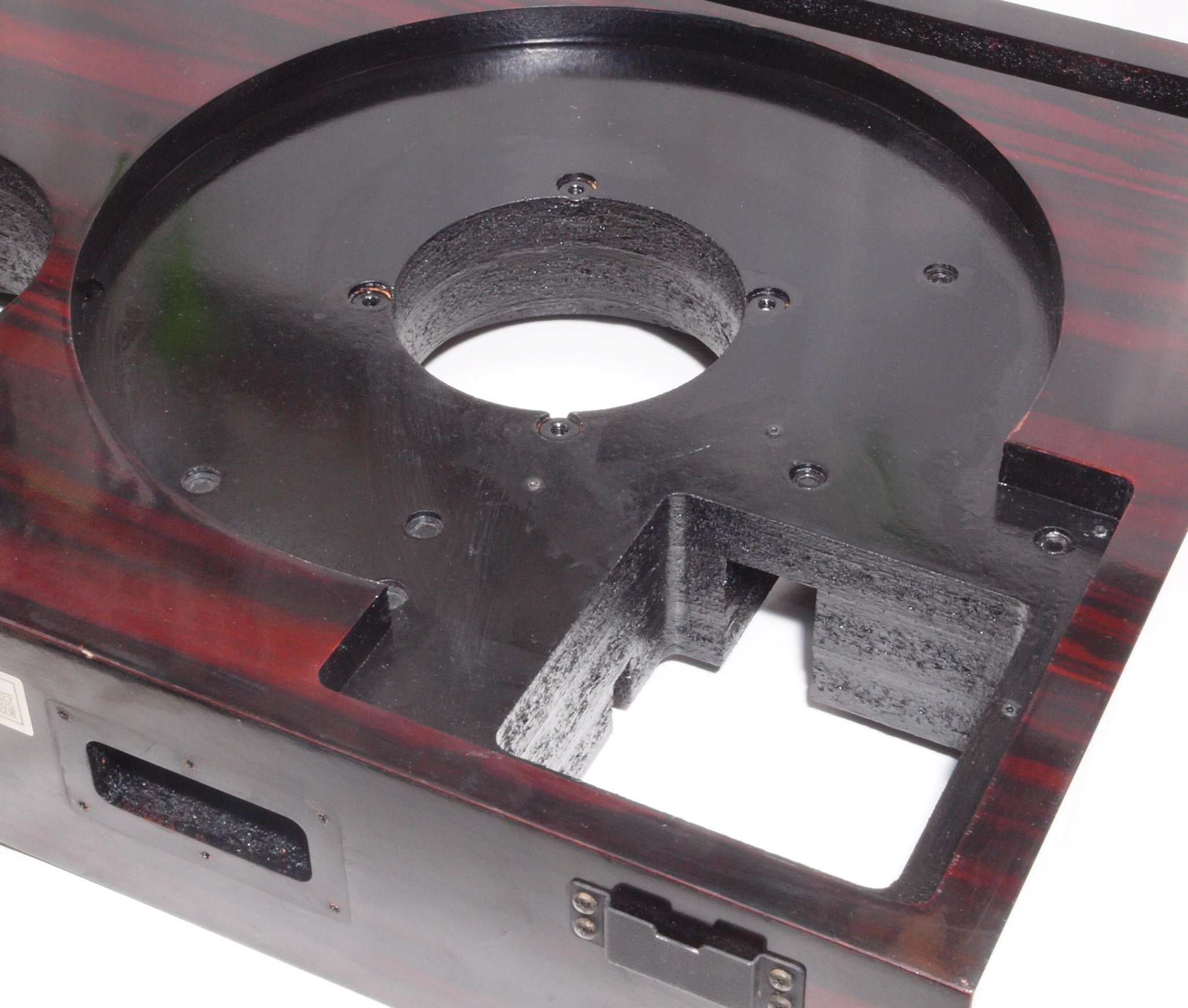

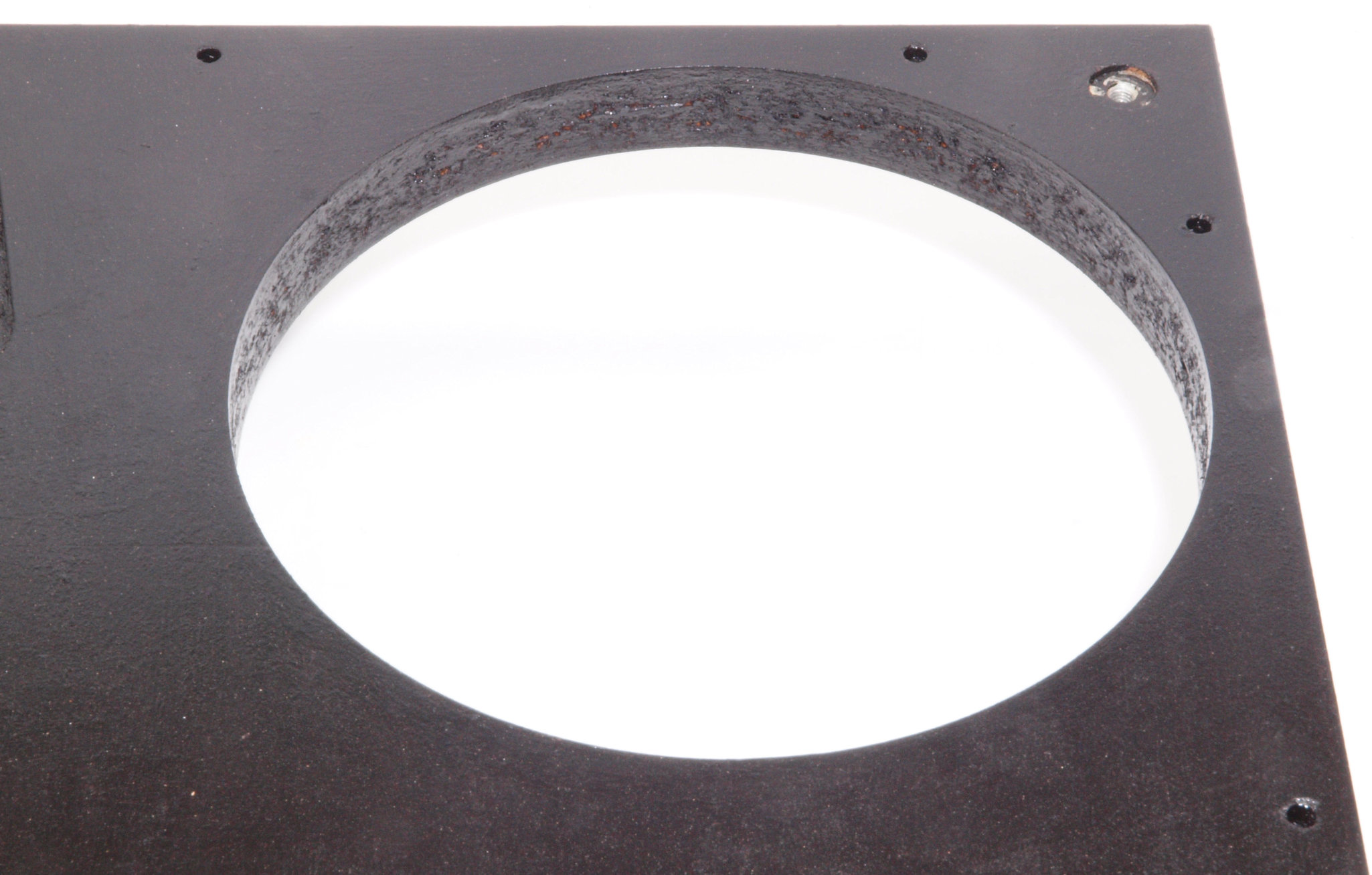

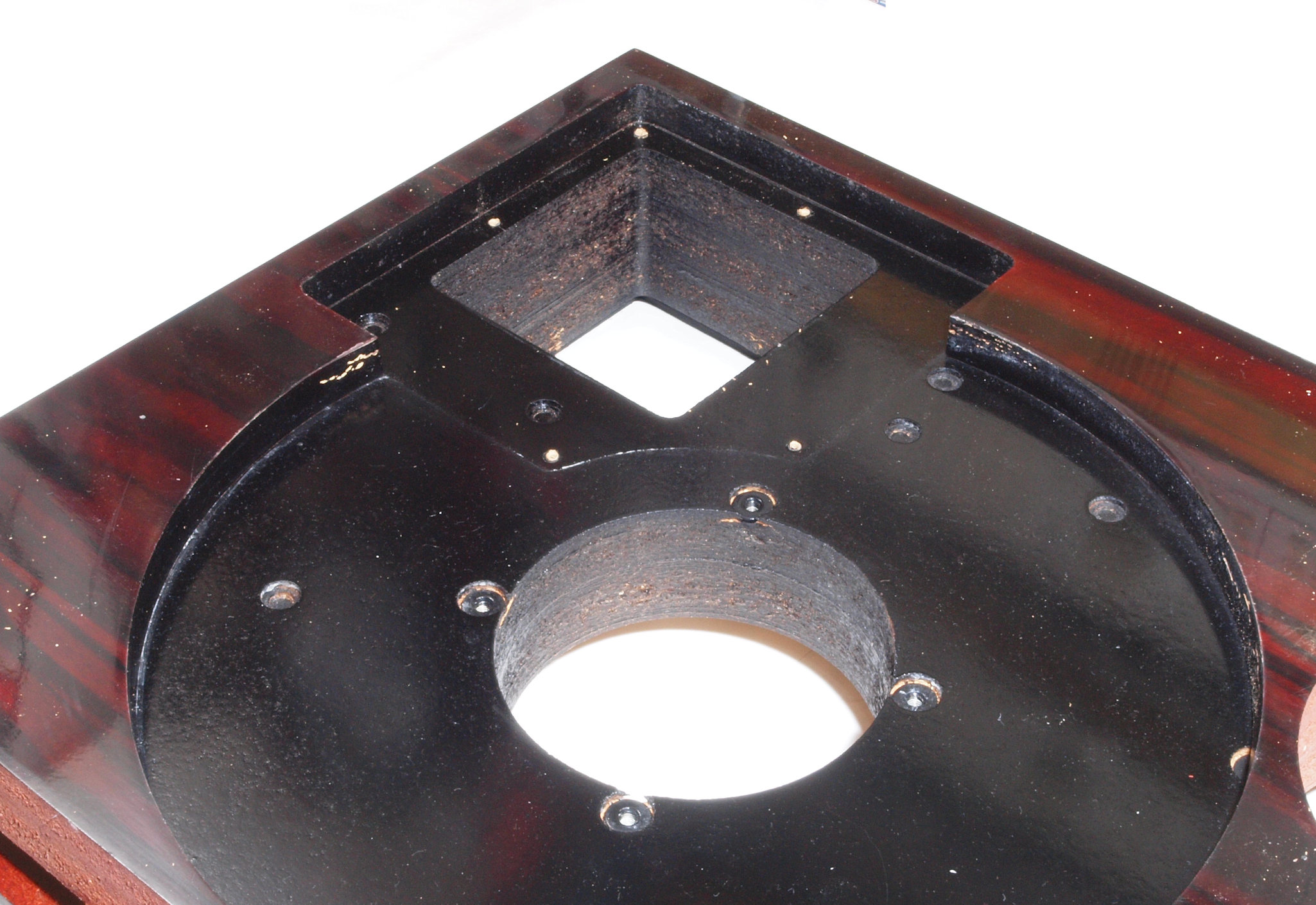

Ｗ２３．　修理後　モーター取付穴、タンテーブル軸受取付穴。　更にペンキを塗る。
Ｗ２４．　修理前　モーター取付穴、タンテーブル軸受取付穴、反対側。
Ｗ２５．　修理中　モーター取付穴、タンテーブル軸受取付穴、反対側。　圧縮材にボンドを染みこませる。
Ｗ２６．　修理後　モーター取付穴、タンテーブル軸受取付穴、反対側。　更にペンキを塗る。

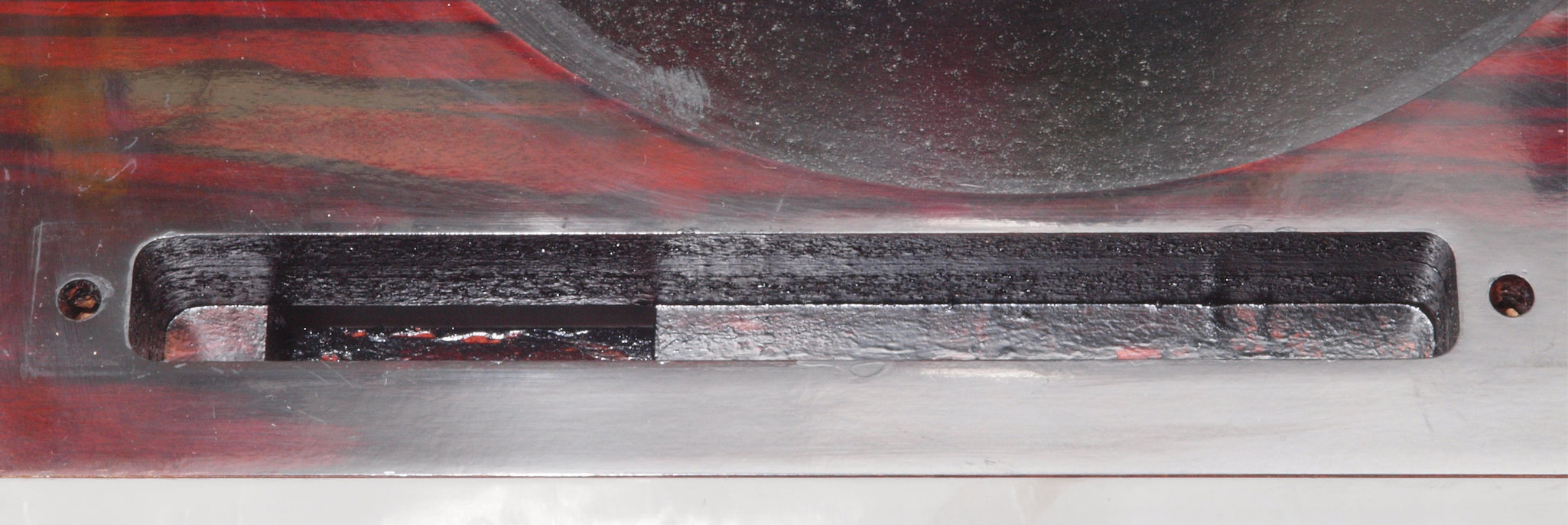

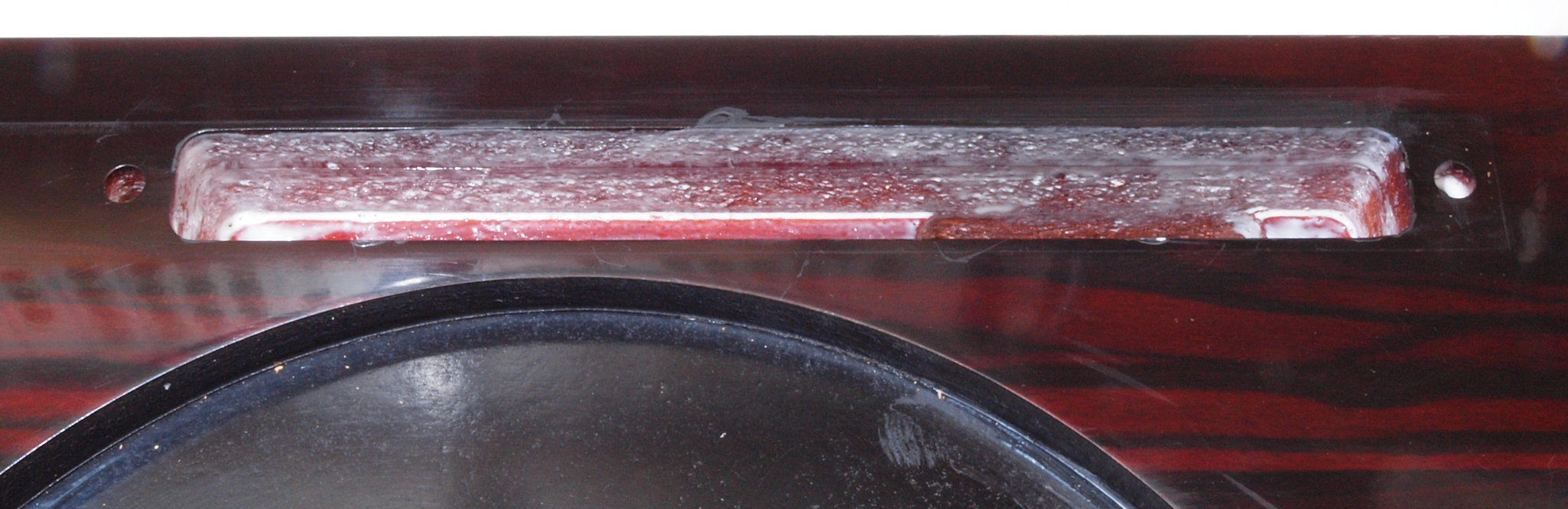

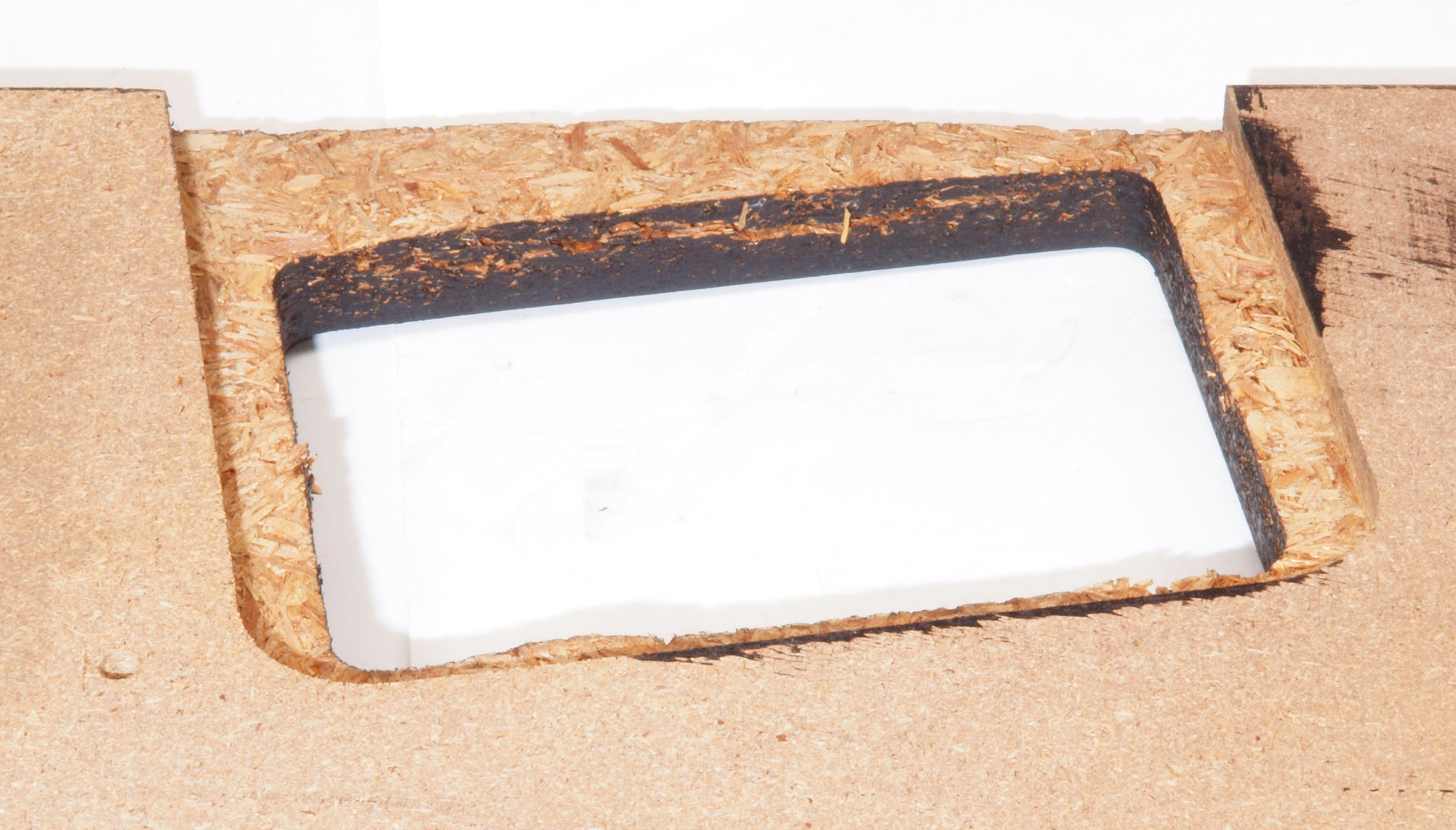

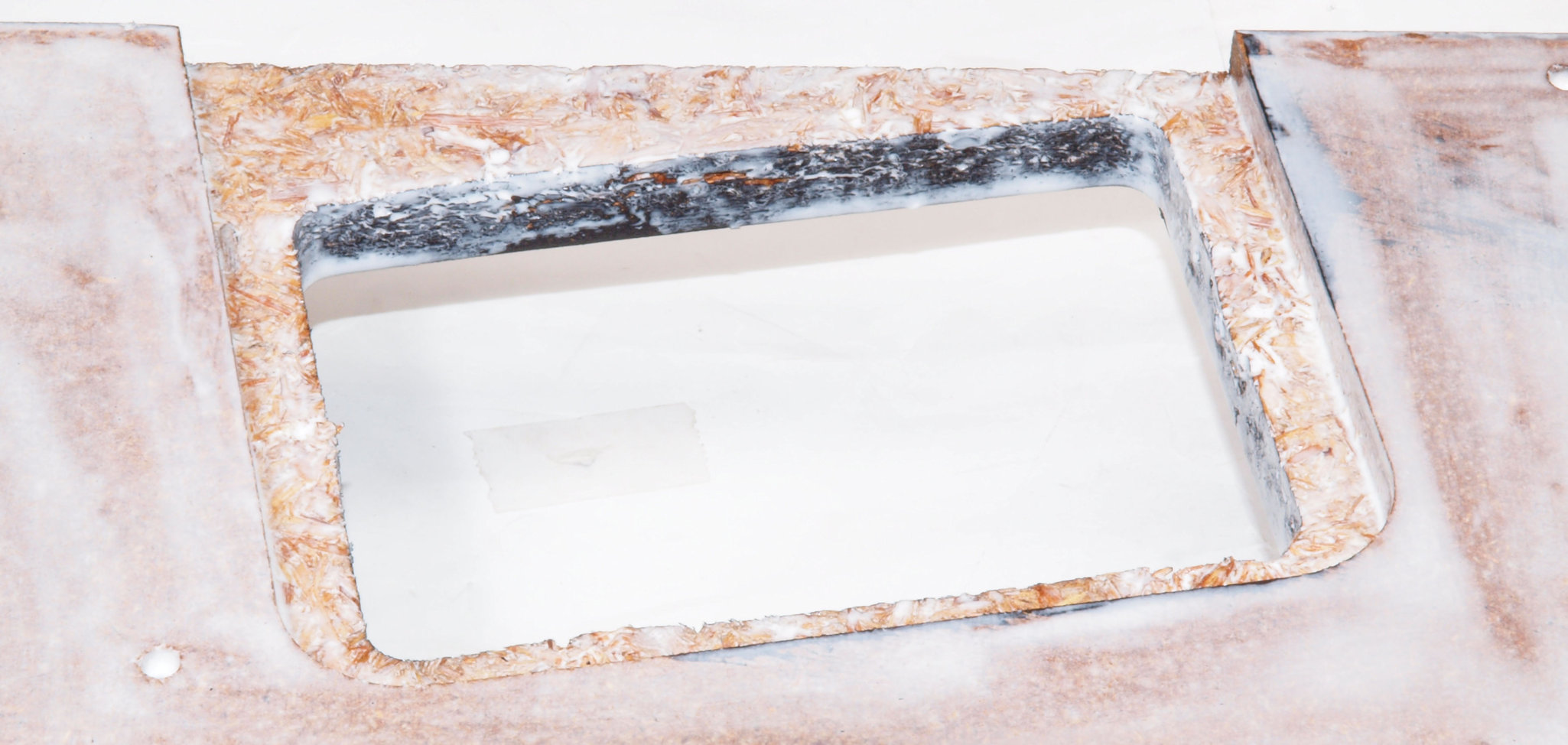

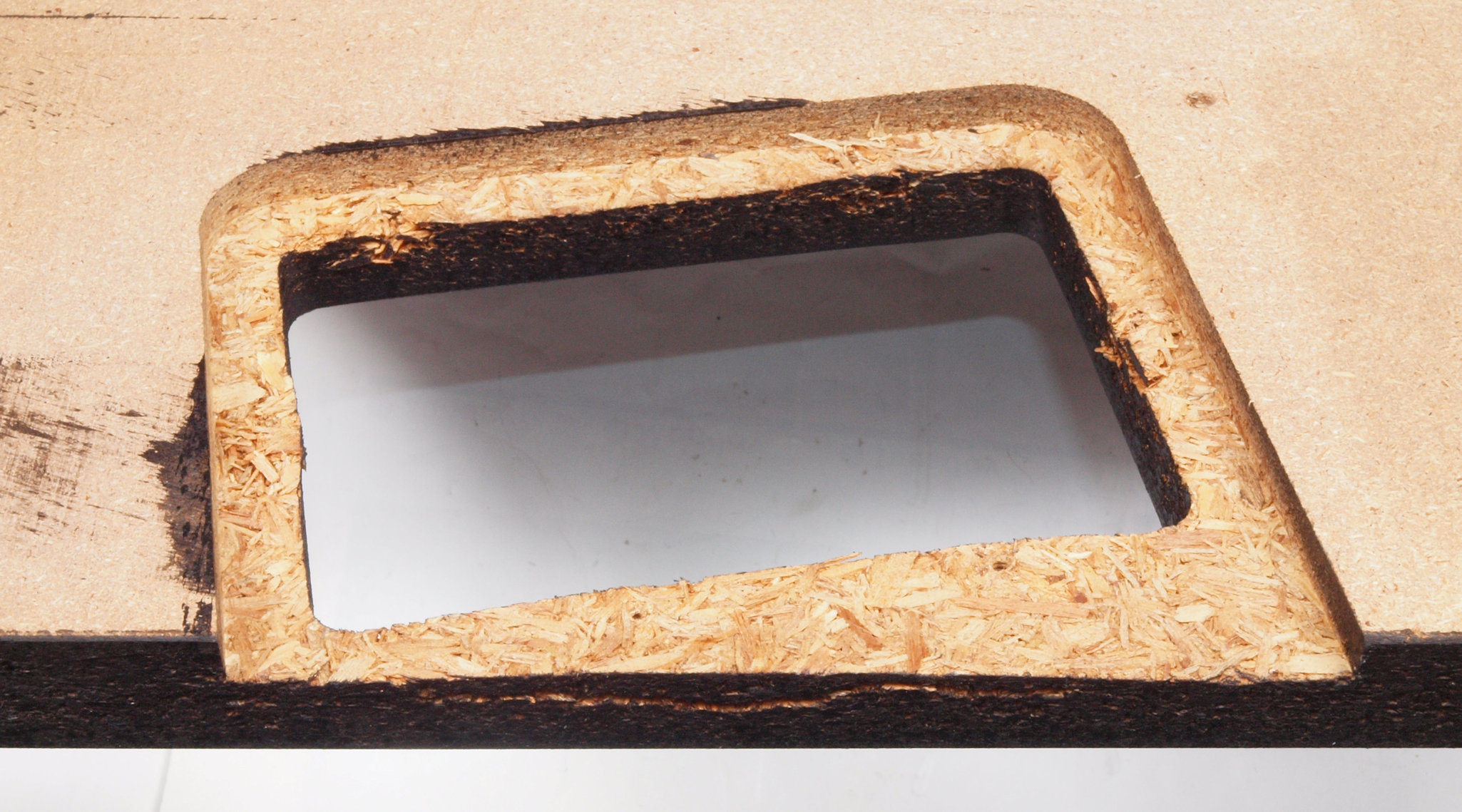

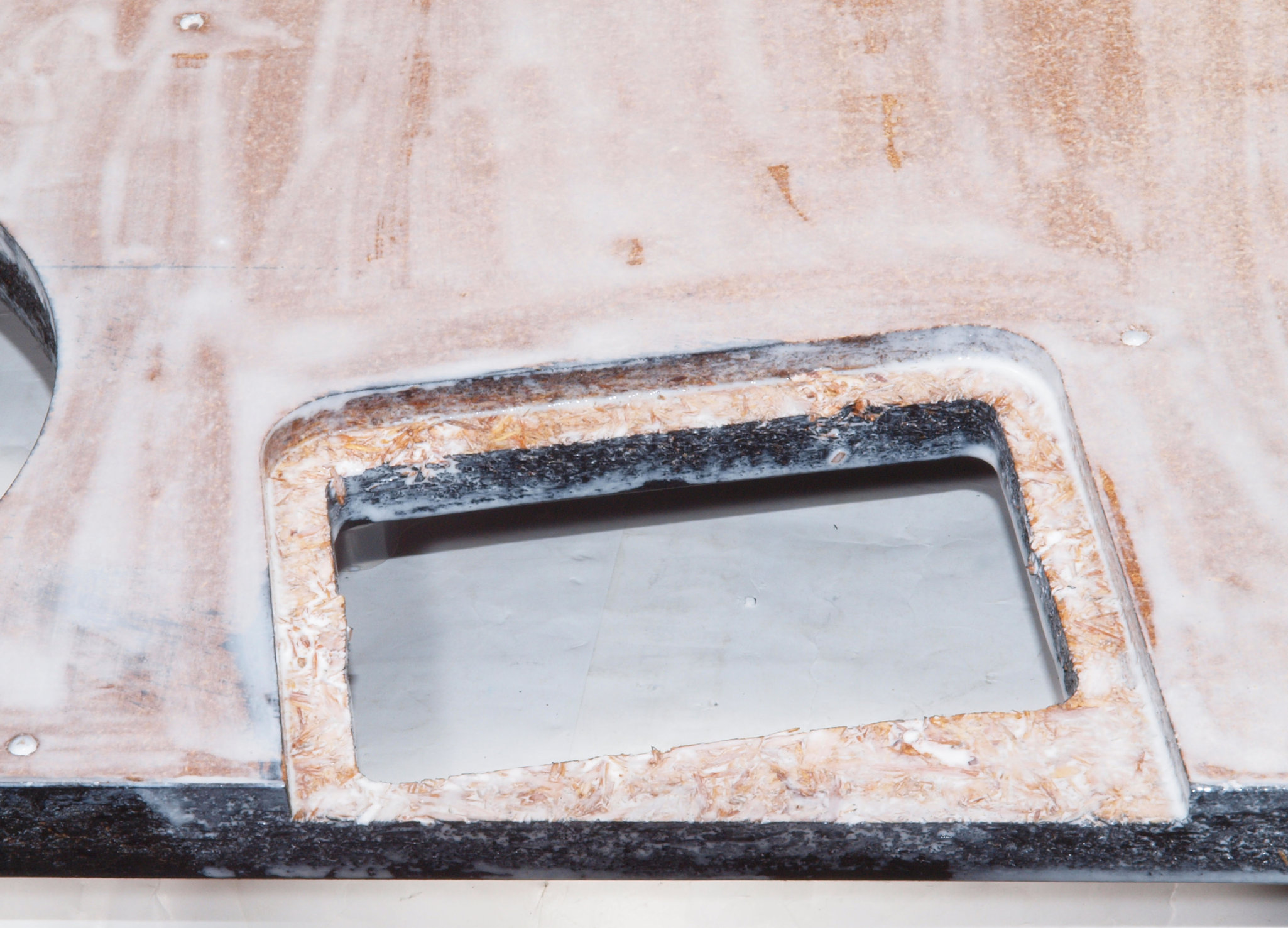

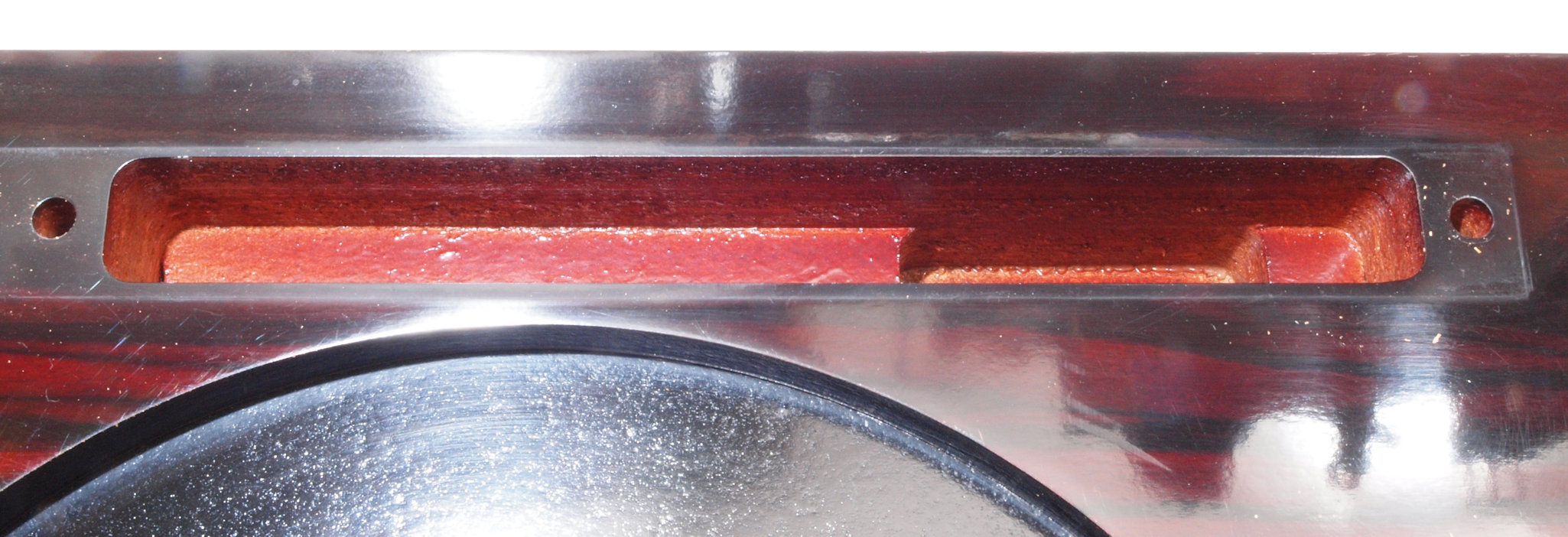

Ｗ３１．　修理前　操作部取付穴。

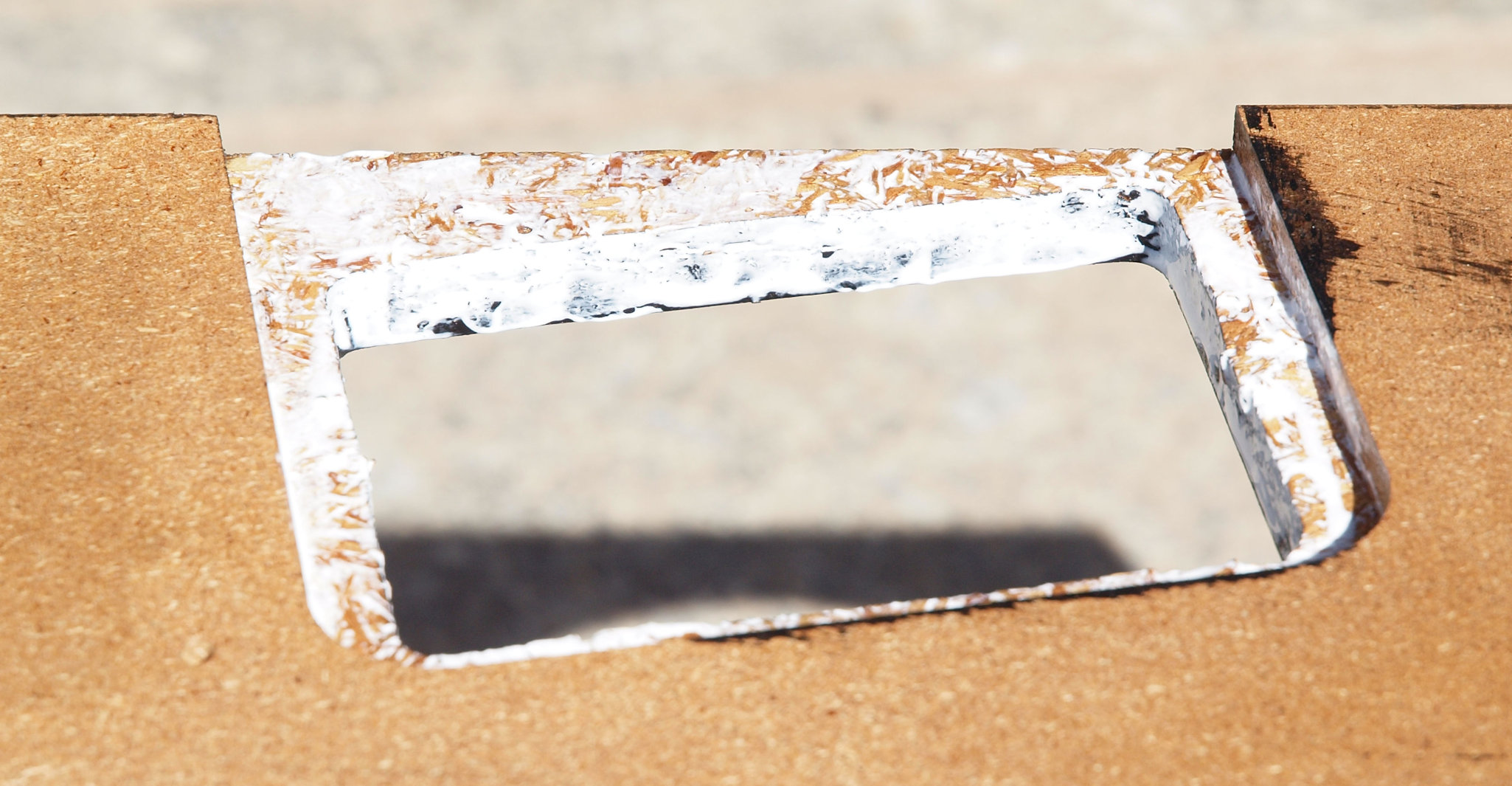

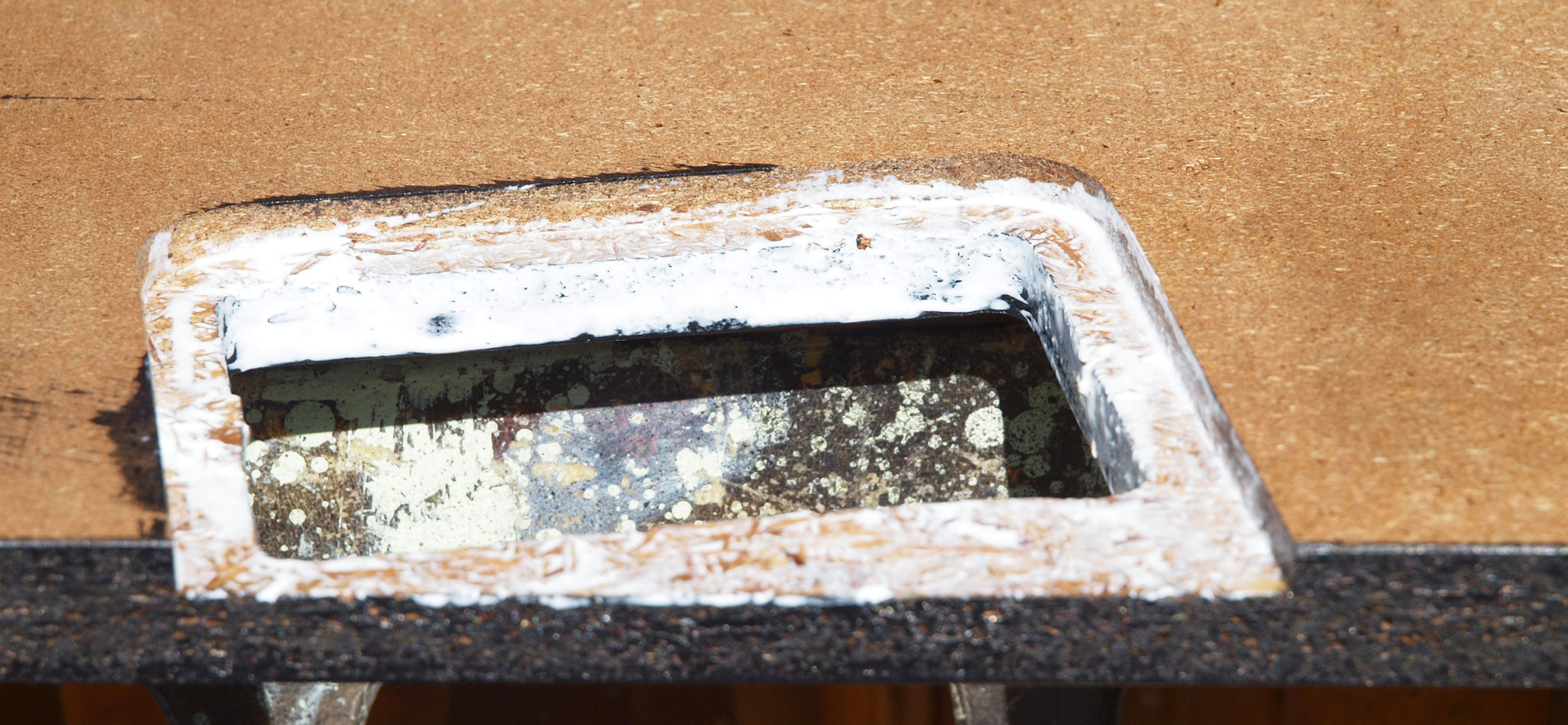

Ｗ３２．　修理中　操作部取付穴。　圧縮材にボンドを染みこませる。

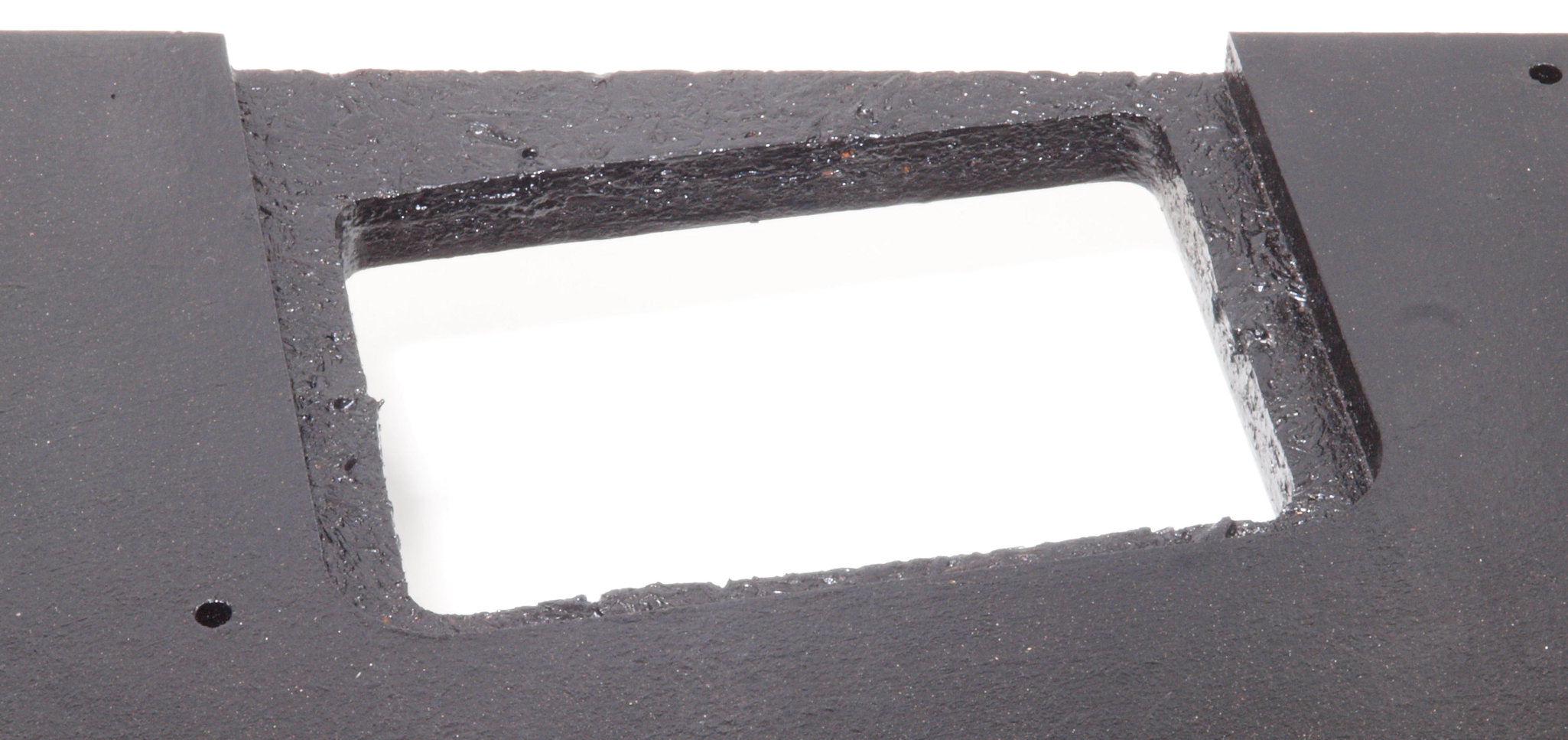

Ｗ３３．　修理後　操作部取付穴。　更にペンキを塗る。

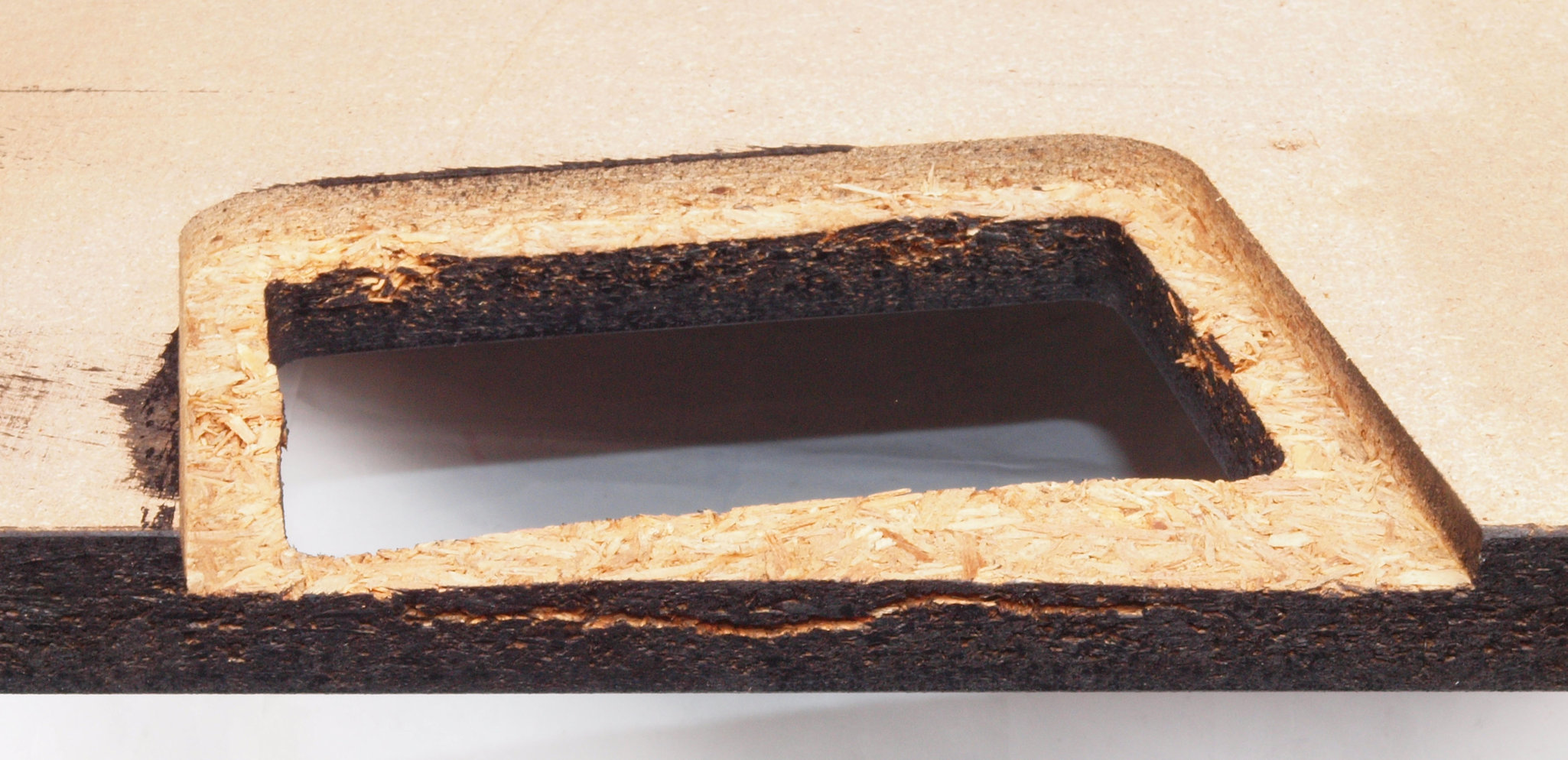

Ｗ３４．　修理前　操作部取付穴、反対側。
Ｗ３５．　修理中　操作部取付穴、反対側。　圧縮材にボンドを染みこませる。
Ｗ３６．　修理後　操作部取付穴、反対側。　更にペンキを塗る。

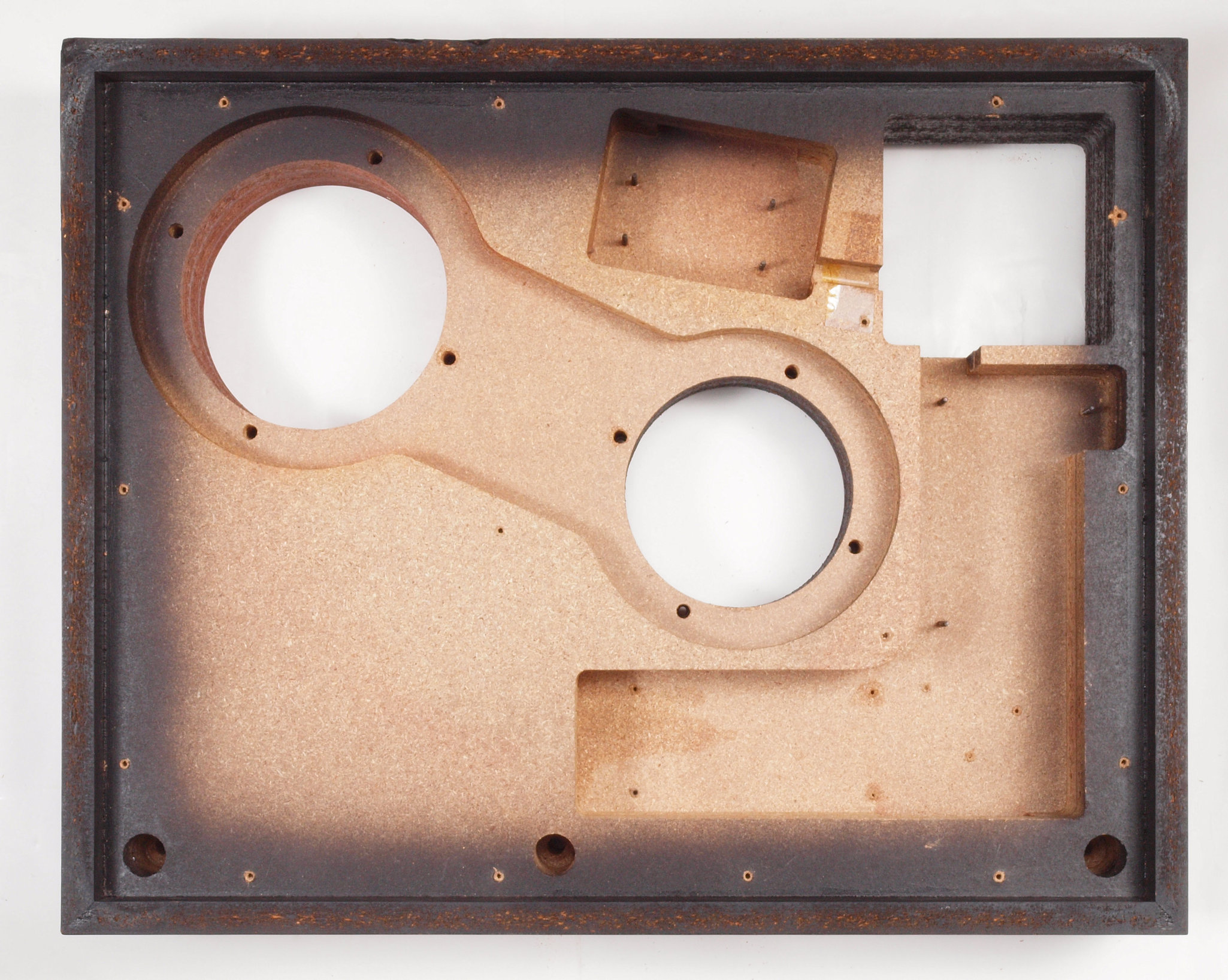

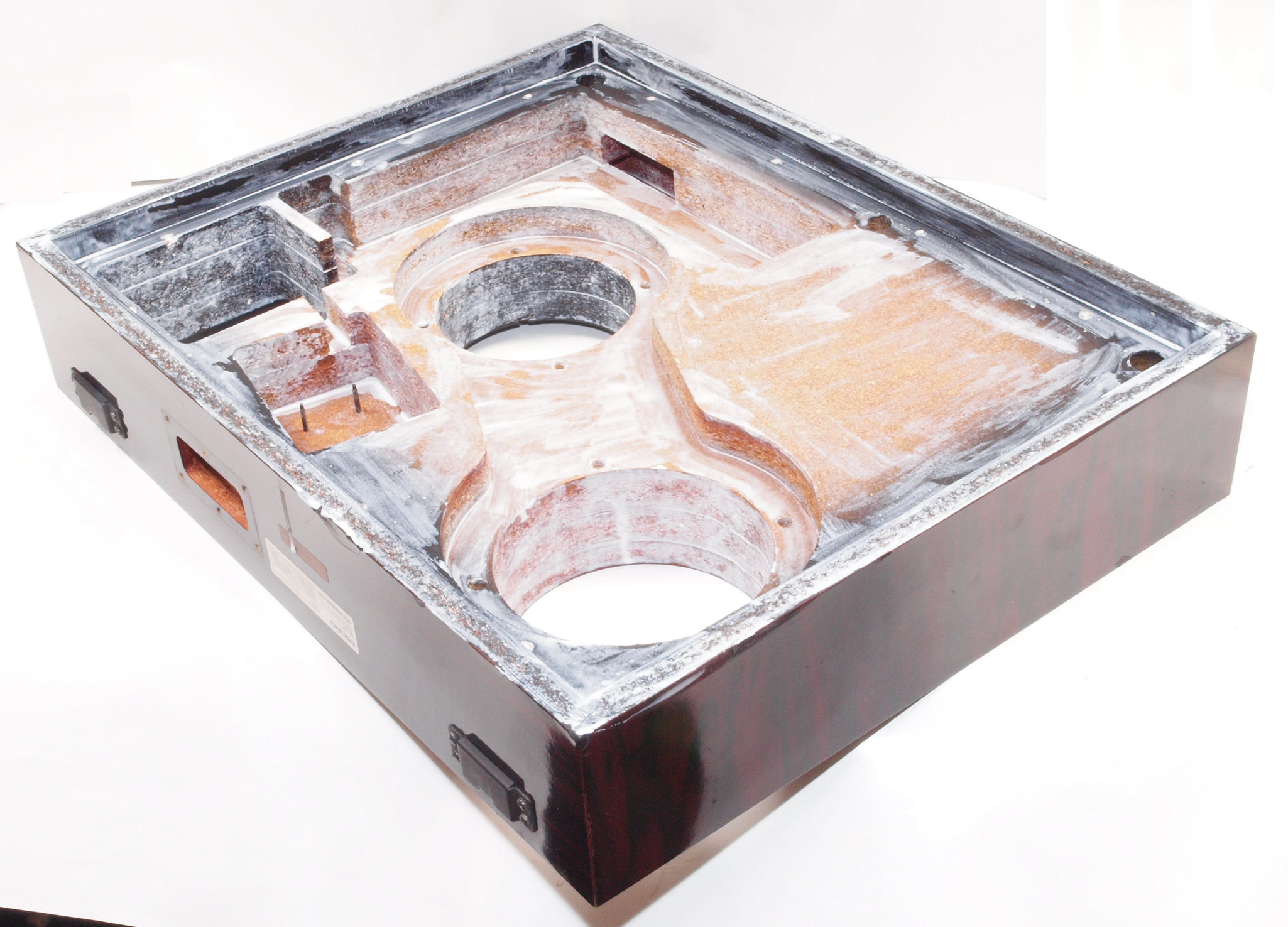

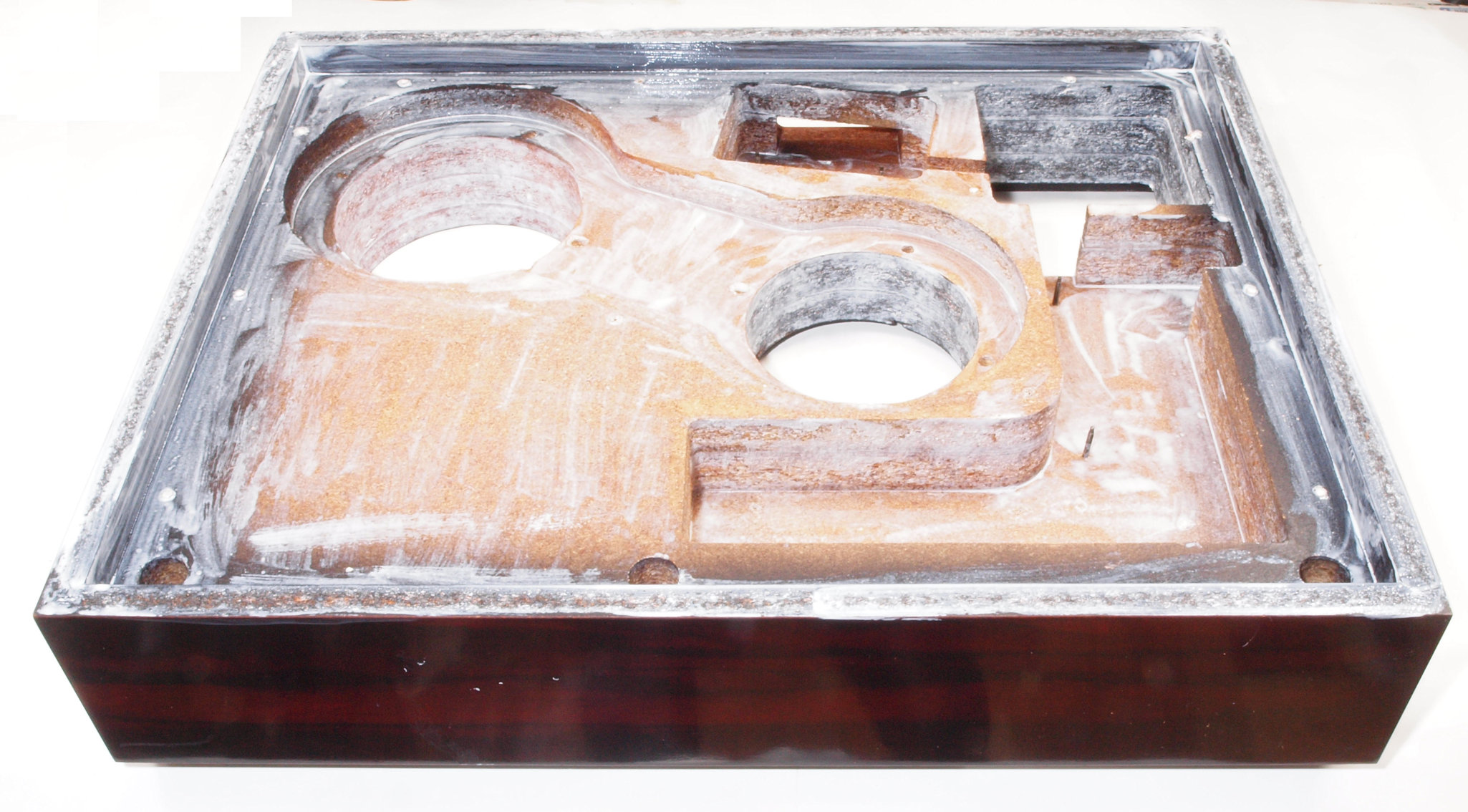

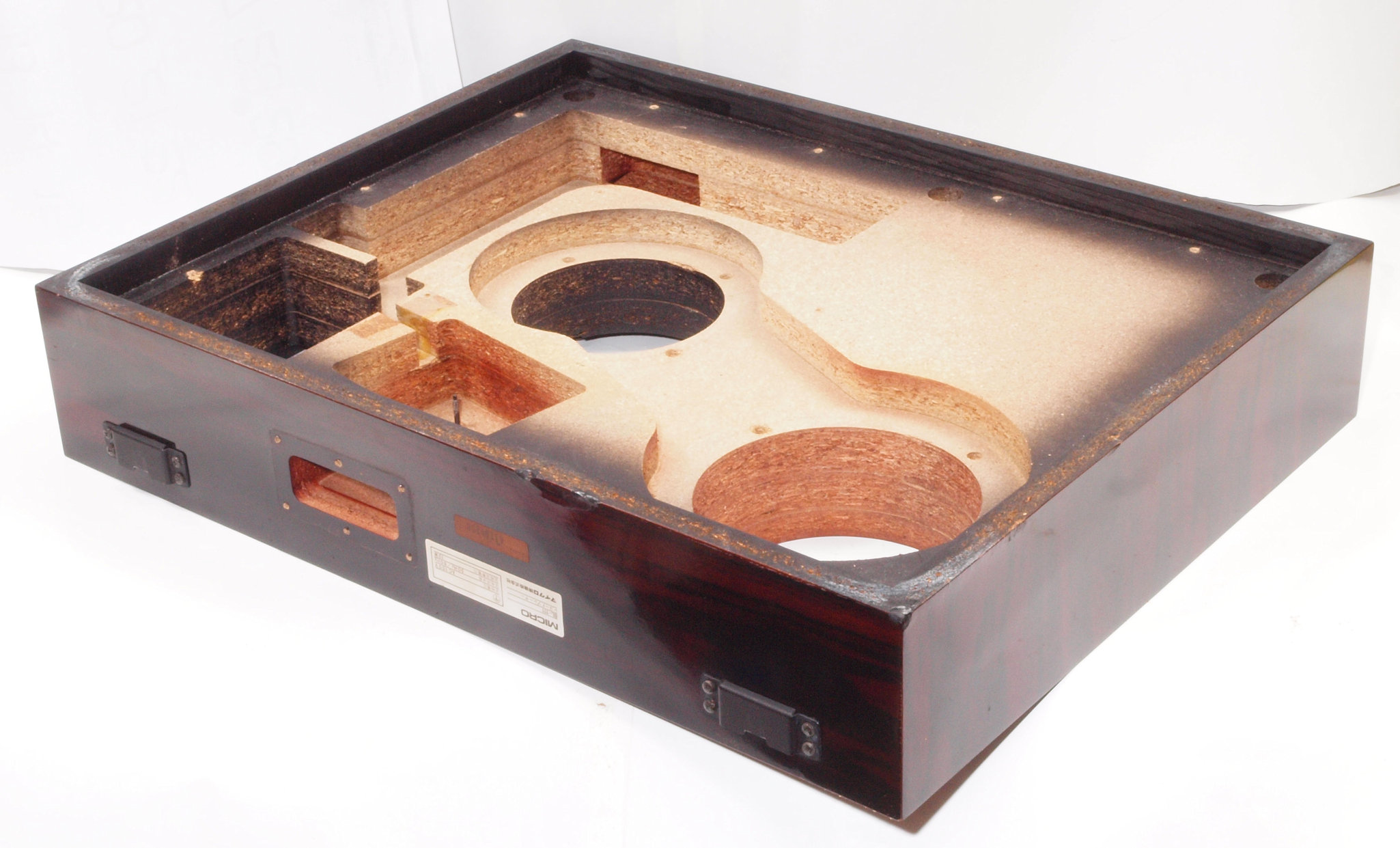

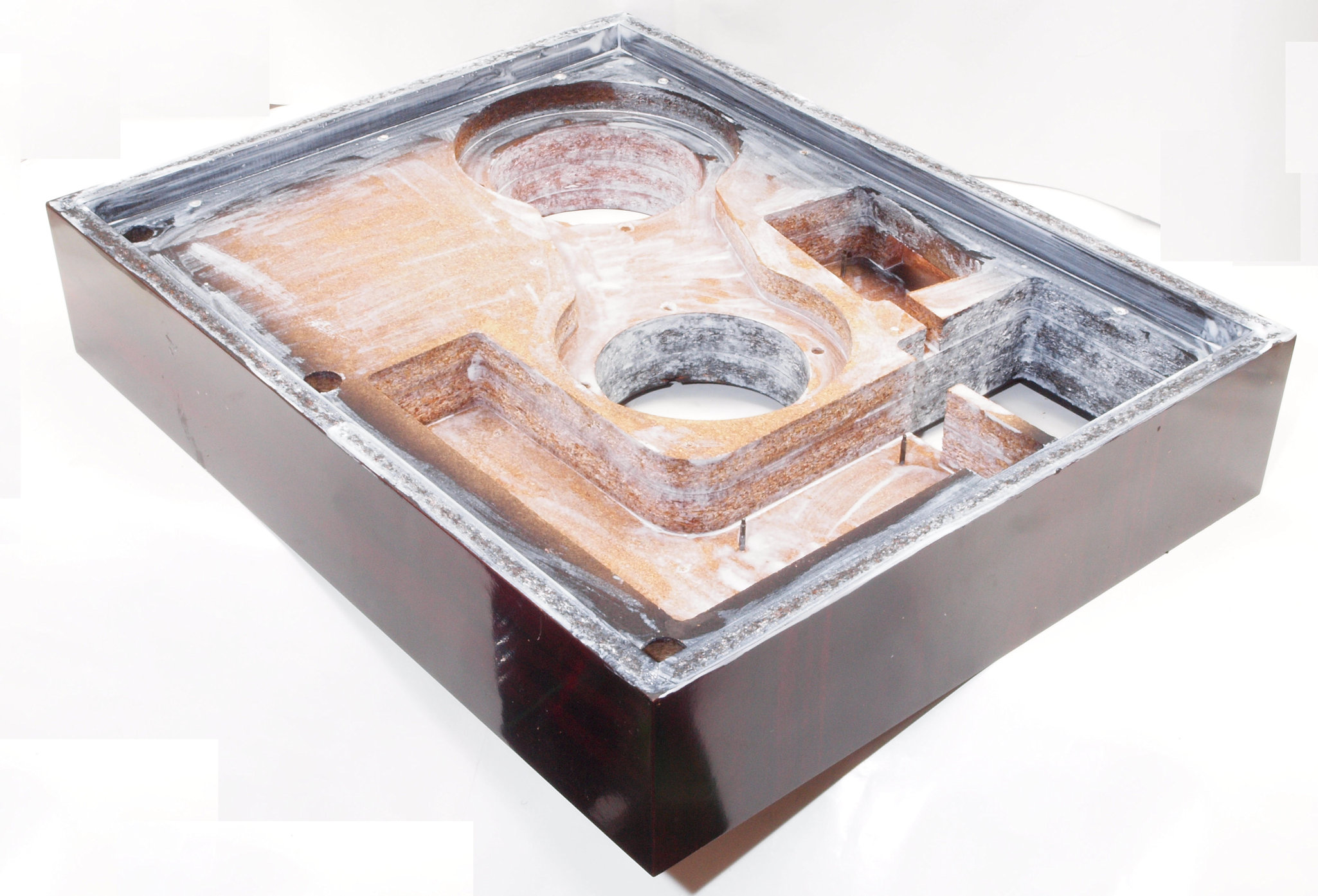

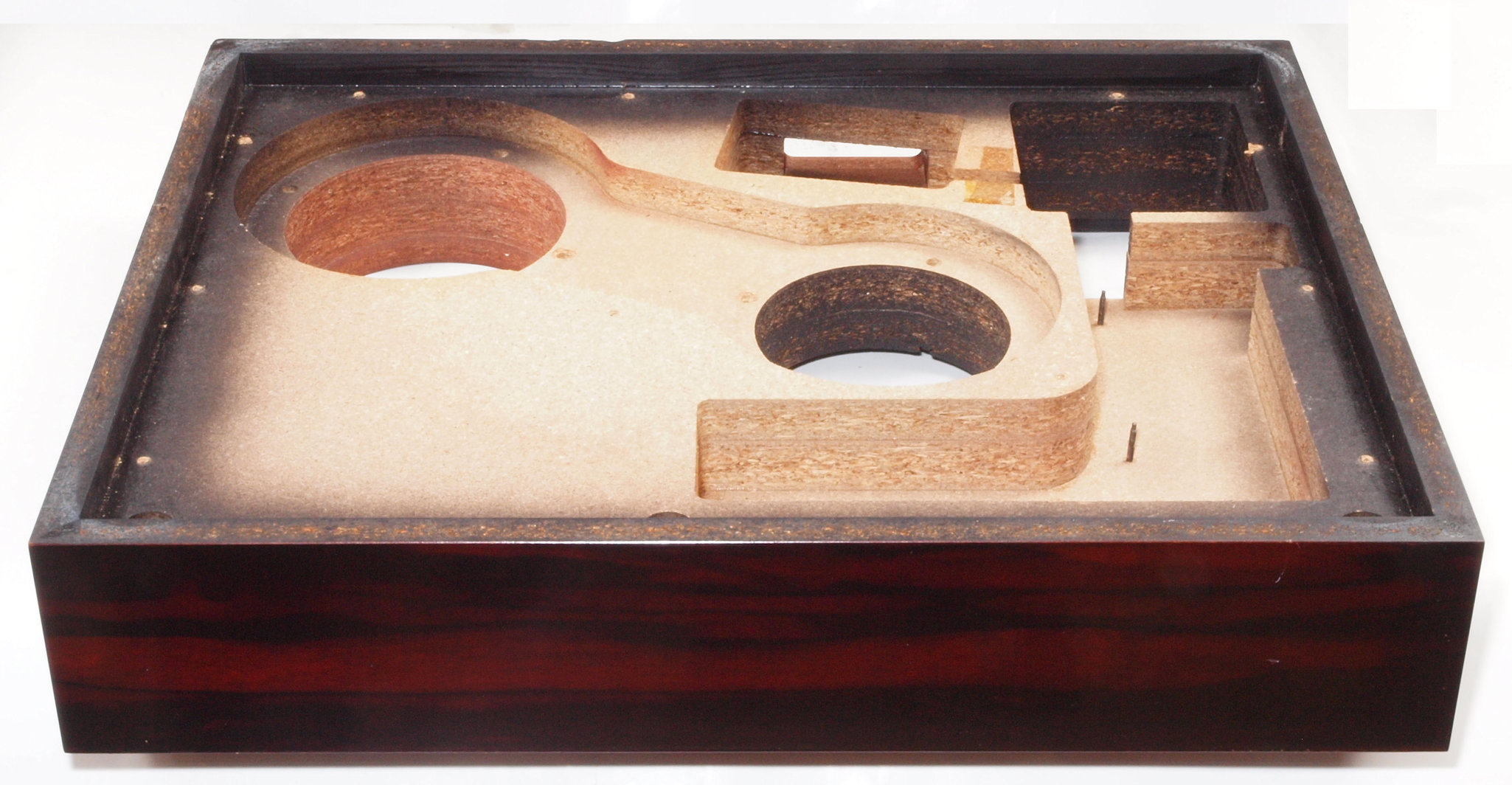

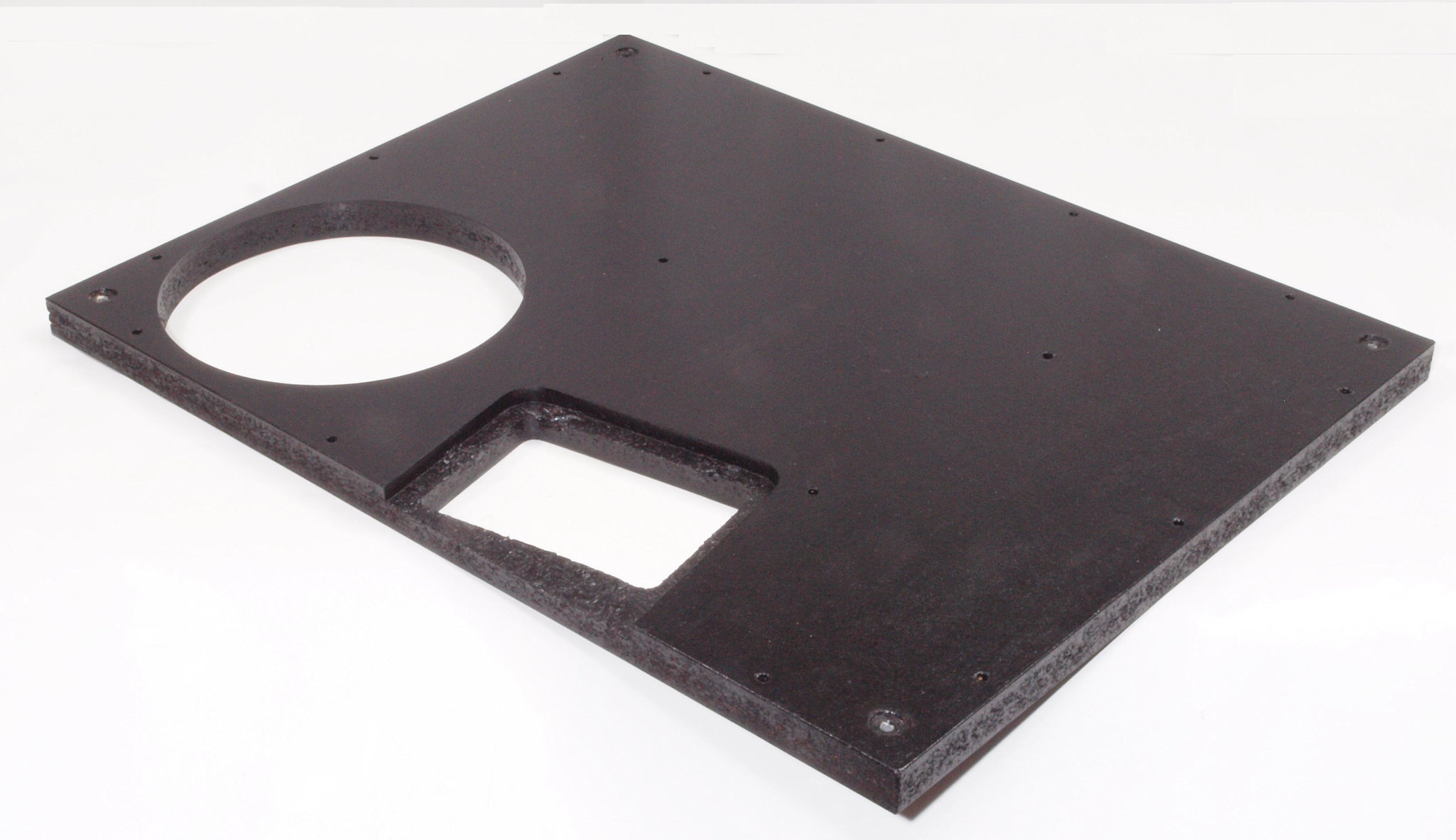

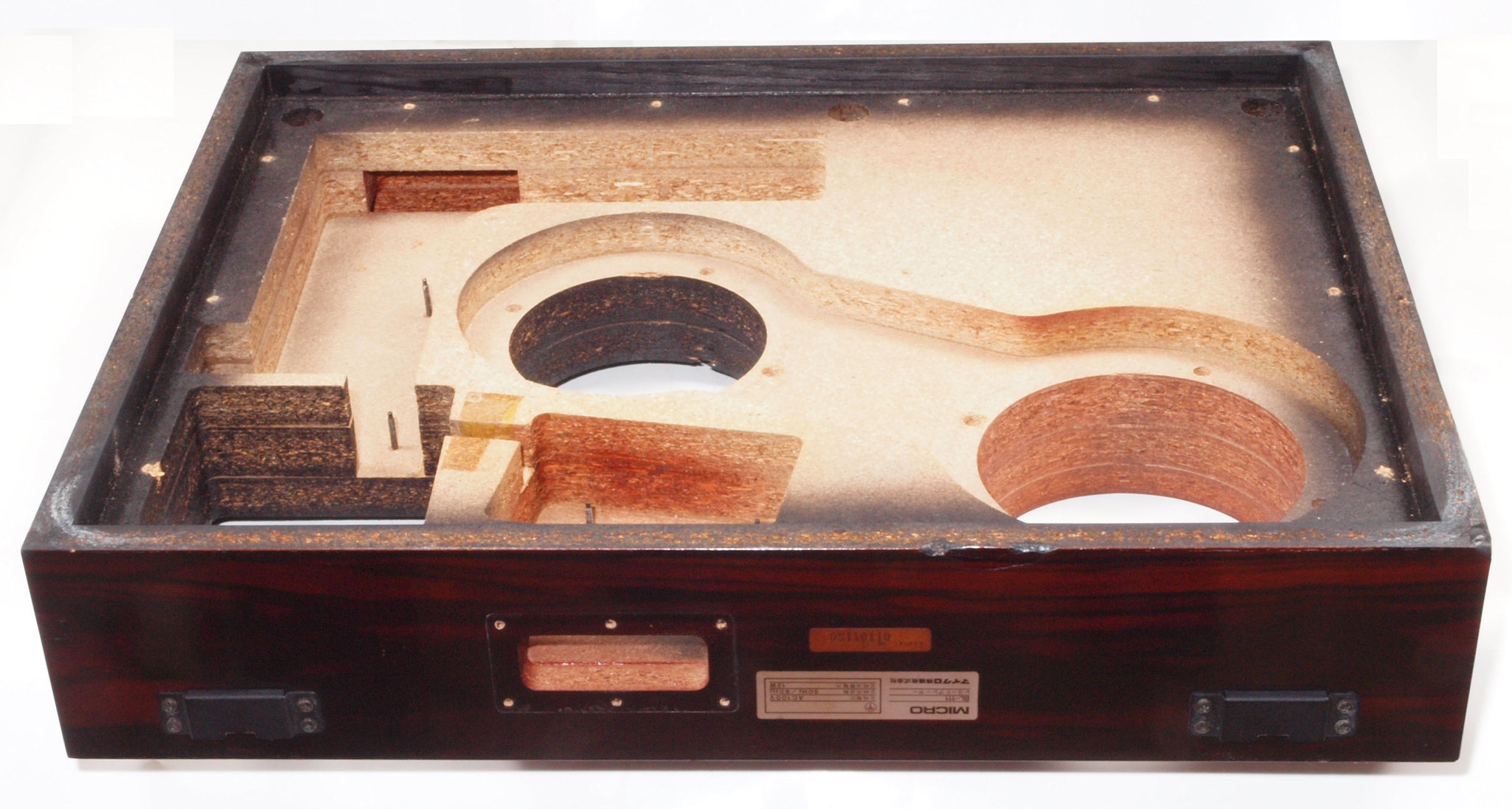

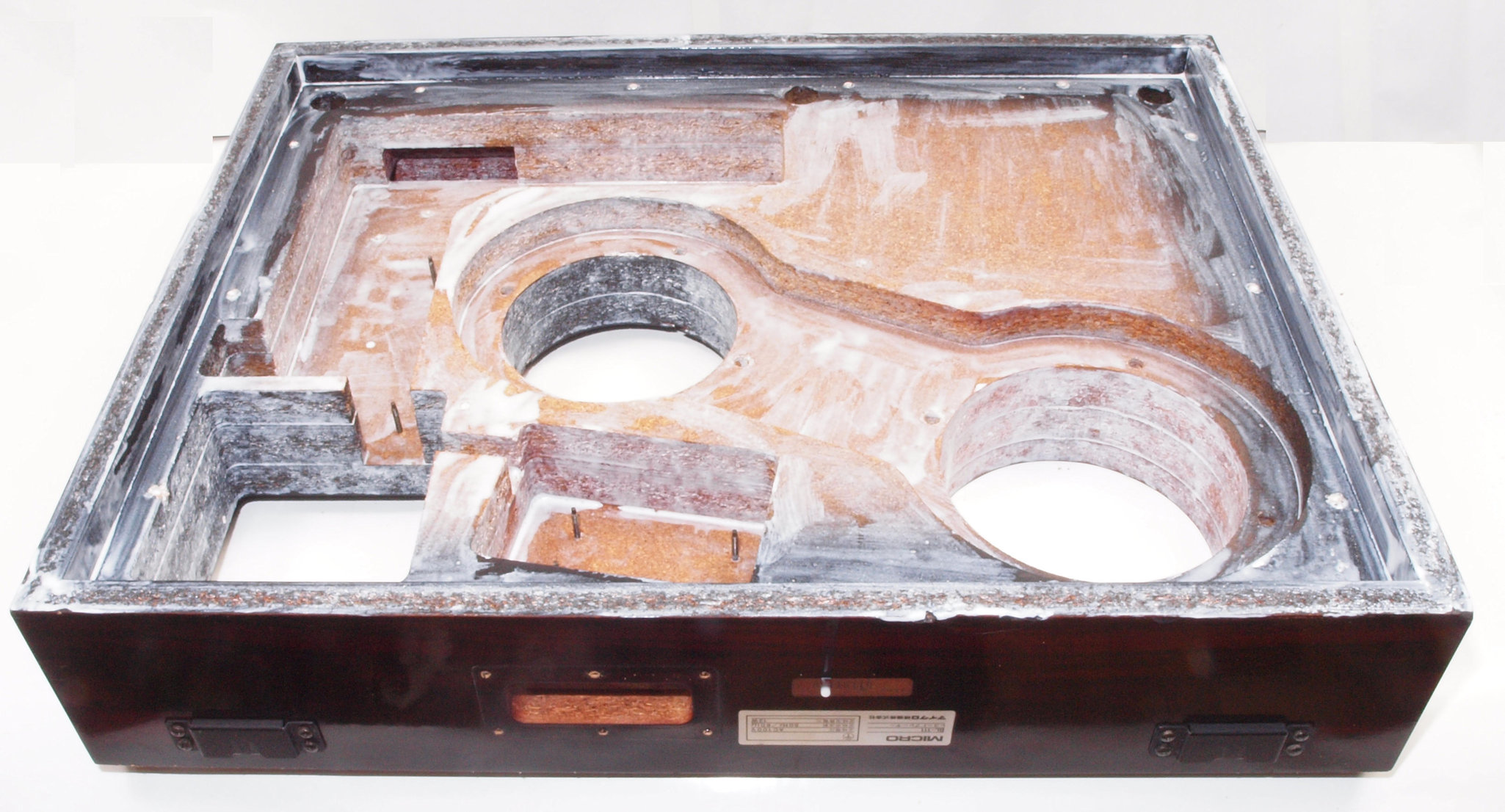

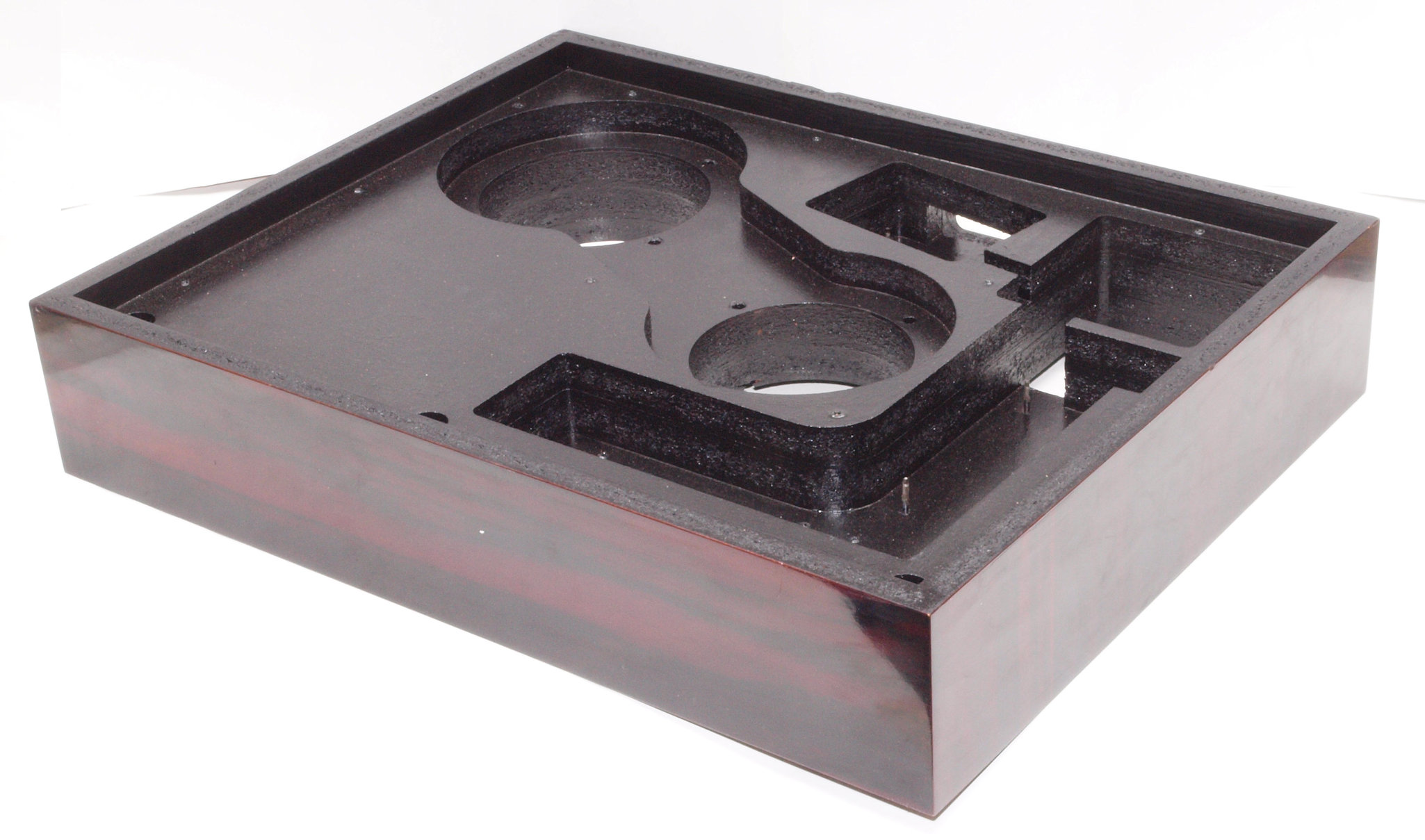

Ｗ４１．　修理前　本体木枠下。　基板やモーターを取り外す。

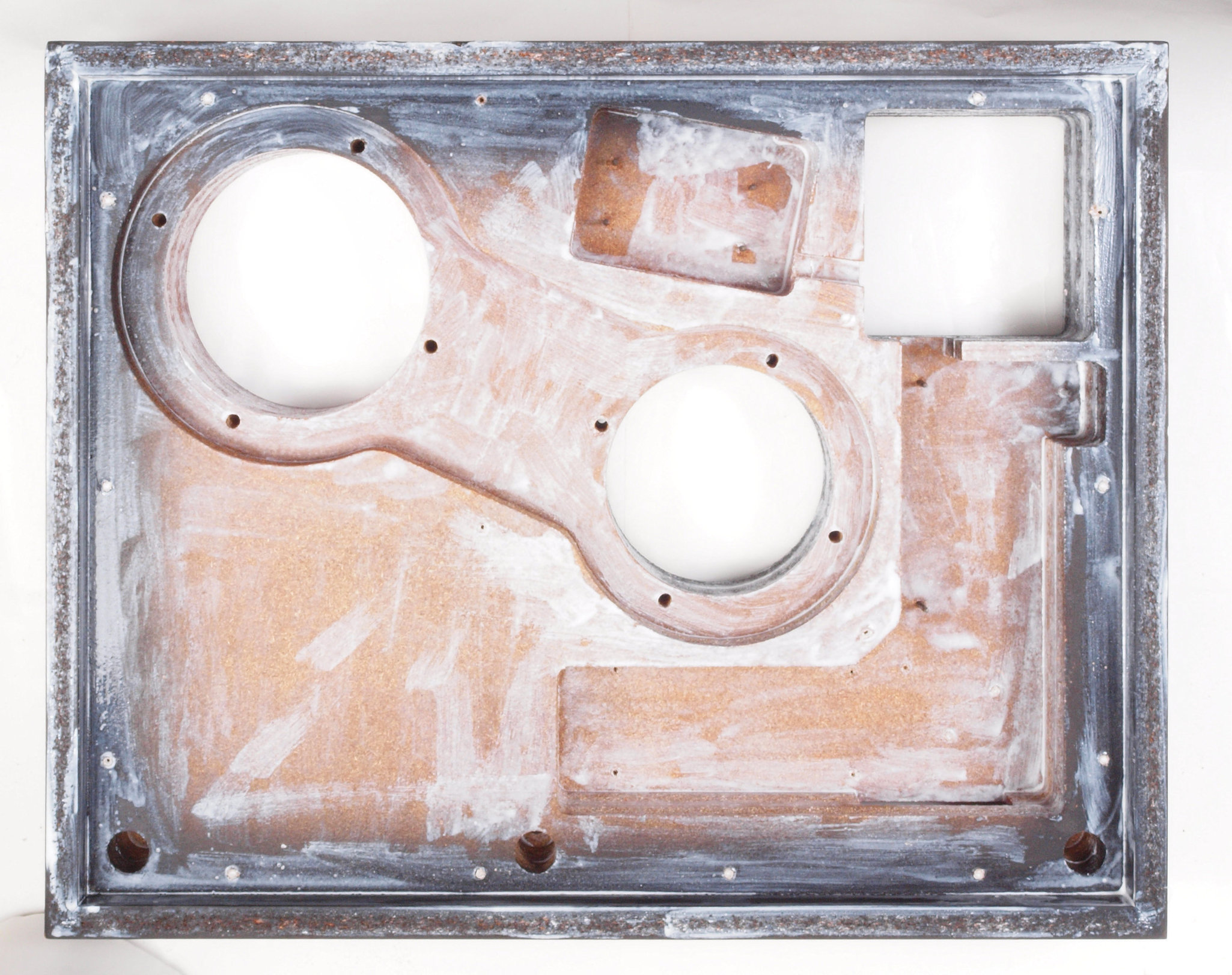

Ｗ４２．　修理中　本体木枠下、圧縮材にボンドを染みこませる。

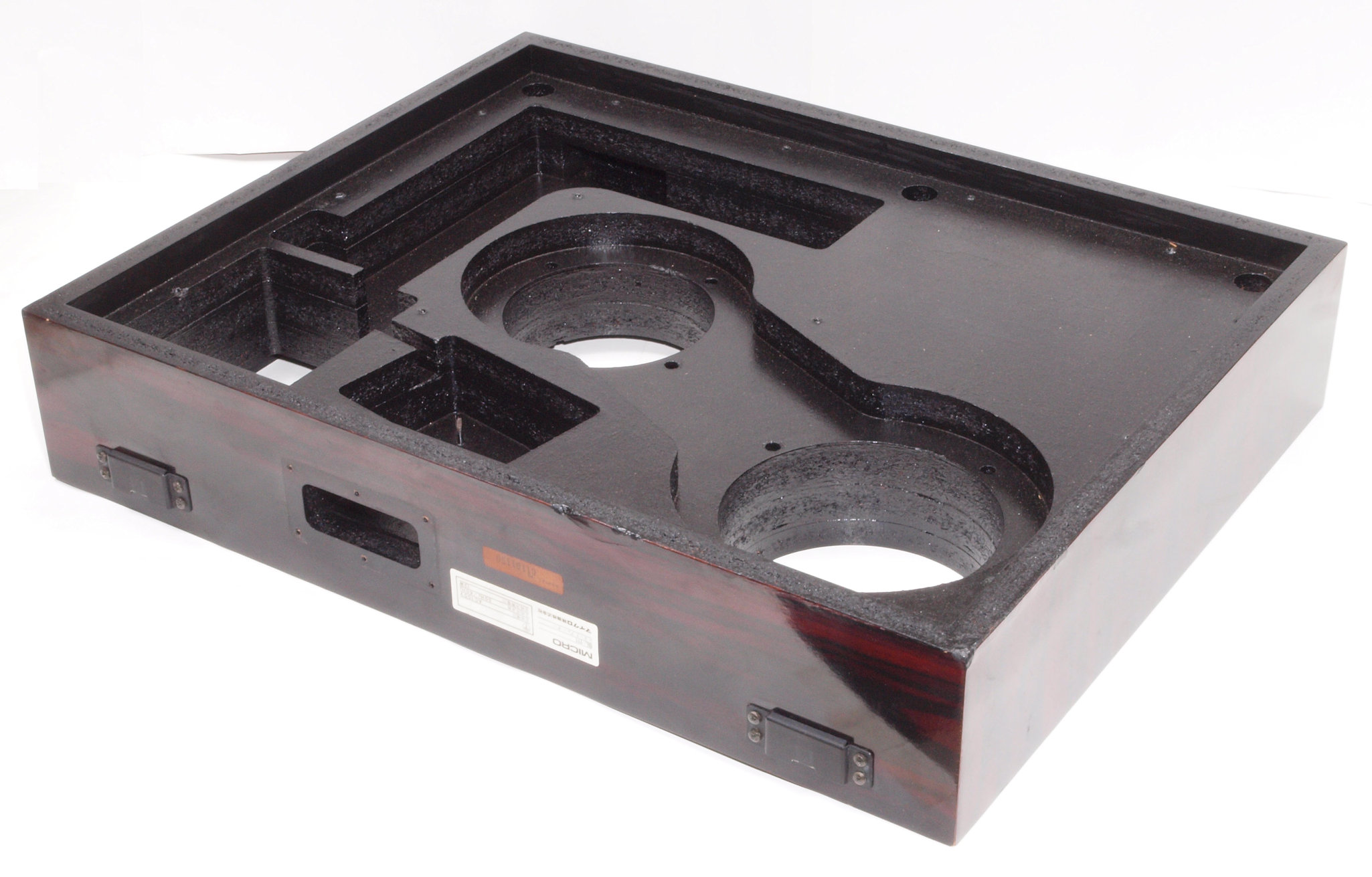

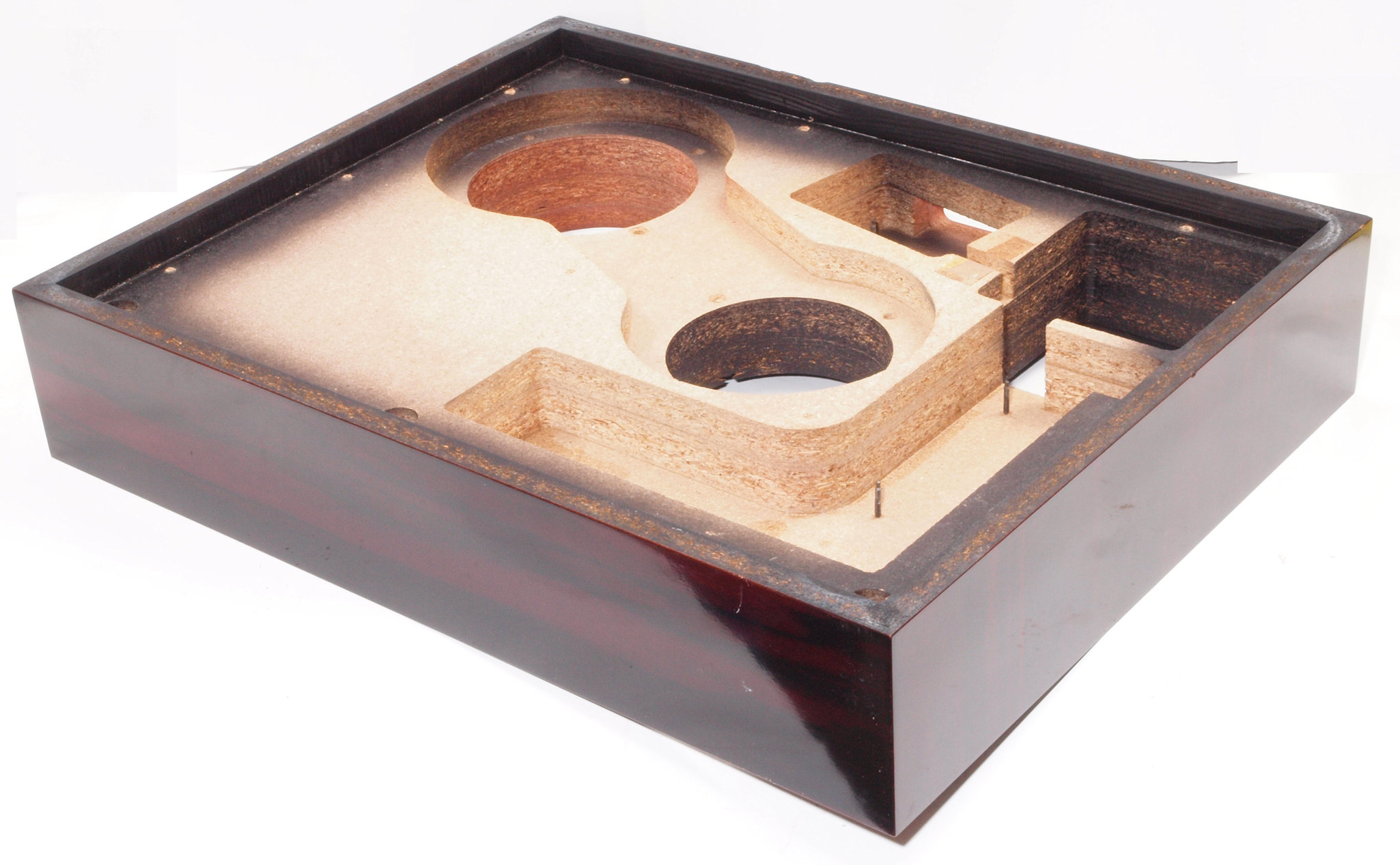

Ｗ４３．　修理後　本体木枠下。　乾燥後さらにペンキを塗る。
Ｗ５１．　修理前　本体木枠下前左。
Ｗ５２．　修理中　本体木枠下前左。　圧縮材にボンドを染みこませる、ネジ穴も塗る。　
Ｗ５３．　修理後　本体木枠下前左。　乾燥後さらにペンキを塗る。
Ｗ５４．　修理前　本体木枠下後右。　
Ｗ５５．　修理中　本体木枠下後右。　圧縮材にボンドを染みこませる、ネジ穴も塗る。　
Ｗ５６．　修理後　本体木枠下後右。　乾燥後さらにペンキを塗る。
Ｗ６１．　修理前　本体木枠下前。　
Ｗ６２．　修理中　本体木枠下前。　圧縮材にボンドを染みこませる、ネジ穴も塗る。
Ｗ６３．　修理後　本体木枠下前。　乾燥後さらにペンキを塗る。
Ｗ６４．　修理前　本体木枠下後
Ｗ６５．　修理中　本体木枠下後。　圧縮材にボンドを染みこませる、ネジ穴も塗る。
Ｗ６６．　修理後　本体木枠下後。　乾燥後さらにペンキを塗る。

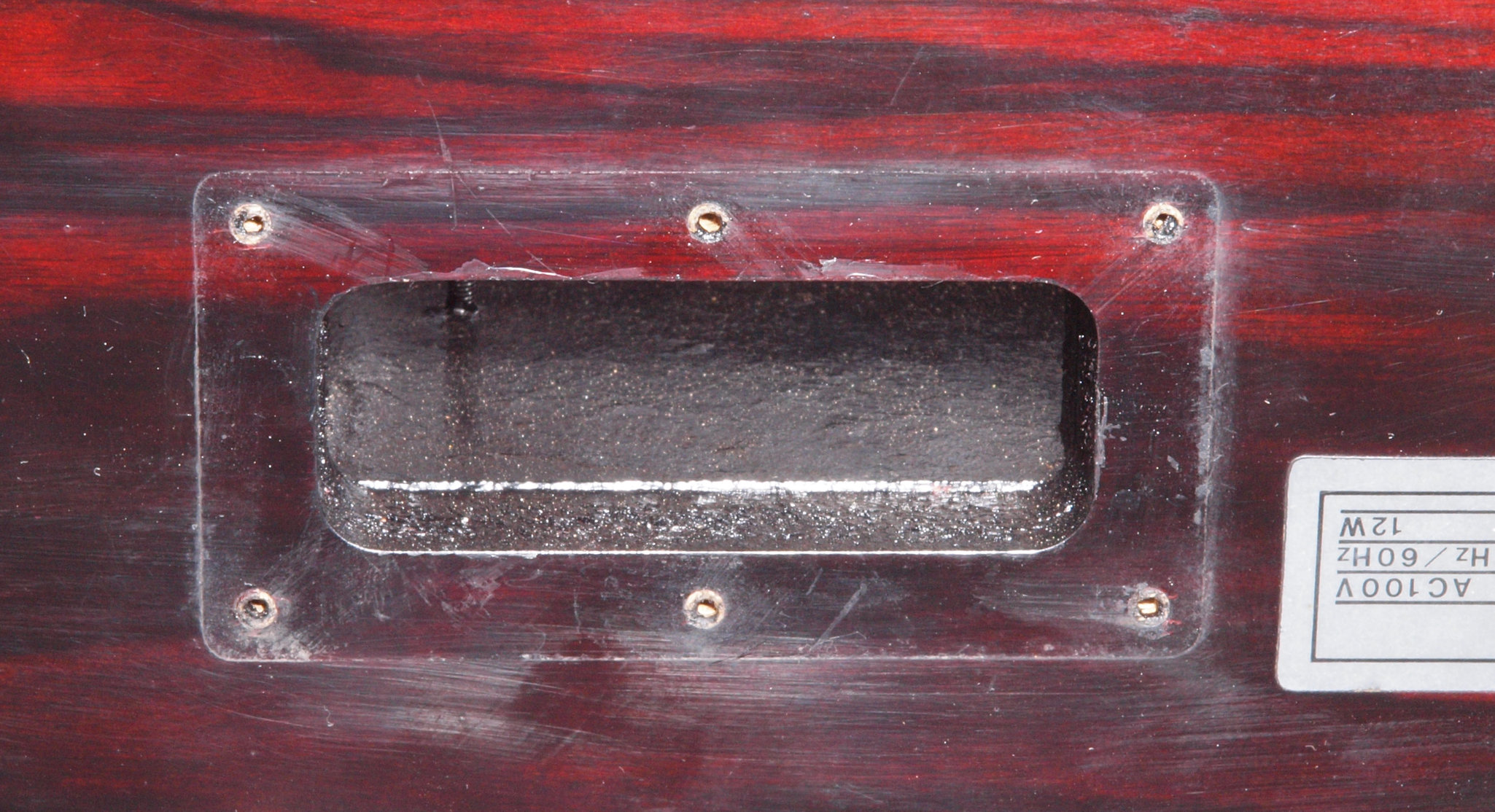

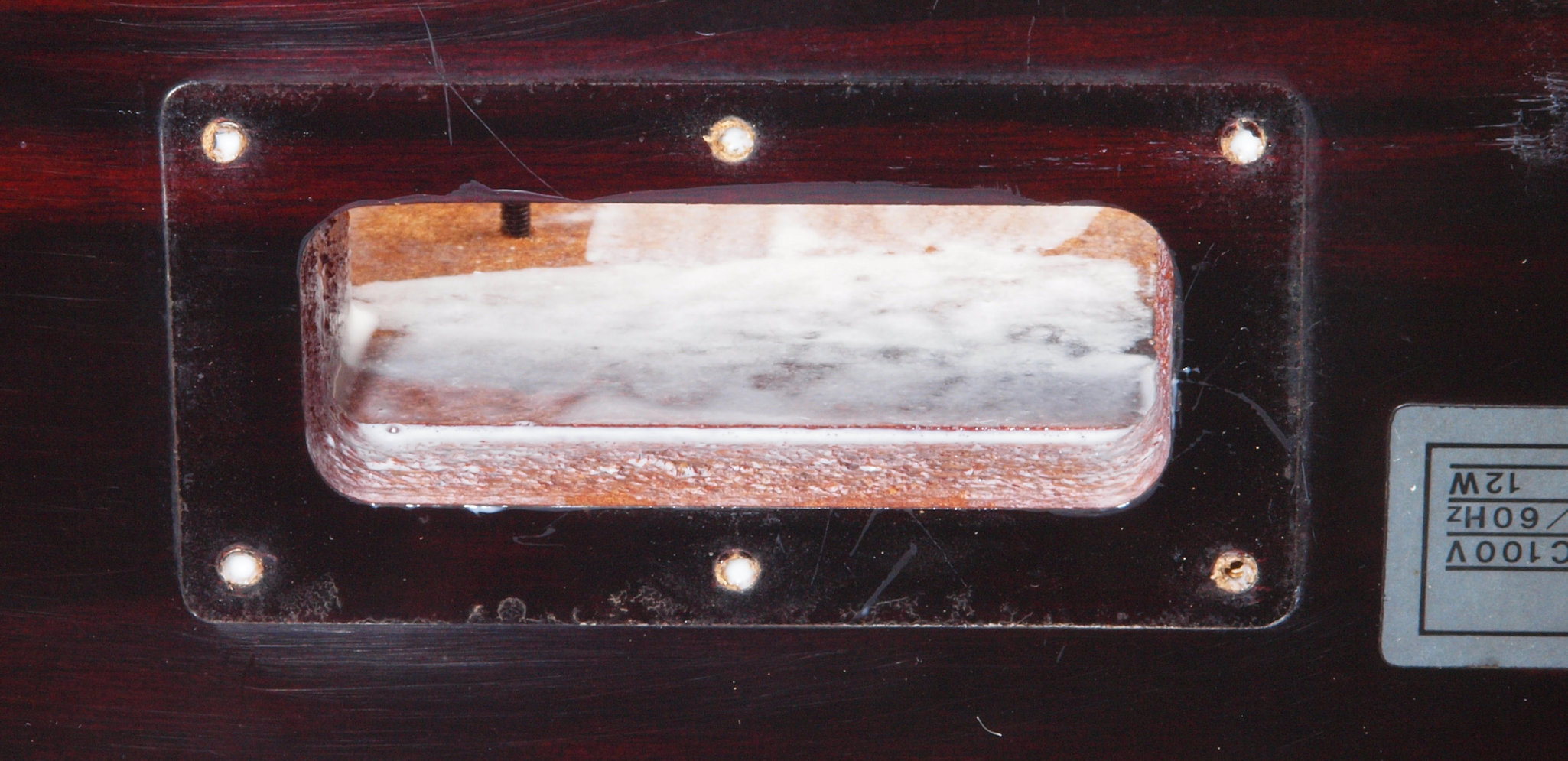

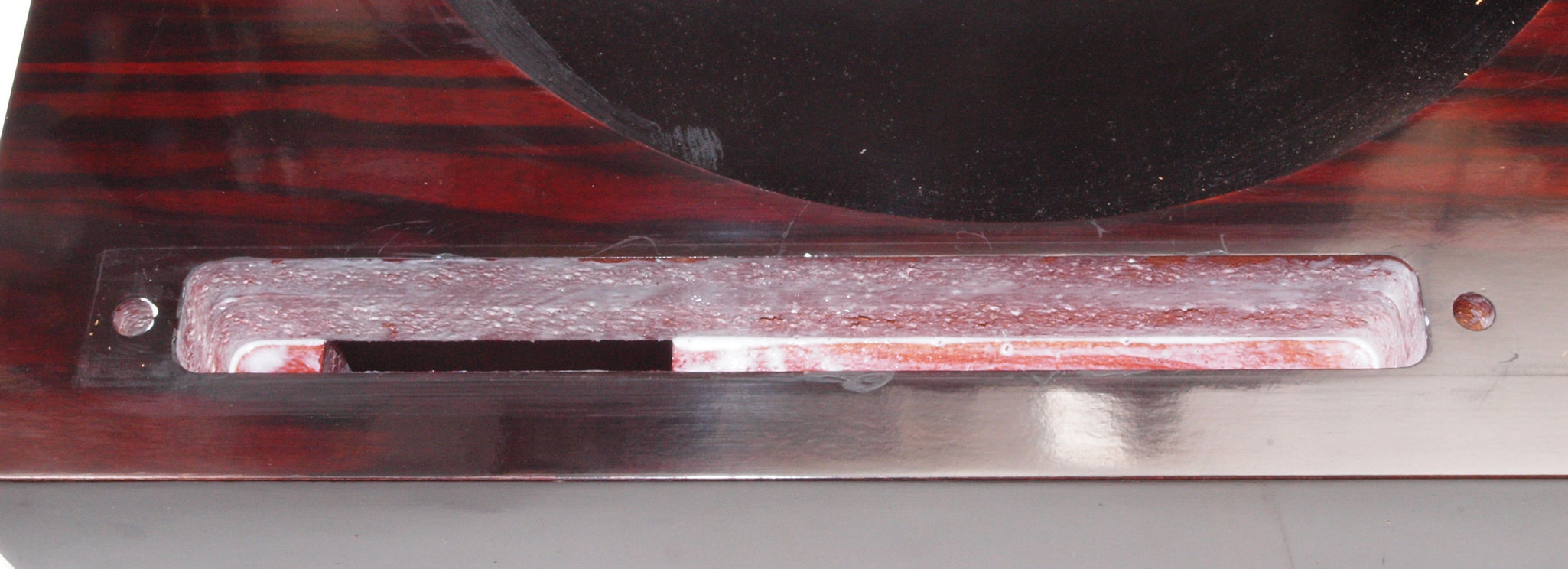

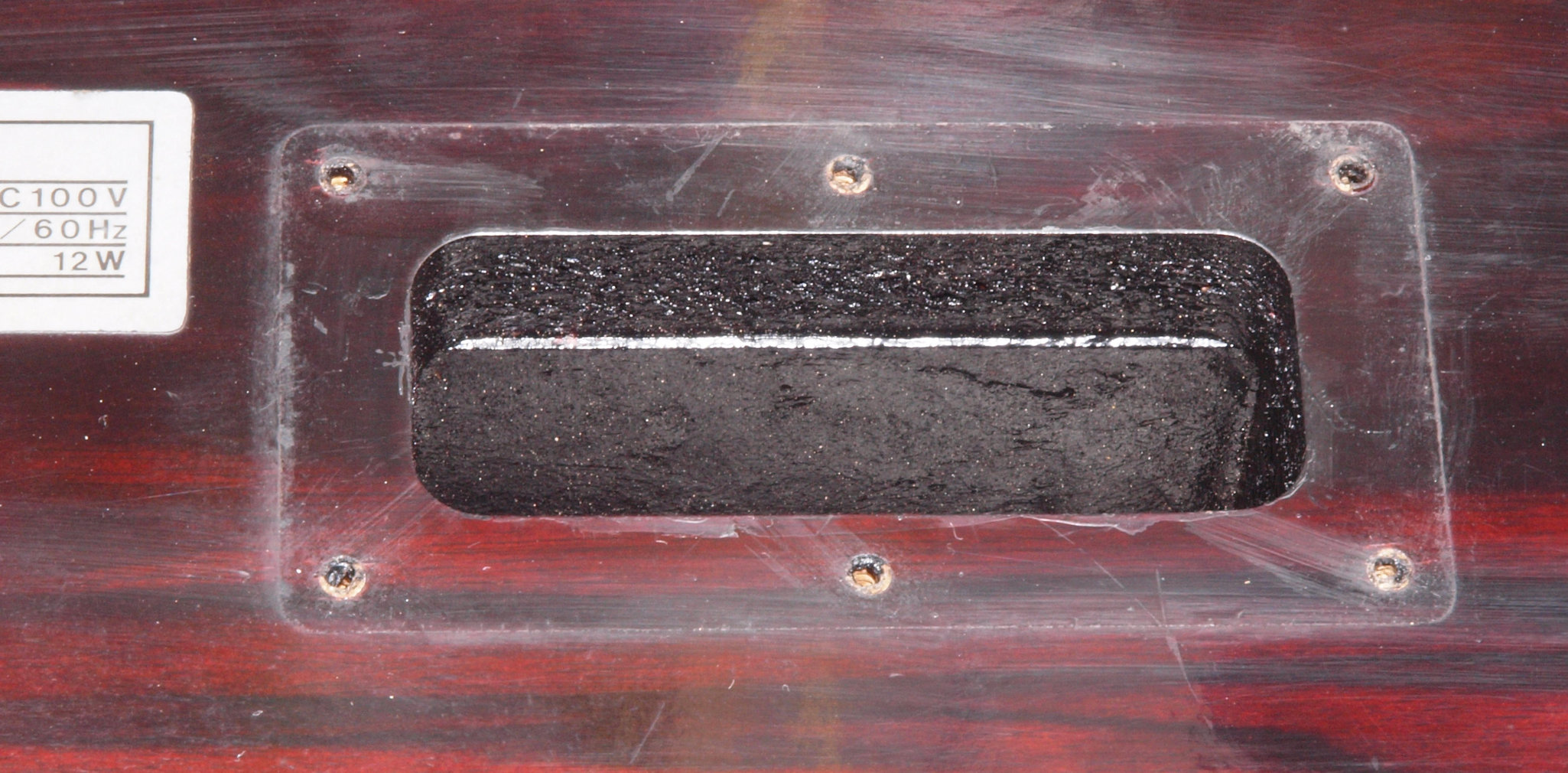

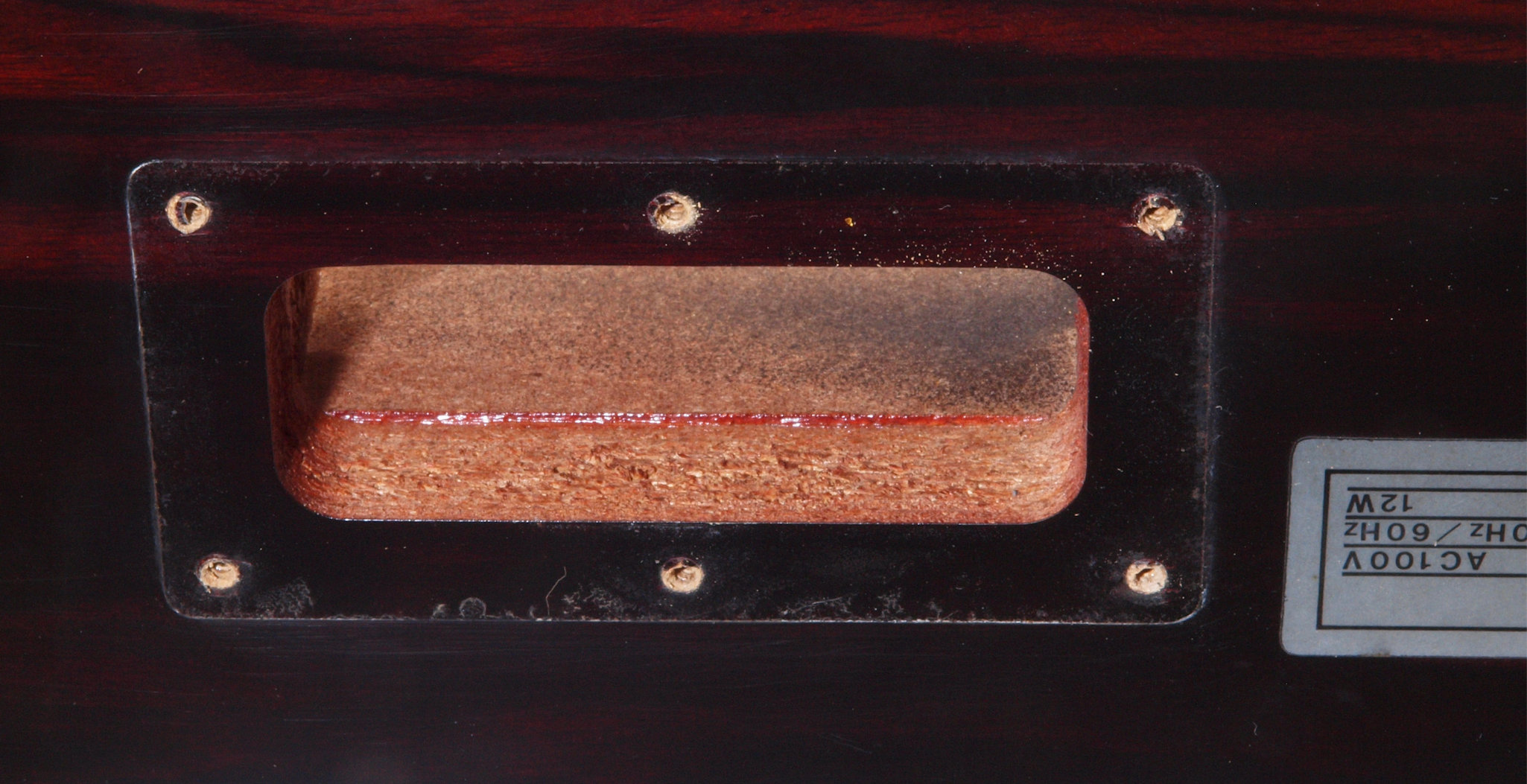

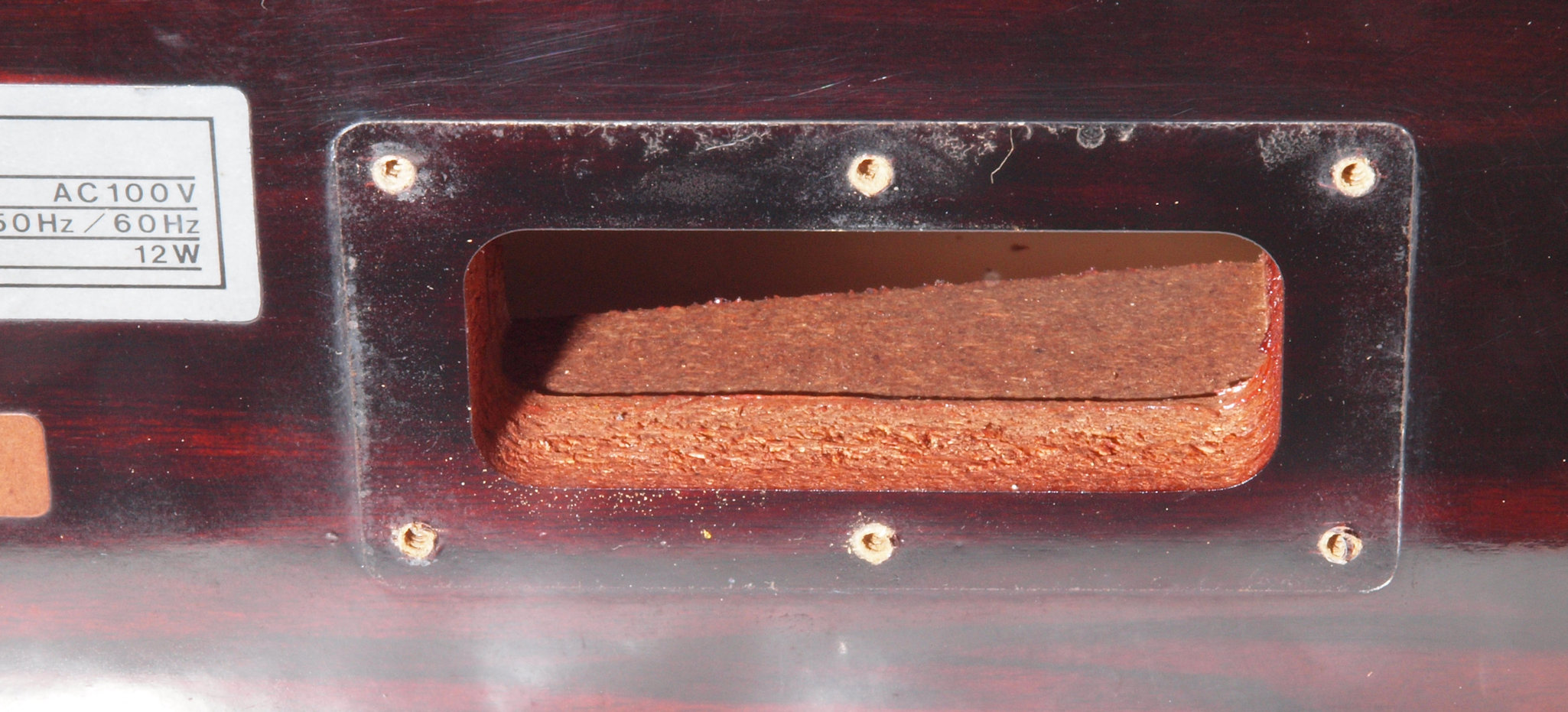

Ｗ７１．　修理前　電源ソケット、端子板取付け穴。
Ｗ７２．　修理中　電源ソケット、端子板取付け穴。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

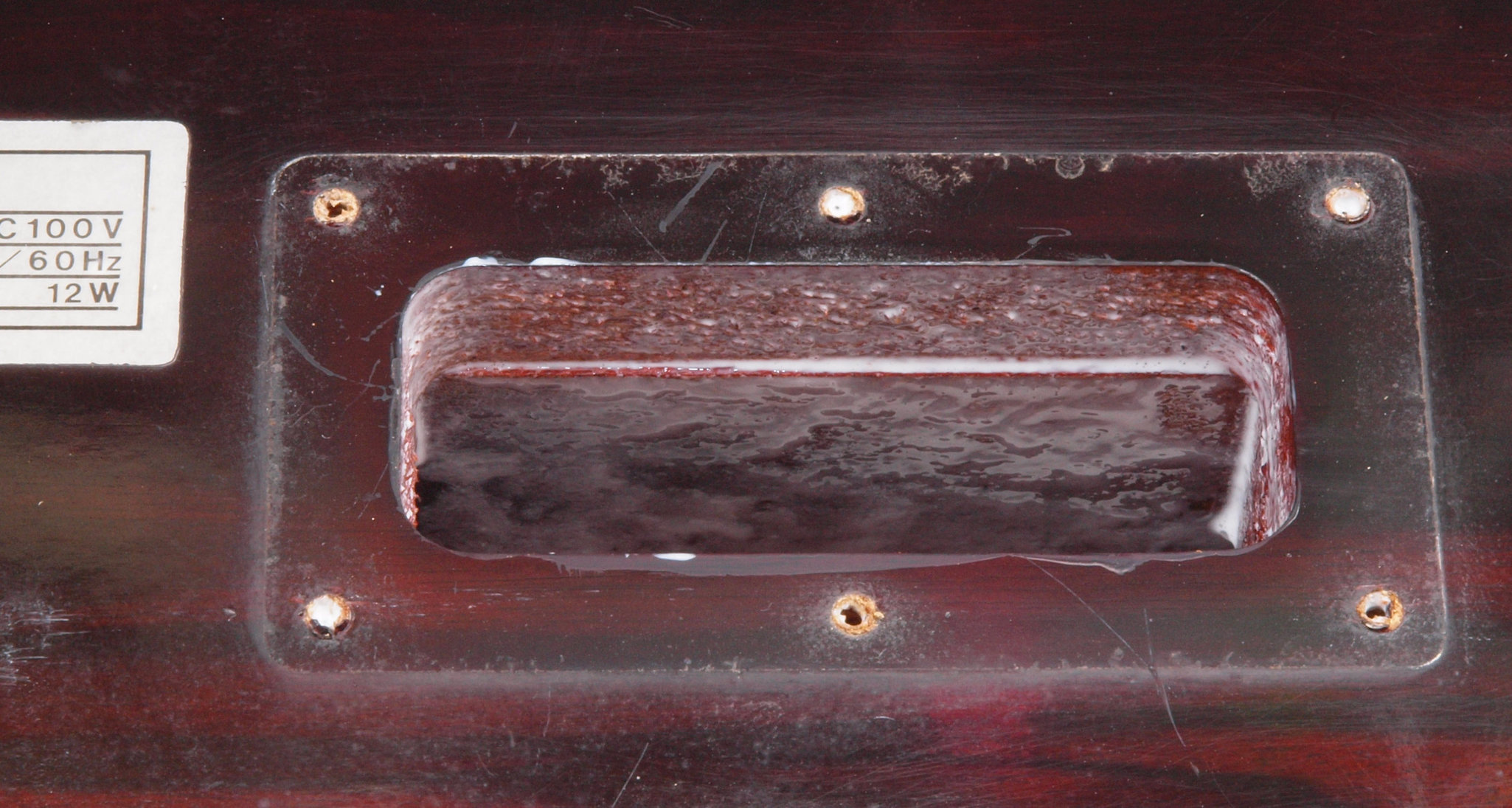

Ｗ７３．　修理後　電源ソケット、端子板取付け穴。　乾燥後さらにペンキを塗る。
Ｗ７４．　修理前　電源ソケット、端子板取付け穴、反対側。
Ｗ７５．　修理前　電源ソケット、端子板取付け穴、反対側。　圧縮材にボンドを染みこませる、ネジ穴も塗る。
Ｗ７６．　修理前　電源ソケット、端子板取付け穴、反対側。　乾燥後さらにペンキを塗る。

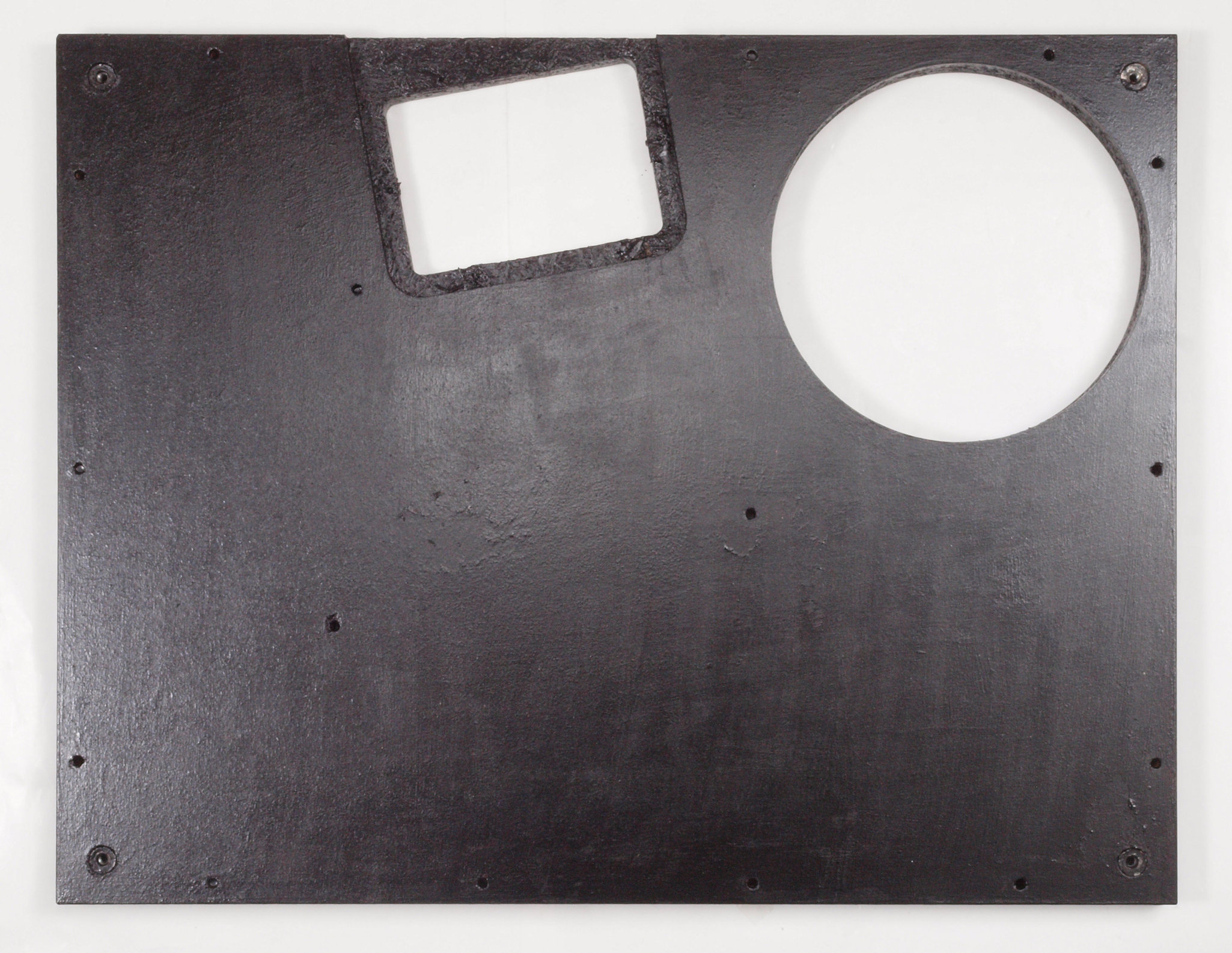

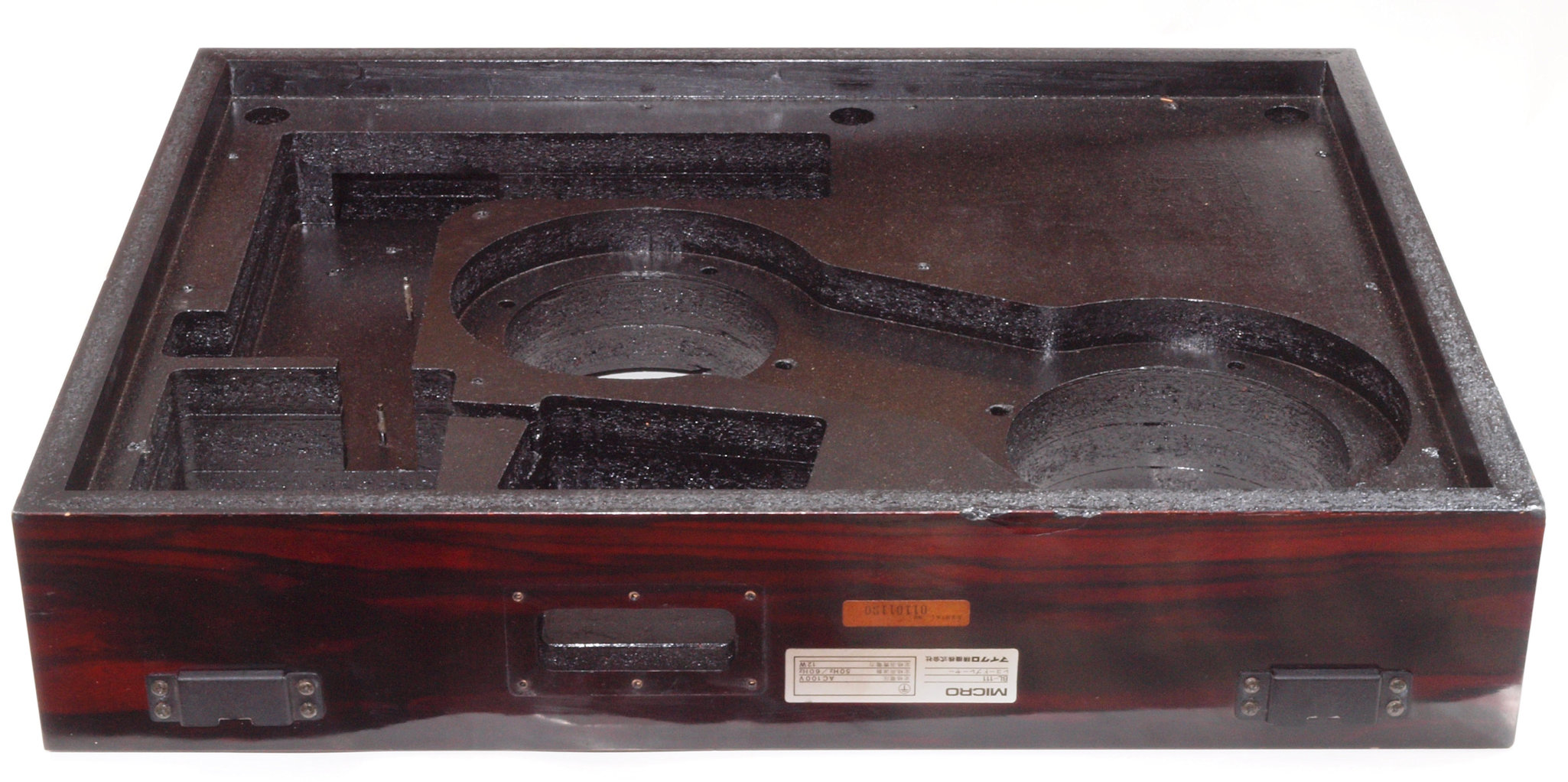

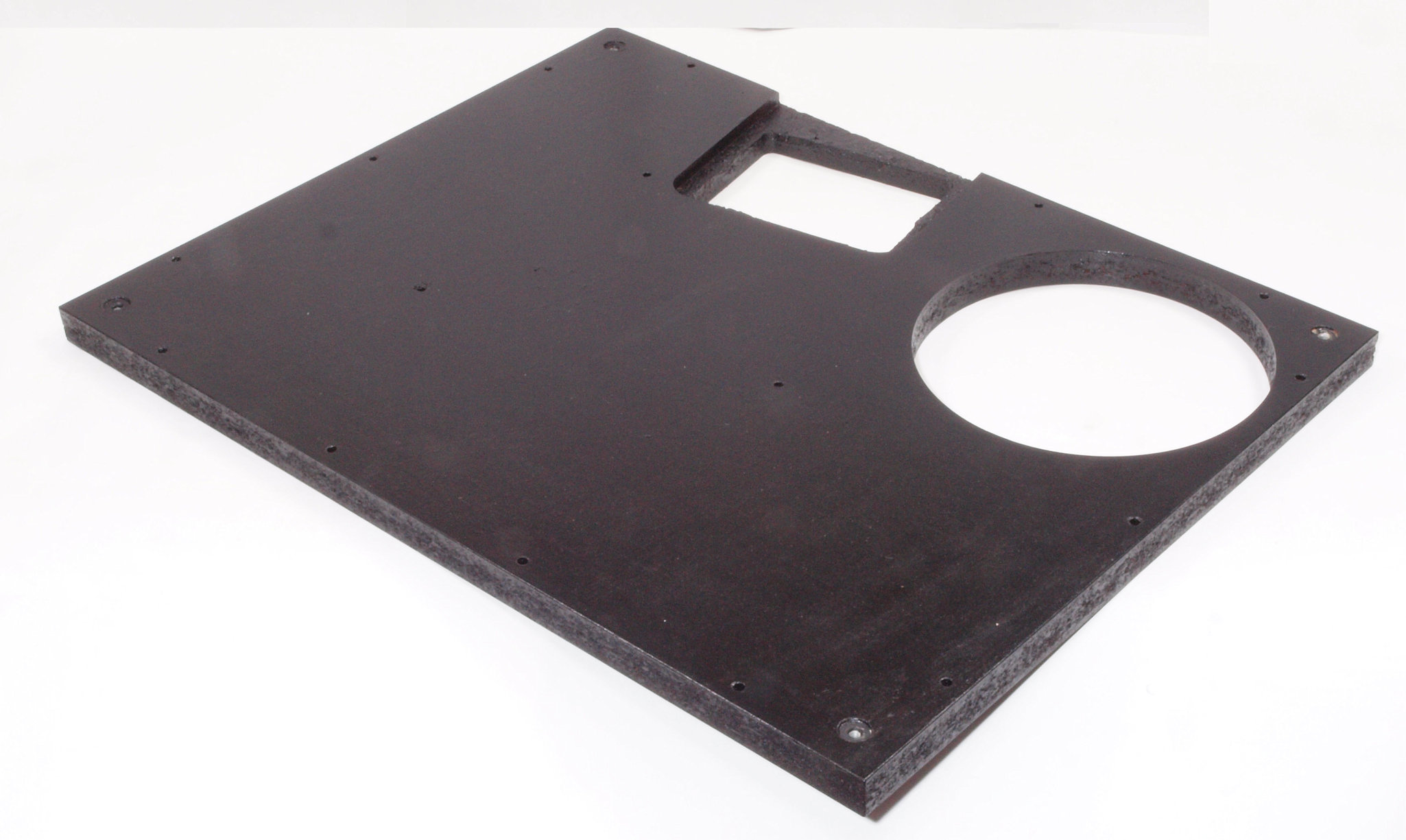

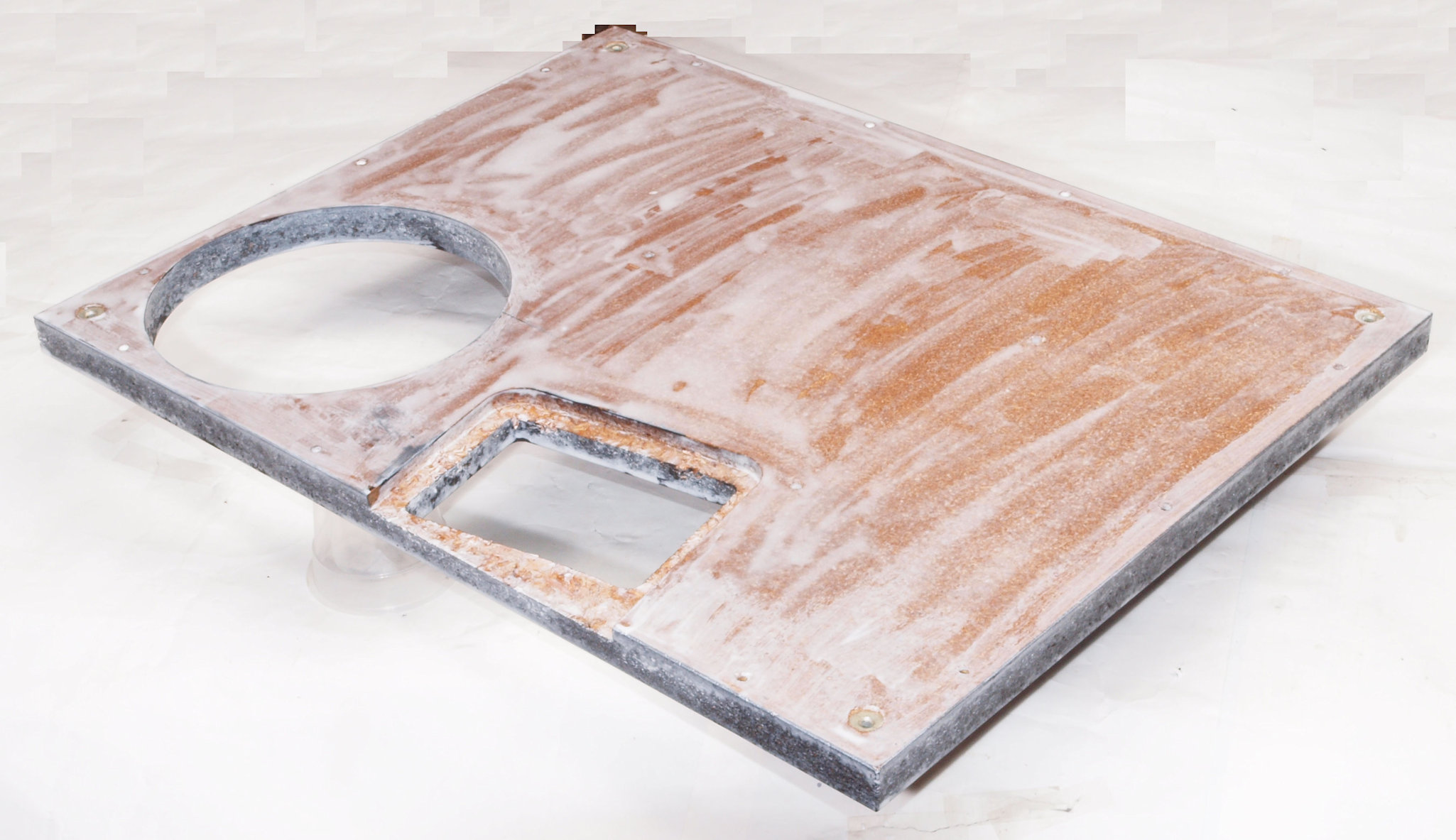

Ｗ８１．　修理前　　足を取った下蓋表。
Ｗ８２．　修理中　下蓋表。ラッカーを吹く。

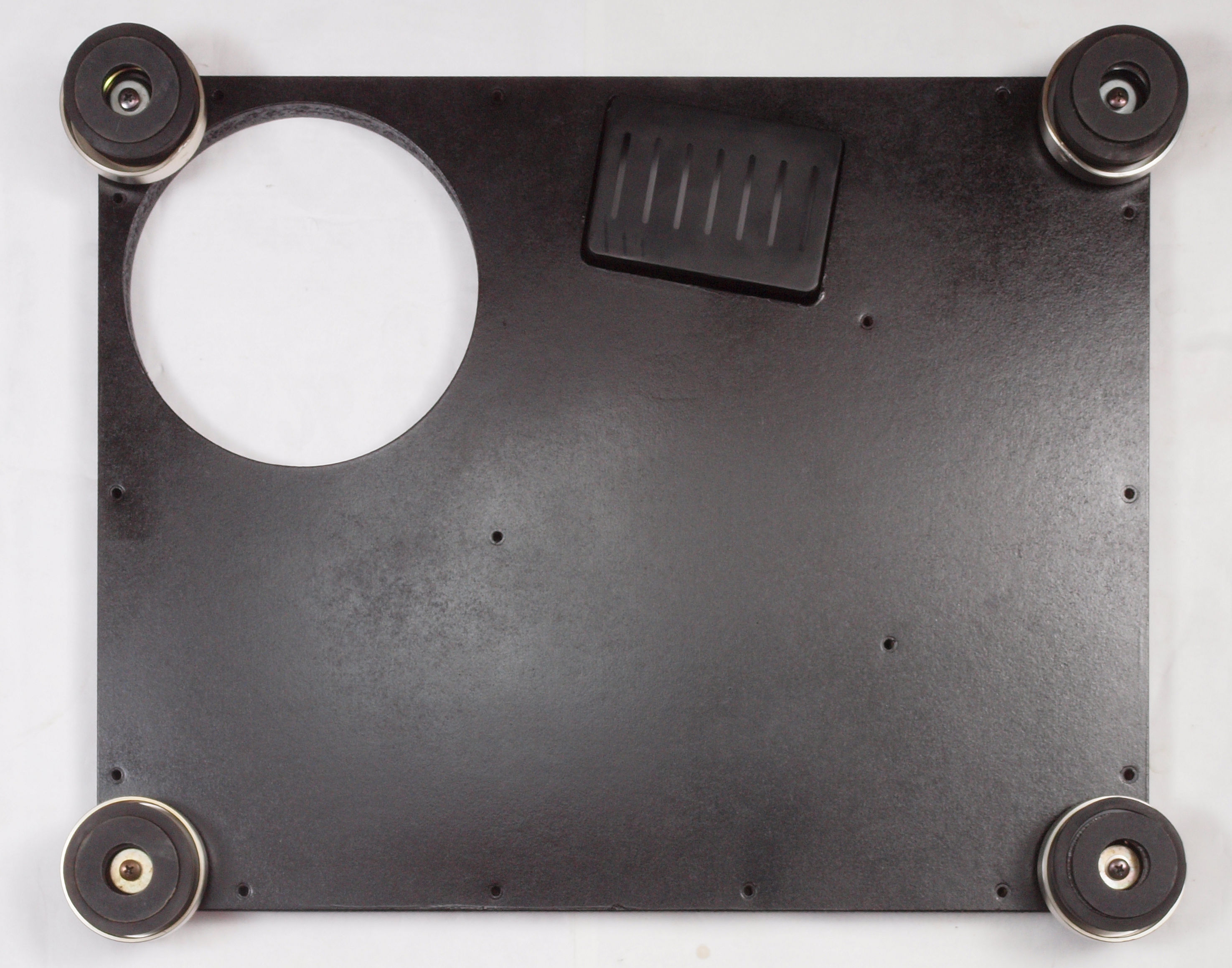

Ｗ８３．　完成　下蓋表

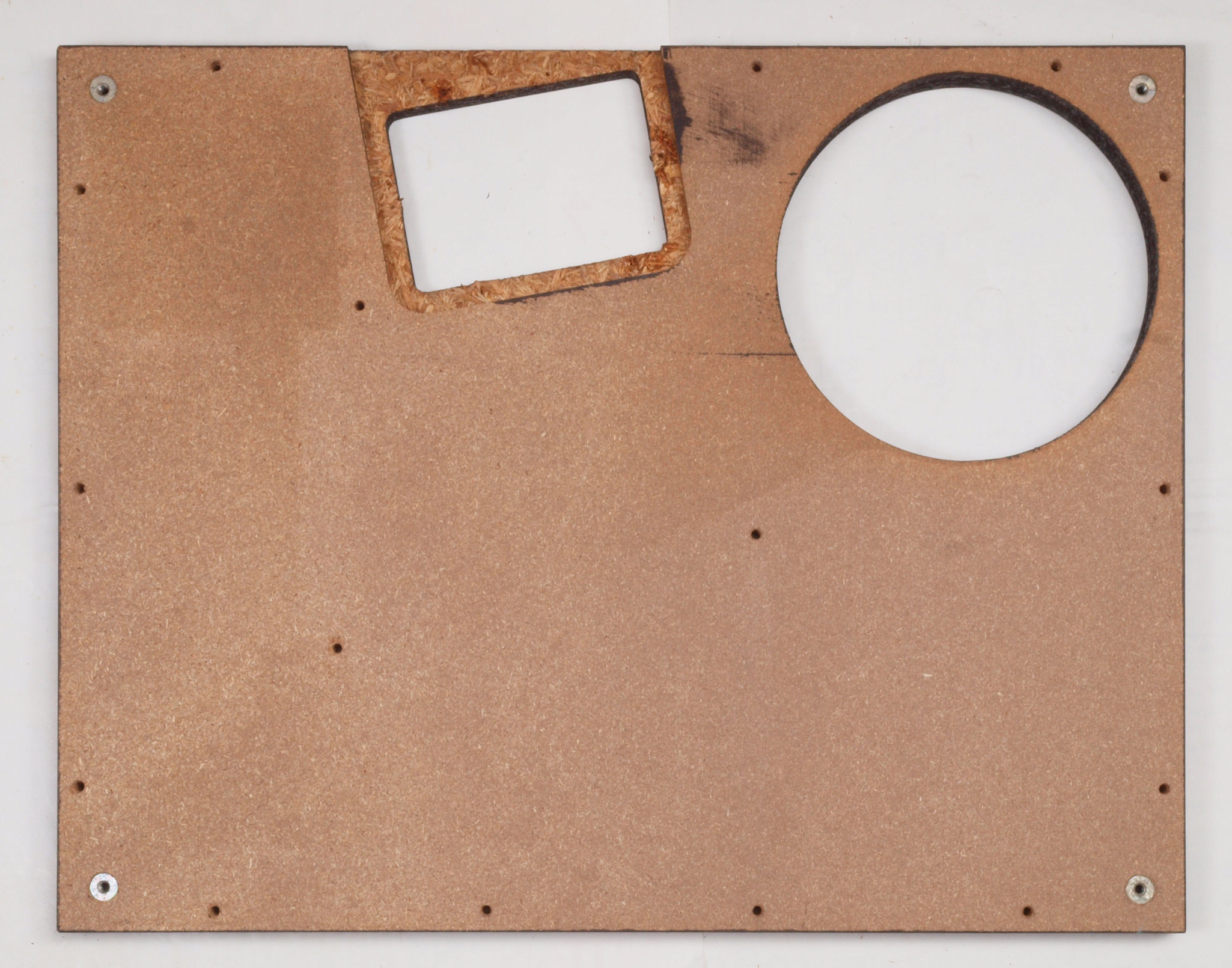

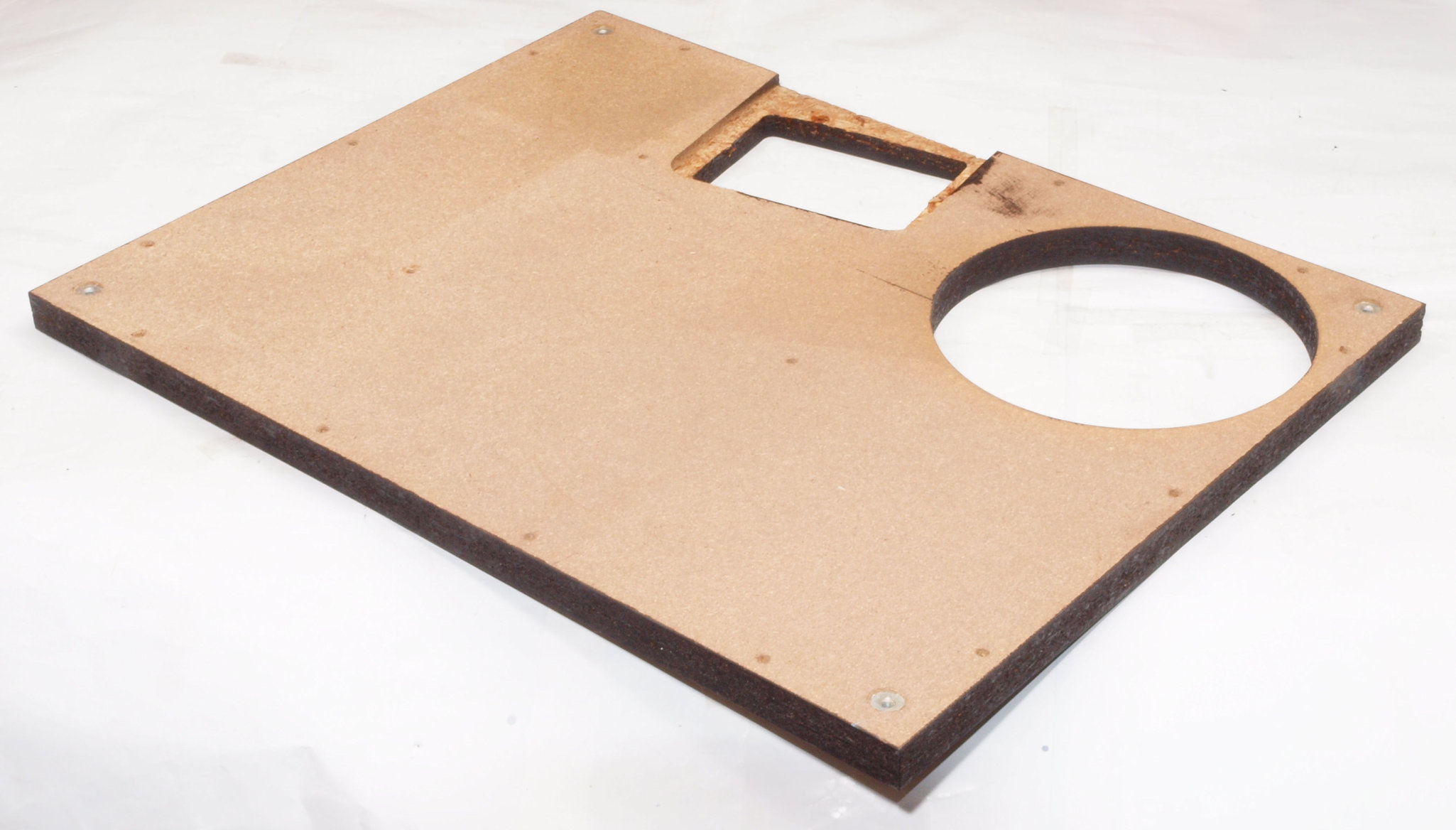

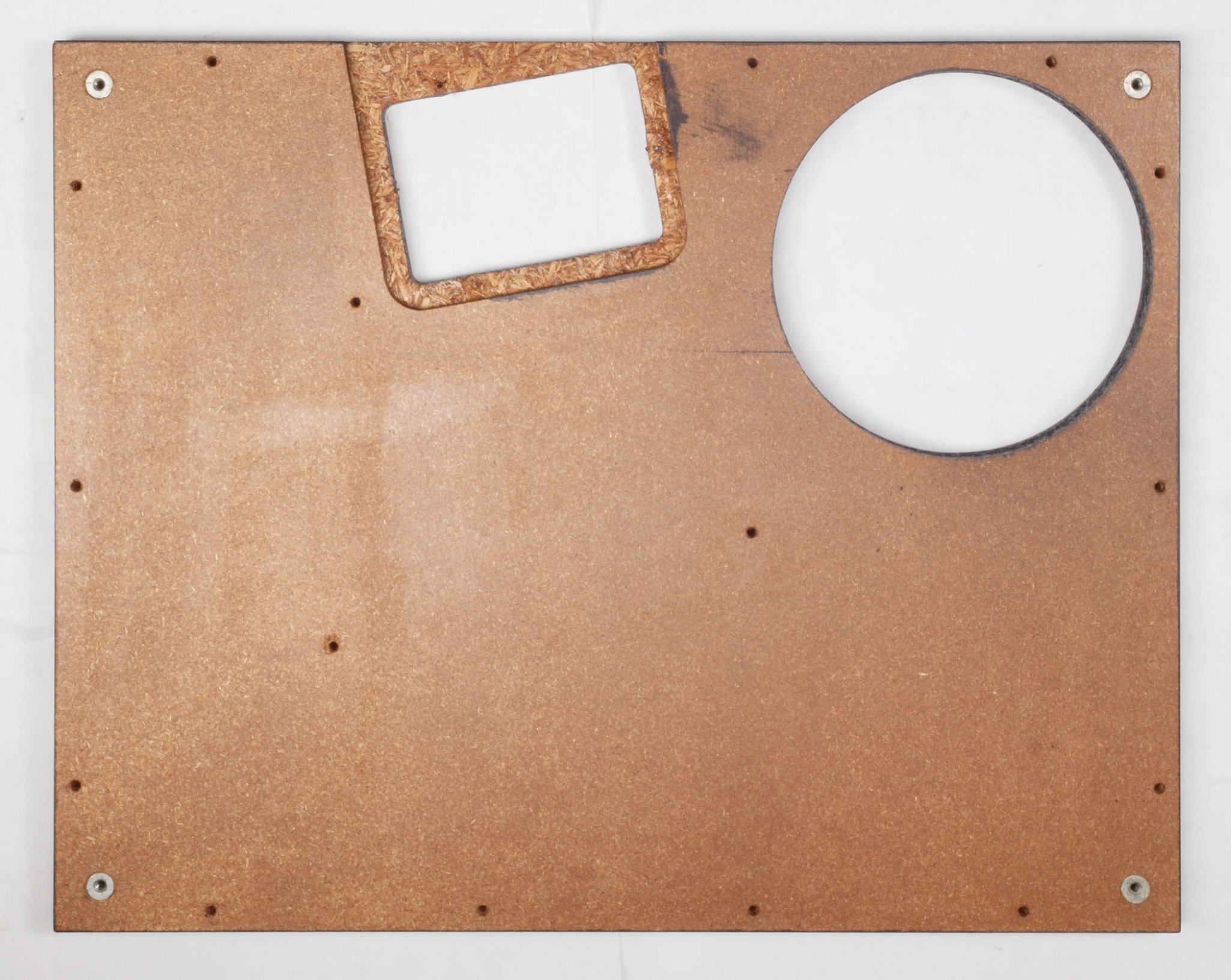

Ｗ９１．　修理前　下蓋裏
Ｗ９２．　修理前　下蓋裏。　トランスカバーを取り、ボンドを染みませ乾燥後。

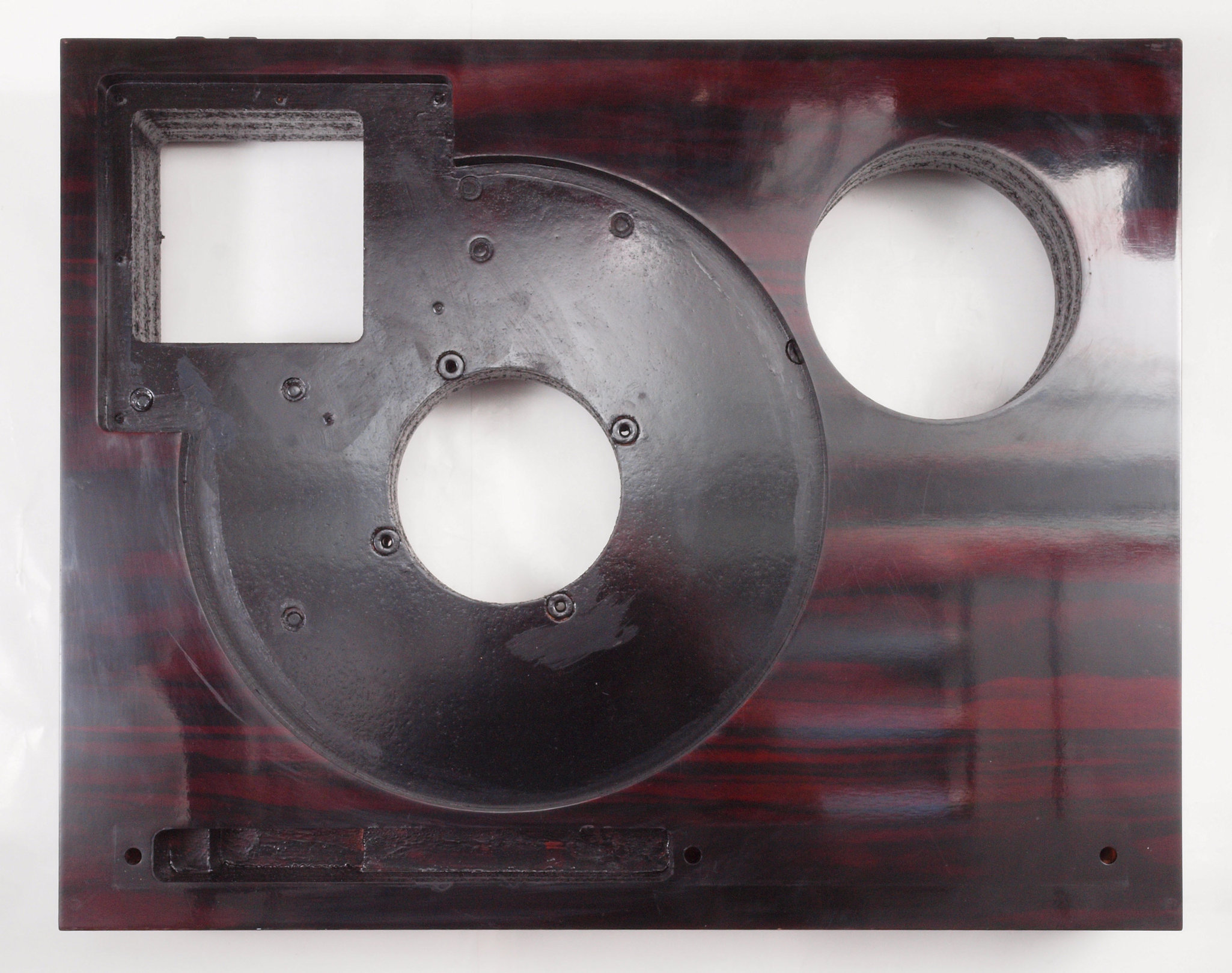

Ｗ９３．　修理後　下蓋裏。　ボンド乾燥後さらにペンキを塗る。
ＷＡ１．　修理前　下蓋裏前右
ＷＡ２．　修理中　下蓋裏前右、ボンドを染みこませる、ネジ穴も塗る。

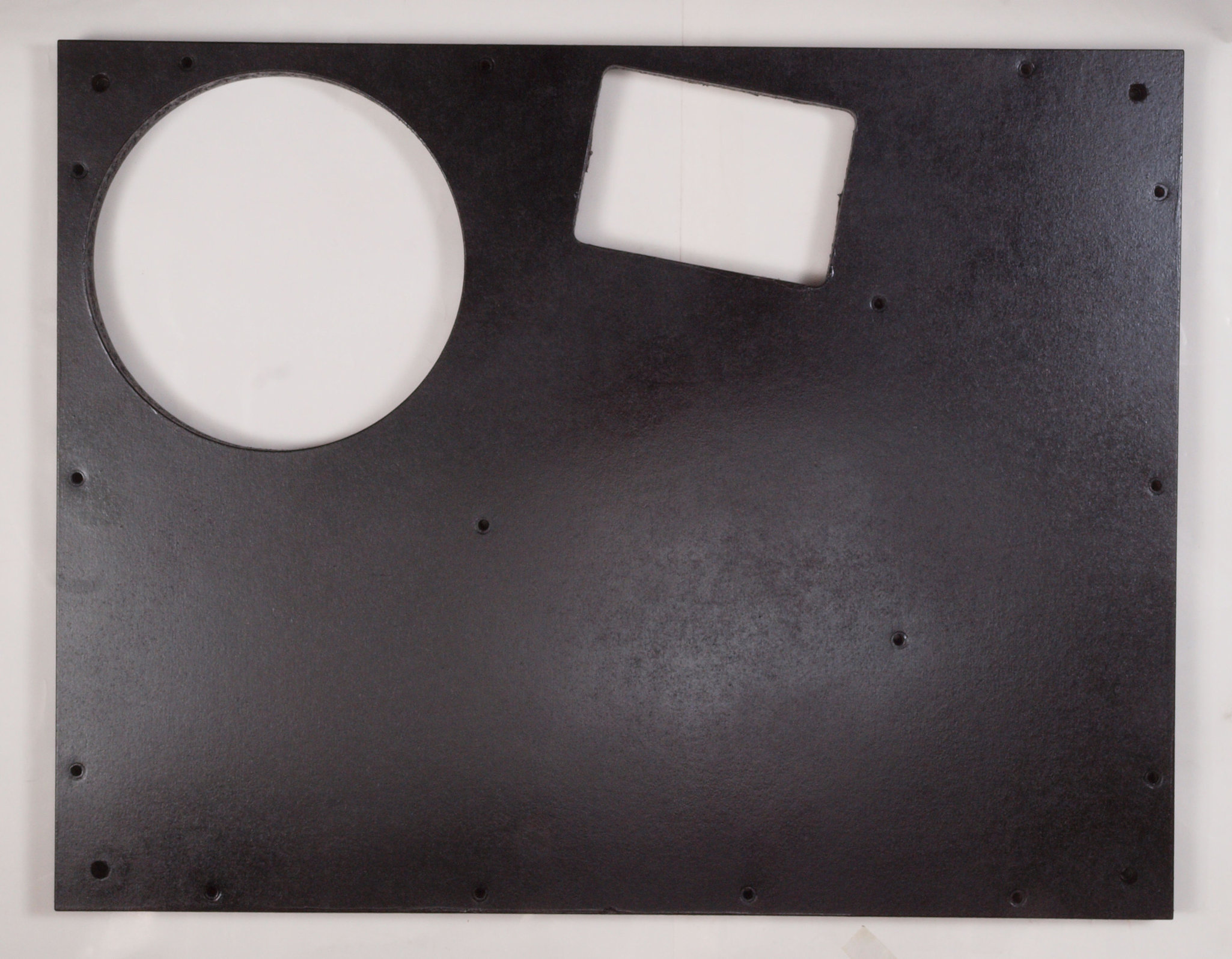

ＷＡ３．　完成　下蓋裏。　さらにペンキを塗る。
ＷＡ４．　修理前　下蓋裏後左
ＷＡ５．　修理中　下蓋裏後左、ボンドを染みこませる、ネジ穴も塗る。
ＷＡ６．　完成　下蓋裏。　乾燥後さらにペンキを塗る。
ＷＢ１．　修理前　下蓋のアーム取り付穴。
ＷＢ２．　修理中　下蓋のアーム取り付穴。ボンドを染みこませる、ネジ穴も塗る。
ＷＢ３．　修理後　下蓋のアーム取り付穴。　乾燥後さらにペンキを塗る。
ＷＢ４．　修理前　下蓋のアーム取り付穴反対側。
ＷＢ５．　修理中　下蓋のアーム取り付穴、反対側。ボンドを染みこませる、ネジ穴も塗る。
ＷＢ６．　修理後　下蓋のアーム取り付穴反対側。　乾燥後さらにペンキを塗る。
ＷＣ１．　修理前　下蓋のトランスカバー取り付穴。

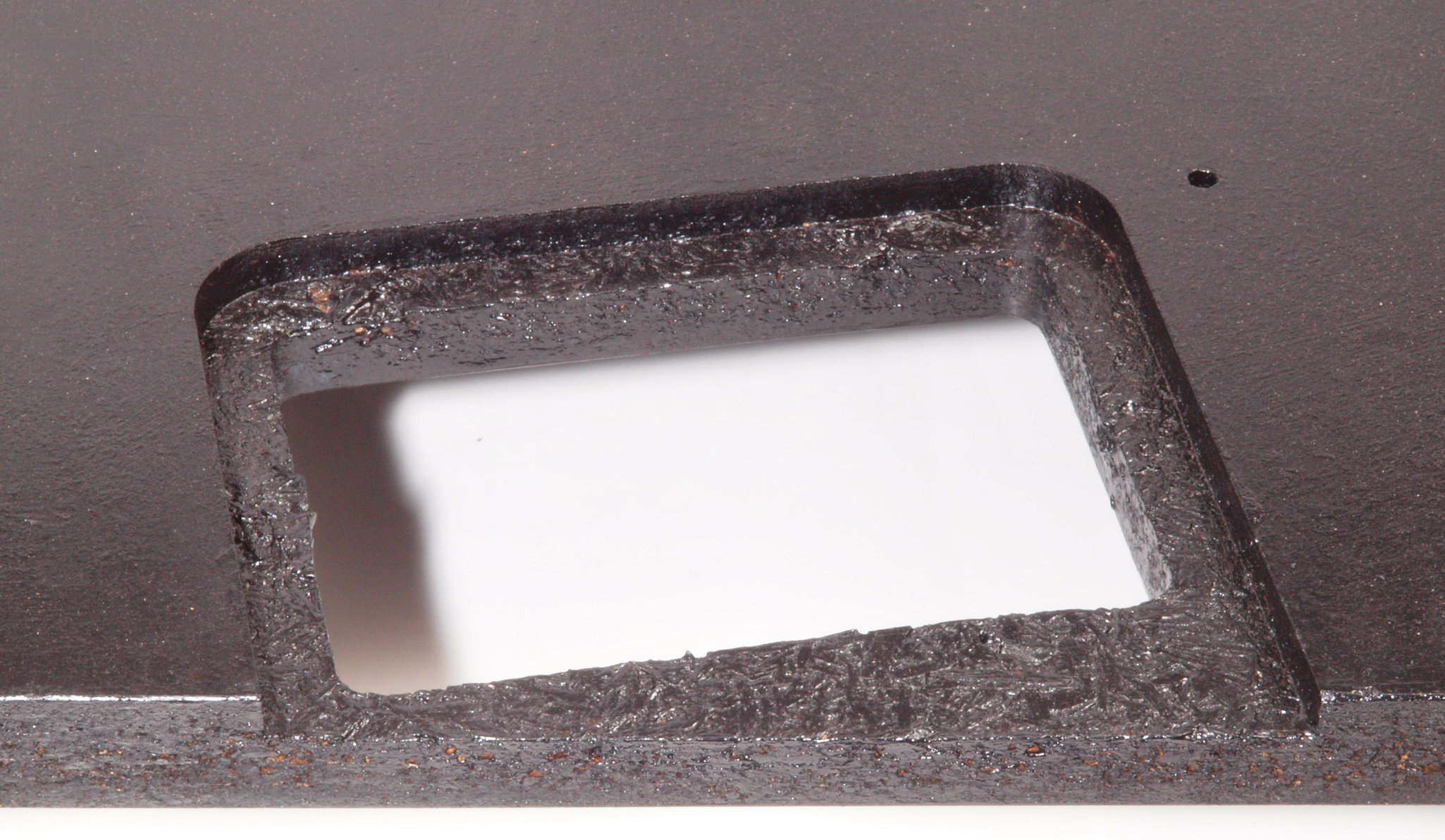

ＷＣ２．　修理中　下蓋のトランスカバー取り付穴。ボンドを染みこませる、ネジ穴も塗る。
ＷＣ２１．　修理中　下蓋のトランスカバー取り付穴。ヒビが大きいので２回目塗布。
ＷＣ３．　修理後　下蓋のトランスカバー取り付穴。　乾燥後さらにペンキを塗る。
ＷＣ４．　修理前　下蓋のトランスカバー取り付穴、反対側。
ＷＣ４２．　修理前　下蓋のトランスカバー取り付穴、反対側。

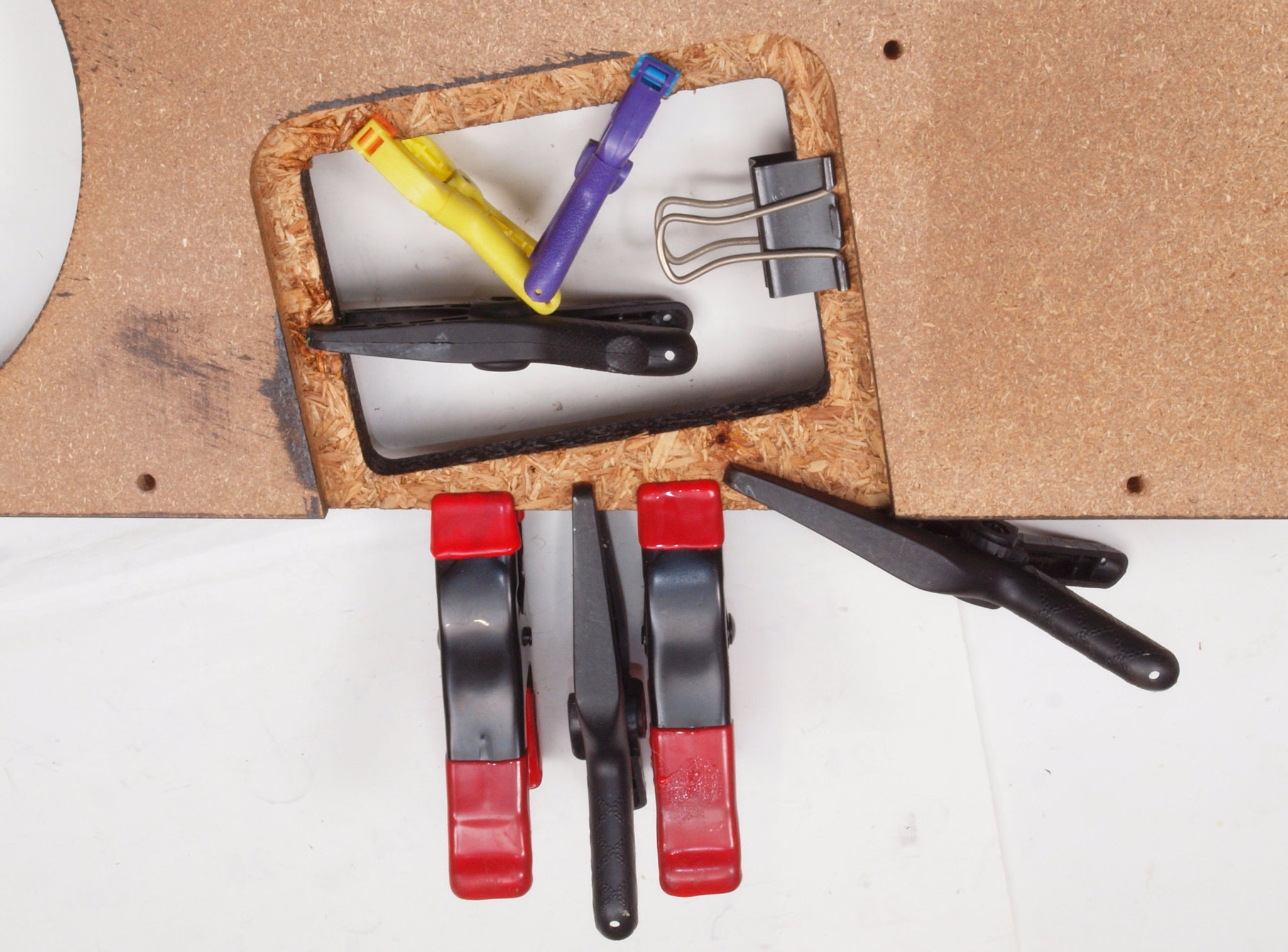

ＷＣ４３．　修理中　下蓋のトランスカバー取り付穴、反対側。ヒビを接着剤で固定する。
ＷＣ５．　修理中　下蓋のトランスカバー取り付穴、反対側。ボンドを染みこませる、ネジ穴も塗る。
ＷＣ５１．　修理中　下蓋のトランスカバー取り付穴、反対側。ヒビが大きいので２回目塗布。
ＷＣ６．　修理後　下蓋のトランスカバー取り付穴、反対側。　乾燥後さらにペンキを塗る。

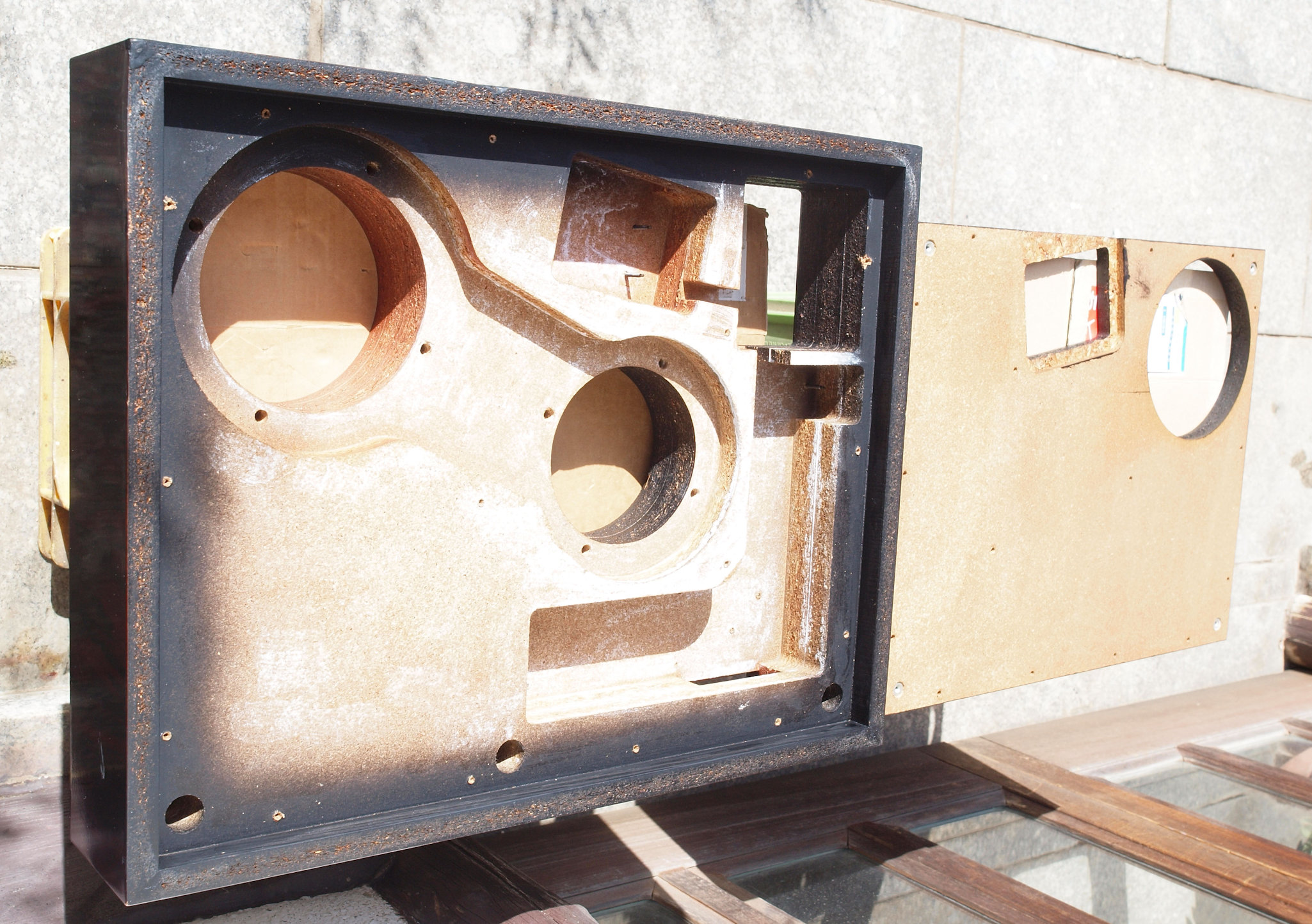

ＷＣ７．　修理中　天日乾燥する。

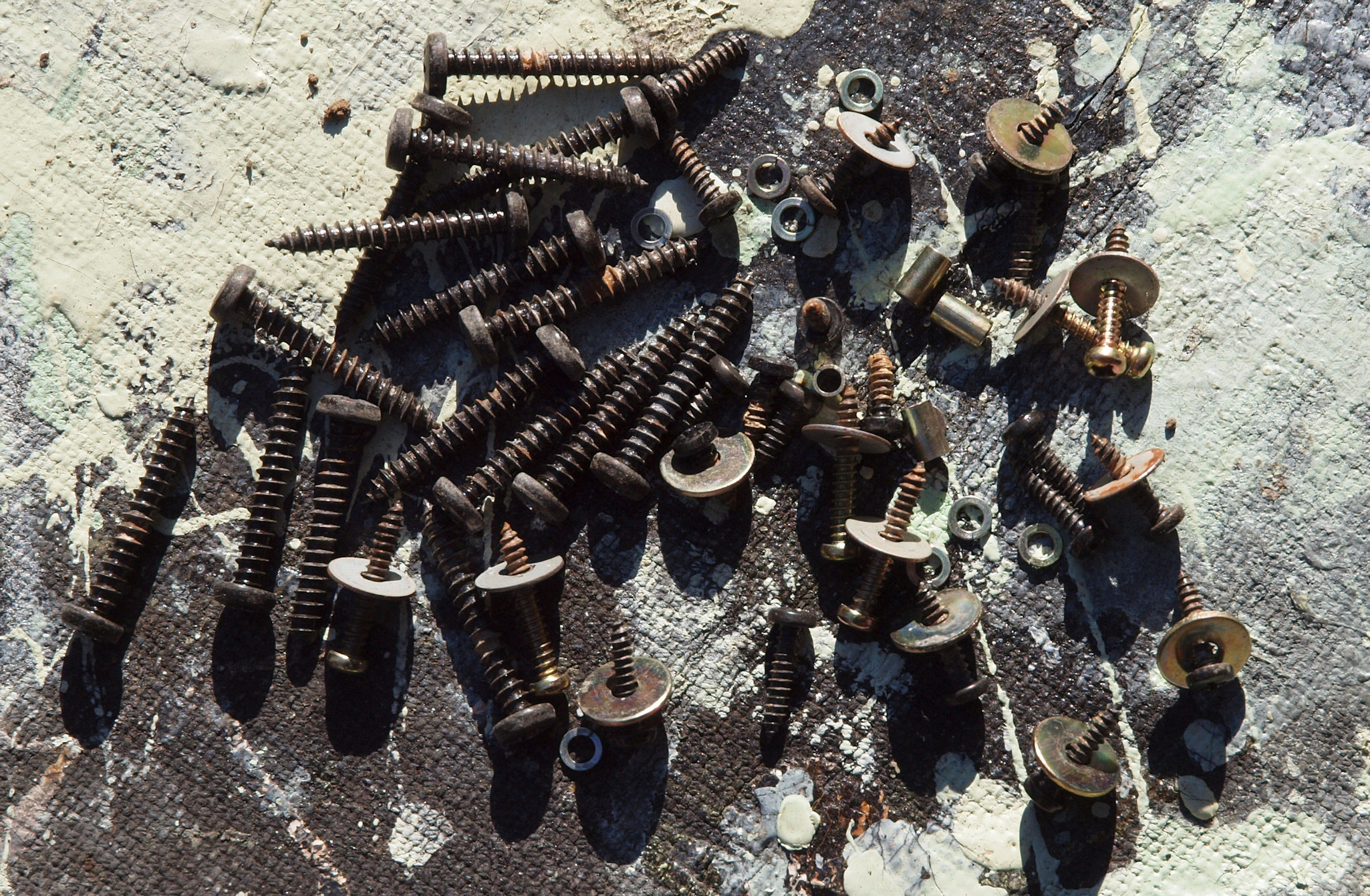

ＷＤ１．　修理中　下蓋等止めネジは錆は少ない。
ＷＤ２．　修理中　下蓋等止めネジ、ラッカーを吹く。　乾燥後方向を変えて、さらに塗る。

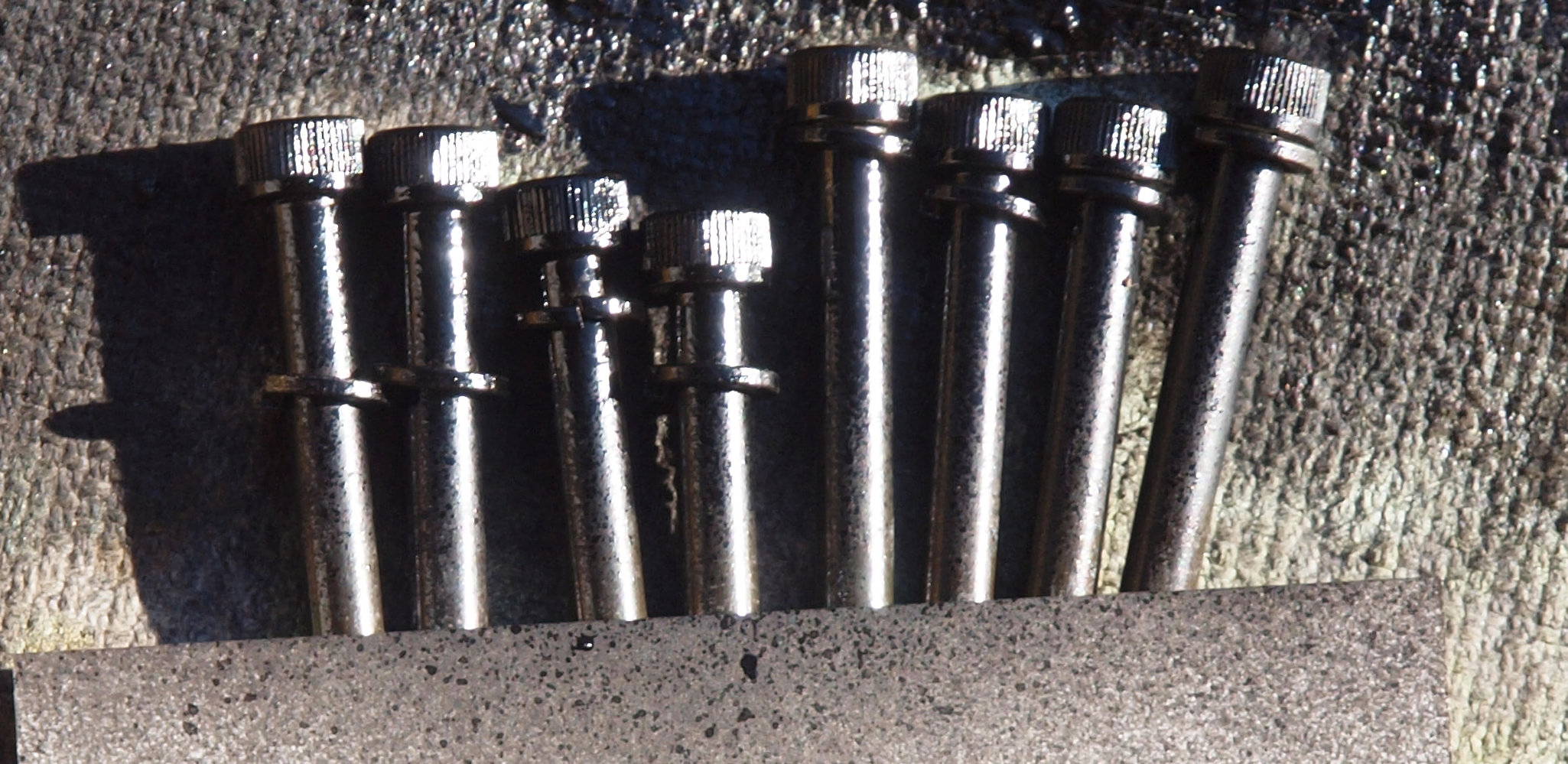

ＷＤ３．　修理中　架台止めビス。
ＷＤ４．　修理中　架台止めビス、ねじ部を保護してラッカーを吹く。

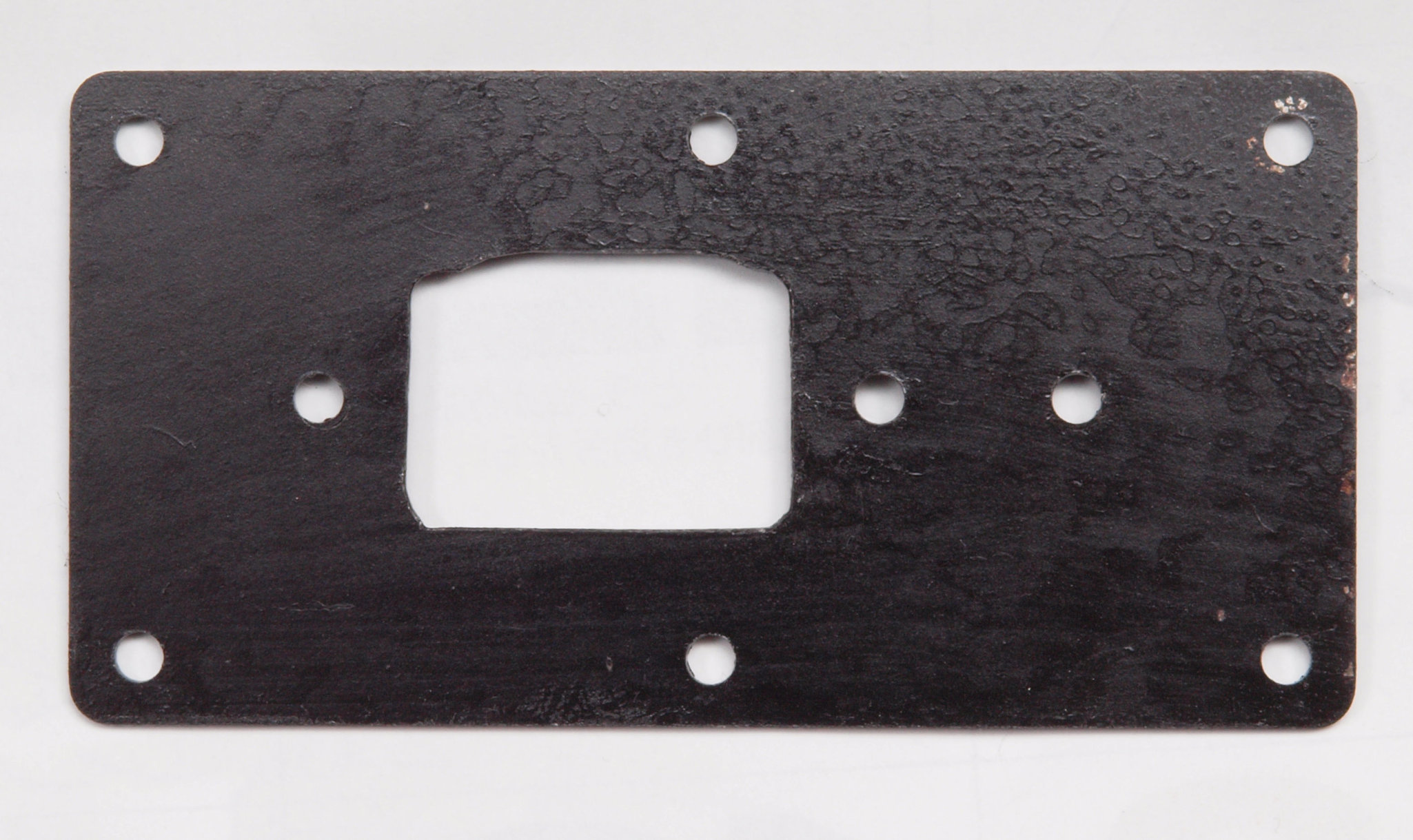

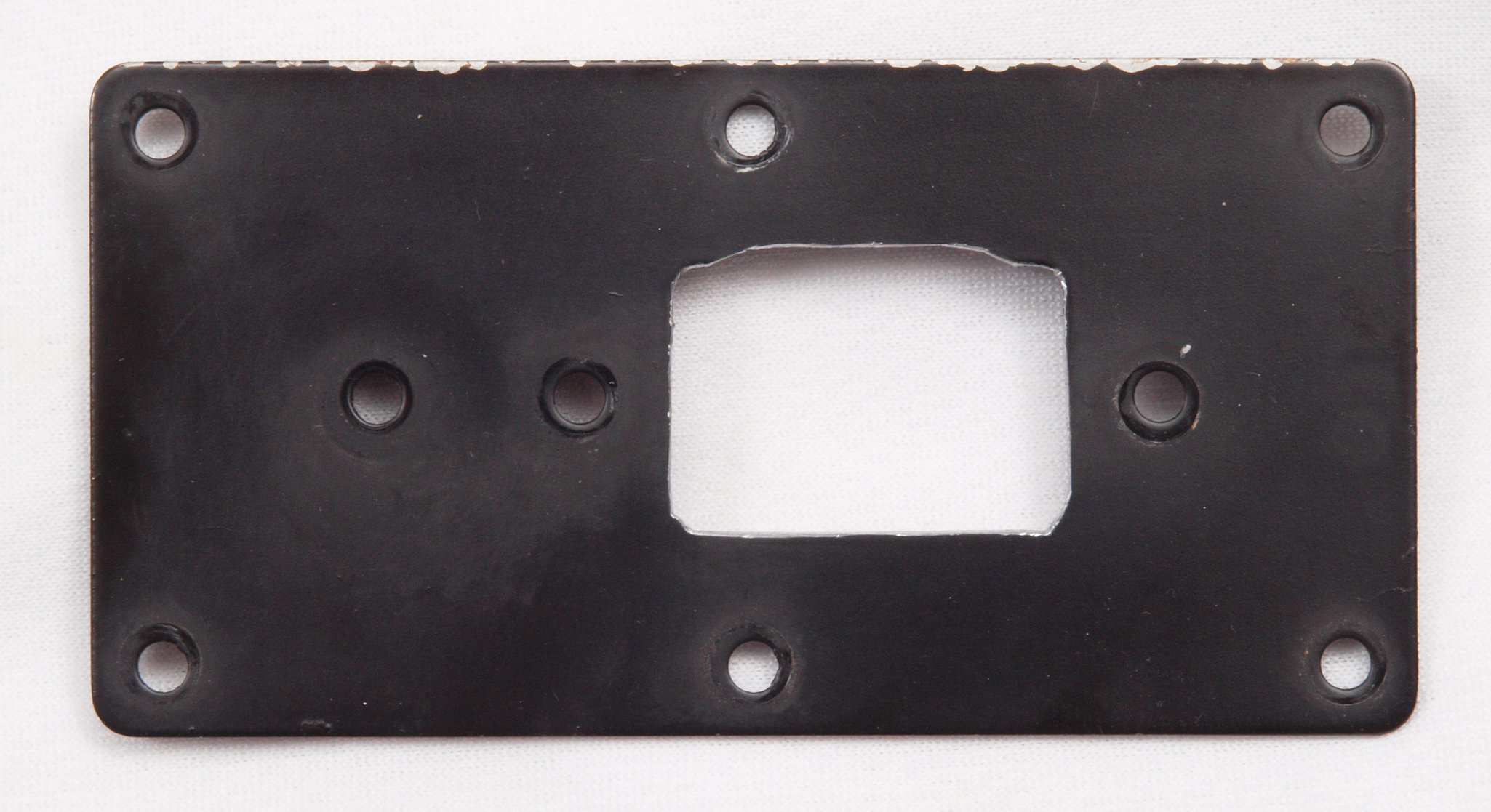

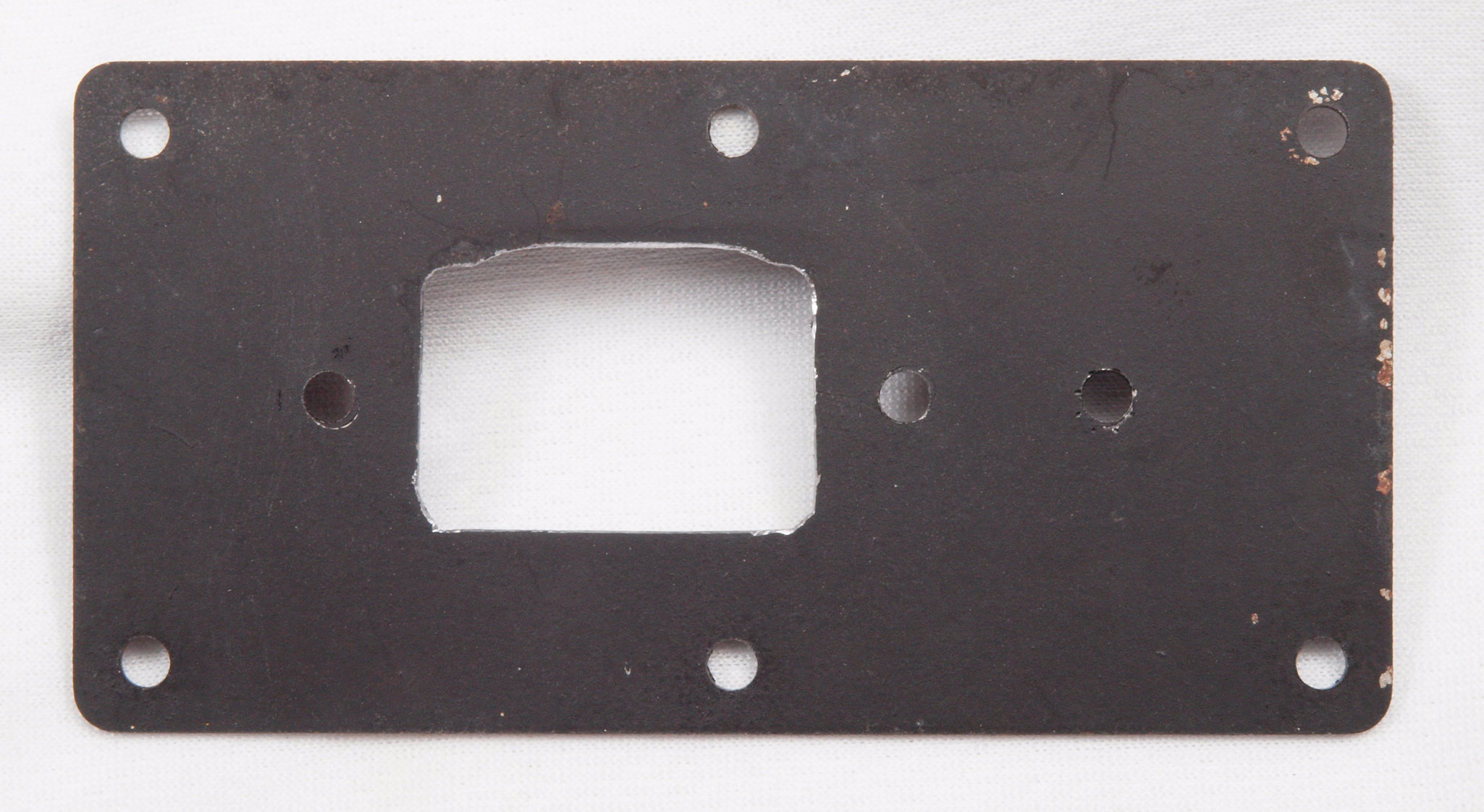

ＷＥ１．　修理中　電源ソケット取り付け板。サビと塗装剥げあり。

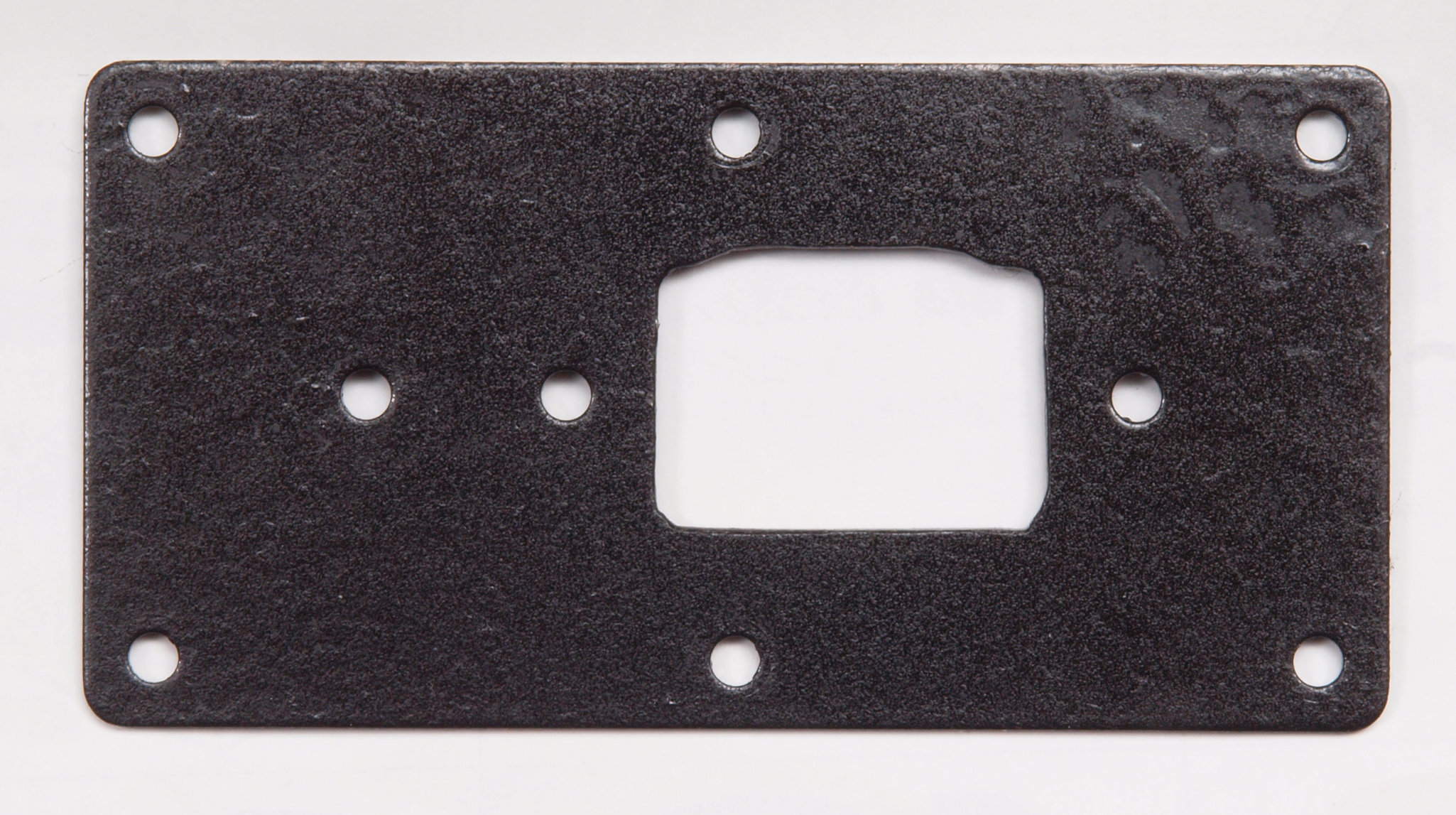

ＷＥ２．　修理後　電源ソケット取り付け板。塗装する。
ＷＥ３．　修理中　電源ソケット取り付け板裏。サビと塗装剥げあり
ＷＥ４．　修理後　電源ソケット取り付け板裏。此方も塗装する。
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

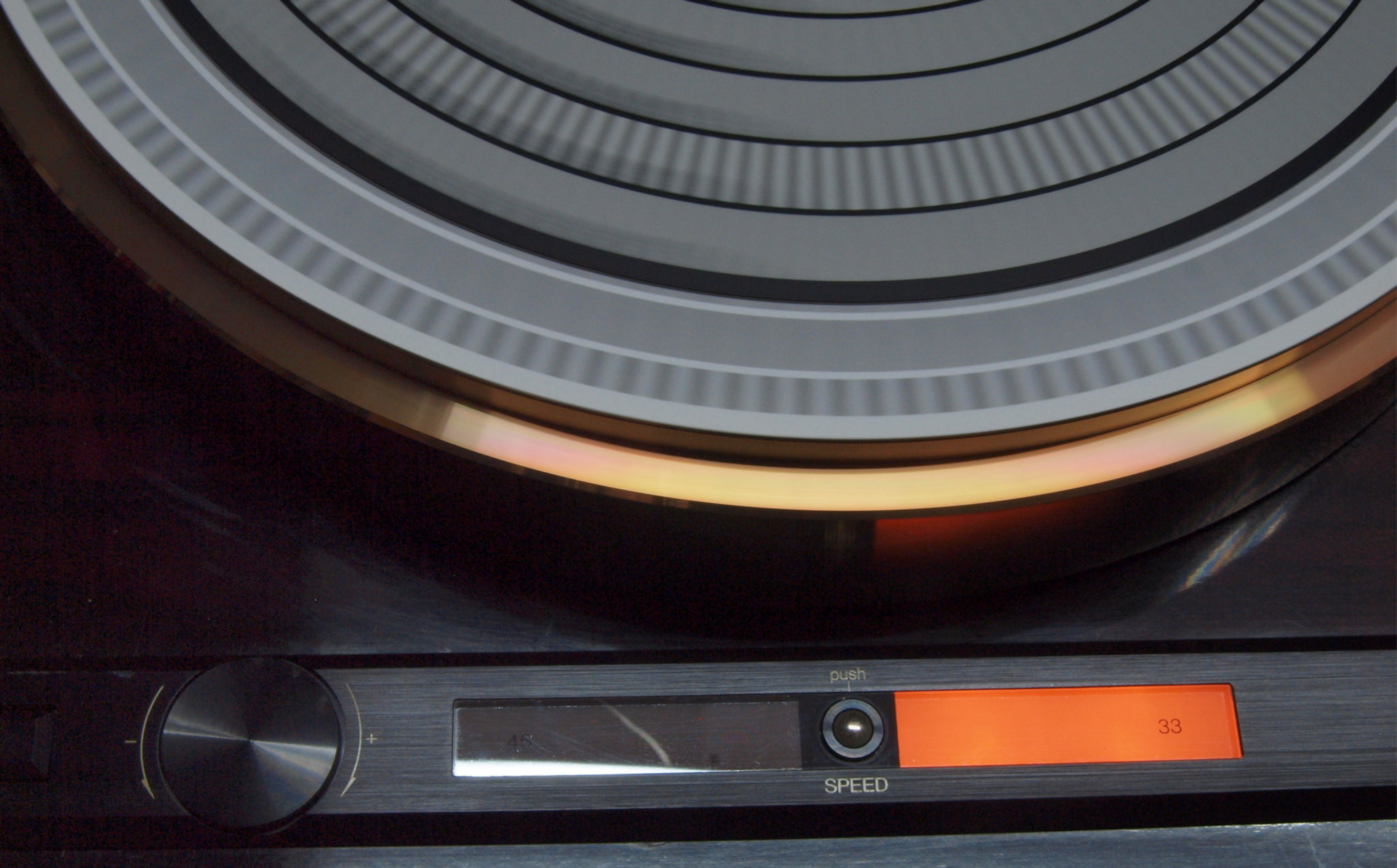

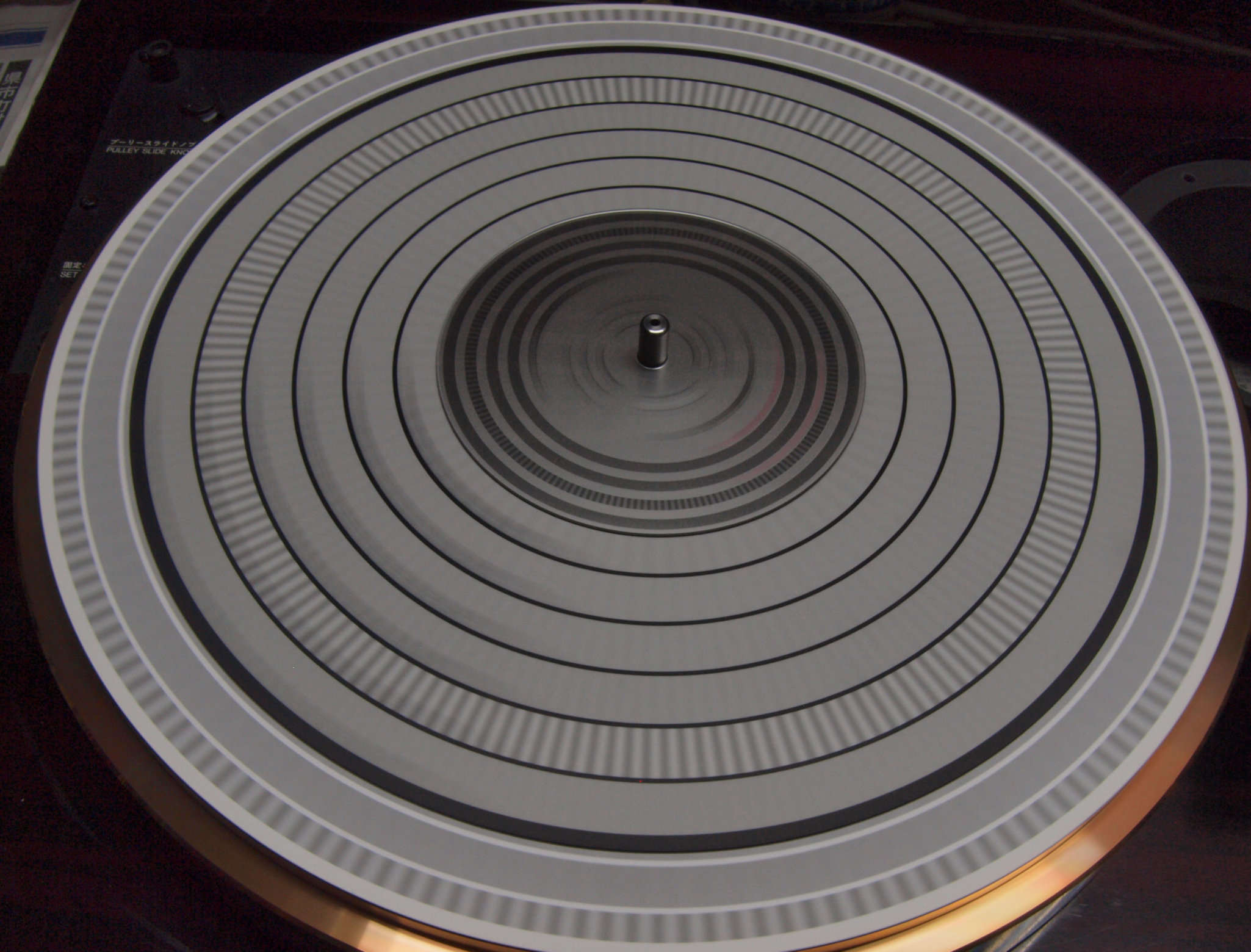

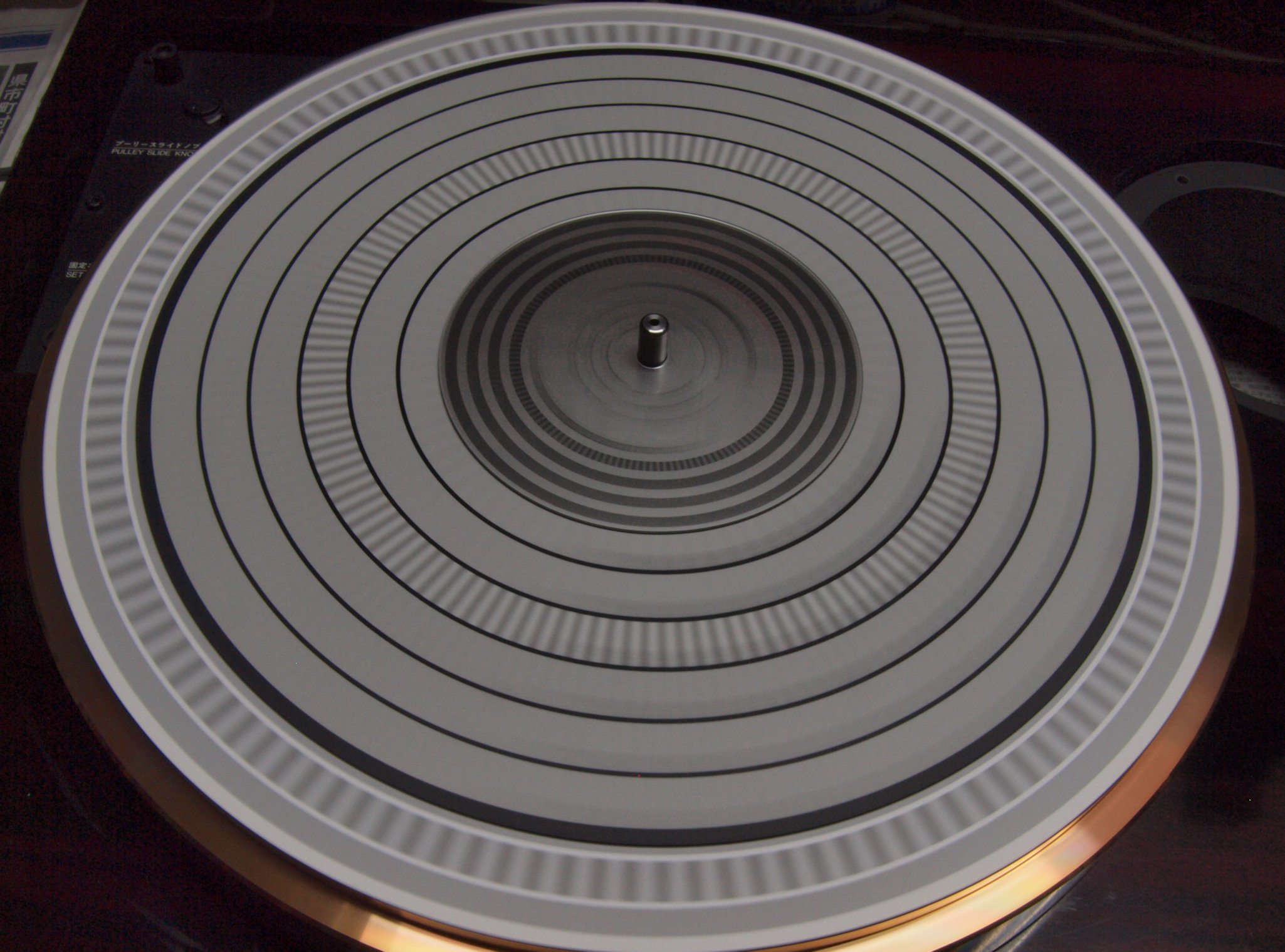

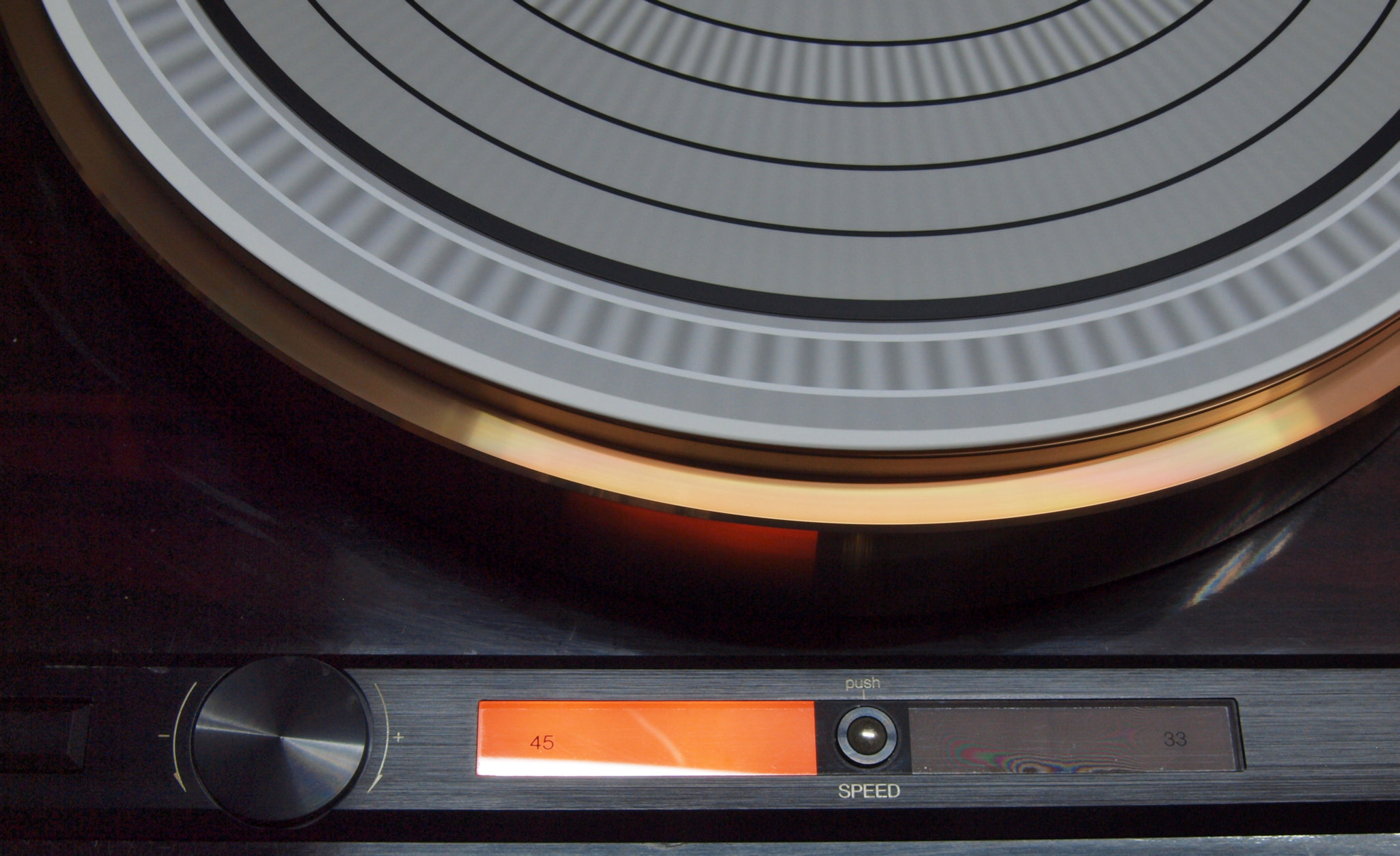

Ｅ１．　　３３回転ストロボ測定。　速度調整はセンター固定。
Ｅ２．　　３３回転ストロボ測定。
Ｅ３．　　４５回転ストロボ測定。　速度調整はセンター固定。
Ｅ４．　　３３回転ストロボ測定。
Ｙ１．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況。
Ｓ．　MICRO SEIKI　ＢＬ－１１１　の仕様（カタログ・マニアルより）　
型式 アームレスプレイヤー　ＢＬ－１１１
駆動方式 ベルトドライブ方式
使用モーター 8極24スロット、アウターローター型ブラシレスDCサーボモーター
定格回転数 33 1/3、45rpm
ターンテーブル 砲金製、直径310mm、重量10kg、慣性モーメント1500kg・cm2
回転ムラ 0.025％以下（WRMS）
SN比 60dB以上（JIS）
回転数微調整範囲 ±6％以内
電源電圧 AC100V、50Hz/60Hz
消費電力 12W
外形寸法 幅532×高さ230×奥行440mm、　５７０Ｗ×４４０Ｄ×２３０Ｈmm（ＢＬ-１１１Ｌ）
重量 36kg、　３８ｋｇ（ＢＬ-１１１Ｌ）
価格 270,000円
付属 アームマウントベース A-1200シリーズ
Ａ-1201 ＭＩＣＲＯ＝ＭＡ-505Ｌ、　505ＬＳ、　505ＬＸ
ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-300ＭＫⅡ
ＳＡＥＣ＝ＷＥ-407/23
Ａ-1202 ＳＡＥＣ＝ＷＥ-308、 308Ｎ、 308ＳＸ、 317
ＧＲＡＣＥ、Ｇ-660Ｐ
Ａ-1203 ＦＲ＝ＦＲ-64、 64Ｓ、 64Ｂ、 ６４ＦＸ、 14
Ａ-1204 ＦＲ＝ＦＲ-24ＭＫⅡ 54
ＤＥＮＯＮ＝ＤＡ-303、 305、 307、 309、 401
ＶＩＣＴＯＲ＝ＵＡ-5045
Ａ-1205 ＭＩＣＲＯ＝ＭＡ-505ＸⅡ、 505ＳⅡ、 505ＭＫⅢ、 ＭＡ-808Ｘ
ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-3000ＭＣ
Ａ-1506 ＳＭＥ＝3009/ＳⅡ、 3009/ＳⅢ、 3010ＲＣ
　　　 　　　　　　　　　　bl111-c4q
