MICROSEIKI BL−111. 10台目修理記録 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
2020/11/17持込 2021/1/6完成 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A. 修理前の状況
B. 原因
C. 修理状況
W. 下蓋及び本体木部 修理状況
D. 使用部品
E. 調整・測定 F. 修理費 105,000円 「オーバーホール修理」 Y. ユーザー宅の設置状況 S. MICRO SEIKI BL−111 の仕様(マニアル・カタログより) |
||||||||||||||||||||||||||||||||||||||||||||||||||||
A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 A11. 点検中 前から見る。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
A12. 点検中 前右から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

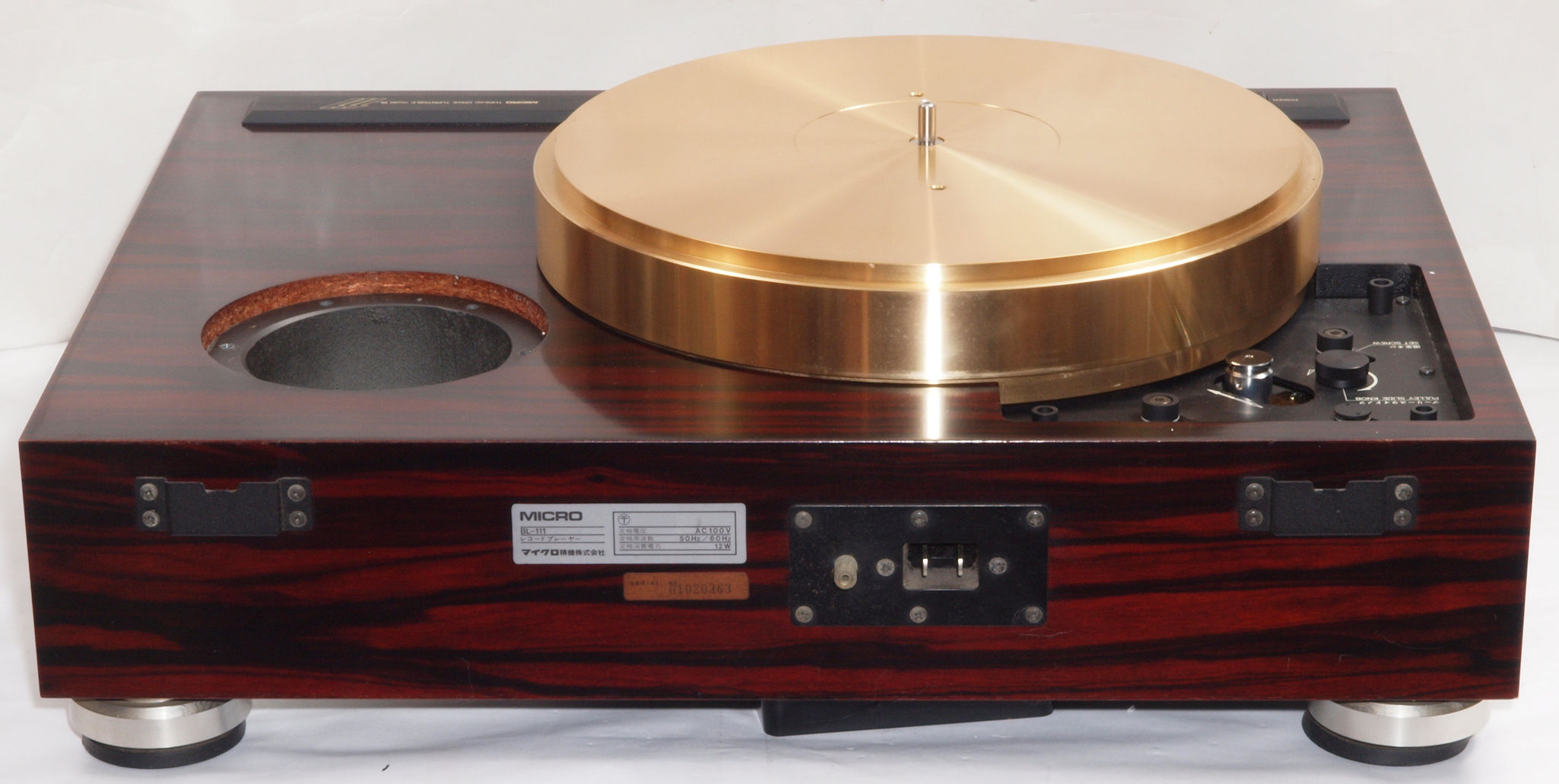

A13. 点検中 後から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A132. 点検中 後から見る、電源ソケット。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

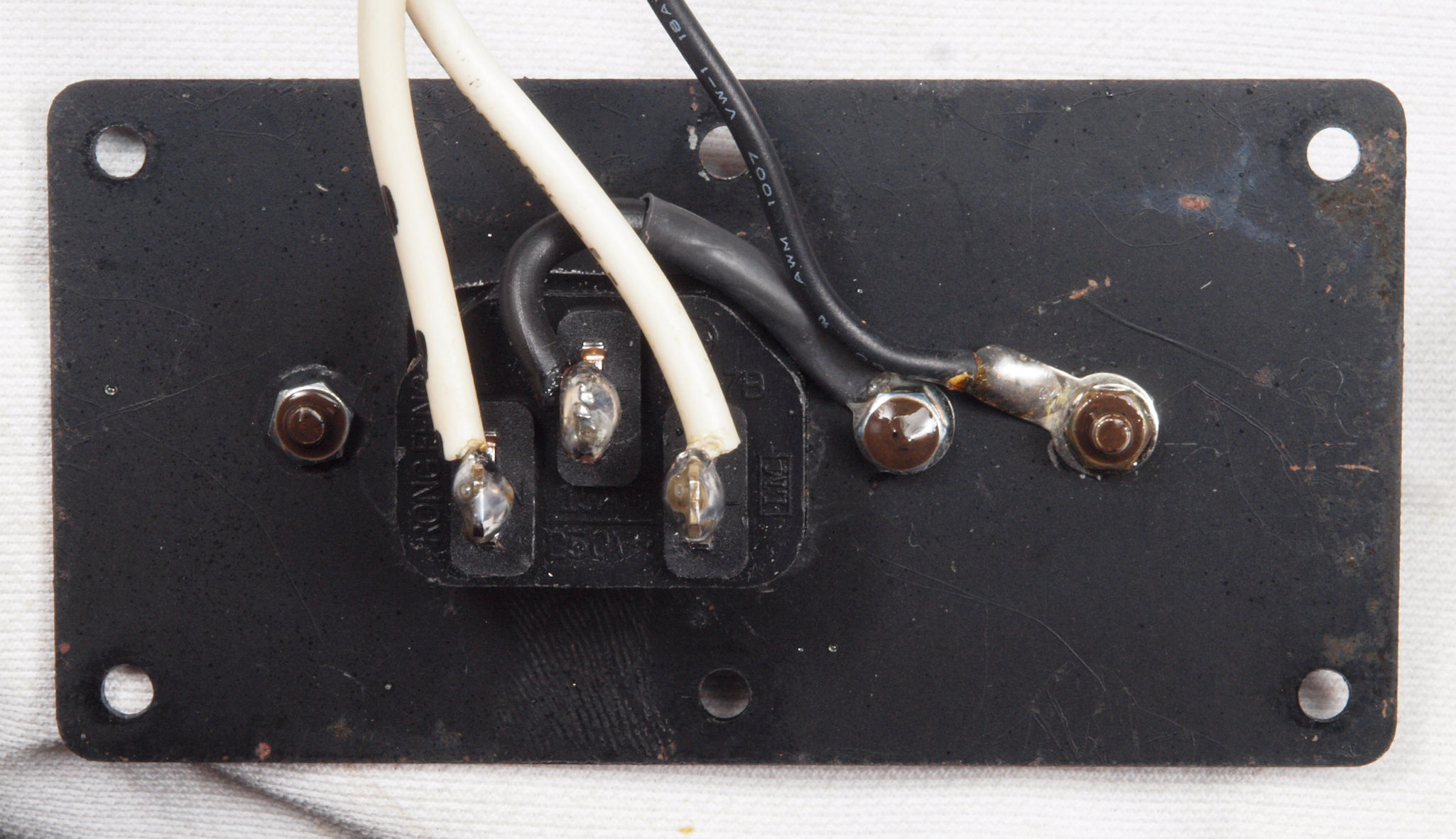

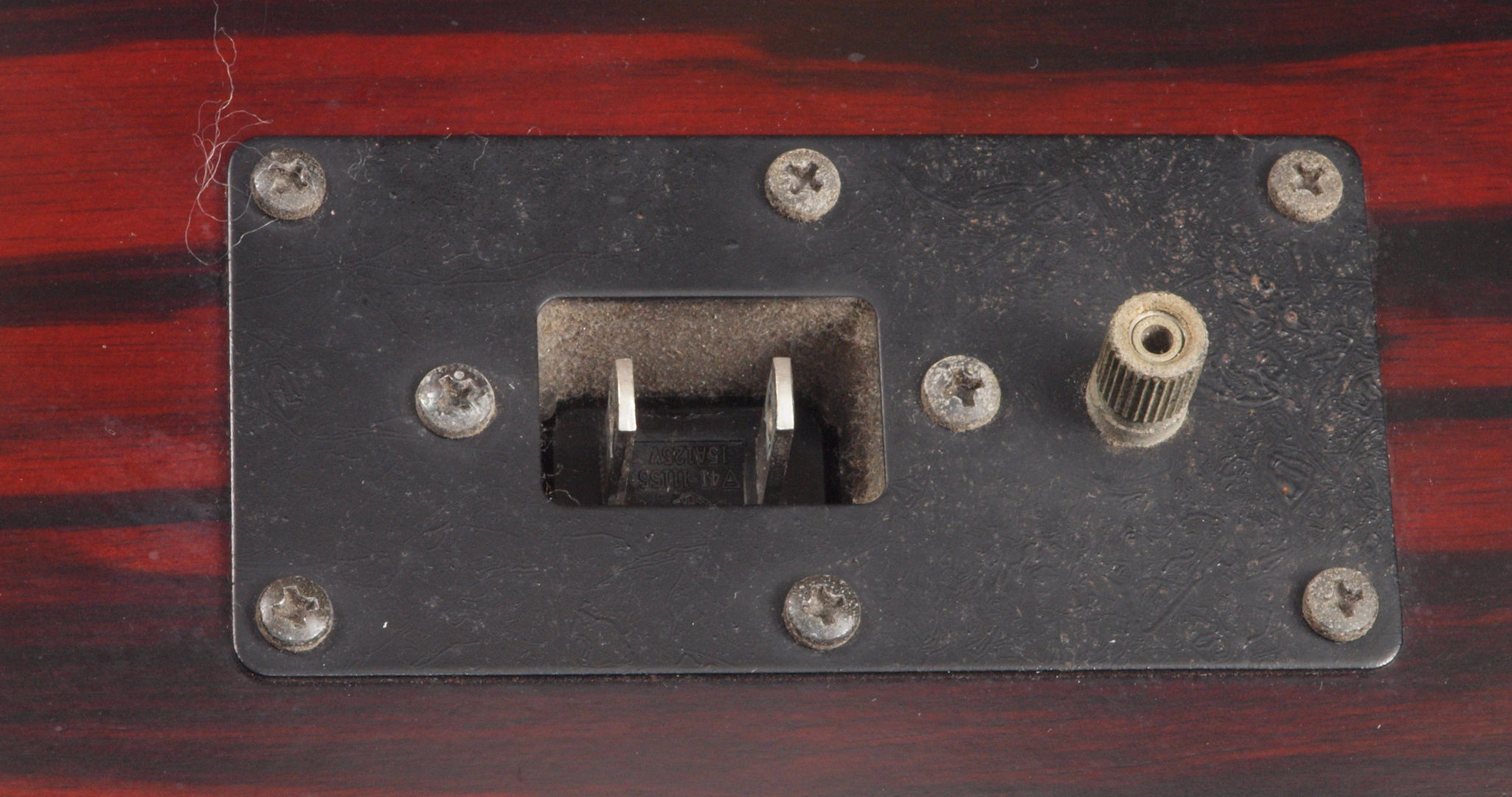

A133. 点検中 後から見る、電源ソケット。3Pインレットに交換可能。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

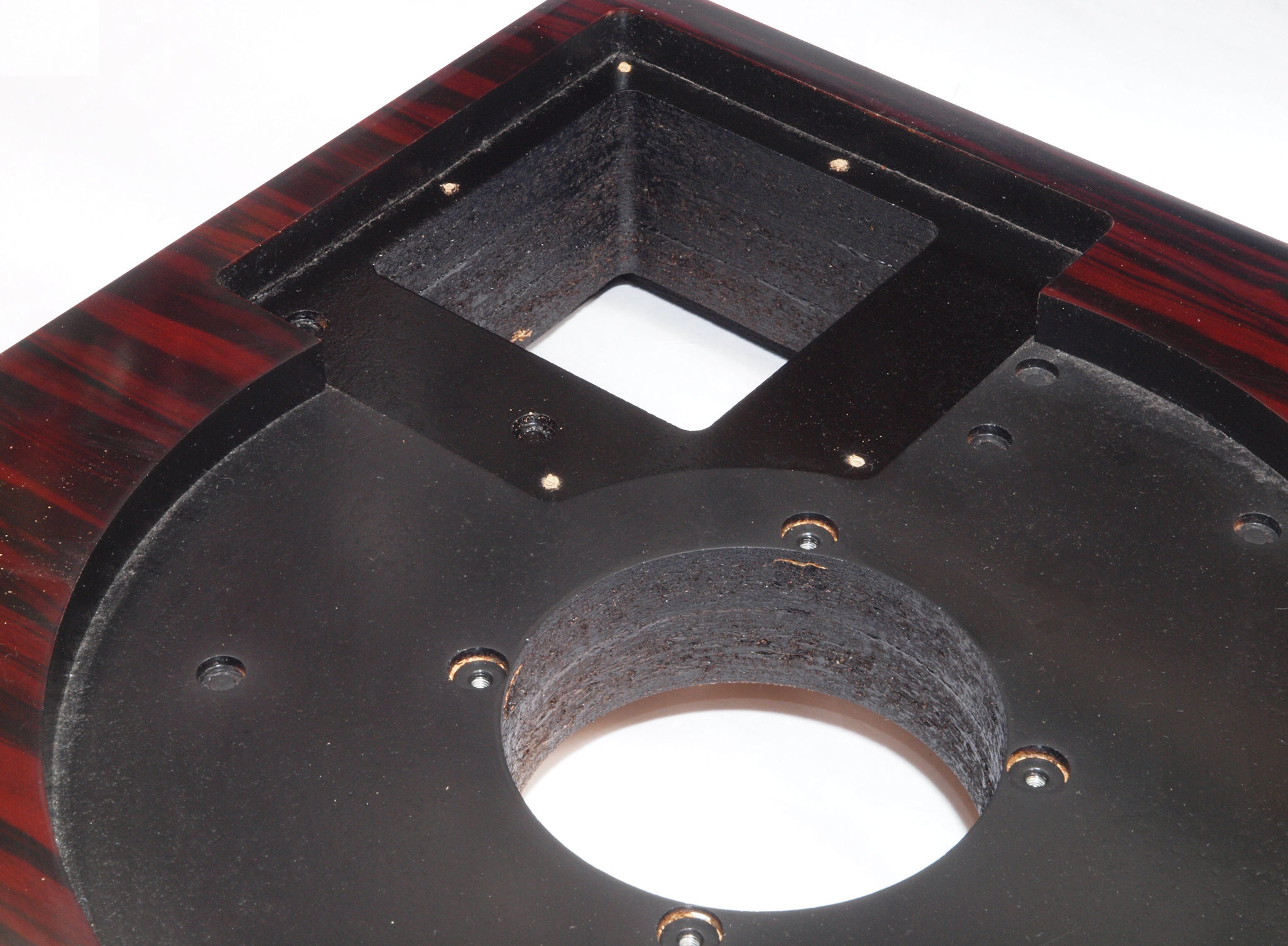

A14. 点検中 後左から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

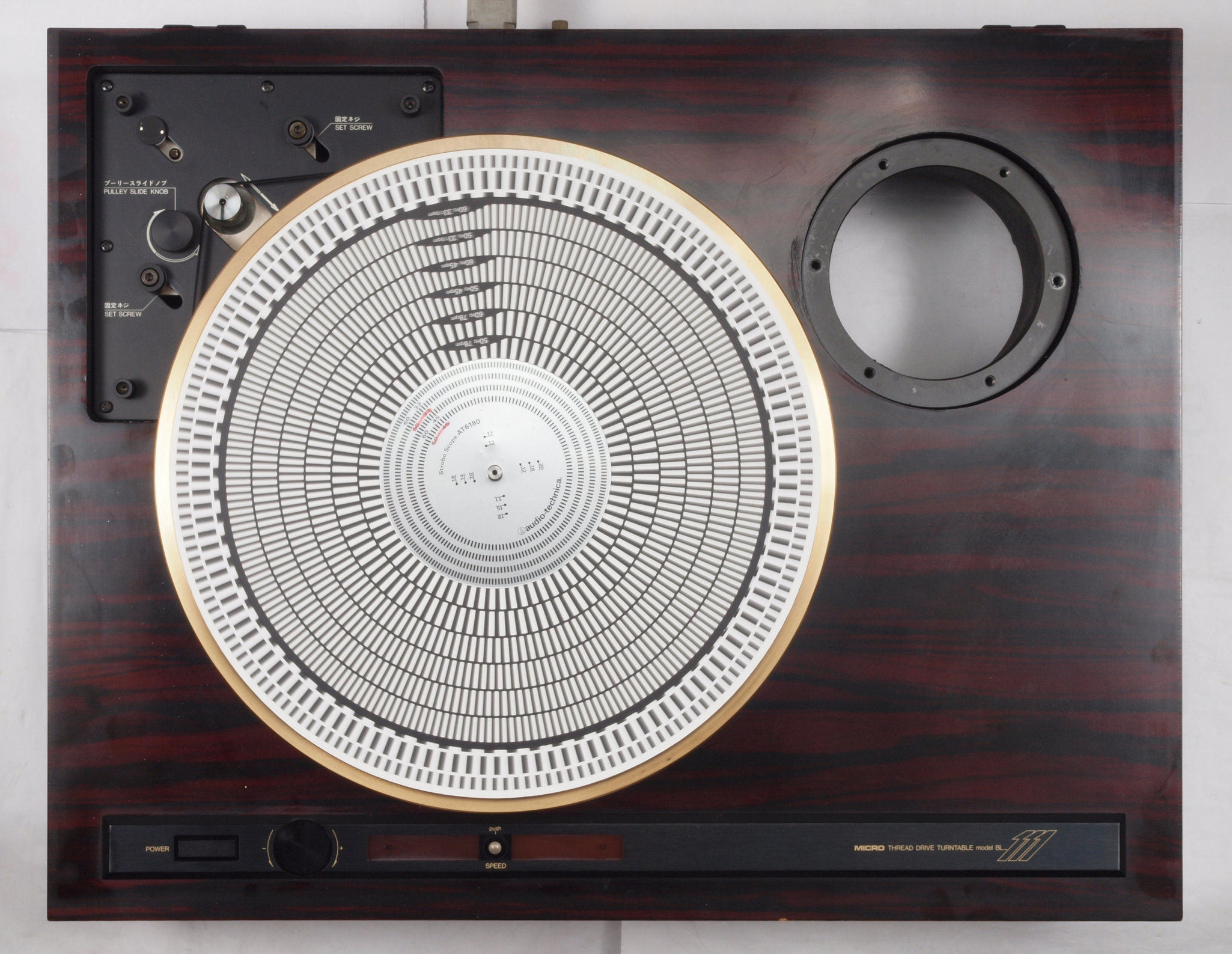

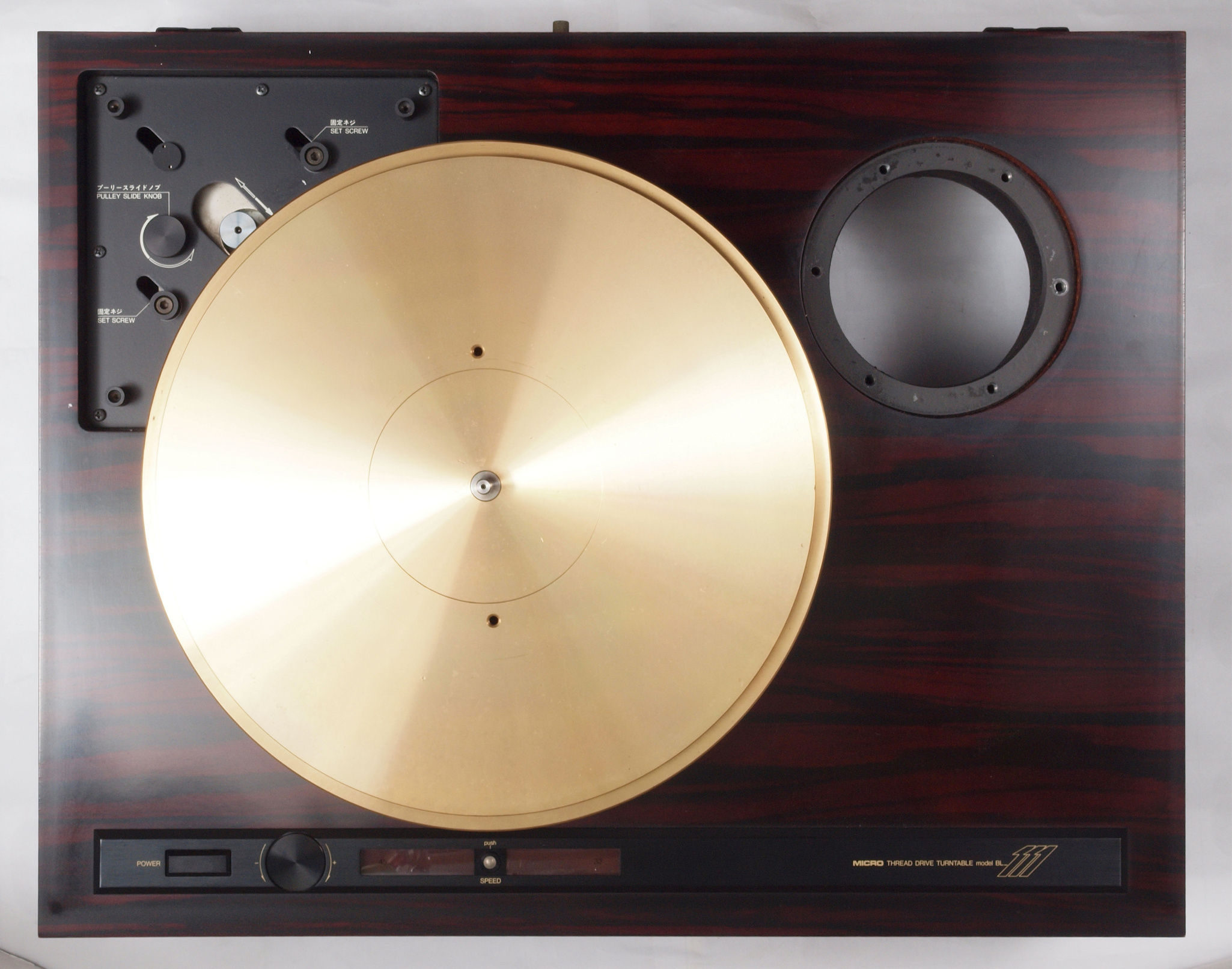

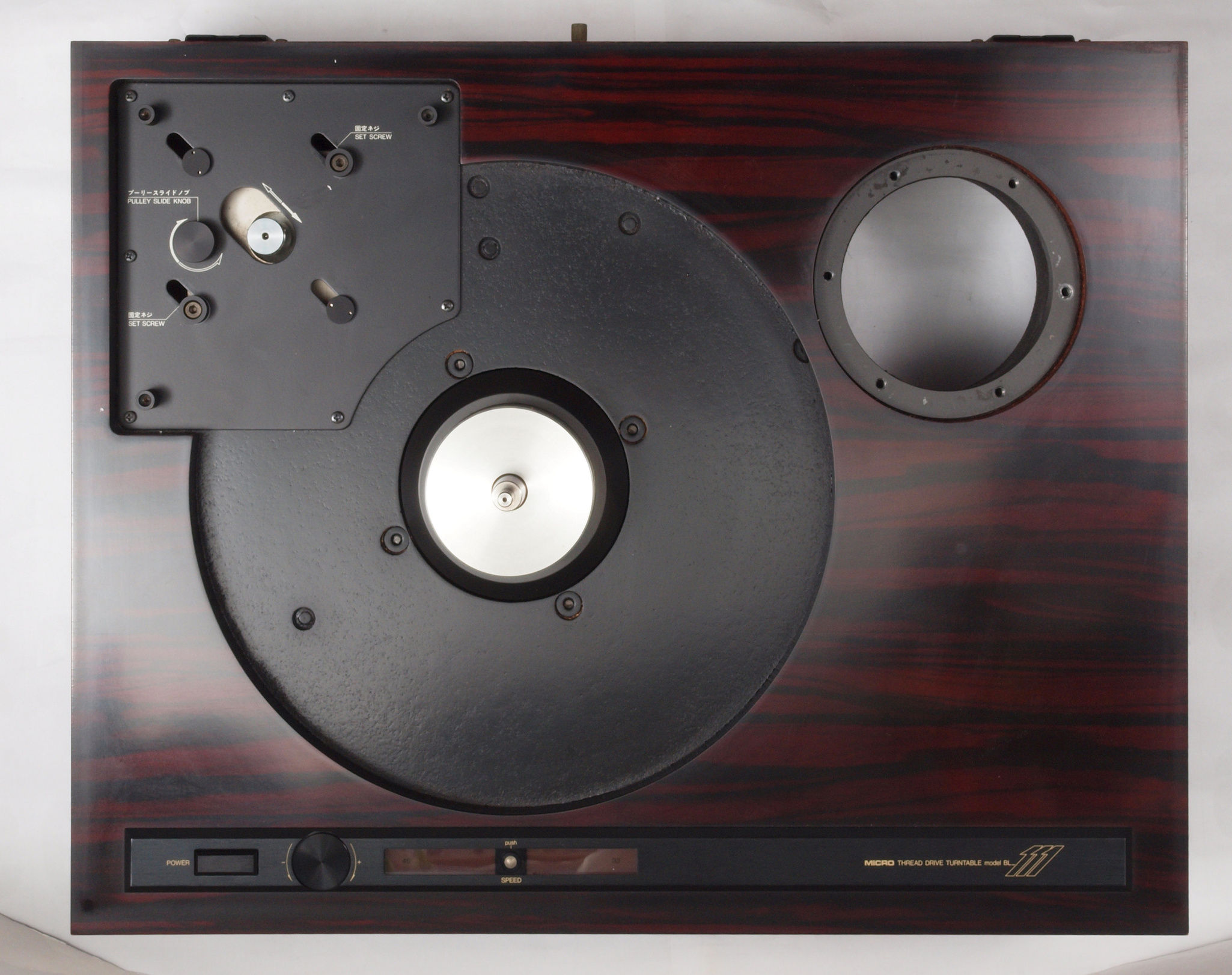

A15. 点検中 上から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A16. 点検中 タンテーブルを外し、上から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

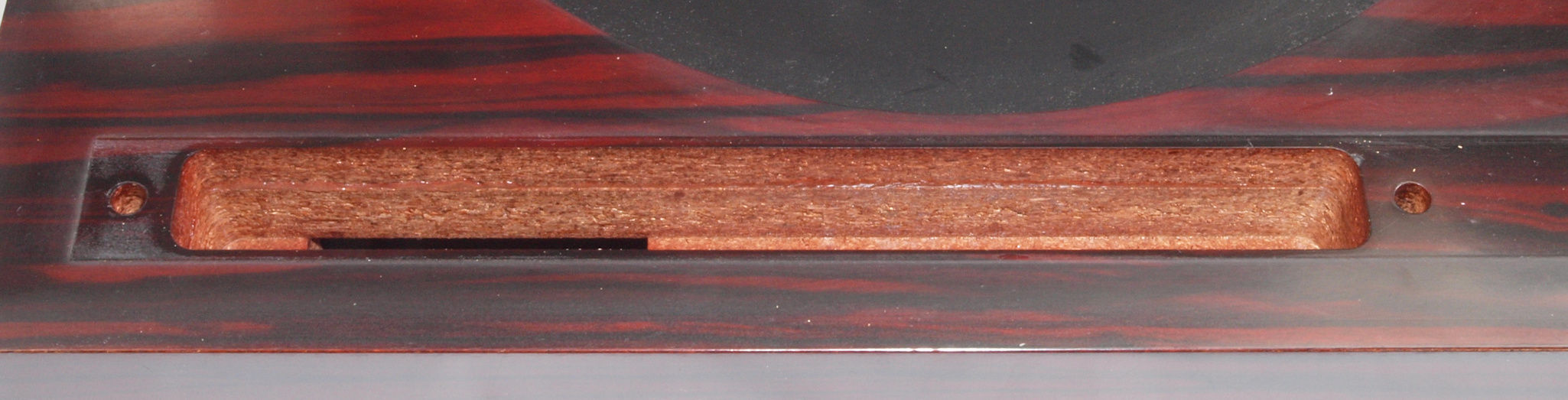

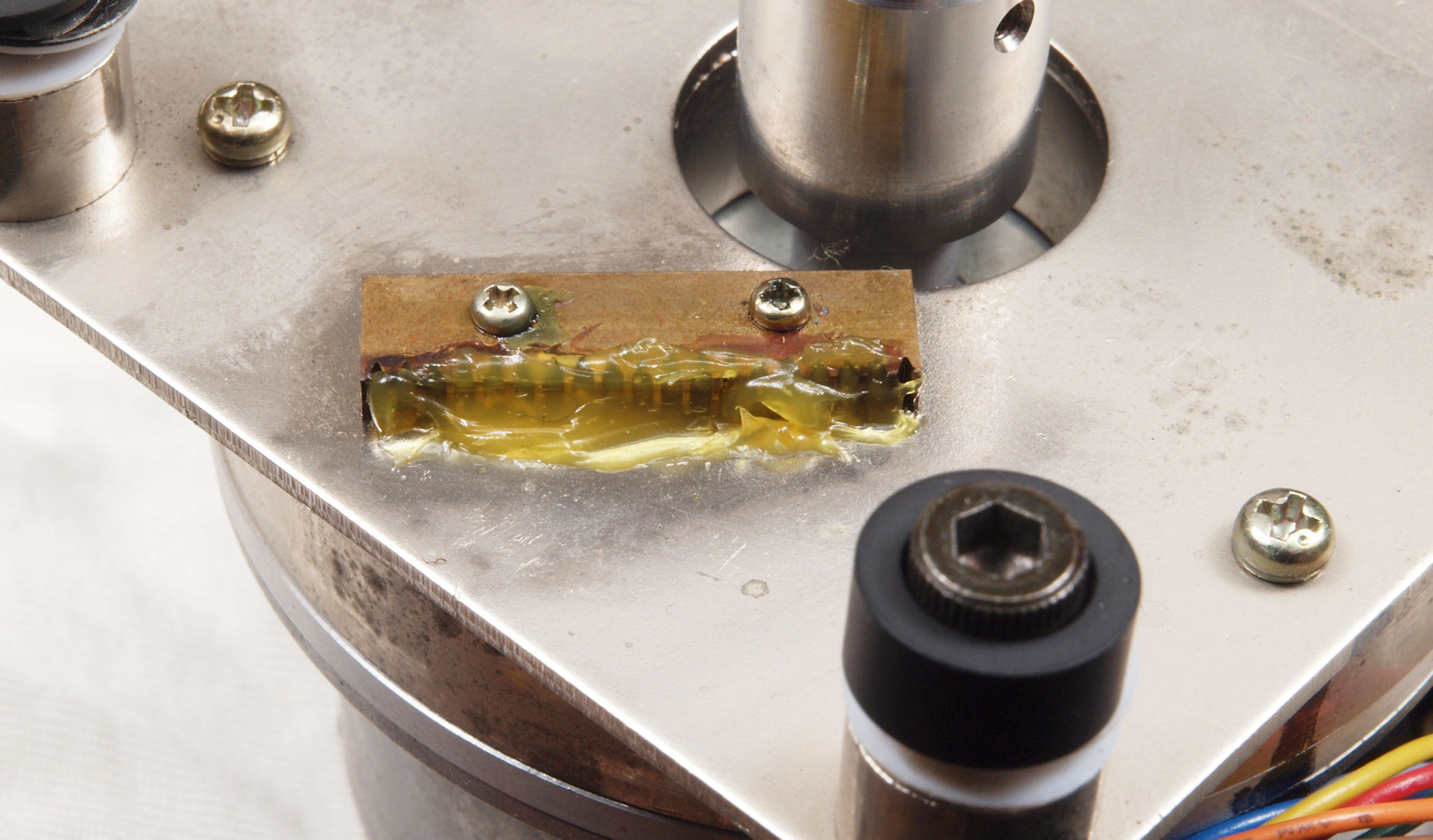

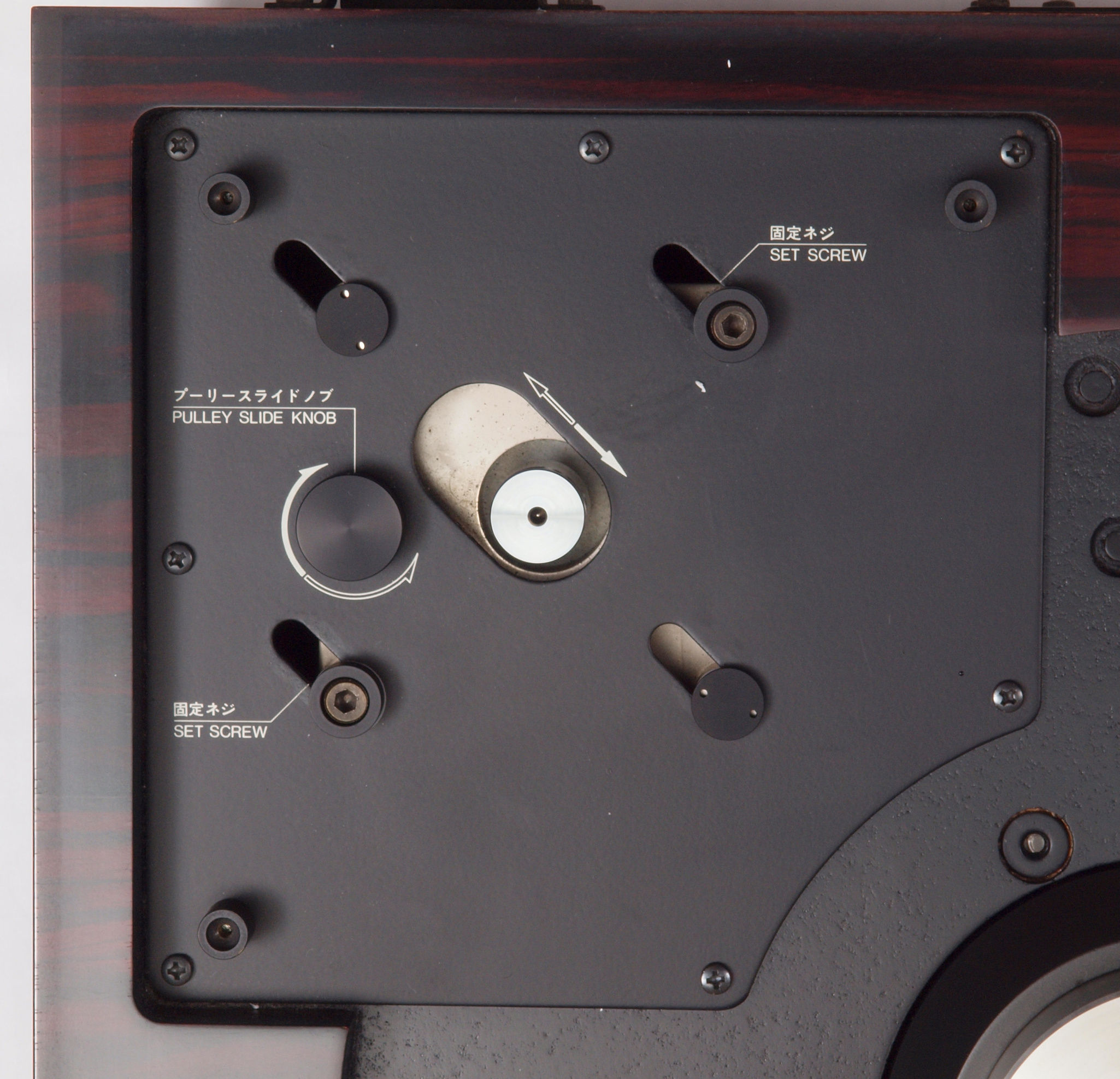

A18. 点検中 駆動部。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

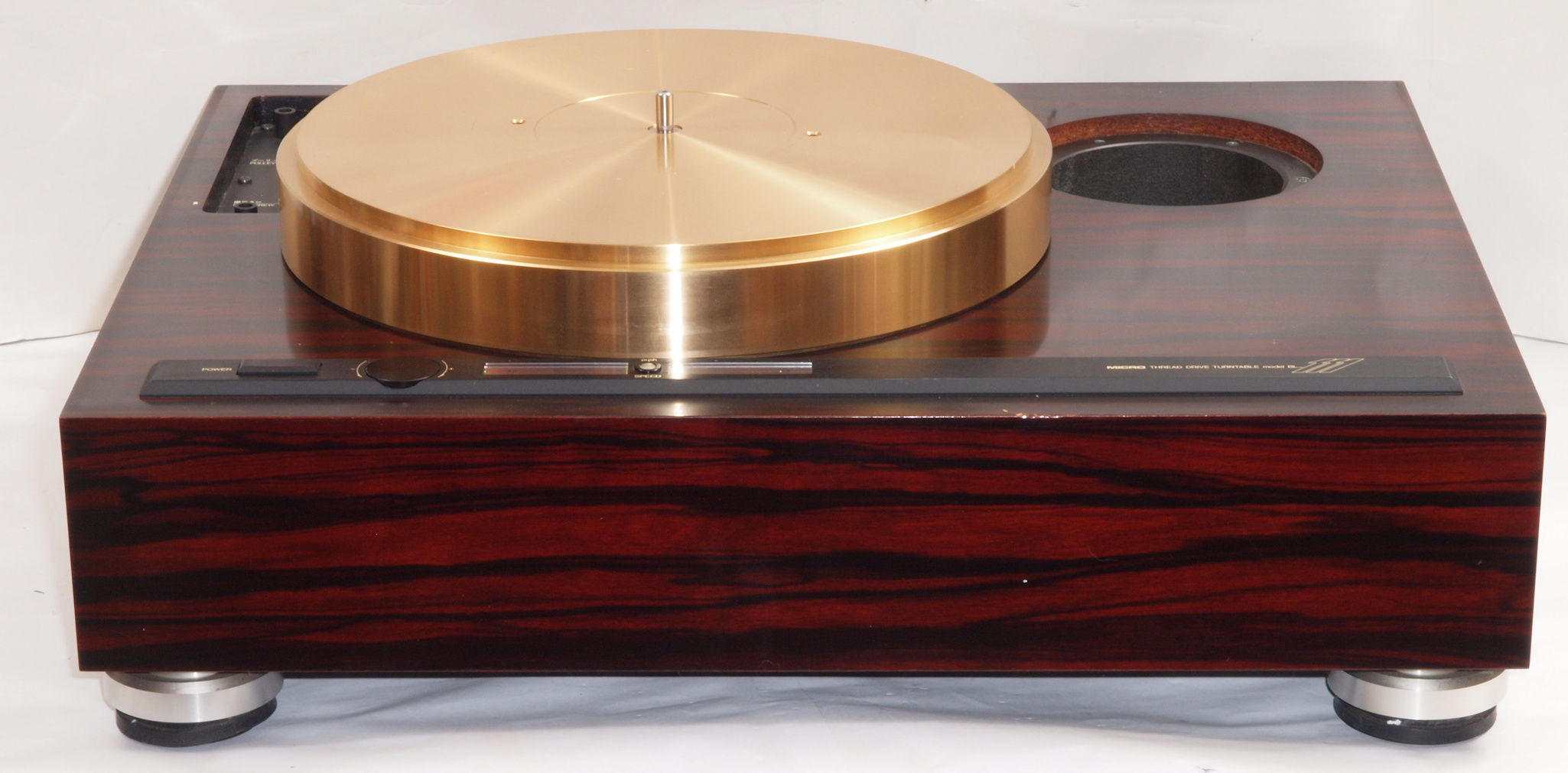

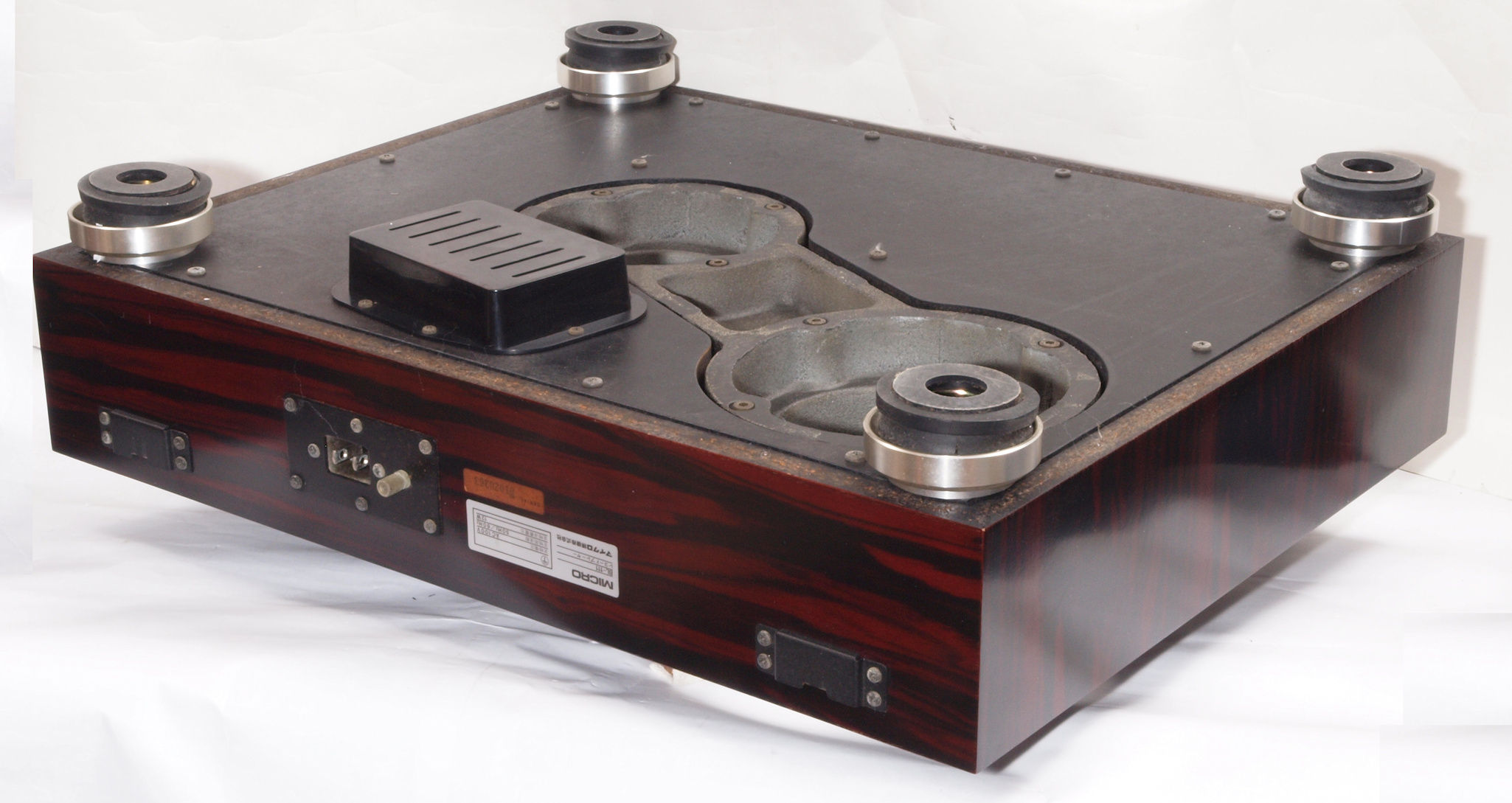

A21. 点検中 下前から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A22. 点検中、下前左から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

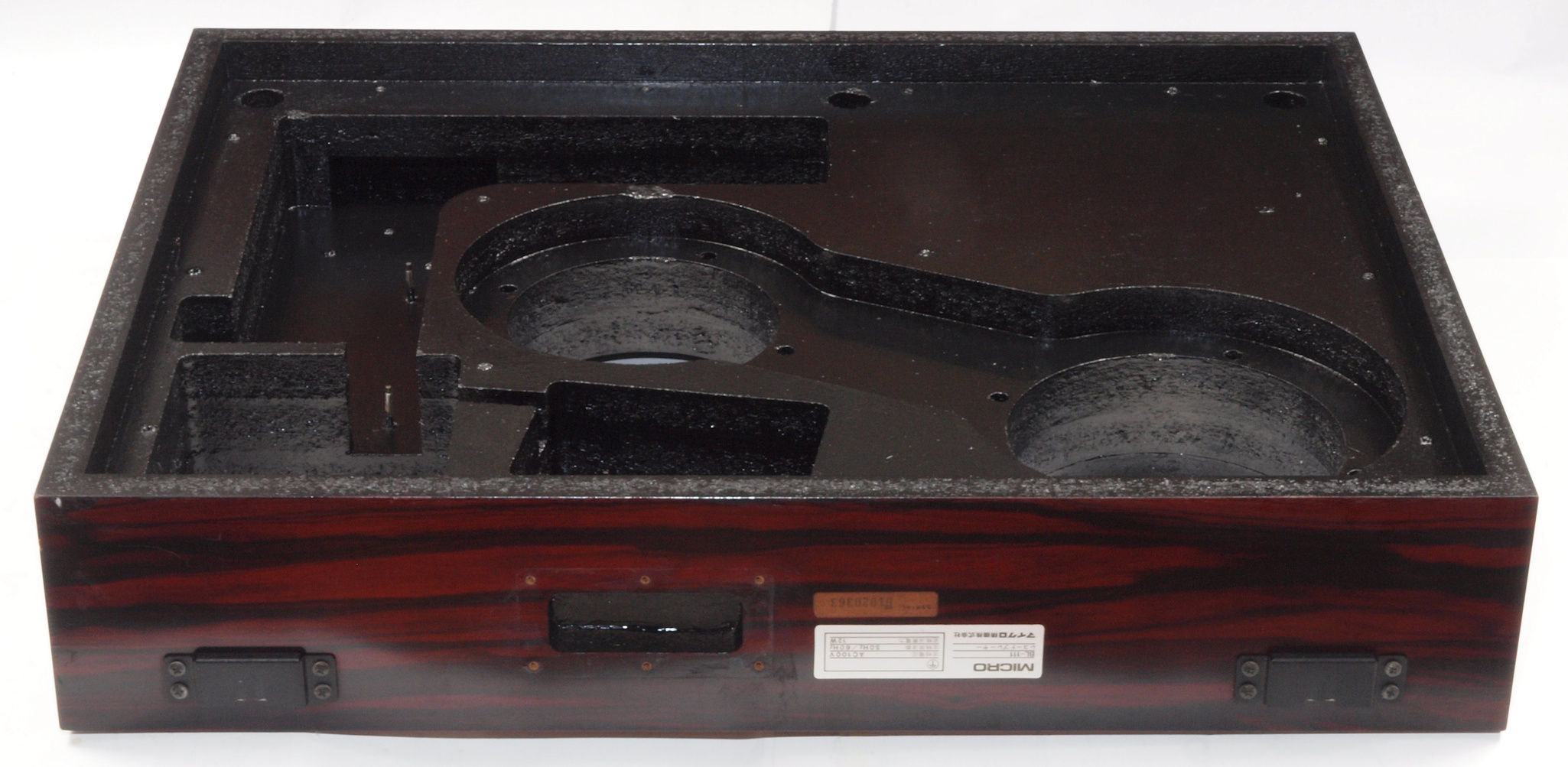

A23. 点検中 下後から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

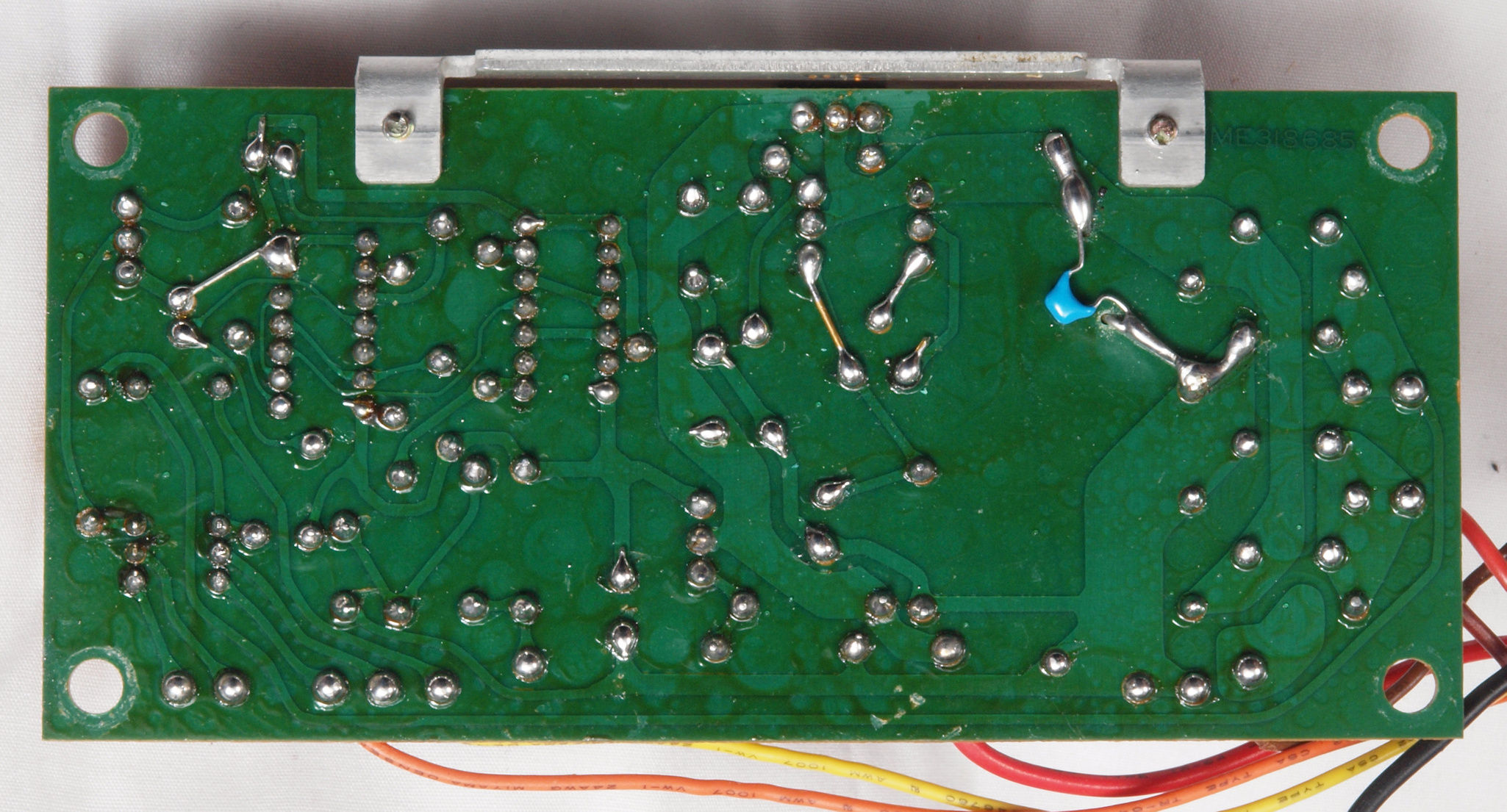

A24. 点検中、下後右から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

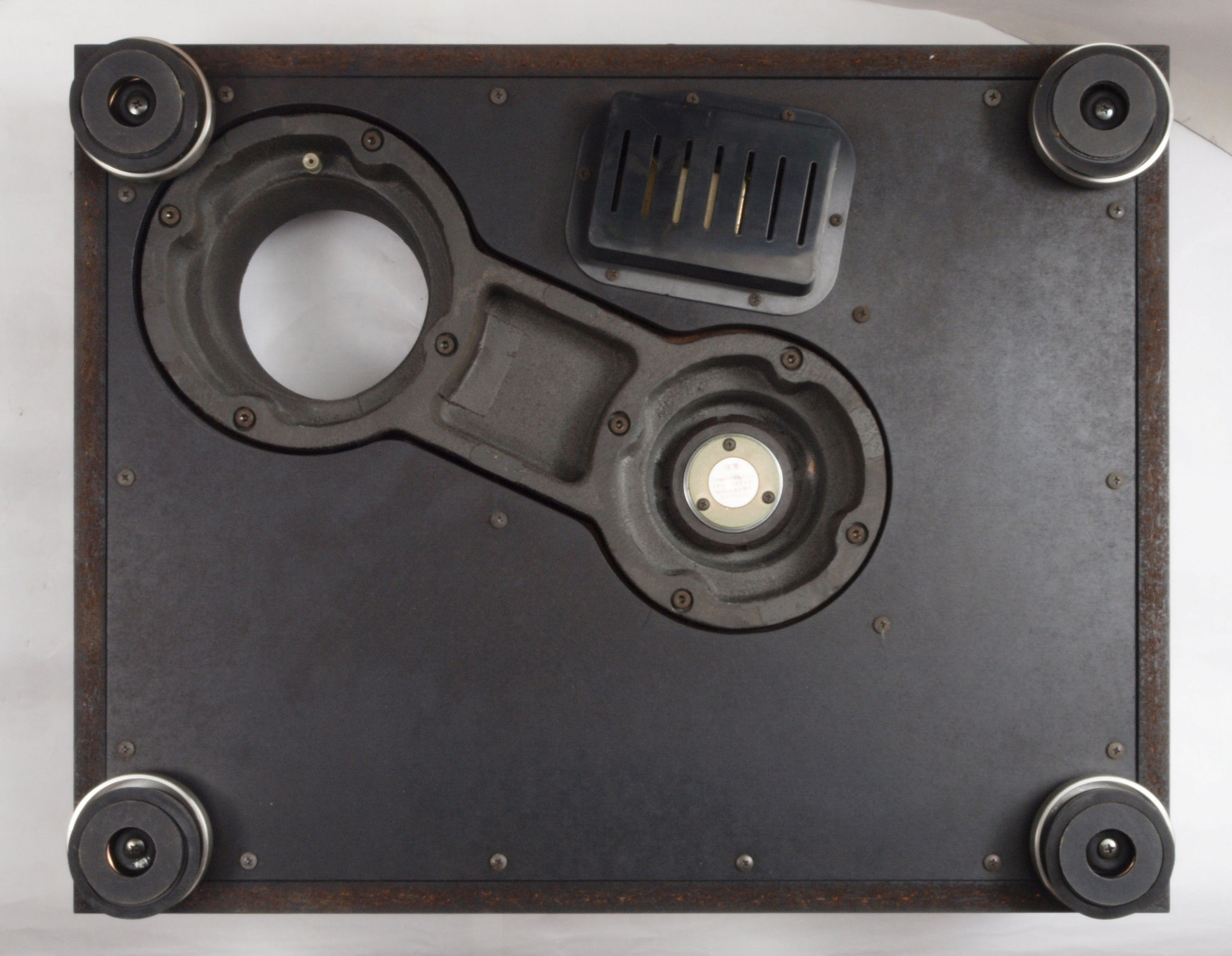

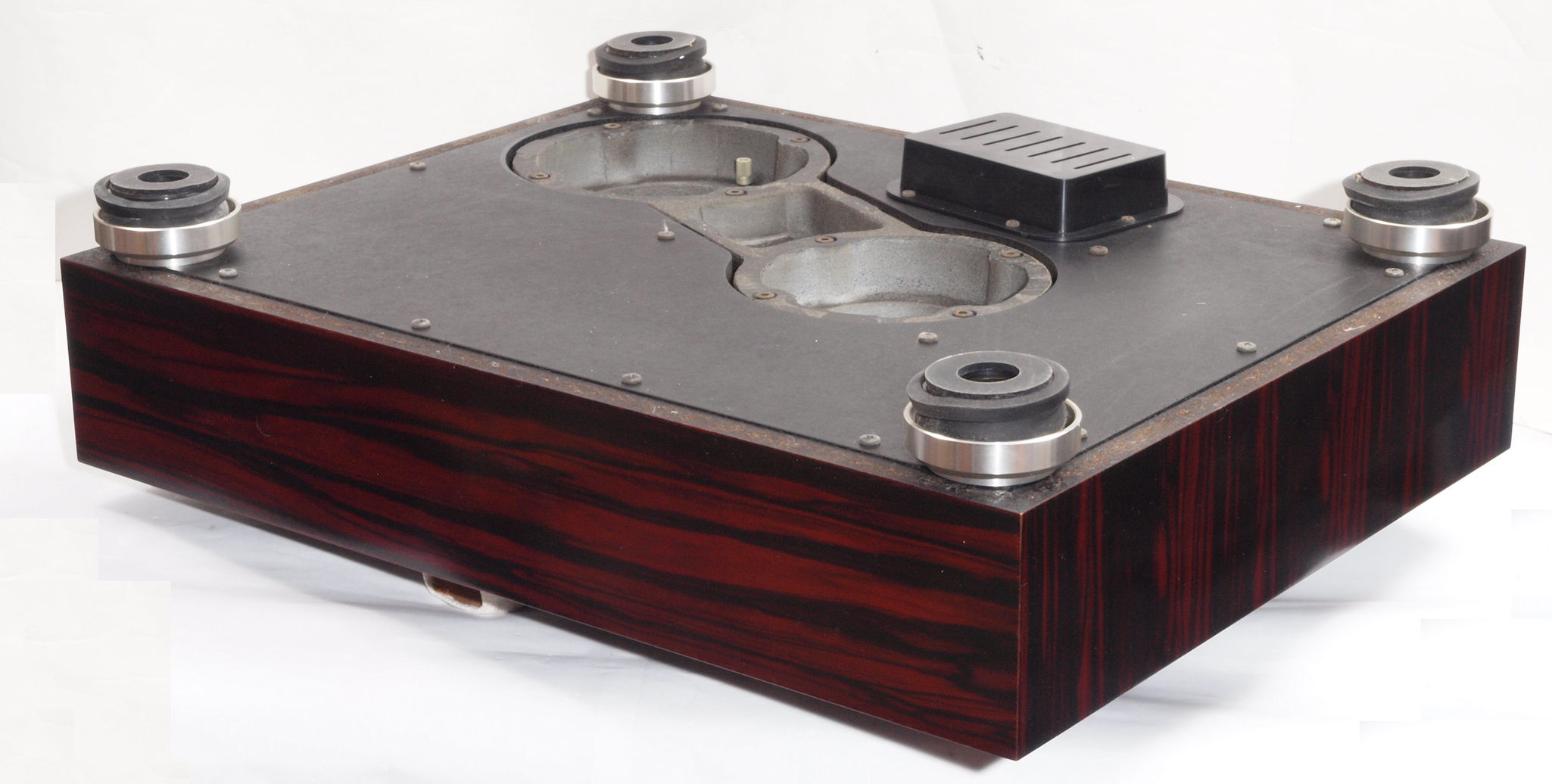

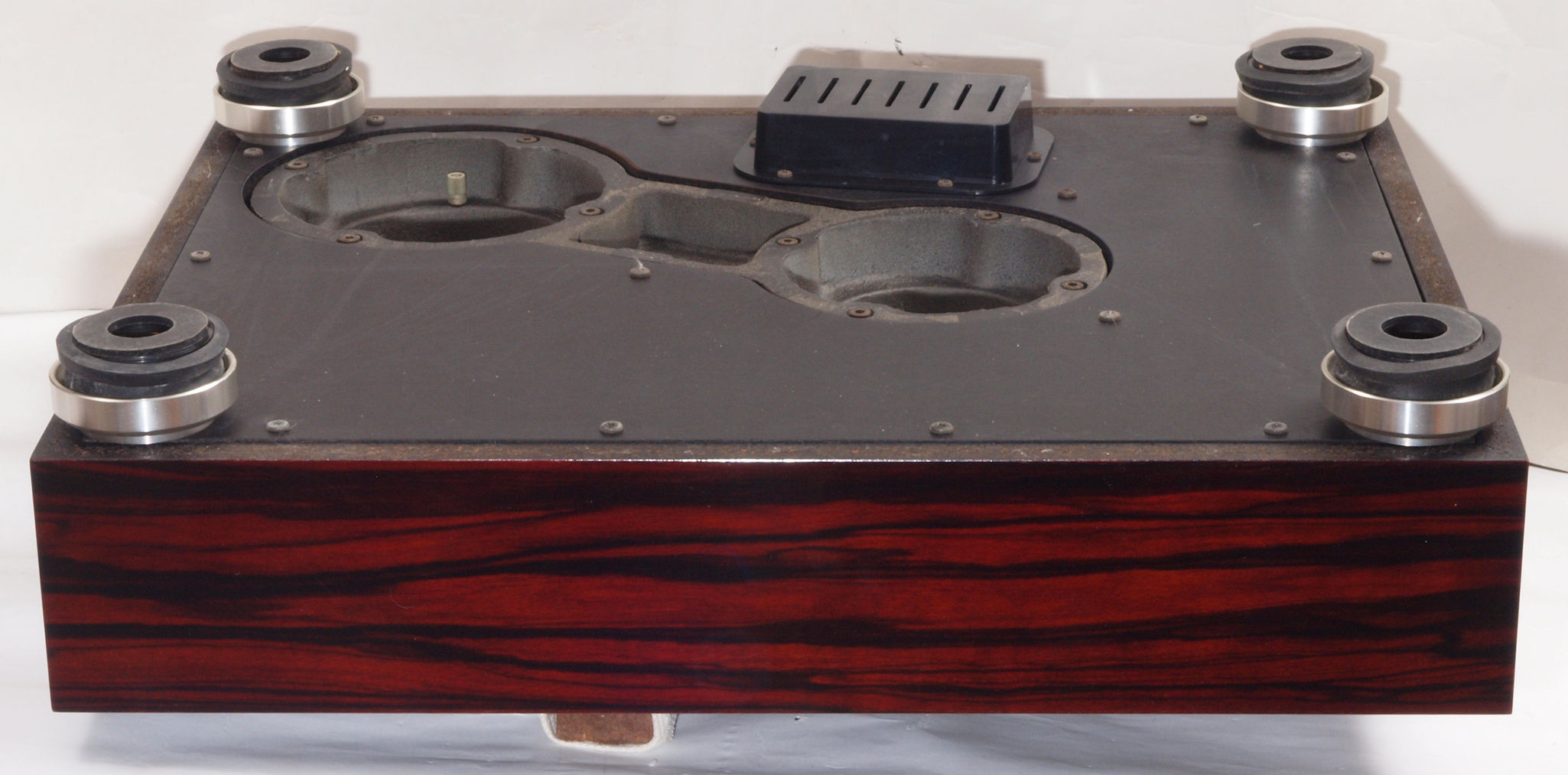

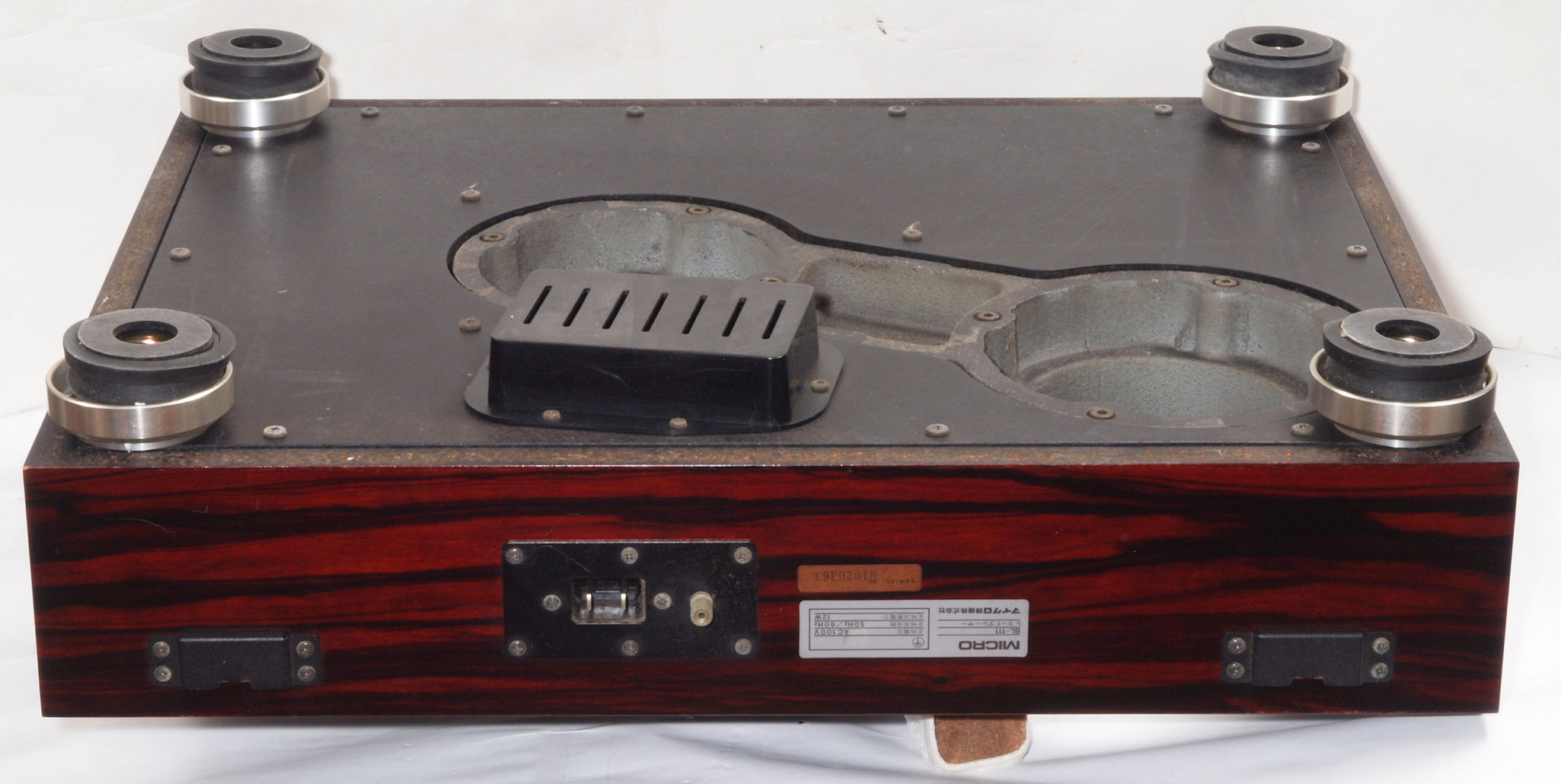

A25. 点検中 下から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

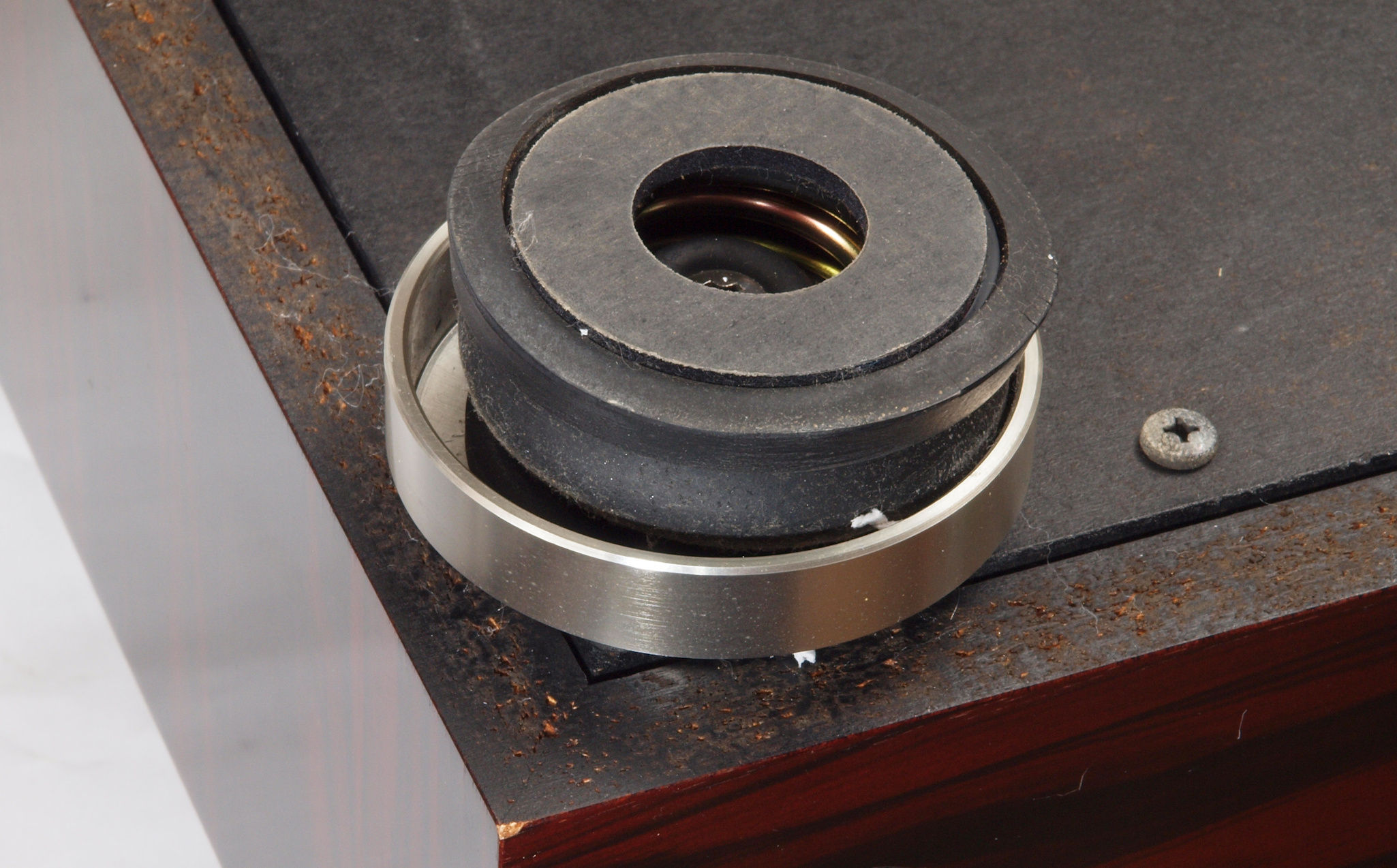

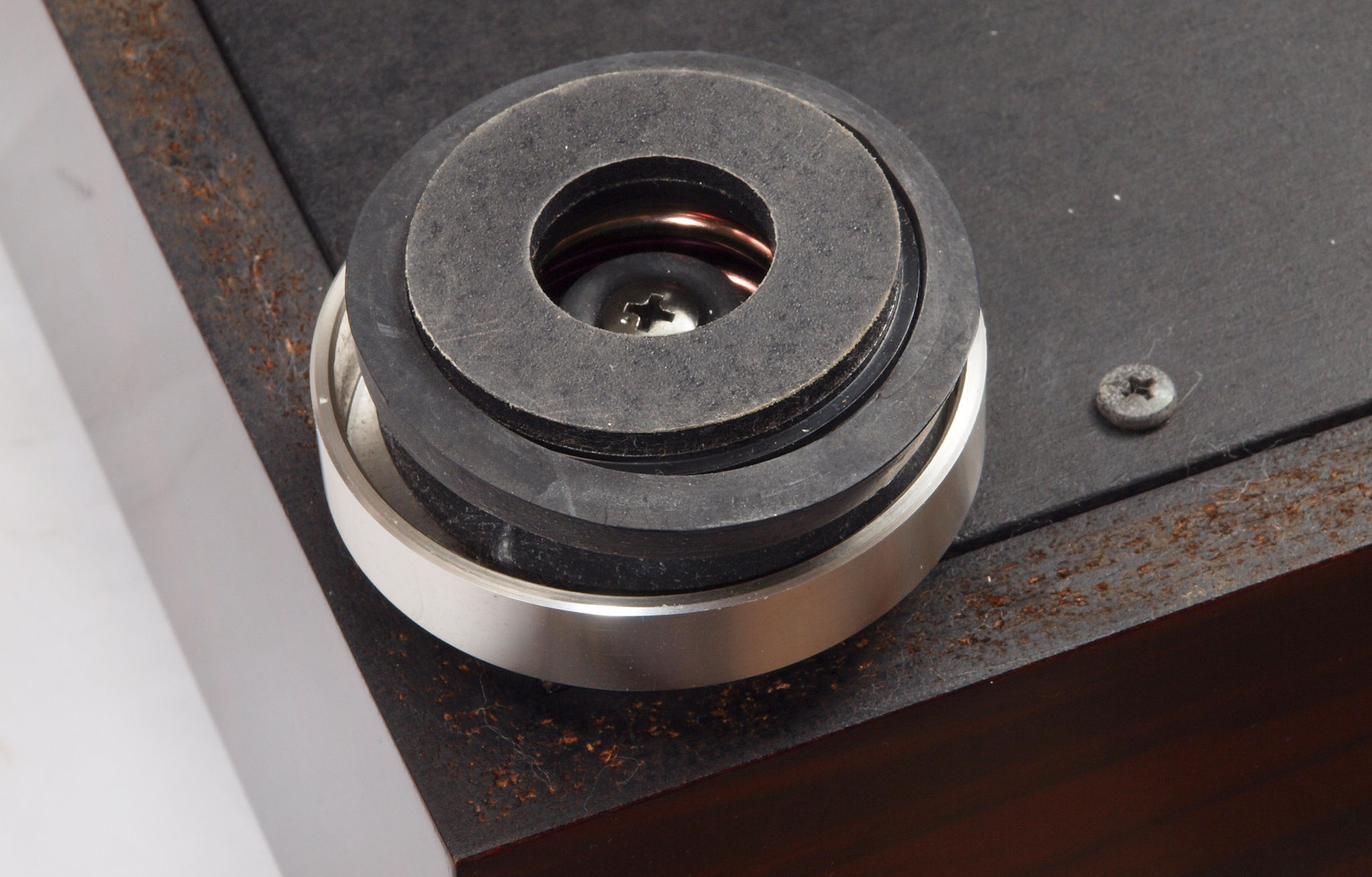

A26. 点検中 前右足 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A27. 点検中 前左足 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A28. 点検中 後右足 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

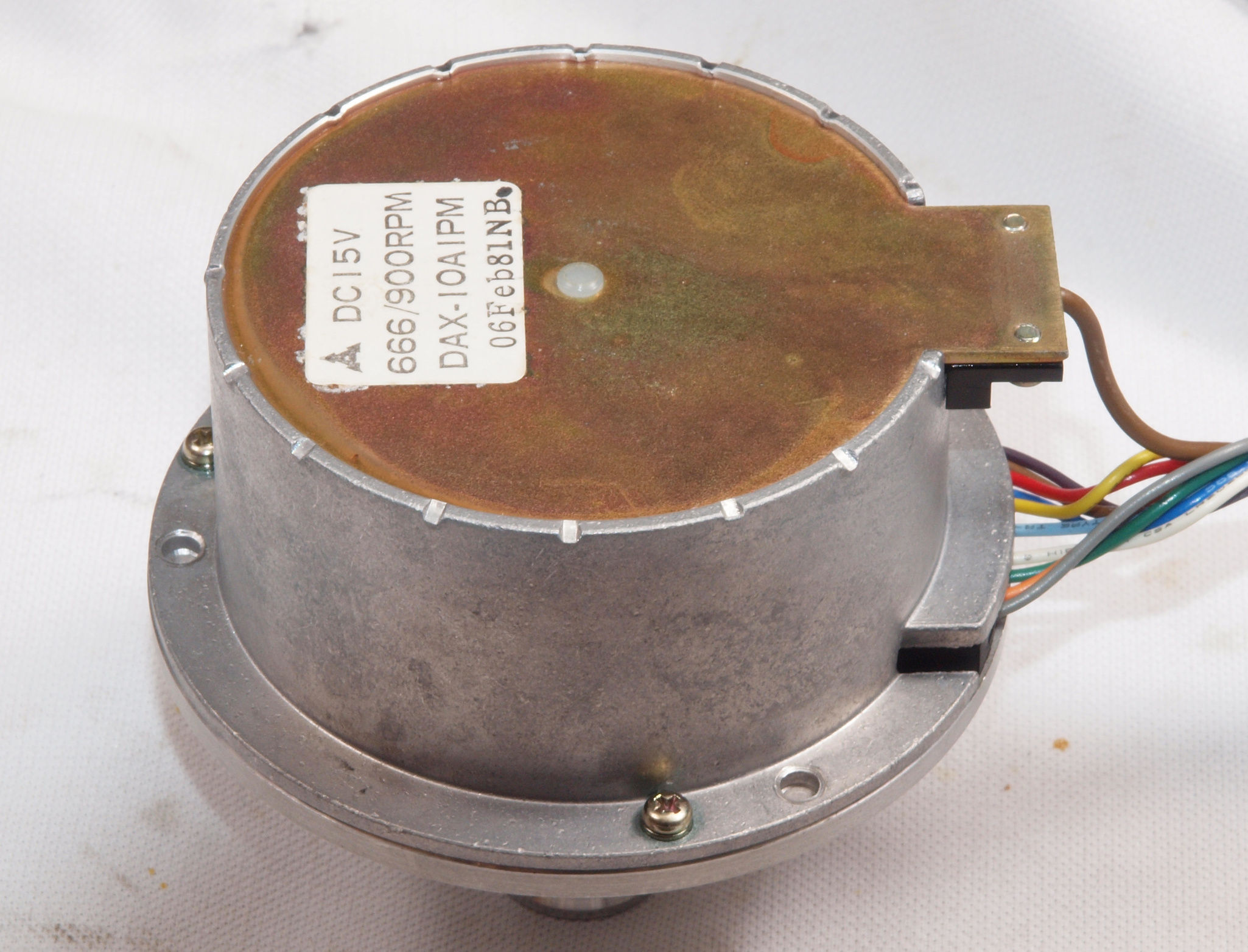

A29. 点検中 後左足 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A2A. 点検中 下蓋を取り、下から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

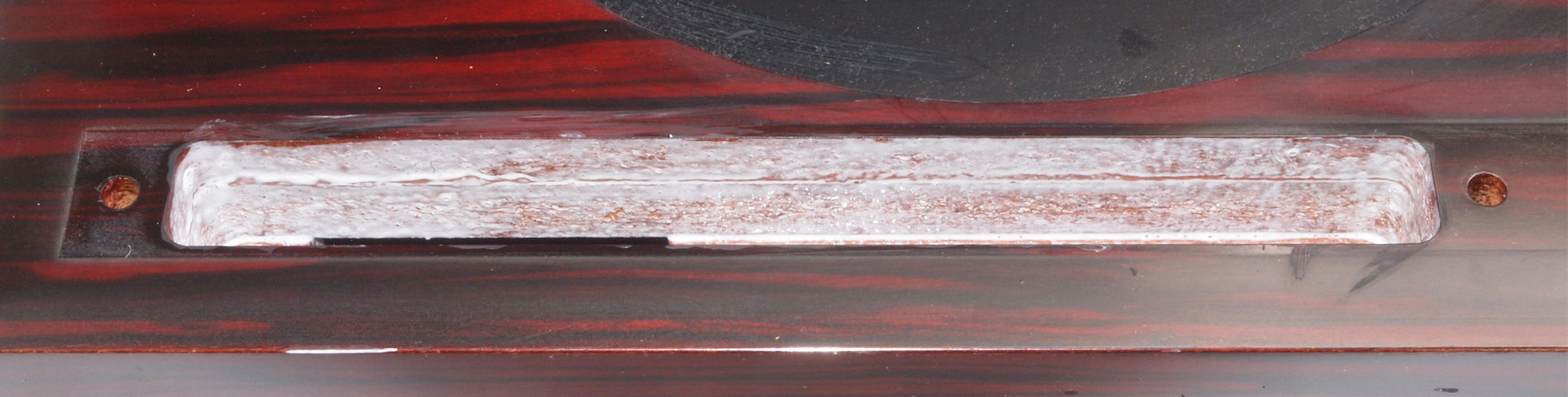

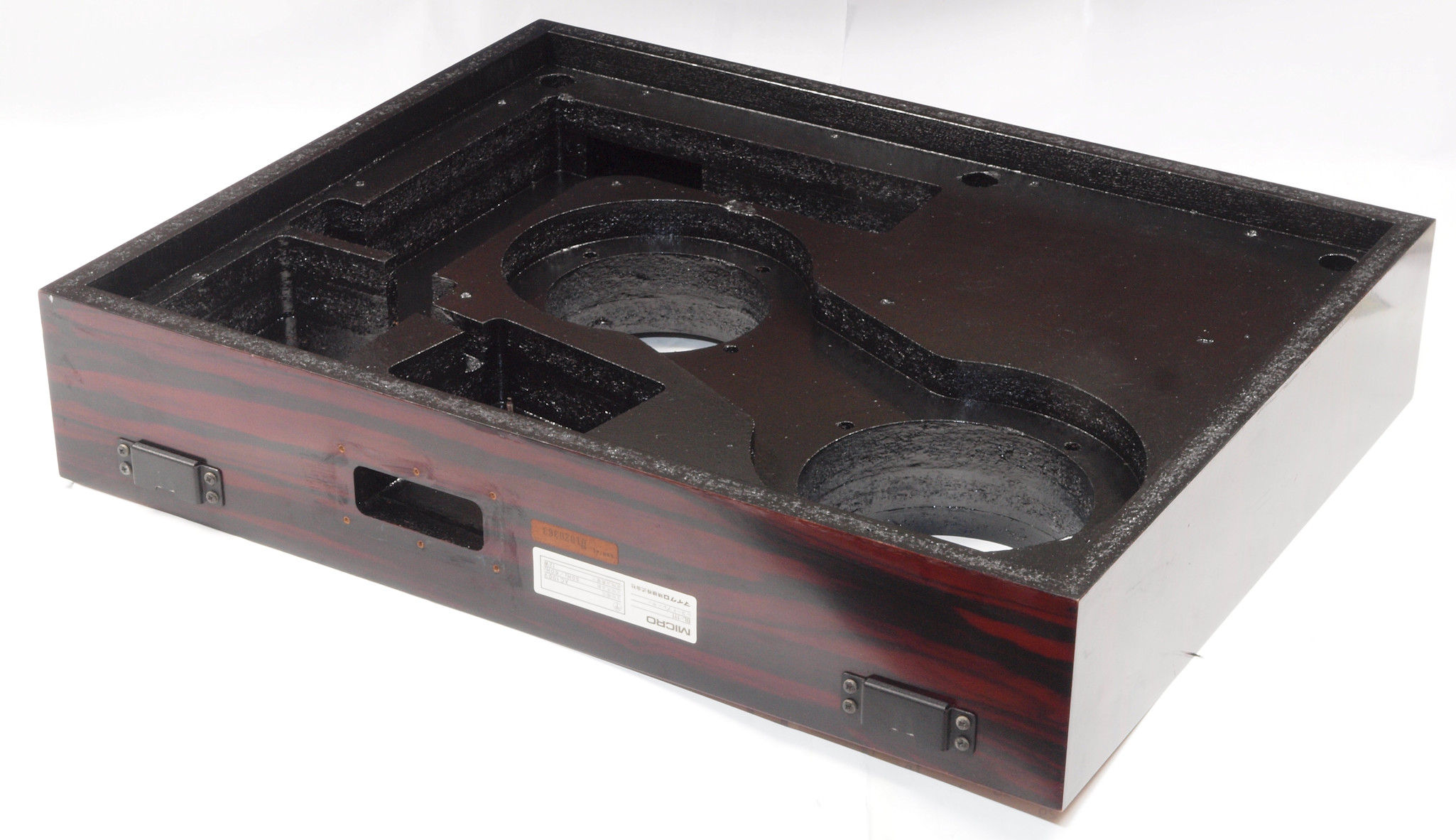

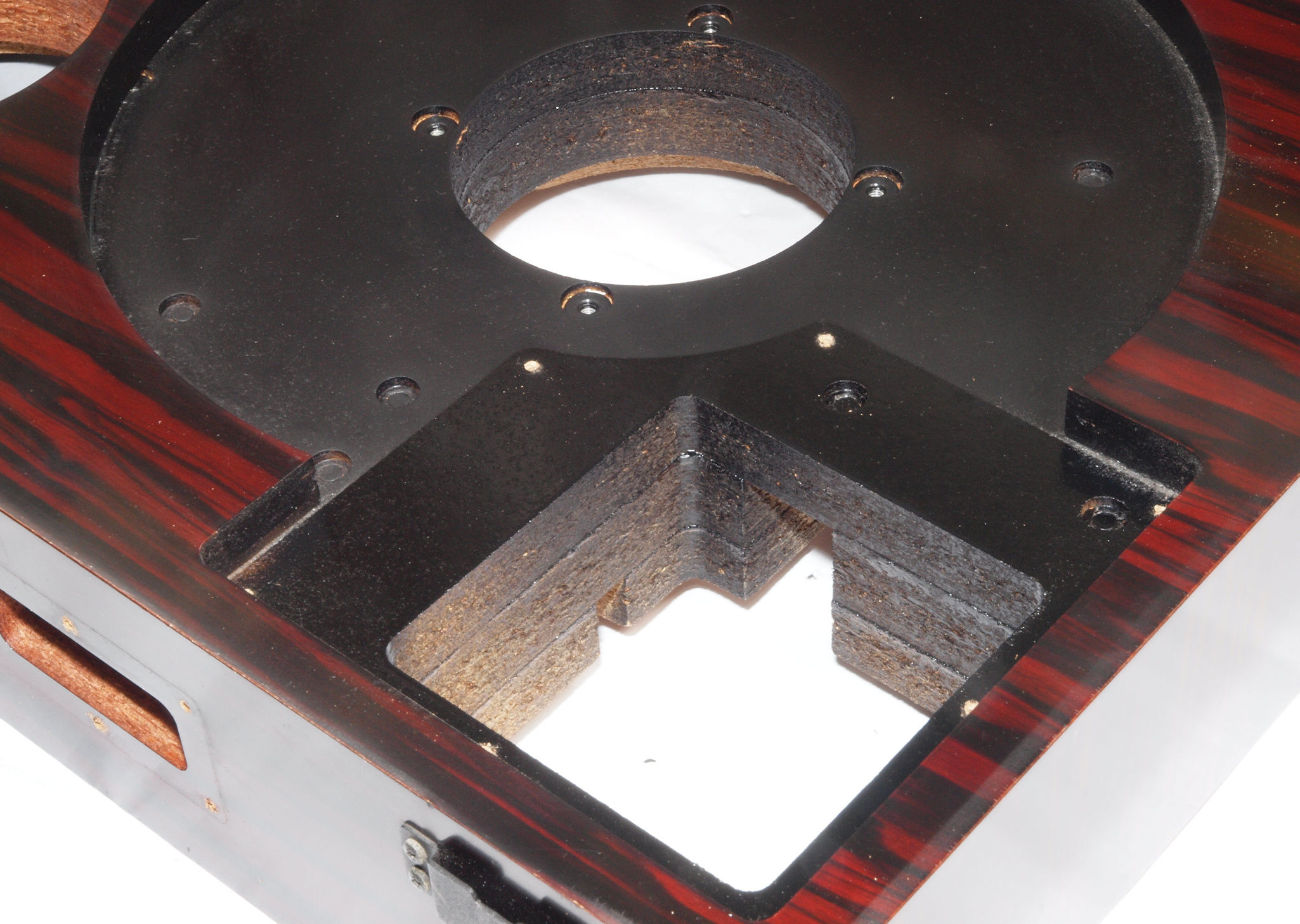

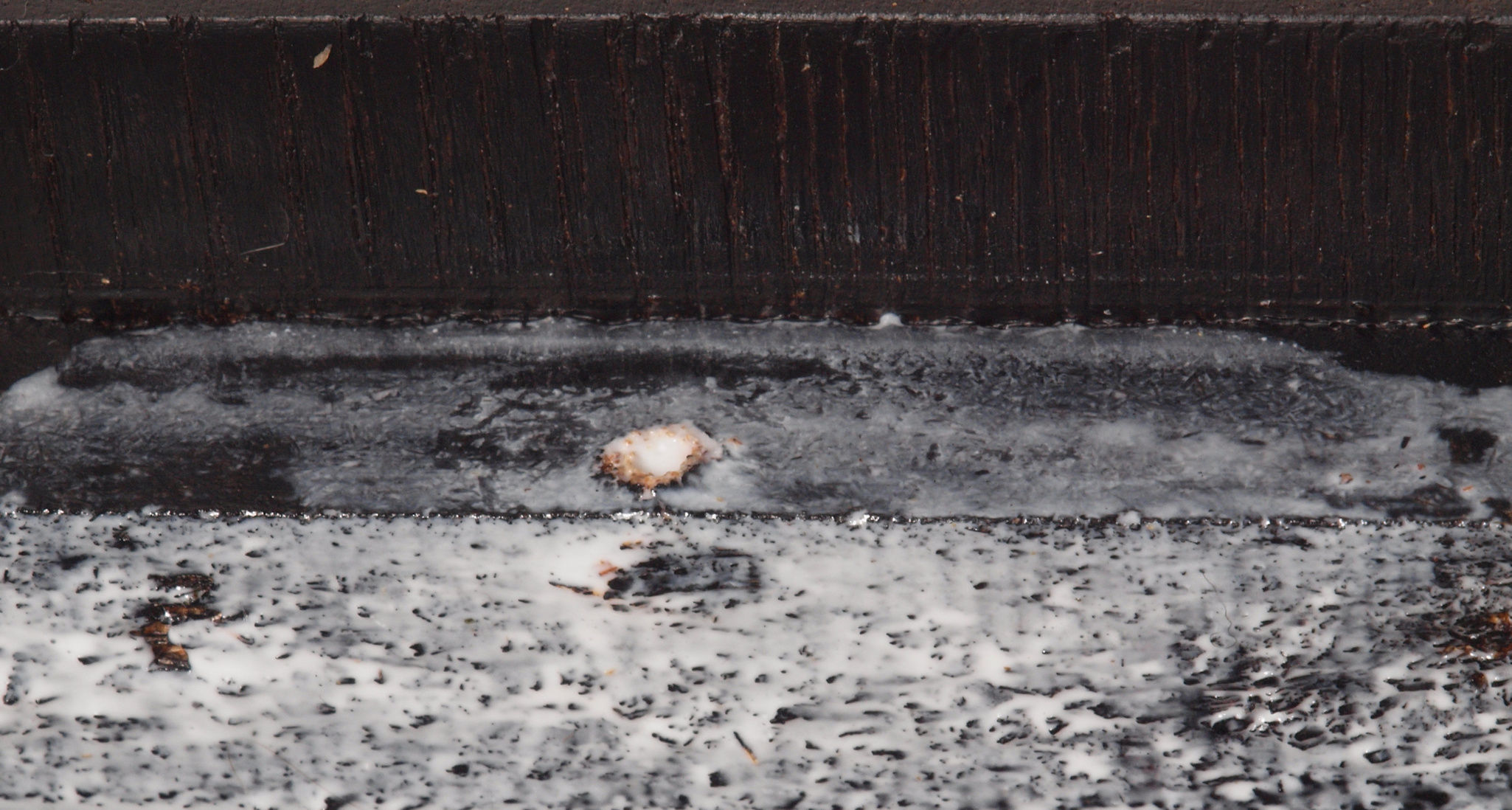

A2B. 点検中 下蓋を取り、下から見る。 下蓋の止ビスで割れた本体。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

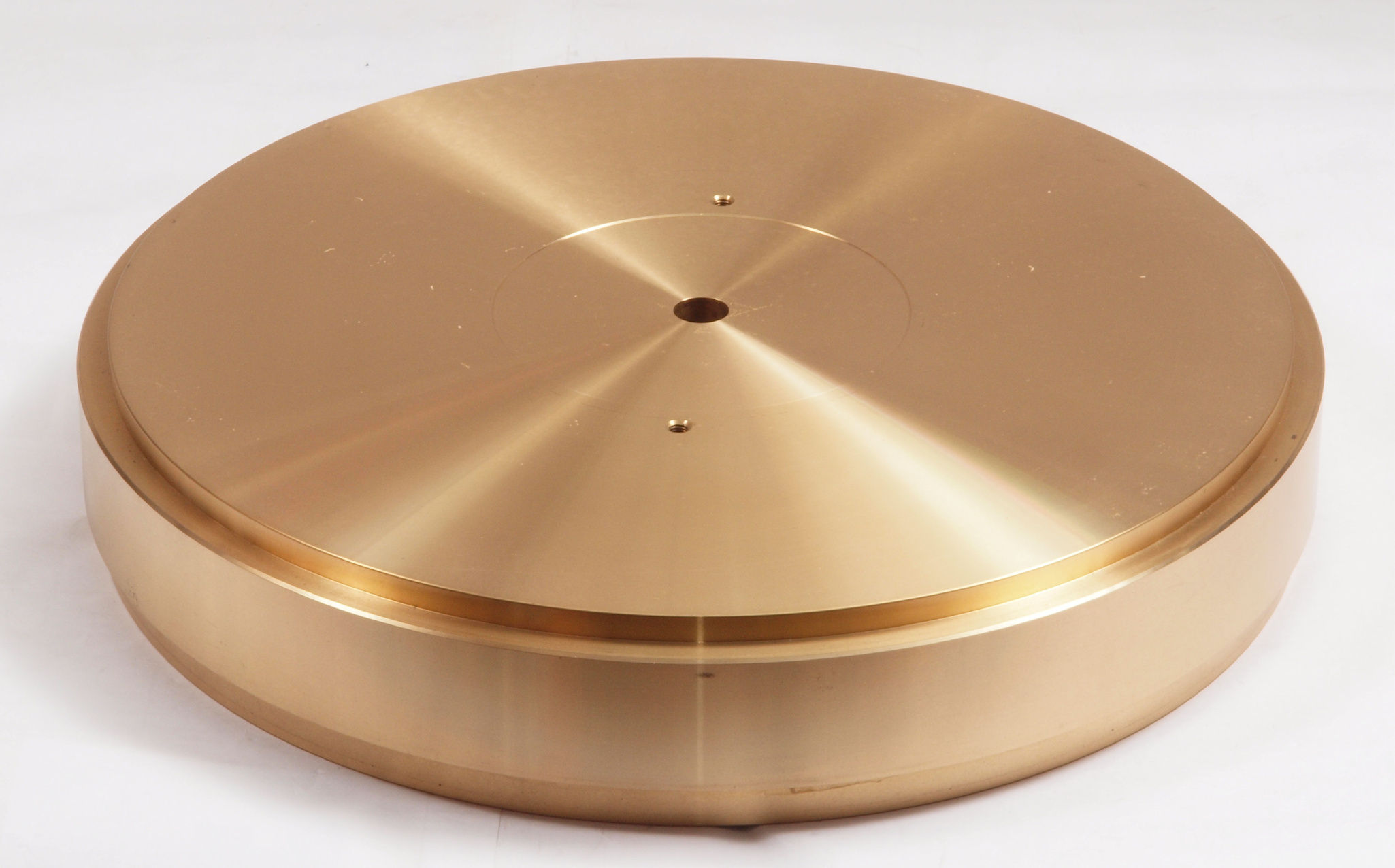

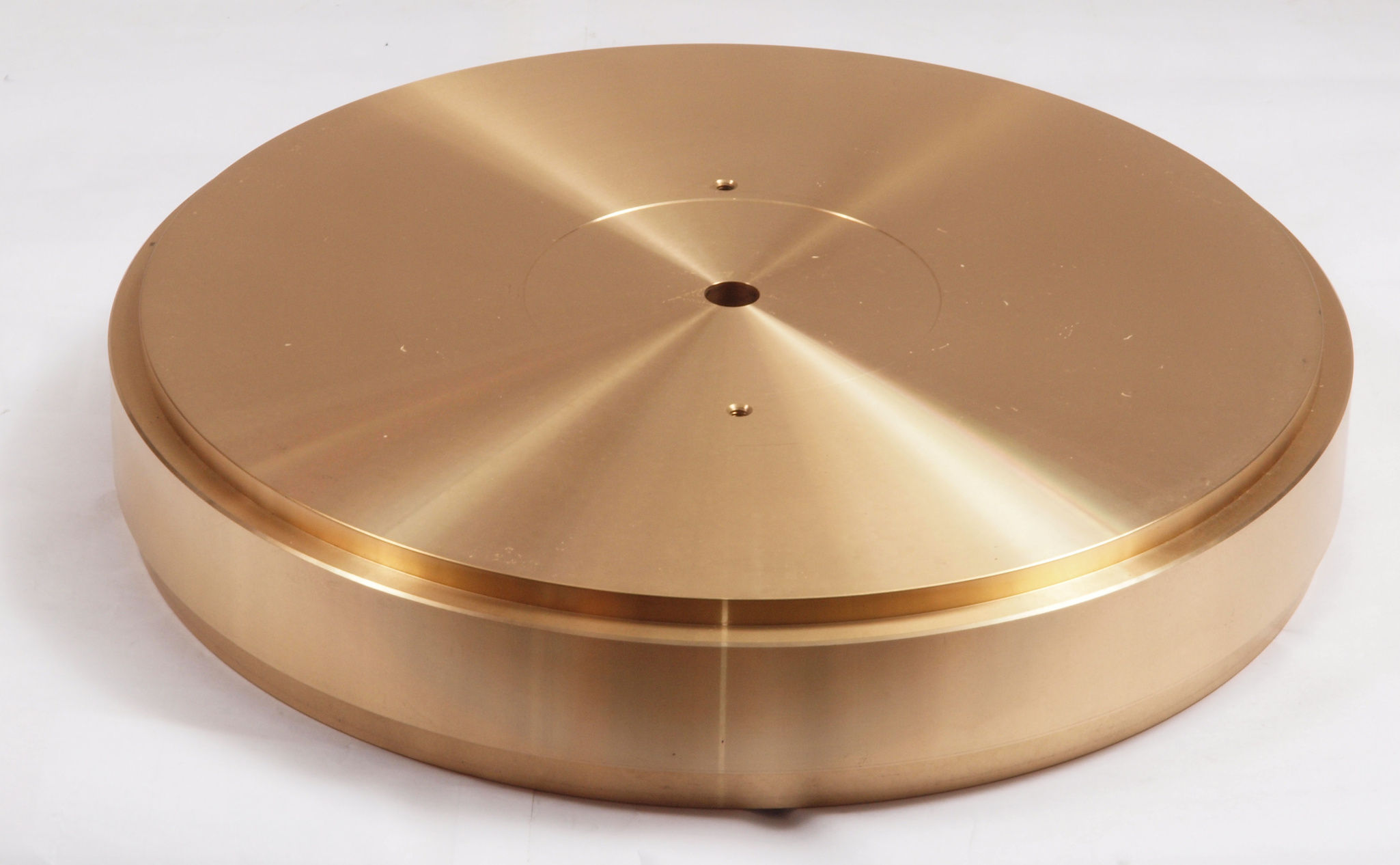

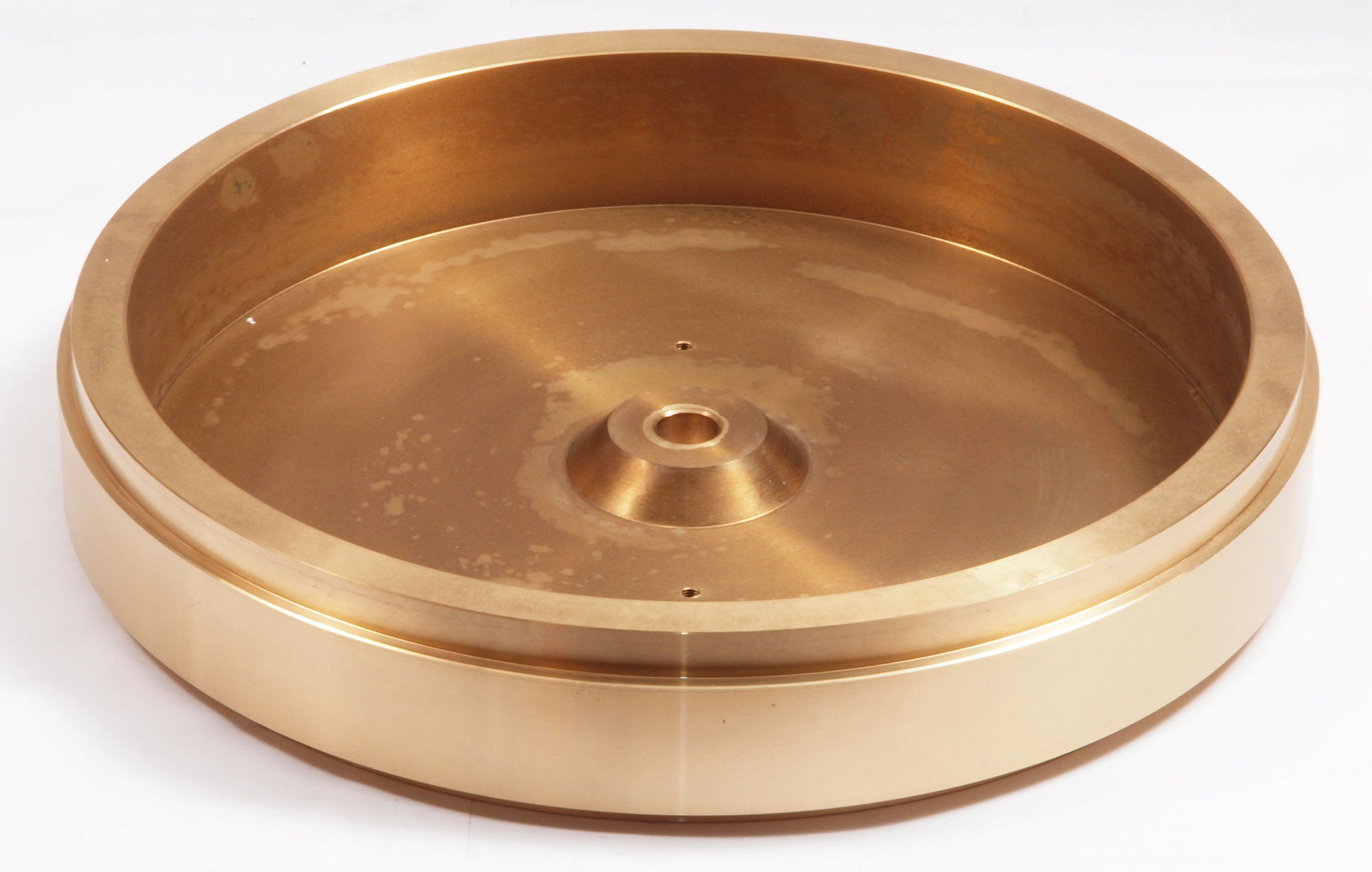

A31. 点検中 タンテーブル、斜め上から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A32. 点検中 タンテーブル、反対側斜め上から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

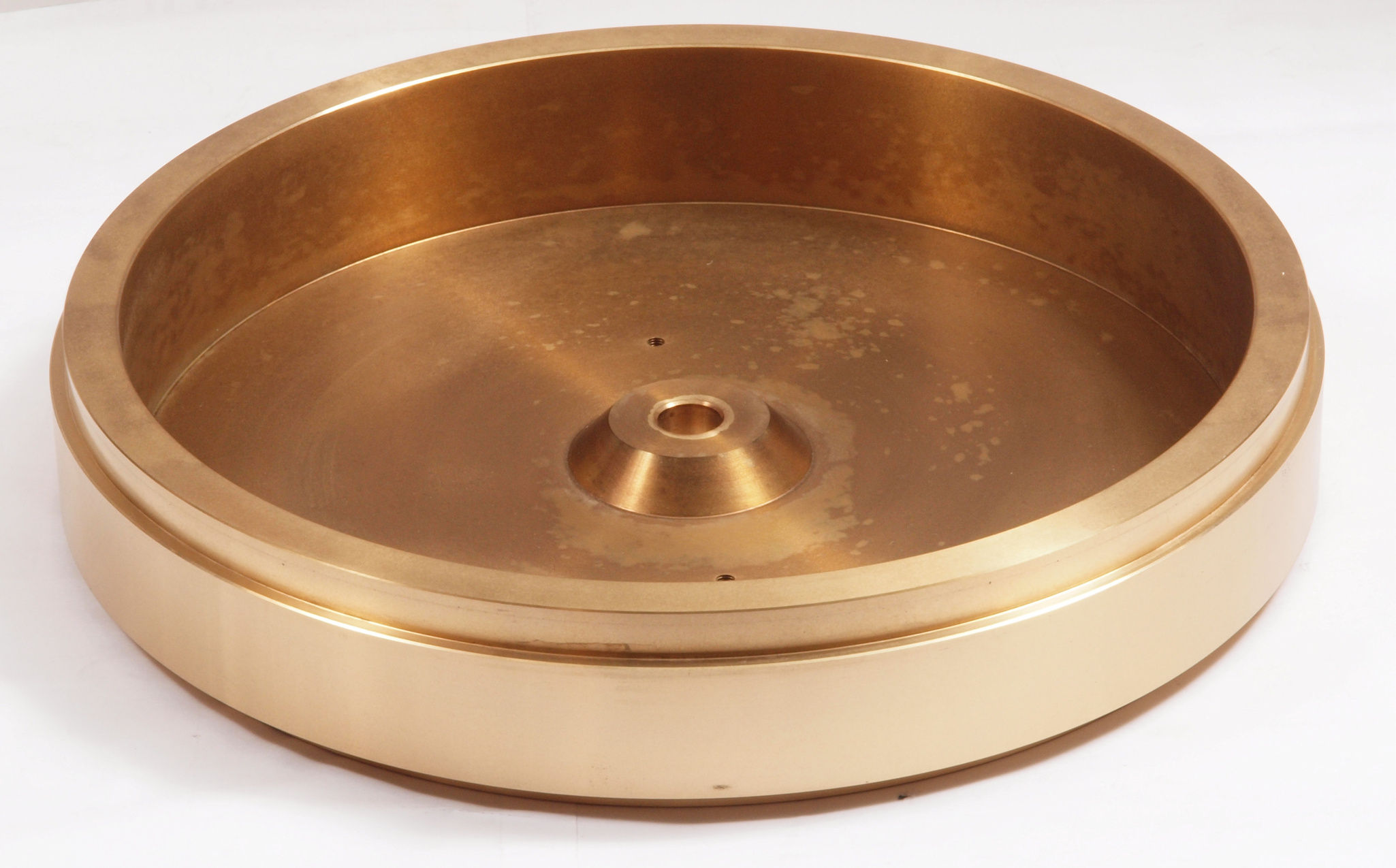

A33. 点検中 タンテーブルを裏側から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A34. 点検中 タンテーブルを反対側裏側から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

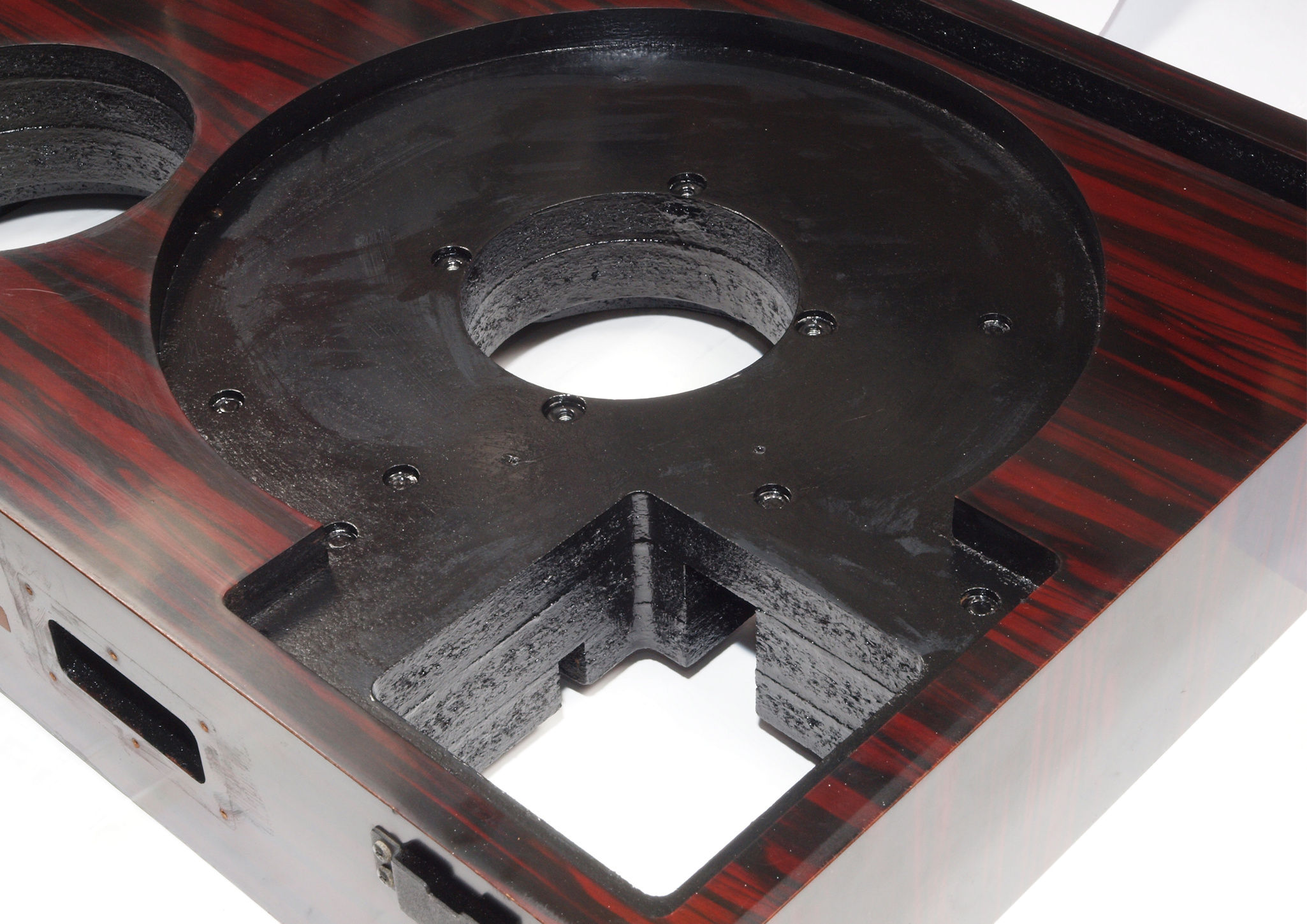

A35. 点検中 タンテーブル軸穴を上から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

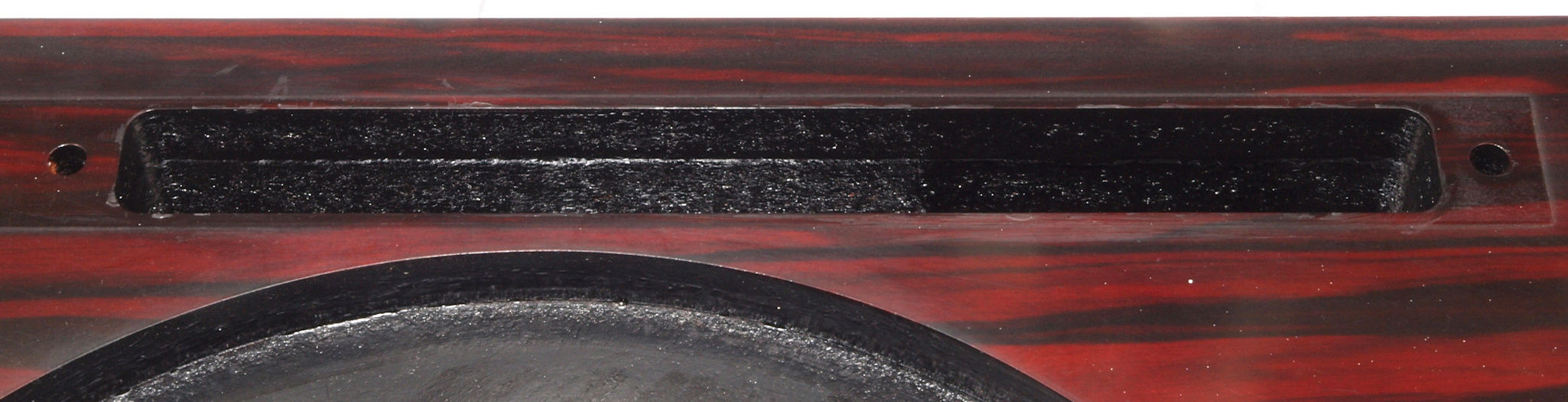

A36. 点検中 タンテーブル軸穴を上から見る、反対側。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

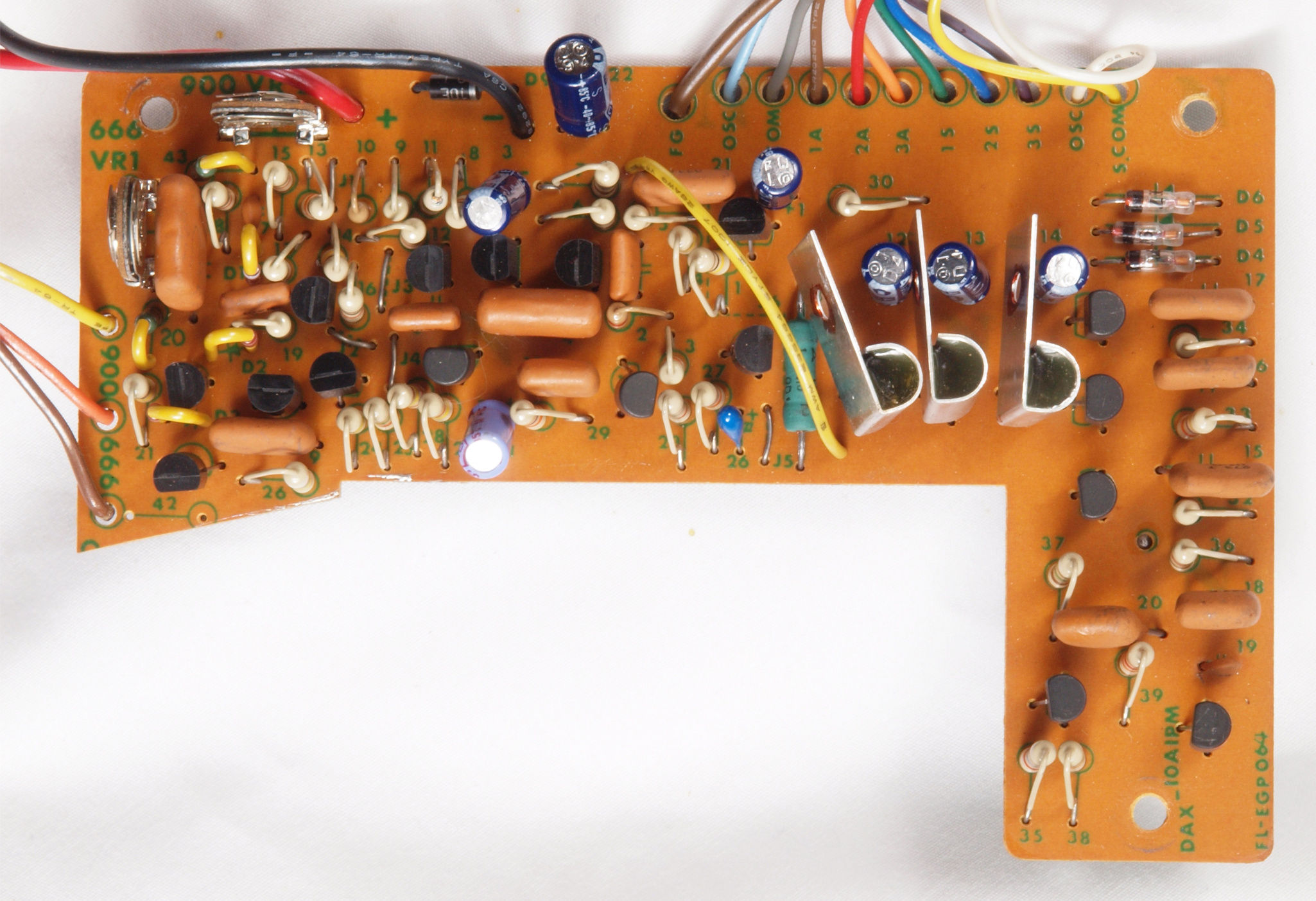

C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 C11. 修理前 制御基板 |
||||||||||||||||||||||||||||||||||||||||||||||||||||

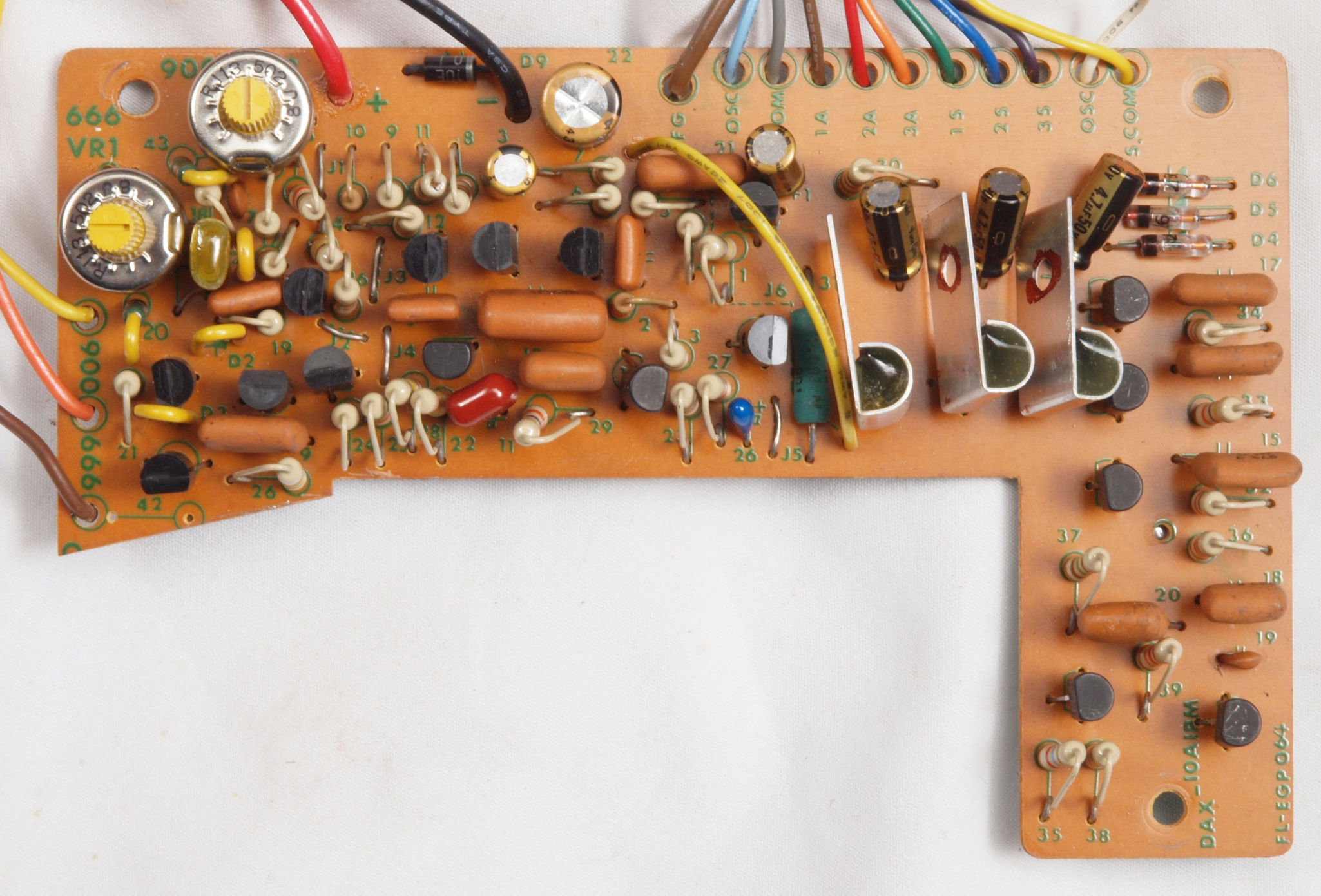

C12. 修理後 制御基板 半固定VR2個、電解コンデンサー7個、フイルムコンデンサー1個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

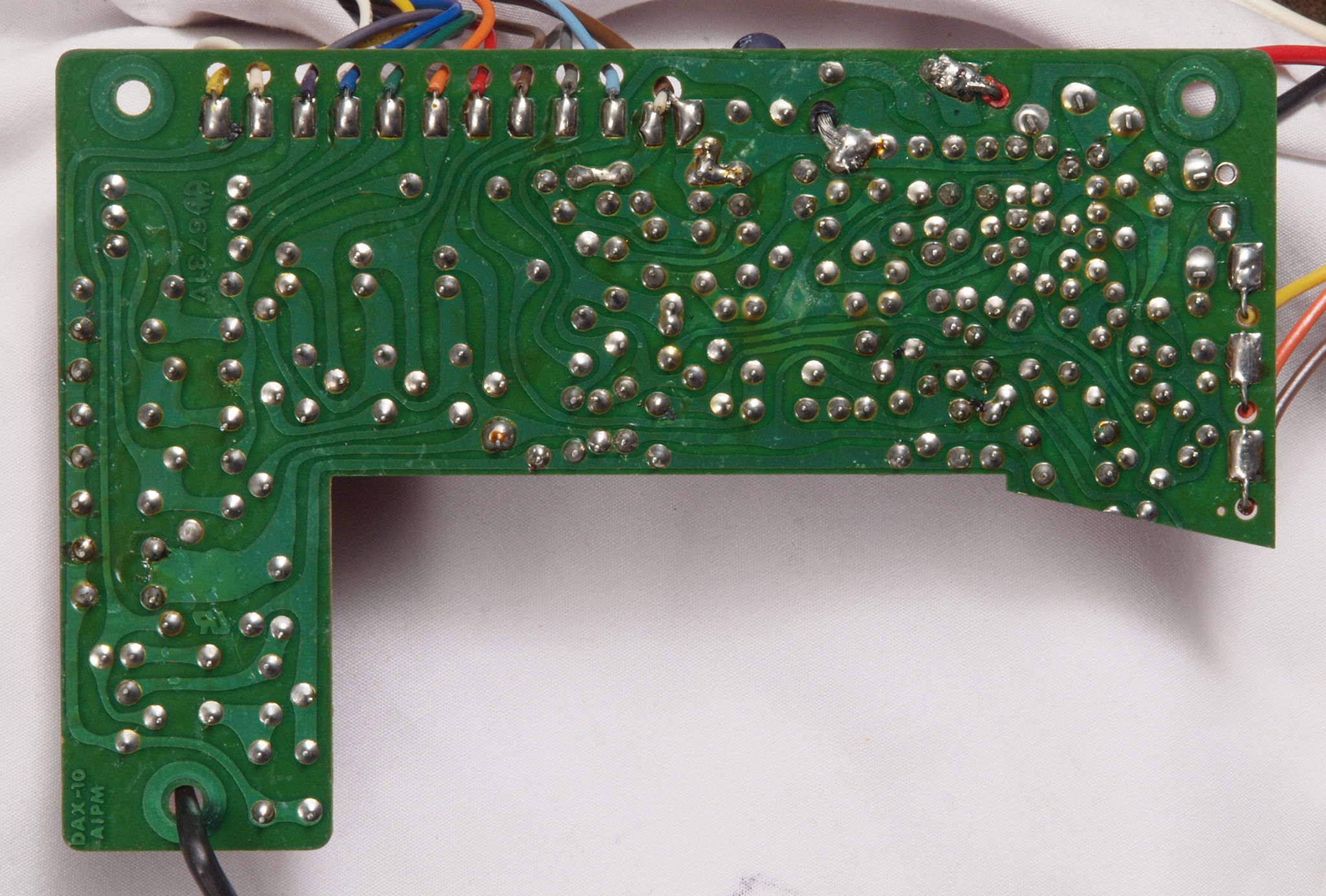

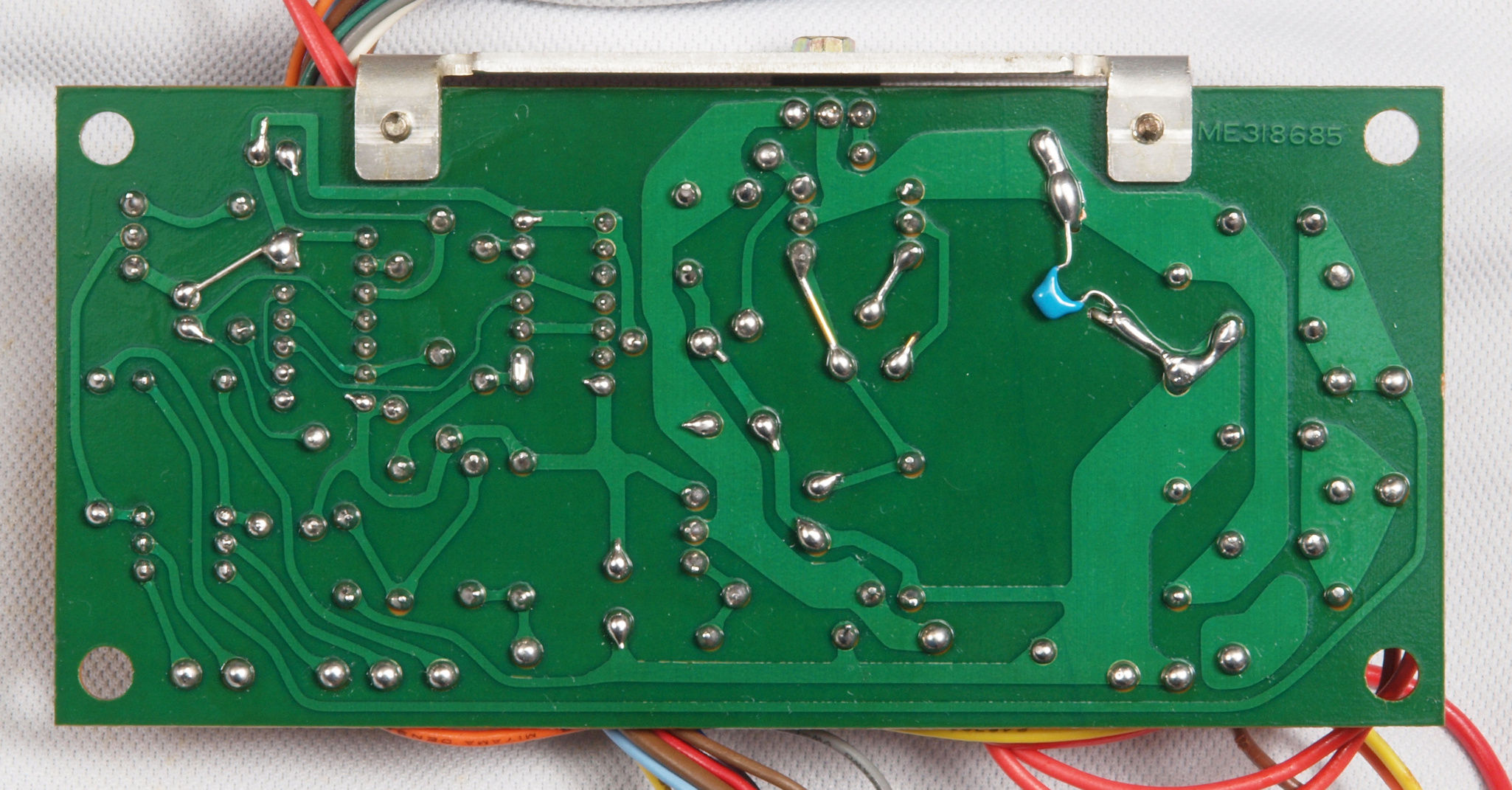

C13. 修理前 制御基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

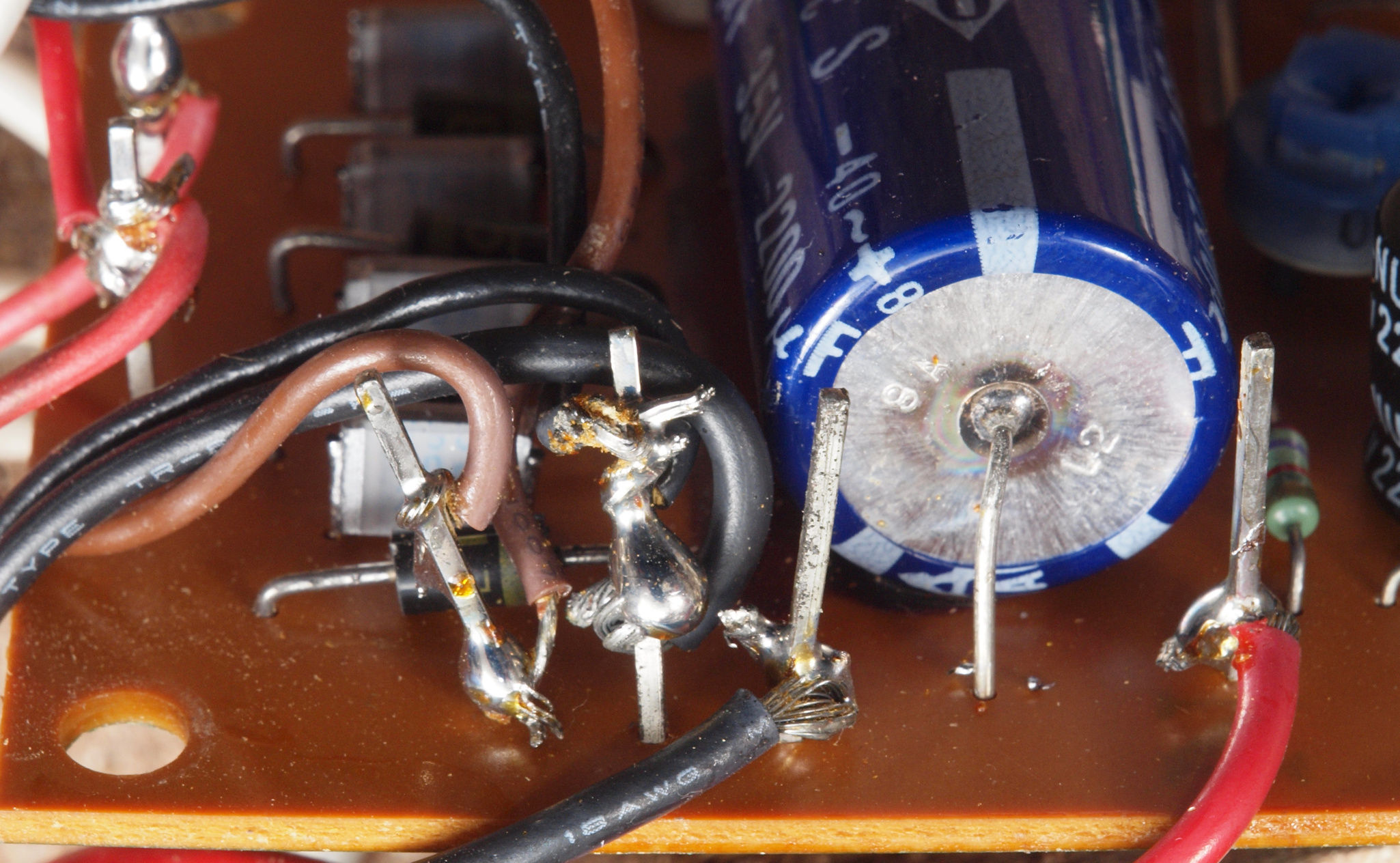

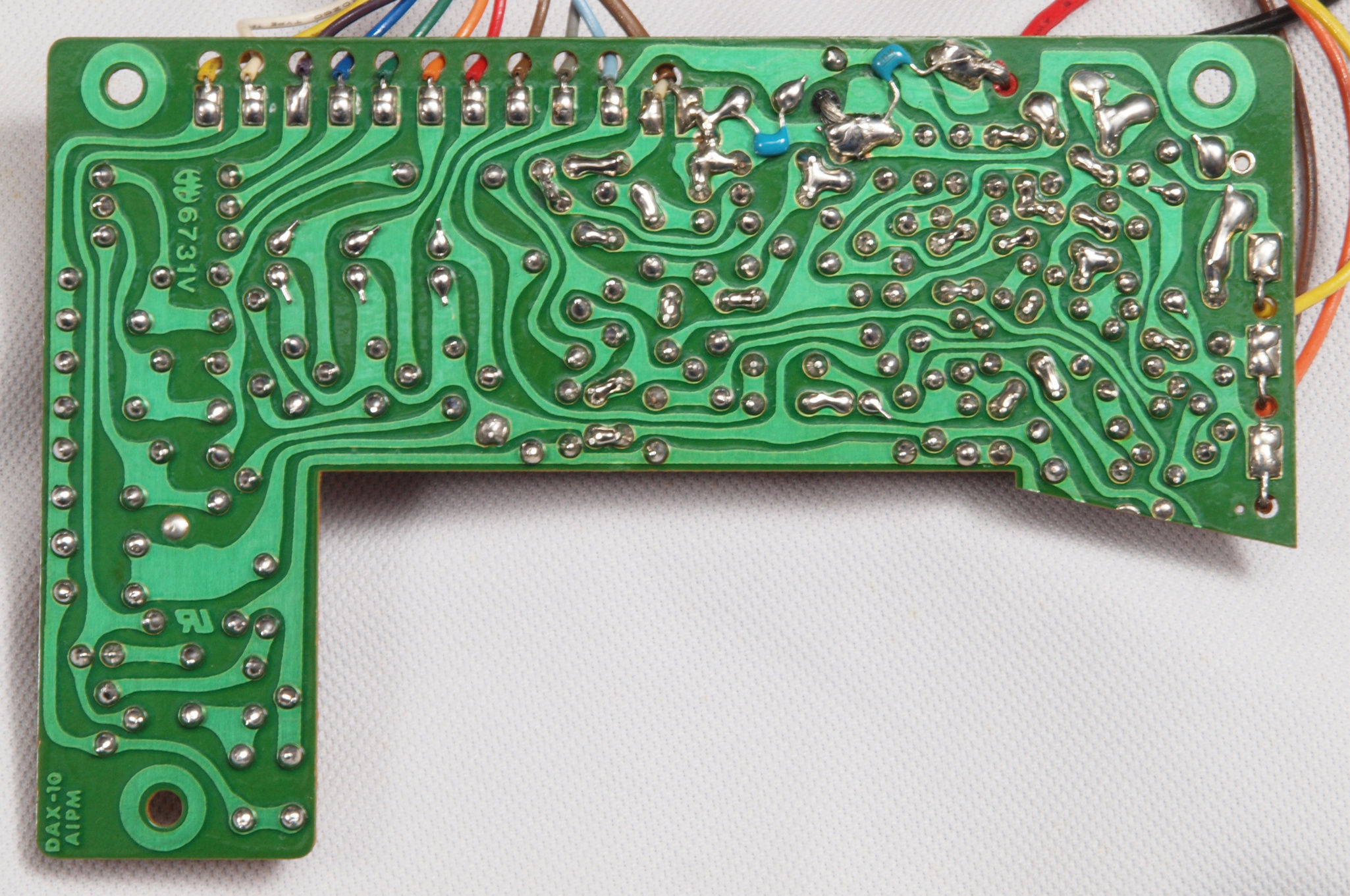

C14. 修理(半田補正)後 制御基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C15. 完成制御基板裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

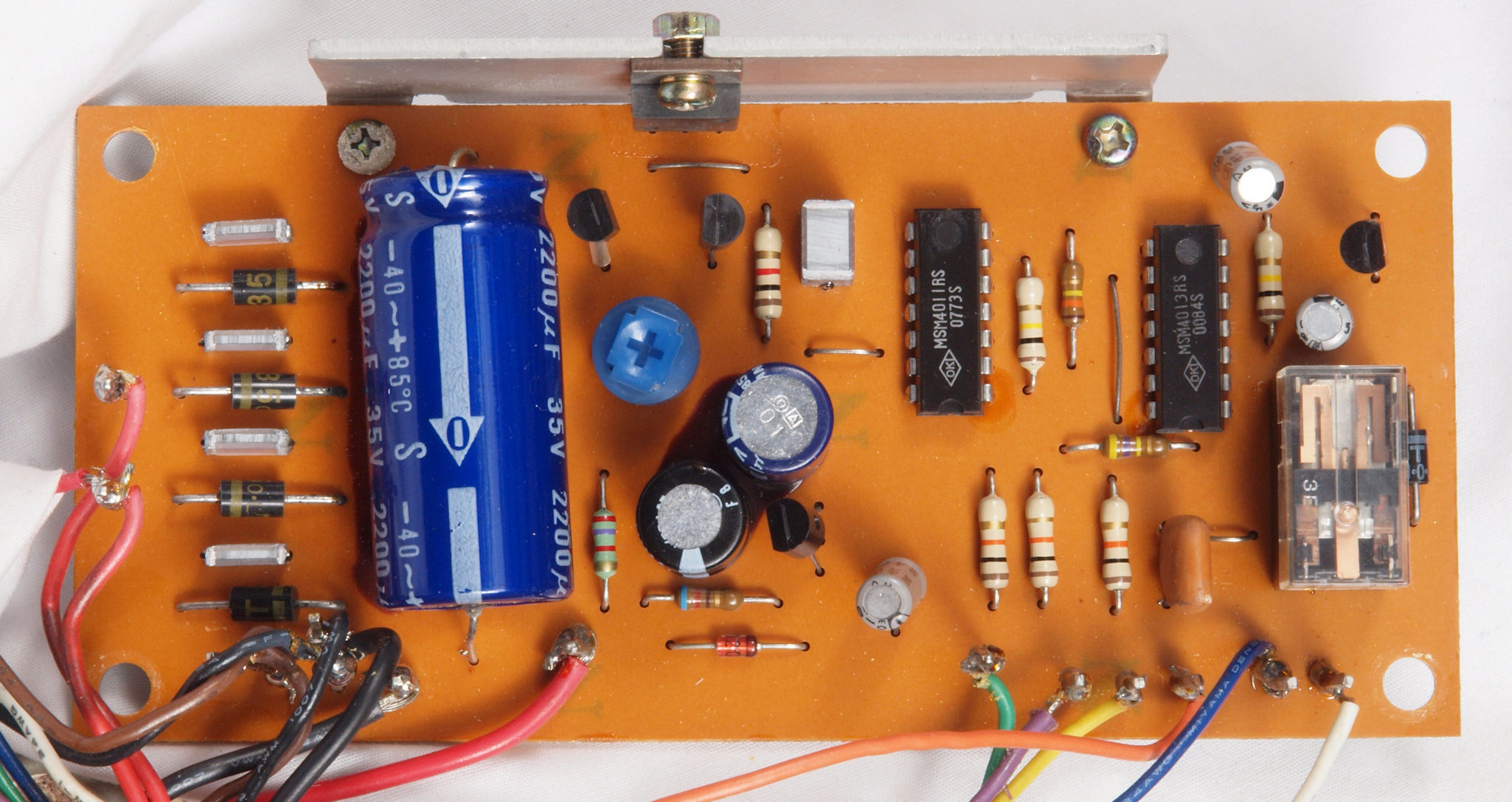

C21. 修理前 電源・33/45切替基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

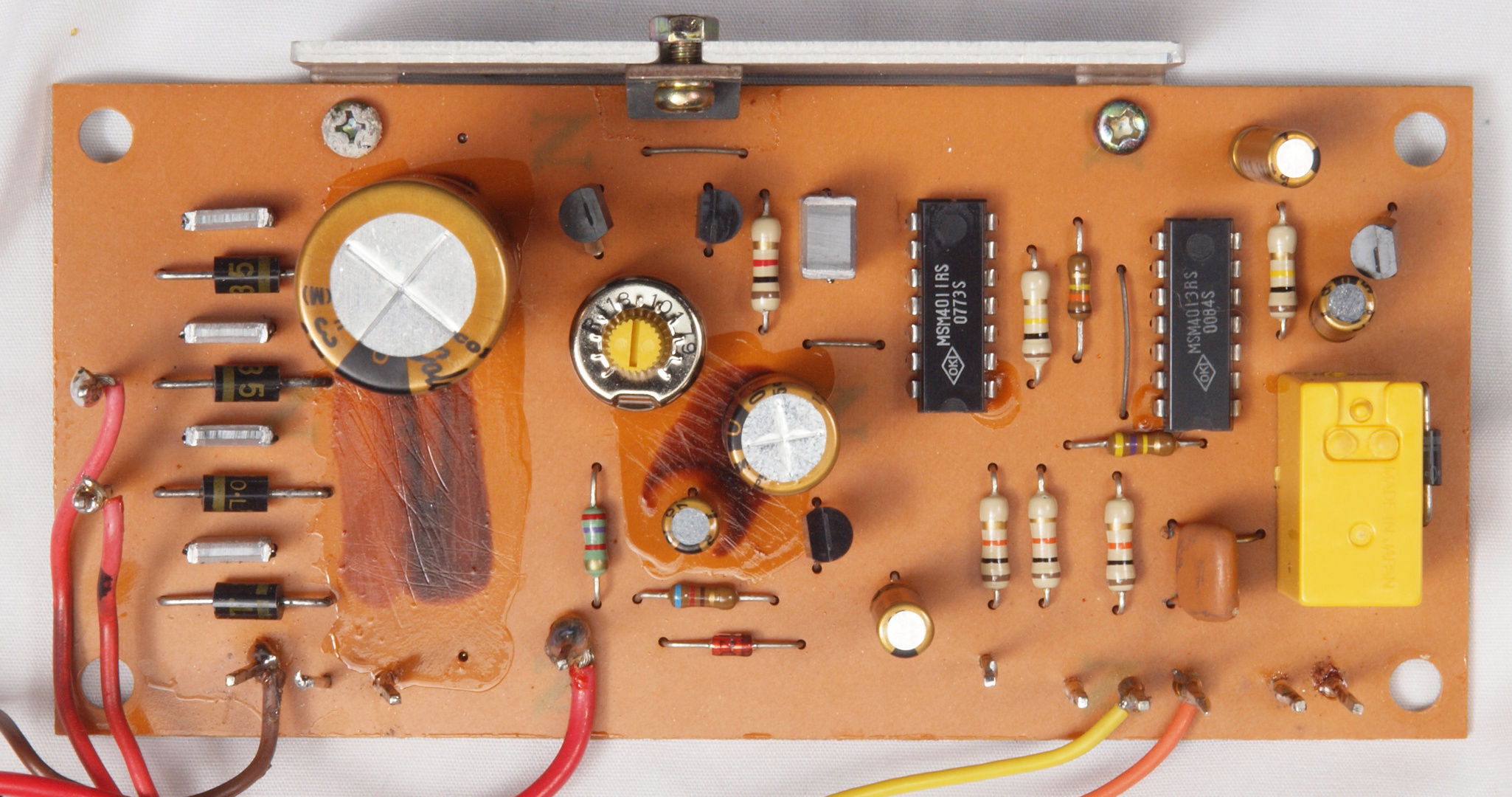

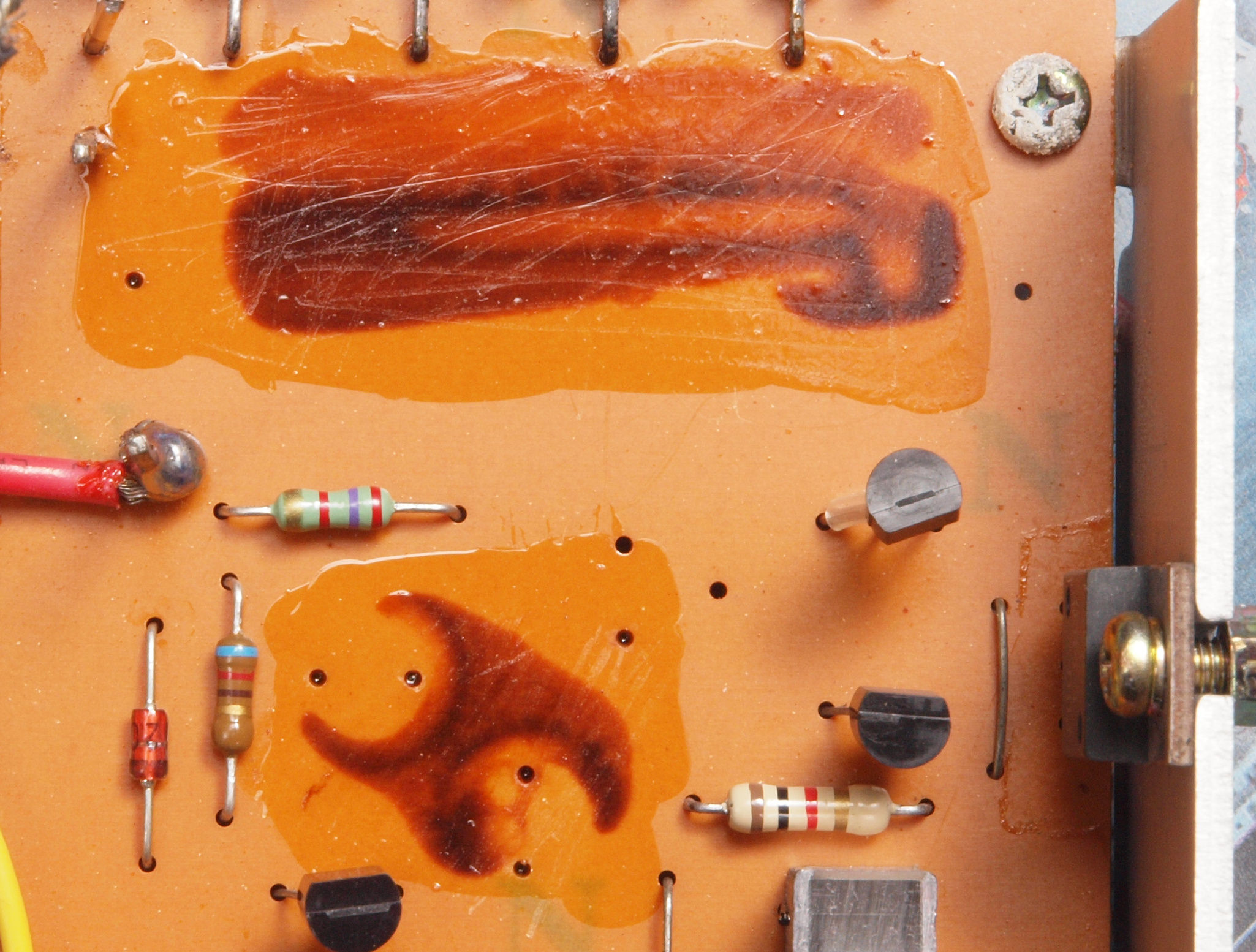

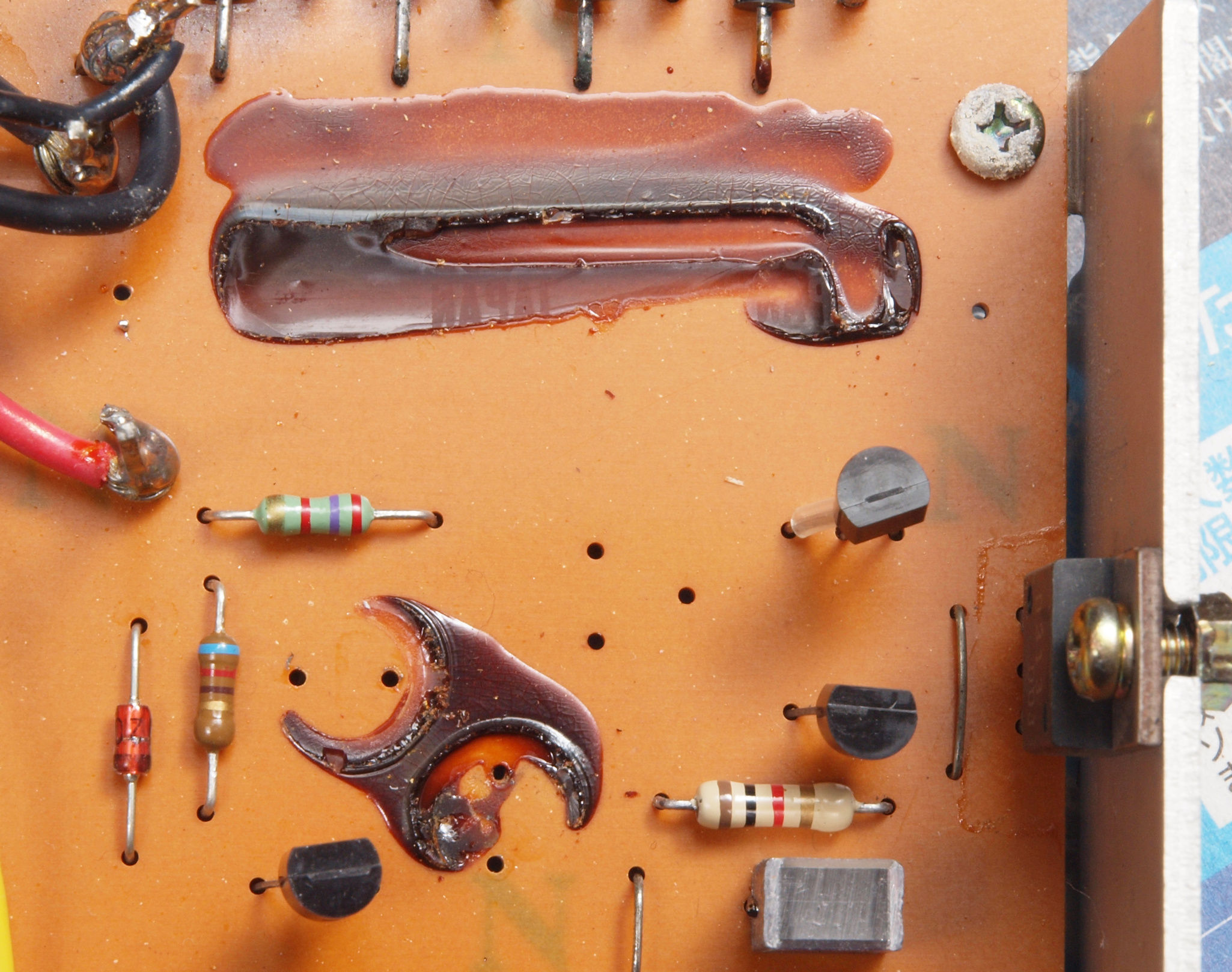

C212. 修理中 電源・33/45切替基板。電解コンデンサー固定するトルエン溶媒の接着剤。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C213. 修理後 電源・33/45切替基板。 トルエン溶媒の接着剤を取り去り、コートを塗布後。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C214. 修理中 電源・33/45切替基板。これがプロの半田!! | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C22. 修理後 電源・33/45切替基板 半固定VR1個、電解コンデンサー6個、製造中止で入手難のリレー1個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C23. 修理前 電源・33/45切替基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

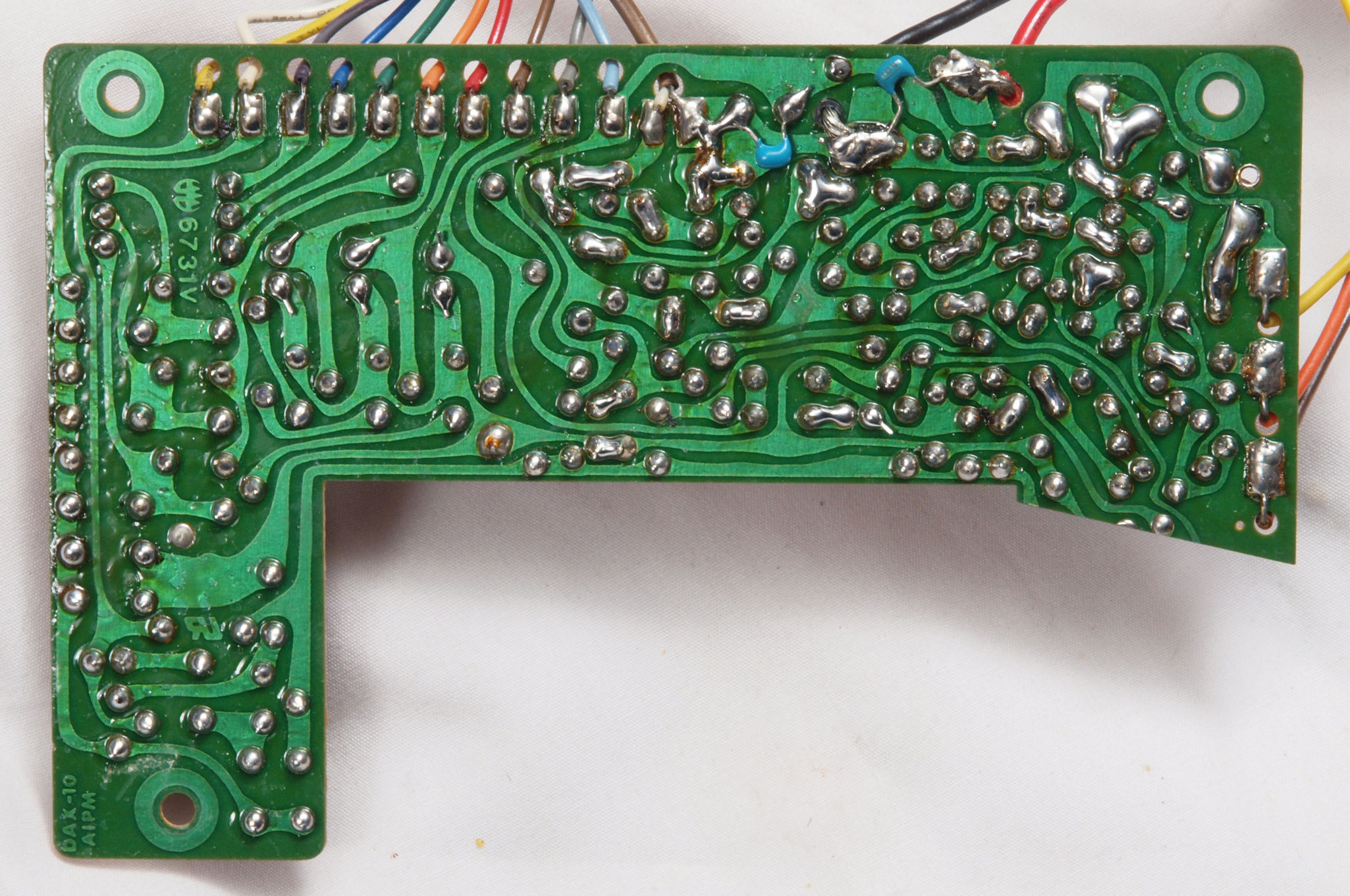

C24. 修理(半田補正)後 電源・33/45切替基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C25. 完成電源・33/45切替基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

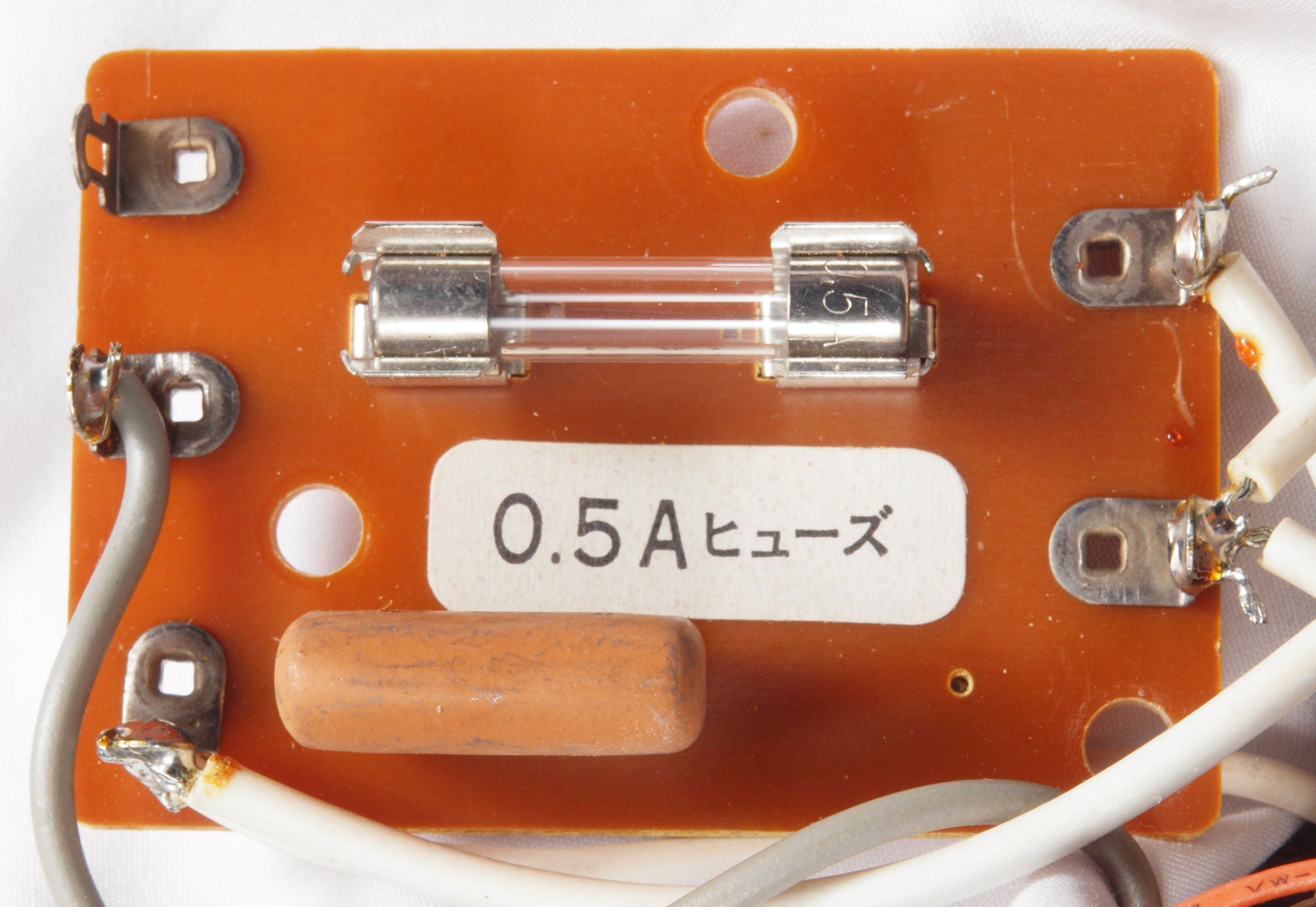

C31. 修理前 ヒューズ基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C32. 修理前 ヒューズ基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

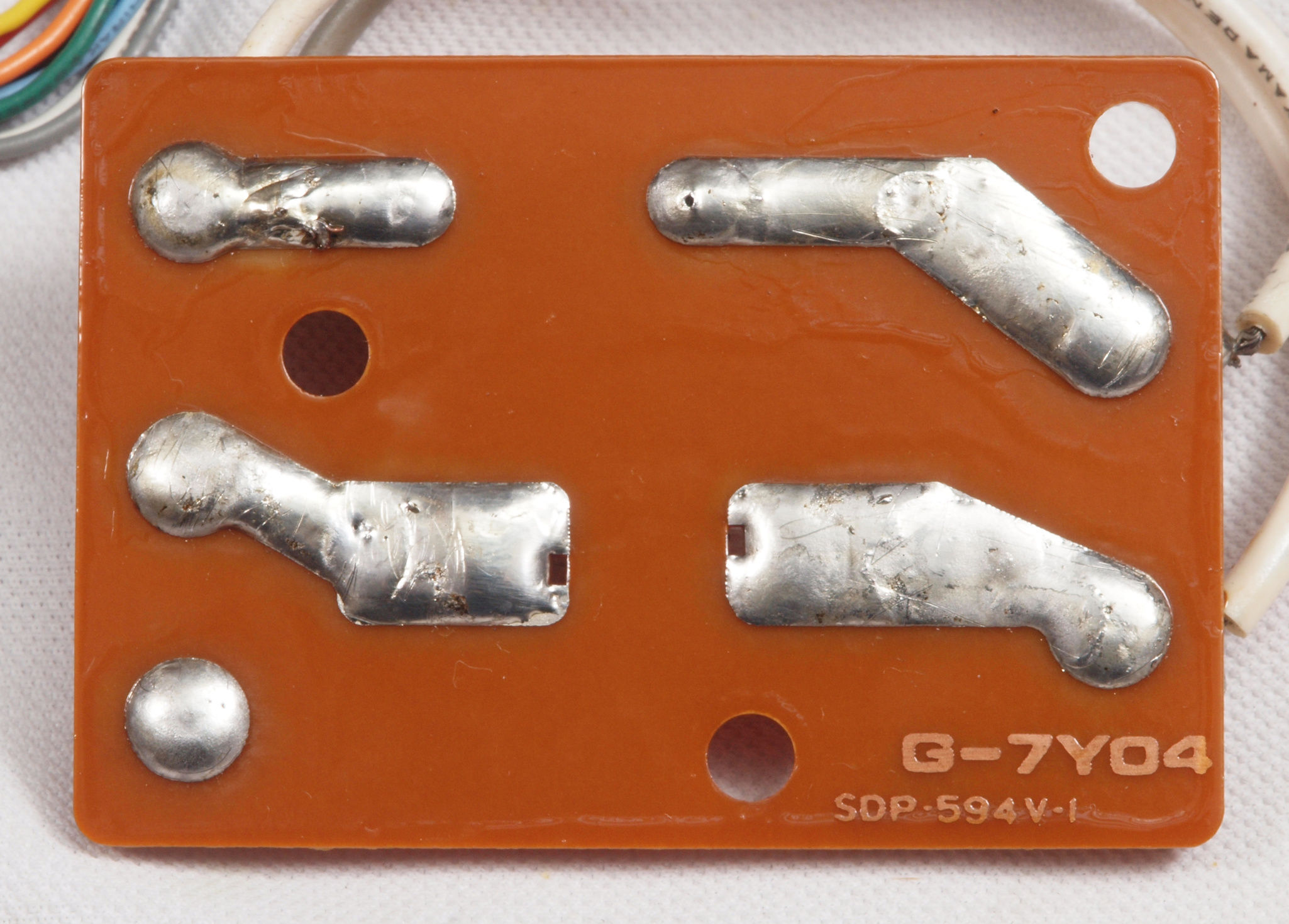

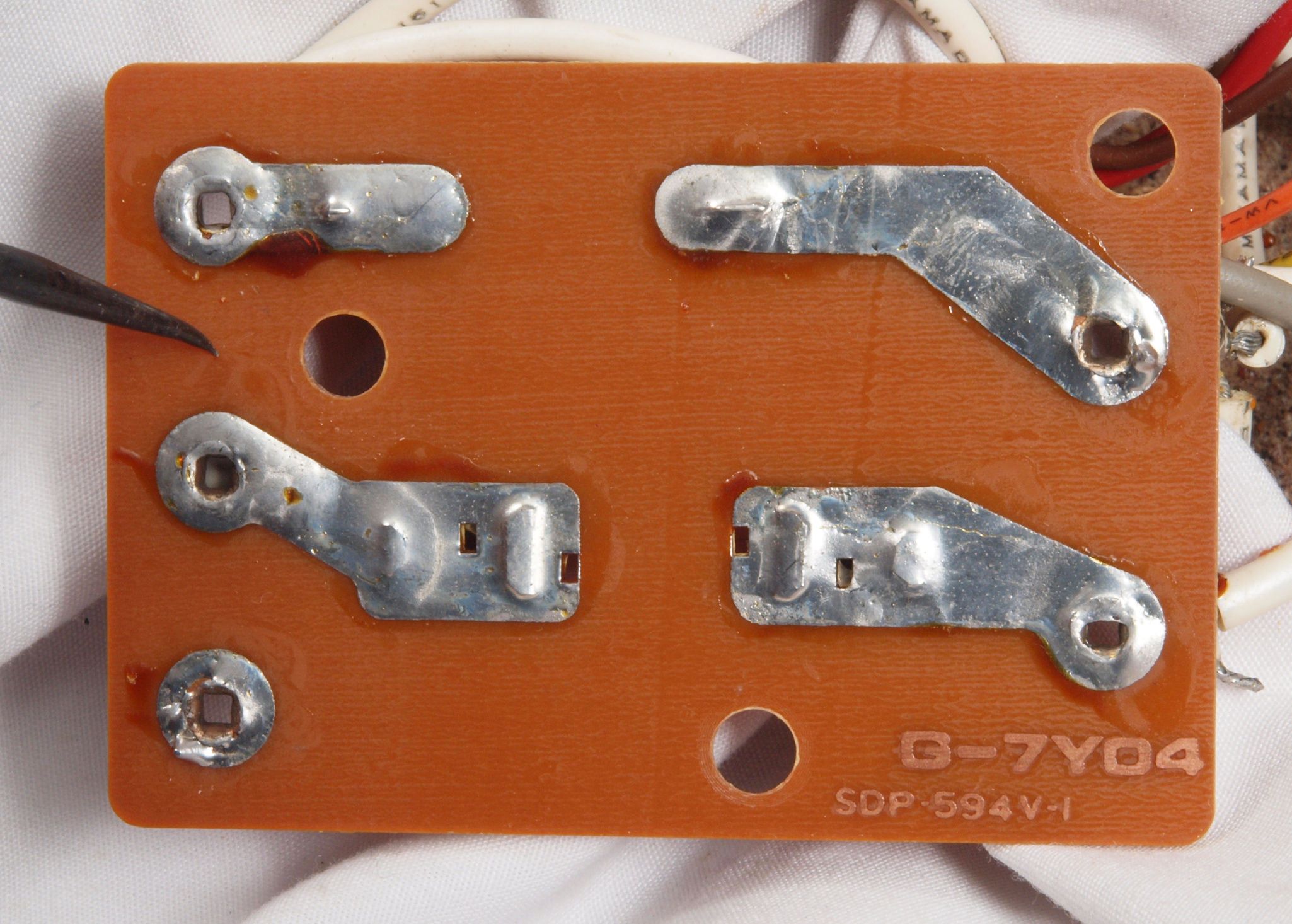

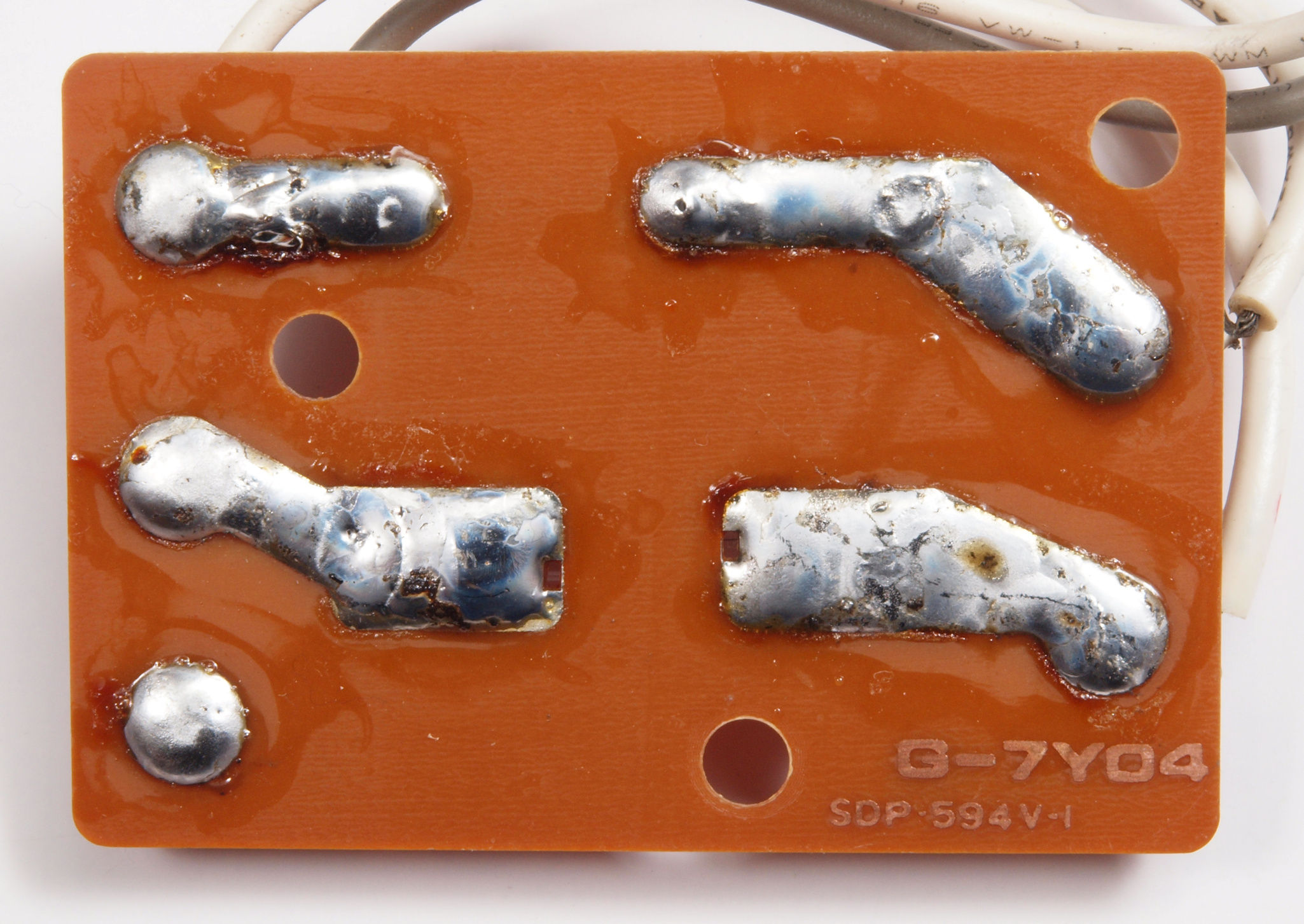

C33. 修理(半田補正)後 ヒューズ基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C34. 完成ヒューズ基板裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C41. 修理中 モーター部を取り出す | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C42. 修理中 モーター部を取出す、下から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

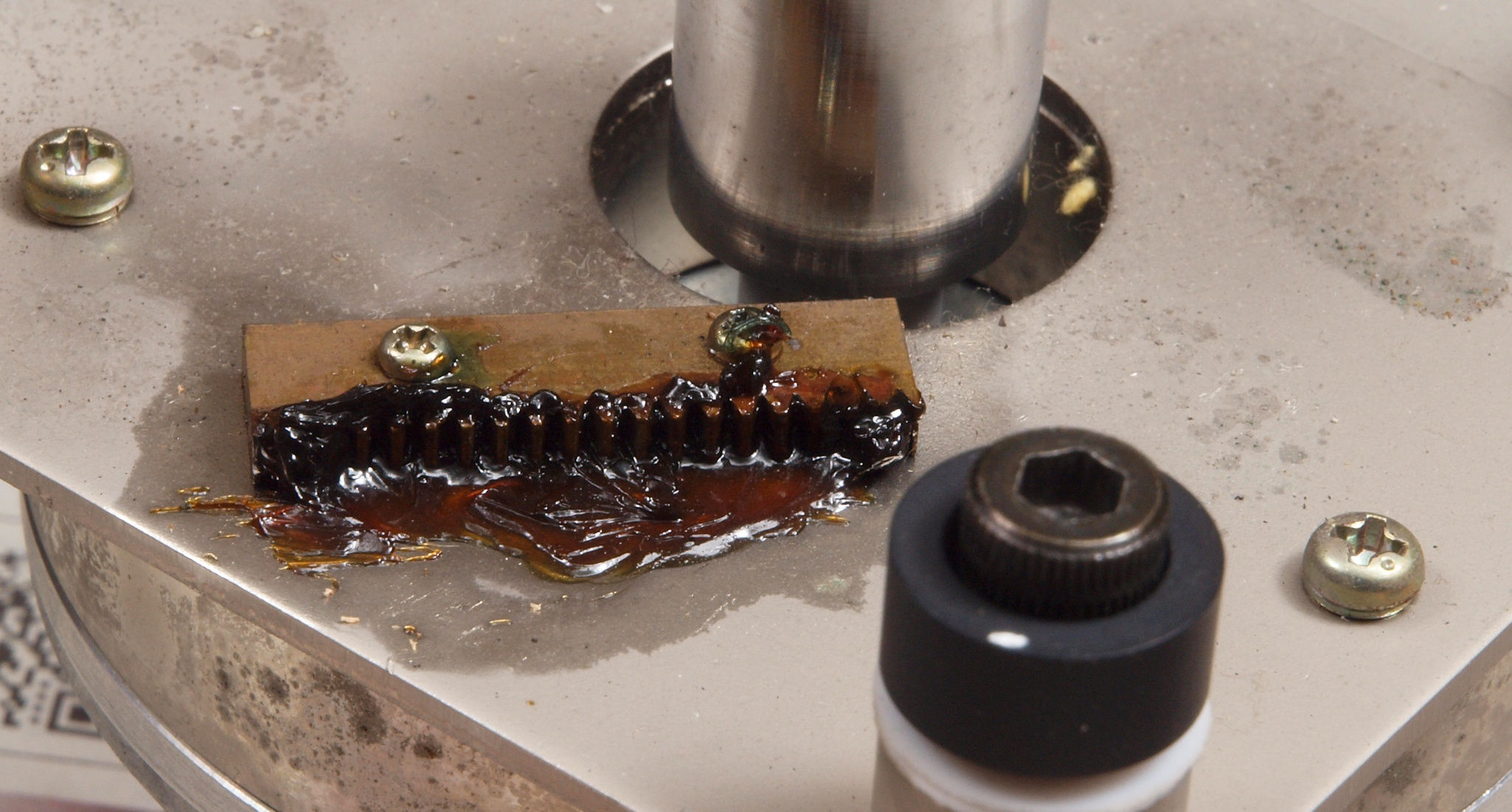

C43. 修理中 ラック歯車グリスが変色。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C44. 修理後 ラック歯車グリス交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

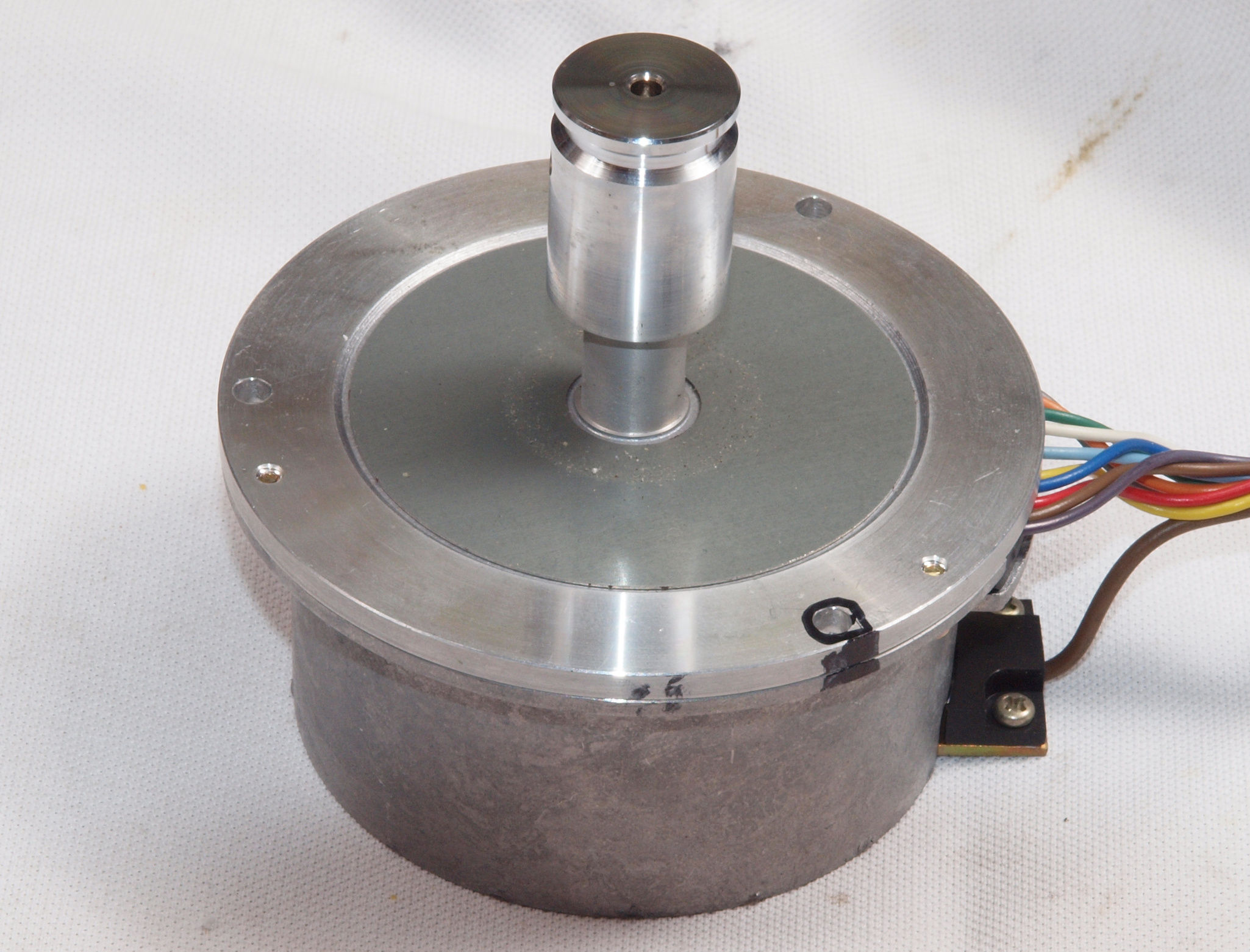

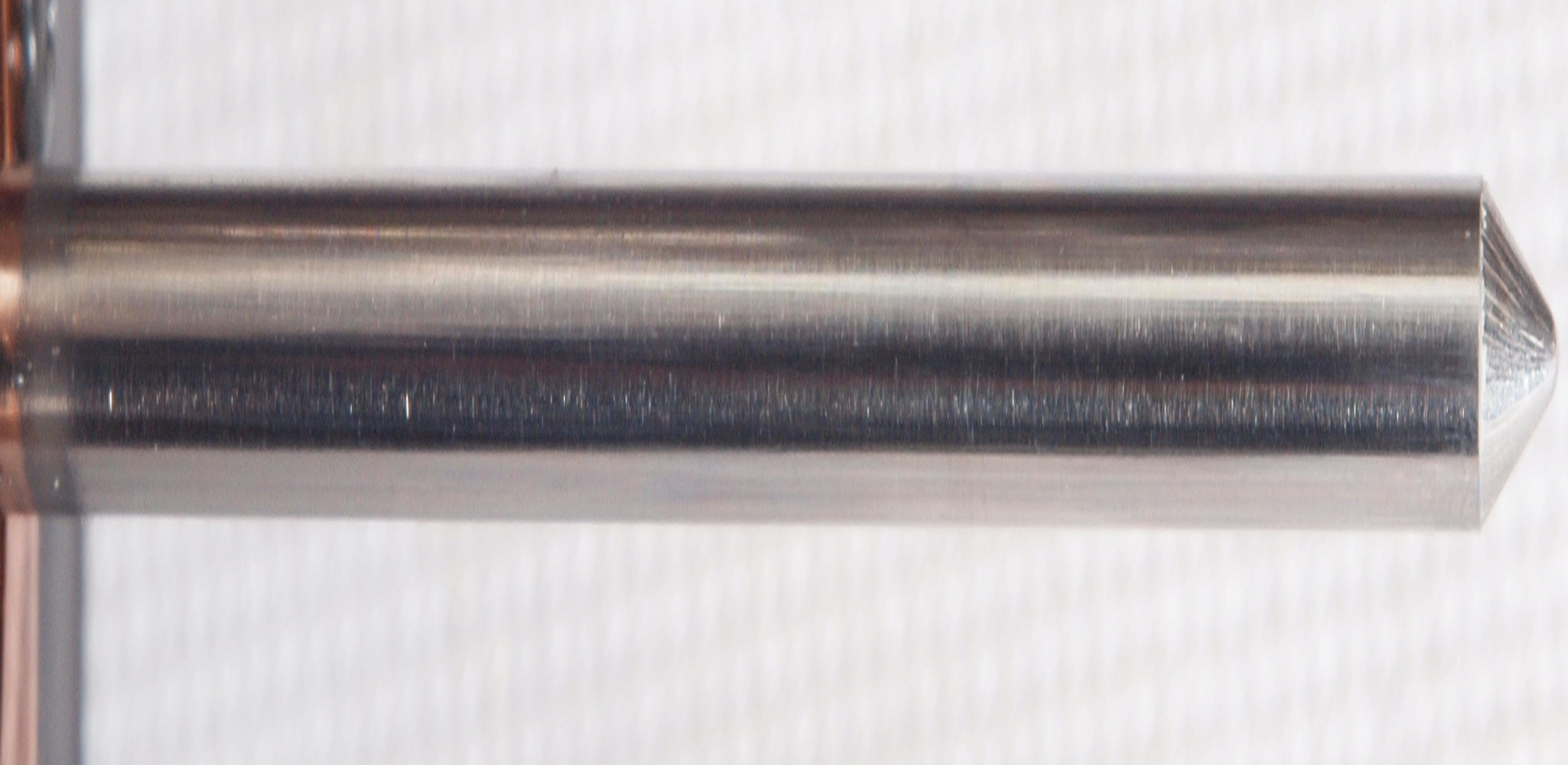

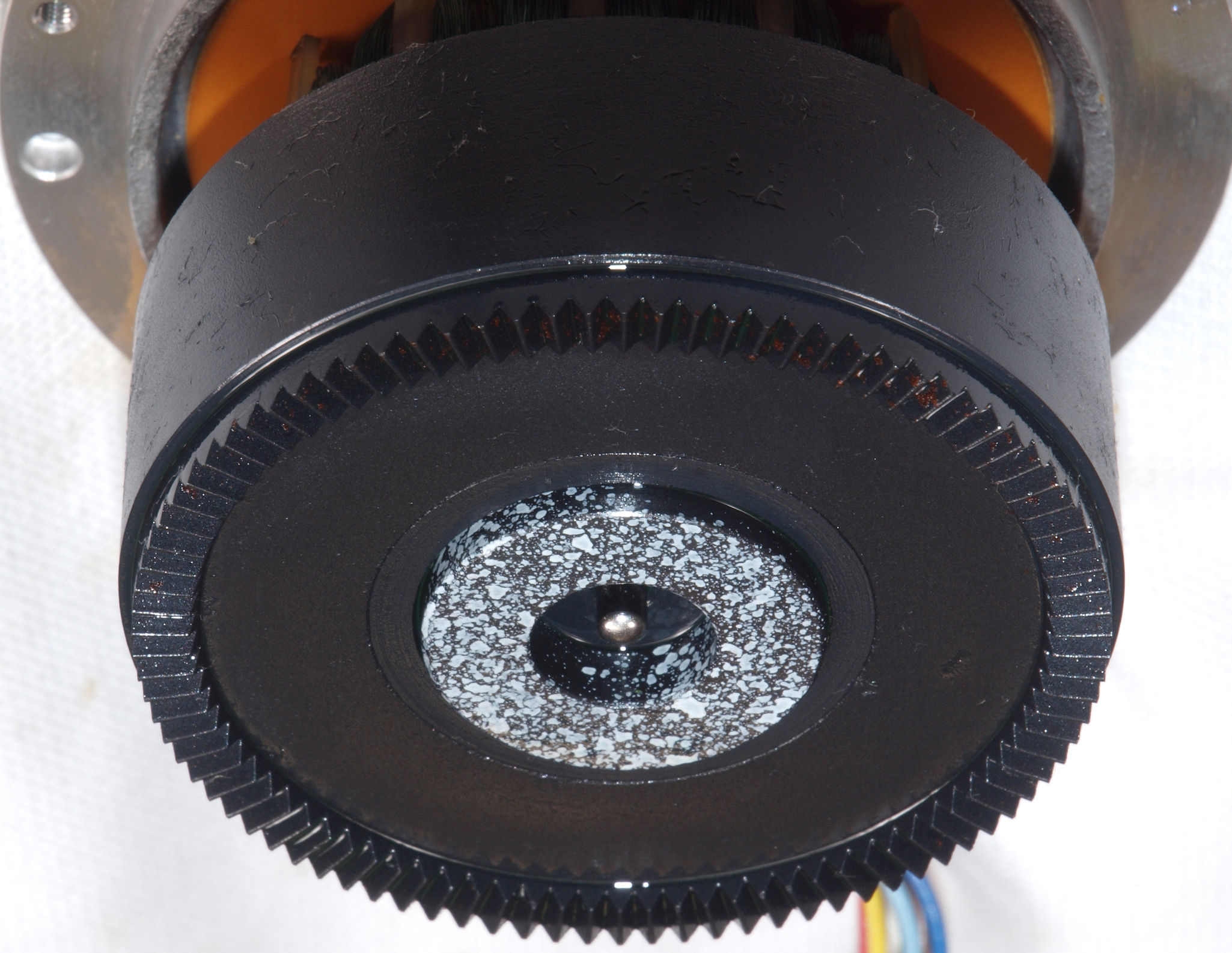

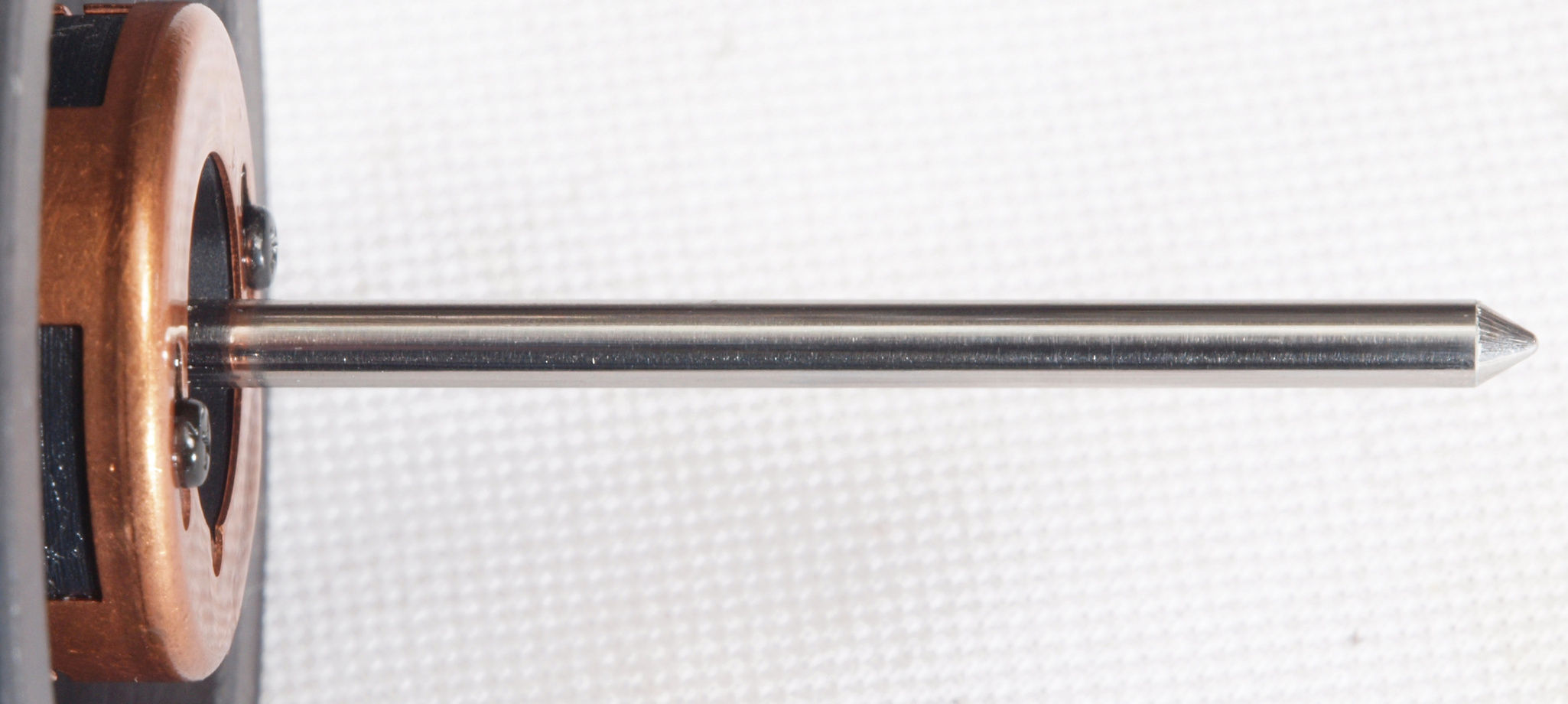

C51. 修理中 モーター軸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C52. 修理中 モーター軸、拡大。 縦横比変更してあります。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C53. 修理中 上側モーター軸受け。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

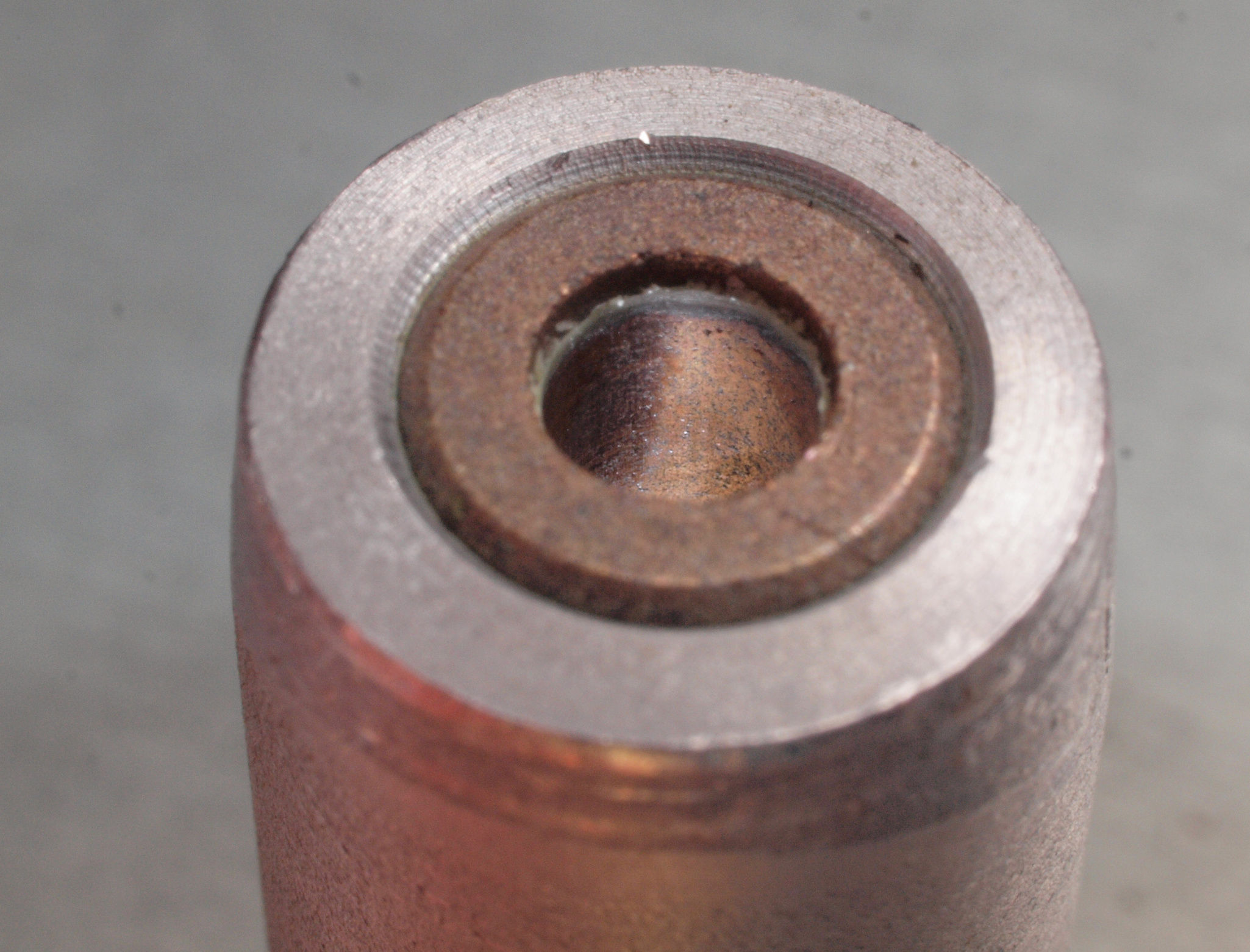

C54. 修理中 下側モーター軸受け。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

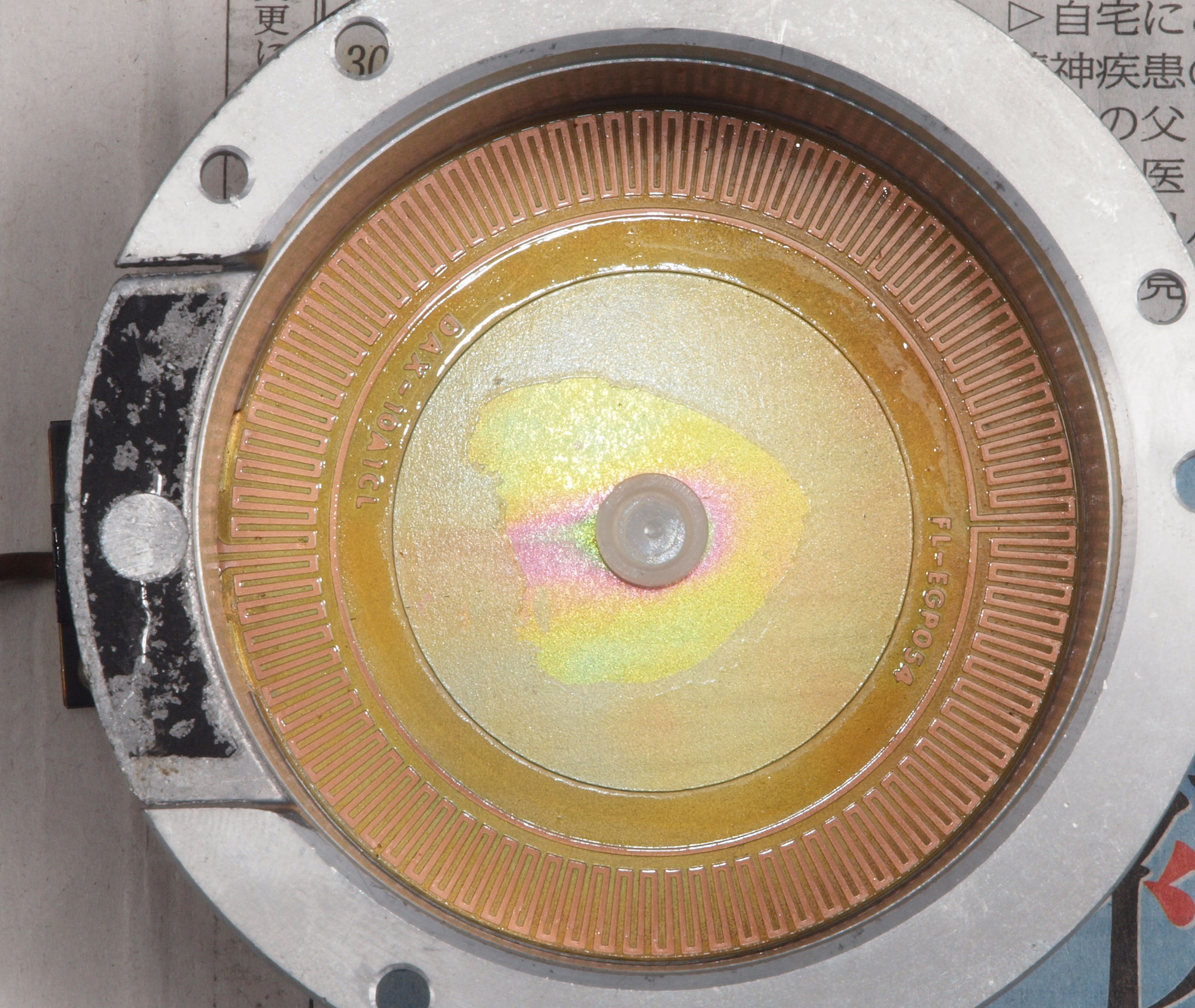

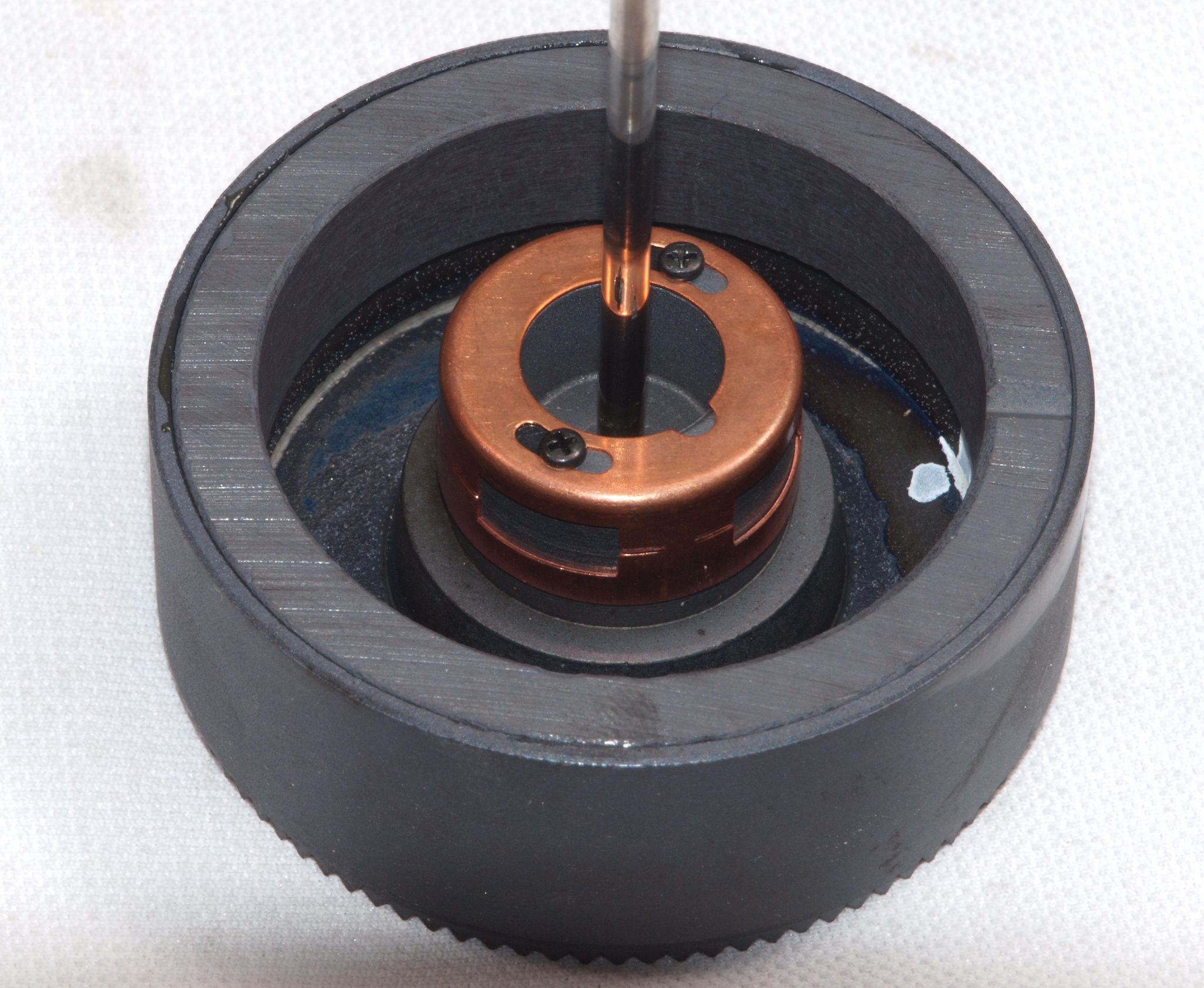

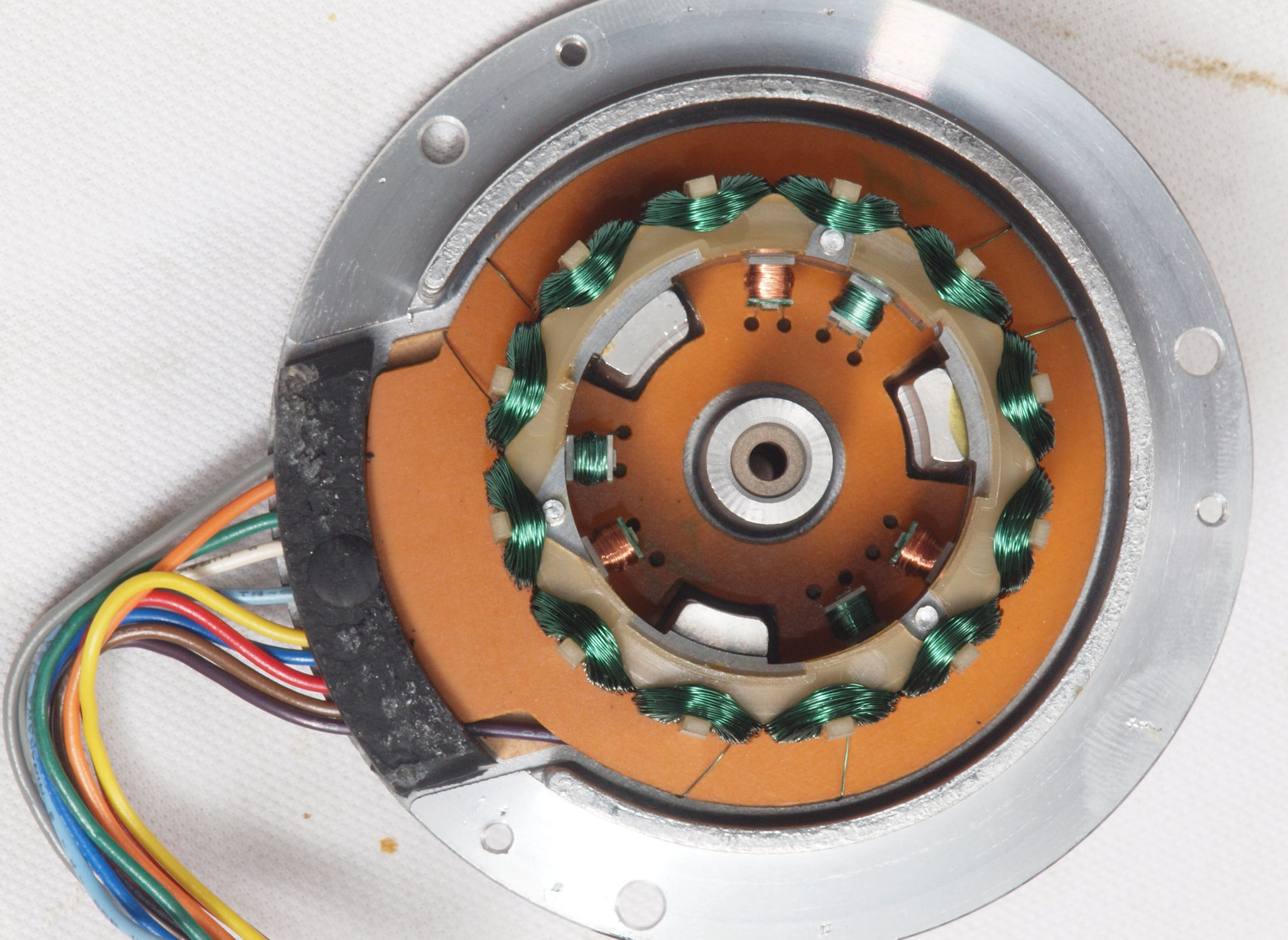

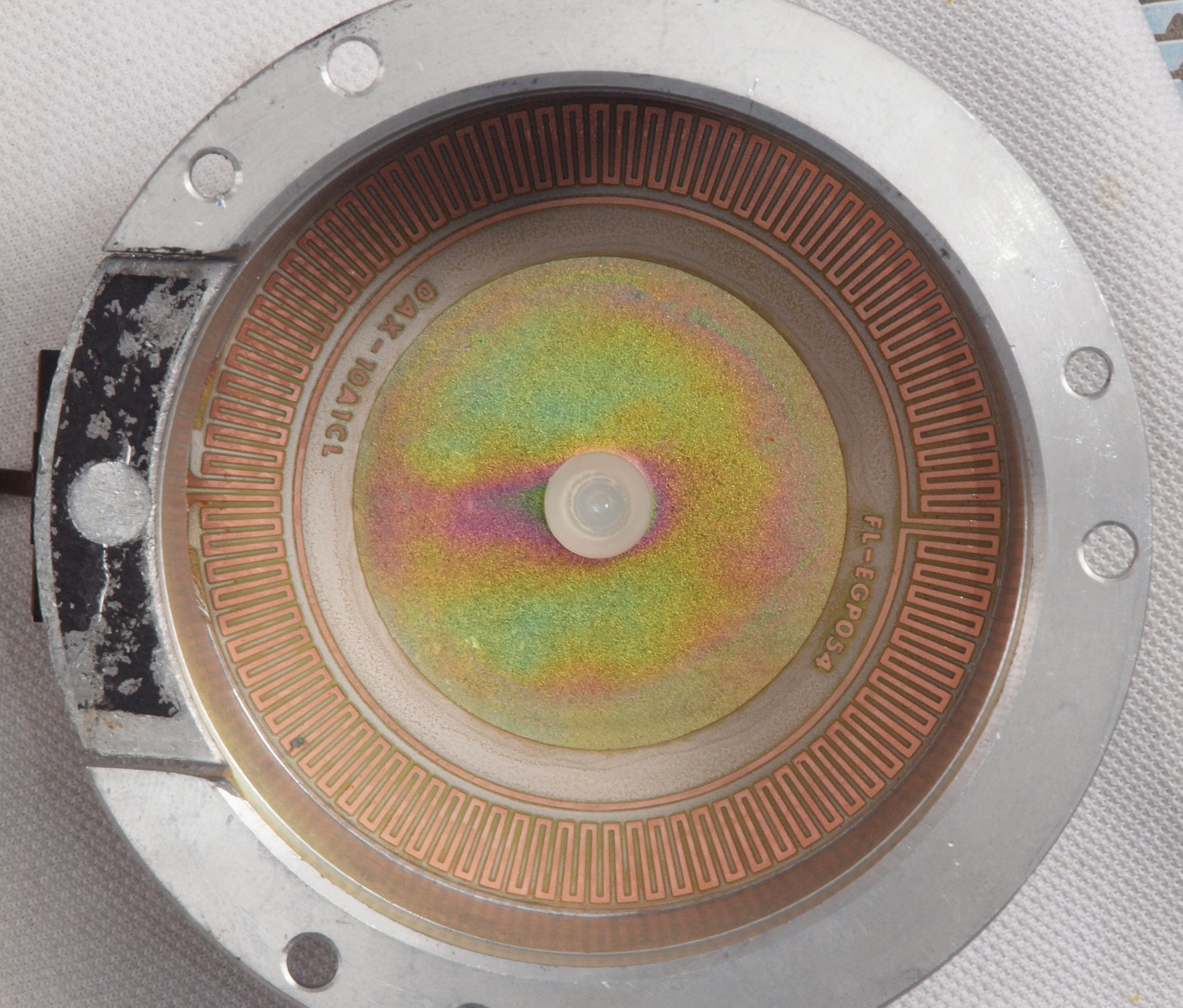

C61. 修理前 モーターFGコイル。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

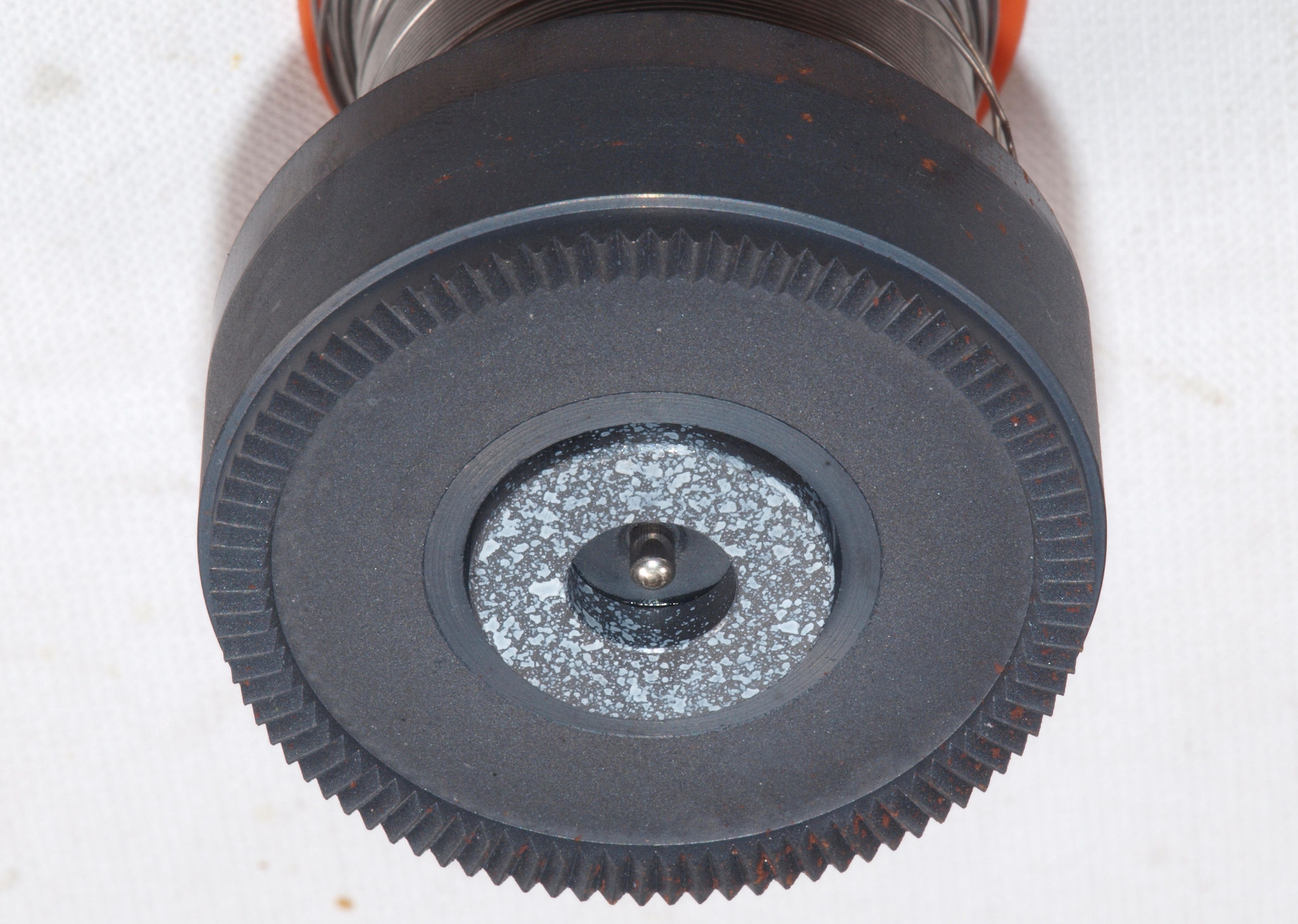

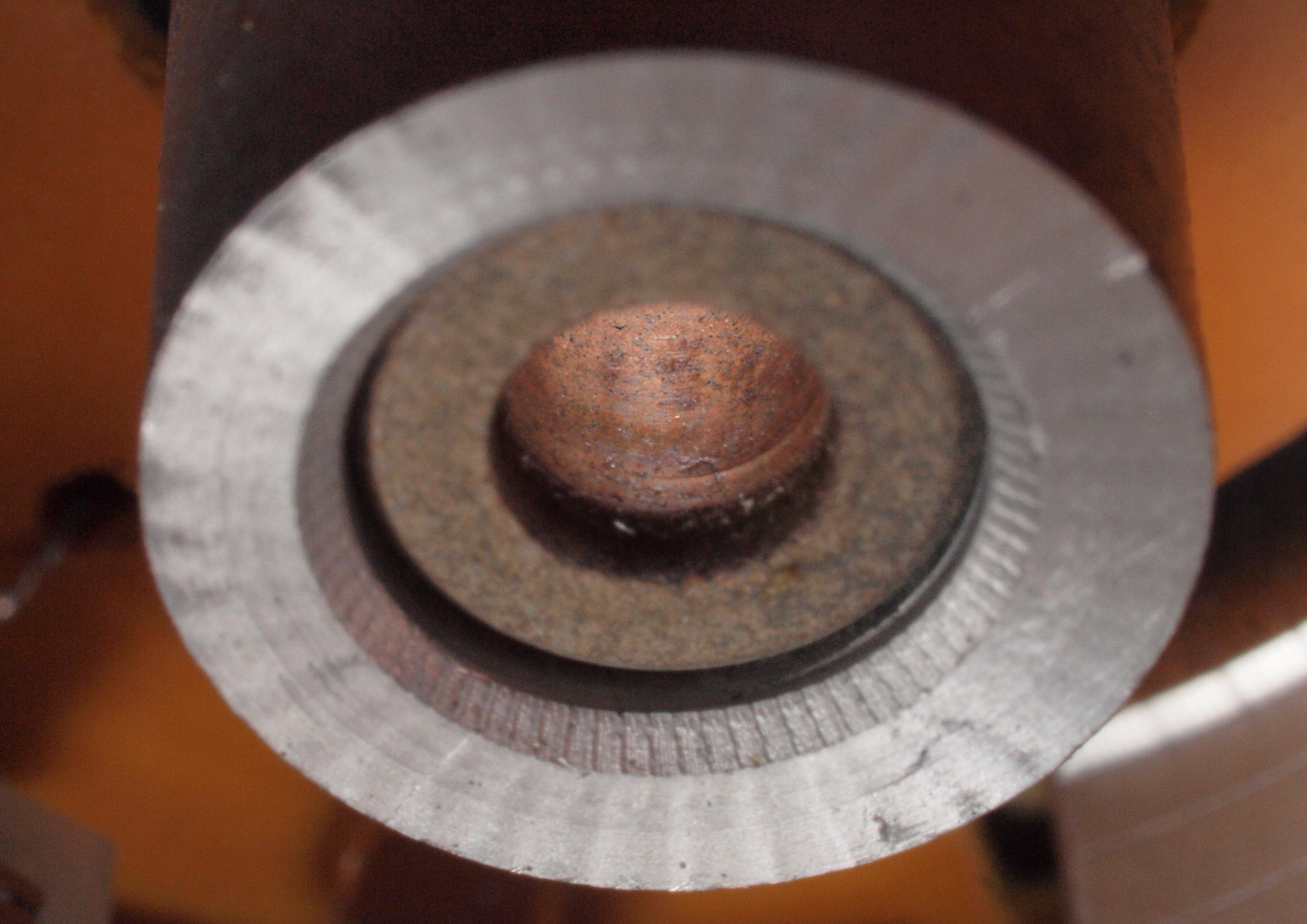

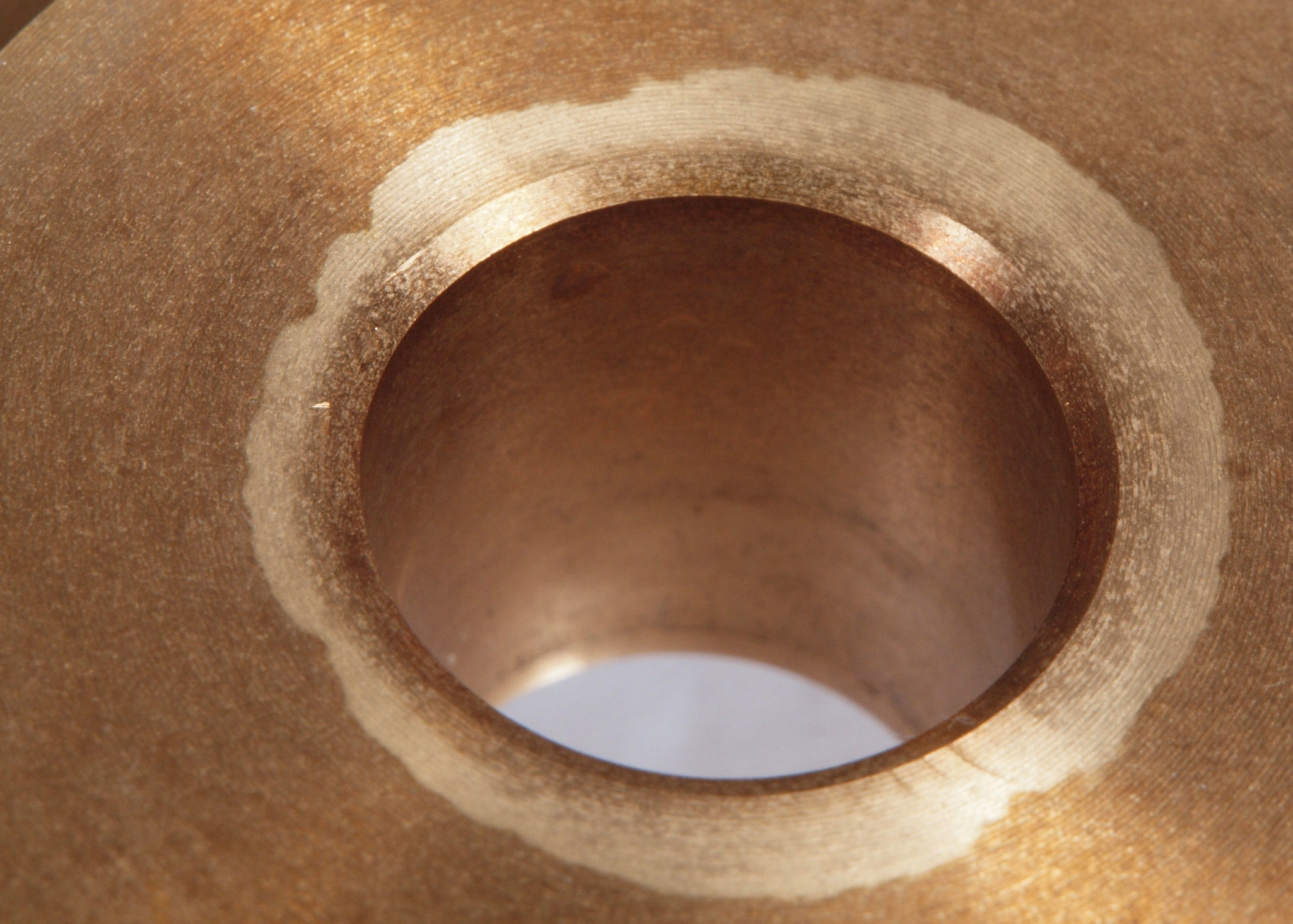

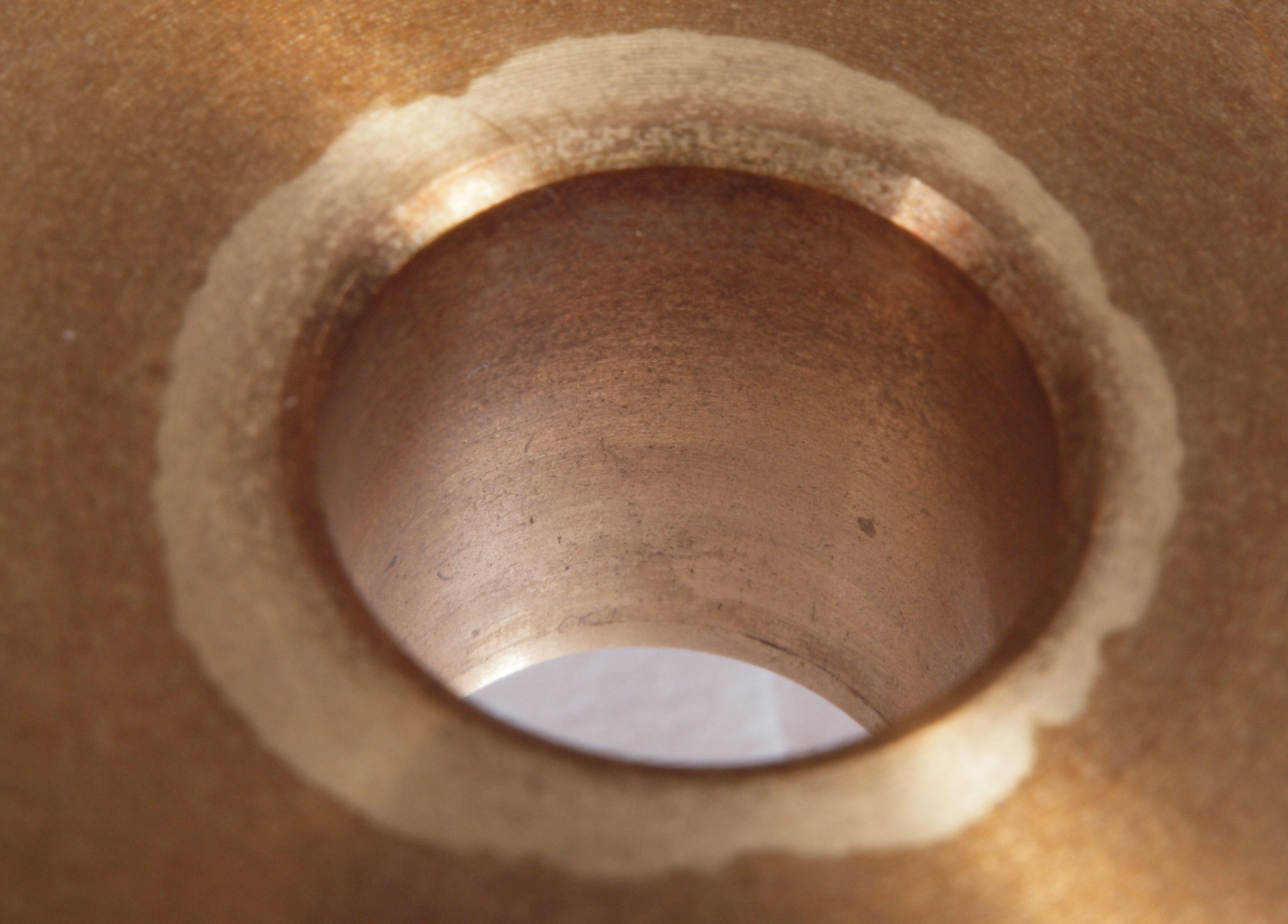

C62. 修理中 モーター下側軸受け。油分が無く、軸が削っている! | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C63. 修理後 モーターFGコイル、コート液で固定する。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C71. 修理中 モーター回転子上から見る、錆が少し発生している。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C72. 修理後 モーター回転子上から見る、CRCで洗浄し、鉱物油を軽く塗布。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C73. 修理中 モーター固定子下から見る、錆がすこし発生している。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C74. 修理後 モーター回転子下から見る、CRCで洗浄し、鉱物油を軽く塗布。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C75. 修理中 モーター固定子巻線。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

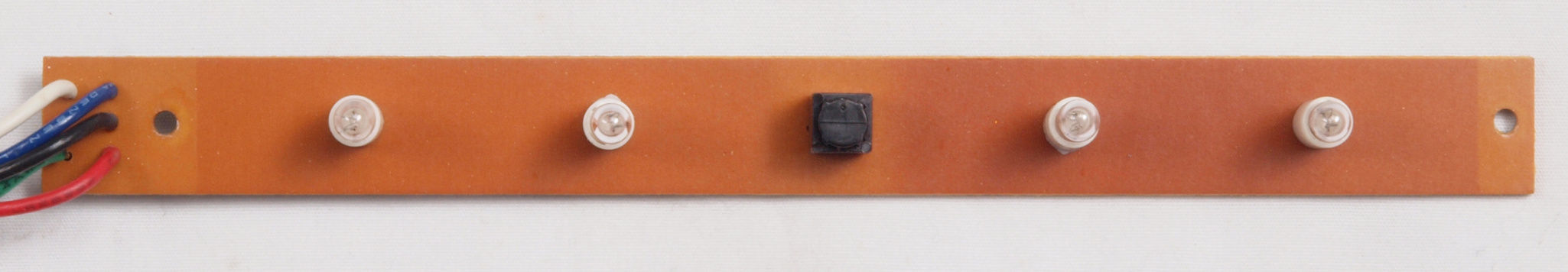

C81. 修理中 表示部及び 33/45切り換SW基板。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

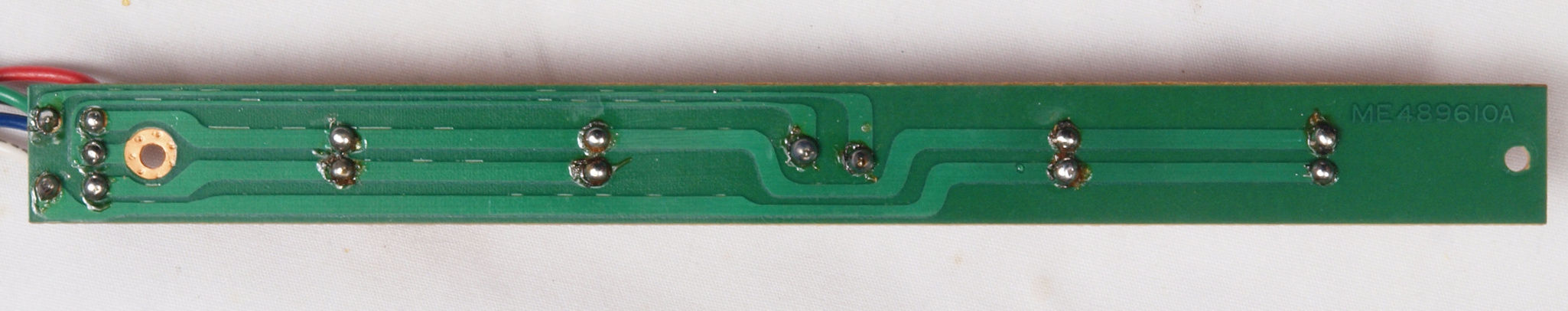

C82. 修理前 表示部及び 33/45切り換SW基板裏。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

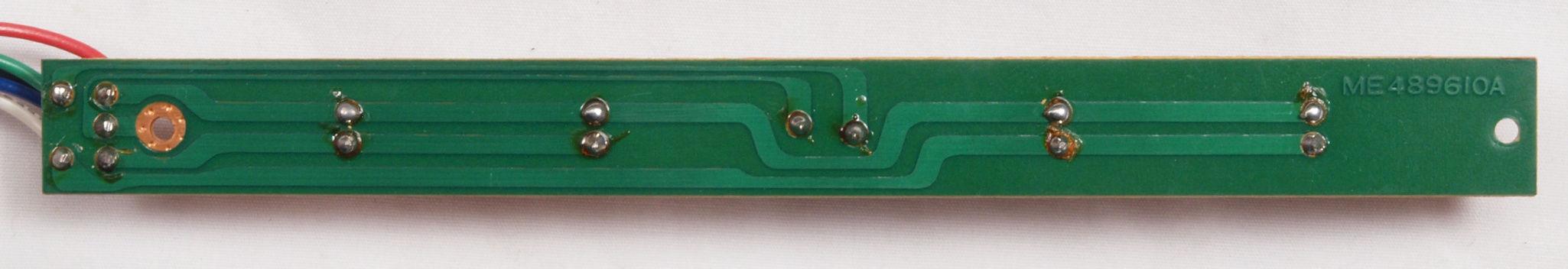

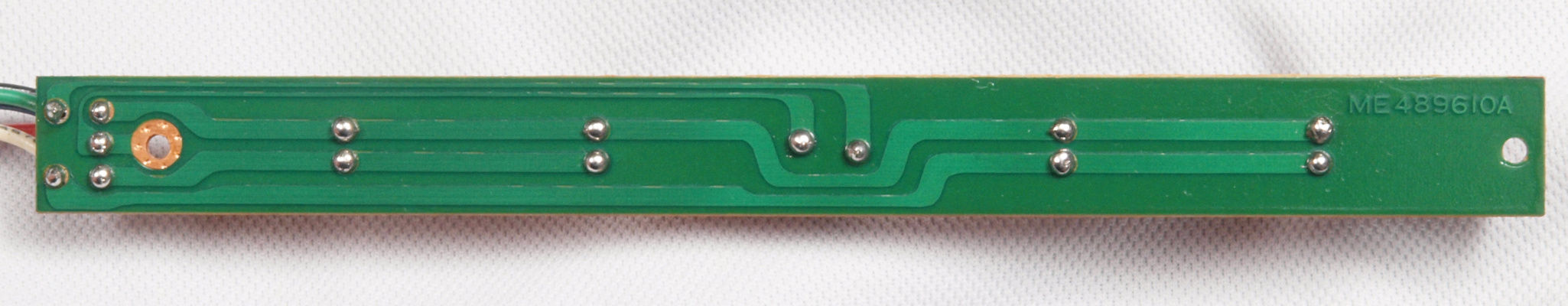

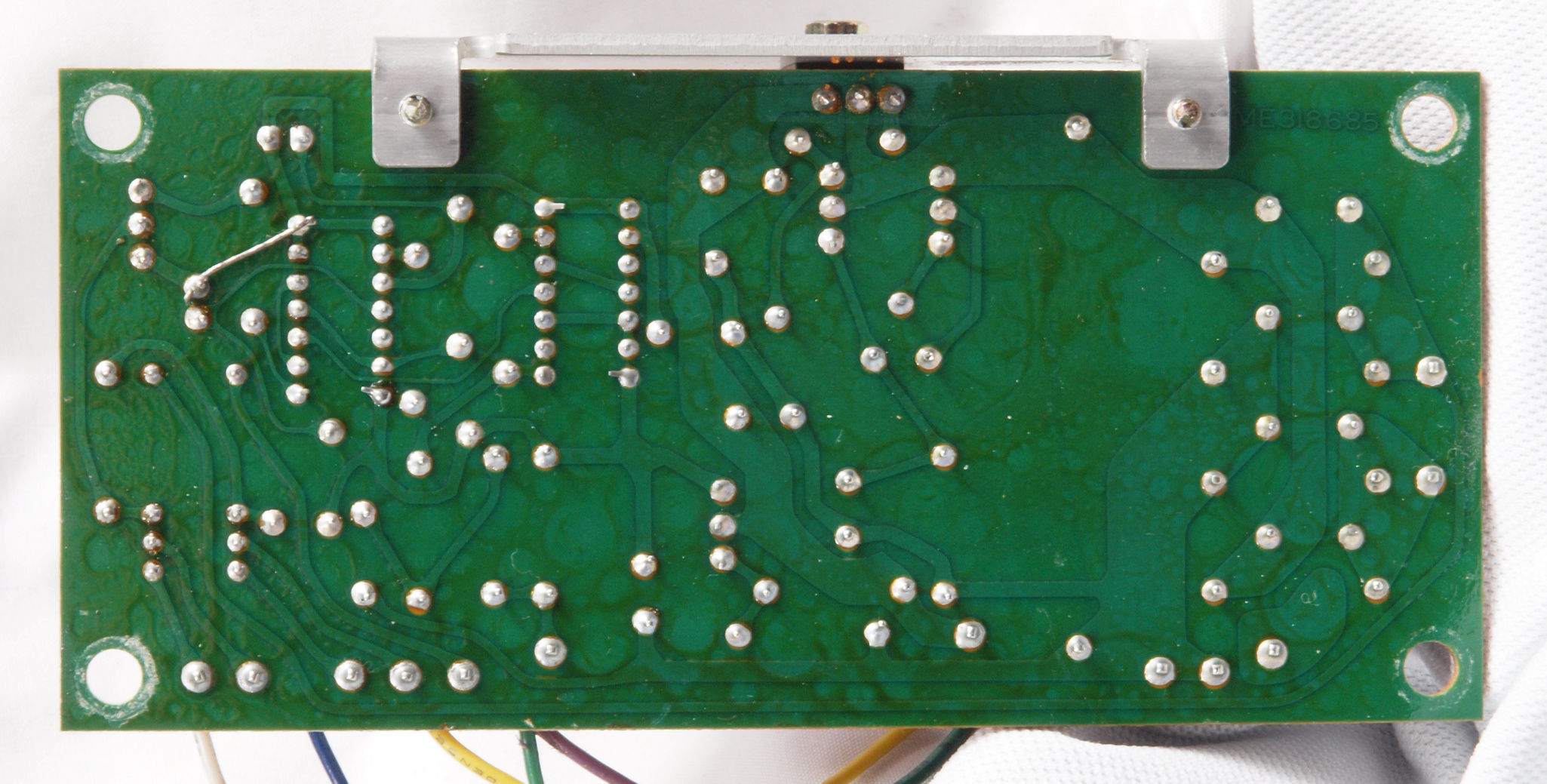

C83. 修理(半田補正)後 表示部及び 33/45切り換SW基板裏。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C84. 完成表示部及び 33/45切り換SW基板裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

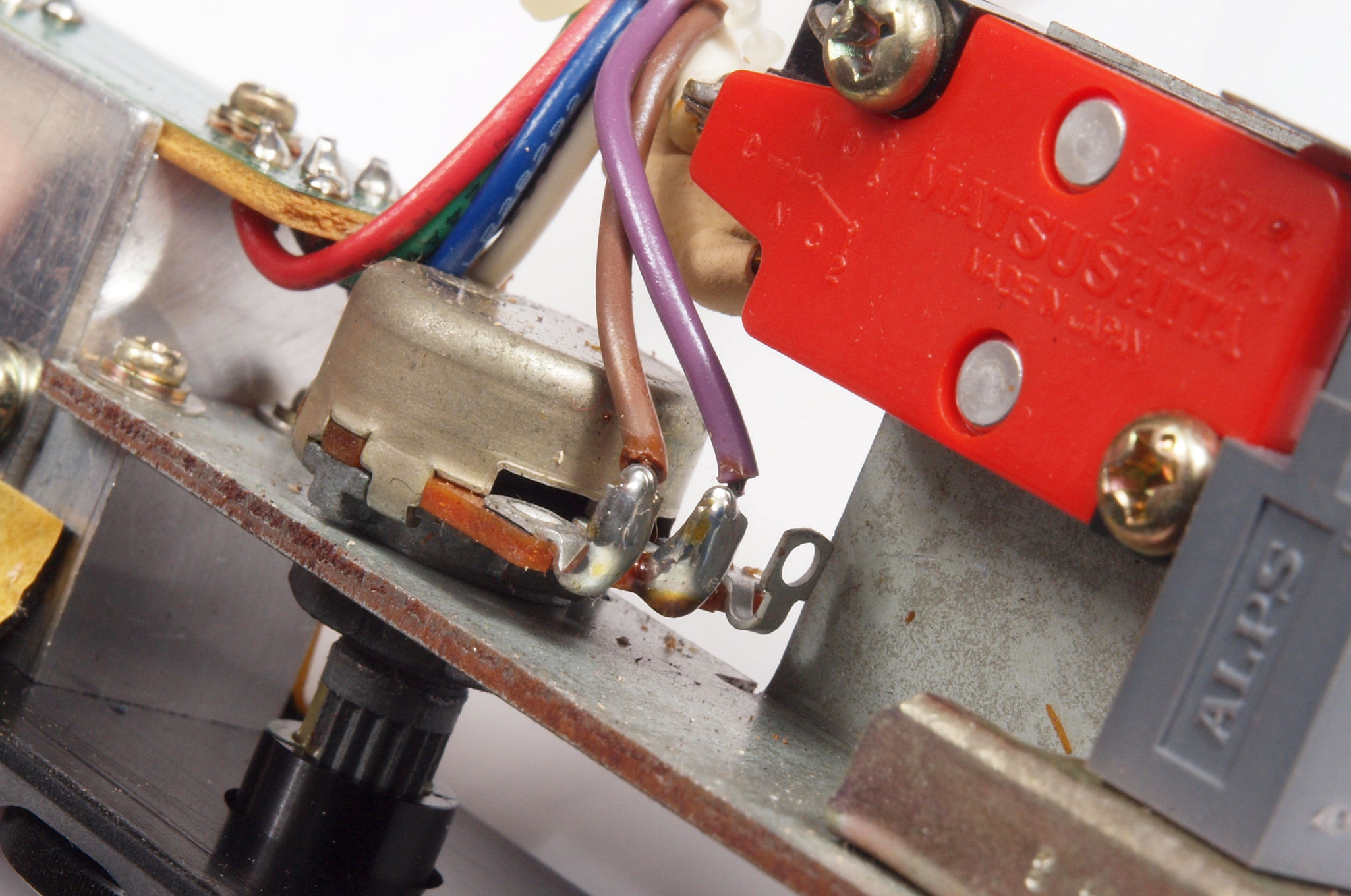

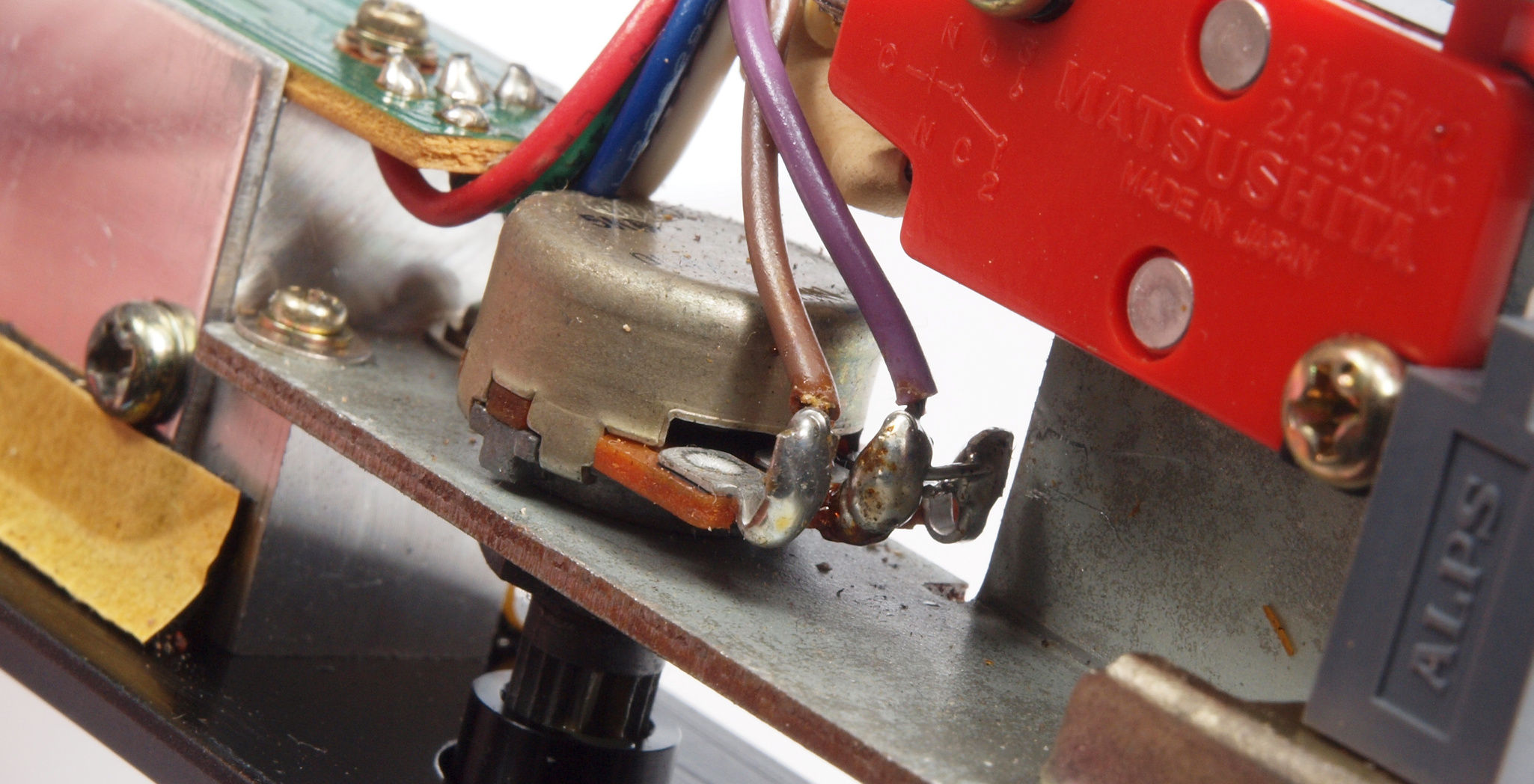

C91. 修理前 速度調整VR。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C92. 修理後 速度調整VR。 ガリ軽減・防止の結線。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CA1. 修理前 電源ソケット | ||||||||||||||||||||||||||||||||||||||||||||||||||||

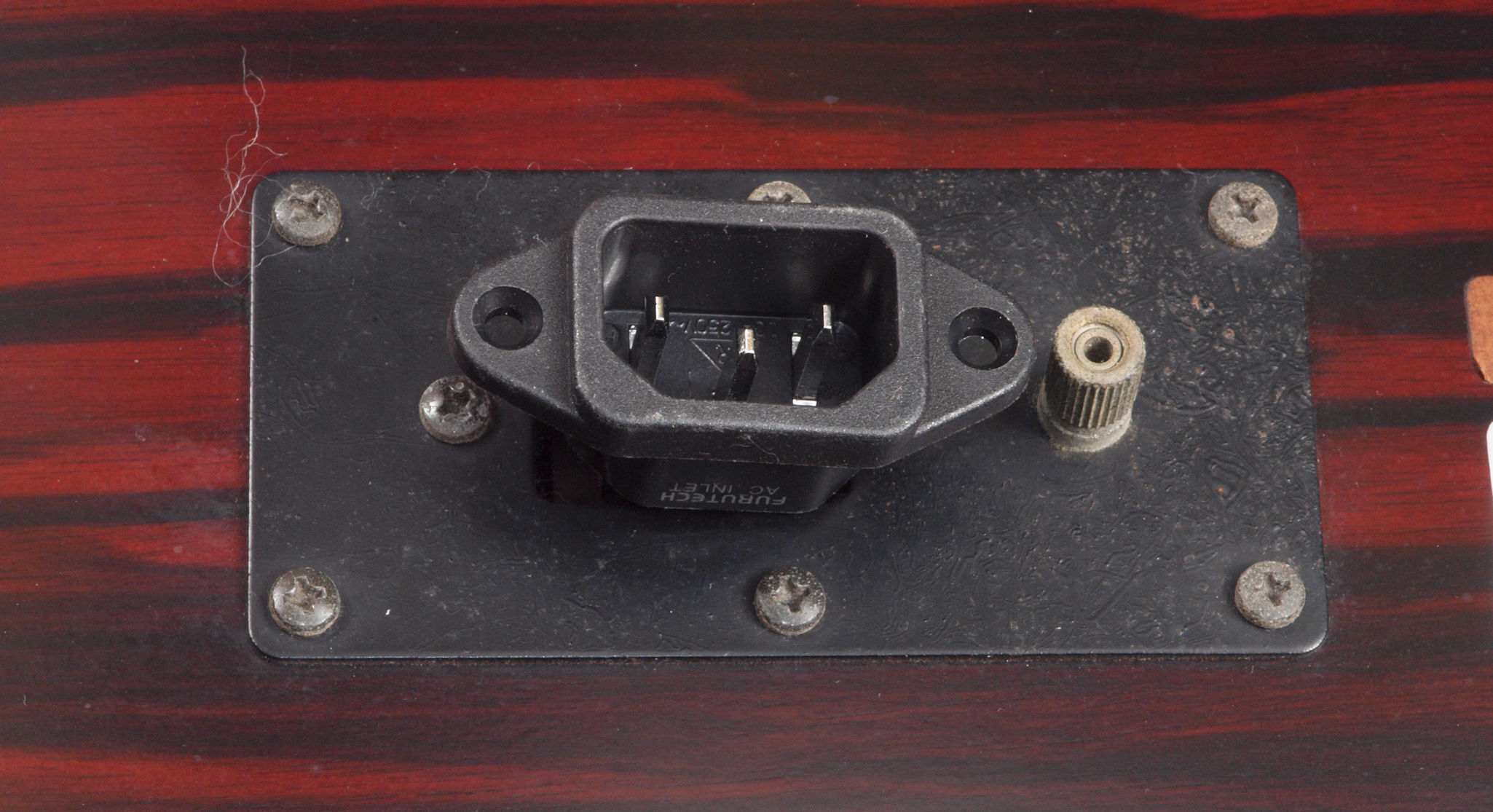

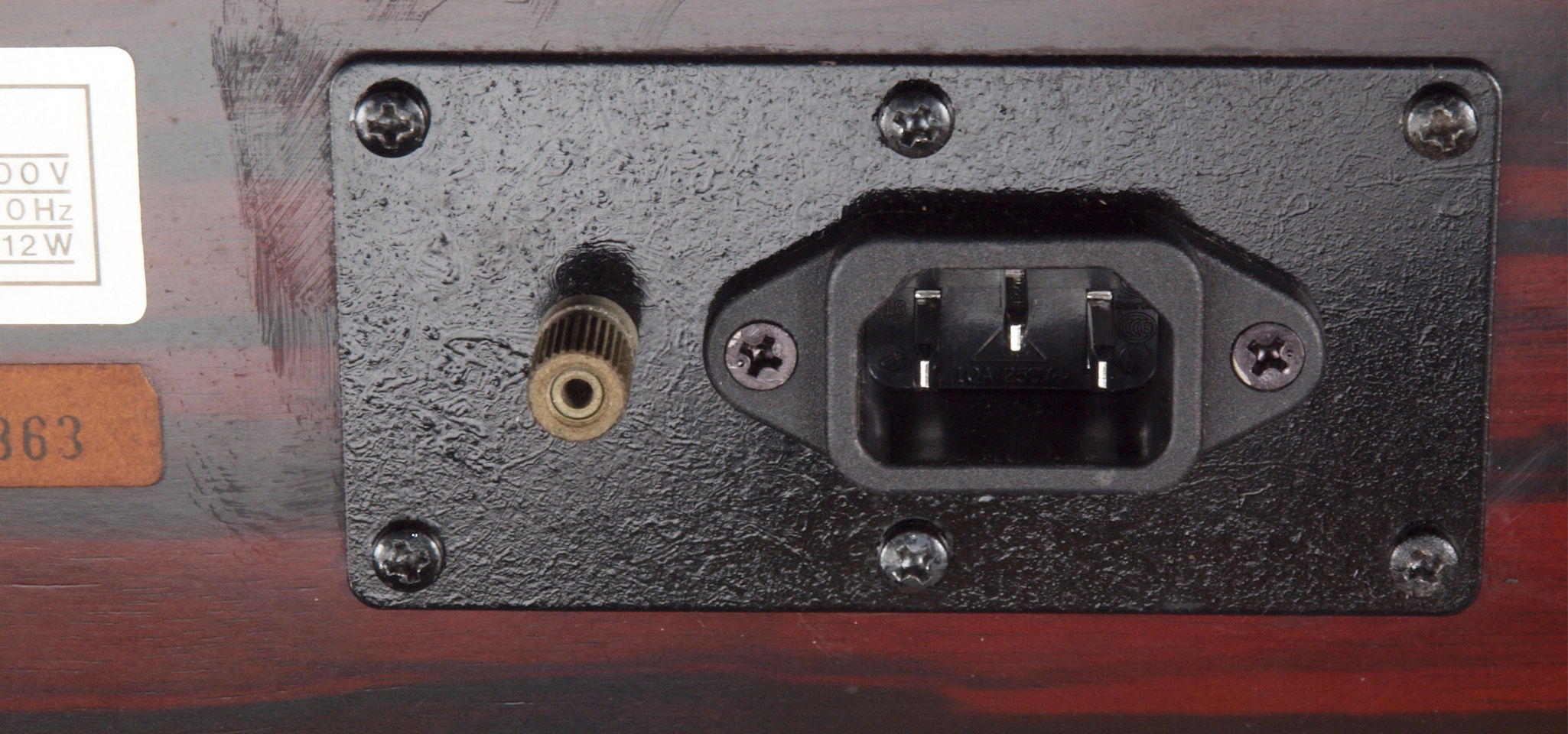

CA2. 修理(交換)後 電源ソケット交換 FURUTECH FI-10(R) ロジウムメッキ。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CA3. 修理後 電源ソケット交換。 裏側配線。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

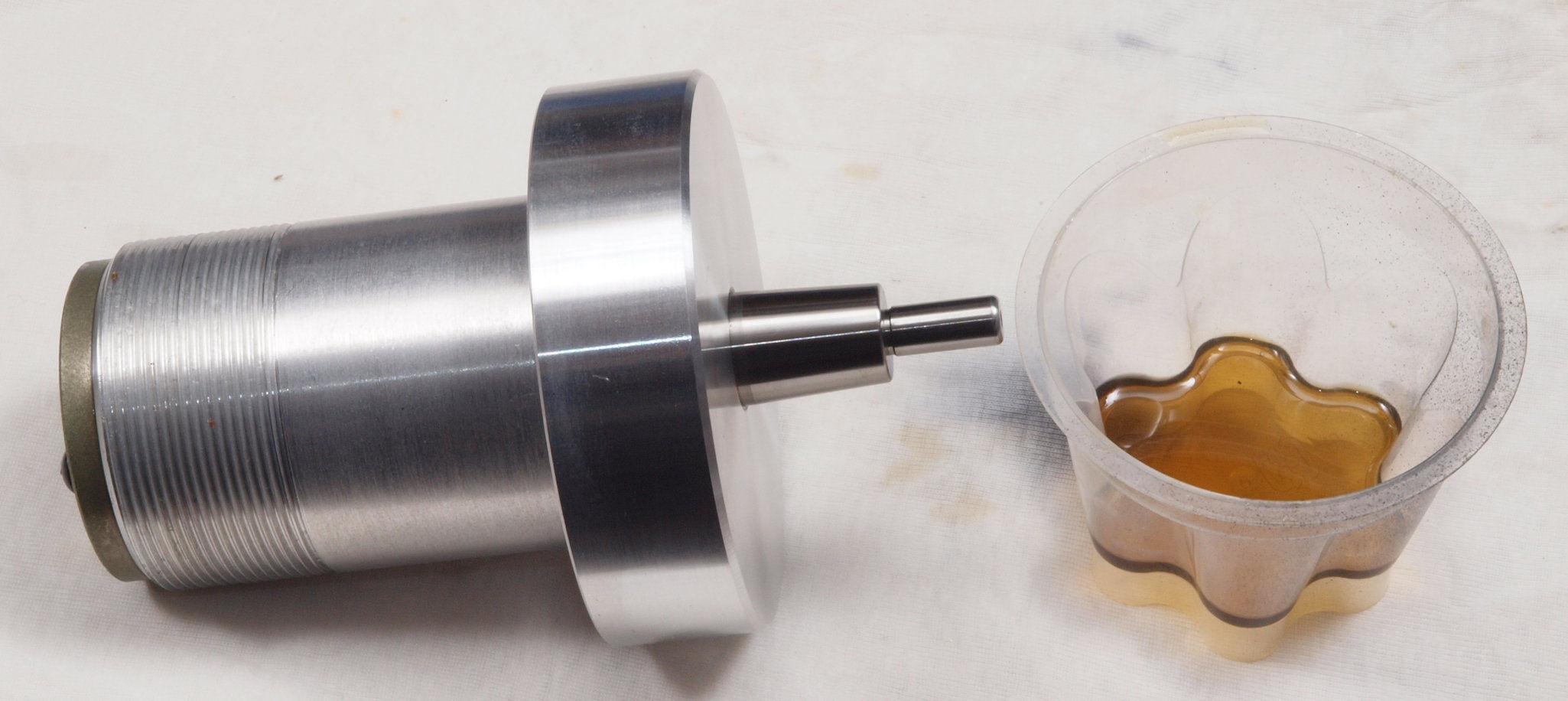

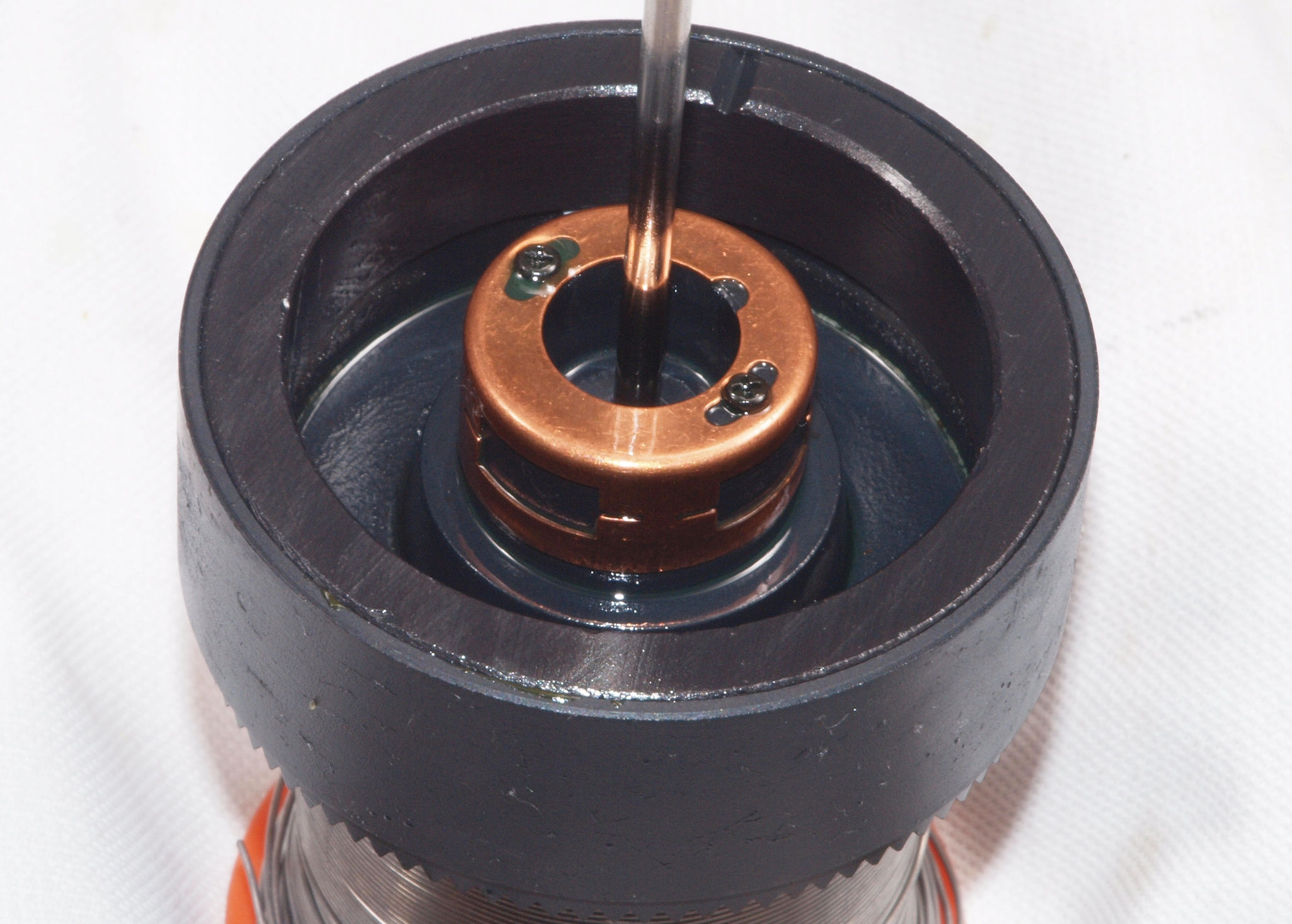

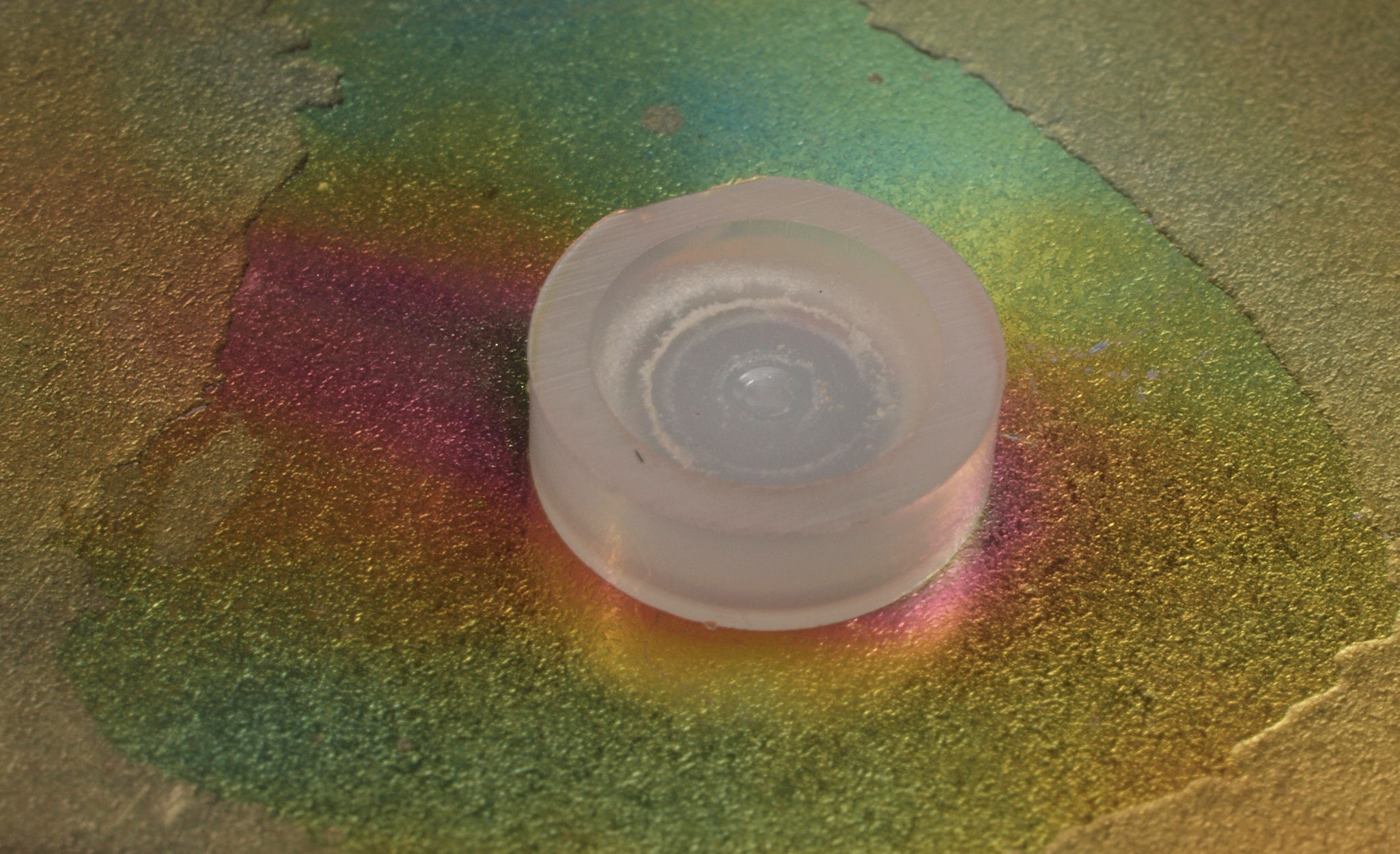

CB1. 修理(交換)後 オイル交換後、タンテーブル軸と交換したオイル。 綺麗でしたが量が少ない。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

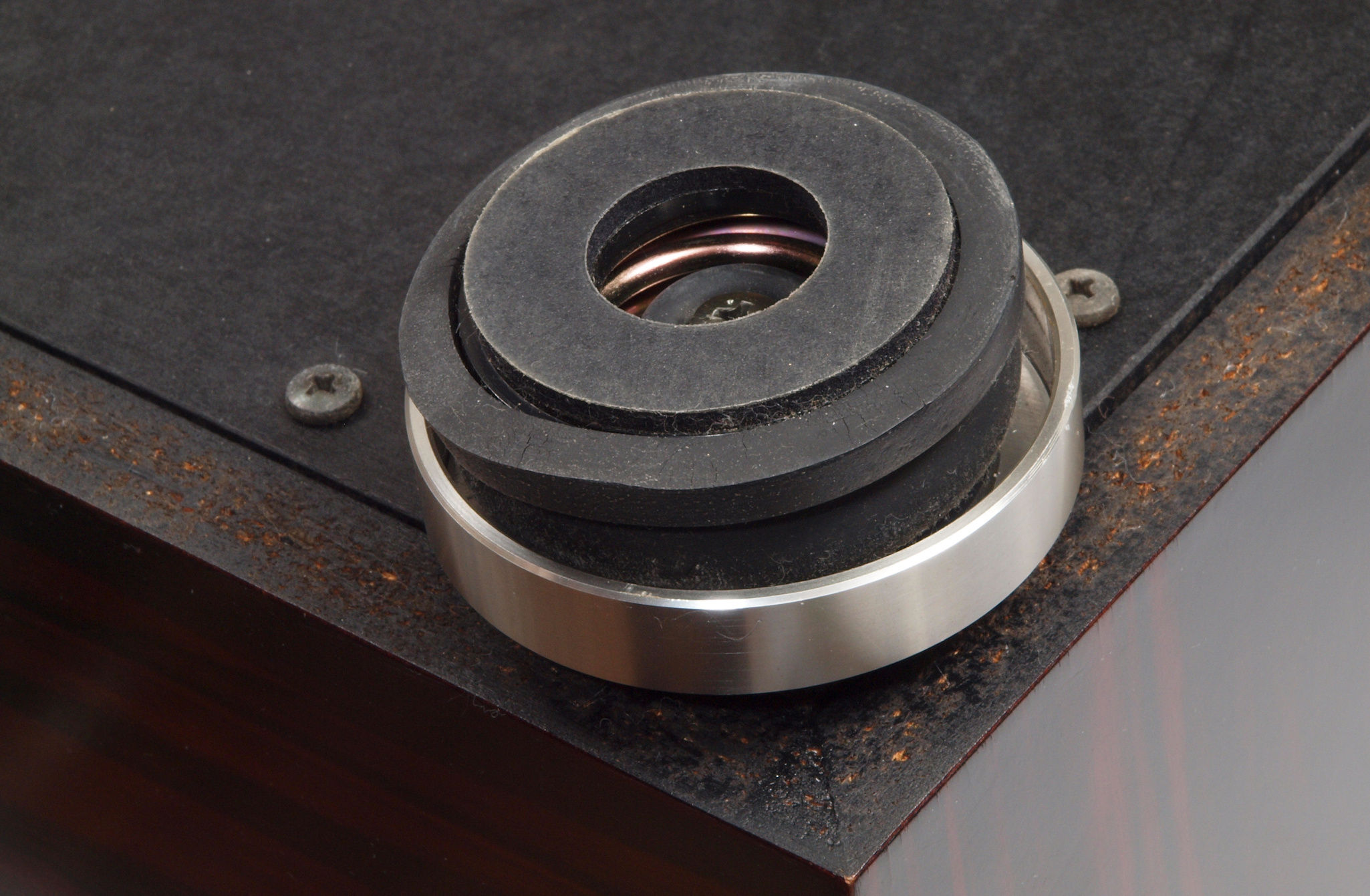

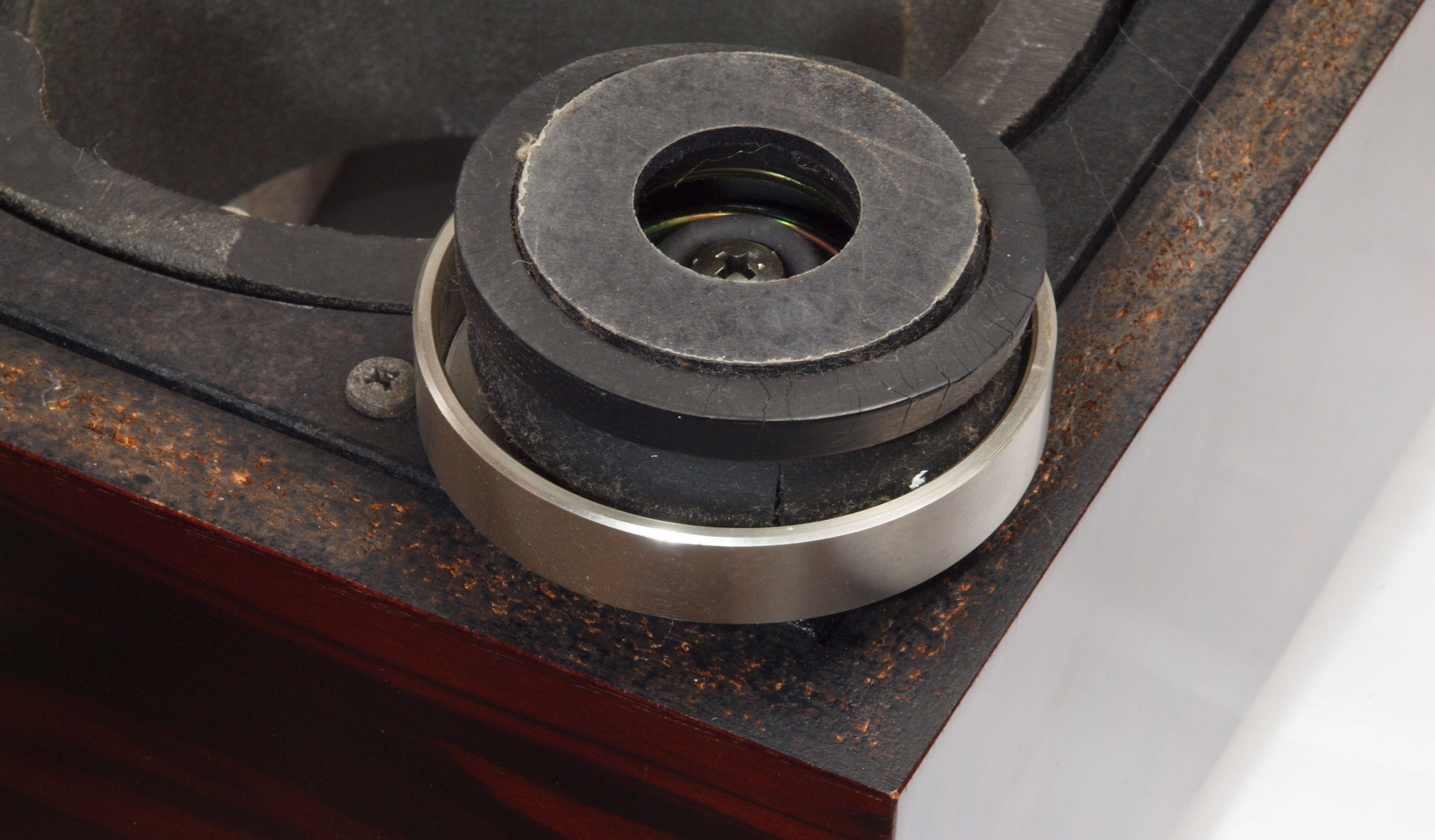

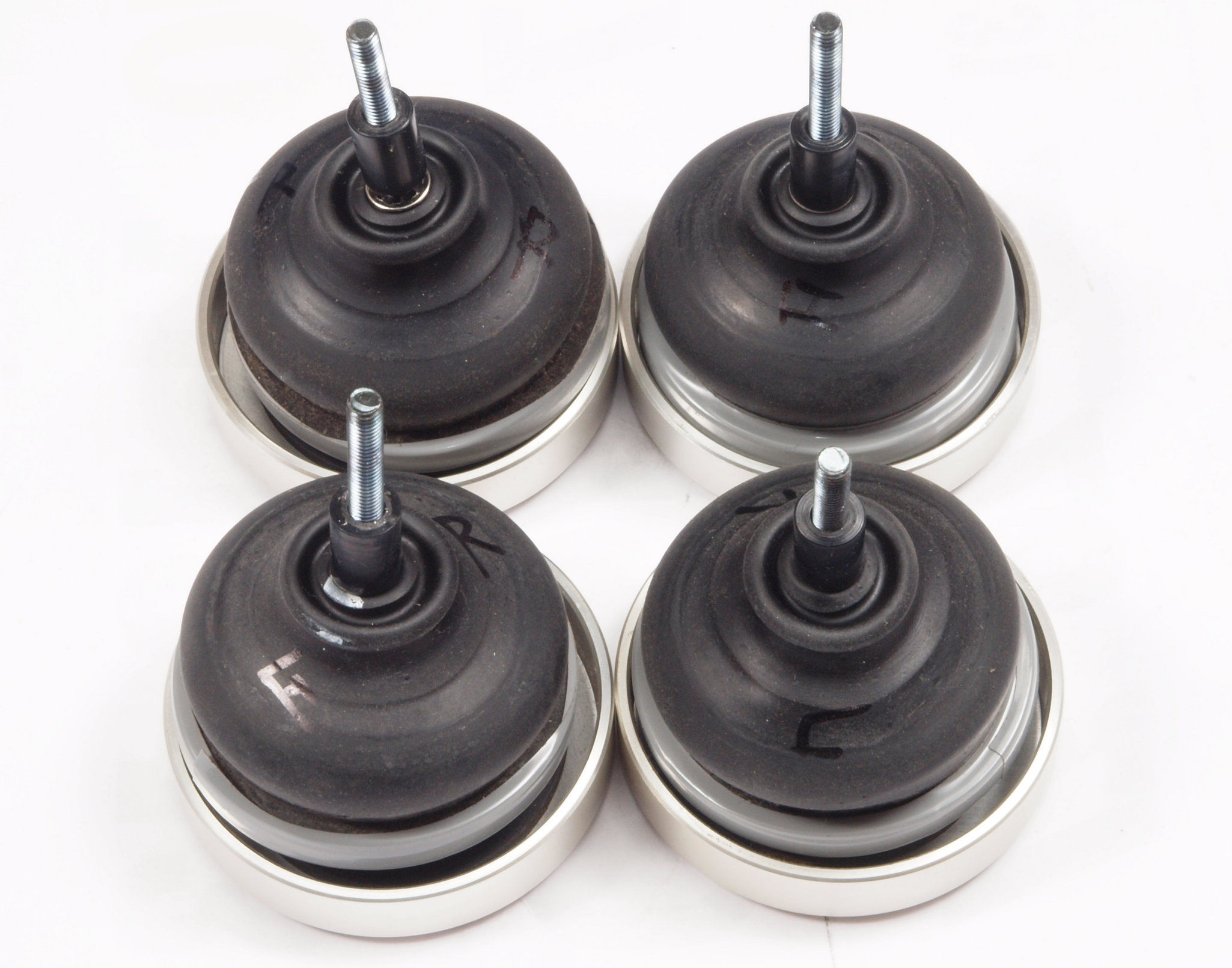

CC1. 修理中 インシュレーター(足)4本修理。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

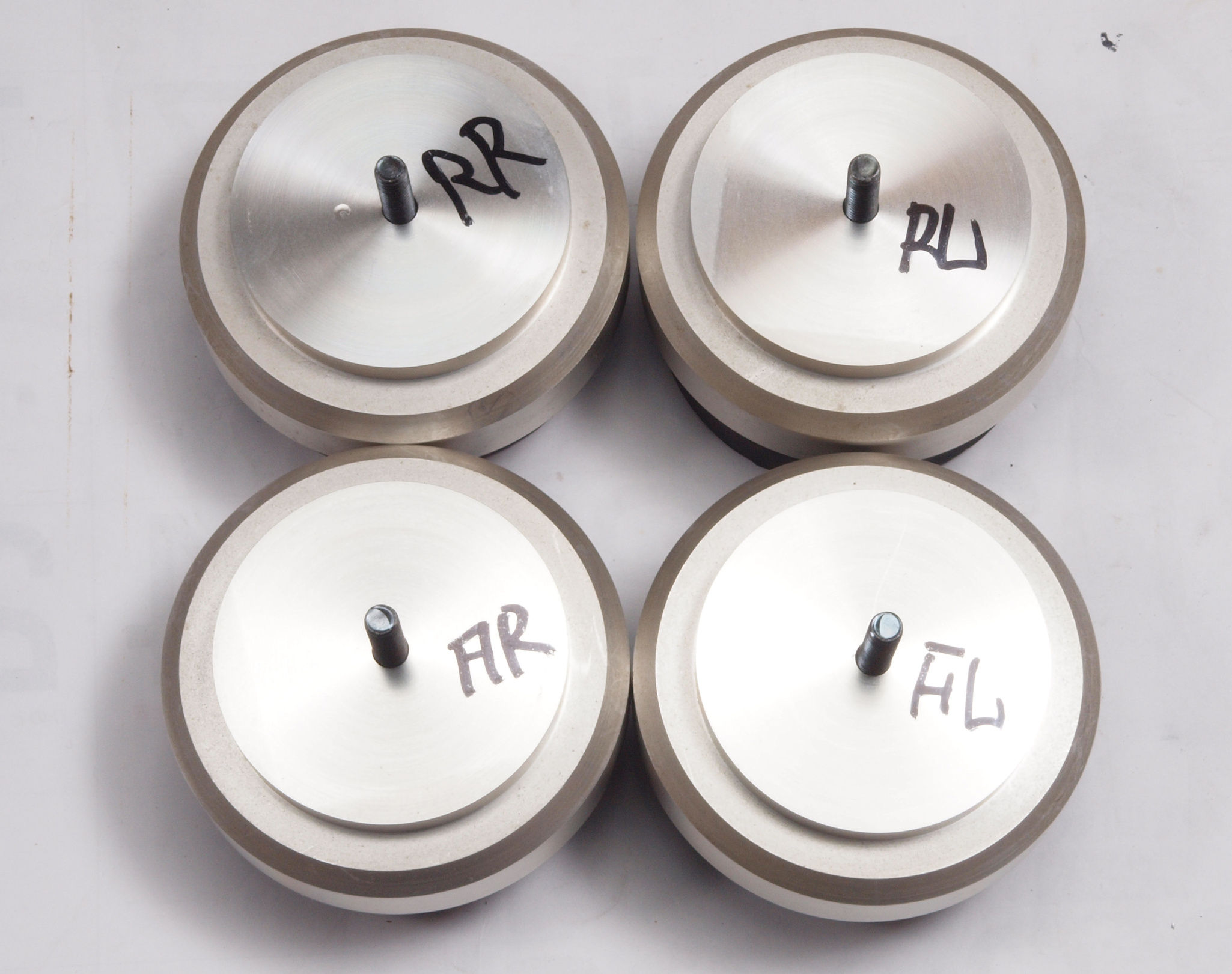

CC2. 修理後 インシュレーター(足)、上から。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

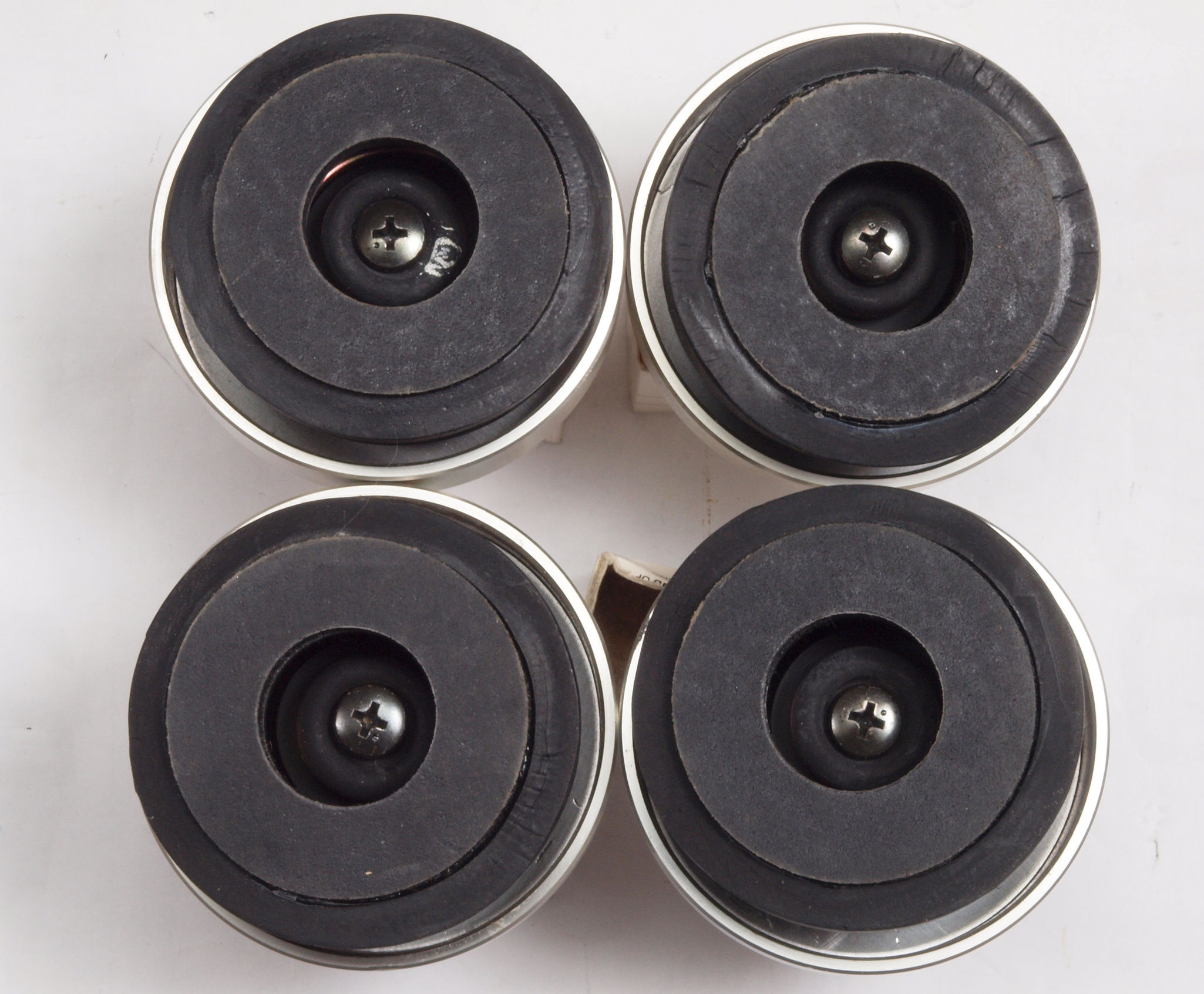

CC3. 修理後 インシュレーター(足)、下から。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

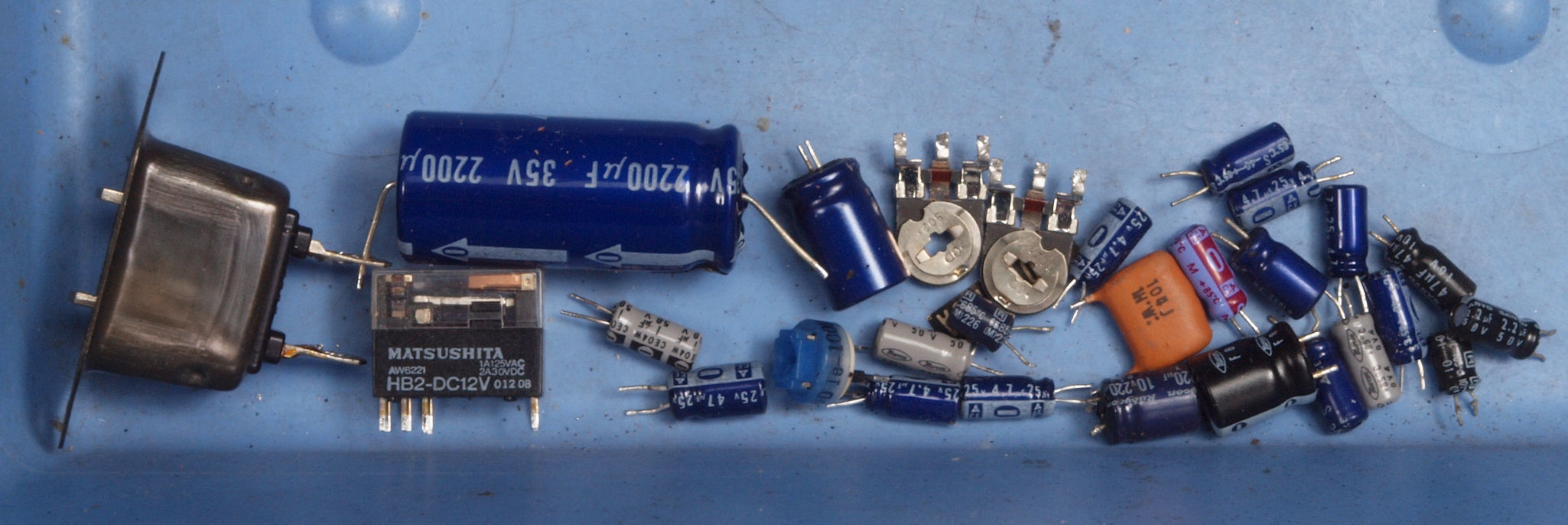

CD1. 交換部品 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CD2. 交換部品 リレー。 左=付いていた物、右=交換した後発の密閉型。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

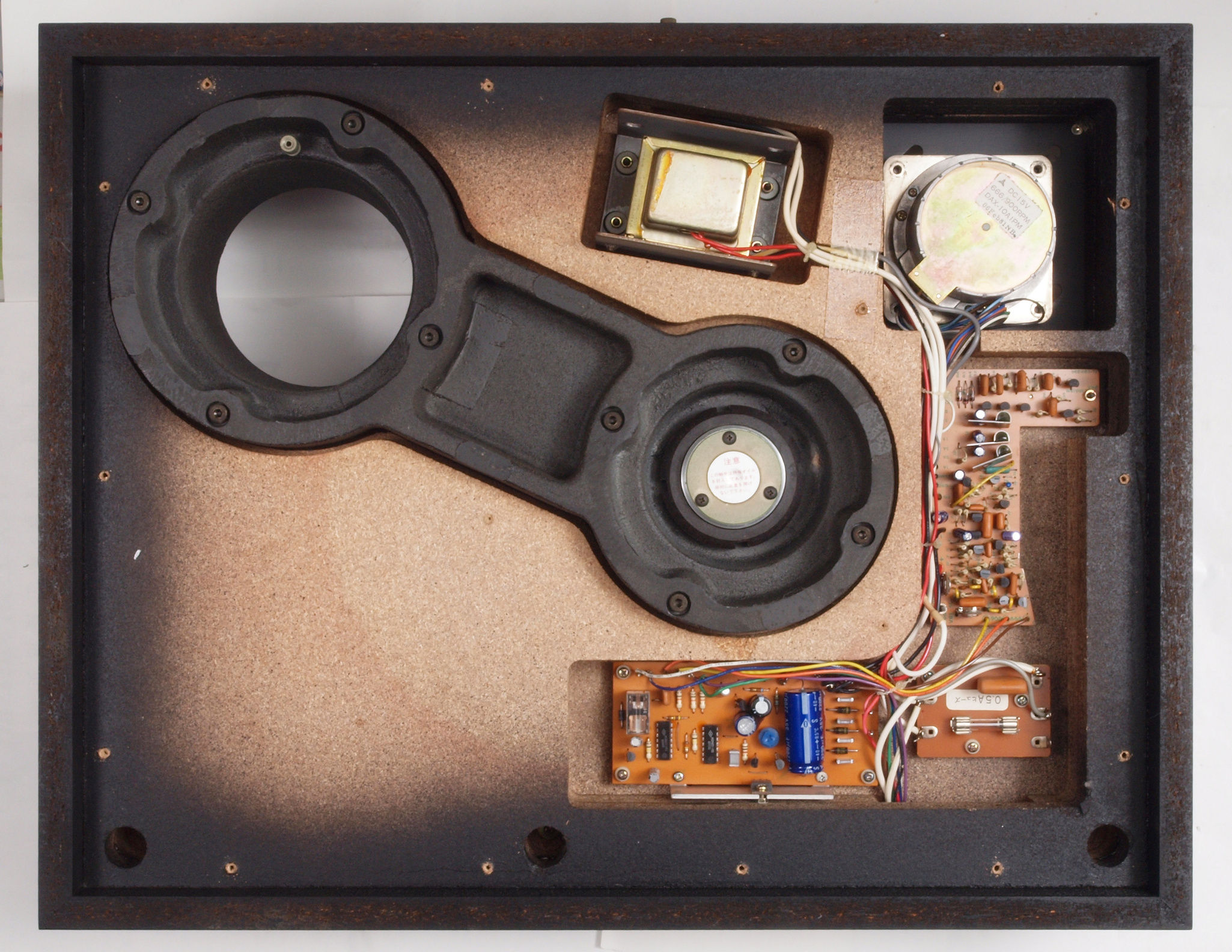

CE1. 修理前 下から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CE2. 修理後 下から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

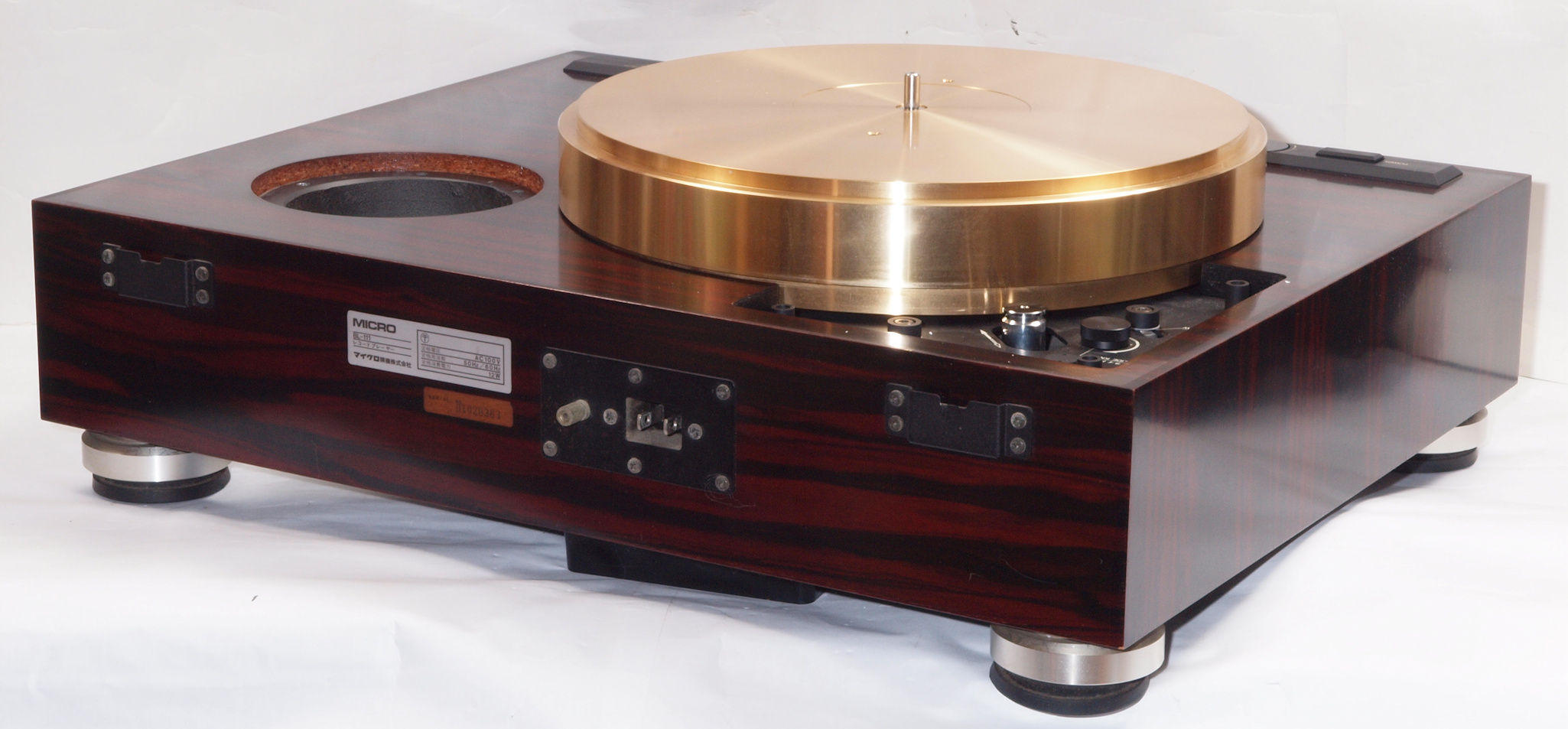

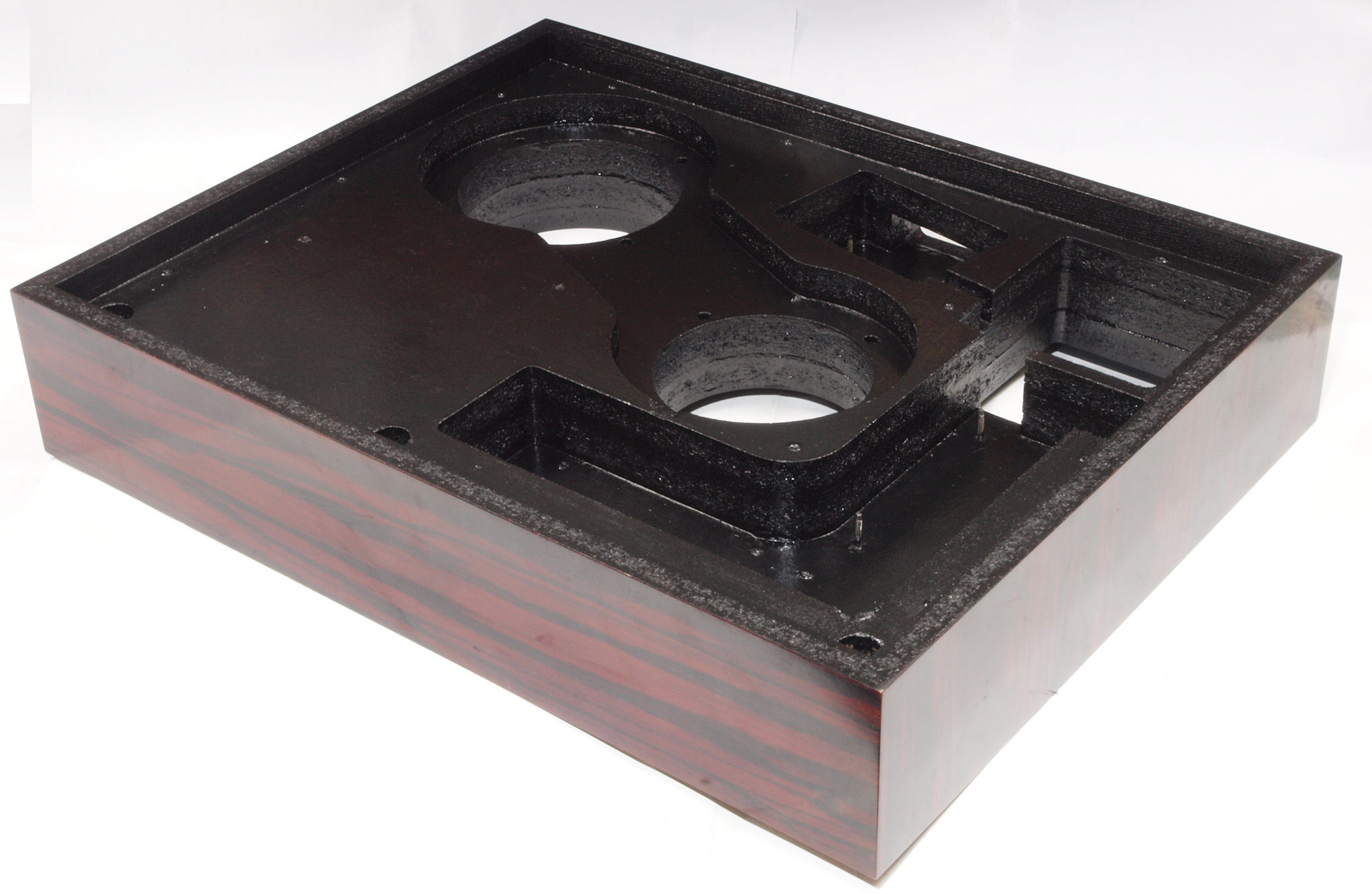

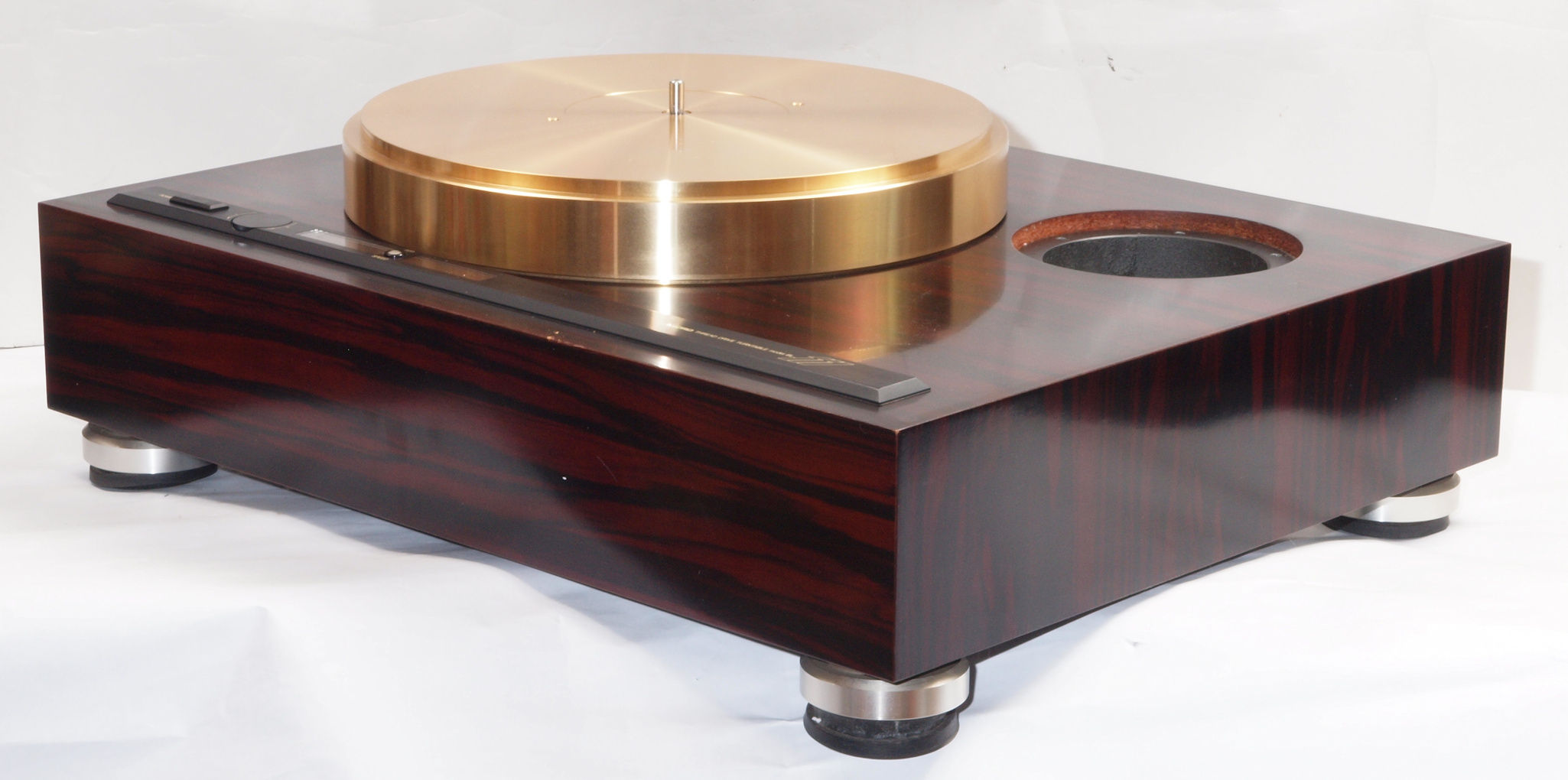

CE3. 完成、下から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CE4. 完成、上から。 駆動ベルトは手持ゴム製使用。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

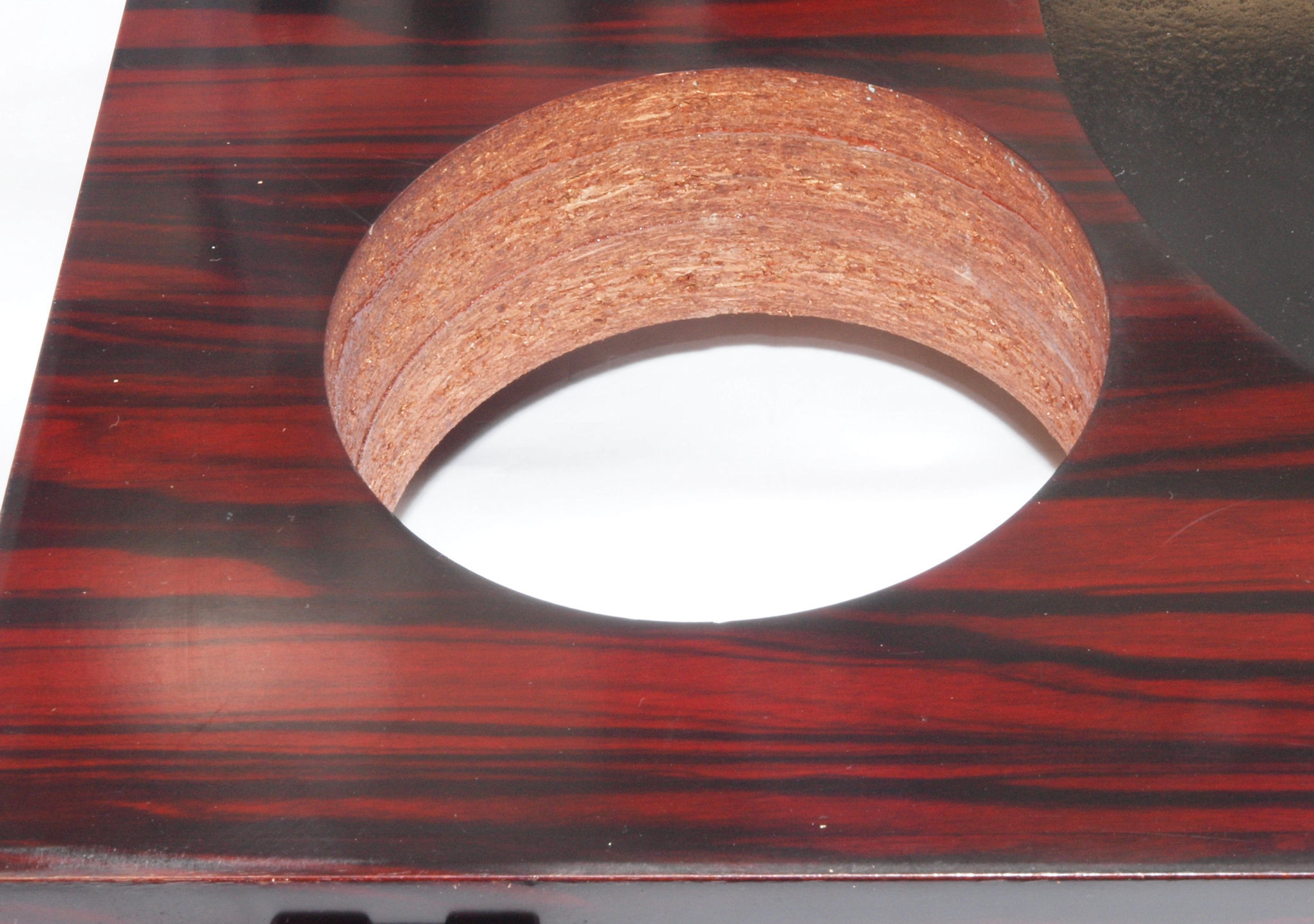

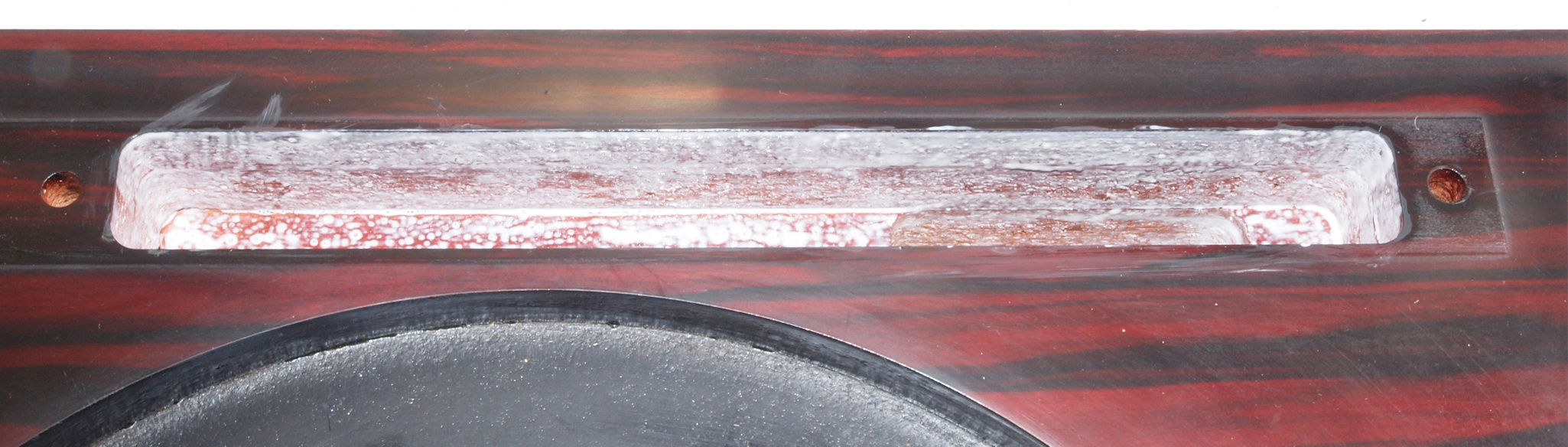

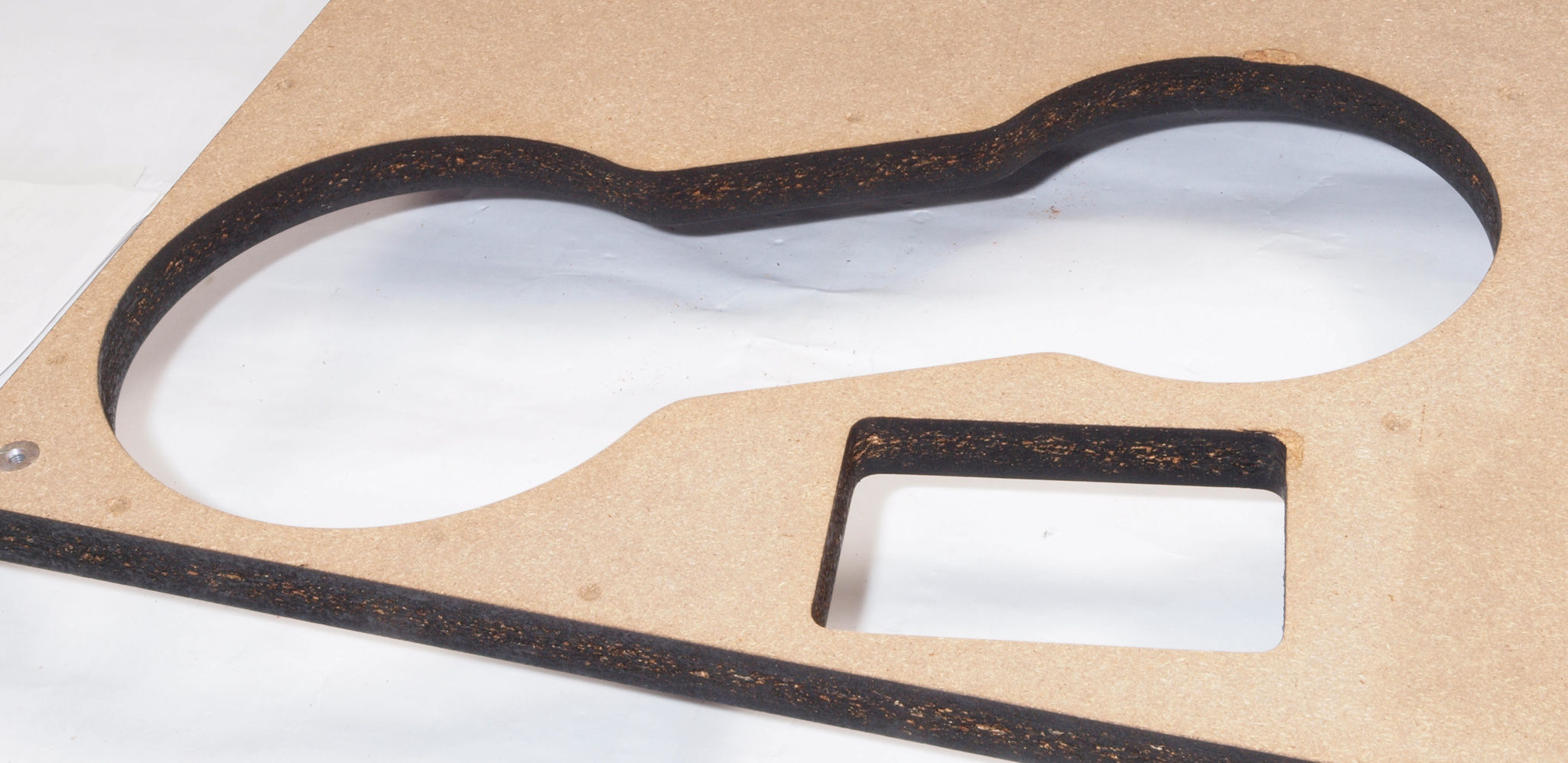

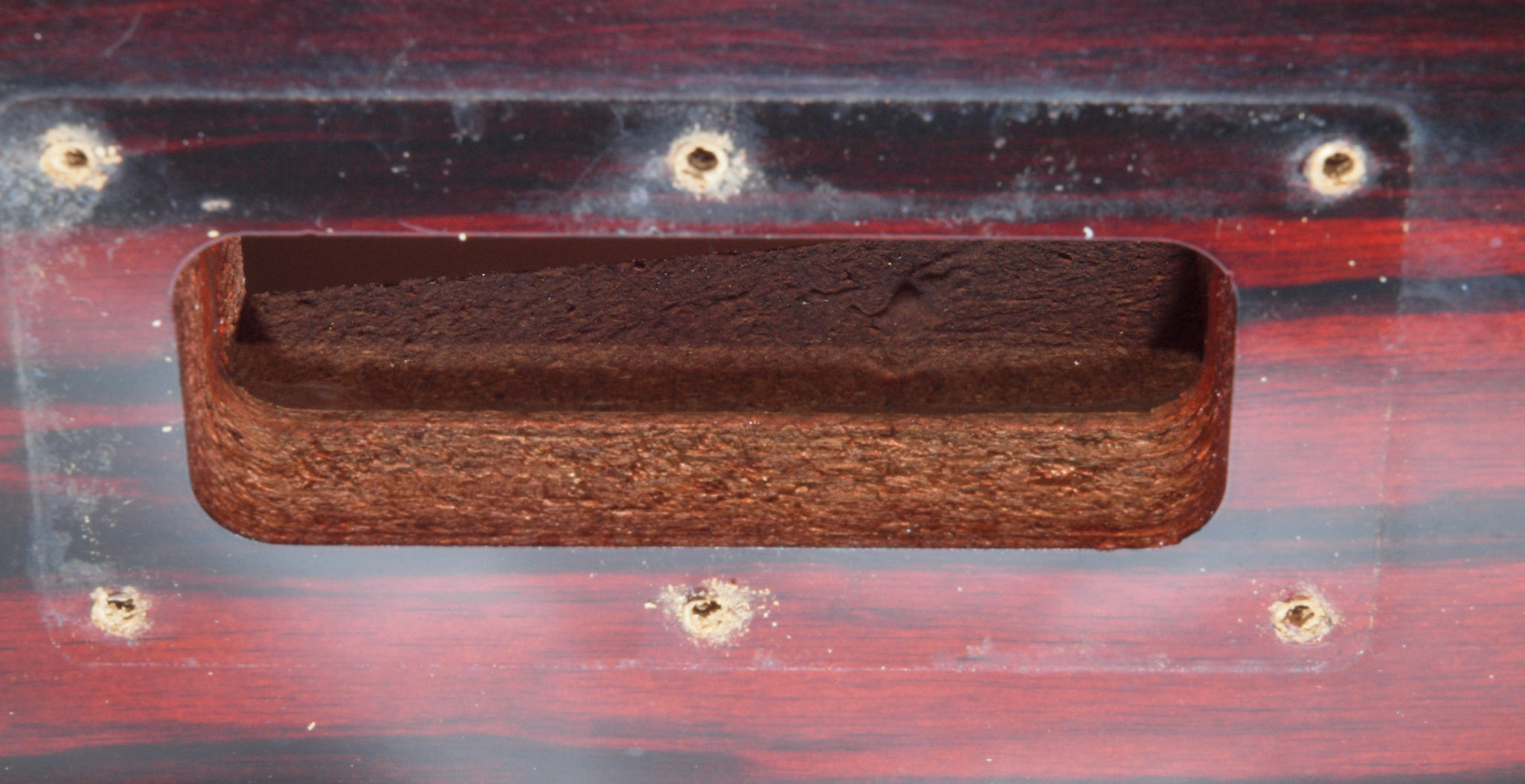

W. 下蓋及び本体木部 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 W11. 修理前 アーム取り付け穴。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||

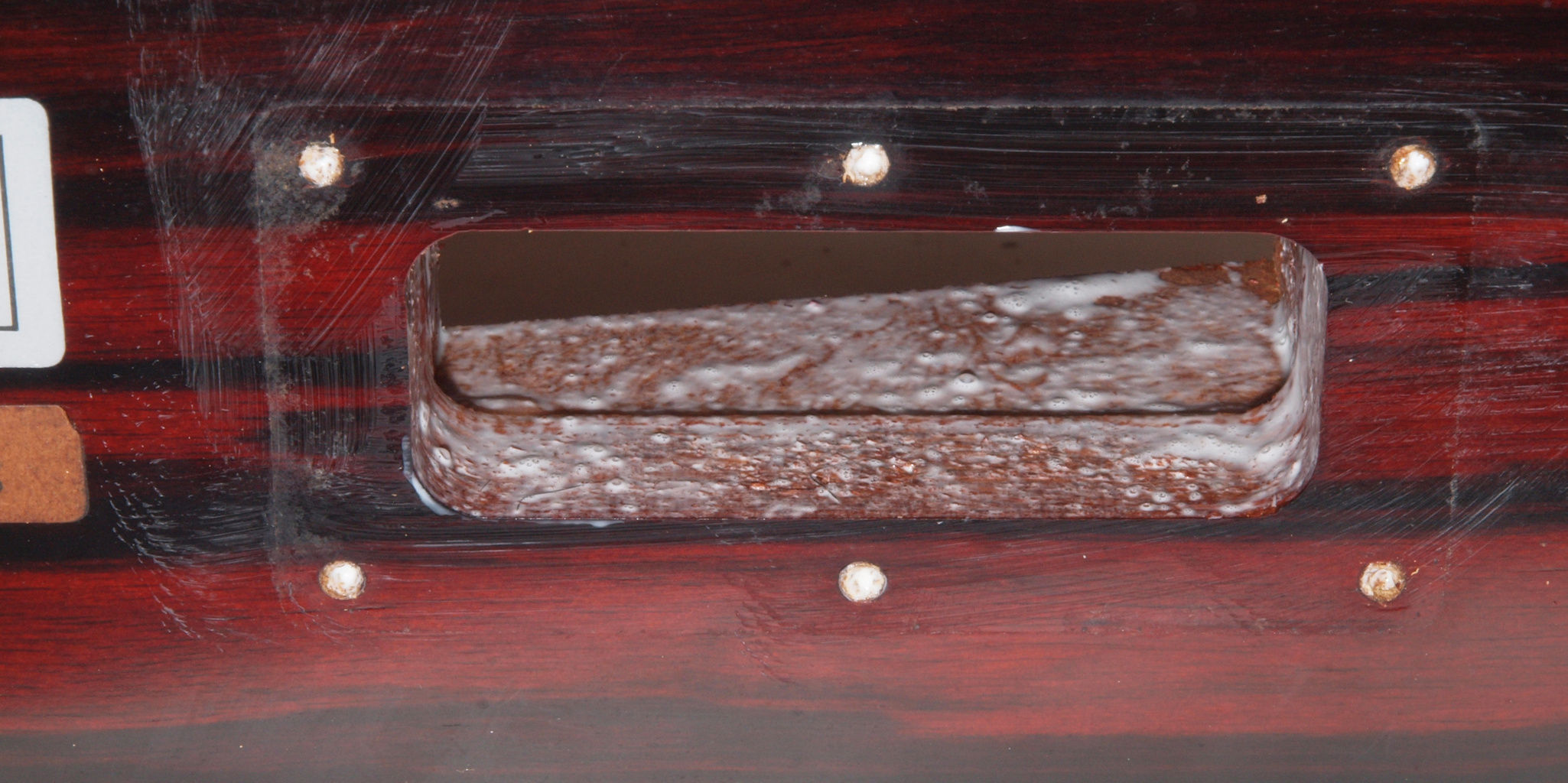

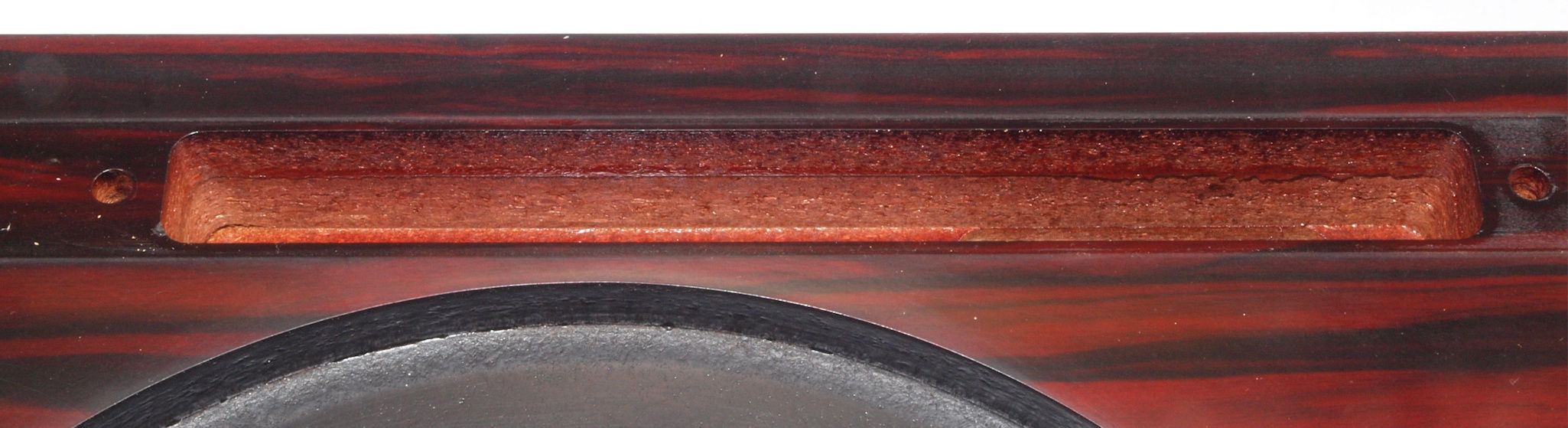

W12. 修理中 アーム取り付け穴。 圧縮材にボンドを染みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

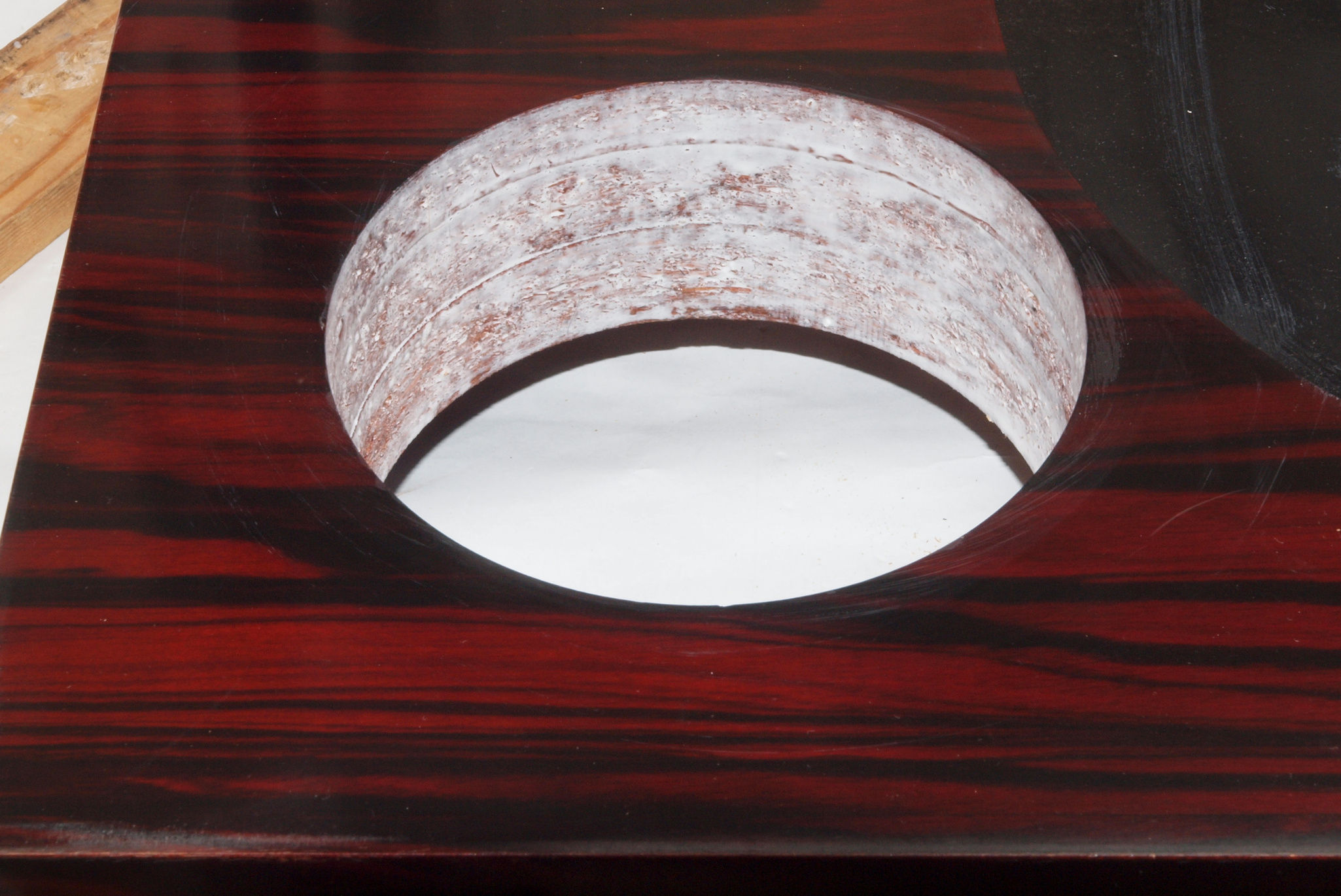

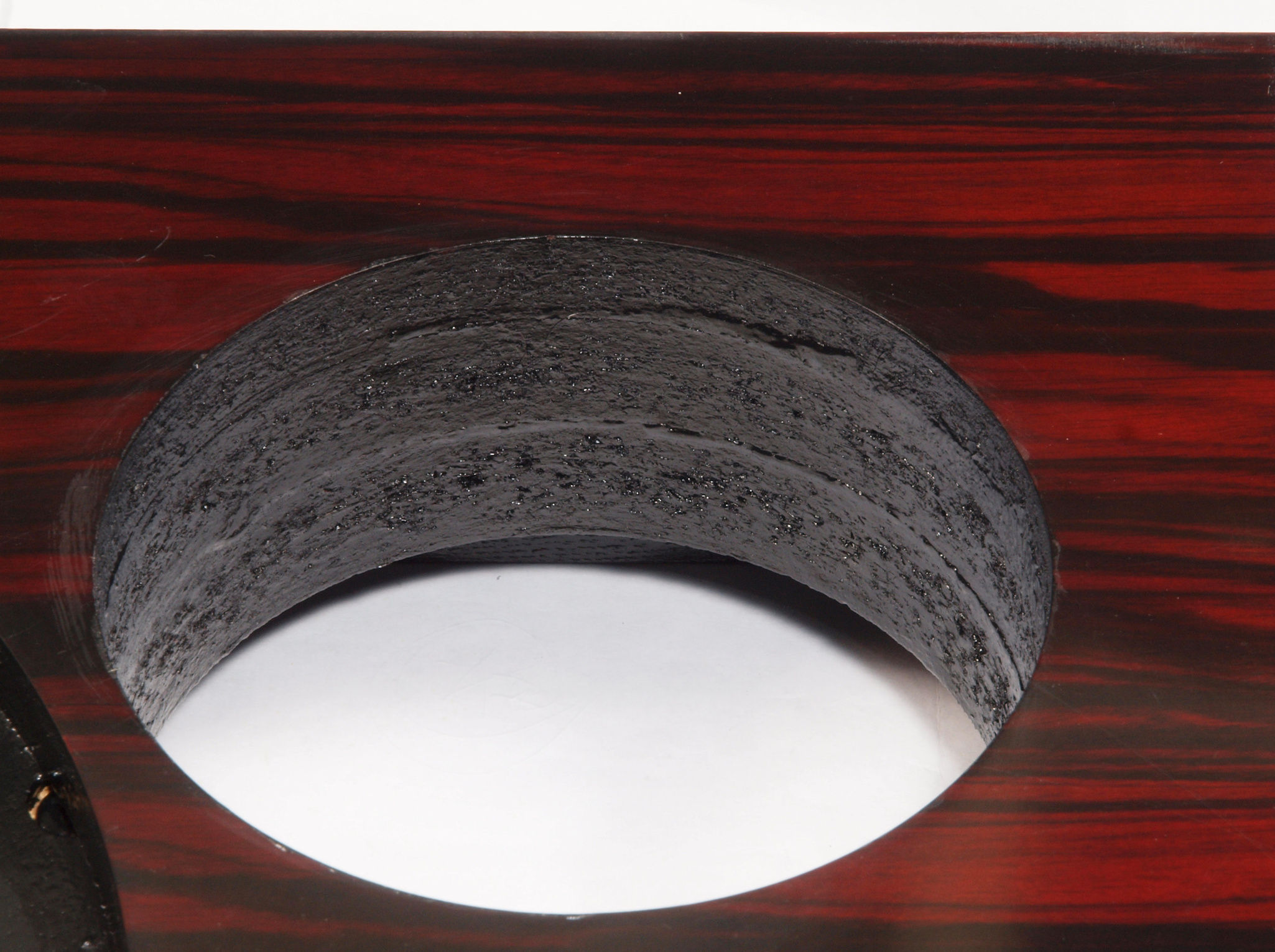

W13. 修理後 アーム取り付け穴。 更にペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W14. 修理後 アーム取り付け穴、反対側。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W15. 修理中 アーム取り付け穴、反対側。 圧縮材にボンドを染みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W16. 修理後 アーム取り付け穴、反対側。 更にペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

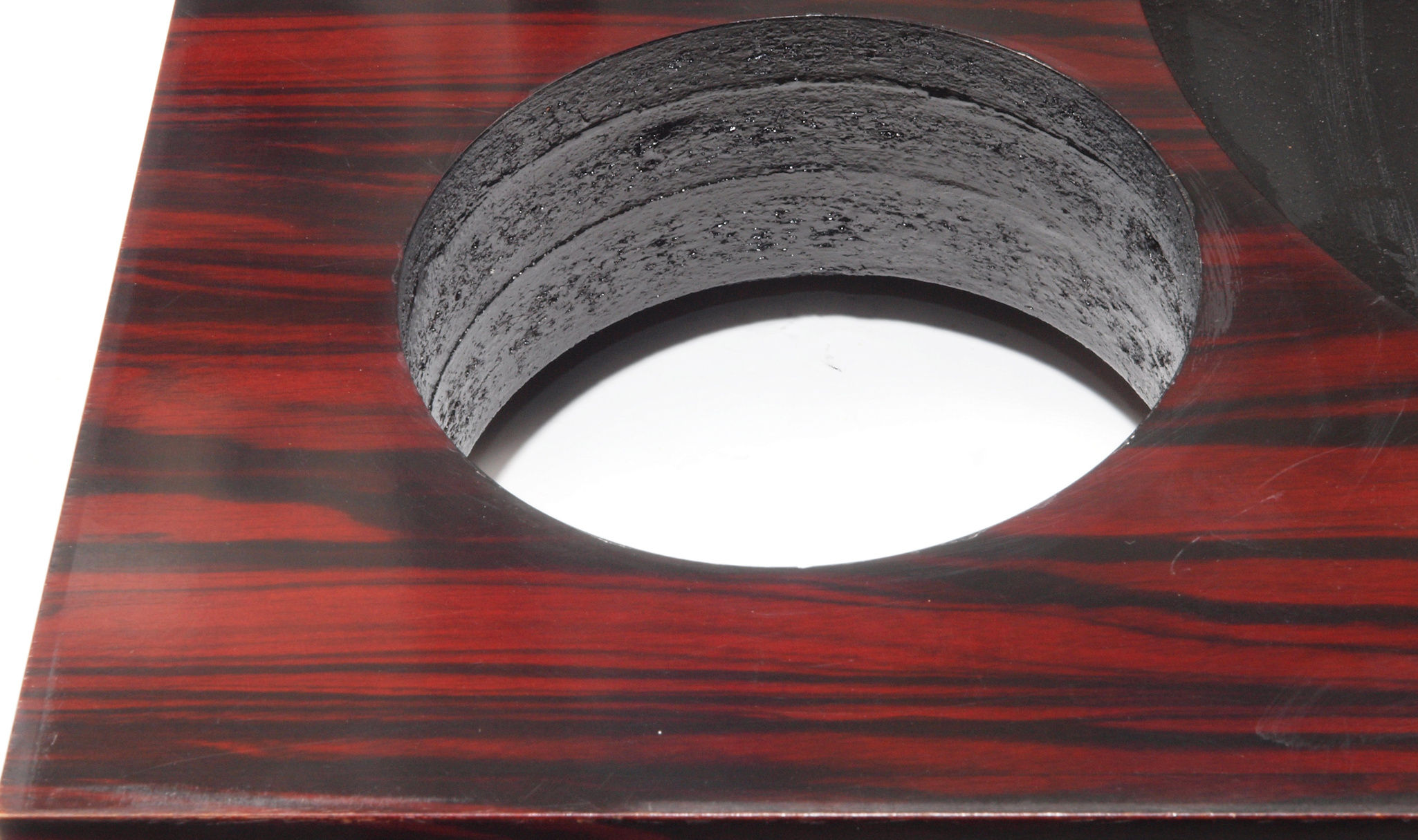

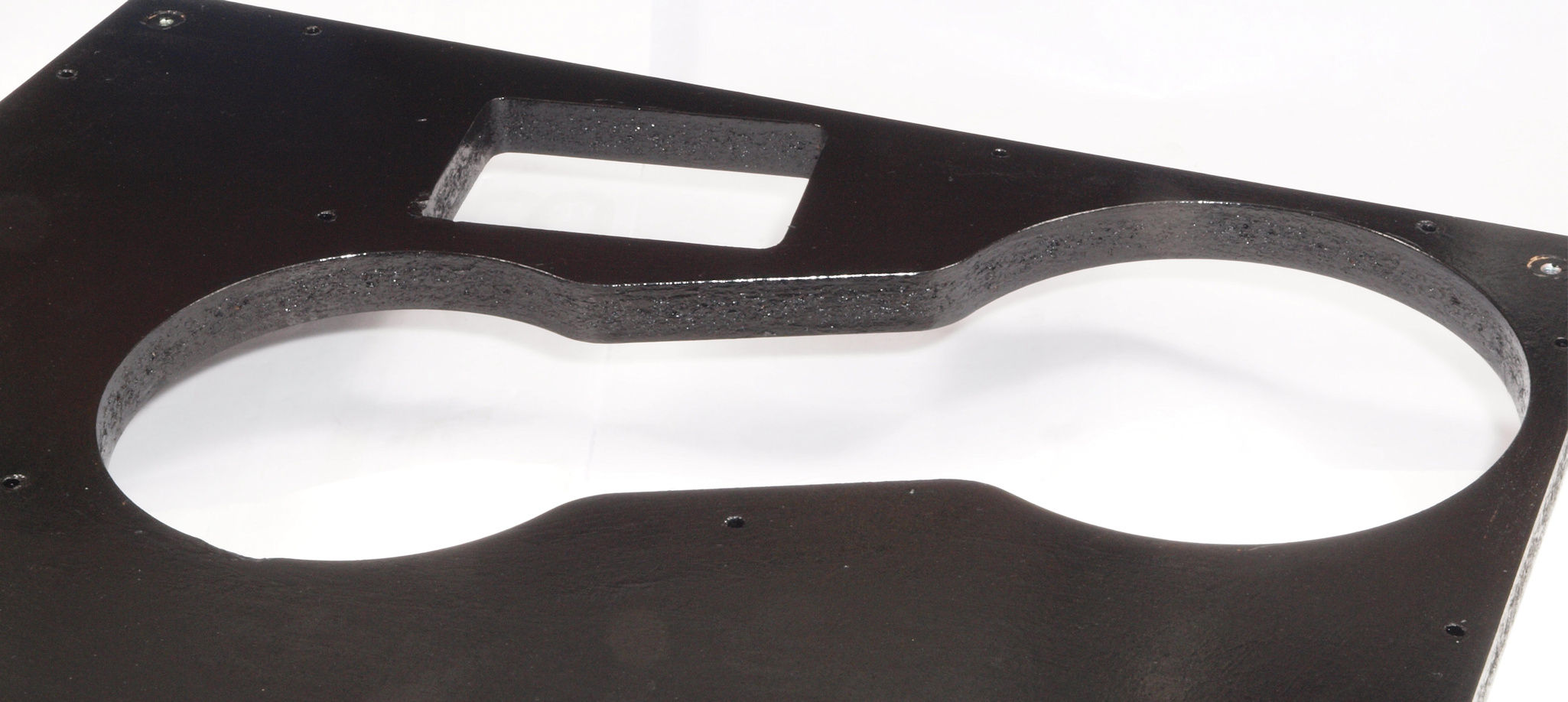

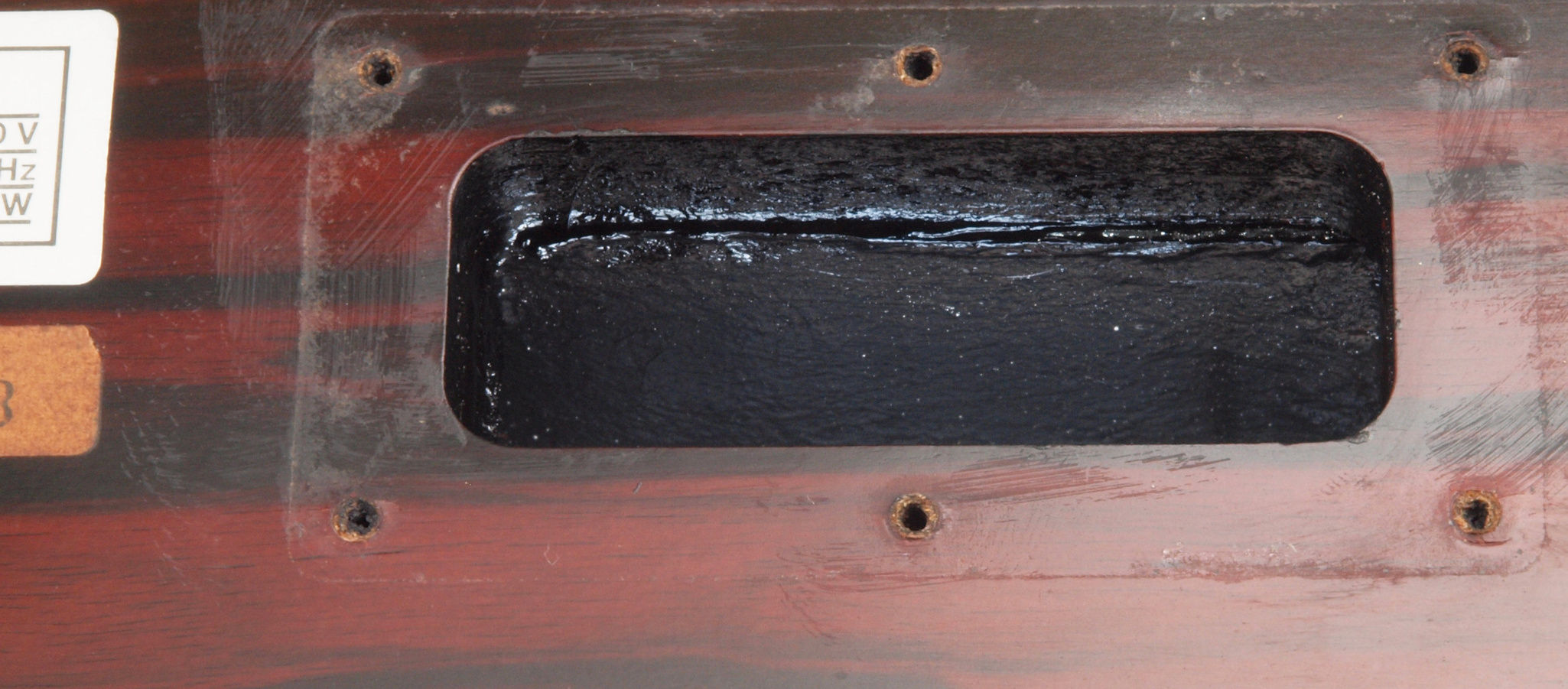

W21. 修理前 モーター取付穴、タンテーブル軸受取付穴。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

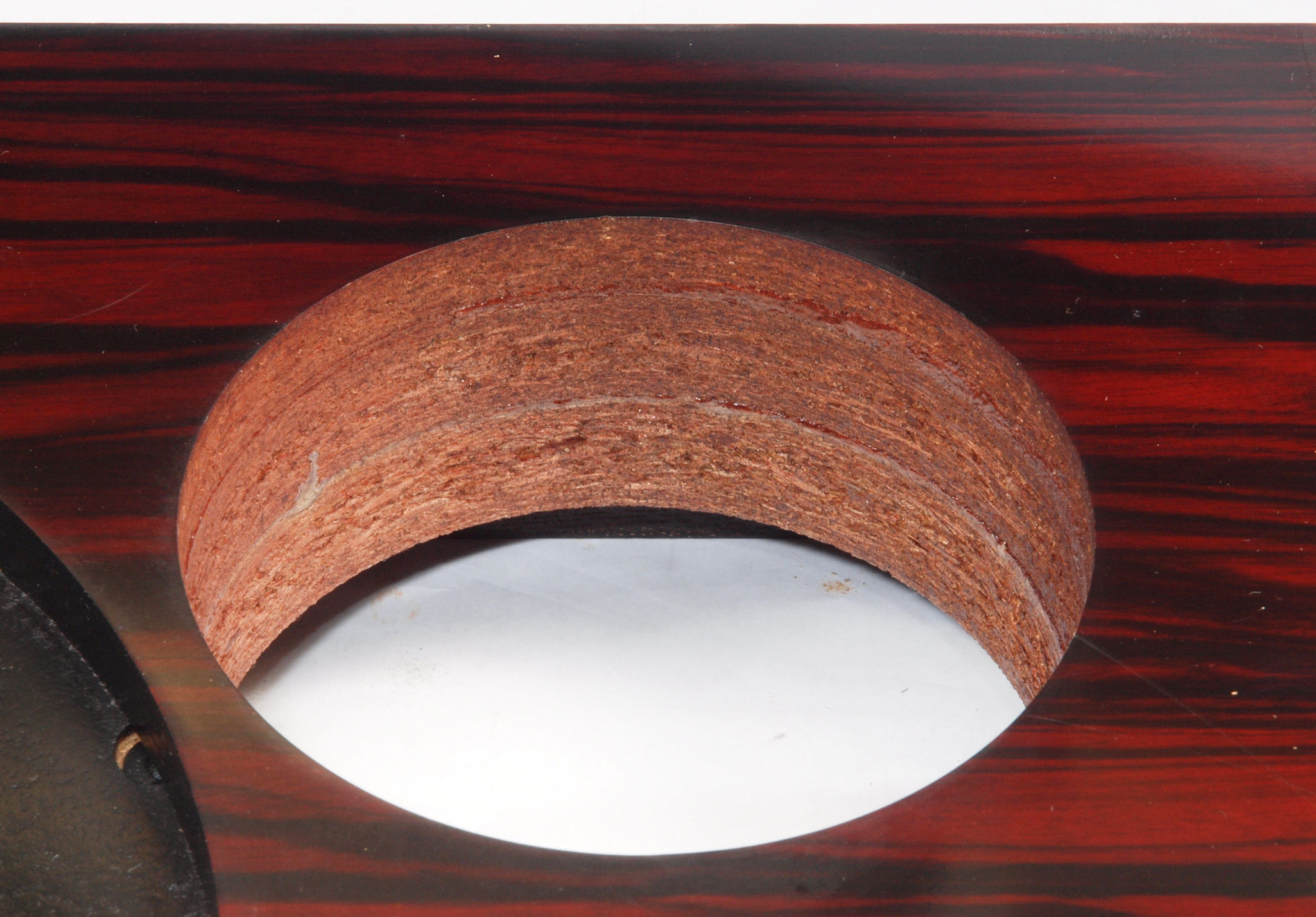

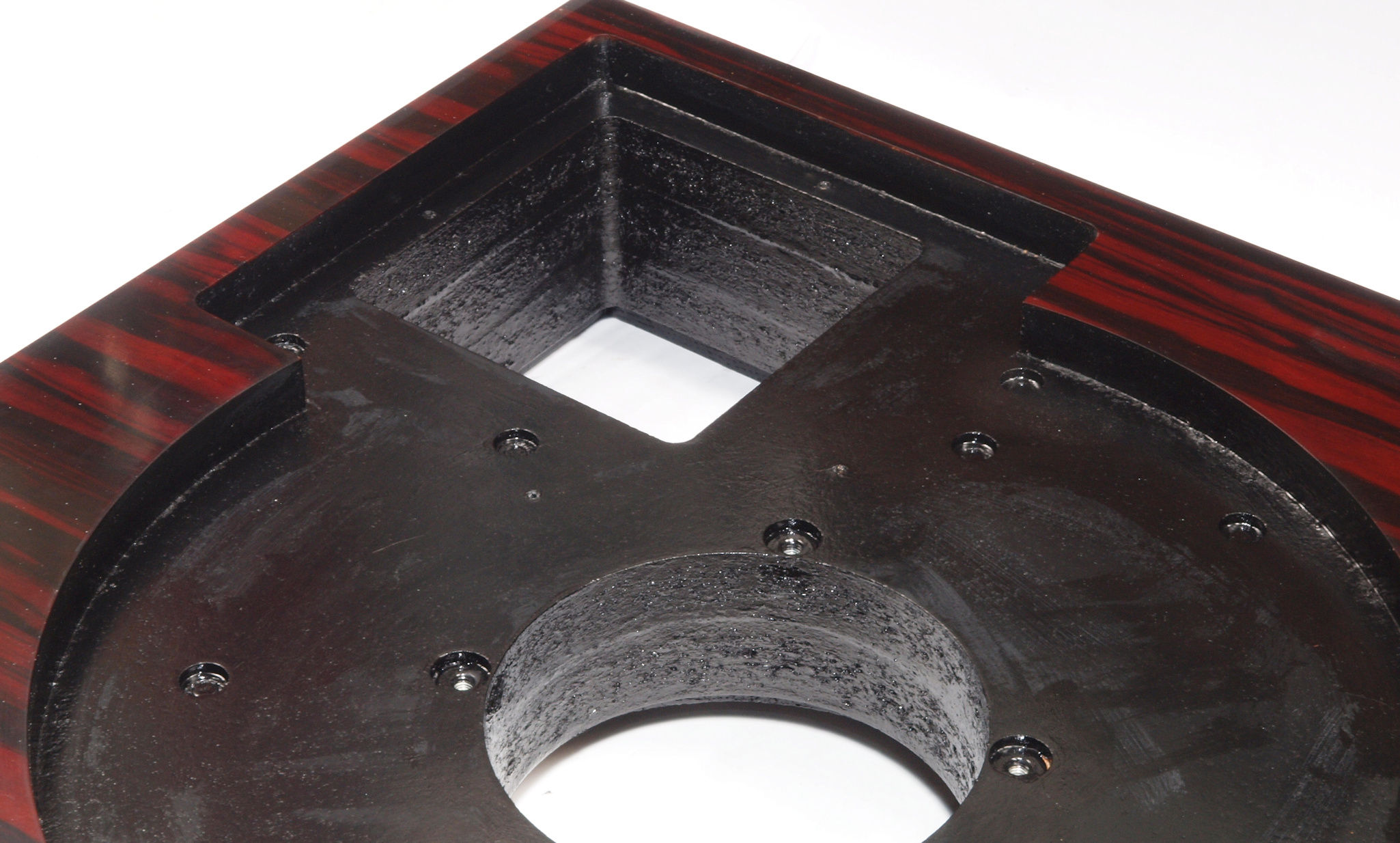

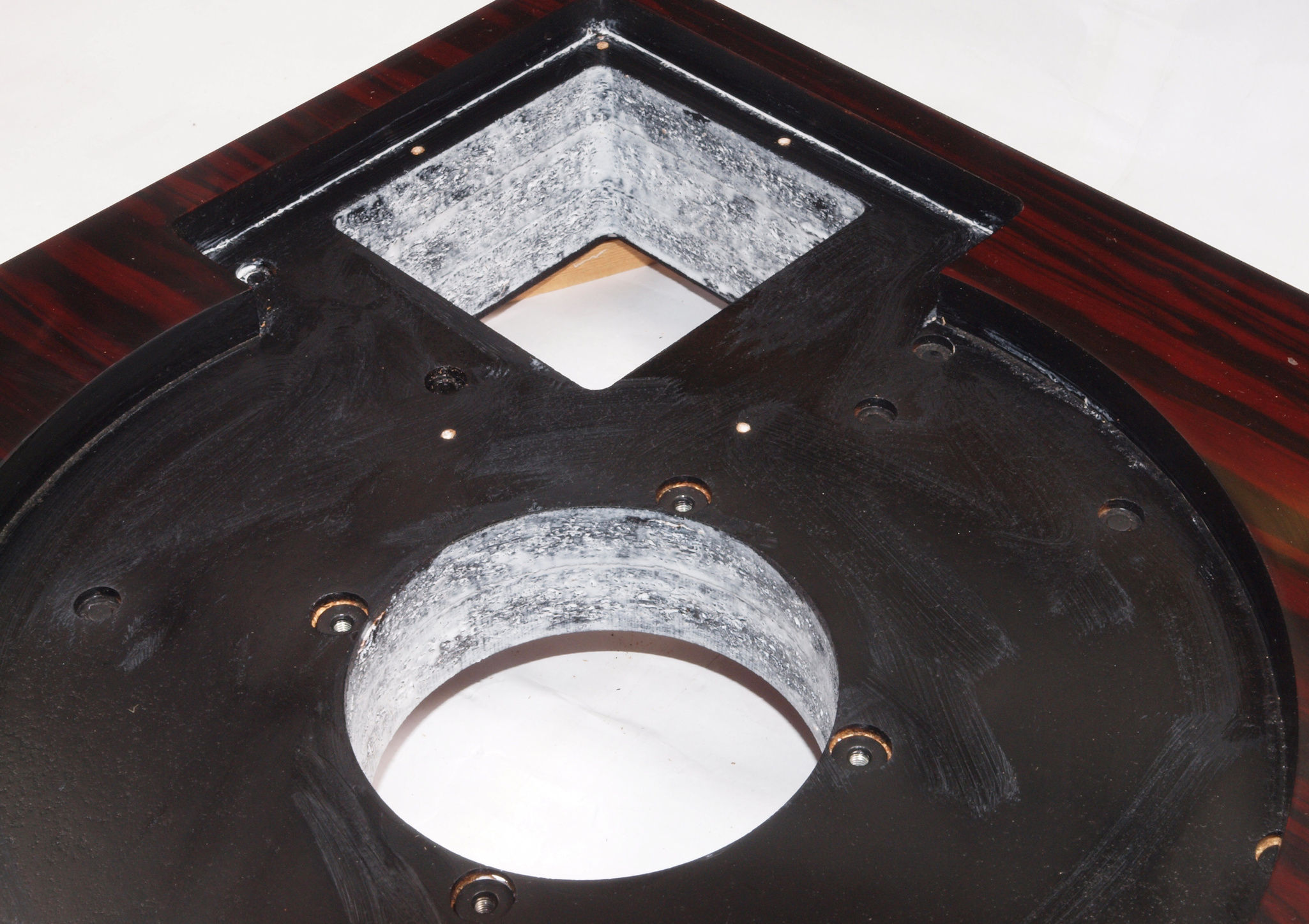

W22. 修理中 モーター取付穴、タンテーブル軸受取付穴。 圧縮材にボンドを染みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W23. 修理後 モーター取付穴、タンテーブル軸受取付穴。 更にペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W24. 修理前 モーター取付穴、タンテーブル軸受取付穴、反対側。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W25. 修理中 モーター取付穴、タンテーブル軸受取付穴、反対側。 圧縮材にボンドを染みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W26. 修理後 モーター取付穴、タンテーブル軸受取付穴、反対側。 更にペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

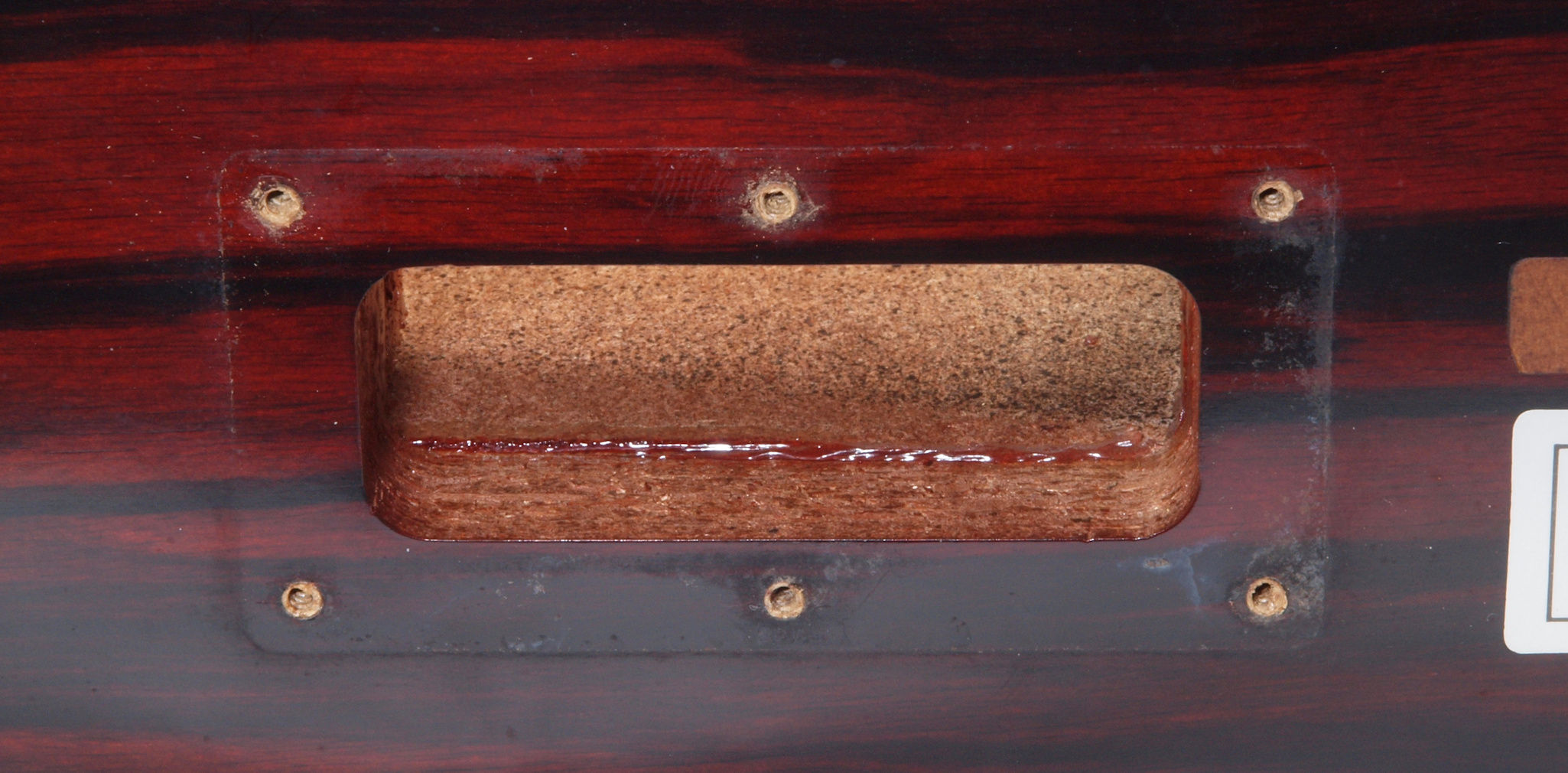

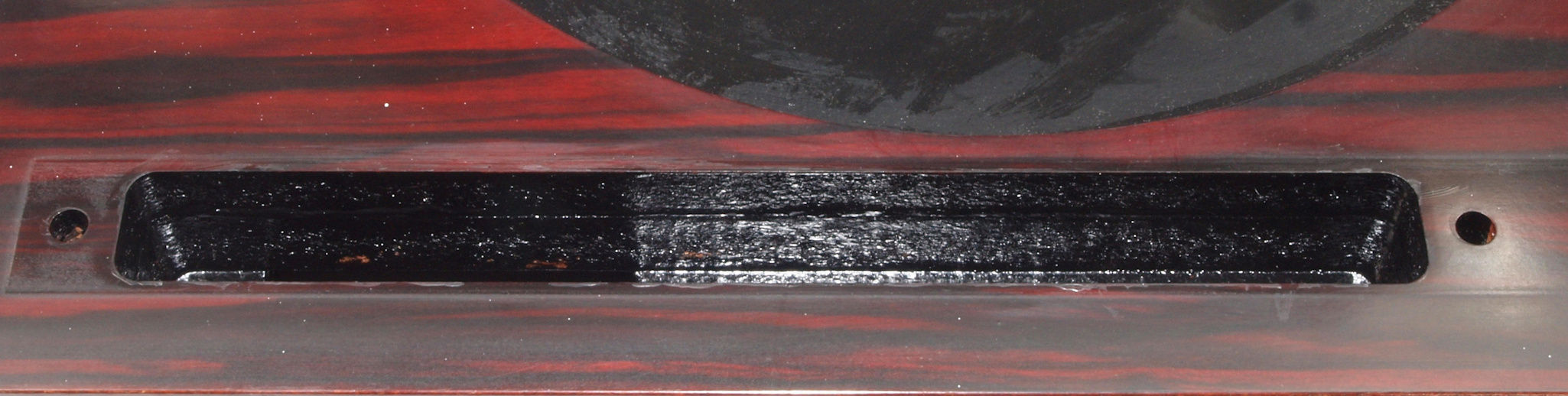

W31. 修理前 操作部取付穴。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

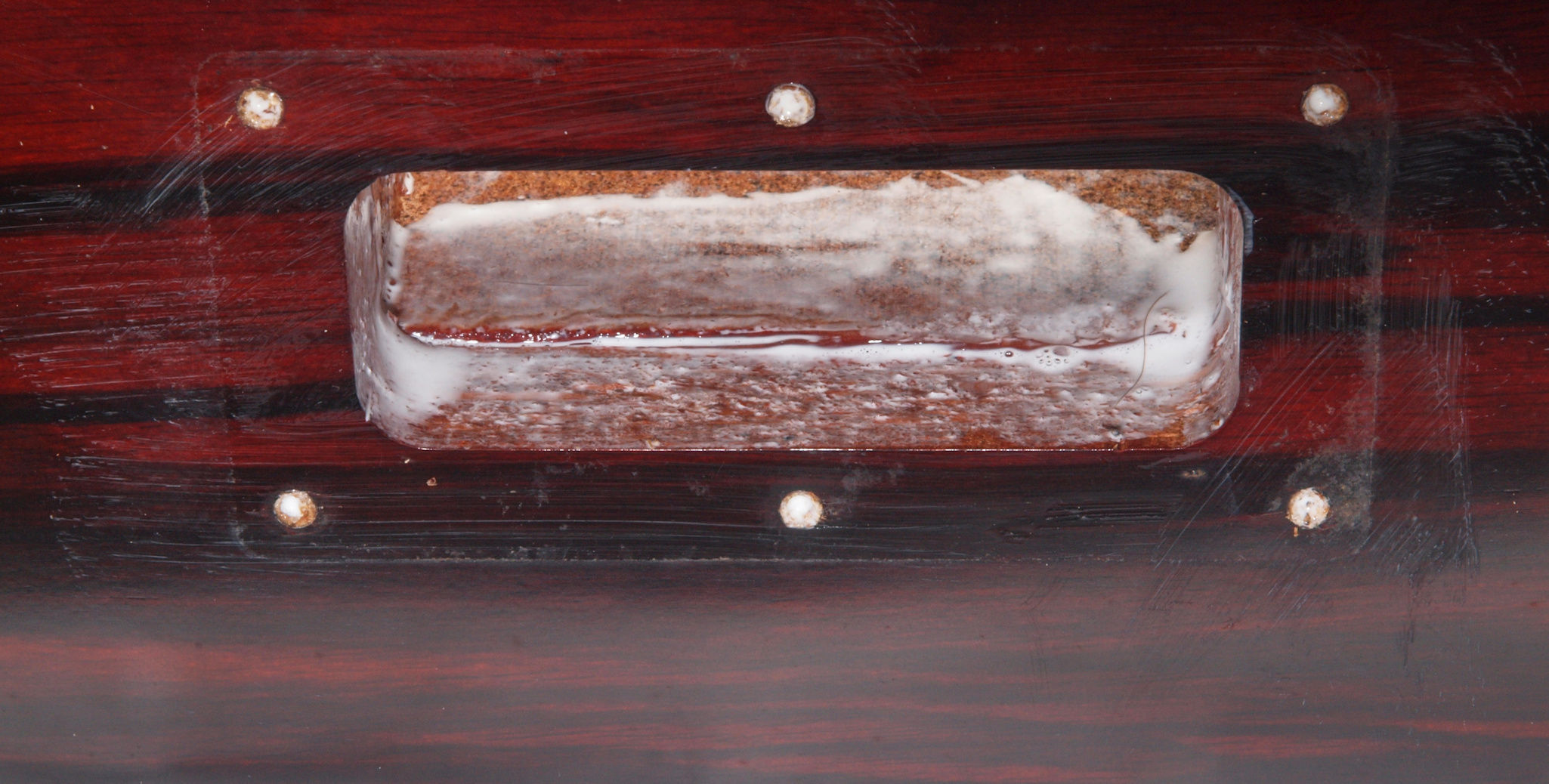

W32. 修理中 操作部取付穴。 圧縮材にボンドを染みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W33. 修理後 操作部取付穴。 更にペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W34. 修理前 操作部取付穴、反対側。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W35. 修理中 操作部取付穴、反対側。 圧縮材にボンドを染みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W36. 修理後 操作部取付穴、反対側。 更にペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

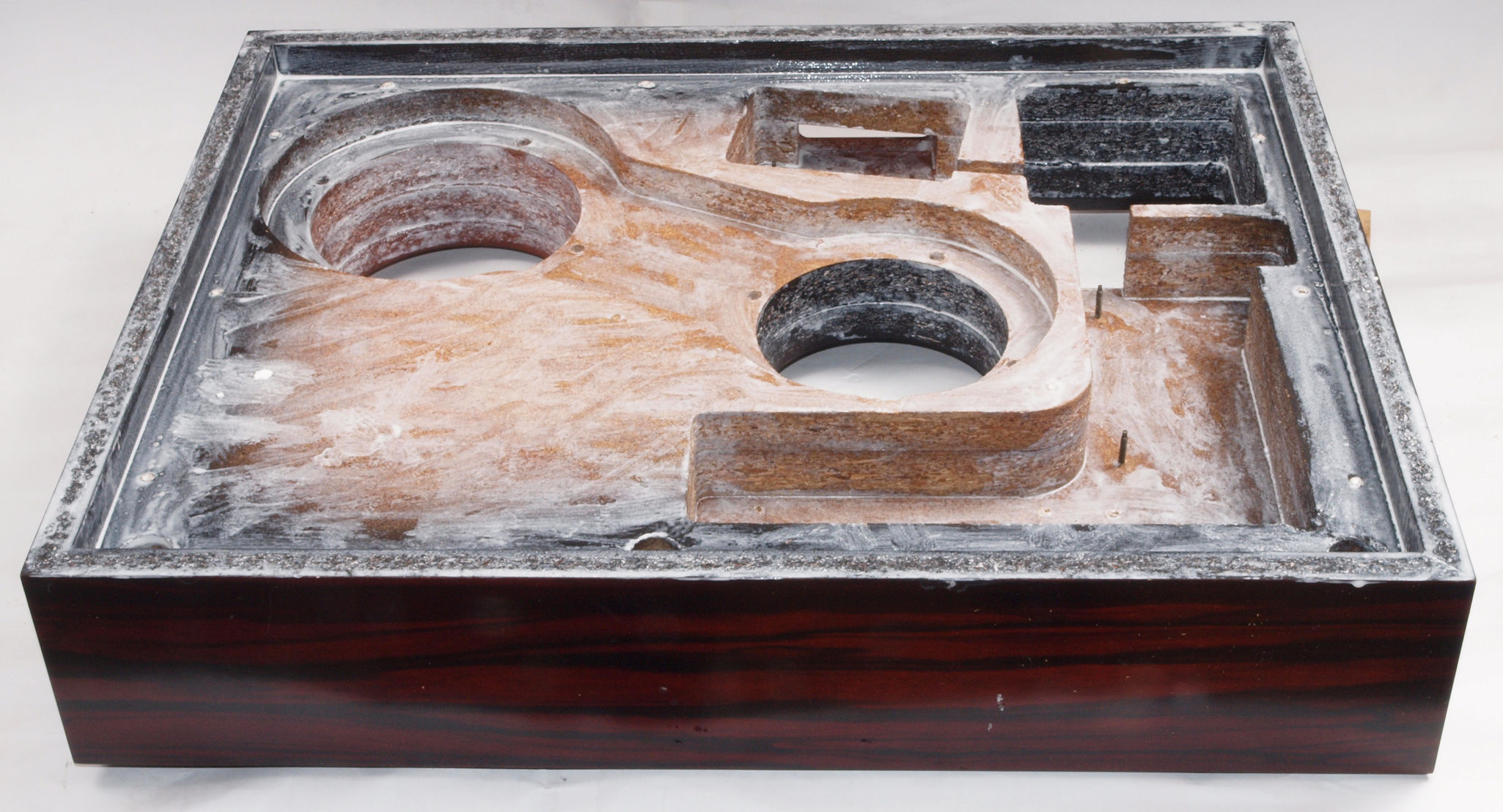

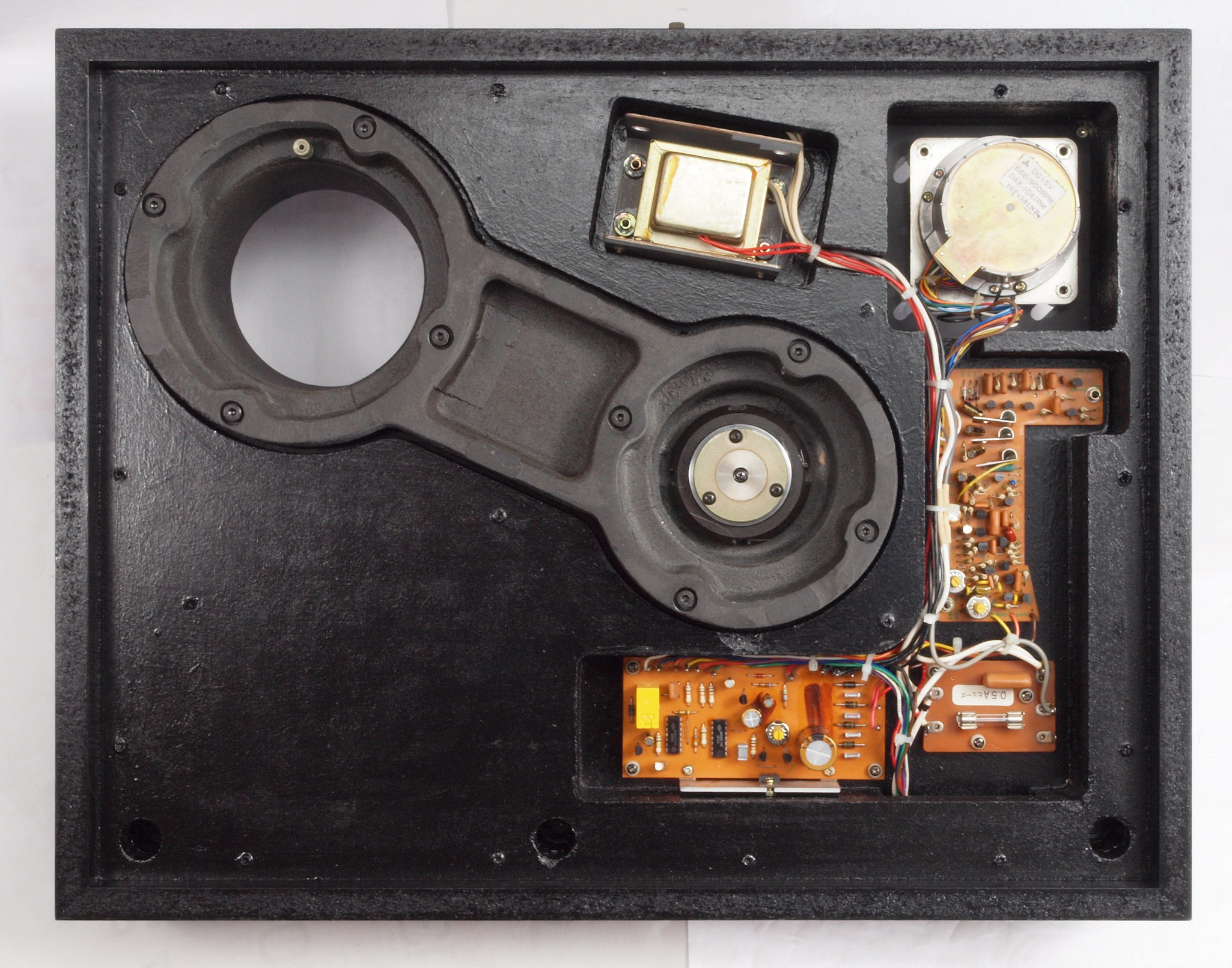

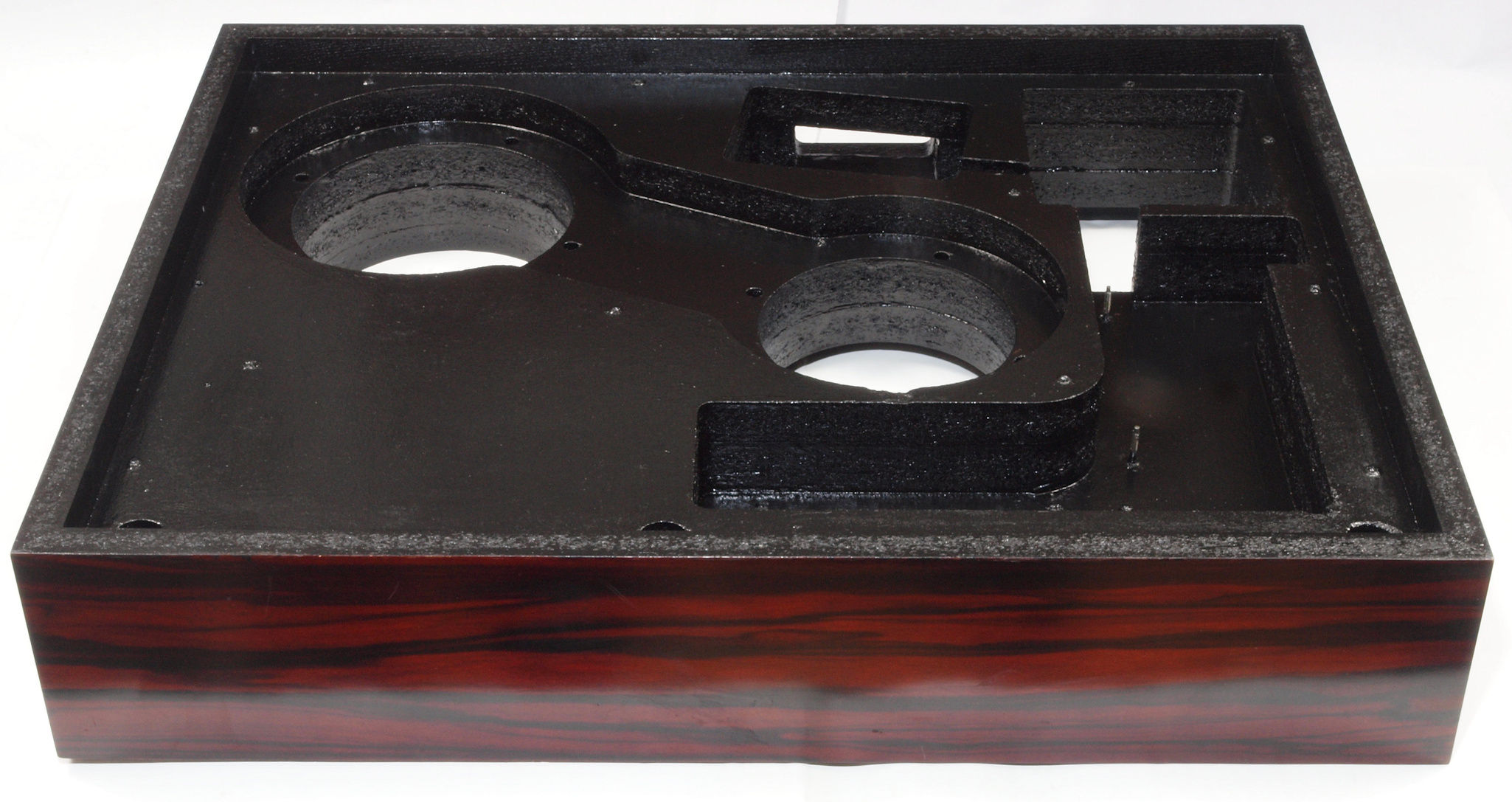

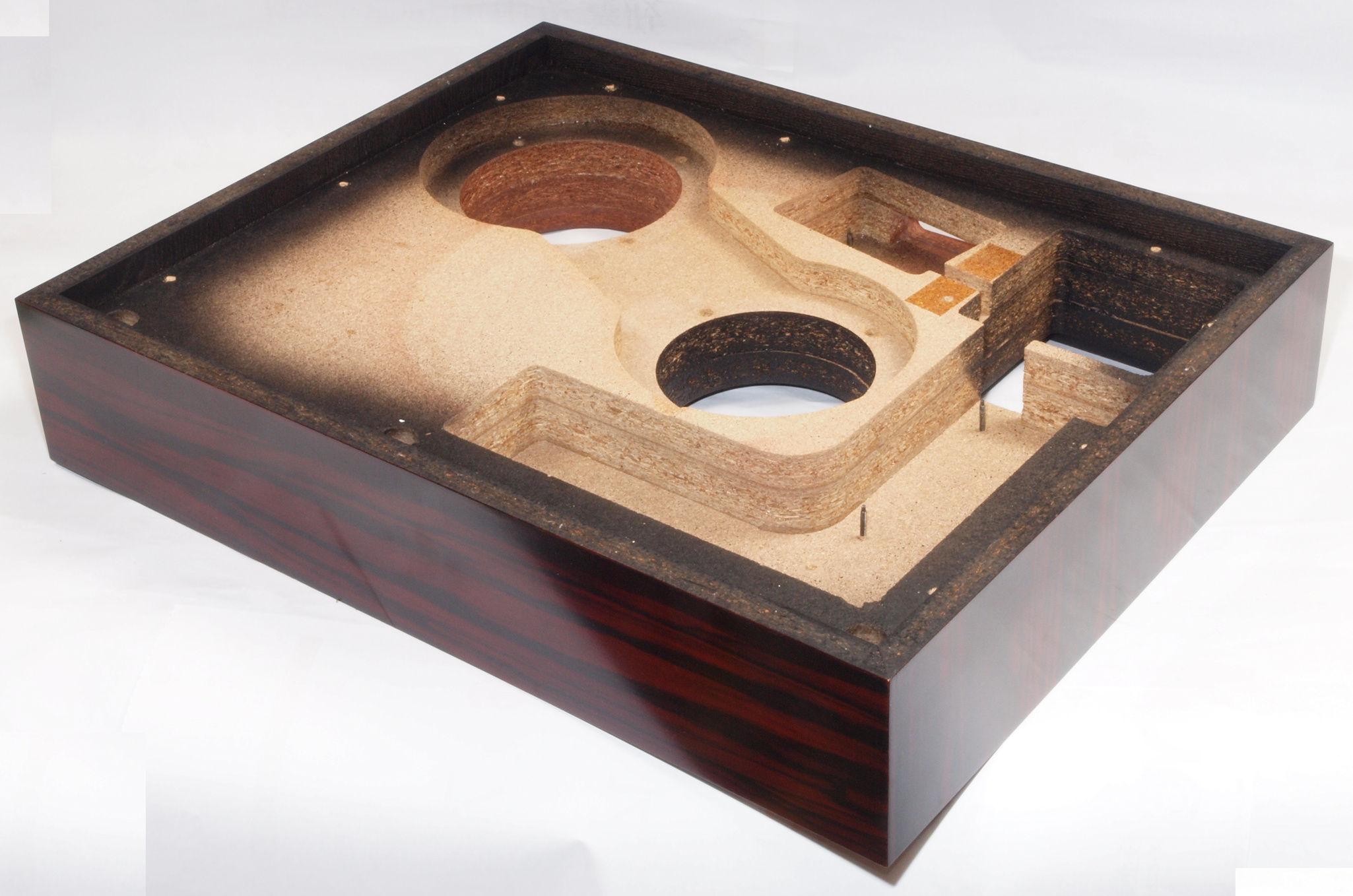

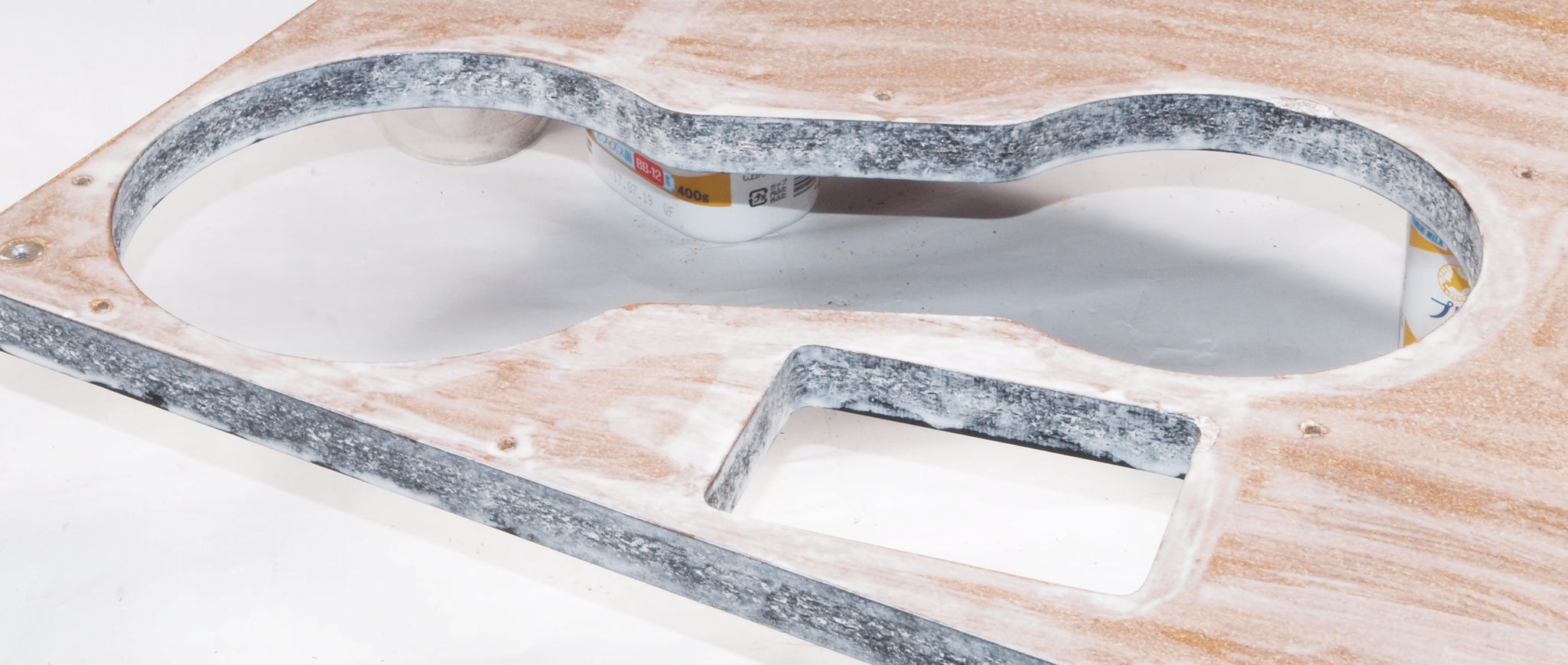

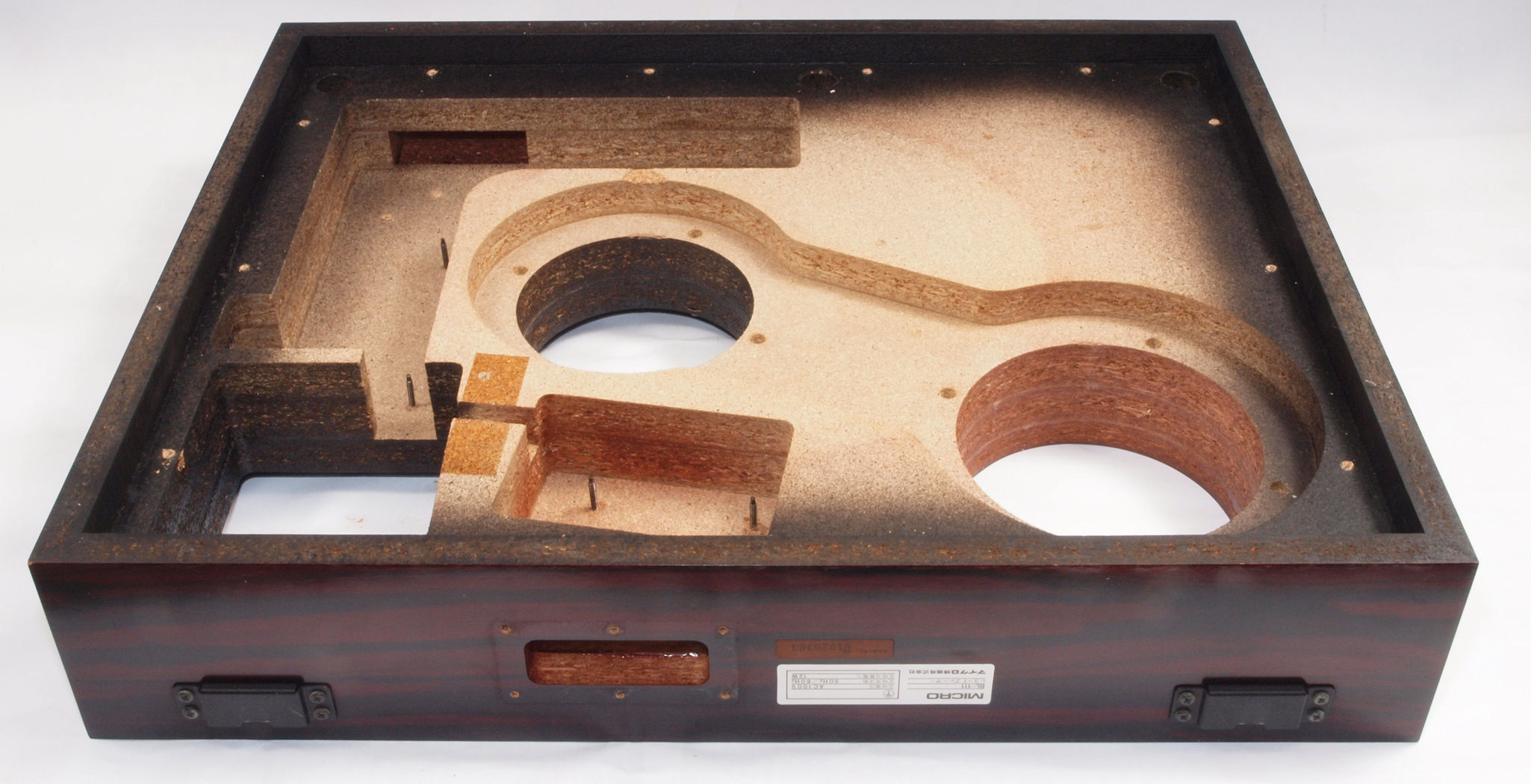

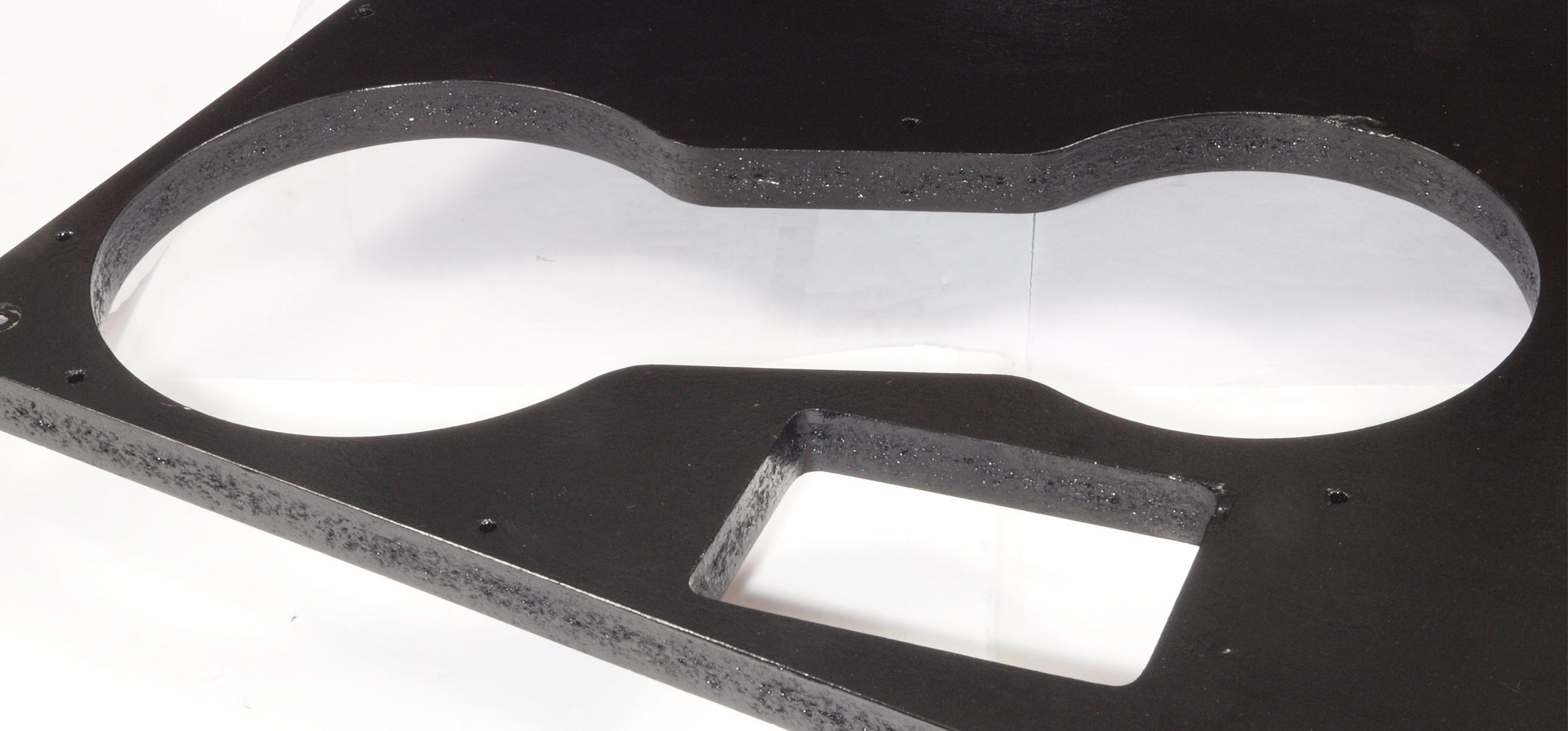

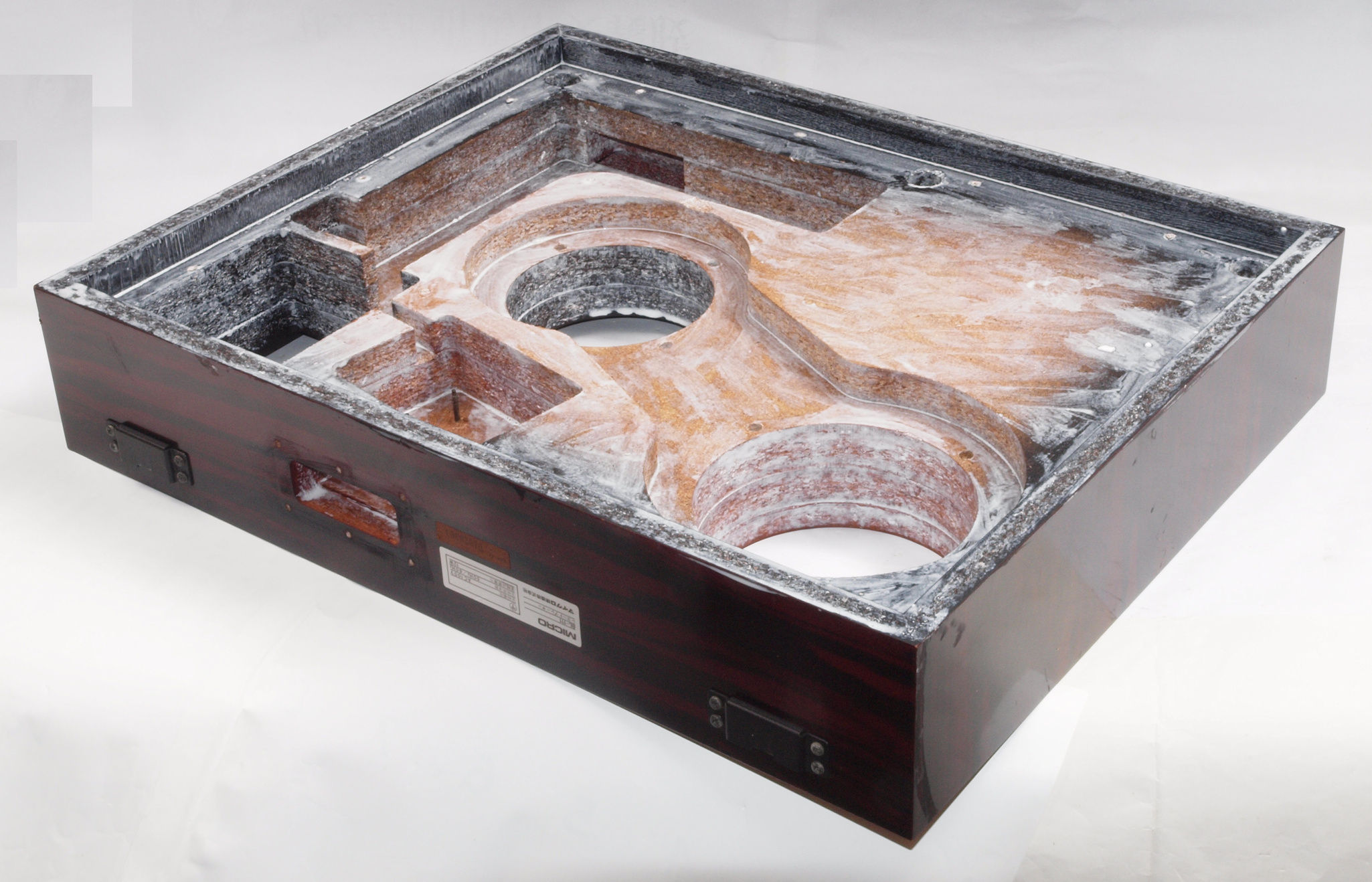

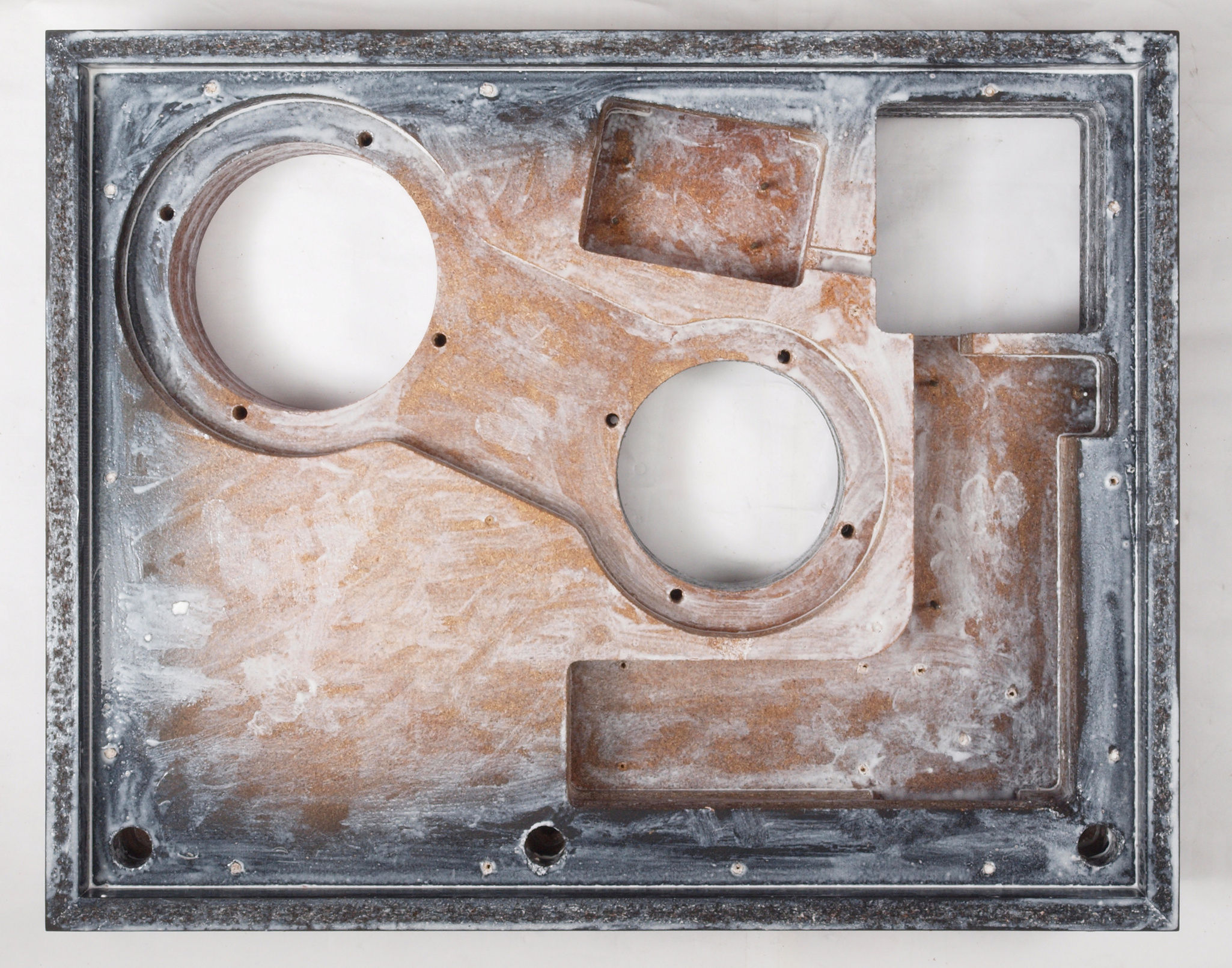

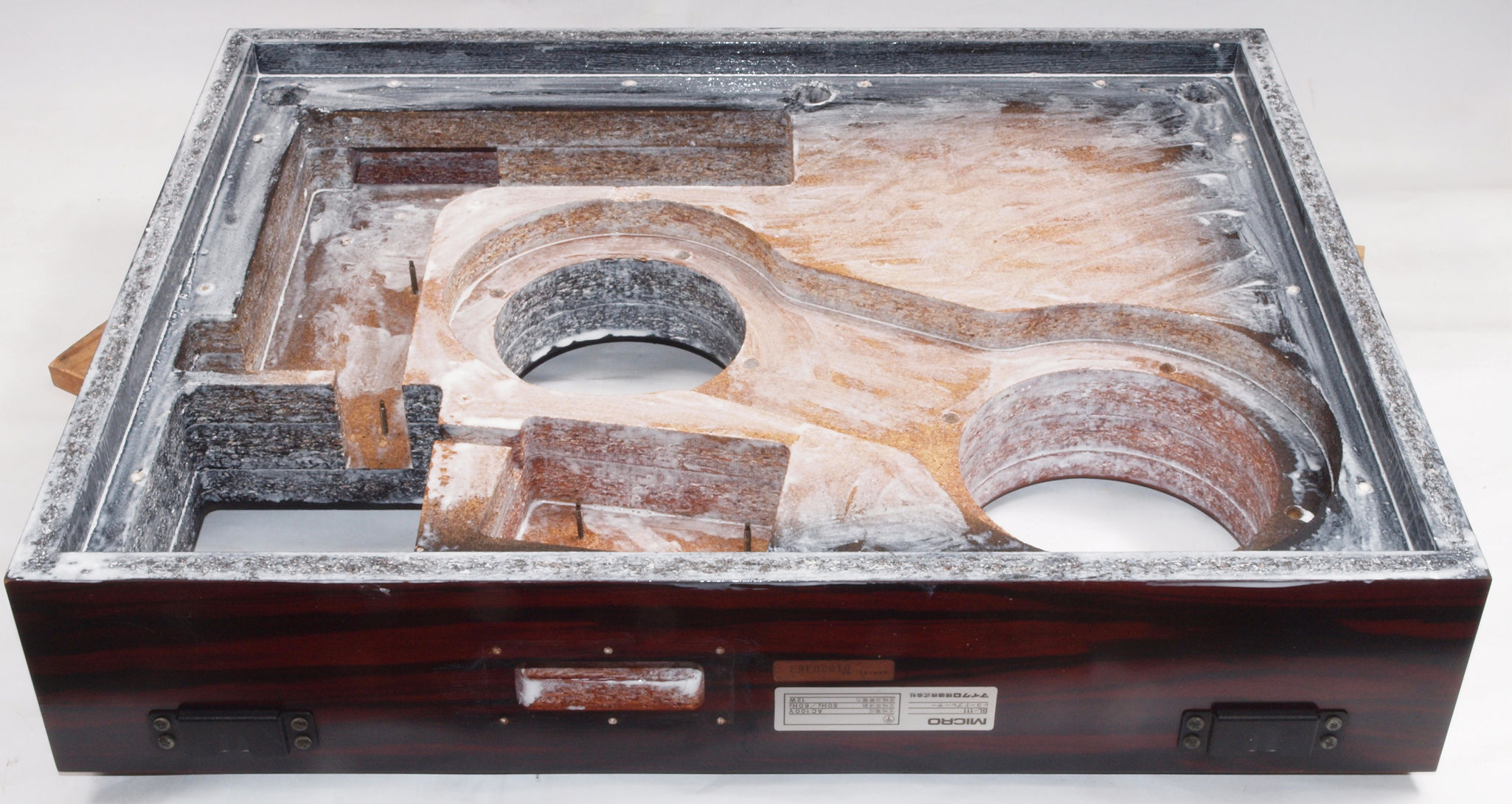

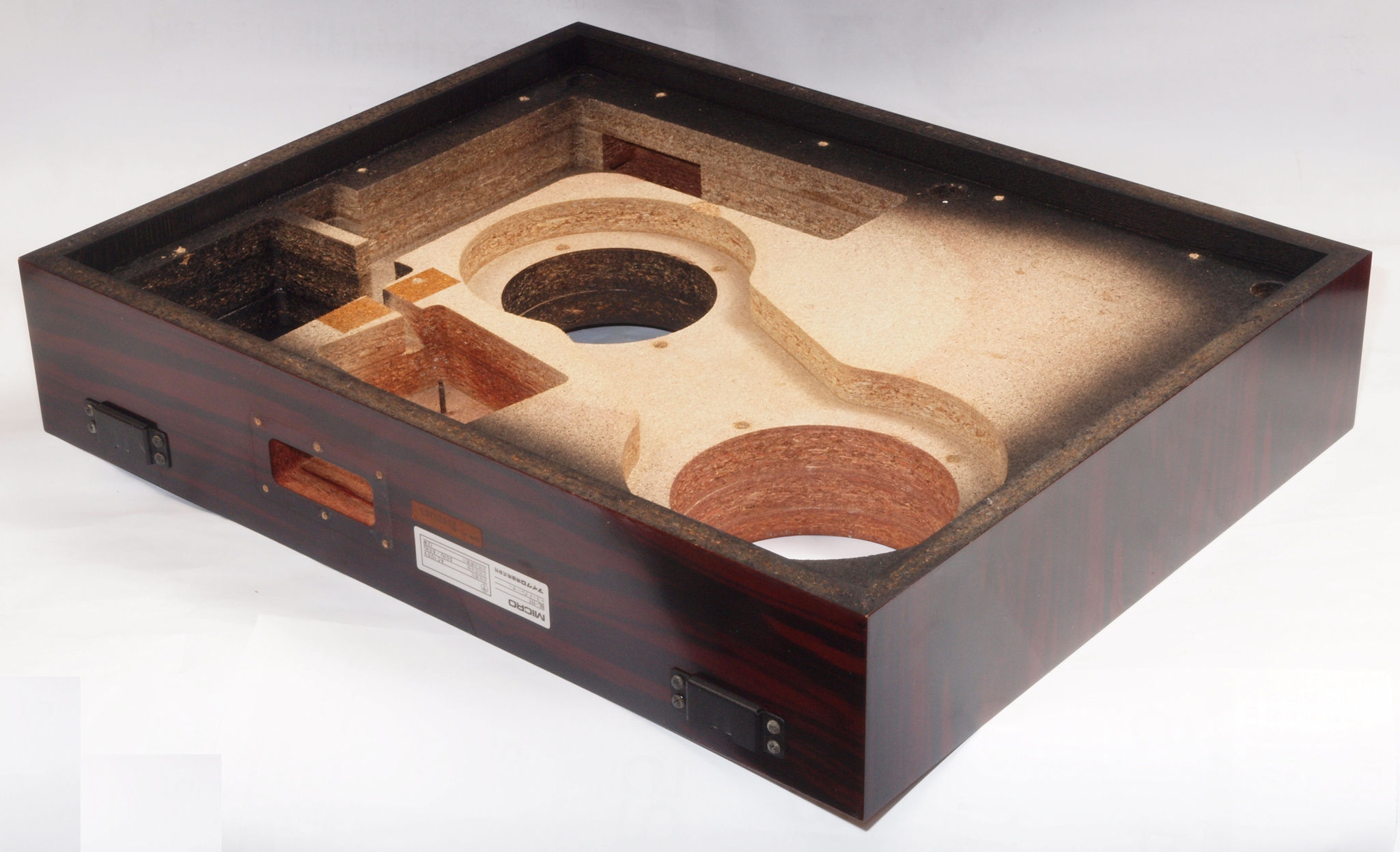

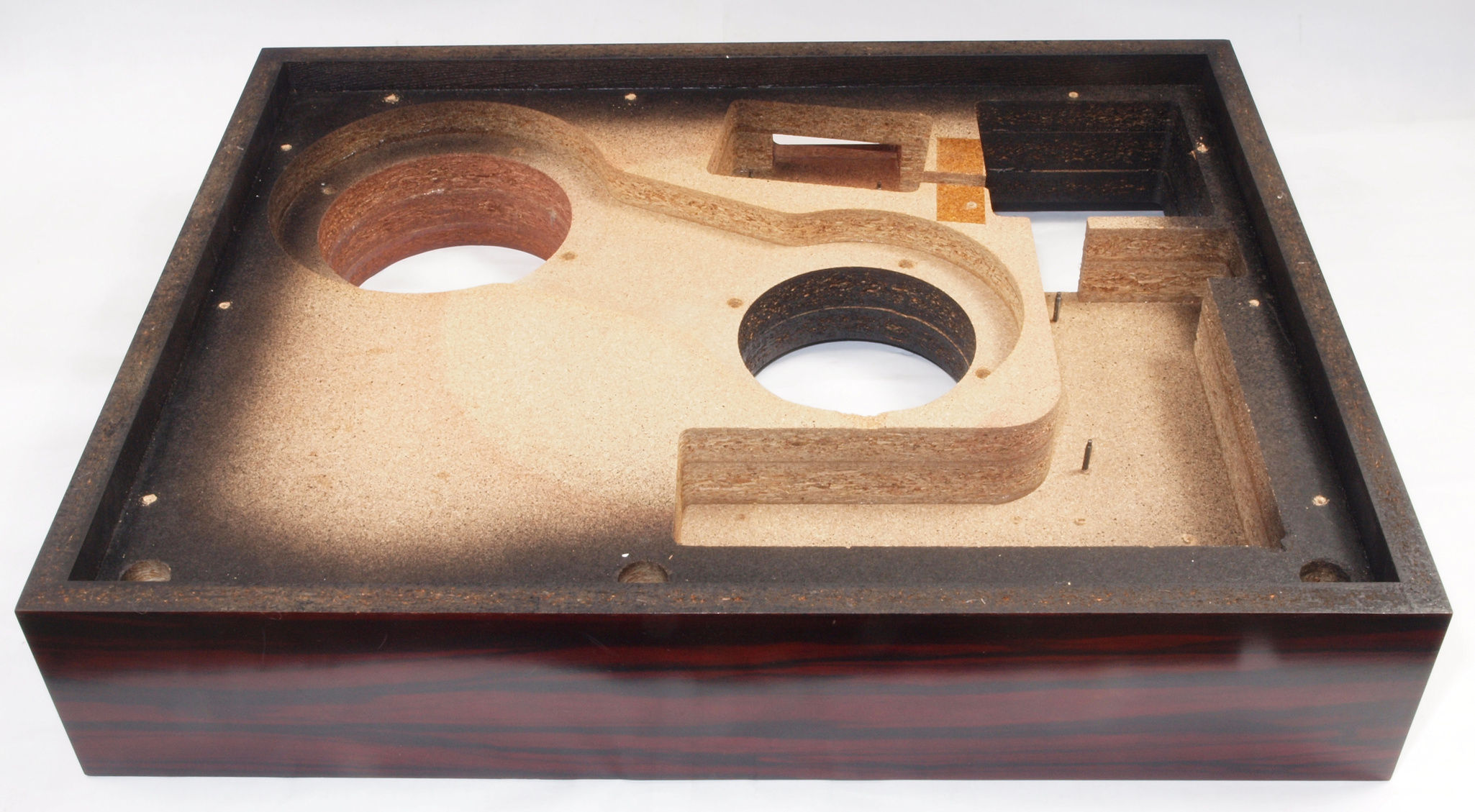

W41. 修理前 本体木枠下。 基板やモーターを取り外す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

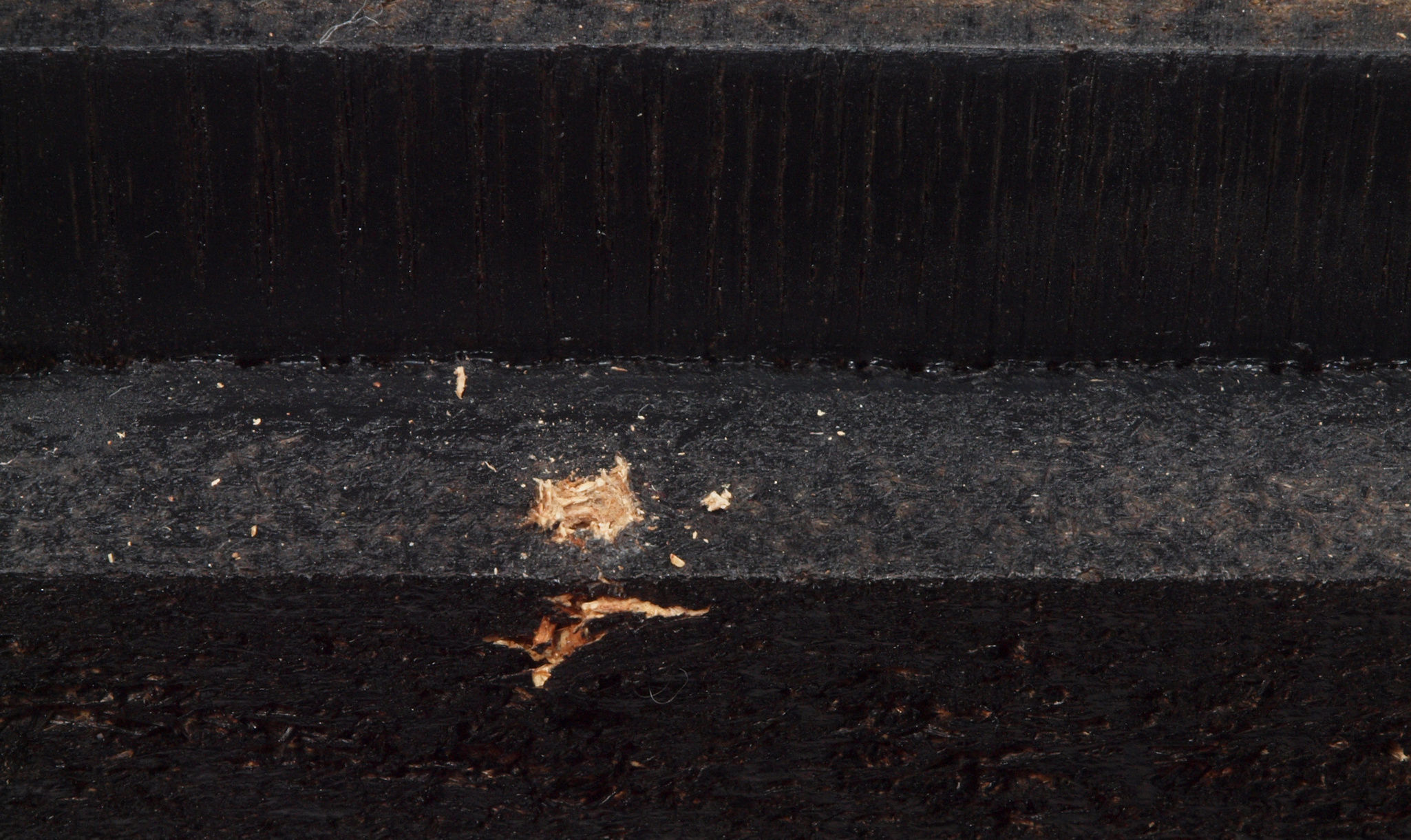

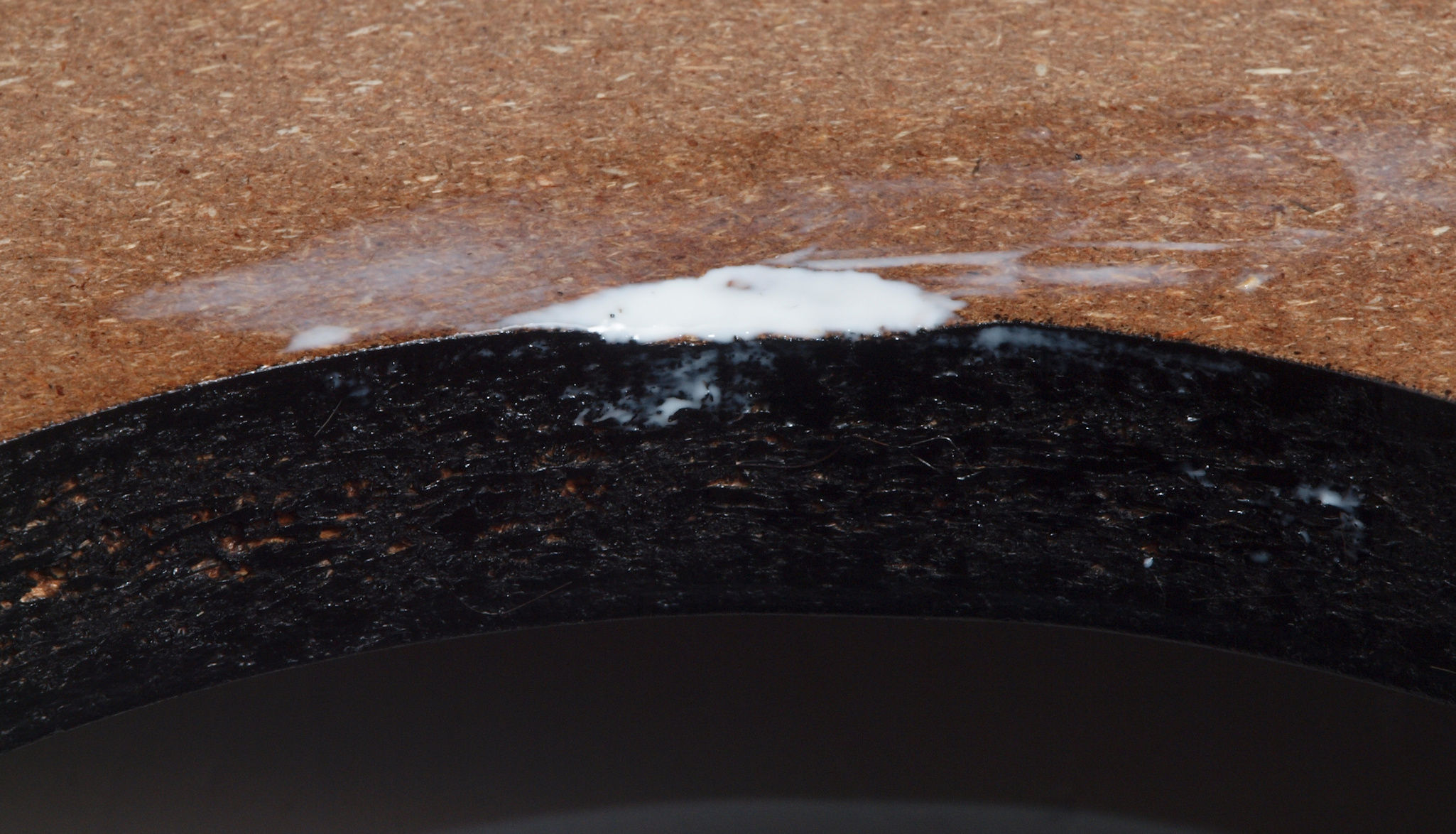

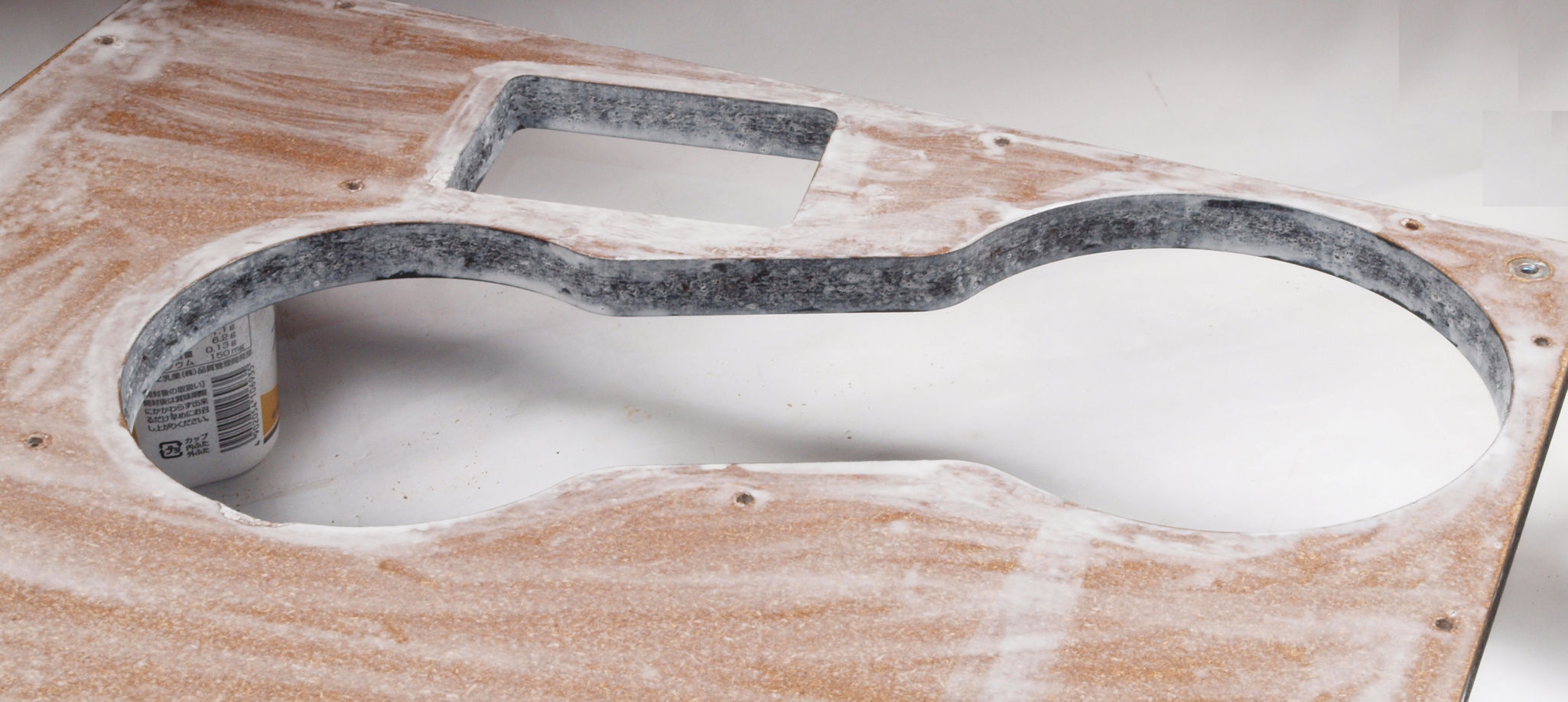

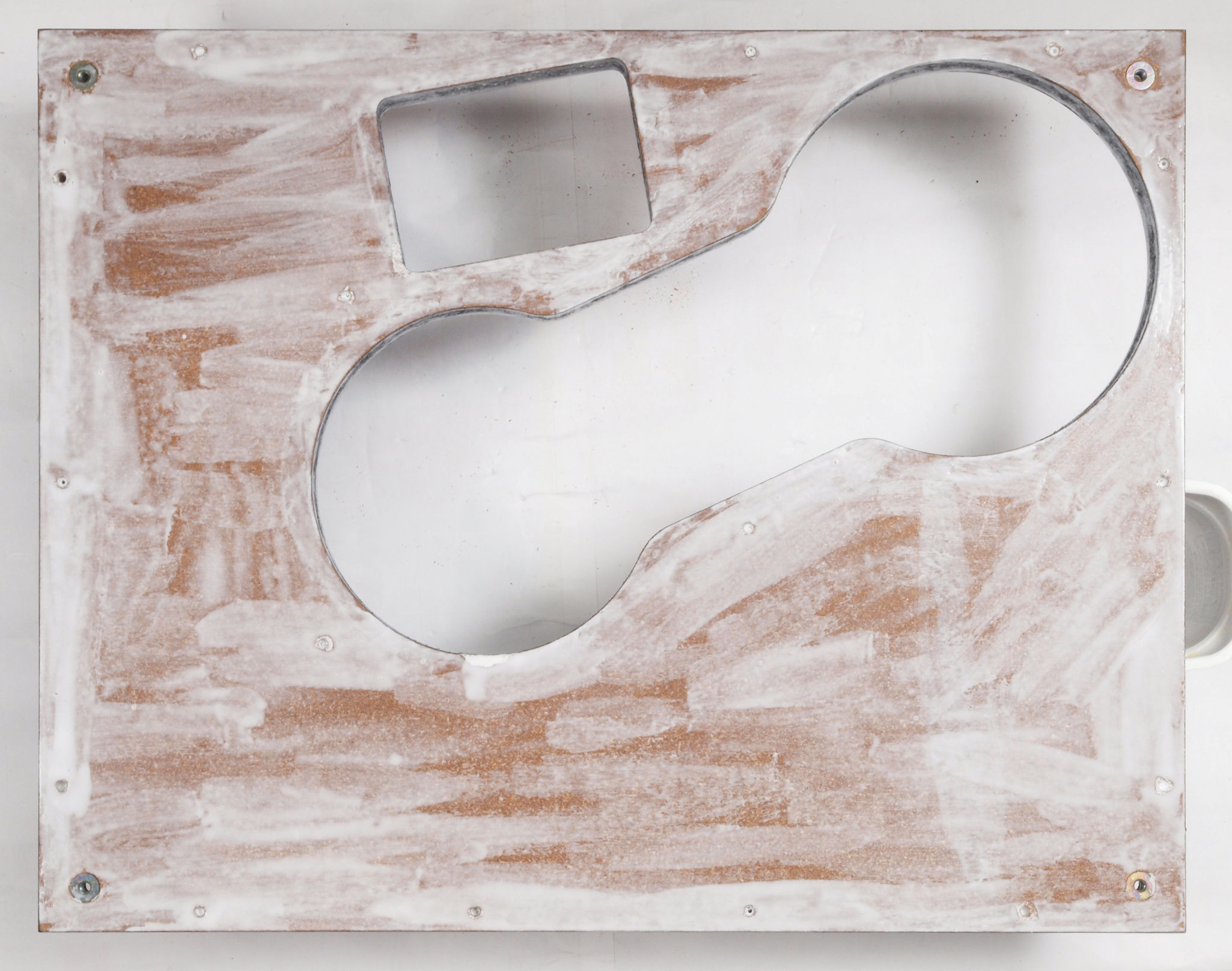

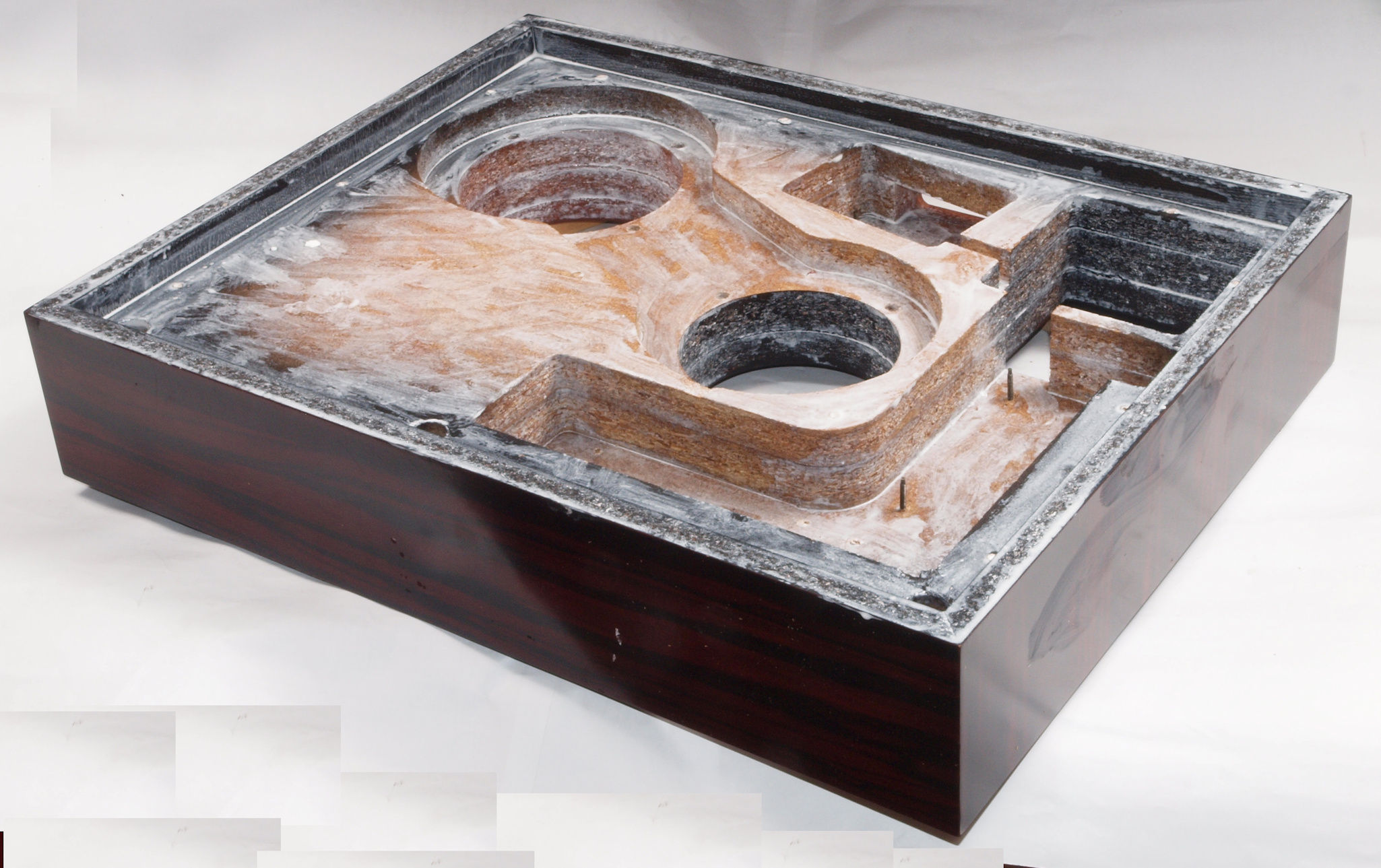

W42. 修理中 本体木枠下、圧縮材にボンドを染みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

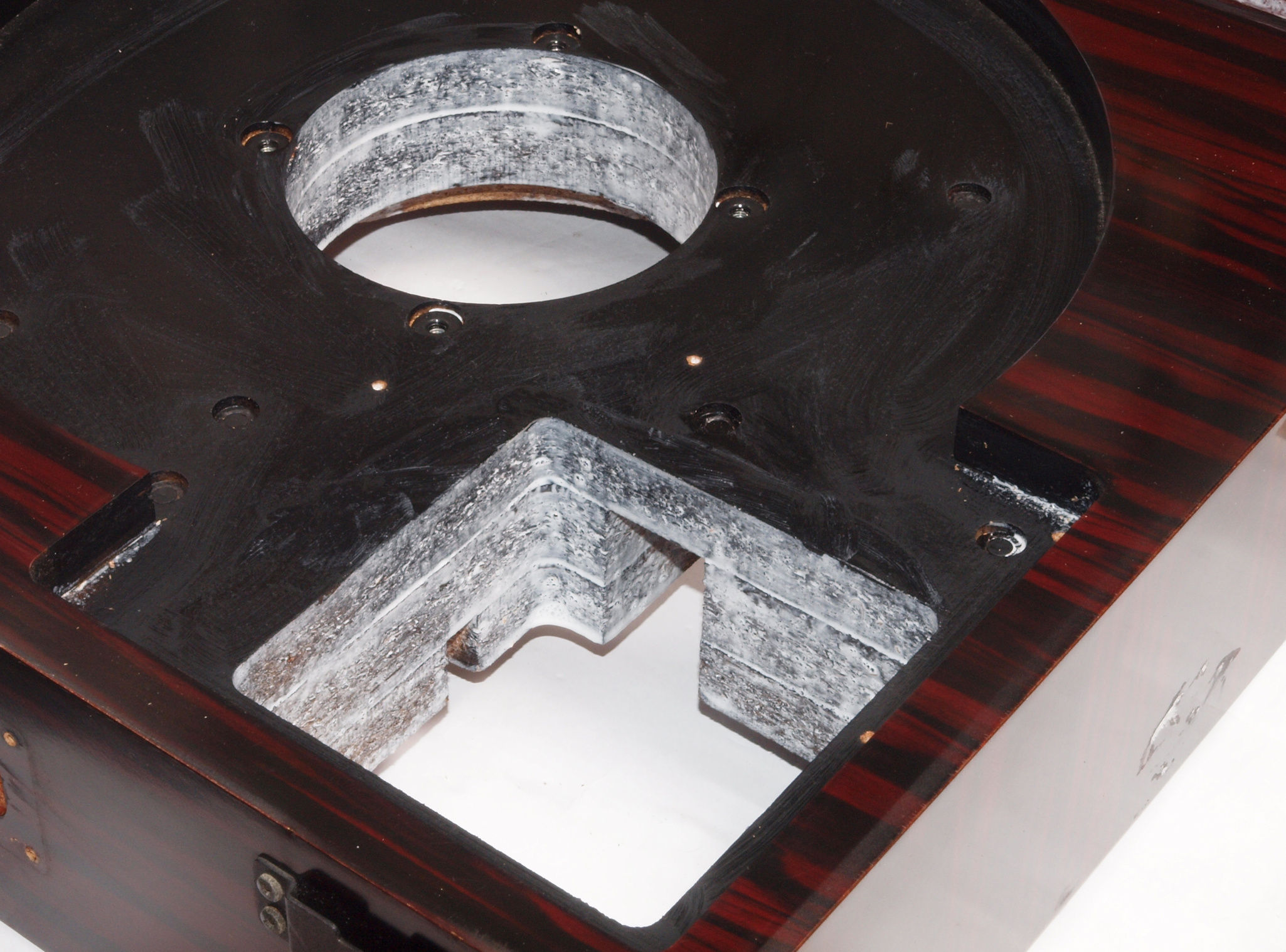

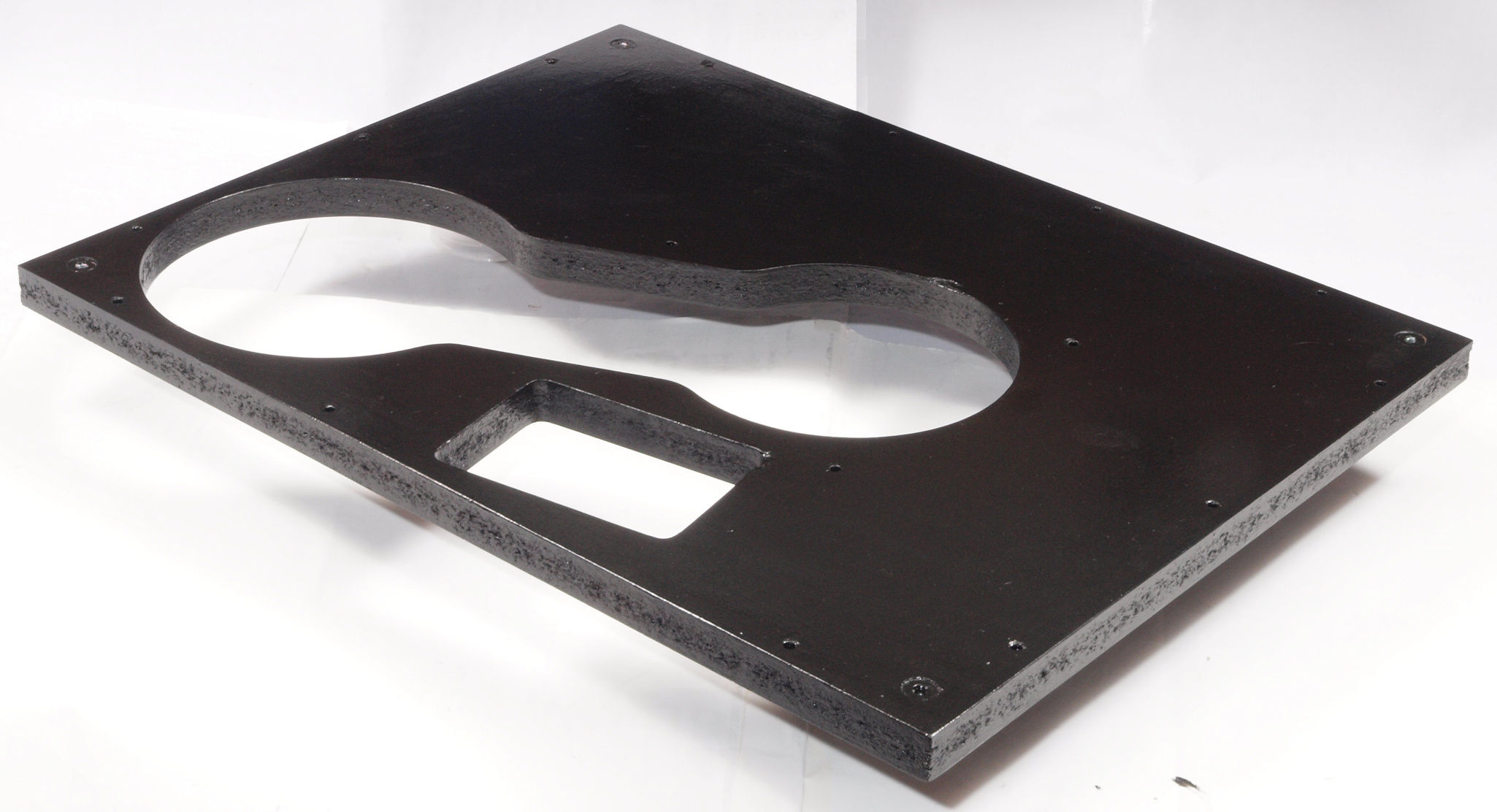

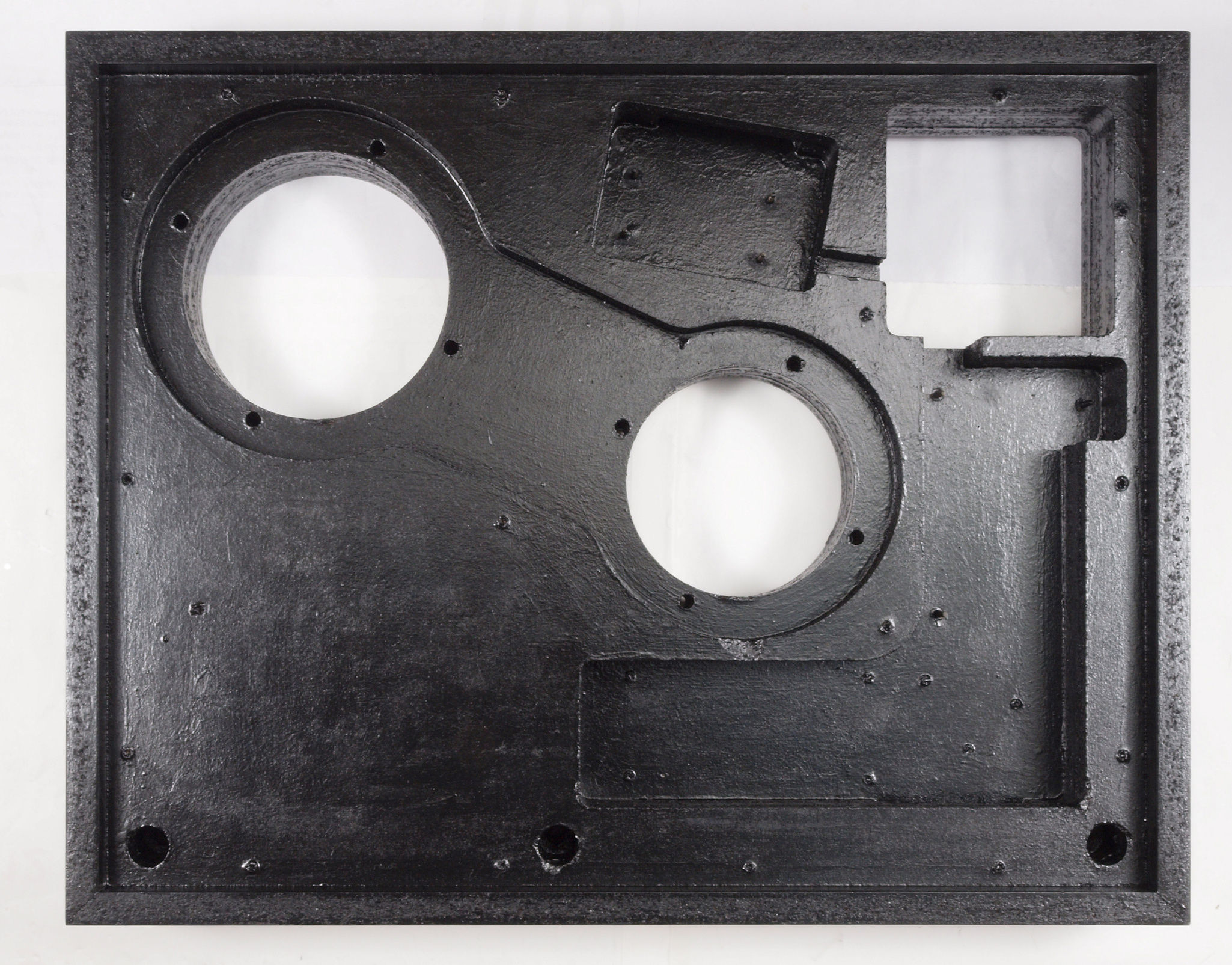

W43. 修理後 本体木枠下。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W51. 修理前 本体木枠下前左。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W52. 修理中 本体木枠下前左。 圧縮材にボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W53. 修理後 本体木枠下前左。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W54. 修理前 本体木枠下後右。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W55. 修理中 本体木枠下後右。 圧縮材にボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W552. 修理中 本体木枠下後右。乾燥後、キズの所は再度塗布する。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W56. 修理後 本体木枠下後右。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W61. 修理前 本体木枠下前。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W62. 修理中 本体木枠下前。 圧縮材にボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W63. 修理後 本体木枠下前。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W64. 修理前 本体木枠下後 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W65. 修理中 本体木枠下後。 圧縮材にボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W66. 修理後 本体木枠下後。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

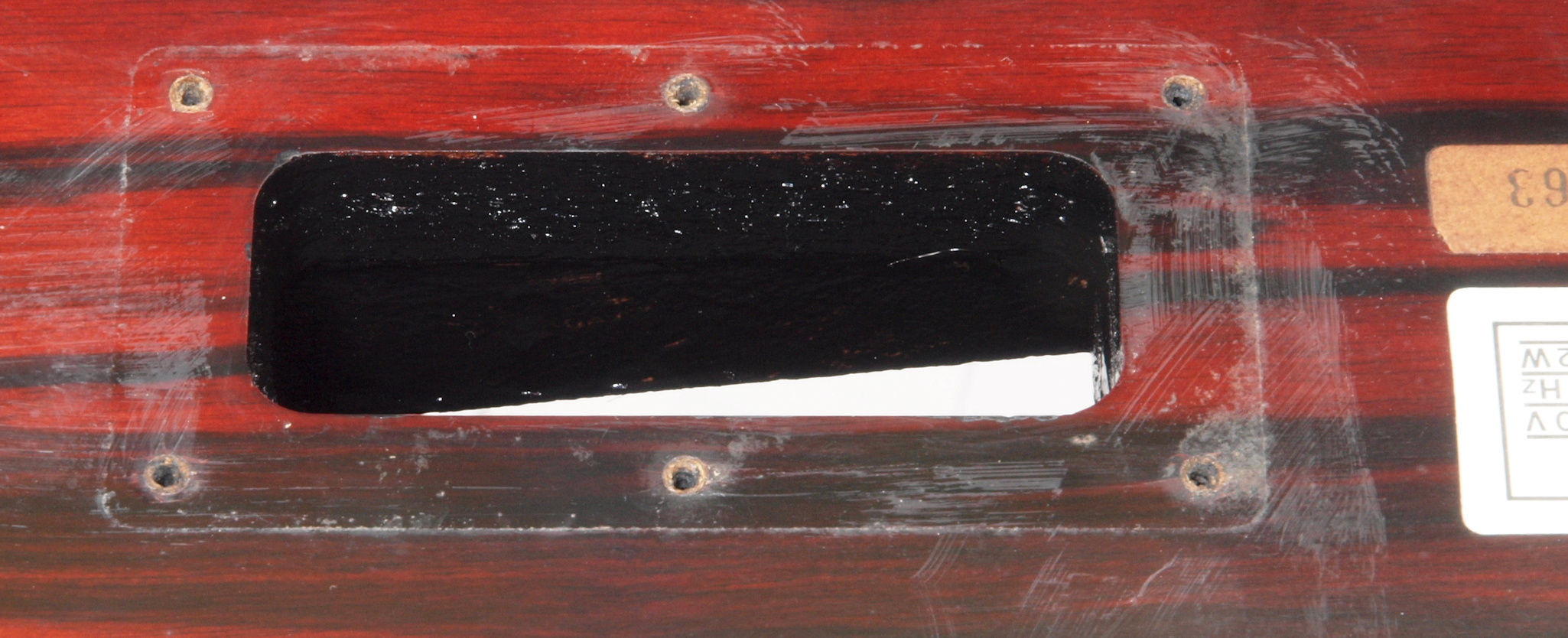

W71. 修理前 電源ソケット、端子板取付け穴。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W72. 修理中 電源ソケット、端子板取付け穴。 圧縮材にボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W73. 修理後 電源ソケット、端子板取付け穴。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W74. 修理前 電源ソケット、端子板取付け穴、反対側。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W75. 修理前 電源ソケット、端子板取付け穴、反対側。 圧縮材にボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W76. 修理前 電源ソケット、端子板取付け穴、反対側。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

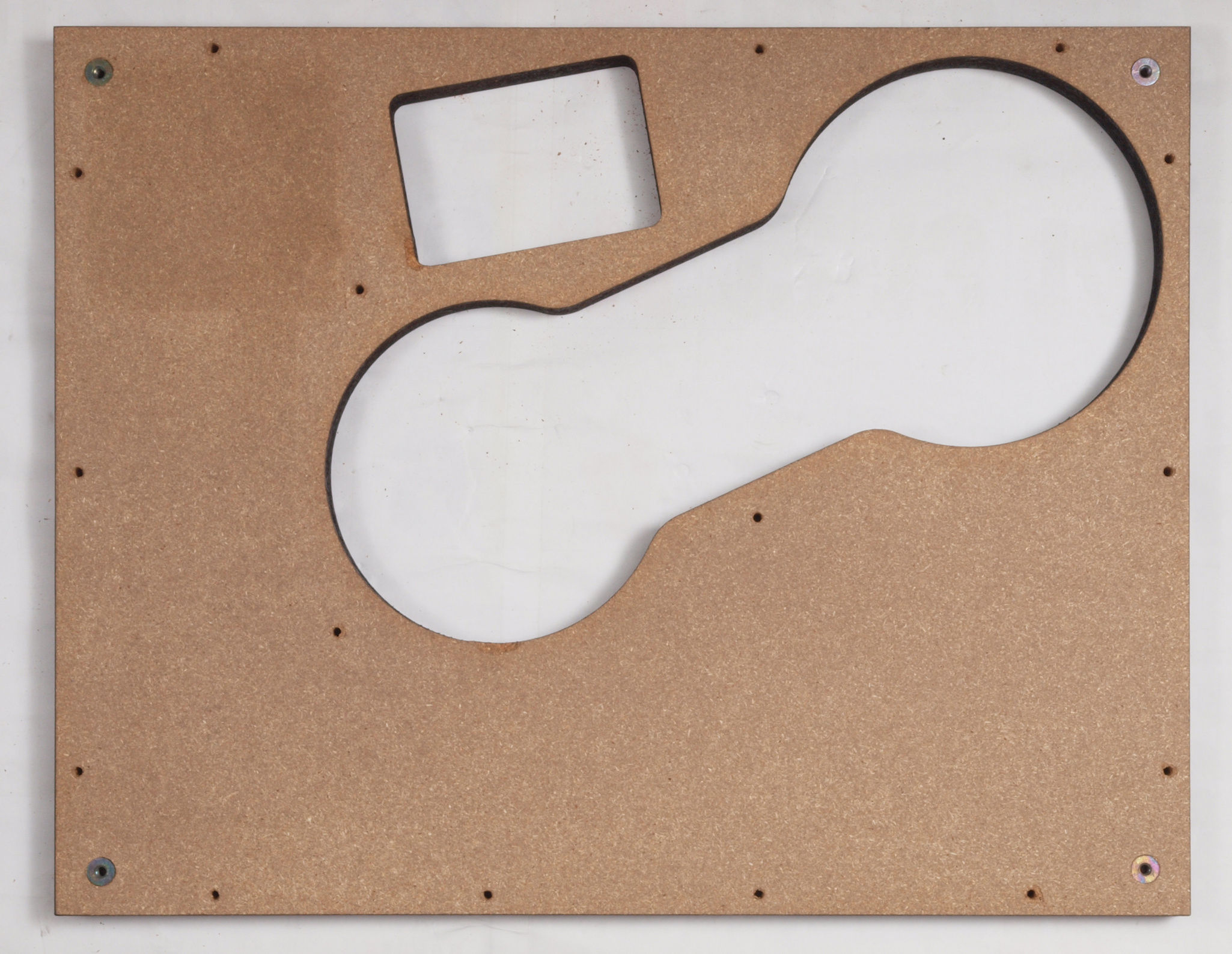

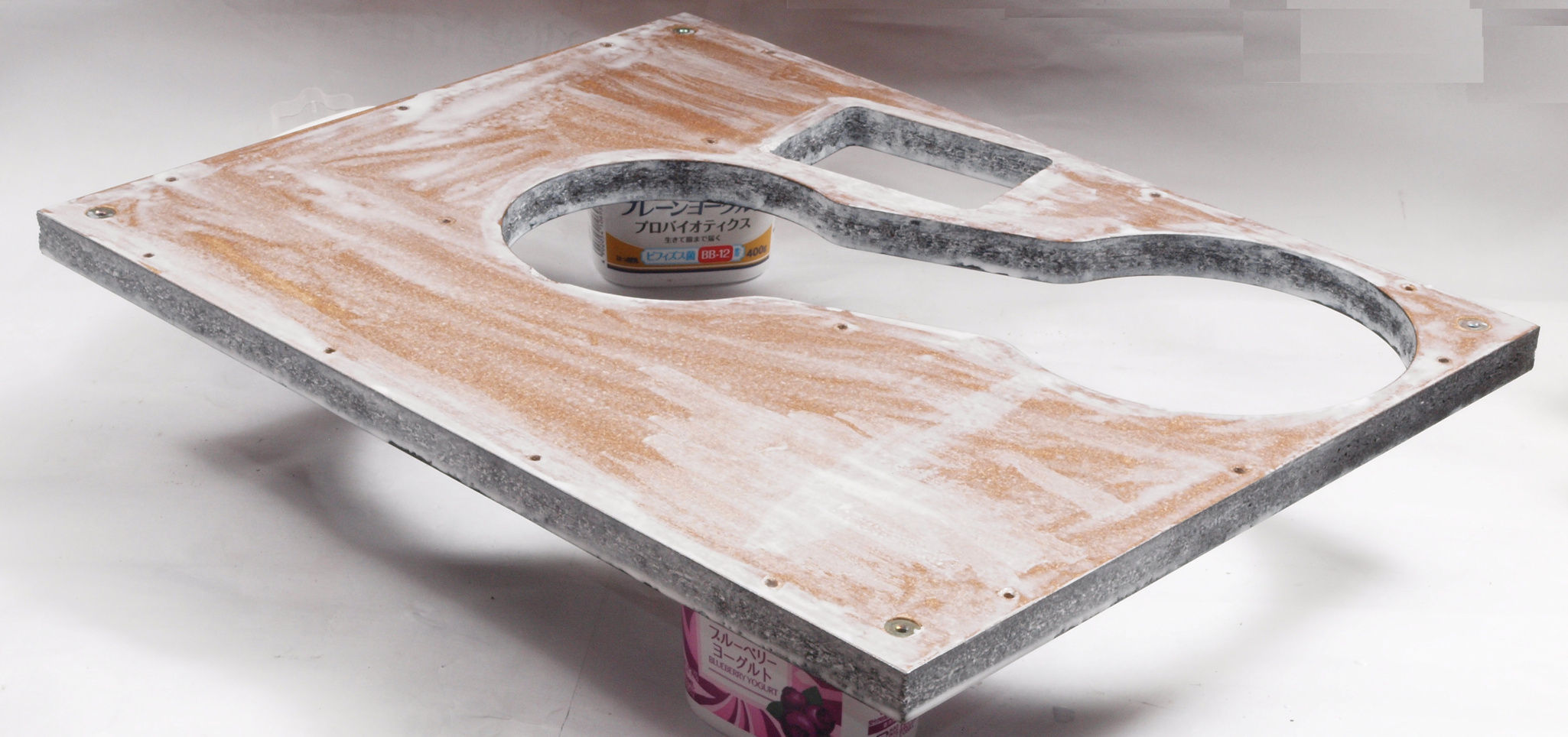

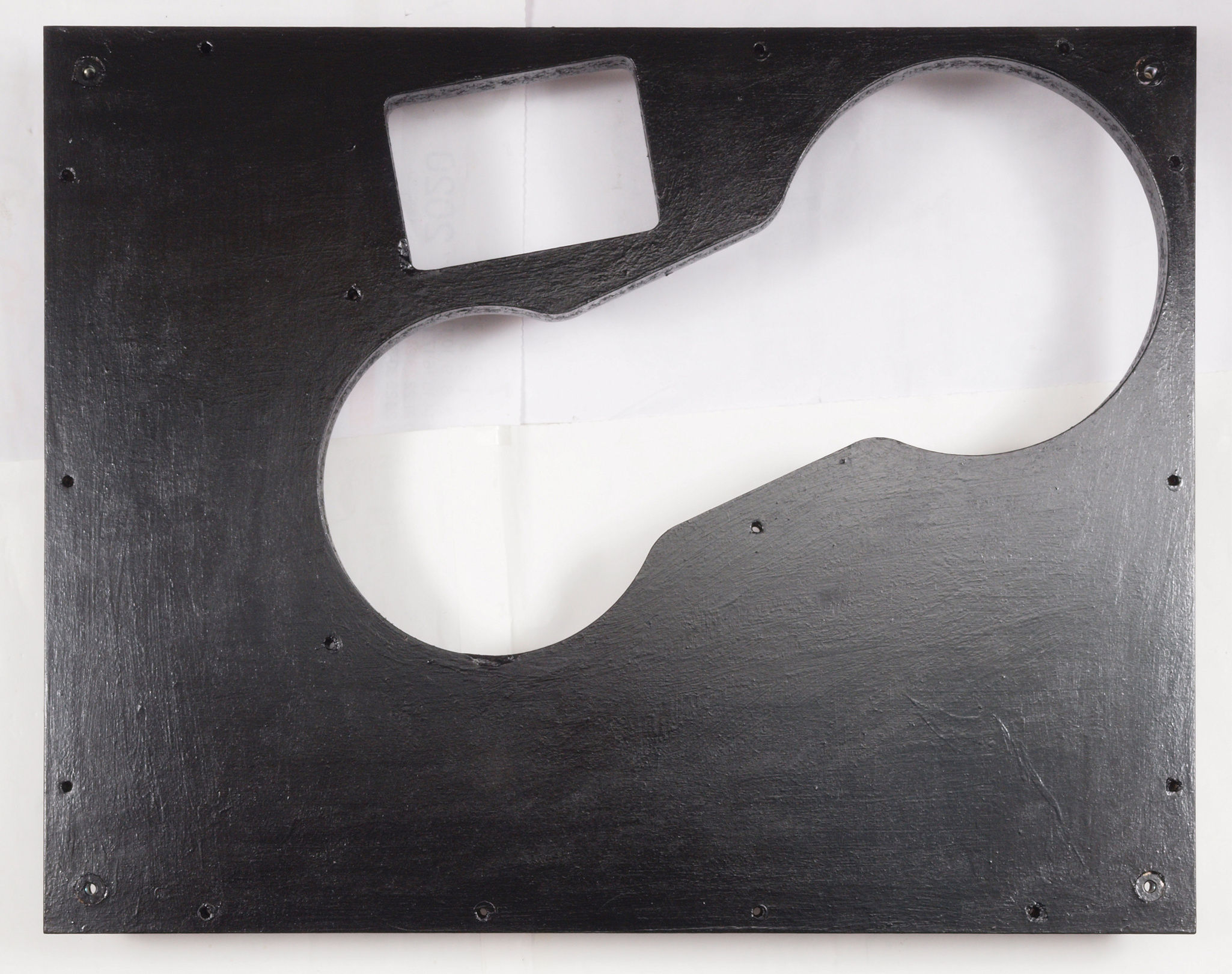

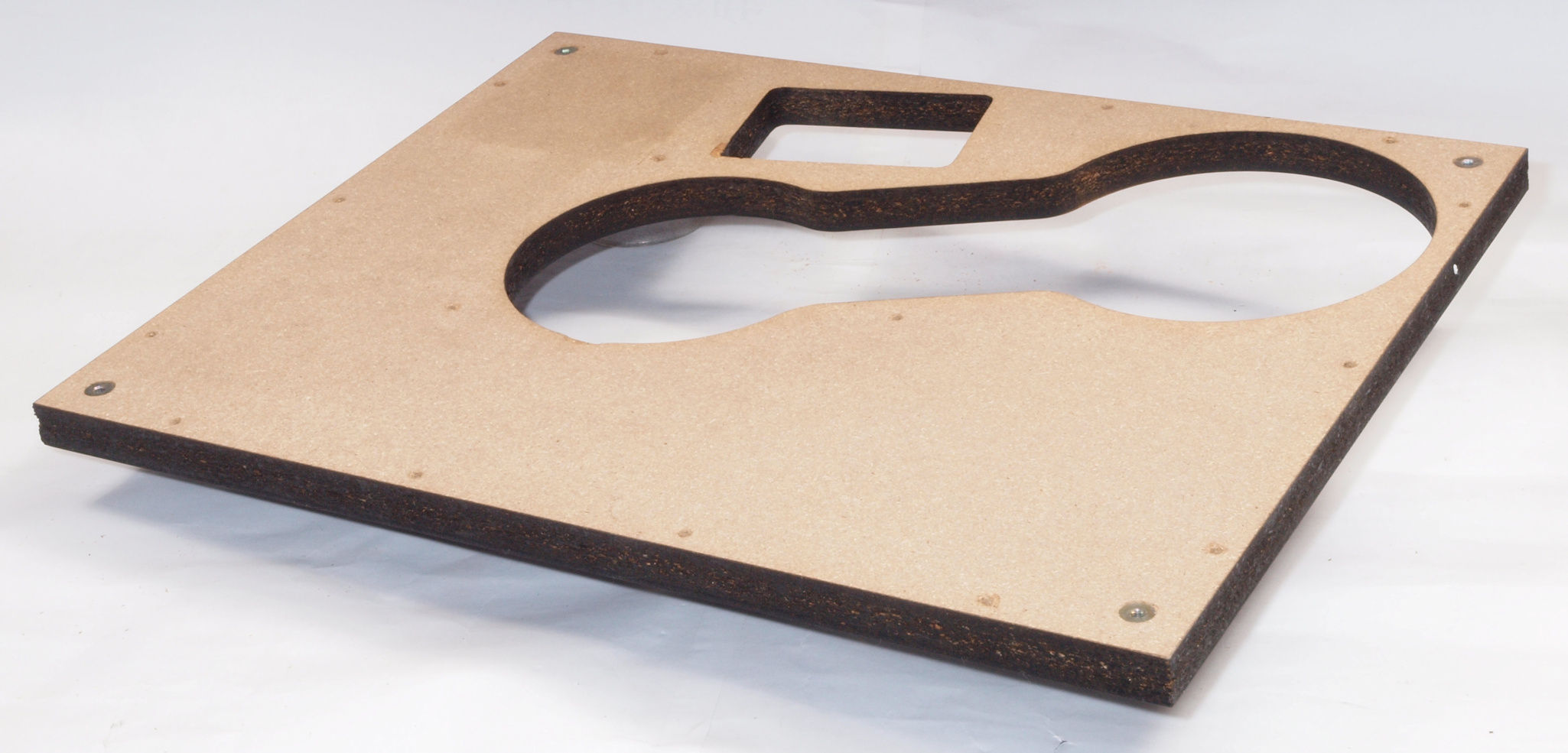

W81. 修理前 足を取った下蓋表。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

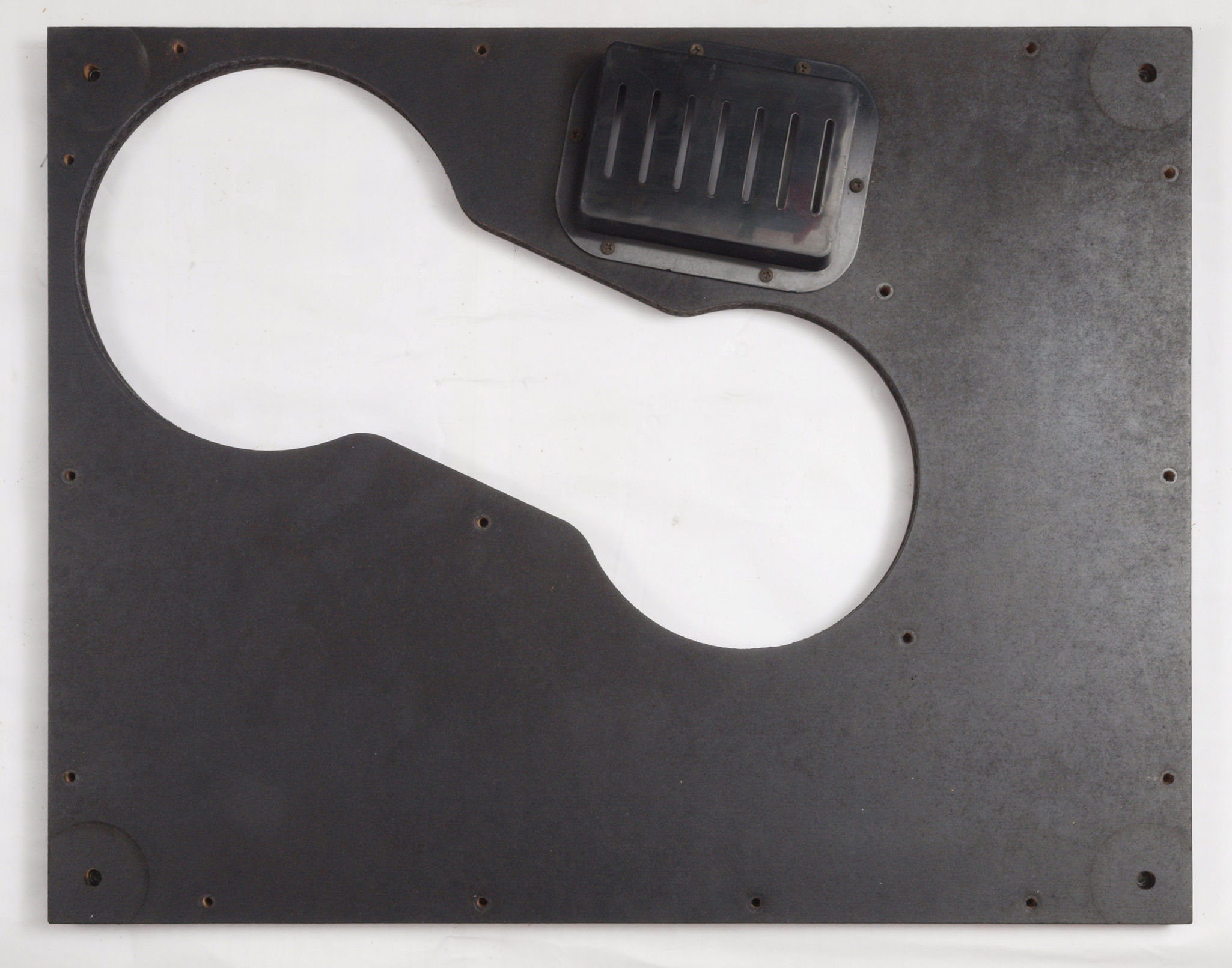

W82. 修理前 トランスカバーを取った下蓋表。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

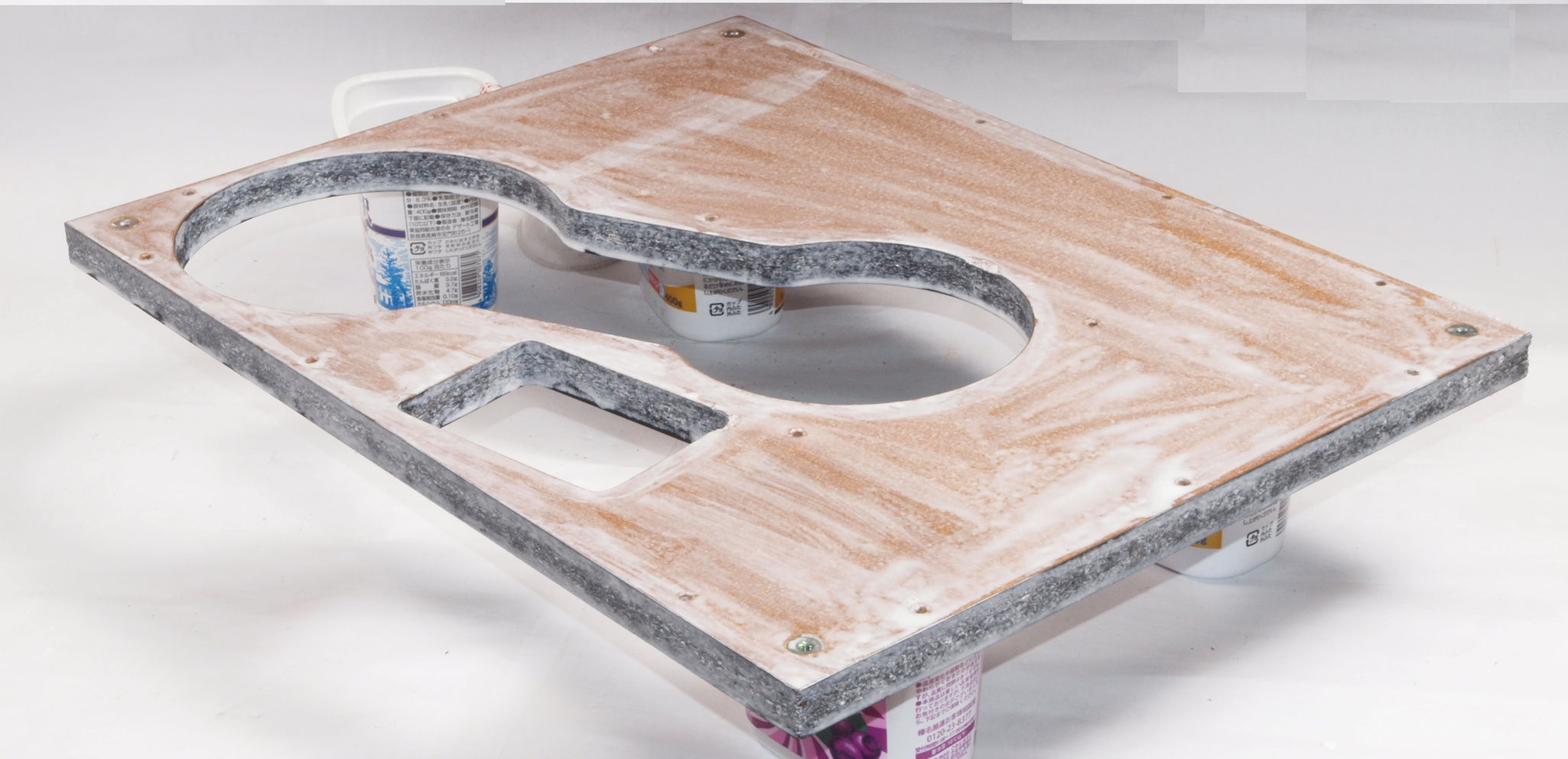

W83. 修理中 下蓋表。ラッカーを吹く。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

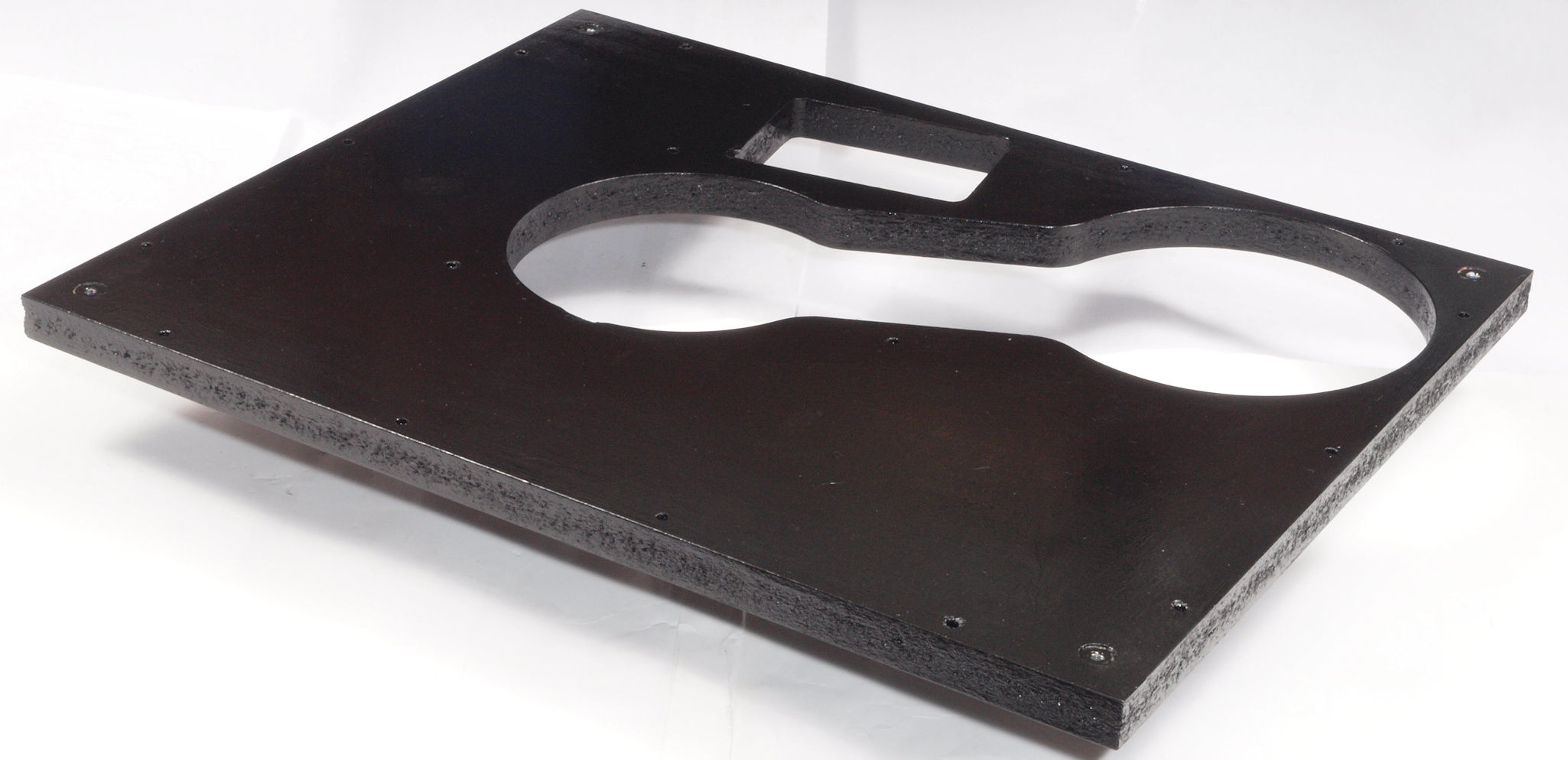

W84. 完成 下蓋表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

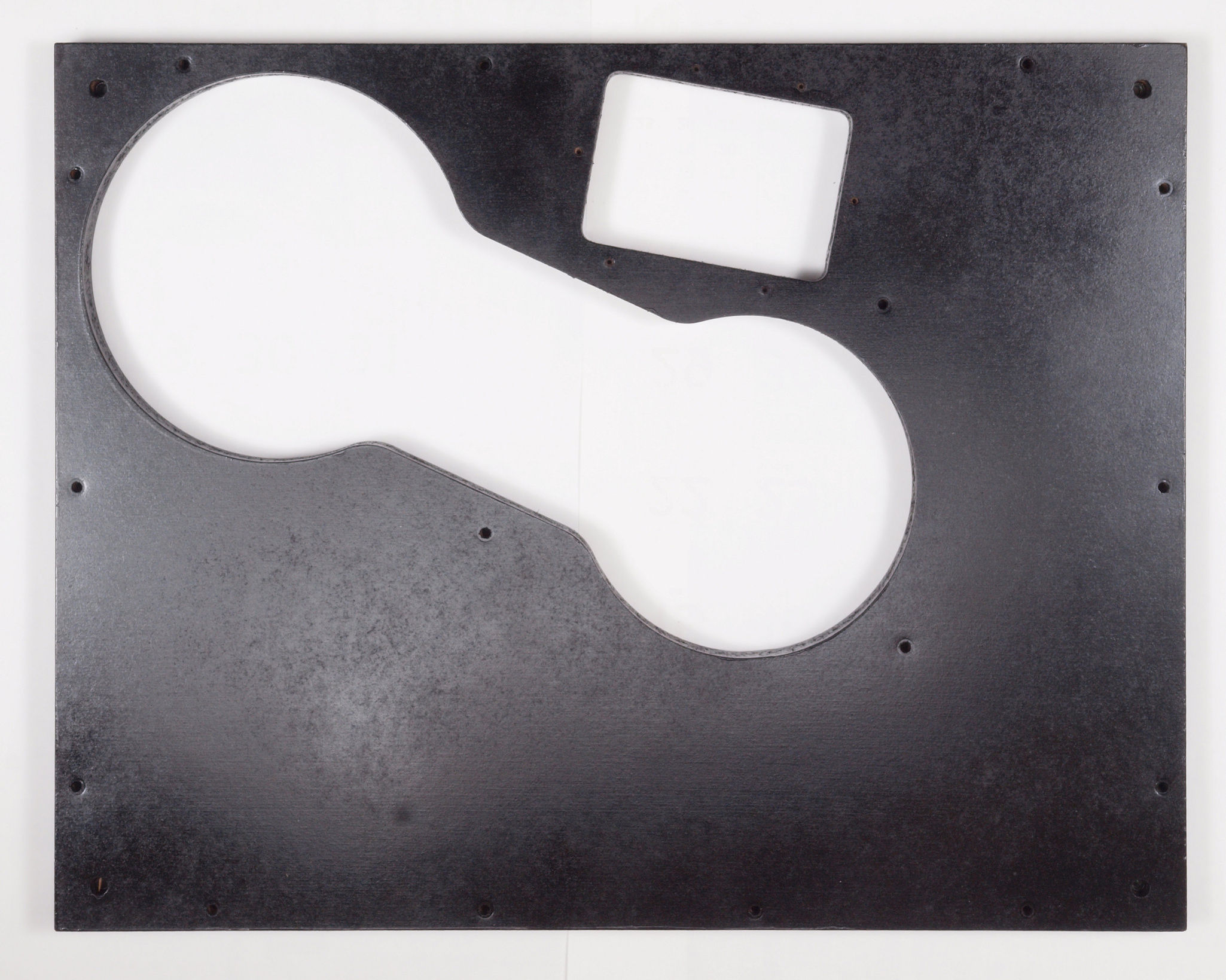

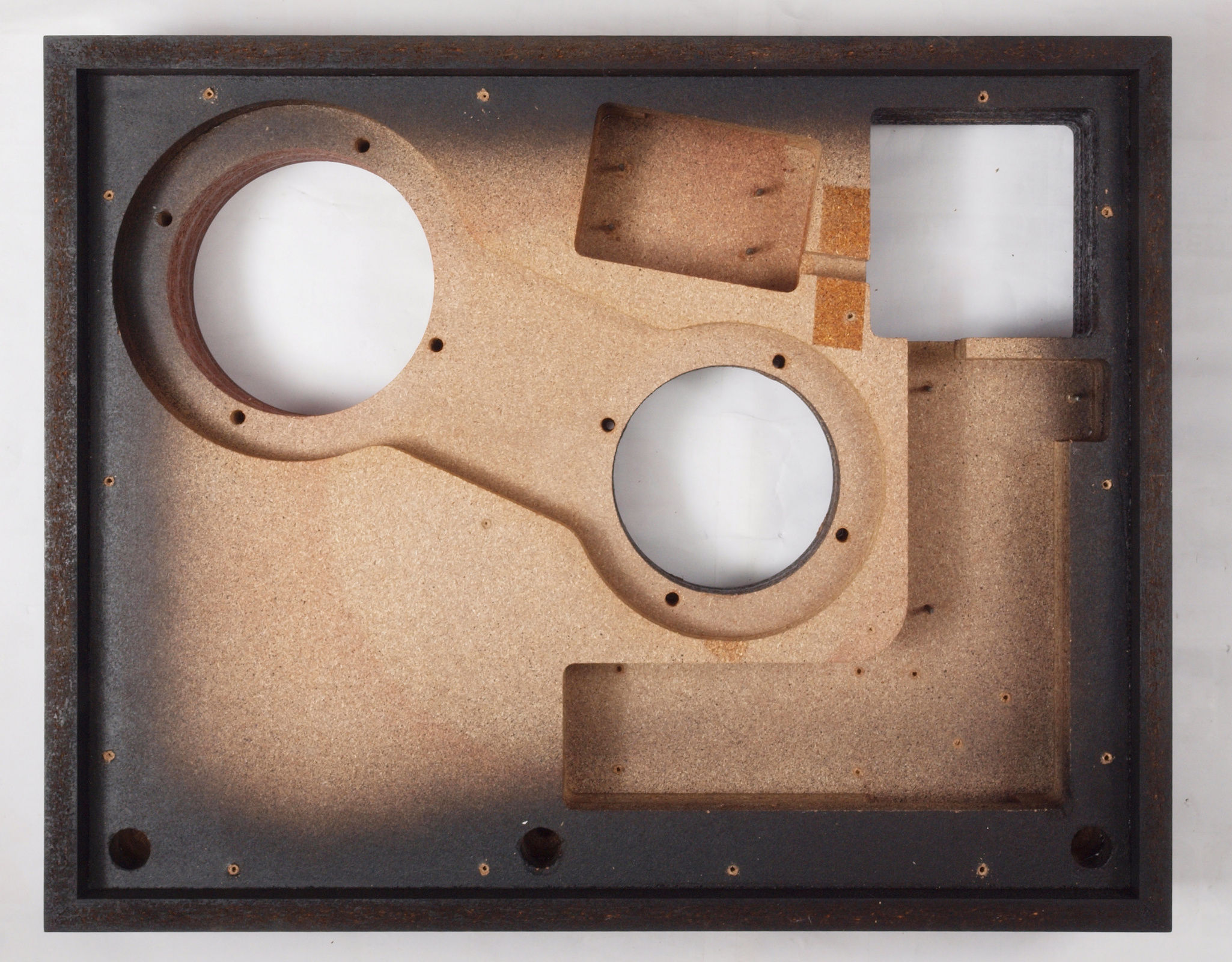

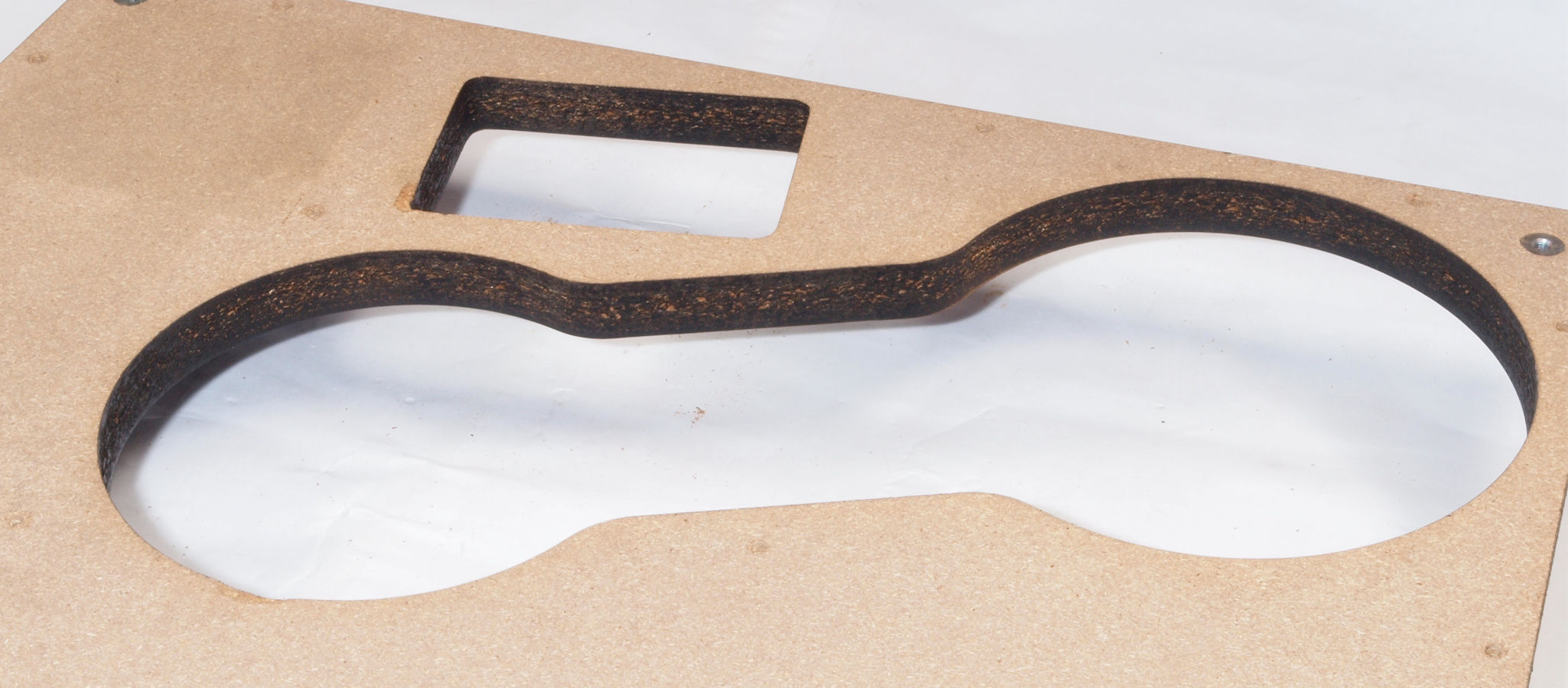

W91. 修理前 下蓋裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
W92. 修理前 下蓋裏。 トランスカバーを取り、ボンドを染みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

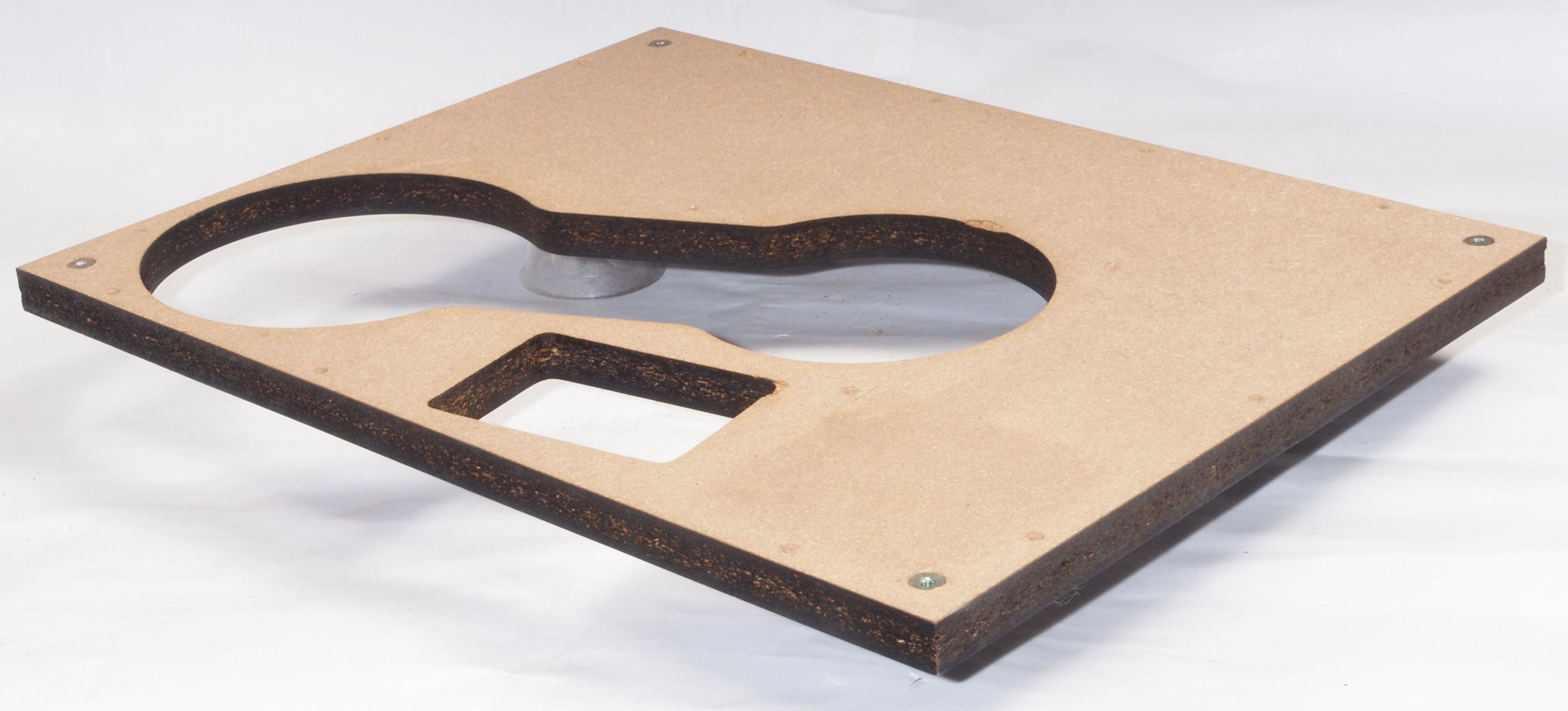

W93. 修理後 下蓋裏。 ボンド乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WA1. 修理前 下蓋裏前右 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WA2. 修理中 下蓋裏前右、ボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WA3. 完成 下蓋裏。 さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WA4. 修理前 下蓋裏後左 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WA5. 修理中 下蓋裏後左、ボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WA6. 完成 下蓋裏。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

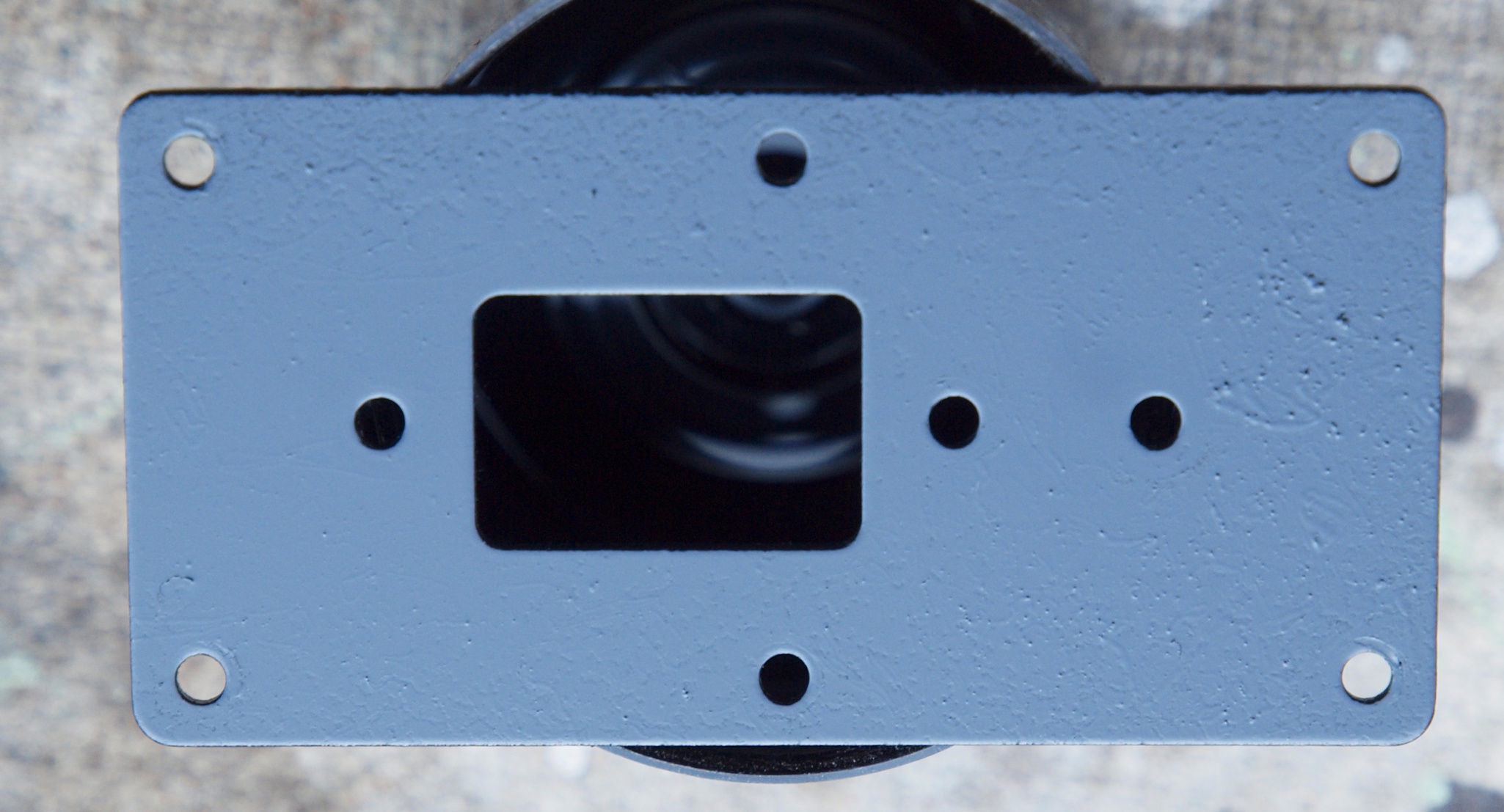

WB1. 修理前 下蓋のアーム取り付穴、トランスカバー取り付穴。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WB2. 修理中 下蓋のアーム取り付穴、トランスカバー取り付穴。ボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WB22. 修理中 下蓋のアーム取り付穴、トランスカバー取り付穴。乾燥後、キズの所は再度塗布する。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WB3. 修理後 下蓋のアーム取り付穴、トランスカバー取り付穴。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WB4. 修理前 下蓋のアーム取り付穴、トランスカバー取り付穴、反対側。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WB5. 修理中 下蓋のアーム取り付穴、トランスカバー取り付穴、反対側。ボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WB52. 修理中 下蓋のアーム取り付穴、トランスカバー取り付穴。乾燥後、キズの所は再度塗布する。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WB6. 修理後 下蓋のアーム取り付穴、トランスカバー取り付穴、反対側。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WB7. 修理中 反りに注意し、炎天下にさらし十分乾燥する。 左側はKENWOOD L−07D. 5台目 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

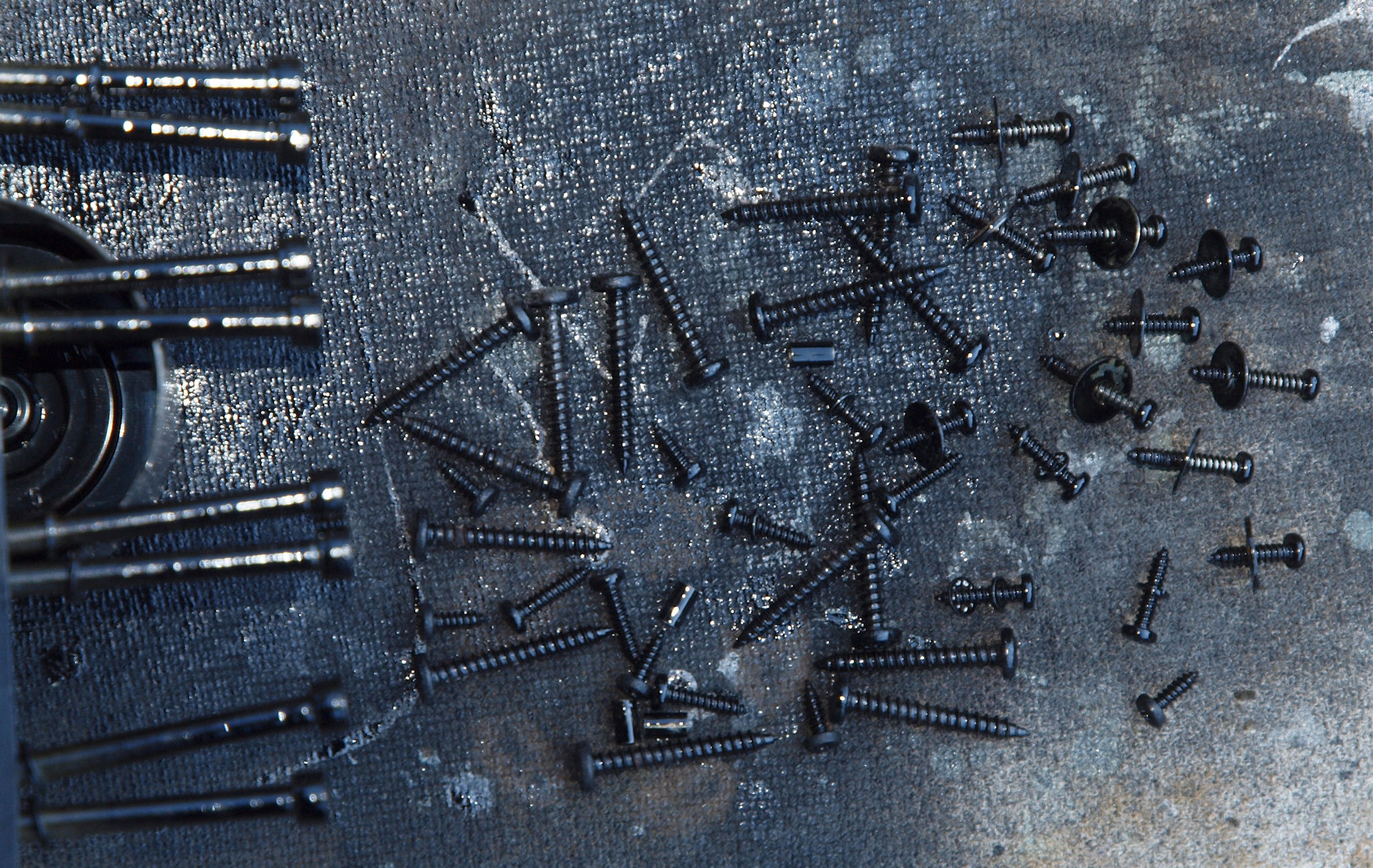

WC1. 修理中 下蓋等止めネジは錆が出ている。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WC2. 修理中 下蓋等止めネジ、ラッカーを吹く。 乾燥後さらに塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

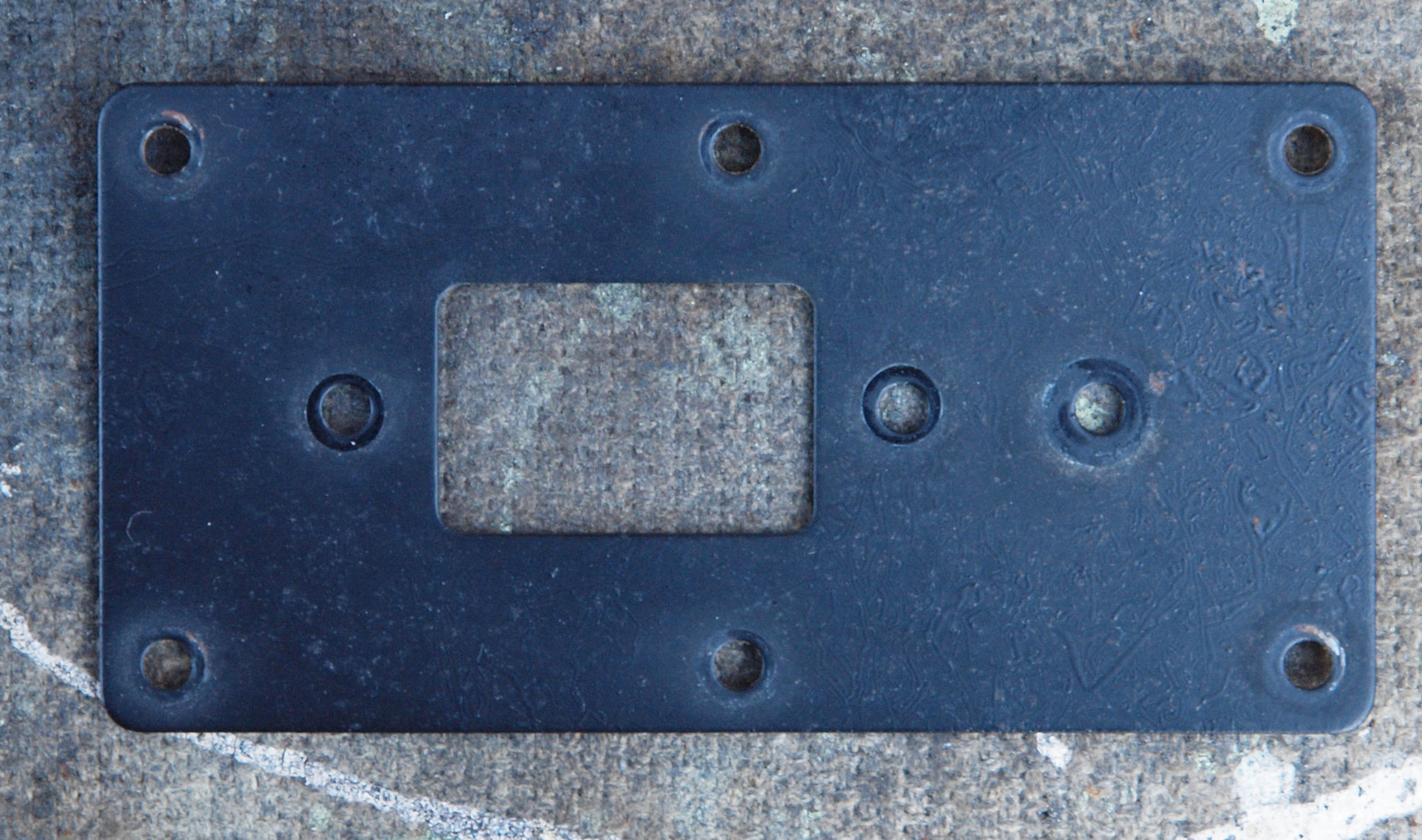

WD1. 修理中 電源ソケット取り付け板。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
WD2. 修理中 電源ソケット取り付け板。塗装する。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

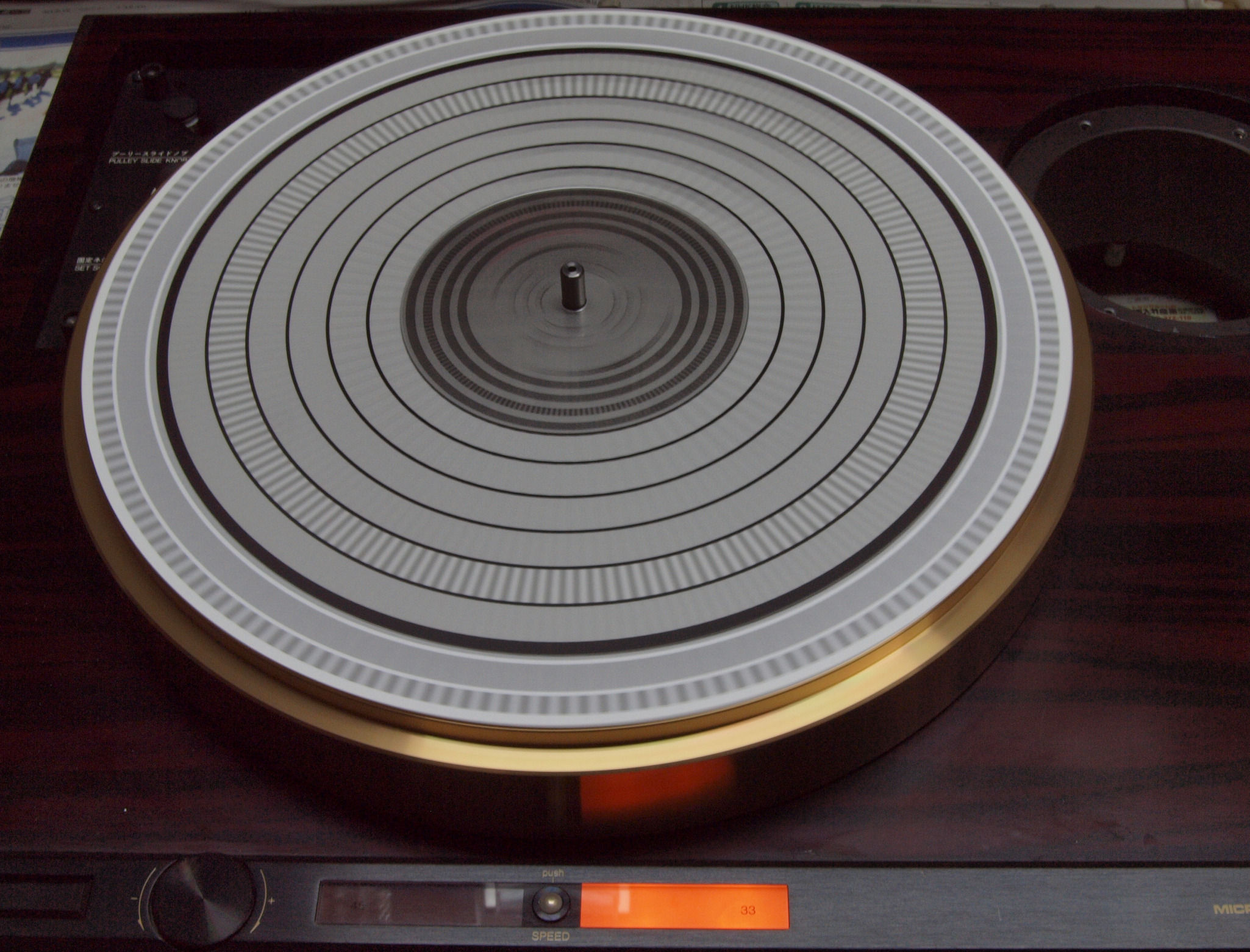

E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 E1. 33回転ストロボ測定。 速度調整はセンター固定、ベルトは手持ゴム製使用。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||

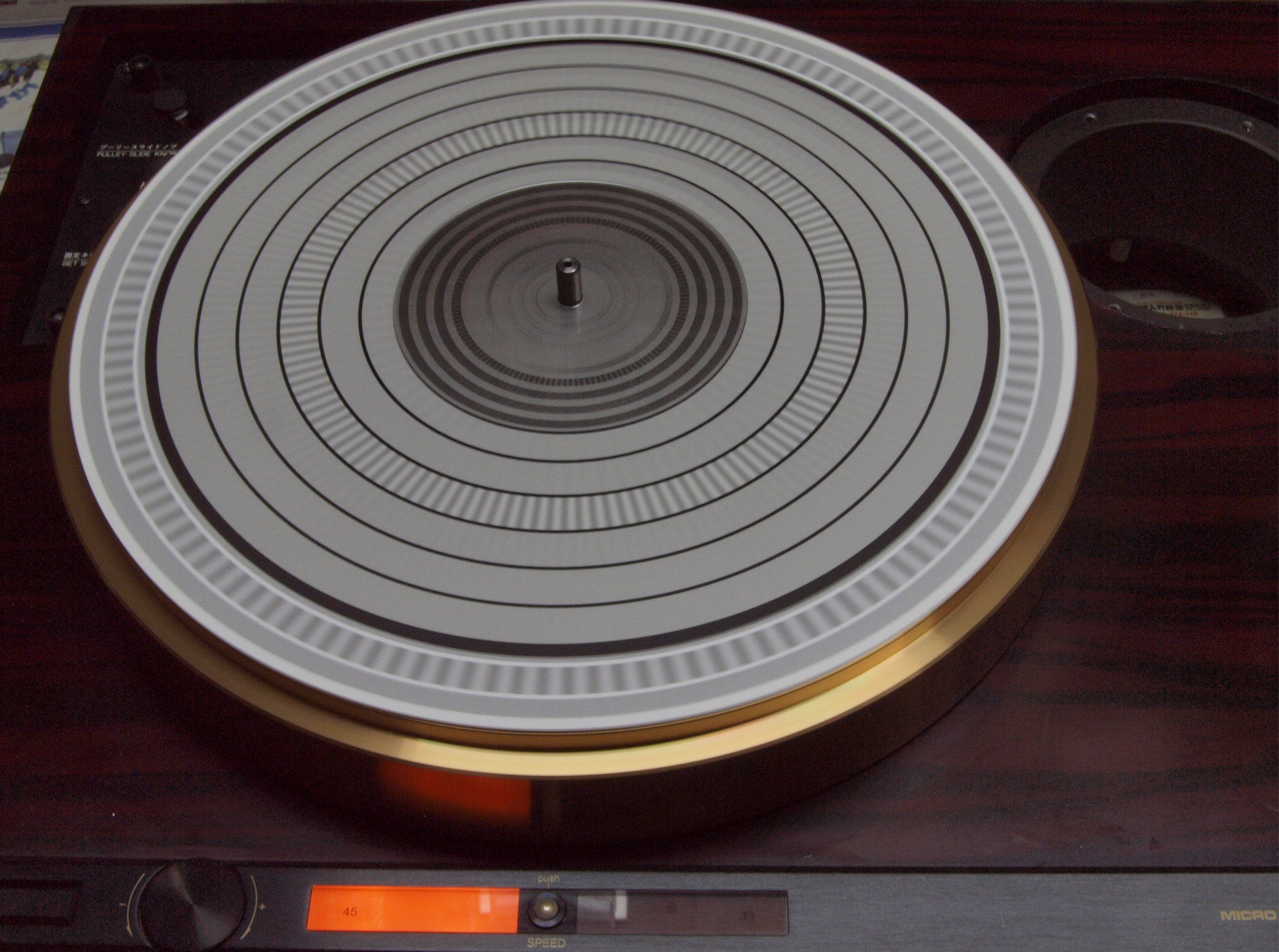

E2. 45回転ストロボ測定。 速度調整はセンター固定、ベルトは手持ゴム製使用。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
E7. 完成 24時間エージング、 左は KENWOOD L−07D. 5台目 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

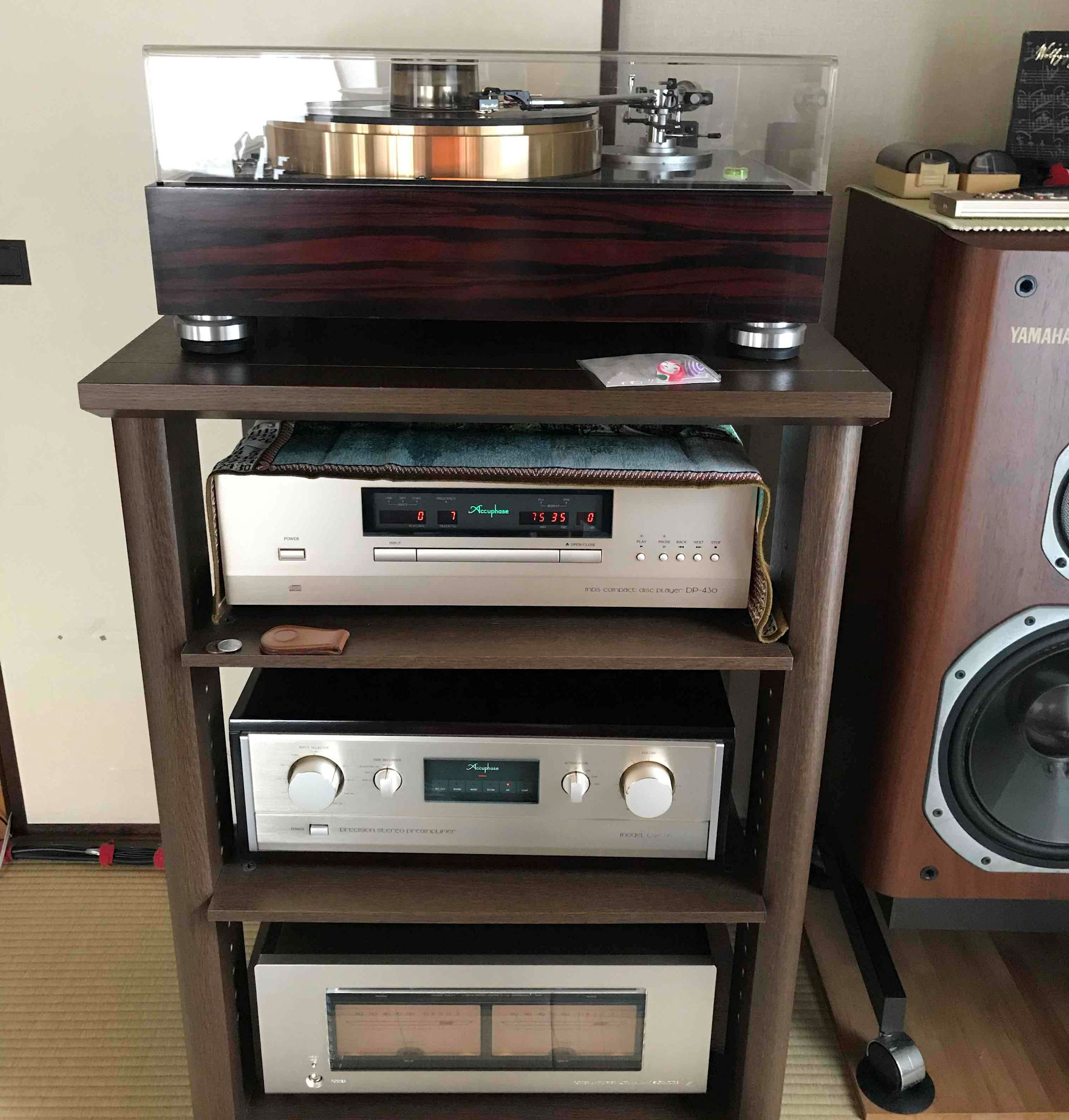

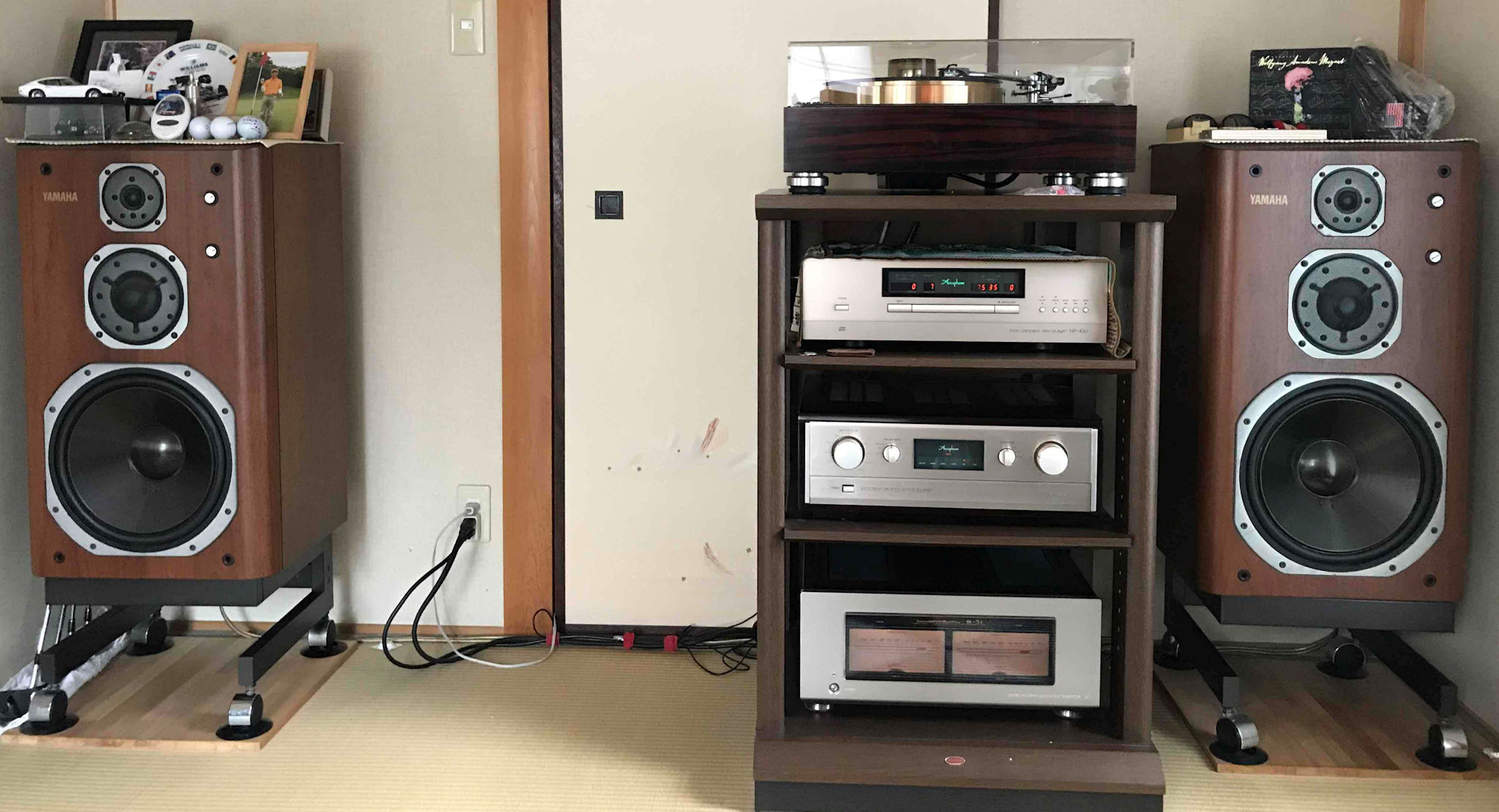

Y1. ユーザー宅へ設置。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 Y1. 設置状況。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
