ＭＩＣＲＯＳＥＩＫＩ　ＢＬ－１１１．　９台目修理記録
２０１８／５／１８到着　　９／１３完成　
Ａ．　修理前の状況
  • 40年前に久留米市の酒見無線という電気屋さんでマイクロのBL-111の音を聞き、その音に聞きほれお金を貯めて、なんとか購入して、平成15年ぐらいまで聞いていました。
    しかし、ターンテーブルからことこと音がするようになり、数か月後にとうとうターンテーブルが回らなくなりました。
    近所の電気屋さんに見てもらいましたが、治りませんでした。
    その後、デンオンのDP1300というプレーヤーで聞いていますが、私も70歳が近づき、昔のあの重厚なBL111の音をもう一度聞きたくなりました、それに壊れたまま倉庫においていたら、永遠に誰にも聞かれず廃棄処分になると思うと、なんとなく残念でたまりません。
    正常の状態で部屋に置いてやりたいなと思っていたろところ、BL111を修理されるお方がいらっしゃるのをネットで知りました。
  • 失礼かと思いますが、予算は10万円までならお支払できる範囲で御座います。
    • 使用機器は下記。
    • プリアンプはアキュフェーズC-275
      メインアンプはエクスクルーシブM5
      スピーカーはｿﾅｽﾌｧベール　クレモナです。

Ｂ．　原因
  • 各部経年劣化の為、オーバホール修理。

Ｃ．　修理状況

Ｗ．　下蓋及び本体木部　修理状況
  • この台（鉄製架台）が本体木部に接着されていない。


Ｄ．　使用部品
  • 電解コンデンサー　　　　　　１３個。
    リレー（製造中止で入手難）　１個。
    半固定ＶＲ　　　　　　　　　３個。
    フイルムコンデンサー　　　　２個。
    ３Ｐインレットソケット　　　１個　FURUTECH　FI-10(R) ロジウムメッキ。


Ｅ．　調整・測定

Ｆ．　修理費　　１００，０００円　　「オーバーホール修理」

Ｋ．　梱包（外）箱の修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　MICRO SEIKI　ＢＬ－１１１　の仕様（マニアル・カタログより）

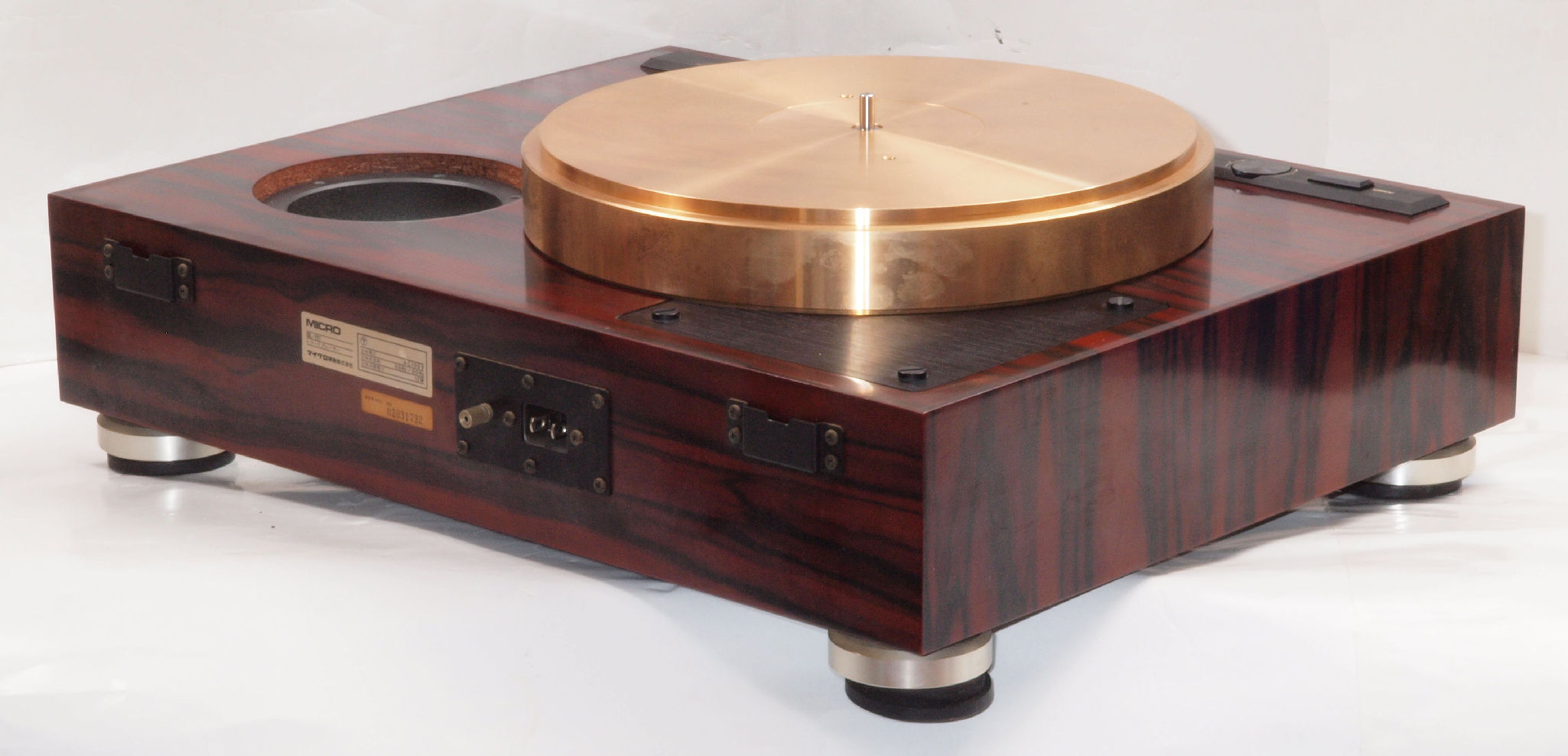

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

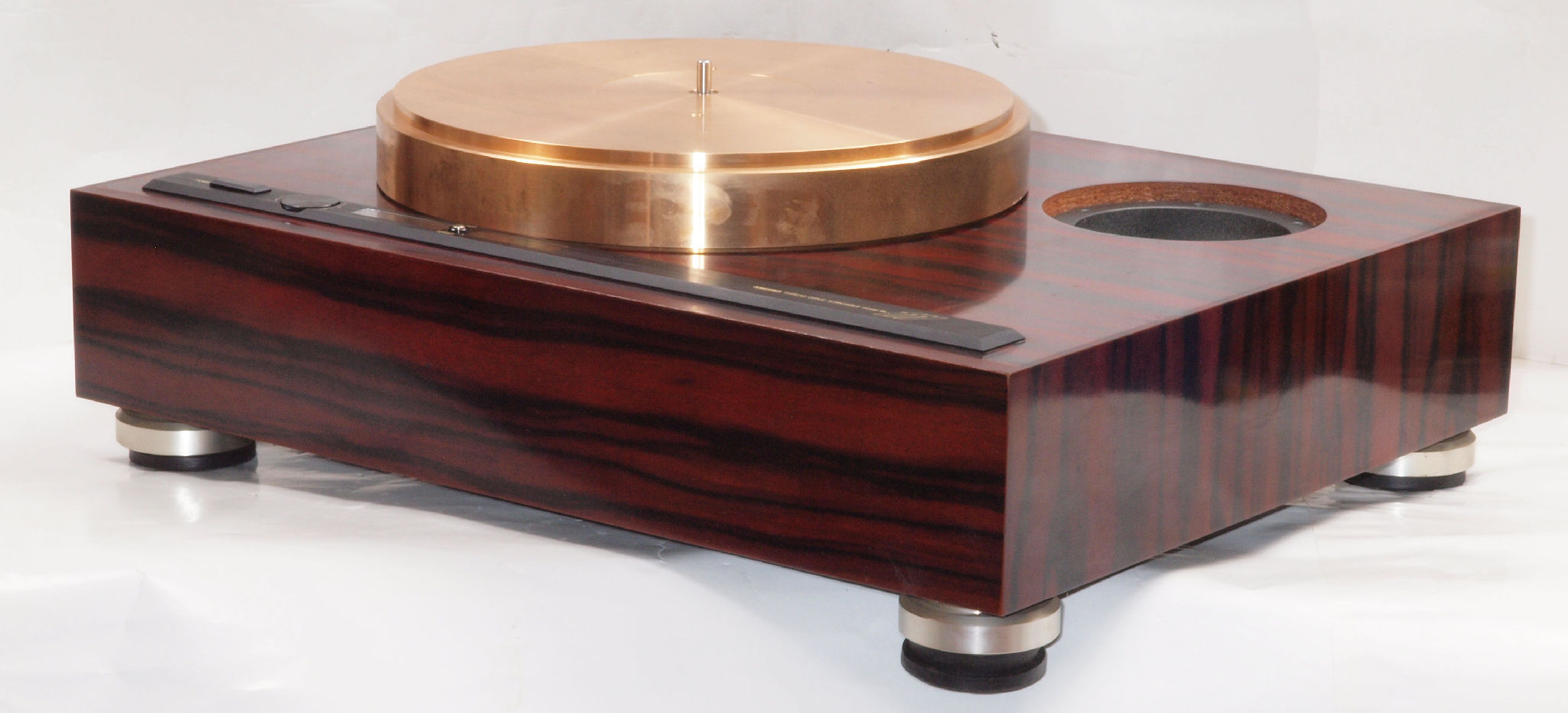

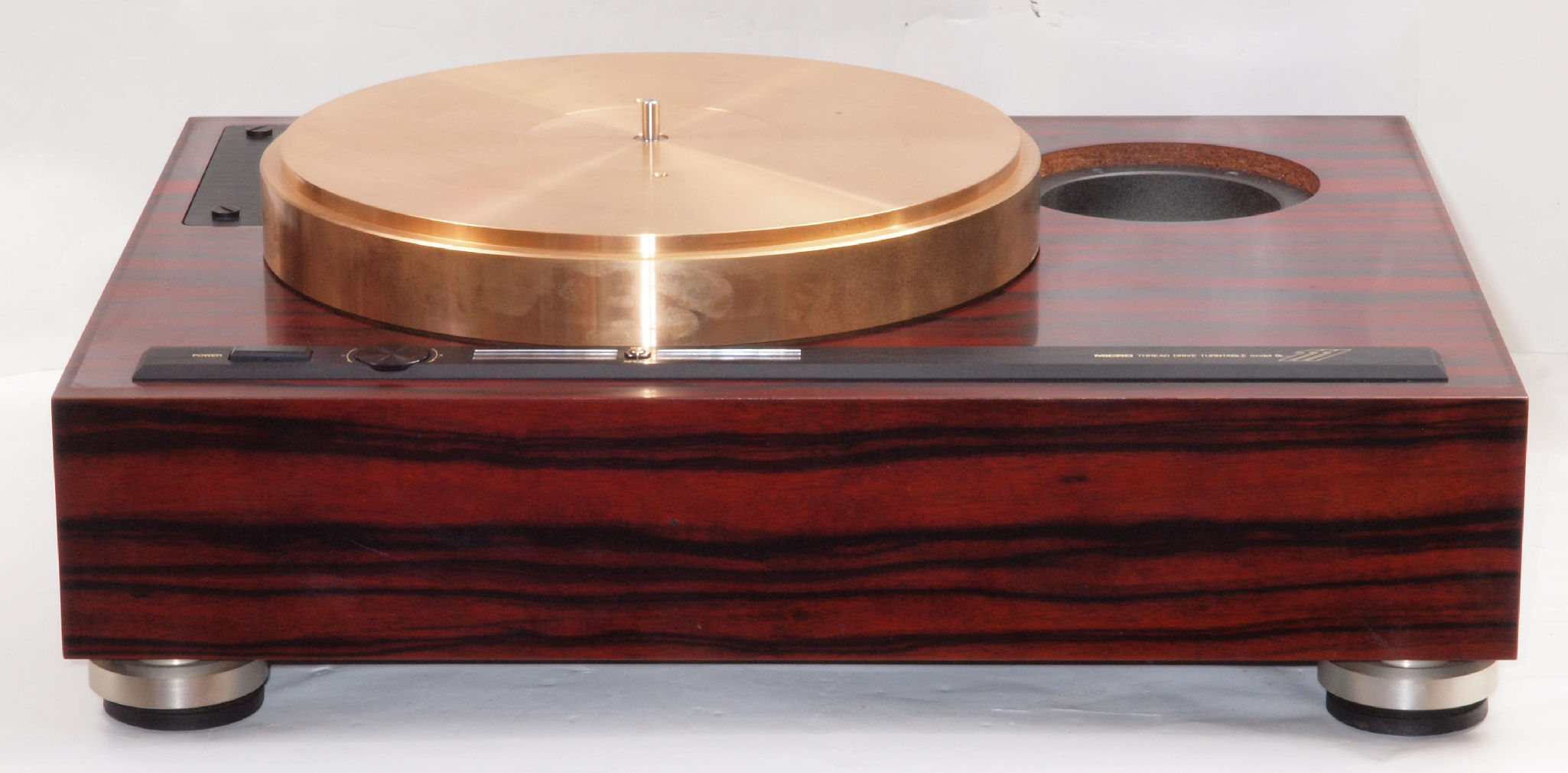

Ａ１１．　点検中　前から見る。　
Ａ１２．　点検中　前右から見る。

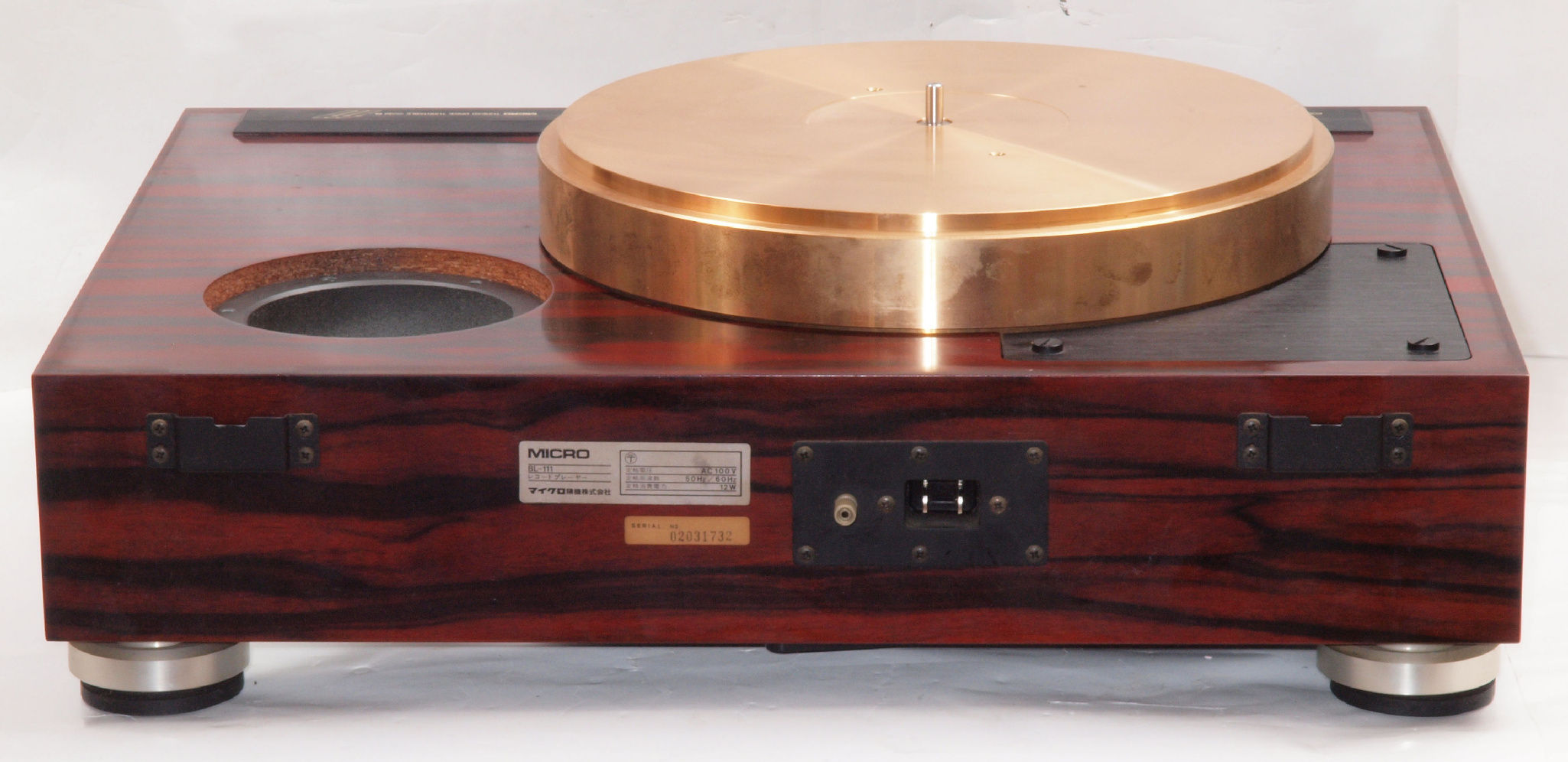

Ａ１３．　点検中　後から見る。
Ａ１３２．　点検中　後から見る。　電源ソケット。
Ａ１４．　点検中　後左から見る。

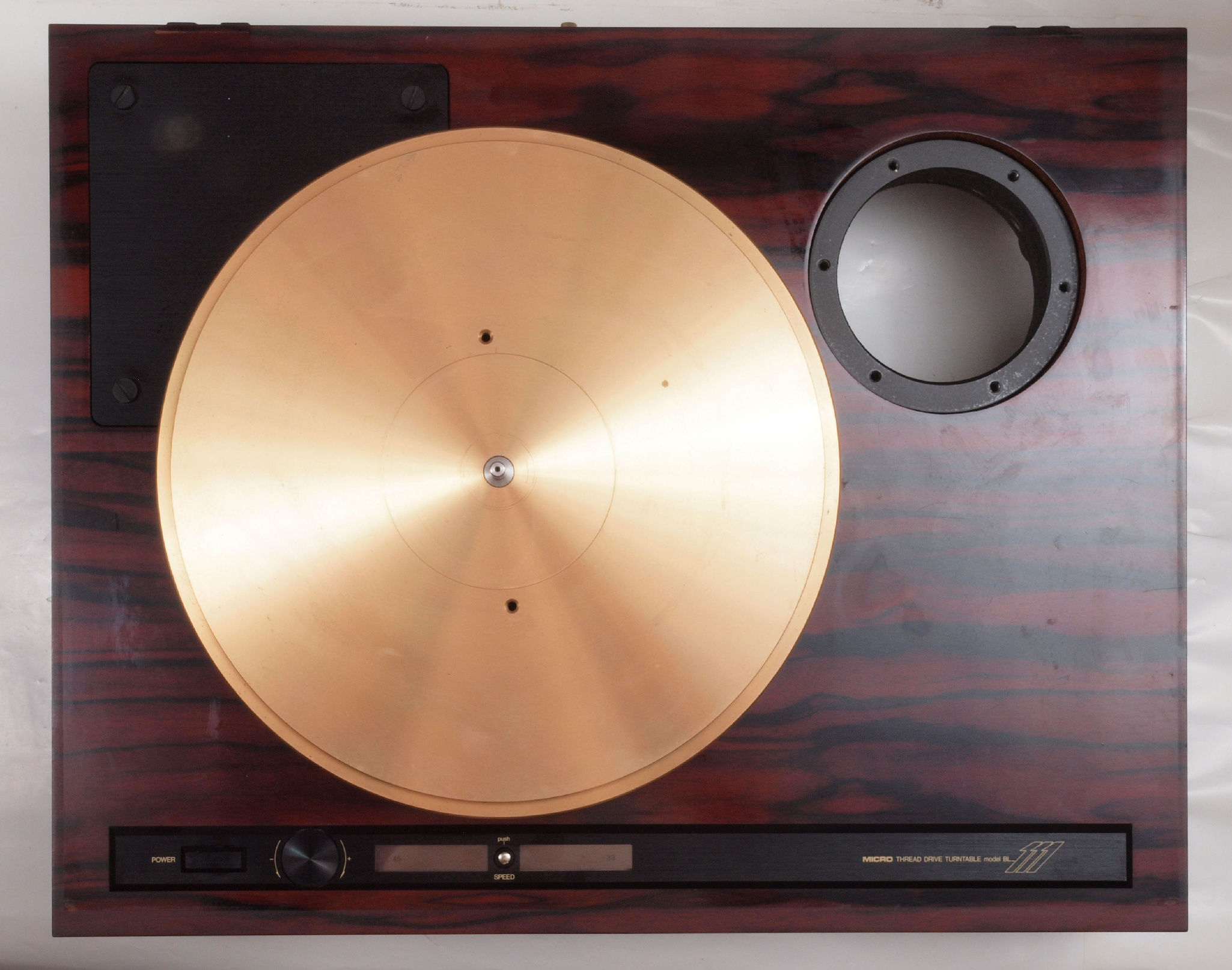

Ａ１５．　点検中　上から見る。

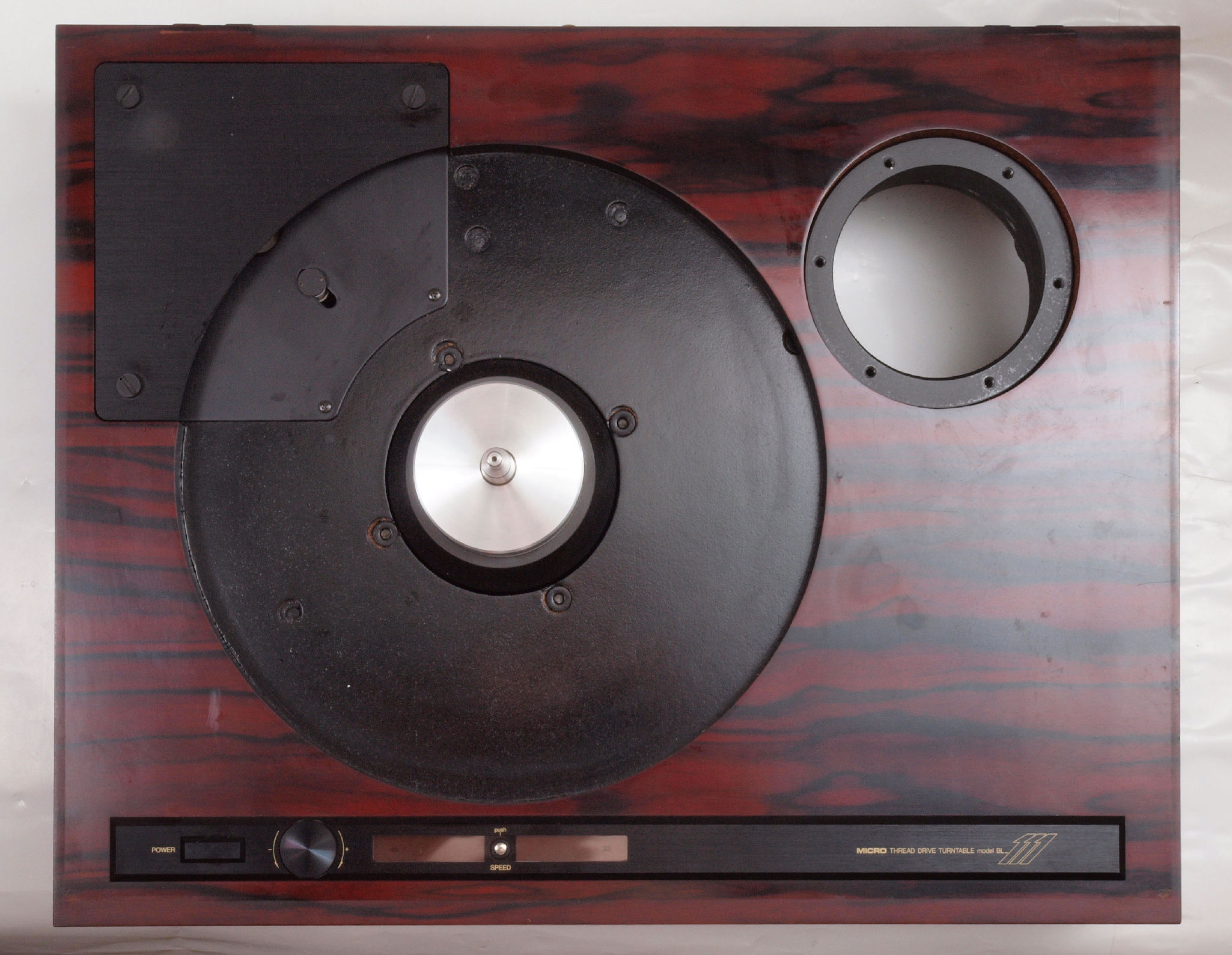

Ａ１６．　点検中　タンテーブルを外し、上から見る。

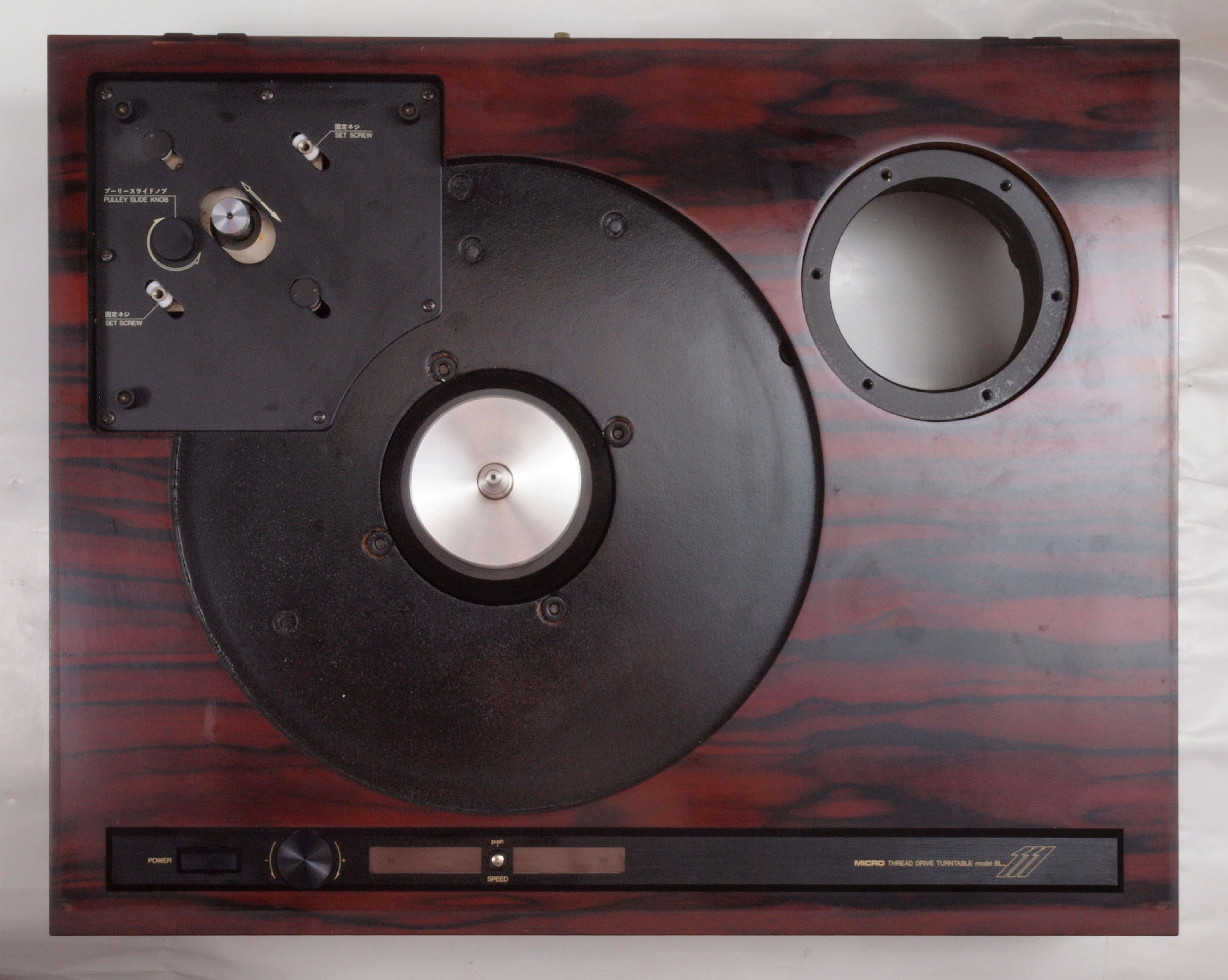

Ａ１７．　点検中　タンテーブル、駆動部カバーを外し、上から見る。
Ａ１８．　点検中　駆動部。　固定止めビスが２本無し。
Ａ２１．　点検中　下前から見る。テーブル足が痛んでいる。
Ａ２２．　点検中、下前左から見る。

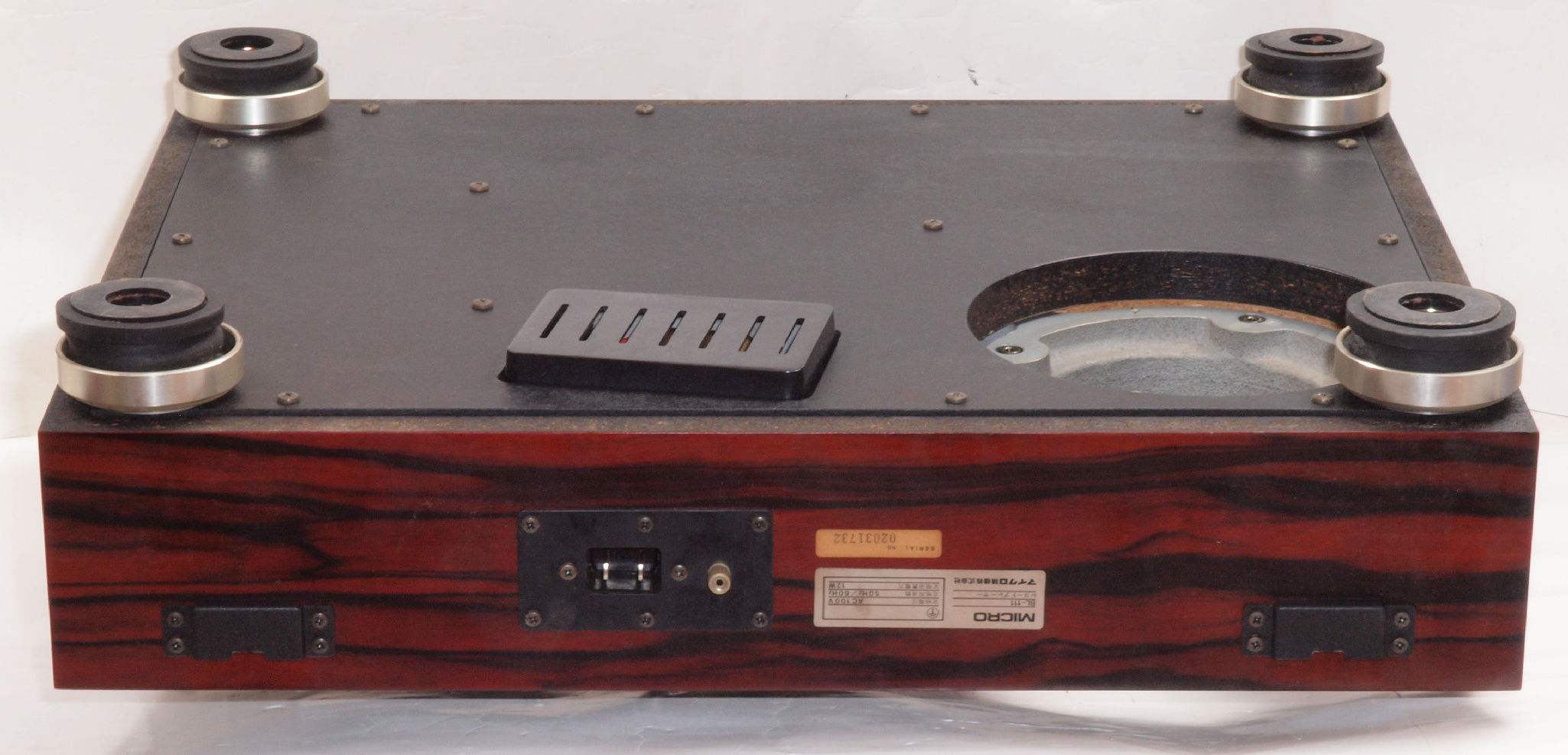

Ａ２３．　点検中　下後から見る。
Ａ２４．　点検中、下後右から見る。
Ａ２５．　点検中　下から見る。
Ａ２６．　点検中　前右足、輸送で変形？
Ａ２７．　点検中　前左足
Ａ２８．　点検中　後右足
Ａ２９．　点検中　後左足、輸送で変形？

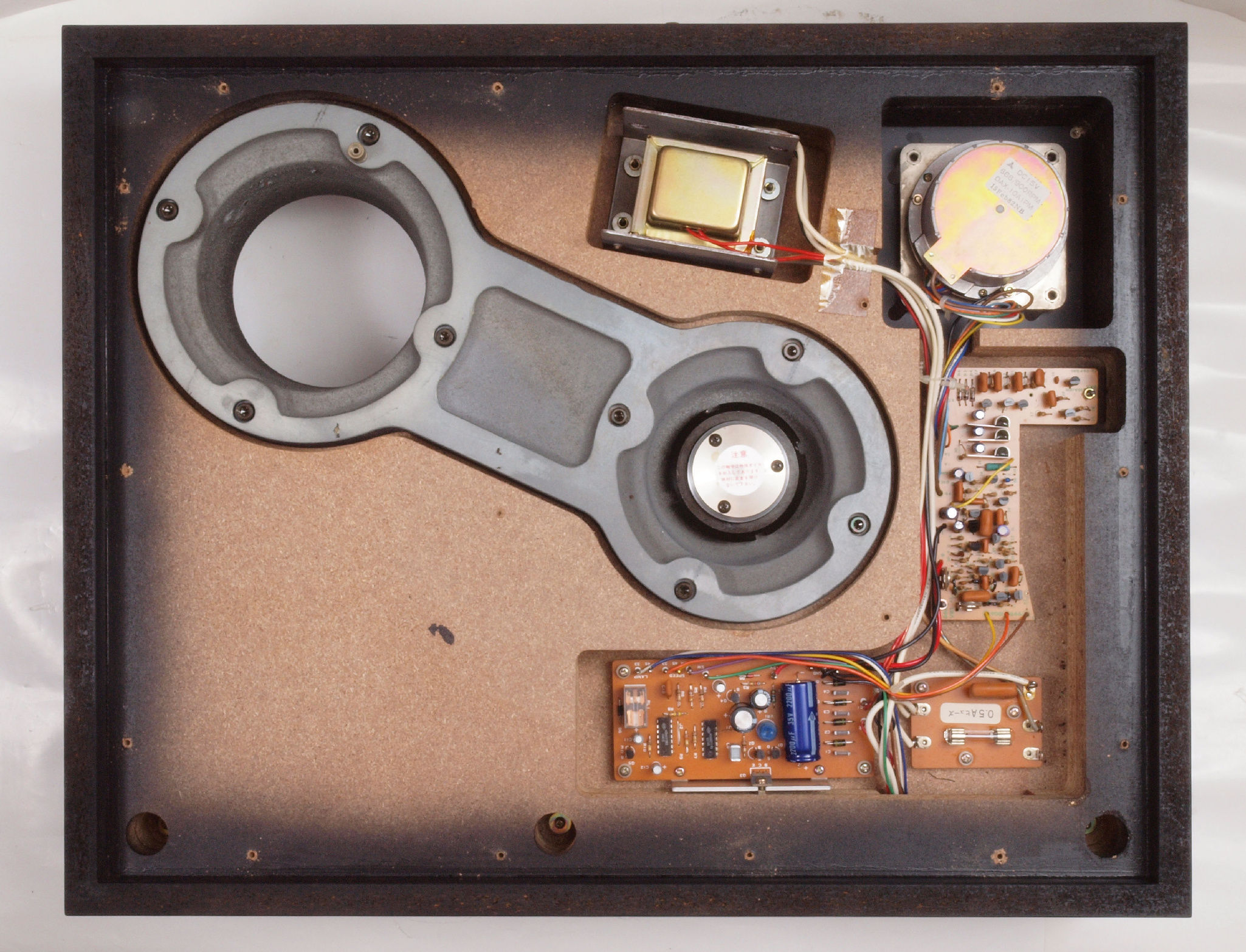

Ａ２Ａ．　点検中　下蓋を取り、下から見る。

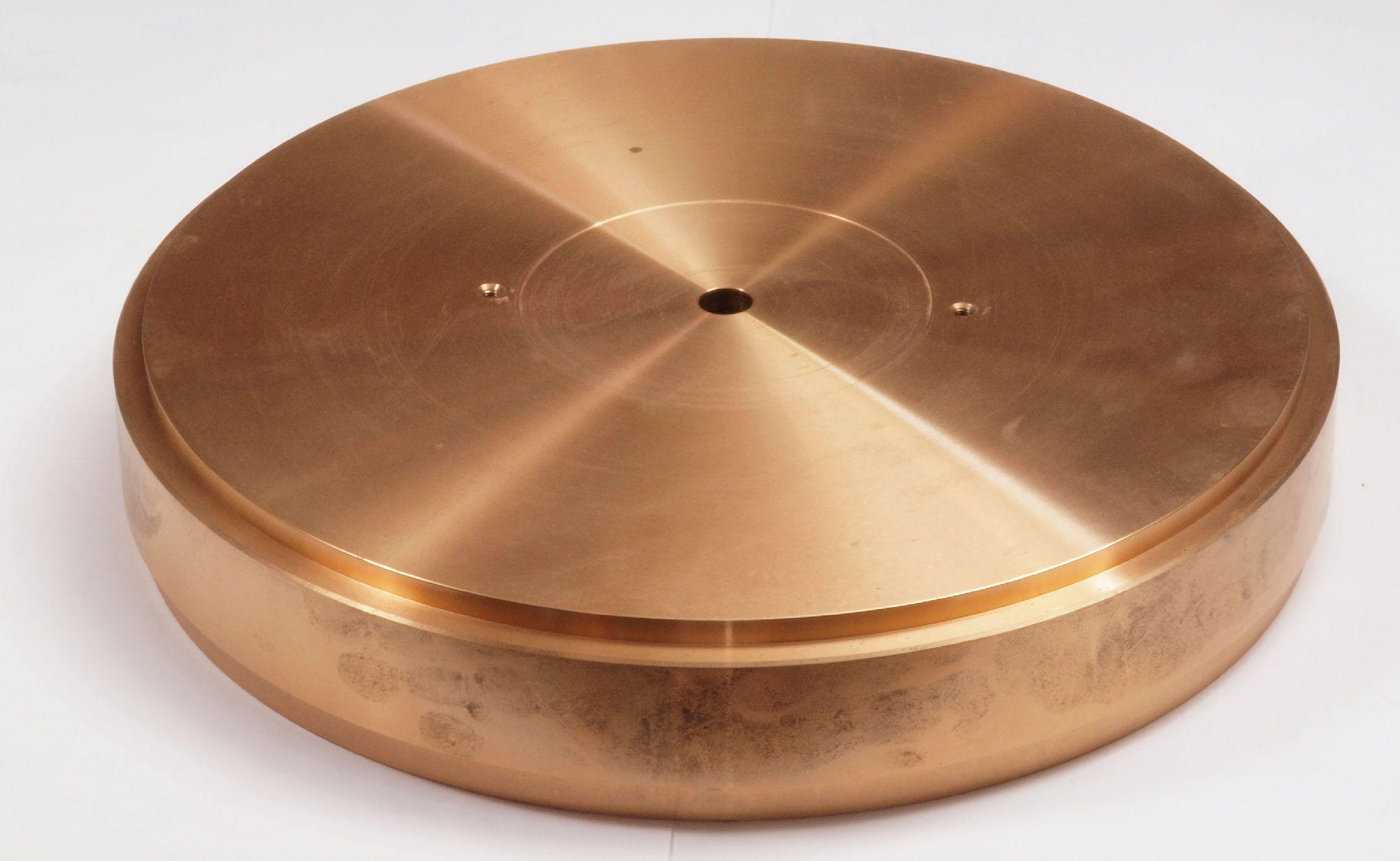

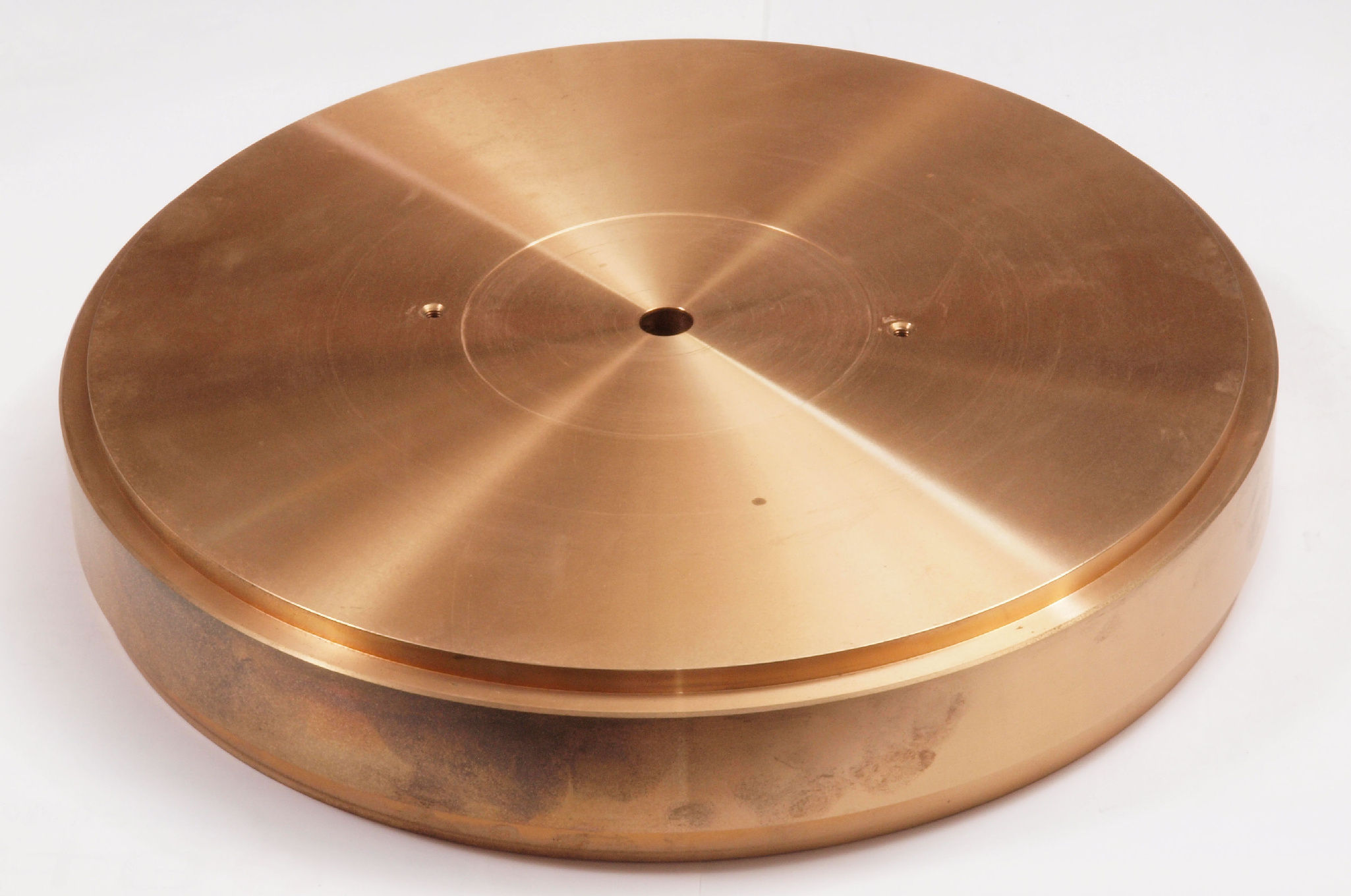

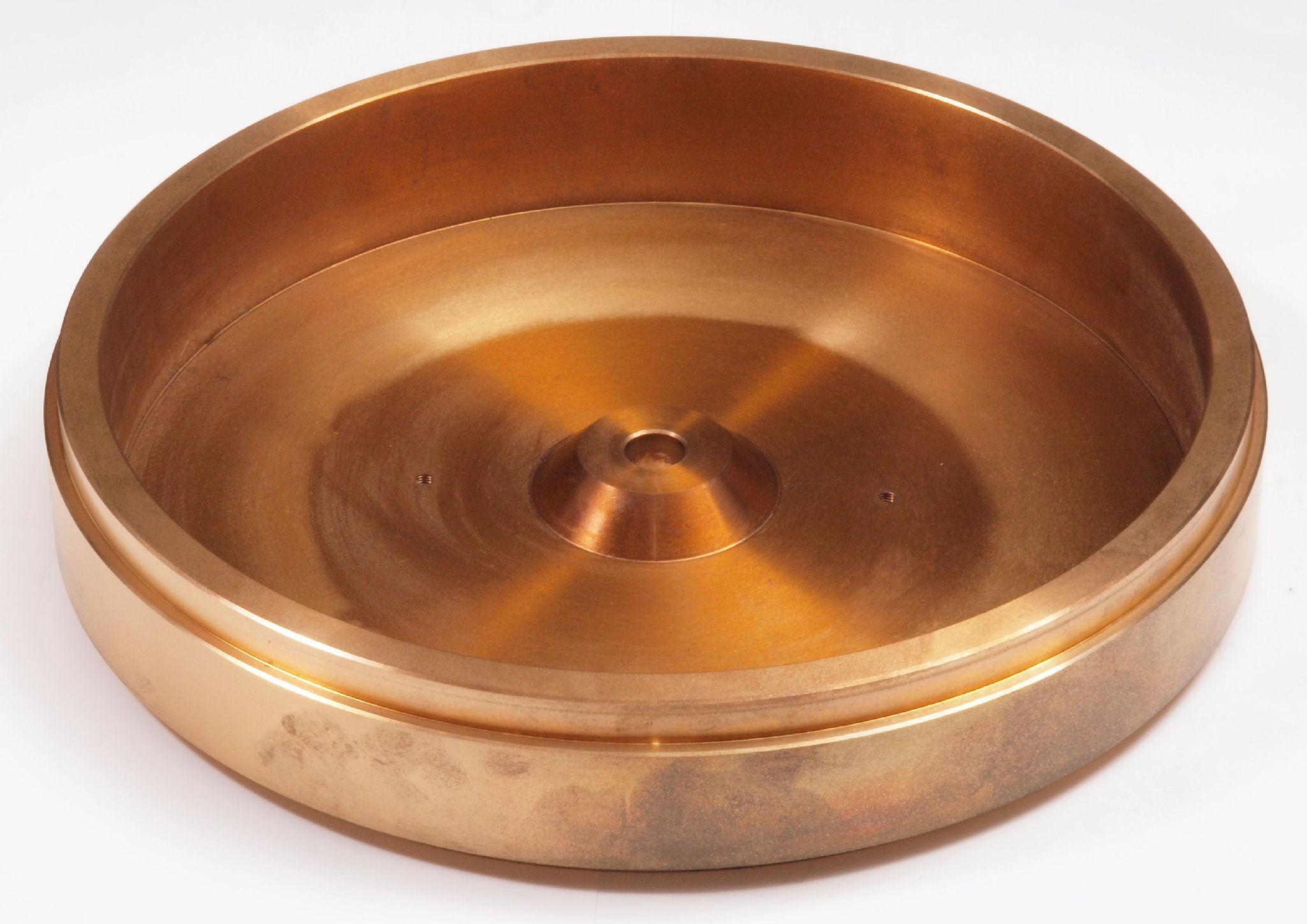

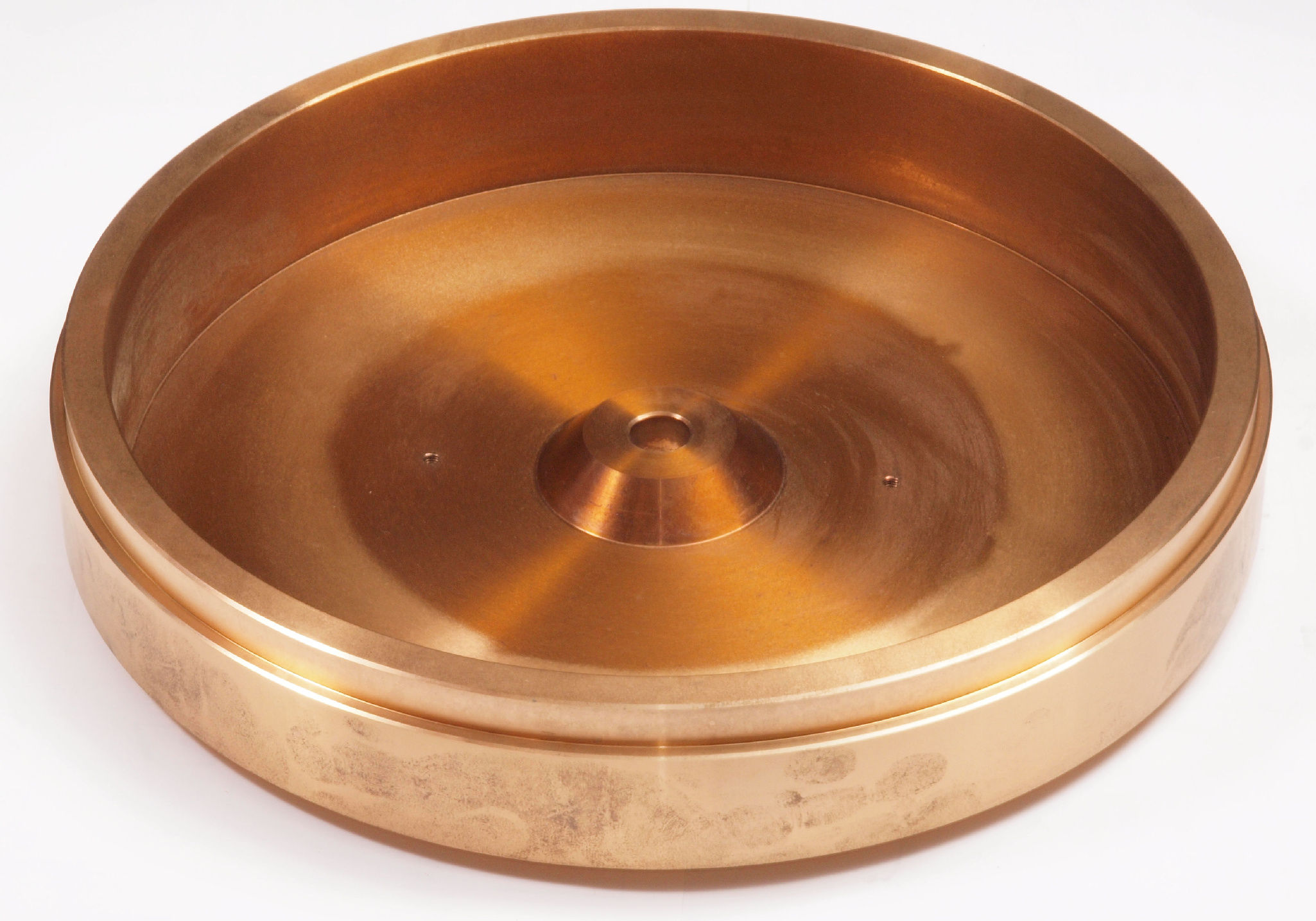

Ａ３１．　点検中　タンテーブル、斜め上から見る。
Ａ３２．　点検中　タンテーブル、反対側斜め上から見る。
Ａ３３．　点検中　タンテーブルを裏側から見る。
Ａ３４．　点検中　タンテーブルを反対側裏側から見る。

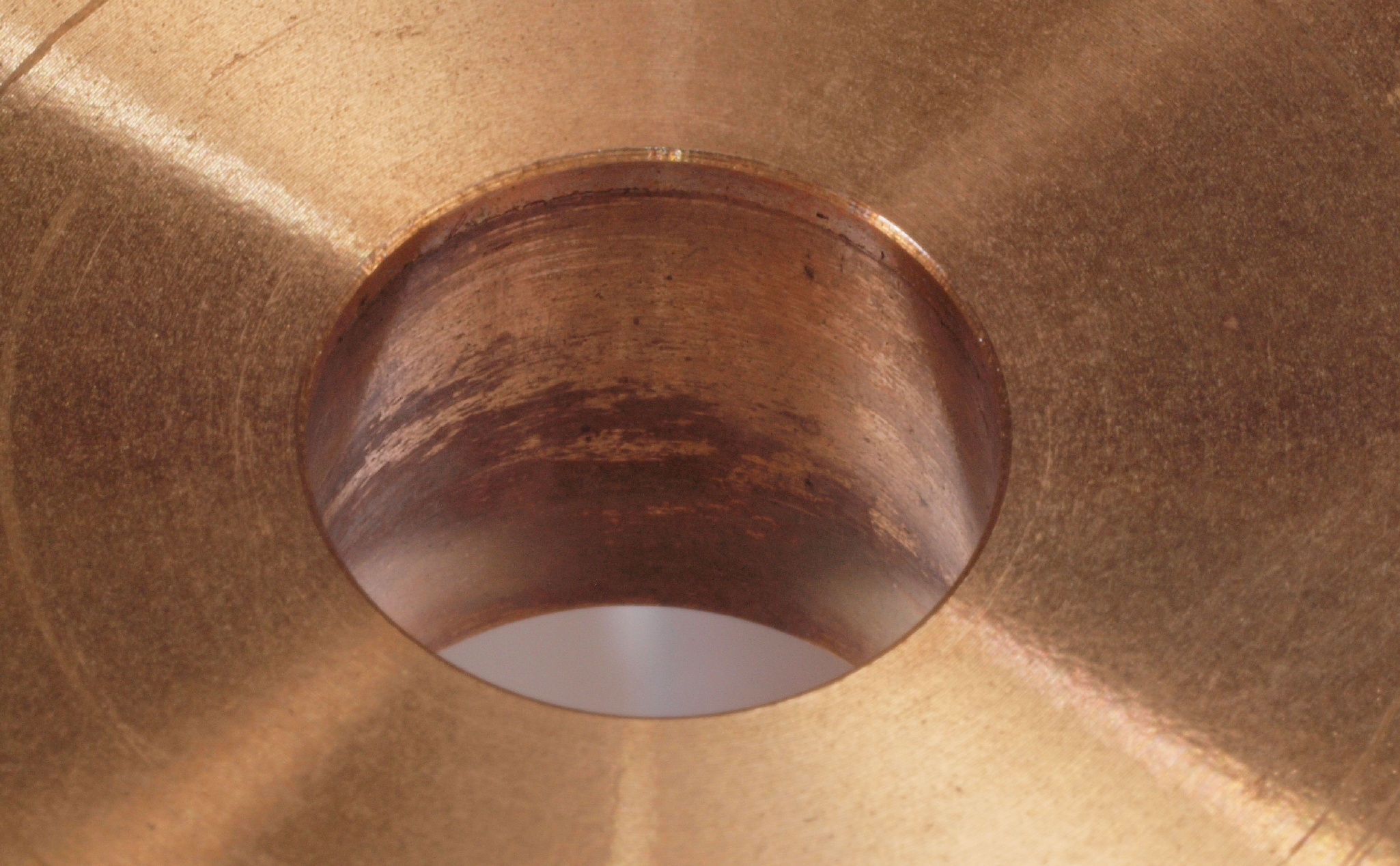

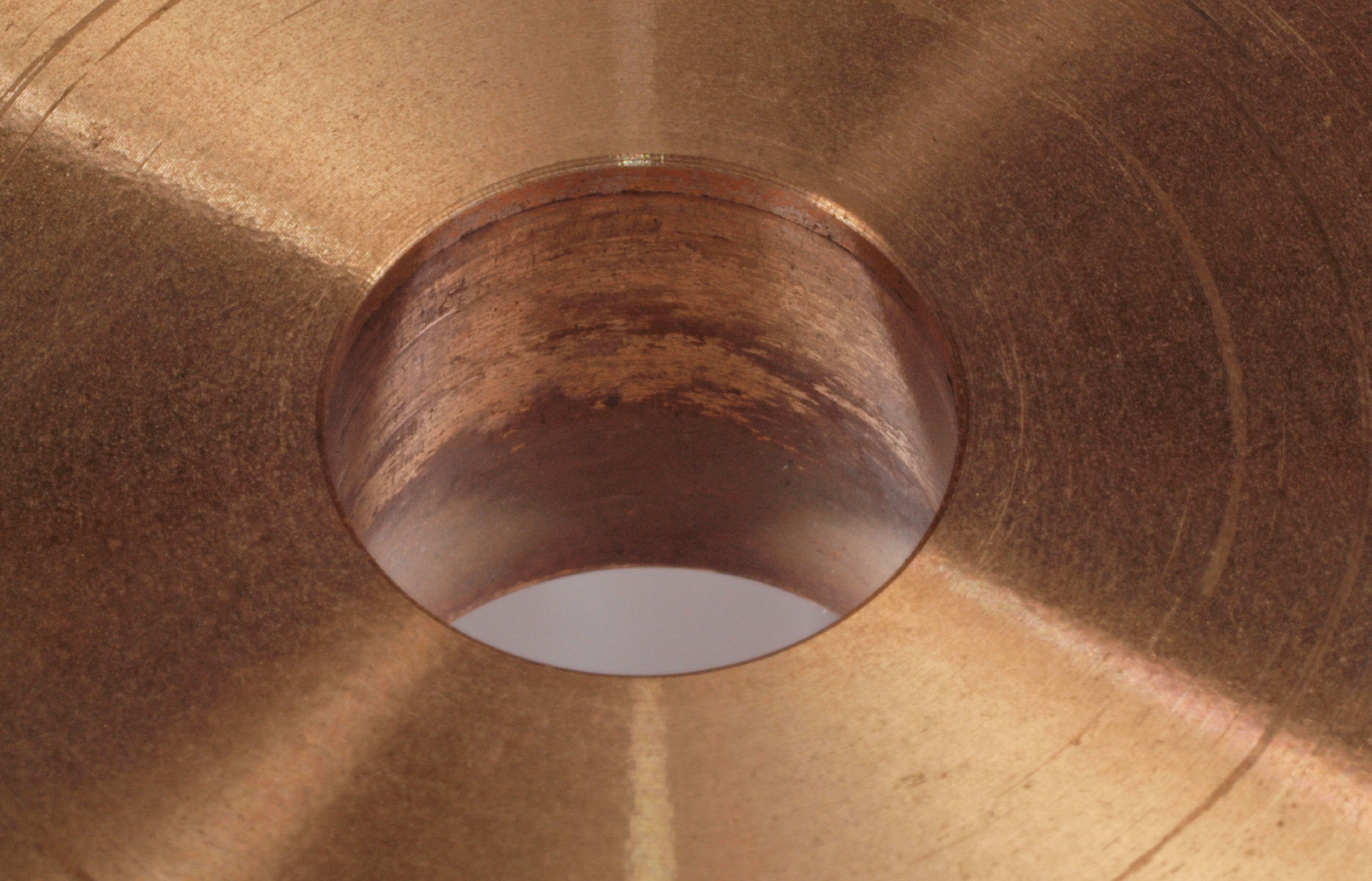

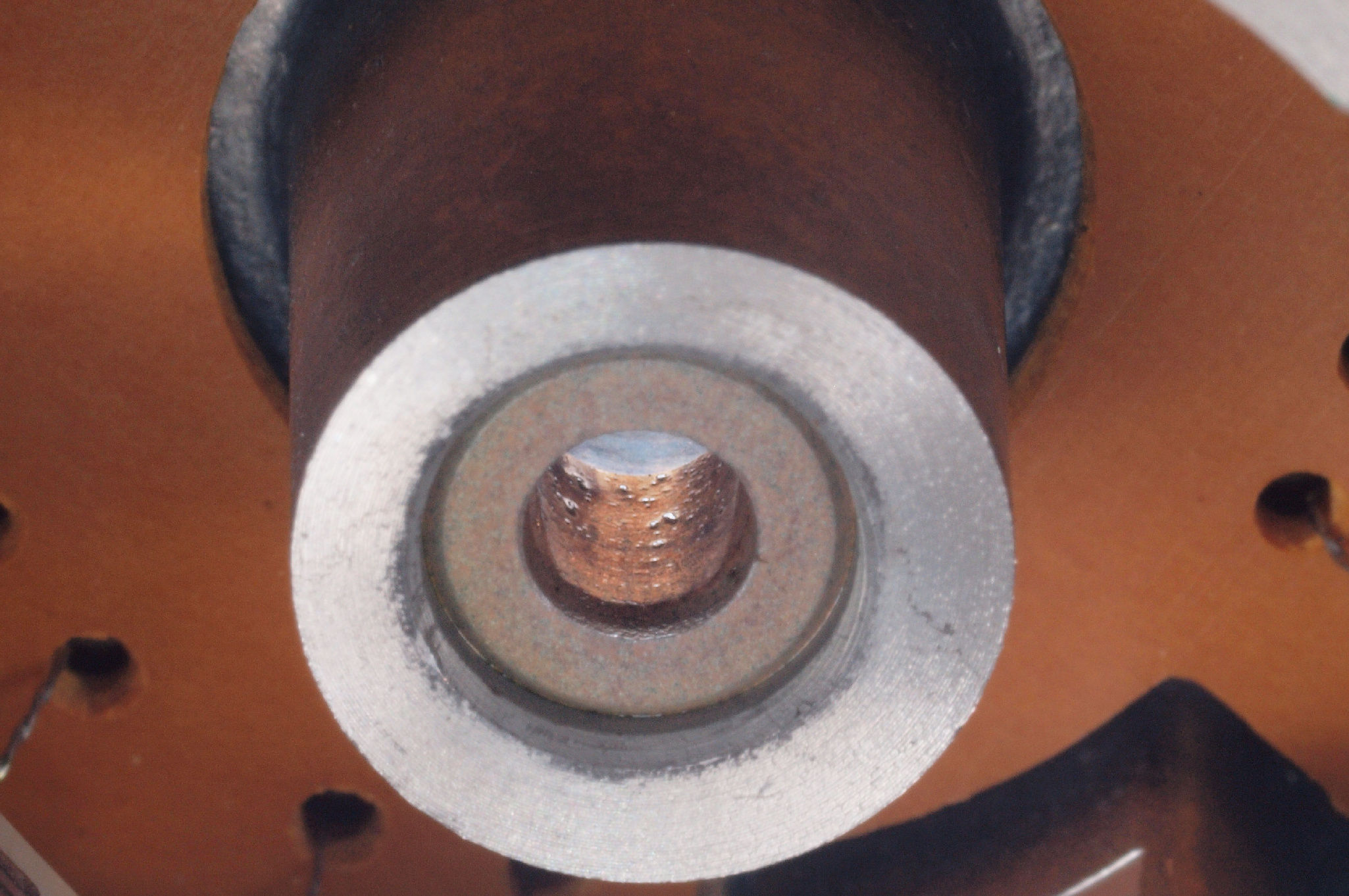

Ａ３５．　点検中　タンテーブル軸穴を上から見る。
Ａ３６．　点検中　タンテーブル軸穴を上から見る、反対側。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

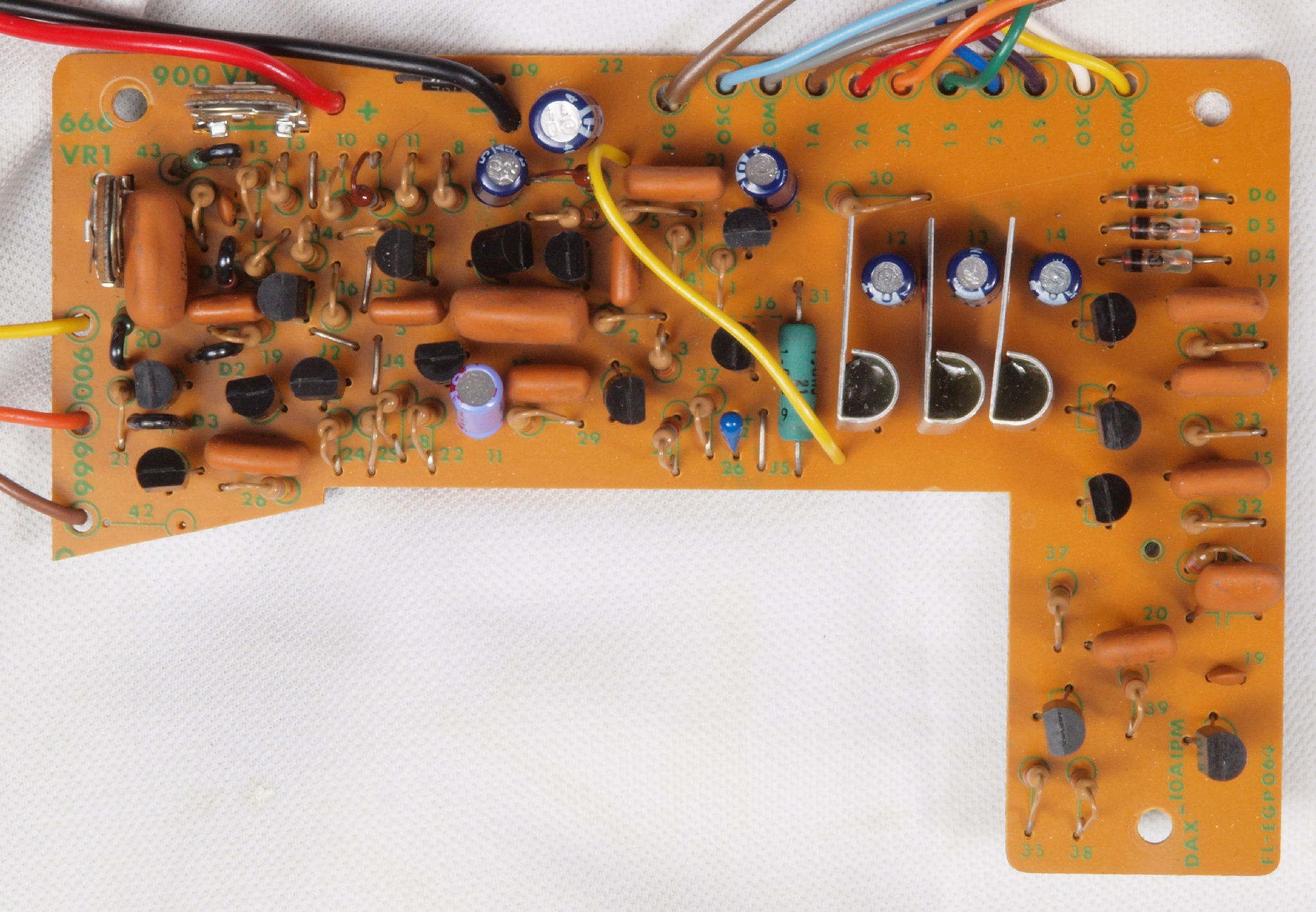

Ｃ１１．　修理前　制御基板

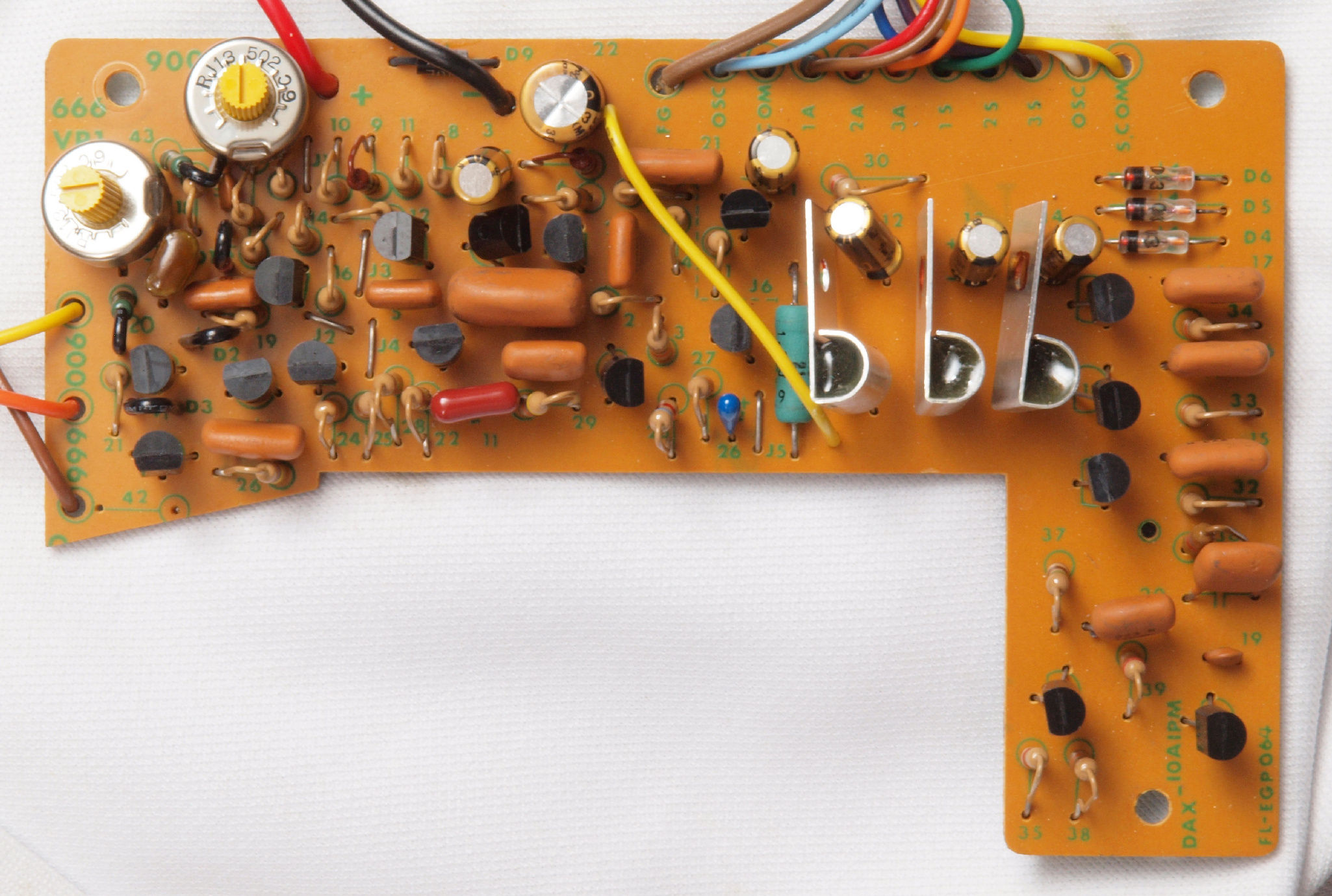

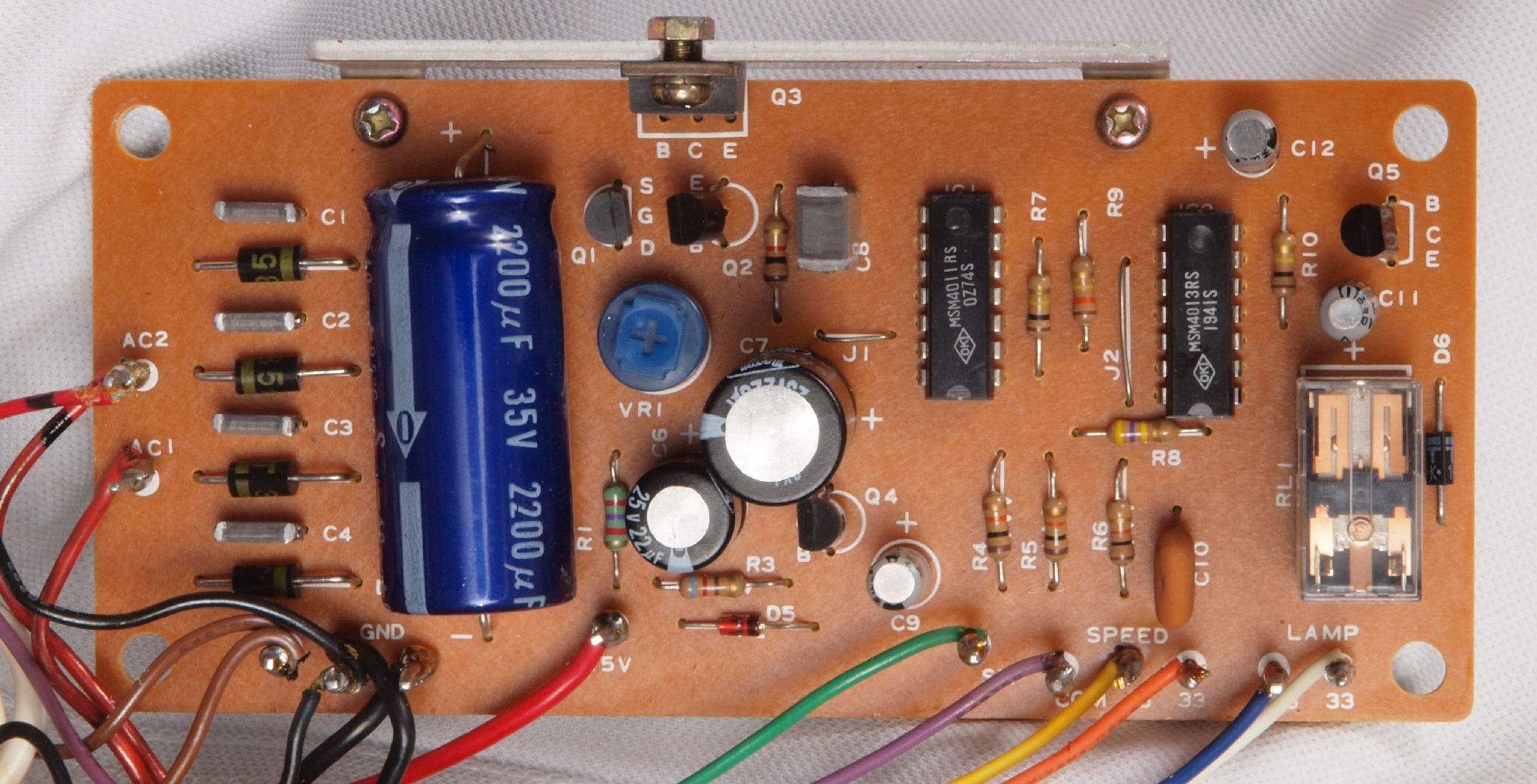

Ｃ１２．　修理後　制御基板　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー１個交換

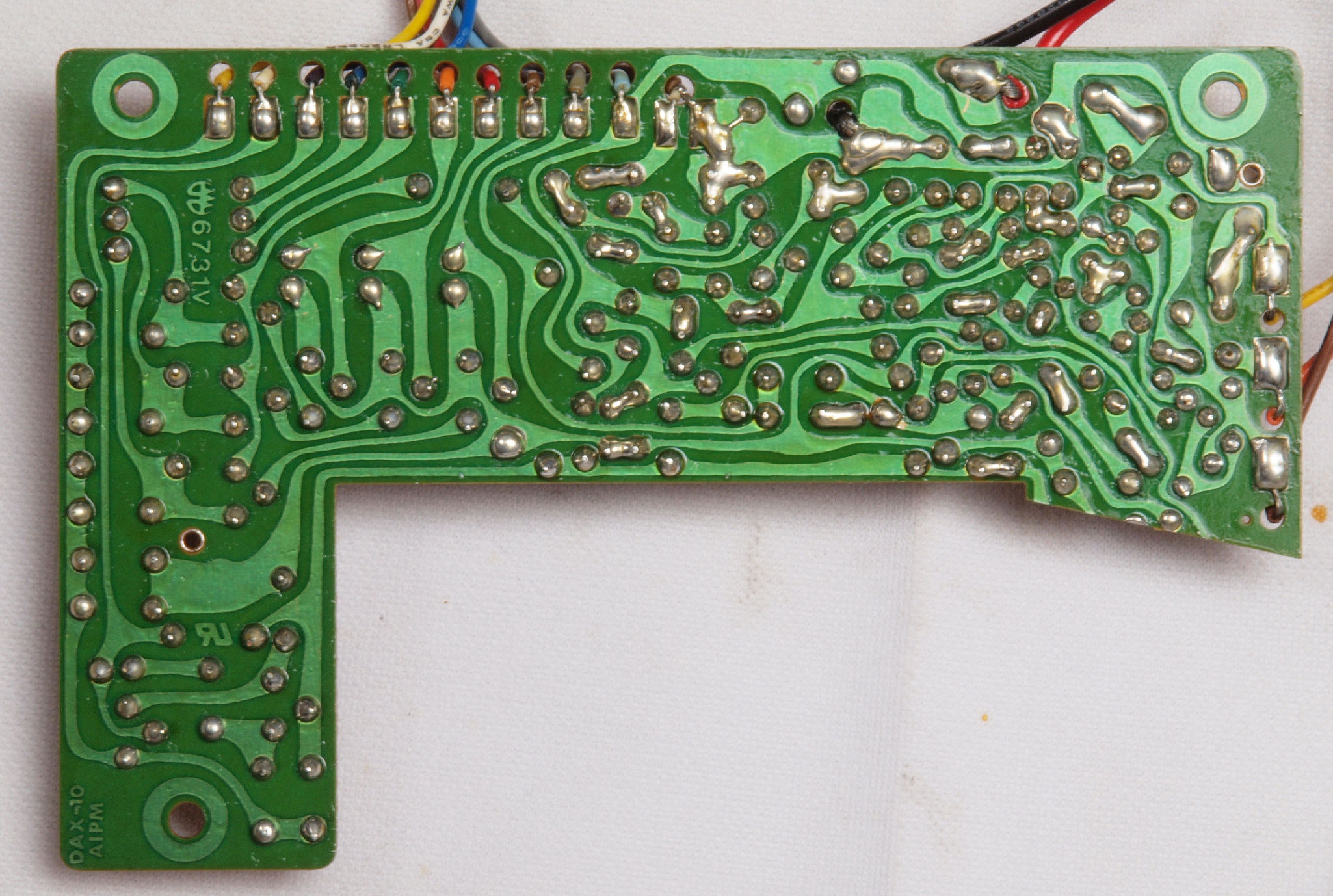

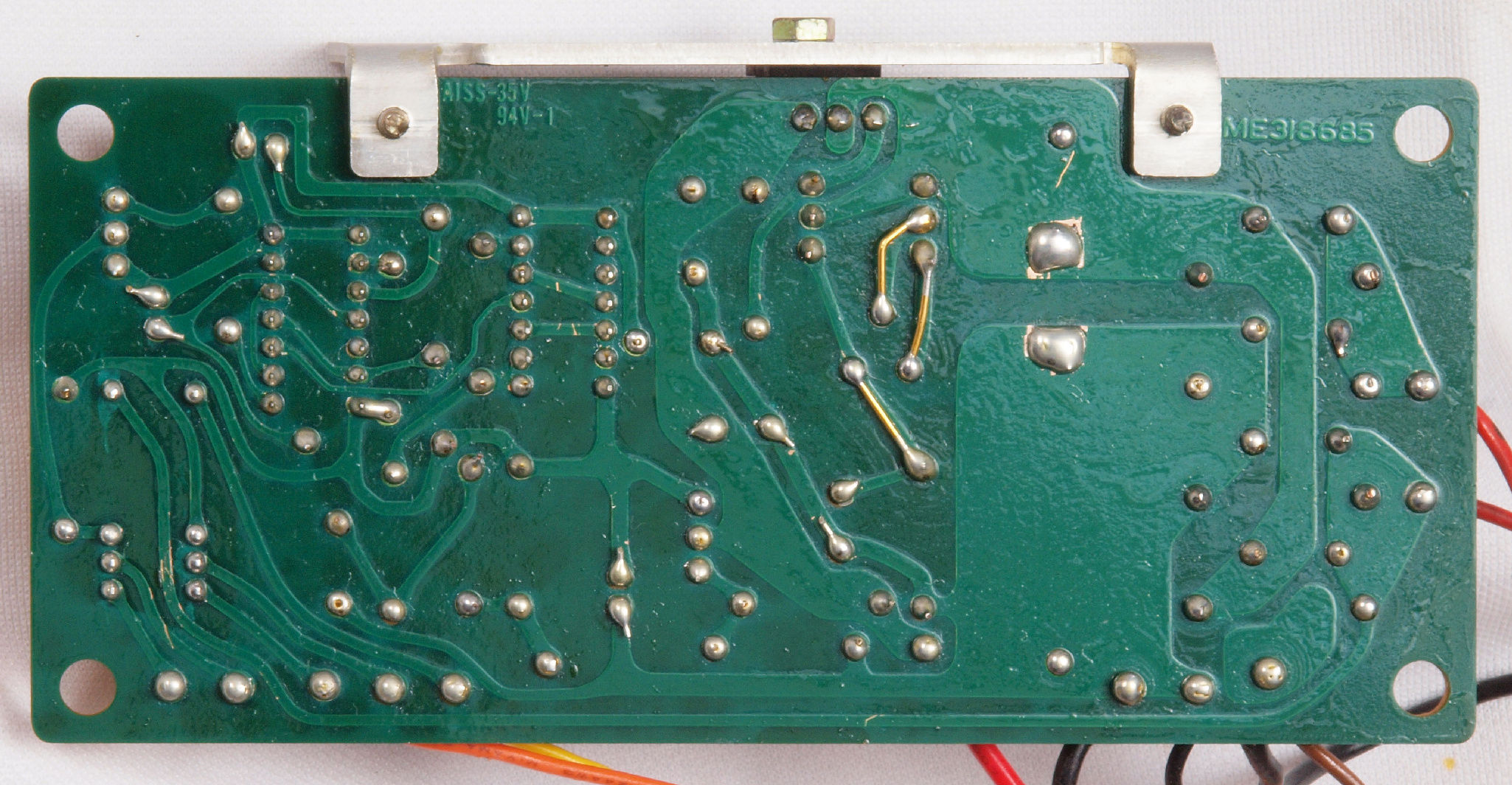

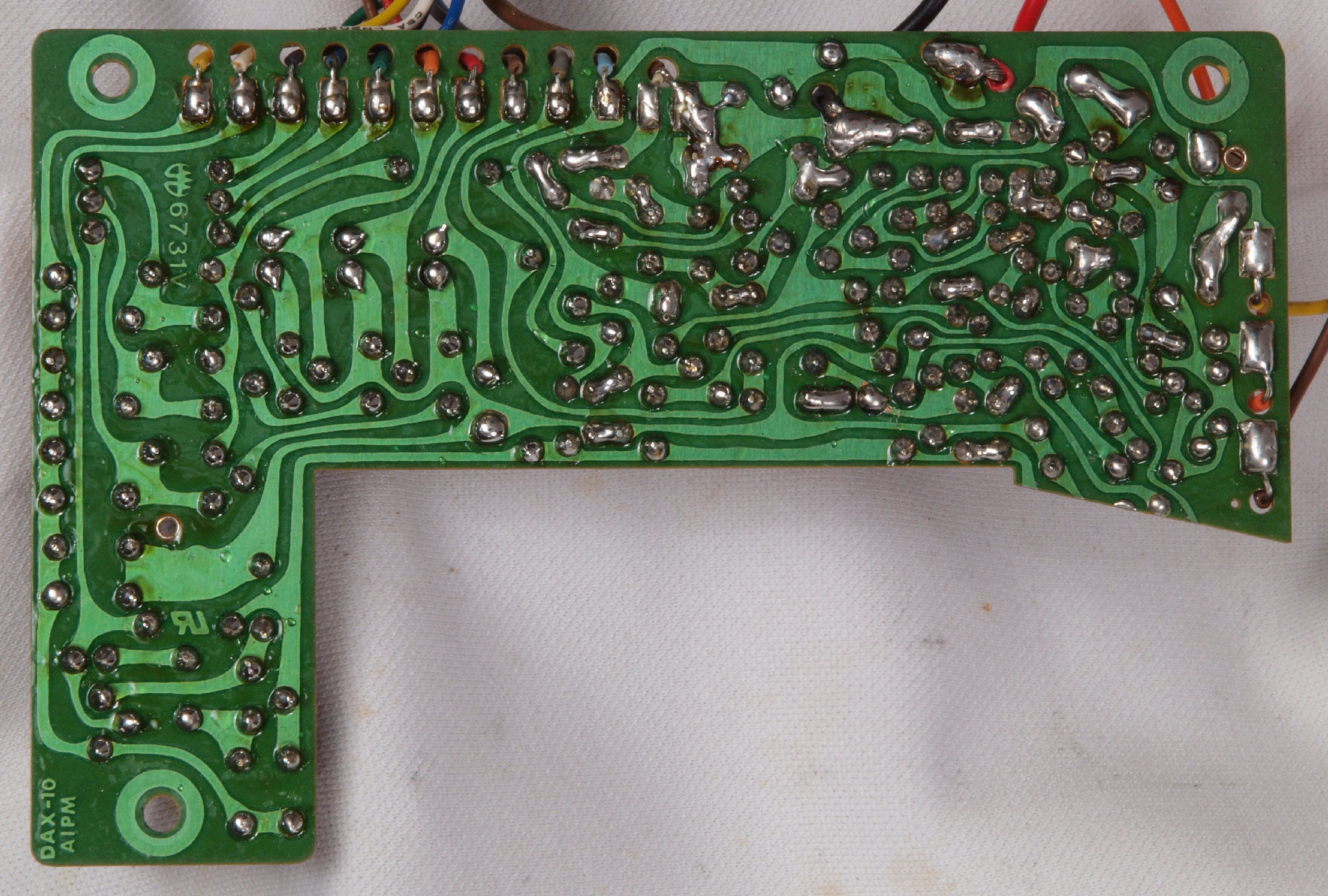

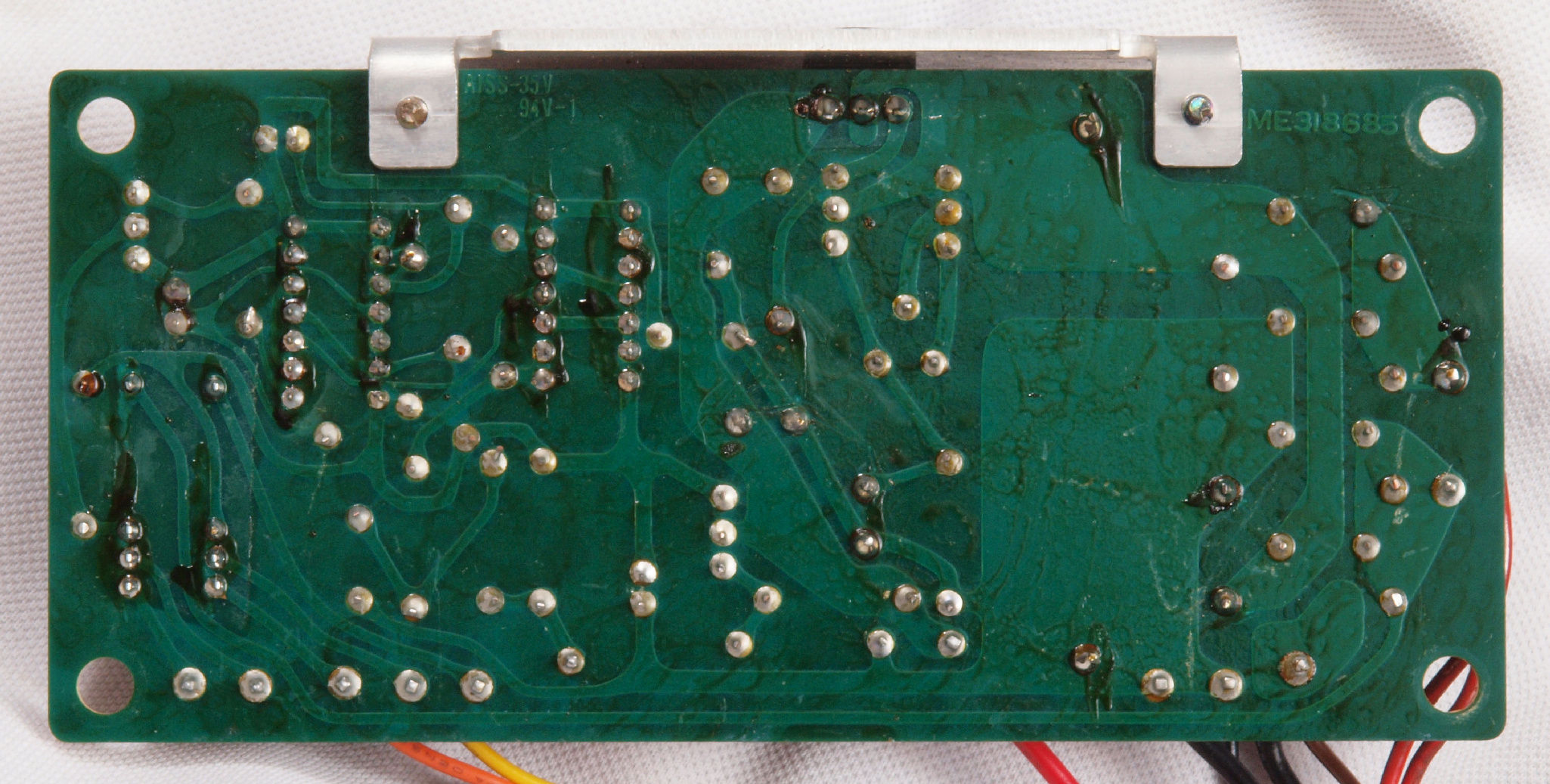

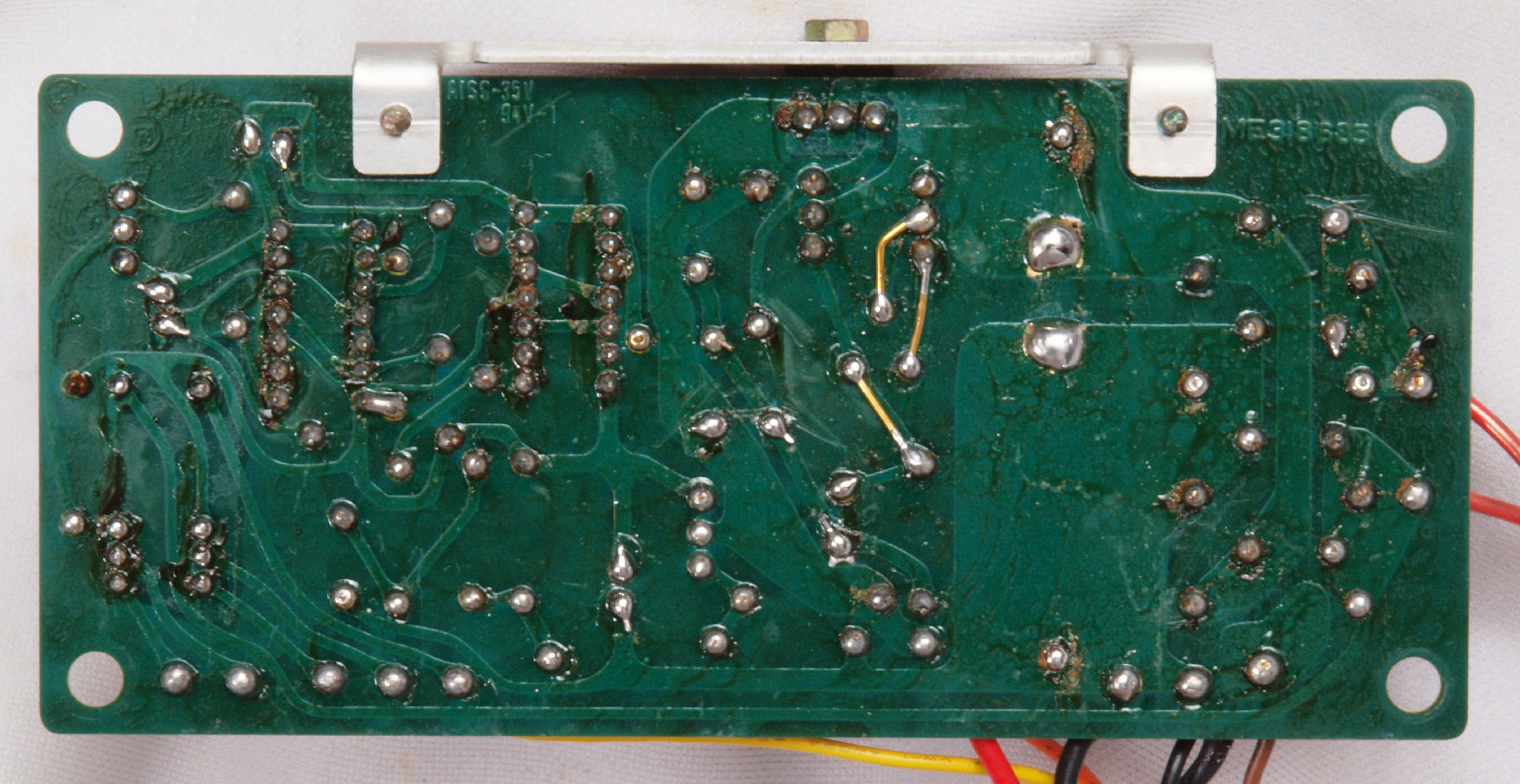

Ｃ１３．　修理前　制御基板裏

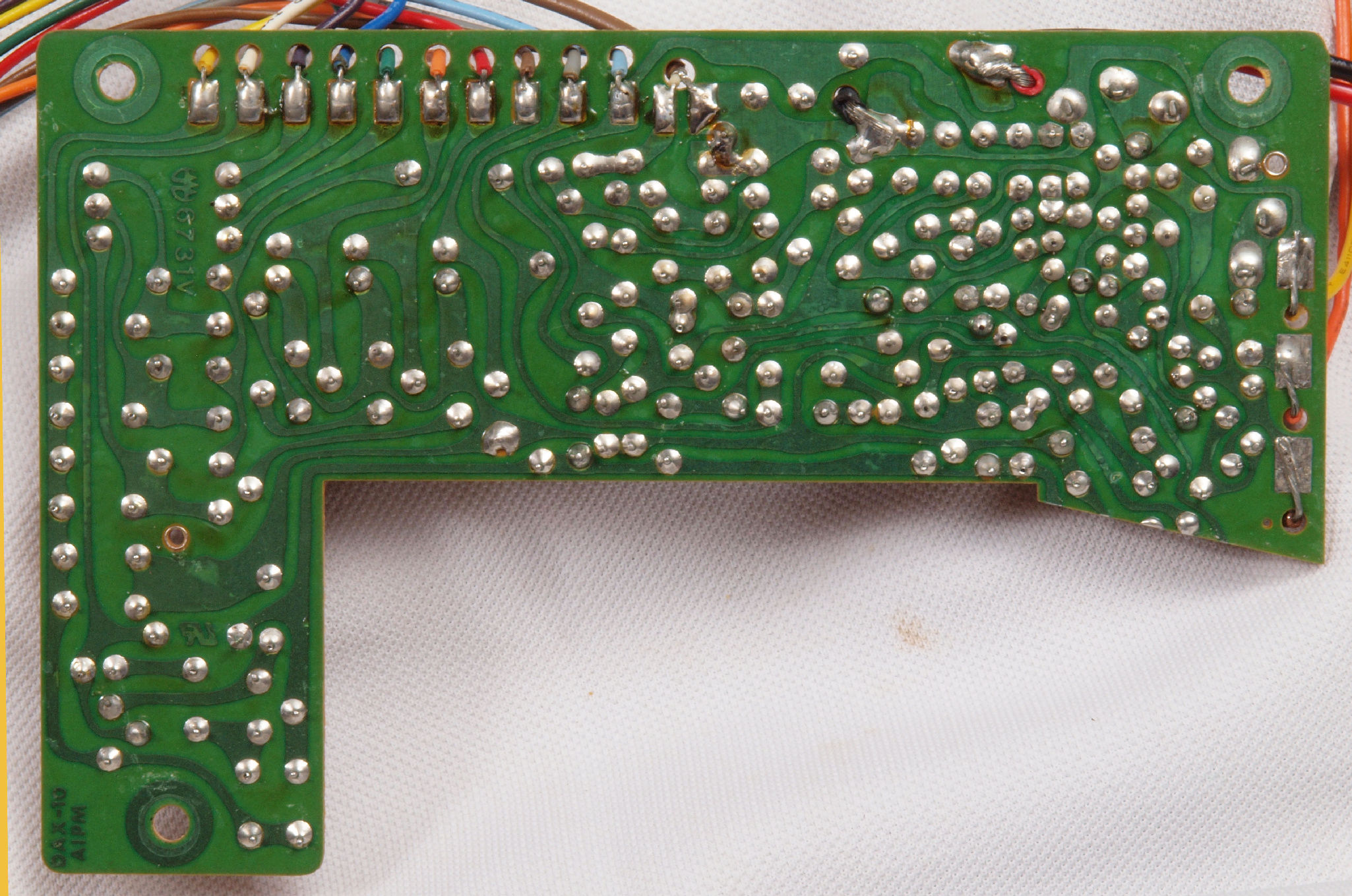

Ｃ１４．　修理（半田補正）後　制御基板裏
Ｃ１５．　完成制御基板裏。 余分なフラックスを落として、コート液を塗る。
Ｃ２１．　修理前　電源・３３／４５切替基板

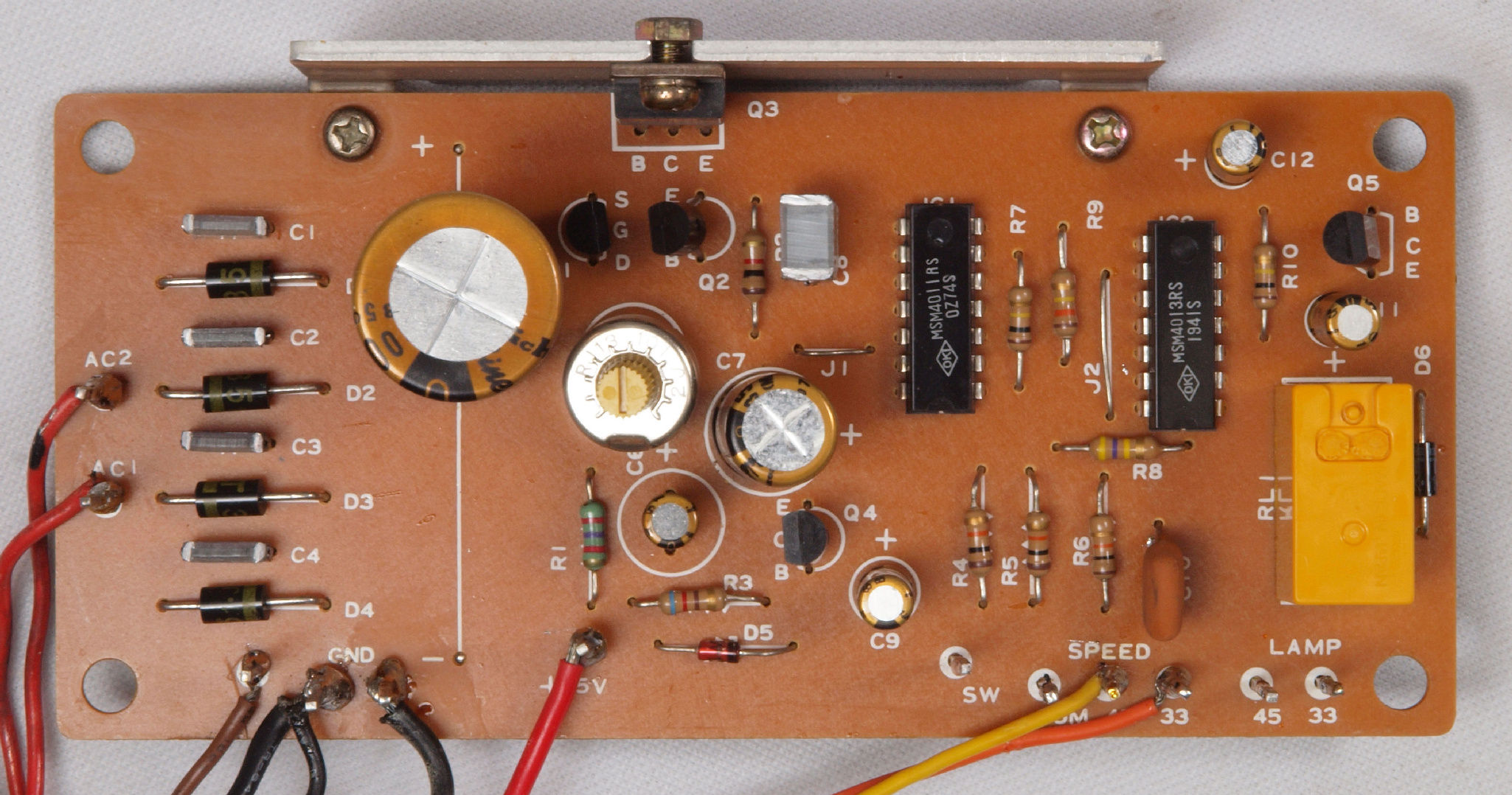

Ｃ２２．　修理後　電源・３３／４５切替基板　半固定ＶＲ１個、電解コンデンサー６個、製造中止で入手難のリレー１個交換
Ｃ２３．　修理前　電源・３３／４５切替基板裏
Ｃ２４．　修理（半田補正）後　電源・３３／４５切替基板裏
Ｃ２５．　完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。

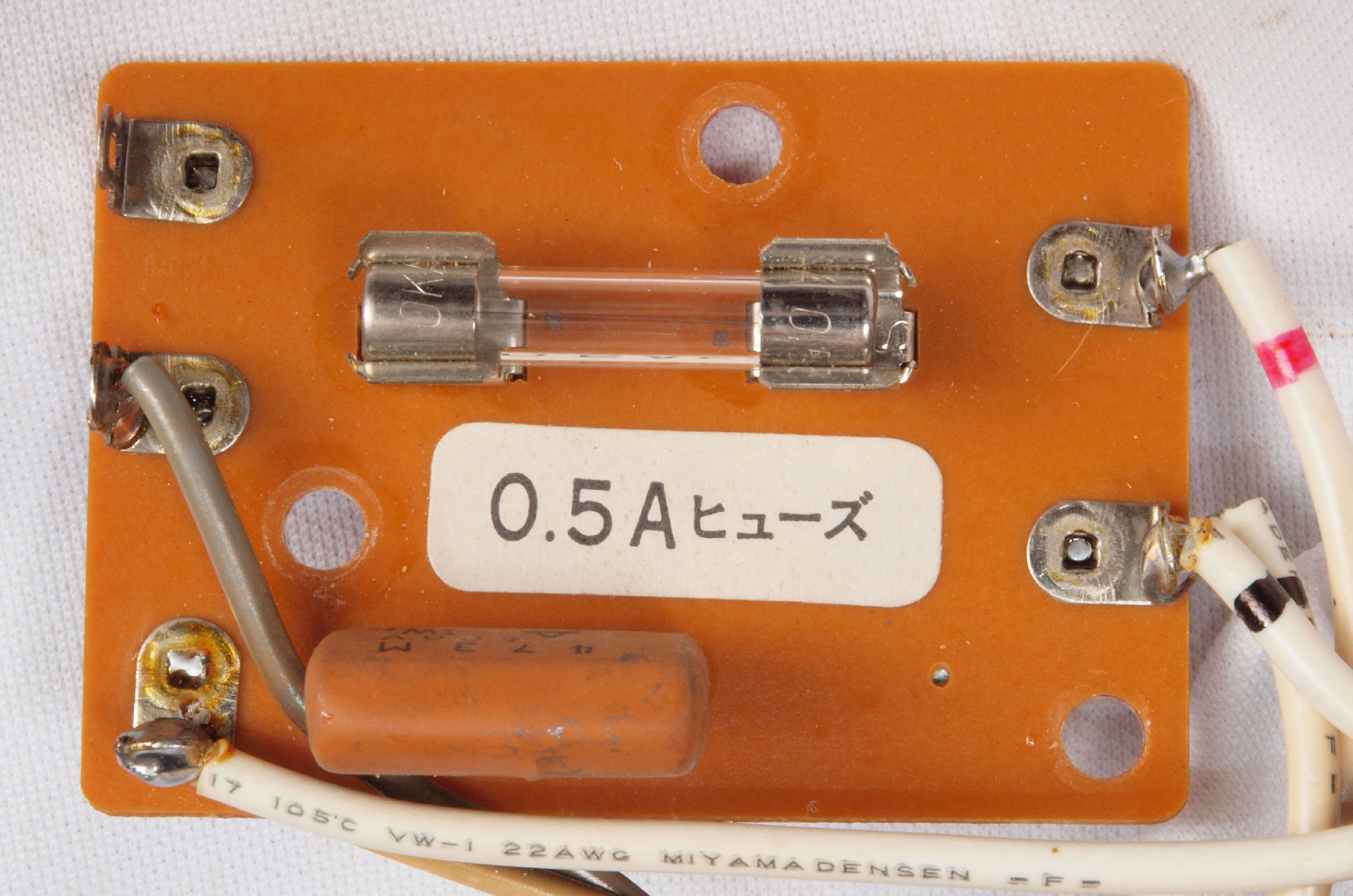

Ｃ３１．　修理前　ヒューズ基板

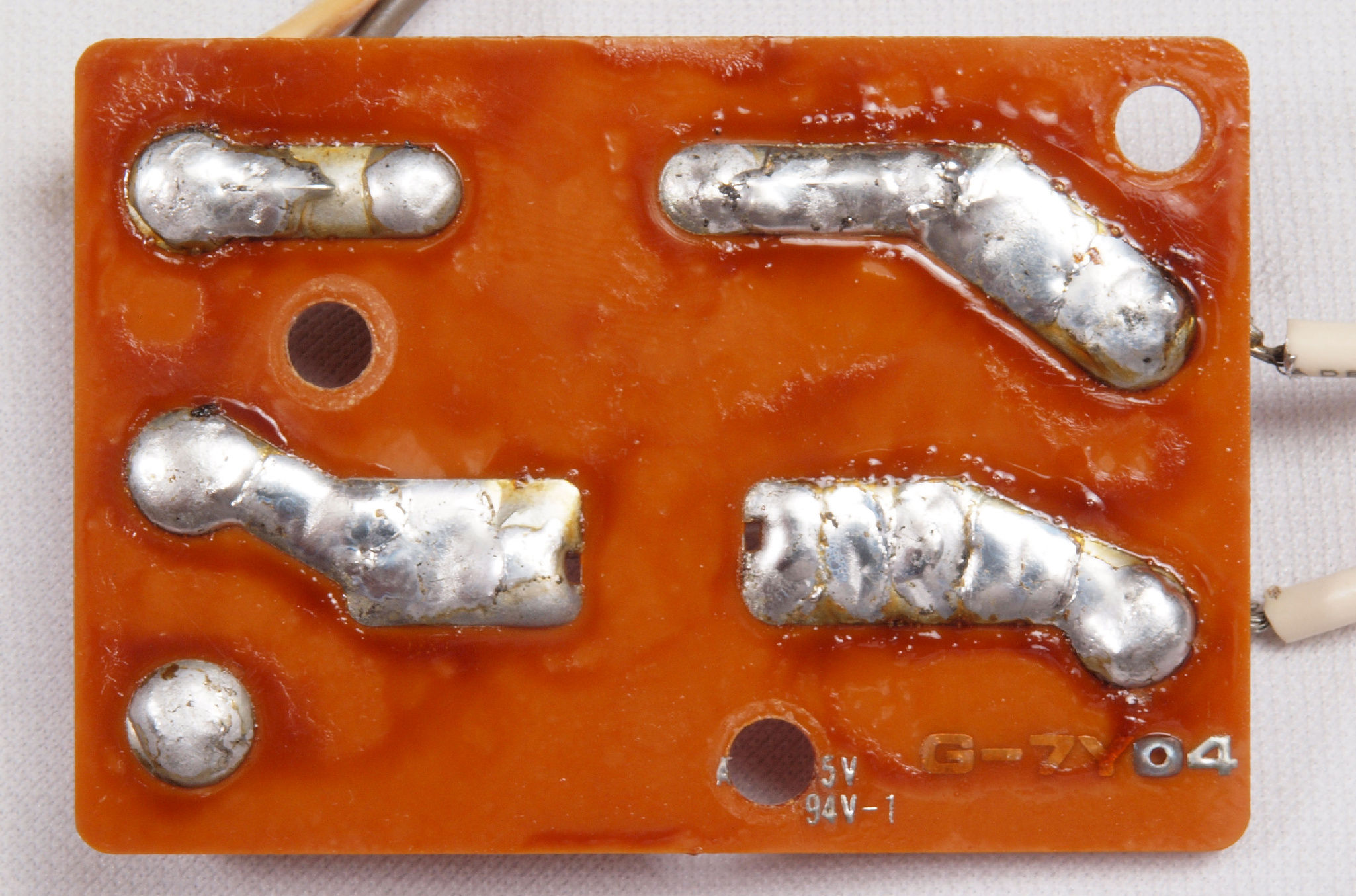

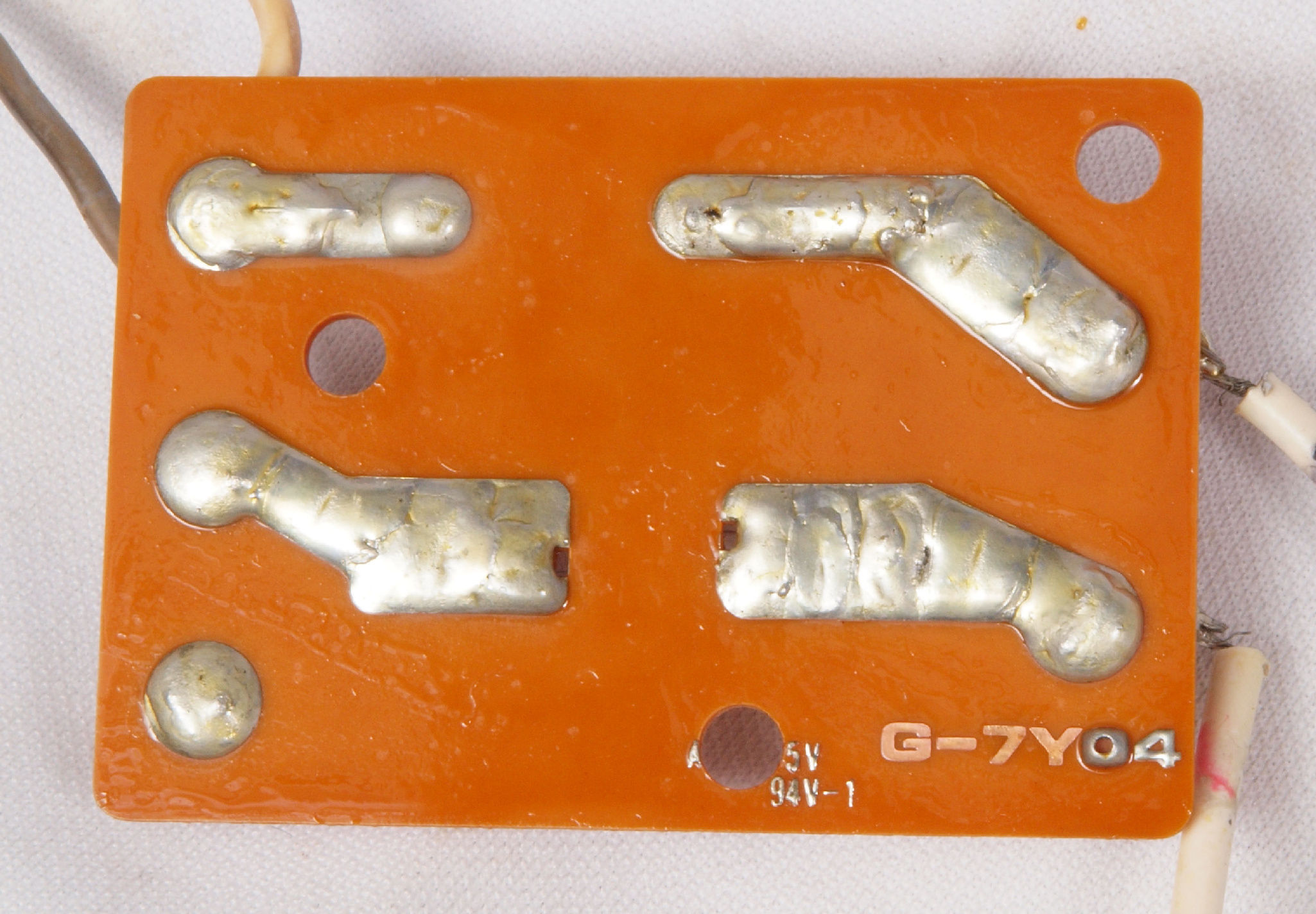

Ｃ３２．　修理前　ヒューズ基板裏
Ｃ３３．　修理（半田補正）後　ヒューズ基板裏
Ｃ３４．　完成ヒューズ基板裏。 余分なフラックスを落として、コート液を塗る。

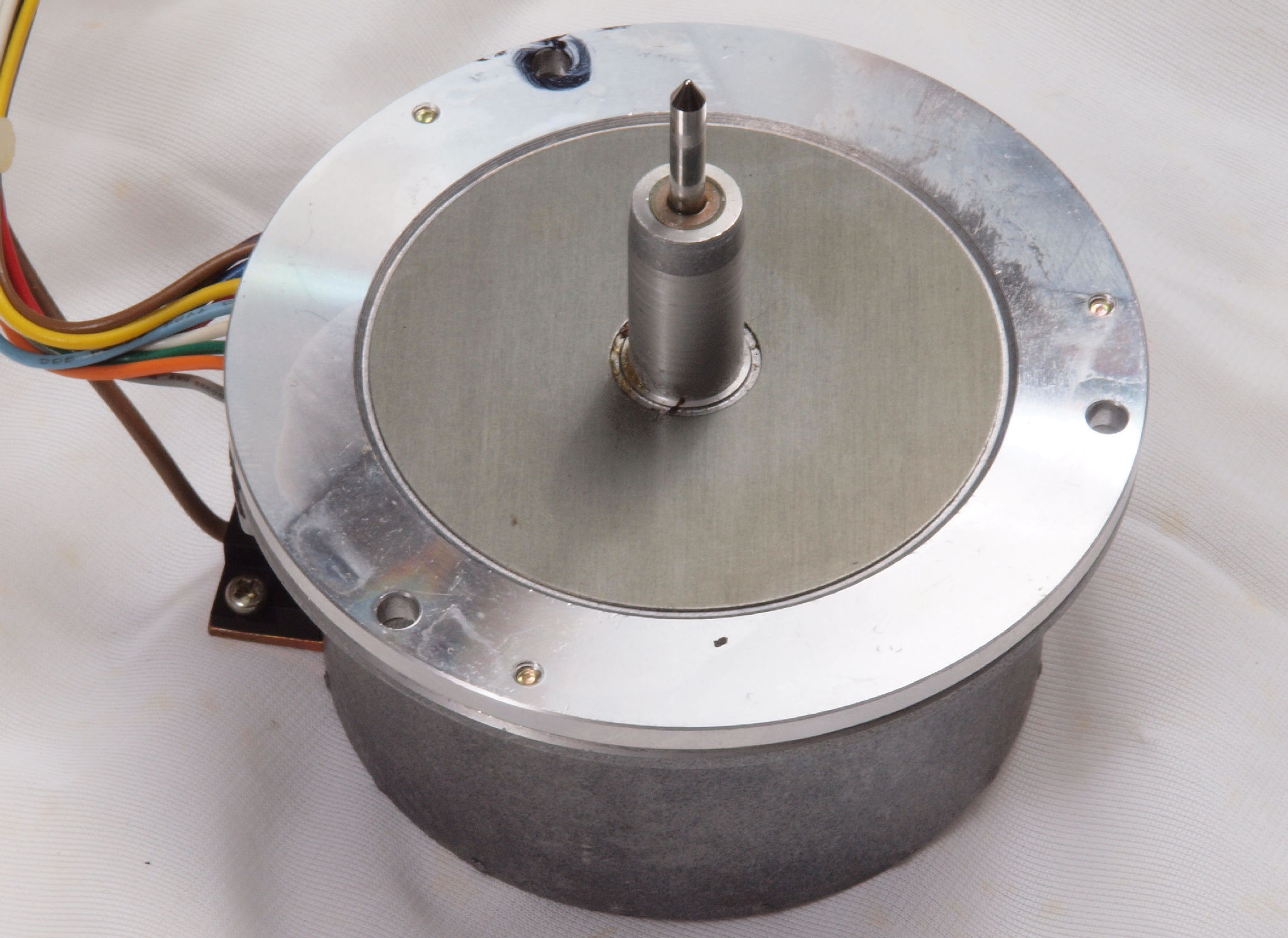

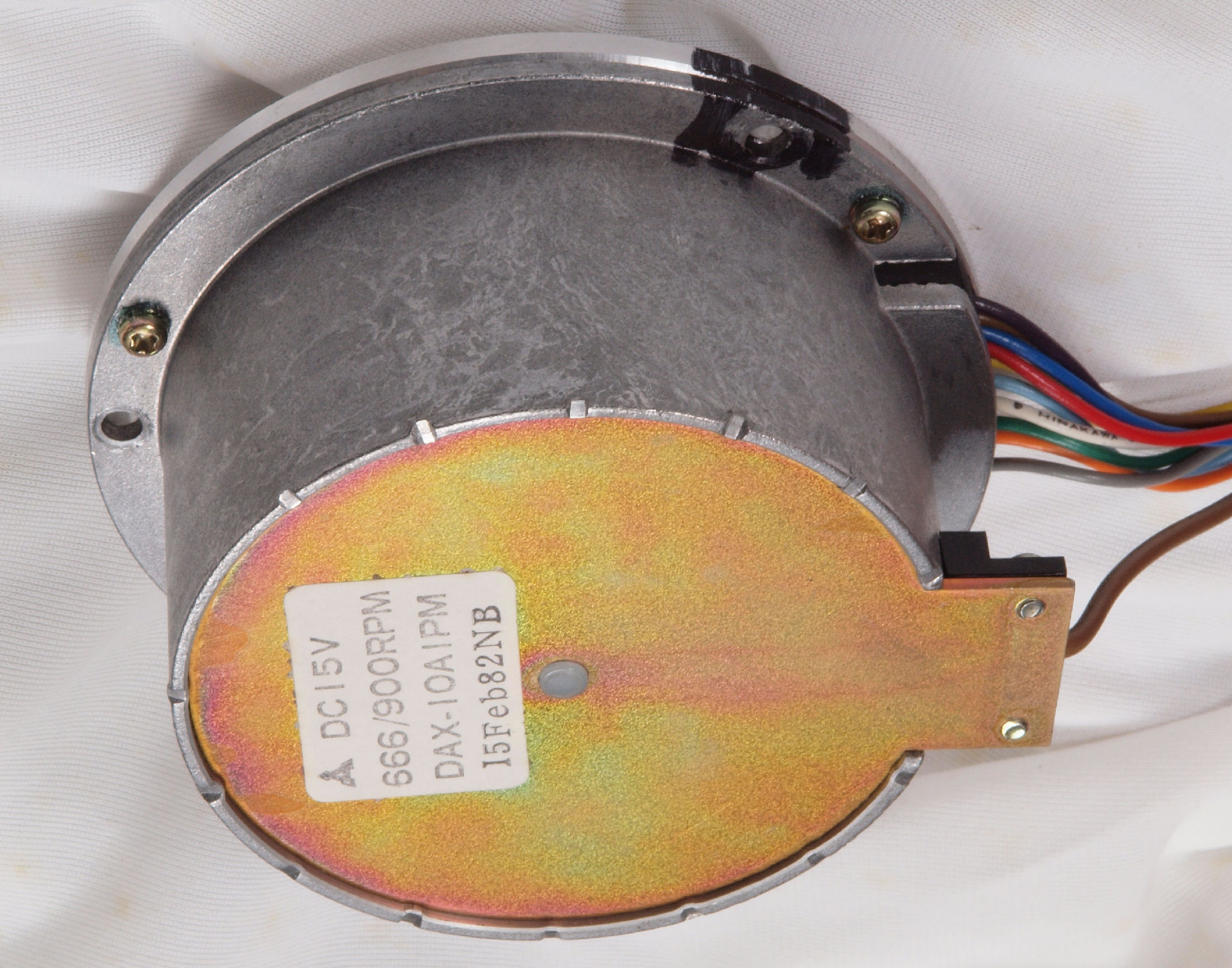

Ｃ４１．　修理中　モーター部を取り出す
Ｃ４２．　修理中　モーター部を取出す、下から見る。

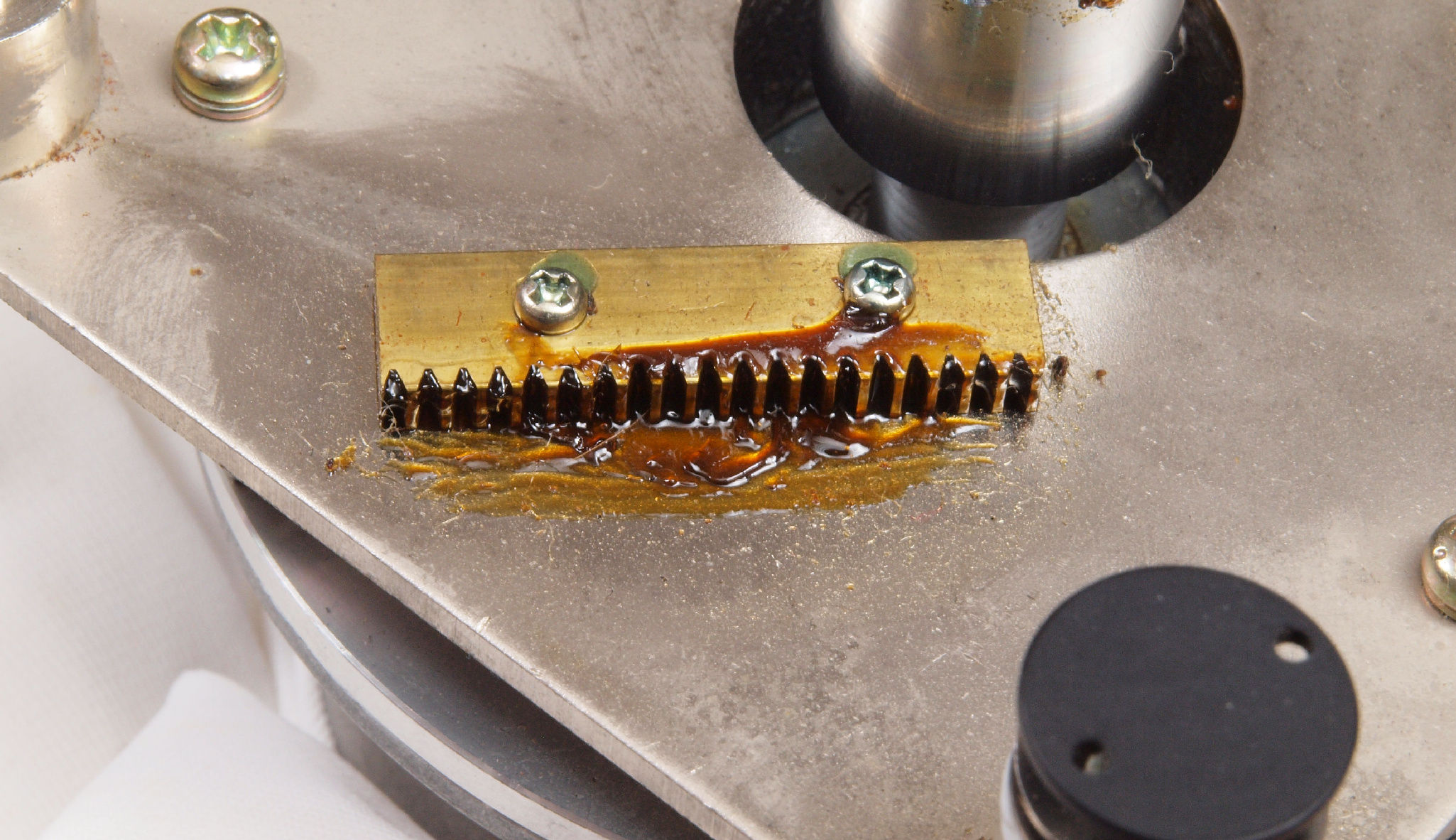

Ｃ４３．　修理中　モーター部を取出すラック歯車グリスが変色。

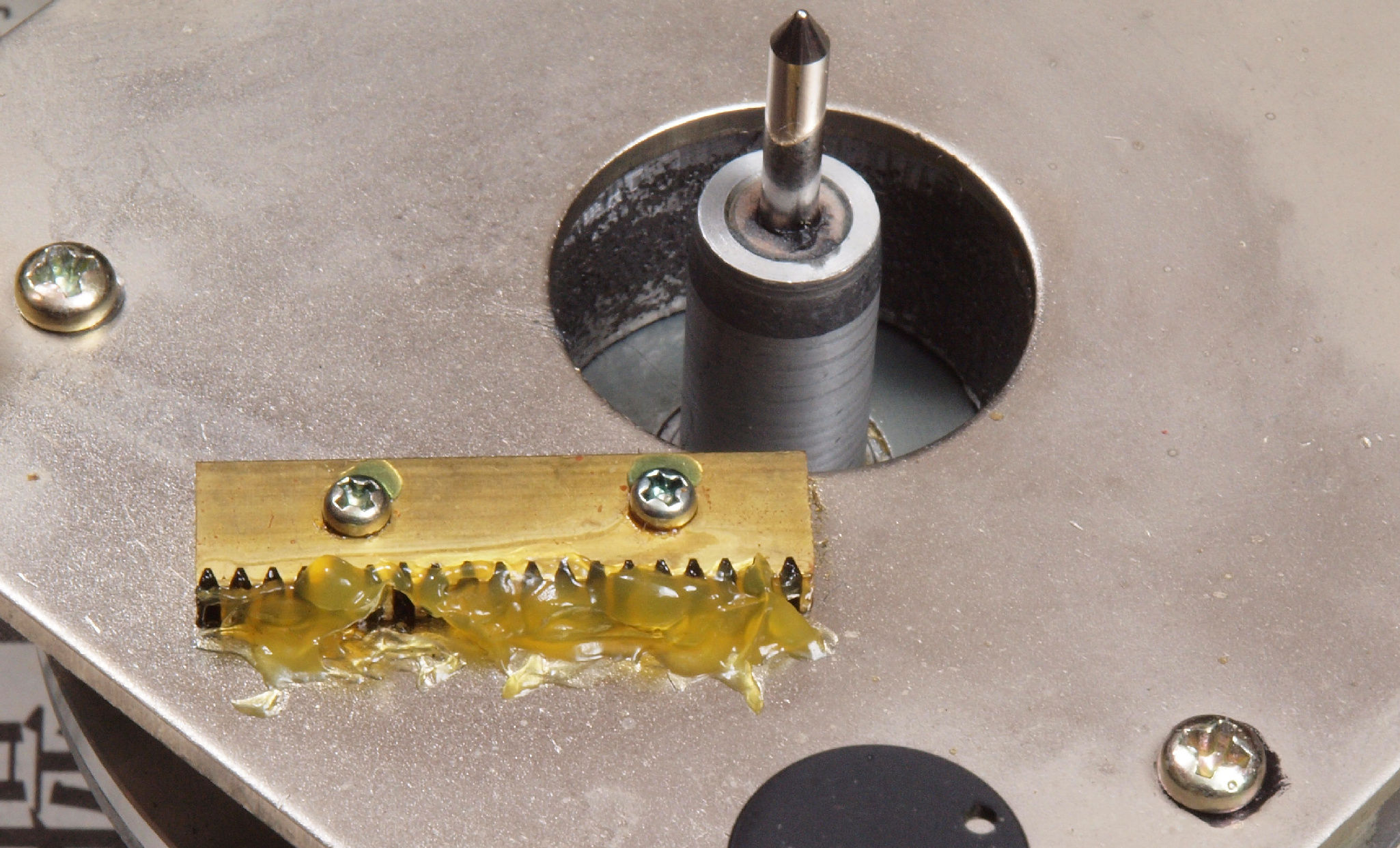

Ｃ４４．　修理後　モーター部を取出すラック歯車グリス。

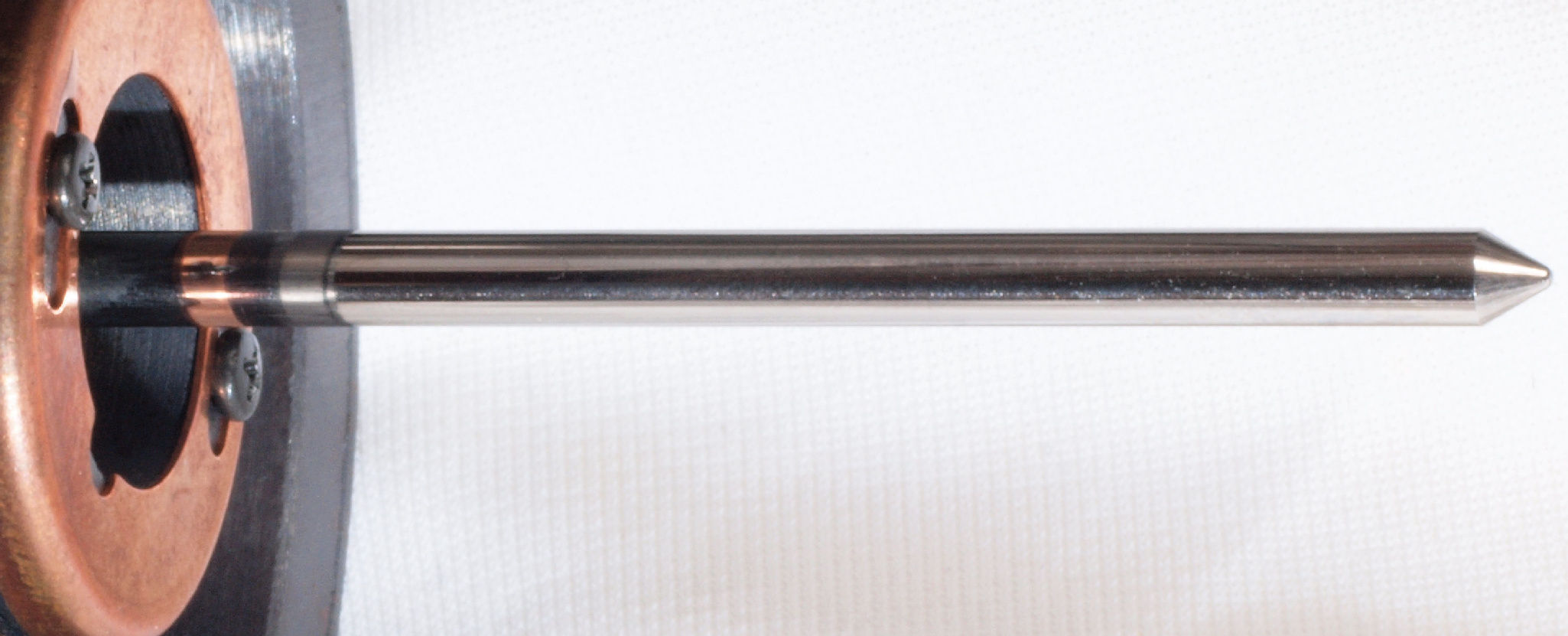

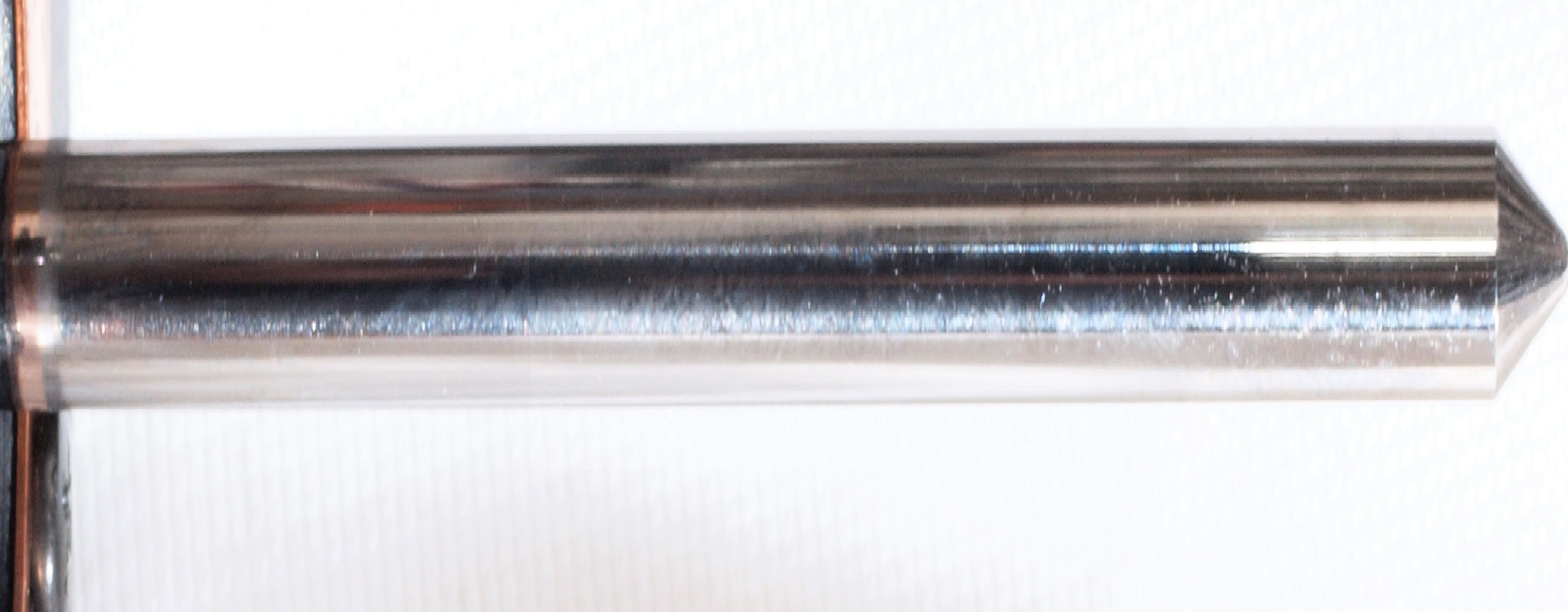

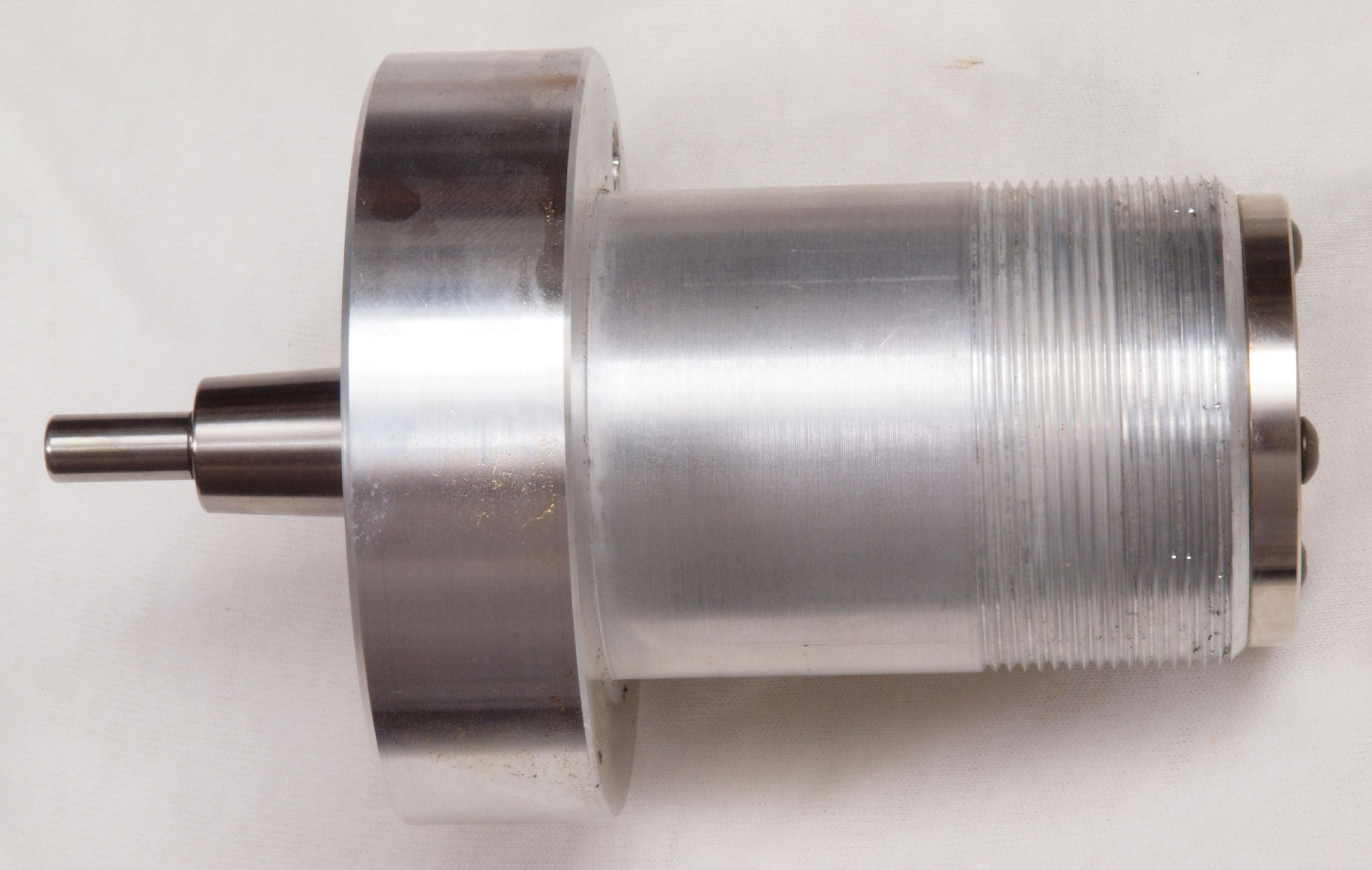

Ｃ５１．　修理中　モーター軸
Ｃ５２．　修理中　モーター軸、拡大。　縦横比変更してあります。
Ｃ５３．　修理中　上側モーター軸受け。

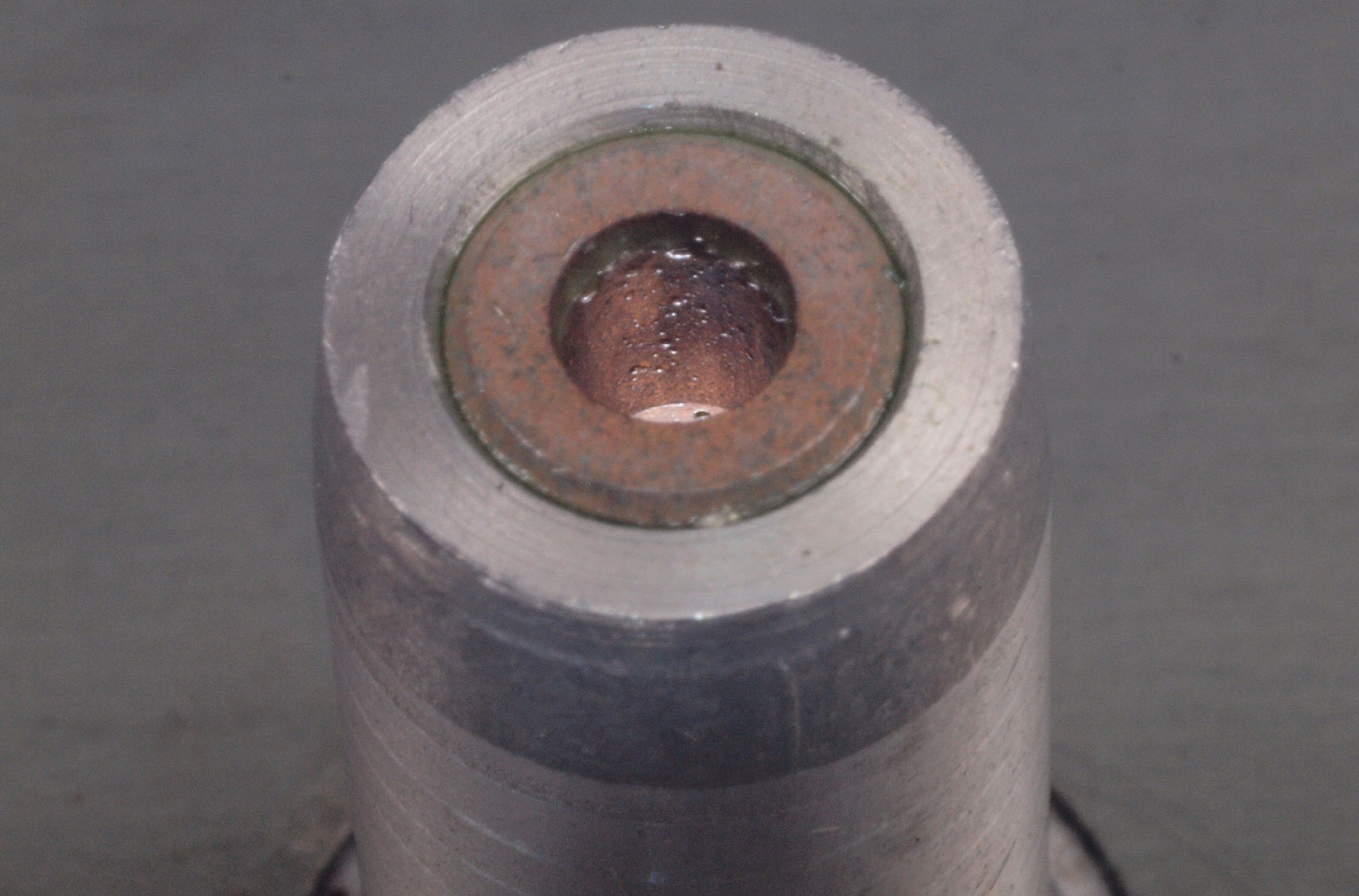

Ｃ５４．　修理中　下側モーター軸受け。

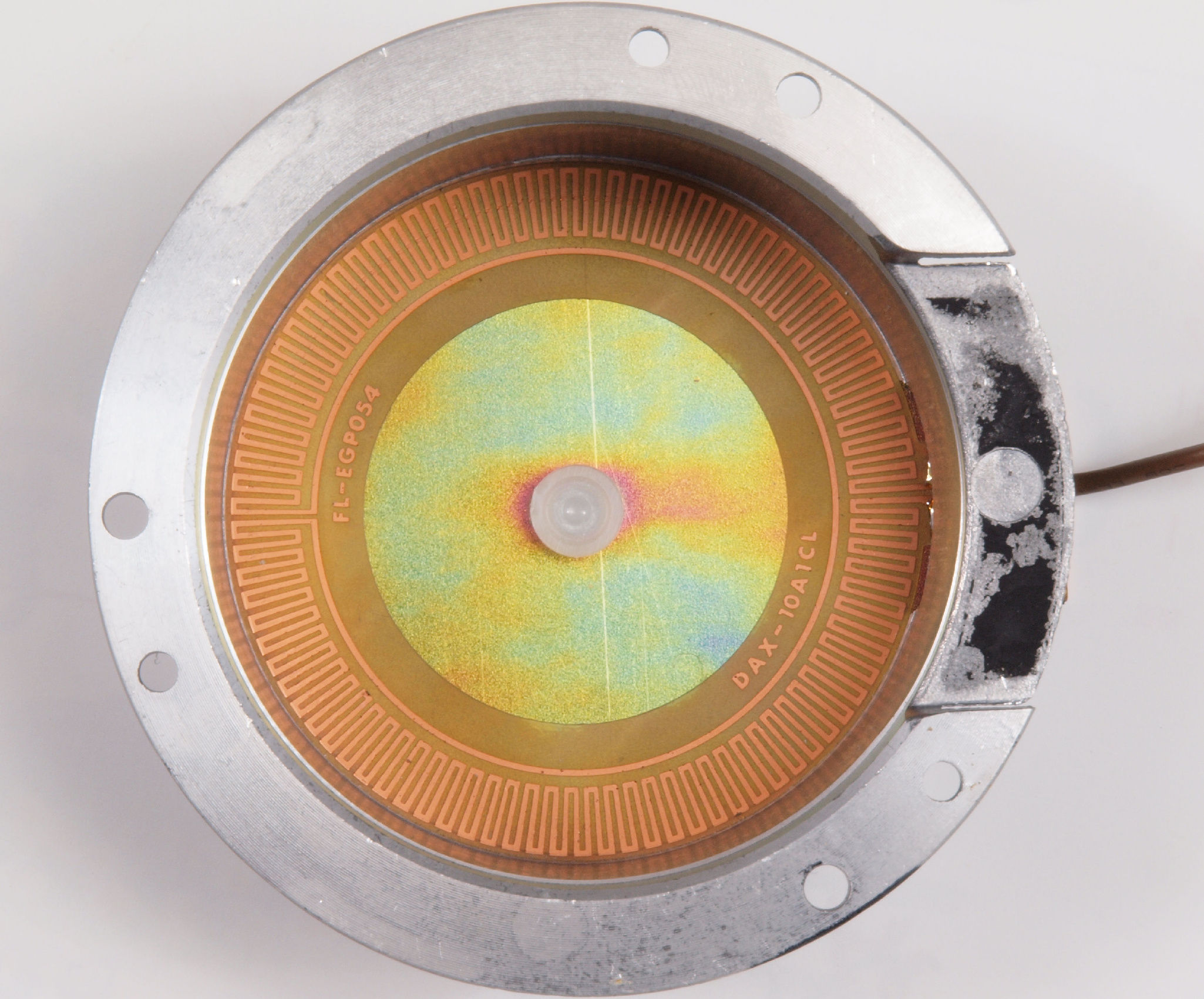

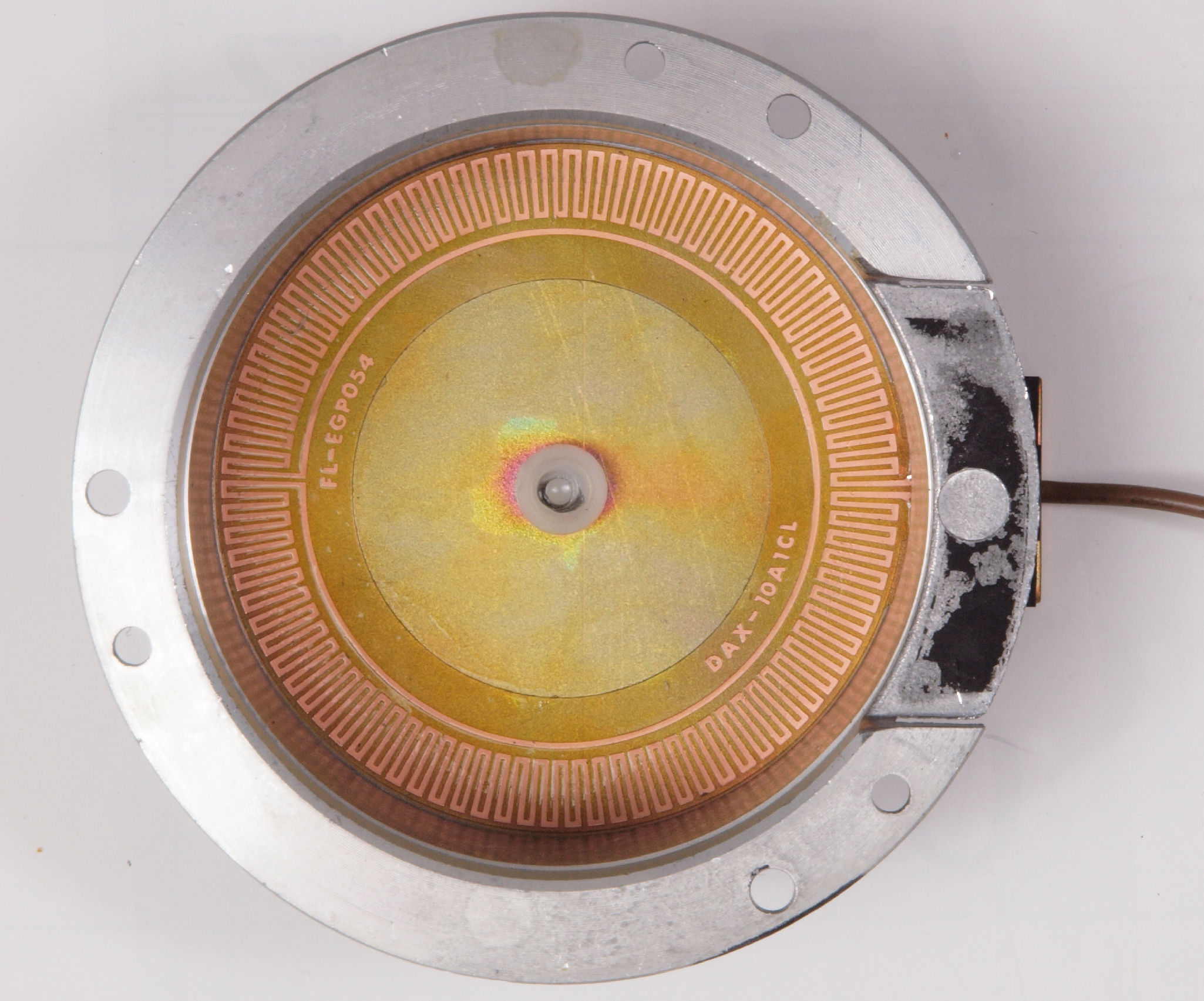

Ｃ６１．　修理前　モーターＦＧコイル。
Ｃ６２．　修理中　モーター下側軸受け。油分が無く、軸が削っている！
Ｃ６３．　修理後　モーターＦＧコイル、コート液で固定する。

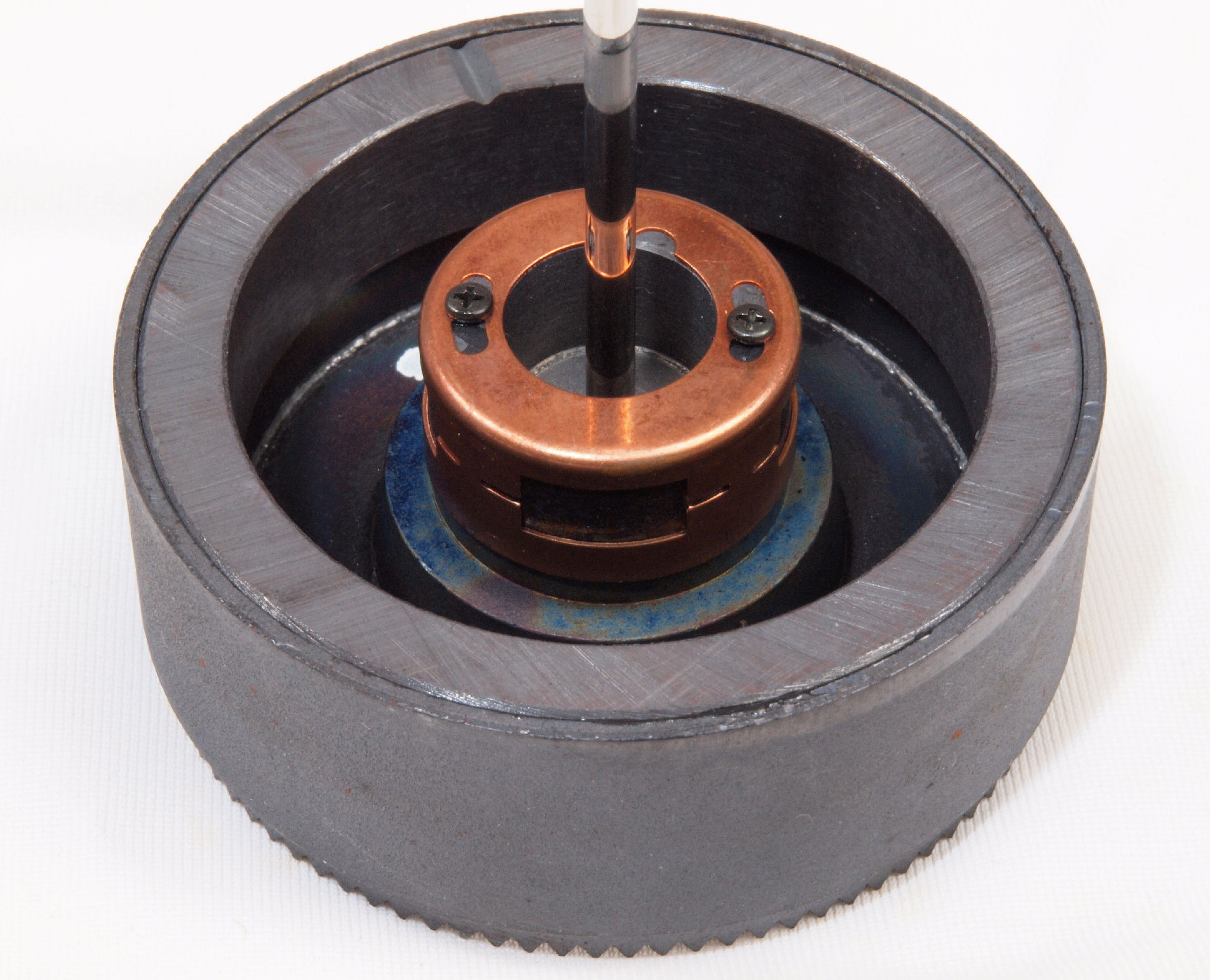

Ｃ７１．　修理中　モーター回転子上から見る、錆が少し発生している。
Ｃ７２．　修理後　モーター回転子上から見る、ＣＲＣで洗浄し、鉱物油を軽く塗布。

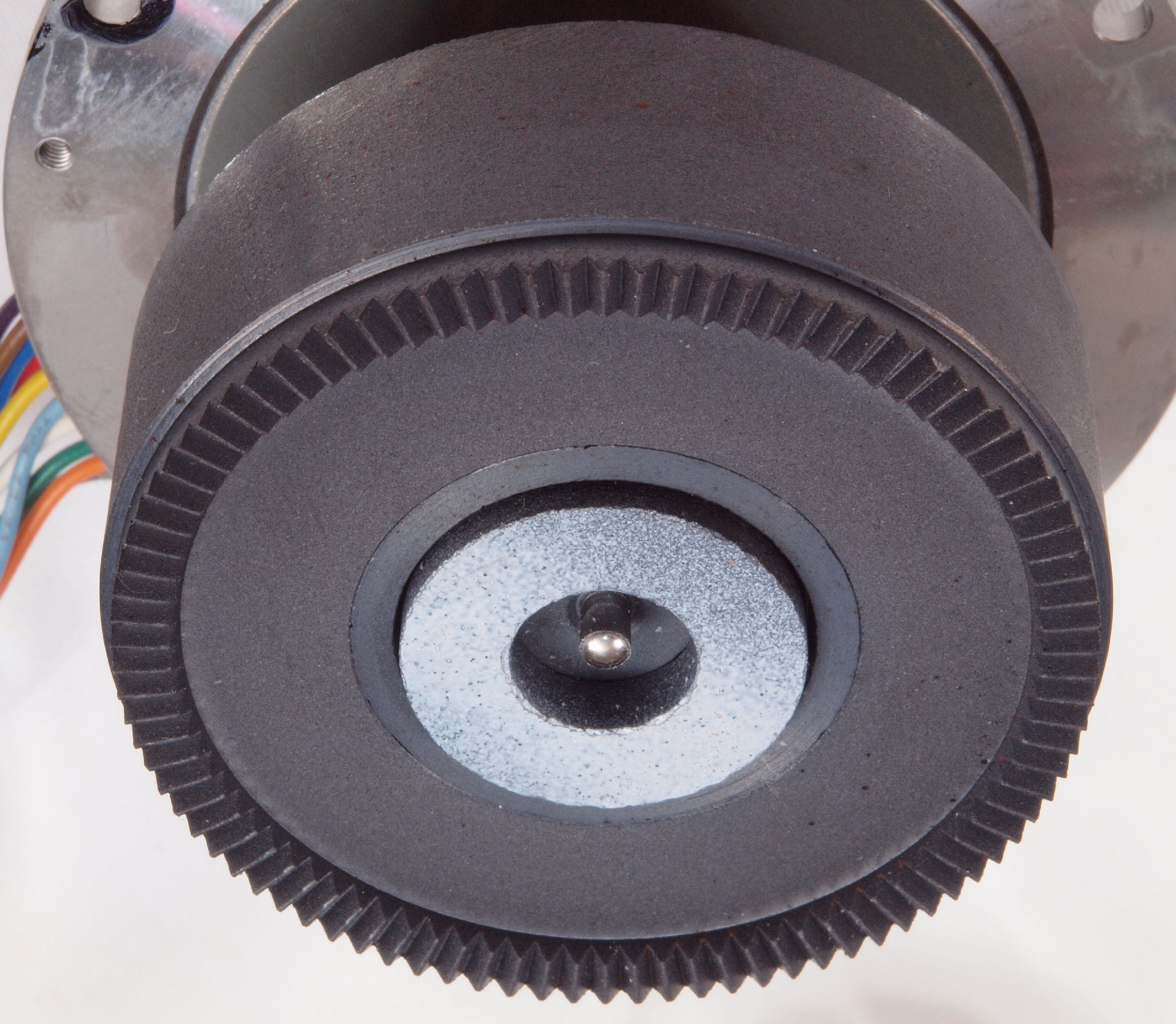

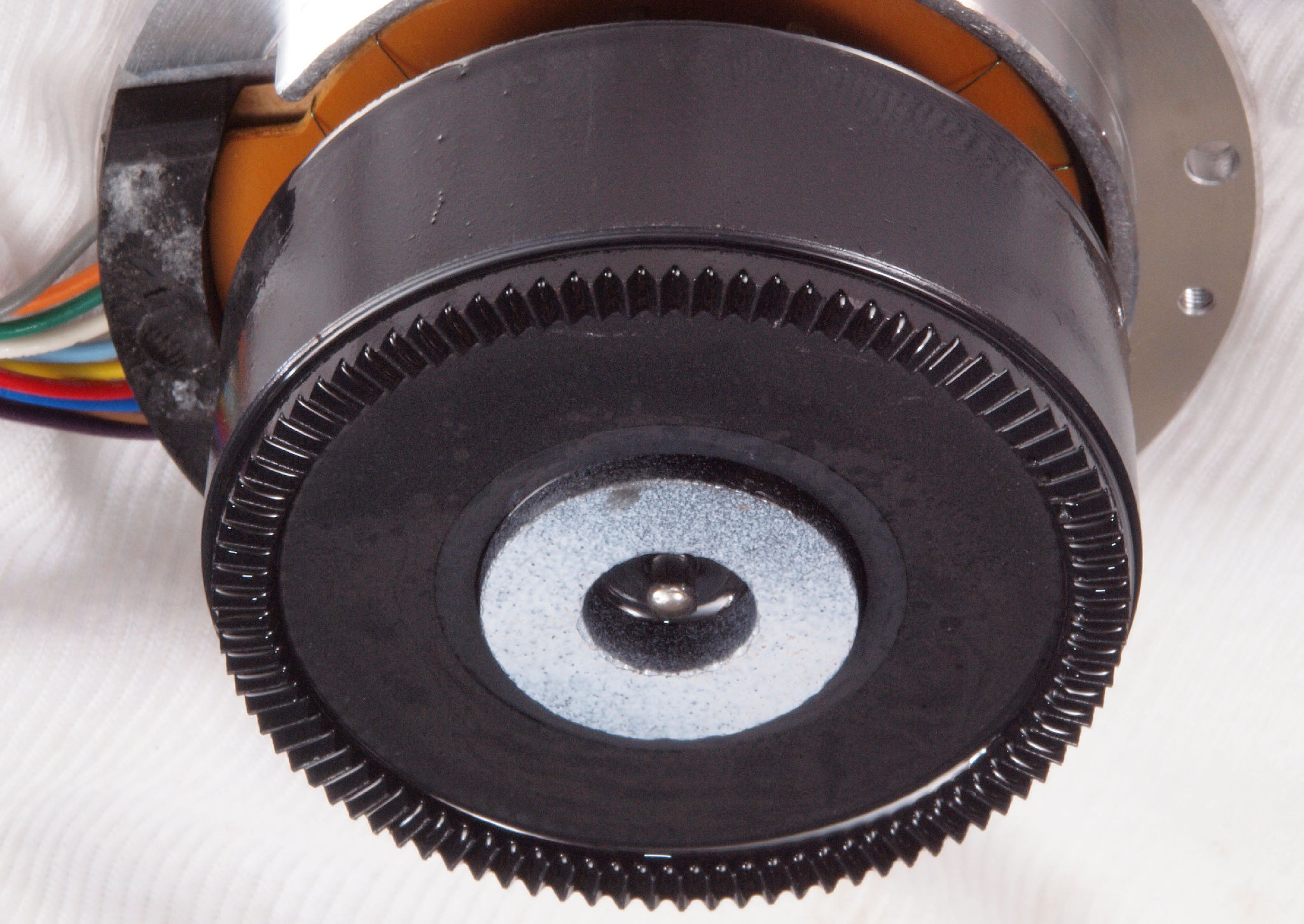

Ｃ７３．　修理中　モーター固定子下から見る、錆がすこし発生している。
Ｃ７４．　修理後　モーター回転子下から見る、ＣＲＣで洗浄し、鉱物油を軽く塗布。

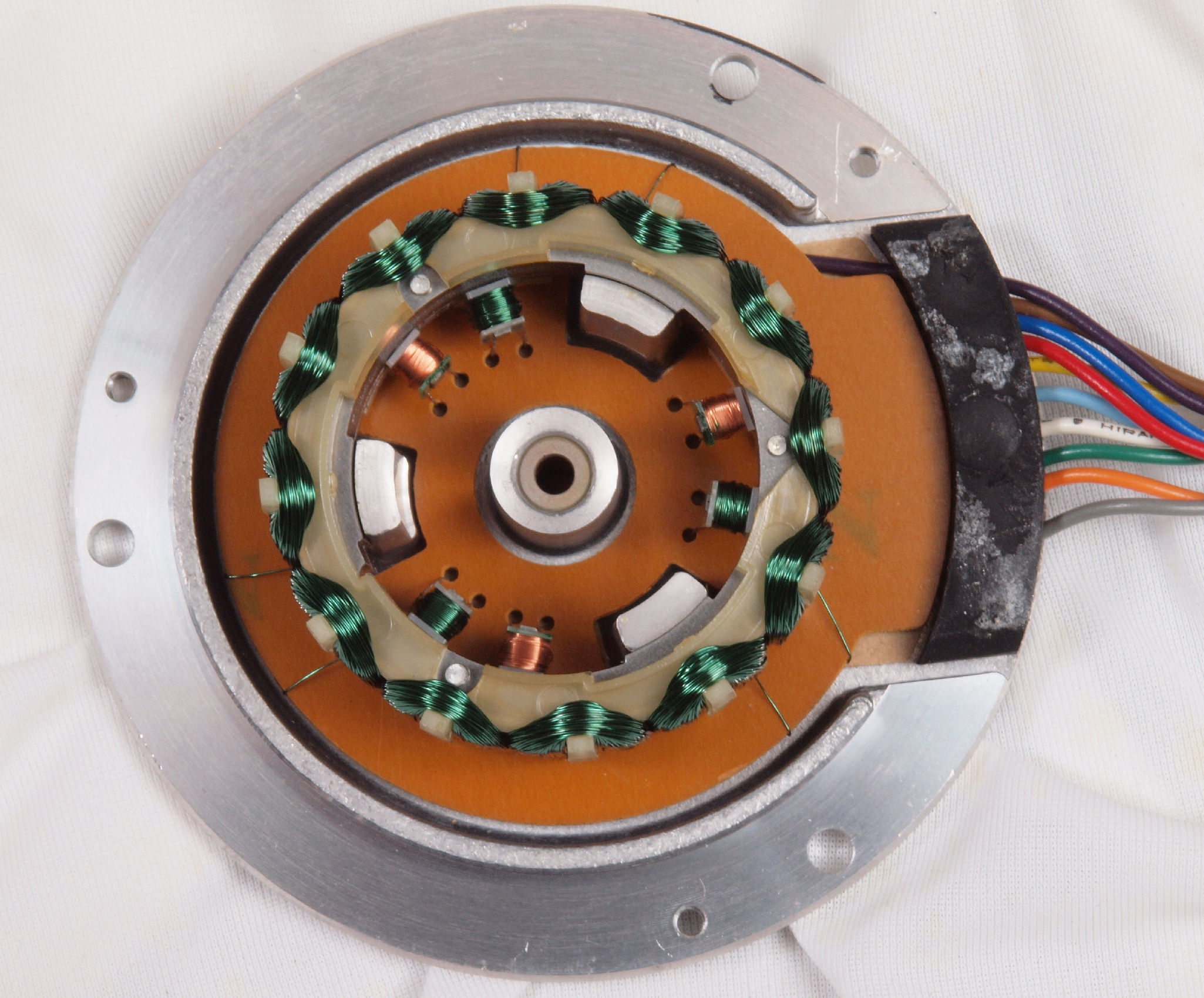

Ｃ７５．　修理中　モーター固定子巻線。

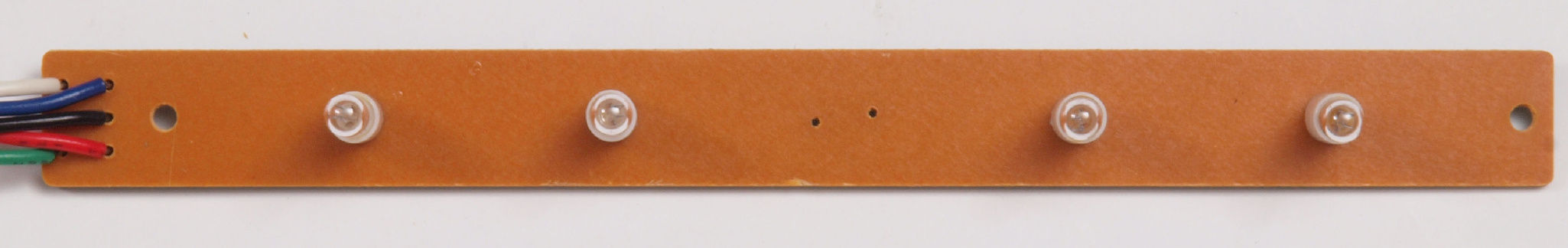

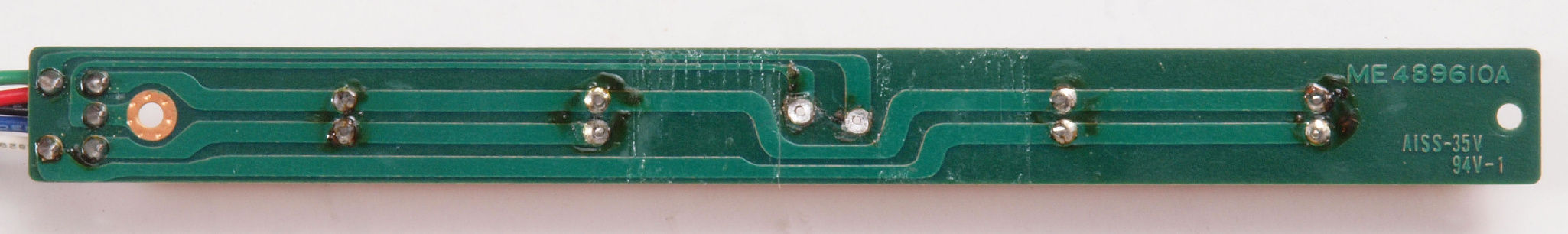

Ｃ８１．　修理中　表示部及び ３３／４５切り換SW基板。

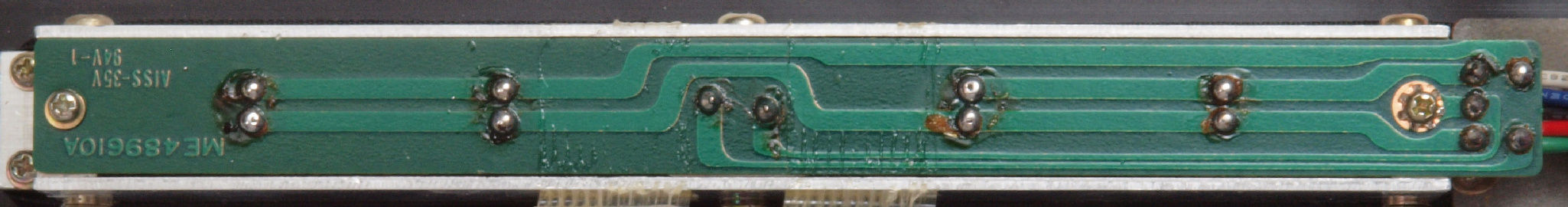

Ｃ８２．　修理前　表示部及び ３３／４５切り換SW基板裏。

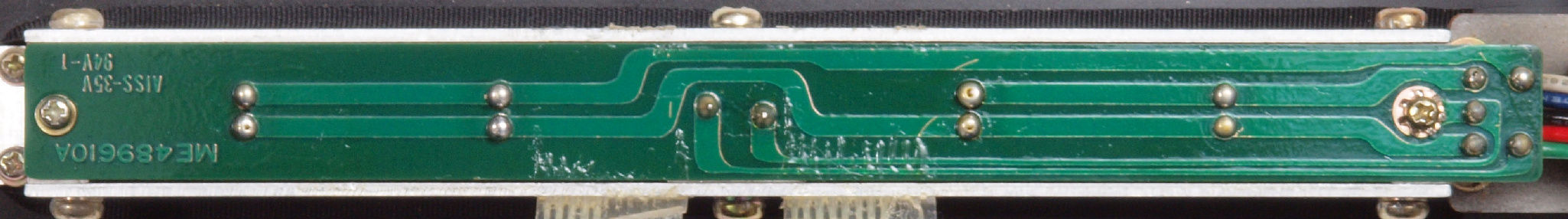

Ｃ８３．　修理（半田補正）後　表示部及び ３３／４５切り換SW基板裏。
Ｃ８４．　完成表示部及び ３３／４５切り換SW基板裏。 余分なフラックスを落として、コート液を塗る。
Ｃ９１．　修理前　速度調整ＶＲ。

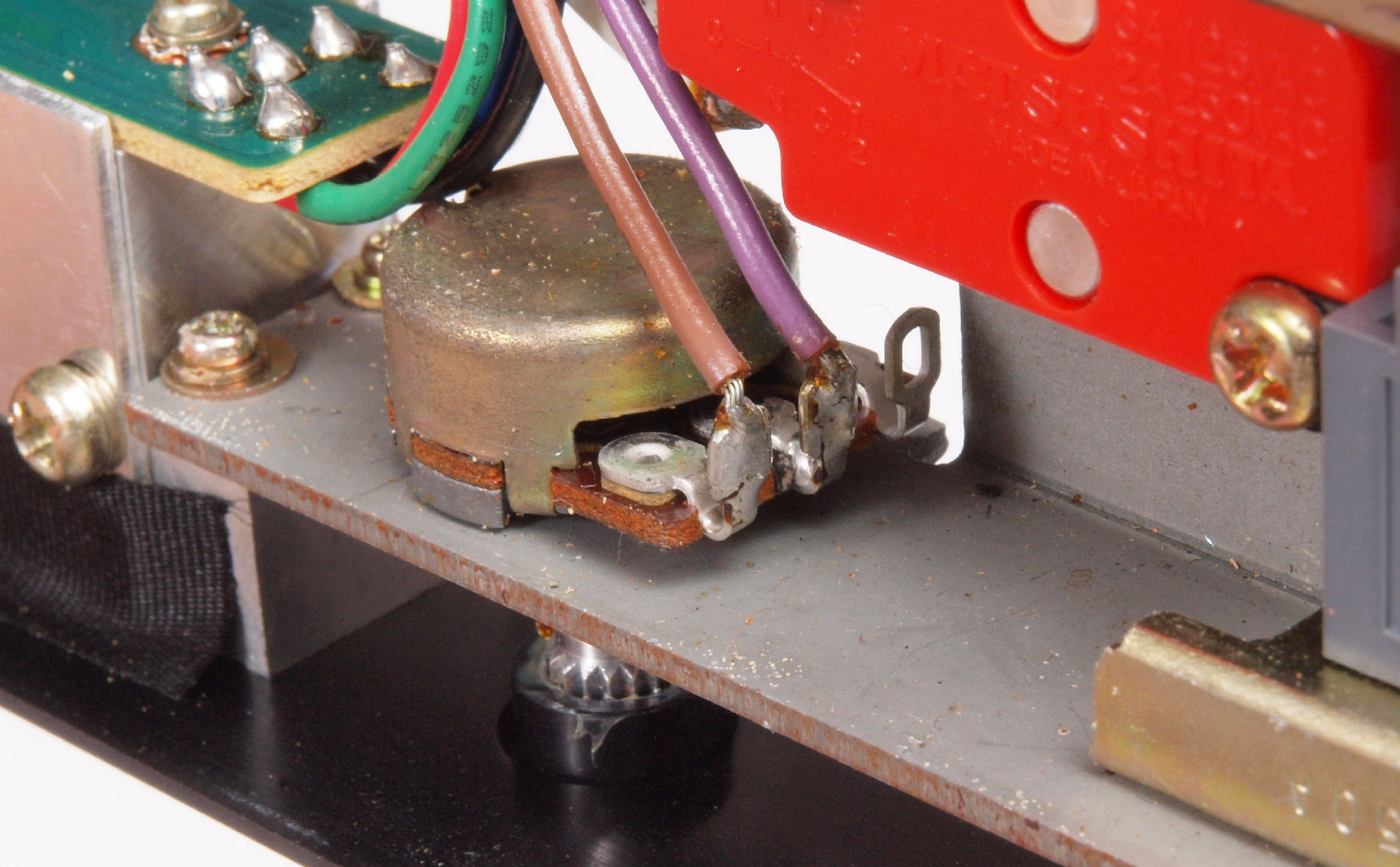

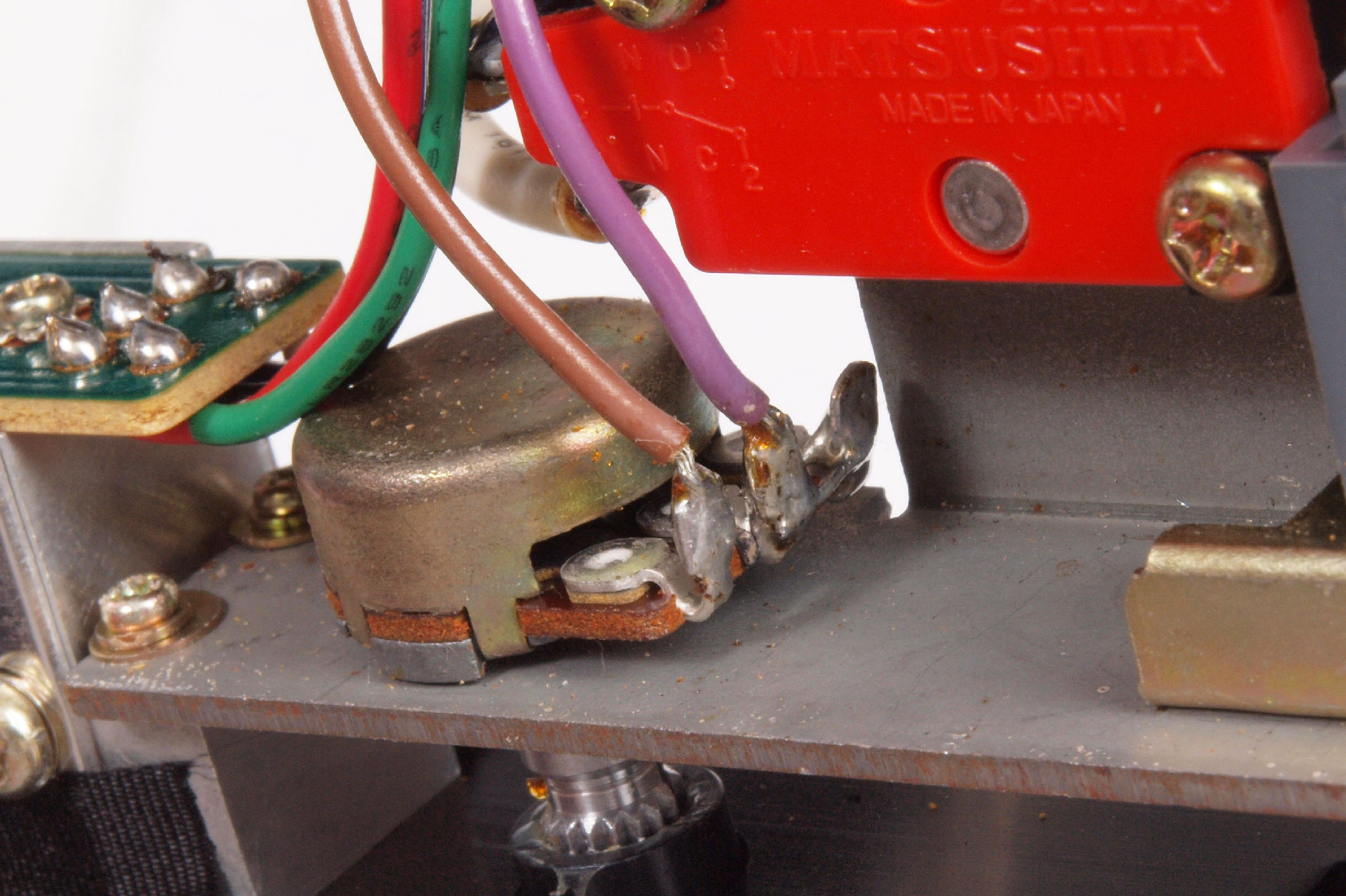

Ｃ９２．　修理後　　速度調整ＶＲ。　ガリ軽減・防止の結線。

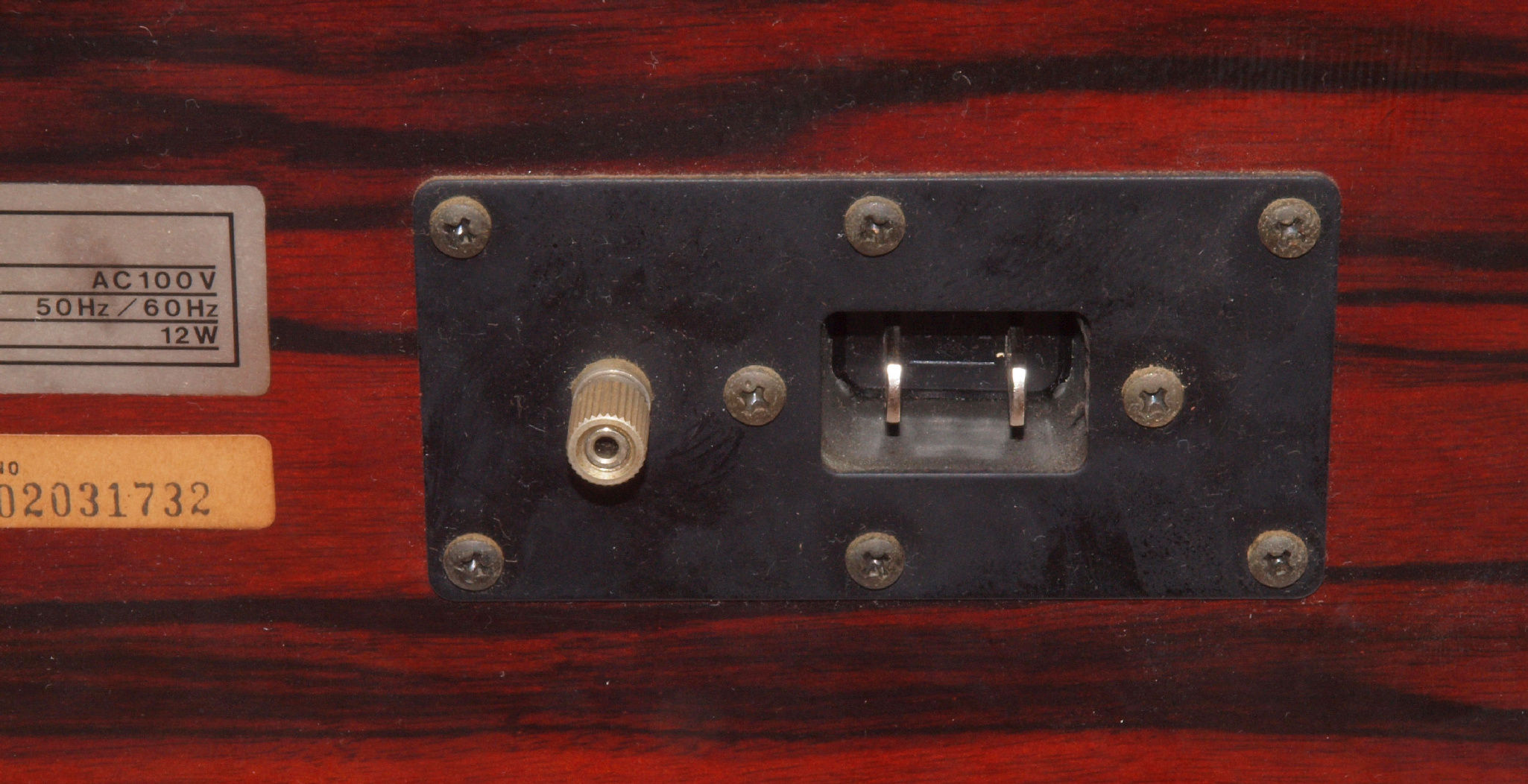

ＣＡ１．　修理前　電源ソケット

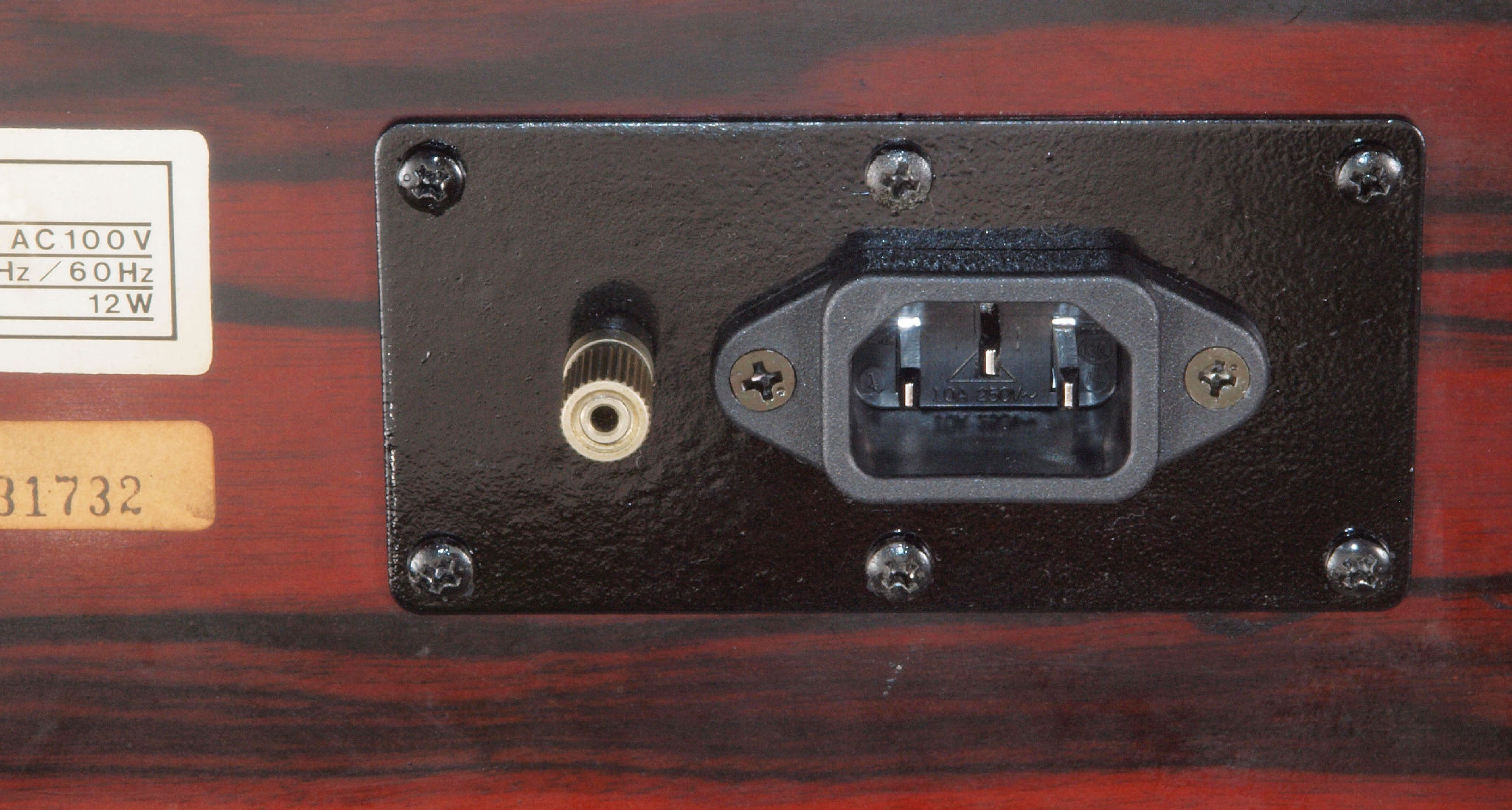

ＣＡ２．　修理（交換）後　電源ソケット交換　FURUTECH　FI-10(R) ロジウムメッキ。

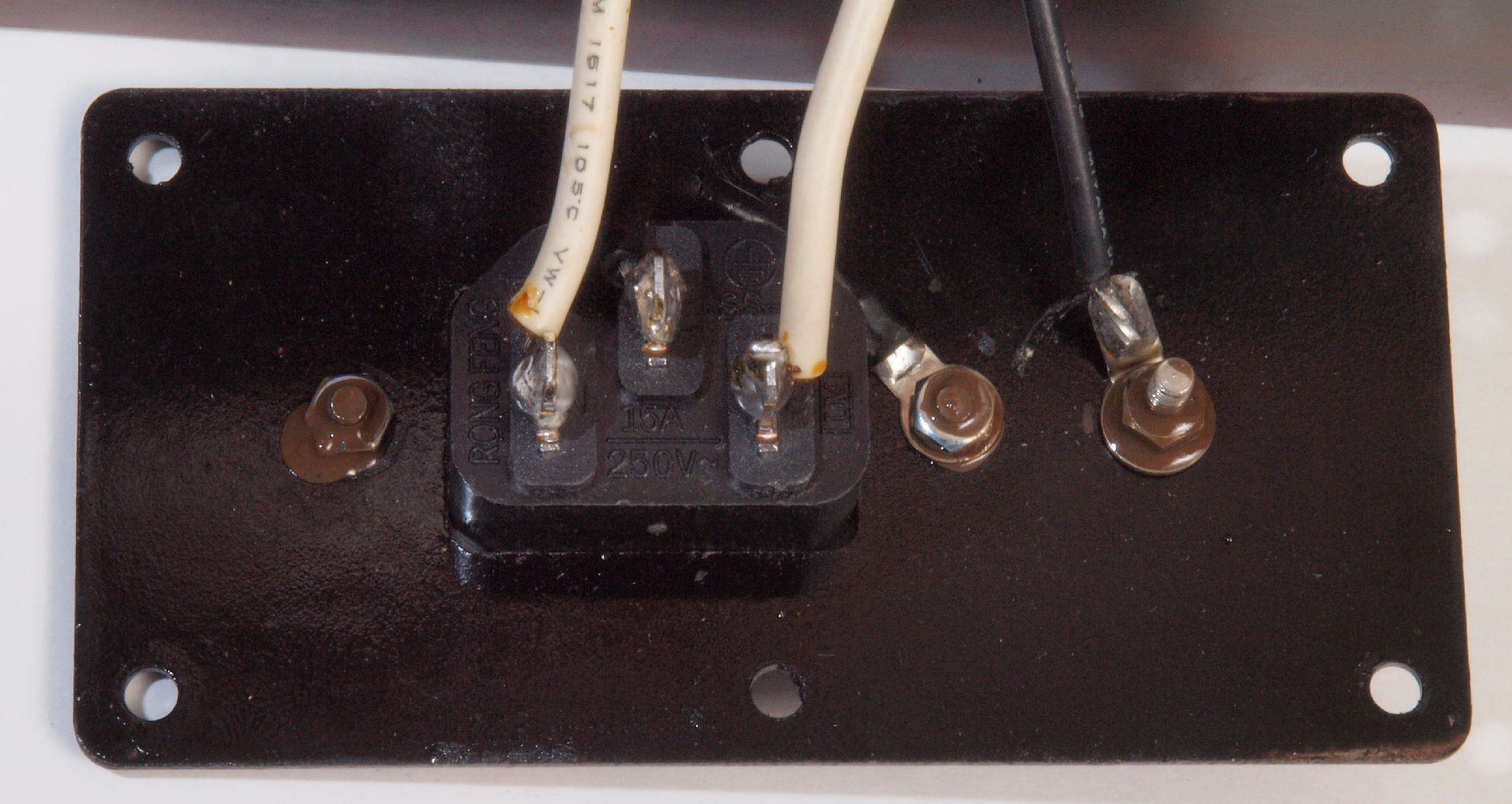

ＣＡ３．　修理後　電源ソケット交換。　裏側配線。
ＣＢ１．　修理（交換）後　オイル交換後、タンテーブル軸。　　

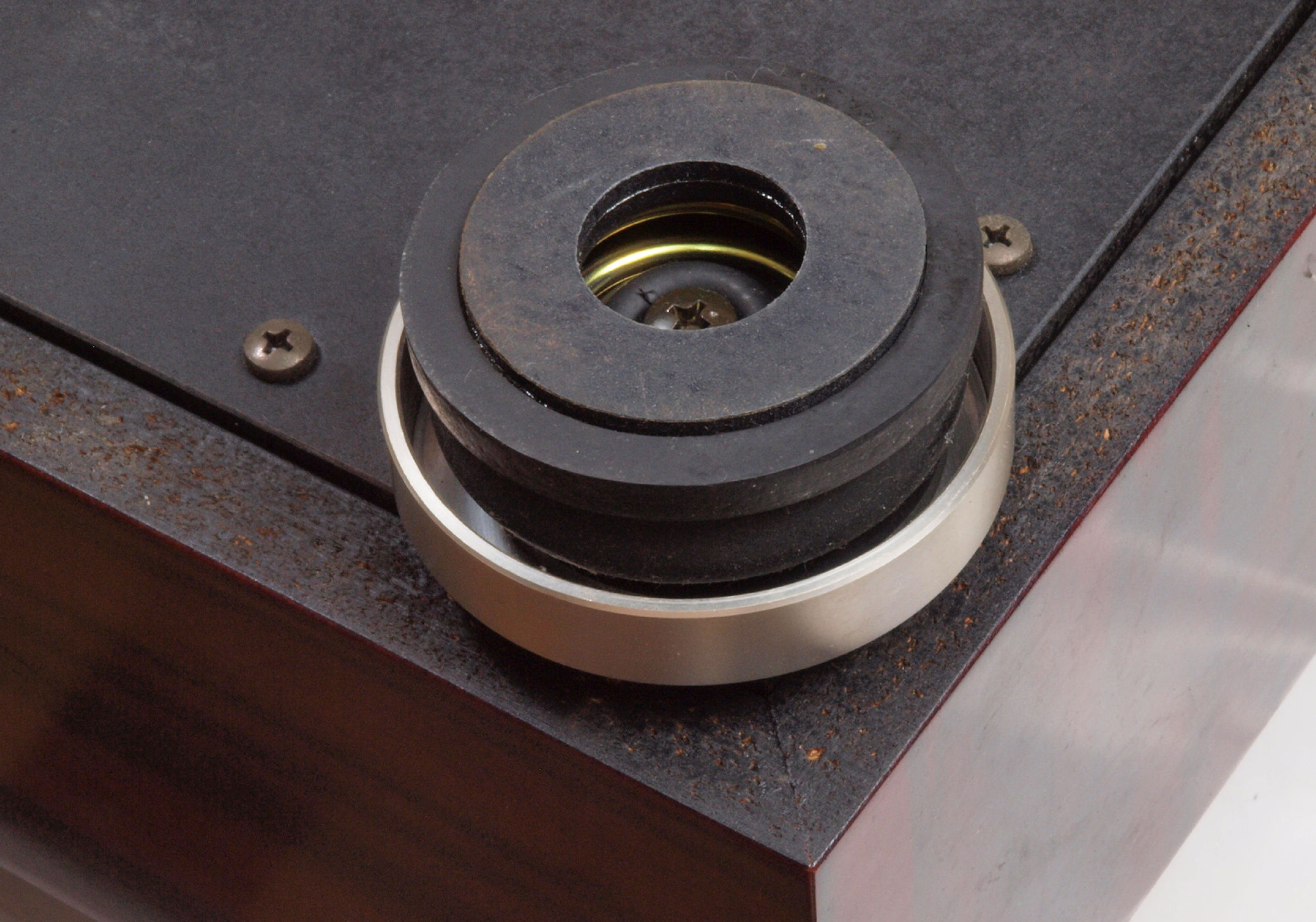

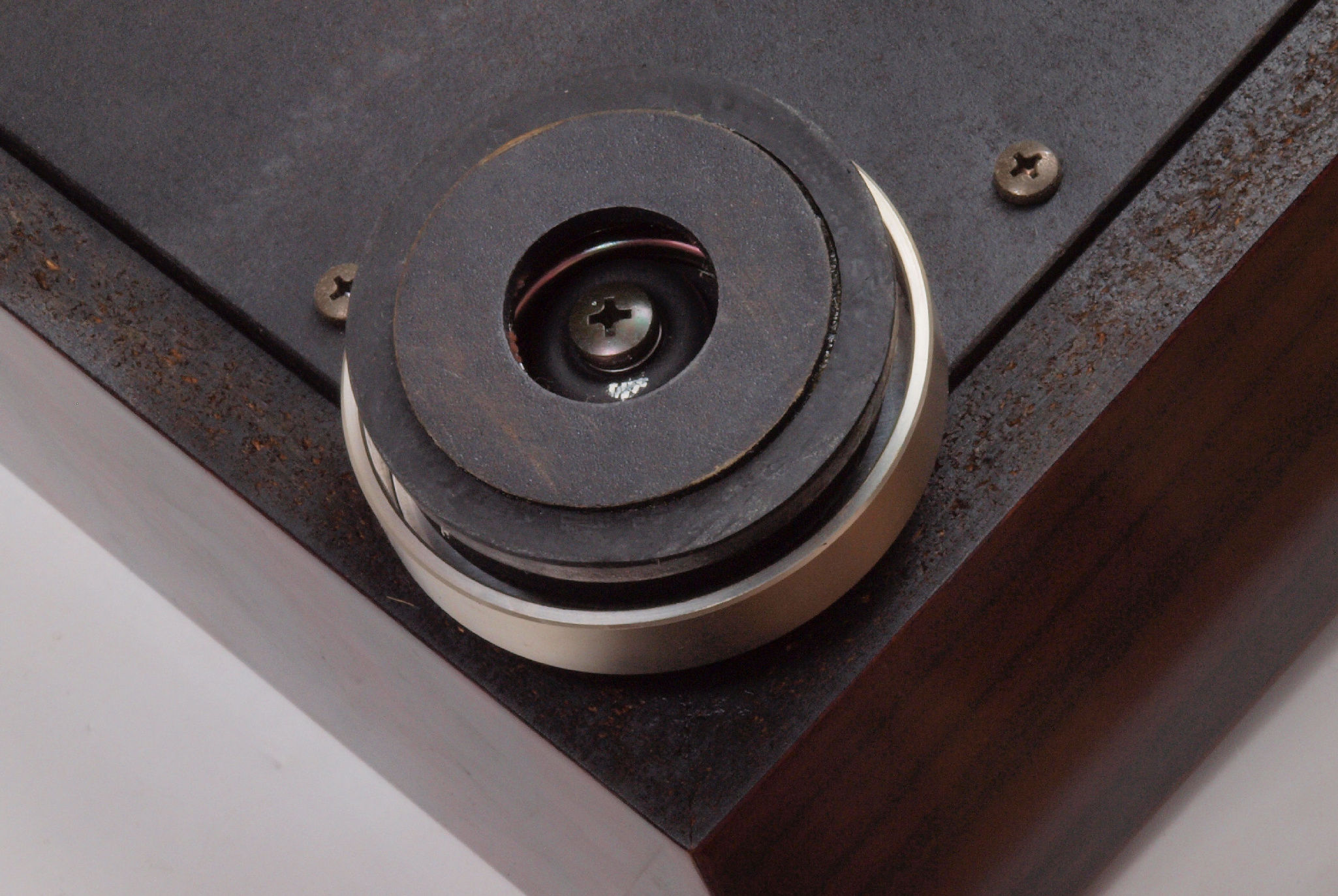

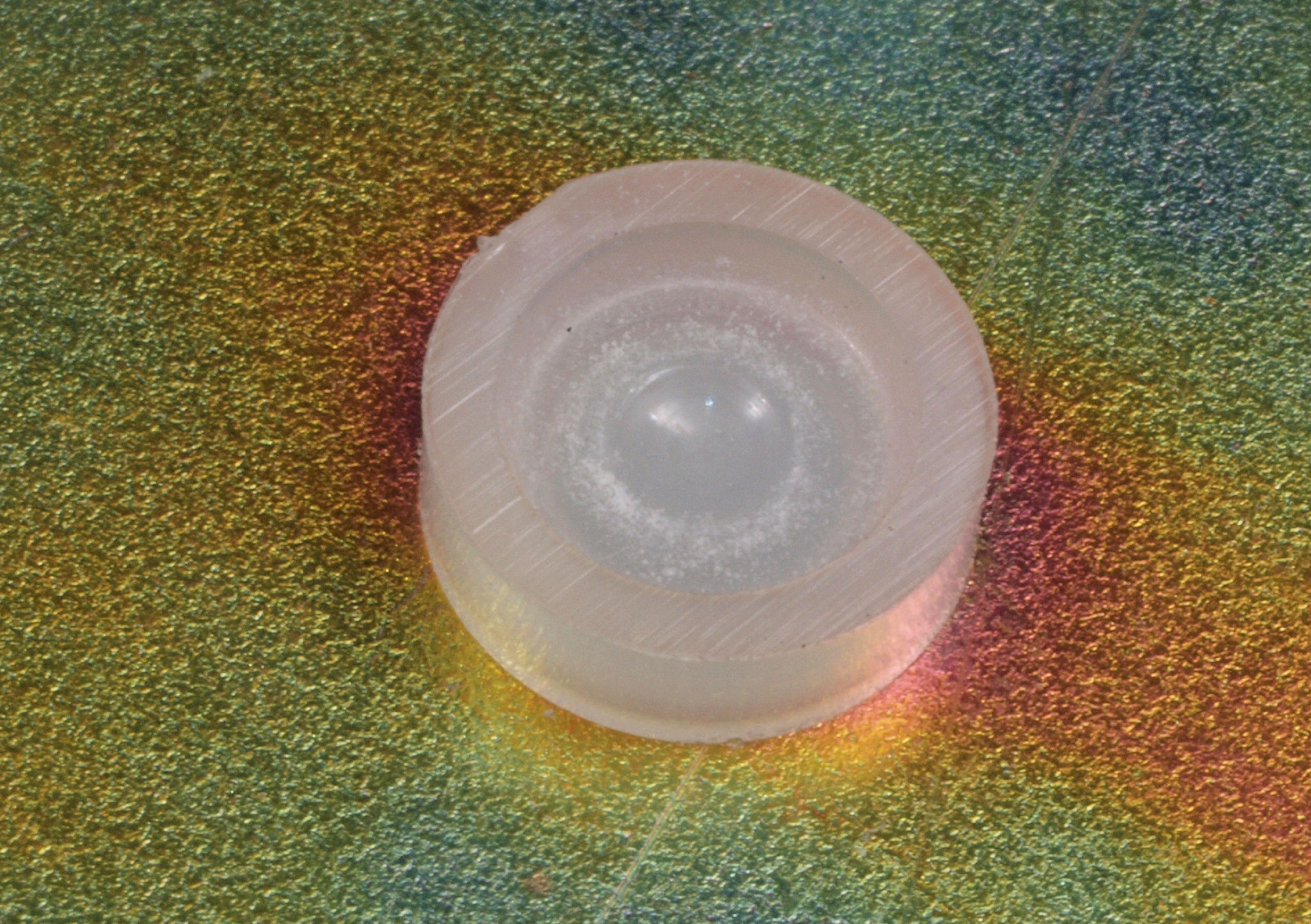

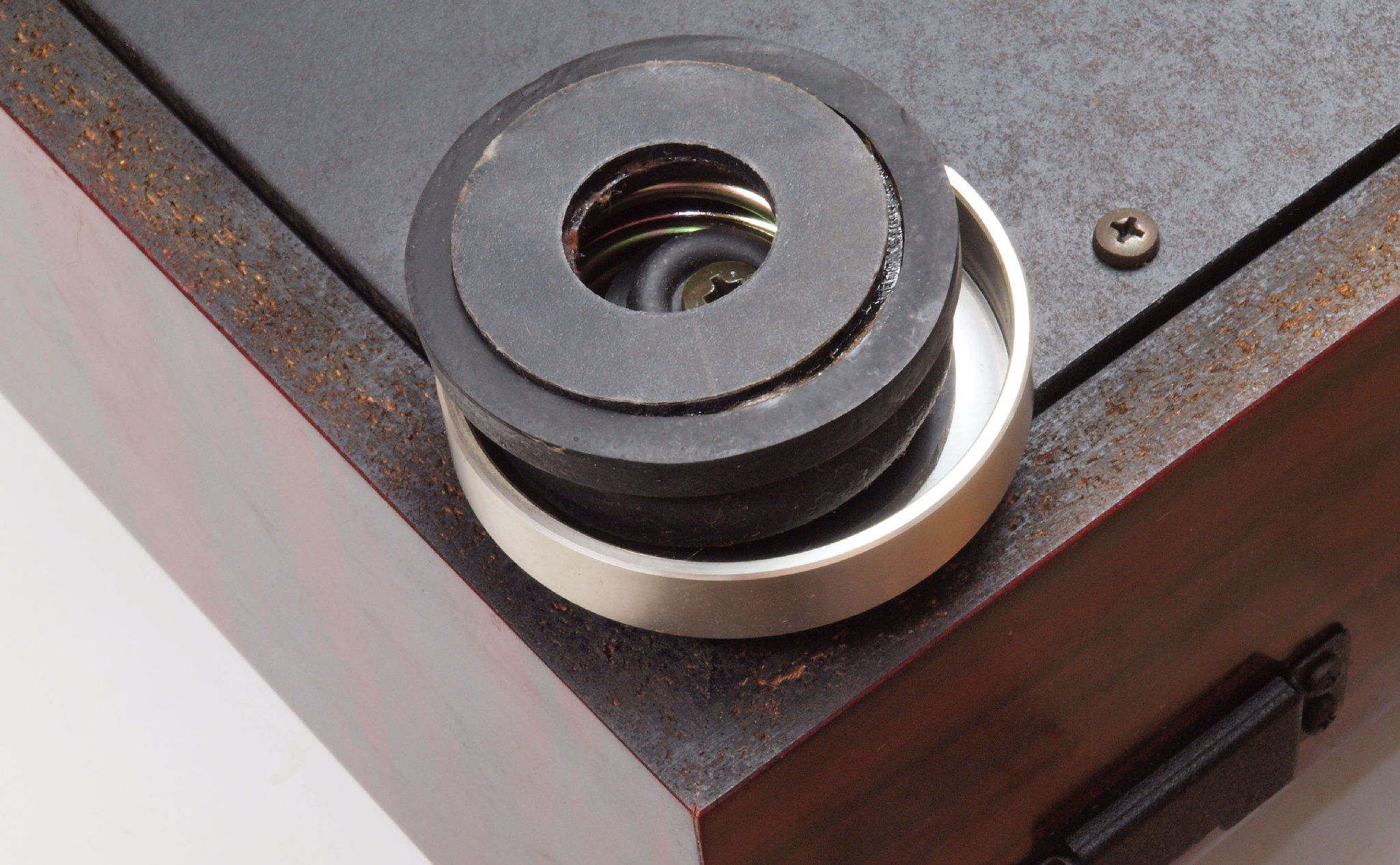

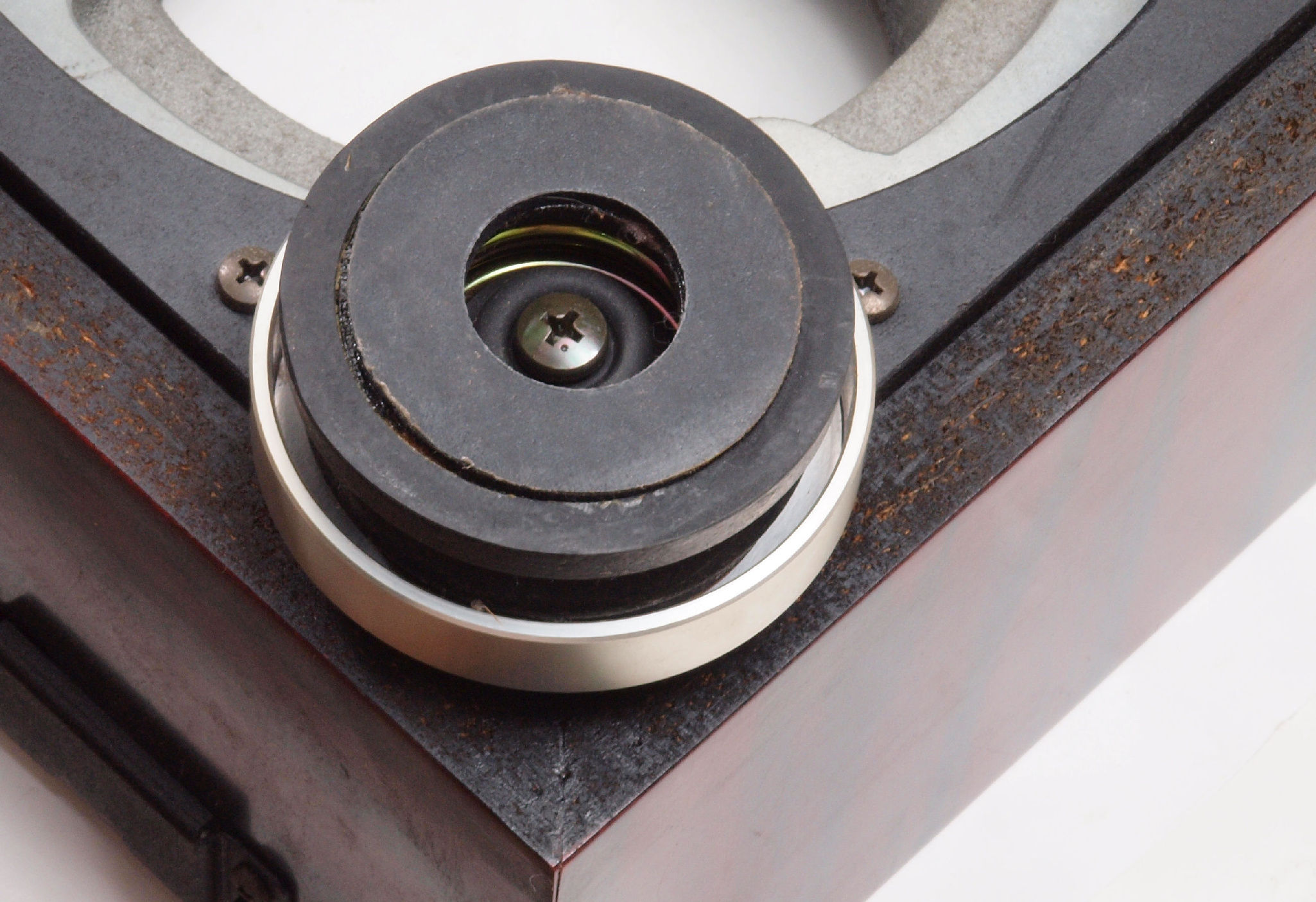

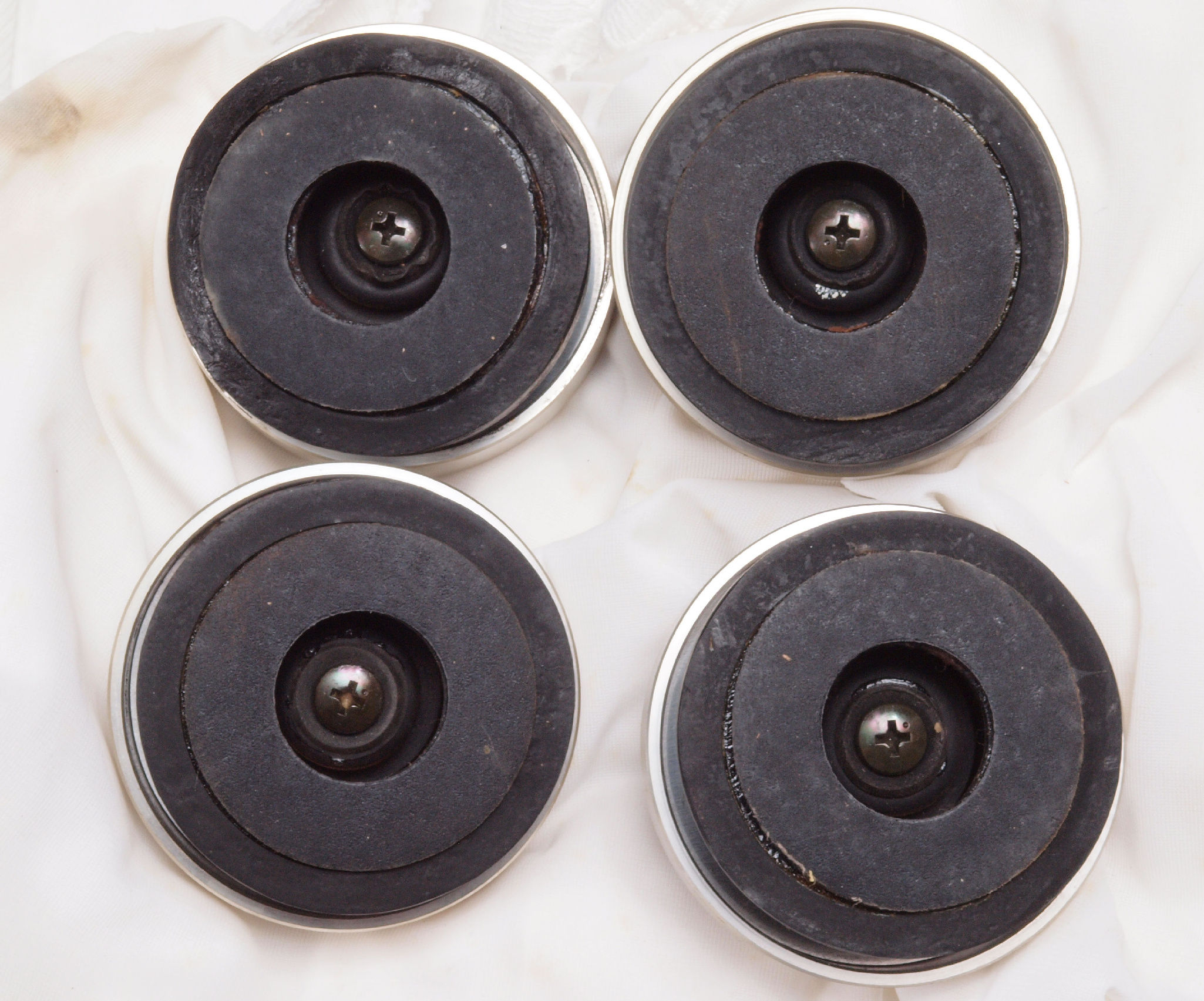

ＣＣ１．　修理（交換）後　インシュレーター（足）４本、ゴムセンターに補強ゴムワッシャを挿入。

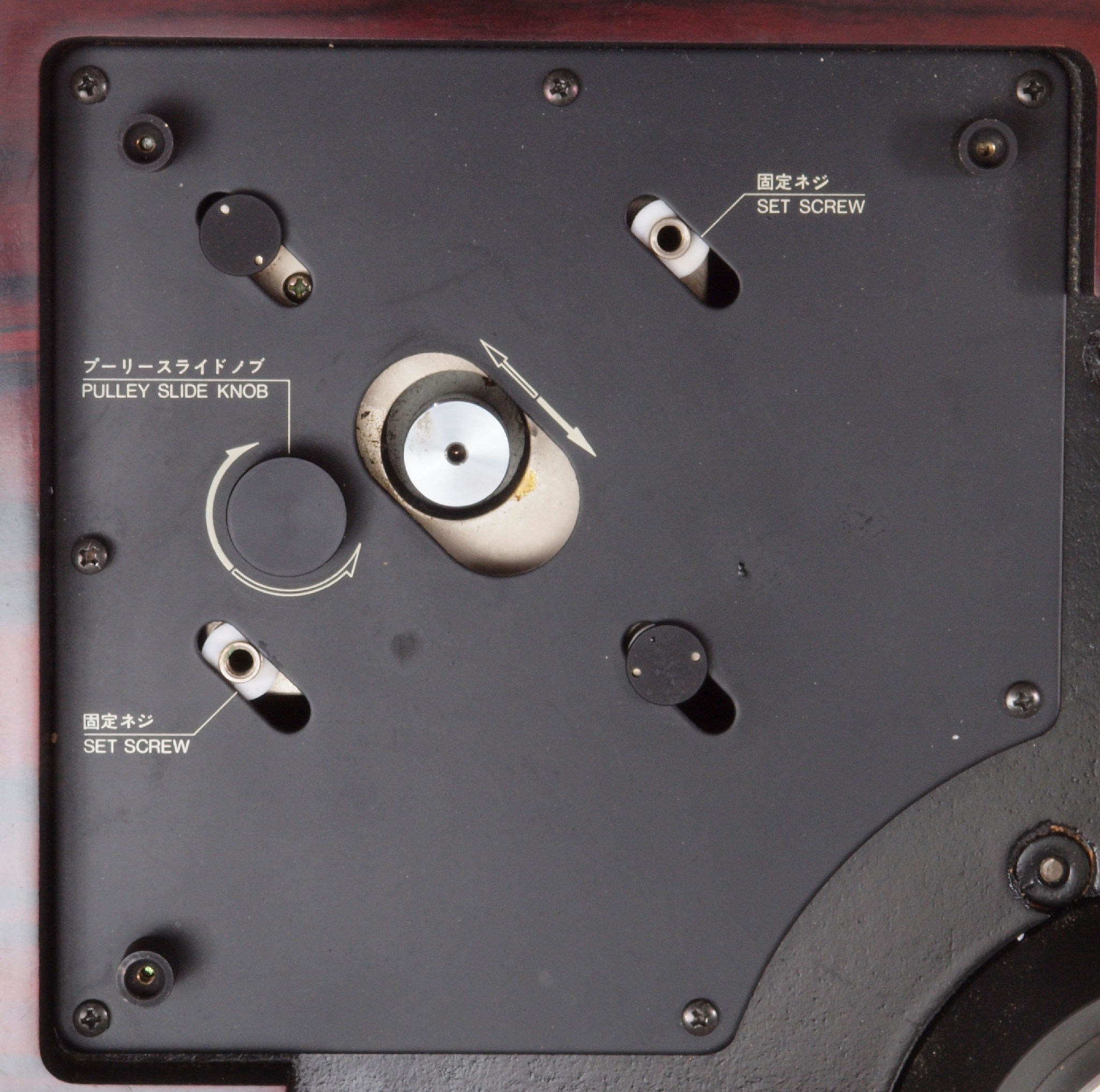

ＣＤ１．　修理前　駆動部。　固定止めビスが２本無し。

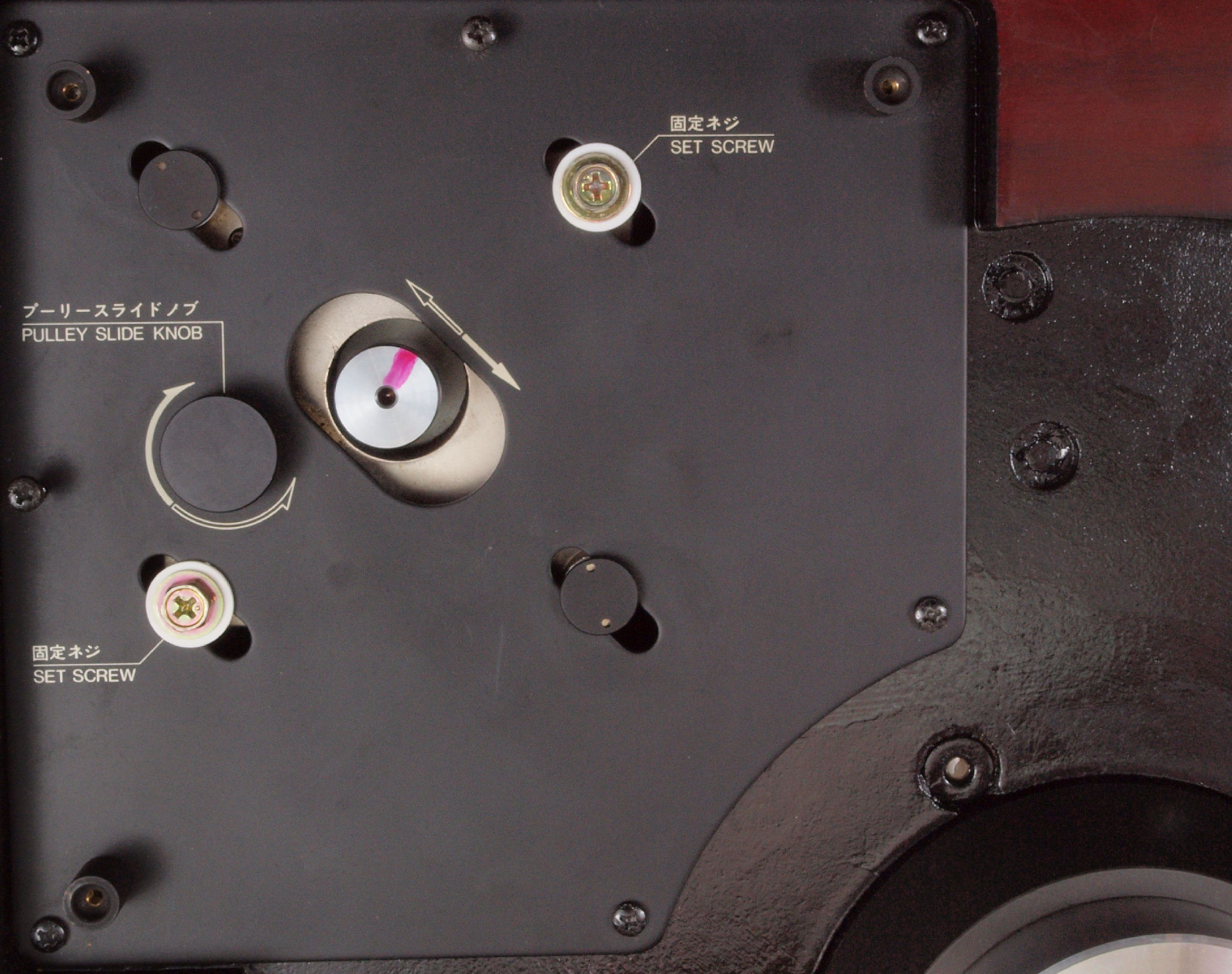

ＣＤ２．　修理後　駆動部。

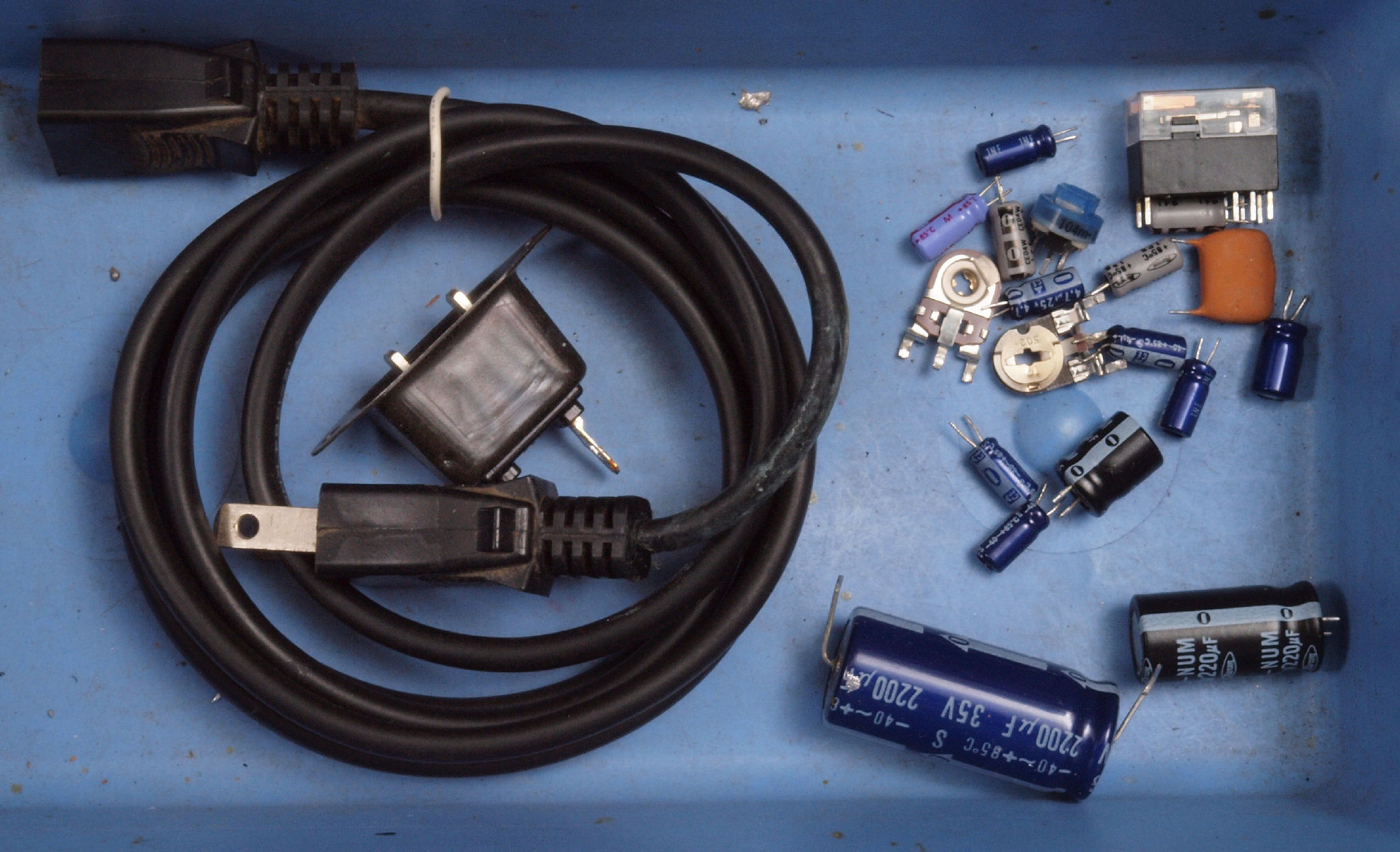

ＣＥ１．　交換部品
ＣＥ２．　交換部品　リレー。　左＝付いていた物、右＝交換した後発の密閉型。

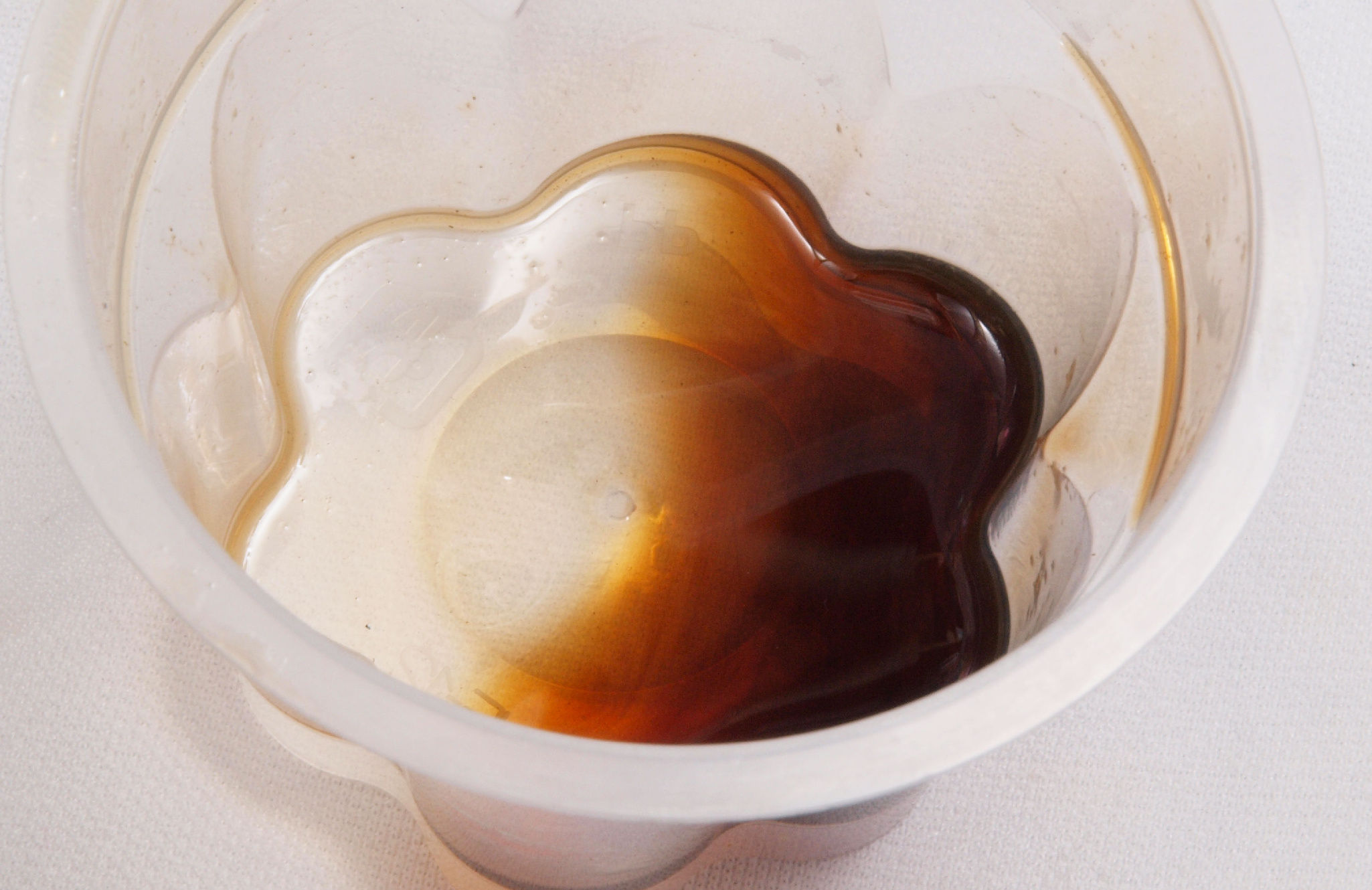

ＣＥ３．　交換部品。　交換したタンテーブル軸オイル。

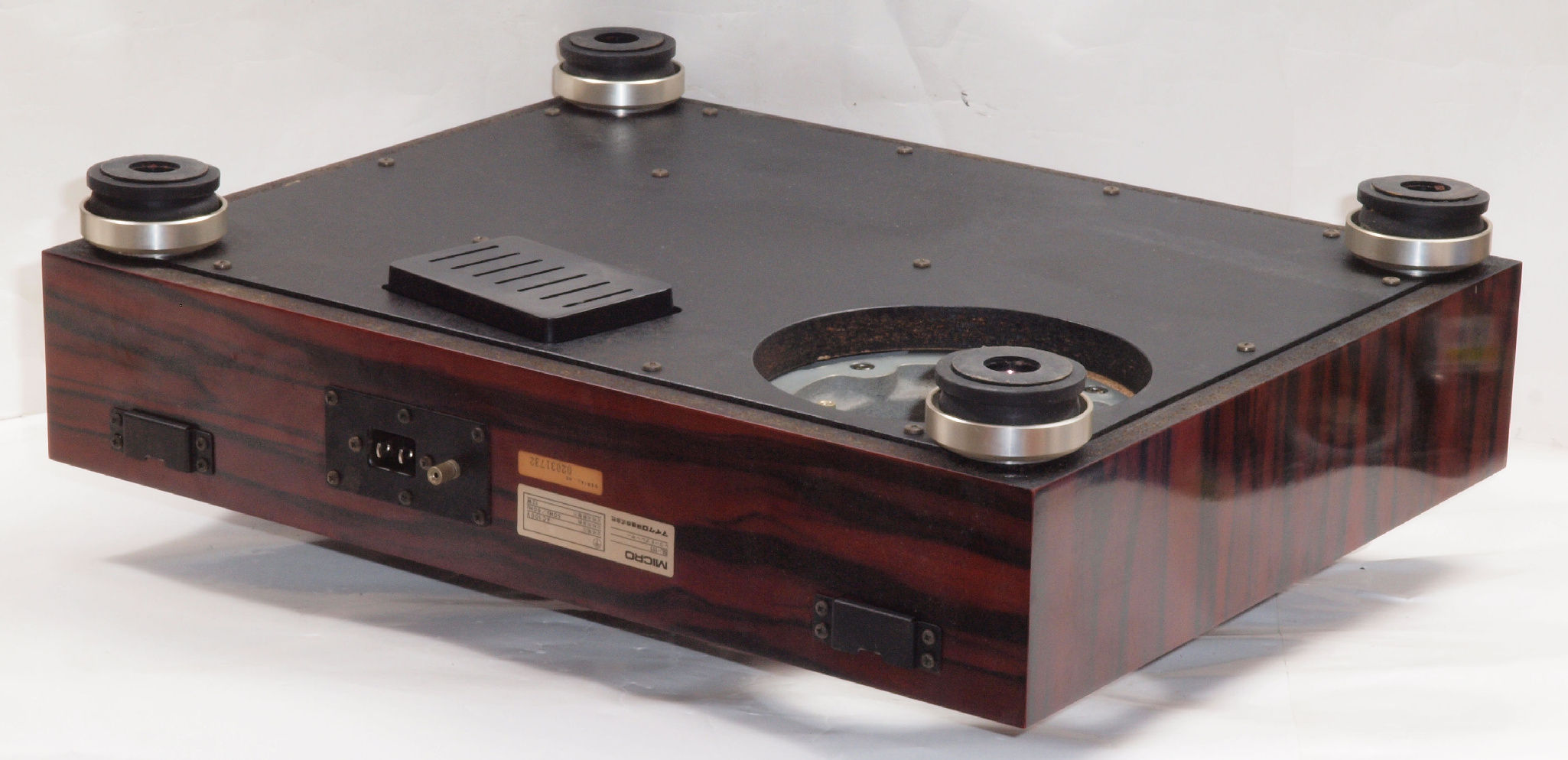

ＣＦ１．　修理前　　下から見る

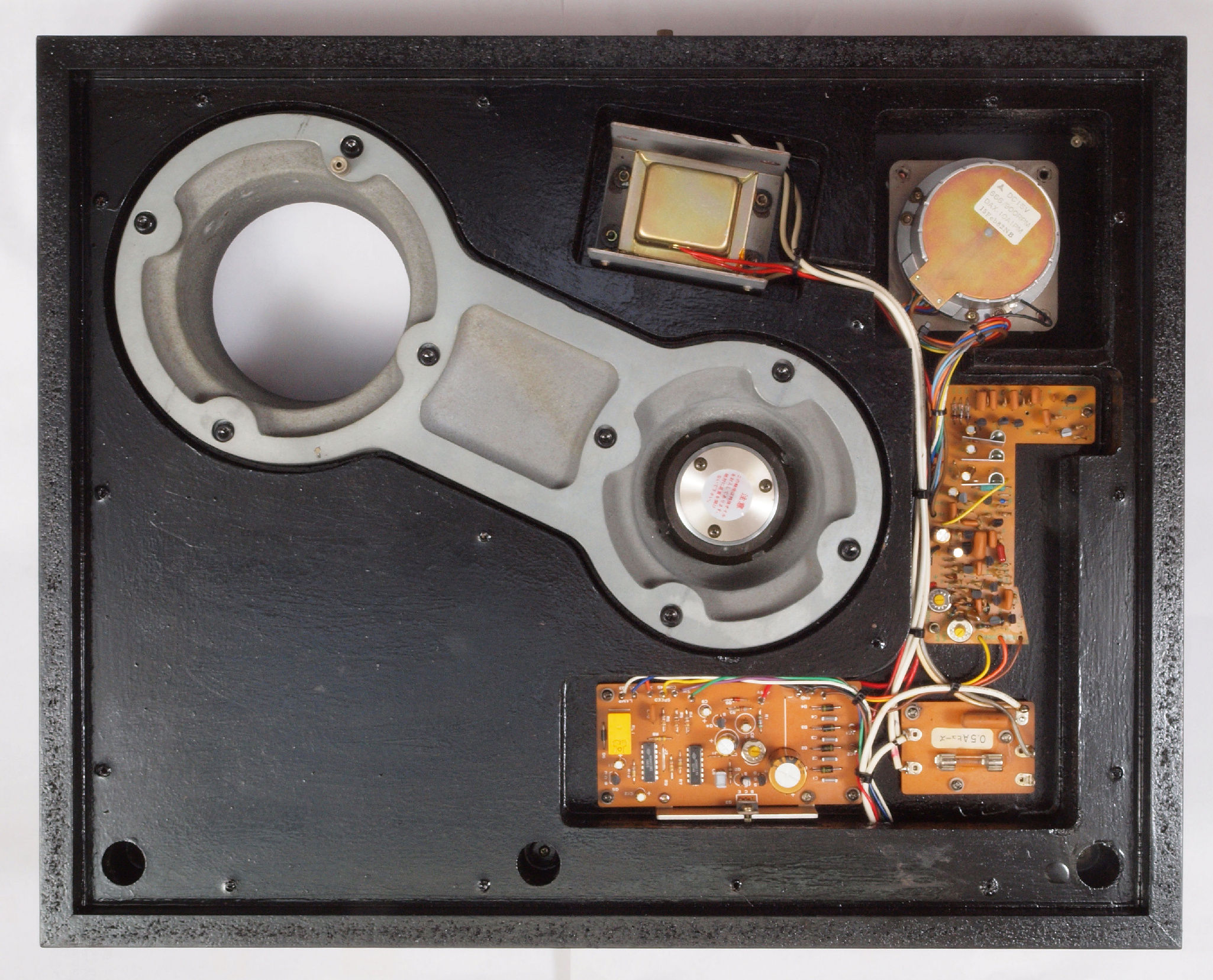

ＣＦ２．　修理後　　下から見る。

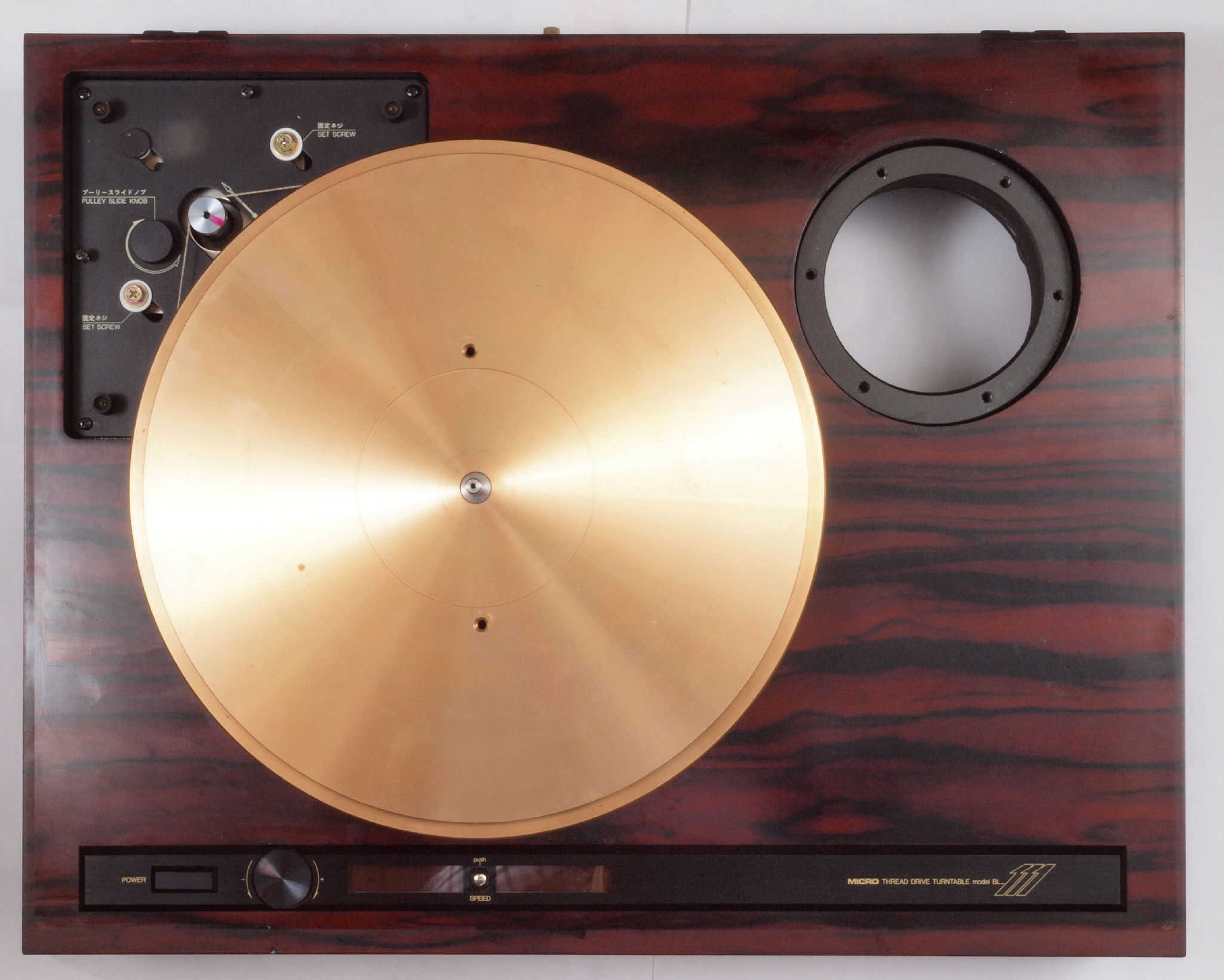

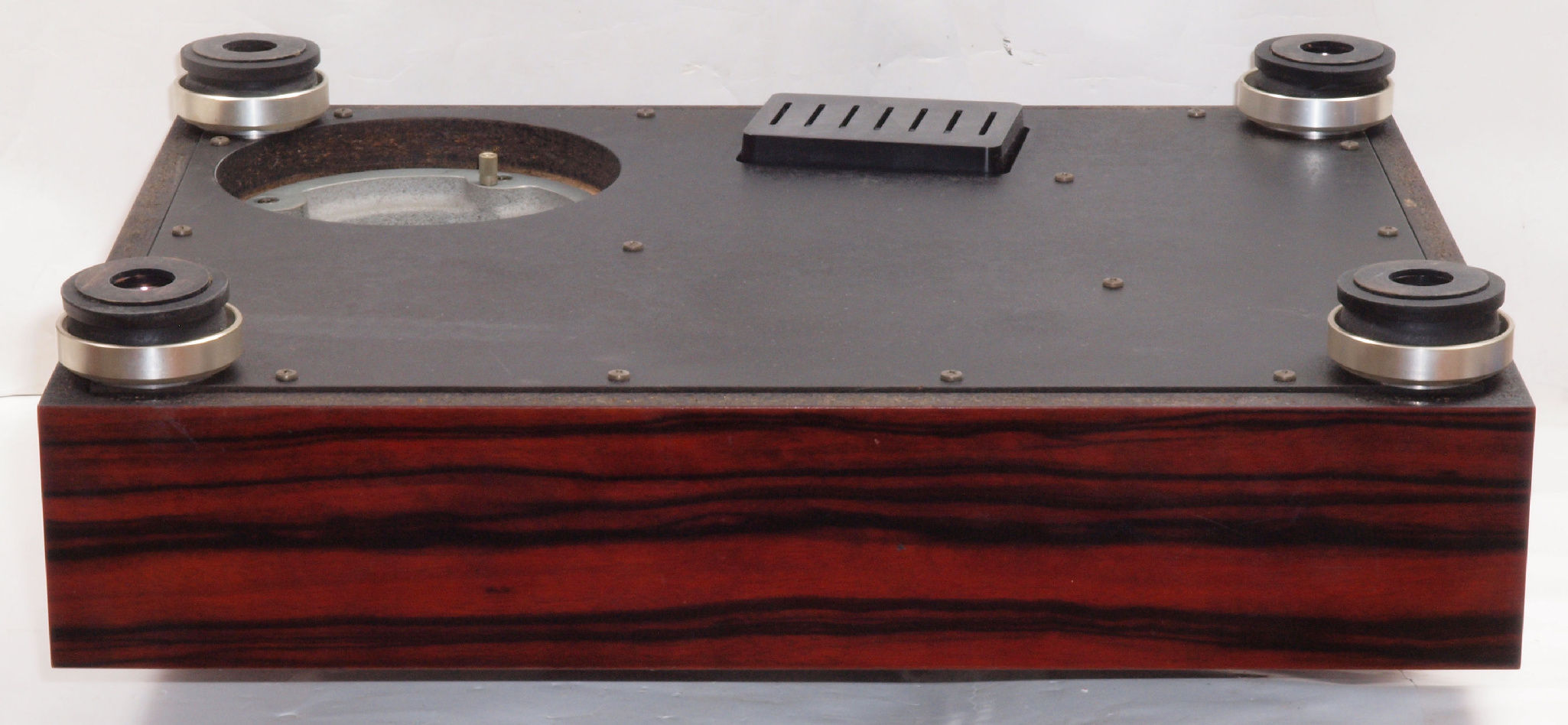

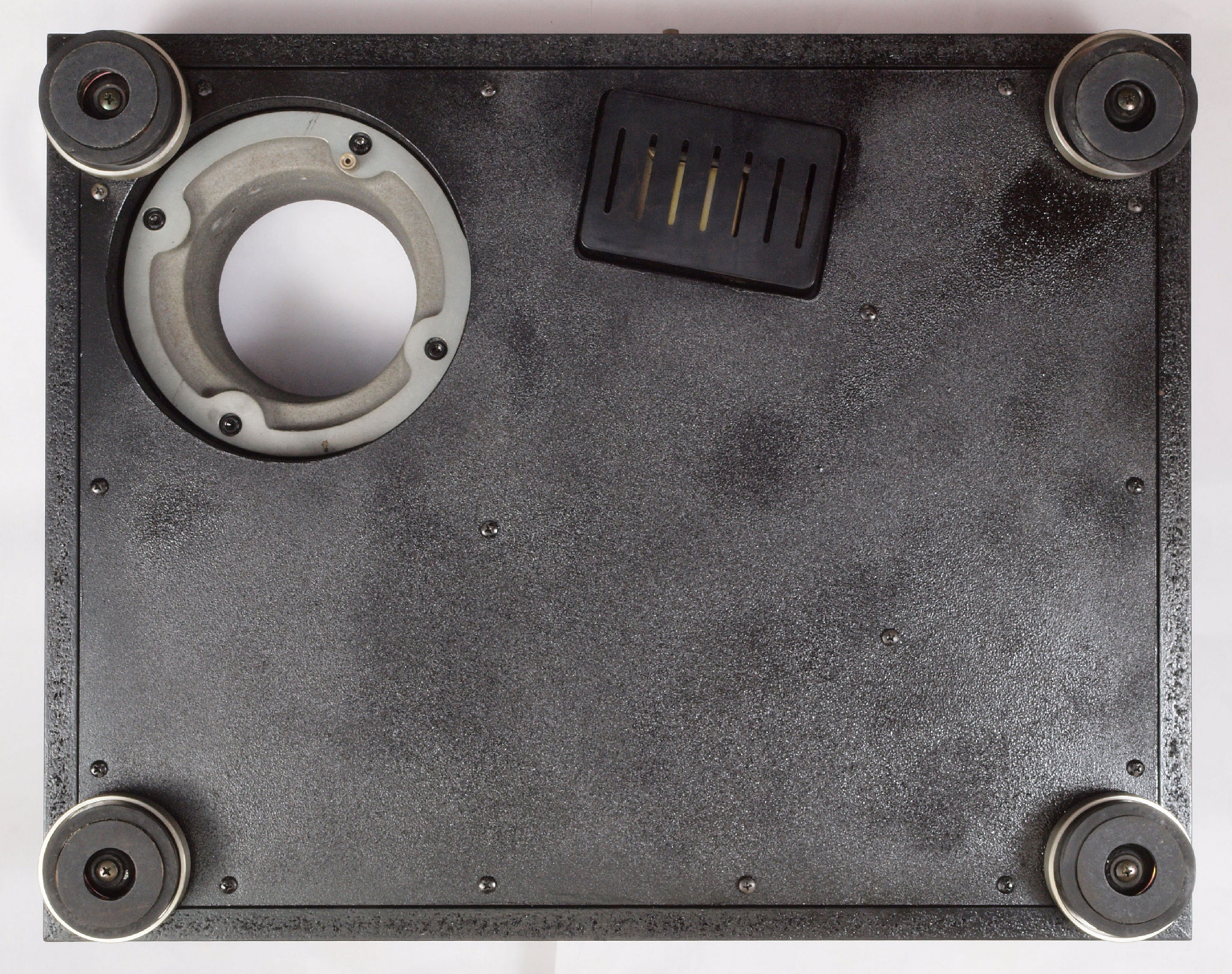

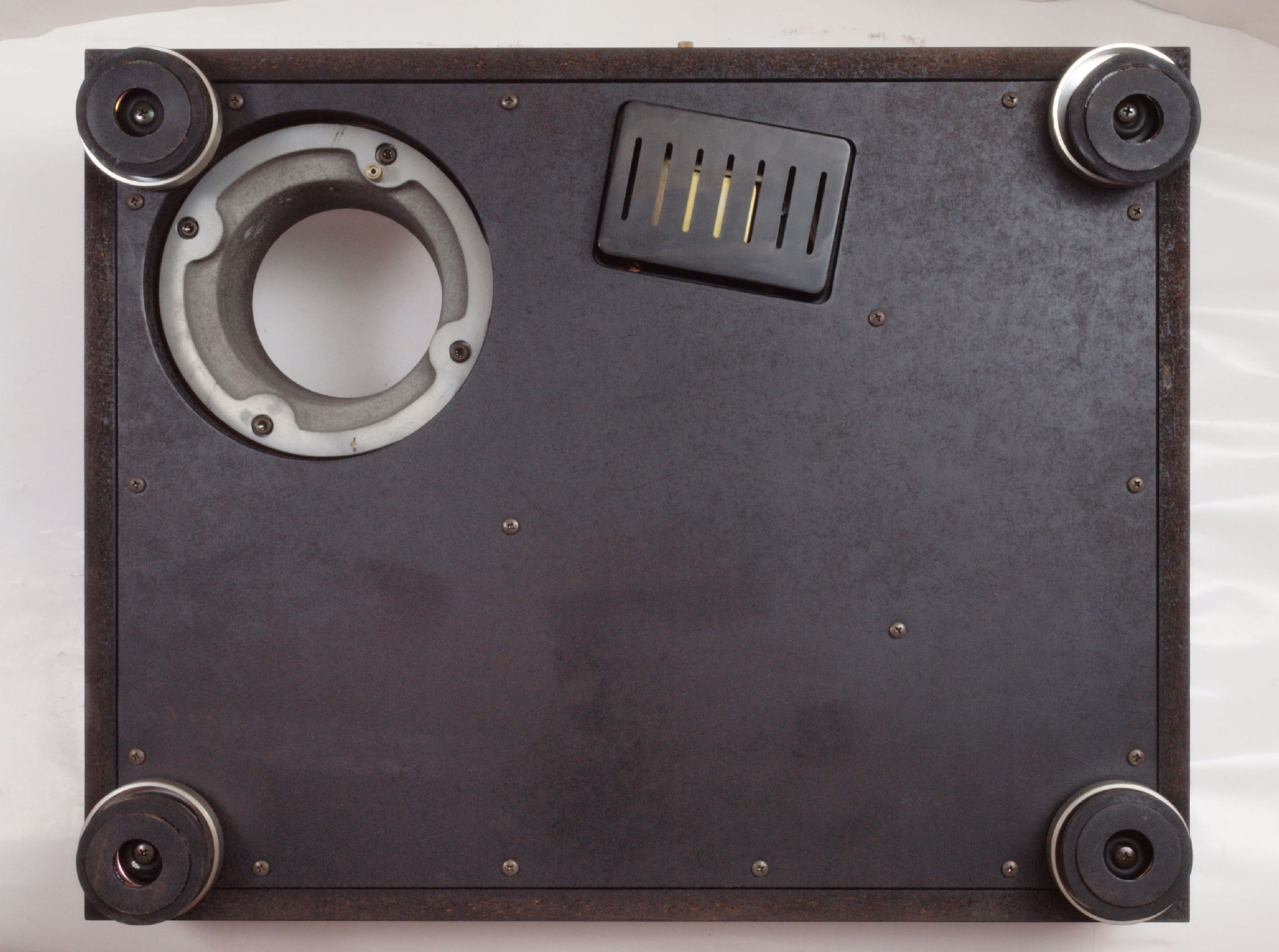

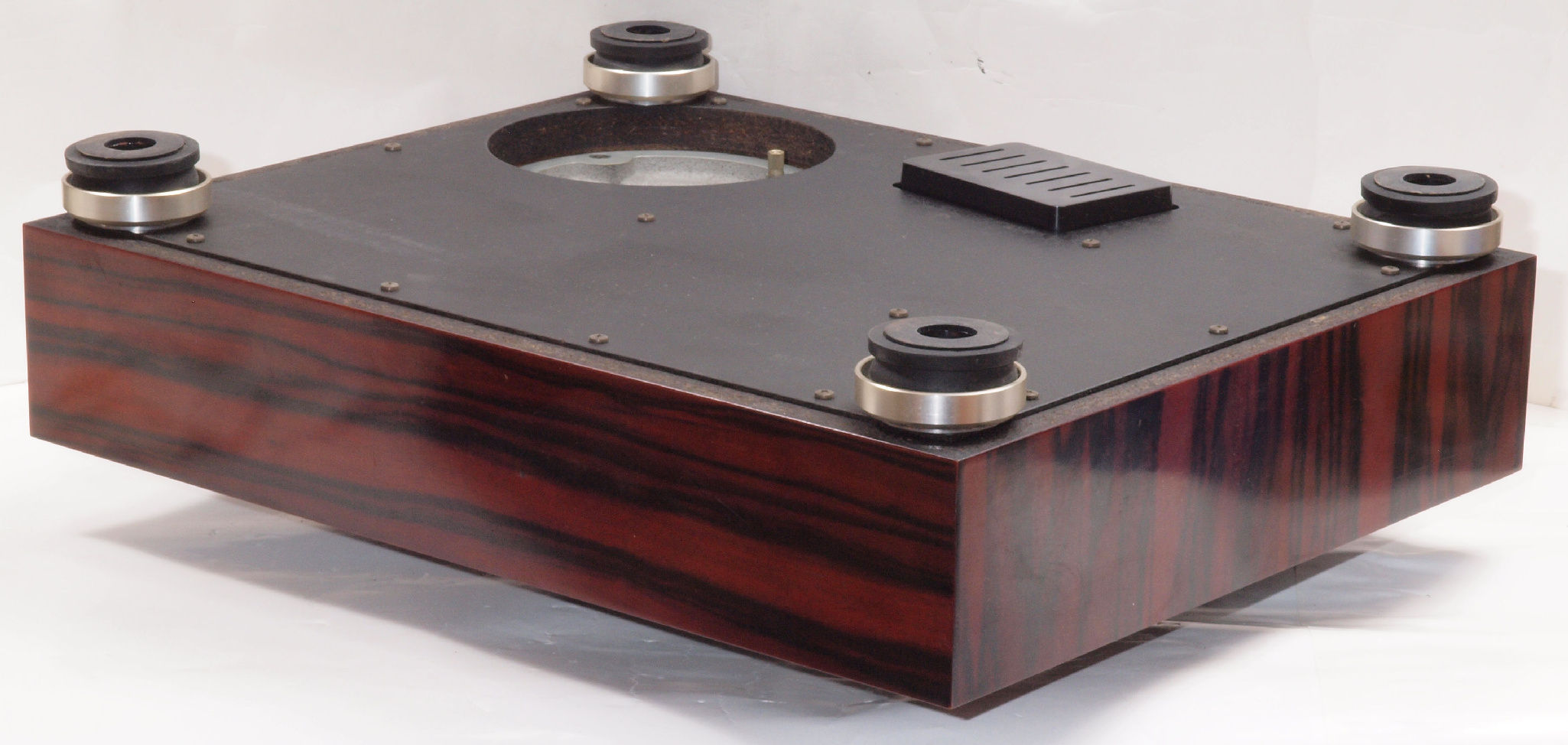

ＣＦ３．　完成、下から見る。
ＣＦ４．　完成。　モータープリーが糸用なので、駆動ベルトは水糸使用。
Ｗ．　下蓋及び本体木部　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

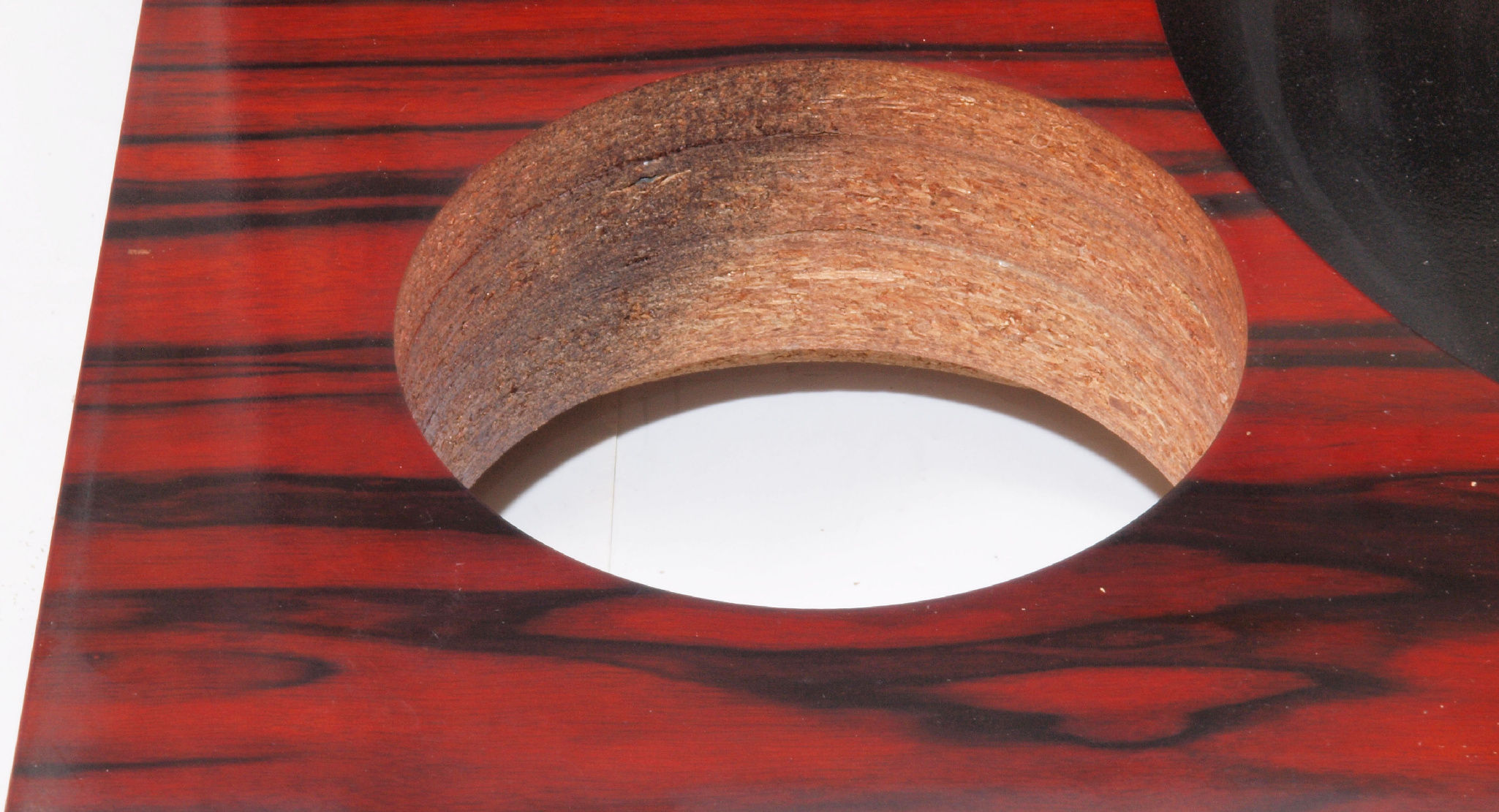

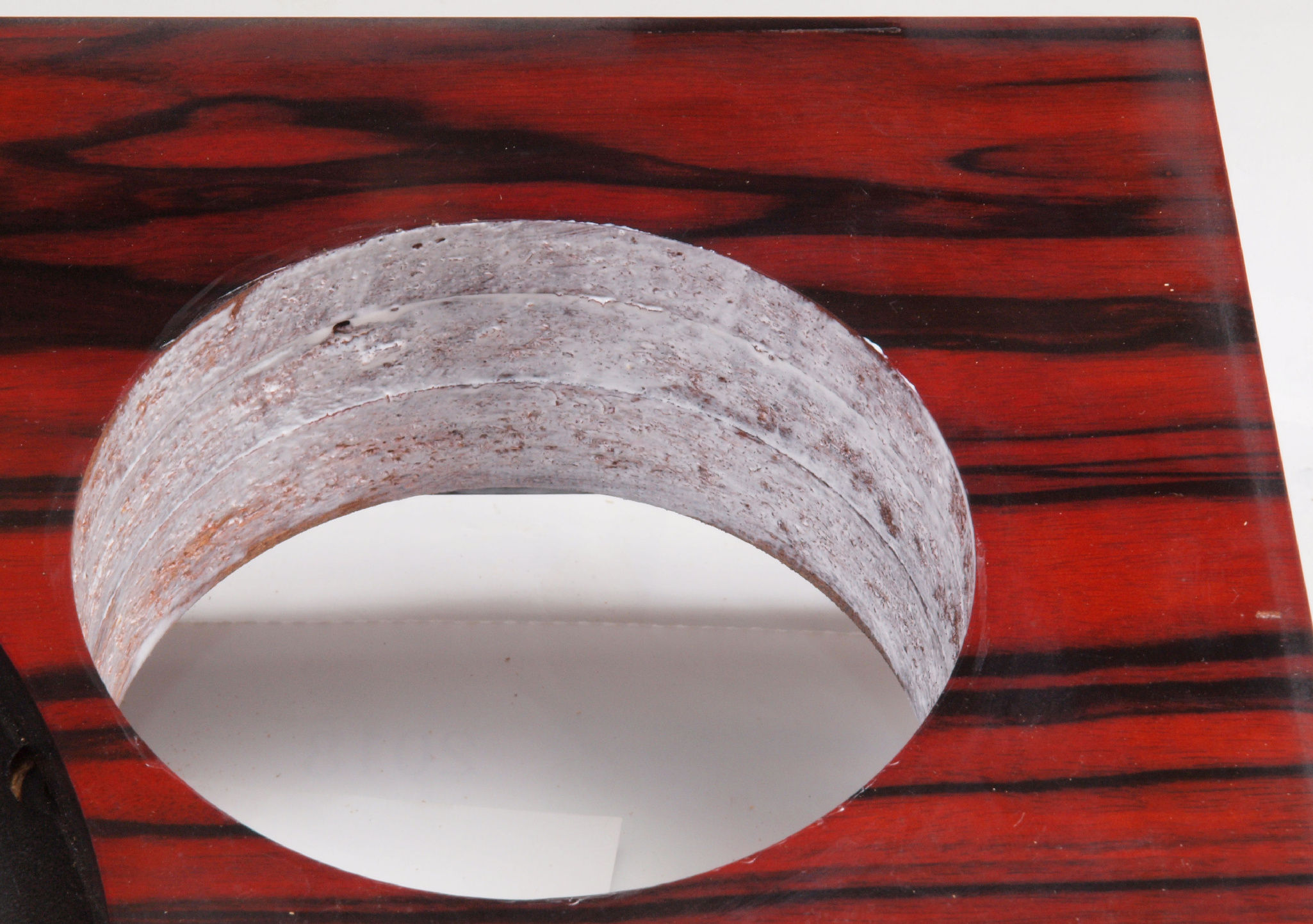

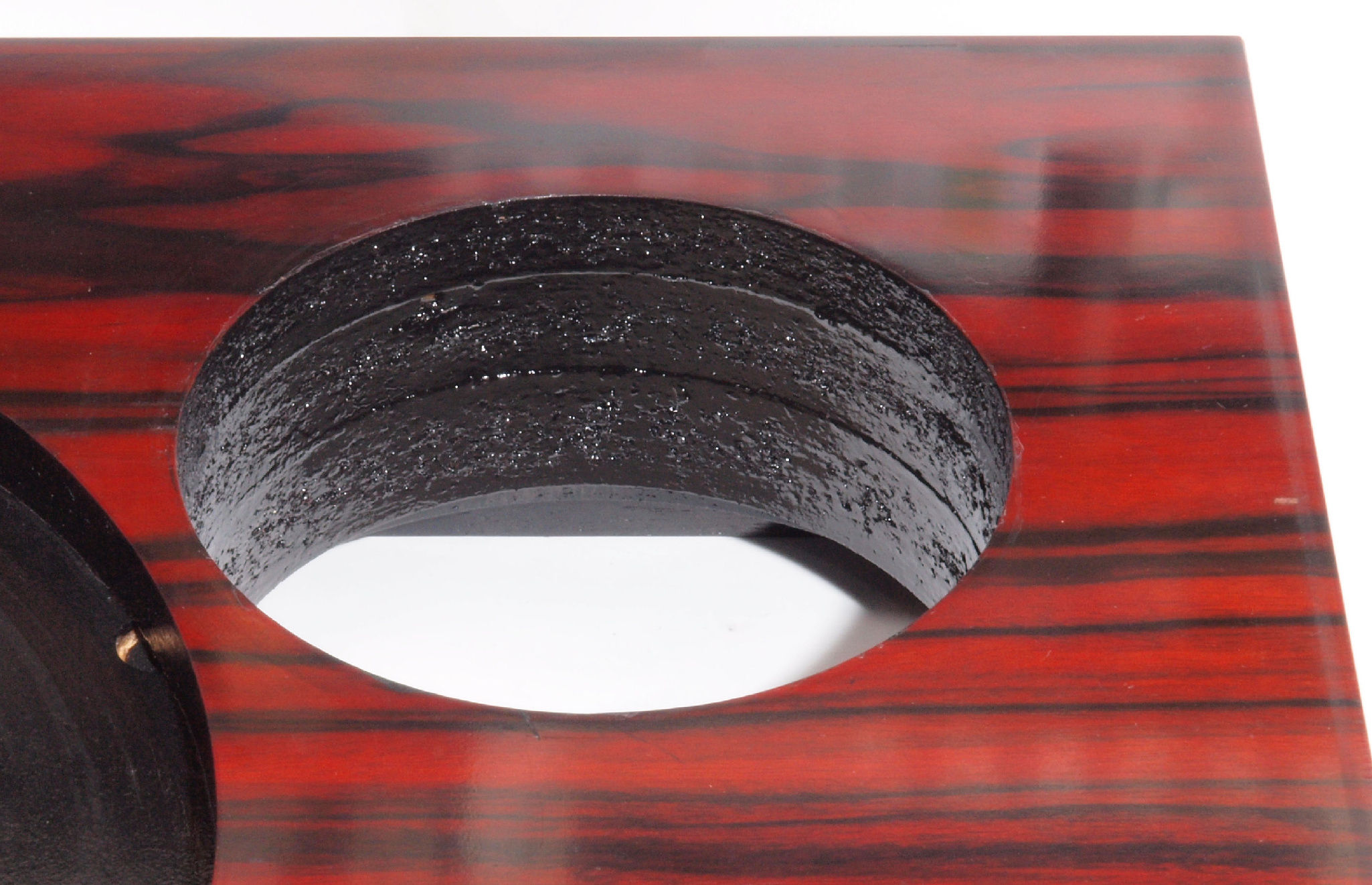

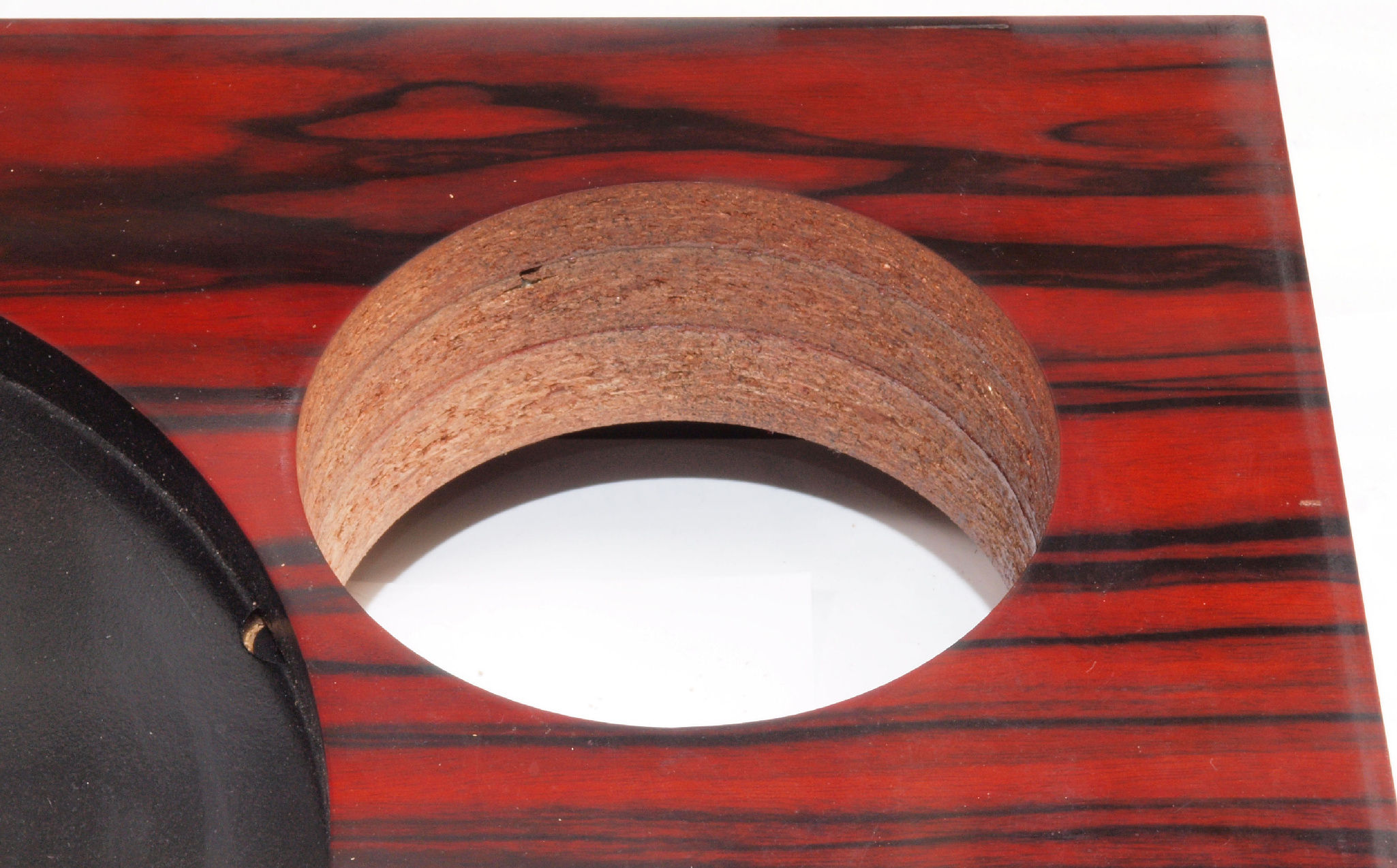

Ｗ１１．　修理前　アーム取り付け穴。
Ｗ１２．　修理中　アーム取り付け穴。　圧縮材にボンドを染みこませる。

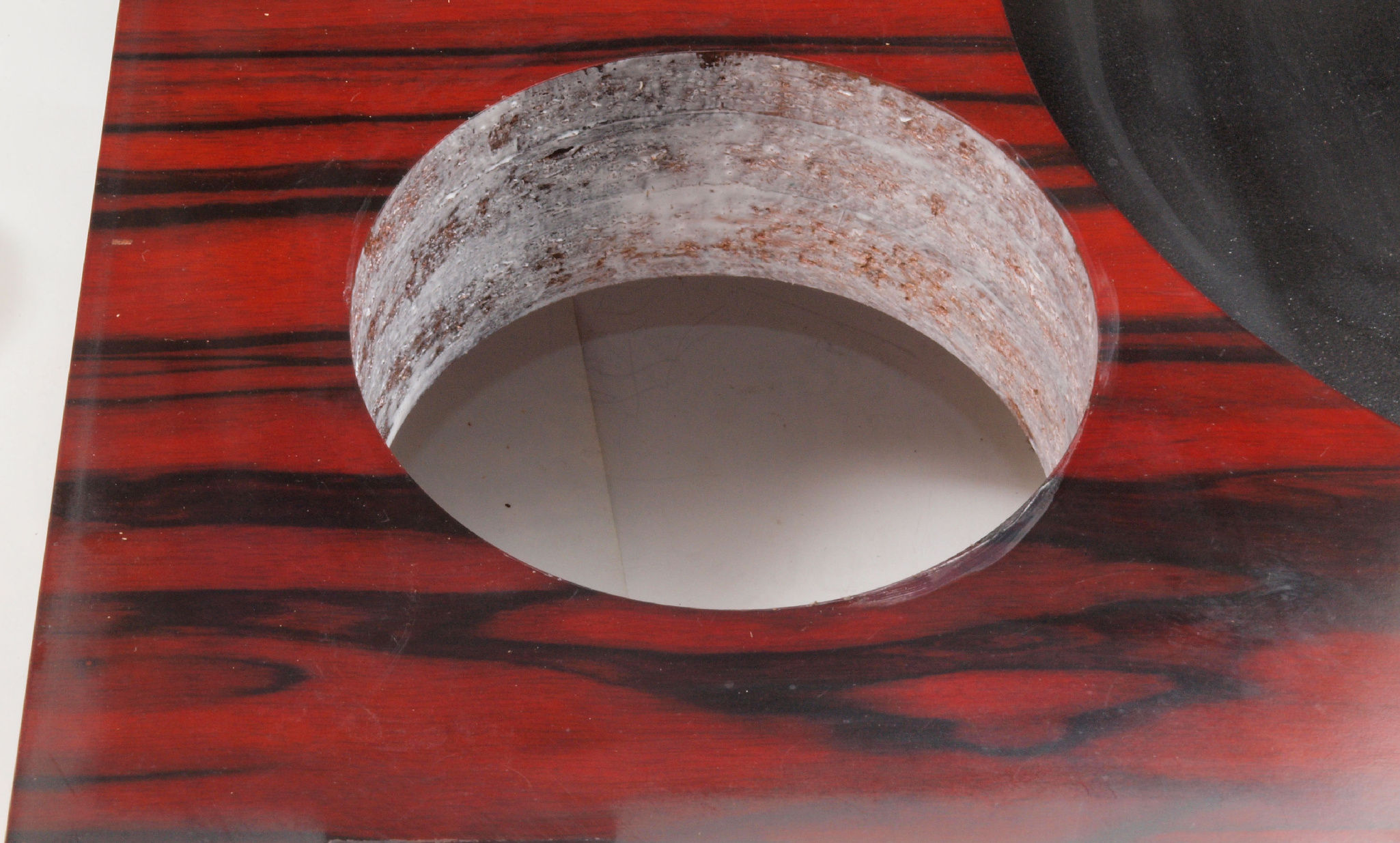

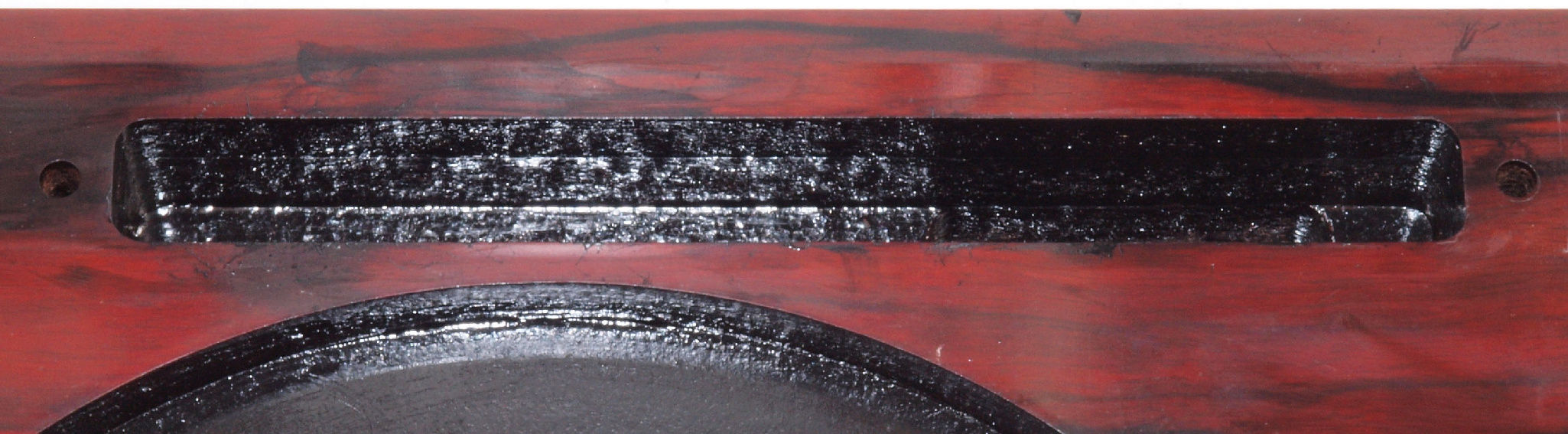

Ｗ１３．　修理後　アーム取り付け穴。　更にペンキを塗る。
Ｗ１４．　修理後　アーム取り付け穴、反対側。
Ｗ１５．　修理中　アーム取り付け穴、反対側。　圧縮材にボンドを染みこませる。

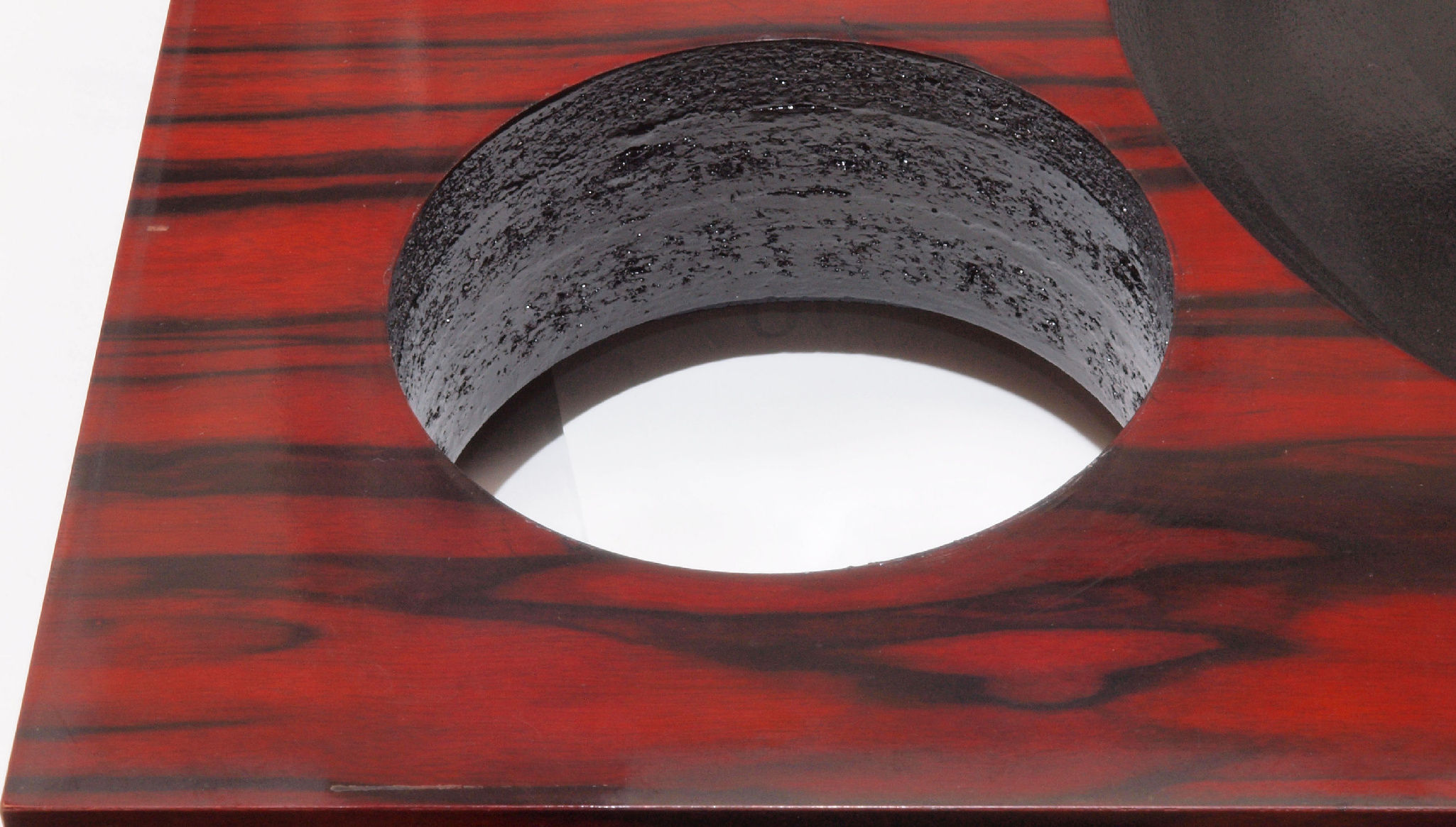

Ｗ１６．　修理後　アーム取り付け穴、反対側。　更にペンキを塗る。
Ｗ１７．　修理前　モーター取付穴、タンテーブル軸受取付穴。

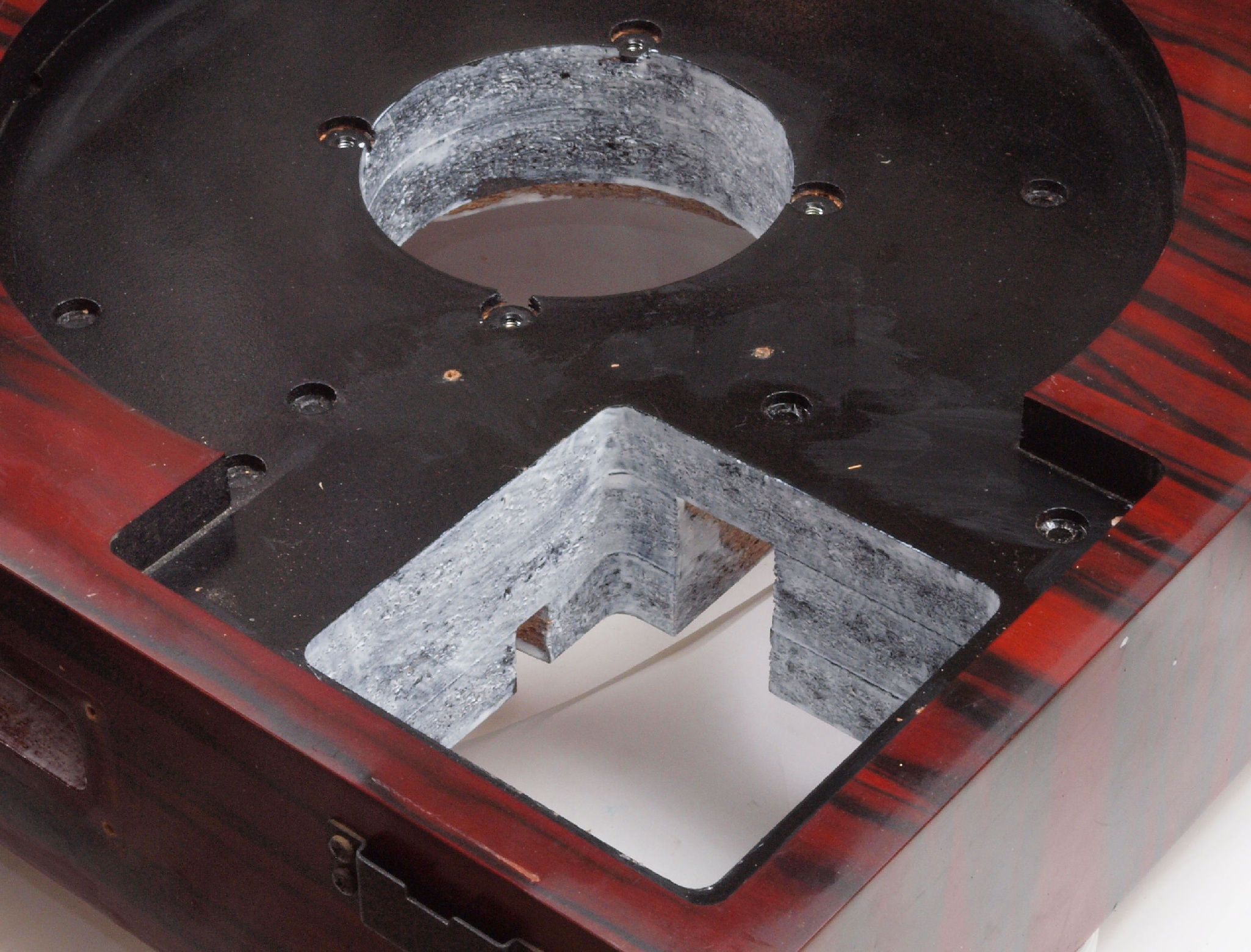

Ｗ１８．　修理中　モーター取付穴、タンテーブル軸受取付穴。　圧縮材にボンドを染みこませる。

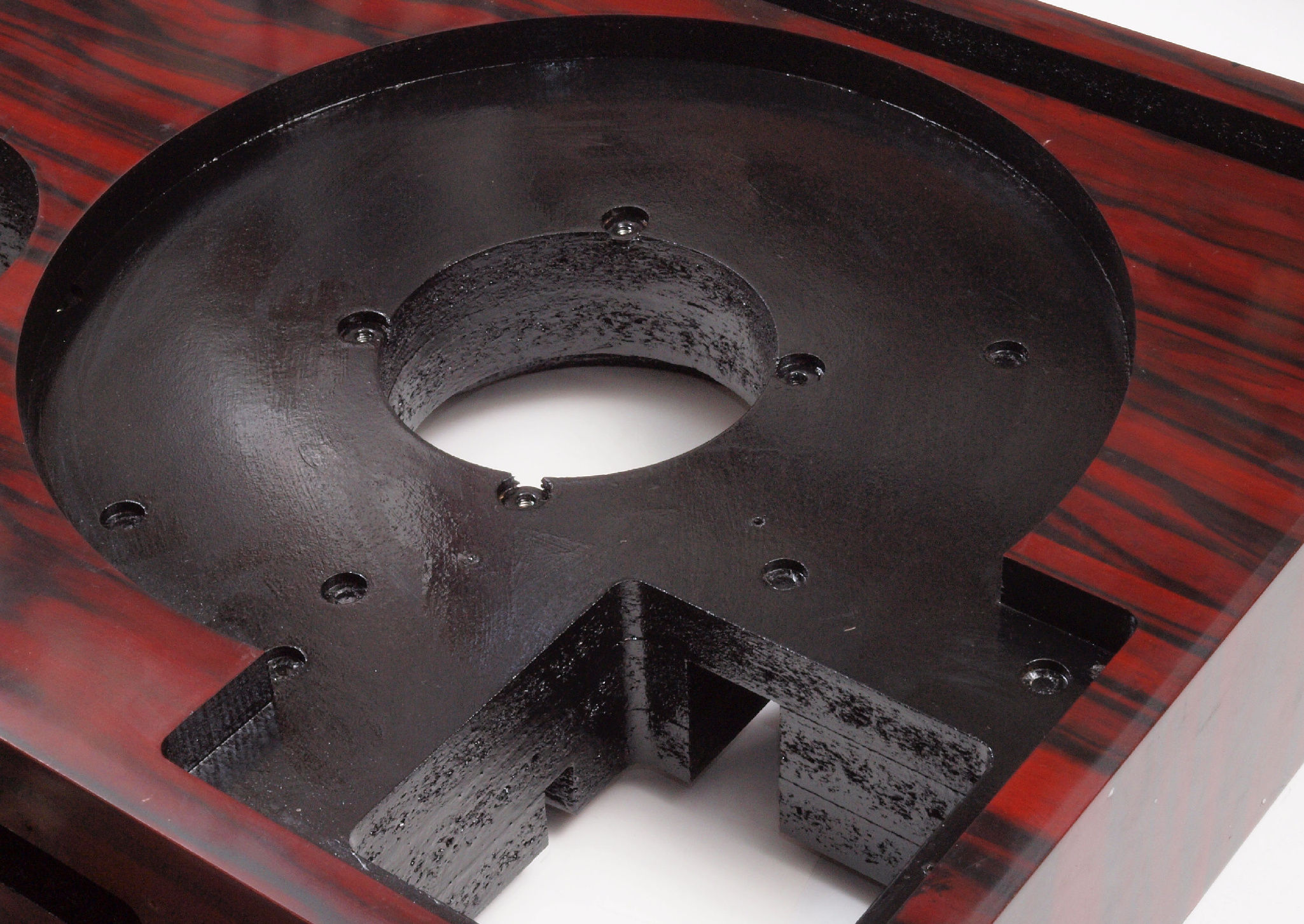

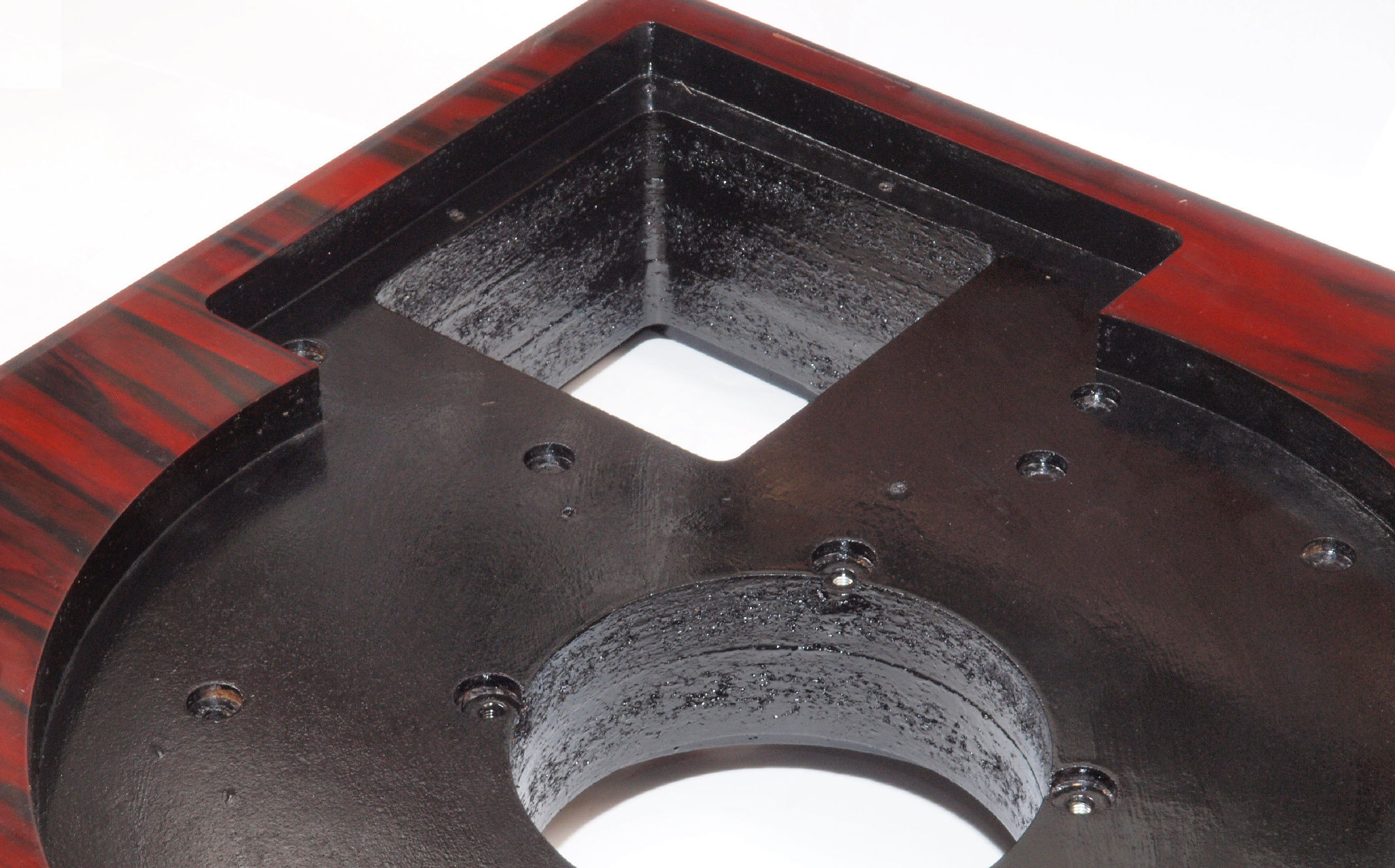

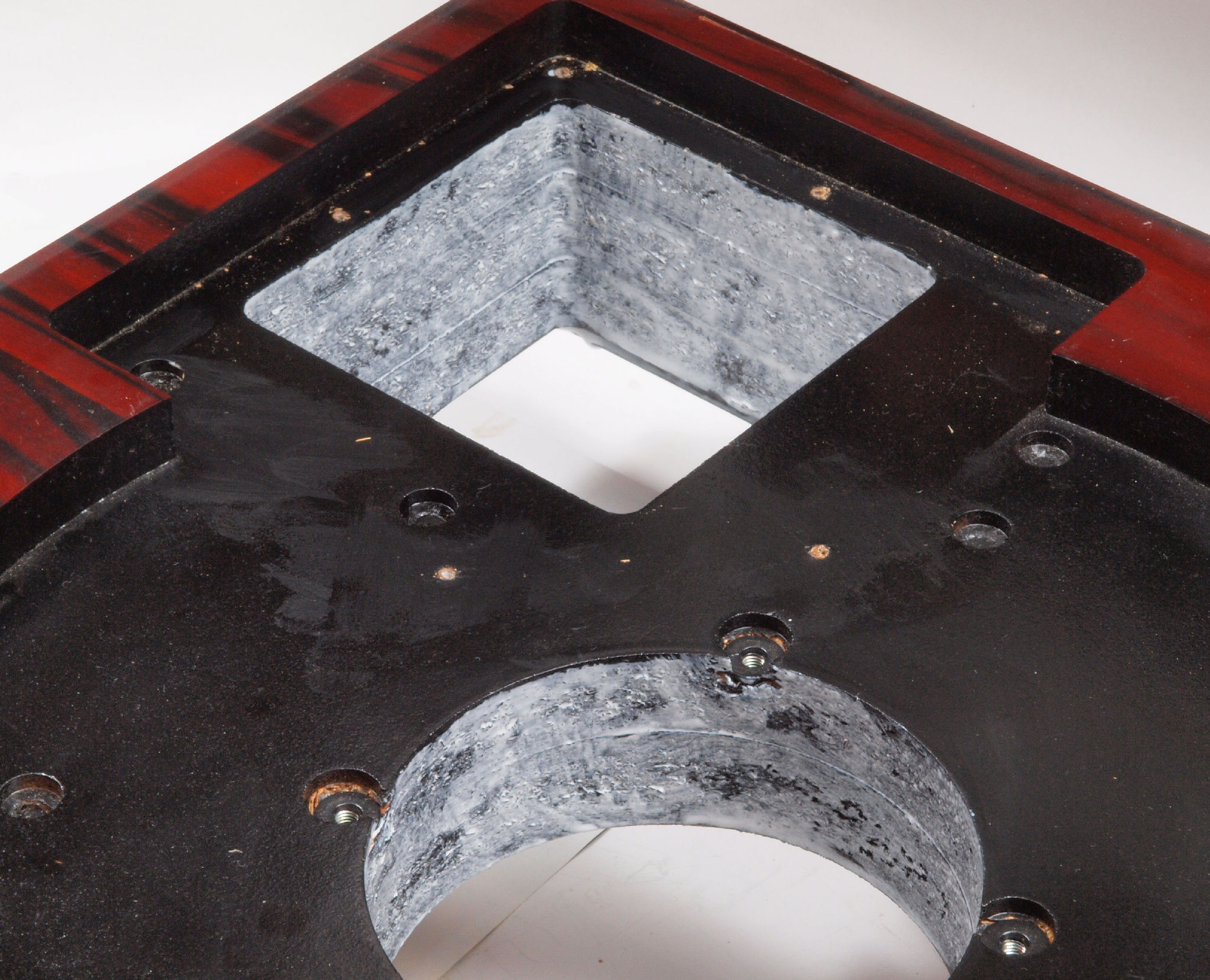

Ｗ１９．　修理後　モーター取付穴、タンテーブル軸受取付穴。　更にペンキを塗る。
Ｗ２１．　修理前　モーター取付穴、タンテーブル軸受取付穴、反対側。
Ｗ２２．　修理中　モーター取付穴、タンテーブル軸受取付穴、反対側。　圧縮材にボンドを染みこませる。

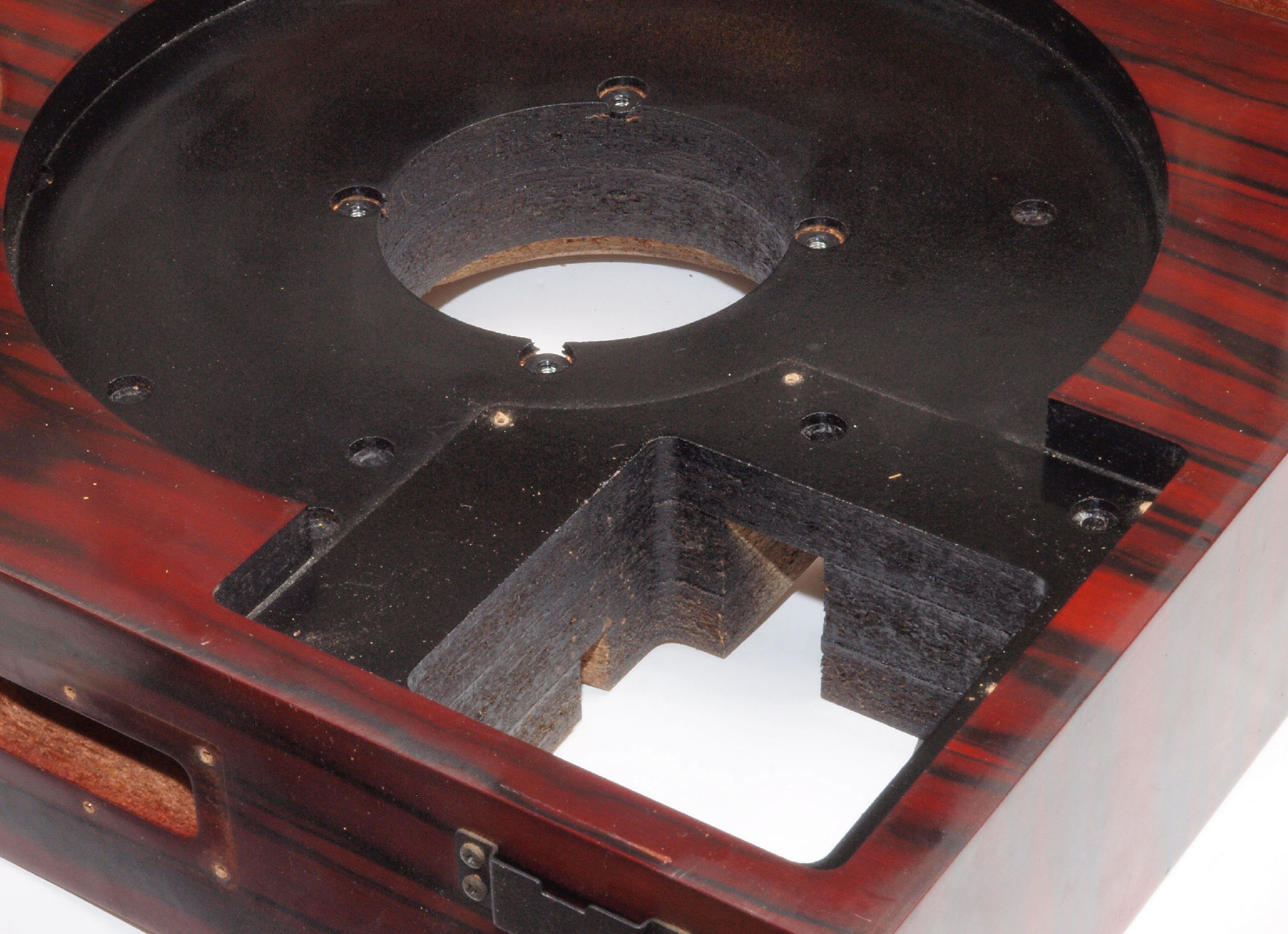

Ｗ２３．　修理後　モーター取付穴、タンテーブル軸受取付穴、反対側。　更にペンキを塗る。

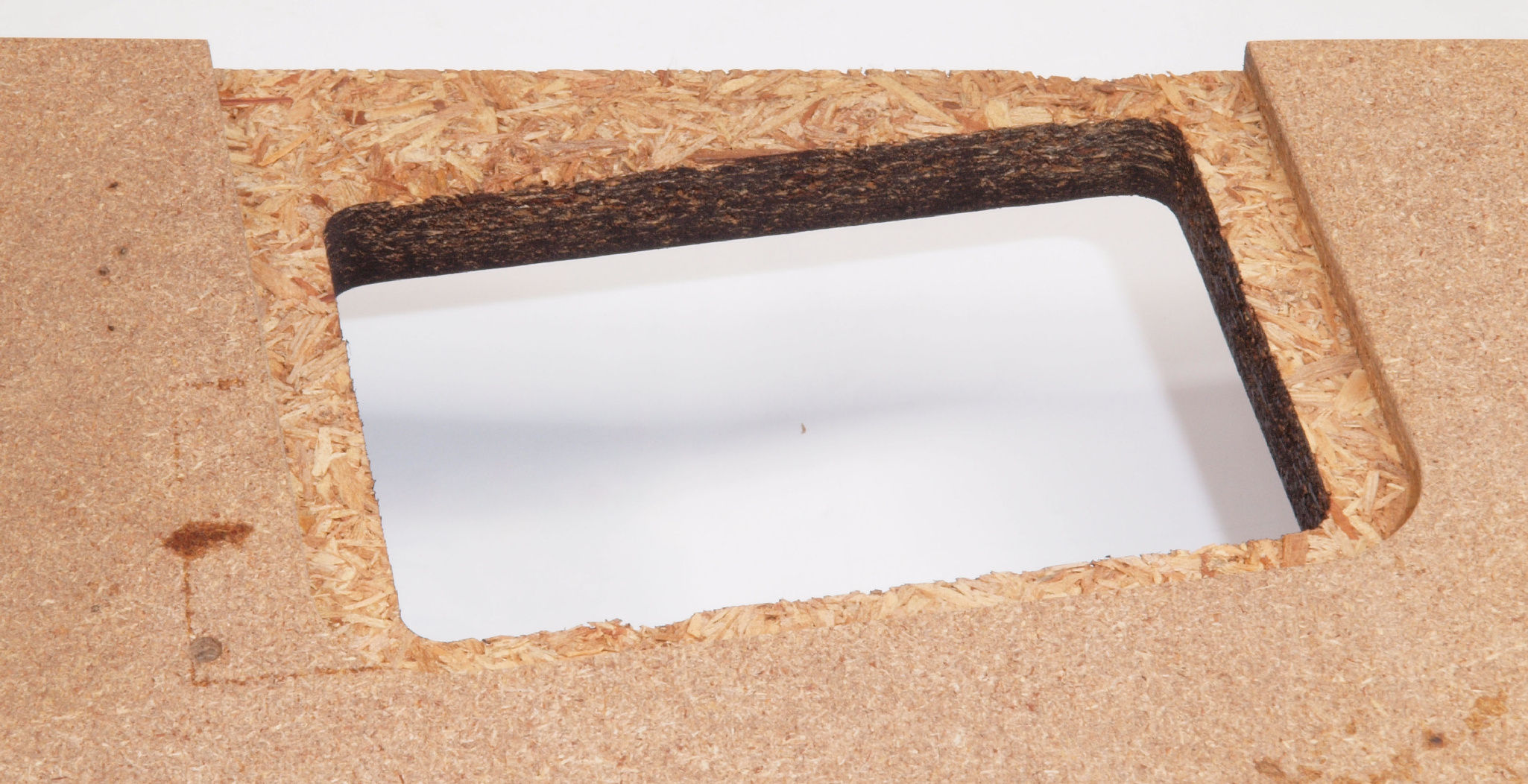

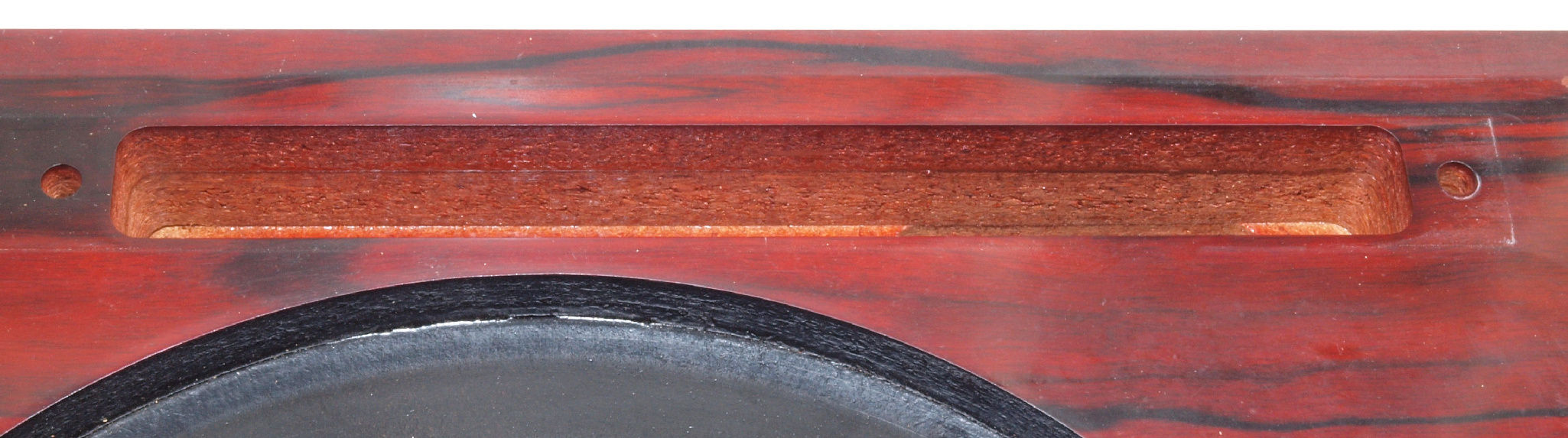

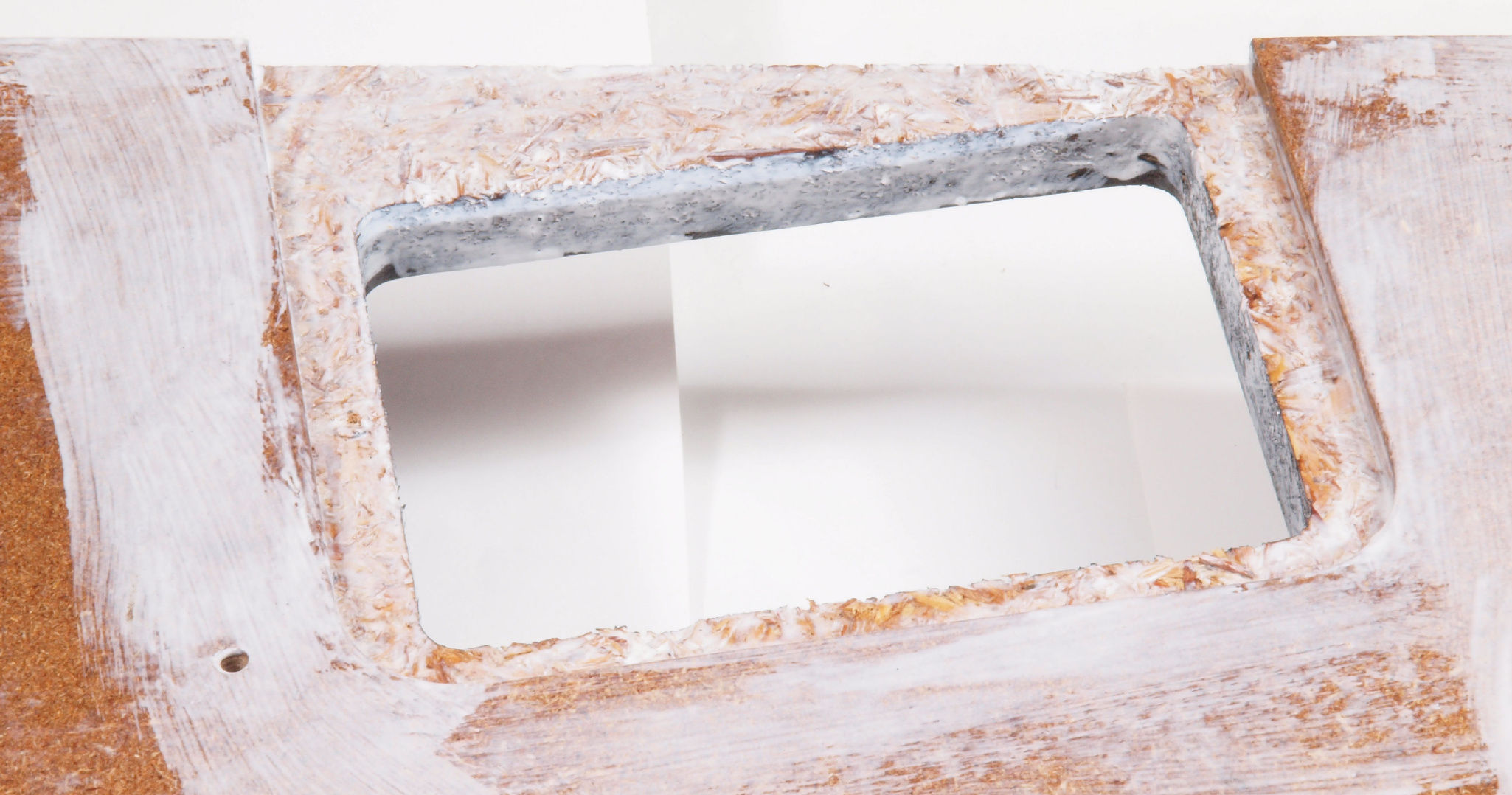

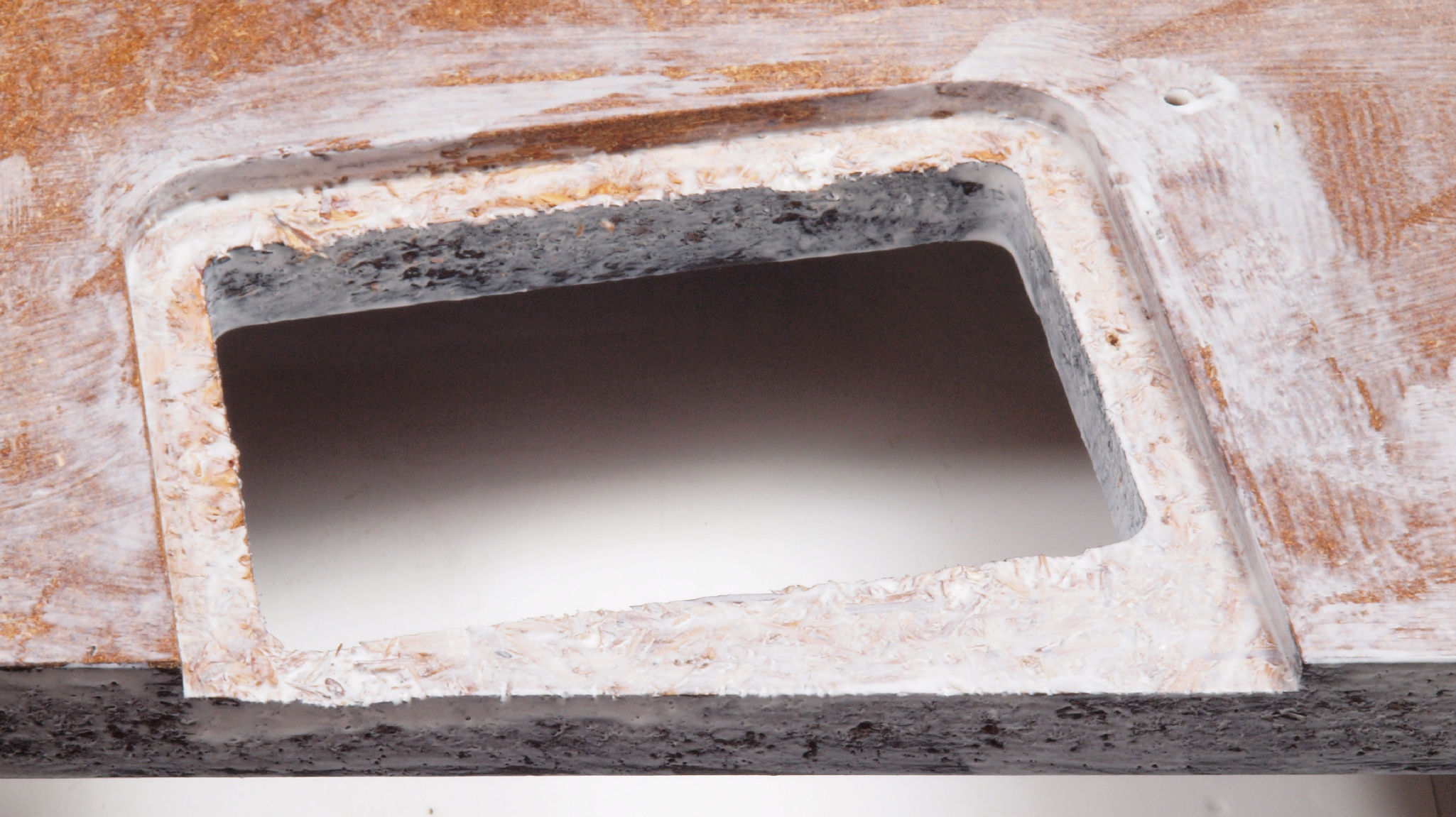

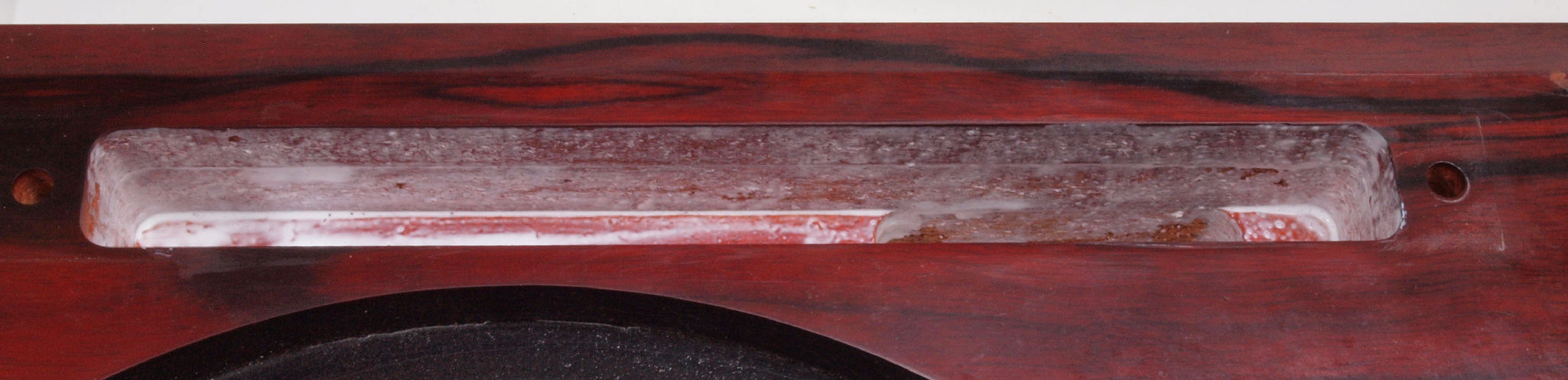

Ｗ２４．　修理前　操作部取付穴。
Ｗ２５．　修理中　操作部取付穴。　圧縮材にボンドを染みこませる。

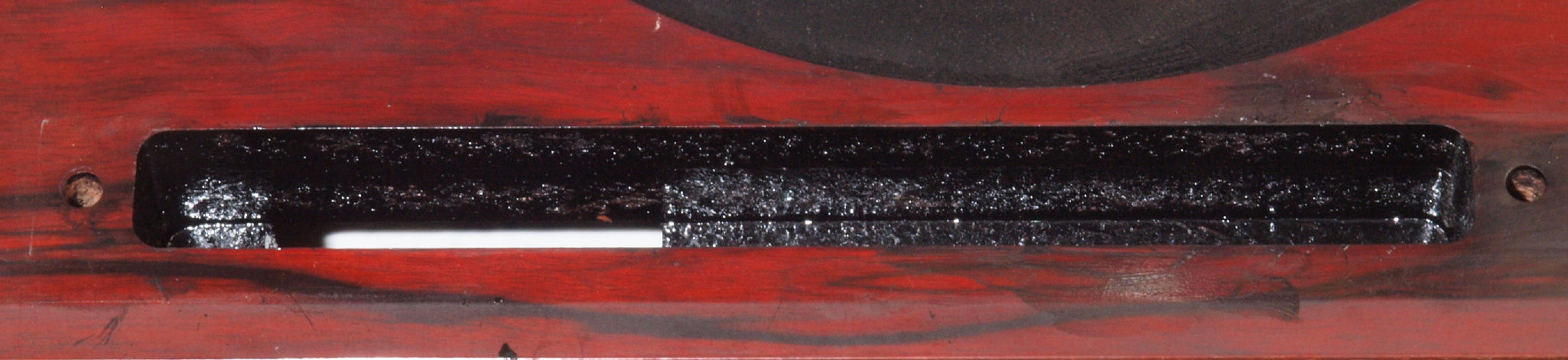

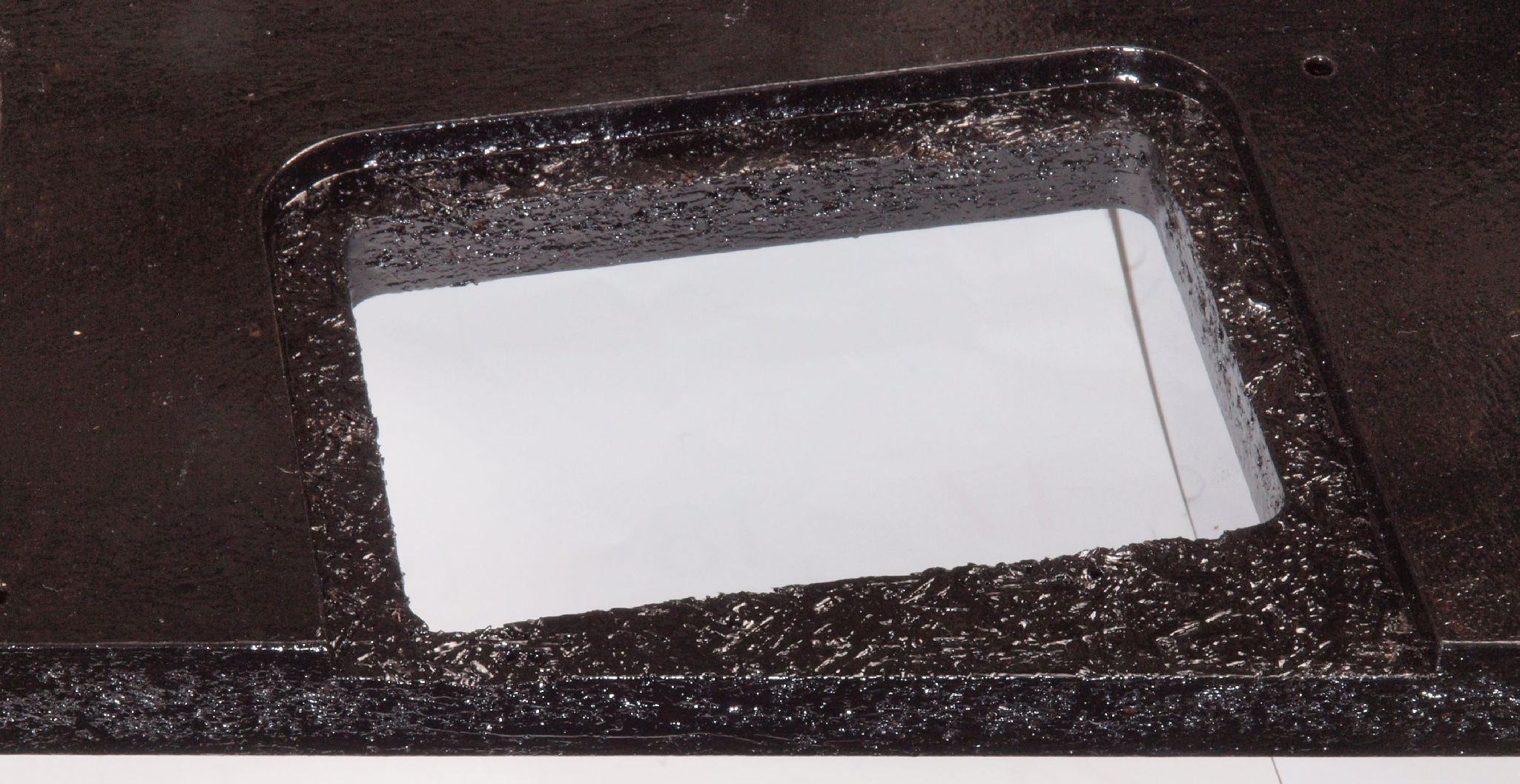

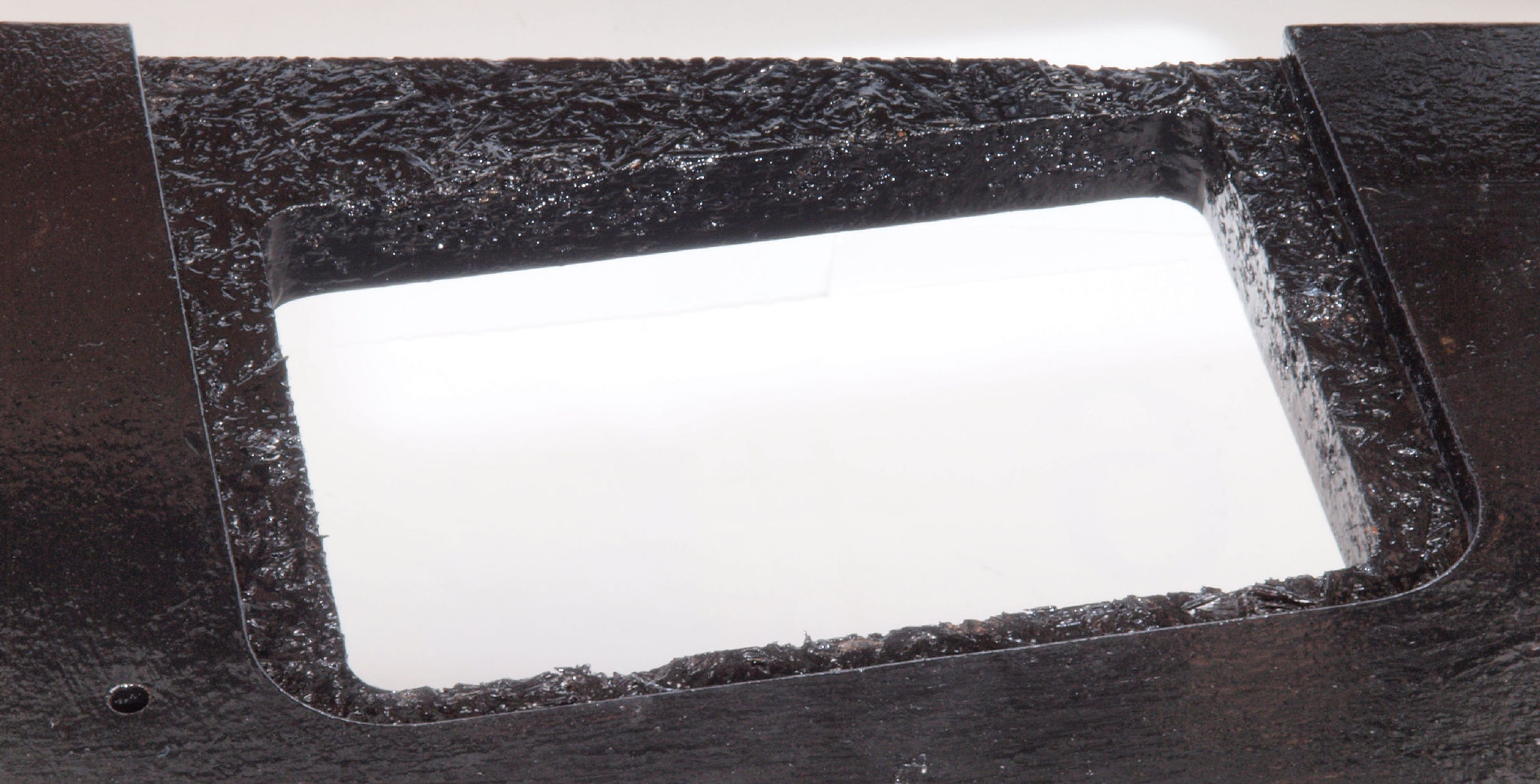

Ｗ２６．　修理後　操作部取付穴。　更にペンキを塗る。

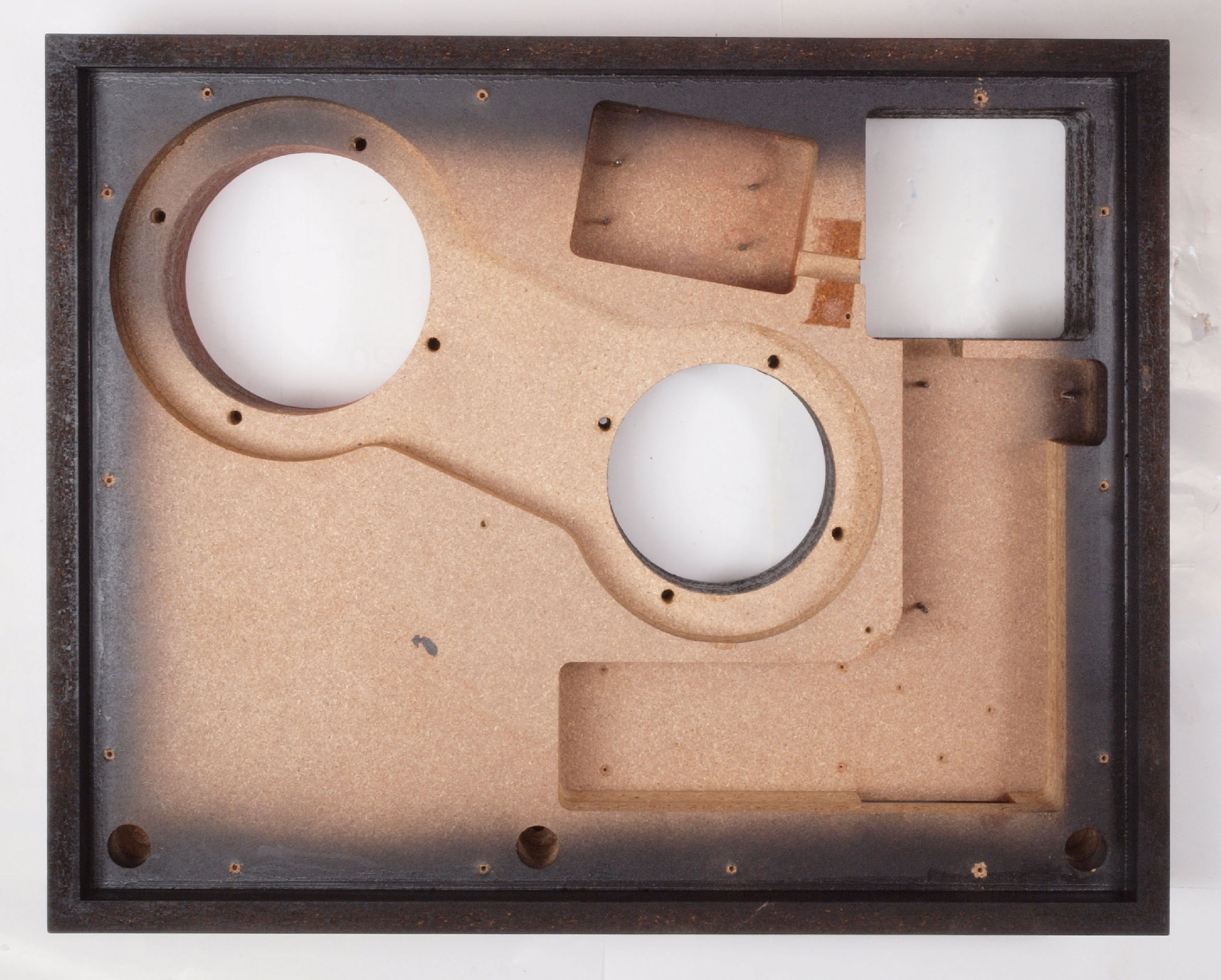

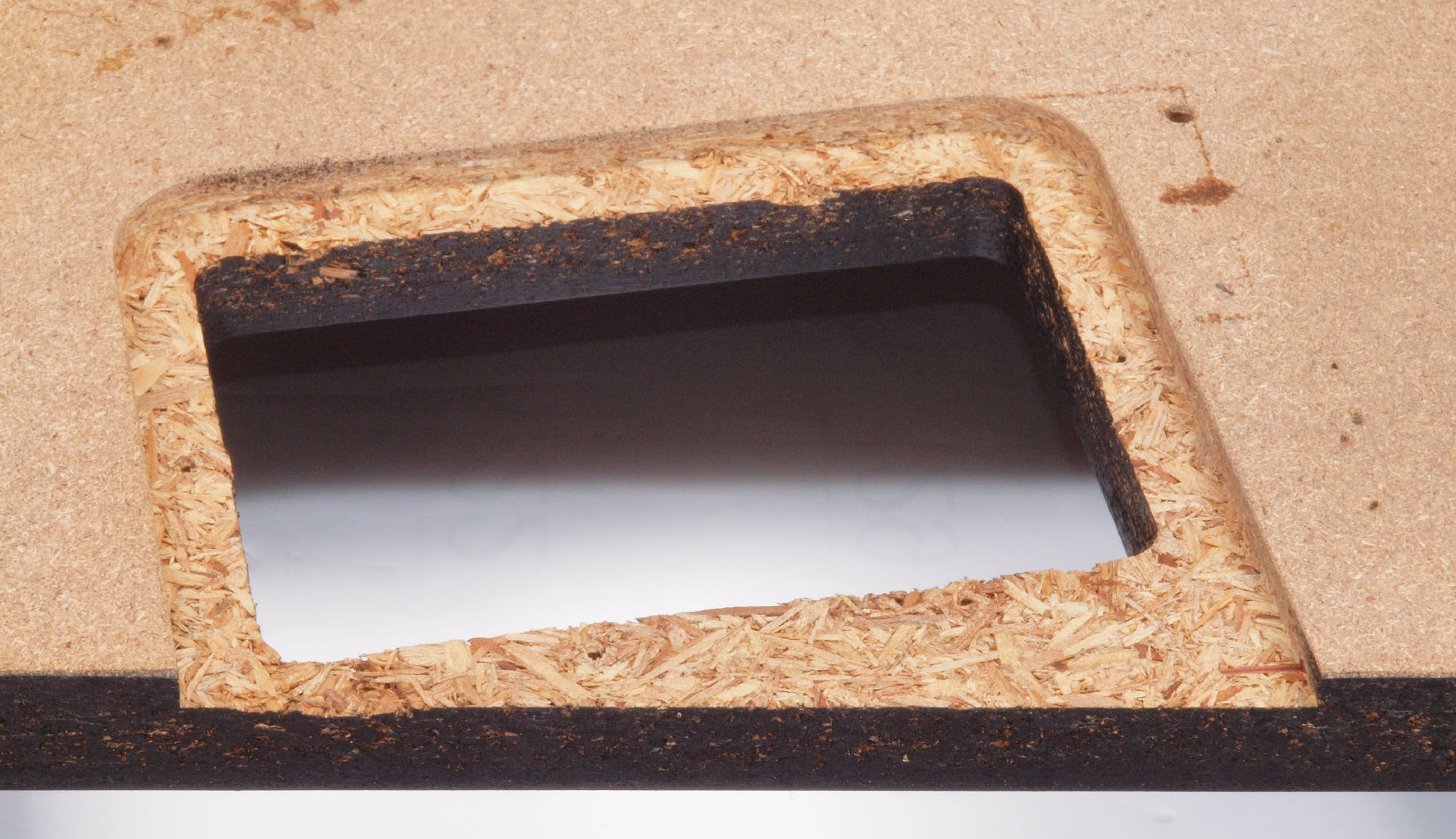

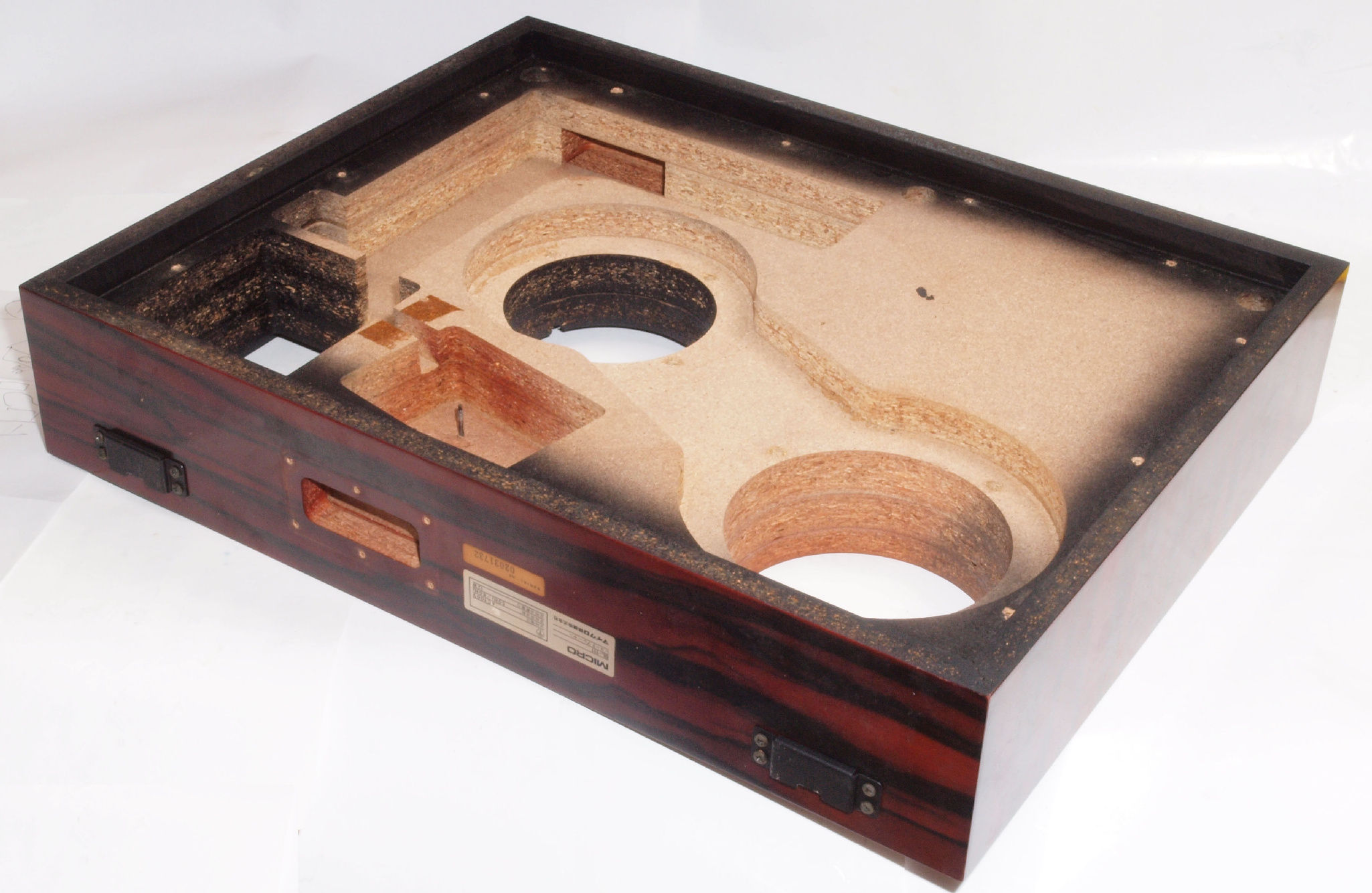

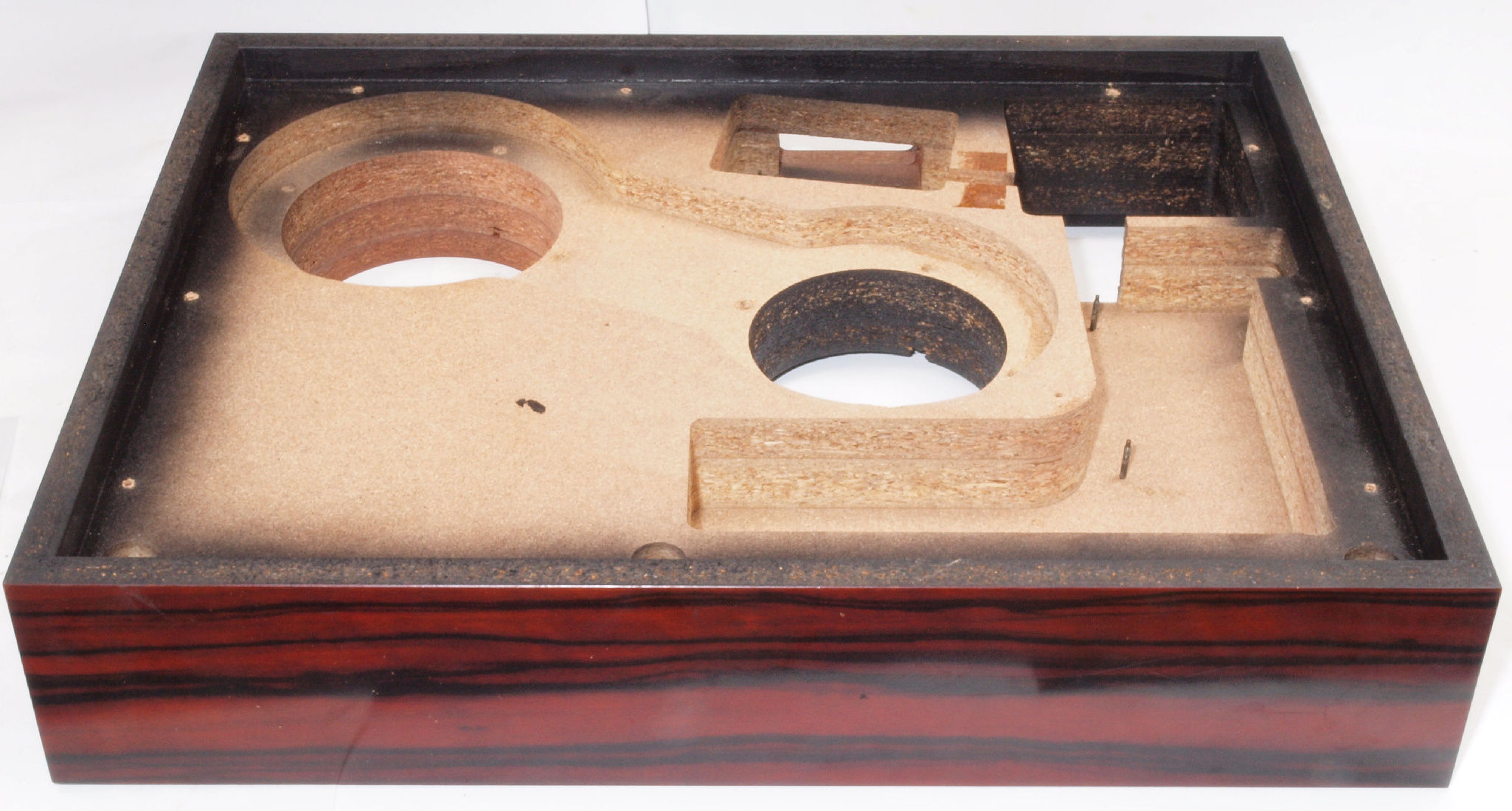

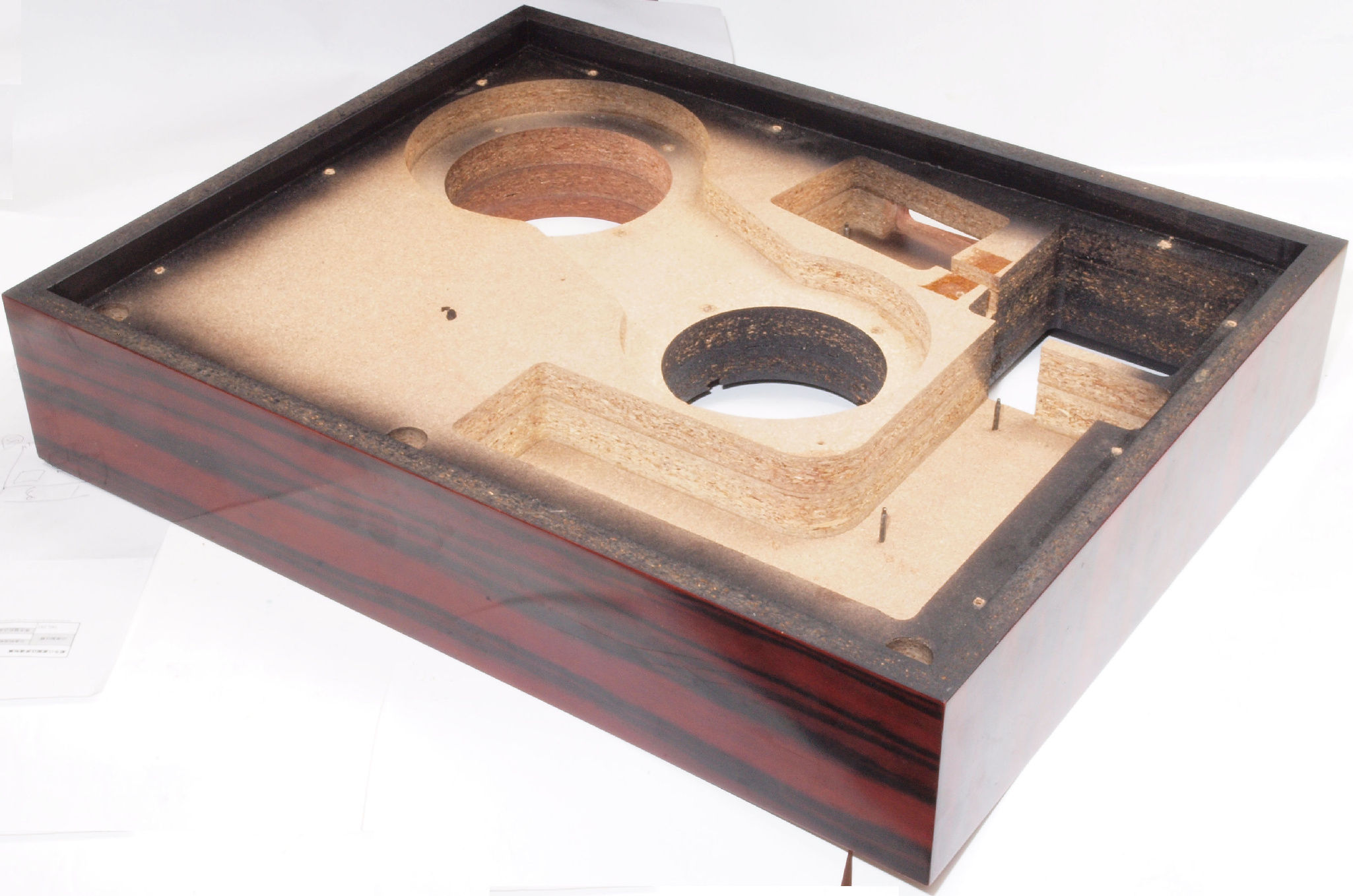

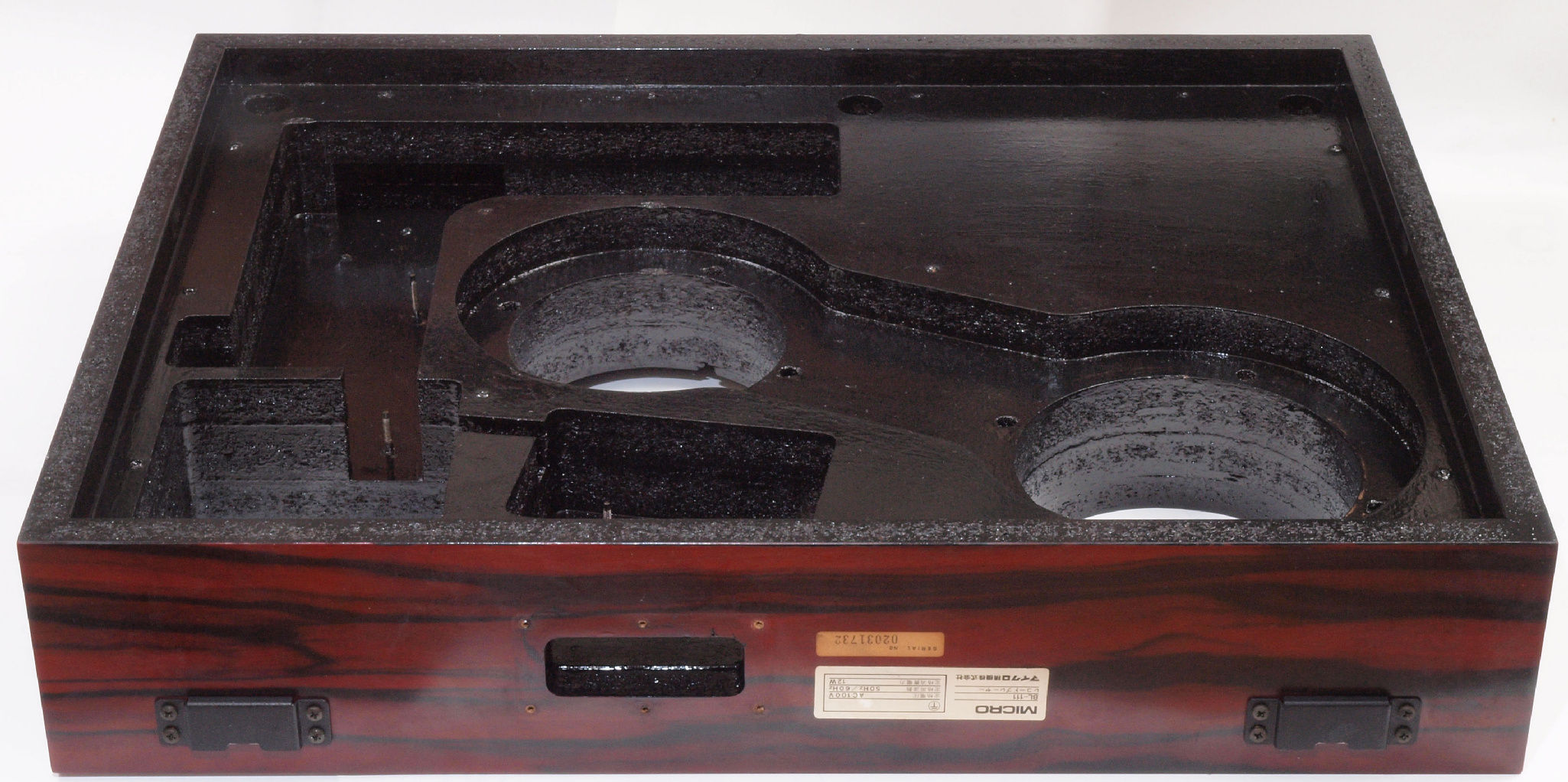

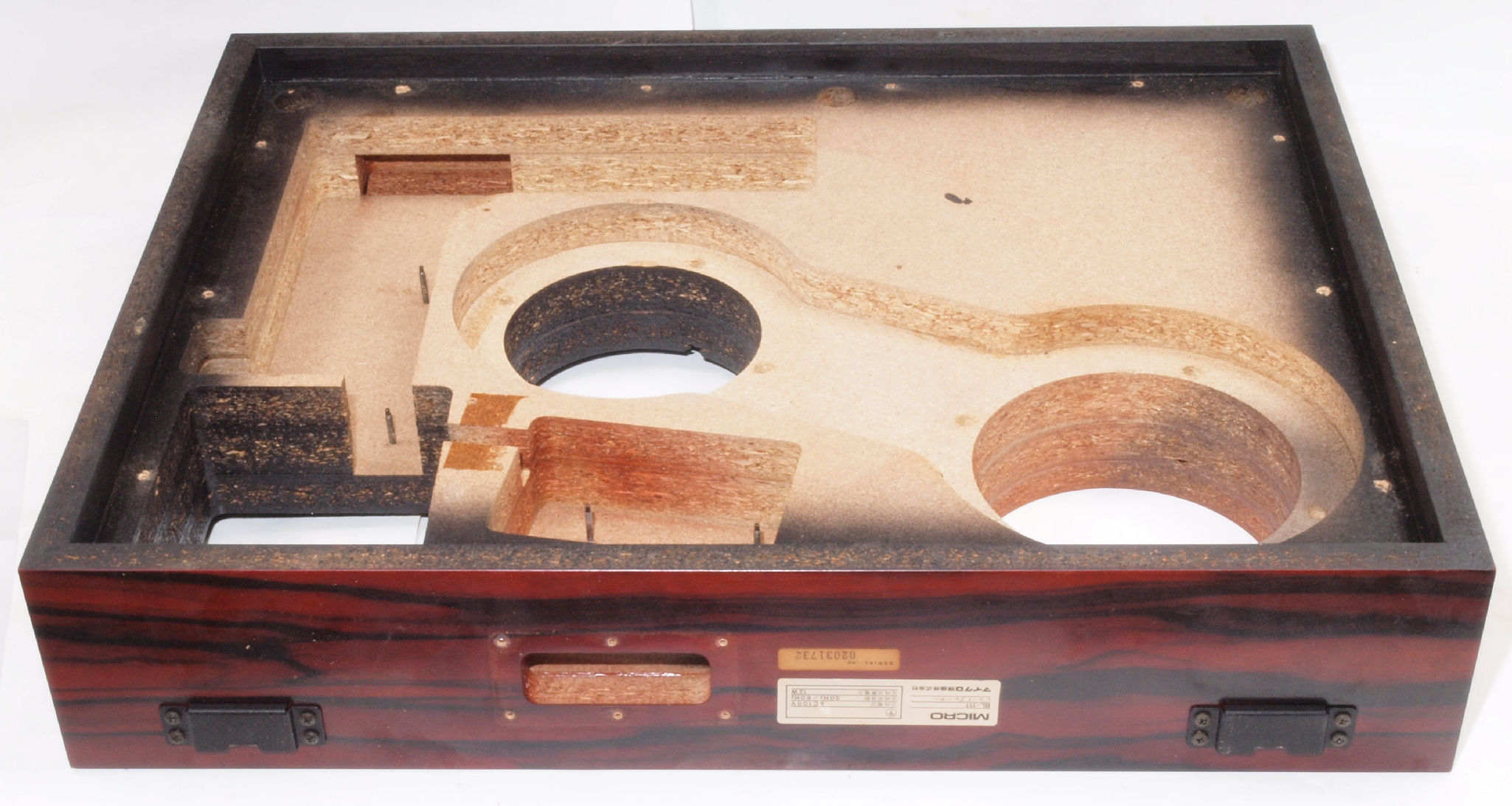

Ｗ３１．　修理前　本体木枠下。　基板やモーターを取り外す。

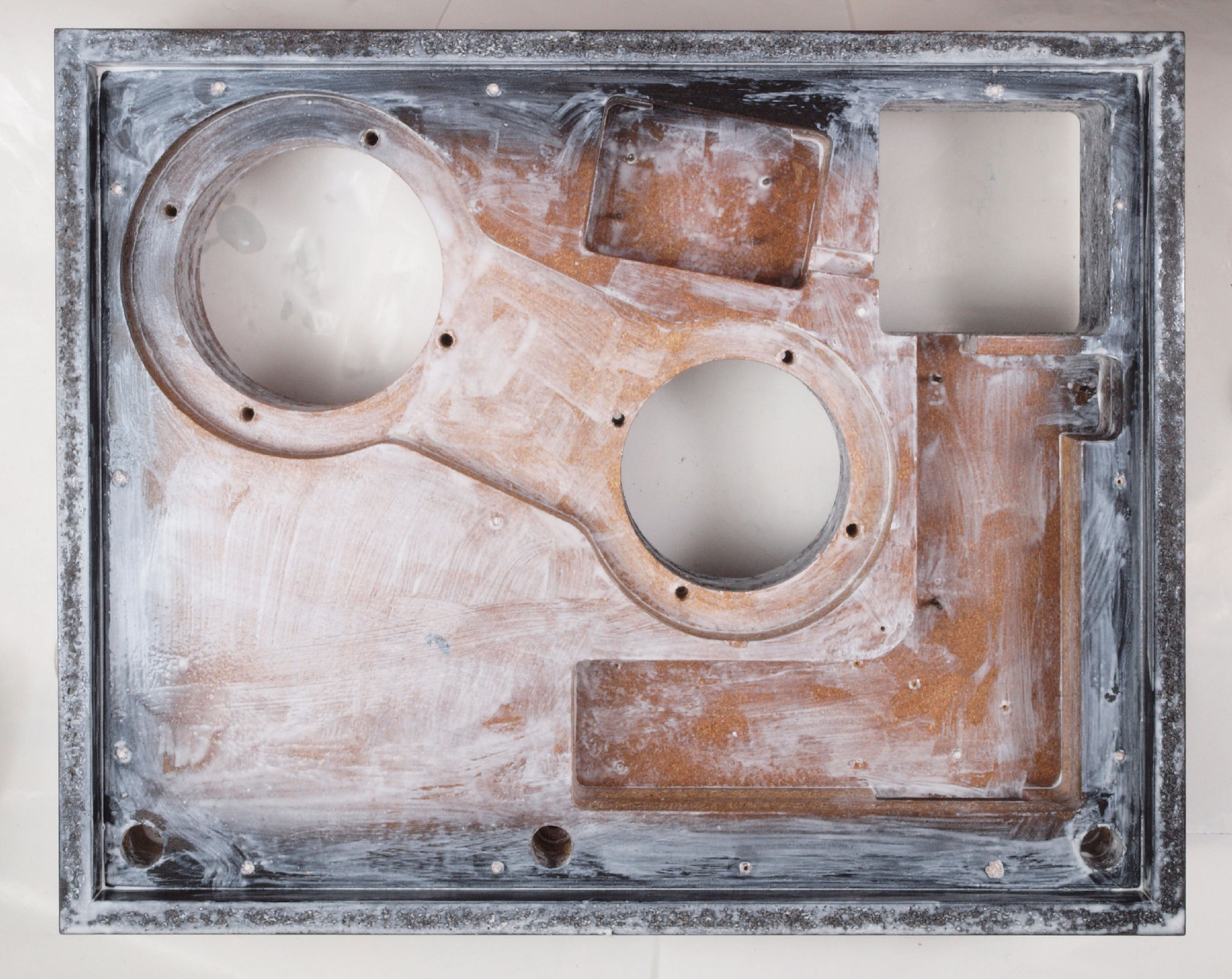

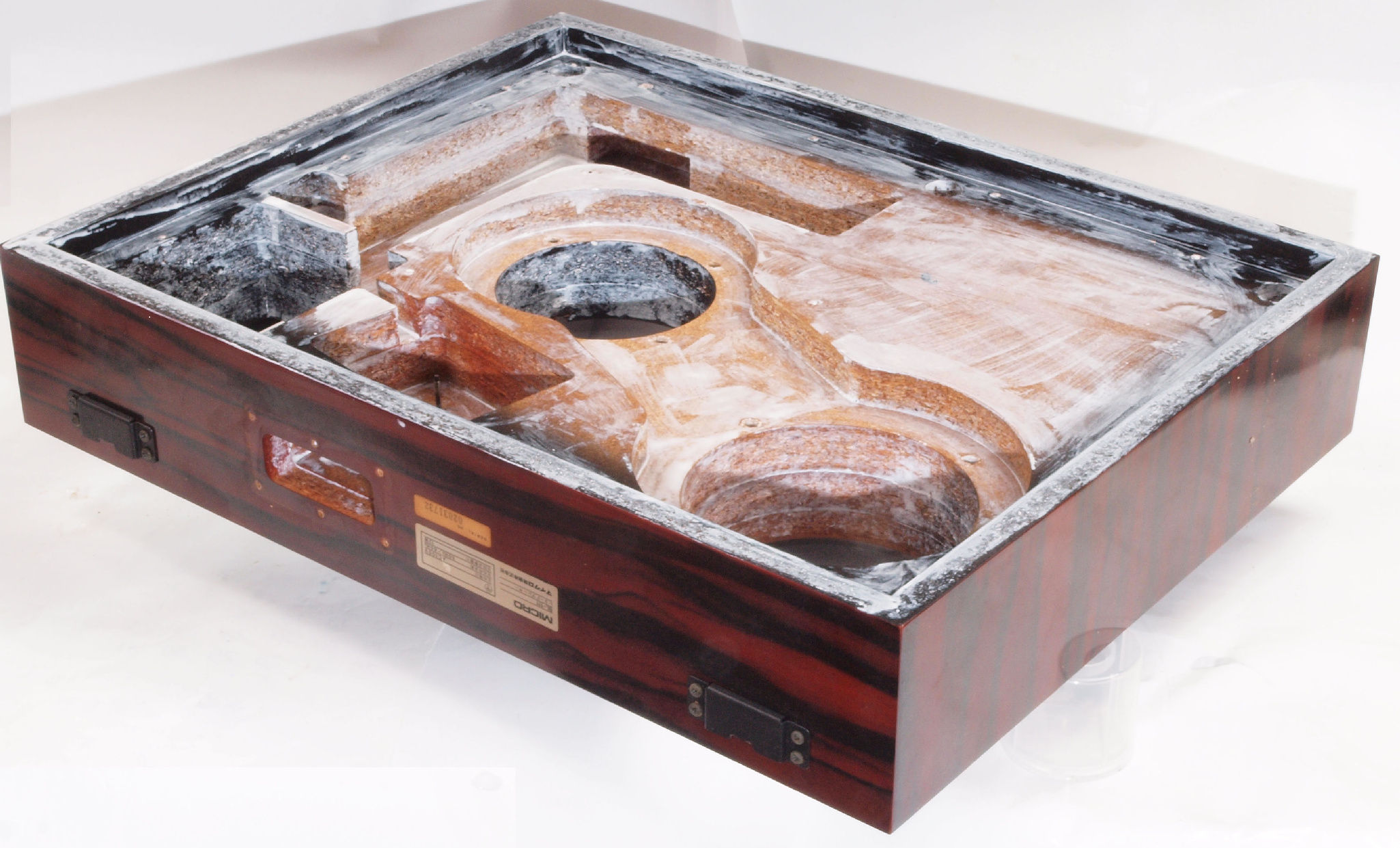

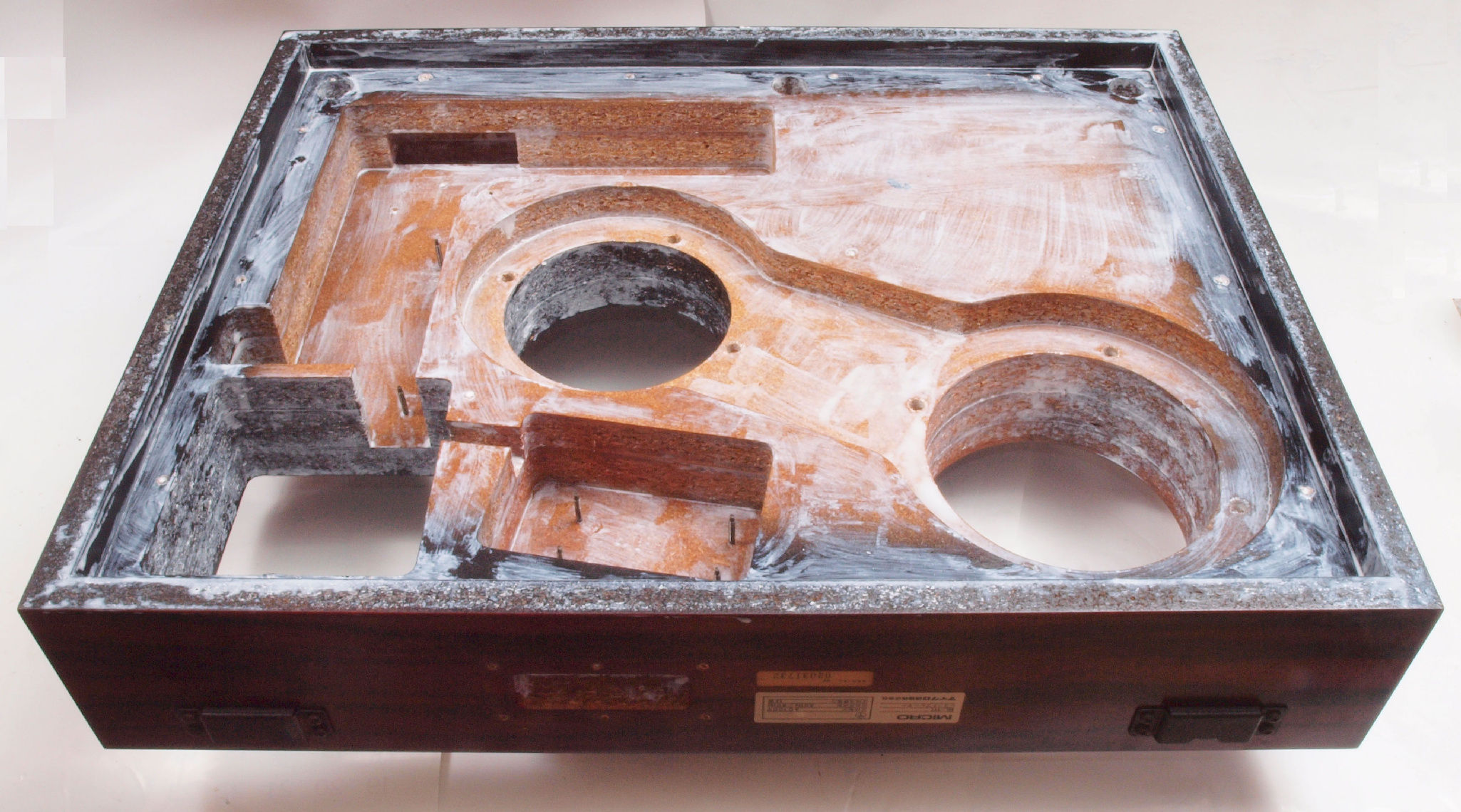

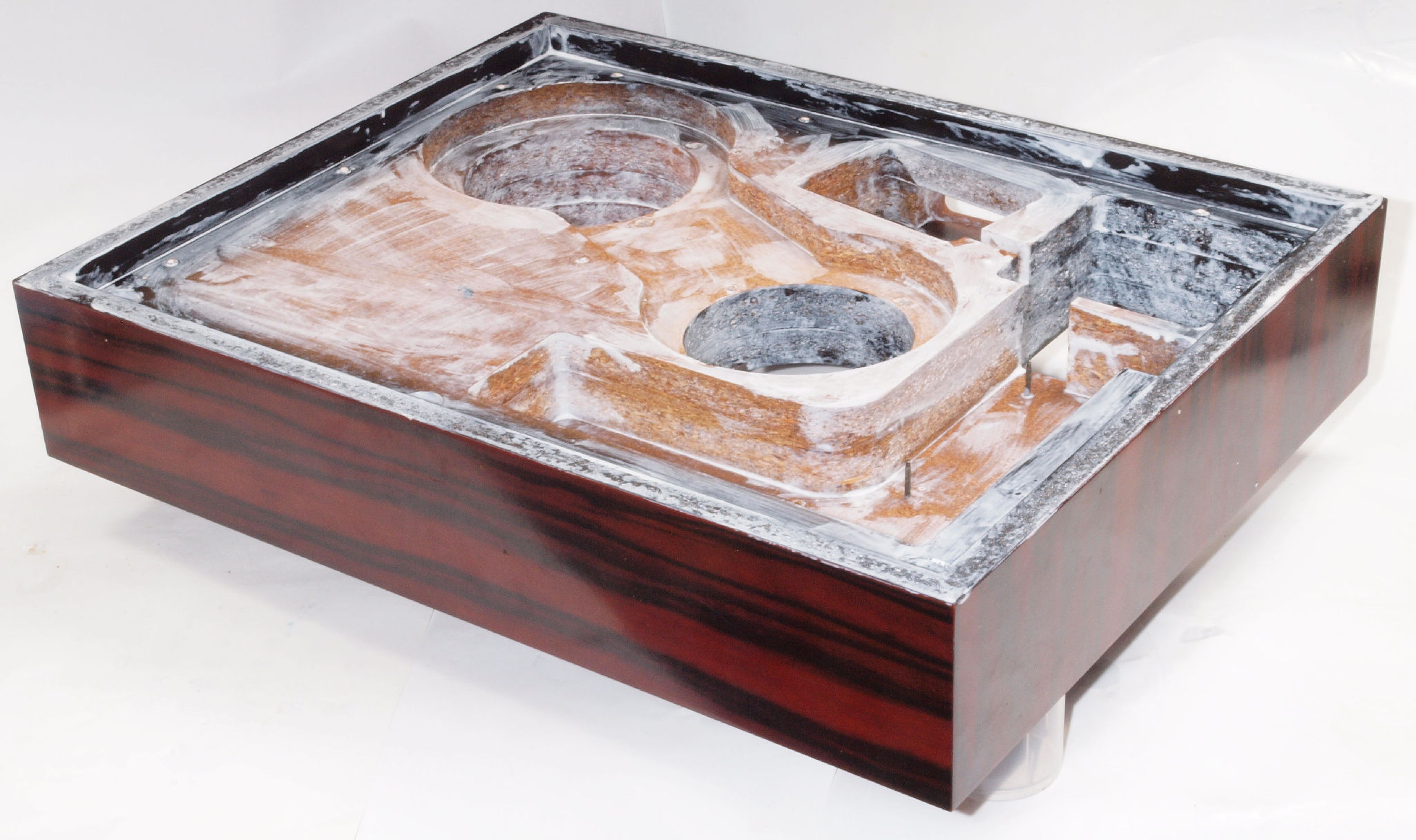

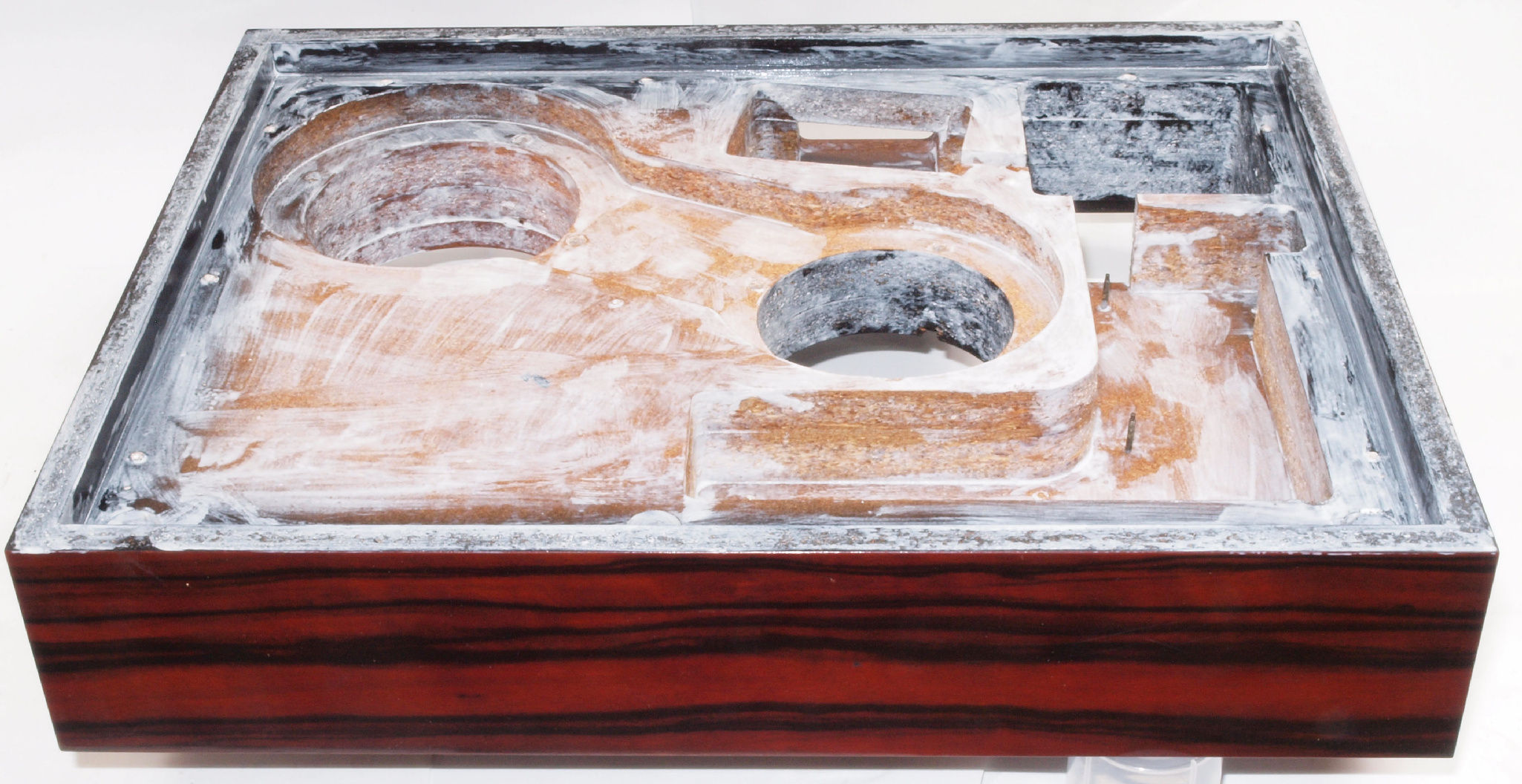

Ｗ３２．　修理中　本体木枠下、圧縮材にボンドを染みこませる。

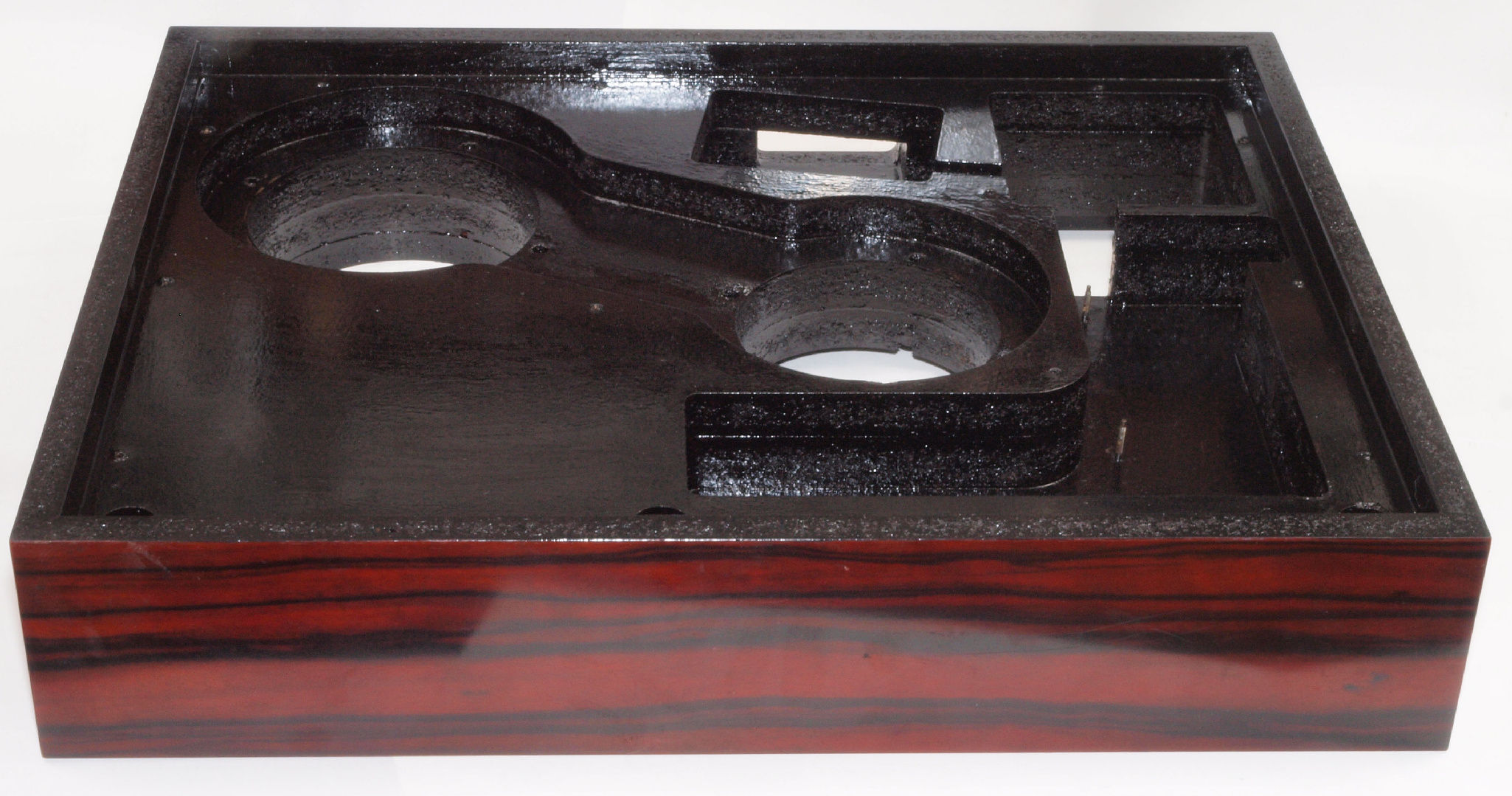

Ｗ３３．　修理後　本体木枠下。　乾燥後さらにペンキを塗る。
Ｗ３４．　修理前　本体木枠下前左。　
Ｗ３５．　修理中　本体木枠下前左。　圧縮材にボンドを染みこませる、ネジ穴も塗る。　
Ｗ３６．　修理後　本体木枠下前左。　乾燥後さらにペンキを塗る。
Ｗ３７．　修理前　本体木枠下後右。　
Ｗ３８．　修理中　本体木枠下後右。　圧縮材にボンドを染みこませる、ネジ穴も塗る。　
Ｗ３９．　修理後　本体木枠下後右。　乾燥後さらにペンキを塗る。
Ｗ４１．　修理前　本体木枠下前。　
Ｗ４２．　修理中　本体木枠下前。　圧縮材にボンドを染みこませる、ネジ穴も塗る。
Ｗ４３．　修理後　本体木枠下前。　乾燥後さらにペンキを塗る。
Ｗ４４．　修理前　本体木枠下後
Ｗ４５．　修理中　本体木枠下後。　圧縮材にボンドを染みこませる、ネジ穴も塗る。
Ｗ４６．　修理後　本体木枠下後。　乾燥後さらにペンキを塗る。
Ｗ４７．　修理前　電源ソケット。

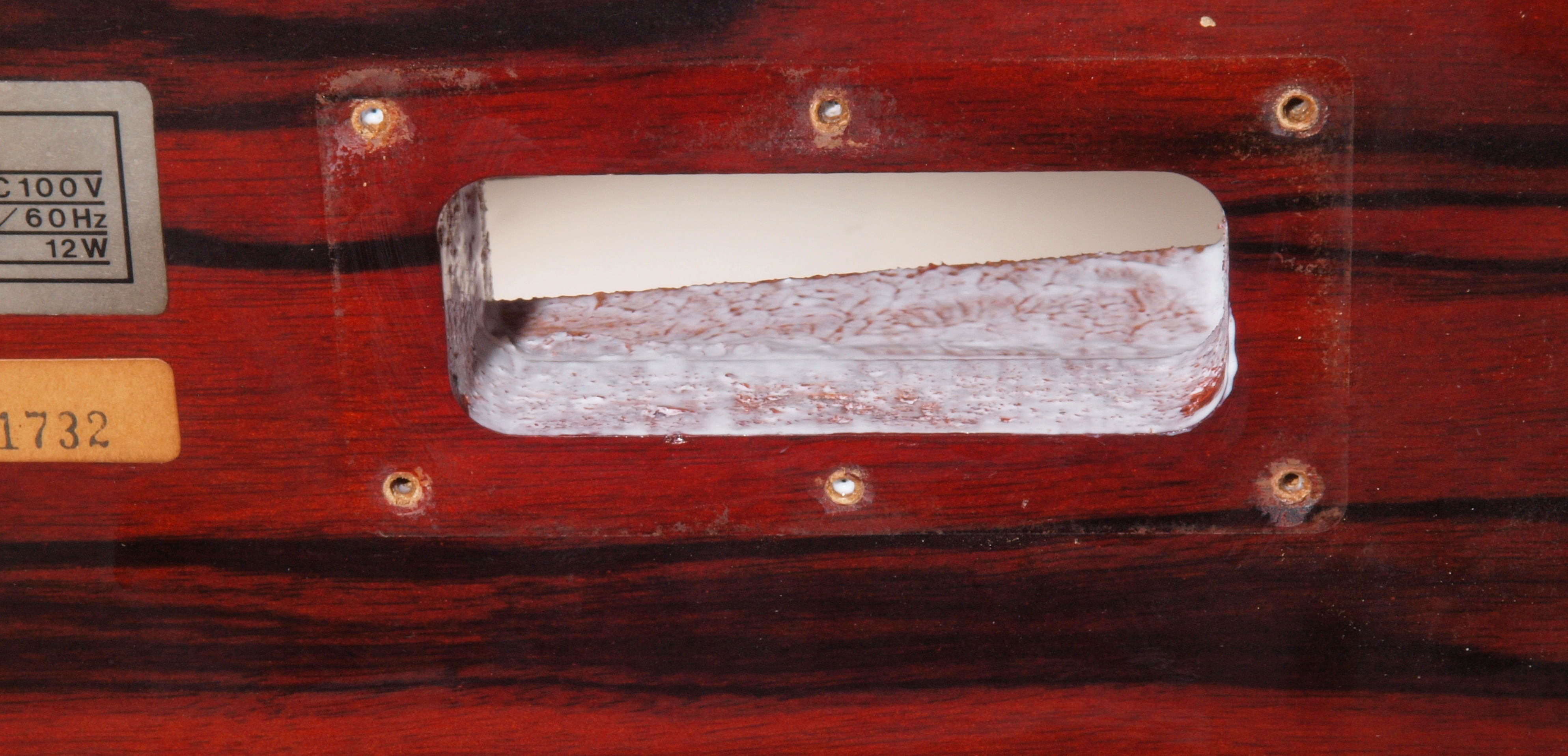

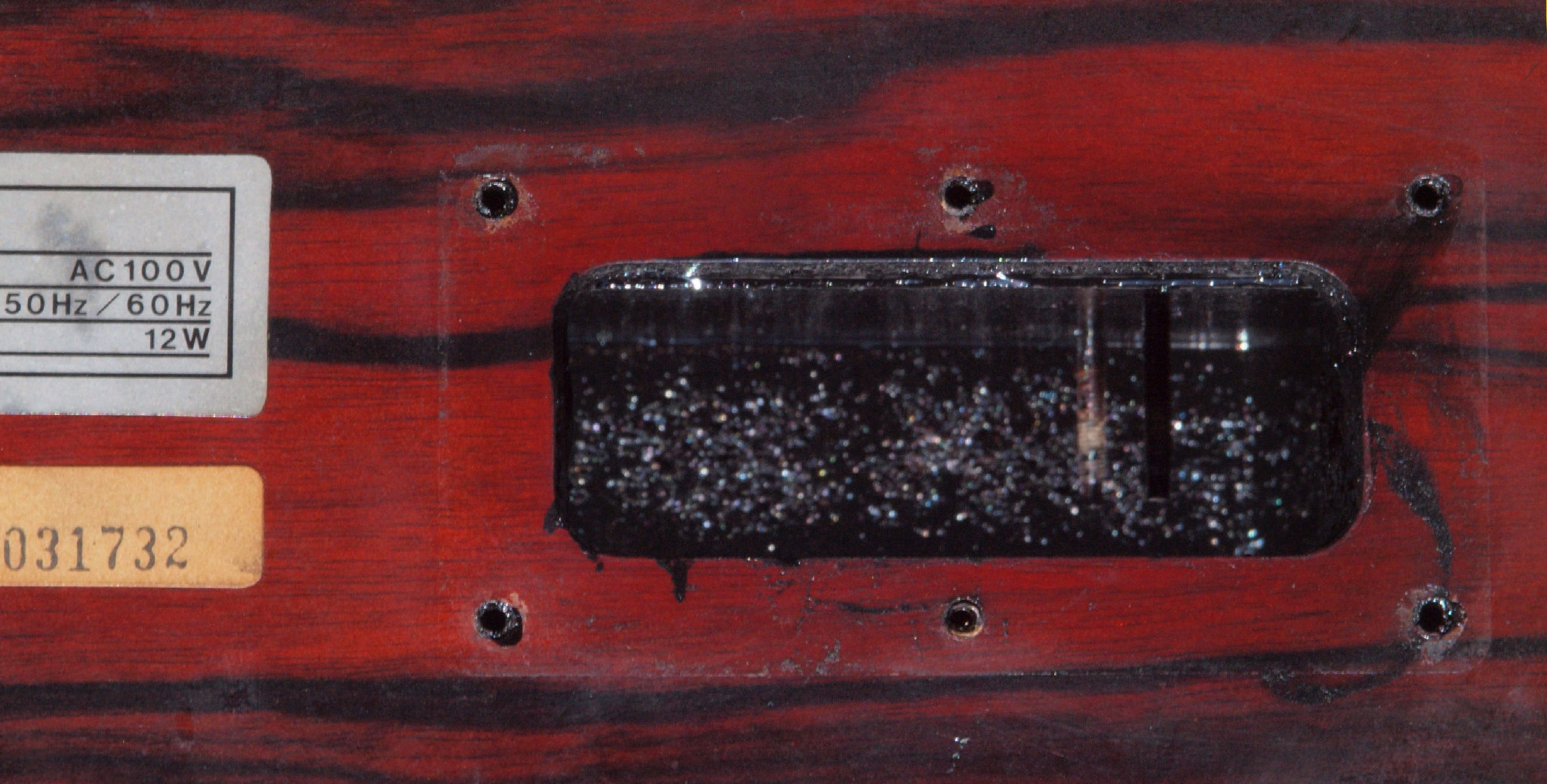

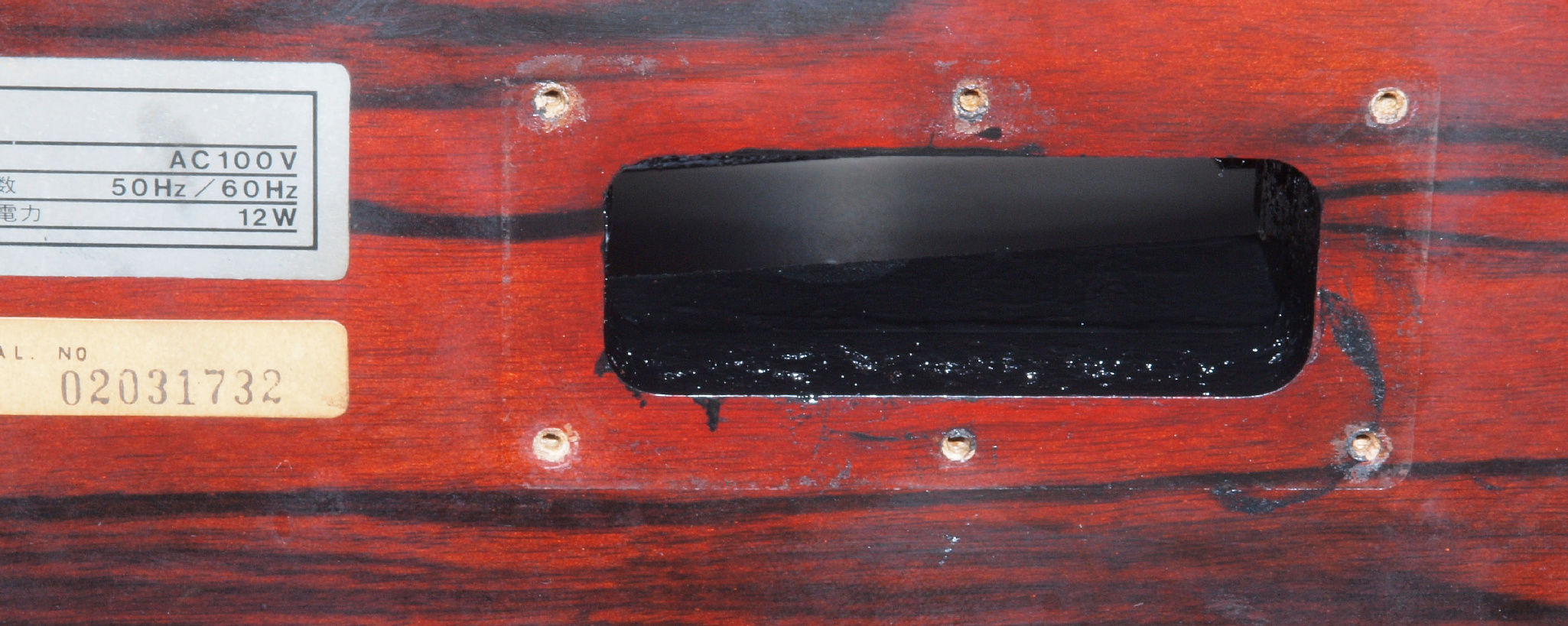

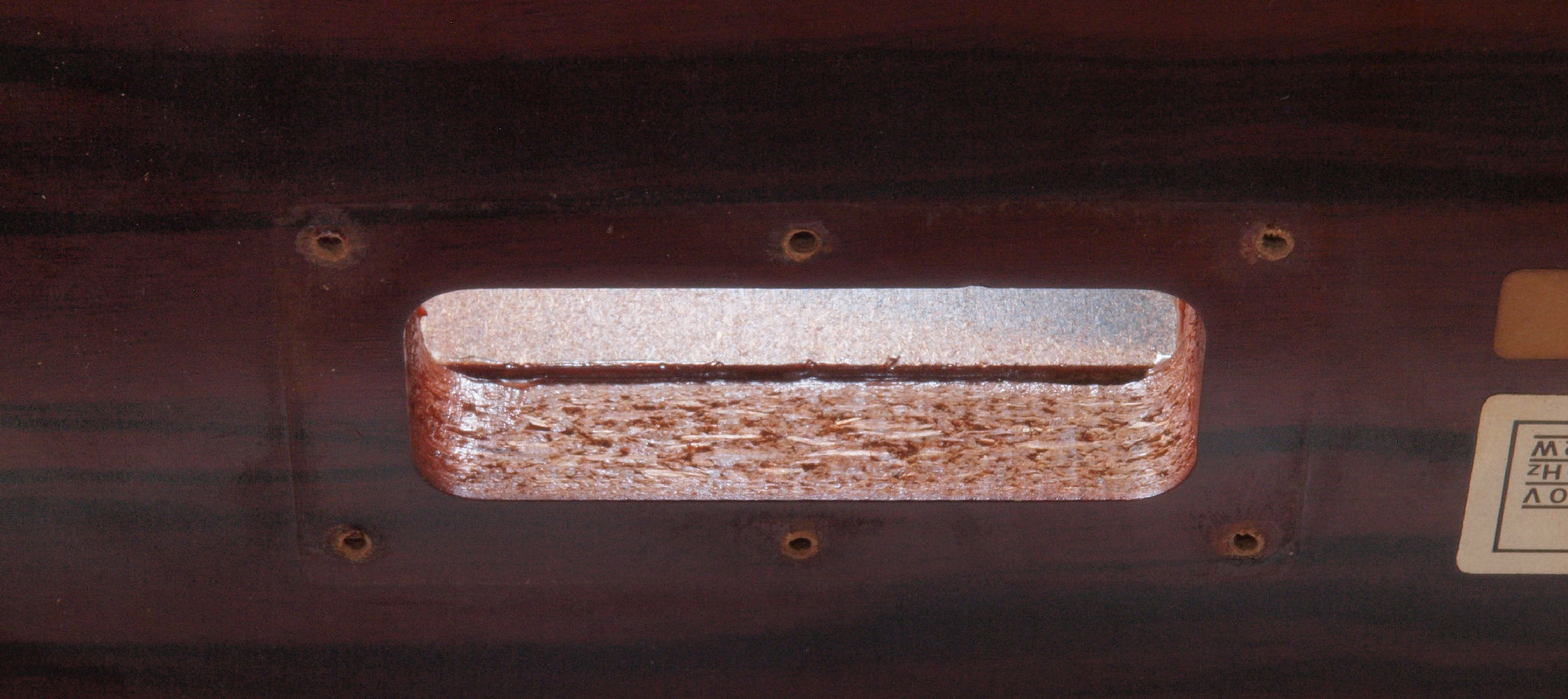

Ｗ４８．　修理前　電源ソケット、端子板取付け穴。
Ｗ４９．　修理中　電源ソケット、端子板取付け穴。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

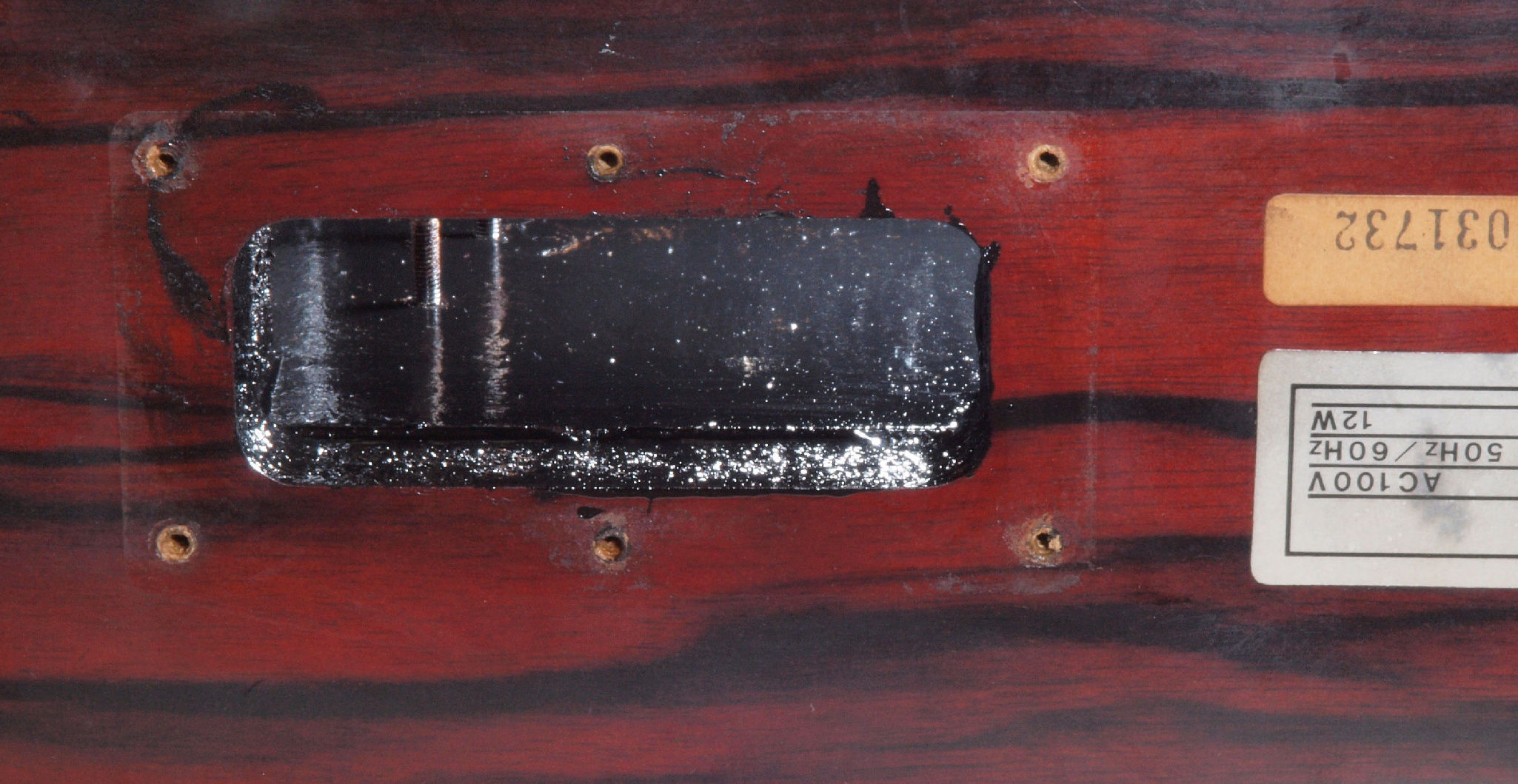

Ｗ４Ａ．　修理後　電源ソケット、端子板取付け穴。　乾燥後さらにペンキを塗る。
Ｗ４Ｂ．　修理後　電源ソケット、端子板取付け穴。　取り付けビス穴にペンキを差し込む。

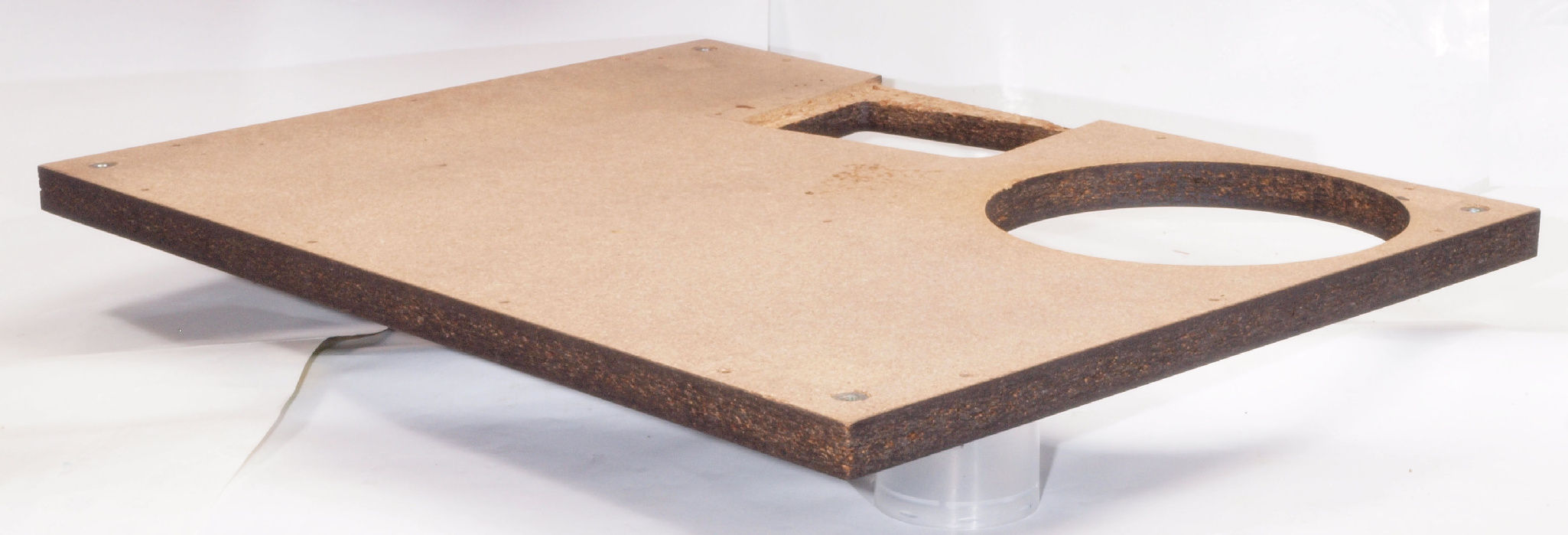

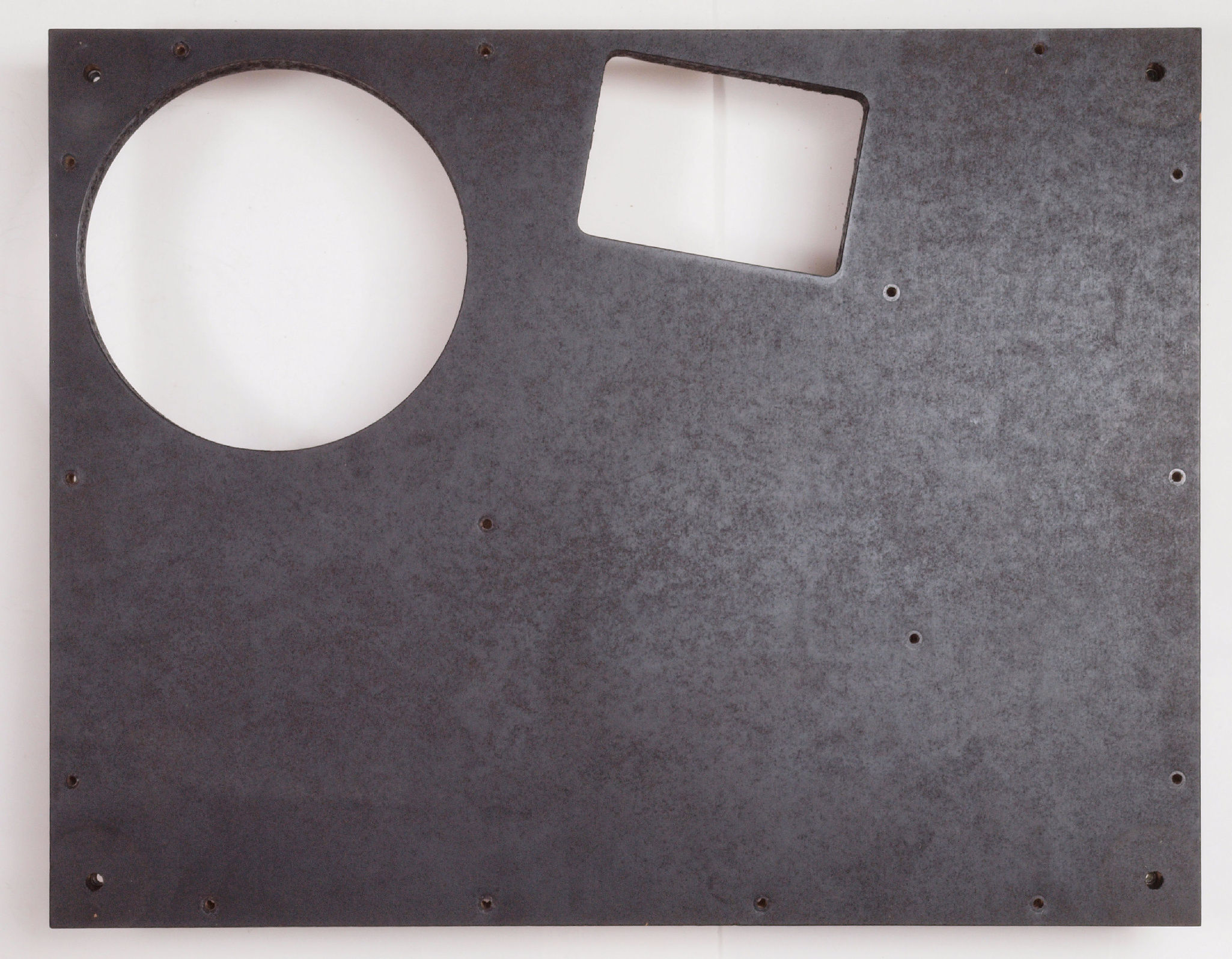

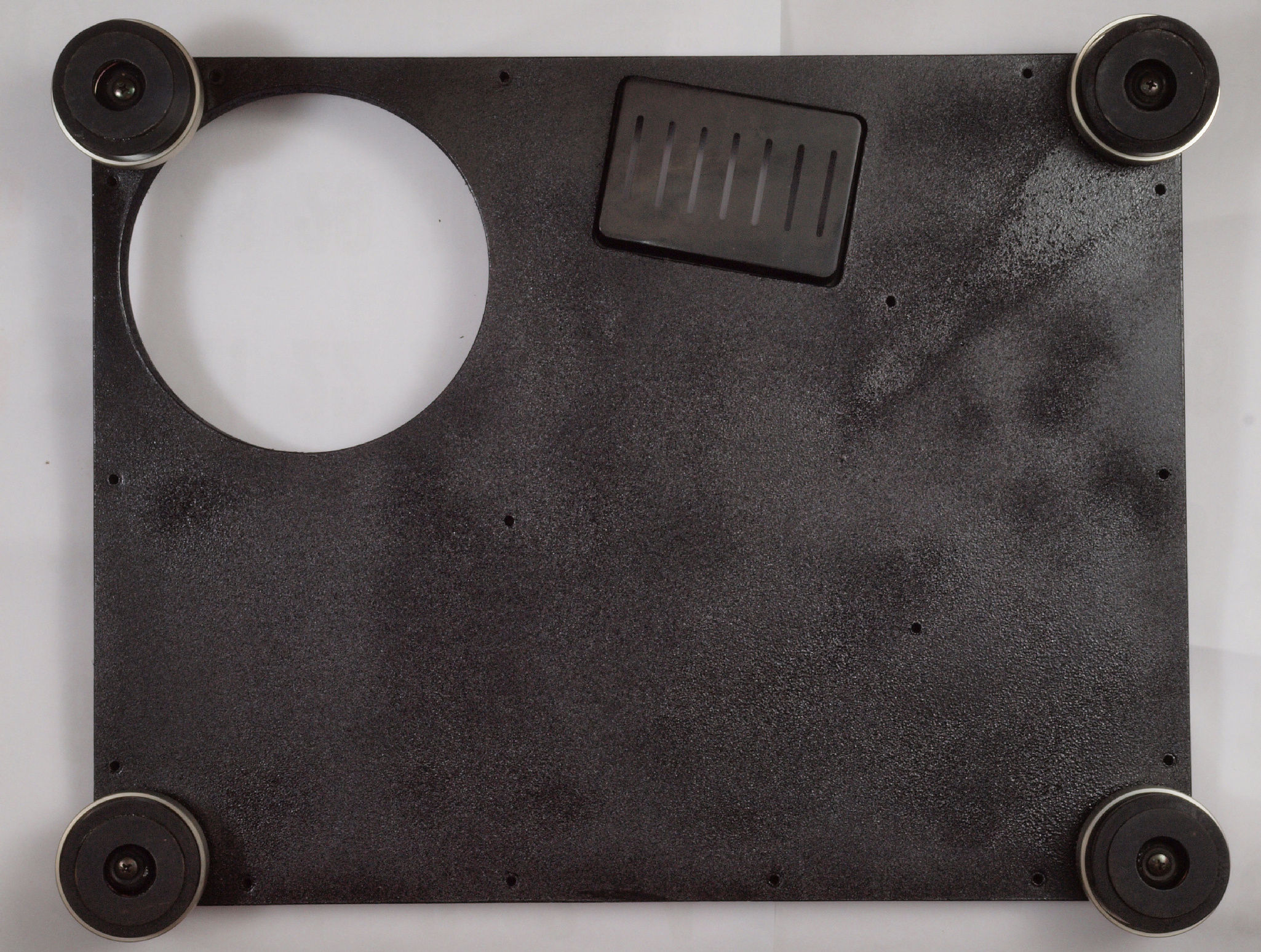

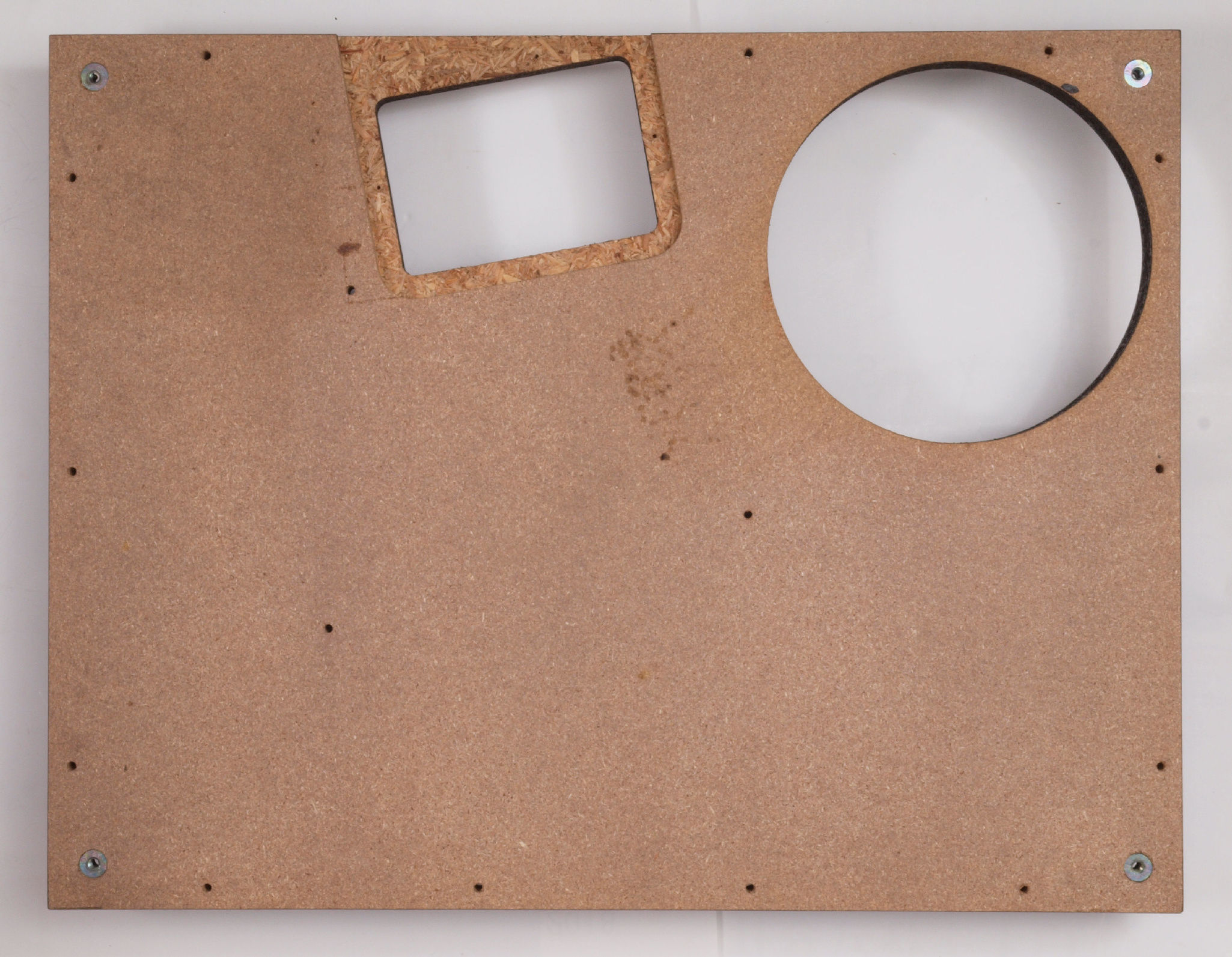

Ｗ５１．　修理前　　トランスカバーを取った下蓋表
Ｗ５２．　修理中　下蓋表。ラッカーを吹く。

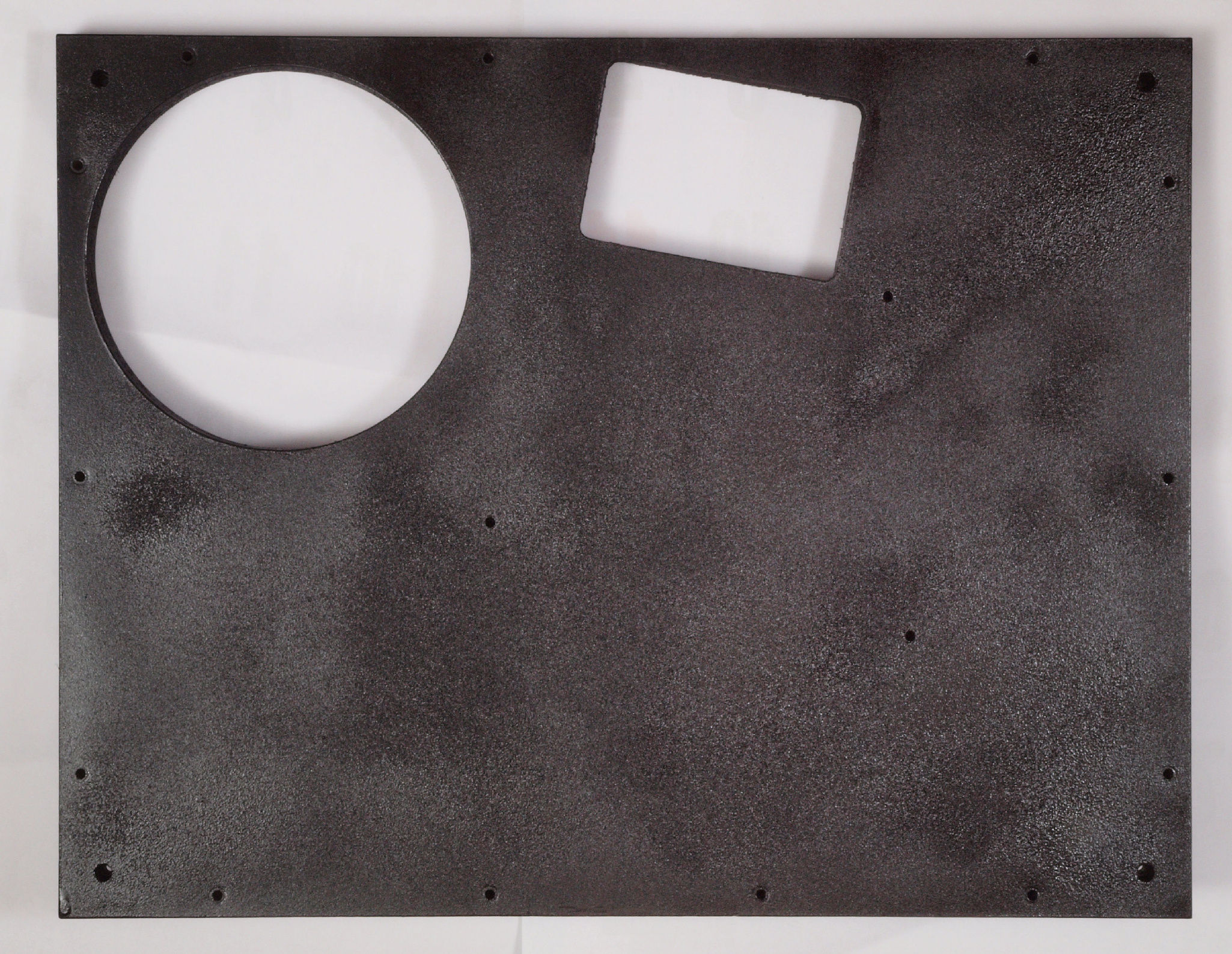

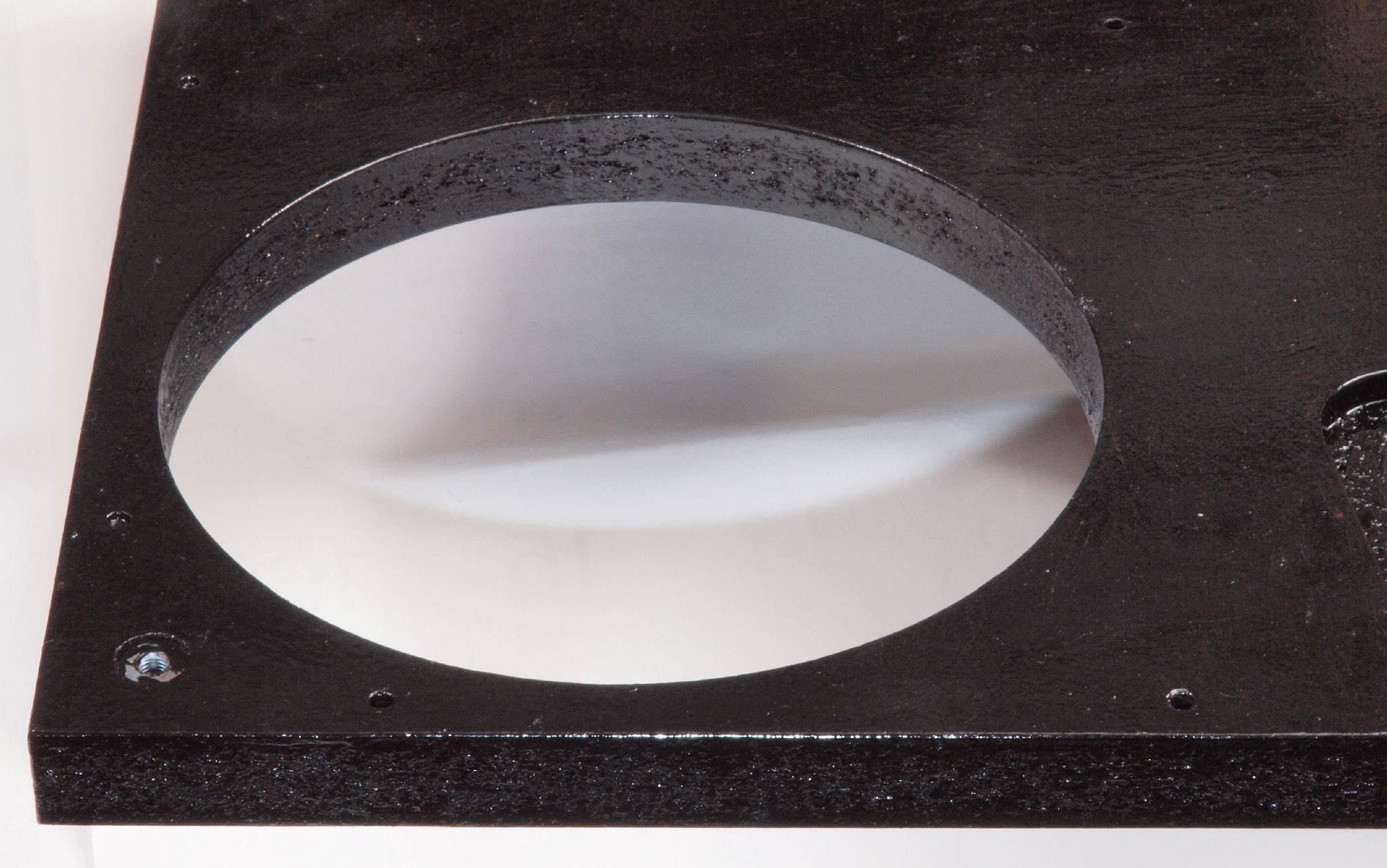

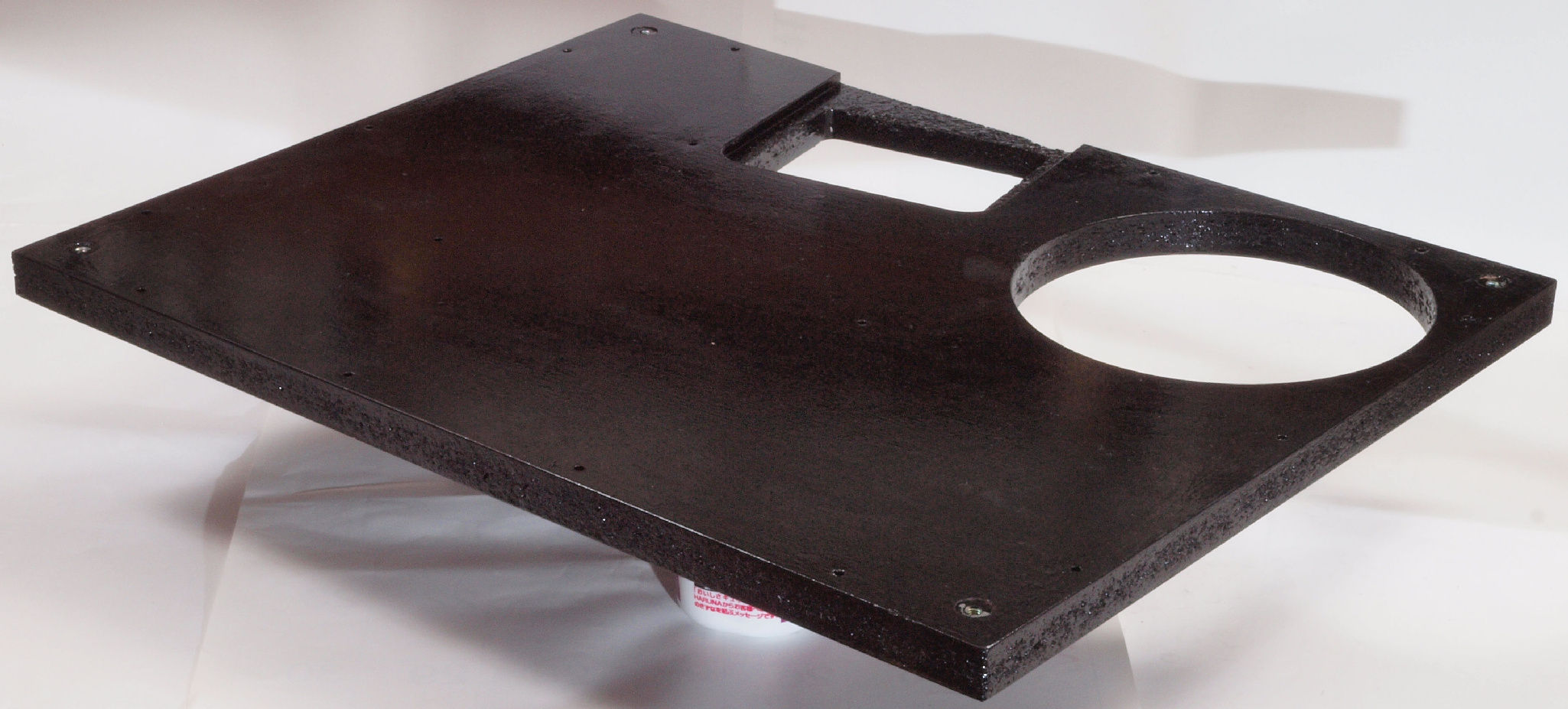

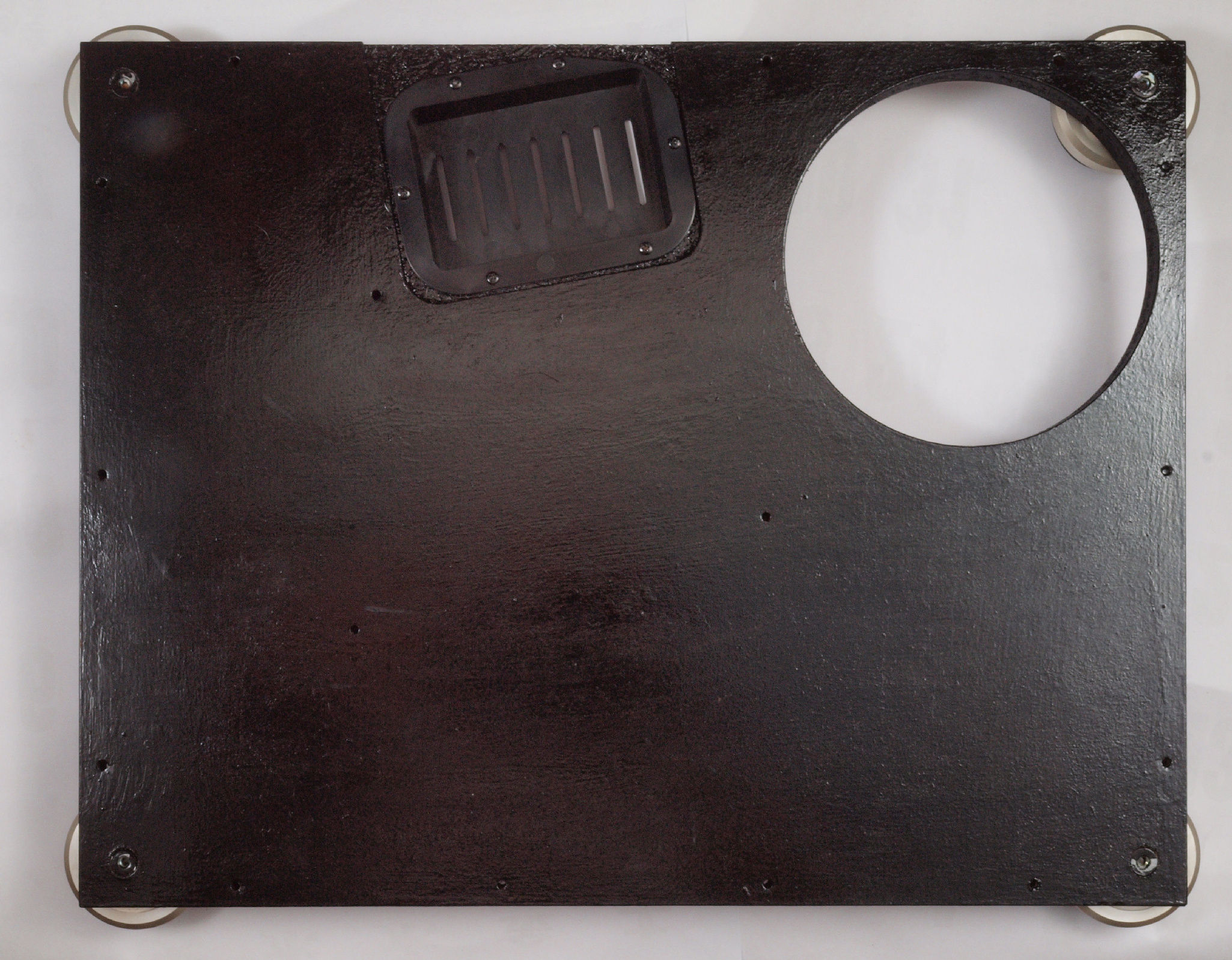

Ｗ５３．　完成　下蓋表

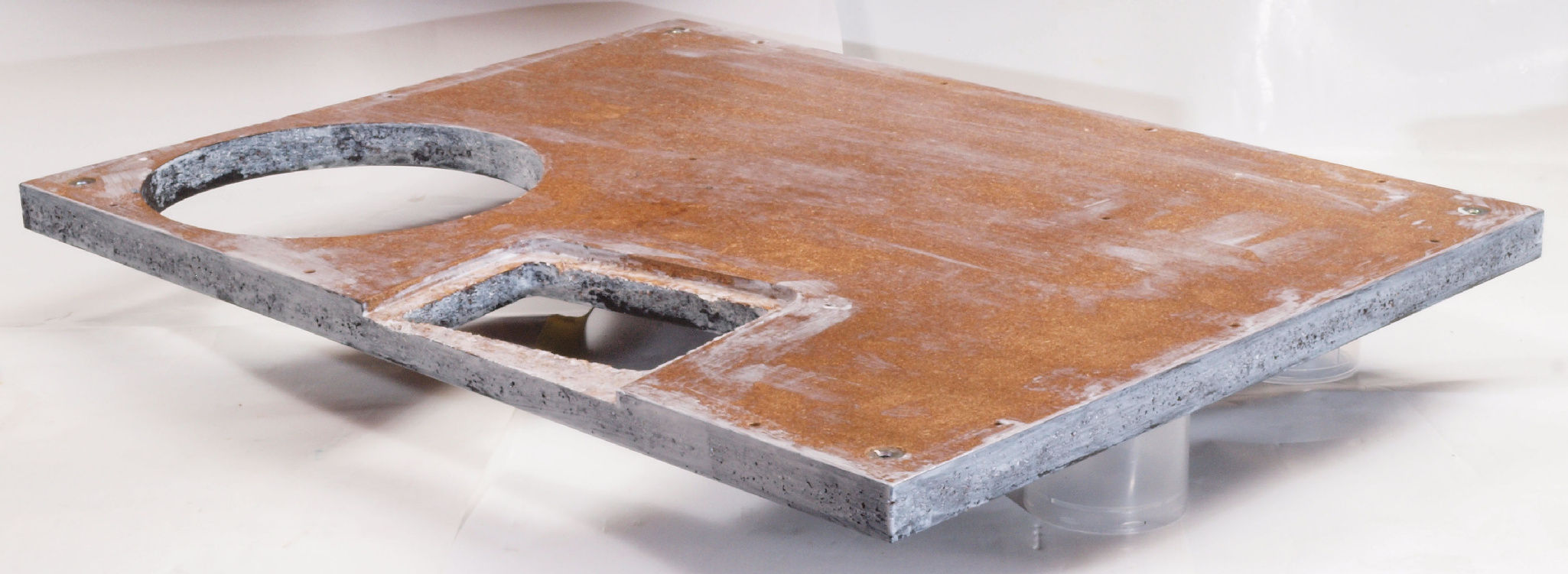

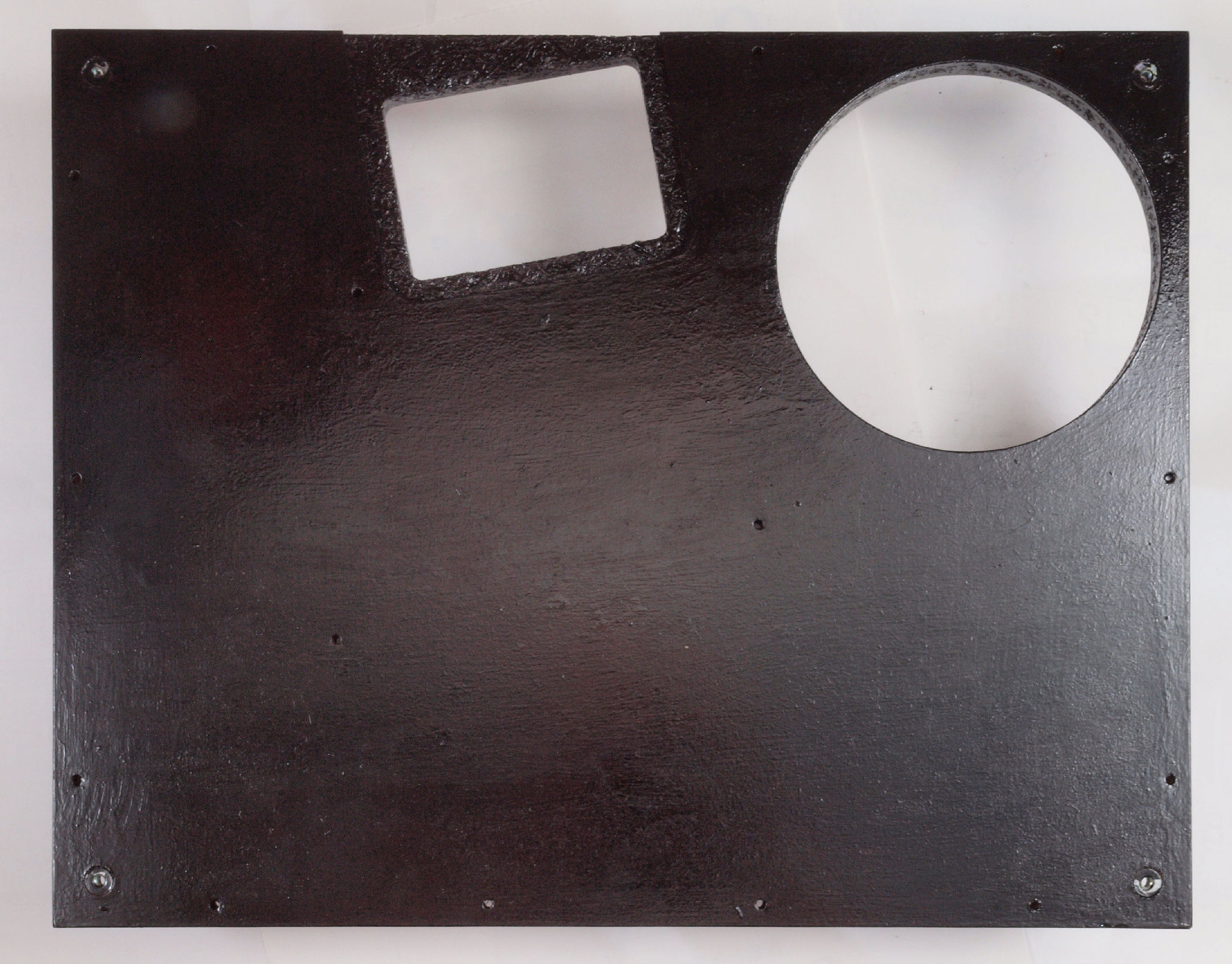

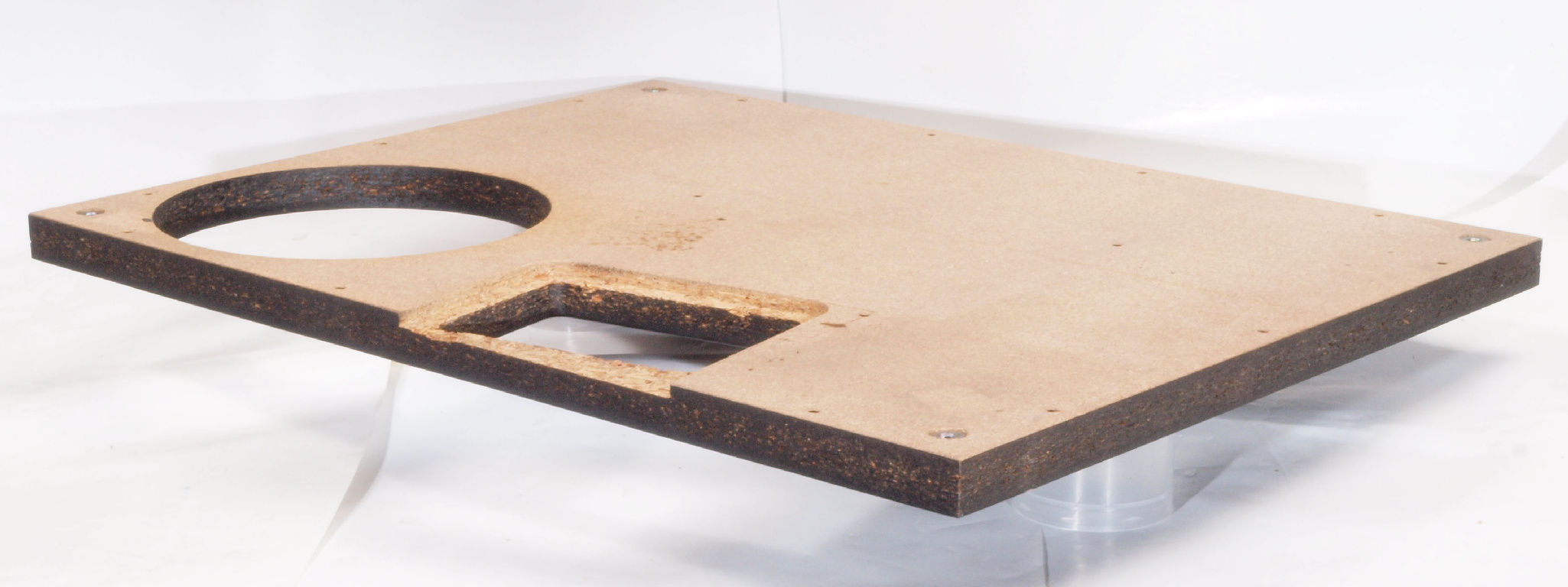

Ｗ６１．　修理前　下蓋裏

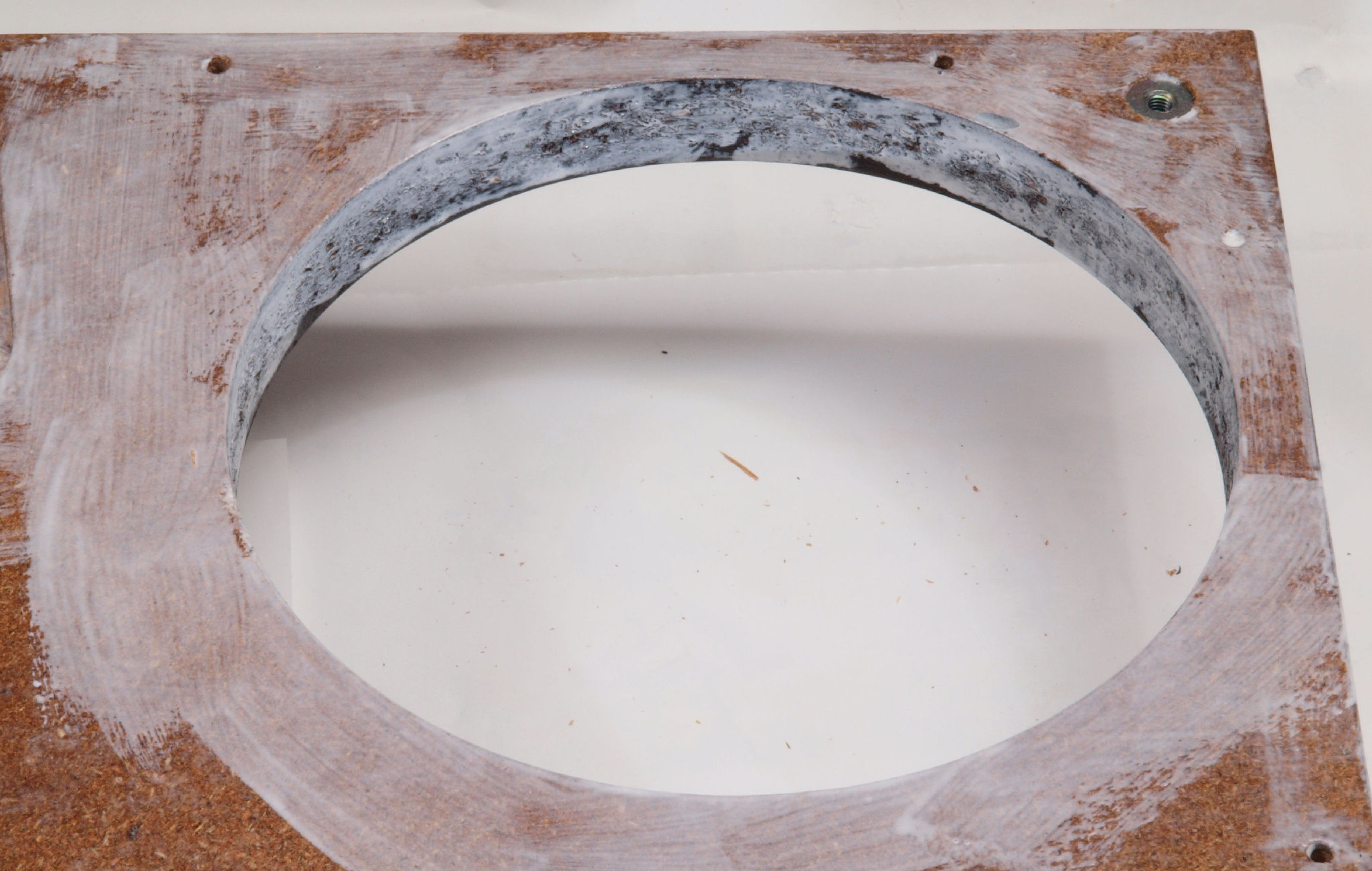

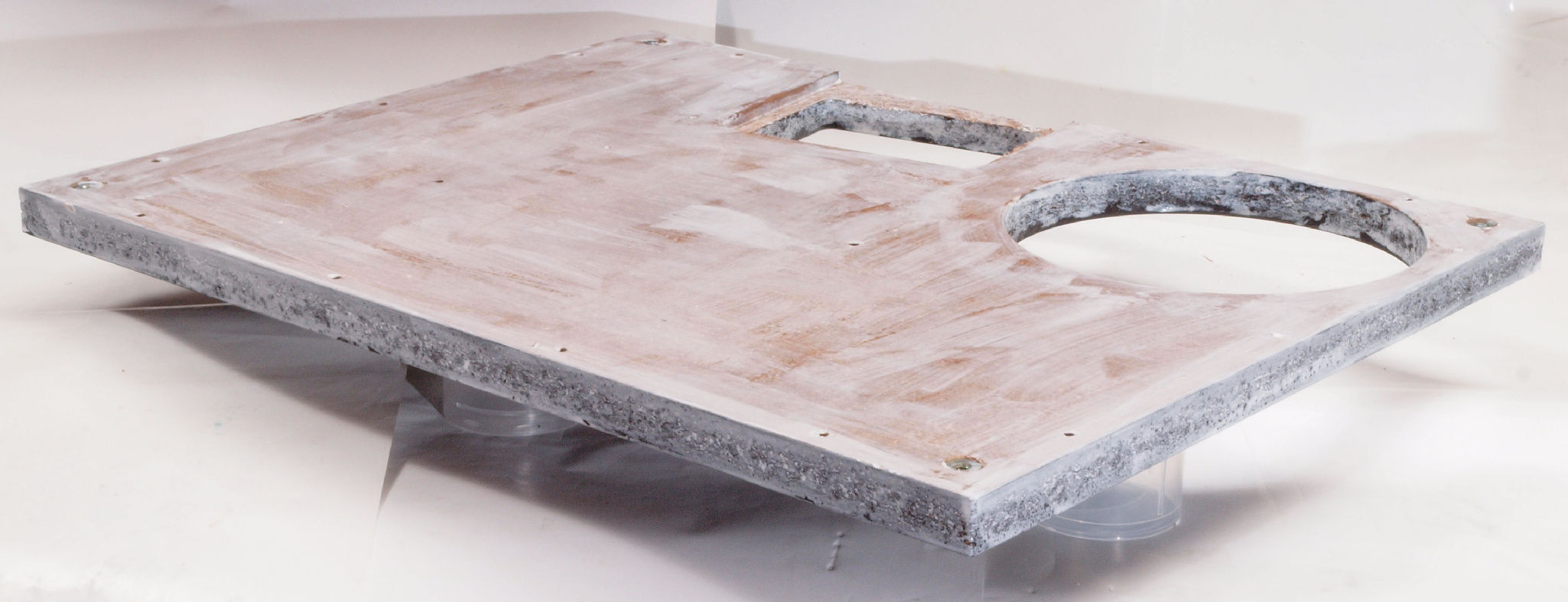

Ｗ６２．　修理前　下蓋裏。　トランスカバーを取り、ボンドを染みこませる。

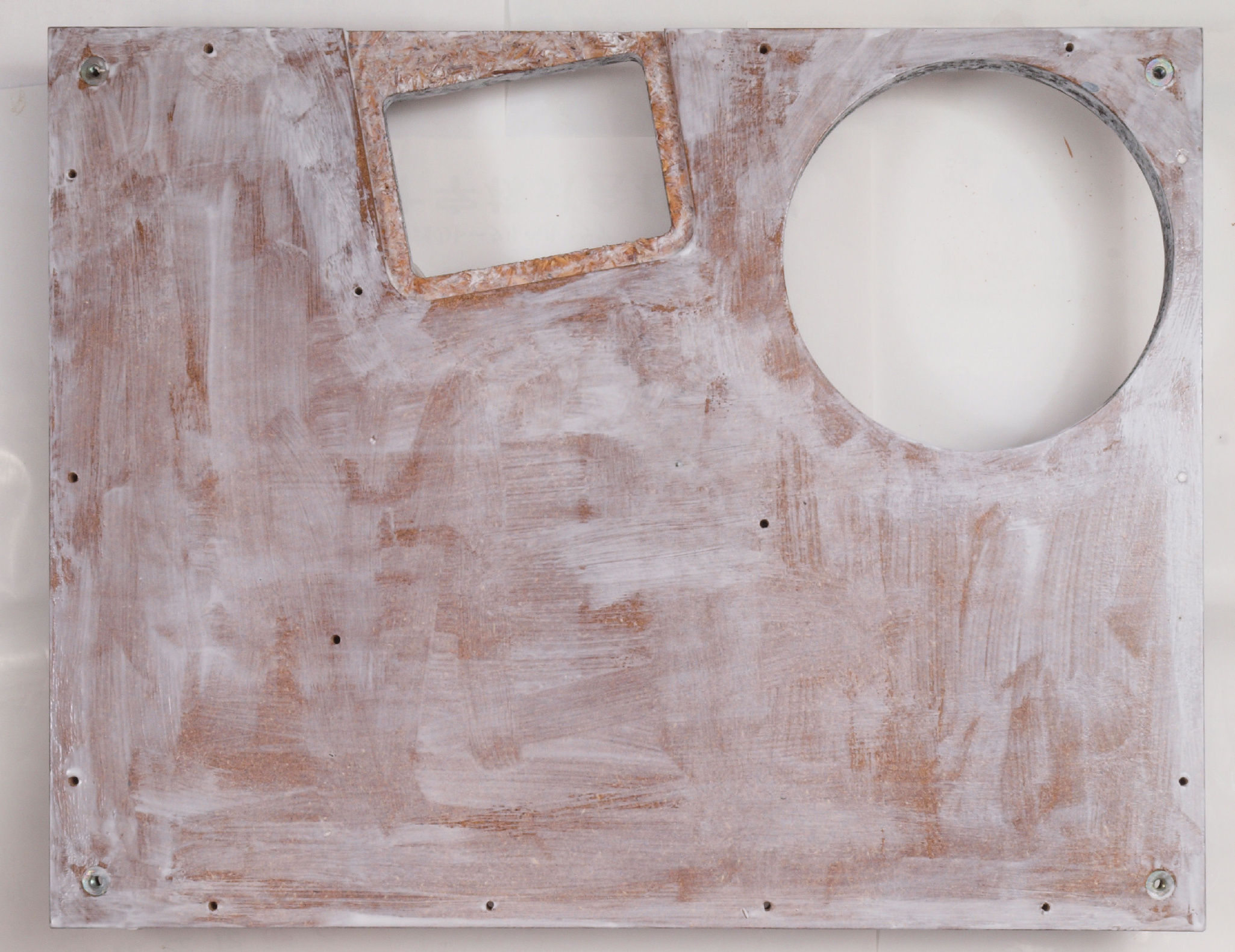

Ｗ６３．　修理後　下蓋裏。　ボンド乾燥後さらにペンキを塗る。

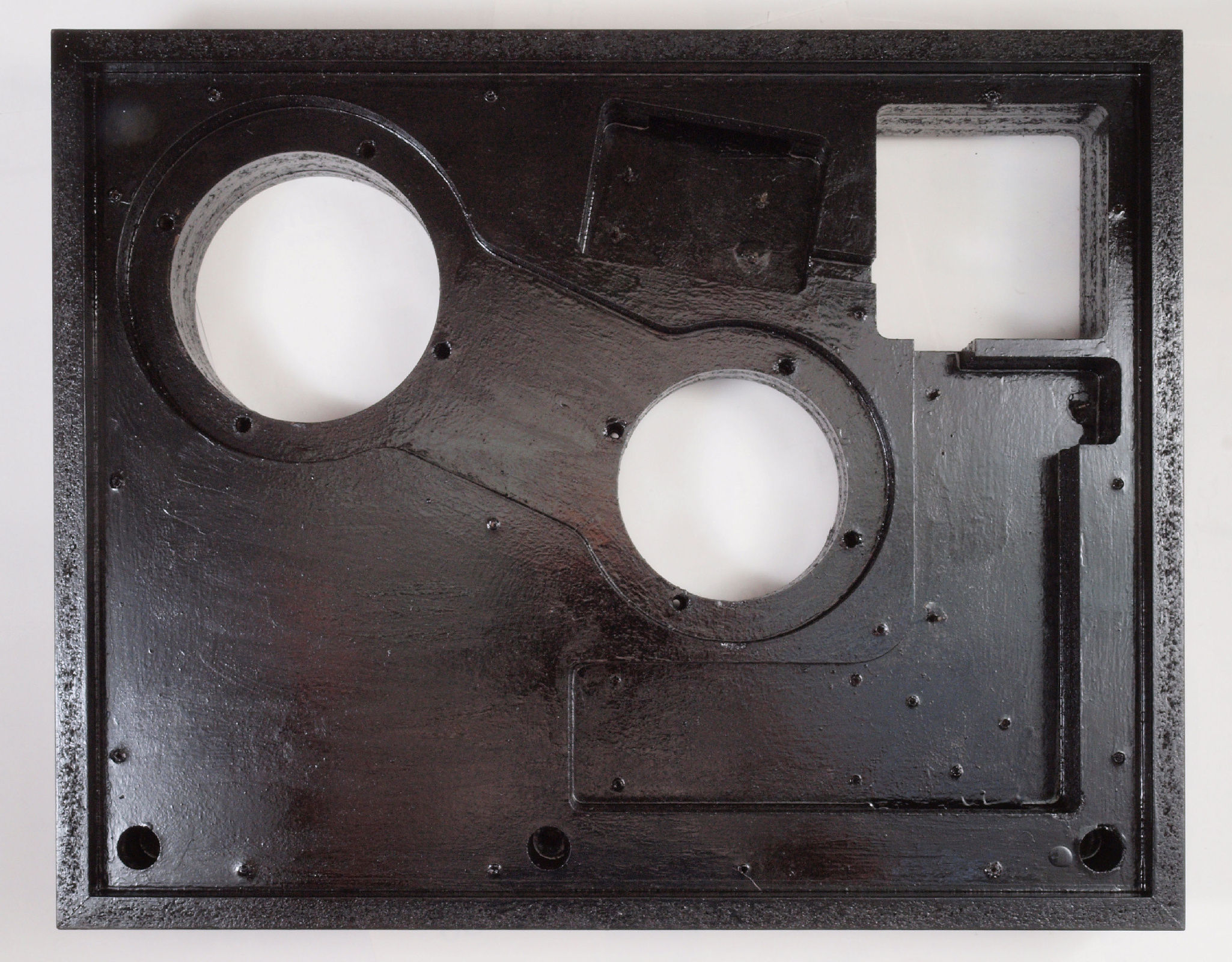

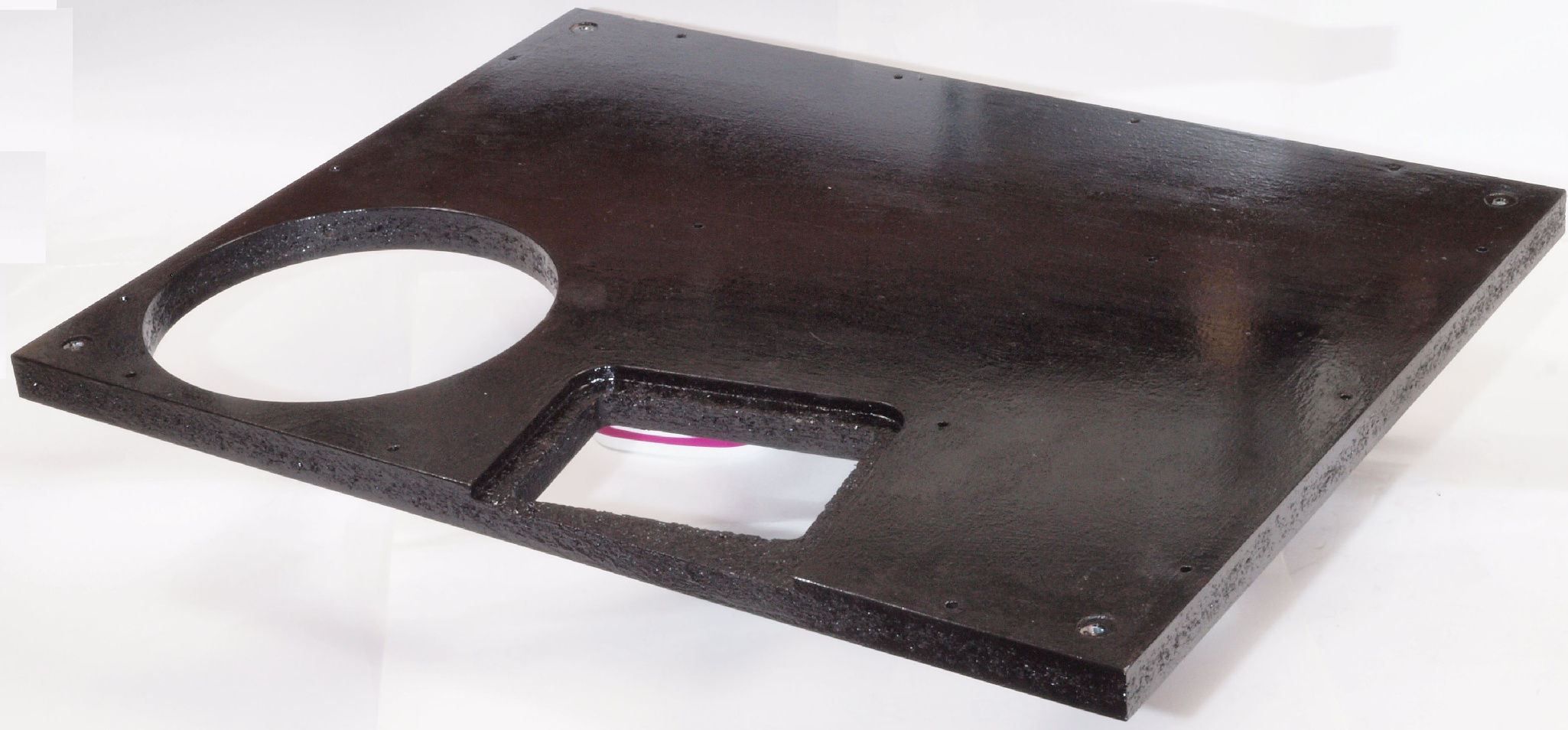

Ｗ６４．　完成　下蓋裏。
Ｗ６５．　修理前　下蓋裏前右
Ｗ６６．　修理中　下蓋裏前右、ボンドを染みこませる、ネジ穴も塗る。
Ｗ６７．　完成　下蓋裏。　さらにペンキを塗る。
Ｗ６８．　修理前　下蓋裏後左
Ｗ６９．　修理中　下蓋裏後左、ボンドを染みこませる、ネジ穴も塗る。
Ｗ６Ａ．　完成　下蓋裏。　乾燥後さらにペンキを塗る。

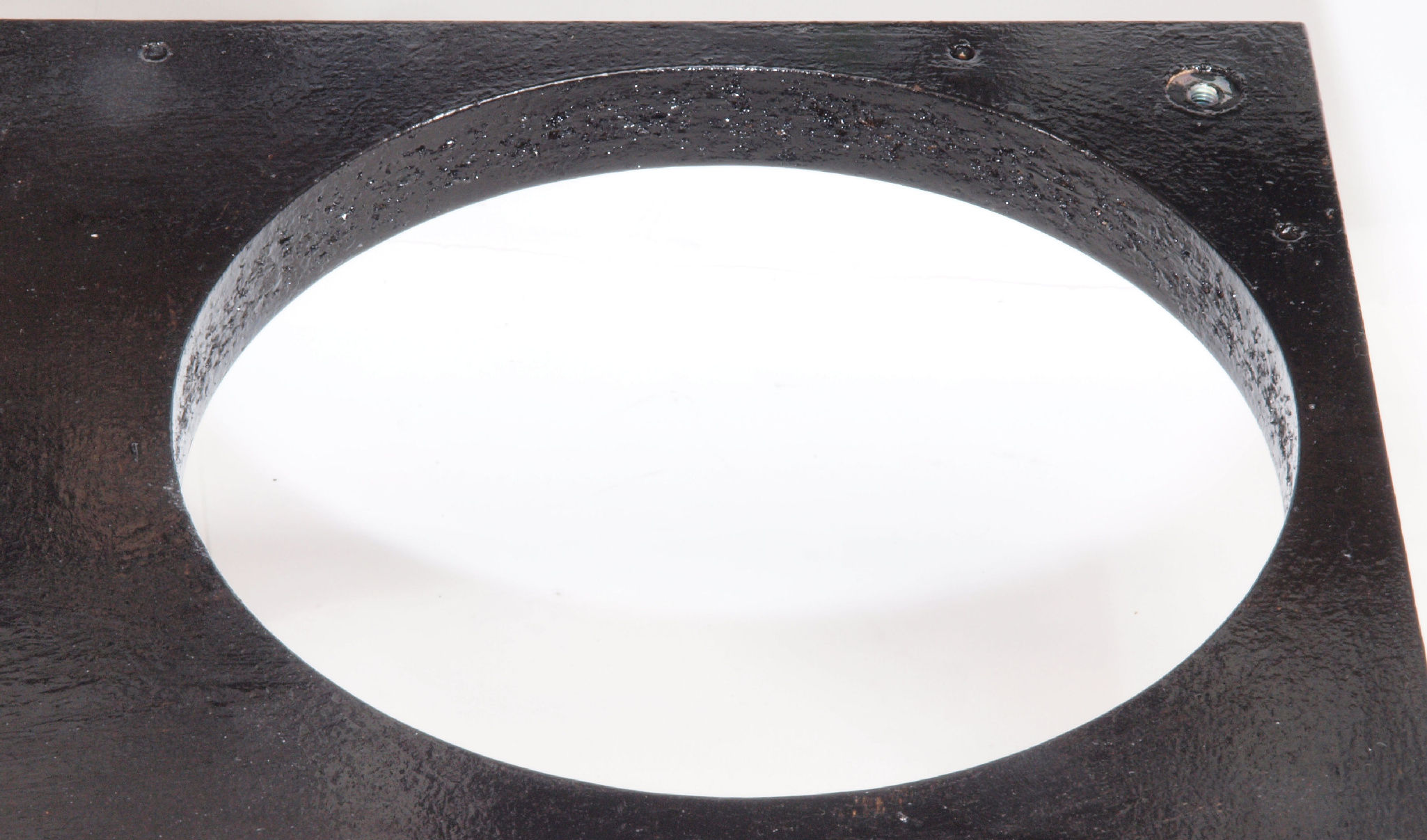

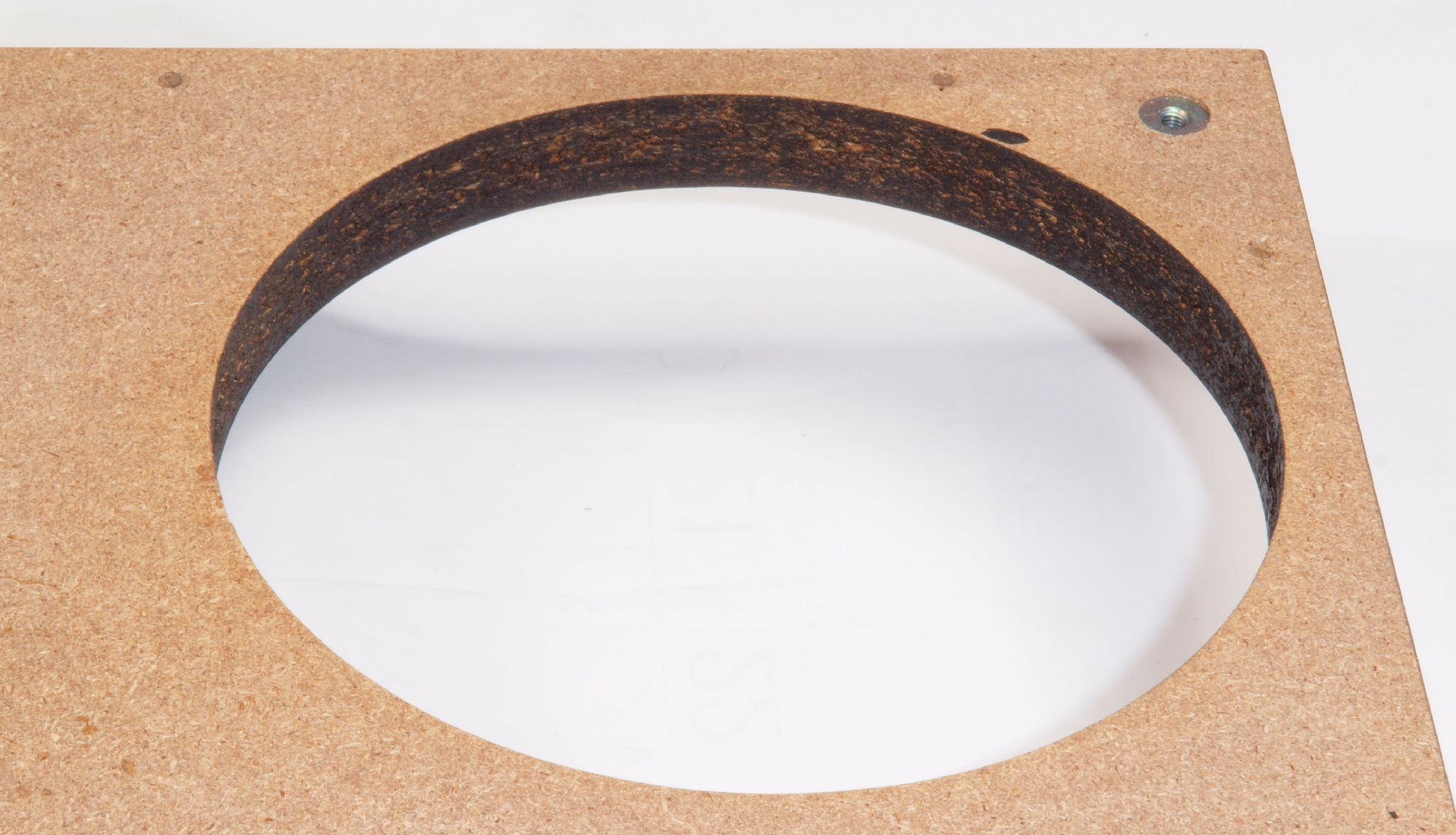

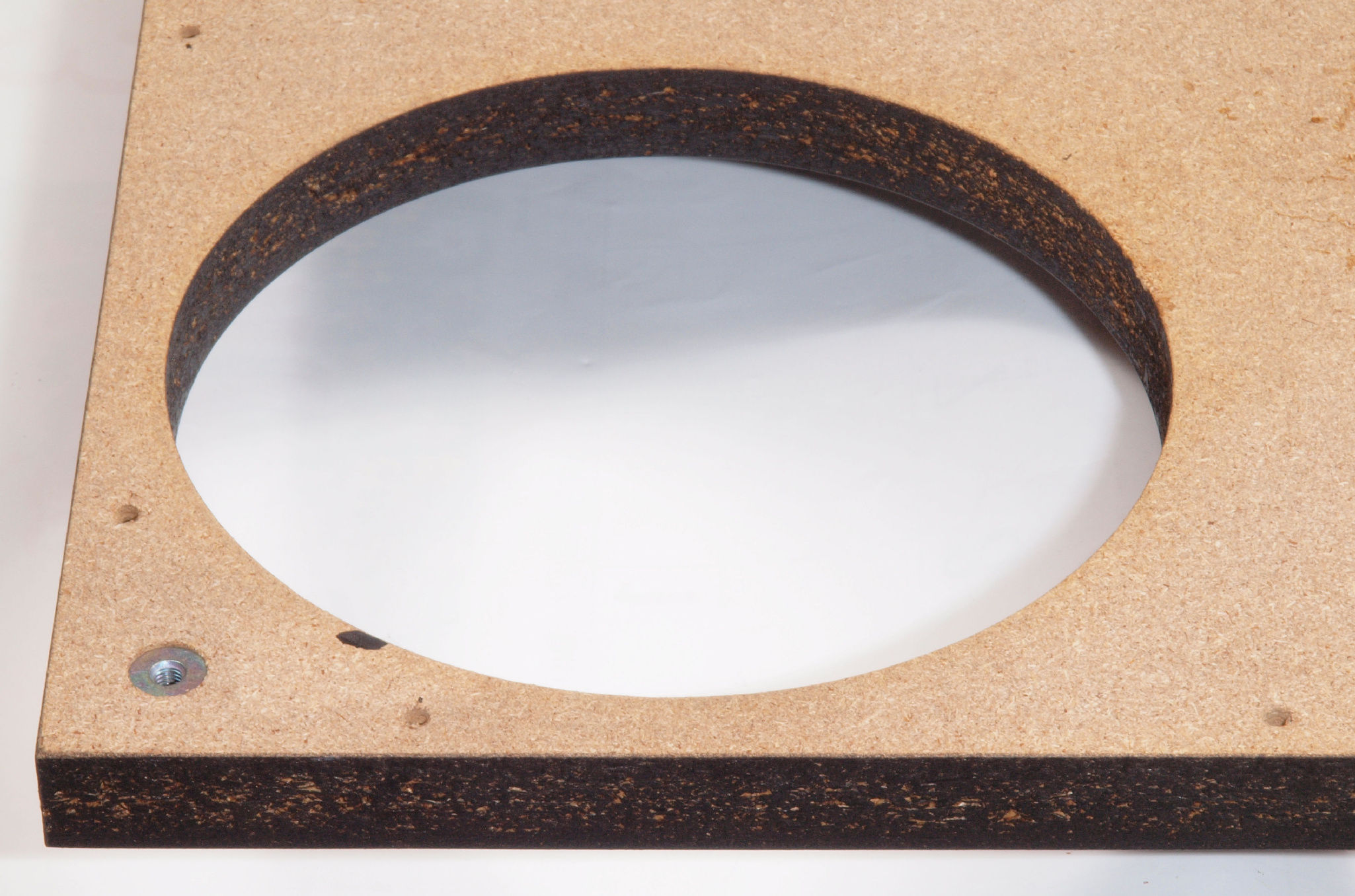

Ｗ７１．　修理前　下蓋のアーム取り付穴

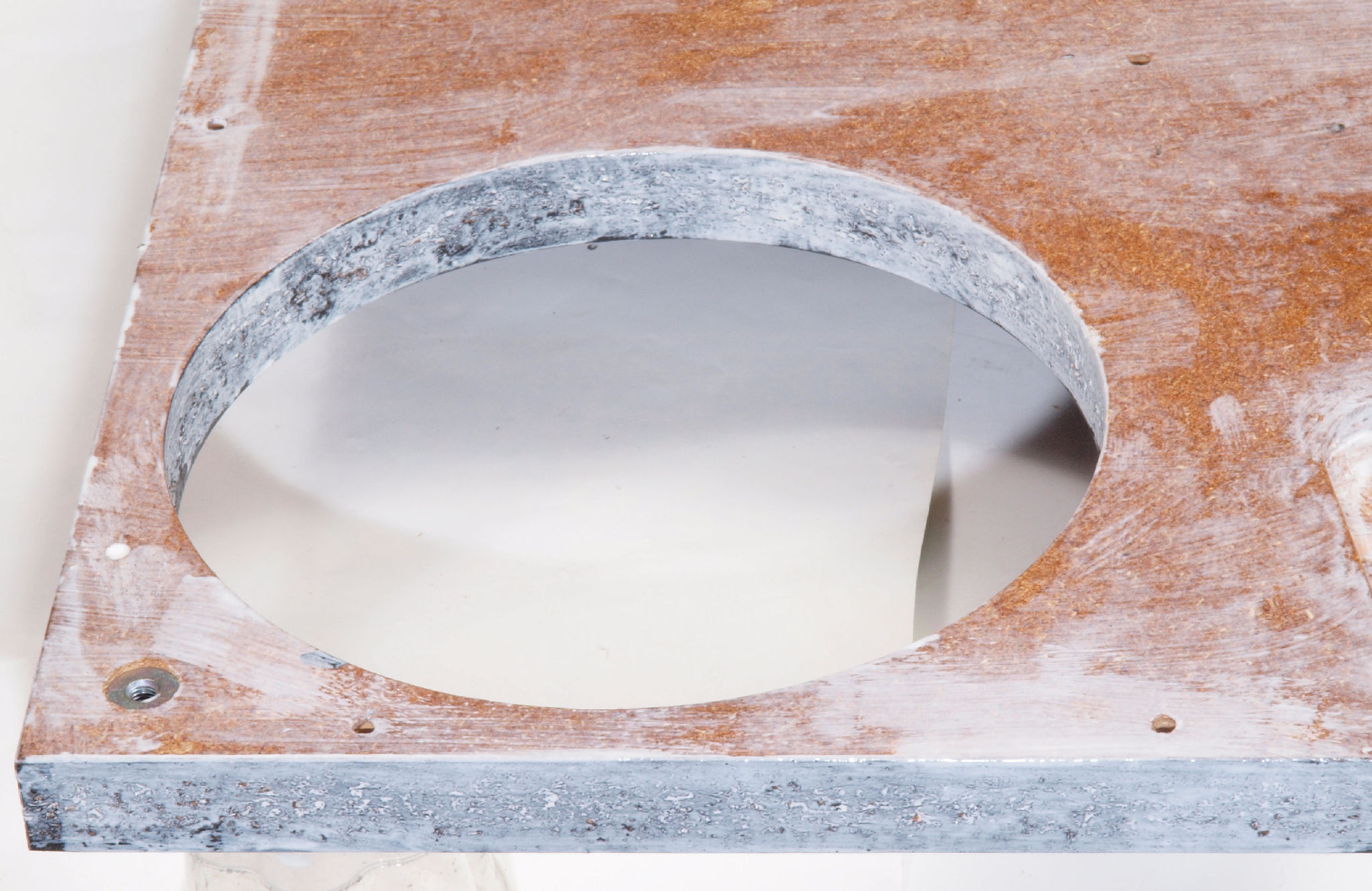

Ｗ７２．　修理中　下蓋のアーム取り付穴、ボンドを染みこませる、ネジ穴も塗る。
Ｗ７３．　修理後　下蓋のアーム取り付穴。　乾燥後さらにペンキを塗る。
Ｗ７４．　修理前　下蓋のアーム取り付穴反対側
Ｗ７５．　修理中　下蓋のアーム取り付穴反対側、ボンドを染みこませる、ネジ穴も塗る。
Ｗ７６．　修理後　下蓋のアーム取り付穴反対側。　乾燥後さらにペンキを塗る。
Ｗ８１．　修理前　下蓋のトランスカバー取り付穴
Ｗ８２．　修理中　下蓋のトランスカバー取り付穴、ボンドを染みこませる、ネジ穴も塗る。
Ｗ８３．　修理後　下蓋のトランスカバー取り付穴。　乾燥後さらにペンキを塗る。
Ｗ８４．　修理前　下蓋のトランスカバー取り付穴反対側
Ｗ８５．　修理中　下蓋のトランスカバー取り付穴反対側、ボンドを染みこませる、ネジ穴も塗る。
Ｗ８６．　修理後　下蓋のトランスカバー取り付穴反対側。　乾燥後さらにペンキを塗る。

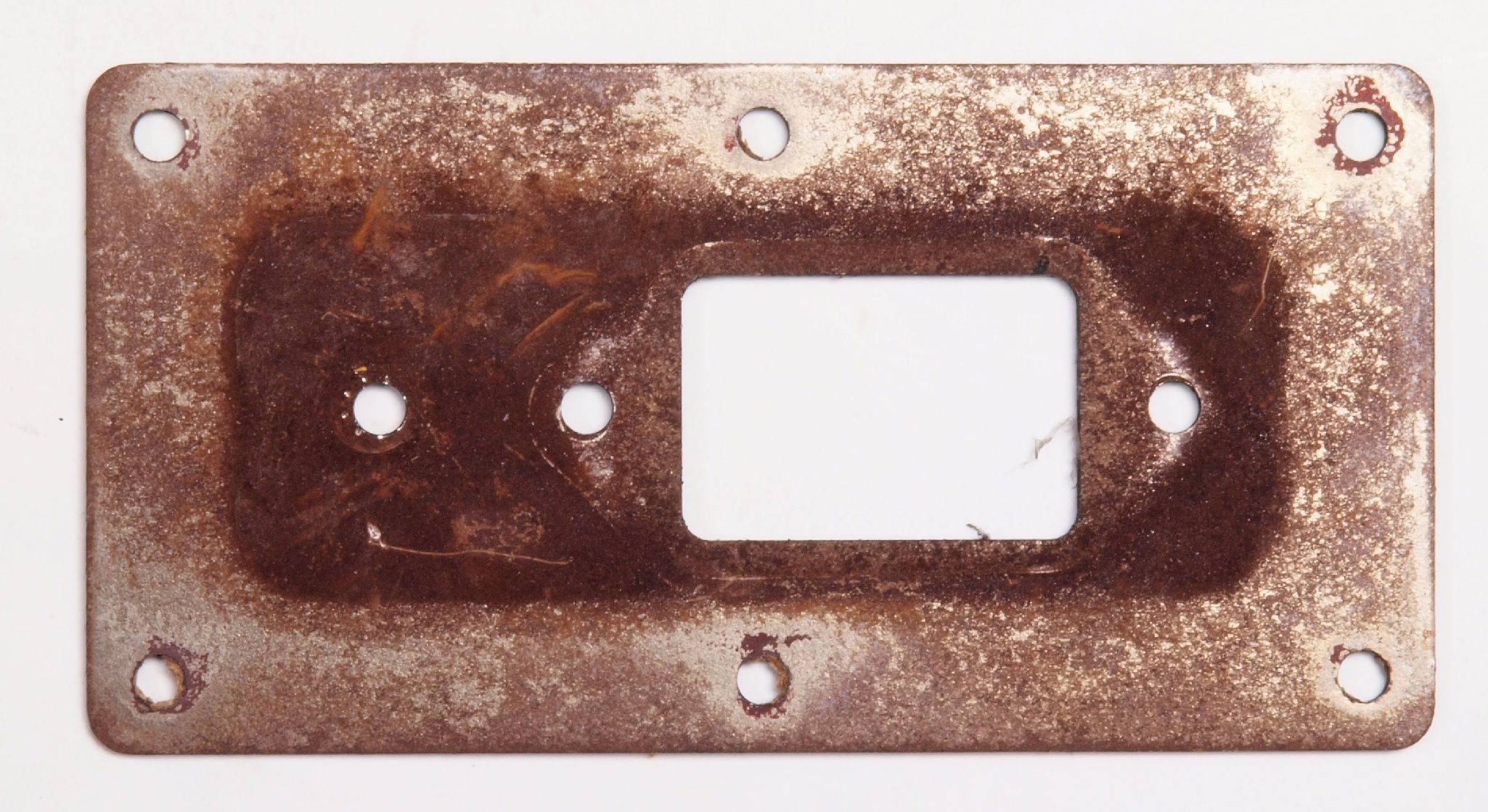

Ｗ９１．　修理中　電源ソケット取り付け板裏の錆。　湿気はここまで浸透している。
Ｗ９２．　修理前　下蓋等止めネジは錆が出ている。電源ソケット取り付け板裏も塗装する。

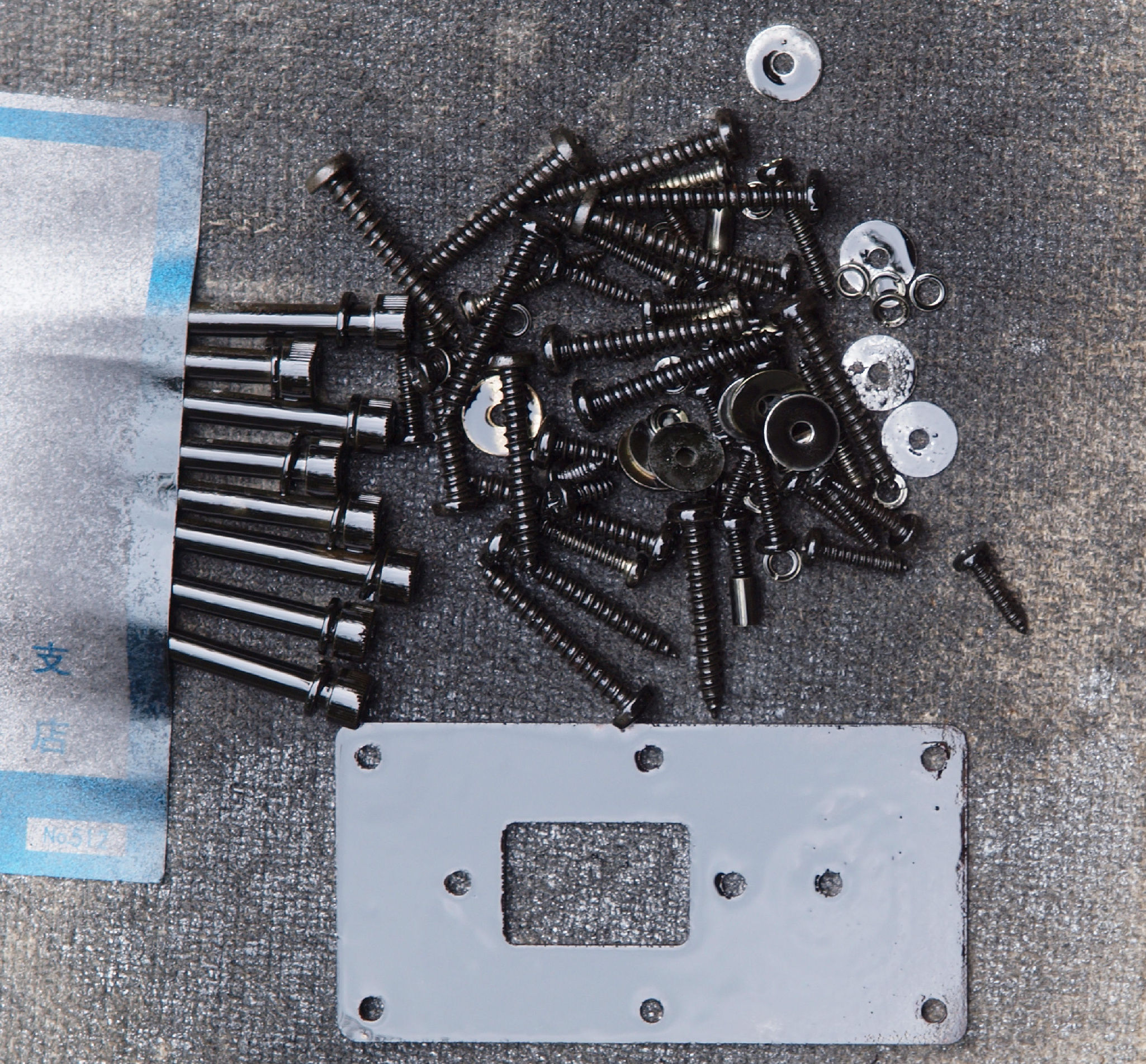

Ｗ９３．　修理中　下蓋等の止めネジ。　ビスを回転させて、ラッカーを軽く吹き付ける。電源ソケット取り付け板裏の塗装。

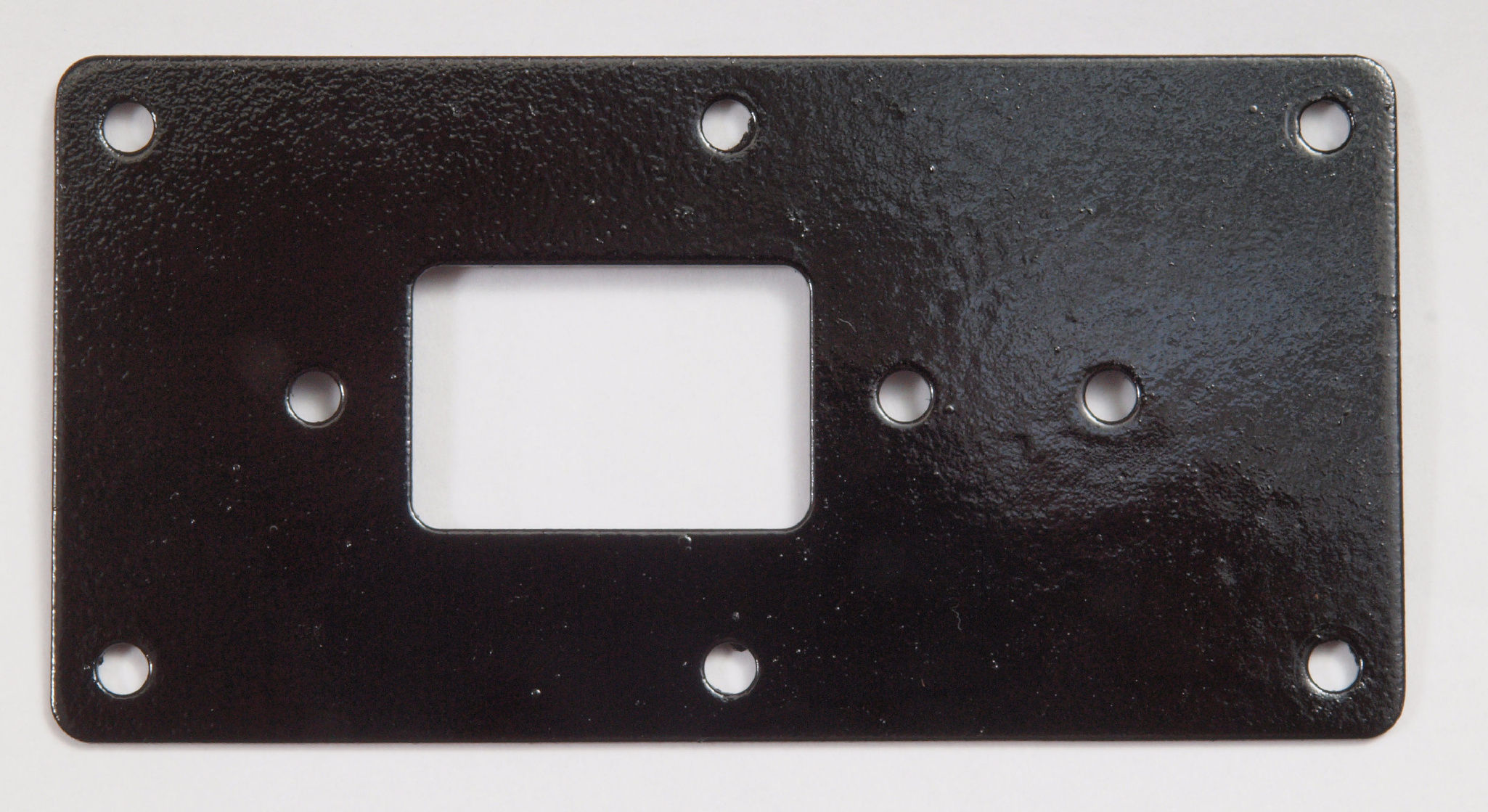

Ｗ９４．　修理中　電源ソケット取り付け板表の塗装。
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

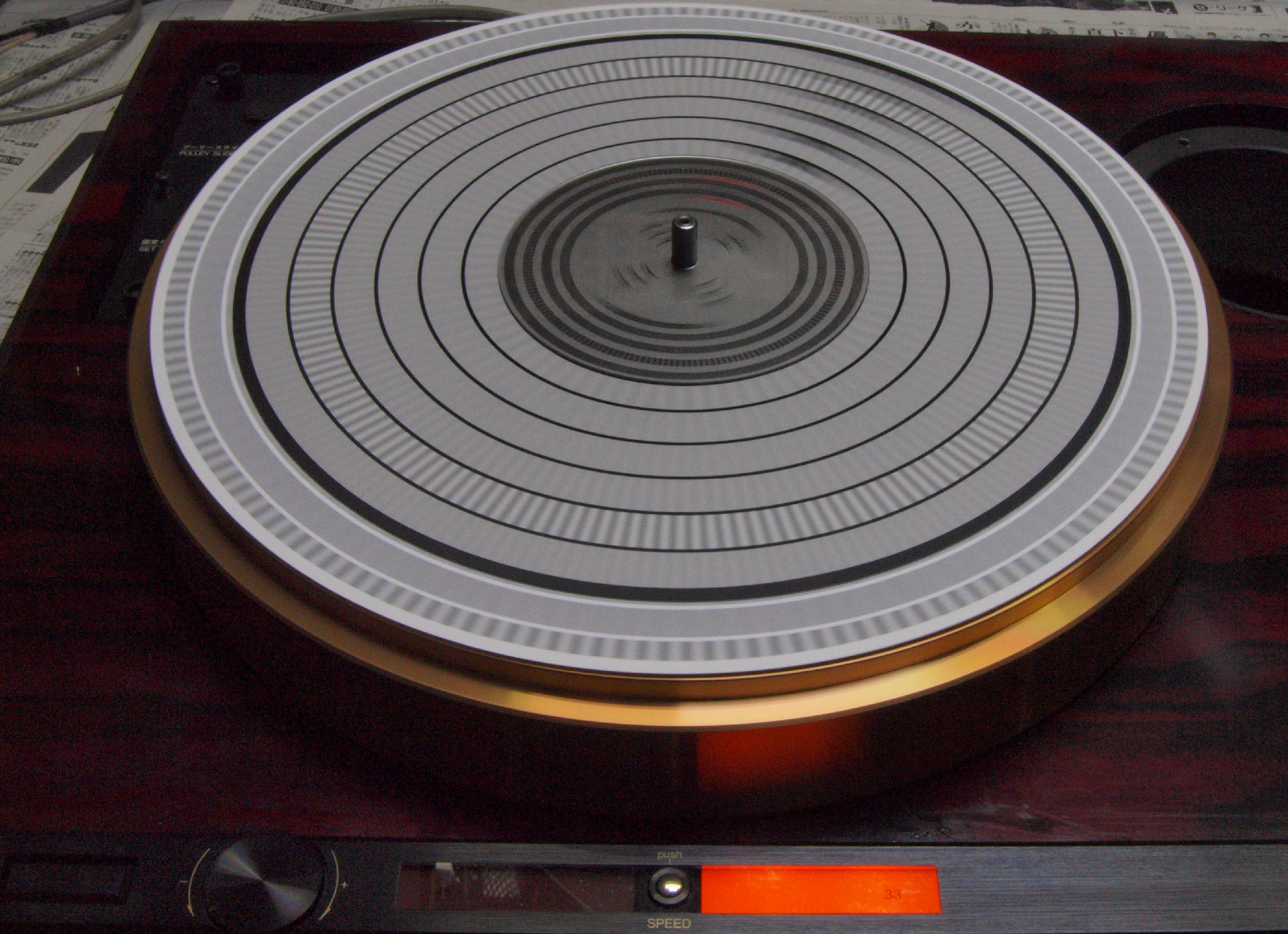

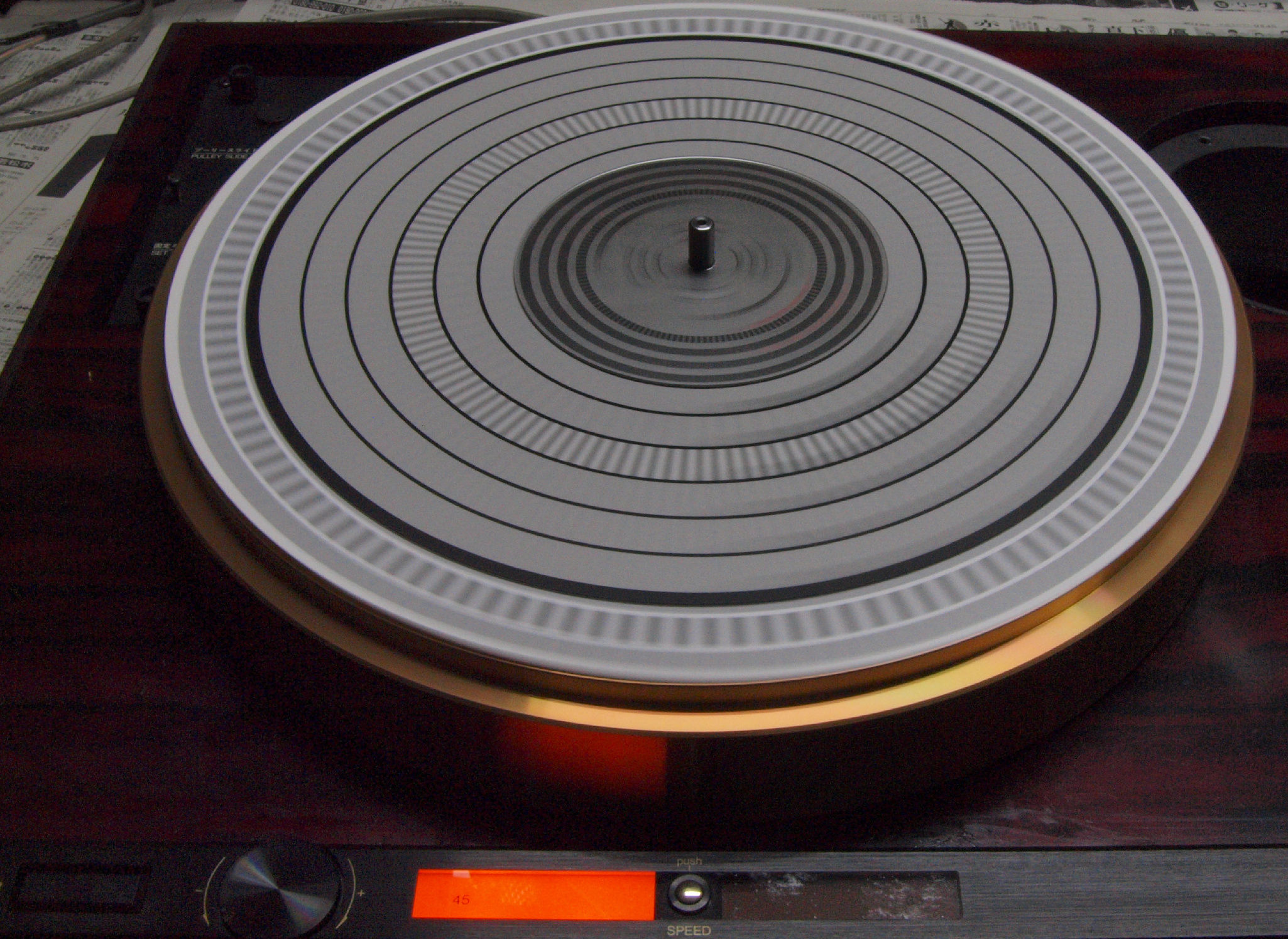

Ｅ１．　　３３回転ストロボ測定
Ｅ２．　　４５回転ストロボ測定

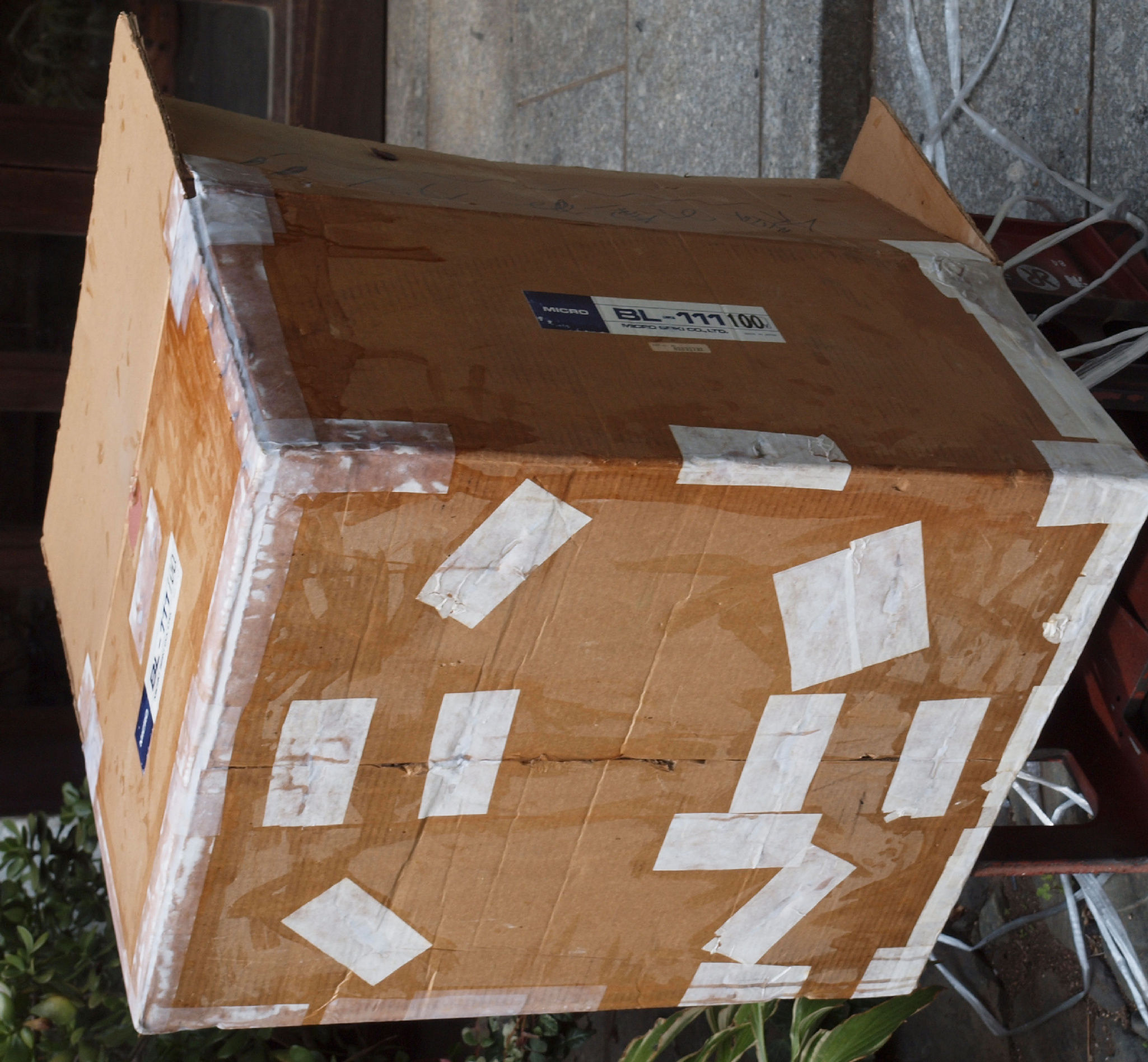

Ｋ．　梱包（外）箱の修理。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

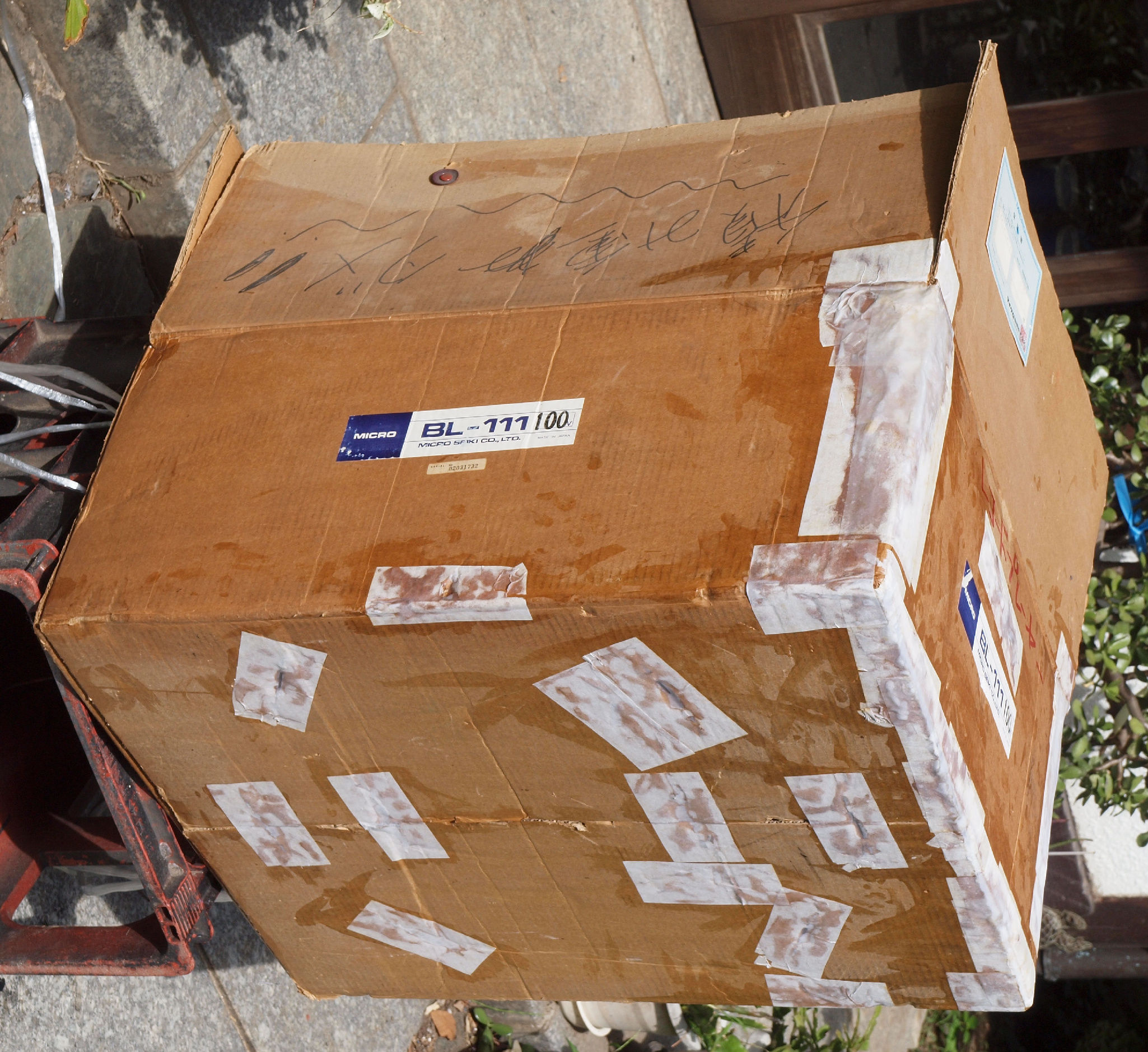

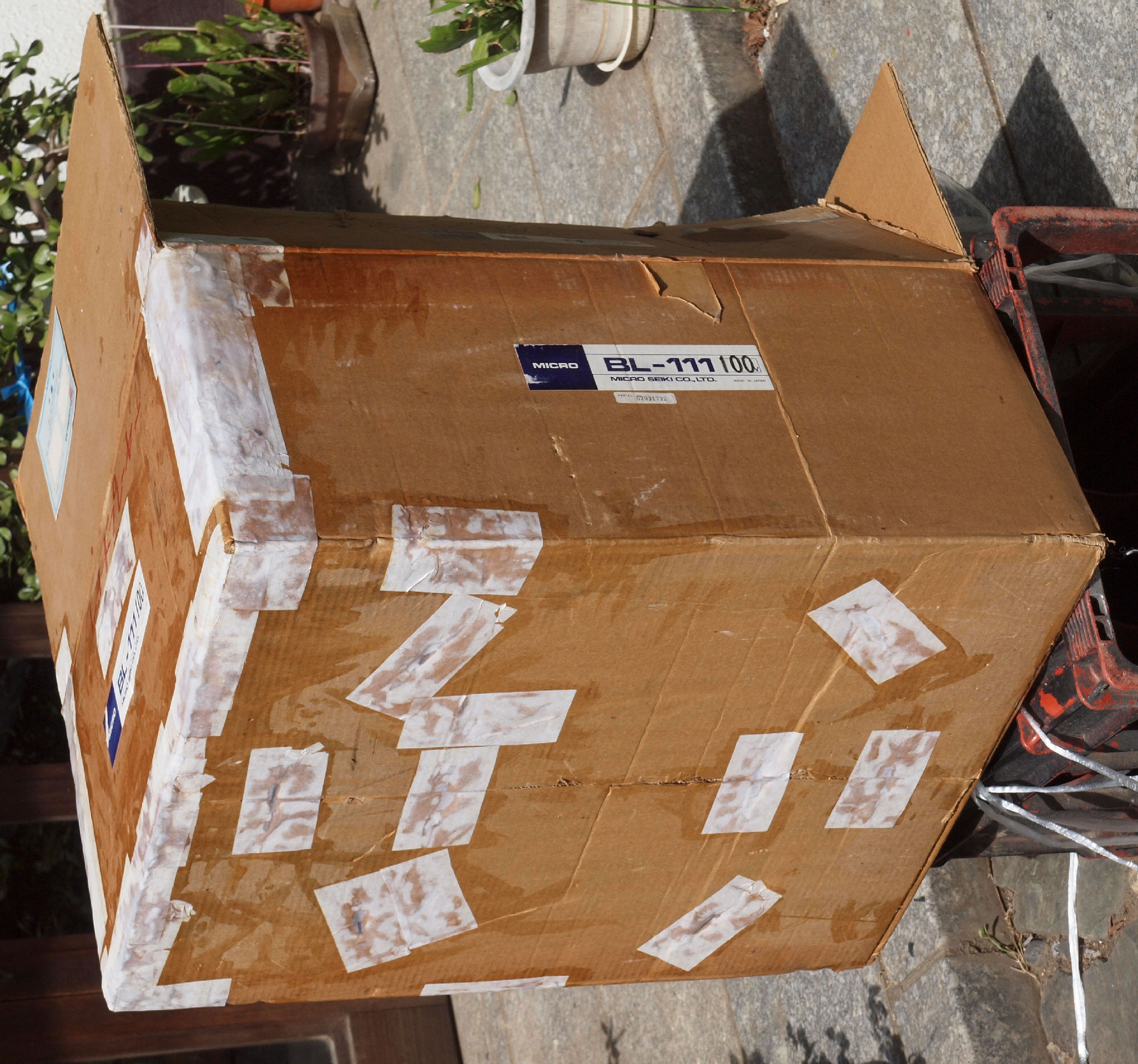

Ｋ１．　ダンボウルの切れた所は和紙（障子紙）を貼り付ける。　力の加わる所は、２重３重に貼る。
Ｋ２．　ダンボウルの切れた所は和紙（障子紙）を貼り付ける、反対側。
Ｋ３．　ダンボウルの切れた所は和紙（障子紙）を貼り付ける。　力の加わる所は、２重３重に貼る。
Ｋ４．　ダンボウルの切れた所は和紙（障子紙）を貼り付ける、反対側。
Ｋ５．　内側の切れた所は和紙（障子紙）を貼り付ける。　力の加わる所は、２重３重に貼る。
Ｋ５．　内側の切れた所は和紙（障子紙）を貼り付ける、反対側。　
Ｙ１．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

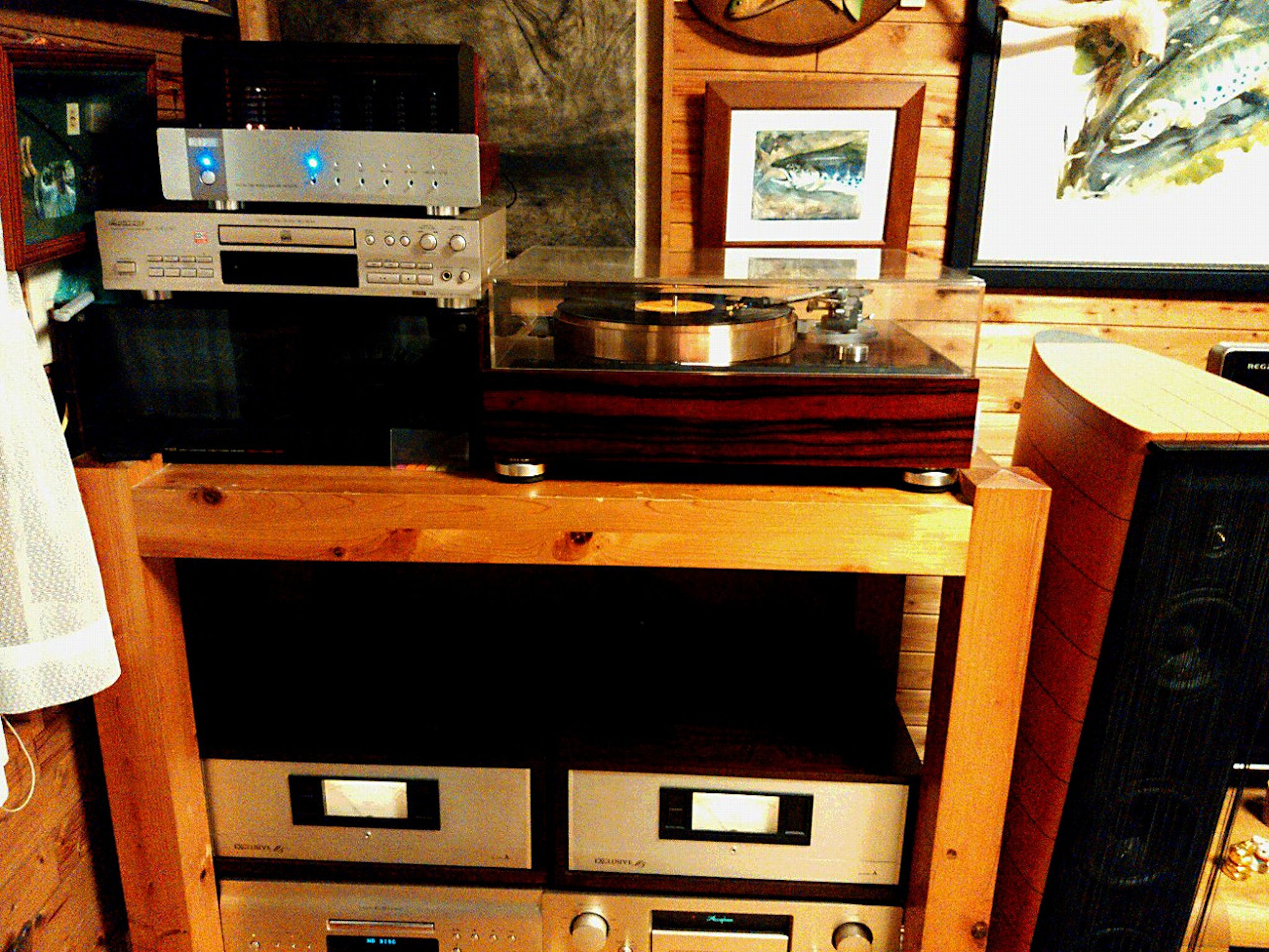

Ｙ１．　設置状況。
Ｓ．　MICRO SEIKI　ＢＬ－１１１　の仕様（カタログ・マニアルより）　
型式 アームレスプレイヤー　ＢＬ－１１１
駆動方式 ベルトドライブ方式
使用モーター 8極24スロット、アウターローター型ブラシレスDCサーボモーター
定格回転数 33 1/3、45rpm
ターンテーブル 砲金製、直径310mm、重量10kg、慣性モーメント1500kg・cm2
回転ムラ 0.025％以下（WRMS）
SN比 60dB以上（JIS）
回転数微調整範囲 ±6％以内
電源電圧 AC100V、50Hz/60Hz
消費電力 12W
外形寸法 幅532×高さ230×奥行440mm
重量 36kg
価格 270,000円
付属 アームマウントベース A-1200シリーズ
Ａ-1201 ＭＩＣＲＯ＝ＭＡ-505Ｌ、　505ＬＳ、　505ＬＸ
ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-300ＭＫⅡ
ＳＡＥＣ＝ＷＥ-407/23
Ａ-1202 ＳＡＥＣ＝ＷＥ-308、 308Ｎ、 308ＳＸ、 317
ＧＲＡＣＥ、Ｇ-660Ｐ
Ａ-1203 ＦＲ＝ＦＲ-64、 64Ｓ、 64Ｂ、 ６４ＦＸ、 14
Ａ-1204 ＦＲ＝ＦＲ-24ＭＫⅡ 54
ＤＥＮＯＮ＝ＤＡ-303、 305、 307、 309、 401
ＶＩＣＴＯＲ＝ＵＡ-5045
Ａ-1205 ＭＩＣＲＯ＝ＭＡ-505ＸⅡ、 505ＳⅡ、 505ＭＫⅢ、 ＭＡ-808Ｘ
ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-3000ＭＣ
Ａ-1506 ＳＭＥ＝3009/ＳⅡ、 3009/ＳⅢ、 3010ＲＣ
