ＭＩＣＲＯＳＥＩＫＩ　ＢＬ−１１１．　５台目修理記録

平成２５年１２月２２日持込　　平成２６年１月１３日完成

Ａ．　修理前の状況 先月、行きつけの秋葉原のオーディオ・ショップにてこの BL-111を見掛け、思い切ってSMEのアーム、3010Rと共に購入致しました。　 早速組み込んで聴いて見たところ今までのプレーヤーとはあまりの音の違いにびっくりし、手持ちのレコードをせっせと聞き直していました。 　ところが、数日前モーター部分からコトコトと小さな異音が発生しているのに気が付きました。 御社の記事も参考にした結果、どうもモーターの軸受部の油切れではないかと考え、早速オイル(和光テクニカルのターンテーブルの軸受けオイルTi-103と言うものです)を購入しモーター部を分解、下部の軸受部分には手持ちのシリコングリースを塗りました。 　モーター最下部に貼り付けてある FGコイルと言う部分は、内側の一部分が幅5mmほど浮いていましたので、瞬間接着剤で張り付けました。 　また底の軸受周りの金属部分に引っ掻いたような傷と汚れがありますので、以前の持ち主が分解した事があるのかも知れません。 　その後モーター周りの細かなボルトは目がつぶれているといけないので、秋葉原で新しい物を買って来て組み付けました。 その結果は、残念ながらいまだにコトコトと言うかすかな音がとれません。 　モーター軸を上下に引っ張って見てもまったくガタがありませんので、三つ又型のスペーサーを介して三本の長めのボルトで上部プレートに組み付ける時に、締めすぎてしまったかと言う気もするのですが、これは素人考えなので関係があるかどうか分かりません。 　もう一つの問題は、回転の微調整を行うと回転数のインジケーターの明かりがちらつく現象が有ったのですが、先程再組み上げ後のテスト中に、スィッチを押しても45回転への変更が出来なくなってしまいました。 Ｂ．　原因 技量不足。 Ｃ．　修理状況 電解コンデンサー交換。 リレー交換。 半固定ＶＲ交換。 モーターＦＧコイル修理・清掃・コート塗布。 モーターをオーバーホール（修理・清掃・給油） スピード切り換えSW交換。 テーブル足修理。 Ｋ．　下蓋及び本体下部　修理状況 Ｄ．　使用部品 電解コンデンサー　　　　１３個。 リレー　　　　　　　　　１個。 半固定ＶＲ　　　　　　　３個。 フイルムコンデンサー　　２個。 スピード切り換えSW　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　７０，０００円　　オーバーホール修理（ユーザーが修理失敗機器は修理費が高くなります） Ｓ．　MICRO SEIKI　ＢＬ−１１１　の仕様（マニアル・カタログより）

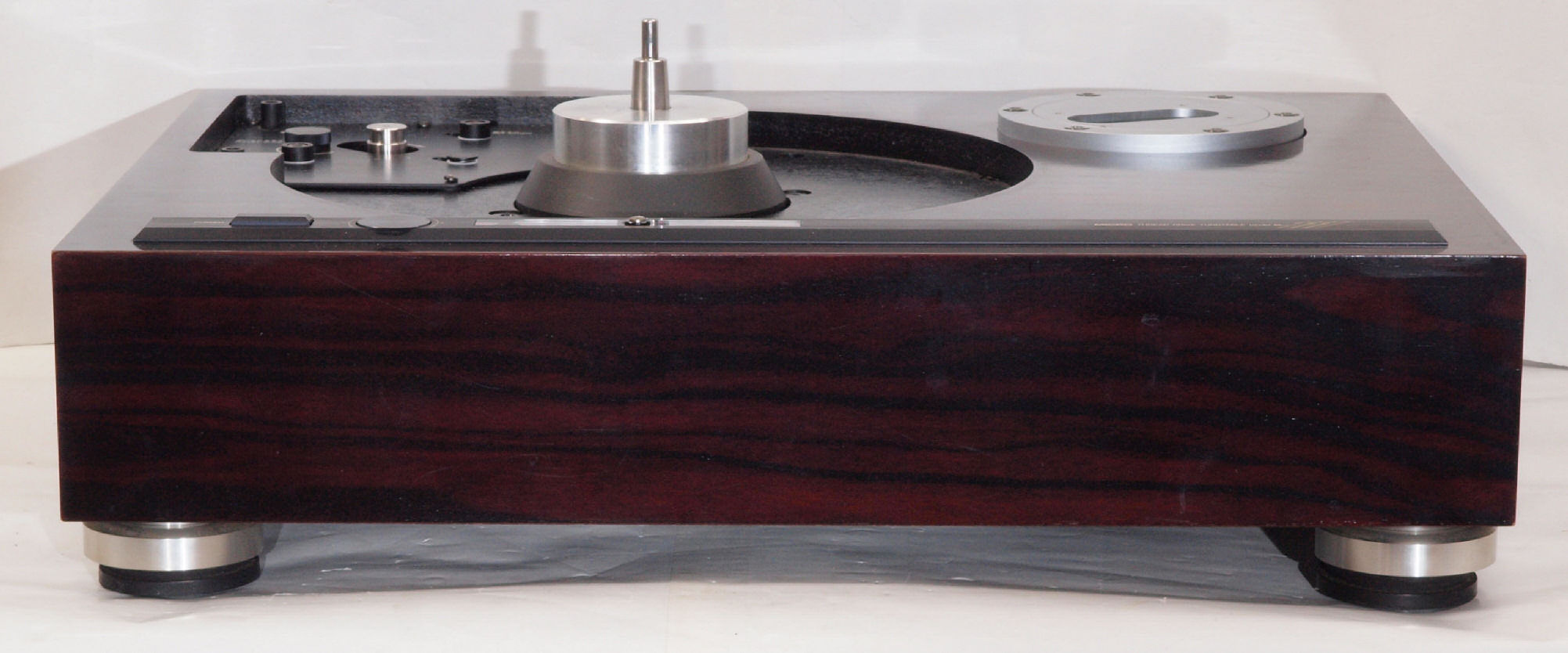

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

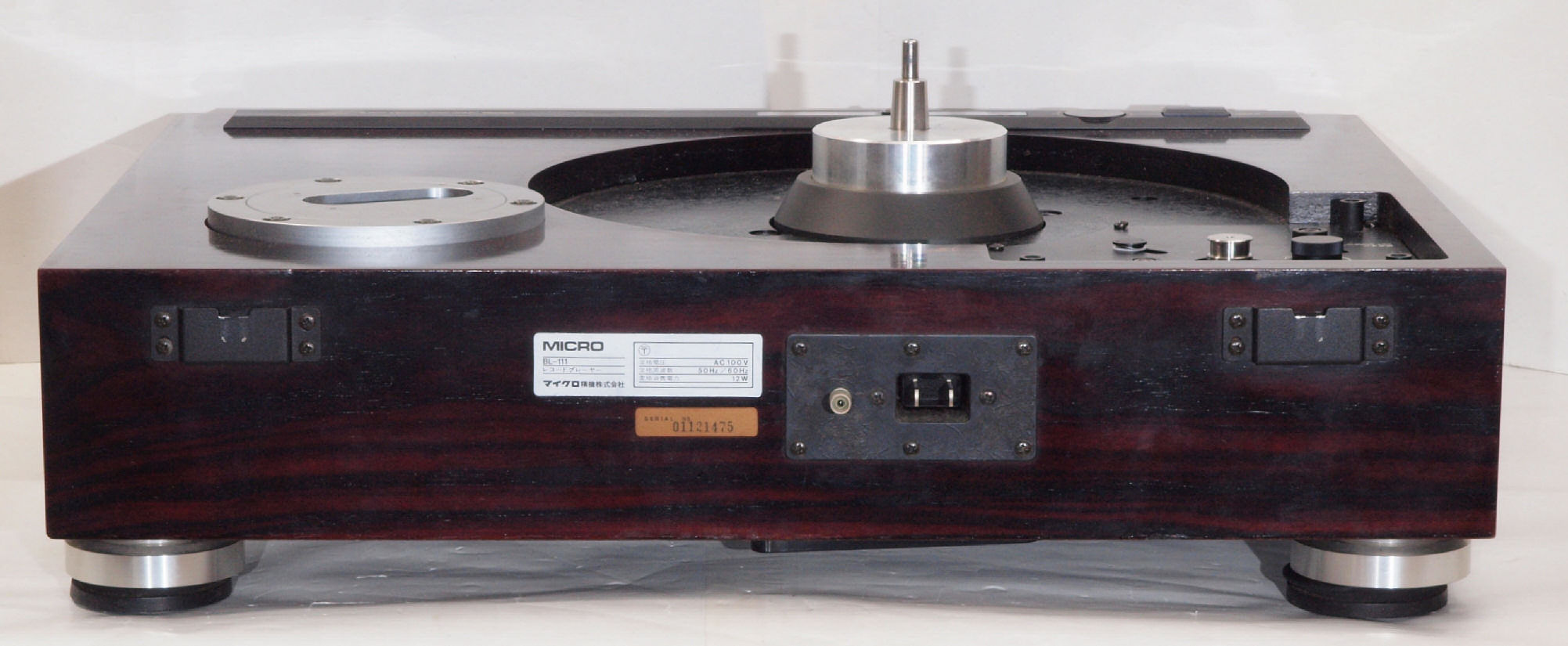

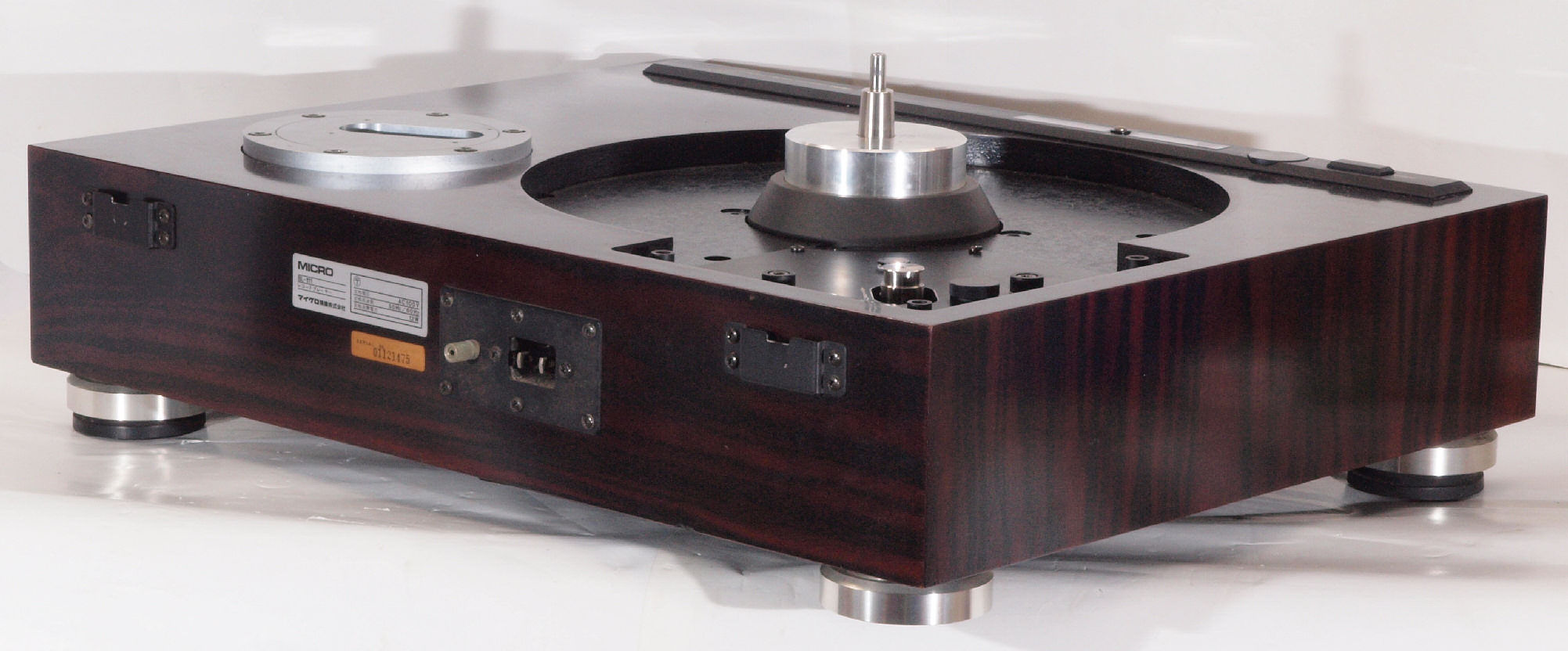

Ａ１３．　点検中　後から見る。

Ａ１４．　点検中　後左から見る。

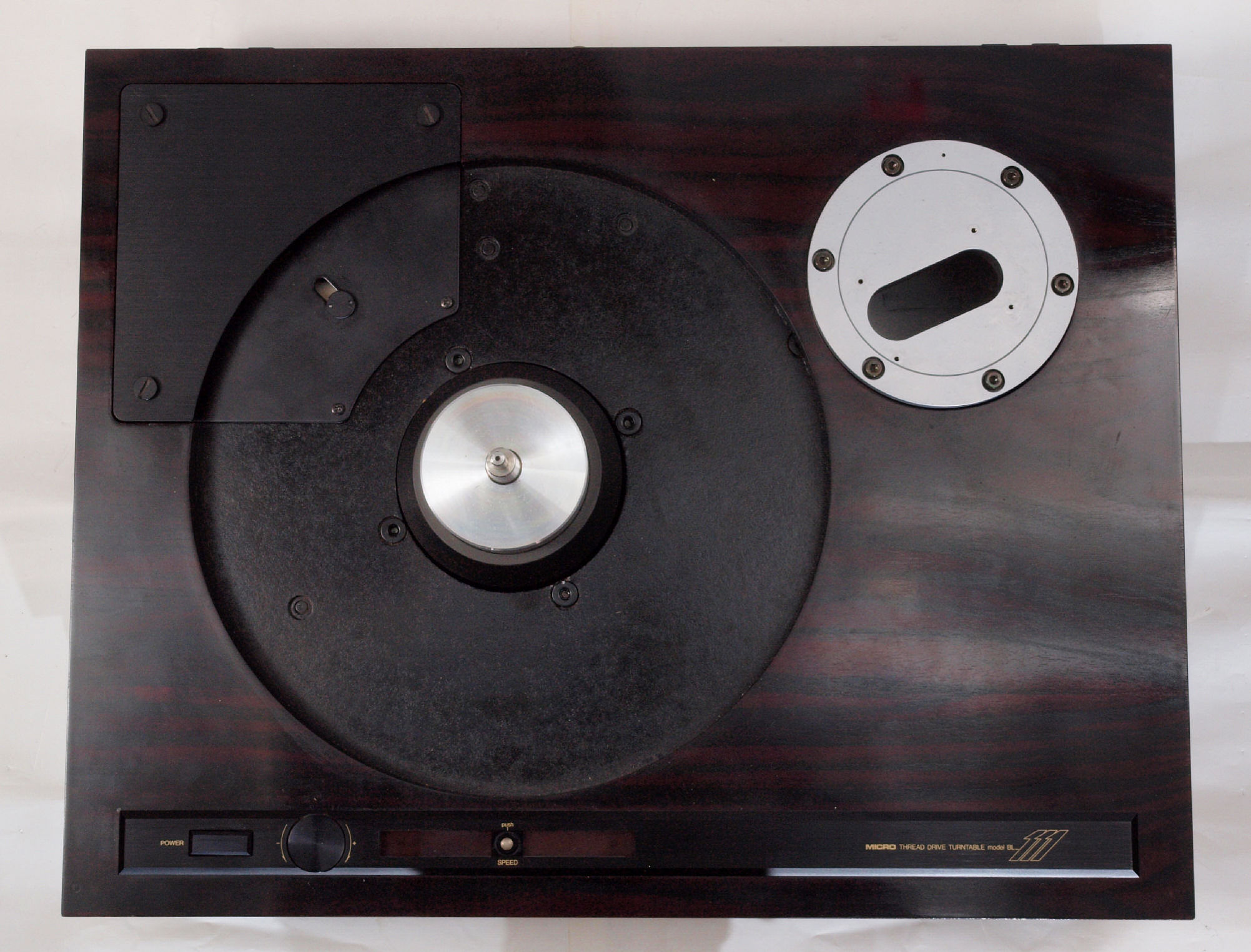

Ａ１５．　点検中　上から見る。

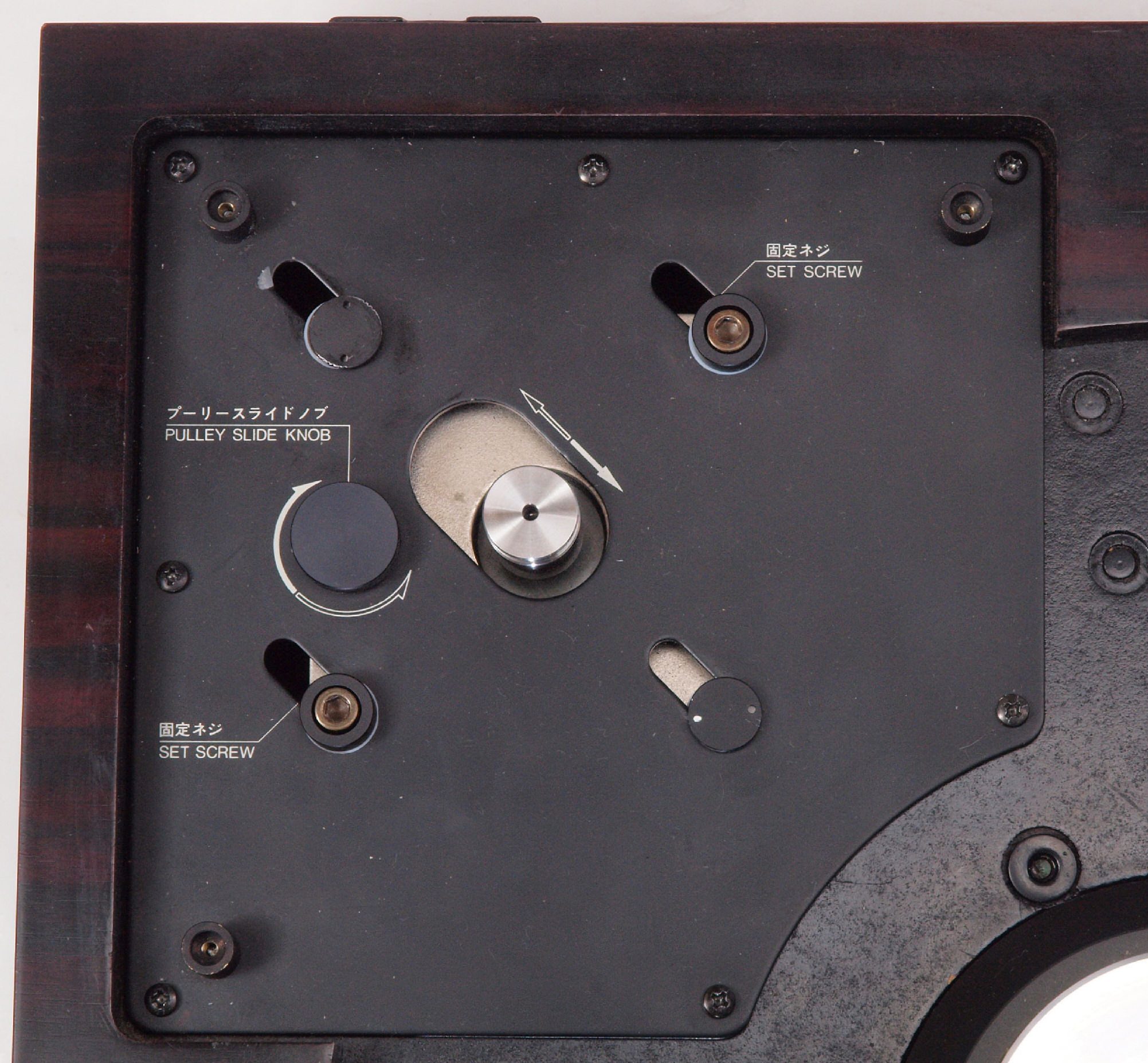

Ａ１６．　点検中　モータ部。

Ａ１７．　点検中　３３／４５切り換えSW、接点復活材がしみ込んでいる。

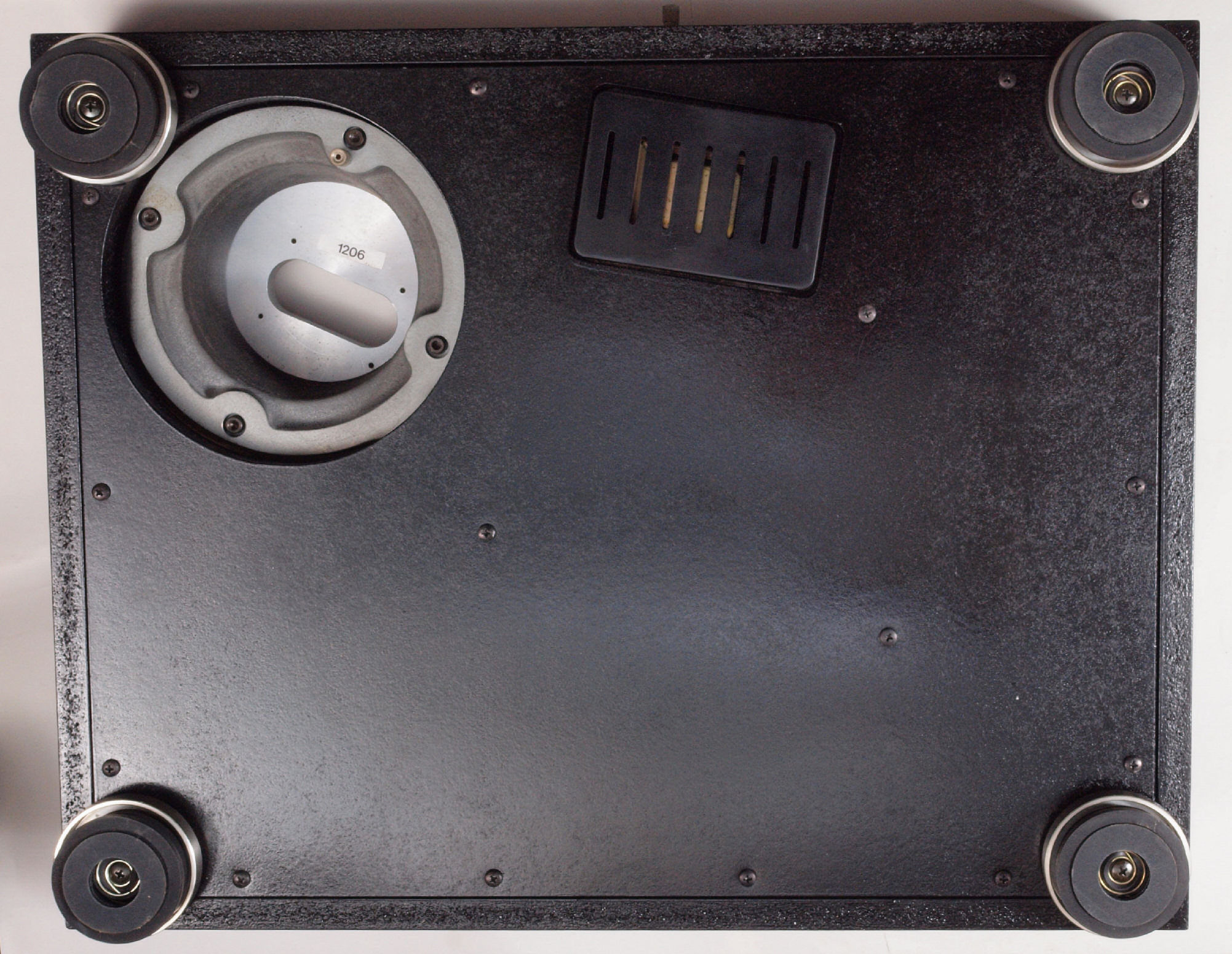

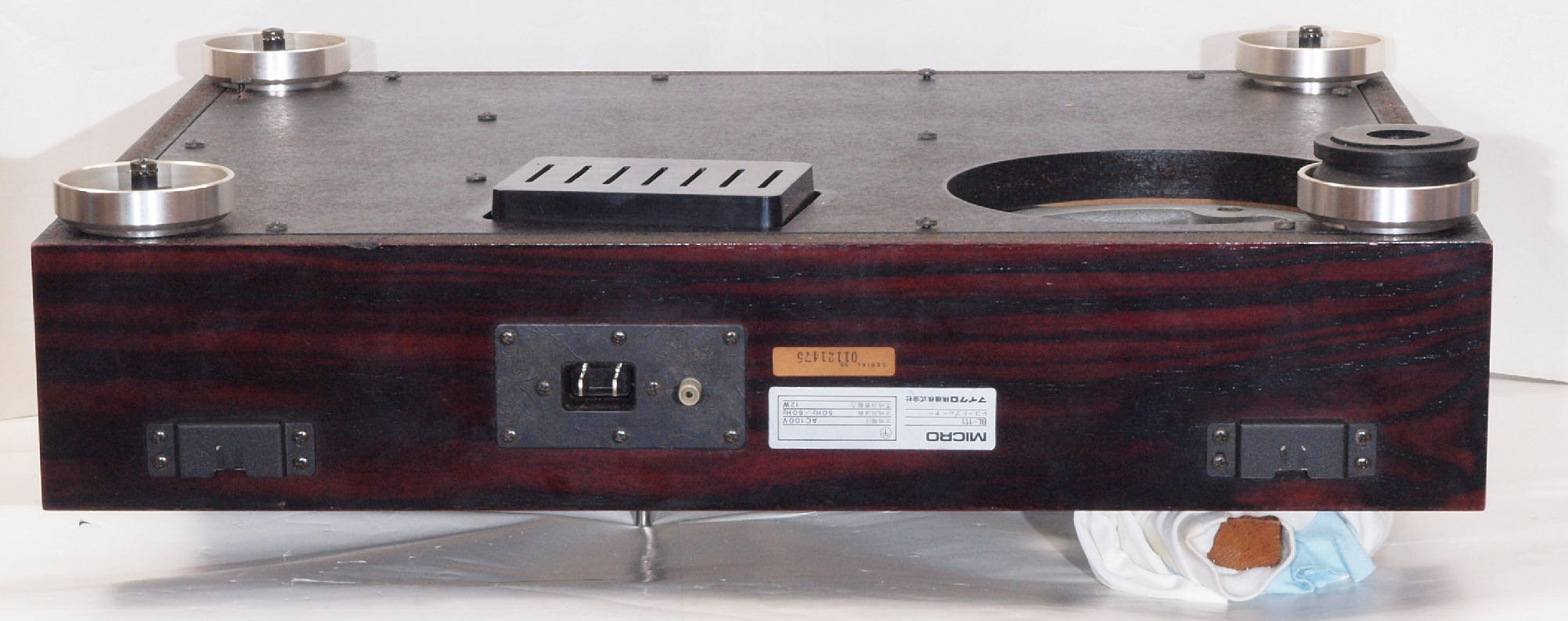

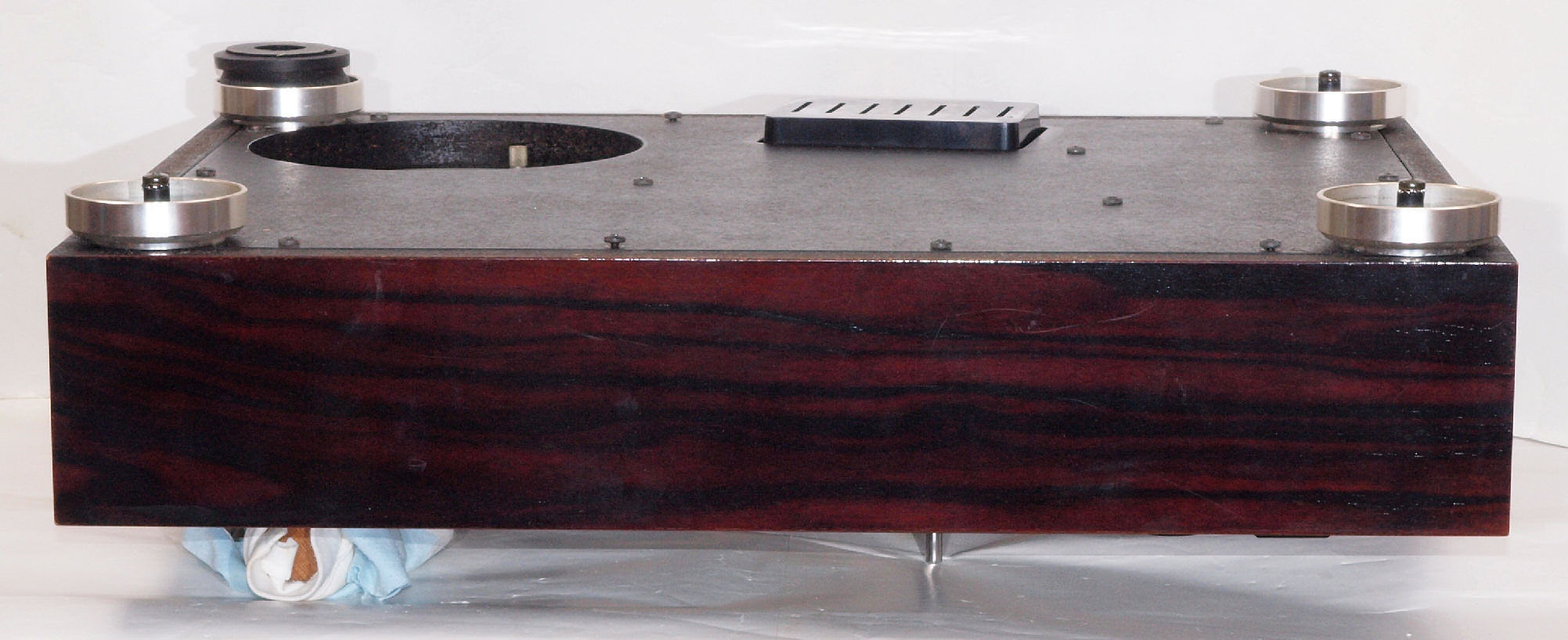

Ａ２１．　点検中　下から見る。　ゴム足３個取れ。

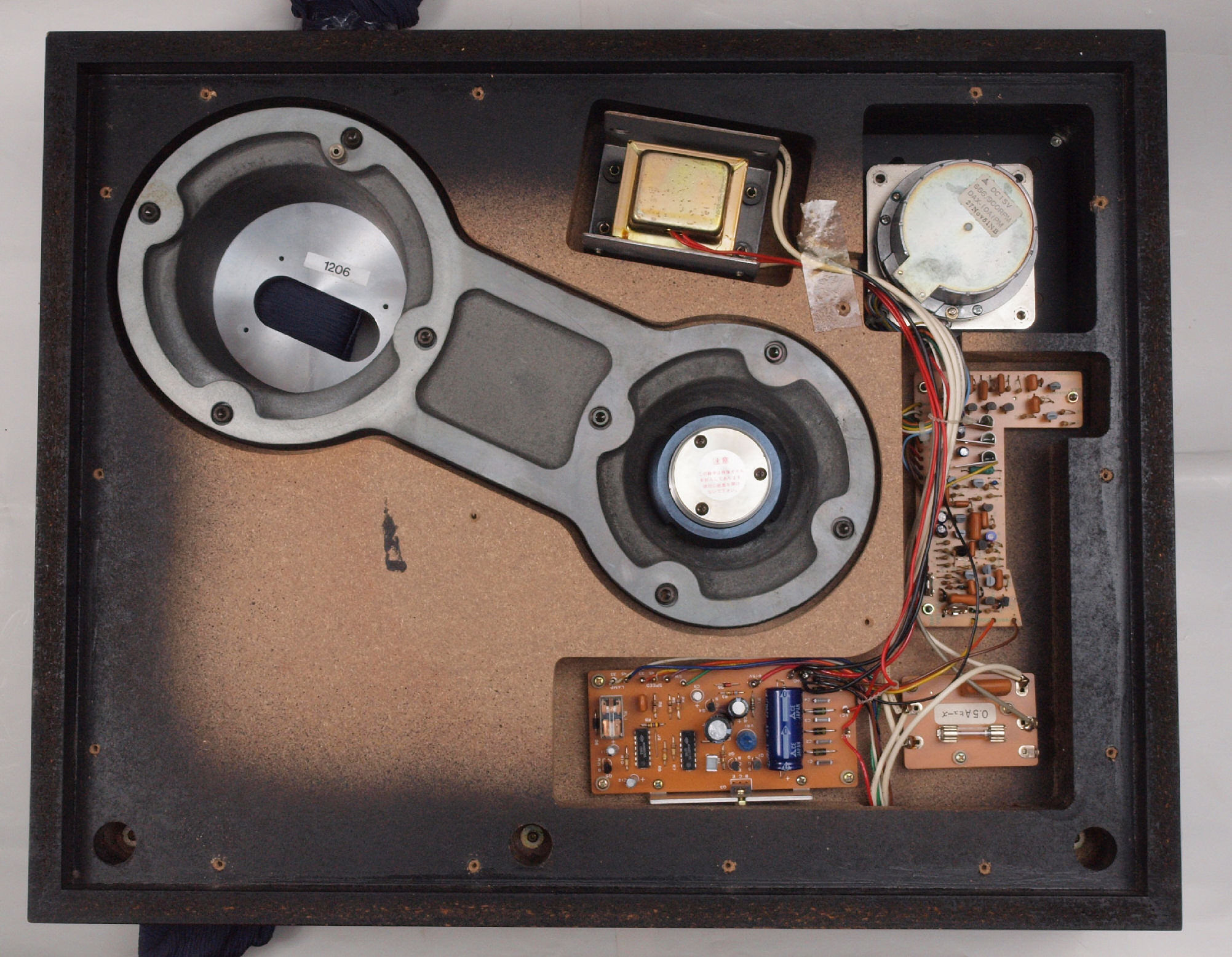

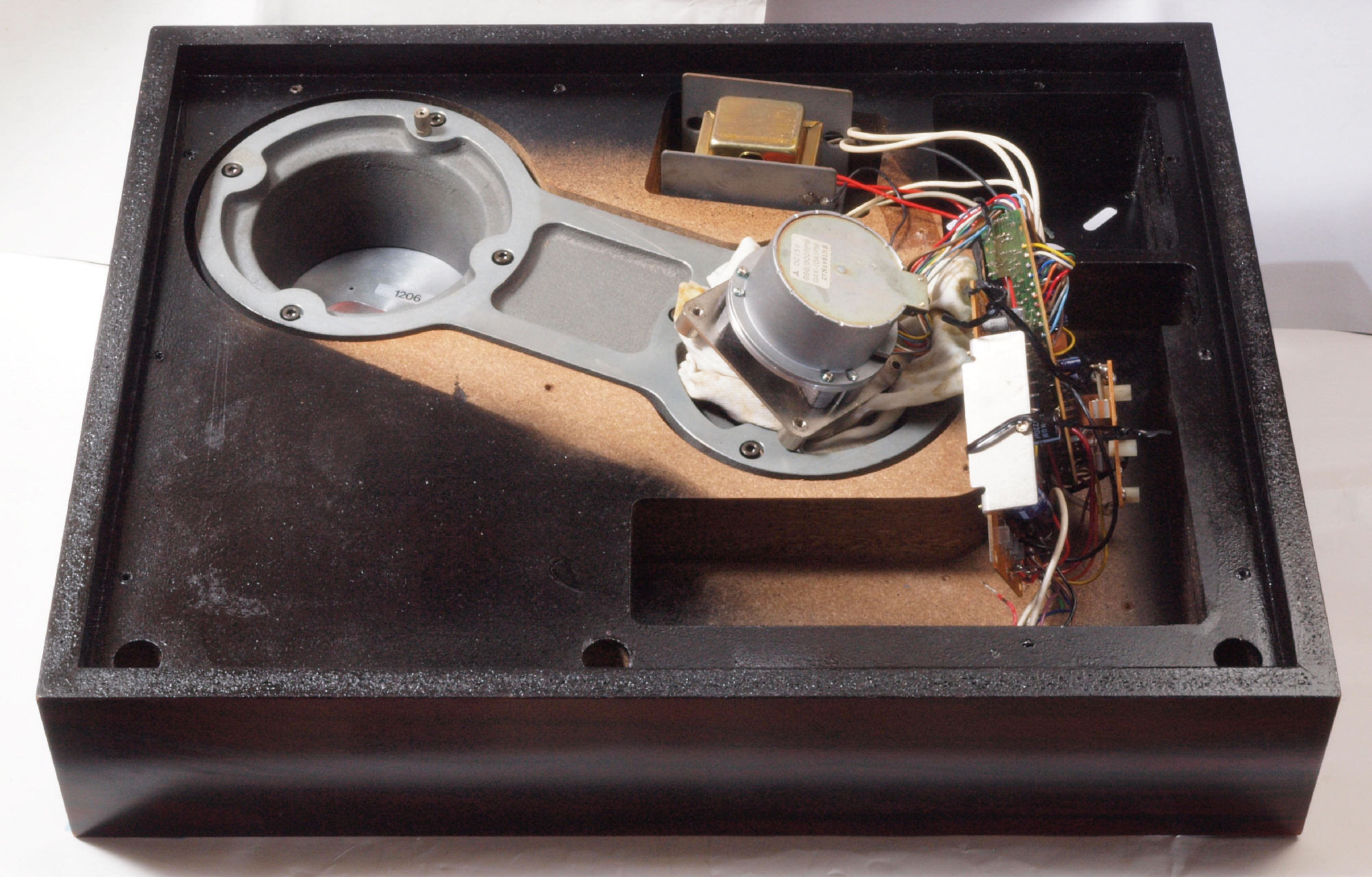

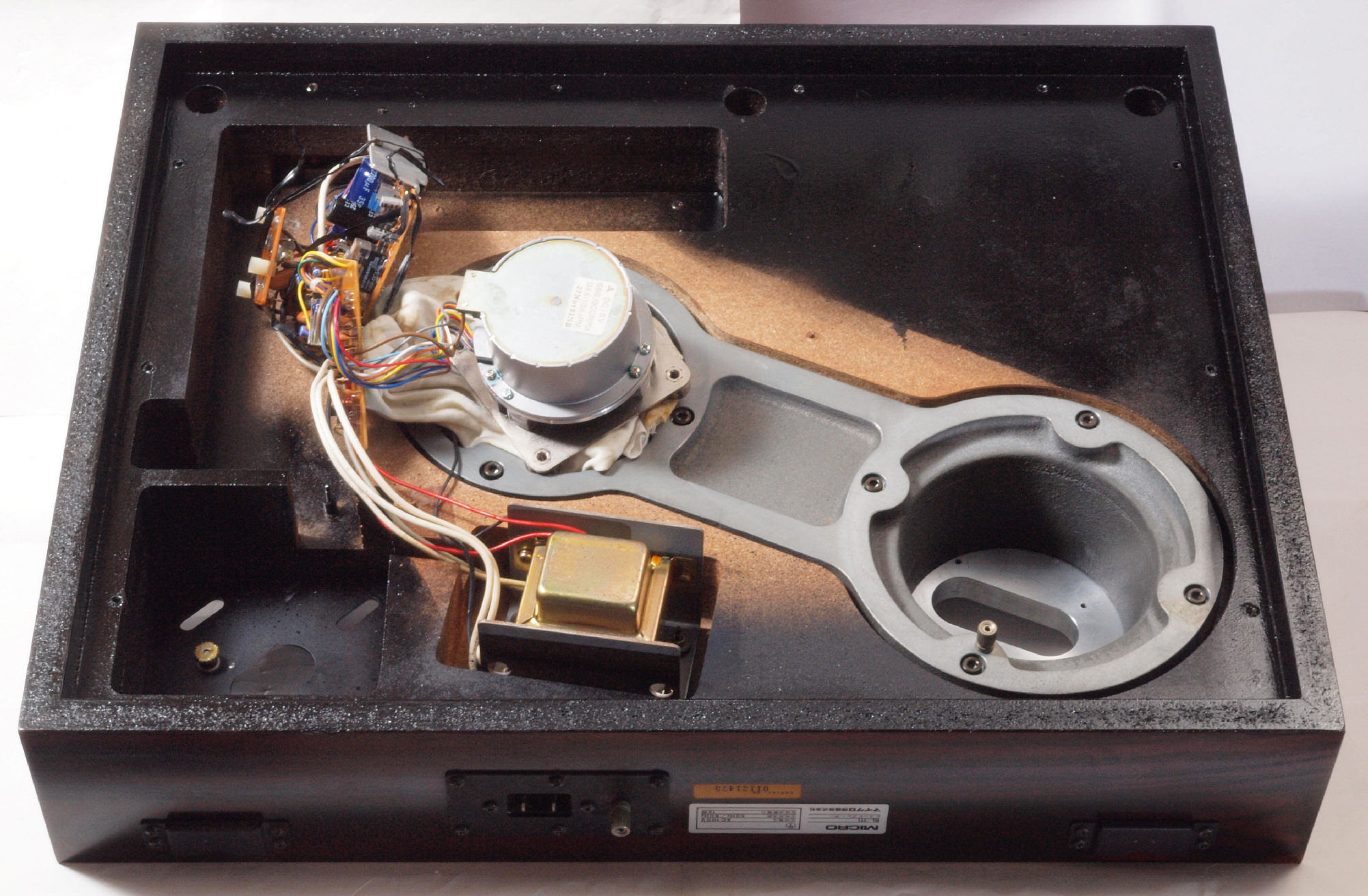

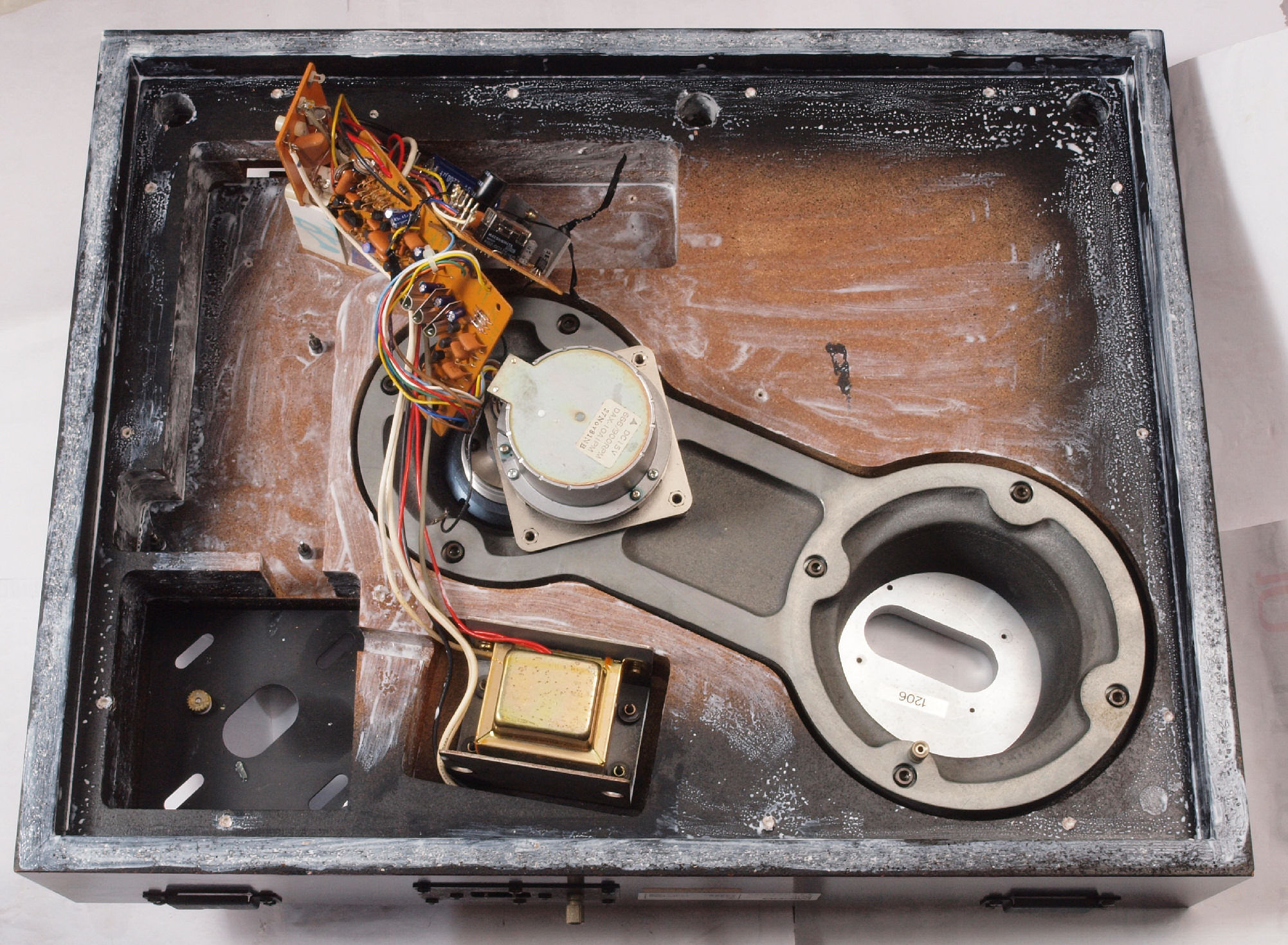

Ａ２２．　点検中　下蓋を取り、下から見る。

Ａ２３．　点検中　下前から見る。

Ａ２４．　点検中　前左から見る。

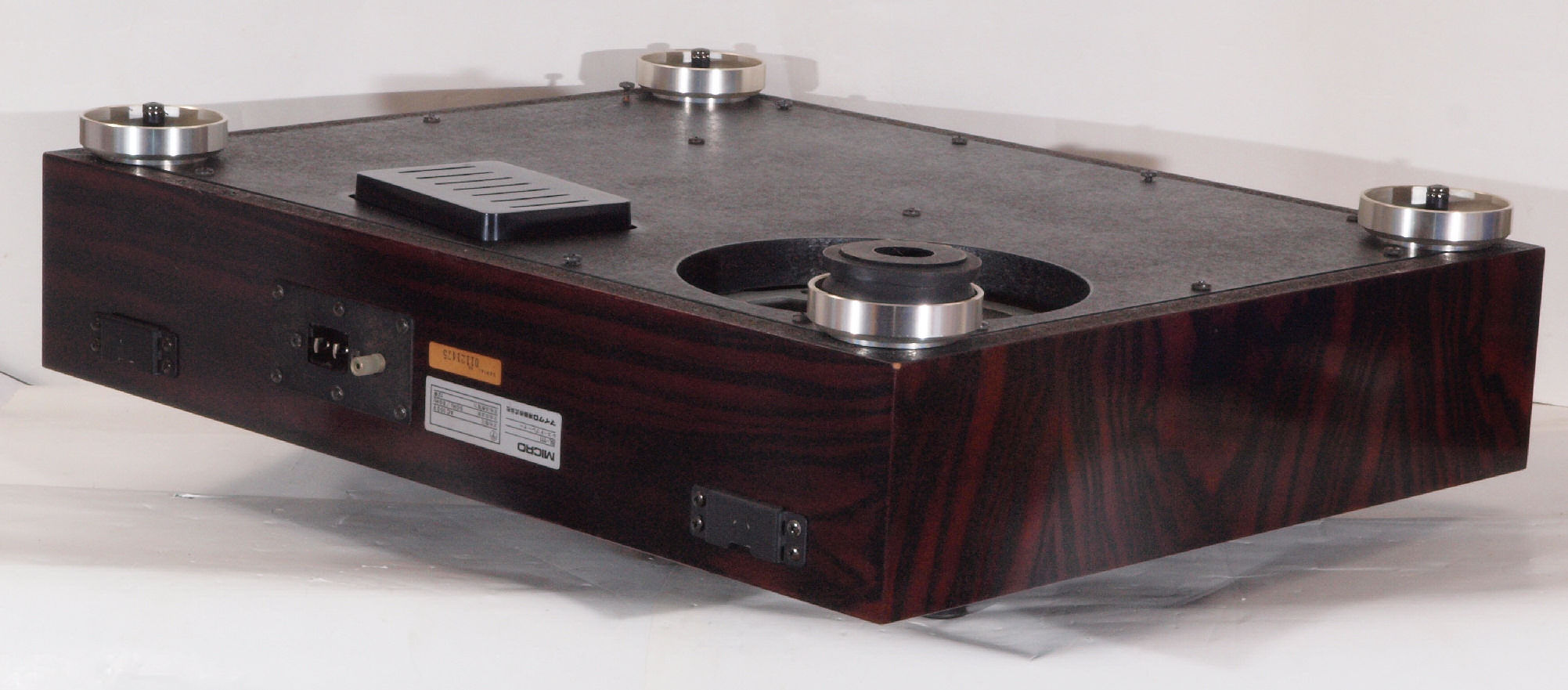

Ａ２５．　点検中　下後から見る。

Ａ２６．　点検中　下後右から見る。

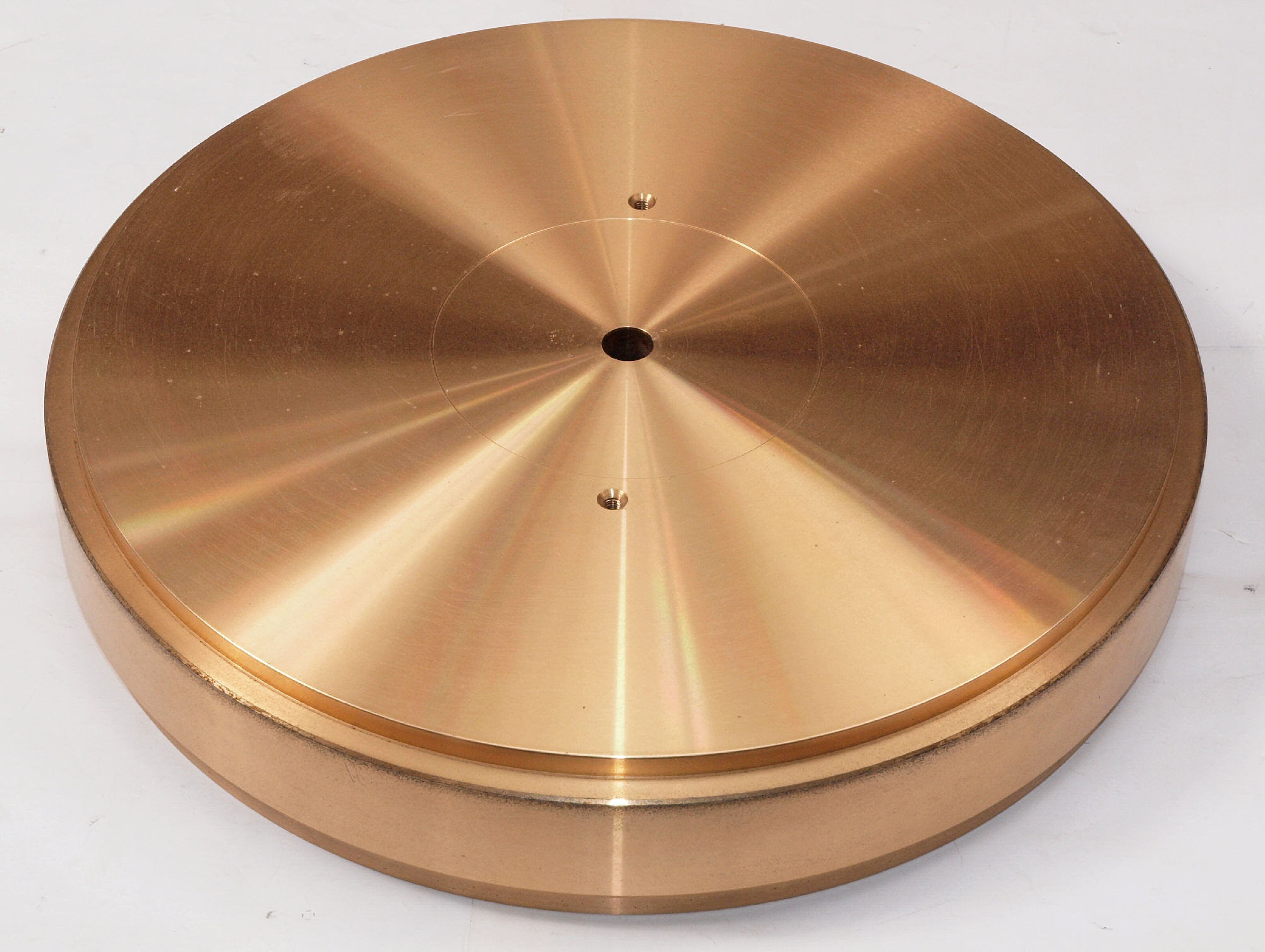

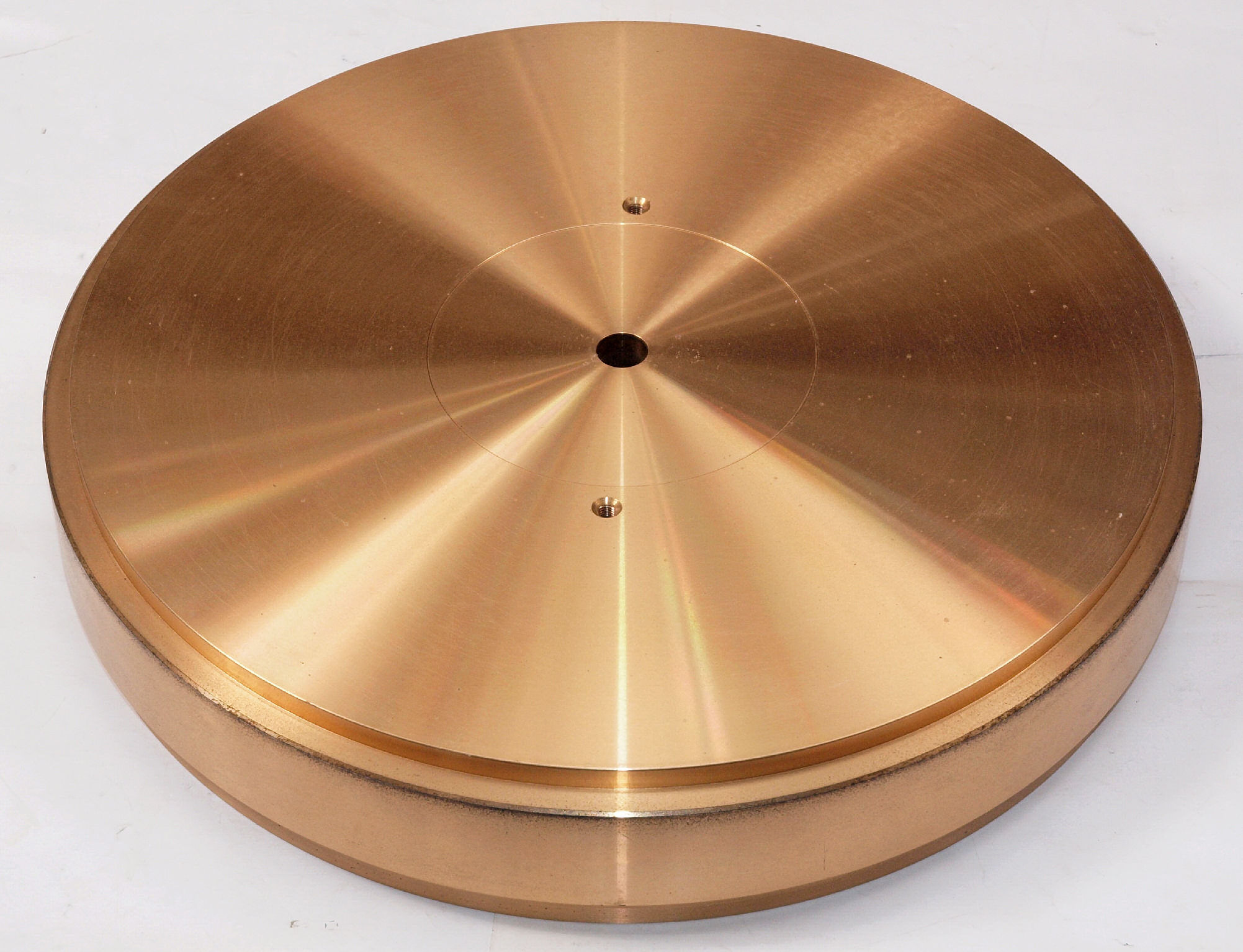

Ａ３１．　点検中　タンテーブル、上から見る。

Ａ３２．　点検中　タンテーブル、反対側上から見る。

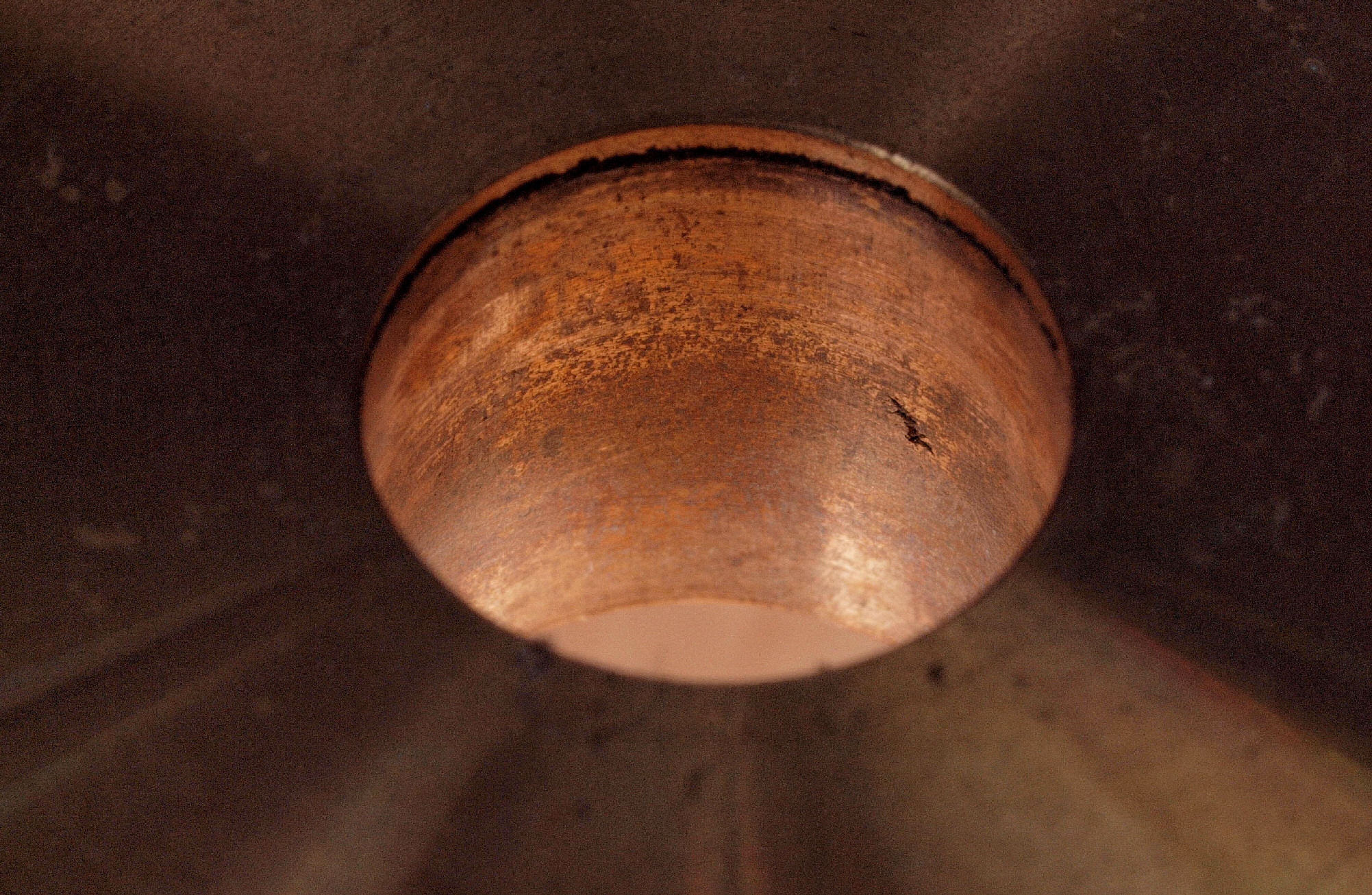

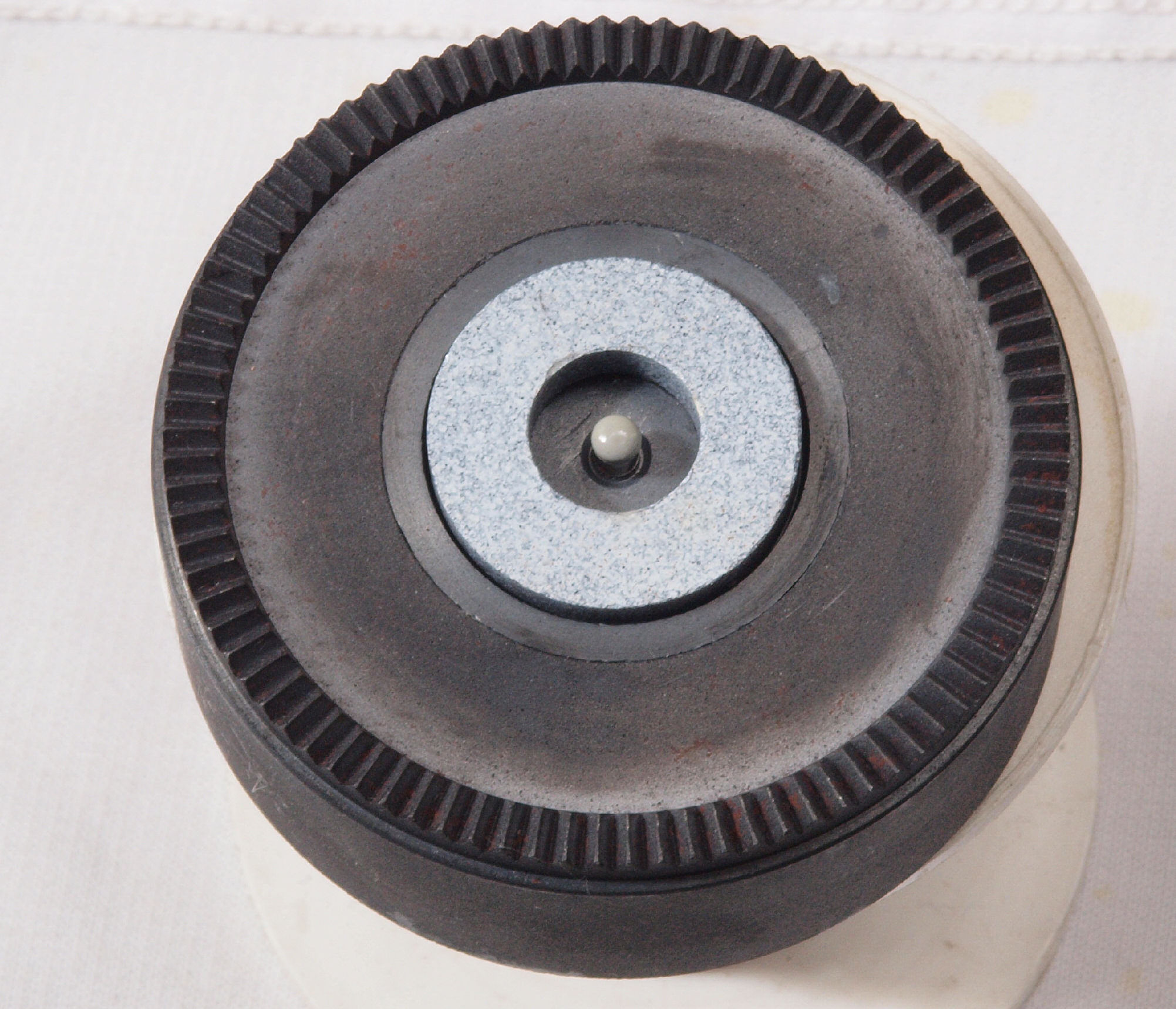

Ａ３３．　点検中　タンテーブル軸穴を上から見る。

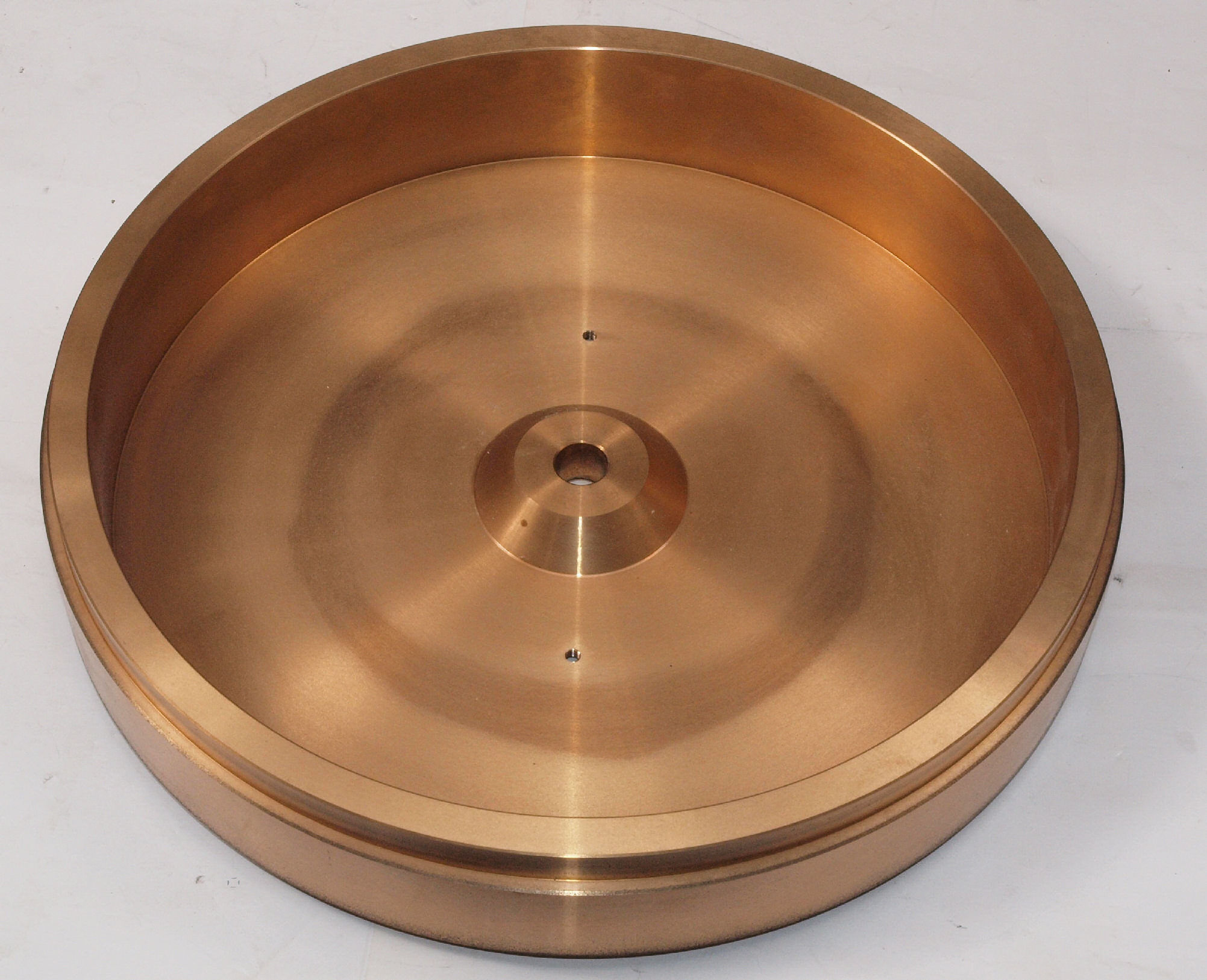

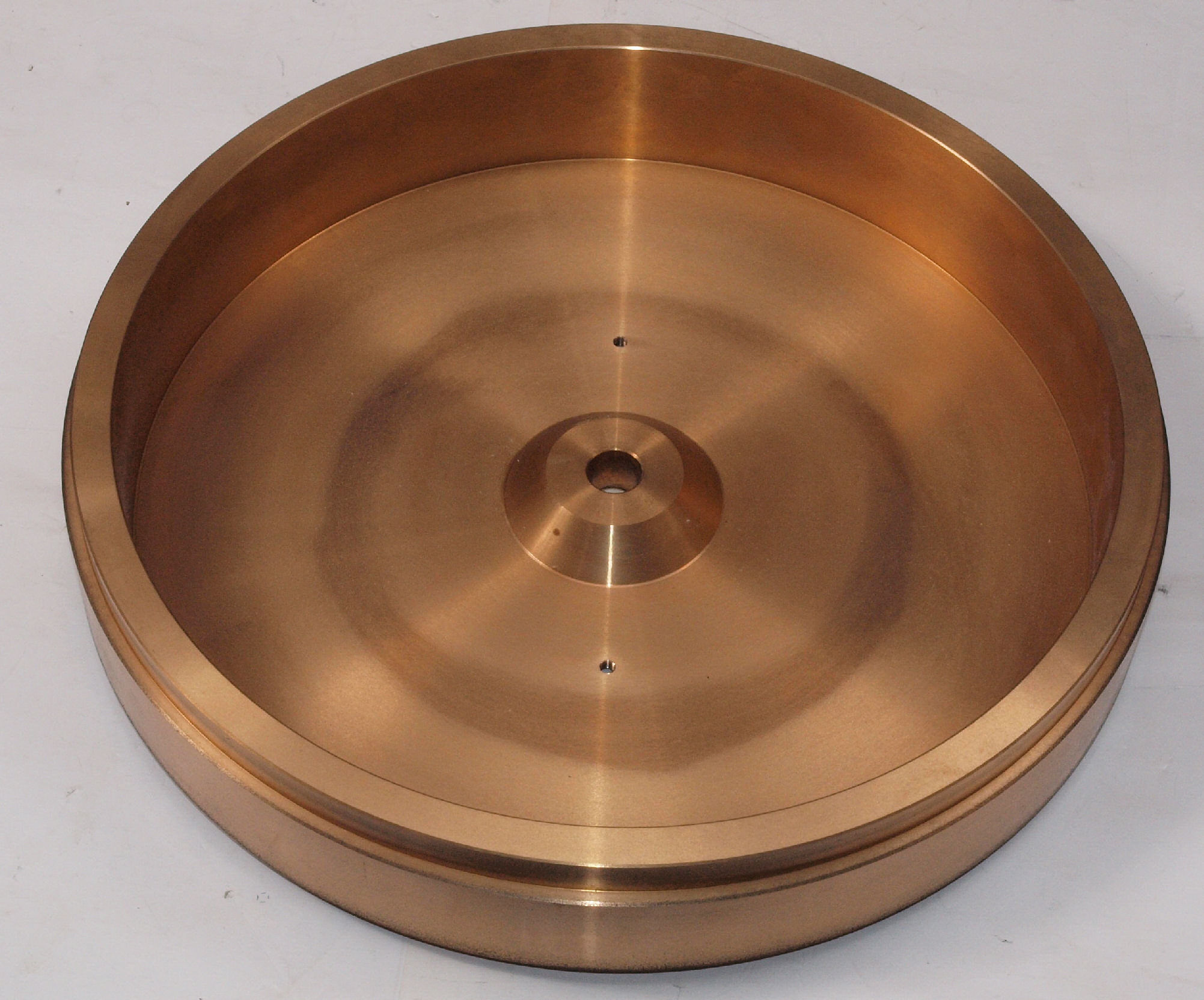

Ａ３４．　点検中　タンテーブルを裏側から見る。

Ａ３５．　点検中　タンテーブルを反対側裏側から見る。

Ｃ．　修理状況 Ｃ１１．　修理前　制御基板

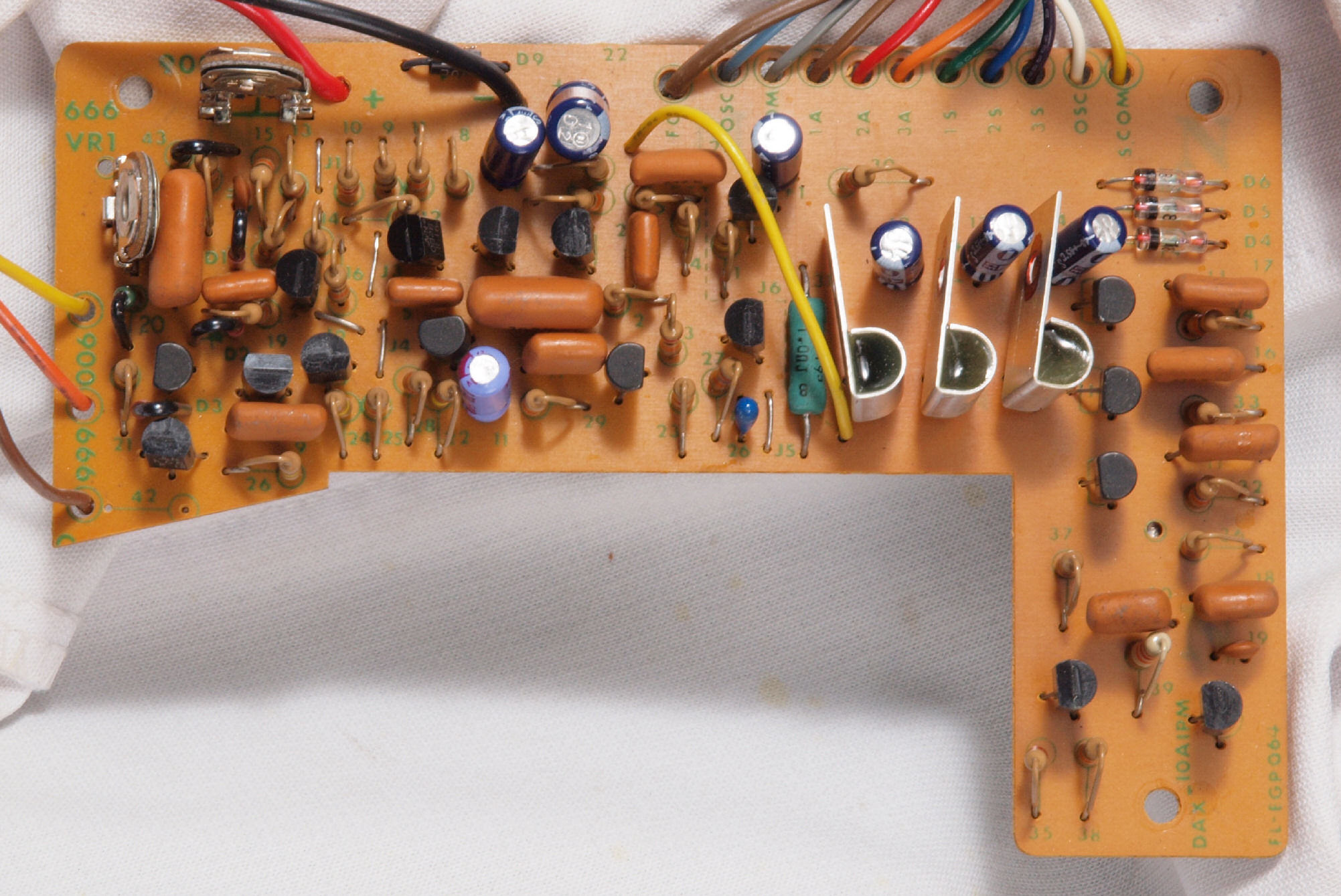

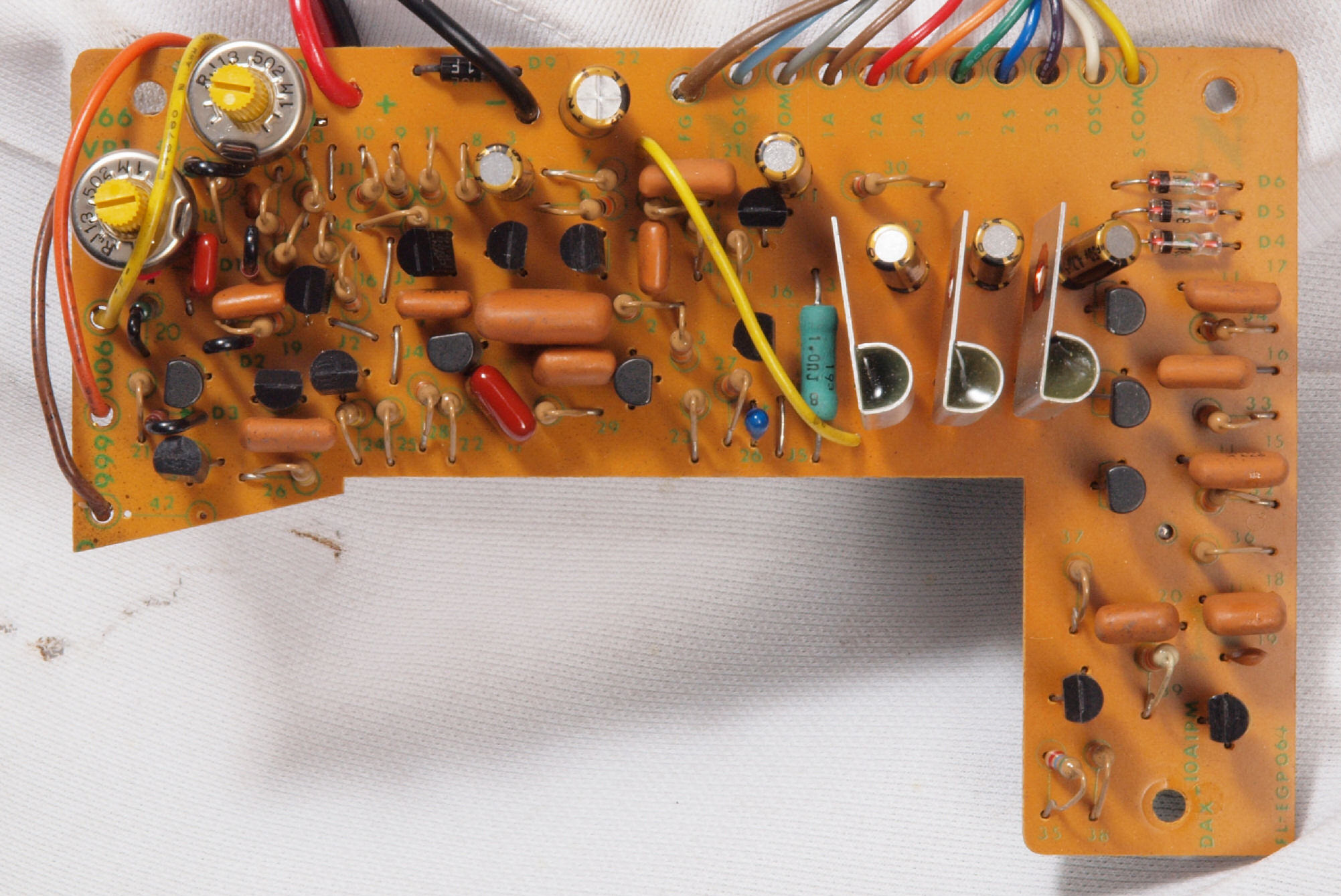

Ｃ１２．　修理後　制御基板　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー１個交換

Ｃ１３．　修理前　制御基板裏

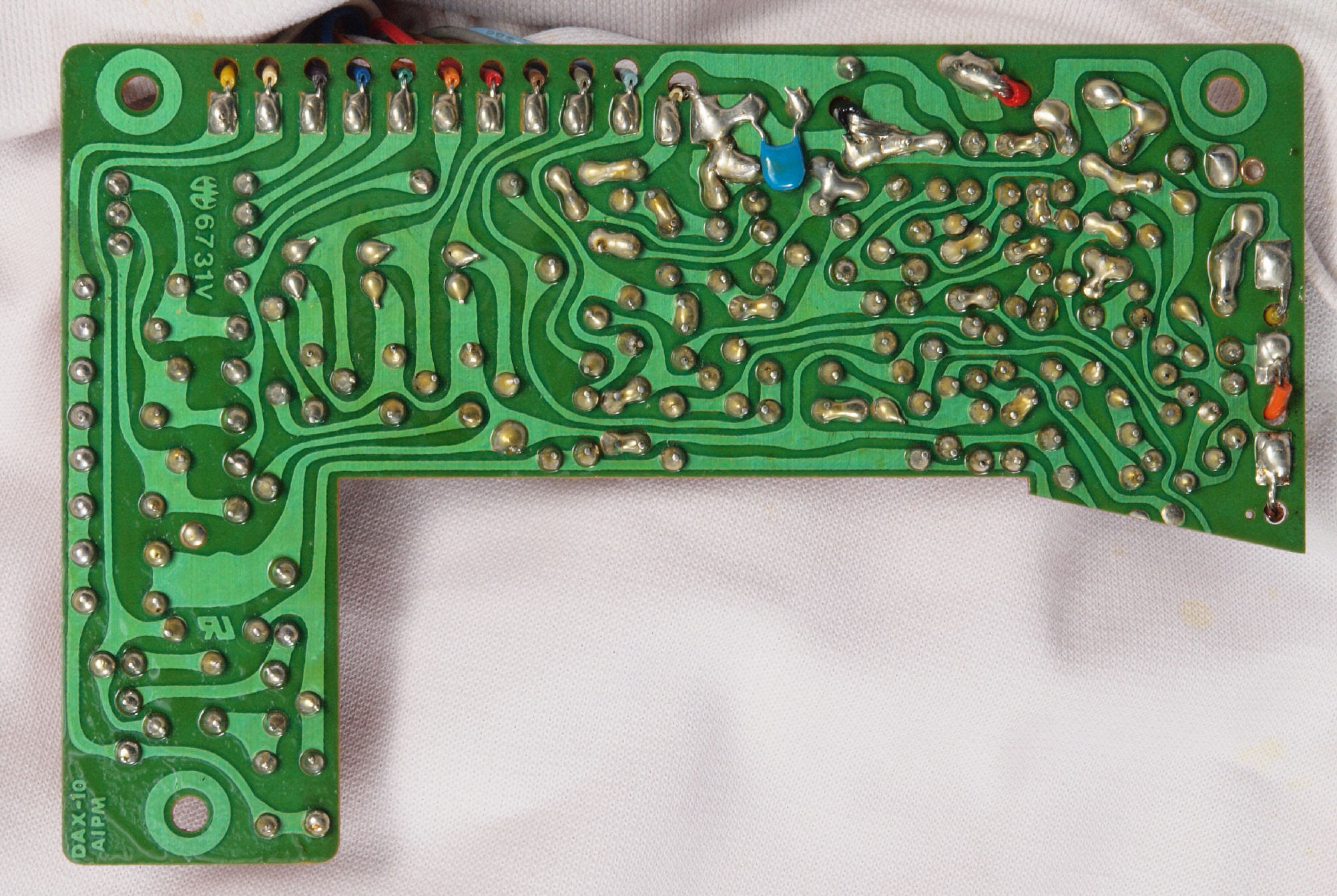

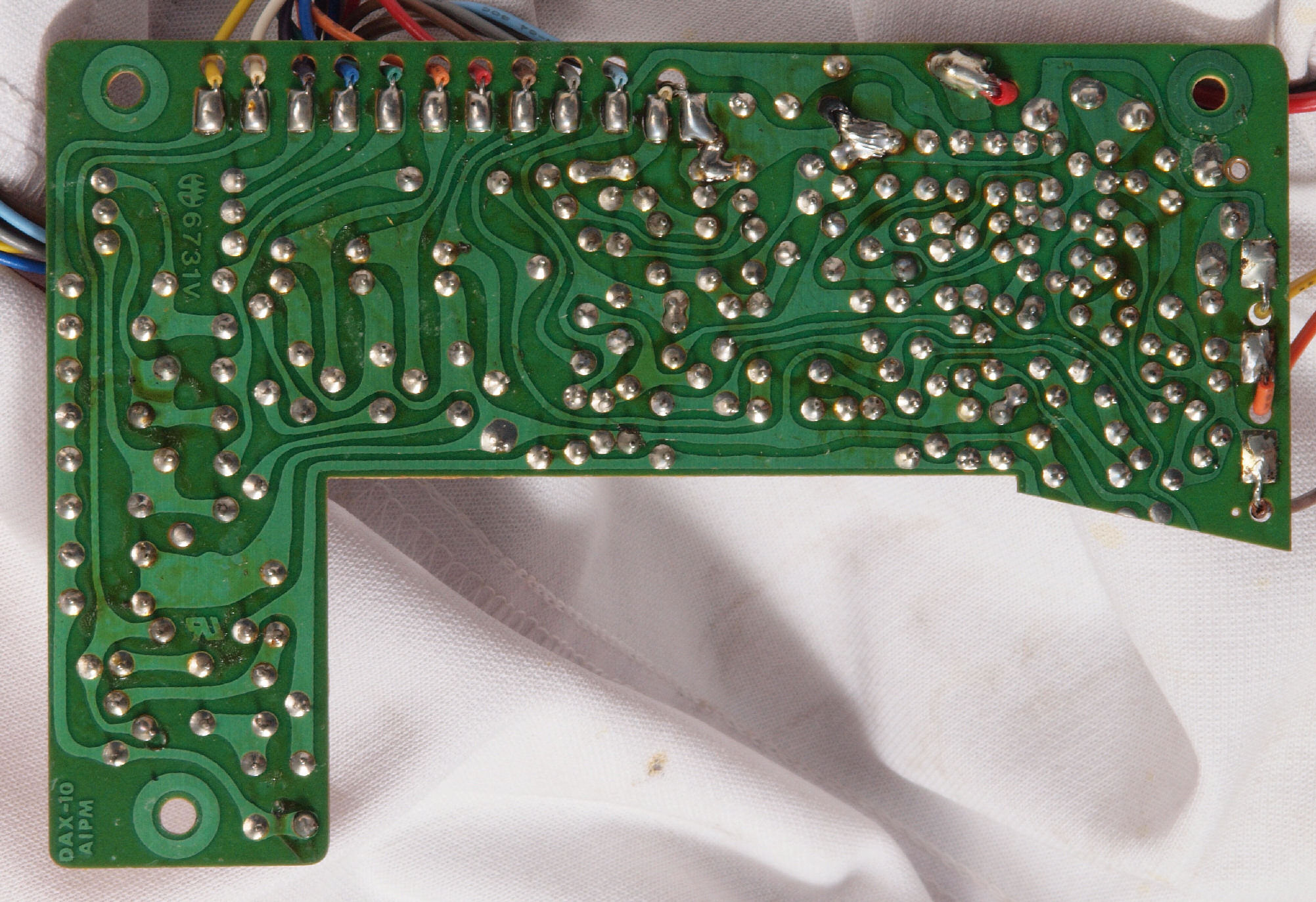

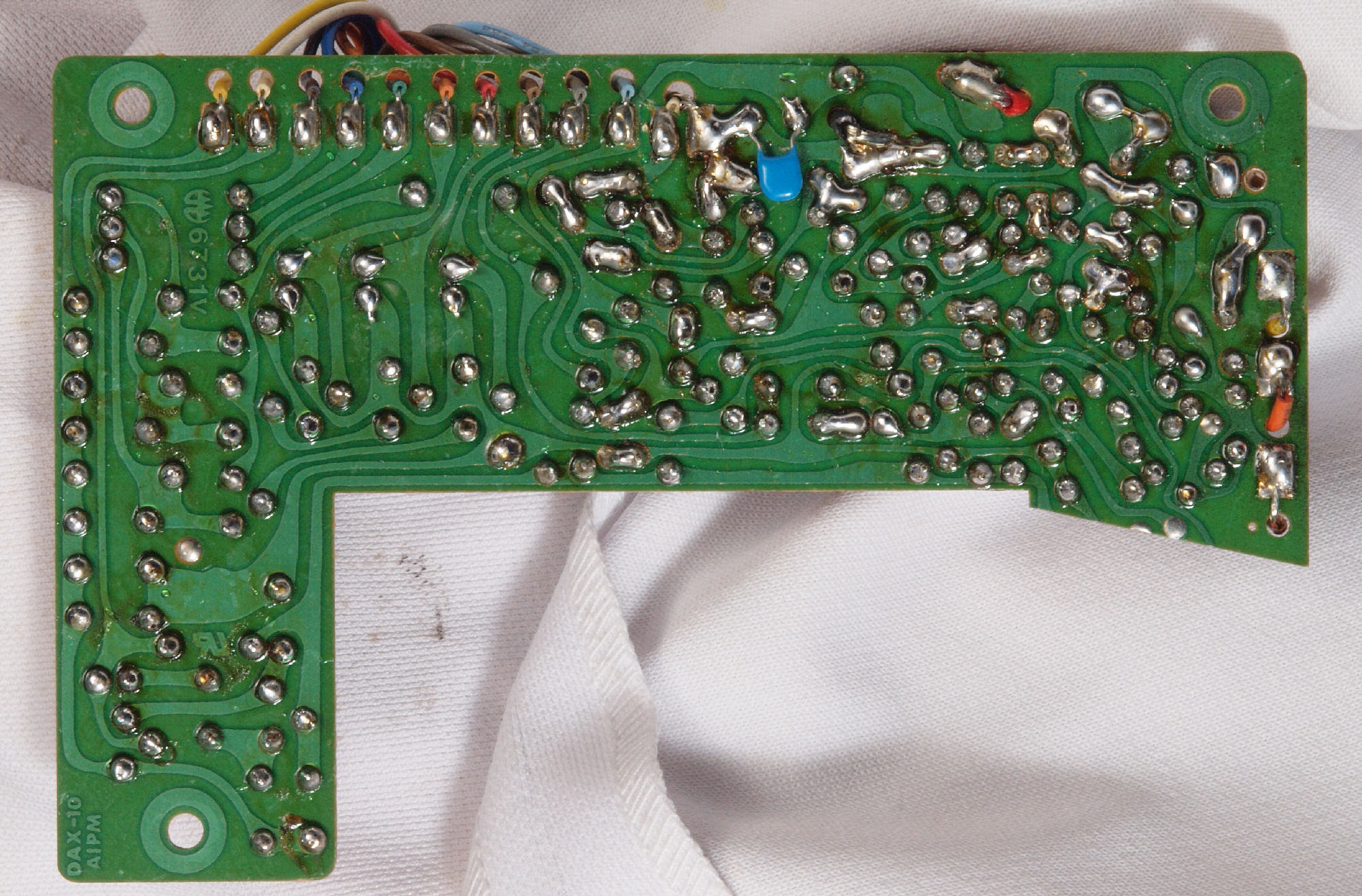

Ｃ１４．　修理（半田補正）後　制御基板裏

Ｃ１５．　完成制御基板裏。 余分なフラックスを落として、コート液を塗る。

Ｃ２１．　修理前　電源・３３／４５切替基板

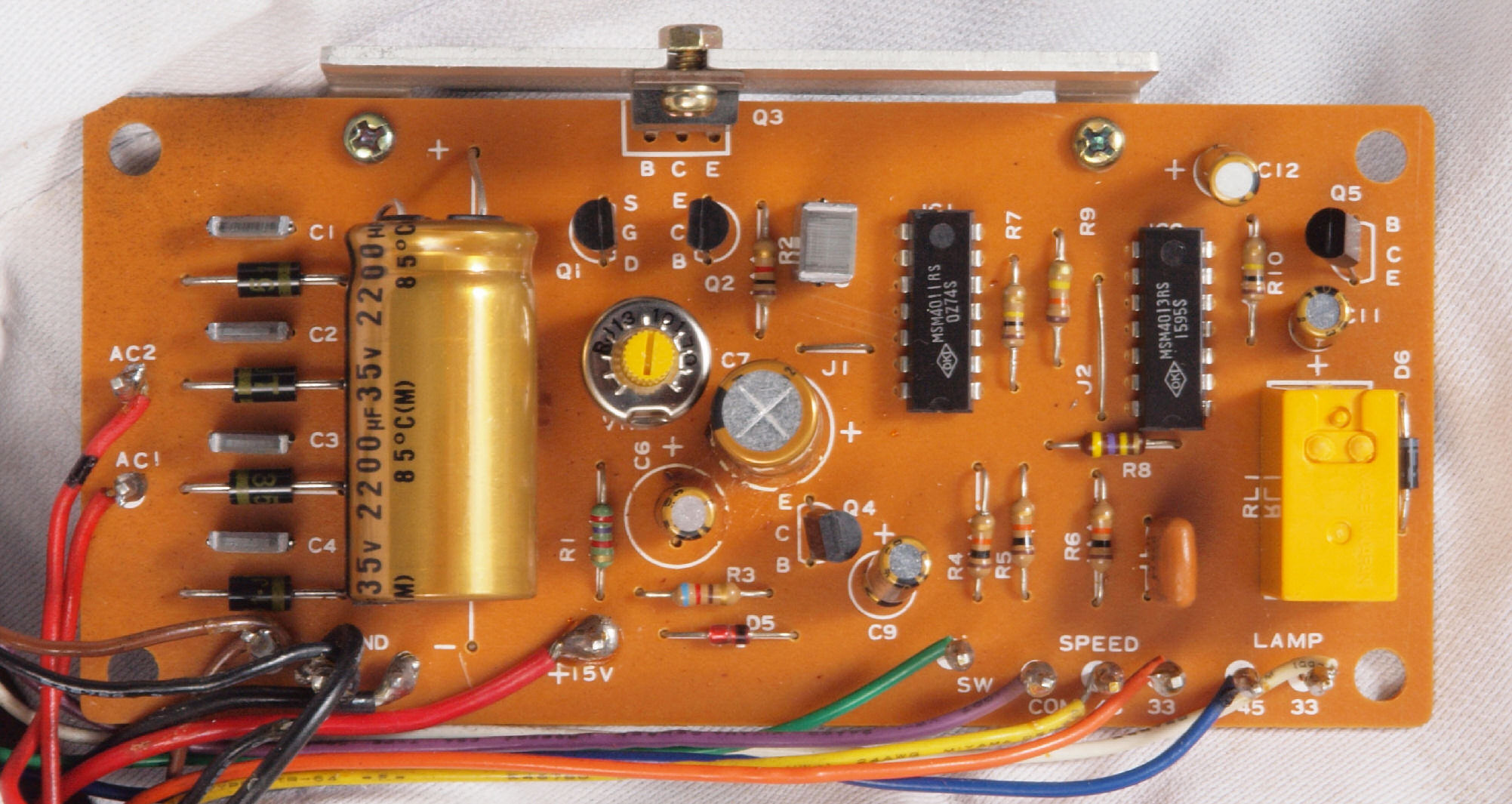

Ｃ２２．　修理後　電源・３３／４５切替基板　半固定ＶＲ１個、電解コンデンサー６個、リレー１個交換

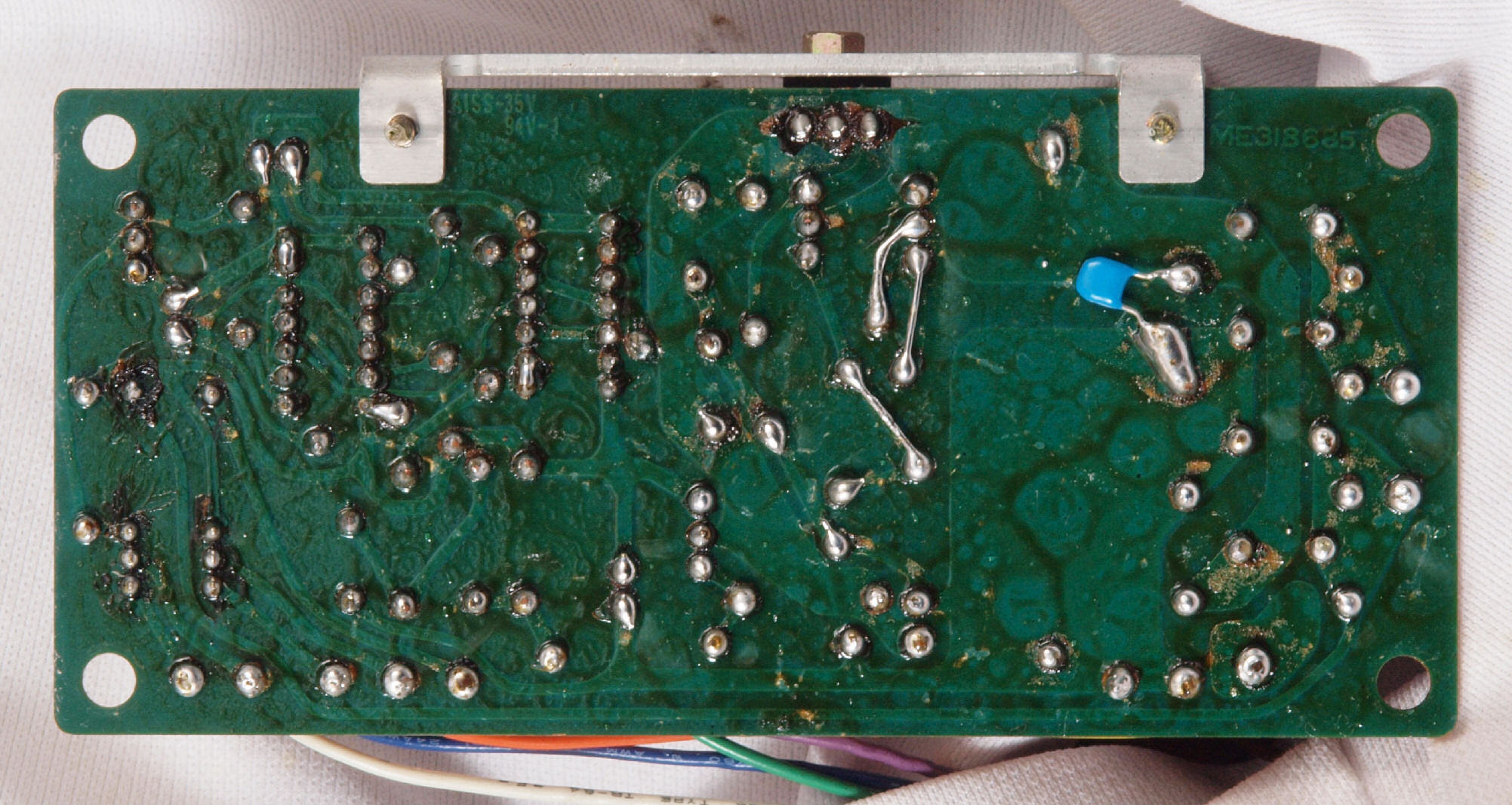

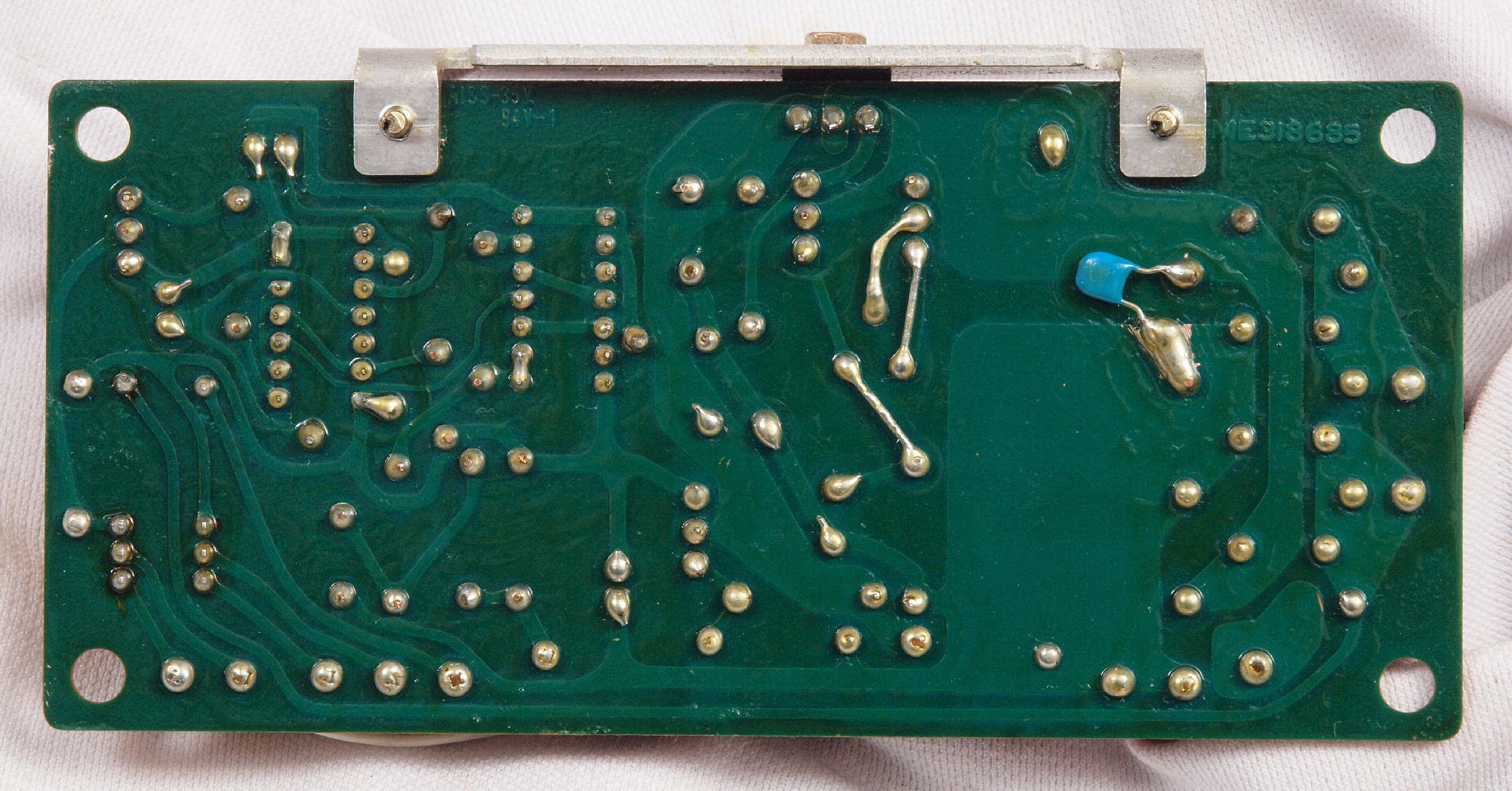

Ｃ２３．　修理前　電源・３３／４５切替基板裏

Ｃ２４．　修理（半田補正）後　電源・３３／４５切替基板裏

Ｃ２５．　完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。

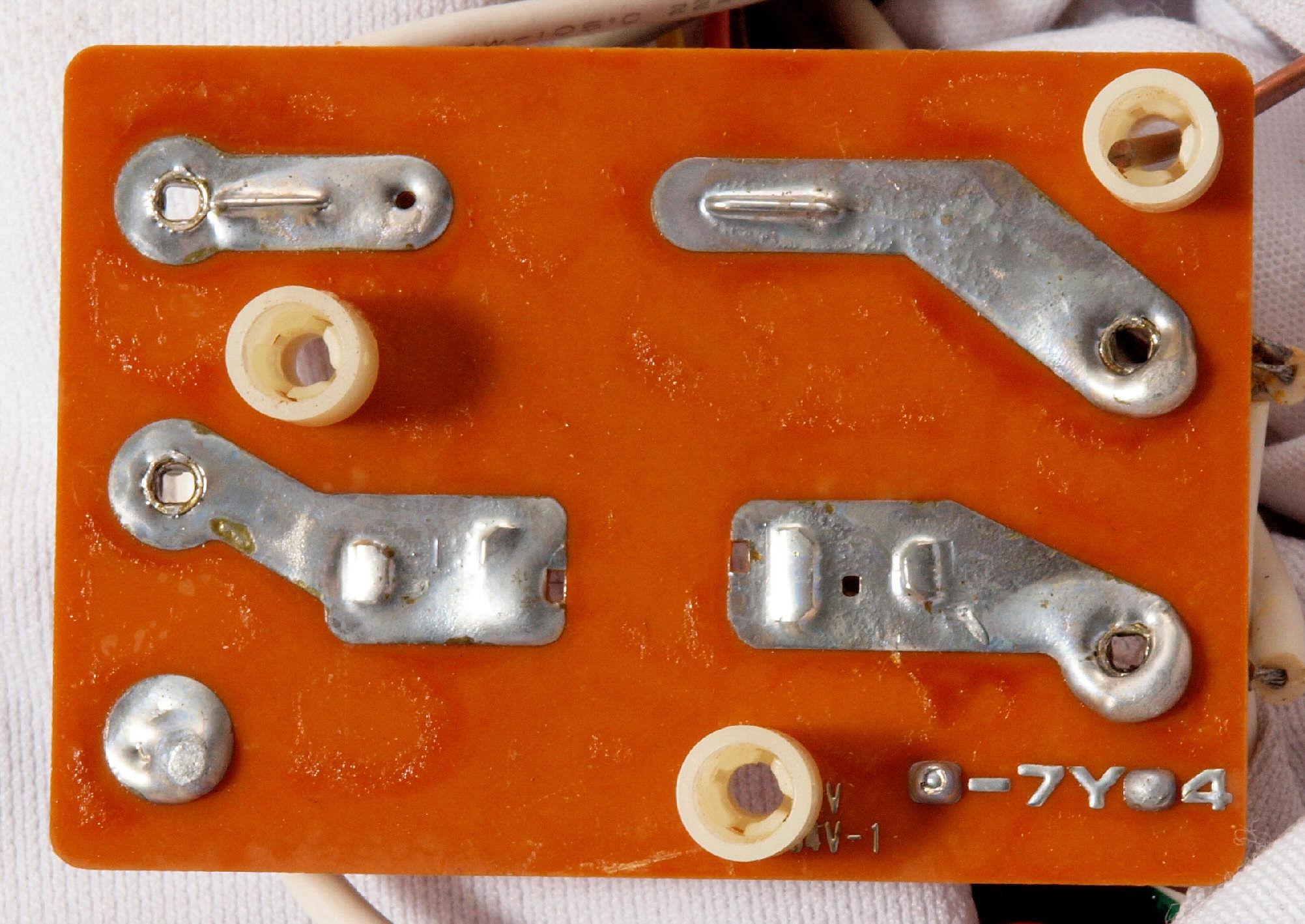

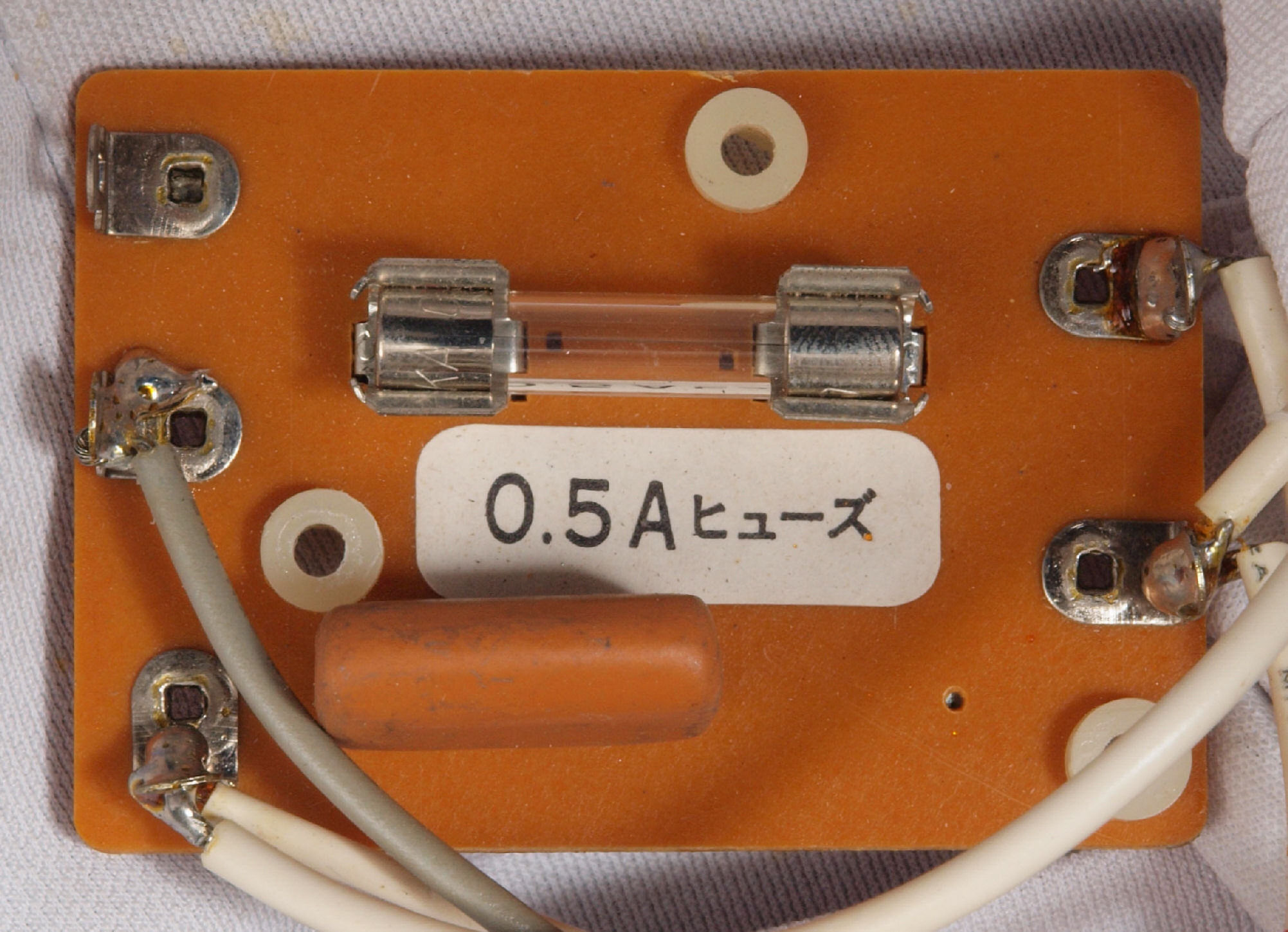

Ｃ３１．　修理後　ヒューズ基板

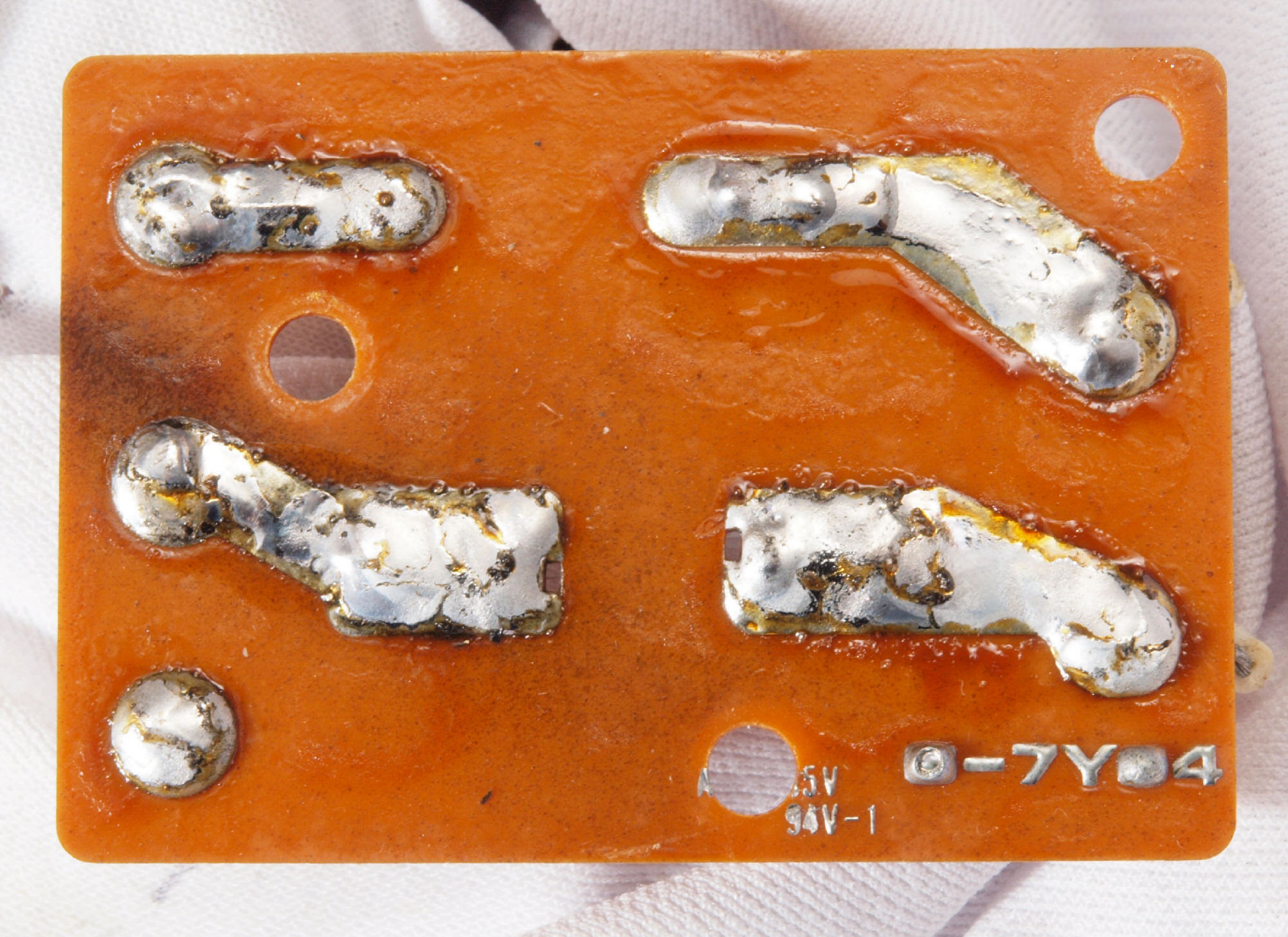

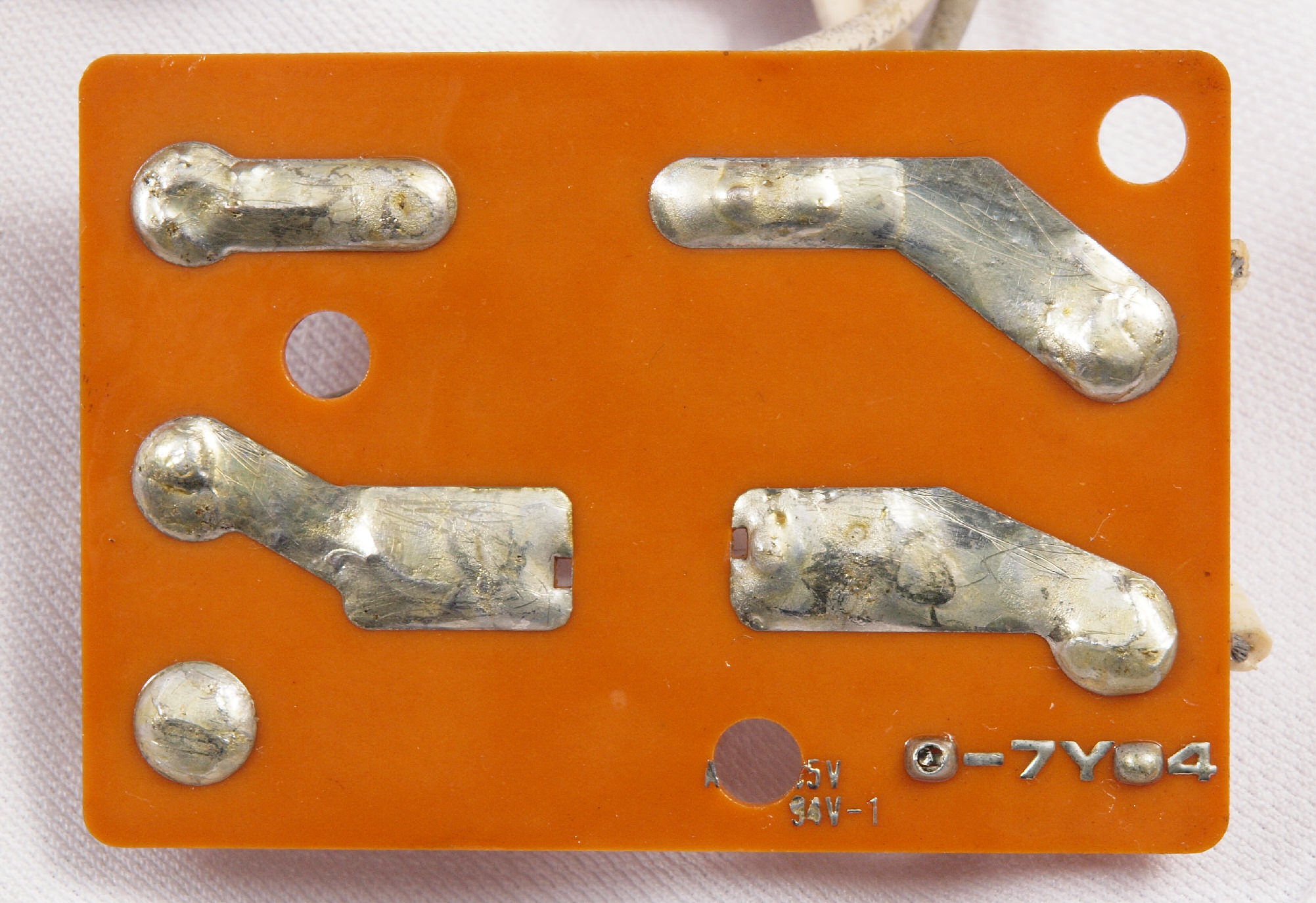

Ｃ３２．　修理前　ヒューズ基板裏

Ｃ３３．　修理（半田補正）後　ヒューズ基板裏

Ｃ３４．　完成ヒューズ基板裏

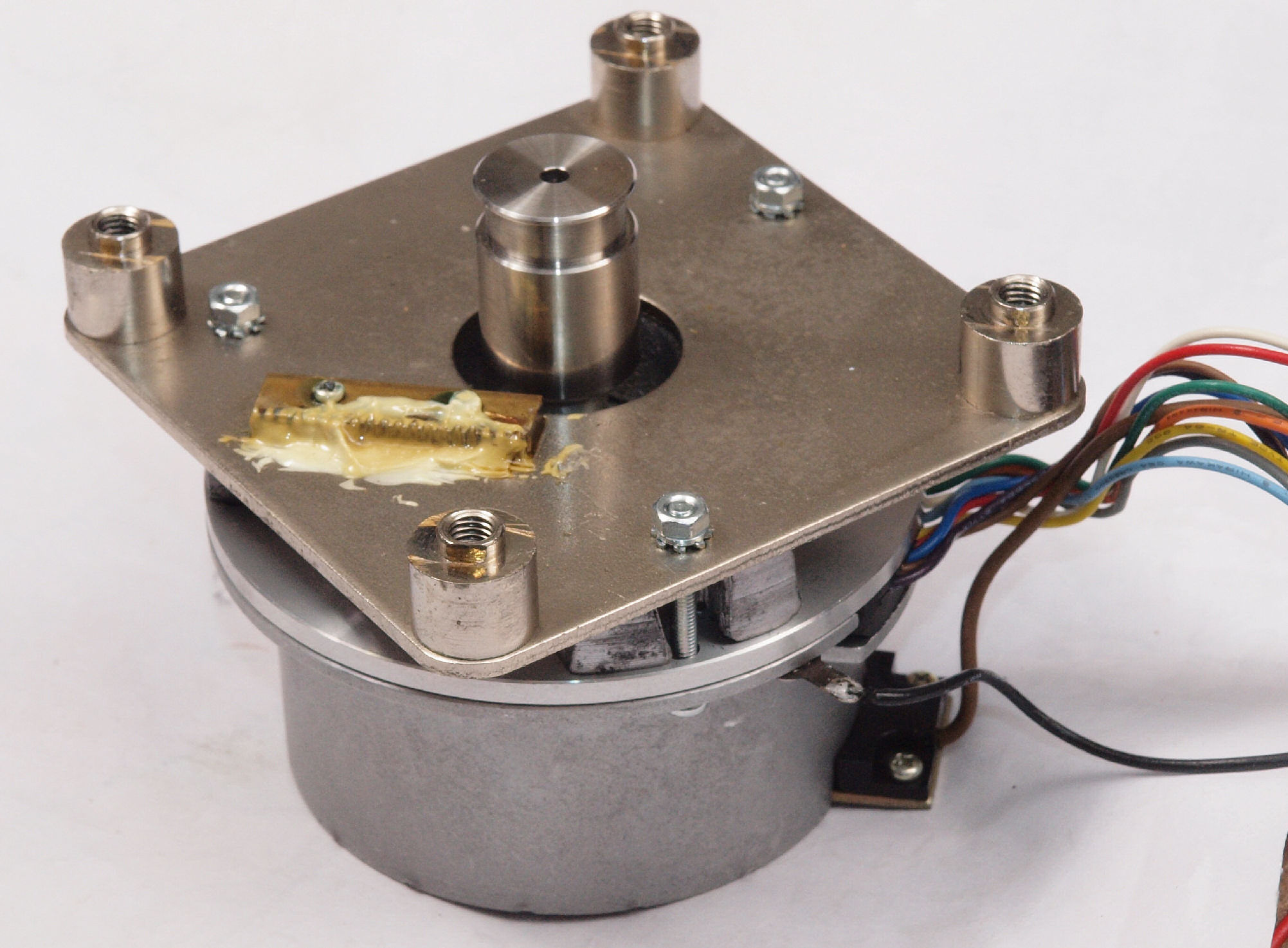

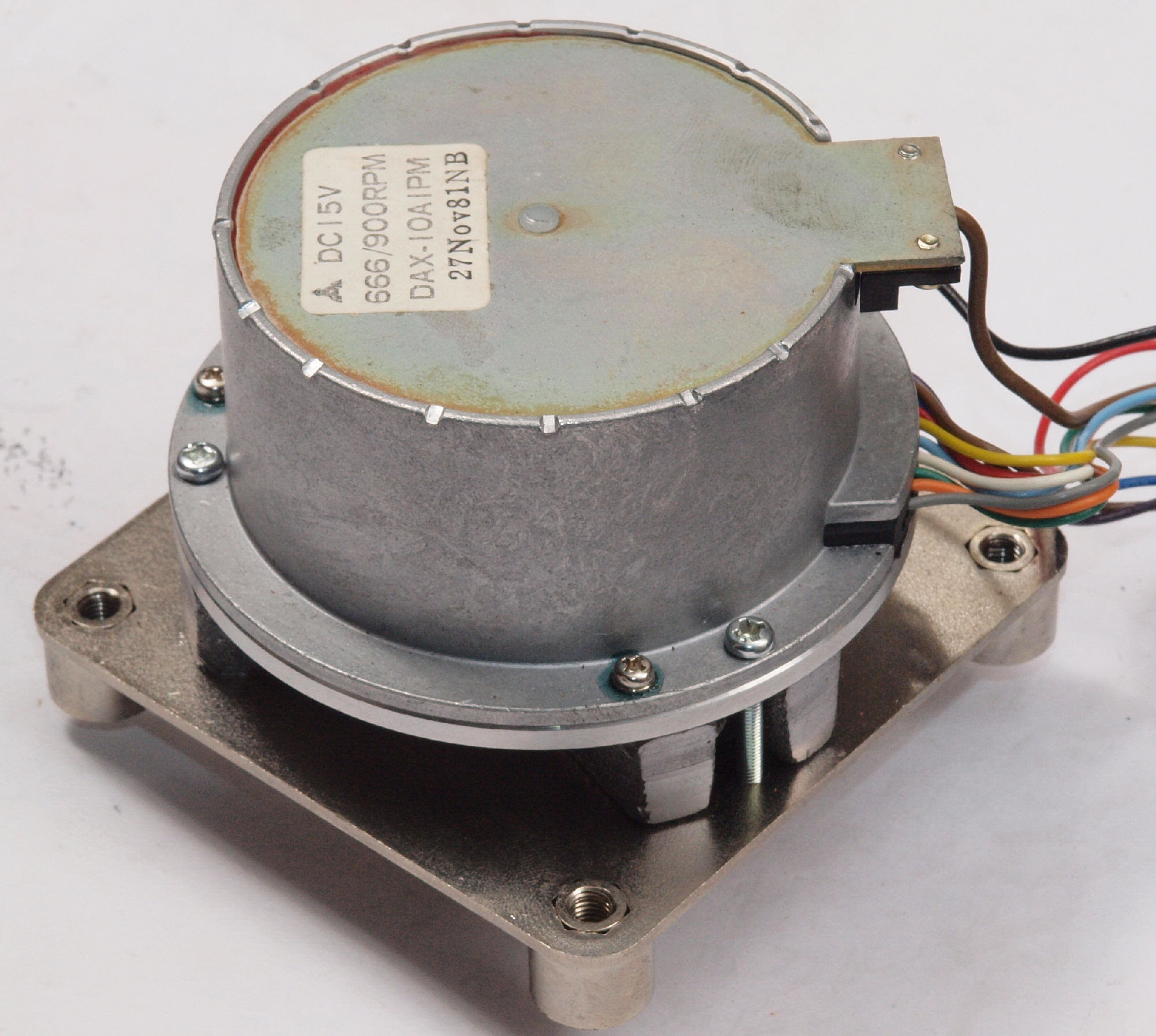

Ｃ４１．　修理中　モーター部を取り出す

Ｃ４２．　修理中　モーター部を取出す、軸側。

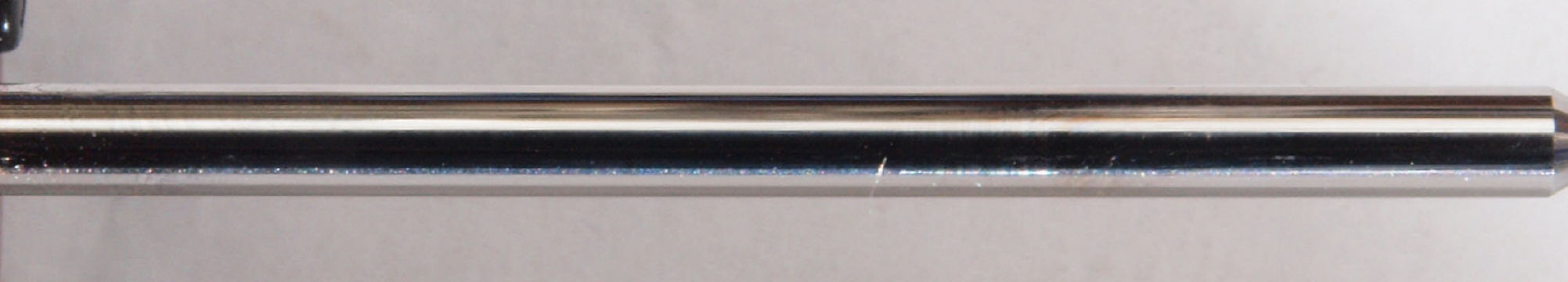

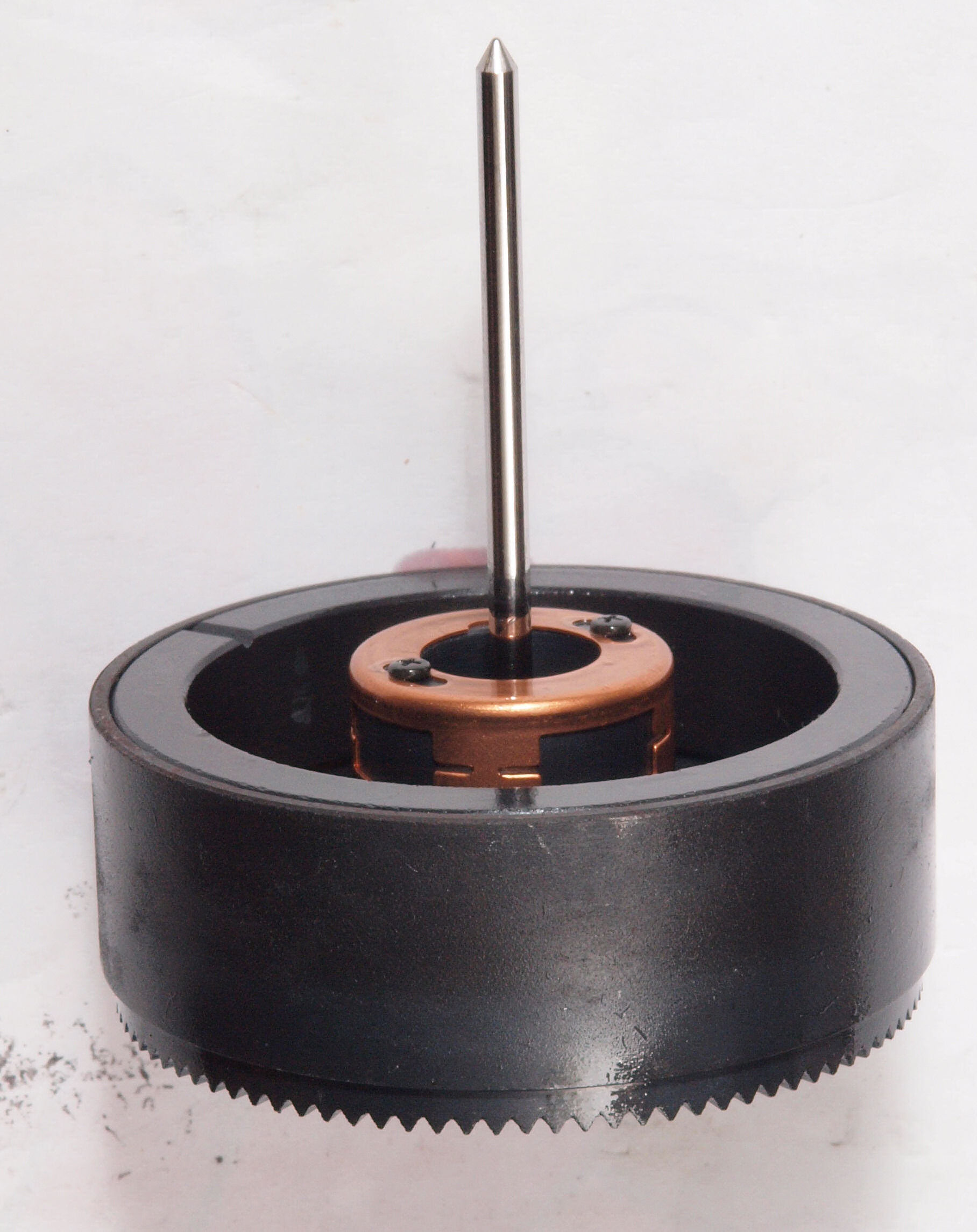

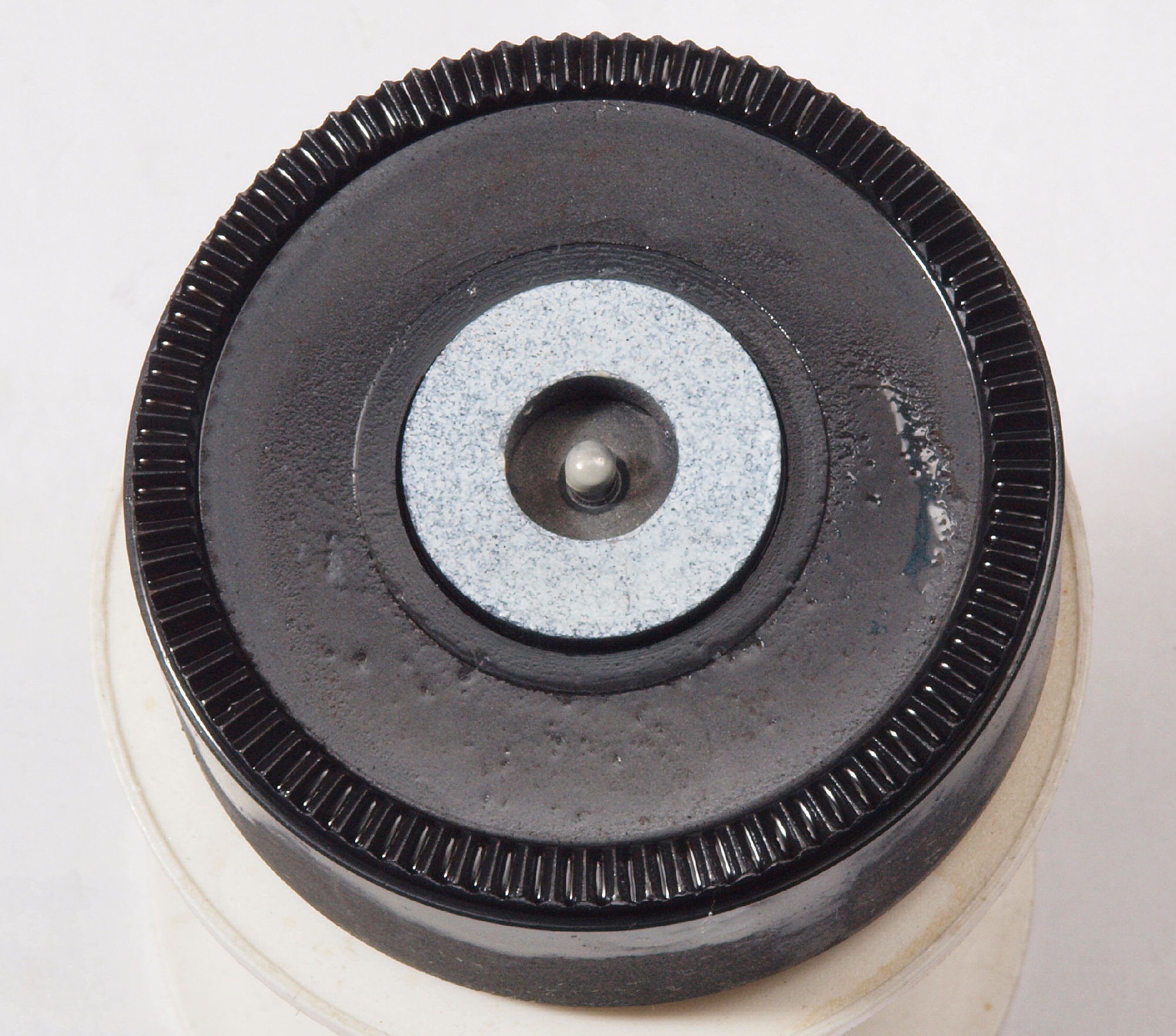

Ｃ５１．　修理中　モーター軸

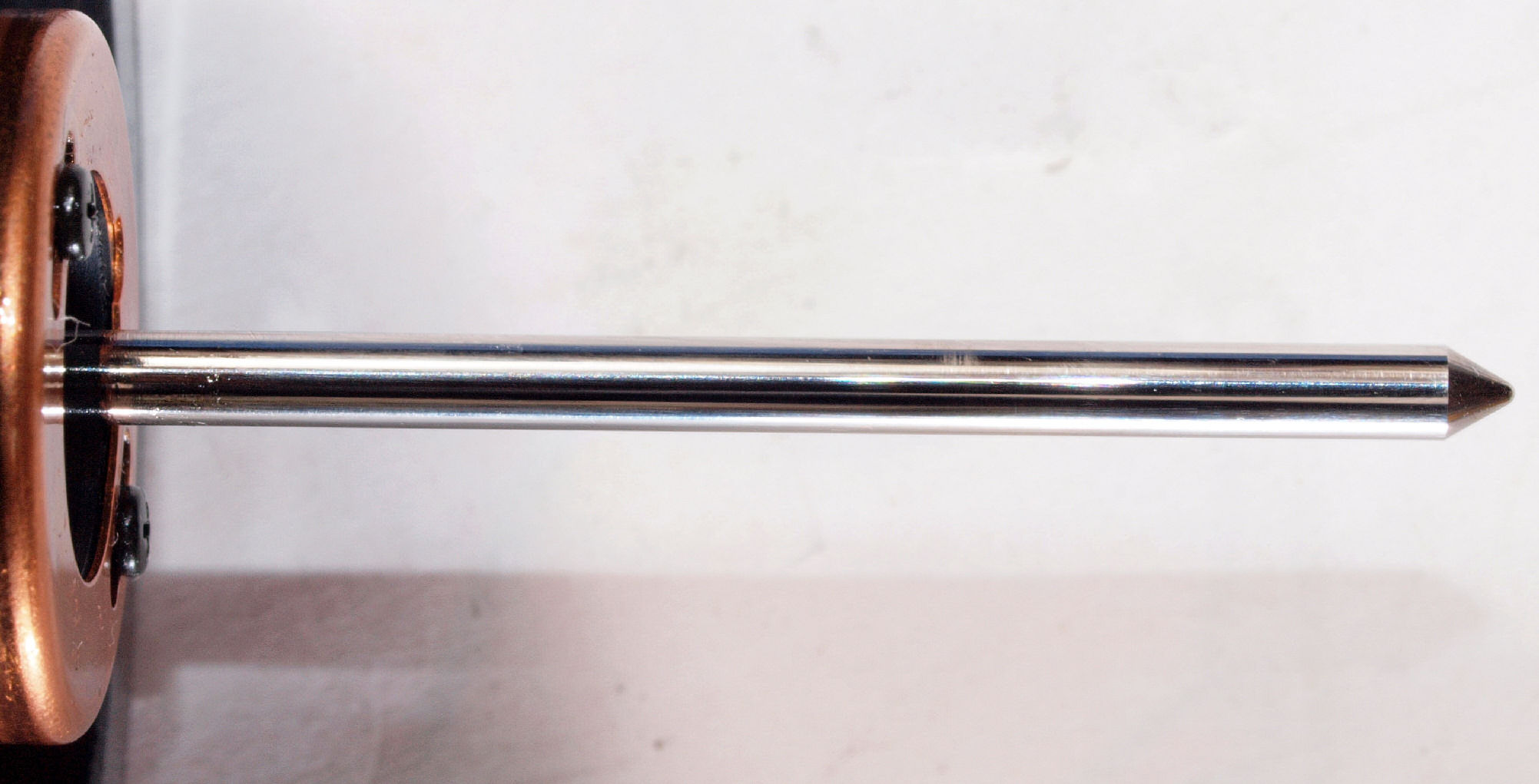

Ｃ５２．　修理中　モーター軸、拡大。

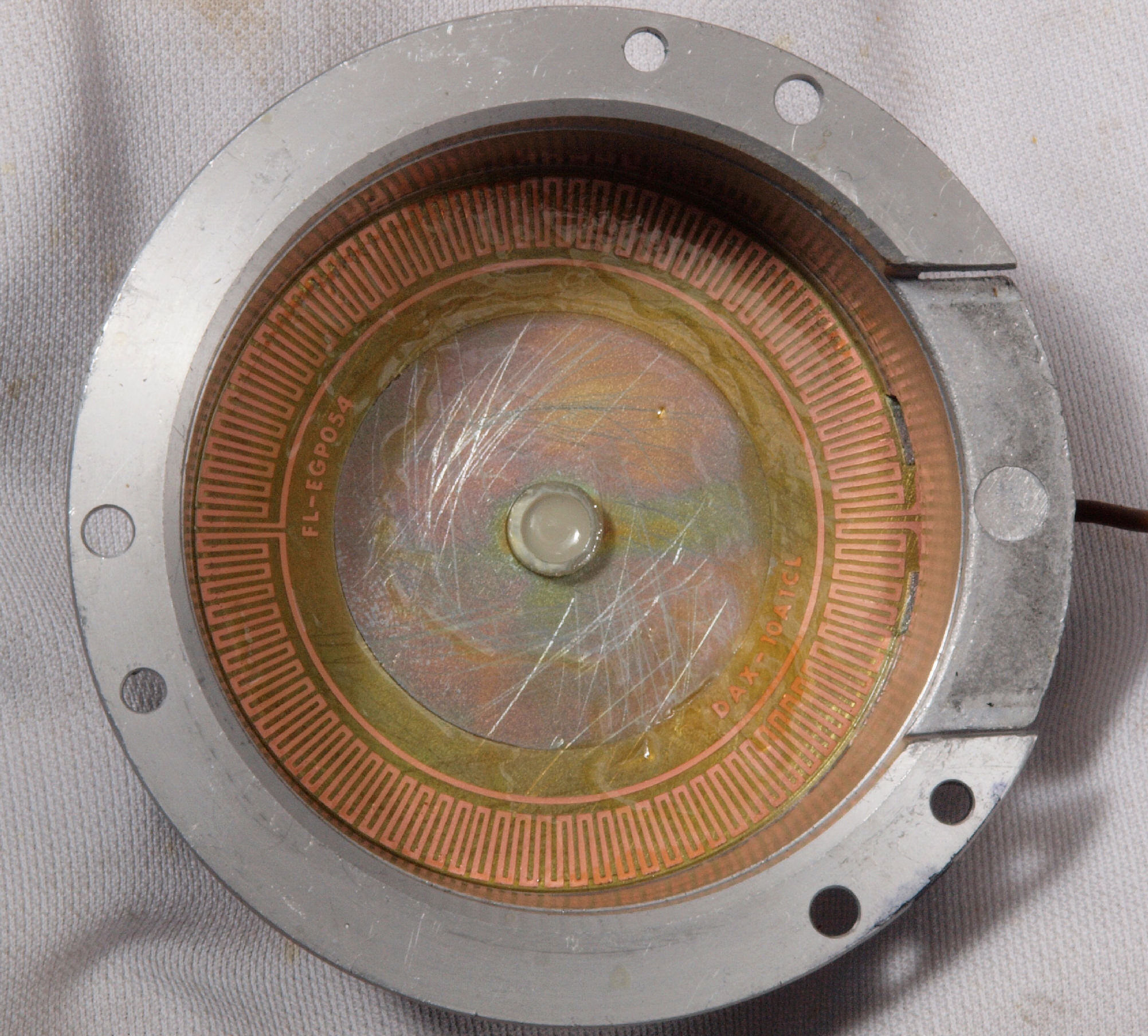

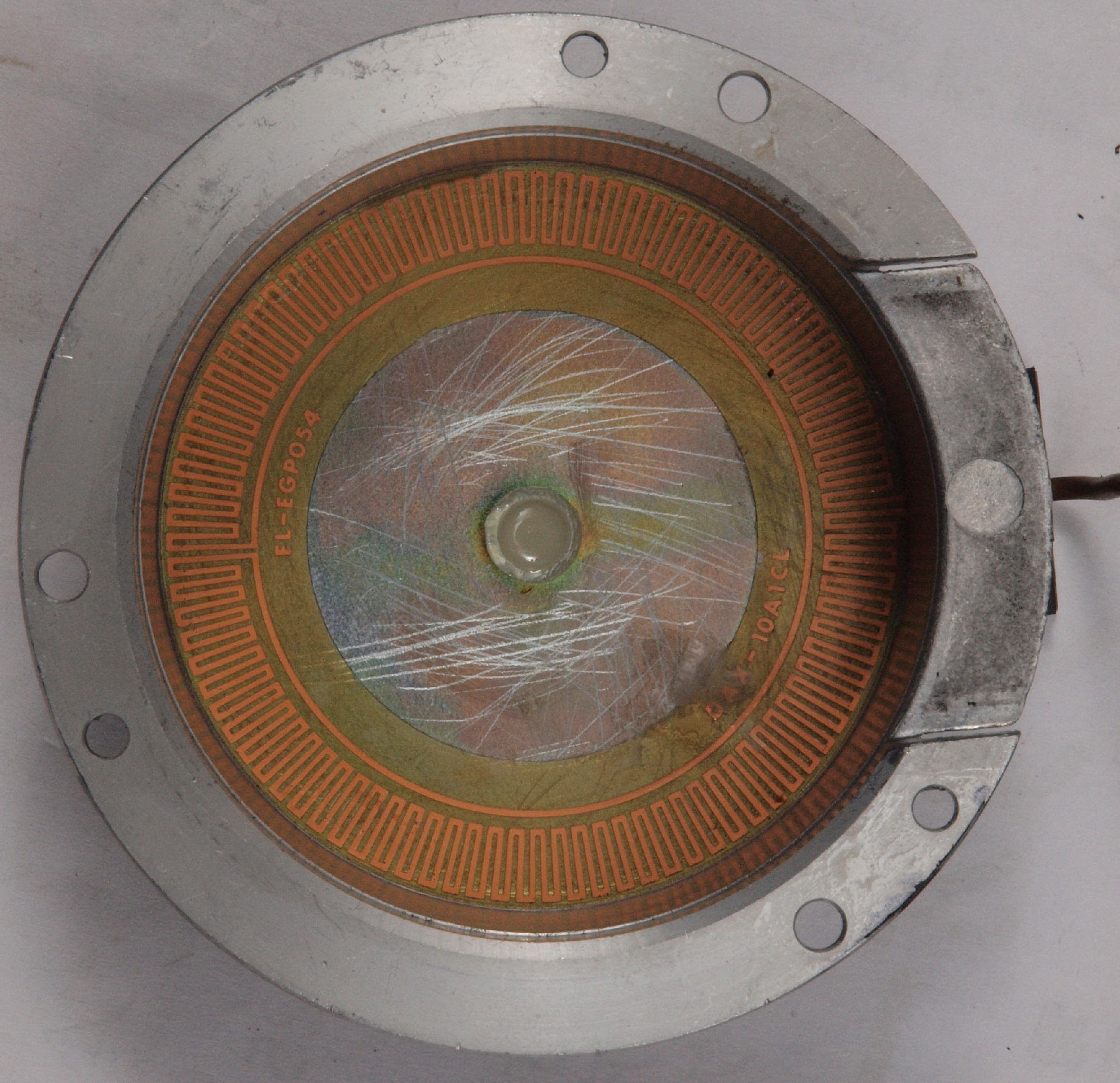

Ｃ５３．　修理前　モーターＦＧコイル。　DAXの文字の所の瞬間接着剤が剥げている。

Ｃ５４．　修理後　モーターＦＧコイル、コート液で固定する。

Ｃ５５．　修理中　モーター固定子上から見る、錆が発生している。

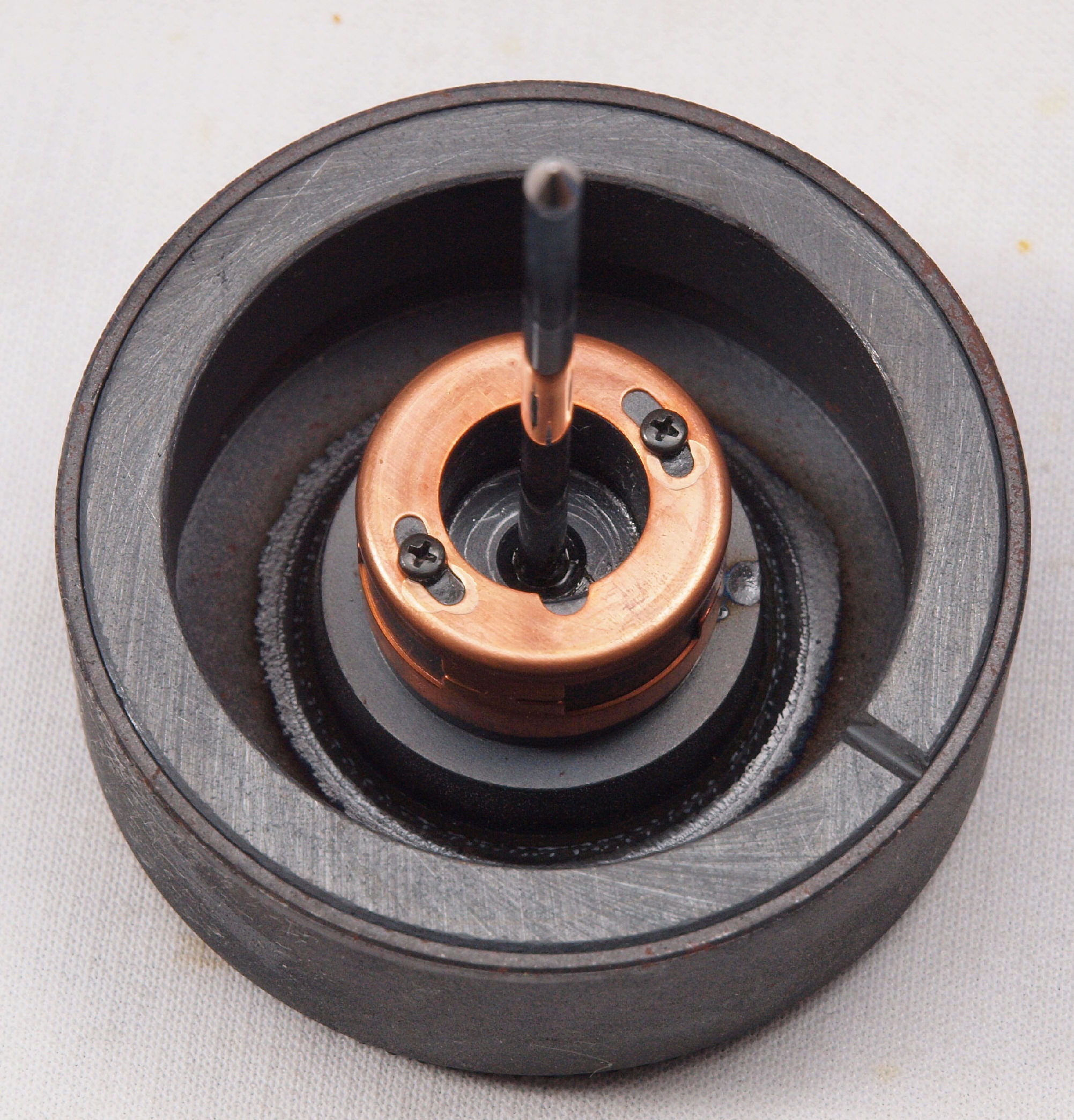

Ｃ５６．　修理後　モーター回転子上から見る、ＣＲＣで洗浄し、鉱物油を軽く塗布。

Ｃ５７．　修理中　モーター固定子下から見る、錆が発生している。

Ｃ５８．　修理後　モーター回転子下から見る、ＣＲＣで洗浄し、鉱物油を軽く塗布。

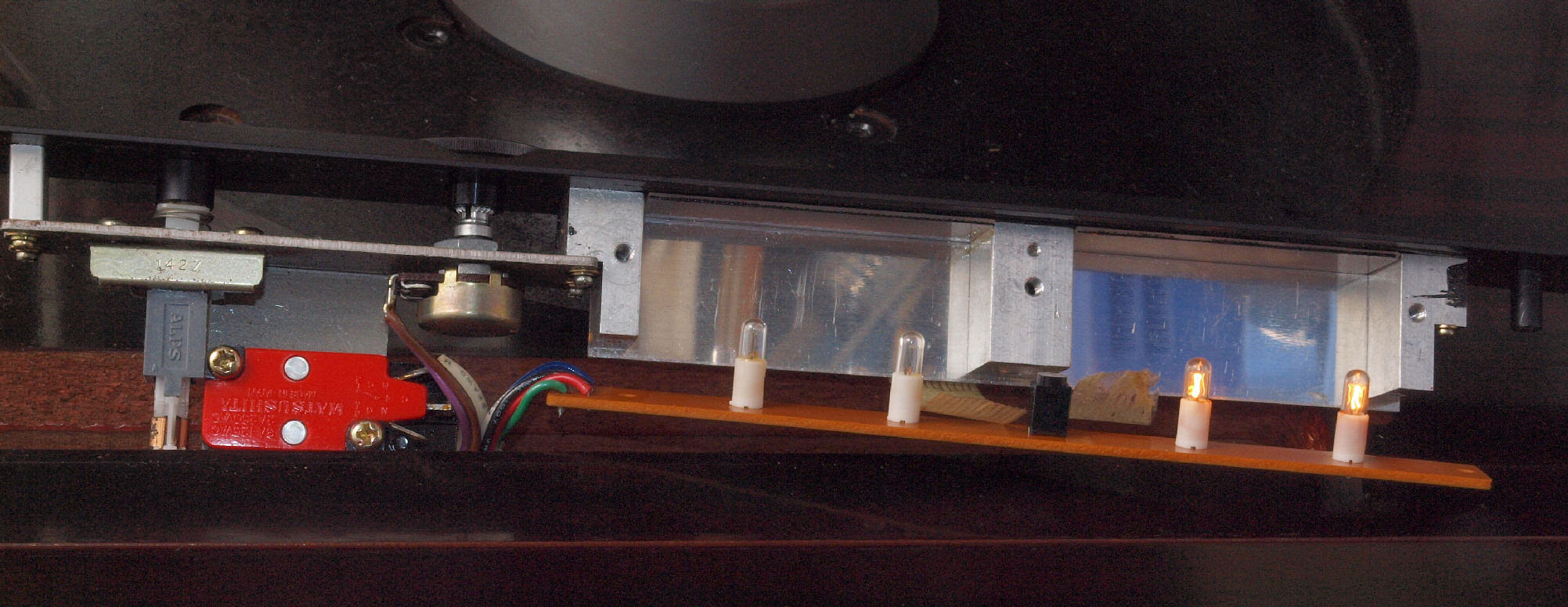

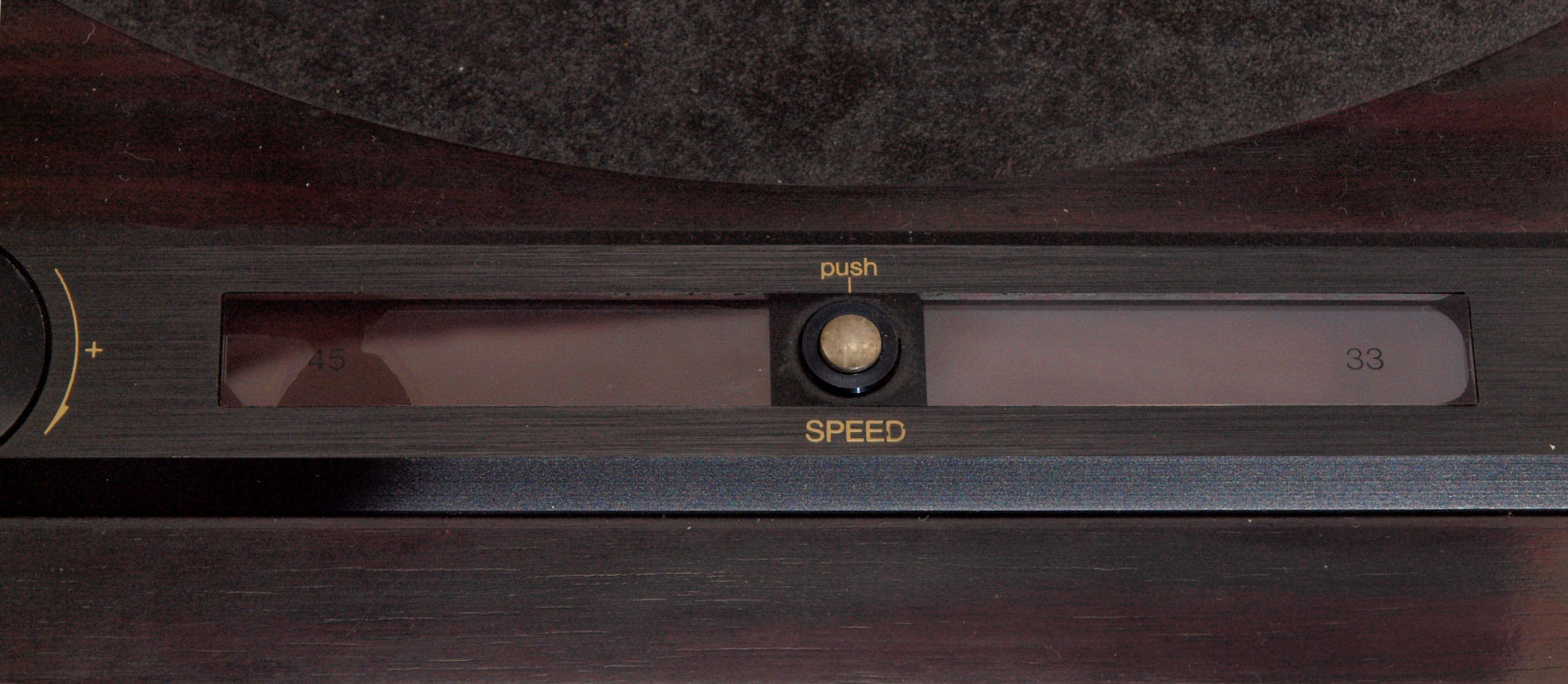

Ｃ６１．　修理中　　操作部、及び表示部。 ３３／４５切り換えSW交換。

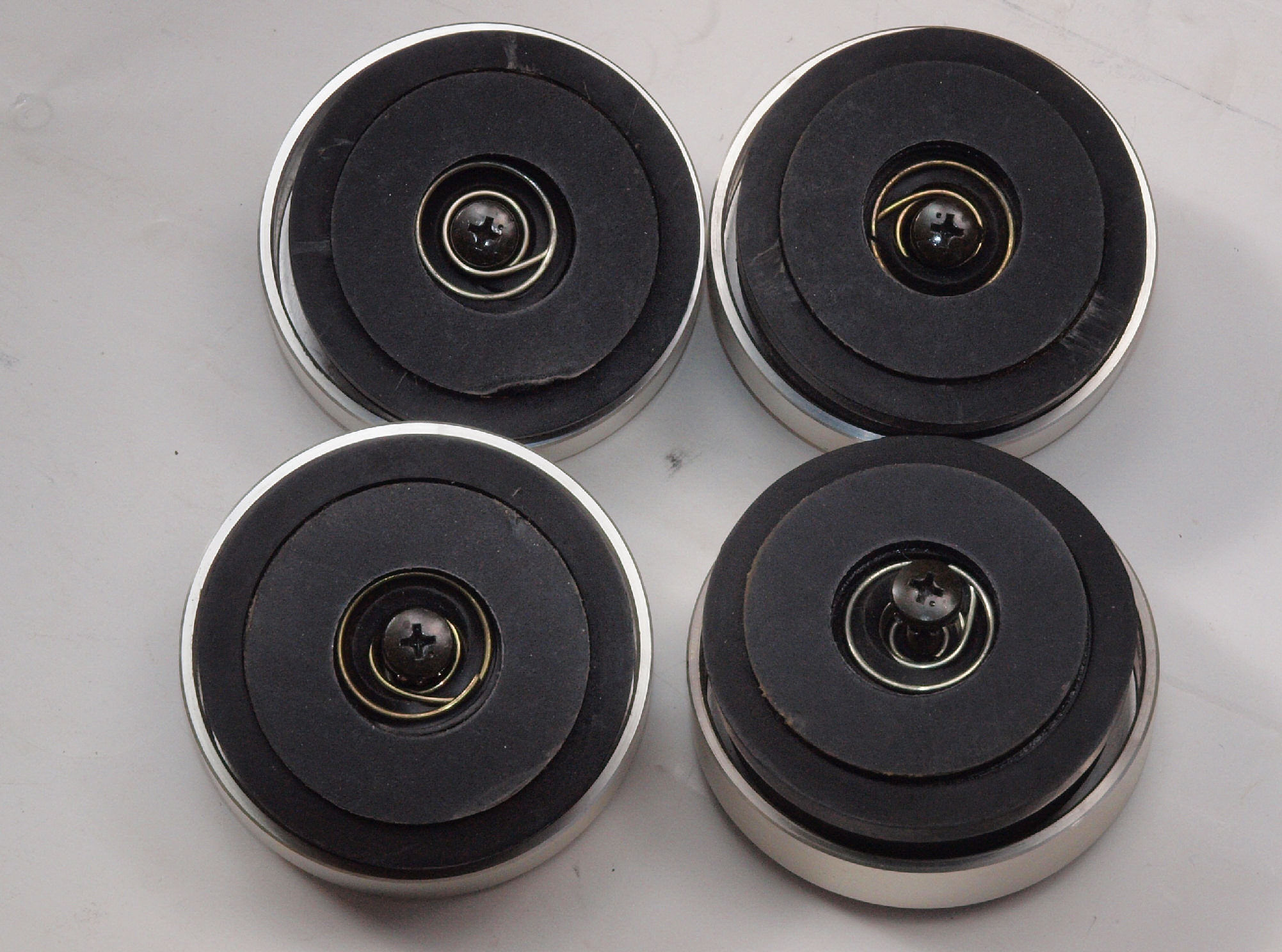

Ｃ７１．　修理後　　ゴム足修理。

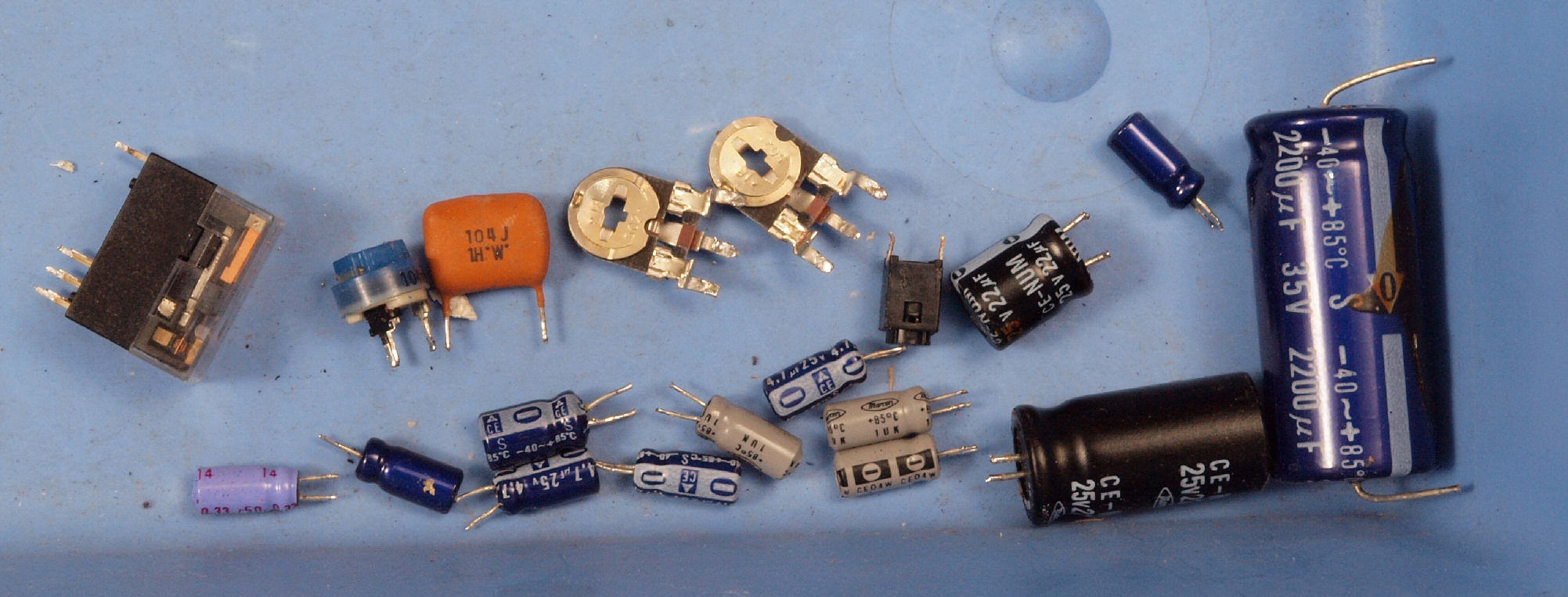

Ｃ８１．　交換部品

Ｃ８２．　交換部品　リレー。　左＝付いていた物、右＝交換した後発の密閉型。

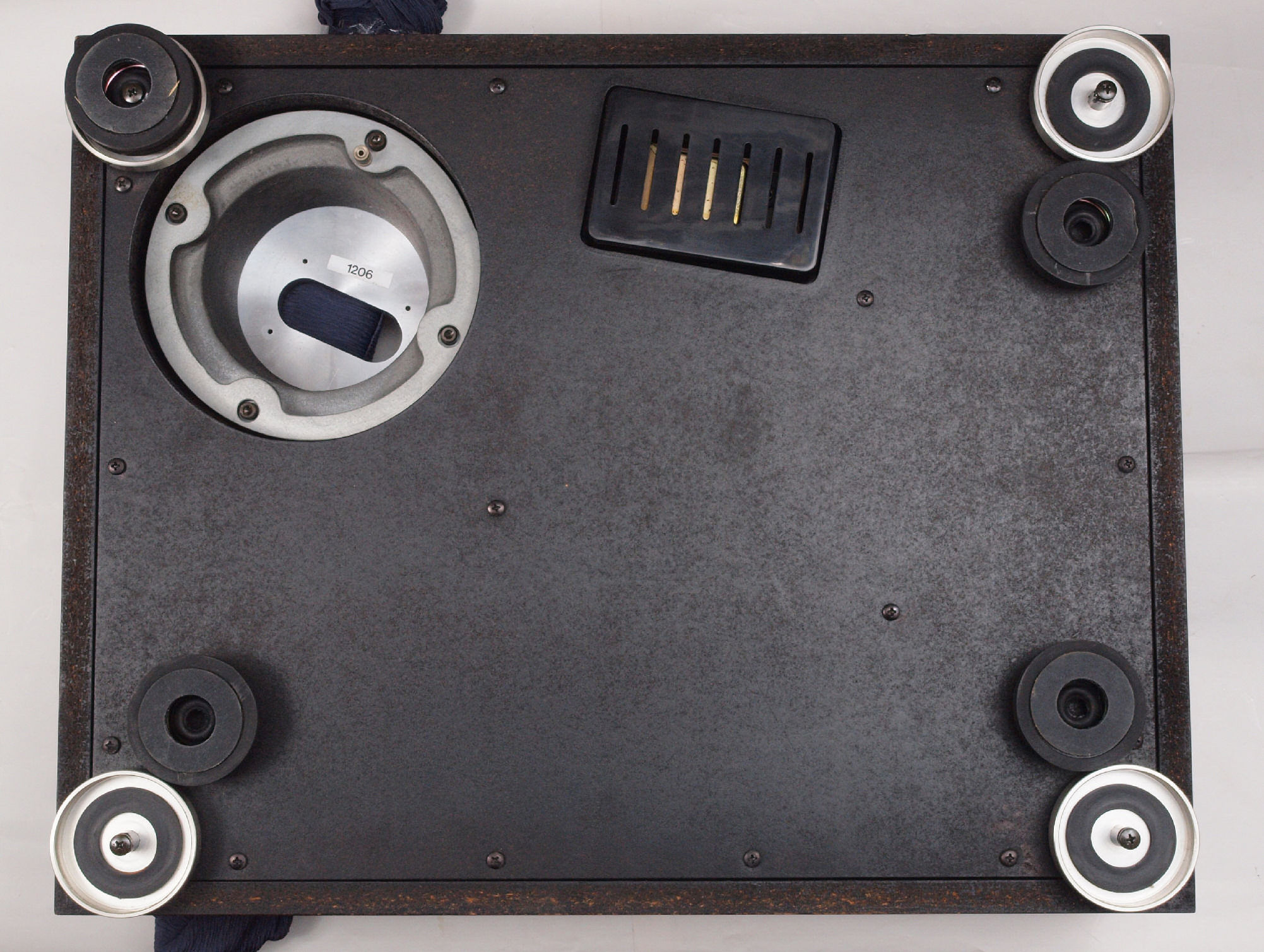

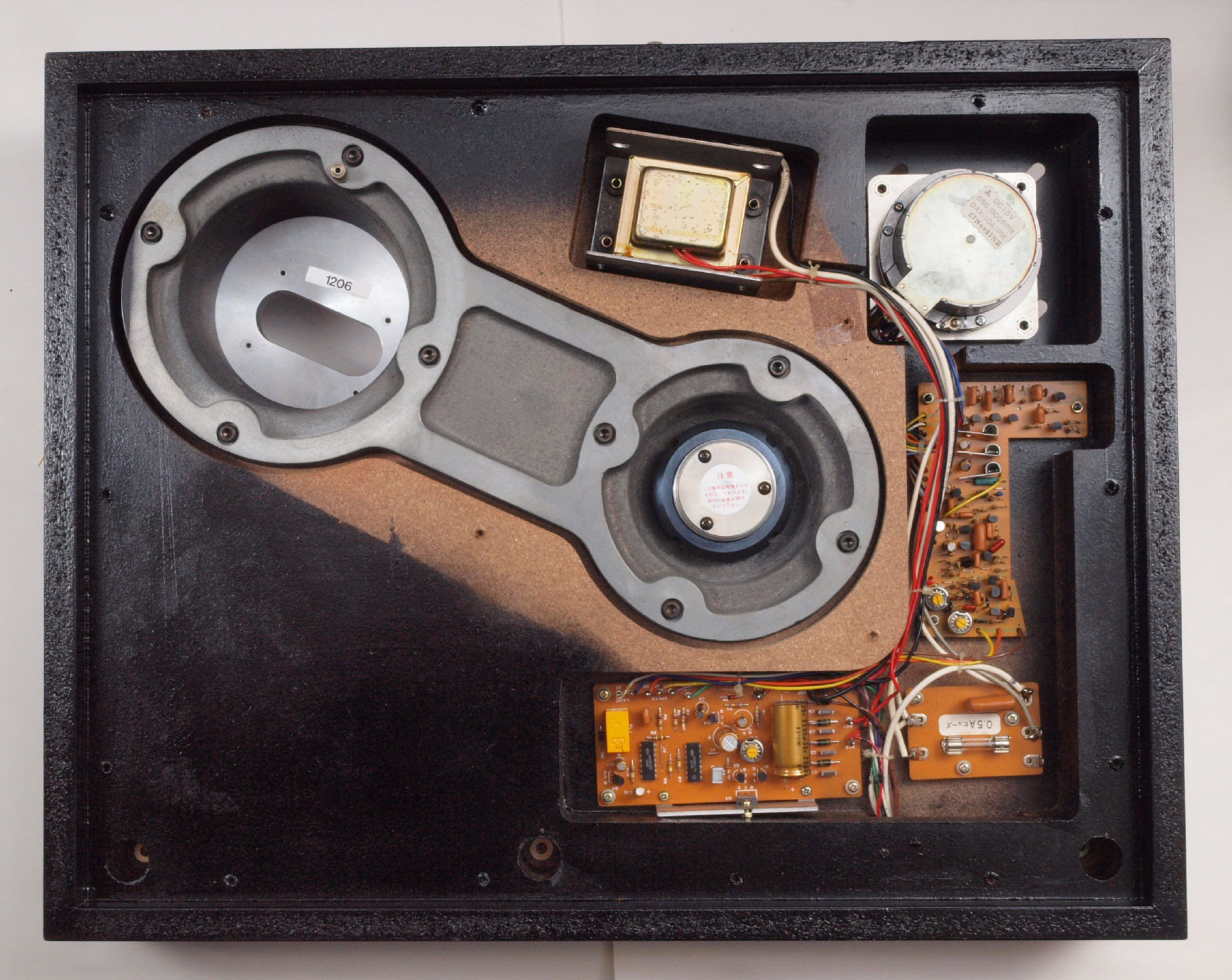

Ｃ９１．　修理前　　下から見る

Ｃ９２．　修理後　　下から見る。

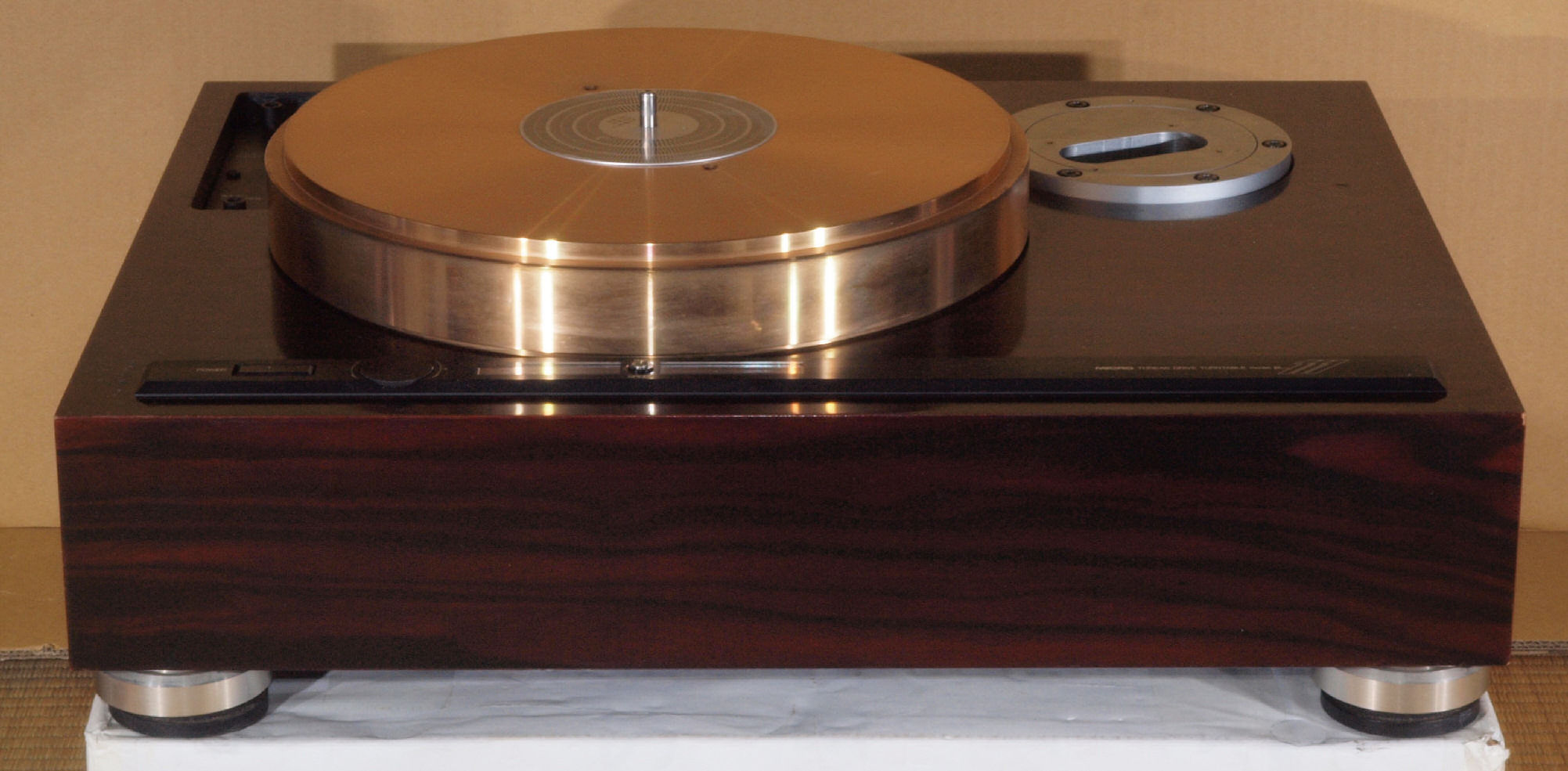

Ｃ９３．　足を取り付けて完成。

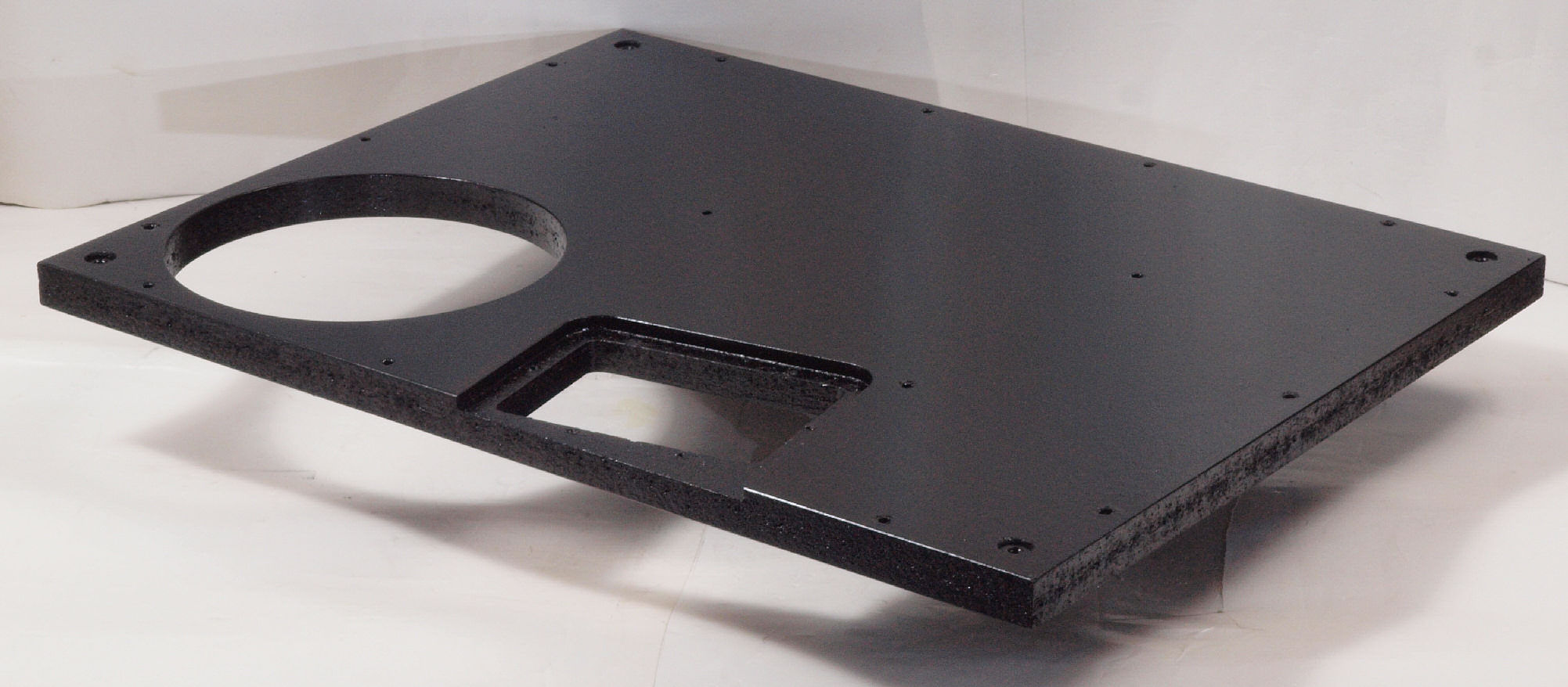

Ｋ．　下蓋及び本体下部　修理状況 Ｋ１１．　修理前　下蓋表

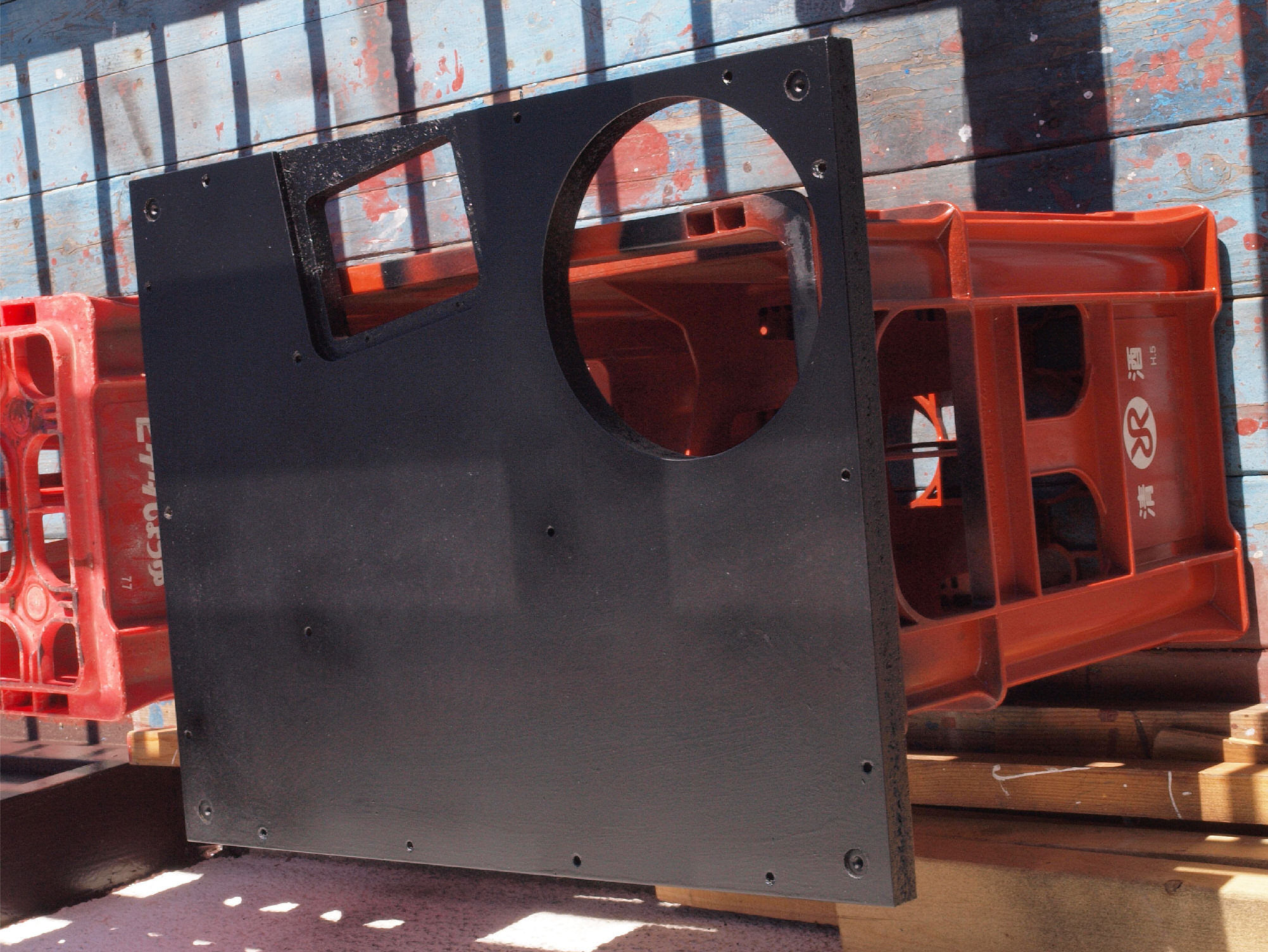

Ｋ１２．　修理中　下蓋表、ラッカーを吹く。

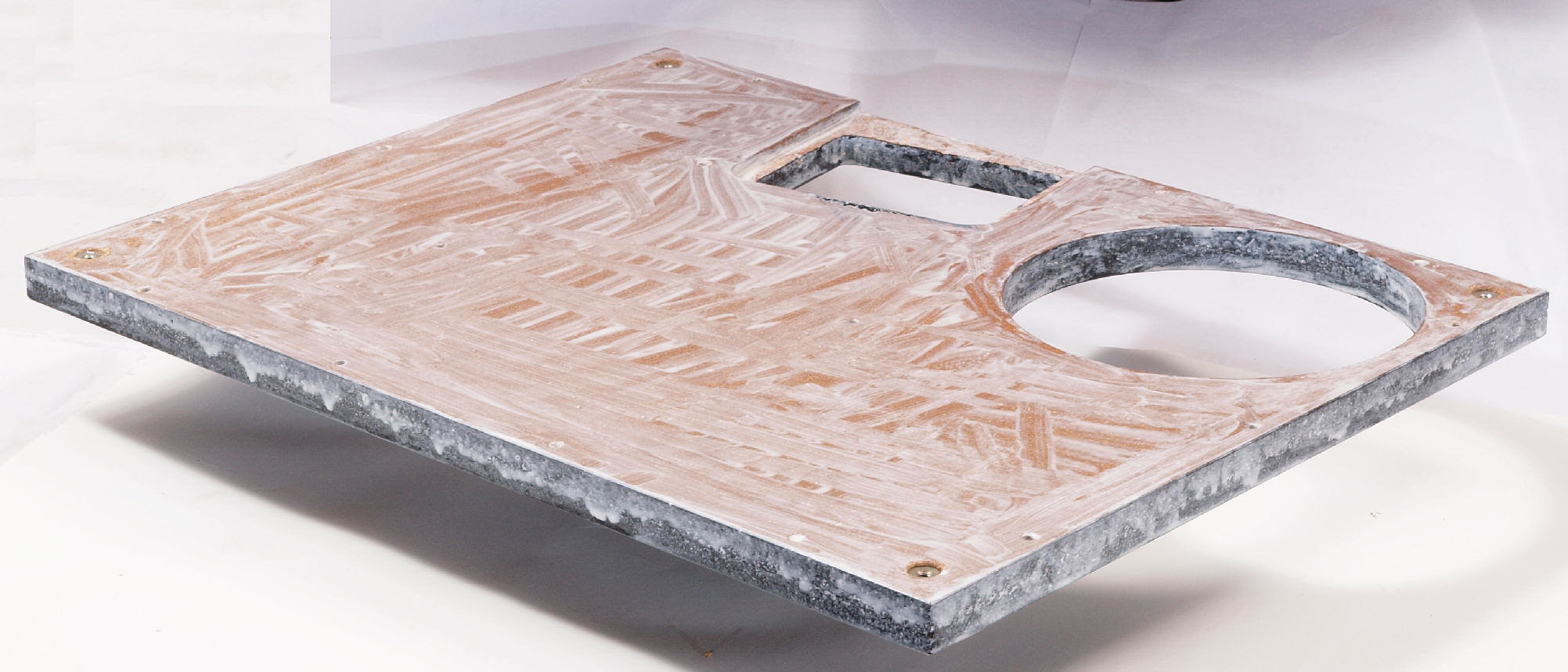

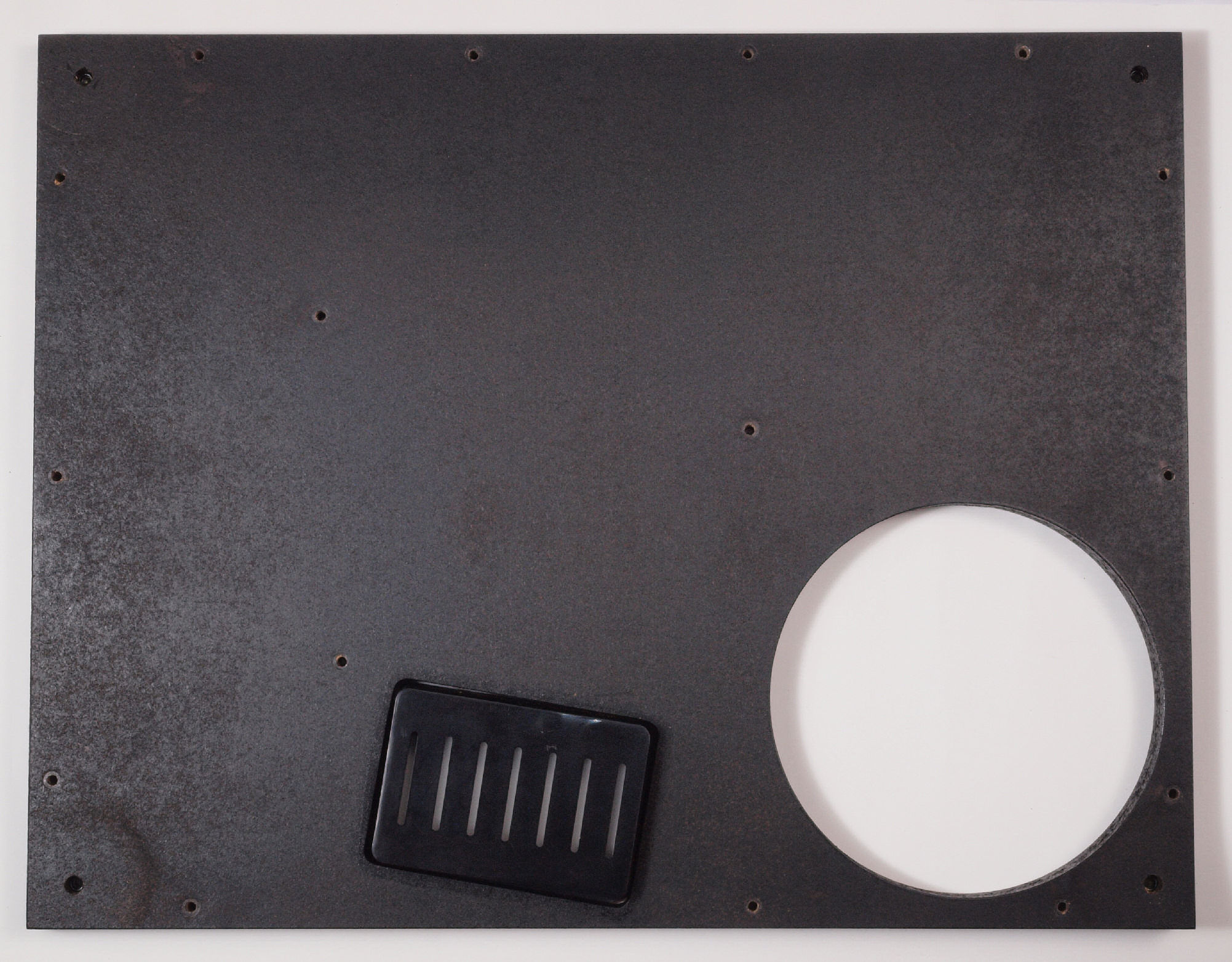

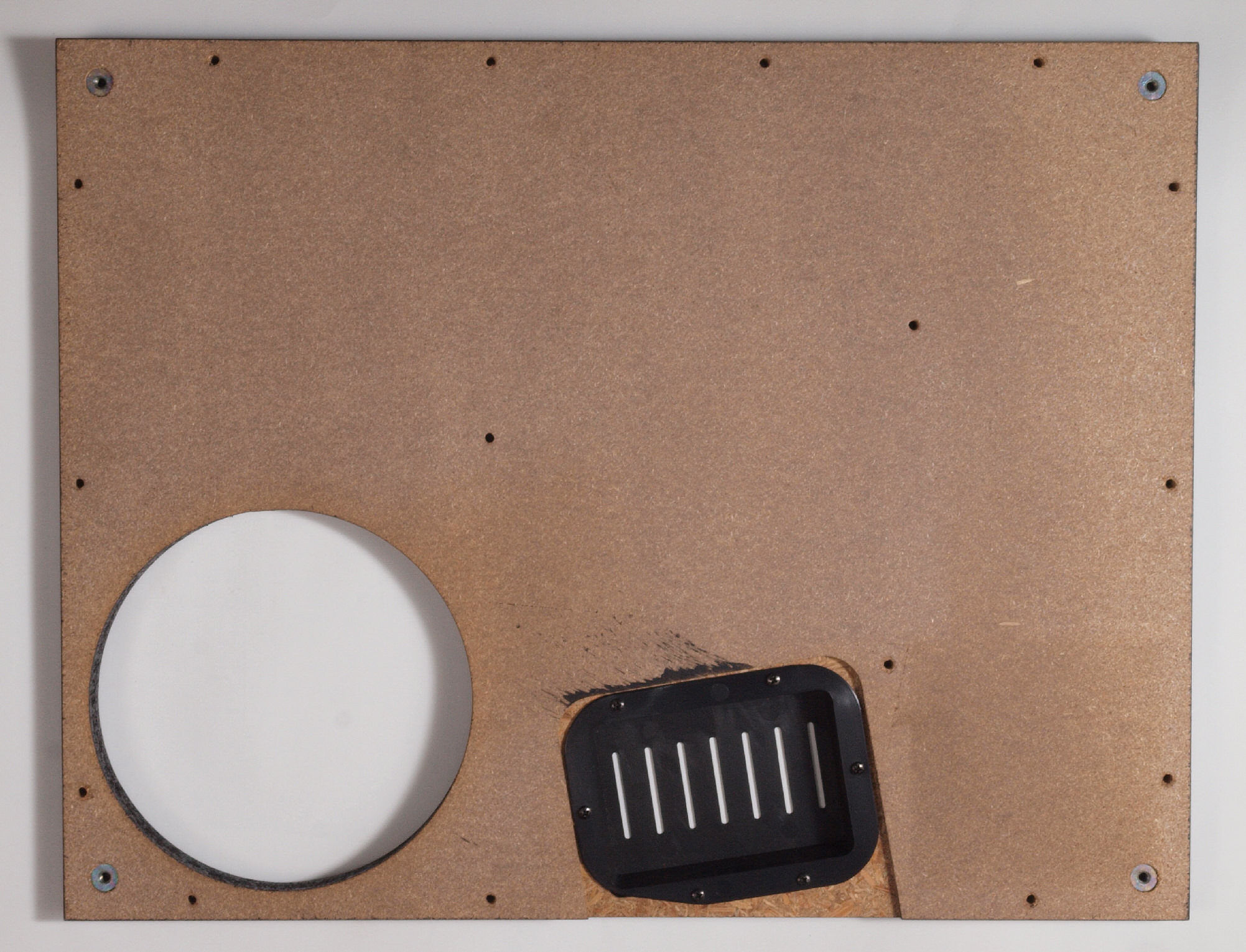

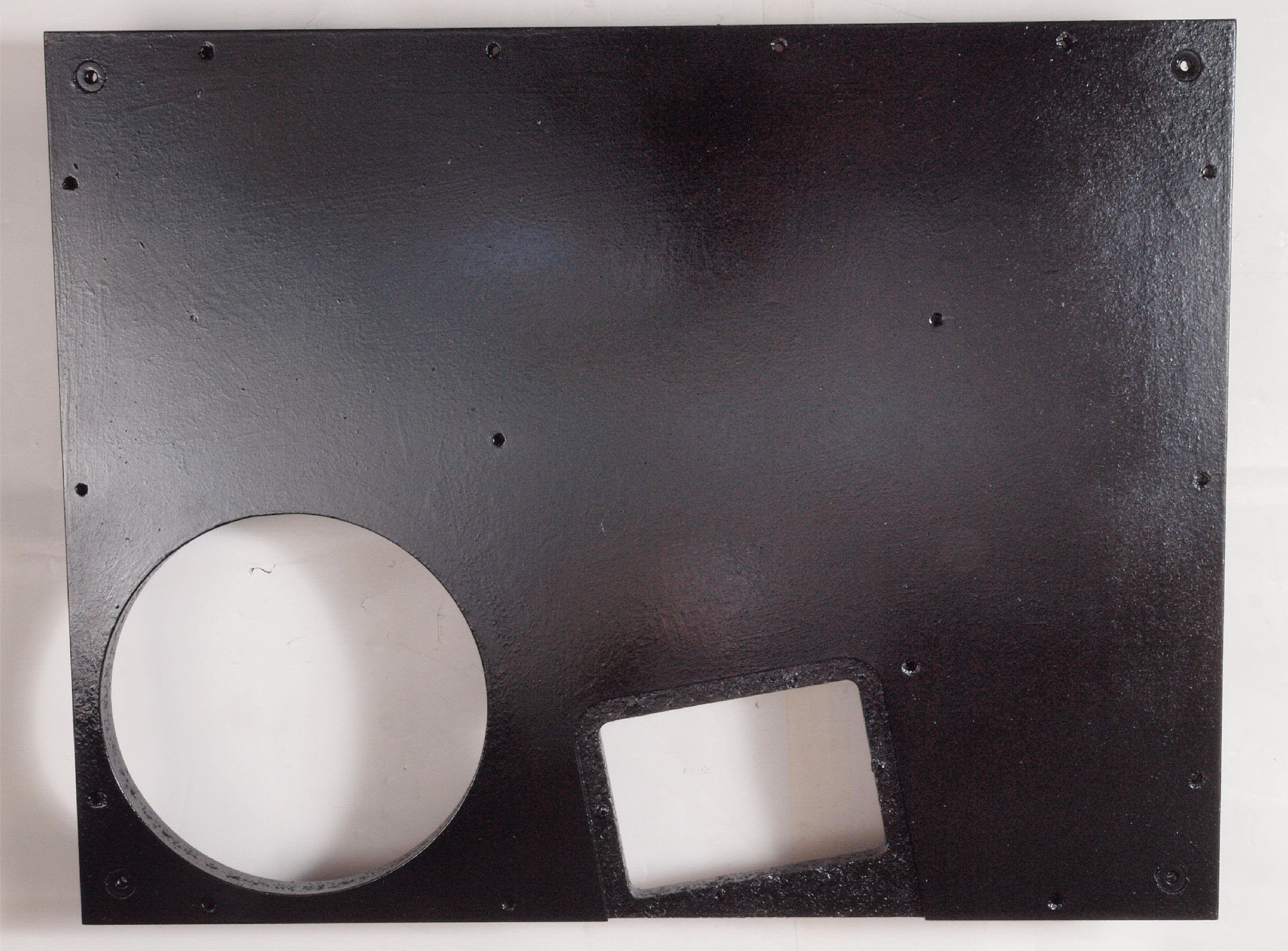

Ｋ１３．　修理前　下蓋裏

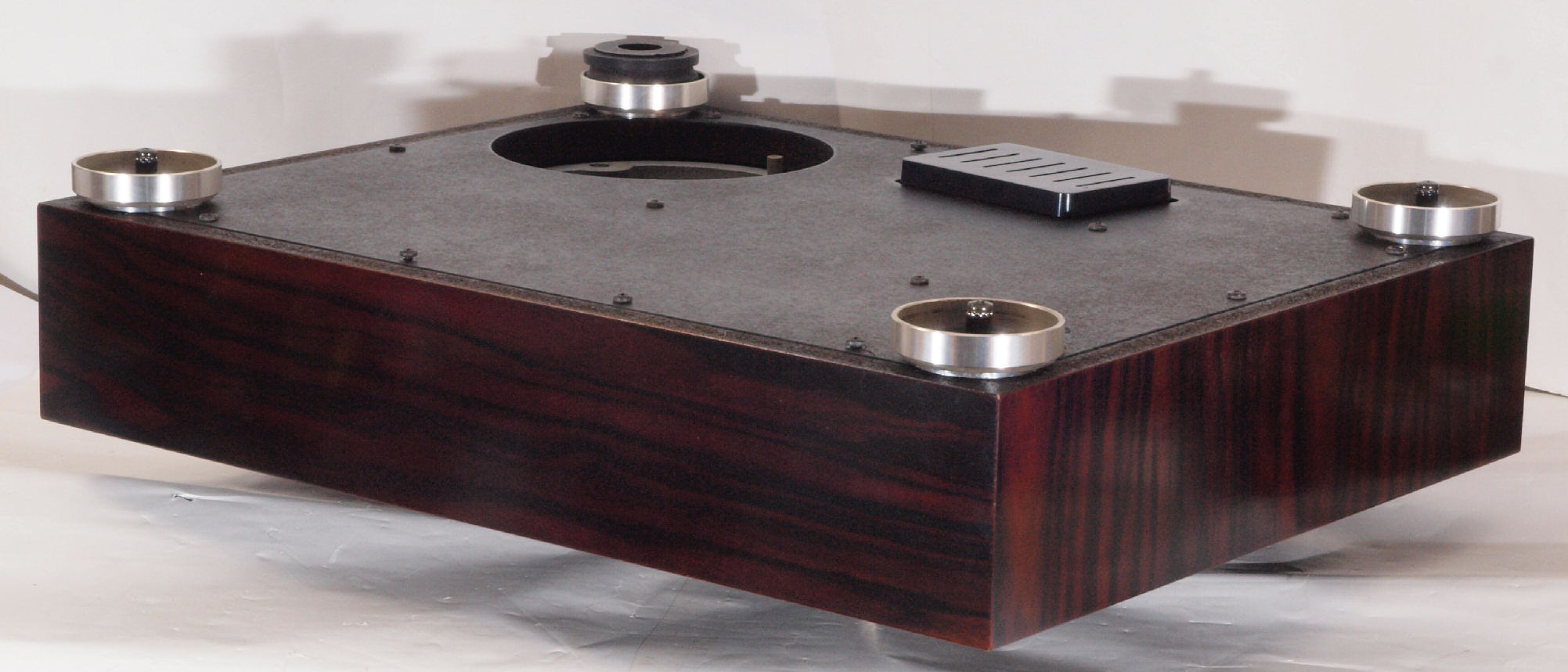

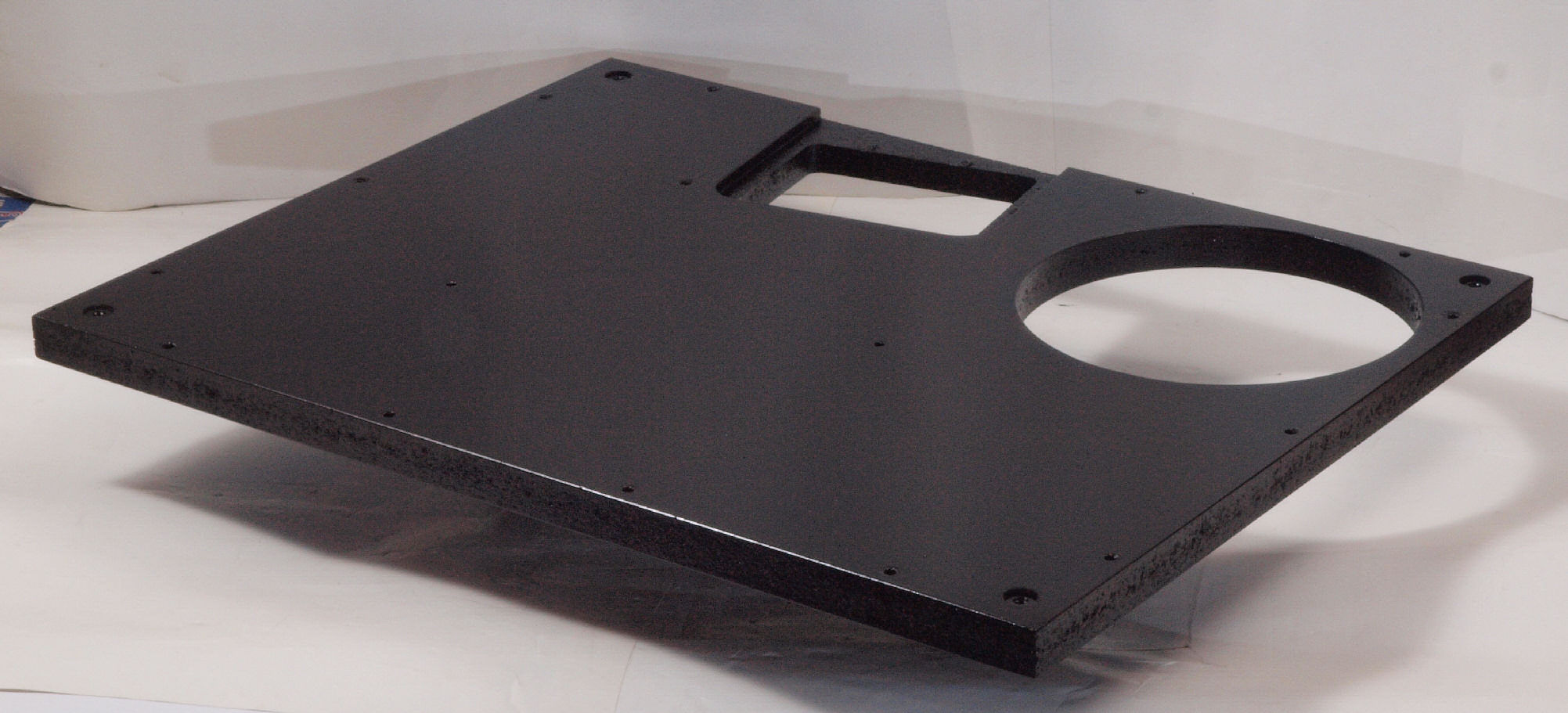

Ｋ１４．　完成　下蓋表

Ｋ１５．　完成　下蓋裏、さらにラッカーを吹き、　天日で乾燥する。

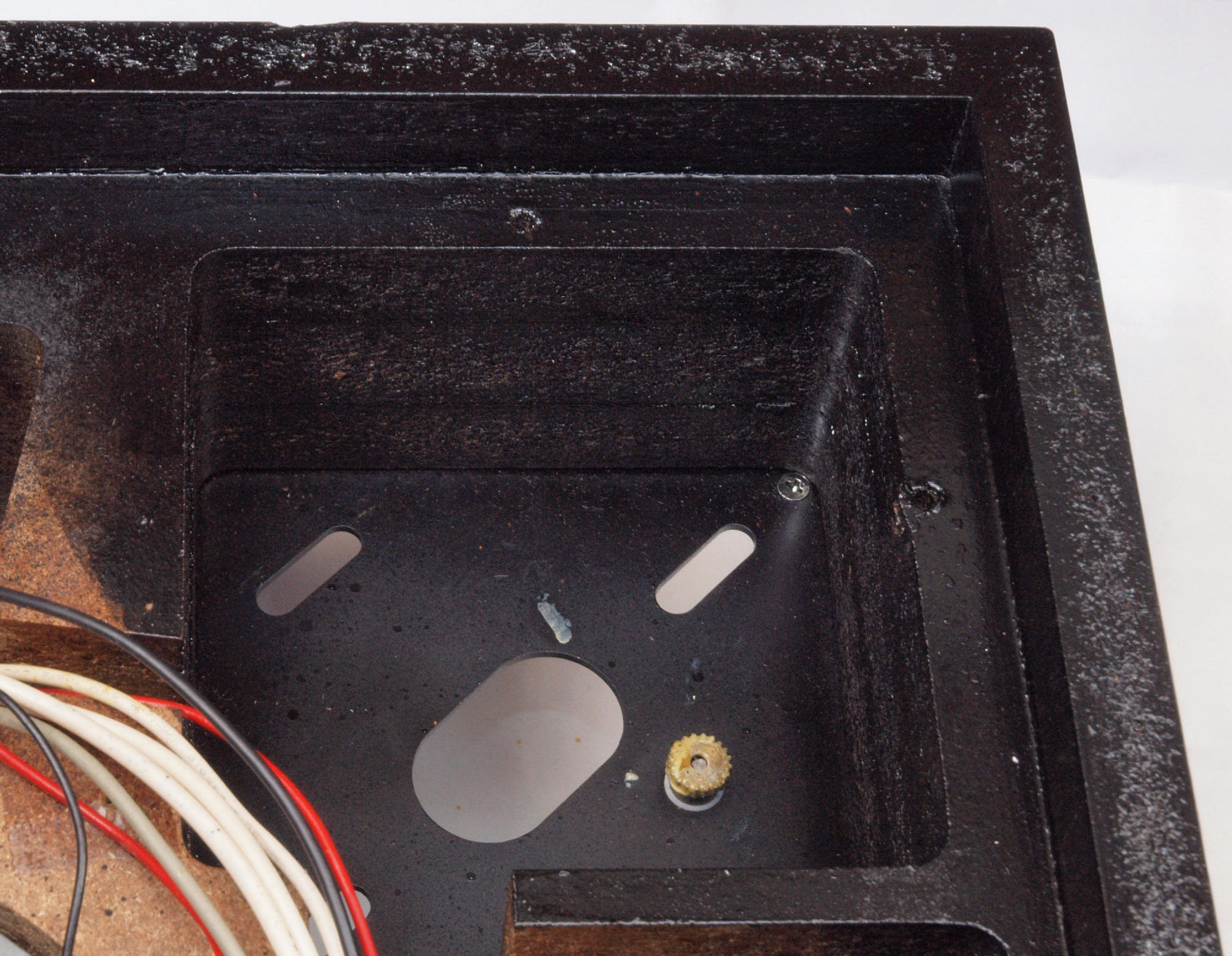

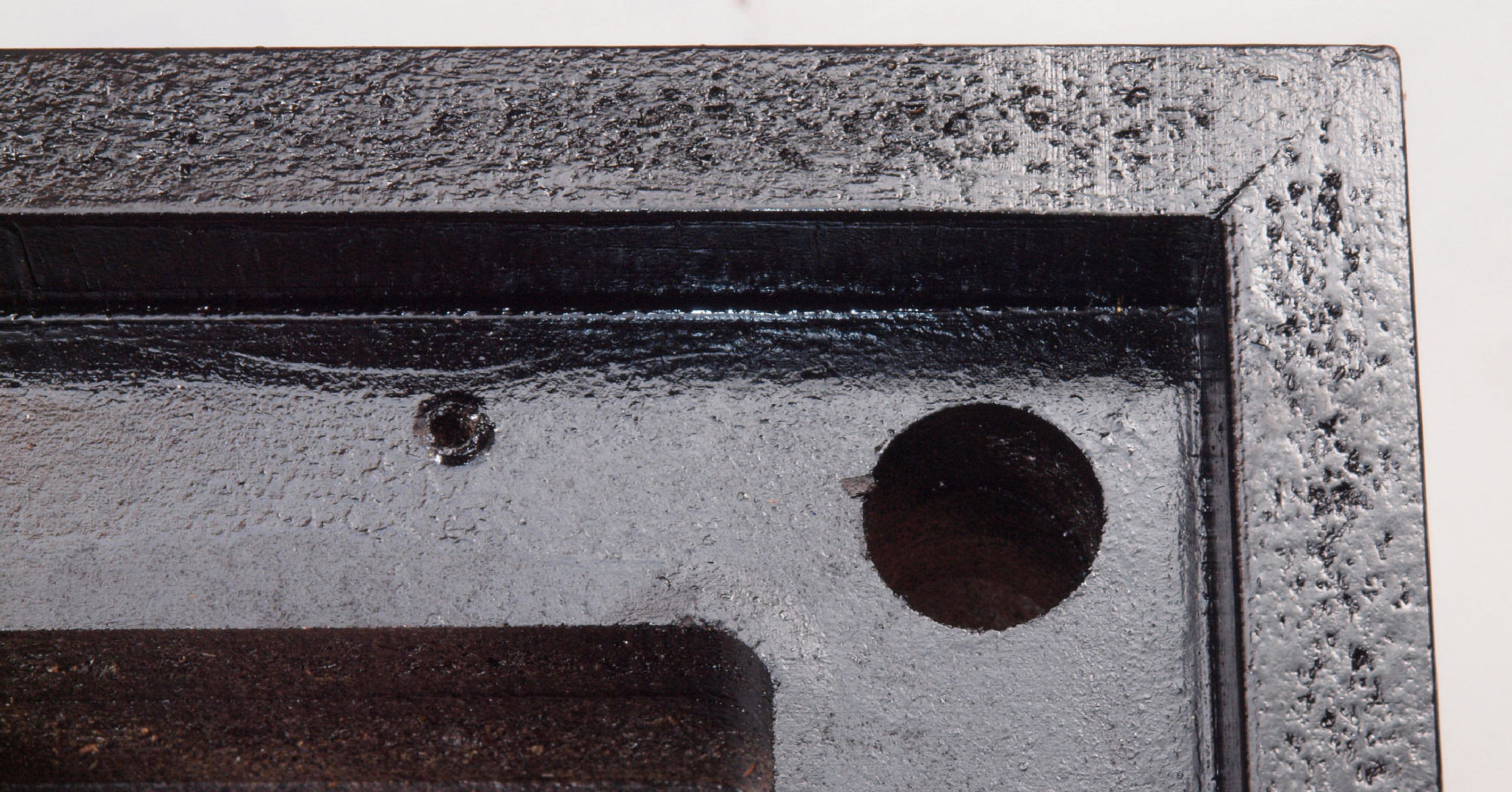

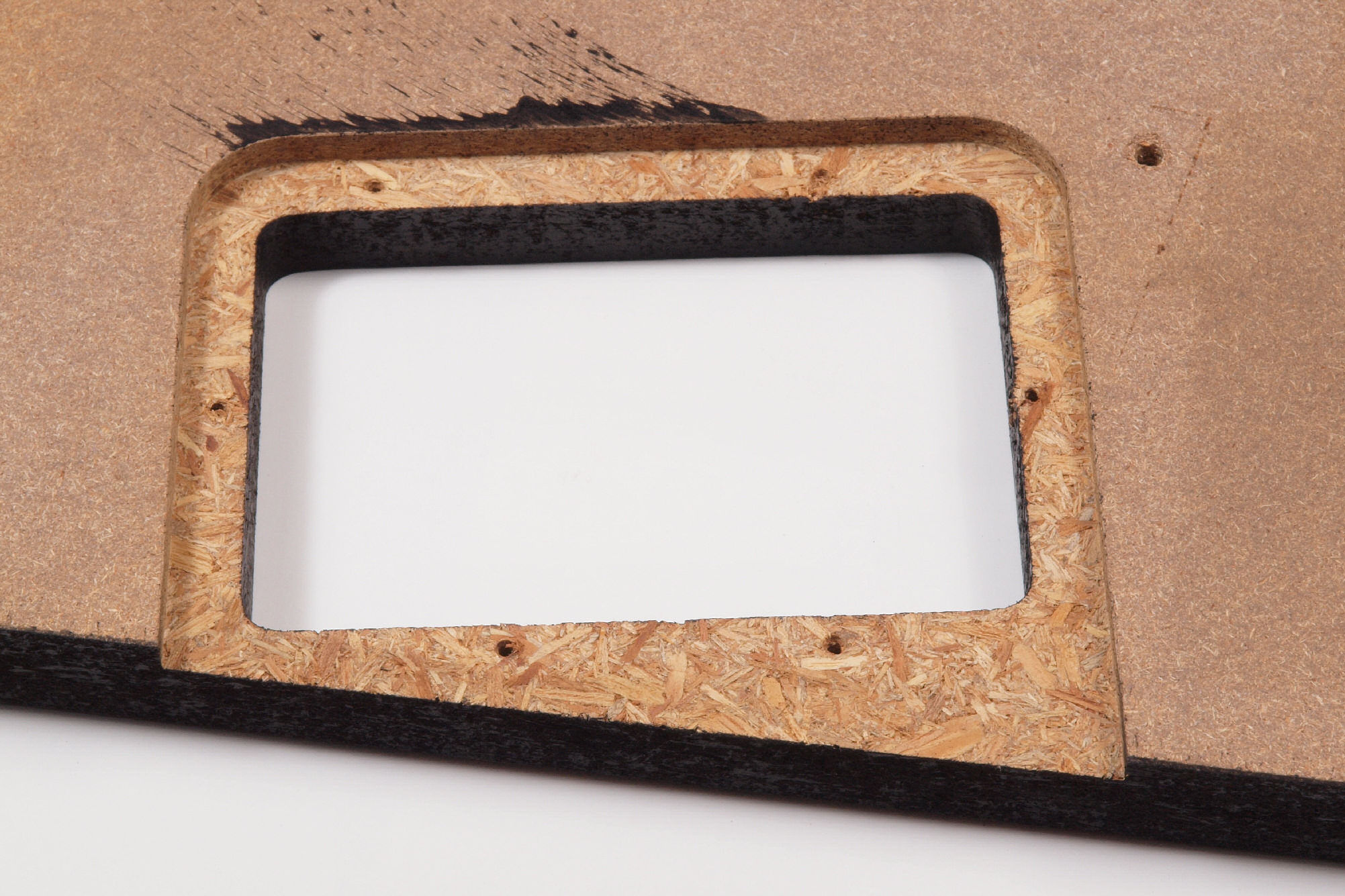

Ｋ２１．　修理前　下蓋のアーム取り付穴

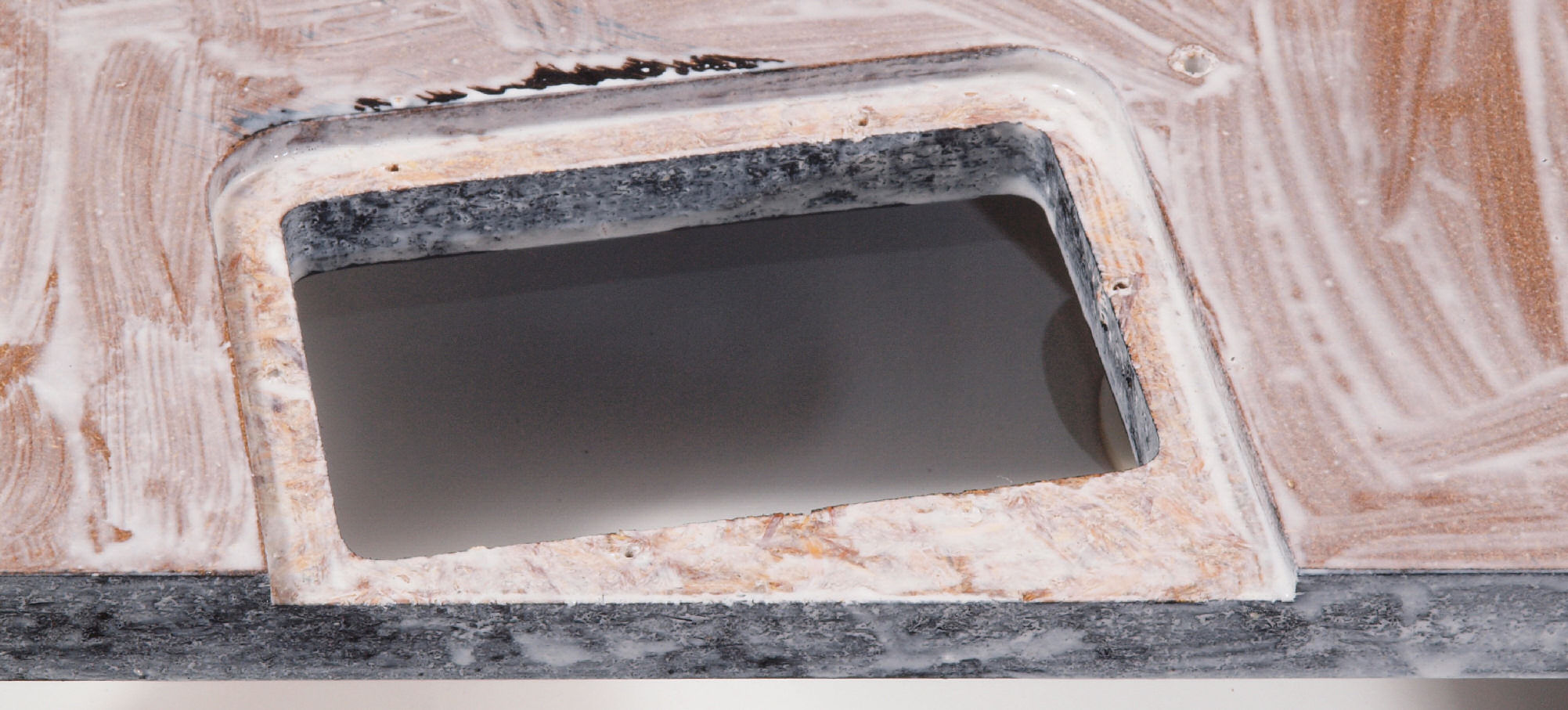

Ｋ２２．　修理中　下蓋のアーム取り付穴、ボンドを染みこませる、ネジ穴も塗る。

Ｋ２３．　修理後　下蓋のアーム取り付穴、　さらに、ラッカーを吹く。

Ｋ２４．　修理前　下蓋のアーム取り付穴反対側

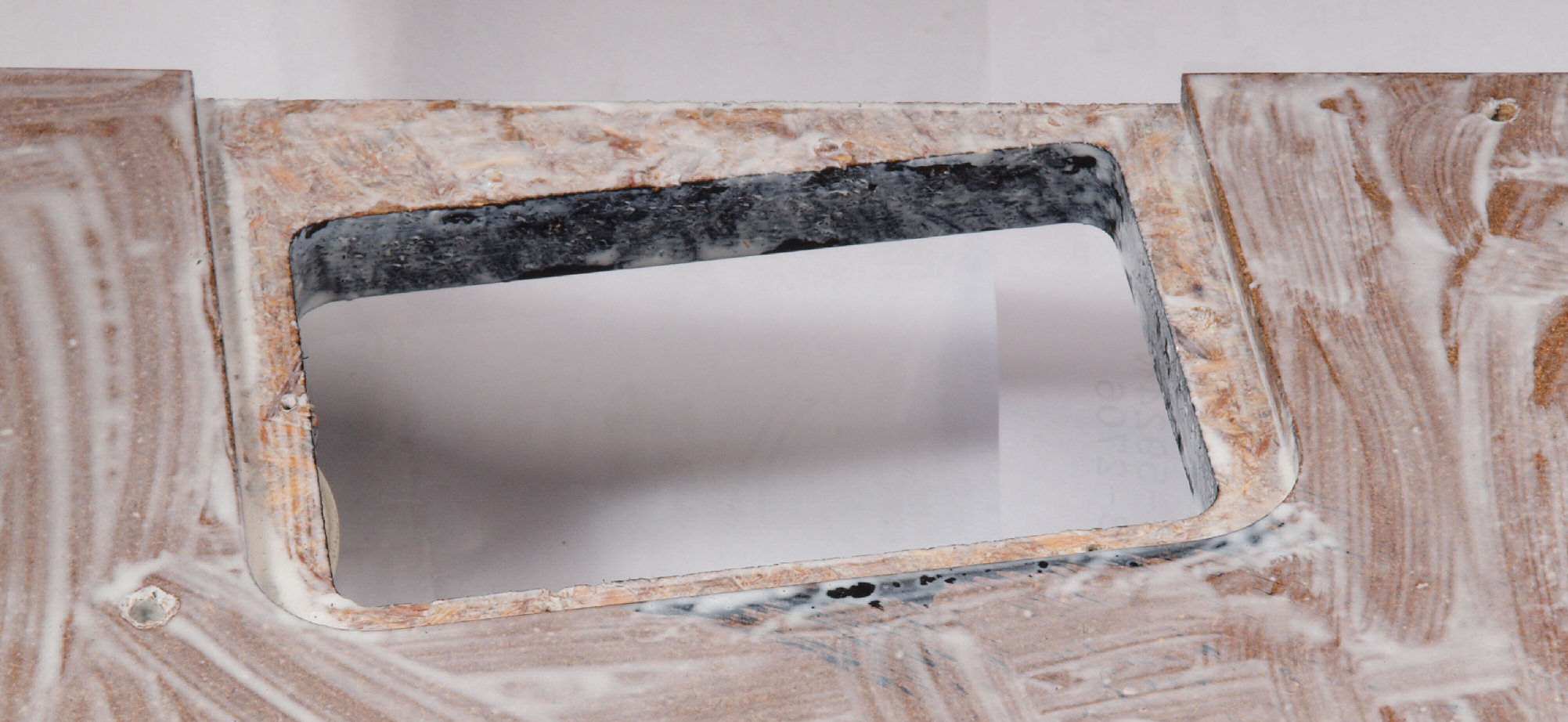

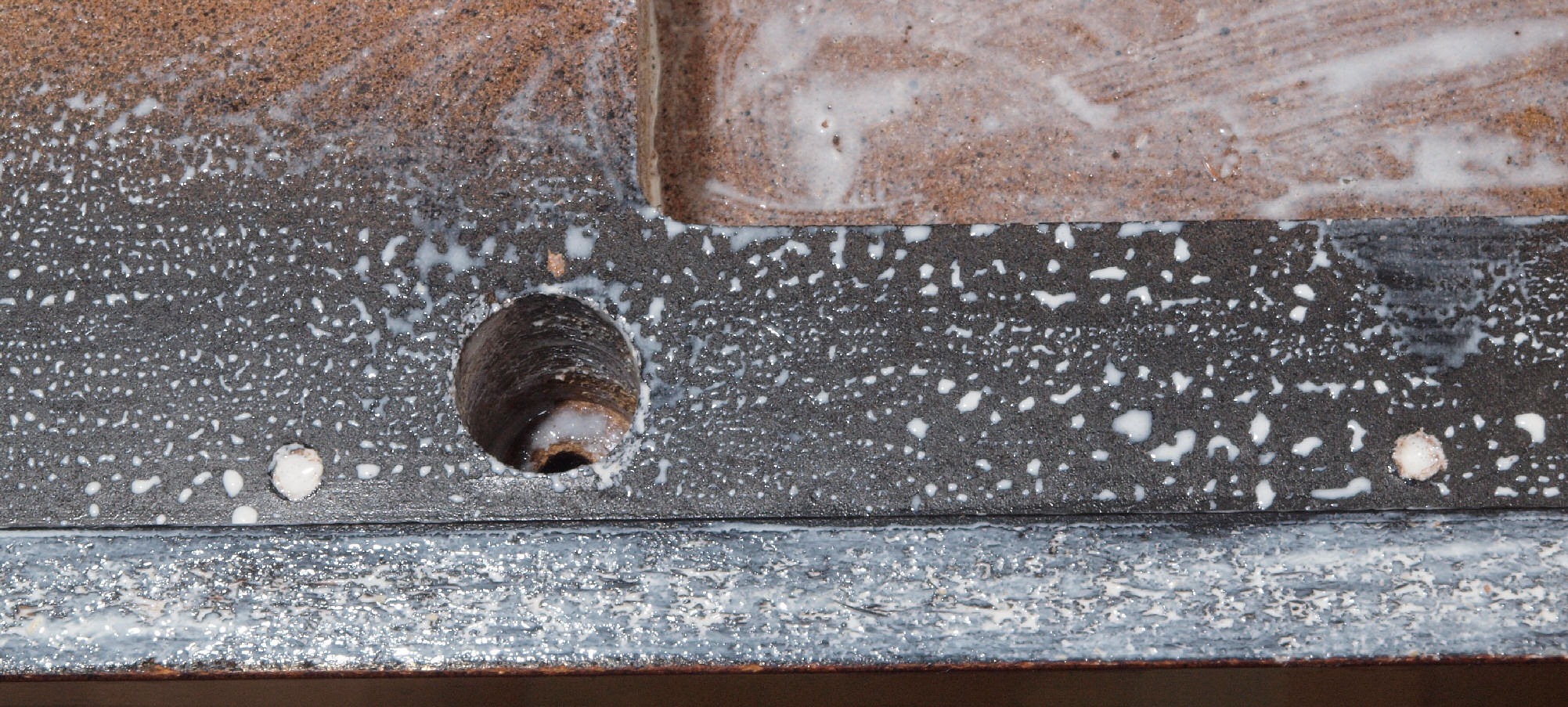

Ｋ２５．　修理中　下蓋のアーム取り付穴反対側、ボンドを染みこませる、ネジ穴も塗る。

Ｋ２６．　修理後　下蓋のアーム取り付穴反対側、　さらに、ラッカーを吹く。

Ｋ３１．　修理前　下蓋のトランスカバー取り付穴

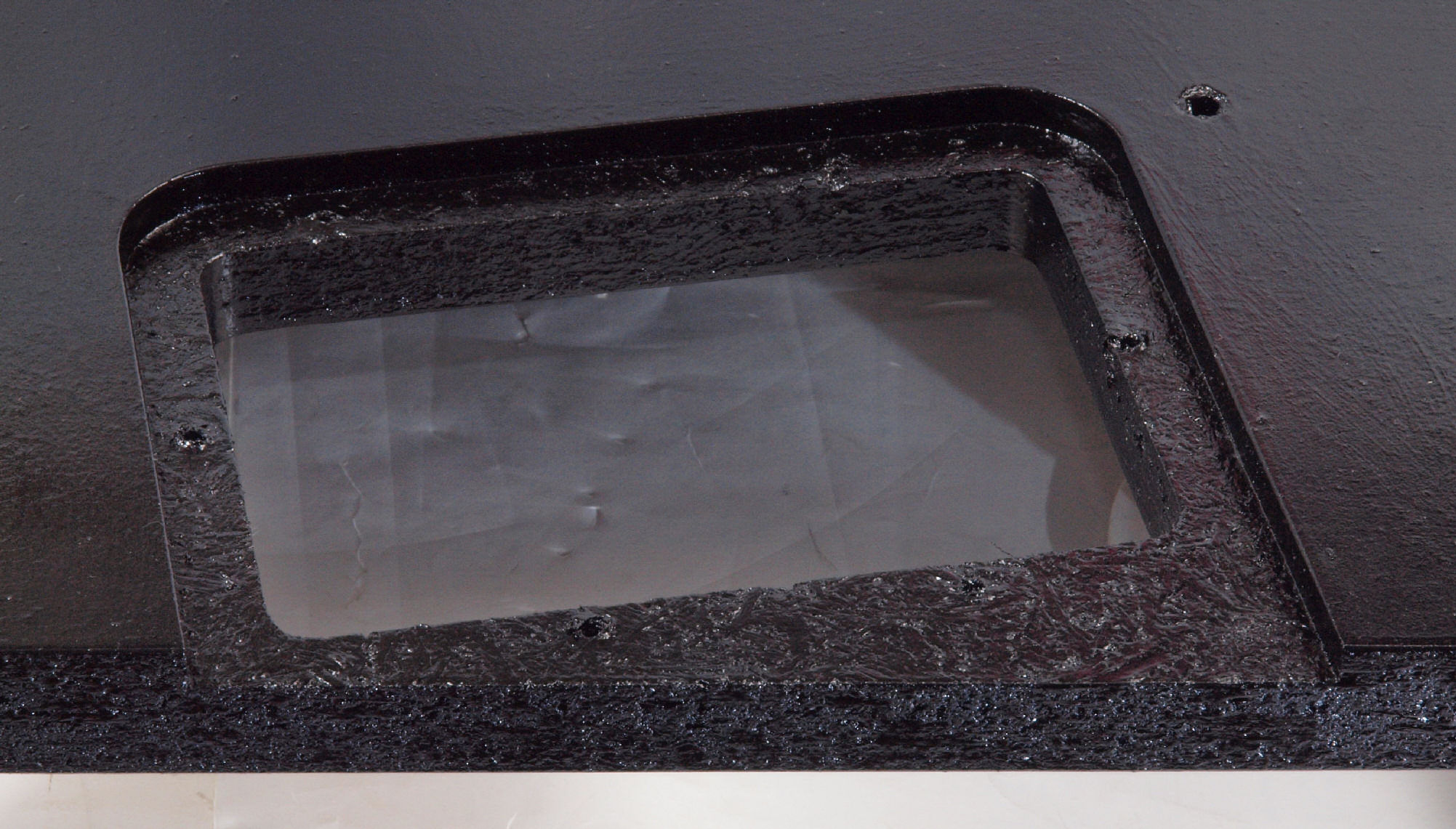

Ｋ３２．　修理中　下蓋のトランスカバー取り付穴、ボンドを染みこませる、ネジ穴も塗る。

Ｋ３３．　修理後　下蓋のトランスカバー取り付穴、　さらに、ラッカーを吹く。

Ｋ３４．　修理前　下蓋のトランスカバー取り付穴反対側

Ｋ３５．　修理中　下蓋のトランスカバー取り付穴反対側、ボンドを染みこませる、ネジ穴も塗る。

Ｋ３６．　修理後　下蓋のトランスカバー取り付穴反対側、　さらに、ラッカーを吹く。

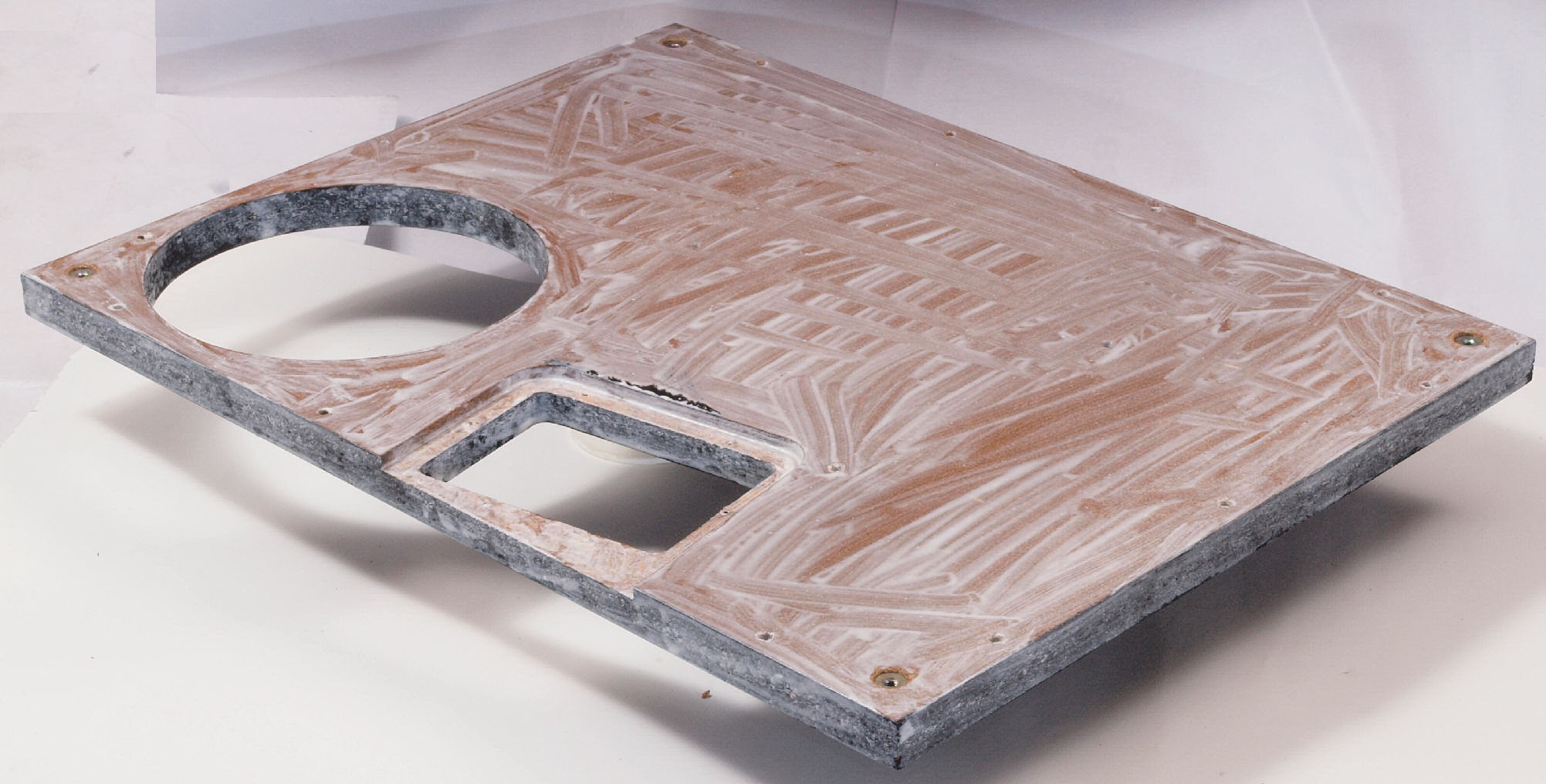

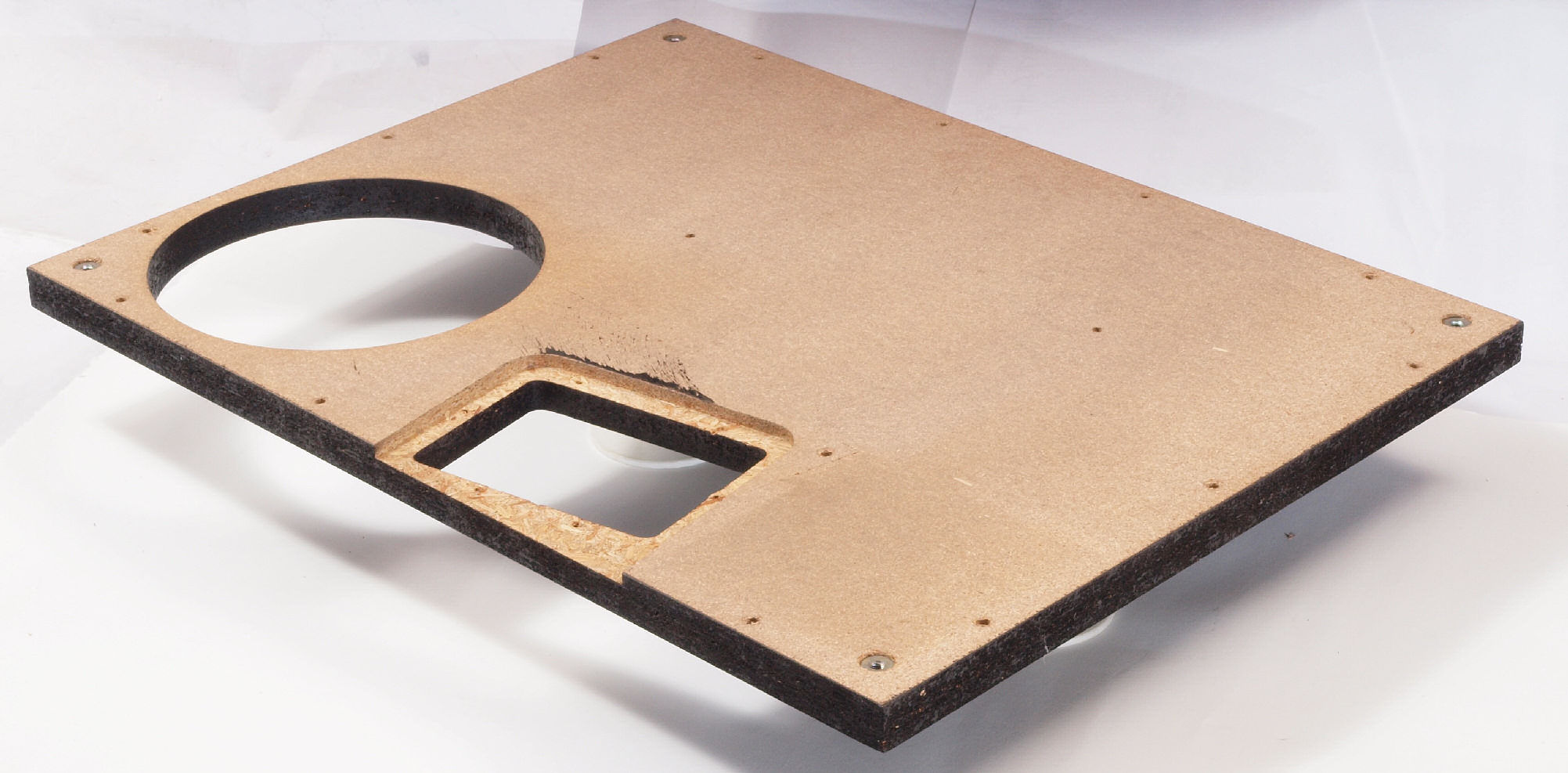

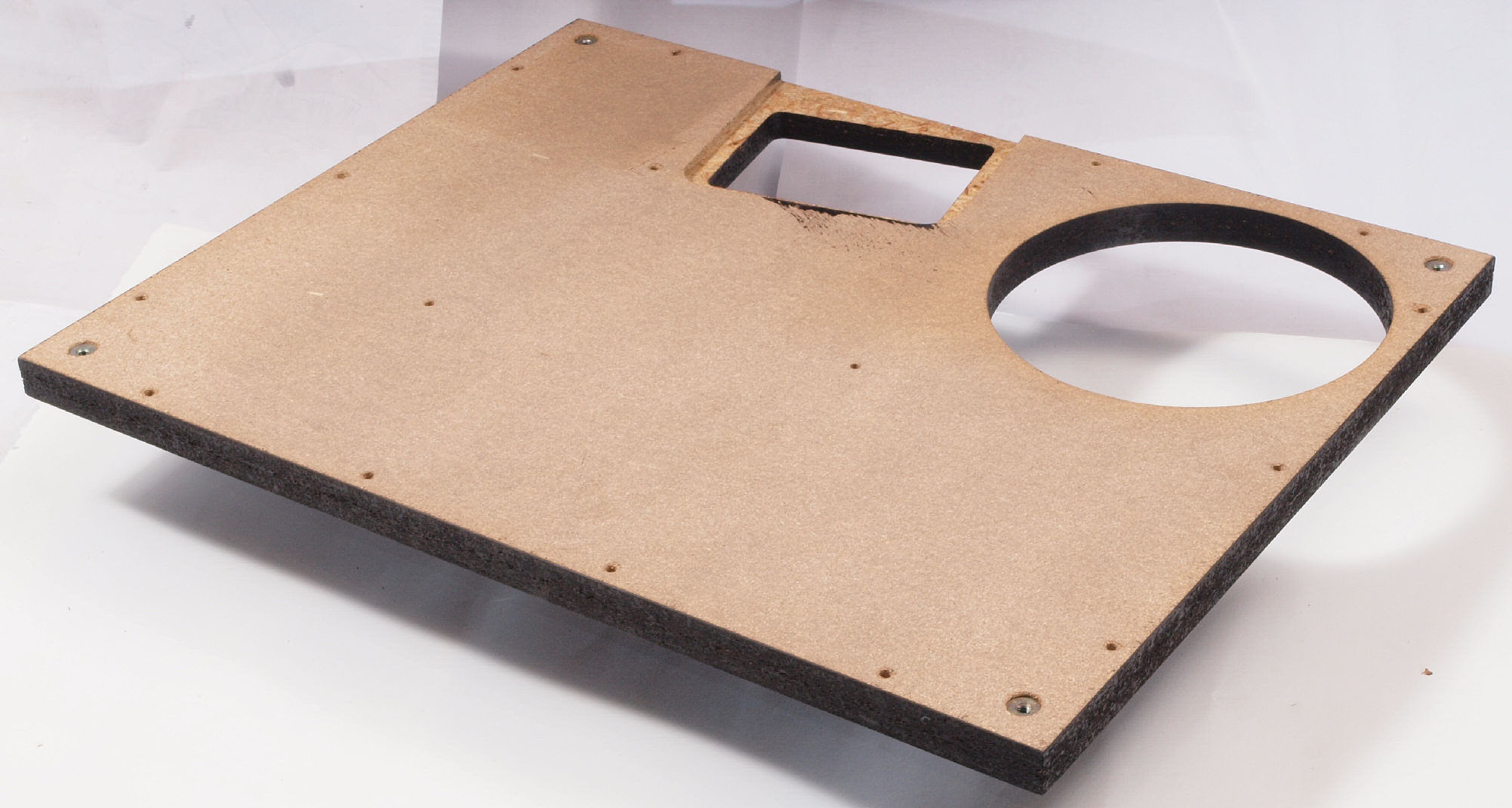

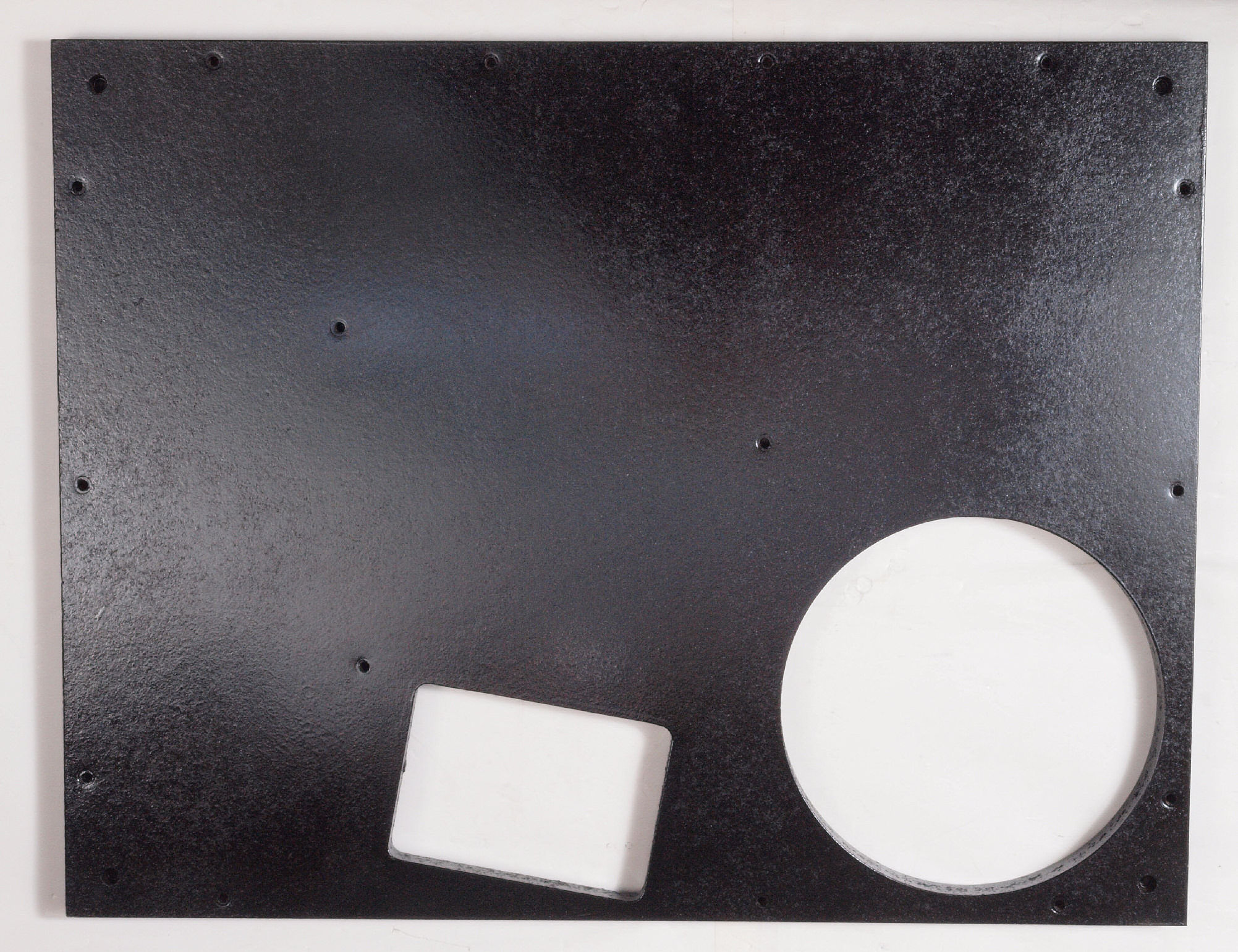

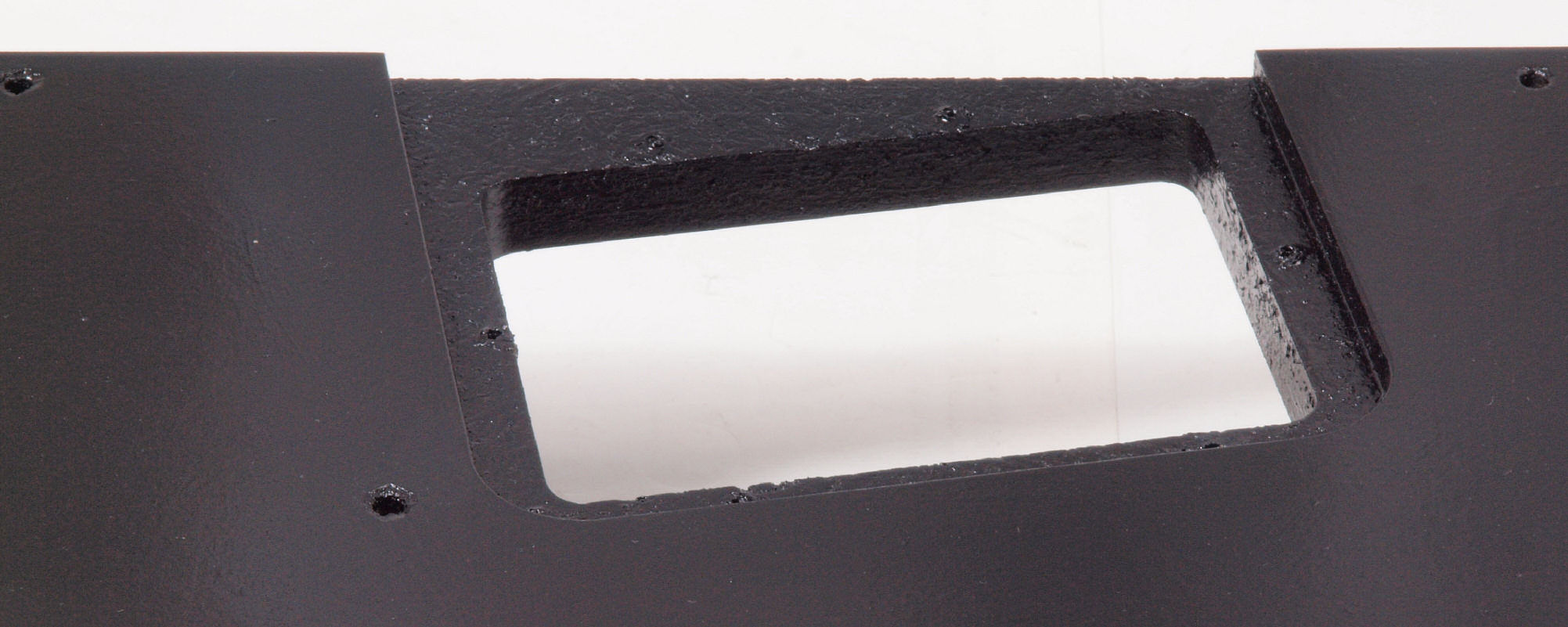

Ｋ４１．　修理前　下蓋裏、

Ｋ４２．　修理中　下蓋裏、圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｋ４３．　完成　下蓋裏、　集成材の所等、さらに、ラッカーを吹き固める。

Ｋ４４．　修理前　下蓋裏後側。

Ｋ４５．　修理中　下蓋裏後側、圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｋ４６．　完成　下蓋裏側後側、ラッカーを吹く。

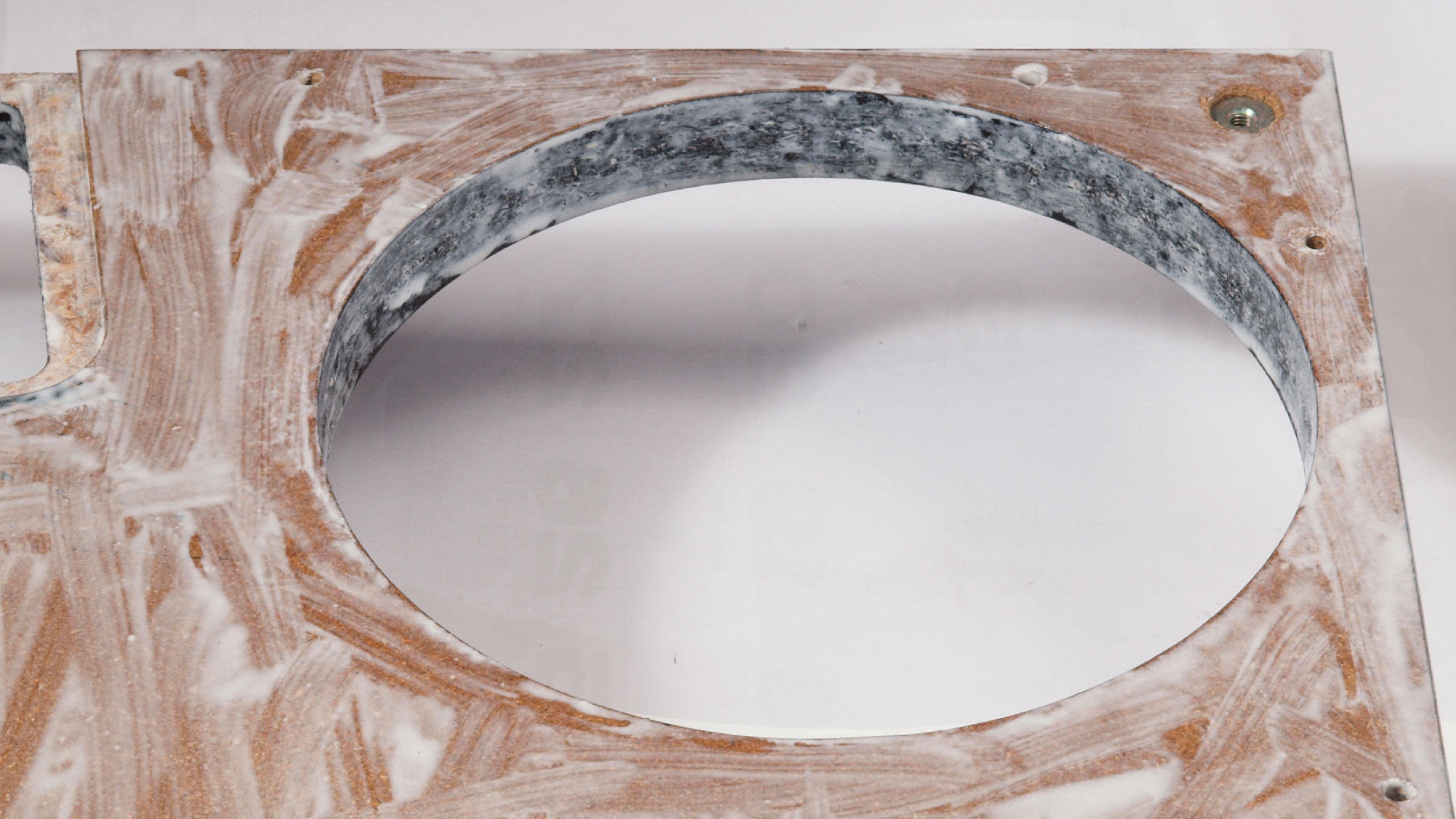

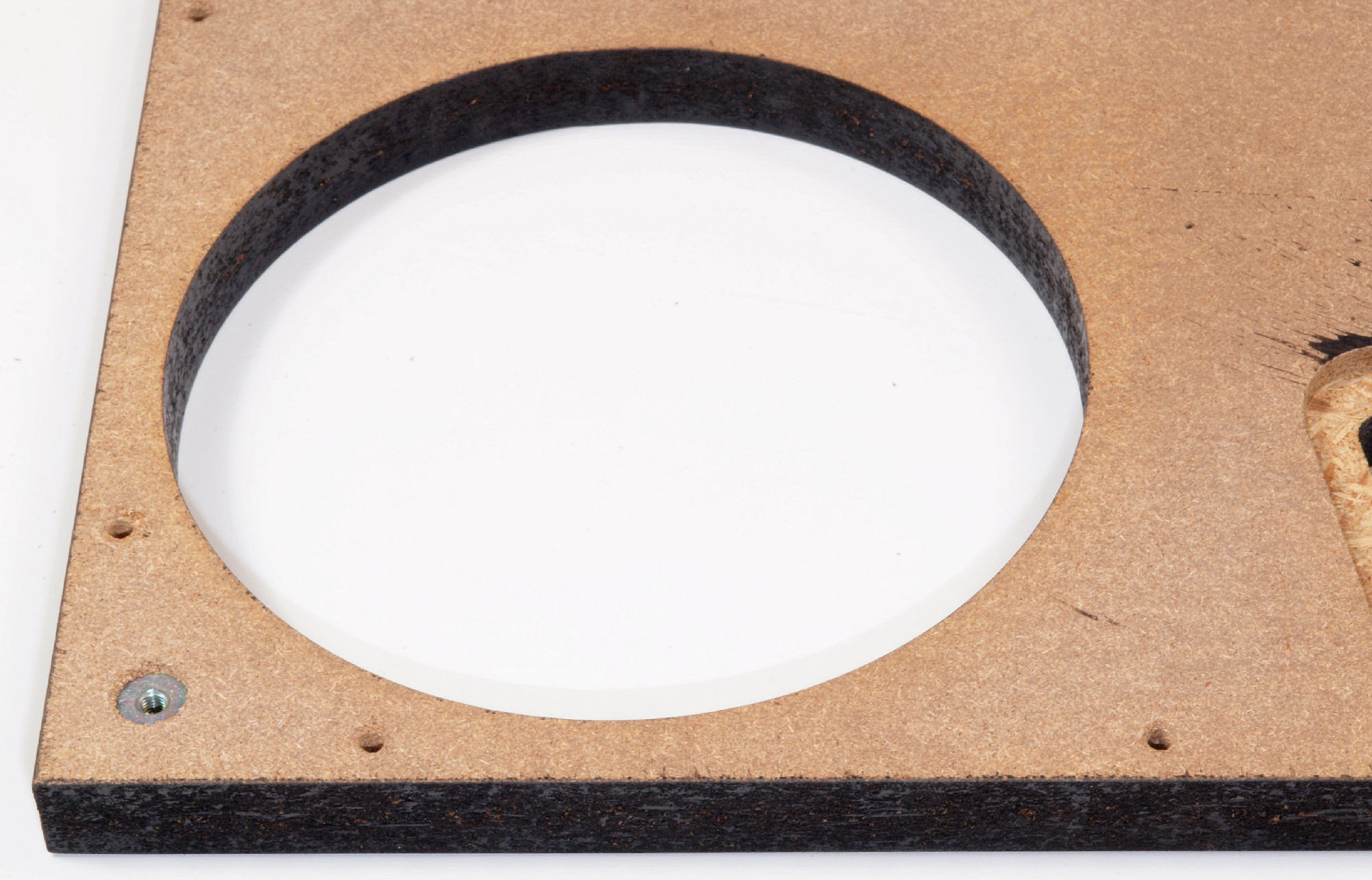

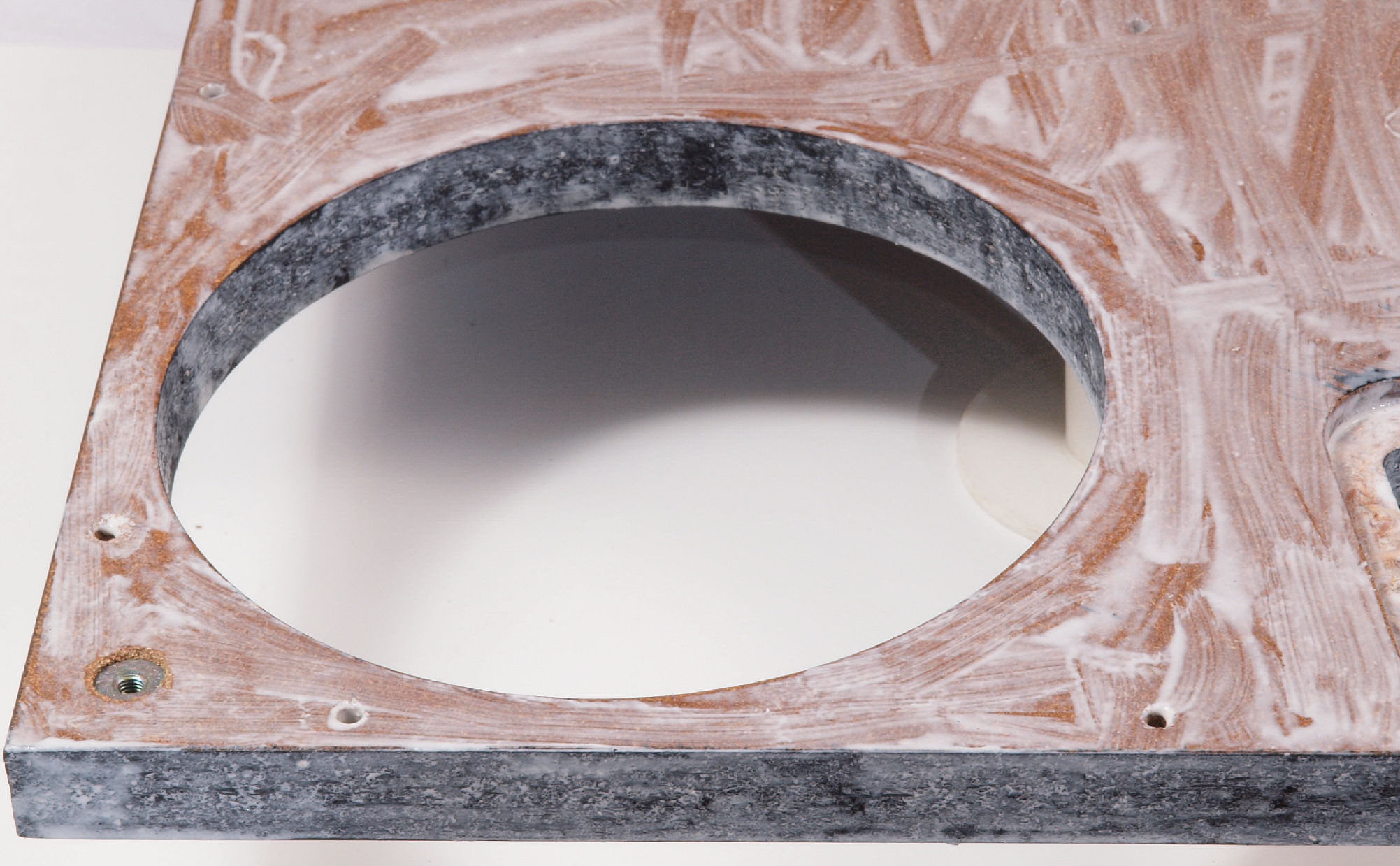

Ｋ５１．　修理前　本体木枠下

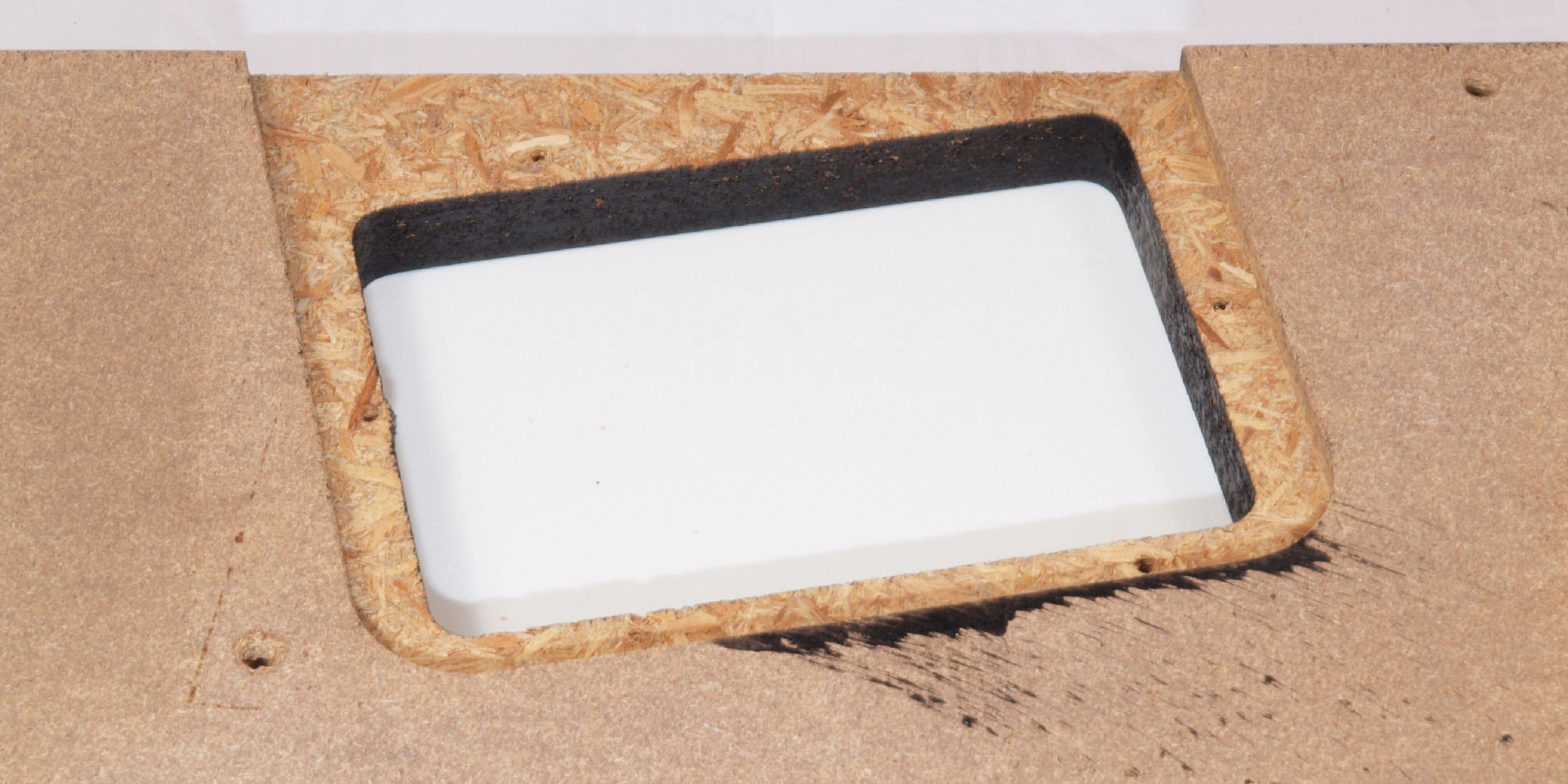

Ｋ５２．　修理中　本体木枠下、圧縮材にボンドを染みこませる、ネジ穴も塗る。

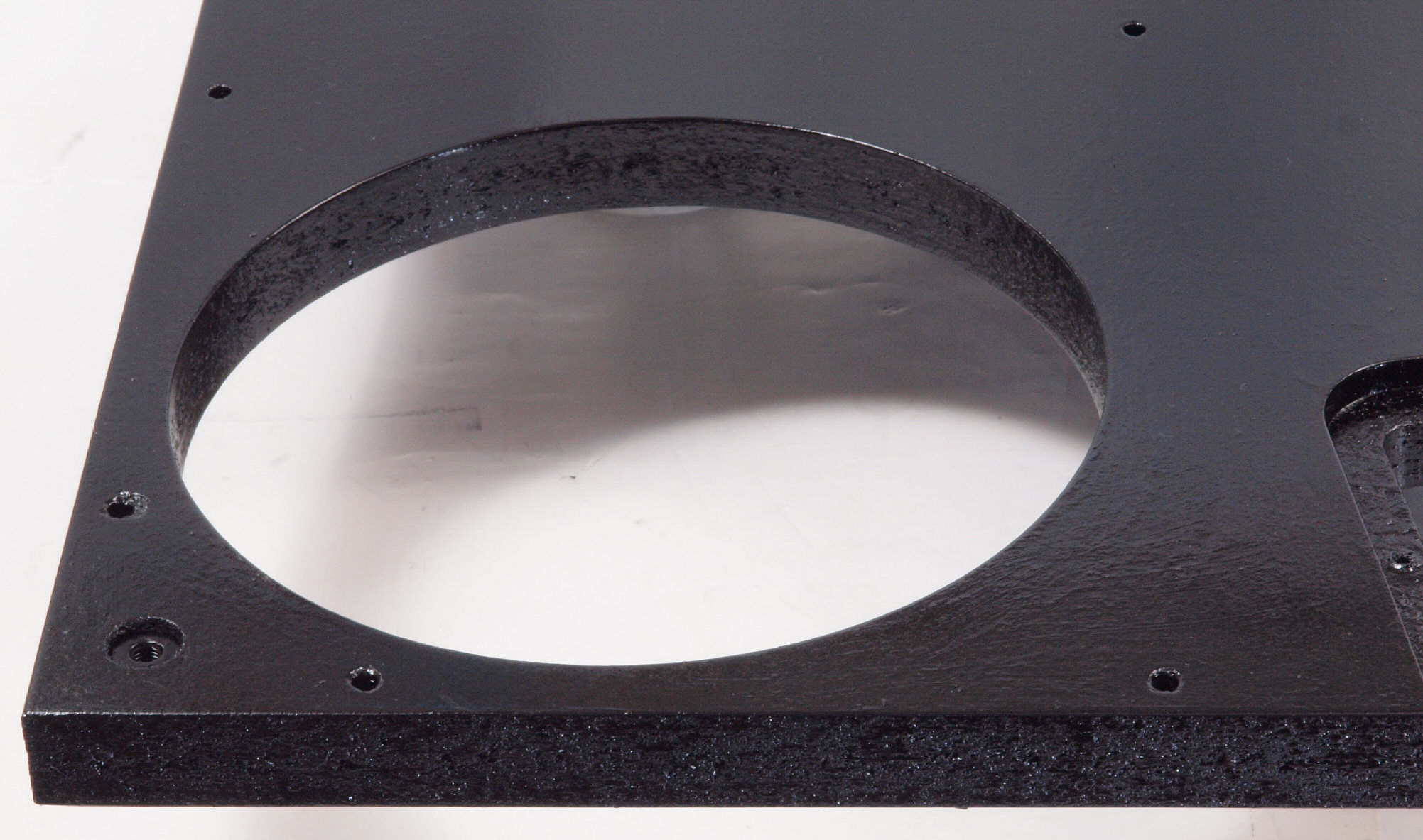

Ｋ５３．　完成　本体木枠下、ラッカーを吹く。

Ｋ５４．　修理中　本体木枠下前から、圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｋ５５．　完成　本体木枠下下前から、ラッカーを吹く。

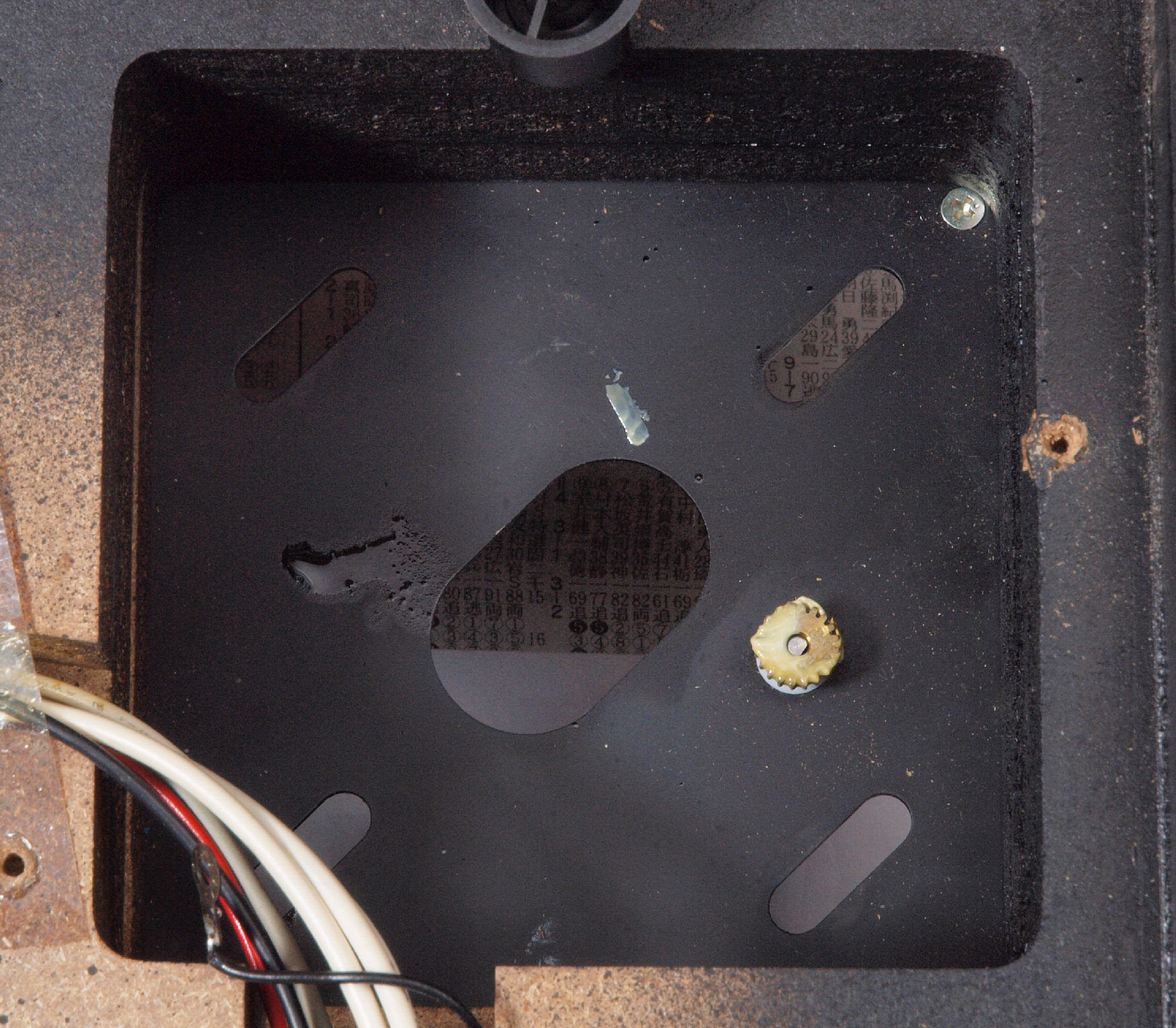

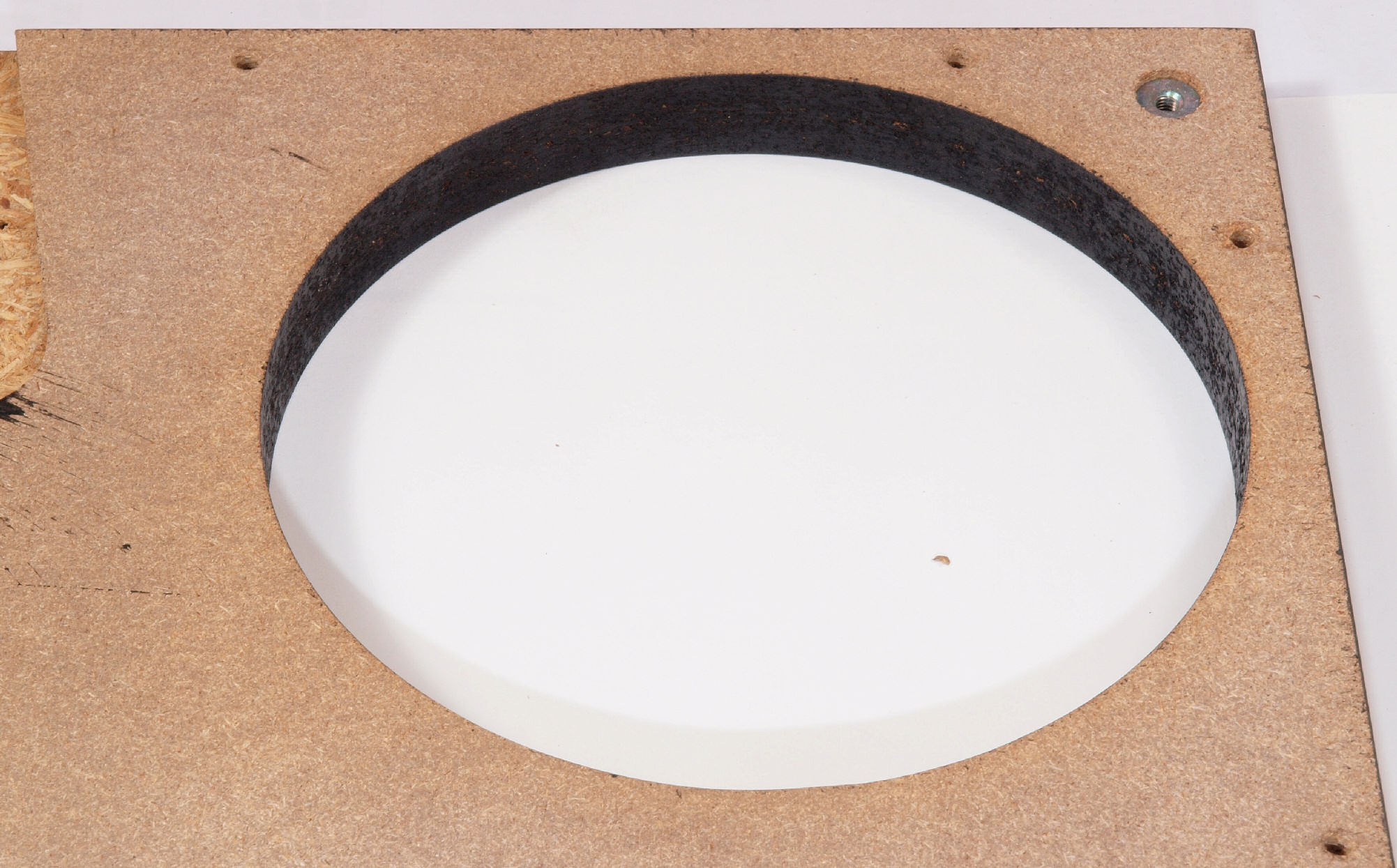

Ｋ６１．　修理前　モーター取り付け部

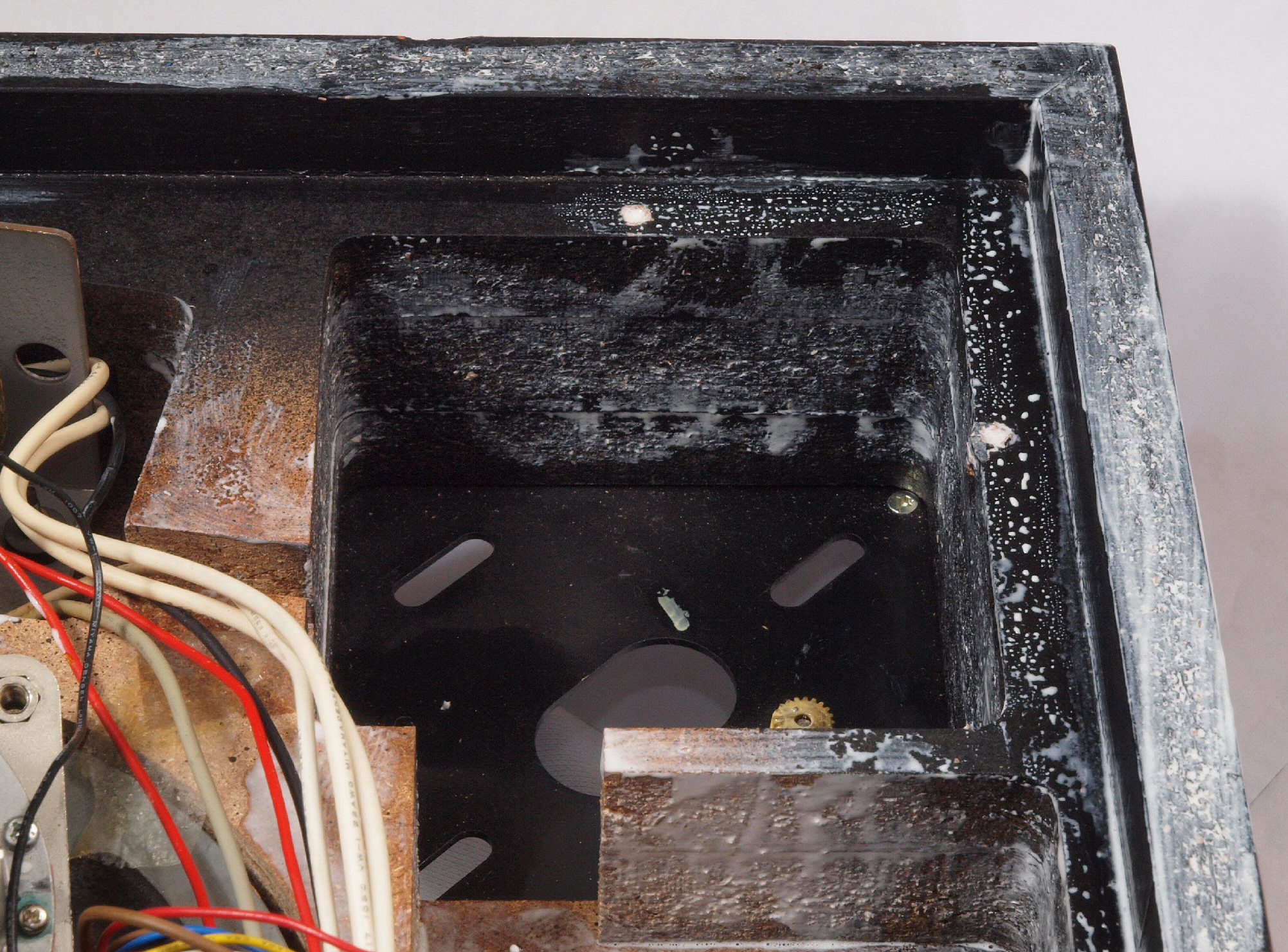

Ｋ５２．　修理中　モーター取り付け部、圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｋ５３．　完成　モーター取り付け部、ラッカーを吹く。

Ｋ５４．　修理中　本体木枠下、操作パネル止めネジ穴も塗る、　ケース枠は２回目塗り。

Ｋ５５．　完成　本体木枠下、操作パネル止めネジ穴、ラッカーを吹く。

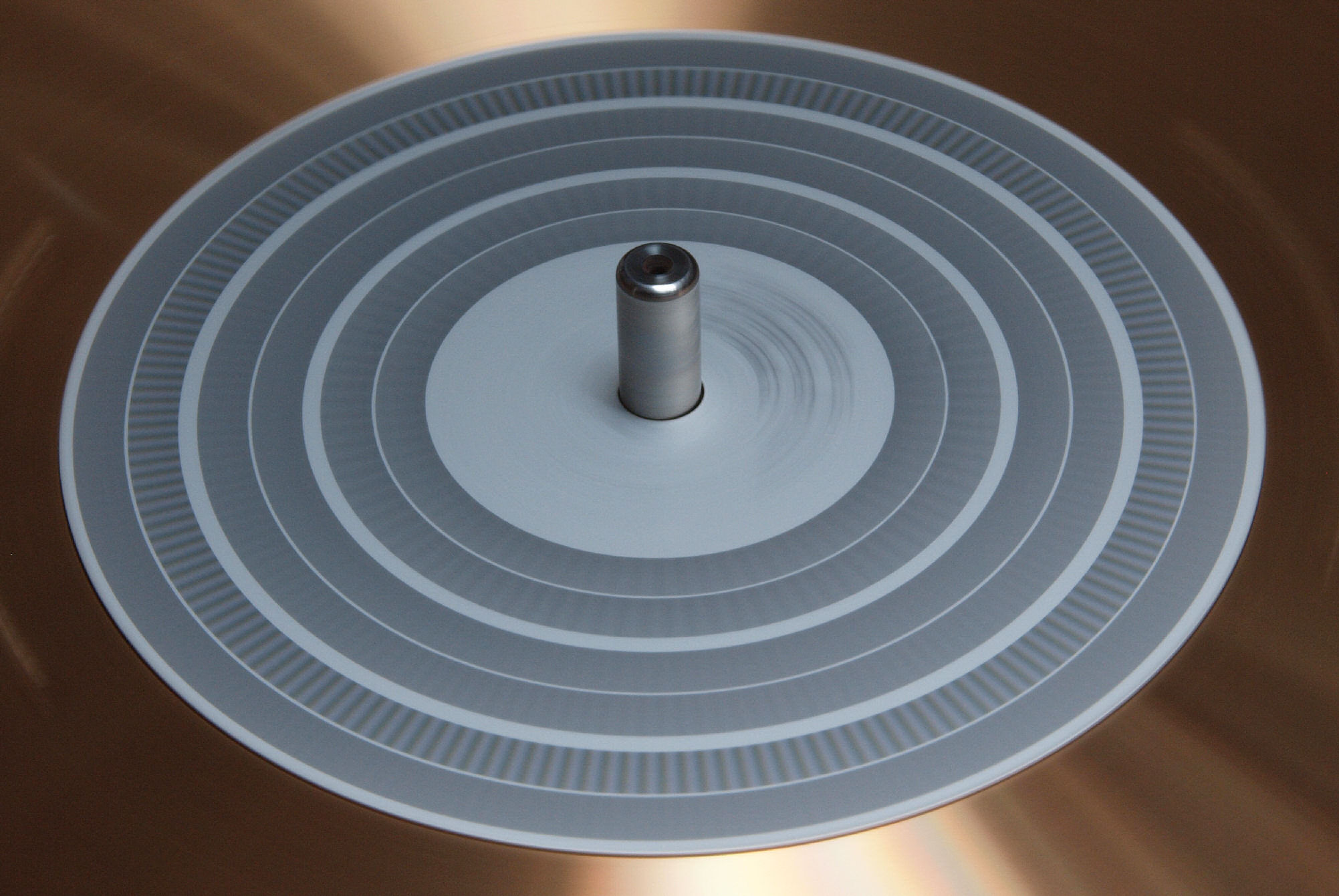

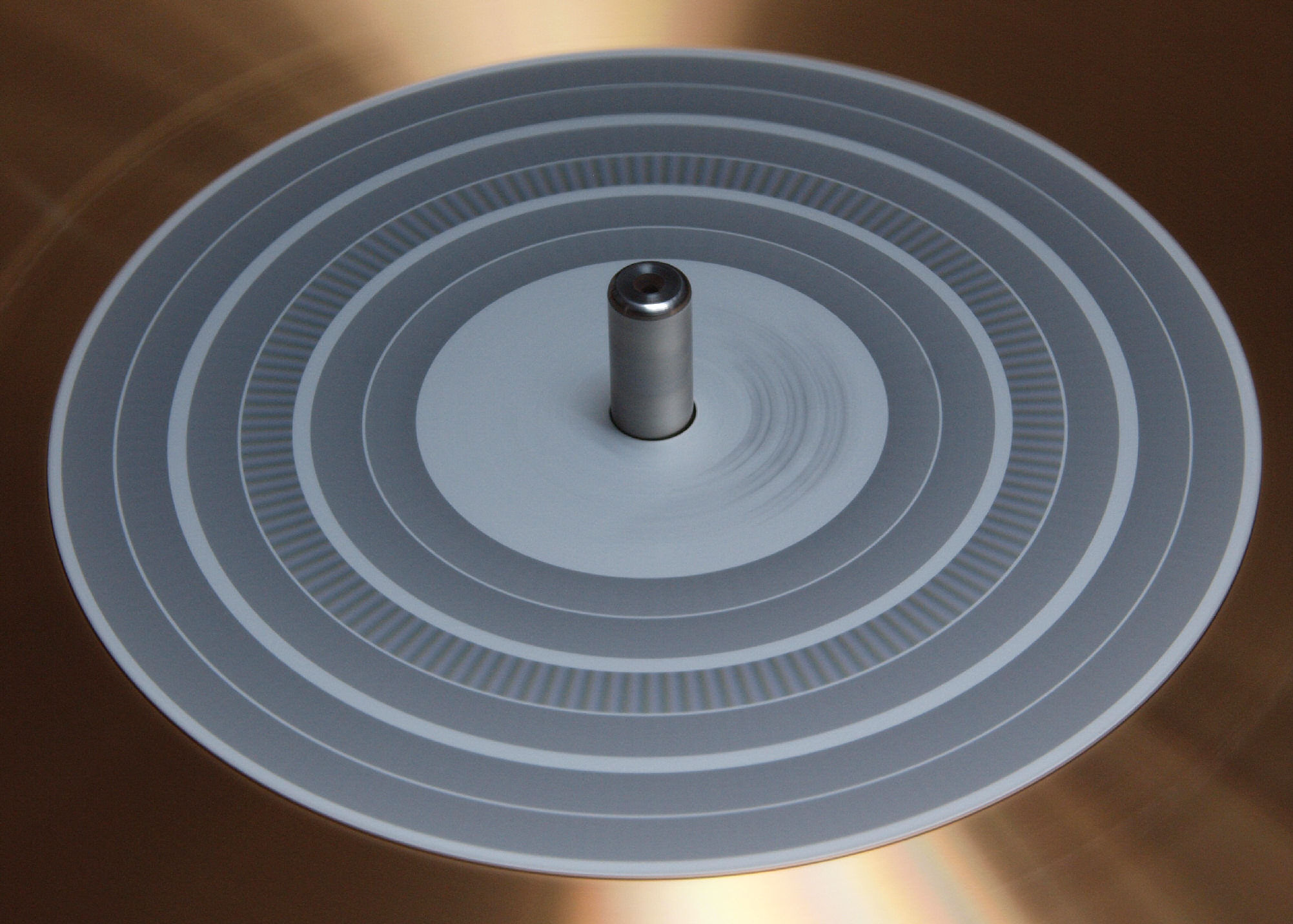

Ｅ．　調整・測定 Ｅ１．　　３３回転ストロボ

Ｅ２．　　４５回転ストロボ

Ｅ３．　完成。　　２４時間エージング。

Ｓ．　MICRO SEIKI　ＢＬ−１１１　の仕様（カタログ・マニアルより）

型式 アームレスプレイヤー　ＢＬ−１１１ 駆動方式 ベルトドライブ方式 使用モーター 4極6スロット、アウターローター型ブラシレスDCサーボモーター 定格回転数 33 1/3、45rpm ターンテーブル 砲金製、直径310mm、重量10kg、慣性モーメント1500kg・cm2 回転ムラ 0.025％以下（WRMS） SN比 60dB以上（JIS） 回転数微調整範囲 ±6％以内 電源電圧 AC100V、50Hz/60Hz 消費電力 12W 外形寸法 幅532×高さ230×奥行440mm 重量 36kg 価格 270,000円 付属 アームマウントベース A-1200シリーズ Ａ-1201 ＭＩＣＲＯ＝ＭＡ-505Ｌ、　505ＬＳ、　505ＬＸ ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-300ＭＫ�U ＳＡＥＣ＝ＷＥ-407/23 Ａ-1202 ＳＡＥＣ＝ＷＥ-308、 308Ｎ、 308ＳＸ、 317 ＧＲＡＣＥ、Ｇ-660Ｐ Ａ-1203 ＦＲ＝ＦＲ-64、 64Ｓ、 64Ｂ、 ６４ＦＸ、 14 Ａ-1204 ＦＲ＝ＦＲ-24ＭＫ�U 54 ＤＥＮＯＮ＝ＤＡ-303、 305、 307、 309、 401 ＶＩＣＴＯＲ＝ＵＡ-5045 Ａ-1205 ＭＩＣＲＯ＝ＭＡ-505Ｘ�U、 505Ｓ�U、 505ＭＫ�V、 ＭＡ-808Ｘ ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-3000ＭＣ Ａ-1506 ＳＭＥ＝3009/Ｓ�U、 3009/Ｓ�V、 3010ＲＣ
