denon dp-80

ＤＥＮＯＮ　ＤＰ－８０．　２台の修理記録

梱包はこちらを参考　　　　　　　　　　　　　　　平成１４年６月２３日到着　　８月３０日完成

Ａ．　修理前の状況
　　　回転が安定せず（かなりな高回転で暴走することもあります）。
　　　ストップスイッチを押しても止まらない状態になりました。

Ｂ．　原因
　　　ロック掛からず。
　　　回転／電圧が良くない。

Ｃ．　修理状況
　　　調整用　半固定ＶＲ交換。
　　　ＯＰ－ＡＭＰ交換。
　　　ＴＲ（トランジスター）交換。
　　　ＰＬＬ時定数変更。
　　　配線手直し、補強。

Ｄ．　使用部品／１台当たり
　　　ＯＰ－ＡＭＰ　　　　　　　　　　　　　１個。
　　　調整用　半固定ＶＲ　　　　　　　　２個。
　　　ＴＲ（トランジスター）　　　　　　　　　５個。
　　　コンデンサー　　　　　　　　　　　　６個。
　　　抵抗　　　　　　　　　　　　　　　　　２個。

Ｅ．　修理費　　２９，０００円、　２台目＝３０，０００円

Ｓ．　ＤＥＮＯＮ　ＤＰ－８０　の仕様（マニアル・カタログより）　

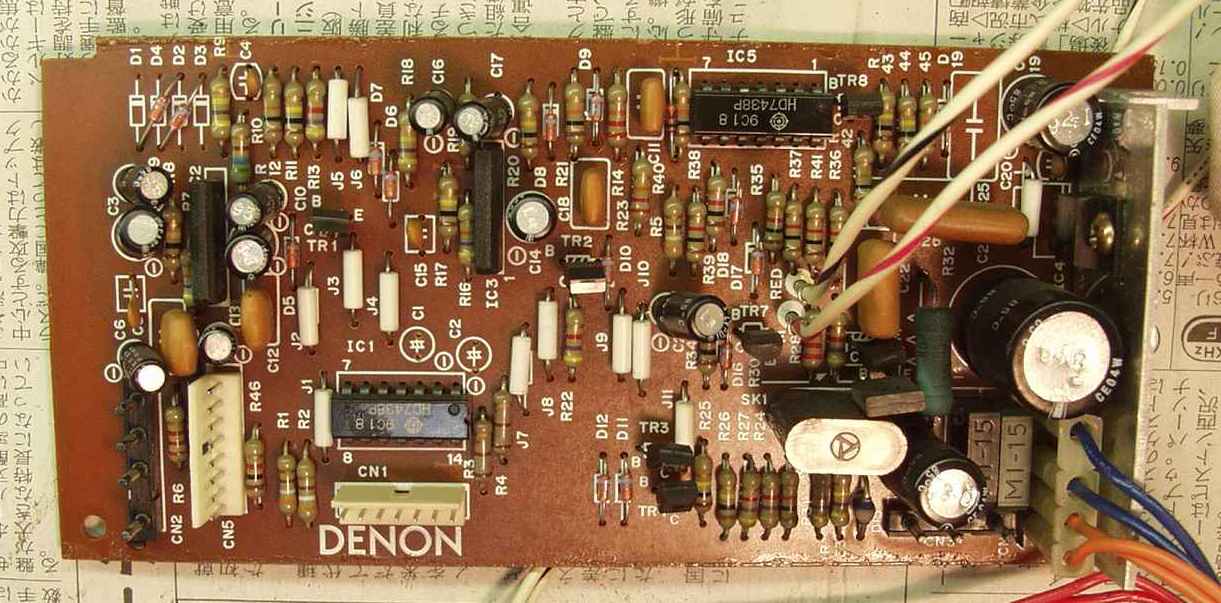

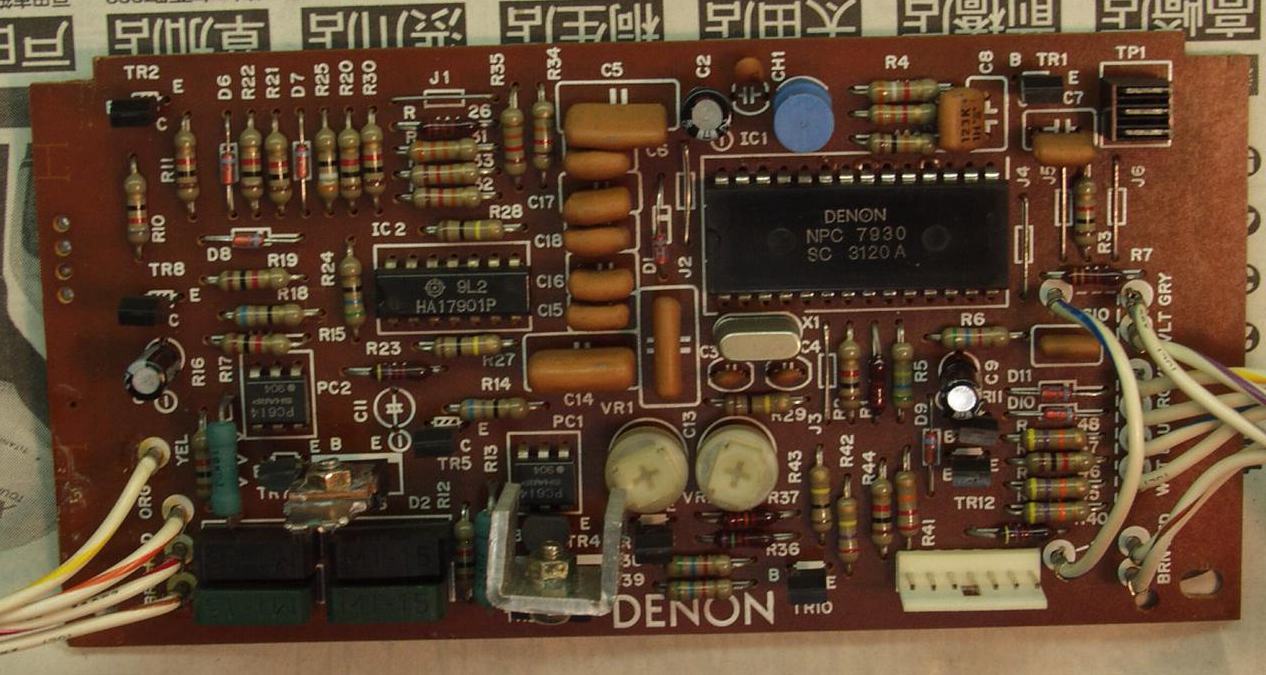

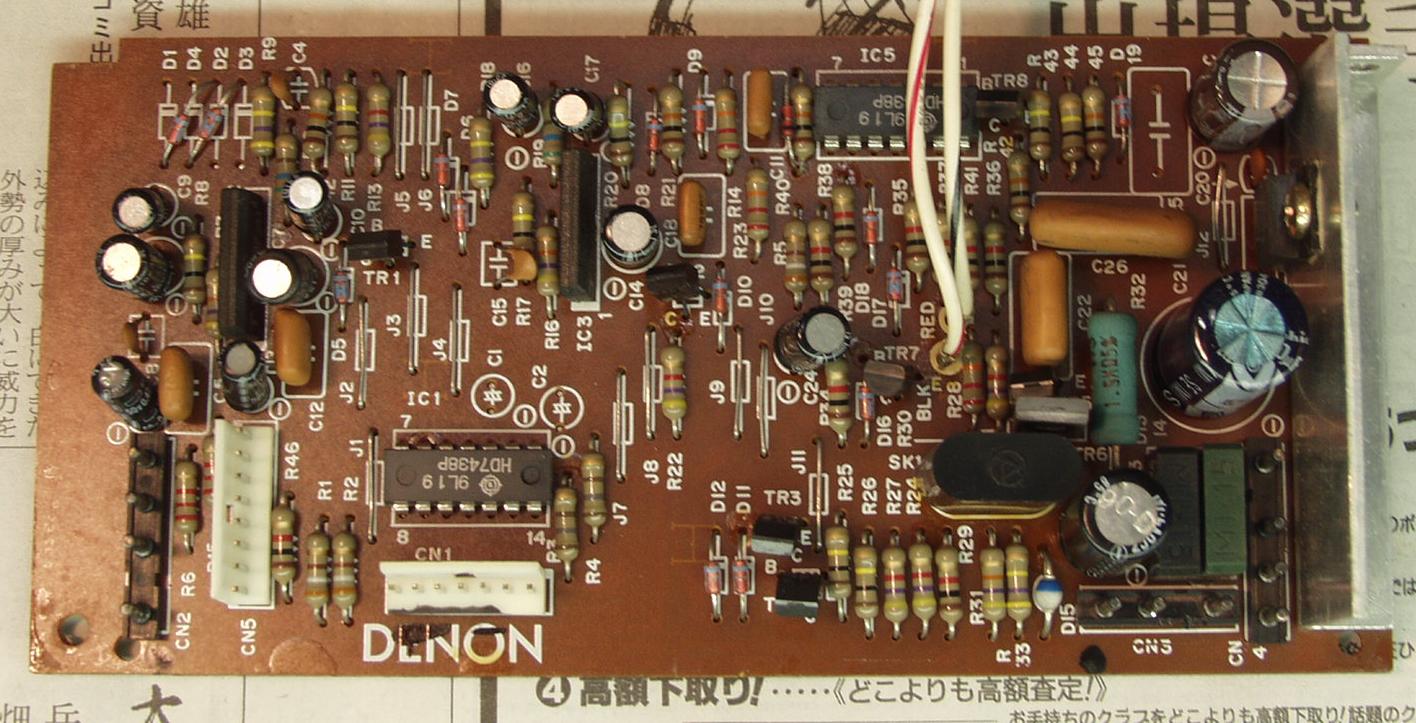

１１．　制御基板修理、半固定ＶＲ、ＴＲ（トランジスター）、ＯＰ－ＡＭＰ、水晶交換　　

１２．　制御基板修理、半固定ＶＲ、ＴＲ（トランジスター）、ＯＰ－ＡＭＰ、水晶交換
　　　　　　出力ＴＲ（トランジスター）には放熱器を付ける

１３．　制御基板ハンダ補正

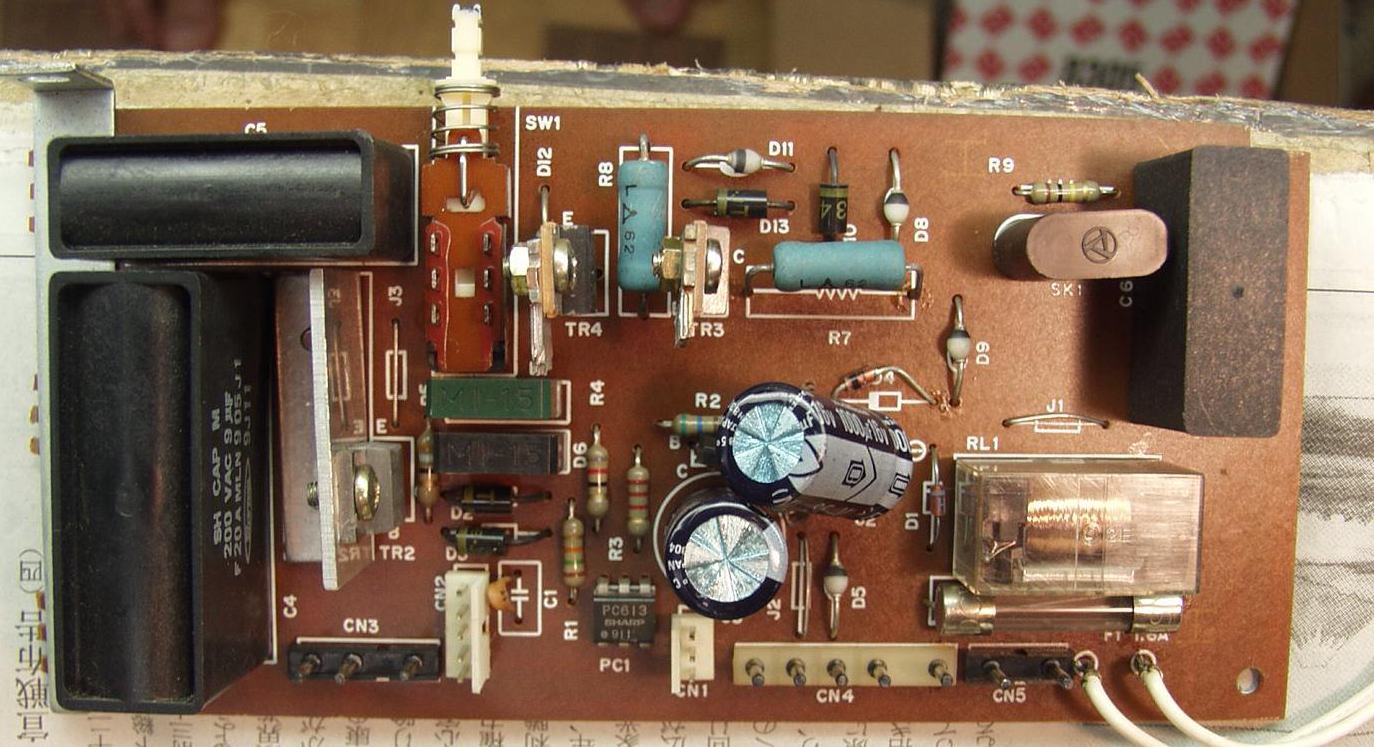

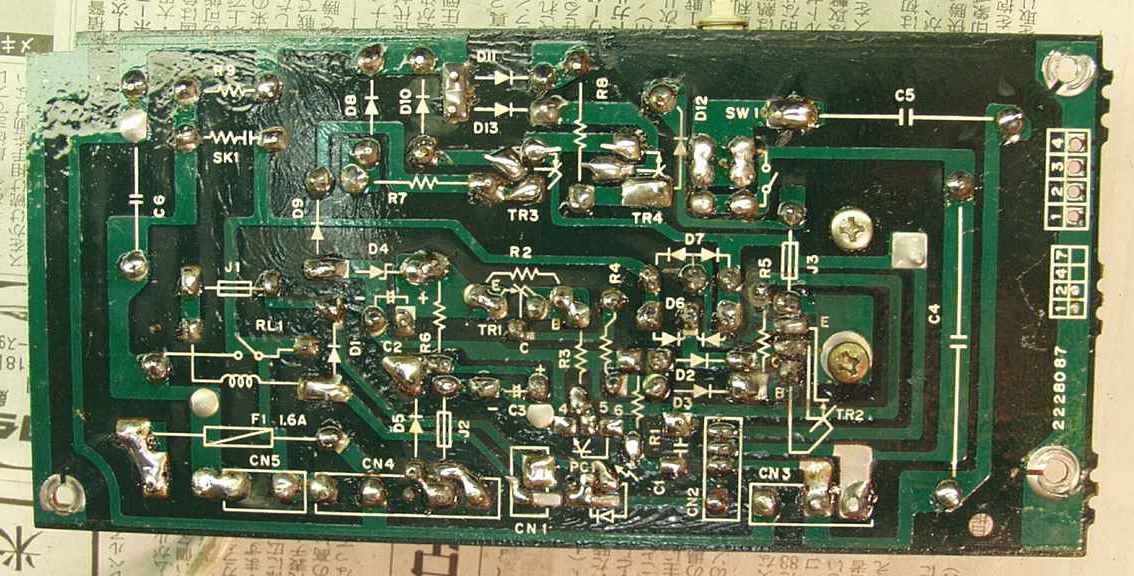

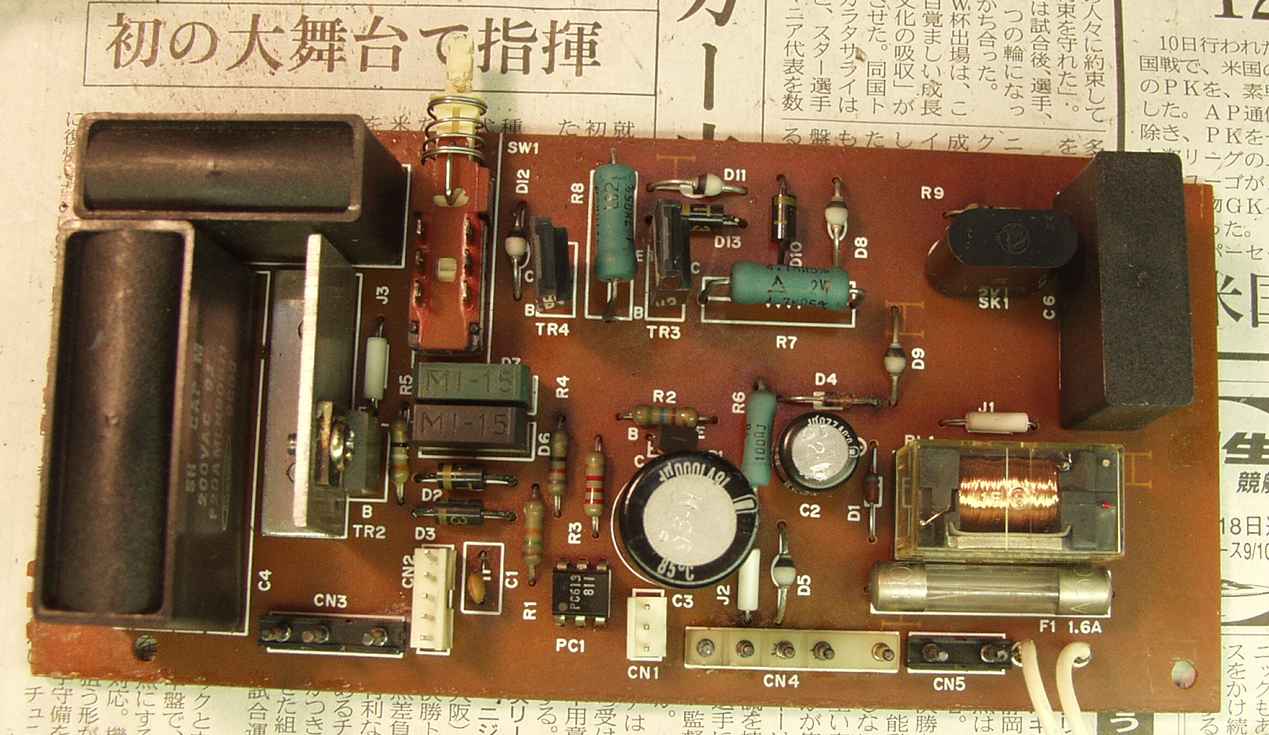

１４．　電源基板修理、ＴＲ（トランジスター）交換

１５．　電源基板修理、ＴＲ（トランジスター）交換
　　　　　出力ＴＲ（トランジスター）には放熱器を付ける

１６．　源基板修理ハンダ補正

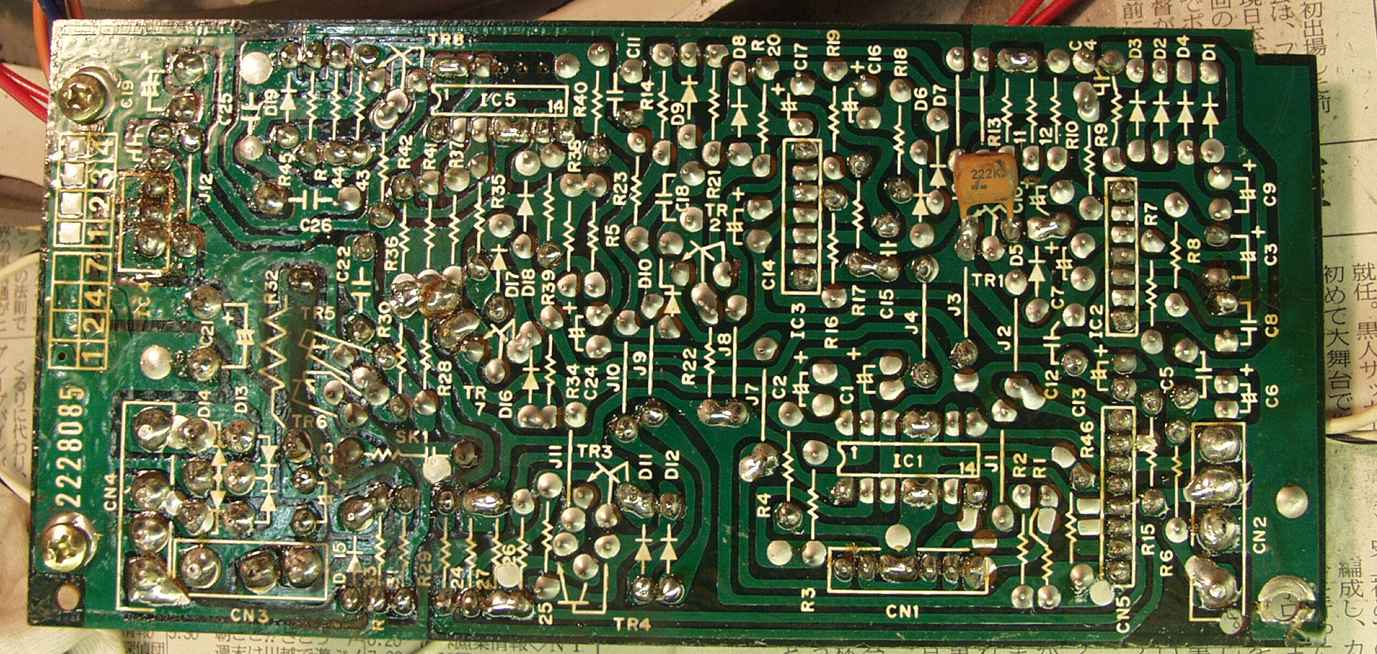

１７．　回転感知部基板修理、抵抗交換

１８．　回転感知部基板修理、抵抗交換

１９．　回転感知部基板ハンダ補正

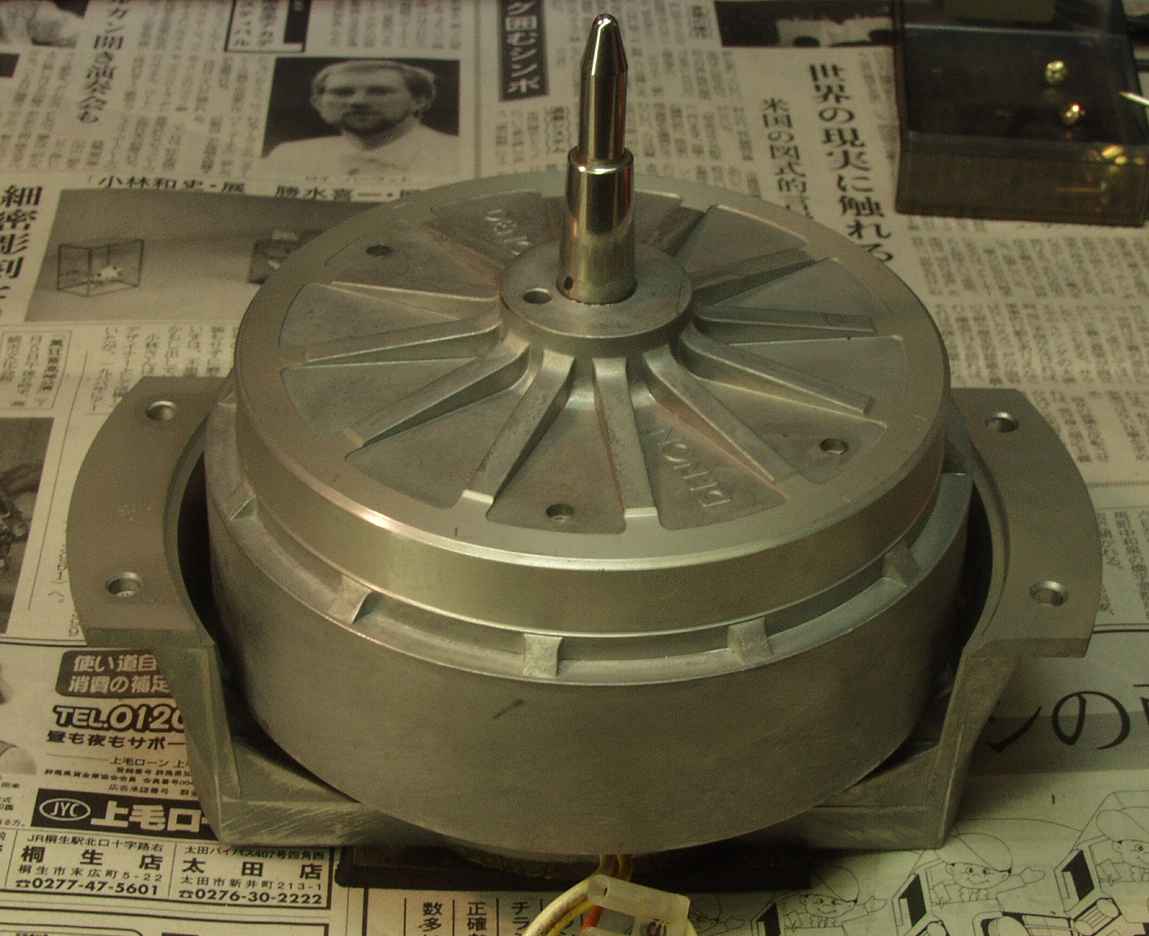

１１０．　心臓部のモーター
　　　　　　インダクションモーターなので、固定子、回転子のギャップが狭いので、良く清掃する
　　　　　　本当は回転子を抜きベアリングのグリスＵＰをしたい所です

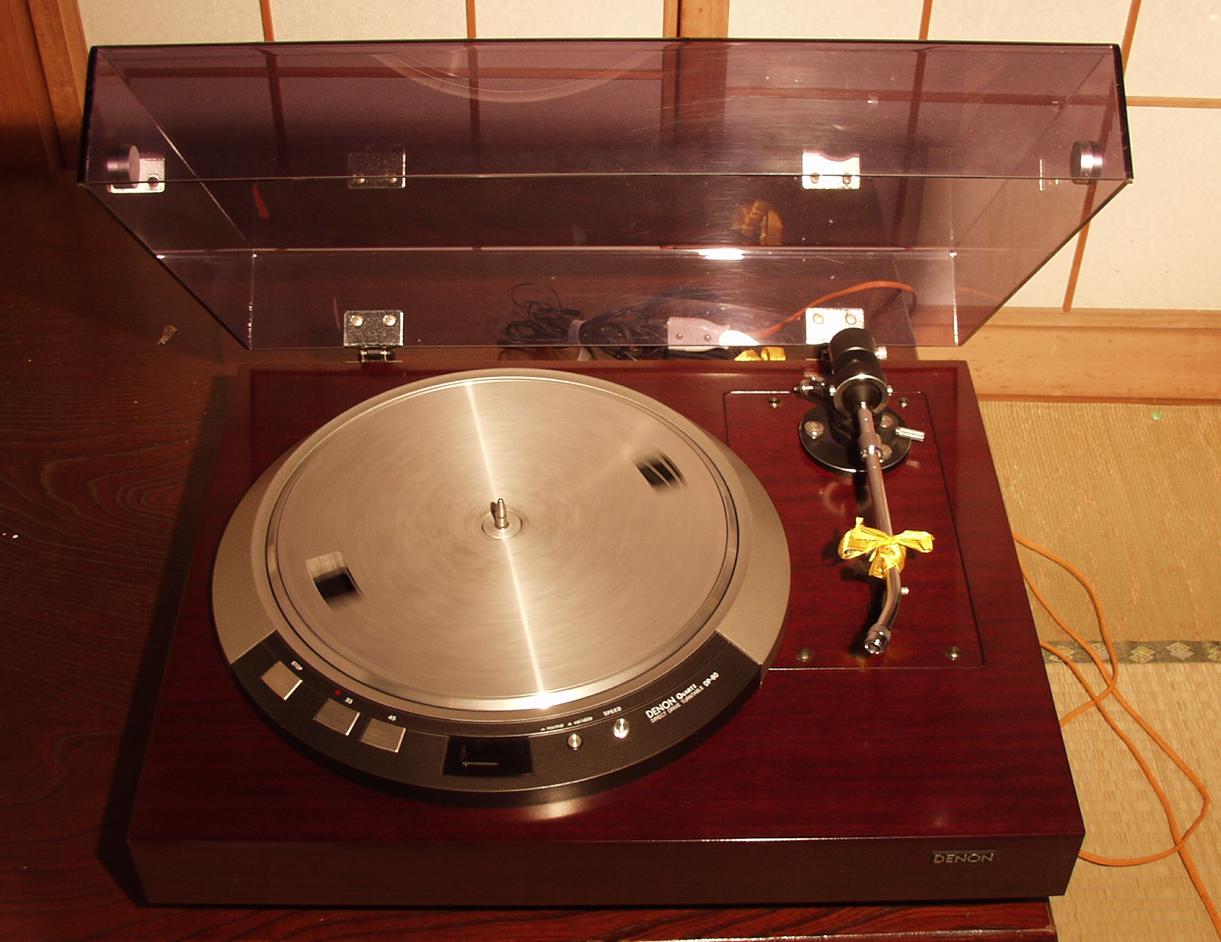

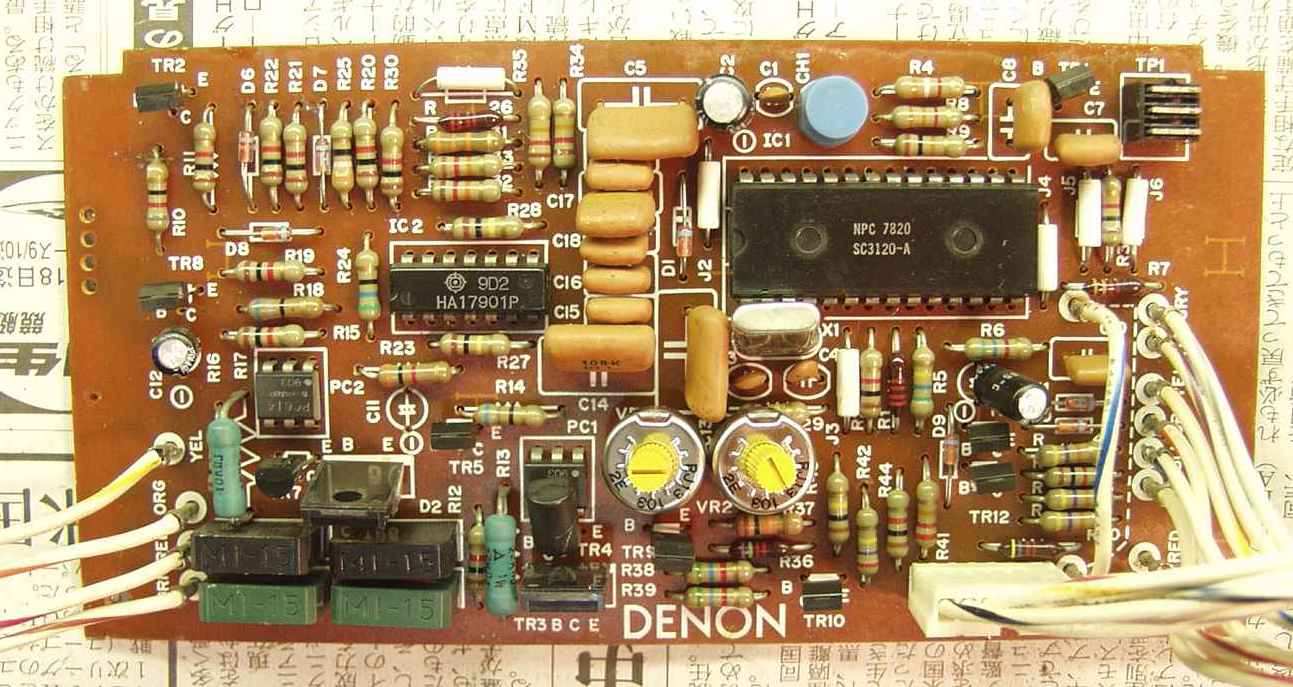

１１１．　修理完了　上から見る

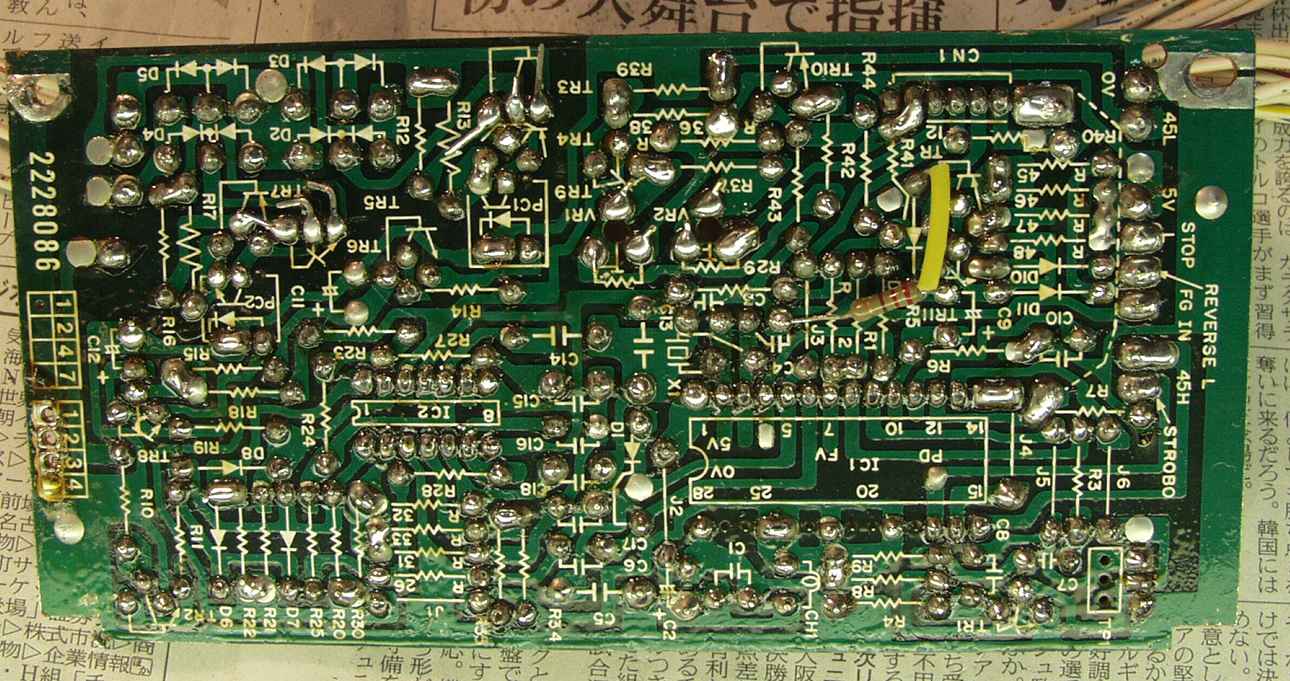

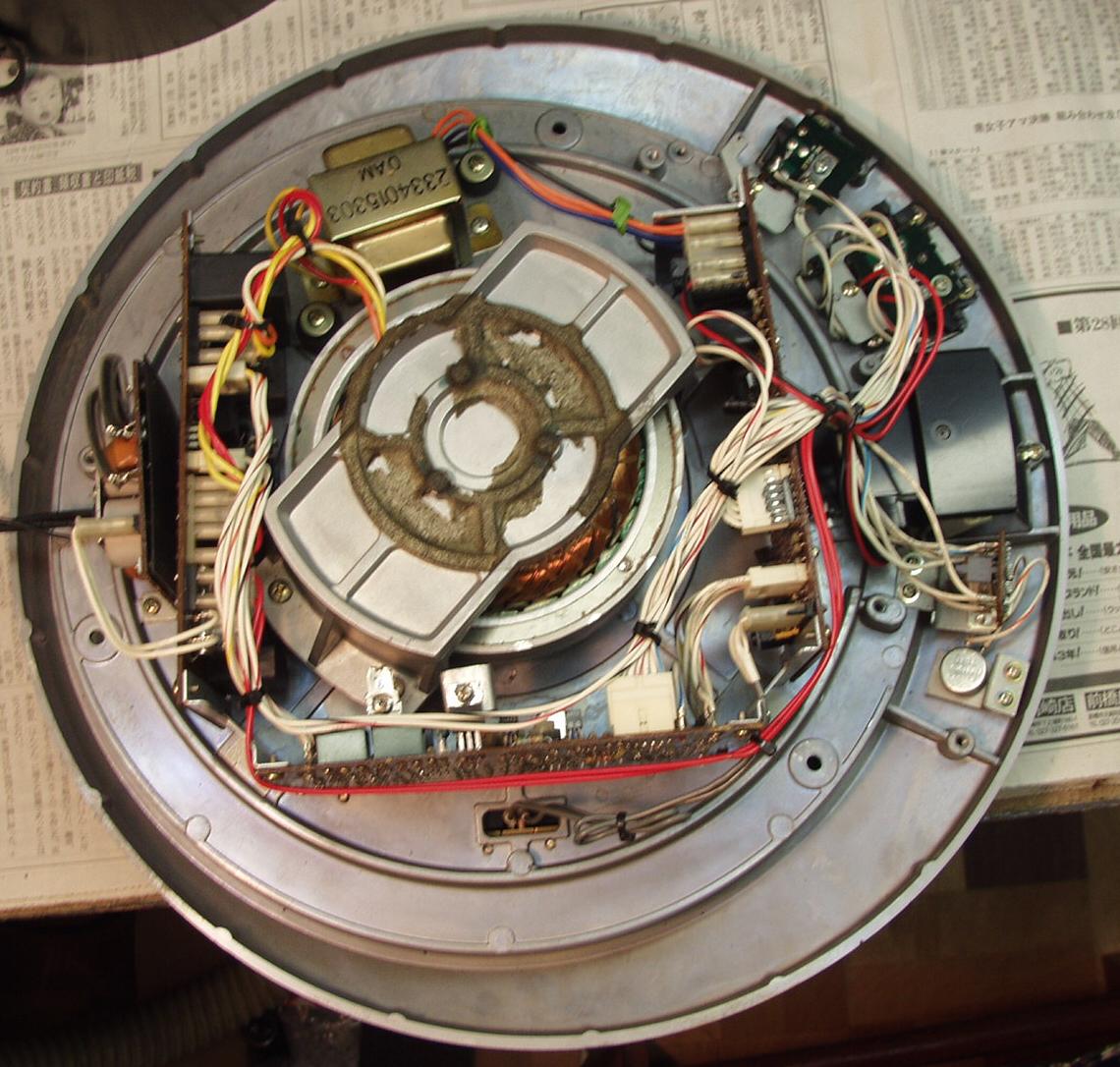

１１２．　修理完了　下から見る

２１．　調整
　　　　　調整には４現象以上のオシロが必須。
　　　　　５０極（この前後）３相インダクション・モーターの電流を制御して行う、雑音を考慮し、２０ＫＨＺで制御しているので、
　　　　　３３～４５への移行は瞬時である。　よって、電源電圧変動にも非常に強い。

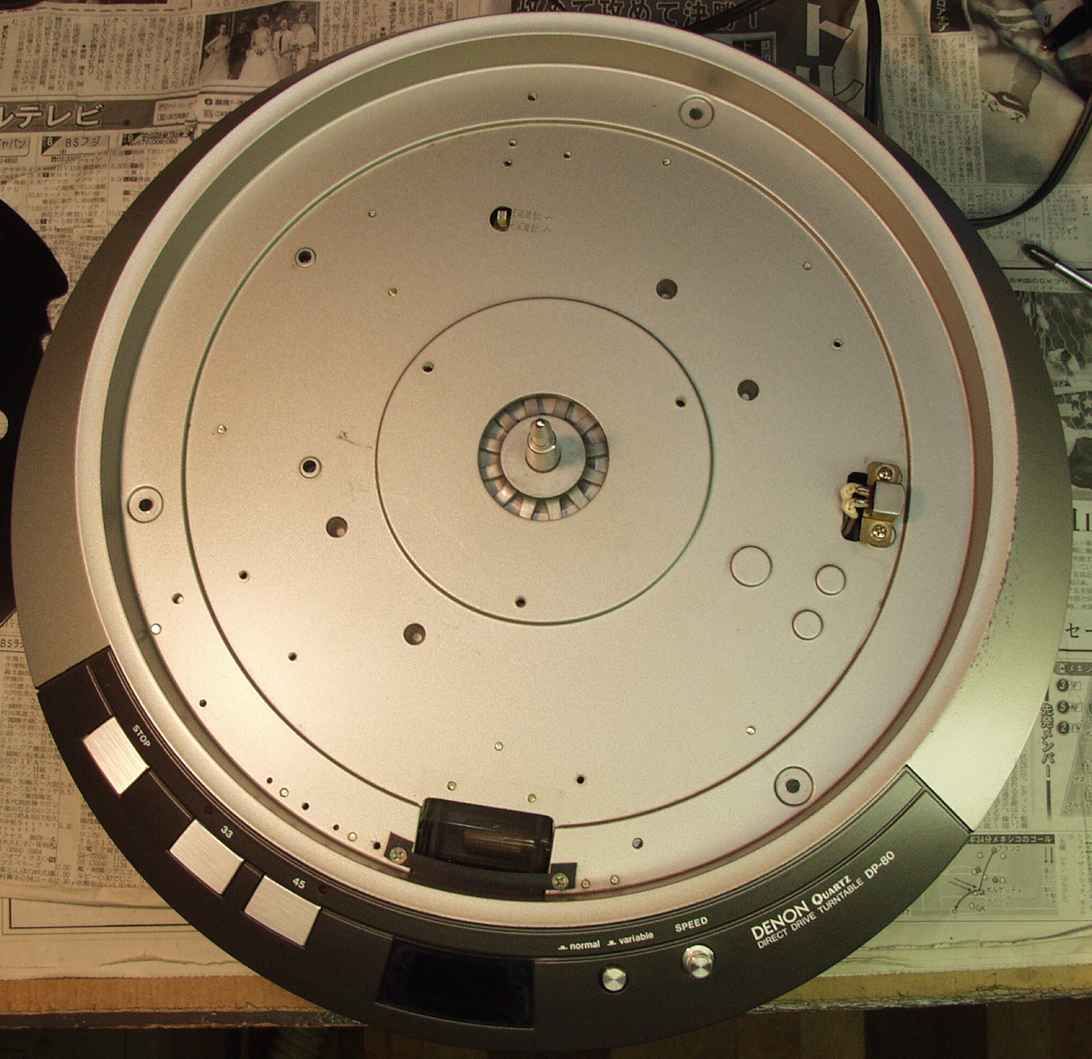

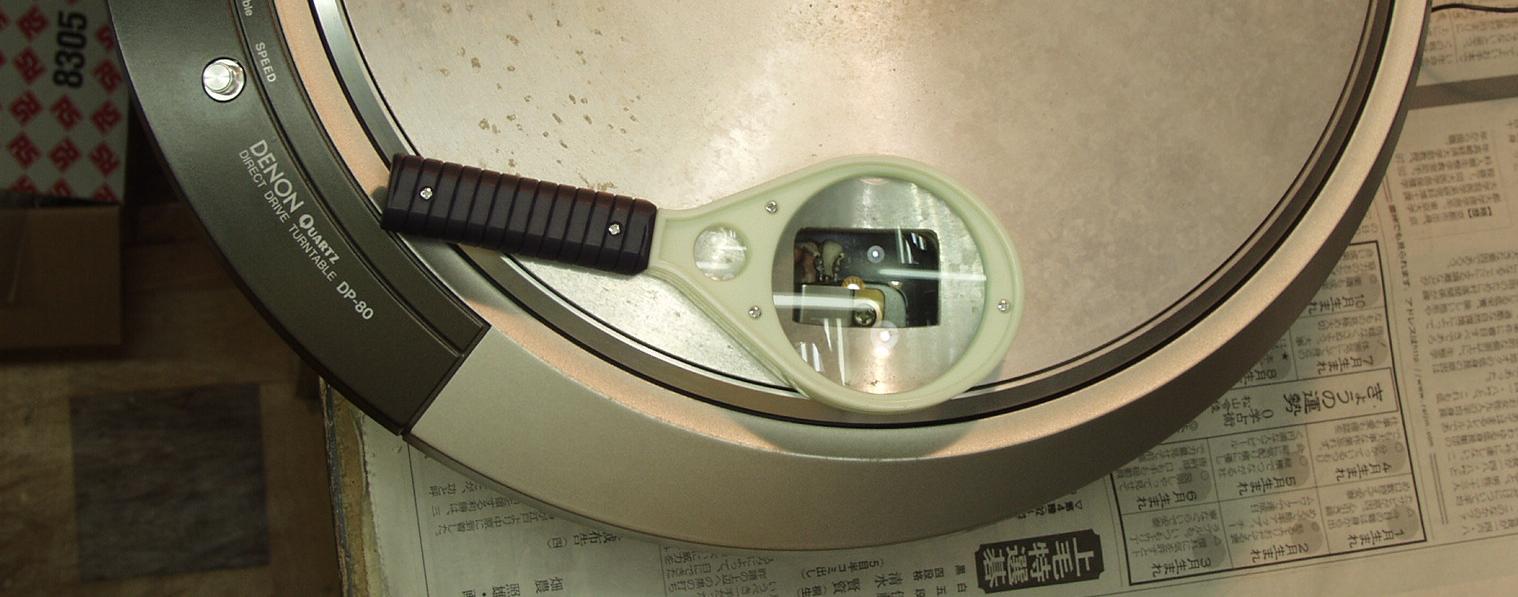

　　　　　下はターン・テーブルの回転をヘッドが感知する部分の調整ヘッドとターン・テーブルのギャップは出来るだけ少なくする

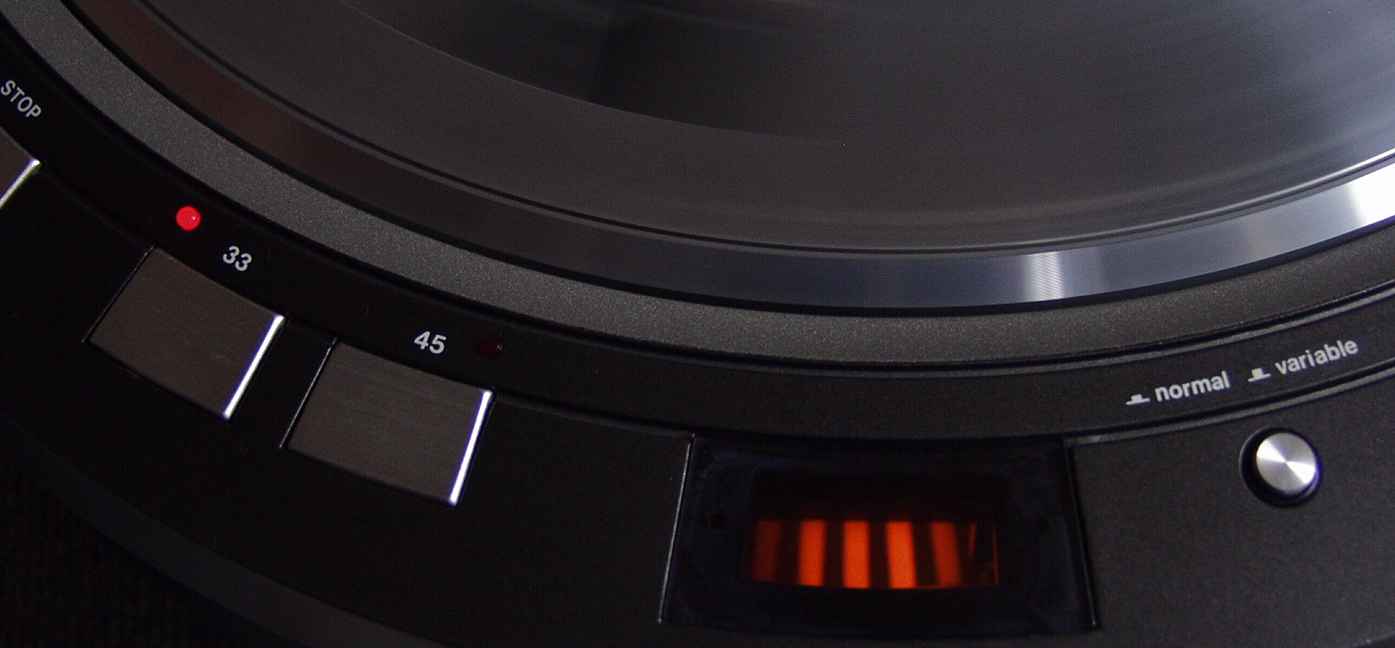

２２．　３３回転（ロック）調整完成

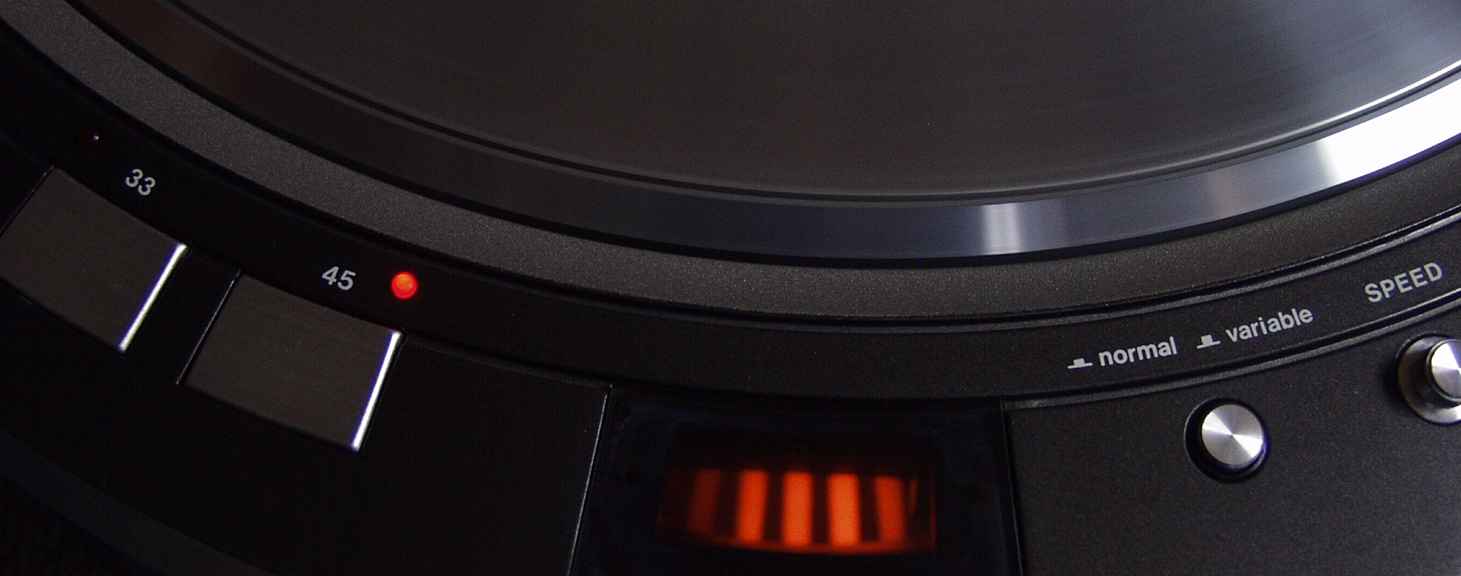

２３．　４５回転（ロック）調整完成

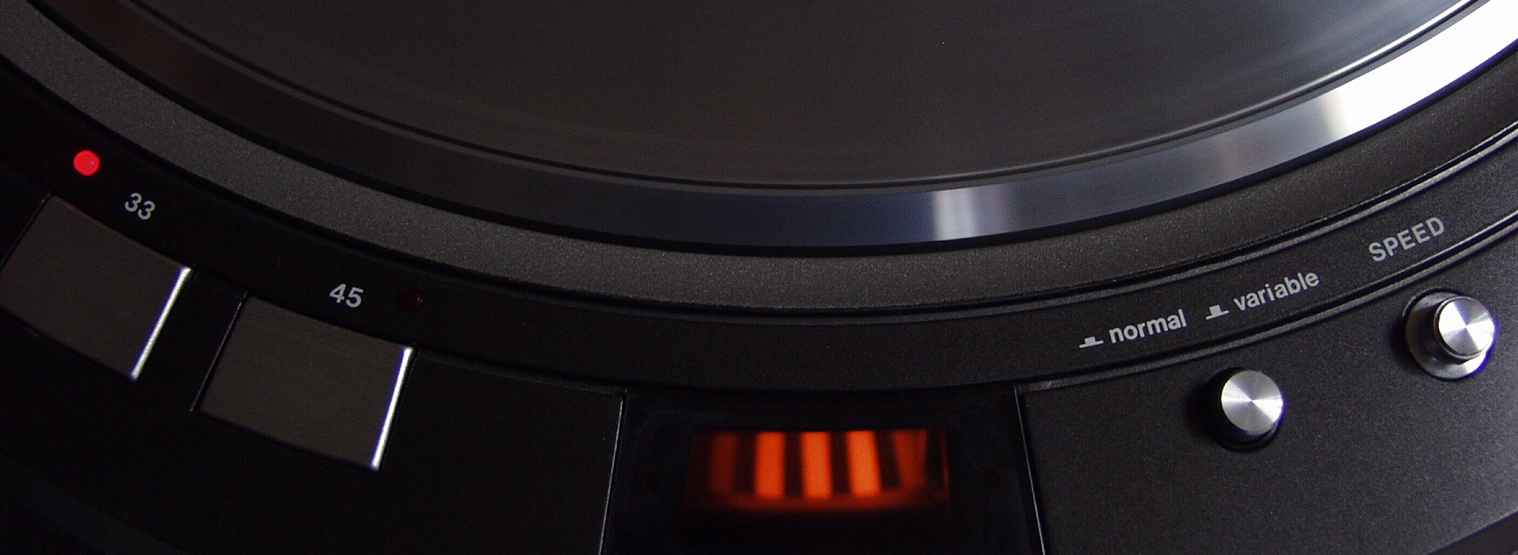

２４．　３３回転（バリアブル）調整完成

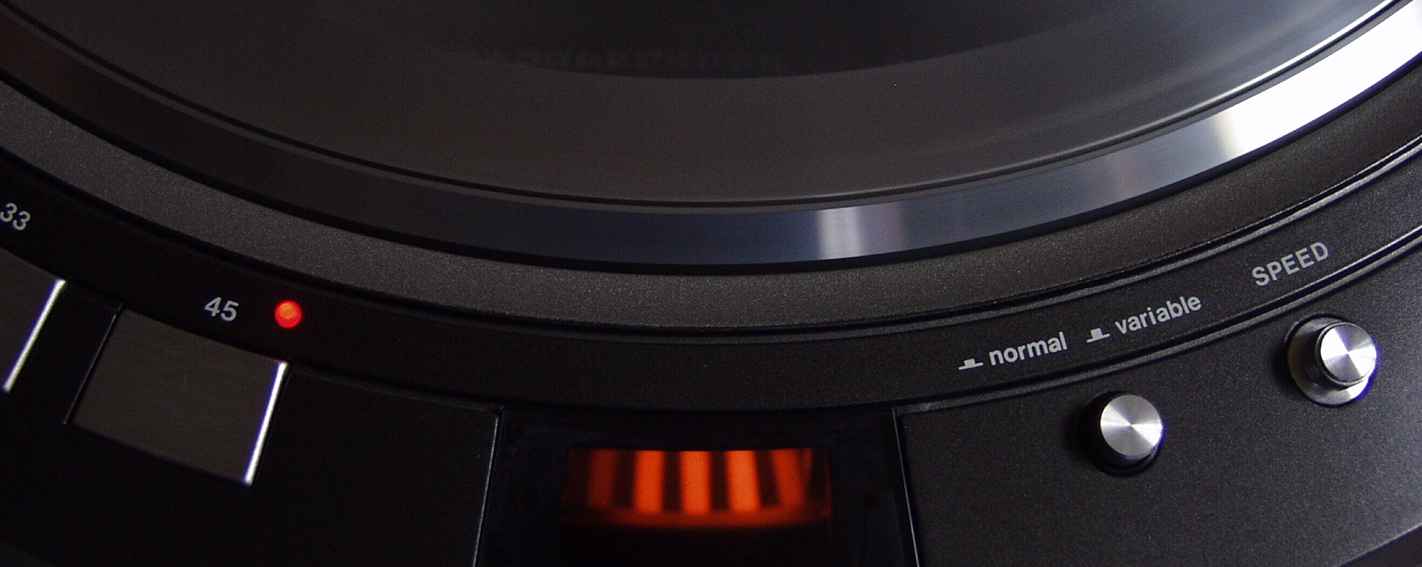

２５．　４５回転（バリアブル）調整完成

３１．　ケースに納め、２４時間エージング

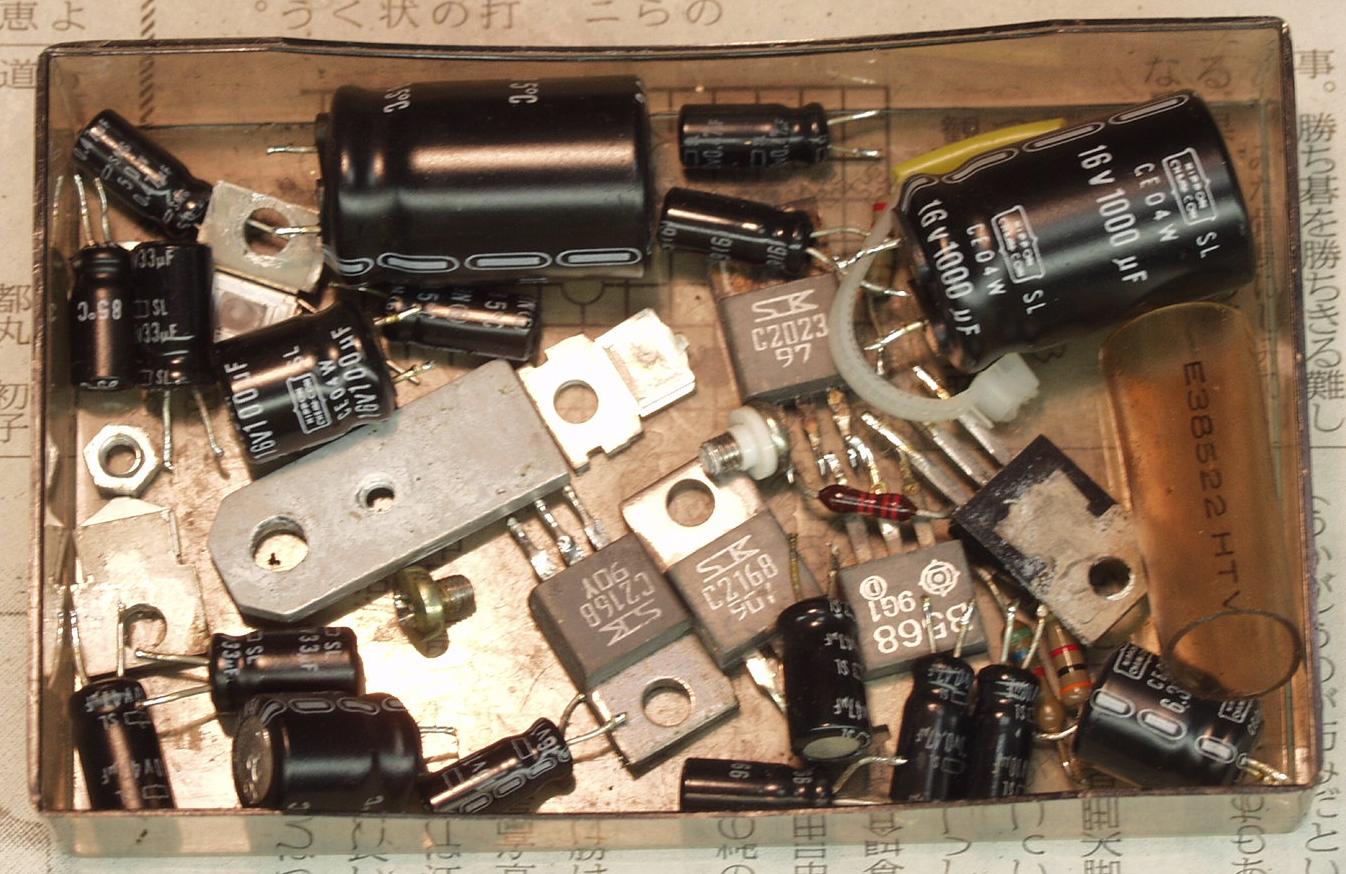

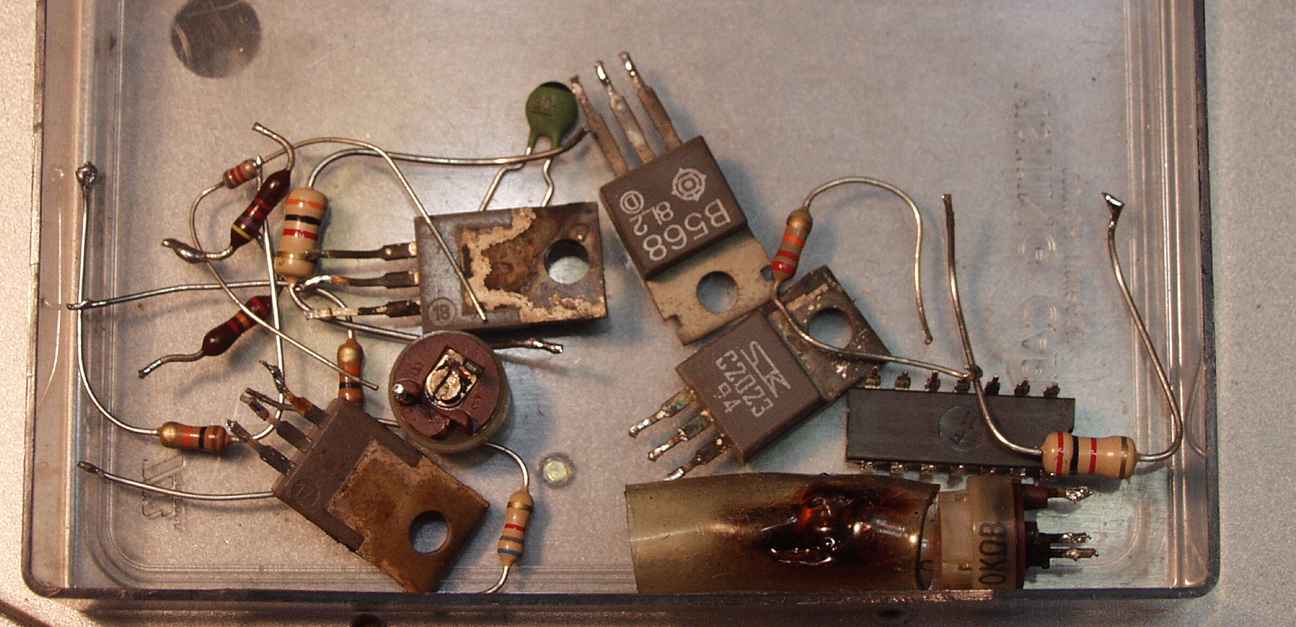

３２．　　交換部品

３３．　　交換部品２

Ｓ．　ＤＥＮＯＮ　ＤＰ－８０　の仕様（カタログ・マニアルより）　

型式	ターンテーブル　ＤＰ－８０
駆動方式	サーボ式ダイレクト・ドライブ
モーター	アウトローター形3相ACサーボモーター
回転数	33 1/3、45rpm（±6％調節可能）
スピード制御方式	周波数検出によるスピードサーボおよび位相サーボ
スピード切換え機構	電気的切換（プッシュ・ボタン式）
ワウ・フラッター	０．０１５％ｗ.ｒｍｓ以下（ＤＥＮＯＮ測定法）０．０２％ｗ.ｒｍｓ以下（ＪＩＳ）
回転数偏差	0.002％以内
SN比	80dB以上、７７dB以上（ＤＩＮ-Ｂ）
起動時間	1.2秒以内で規定回転（33 1/3ｒｐｍ時）
負荷特性	0％（針圧250g最外周）
電源電圧特性	90～110Vに対し0％
ターンテーブル	アルミダイカスト30.8cm 慣性モーメント３７０ｋｇ・ｃｍ2（シート含む）
ブレーキ	電子式ブレーキ
消費電力	8W
寸法	φ３７６×Ｈ１４０mm
重量	約10kg
価格	\95,000（1981年頃）
適合キャビネット	ＤＫ-１００，ＤＫ-１００Ｆ，ＤＫ-１００Ｇ（￥２３，０００）ＤＫ-２０００Ｇ（￥２５，０００）ＤＫ-３００（￥５５，０００）ＤＫ-２３００（￥７０，０００）

　　　　　　　dp-80-ｂ　＋dp-80-28
