ＪＢＬ　ＮＥＴＷＯＲＫ　ＬＸ１０修理記録

平成１８年８月２８日持込　１２月２３日完成

Ａ．　修理前の状況 オーバーホール修理依頼 B．　原因 コンデンサー劣化 Ｃ．　修理状況 フイルムコンデンサー交換。 接続端子交換。 Ｄ．　使用部品（２台１組） フイルムコンデンサー　　　　　　　　　　　　　　４個。 接続端子交換　　　　　　　　　　　　　　　　　　１２個。 Ｅ．　調整・測定 Ｆ．　修理費　　３５，０００円 Ｓ．　ＪＢＬ　ＮＥＴＷＯＲＫ　ＬＸ１０　の仕様（マニアル・カタログより）

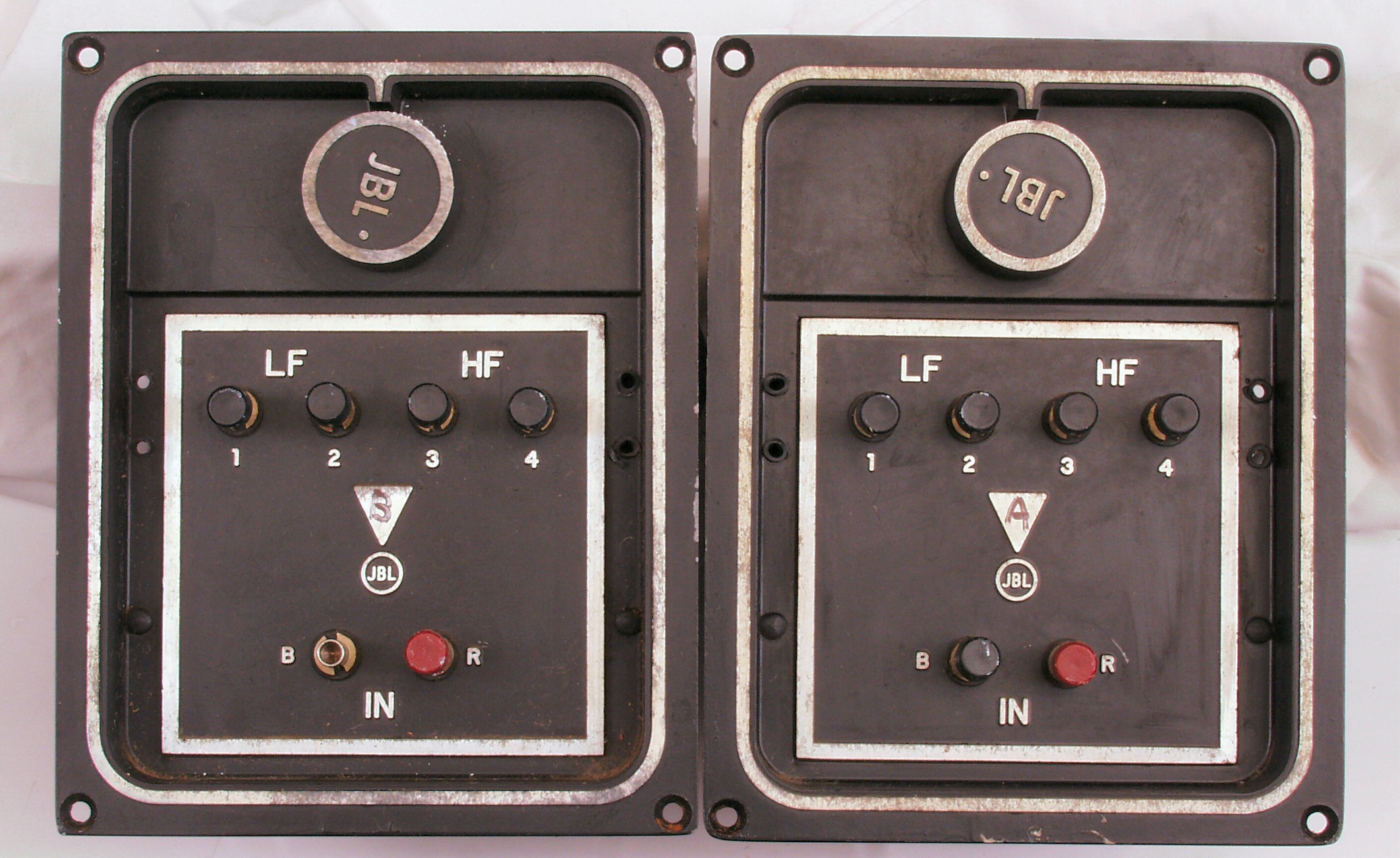

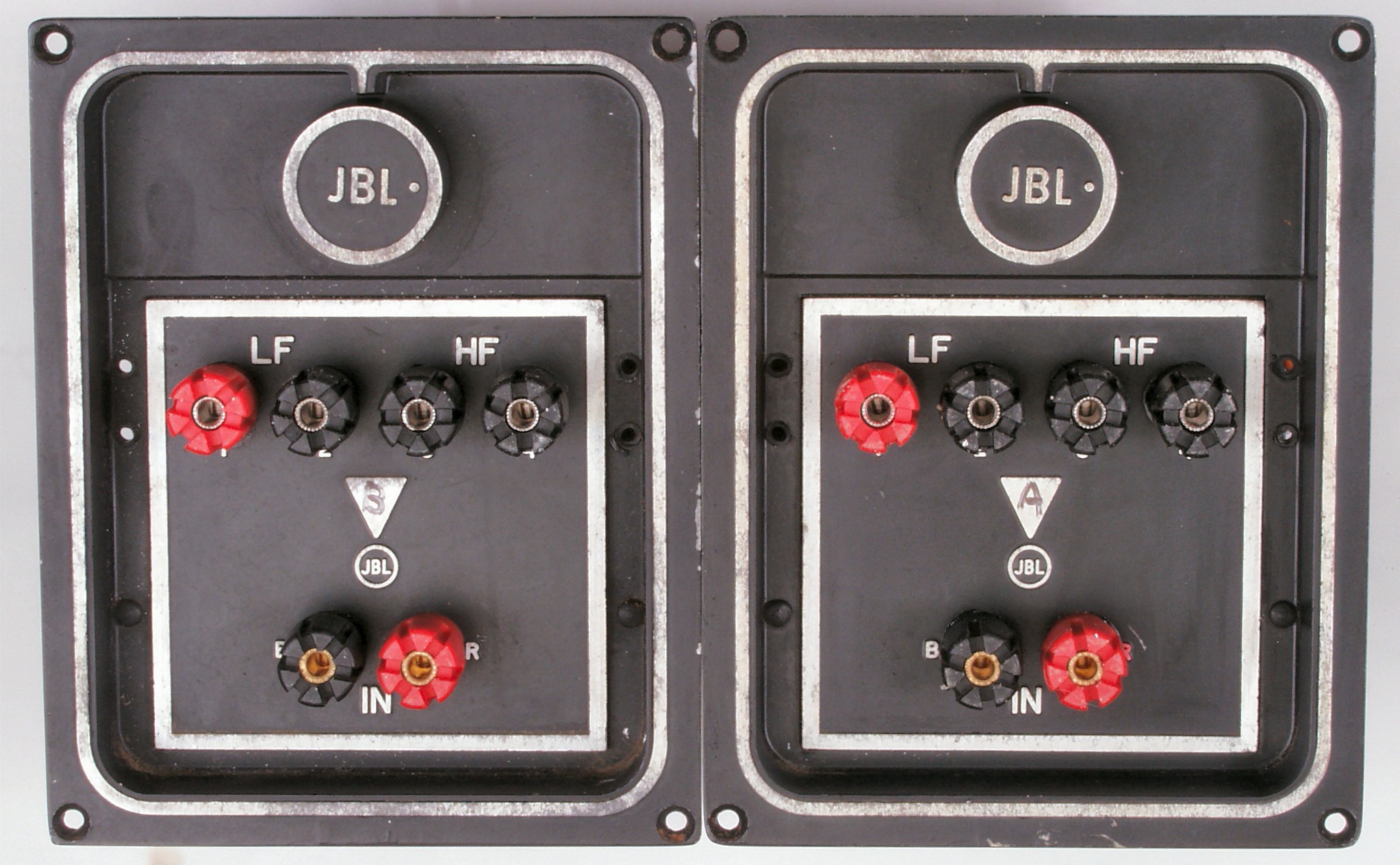

Ａ．　修理前の状況 Ａ１．点検中　外観

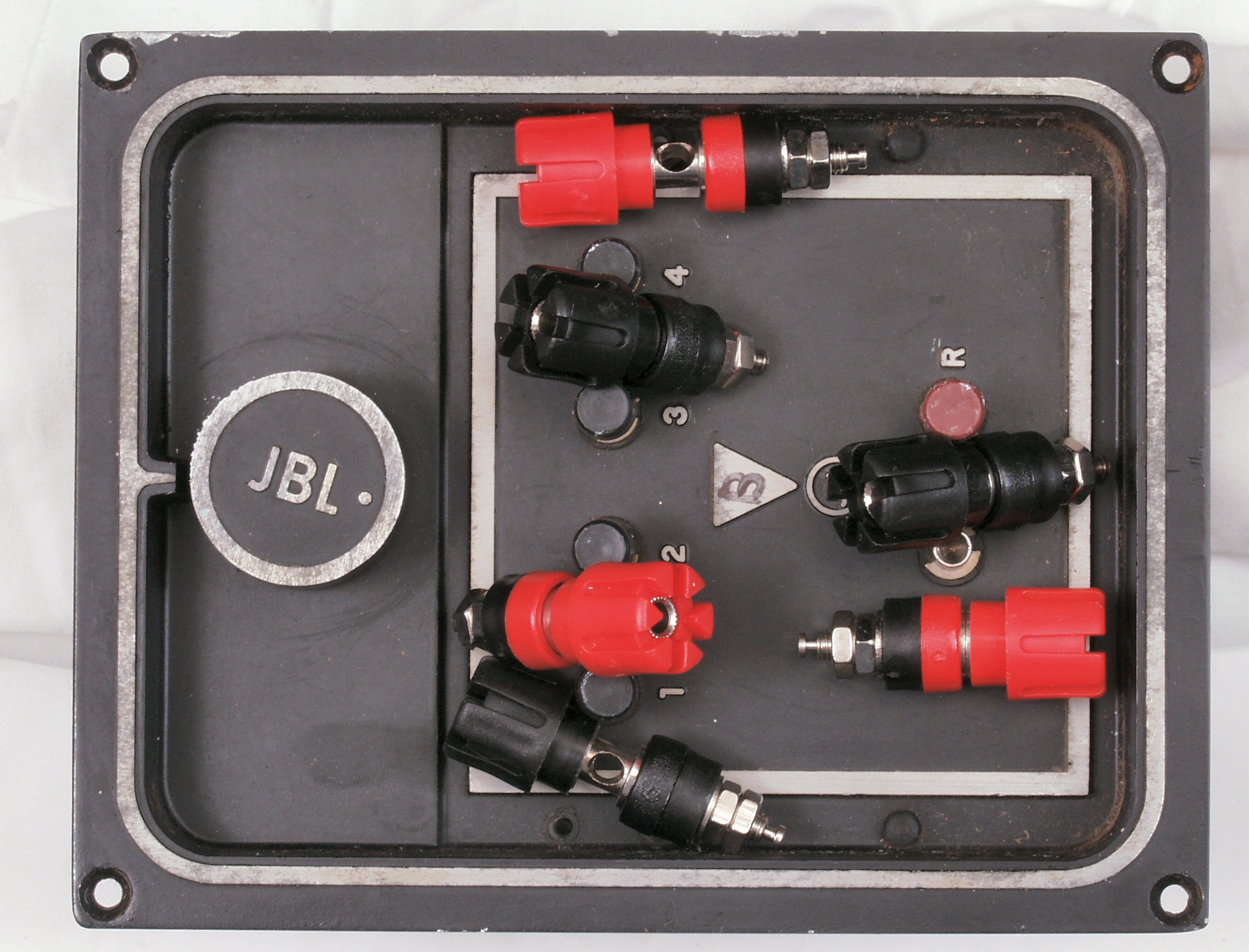

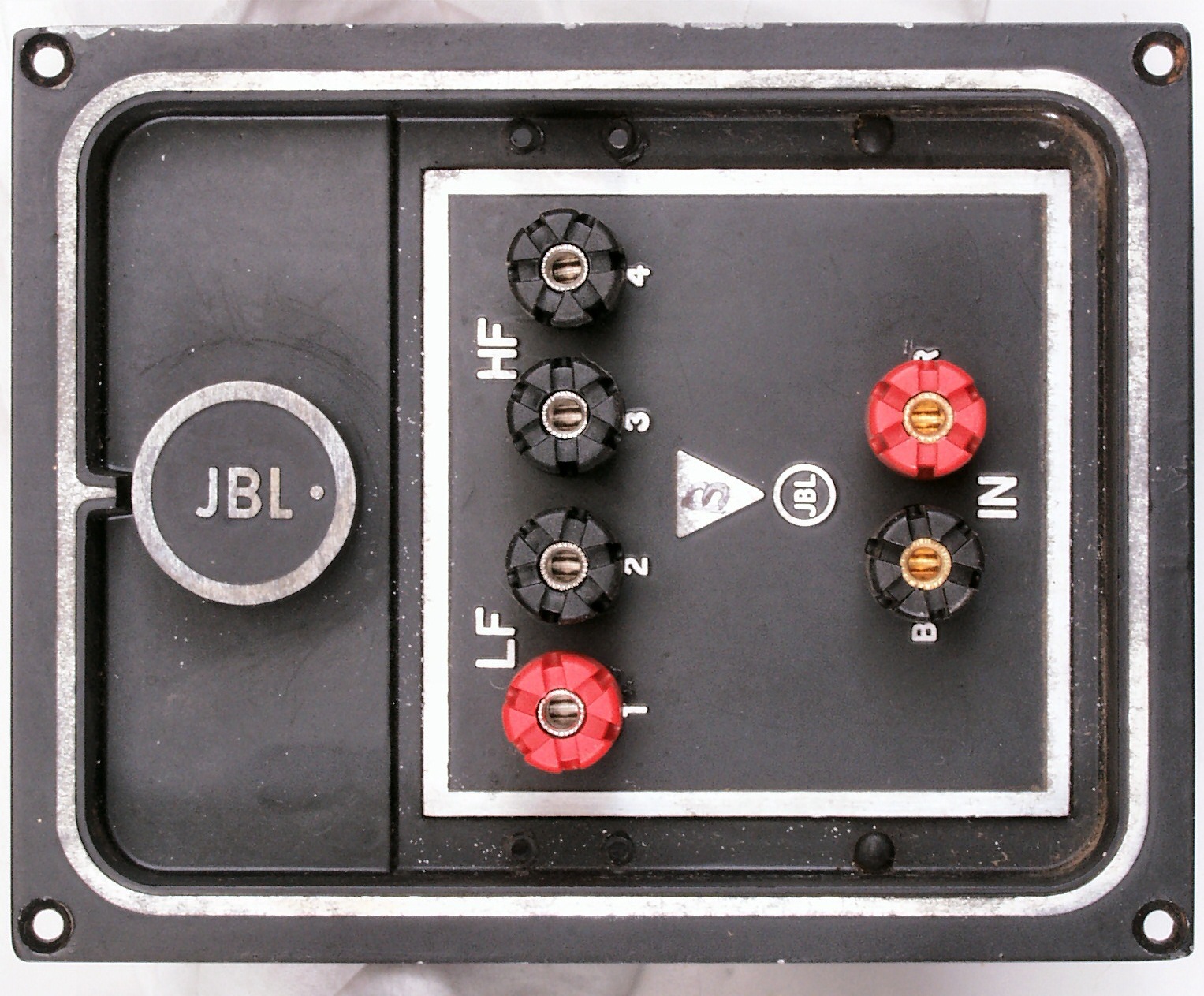

Ａ２．点検中　端子は交換する

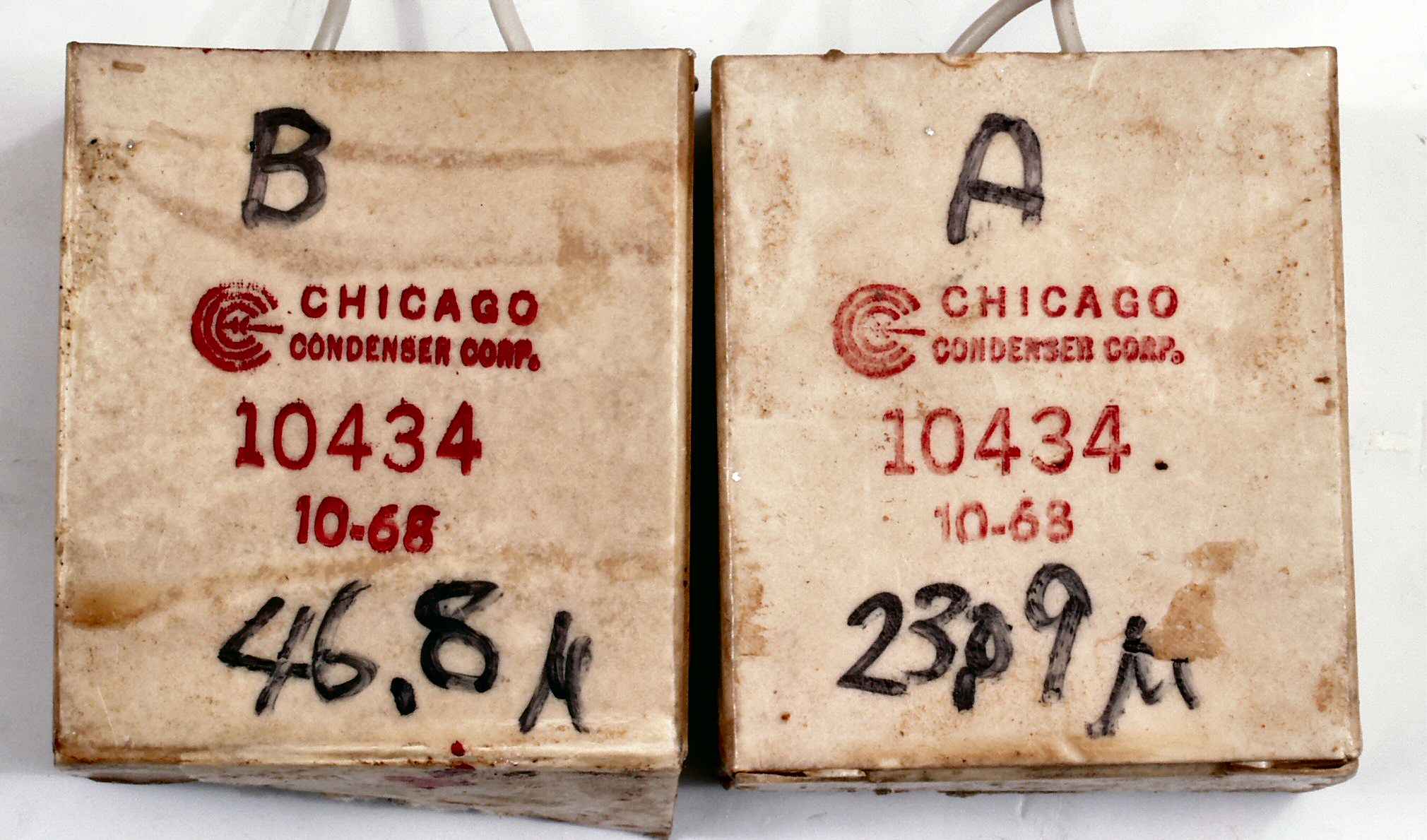

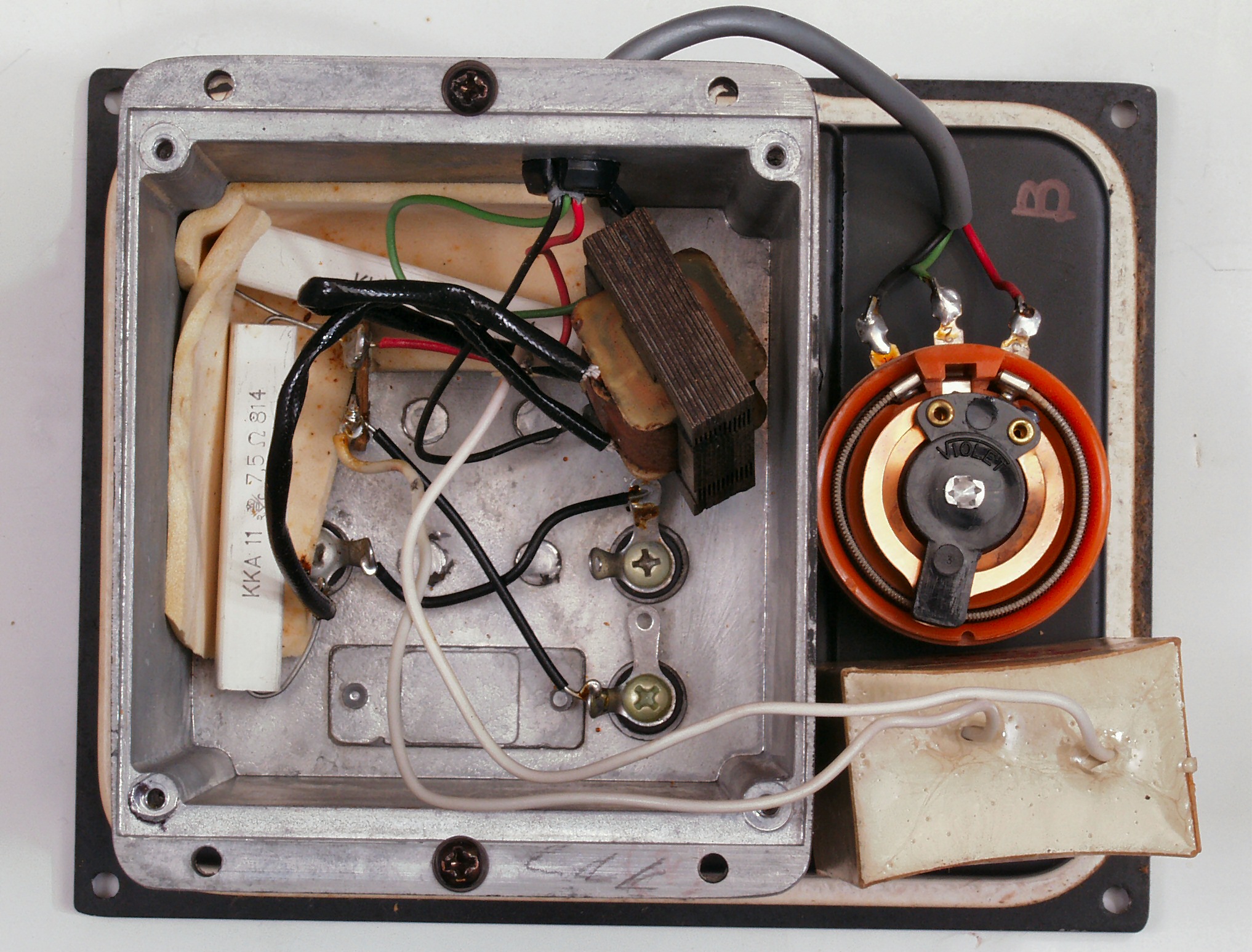

Ａ３．点検中　３８年経つとこれだけ劣化する

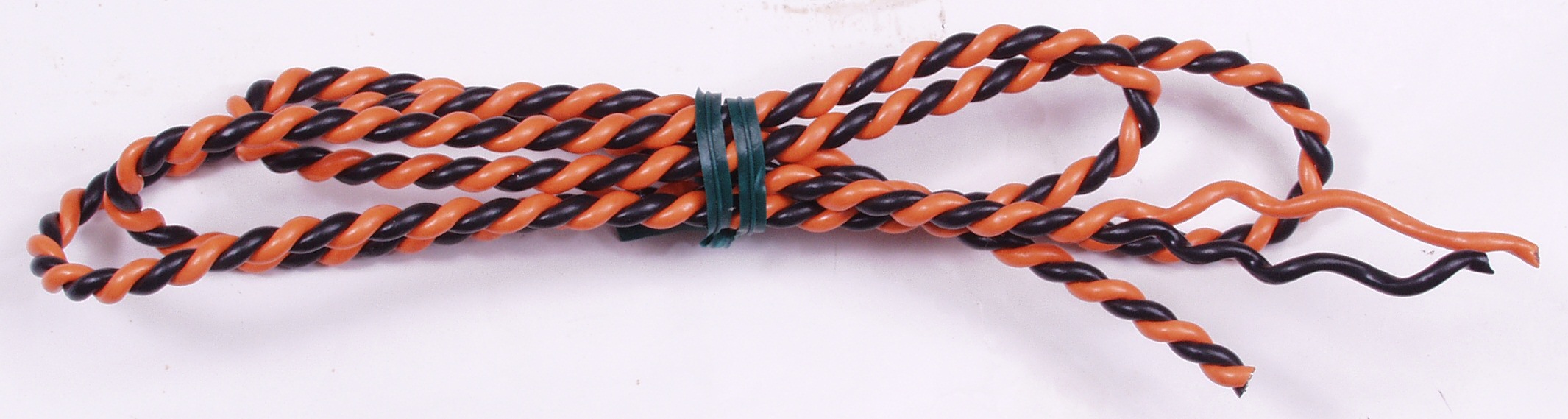

Ａ４．点検中　支給品　ヴェルデンのＳＰ線

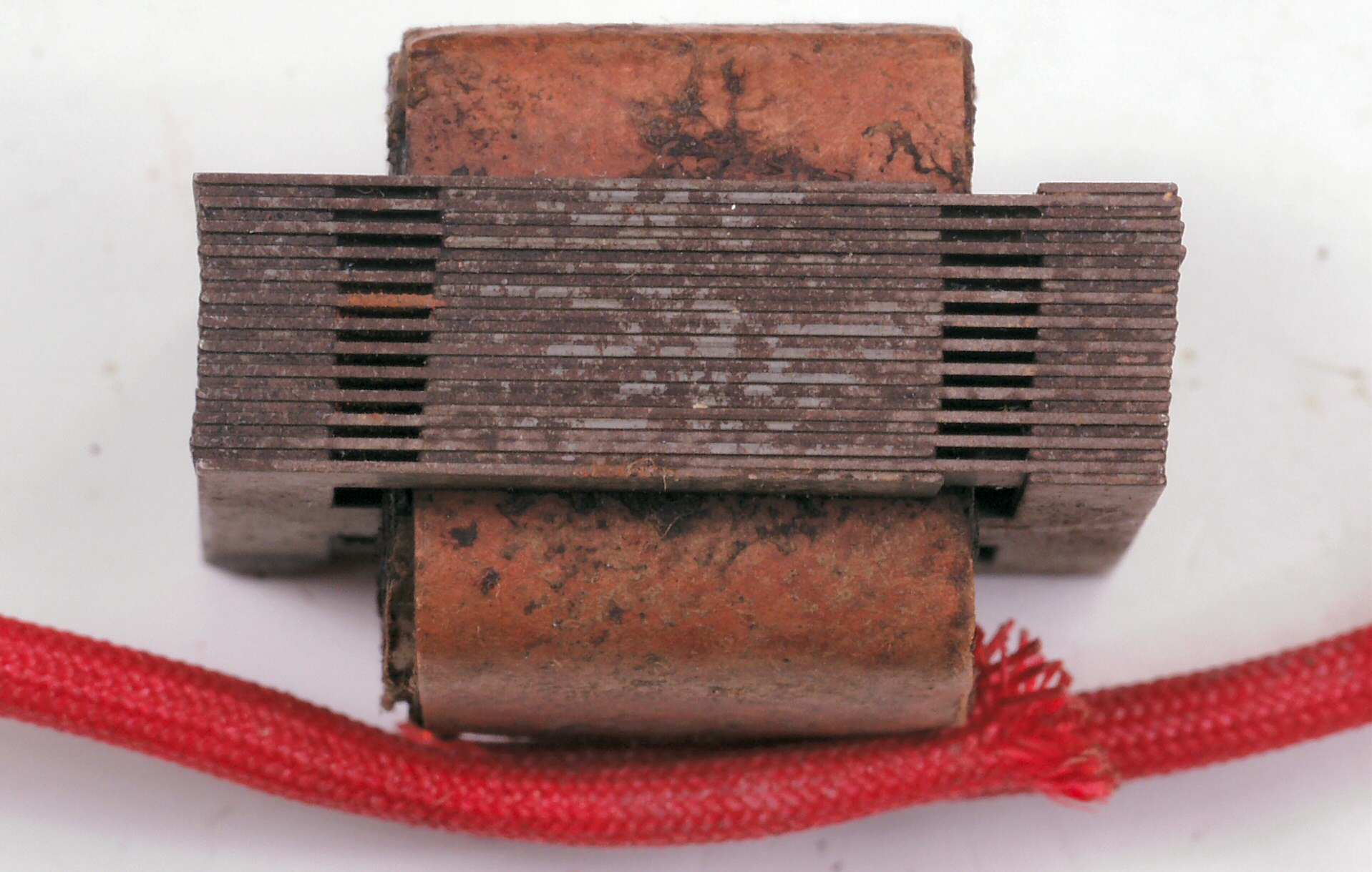

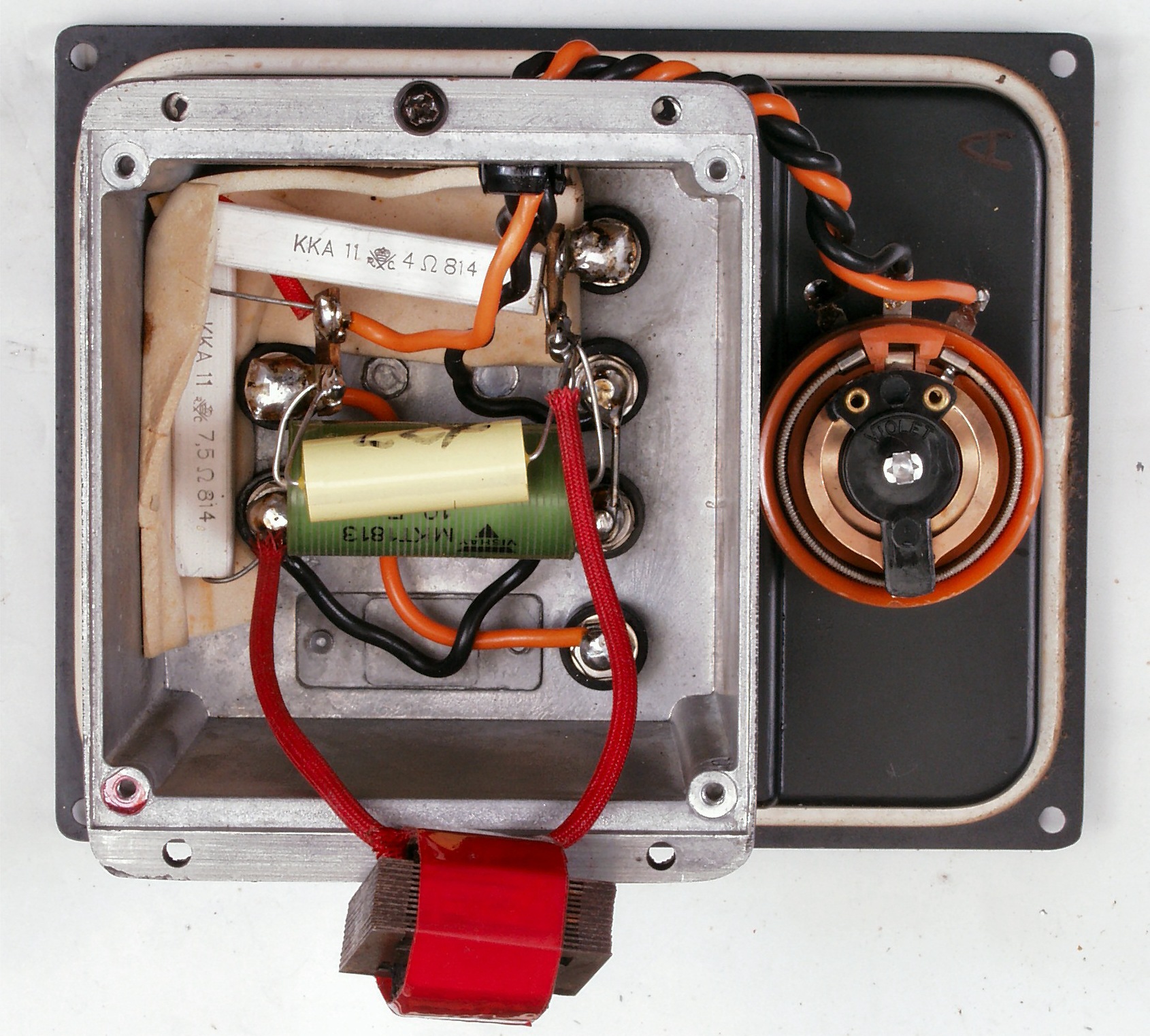

Ａ５．点検中　インダクタンス、このギャプに秘密あり！！

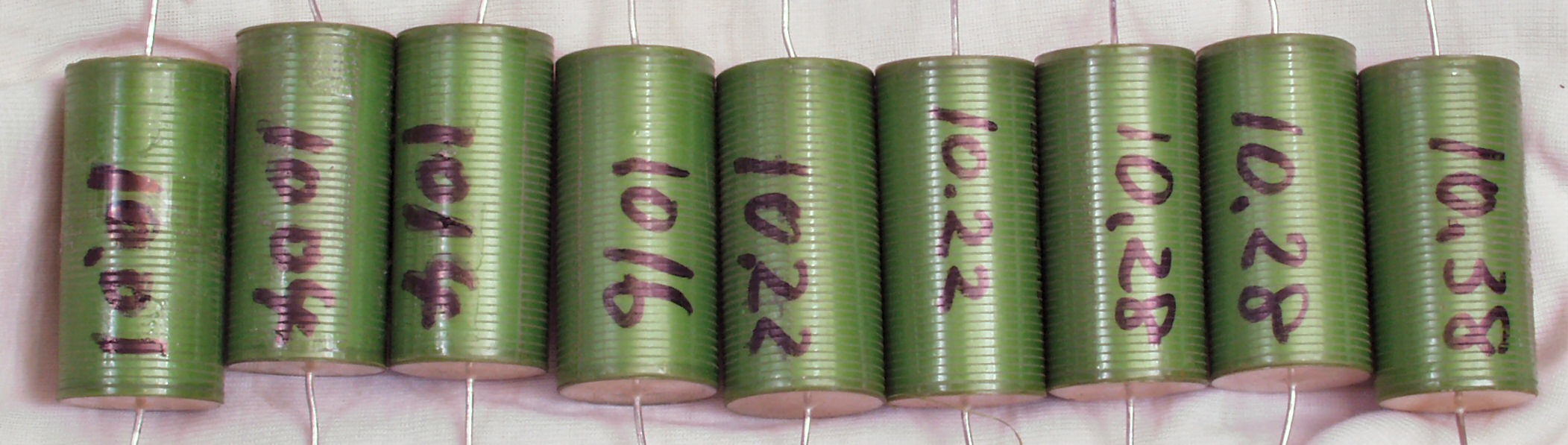

Ｃ．　修理状況 Ｃ１１．　修理中　交換するフイルムコンデンサーの容量測定、ＲＬ揃える為に選別して使用する　１０μを測定

Ｃ１２．　修理中　交換するフイルムコンデンサーの容量測定、２．２μを測定

Ｃ２１．　修理前Ａユニット

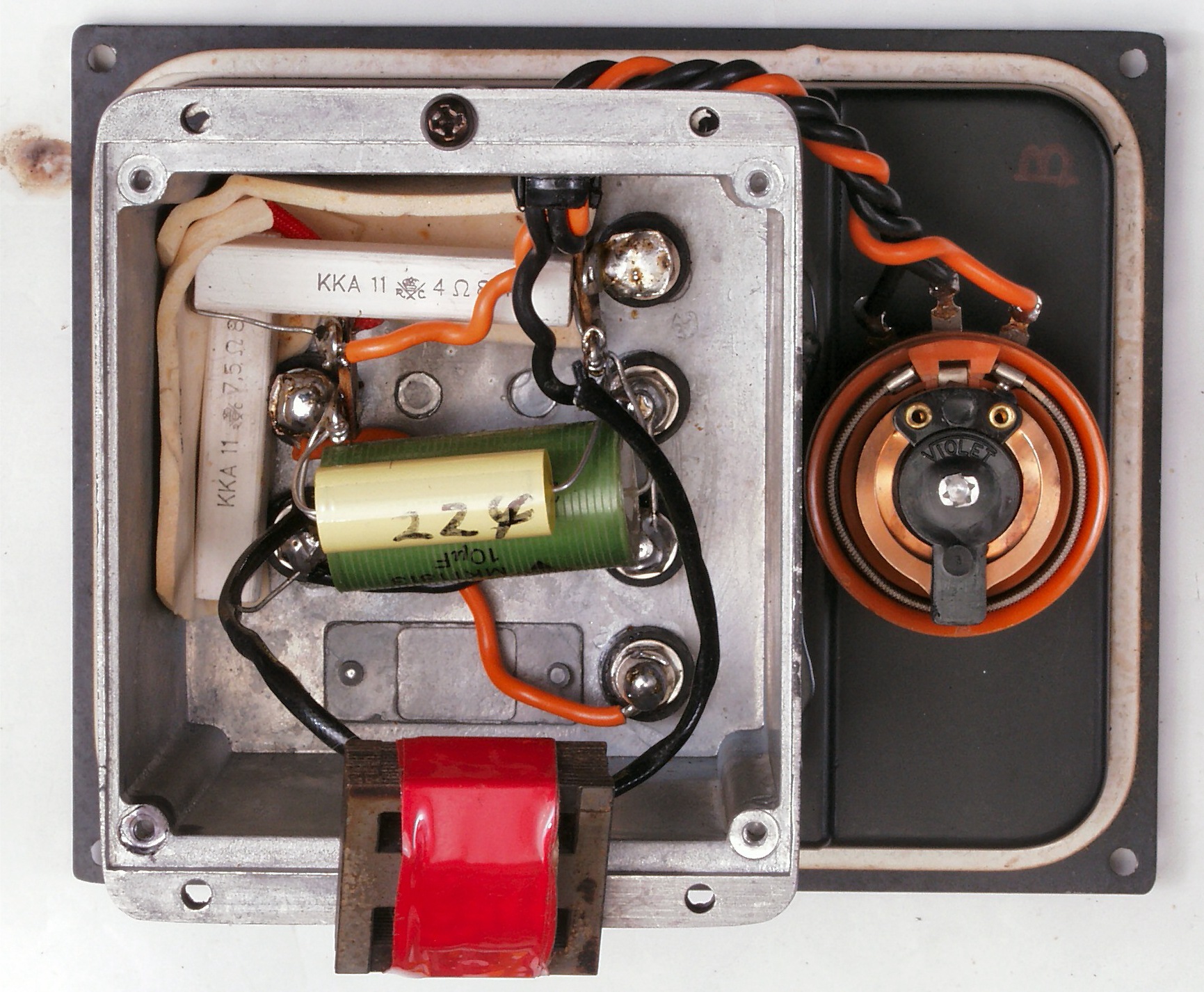

Ｃ２２．　修理後Ａユニット

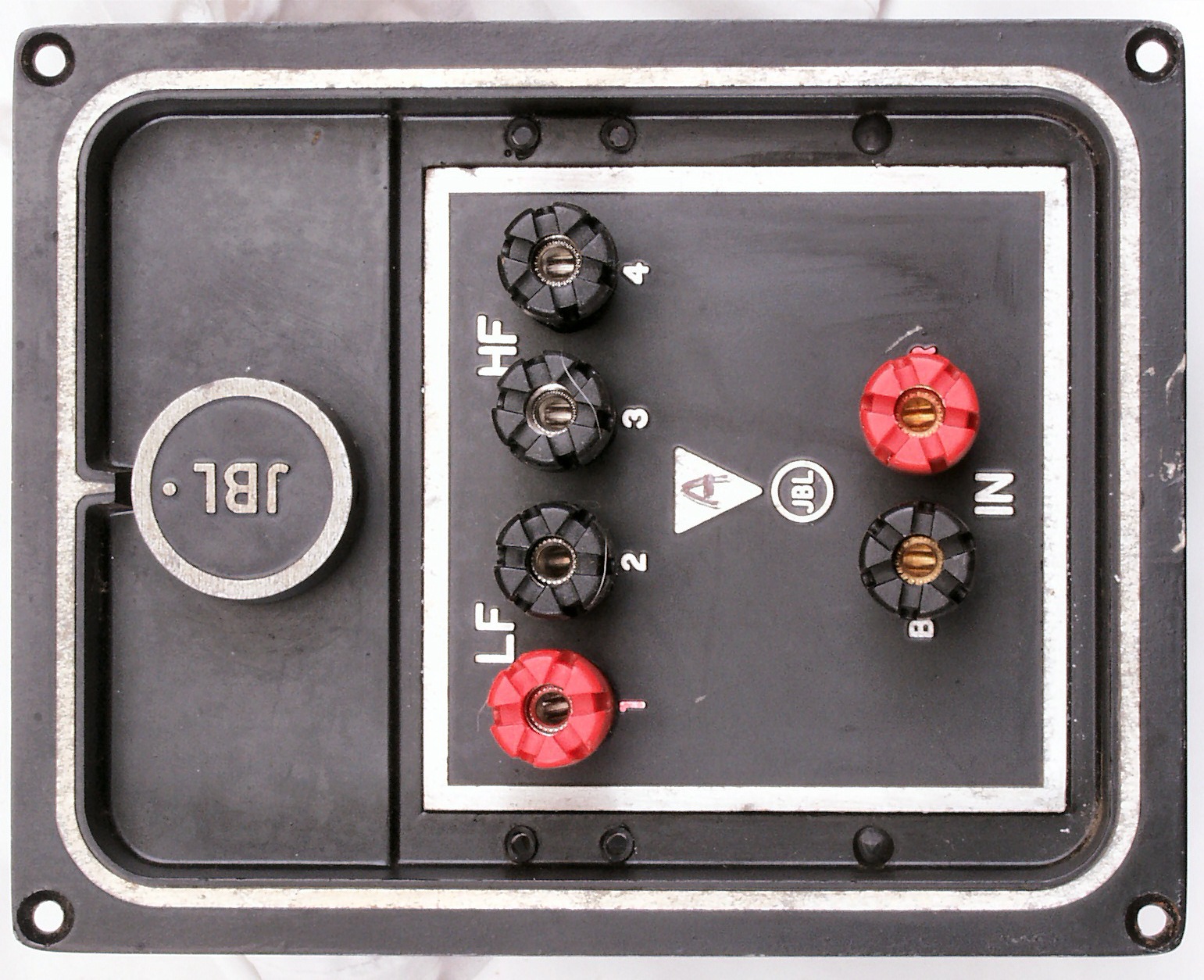

Ｃ２３．　修理後Ａユニット、　端子は交換する

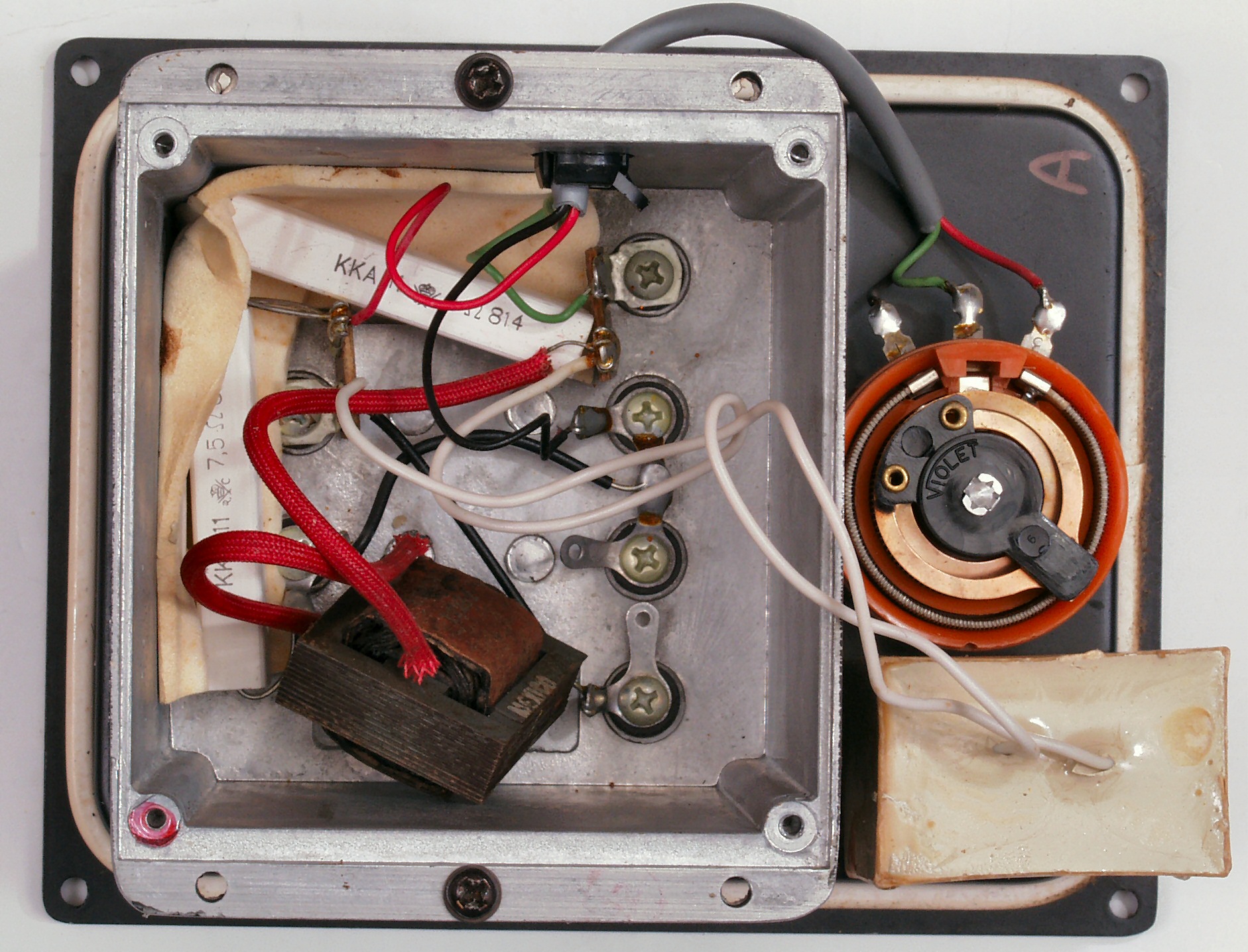

Ｃ３１．　修理前Ｂユニット

Ｃ３２．　修理後Ｂユニット

Ｃ３３．　修理後Ｂユニット、　端子は交換する

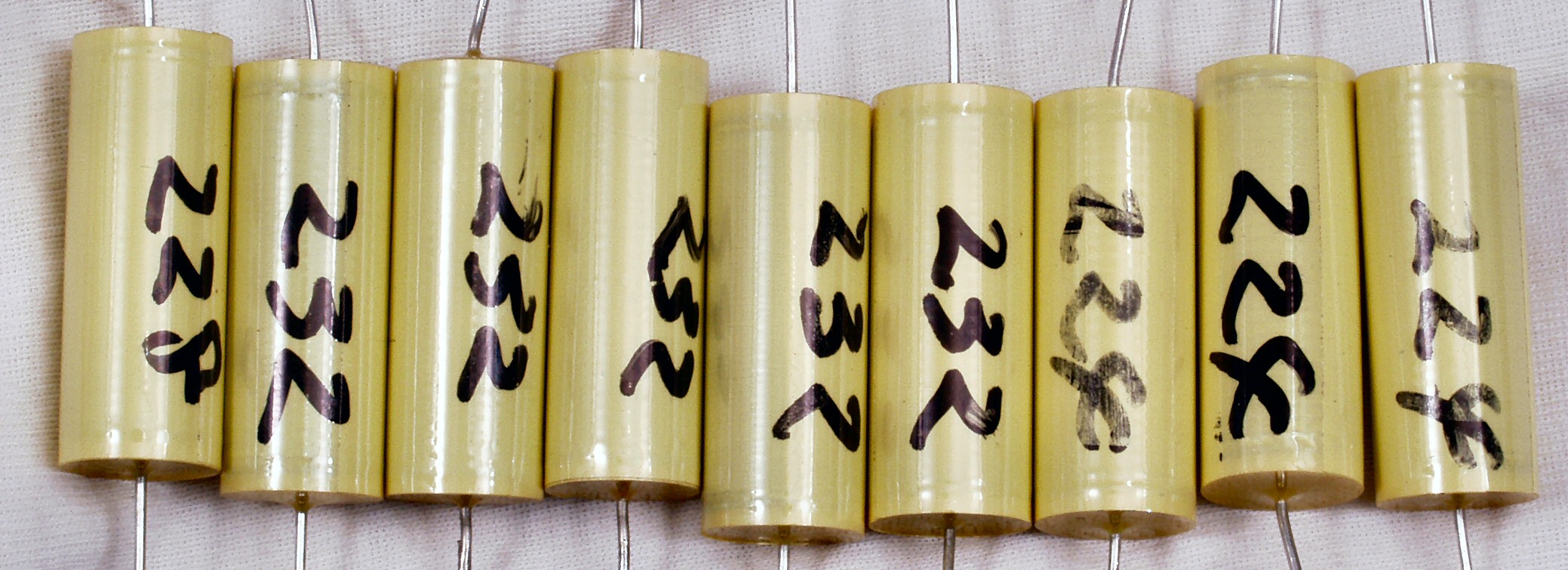

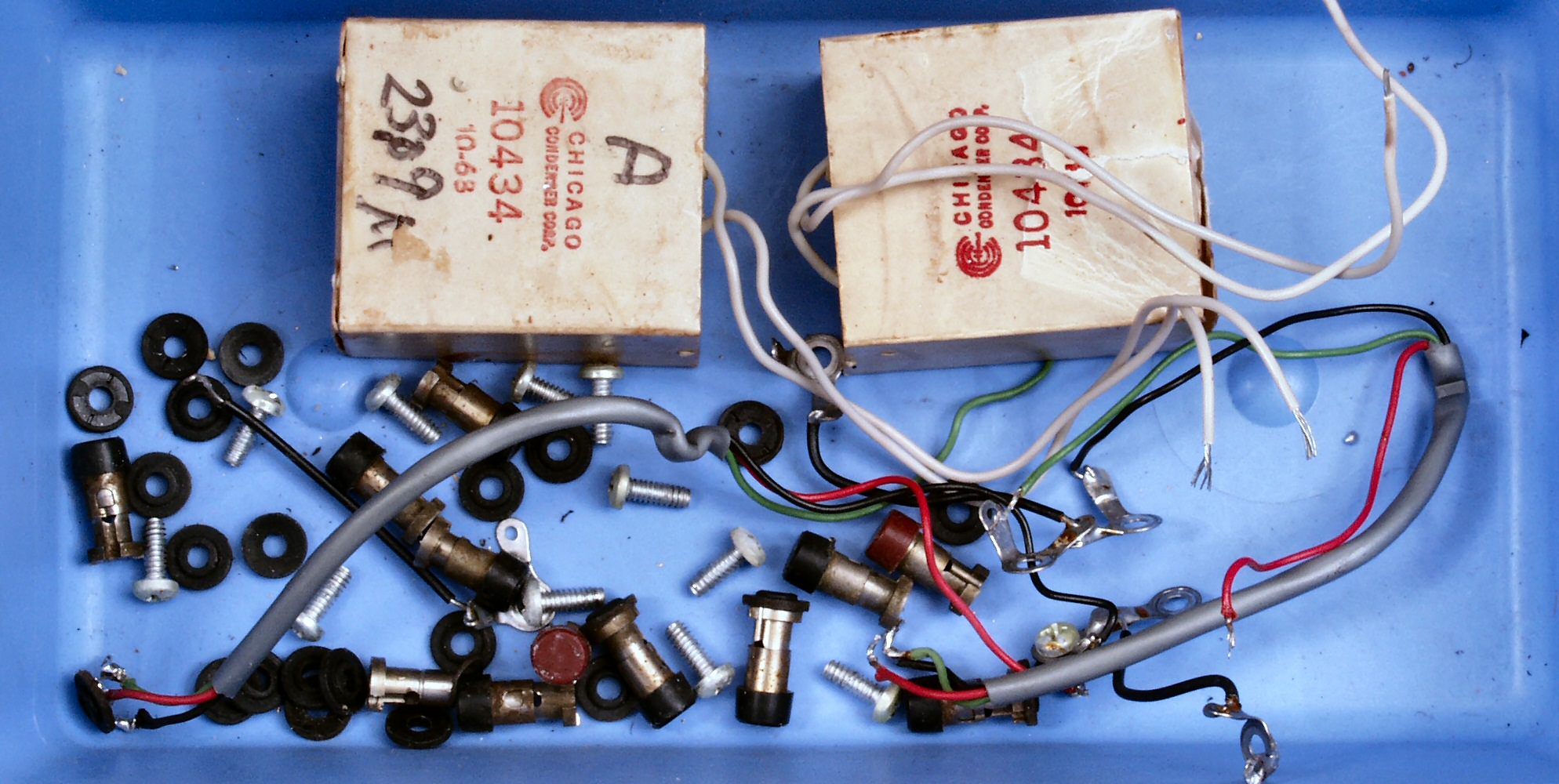

Ｃ４．　交換部品

Ｃ５１．　完成

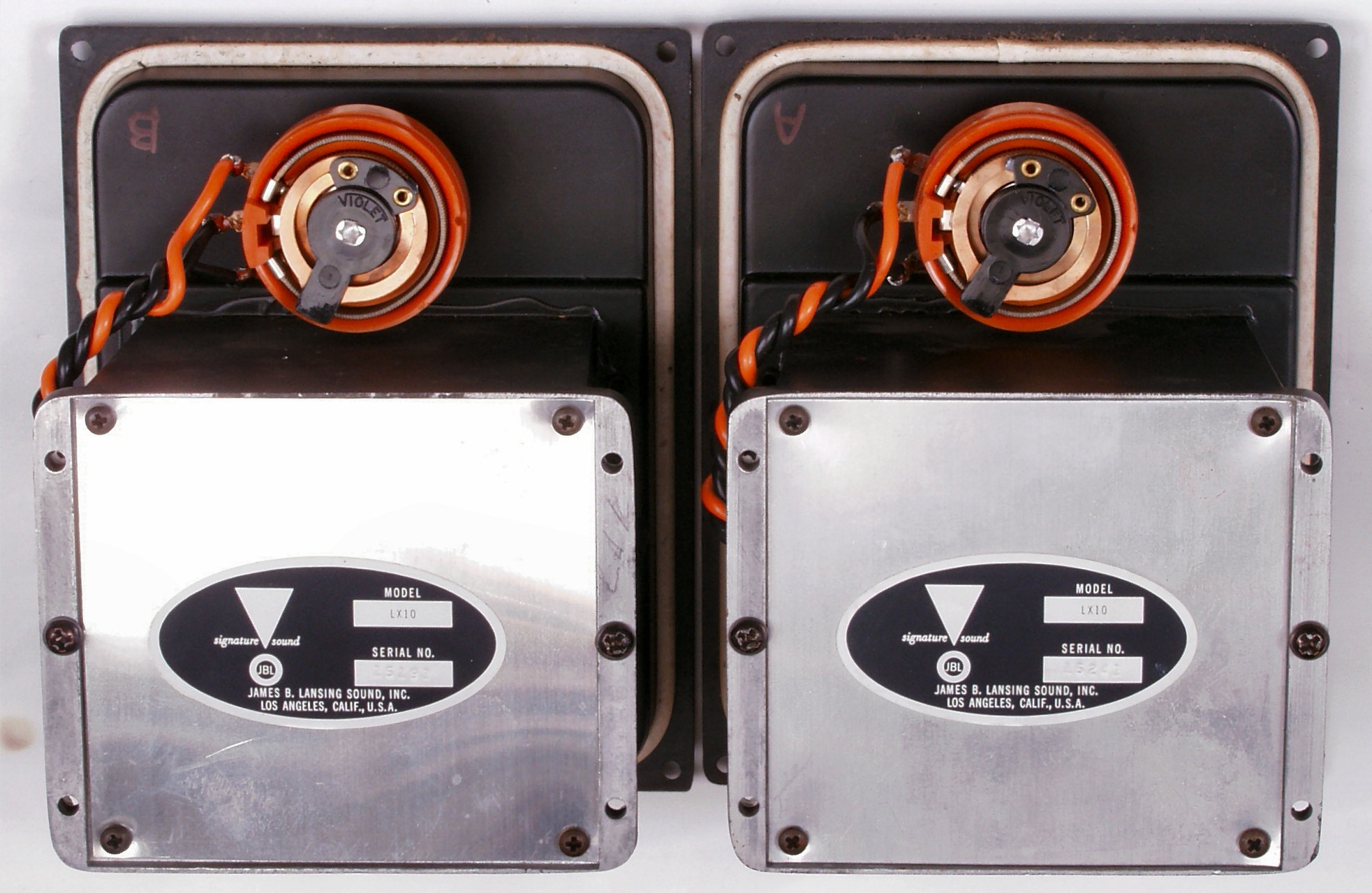

Ｃ５２．　完成　裏から見る

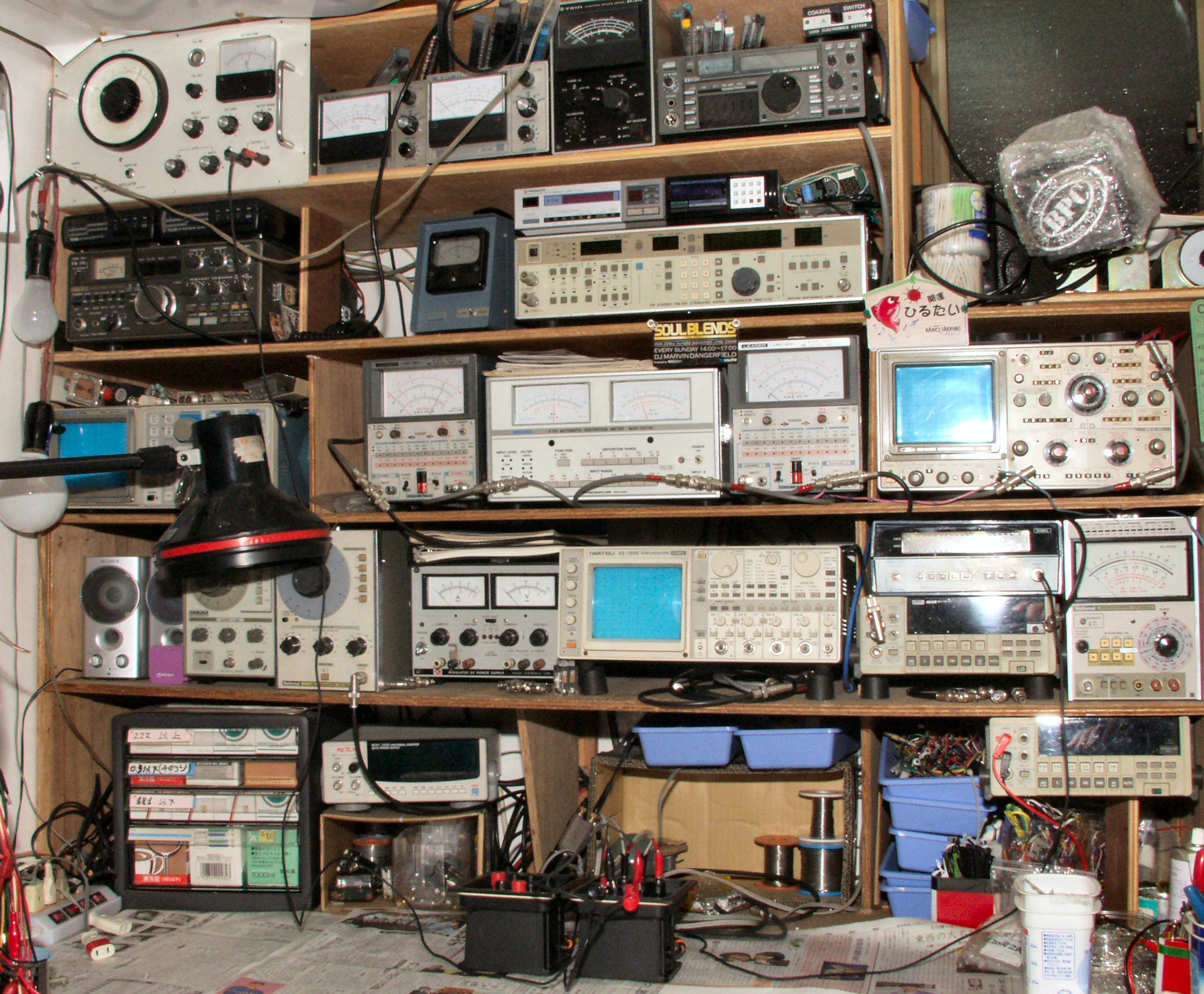

Ｅ．　調整・測定 Ｅ１．　調整・測定　左上のパワーオーディオ発振器からネットワークに入力、ＬF出力＝Ｌ出力、ＨF出力＝Ｒ出力とする

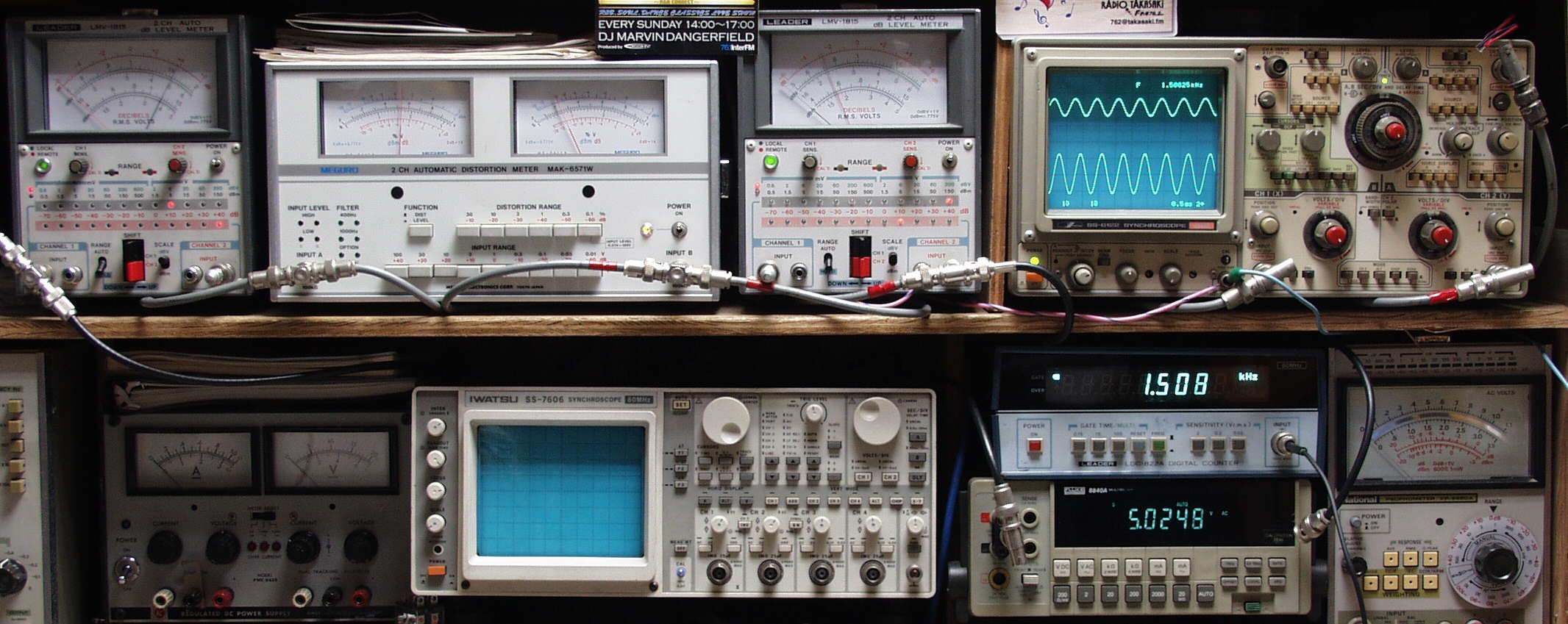

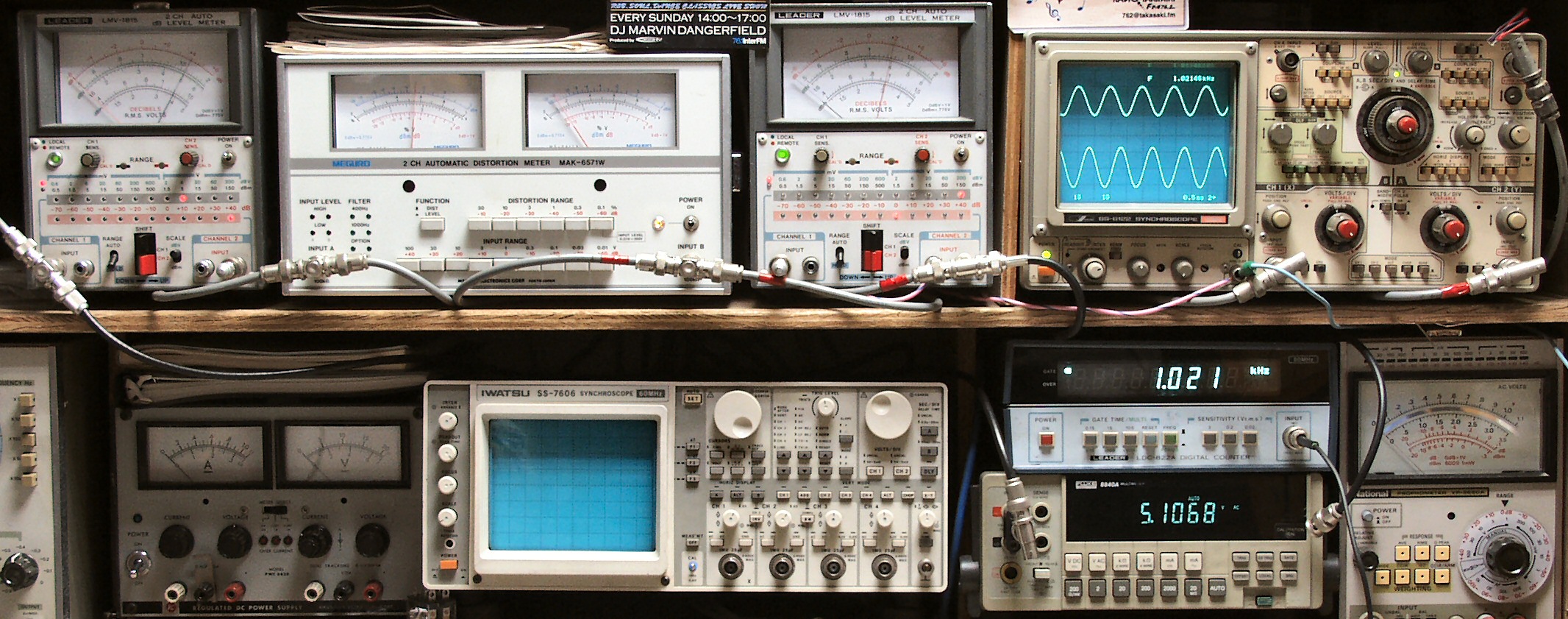

Ｅ２１．　調整・測定　周波数＝１０００ＨＺ（Ａ側） 　　　　＜見方＞　このネットワークはＨＦ（Ｌ）ＳＰの能率を考慮して、レベルダウンしているので、スポットで測定 　　　　　上左端＝L出力レベルの測定 　　　　　上中左＝LR出力レベル測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中右＝R出力レベルの測定 　　　　　上右端オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　　　下右下＝L出力レベルの測定 　　　　　下右上＝周波数計

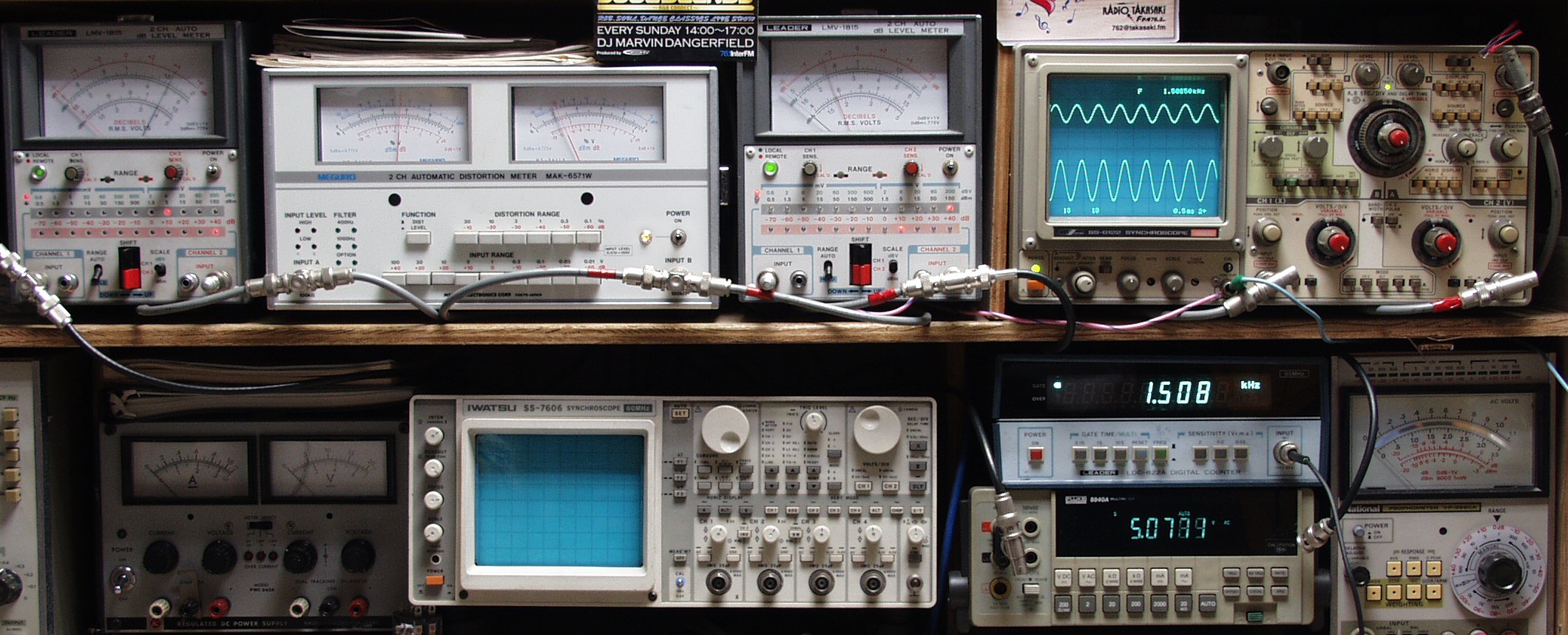

Ｅ２２．　調整・測定　周波数＝１５００ＨＺ（Ａ側）

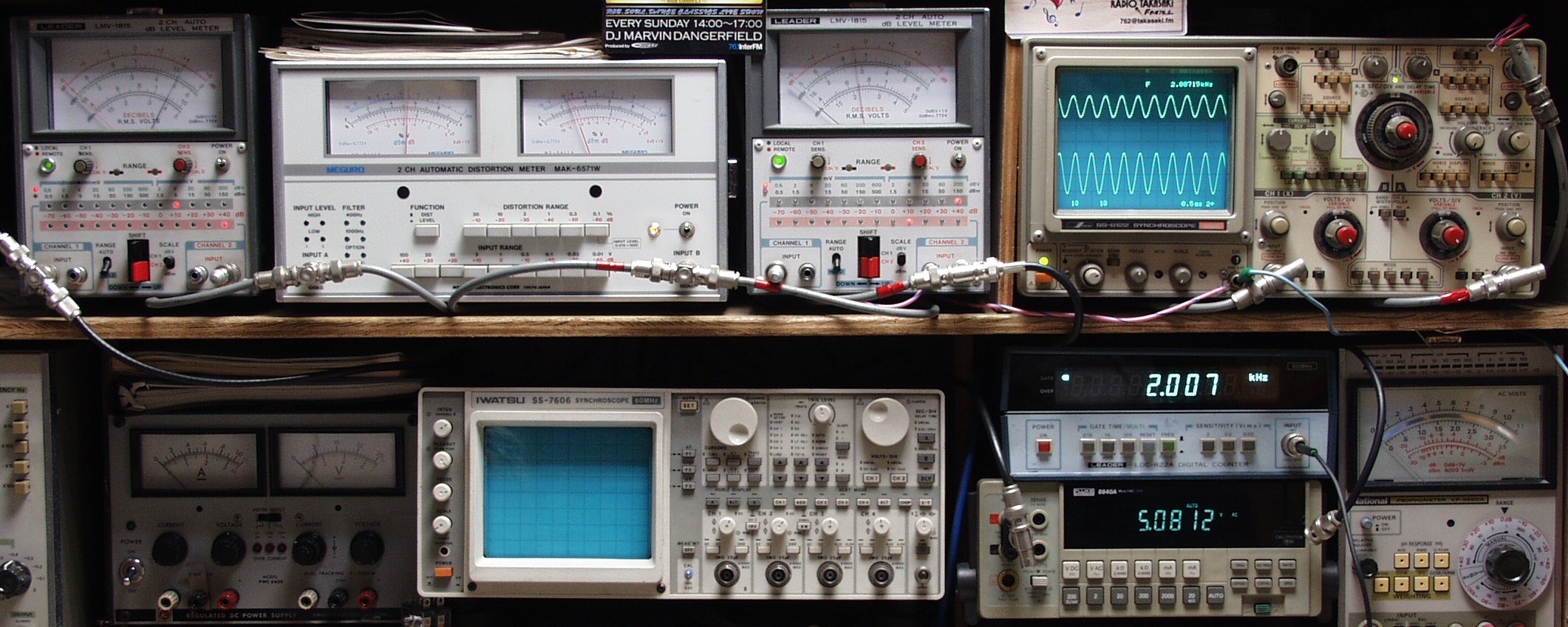

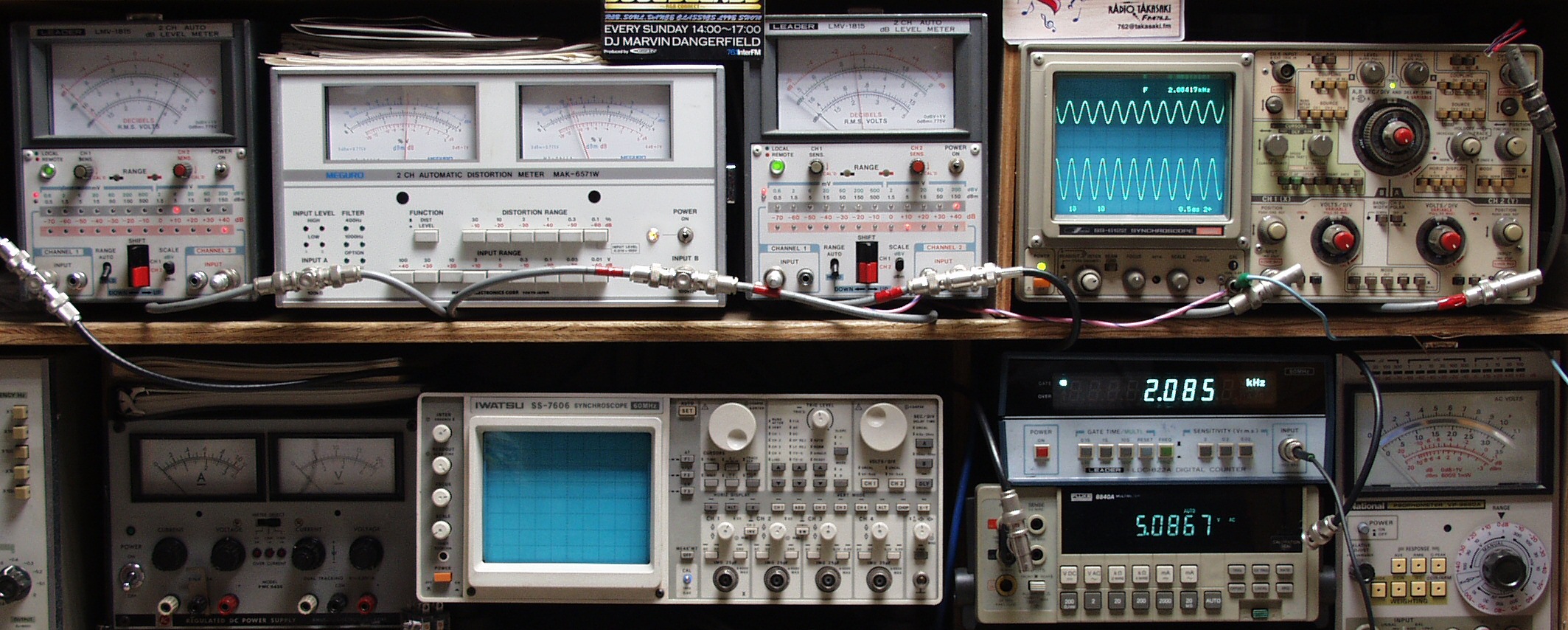

Ｅ２３．　調整・測定　周波数＝２０００ＨＺ（Ａ側）

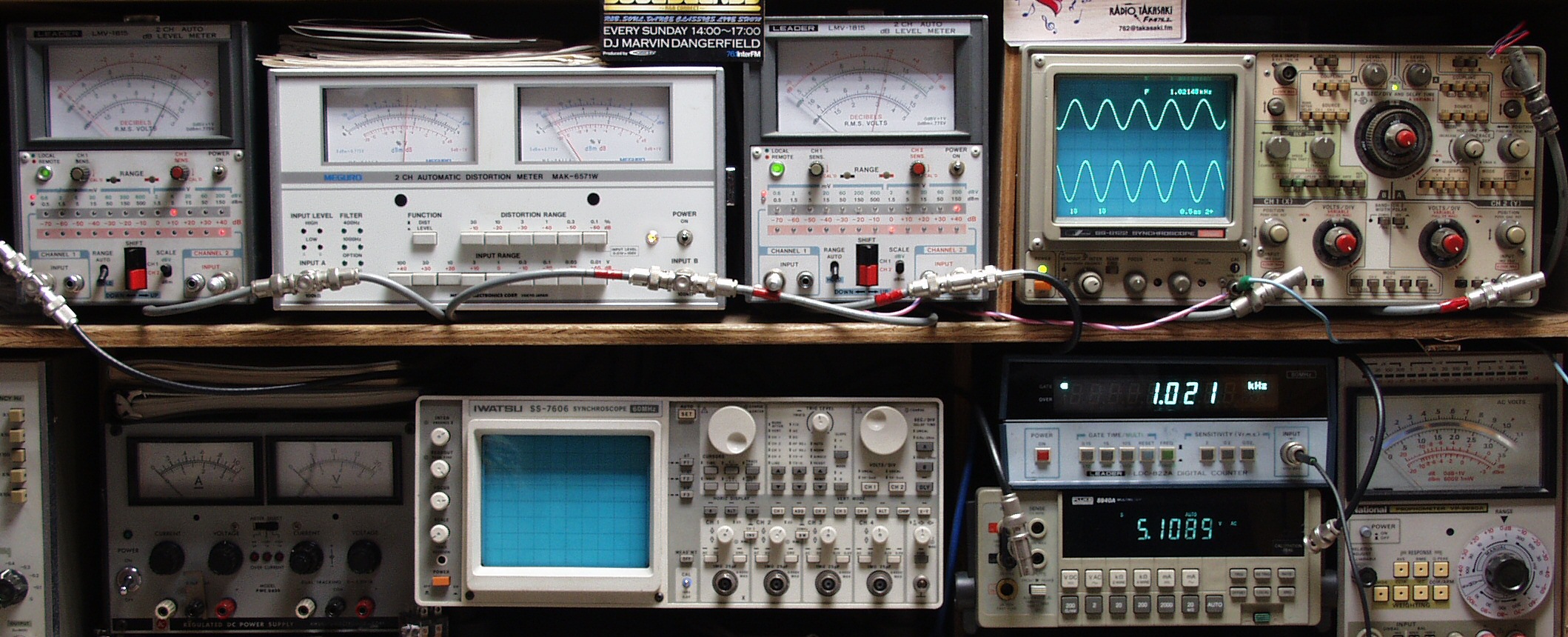

Ｅ３１．　調整・測定　周波数＝１０００ＨＺ（Ｂ側）

Ｅ３２．　調整・測定　周波数＝１５００ＨＺ（Ｂ側）

Ｅ３３．　調整・測定　周波数＝２０００ＨＺ（Ｂ側）

Ｓ．　ＪＢＬ　ＮＥＴＷＯＲＫ　ＬＸ１０　の仕様（マニアル・カタログより）

型式 ネットワーク　ＬＸ１０ システム許容入力 50W（連続プログラム時） クロスオーバー周波数 1.5kHz 使用スピーカー 低音域用＝LE14A 高音域用＝LE175、LE85 ホーンレンズ＝HL87、HL91 レベルコントロール ボリューム 入力インピーダンス 8Ω 重量（梱包時） 0.9kg 価格 \15,200（1台、1973年頃）、　\16,500（1台、1974年頃） \14,800（1台、1978年頃）、　\15,000（1台、1980年頃）
